前言
充电头网拿到了OnePlus一加推出的一款150W超级闪充移动电源，这款充电宝不仅外观设计独特，而且还是时下热门的自带Type-C线类型，并且可当提绳使用，便携更实用。
这款移动电源除了自带Type-C线外，还额外配置有1A1C快充接口，不仅支持一加11V9.1A私有快充，满足一加旗下设备快充需求。而且还全部支持UFCS融合快充，两个Type-C口还支持100W的PD/PPS快充，总输出功率达155W，可以说性能和兼容性都相当不错。下面就一起来看看产品内部的设计和用料。
一加150W超级闪充移动电源开箱

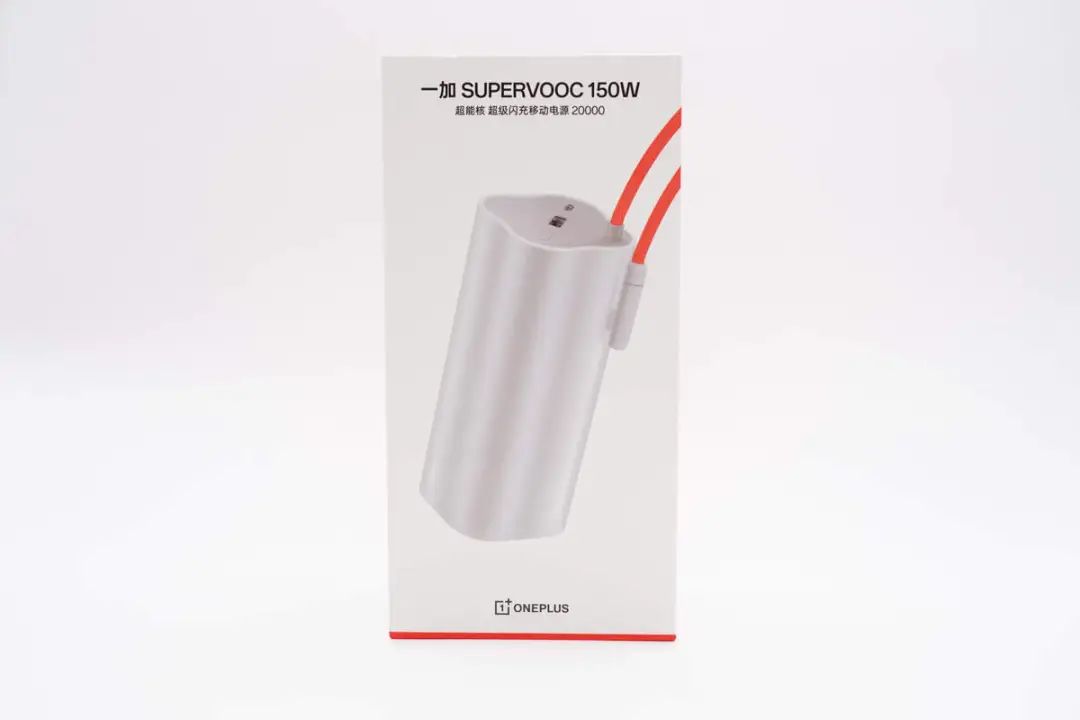

包装盒红、白配色，顶部印有产品名称、外观以及OnePlus品牌。
底部印有产品卖点介绍以及参数信息。

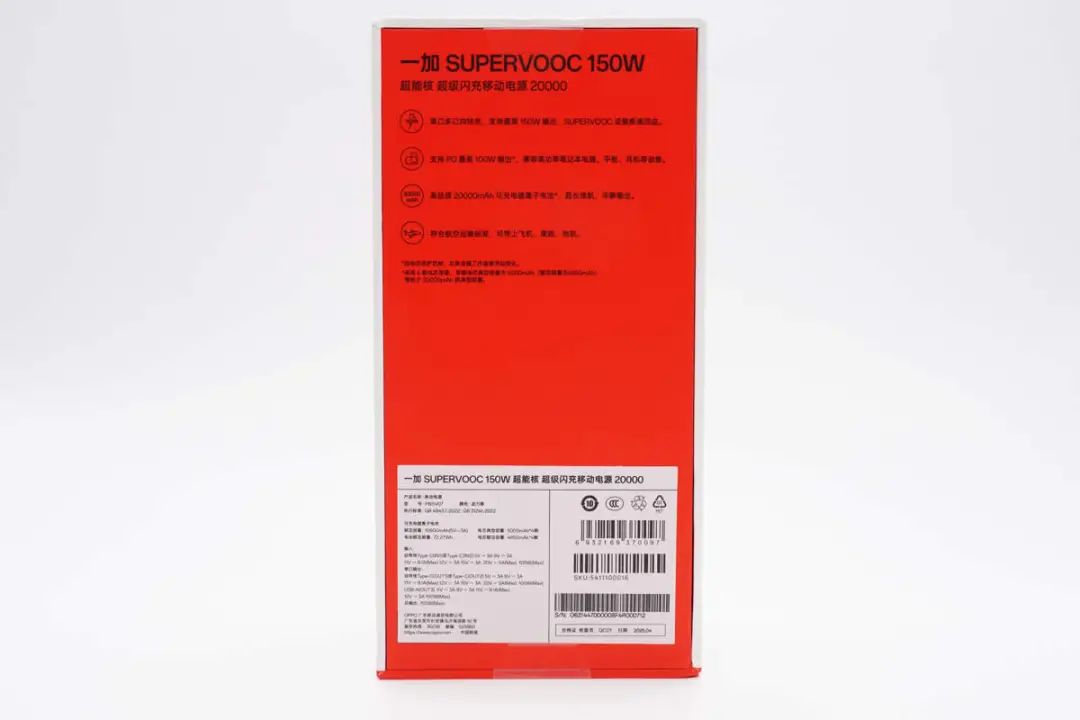

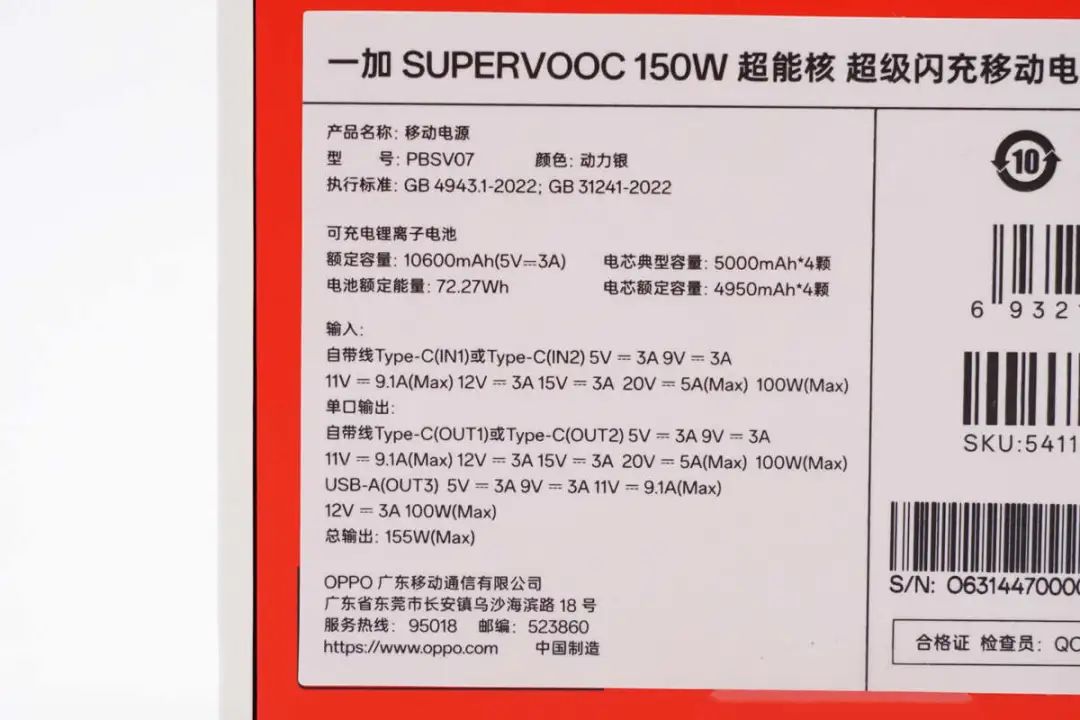

包装盒上参数特写，下面到产品实物展示环节再介绍。
将移动电源取出。

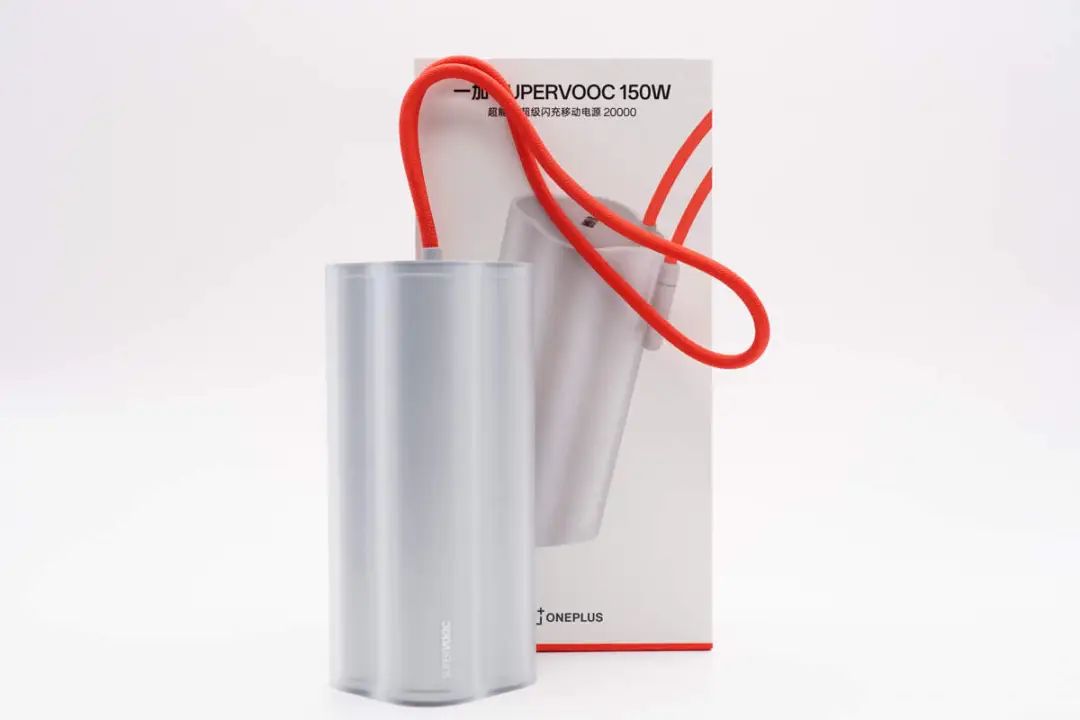

一加150W超级闪充移动电源采用双层外壳设计，外层壳体透明处理，内侧壳体动力银配色，同时每一面中心均做了内凹处理，看上去如花瓣一般，整体十分有辨识度。

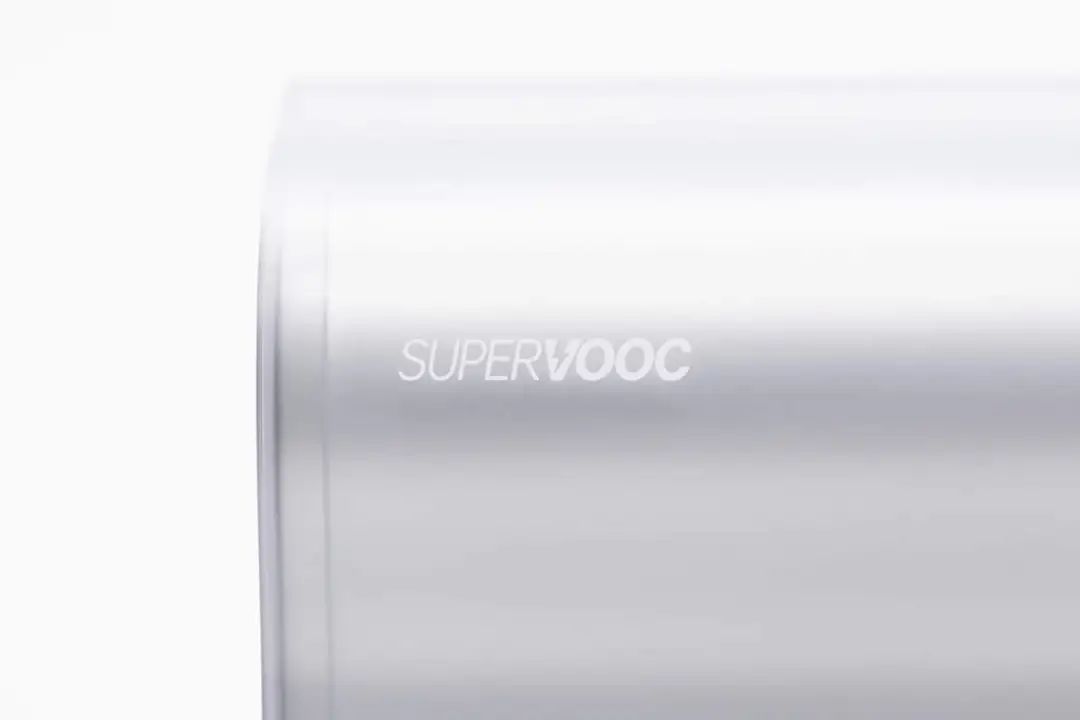

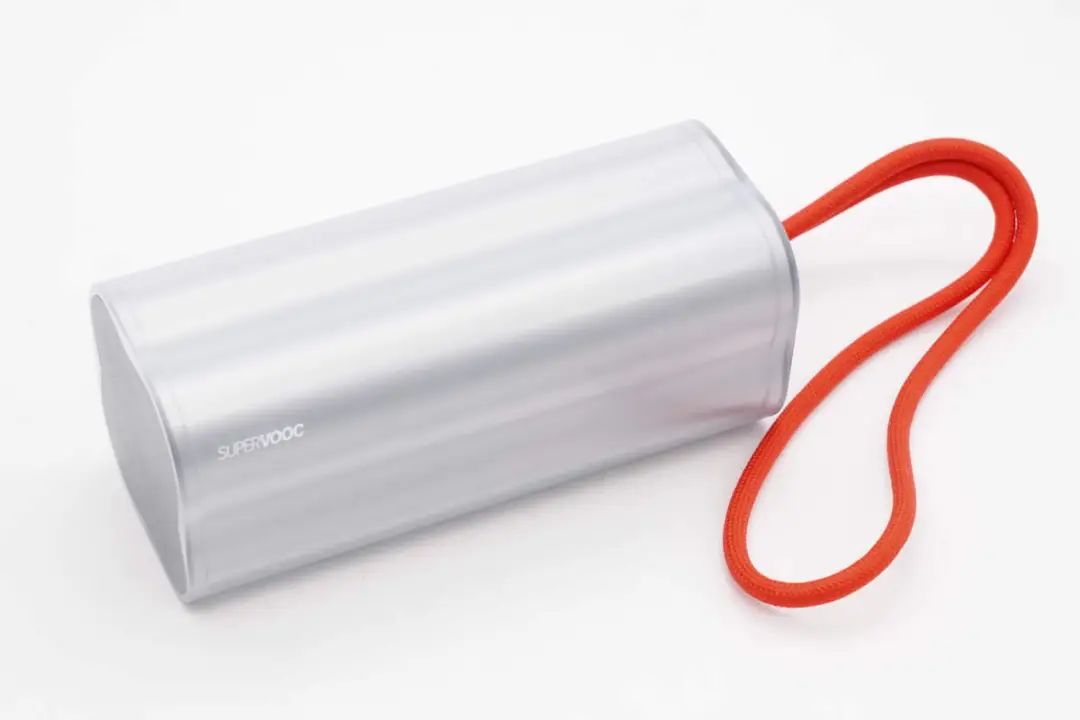

充电宝外层壳体上印有SUPERVOOC。
移动电源自带Type-C1编织线，橙红色配色十分吸睛。

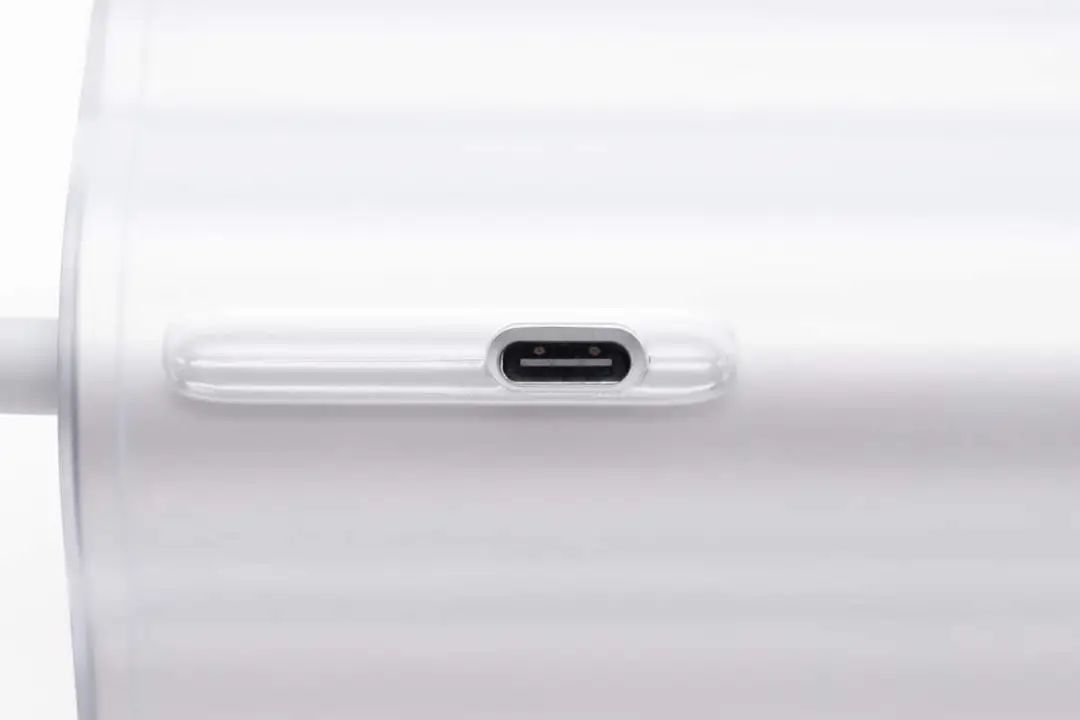

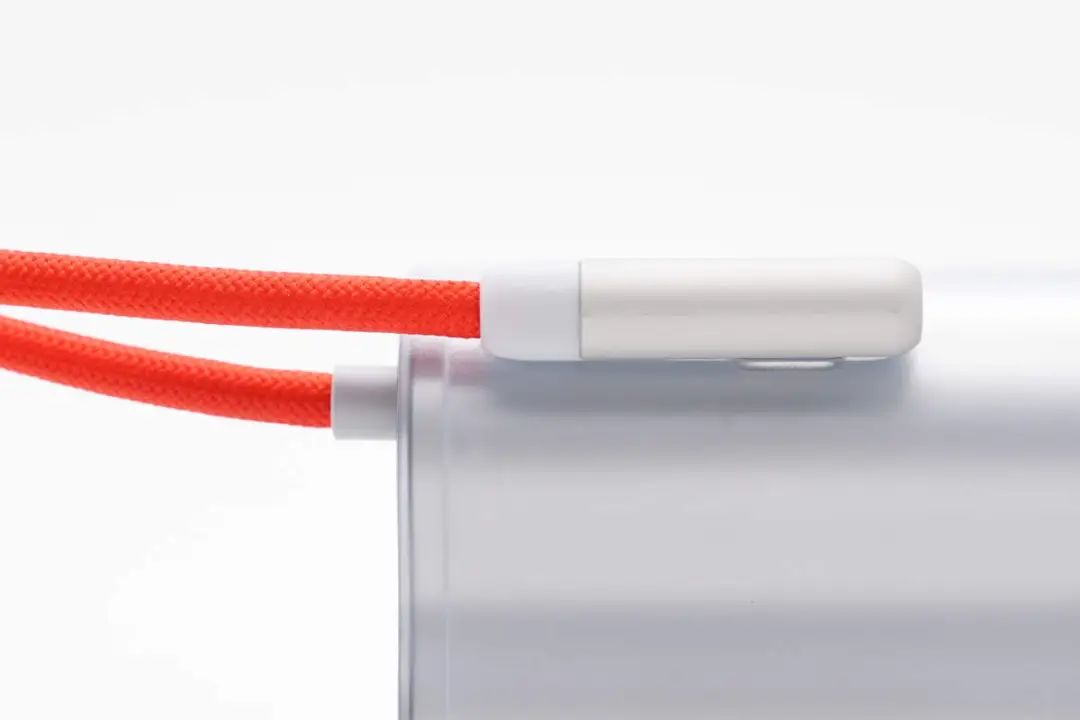

机身上配有USB-C收纳接口，对应区域内凹设计辅助固定，这使得自带Type-C1线还可充当提绳使用。

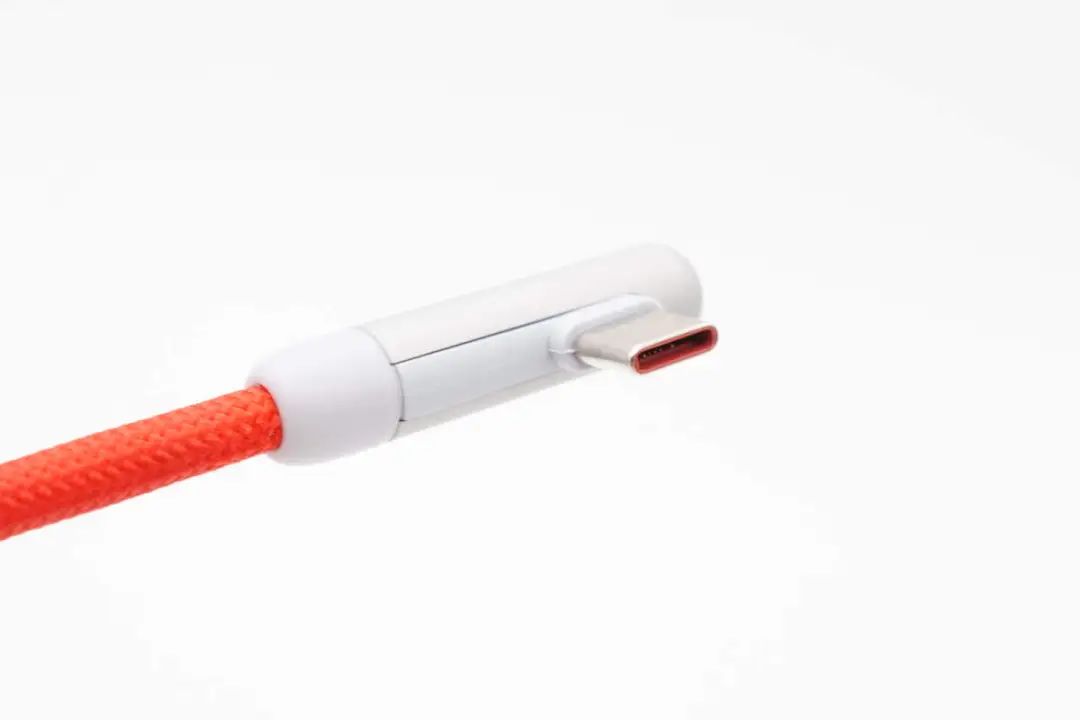

Type-C1线端子为弯头设计，方便收纳。

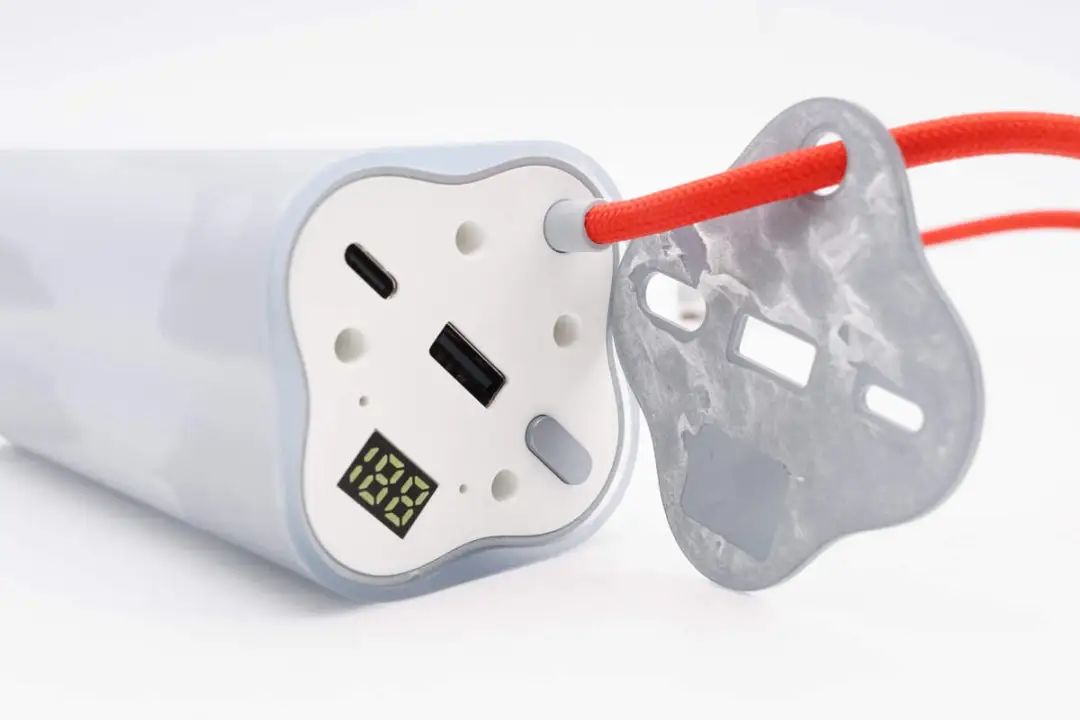

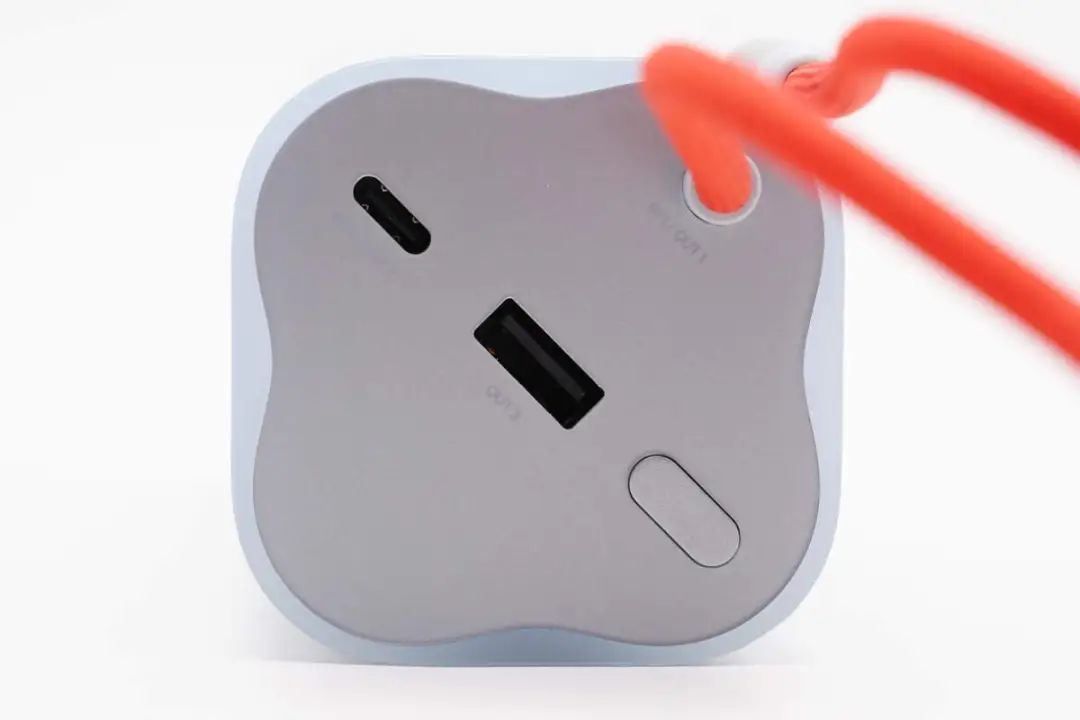

机身顶部还配置有电源键以及1A1C快充接口。

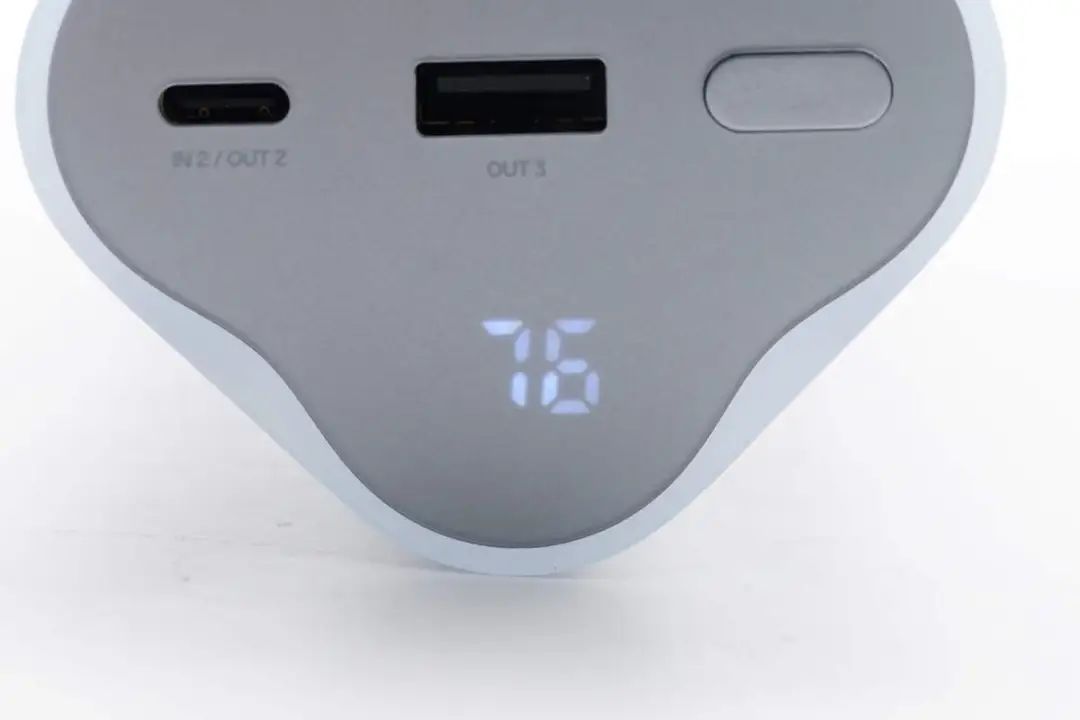

此外边缘还设计有隐藏式数显屏，可实时查看充电宝剩余电量。

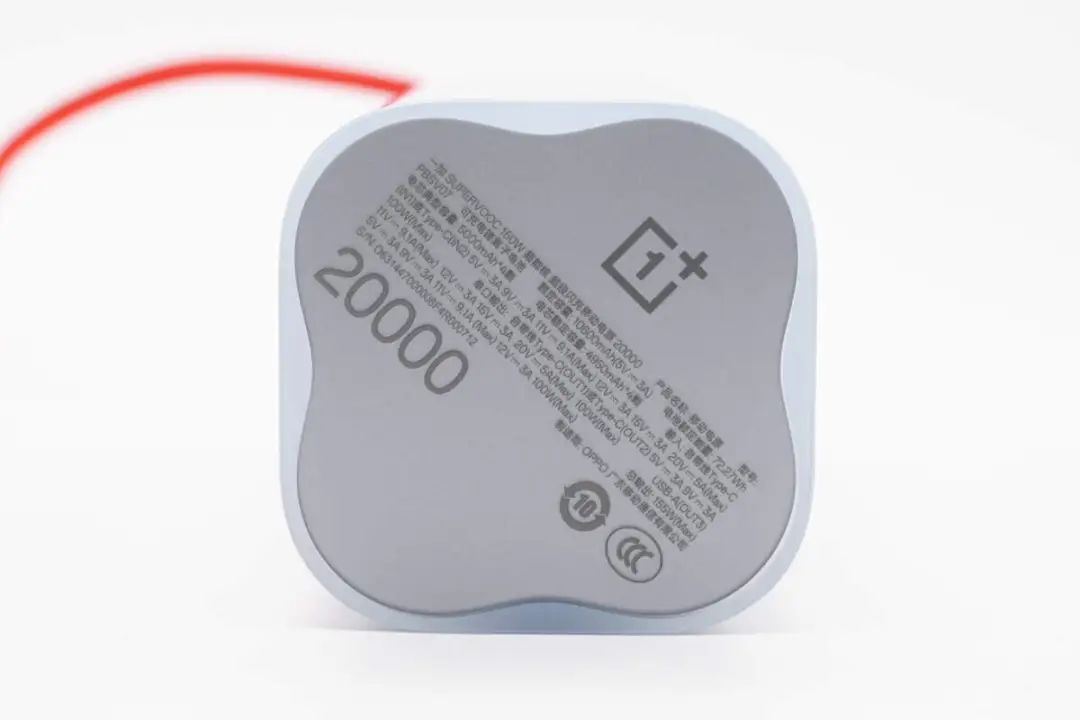

底部外壳上印有移动电源参数
型号：PBSV07
电池类型：可充电锂离子电池
额定容量：10600mAh（5V3A）
电池额定能量：72.27Wh
电芯典型容量：5000mAh*4颗
电芯额定容量：4950mAh*4颗
输入：
自带线Type-C1/Type-C2：5V3A、9V3A、11V9.1A（Max）、
12V3A、15V3A、20V5A（Max） 100W（Max）
单口输出：
自带线Type-C1/Type-C2：5V3A、9V3A、11V9.1A（Max）12V3A、15V3A、20V5A（Max） 100W（Max）
USB-A：5V3A、9V3A、11V9.1A（Max） 12V3A 100W（Max）
总输出：155W（Max）
制造商：OPPO广东移动通信有限公司
移动电源通过了CCC认证。

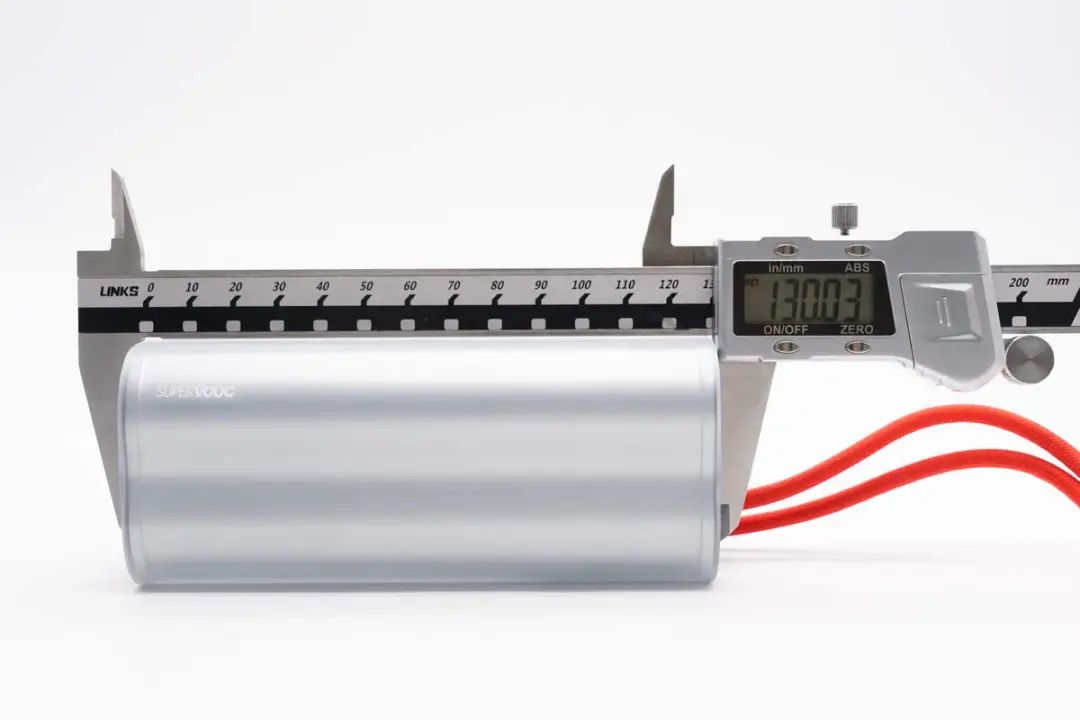

实测移动电源机身长度为130.03mm。

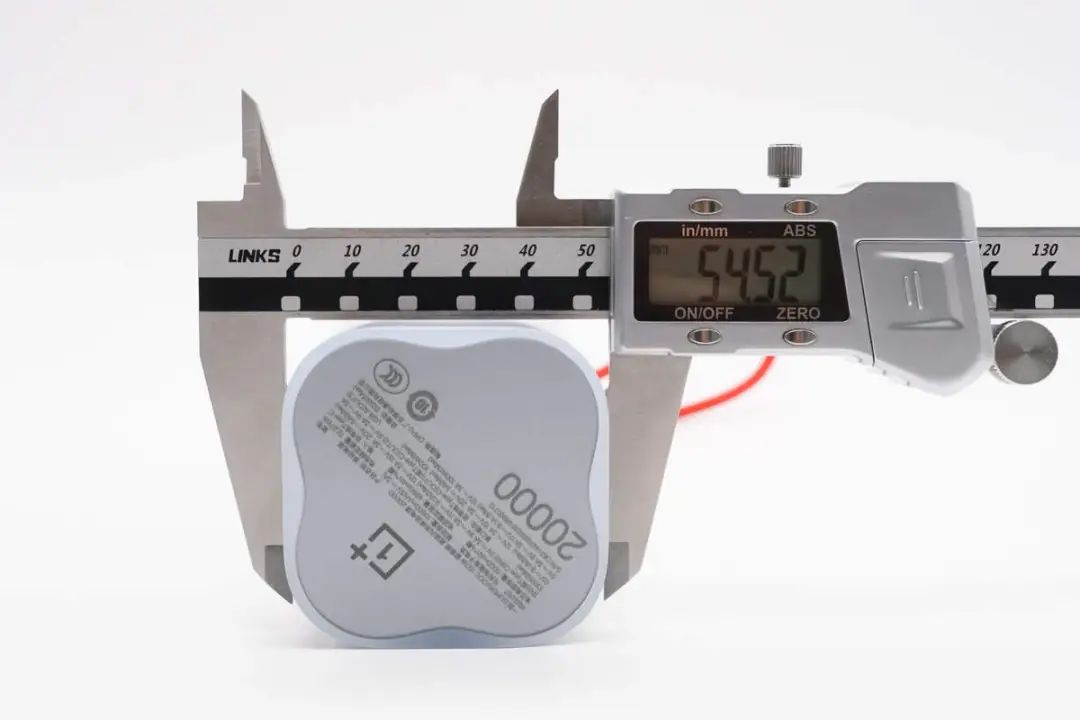

宽度为54.52mm。
厚度为54.59mm。

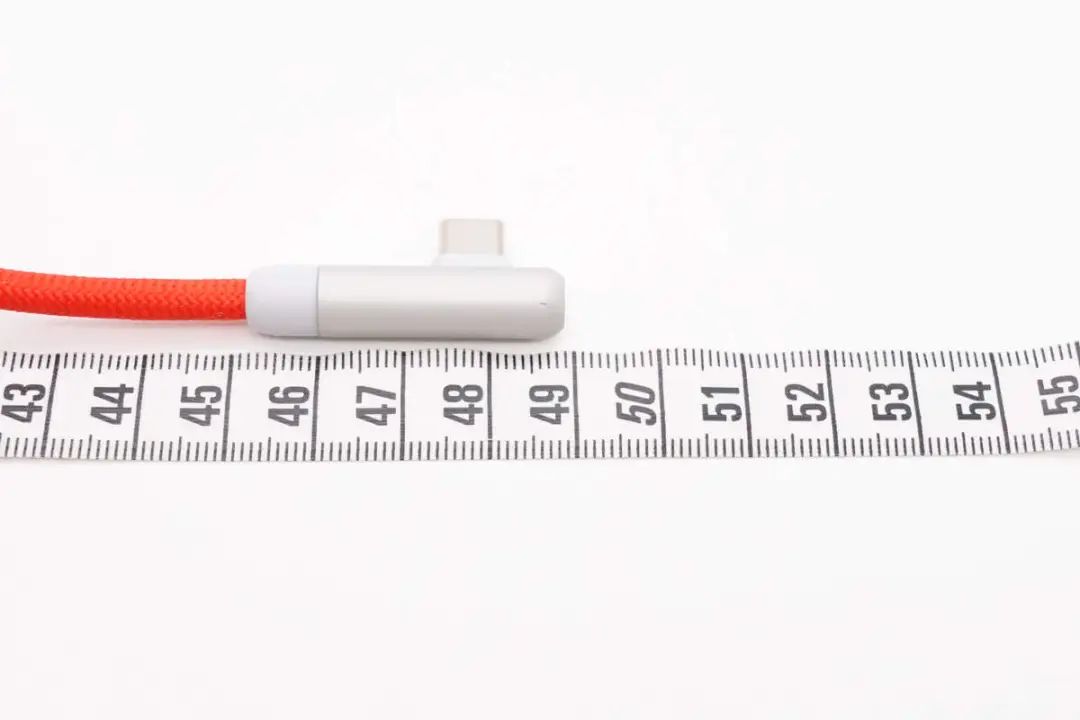

另外测得Type-C1线长度约为49cm。

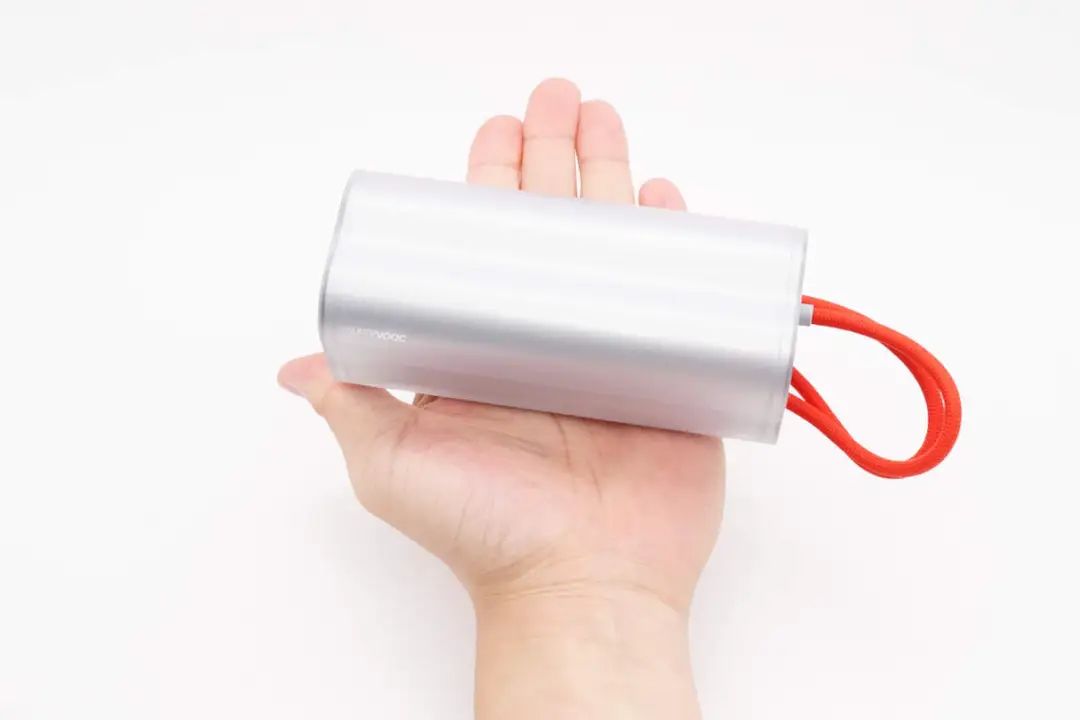

移动电源拿在手上的大小直观感受。

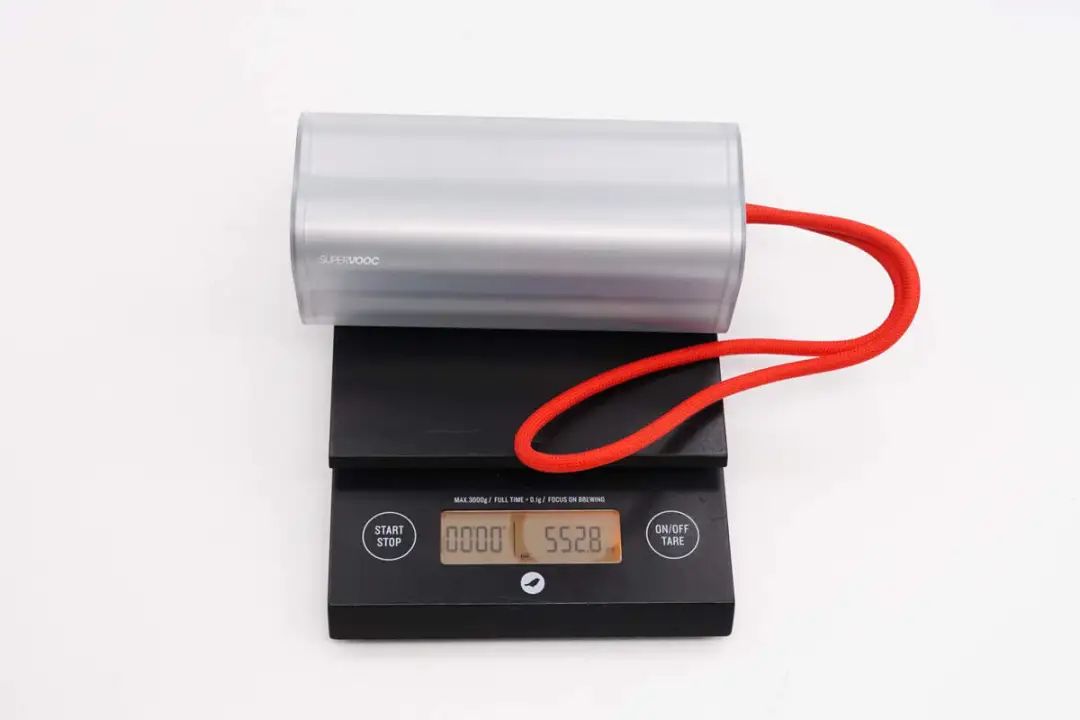

另外测得移动电源重量约为553g。

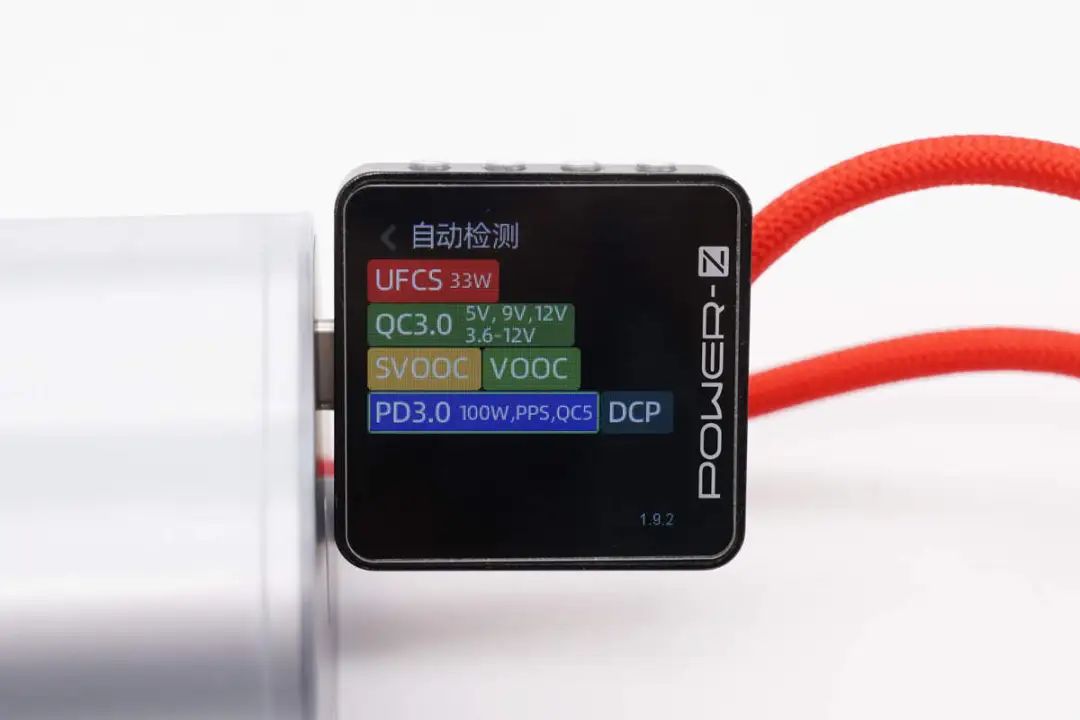

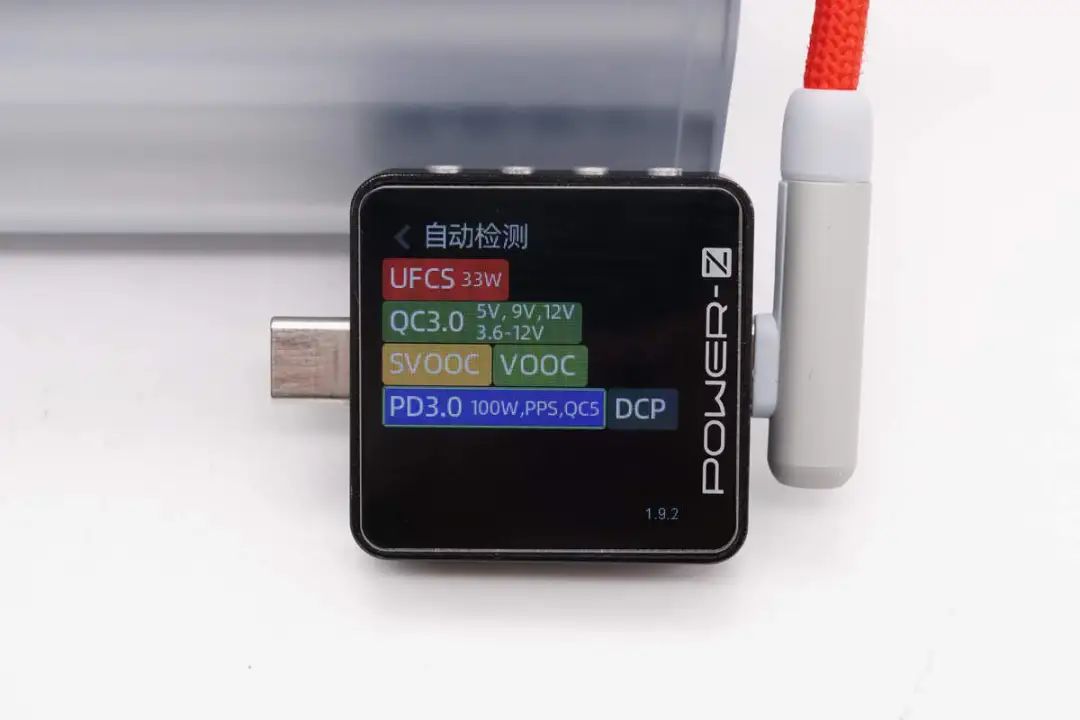

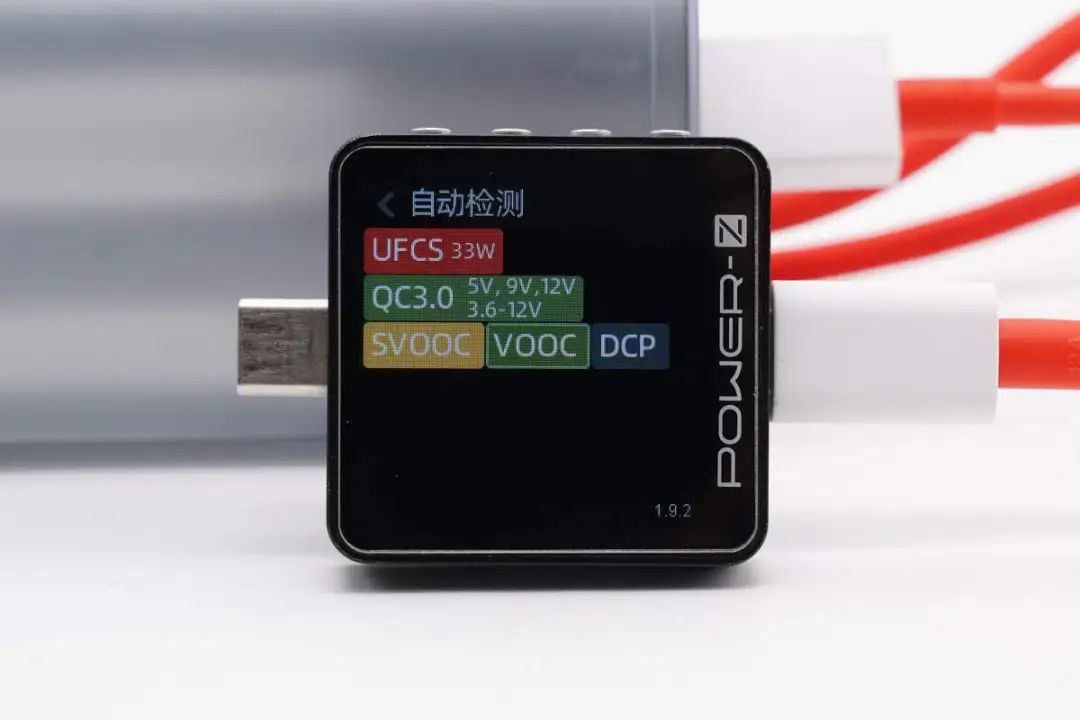

使用ChargerLAB POWER-Z KM003C测得Type-C1线支持UFCS、QC3.0/5、SVOOC、VOOC、PD3.0、PPS、DCP充电协议。

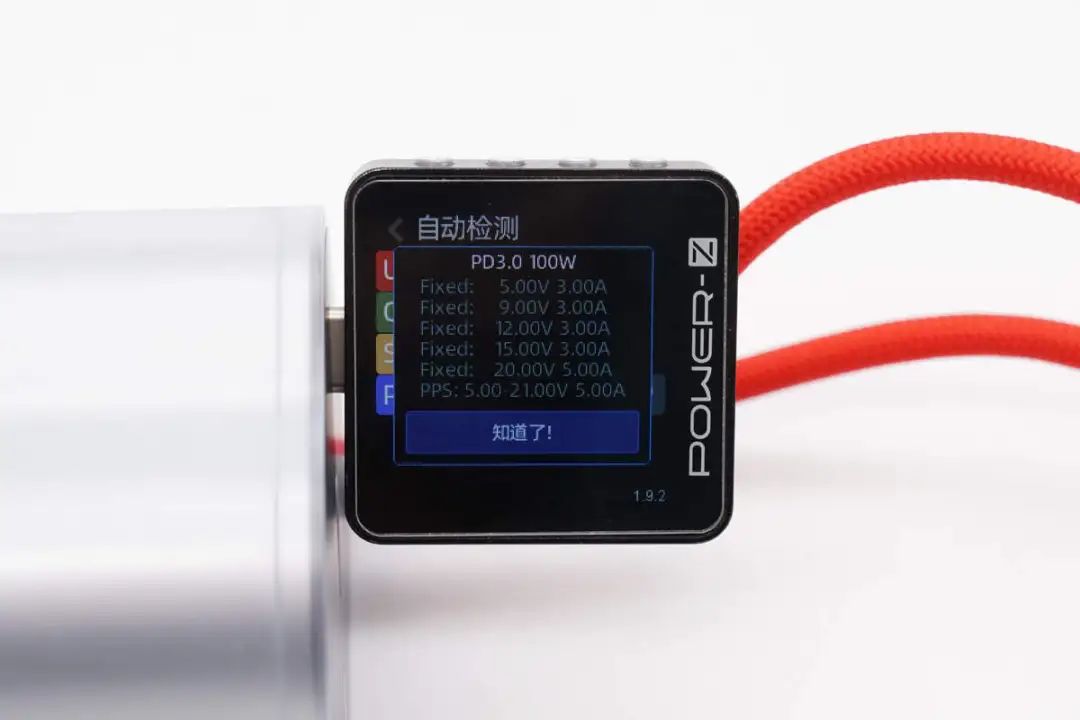

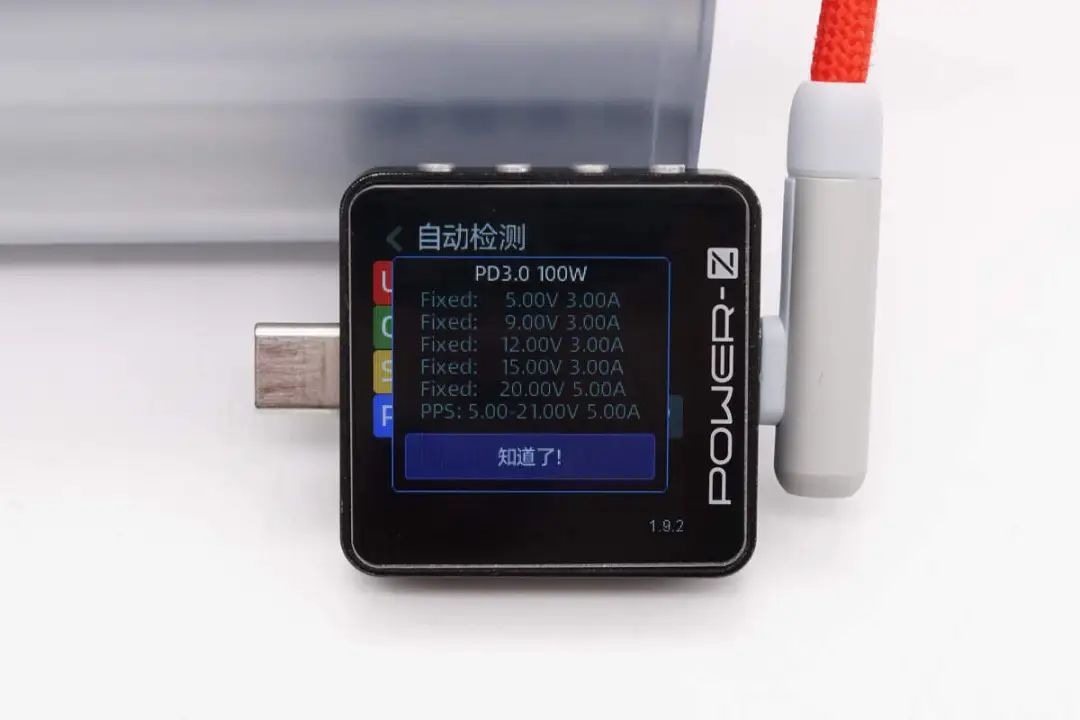

PDO报文显示Type-C1线还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

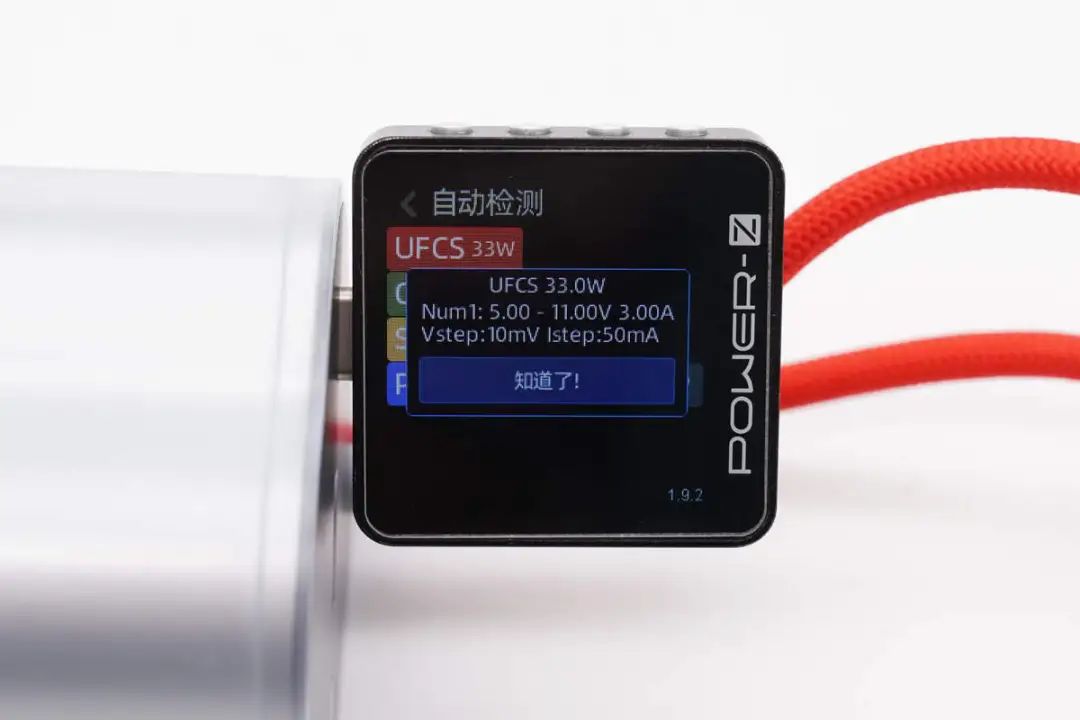

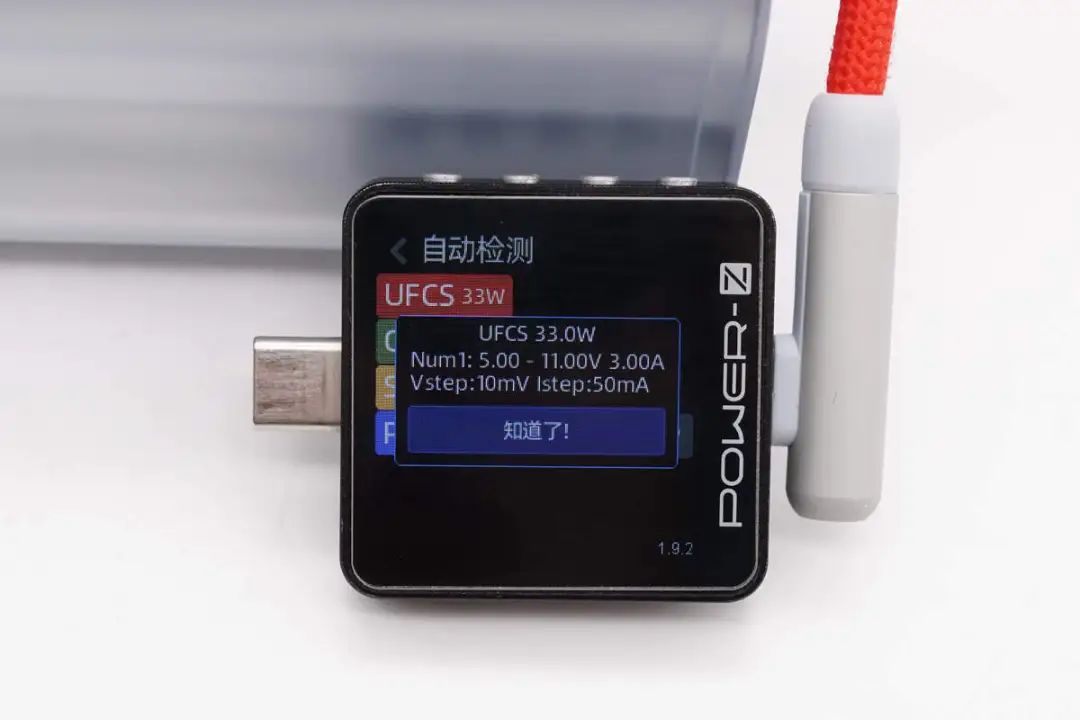

另外测得UFCS融合快充具备5-11V3A一组电压档位。
测得Type-C2口兼容协议和Type-C1线的相同。
此外PDO报文也一样。

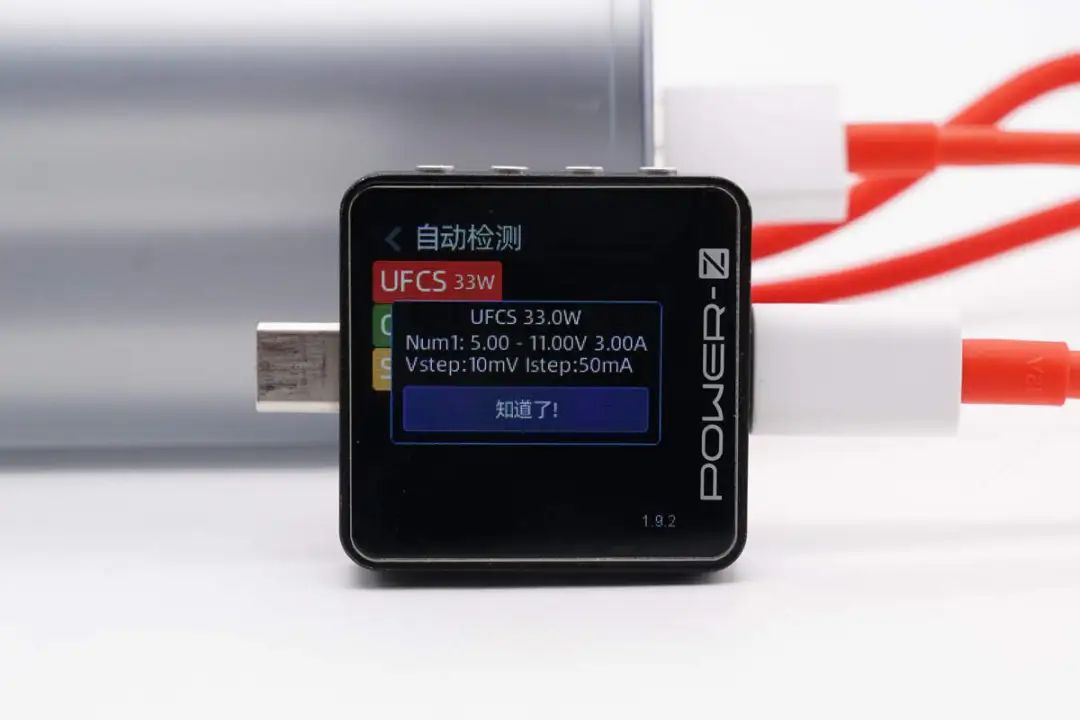

UFCS融合快充也是具备5-11V3A电压档位，即性能完全一样，支持功率盲插使用。
测得USB-A口支持UFCS、QC3.0、SVOOC、VOOC、DCP充电协议。
测得USB-A口UFCS融合快充具备5-11V3A电压档位。

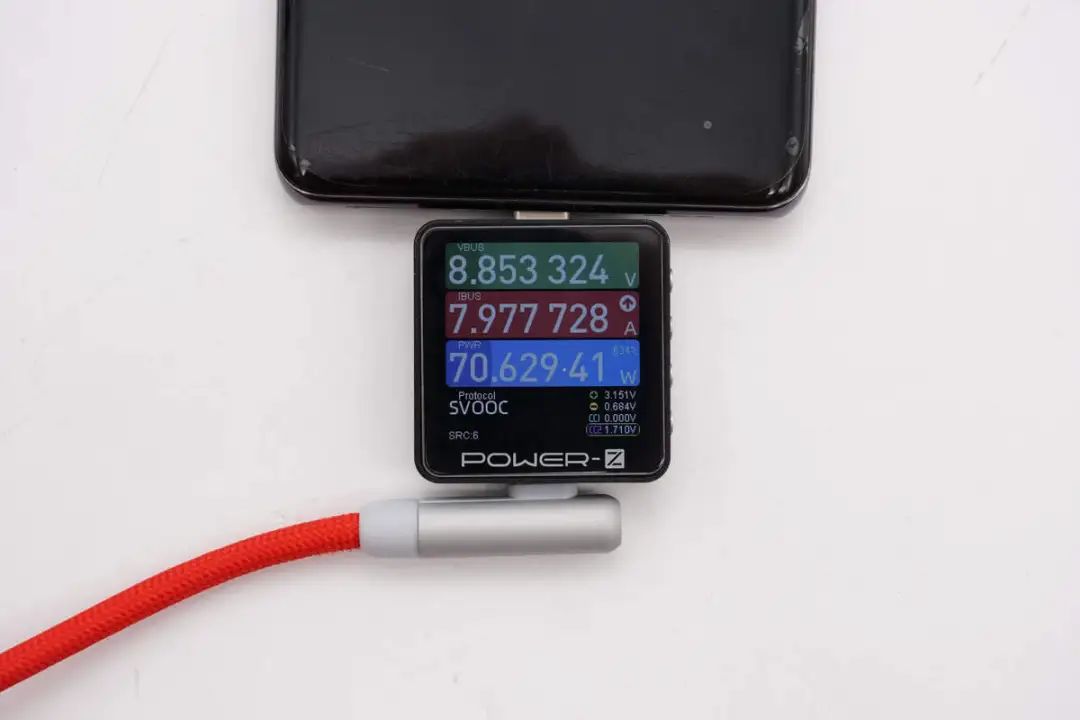

使用Type-C1线给OPPO Find X6 Pro充电，测得功率约为70.63W。
一加150W超级闪充移动电源拆解

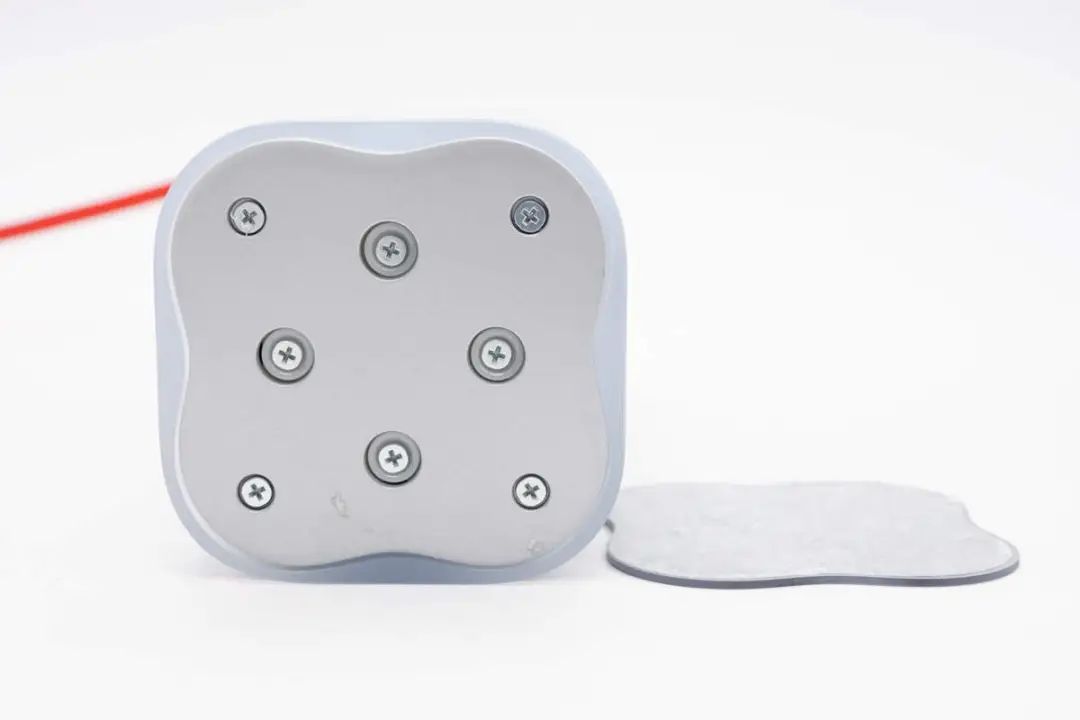

将机身底部盖板拆下，内部设有固定螺丝。
将顶部盖板也拆下，内部四个孔内也设有固定螺丝。

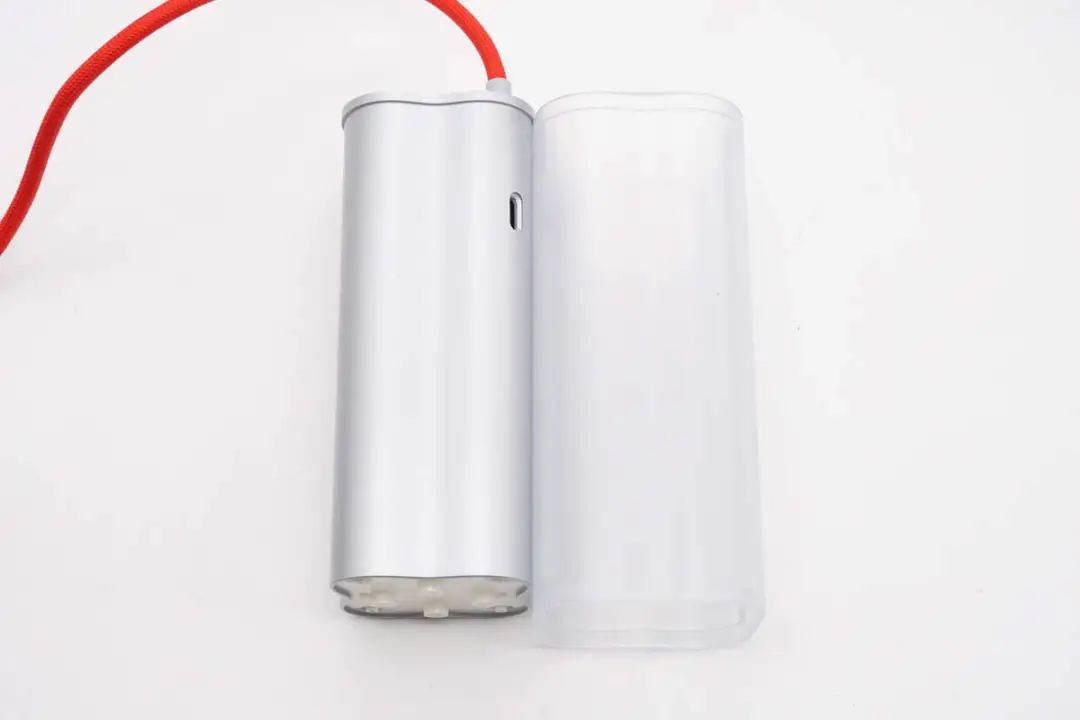

将移动电源外层外壳抽出。
继续拆掉螺丝取出顶部白色外壳，侧边还设计有固定卡扣。
数显屏采用独立小板焊接，通过黑色导线与主板连接，并且插槽处打胶加固。

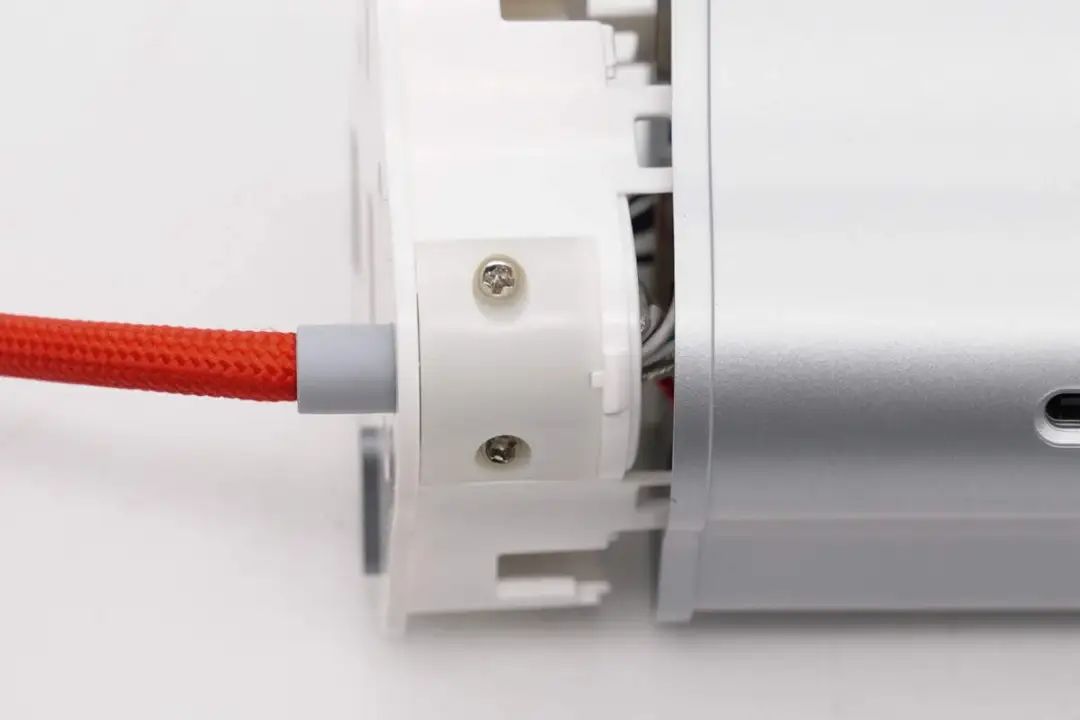

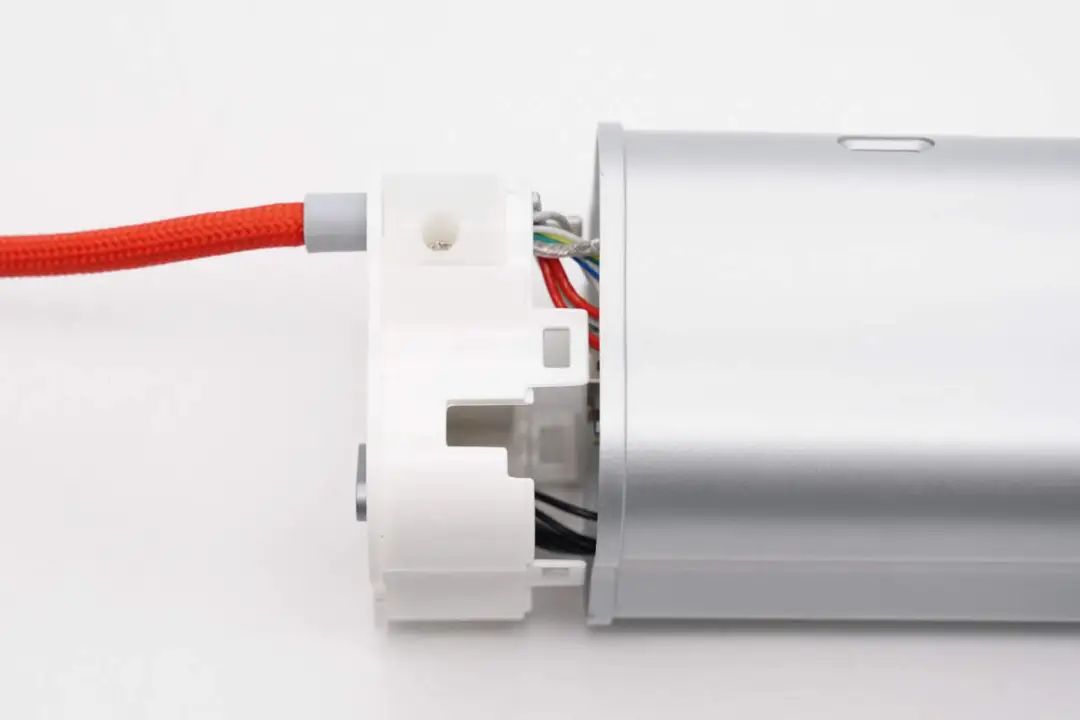

USB-C线连接处通过螺丝加固保护。

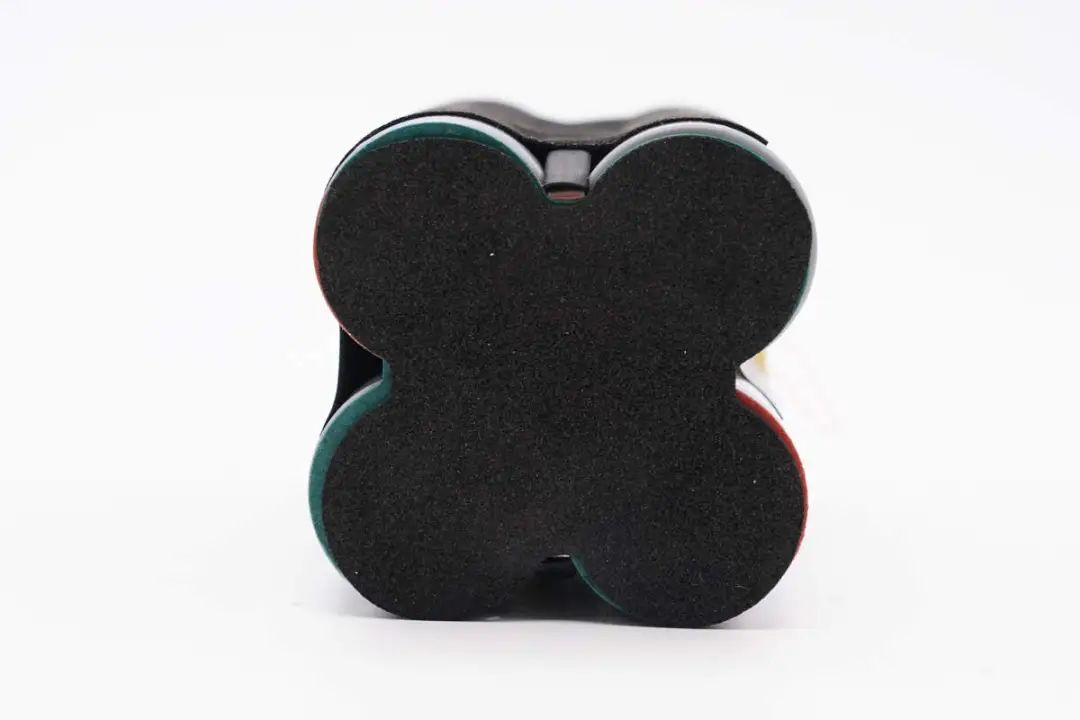

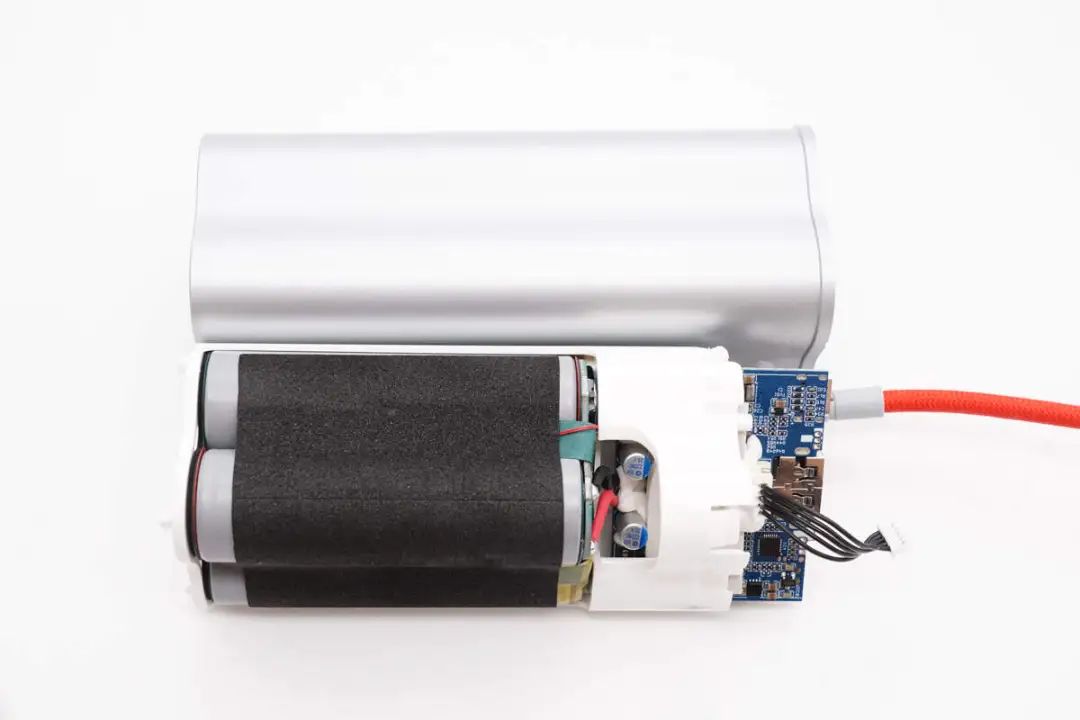

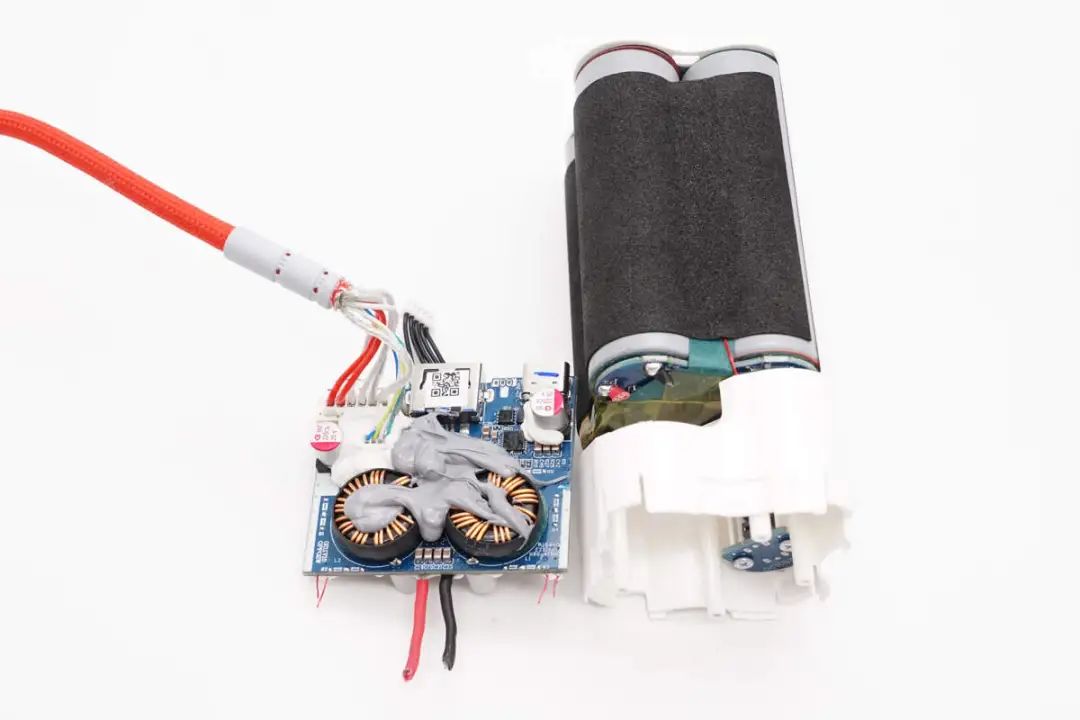

拆掉另一端螺丝将电池组和PCB主板取出，电池组套有白色塑料框架，电芯上贴有保护泡棉。

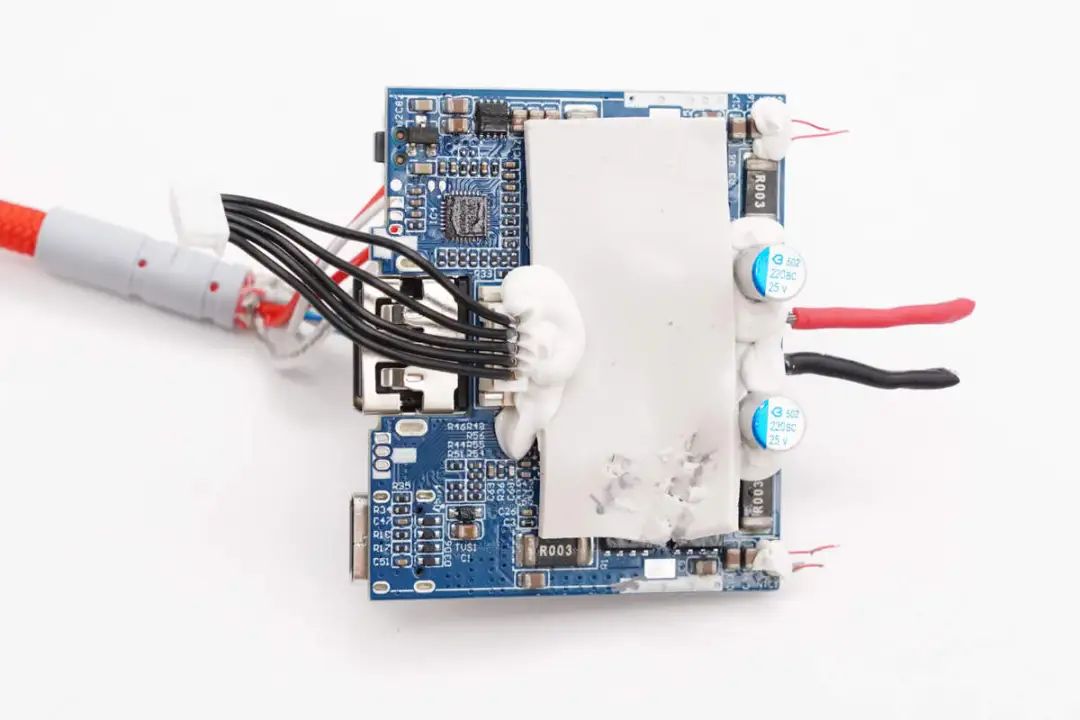

PCB主板和电池组的锂电保护板通过红、黑导线锡焊连接。
将PCB主板拆分。
继续取出电池组，塑料框槽内打胶固定电芯，此外设有热敏电阻对电芯温度进行监控。

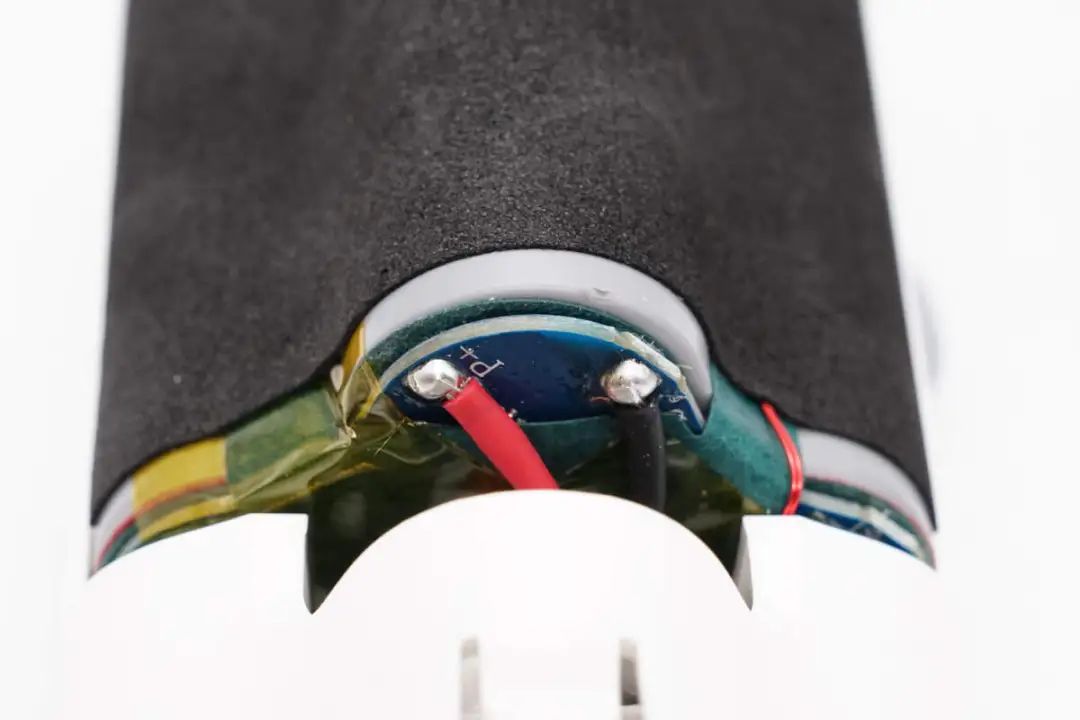

电池组前端连接锂电保护板，并且贴有青稞绝缘纸和胶带。
另一端贴有青稞绝缘纸和缓冲保护泡棉。

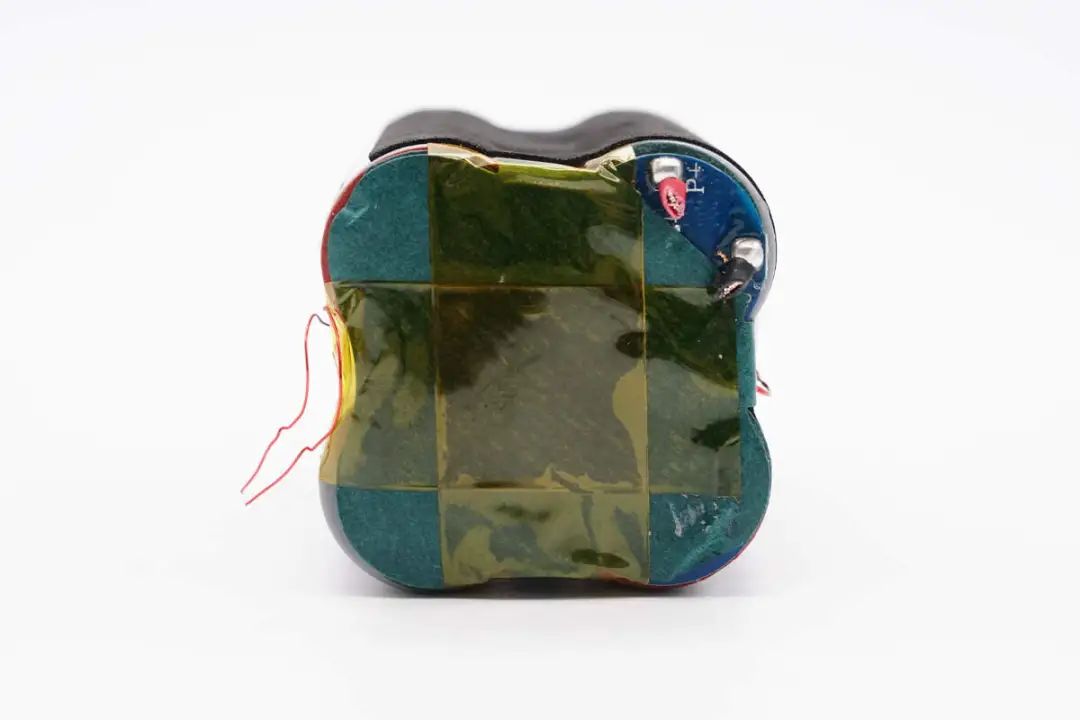

撕掉青稞绝缘纸，电芯与锂电保护板通过镍片点焊连接。
将电池组与锂电保护板分离，电芯正极也都贴有绝缘纸。

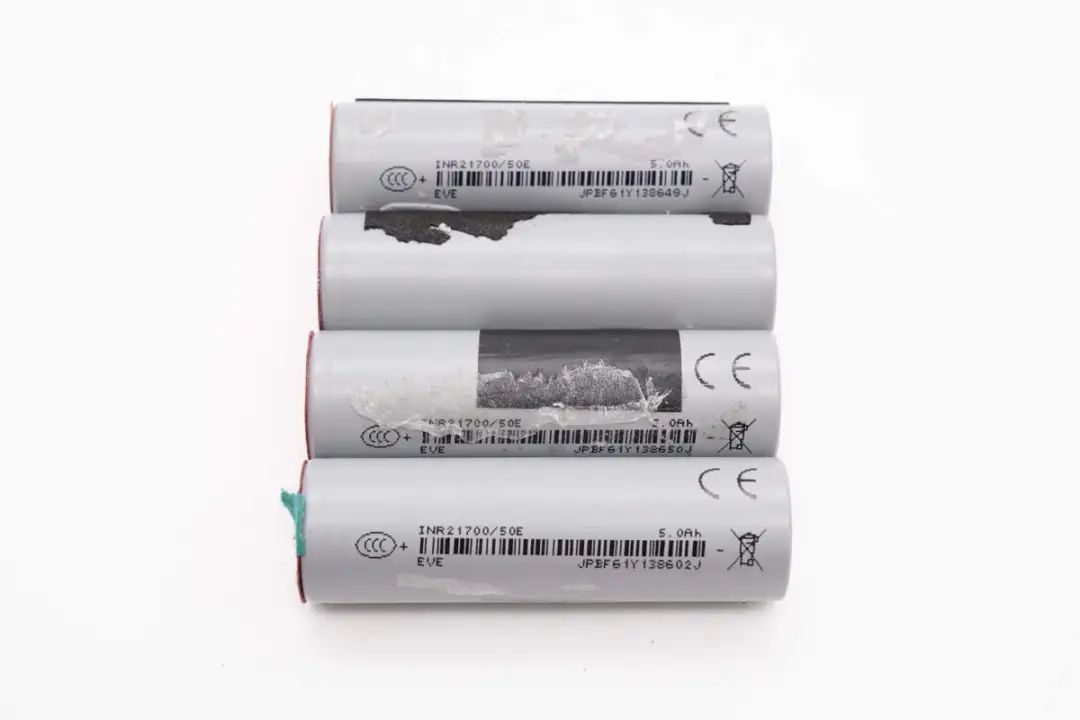

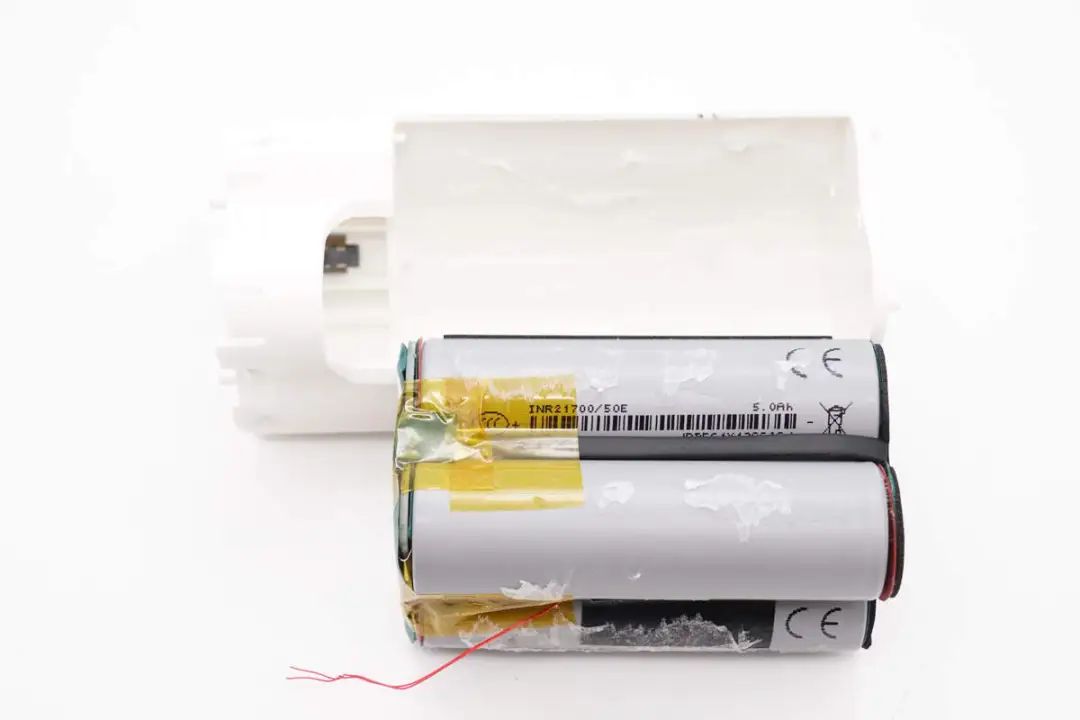

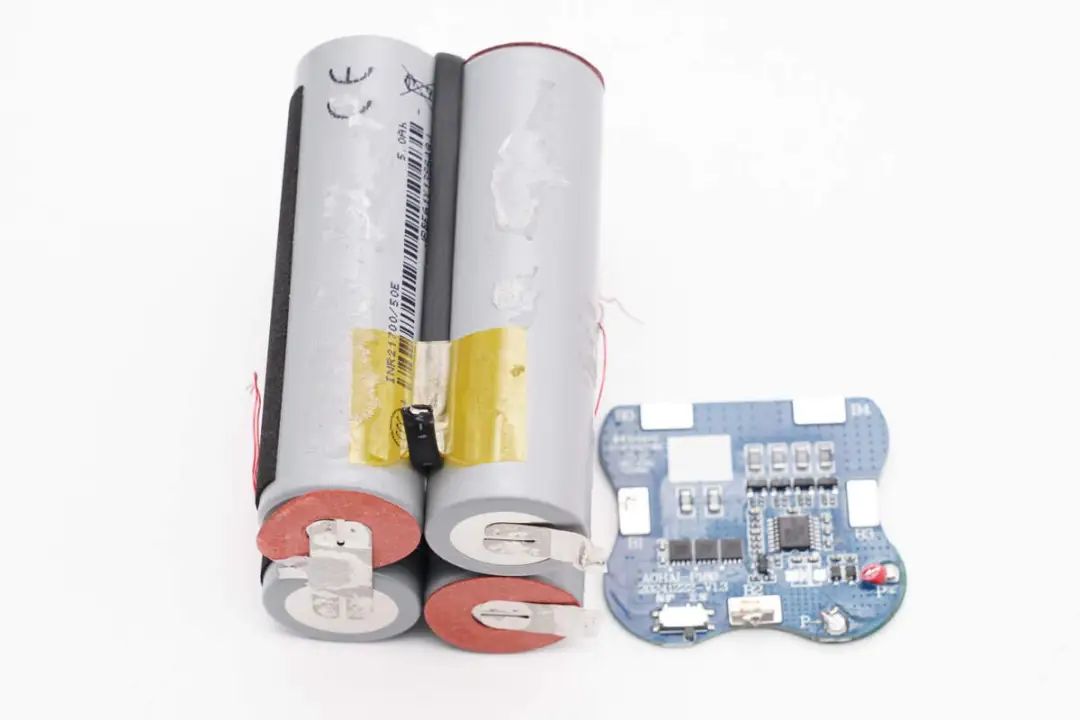

电池组四颗21700电芯来自EVE亿纬锂能，型号INR21700/50E，容量为5Ah，为车规级电芯，通过了CCC、CE认证。

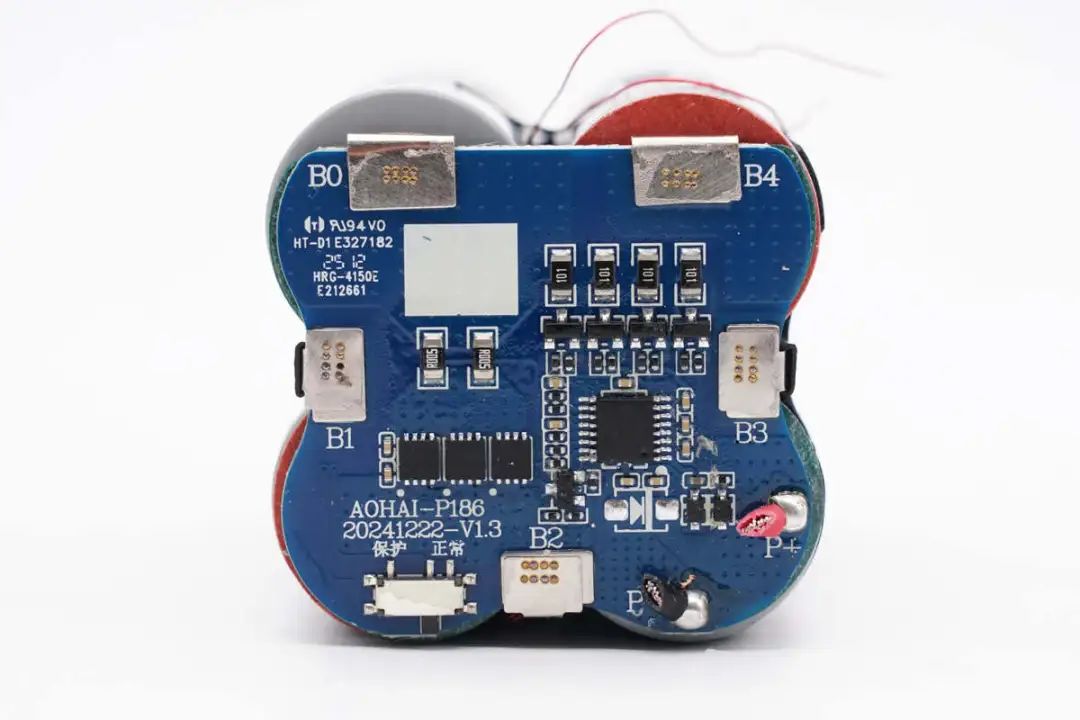

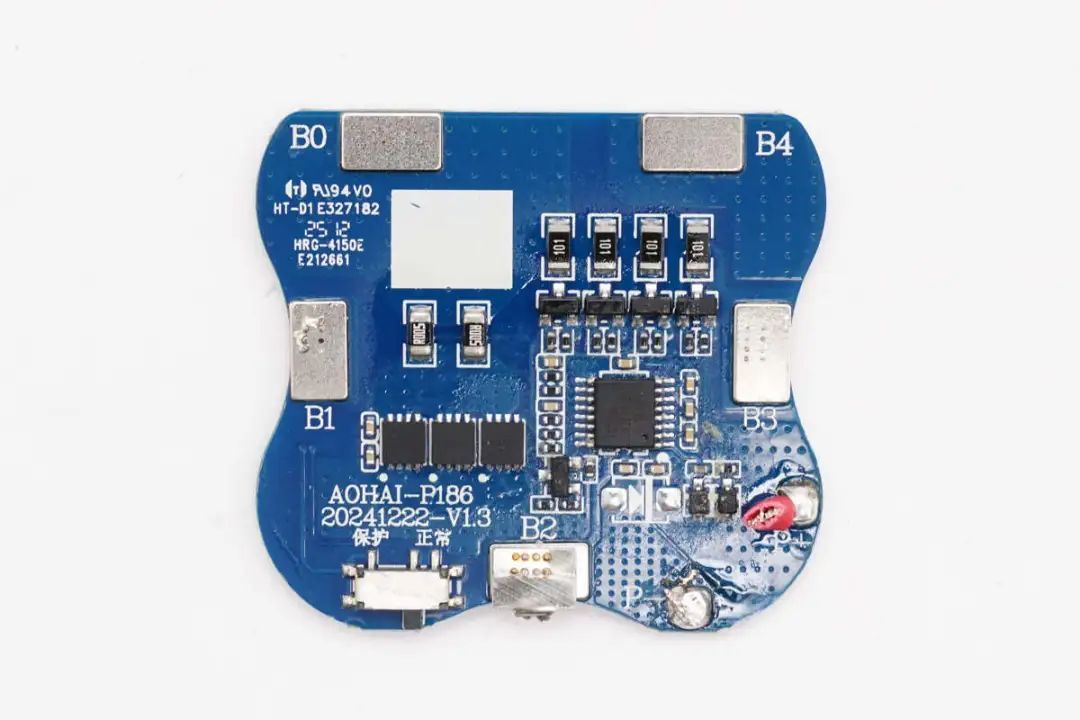

锂电保护板正面设有锂电保护芯片、锂电保护管以及均衡电路。
板子背面无器件。

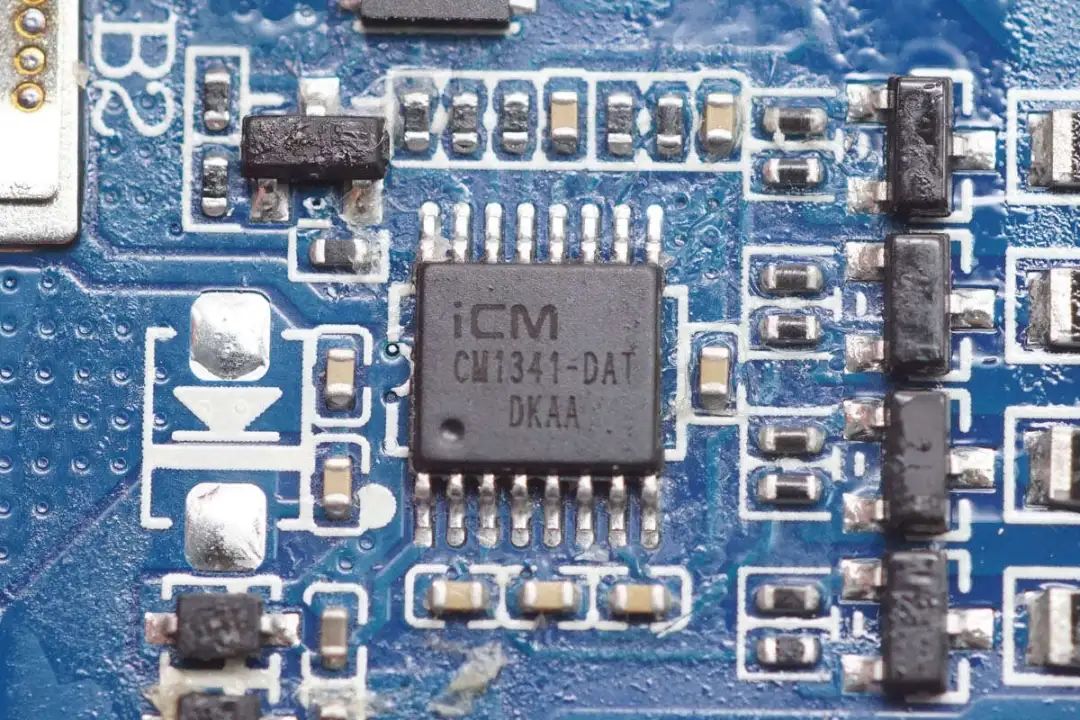

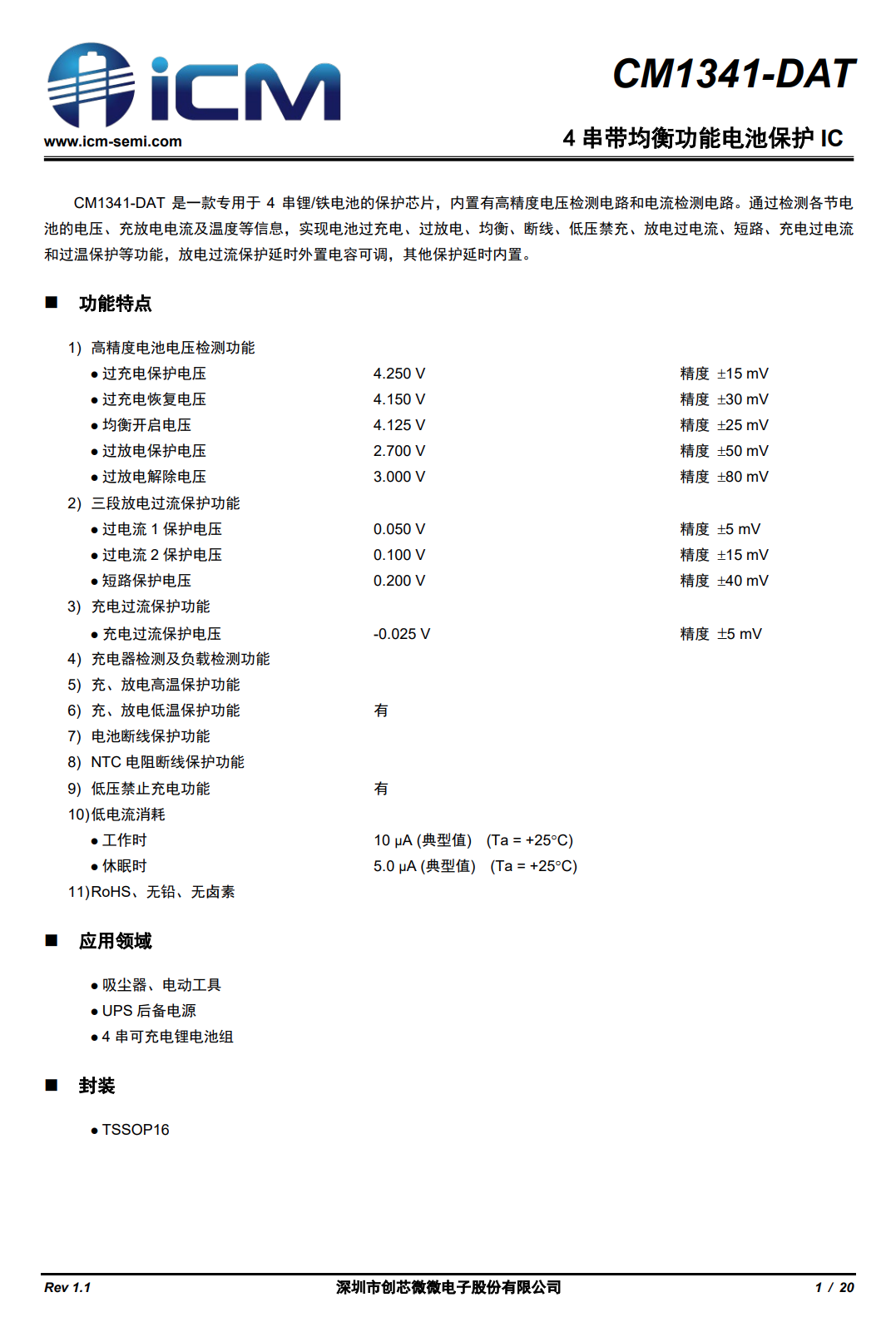

电池保护芯片来自创芯微，型号CM1341-DAT，是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。
创芯微 CM1341-DAT具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

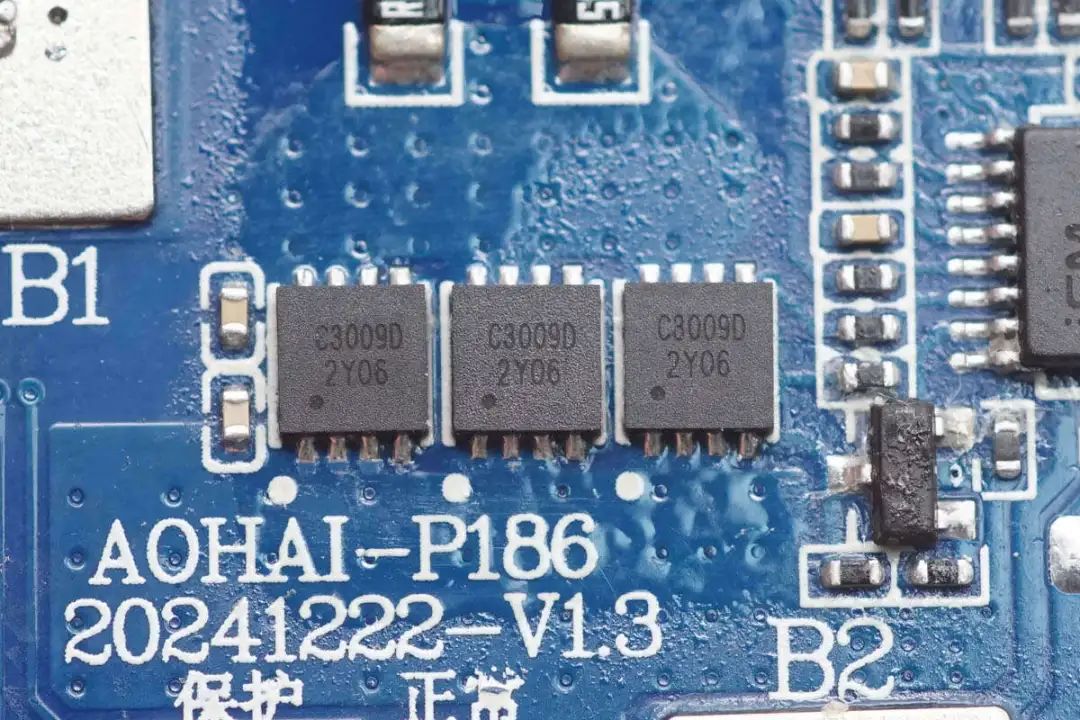

电池保护管丝印C3009D，为双NMOS，使用三颗并联。

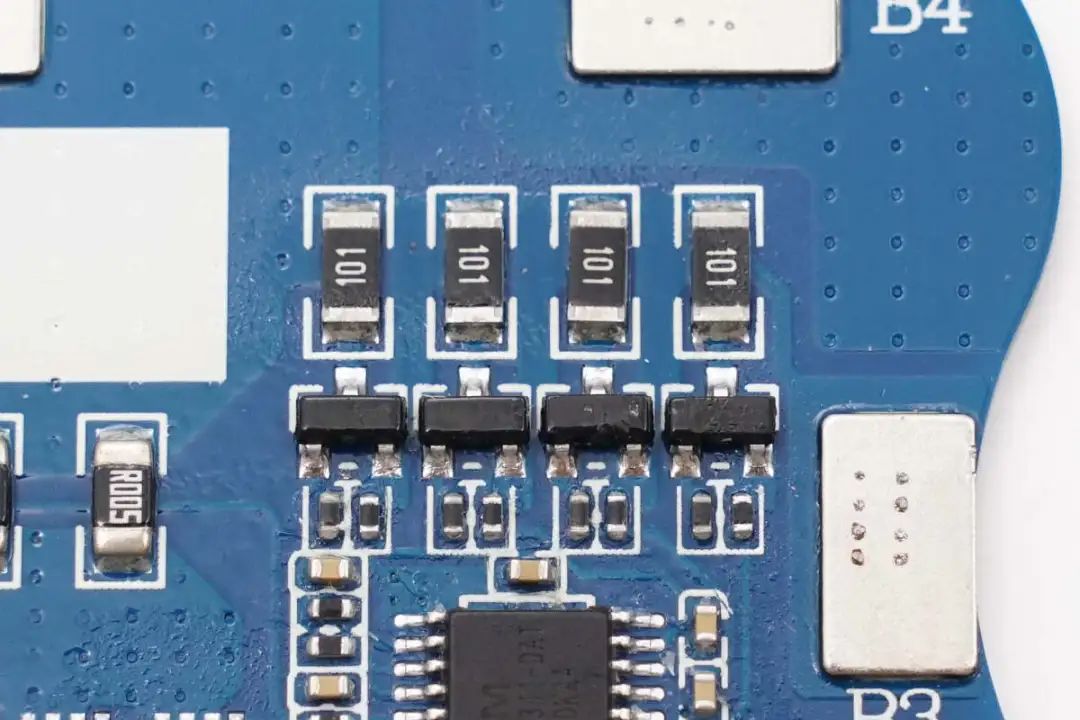

电池均衡电阻和均衡开关管特写。

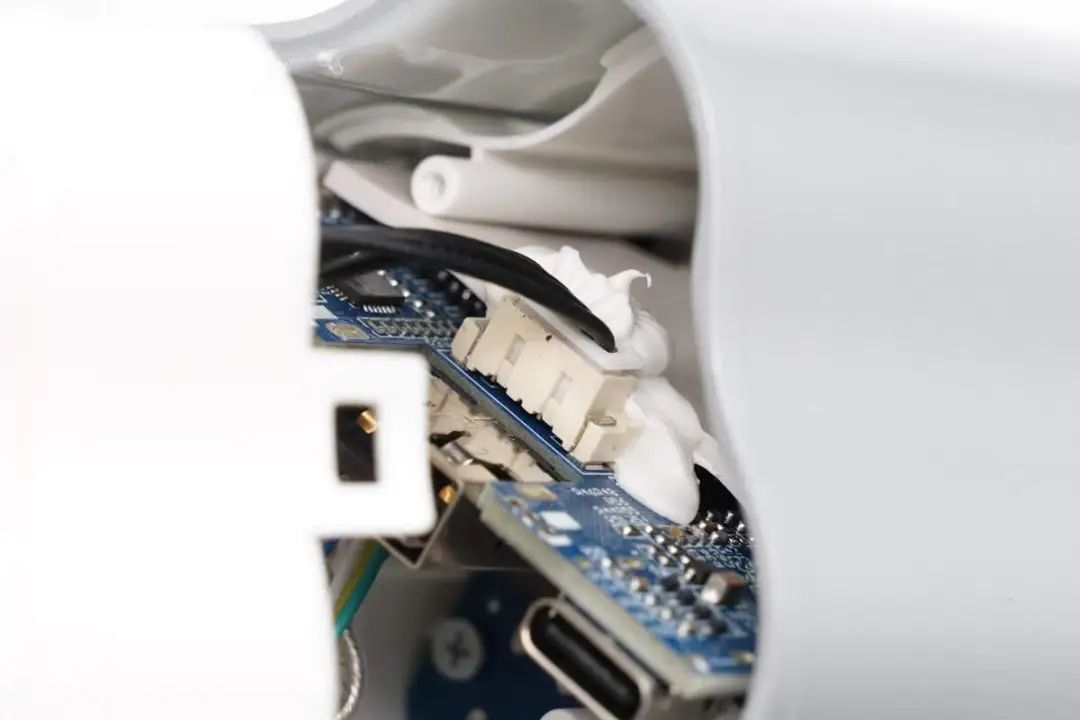

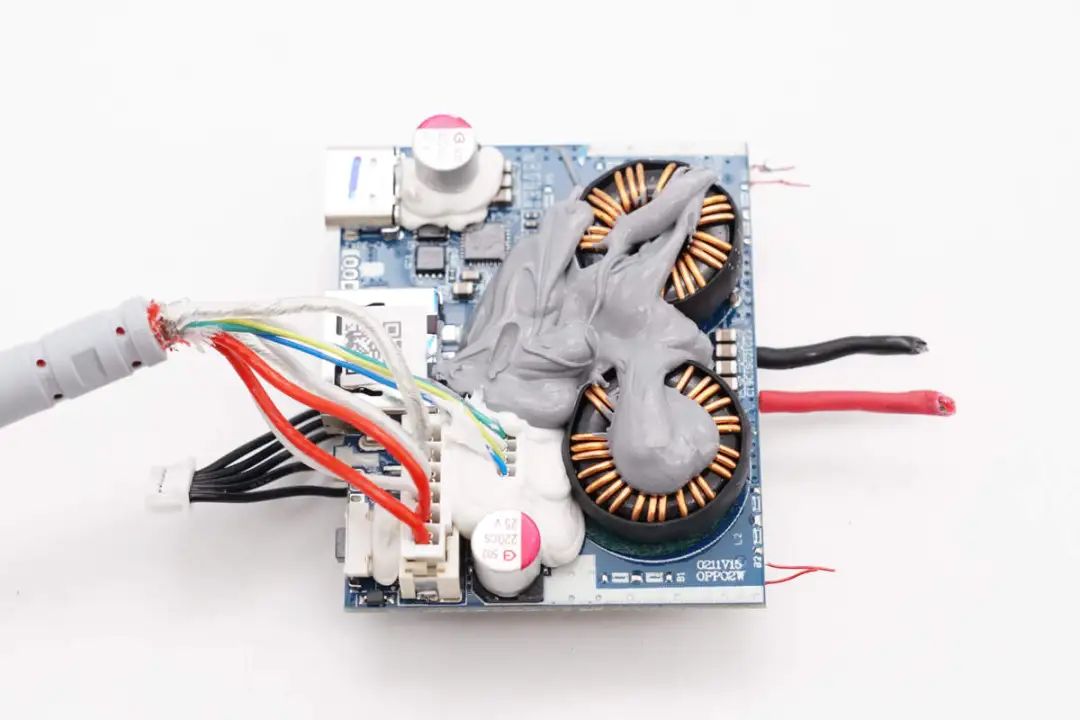

输出USB-C线采用插拔式设计，方便组装，板子上电源键、电容等打胶加固，板子中心填充导热胶。

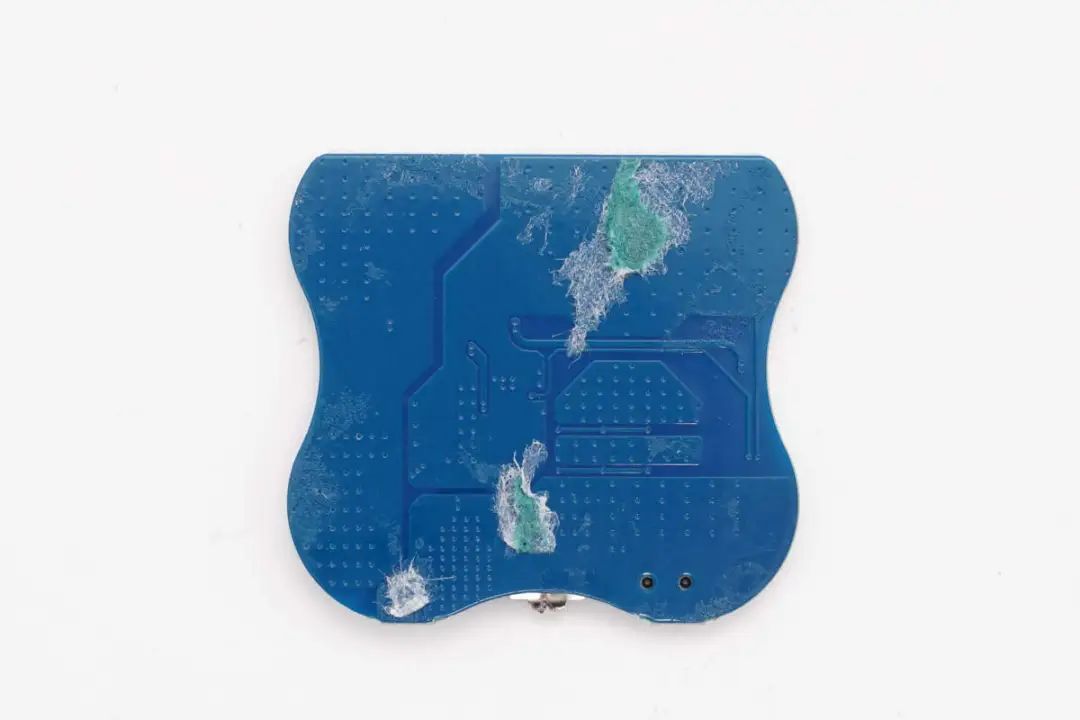

PCB板另一面覆盖白色导热垫，电容等器件也打胶加固。

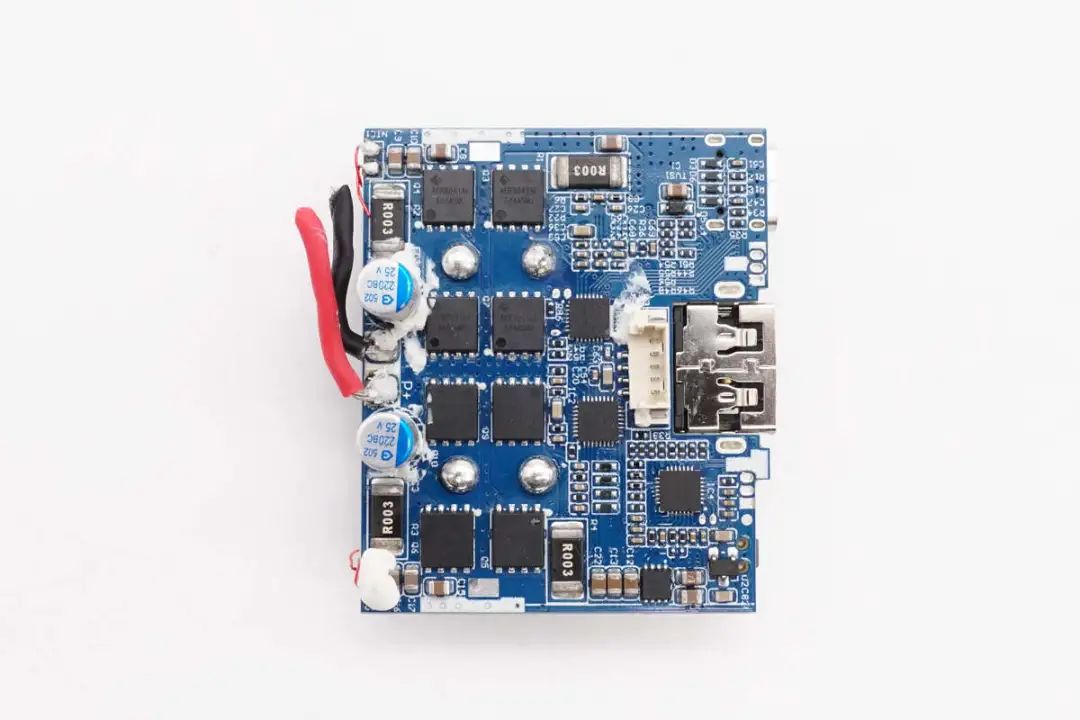

将灰、白胶清理干净，主板正面设有双向同步升降压控制器、升降压电感、VBUS开关管以及滤波固态电容。

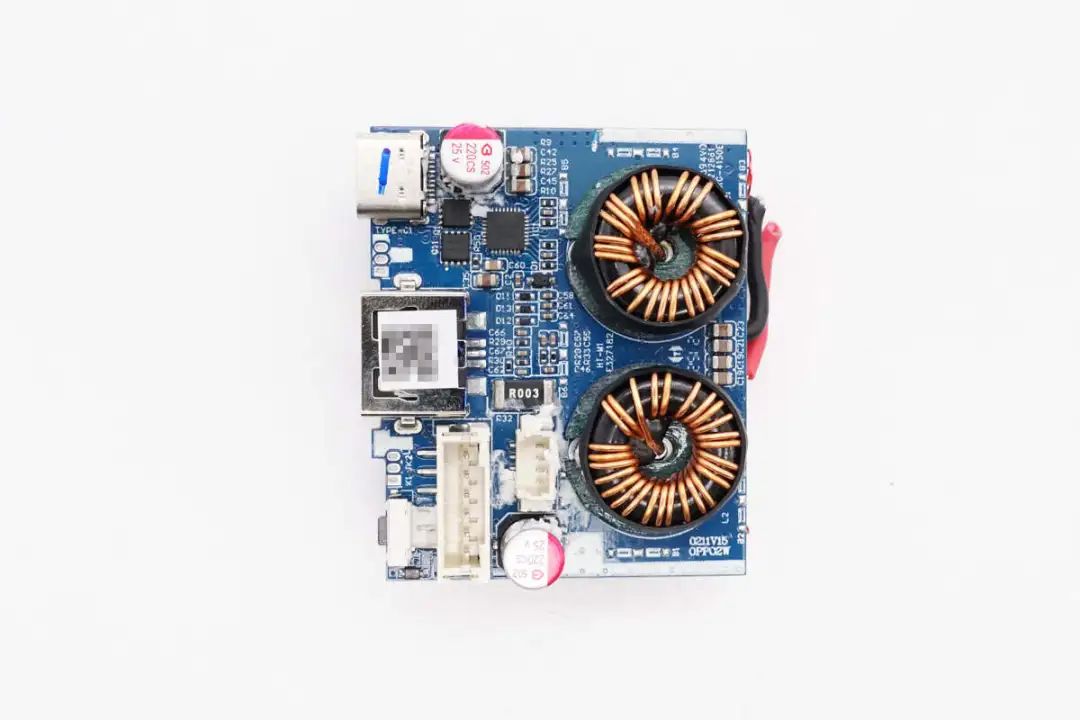

板子背面设有双向同步升降压控制器、同步升降压开关管、协议芯片、VBUS开关管以及滤波固态电容。

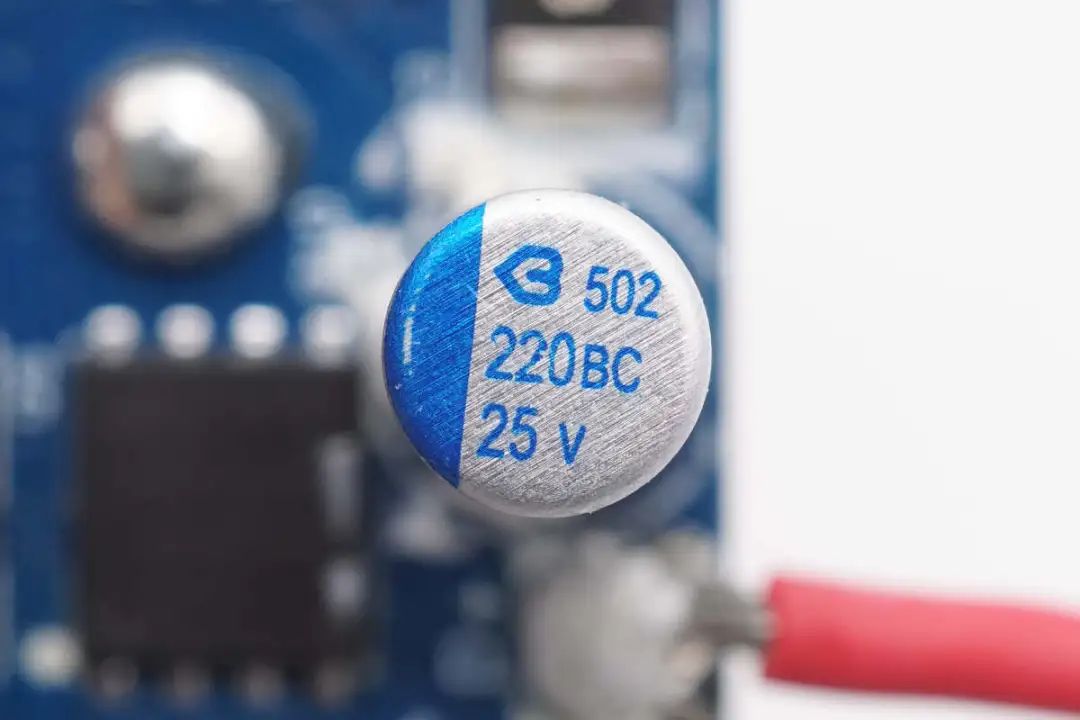

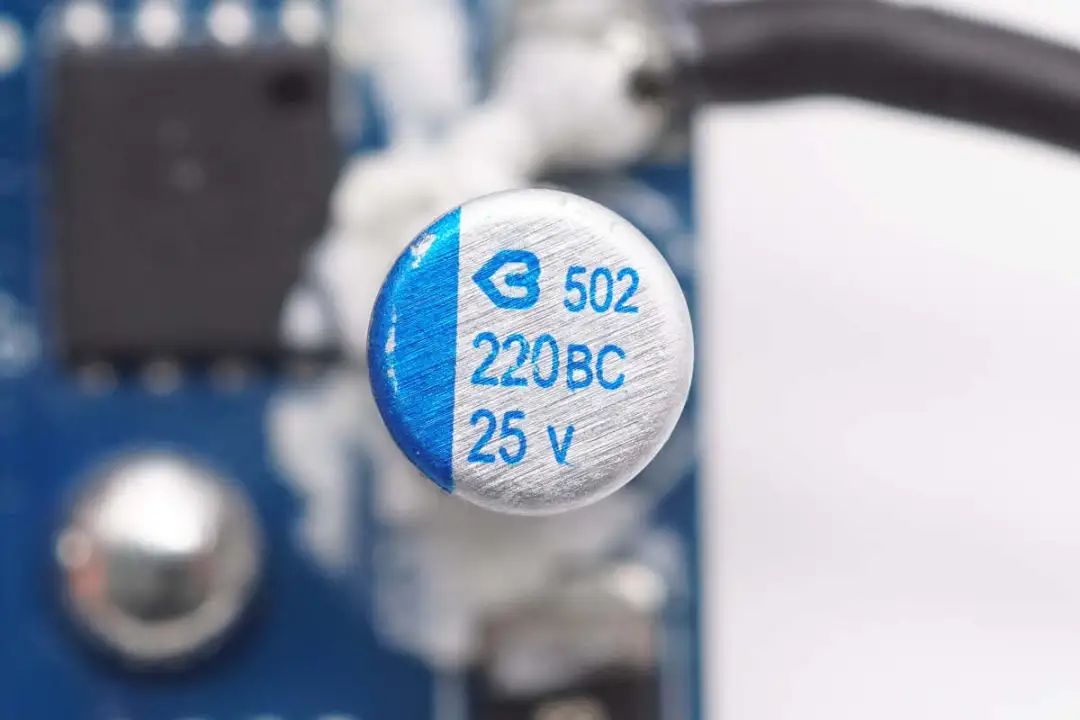

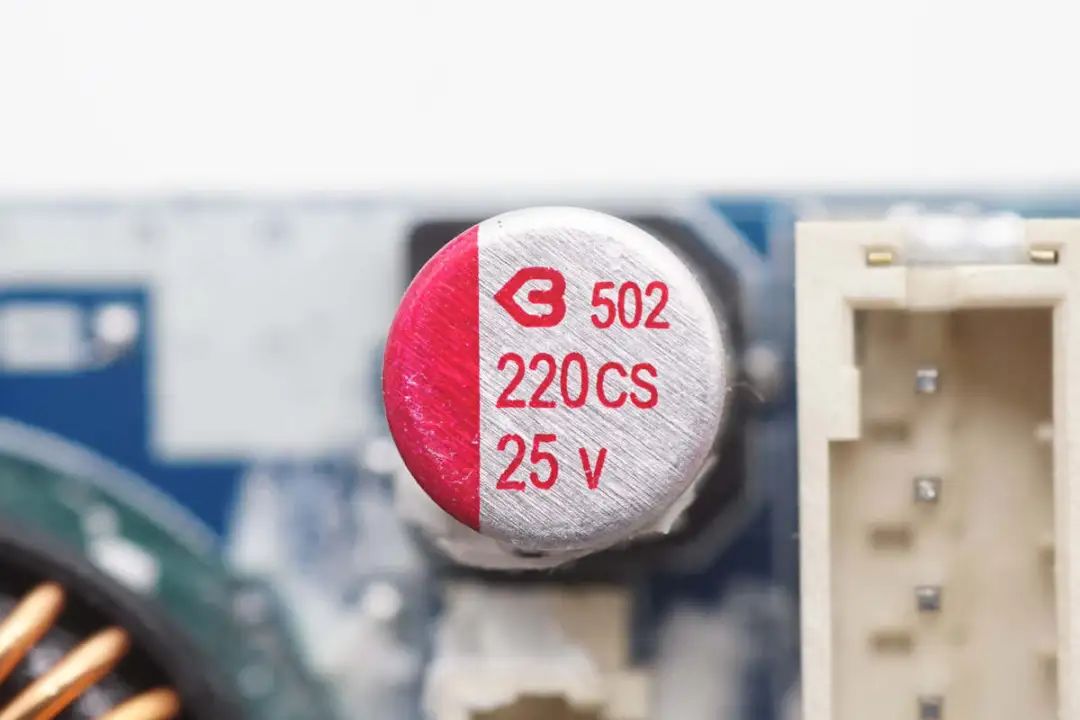

电池端滤波固态电容来自绿宝石，规格为25V220μF。
另一颗绿宝石固态电容规格也是25V220μF。

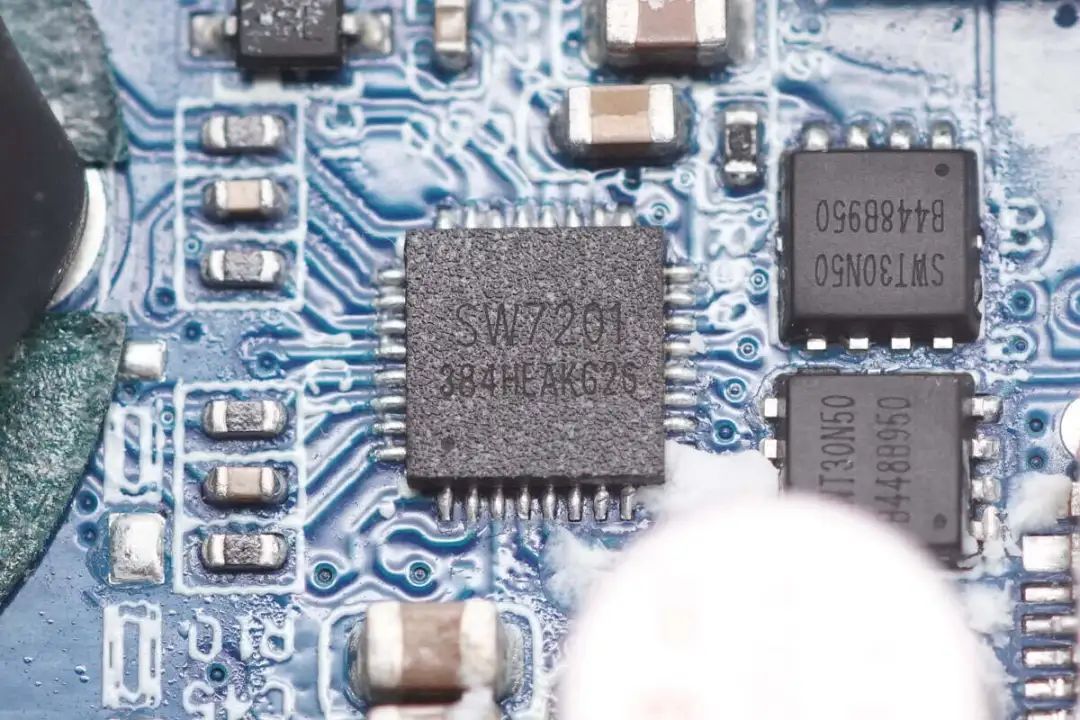

两路升降压电路的同步升降压控制器均是采用智融科技SW7201，用于升降压输出和电池充电管理。SW7201是一个高效率的同步 4 管双向升降压充放电控制器，支持1-4节电池的充放电管理，支持I2C控制，可以提供最大100W的功率输出，支持多路输入输出检测及通路驱动， 配合MCU和协议芯片可组成一个简洁完整的双向快充方案。

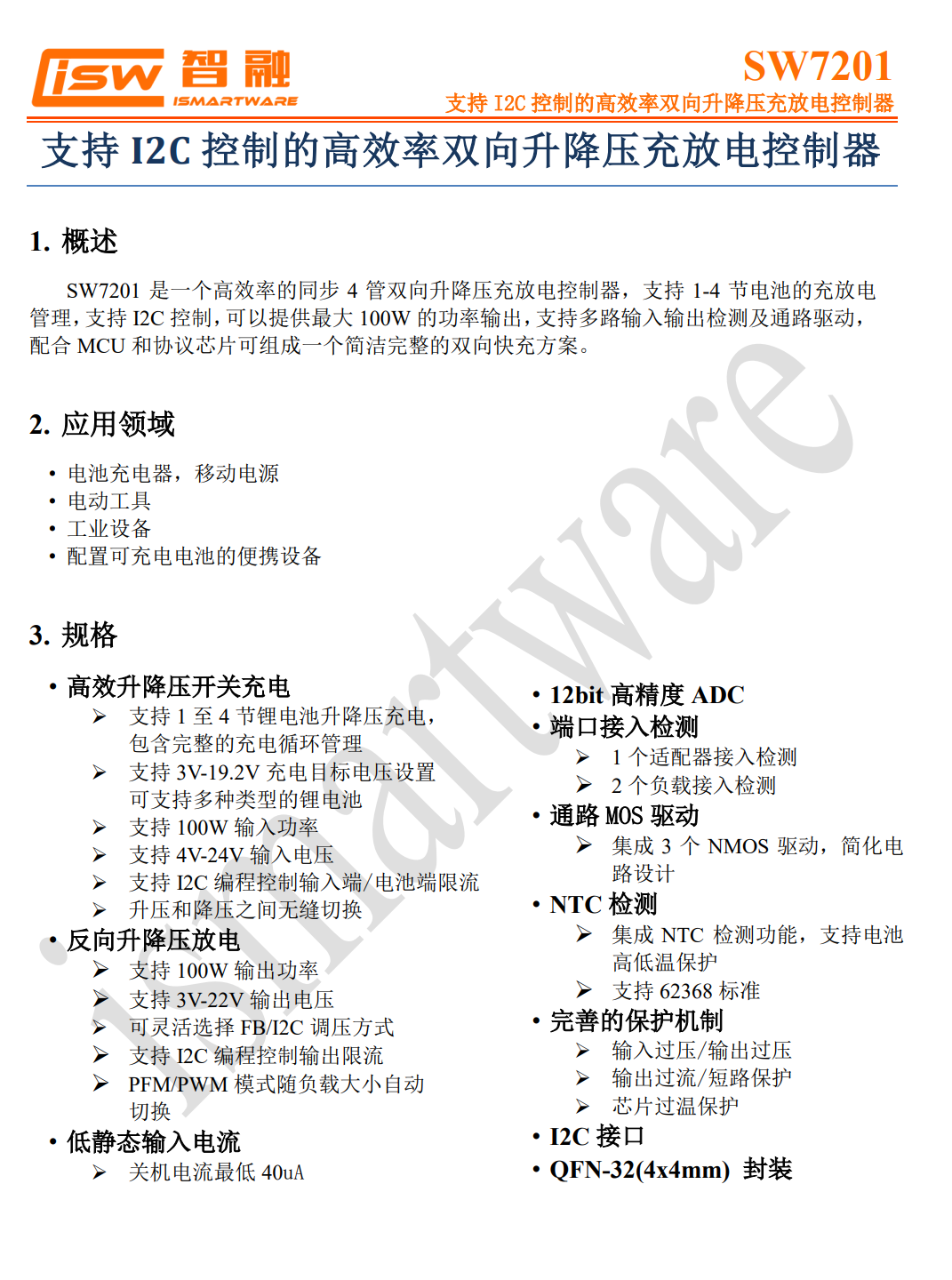

智融科技 SW7201 资料信息。
充电头网拆解了解到，智融科技SW7201此前还被罗马仕20000mAh 45W快充移动电源、备倍电20000mAh 100W快充移动电源、备倍电20000mAh 65W快充移动电源、Mcdodo麦多多超小67W充电宝、积速10000mAh 30W快充移动电源、好斯美Qi2磁吸充电宝、一加SUPERVOOC 100W超级闪充移动电源等产品采用，芯片性能质量获客户一致认可。SW7201

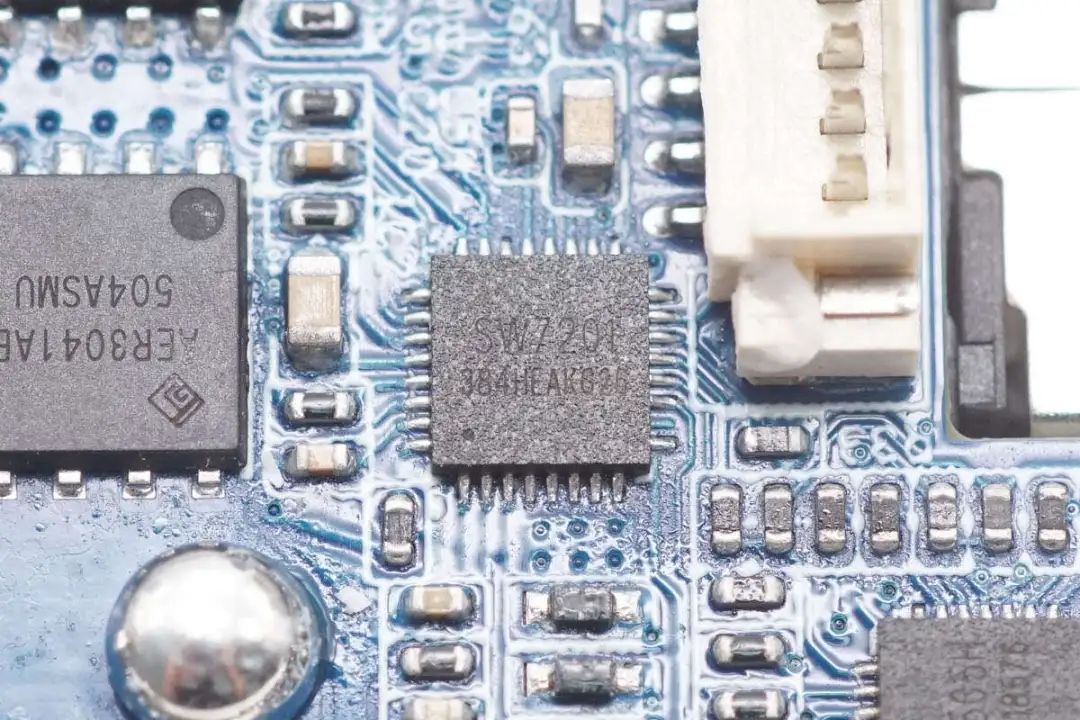

另一颗智融科技SW7201布局在板子正面。

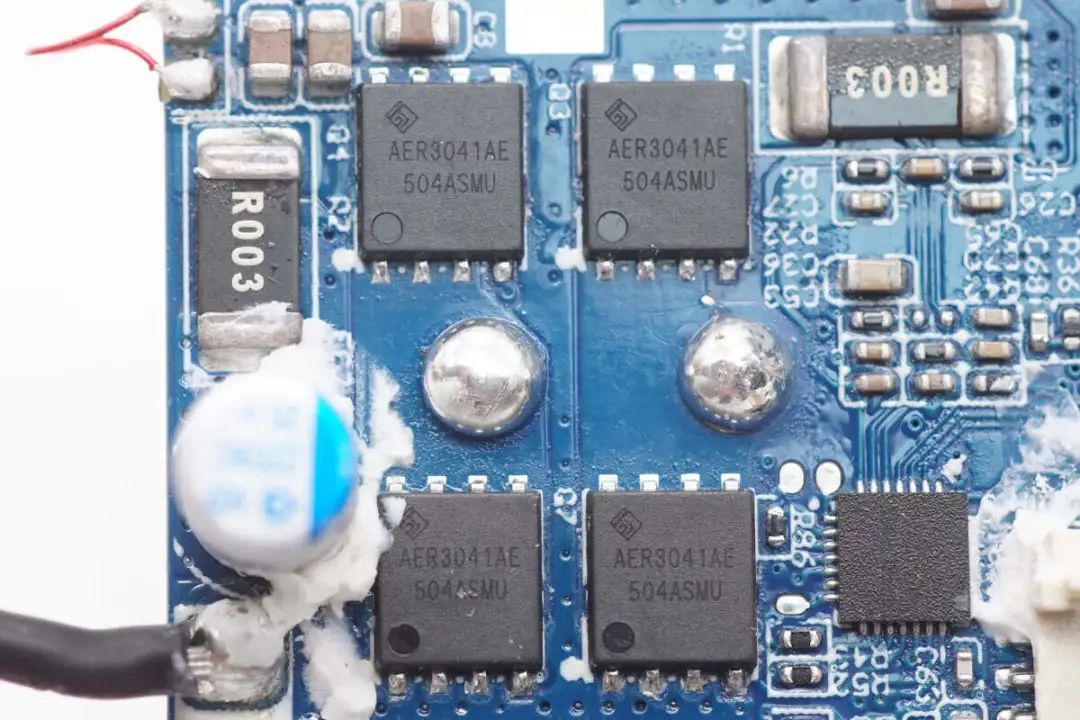

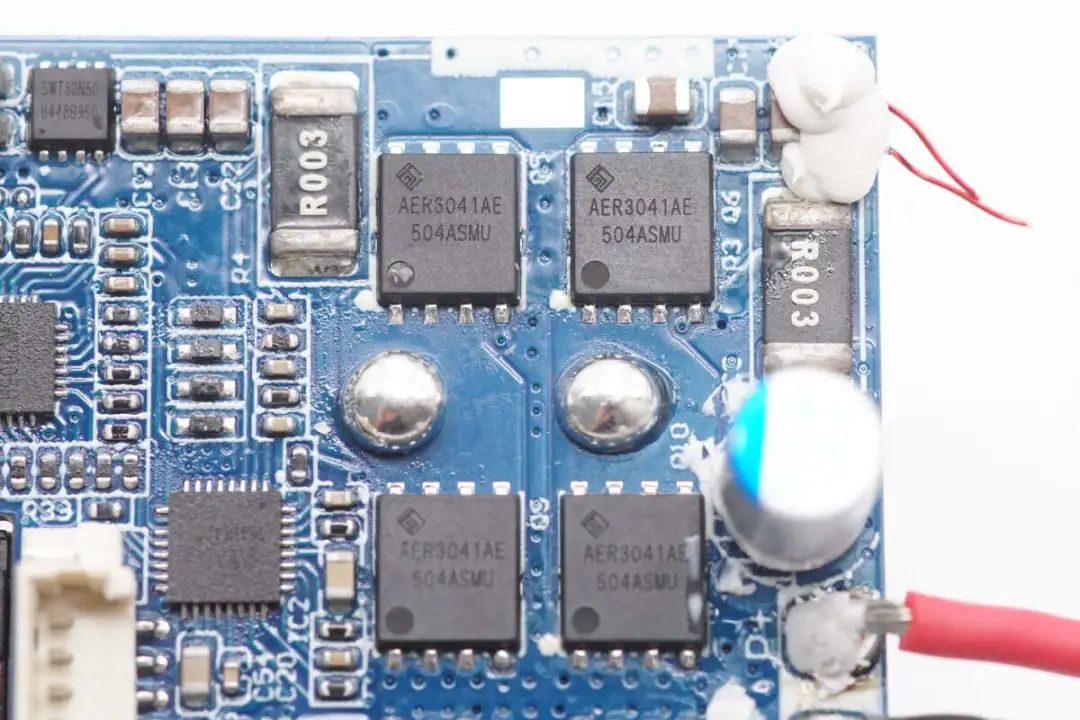

两路升降压电路的四颗同步升降压开关管都是采用禾纳AER3041AE，NMOS管，耐压30V，导阻为4.1mΩ，采用PDFN5060封装，四颗开关管组成H桥。
另外一路四颗禾纳AER3041AE同步升降压开关管特写。

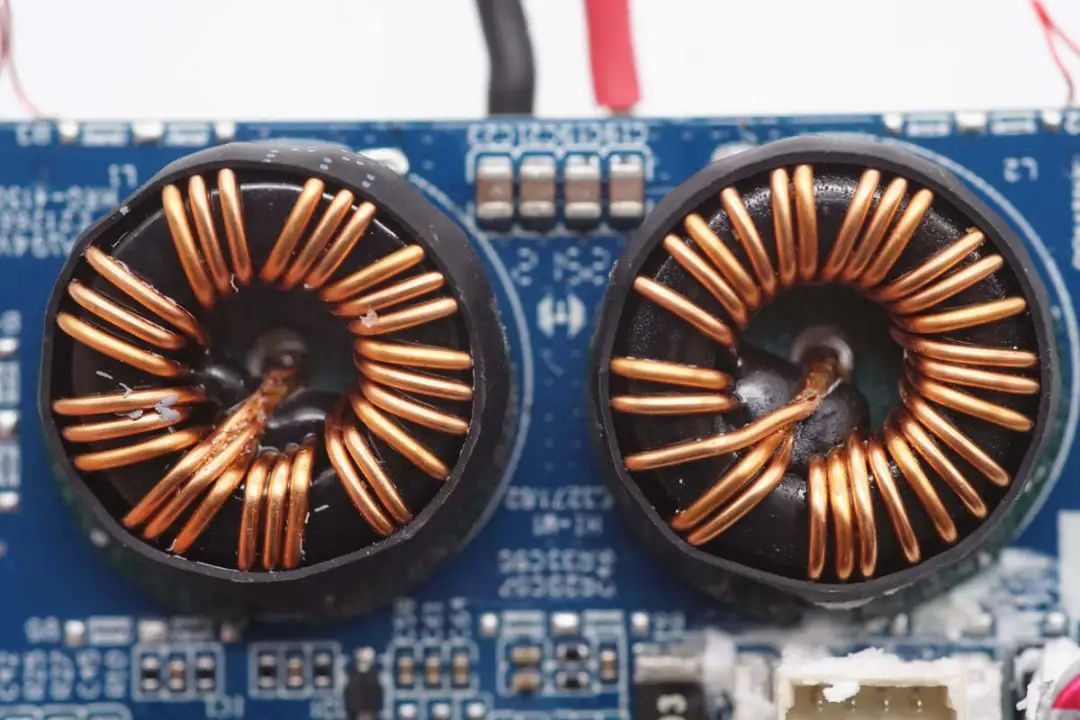

搭配的升降压电感特写，外套热缩管绝缘保护，中心打胶加固。

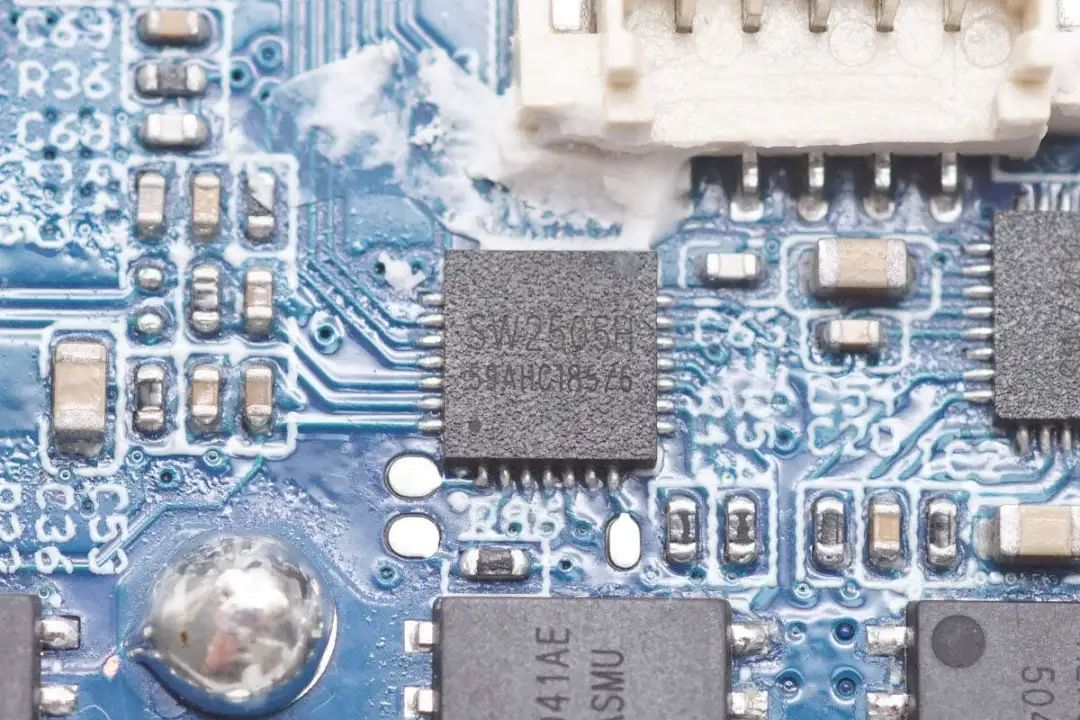

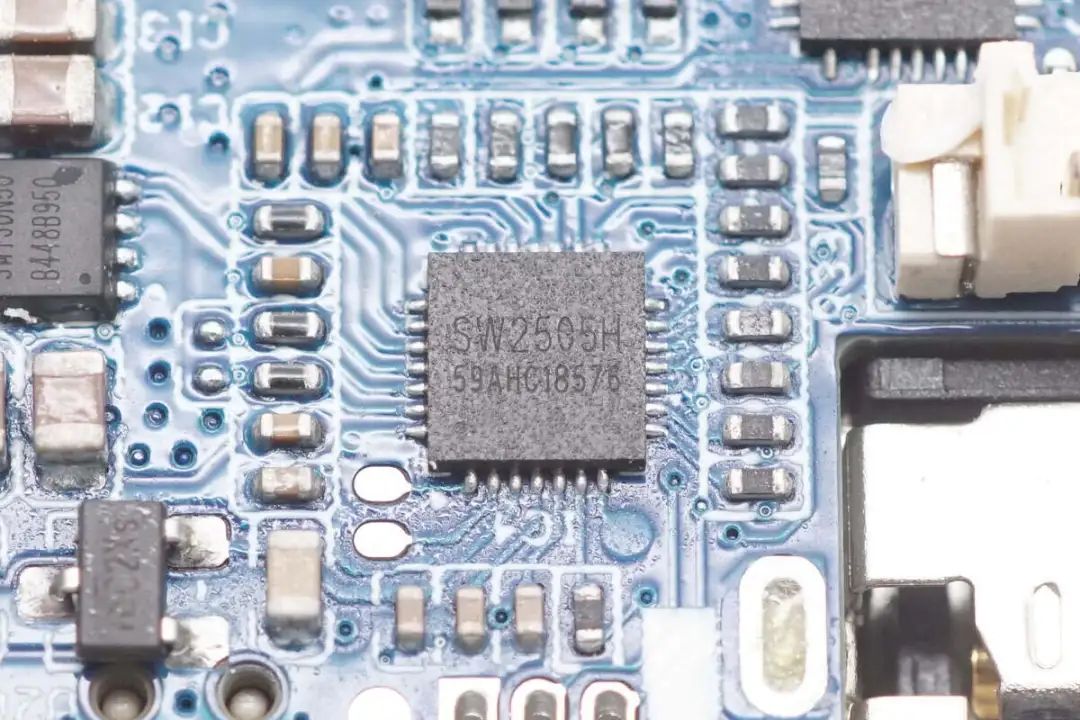

用于Type-C1线的协议芯片采用智融科技SW2505H，是一款集成PD3.1、QC、UFCS等全协议支持的低功耗控制器芯片，通过了USB PD3.1 EPR认证与UFCS双认证，支持DRP模式，内嵌MCU，拥有16路GPIO，C口支持在线升级，支持在线仿真调试，支持光耦/FB控制/I2C支持主从模式。
SW2505H内部集成了高效的40MHz Cortex-M0处理器、大容量Flash和SRAM存储、多种通信接口（I2C、UART）以及GPIO和GPADC支持，具备低功耗设计，支持3.3~32V调压控制以及0.3~12A输出限流控制，具有多种反馈控制方式以及母线电压检测，内部集成CV、CC环路和VIN、VBUS快速放电以及NMOS驱动电路，为系统提供高度稳定和可靠的电源管理。
SW2505H具备全面的保护机制，包括输入/输出电压保护、过流保护、过压保护、欠压保护、过温保护等，有效保障设备的安全与稳定。
SW2505H采用QFN-28（4x4mm）的方式进行封装，整体结构十分紧凑小巧，可广泛应用在笔记本电脑、平板电脑、移动电源、快充适配器等领域。

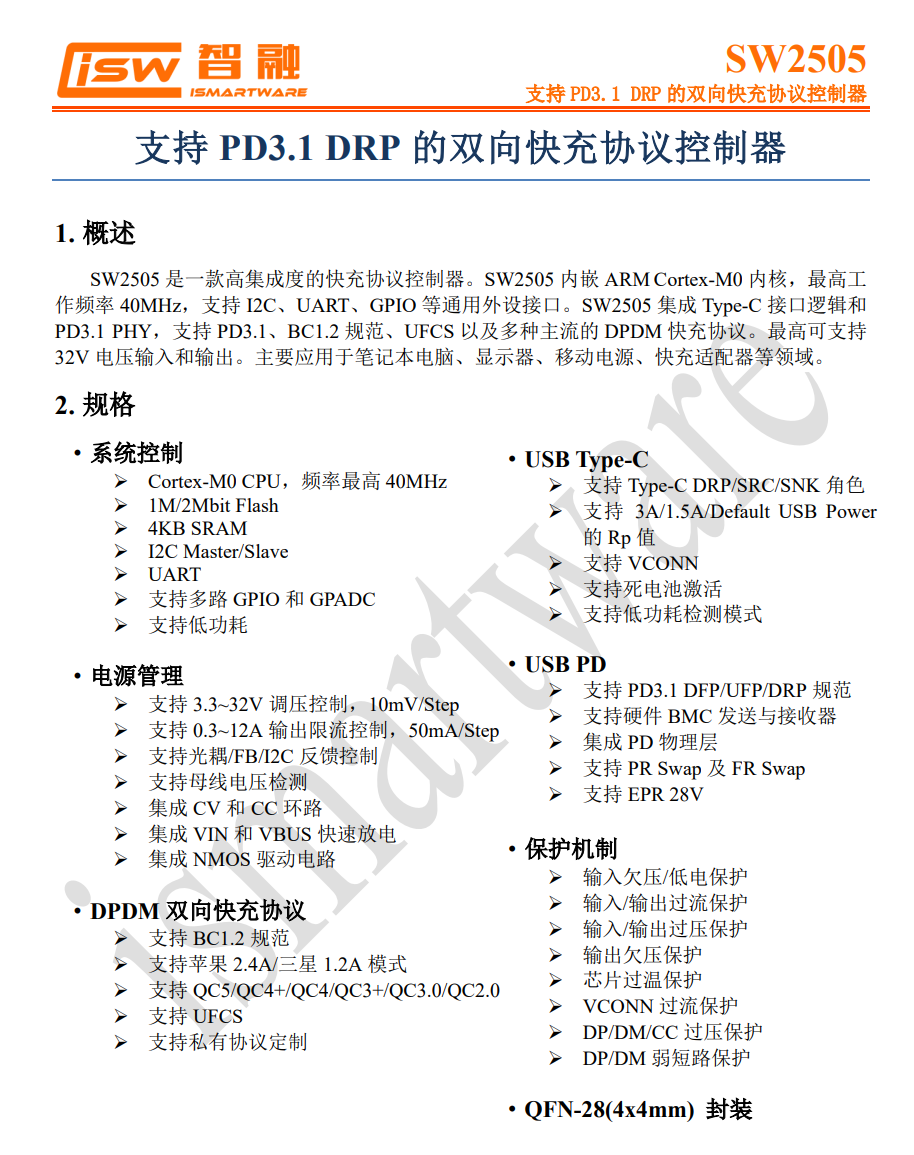

智融科技 SW2505H 资料信息。

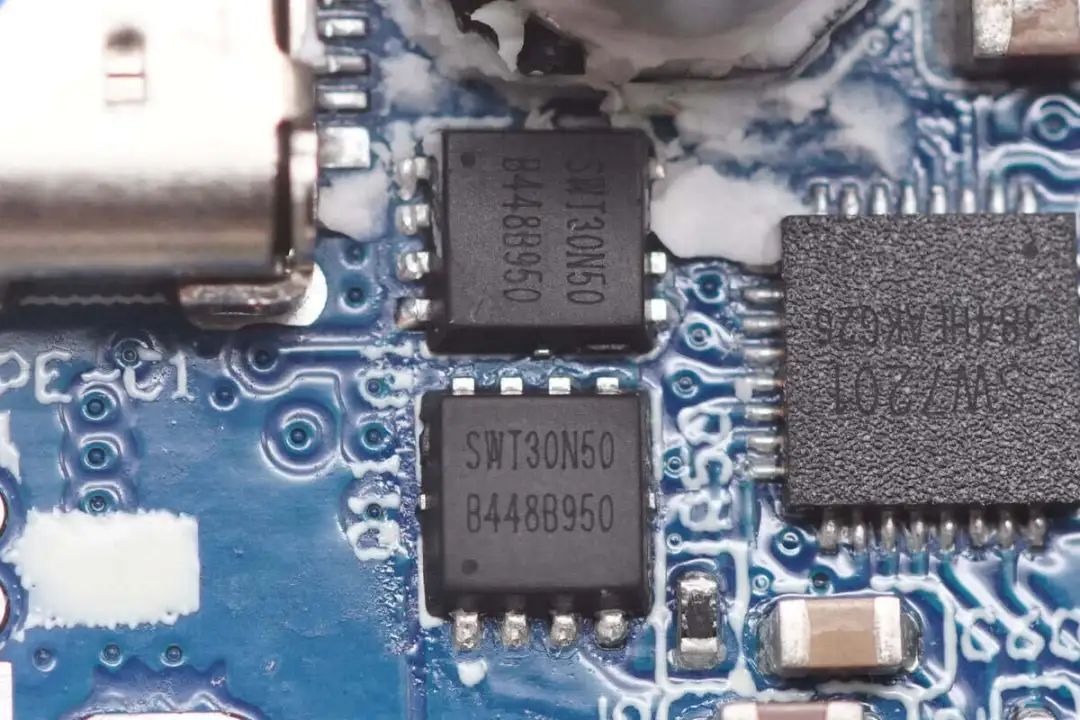

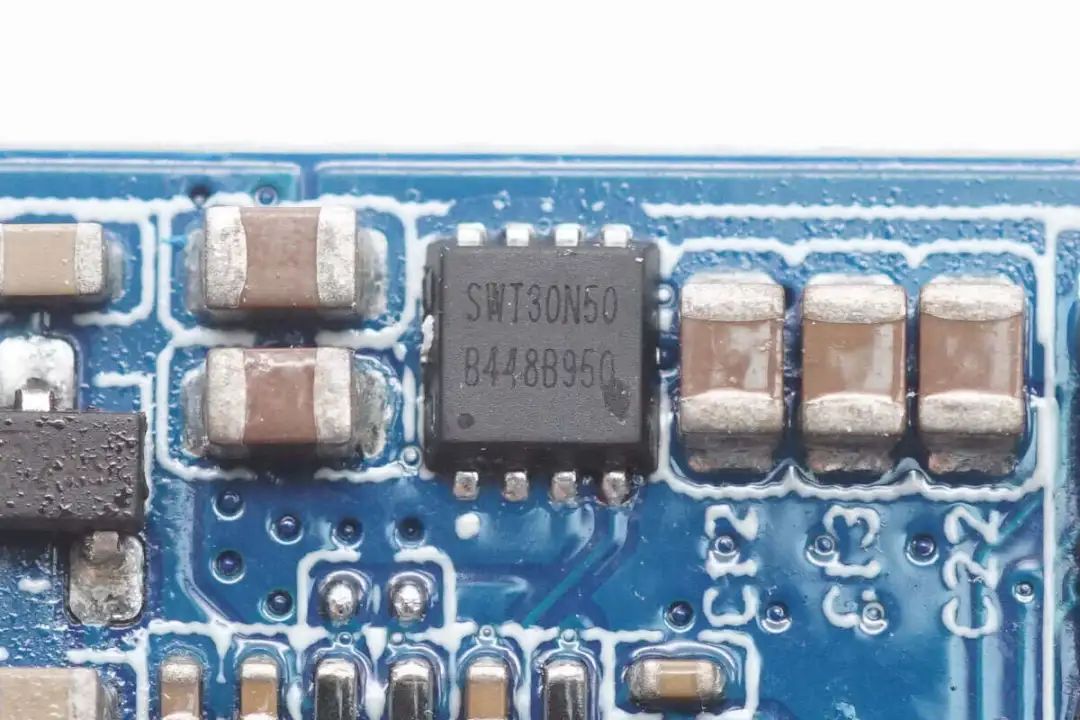

VBUS开关管采用智融科技SWT30N50 NMOS管。
另外1A1C接口协议芯片也是采用智融科技SW2505H。
两个接口的VBUS开关管也是采用智融科技SWT30N50。

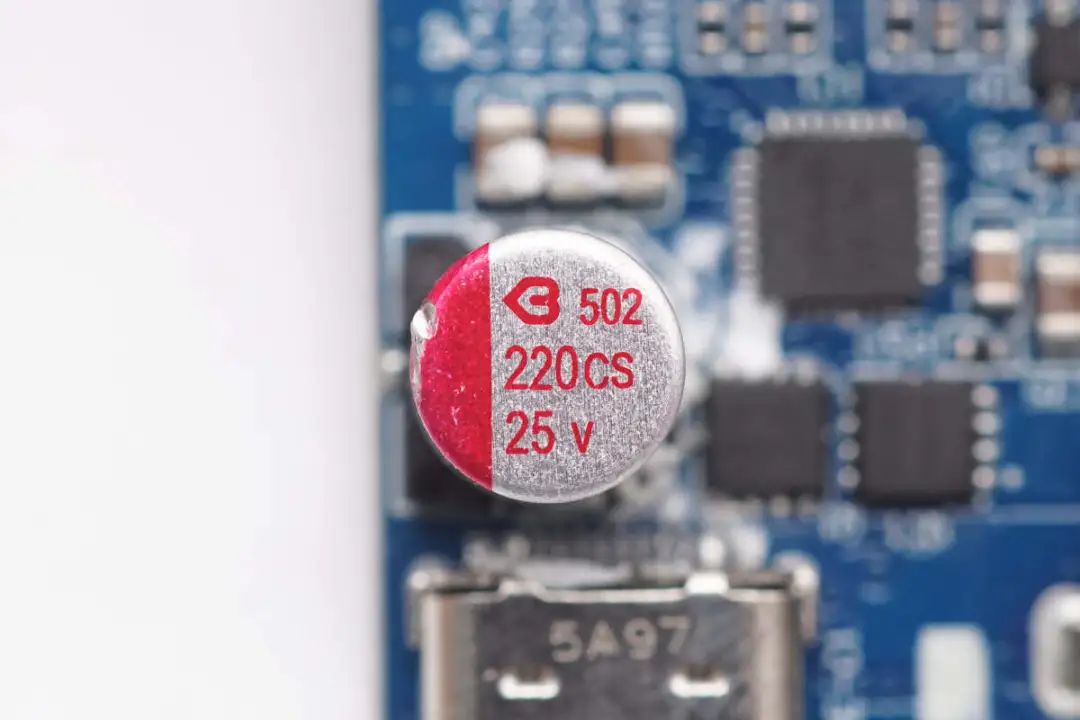

接口端滤波固态电容也是来自绿宝石，两颗规格都是25V220μF。
另一颗绿宝石固态滤波电容特写。

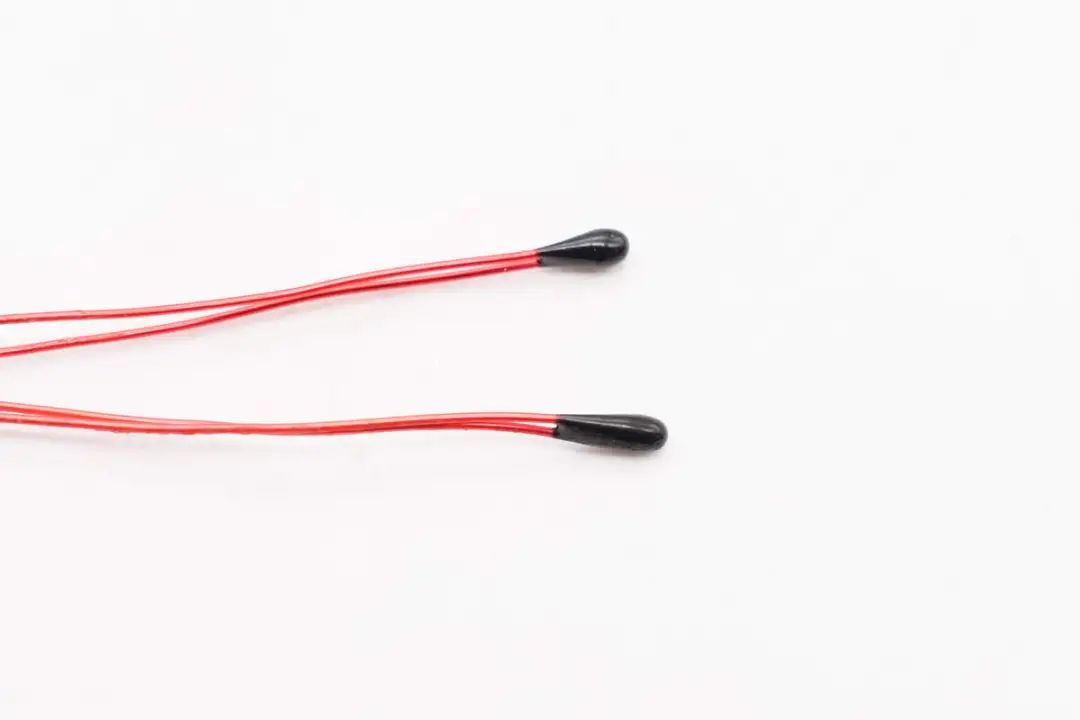

热敏电阻特写。

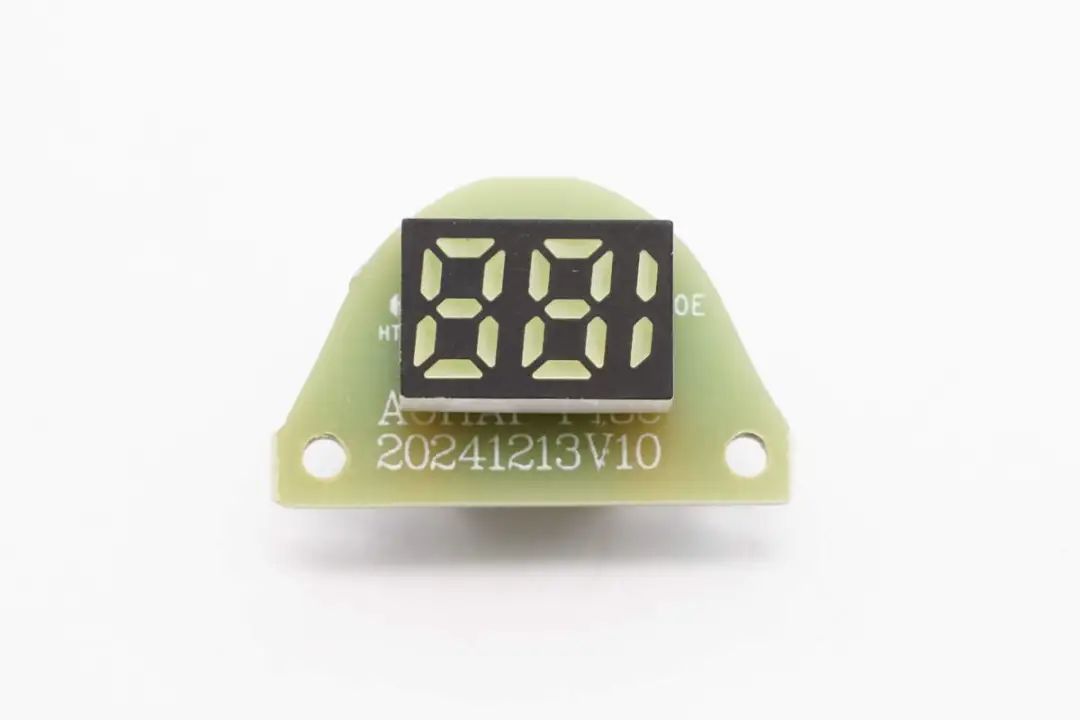

LED数显屏特写。

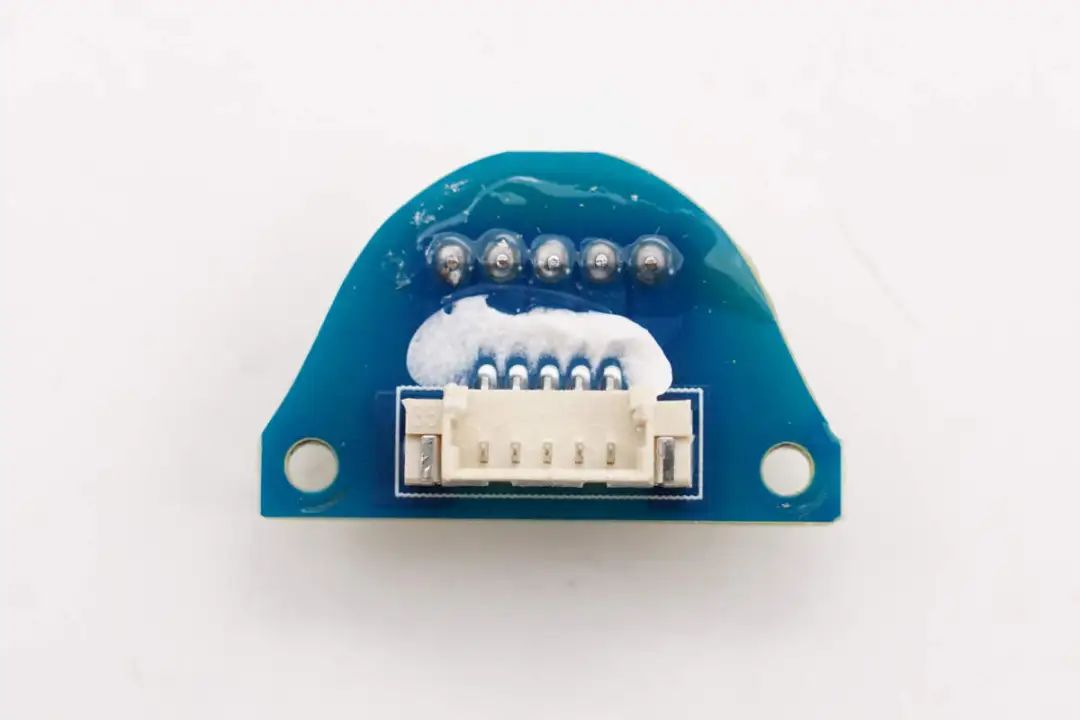

小板背面设有连接导线插槽。

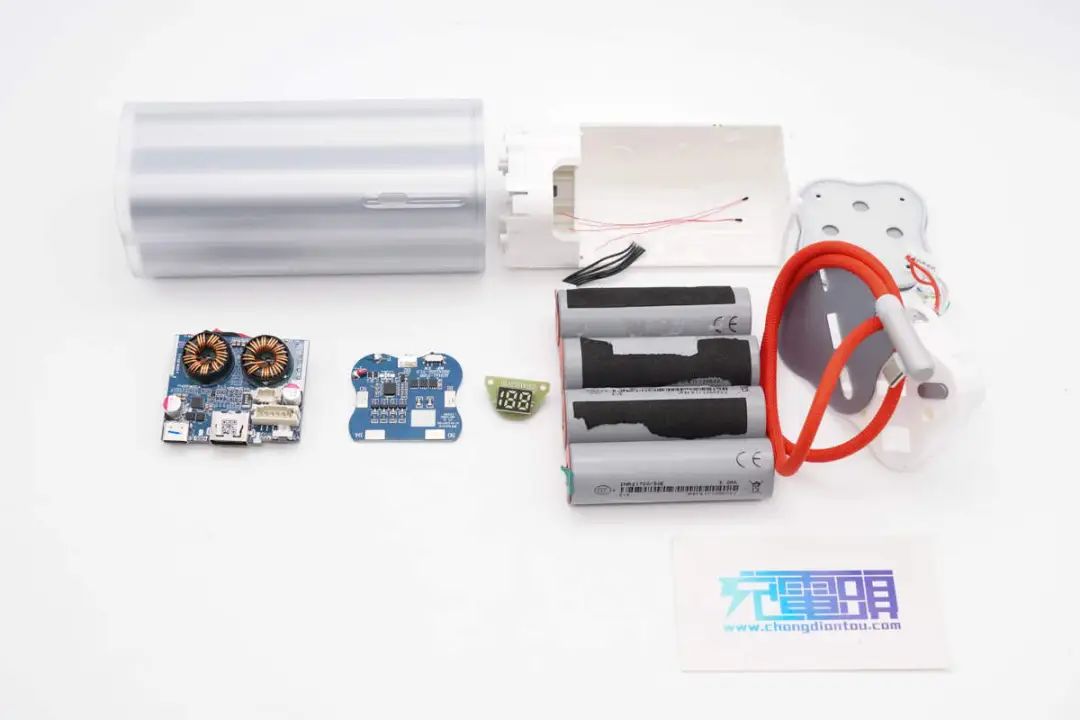

全部拆解完毕，来张全家福。
充电头网拆解总结

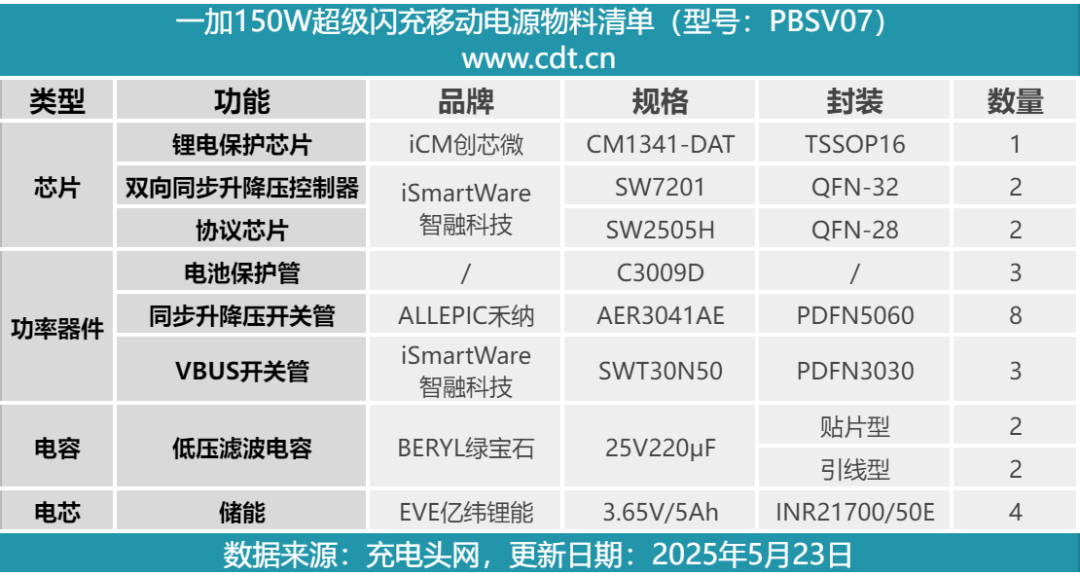

最后附上一加150W超级闪充移动电源的核心器件清单，方便大家查阅。
一加150W超级闪充移动电源采用动力银配色，整体样式新颖又相当有质感。内置20000mAh电池组，总输出功率达150W。自带Type-C编织线符合时下市场需求，用户出门无需额外带线，并且支持100W的双向私有闪充、PD以及PPS快充。此外配备隐藏电量数显屏，可实时观察剩余电量。
充电头网通过拆解了解到，移动电源内置4串亿纬锂能21700电池，单节电池容量5Ah，电池组采用创芯微CM1341电池保护芯片进行过充，过放和过电流保护，并设有均衡电路，此外配有两颗热敏电阻检测温度。
移动电源采用两路双向升降压电路设计，都是使用智融科技SW7201搭配禾纳AER3041AE的方案，此外还采用智融科技两颗SW2505H协议芯片控制三口输入/输出。PCBA模块粘贴导热垫散热，此外打胶对电容等器件进行加固，做工可靠。
