前言
近期CUKTECH酷态科推出了10号超级电能棒系列产品的Mini版，与此前的标准版和Plus版本相比，虽然输出功率达不到它们那么高，但也达到了55W快充，并不算低，满足日常使用需求还是足够的。
但新品的机身大约只有前两款的一半，这是产品的一大亮点所在，加上充电宝还加入了全新的提绳设计，十分方便日常的携带和使用。下面充电头网就对其进行拆解，看看产品内部具体设计有何不同。
酷态科10号超级电能棒Mini开箱
包装盒正面印有产品名称、外观、55W、10000mAh以及Powered by CUKTECH。
背面印有产品应用场景以及信息参数。
包装盒上参数特写，下面到产品实物环节再详细介绍。
包装内含酷态科10号超级电能棒Mini、数据线、挂绳以及使用说明书。
附带数据线为6A CC短线设计，方便用户携带和使用。
测得线材长度约为17cm。
另外使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。
酷态科10号超级电能棒Mini延续系列相同外观设计，正面是标志性的显示屏装饰板和带蓝色条纹的功能键，不过机身长度约是标准版和Plus版的一半，整体更加小巧轻便。
数显屏依旧可以实时显示电量、功率等信息，产品实时状态一目了然，装饰板下方印有CUKTECH品牌。
最下方印有10和mini字样，与产品名称相呼应。
机身一侧设计有挂绳孔。
挂绳孔是Mini版新增的设计，赋予其更好的装饰和使用属性。
机身背面依旧是采用黑色塑料外壳，同时表面双重激光精雕Y字母纹理。
背面左上角还有35Wh/36Wh电池能量参数以及可上飞机标识设计。
机身顶部配备2C1A三个USB接口，接口旁有相应输入输出提示。
另一端印有充电宝参数信息。
移动电源参数特写
产品名称：酷态科10号超级电能棒Mini 移动电源
产品型号：PB1055
电池种类：锂离子电池
额定容量：5600mAh(5V3A)
电池能量（额定/典型）：35.28Wh/36Wh 7.2V 4900mAh/5000mAh
输入参数：
Type-C1/C2：5V3A、9V3A、12V3A、15V3A、5-11V5A
输出参数：55W MAX
多口：5V4A
Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V2A、5-20V2.5A、5-11V5A 55W Max
USB-A1：5V3A、9V3A、12V1.5A、5-11V3A 33W MAX
制造商：南京酷科电子科技有限公司
产品通过了CCC认证。

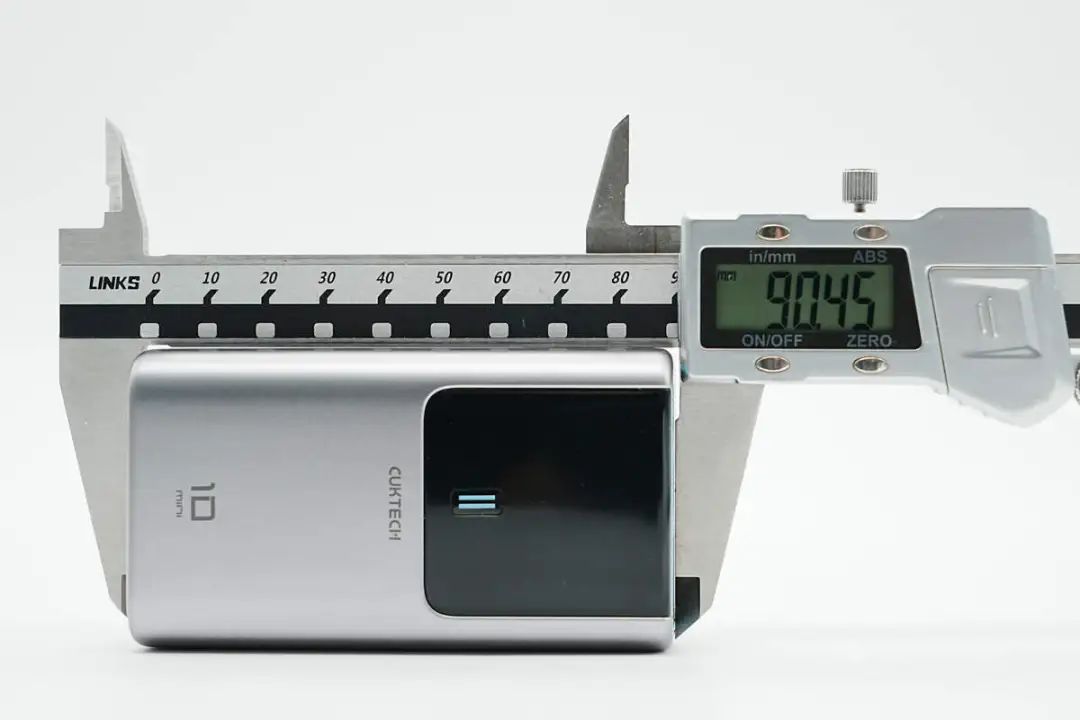

实测酷态科10号超级电能棒Mini机身长度为90.45mm。
宽度为50.55mm。
厚度为33.07mm。
产品拿在手上的大小直观感受。
另外测得充电宝重量约为231g。
测得USB-C1口支持QC2.0、PD3.0、DCP、Apple 2.4A充电协议以及小米55W私有快充协议。
PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V2A五组固定电压档位，5-11V5A一组PPS电压档位以及小米5-20V2.5A私有电压档位。
测得USB-C2口支持PD3.0、DCP充电协议以及小米55W私有快充协议。
此外PDO报文显示结果与USB-C1口的相同。
测得USB-A口支持UFCS、FCP、SCP、AFC、QC3+、DCP充电协议。
测得UFCS融合快充具备5-11V3A一组电压档位。
使用小米120W原装充电器给充电宝充电，成功开启小米55W私有快充。
酷态科10号超级电能棒Mini拆解
将机身壳切割开，内部绝大部分区域用于放置两颗锂离子电芯。
外壳上粘贴双面胶用于保护固定电芯。
将内部模块取出。
另一部分壳体内贴有散热铜箔和保护海绵，并且做了绝缘处理。
PCB板置于电芯上方，之间采用塑料支架进行隔离绝缘。
两颗电芯通过镍片点焊串联。
另一端各通过镍片与PCB板点焊连接。
PCB板正面覆盖导热垫，对应数显屏和电感等区域镂空。
拆下PCB板，下方也设有导热垫帮助另一面器件散热。
导热垫下方固定有铝合金散热板。
最下方设有热敏电阻对电池温度进行监控。
两颗锂离子电芯料号相同，并通过了CCC认证。
电芯来自长虹三杰，型号为INR21700-5000，容量为5000mAh，标称电压为3.6V，能量为18Wh。
PCB板正面设有锂电保护芯片、MCU、VBUS开关管、电感以及数显屏。
另一面设有锂电保护管、同步升降压控制器、升降压开关管、协议芯片以及VBUS开关管。
锂电保护芯片来自创芯微，丝印20MA，实际型号为CM1020-MA，这是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测。
创芯微CM1020-MA资料信息。
电池保护管来自AOS万国半导体，型号AON6512，NMOS，耐压30V，导阻1.4mΩ，采用DFN5*6封装，两颗对向串联。
万国半导体 AON6512 资料信息。
丝印Iu的同步降压转换器采用矽力杰SY8301，用于将电池降压为单片机和电量显示供电，内部集成开关管，支持最高40V输入电压，输出电流1A。
一颗丝印7544-1的稳压管。
用于整机控制的MCU来自WCH沁恒，型号CH32L103K8U6，这是一款基于青稞RISC-V内核设计的工业级低功耗通用微控制器，内置USB和PD PHY，支持PDUSB，包括USB Host主机和USB Device设备功能、USB PD及Type-C快充功能，内置低功耗定时器，提供了1组OPA运放、3组CMP电压比较器、4组USART串口、2个I2C接口、2个SPI接口、1组CAN接口、多组定时器、12位ADC、10路Touchkey等丰富外设资源。
沁恒CH32L103K8U6资料信息。
电流检测放大器来自3PEAK思瑞浦，丝印9A2，型号TP181A2，是一颗零偏移双向电流检测放大器，支持36V输入电压，采用SC70-6封装。
数显屏特写。
用于三个接口的同步升降压控制芯片来自SOUTHCHIP南芯科技，型号SC8815，是一款带I2C接口的同步升降压充电控制器，同时支持电池反向放电工作。芯片支持VBAT电池端36V高压工作，因此在适配器电压高于、低于或者等于电池电压时，均能保证1-6节锂电池应用。
当工作系统需要电池提供能量时，SC8815也支持电池反向放电工作，输出设定的电压，并且放电最高电压可达36V。用户通过I2C接口可以很方便地选择充电/放电模式，设置充电电流、充电电压、反向放电电压、限流值、开关频率及其它参数等。
SC8815内部集成的10位ADC，可以方便用户实时检测读取VBUS/VBAT电压和电流，另外，SC8815还可以支持适配器和设备的插拔检测，最大限度的减少外围电路及PCB Space，使系统设计极大地简化。SC8815支持内部限流保护、过压保护、输出短路保护和过温保护，从而保证了各种异常情况下的安全。SC8815提供32脚的4x4 QFN封装。

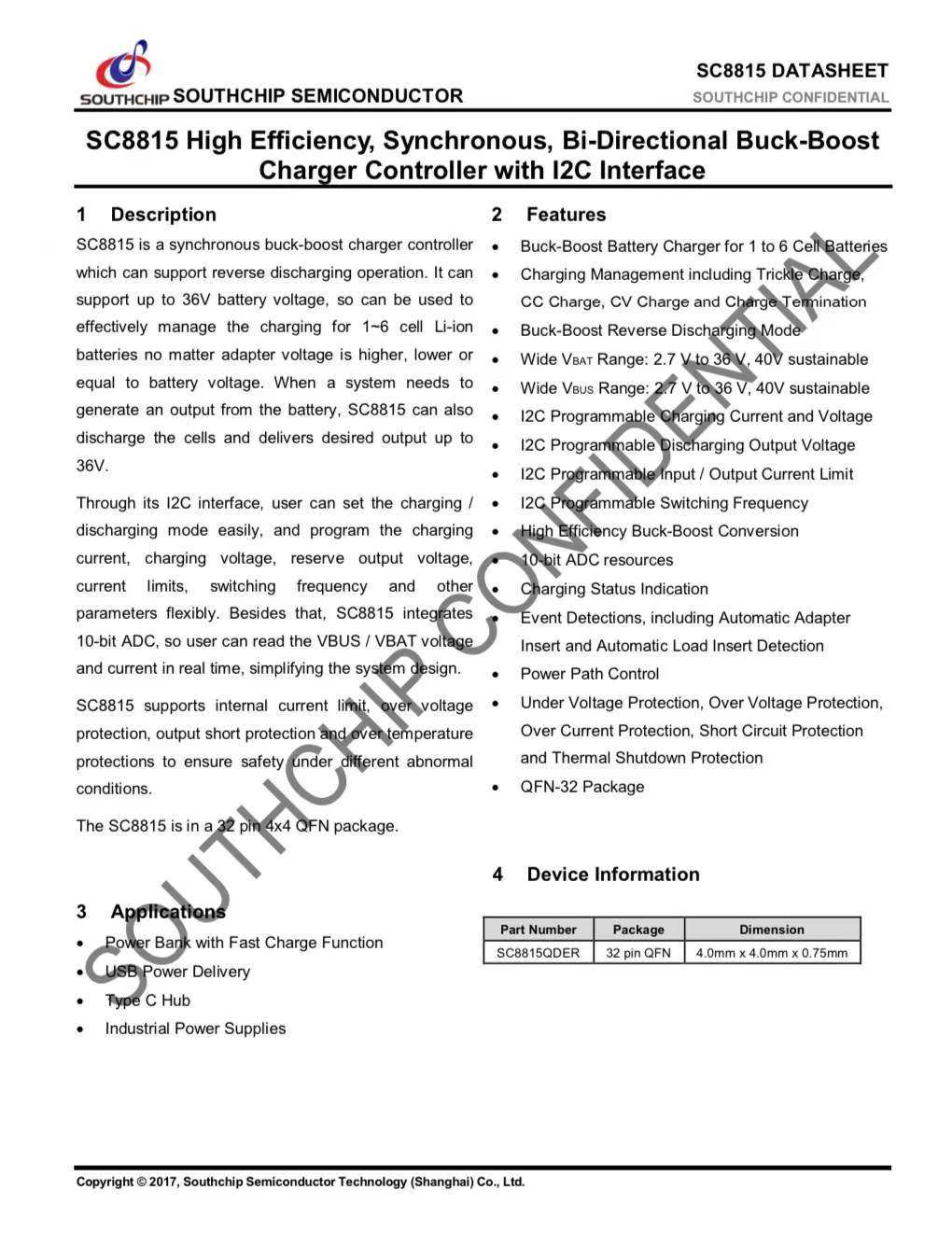

南芯科技SC8815芯片详情。

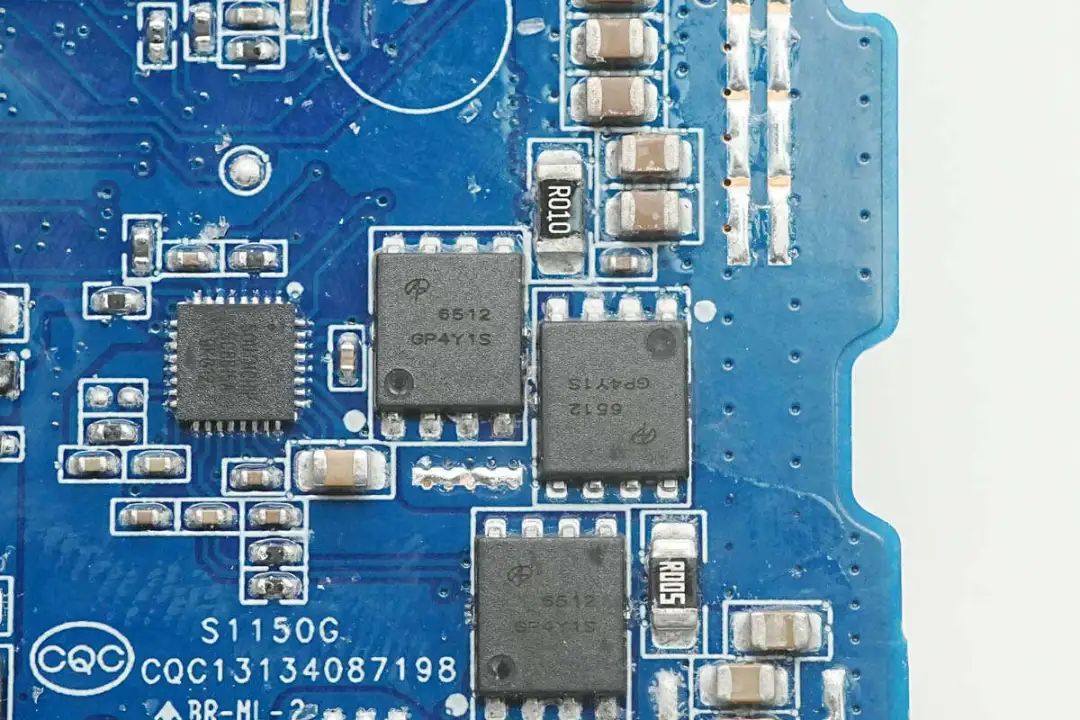

外挂四颗同步升降压开关管也是采用万国半导体AON6512。
另外两颗特写。
相应的2.2μH升降压电感特写。
协议芯片来自ABOV现代单片机，型号A94P829KUN，是一颗支持PD3.1的协议芯片，支持两个USB-C接口和一个USB-A接口。芯片内置8051内核，快充协议支持广泛，采用QFN32封装。
USB-C1口的VBUS开关管来自芯联，型号LX30P50N，PMOS，耐压-30V，导阻8.6mΩ，采用DFN3*3封装。
USB-C2口VBUS开关管也是采用两颗芯联LX30P50N。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上酷态科10号超级电能棒Mini的核心器件物料清单，方便大家查阅。
酷态科10号超级电能棒Mini延续系列精美外观设计，同时新增提绳设计，搭配几近减半的机身，十分的便携。产品一样也拥有数显屏设计，提供很好的交互体验。同时支持55W快充以及具备10000mAh容量，都比较均衡，满足日常使用需求。
充电头网通过拆解了解到。移动电源内置2串21700电池，来自SunPower 长虹三杰，为其经典型号INR21700-5000，瞬时放电电流达90A，电池组配有热敏电阻检测温度，采用创芯微CM1020系列电池保护芯片搭配万国的电池保护管AON6512进行电池组保护。
PCBA模块采用南芯的升降压芯片SC8815A，搭配现代单片机A94P829KUN协议芯片进行充放电管理。此外，搭载沁恒的MCU CH32L103K8U6用于屏幕显示驱动。壳体内电池组用缓震抗压的黑色支架固定，配有金属散热片、散热铜箔以及导热垫等辅助散热，做工也很不错。
