BOYA博雅是一个全球知名的专业声学品牌，旗下产品主要包括针对于不同场景使用的无线麦克风、领夹麦克风、桌面麦克风、机顶麦克风、手持麦克风及相关配件等。通过持续创新，博雅相继打造了众多爆款，荣获了数十项国际设计大奖。
此次将要拆解的BOYA博雅Omic无线领夹麦克风是一款采用了纽扣式设计的产品，外观轻巧时尚，佩戴舒适无感。在功能配置上，支持48kHz采用率，信噪比80dB，失真度≤0.1%，最大声压级120dB，搭配AI降噪算法，提供细节丰富、清晰饱满的音质；支持单麦5小时，搭配充电盒综合30小时的续航，满足多场景录制需求。
博雅Omic无线领夹麦克风拥有Type-C和苹果MFi认证的Lightning双版本，搭配对应的手机设备，即插即用，使用便捷；还支持边录边充电，避免电量焦虑，无惧高强度直播；支持视频回放免插拔回放，提升录制效率。下面就来看看这款产品的详细拆解报告吧~
一、BOYA博雅Omic无线领夹麦克风开箱

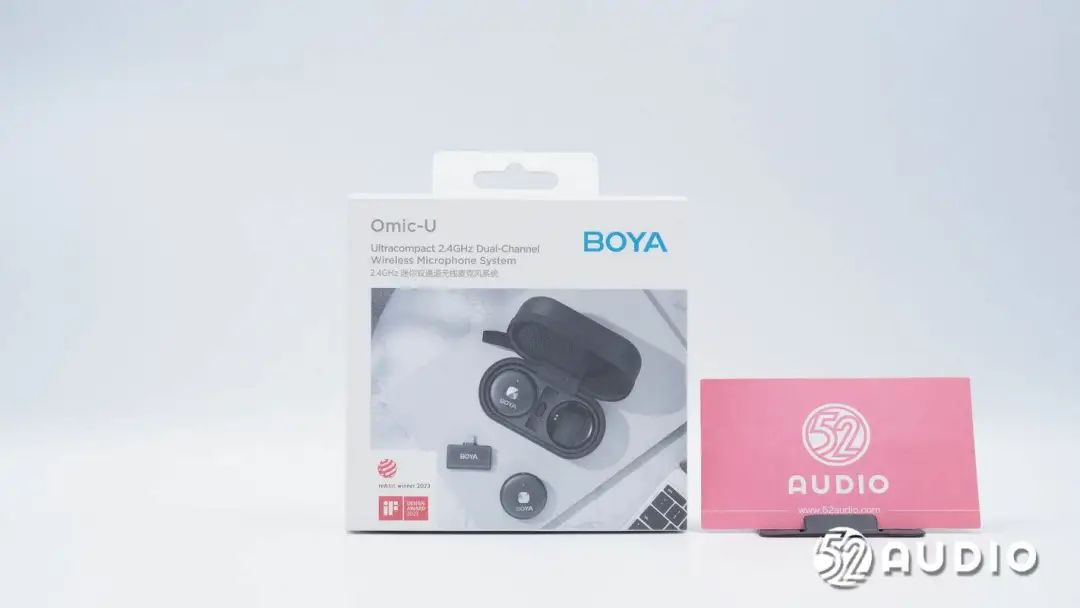

BOYA博雅Omic无线领夹麦克风包装盒设计小巧，正面展示有产品的整体外观，品牌LOGO和产品名称，以及荣获的iF、红点两项设计大奖标志。

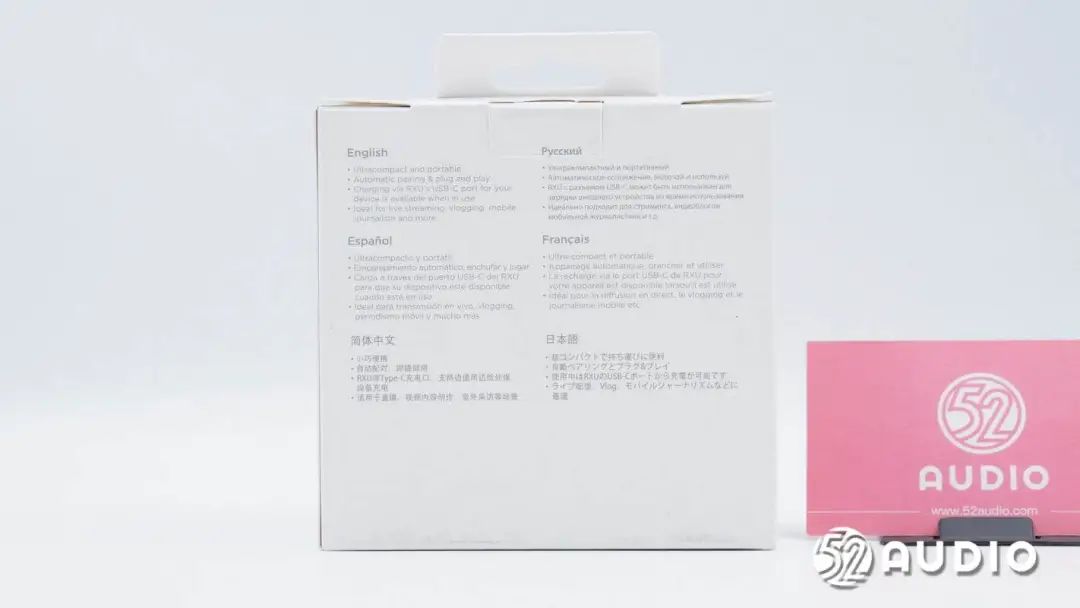

包装盒背面通过不同语言介绍了产品主要特点：小巧便携；自动配对、即插即用；RXU带Type-C充电口，支持边使用边给外接设备充电；适用于直播、视频内容创作、室外采访等场景。
包装盒侧边图文介绍的产品特点：全向拾音、50m无线传输、噪声消除、免插拔回放。

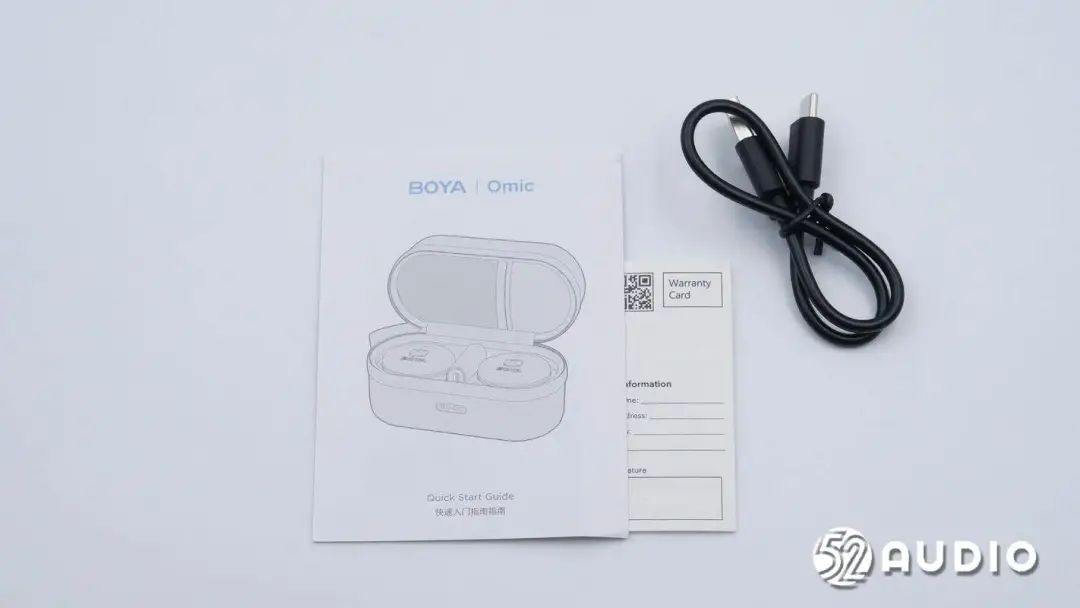

包装盒内部配件一览，包括入门指南、保修卡，以及USB-A to Type-C充电线。

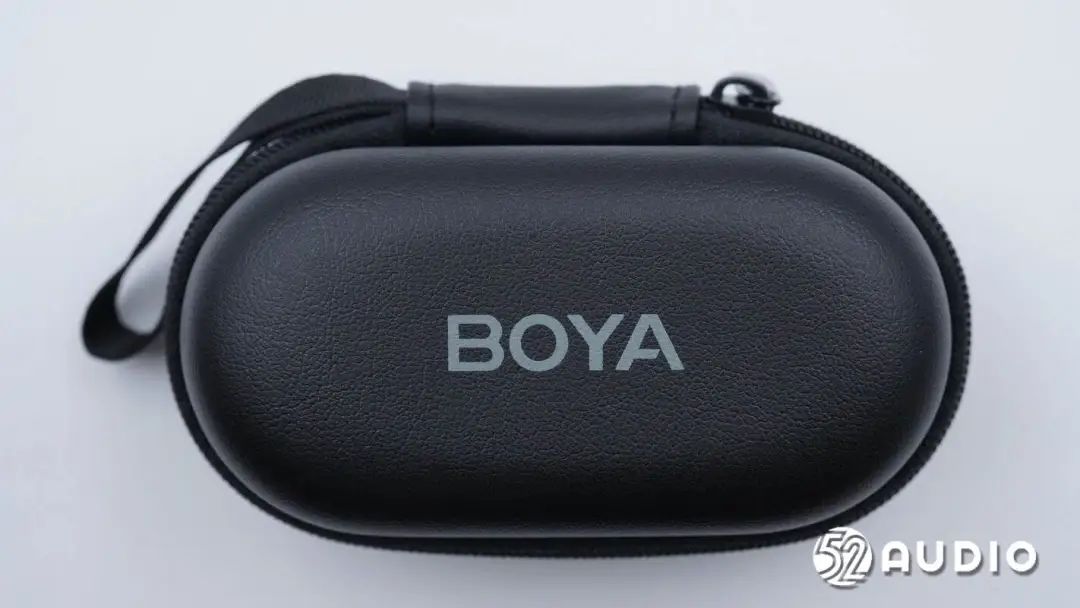

BOYA博雅Omic无线领夹麦克风充电盒采用了类似收纳包的设计，拉链固定，皮革材质，耐磨耐划。机身正面设计有“BOYA”品牌LOGO。

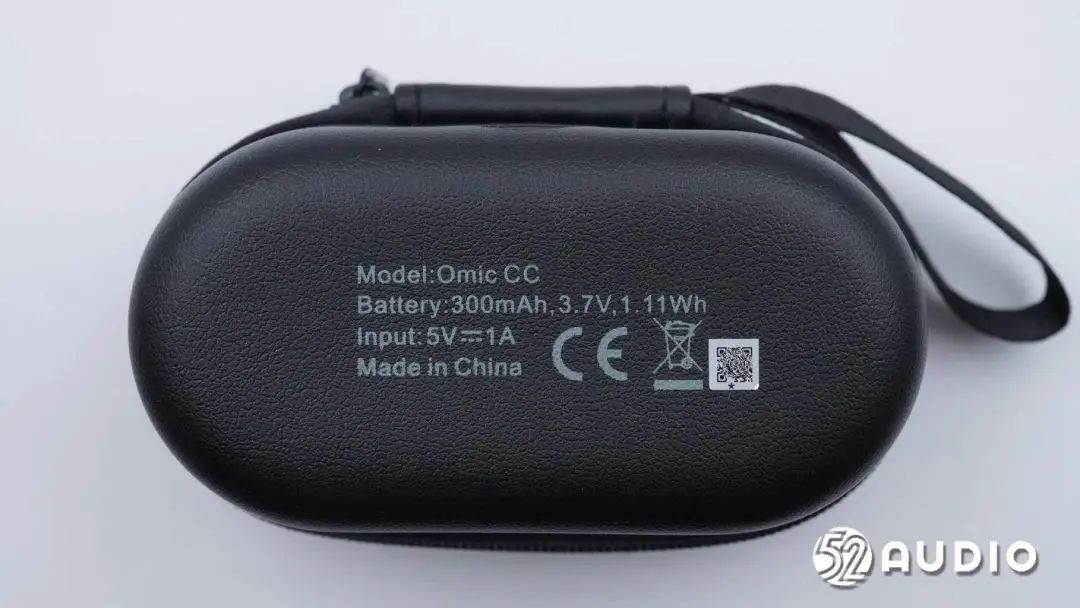

机身背面设计有产品信息，型号：Omic CC，容量：300mAh 3.7V 1.11Wh，输入：5V-1A，中国制造。

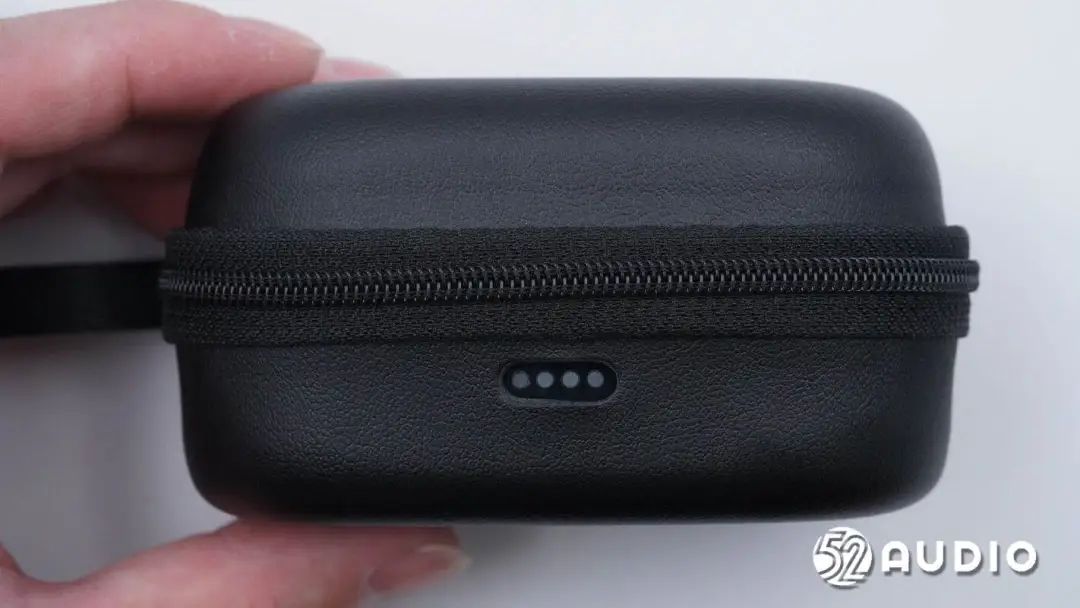

机身正面设置有4颗指示灯，用于反馈充电状态。

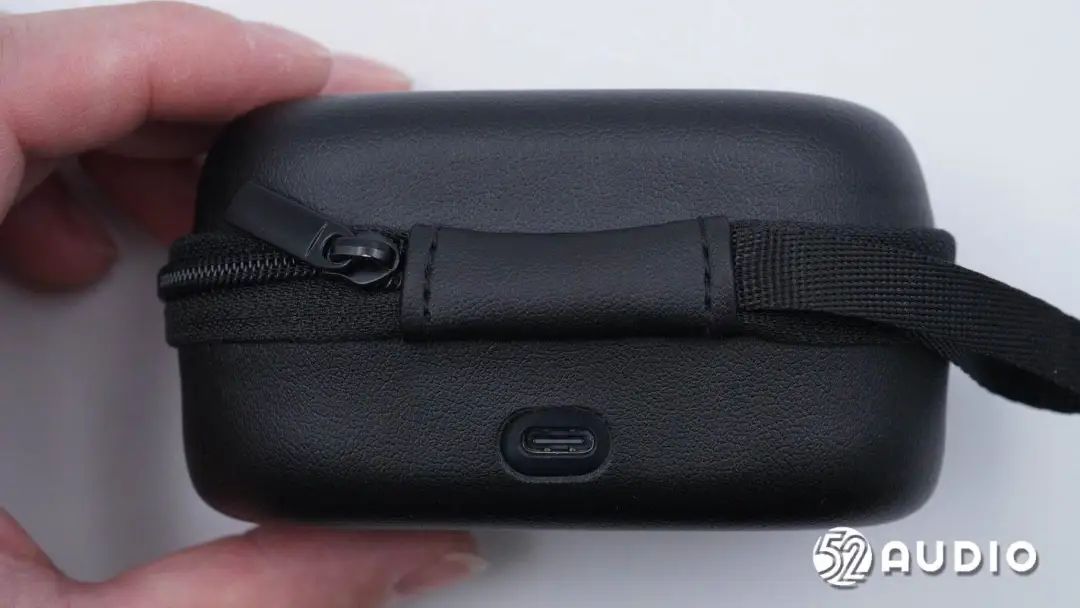

机身背面设置有Type-C充电接口。

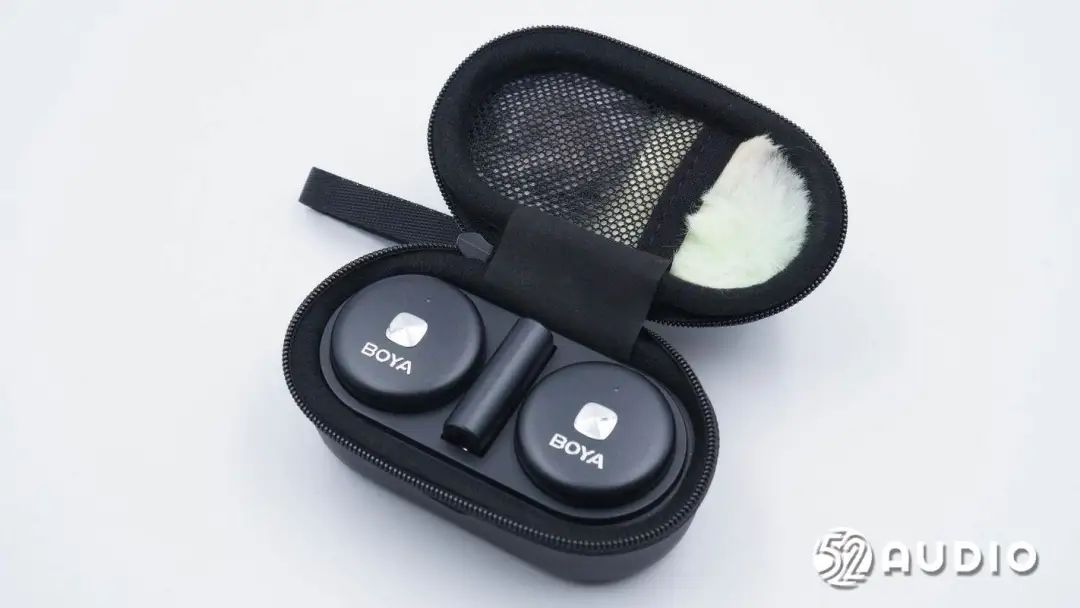

打开充电盒，内部放置磁吸固定麦克风。盒盖内侧设计有网兜，放置有防风帽等配件。

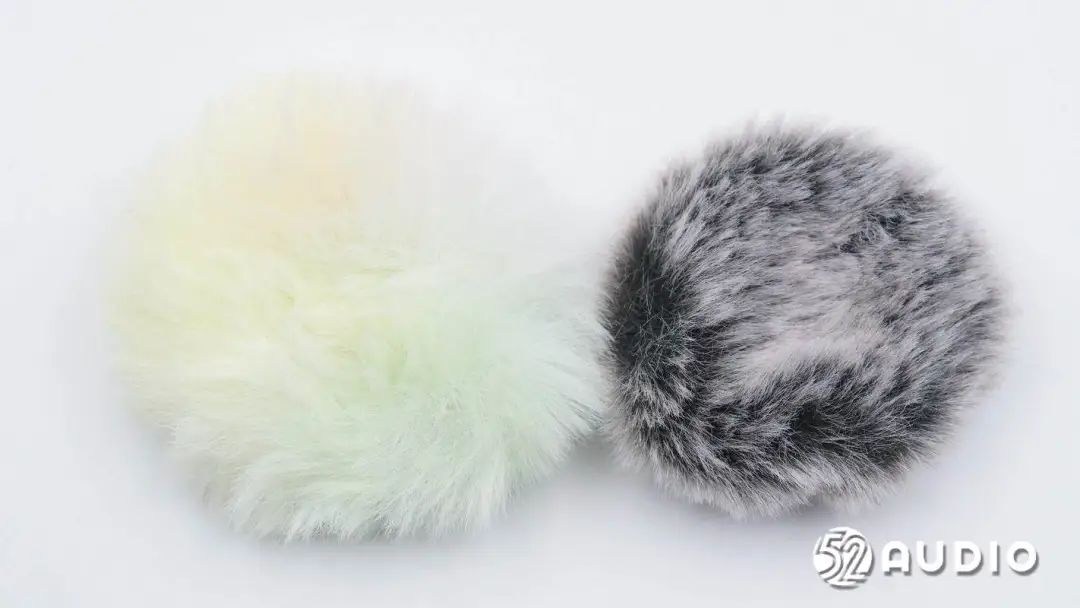

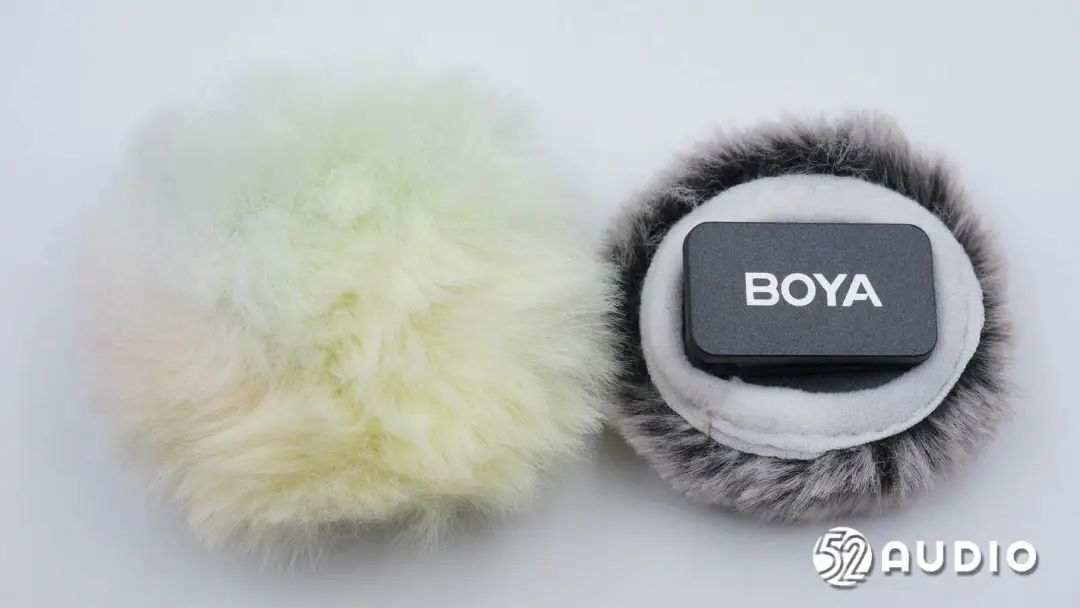

麦克风标配的防风帽特写，用于大风环境降低风噪影响。

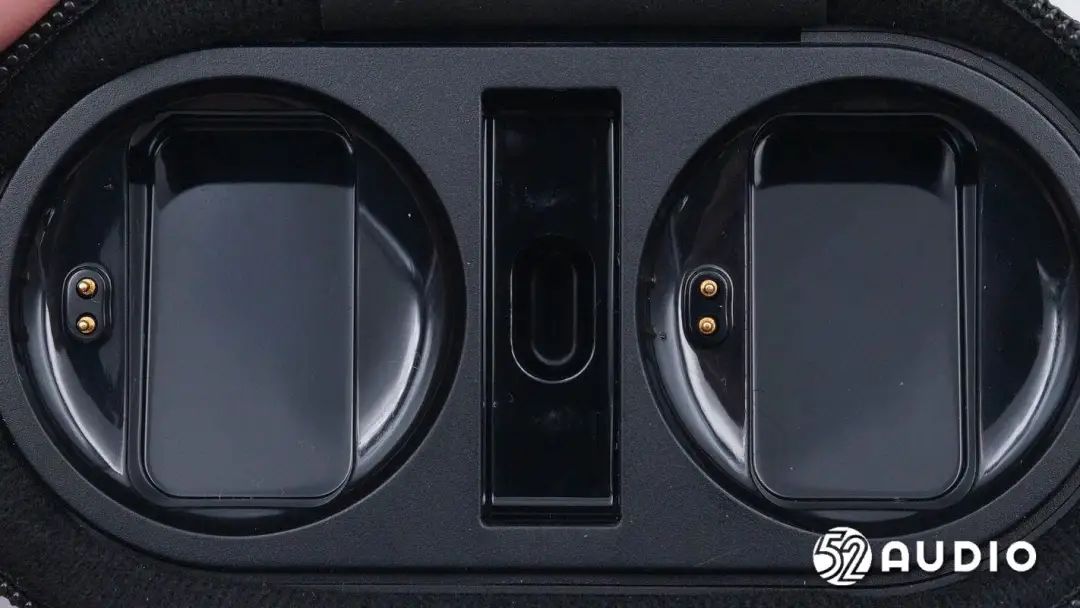

取出麦克风，座舱内部结构一览，对应发射器位置设置有充电顶针。

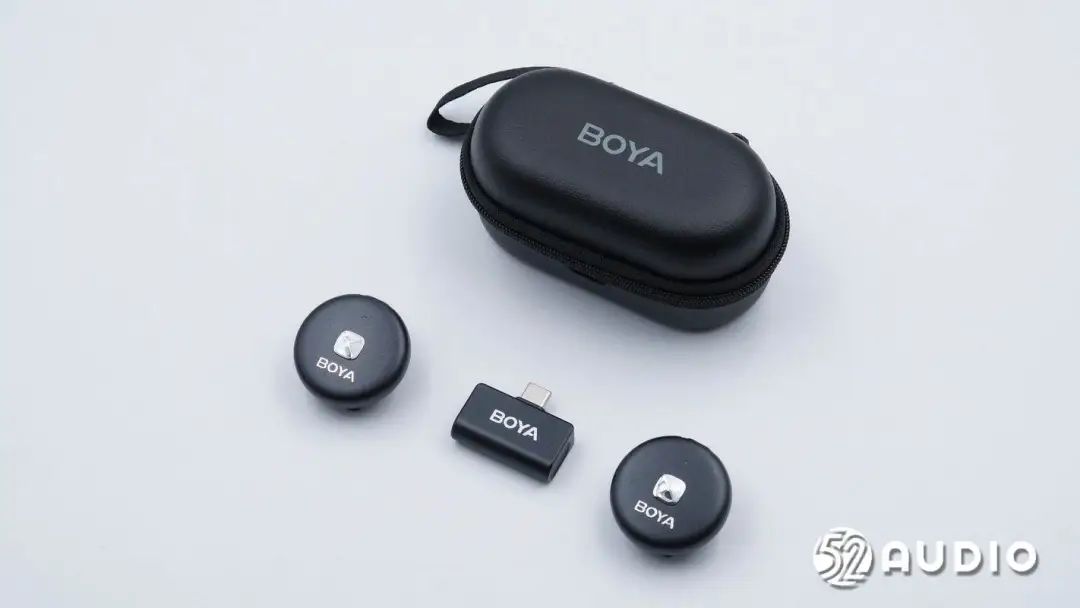

BOYA博雅Omic无线领夹麦克风整体外观一览，此款为Type-C版本。

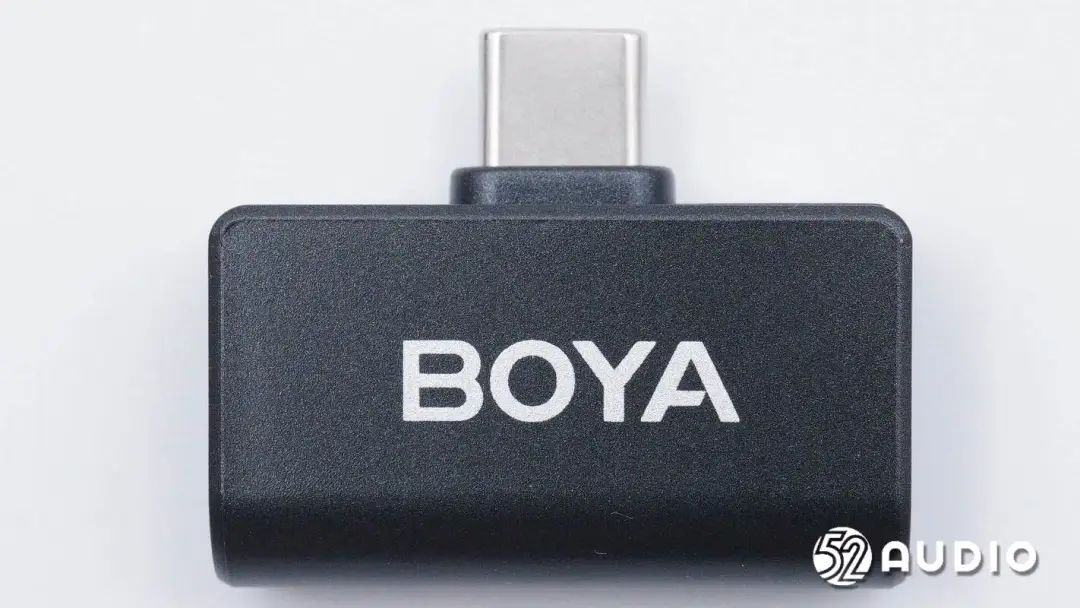

博雅Omic Type-C版本接收器采用“T”型设计，即插即用，体积轻巧，使用不增添负担。机身正面设置有“BOYA”品牌LOGO。

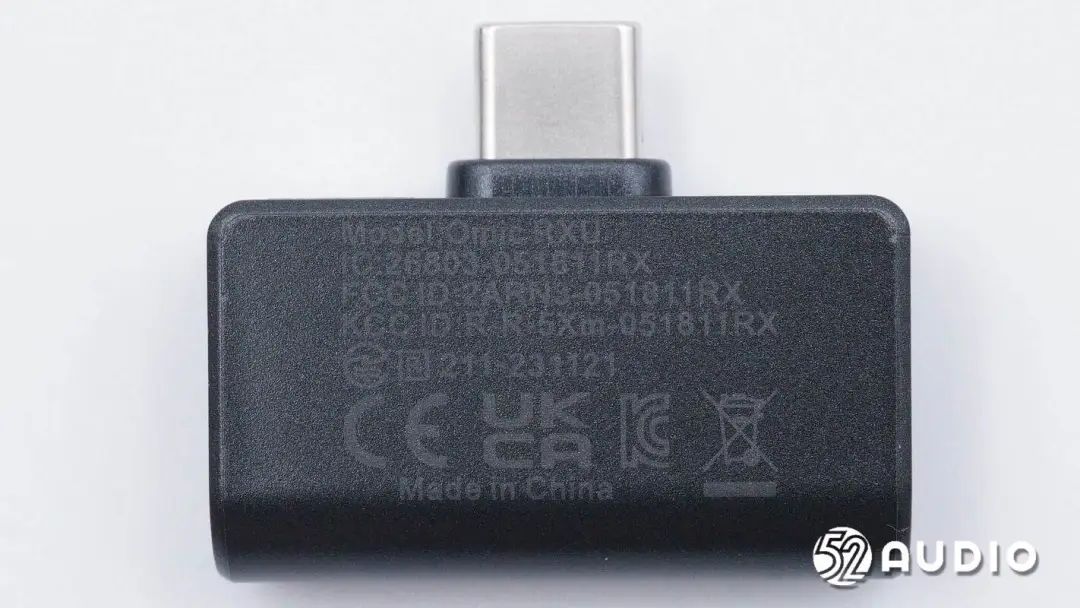

机身背面标注有认证信息。

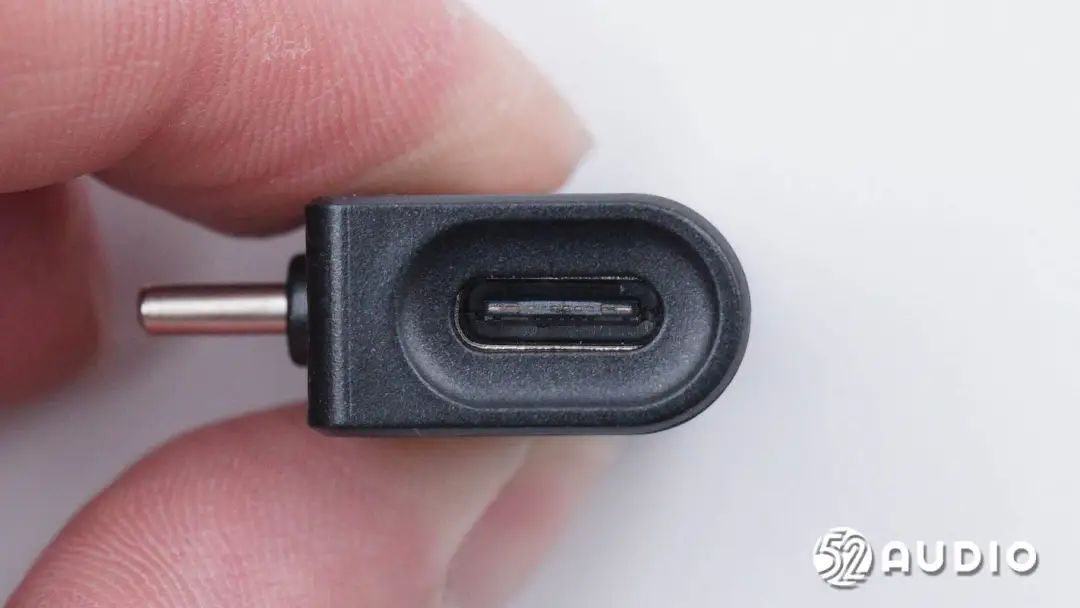

机身侧边设置Type-C充电接口，手机在使用麦克风收音的同时可以充电。

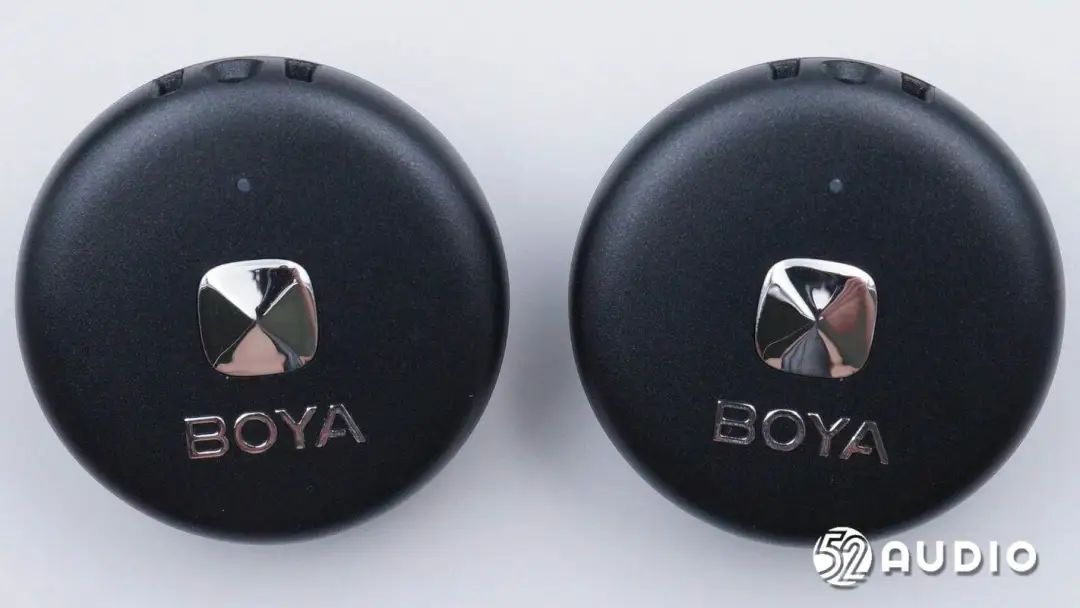

博雅Omic无线领夹麦克风发射器采用了圆形的纽扣设计，正面设计品牌LOGO，设置有立体的功能按键和指示灯。
机身背面设计有模块化的磁吸领夹，即可以夹在衣领上，又可以吸附在衣服任何位置使用。

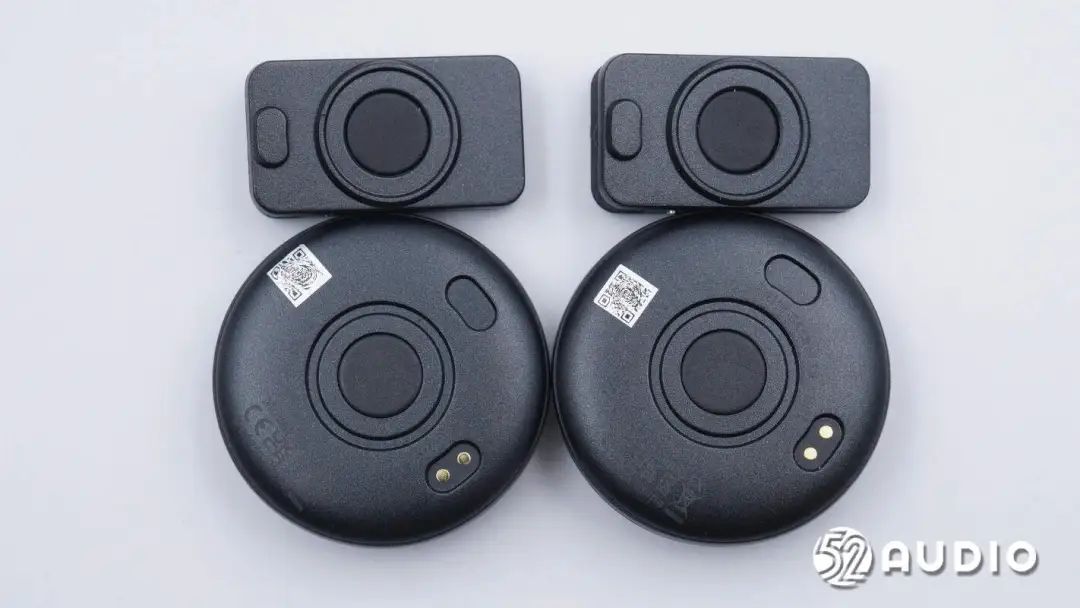

分离发射器和领夹，内侧设计椭圆形定位柱和定位槽，便于正确固定使用。

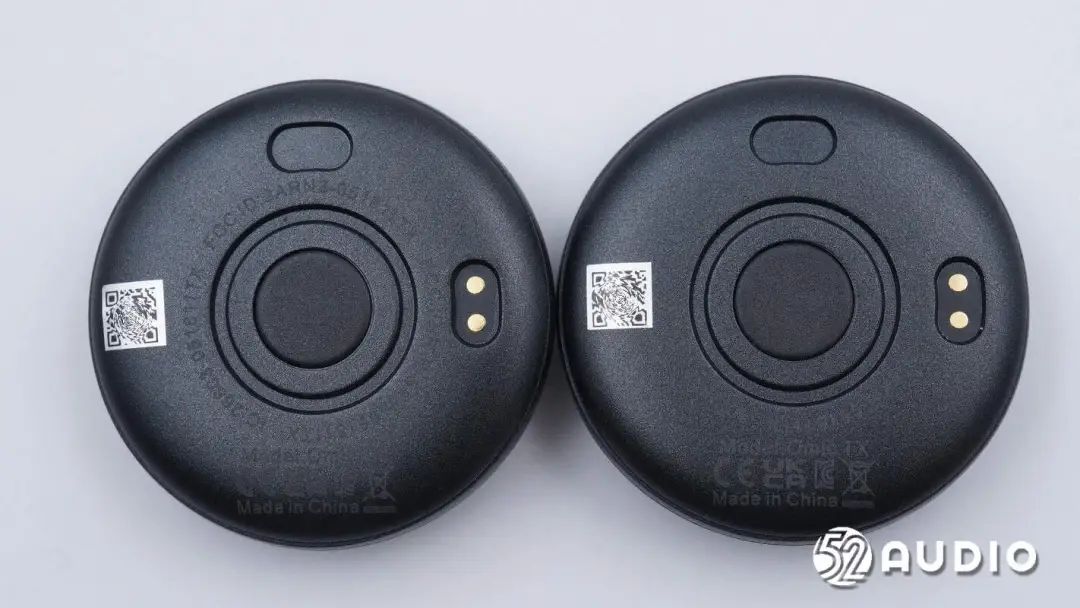

发射器背面特写，设置有充电接口，环形标注产品ID信息。

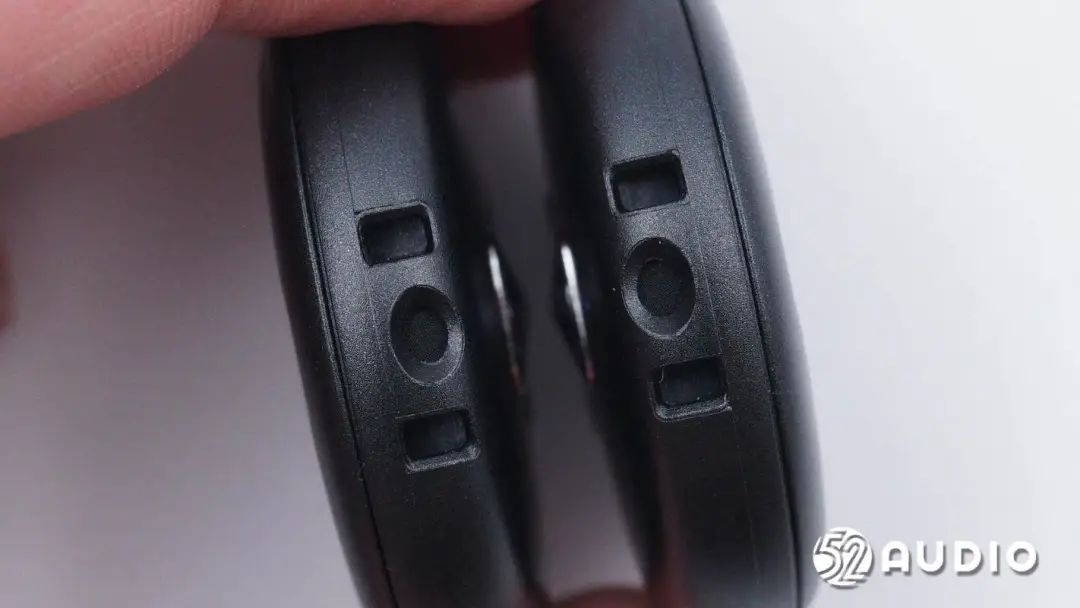

机身顶部的拾音孔特写，两侧设计固定防风帽结构。
BOYA博雅Omic无线领夹麦克风佩戴防风帽外观一览。

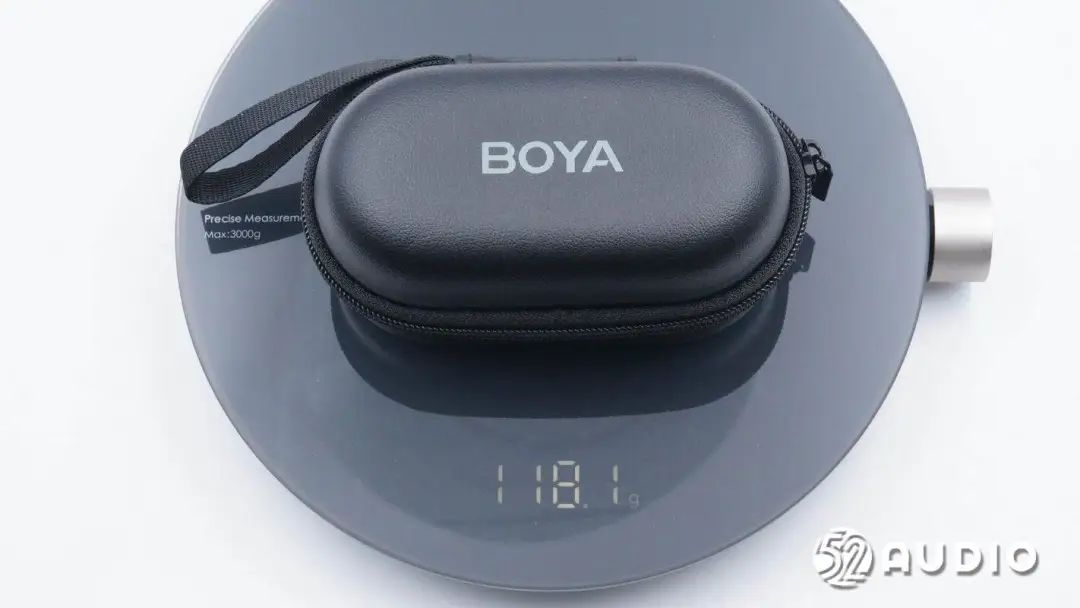

经我爱音频网实测，BOYA博雅Omic无线领夹麦克风整机重量约为118.1g。

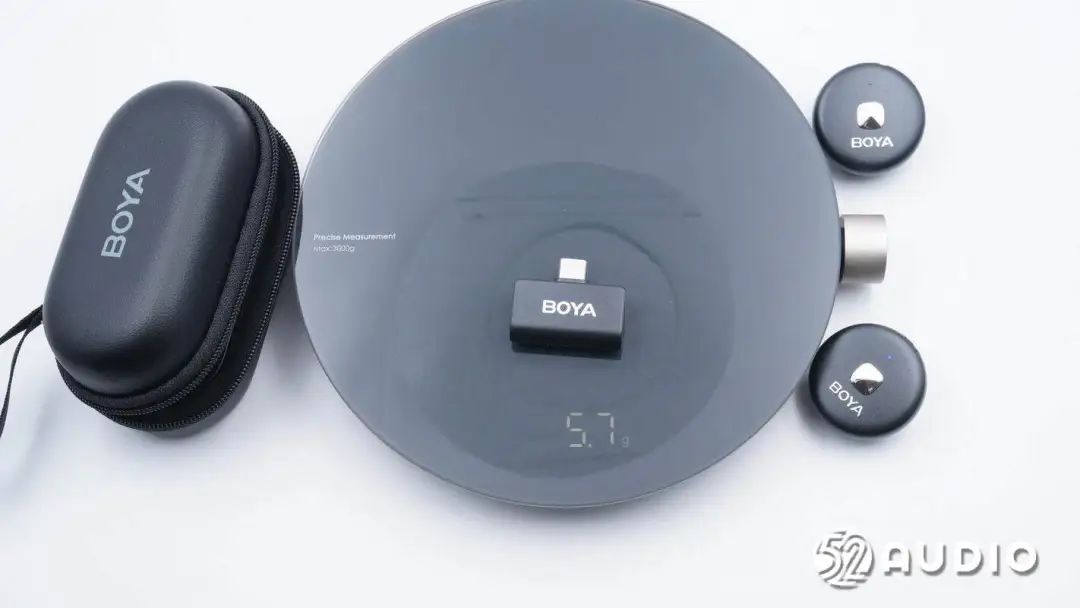

接收器重量约为5.7g。

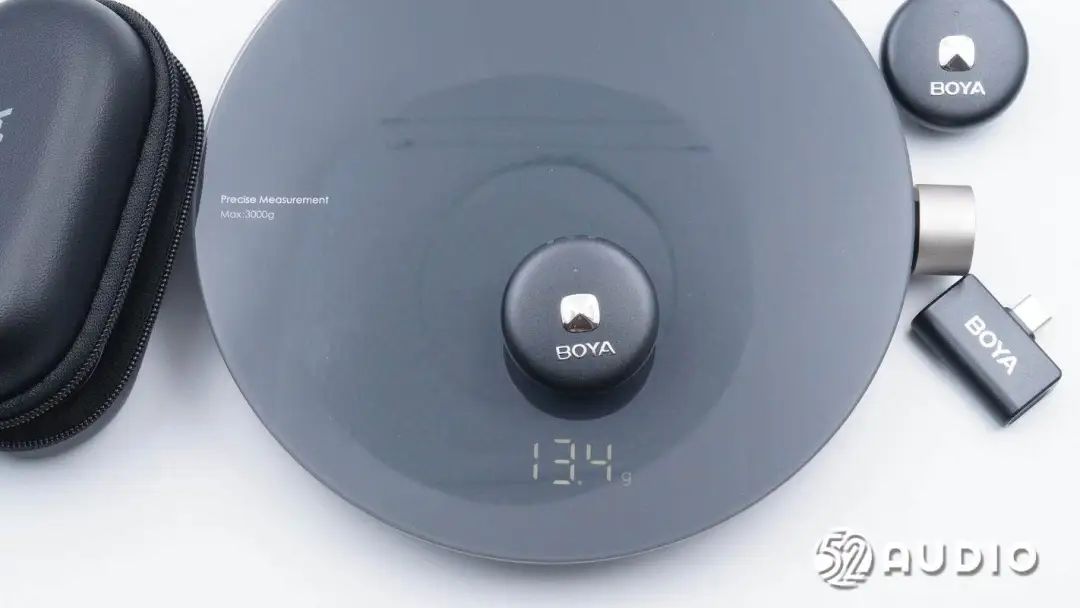

发射器重量约为13.4g。

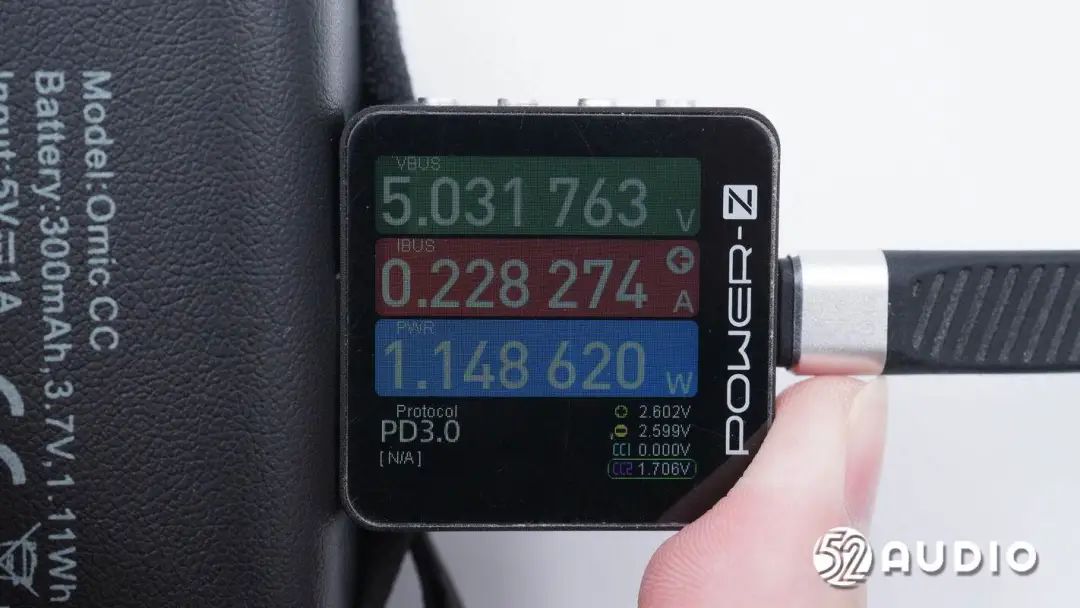

我爱音频网使用CHARGERLAB POWER-Z KM003C对BOYA博雅Omic无线领夹麦克风进行充电测试，输入功率约为1.15W。
二、BOYA博雅Omic无线领夹麦克风拆解
通过开箱，我们了解了BOYA博雅Omic无线领夹麦克风的轻巧时尚外观设计，下面进入拆解部分，看看内部结构配置信息~
充电盒拆解
撬开充电盒外壳，取出座舱结构。

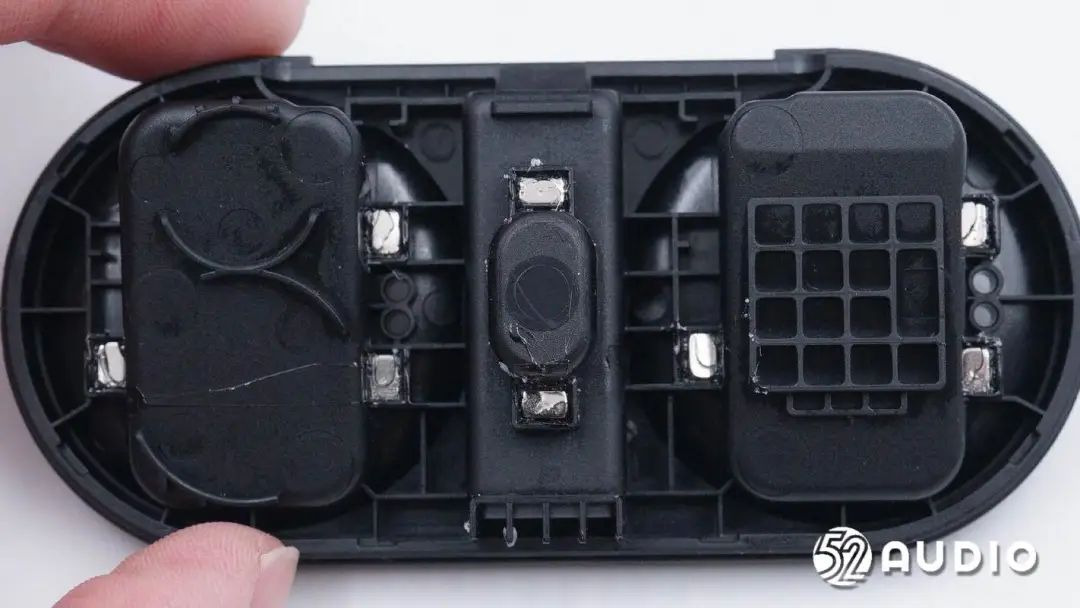

座舱底部结构一览，设置有多颗磁铁固定麦克风。

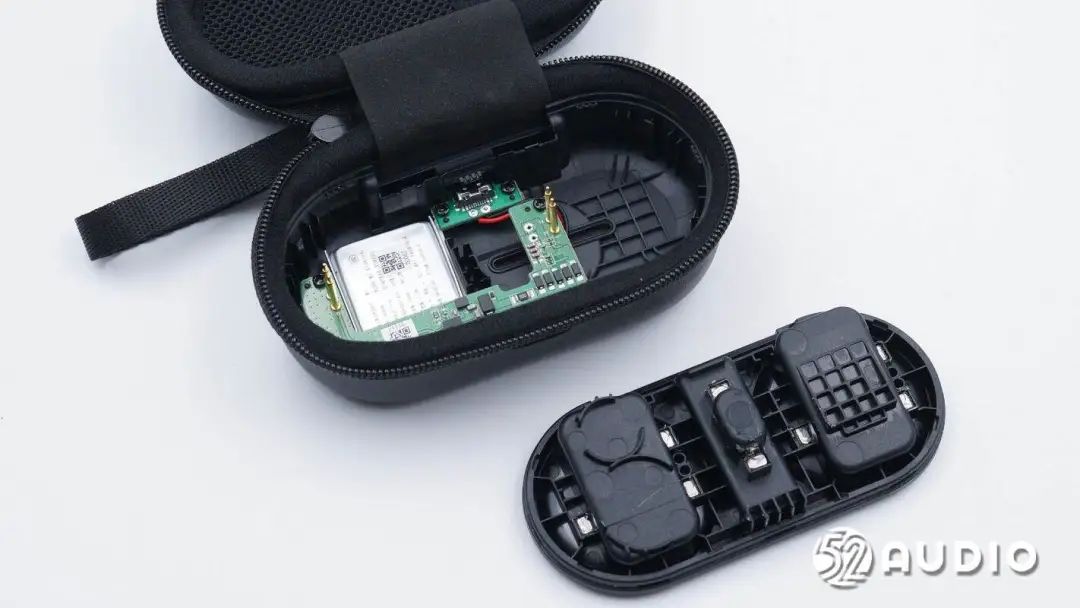

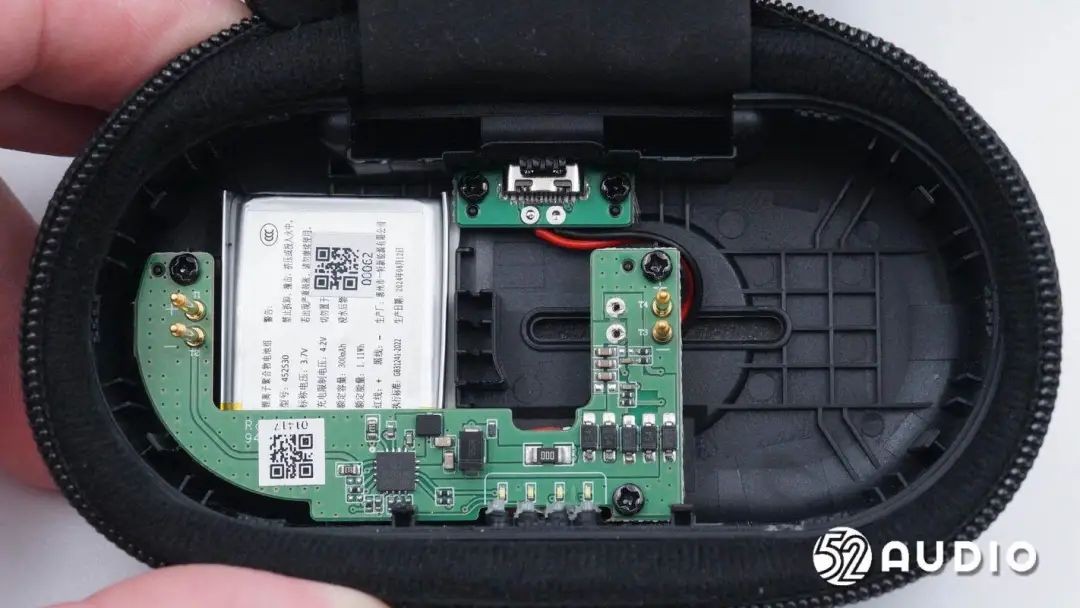

腔体内部结构一览，设置有主板、电池和电源输入小板。

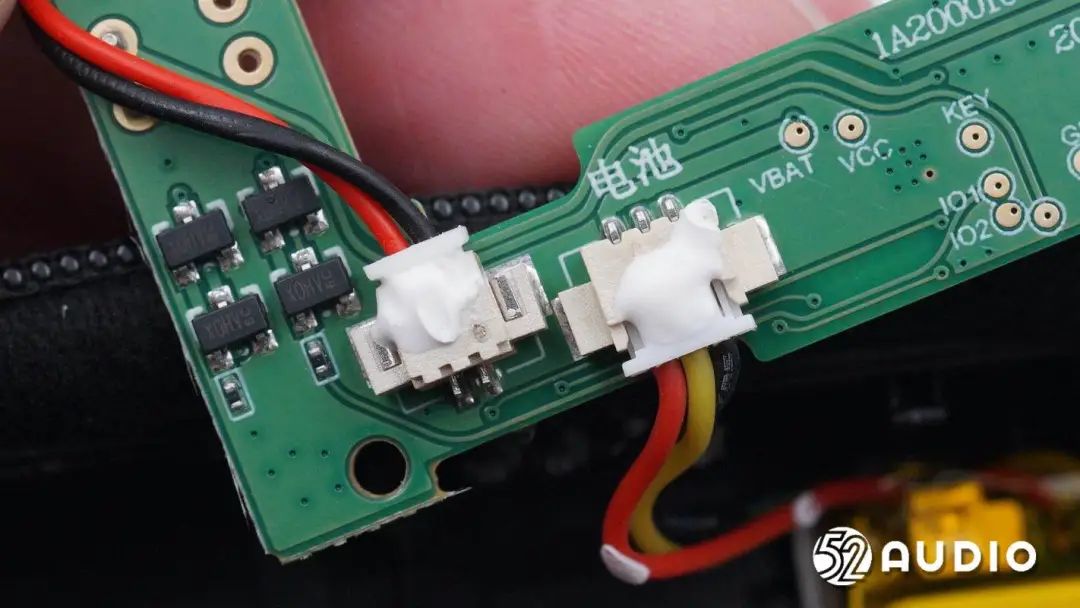

电池和电源输入小板导线与主板通过插座连接并打胶加固。

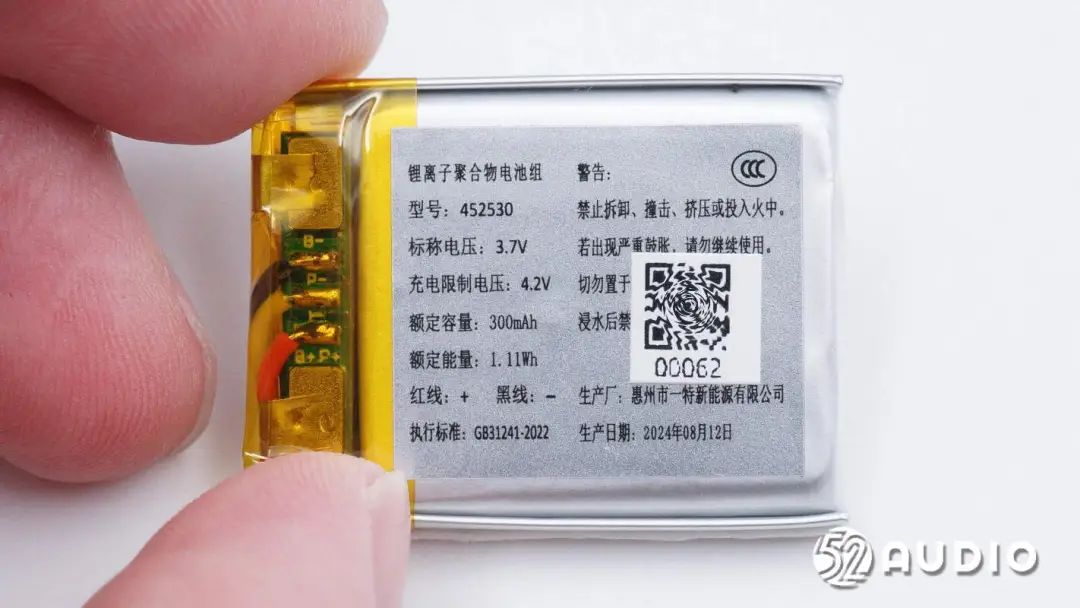

充电盒内置电池标签上信息，锂离子聚合物电池组，型号：452530，标称电压：3.7V，充电限制电压：4.2V，额定容量：300mAh，额定能量：1.11Wh，生产厂：惠州市一特新能源有限公司。

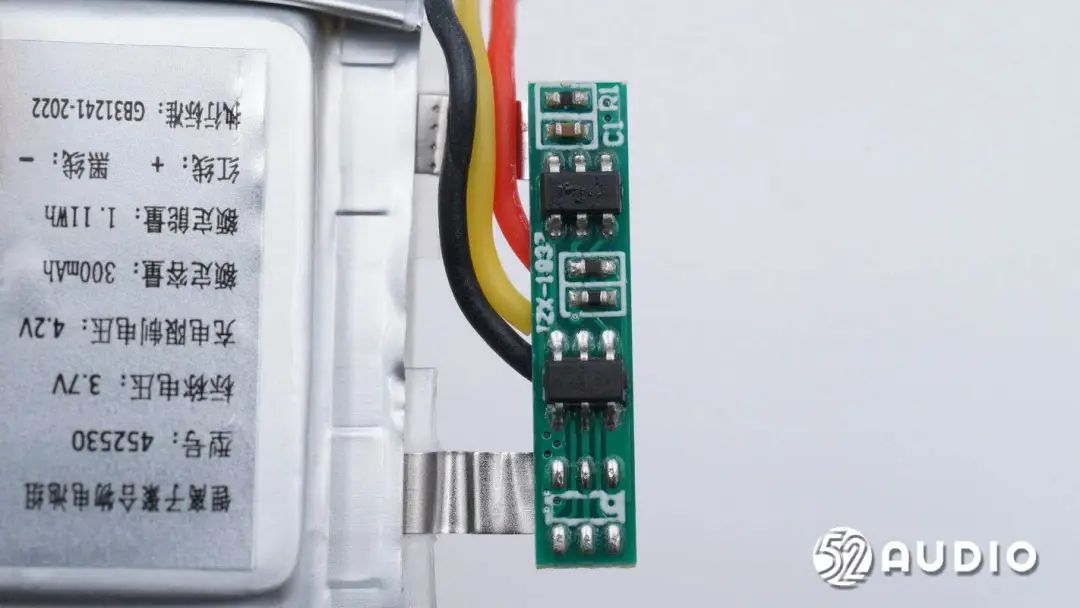

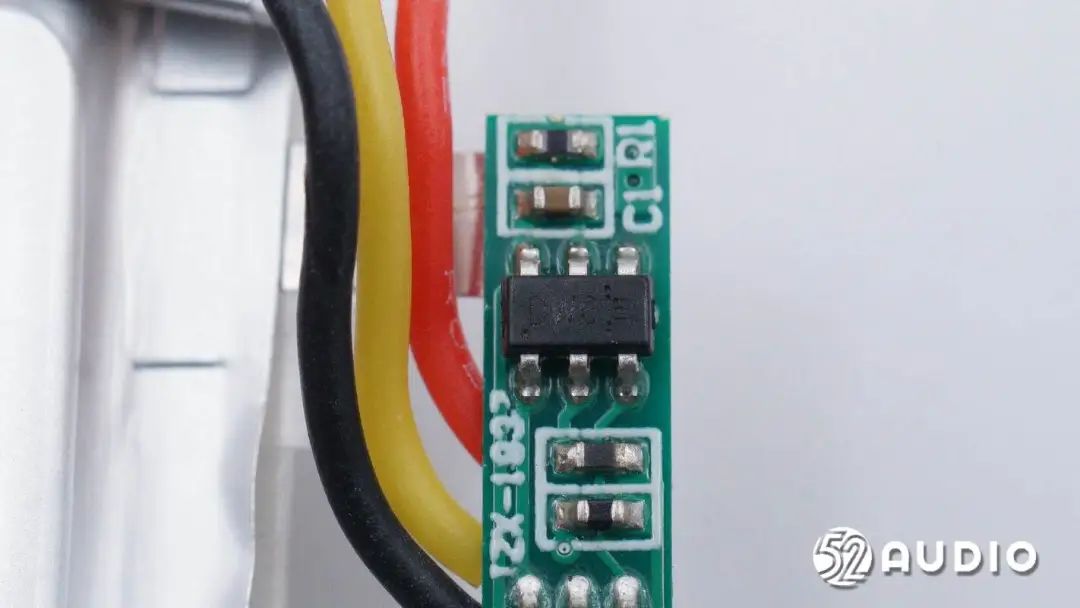

撕开绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。
丝印DW01E的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

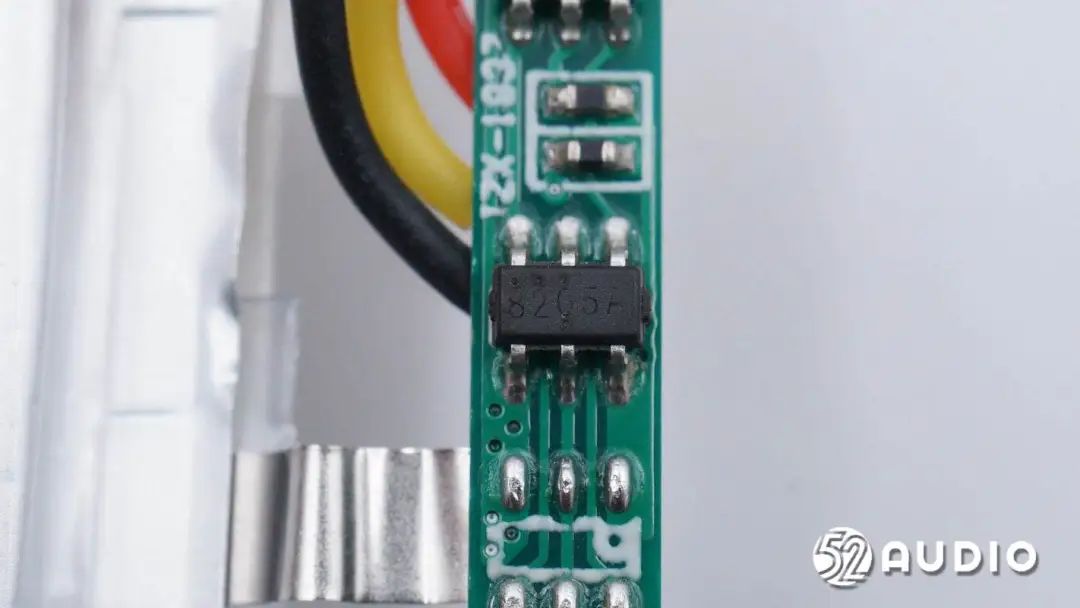

丝印8205的MOS管，配合锂电保护IC工作。

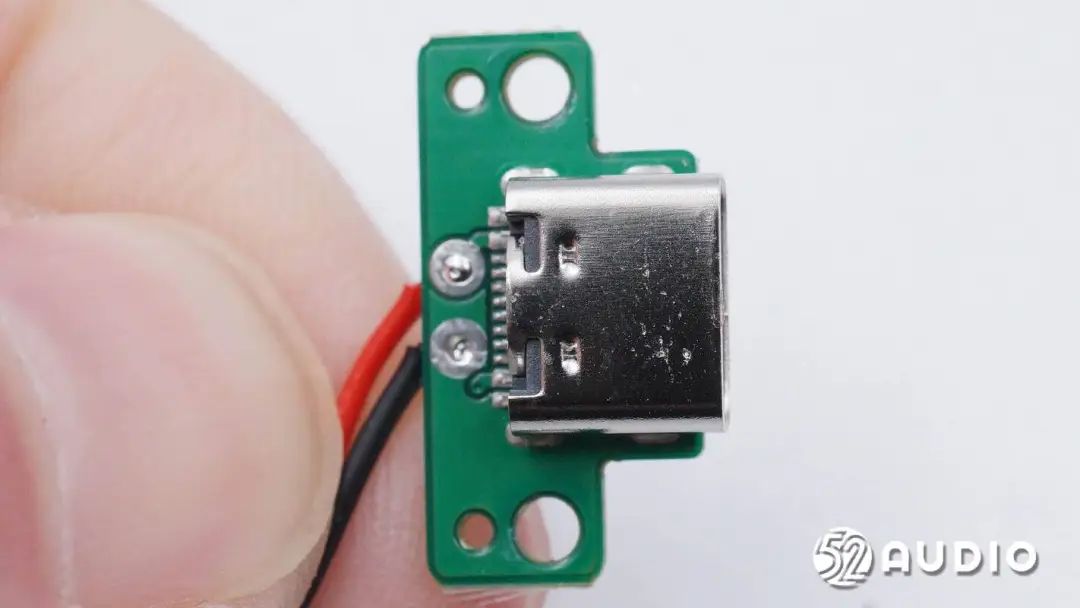

电源输入小板特写，设置有Type-C充电接口。

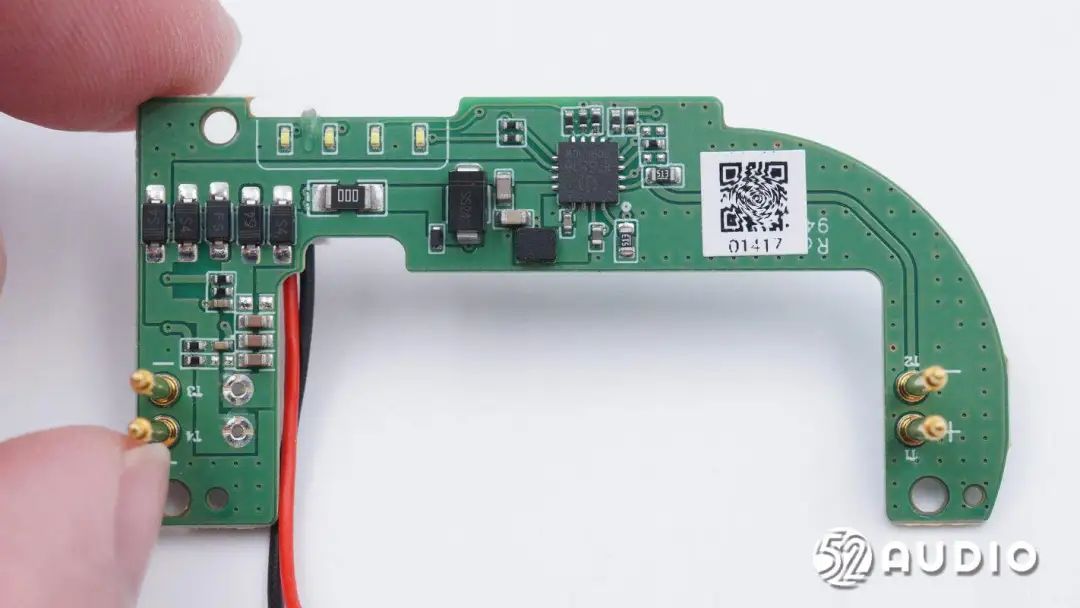

充电盒主板一侧电路一览。

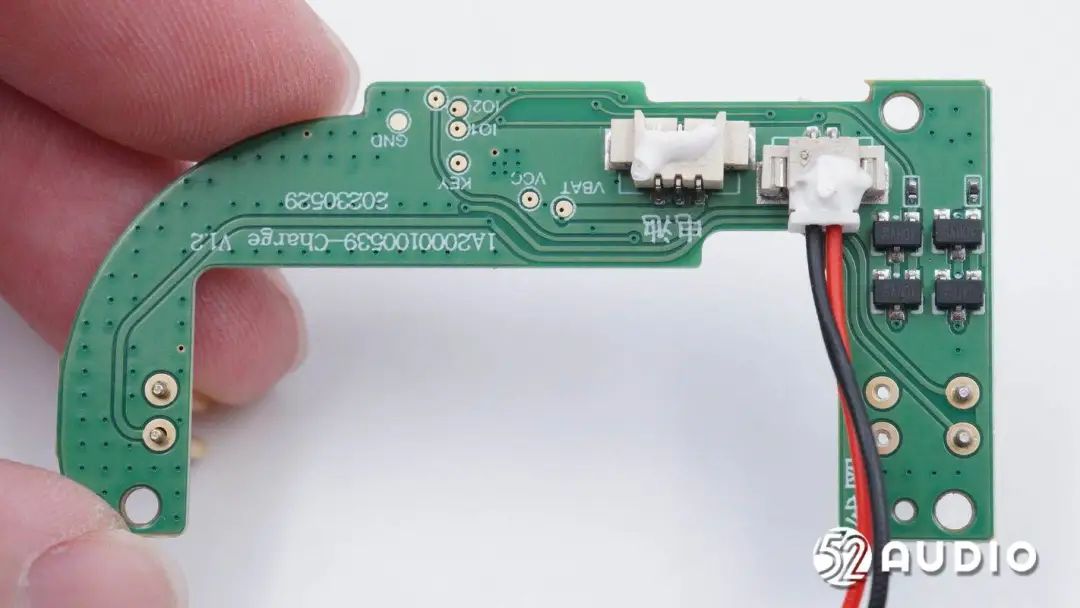

充电盒主板另外一侧电路一览。

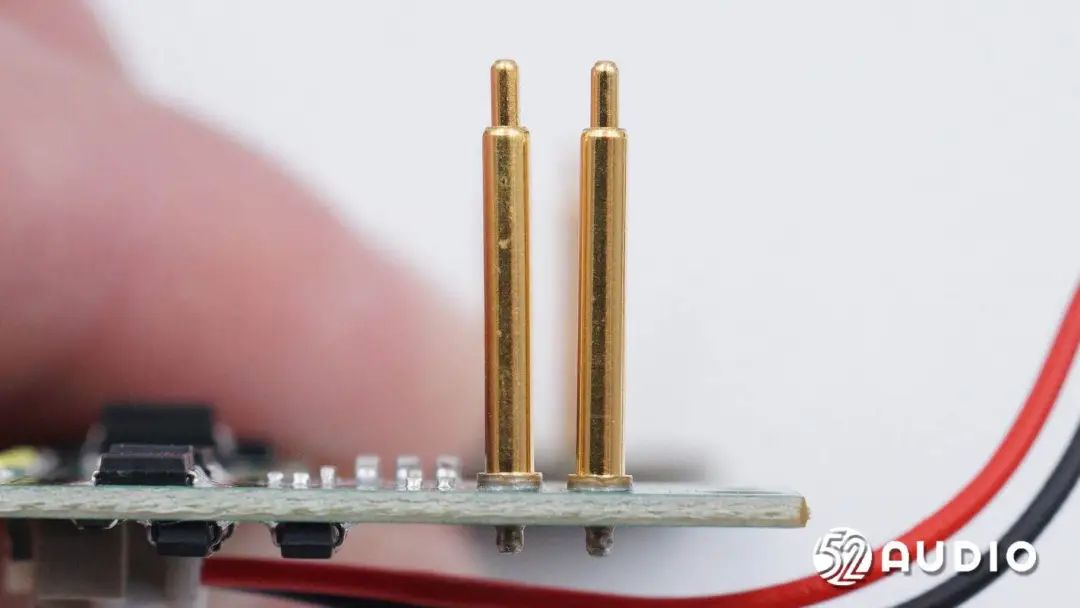

充电盒为发射器充电的Pogo Pin连接器特写。

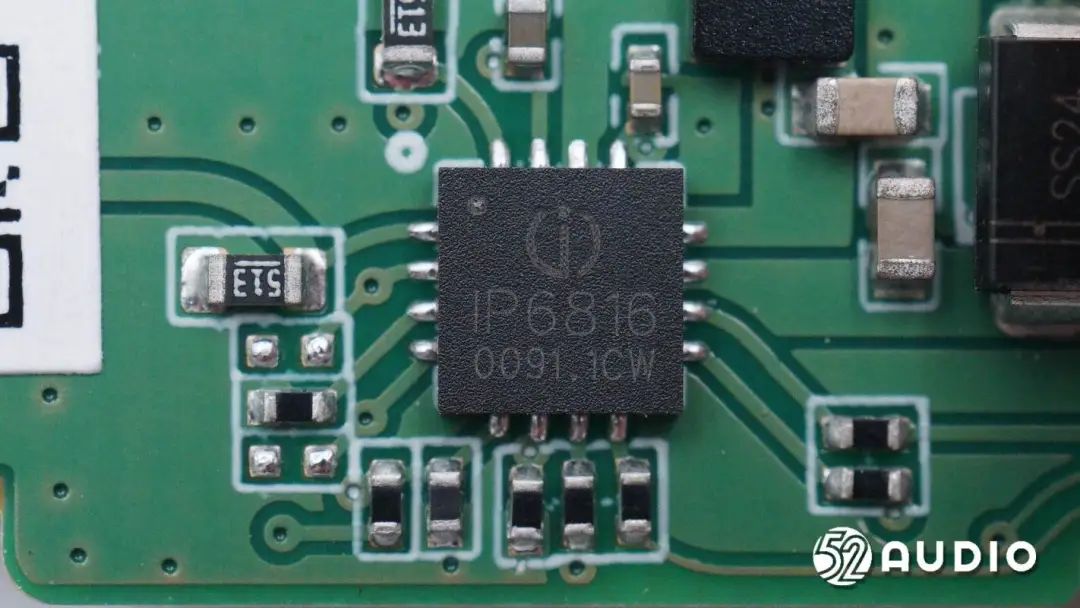

NJOINIC英集芯IP6816充电仓管理SoC，是一款集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为无线充TWS蓝牙耳机充电仓提供完整的电源解决方案。IP6816的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
英集芯IP6816内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA输出电流，升压效率高至93%。DC-DC转换器开关频率在1.5MHz，可以支持低成本电感和电容。IP6816的线性充电提供最大500mA充电电流，可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。
英集芯IP6816可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至30uA。可灵活定制耳机充满判饱电流，充满电流检测精度高达1mA。还内置了MCU，可灵活定制4/3/2/1颗LED电量显示。内置10bit ADC，可准确计算电池电量。
INJOINIC英集芯IP6816详细资料图。据我爱音频网拆解了解到，目前已有摩托罗拉、倍思、QCY、水月雨、马歇尔、联想、声阔、公牛、飞利浦、TOZO、sanag、iKF、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、MOZOTER、HYUNDAI、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。

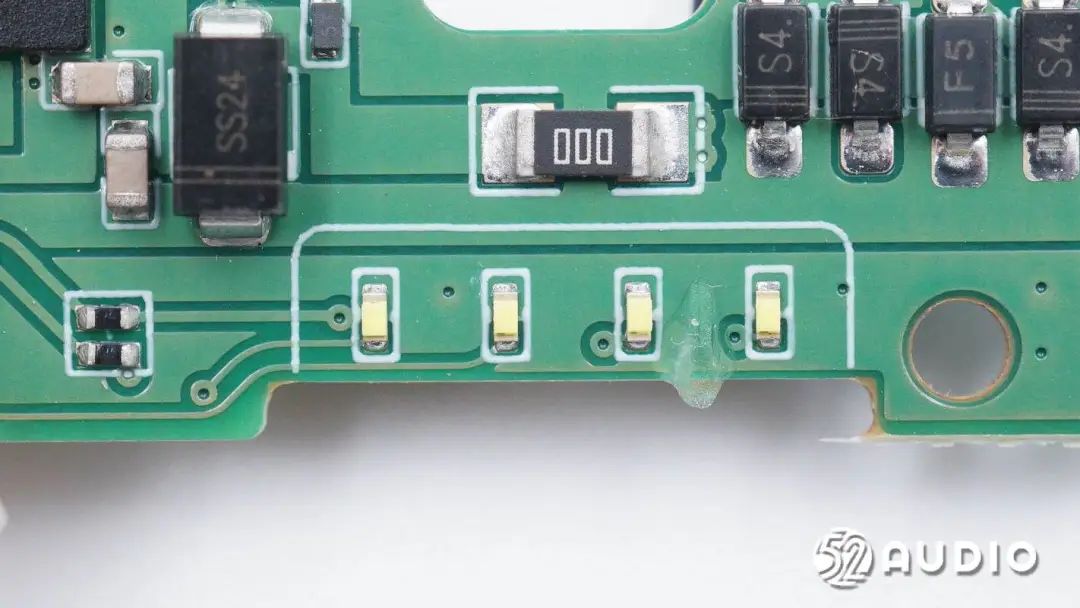

四颗LED指示灯特写。

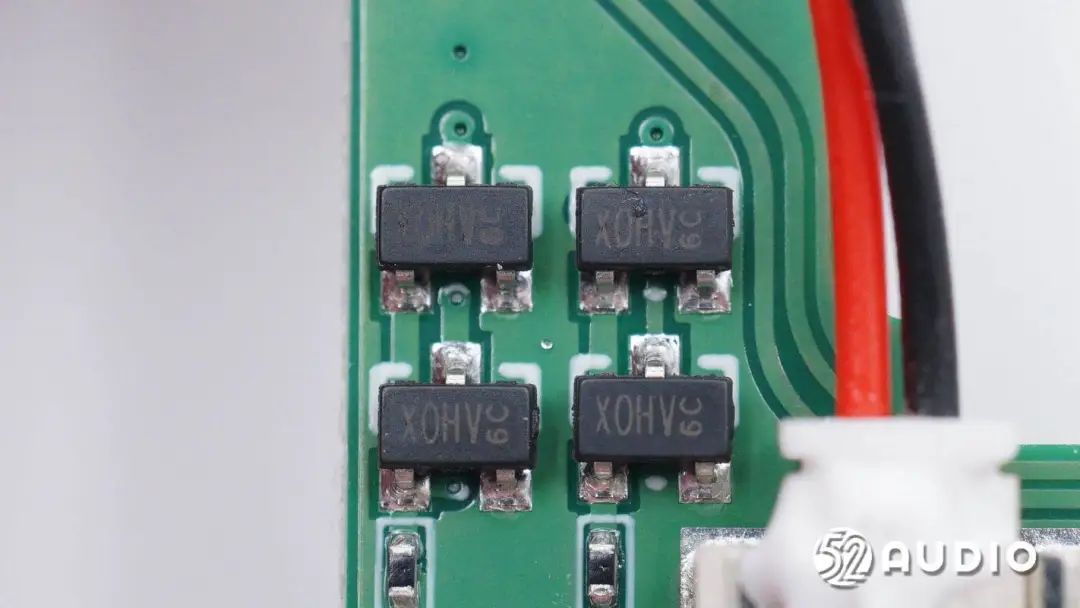

四颗丝印XOHV的IC。
接收器拆解

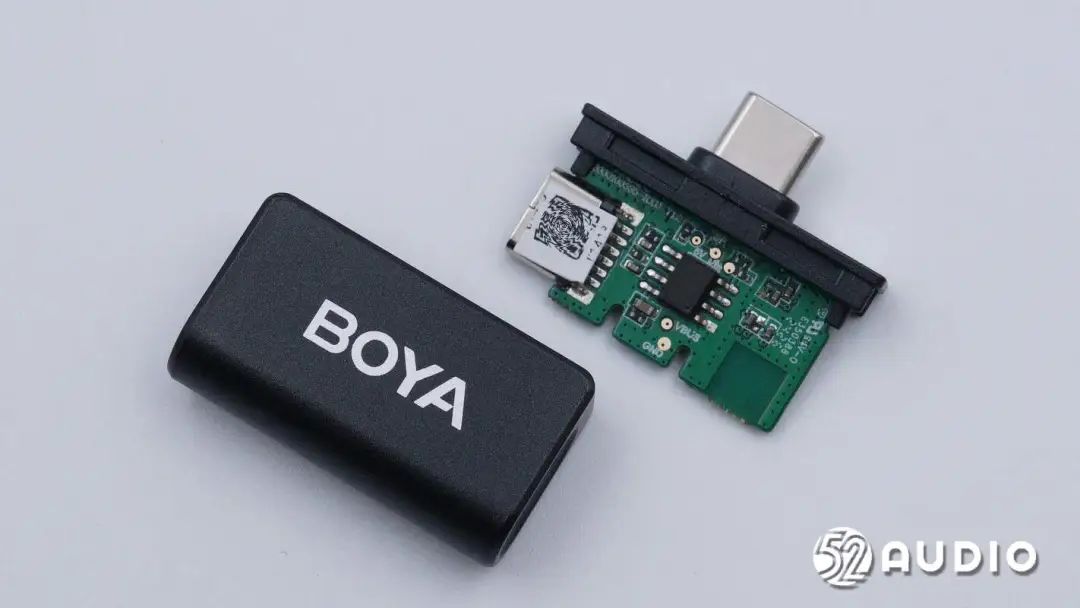

取出接收器内部主板。

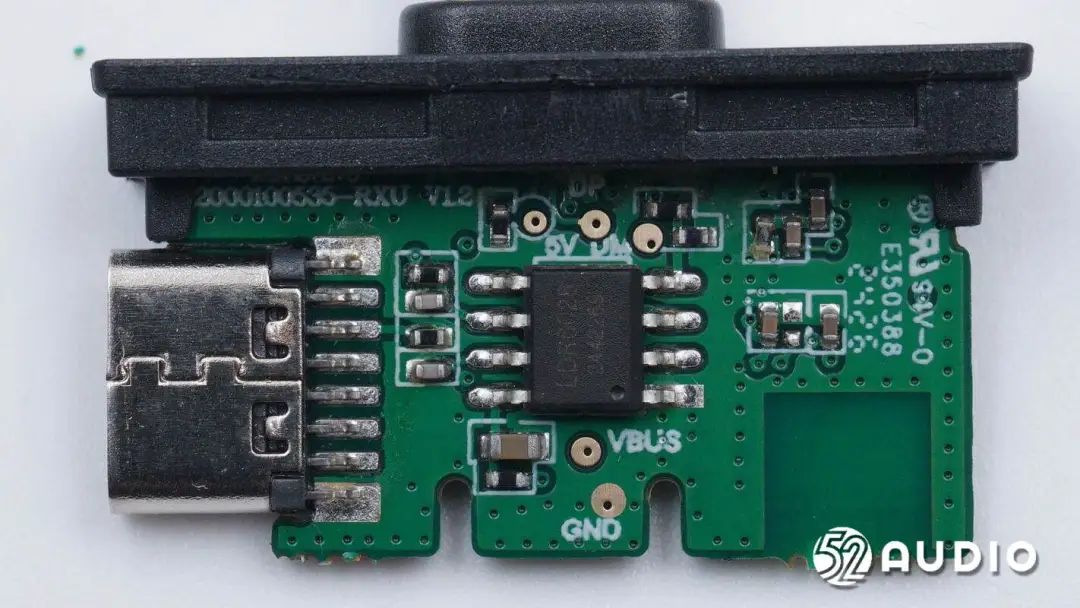

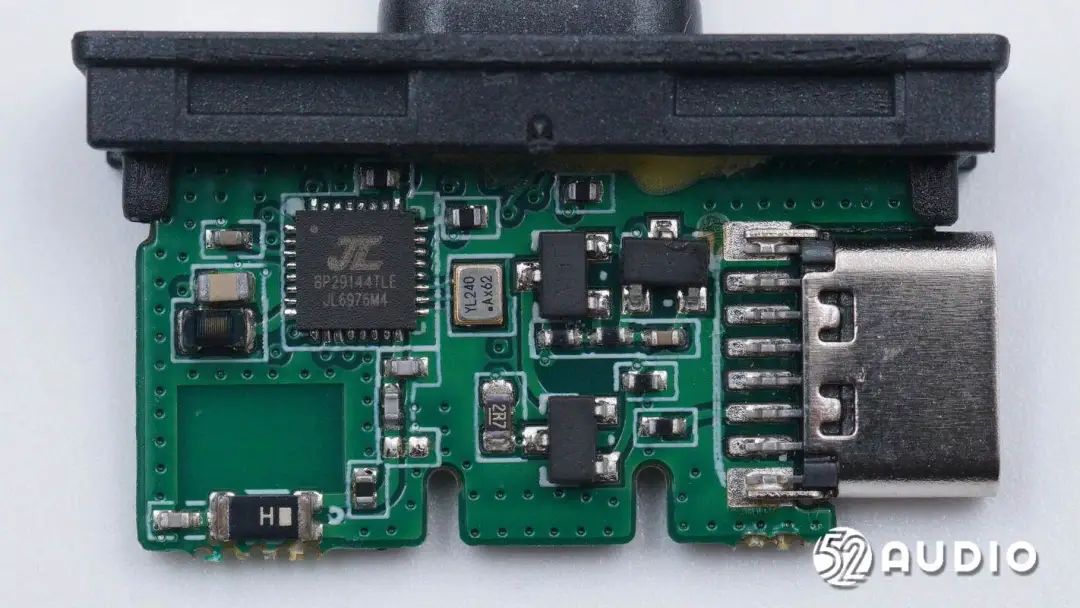

接收器主板一侧电路一览。
接收器主板另外一侧电路一览。

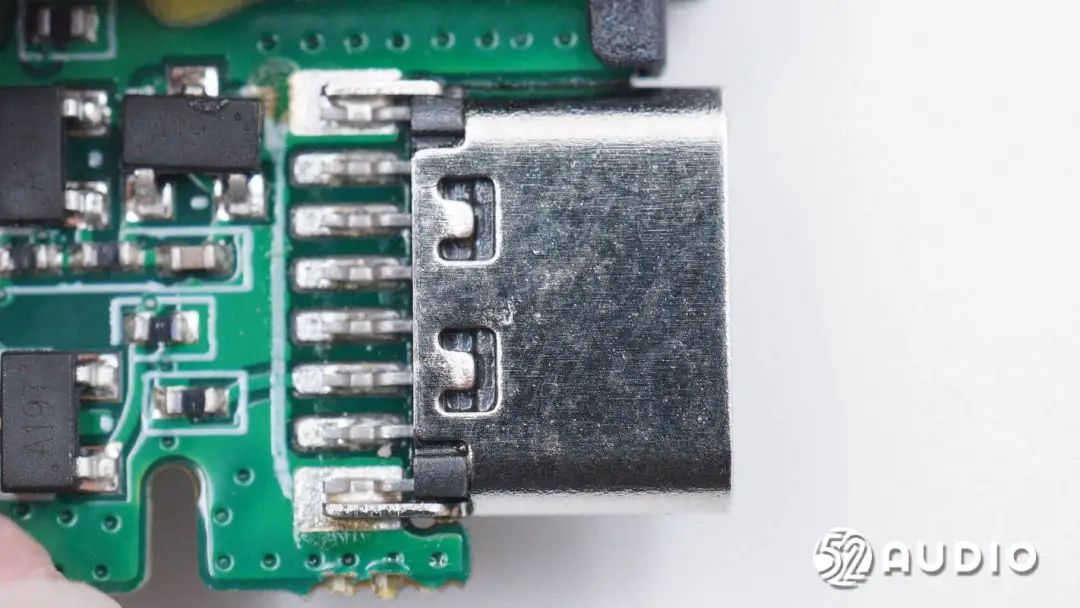

Type-C充电接口母座特写。

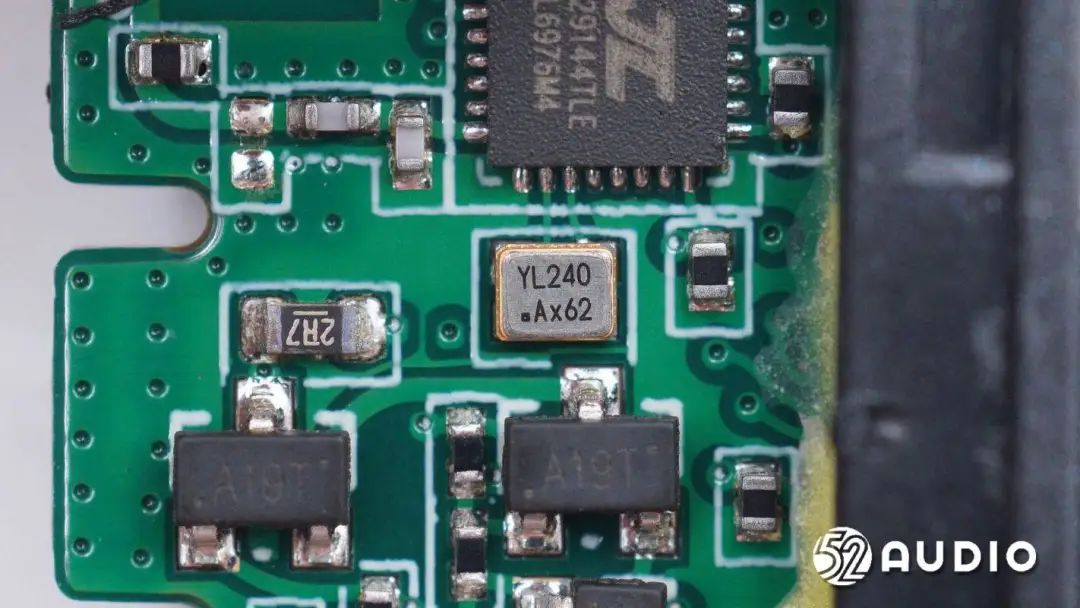

三颗丝印A19T的MOS管。

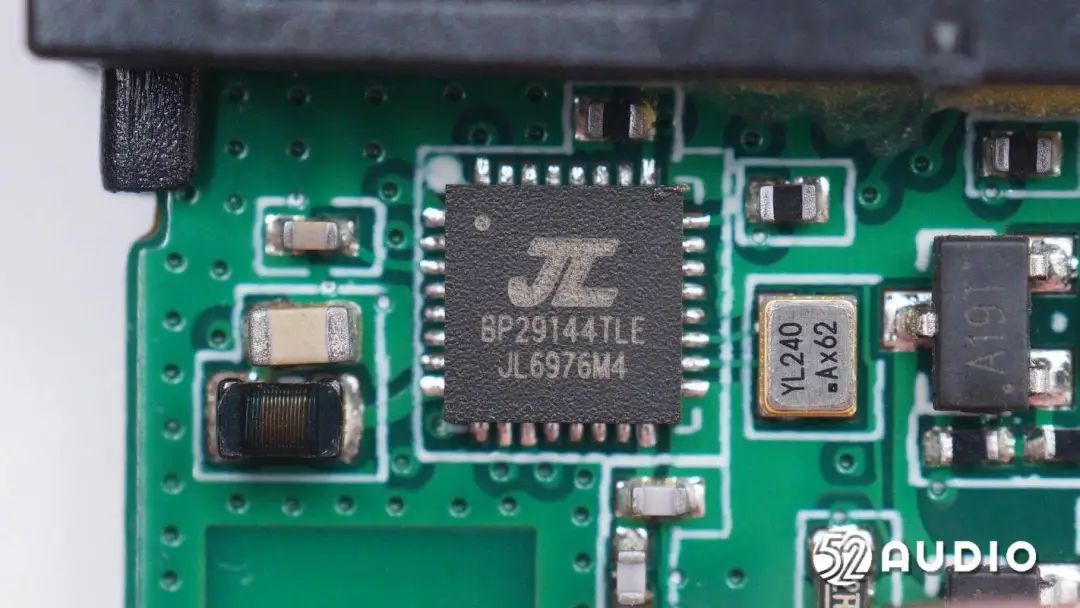

JL杰理科技JL6976M4蓝牙音频SoC，用于音频数据处理和无线传输。

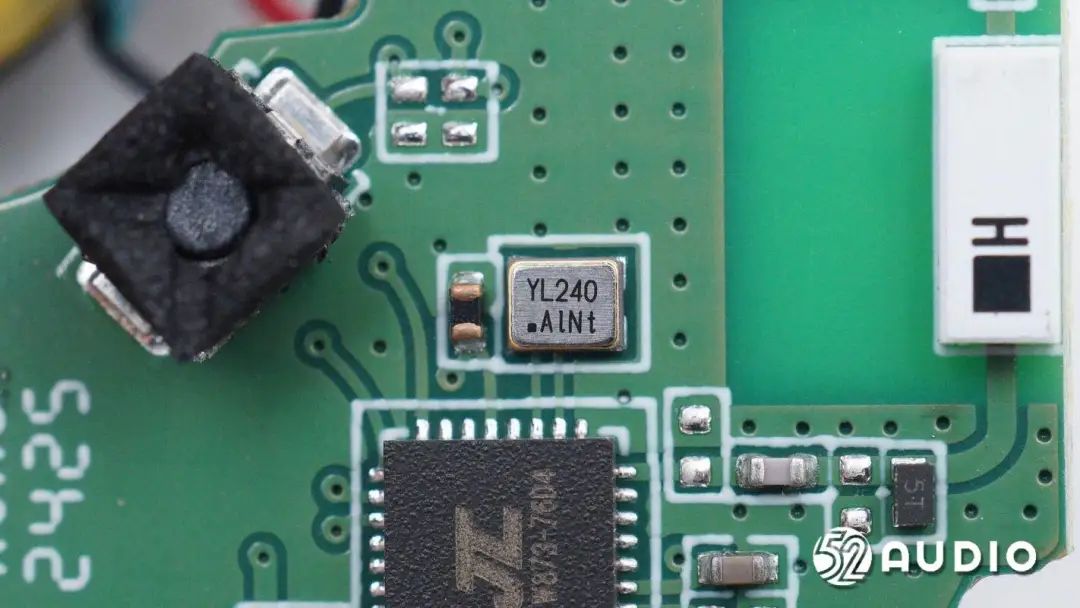

镭雕YL240的晶振特写，为无线SoC提供时钟。

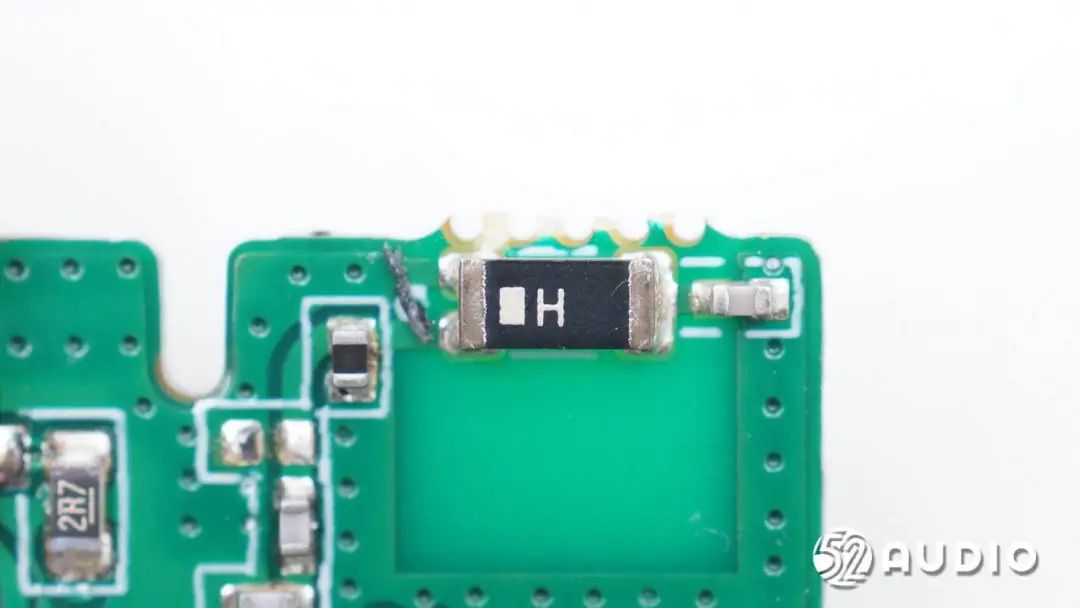

陶瓷天线特写，用于无线信号收发。

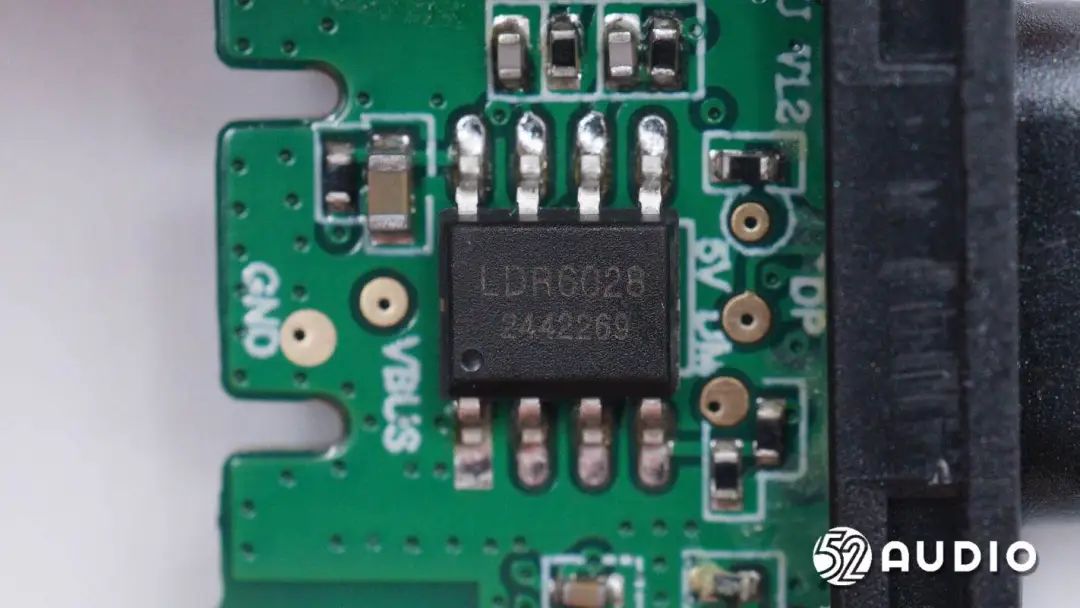

Legendary乐得瑞LDR6028 Type-C接口控制芯片，采用SOP-8封装，支持USB PD 2.0，兼容USB PD 3.0。
发射器拆解
打开发射器腔体。

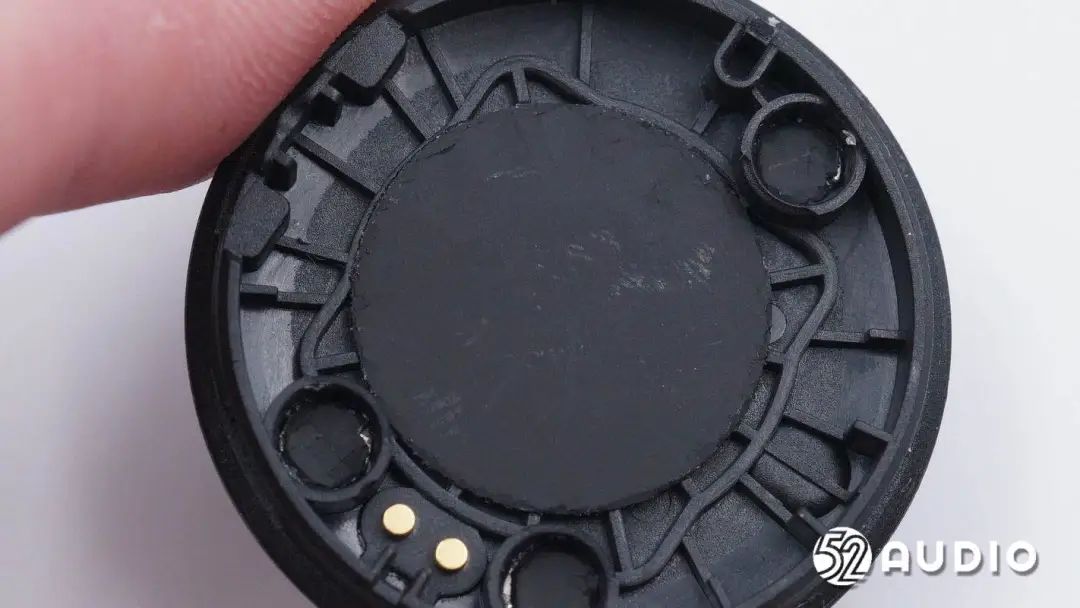

腔体内部的充电触点结构一览。
盖板内侧结构一览，设置有隔磁屏蔽贴纸。

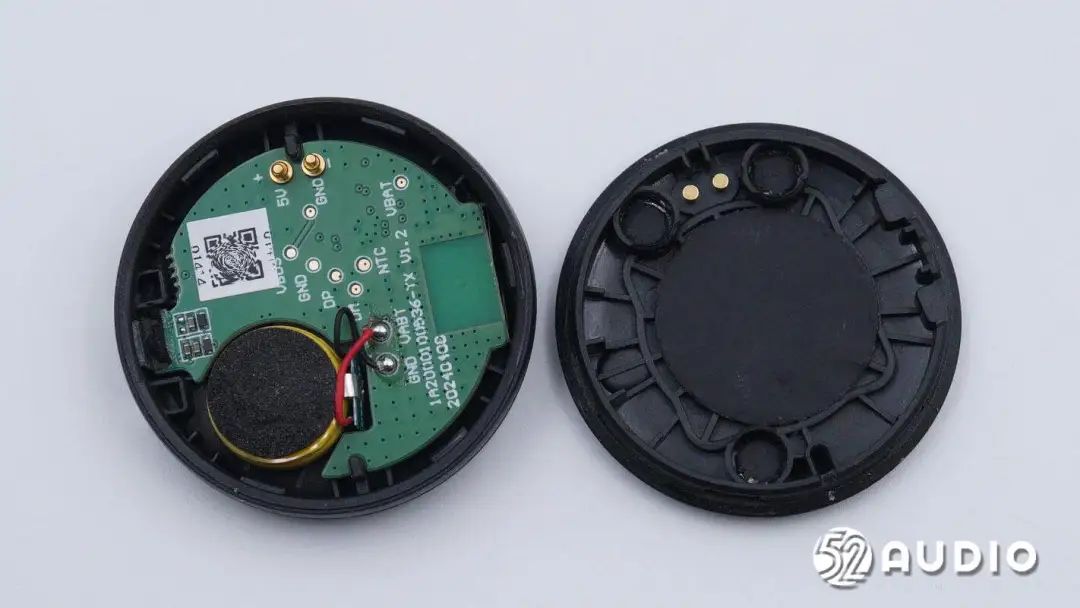

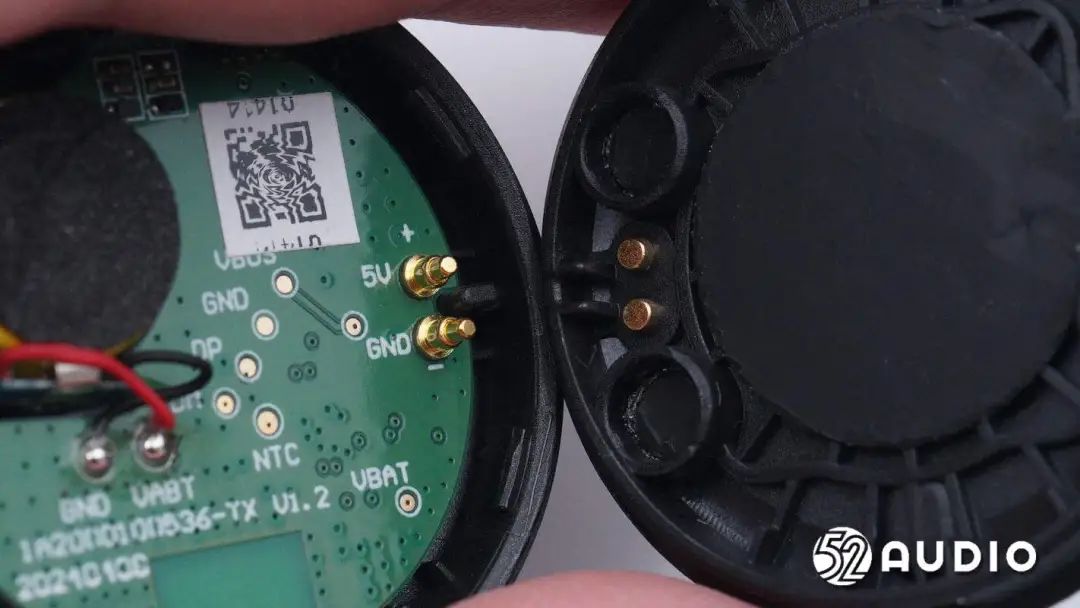

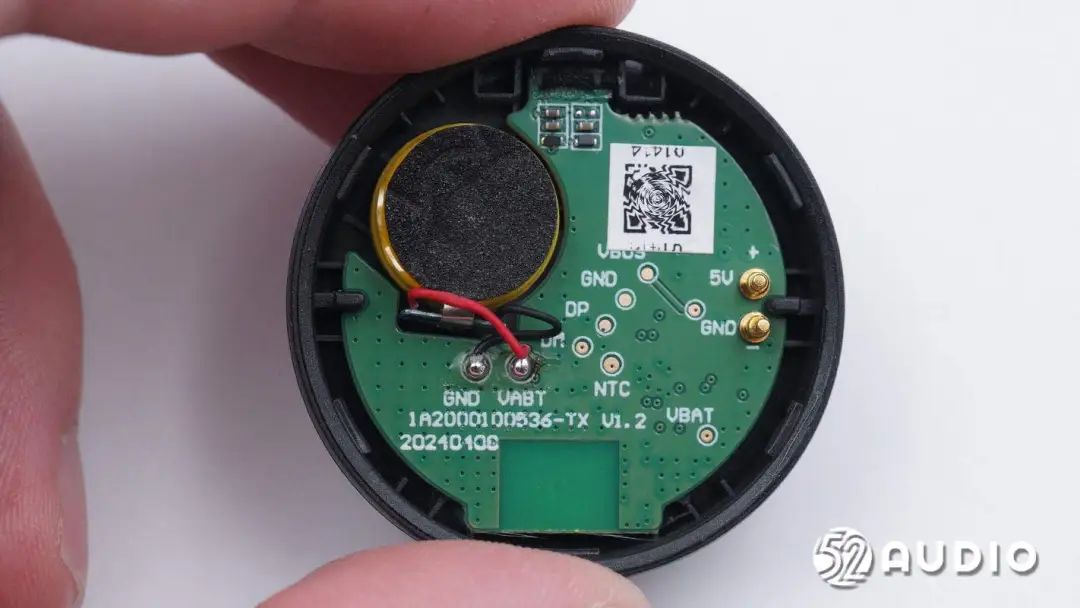

腔体内部结构一览，包括了主板和电池单元，电池导线与主板焊接。

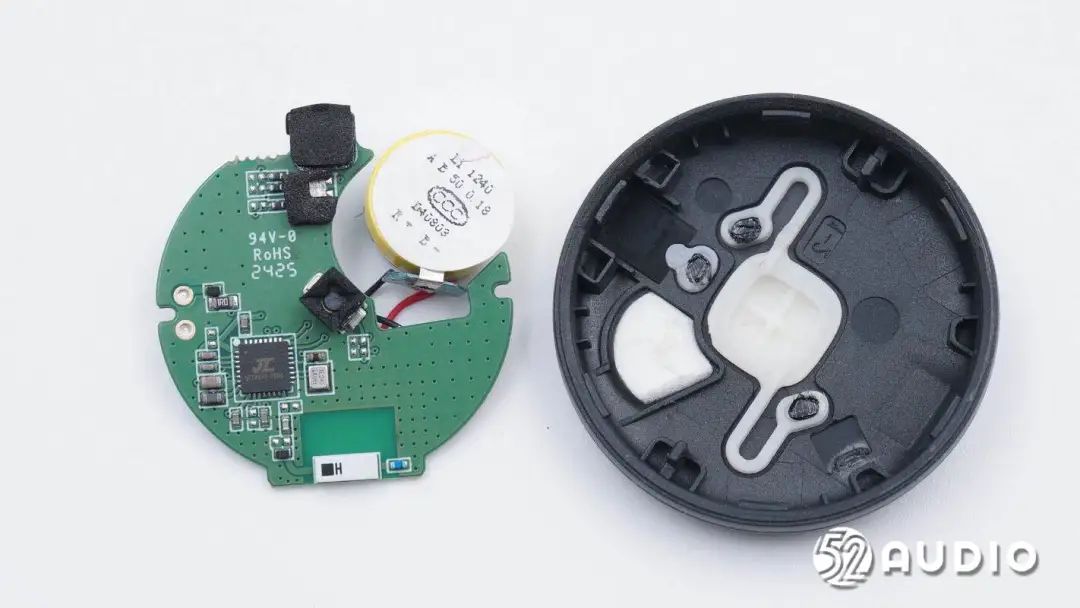

取出腔体内部的所有组件。

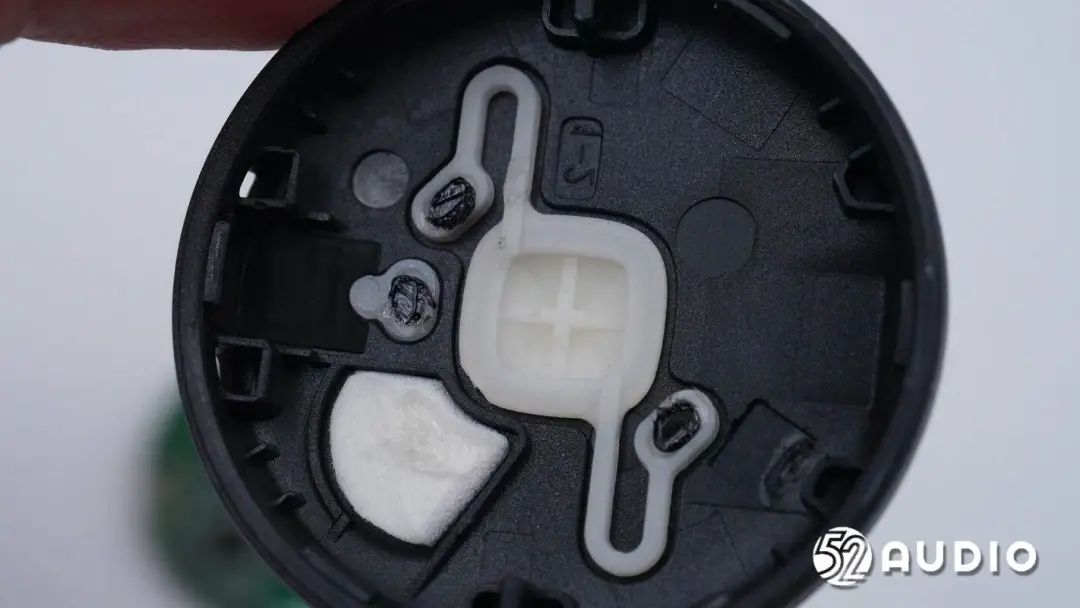

面板内侧的功能按键结构一览，热熔柱固定。

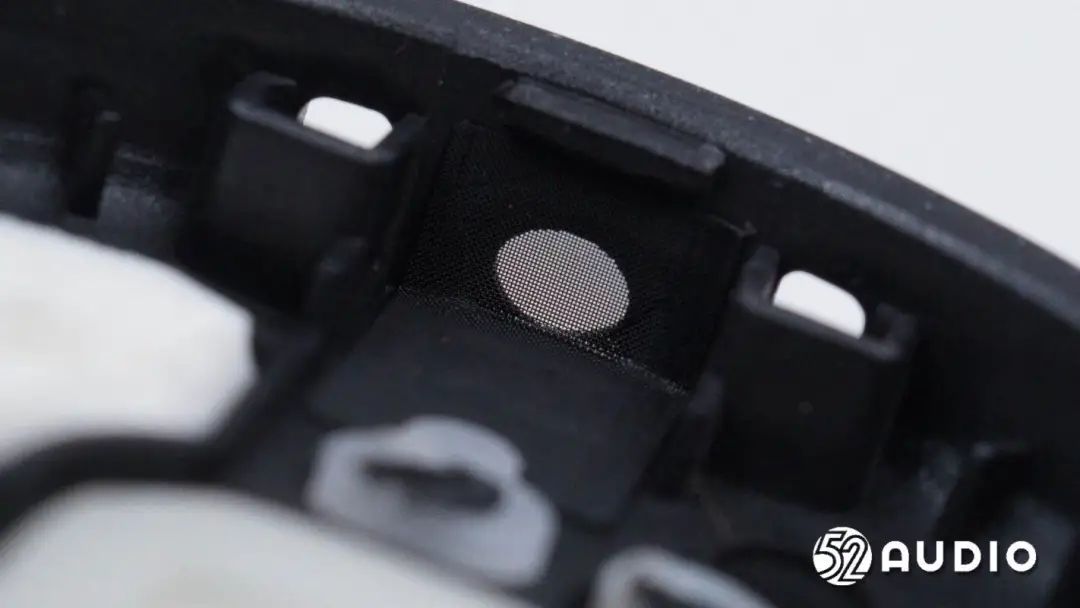

腔体内部的拾音孔特写，丝网防护。

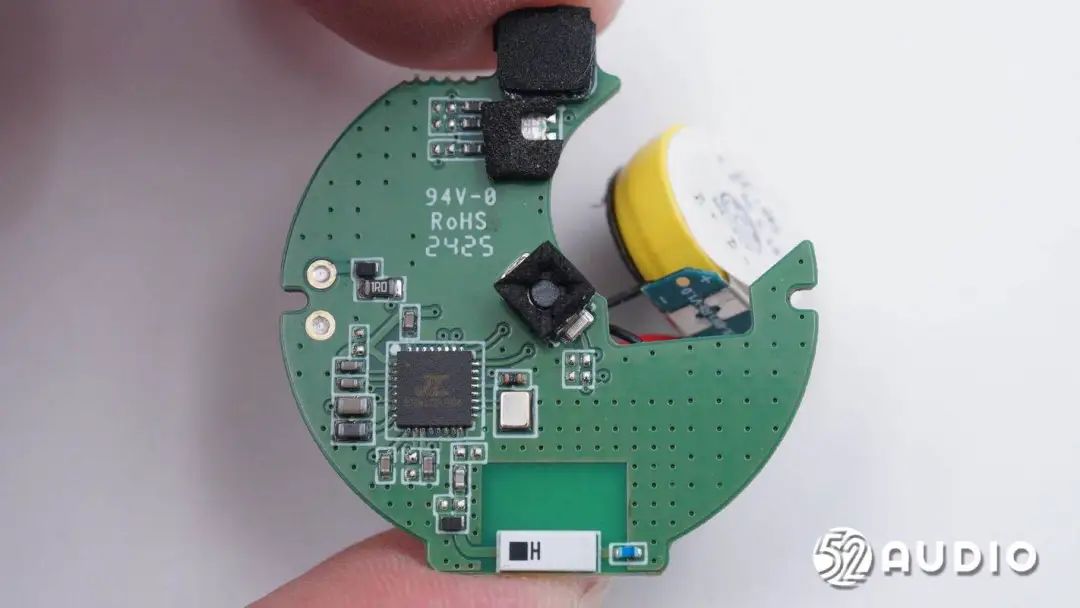

发射器主板一侧电路一览。

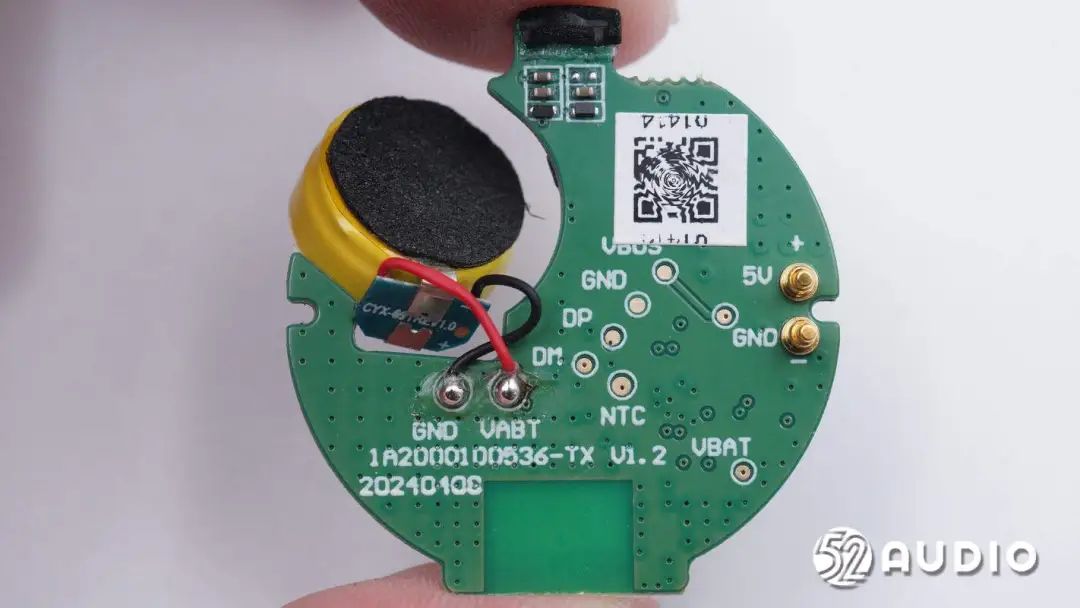

发射器主板另外一侧电路一览。

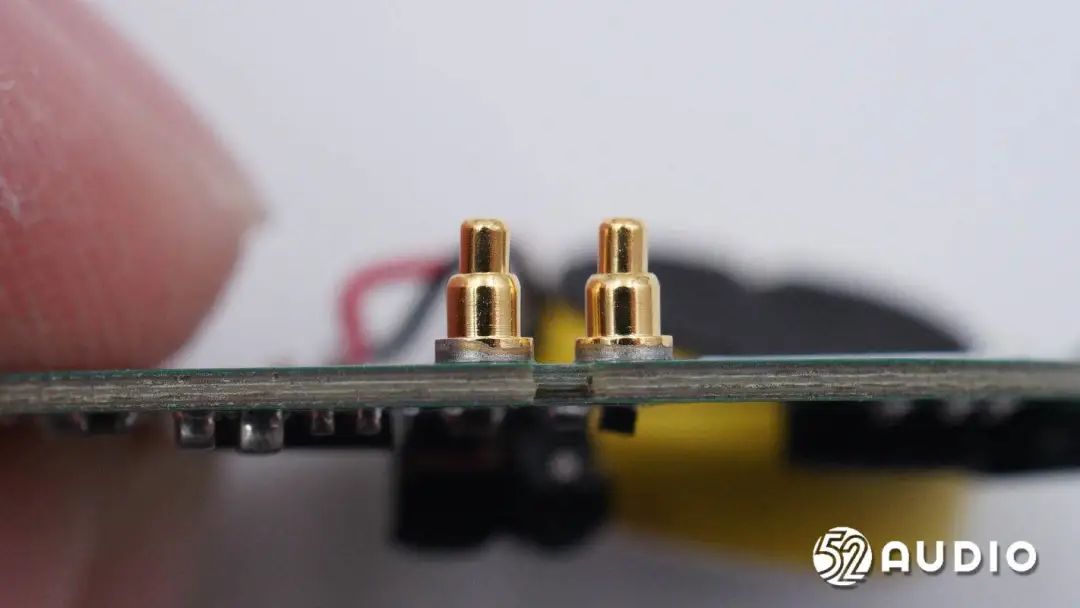

连接充电触点的Pogo Pin连接器特写。

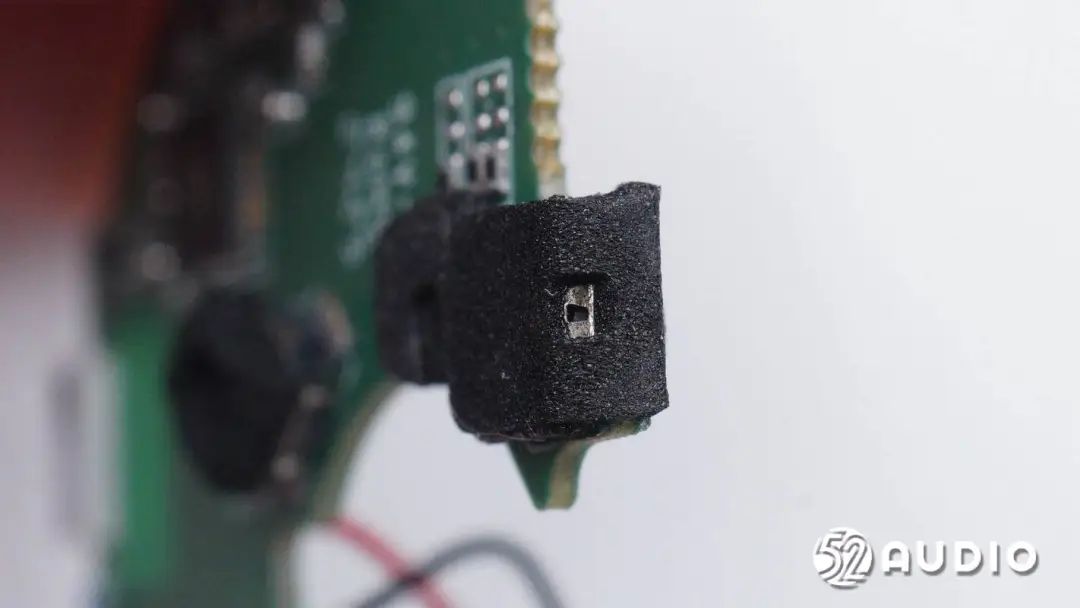

发射器拾音麦克风特写，通过海绵套包裹密封，提升收音性能。

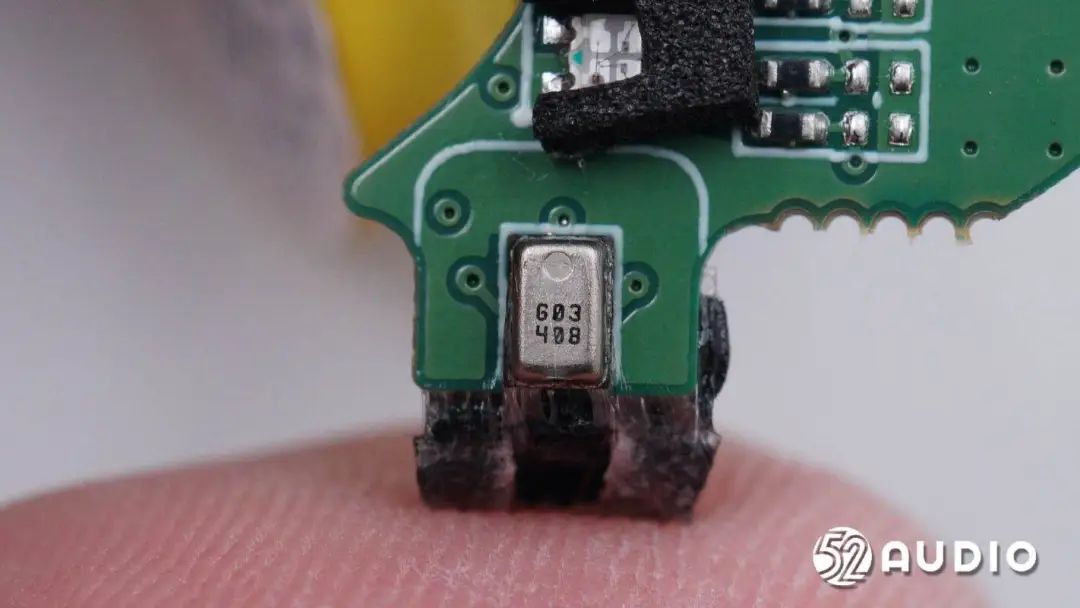

镭雕G03 408的MEMS麦克风特写，用于录制拾音。

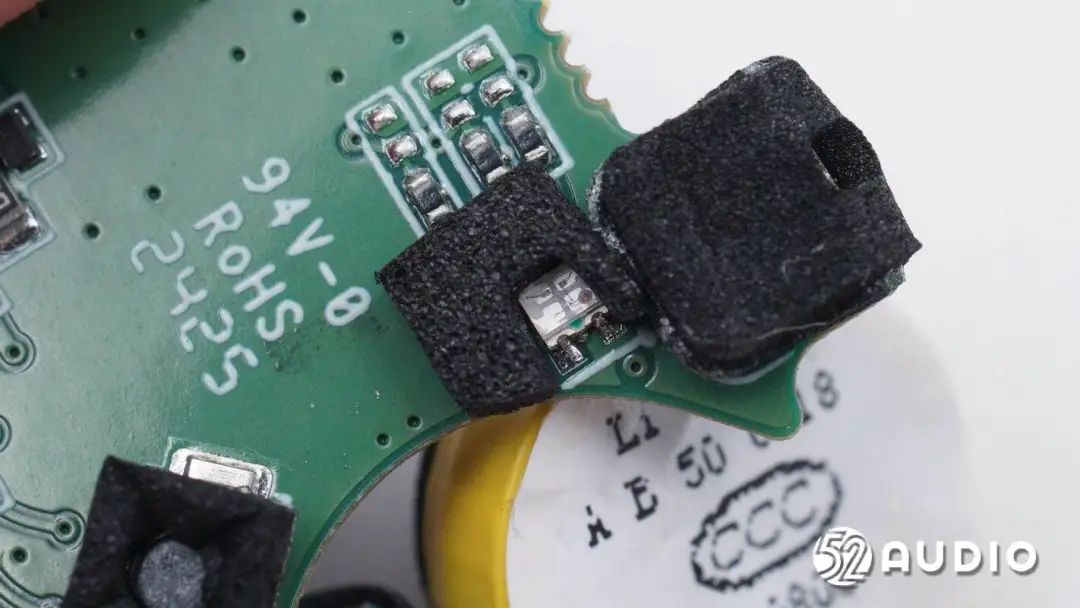

LED指示灯特写，用于反馈连接状态。

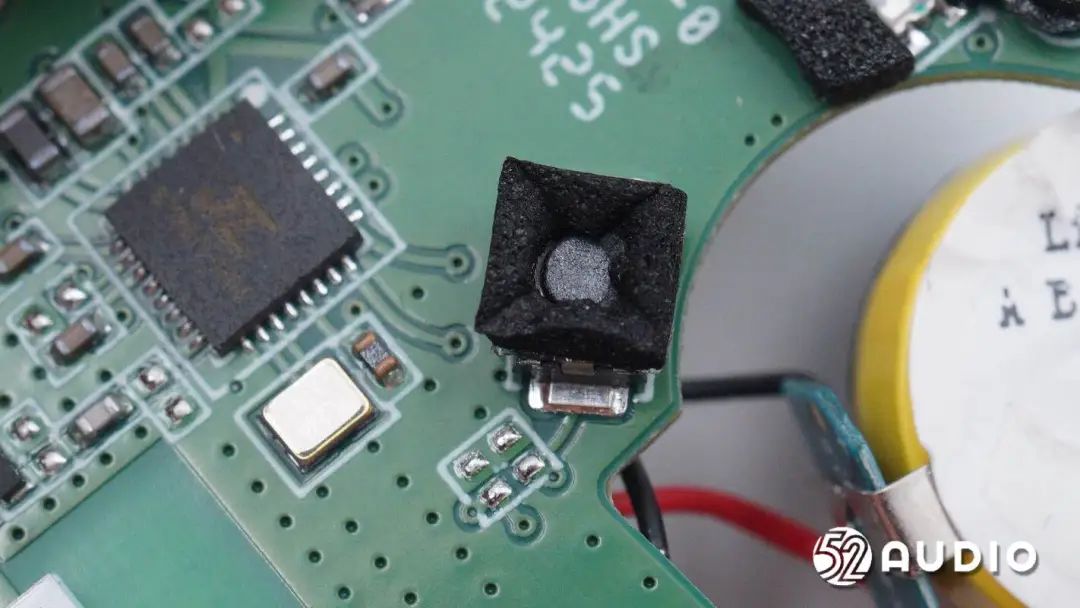

发射器功能按键特写，覆盖有海绵垫缓冲。

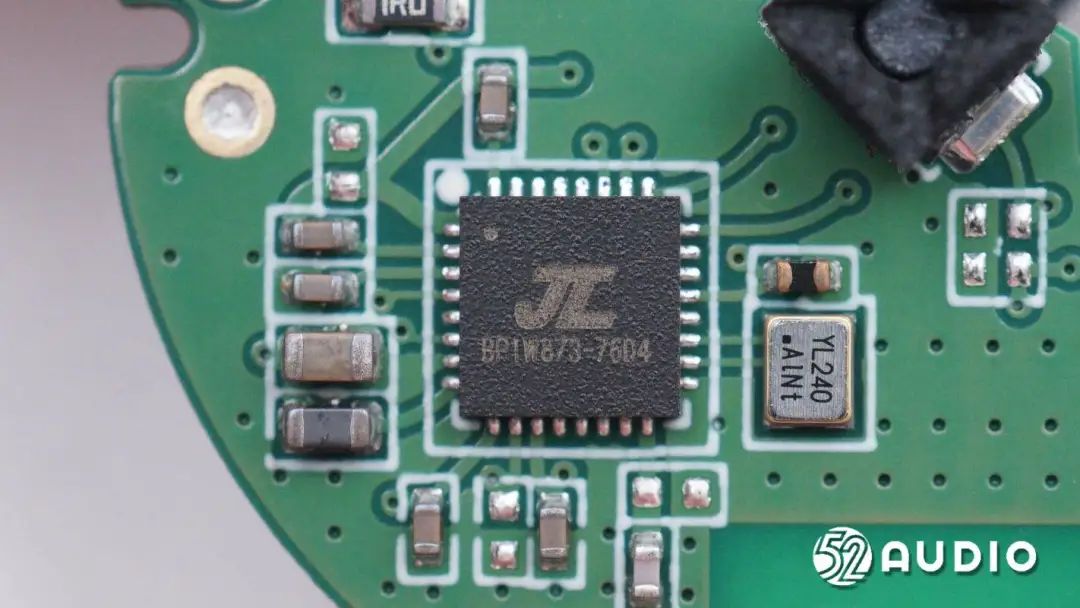

JL杰理科技AD6976D4蓝牙音频SoC，搭配接收器内部JL杰理科技JL6976M4芯片，实现稳定的无线音频传输。
用于提供时钟的晶振特写。

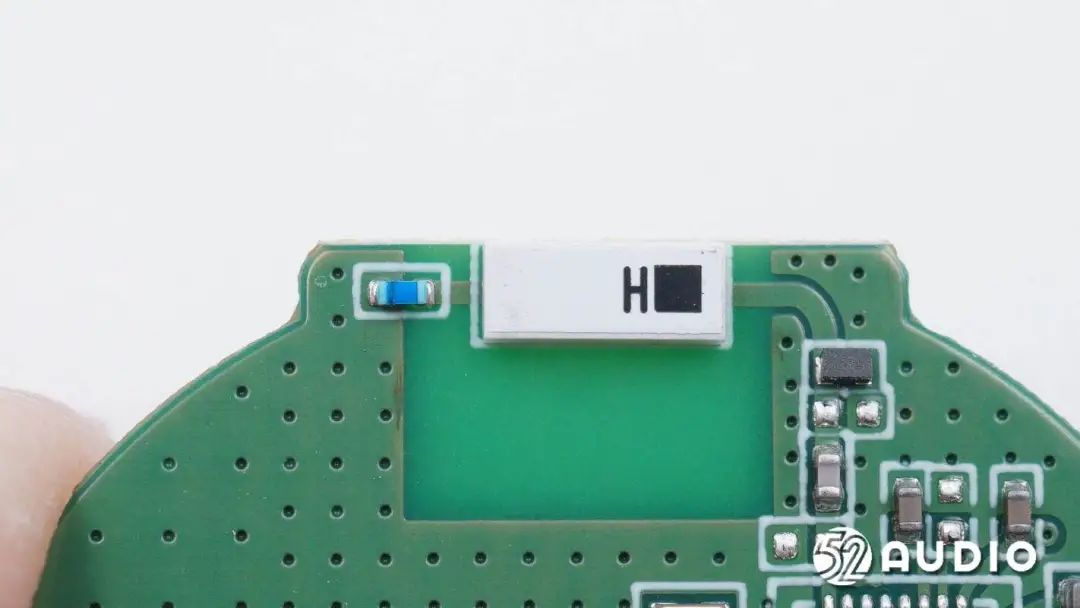

发射器主板上搭载的陶瓷天线特写。
耳机内置钢壳纽扣电池，标签上信息，型号：1240，容量：50mAh 0.18Wh。

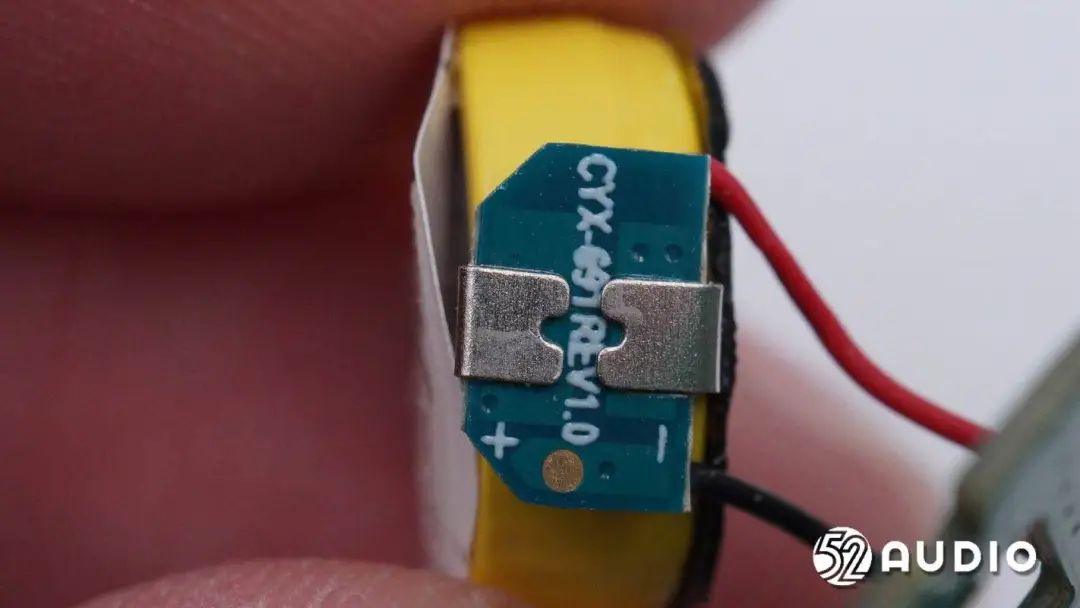

电池正负极与PCB板焊接。

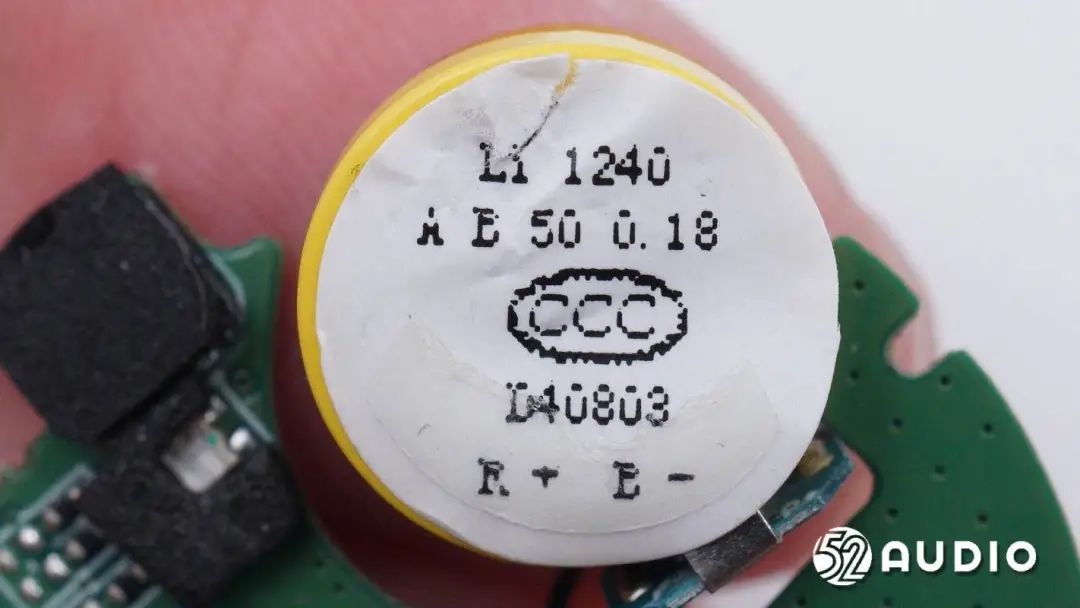

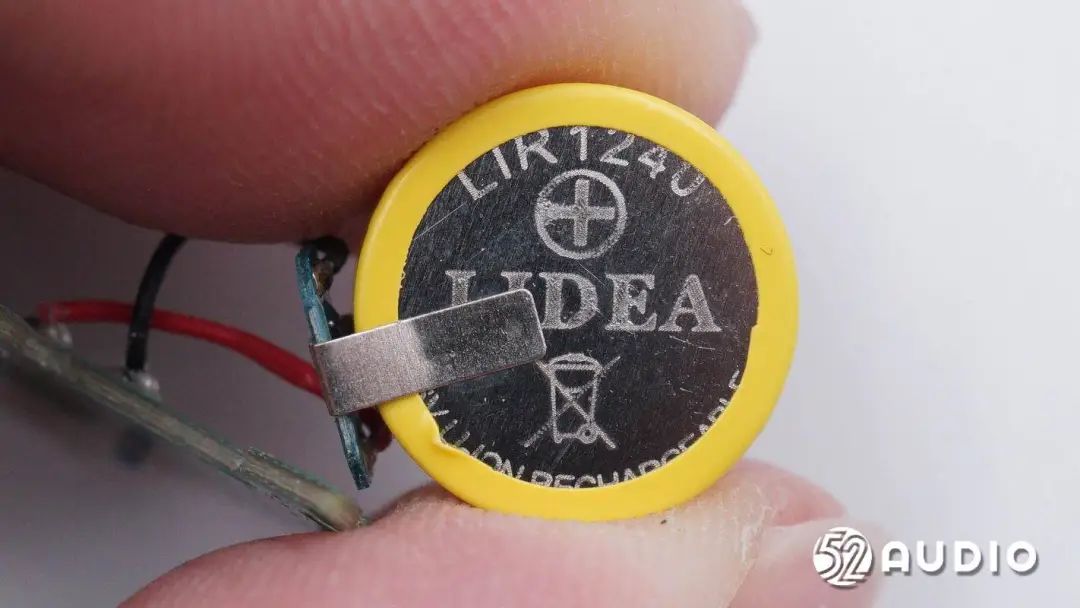

电池正极特写，型号：LIR1240，来自LIDEA电的电子。

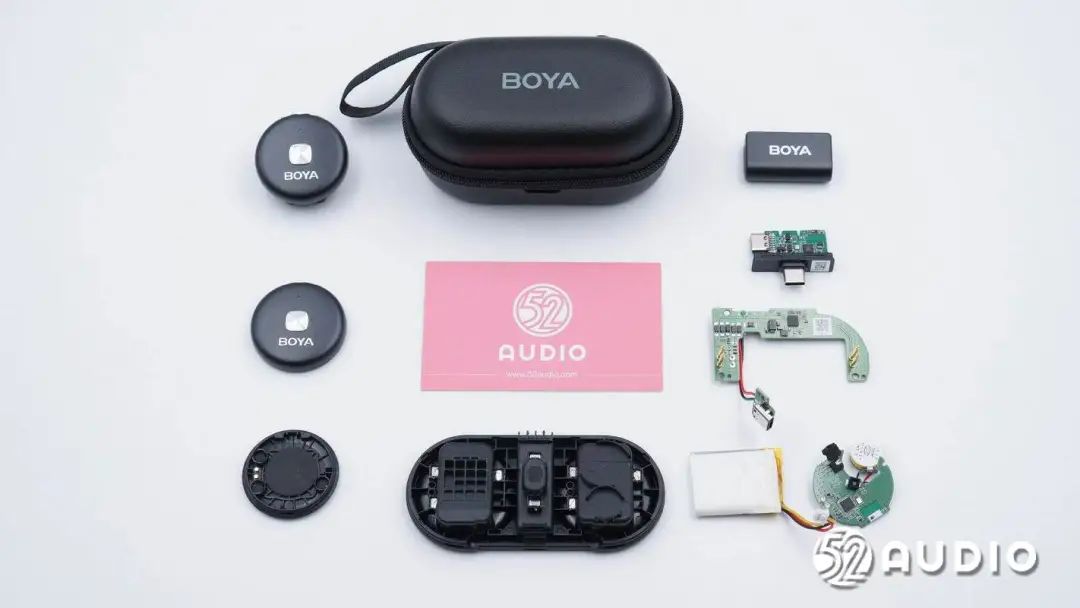

BOYA博雅Omic无线领夹麦克风拆解全家福。
三、我爱音频网总结
BOYA博雅Omic无线领夹麦克风在外观方面独具特色，充电盒采用了类似“收纳包”的设计，外部皮革材质，耐磨耐划；内部除了磁吸固定麦克风，还设计有网兜，固定其他配件，进一步提升便携性。麦克风设计小巧轻盈，“T”型接收器，重量仅5.7g，即插即用；纽扣式发射器，磁吸领夹设计，两种佩戴方式，便捷使用。
内部主要配置方面，充电盒搭载300mAh锂电池组，采用NJOINIC英集芯IP6816充电仓管理SoC，提供完整的电源解决方案。麦克风接收器和发射器无线通讯采用了JL杰理科技JL6976M4+AD6976D4蓝牙音频SoC。其他方面，接收器还采用了Legendary乐得瑞LDR6028 Type-C接口控制芯片，发射器内置了MEMS麦克风拾音。
