前言
充电头网拿到了一款多功能手势触控板，这款触控板支持Windows和macOS系统，并且支持原生手势操作，支持蓝牙连接，无线接收器和有线连接三种连接方式。这款触控板整体为白色塑料外壳，在正面触摸面采用玻璃面板。
触控板设有USB-C接口，并配有USB-A转USB-C数据线，并配有2.4G无线接收器，用于无线连接台式机和笔记本电脑使用，还可以使用蓝牙或数据线连接电脑使用。下面就带来这款多功能手势触控板的拆解，一起看看内部的设计。
多功能手势触控板开箱
触控板采用白色包装盒，中心印有产品外观图。
包装盒背面印有产品功能和最低系统版本。
包装内含触控板本体，USB-C转USB-A连接线，无线接收器，USB-A转USB-C连接器。
触控板正面为玻璃面板。
背面中间位置粘贴标签贴纸，标注品名和输入功率。
使用游标卡尺测得多功能手势触控板长度约为116.5mm。
宽度约为161.2mm。
厚度约为10.3mm。
触控板背面设有连接选择开关和功能切换开关。
用于选择接收器和蓝牙连接的开关以及指示灯和功能按钮特写。
USB-C连接接口特写。
测得多功能手势触控板重量约为165.5g。
产品拿在手上的大小直观感受。
使用KM003C测得触控板充电电流为0.331A，充电功率约为1.65W。
多功能手势触控板拆解
看完了这款触控板的外观展示，下面就进行拆解，一起看看内部的设计。
在触控板底部设有胶垫，胶垫内部为固定螺丝。
内部十字固定螺丝特写。
拧下固定螺丝，拆下后盖。
后盖内部设有两片PCB，分别为长条形和长方形，通过排线连接。
其中一片PCB采用螺丝固定在壳体中，焊接两个振动电机。
振动电机通过壳体定位固定。
振动电机通过导线焊接连接。

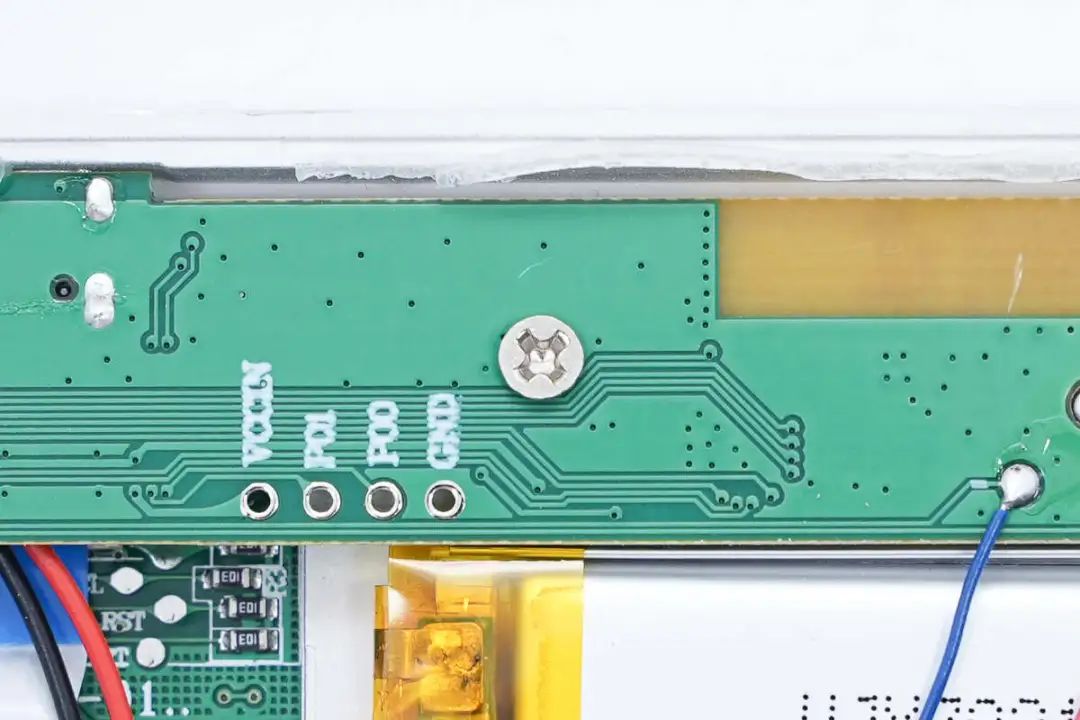

PCB通过螺丝固定。
拧下固定螺丝，拆下PCB模块。
长条形PCB通过排线连接到长方形触摸PCB上。
电池通过插接件连接。
电池型号为HJY392153，额定电压为3.7V，容量为400mAh，能量为1.48Wh。
电池极耳处设有保护板，并粘贴高温胶带绝缘。
两片PCB之间的连接天线特写。
壳体内部的滑动开关，指示灯开孔和功能按键按钮特写。
拆下正面的长方形触摸PCB，取出固定在壳体内部的振动电机。
长条形PCB一览，左侧焊接蓝牙连接芯片，对应位置设有PCB天线。在中间位置设有USB-C接口和排线插座，右侧设有充电芯片和开关以及连接器。
长条形PCB背面焊接两颗振动电机。
圆形振动电机特写。
蓝牙SOC芯片型号被打磨。
另一侧设有一颗16.000MHz晶振。
电池充电芯片来自南麟，型号XT4054K，适用于4.2V锂离子电池，充电电流可达500mA，支持通过USB接口供电，采用SOT23-5L封装。
两颗ME6206A33稳压芯片特写，输出电压为3.3V，用于为蓝牙SOC芯片供电。
用于供电切换的三颗B5819W肖特基二极管特写，规格为40V1A，采用SOD123封装。
用于连接触摸PCB的连接器特写。
连接电池的连接器特写。
功能选择按键特写。
模式切换开关特写。
长方形触控PCB背面设有触摸区域走线。
用于连接到长条形PCB的连接器特写。
触摸芯片型号被打磨。

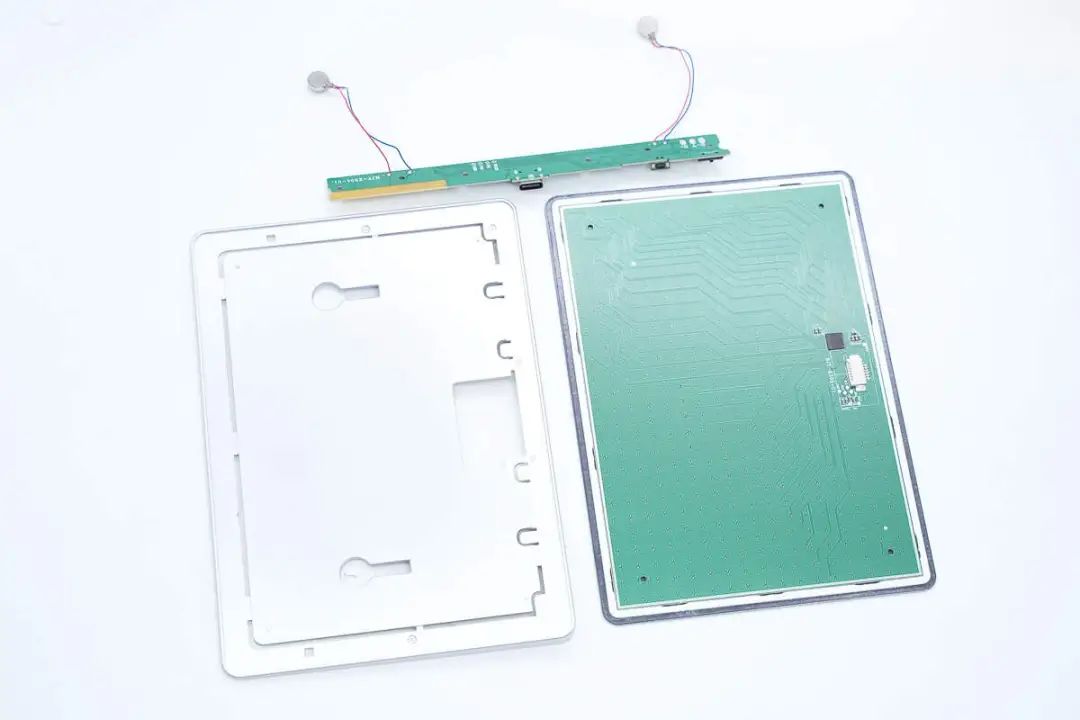

全部拆解一览，来张全家福。
充电头网拆解总结
本期拆解的多功能手势触控板具备蓝牙连接，无线接收器连接和有线连接三种连接方式，适配Windows和macOS电脑使用。触控板采用玻璃材质，使用手感好。触控板还内置锂电池，用于无线连接使用。
充电头网通过拆解了解到，触控板内部设有两块PCB，PCB之间采用排线连接。其中长条形PCB负责电池充电和蓝牙连接，长方形PCB用于触摸操作。在长条PCB上还设有南麟XT4054K线性充电芯片，用于为内置锂电池充电，电池容量为400mAh，并配有保护板。蓝牙芯片和触摸芯片型号被打磨，无法获取芯片信息。
