在当前的蓝牙耳机市场中，头戴式耳机凭借其较大的体积优势，能够容纳更丰富的硬件配置，例如更大的驱动单元和更大的电池单元。这使得头戴式耳机能够呈现出更出色的音质、更开阔的声场，以及更持久的单次续航时间。同时，其宽厚的耳罩能够更有效地减少外界噪音的干扰，为用户带来更具沉浸感的无线音频体验。因此，头戴式耳机受到了许多消费者的喜爱。
此次将要拆解的MICROKIA迈凯亚XM4头戴式降噪耳机是京东热销产品，以百元的价格提供了丰富的功能体验。该产品在外观上采用了简约设计，在功能配置上支持主动降噪/通透模式，支持ENC通话降噪，支持蓝牙无线/有线模式连接；蓝牙模式支持V5.4，提供稳定、快速的无线传输。下面就来看看这款产品的详细拆解报告吧~
一、MICROKIA迈凯亚XM4头戴式降噪耳机开箱
MICROKIA迈凯亚XM4头戴式降噪耳机包装盒正面展示有产品外观，产品名称，以及ANC主动降噪、蓝牙5.4、支持蓝牙无线/有线连接的产品特点。
包装盒背面展示了产品的折叠功能，产品的主要功能特点，以及包装内部清单等信息。
包装盒侧边介绍了产品特点。贴有产品标签，产品型号：XM4，制造商：广州维肯通讯科技有限公司，委托生产商：深圳市浪派电子有限公司。
包装盒内部物品有耳机、充电线、音频线和产品说明书等。
USB-A to Type-C充电线。
随机标配的Aux-in音频线。
随机标配的二合一音频转接线。
MICROKIA迈凯亚XM4头戴式降噪耳机外观一览，设计简约，米白色配色，时尚百搭。但上手质感相对较差，有着浓重的硬塑料感。
机身右侧边外观一览，采用经典半月形悬挂，支持上下旋转，自适应佩戴。
机身左侧外观一览，与右侧对称式设计。
耳罩采用了蛋白皮材质，记忆棉填充，佩戴柔软亲肤。
头垫采用了硅胶材质的“气囊”结构设计，相较于传统记忆海绵头垫，更便于清洁。
机身底部外观一览，右侧耳壳上设置功能按键和功能接口。
用于降噪模式切换的功能按键。
通话麦克风拾音孔特写。
Type-C充电接口特写。
3.5mm音频输入接口特写。
LED指示灯特写，通过红、绿等不同颜色，反馈降噪模式和充电状态。
多功能电源键特写，用于暂停播放、接听挂断、音乐模式&游戏模式切换等功能控制。
音量加减按键特写，同时用于上下曲切换。
左侧头梁的转轴结构特写，支持旋转和折叠功能。雕刻L标识，便于用户区分。
右侧头梁的转轴结构特写，雕刻R标识。
转轴旋转状态特写。
转轴折叠状态特写。
头梁还支持伸缩调节长短，满足用户的个性化需求。

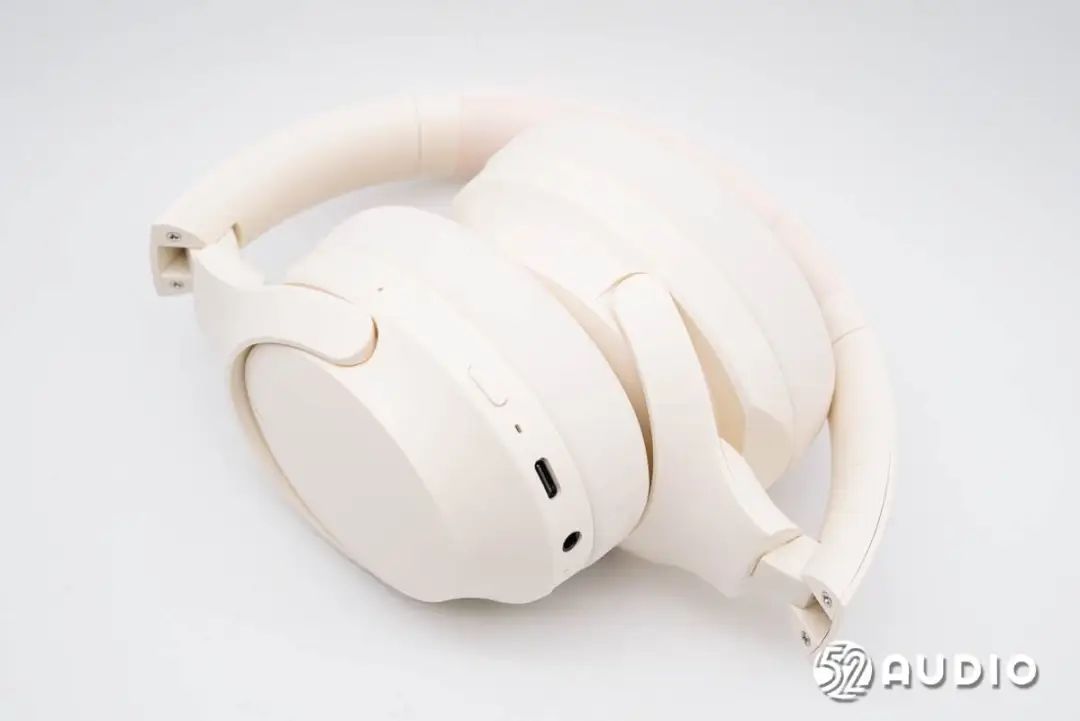

MICROKIA迈凯亚XM4头戴式降噪耳机折叠状态一览，有效提升便携性。
经我爱音频网实测，MICROKIA迈凯亚XM4头戴式降噪耳机重量约为228.1g。
我爱音频网使用CHARGERLAB POWER-Z KM003C对MICROKIA迈凯亚XM4头戴式降噪耳机进行充电测试，输入功率约为1.49W。
二、MICROKIA迈凯亚XM4头戴式降噪耳机拆解
通过开箱，我们详细了解了MICROKIA迈凯亚XM4头戴式降噪耳机的简约外观设计，下面进入拆解，看看内部结构配置~
取掉卡扣式固定的耳罩。

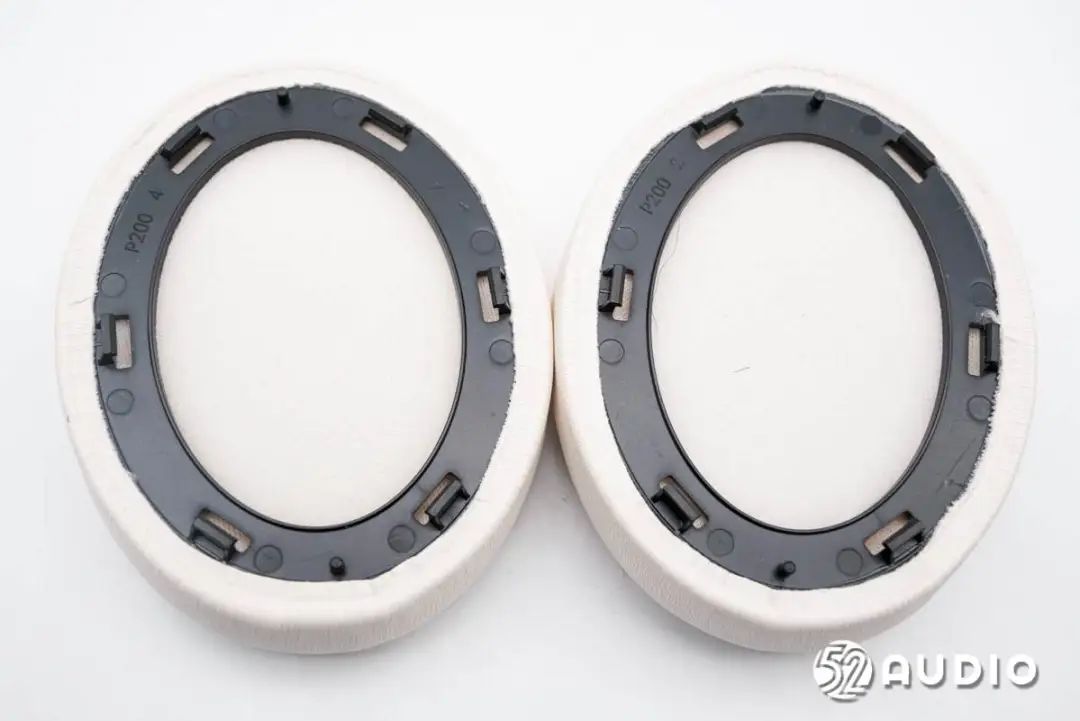

耳罩内侧结构一览，设置有海绵防尘垫。
右侧腔体盖板结构一览，扬声器出音孔采用了倾斜设计，更加符合人的耳廓结构，使声音能够更有效的被耳朵接收。中间设置有一颗降噪麦克风，用于主动降噪功能拾音。
卸掉螺丝，取掉音腔盖板。
盖板内侧结构一览，设置有音腔结构。
取掉音腔盖板，扬声器单元结构一览。
取出扬声器。
耳机扬声器正面振膜特写。
扬声器背面特写，四周调音孔通过阻尼纸覆盖。
扬声器与一元硬币大小对比。
经我爱音频网实测，扬声器直径约为40mm。
取掉腔体上固定的降噪麦克风。
降噪麦克风特写，拾音孔通过丝绵防护。
右侧腔体内部结构一览，设置有主板、电池和通话麦克风单元。
卸掉螺丝，取出主板和麦克风。
断开导线，分离麦克风。
通话麦克风特写，通过橡胶套包裹密封，提升收音性能。
耳机主板一侧电路一览。
耳机主板另外一侧电路一览。
板载蓝牙天线特写，用于无线信号的收发。
暂停播放和音量控制的功能按键特写。
JL杰理JL7006F蓝牙音频SoC，内置32位DSP，支持AAC，SBC音频解码，支持单麦克风环境噪声消除，支持20波段EQ配置；内置双通道24位DAC，双通道24位ADC，两个模拟麦克风放大，内置麦克风偏置；可支持前馈、反馈、混合主动降噪；还集成了数字和模拟电路电源的低压LDO和DC-DC，以及耳机的触摸检测，LED控制等。
JL杰理JL7006F详细资料图。据我爱音频网拆解了解到，包括Redmi、JBL、漫步者、韶音、倍思、QCY、声阔、小度、TOZO、联想、飞利浦、boAt、钛度、蜂鸟、塞那、iKF、戴灵、墨觉、海尔兄弟、象鼻子、机乐堂、Coca-Cola、JLab、充客、索爱、奇奇学、火火兔、凯叔讲故事、百词斩、感音科技、京东京造、BuddyPhones在内的众多品牌采用了杰理科技的方案。
24.000MHZ的晶振特写，为蓝牙芯片提供时钟。
丝印I69 408的过压过流保护IC。
四颗LED指示灯特写，用于反馈工作状态。
3.5mm音频输入母座特写。
Type-C充电母座特写。
LY来远电子ICP3181线性充电管理芯片，输入耐压最高28V，输入过压保护电压7V，支持最大1A可编程电流充电，不需要外部检测电阻，也不需要隔离二极管和MOSFET；还支持电池反接保护，电池正负极反接不会损坏芯片；支持温度调节，无芯片过热的风险。
LY来远电子ICP3181详细资料图。据我爱音频网拆解了解到，RØDE罗德、Soundcore声阔、荣耀、魅族、JBL、PHILIPS飞利浦、QCY、红魔、天猫精灵、创新科技、HHOGene、Sudio、贝尔金、omthing、TOZO、Nothing等品牌旗下的音频产品也采用了来远电子的电源管理芯片。
用于降噪模式切换的功能按键。
取出腔体内部的电池单元。
腔体底部结构一览。导线穿过半月形悬挂连接左耳。

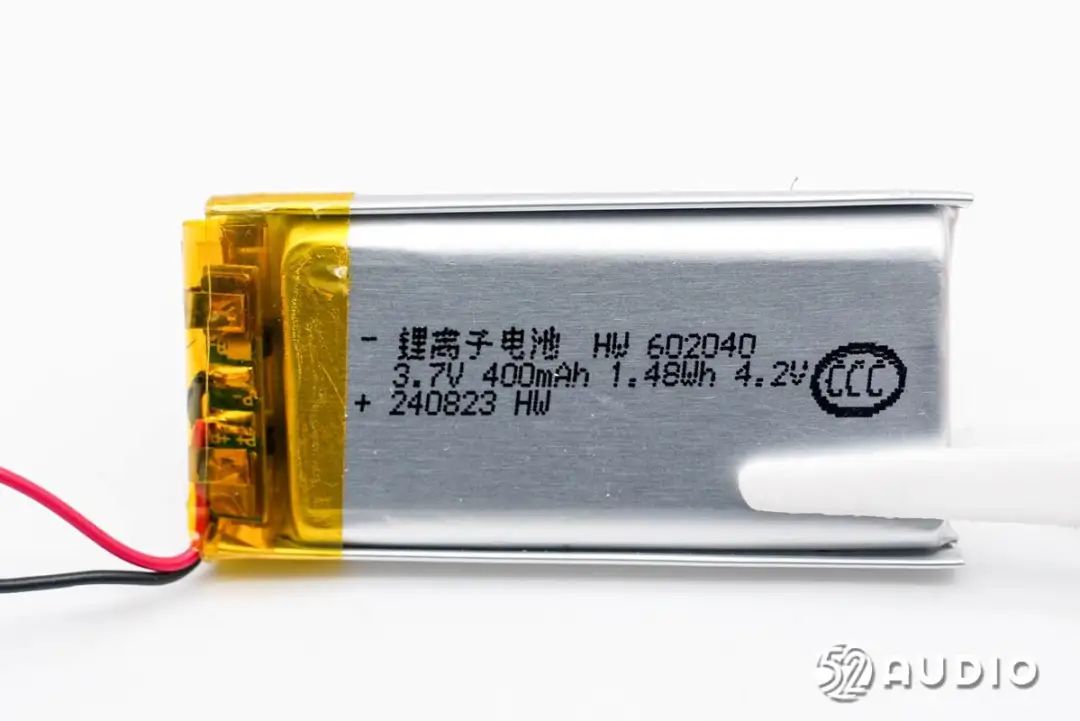

耳机内置锂电池，型号：HW 602040，标称电压：3.7V，额定容量：400mAh 1.48Wh，充电限制电压：4.2V。
撕开绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管。
电池保护板背面特写。
丝印8205A的MOS管。
丝印DW01的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
卸掉螺丝，打开左侧腔体，内部仅设置有一块转接板。
MICROKIA迈凯亚XM4头戴式降噪耳机拆解全家福。
三、我爱音频网总结
MICROKIA迈凯亚XM4头戴式降噪耳机在外观方面，采用了目前市场上的主流设计，观感简约，佩戴百搭。同时具有着完整的功能结构，耳机支持旋转，头梁支持长度调节，搭配柔软亲肤的耳罩，提供了舒适的佩戴体验；还支持折叠功能，便于外出携带。不足之处是上手质感相对较差，有着浓重的硬塑料感。
内部主要配置方面，双耳均搭载了40mm动圈喇叭，采用了一颗驻极体麦克风用于降噪功能拾音。其他方面，右耳搭载了400mAh锂电池，内置一颗驻极体通话麦克风；主板上，采用了JL杰理JL7006F蓝牙音频SoC，用于无线连接和音频数据处理；采用LY来远电子ICP3181线性充电管理芯片，负责为内置电池充电。
