作为较早布局智能手表市场的品牌之一，三星旗下Galaxy Watch系列已更新至第七代产品，在外观质感、性能和功能等众多方面处于市场领先水平。此次将要拆解的第六代产品——Galaxy Watch 6，延续了系列的经典设计风格，提供40mm和44mm两种尺寸，并采用蓝宝石玻璃面板，提供了更好的强度和耐刮擦性。
SAMSUNG三星Galaxy Watch 6智能手表在健康监测方面，标配移动心电图房颤提升软件；支持心率、血氧、睡眠、体温、生理期监测及血压检测，异常提醒；支持BIA功能，随时测量身体成分数据，包括体脂率、骨骼肌率、基础代谢等。在运动检测方面，支持100多种训练模式，涵盖跑步、步行、骑行、滑雪，以及竞技性的球类等，还支持个性化心率区间设置，帮助用户掌控运动节奏；支持创建挑战，与亲朋好友展开健康竞赛。
其他方面，三星Galaxy Watch 6智能手表搭载三星Exynos W930处理器，WearOS系统，提供流畅体验和便捷个性化设置，以及微信、QQ、QQ 音乐、喜马拉雅等丰富的第三方App；还支持跌倒检测一键呼救，全功能NFC，手表遥控拍照、打电话、发短信、播放音乐等便捷功能，典型场景可提供约40小时的续航。下面就来看看这款产品的详细拆解报告吧~
一、SAMSUNG三星Galaxy Watch 6智能手表开箱

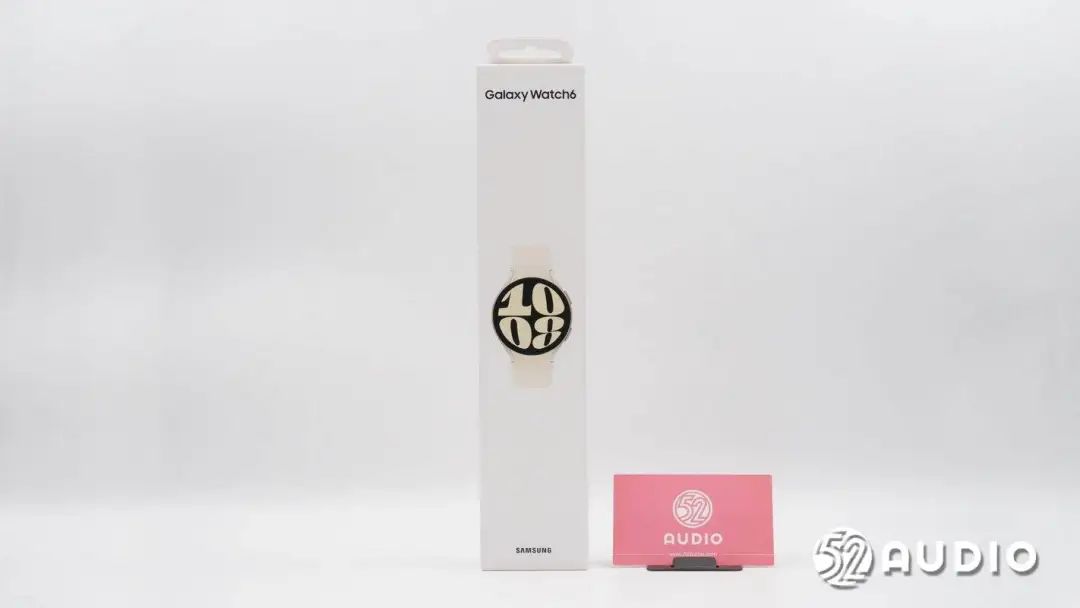

SAMSUNG三星Galaxy Watch 6智能手表包装盒延续了家族式的简约设计，正面仅展示有产品外观，产品名称和品牌LOGO。

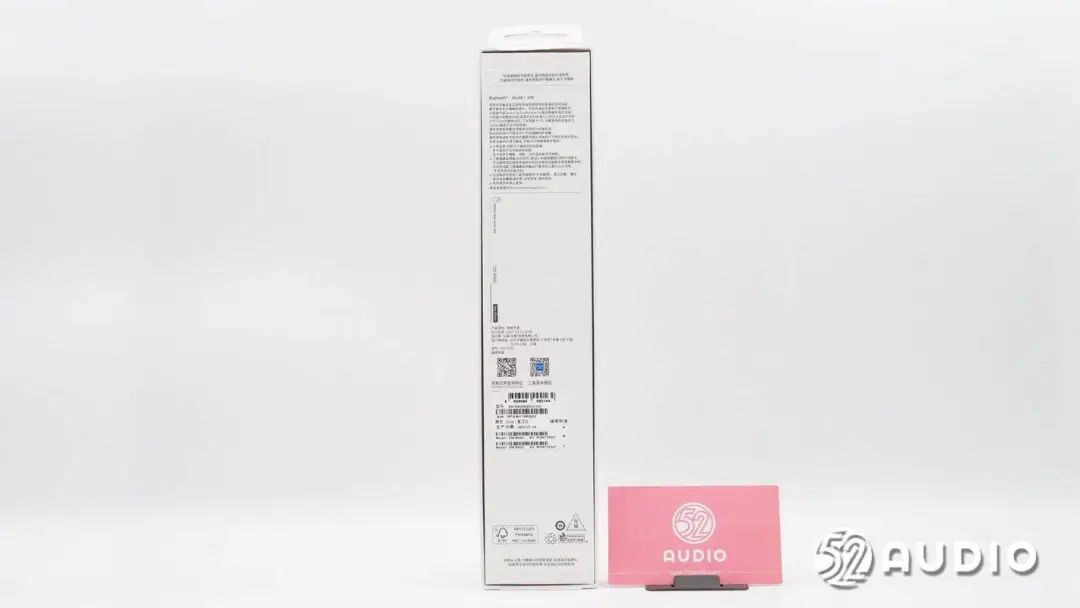

包装盒背面介绍了产品的注意事项，贴有产品标签，型号：SM-R30NZEACHC，颜色：星河白，越南制造。

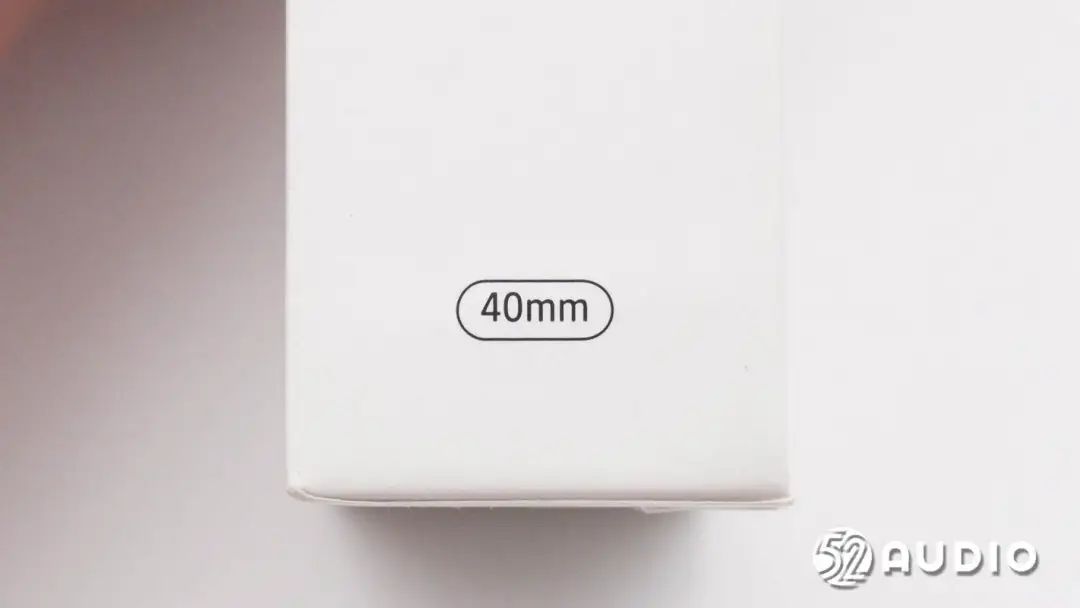

包装盒侧边标注有尺寸，此款为40mm版本。

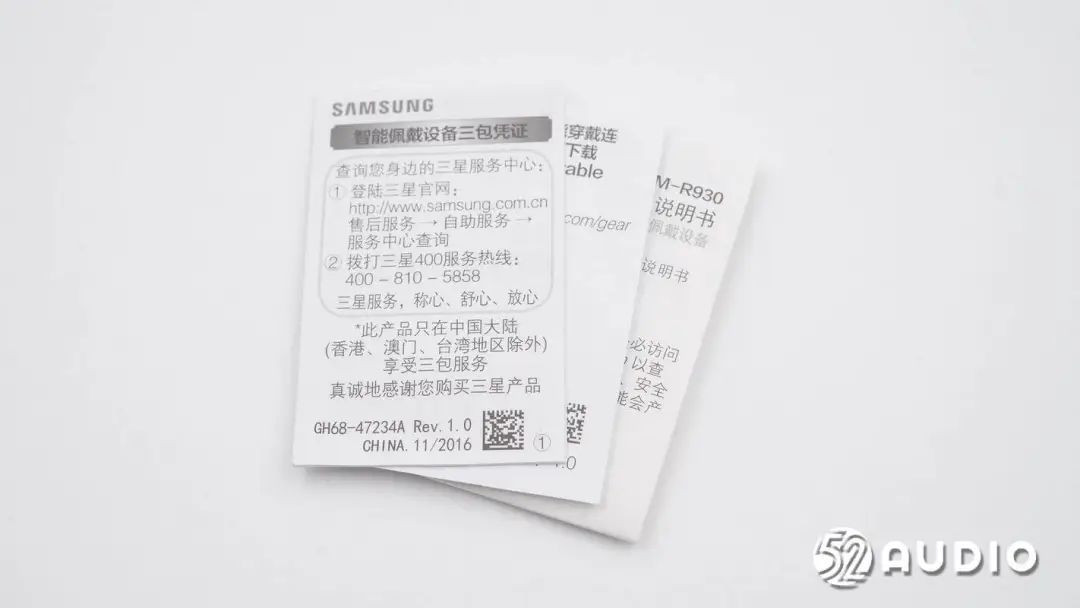

包装盒内部文档，包括了三包凭证，APP下载指南和产品使用说明书。

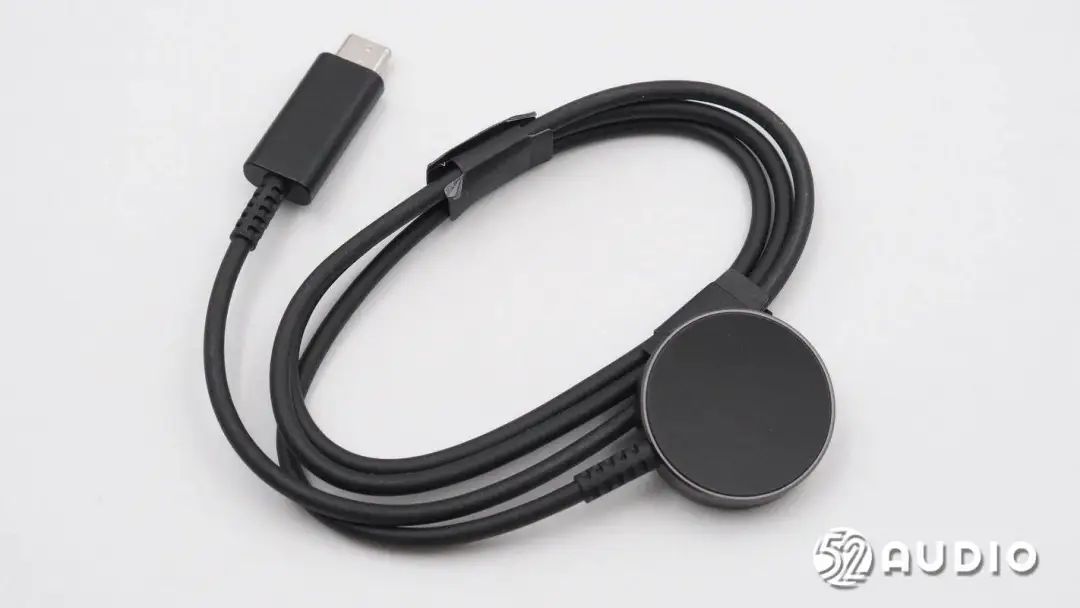

手表充电线，采用了USB-C to 磁吸无线充电底座。

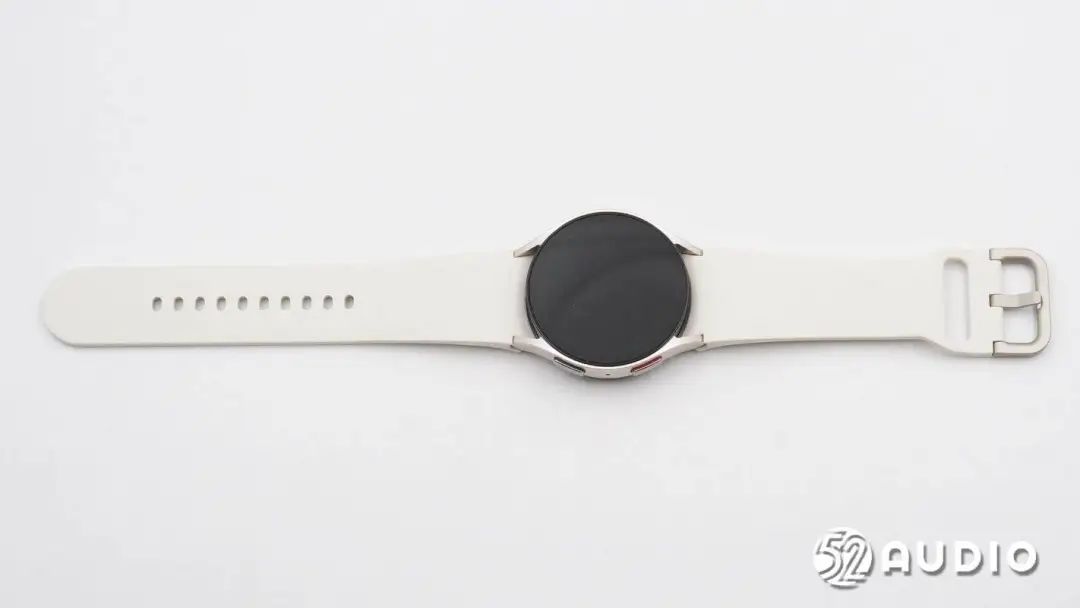

SAMSUNG三星Galaxy Watch 6智能手表外侧外观一览，采用了经典圆形表盘设计，氟橡胶表带，整体线条流畅，简洁明朗。

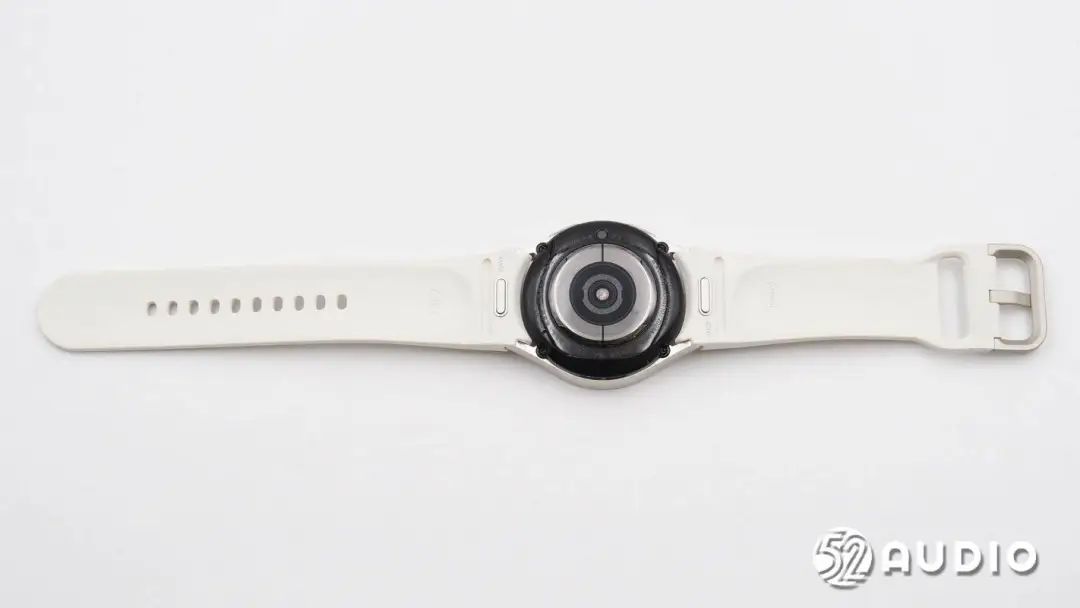

手表背面外观一览，表带与表盘采用了按钮式快拆结构设计。

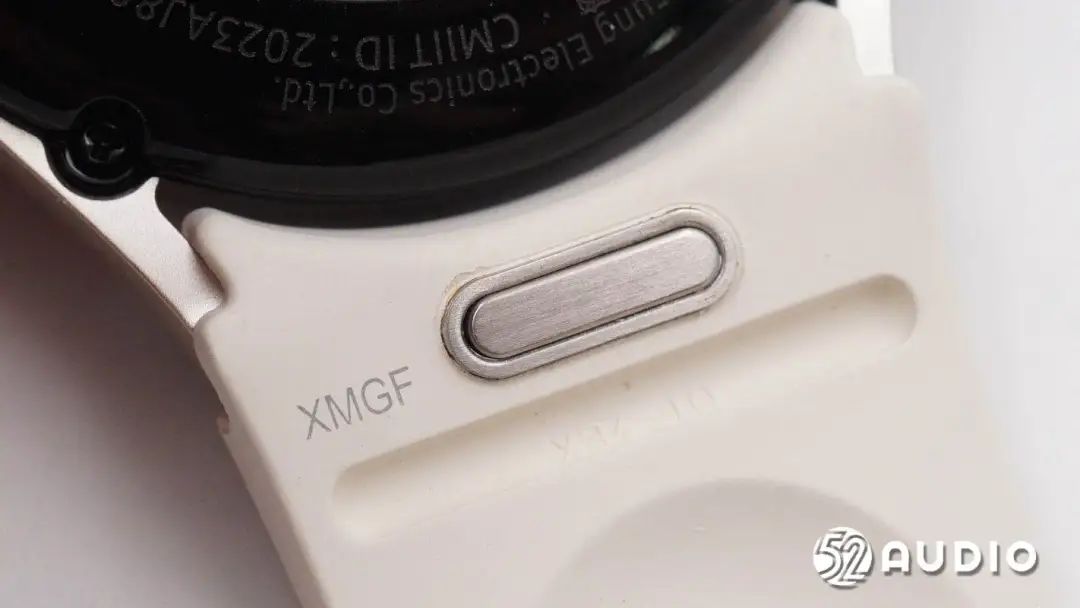

表带释放按钮特写，轻轻一按，即可轻松拆卸表带更换。

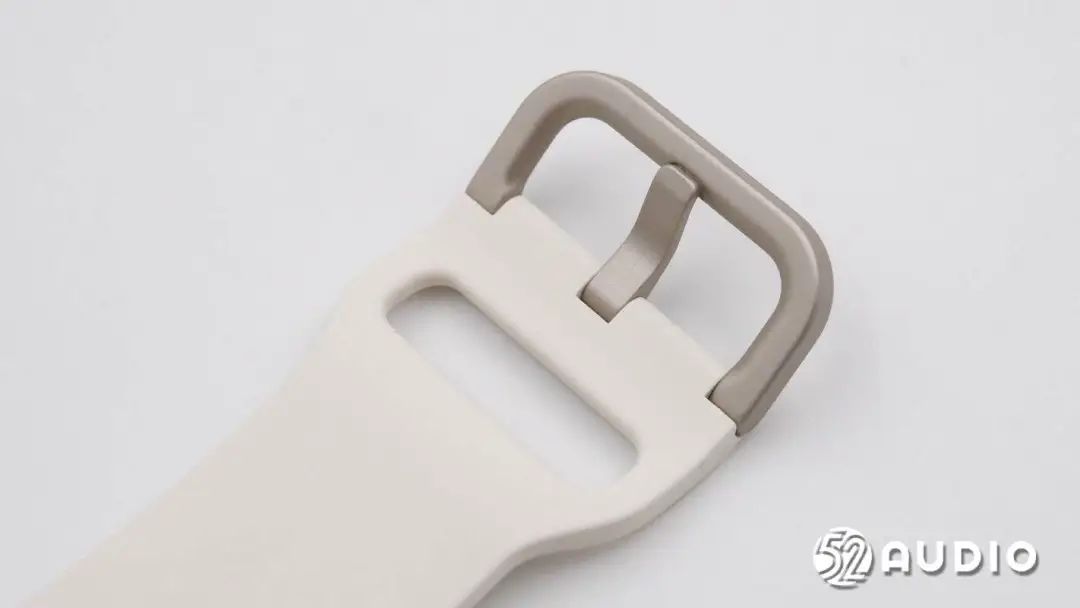

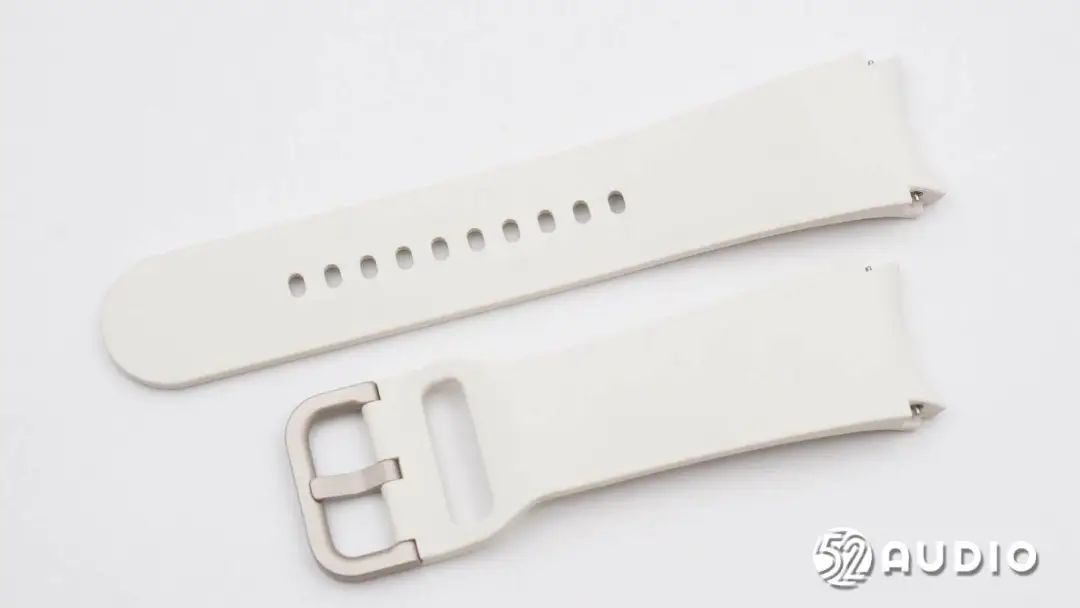

表带的表扣结构特写，金属材质。

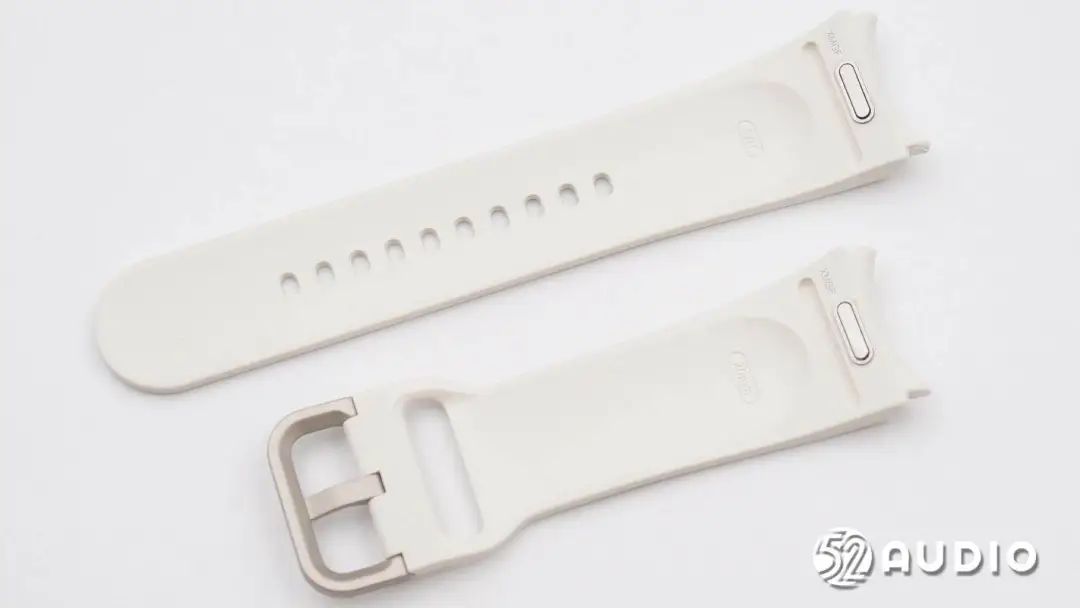

拆掉表带，表带外侧特写。
表带内侧特写，设计有导汗槽，便于空气流通，提升透气性。

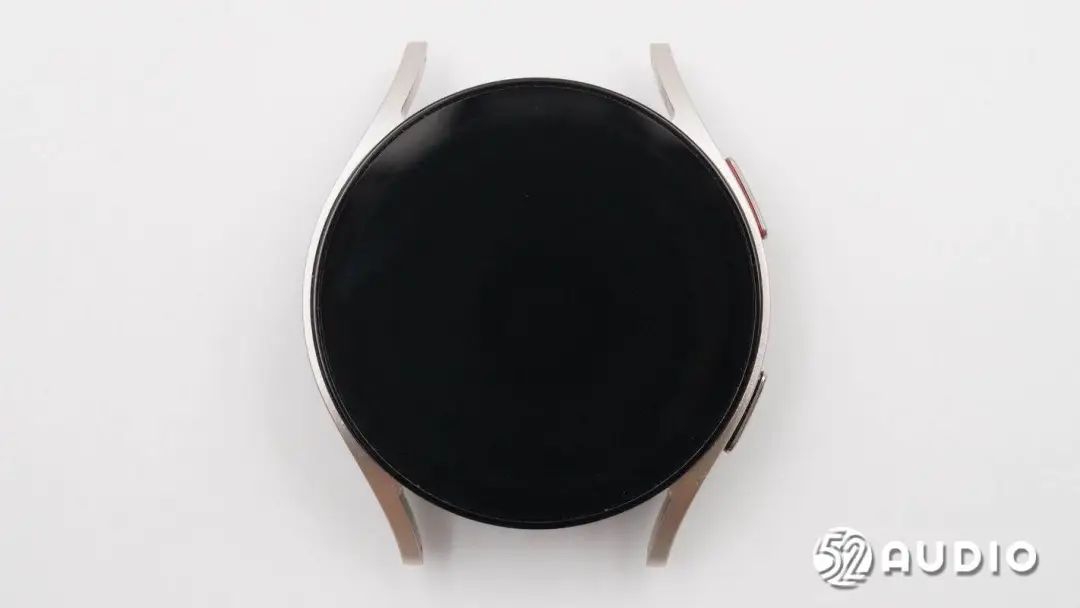

表盘正面特写，40mm版本采用了1.31英寸Super AMOLED屏幕，分辨率432x432；蓝宝石玻璃盖板，坚固抗刮擦。两侧中框与表耳采用了一体式设计，线条流畅，时尚优雅。

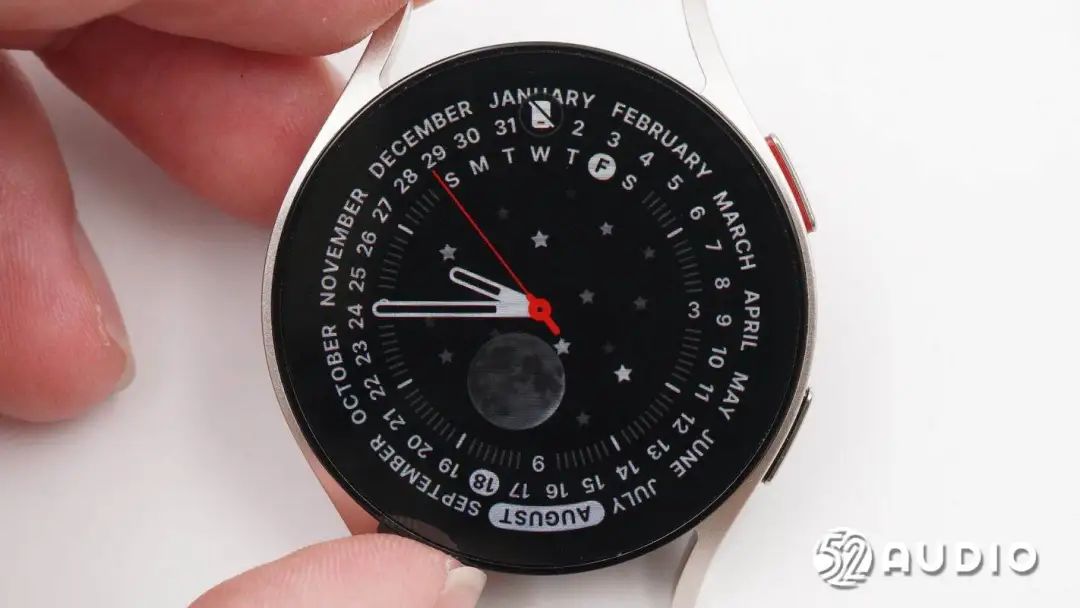

屏幕显示效果一览，纯平屏幕，显示屏相较于上代增大20%，黑边缩小了30%，提供更丰富的内容显示。

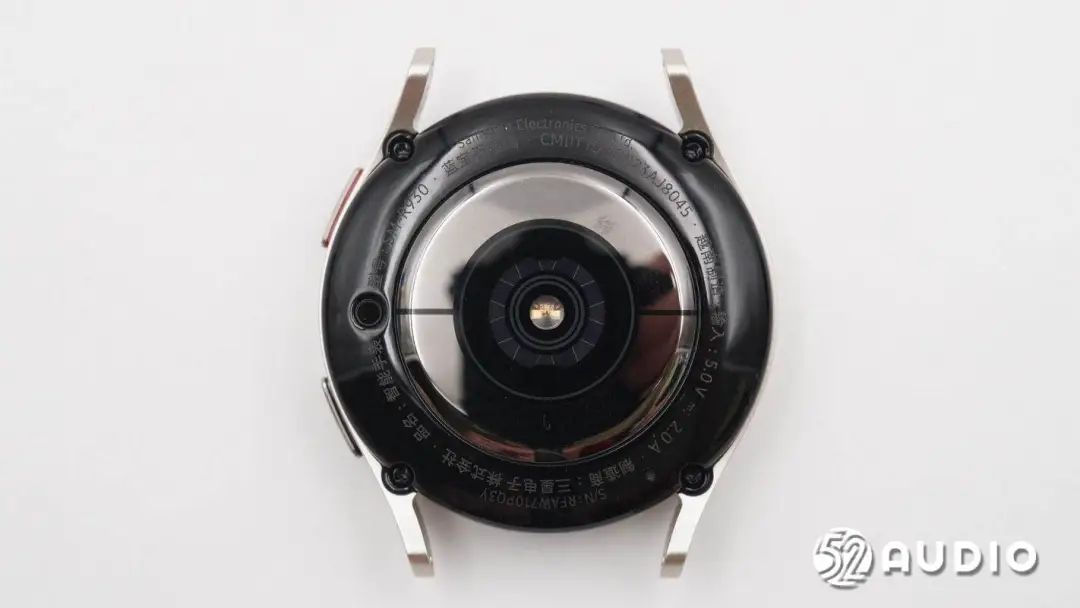

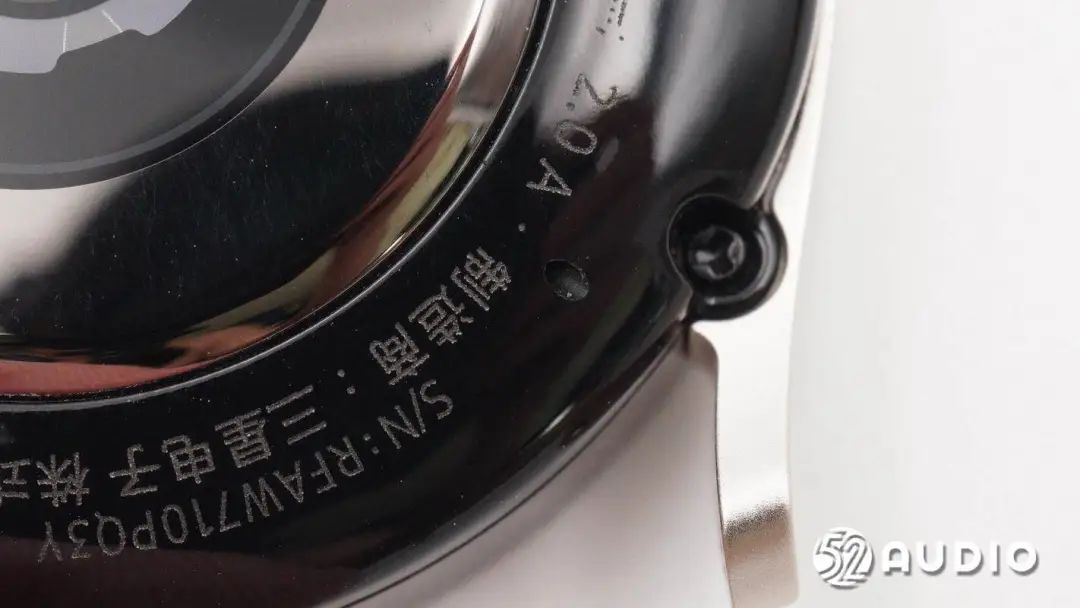

表盘背面特写。中间传感器结构微微凸起，用于更好地贴合皮肤，实现更精准的检测。

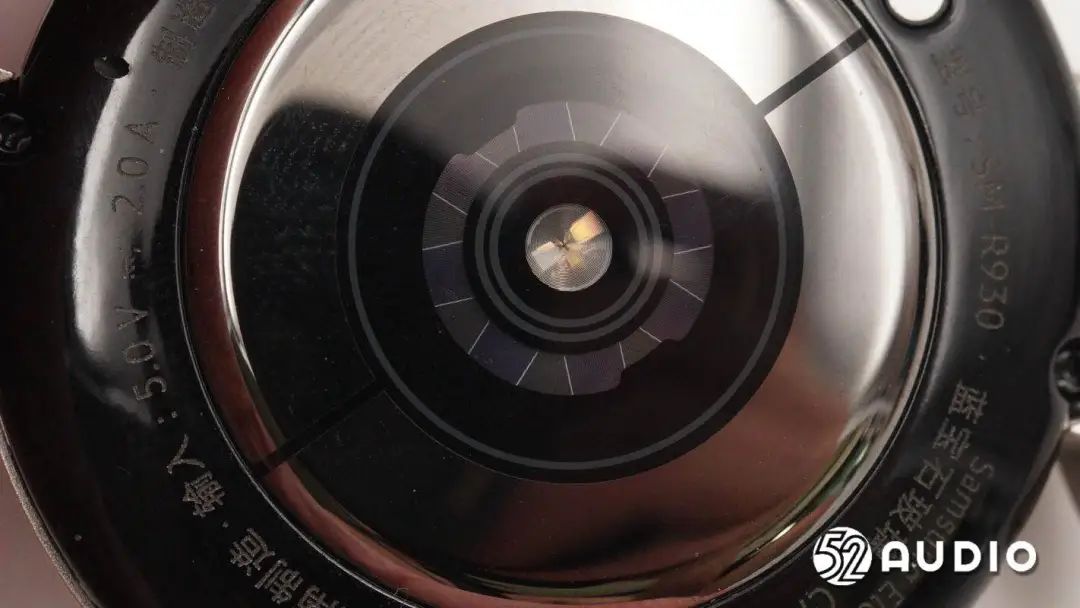

传感器结构特写，中间是光学心率传感器，外环为电子生物传感器。
表盘背面的红外温度传感器特写。

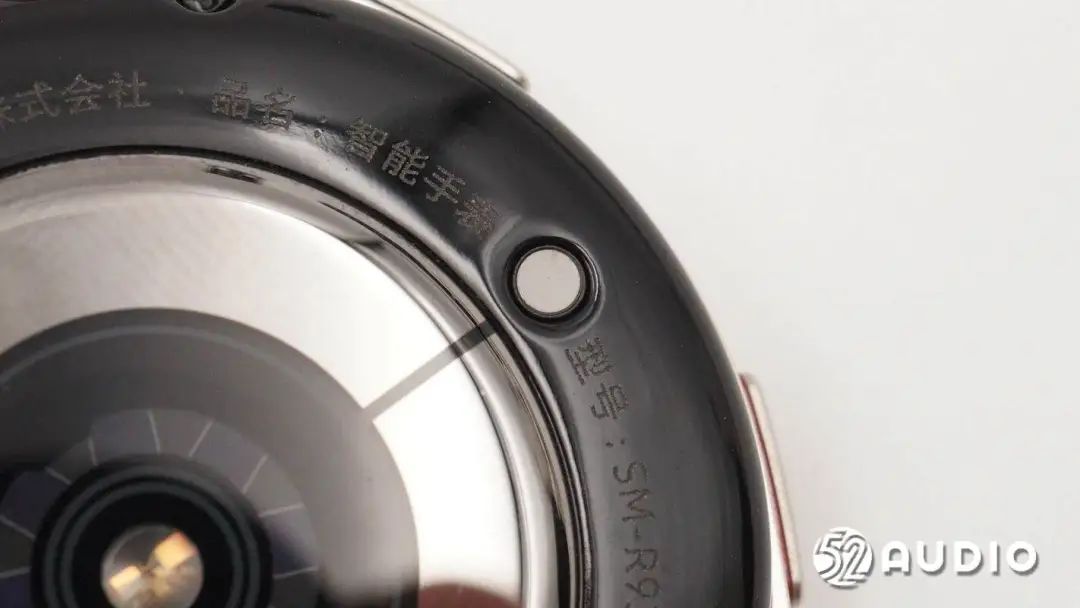

表盘背面的泄压孔特写，用于平衡手表内外压力，适应不同环境使用。
背部盖板上的扬声器出音孔特写。

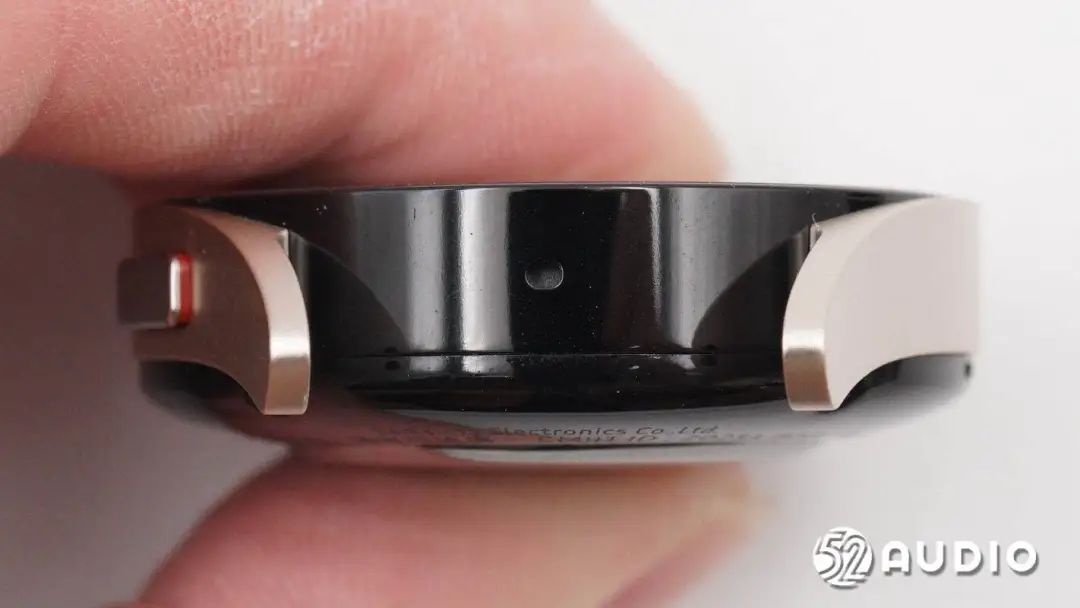

表盘左侧外观一览，采用了装甲铝金属材质，喷砂工艺处理，质感出色。

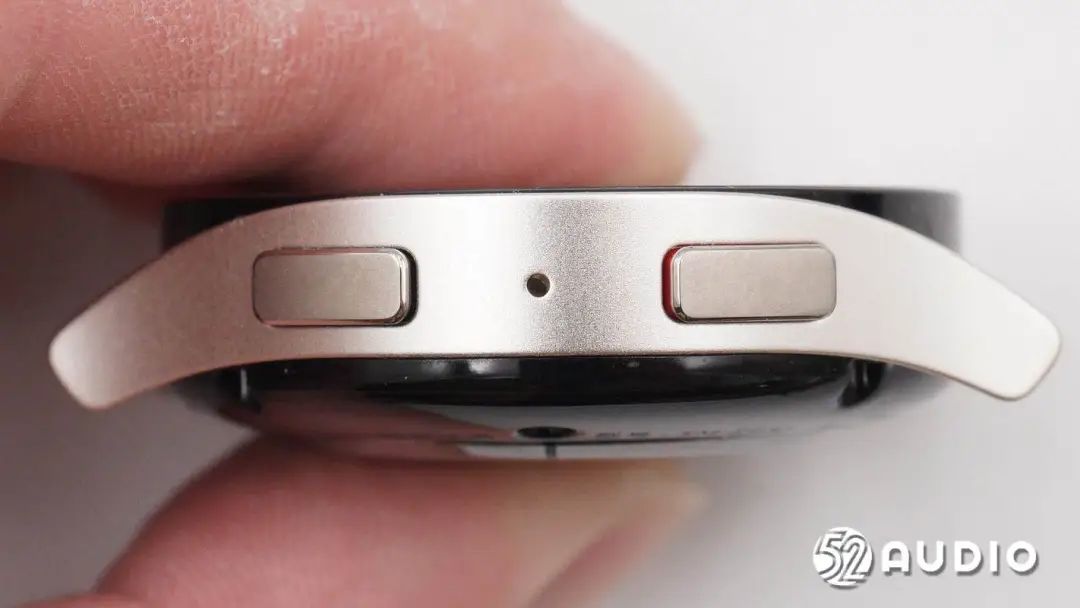

表盘右侧外观一览，设置有两颗功能按键，用于电源开关、返回主屏幕和返回上一层等功能控制，且两按钮均配有生物传感器功能。中心是麦克风拾音孔，用于语音控制和语音通话等功能。

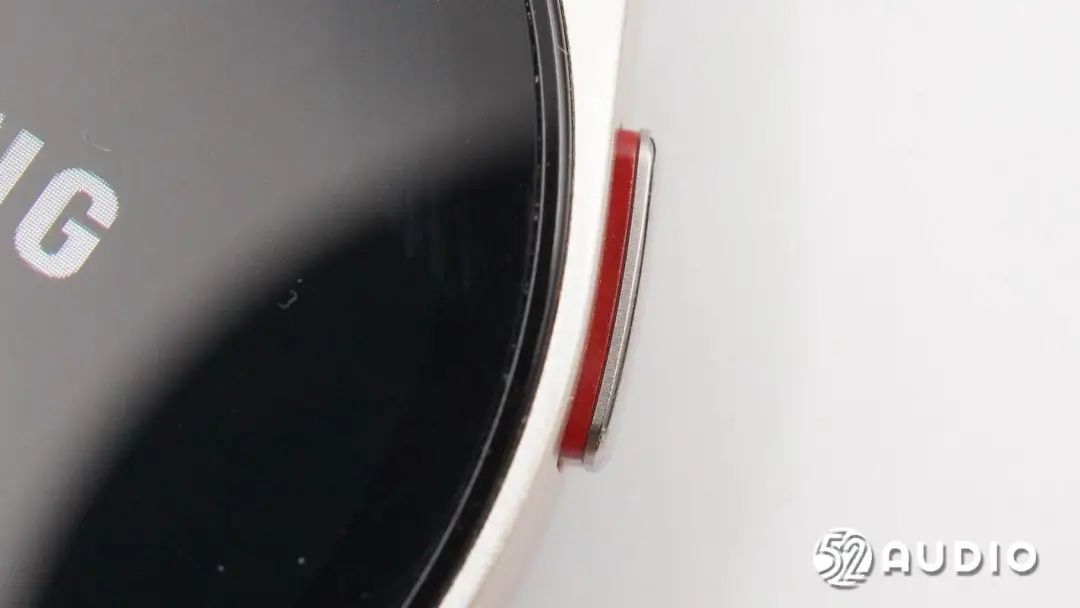

主屏幕按钮设置红色胶圈提示。
返回按钮设置黑色胶圈区分。

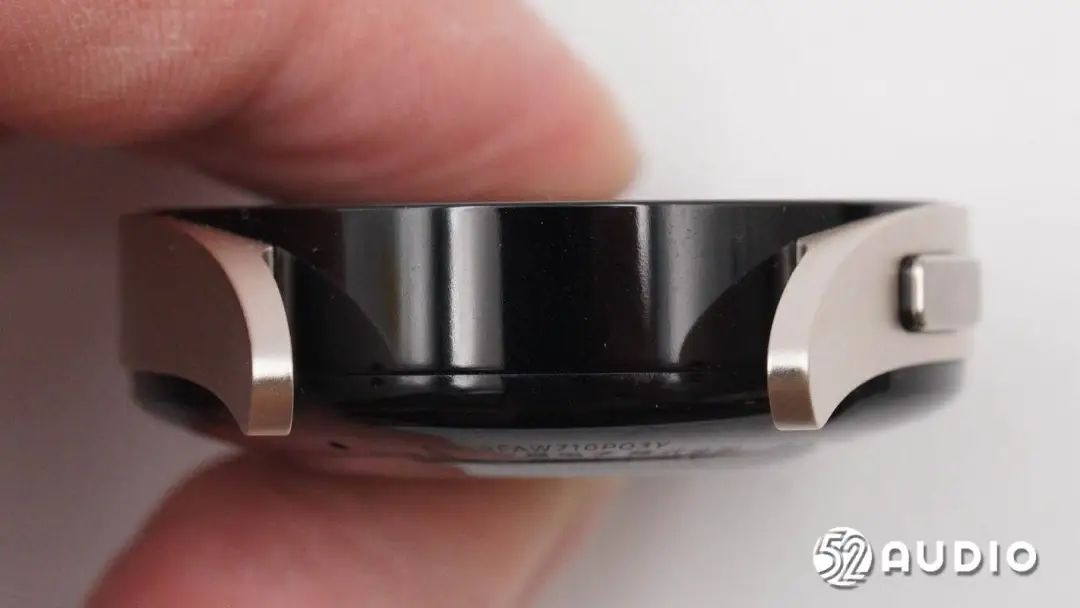

表盘一端外观一览。

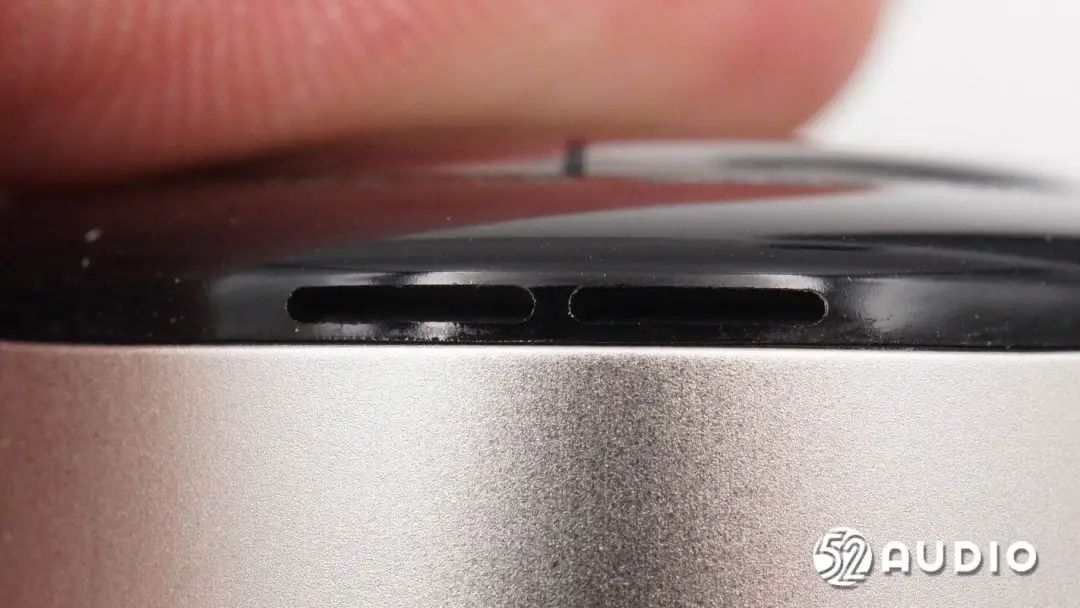

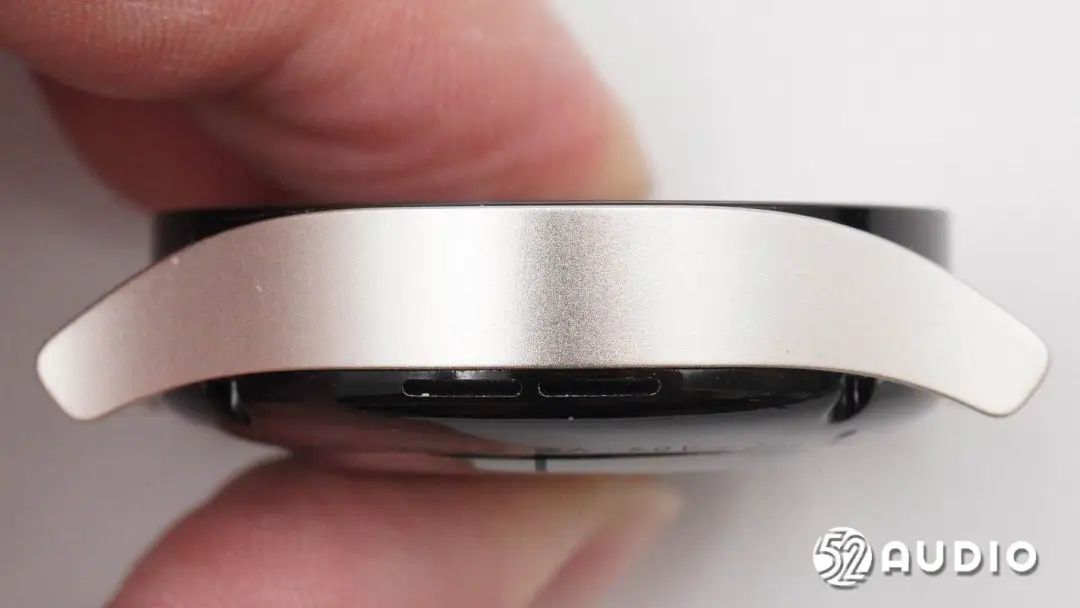

表盘另外一端外观一览，设置有气压计开孔。

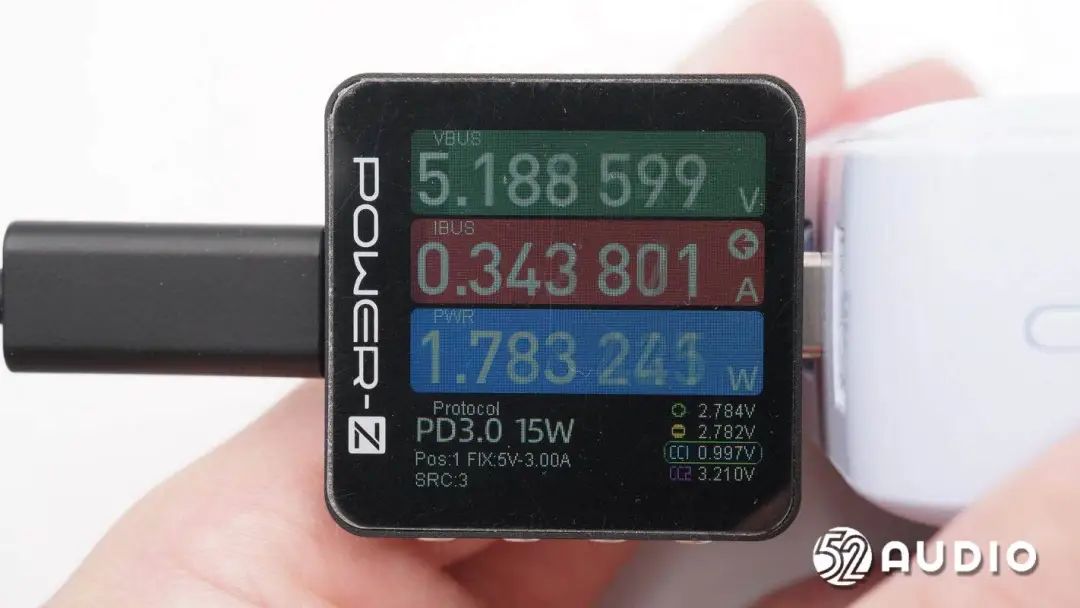

智研所使用CHARGERLAB POWER-Z KM003C对SAMSUNG三星Galaxy Watch 6智能手表进行充电测试，输入功率约为1.78W。

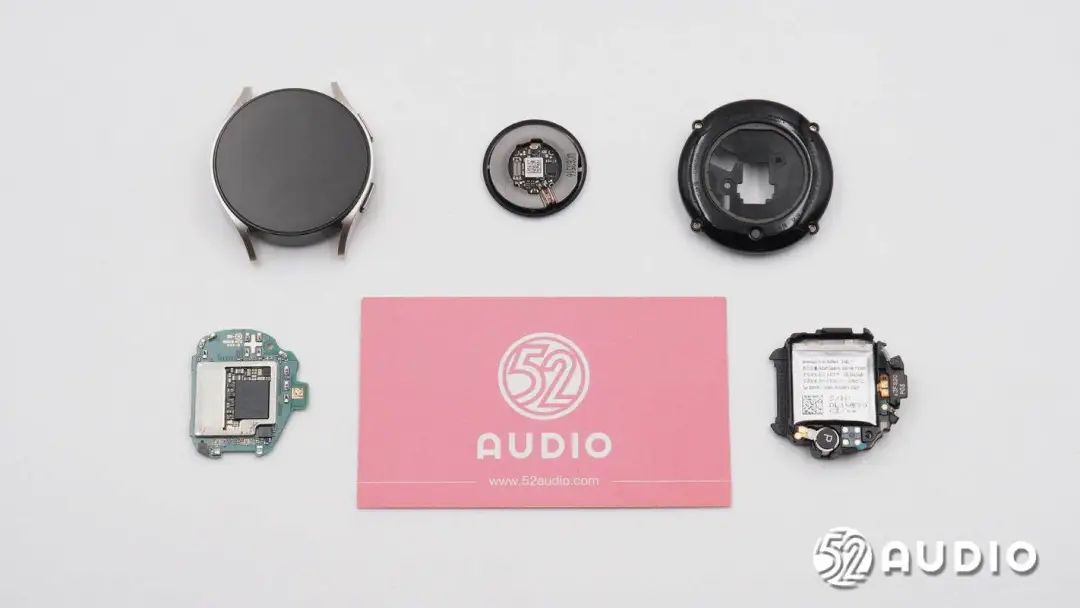

二、SAMSUNG三星Galaxy Watch 6智能手表拆解

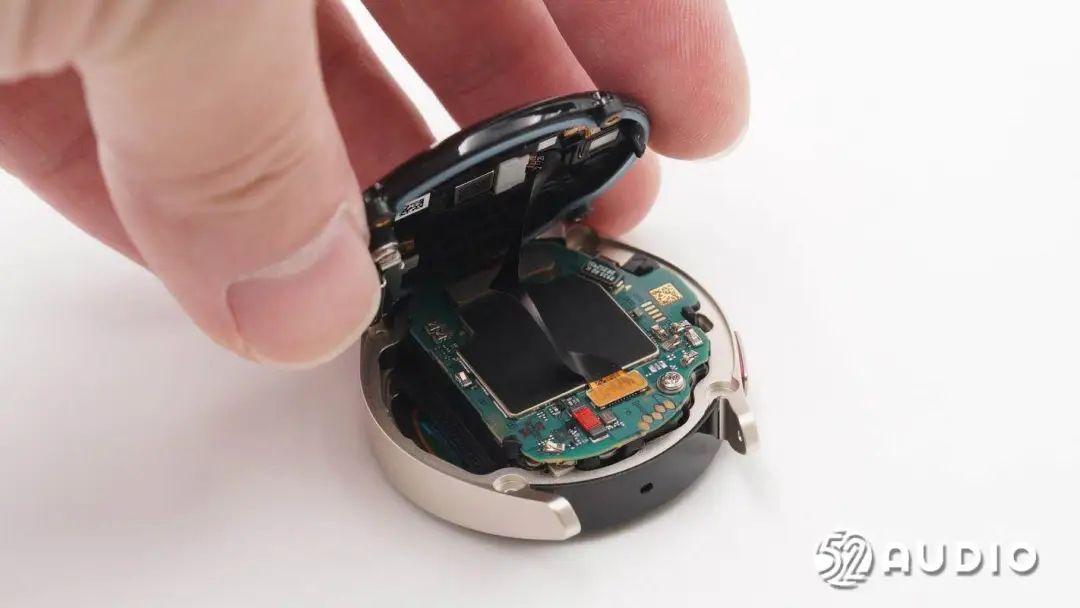

进入拆解部分，卸掉四颗固定螺丝，打开腔体。盖板内部组件的排线与主板通过连接器连接。
挑开连接器，分离腔体，内部做工非常精致。

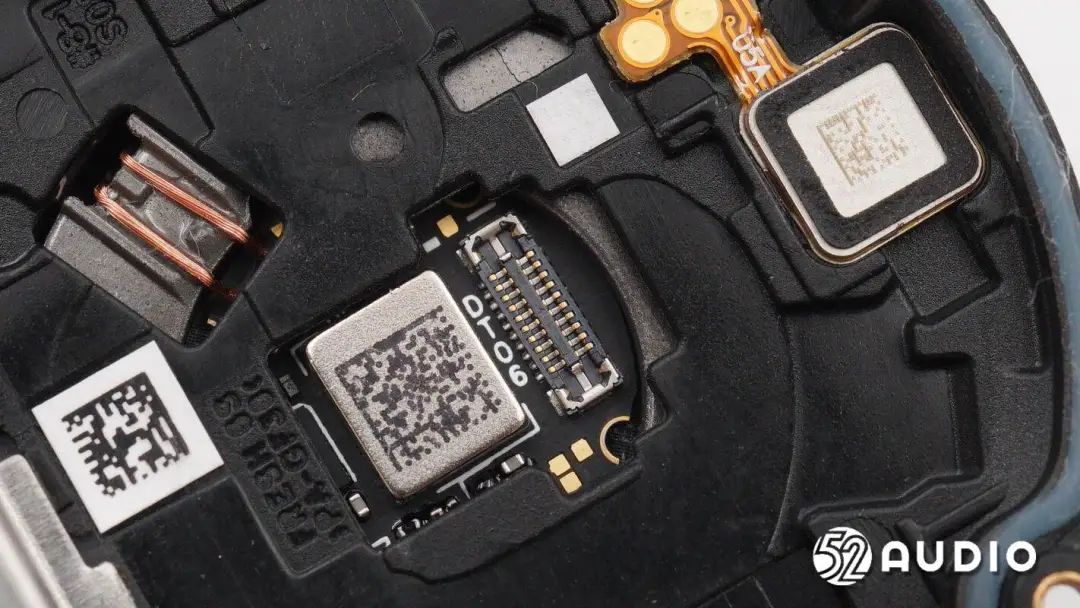

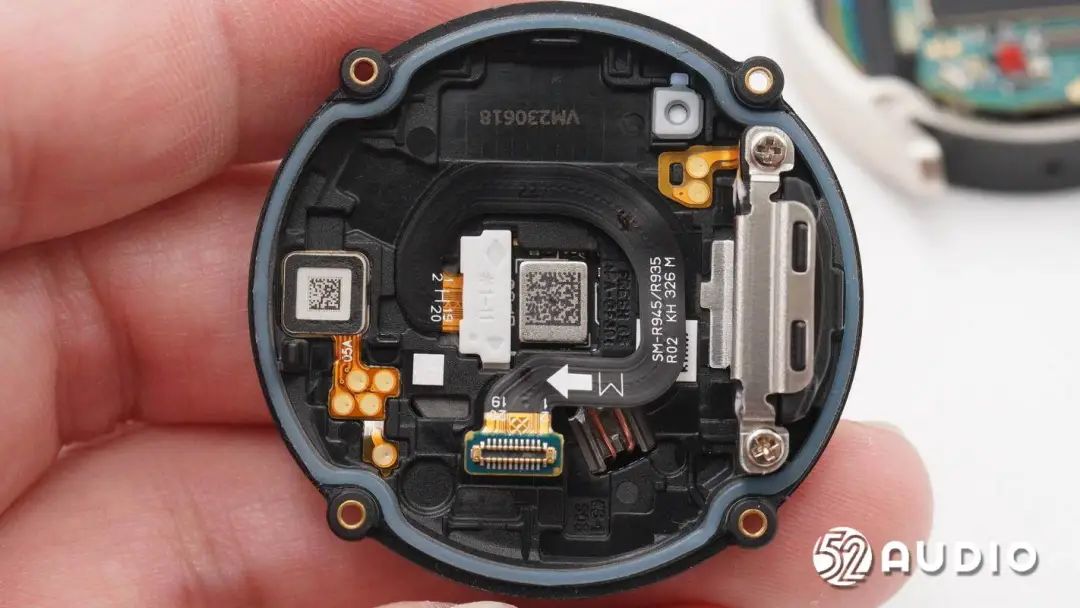

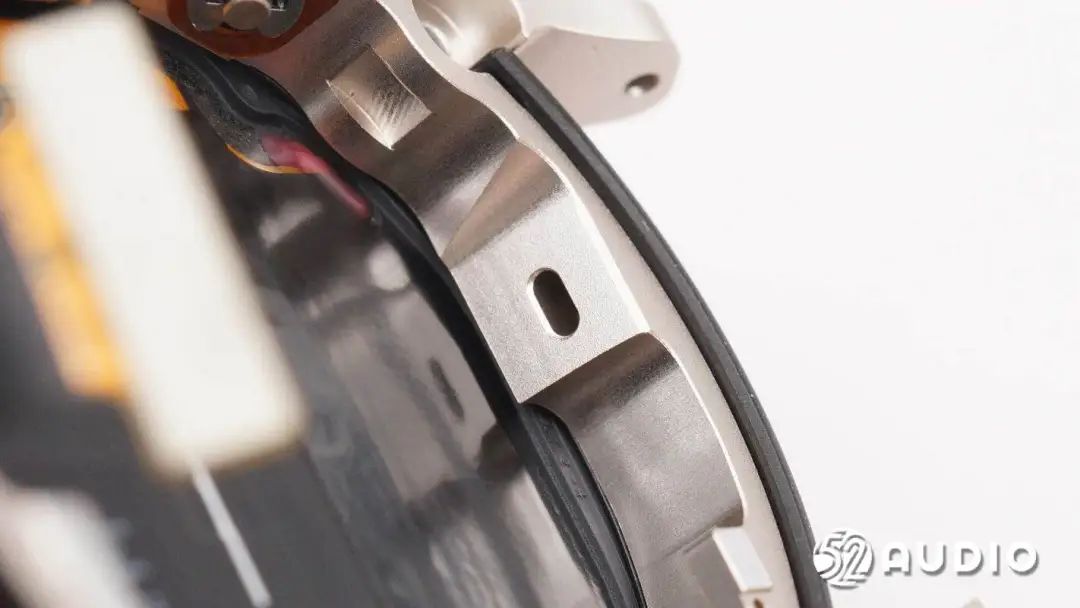

盖板内侧结构一览，中框上设置有橡胶垫密封防水。中间排线连接健康监测传感器小板和主板单元，连接器通过白色支架固定。

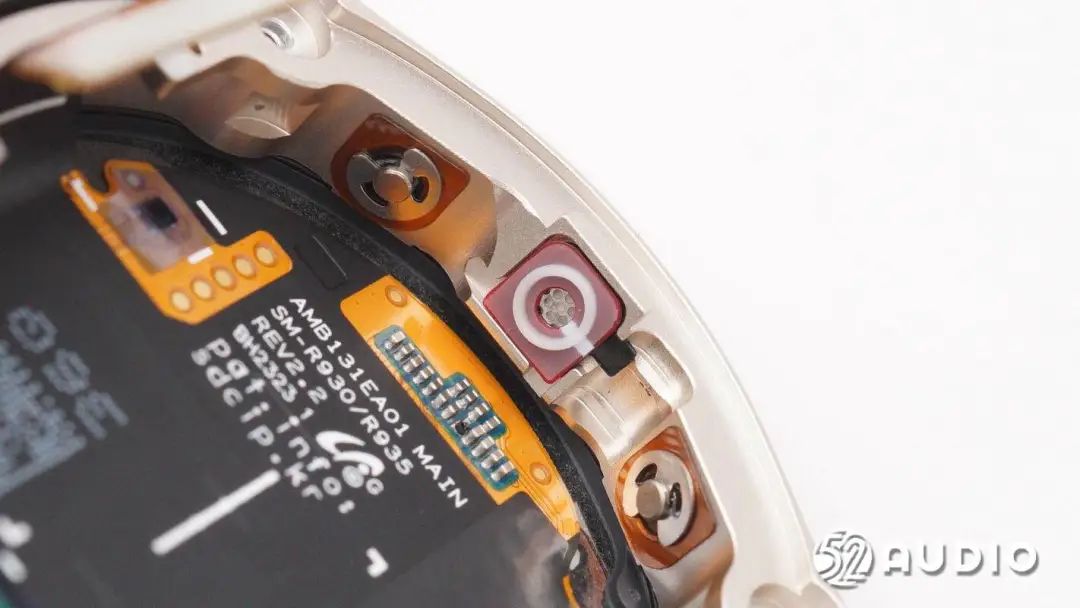

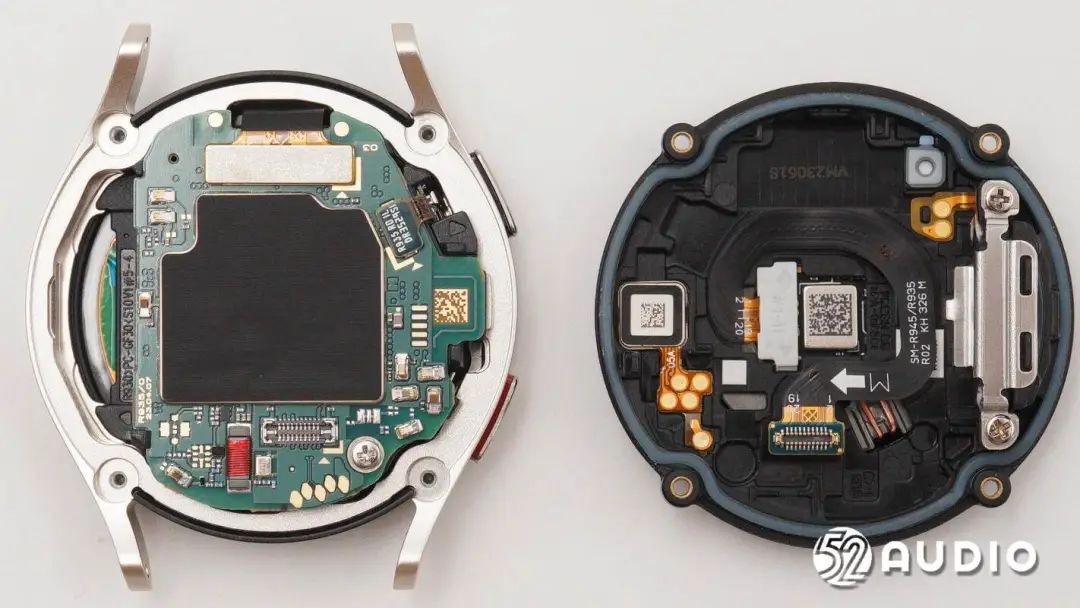

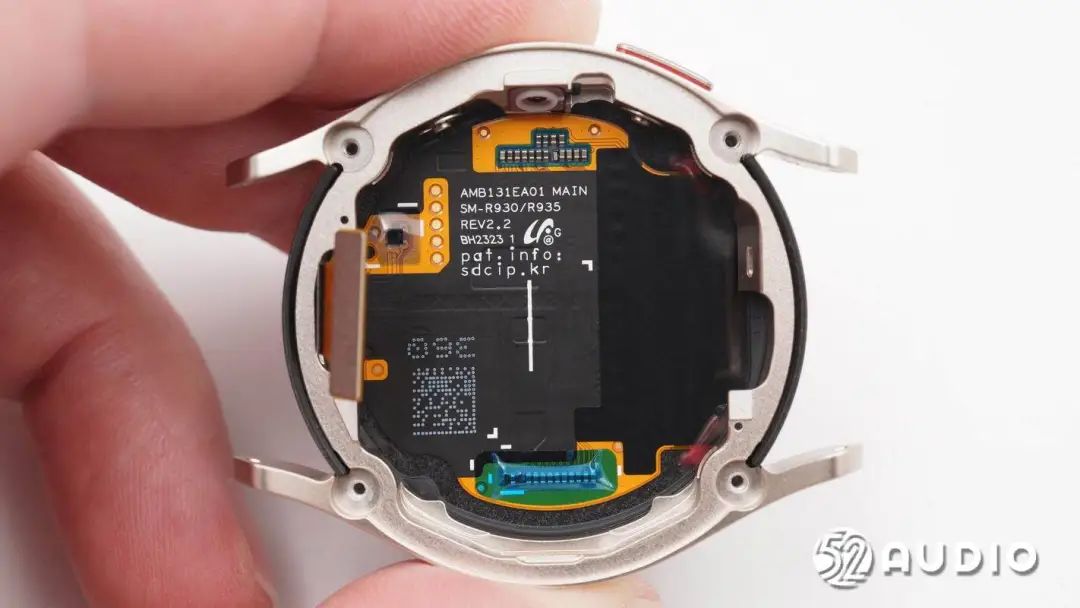

腔体内部结构一览，一体式的装甲铝金属中框，延伸到表耳。内部主板通过螺丝固定，与排线通过连接器连接。

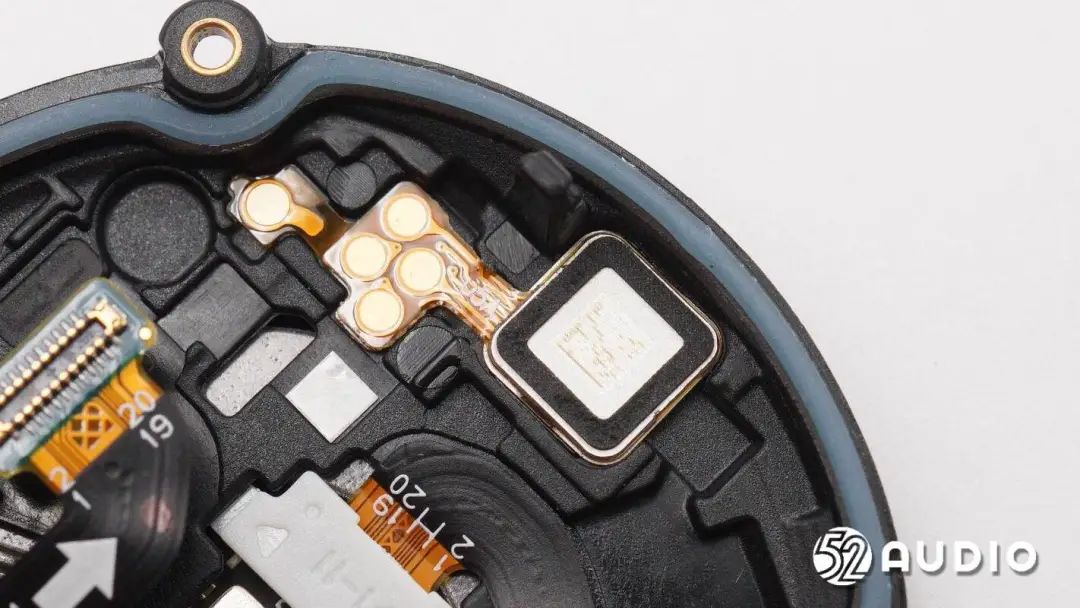

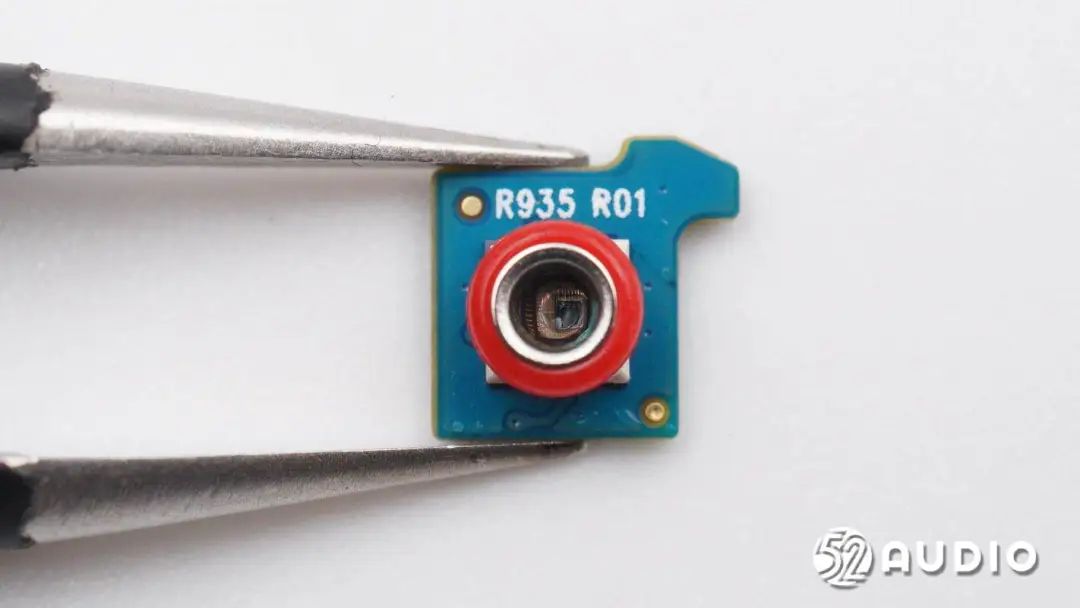

盖板内侧固定的红外温度传感器特写，排线露铜连接主板。

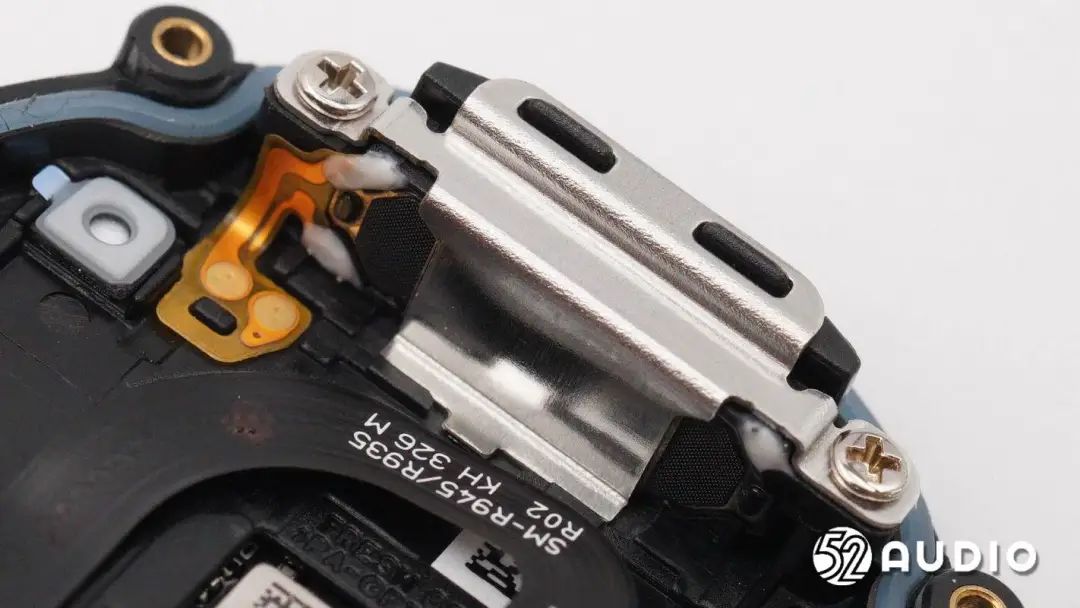

腔体侧边的扬声器结构特写，通过金属支架固定，排线通过触点连接主板。

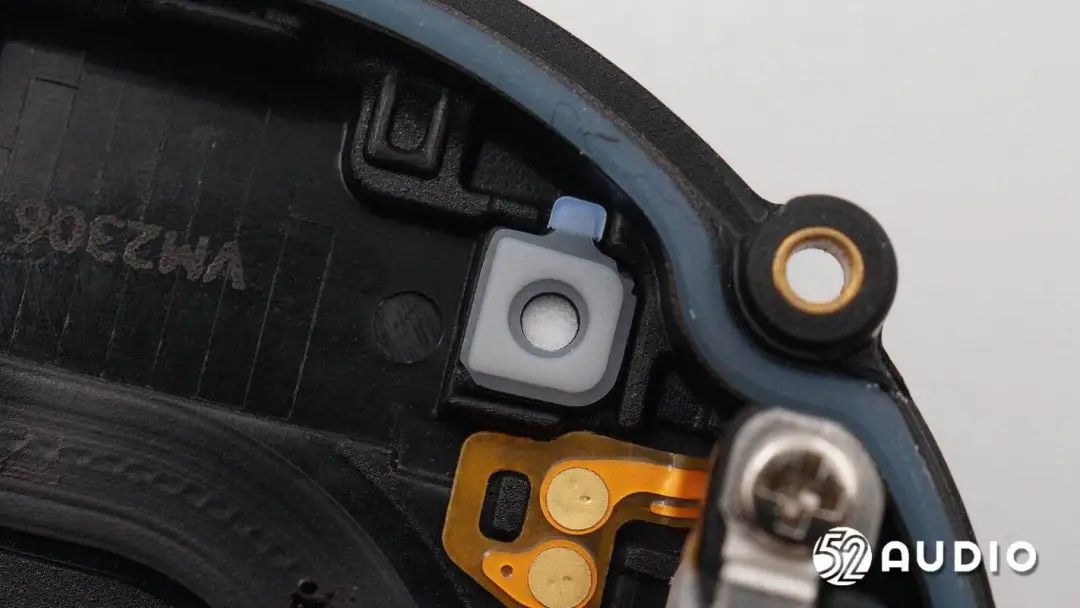

泄压孔内侧结构特写，通过防水透气膜防护。

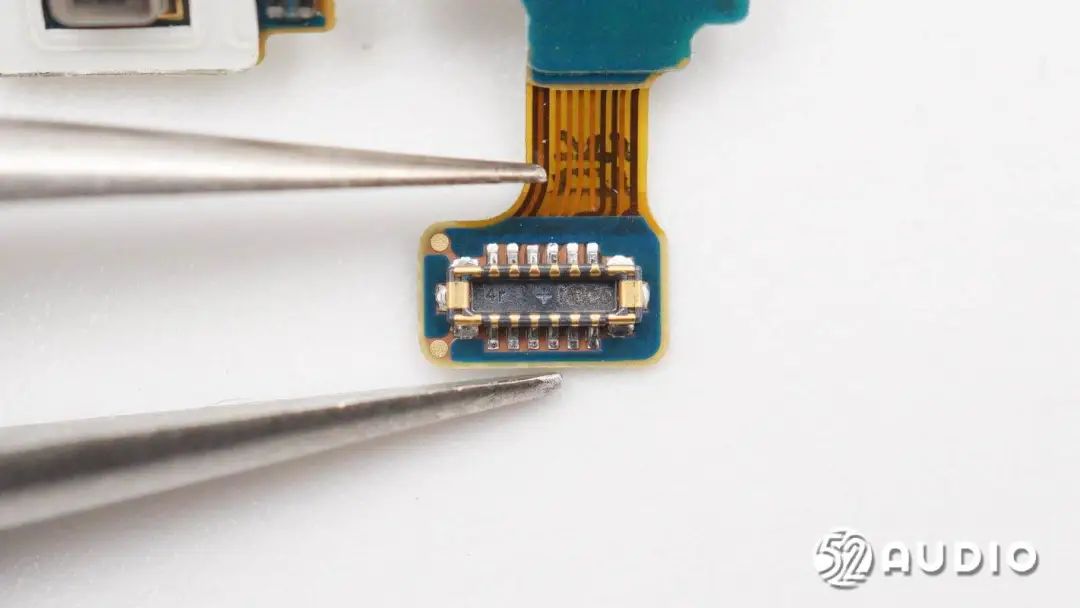

拆掉白色支架，挑开连接器，下方健康监测小板上的BTB连接器母座特写。
拆掉盖板背部的健康监测模组结构。

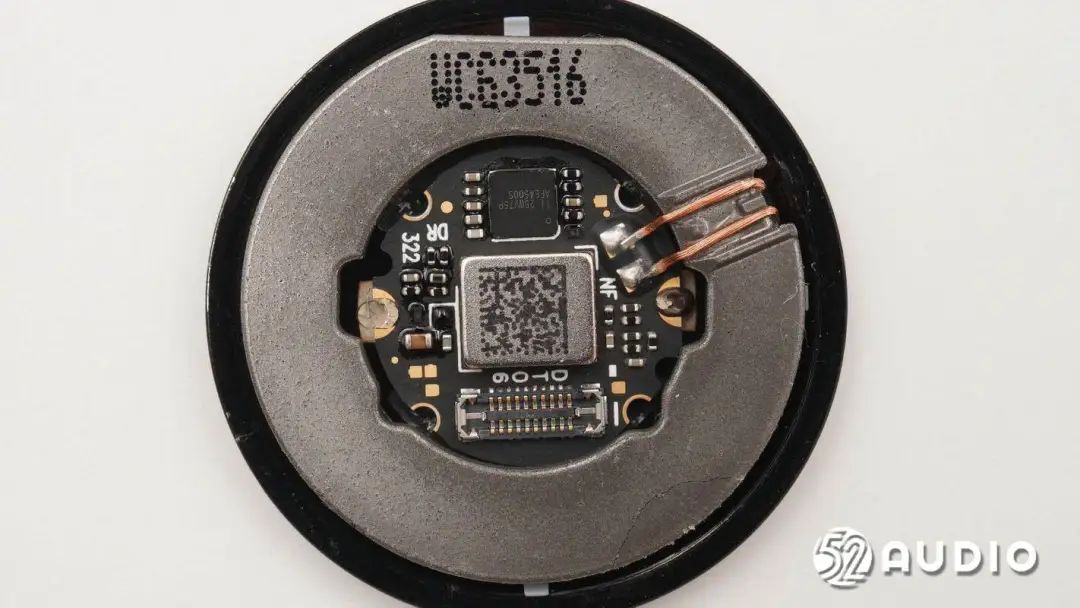

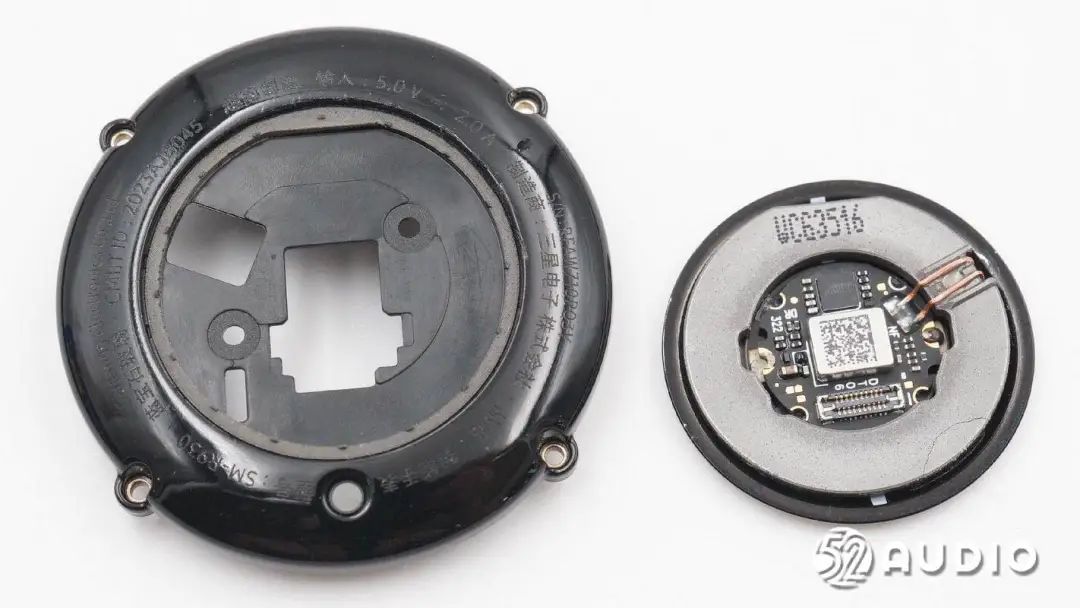

健康监测模组结构一览，WC63516编码的环形隔磁片，传感器组件放置在中间。

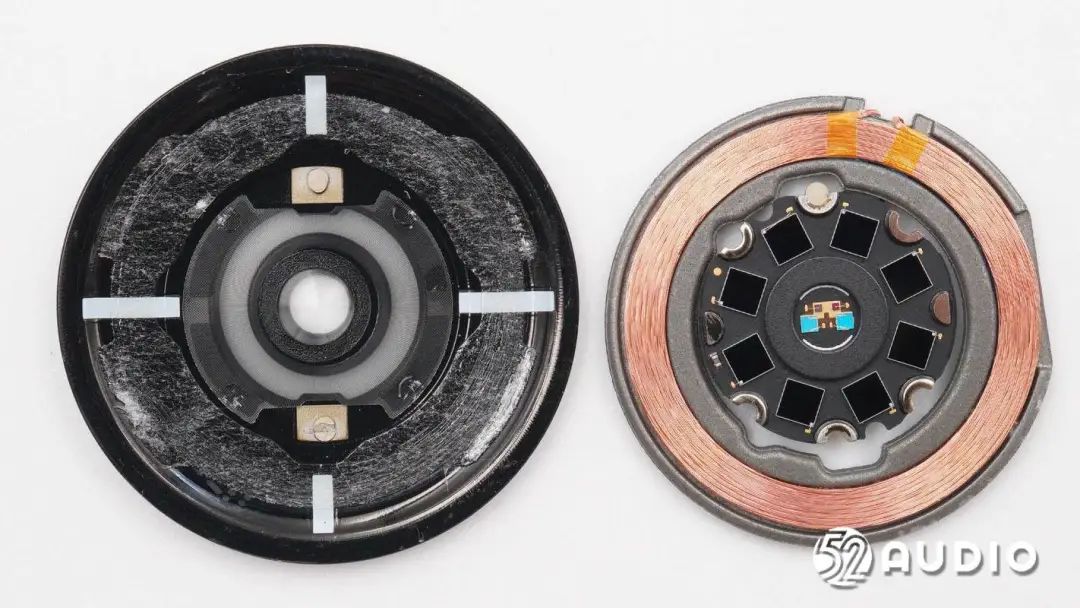

分离电路与盖板部分，内侧固定有无线充电接收线圈。
盖板上传感器模组的菲涅尔透镜结构特写。上下两侧的金属焊点，连接电子生物传感器。

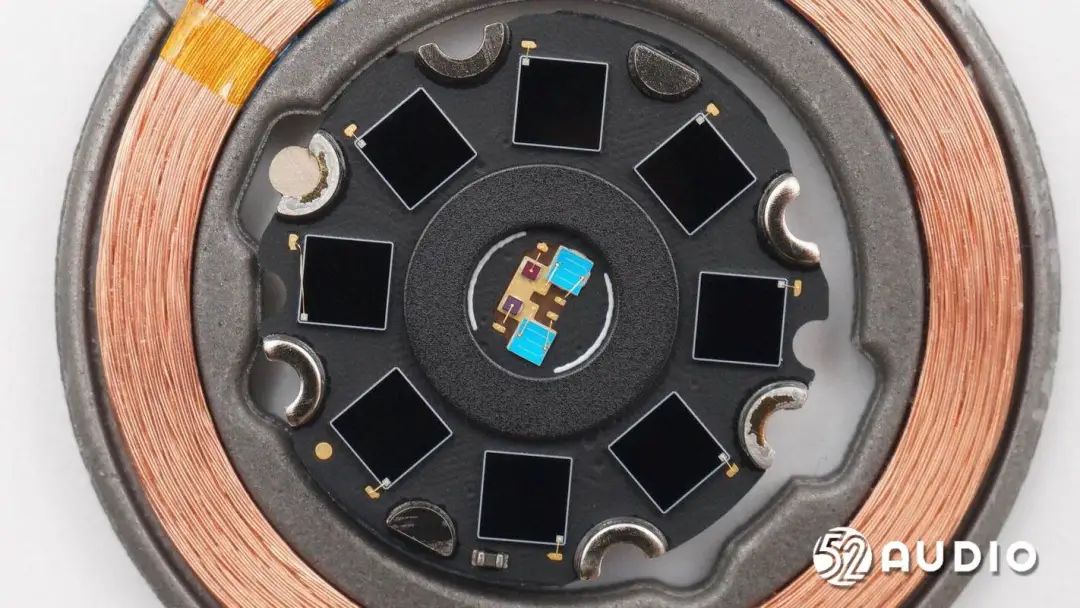

健康监测传感器模组特写，中心设置LED灯，四周8颗光线感应器接收反射光线。

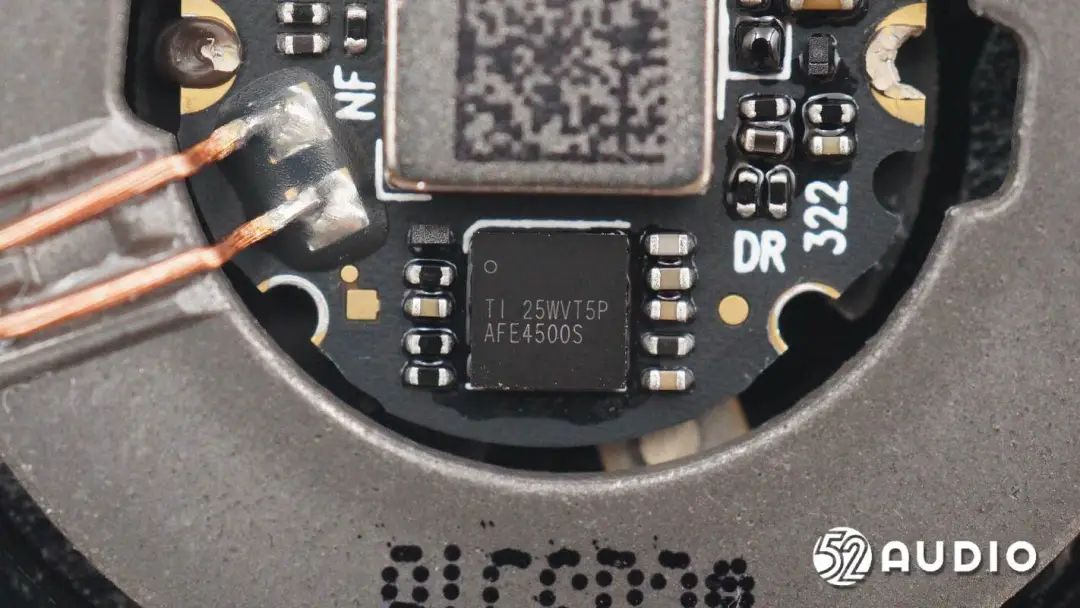

TI德州仪器AFE4500适用于生物阻抗分析、电生物传感和光学生物传感的超小型、集成式AFE，集成Bio-Z、EDA、ECG和PPG信号链，同步ECG和ECG可实现基于PTT的BP。

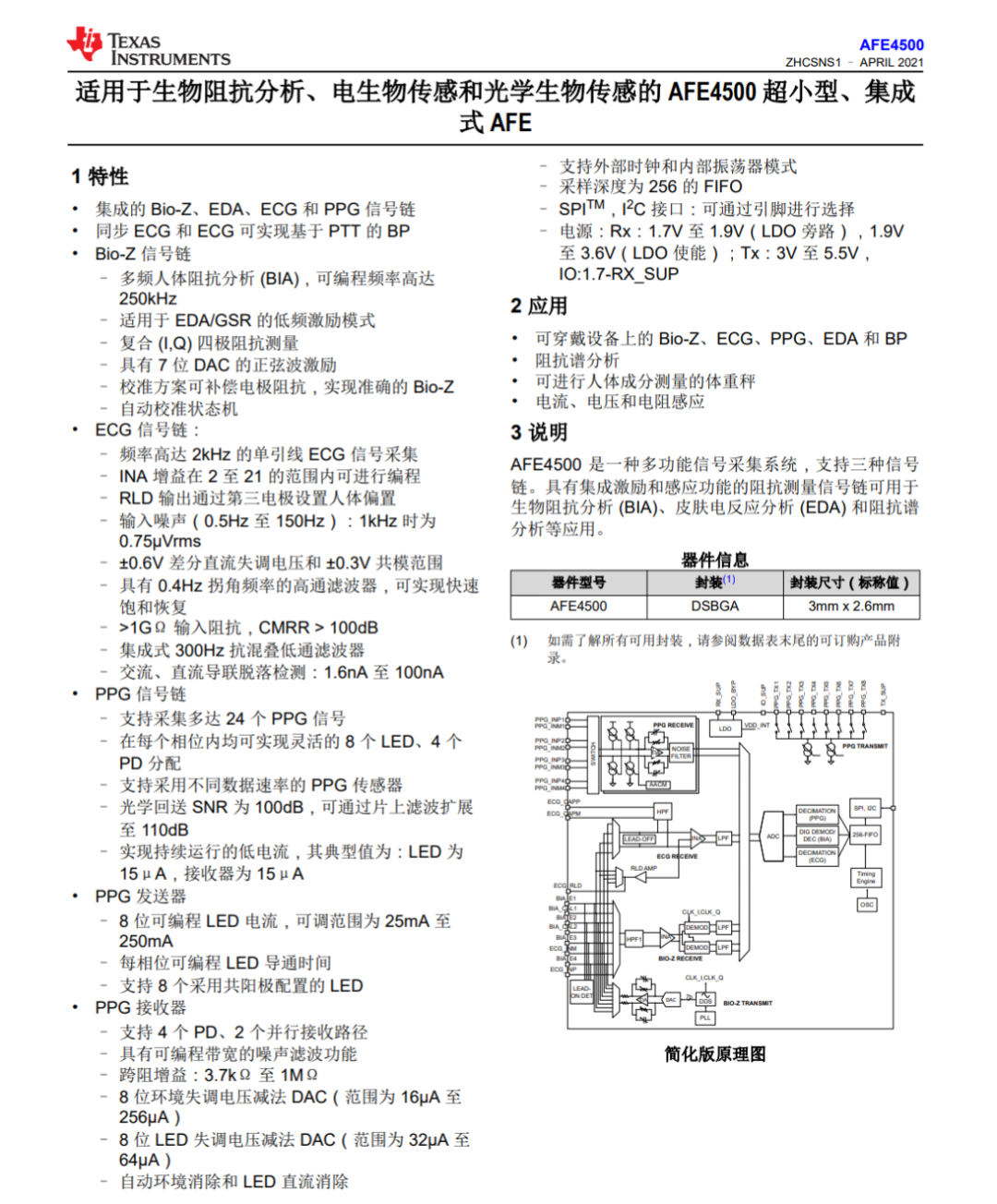

TI德州仪器AFE4500详细资料图。

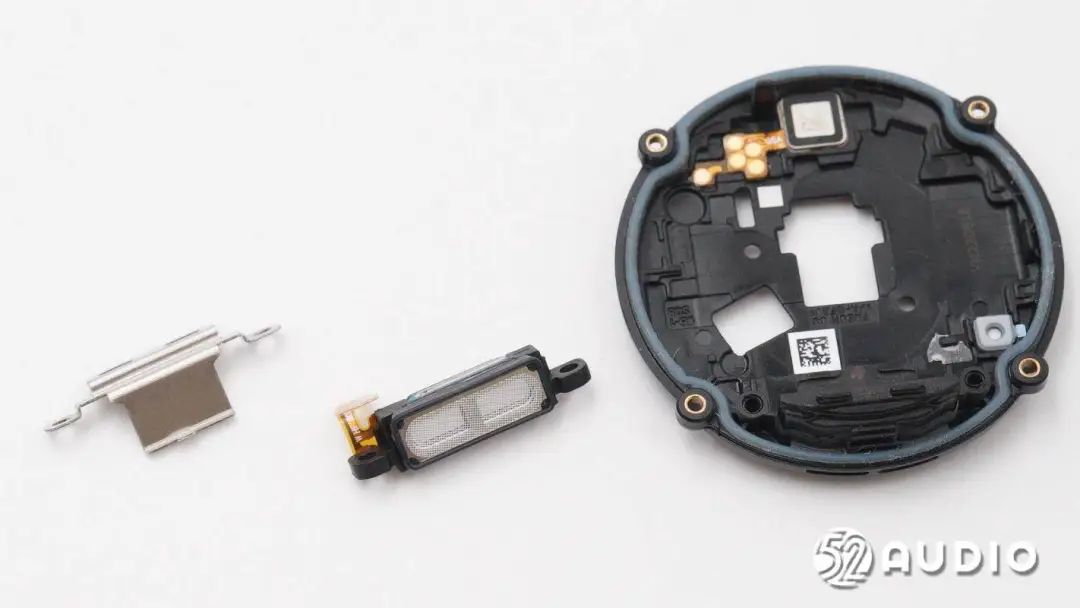

取掉盖板上固定的扬声器。

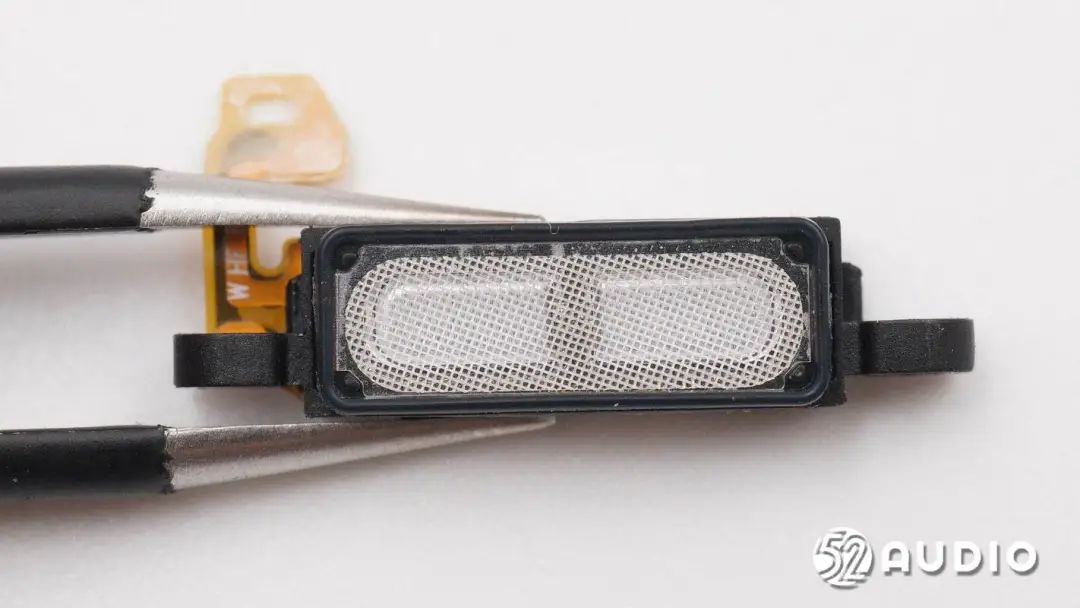

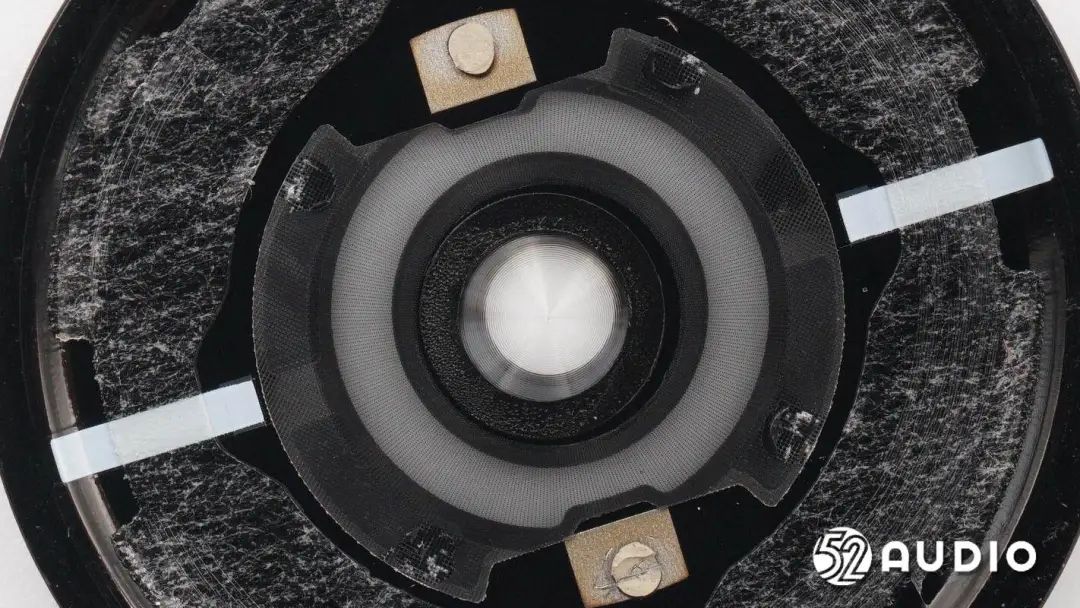

手表内置扬声器特写，振膜通过丝网防护，边缘设置橡胶圈密封防水。

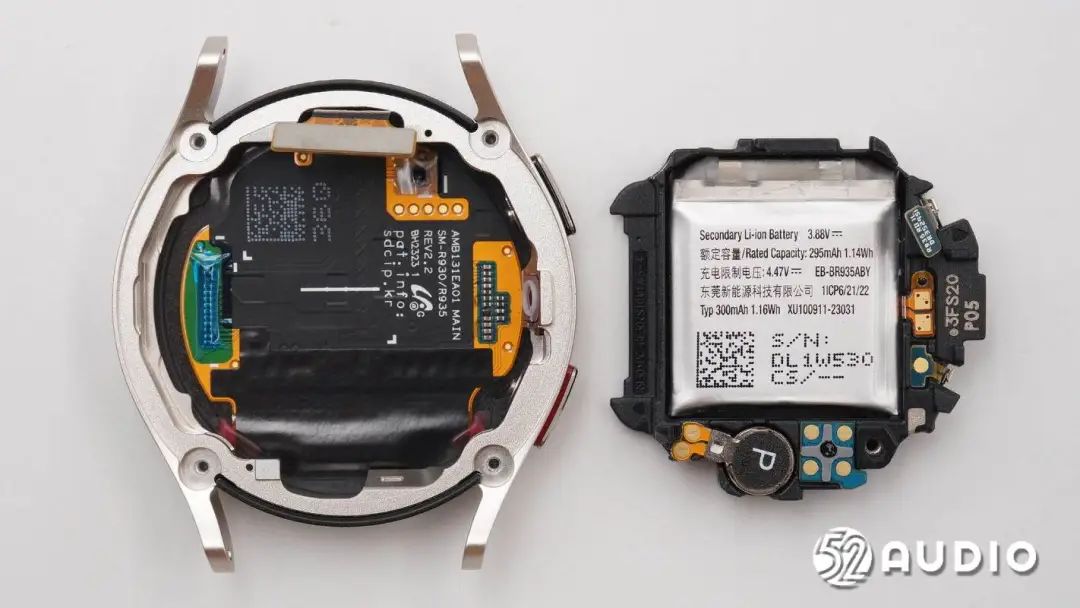

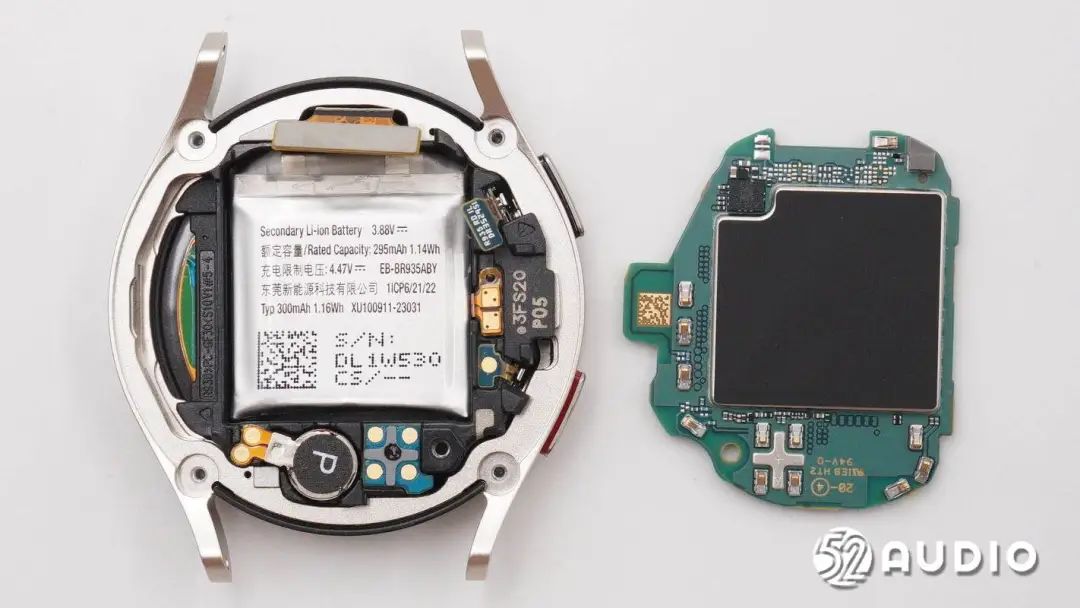

卸掉螺丝，取掉主板单元。腔体内部通过支架固定电池和其他元器件。
取出腔体内部的支架。
腔体底部屏幕电路一览。

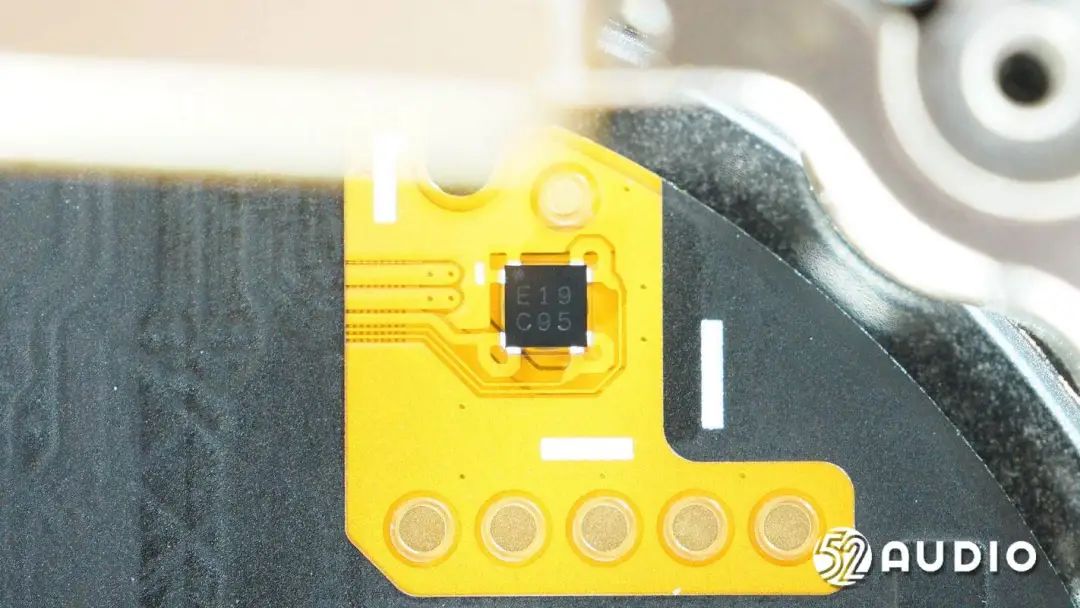

丝印E19的IC。

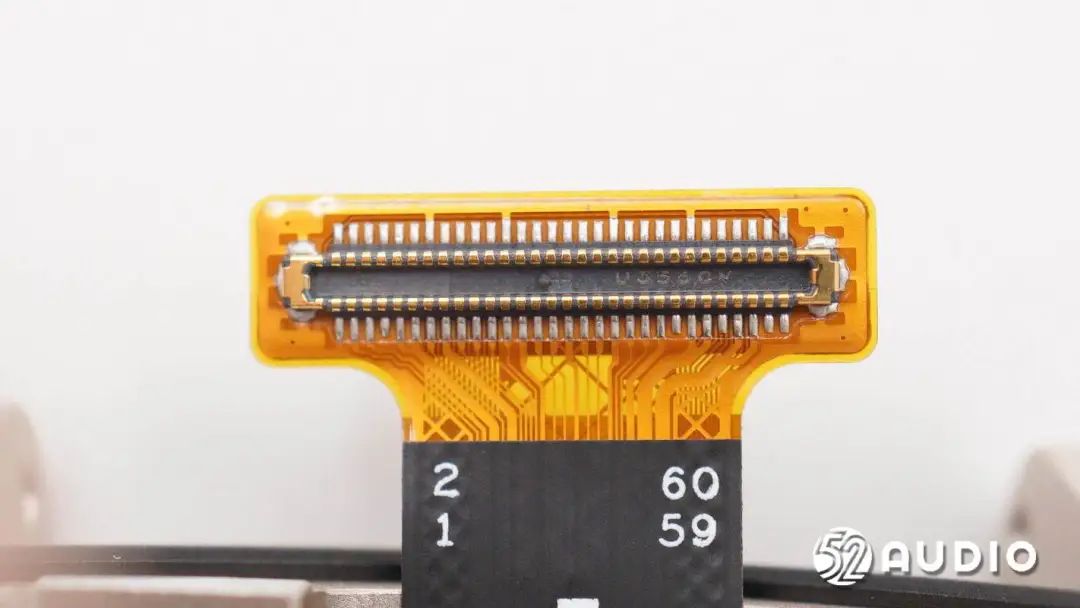

屏幕排线连接主板的BTB连接器公座特写。
腔体壁上功能按键和麦克风拾音孔内侧结构特写。
气压计开孔内侧特写。

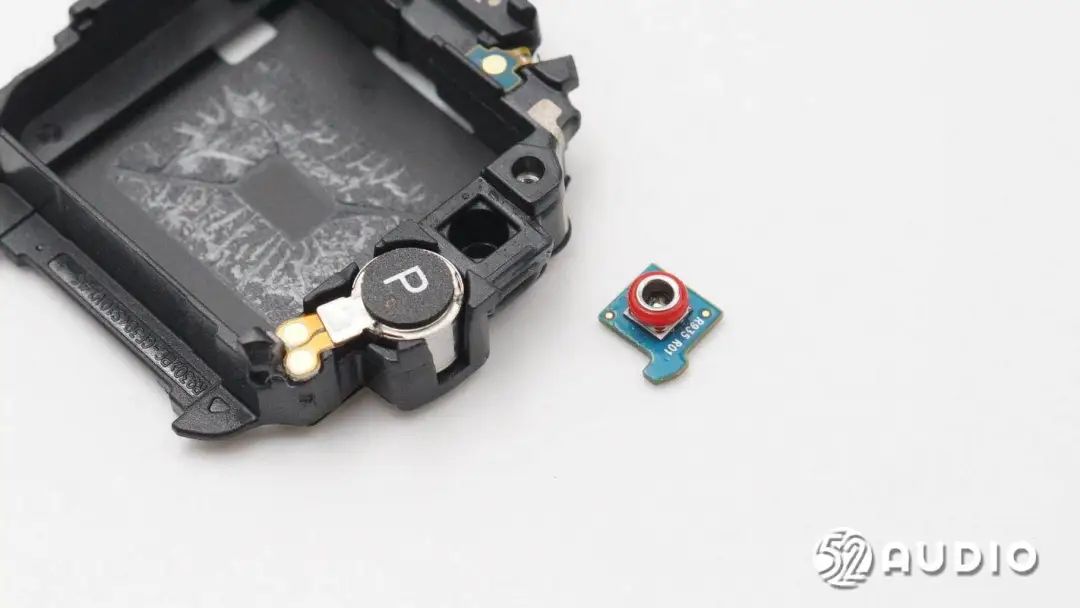

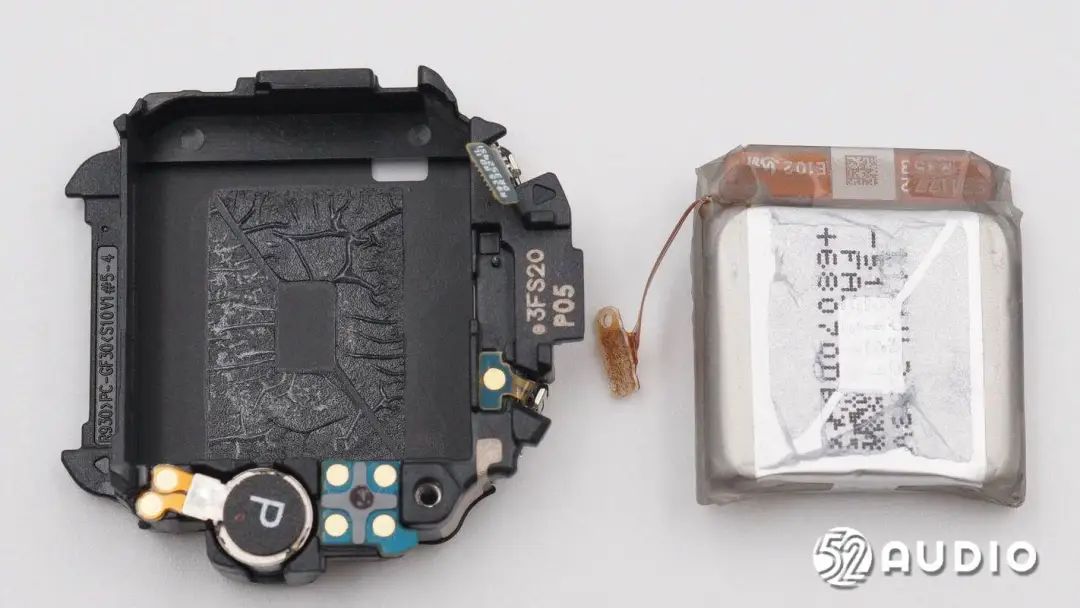

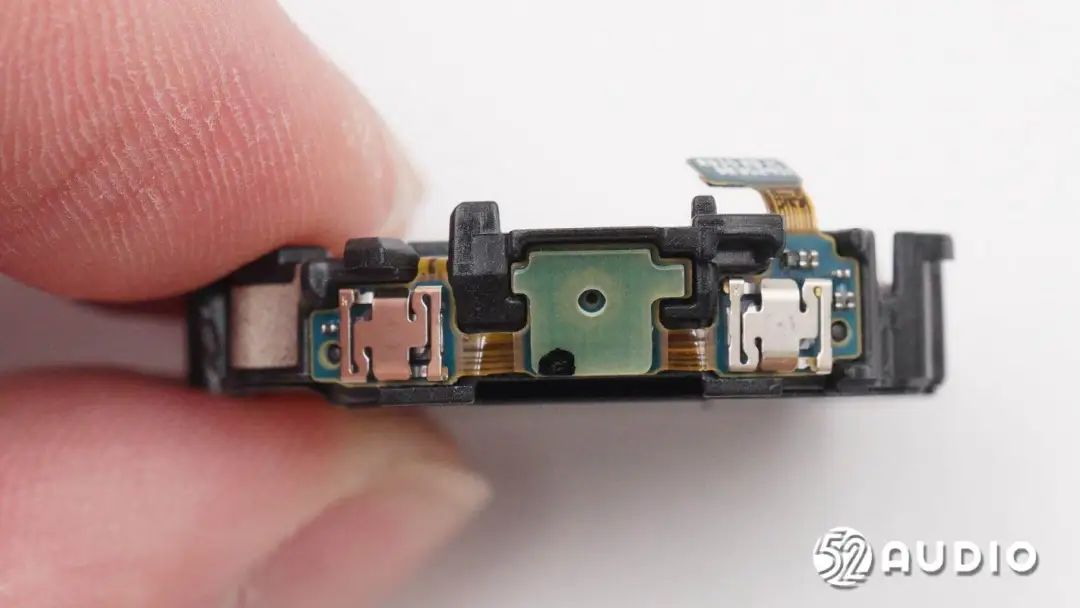

支架正面结构一览，固定有电池、振动马达、气压计、功能按键和麦克风。

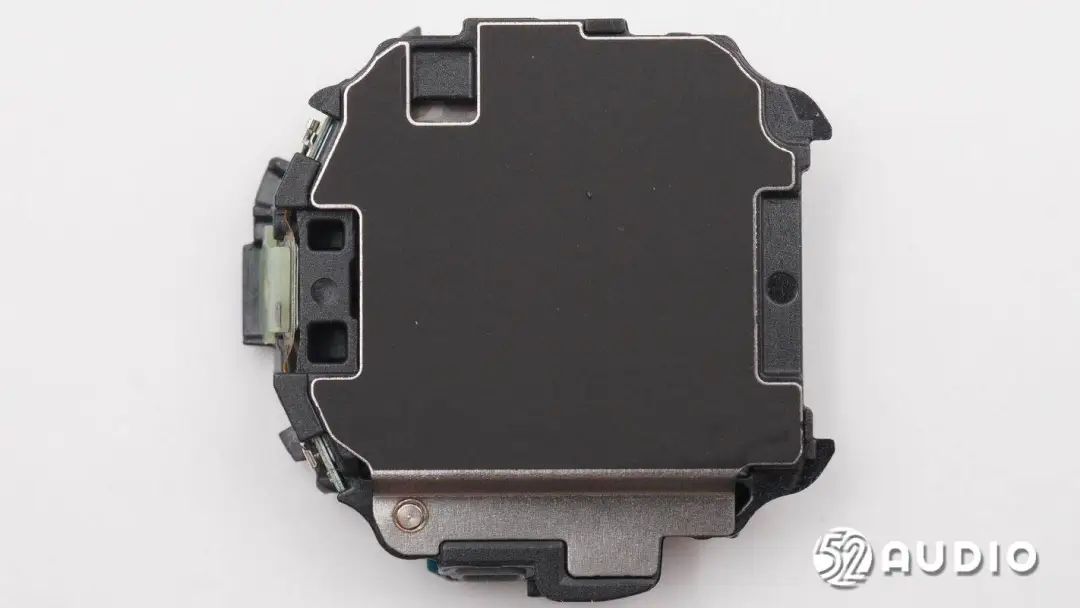

支架背面结构一览，采用了金属盖板，贴有屏蔽贴纸。

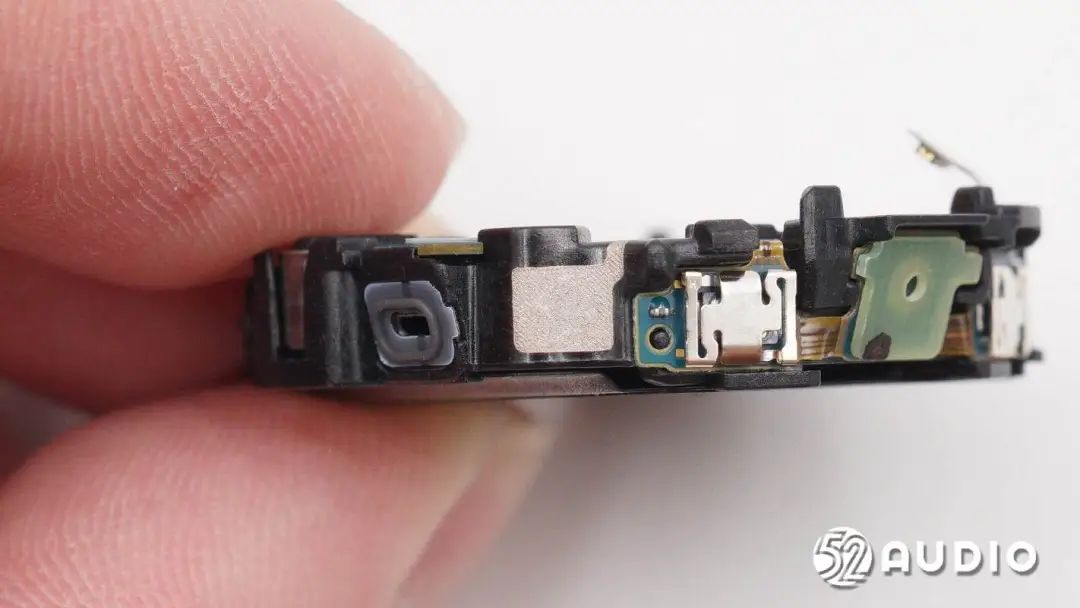

支架侧边的功能按键和麦克风排线结构特写。

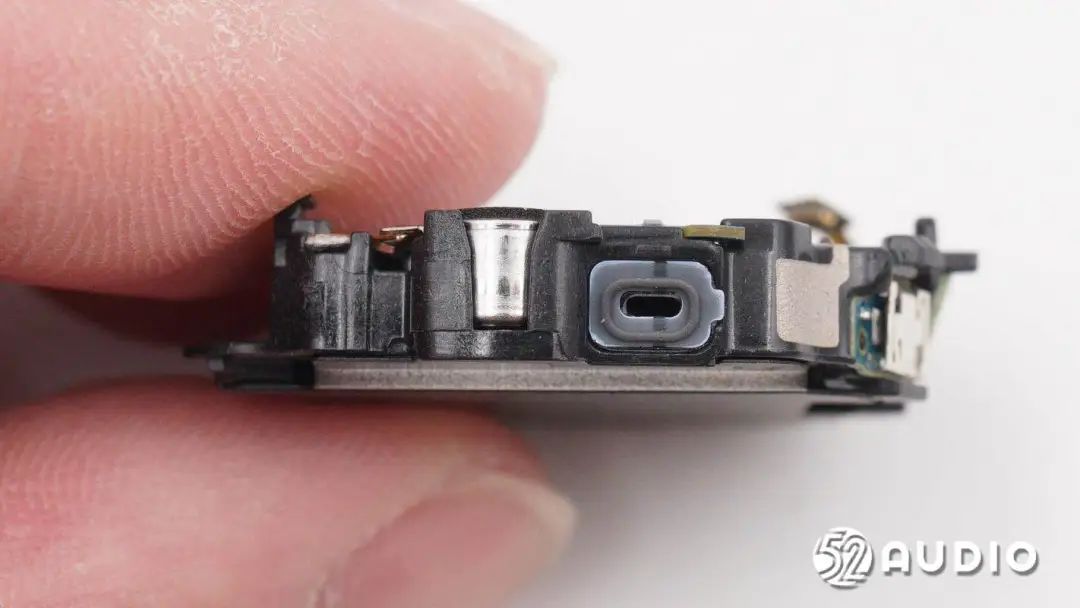

支架侧边的气压计开孔特写，设置有橡胶圈密封。
支架上印刷的LDS镭射天线特写。
取掉支架上的电池。

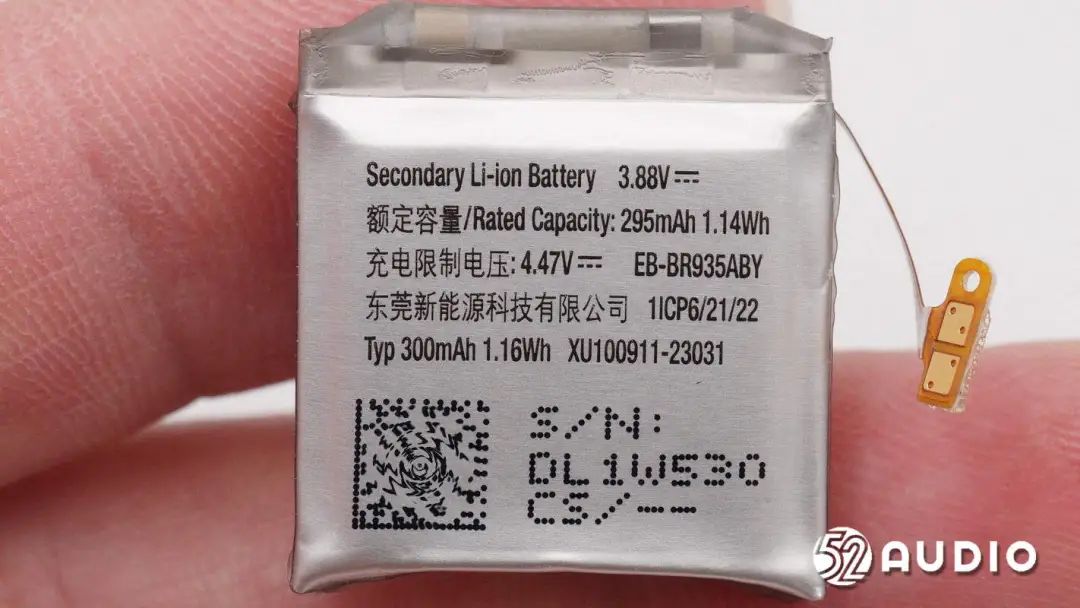

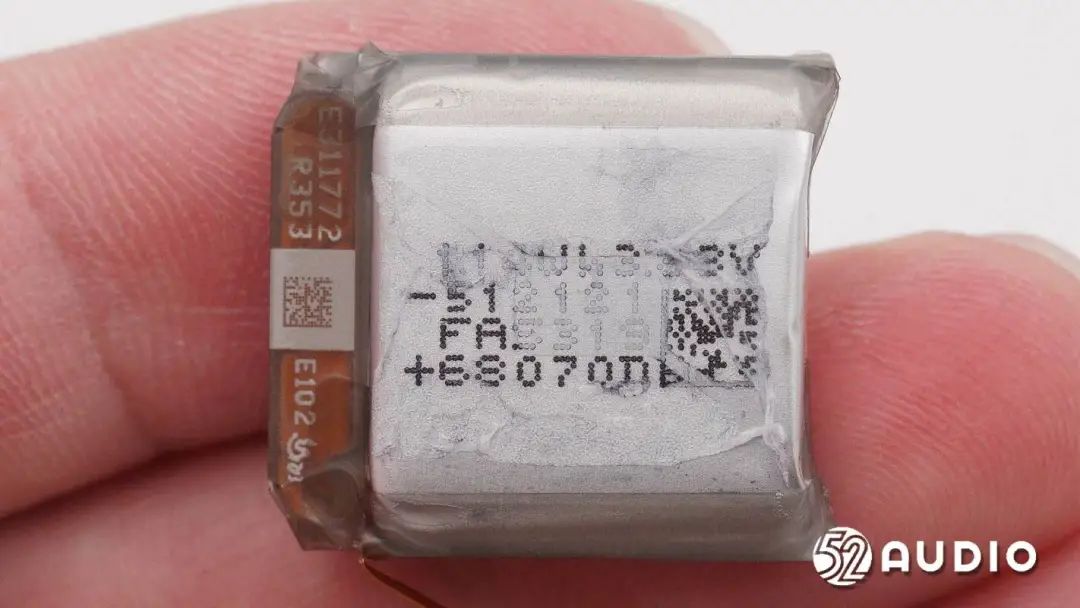

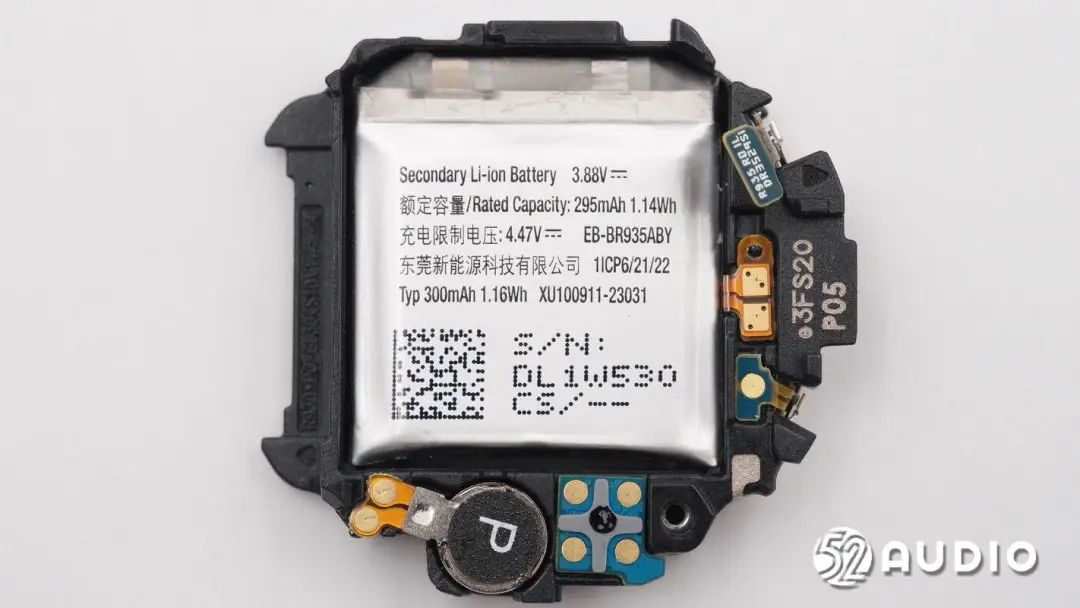

手表内置锂电池标称电压：3.88V，额定容量：295mAh/1.14Wh，充电限制电压：4.47V，来自东莞新能源科技有限公司。
电池背面电芯上丝印信息一览，型号：512121。

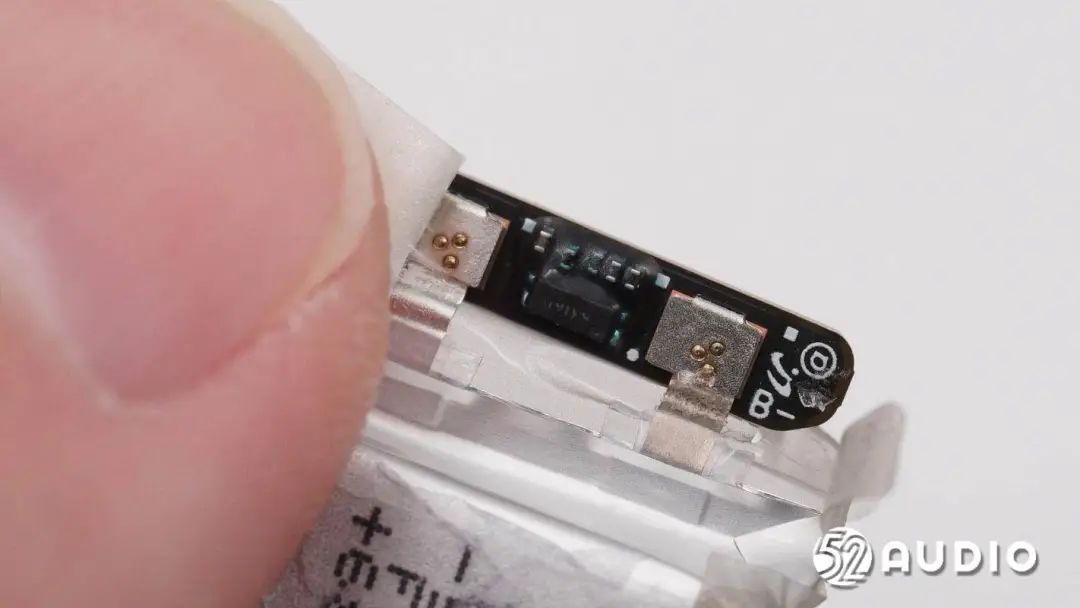

撕开外部绝缘保护，电池保护板电路一览。

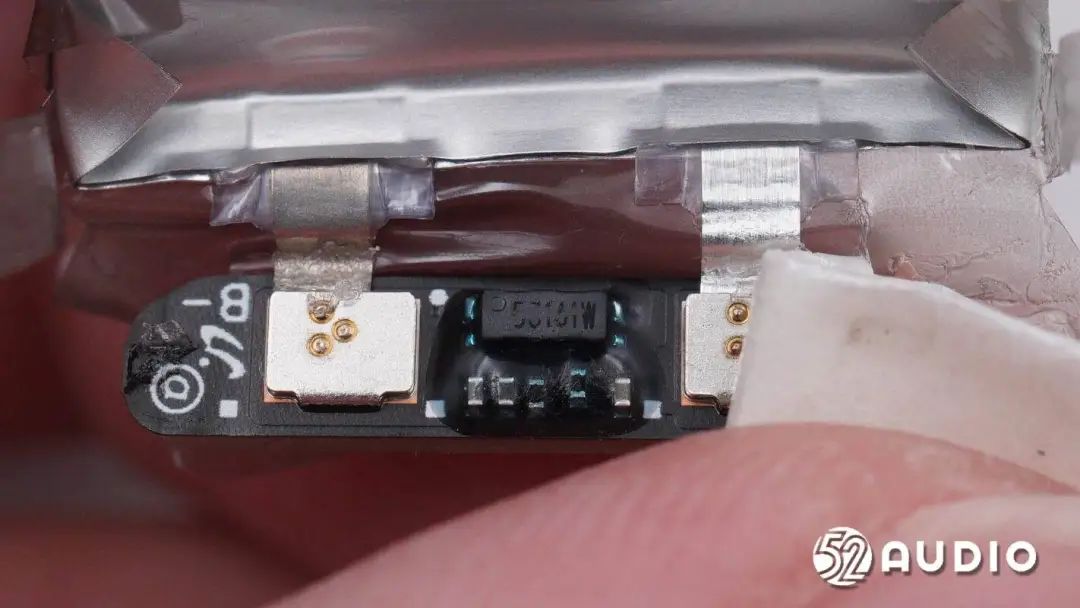

丝印53161W的一体化锂电保护IC，负责电池的过充电、过放电、过电流等保护。
取掉支架上的气压计。
ST意法半导体LPS28DFWTR气压传感器，是一款双量程防水气压传感器，实现了高精度空气压力测量外，还可以实现30M的水深测量。

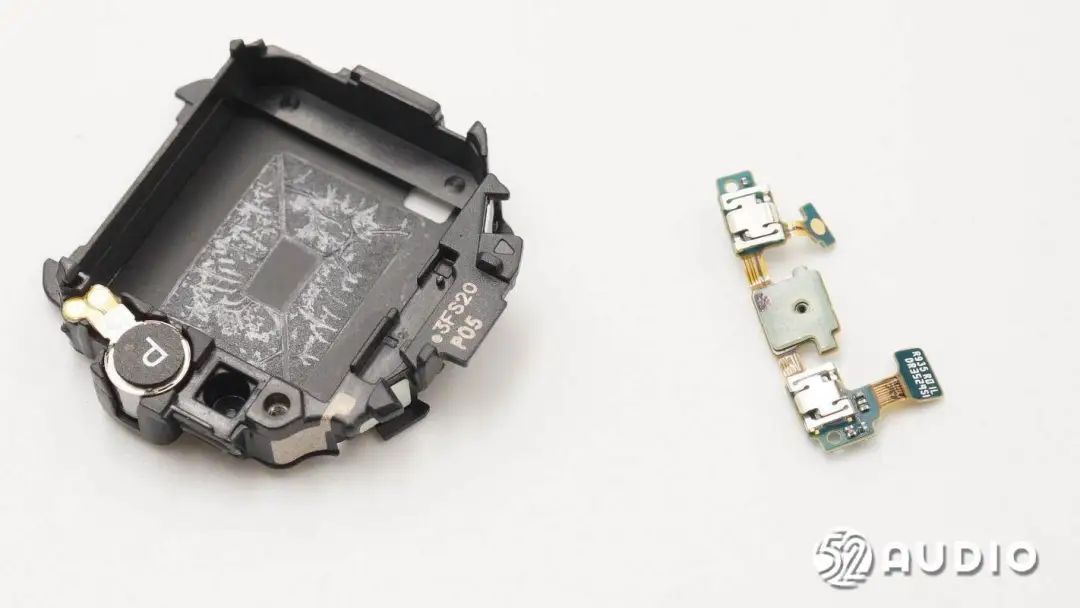

拆掉支架上的功能按键和麦克风排线。

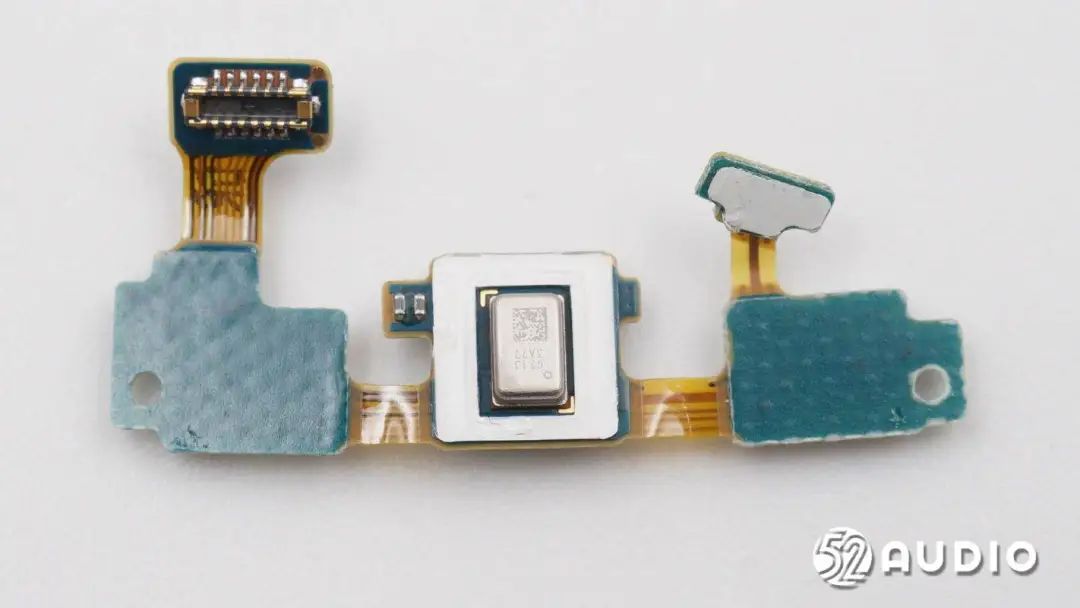

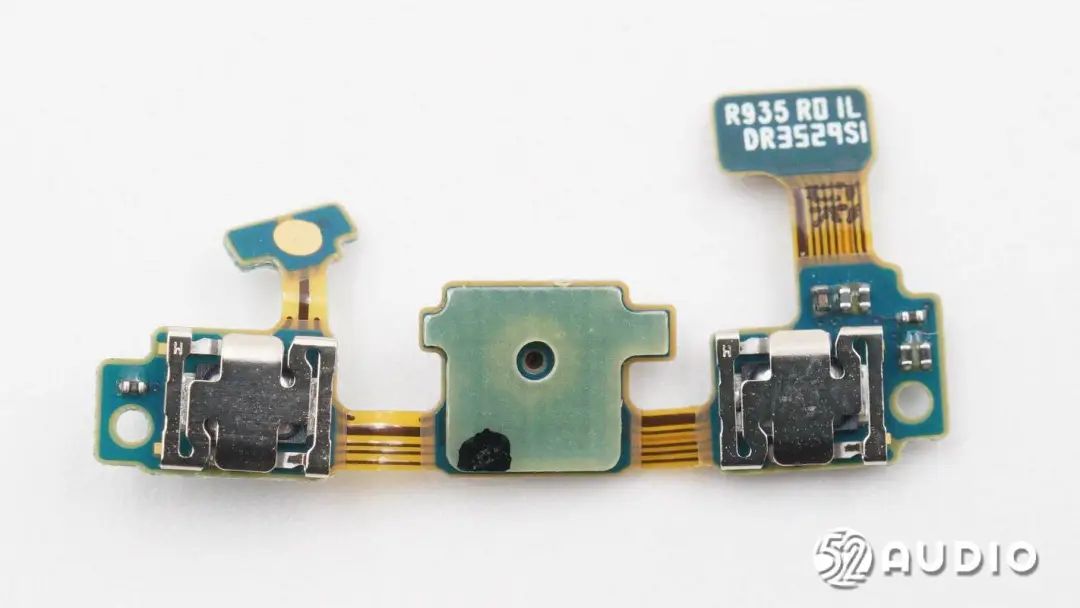

功能按键和麦克风排线一侧电路一览。
功能按键和麦克风排线另外一侧电路一览。

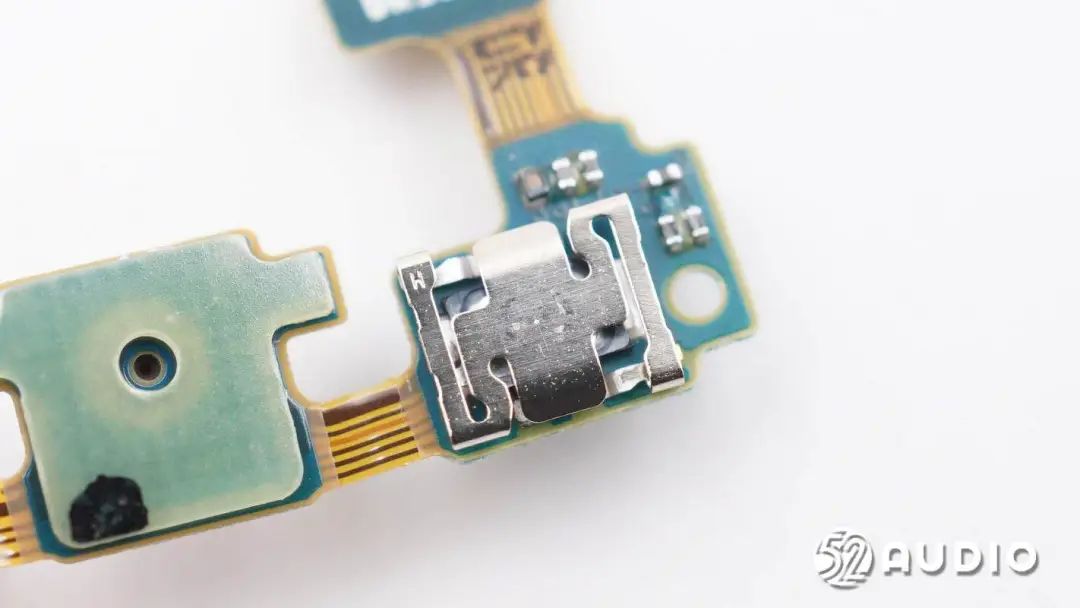

用户功能控制的微动按键特写。

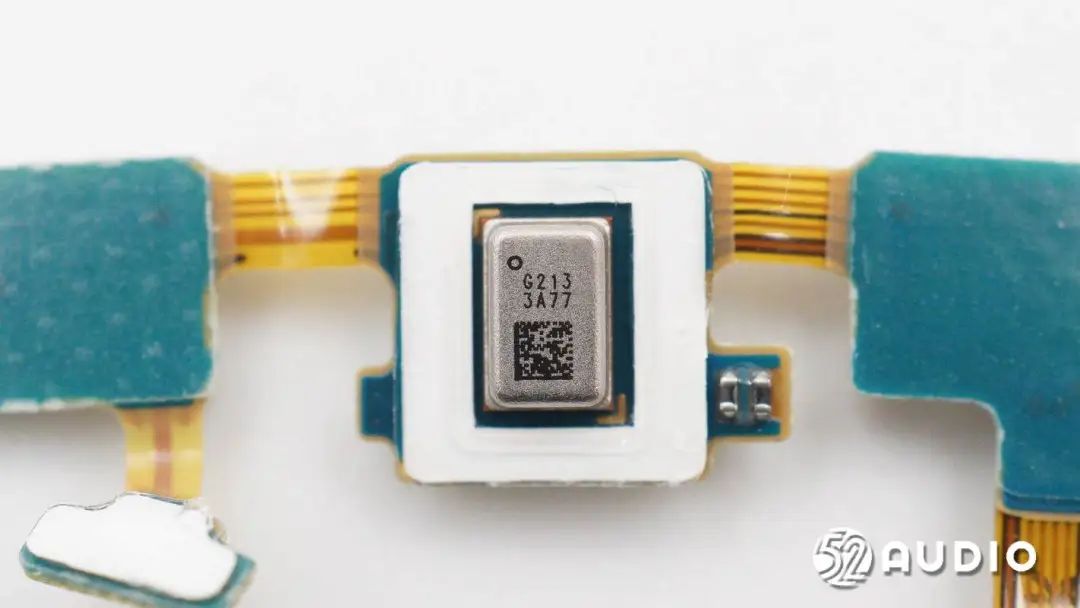

镭雕G213 3A77的MEMS麦克风特写，用于语音通话拾音。
排线与主板连接的BTB连接器公座特写。
手表内置的线性振动马达结构一览。

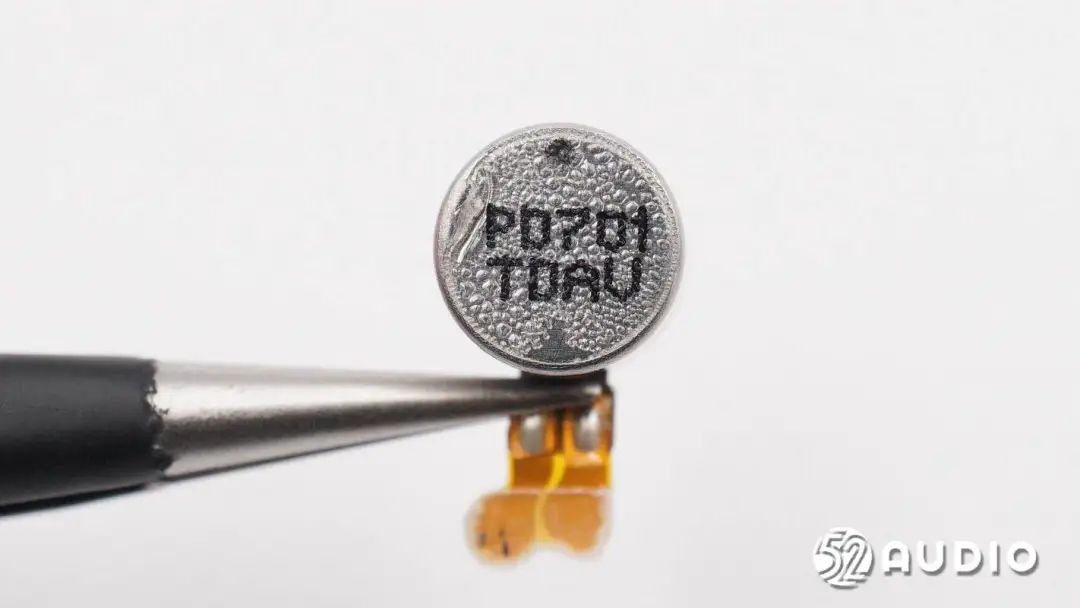

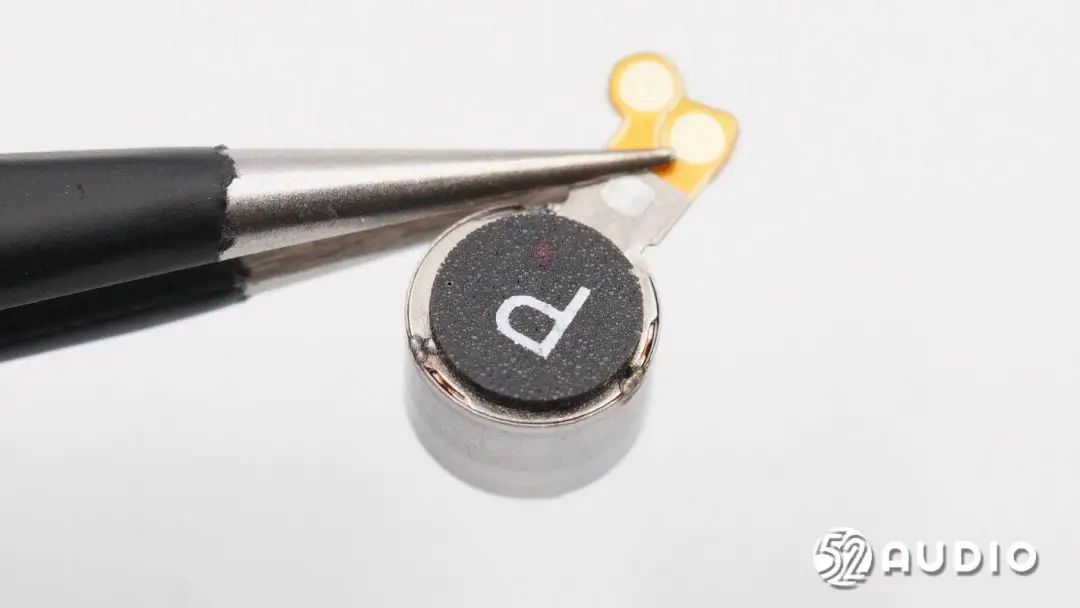

振动马达背部丝印信息“PD701 TDAU”。

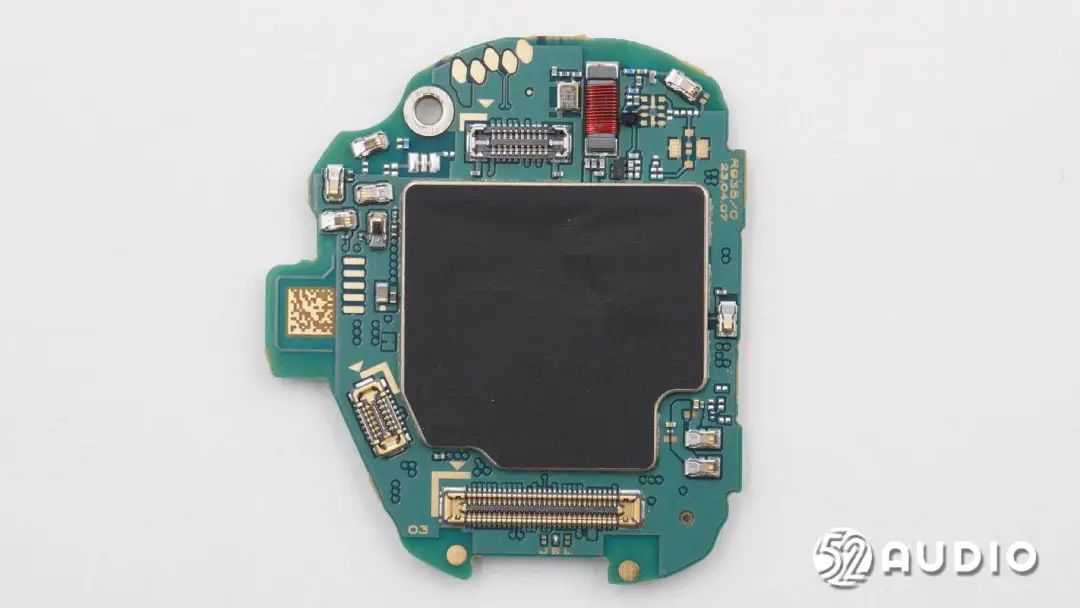

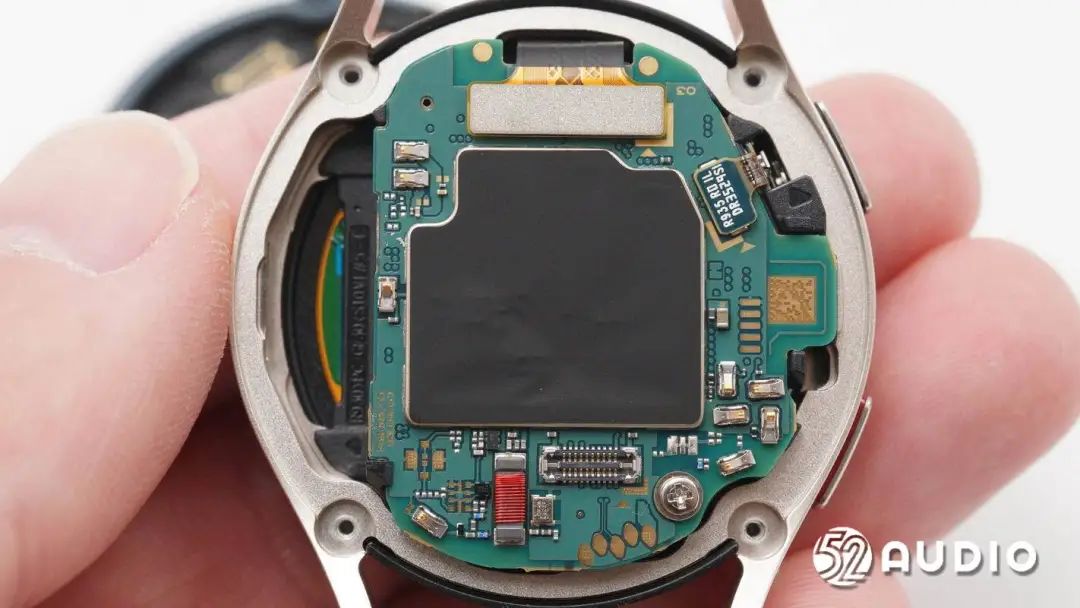

主板一侧电路一览，主要IC通过屏蔽罩密封。

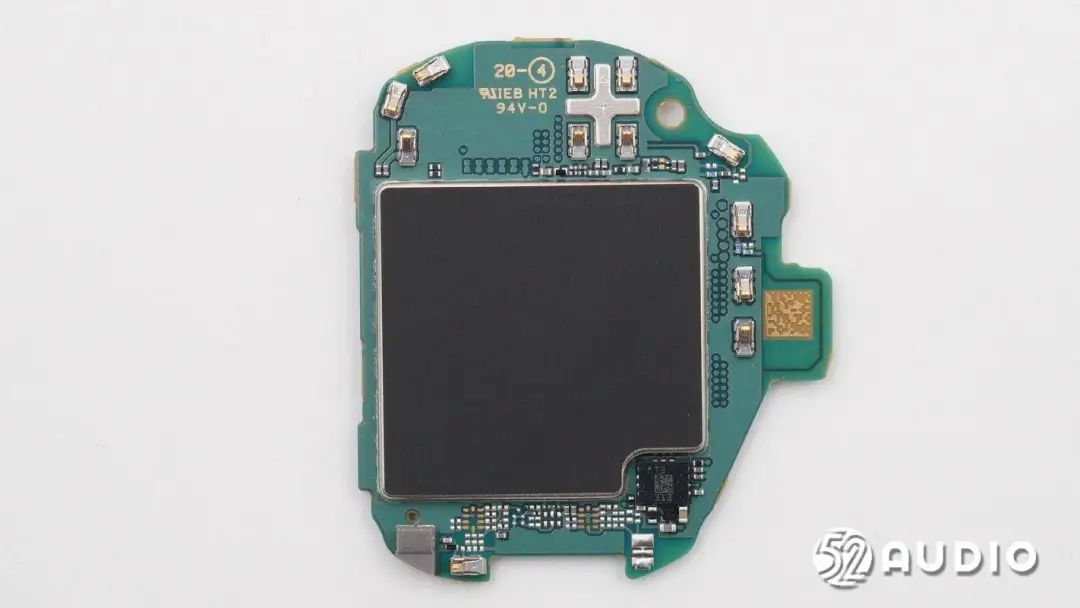

主板另外一侧同样通过大面积屏蔽罩防护。

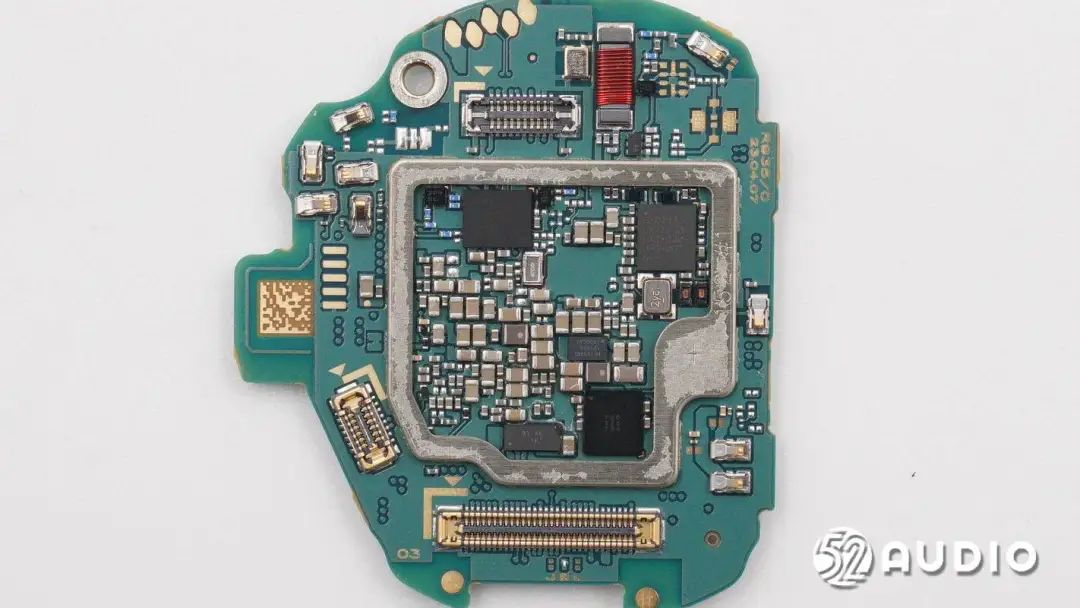

拆掉屏蔽罩，主板一侧电路一览。
主板另外一侧电路一览。

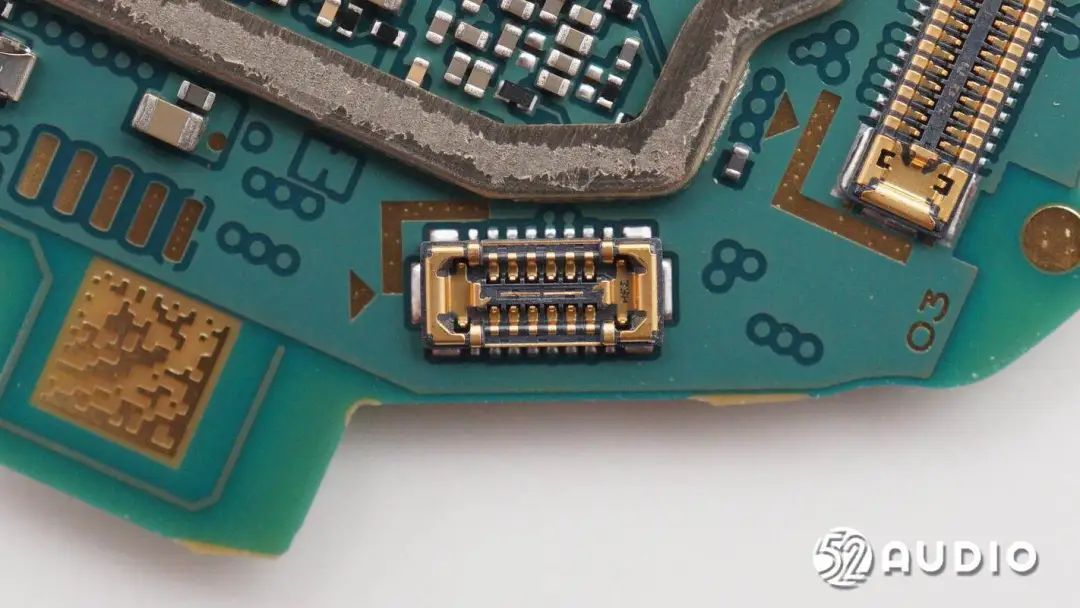

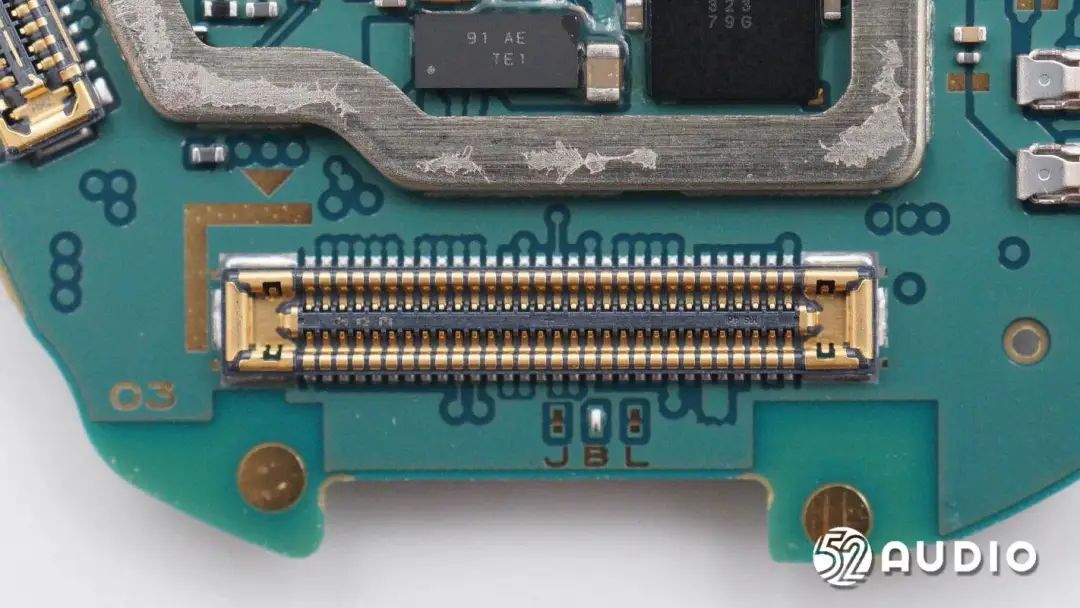

连接屏幕排线的BTB连接器母座特写。

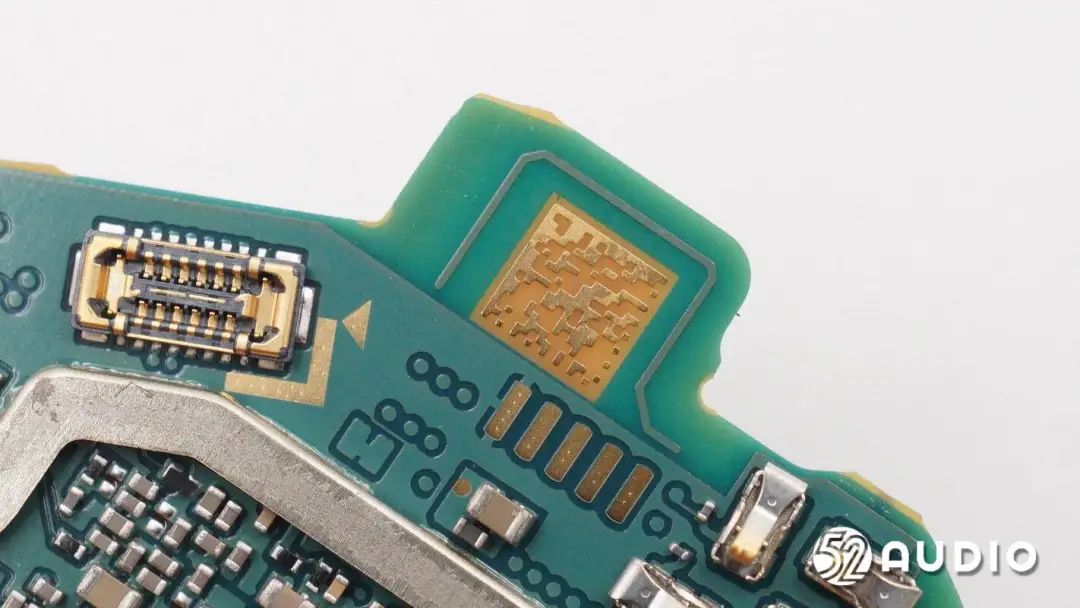

连接功能按键排线的BTB连接器母座。
连接温度传感器的金属弹片特写。
连接健康监测小板排线的BTB连接器母座。

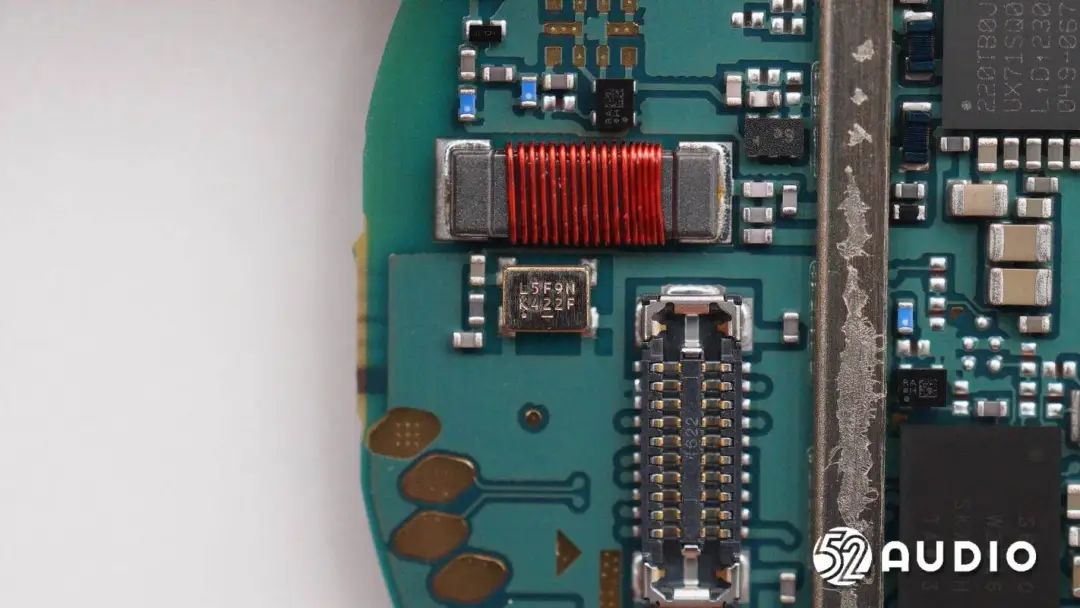

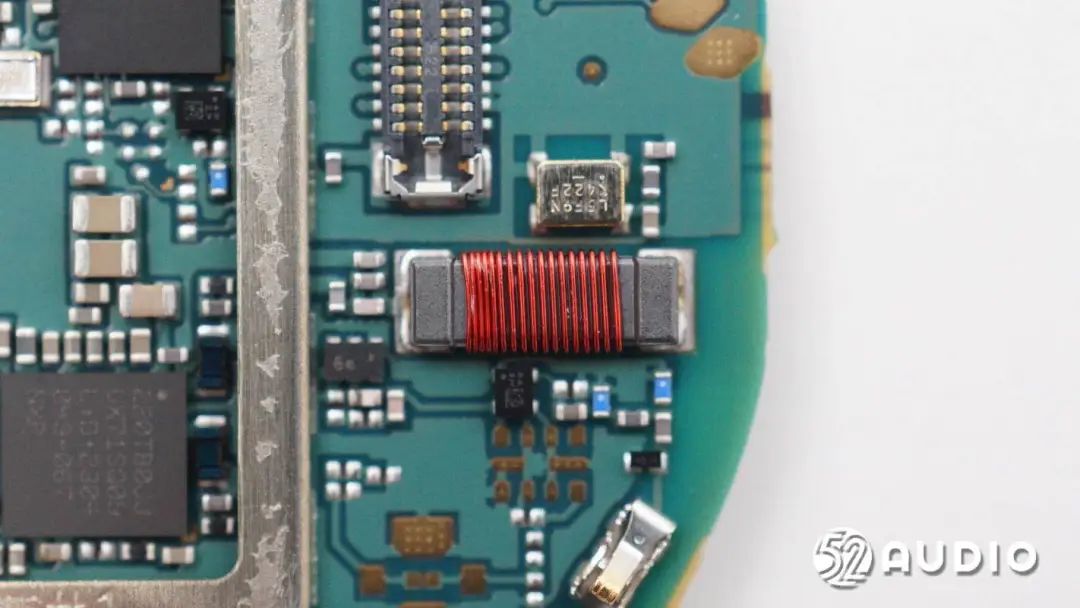

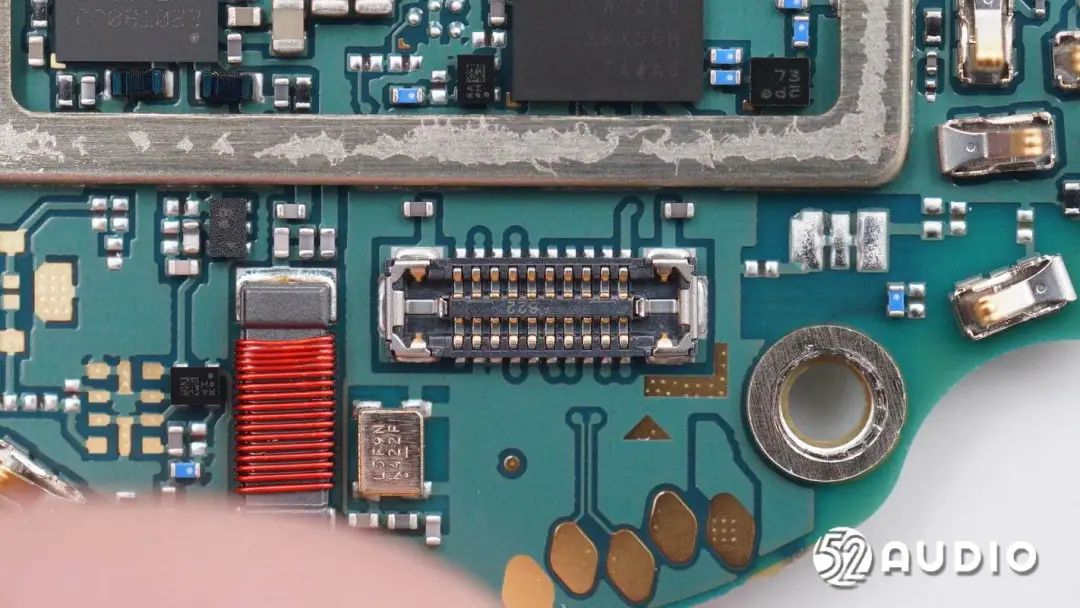

用于NFC功能模拟门禁卡的磁性线圈。

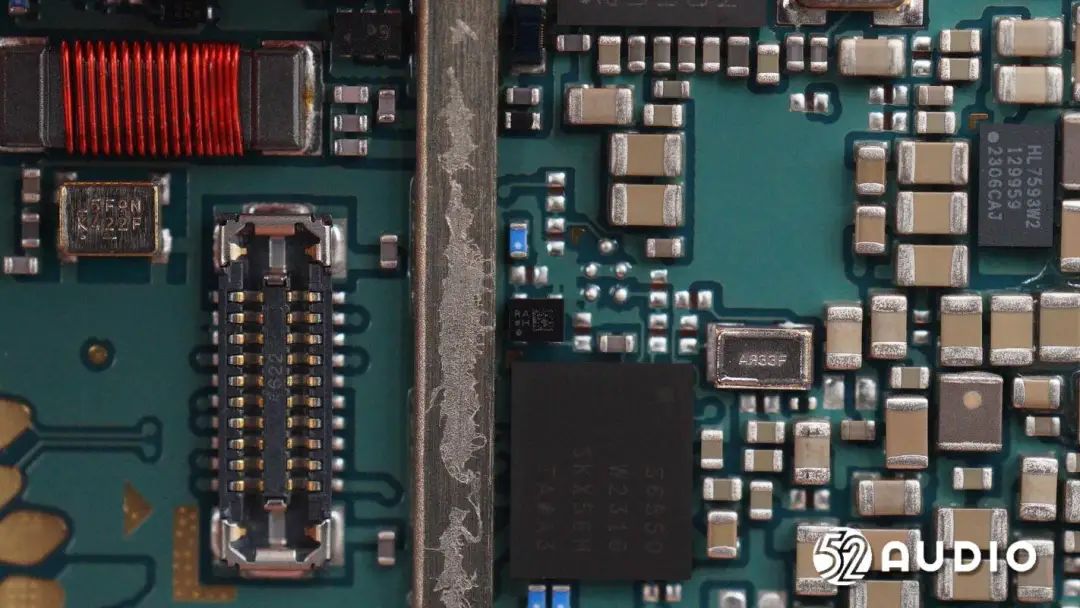

镭雕L5F9N的晶振特写，用于提供时钟。

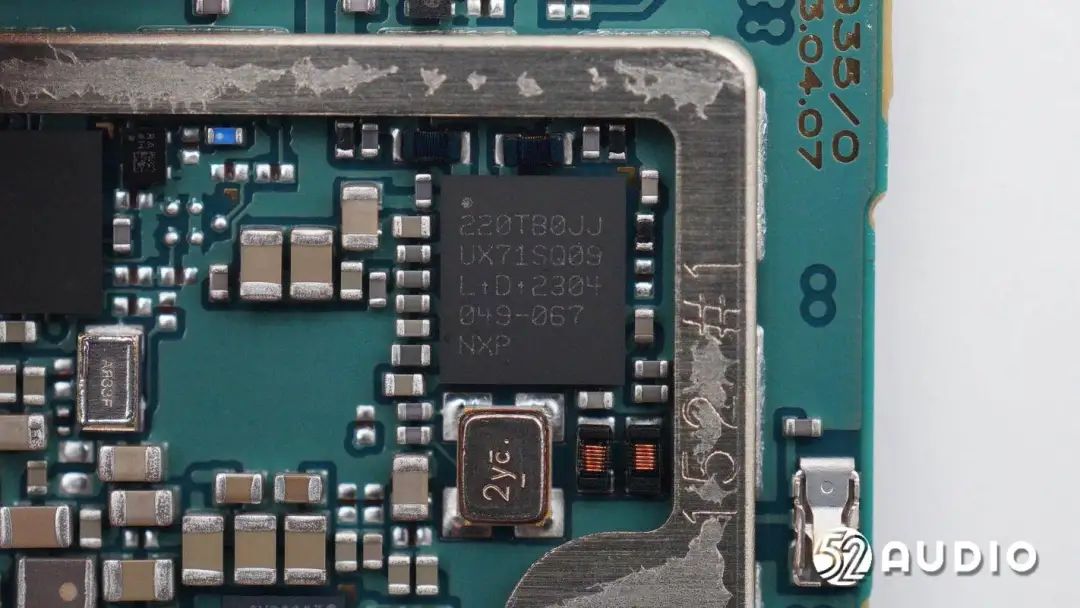

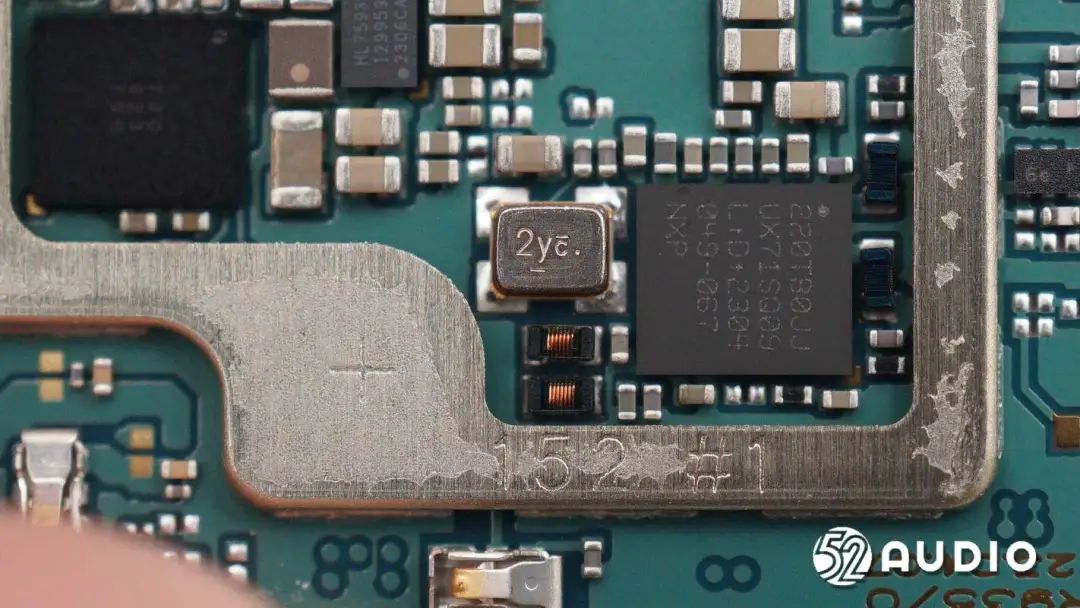

NXP恩智浦丝印“220TB0JJ”的NFC芯片。
为NFC芯片提供时钟的晶振特写。

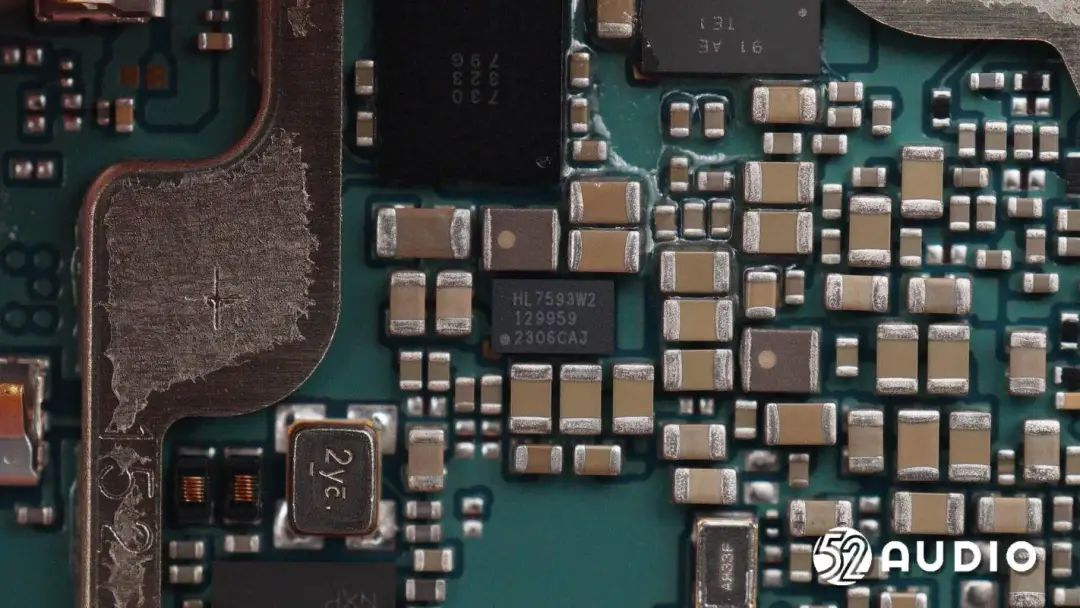

Halo希荻微HL7593同步降压转换器，可通过I2C接口进行编程。

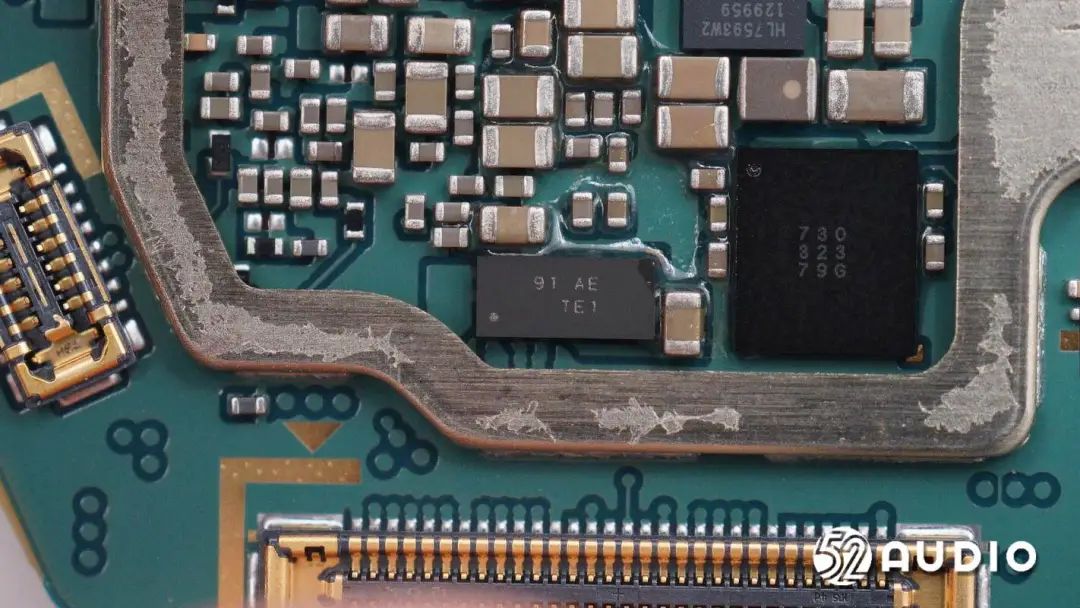

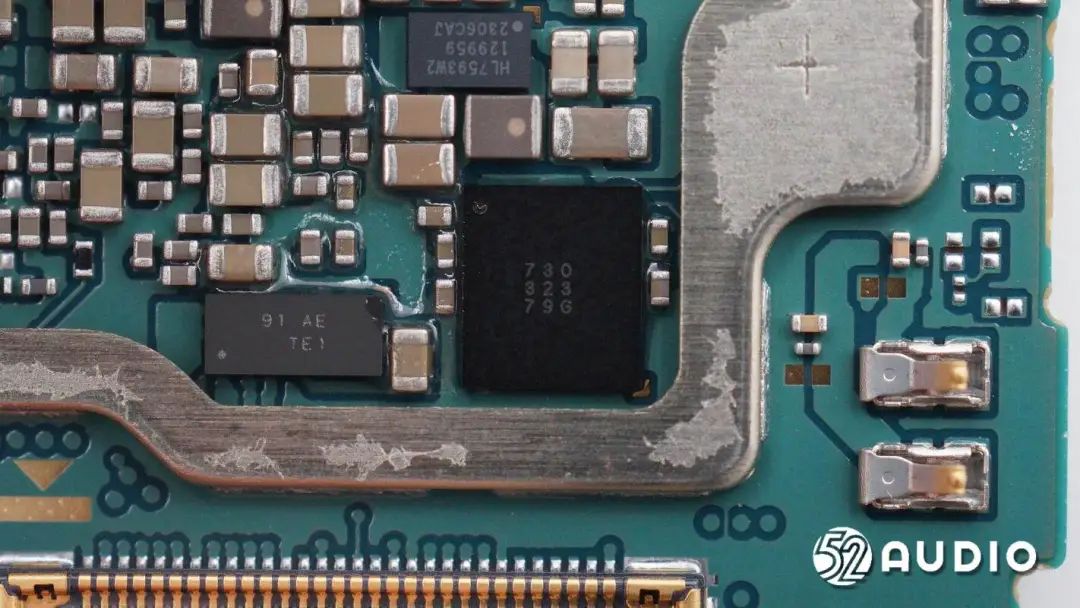

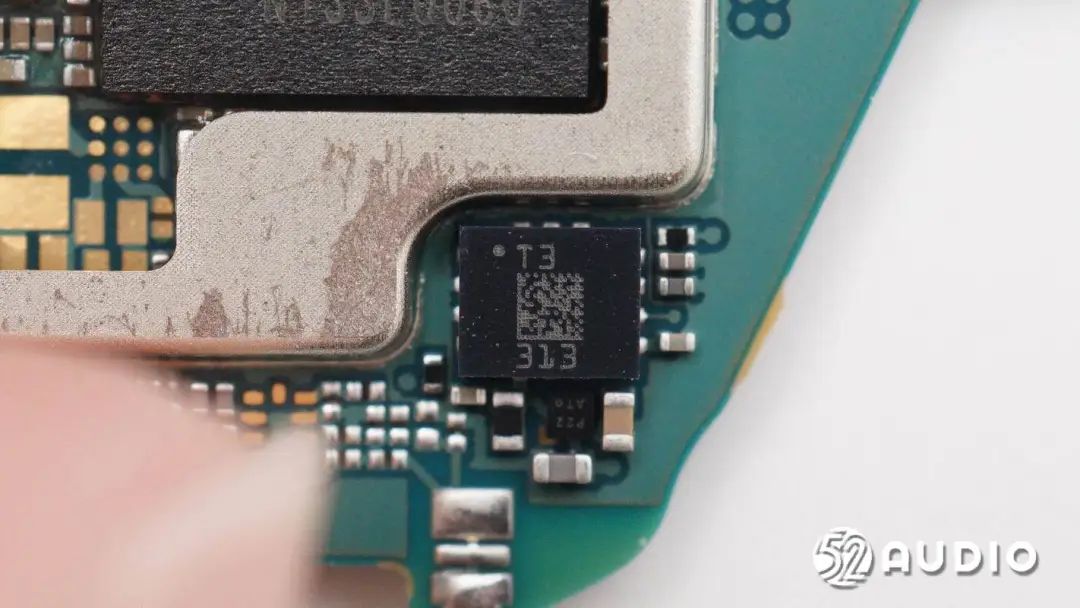

丝印730 323的IC。
丝印91 AE的IC。
丝印73 dE的IC。
丝印RA H的IC。

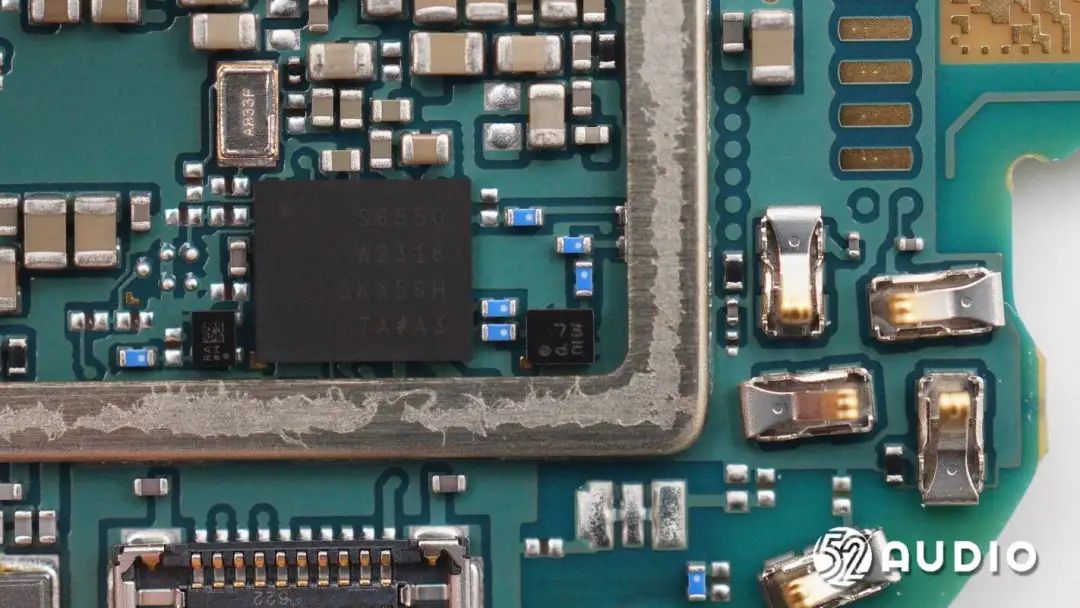

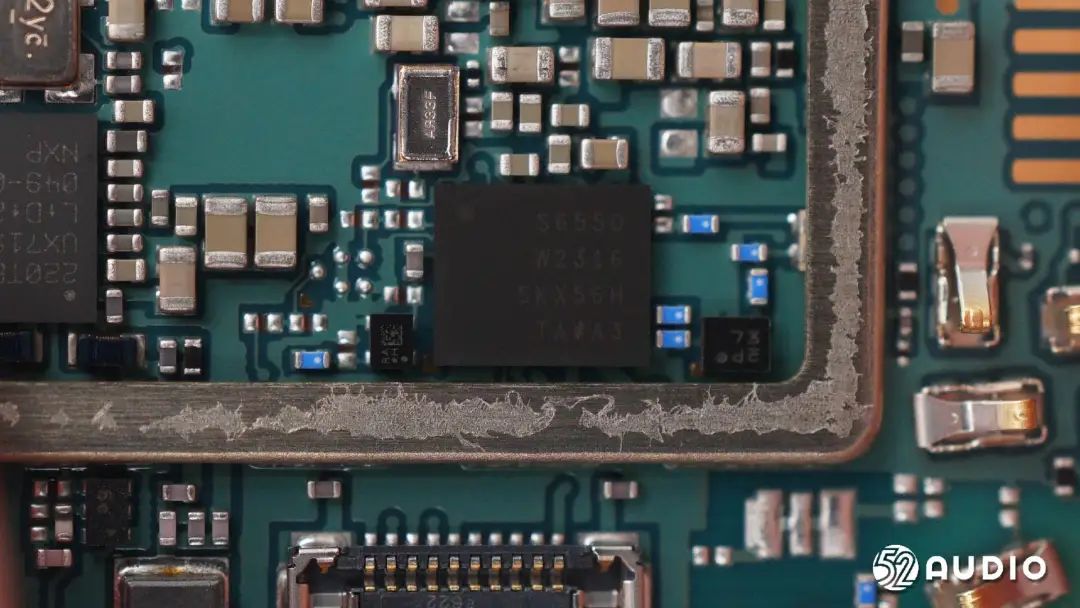

丝印S6550的IC。

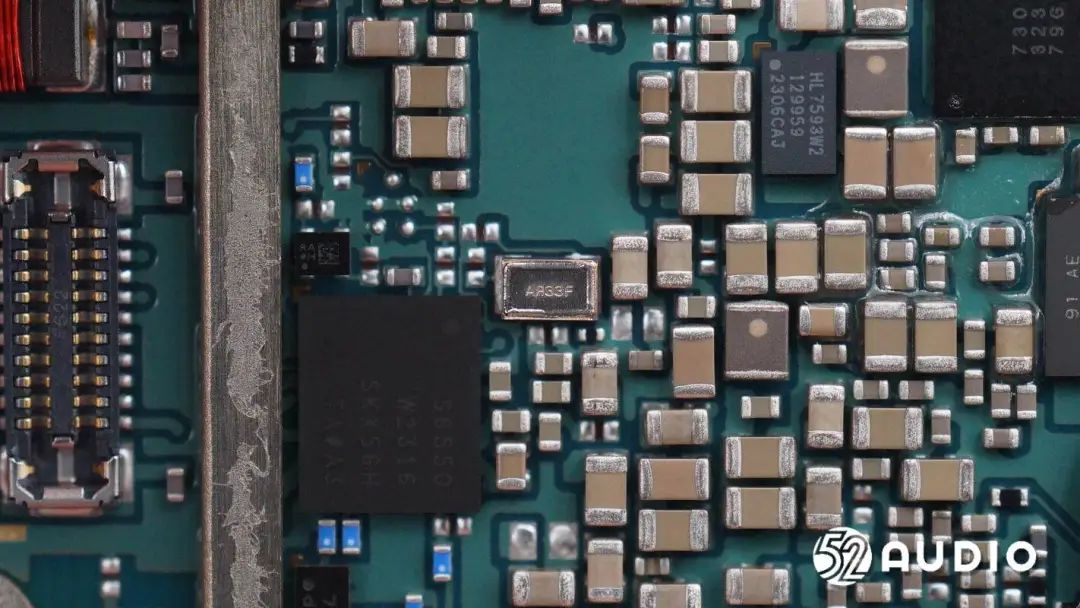

镭雕AR33F的晶振。

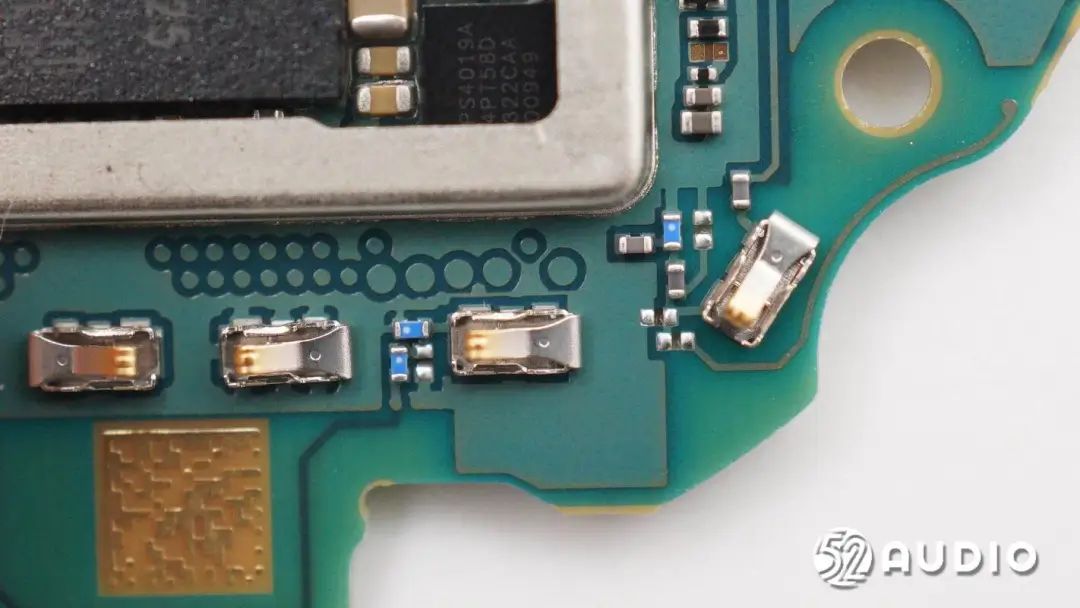

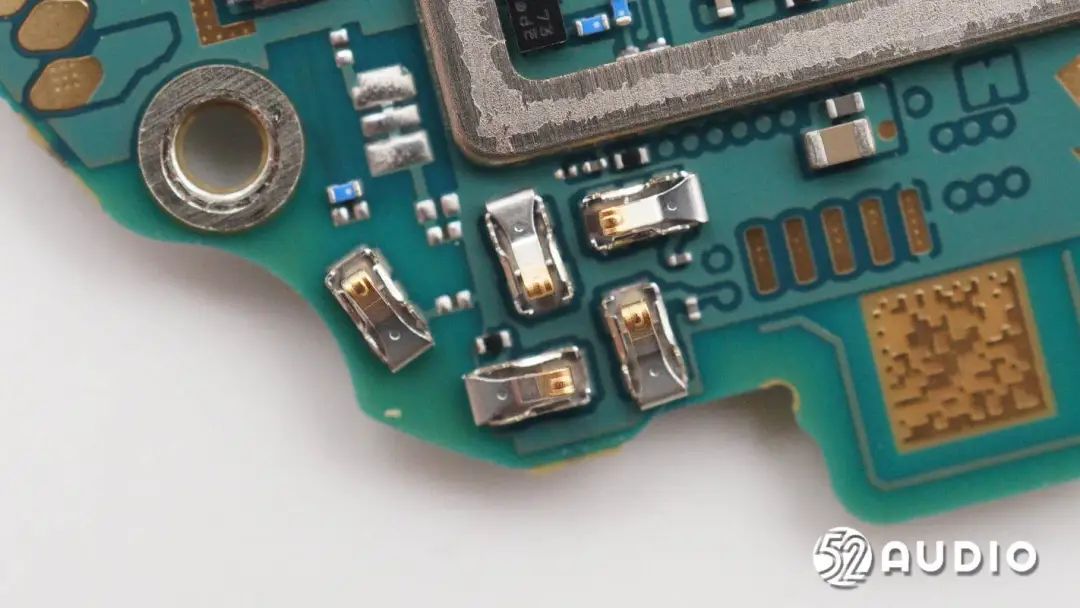

连接电池的金属弹片特写。
ST意法半导体LSM6DSO32XTR 6轴传感器，配备一个3D数字加速度计（32g）和一个3D数字陀螺仪，用于运动健康监测功能采集数据。

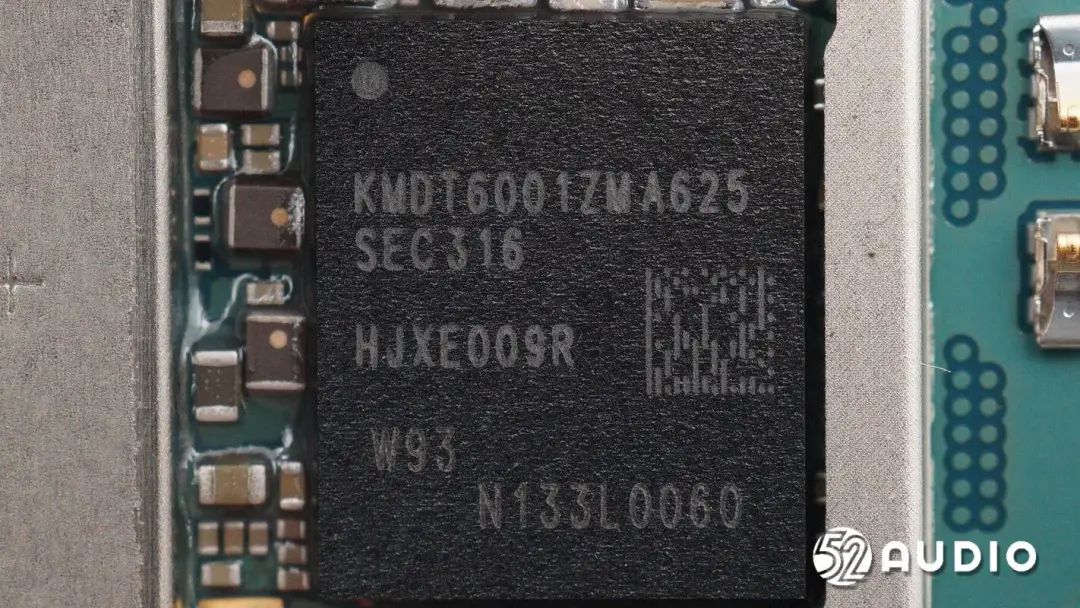

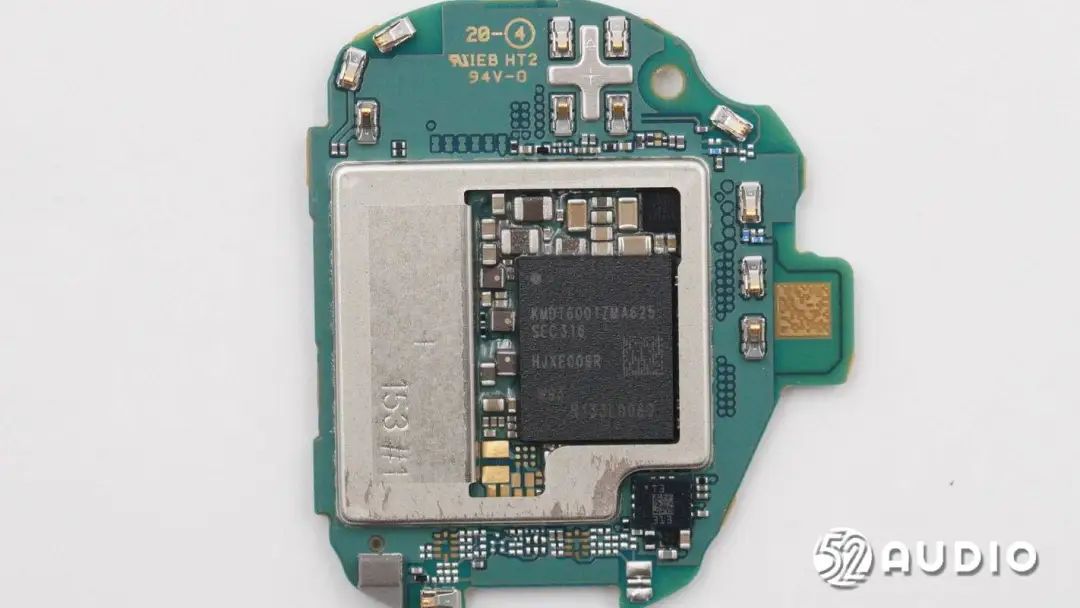

SAMSUNG三星Exynos W930可穿戴处理器，5nm工艺制程，采用FO-PLP和SiP-ePoP最新封装技术，将处理器、电源管理集成电路（PMIC）、LPDDR4和eMMC整合到一个极小的空间里，从而占用更少的PCB（印刷电路板）空间。
三星Exynos W930内置Arm Cortex-A55双核CPU（主频1.4GHz），2GB DRAM；内置Arm Mali-G68 MP2 GPU，提供更加流畅的视频播放与应用程序使用体验；内置专属低功耗（LPD）Context HUB ，让手表表盘始终保持低功耗亮屏状态；支持无线网络，包括3G/4G、蓝牙、GNSS等。软件升级版的全球导航卫星系统（GNSS）功能提供更精准的定位信息。

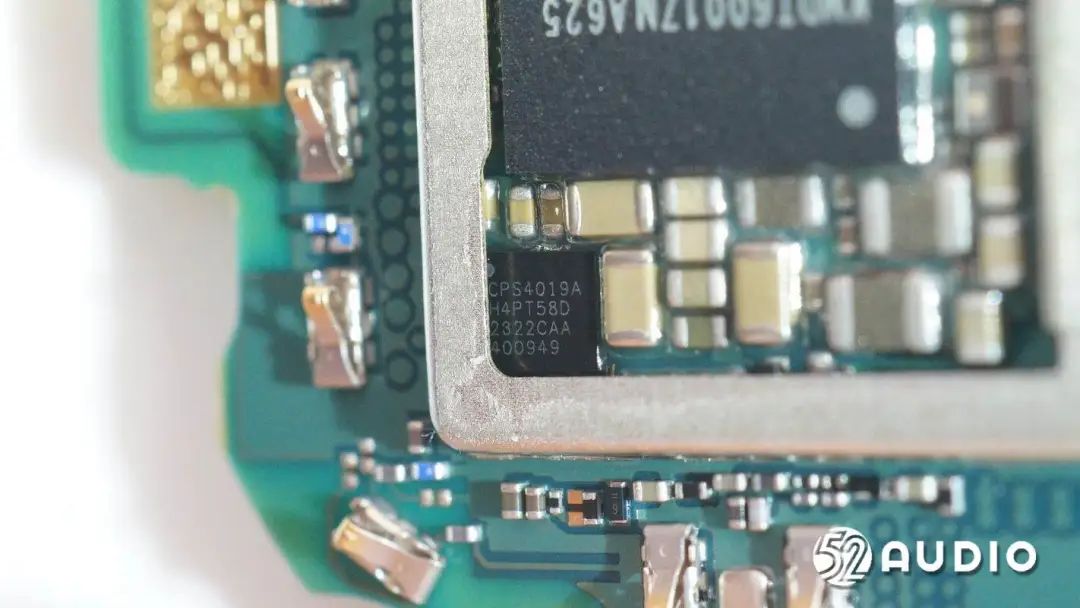

ConvenientPower易冲半导体CPS4019高效无线充电接收芯片，支持5W无线充电接收。芯片内部集成同步整流器和低压差稳压器，用于为系统设备和电池充电，为内置电池供电的设备提供良好的体验。
易冲半导体CPS4019内部集成8051内核，内置16KB MTP存储器和2KB SRAM，支持高级功率管理和超低待机功耗，芯片具有I²C引脚和GPIO引脚，支持输出电压调节，内置12位ADC，用于输入输出全部参数采集。芯片内置整流器过压保护，LDO过流保护和过热保护，采用WLCSP-30封装。

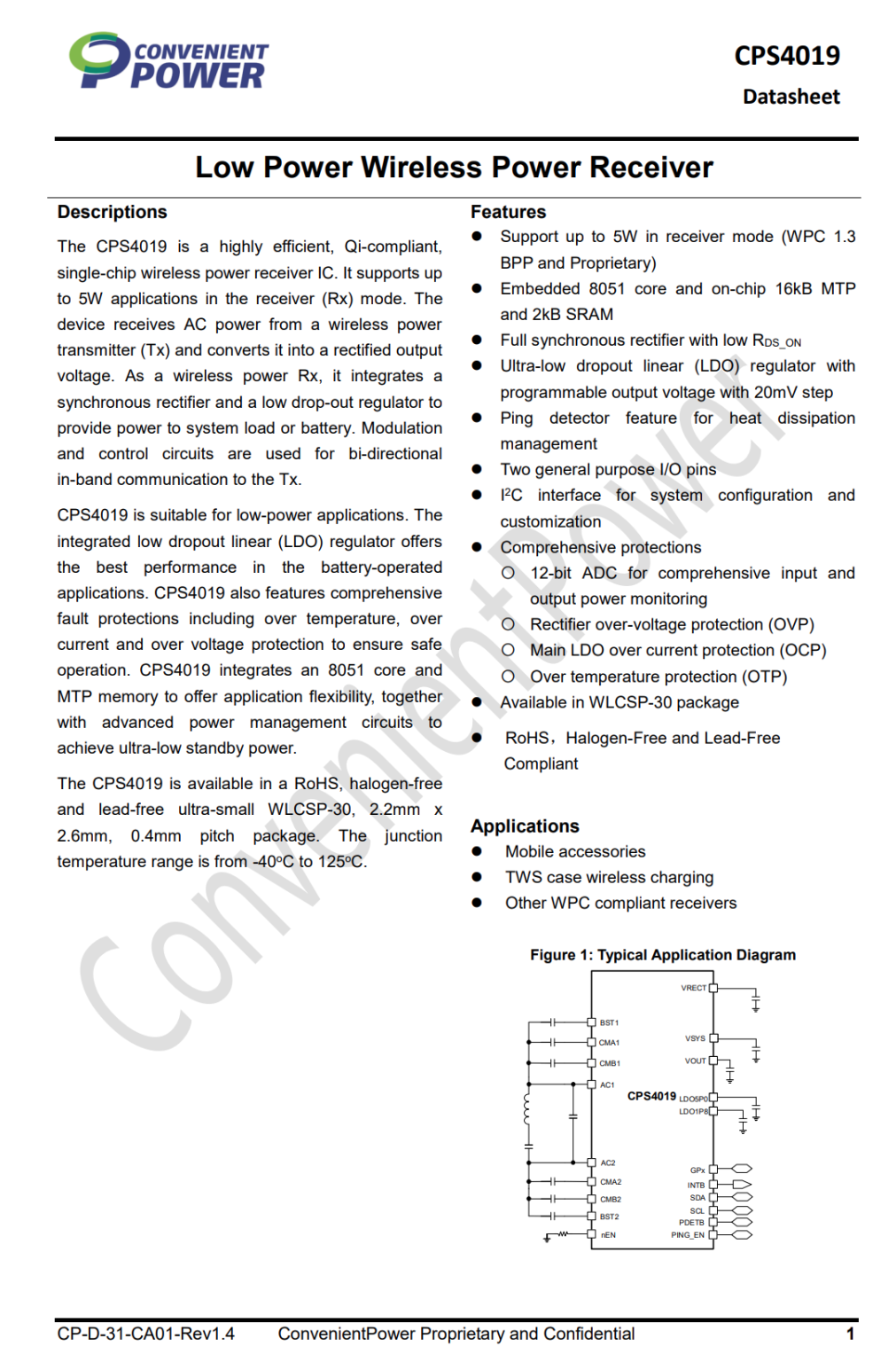

ConvenientPower易冲半导体CPS4019详细资料图。据智研所拆解了解到，目前已有BOSE、JBL、OPPO、小米、三星、一加、贝尔金、小鸟、阿思翠、Jabra等品牌旗下的产品采用了易冲半导体无线充电解决方案。
板载天线特写。
SAMSUNG三星Galaxy Watch 6智能手表详细资料图。
三、智研所总结
SAMSUNG三星Galaxy Watch 6智能手表在外观方面，延续了系列经典设计风格。圆形表盘，一体式中框，线条流畅，简约时尚；蓝宝石玻璃屏幕，装甲铝金属中框，耐磨耐划，质感出色。标配表带采用了氟橡胶材质，佩戴舒适亲肤；按钮式快拆结构，能够便捷拆卸更换或清洁。
内部结构方面，电路设计简洁规整，做工精致。主要配置上，搭载了295mAh锂电池组；内置了扬声器、MEMS麦克风、线性振动马达和ST意法半导体LPS28DFWTR气压传感器；健康监测传感器模组采用了8颗光线感应器，红外温度传感器，配备TI德州仪器AFE4500 AFE芯片，支持生物阻抗分析，电生物传感和光学生物传感等功能。
手表主控芯片为SAMSUNG三星Exynos W930可穿戴处理器，集成处理器、PMIC、LPDDR4和eMMC，支持3G/4G、蓝牙、GNSS无线网络；其他还采用了ConvenientPower易冲半导体CPS4019高效无线充电接收芯片，NXP恩智浦的NFC芯片，ST意法半导体LSM6DSO32XTR 6轴传感器，Halo希荻微HL7593同步降压转换器等方案。
