电动自行车（ebike）的新国标充电器要求，对于规范技术以及整合市场促进环保和兼容性，以及提高普通大众日常充电安全性有着积极作用。Ninebot九号全球电动个人出行产品、动力运动和家庭机器人领域的领军者，也在积极落实。
近期充电头网拿到了九号一款160W电动自行车新国标充电器，这款充电器由南京博兰得电能技术发展有限公司设计，可适配锰酸锂电池、磷酸铁锂电池、三元锂离子电池进行充电，最大功率达160W。下面我们一起来看看这款产品做得如何。
九号160W电动自行车充电器外观

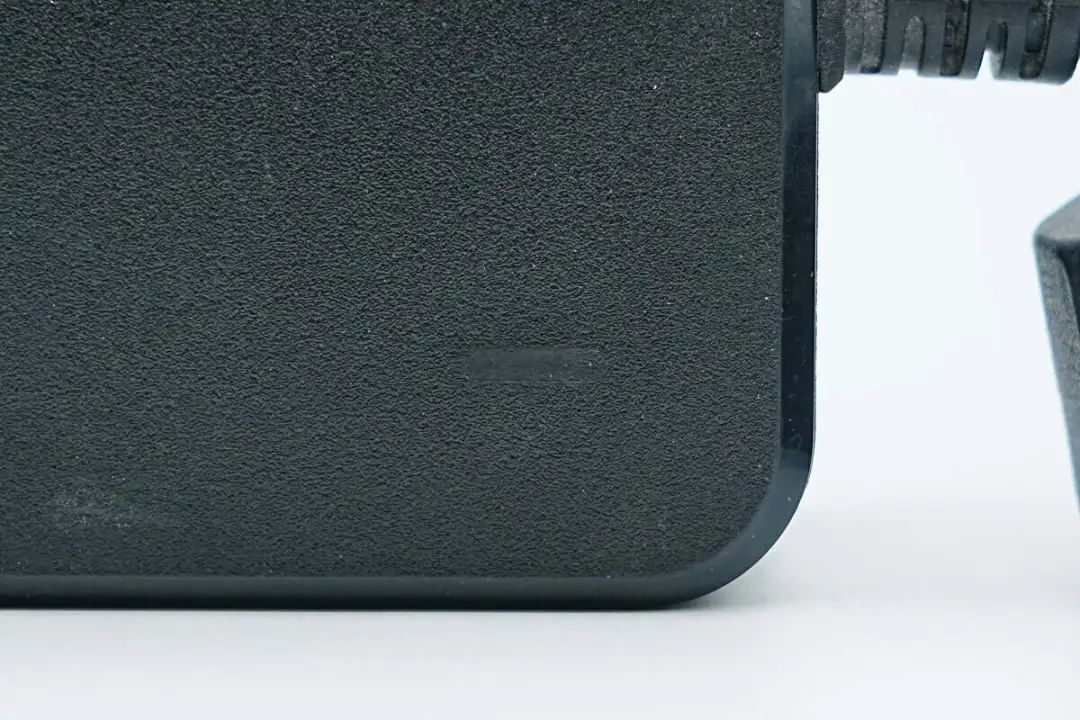

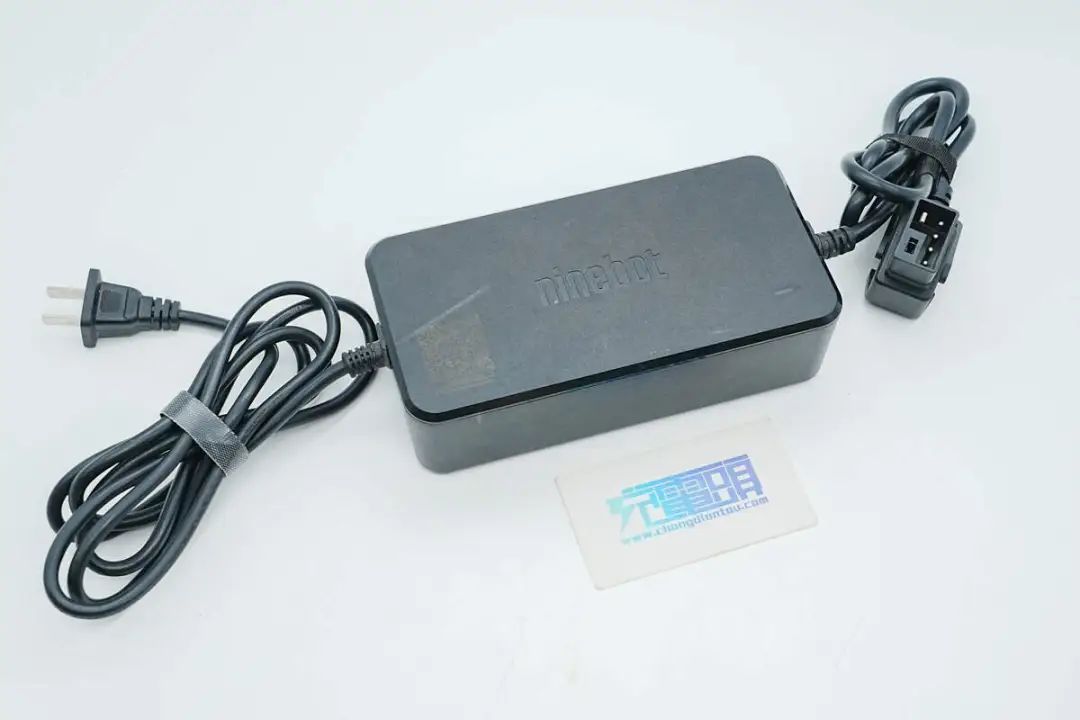

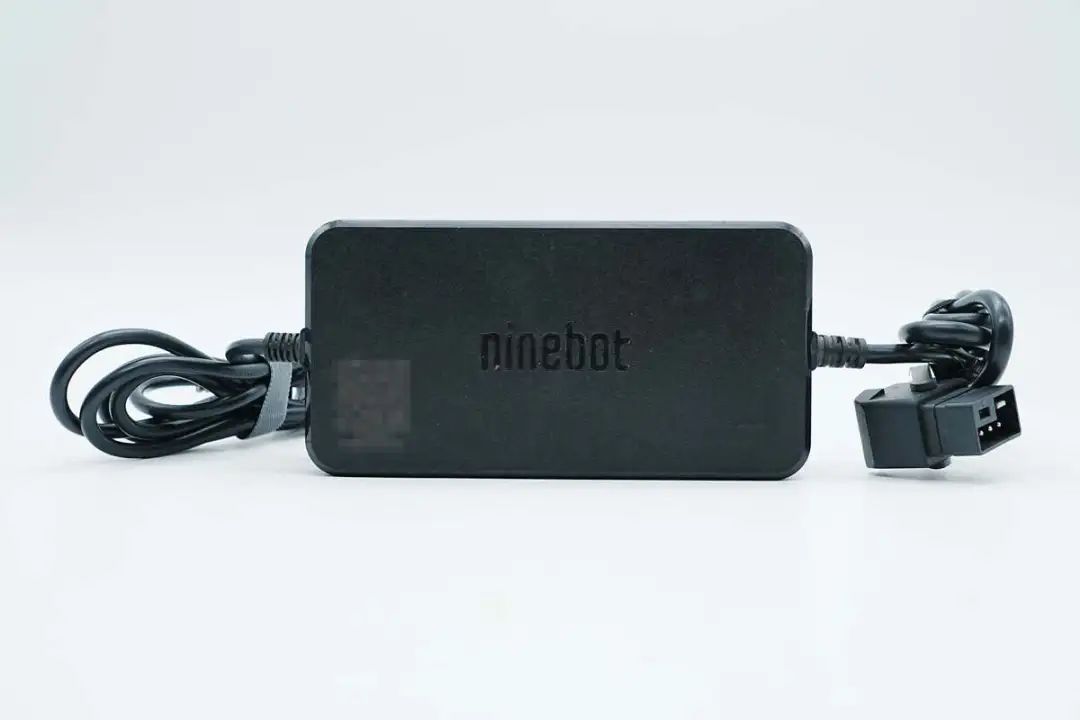

九号160W电动自行车新国标锂电池充电器机身为规整长方体造型，采用PC阻燃材质塑料外壳，同时表面磨砂抗指纹，边缘倒角设计。充电器两端自带电源线以及输出线缆。
机身顶面中心设计有Ninebot品牌。
其中一端角处还设计有指示灯，红灯表示正在充电，绿灯表示已充满电，红灯闪烁表示保护报警，绿灯闪烁表示等待充电。

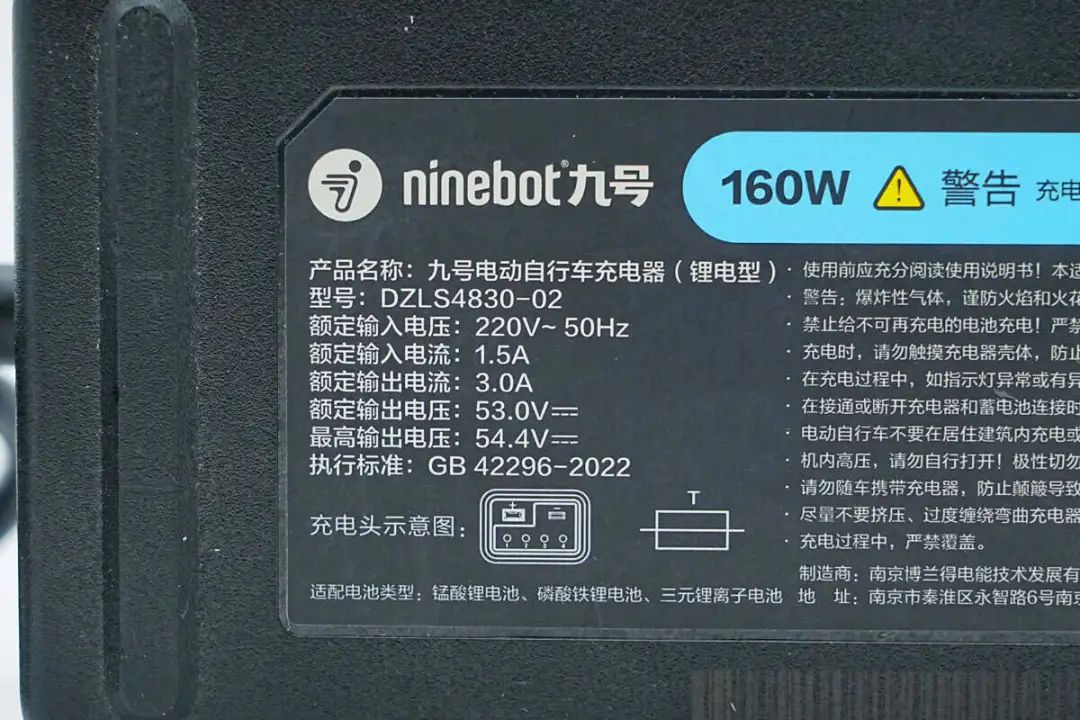

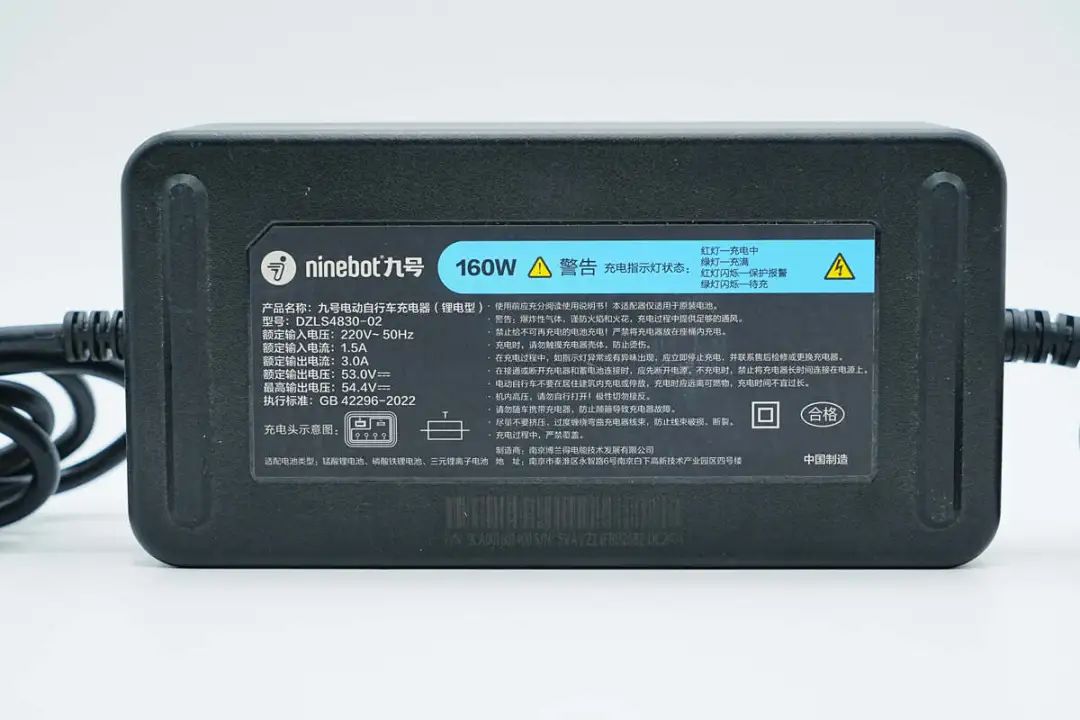

底部两端设有防滑垫，中心贴有充电器铭牌。
产品参数特写
产品名称：九号电动自行车充电器（锂电型）
型号：DZLS4830-02
额定输入电压：220V~50Hz
额定输入电流：1.5A
额定输出电流：3.0A
额定输出电压：53.0V
最高输出电压：54.4V
执行标准：GB 42296-2022
制造商：南京博兰得电能技术发展有限公司
适配电池类型：锰酸锂电池、磷酸铁锂电池、三元锂离子电池

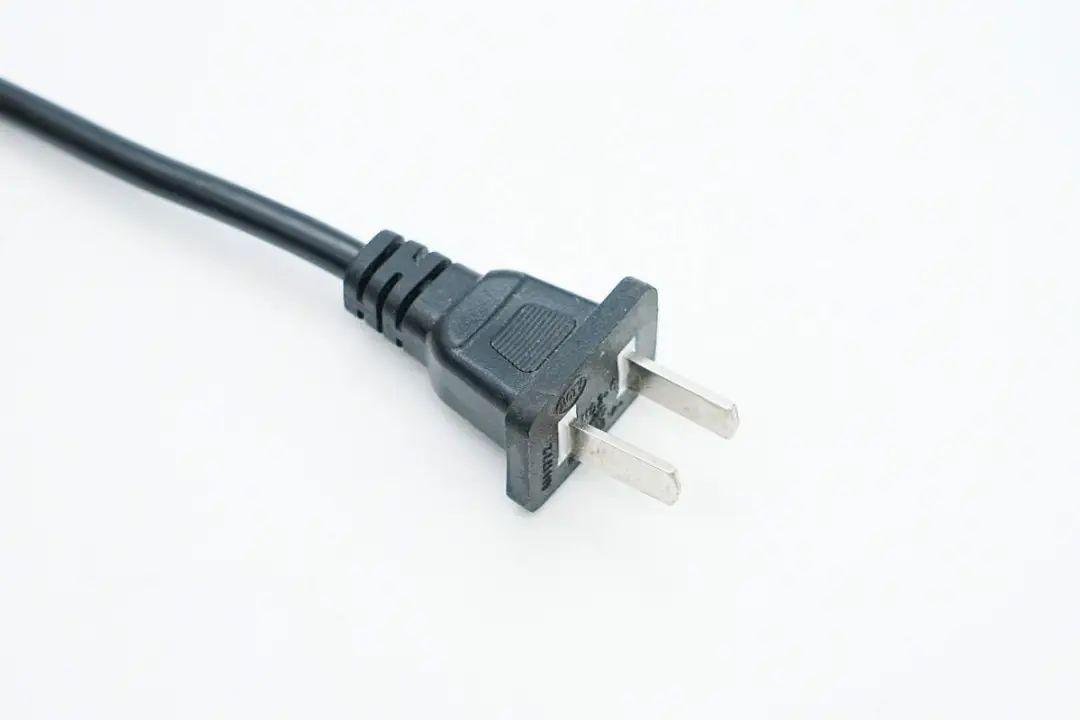

输入电源线采用常规双脚插头。
两端线缆均做了抗弯折保护设计。

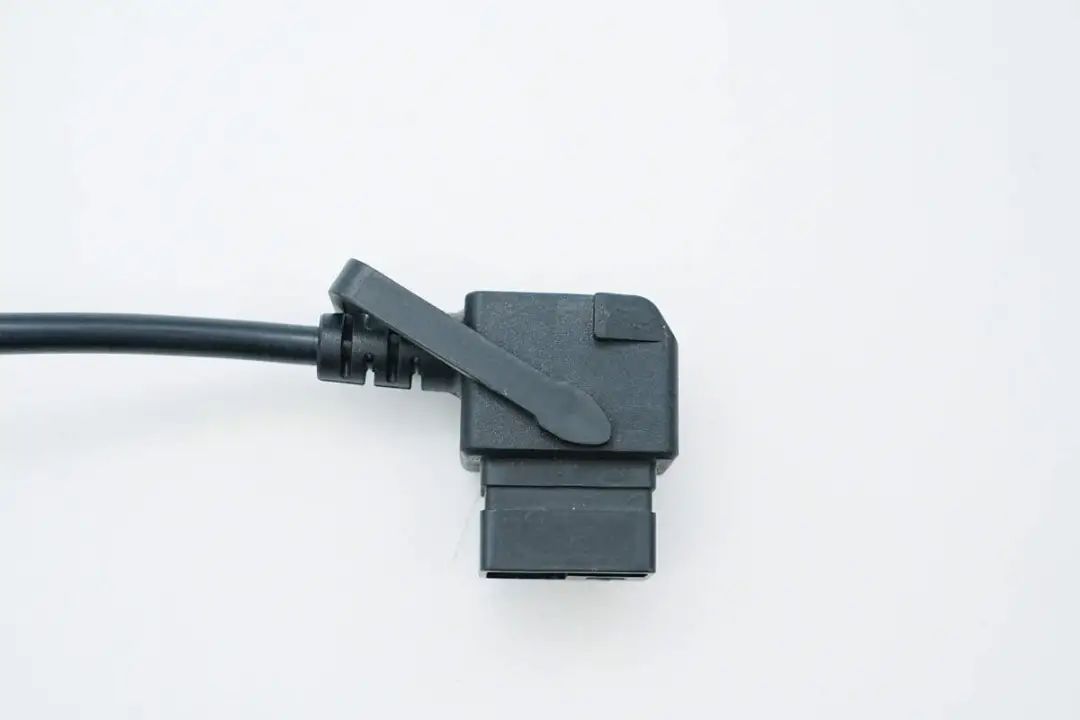

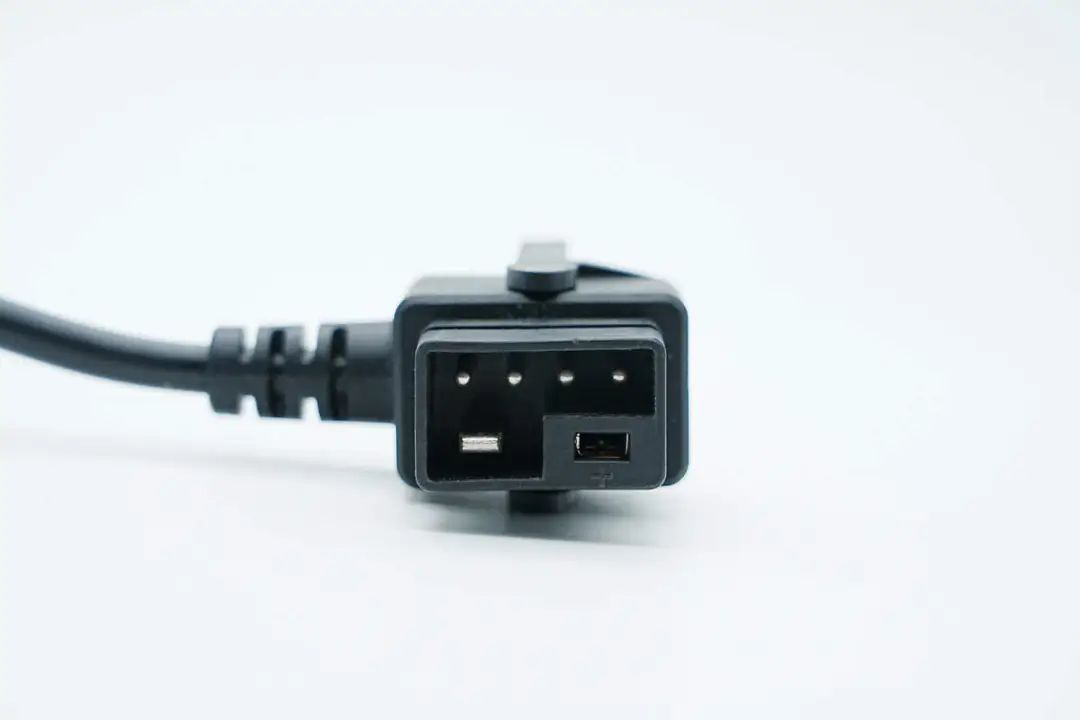

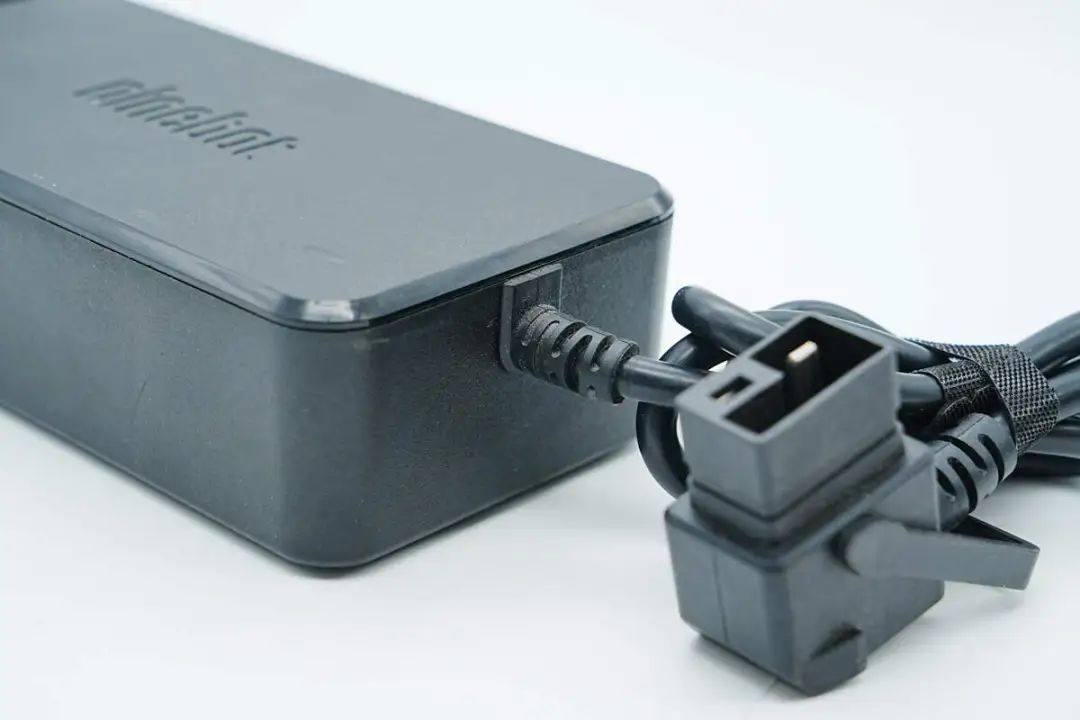

输出线缆采用新国标端子，正极采用独立腔体设计，可以杜绝不匹配造成的安全隐患，大幅提升充电安全性。
端子上还设计有提环，方便用户插拔使用。

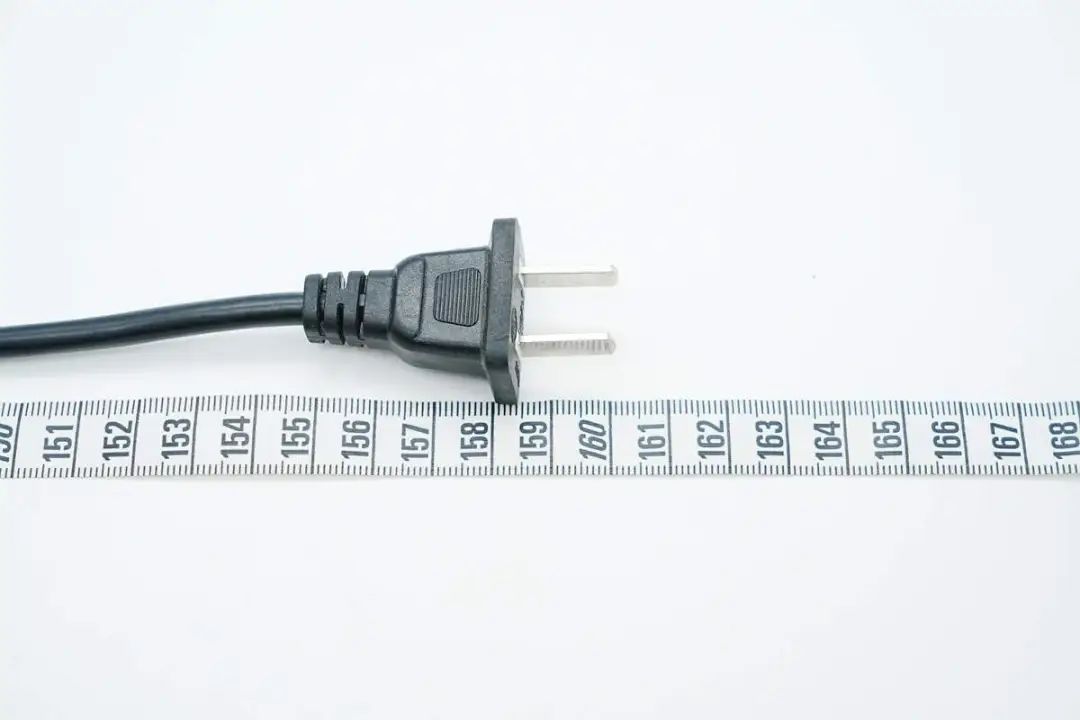

实测电源线长度约为1.6米。

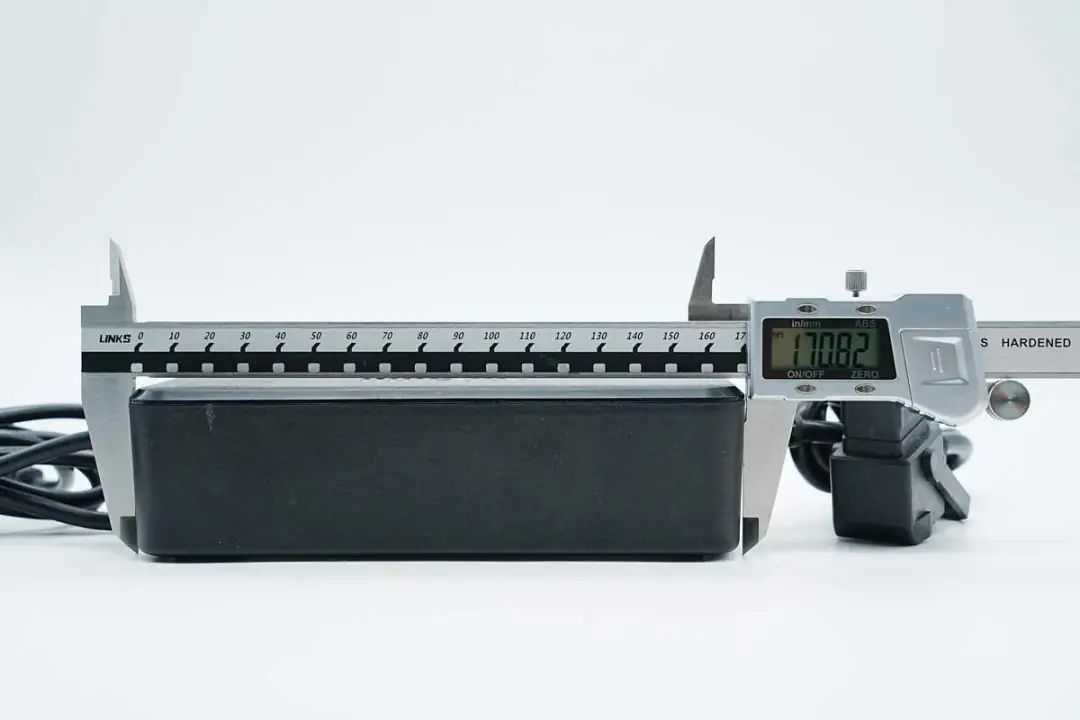

充电器机身长度为170.82mm。

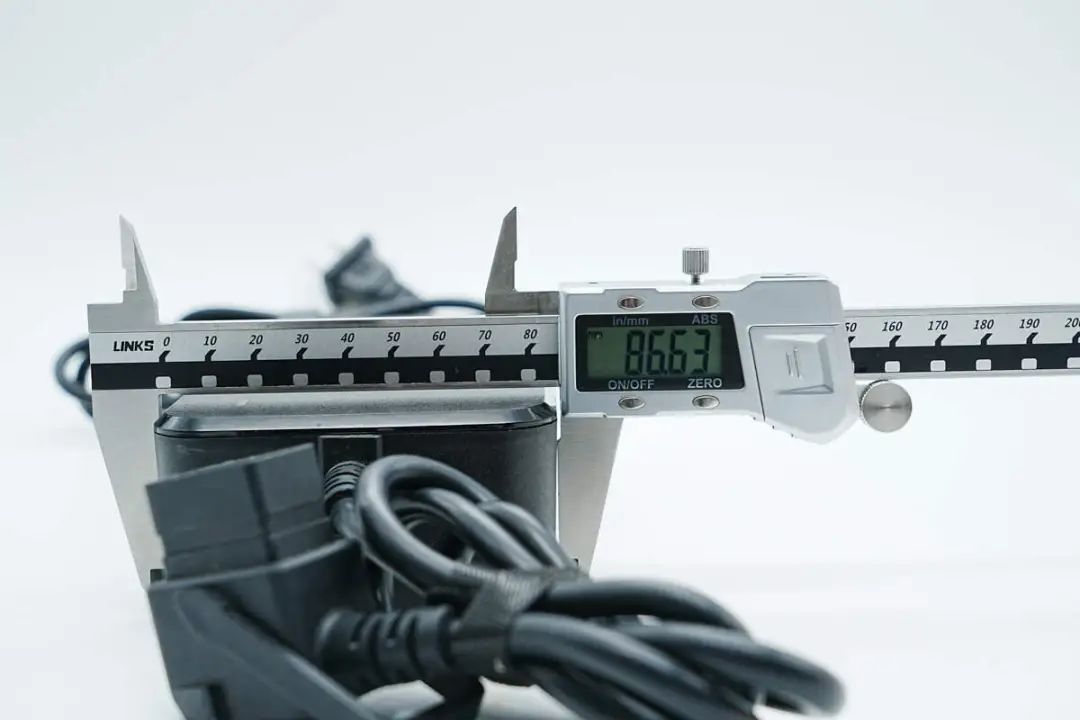

宽度为86.63mm。

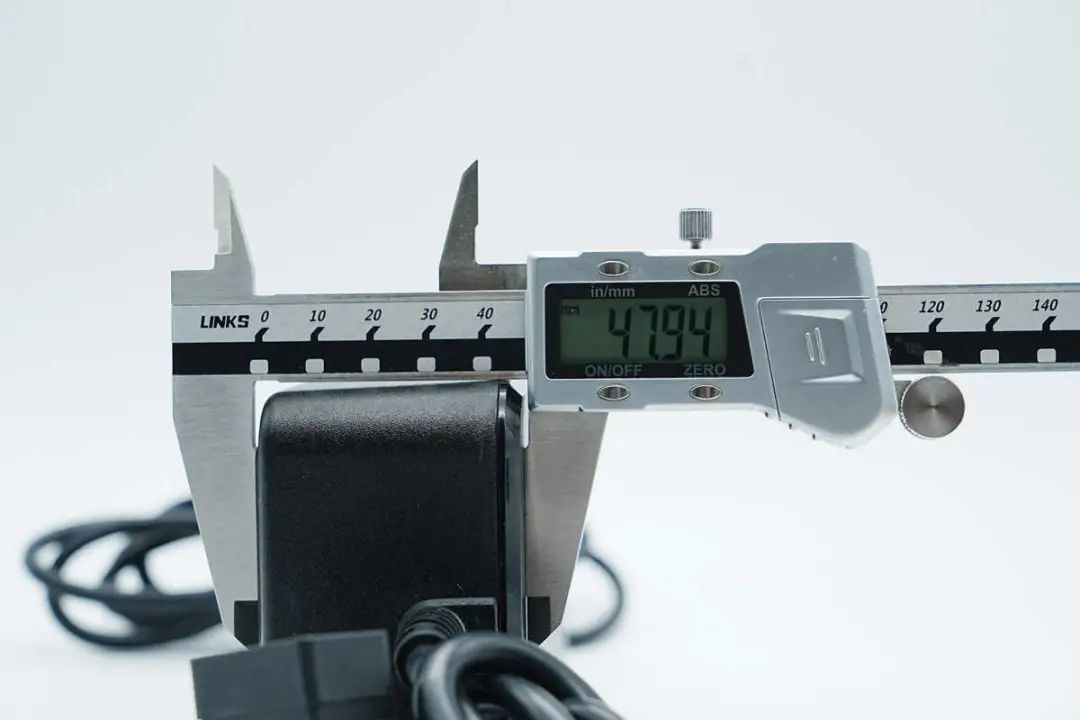

厚度为47.94mm。

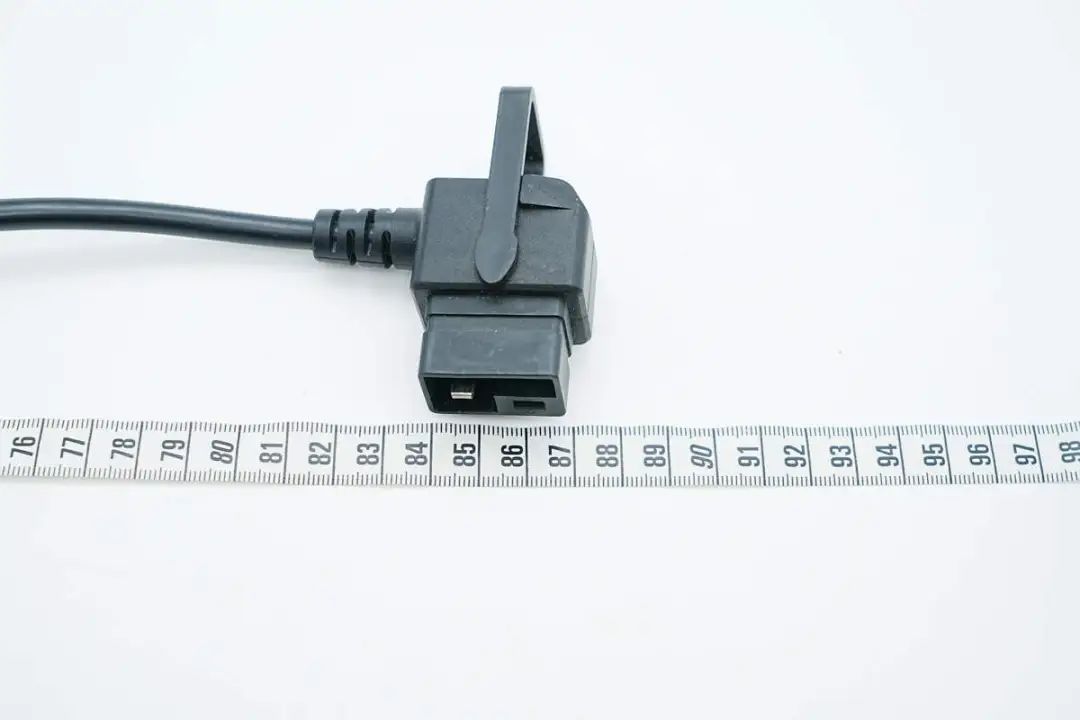

另外测得输出线缆长度约为88cm。

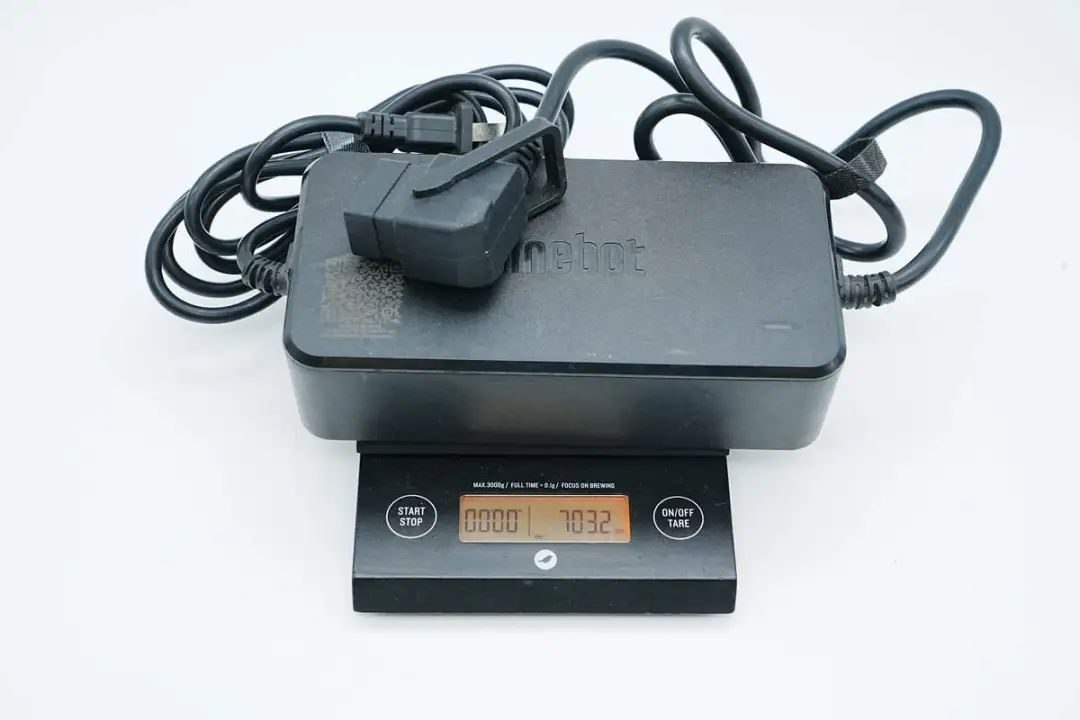

充电器总重量约为703g。
九号160W电动自行车充电器拆解

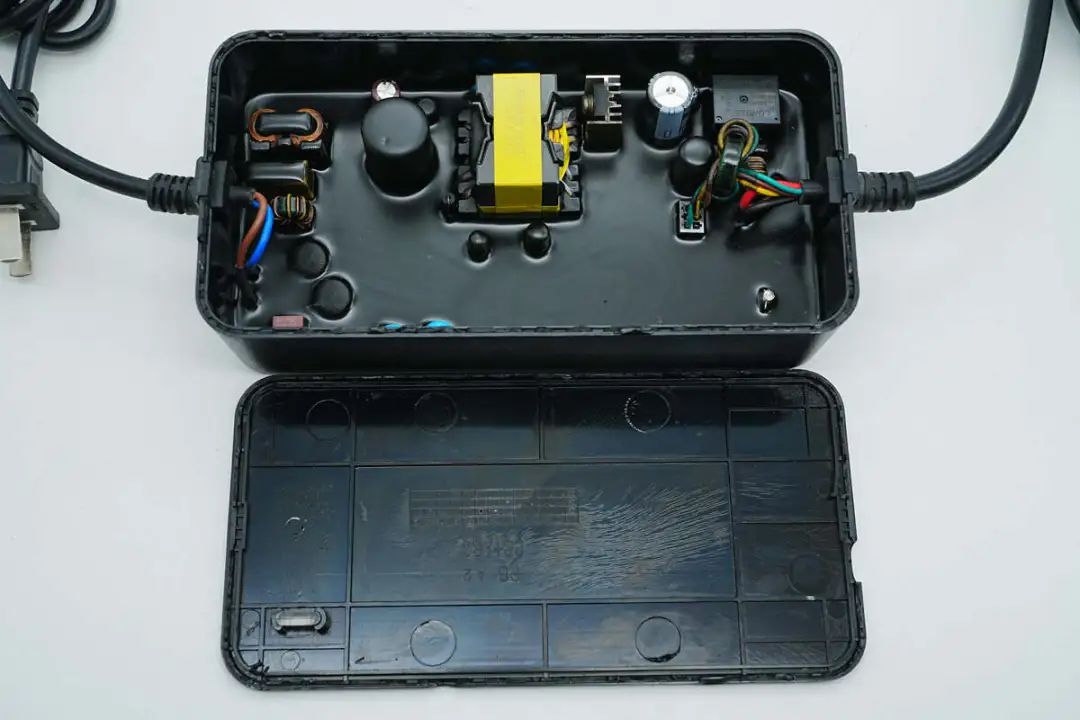

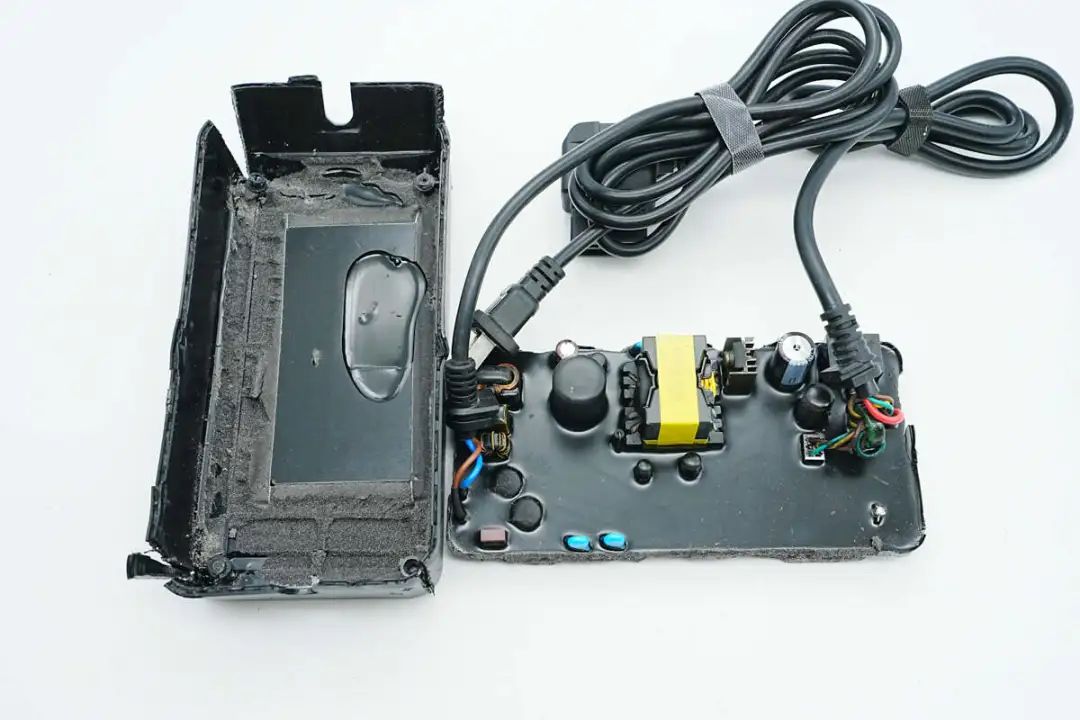

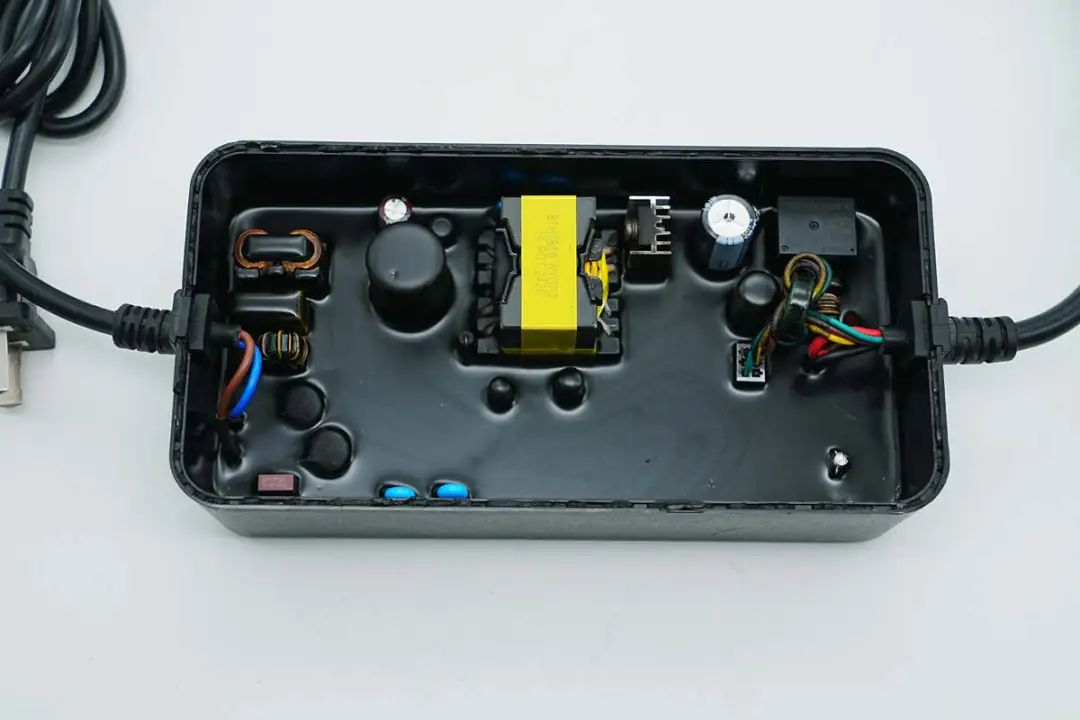

将充电器机身外壳拆开，超声波焊机工艺封装。
内部PCBA模块注胶处理，提升散热性能和耐候性。

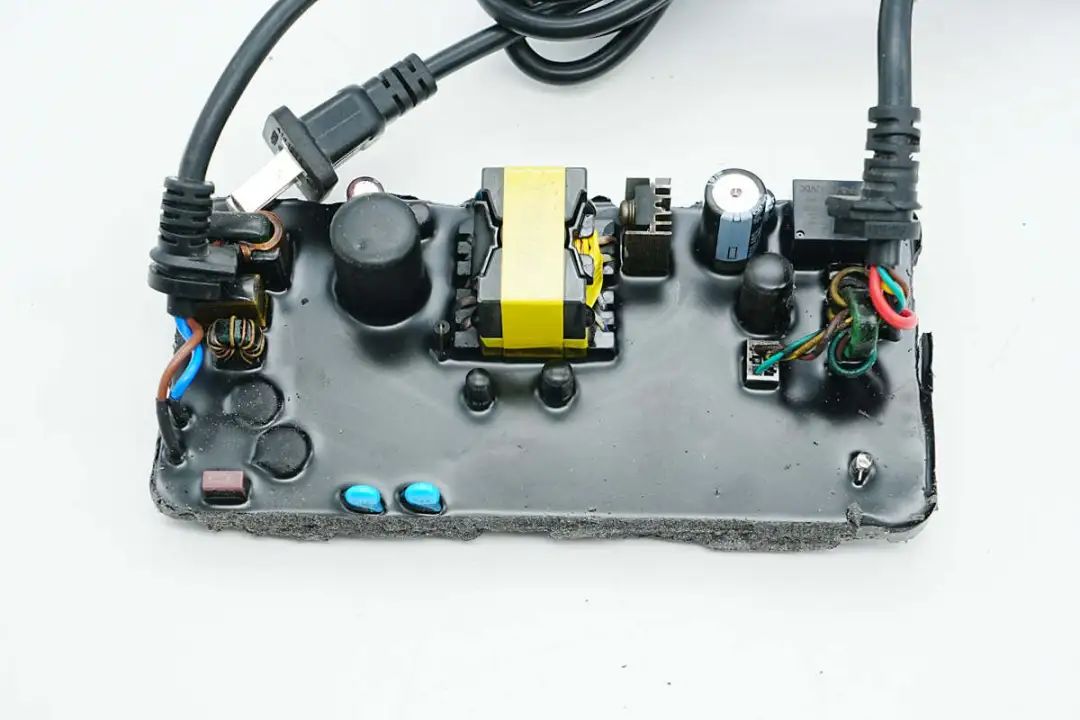

将PCBA模块取出，壳体底部已经完全沾胶。
模块两端焊接连接导线，其中输入端线缆导线外套胶套绝缘，输出端线缆绕磁环抗干扰。

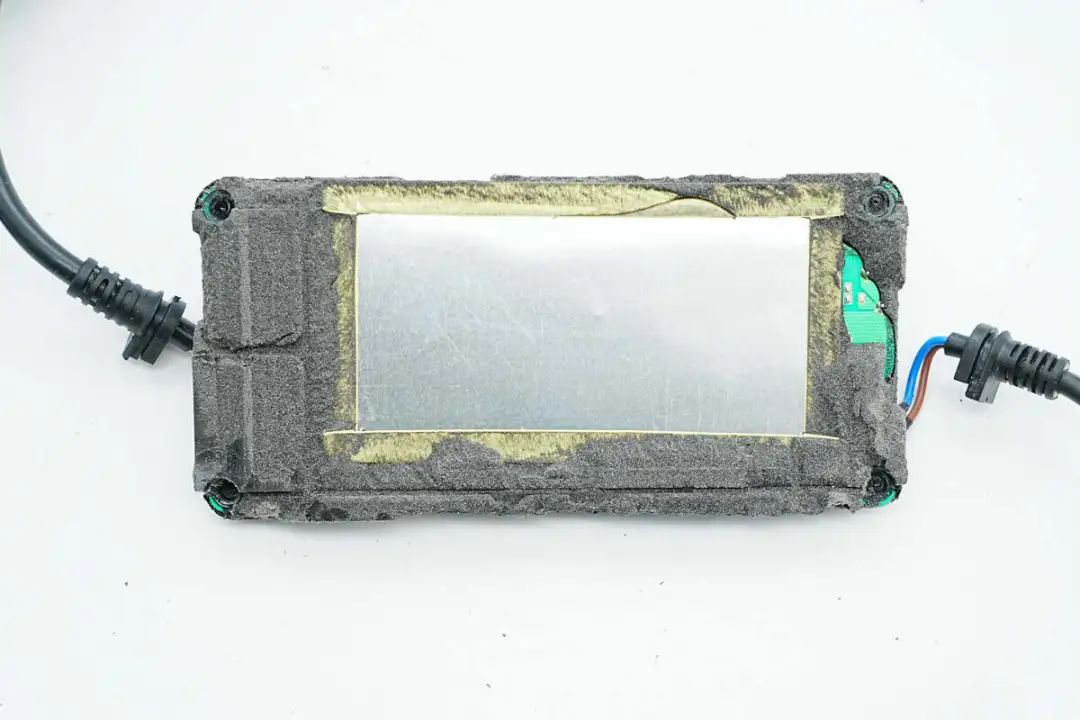

背面覆盖金属散热板，同时粘贴胶带绝缘。

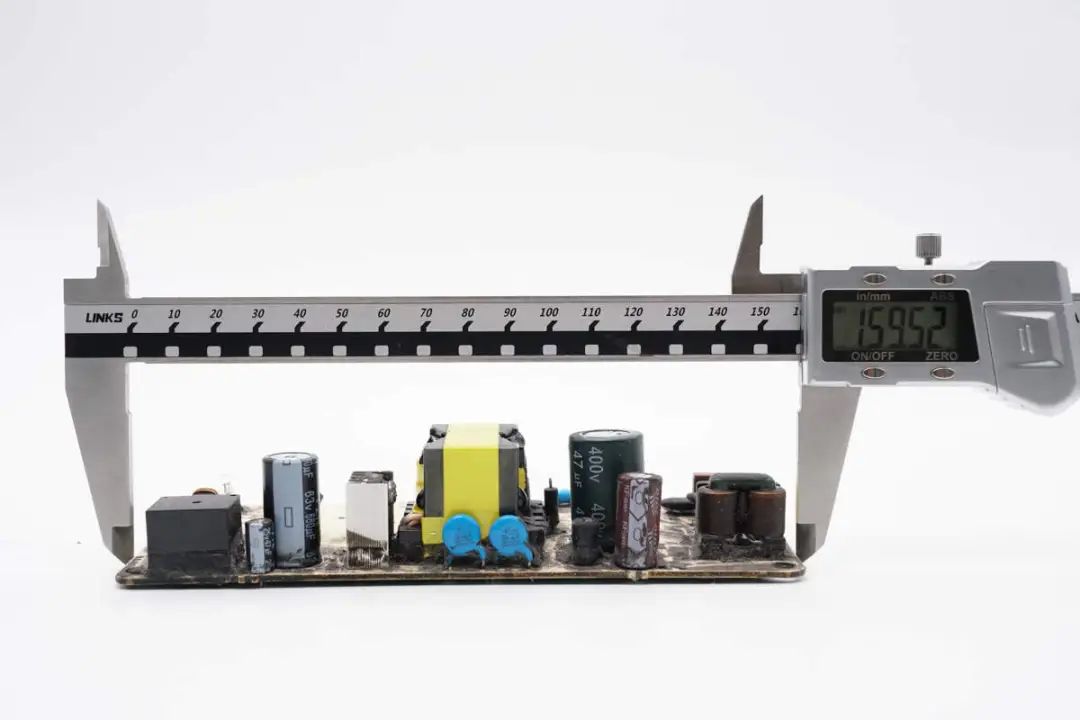

将模块大体清理干净，测得模块长度为159.52mm。

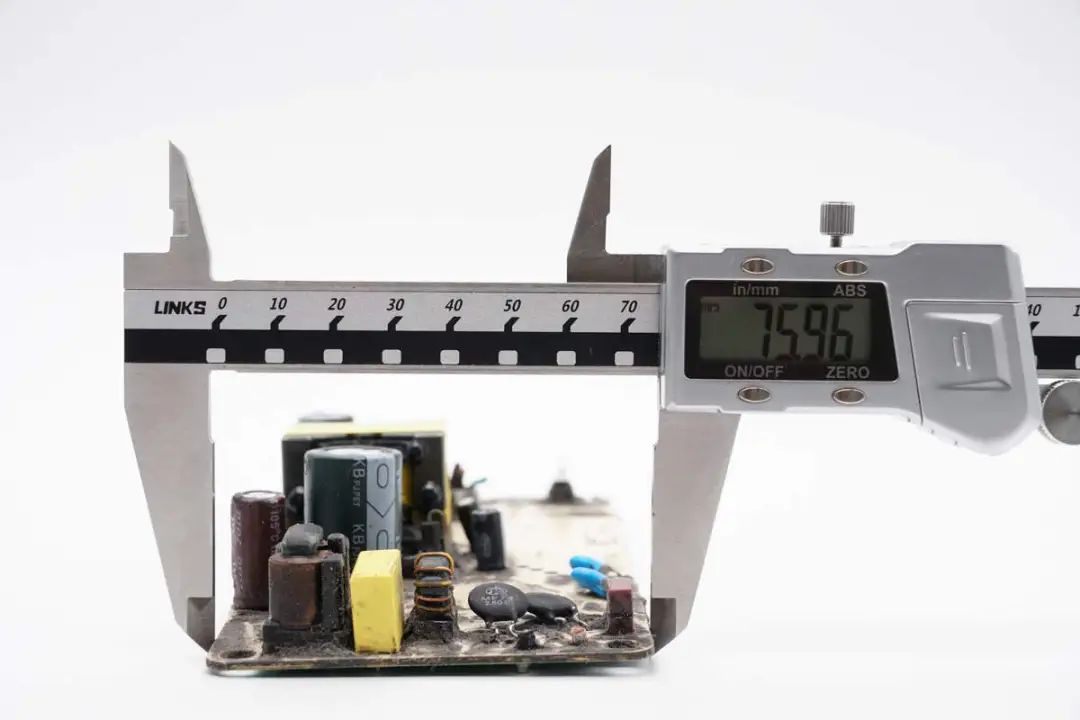

宽度为75.96mm。

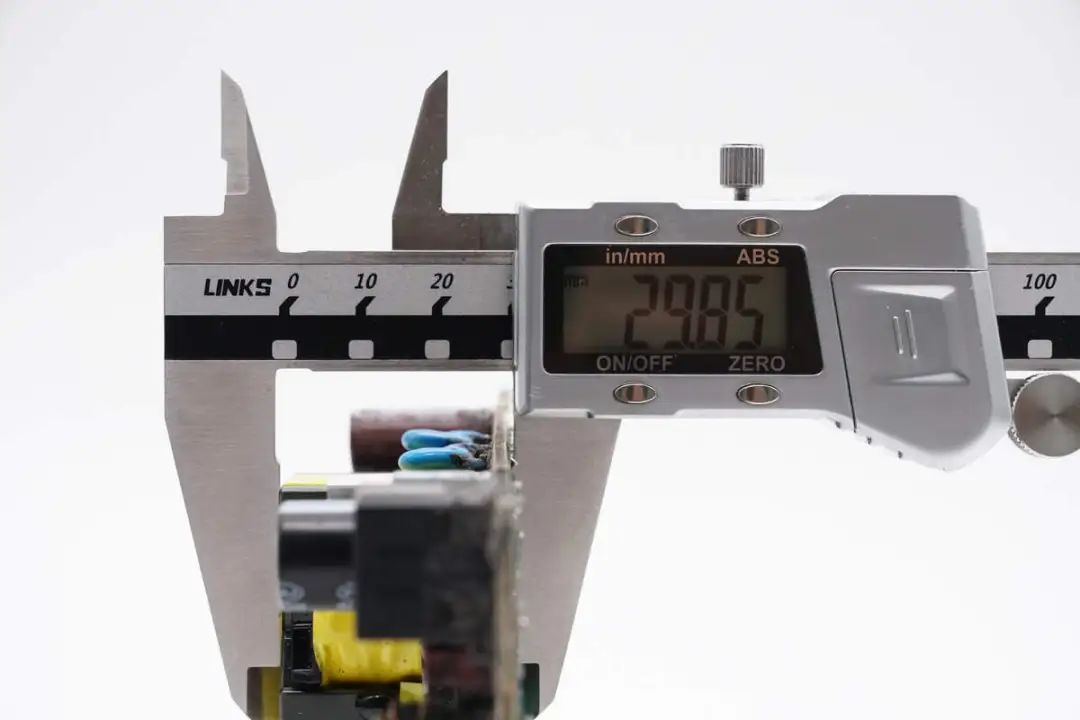

厚度为29.85mm。

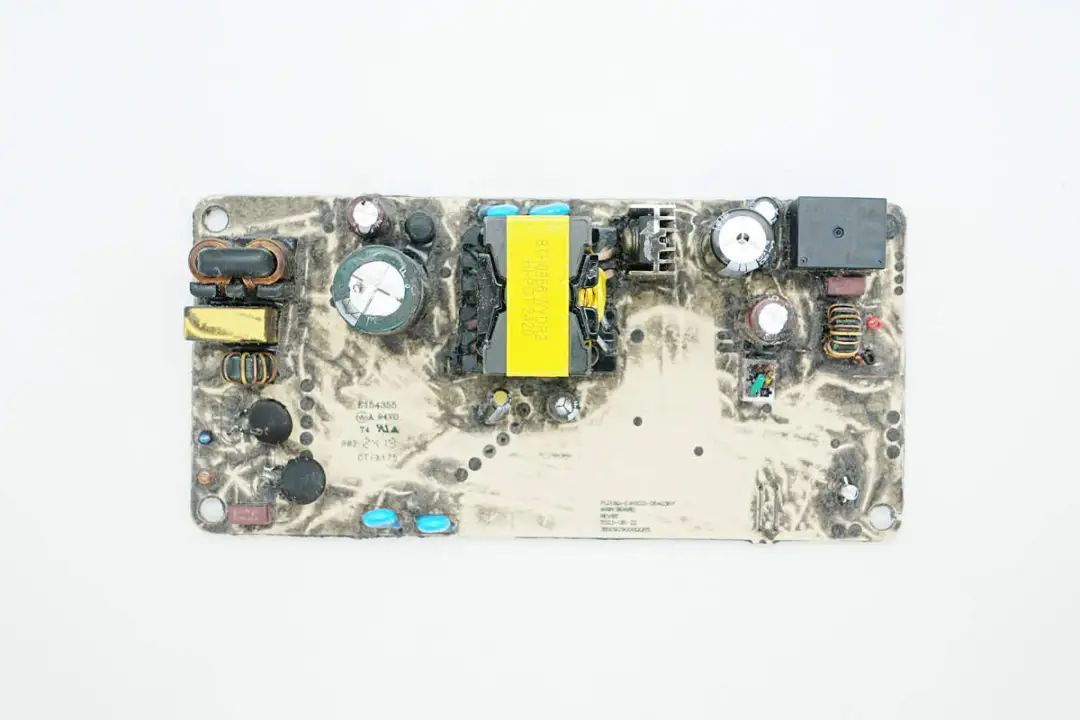

PCB板采用单面印刷，正面设有延时保险丝、共模电感、滤波电容、变压器等器件。从布局来看，空间十分富余。可以有效避免积热问题。

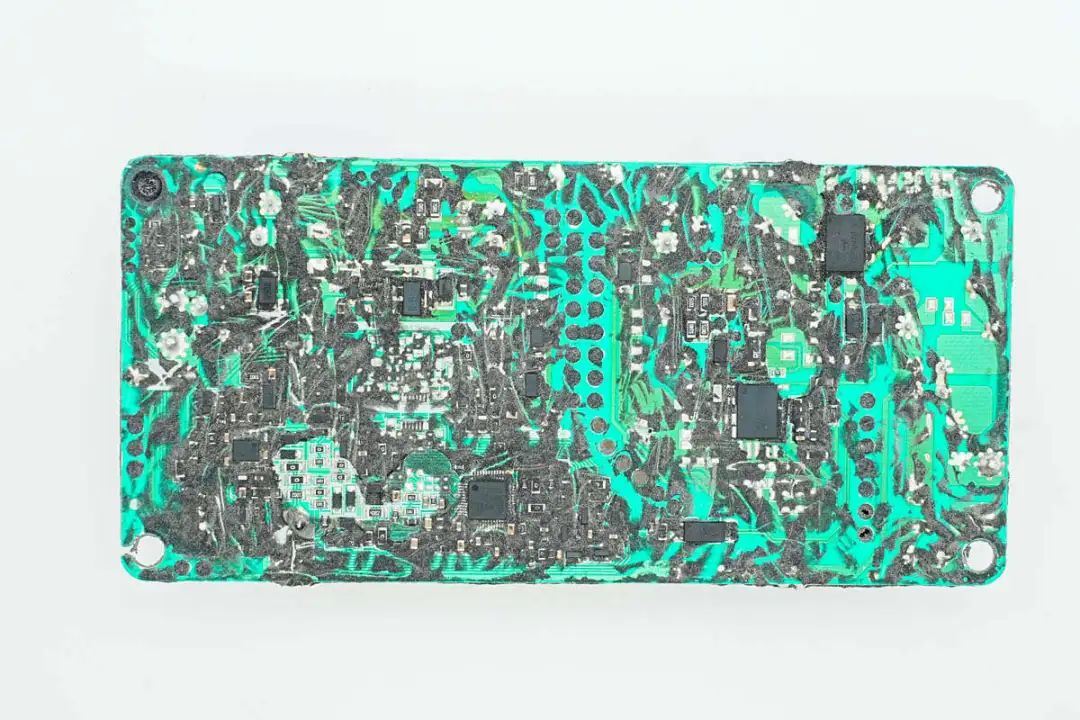

主板背面设有整流桥、开关电源主控芯片、MCU、双运放等器件。

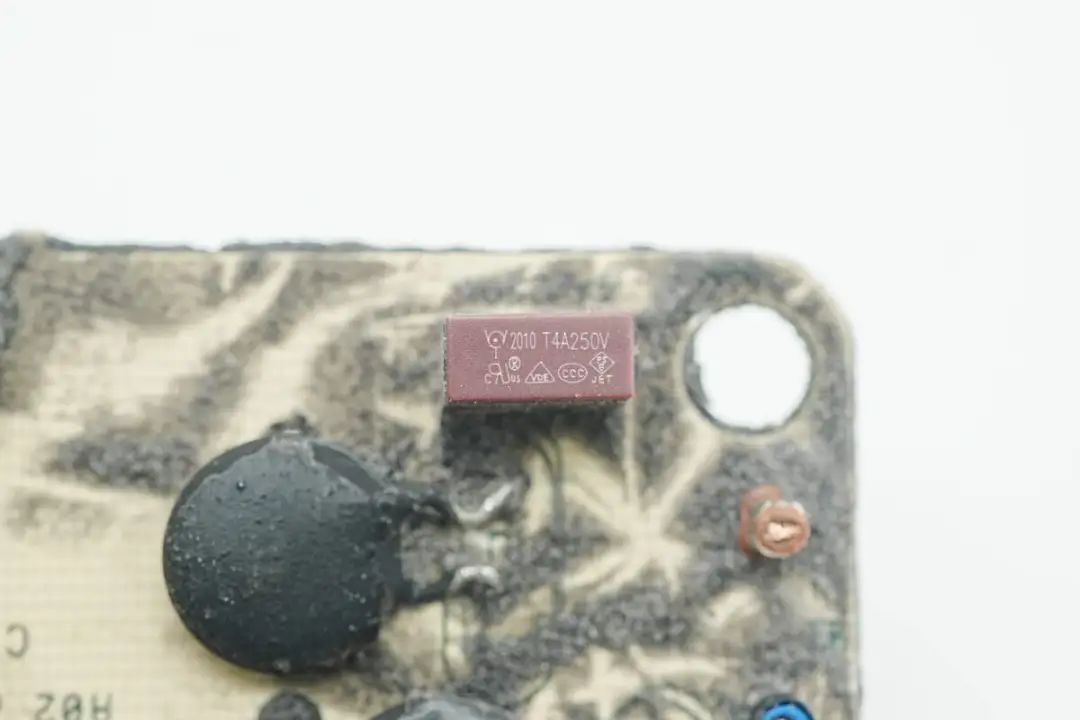

延时保险丝来自华德，规格为4A250V。

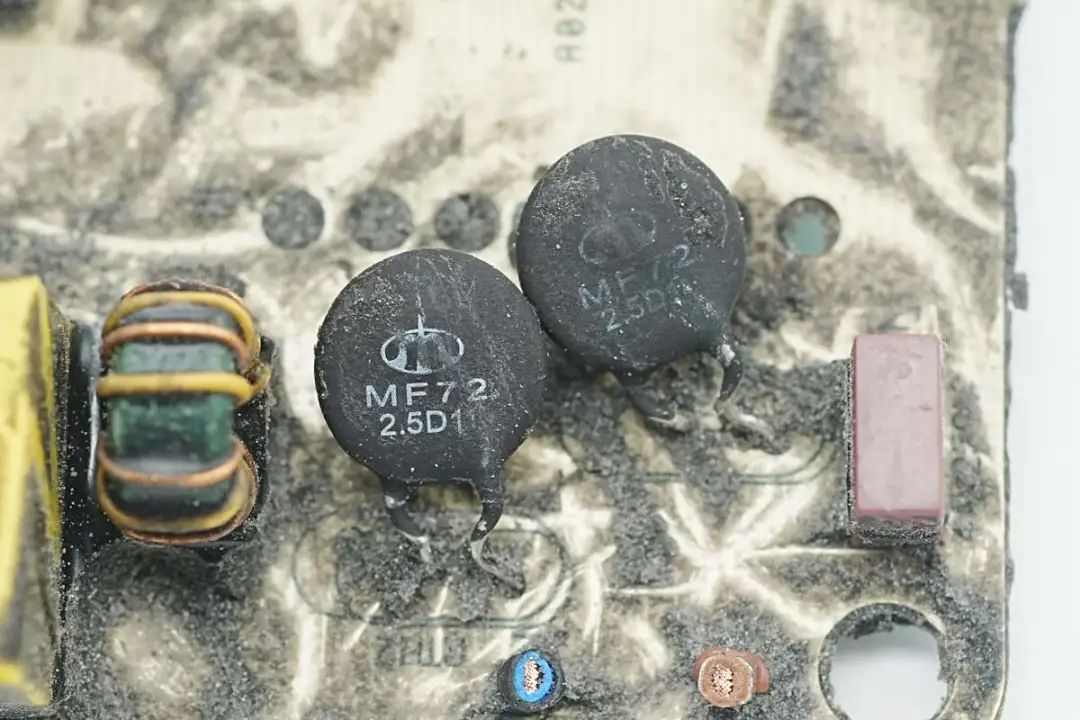

两颗NTC热敏电阻特写，用于抑制上电浪涌电流。

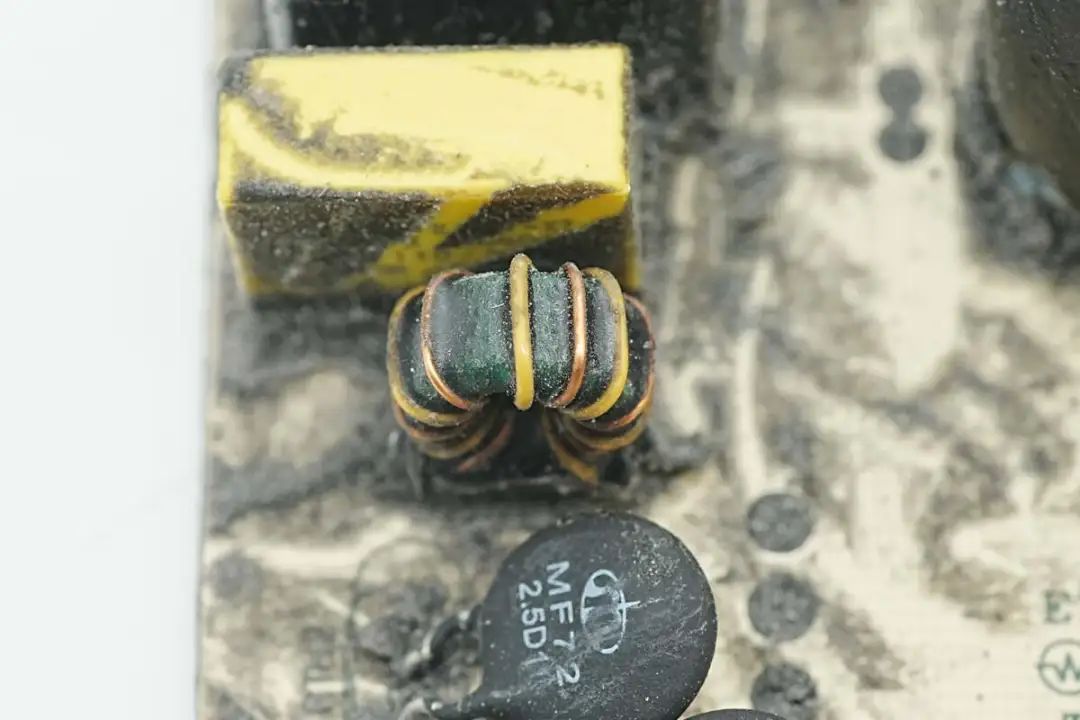

共模电感双线绕制，用于滤除EMI干扰。

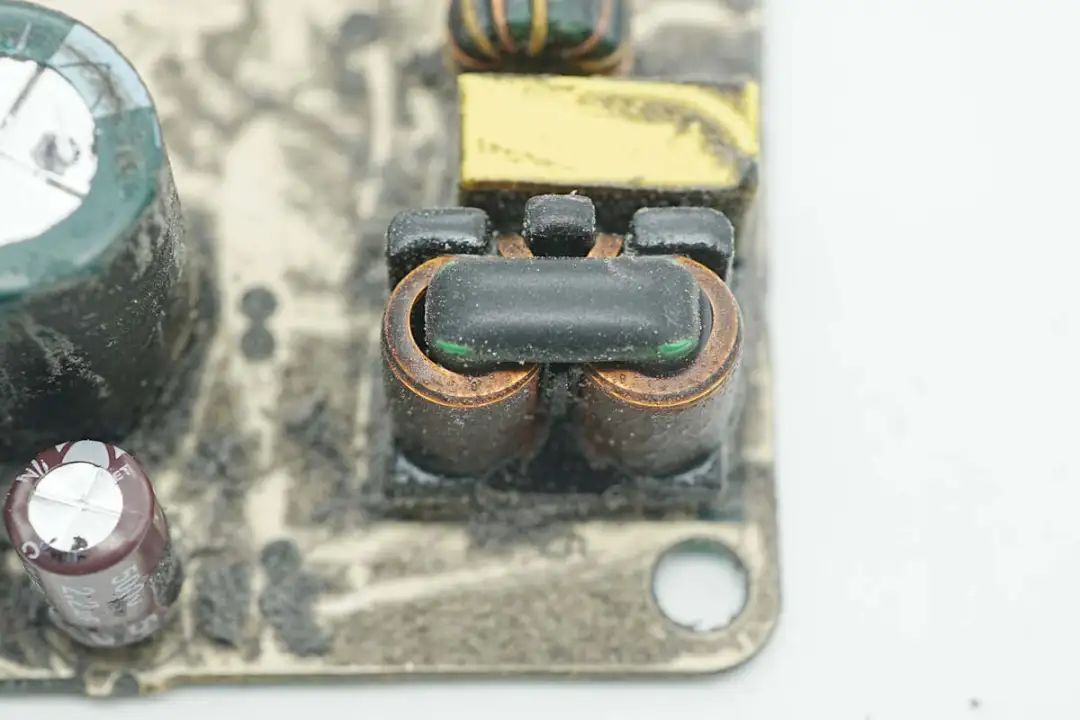

二级共模电感特写，扁平铜带绿色磁芯绕制。

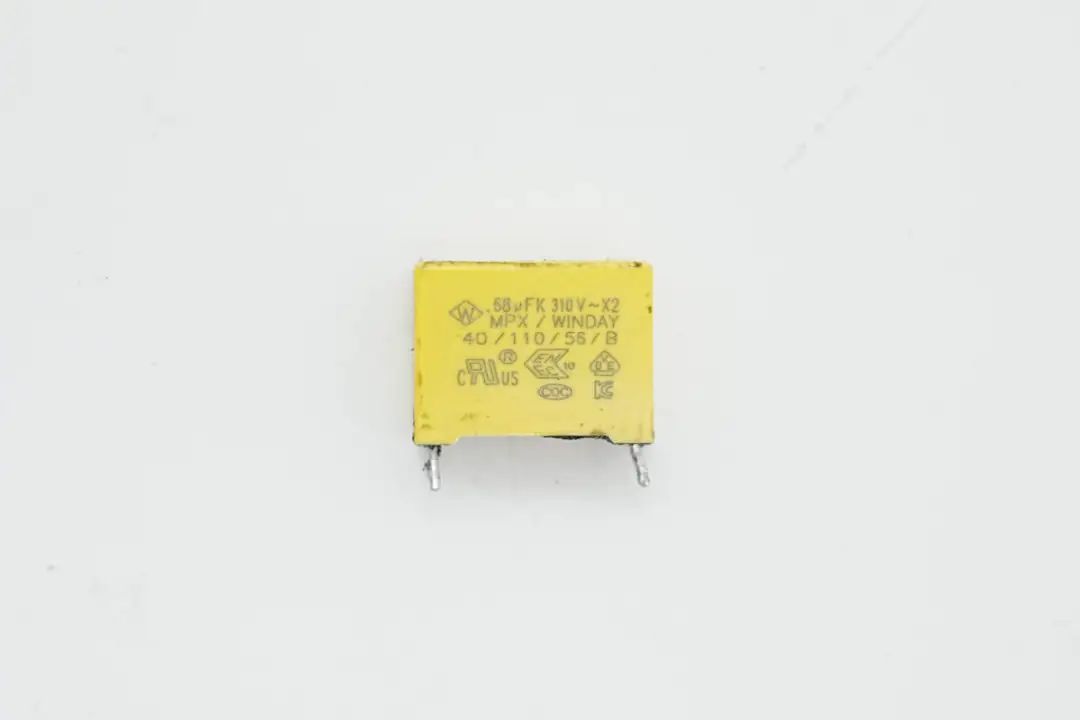

之间的安规X2电容容量0.68μF。

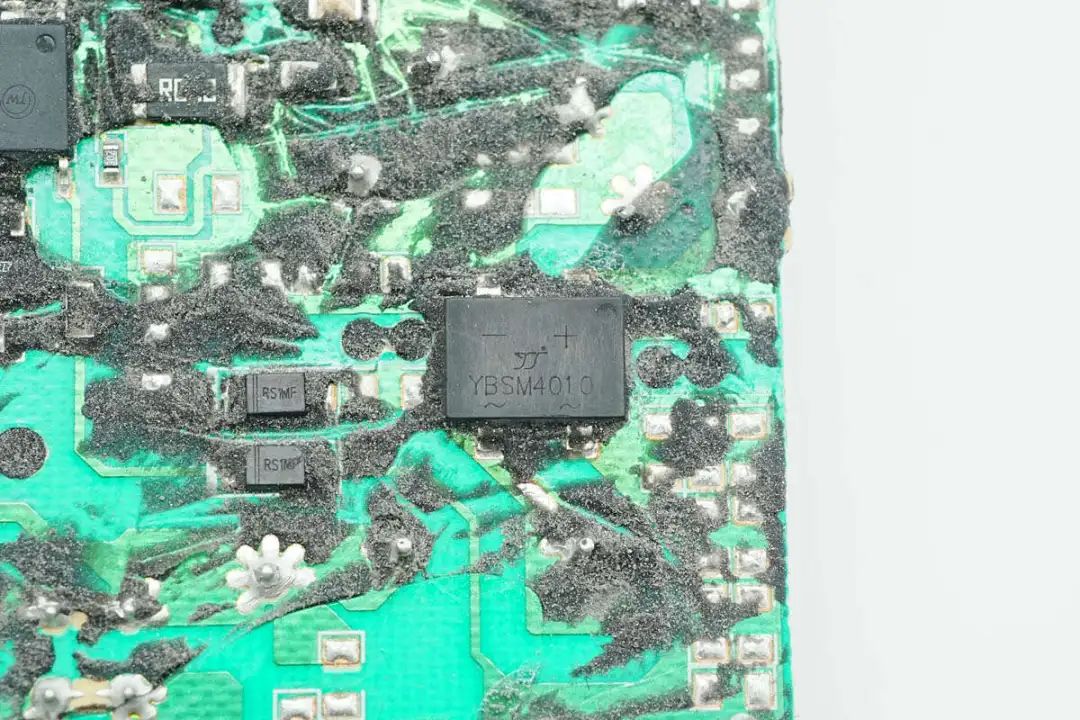

整流桥来自扬杰科技，型号YBSM4010，规格4A 1000V，采用YBS3封装。

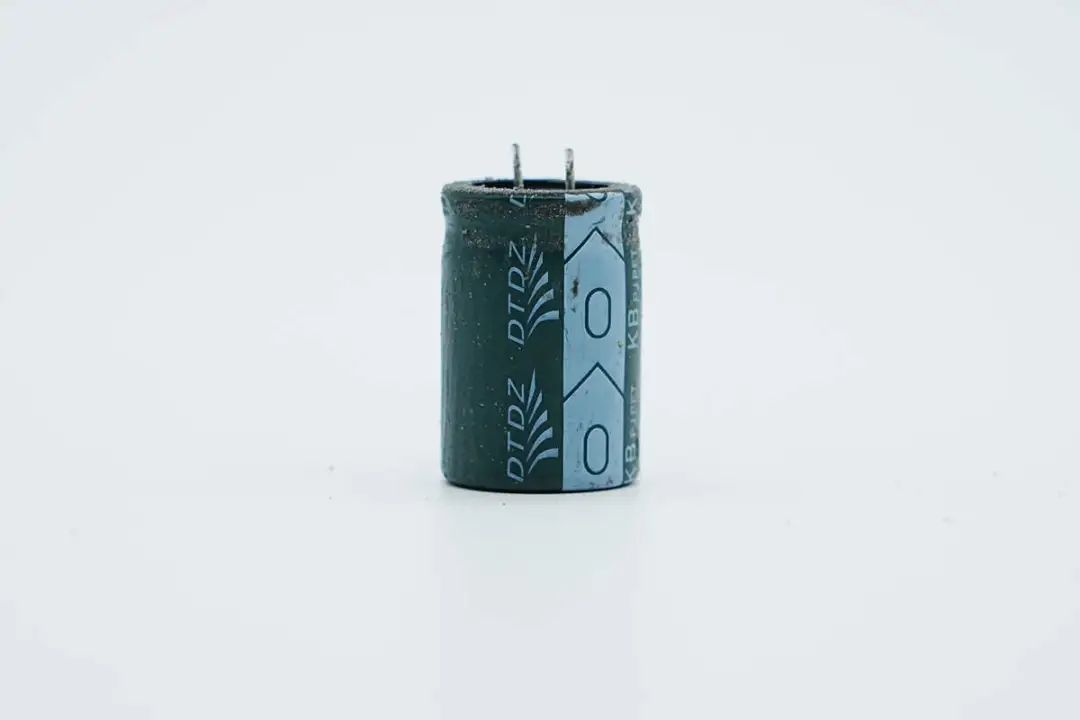

高压滤波电解电容来自DTDZ大通电子。

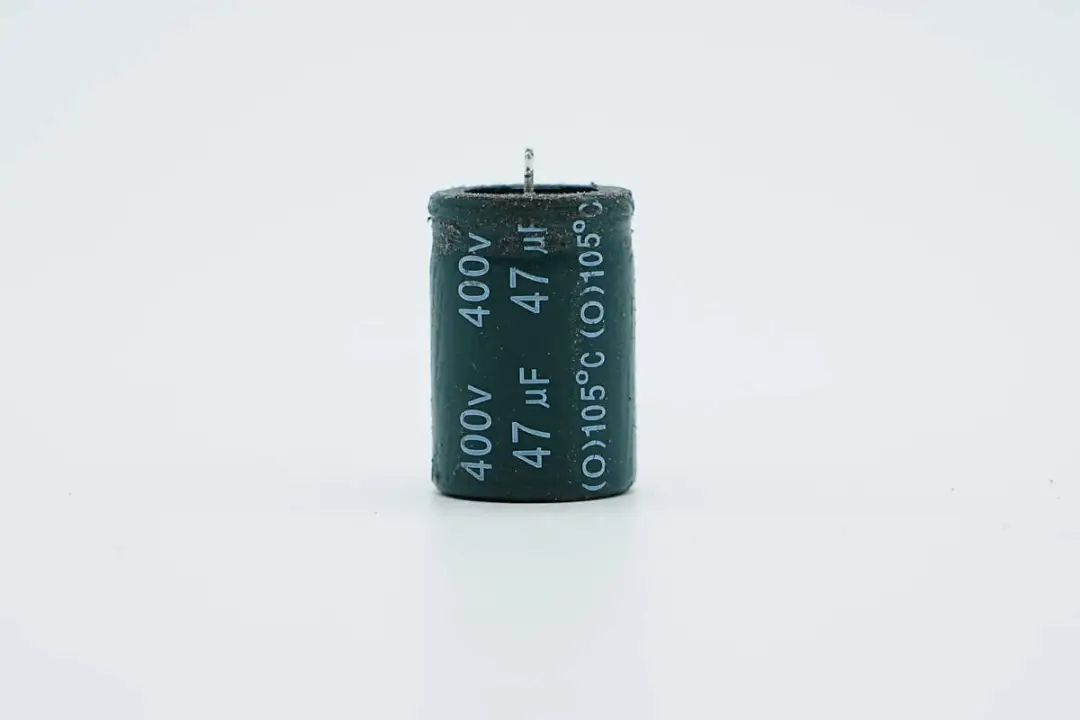

电容规格为400V47μF。

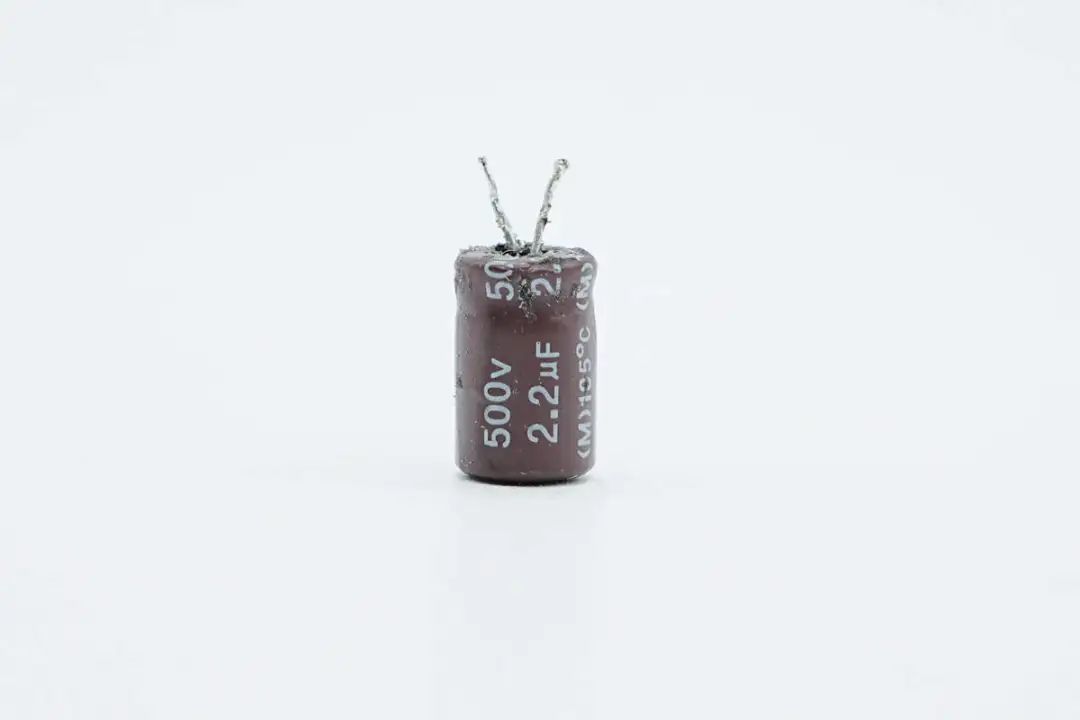

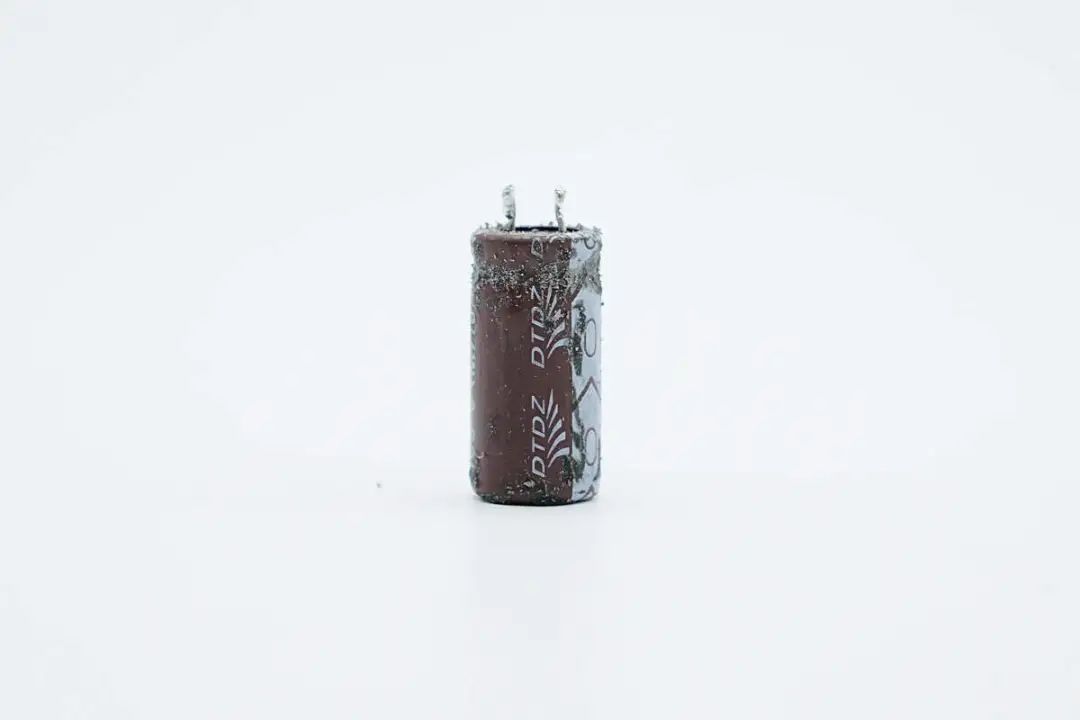

另一颗滤波电解电容也是来自DTDZ大通电子。
规格为500V2.2μF。
工字滤波电感外套热缩管绝缘保护。

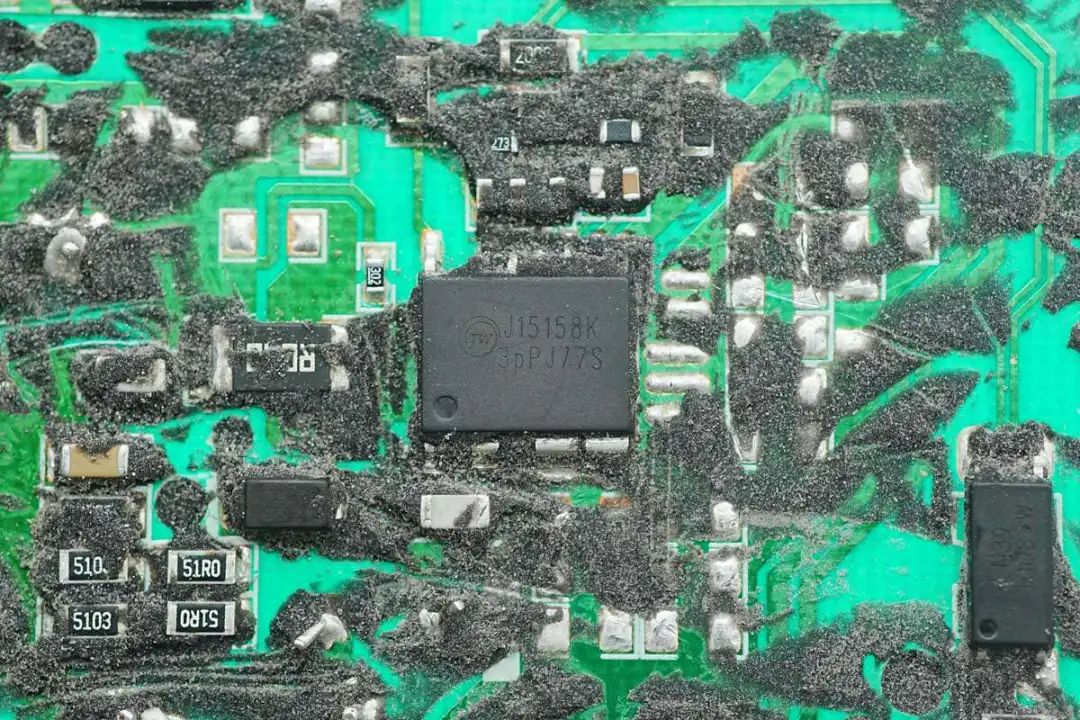

氮化镓合封芯片来自杰华特，型号JW15158K，这款氮化镓合封芯片将高频氮化镓直驱控制器，氮化镓开关管合封在一个封装内部，以减小寄生参数对高频开关的影响，JW15158K内部还集成高压启动和X电容放电功能，芯片内部集成700V耐压，165mΩ导阻氮化镓开关管。
杰华特JW15158K支持宽供电电压范围，采用QR工作模式提高能效，芯片提供可选的过电流和过功率保护，用于不同的PD和QC快充应用，并具备超低的待机功耗。此外还具有可靠完善的保护功能，采用ESOP10封装。

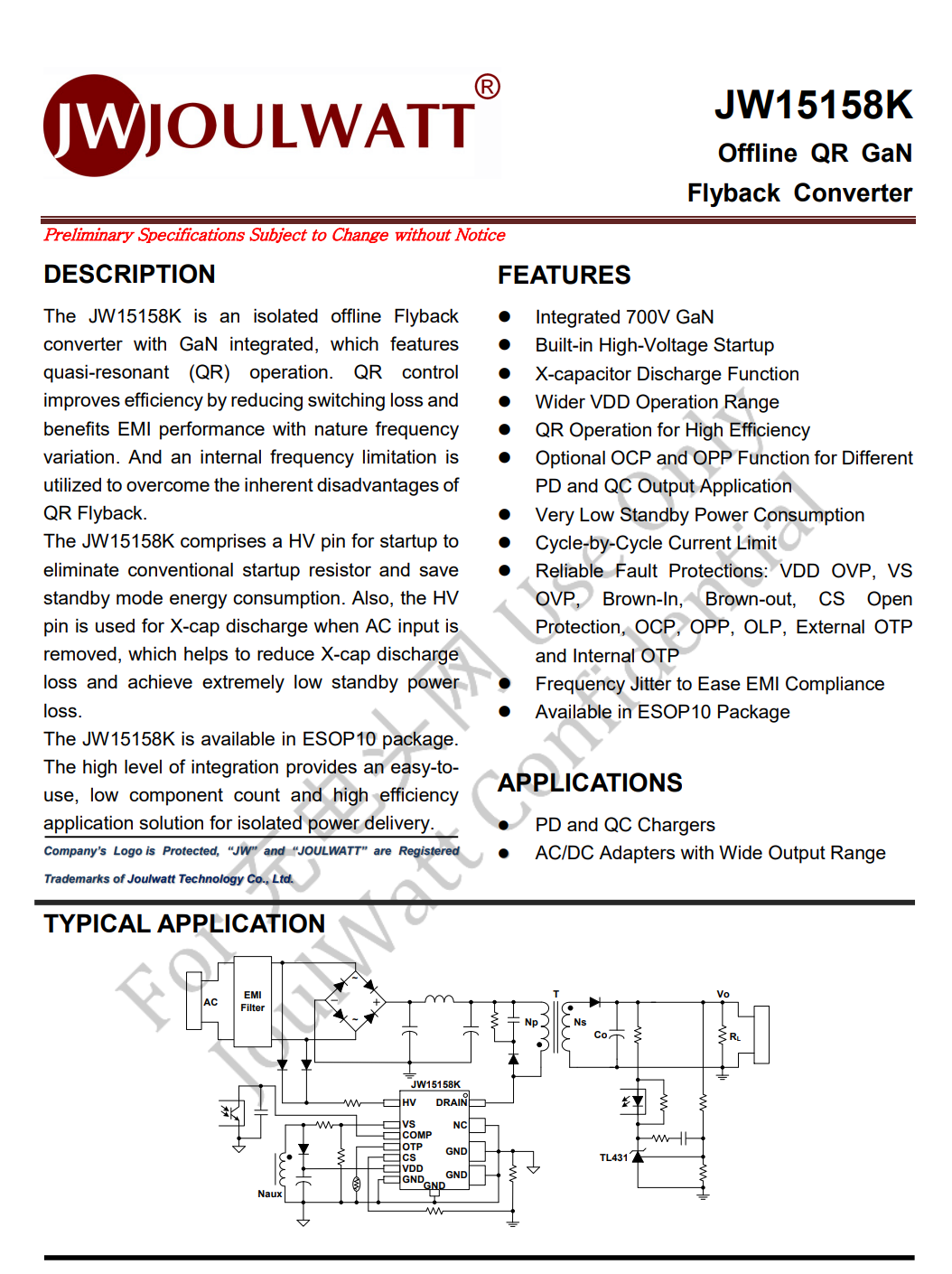

杰华特 JW15158K 资料信息。

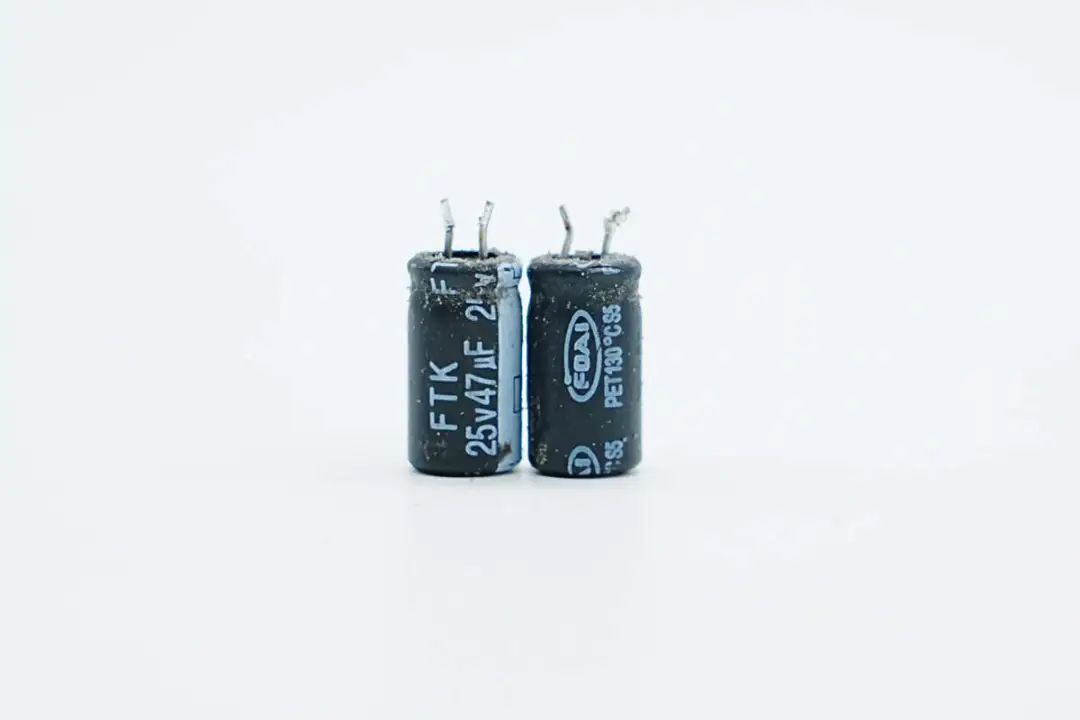

两颗主控芯片供电电容来自江苏法拉电子，规格均为25V47μF。

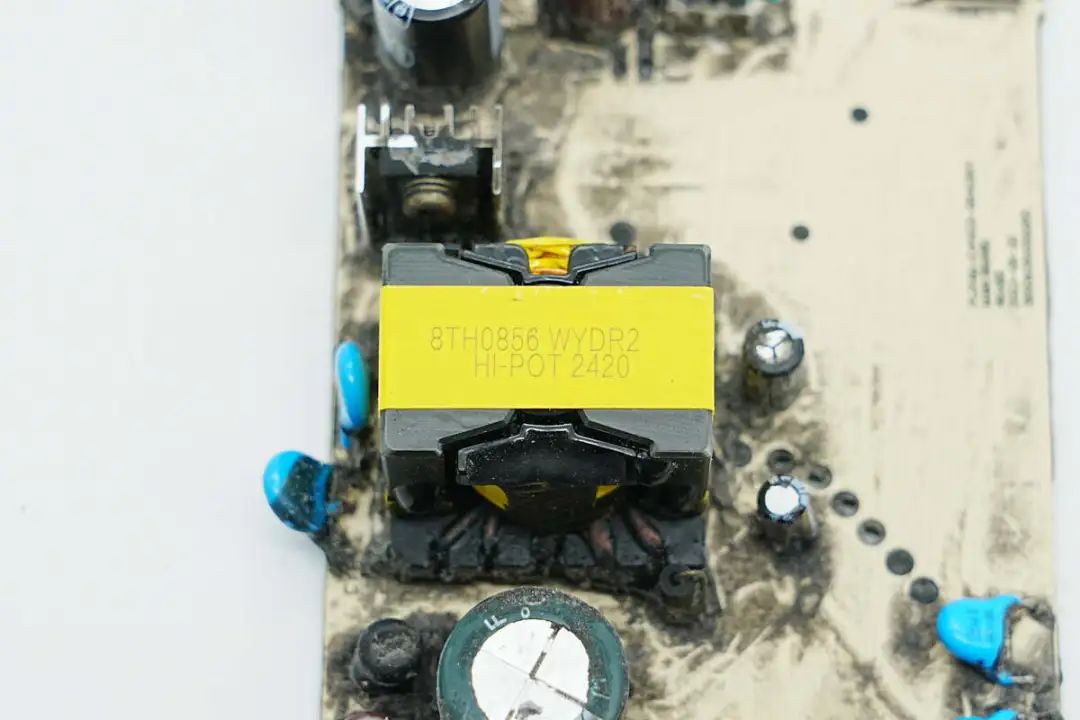

变压器特写。

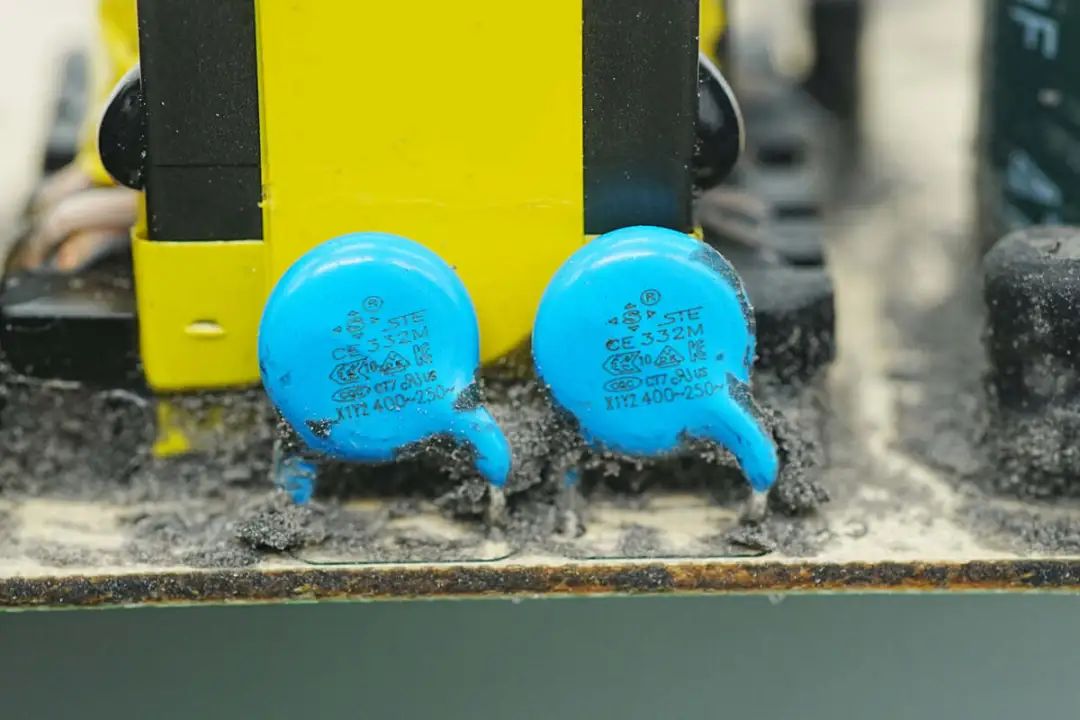

蓝色Y电容来自松田电子，容量为3300pF。

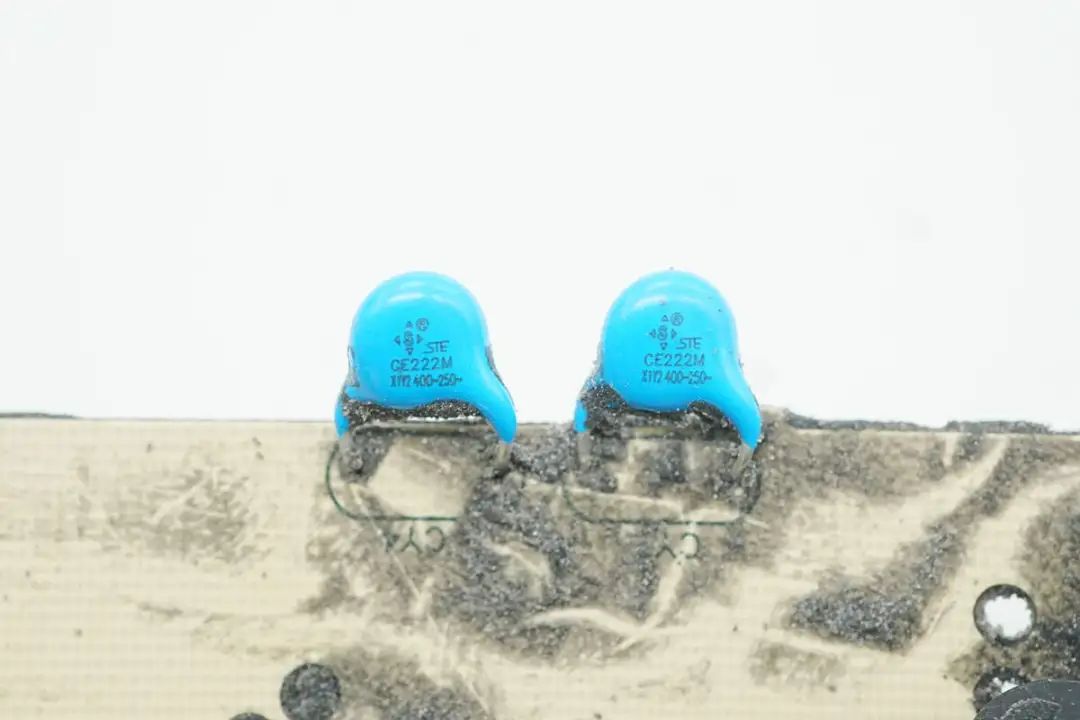

另外两颗Y电容也是来自松田电子，容量为3300pF。

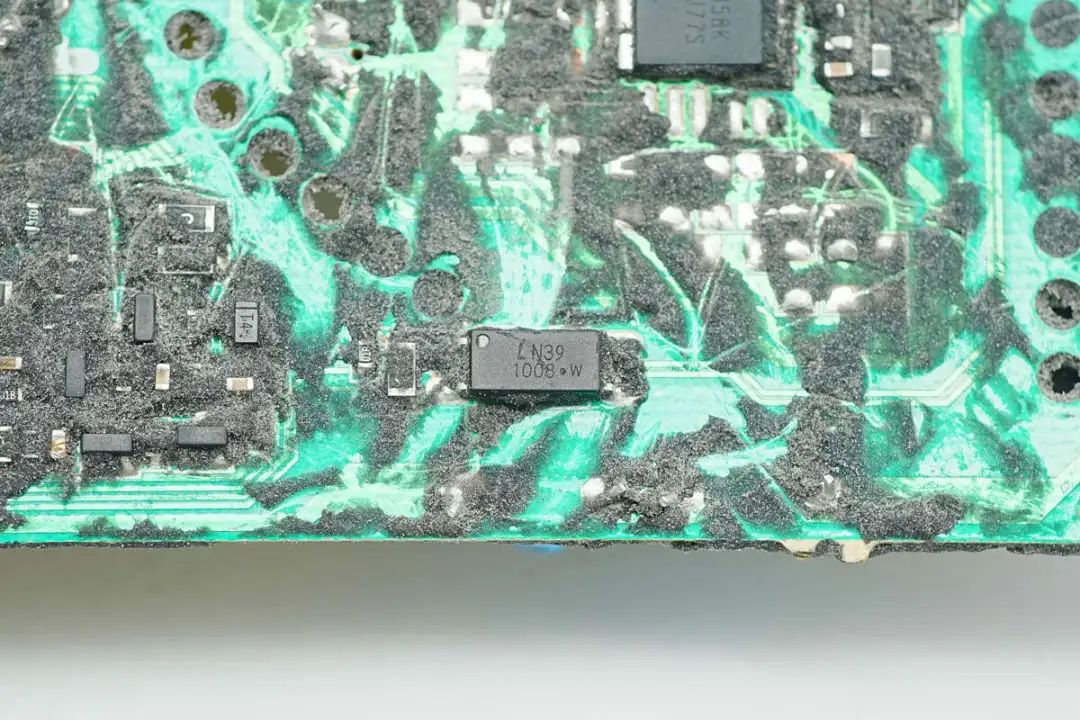

1008光耦特写，用于输出电压反馈。

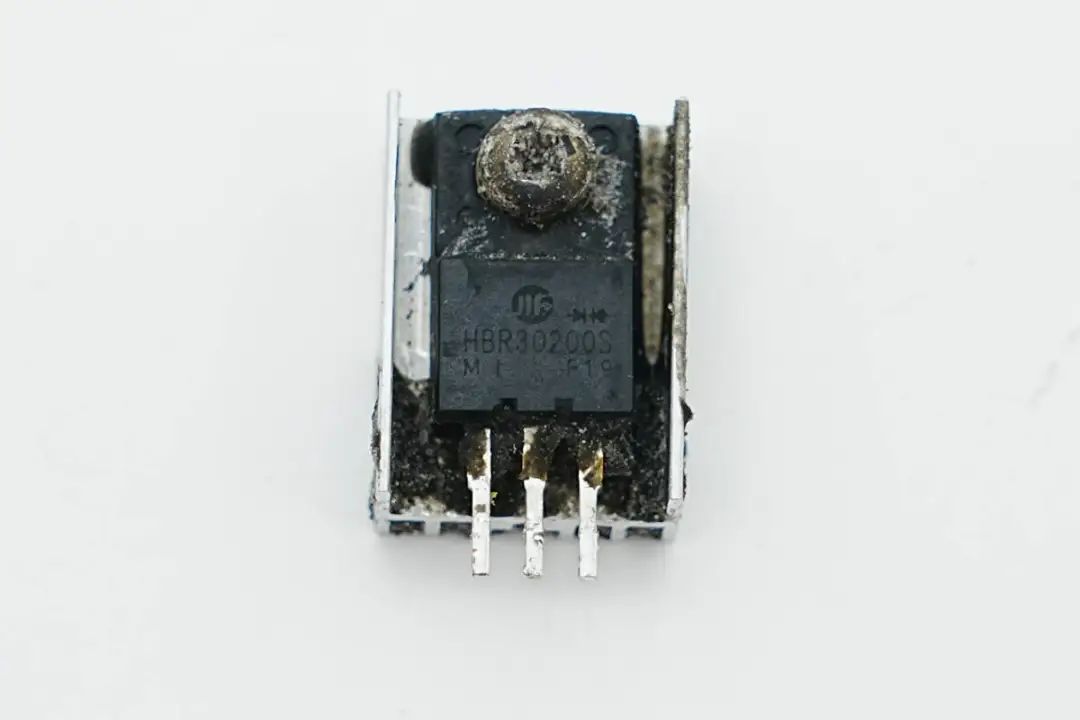

肖特基整流管来自JSMC吉林华微，型号HBR30200S，规格为200V30A，采用TO-220MF-K1封装。

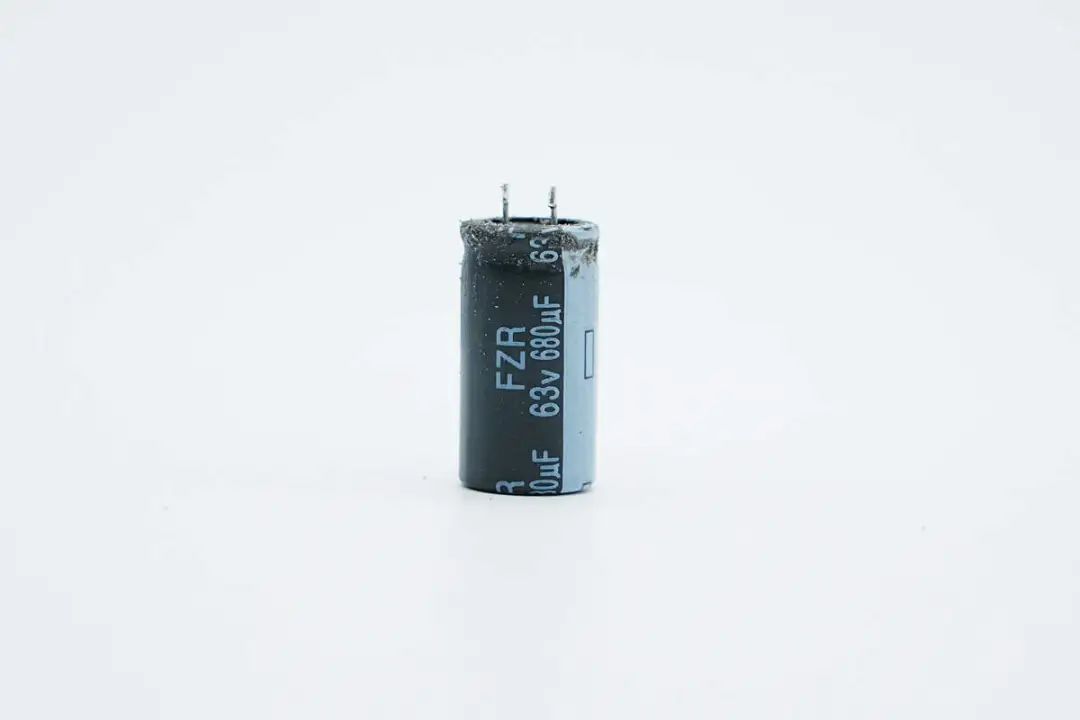

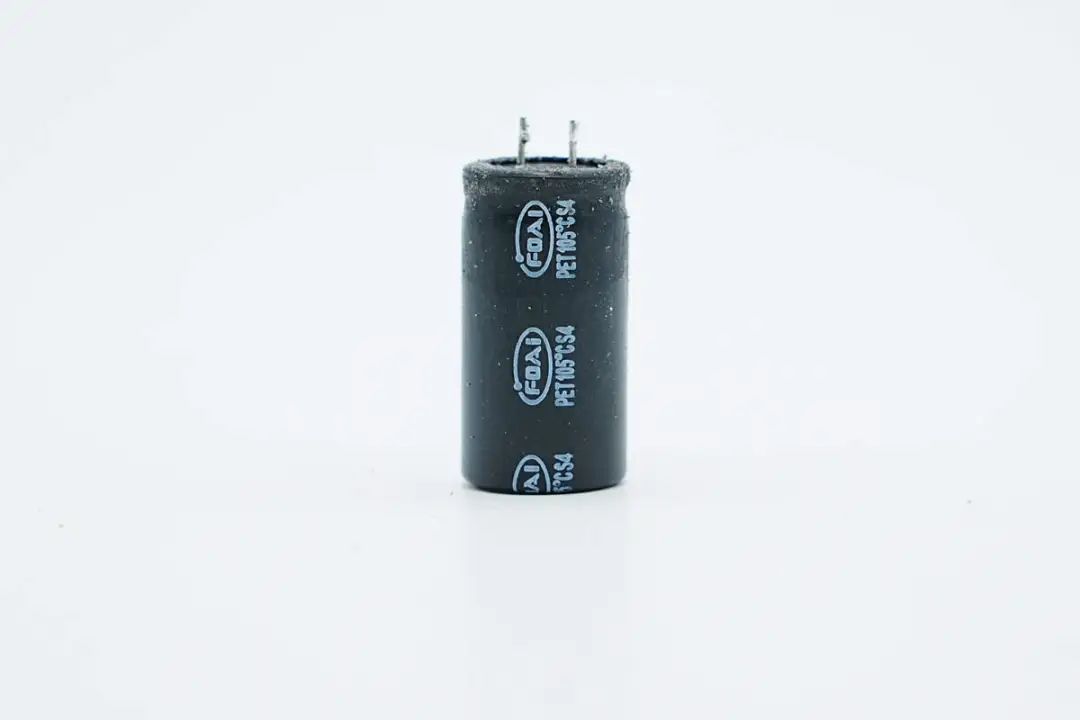

同步整流输出滤波电容来自江苏法拉电子，为FZR系列产品。
电容规格为63V680μF。

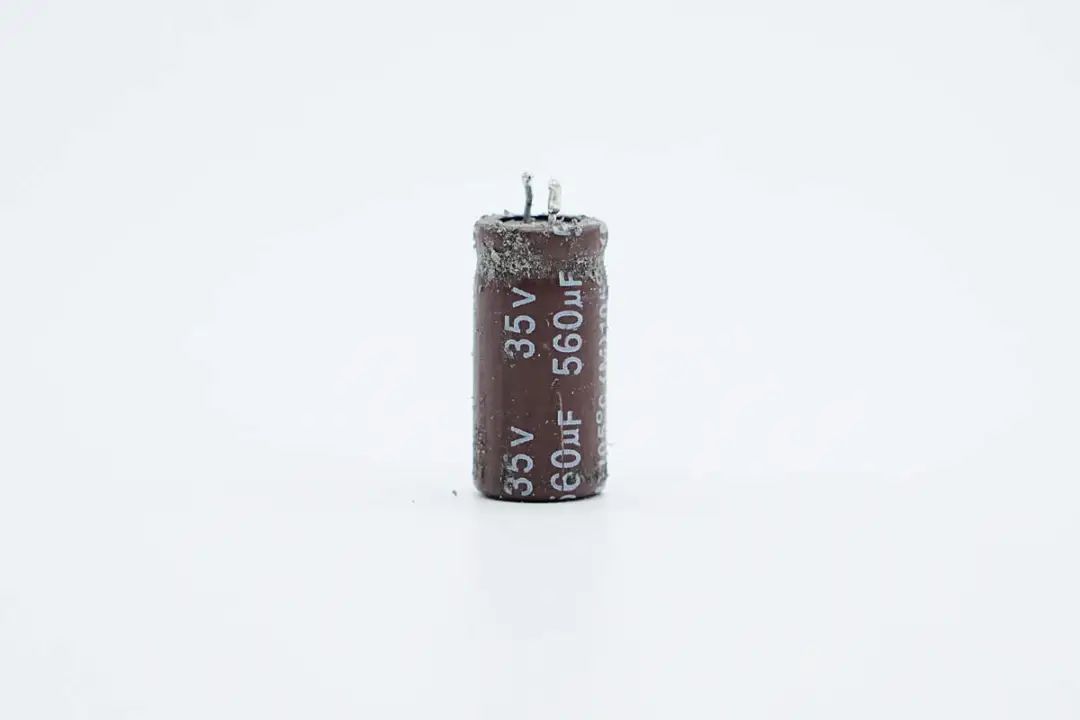

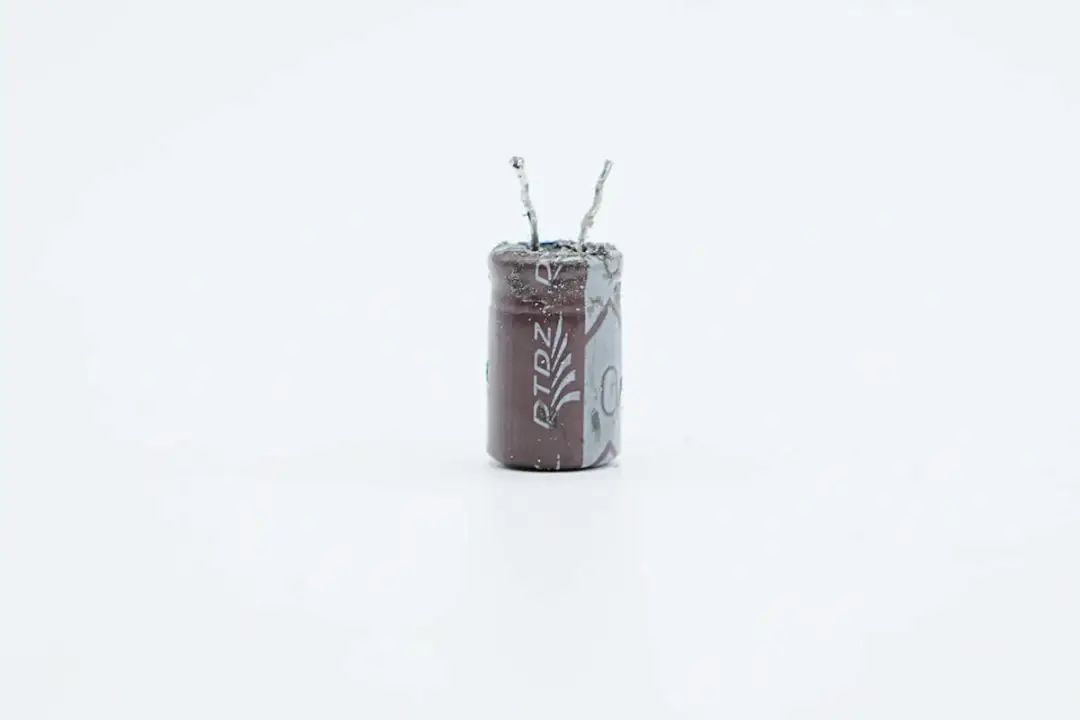

另一颗输出滤波电容来自大通电子。
电容规格为35V560μF。

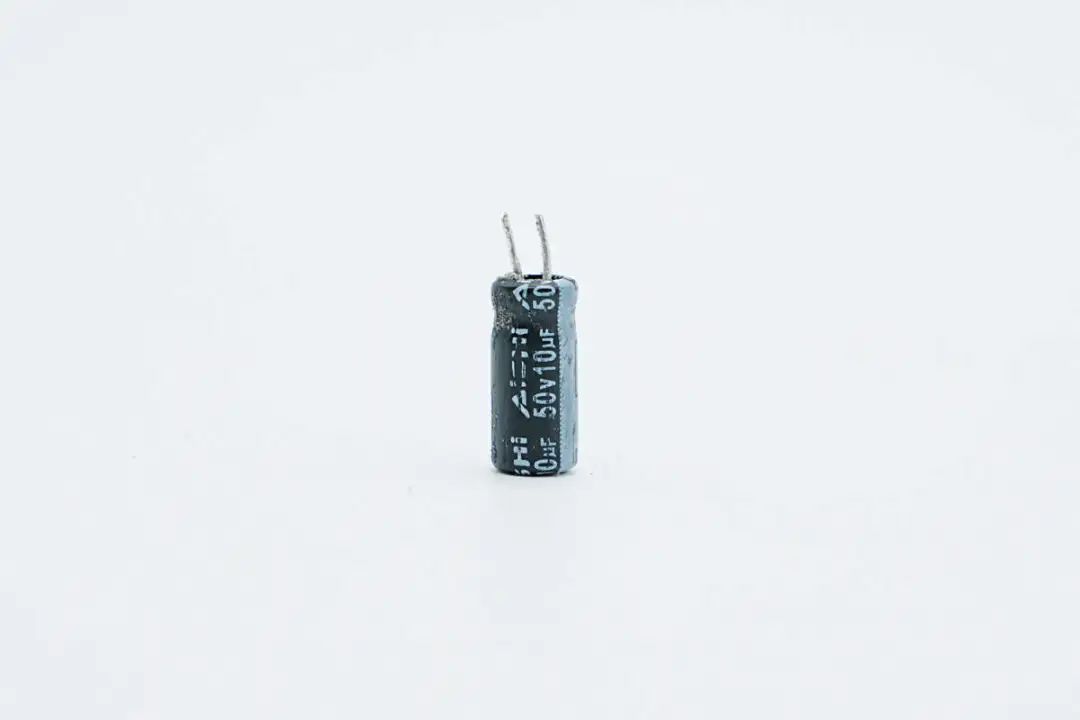

还有一颗小电容来自艾华，规格为50V10μF。

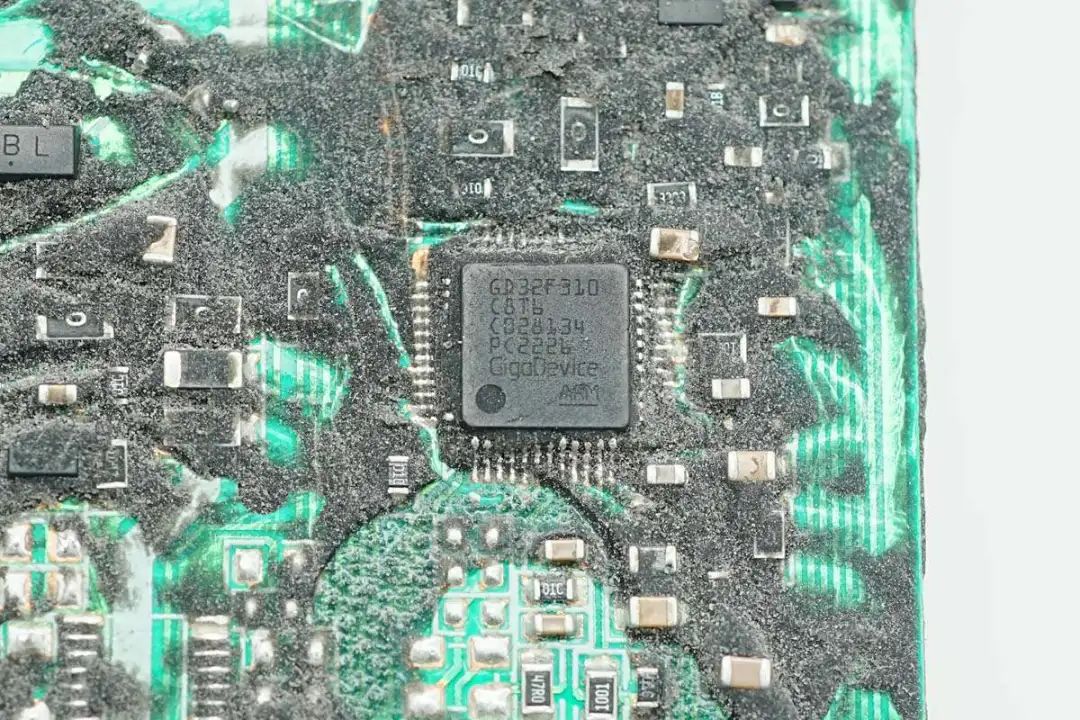

用于充电控制的MCU来自兆易创新，型号GD32F310C8T6，基于Arm® Cortex®-M4 RISC内核的32位通用微控制器，在增强处理能力、降低功耗及外设配置方面实现了极佳的性价比，采用LQFP48封装。

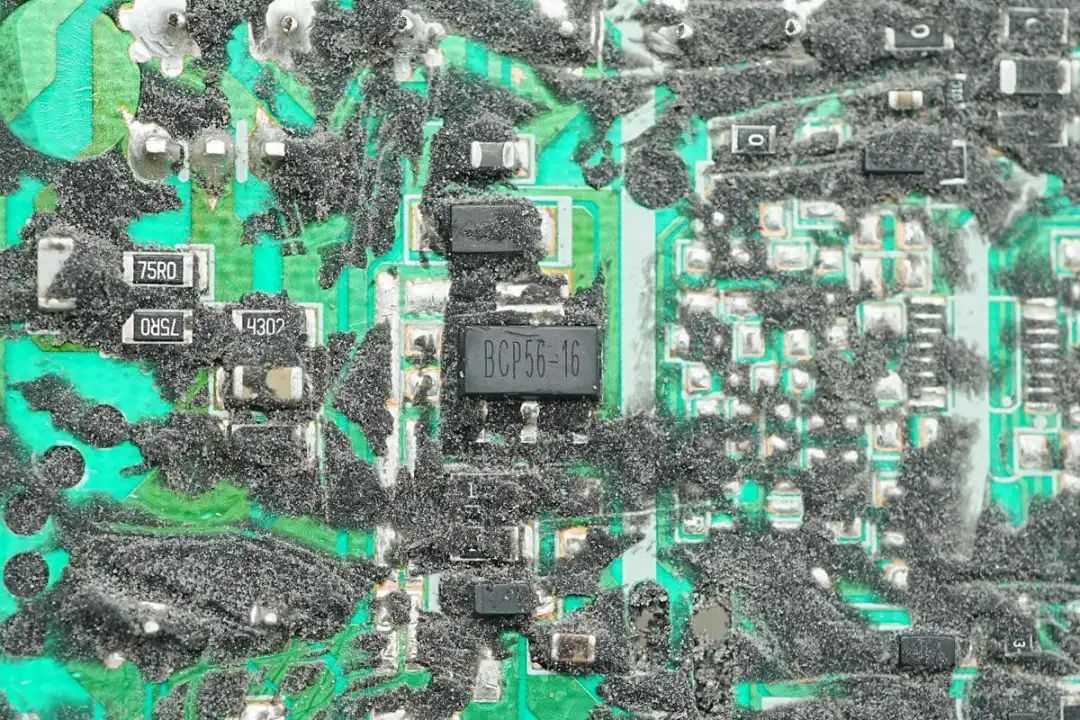

一颗丝印BCP56-6三极管用于稳压供电。

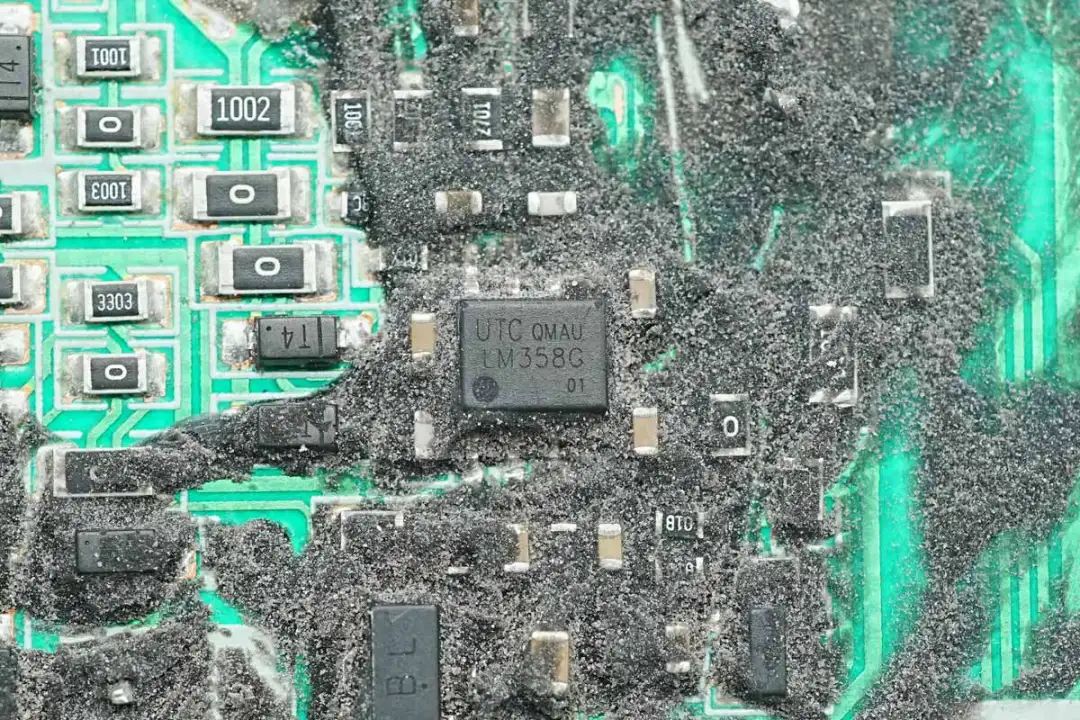

UTC友顺LM358双运放用于输出电压反馈控制。

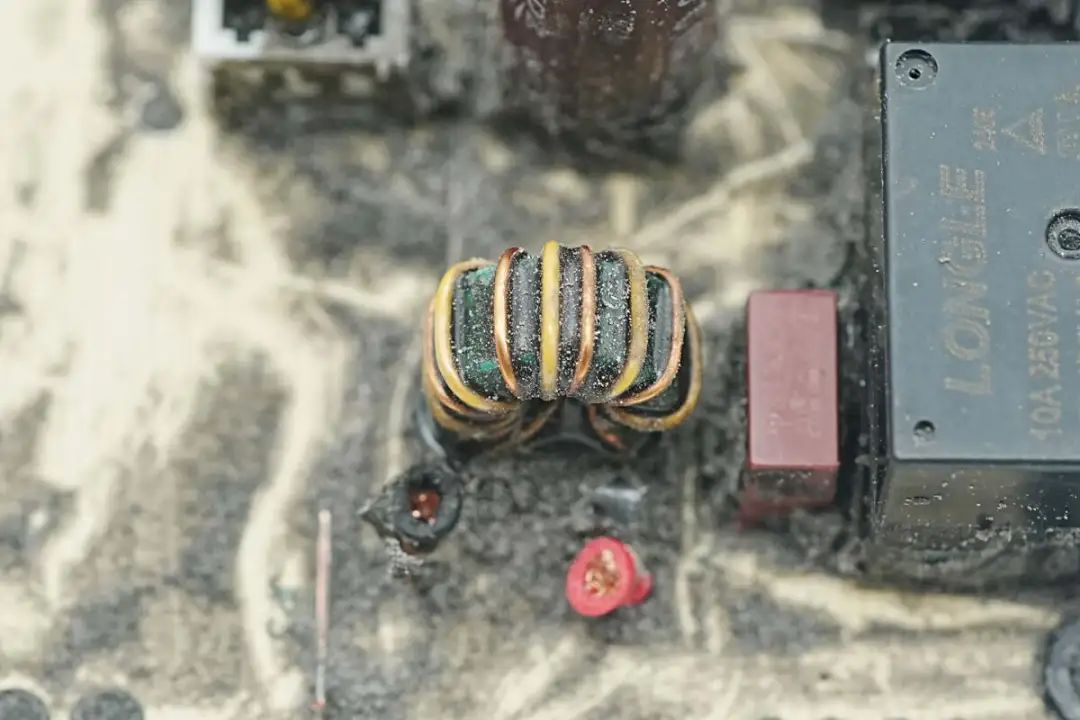

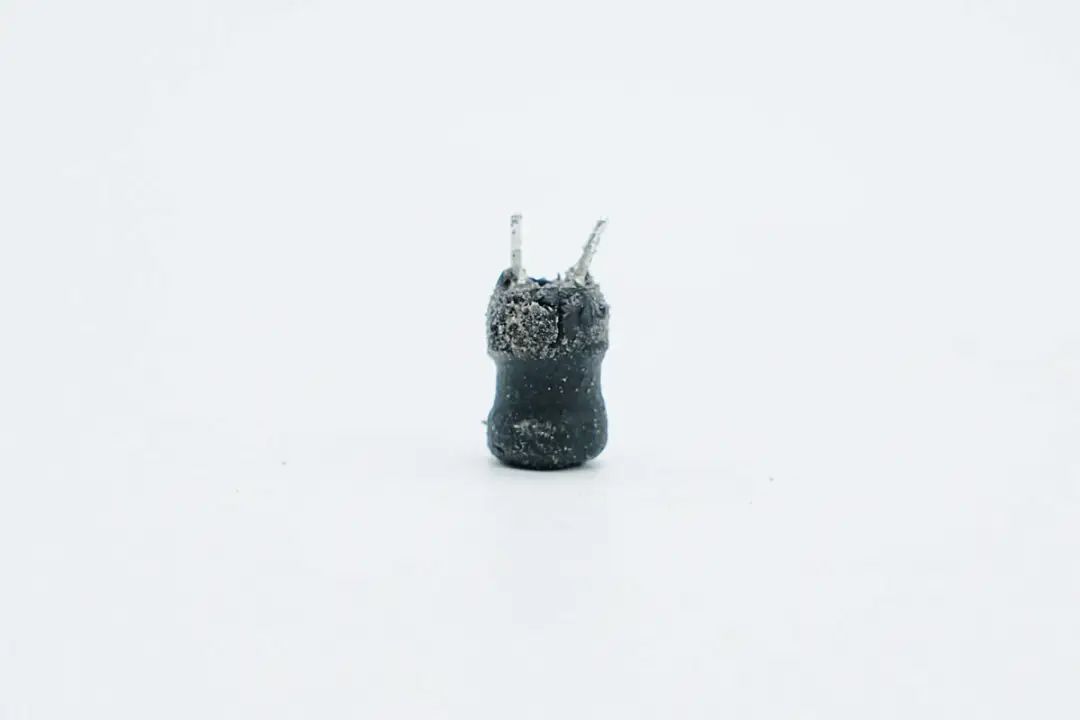

滤波电感特写。
输出端保险丝也是来自华德，规格为6.3A250V。

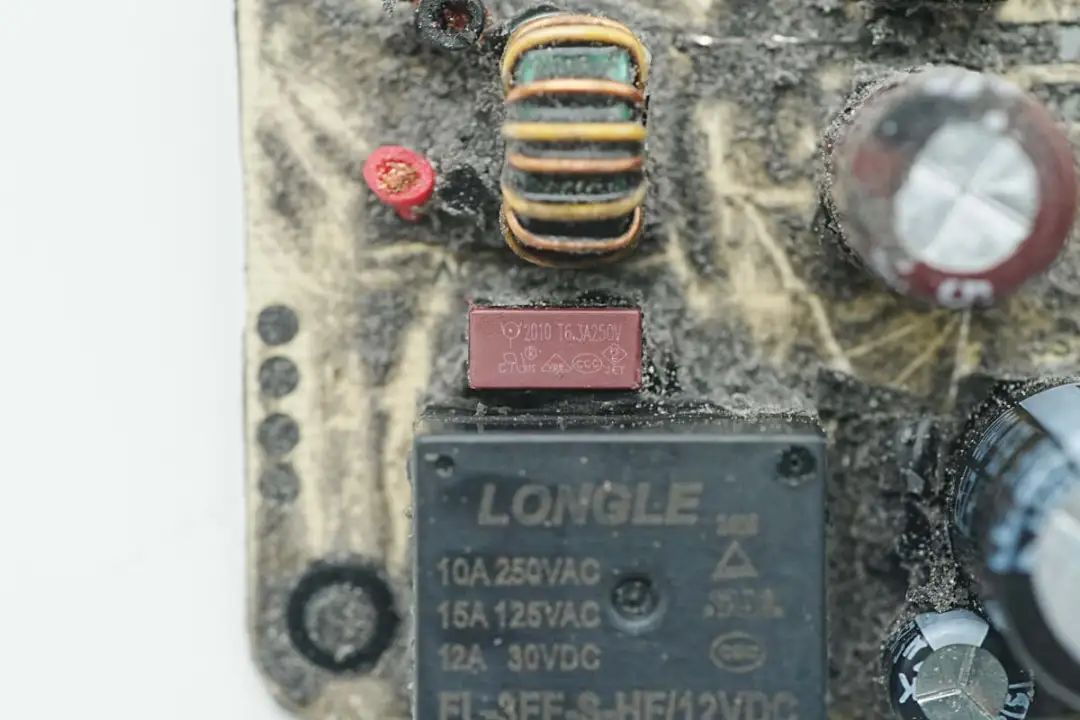

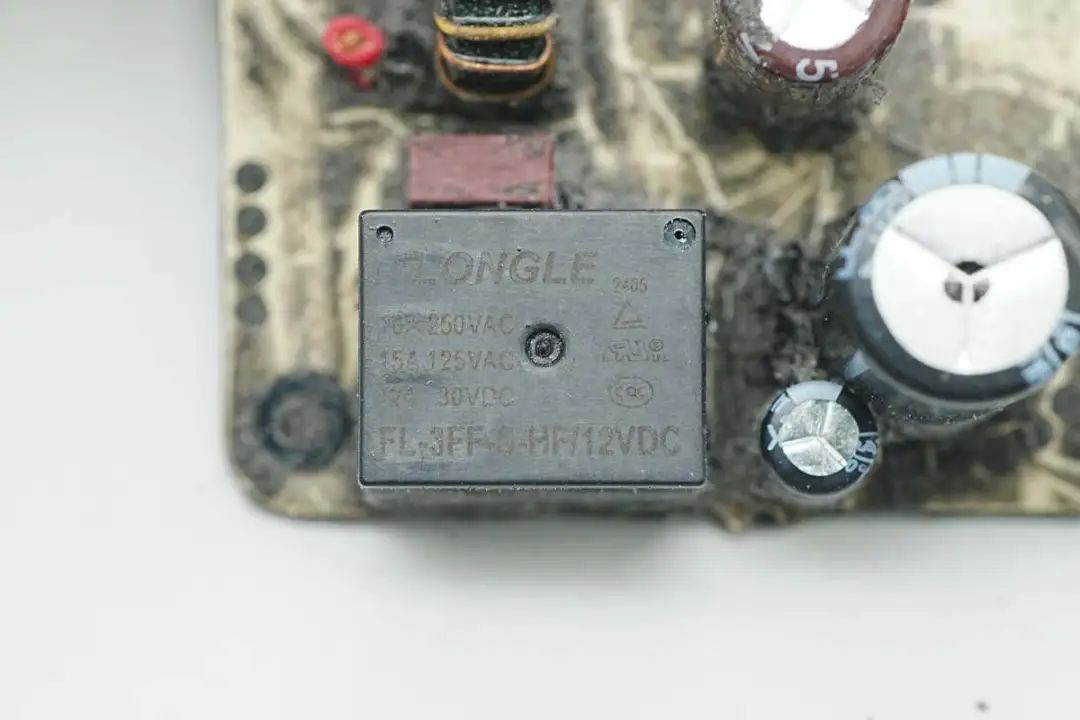

继电器特写，型号FL-3FF-S-HF/12VDC，线圈电压为12V，触点容量为10A。

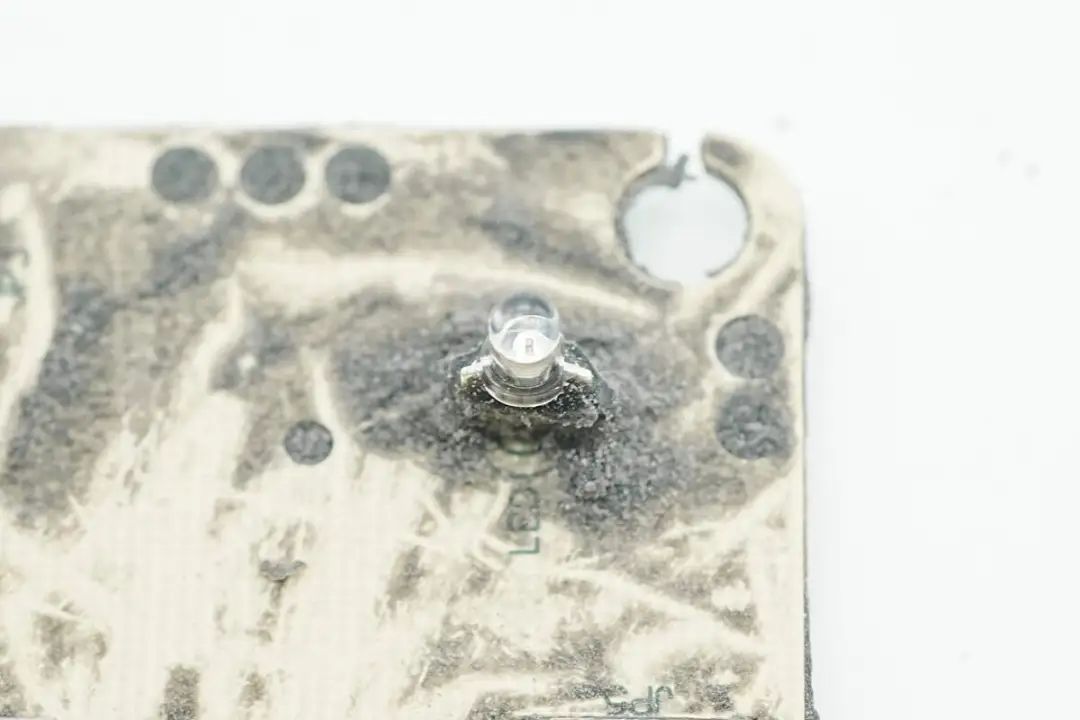

指示灯特写。

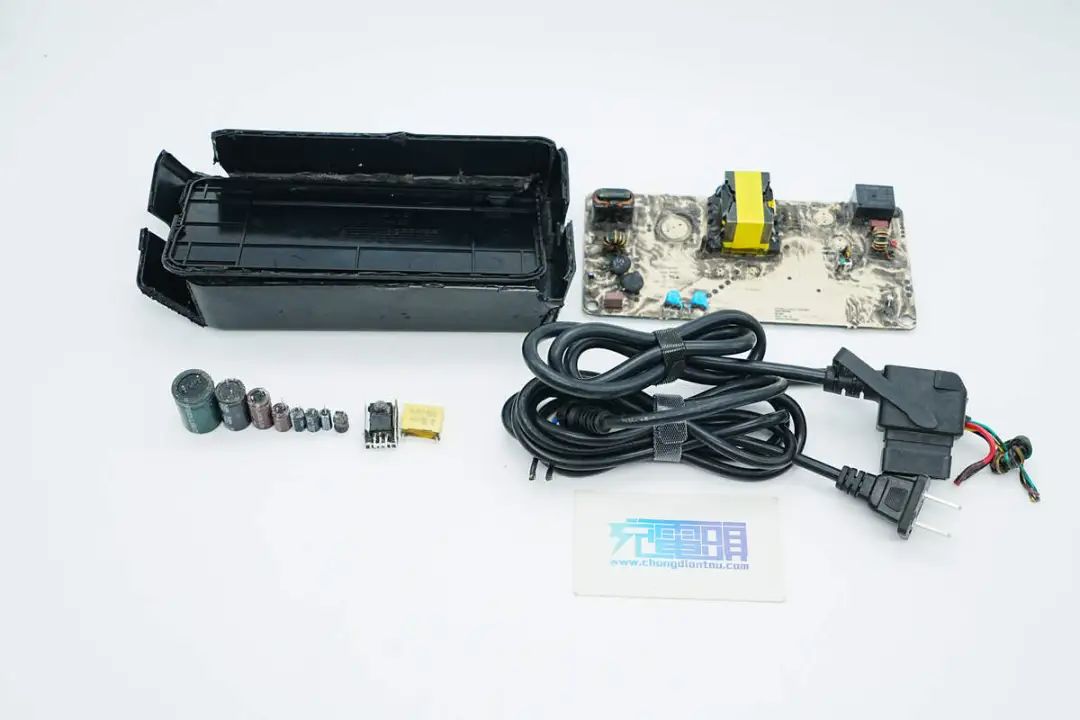

全部拆解一览，来张全家福。
充电头网拆解总结

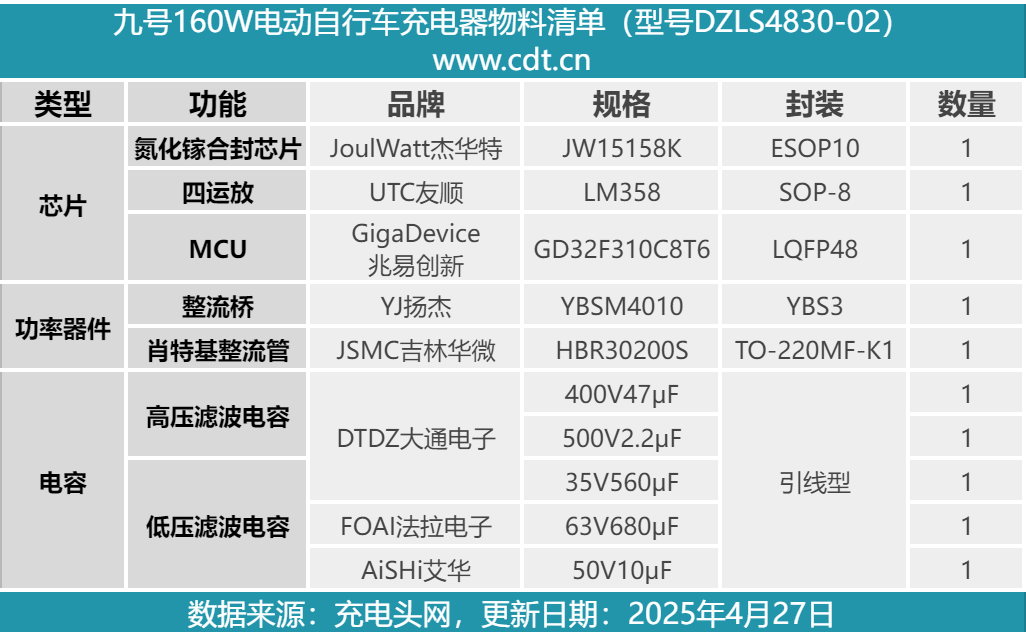

最后附上九号160W电动自行车新国标充电器的核心器件清单，方便大家查阅。
九号160W电动自行车新国标充电器为经典长方体造型设计，同时自带电源线以及新国标端子电源线，总长度超过了2.5米，能够满足用户日常各种场景的充电需求。同时机身加入充电提示指示灯，端子带提环设计，细节设计讲究，方便用户使用。
充电头网通过拆解了解到，充电器内部PCBA模块注胶处理，提升了内部整体的稳定性以及散热性能，保证了充电时温升问题。采用了杰华特合封氮化镓芯片JW15158K以及吉林华微肖特基整流管实现开关电源输出，次级侧是经典MCU加四运放实现精确恒压恒流输出控制，采用的是兆易创新以及友顺的方案。
