在蓝牙耳机产品中，头戴式耳机凭借着更开阔的声场表现，更沉浸的音频体验和更持久的续航时间，以及兼具的装饰属性，获得了许多消费者的青睐。但另一方面，头戴式耳机体积相对更大，因此便携性稍有不足。
此次将要拆解的acer宏碁OHR300头戴式耳机，是一款采用了极致轻量化设计的产品，重量不足200g，且支持折叠功能，具备很好的便携性。在功能配置上，搭载了40mm驱动单元，支持蓝牙5.3，可提供约60小时的持久续航；还支持有线模式，没电也能使用。下面就来看看这款产品的详细拆解报告吧~
一、acer宏碁OHR300头戴式耳机开箱

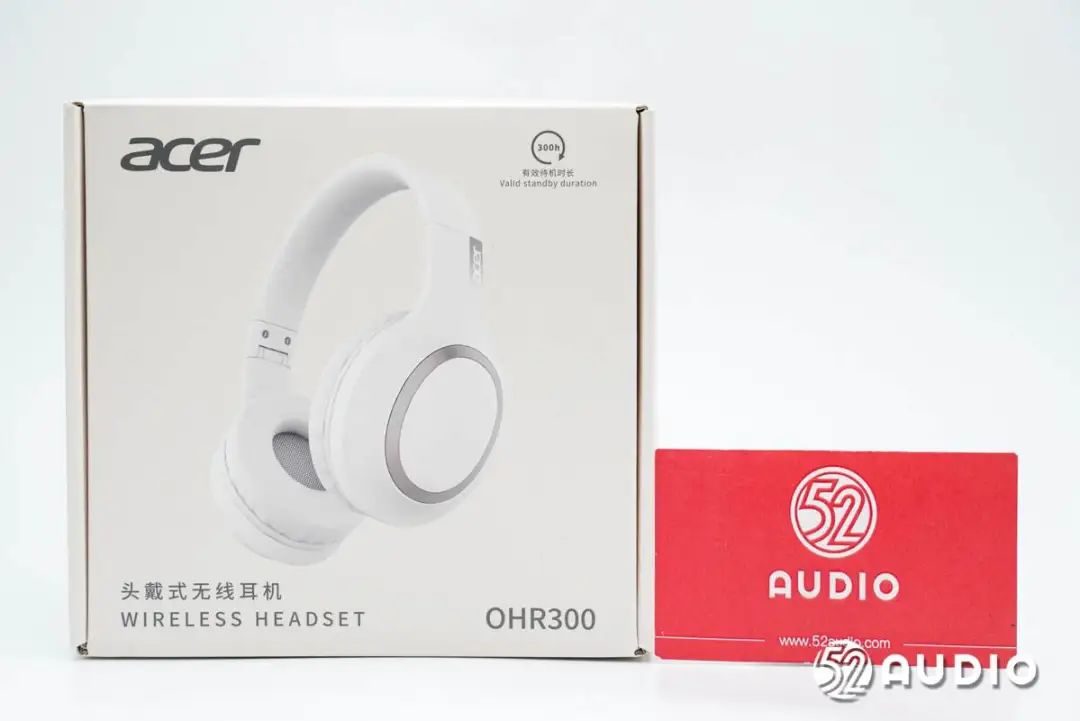

acer宏碁OHR300头戴式耳机包装盒体积小巧，正面展示有品牌LOGO和产品名称，产品的整体外观渲染图，以及300小时有效待机时长的产品特点。

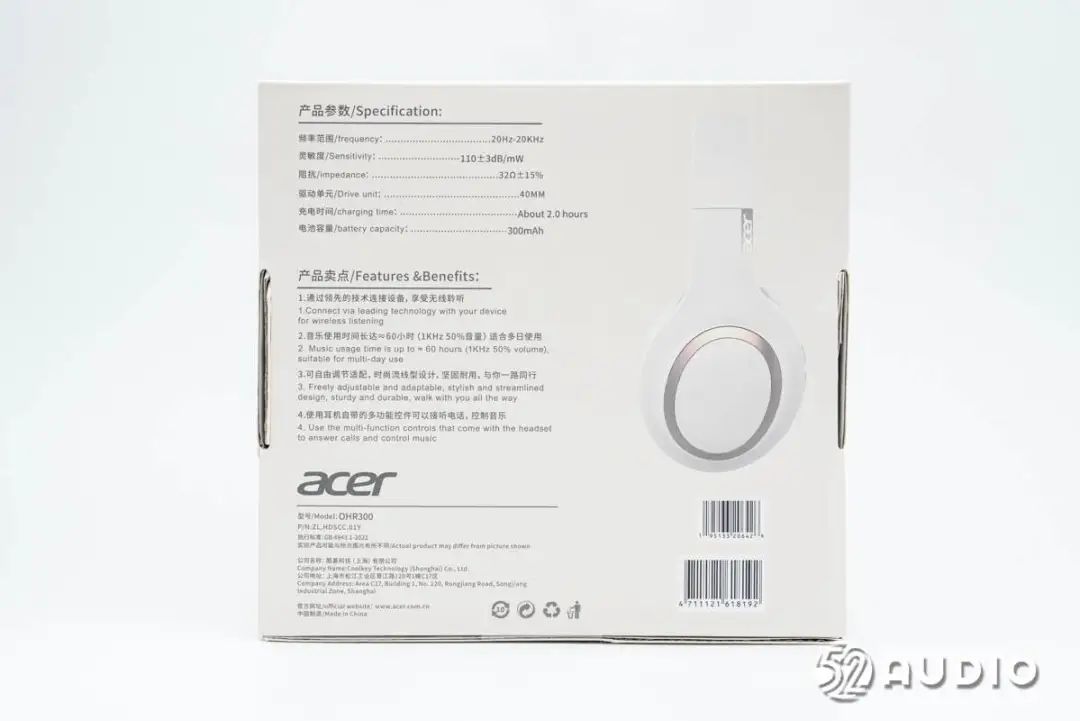

包装盒背面介绍了产品参数和卖点。频率范围：20Hz~20kHz，灵敏度：110±3dB/mW，阻抗：32Ω±15%，驱动单元：40mm，充电时间：约2小时，电池容量：300mAh。公司名称：酷碁科技（上海）有限公司。

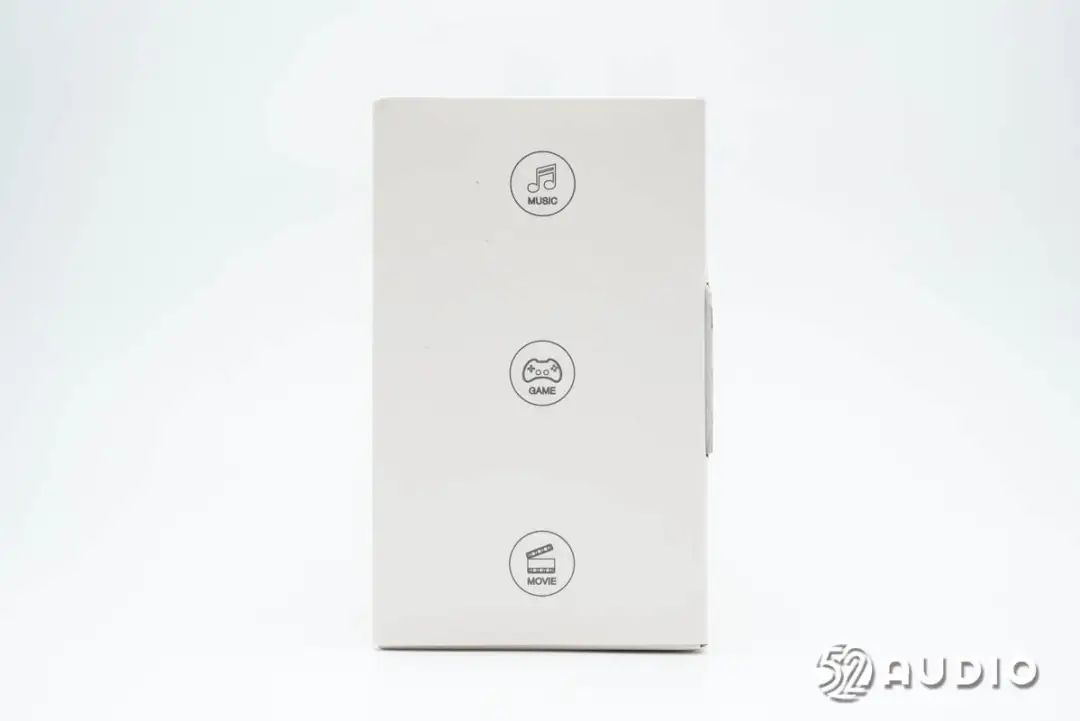

包装盒侧边图文介绍了三种使用场景：音乐、游戏和电影。

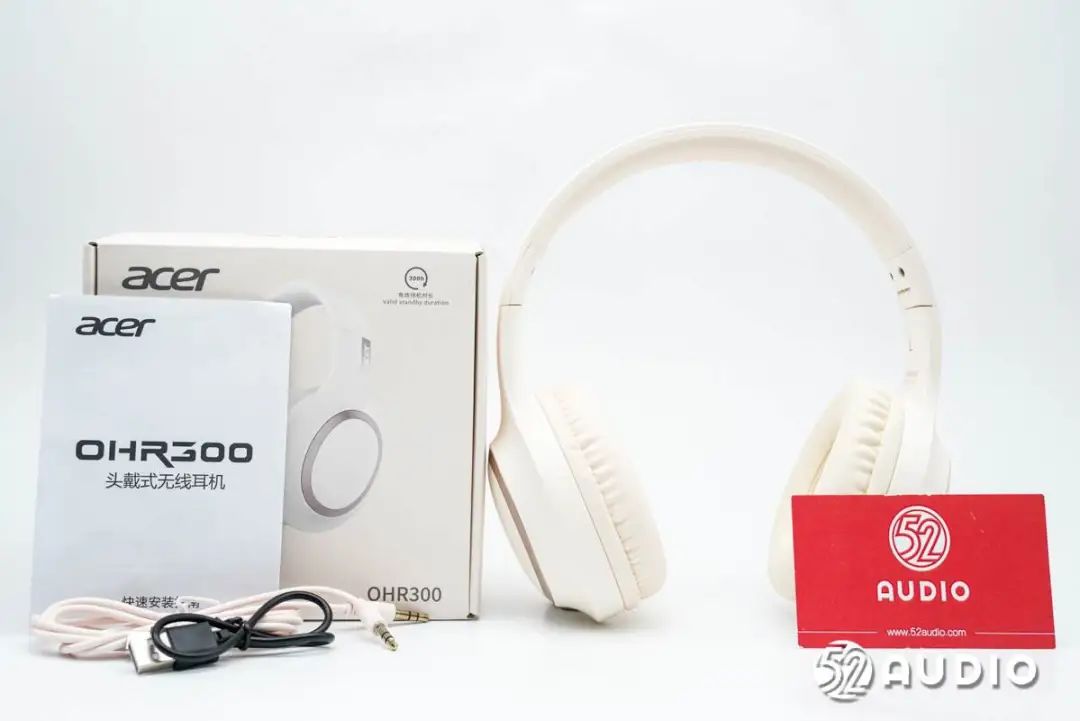

包装盒内部物品有耳机、充电线、音频线和快速安装指南。

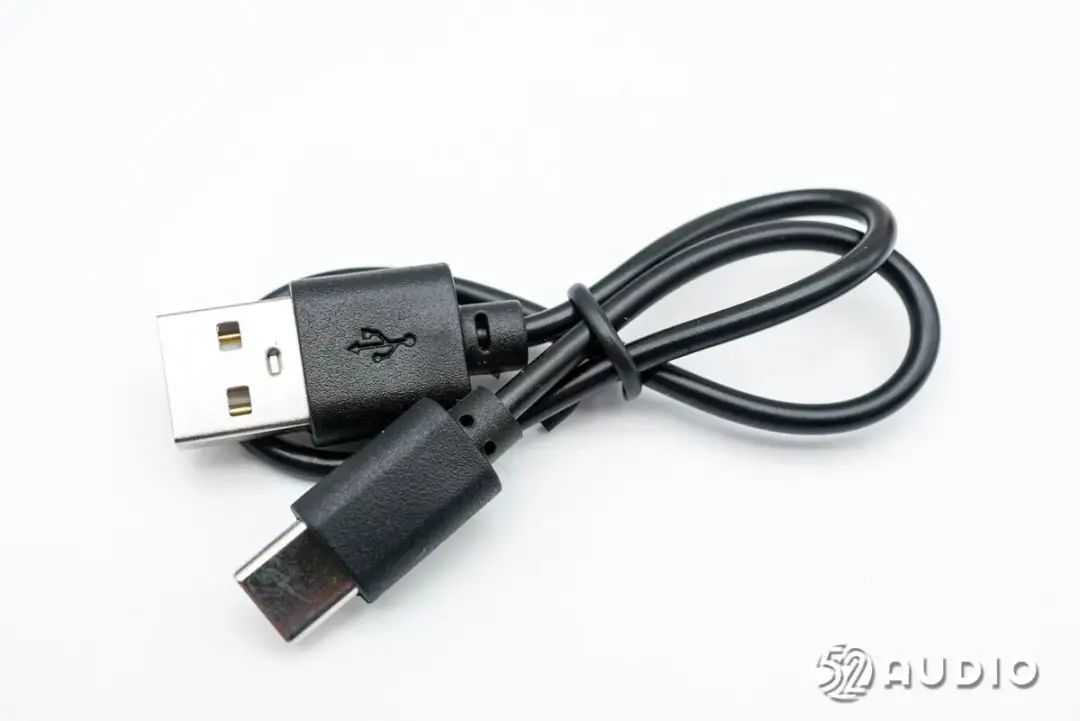

耳机充电线，采用了USB-A to Type-C接口。

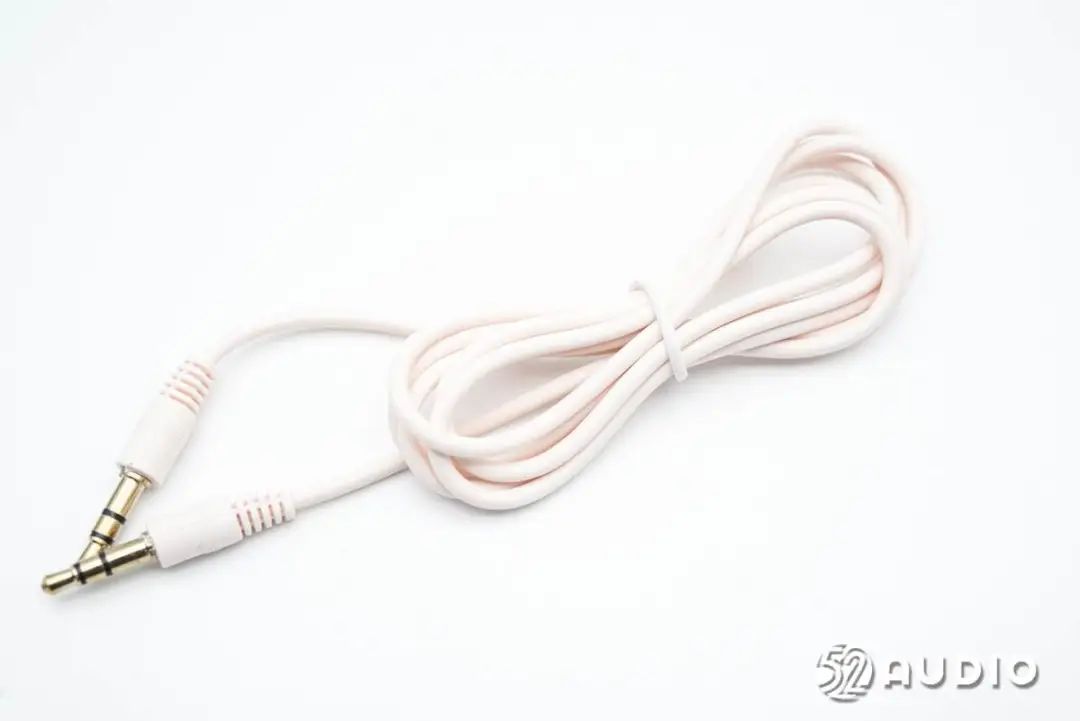

耳机音频线，采用了3.5mm to 3.5mm音频接口。

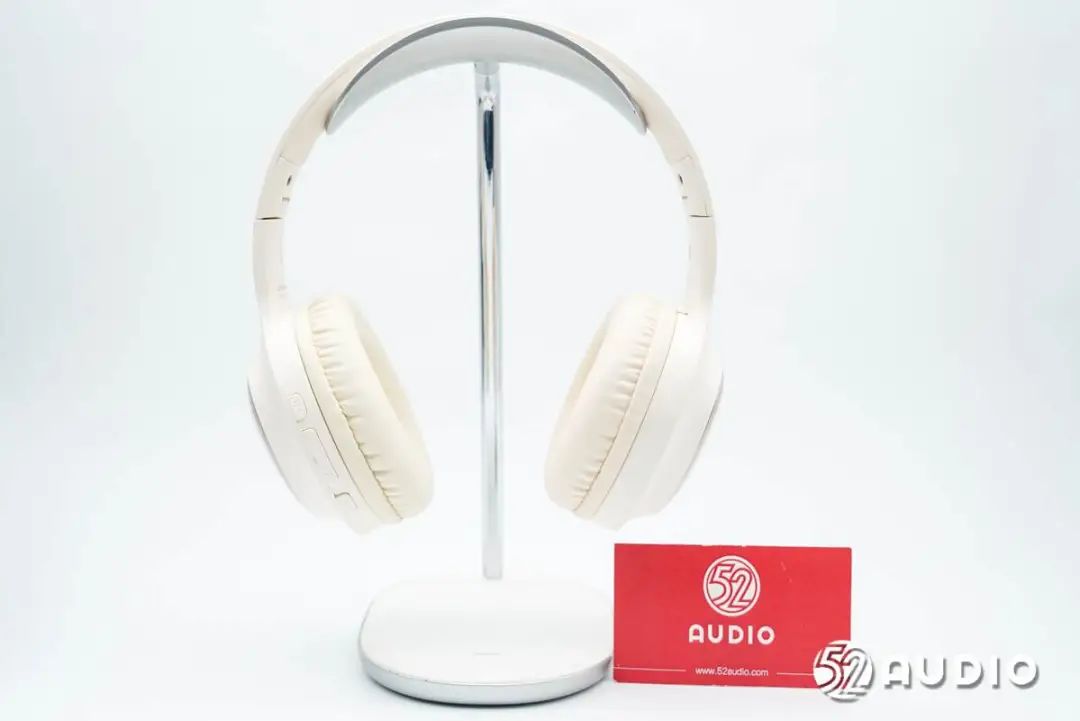

acer宏碁OHR300头戴式耳机外观一览，此款为米白色配色， 整体设计简约时尚。

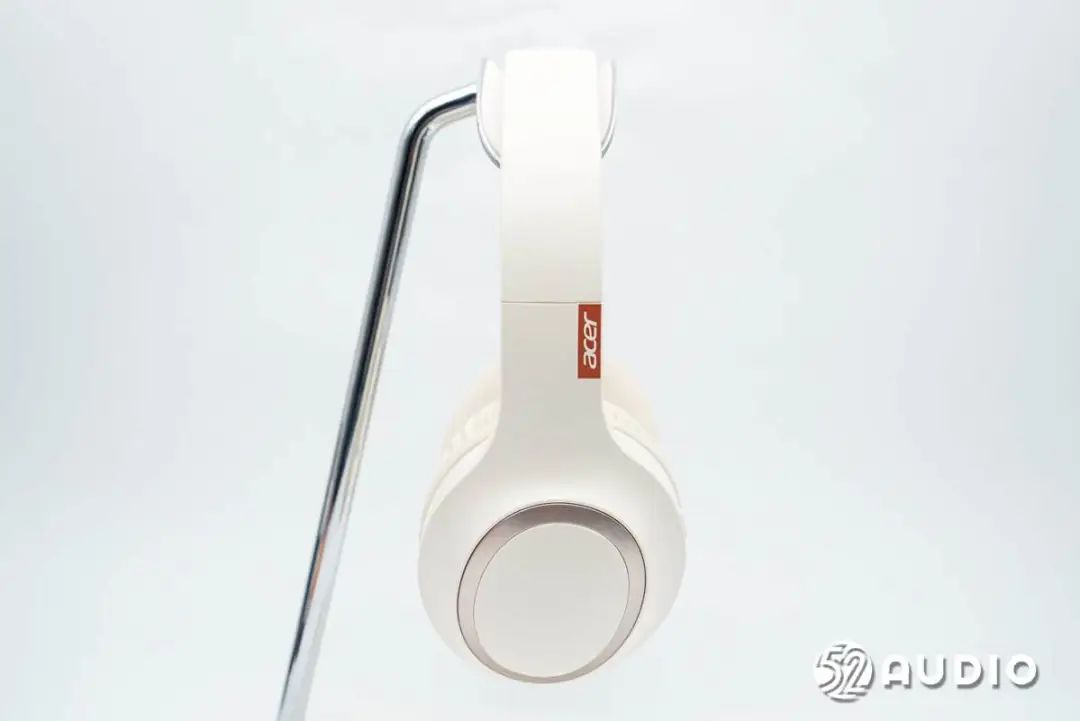

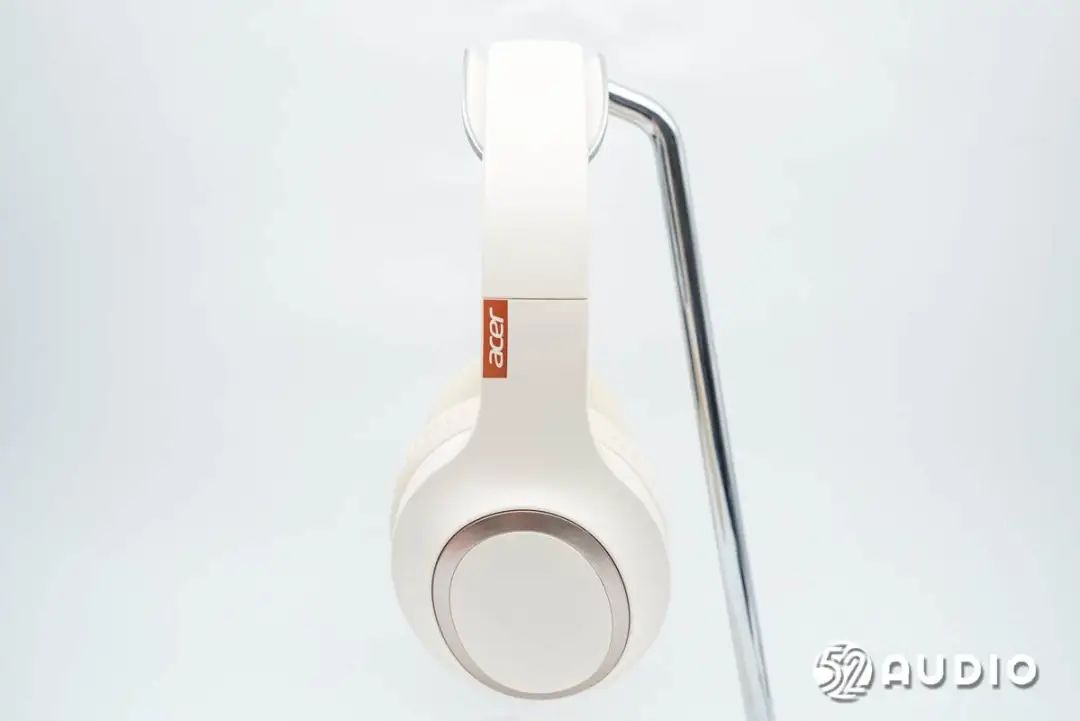

机身左侧外观一览，耳壳和悬挂采用了一体式设计，背部通过类金属环装饰，还设计有“acer”品牌LOGO。
机身右侧外观一览，与左侧对称式设计。

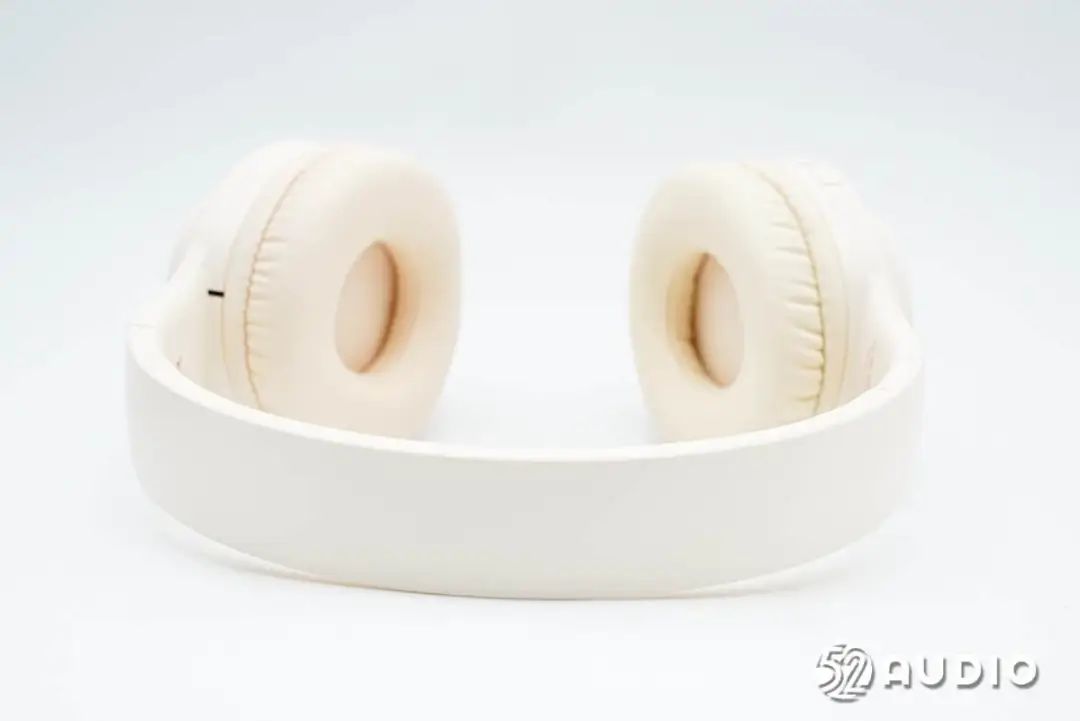

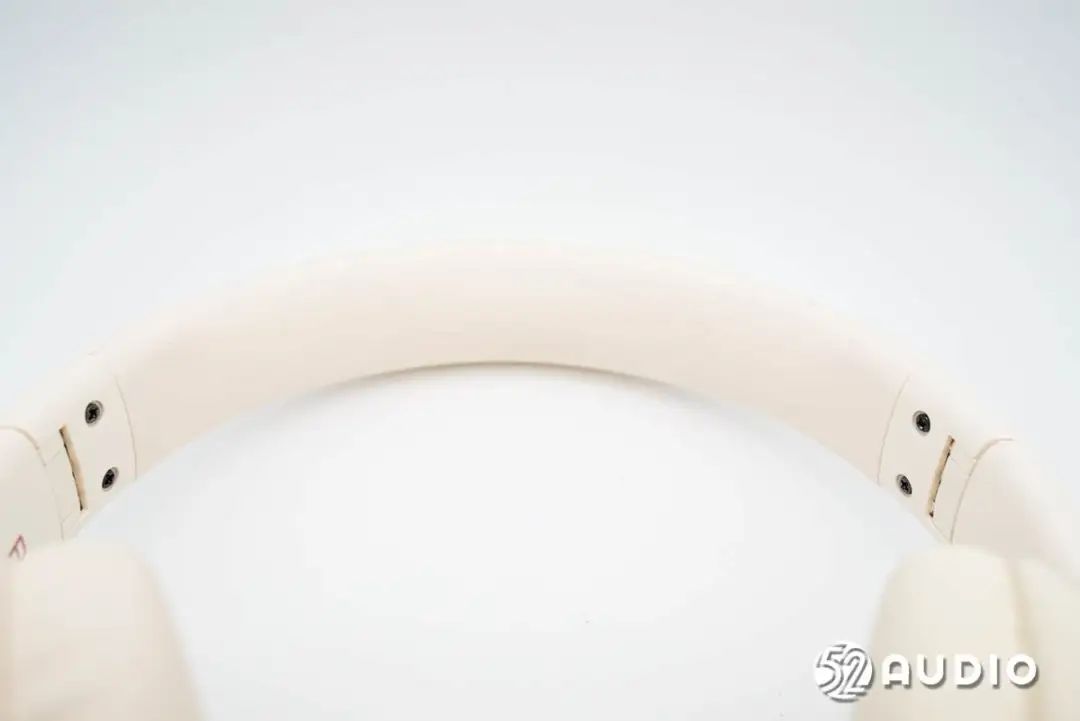

头梁内侧设置硅胶材质的“气囊”头垫，相较于传统记忆海绵头垫，更便于清洁。
耳罩采用了仿生蛋白皮材质，内部记忆棉填充，佩戴舒适亲肤。但体积相对较小，对于耳朵大的用户，可能会无法完全包裹。

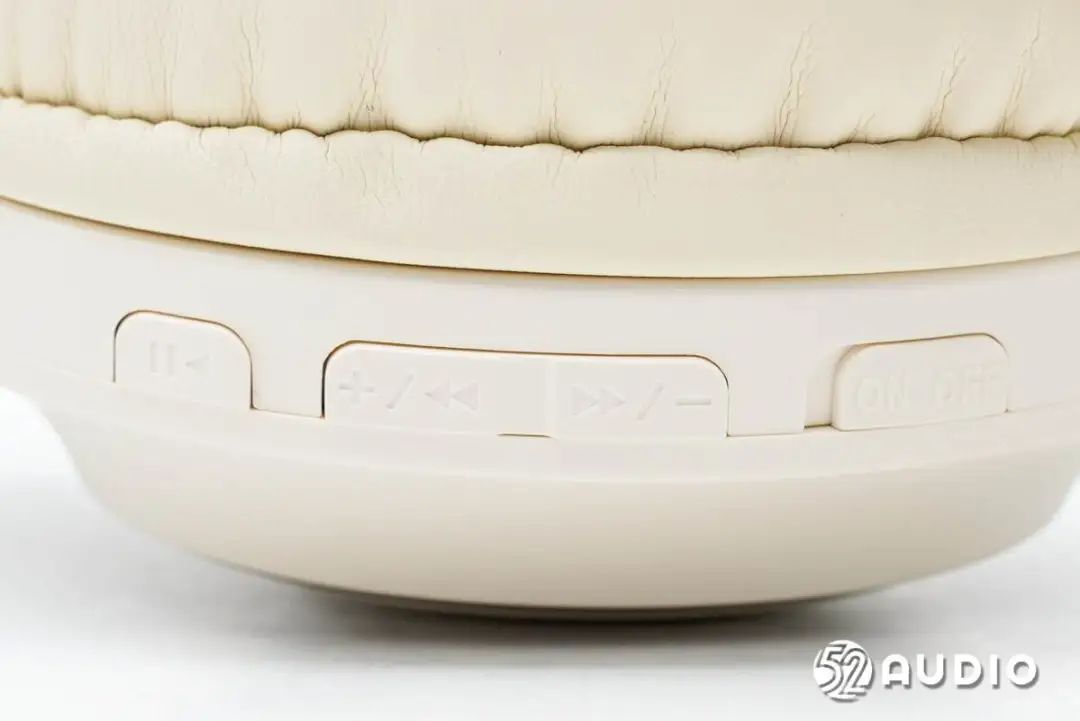

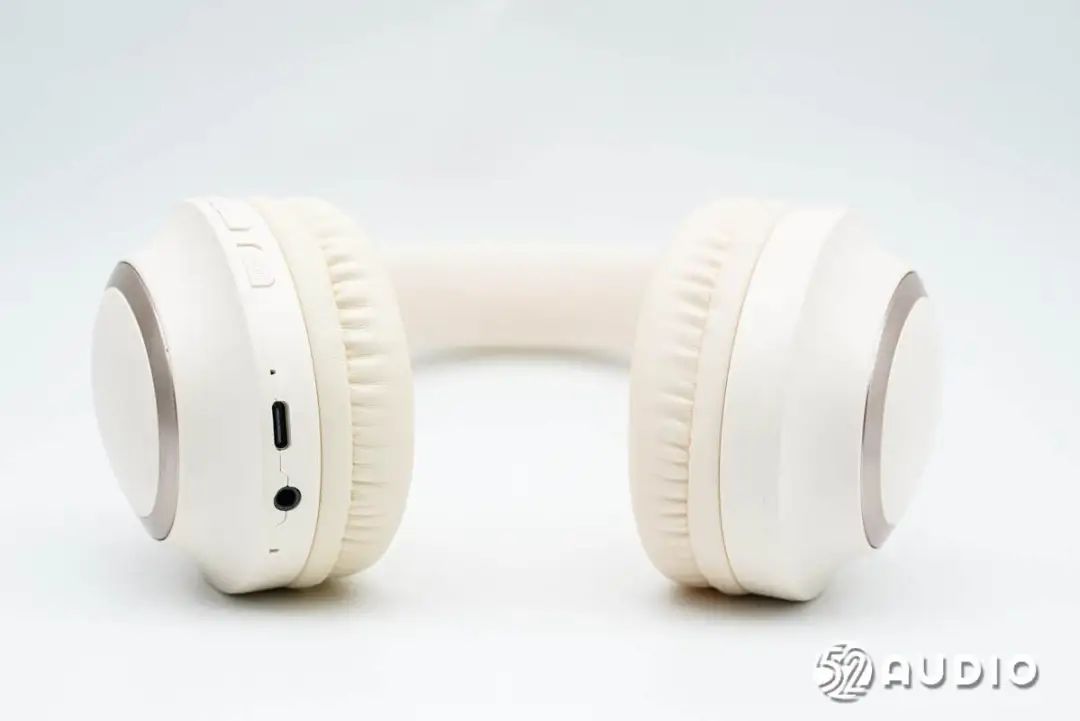

耳壳底部外观一览，左耳上设置功能按键和功能接口。

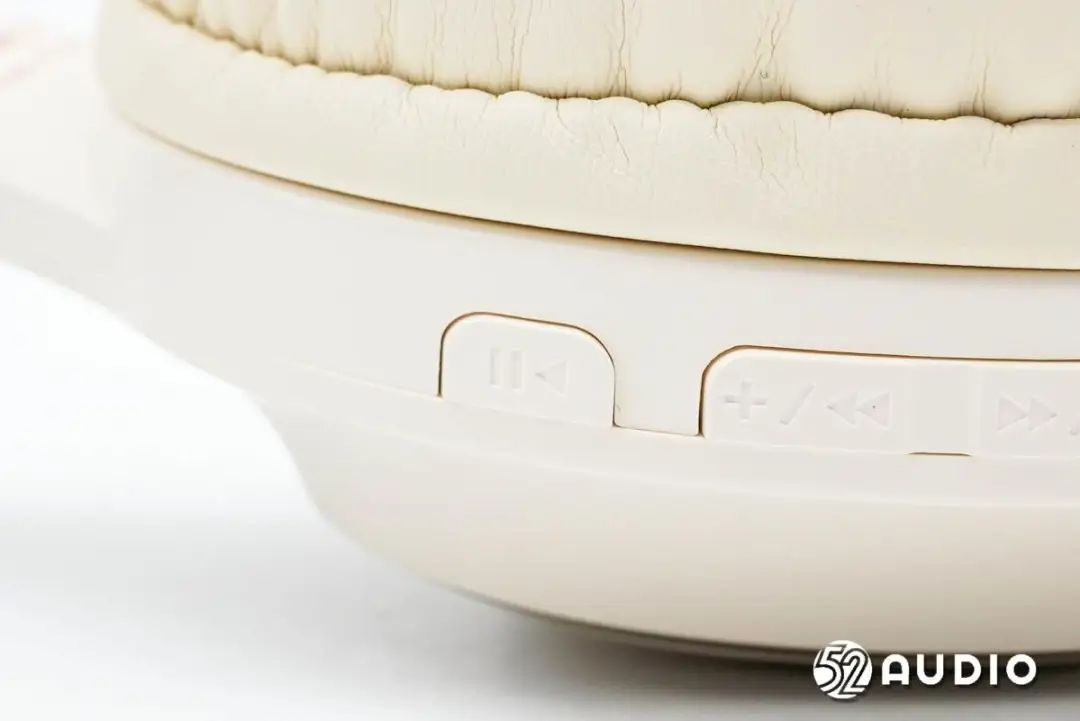

用于暂停/播放的功能按键，雕刻有标识指示。
音量加减按键，同时用于上下曲切换。

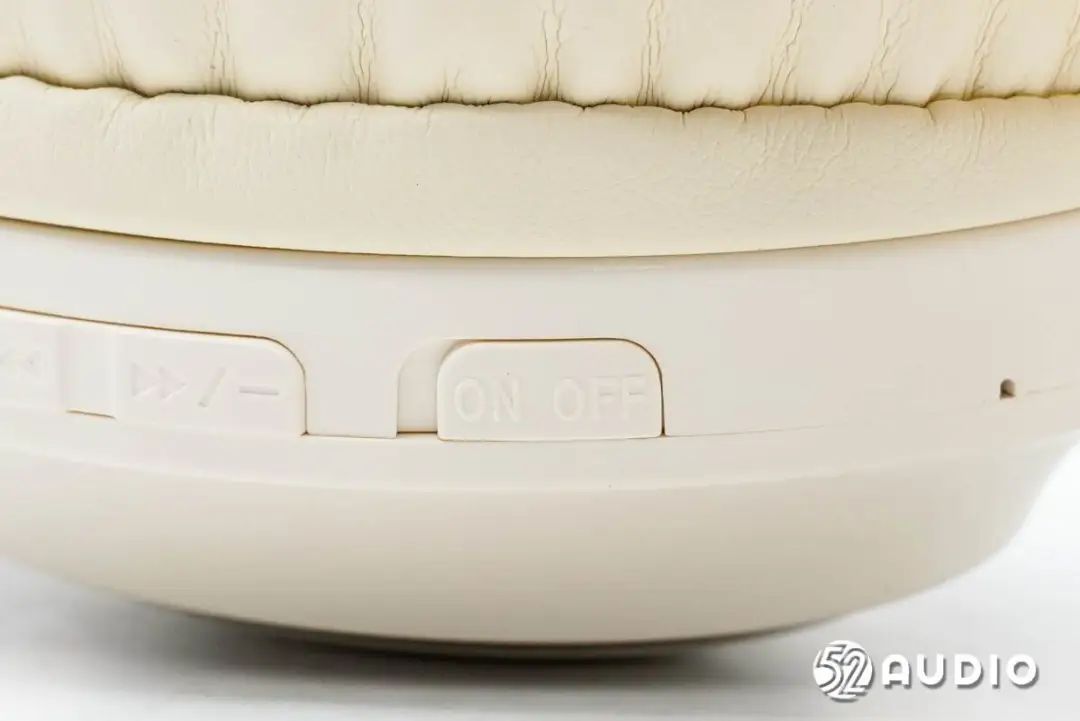

电源滑动开关特写。

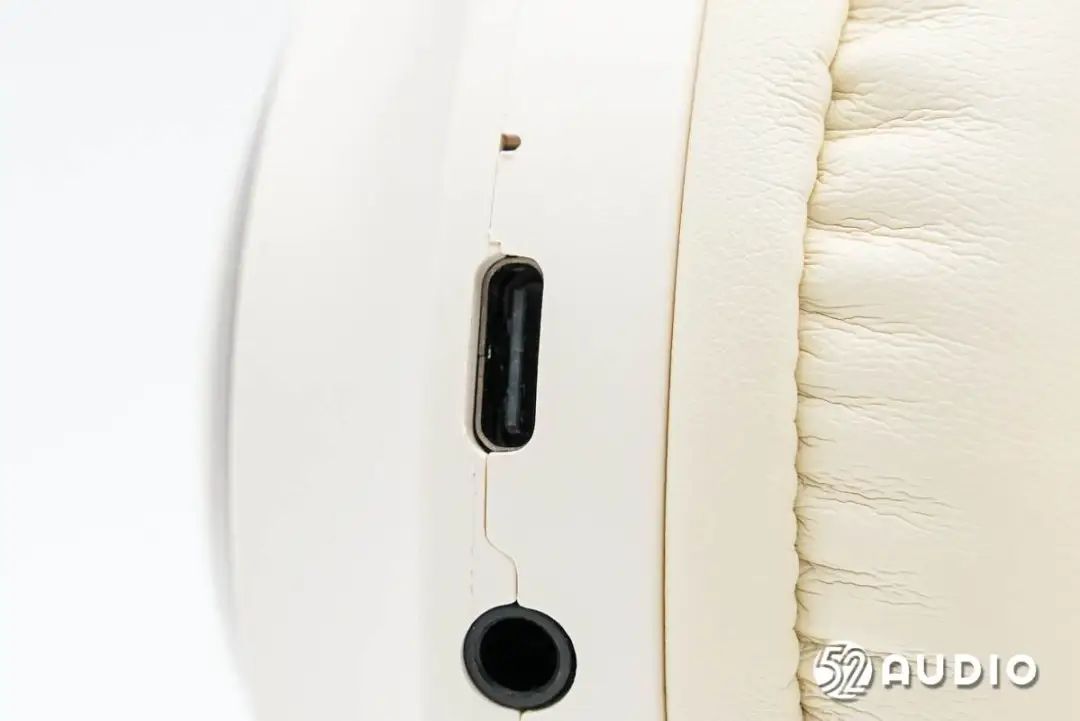

Type-C充电接口特写。

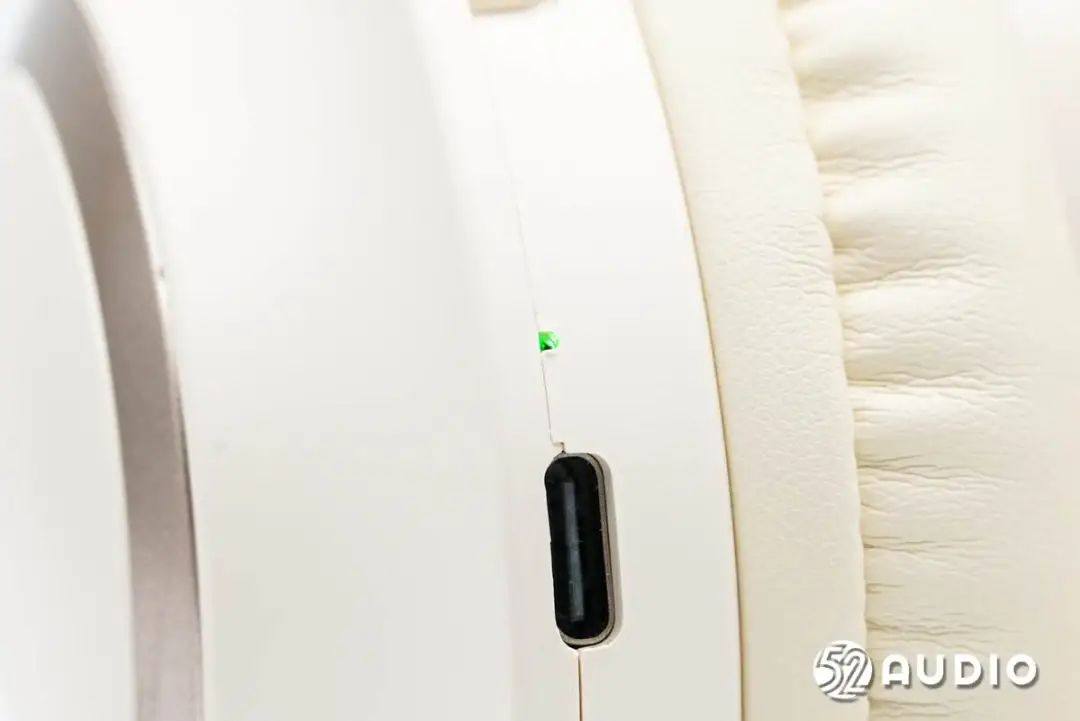

LED指示灯特写，通过不同颜色反馈工作状态。

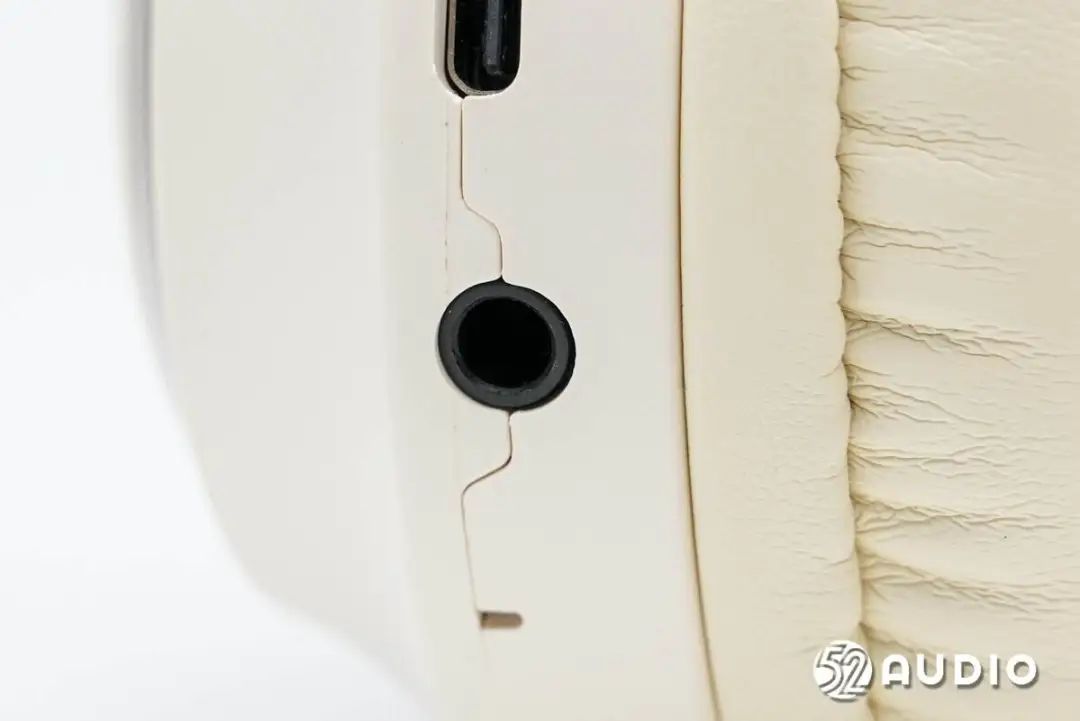

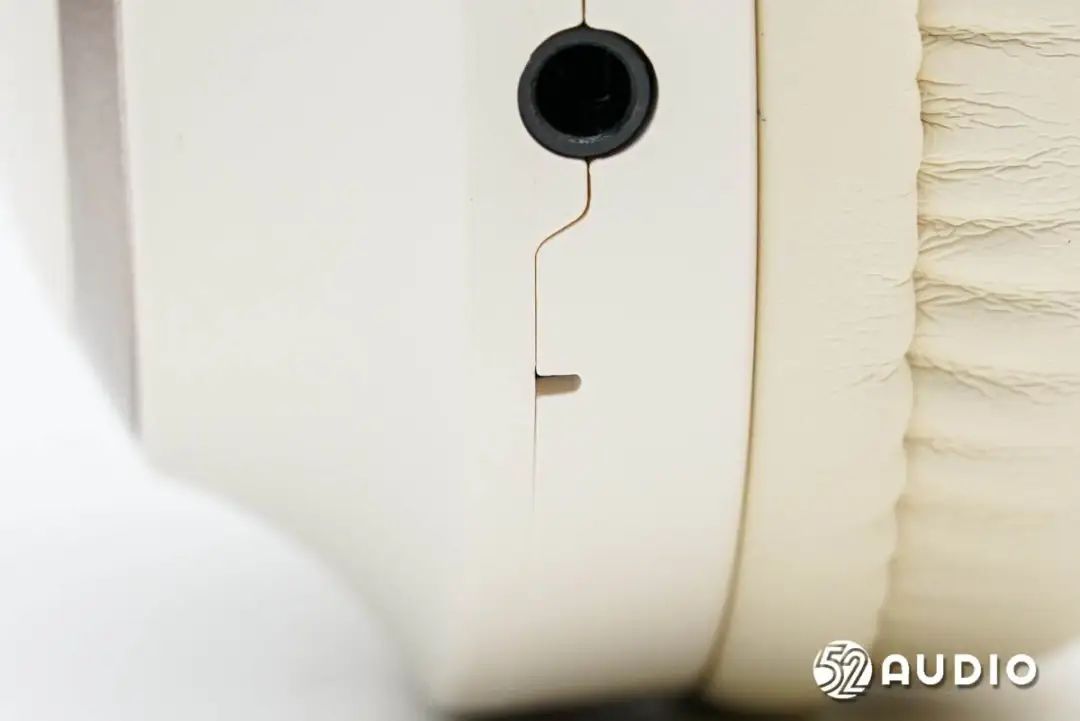

3.5mm音频接口特写。
通话麦克风拾音孔特写。

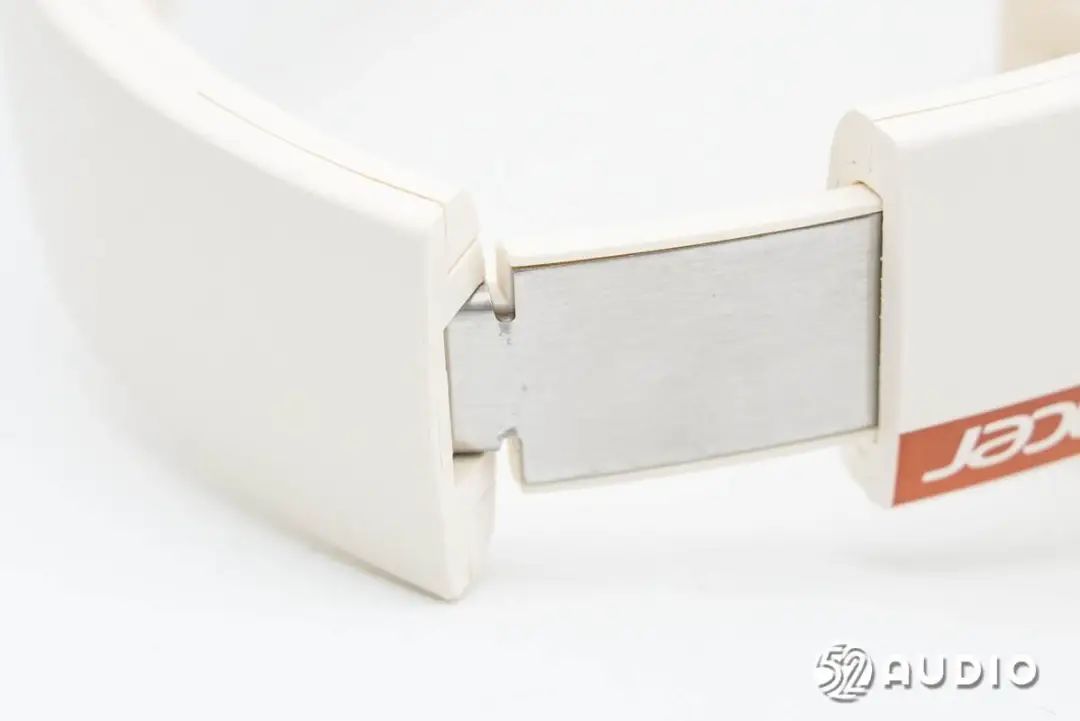

头梁支持伸缩调节长度，满足个性化需求。

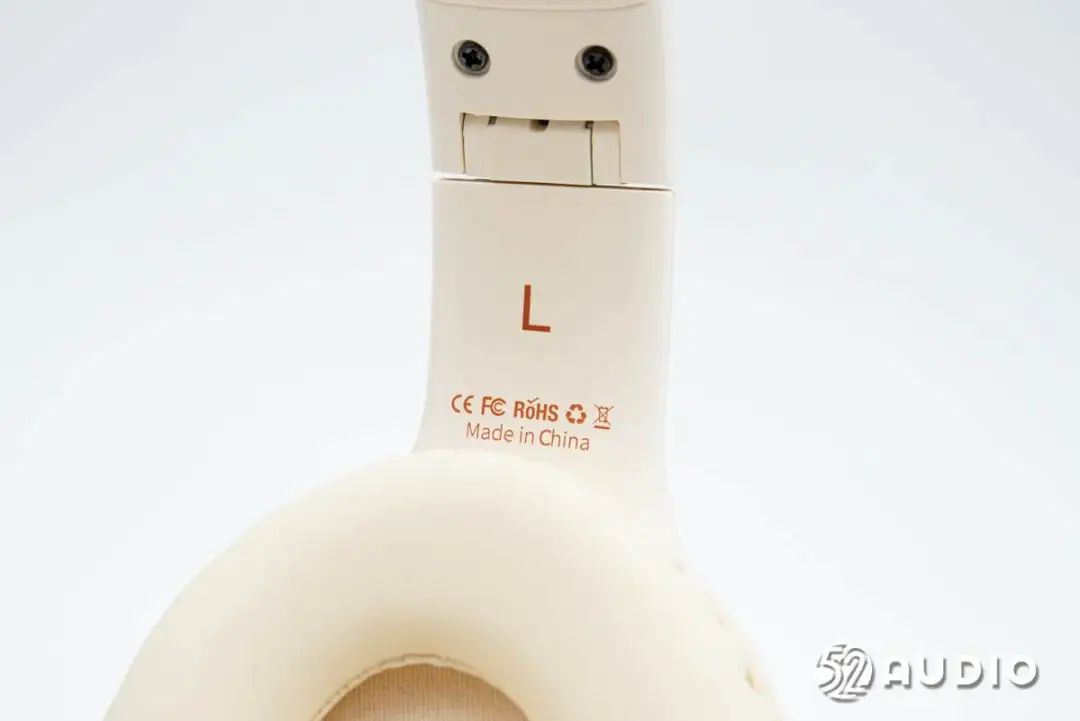

左侧头梁内侧设计有L标识，便于用户区分。

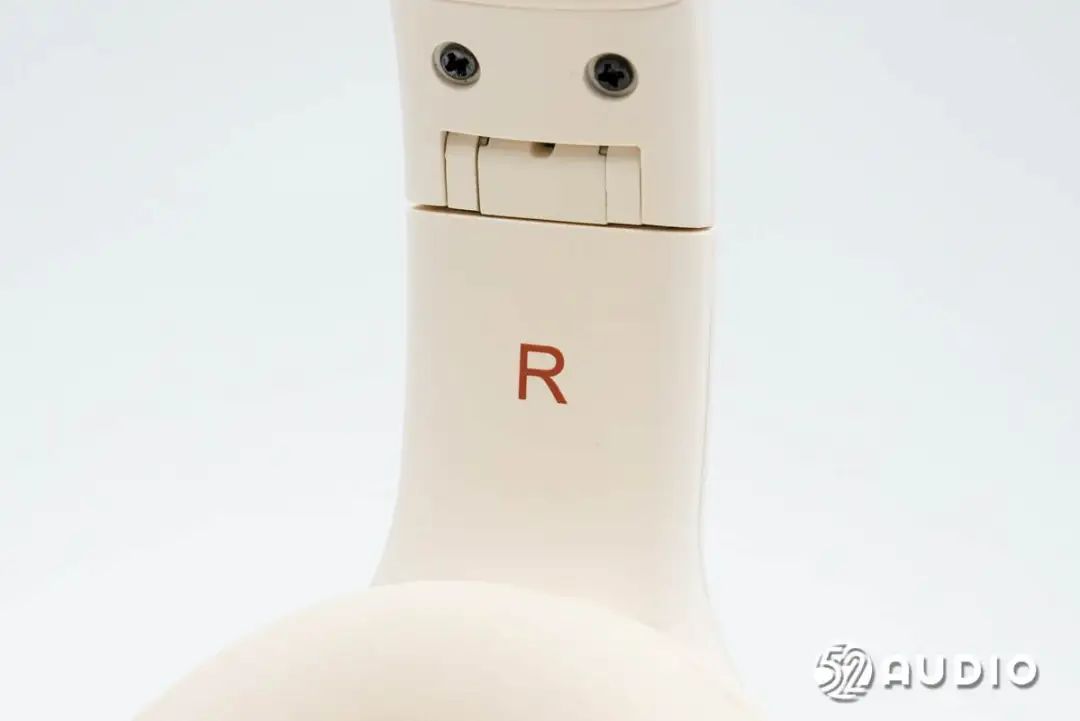

右侧头梁内侧设计有R标识。

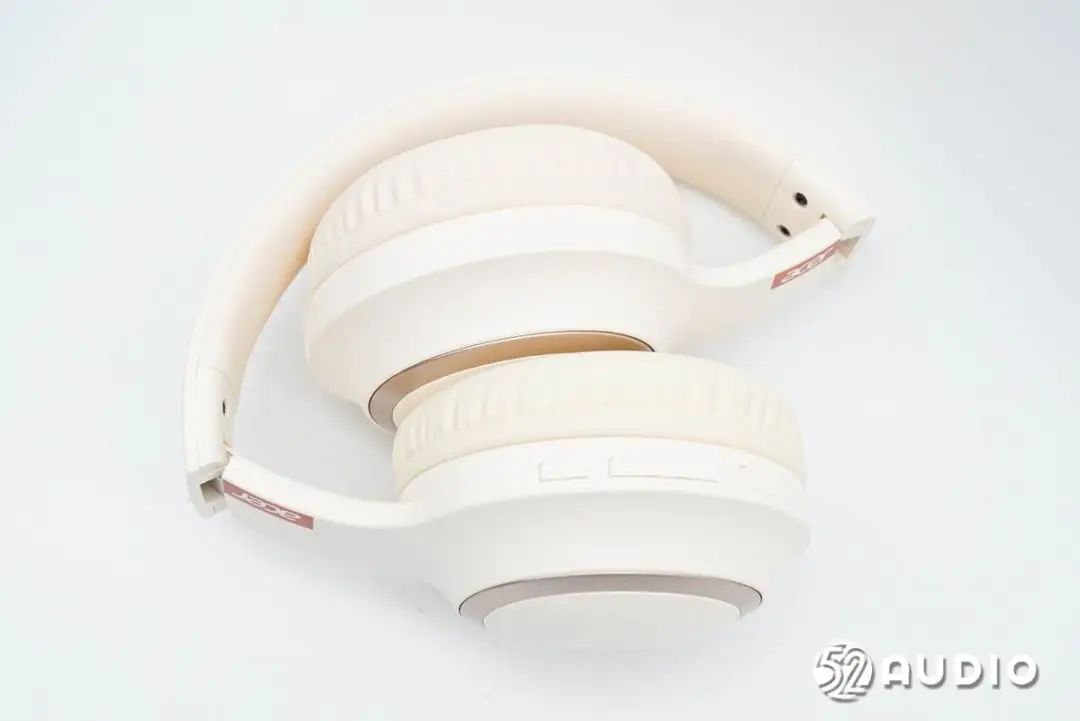

耳机支持折叠功能，便于外出使用携带。

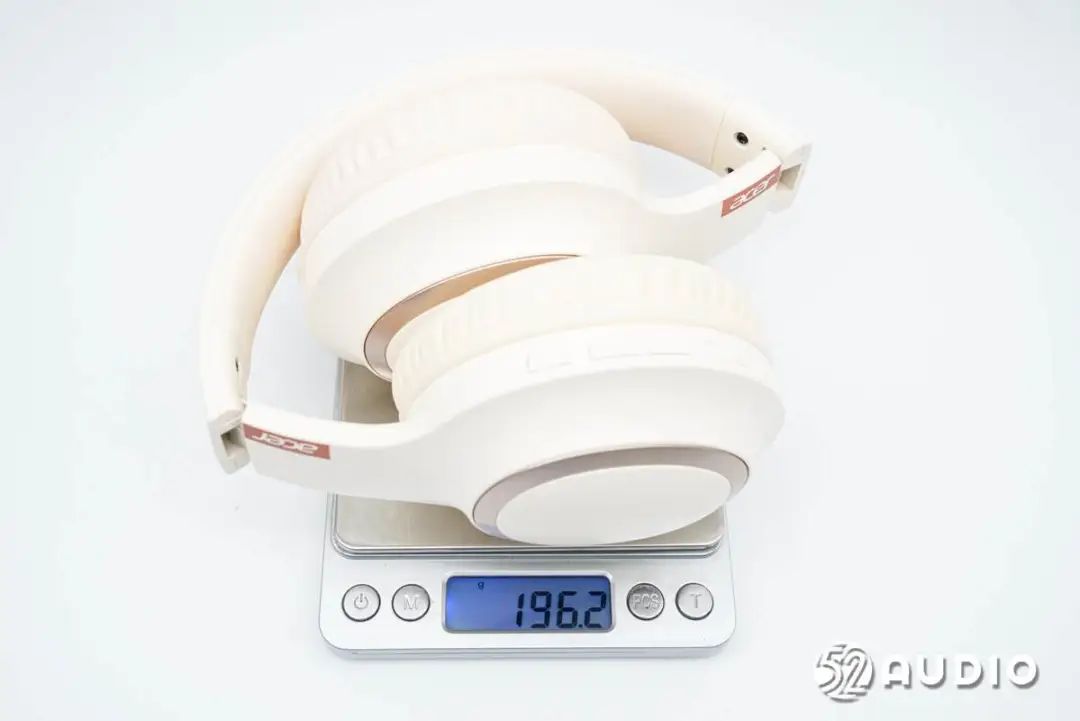

经我爱音频网实测，acer宏碁OHR300头戴式耳机重量约为196.2g，非常轻盈。

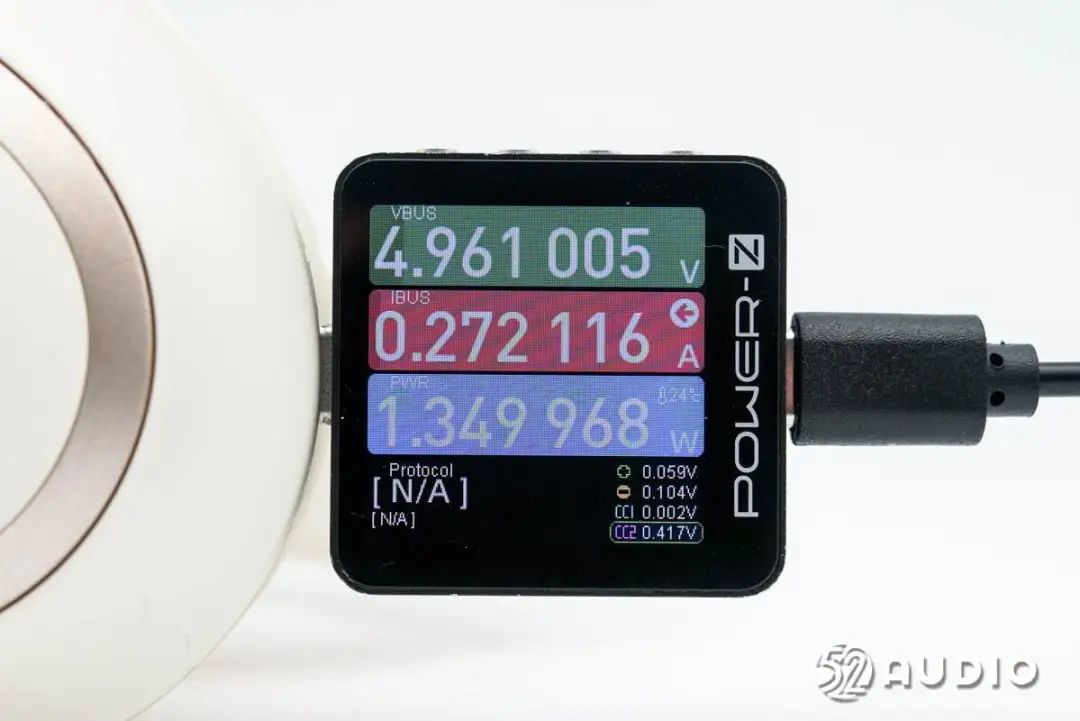

我爱音频网使用CHARGERLAB POWER-Z KM003C对acer宏碁OHR300头戴式耳机进行充电测试，输入功率约为1.35W。
二、acer宏碁OHR300头戴式耳机拆解

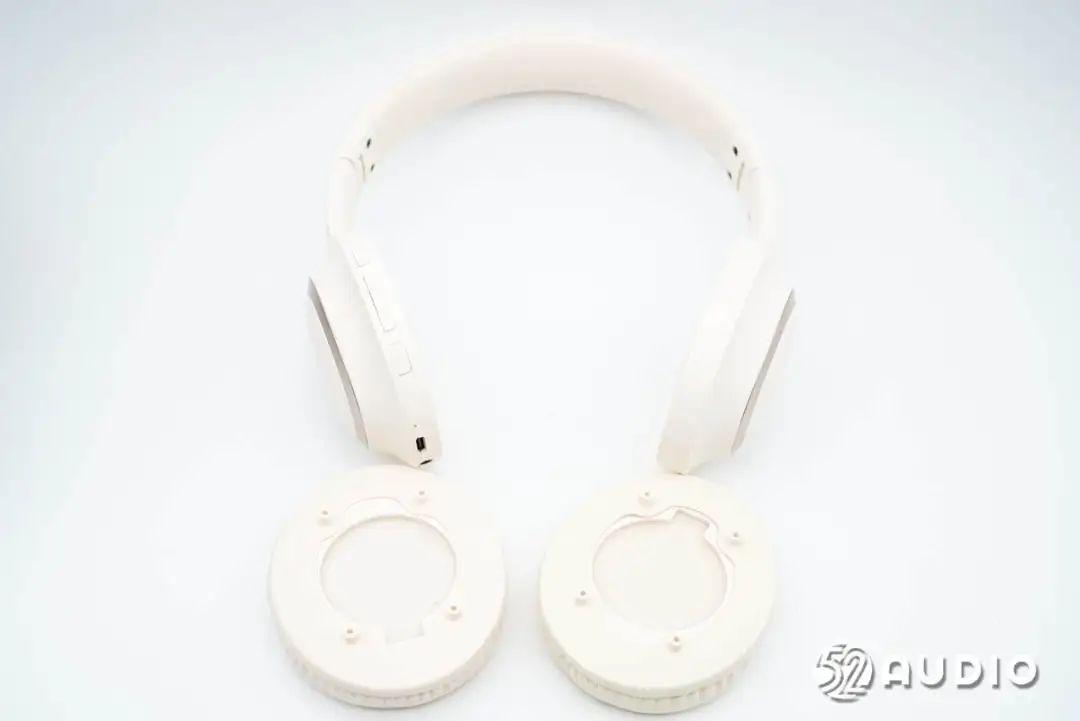

进入拆解部分，取掉两只耳罩。

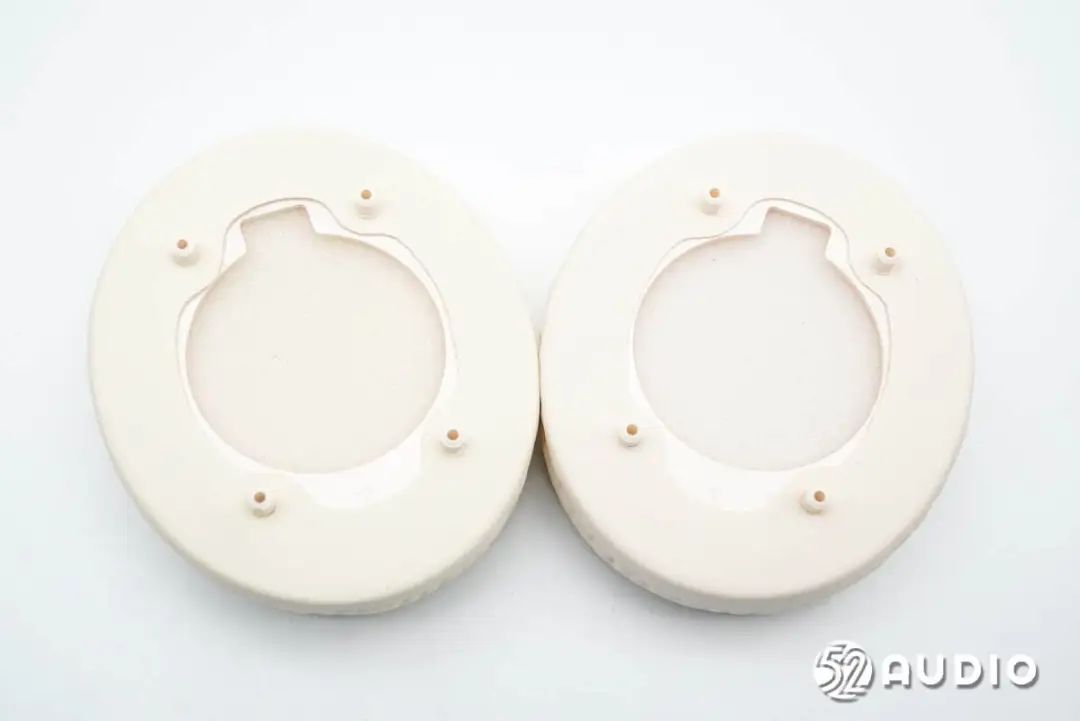

耳罩内侧结构一览，通过定位柱固定，设置有海绵垫防尘。

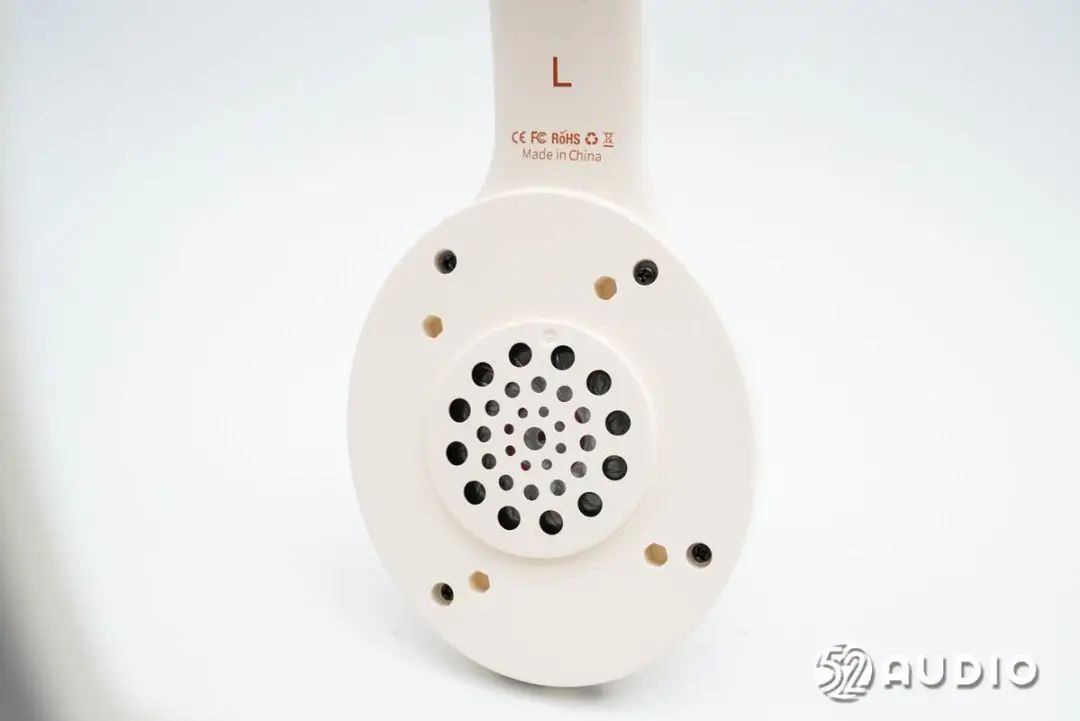

左侧音腔盖板结构一览，通过螺丝固定。
卸掉螺丝，打开腔体。

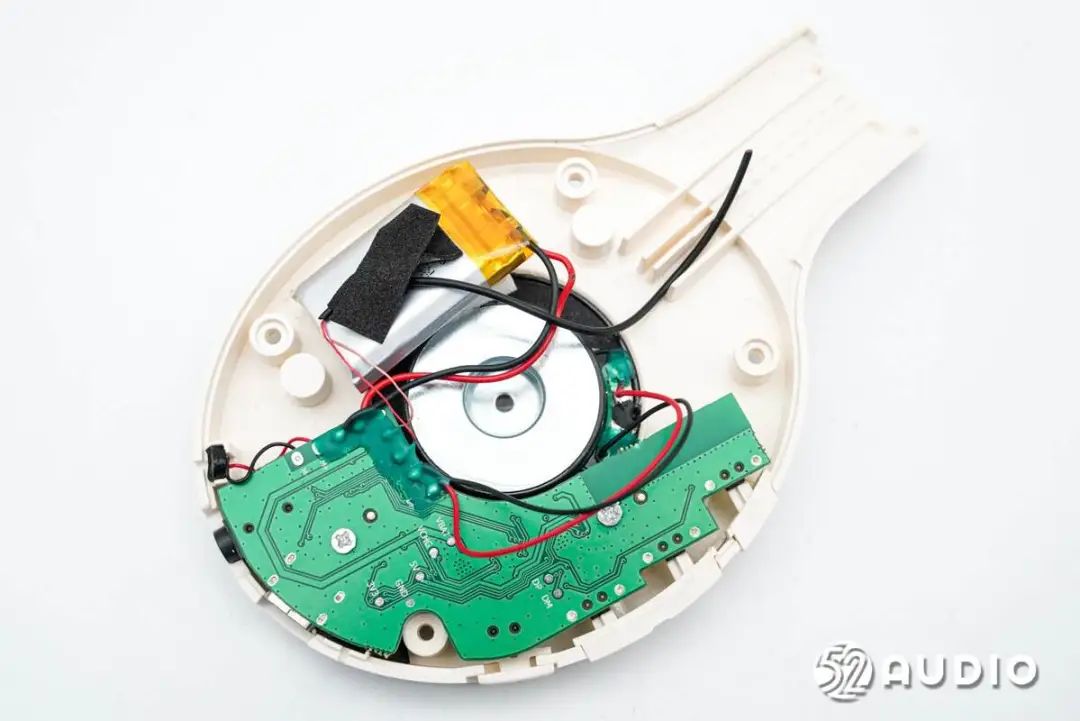

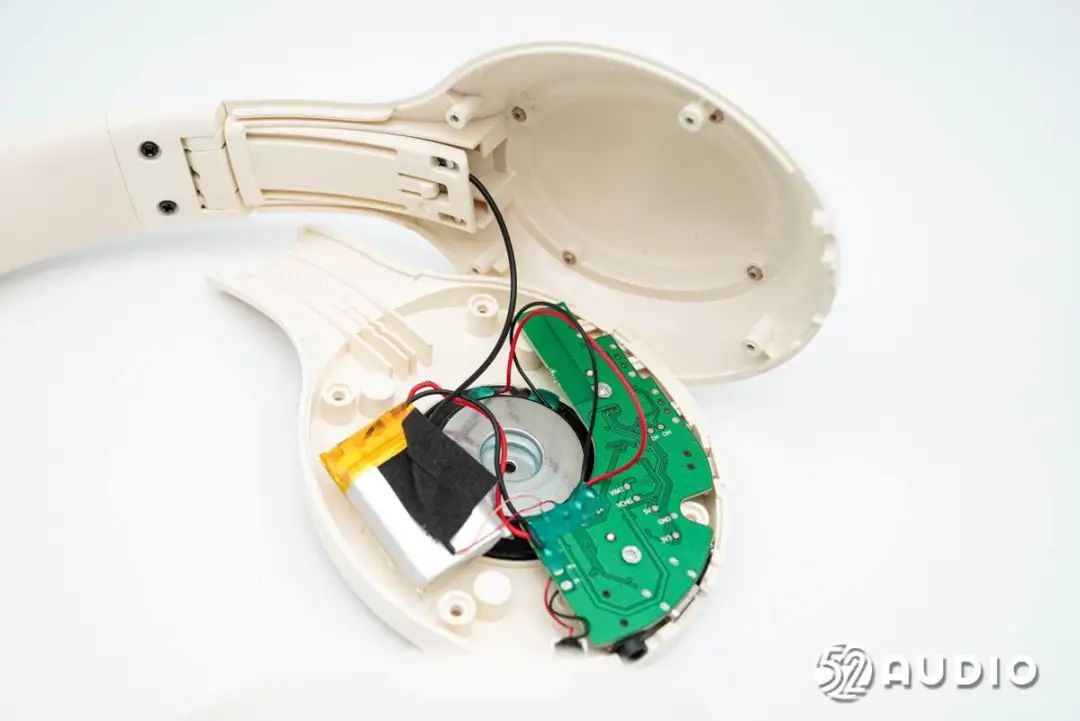

腔体内部结构一览，设置有主板和电池单元，导线焊接，打胶防护。

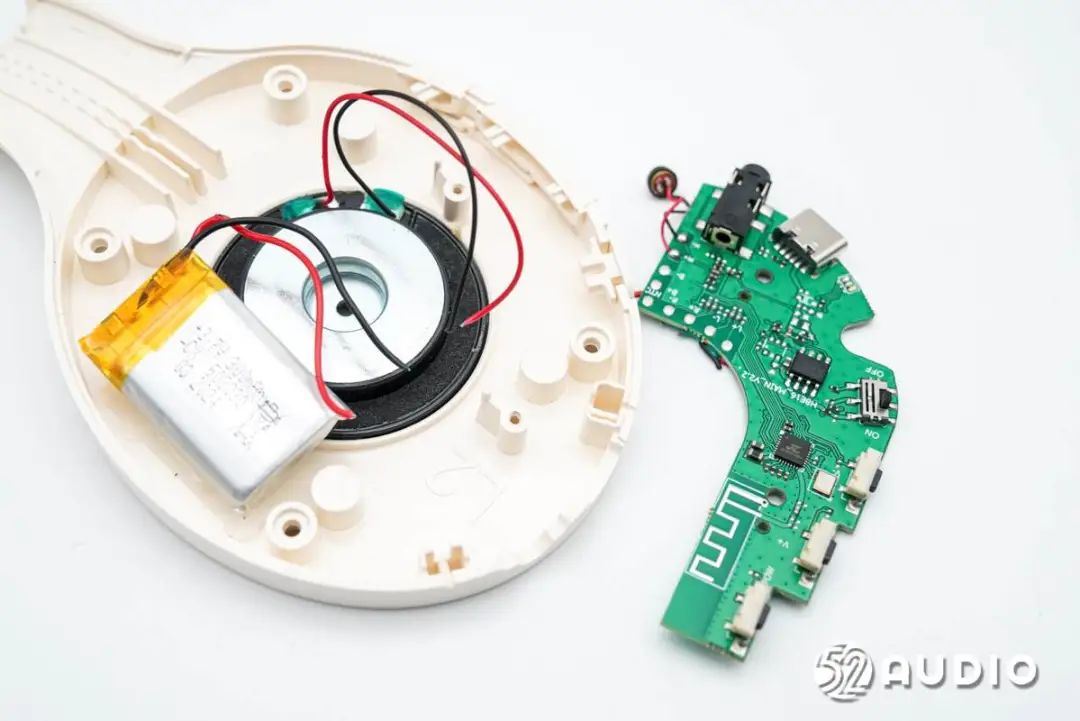

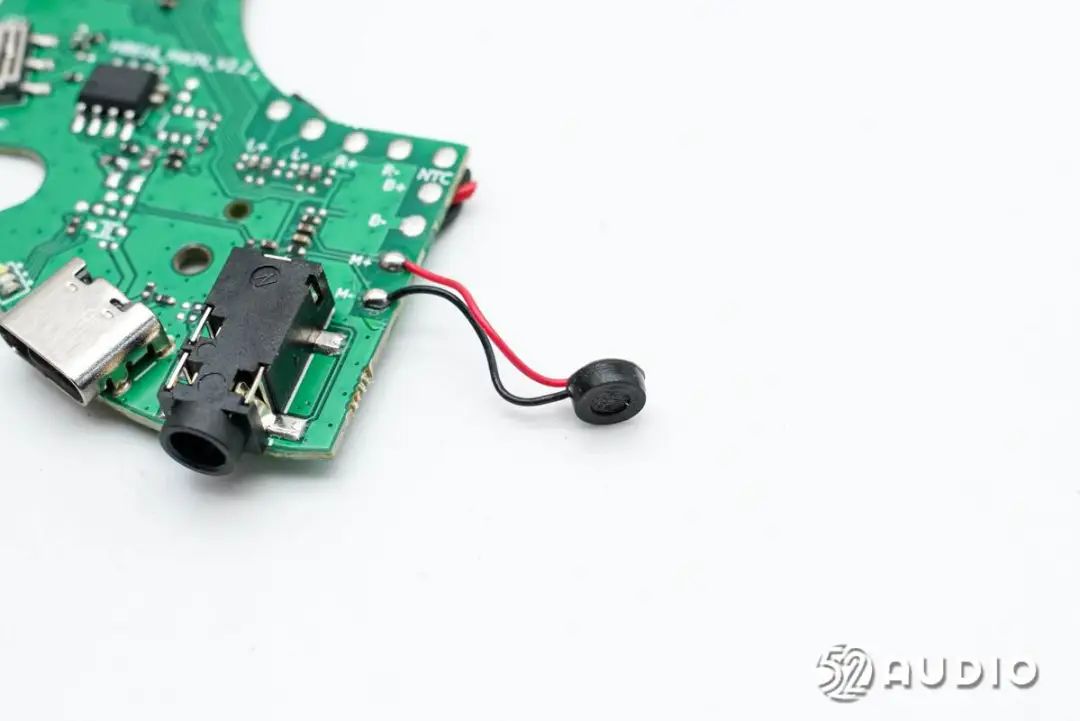

卸掉螺丝，断开导线，取出主板和麦克风。
耳机内置驻极体麦克风特写，用于语音通话功能拾音，通过橡胶套密封。

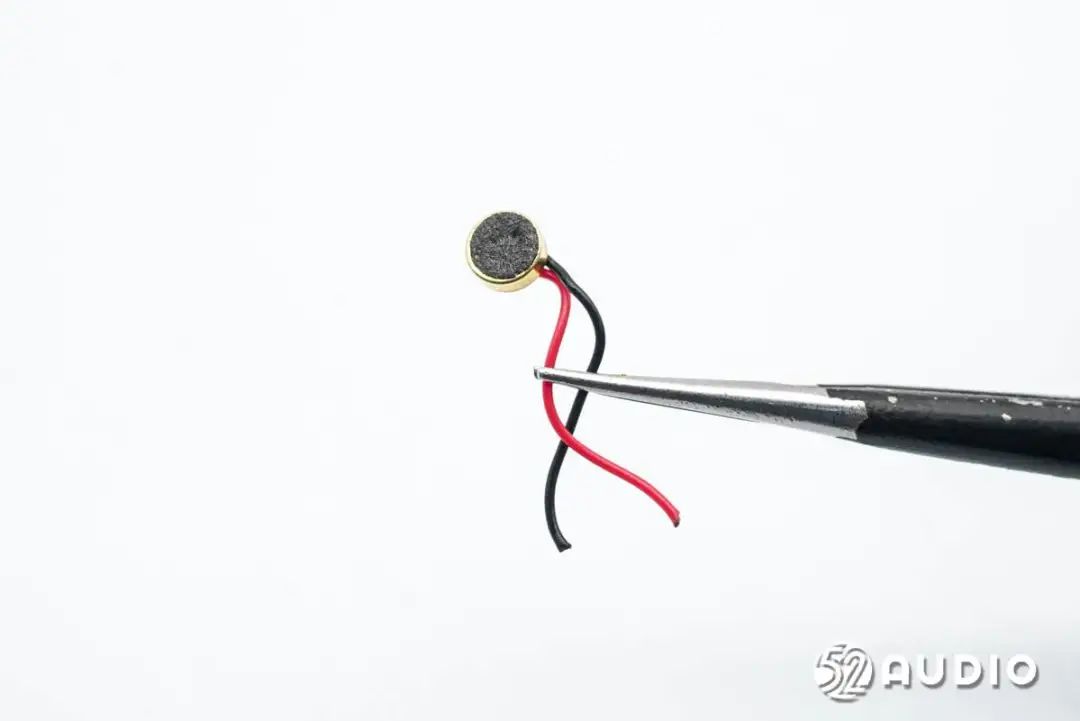

取掉橡胶密封套，驻极体麦克风特写。

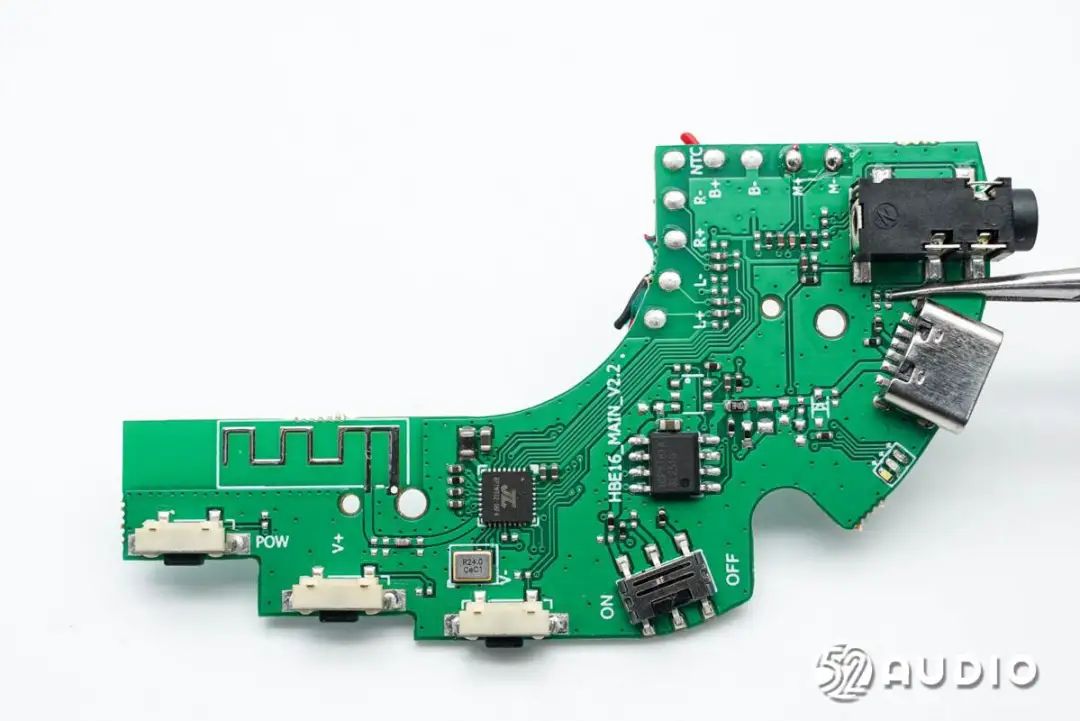

耳机主板一侧电路一览。

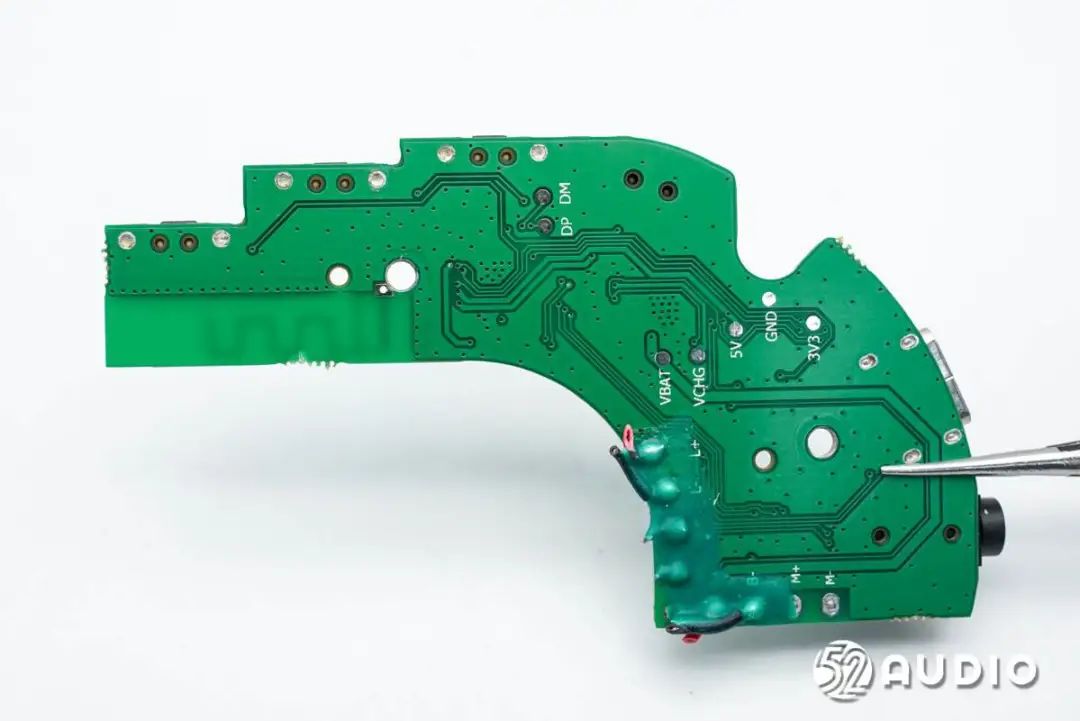

耳机主板另外一侧电路一览。

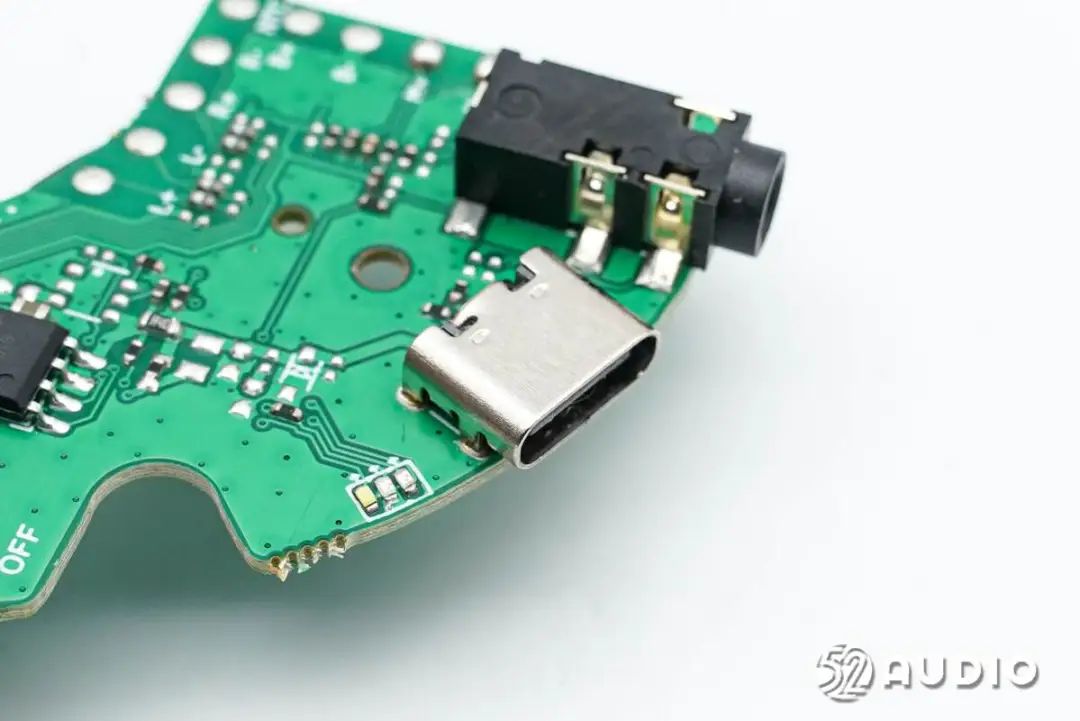

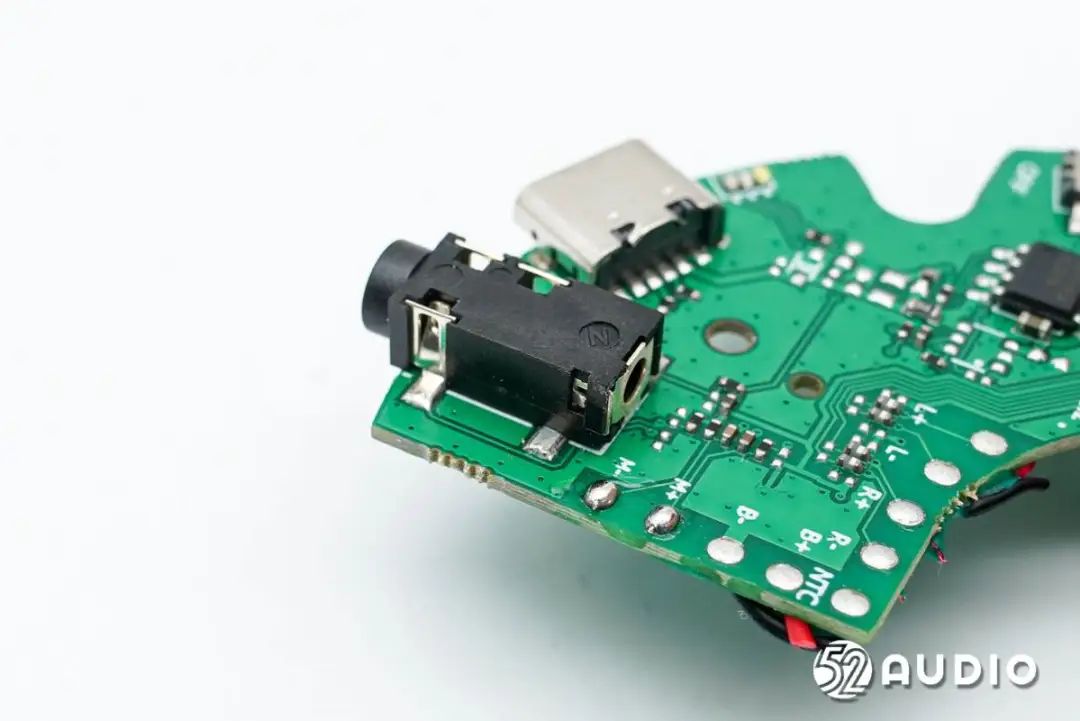

3.5mm音频输入接口母座特写。
Type-C充电母座特写。

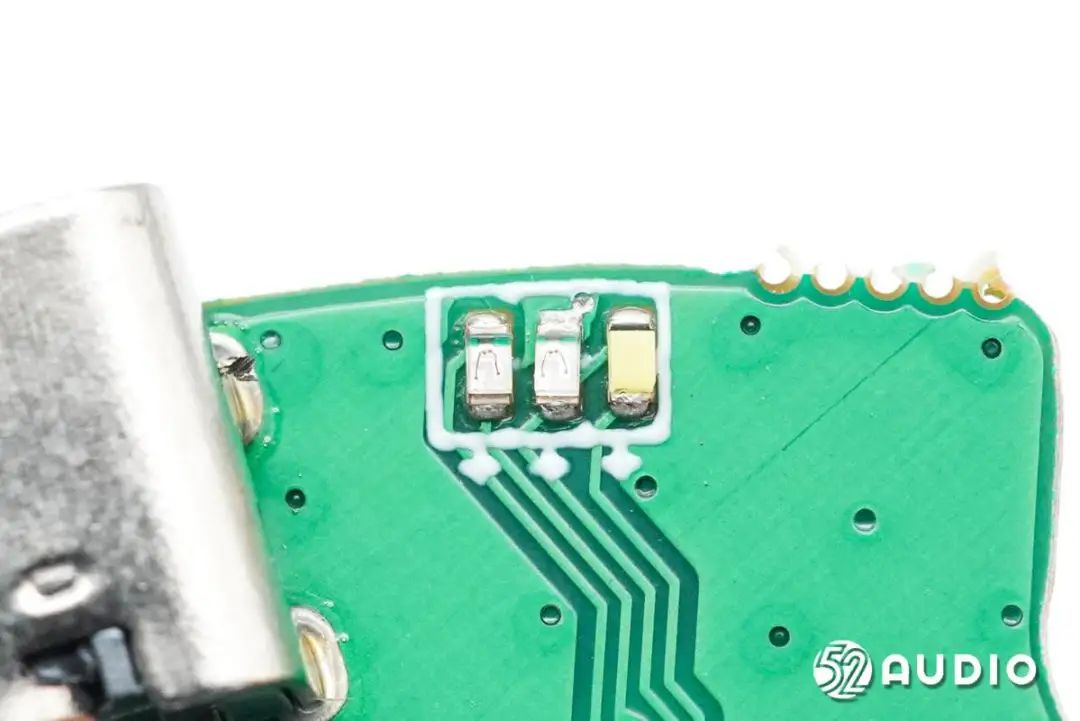

三颗不同颜色的LED指示灯特写。

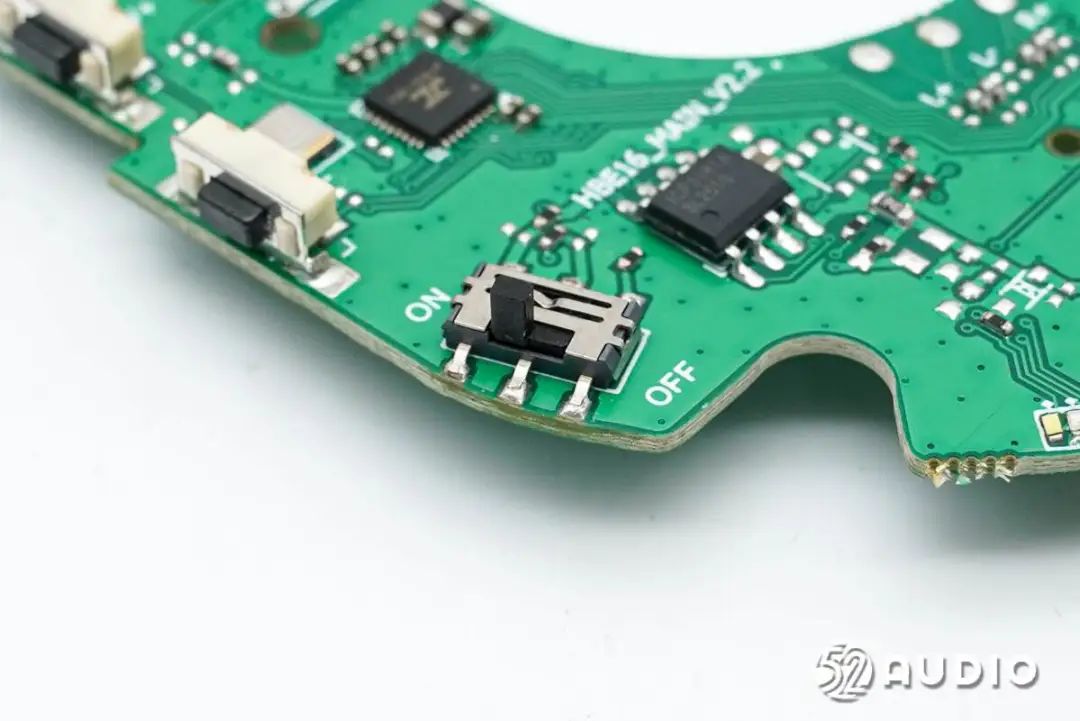

电源滑动开关特写。

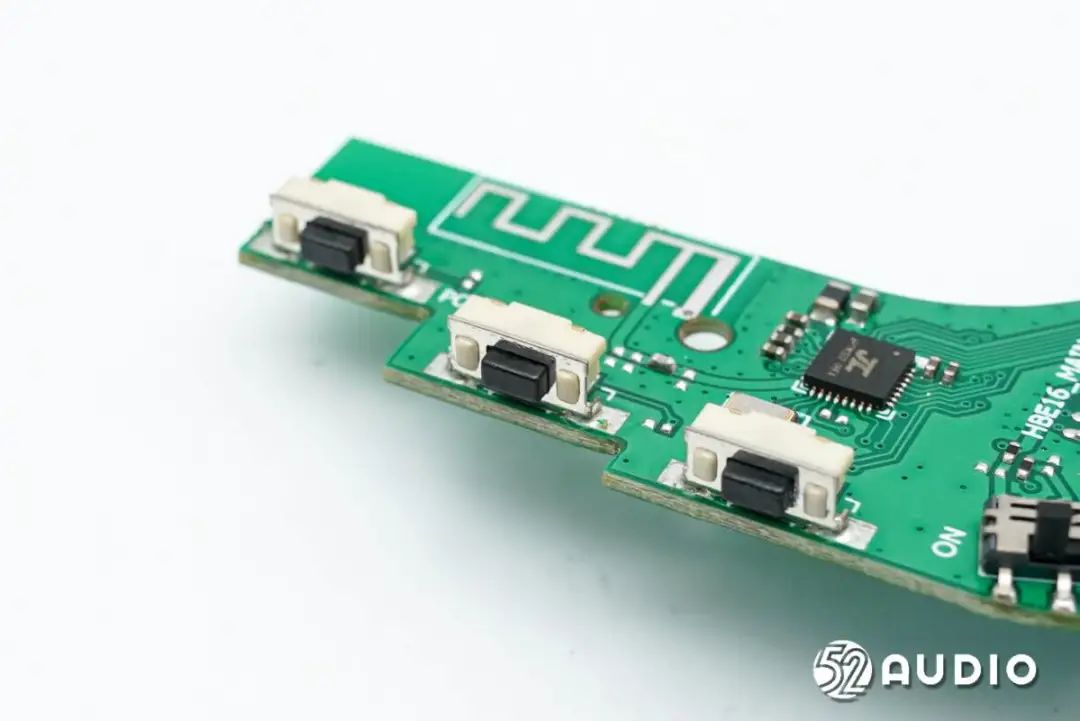

耳机的功能按键特写。

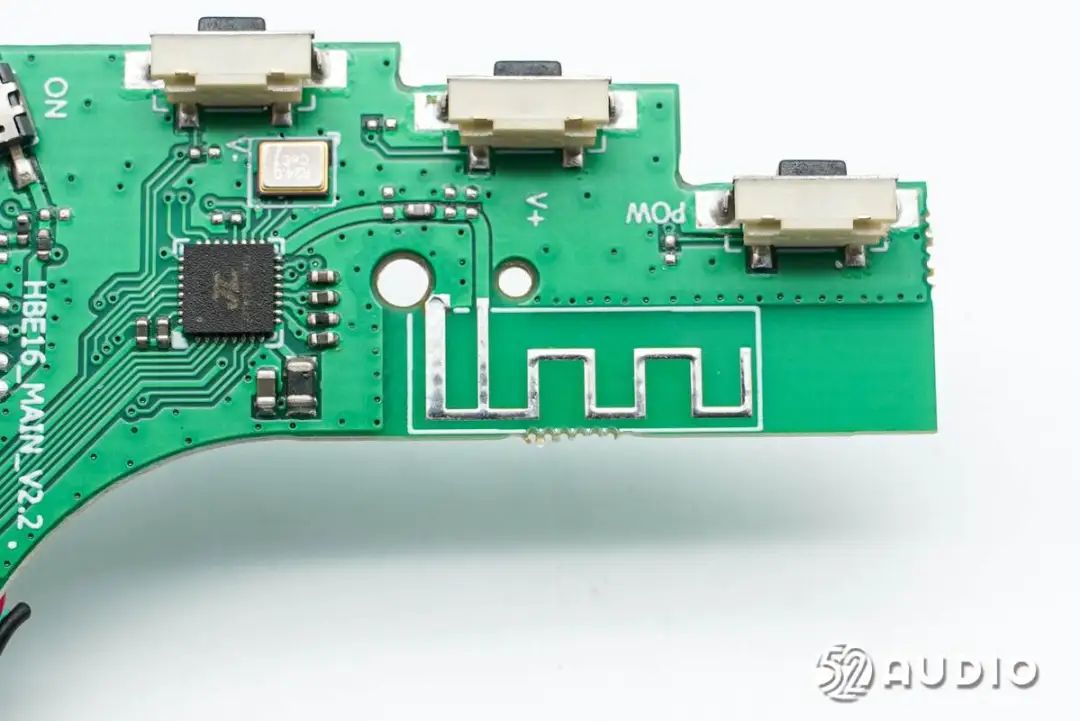

板载蓝牙天线特写，用于无线信号收发。

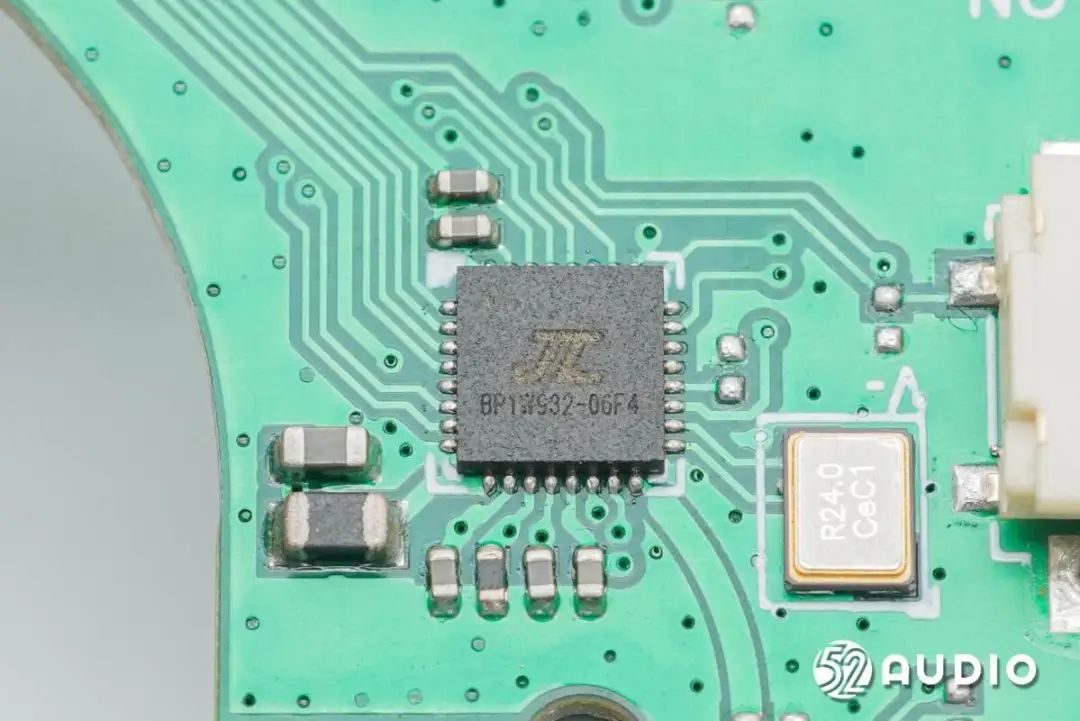

JL杰理JL7006F蓝牙音频SoC，内置32位DSP，支持AAC，SBC音频解码，支持单麦克风环境噪声消除，支持20波段EQ配置；内置双通道24位DAC，双通道24位ADC，两个模拟麦克风放大，内置麦克风偏置；可支持前馈、反馈、混合主动降噪；还集成了数字和模拟电路电源的低压LDO和DC-DC，以及耳机的触摸检测，LED控制等。

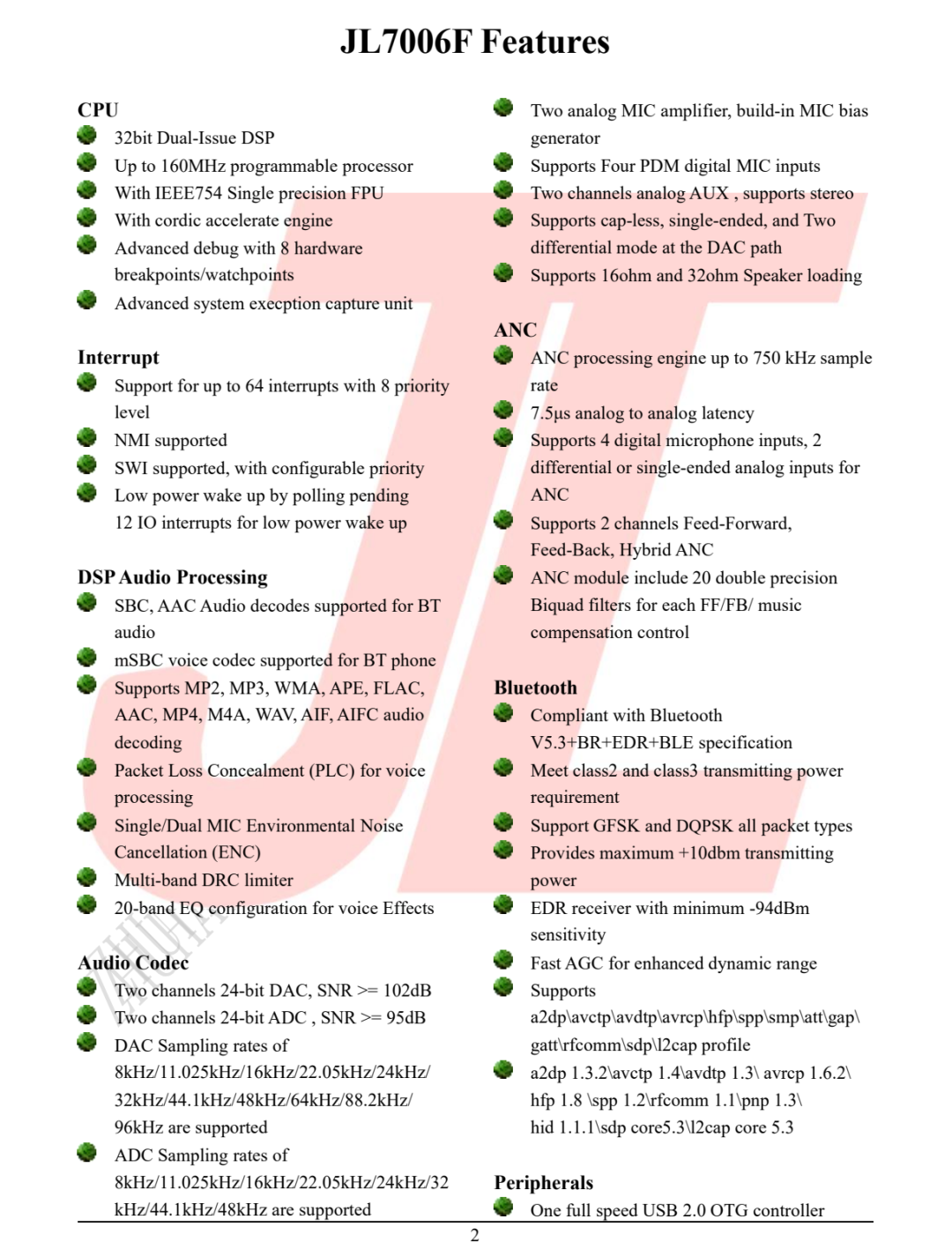

JL杰理JL7006F详细资料图。据我爱音频网拆解了解到，包括Redmi、JBL、漫步者、韶音、倍思、QCY、声阔、小度、TOZO、联想、飞利浦、boAt、钛度、蜂鸟、塞那、iKF、戴灵、墨觉、海尔兄弟、象鼻子、机乐堂、Coca-Cola、JLab、充客、索爱、奇奇学、火火兔、凯叔讲故事、百词斩、感音科技、京东京造、BuddyPhones在内的众多品牌采用了杰理科技的方案。

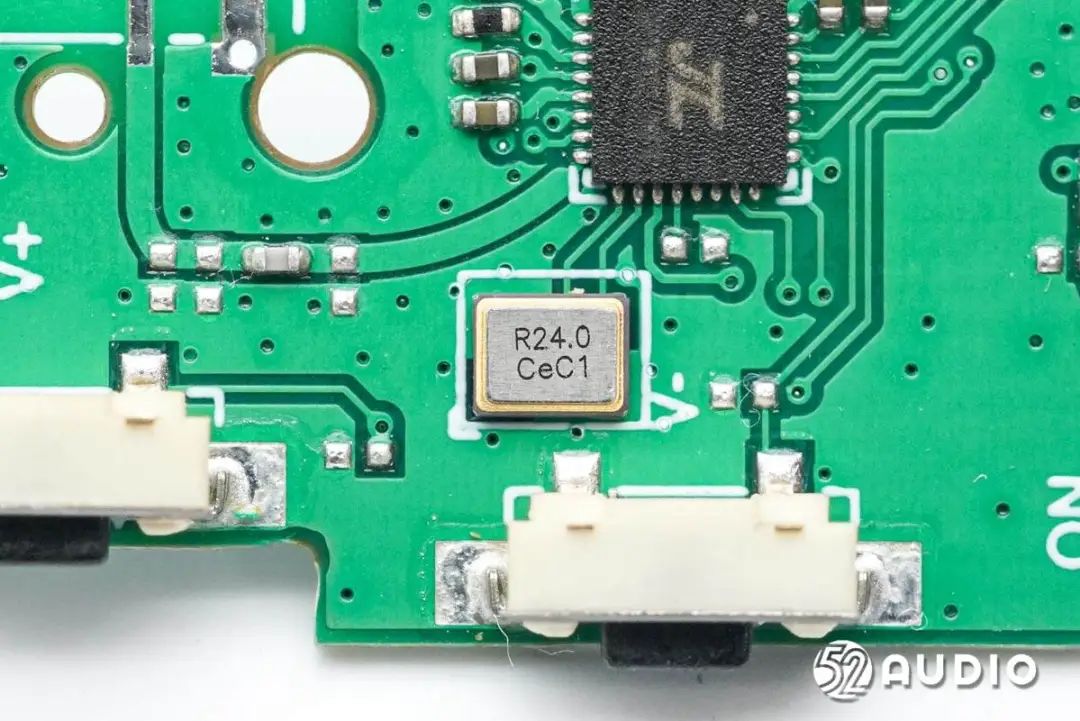

24.000MHZ的晶振特写，为蓝牙芯片提供时钟。

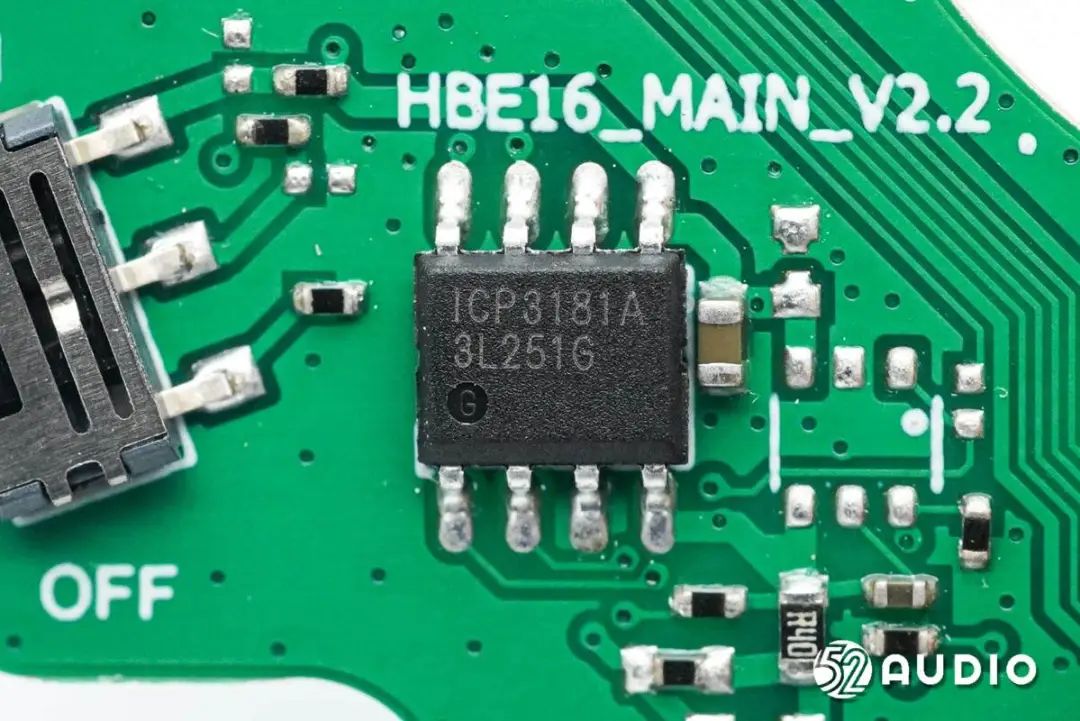

LY来远电子ICP3181线性充电管理芯片，输入耐压最高28V，输入过压保护电压7V，支持最大1A可编程电流充电，不需要外部检测电阻，也不需要隔离二极管和MOSFET；还支持电池反接保护，电池正负极反接不会损坏芯片；支持温度调节，无芯片过热的风险。

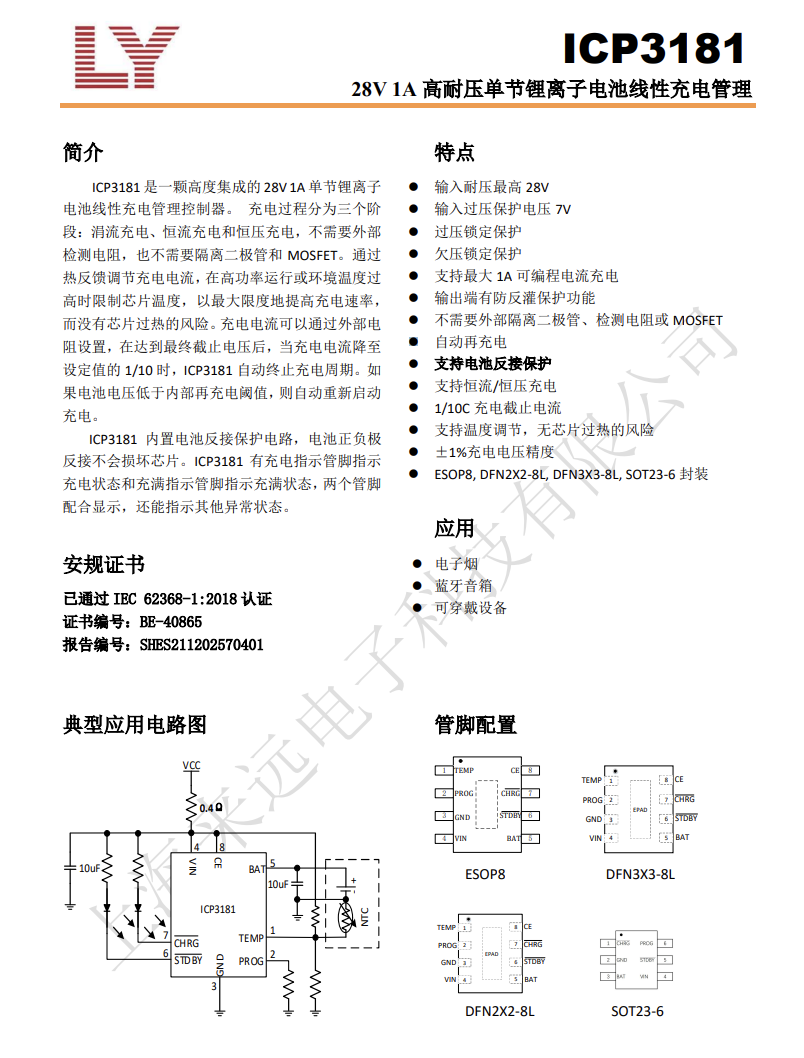

LY来远电子ICP3181详细资料图。据我爱音频网拆解了解到，RØDE罗德、Soundcore声阔、荣耀、魅族、JBL、PHILIPS飞利浦、QCY、红魔、天猫精灵、创新科技、HHOGene、Sudio、贝尔金、omthing、TOZO、Nothing等品牌旗下的音频产品也采用了来远电子的电源管理芯片。

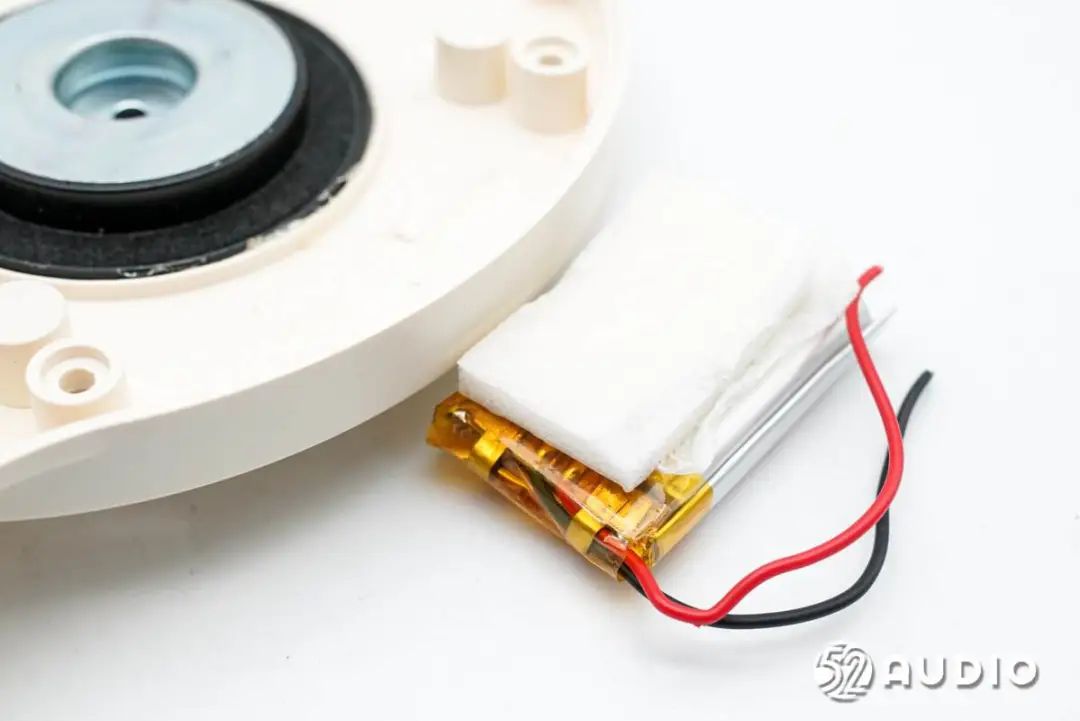

取出腔体内部的电池单元。

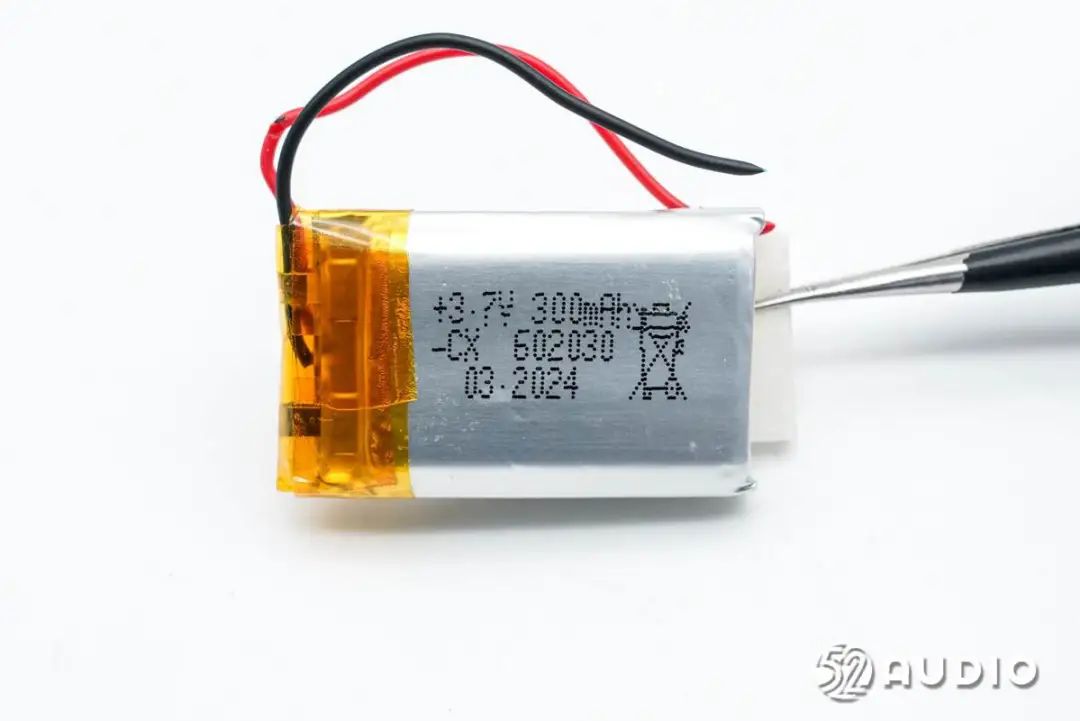

耳机内置锂电池，型号：CX 602030，标称电压：3.7V，额定容量：300mAh。

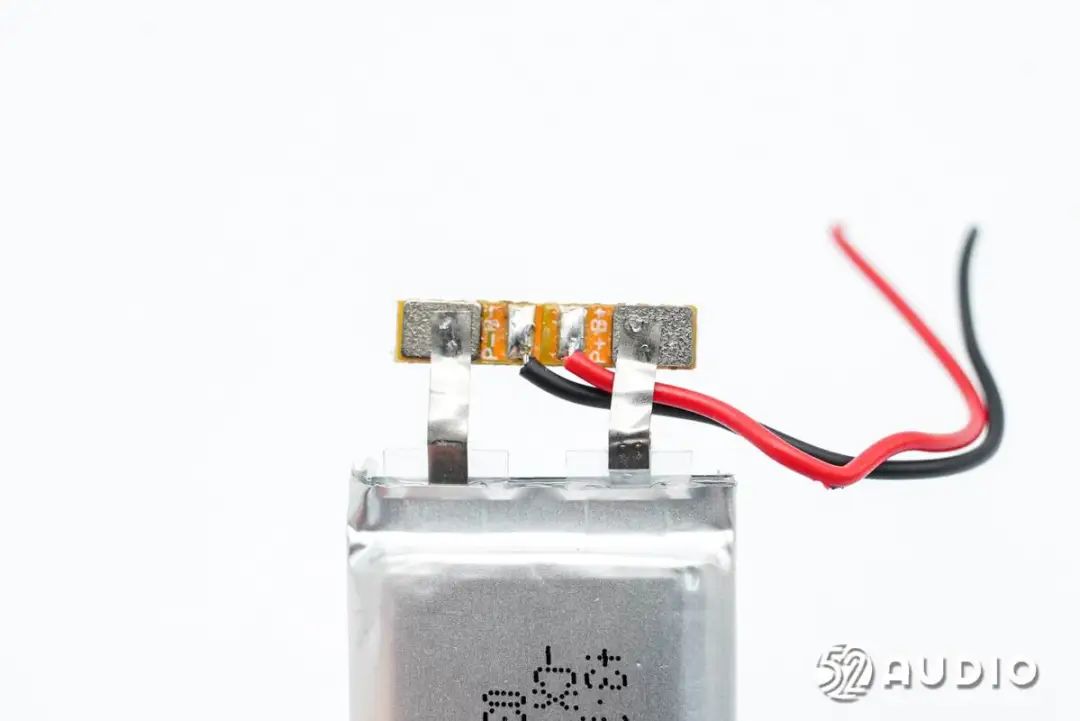

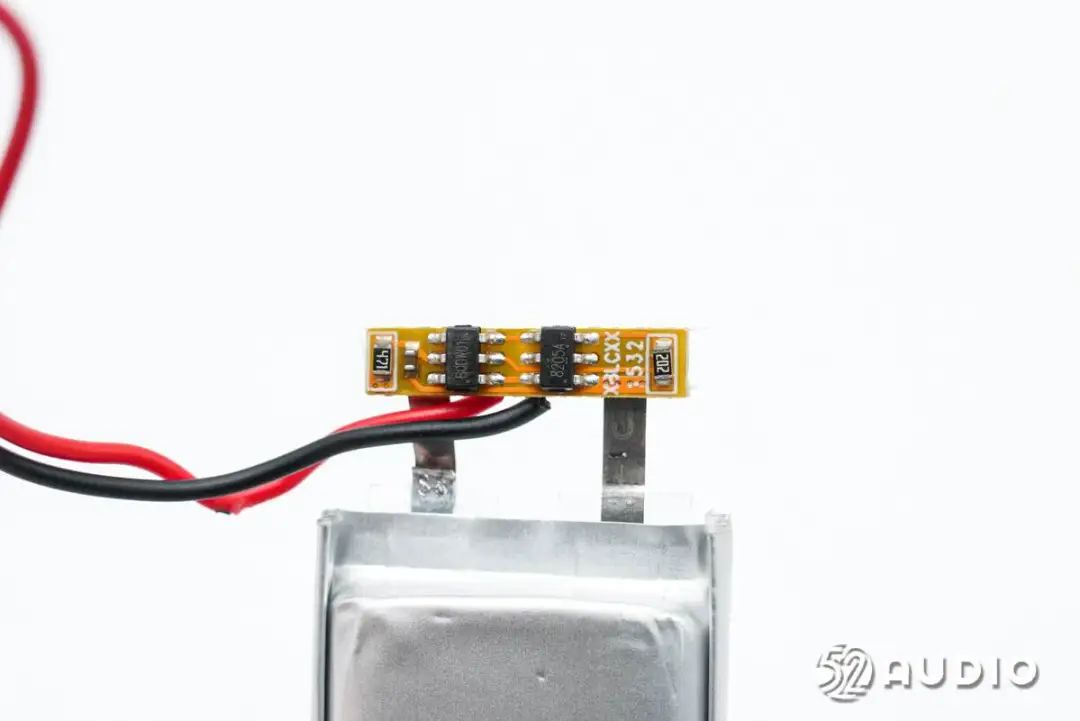

撕开绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管。
电池保护板背面特写。

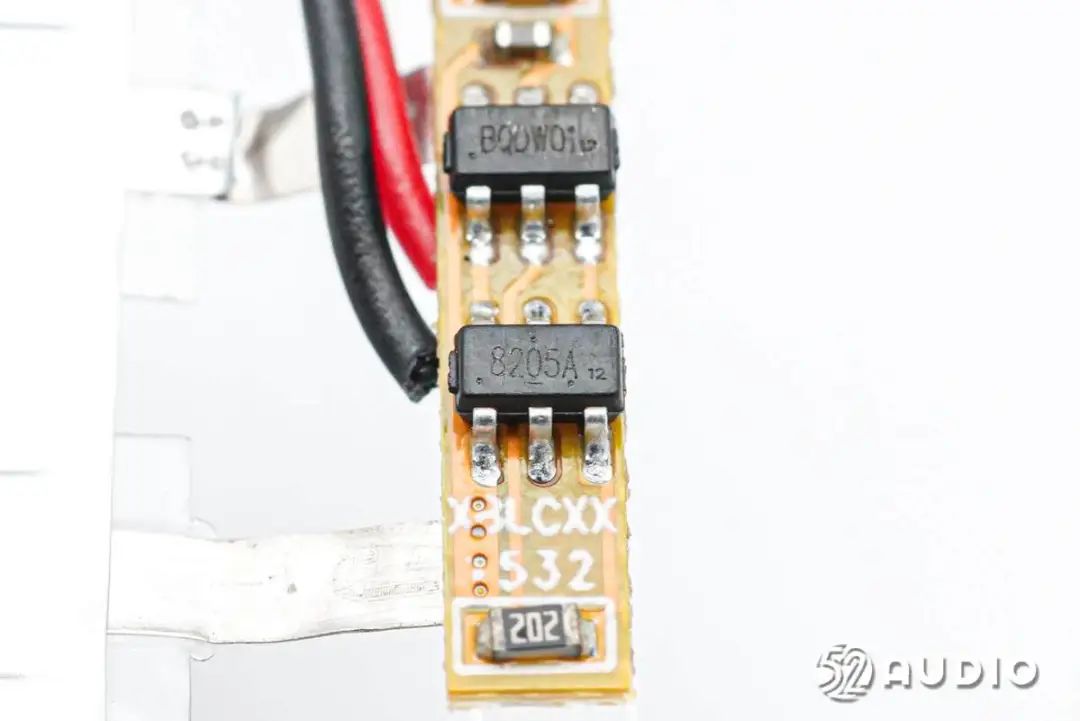

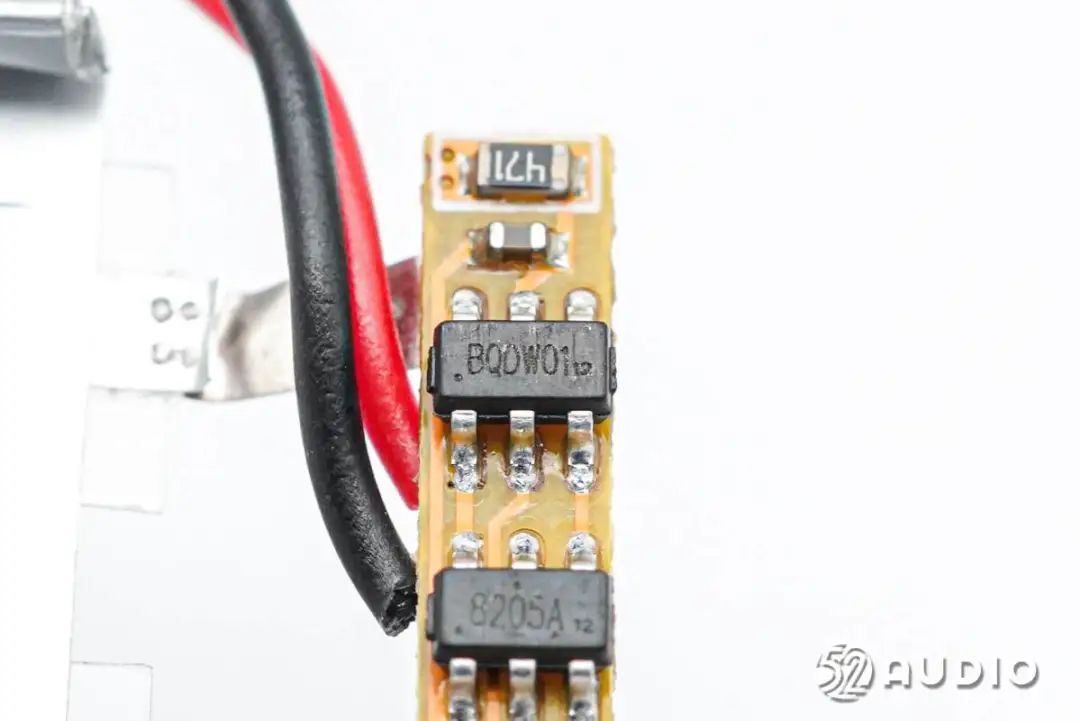

丝印BQDW01的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管。

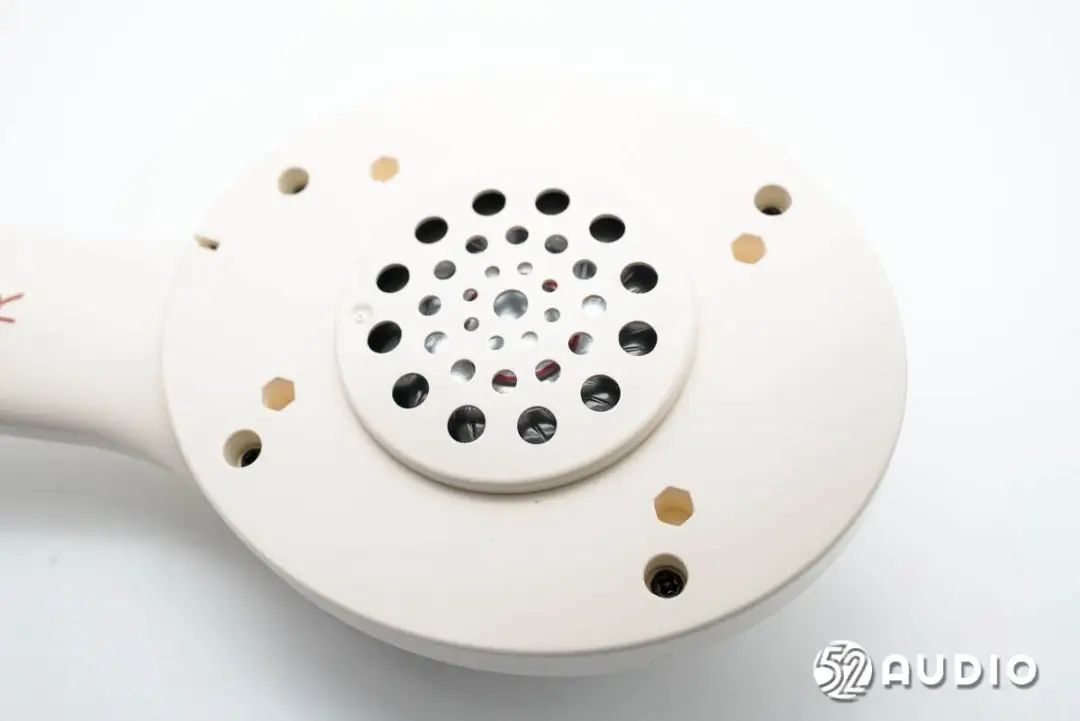

腔体底部扬声器单元结构一览。
取出扬声器。

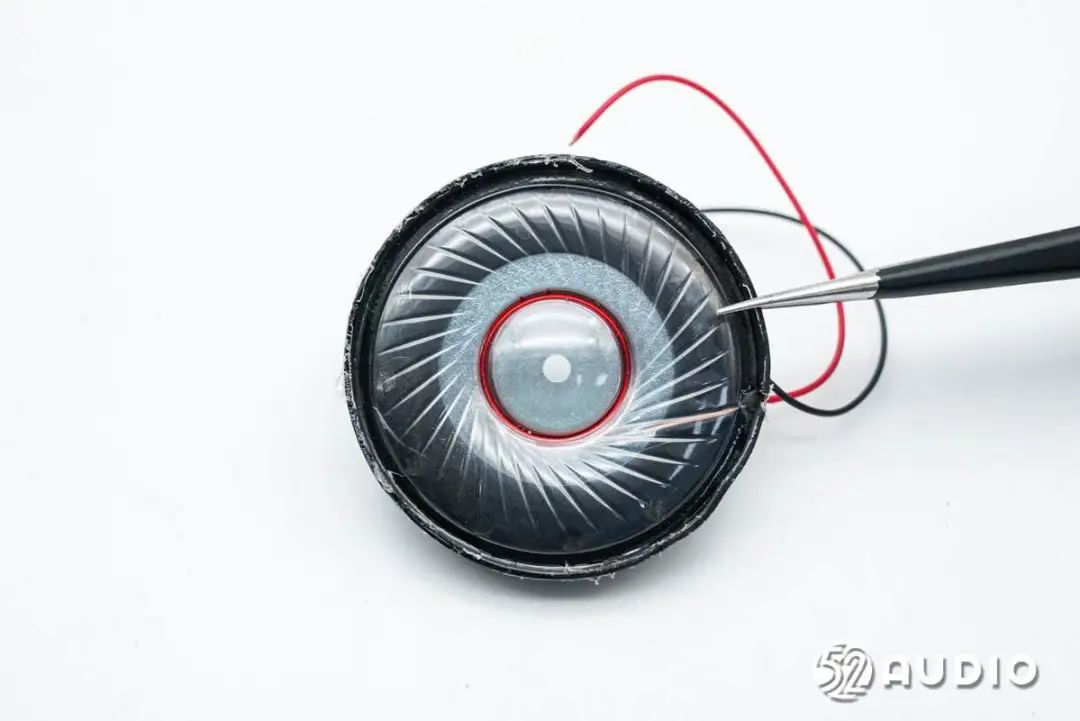

耳机扬声器正面振膜特写。

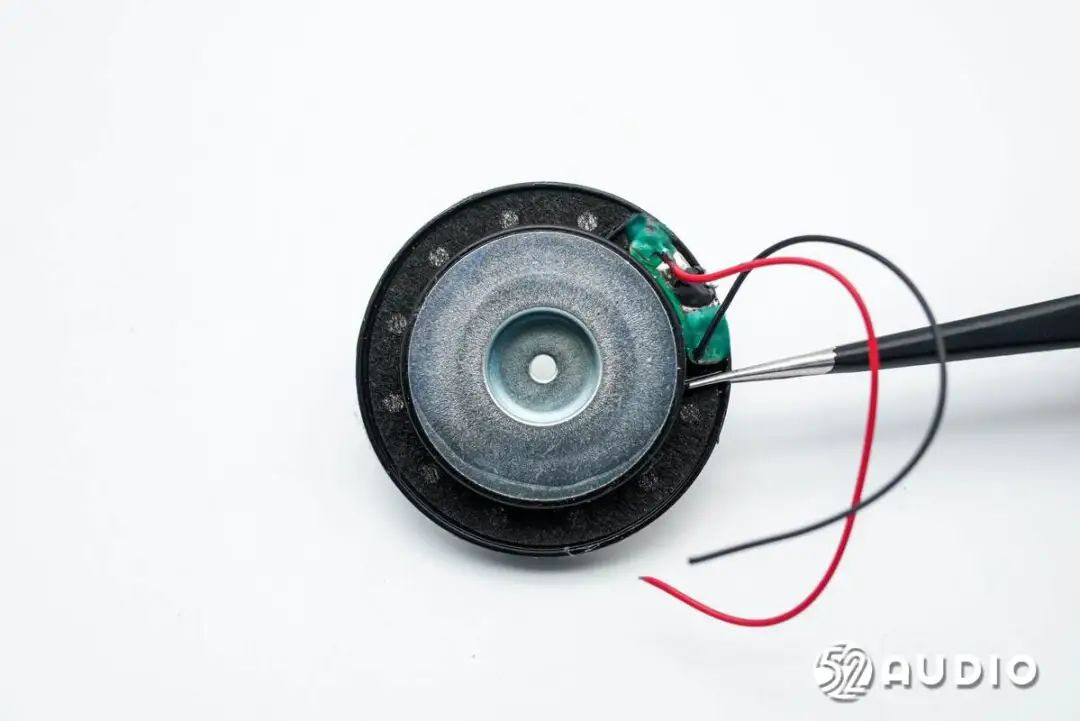

扬声器背面特写，四周调音孔通过阻尼纸覆盖。

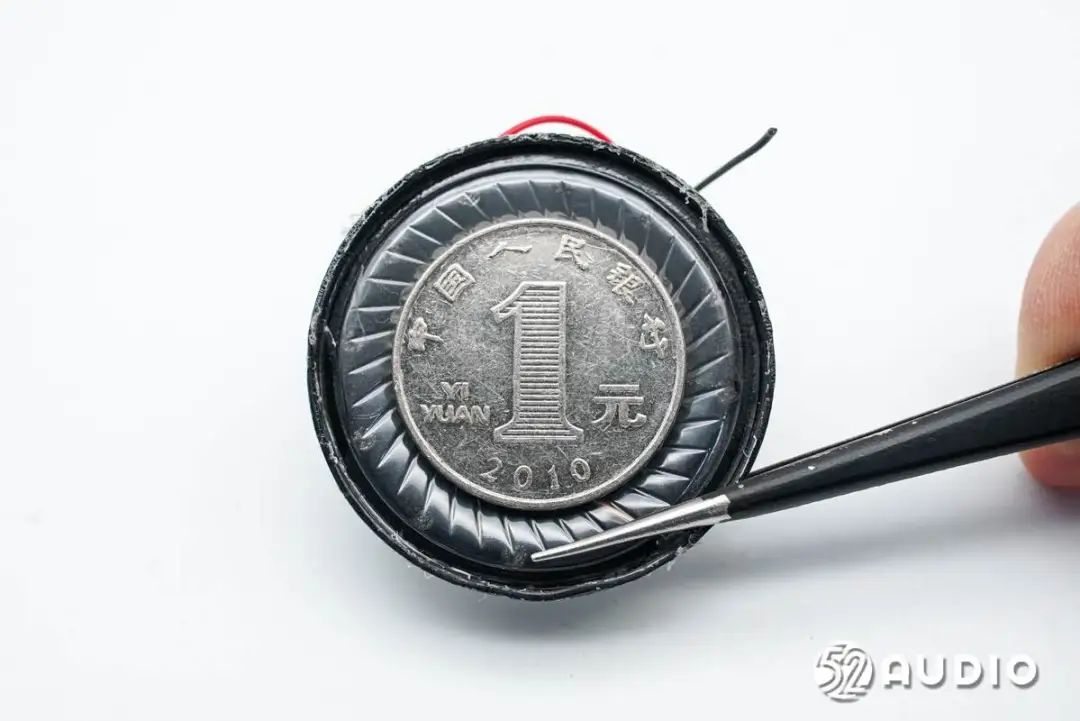

扬声器与一元硬币大小对比。

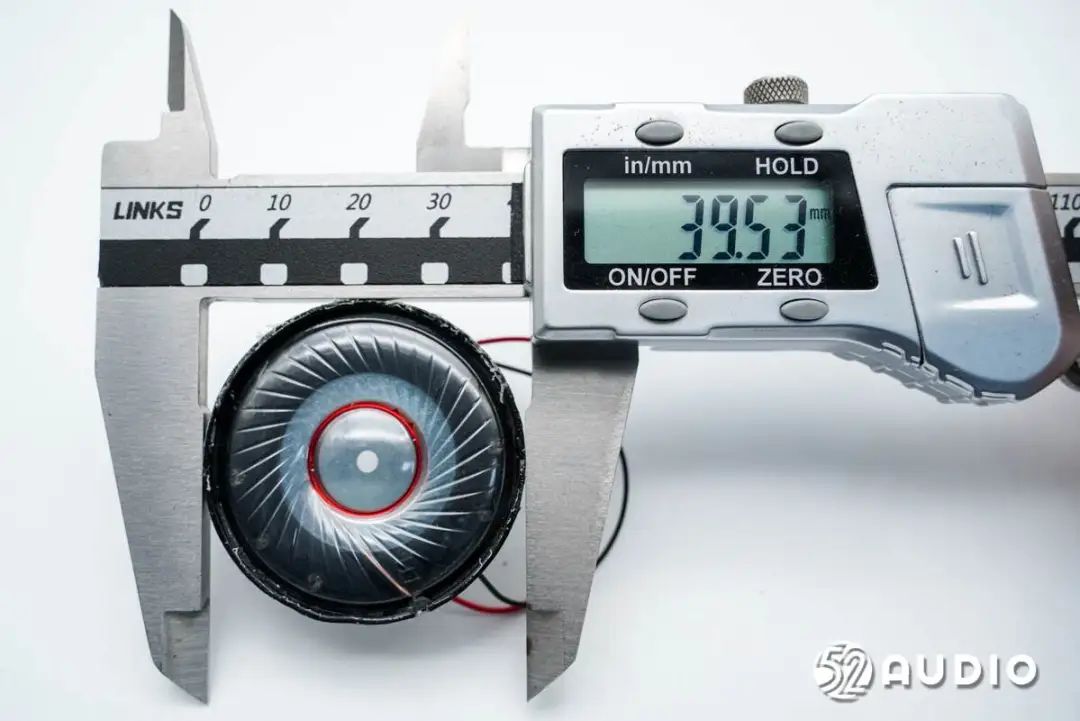

经我爱音频网实测，扬声器直径约为40mm。
右耳音腔盖板结构一览，与左耳相同。

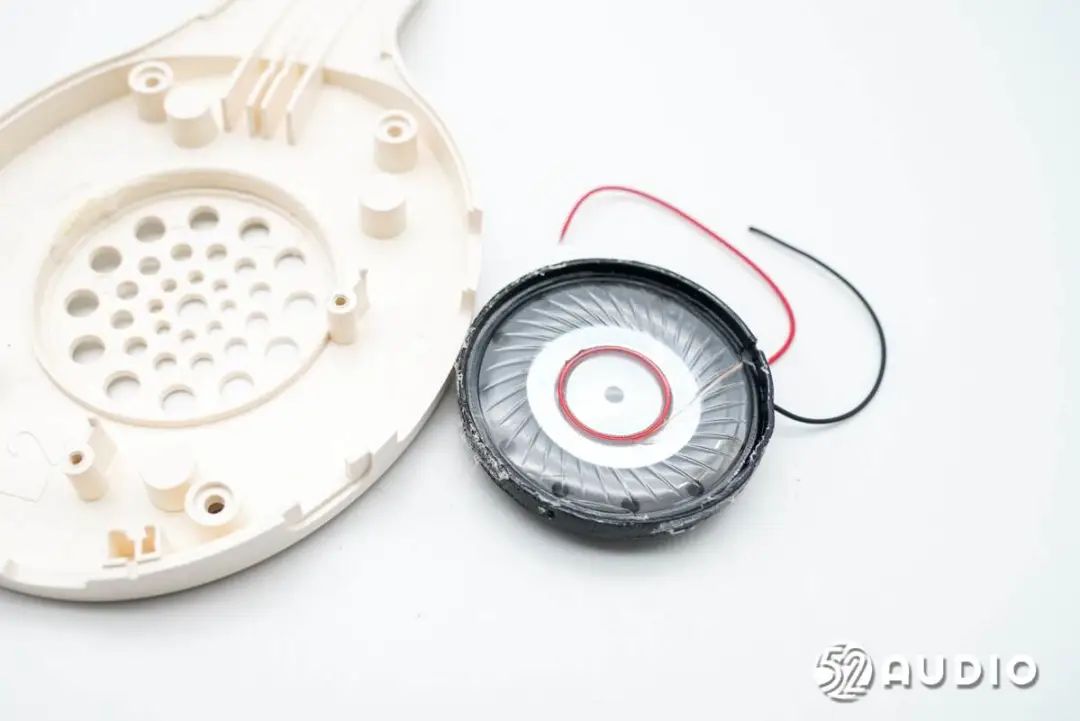

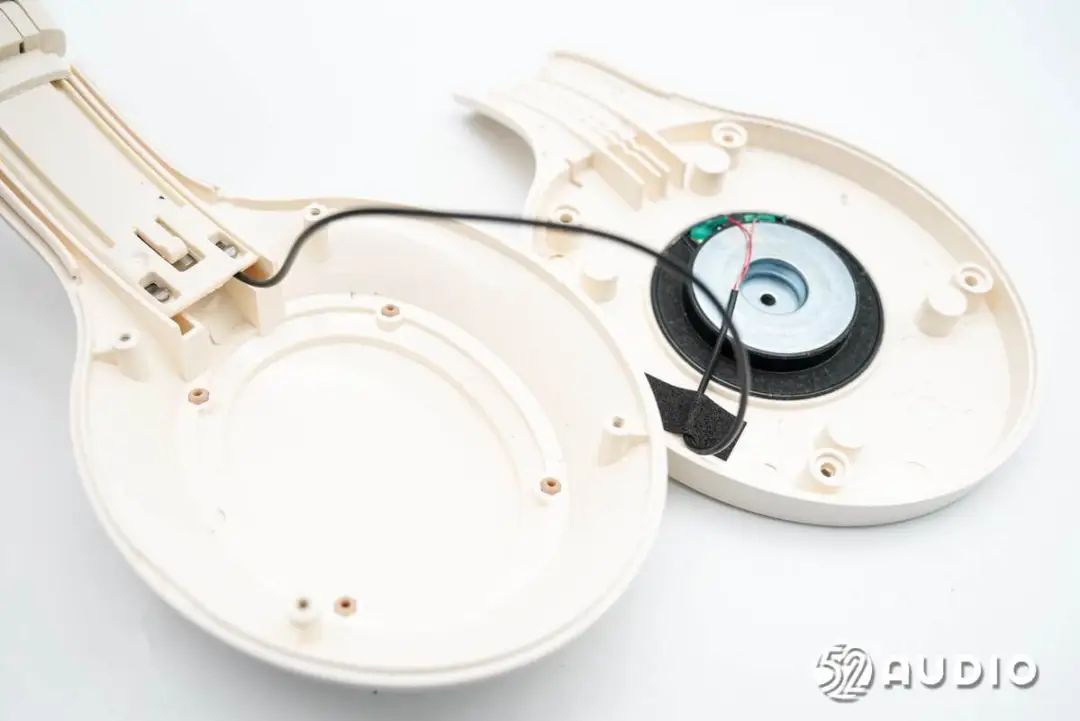

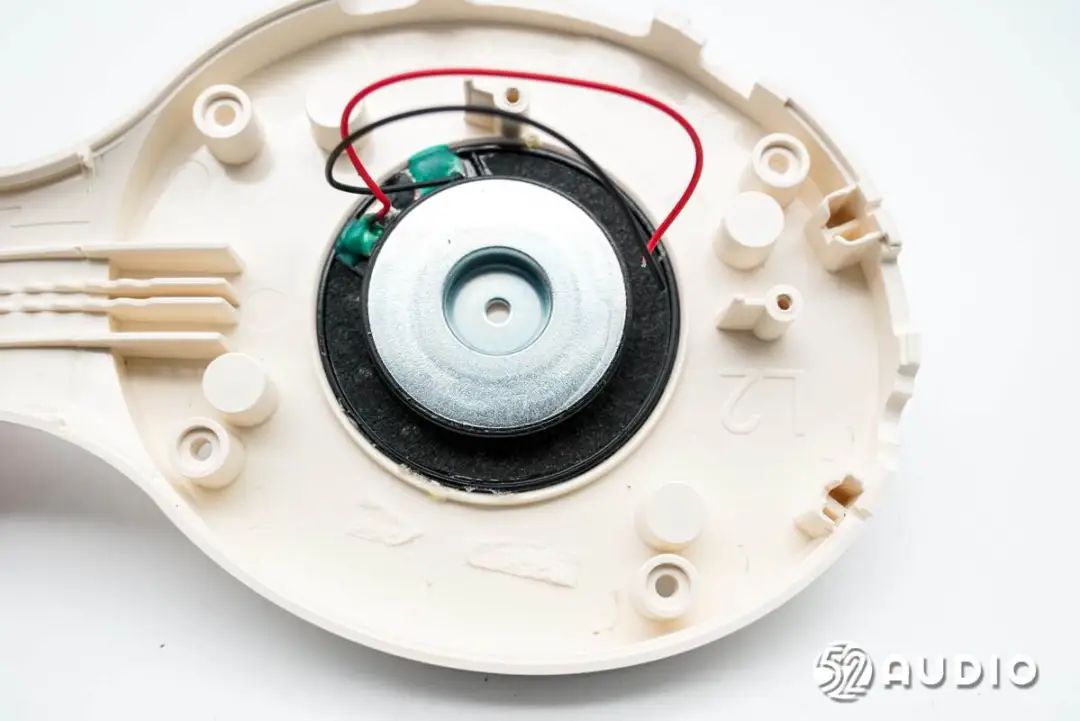

卸掉螺丝，打开腔体，内部仅设置有扬声器。

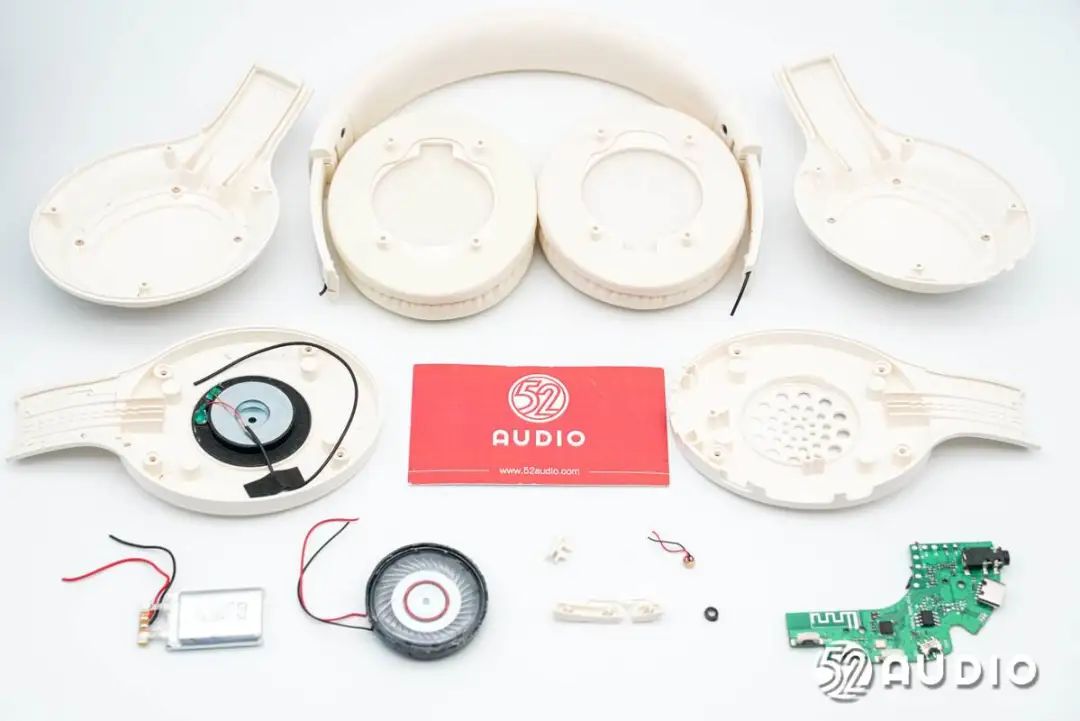

acer宏碁OHR300头戴式耳机拆解全家福。
三、我爱音频网总结
acer宏碁OHR300头戴式耳机在外观方面，设计简约时尚，同时拥有着非常轻巧的体积，重量仅196.2g，搭配柔软亲肤的耳罩和气囊头垫，能够提供轻盈舒适的佩戴体验。头梁还支持长度调节，满足不同用户需求；支持折叠，提升便携性。
内部主要配置方面，acer宏碁OHR300头戴式耳机搭载了40mm动圈喇叭，左耳内置300mAh锂电池、驻极体麦克风和主板单元。主板上采用了JL杰理JL7006F蓝牙音频SoC，用于无线连接和音频数据处理；采用LY来远电子ICP3181线性充电管理芯片，负责为内置电池充电。
