前言
本期继续为大家带来Akiitu爱可途另一款充电宝新品——爱可途Pro系列7000mAh三合一充电宝的介绍拆解。相比邮差系列，其采用了全新外观设计，不过也是充电器+充电宝的结合，加上自带USB-C快充线，三合一真正做到出门无需再带任何额外的东西。
充电宝还配备有一个USB-C快充接口，和USB-C线一样，在充电器或移动电源模式下均支持最高30W和22.5W快充。另一大亮点是能够满足双设备同时充电需求，外出充电无需等待。下面充电头网就对其进行拆解，看看做工用料如何。
爱可途Pro系列7000mAh三合一充电宝开箱
包装盒正面印有Akiitu品牌、产品名称以及充电宝使用场景。

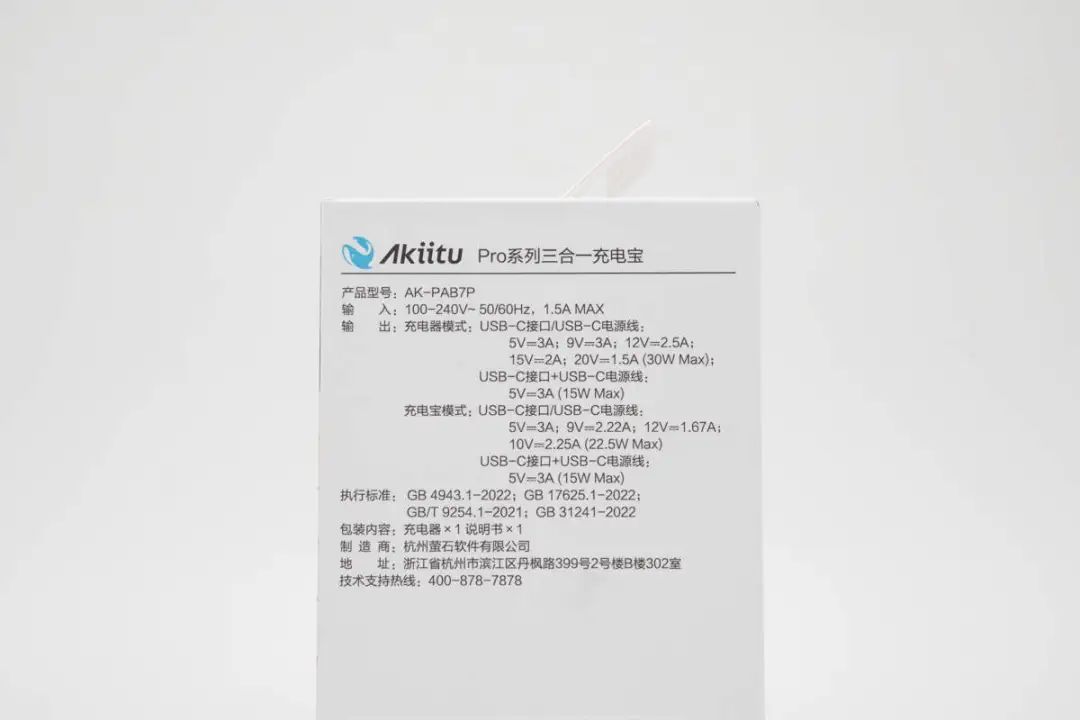

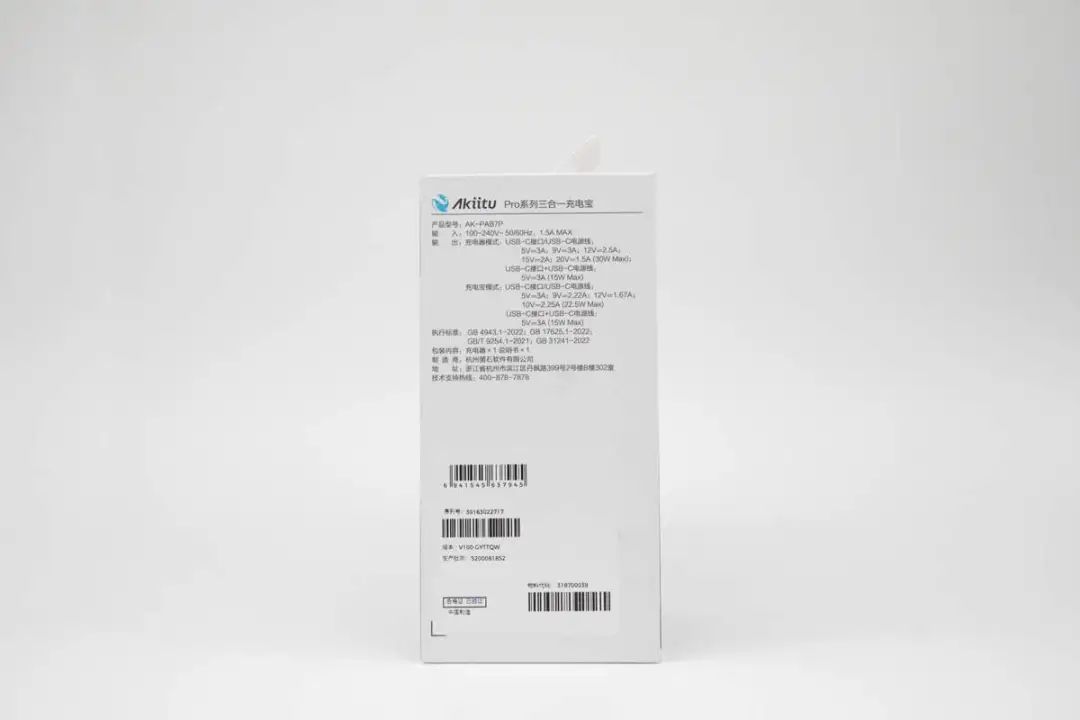

背面印有移动电源的参数信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。

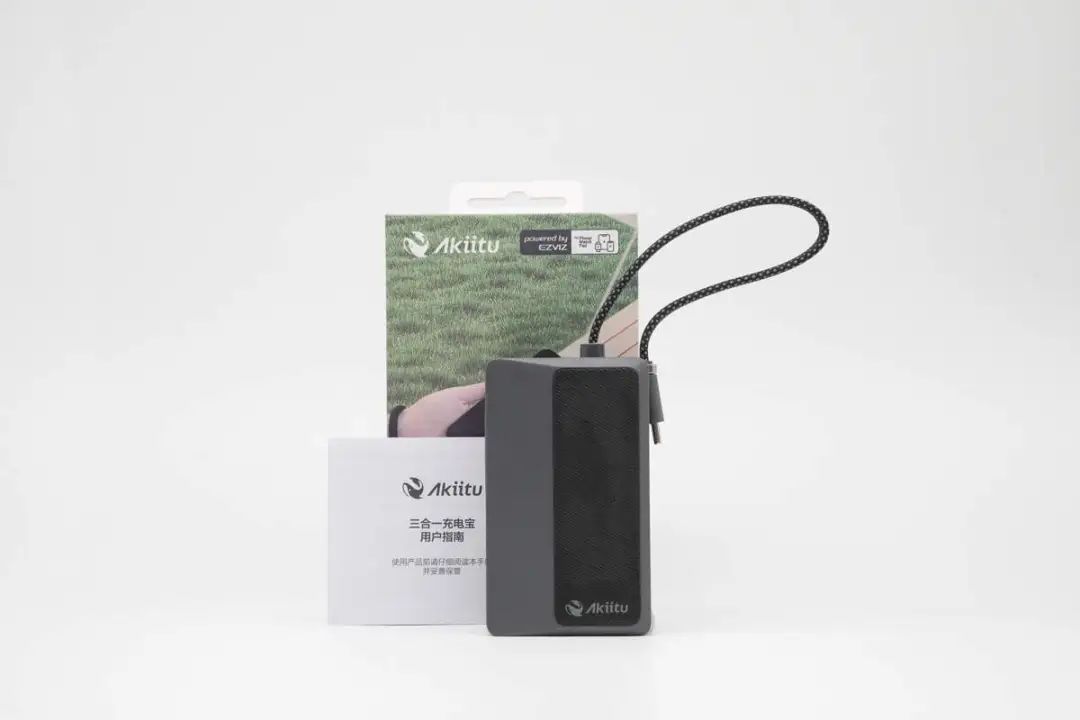

包装内含充电宝以及用户指南。

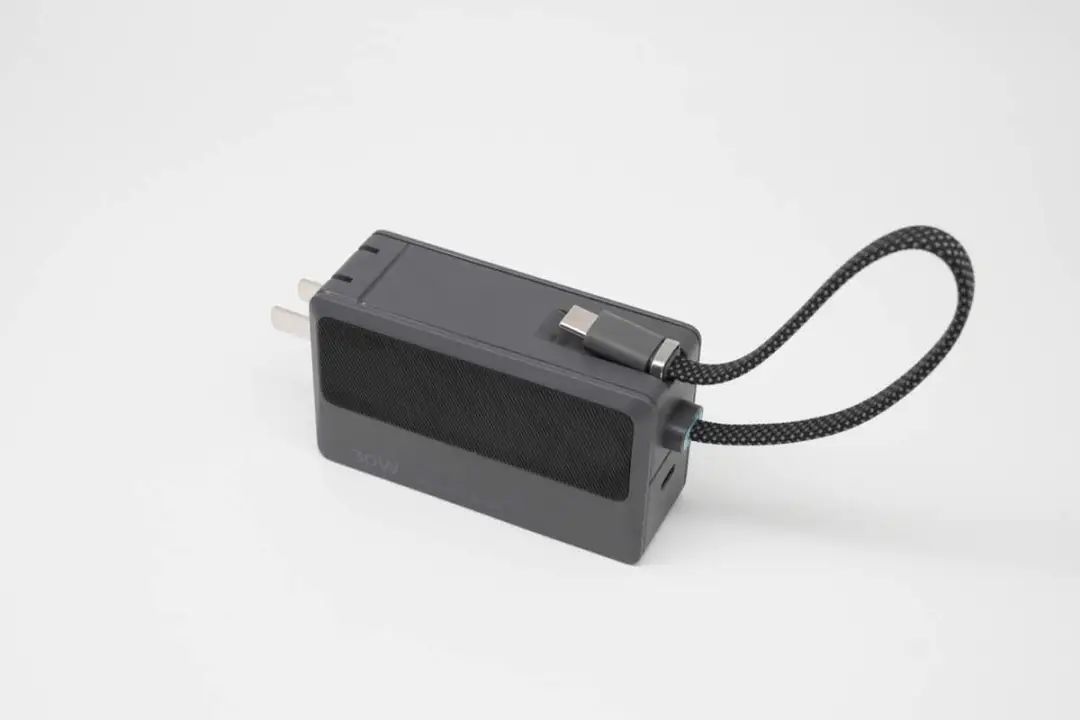

移动电源采用PC阻燃材质塑料外壳，正背面贴有装饰胶垫，加上自带编织USB-C快充线，整体小巧精致。

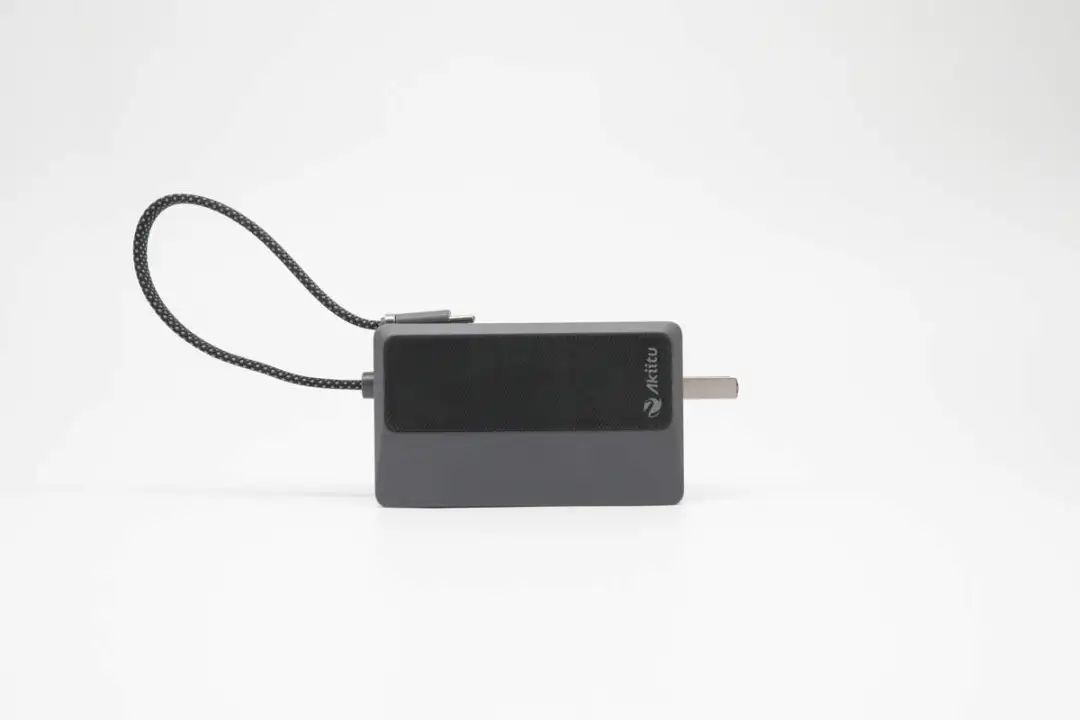

机身正面胶垫印有Akiitu品牌logo。

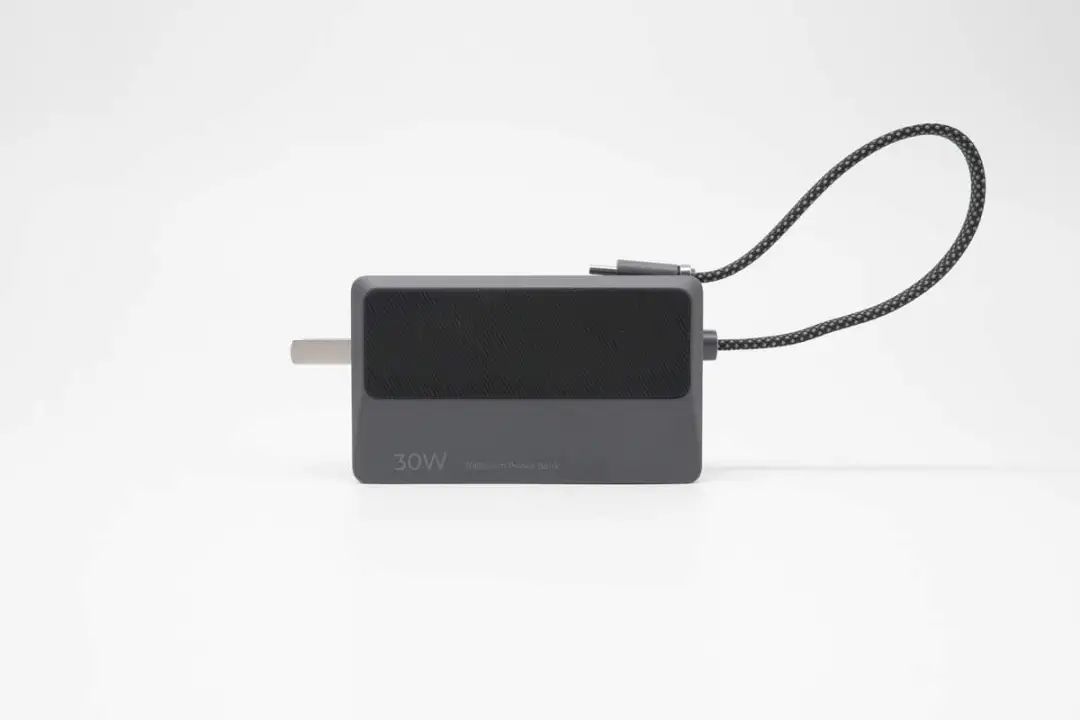

另一面壳体边缘印有30W以及7000mAh Power Bank。

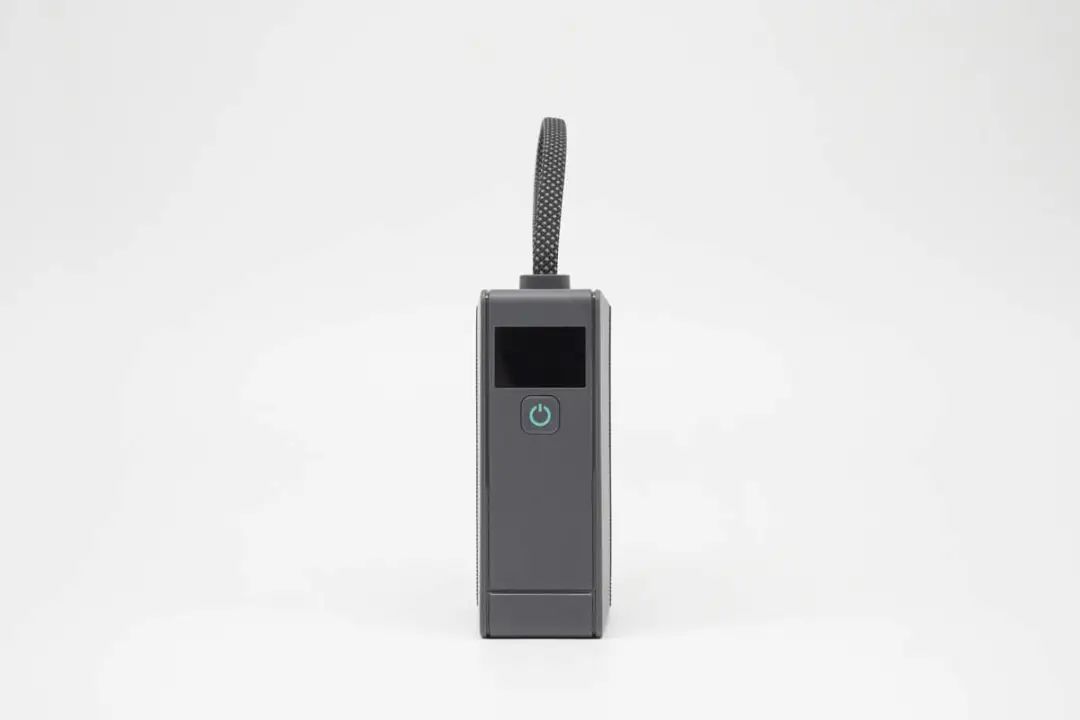

机身一侧设有电源键以及电量数显屏。

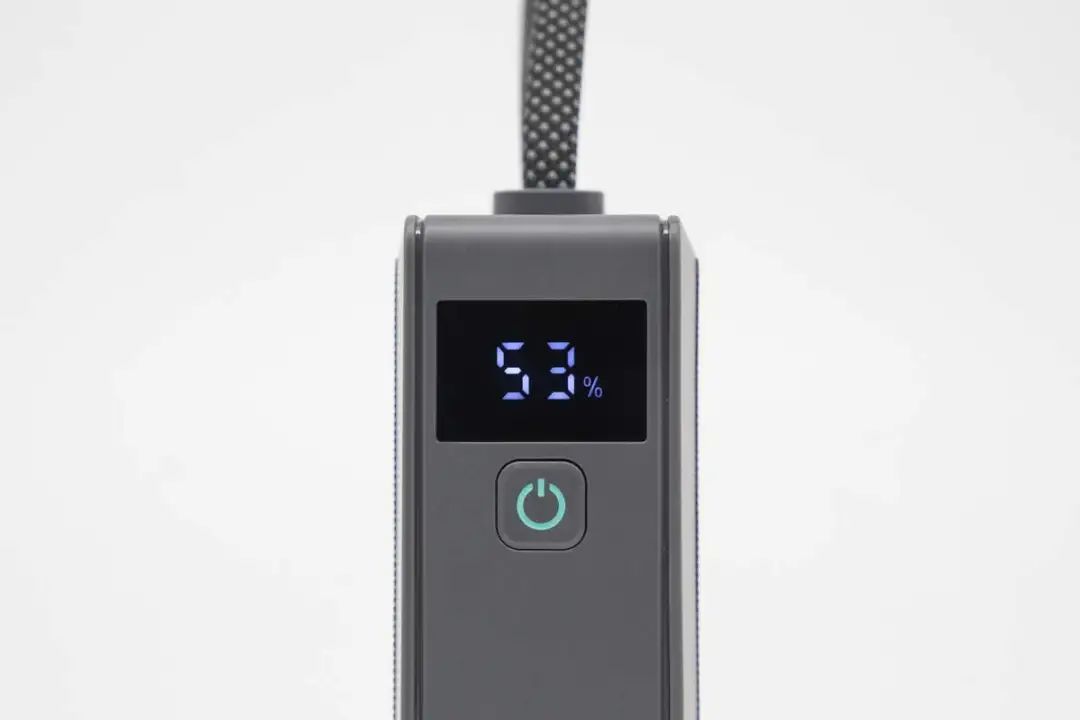

按键上丝印电源符号标识，数显屏能够精确显示产品剩余电量。

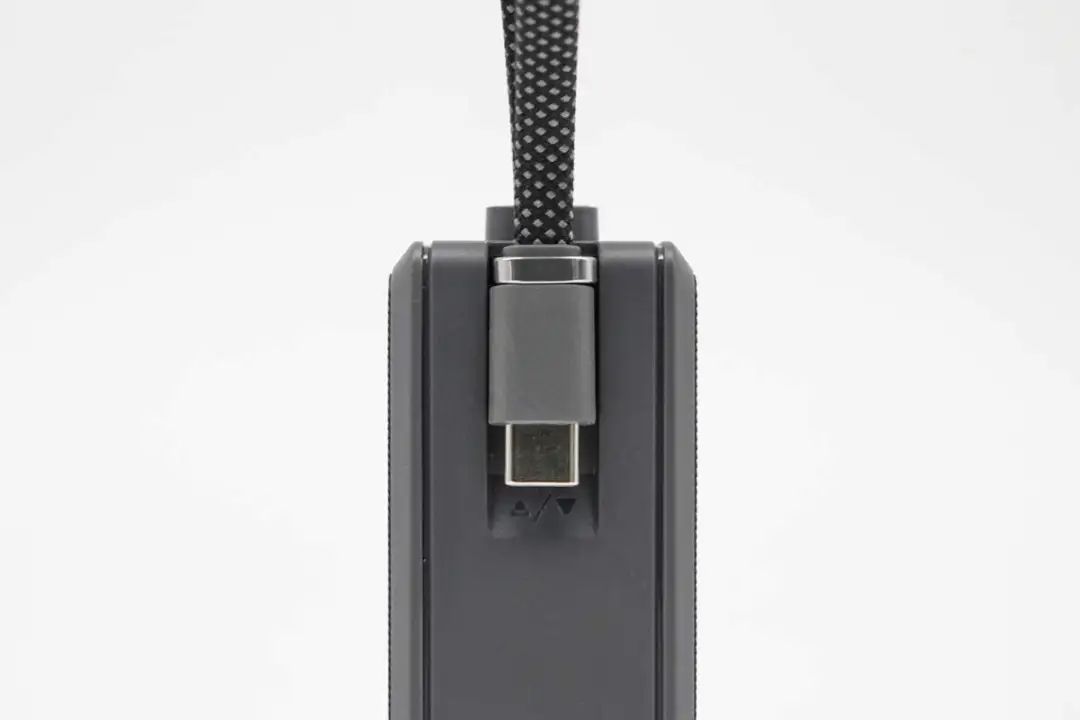

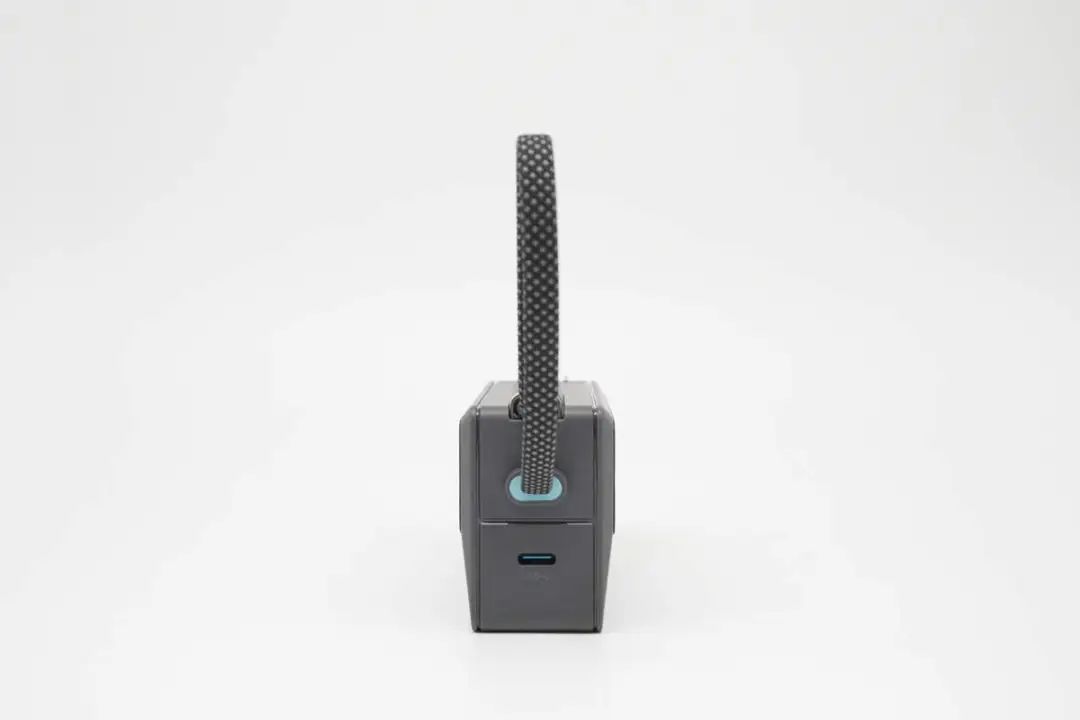

另一侧设计有USB-C线端子收纳槽以及锁环，使得线缆可以当提绳使用，保证收纳携带使用体验。

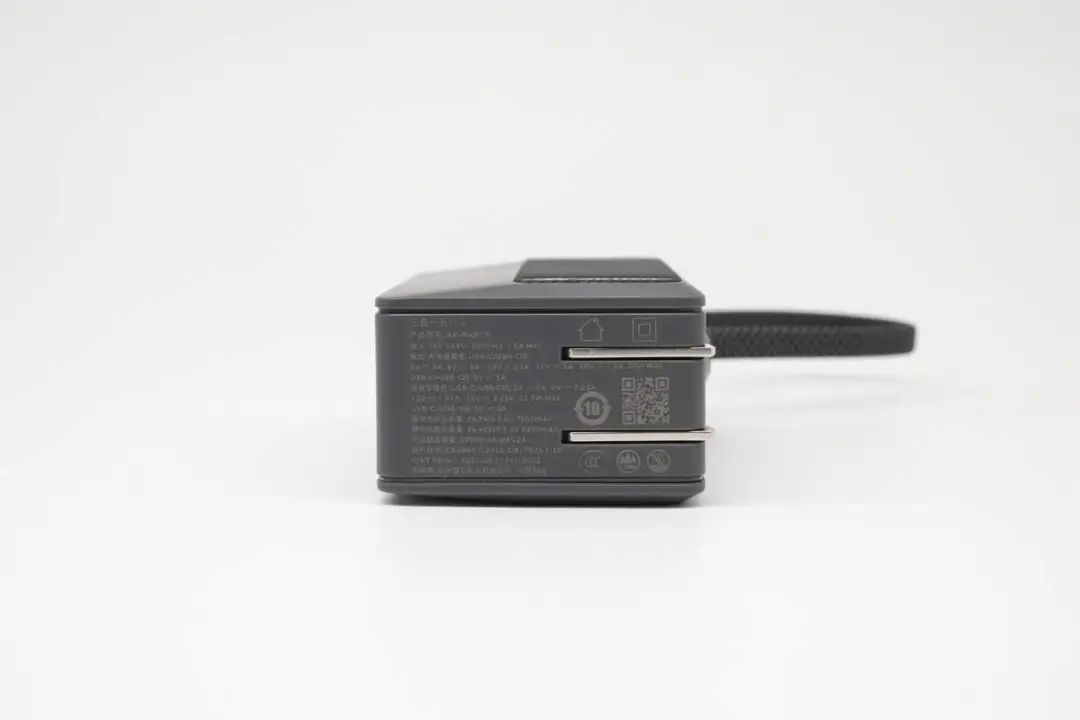

机身端部印有产品参数信息，并配置有可折叠插脚。

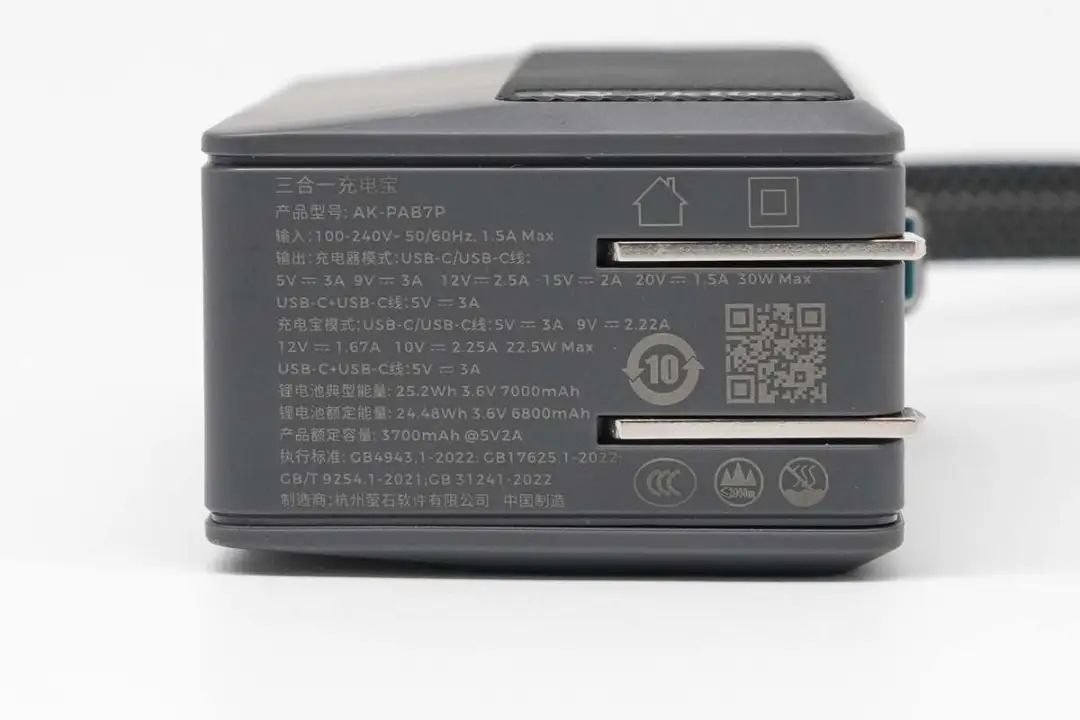

产品参数特写
型号：AK-PAB7P
充电器模式：
输入：100-240V~50/60Hz 1.5A Max
输出：
USB-C/线：5V3A、9V3A、12V2.5A、15V2A、20V1.5A 30W Max
USB-C+USB-C线：5V3A
充电宝模式：
USB-C/线：5V3A、9V2.22A、12V1.67A、10V2.25A 22.5W Max
USB-C+USB-C线：5V3A
锂电池典型能量：25.2Wh 3.6V 7000mAh
锂电池额定能量：24.48Wh 3.6V 6800mAh
产品额定容量：3700mAh@5V2A
制造商：杭州萤石软件有限公司
充电器通过了CCC认证。

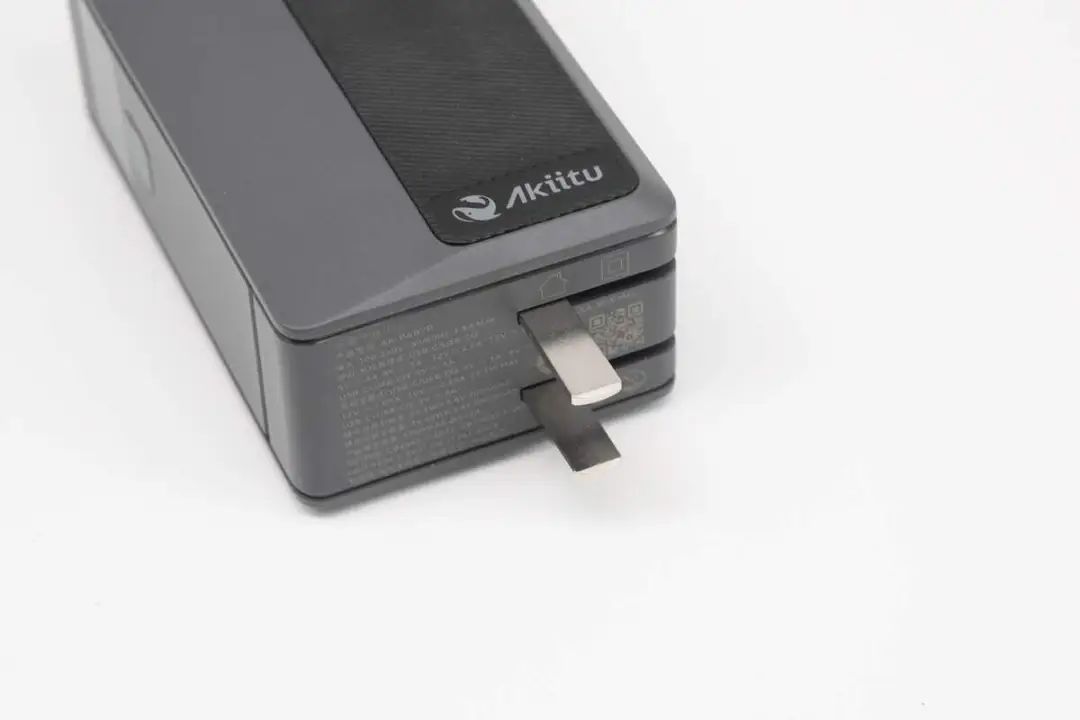

产品配备的是可折叠国标插脚。
另一端不仅设有USB-C连接线，还额外配置一个USB-C接口，能够同时满足两个设备充电需求。

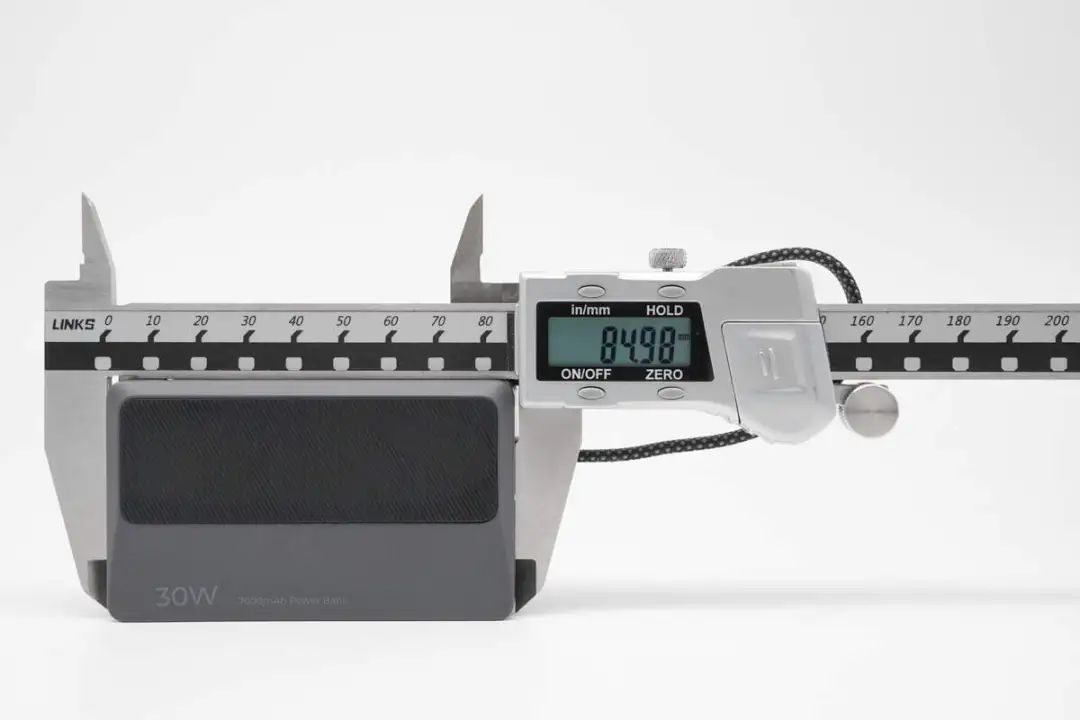

实测充电宝机身长度为84.98mm。

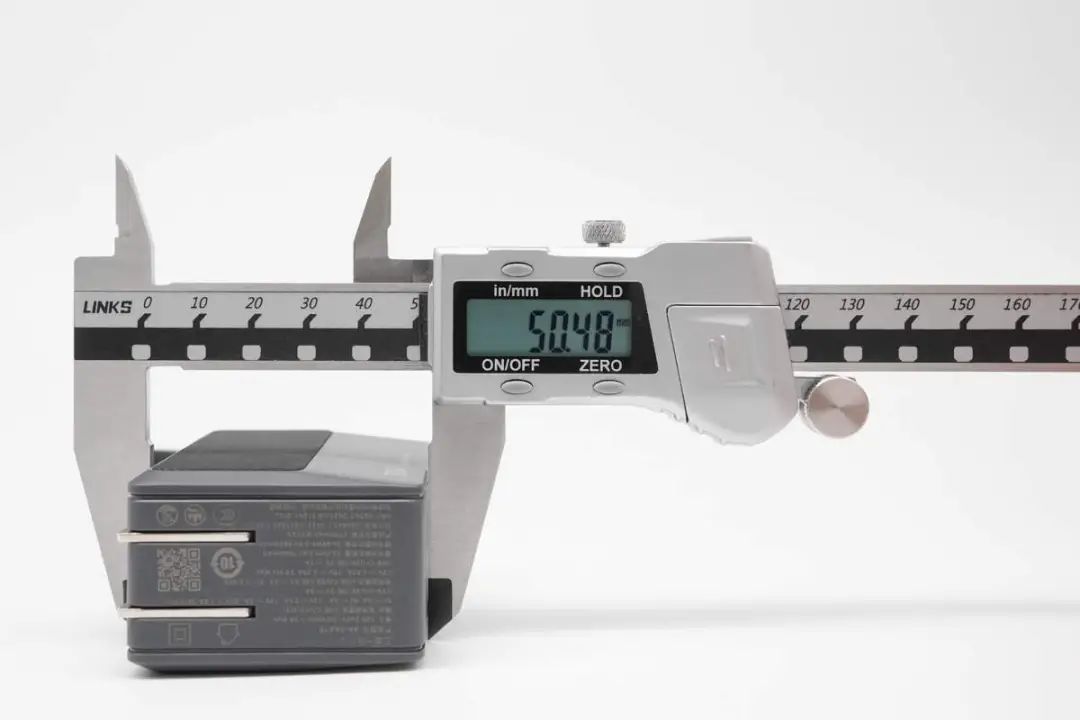

宽度为50.48mm。

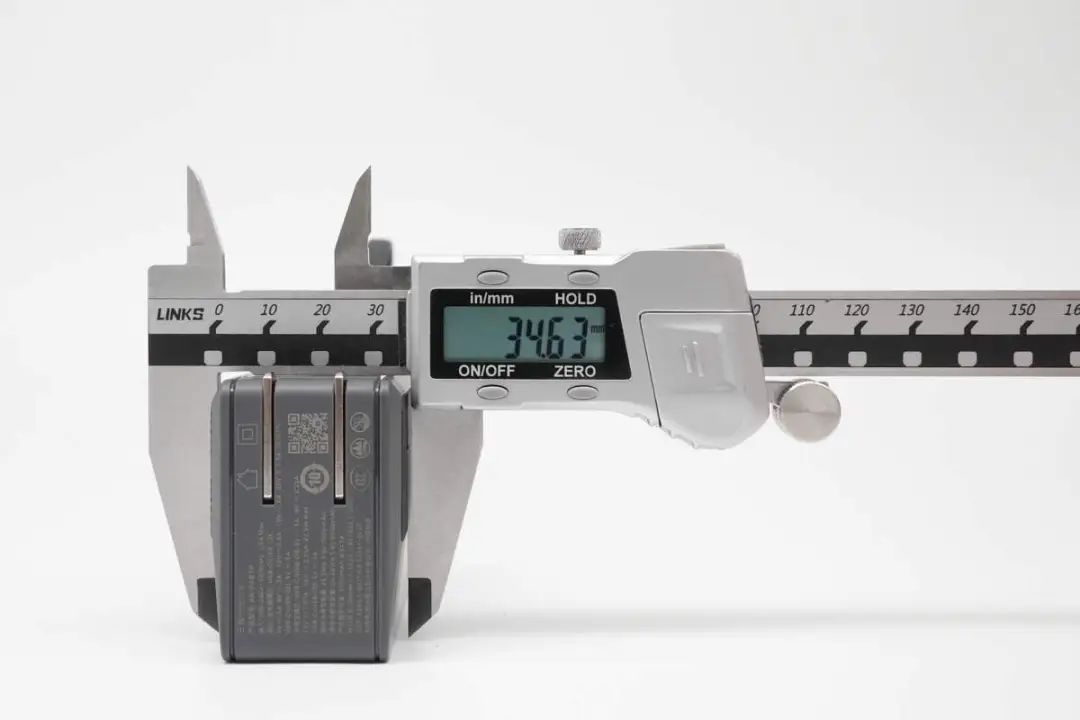

厚度为34.63mm。

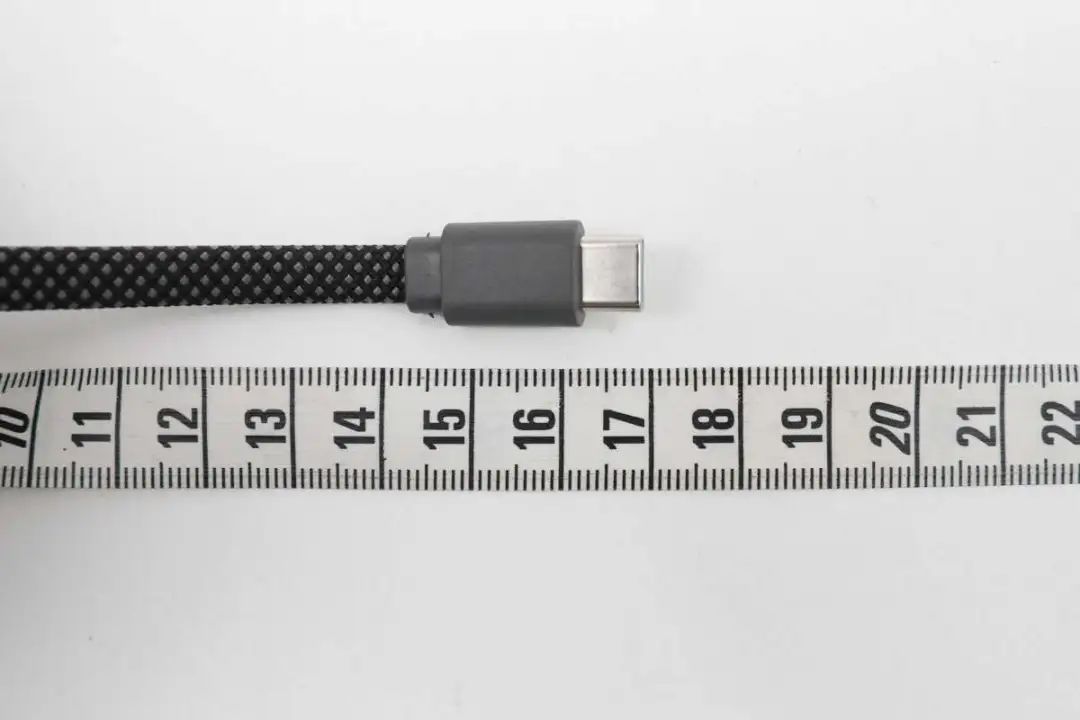

另外测得自带USB-C线长度为17cm。

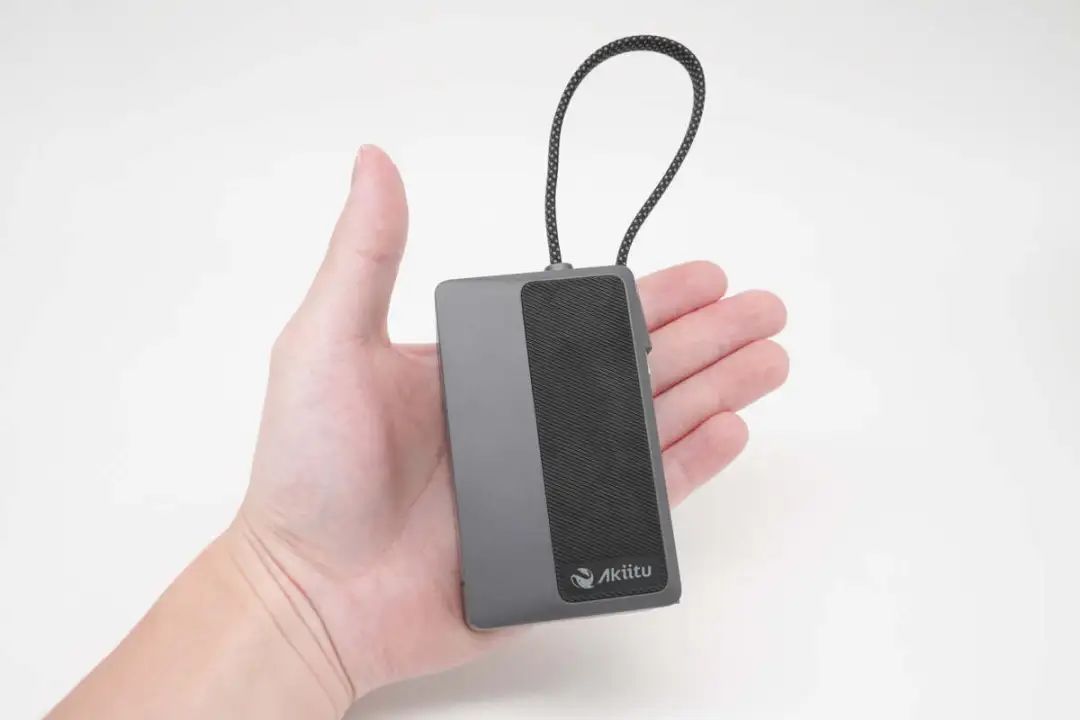

产品拿在手上的大小直观感受。

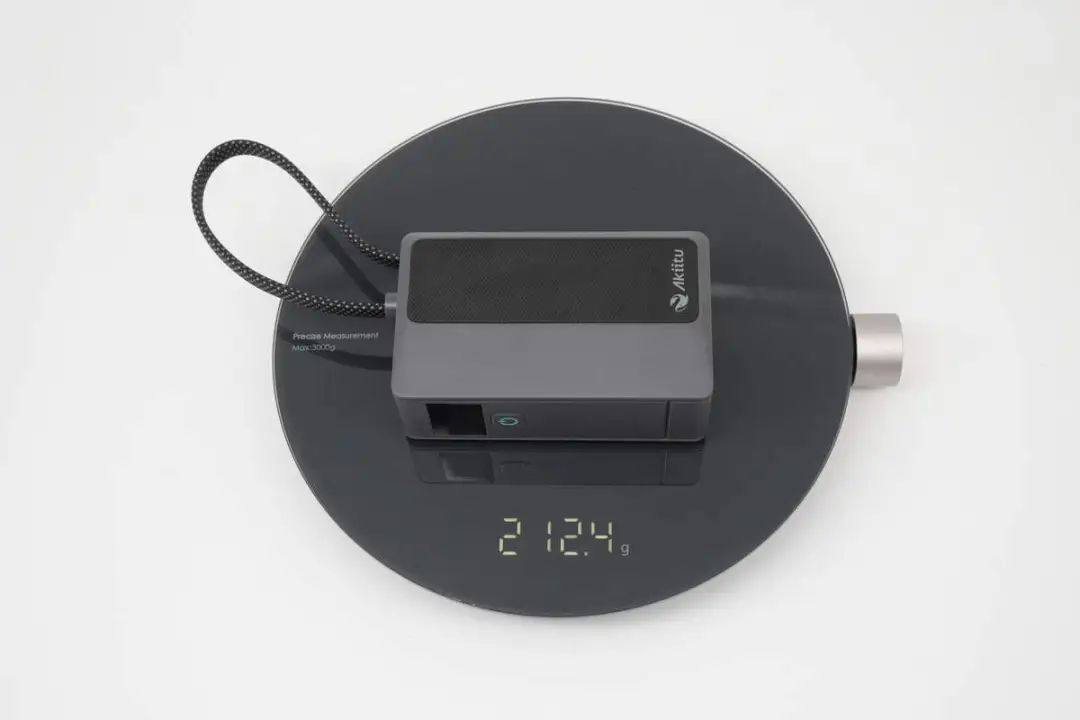

另外测得充电宝重量约为212g。

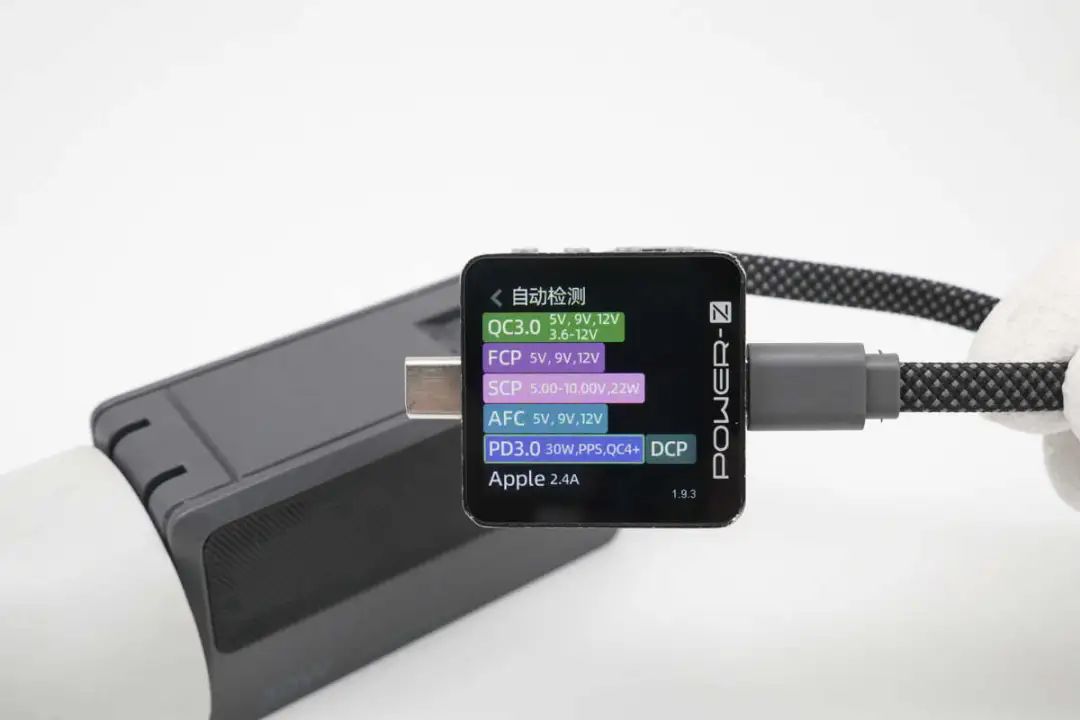

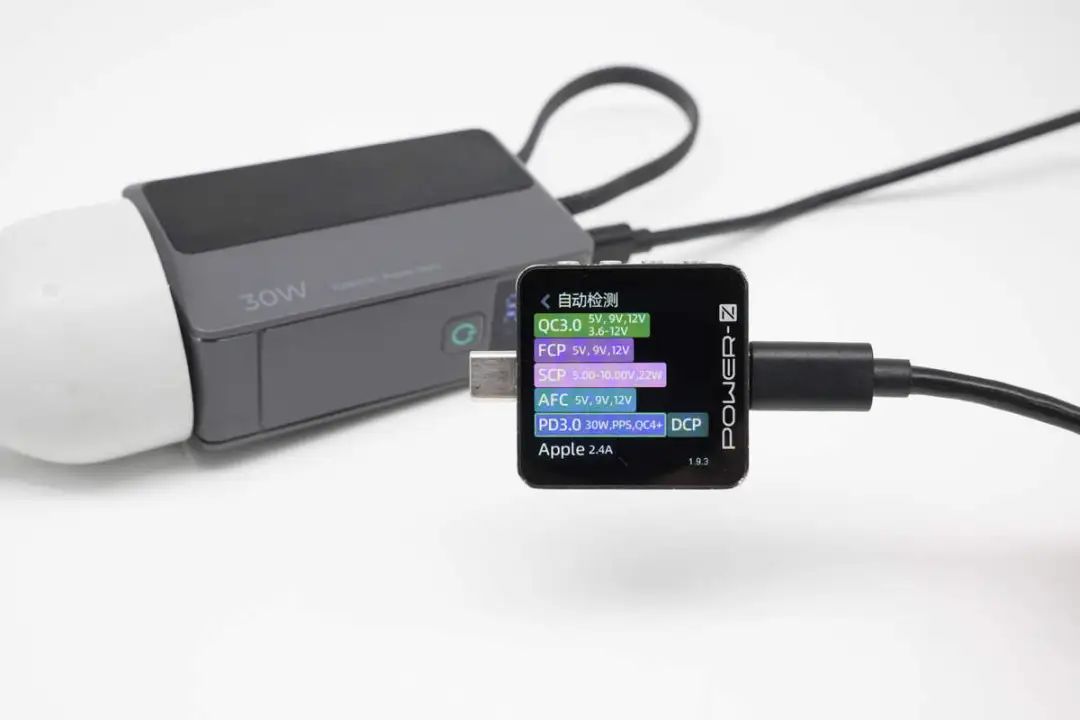

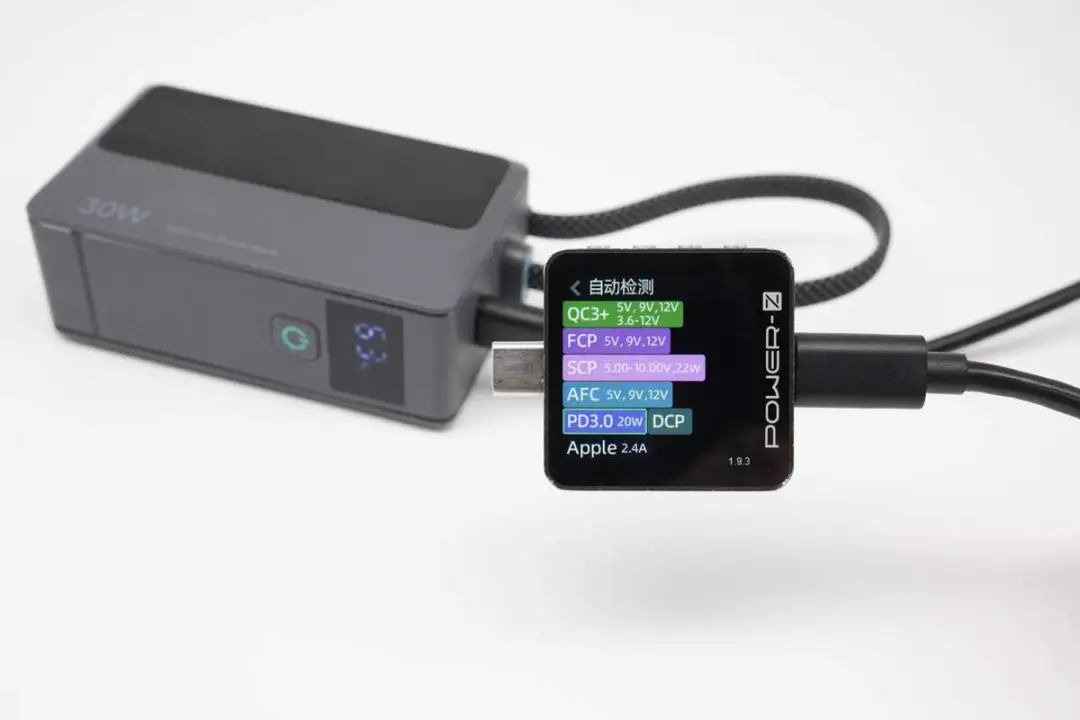

充电器模式下，使用ChargerLAB POWER-Z KT003C测得USB-C线支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

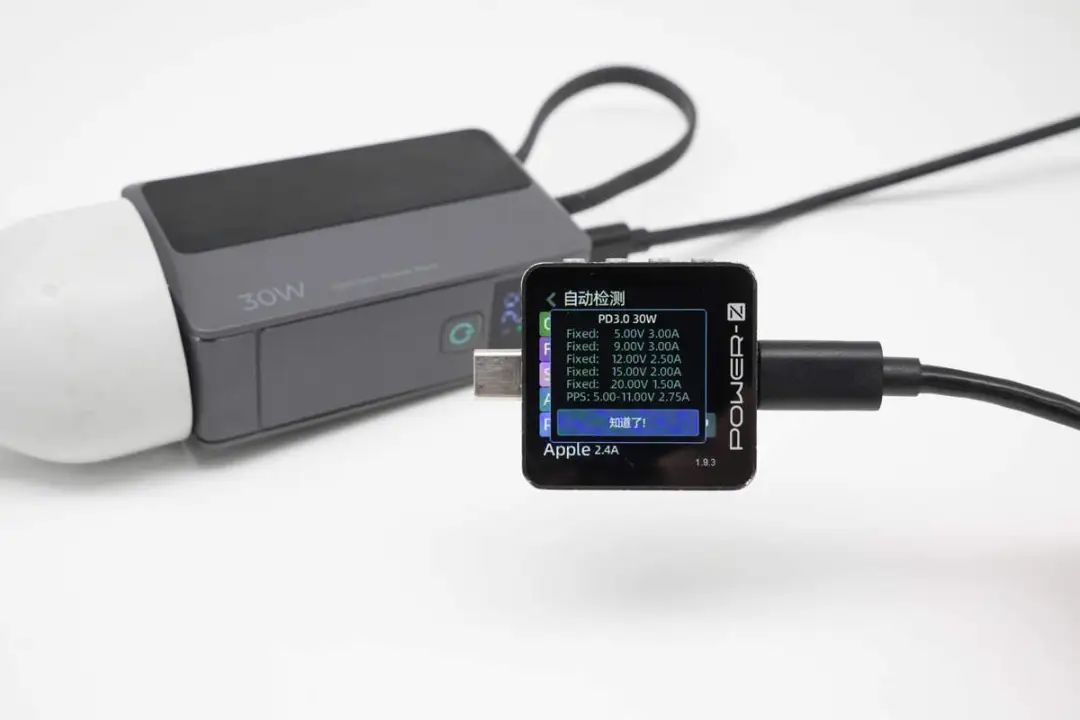

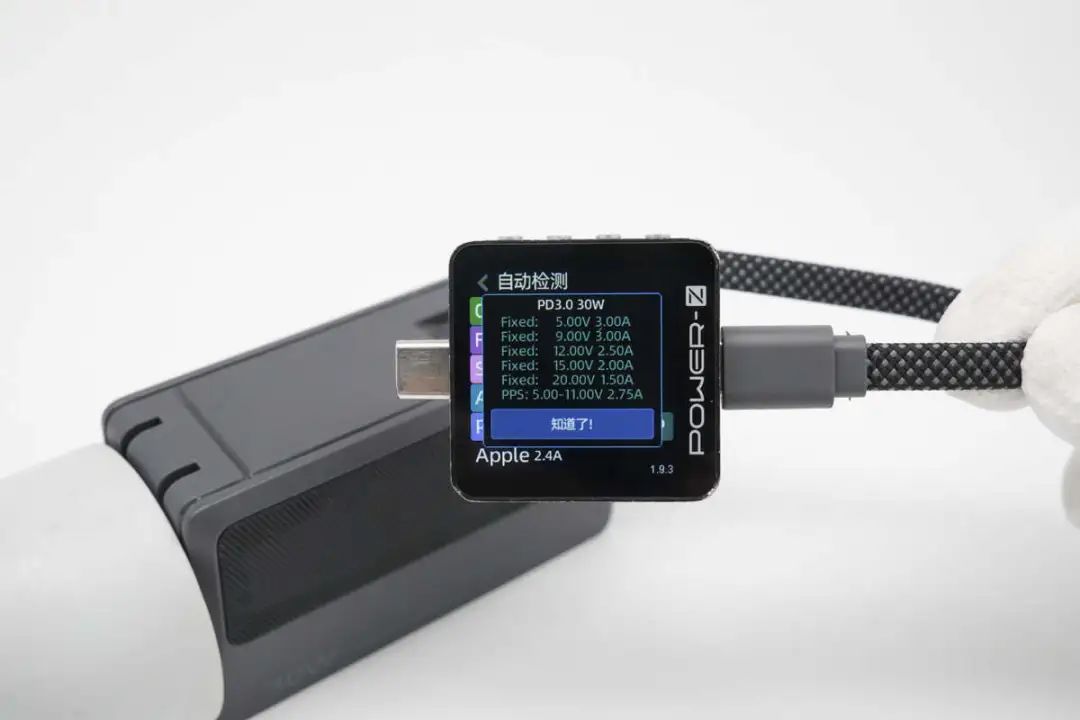

此外PDO报文显示USB-C线还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V2.75A一组PPS电压档位。
测得USB-C口兼容协议与USB-C线的相同。
此外PDO报文也一样，既充电器模式下的单口输出性能相同，用户可根据喜好进行选择。

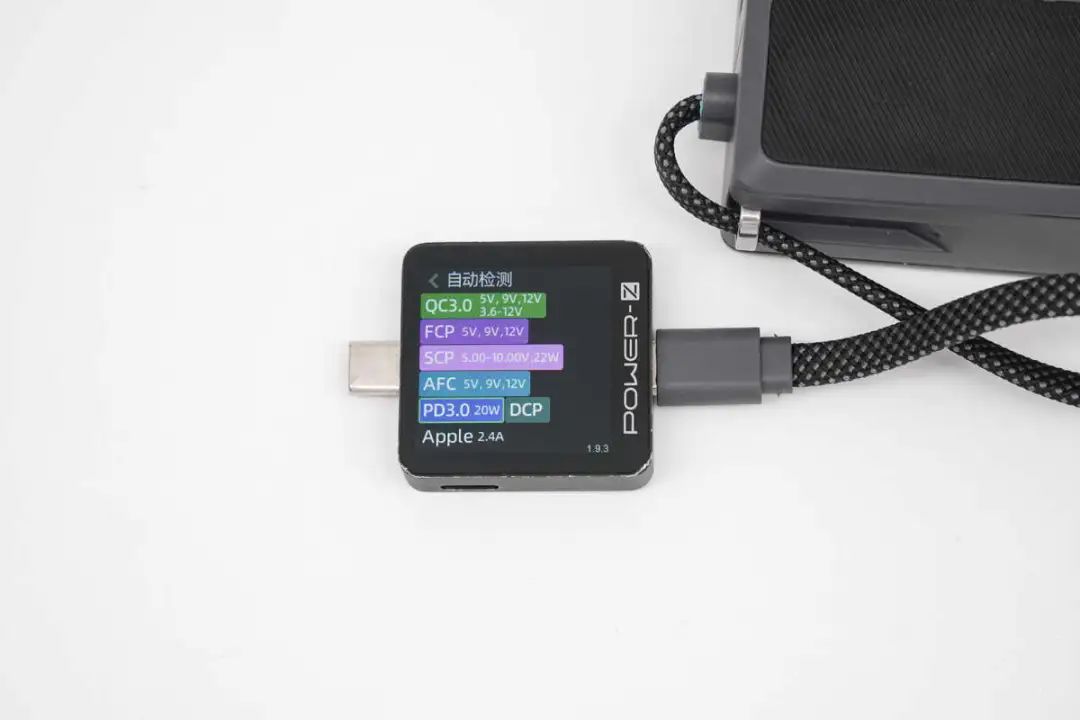

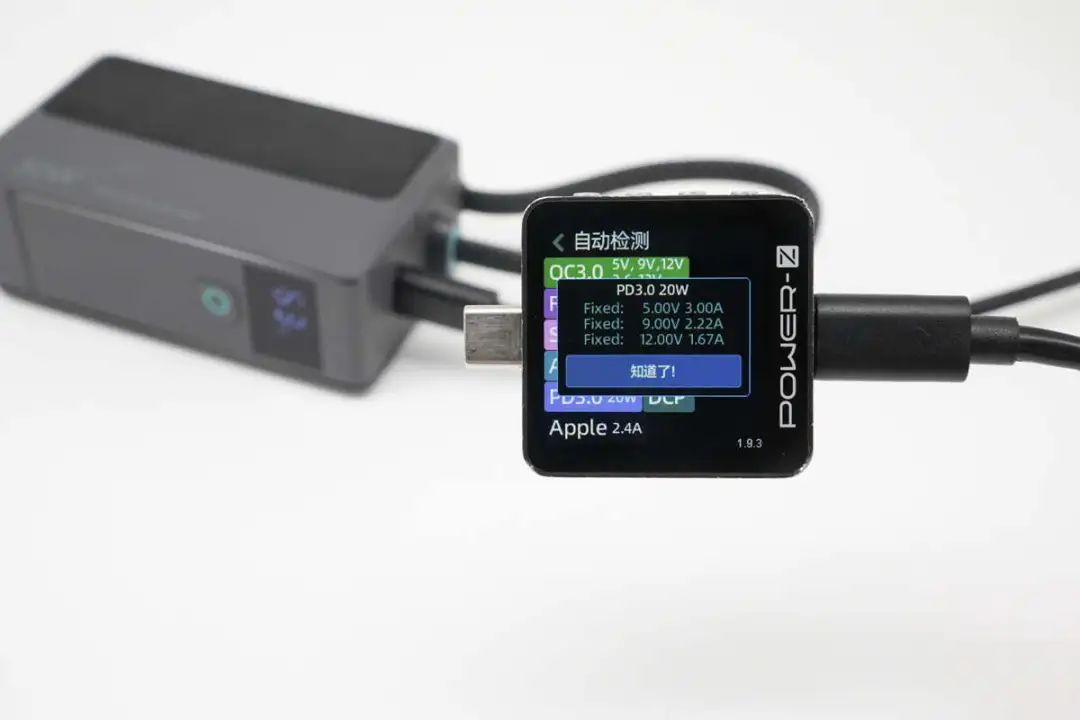

移动电源模式下，测得USB-C线支持QC3.0、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A充电协议。

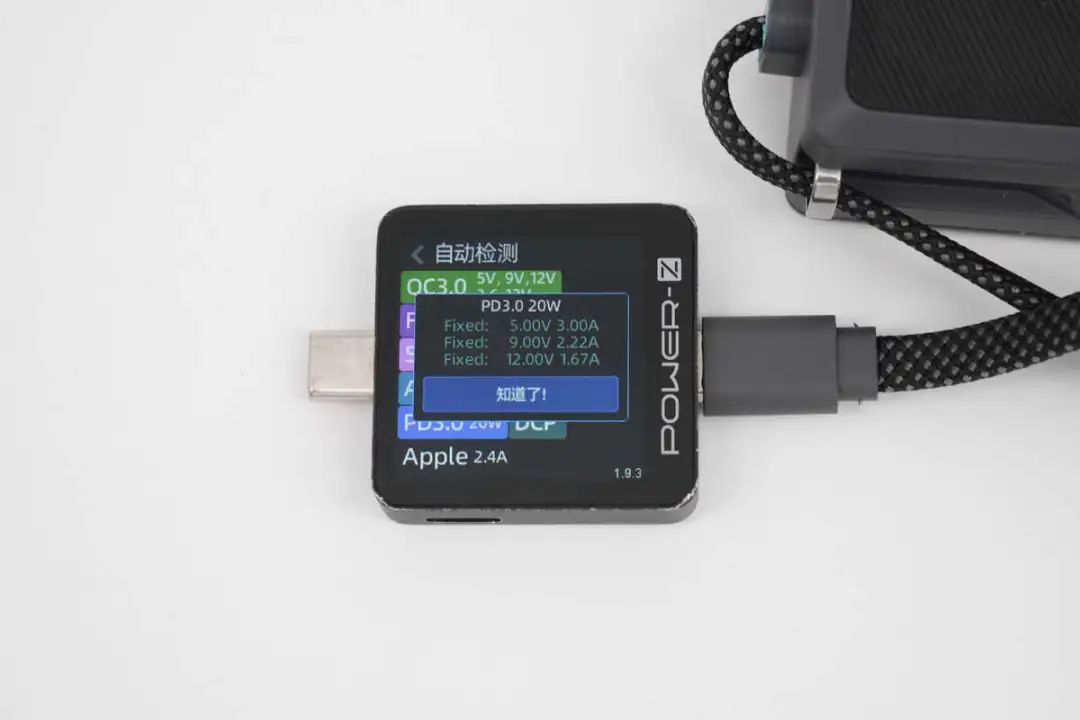

PDO报文显示USB-C线具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
另外测得USB-C口兼容协议也相同。
PDO报文测试结果也一样。
爱可途Pro系列7000mAh三合一充电宝拆解

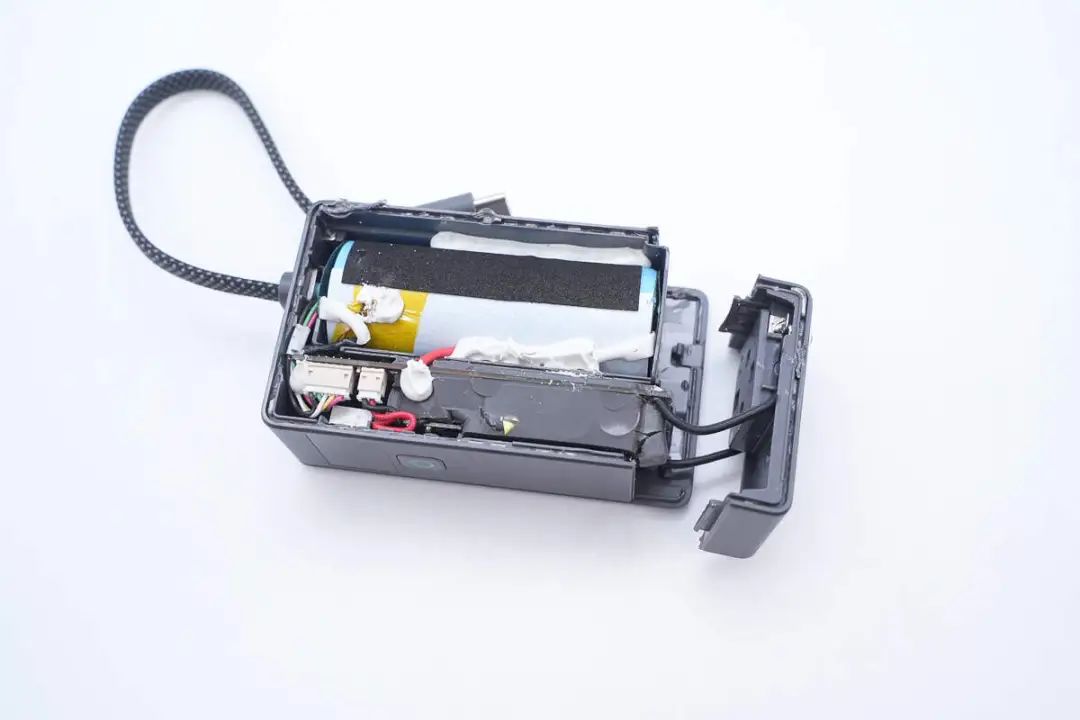

将充电宝外壳拆开，内部PCB板和壳体间填充导热胶，电芯打白胶并贴泡棉保护。

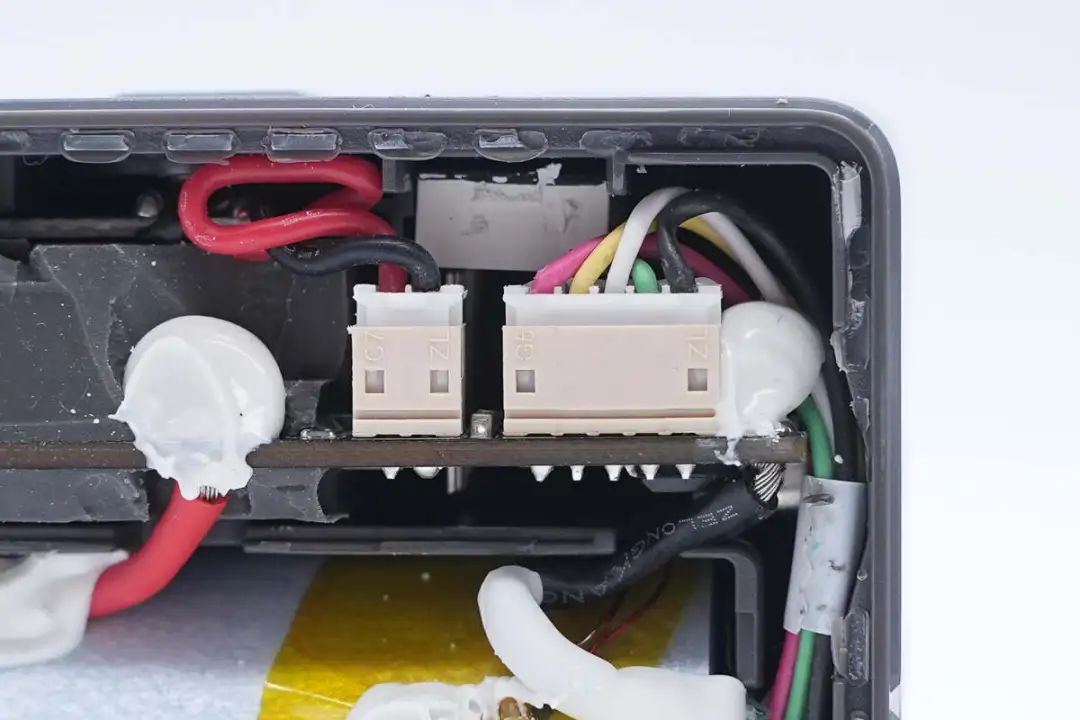

自带USB-C线以及电源键小板与主板为可插拔式连接设计。

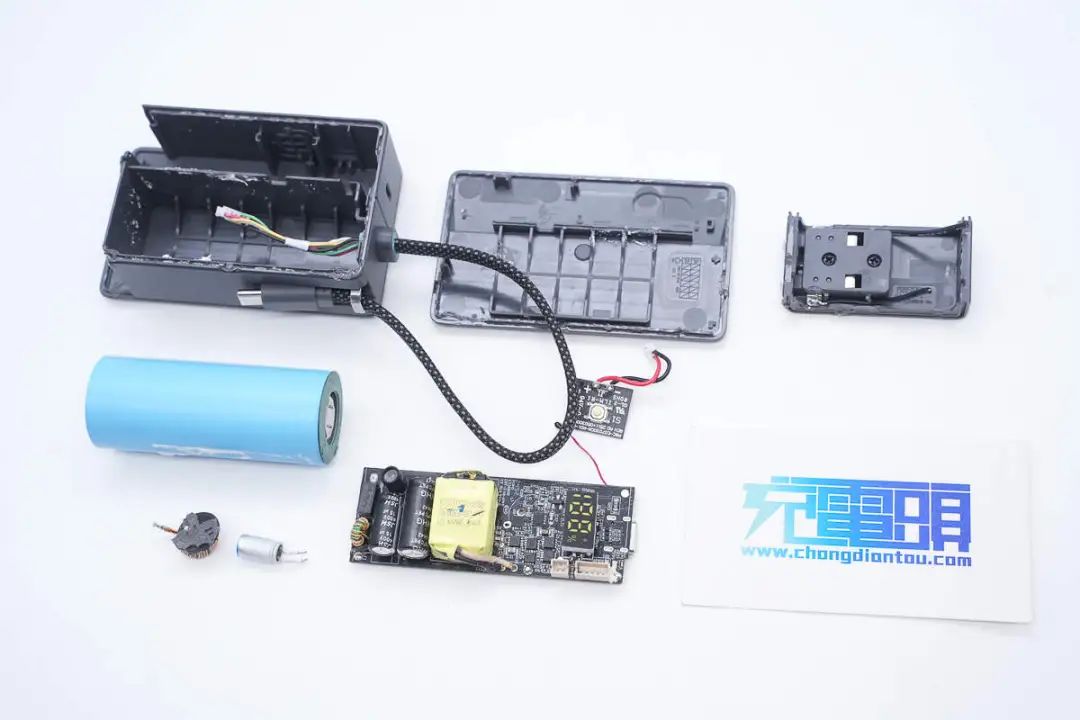

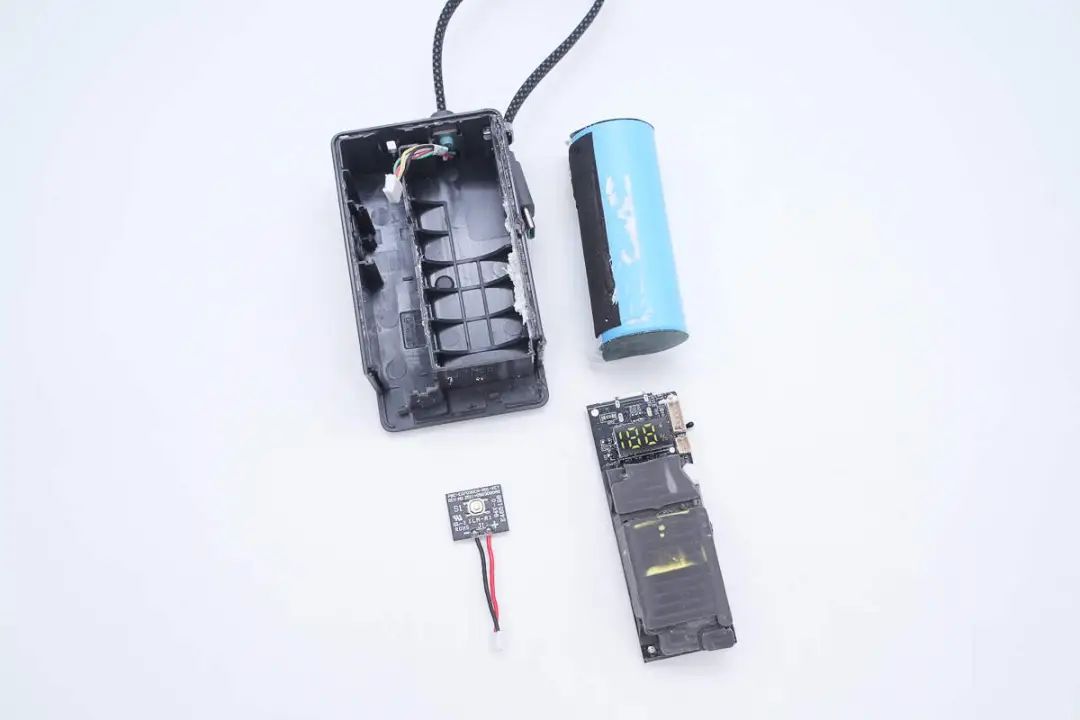

将电芯、PCBA模块以及电源键小板取出拆分。

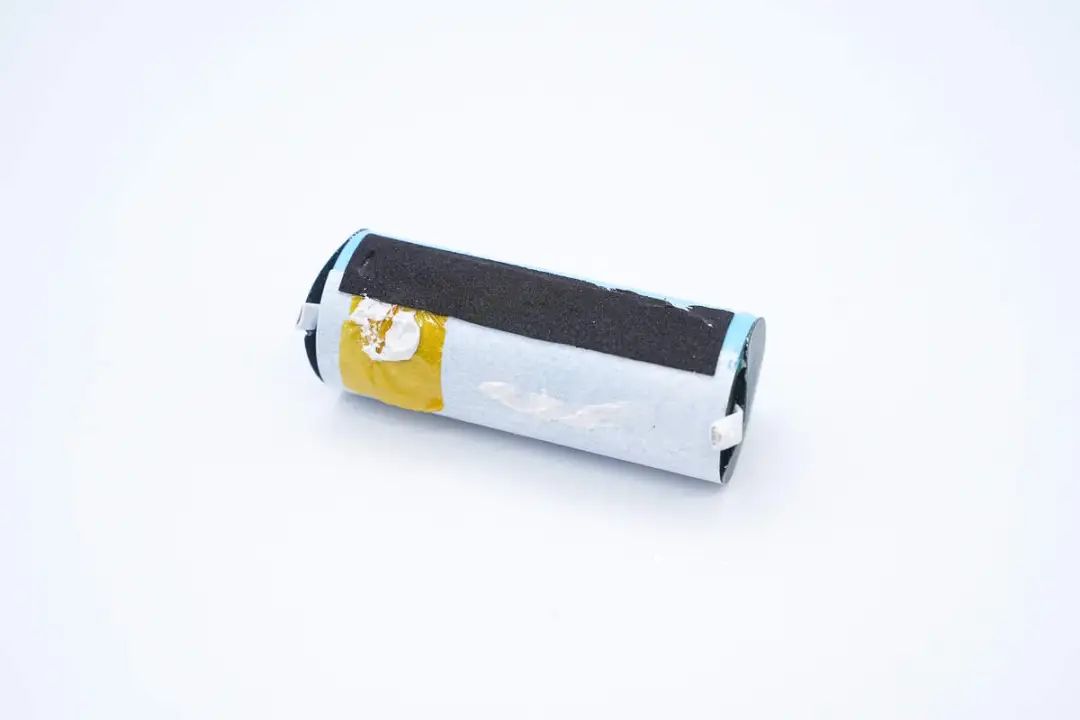

电芯两端贴有青稞绝缘纸保护。

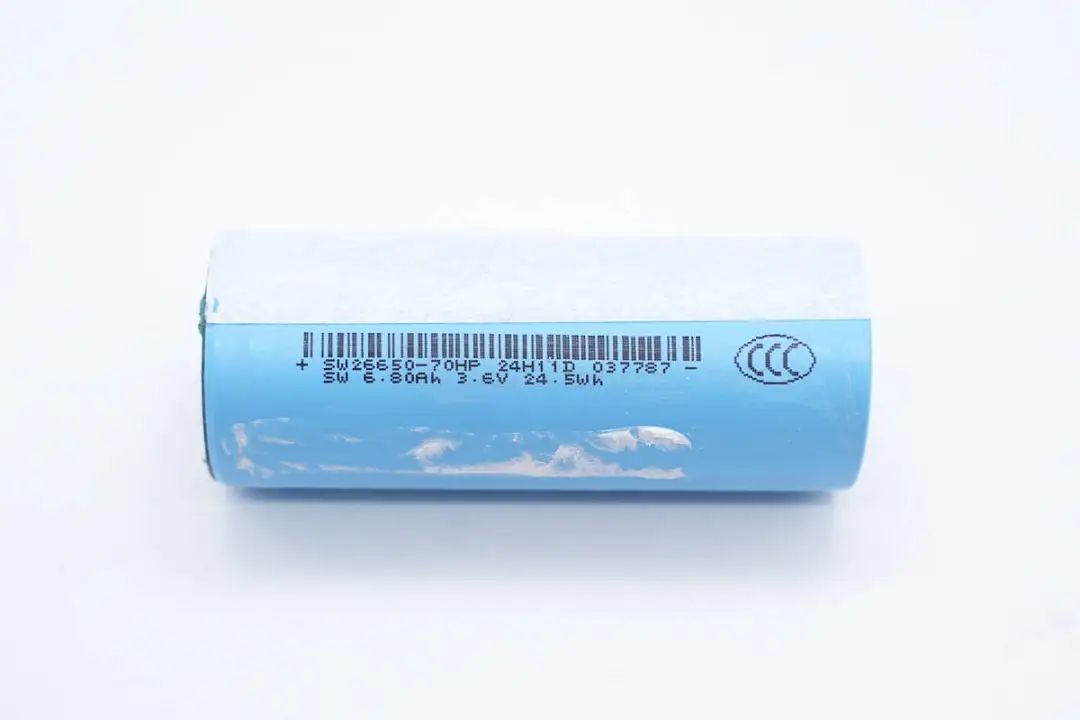

锂离子电池来自sinowatt振华新能源，型号SW26650-70HP，典型容量7000mAh，额定容量6800mAh，标称电压3.6V，通过了CCC认证。

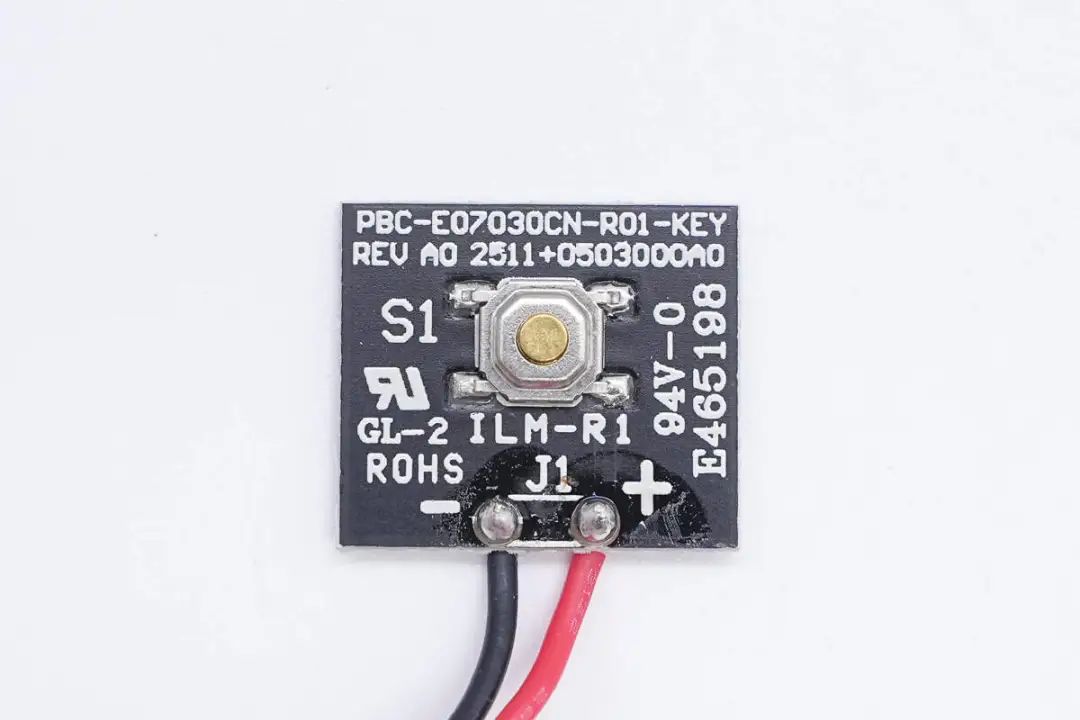

电源键小板正面特写。

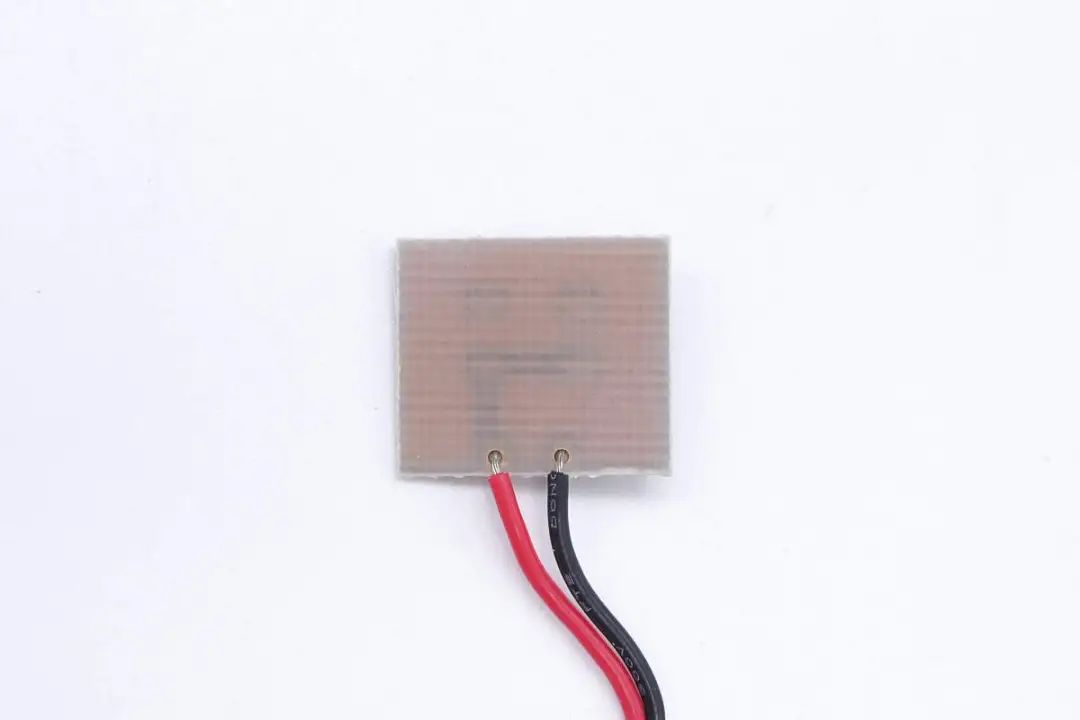

小板另一面无器件。

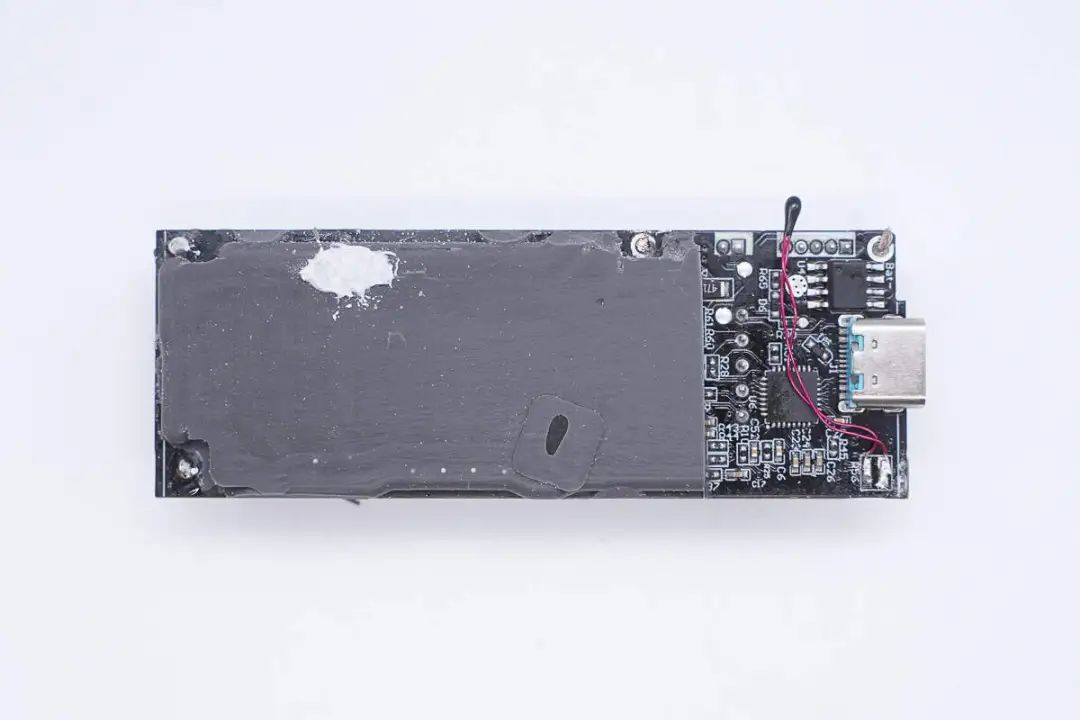

PCBA模块正背面覆盖导热胶。

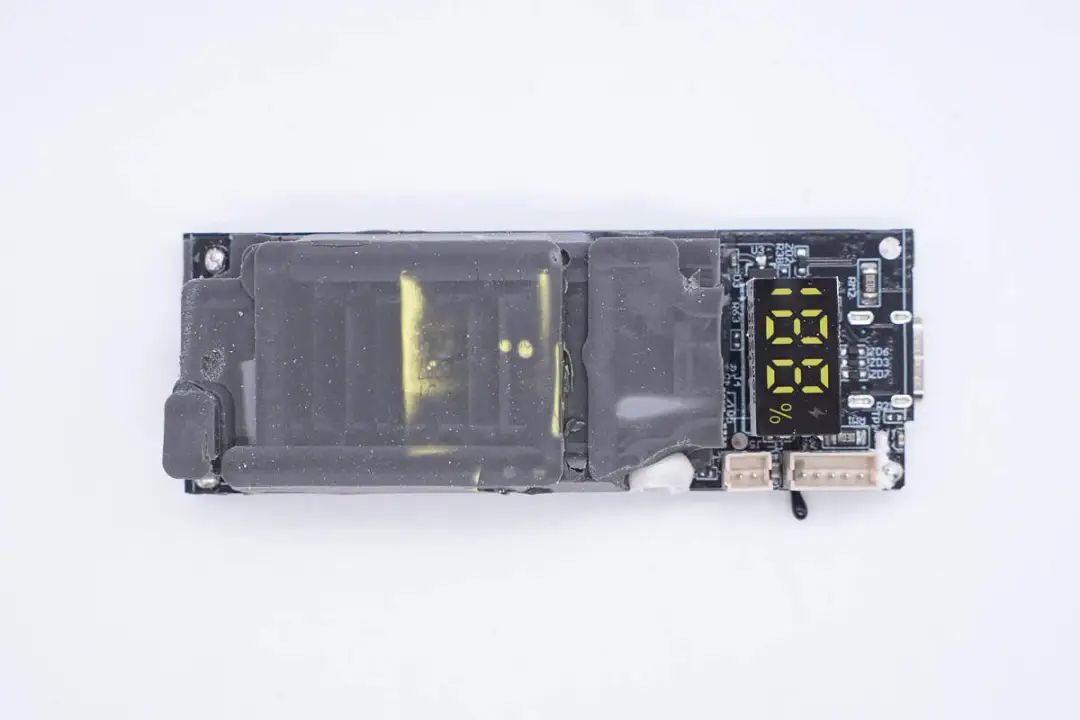

模块另一面一览。

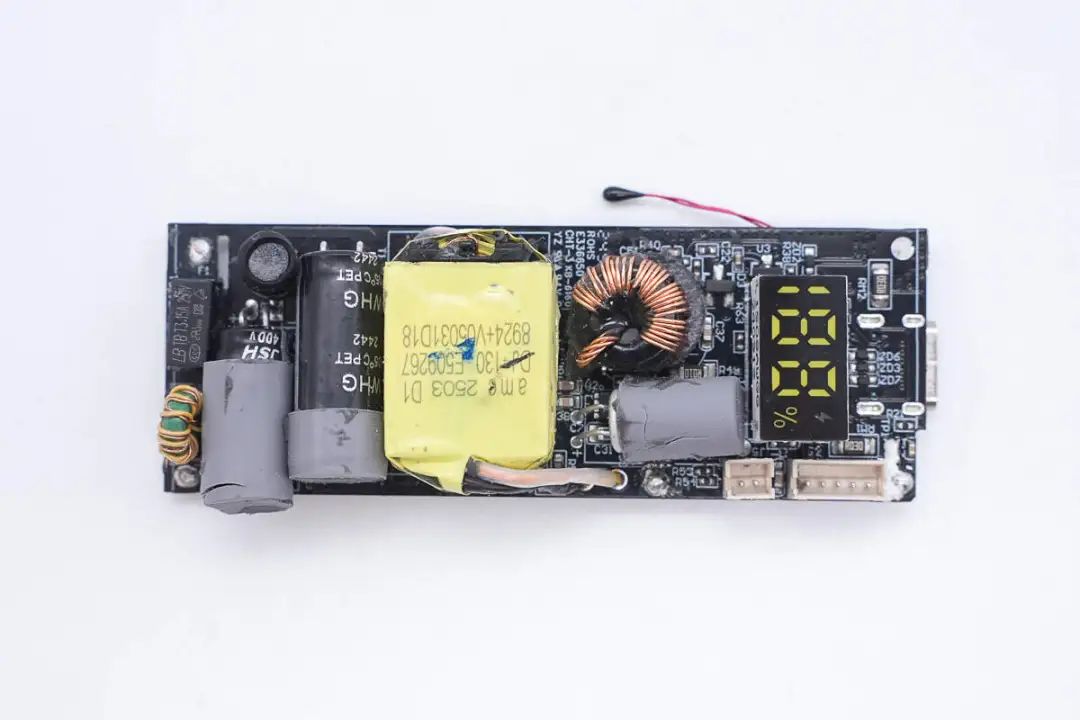

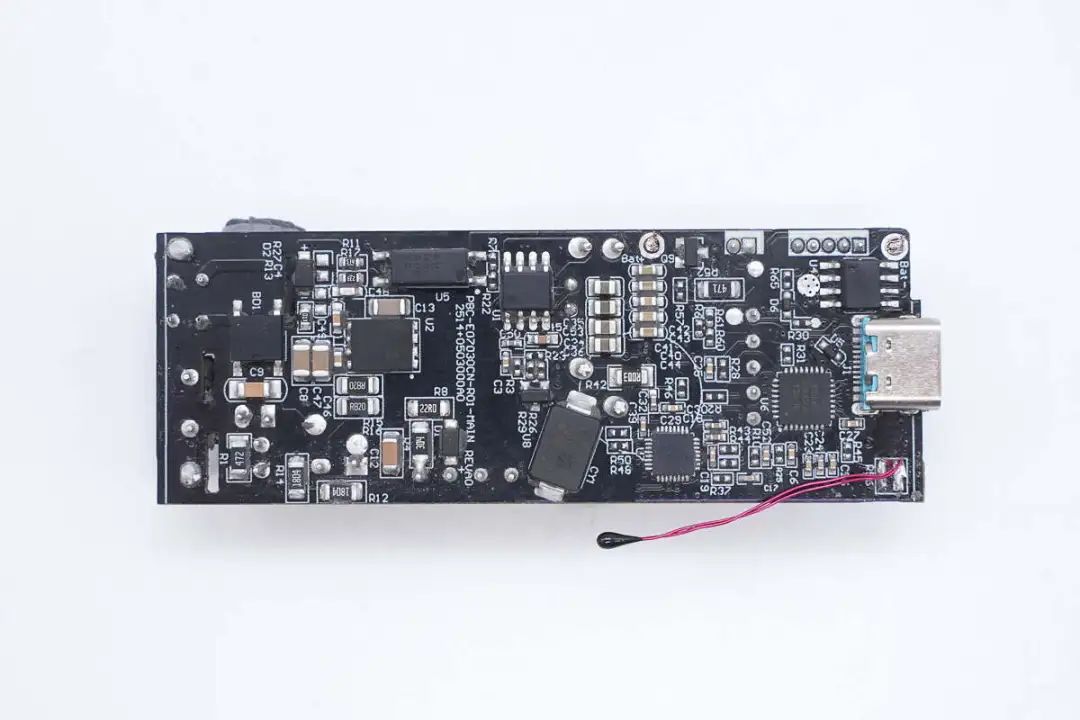

将导热胶清理干净，主板正面设有保险丝、共模电感、工字电感、高压滤波电容、变压器、输出滤波固态电容、升降压电感、数显屏等，电容外套胶套绝缘。
小板背面设有整流桥、开关电源初次级芯片、光耦、贴片Y电容、同步升降压控制器、协议芯片以及锂电保护芯片等。

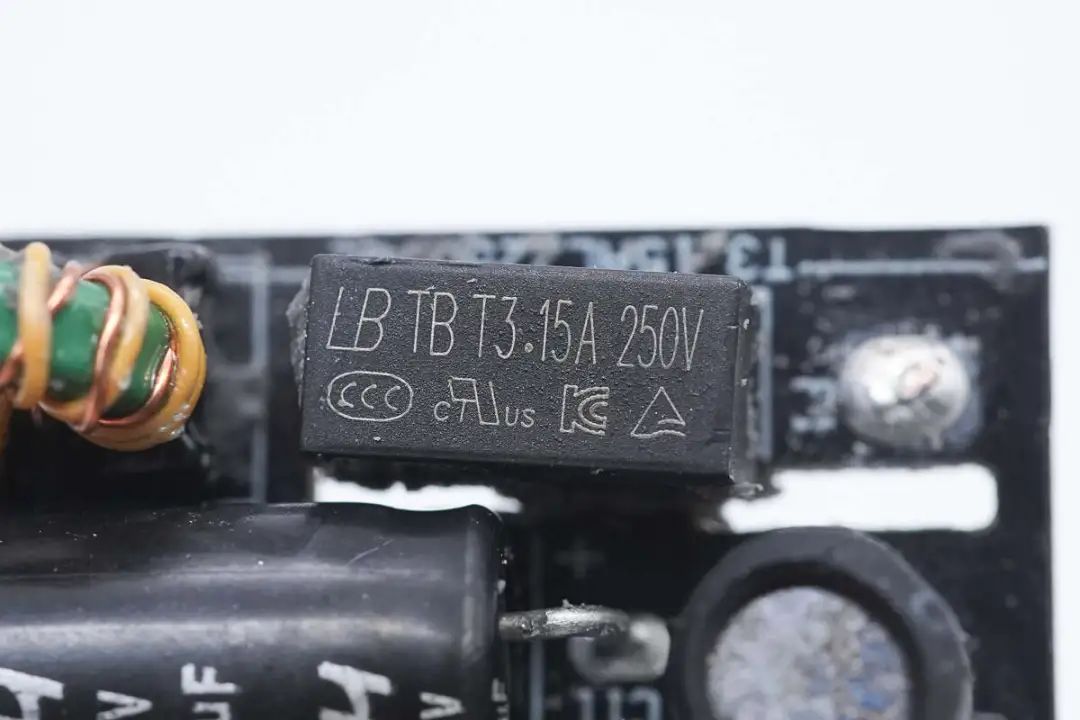

延时保险丝来自蓝宝，规格为3.15A 250V。

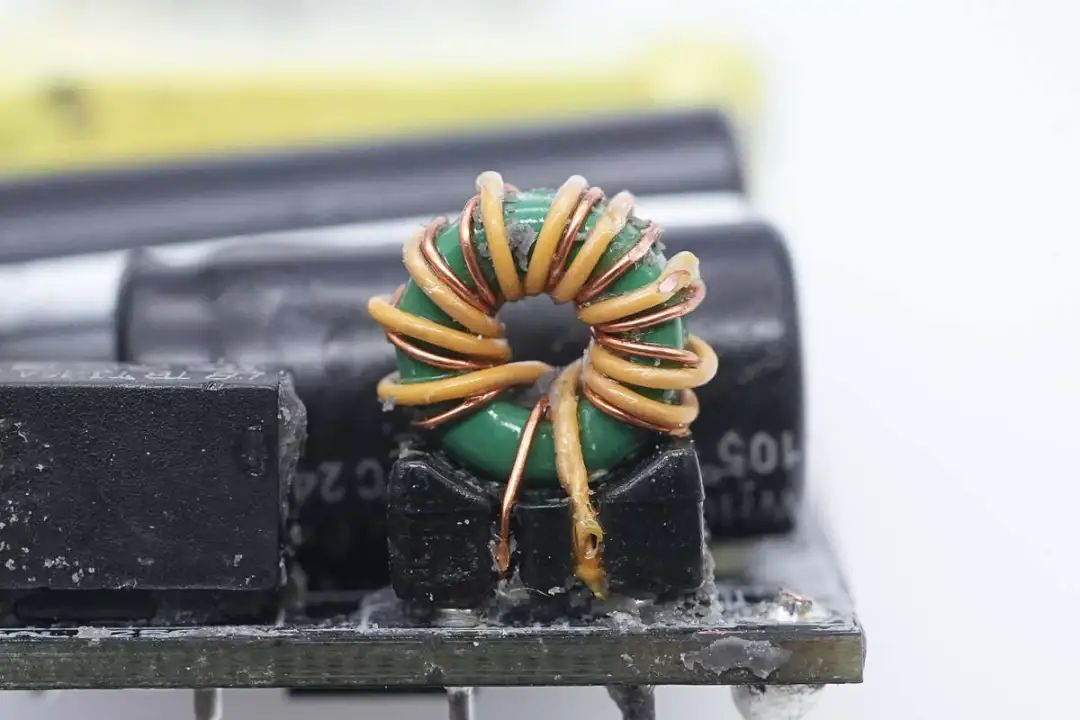

右侧共模电感用于滤除EMI干扰，采用双线绕制。

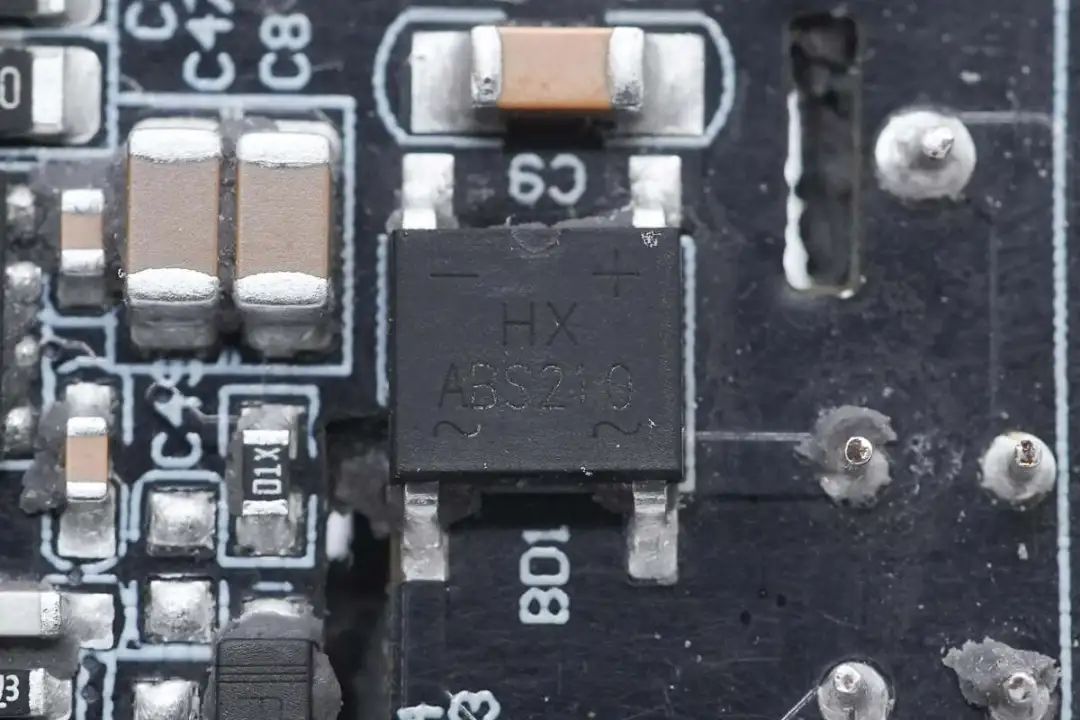

整流桥来自Huxn慧芯，型号ABS210，规格为2A 1000V，ABS封装。

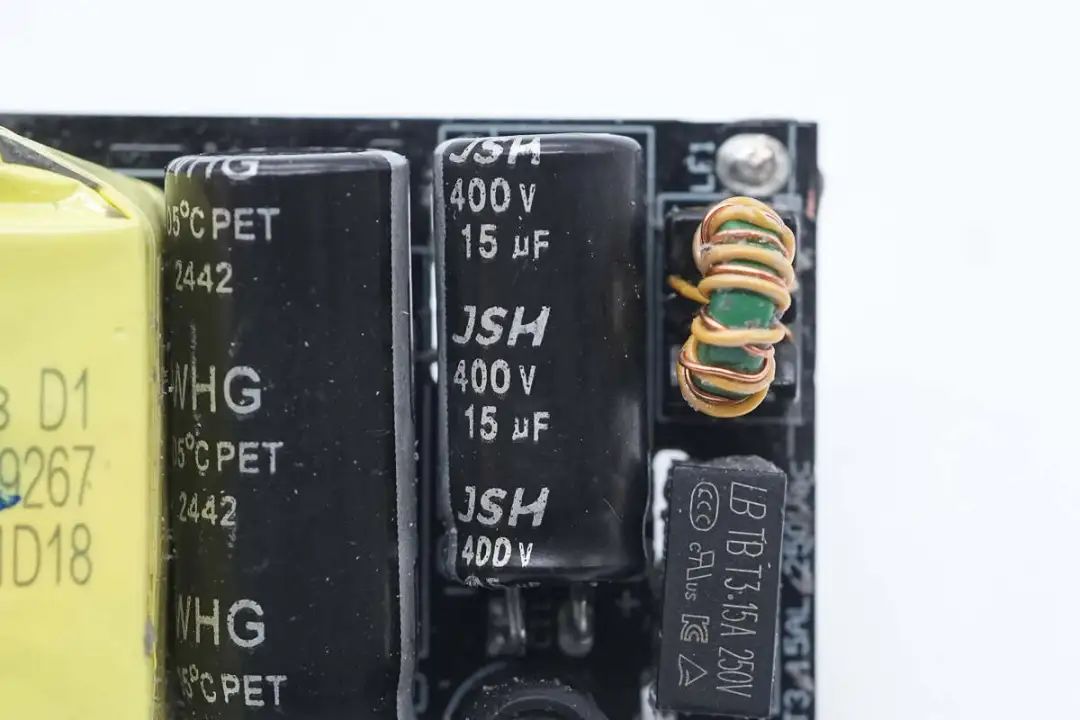

高压滤波电解电容来自万京源，规格为15μF400V。

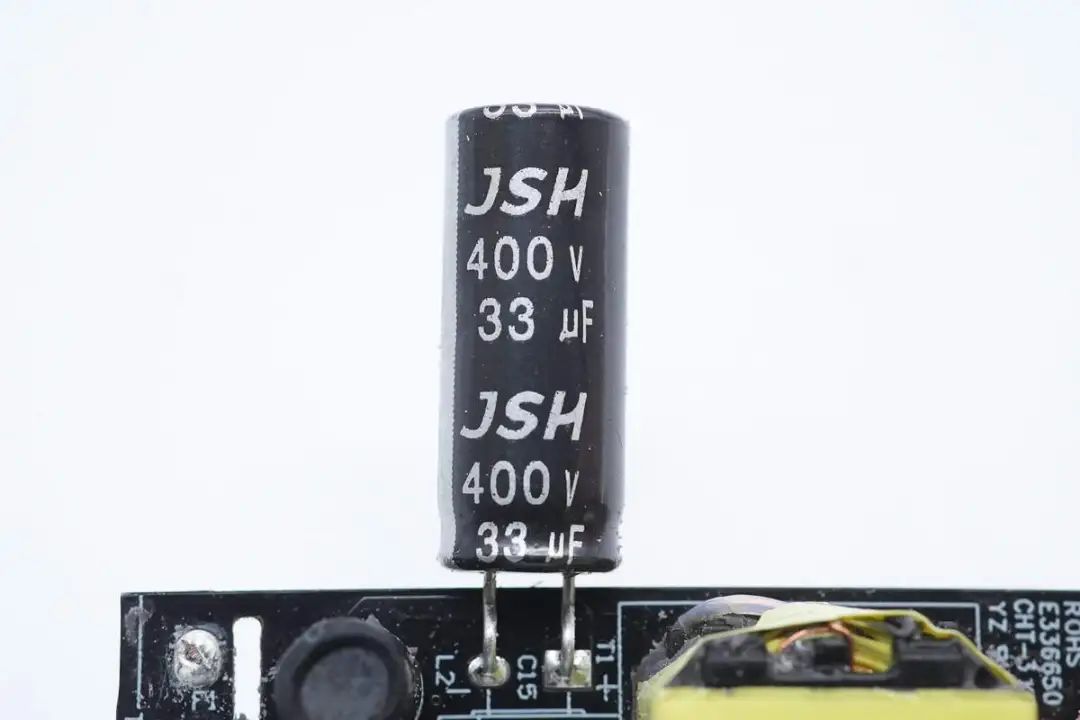

另一颗规格为33μF400V。

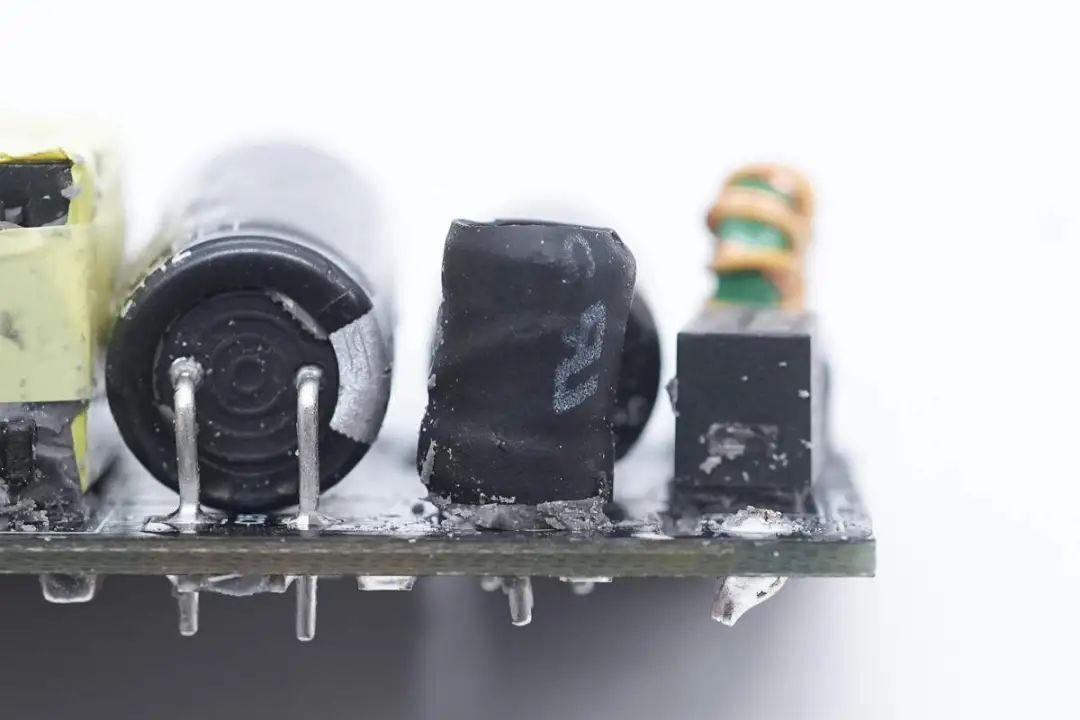

工字滤波电感外套绝缘管保护。

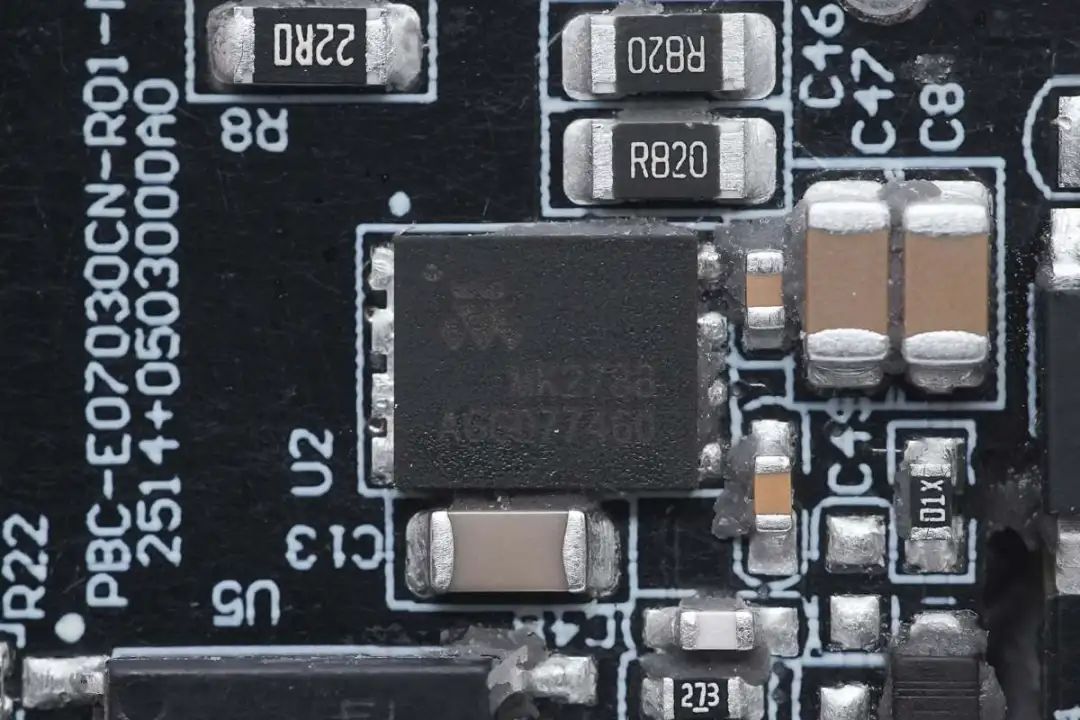

氮化镓合封芯片来自茂睿芯，型号MK2788，是一款专为PD快充应用优化的高频QR功率开关，内置650V 480mΩ氮化镓开关管。芯片具有9-90V宽范围VCC供电范围，能够覆盖PD快充的宽电压输出，无需额外器件或绕组。
MK2788支持多模式控制，根据负载不同自动切换DCM/QR和Burst模式，芯片具备完整全面的保护功能，具备输出过电压保护，过功率保护，VCC过压保护，同步整流短路保护和电流取样电阻短路保护。芯片采用DFN5*6封装，外围元件精简。

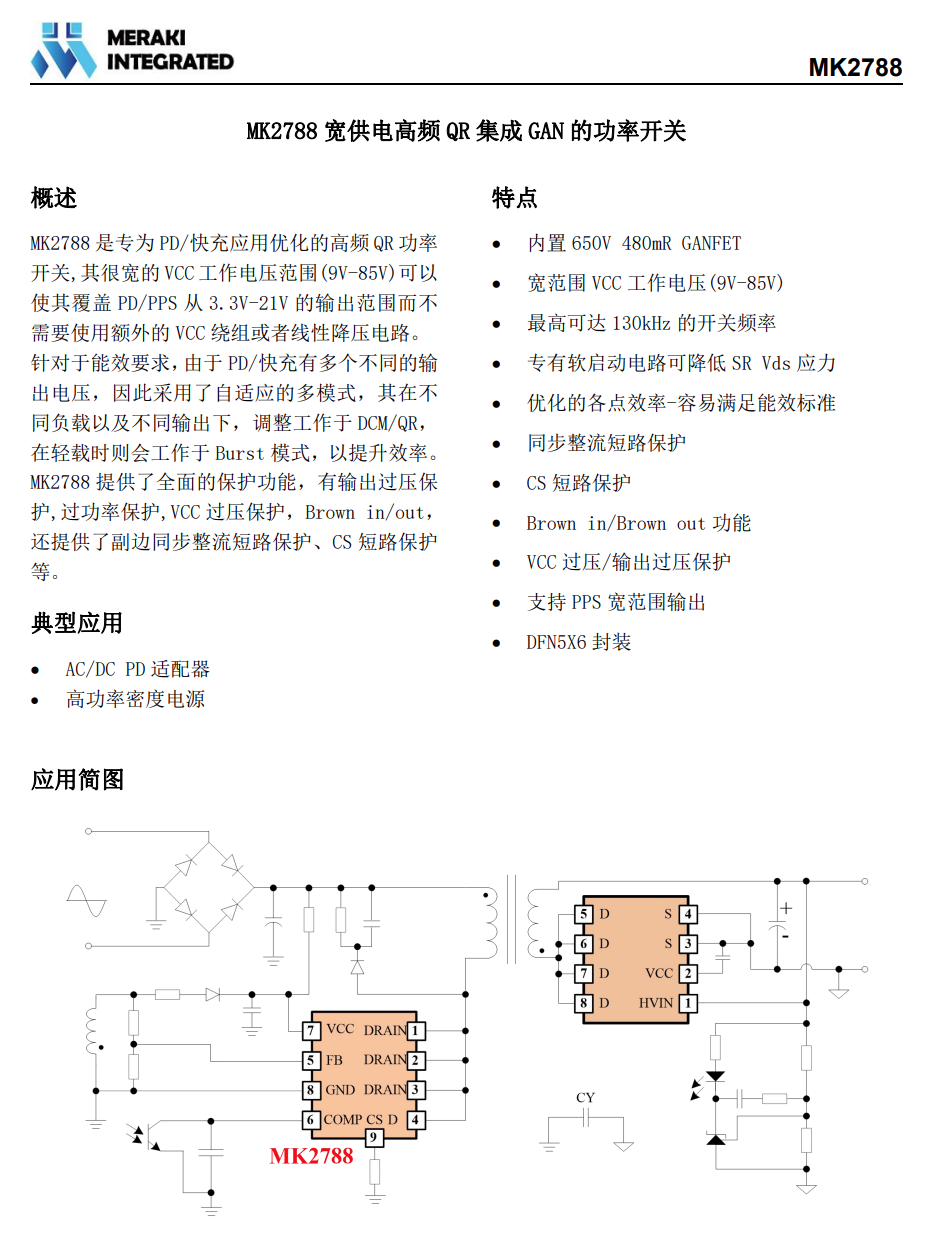

茂睿芯 MK2788 资料信息。

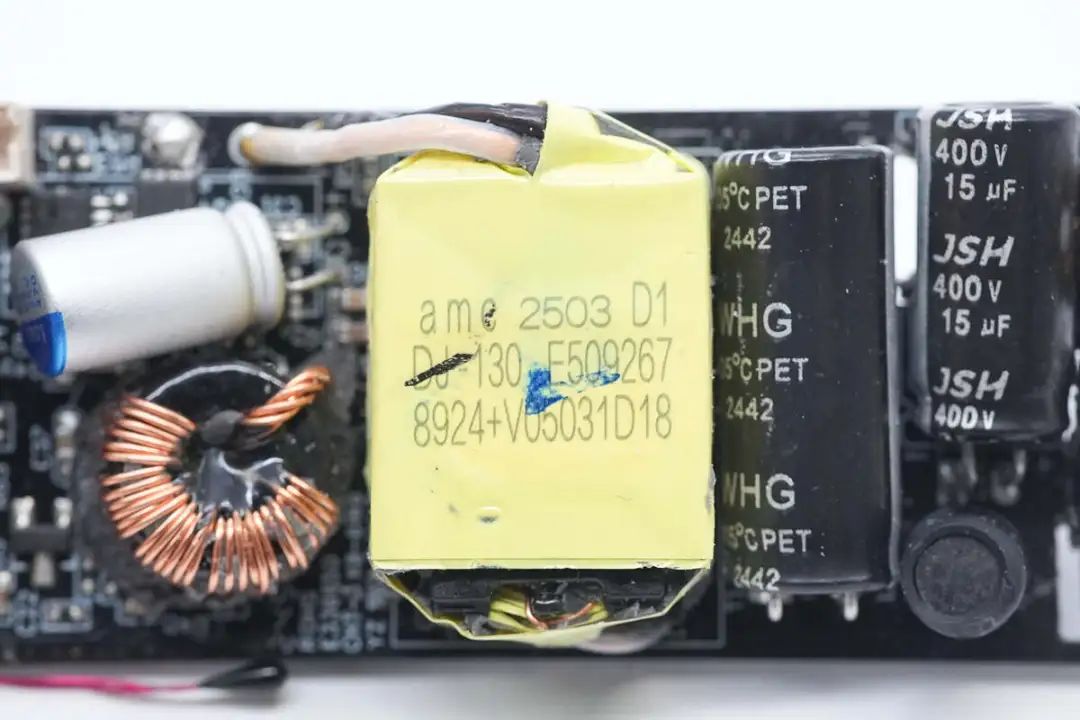

变压器特写。

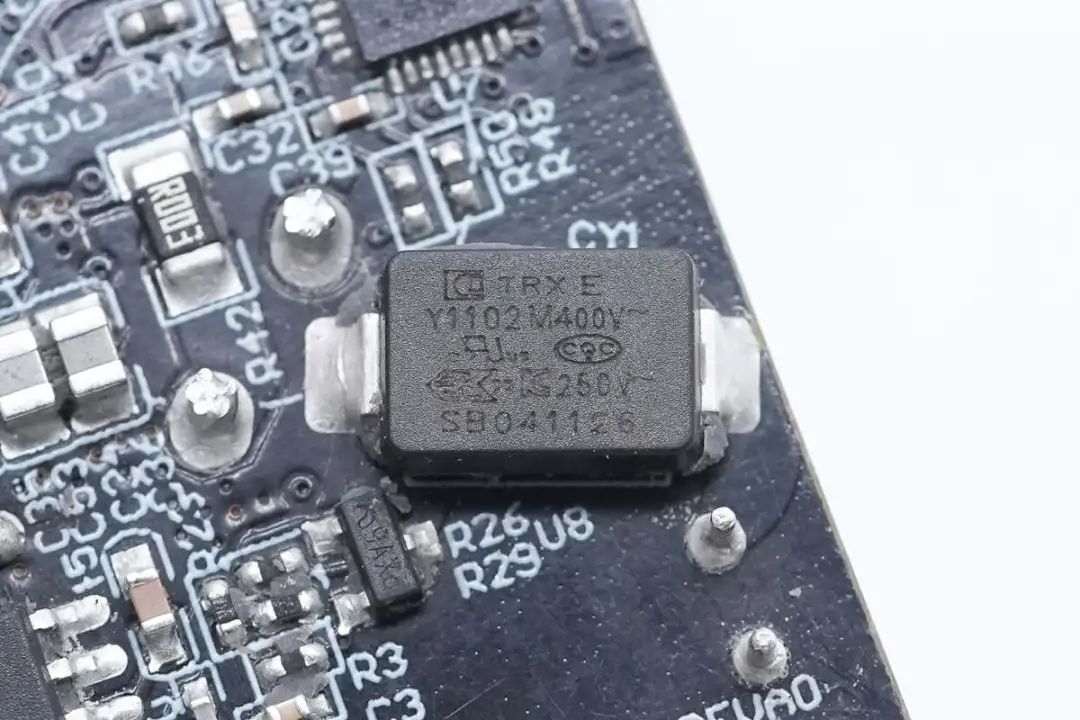

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

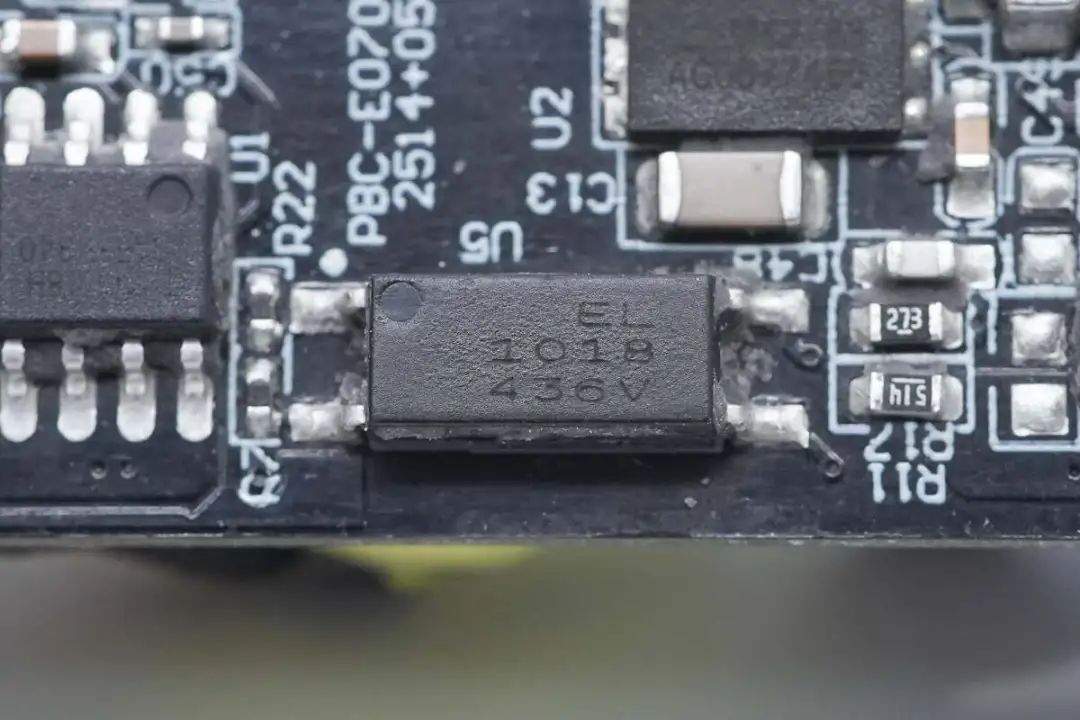

亿光1018光耦特写，用于输出电压反馈。

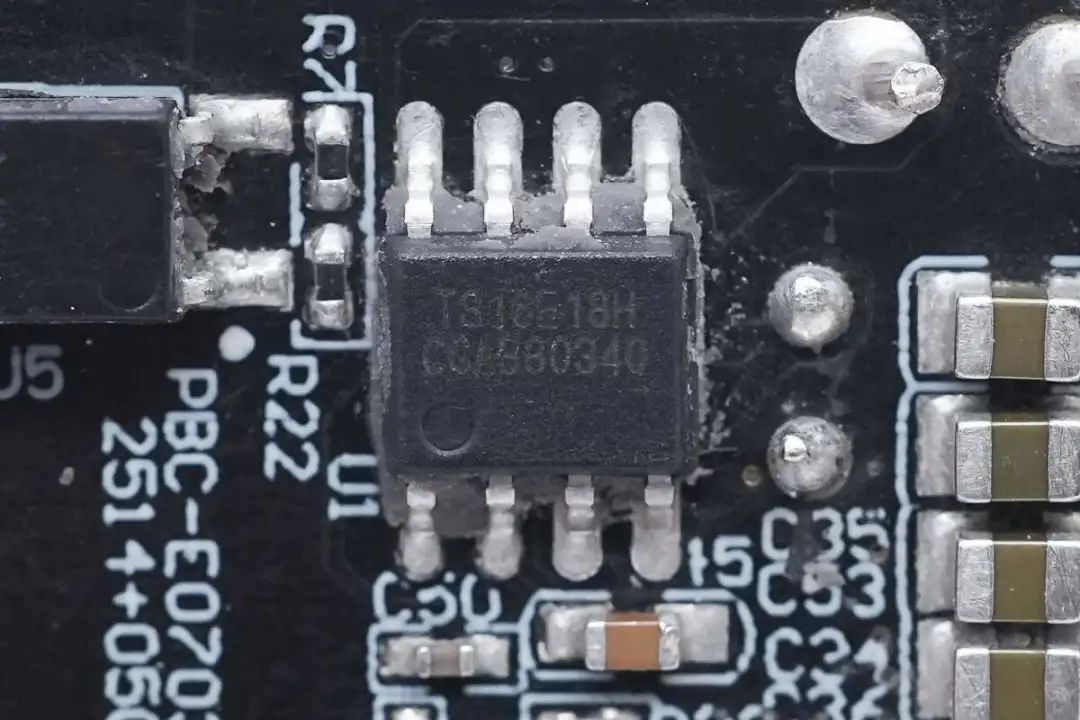

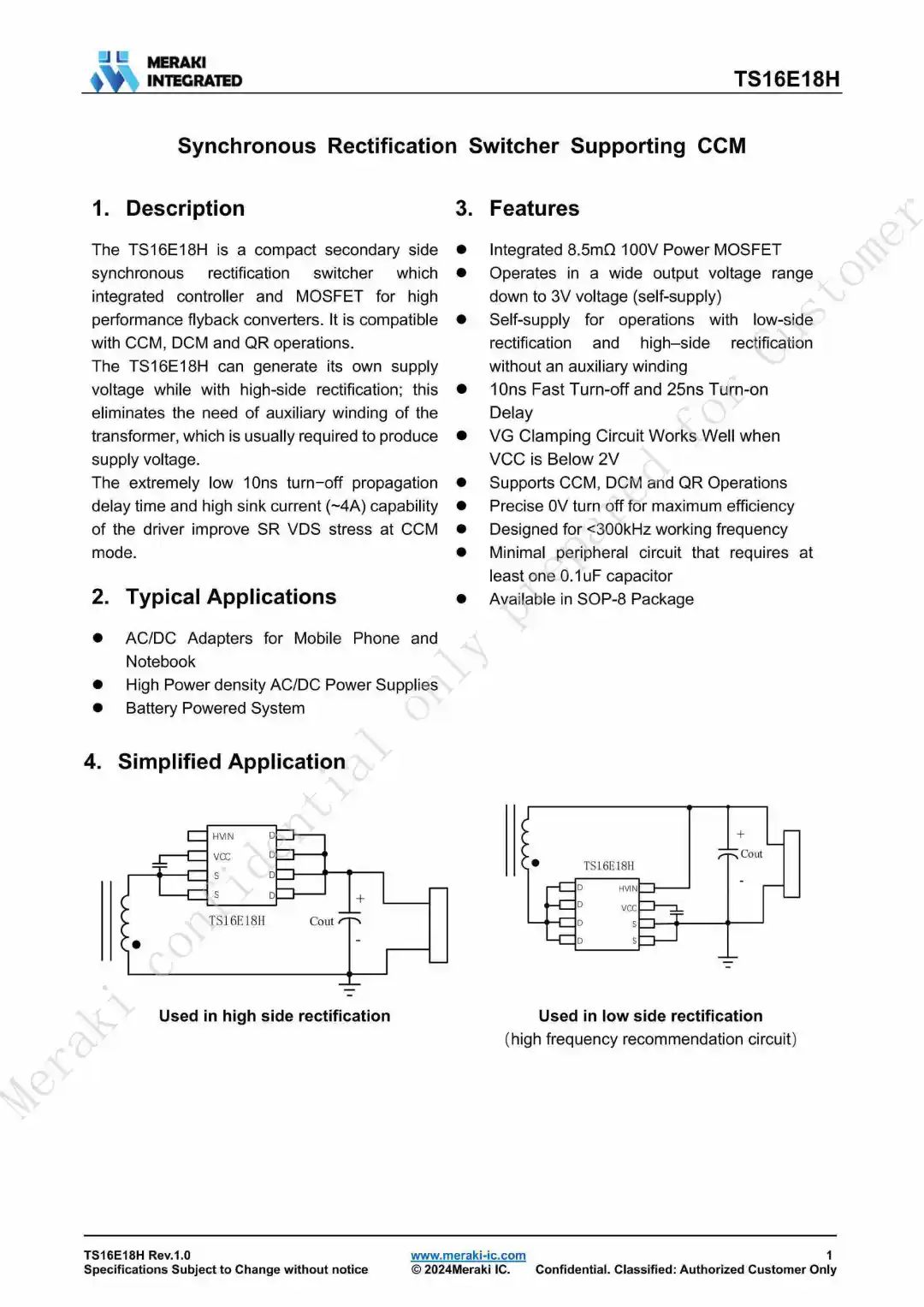

同步整流芯片来自茂睿芯，型号TS16E18H，这是一款高度集成的次级侧同步整流控制器芯片，内置MOSFET，专为高性能反激式转换器设计。该器件支持连续导通模式（CCM）、断续导通模式（DCM）和准谐振模式（QR）等多种工作模式。
TS16E18H创新性在于采用高端整流架构时可自主生成供电电压，这一特性消除了传统设计中需要变压器辅助绕组供电的需求。通过极短的10纳秒级关断传播延迟时间和高达4A的下拉电流驱动能力，该芯片能显著改善CCM模式下的同步整流管VDS应力表现。

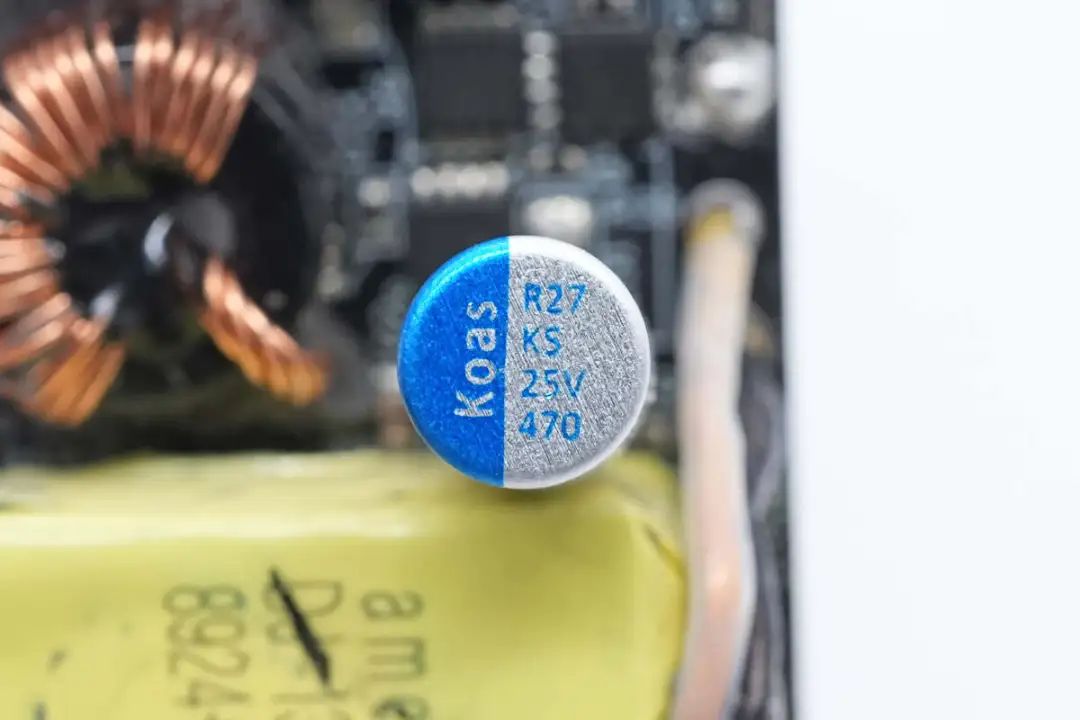

输出滤波固态电容规格为25V470μF，来自Koshin东佳。

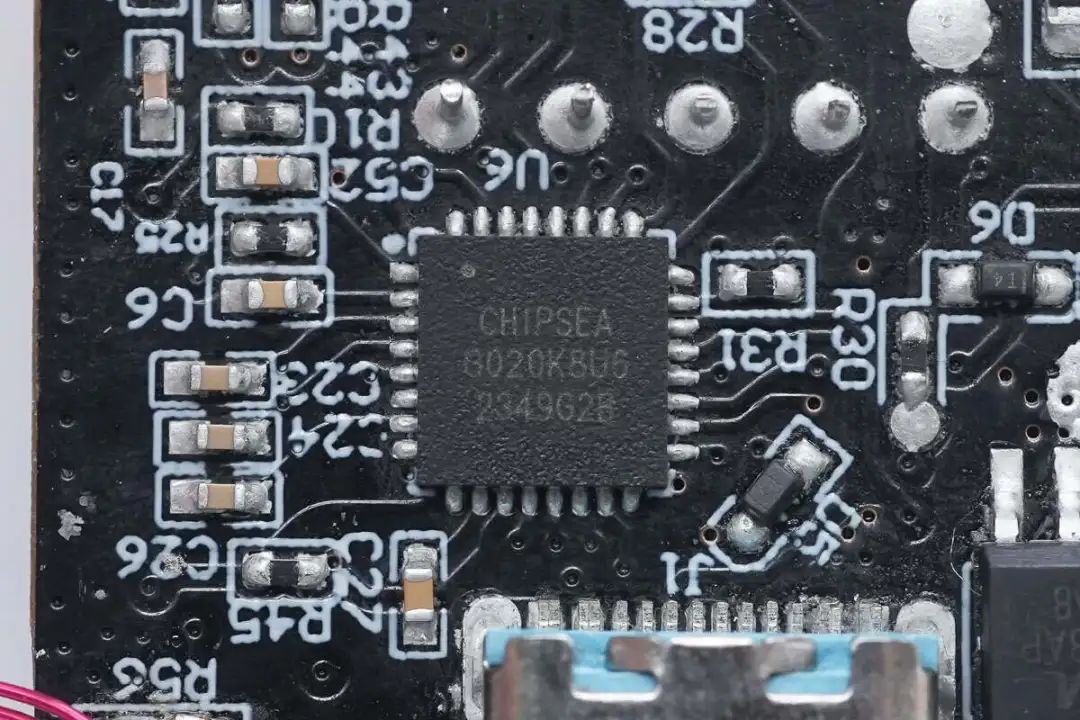

USB PD协议芯片采用芯海科技CS32G020K8U6，这是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。

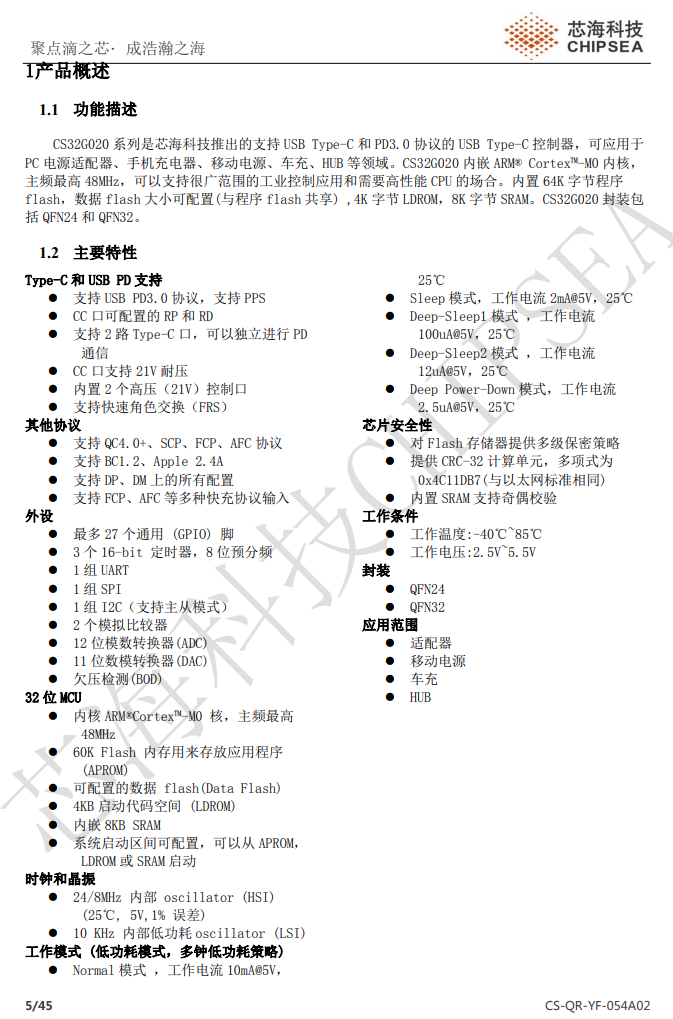

芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。
充电头网了解到，芯海科技的快充芯片还被小米、vivo、联想、创维、极氪、小鹏、mophie、摩米士、安克、闪极、绿联等一众海内外大品牌采用，方案性能获客户一致认可。

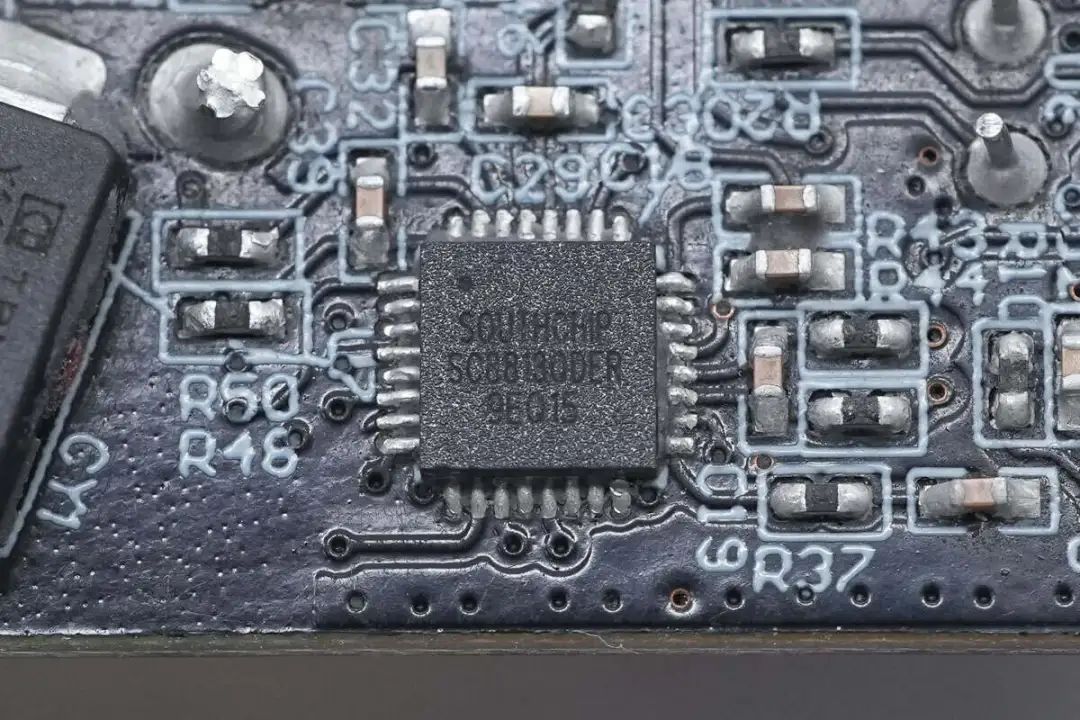

电池升降压控制器采用南芯科技SC8813同步升降压控制器，芯片集成I2C接口，可以配置工作模式和运行参数。SC8813支持非常宽的输入和输出电压范围，适用于1-4芯锂离子电池的应用。
在充电模式下，只要输入电压高于电池电压，它就降低输入电压，有效地为电池充电。SC8813支持自动涓流充电、恒流充电和恒压充电管理功能。在放电模式（反向升压模式），SC8813能够有效地输出高达36V的升压电压。

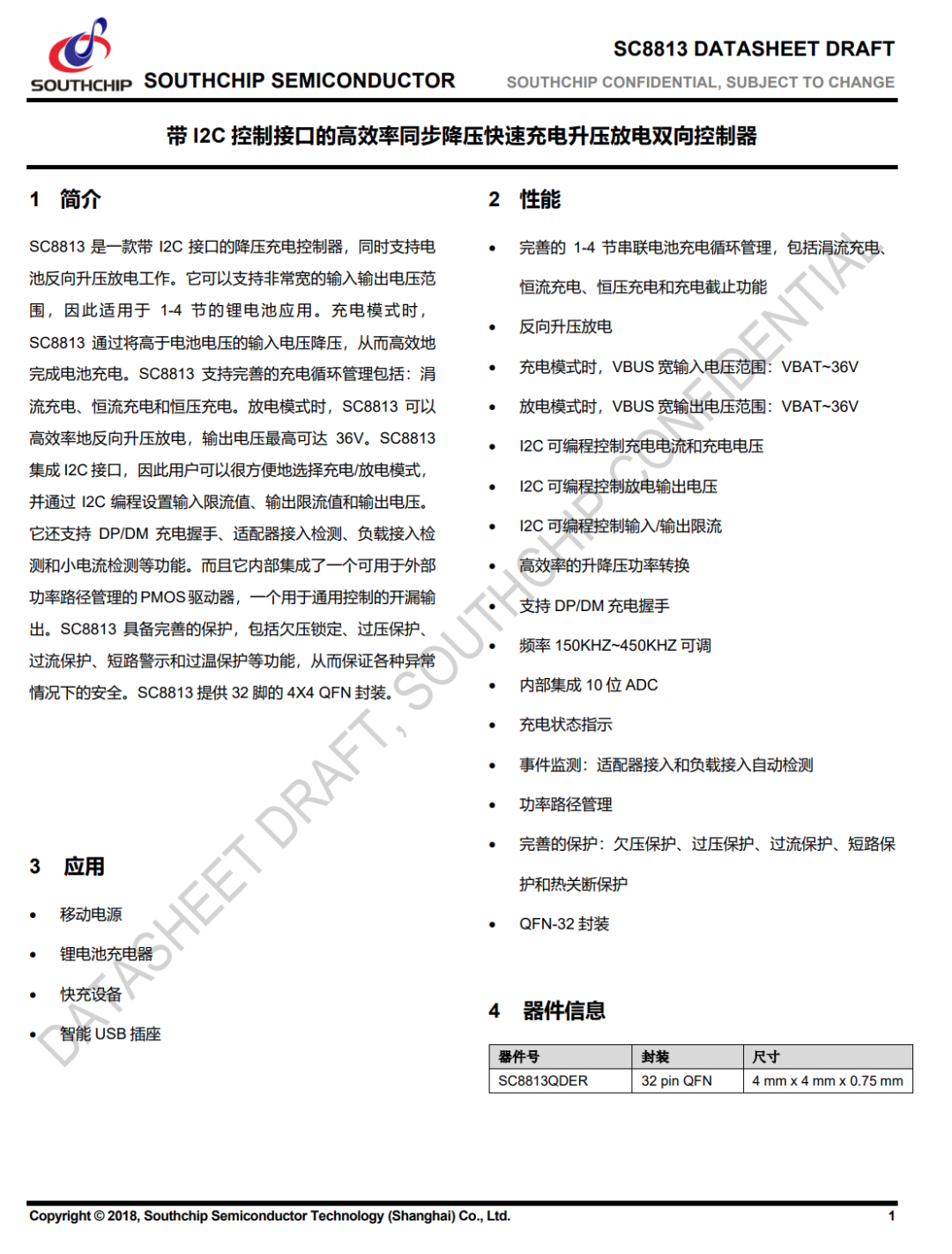

南芯科技 SC8813 资料信息。

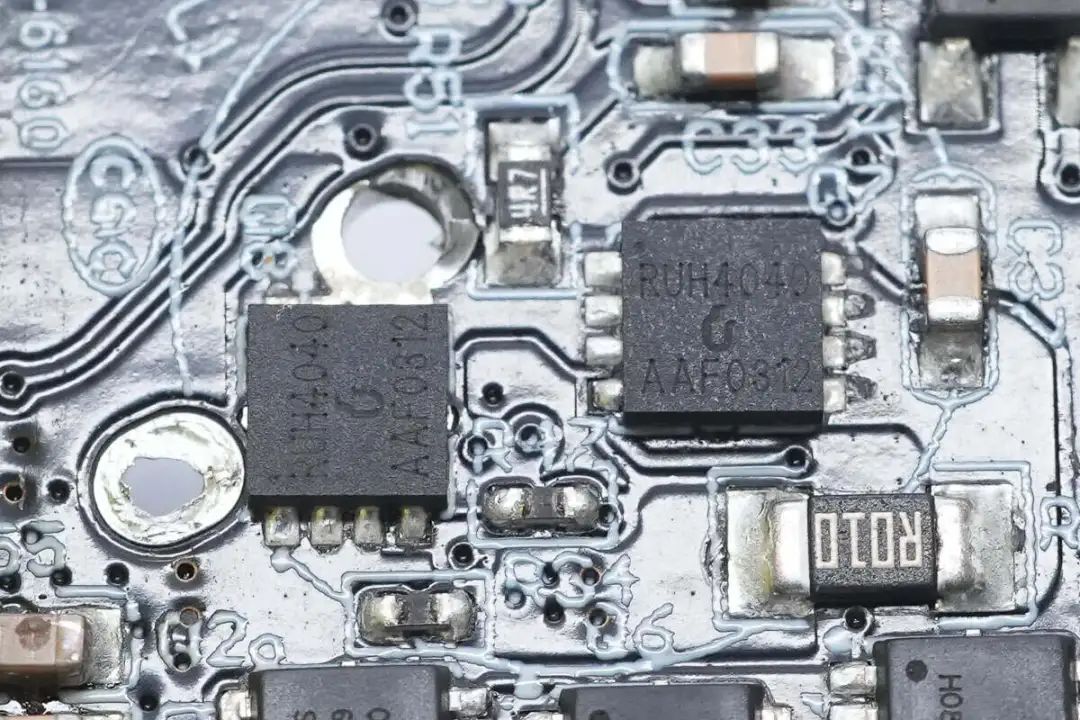

两颗升降压开关管来自锐骏，型号RUH4040，NMOS，耐压40V，导阻8mΩ，采用PDFN3333封装。

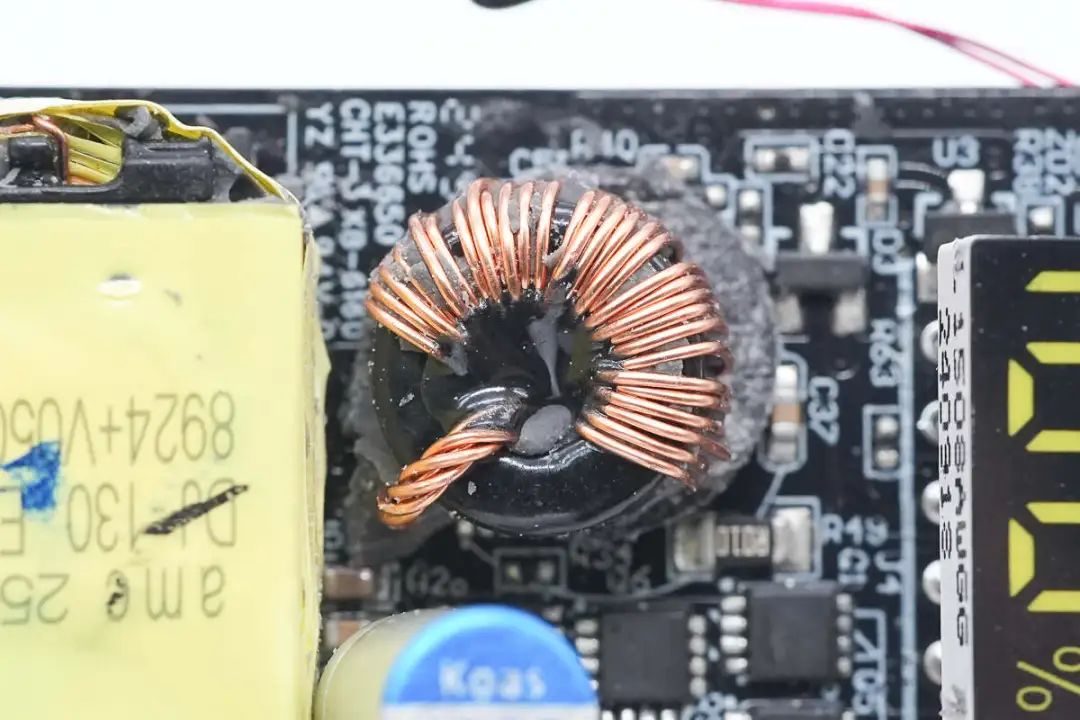

升降压电感特写。

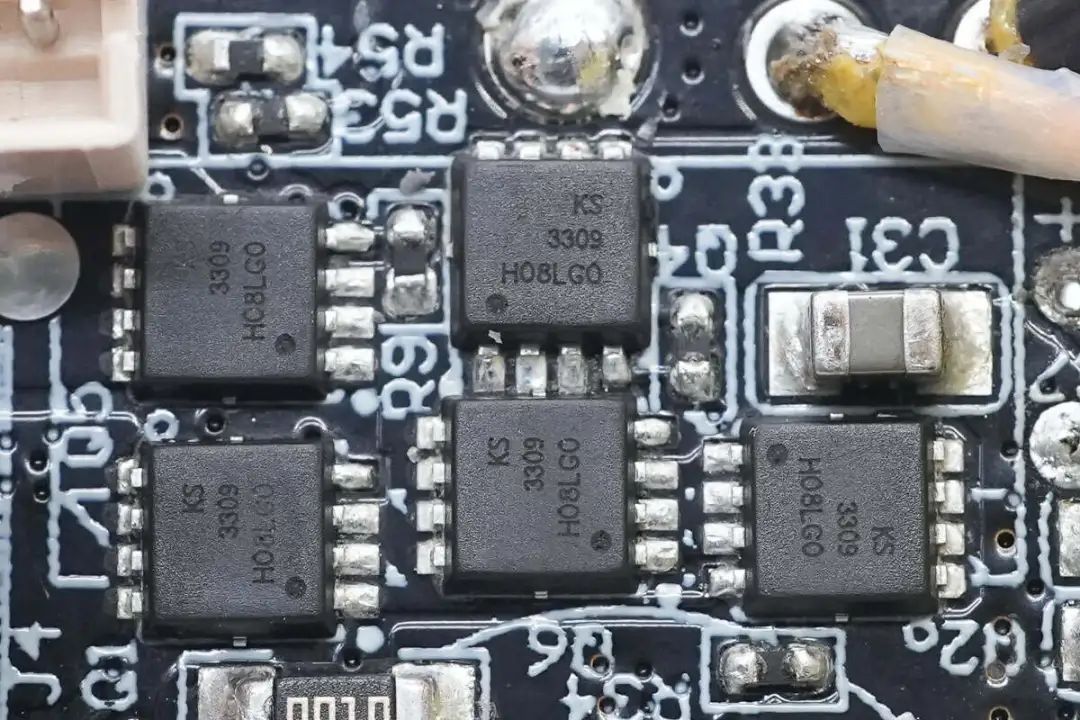

五颗VBUS开关管均来自Kwansemi冠禹，且型号都是KS3309MA，PMOS管，耐压-30V，导阻7.5mΩ，采用PDFN3333封装。

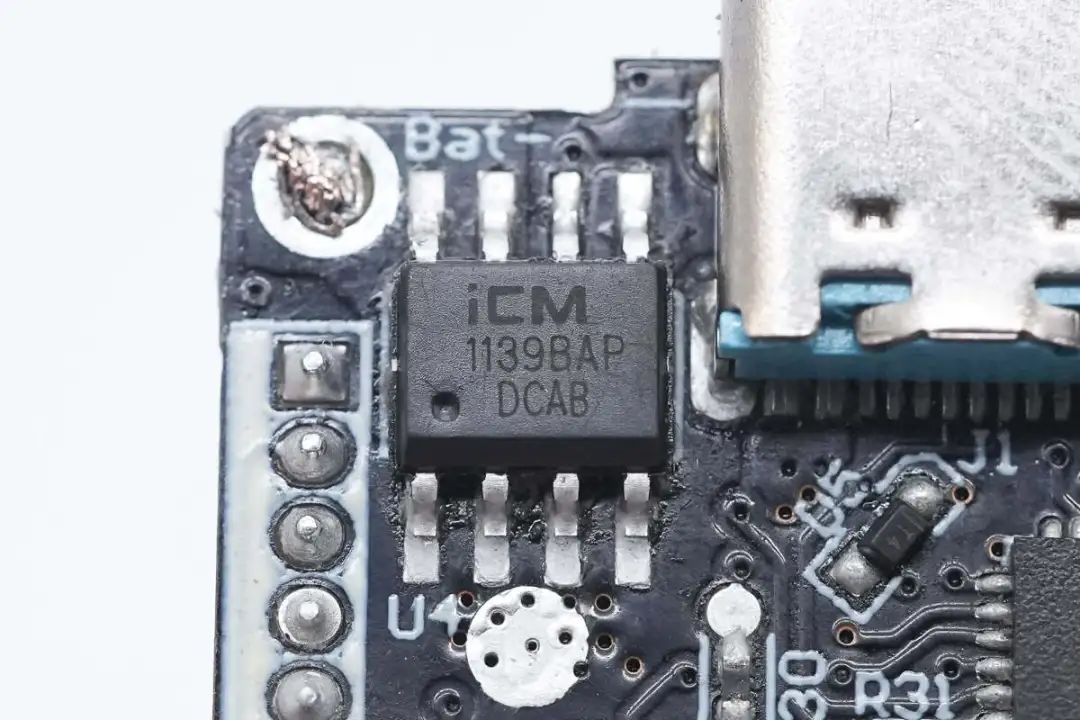

锂电保护芯片来自创芯微，型号CM1139-BAP R，其内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。

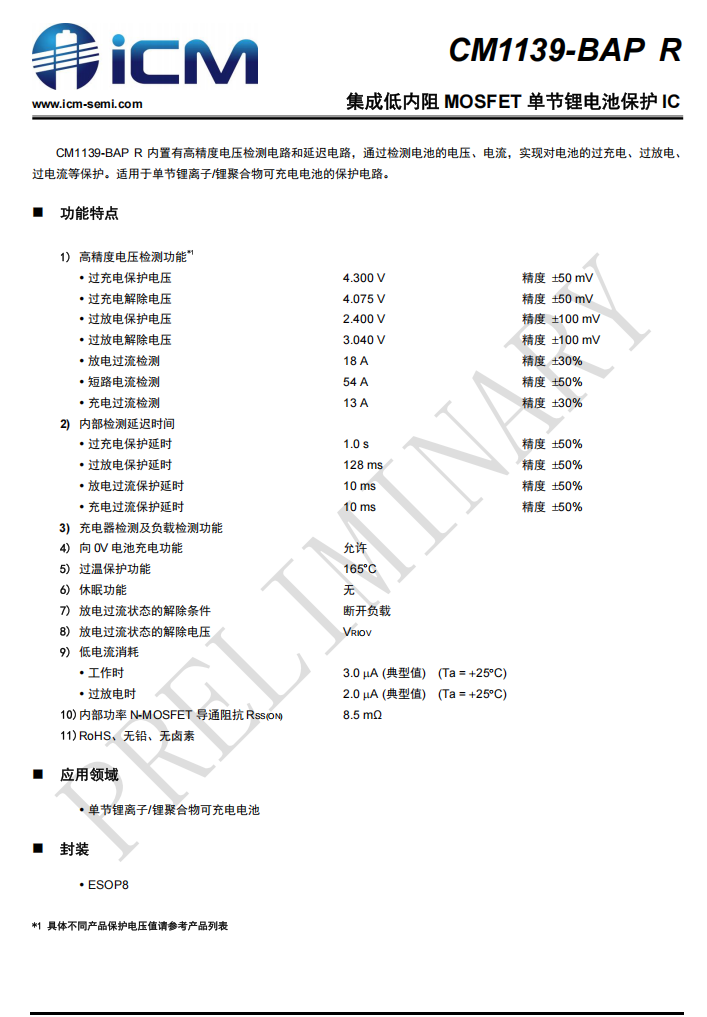

创芯微CM1139-BAP R资料信息。

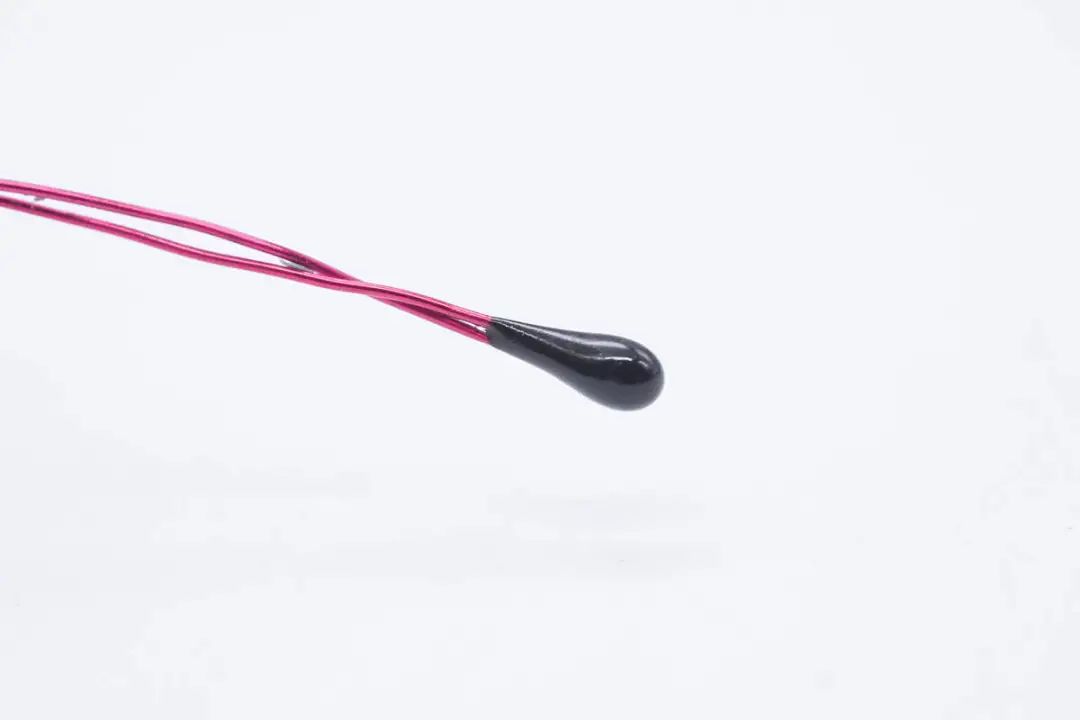

热敏电阻特写。

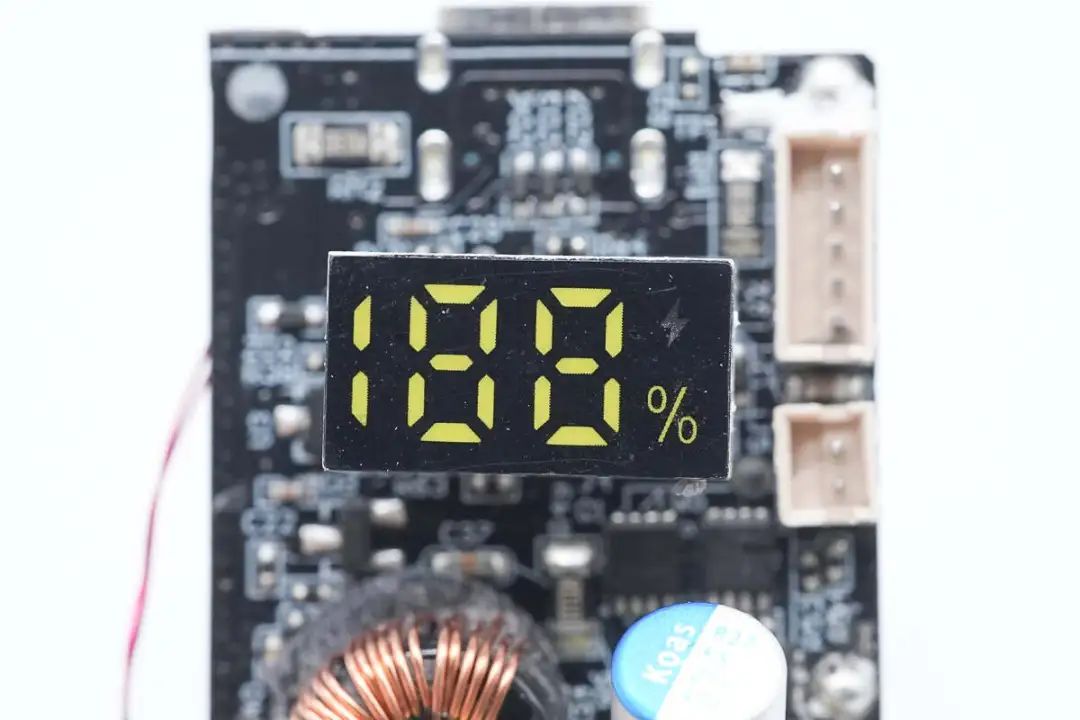

电量数显屏特写。

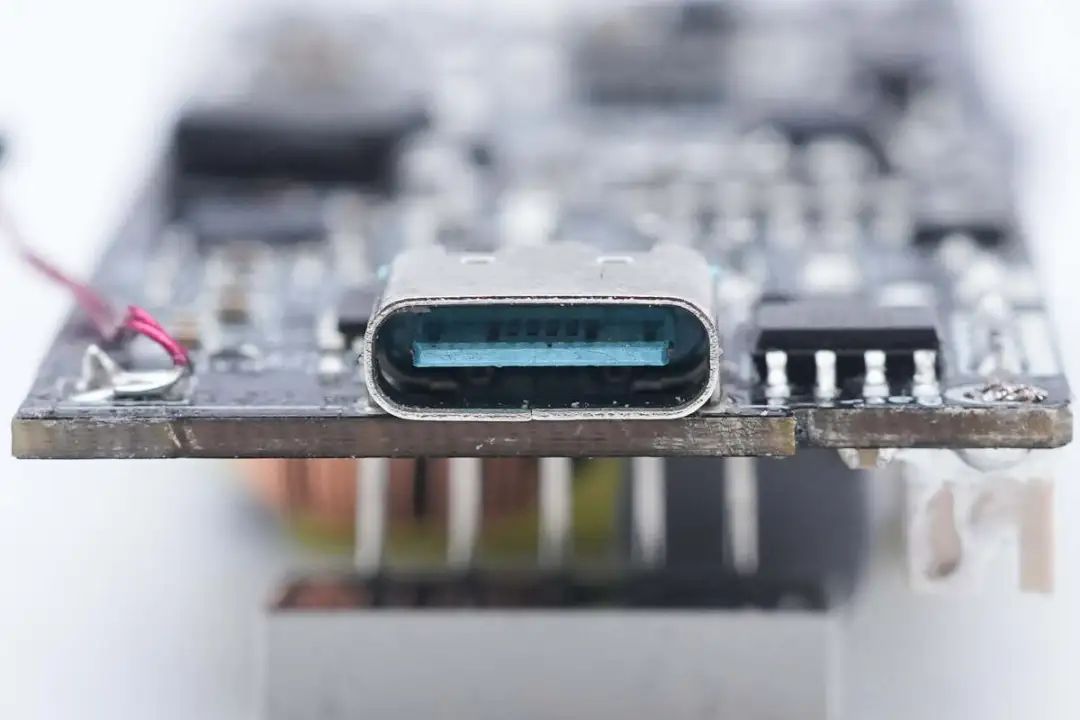

USB-C接口母座特写。
全部拆解一览，来张全家福。
充电头网拆解总结

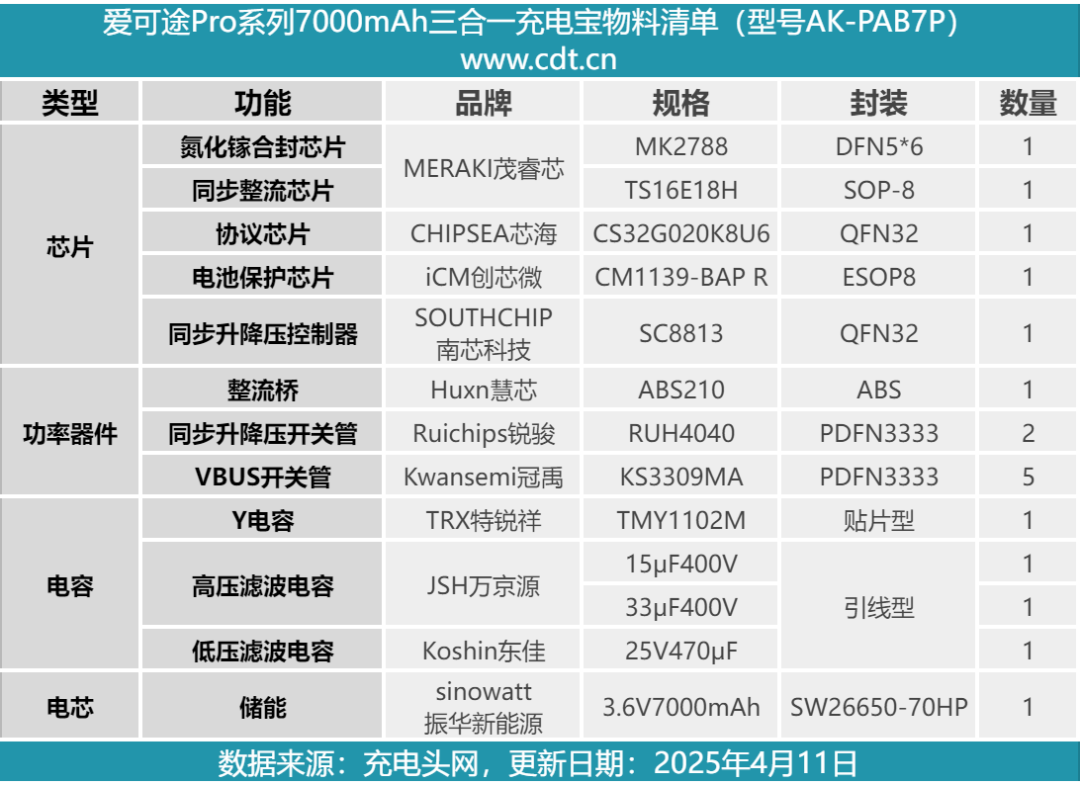

最后附上爱可途Pro系列7000mAh三合一充电宝的核心器件清单，方便大家查阅。
爱可途Pro系列7000mAh三合一充电宝不仅是充电器和充电宝的结合，同时还自带USB-C线，用户出门可以做到无需带线。此外还能当提绳进行使用，这使得产品实用性进一步提高。产品还配备有数显屏，方便用户随时查看剩余电量，而且无需盲猜。
参数方面，7000mAh容量以及双模式下均支持30W PD快充以及22.5W的华为SCP快充，满足苹果、华为等品牌用户的手机日常快充需求。
充电头网通过拆解了解到，产品内部依旧是使用了一颗振华新能源SW26650-70HP高能量密度锂电池，并采用创芯微CM1139-BAP R方案进行保护，此外还有热敏电阻进行温度监控。
电源采用的是茂睿芯MK2788+TS16E18H高集成氮化镓电源方案。此外采用了南芯SC8813同步升降压方案以及芯海科技CS32G020K8U6协议芯片控制输出，用料做工依旧可靠。
