前言
DELL戴尔是全球知名的电脑品牌，大众对它的认知大多源于其旗下电脑产品以及电脑配件。充电头网拿到了戴尔一款240W电源适配器LA240PM190，这款适配器采用戴尔家族式直板式造型，输出插头设有指示灯用于电源指示。
戴尔这款电源适配器由光宝科技制造，支持100-240V交流输入，输出电压为19.5V，输出电流12.31A，输出功率为240W。适配器输出线为DC圆口，插头上设有指示灯，输出线长度约为1.8米。下面就带来这款电源适配器的拆解，一起看看内部的方案和做工。
戴尔240W电源适配器外观
戴尔这款电源适配器为电源线分离设计，机身为平板造型，表面磨砂设计抗指纹。
电源线采用三脚国标插头，可以接地有效防止产生触电感觉。
电源线为STARGAZER品牌，规格为10A 250V~。
电源线另一端为品字插头。
规格为10A 250V~。
测得电源线长度约为197cm。
电源适配器为直板造型，一端设有品字插头，另一端设有输出线。
适配器背面四角设有脚垫，中间位置粘贴信息标签。
橡胶防滑脚垫特写。
产品参数特写
型号：LA240PM190
输入：100-240V ~ 3.5A 50/60Hz
输出：19.5V 12.31A 240W
制造商：光宝科技股份有限公司
适配器通过了CCC、CE、EAC、UL、UKCA、CP、GS、KC、PSE、NOM、NYCE等多项认证，加上线体分离设计可更换电源线，全球绝大多数国家和地区可以使用。
机身侧面为壳体接缝。
适配器输入端品字接口特写。
外壳与输出线连接处做了抗弯折保护设计。
输出线设有磁环抑制高频干扰。
DC输出插头特写，设有半透明灯环指示供电状态。
测得适配器机身长度约为200mm。
适配器机身宽度约为100mm。
适配器机身厚度约为26.2mm。
测得输出线长度约为182cm。
电源适配器机身拿在手上的大小直观感受。
测得电源适配器机身加输出线缆重量为813g。
加上电源线，总重量约为1kg。
戴尔240W电源适配器拆解
看完了戴尔这款电源适配器的外观展示，下面就进行拆解，一起看看内部的方案和做工。
首先取下机身四角的防滑脚垫，拧下固定螺丝，打开适配器外壳。
内部PCBA模块覆盖铝合金散热片。
从壳体中取出铝合金包裹的PCBA模块。
PCBA模块正反面均设有铝合金散热片。
散热片通过卡扣和焊接固定。
使用游标卡尺测得PCBA模块长度约为193.7mm。
宽度约为94.4mm。
厚度约为22.2mm。
交流输入通过导线焊接连接。
输出导线也通过焊接连接。
拆下PCBA模块包裹的散热片，内部元件打胶填充加固。
在散热片内部粘贴绝缘麦拉片。
共模电感，滤波电容和变压器等元件均打胶加固。
散热片通过导电布粘贴固定。
PCBA模块背面与散热片之间设有黑色麦拉片。
清理掉PCBA模块正反面的胶水，正面左侧为交流输入端，焊接保险丝，共模电感，安规X2电容，蓝色Y电容和玻璃放电管。左上角设有整流桥，右侧设有滤波电感，滤波电容。下方为PFC升压电感，底部散热片设有两颗PFC开关管。
在PFC升压电感右侧设有谐振电容和谐振电感，下方设有高压滤波电容。右上方设有变压器，右下角设有滤波电容和滤波电感。
背面交流输入端设有X电容放电芯片，PFC控制器，LLC控制器，PFC整流管，LLC开关管，右下角设有同步整流控制器，同步整流管，上方设有控制芯片和电流取样电阻。
焊接拆下散热片等元件，方便观察元件信息。
输入端保险丝来自华德电子，规格为4A 250V。
共模电感采用漆包线和绝缘线绕制。
安规X2电容来自成镐，规格为0.47μF。
X电容放电芯片来自PI，型号CAP200DG，是一颗零损耗自动X电容放电芯片，在交流输入断开时自动为X电容放电，芯片仅有两个端子，应用简单，采用SO-8封装。

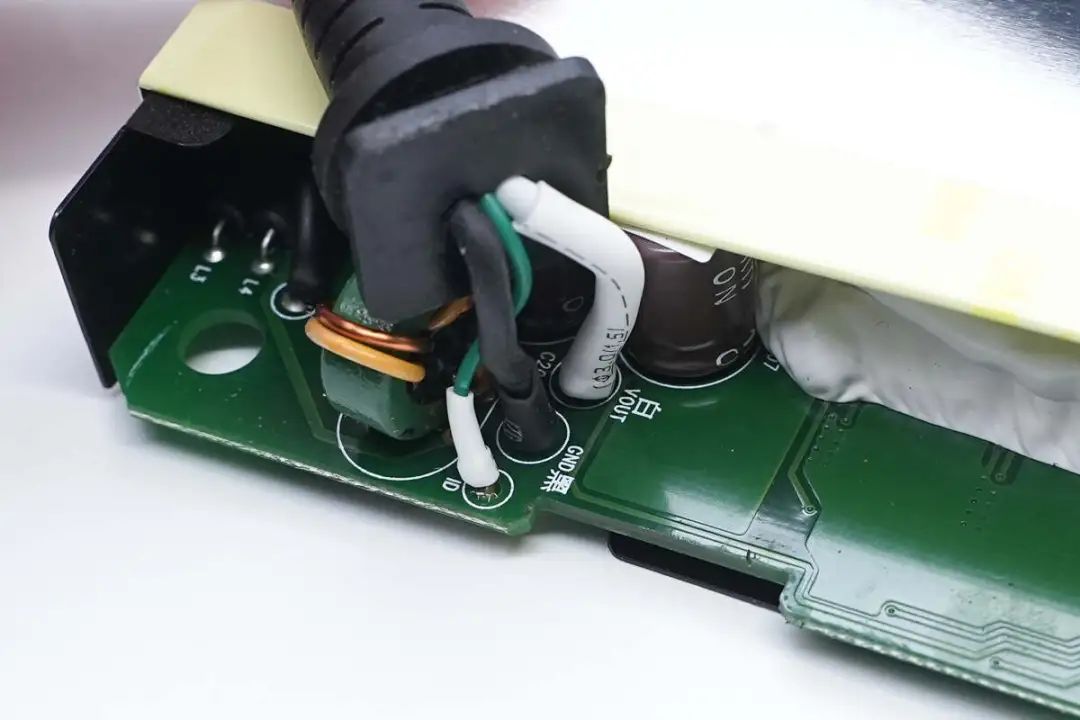

接地线缠绕在磁环上，抑制高频干扰，外套热缩管绝缘固定。
共模电感采用漆包线绕制，底部设有塑料板绝缘。
输入端两颗蓝色Y电容来自华新科。
玻封放电管特写。
侧面的长条散热片上固定两颗整流桥。
整流桥来自光宝，型号GBP808N，规格为800V 8A，采用GBP封装，使用两颗半桥连接，均摊发热降低温升。
三颗薄膜滤波电容来自TDK，规格为1μF450V。
滤波电感底部设有塑料片绝缘。
PFC控制器来自恩智浦，型号TEA19162T，芯片集成X电容放电功能，具备高精度稳压输出。芯片采用谷底/零电压开关降低开关损耗，频率限制功能降低开关损耗，具备过压保护、开环保护、短路保护和过热保护功能，采用SO8封装。
PFC升压电感特写，磁芯缠绕铜箔屏蔽。
两颗PFC开关管固定在散热片上。
PFC开关管来自英飞凌，丝印6R125P6，型号为IPA60R125P6，NMOS，耐压650V，导阻125mΩ，采用TO-220FP封装。
三颗100mΩ电阻并联，用于检测开关管电流。
PFC整流管来自瑞能，型号BYV10ED-600P，为超快恢复二极管，规格为600V 10A，采用DPAK封装。
旁路二极管来自光宝，型号S8MC，规格为1000V 8A，采用SMC封装。
高压滤波电容来自辉城电子。
高压滤波电容规格为450V 100μF，两颗并联。
LLC主控芯片来自恩智浦，丝印LTA1711T，为定制型号，采用SO16封装。
为主控芯片供电的滤波电容来自金山。
规格为47μF 50V。
LLC开关管来自安森美，型号FCD260N65S3，NMOS，耐压650V，导阻260mΩ，采用DPAK封装。

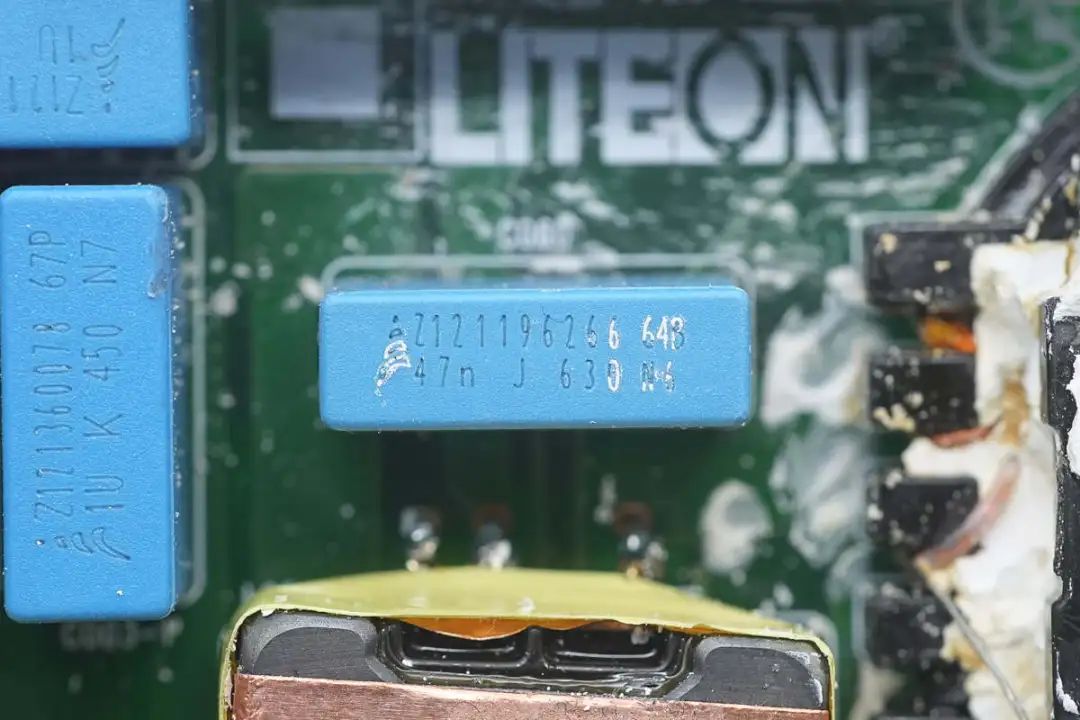

谐振电容来自TDK，规格为0.047μF 630V。
谐振电感磁芯包裹铜箔屏蔽。
LLC变压器磁芯外套塑料壳绝缘，PCB镂空降低厚度。
蓝色Y电容来自华新科。
亿光EL1017光耦用于输出电压反馈和保护控制。
同步整流控制器来自MPS，丝印LTA1716，采用SOIC-8封装。
同步整流管来自华润微，型号CRSM034N06L2，NMOS，耐压60V，导阻2.8mΩ，采用DFN5*6封装。
五颗并联的输出滤波电容特写。
滤波电容来自贵弥功，为KZH系列长寿命电解电容，规格为25V470μF。

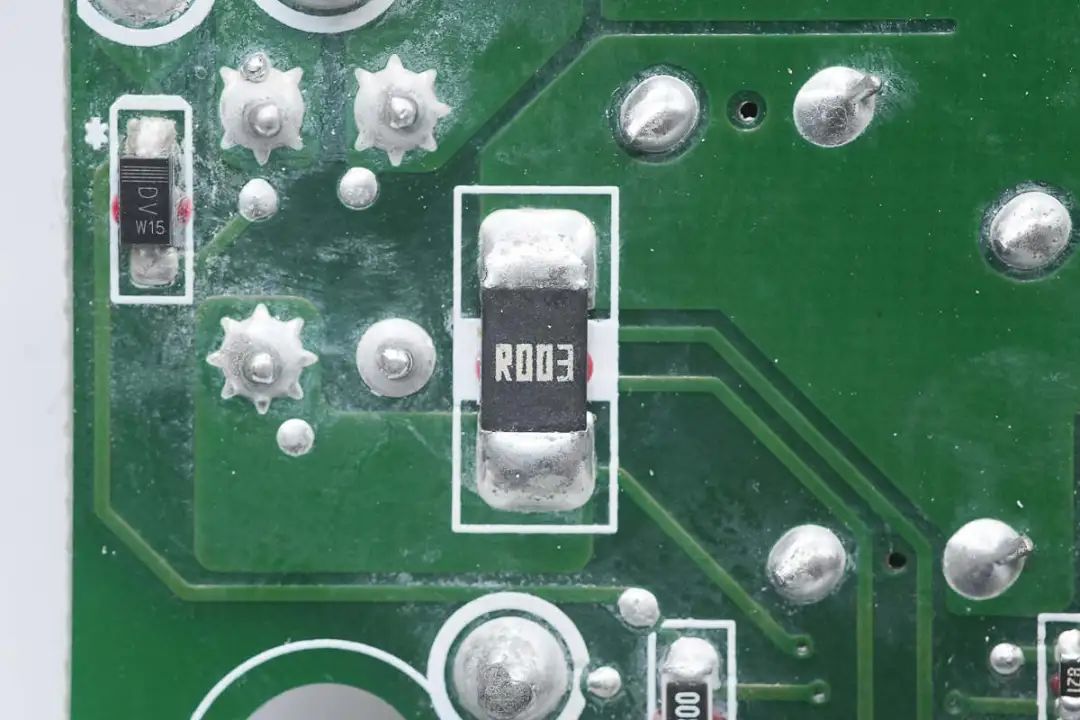

3mΩ取样电阻用于输出电流检测。
输出滤波电感采用漆包线和绝缘线绕制。
昂宝OB2613用于电源反馈控制和过流保护功能，采用SSOP10封装。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上戴尔LA240PM190电源适配器的核心器件清单，方便大家查阅。
戴尔这款电源适配器由光宝科技制造，输入端为品字接口，自带1.8米输出线。适配器支持100-240V宽电压输入，输出电压为19.5V，输出电流为12.31A，输出功率为240W。适配器输出为DC接口，并配有电源指示灯。
充电头网通过拆解了解到，戴尔这款电源适配器采用PFC+LLC+同步整流架构，使用恩智浦TEA19162T PFC控制器搭配LTA1711T LLC控制器，同步整流控制器采用芯源系统LTA1716。PFC开关管来自英飞凌，型号IPA60R125P6，使用瑞能BYV10ED-600P超快恢复二极管。
LLC开关管来自安森美，型号FCD260N65S3，同步整流管来自华润微，型号CRSM034N06L2。昂宝OB2613用于输出过流保护和通信功能。电源内部高压滤波电容来自辉城电子，输出滤波电容来自贵弥功。PCBA模块包裹大面积散热片，内部打胶填充，提升散热性能。
