前言
SCUD飞毛腿是中国消费类电池及电源行业的老牌实力企业，凭借稳定的产品质量和广泛的渠道覆盖，在手机配件、移动电源、储能等领域持续保持竞争力，并逐步向高端化、全球化方向发展。
最近充电头网拿到了飞毛腿推出的一款氮化镓快充新品——飞毛腿30W大冰块充电器，这款产品采用独特的双色注塑设计，晶莹剔透的表层搭配饶有韵味的紫色色调，整体十分得小巧精致。
同时充电器还支持最大30W快充，并兼容丰富的快充协议，能够满足各大品牌的手机、平板等设备日常快充需求。下面充电头网就对这款充电器进行拆解，带大家看看产品的实际做工用料
飞毛腿30W大冰块充电器开箱
包装盒采用紫色基调设计，正面印有SCUD品牌、HOSHIGAMI PLAN、2024、大冰块等。
背面印有产品参数以及厂商信息等。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含充电器以及三包凭证。
飞毛腿30W大冰块充电器壳体双色注塑设计，内层采用十分有韵味的紫色配色，外层“晶莹剔透”，整体外观十分的精美。
机身一侧面印有30W GaN标识，直观表明这是一款支持30W快充的氮化镓充电器。
输入端外壳印有充电器参数信息。
充电器参数特写
型号：XNG-S30AC-002PP
输入：AC100-240V~50/60Hz 0.8A（Max）
输出：
Type-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A 30W（Max）
USB-A：5V3A、9V2A、12V1.5A 18W（Max）
USB-A+Type-C：5V3A 15W（Max）
制造商：深圳市信尼科技有限公司
充电器通过了CCC认证。
充电器配备固定式国标插脚。
输出顶面配置1A1C双输出接口，接口旁印有30W和18W输出参数，直观明了。
实测充电器机身长度为36.49mm。
宽度为34.93mm。
厚度为35.92mm。
和苹果30W充电器放在一起对比，体积优势明显。
充电器拿在手上的大小直观感受。
另外测得充电器重量约为52g。
使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-5.9V3A、3.3-11V3A两组PPS电压档位。
测得USB-A口支持FCP、SCP、AFC、QC3+、DCP、Apple 2.4A充电协议。
飞毛腿30W大冰块充电器拆解
将输入端外壳拆开，采用超声波焊接封装。
连接导线两端打胶加固，内部模块前端贴有情况绝缘纸保护。
取出PCBA模块，测得模块长度约为29.03mm。
宽度为28.93mm。
厚度为27.87mm。
PCBA模块由两块小板组成，器件间的空隙填充白胶提升整体稳定性，同步整流芯片覆盖灰色导热胶帮助散热。
侧边小板背面的主控芯片也打胶帮助散热。
将白胶清理干净，初次级器件间塞入麦拉片进行隔离绝缘，
将模块拆分开，方便对器件进行观察。
底部小板正面焊接贴片保险丝、共模电感、固态滤波电容以及同步整流芯片，电容外套胶套保护。
小板背面设有整流桥、贴片Y电容以及协议芯片。
侧边小板正面设有工字电感、两颗高压滤波电解电容以及变压器。
背面设有开关电源主控芯片以及光耦。
贴片保险丝额定电流2.5A。
共模电感用于滤除EMI干扰，采用双线绕制。
输入端整流桥来自深圳市沃尔德实业有限公司，型号为WRMSB30M，规格为3A 1000V。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。
沃尔德WRMSB30M规格资料。
充电头网拆解了解到，采用沃尔德WRMSB30M的还有即刻65W 2C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充充电器、麦多多30W 1A1C快充充电器等产品。
两颗高压滤波电解电容来自CyXincon创宜兴，规格均为400V27μF。
工字滤波电感特写。
开关电源主控芯片来自HCWSEMI恒成微，型号MX9220D，这是一款集成GaN器件的隔离式离线反激转换器，采用准谐振（QR）工作模式。其QR控制技术通过降低开关损耗提升能效，并利用固有频率变化特性优化EMI性能，同时内置最大频率限制功能以克服传统QR反激拓扑的固有缺陷。
该器件在不同输入及负载条件下智能切换PWM与PFM控制模式，实现业界领先的平均能效，可满足最严苛的能效法规要求。创新性集成高压启动引脚，无需传统启动电阻，显著降低待机功耗。采用HSOP-7封装，其高度集成化特性可大幅减少外围元件数量，为隔离式电源系统提供简洁高效的设计解决方案。
恒成微MX9220D资料信息。
变压器特写。

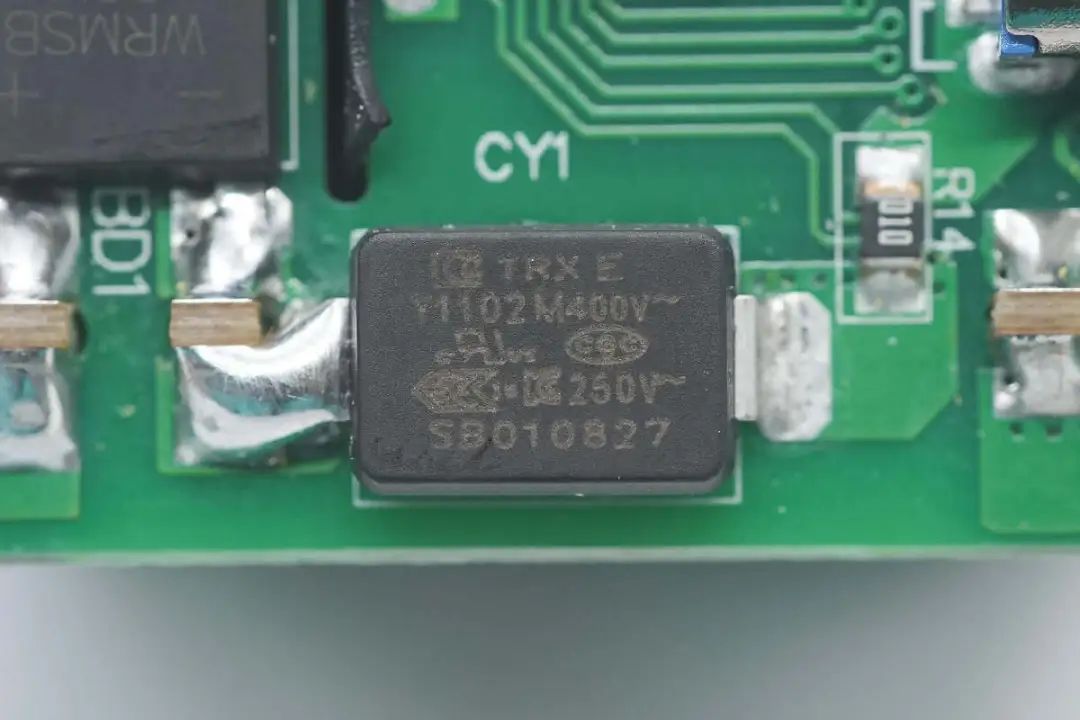

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下产品包括：贴片式Y电容、插件式Y电容，贴片式中高压直流电容、以及贴片式NTC。TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
亿光EL 1018光耦特写，用于输出电压反馈。
同步整流芯片也是来自恒成微，型号HC7709B，这是一款用于开关电源的异步同步整流控制器，其内部集成N沟道MOSFET和驱动电路，专为断续导通模式(DCM)、准谐振模式(QR)及连续导通模式(CCM)下的同步整流应用而设计。
该器件通过同步整流技术可显著降低次级侧整流损耗，提供高性能电源解决方案。其通过实时检测MOSFET的SW端与源极间电压，仅需少量外围元件即可输出理想驱动信号。该方案可为3V至30V输出电压范围的电源系统提供高效能整流解决方案。
恒成微HC7709B资料信息。
输出滤波固态电容规格为25V560μF，也是来自创宜兴。
协议芯片来自慧能泰，型号HUSB382，是一颗支持USB-C和USB-A口的协议芯片，芯片内部集成用于接口输出控制的VBUS开关管，进一步简化外围元件。HUSB382支持5V，9V，12V FPDOS和两个可编程的APDOS，HUSB382A支持5个FPDOS和两个可编程的APDOS。
HUSB382支持Chip-Link技术，支持多芯片通信。芯片内部集成过压保护，欠压保护，欠压闭锁，过电流保护，快速过电流保护，CC和DPDM引脚过电压保护和热关断保护，芯片提供QFN4*4-32L封装，适合于快充充电器和车充应用。
USB-C接口母座特写，过孔焊接。
USB-A接口母座特写，焊接在小板另一面。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上飞毛腿30W大冰块氮化镓充电器的核心器件清单，方便大家查阅。
飞毛腿30W大冰块氮化镓充电器外观设计精美，很容易让人一眼钟情，加上小巧便携以及30W不俗的输出性能，无论是自用还是当礼物，都很不错。充电器配备1A1C双接口，兼容FCP、SCP、AFC、QC3、PD3.0、PPS等主流快充协议，充电不等待，使用同样更好。
充电头网通过拆解了解到，充电器基于恒成微MX9220D+HC7709B高集成氮化镓电源方案进行设计，输出使用慧能泰HUSB382协议芯片进行控制，整套方案保证了产品的可靠性以及能效等，此外模块也做了充分的绝缘和加固处理。产品通过国家CCC认证，品质有保证。
