人工智能的发展推动了众多领域的创新，使的许多产品开始搭载AI大模型，为用户提供更智能化、个性化的体验。同时，基于AI大模型开发的全新产品类型也不断涌现，致力于为用户打造更便捷的使用体验。
Pika魔镜AI智能伴侣是一款专为儿童设计的AI智能产品，外观上采用创新的“手柄镜”造型，体积轻巧便携，方便孩子随身携带。功能配置上，搭载了显示屏和摄像头，支持AI智能扫描识别以及智能语音控制，能够帮助孩子识别万物、解答各种问题，充分满足孩子的好奇心和求知欲。下面就来看看这款产品的详细拆解报告吧~
一、Pika魔镜AI智能伴侣开箱
Pika魔镜AI智能伴侣包装盒质感出色，折叠盒盖设计，顶部展示有产品名称，猫头鹰卡通形象，以及随拍随问随答、随时学习不延迟、学英语、看绘本、看动物、看世界的产品特点。
包装盒侧边设计有产品宣传语“给孩子的第一款AI智能伴侣”。
包装盒另外一侧展示了公司名称“柯南（广东横琴）智能科技有限公司”和“用AI赋能孩子成长”的愿景。

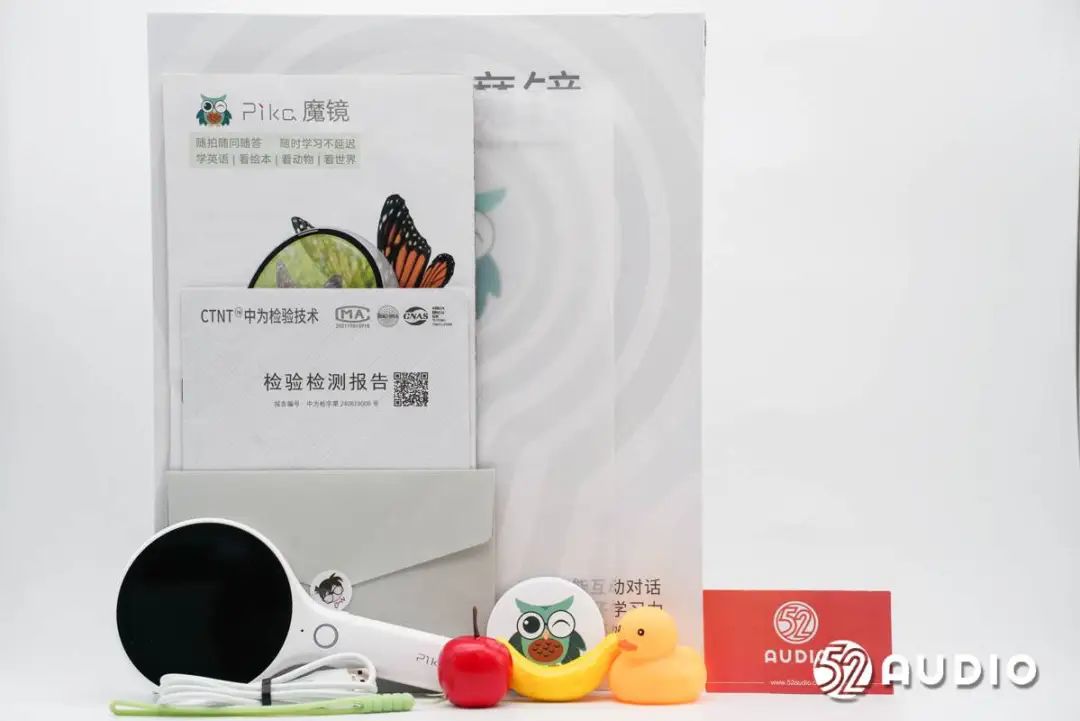

包装盒内部物品有主机、充电线、挂绳、塑料模型、检验检测报告、使用说明书等。

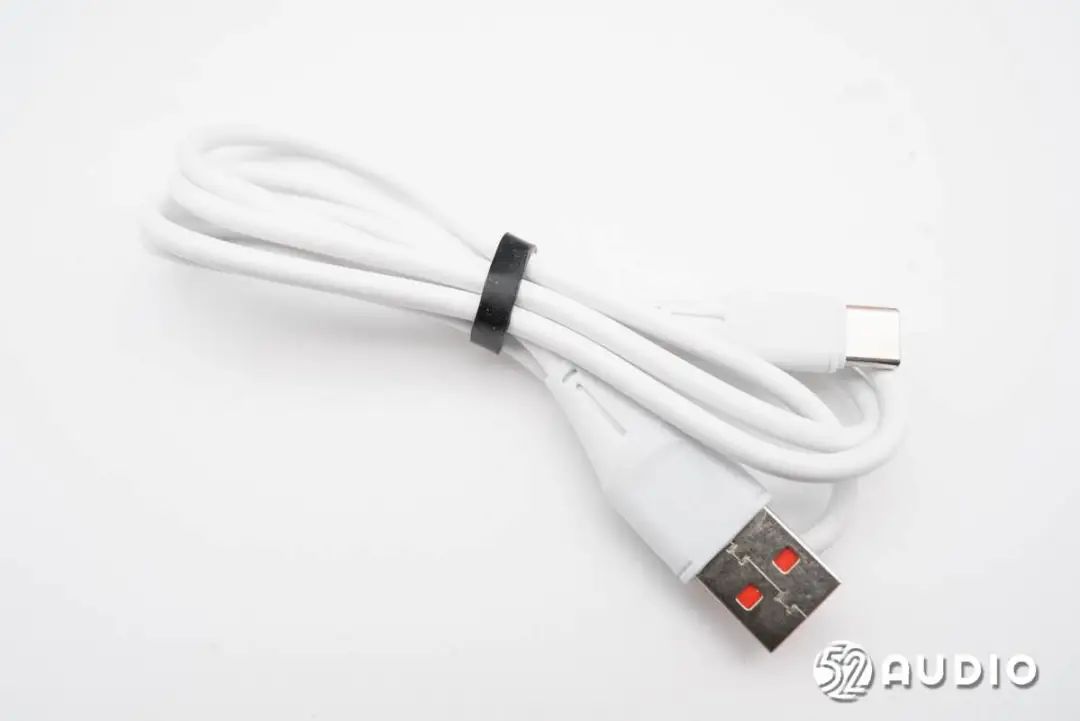

随机标配的充电线，采用了USB-A to Type-C接口。

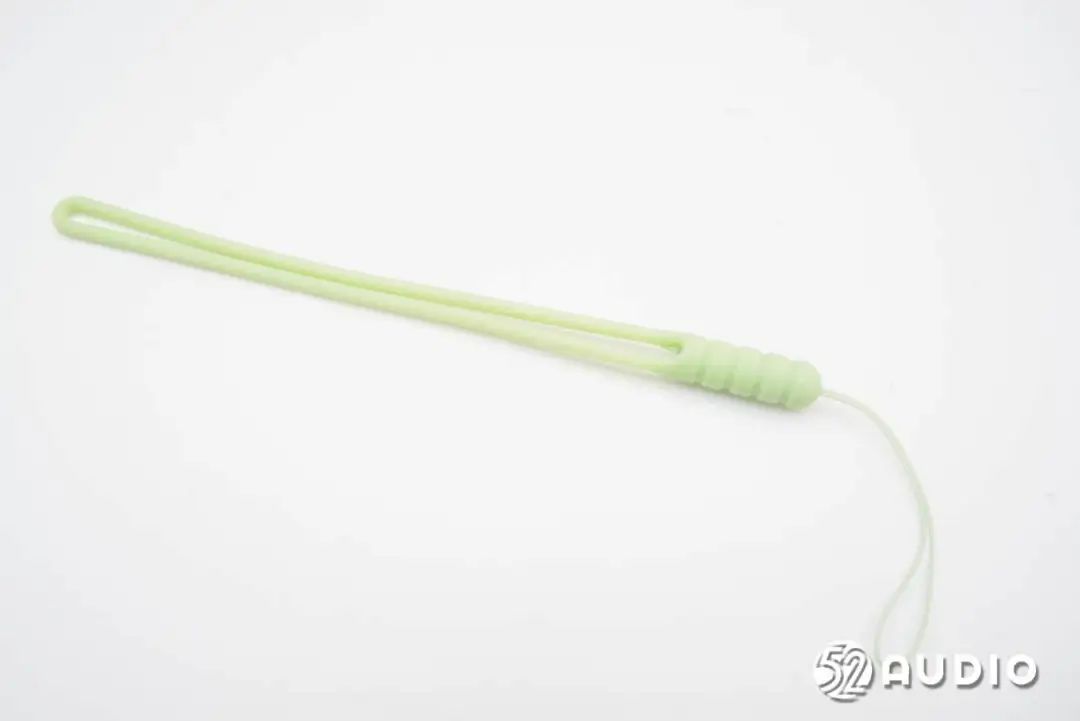

魔镜挂绳，硅胶材质，柔软不勒手。

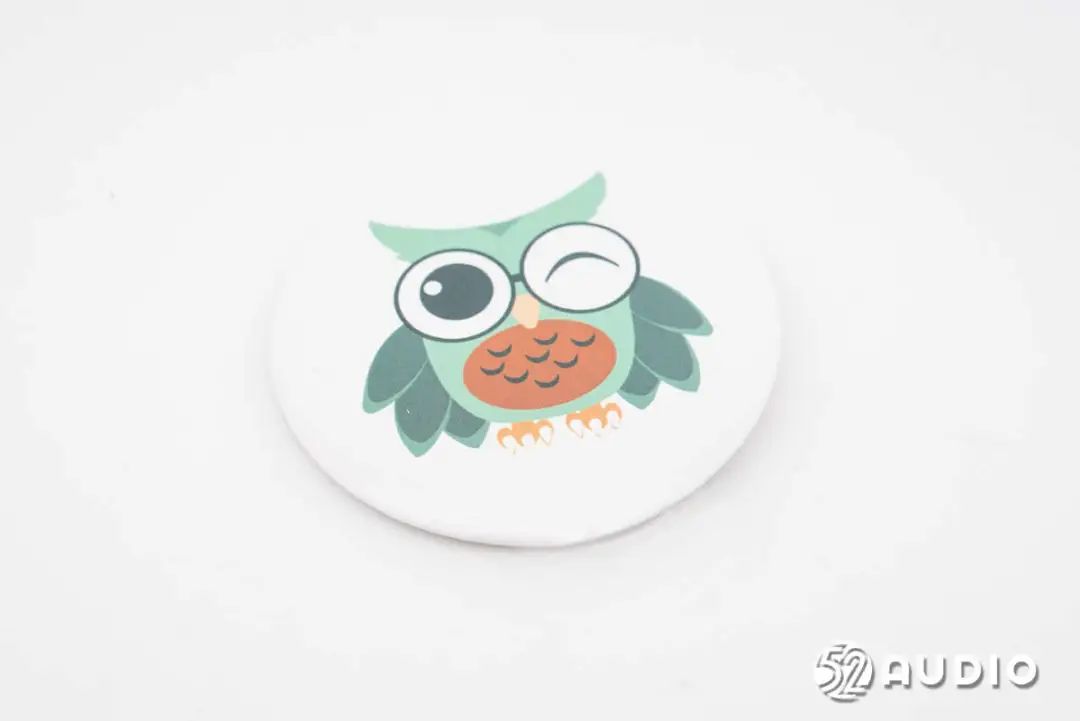

随机附赠可爱猫头鹰形象胸卡。

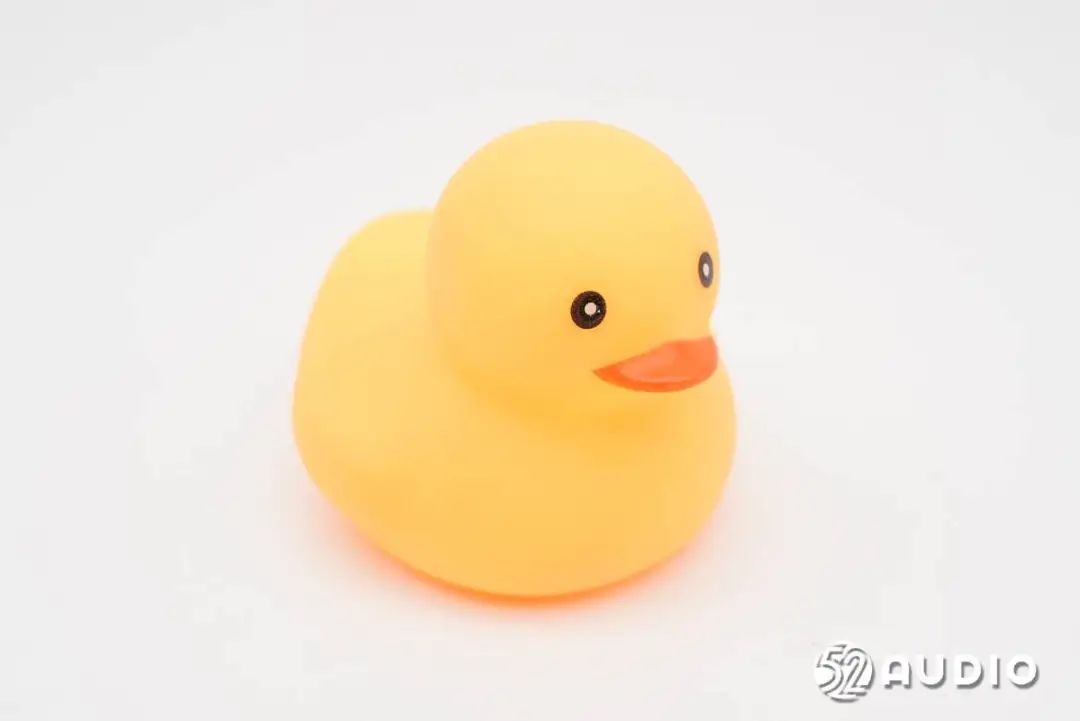

随机附赠的小黄鸭模型，用于使用AI魔镜识别。

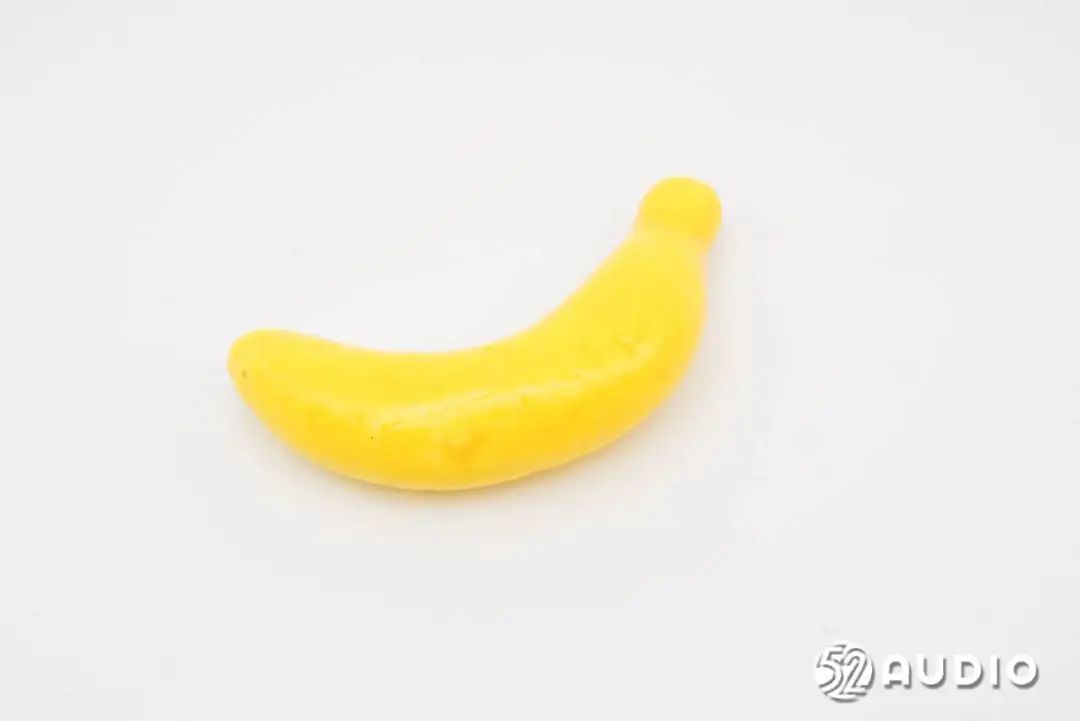

随机附赠的香蕉模型。

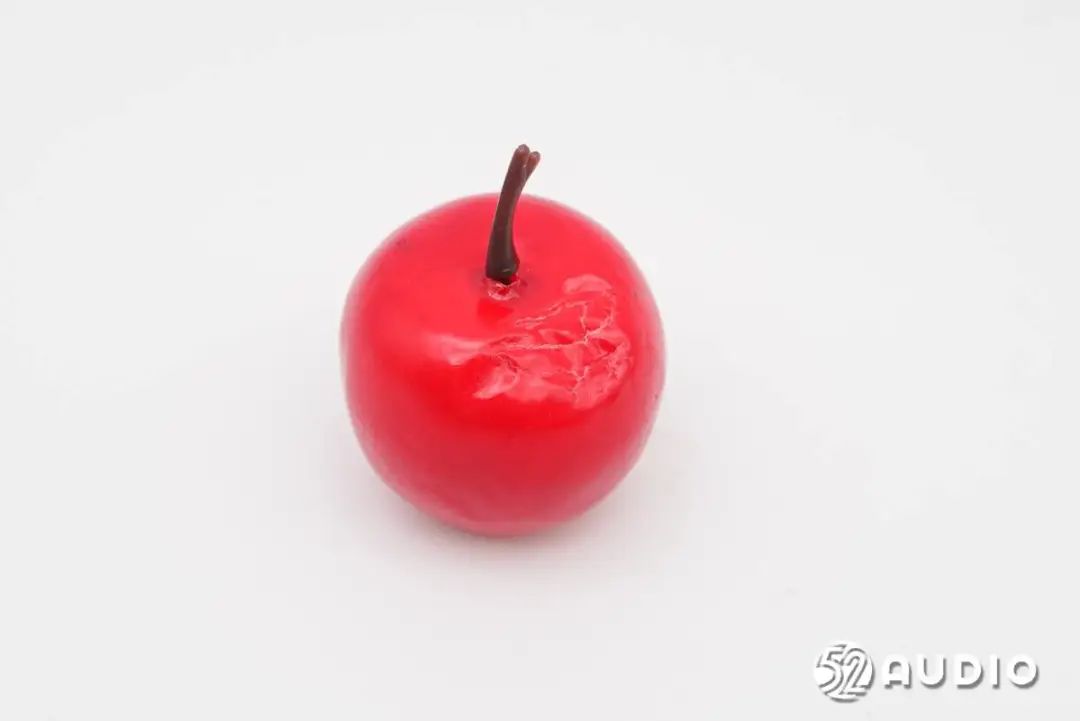

随机附赠的樱桃模型。

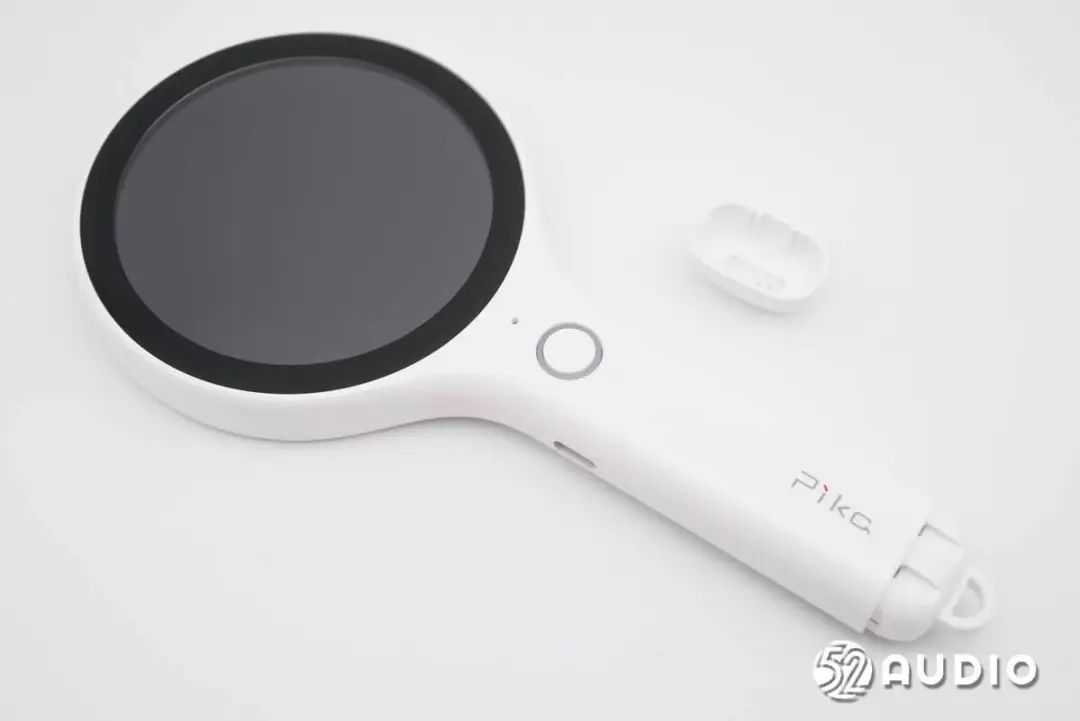

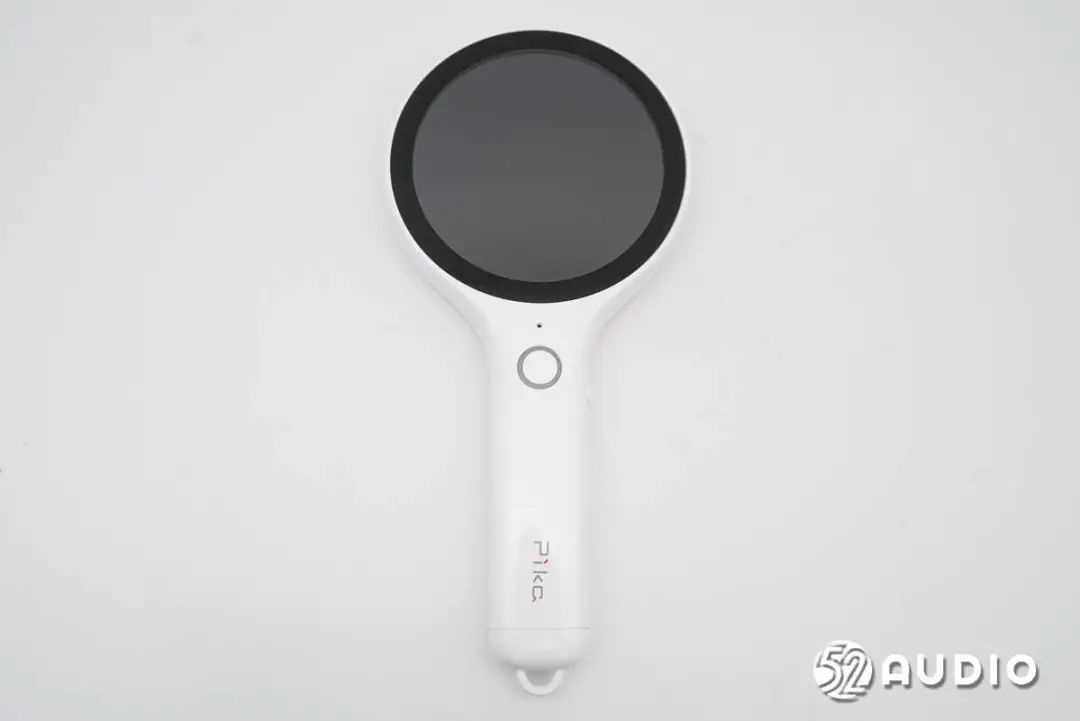

Pika魔镜AI智能伴侣正面外观一览，采用了手柄式的便携造型，“镜面”是一块2.8英寸显示屏，用于实时反馈交互内容。手柄上设计“Pika”品牌LOGO，底部有挂绳孔，提升便携性。
机身正面的复位按键开孔特写。

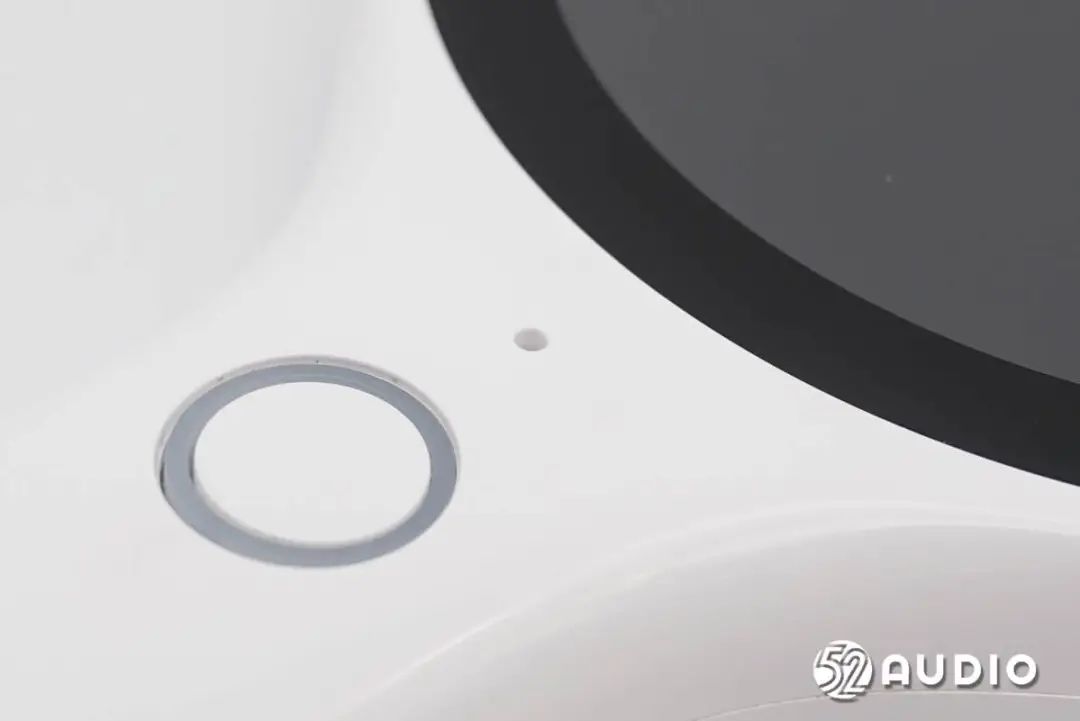

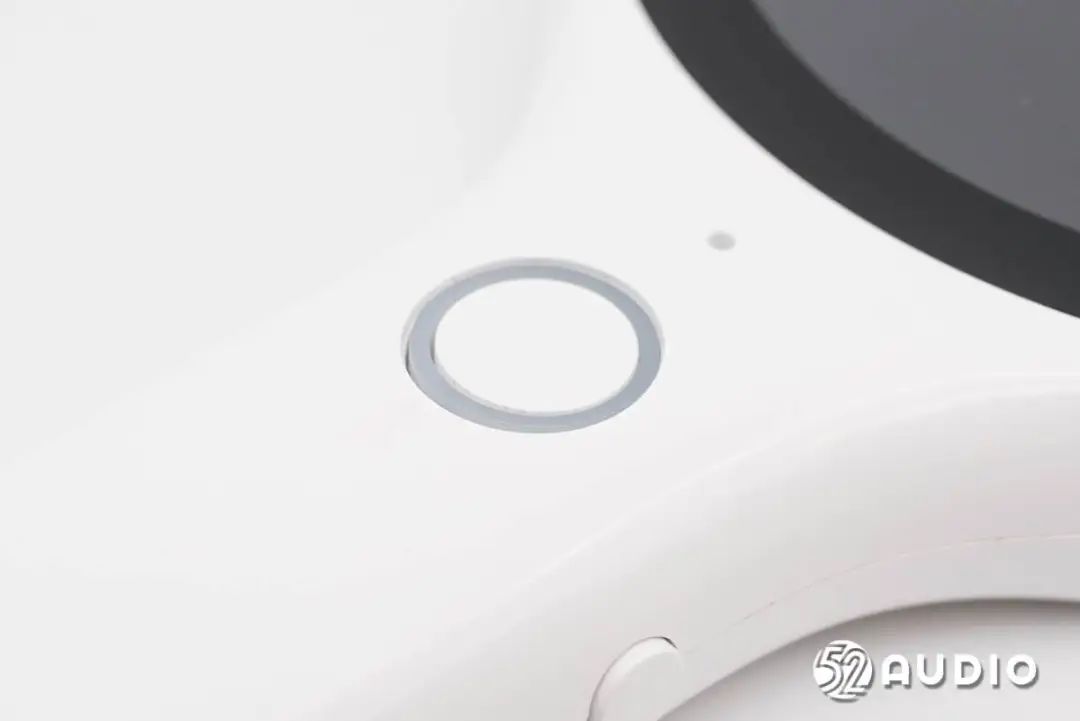

AI智能扫描识别按键特写，设计有环形指示灯反馈工作状态，用于点击拍照和语音提问。

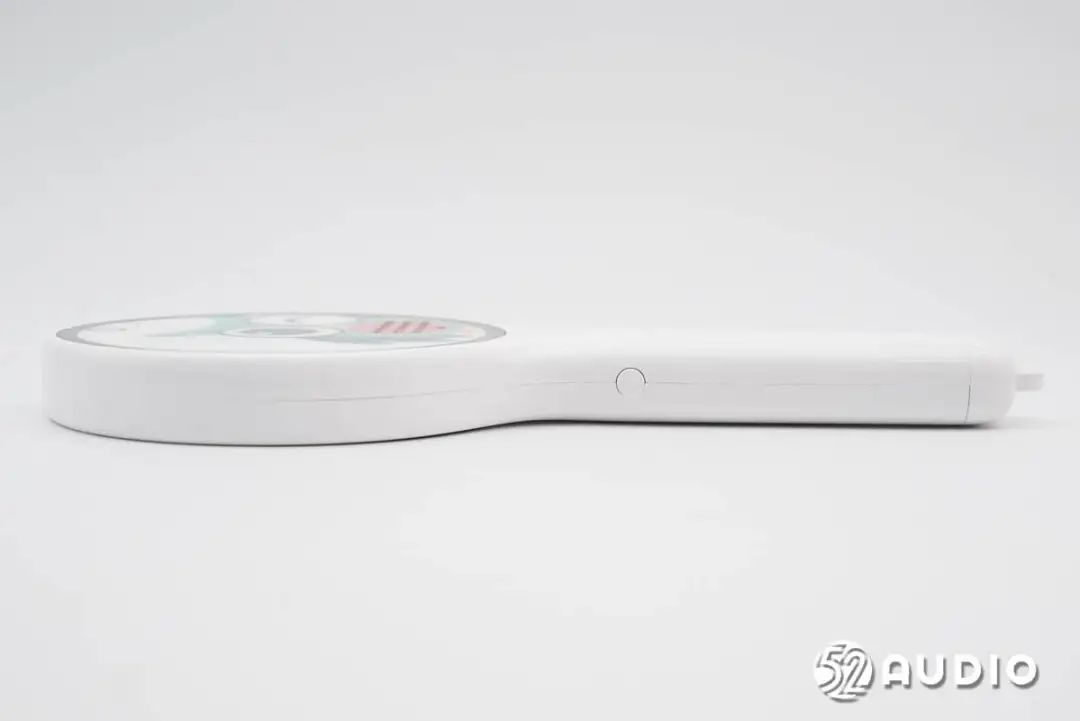

机身侧边外观一览，设置有电源开关按键。

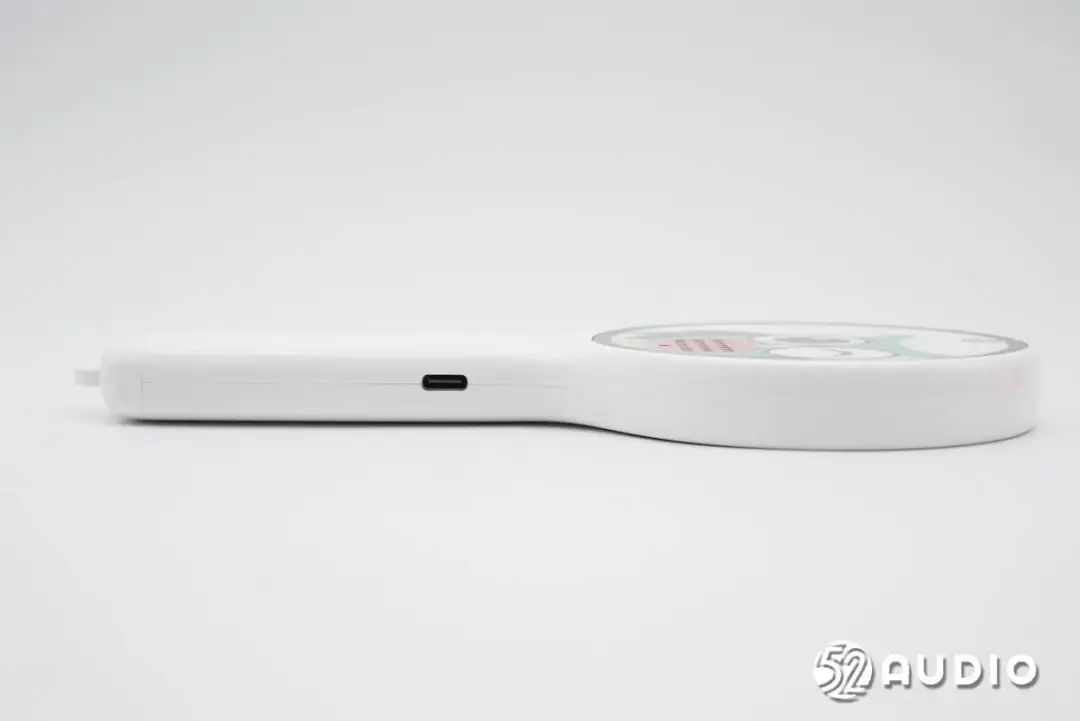

另外一侧设置Type-C充电接口。

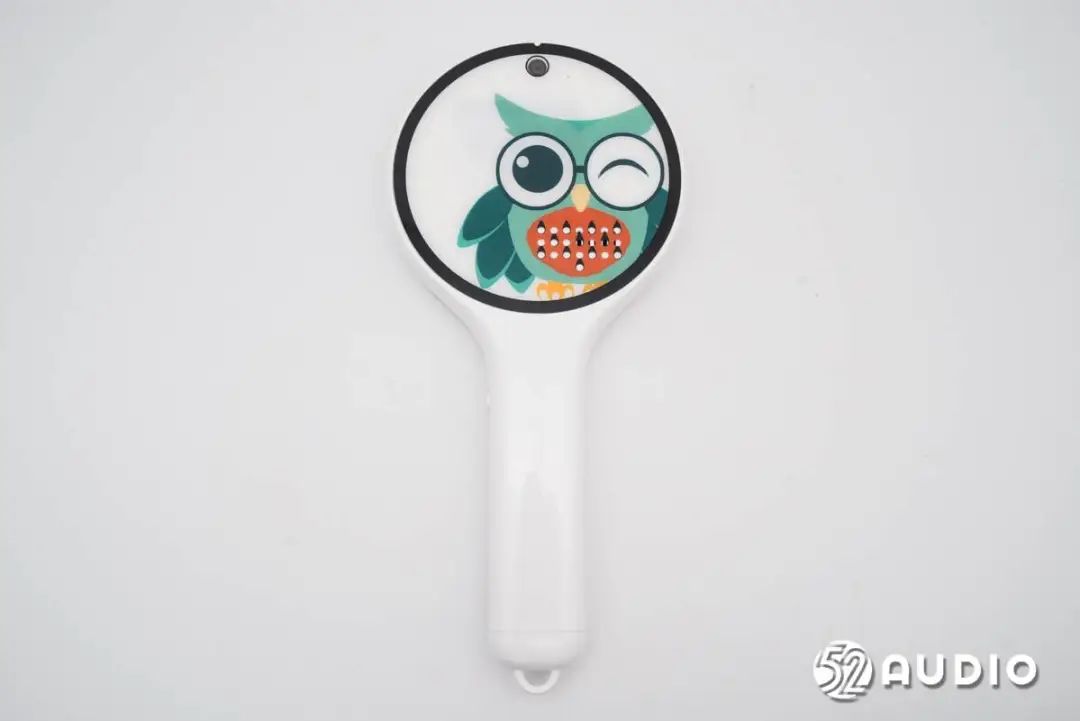

机身背面外观一览，设计“猫头鹰”卡通图案。
机身背部的摄像头特写，用于拍照录入内容。

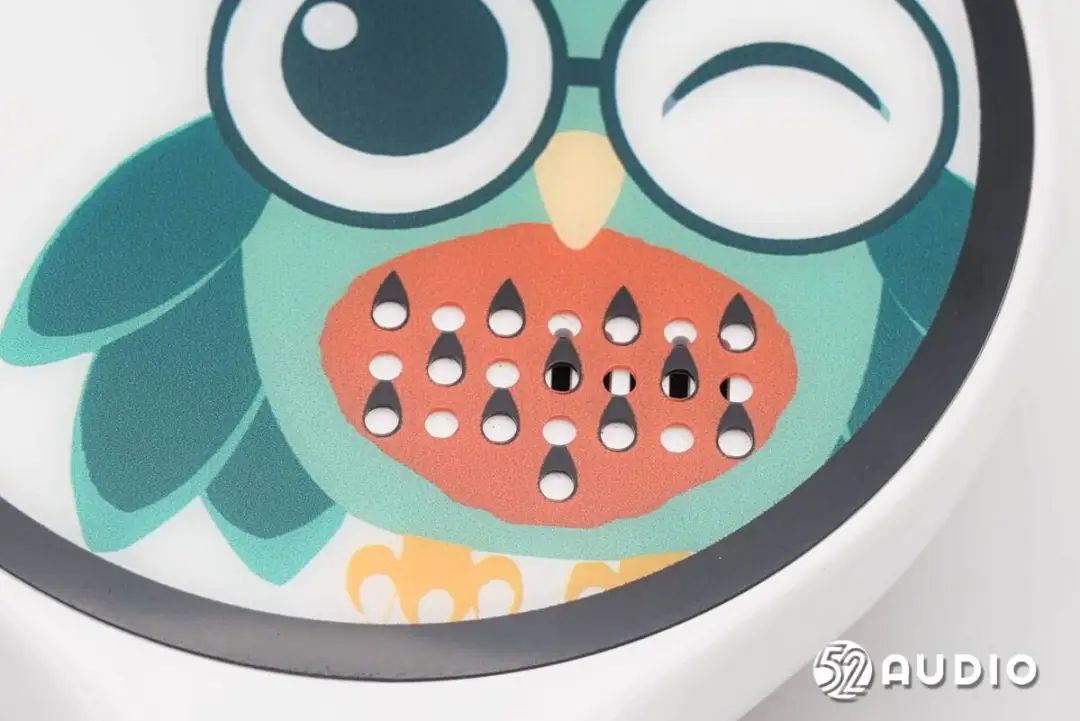

机身背部的扬声器出音孔特写。

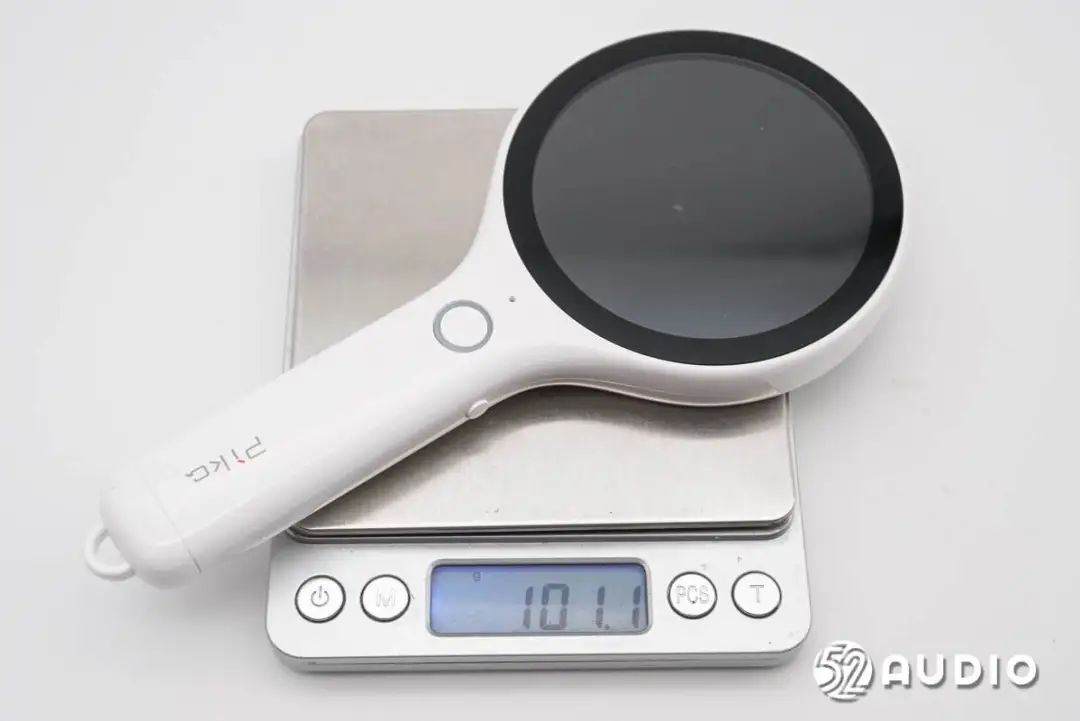

经我爱音频网实测，Pika魔镜AI智能伴侣重量约为101.1g，轻巧便携。

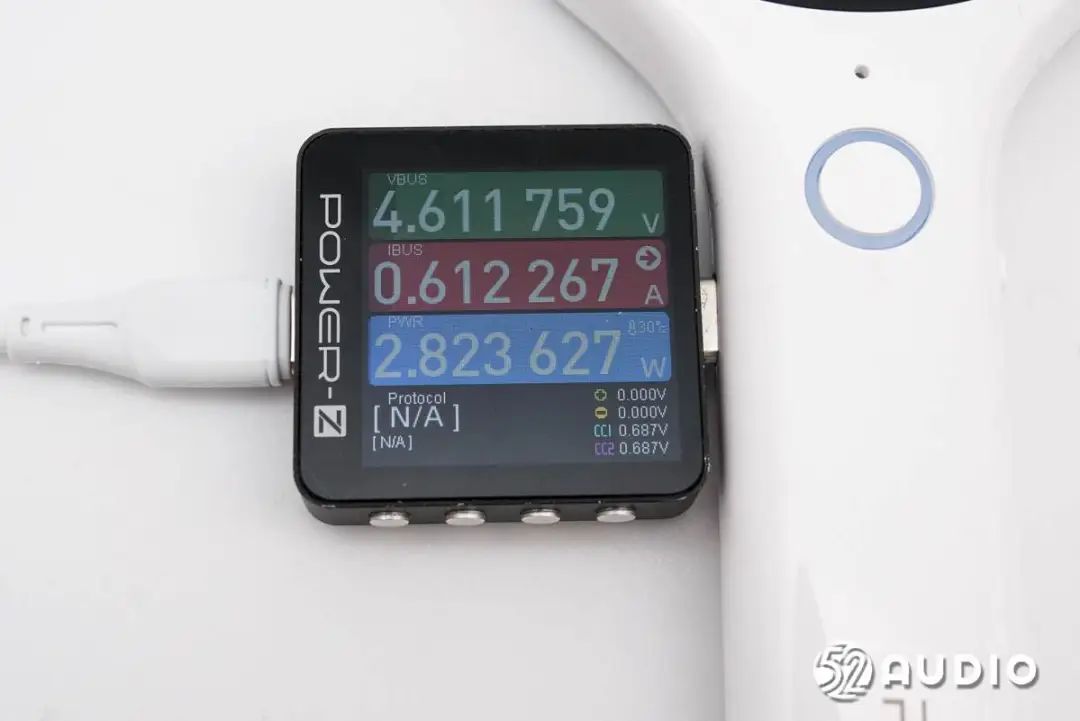

我爱音频网使用CHARGERLAB POWER-Z KM003C对Pika魔镜AI智能伴侣进行充电测试，输入功率约为2.82W。
二、Pika魔镜AI智能伴侣拆解
通过开箱，我们详细了解了Pika魔镜AI智能伴侣的创新外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
拆掉手柄底部的尾塞，下方隐藏有固定螺丝。

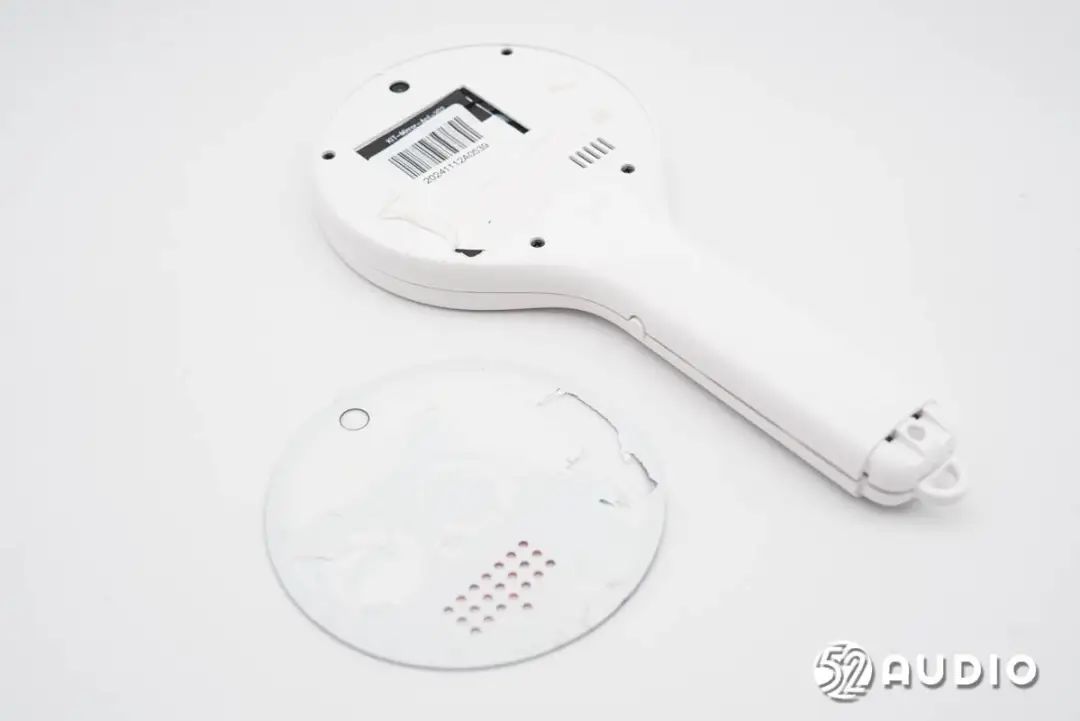

取掉镜面背部的装饰盖板，下方同样隐藏有固定螺丝。

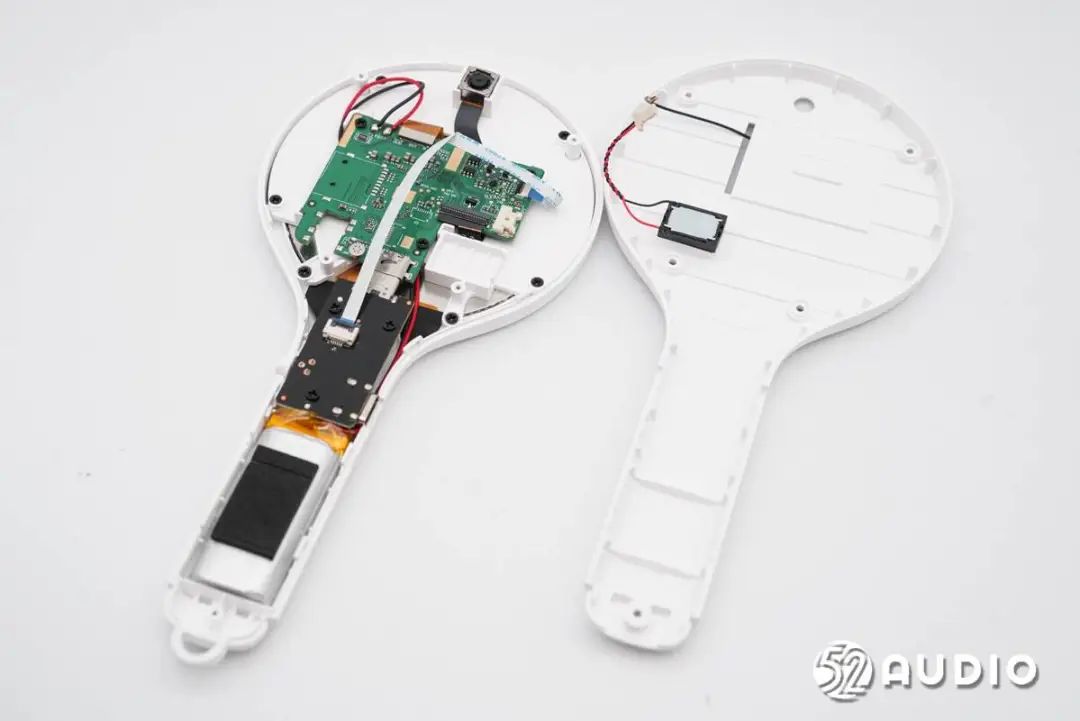

卸掉所有螺丝，打开腔体。

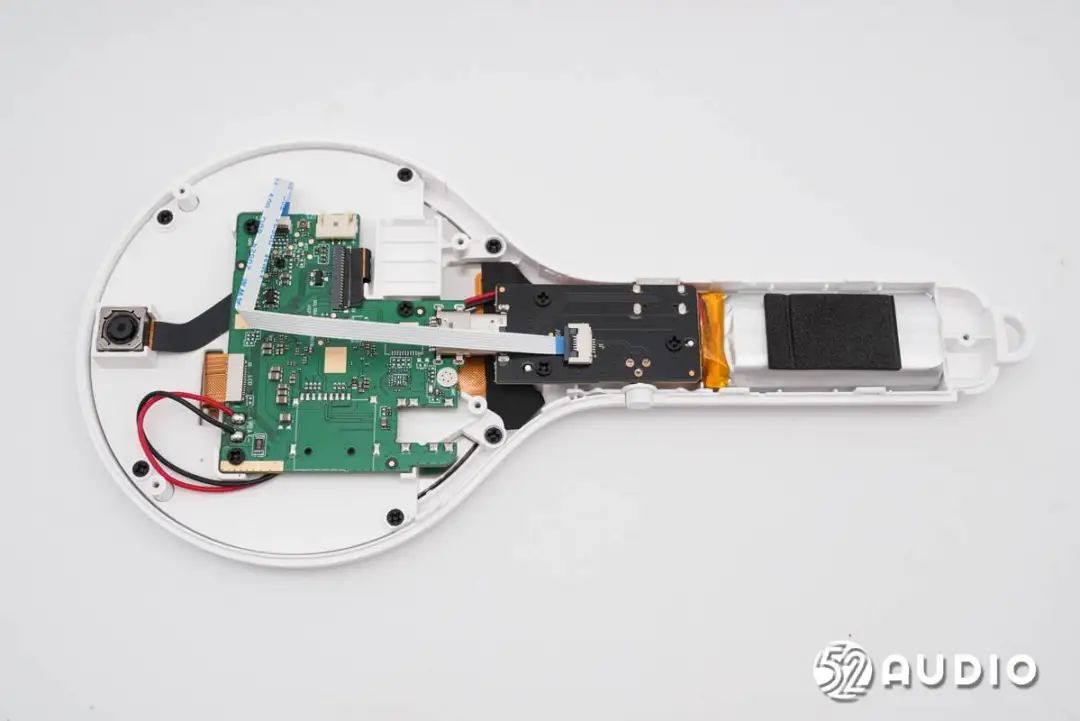

前腔内部结构一览，设置有主板、功能按键小板、电池和摄像头。

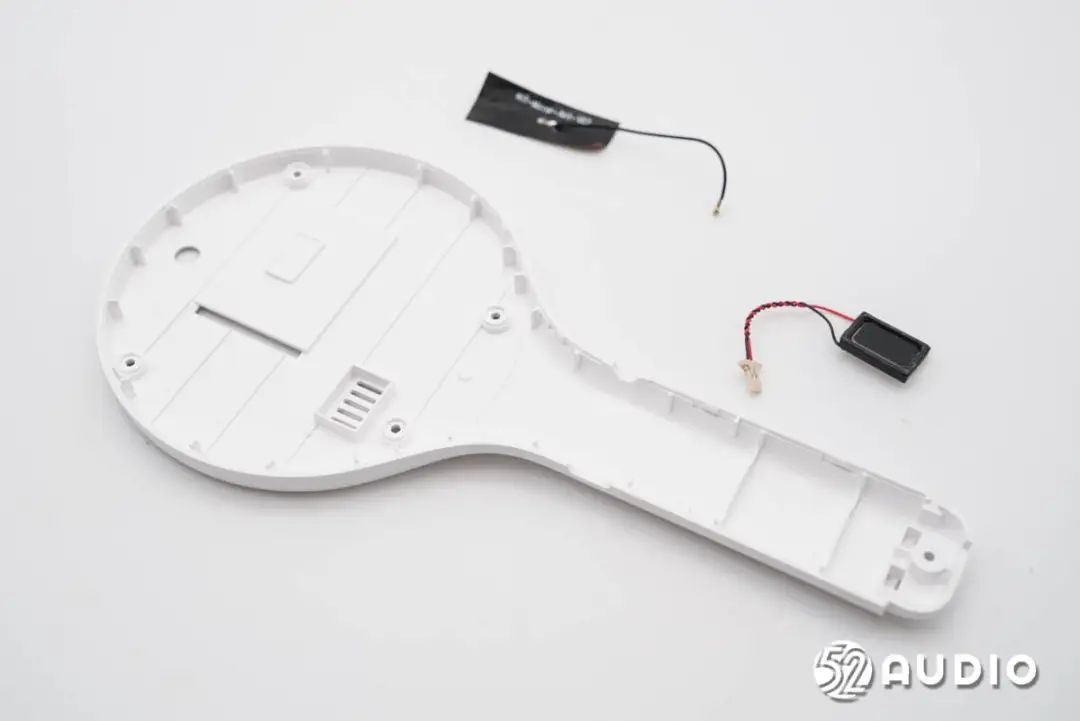

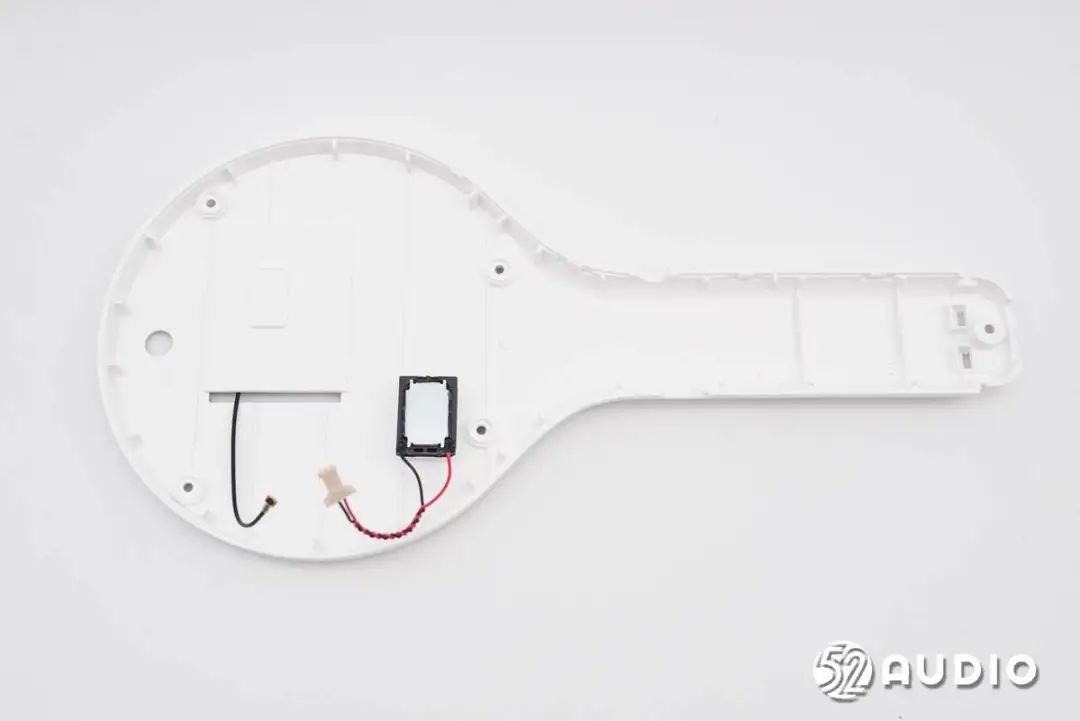

后腔内部结构一览，设置有同轴天线和扬声器。
取出后腔内部的元器件。

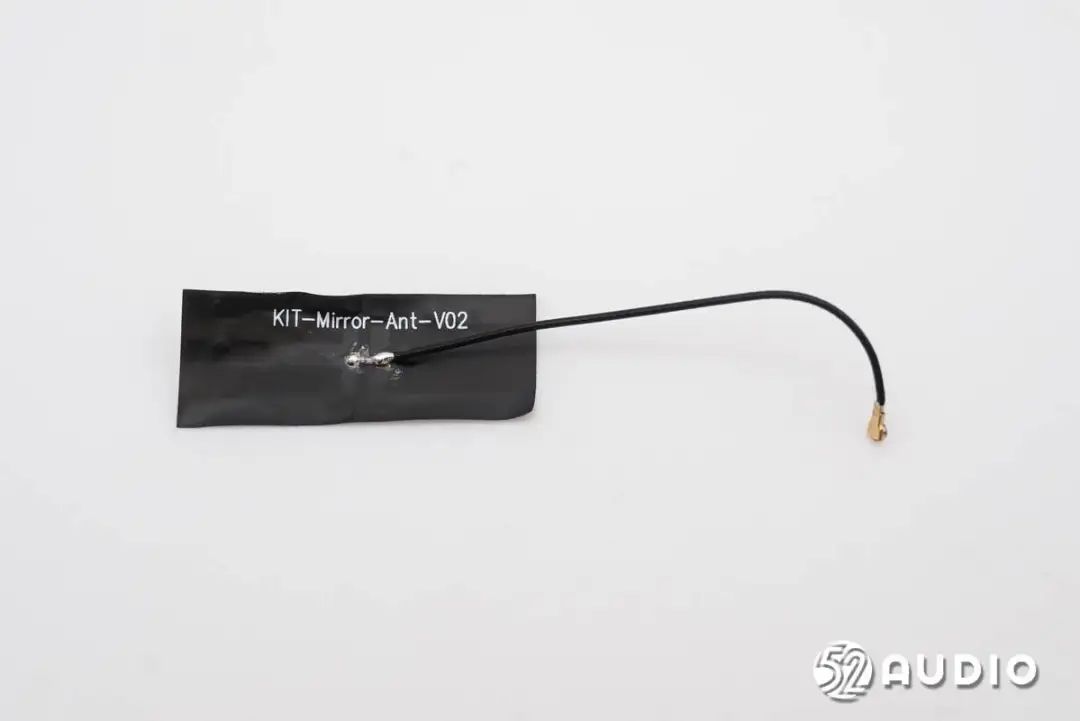

同轴WiFi天线特写，用于无线信号收发。

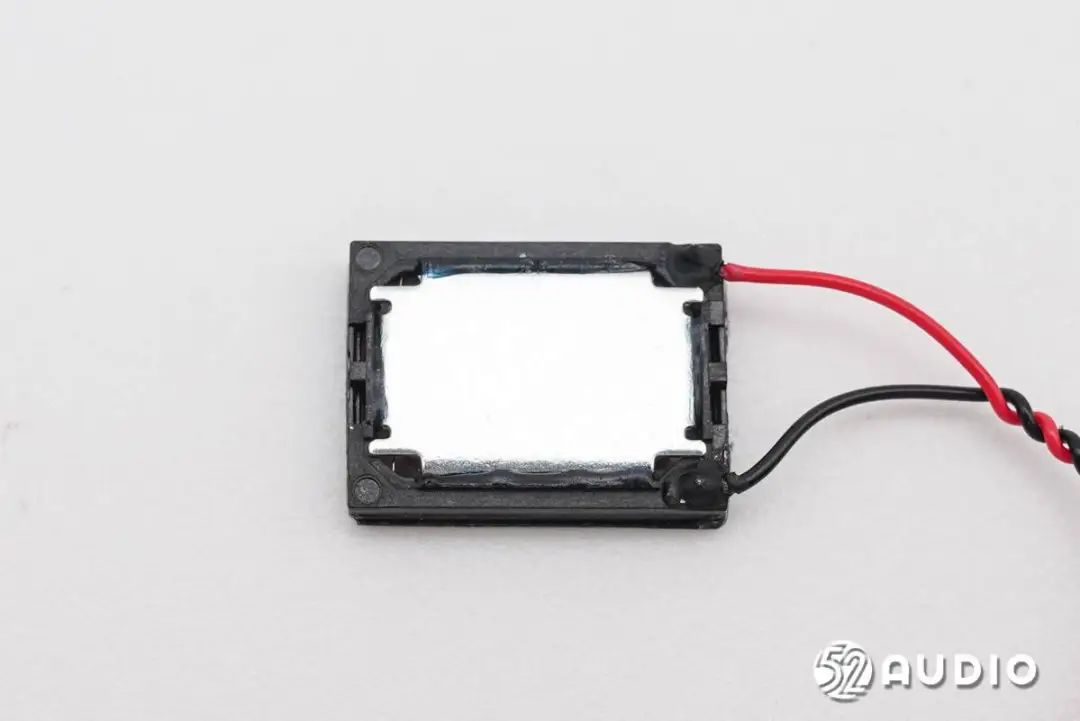

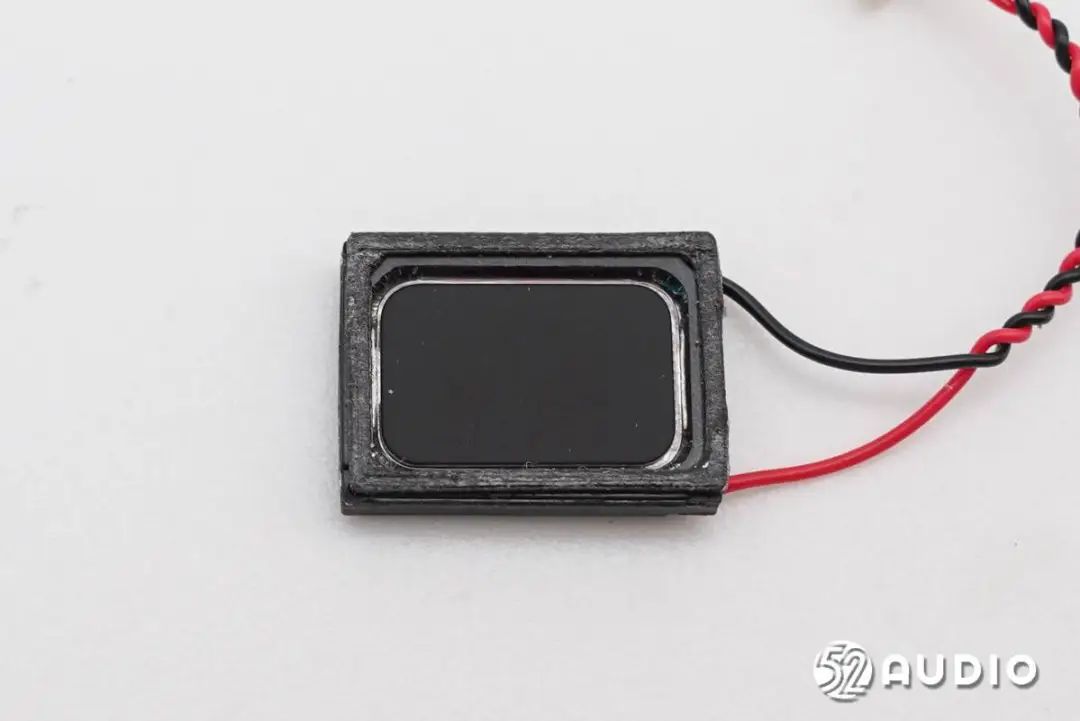

扬声器正面特写。
扬声器背面特写。

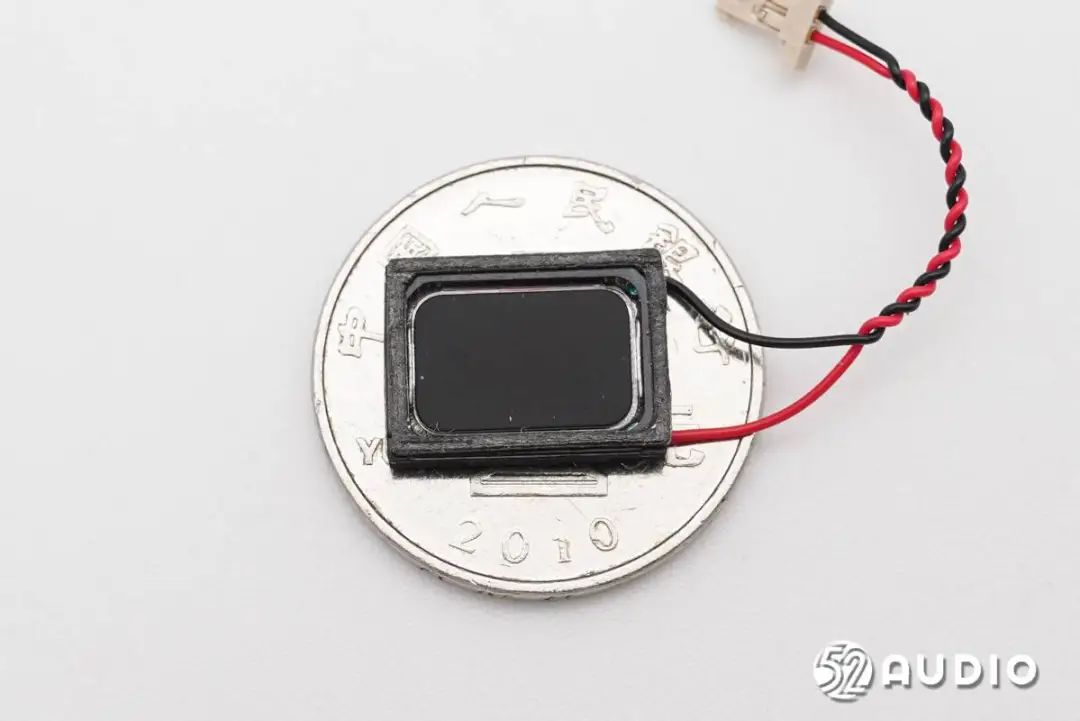

扬声器与一元硬币大小对比。

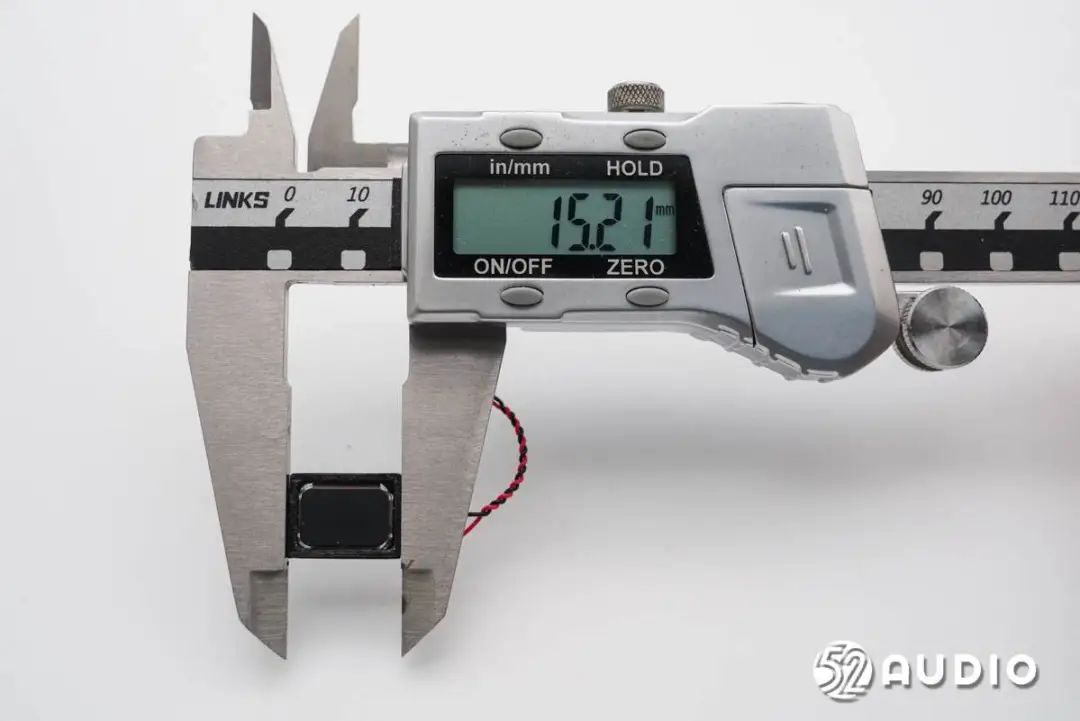

经我爱音频网实测，扬声器长度约为15.21mm。

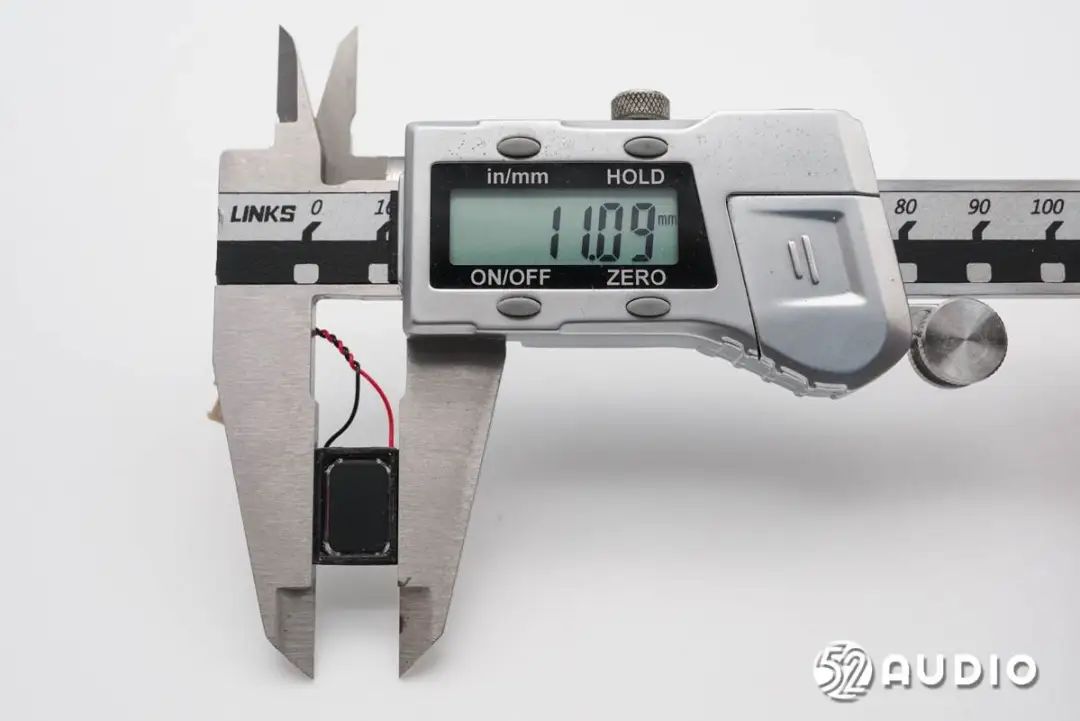

宽度约为11.09mm。

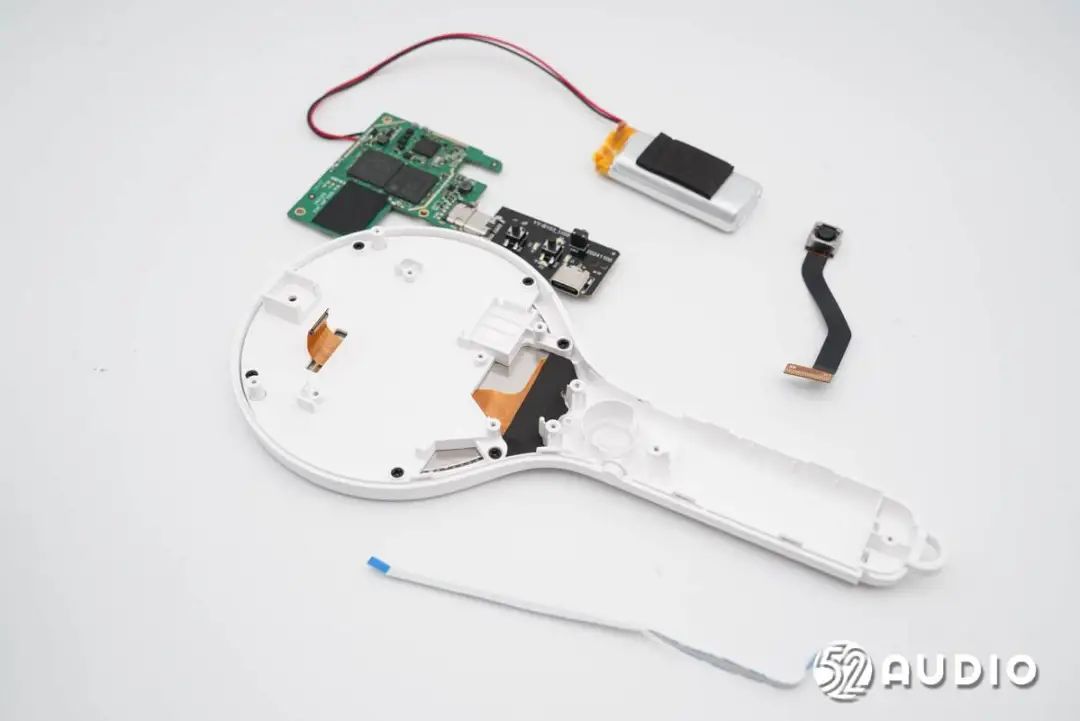

挑开连接器，取出前腔内部元器件。

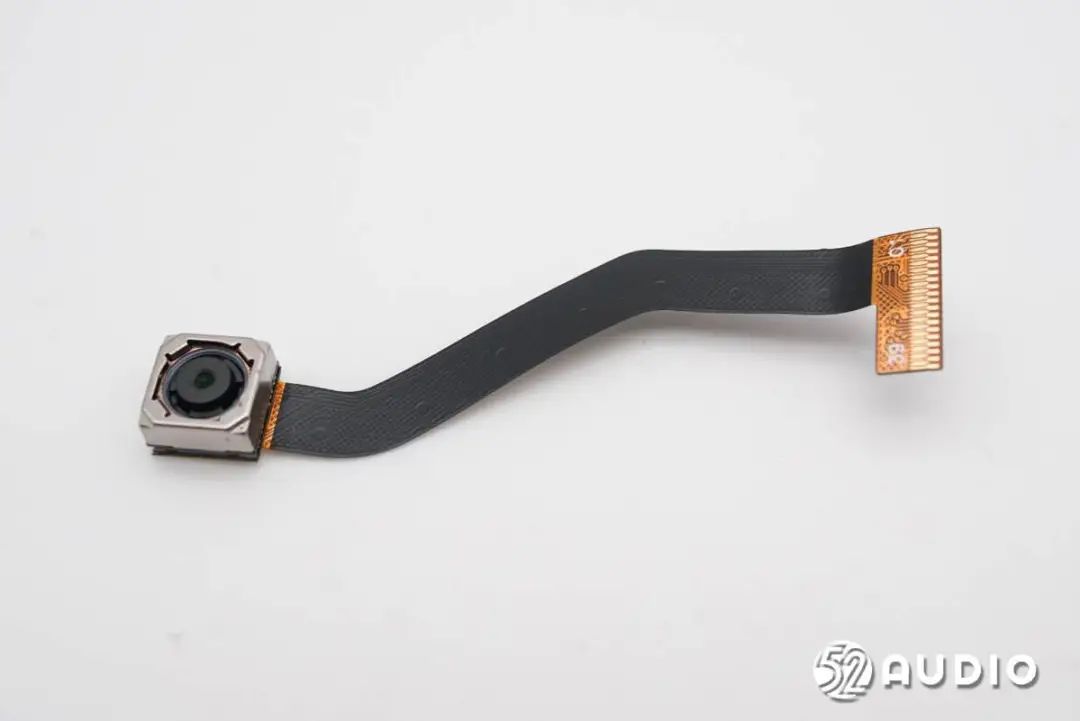

摄像头模组一览，排线露铜连接主板。

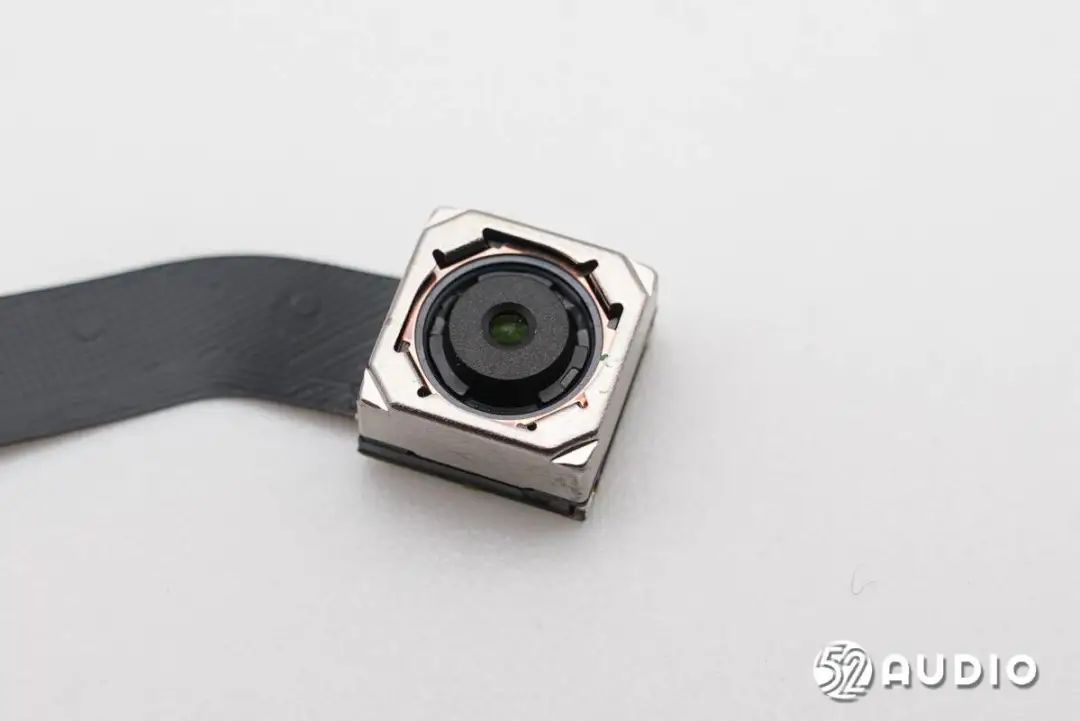

拍照识别的摄像头特写，1300万像素。

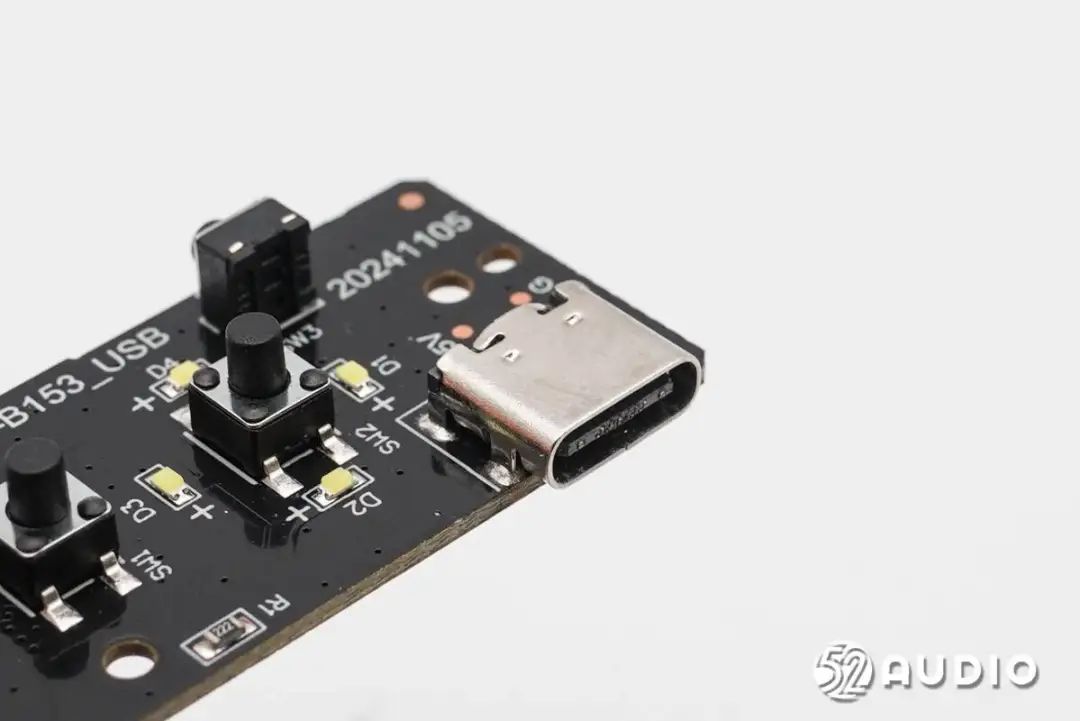

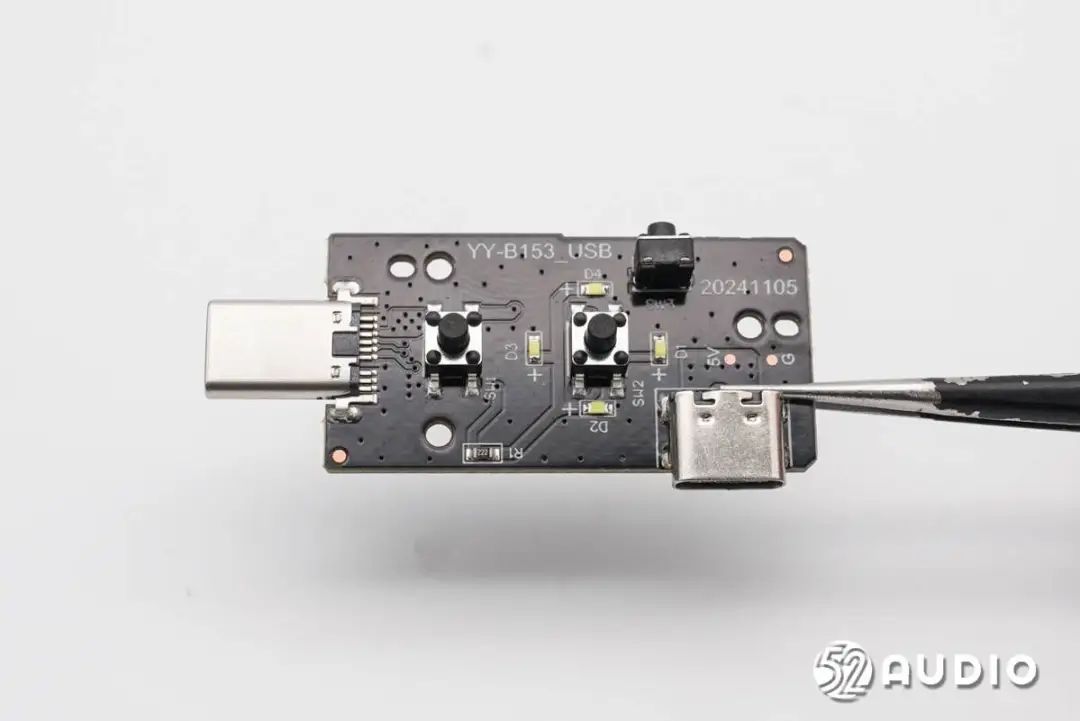

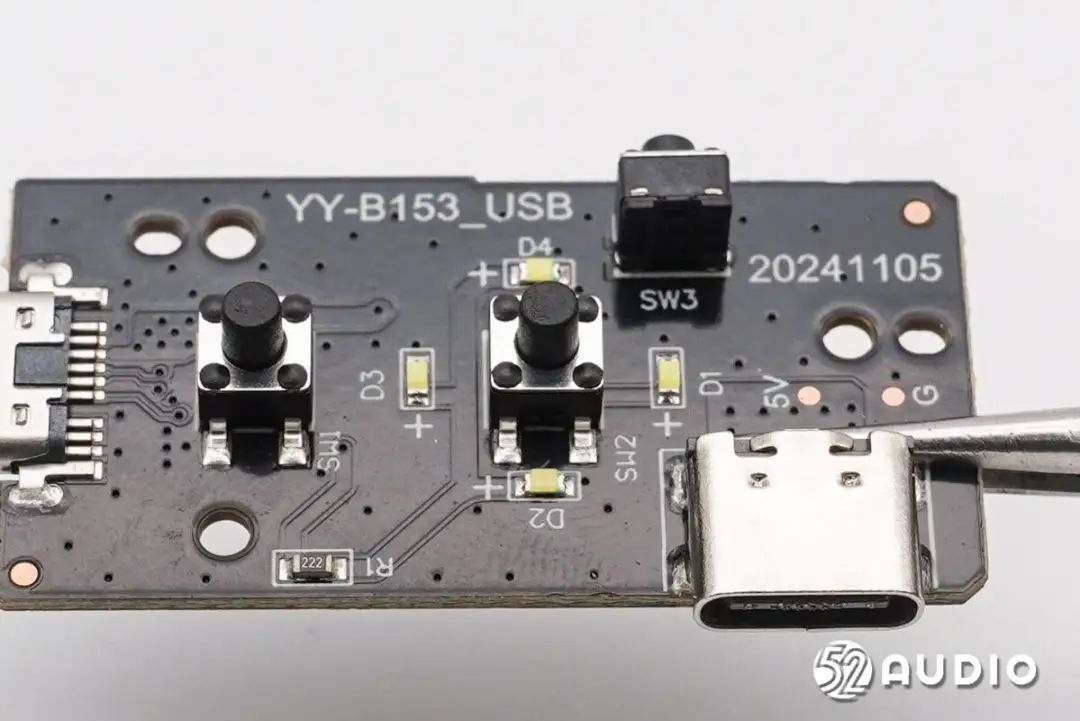

功能按键小板一侧电路一览。

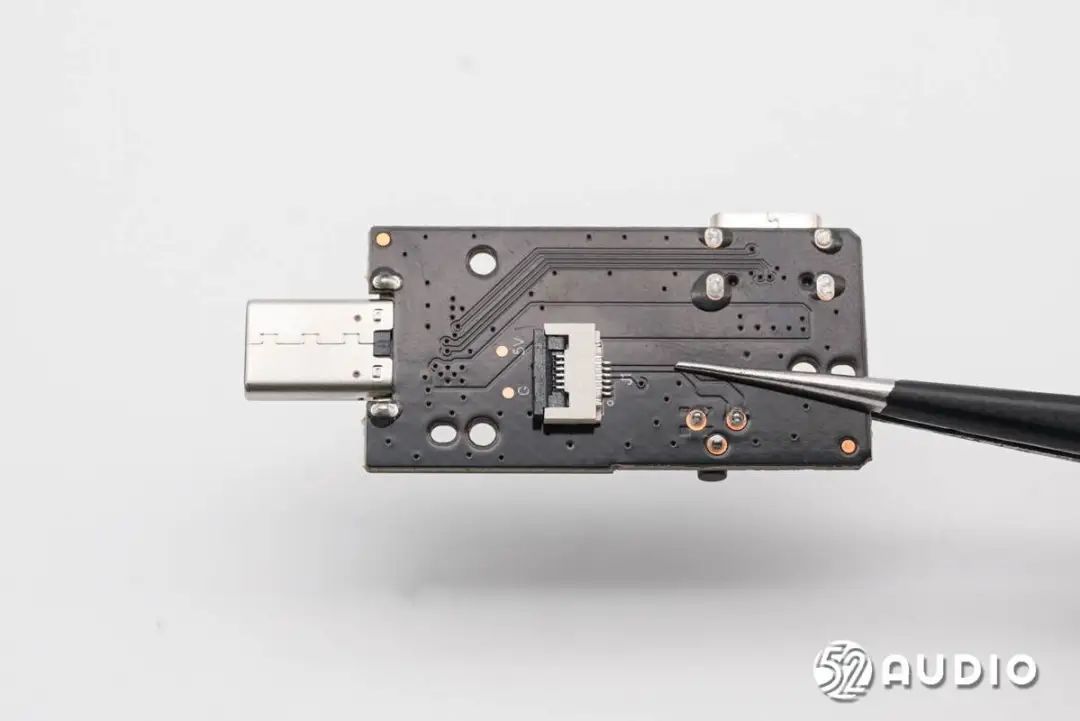

功能按键小板另外一侧电路一览。
Type-C充电母座特写。

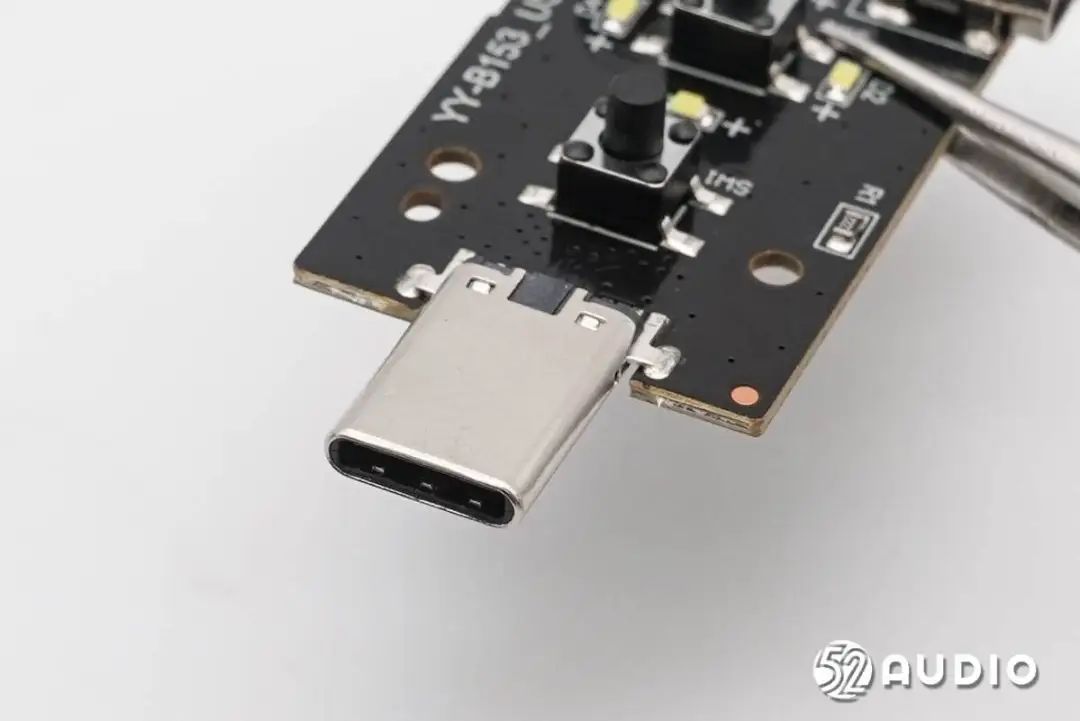

连接主板的Type-C插头特写。

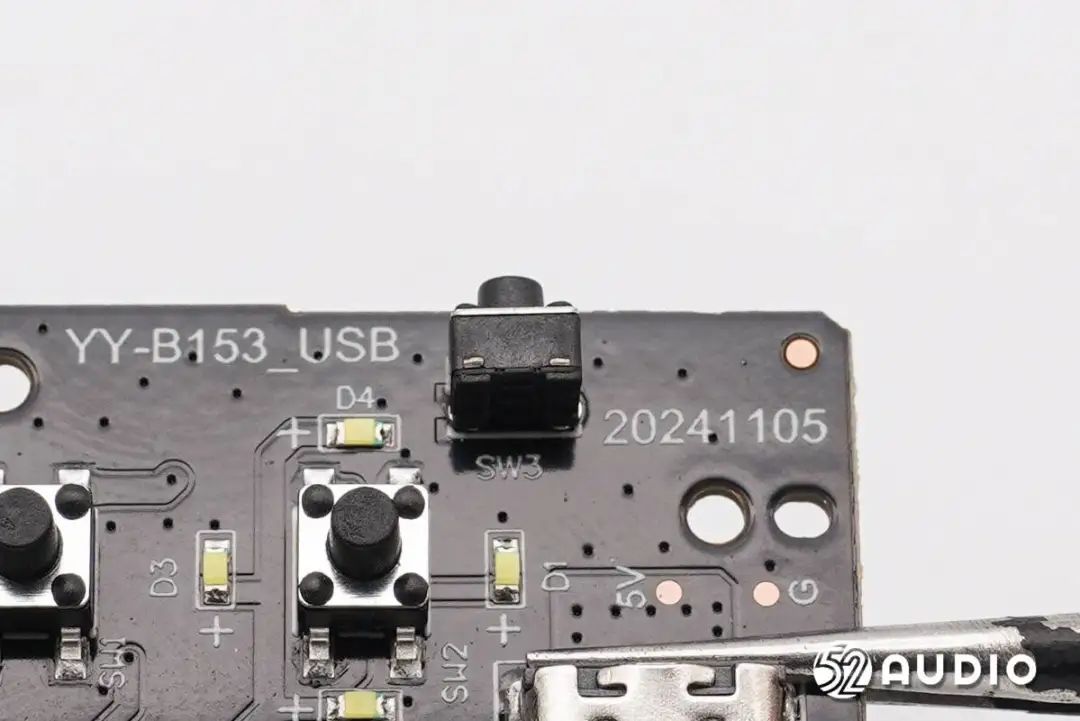

电源开关按键特写。
拍照识别按键特写，四周设置有LED指示灯反馈。左侧是复位按键。

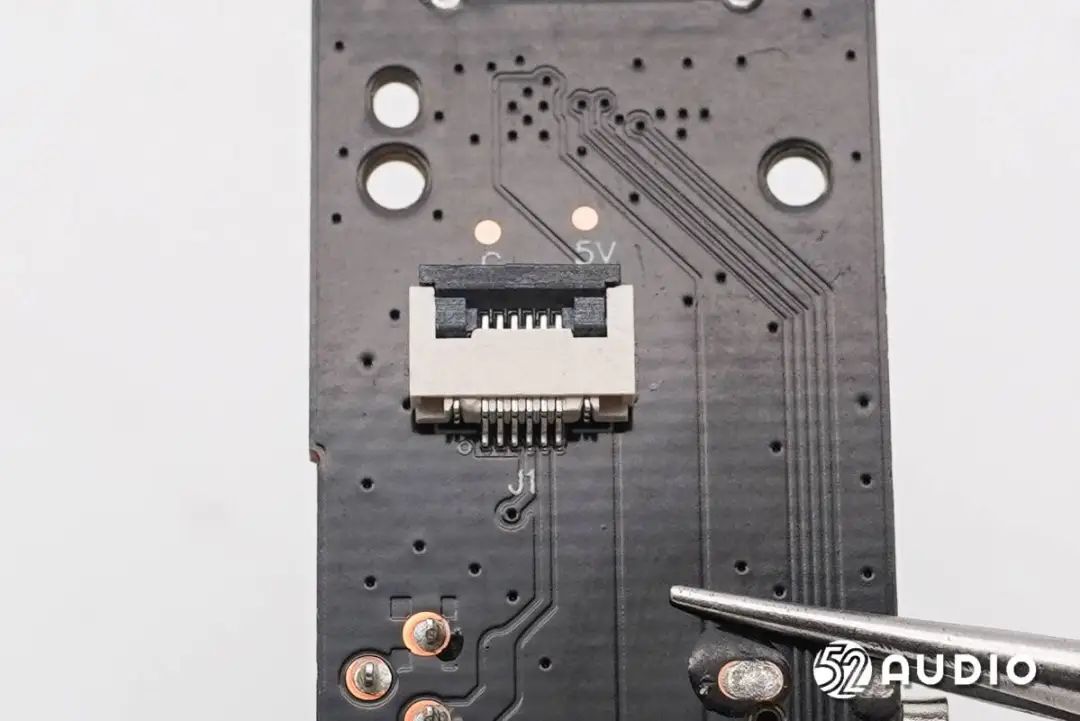

与主板排线连接的ZIF连接器特写。

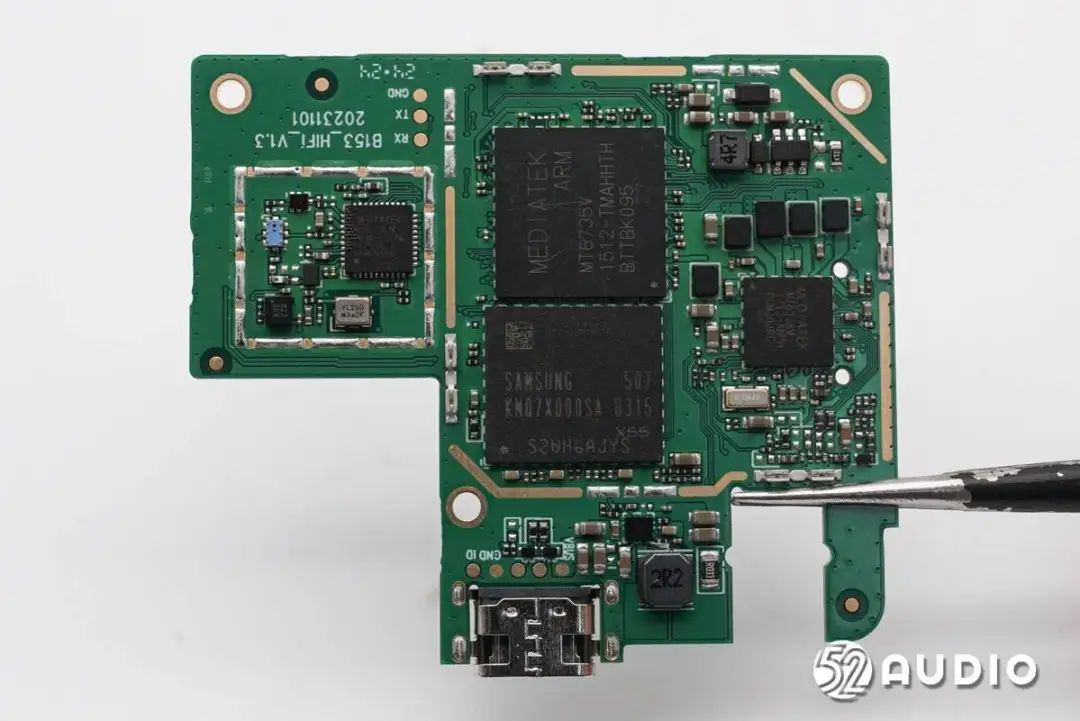

主板一侧电路一览。

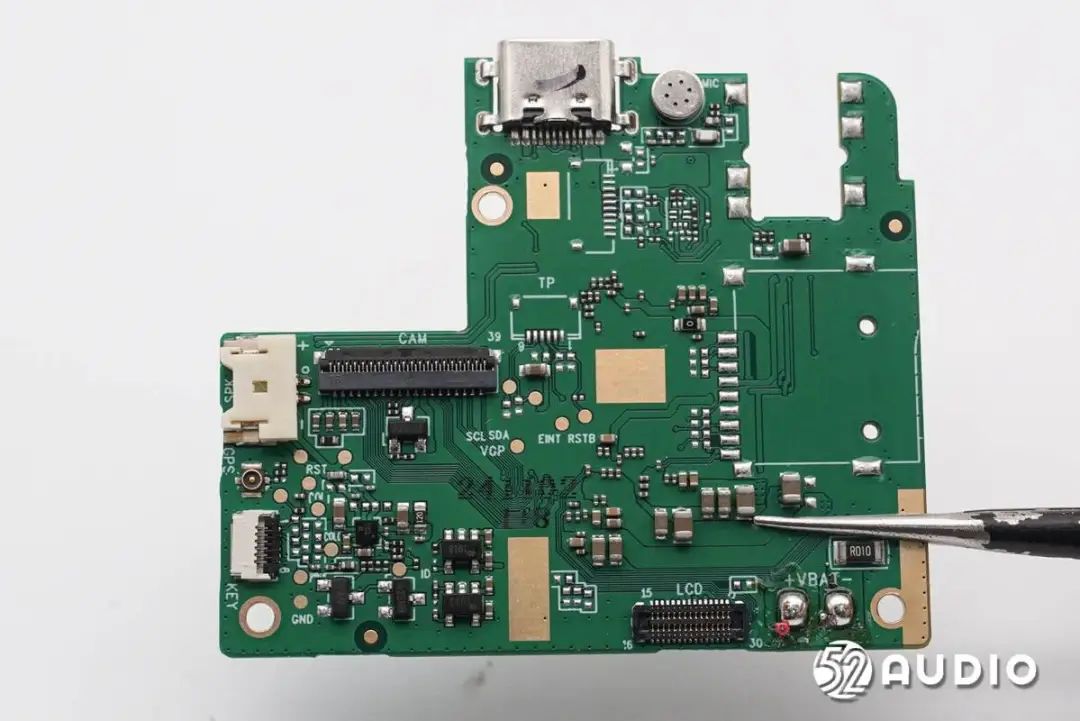

主板另外一侧电路一览。

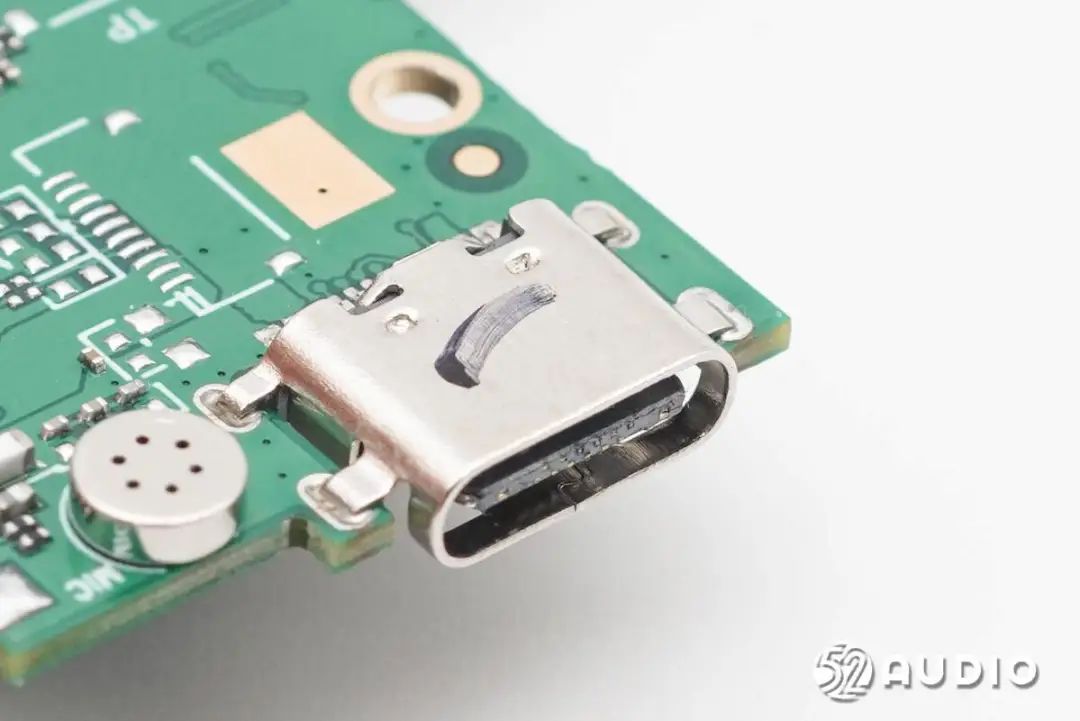

连接功能按键小板的Type-C接口特写。

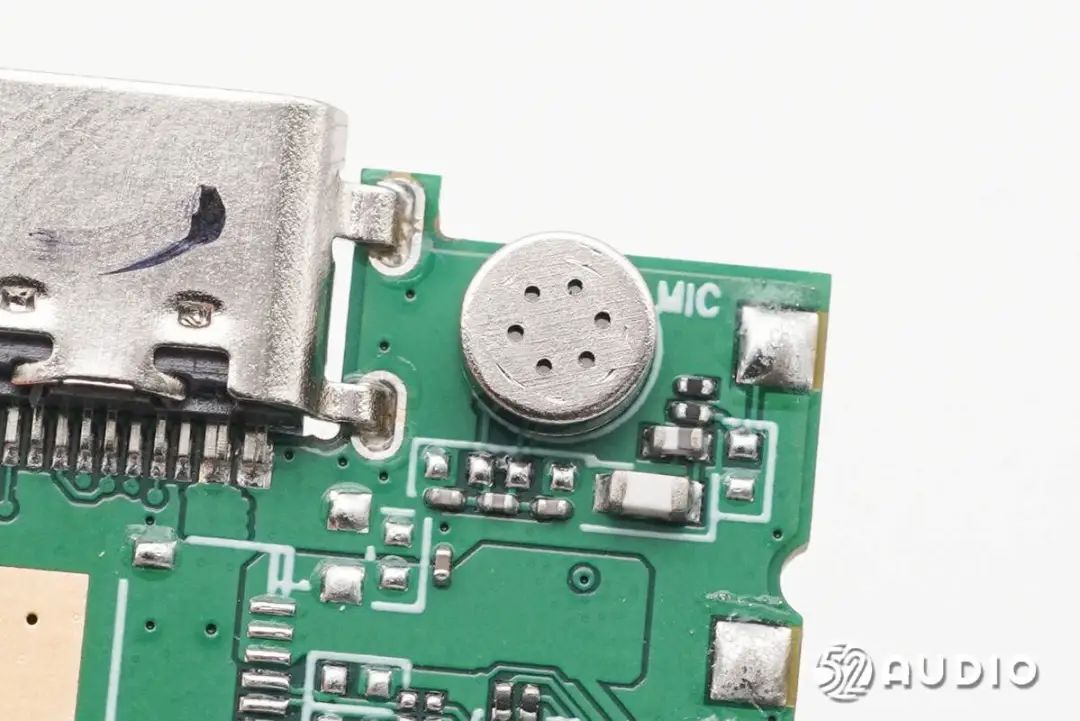

驻极体麦克风特写，用于语音交互拾音。

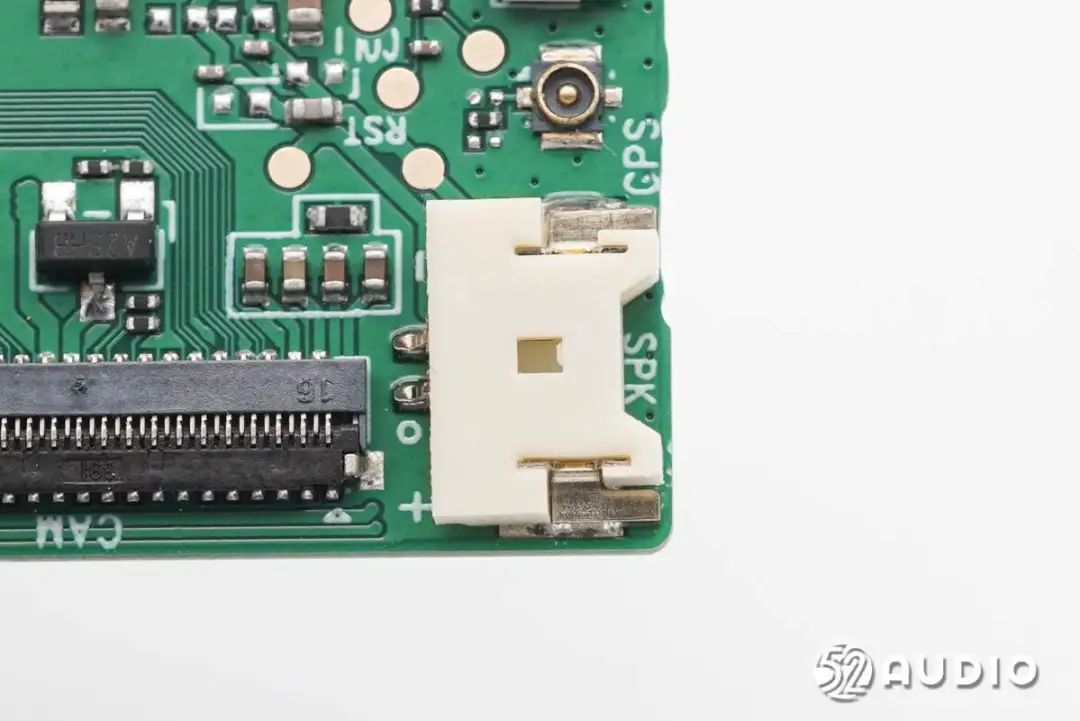

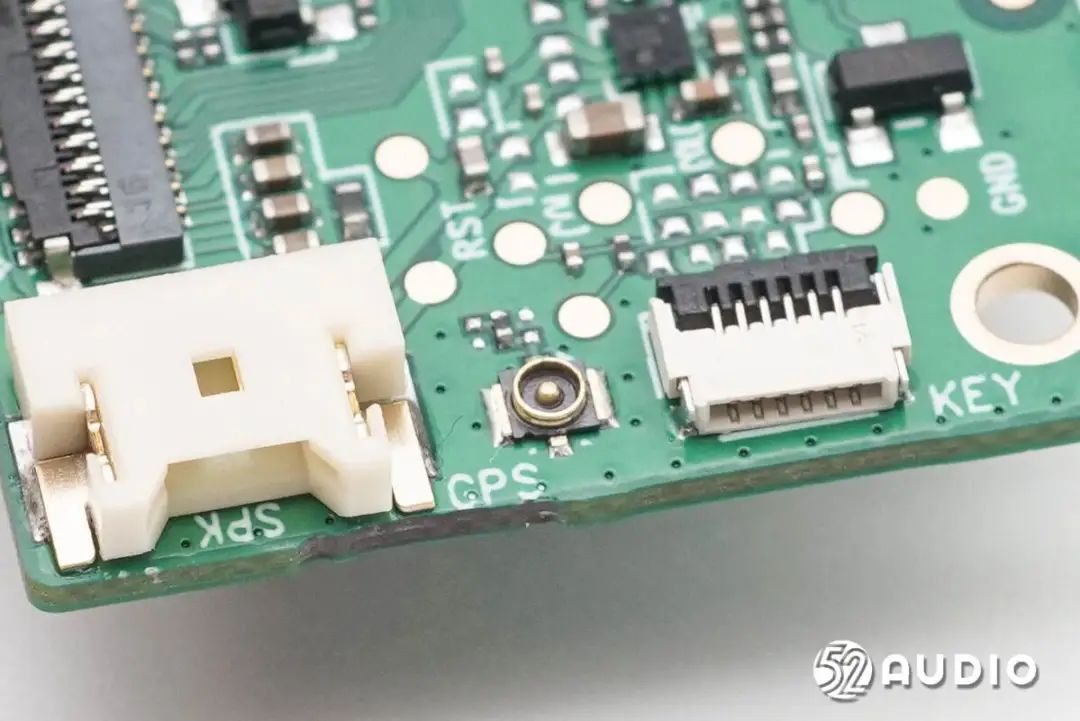

连接扬声器导线的插座特写。

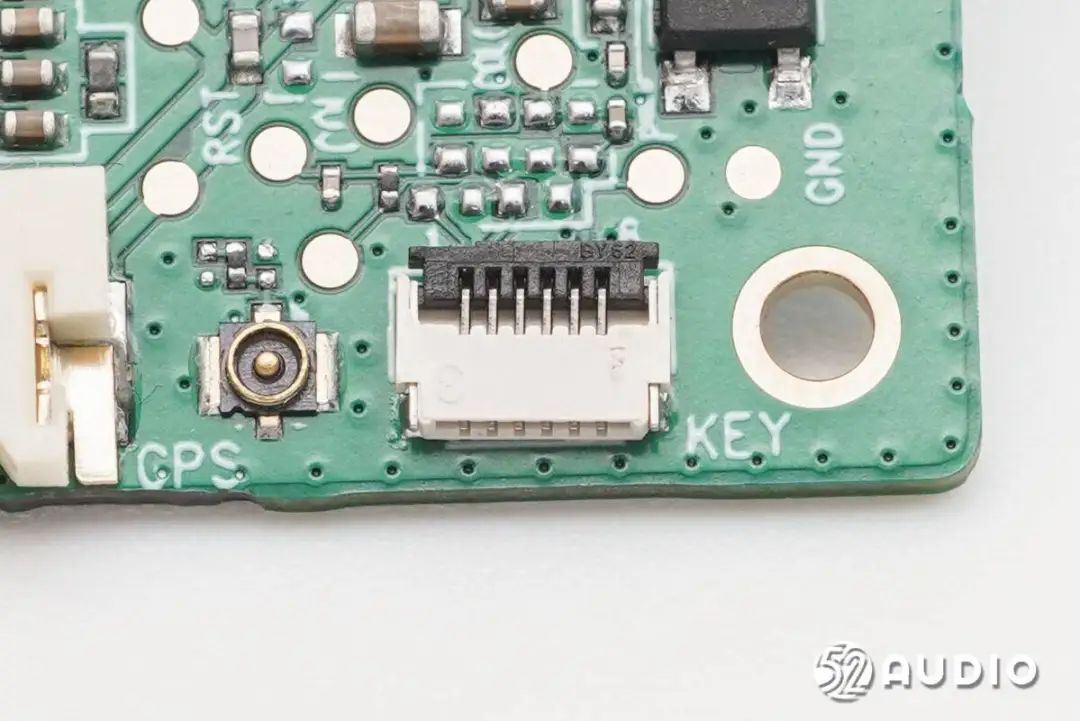

连接功能按键小板排线的ZIF连接器。

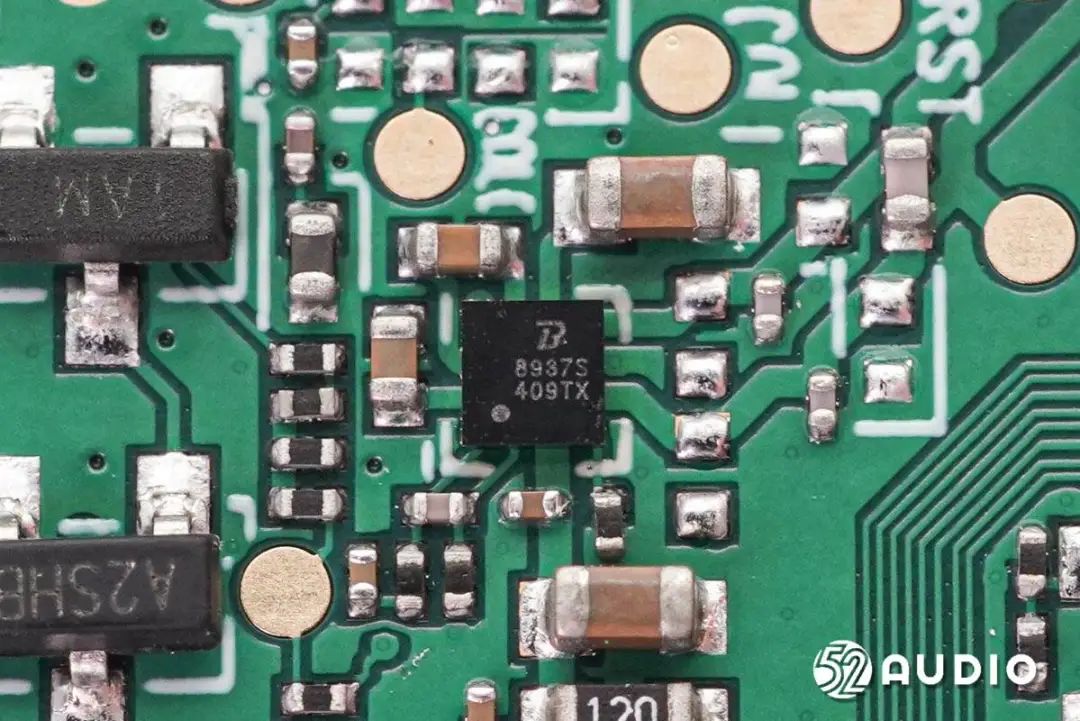

Broadchip广芯BCT8937S高效率、低噪声T类音频放大器，采用广芯独有的数字功率调制（DPM）音频算法，有效消除音频噪音，增加信号动态范围，大大改善音质和音量。采用先进的TOP电源技术，效率高达93%，功放整体效率高达80%，节省功耗，延长产品的使用时间。

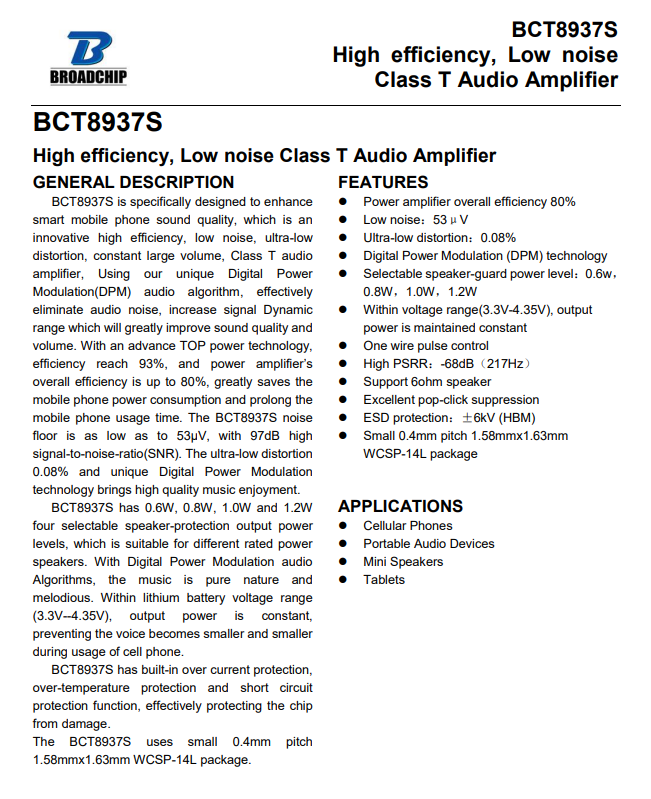

Broadchip广芯BCT8937S详细资料图。

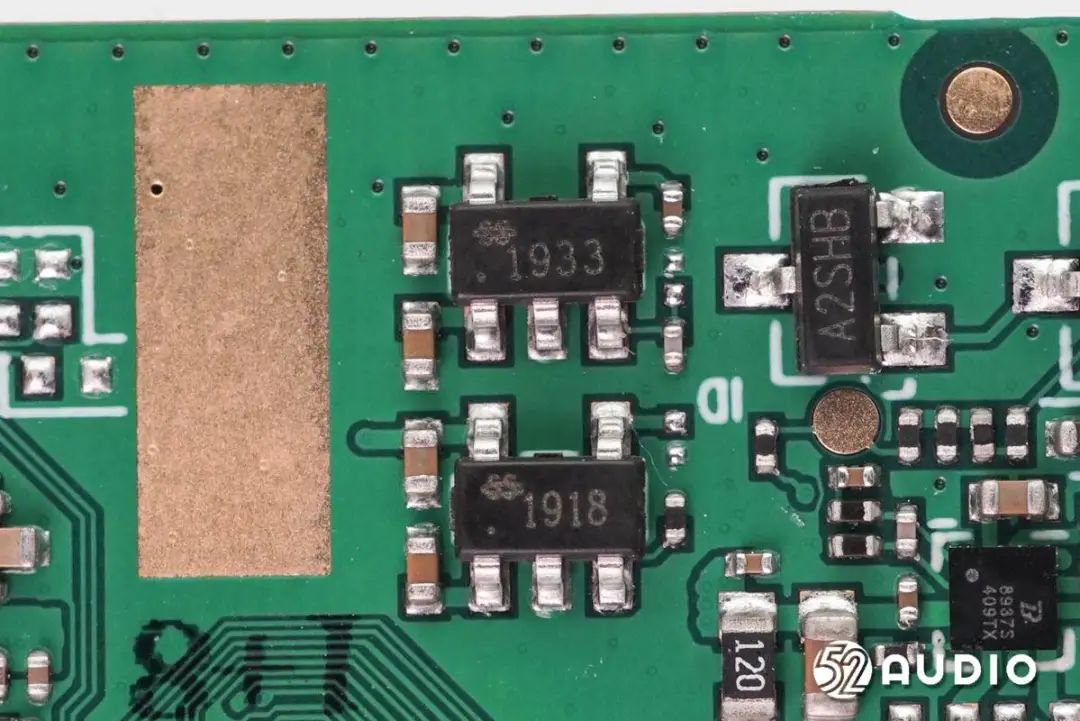

丝印1933和1918的IC。
连接WiFi天线的同轴插座。

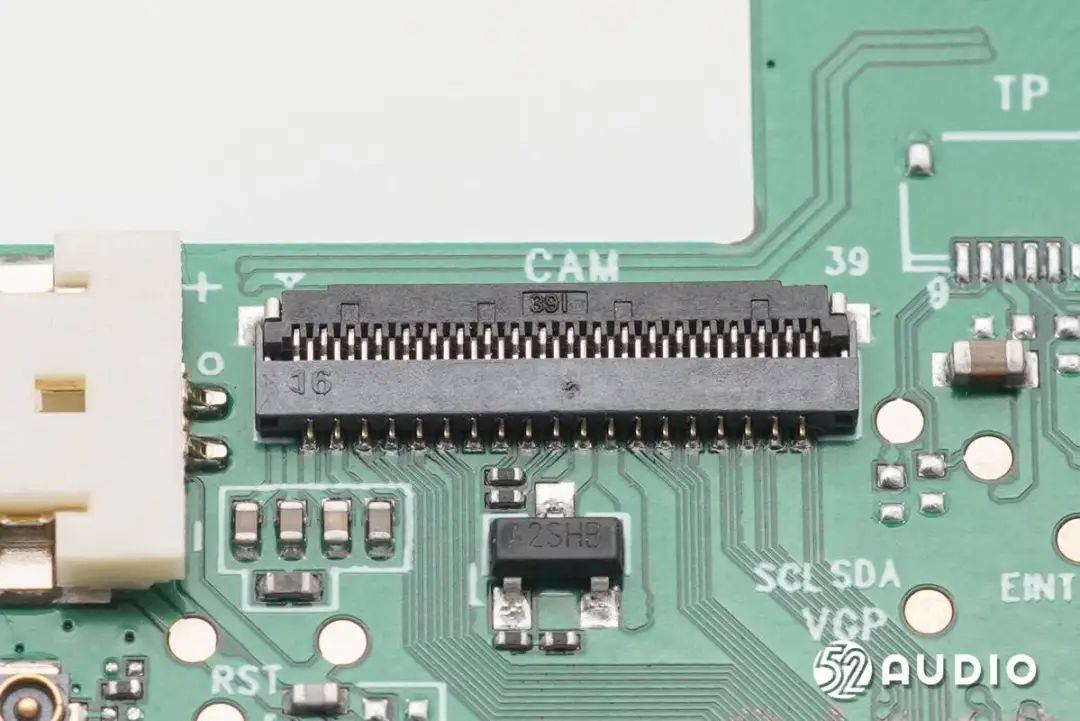

连接摄像头排线的ZIF连接器。

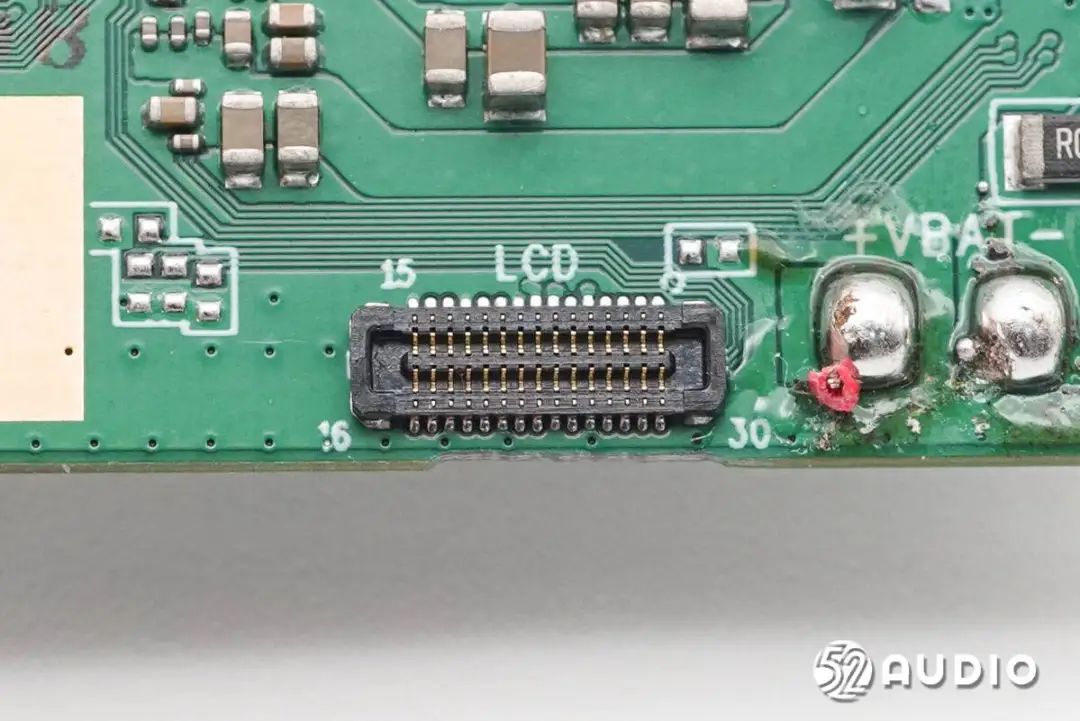

连接屏幕排线的BTB连接器母座特写。

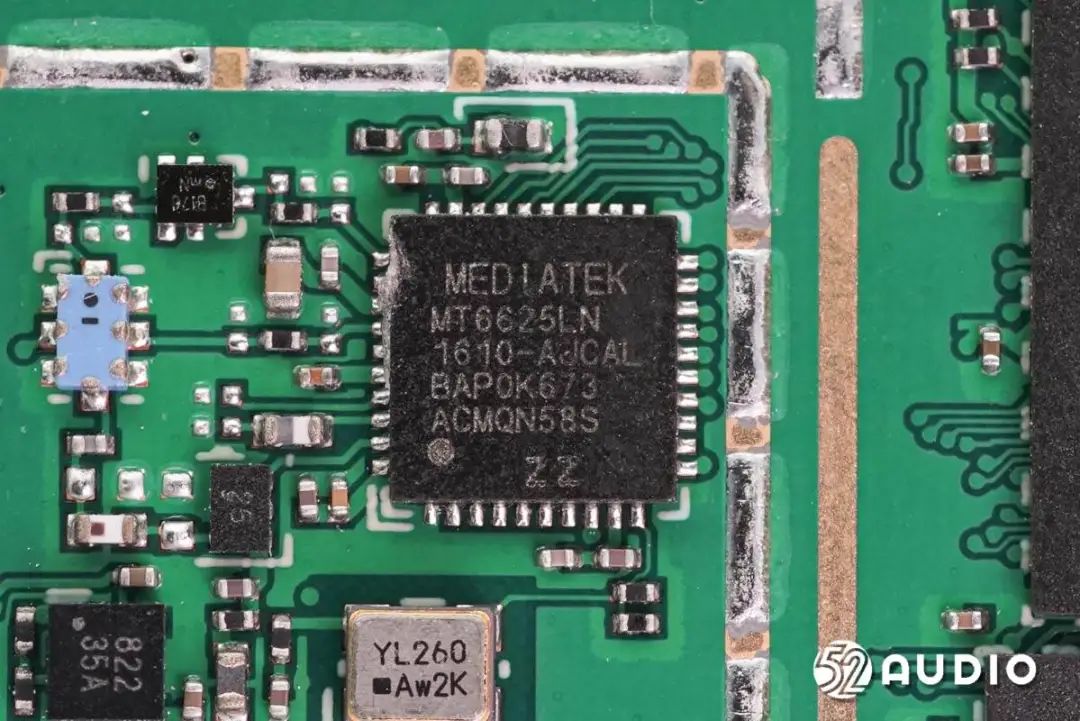

MEDIATEK联发科技MT6625L四合一连接芯片，包含2.4GHz Wi-Fi/蓝牙收发器前端、5GHz Wi-Fi收发器前端、GPS接收器前端和完整的FM接收器，以及QFN40封装中的集成无源设备（IPD）。

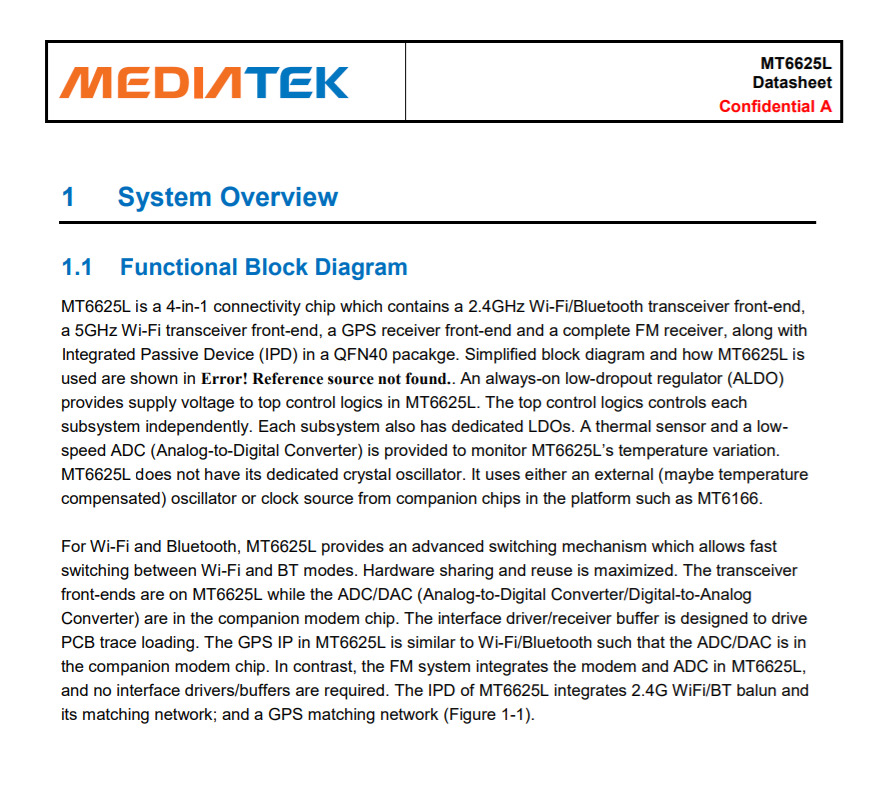

MEDIATEK联发科MT6625L详细资料图。

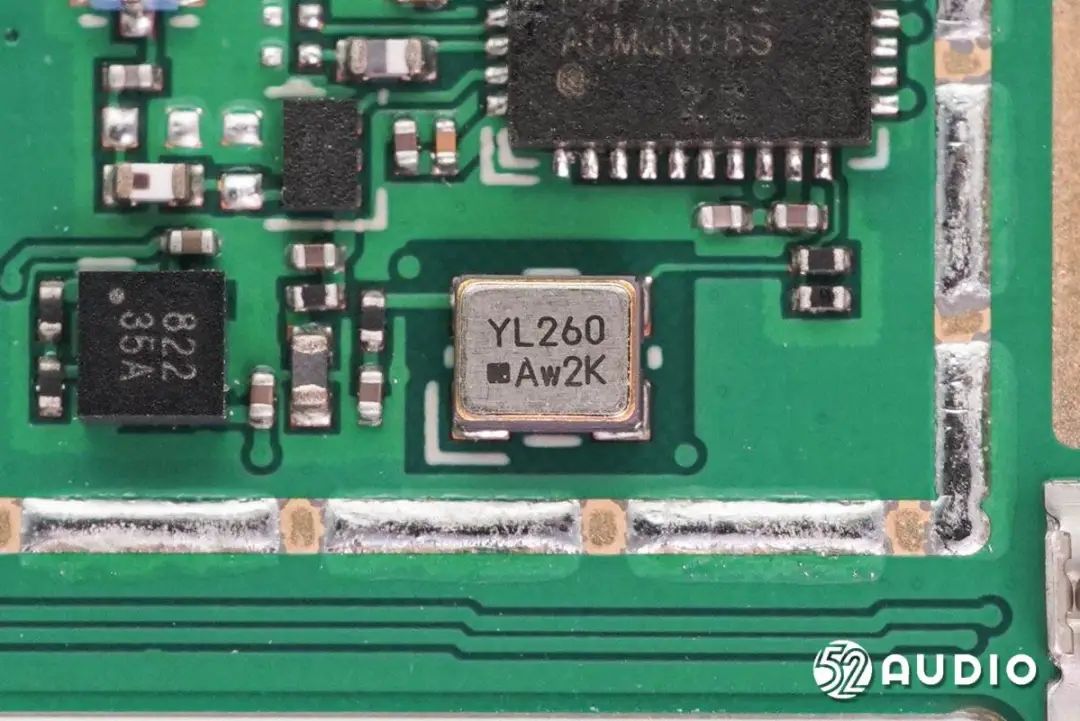

镭雕YL260的晶振特写。

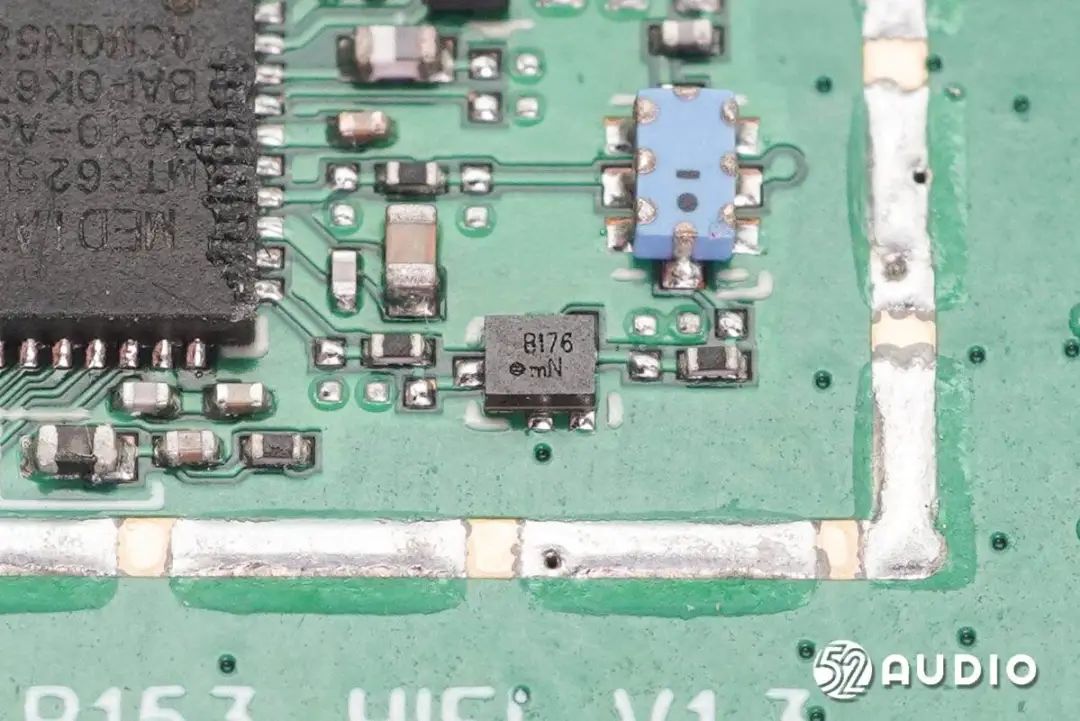

丝印B176的IC。

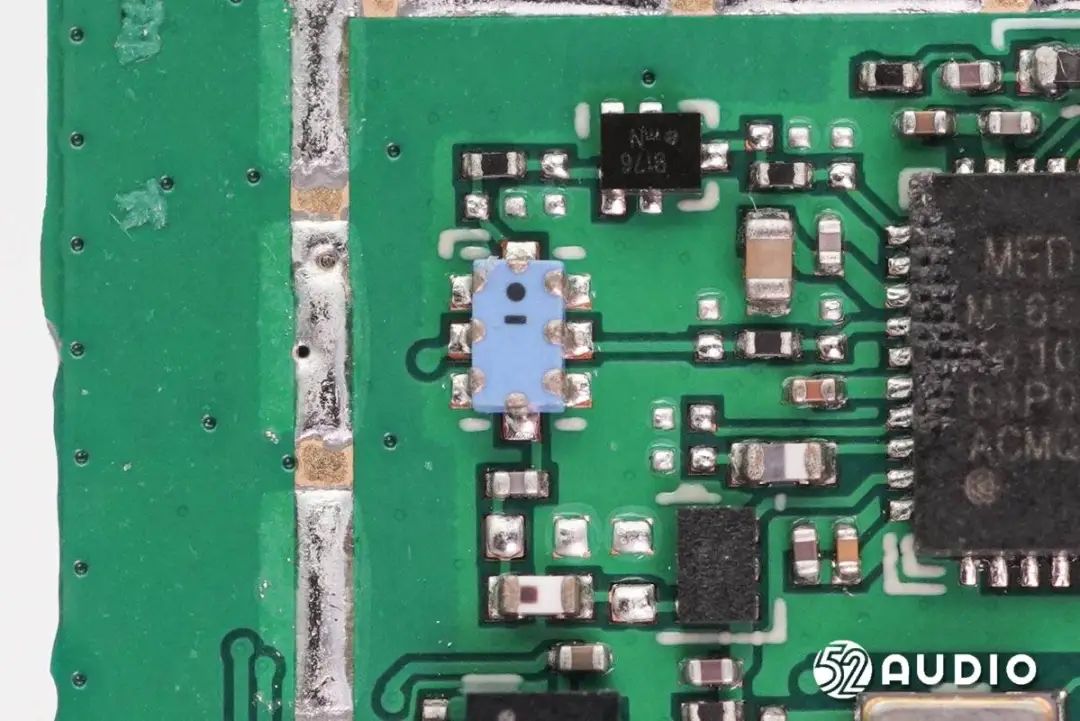

LC双工器特写，用于隔离发射和接收信号。

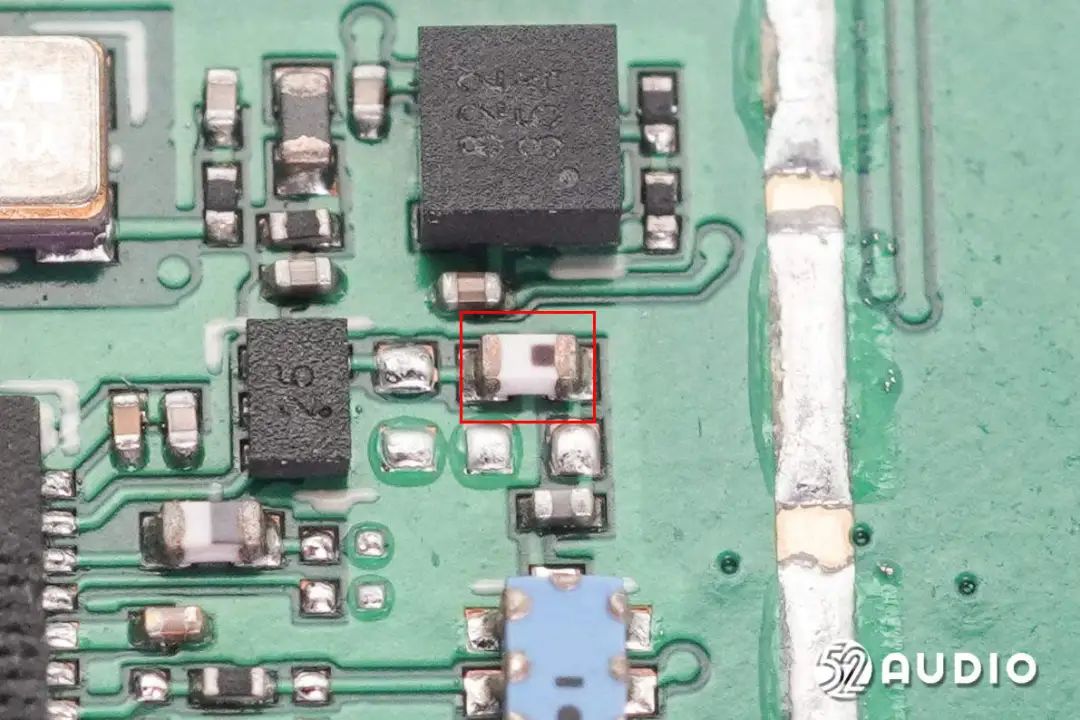

Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。
Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据智研所拆解了解到，包括森海塞尔、荣耀、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、小天才、联想、iKF、Marshall、JLab、Nothing、倍思、绿联、摩托罗拉、字节跳动、美碳、好牧人、西圣等众多品牌旗下产品采用了顺络电子的电感器。

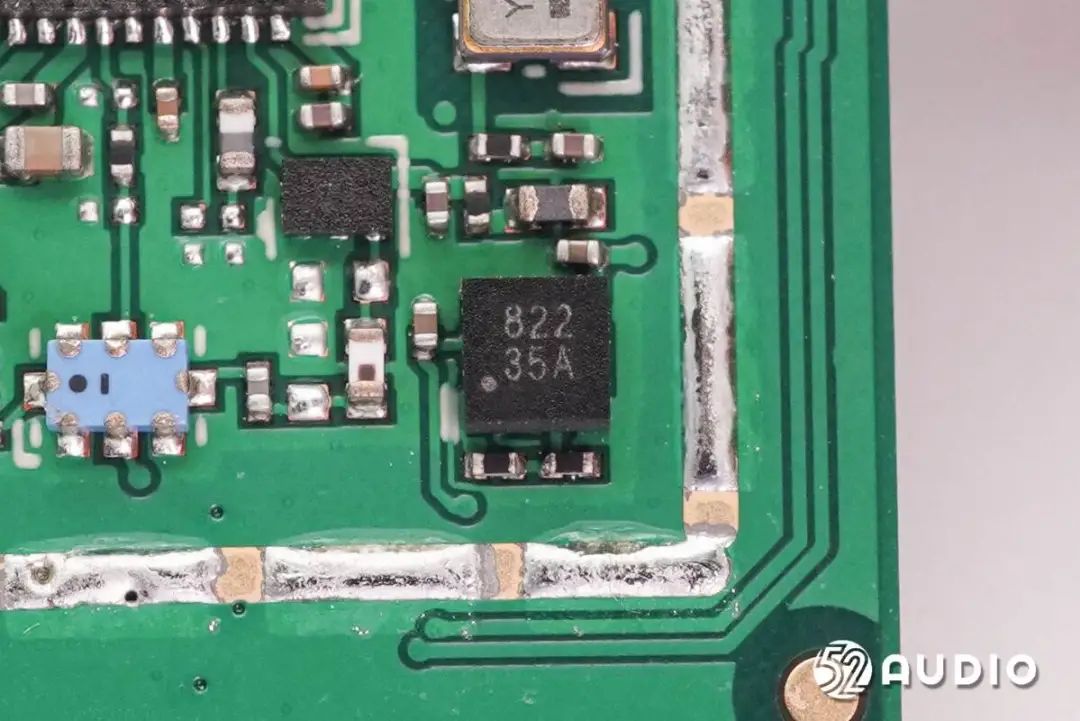

丝印822 35A的IC。

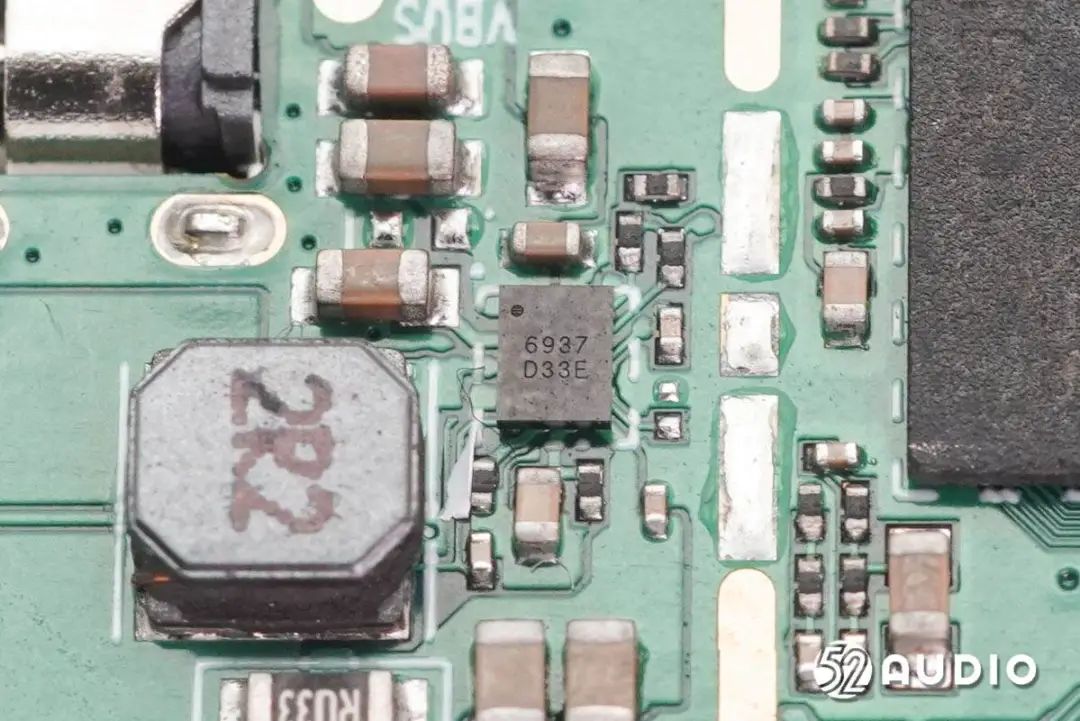

ETA钰泰ETA6937开关模式充电器，最大充电电流3A，输入耐压20V，用于为内置电池充电。

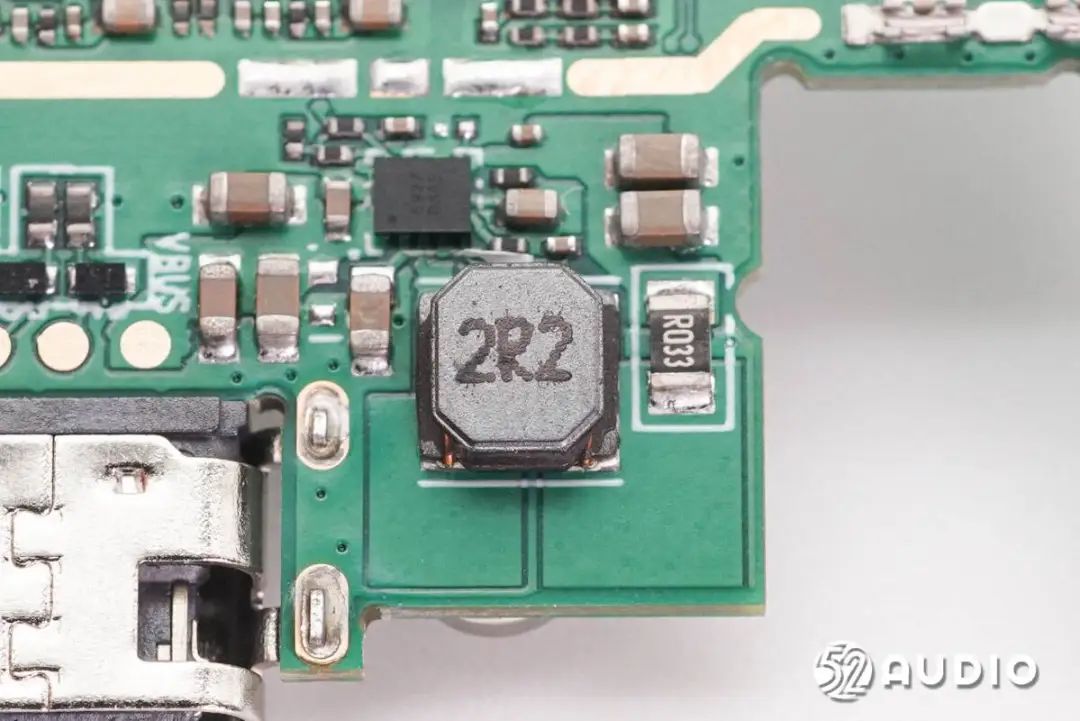

充电IC外围2.2μH功率电感。

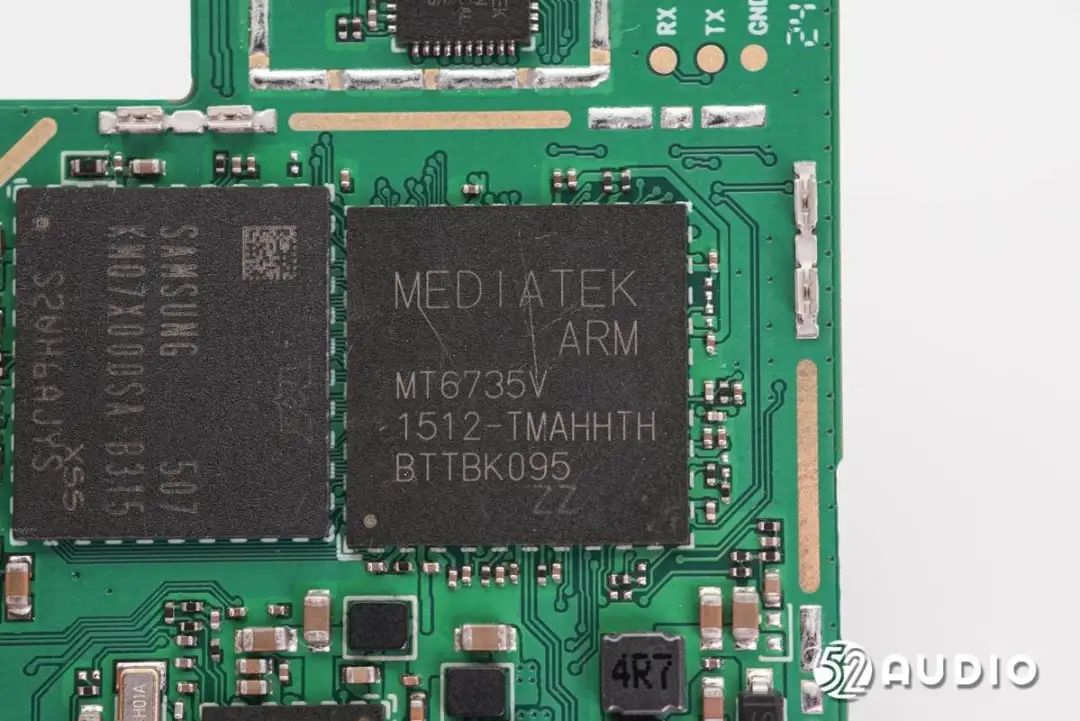

MEDIATEK联发科MT6735处理器，集成了蓝牙、调频、无线局域网和GPS模块，是一个高度集成的基带平台，结合了调制解调器和应用程序处理子系统，实现了LTE智能手机应用。该芯片集成了高达1.3GHz的四核ARM Cortex-A53、ARM Cortex-R4 MCU和强大的多标准视频编解码器。此外，还包括一套广泛的接口和连接外围设备，用于连接摄像头、触摸屏显示器和MMC/SD卡。

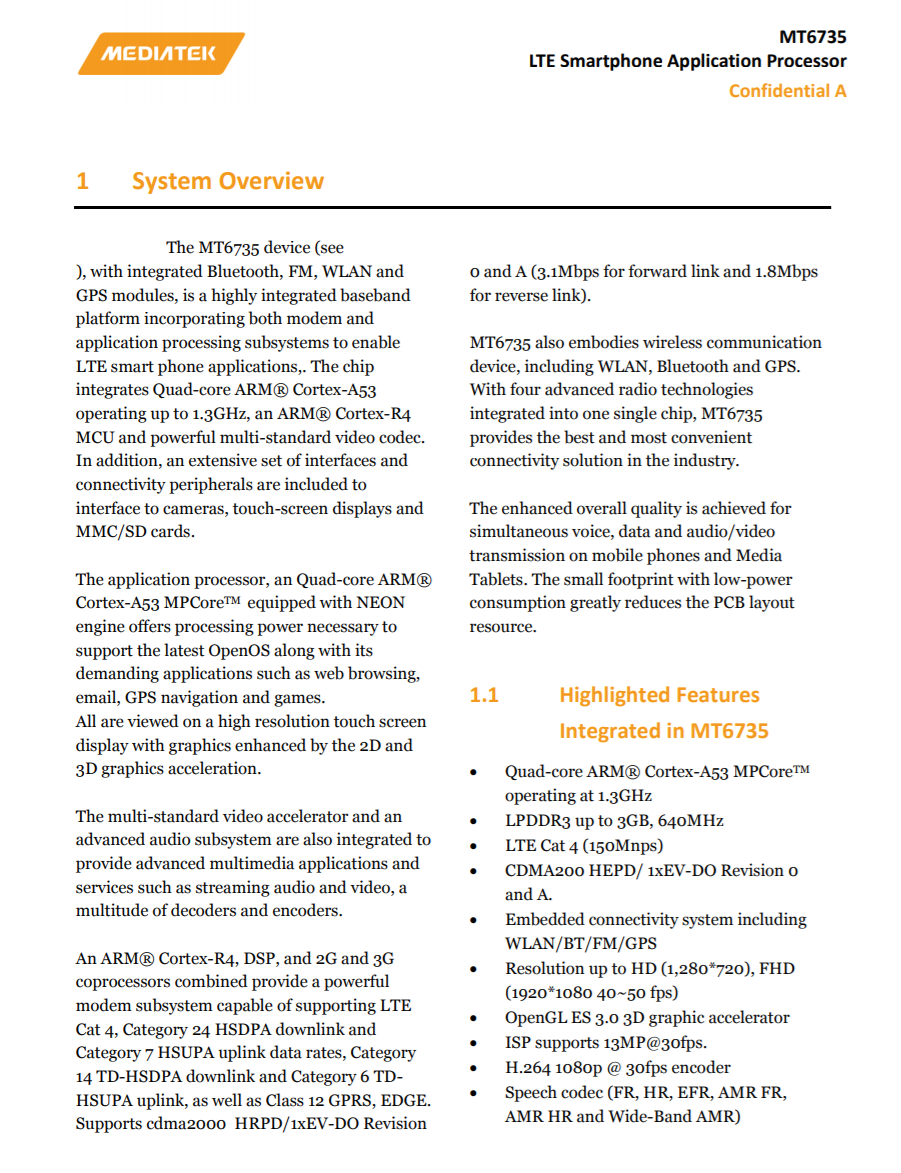

MEDIATEK联发科MT6735详细资料图。

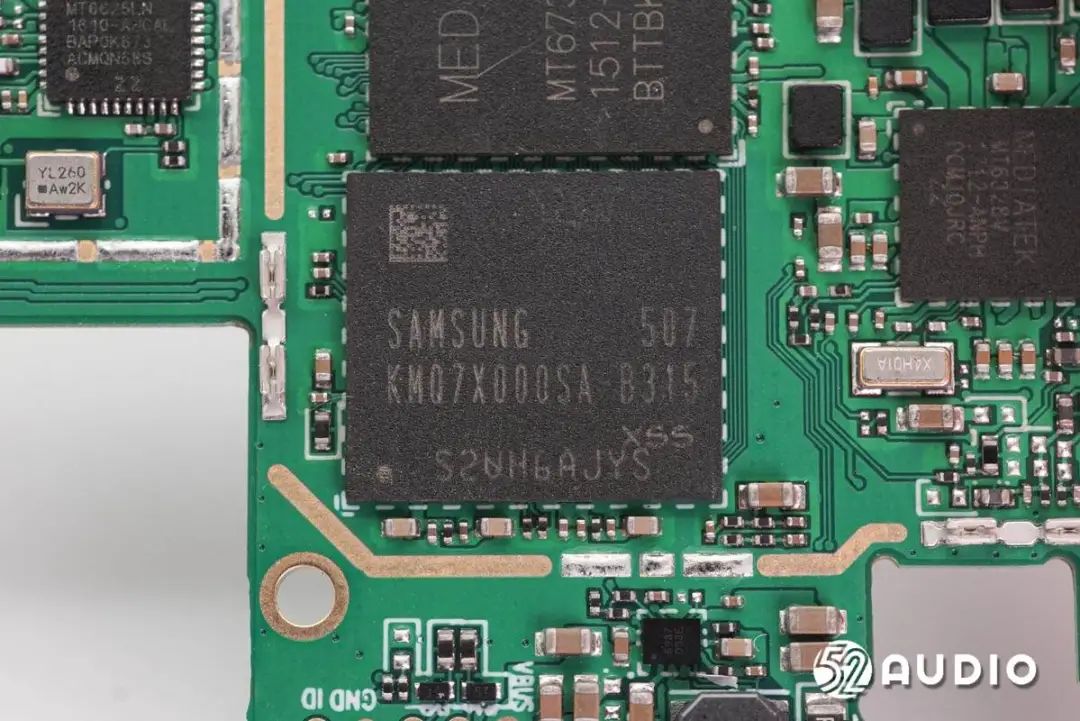

Samsung三星KMQ7X000SA-B315 DDR3内存芯片，用于存储和处理数据。

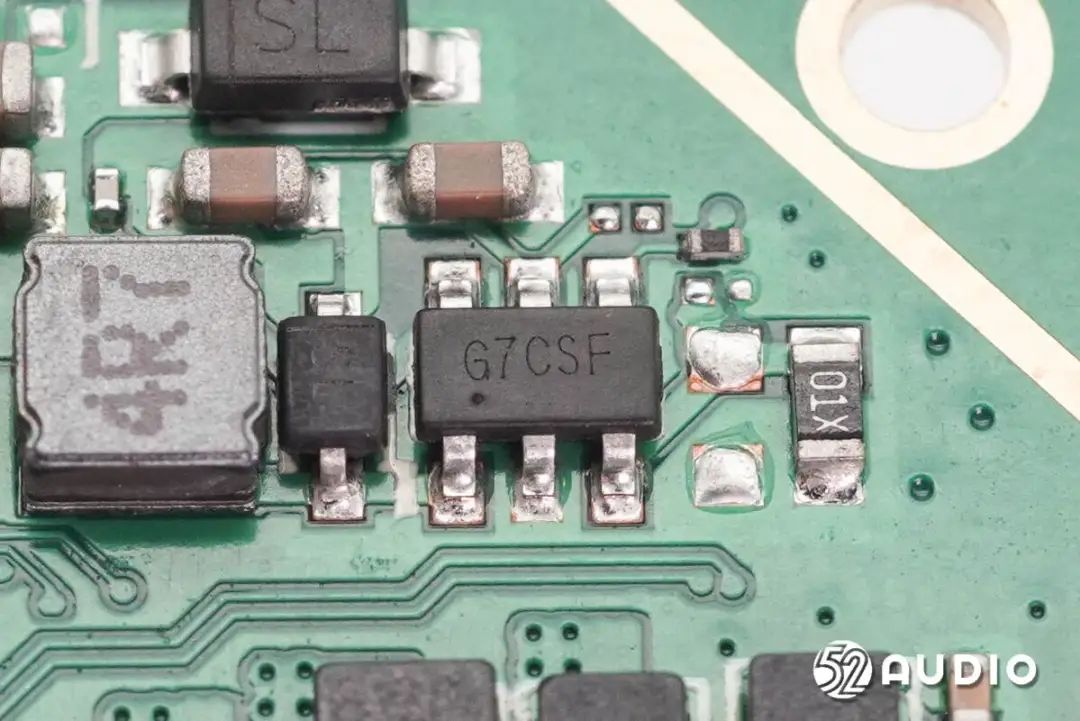

丝印G7CSF的IC。

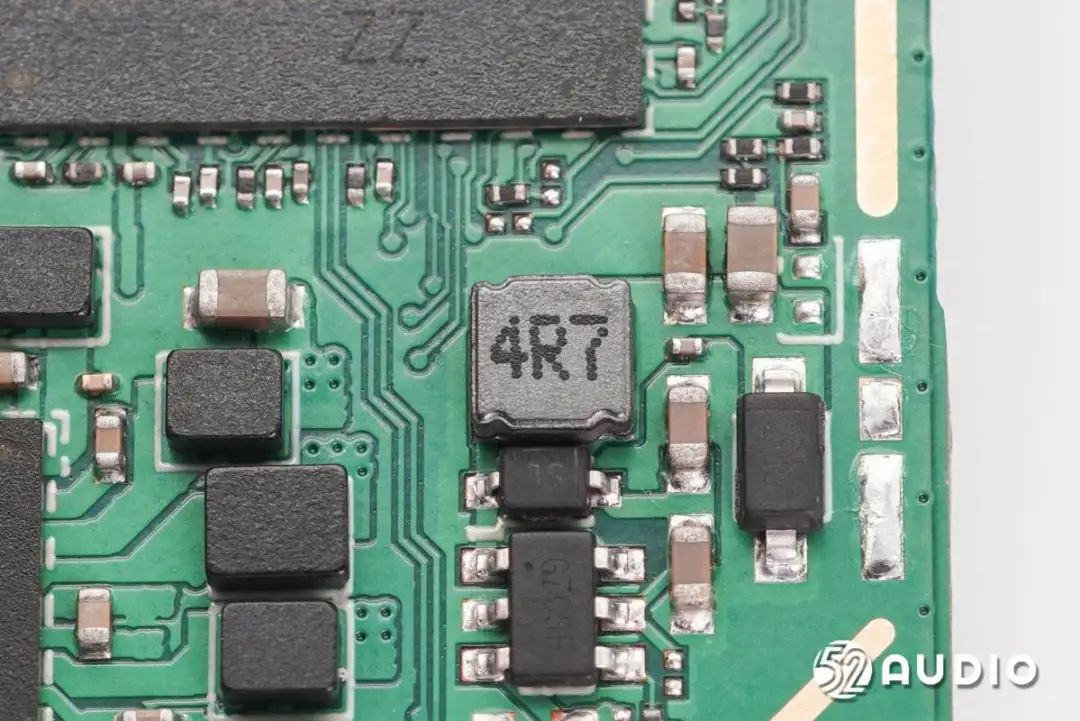

丝印4R7的电感。

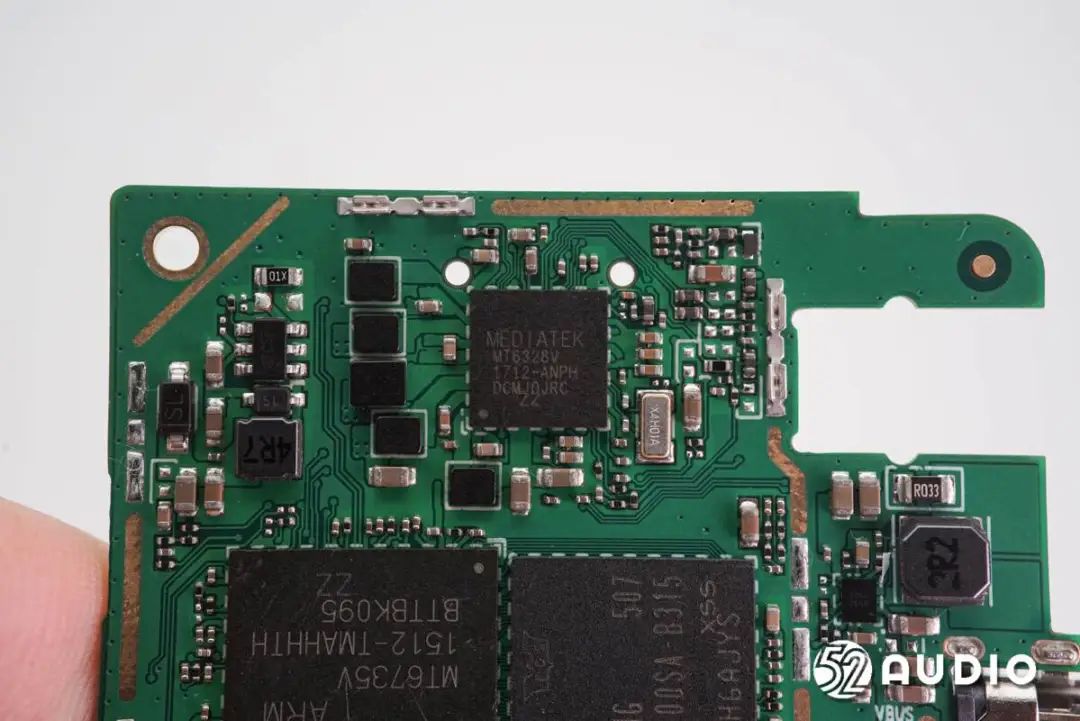

MEDIATEK联发科MT6328是为2G/3G/4G手机和智能移动设备做优化的电源管理系统芯片。该方案包含5个降压转换器和28个LDO，针对特定的2G/3G/4G智能手机子系统进行了优化；具有支持上行/下行音频编解码器，提供完整的音频功能；LED驱动器最多支持2个独立控制的LED通道。灵活控制包括寄存器模式、PWM模式和呼吸模式。

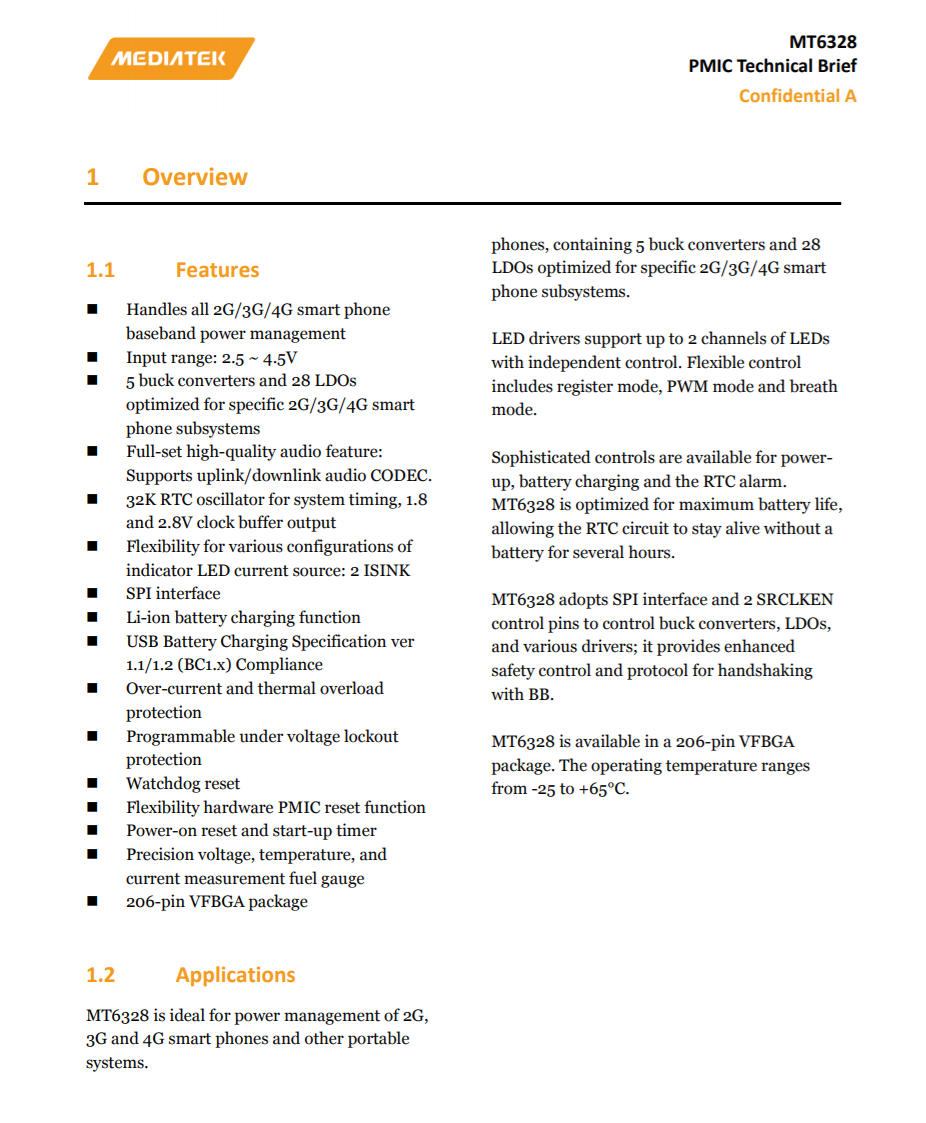

MEDIATEK联发科MT6328详细资料图。

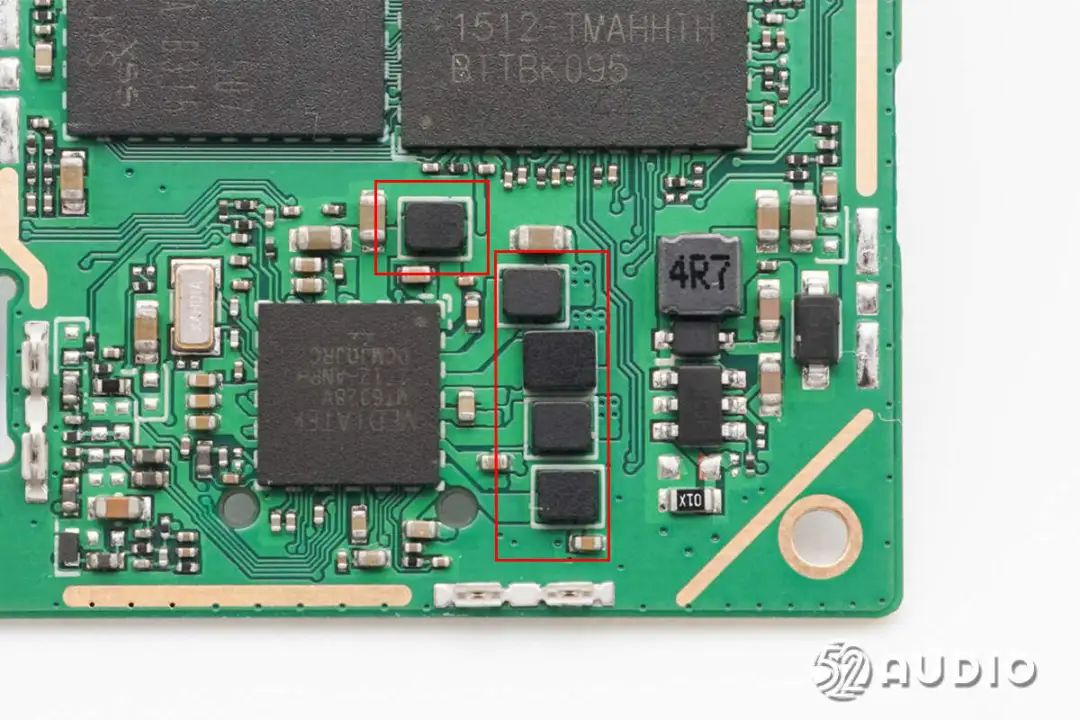

电源管理系统芯片外围的功率电感特写，据我爱音频网了解到，是Sunlord顺络电子MWTC系列一体成型功率电感，该系列采用了适用于大电流和低损耗的金属材料，通过乙烯基热喷涂，表面致密性更好；闭合磁路设计，闭合磁路设计可减少漏磁通。
Sunlord顺络电子MWTC系列详细资料图。
镭雕X4H01A的晶振特写。

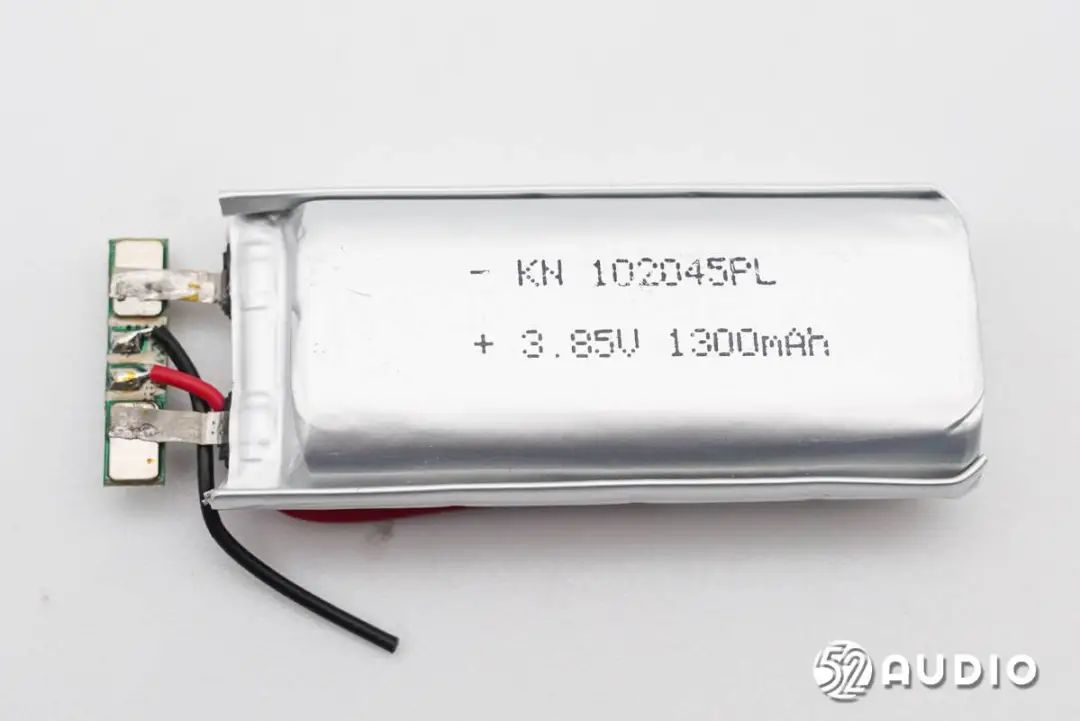

Pika魔镜内置锂电池型号：KN 102045PL，标称电压：3.85V，额定容量：1300mAh。

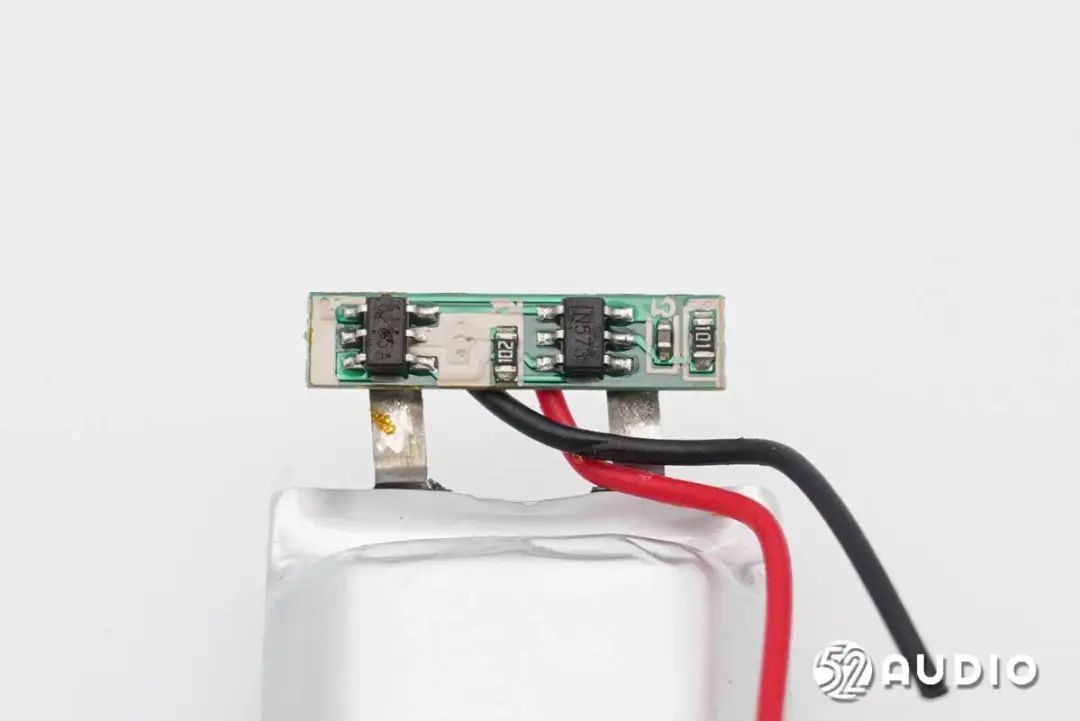

电池保护板电路一览。
丝印8205A的MOS管。

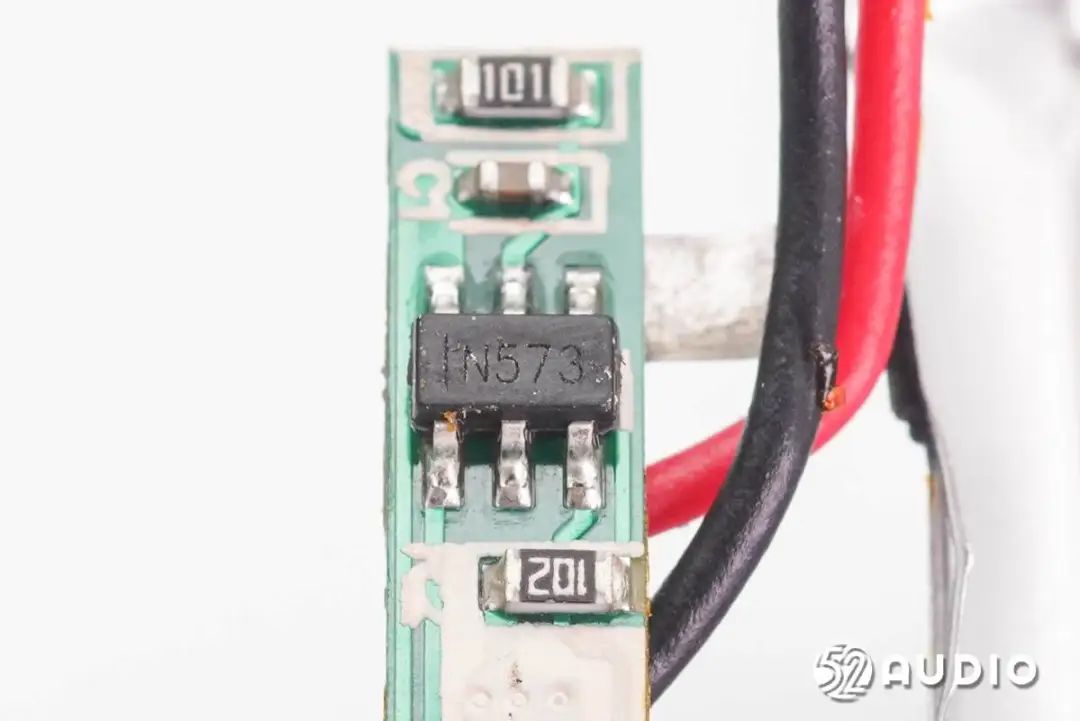

丝印N573的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

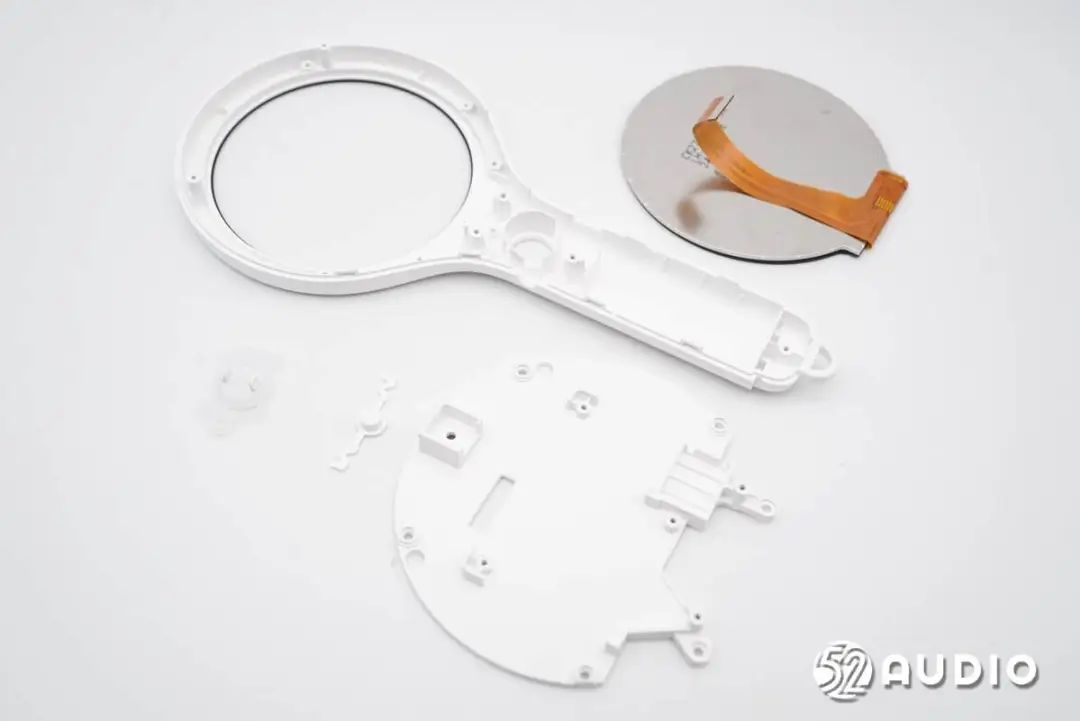

拆掉屏幕单元。

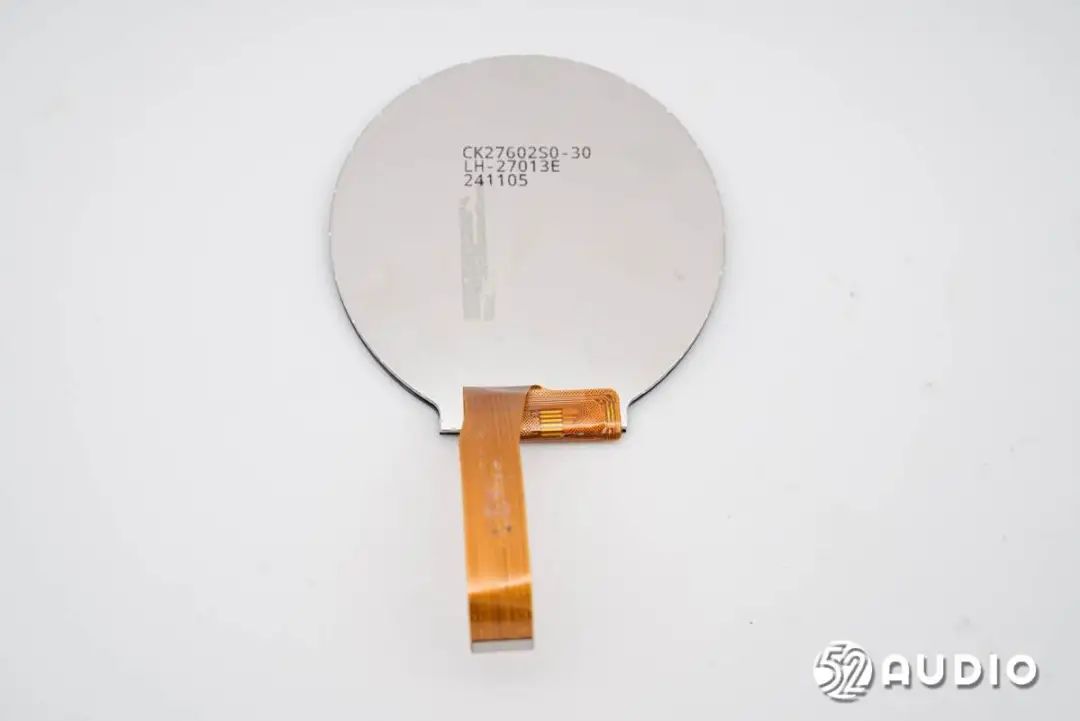

屏幕内侧电路一览，丝印信息“CK2760250-30”。

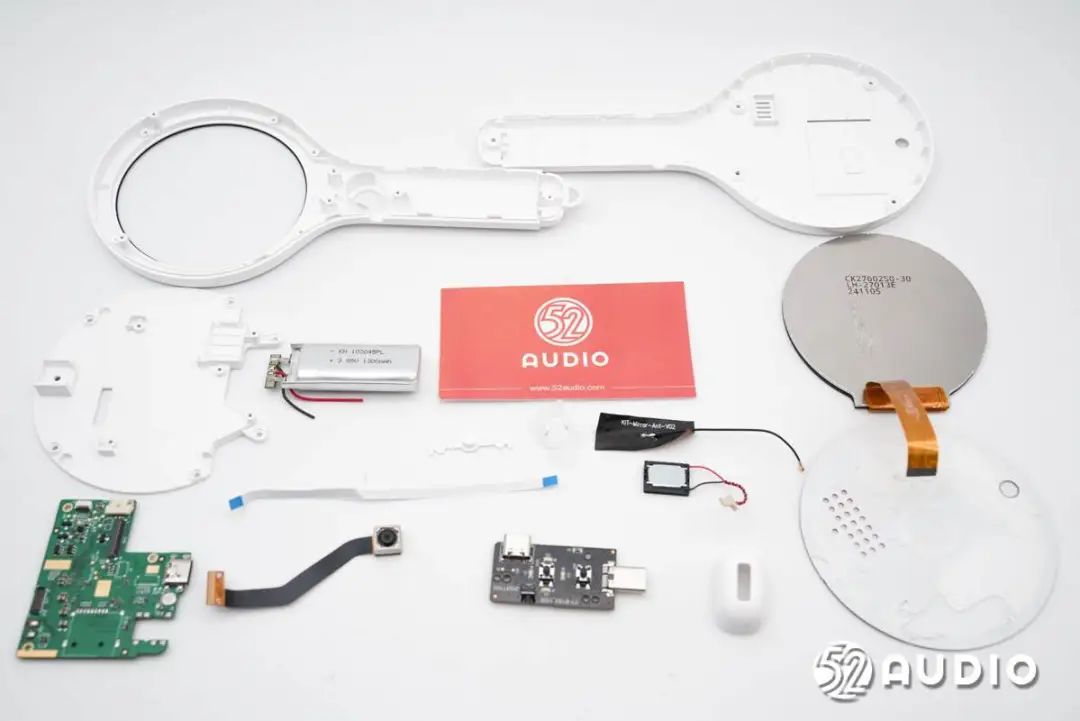

Pika魔镜AI智能伴侣拆解全家福。
三、我爱音频网总结
Pika魔镜AI智能伴侣在外观方面，采用了创新的设计，手柄式镜子造型，轻巧便携，使用方便。“镜面”是一块2.8英寸显示屏，搭配背部的摄像头，实现轻松的拍照识别和内容实时反馈。
内部配置方面，搭载1300万像素摄像头，内置扬声器和驻极体麦克风，采用MEDIATEK联发科MT6735处理器、MT6328电源管理芯片、MT6625L四合一连接芯片，Samsung三星KMQ7X000SA-B315 DDR3内存芯片，Broadchip广芯BCT8937S T类音频放大器，Sunlord顺络电子MWTC系列一体成型功率电感和SDCL0603Q系列叠层陶瓷电感；采用1300mAh锂电池和ETA钰泰ETA6937开关模式充电器。
