拆解报告:华为100W全能充多口充电器

2025-07-04 充电头网 阅读:
华为全能充多口充电器具备USB-C接口和USB-A/C融合接口,并支持功率自动分配,支持同时为两台设备充电。充电器支持100W SCP快充和UFCS快充,并支持65W PD快充。




前言ZVqednc

本期拆解的是华为100W全能充多口充电器,这款充电器具备USB-C接口和USB-A/C融合接口,可实现两台设备同时充电。充电器内部采用高效双路均流架构,并使用氮矽科技氮化镓器件,实现了小体积和高功率密度的兼得。并且配有折叠插脚,便于日常携带。ZVqednc

华为100W全能充多口充电器任一接口均支持100W SCP和UFCS快充输出,两个USB-C接口支持65W PD快充,可为笔记本电脑充电。双口同时输出时,支持功率动态调节分配,提升充电体验。下面充电头网就带来华为这款多口充电器的拆解,一起看看内部的用料和设计。ZVqednc



华为全能充多口充电器开箱ZVqednc

ZVqednc

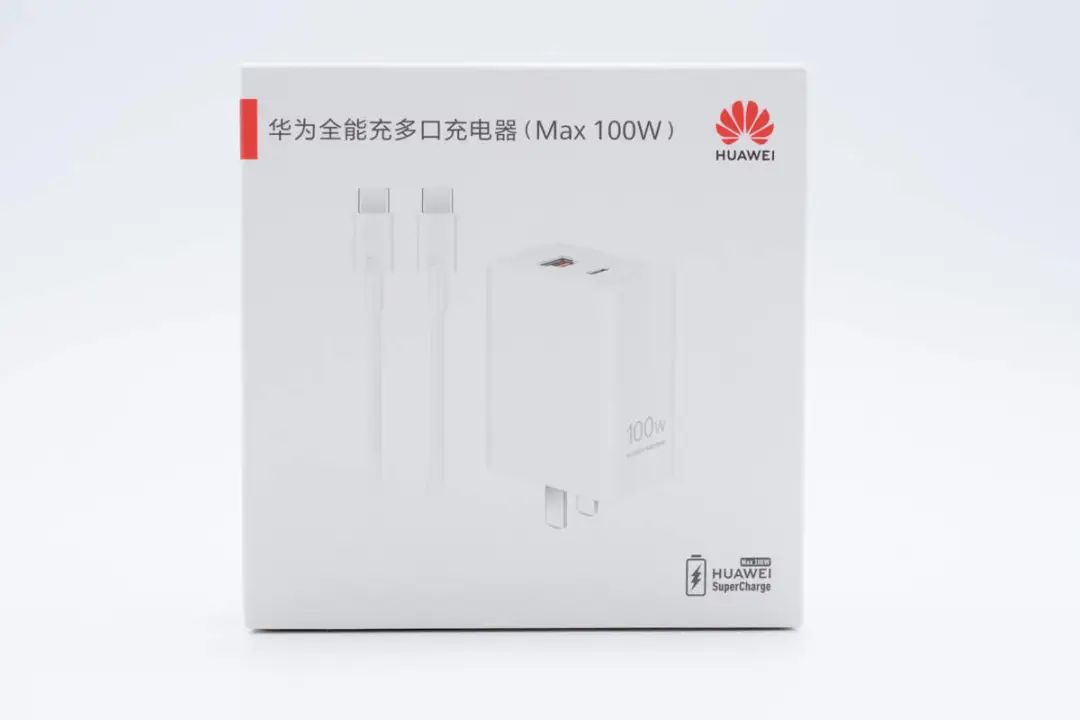

包装盒正面印有华为品牌logo、产品名称、套装外观图以及HUAWEI SuperCharge标识。ZVqednc

ZVqednc

背面印有产品七大卖点描述以及规格参数信息。ZVqednc

ZVqednc

包装盒上参数特写,下面到充电器实物展示环节再介绍。ZVqednc

ZVqednc

包装内含充电器、数据线以及使用说明书。ZVqednc

ZVqednc

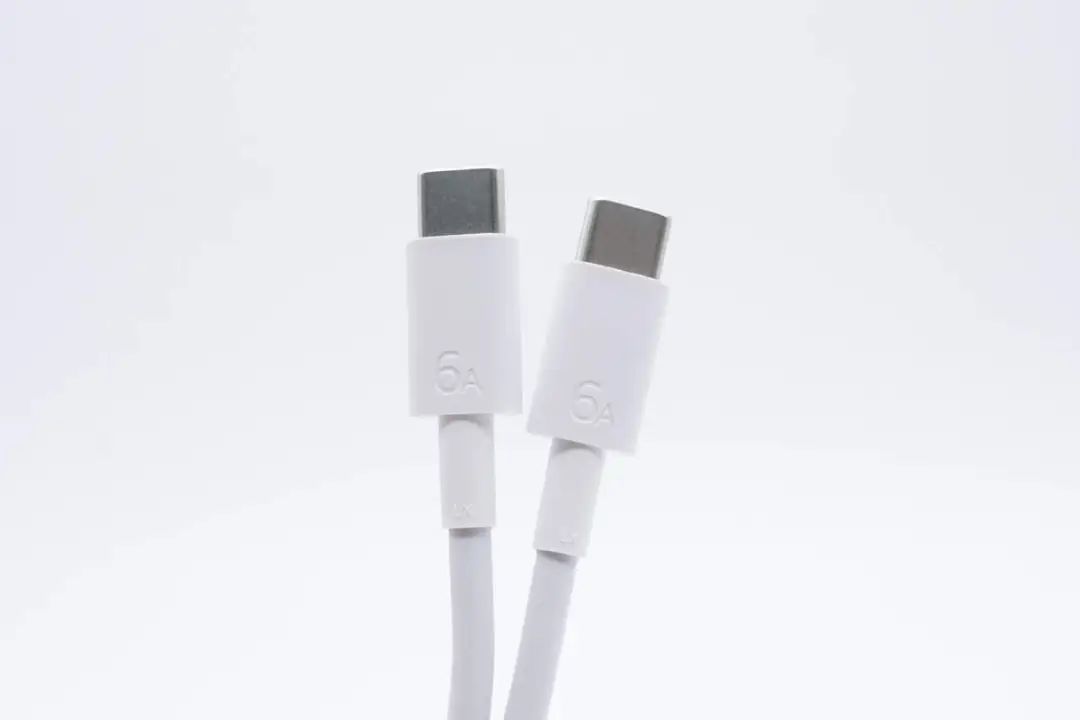

附带数据线为6A USB-C to USB-C线,常规白色配色,线头外壳磨砂方便插拔,末端设有网尾抗弯折保护。ZVqednc

ZVqednc

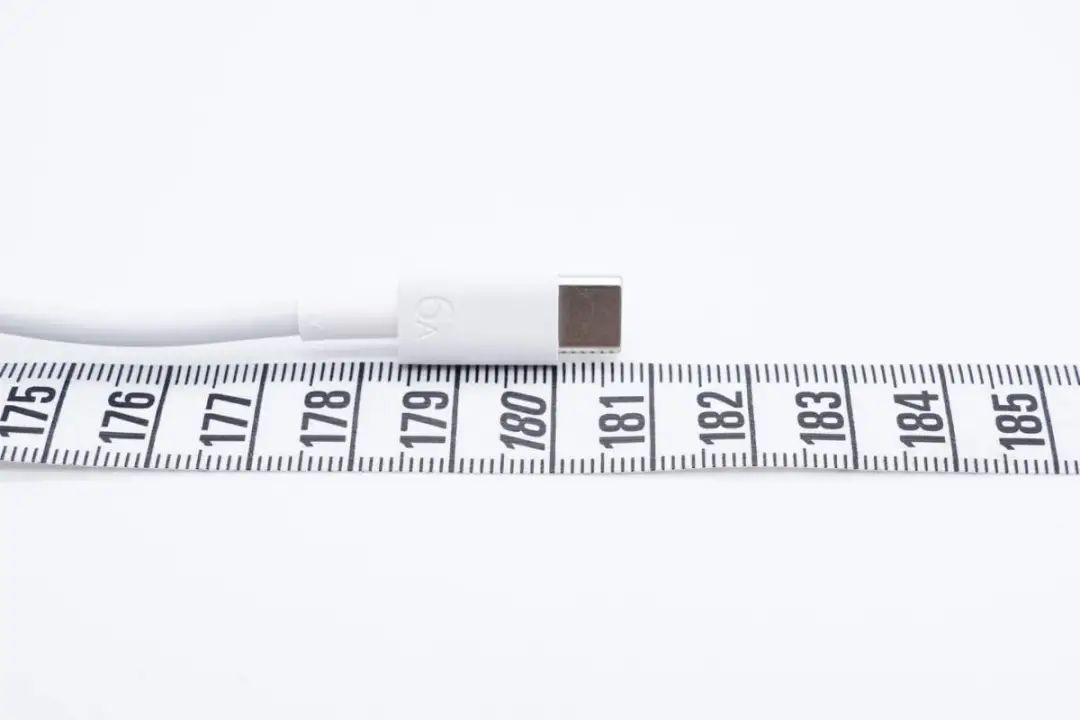

测得数据线长度约为180.7cm。ZVqednc

ZVqednc

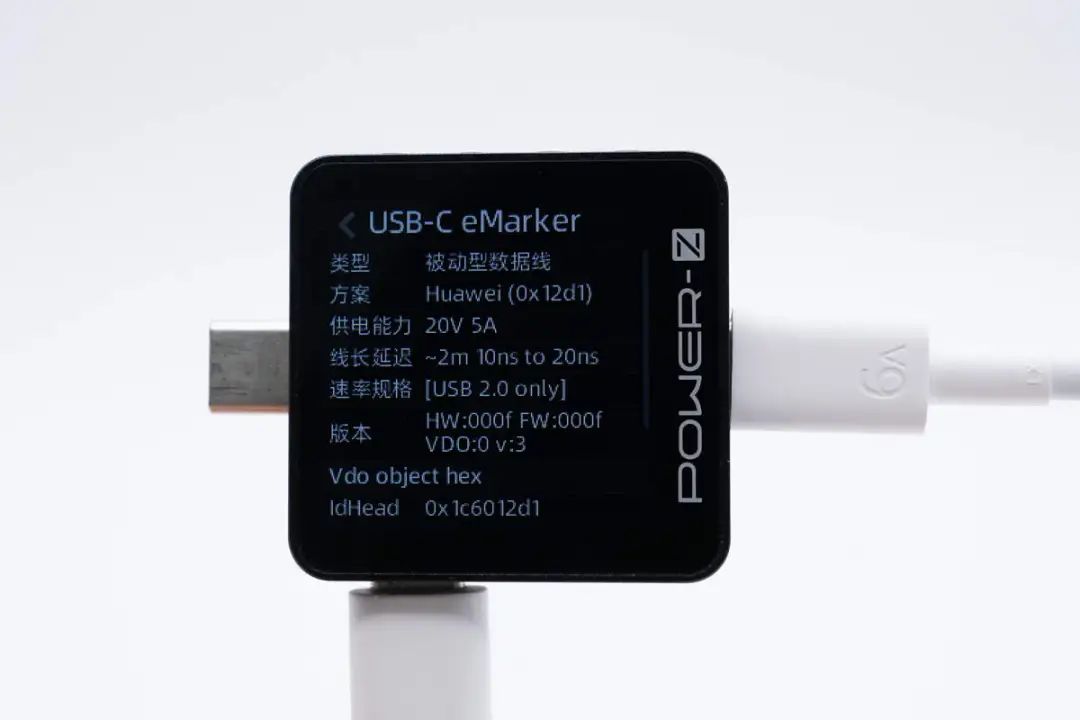

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片,电力传输能力为20V5A,数据传输能力为USB2.0。ZVqednc

ZVqednc

充电器延续华为全能充系列设计语言,机身采用PC防火材质白色外壳,腰身高光亮面处理。ZVqednc

ZVqednc

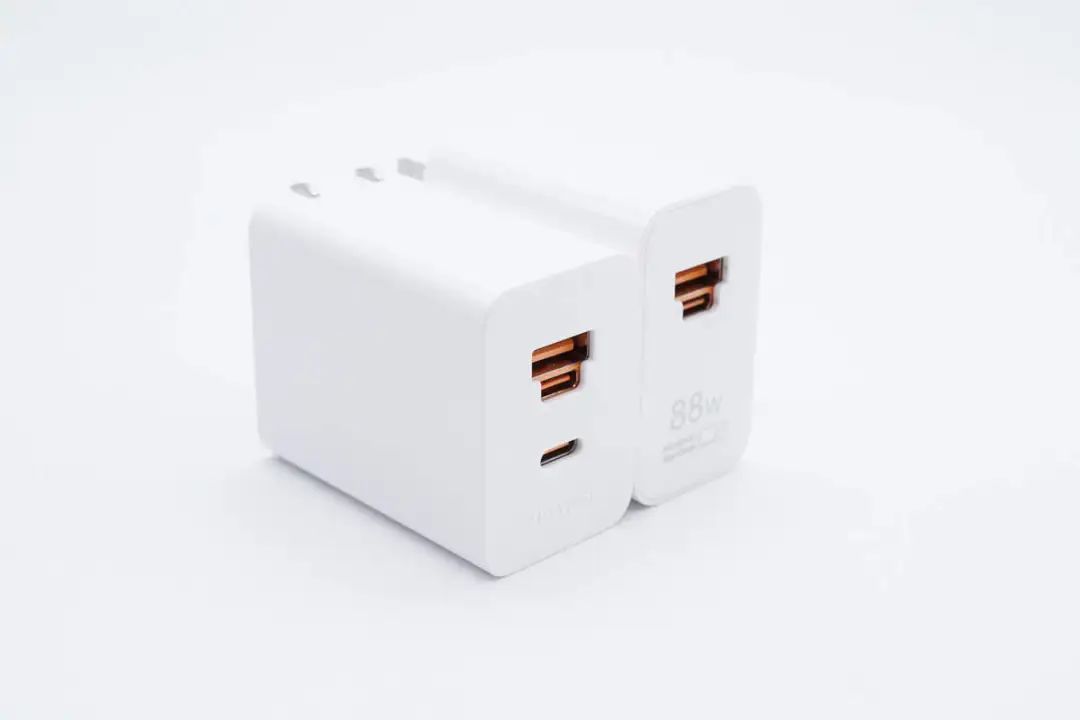

相比华为上一代88W全能充,华为100W全能充多口充电器不但多配置了一个USB-C接口,机身尺寸也更加小巧。ZVqednc

ZVqednc

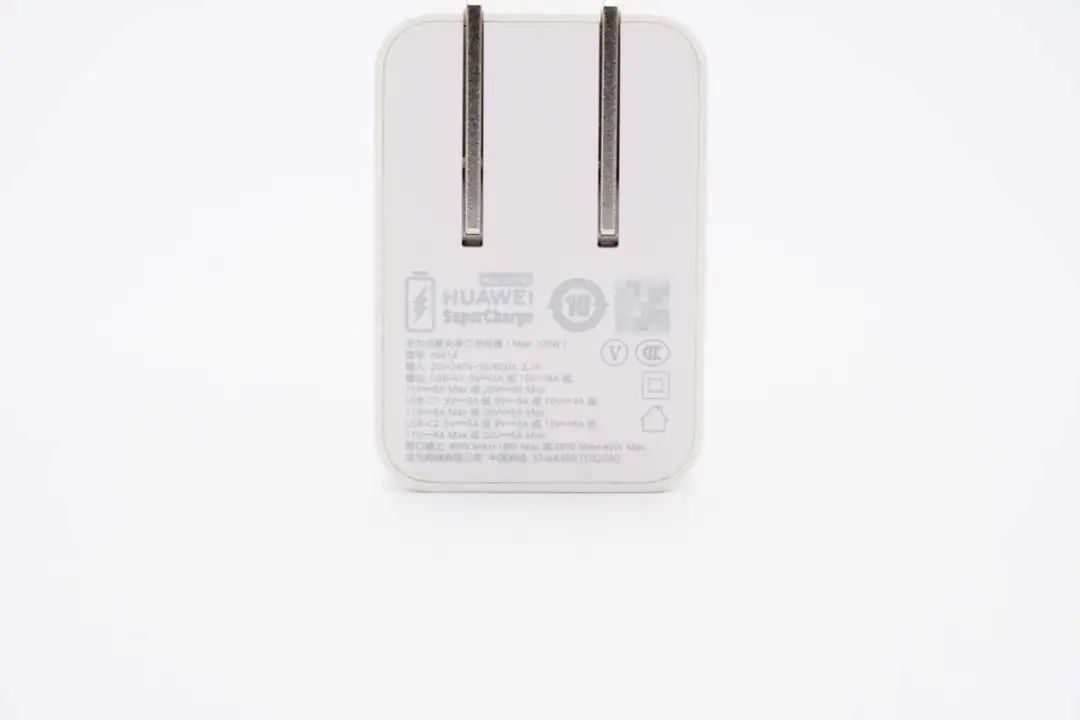

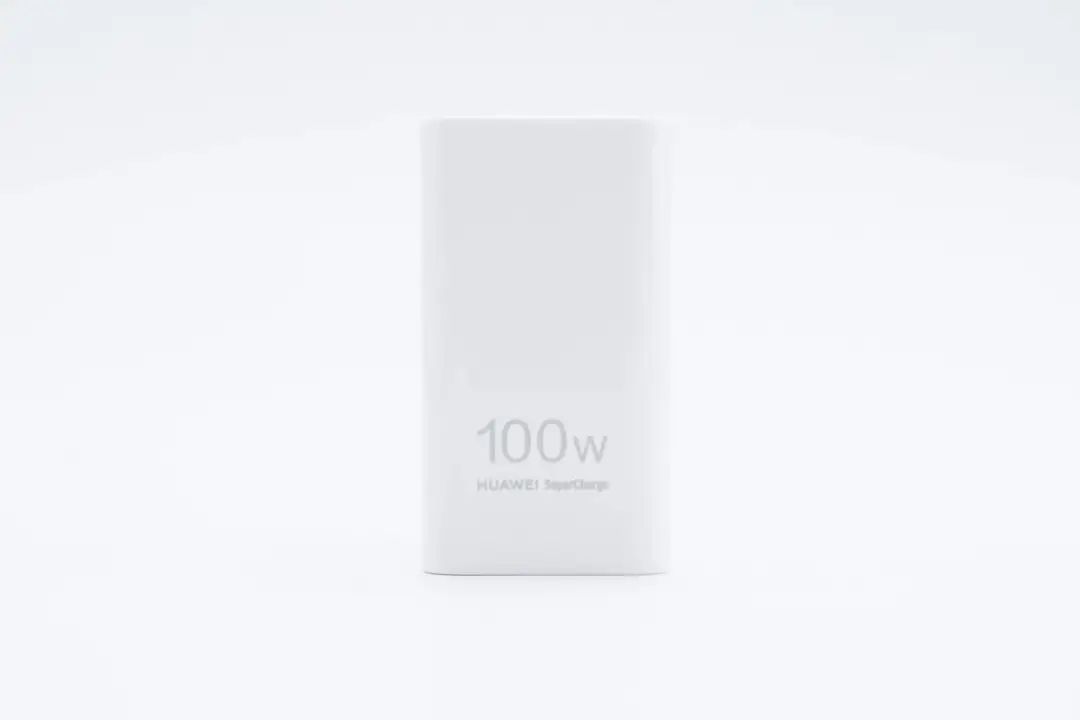

机身侧面印有100W和HUAWEI SuperCharge字样。ZVqednc

ZVqednc

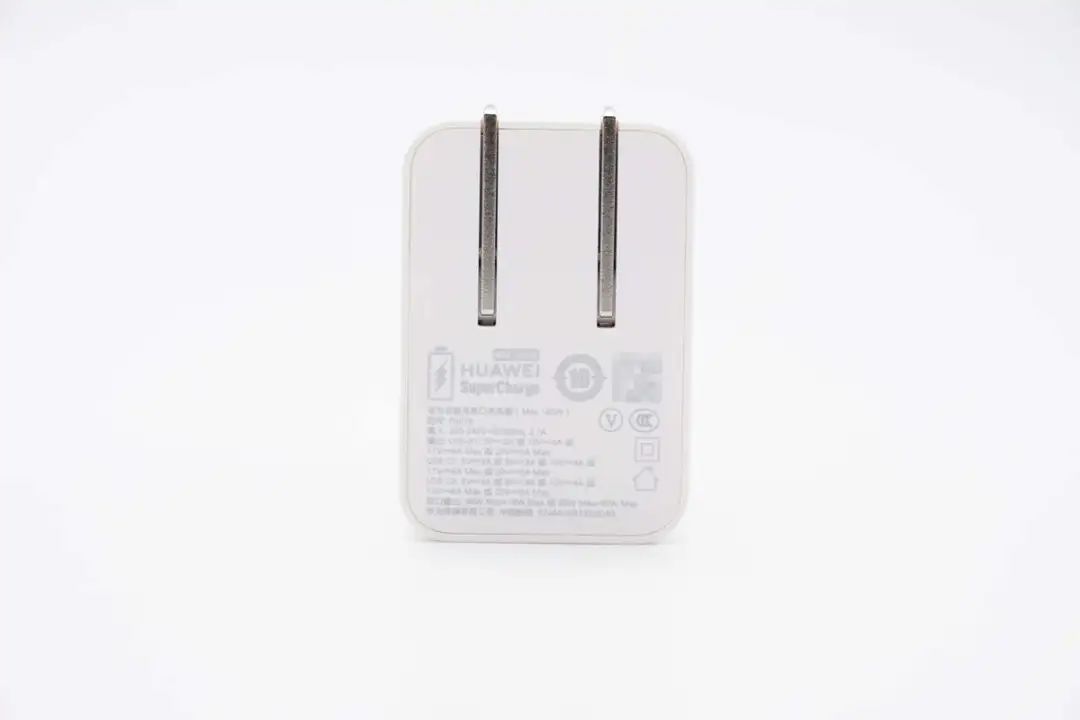

输入端外壳印有充电器参数。ZVqednc

ZVqednc

充电器参数特写ZVqednc

型号:P0018ZVqednc

输入:200-240V~50/60Hz 2.7AZVqednc

输出:ZVqednc

USB-A1:5V2A、10V4A、11V6A、20V5A MaxZVqednc

USB-C1:5V3A、9V3A、10V4A、11V6A、20V5A MaxZVqednc

USB-C2:5V3A、9V3A、10V4A、11V6A、20V5A MaXZVqednc

双口输出:88W+18W或66W+40WZVqednc

充电器通过了CCC认证。ZVqednc

ZVqednc

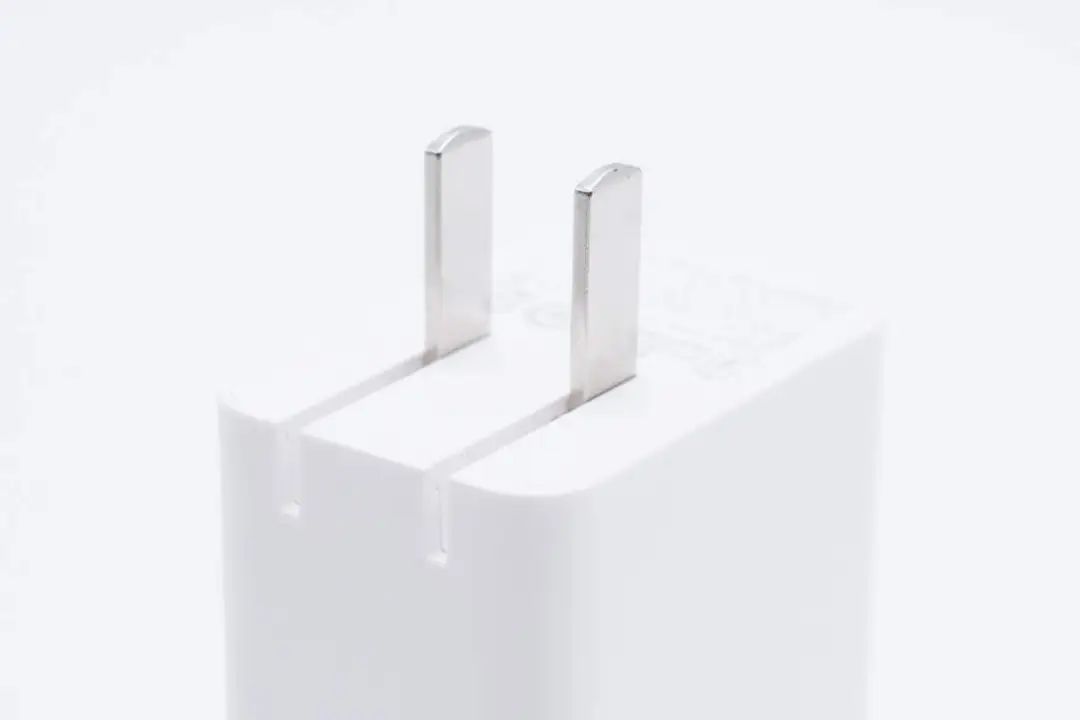

充电器配置可折叠国标插脚。ZVqednc

ZVqednc

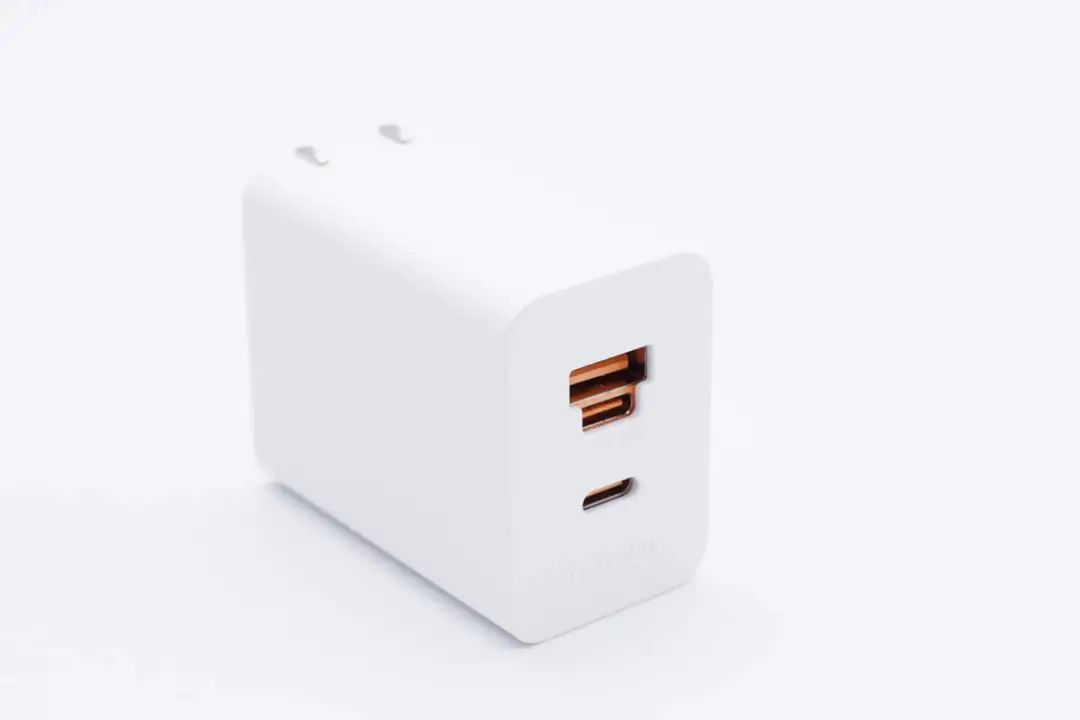

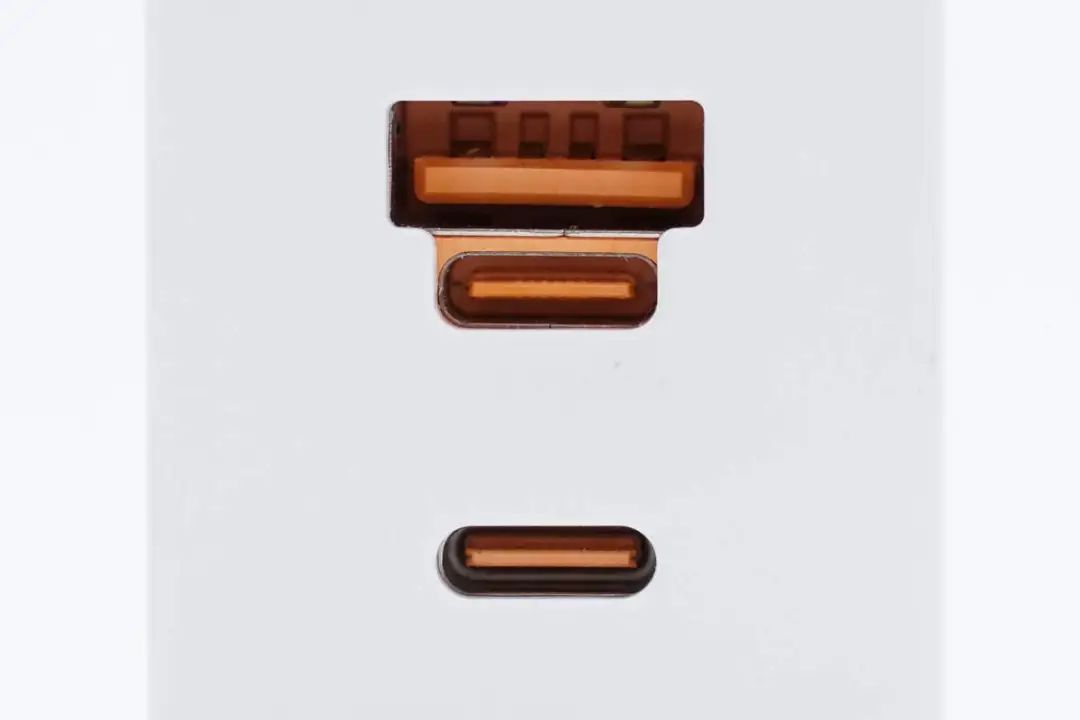

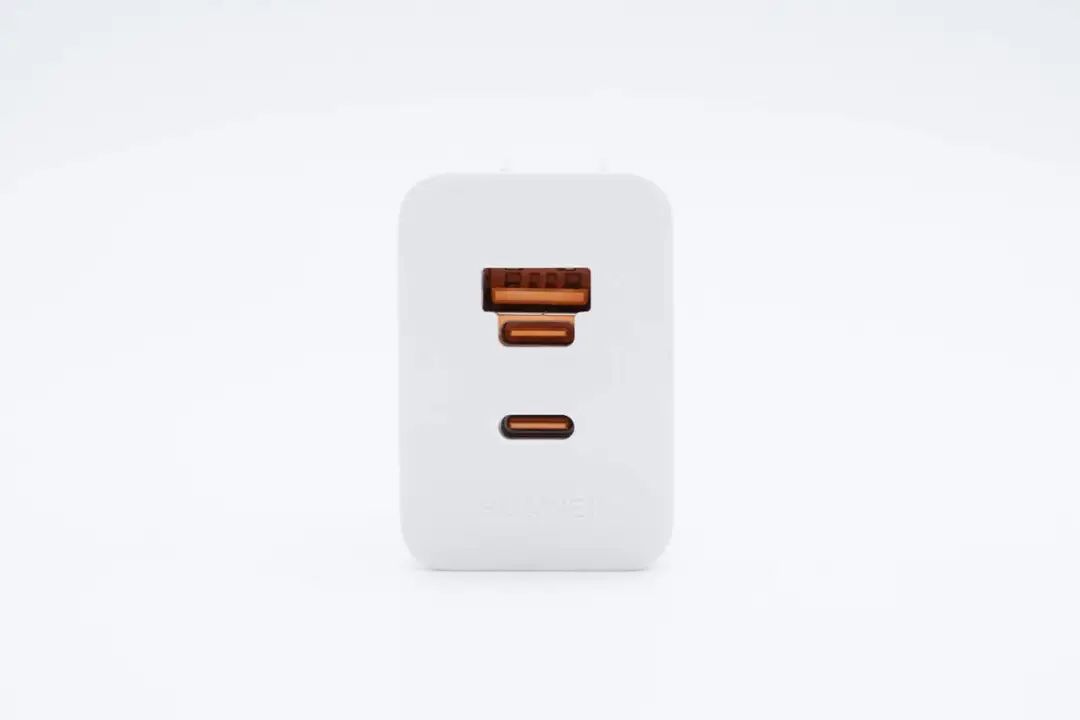

作为全能充系列新品,充电器不仅配置了USB-A/C融合接口,还配有一个独立的USB-C接口。ZVqednc

ZVqednc

USB-A/C融合接口和USB-C接口特写,内部均为橙色胶芯。ZVqednc

ZVqednc

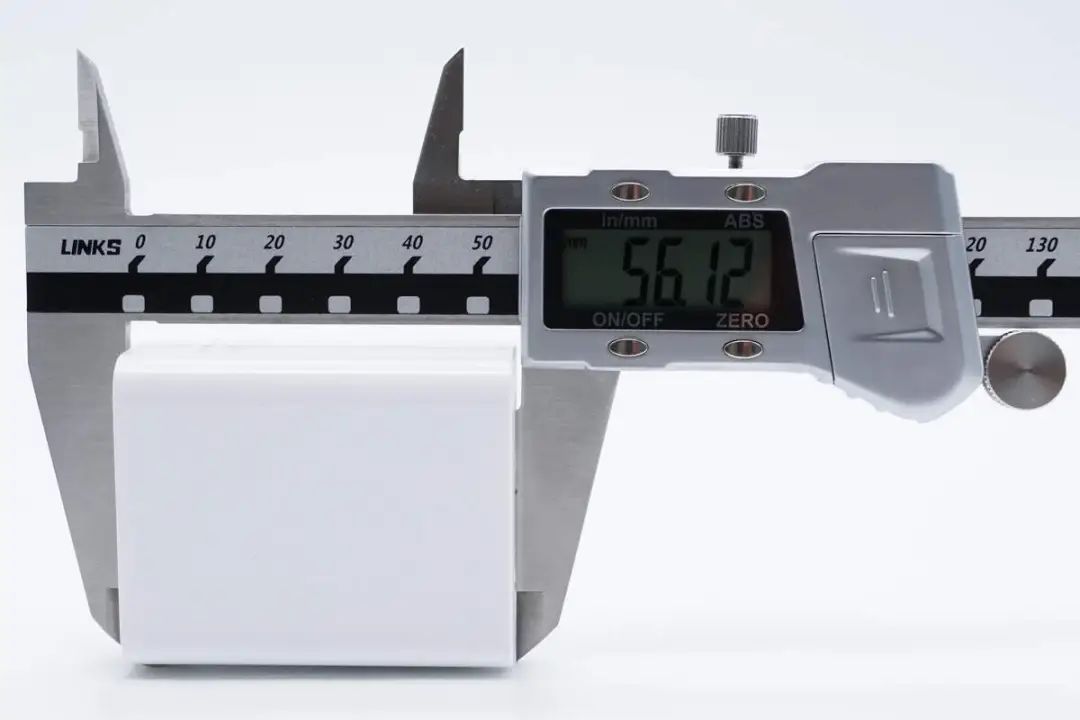

实测充电器机身长度约为56.1mm。ZVqednc

ZVqednc

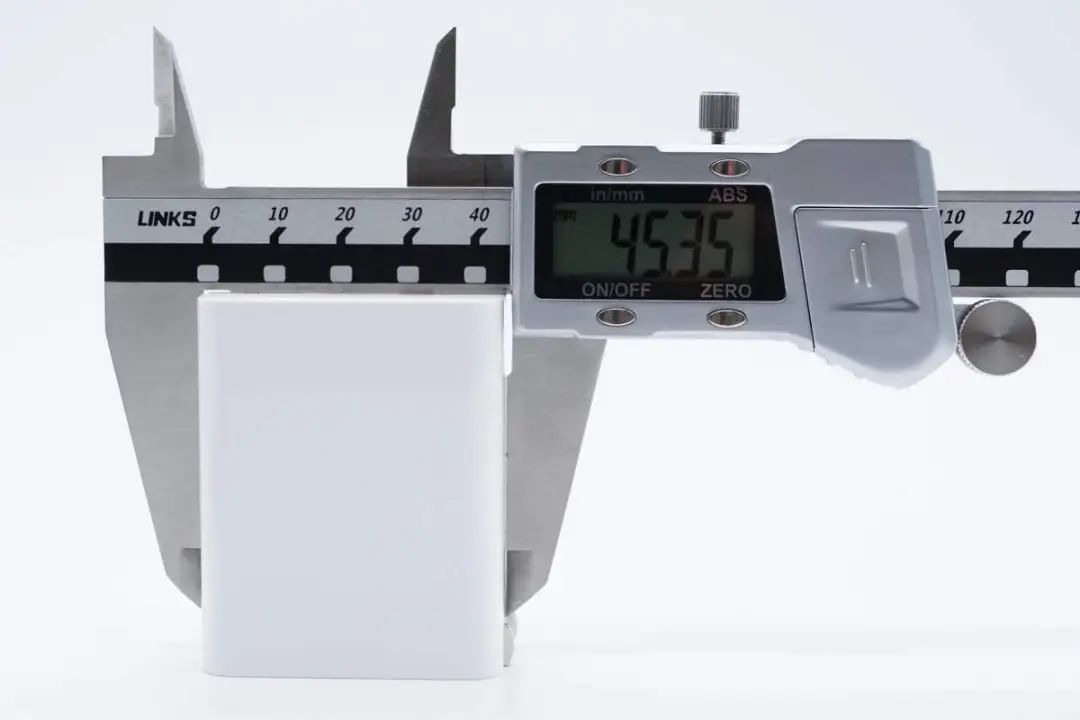

宽度约为45.4mm。ZVqednc

ZVqednc

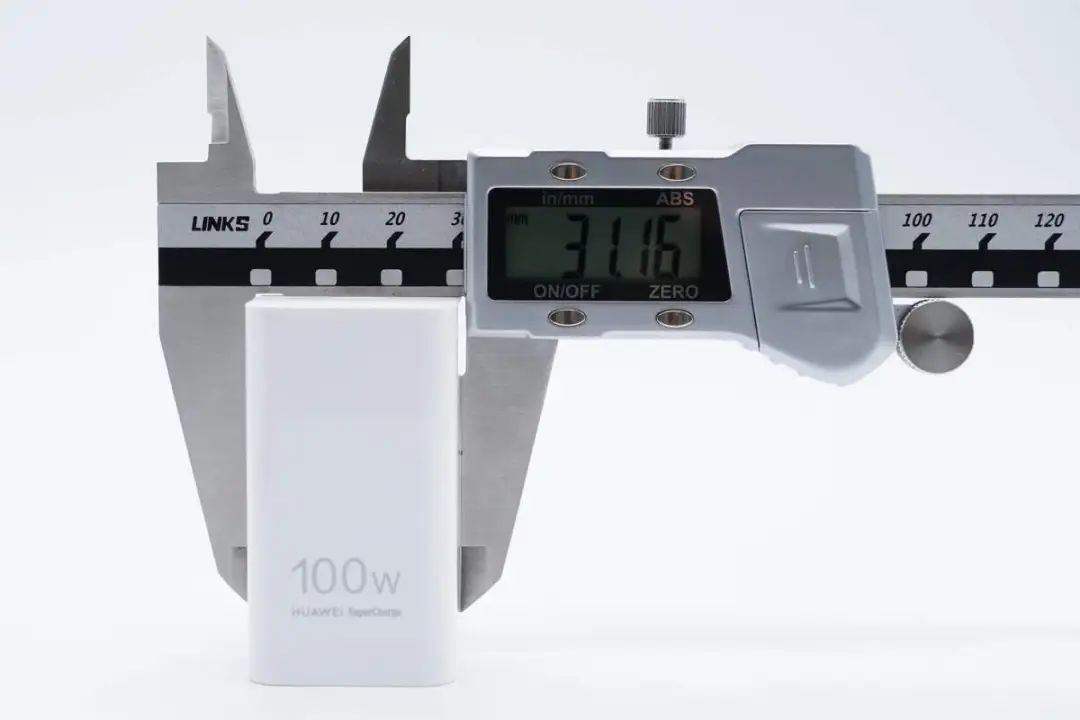

厚度约为31.2mm。ZVqednc

ZVqednc

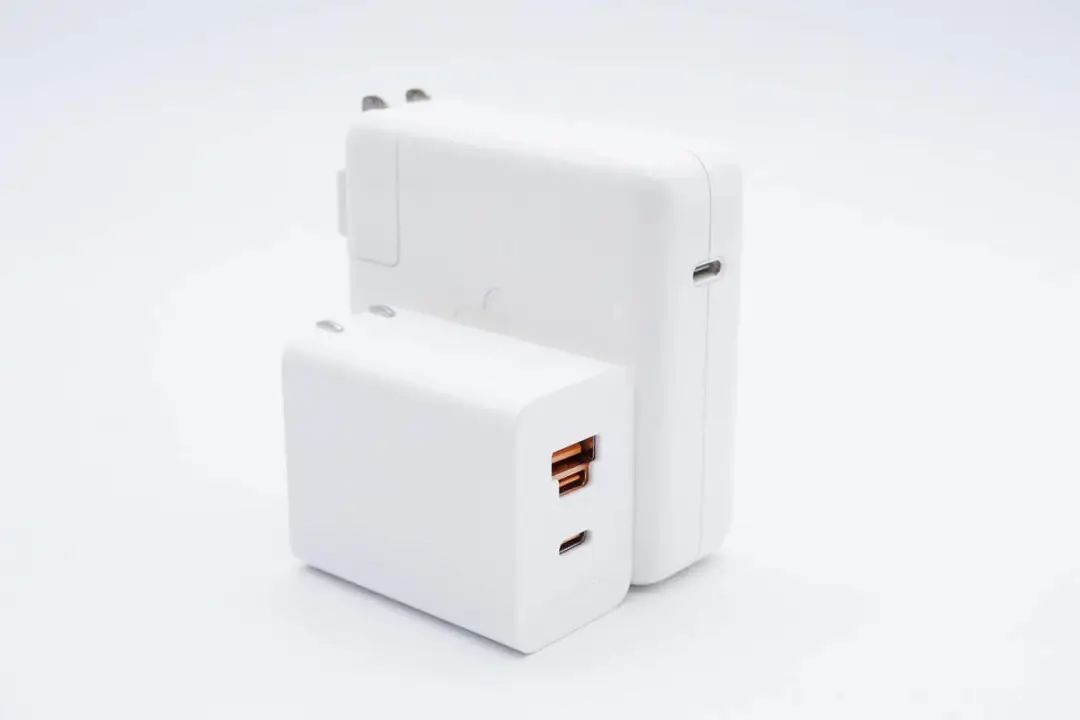

和苹果96W充电器对比,华为这款全能充产品体积优势非常明显。ZVqednc

ZVqednc

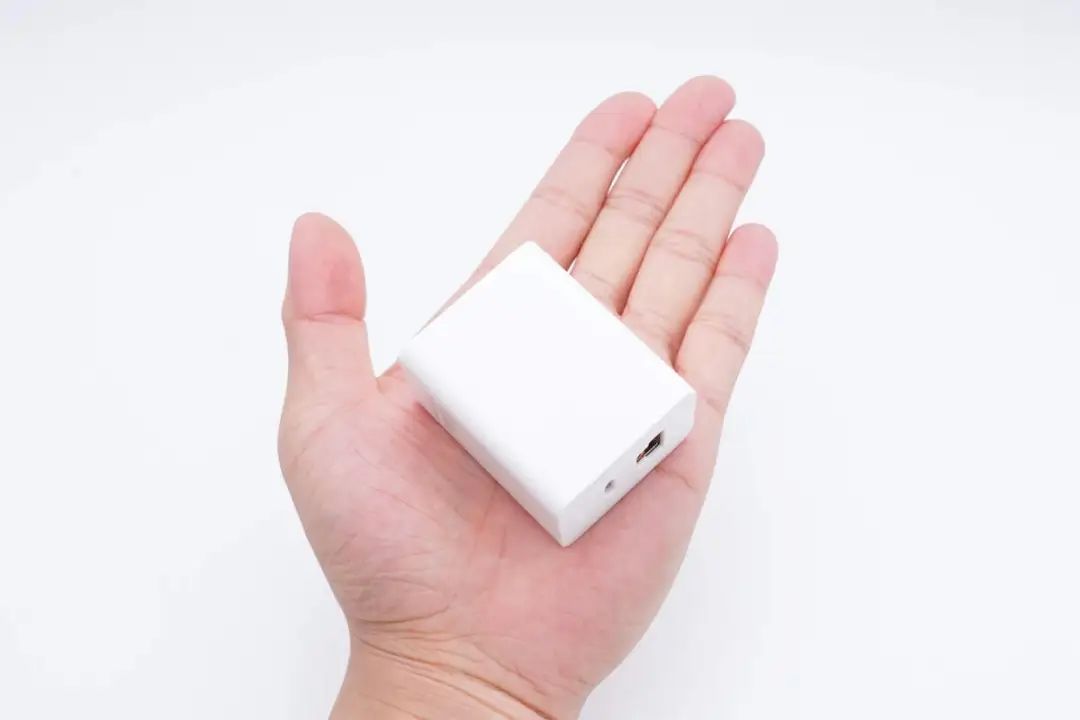

充电器拿在手上的大小直观感受。ZVqednc

ZVqednc

另外测得充电器净重约为123g。ZVqednc

ZVqednc

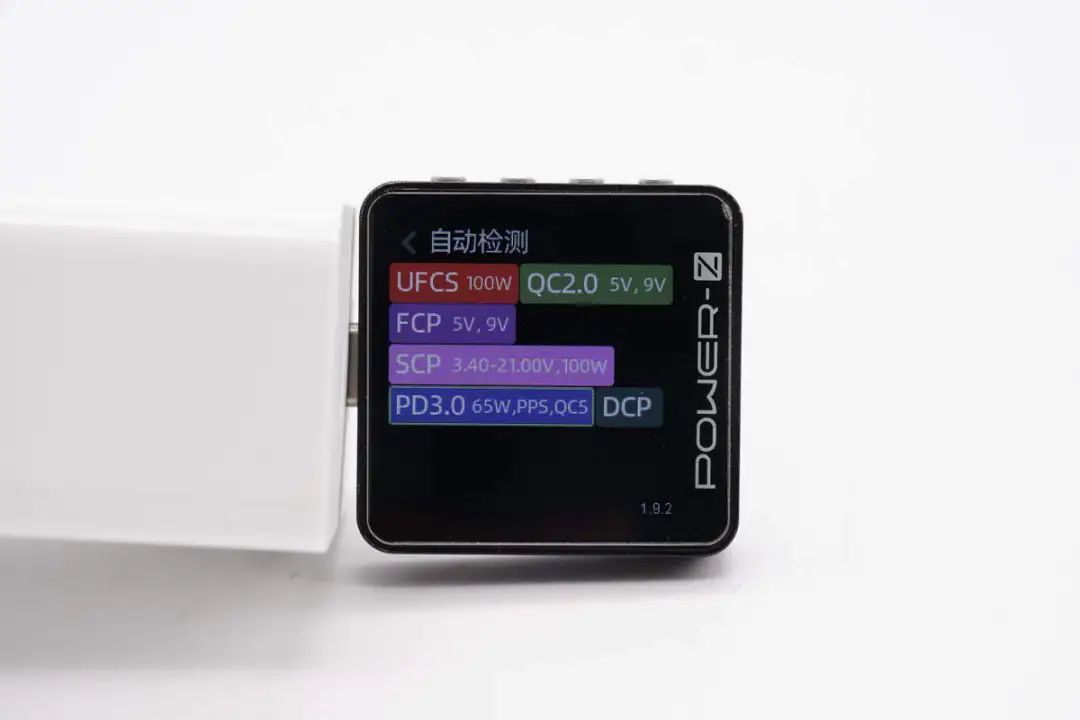

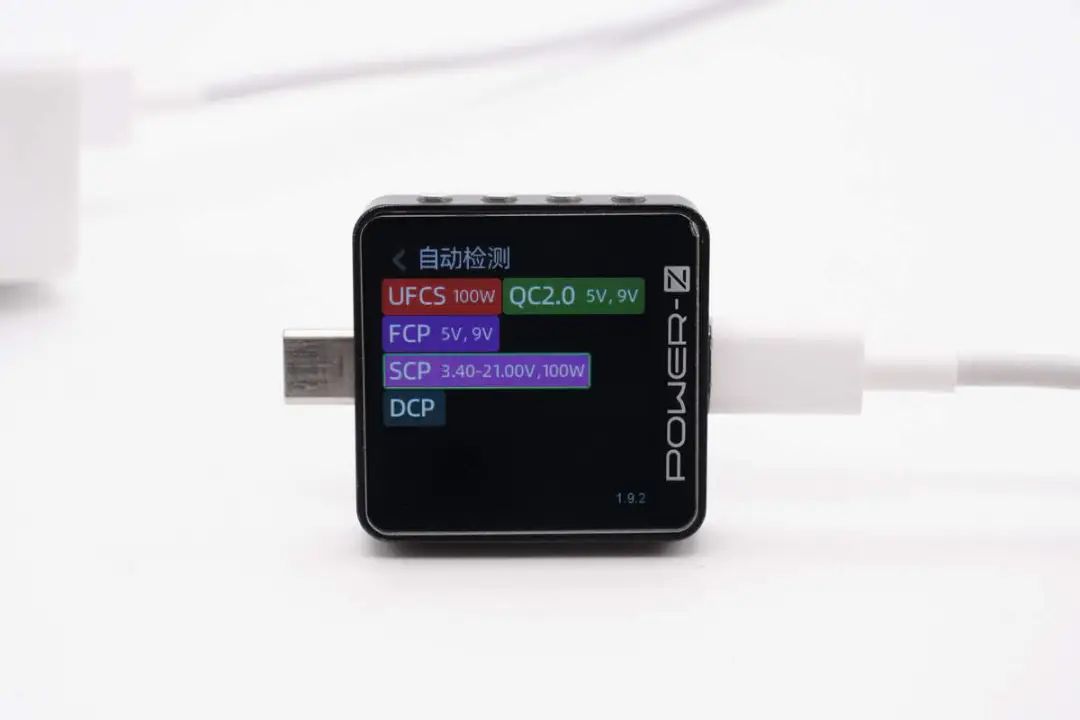

测得充电器USB-C1/C2口支持UFCS、FCP、SCP、QC2.0/5、PD3.0、PPS、DCP充电协议。ZVqednc

ZVqednc

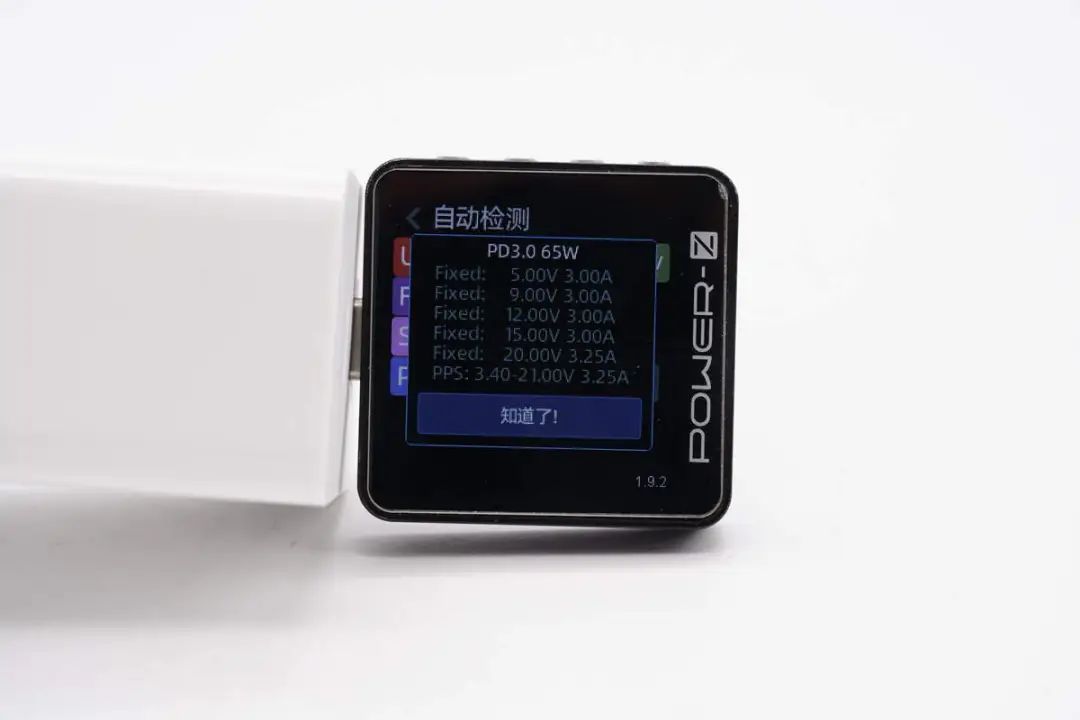

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.4-21V3.25A一组PPS电压档位。ZVqednc

ZVqednc

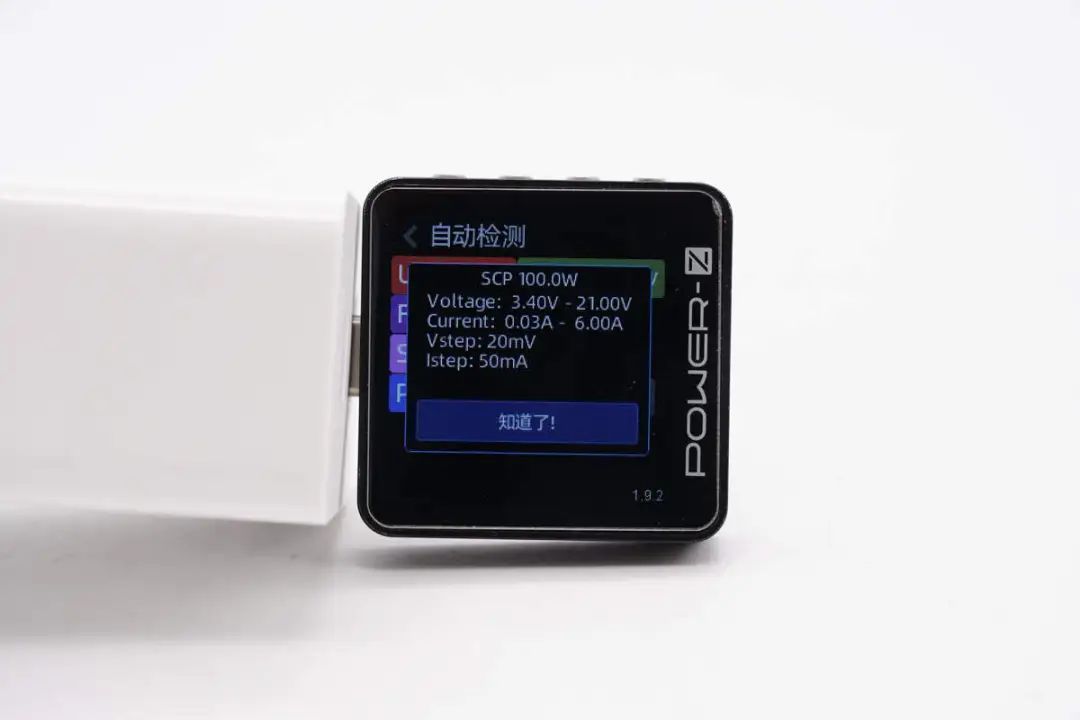

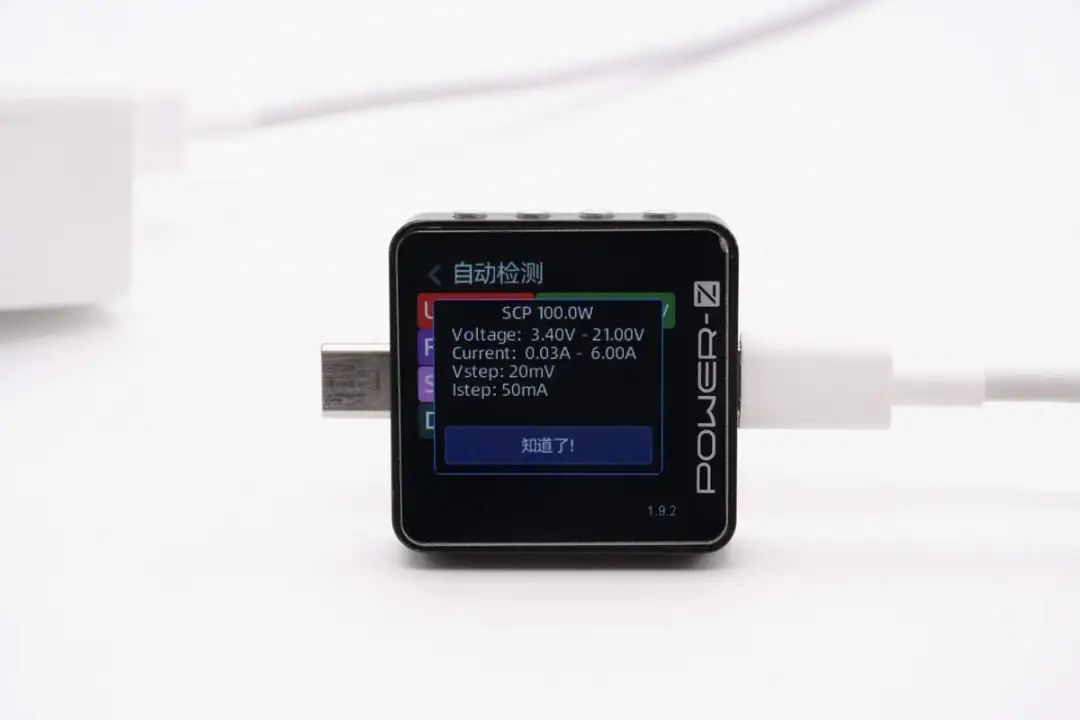

测得SCP超级快充具备3.4V-21V,0.03A-6A输出能力,电压步进20mV,电流步进50mA。ZVqednc

ZVqednc

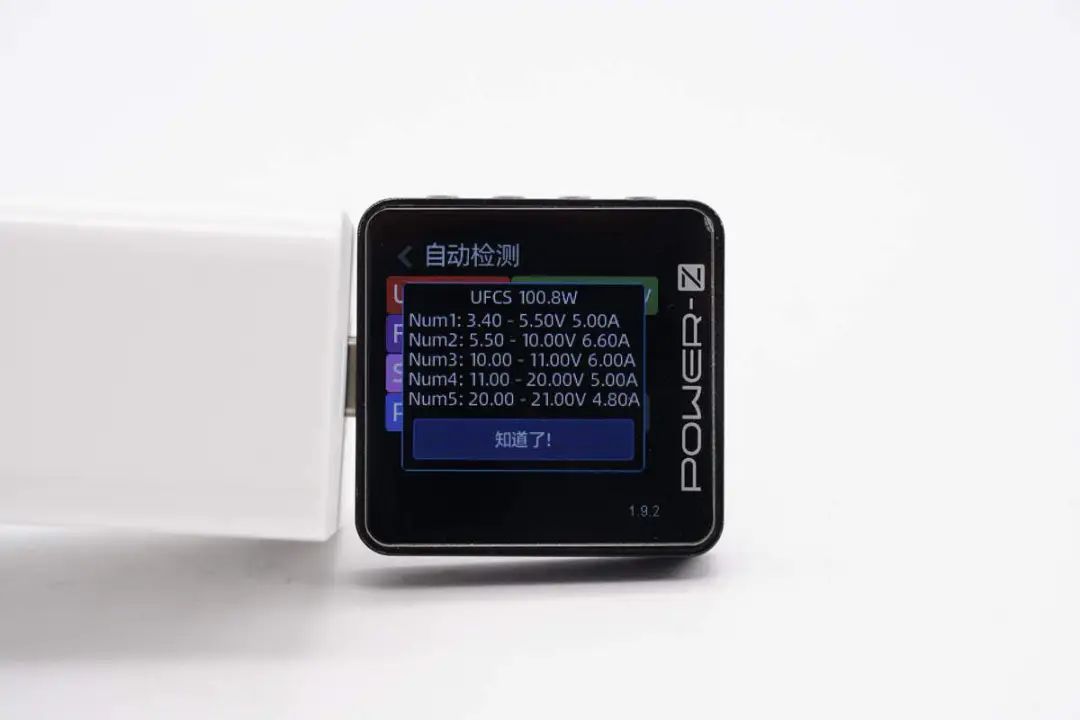

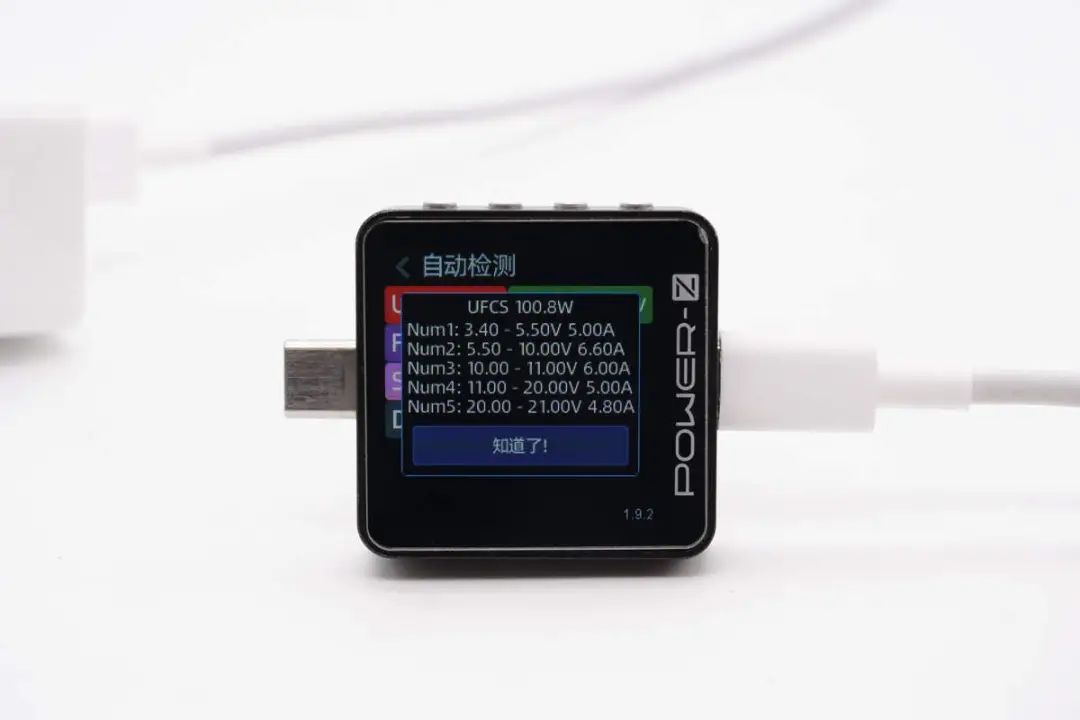

测得UFCS融合快充具备3.4-5.5V5A、5.5-10V6.6A、10-11V6A、11-20V5A、20-21V4.8A五组电压档位。ZVqednc

ZVqednc

USB-A1接口支持UFCS、FCP、SCP、QC2.0、DCP等充电协议。ZVqednc

ZVqednc

测得SCP超级快充具备3.4V-21V,0.03A-6A输出能力,电压步进20mV,电流步进50mA。ZVqednc

ZVqednc

测得UFCS融合快充具备3.4-5.5V5A、5.5-10V6.6A、10-11V6A、11-20V5A、20-21V4.8A五组电压档位。ZVqednc



华为全能充多口充电器拆解ZVqednc

看完了华为全能充多口充电器的开箱展示,下面就进行拆解,一起看看内部的用料和设计。ZVqednc

ZVqednc

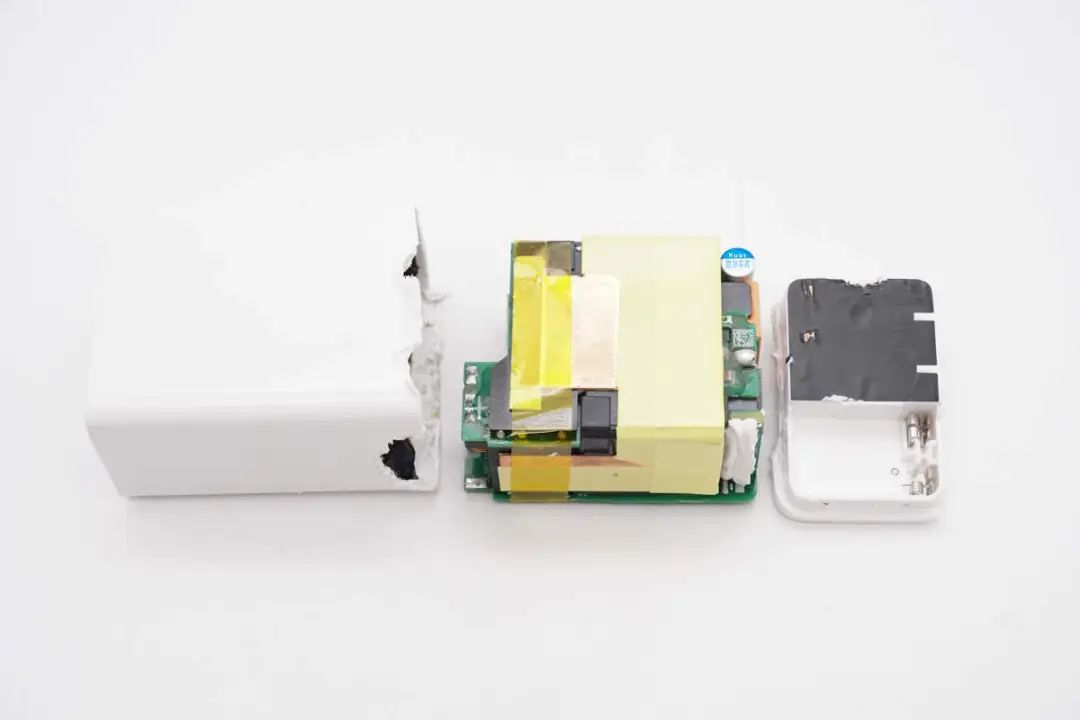

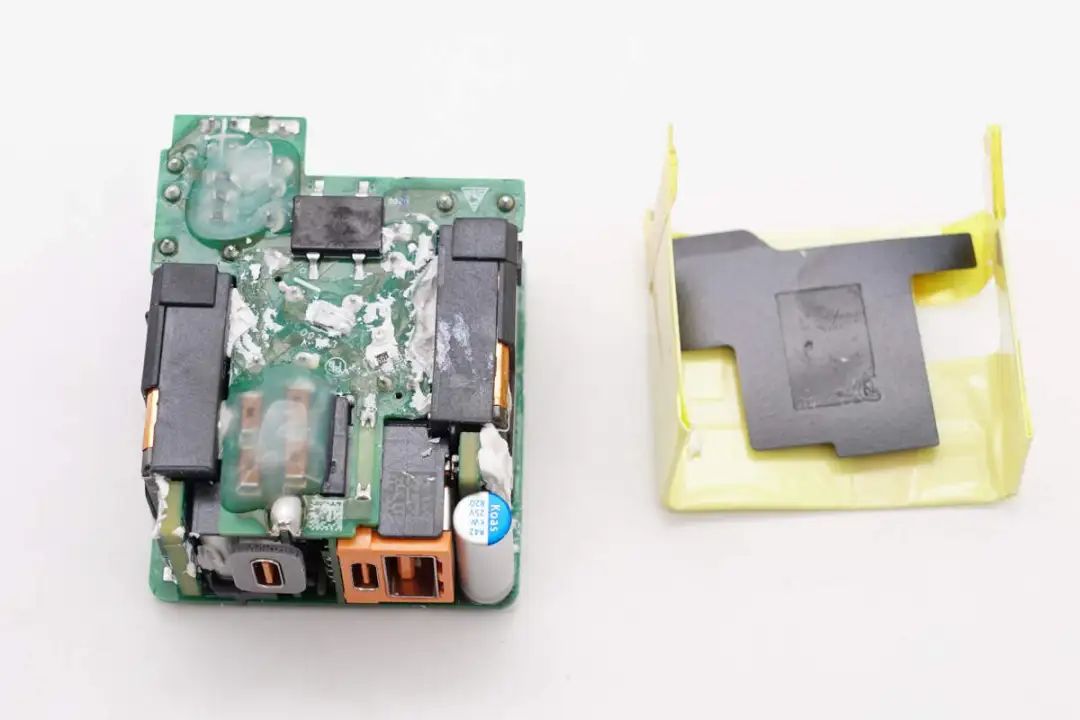

首先沿壳体接缝拆开充电器外壳,壳体内部粘贴石墨导热贴纸。ZVqednc

ZVqednc

PCBA模块表面包裹铜片散热。ZVqednc

ZVqednc

PCBA模块背面也设有铜片散热,铜片与PCBA模块之间设有麦拉片绝缘,打胶填充加强散热。ZVqednc

ZVqednc

拆下PCBA模块顶部的散热片,内部设有麦拉片绝缘。ZVqednc

ZVqednc

PCBA模块由两块小板和平面变压器焊接组成,输入端NTC热敏电阻焊点和贴片Y电容打胶保护。ZVqednc

ZVqednc

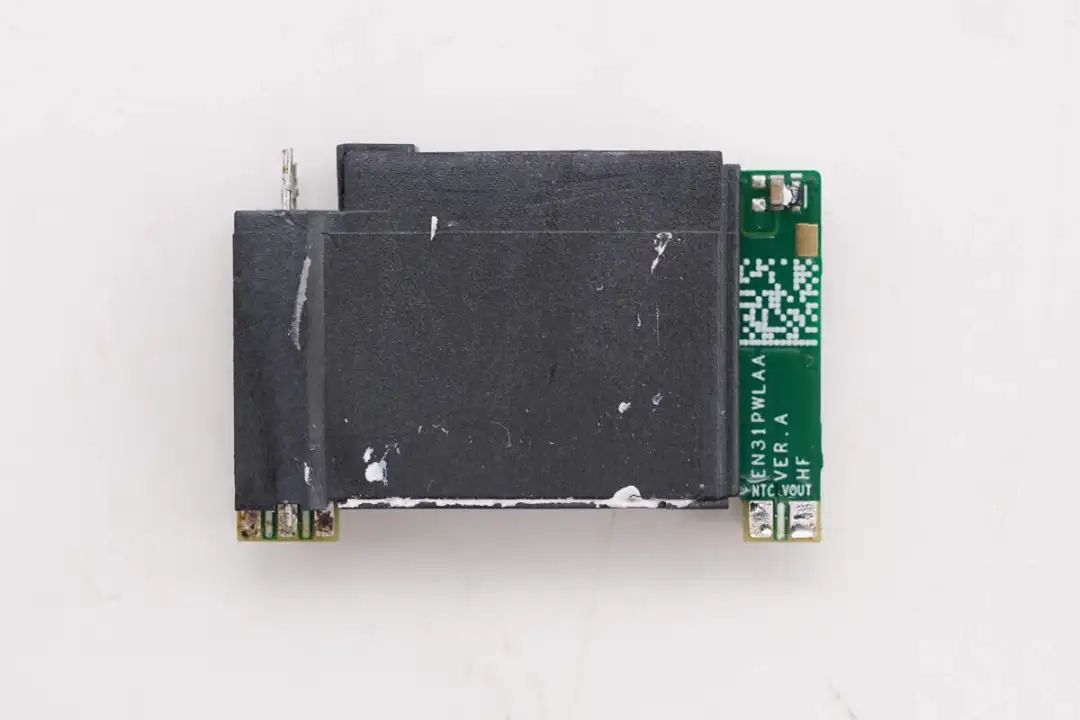

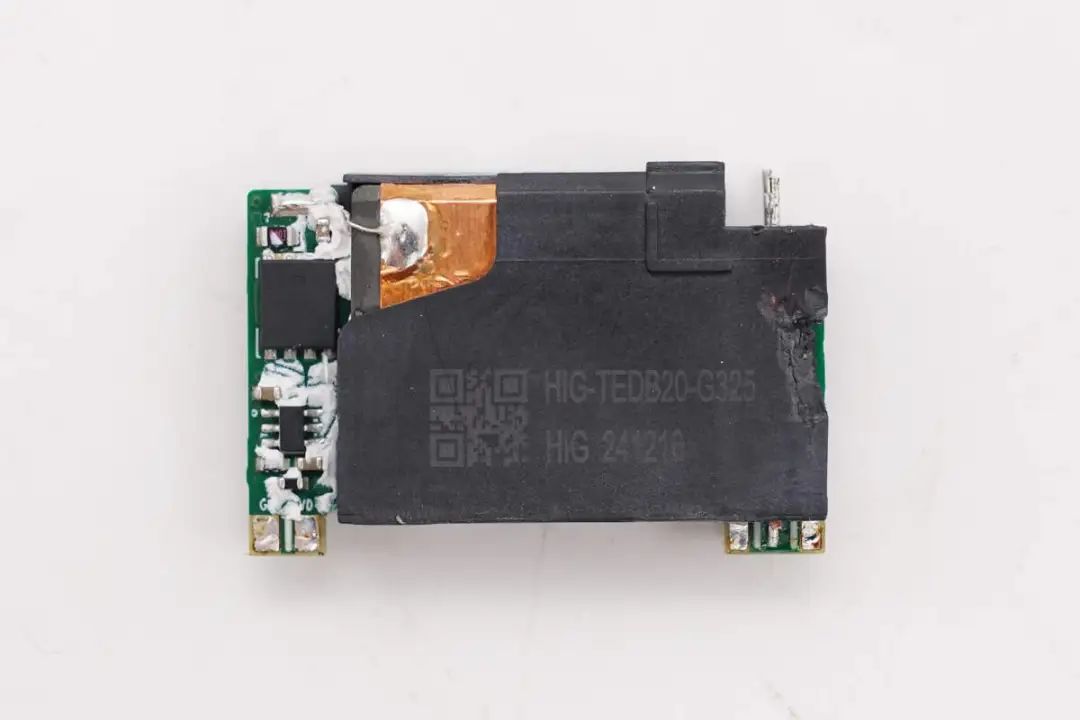

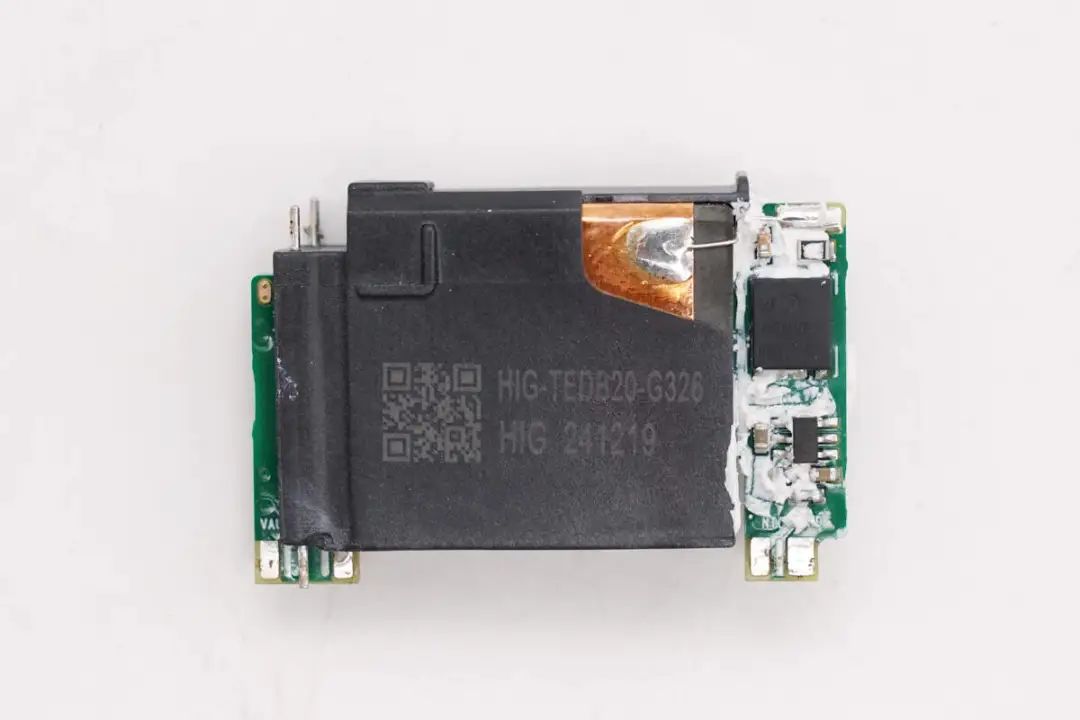

侧面平面变压器特写,磁芯包裹铜箔屏蔽,设有塑料壳绝缘。ZVqednc

ZVqednc

平面变压器焊接到底部小板上,发热元件打胶加强散热。ZVqednc

ZVqednc

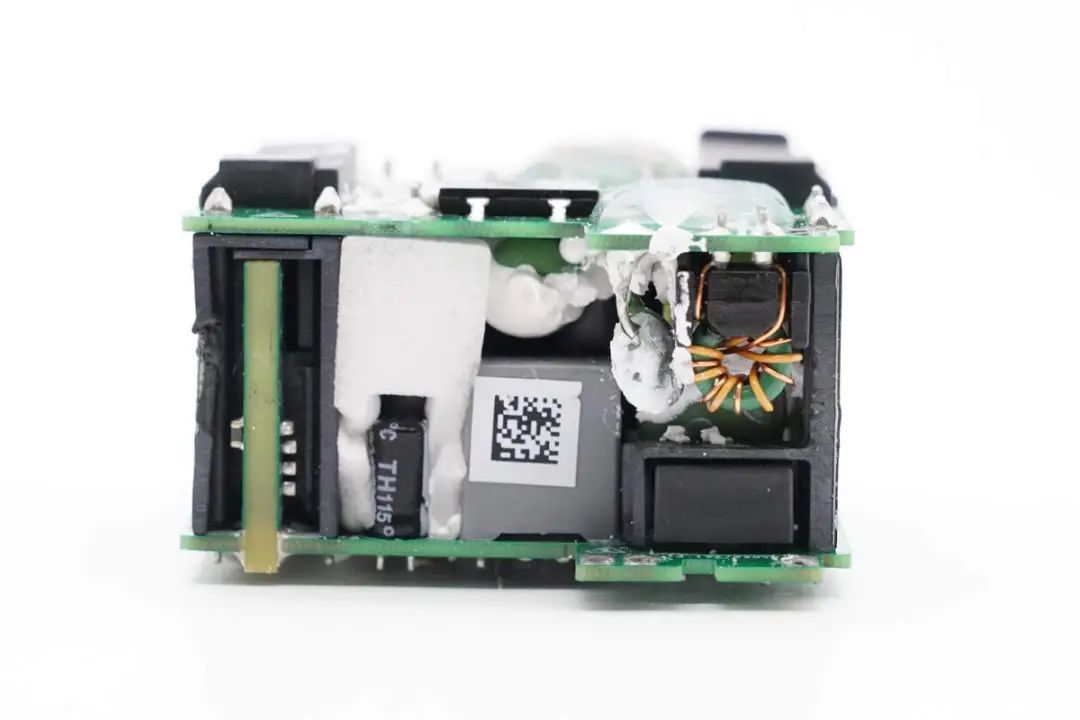

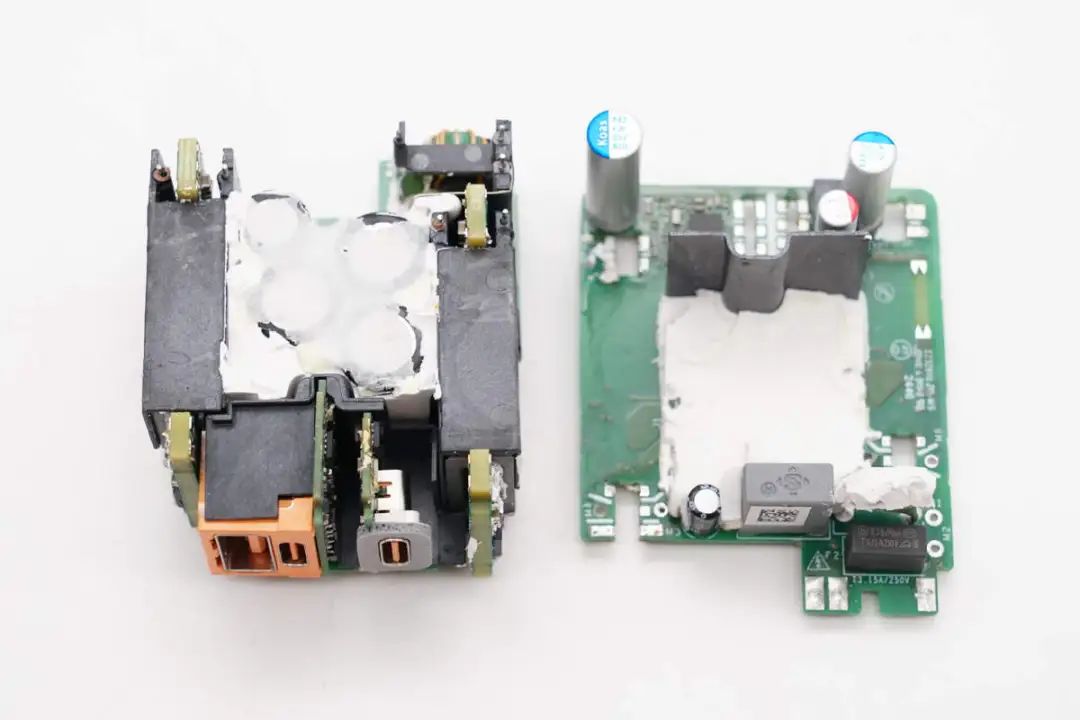

在两块小板的夹层内部设有高压滤波电容,平面变压器塑料外壳起到支撑绝缘作用。ZVqednc

ZVqednc

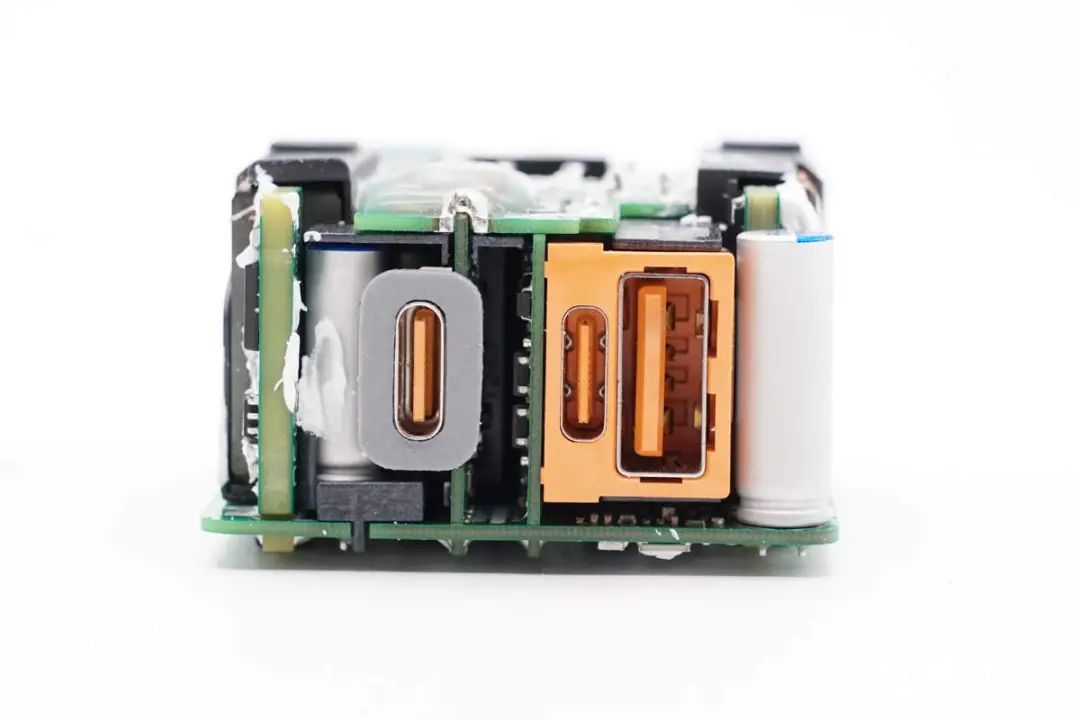

输出端设有两块小板,焊接USB-C和USB-A/C融合母座。ZVqednc

ZVqednc

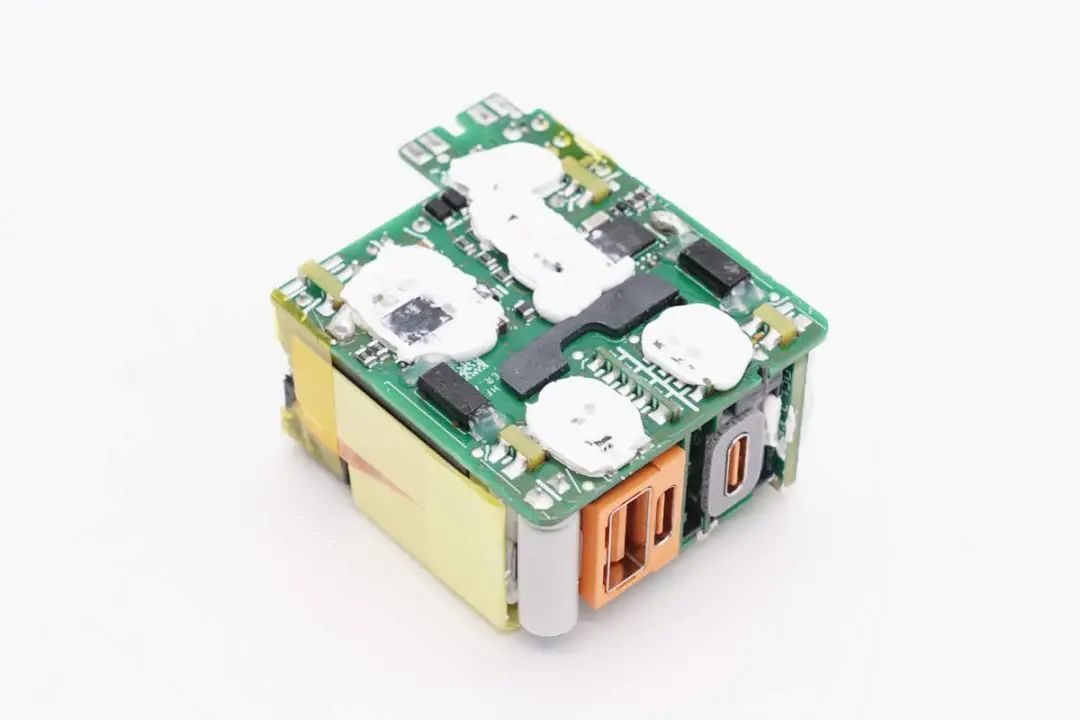

焊接分开上下两块PCBA模块之间的连接,PCBA模块通过绝缘支架内部的排针连接供电。ZVqednc

ZVqednc

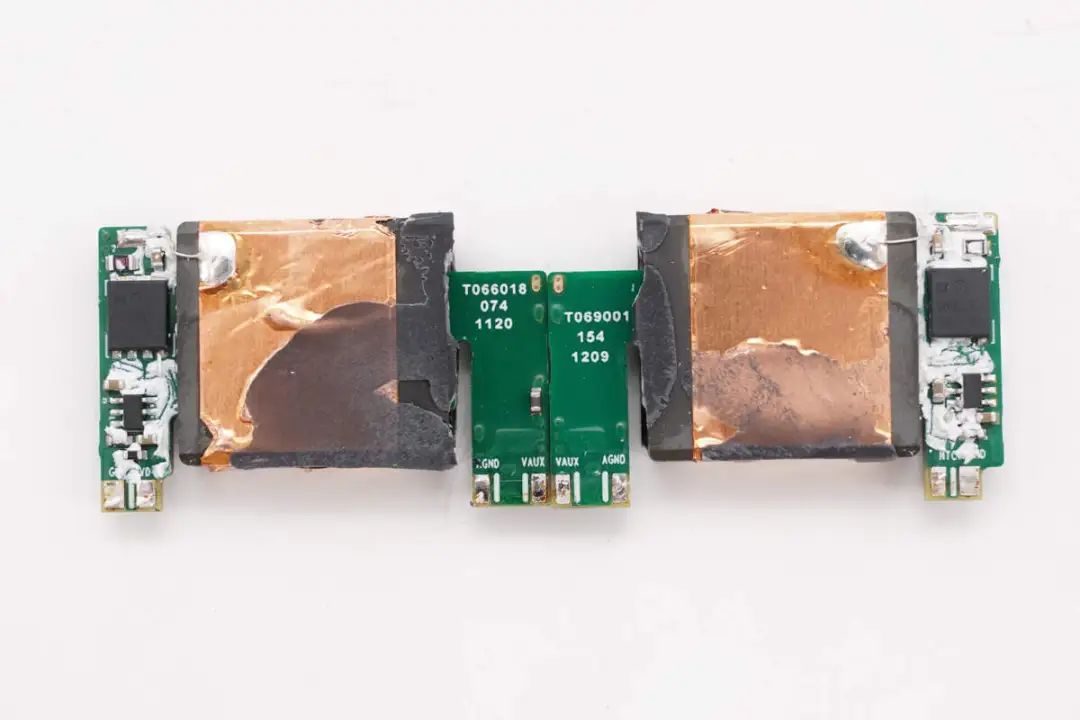

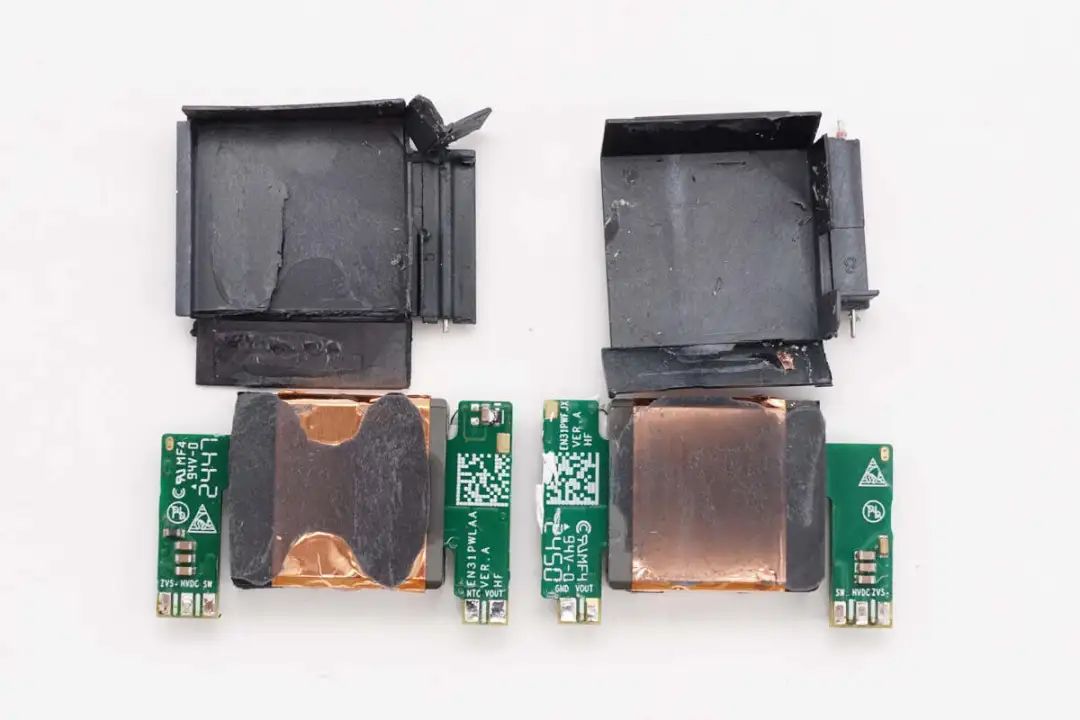

焊接拆分PCBA模块,开始进行拆解。ZVqednc

ZVqednc

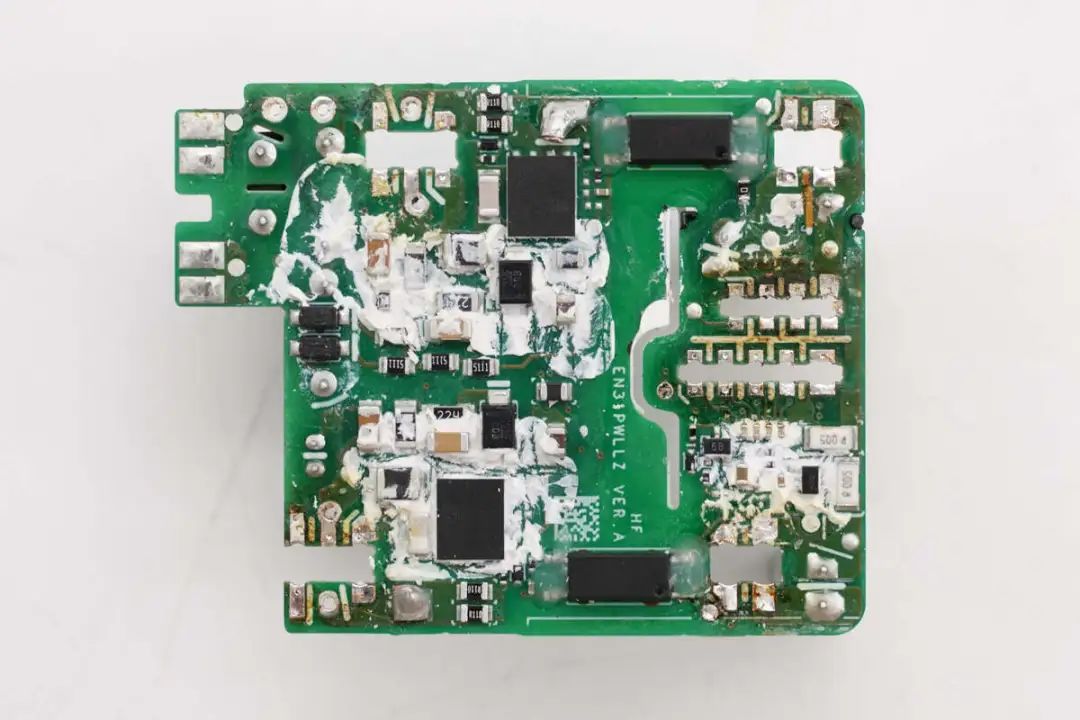

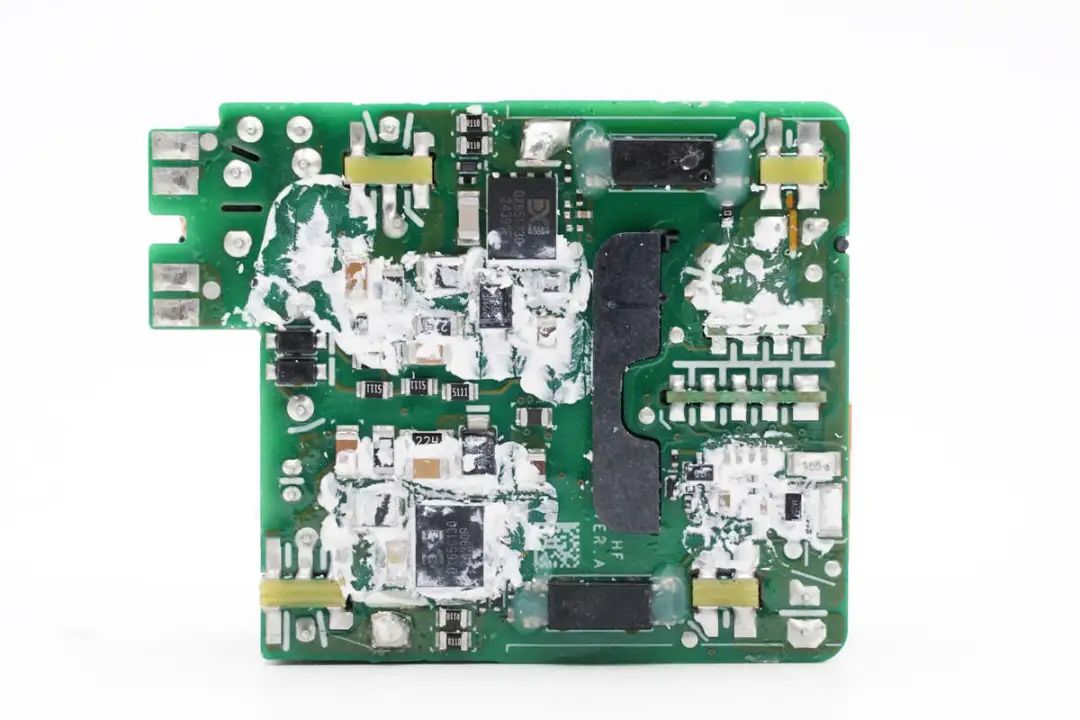

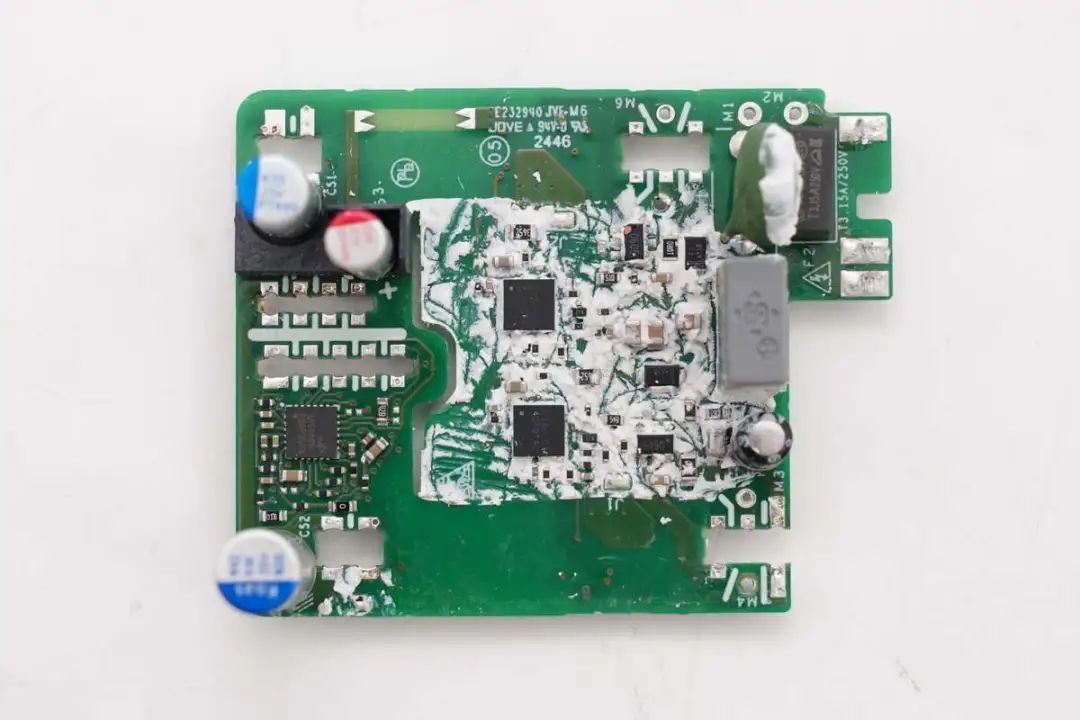

底部PCBA模块右侧为输入端,设有保险丝,压敏电阻和安规X2电容。中间位置为初级主控芯片,左侧为协议芯片和滤波固态电容。ZVqednc

ZVqednc

PCBA模块背面设有对应的氮化镓开关管和反馈光耦。ZVqednc

ZVqednc

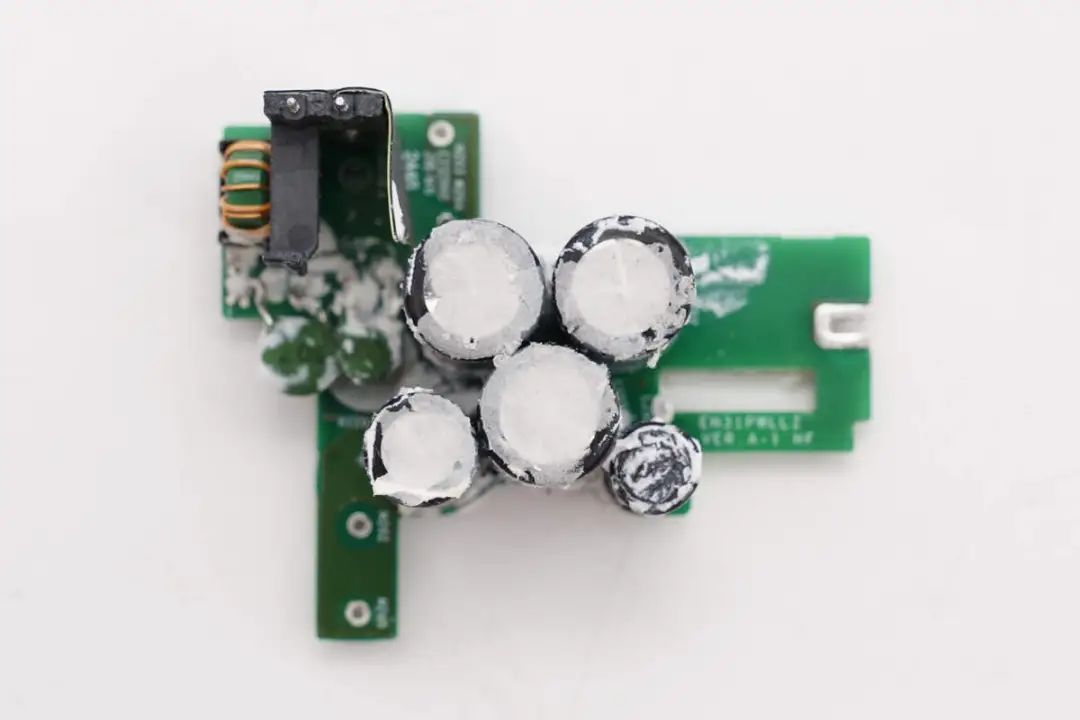

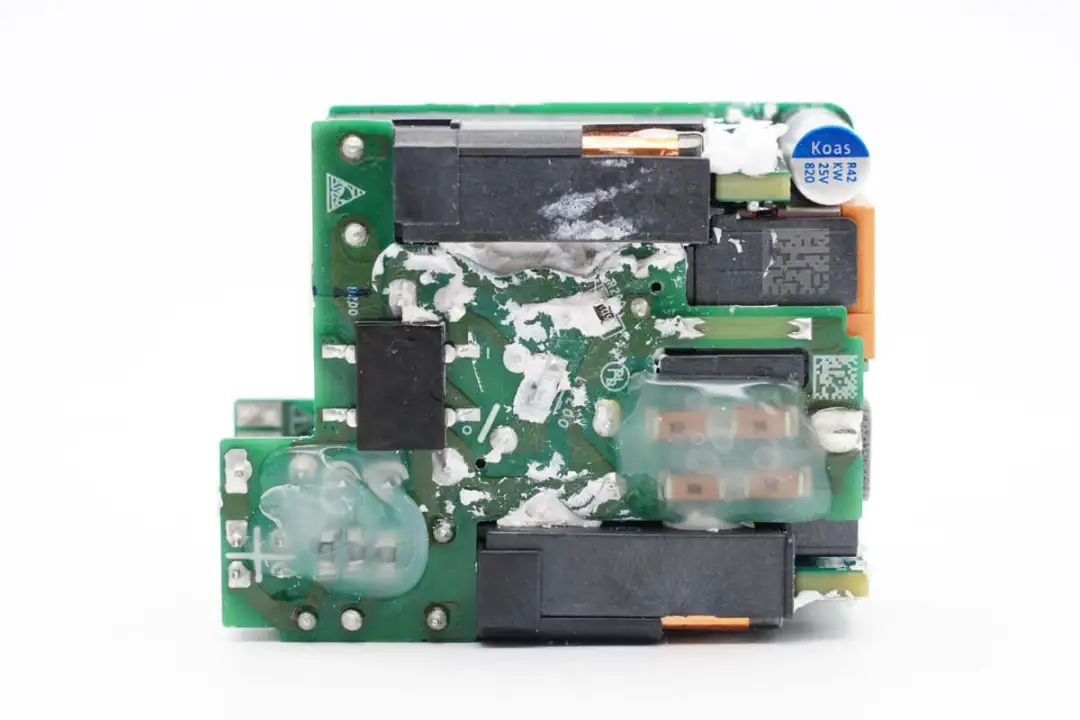

上方PCBA模块焊接共模电感,高压滤波电容和差模电感。ZVqednc

ZVqednc

另一面焊接整流桥和贴片Y电容。ZVqednc

ZVqednc

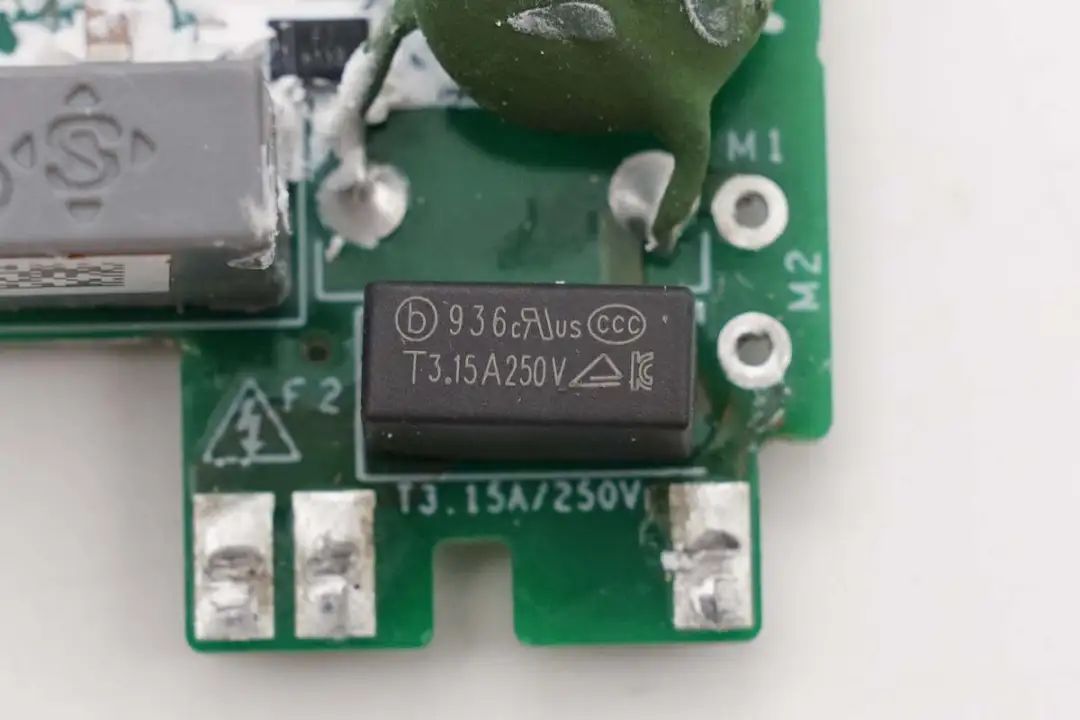

保险丝来自贝特电子,出料号936,规格为3.15A 250V。ZVqednc

ZVqednc

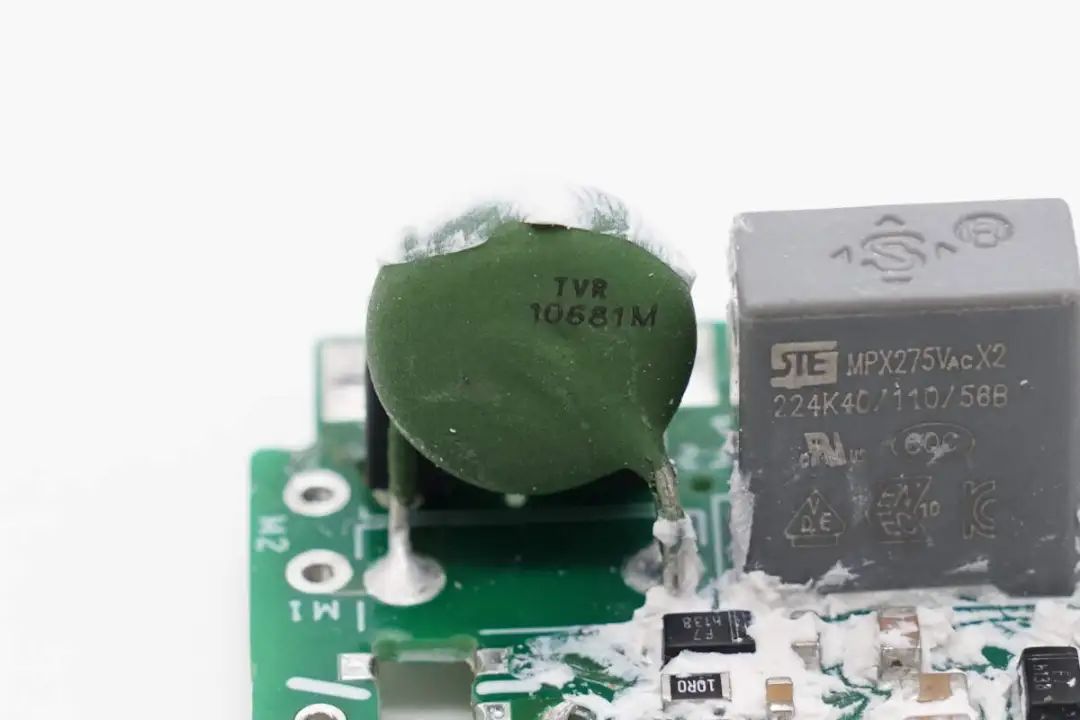

压敏电阻型号TVR10681M,用于吸收过压浪涌。ZVqednc

ZVqednc

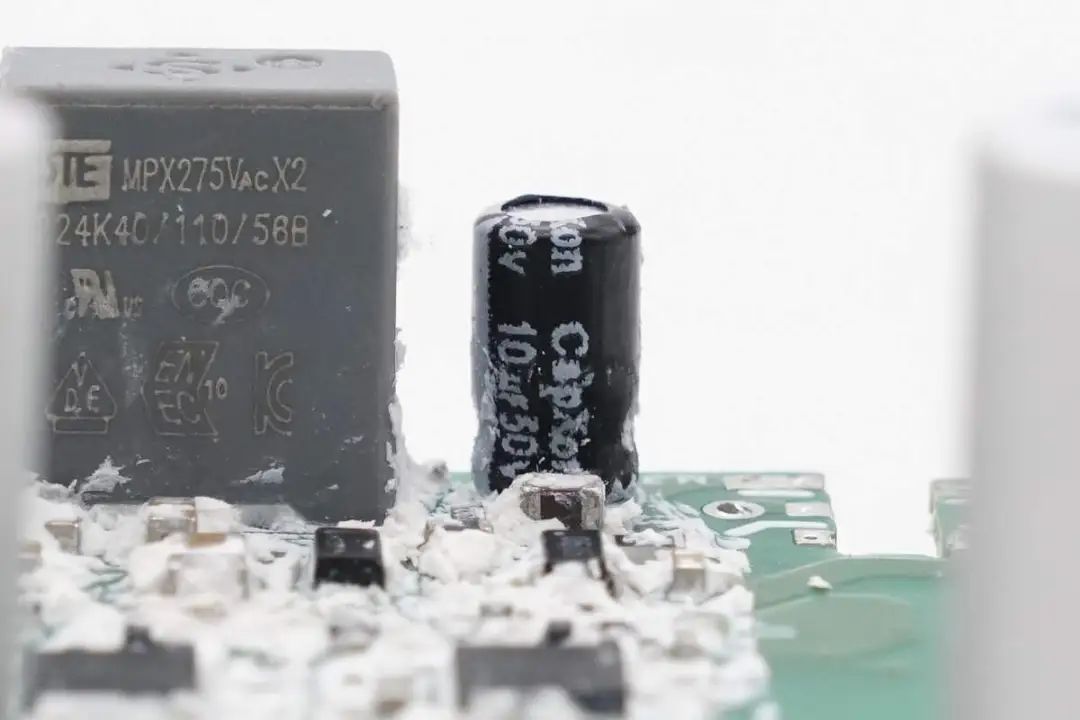

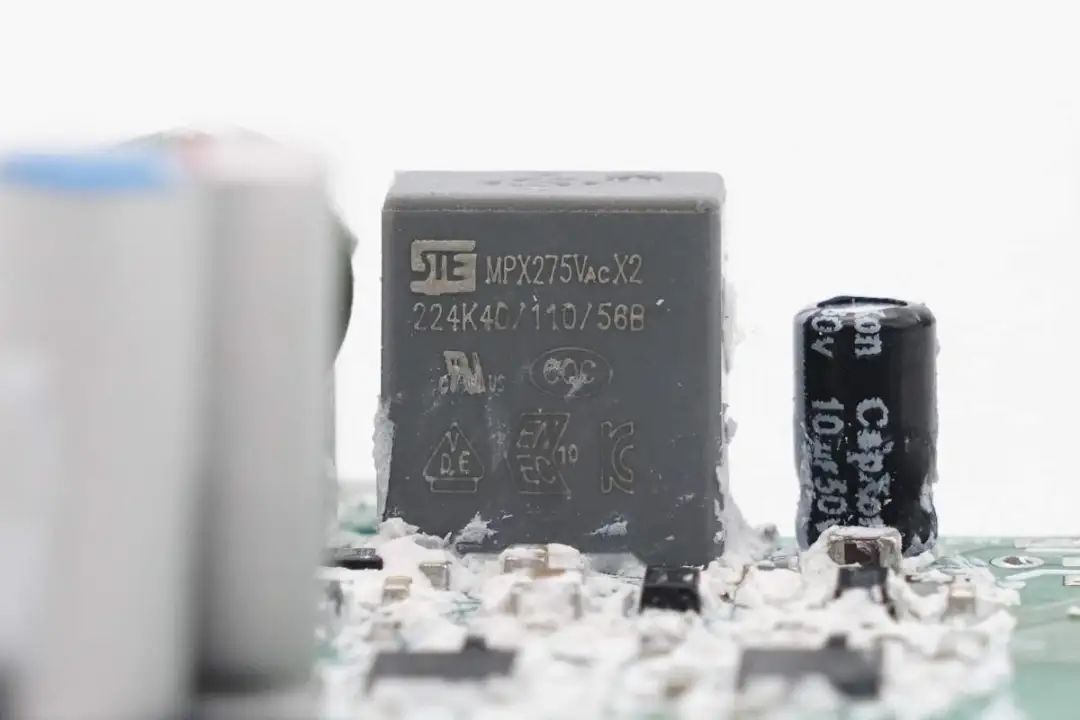

安规X2电容来自STE松田电子,容量0.22μF。ZVqednc

ZVqednc

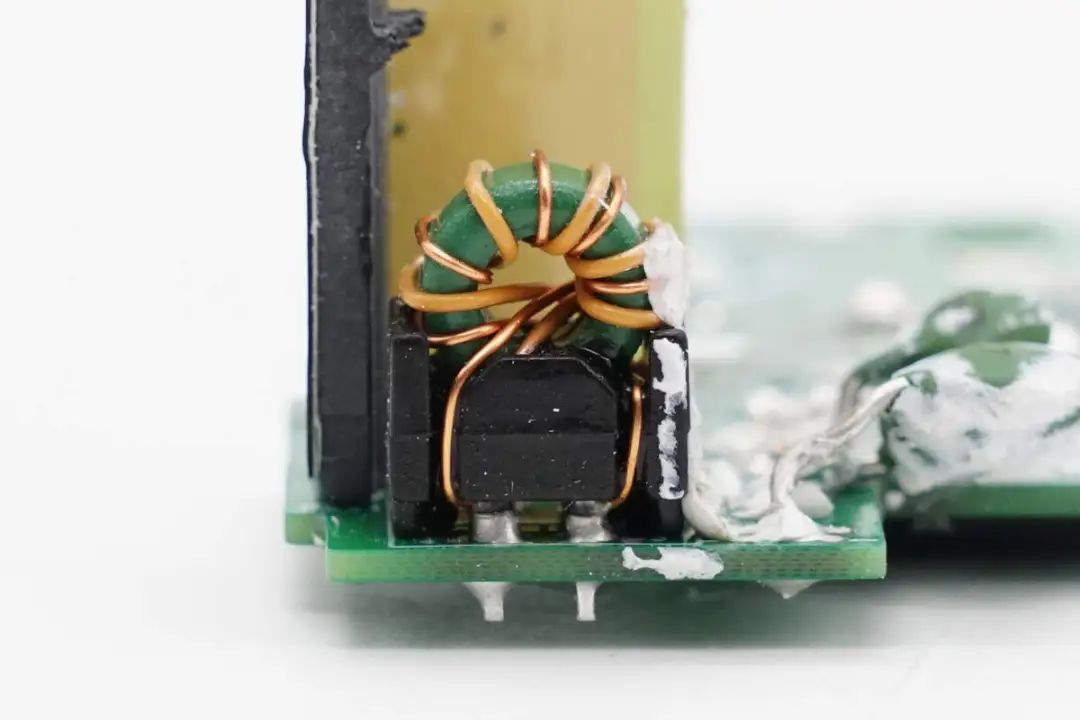

共模电感采用漆包线和绝缘线绕制。ZVqednc

ZVqednc

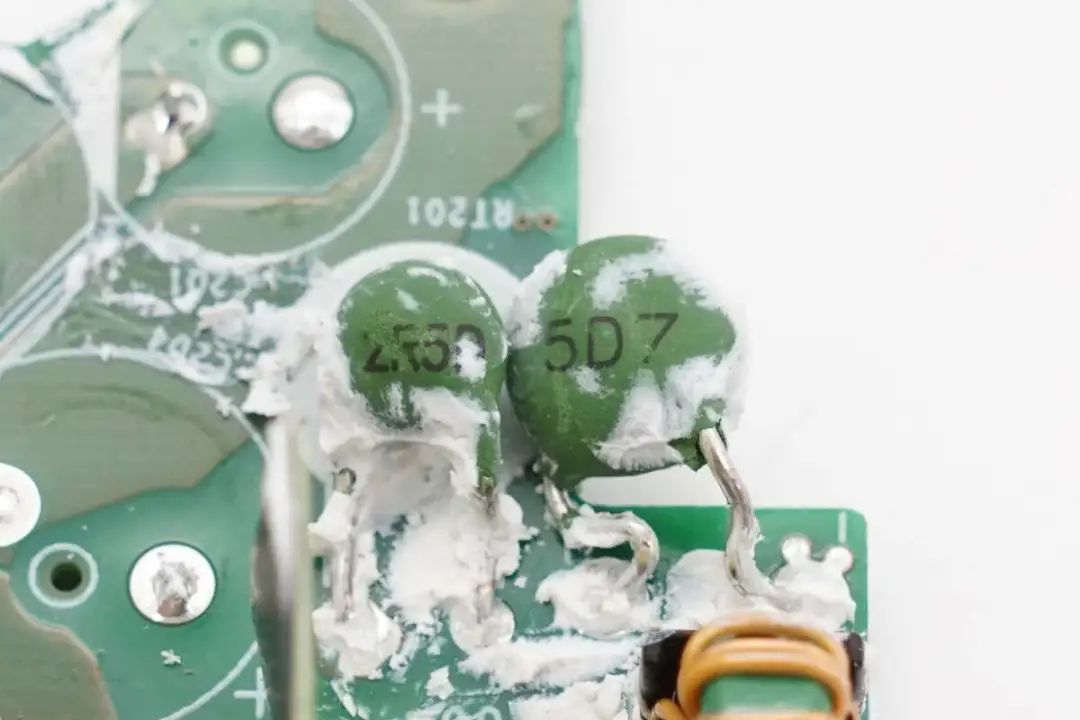

两颗NTC热敏电阻串联,用于抑制上电的浪涌电流。ZVqednc

ZVqednc

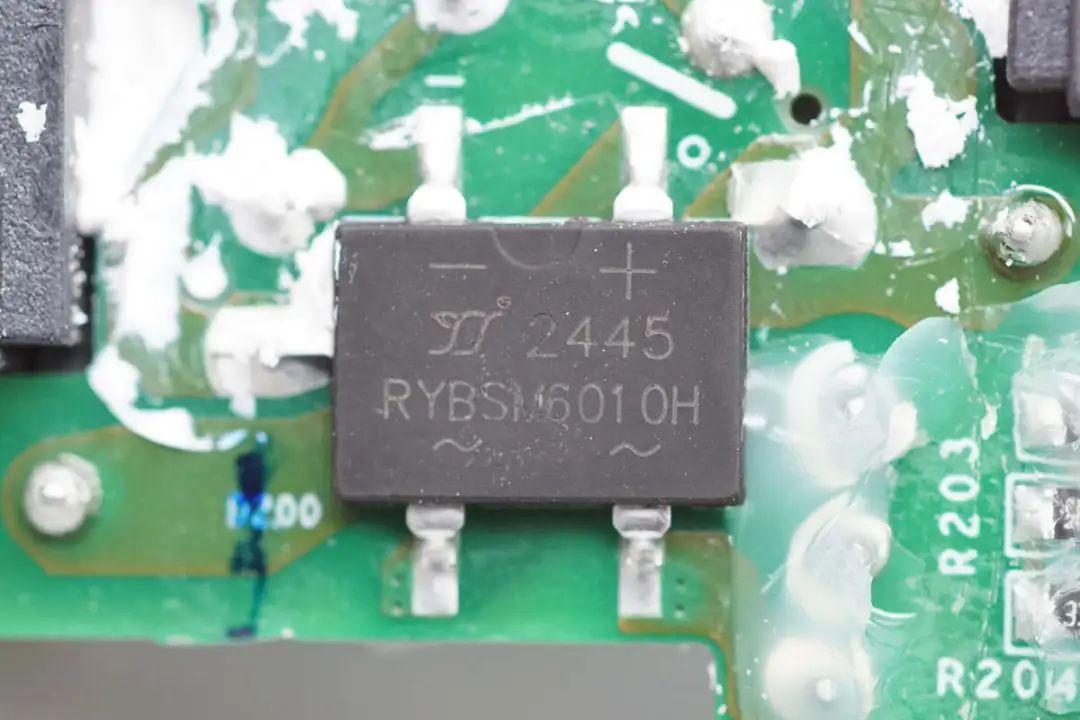

整流桥来自扬杰,型号RYBSM6010H,为快恢复整流桥,规格为1000V 6A,采用YBS3封装。ZVqednc

ZVqednc

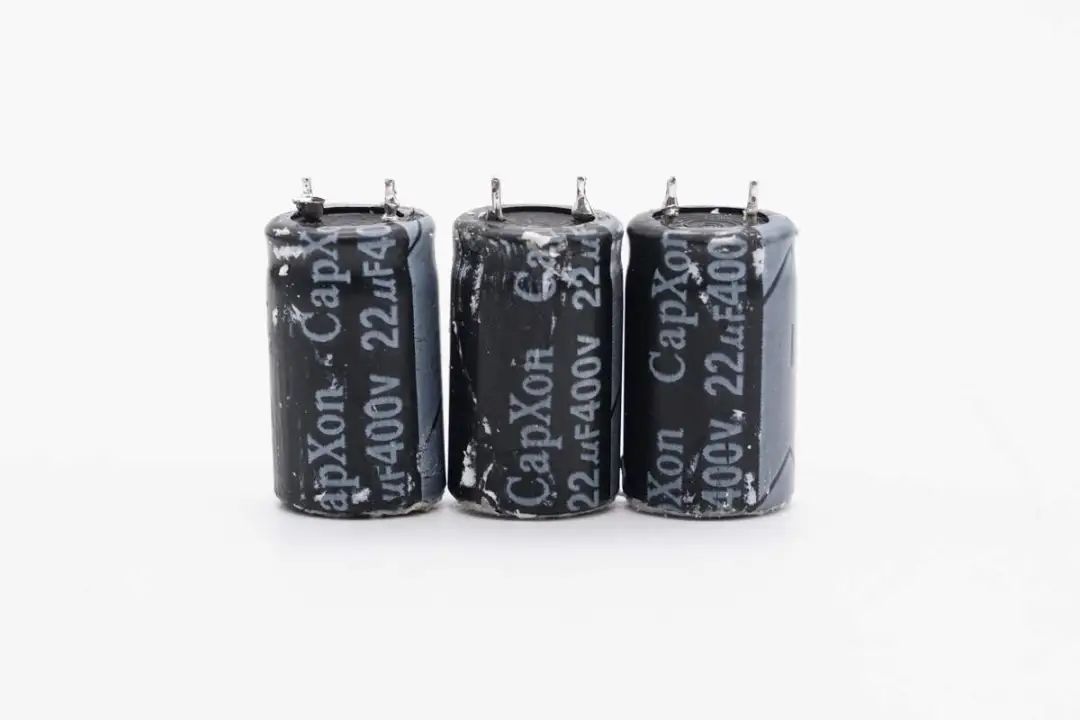

高压滤波电容来自丰宾,规格为22μF400V,共计3颗。ZVqednc

ZVqednc

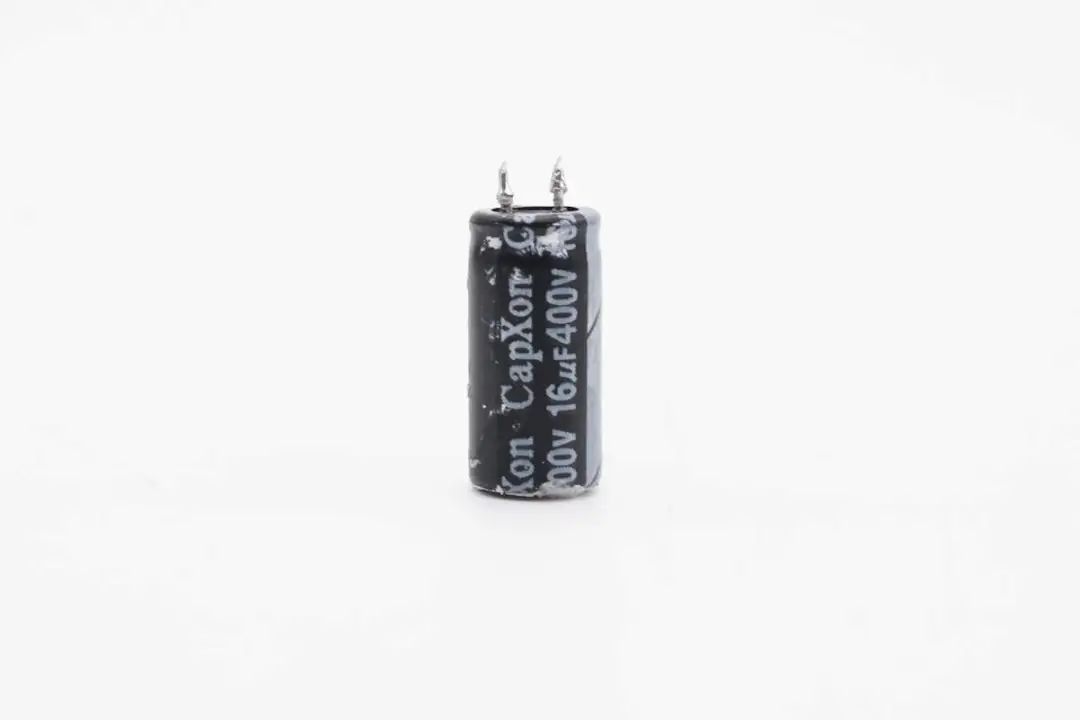

另一颗规格为16μF400V,滤波电容总容量为82μF。ZVqednc

ZVqednc

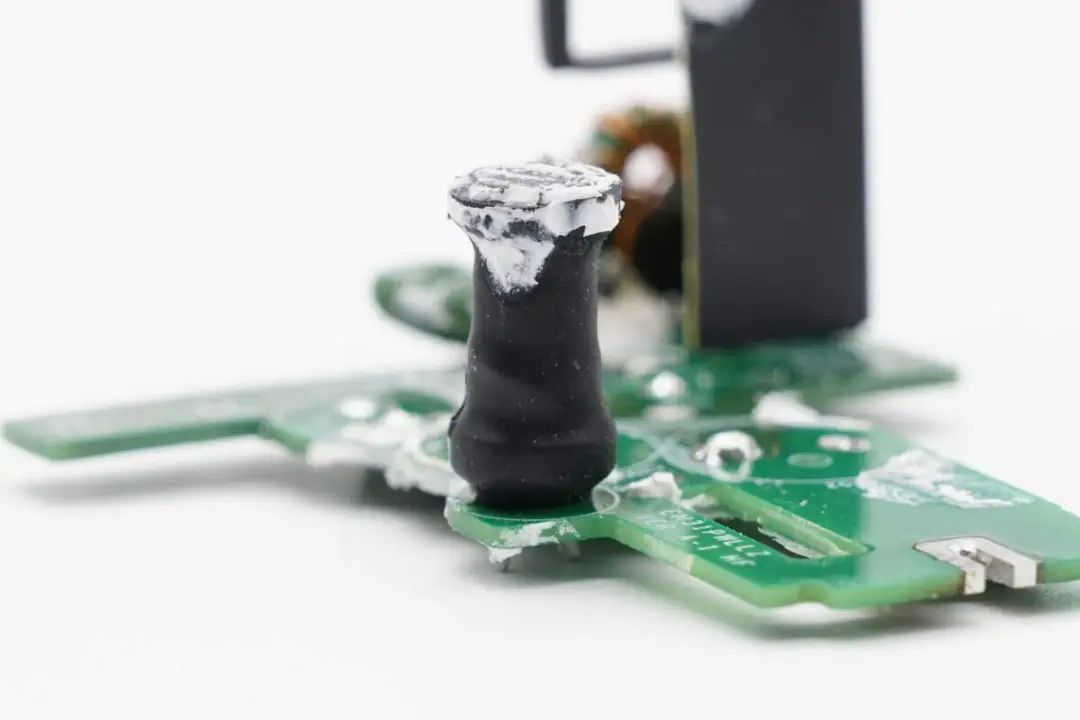

差模电感外套热缩管绝缘。ZVqednc

ZVqednc

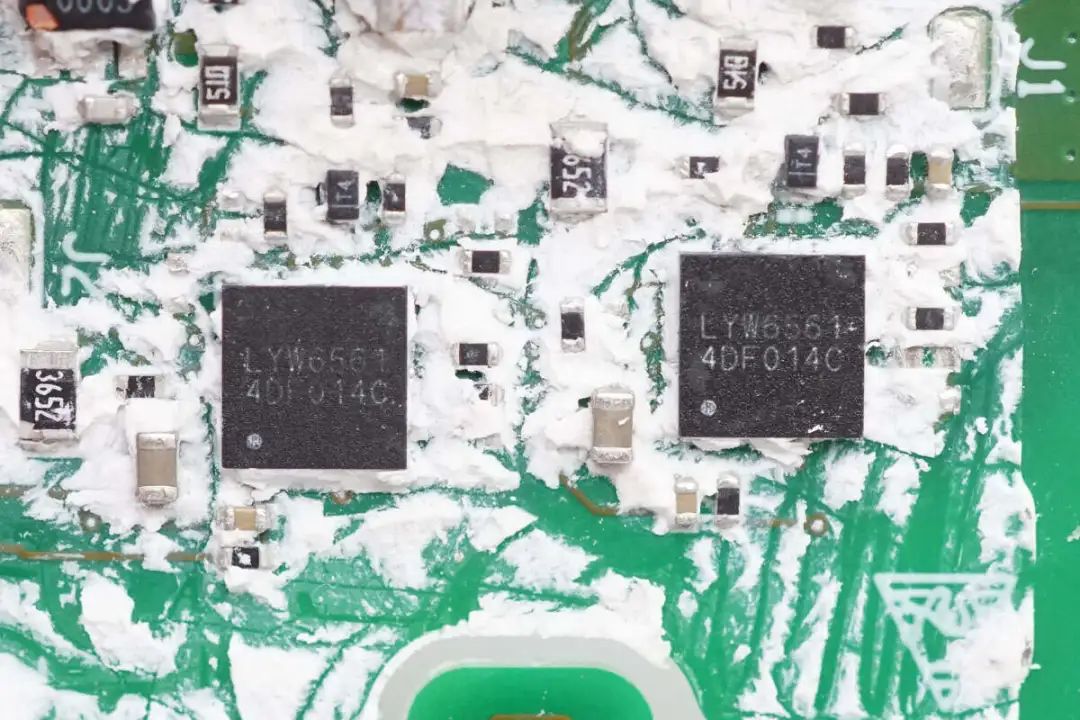

两颗开关电源主控芯片特写,丝印LYW6561,采用QFN20封装。ZVqednc

ZVqednc

主控芯片供电电容来自丰宾,规格为10μF 50V。ZVqednc

ZVqednc

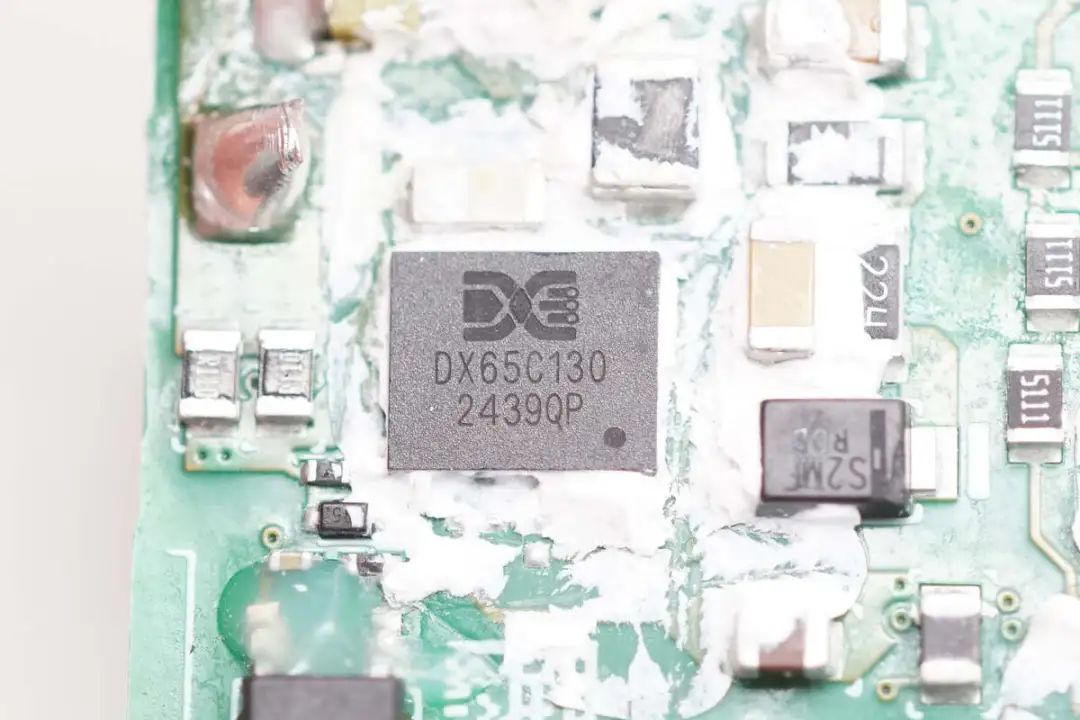

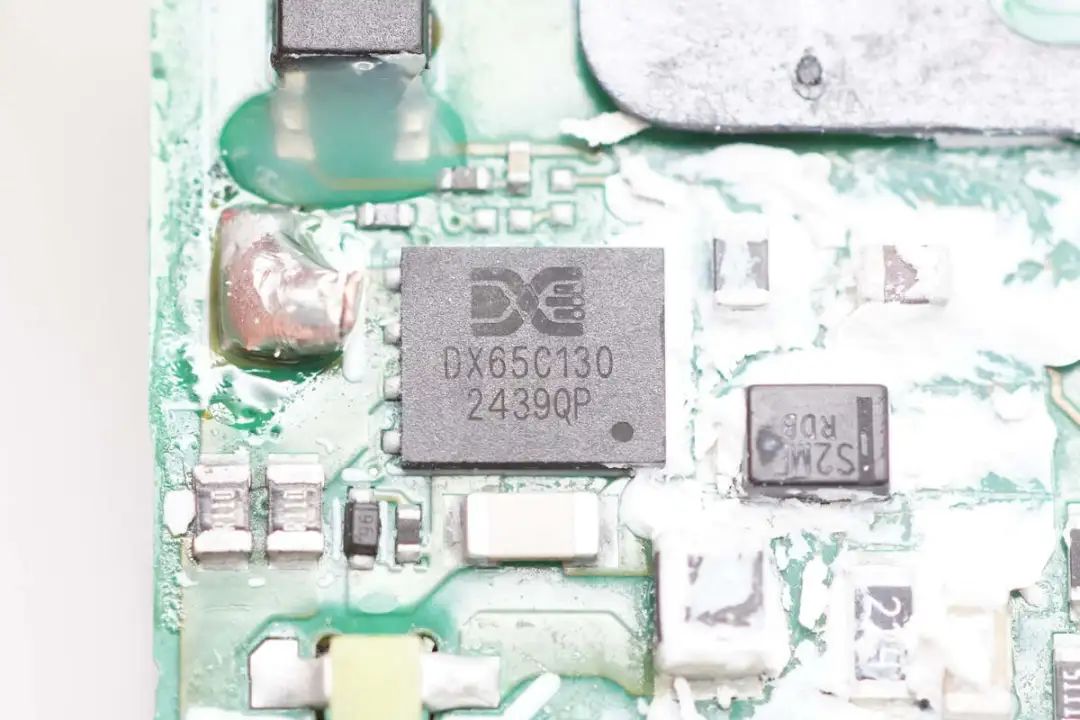

氮化镓开关管来自氮矽科技,采用DFN5*6封装,型号DX65C130,为650V耐压的增强型氮化镓开关管,瞬态耐压800V,最大导通电阻130mΩ,具备简化的栅极驱动需求,支持超高开关频率,具备快速可控制的上升和下降时间,无反向恢复损耗。ZVqednc

氮矽科技DX65C130氮化镓开关管适用于大功率电池快充,功率因数校正,大功率无线充电功率传输,LED照明驱动器和LLC转换器等应用,提供高功率密度和高转换效率的解决方案。ZVqednc

ZVqednc

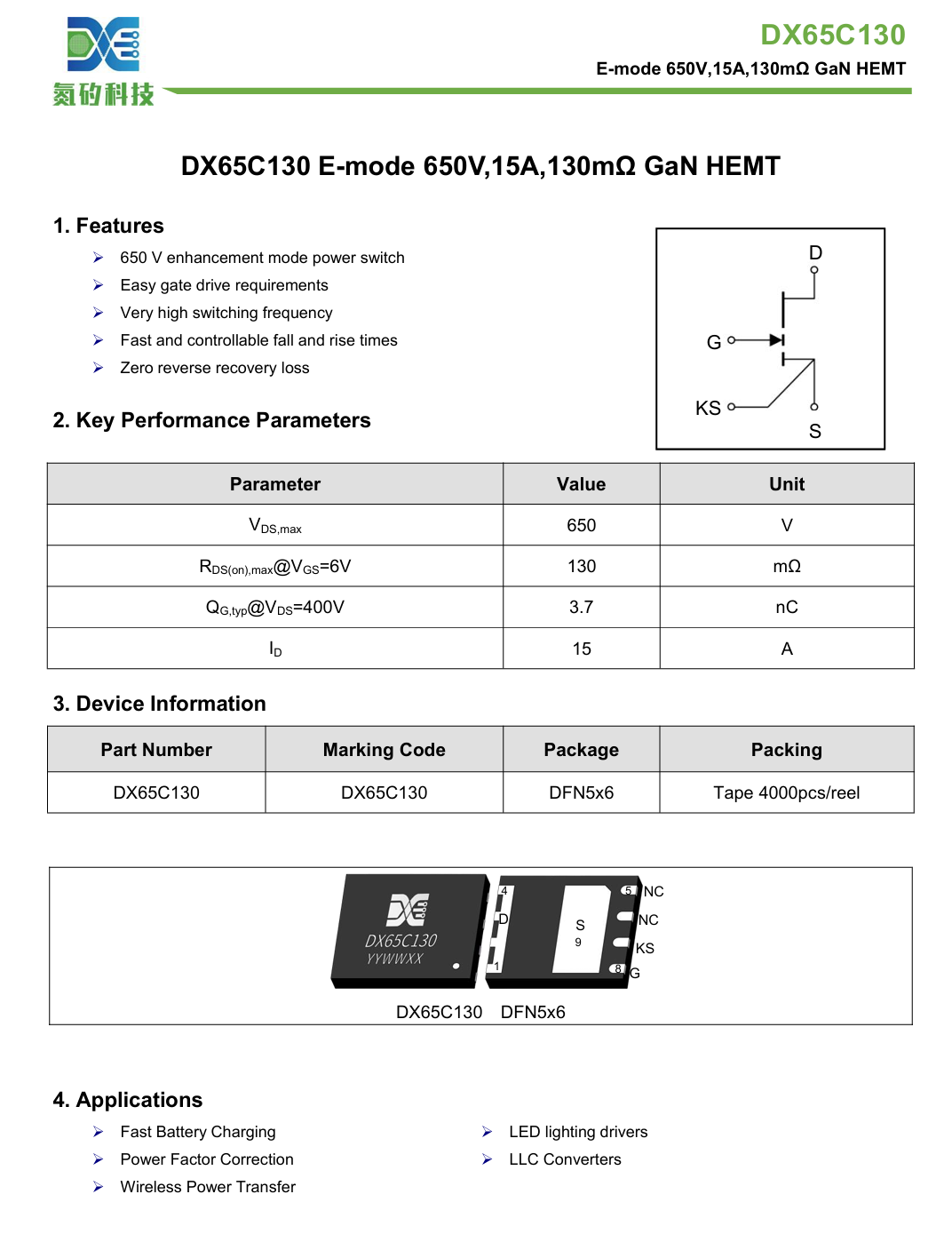

氮矽科技 DX65C130 资料信息。ZVqednc

ZVqednc

另一颗氮化镓开关管同样采用氮矽科技DX65C130氮化镓开关管。ZVqednc

ZVqednc

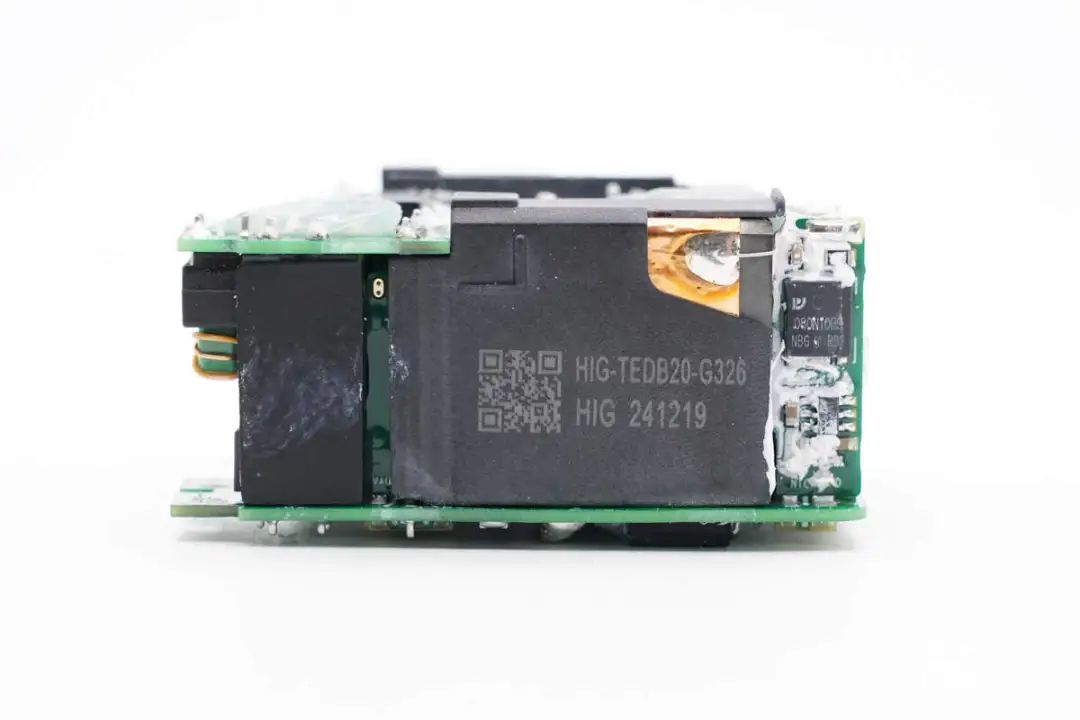

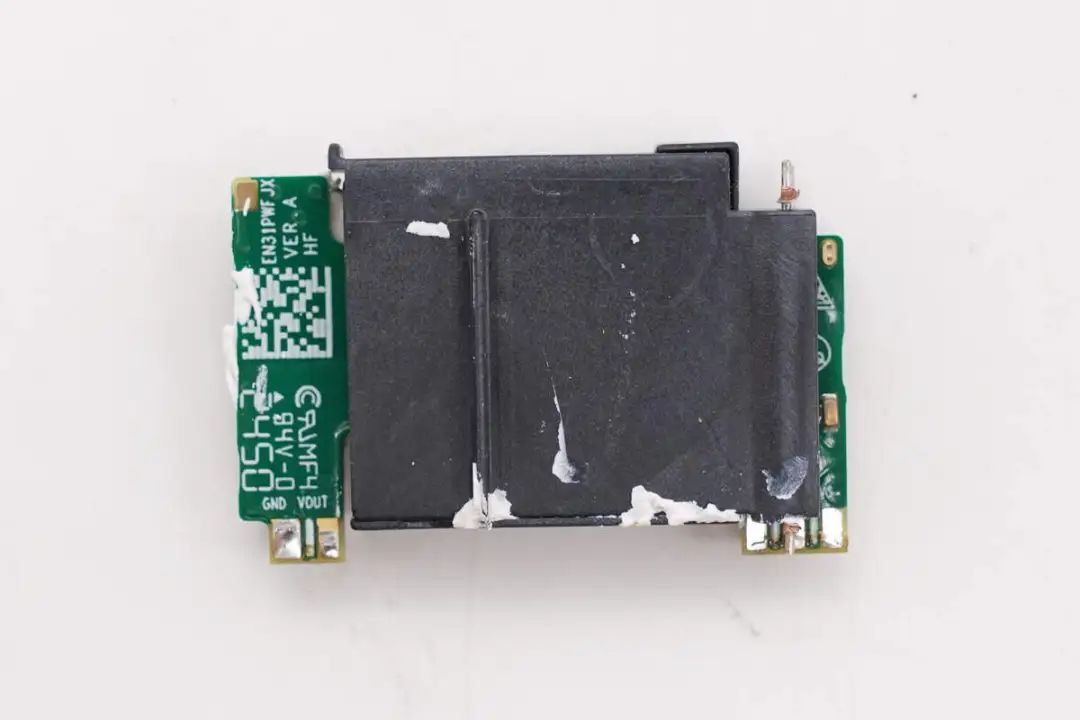

平面变压器外套塑料壳绝缘,来自嘉龙海杰,输出侧设有同步整流控制器和同步整流管,以及检测温度的NTC热敏电阻。ZVqednc

ZVqednc

磁芯两侧均被塑料壳覆盖。ZVqednc

ZVqednc

另一颗平面变压器为对称设计。ZVqednc

ZVqednc

另一侧也覆盖塑料壳。ZVqednc

ZVqednc

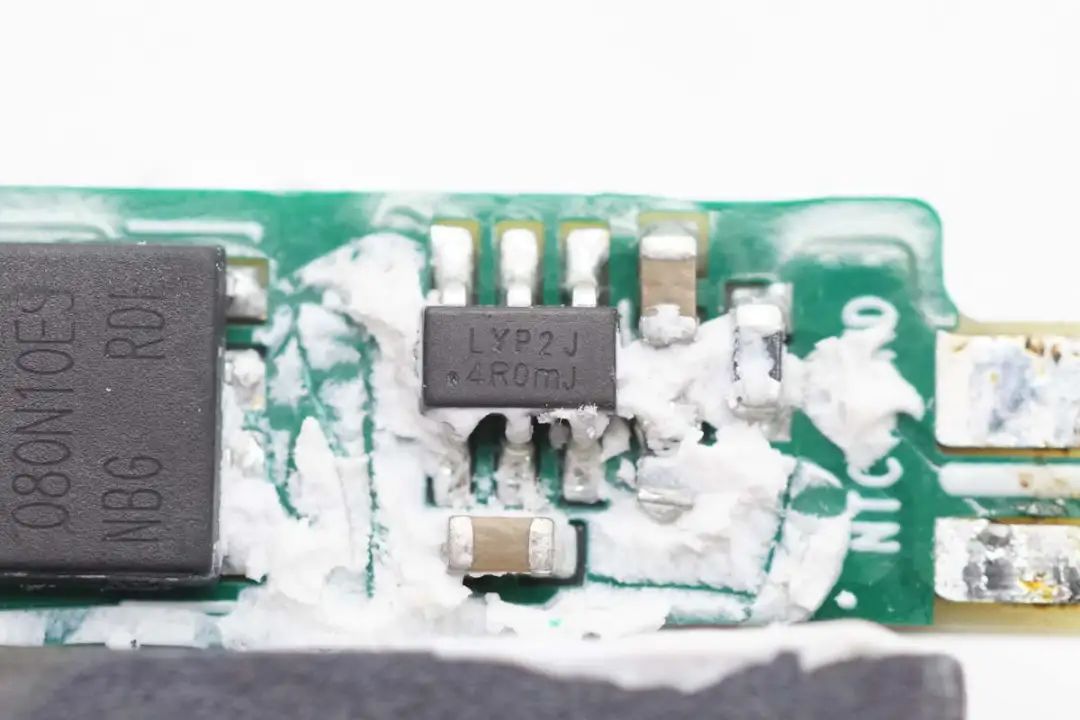

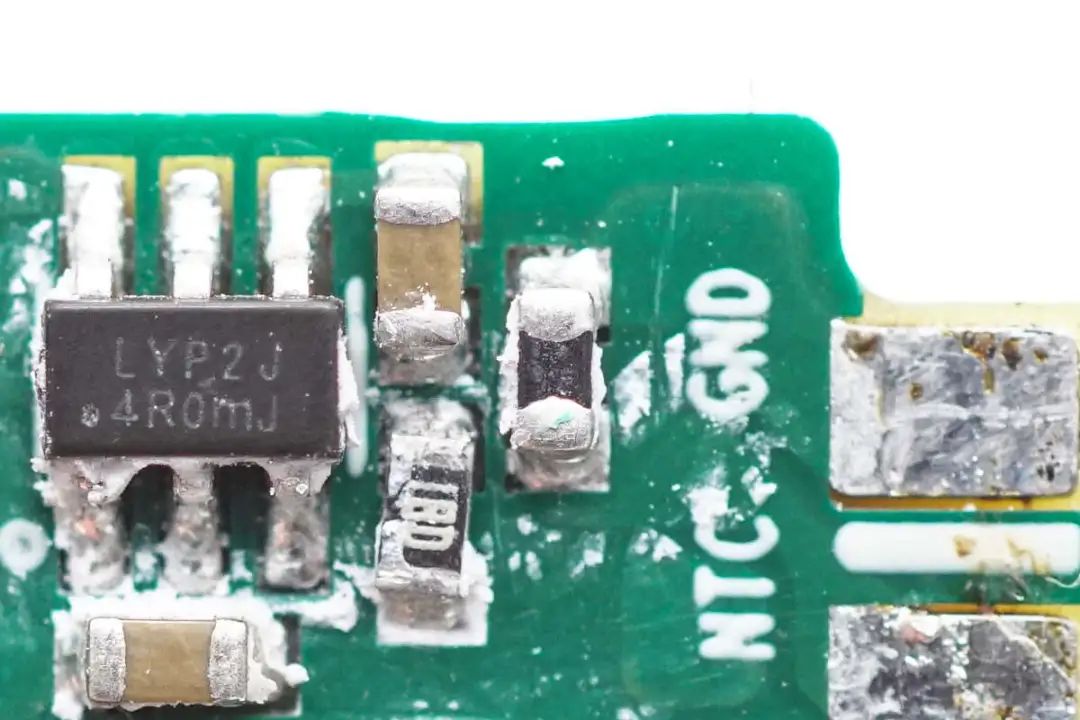

同步整流控制器丝印LYP2J,采用SOT23-6封装。ZVqednc

ZVqednc

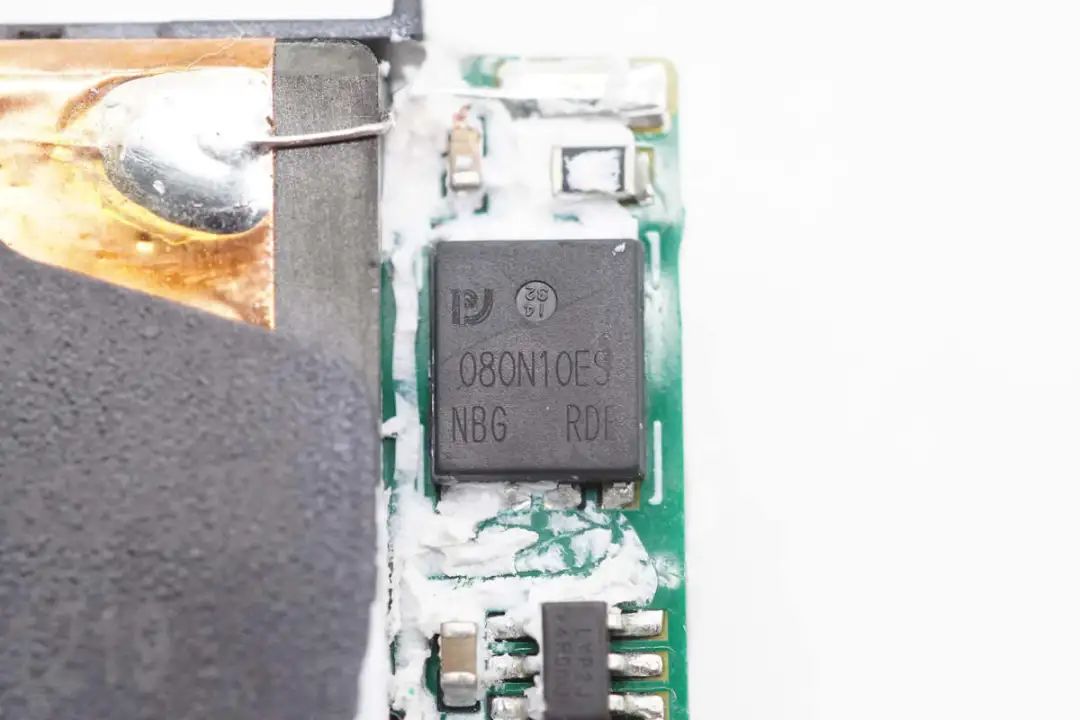

同步整流管来自平伟,型号PW080N10ES,NMOS,耐压100V,导阻6.5mΩ,采用DFN5*6封装。ZVqednc

ZVqednc

贴片NTC热敏电阻特写,用于检测充电器内部温度,进行过热保护。ZVqednc

ZVqednc

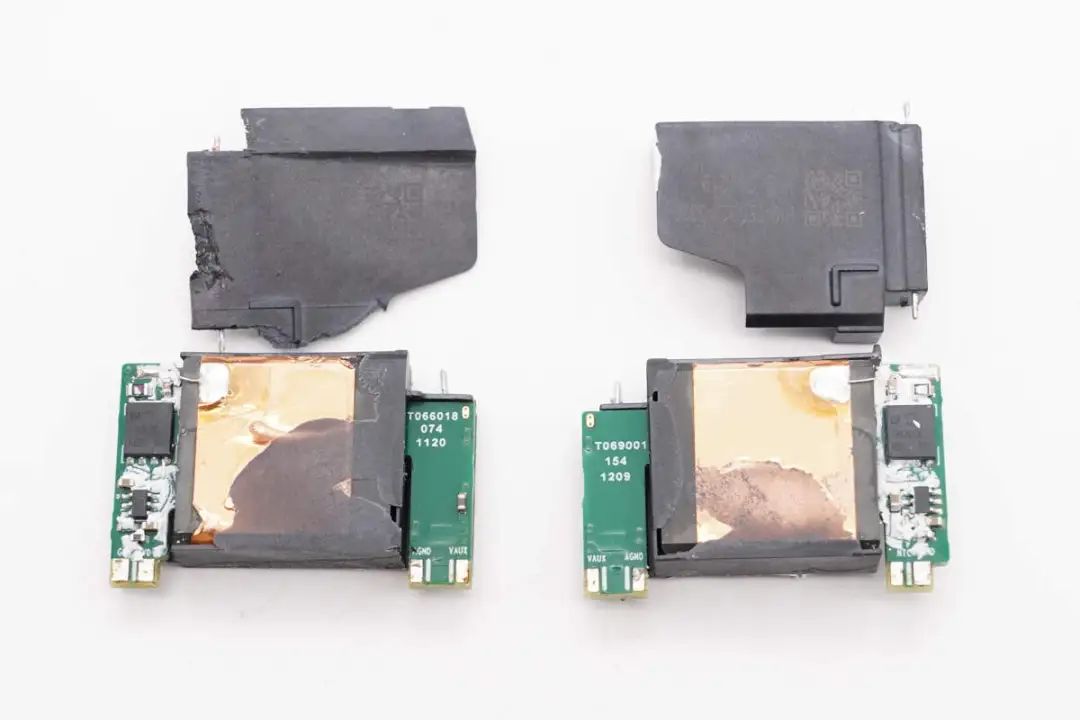

拆下变压器外套的塑料壳。ZVqednc

ZVqednc

拆下另一侧的塑料壳。ZVqednc

ZVqednc

变压器磁芯缠绕铜箔屏蔽,焊接导线接地,磁芯与塑料壳之间打胶固定。ZVqednc

ZVqednc

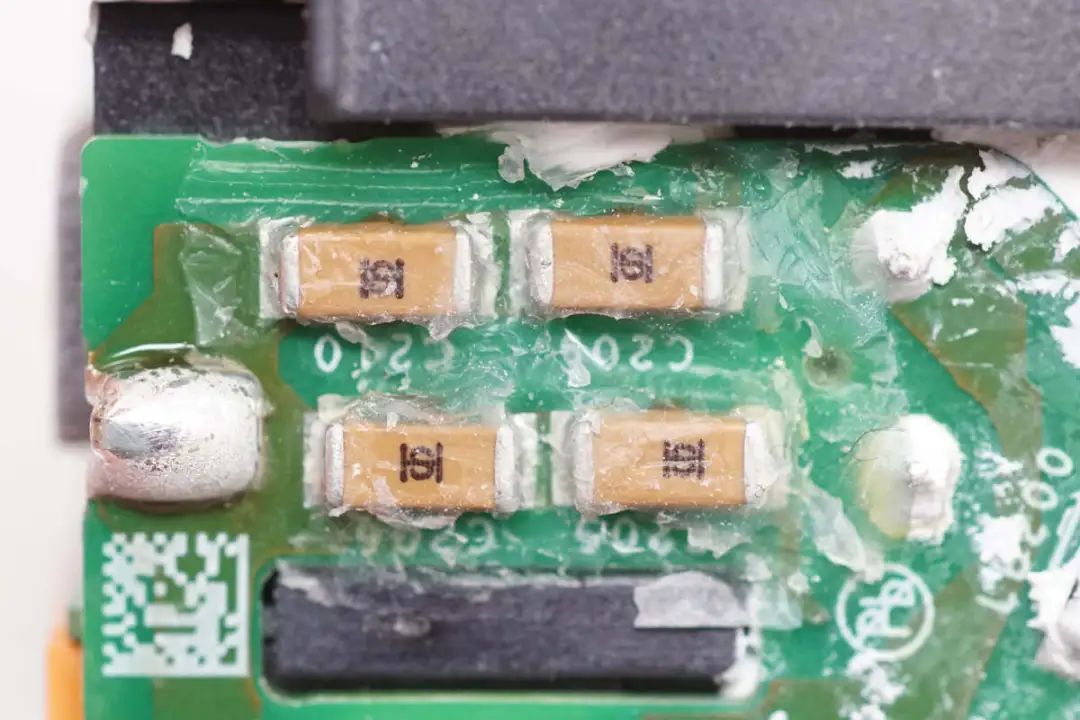

四颗贴片Y电容来自禾伸堂,两颗串联连接提升耐压等级。ZVqednc

ZVqednc

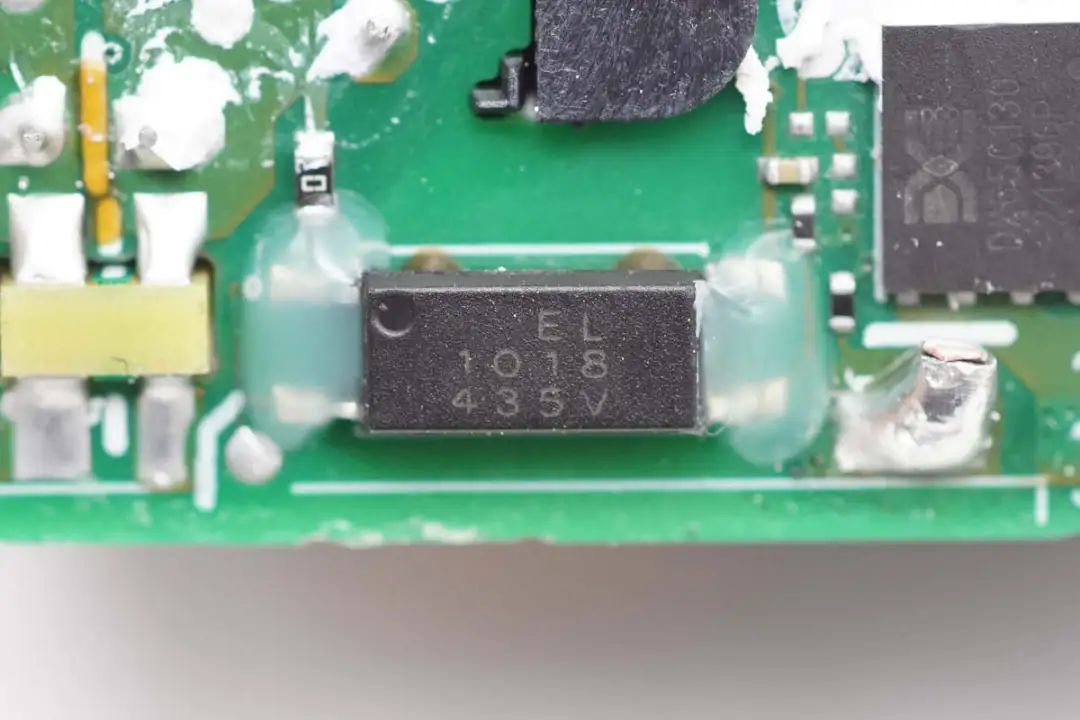

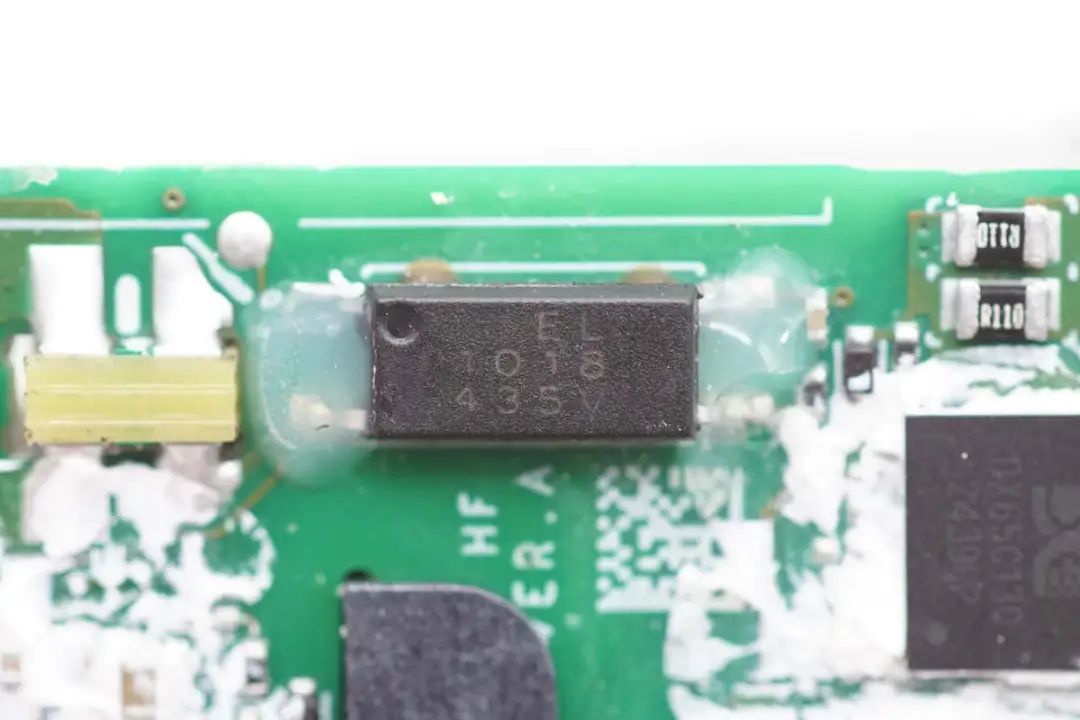

亿光EL1018光耦用于输出电压反馈调节。ZVqednc

ZVqednc

另一颗EL1018光耦用于另一路输出电压反馈调节。ZVqednc

ZVqednc

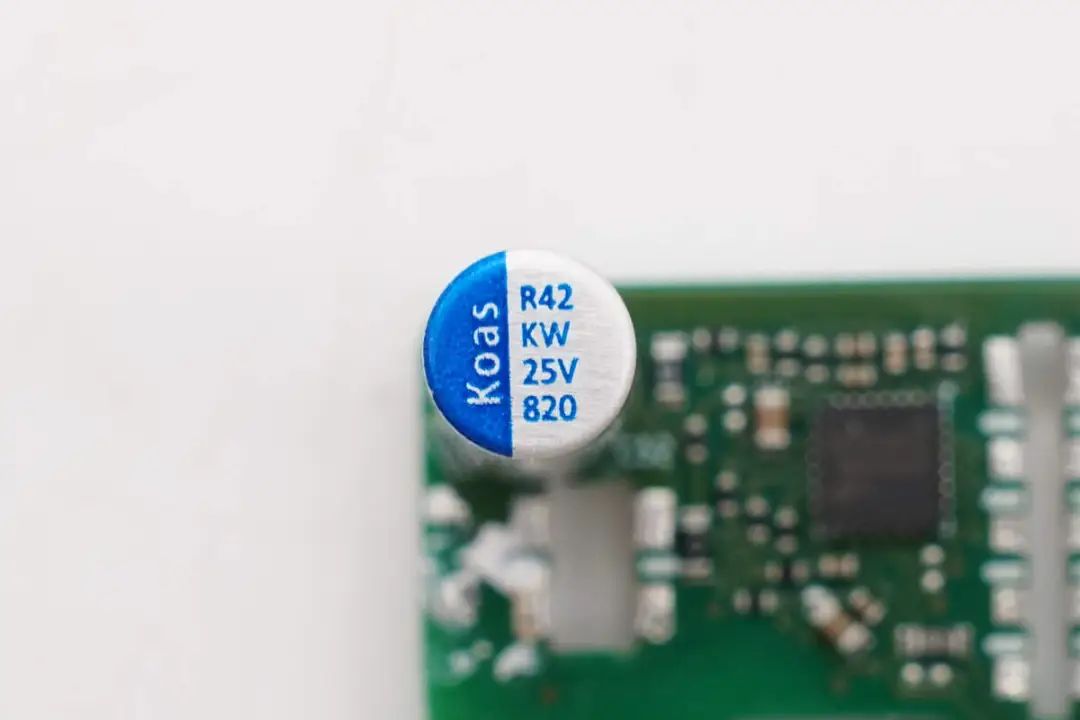

输出滤波电容来自东佳,为KW系列125℃耐高温固态电容,规格为25V 820μF。ZVqednc

ZVqednc

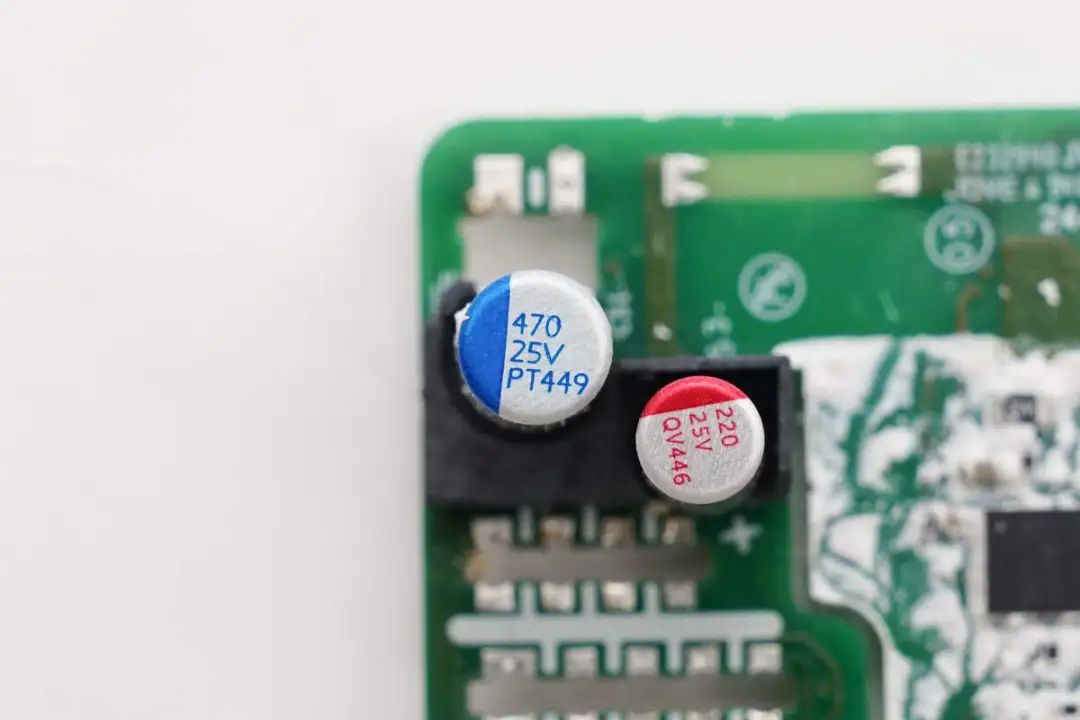

另一颗规格为25V 470μF。ZVqednc

ZVqednc

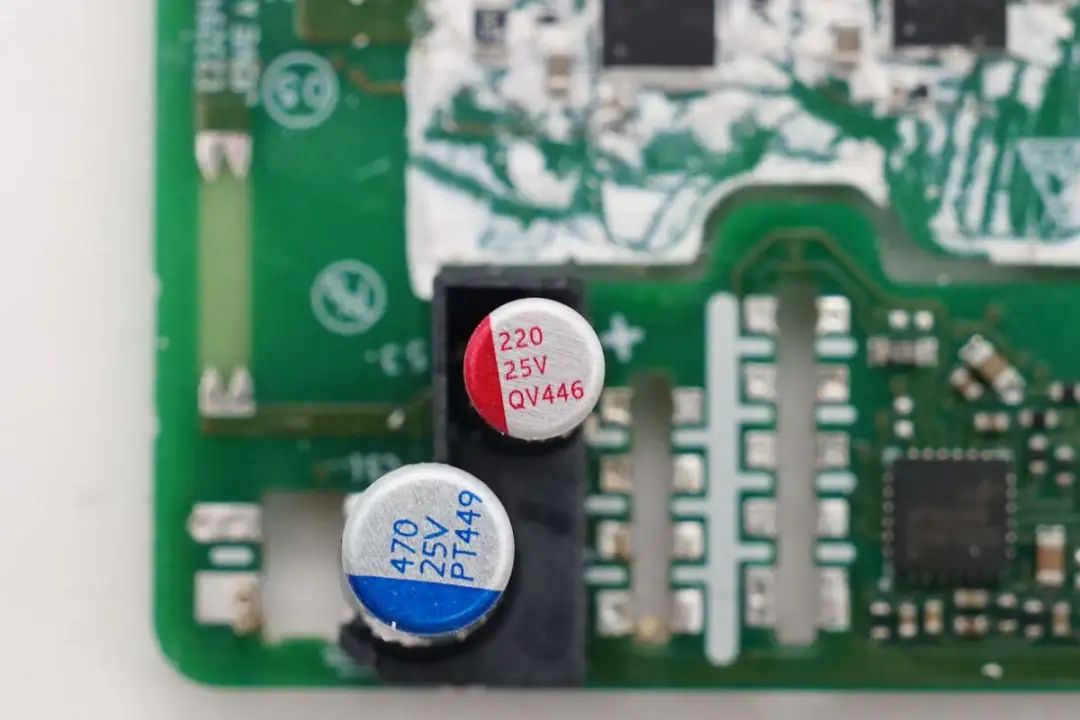

还有一颗规格为25V 220μF。ZVqednc

ZVqednc

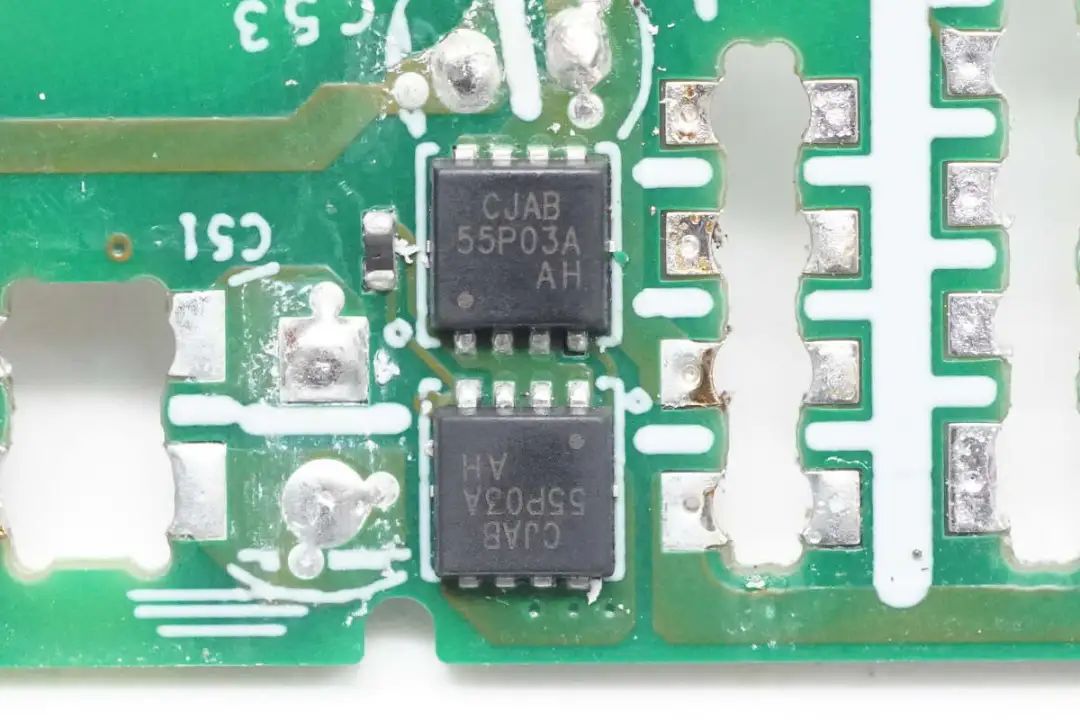

用于控制两路接口输出的VBUS开关管来自长晶科技,型号为CJAB55P03A,是一颗耐压-30V的PMOS,导阻为6.5mΩ,采用PDFNWB3.3*3.3-8L封装。ZVqednc

ZVqednc

用于检测输出电流的放大器来自3PEAK思瑞浦,丝印9A2,型号TP199A2,支持36V输入电压,采用SC70封装。ZVqednc

ZVqednc

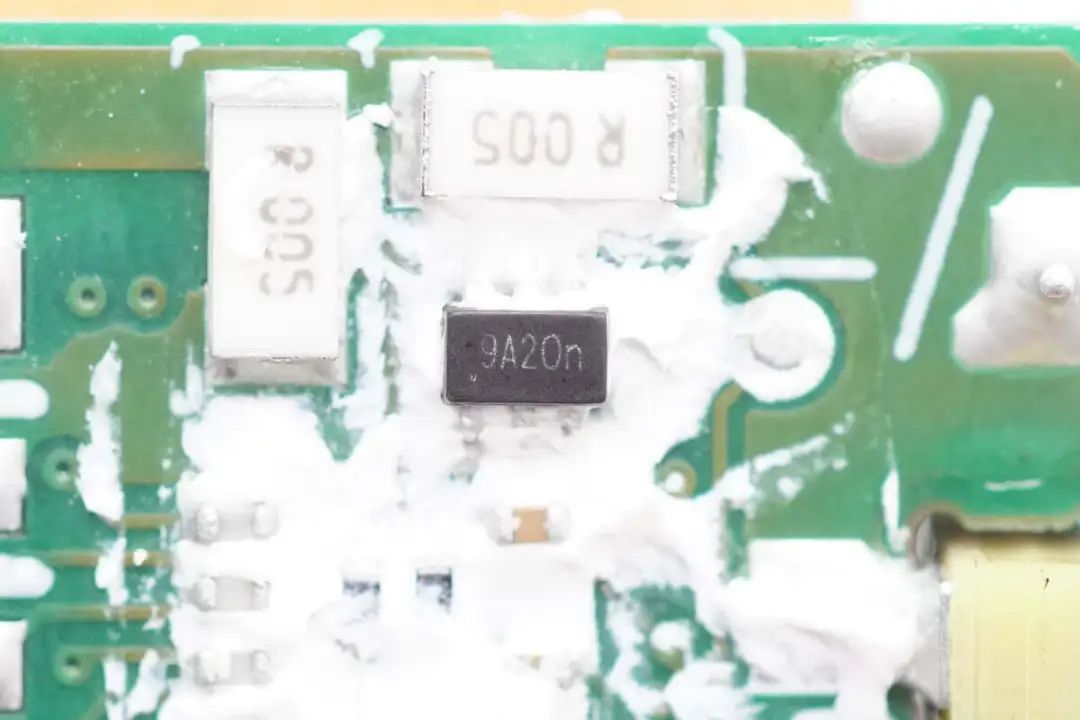

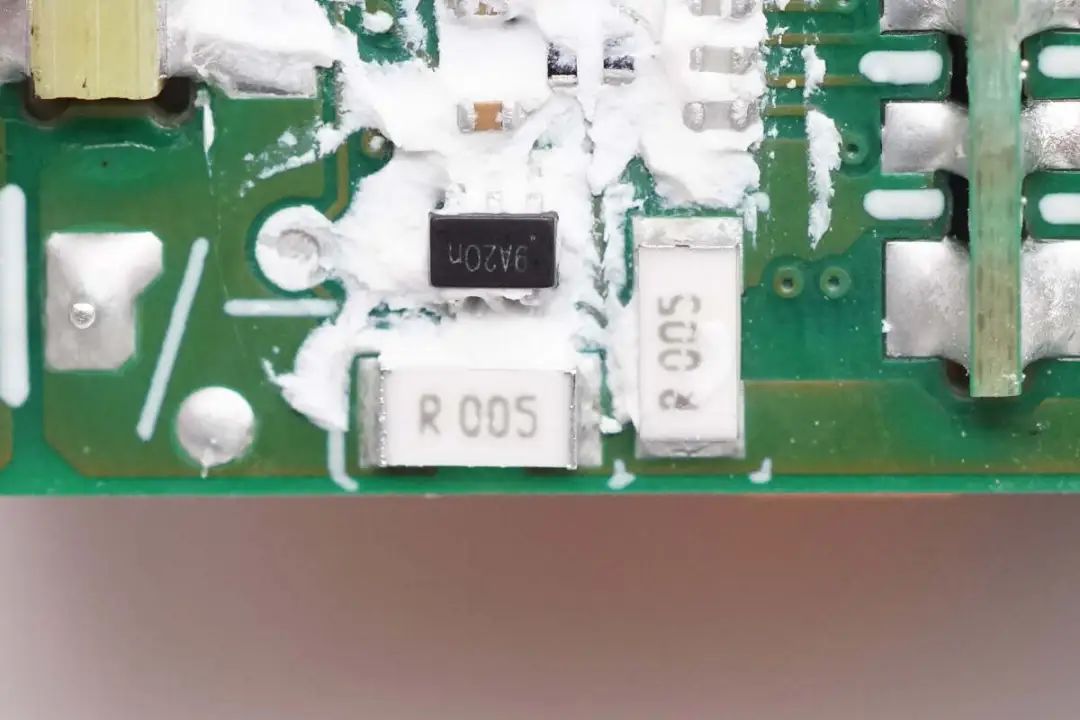

两颗5mΩ电阻用于输出电流检测。ZVqednc

ZVqednc

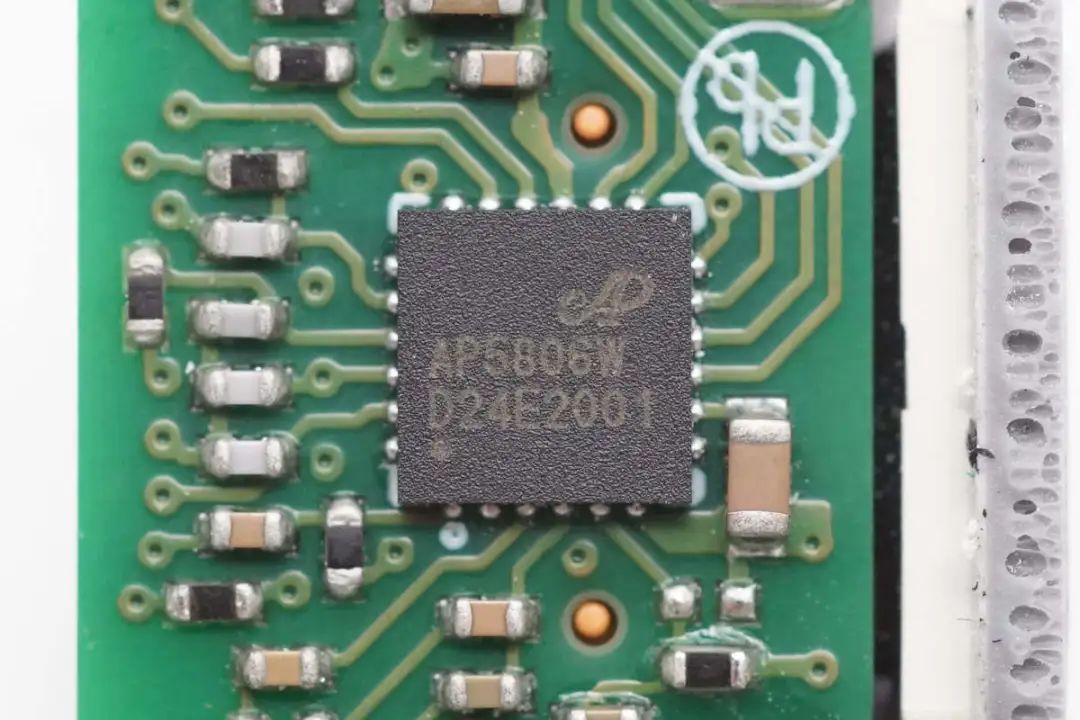

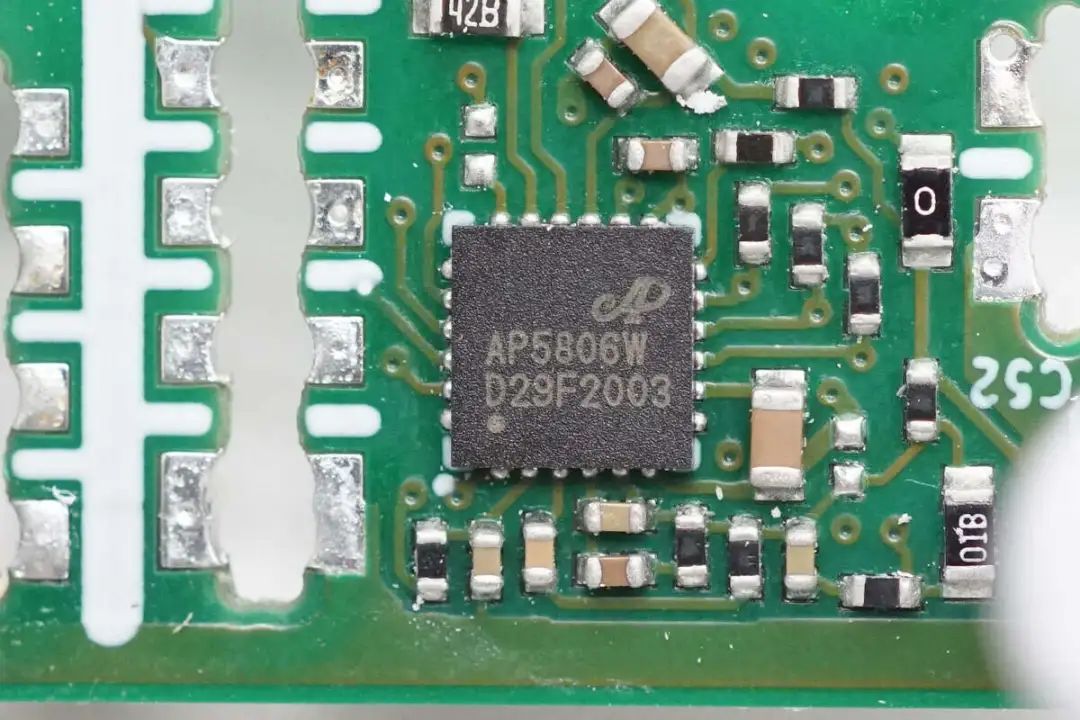

协议芯片采用芯朋微AP5806W,这是一款高集成度的快充协议芯片,可支持多种快充协议包括BC1.2、DCP、QC2.0、UFCS、SCPA、SCPB、PD2.0、PD3.0、PPS等充电协议。为适配器、车载充电器等提供完备的解决方案。ZVqednc

AP5806W内集成恒压/恒流环路控制,可响应终端指令实现恒压/恒流控制。AP5806W还提供了丰富的保护功能,包括OVP、UVP、OCP、DP/DN、OVP,拔线保护等,可有效保护充电设备与终端设备的安全性,采用QFNWB4*4-24L封装。ZVqednc

ZVqednc

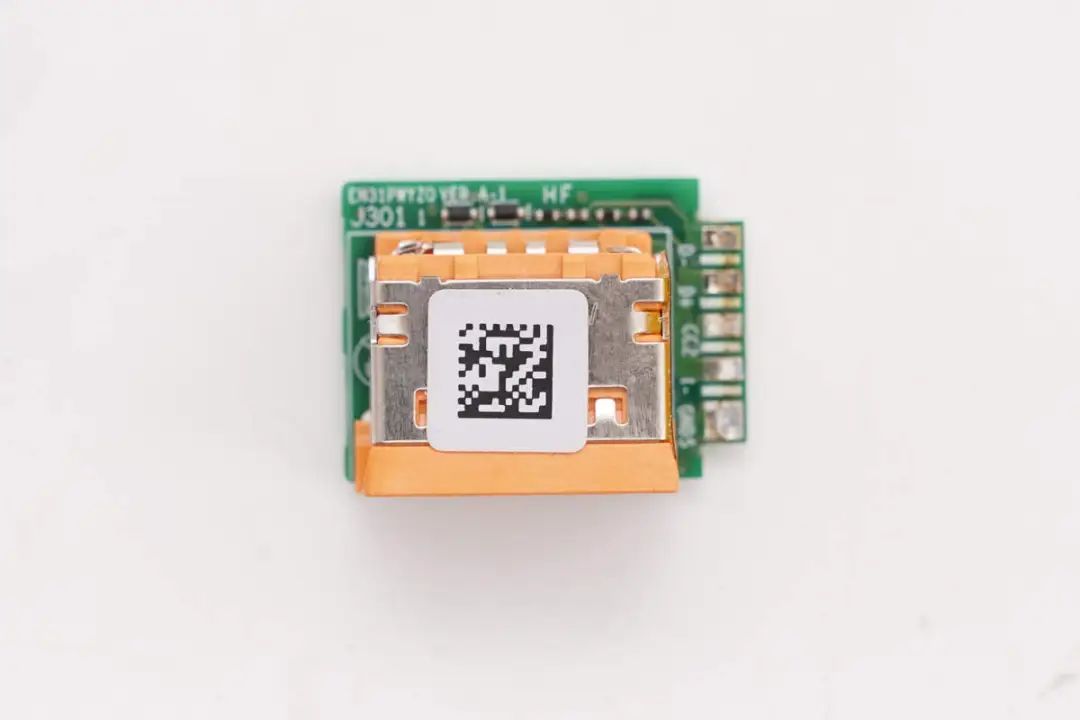

USB-A/C融合接口焊接在小板上。ZVqednc

ZVqednc

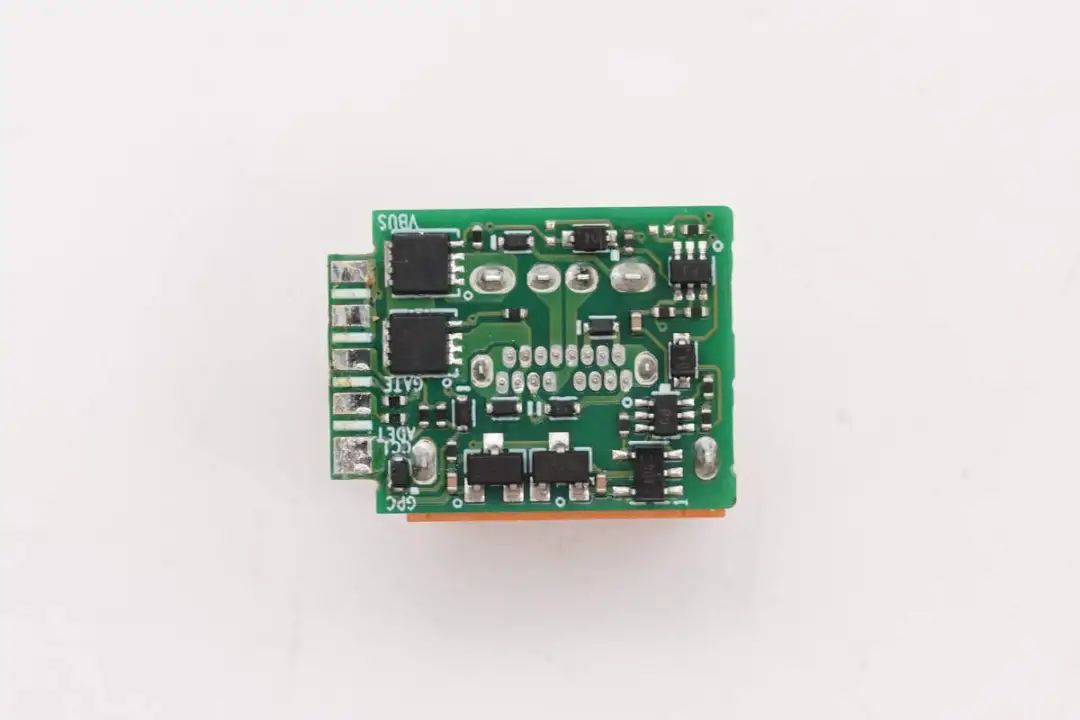

小板背面焊接VBUS开关管和反相器芯片,对应数据引脚设有TVS二极管进行静电保护。ZVqednc

ZVqednc

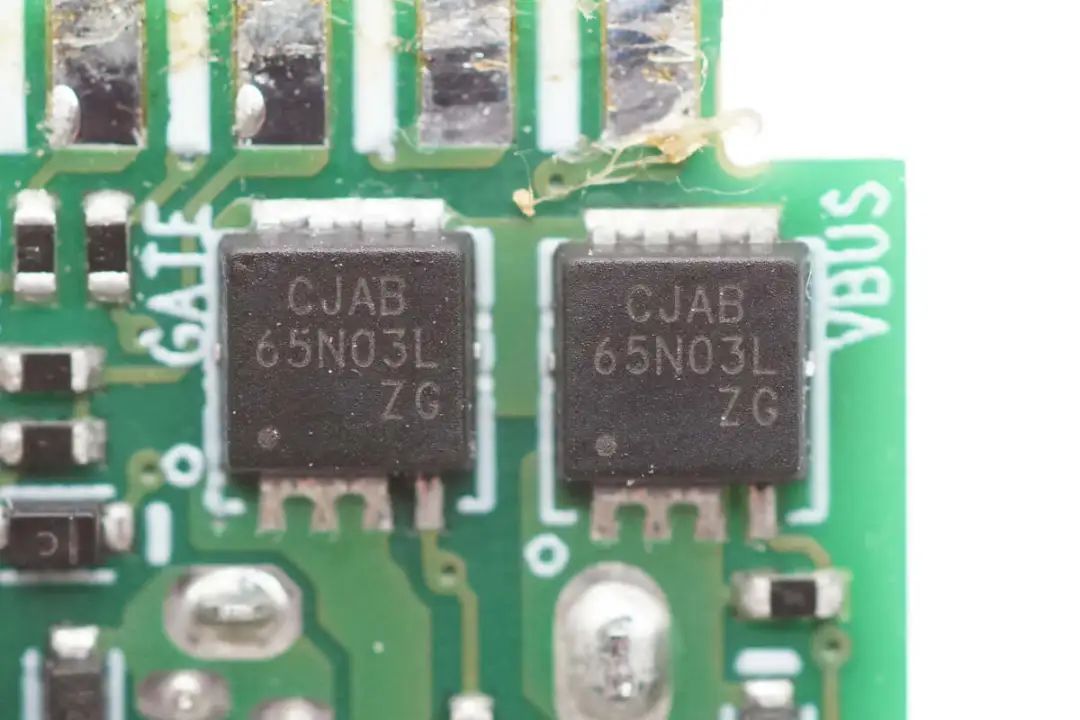

用于USB-C和USB-A接口输出切换的开关管来自长晶科技,型号CJAB65N03L,NMOS,耐压30V,导阻2.5mΩ,采用PDFNWB3.3*3.3-8L封装。ZVqednc

ZVqednc

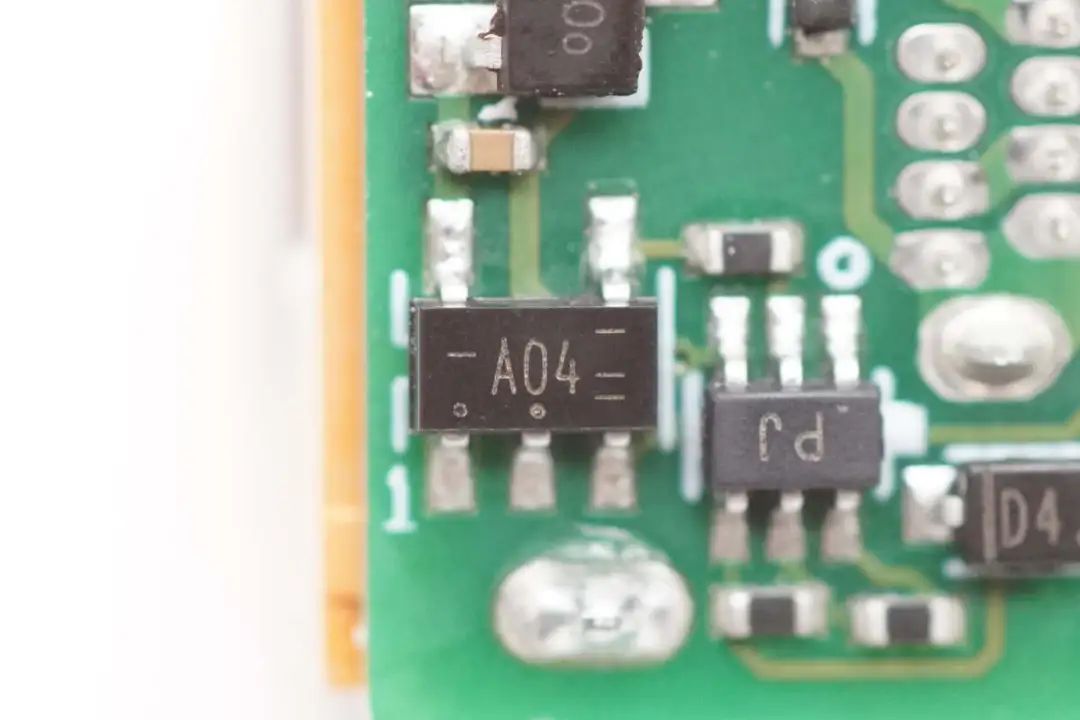

反相器来自安世,丝印04,型号74AHC1G04GV,采用SOT753封装。ZVqednc

ZVqednc

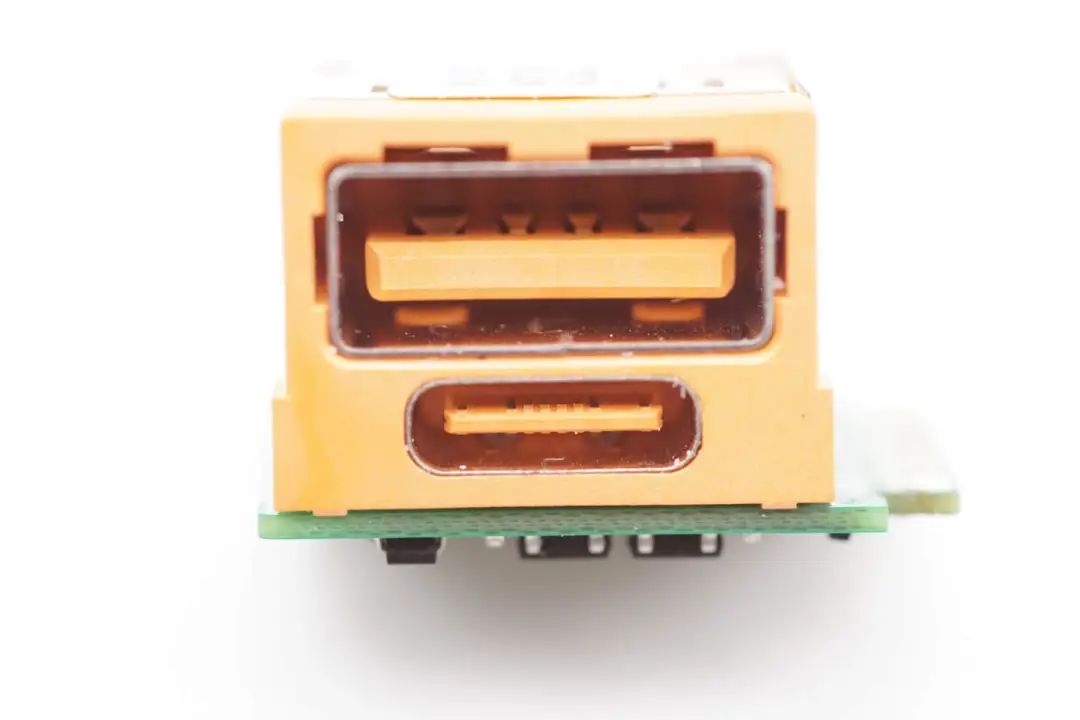

USB-A/C融合接口特写,通过接口间距限制USB-A和USB-C线同时插入。ZVqednc

ZVqednc

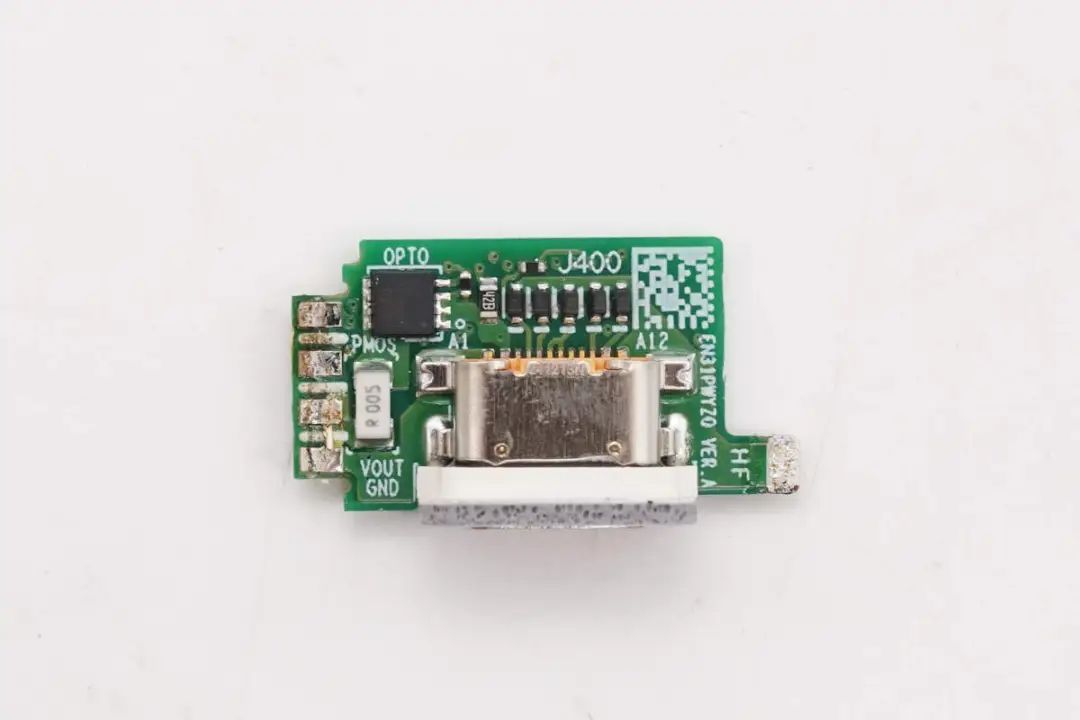

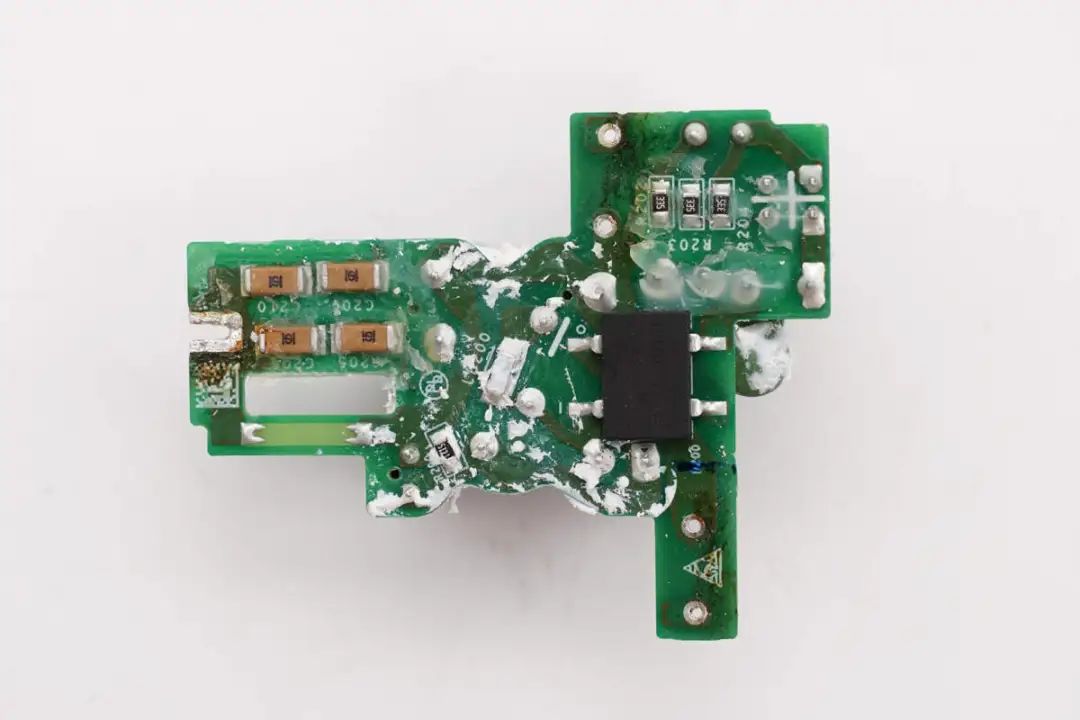

USB-C2接口小板正面设有USB-C母座,电流取样电阻,VBUS开关管和TVS二极管。ZVqednc

ZVqednc

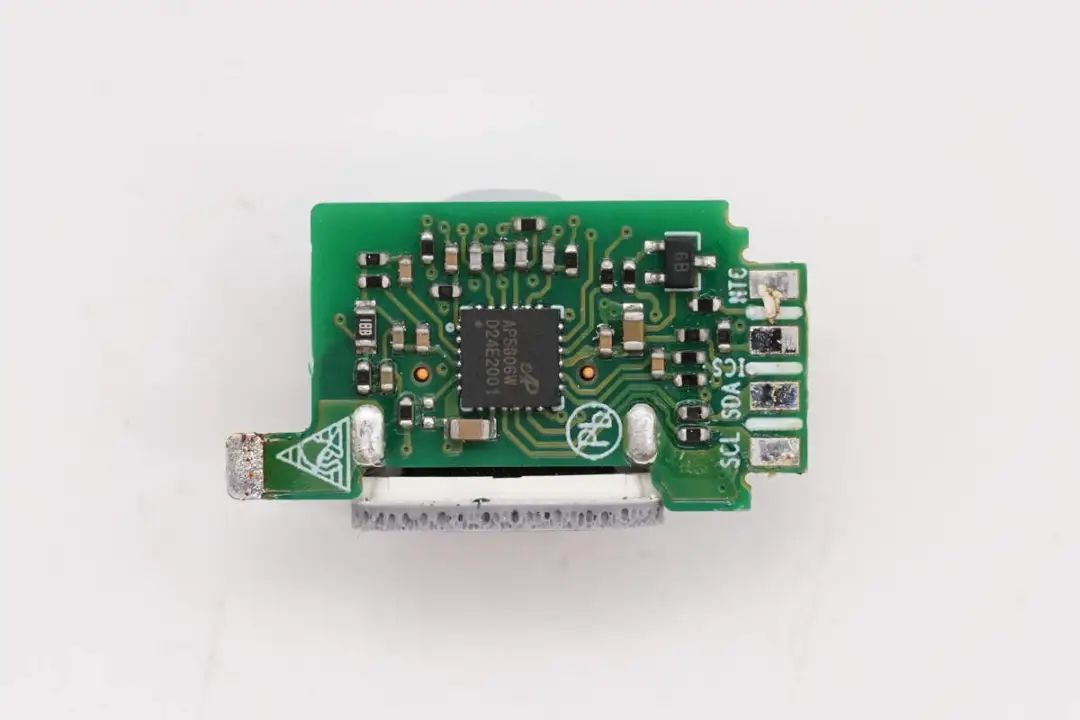

小板背面设有协议芯片。ZVqednc

ZVqednc

协议芯片同样采用芯朋微AP5806W。ZVqednc

ZVqednc

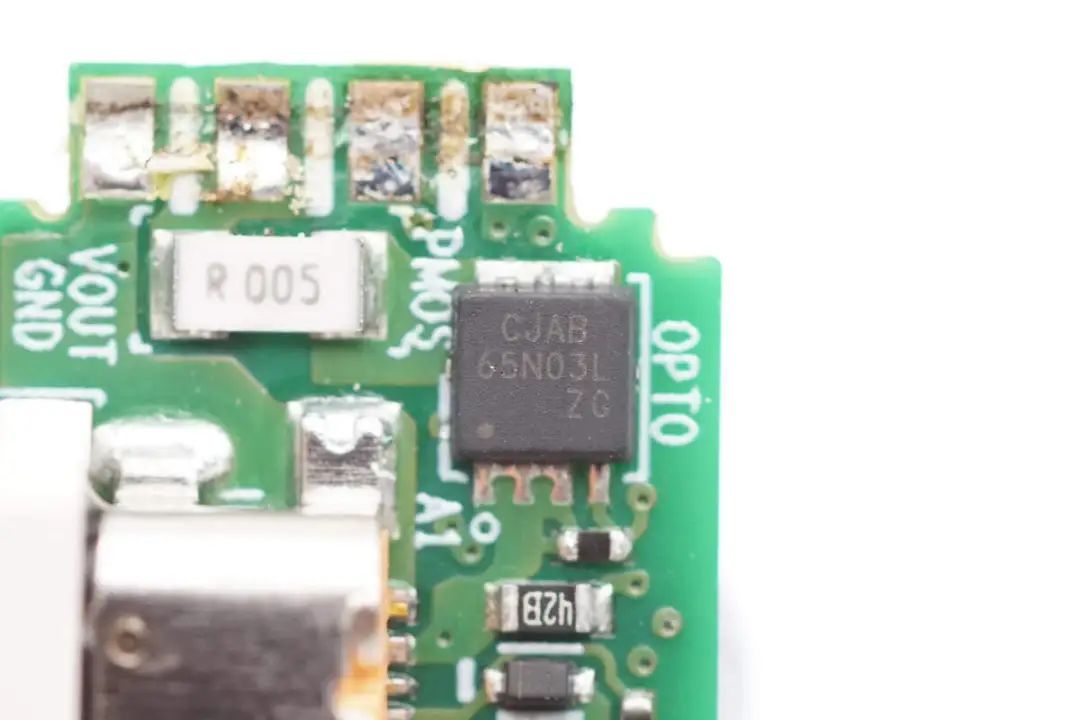

VBUS开关管采用长晶科技CJAB65N03L。ZVqednc

ZVqednc

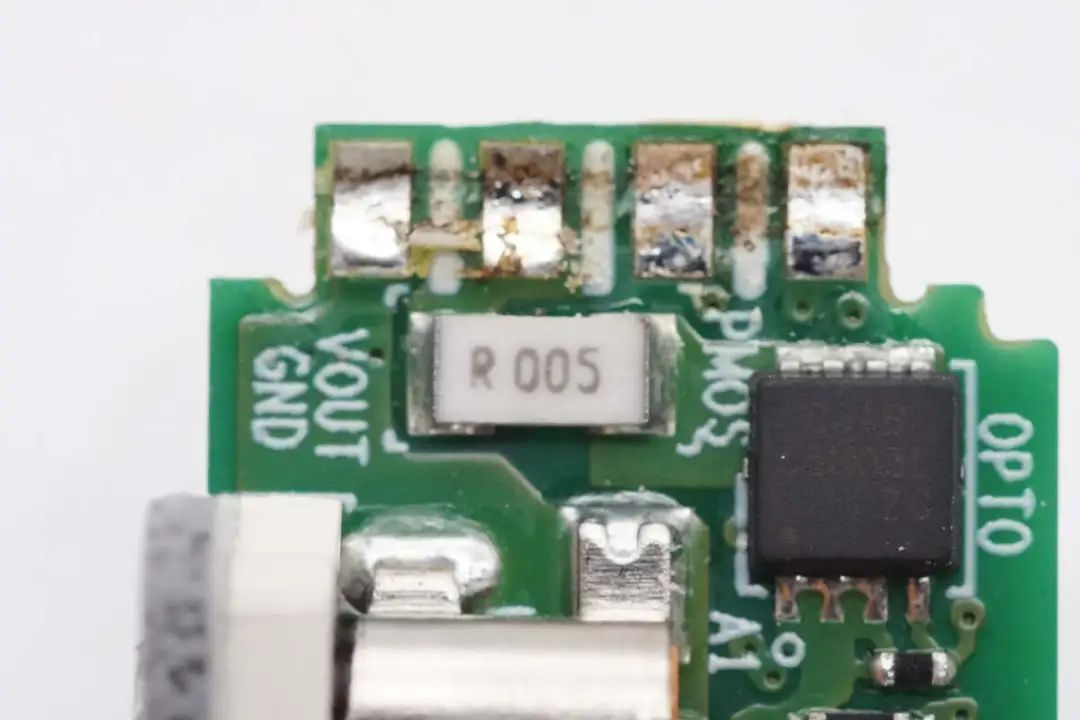

5mΩ电流取样电阻特写。ZVqednc

ZVqednc

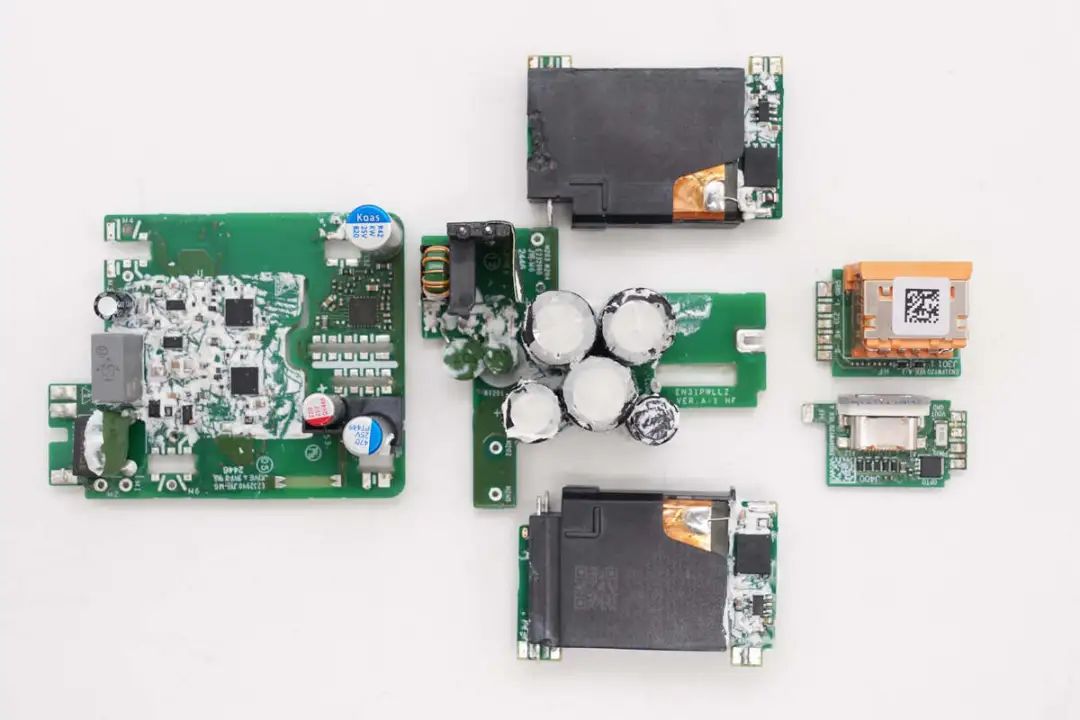

全部拆解一览,来张全家福。ZVqednc



充电头网拆解总结ZVqednc

ZVqednc

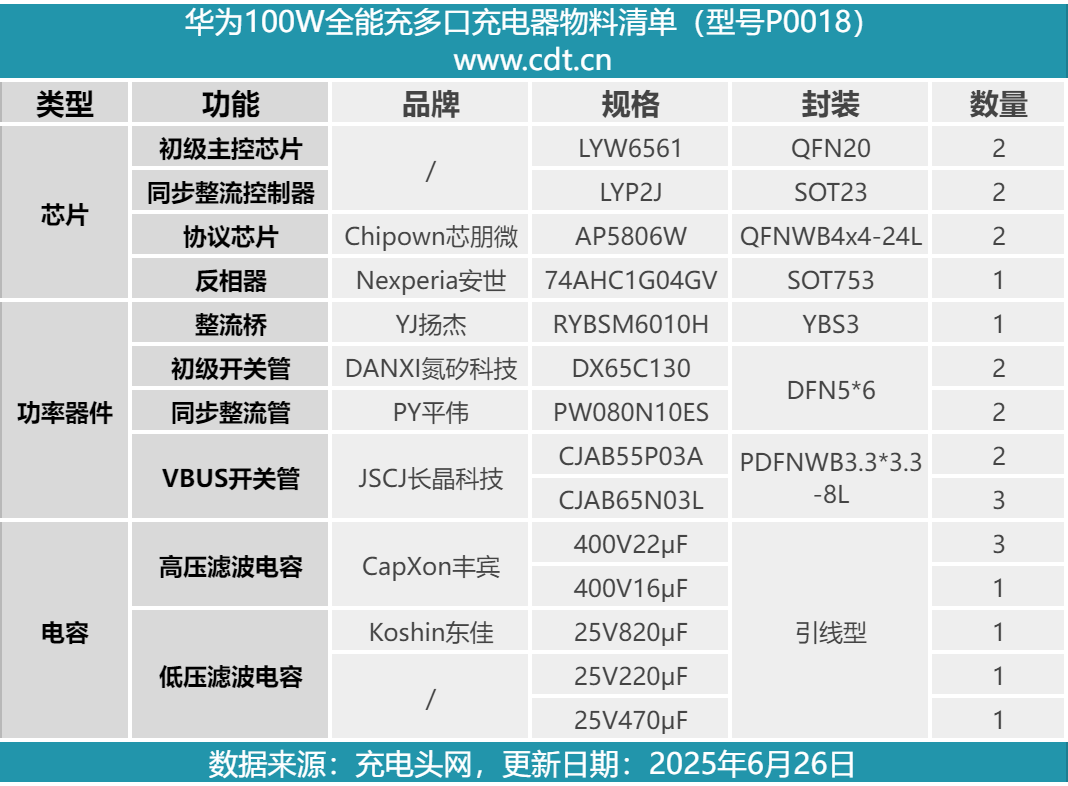

最后附上华为100W全能充多口充电器的核心器件清单,方便大家查阅。ZVqednc

华为全能充多口充电器具备USB-C接口和USB-A/C融合接口,并支持功率自动分配,支持同时为两台设备充电。充电器支持100W SCP快充和UFCS快充,并支持65W PD快充。内部高效双路均流架构实现了小体积和高功率密度的兼得,提升消费者的使用体验。ZVqednc

充电头网通过拆解了解到,华为全能充多口充电器PCBA模块包裹铜片散热,壳体内部粘贴石墨导热贴纸加强散热性能。PCBA模块采用多块小板堆叠组成,内部为两路独立电源设计,使用氮矽科技DX65C130增强型氮化镓开关管。ZVqednc

充电器内部高压滤波电容来自丰宾,输出使用东佳固态电容滤波。协议芯片使用芯朋微AP5806W,搭配使用长晶科技开关管实现大功率单口输出或双路独立输出。平面变压器设有NTC热敏电阻检测温度,PCBA模块通过塑料支架支撑,元件打胶加固,做工用料扎实可靠。ZVqednc
