前言
本期拆解的是航特科技推出的一款LED显示屏电源，这款电源输出功率为300W，额定输入电压为200-240V，输出具备4.2V，4.5V和5V三种电压可选。拆解的电源型号为LPH300S5U8F，额定输出规格为5V60A。
显示屏电源采用长方形铝合金外壳，两侧设有接线端子，并配有长寿命散热风扇，支持-40~70℃工作环境温度。电源具备齐全的过流保护和短路保护功能，确保使用安全。下面充电头网就带来航特科技这款LED显示屏电源的拆解，一起看看内部的方案和设计。
航特科技LPH300S5U8F显示屏电源外观

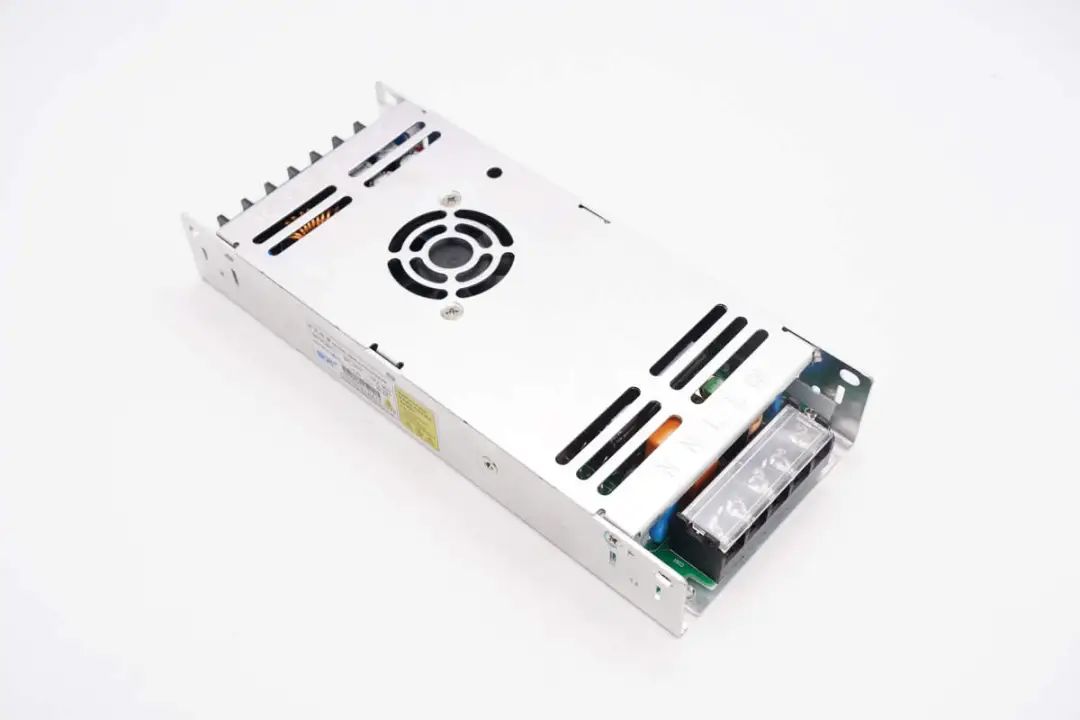

航特科技这款显示屏电源采用铝合金外壳，两端设有接线端子。

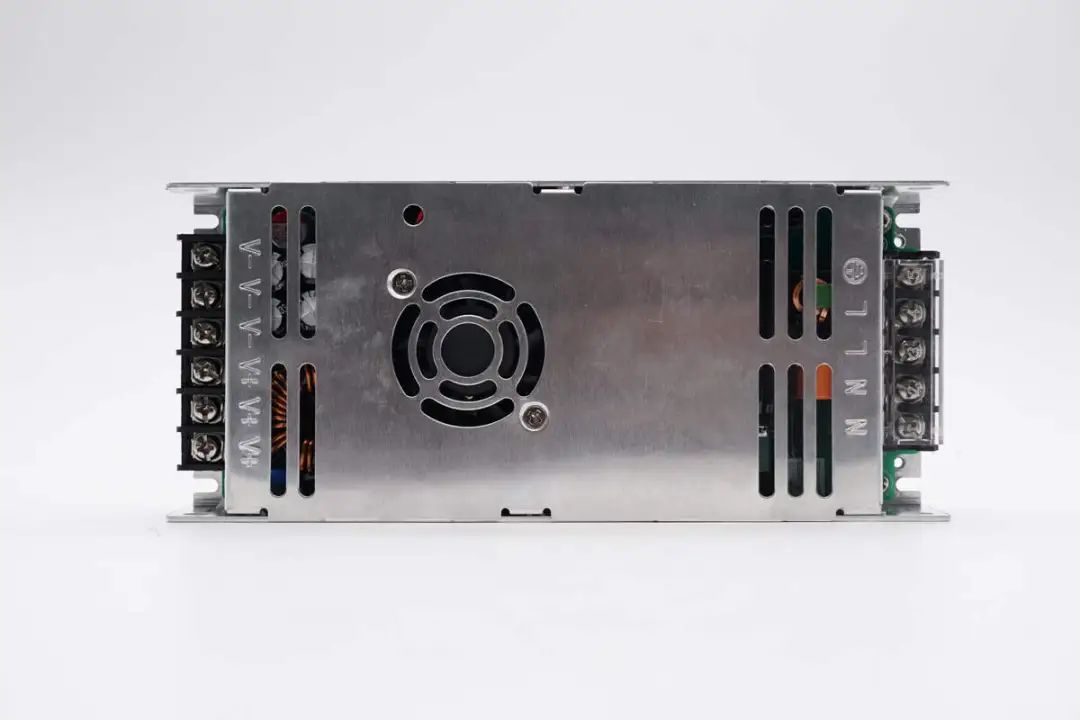

电源正面设有散热风扇和散热孔。

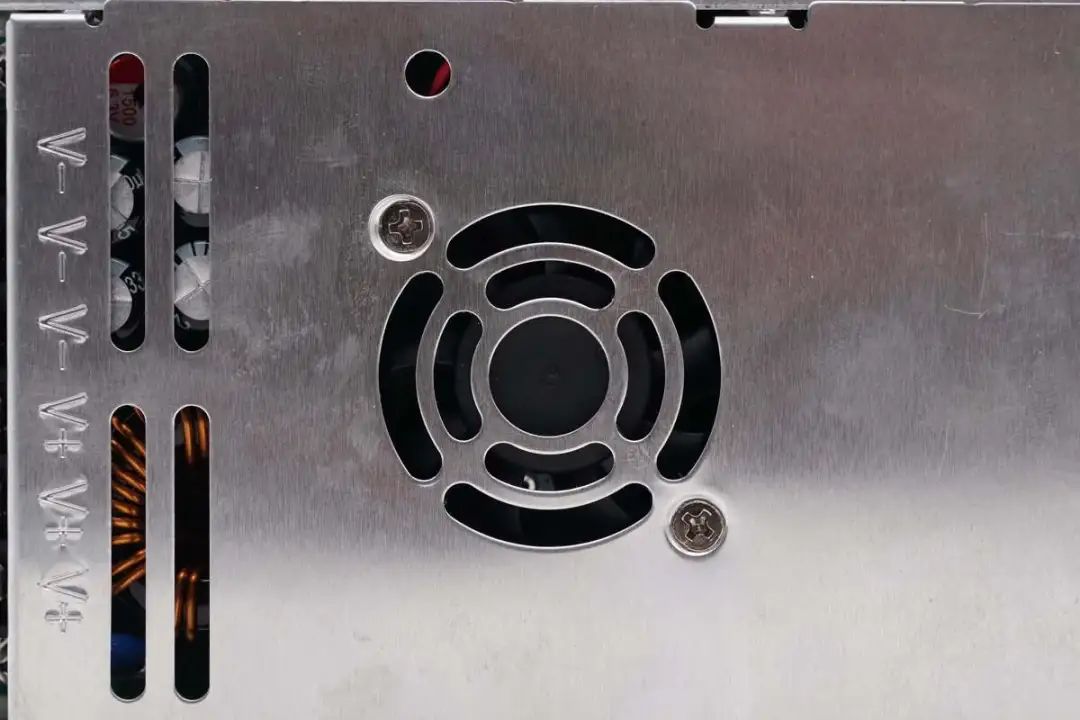

散热风扇通过螺丝固定。

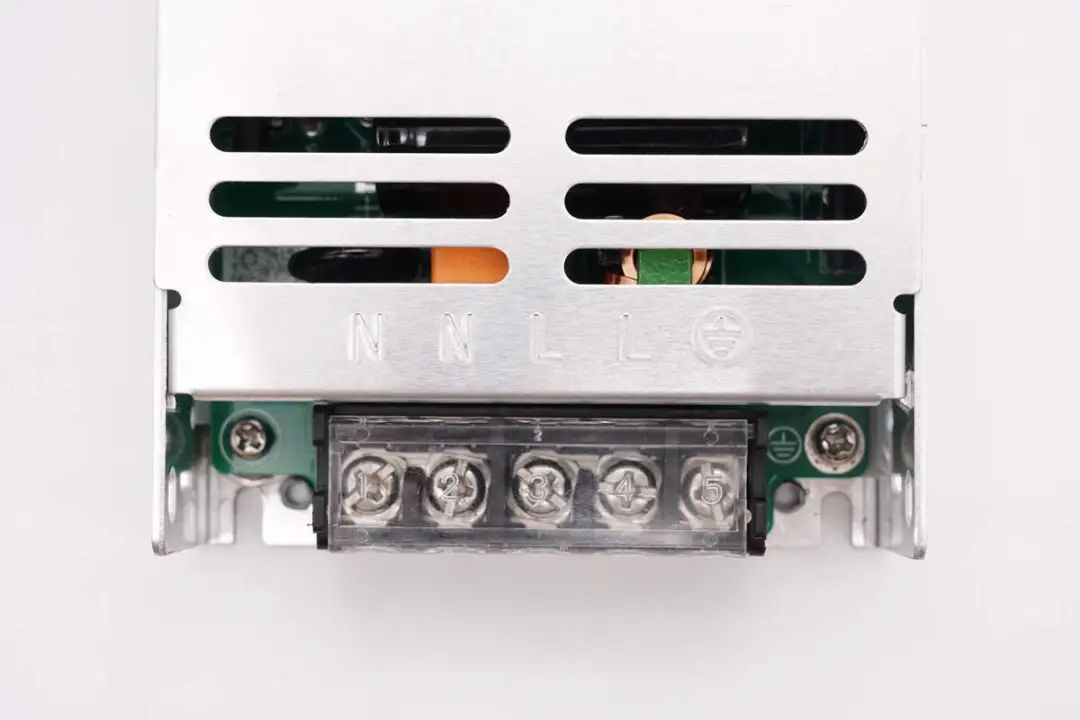

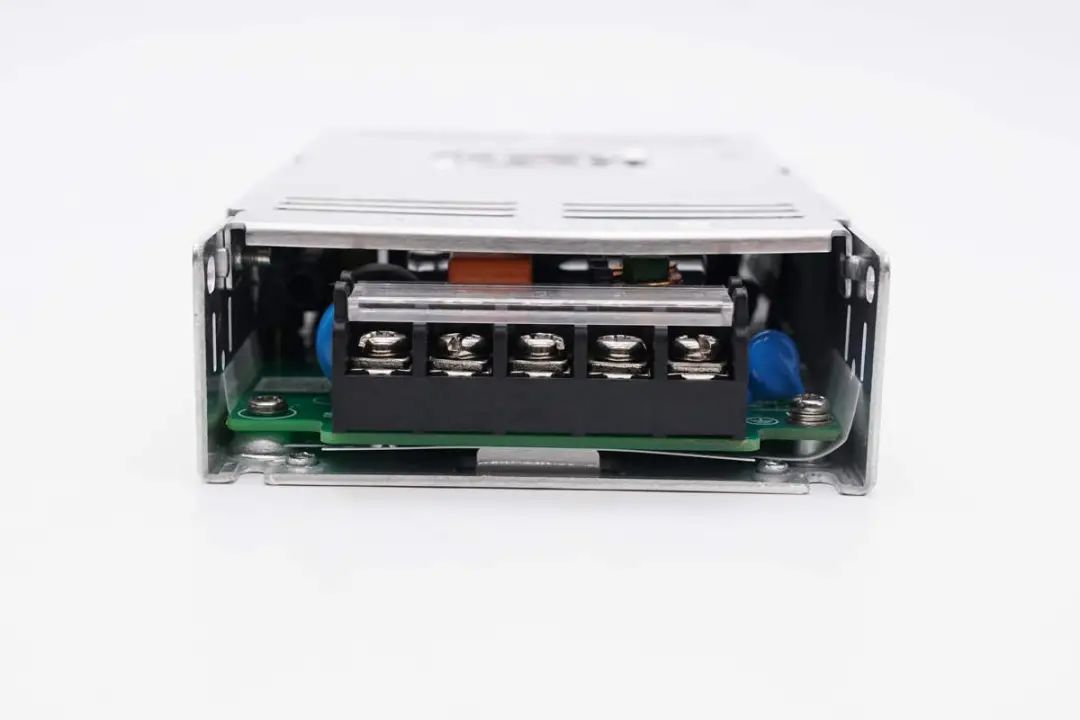

电源输入端接线端子设有绝缘盖子，电源外壳冲压标注零线，火线和地线。

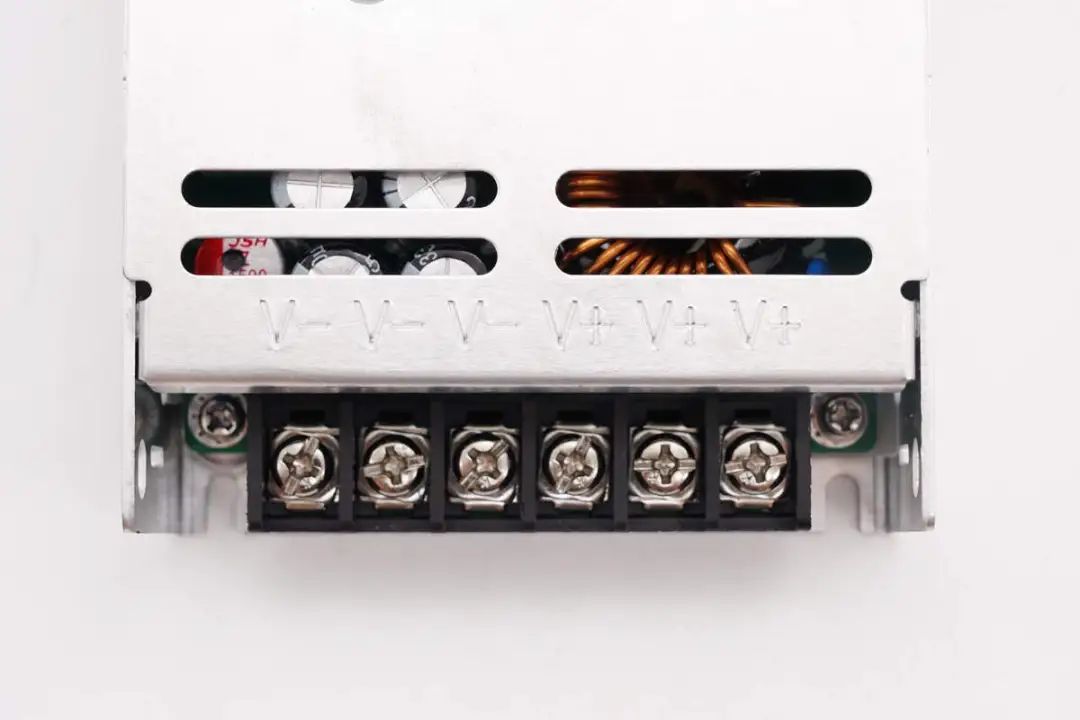

输出接线端子特写，外壳冲压标注正负极。

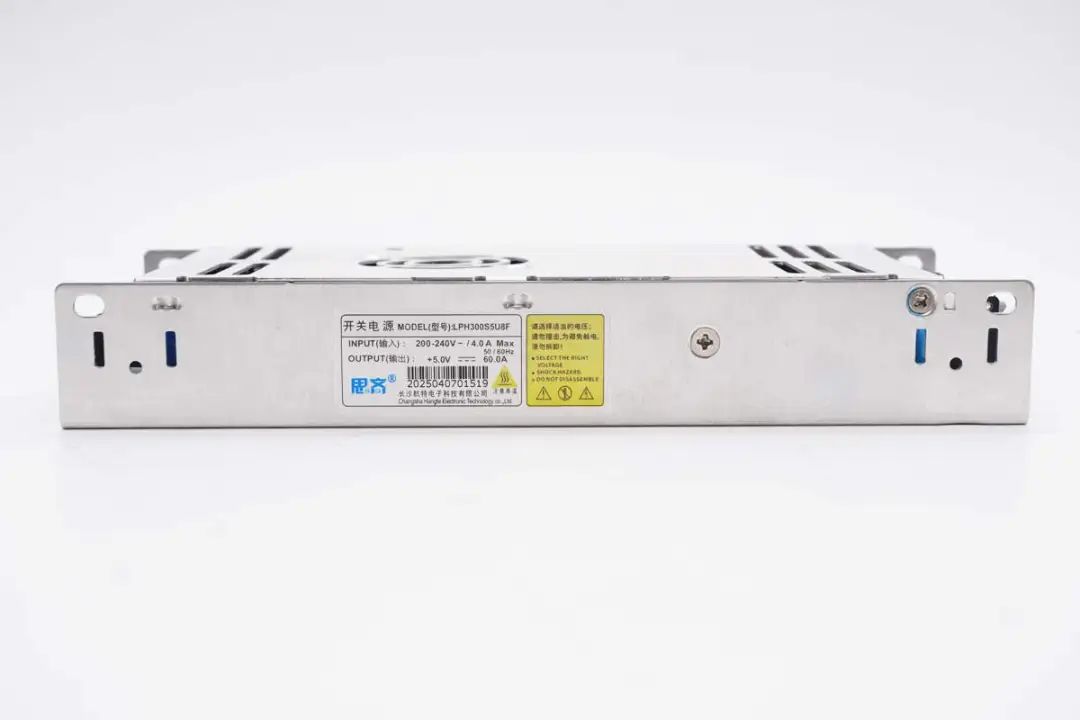

电源模块侧面粘贴标签，并设有固定螺丝。

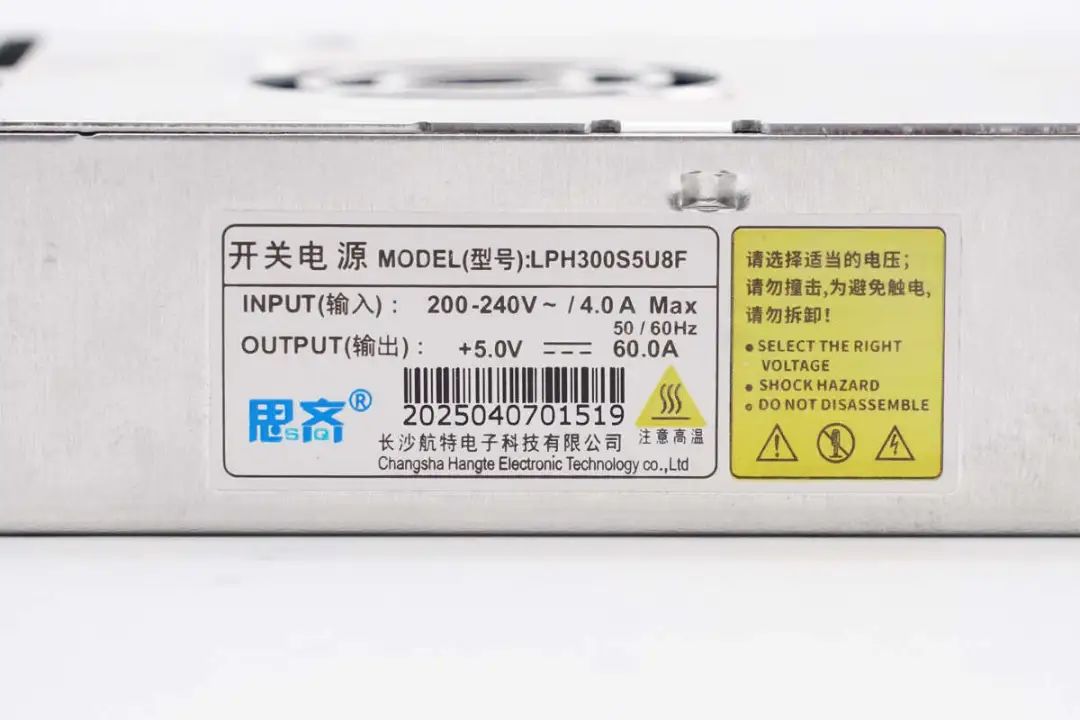

电源模块侧面标签特写
型号：LPH300S5U8F
输入：200-240V~/4A Max
输出：5V60A
长沙航特电子科技有限公司
PCBA模块与铝合金外壳之间设有麦拉片绝缘，并通过壳体冲压固定。

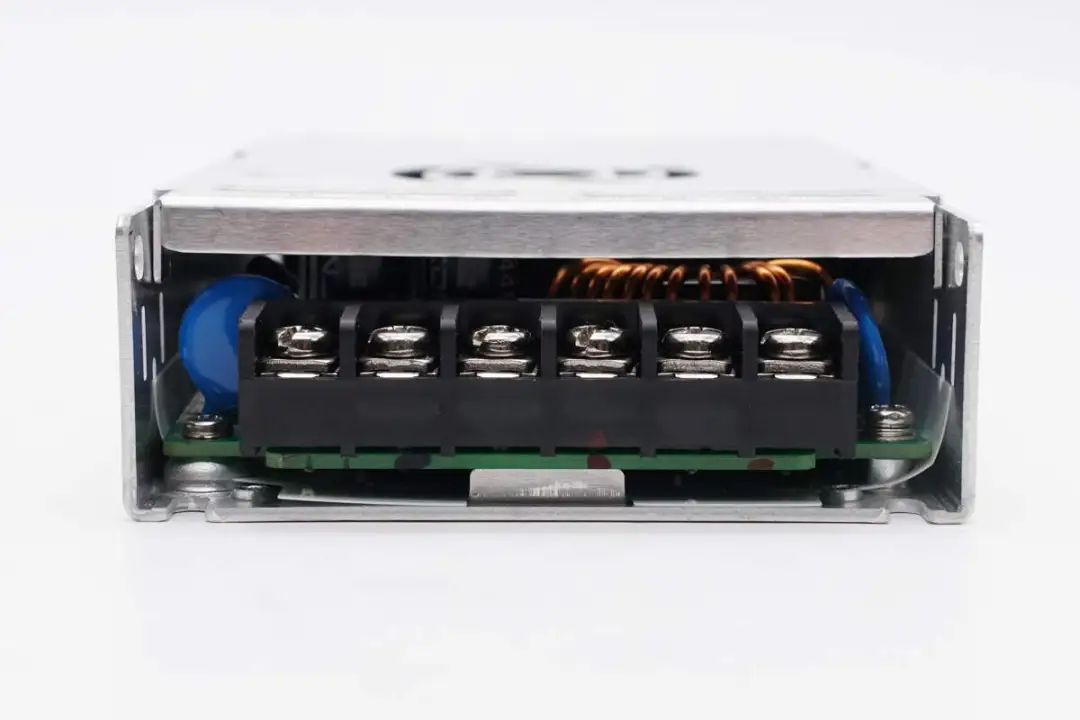

输出端也是同样的设计。

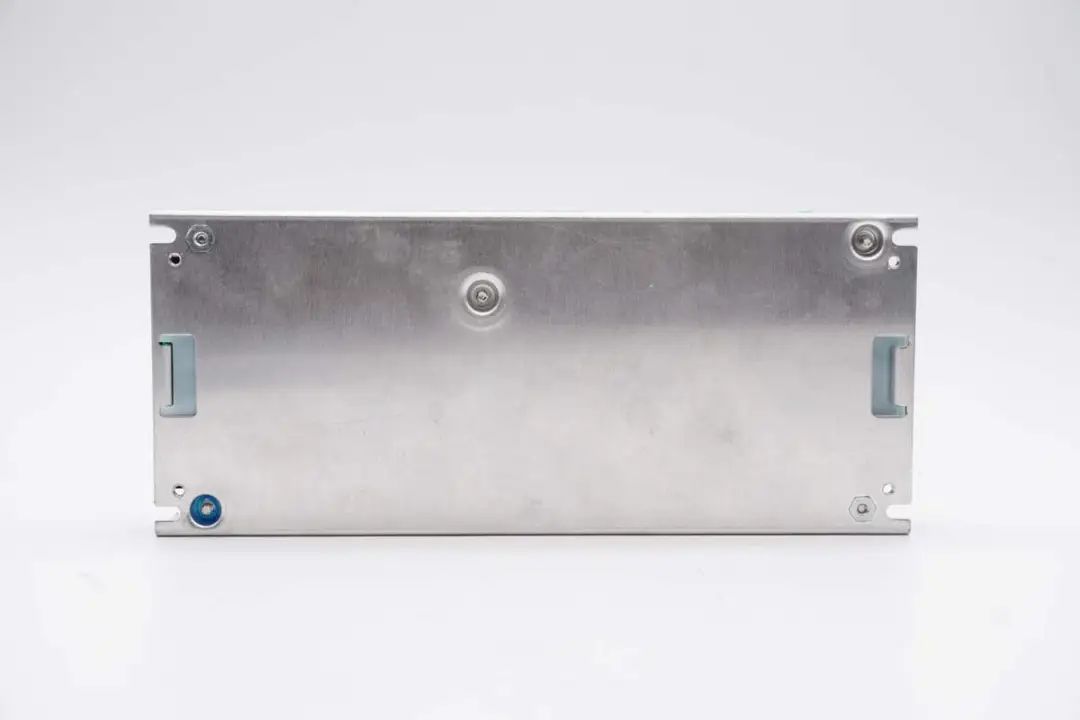

电源模块底部设有螺丝孔固定PCBA模块，并设有安装螺丝孔用于电源固定。

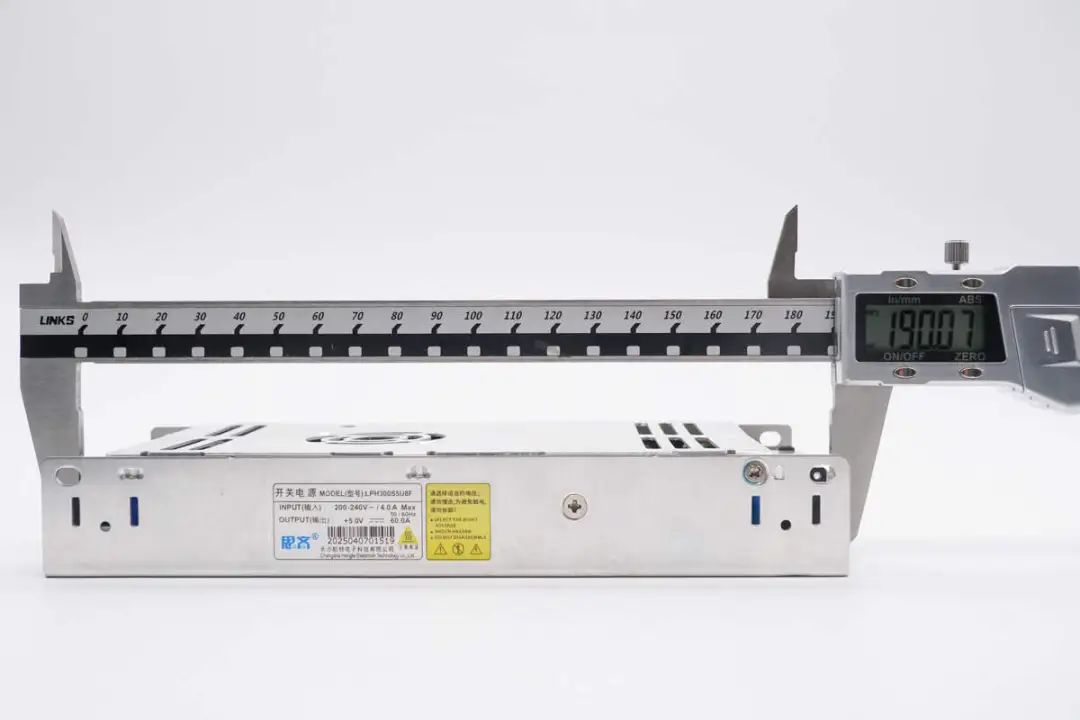

使用游标卡尺测得电源模块长度约为190mm。

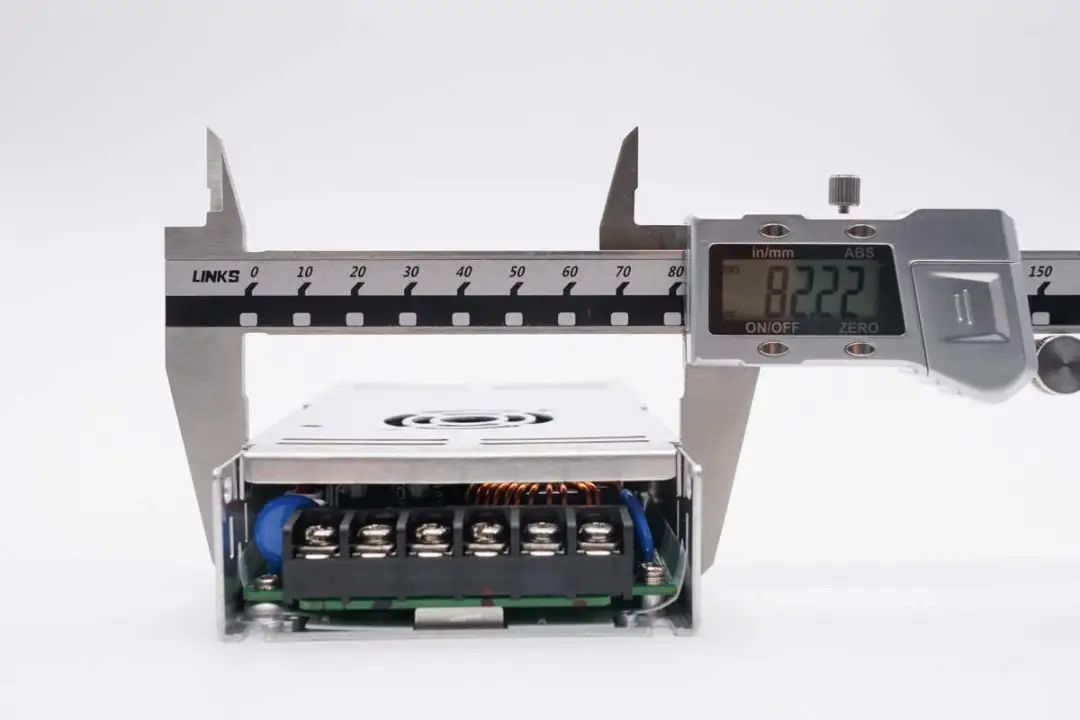

宽度约为82.2mm。

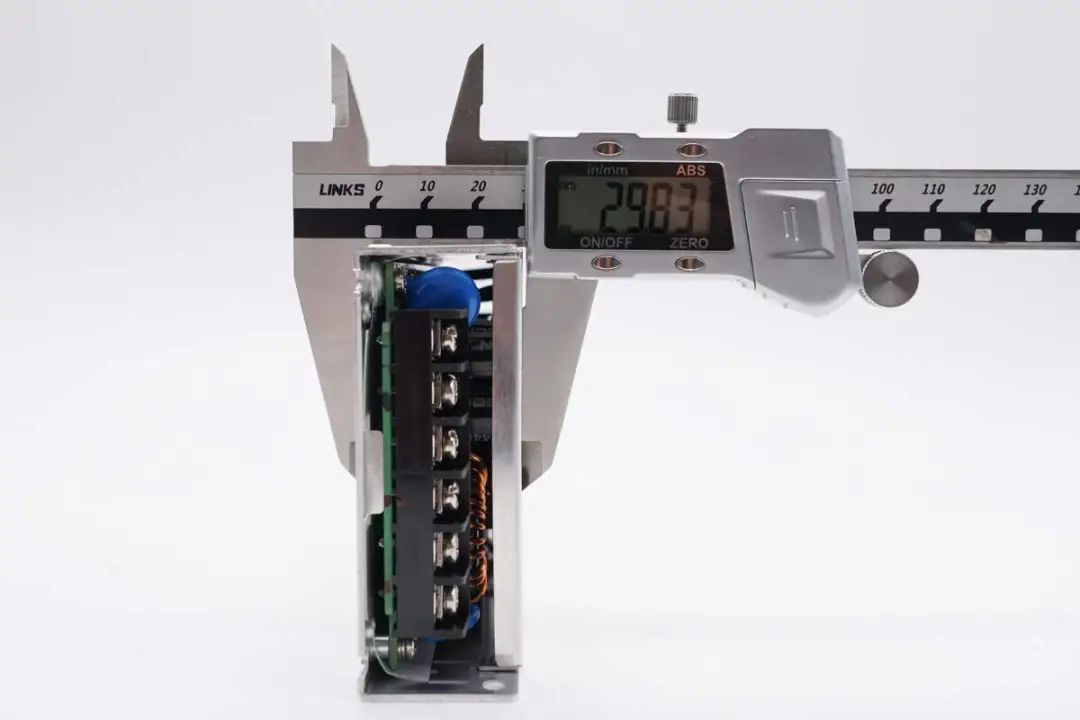

厚度约为29.8mm。

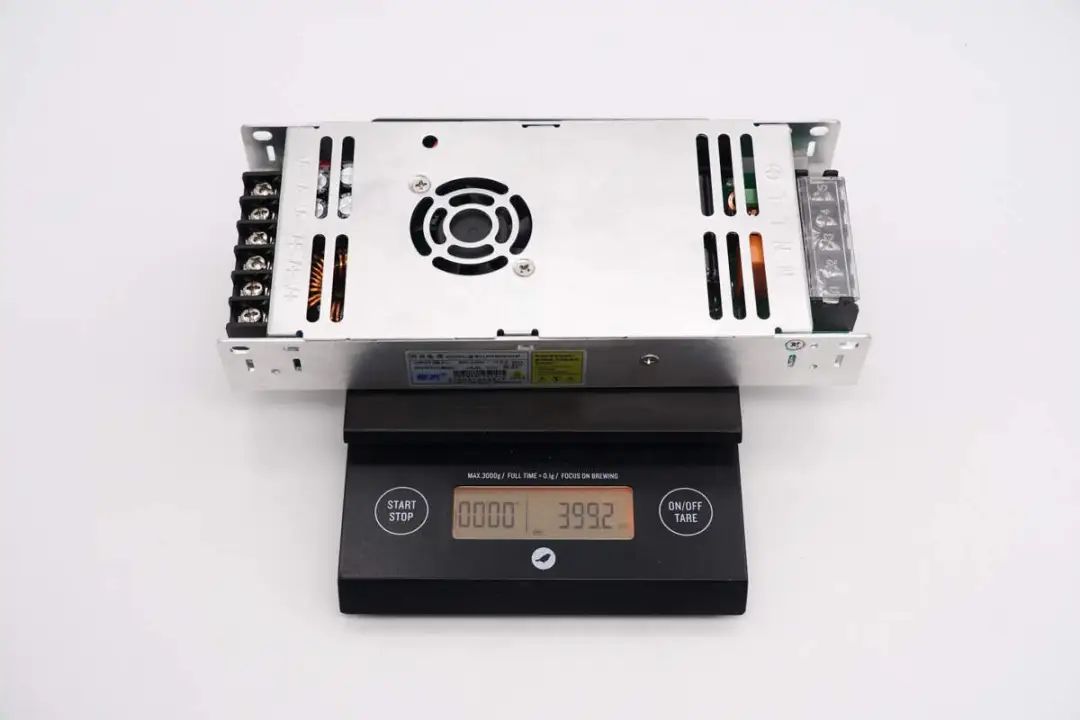

测得电源重量约为400g。
航特科技LPH300S5U8F显示屏电源拆解
看完了航特科技这款电源的外观展示，下面就进行拆解，一起看看内部的方案和设计。
拧开固定螺丝，打开电源外壳。
散热风扇通过插接件连接。

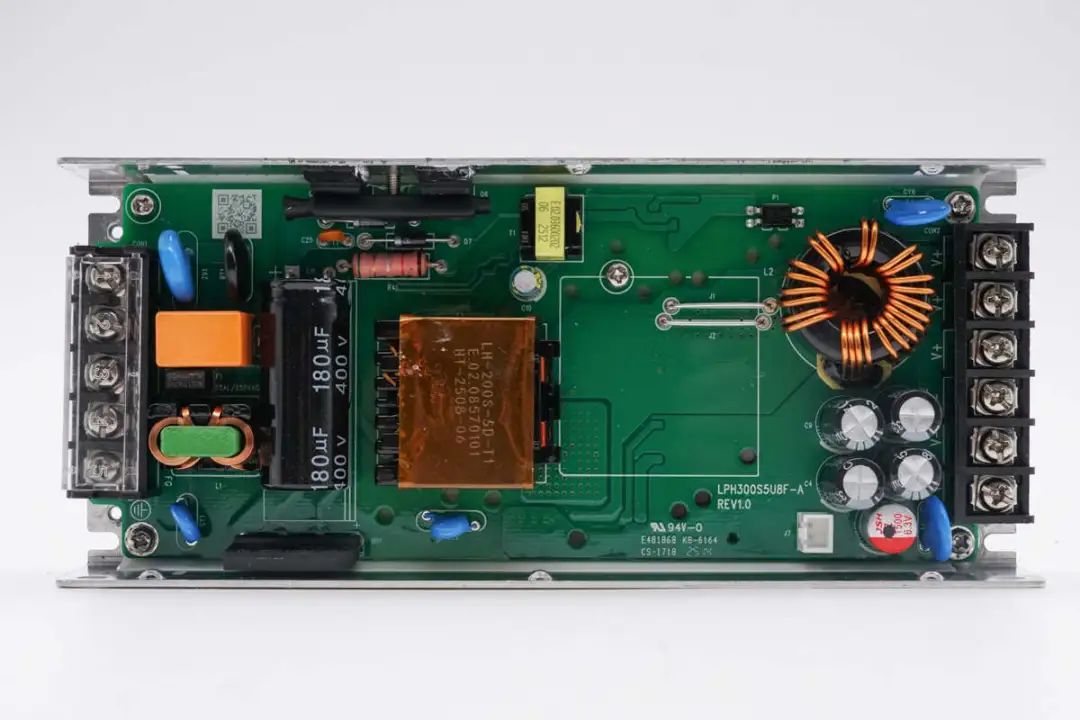

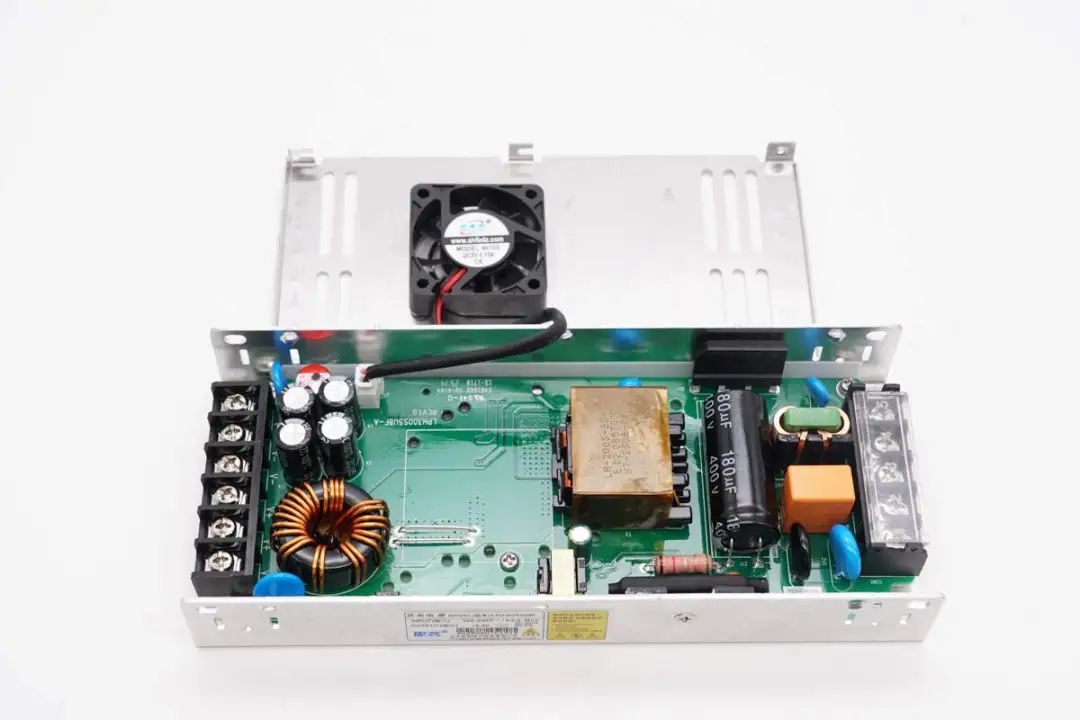

PCBA模块通过螺丝固定在壳体内部，开关管使用螺丝压板固定。

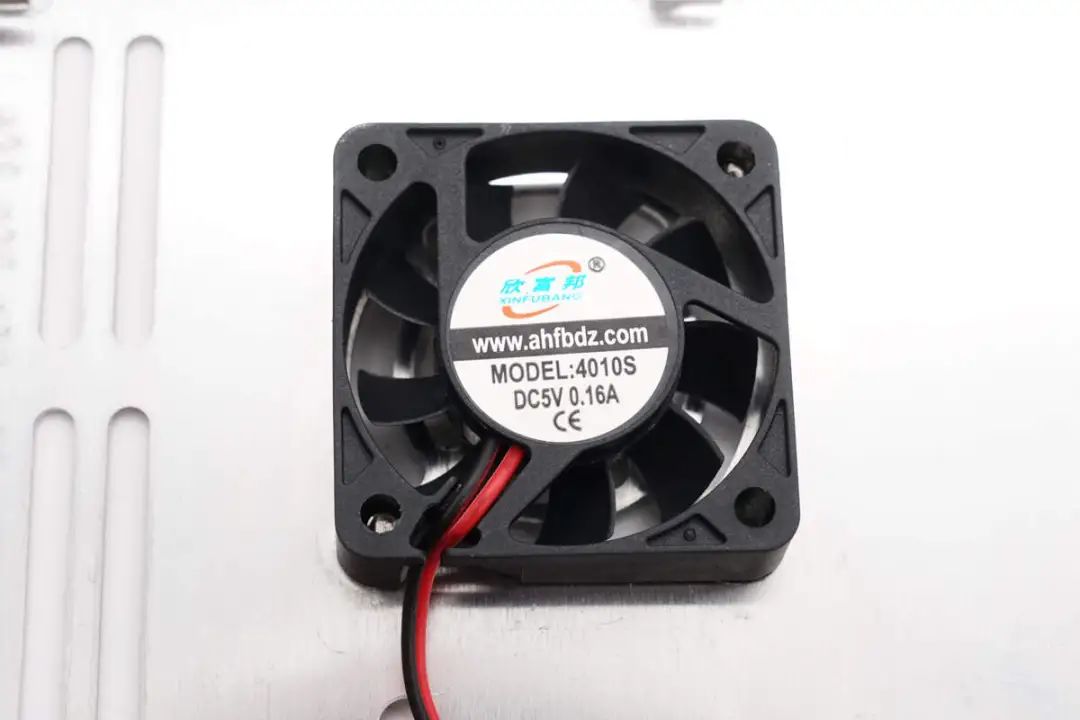

散热风扇来自富邦电子，为4010尺寸，规格为5V 0.16A。

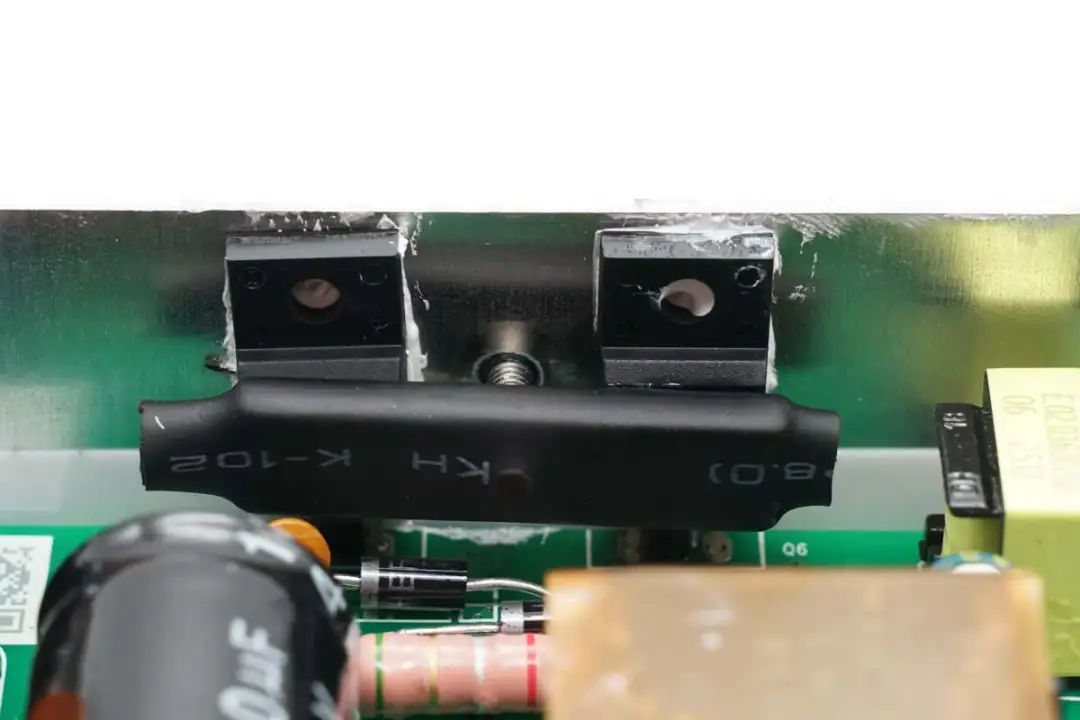

初级开关管通过压板固定，涂有导热硅脂加强散热。
拧下固定螺丝，拆下PCBA模块，对应整流管的位置粘贴导热垫，通过外壳进行散热。

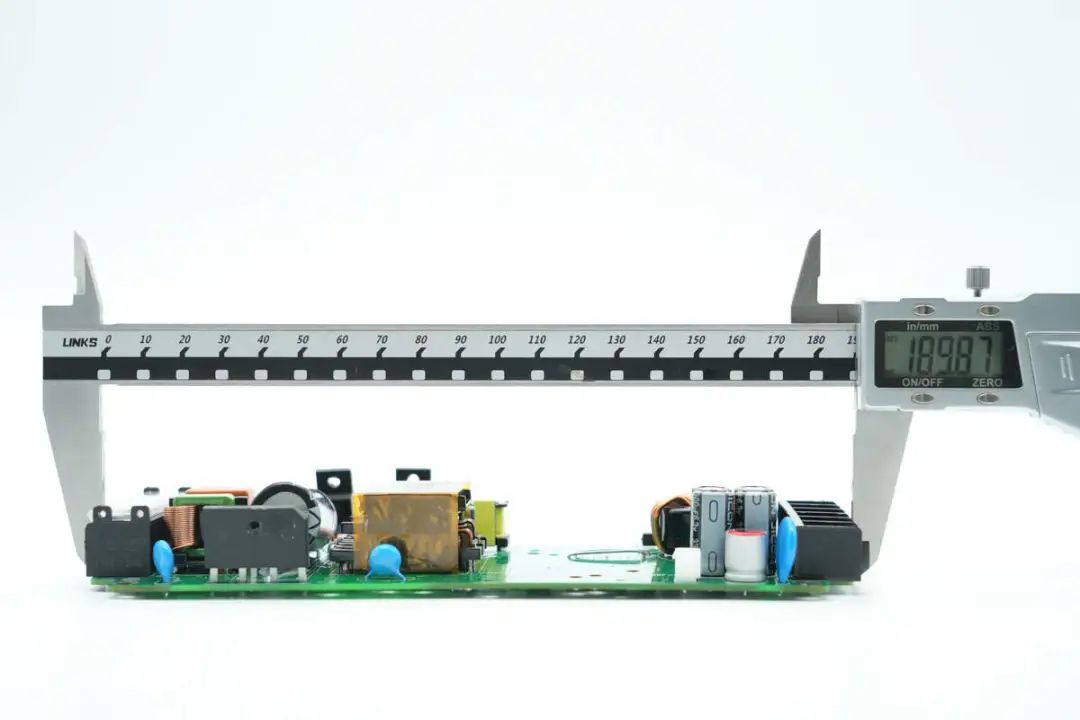

使用游标卡尺测得PCBA模块长度约为190mm。
PCBA模块宽度约为76mm。

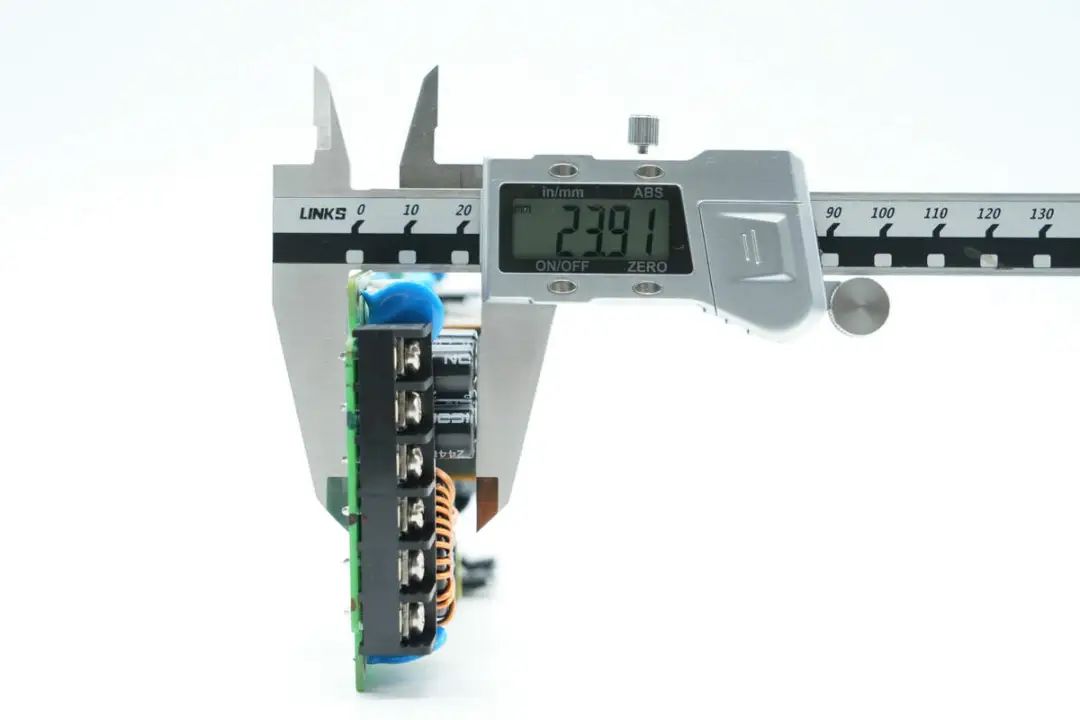

PCBA模块厚度约为24mm。

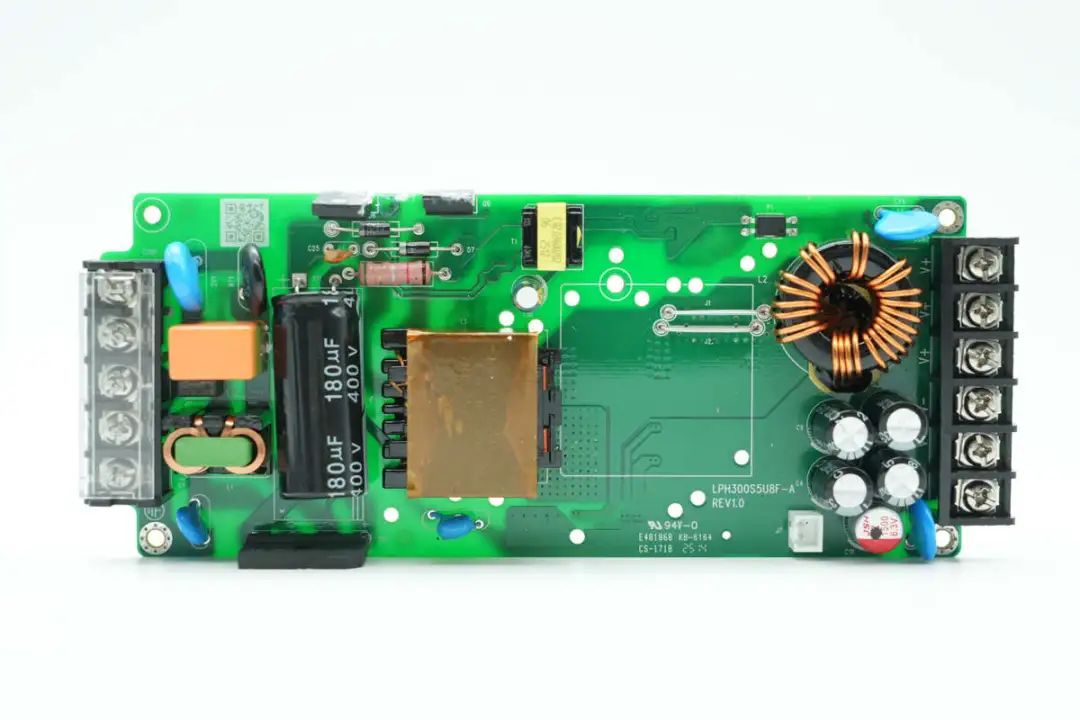

PCBA模块正面一览，左侧设有电源输入接线端子，保险丝，安规X2电容，压敏电阻和NTC热敏电阻以及共模电感。下方焊接整流桥，整流桥上方焊接高压滤波电容、初级开关管和开关变压器。右侧焊接储能电感、滤波电容和输出接线端子。

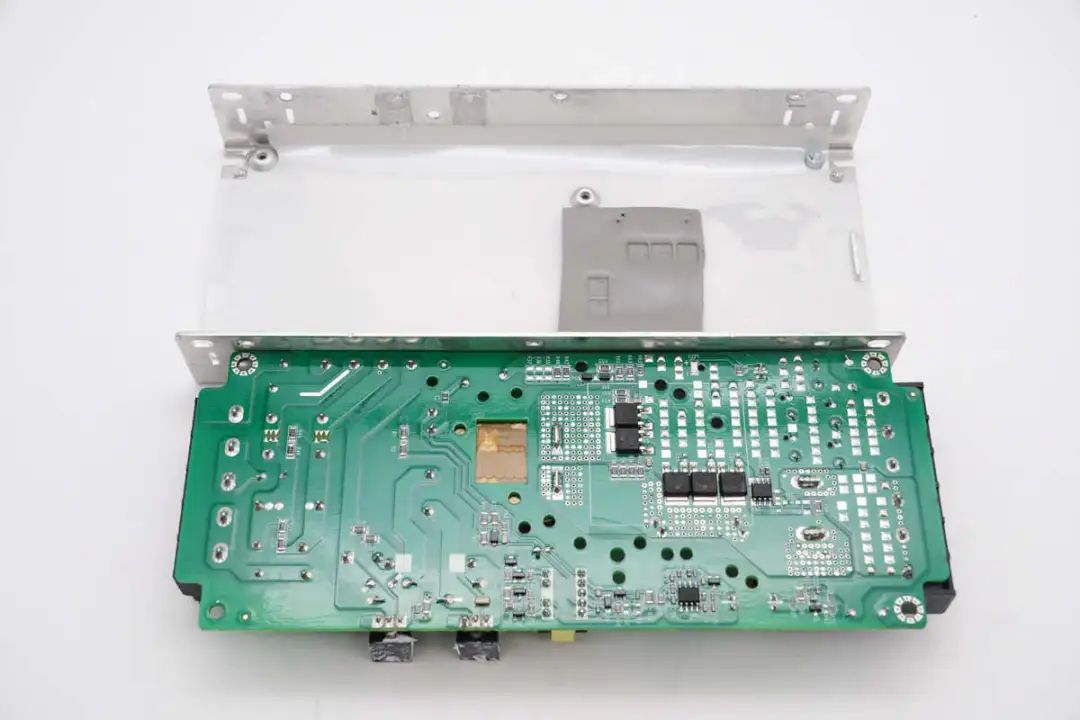

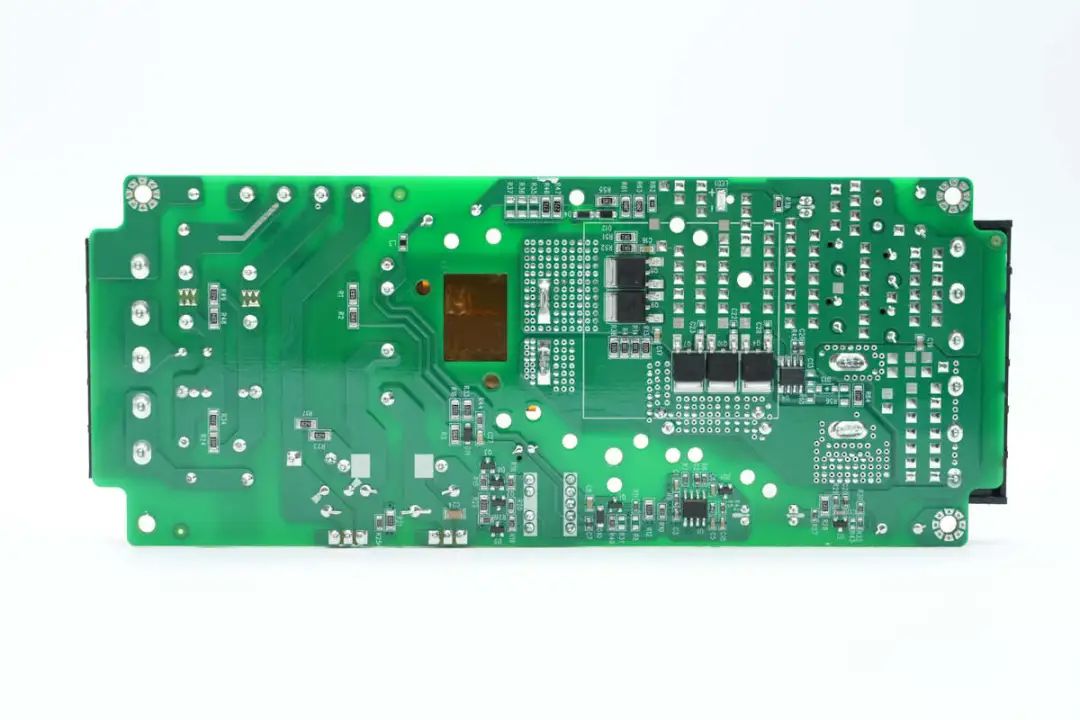

PCBA模块背面焊接初级控制芯片，同步整流控制器和同步整流管。

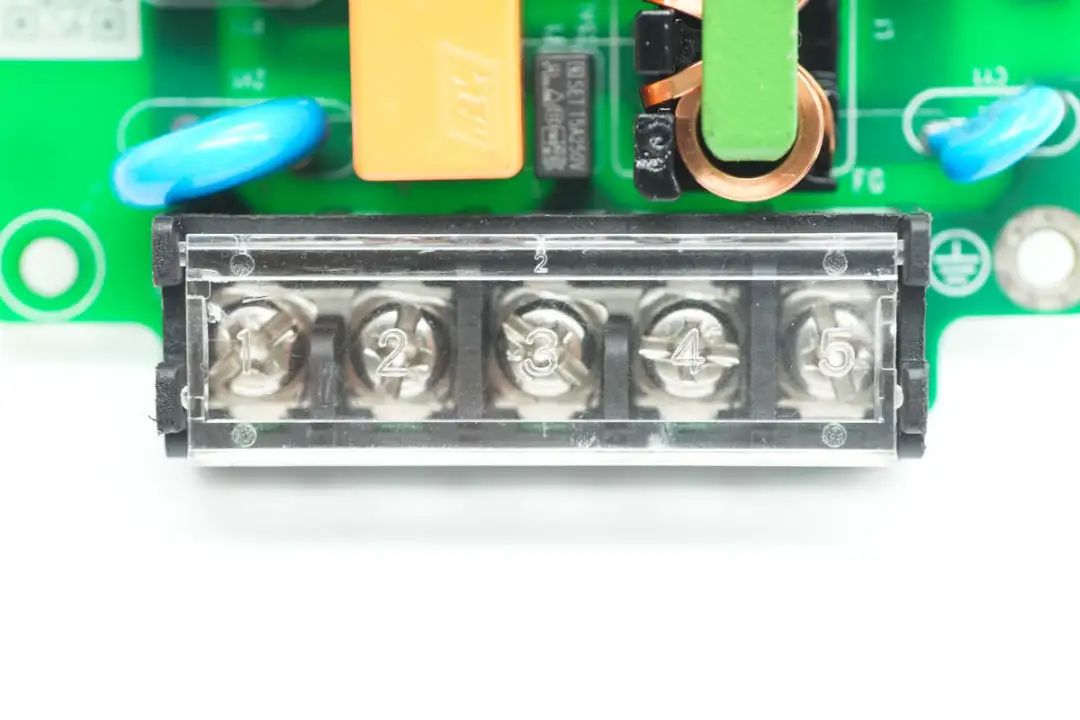

电源输入接线端子设有盖板绝缘。

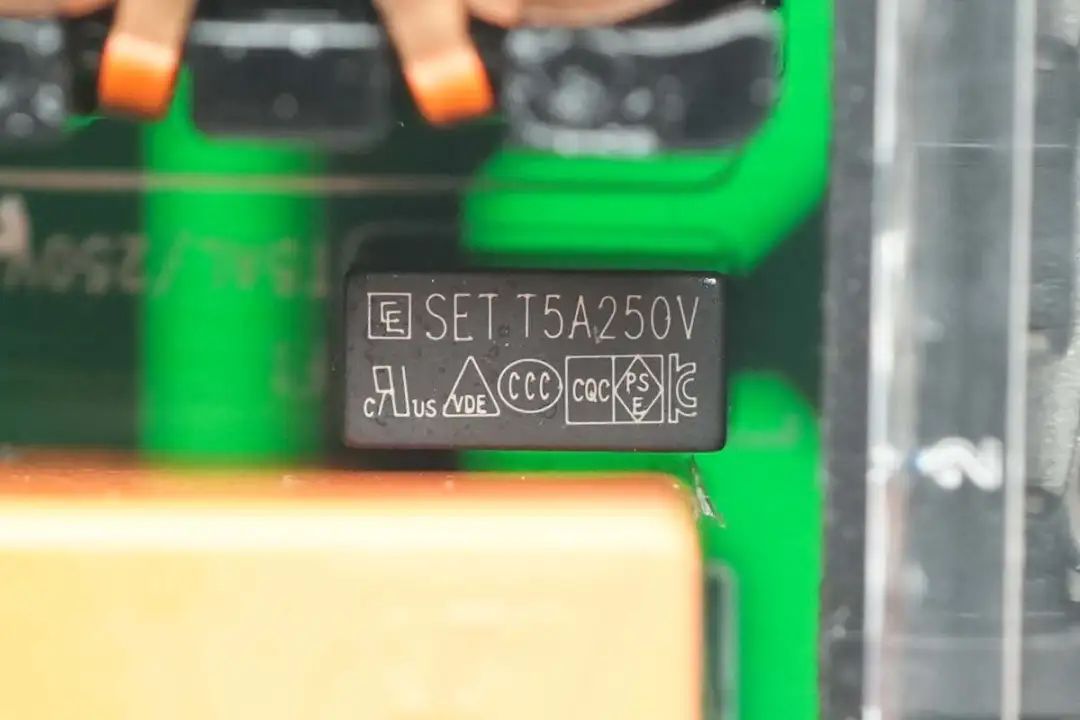

输入端保险丝来自诚润电子，规格为5A 250V。
压敏电阻来自达孚，型号NDF14D561K，用于吸收过压浪涌。

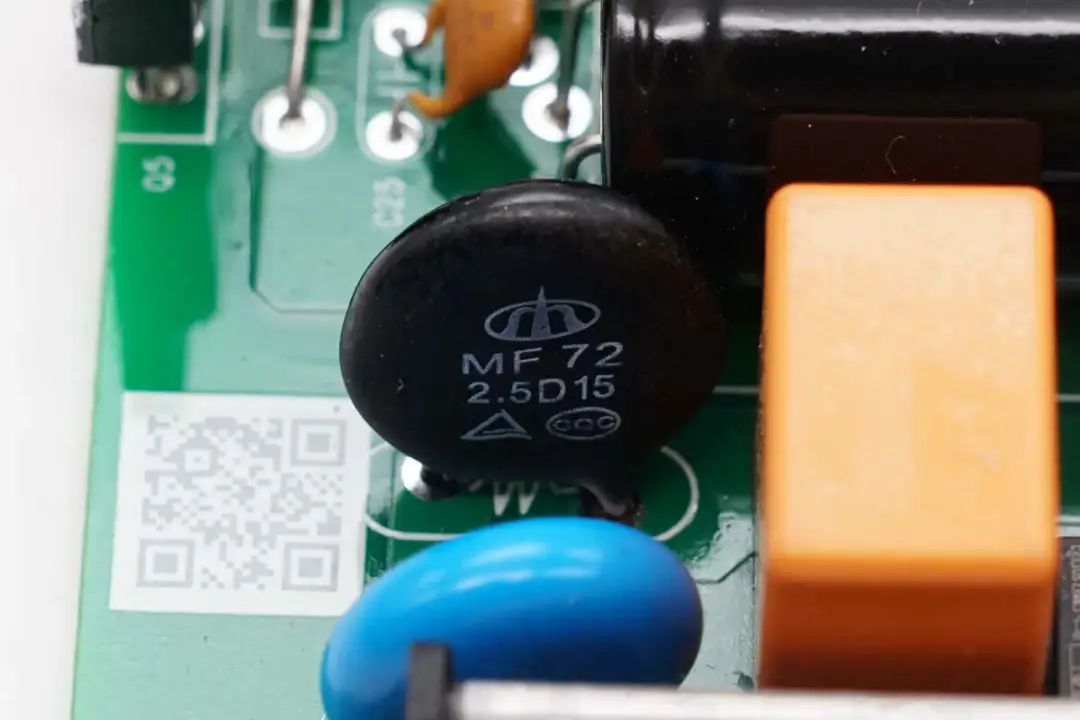

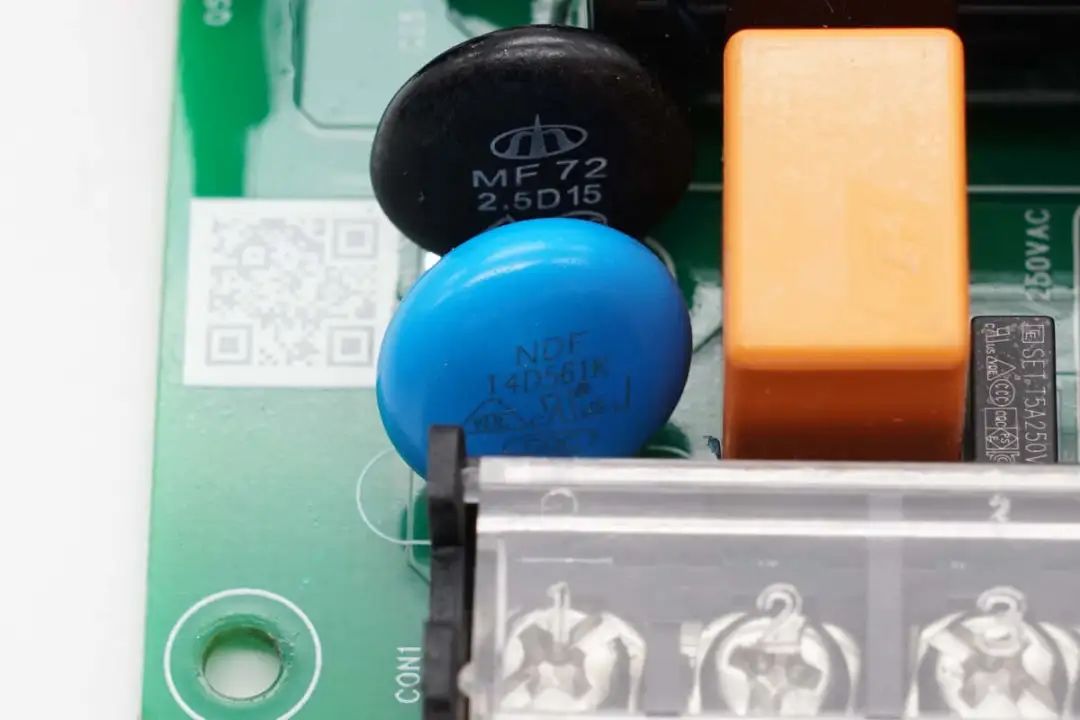

NTC热敏电阻来自时恒电子，为MF72系列，型号2.5D15，用于抑制上电的浪涌电流。

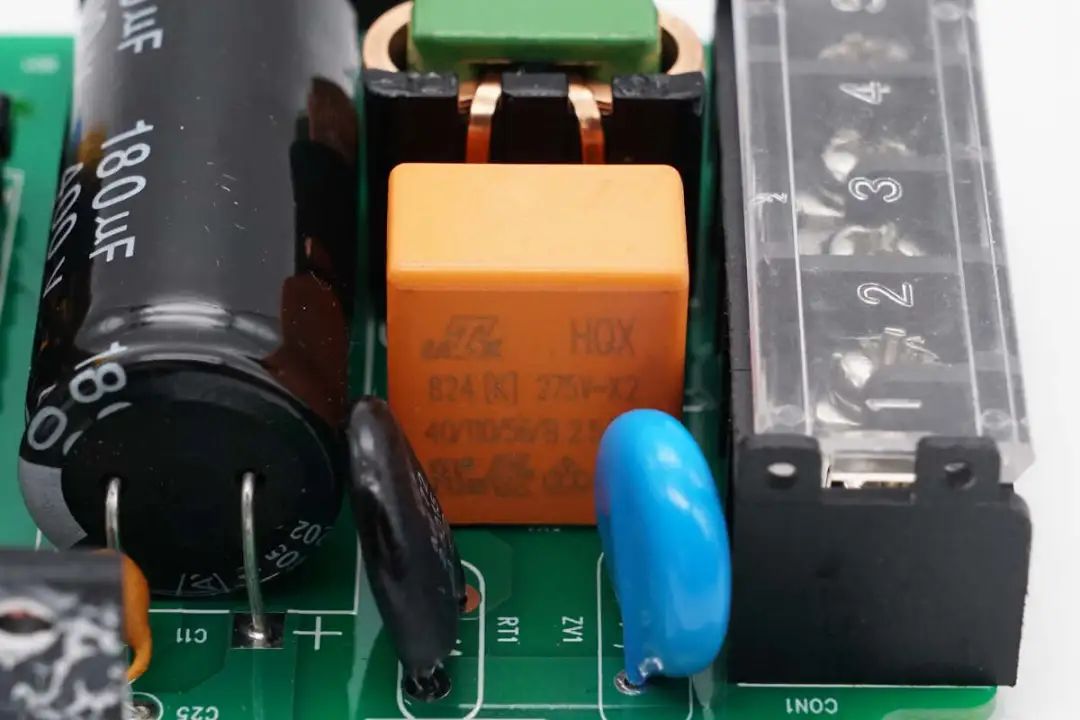

安规X2电容来自昱电，规格为0.82μF。

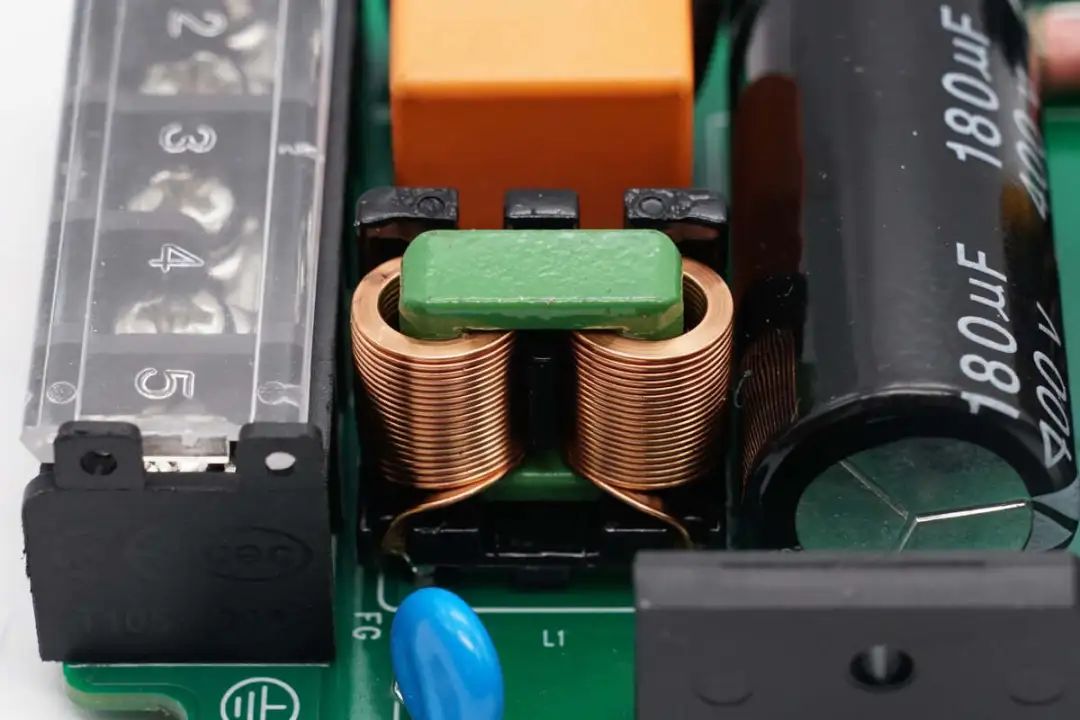

共模电感使用扁铜线绕制。

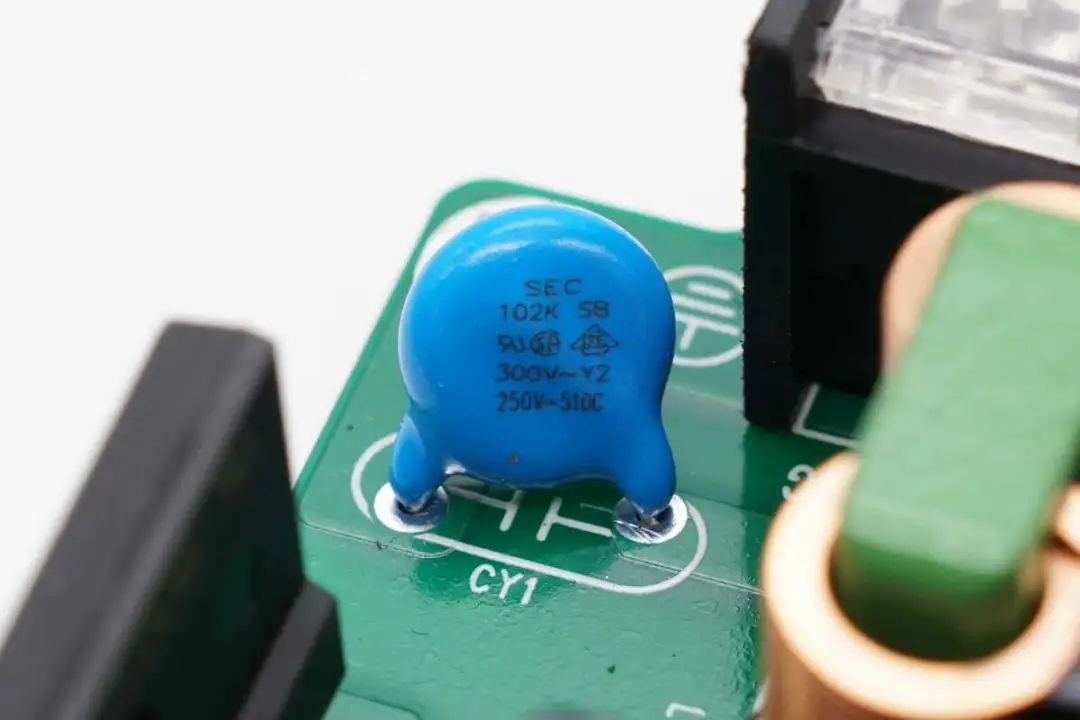

安规Y电容来自成功工业。

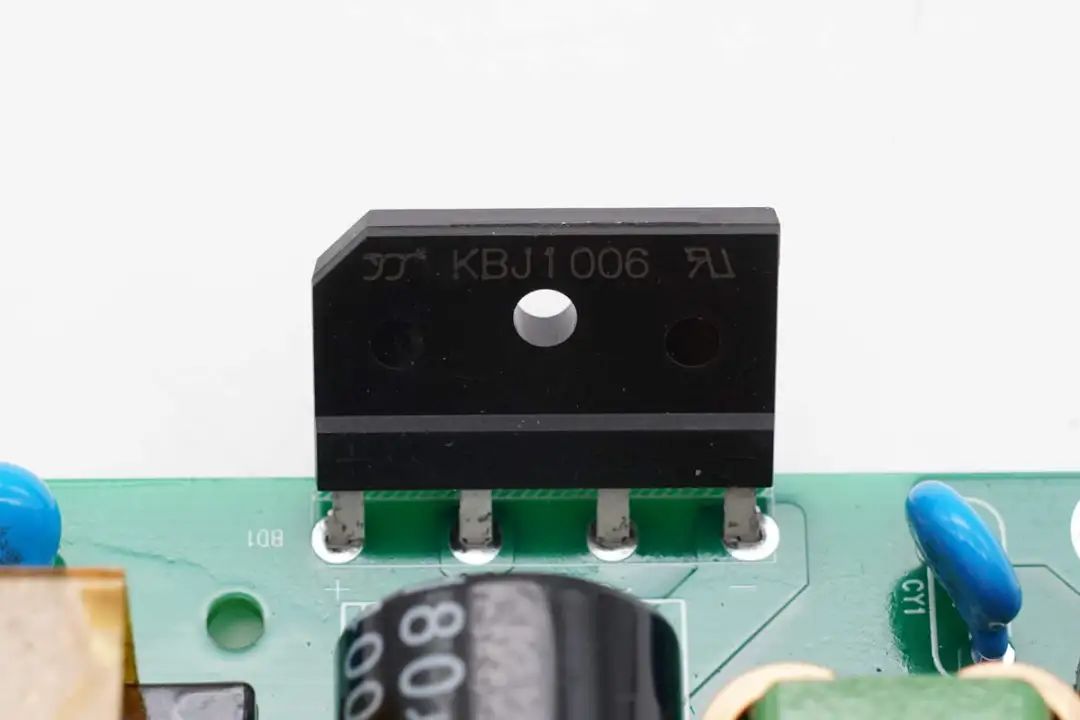

整流桥来自扬杰科技，型号KBJ1006，规格为10A 600V，采用KBJ封装。

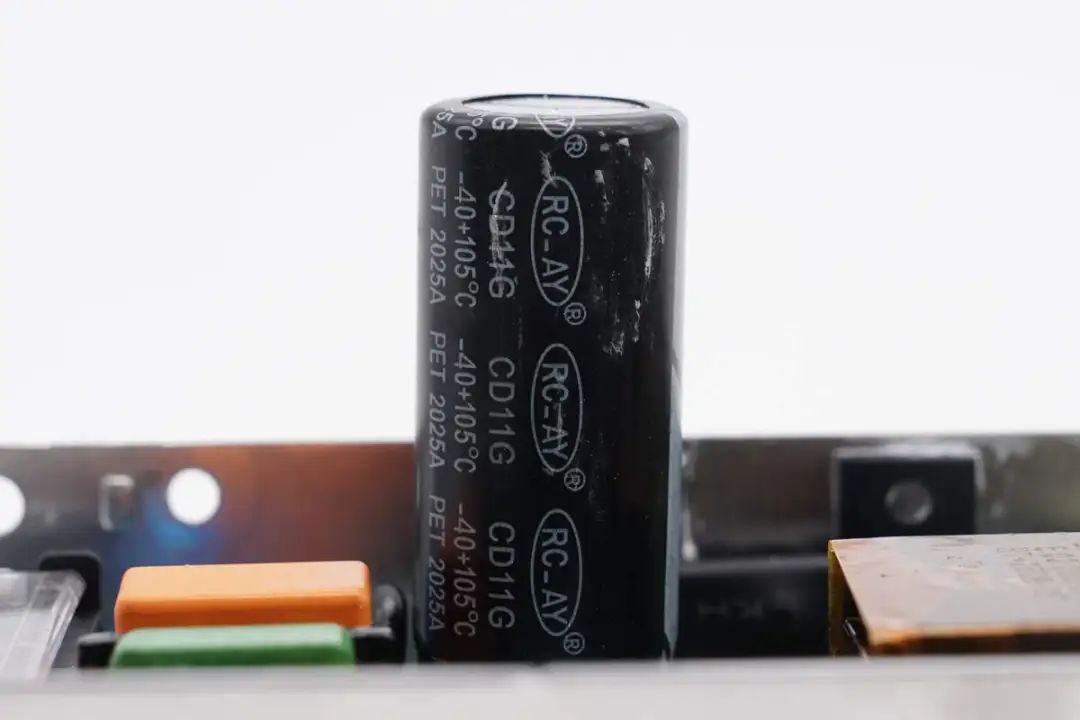

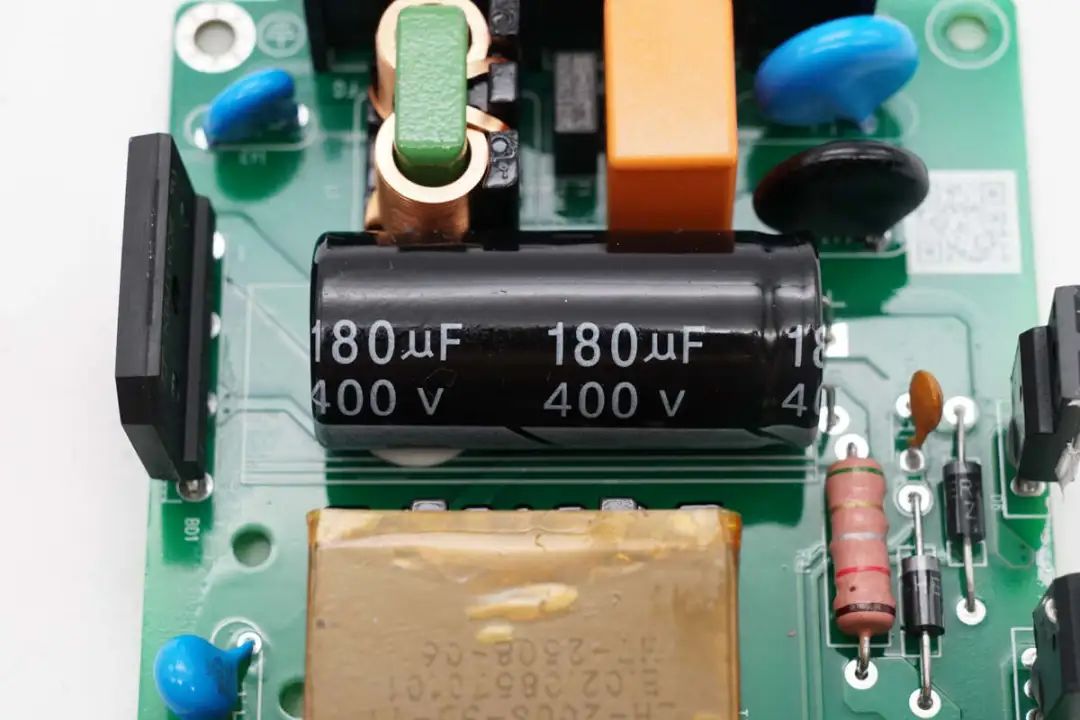

高压滤波电容来自安源电子。
规格为180μF400V。

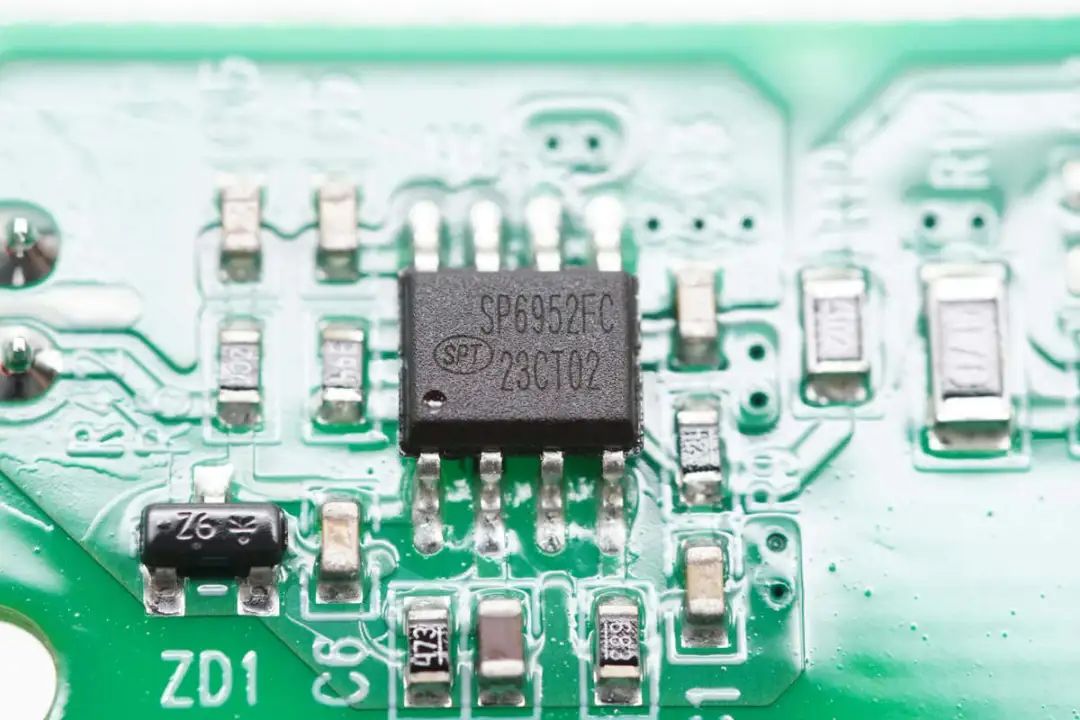

电源主控芯片来自硅动力，型号SP6952FC，是一颗高性能电流模式PWM控制器，采用正激工作模式。芯片可通过外接电阻调节工作频率，最高可达500kHz。芯片内置峰值电流限制，内置逐周期过流保护、过载保护、供电过压钳位和欠压闭锁等保护功能，采用SOP8封装。
硅动力 SP6952FC 资料信息。
用于为主控芯片供电的滤波电容特写，规格为100μF35V。

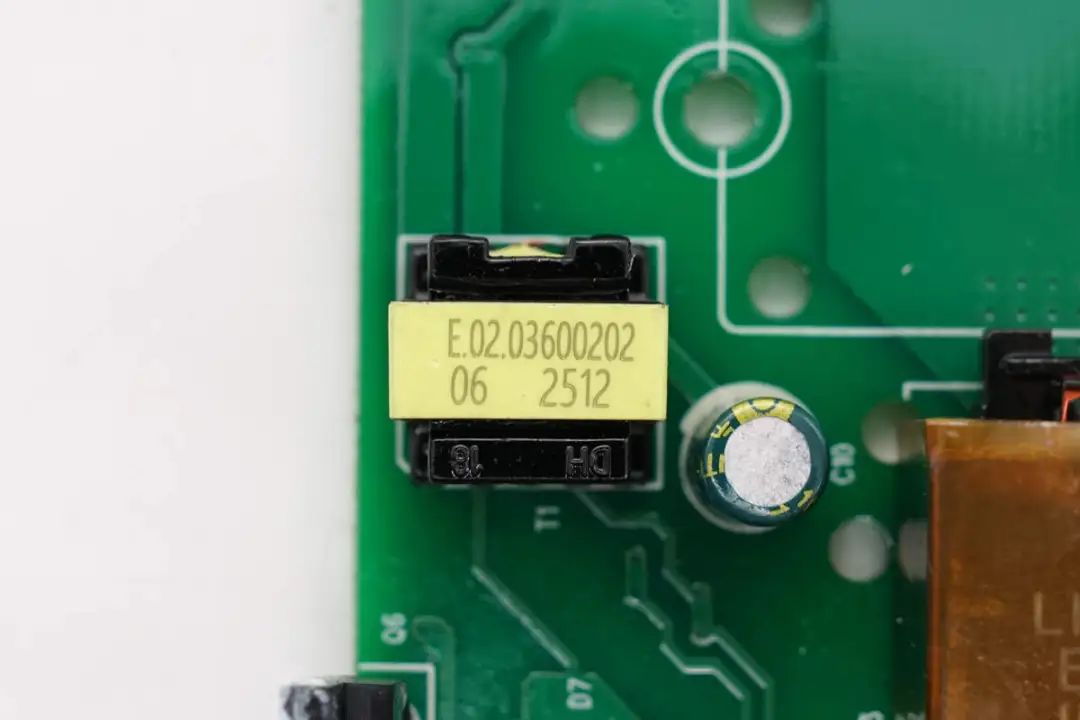

驱动开关管的隔离变压器特写。

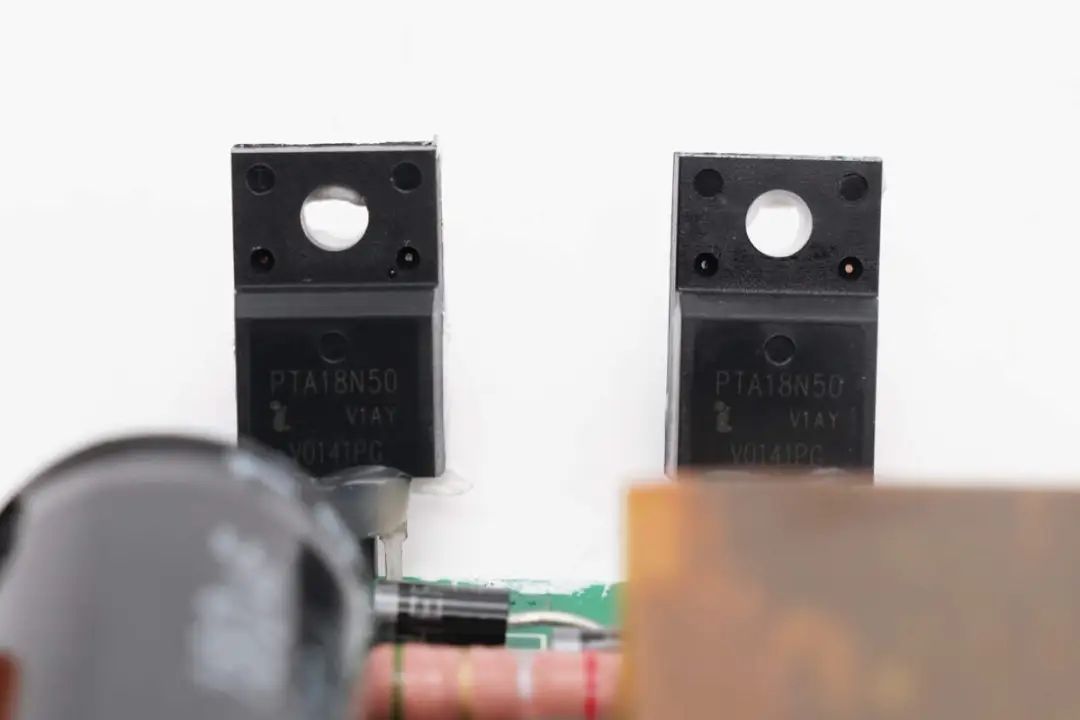

初级开关管来自丽隽，型号PTA18N50，NMOS，耐压500V，导阻270mΩ，采用TO-220F封装。

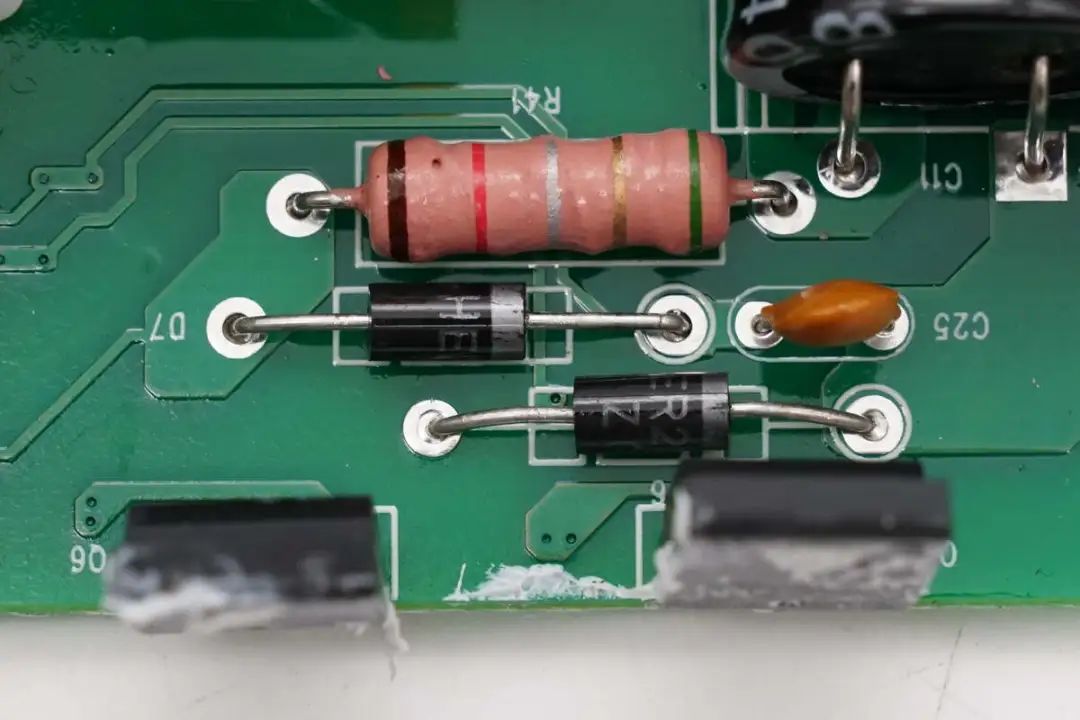

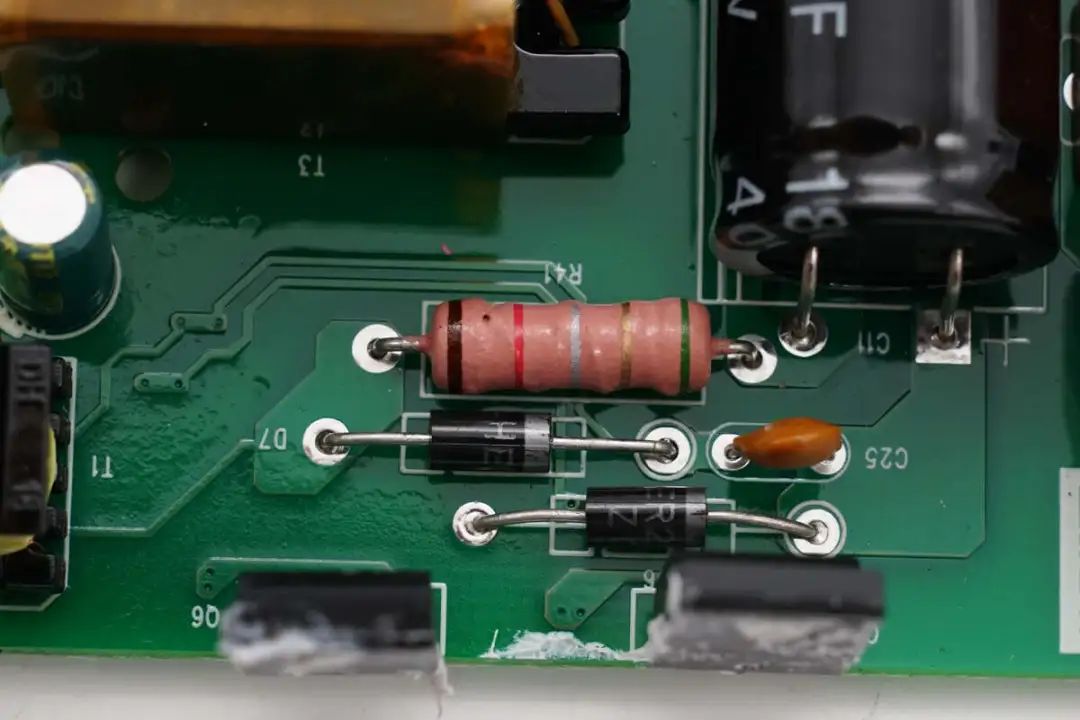

两颗二极管用于变压器初级线圈漏感能量回收。

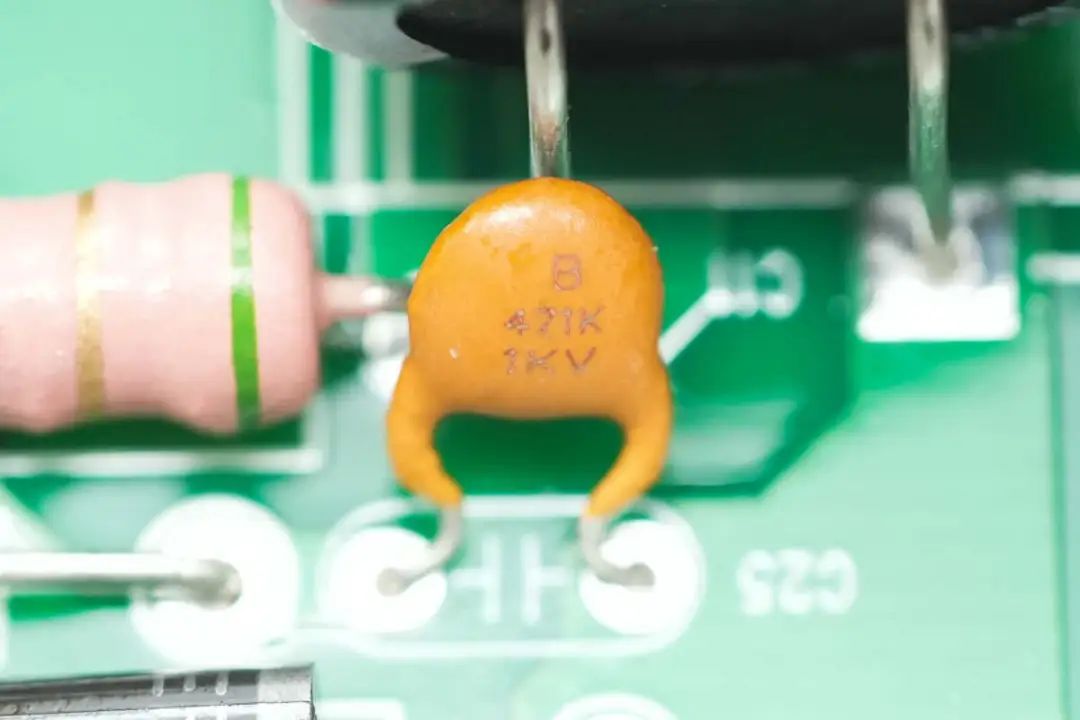

高压瓷片电容规格为470P 1KV。
用于检测开关管电流的取样电阻特写。

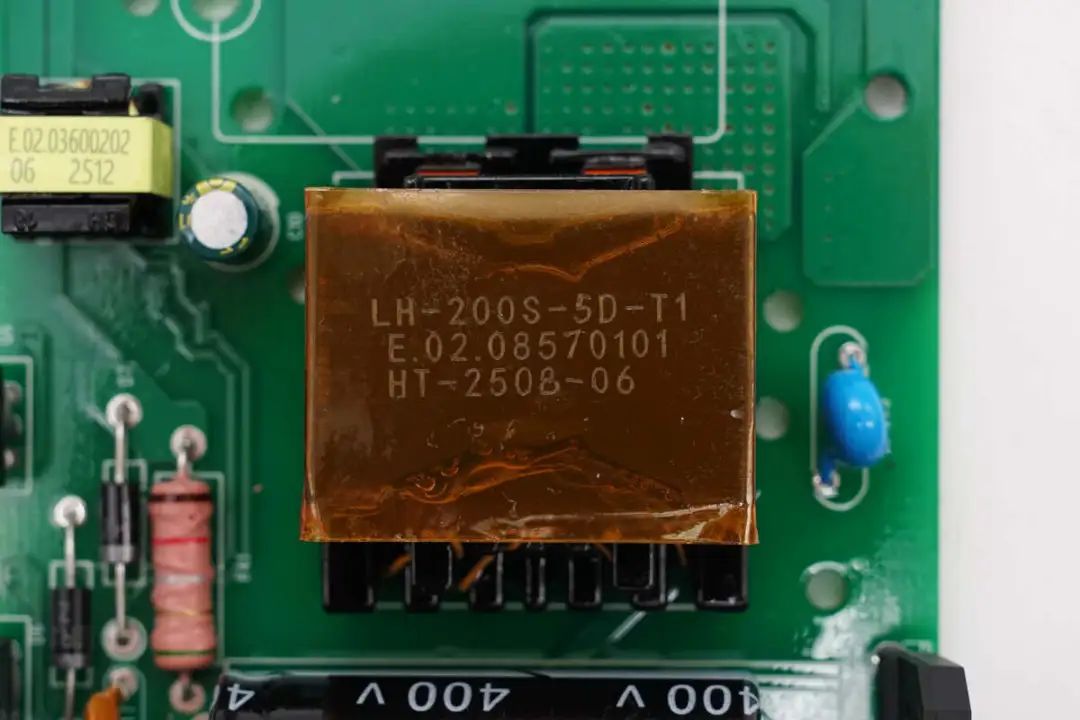

变压器磁芯采用高温胶带严密缠绕绝缘。

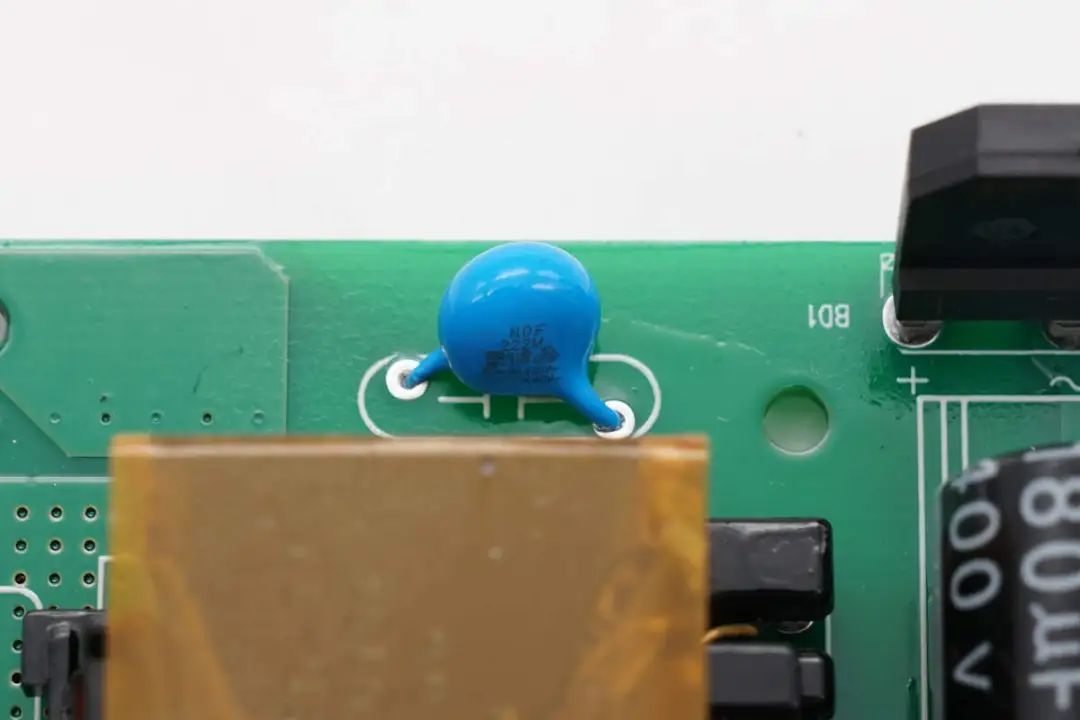

蓝色Y电容来自达孚。

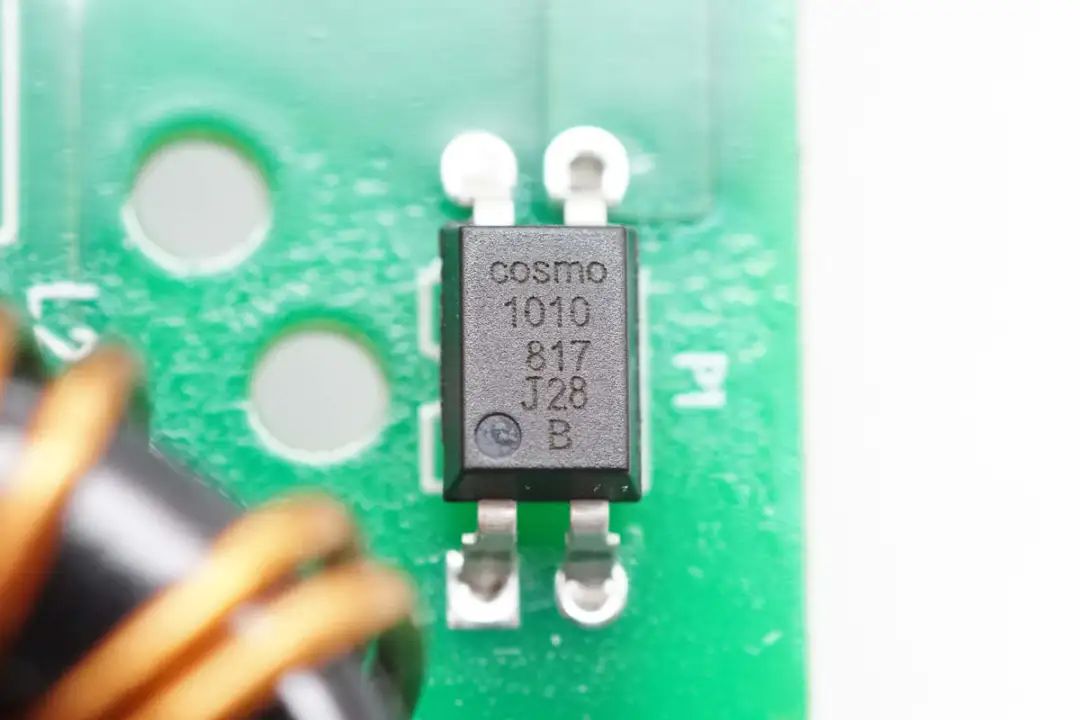

反馈光耦来自冠西，型号K10101B，采用DIP-4封装。
同步整流控制器来自硅动力，型号SP6590FC，是一颗高性能次级同步整流控制芯片，在低压大电流开关电源中，替代肖特基二极管，可轻松满足6级能效。芯片支持300kHz开关频率，支持CCM/QR/DCM工作模式，芯片内置自供电电路，无需辅助绕组供电，采用SOP8封装。
硅动力 SP6590FC 资料信息。

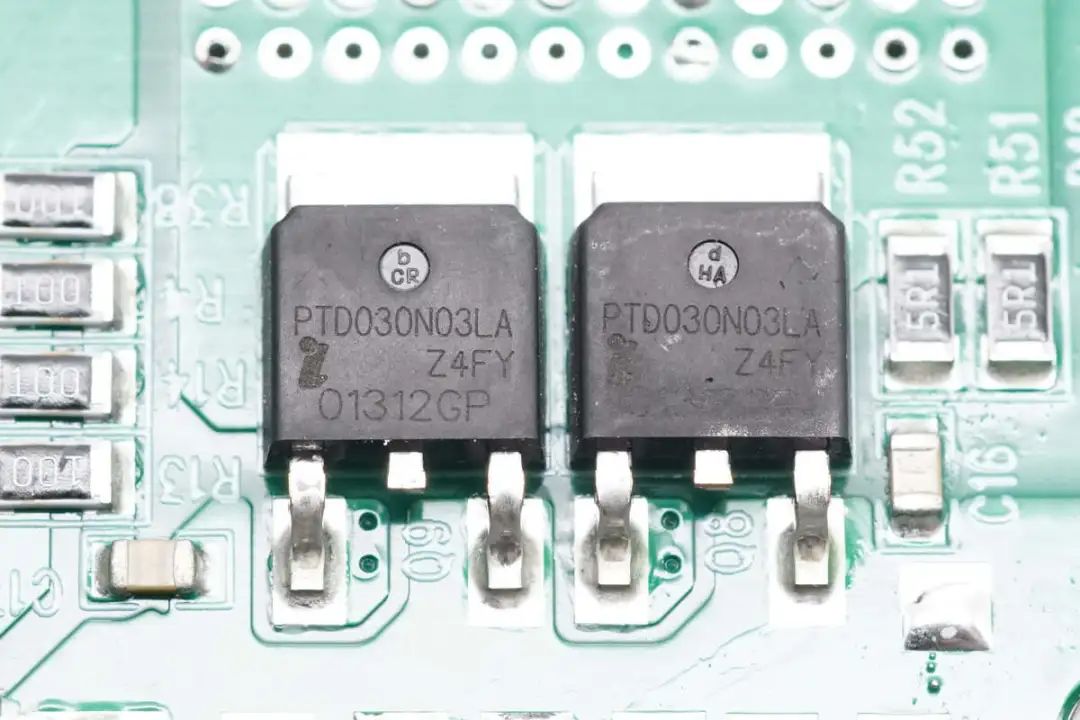

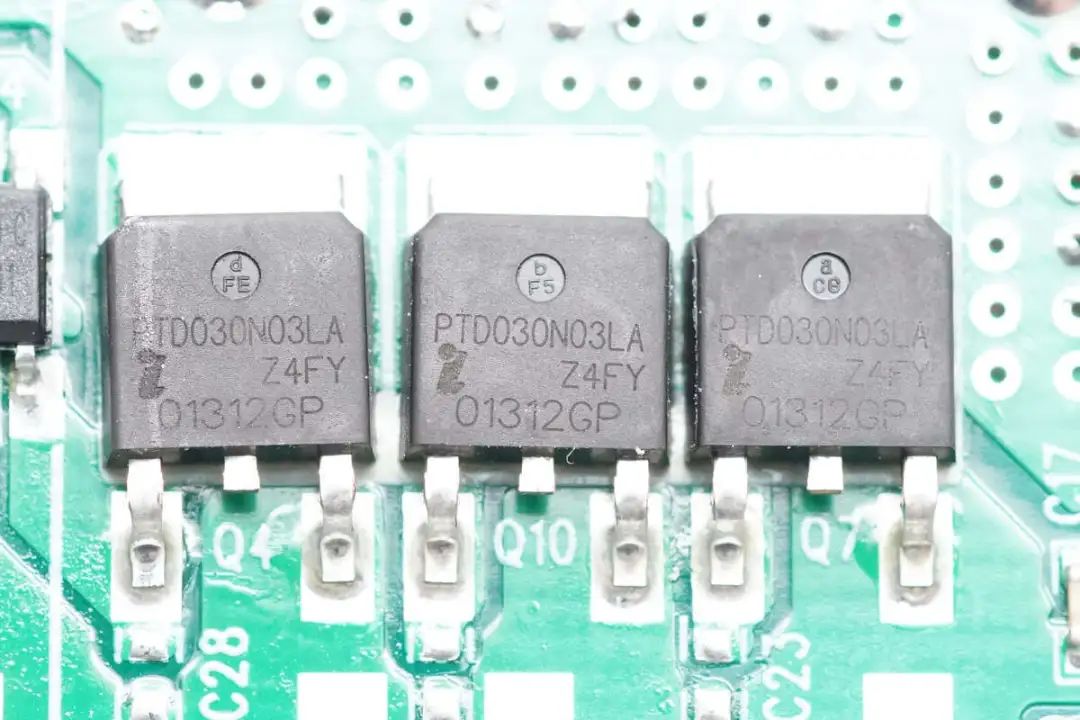

同步整流管来自丽隽，型号PTD030N03LA，NMOS，耐压30V，导阻3mΩ，采用TO-252封装。
另外两颗同型号的同步整流管特写。

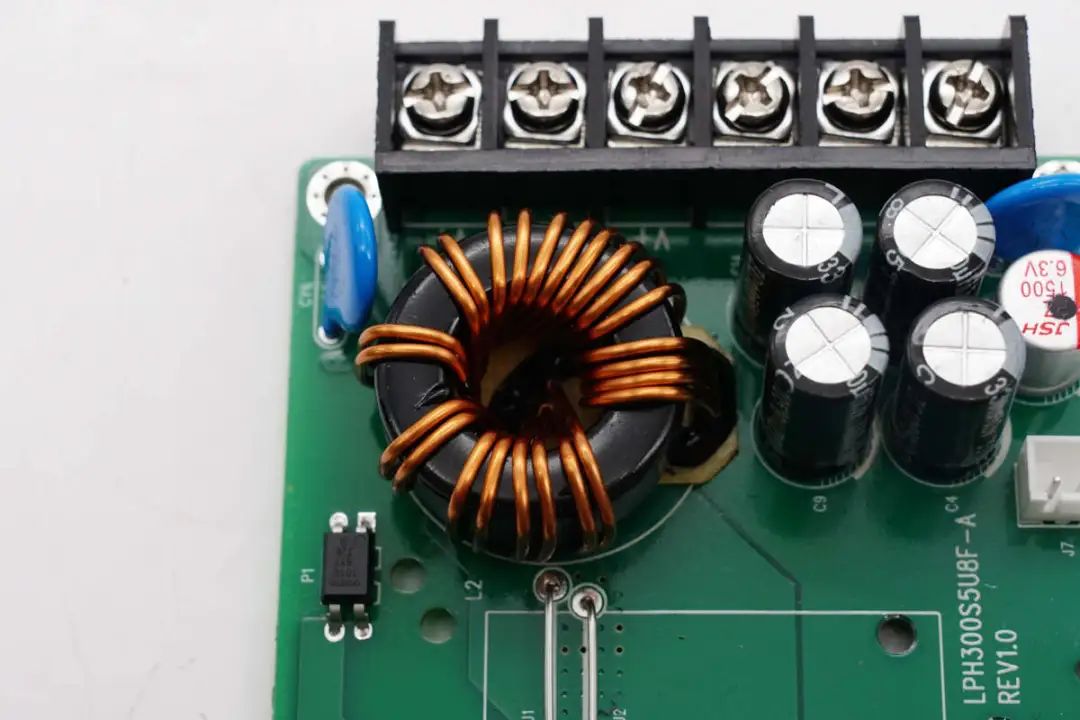

储能电感特写，使用四线并绕，底部设有电木板绝缘。

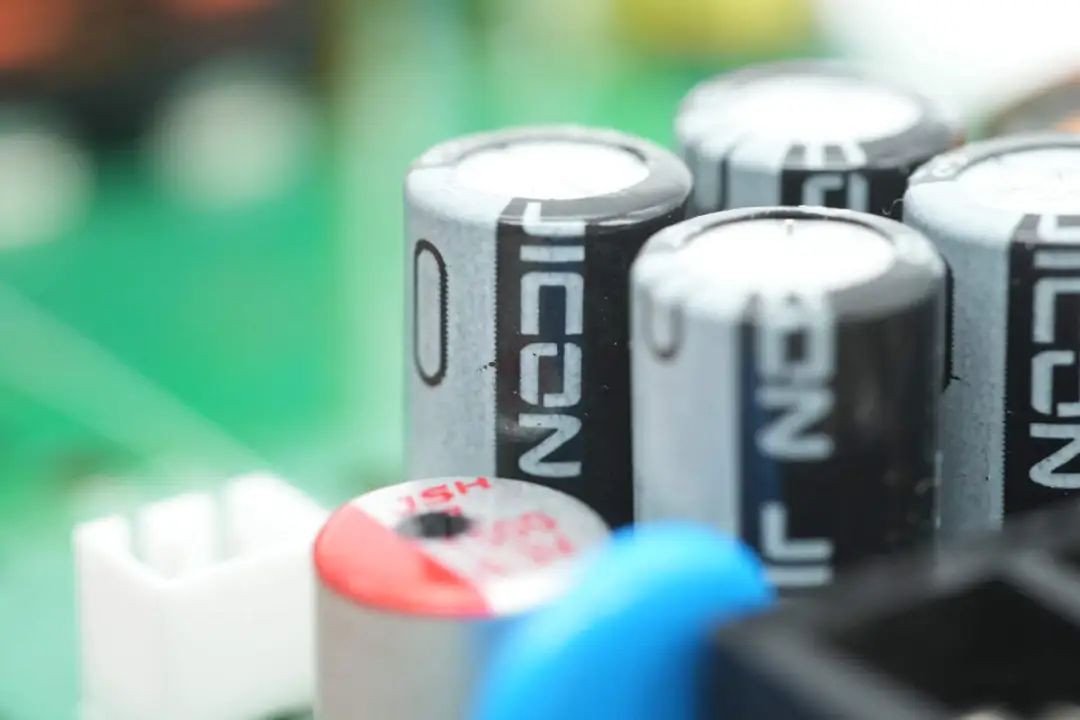

输出滤波电容来自吉光电子。

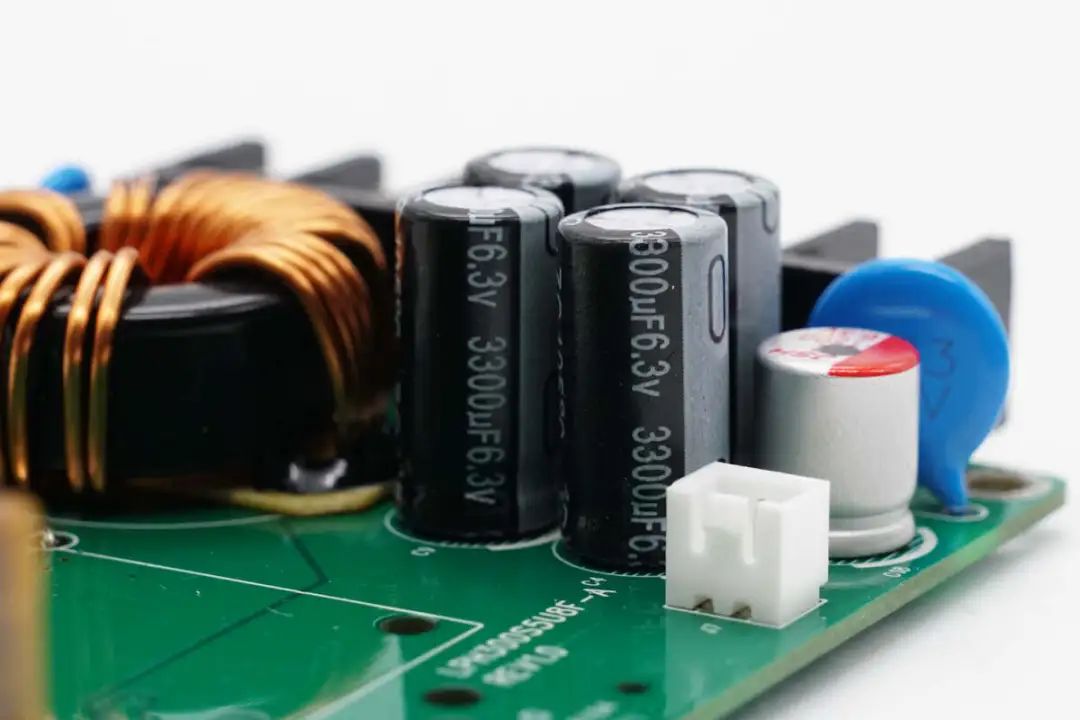

电容为ZC系列低阻抗产品，规格为3300μF6.3V，采用4颗并联。

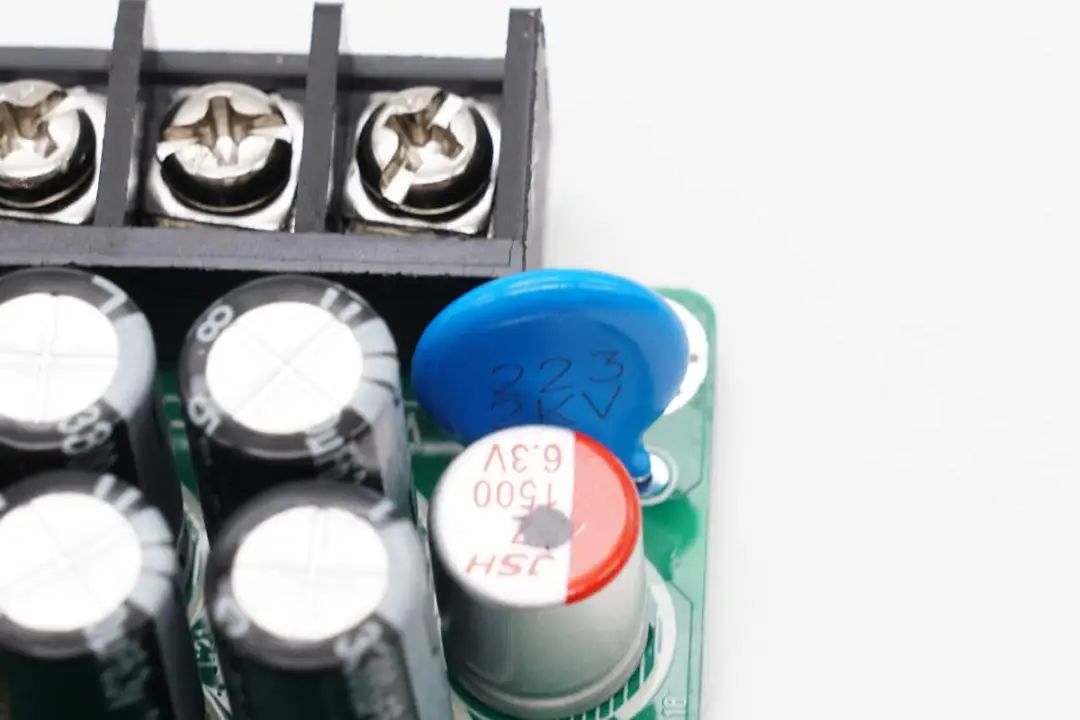

滤波固态电容来自万京源，为PZ系列固态电容，规格为1500μF6.3V。

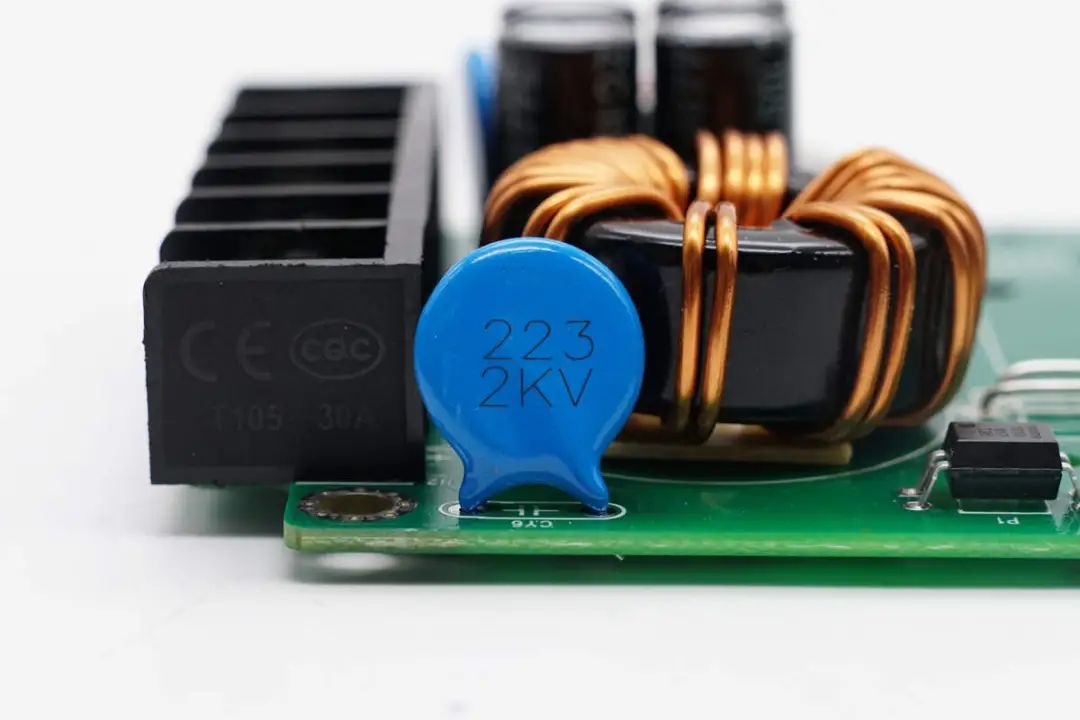

高压瓷片电容规格为22nF 2KV。
另一颗瓷片电容规格相同。
输出端螺丝接线端子特写。

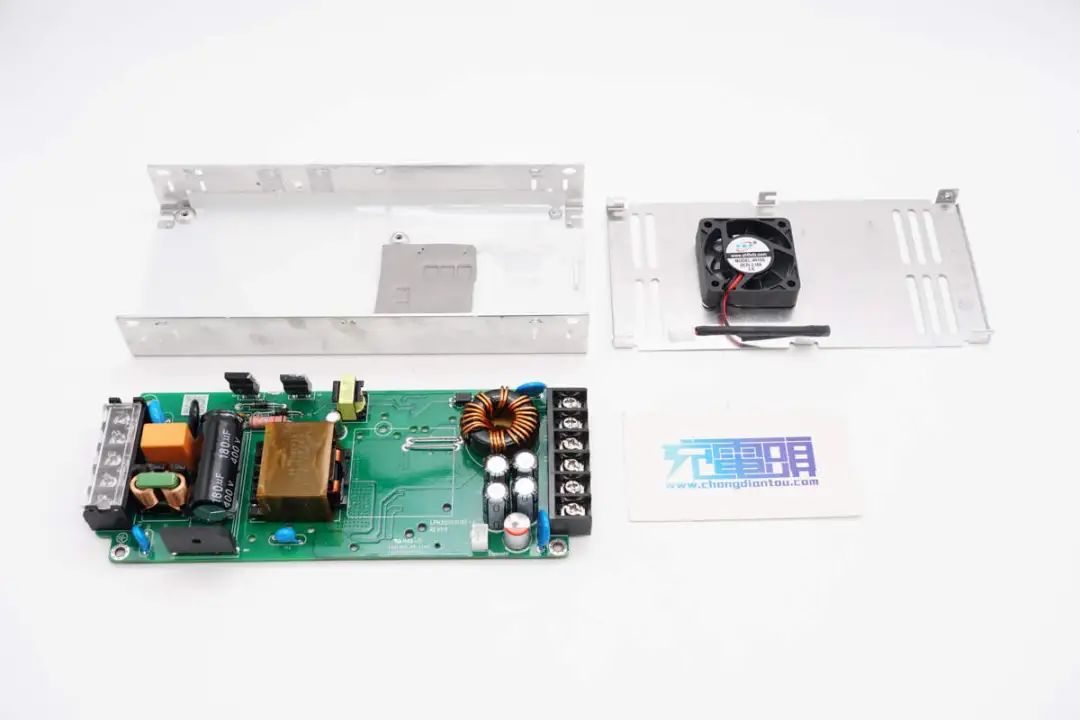

全部拆解一览，来张全家福。
充电头网拆解总结

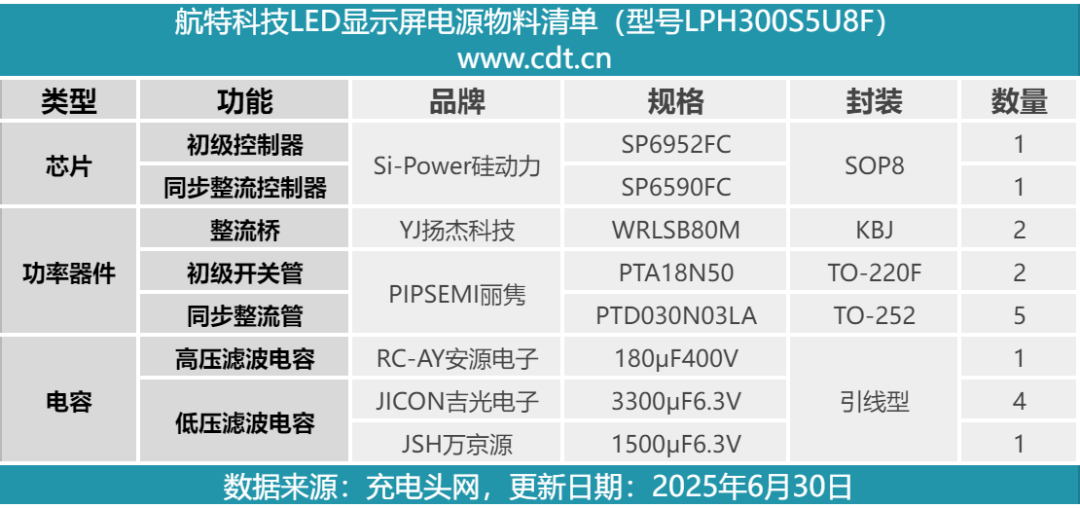

最后附上航特科技显示屏电源的核心器件清单，方便大家查阅。
航特科技显示屏电源采用铝合金外壳，内置长寿命散热风扇，保证长时间稳定可靠运行。电源输入输出均采用螺丝接线端子，电源支持200-240V输入，输出电压为5V，输出电流60A，额定输出功率为300W。
充电头网通过拆解了解到，航特科技这款电源内部采用硅动力电源方案，使用SP6952FC正激控制器搭配SP6590FC同步整流控制器，整流桥来自扬杰科技，初次级开关管均来自丽隽。PCBA模块粘贴导热垫，通过外壳进行散热，内部做工扎实，整体用料可靠。
