前言
充电头网拿到了鑫谷数智DM-850G数字电源，这款电源内置双MCU，同时进行电源输入和输出信息采集，配合灵眸技术数字检测，实时读取电源温度、输入功率、风扇转速、输入和输出电压等参数，并支持与水冷配件等进行联动显示，还可通过软件控制电源风扇。
电源采用主动式PFC+半桥LLC+同步整流+DCDC高效架构，具备80PLUS金牌和PPLP效能金牌。内部采用日系贵弥功品牌滤波电容，拥有一年换新和十年质保，支持个人送保，真正做到售后无忧。电源支持ATX3.1标准，搭载16Pin 12V-2×6原生接口，支持PCIe5.1显卡使用。
鑫谷数智电源升级元器件堆叠工艺，相比传统ATX电源，长度缩短15mm，电源机身长度仅为125mm。电源全模组接口采用专利盲插设计，接线方式灵活，插拔省力。电源配有黑色压纹排线，配备合金铜端子，稳定性更强。下面就带来鑫谷数智金牌电源的拆解，一起看看内部的方案和用料。
鑫谷数智DM-850G金牌数字电源开箱

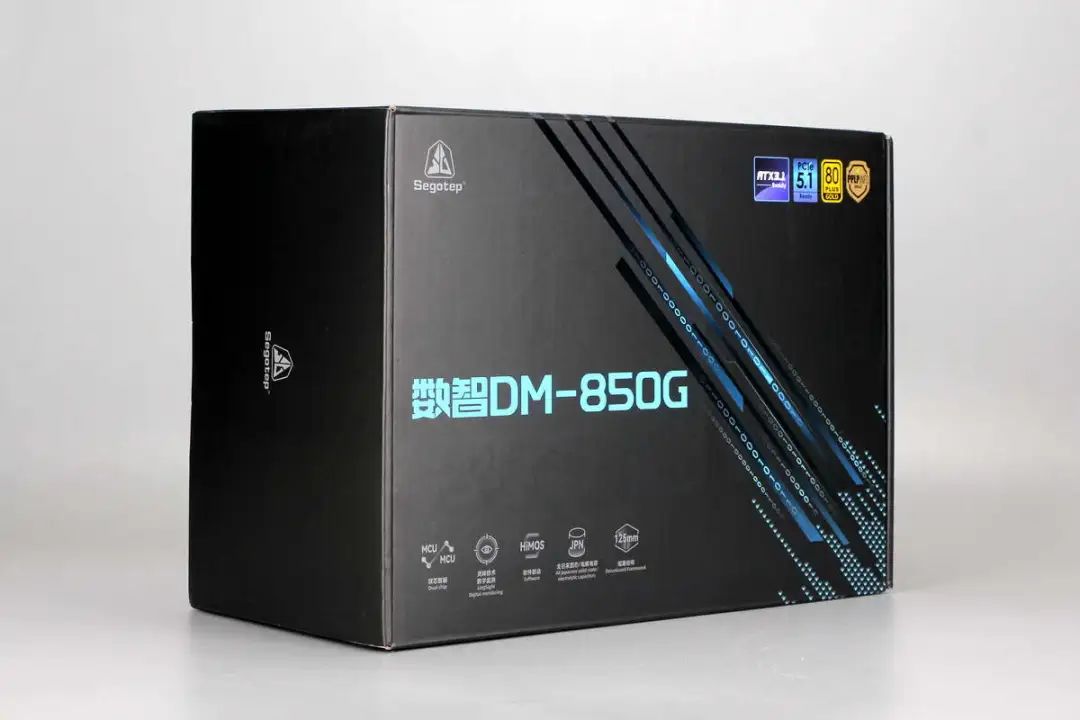

鑫谷这款电源包装盒为黑色基调，印有蓝色数智DM-850G字样，右侧印有数字装饰。
包装盒左下角印有电源的主要卖点。
包装盒右上角印有ATX3.1 Ready、PCIe 5.1 Ready和80PLUS金牌标志以及PPLP GOLD标志。
打开包装盒，内部设有说明书，电源本体采用珍珠棉包裹防震。

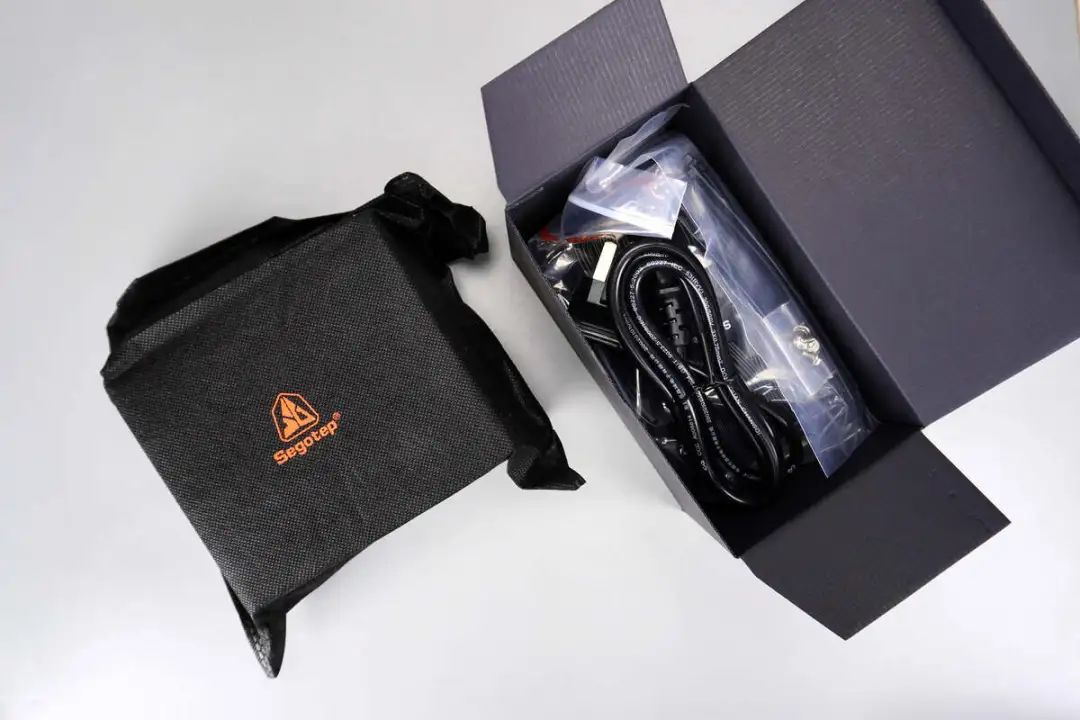

电源主机使用黑色无纺布袋收纳，右侧盒子为电源线、模组线、扎带和安装螺丝。

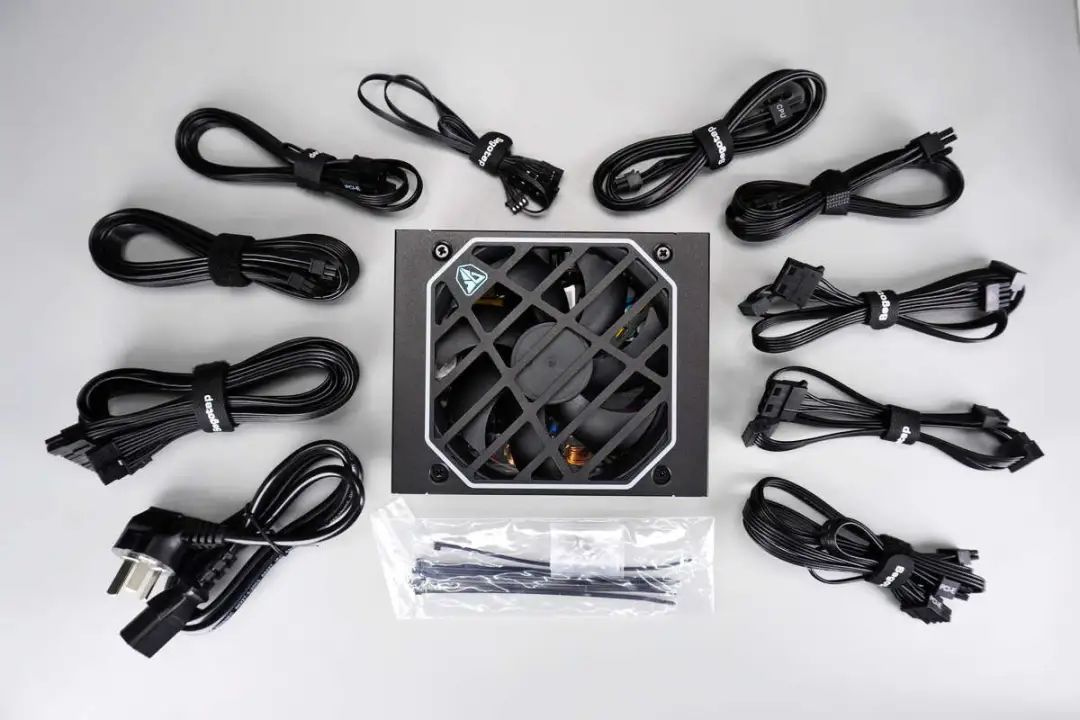

电源主机，电源线和模组线一览。

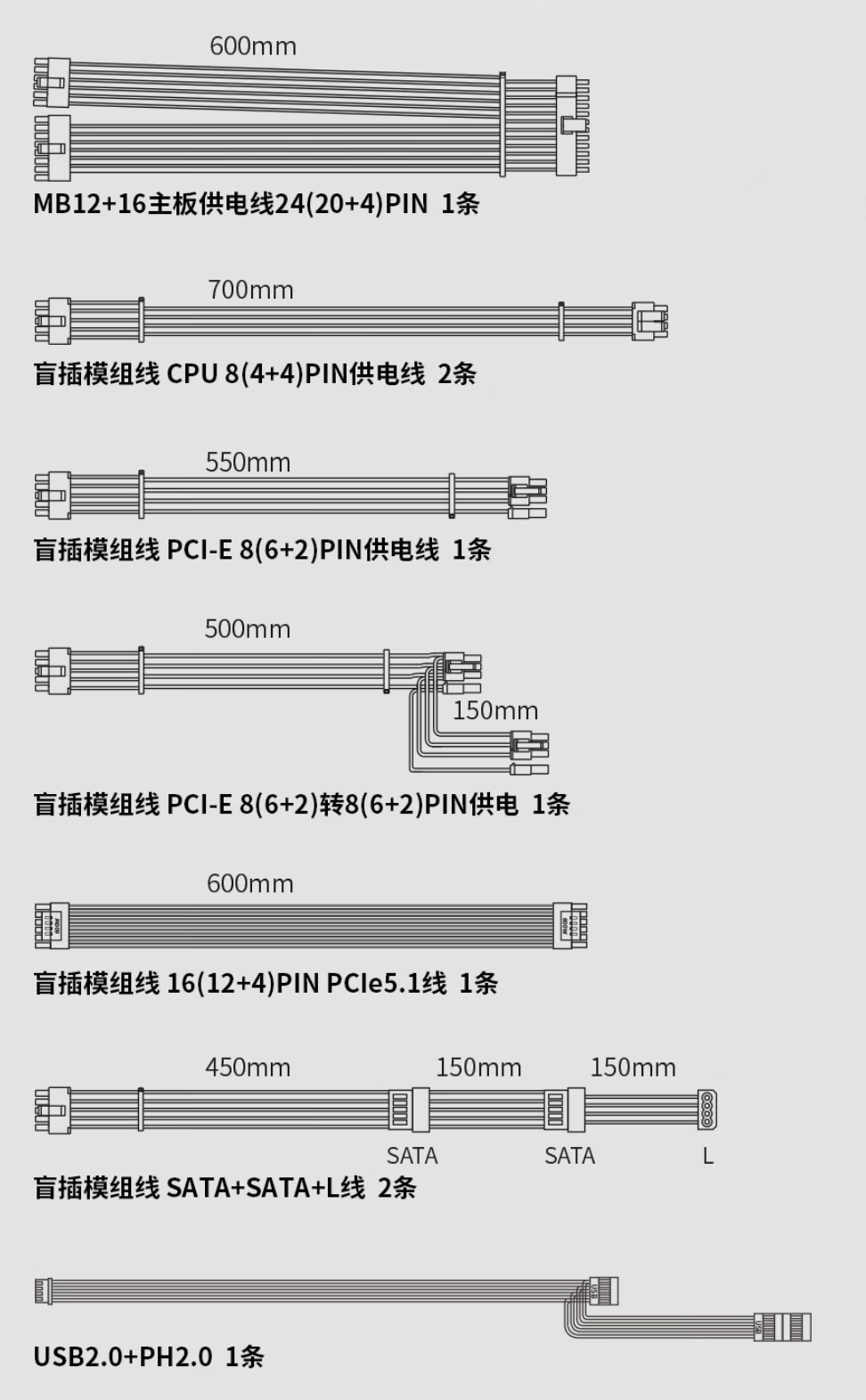

电源附带的供电线缆长度和数量一览。

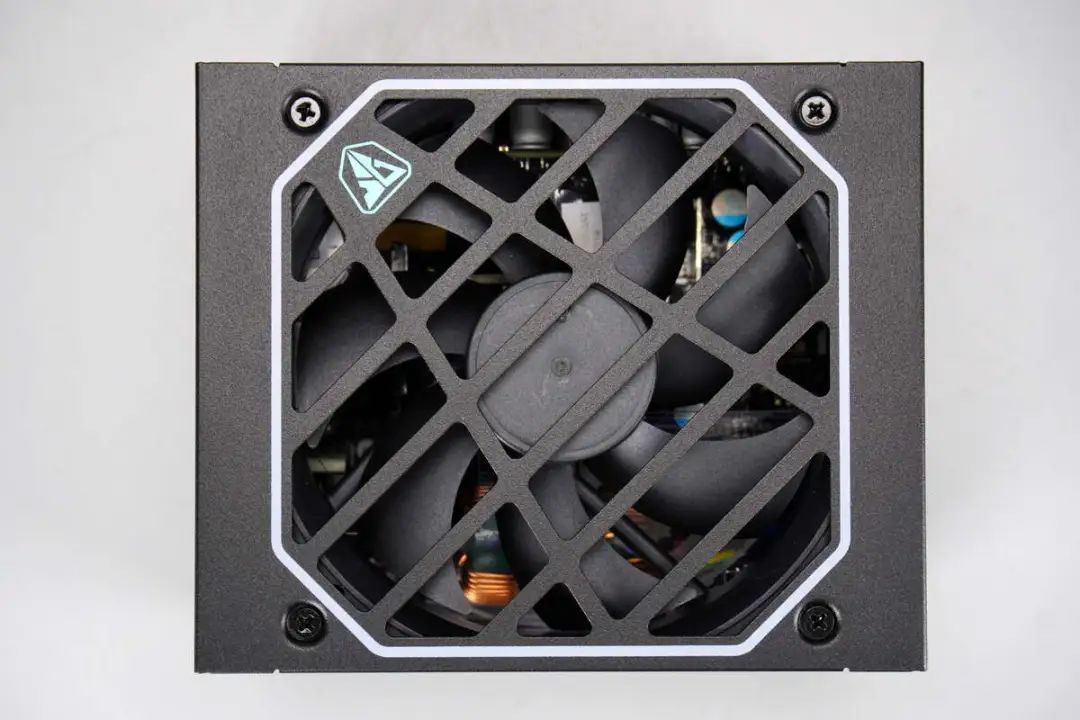

电源顶部一览，设有格栅防止异物进入。

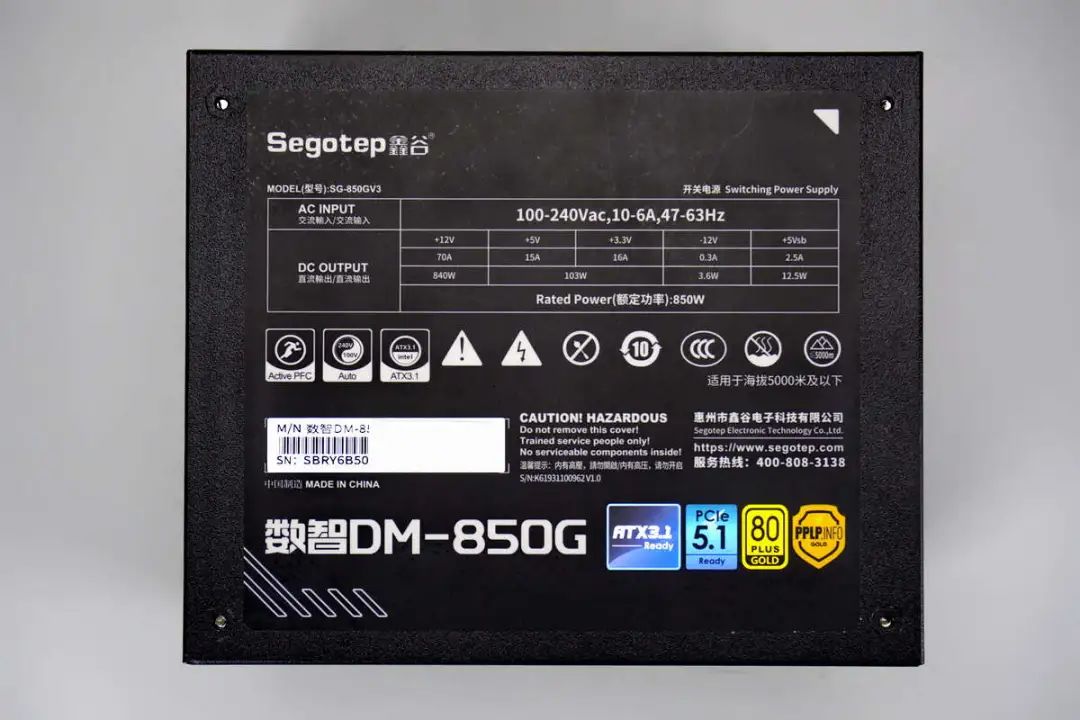

电源底部粘贴信息标签
电源型号：SG-850GV3
交流输入：100-240Vac，10-6A，47-63Hz
直流输出：+12V 70A 840W
+5V 15A；+3.3V 16A 103W
-12V 0.3A 3.6W
+5Vsb 2.5A 12.5W
额定功率：850W
惠州市鑫谷电子科技有限公司

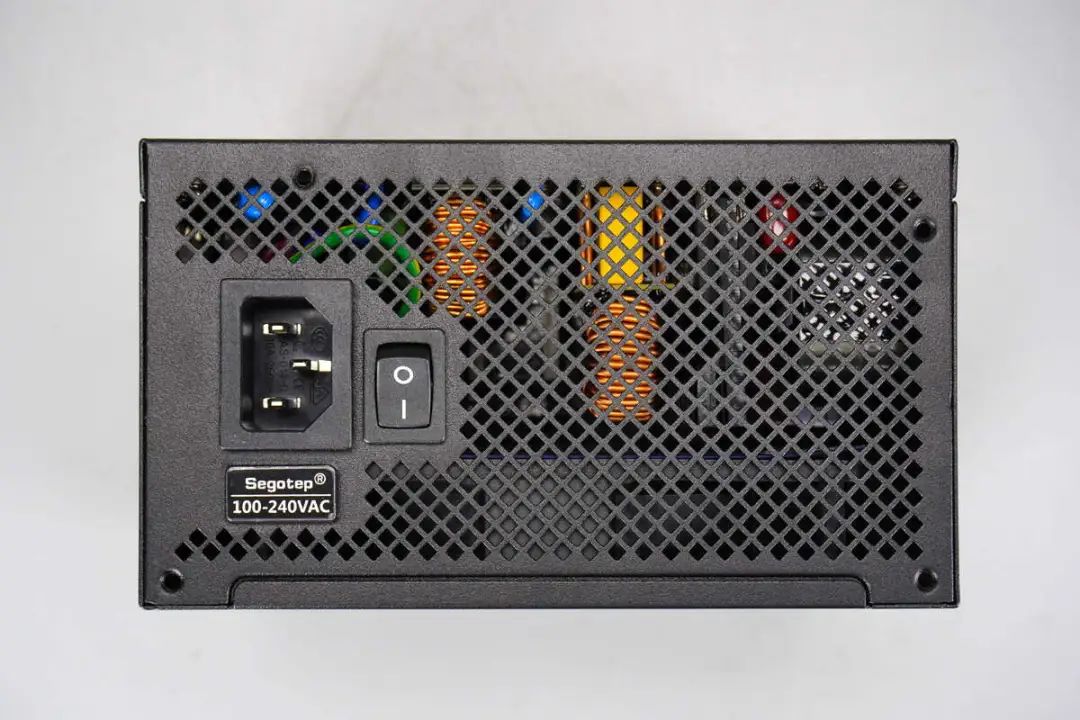

输入端设有电源输入插座和电源开关。

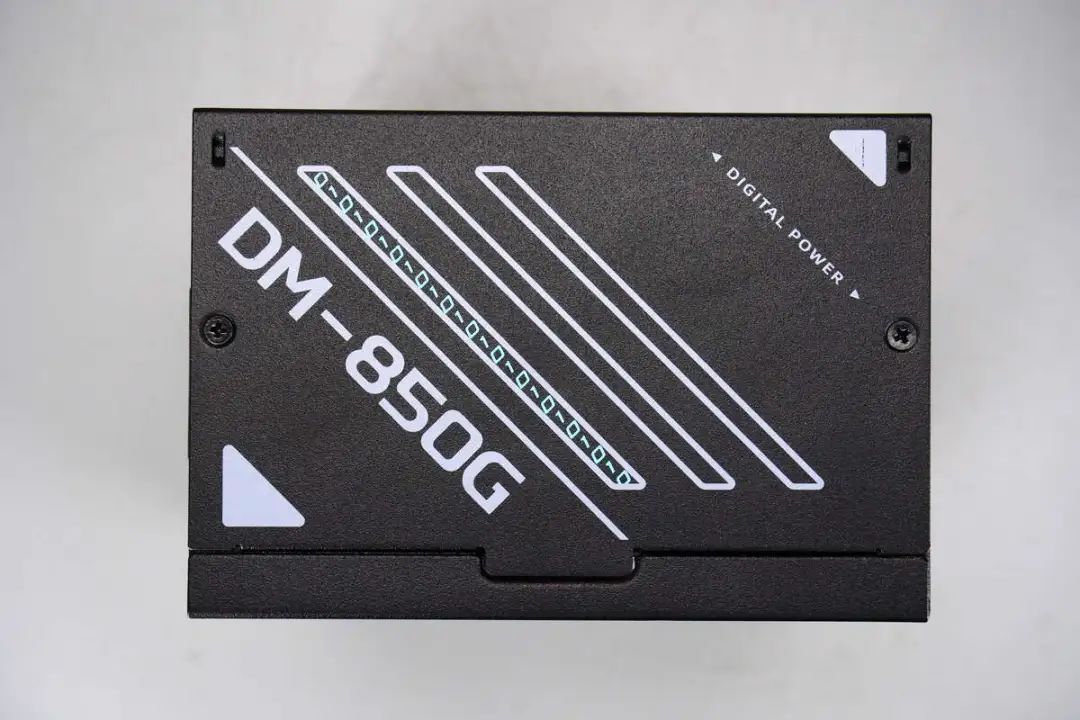

机身侧面印有DM-850G型号和数字装饰。

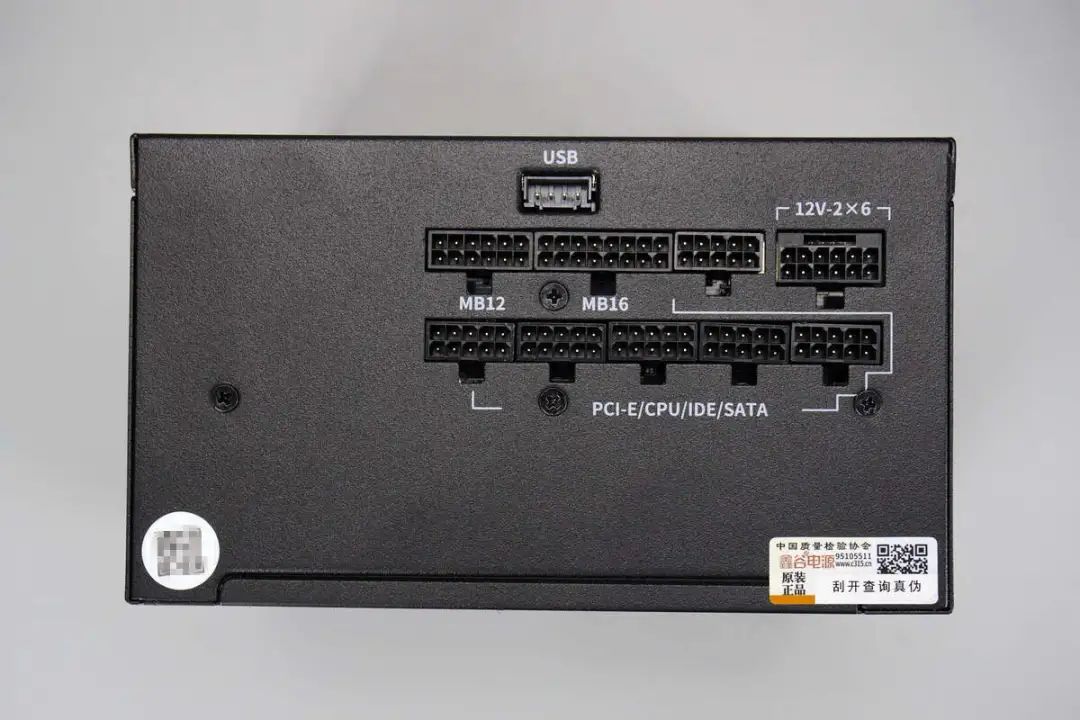

机身输出端设有USB接口，主板28Pn供电接口，原生12V-2X6供电接口，下面一排为PCIE/CPU/IDE/SATA供电接口，支持盲插设计。

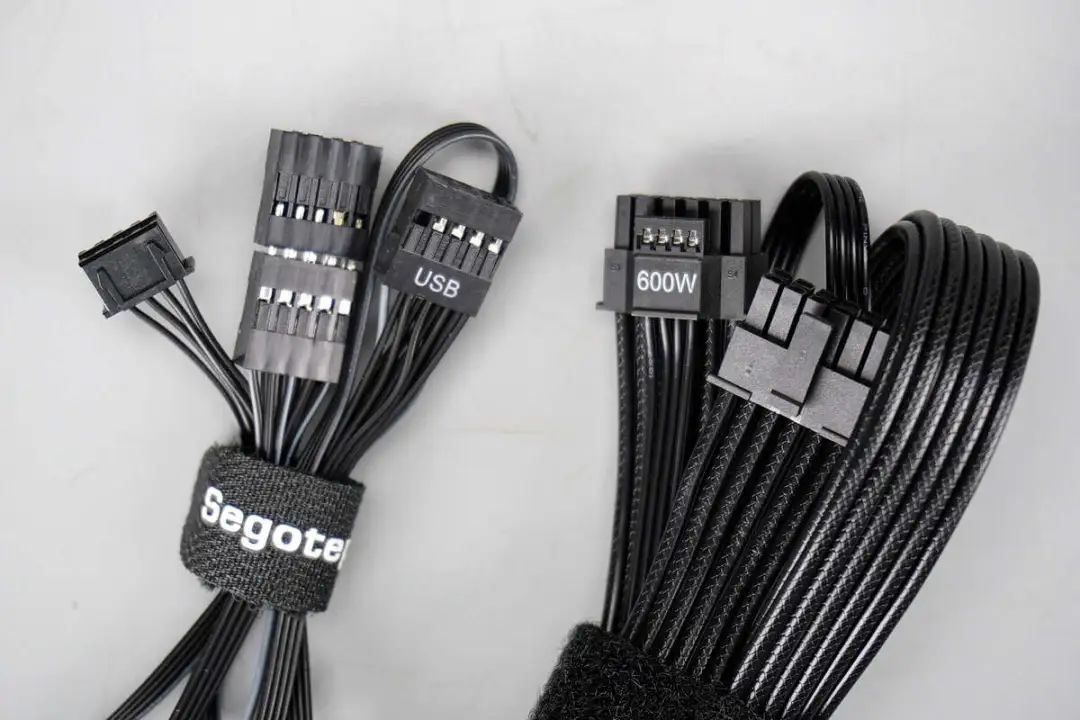

USB线用于连接主板，附带的12V-2X6连接线支持600W功率。

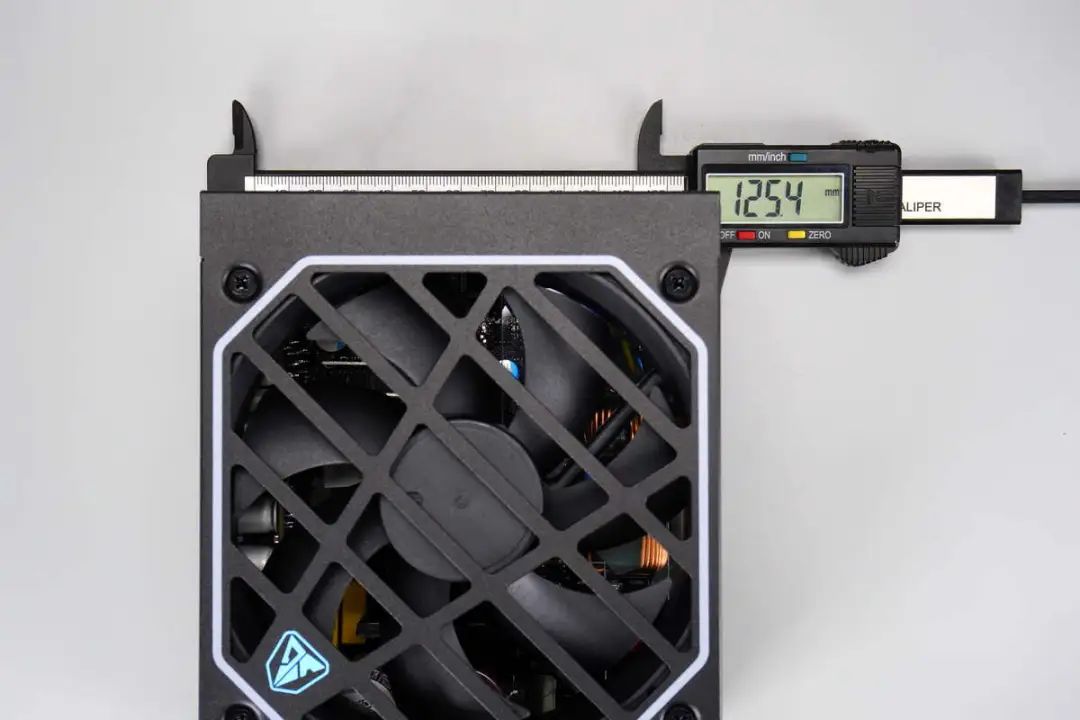

测得电源机身长度约为125.4mm。

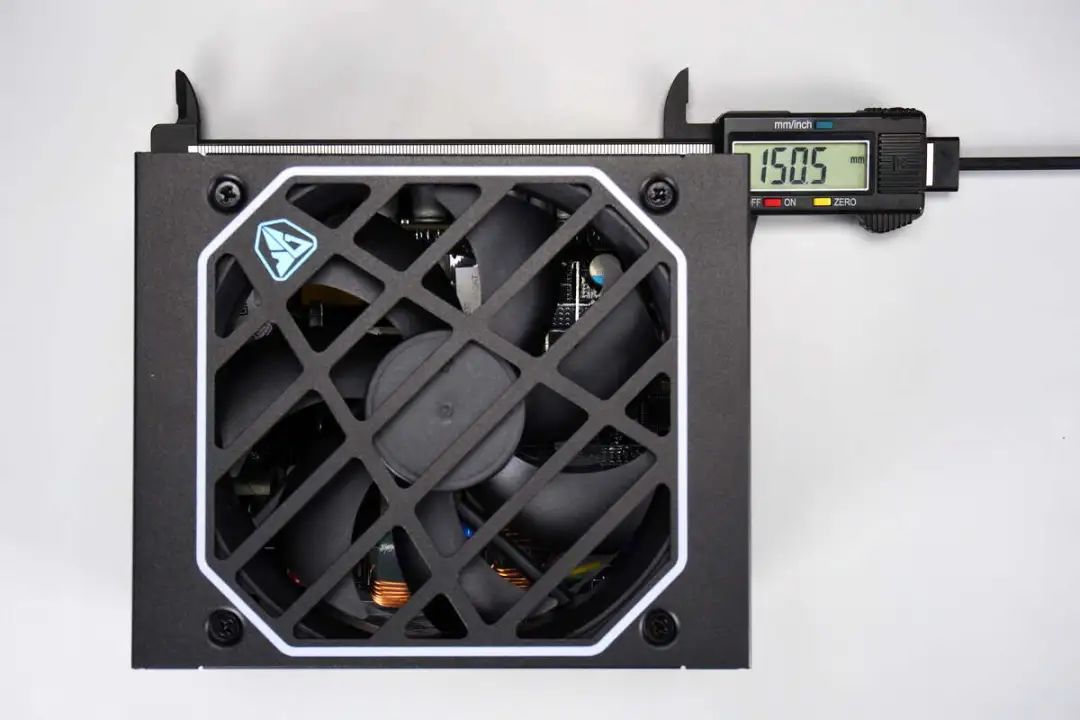

电源机身宽度约为150.5mm。

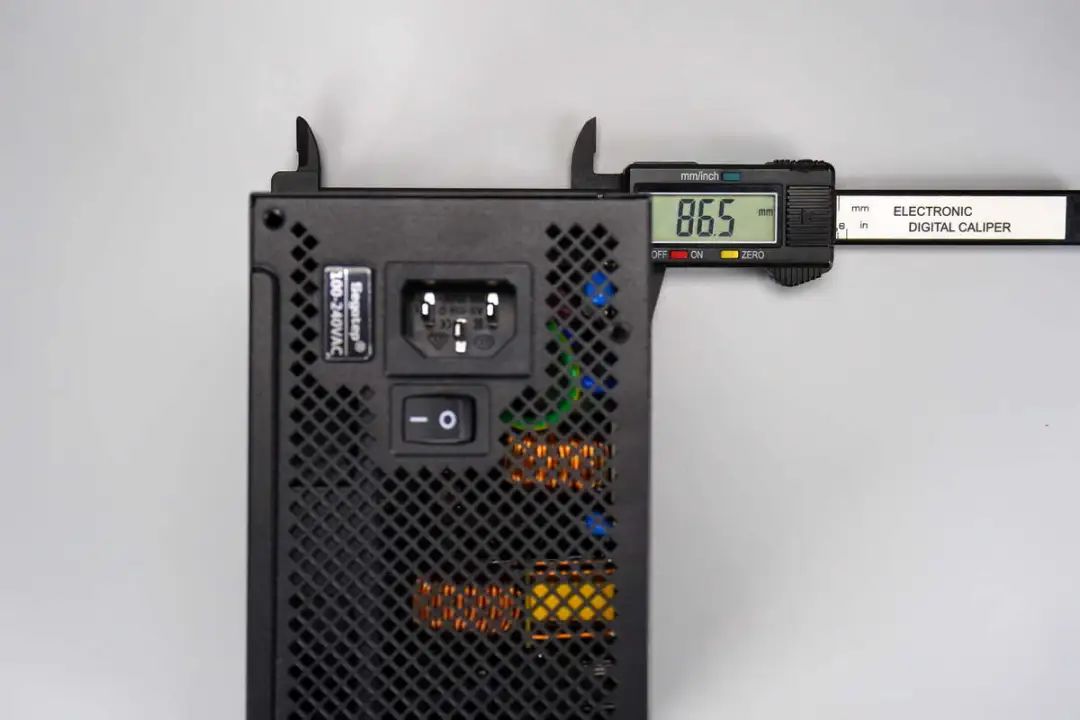

电源机身厚度约为86.5mm。

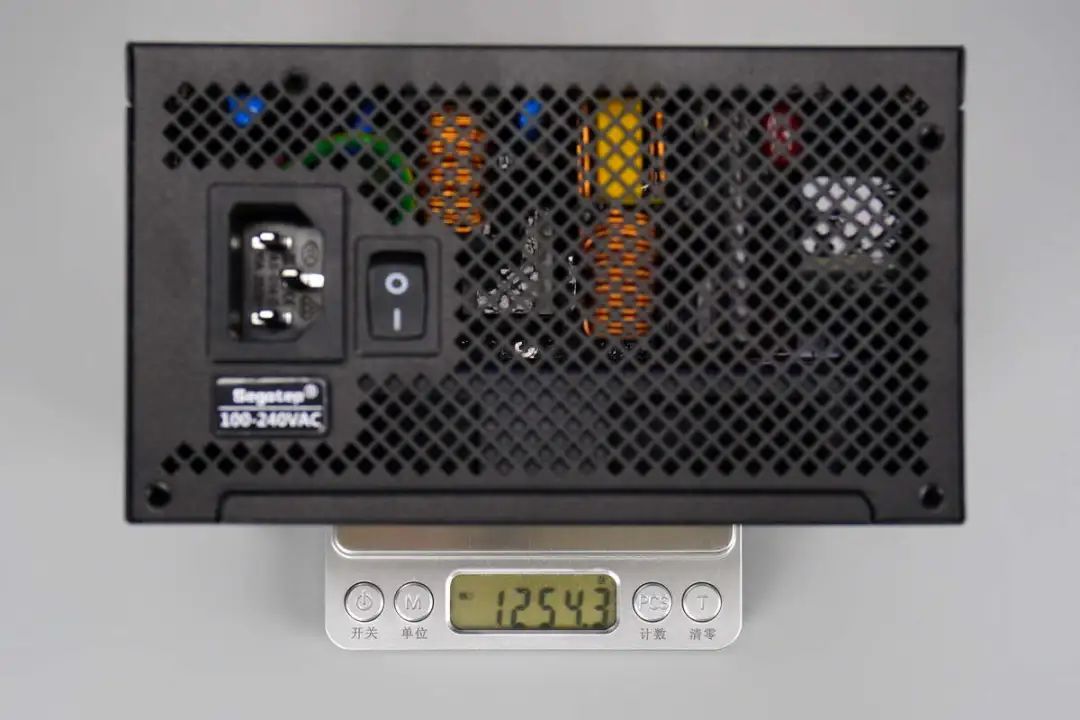

测得电源主机重量约为1254g。
鑫谷数智DM-850G金牌数字电源拆解
看完了鑫谷这款电源的外观和配件展示，下面就进行拆解，一起看看内部的方案和用料。
首先拧下固定螺丝，拆下电源上盖。

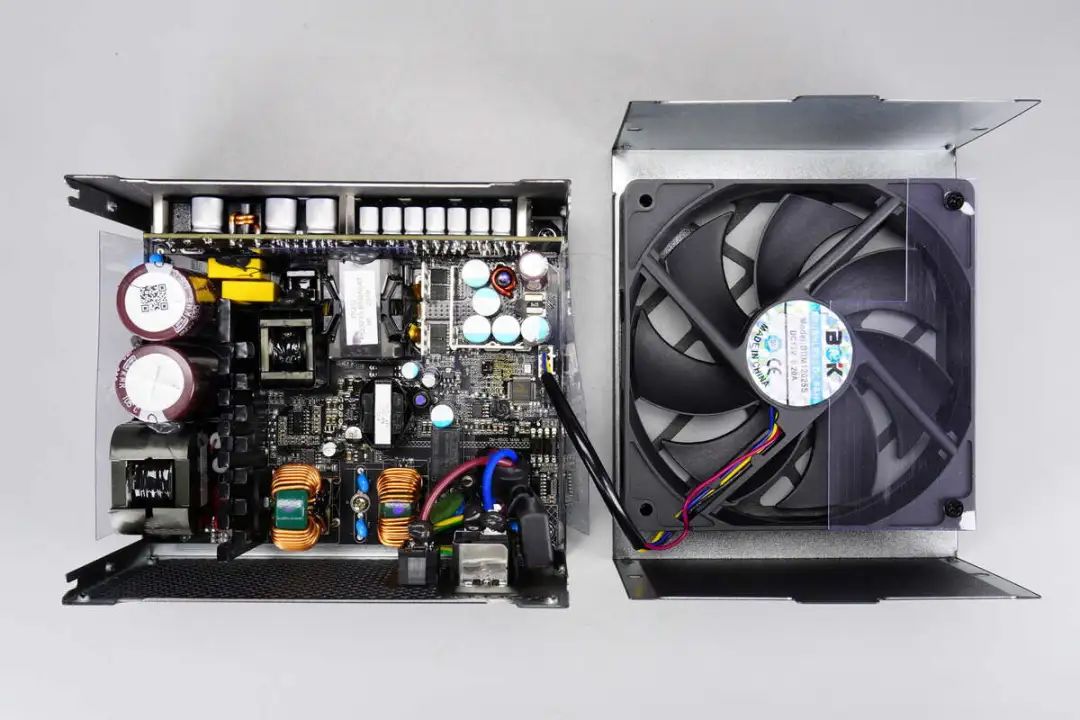

上盖内部设有散热风扇，并设有扰流板引导气流。

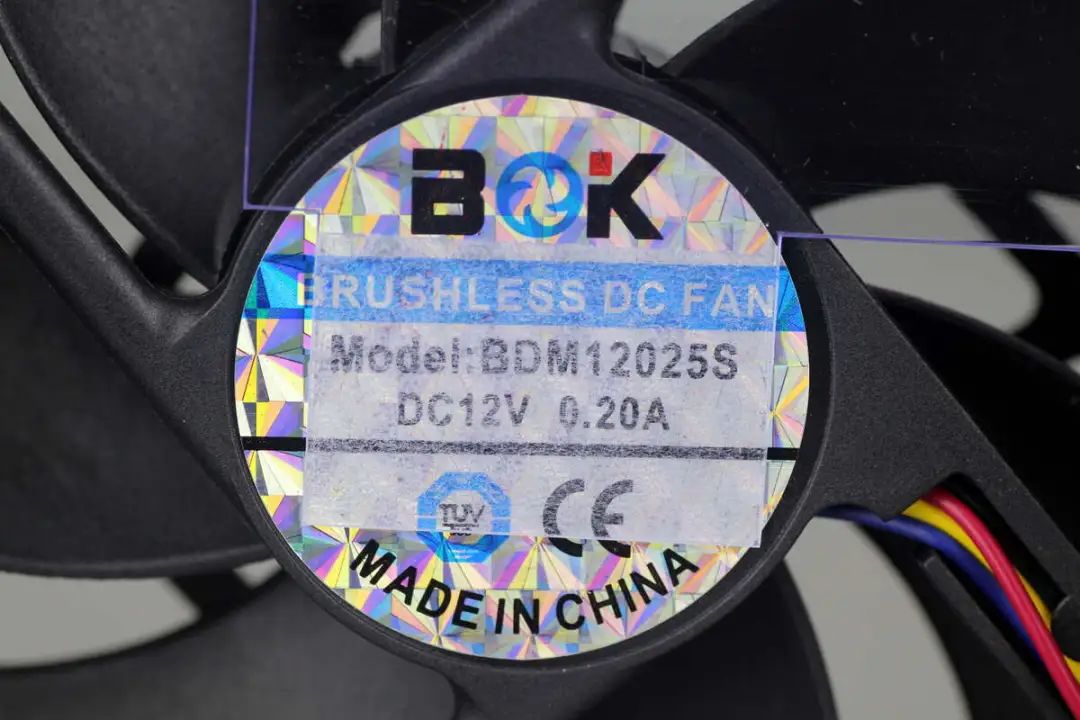

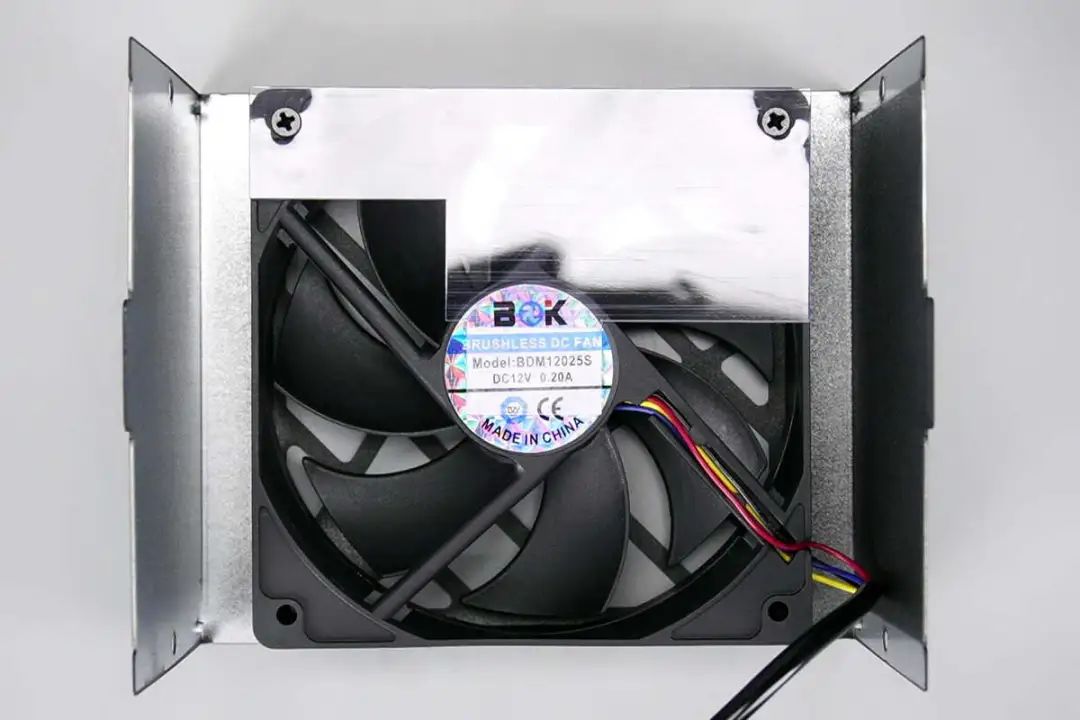

散热风扇来自宝迪凯，型号BDM12025S，规格为12V 0.2A。
电源输入导线通过焊接连接，焊点打胶加固绝缘。

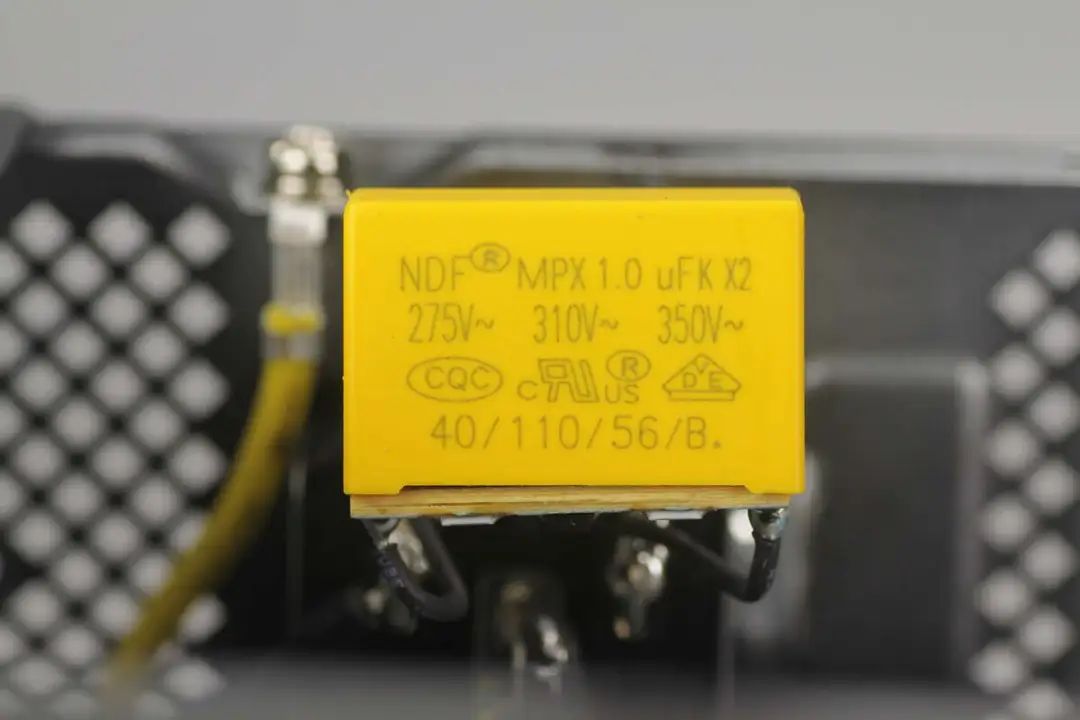

安规X2电容来自达孚，规格为1μF。

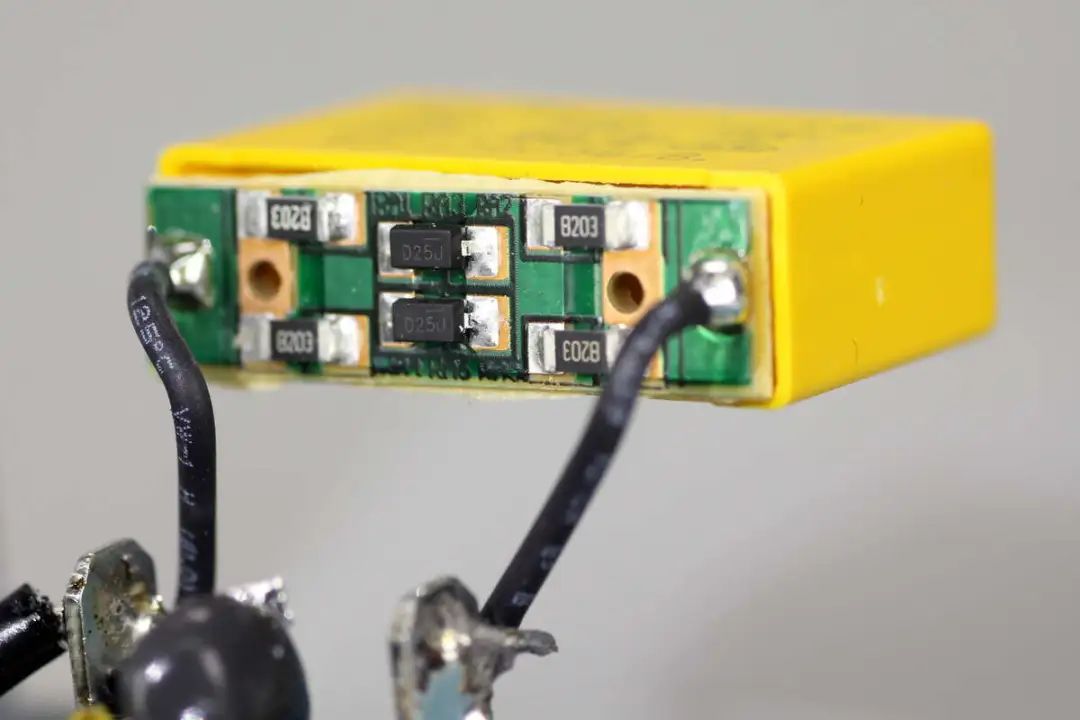

电容底部焊接小板，小板焊接X电容放电芯片和放电电阻。

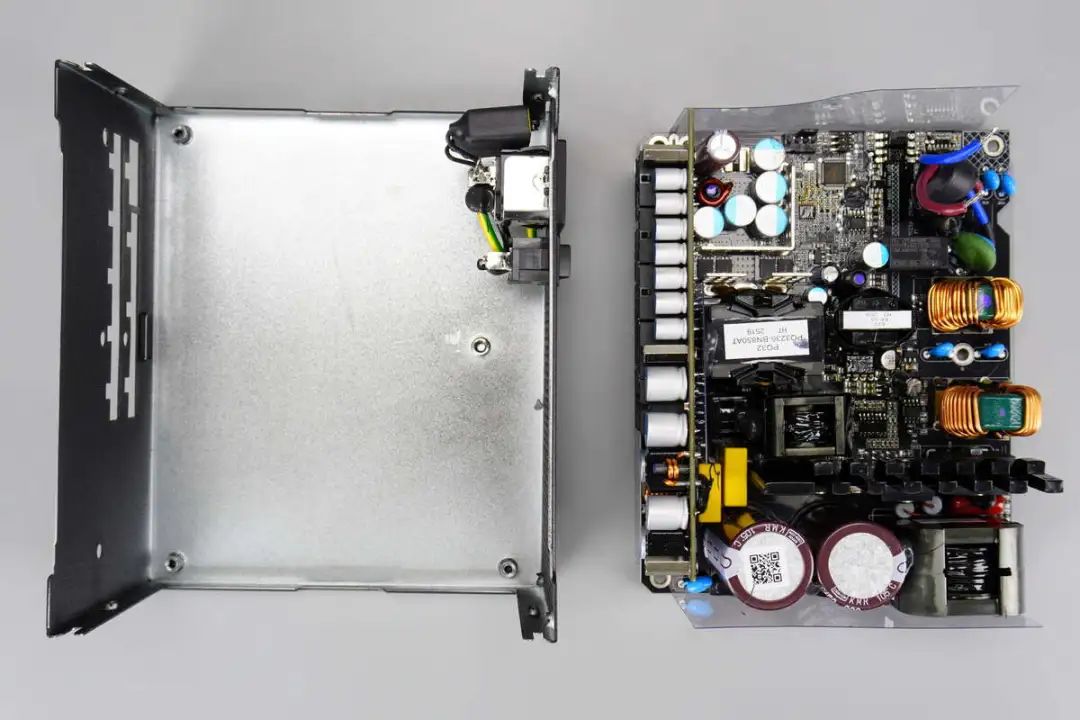

从壳体中取出PCBA模块，设有麦拉片绝缘。

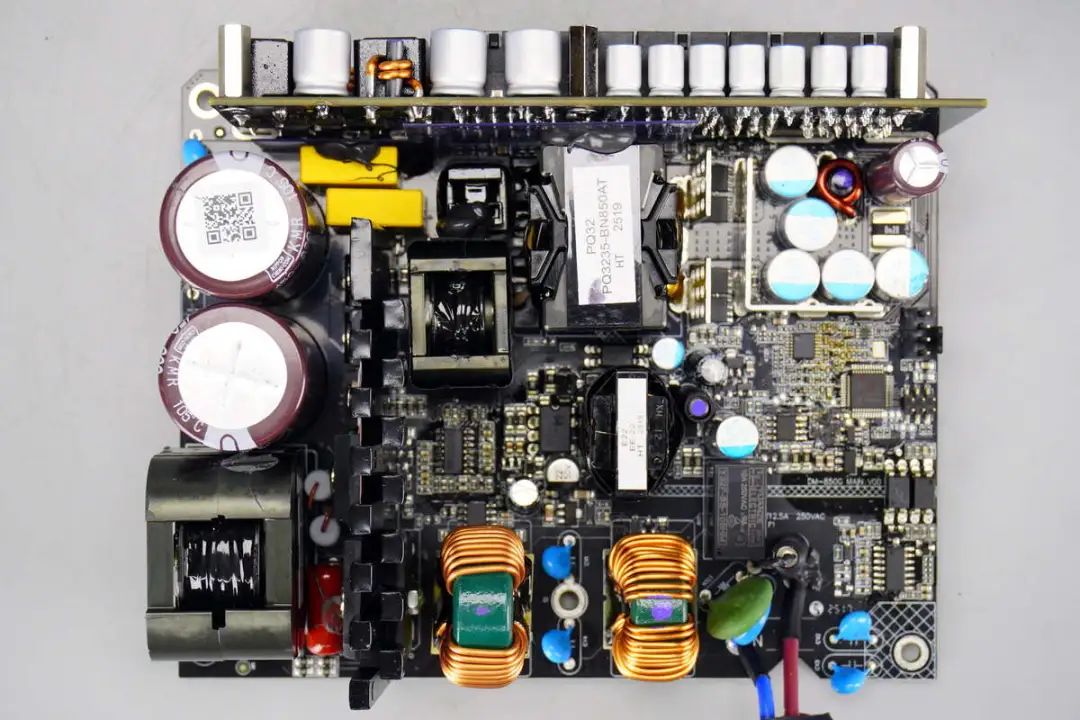

PCBA模块正面一览，右下角为交流输入端，焊接保险丝，Y电容，压敏电阻，NTC热敏电阻和继电器。向左焊接共模电感，安规X2电容。长条散热片为整流桥，PFC开关管，PFC整流管和LLC开关管散热。在左下角焊接PFC升压电感，上方焊接高压滤波电容。
顶部为输出小板，下方为谐振电容，电流互感器和变压器。变压器右侧设有同步整流管和滤波电容，下方设有待机电源芯片，变压器和MCU。3.3与5V降压电路设置在顶部输出小板上，缩短走线距离。

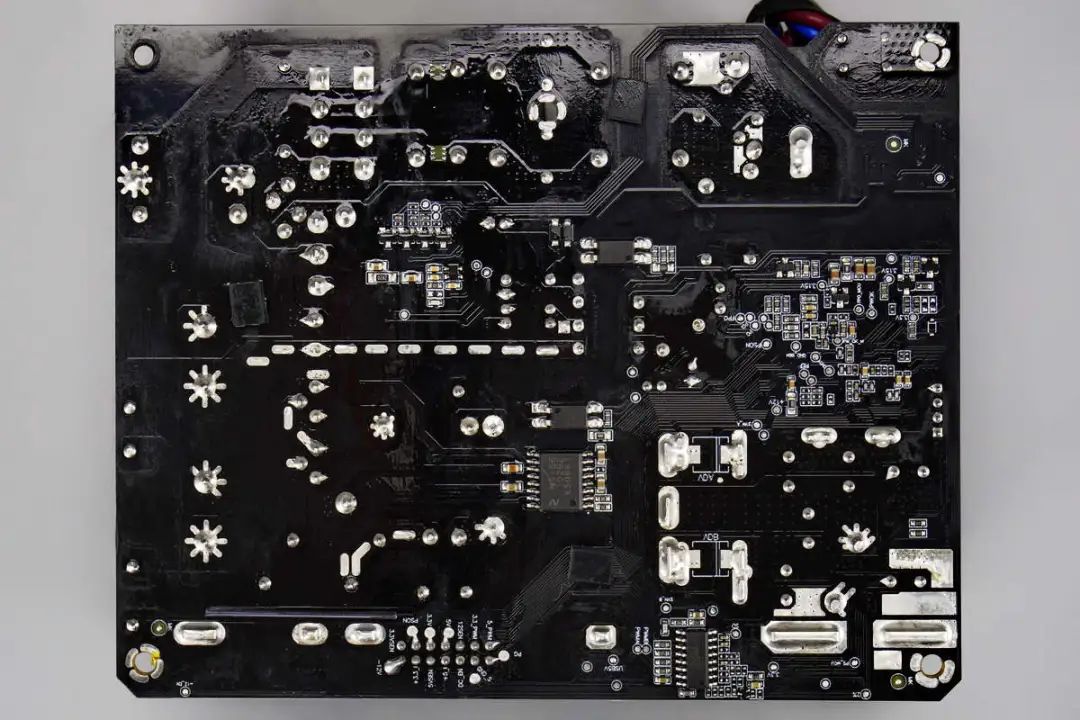

PCBA模块背面设有LLC控制器和隔离驱动器，并设有两颗光耦。

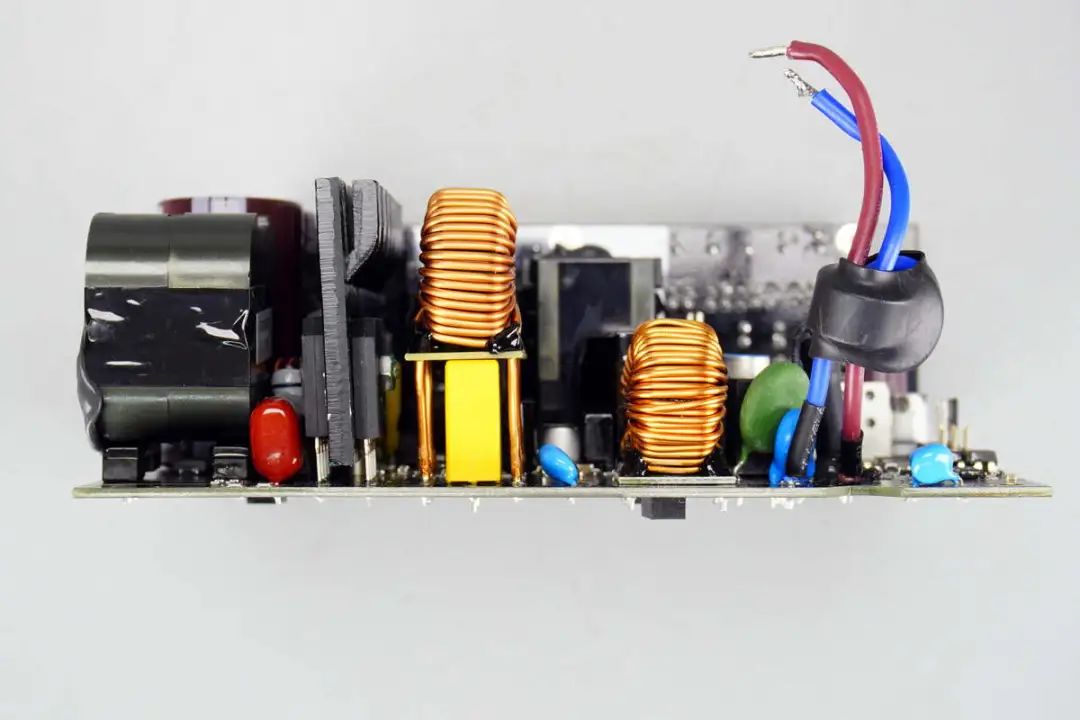

PCBA模块侧面一览，右侧焊接电源输入线，保险丝，压敏电阻，NTC热敏电阻，左侧焊接共模电感和安规X2电容，整流桥，薄膜电容和PFC升压电感。

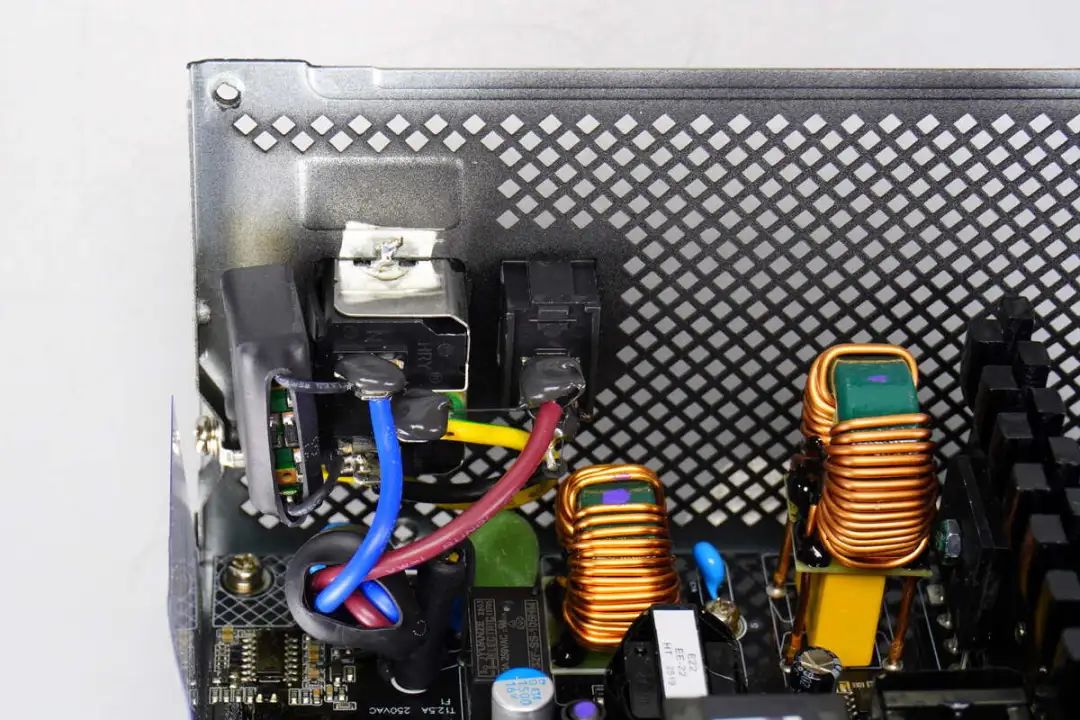

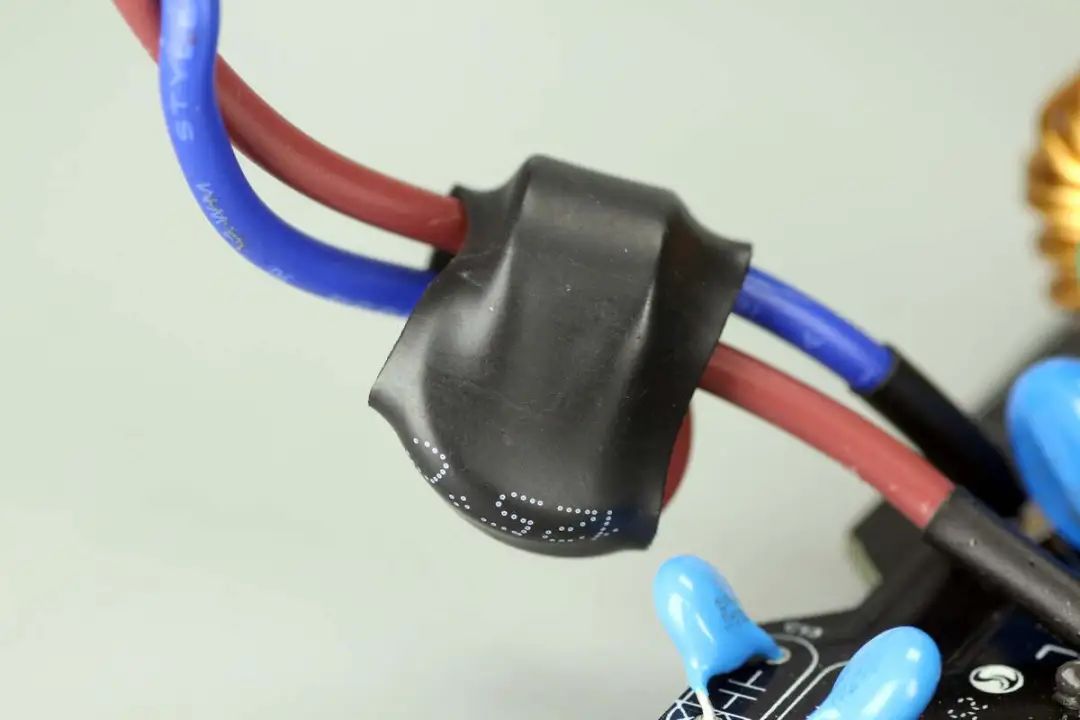

电源输入线套磁环抑制高频干扰。

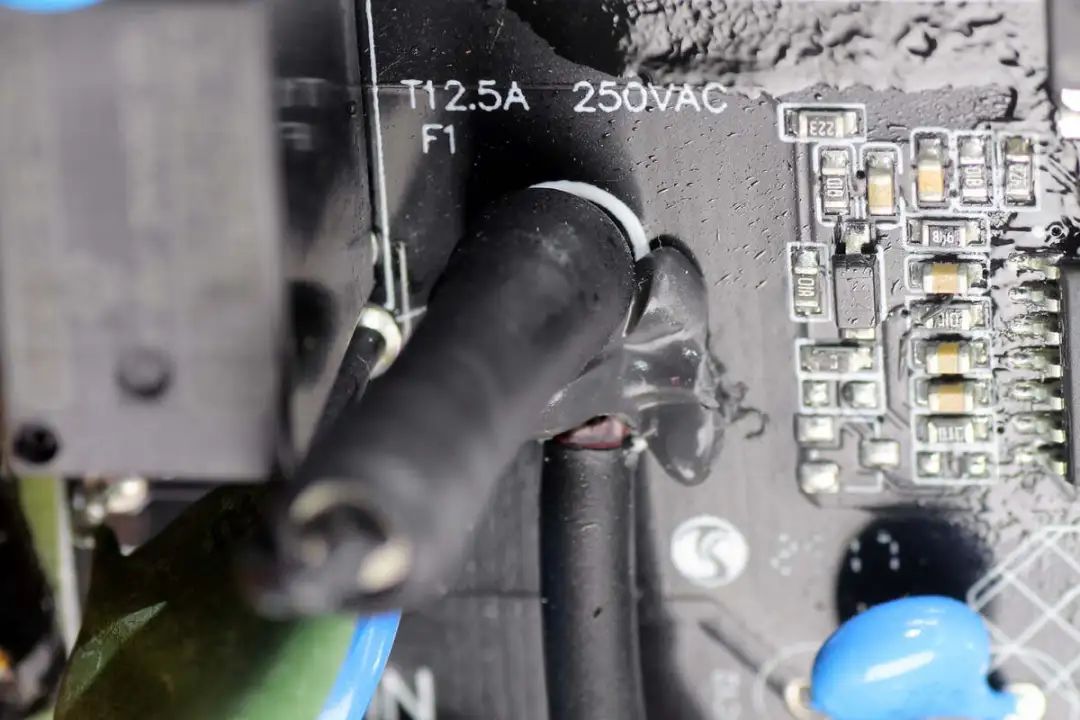

输入端保险丝规格为12.5A 250V，外套热缩管绝缘。

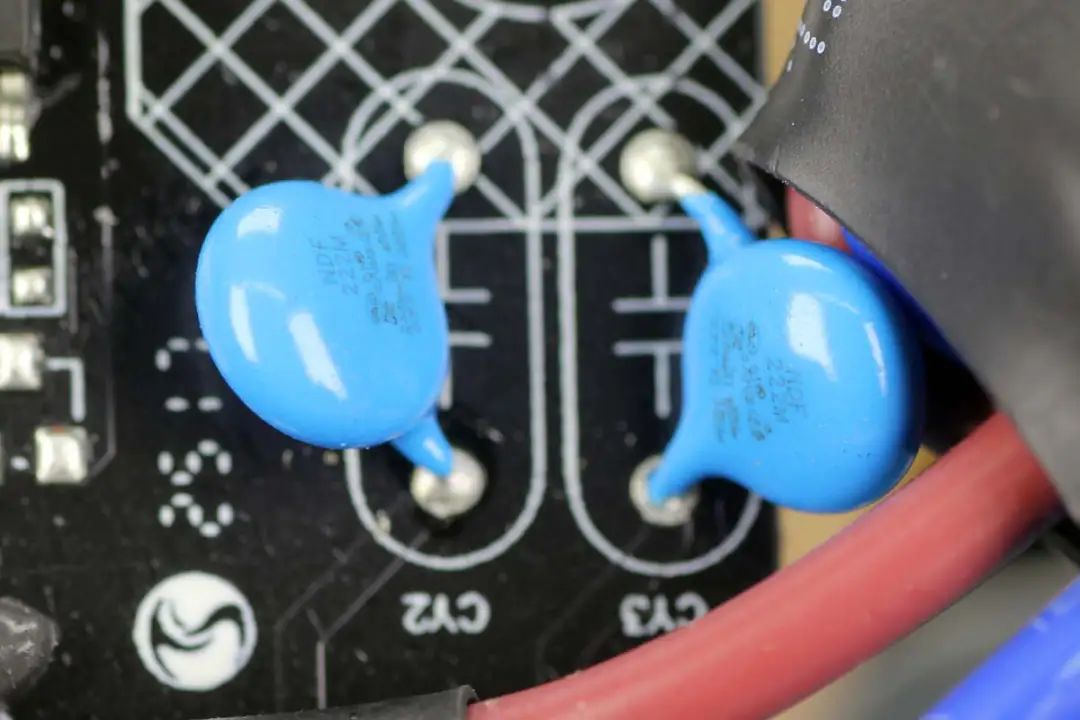

两颗蓝色Y电容来自达孚。

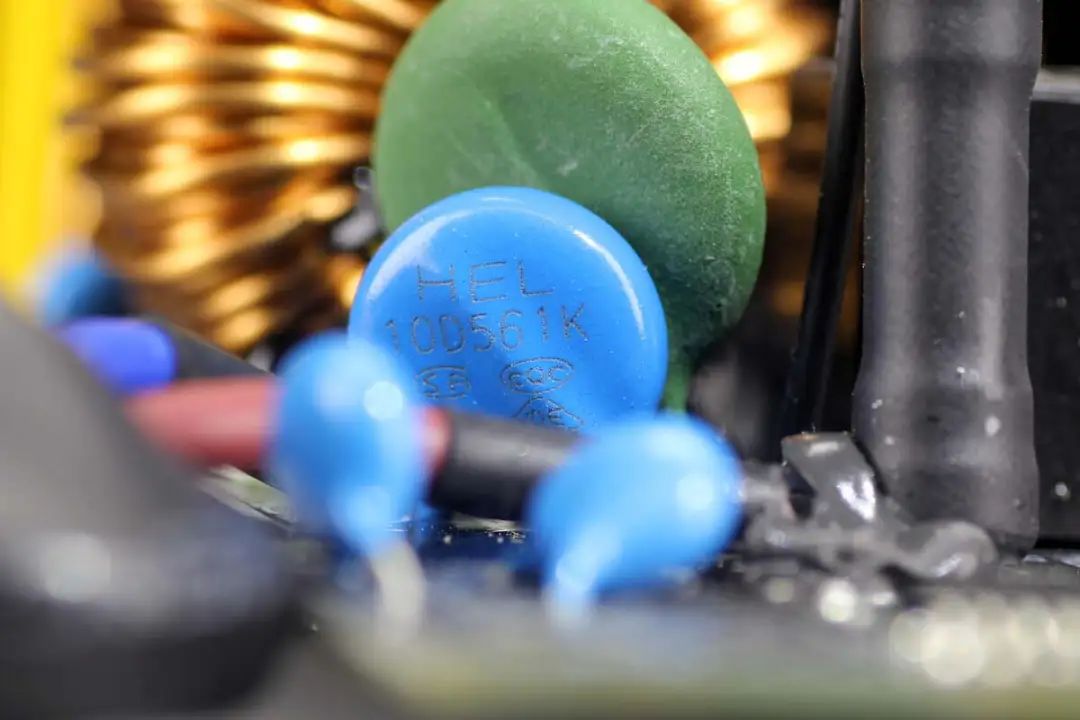

压敏电阻来自HEL鸿志，型号10D561K，用于吸收过压浪涌。

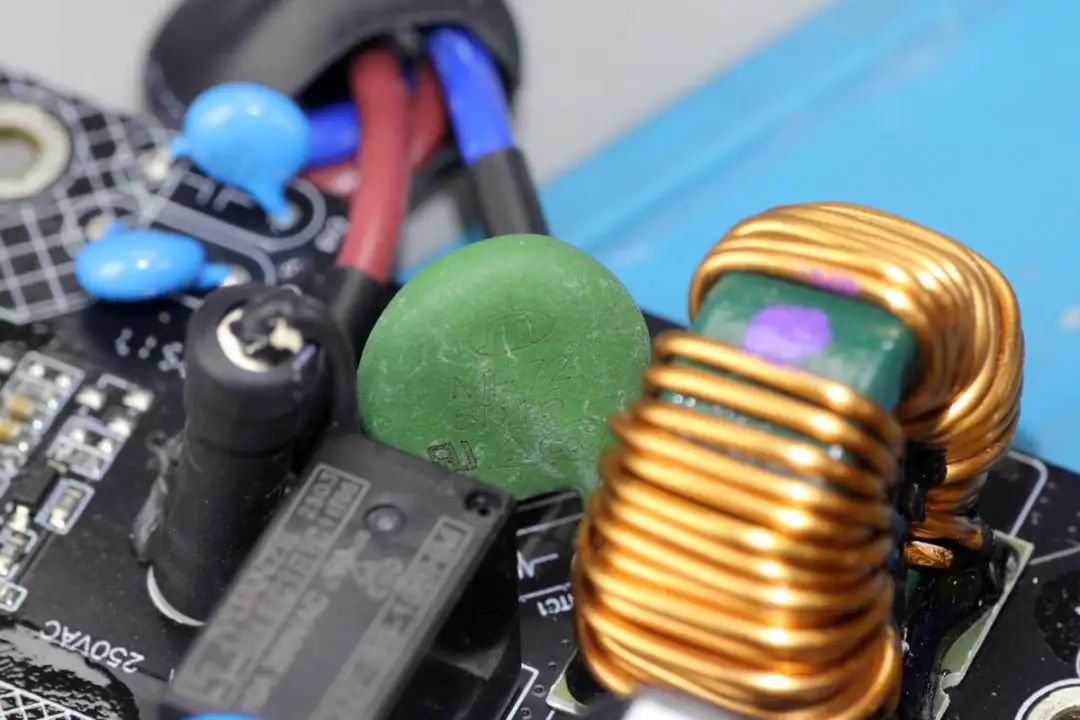

绿色NTC热敏电阻来自时恒电子，为MF72系列，型号5D15，用于抑制上电的浪涌电流。

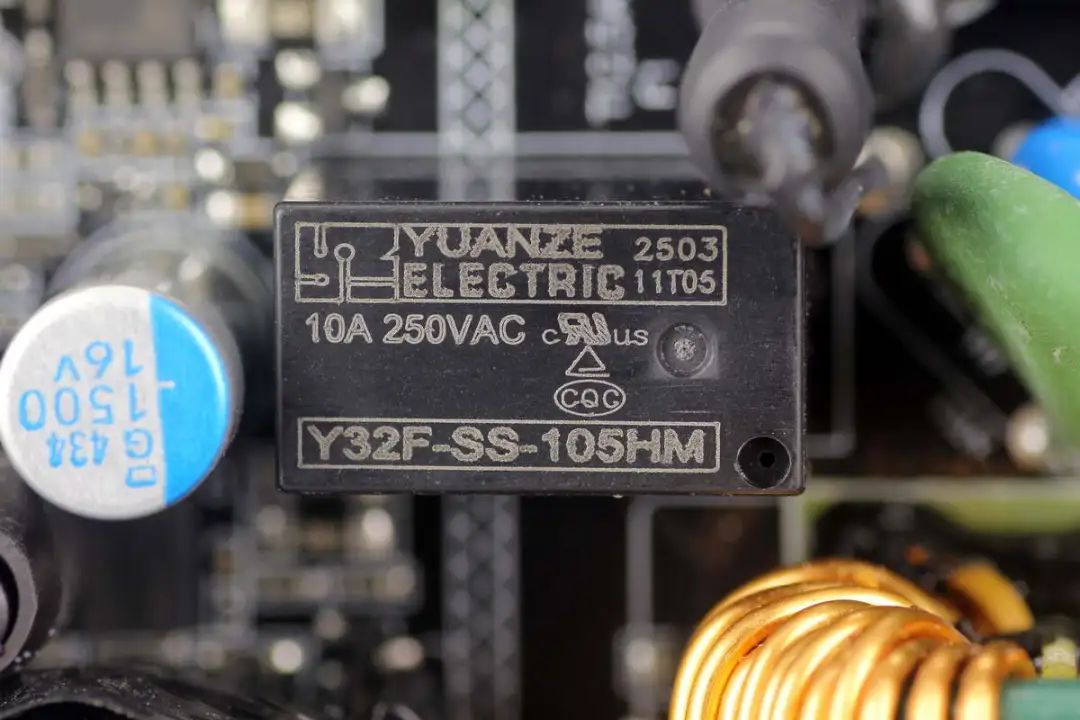

用于短路热敏电阻的继电器来自YUANZE元则，型号Y32F-SS-105HM，为小体积继电器，触点容量10A，线圈电压5V。

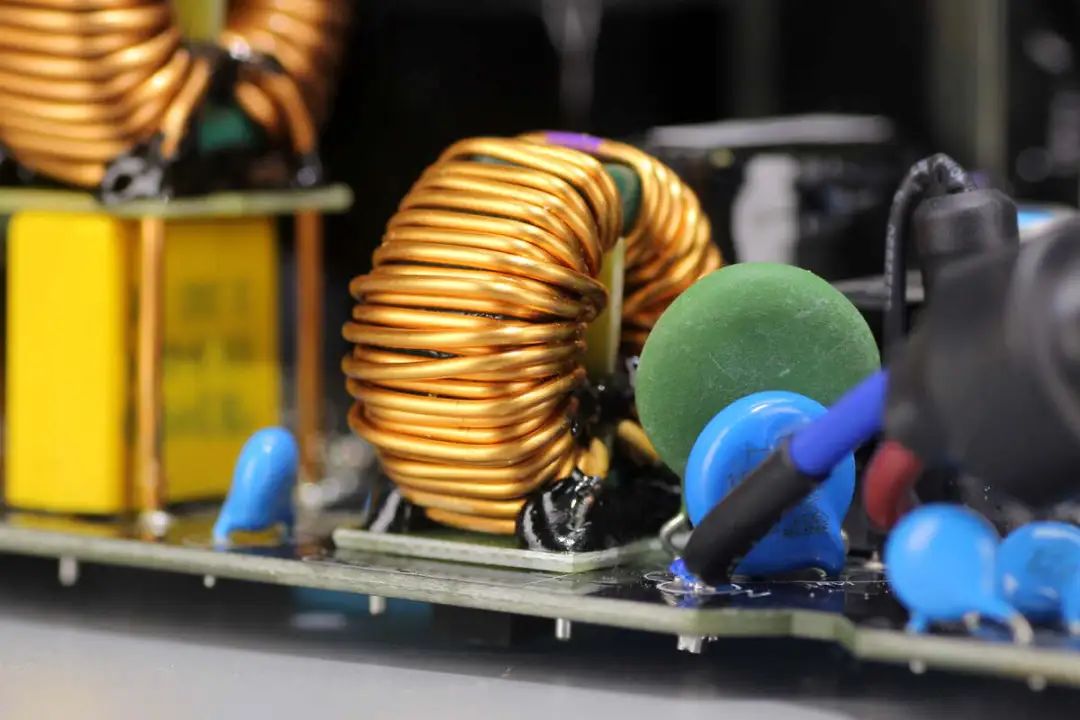

共模电感采用漆包线绕制，底部设有电木板绝缘。
两颗蓝色Y电容来自达孚。

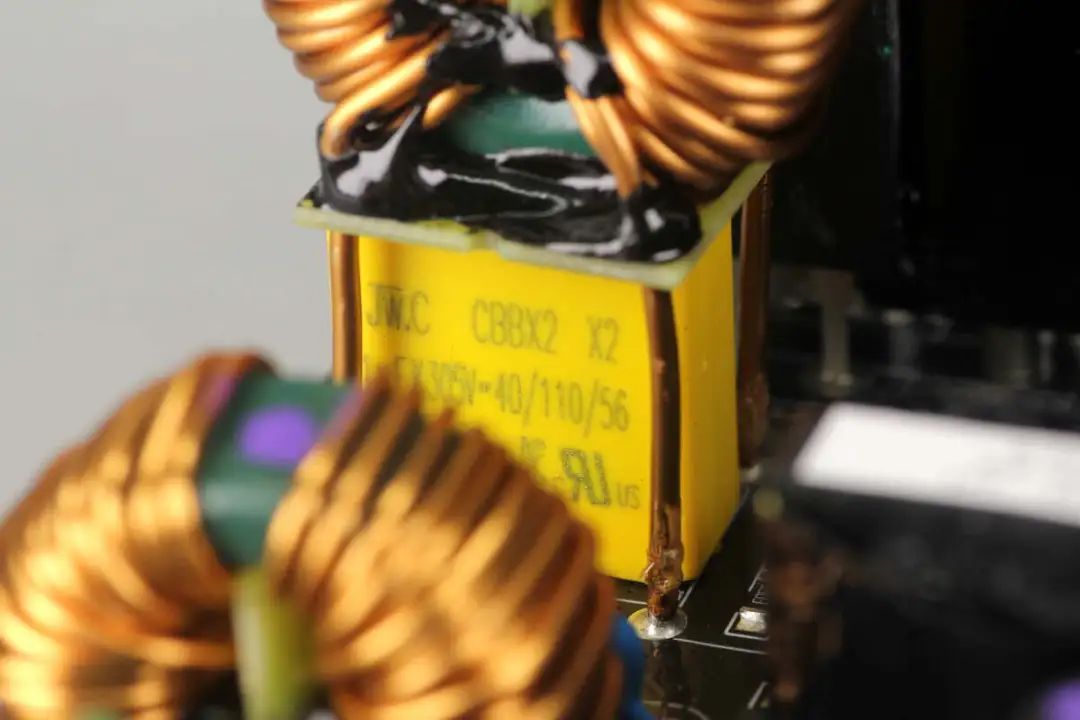

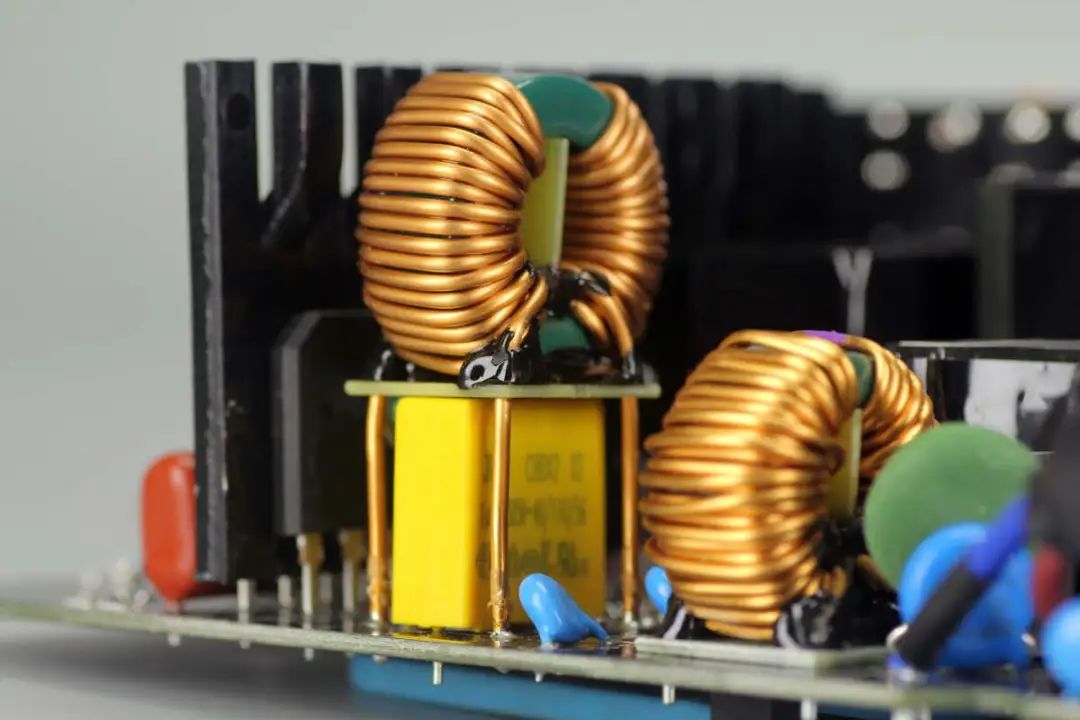

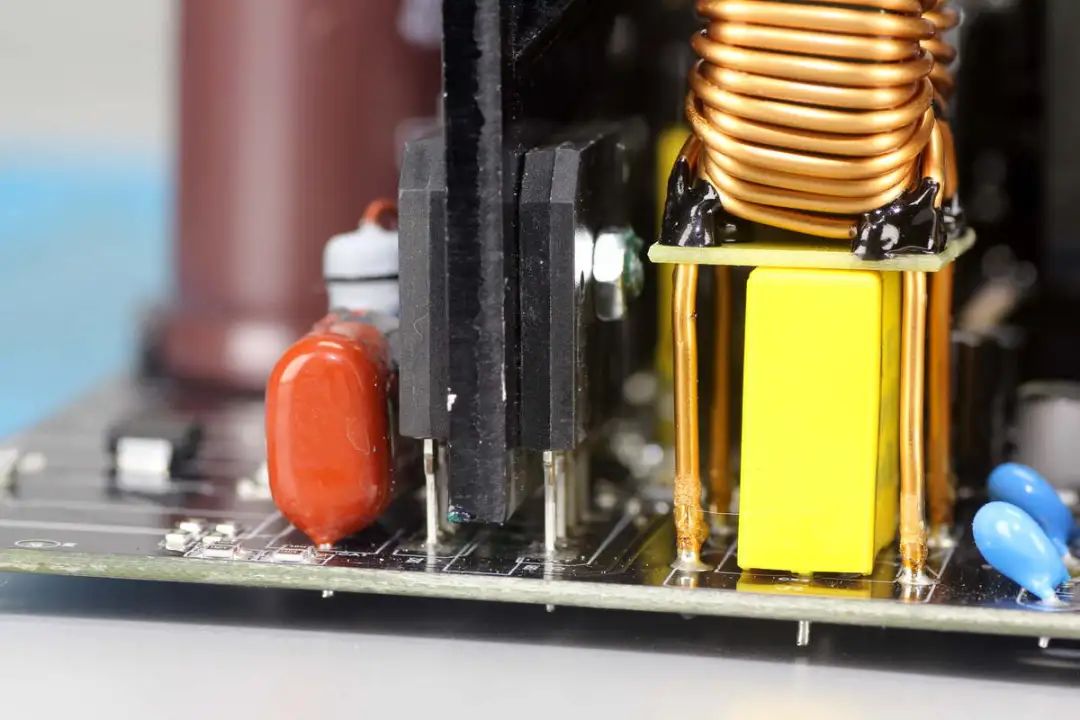

共模电感叠放在安规X2电容上方，节省空间。
安规X2电容规格为1μF。

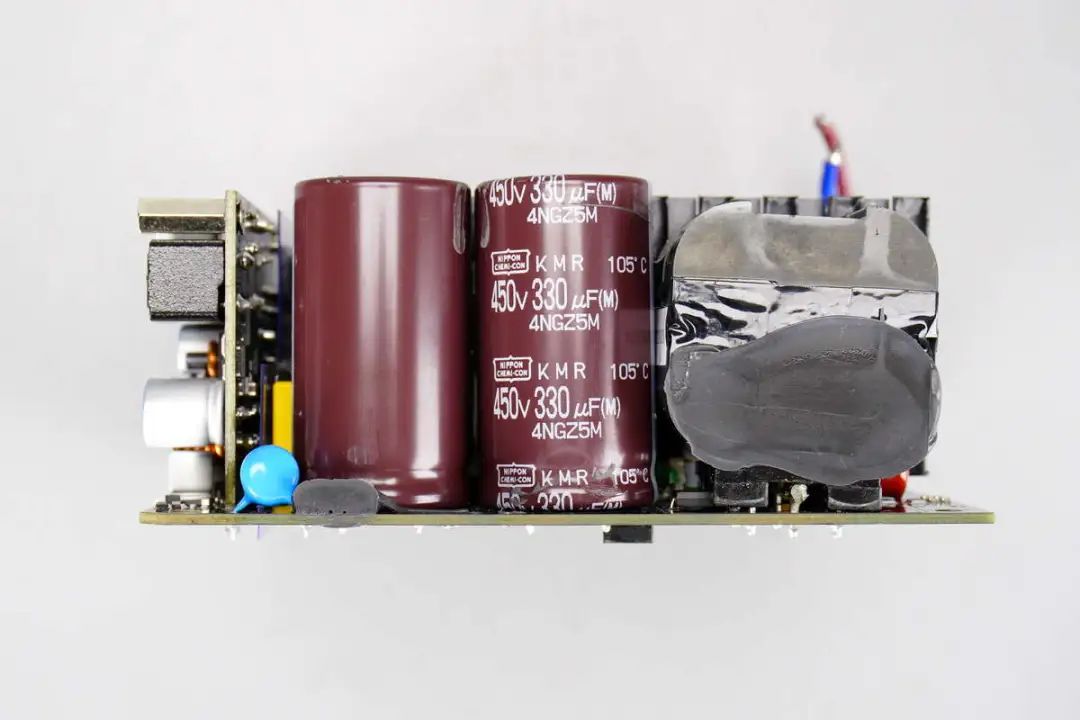

PCBA模块侧面焊接高压滤波电容和PFC升压电感。
焊接拆下PFC升压电感和高压滤波电容。

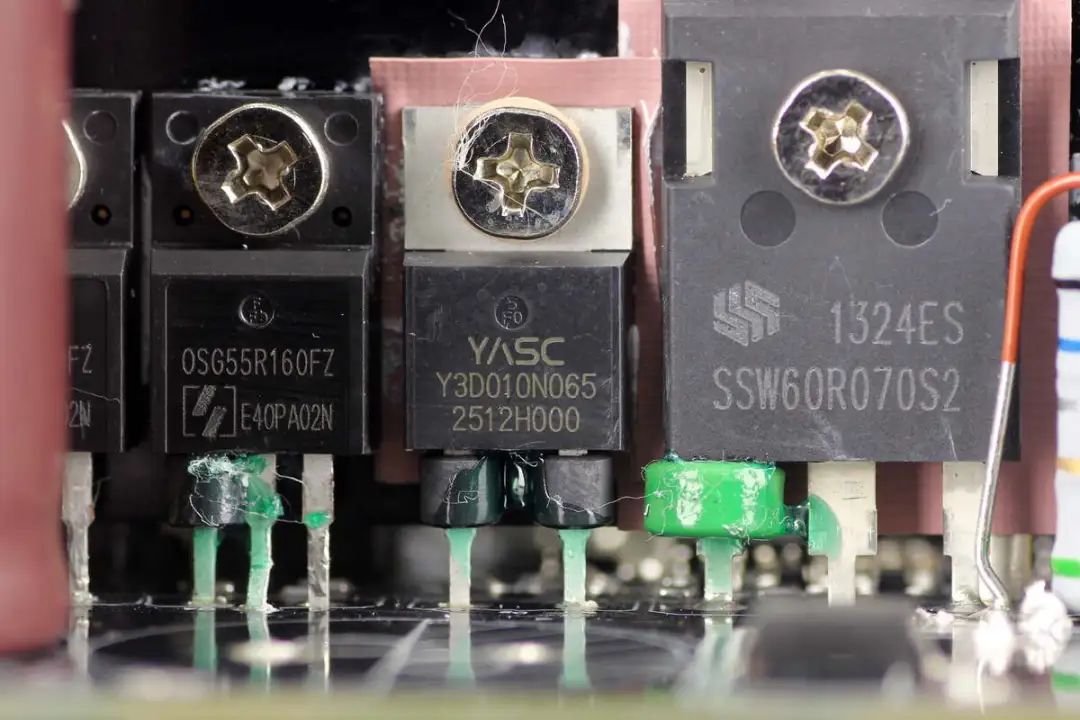

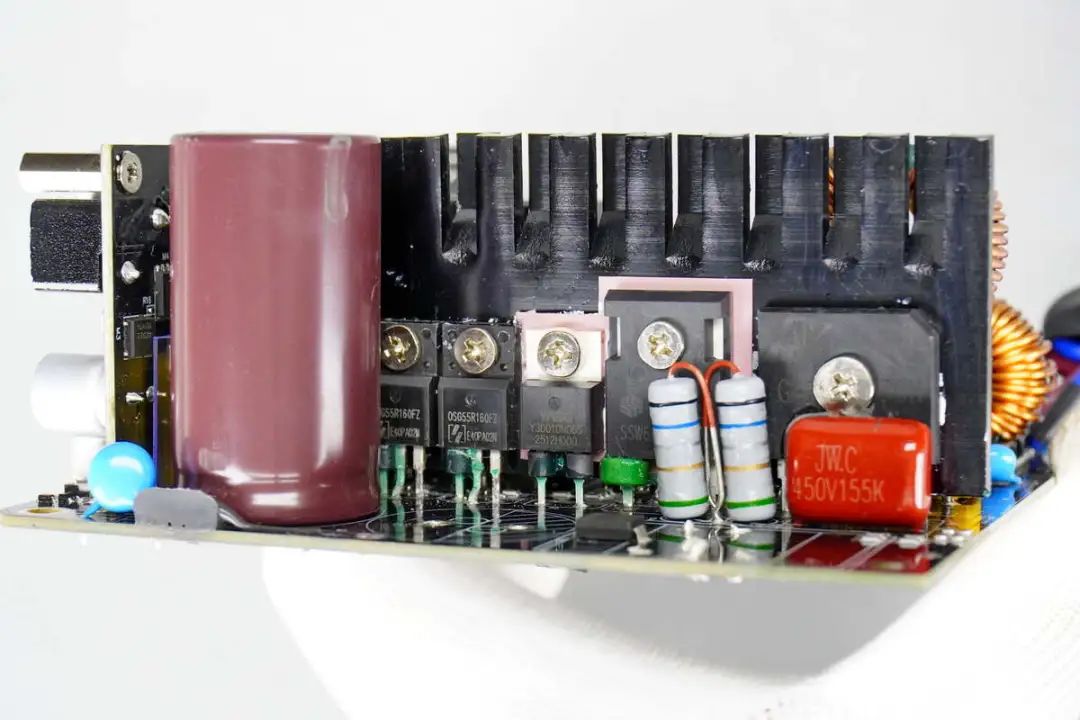

内部散热片上固定整流桥，PFC开关管，PFC整流管和LLC开关管。
在散热片两侧各设有一颗整流桥，两颗并联均摊发热。

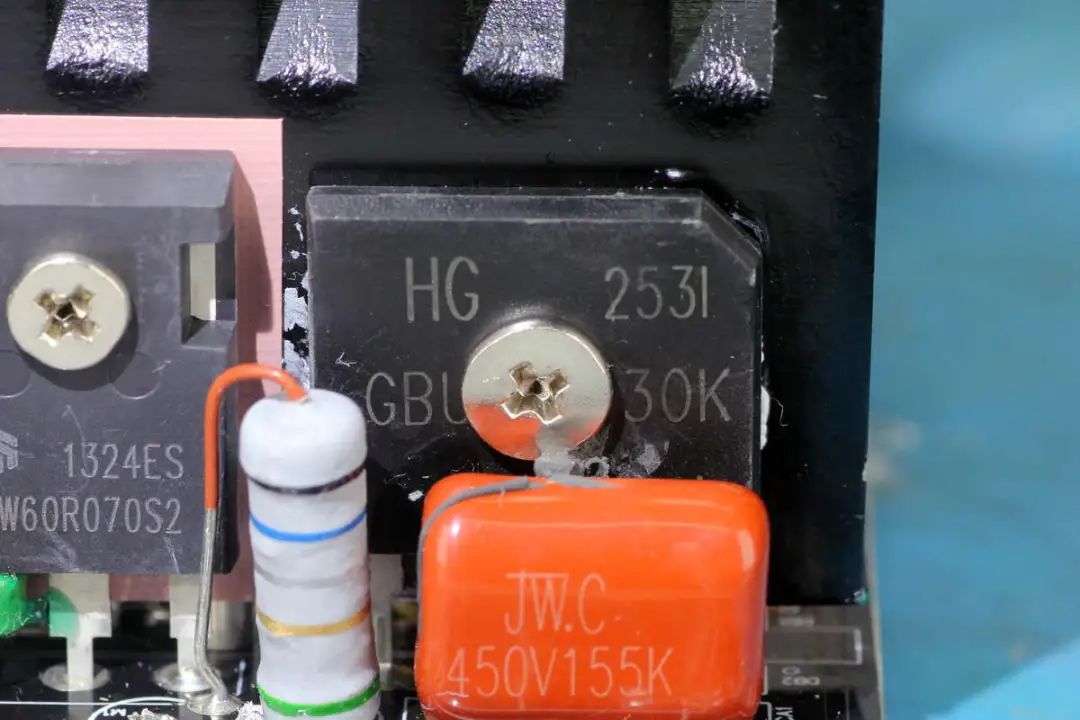

整流桥型号GBU30K，规格为30A 800V，采用GBU封装。

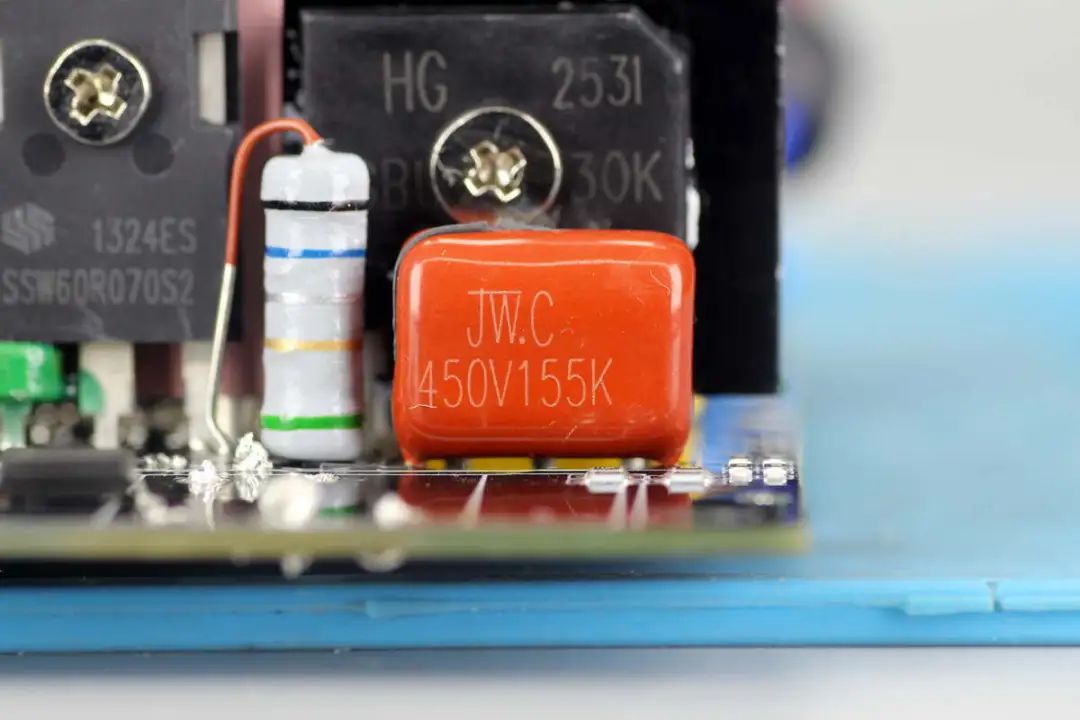

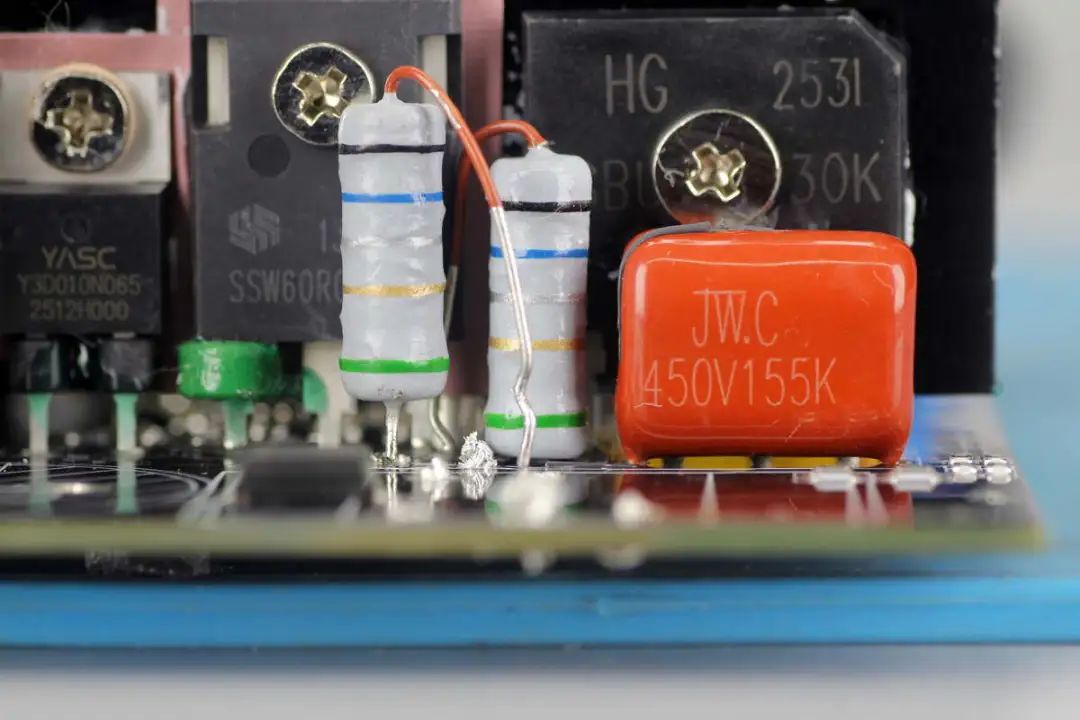

薄膜电容规格为450V1.5μF。
PFC控制器来自虹冠，型号CM6500，这是一颗EPA/90+ ZVS-Like PFC控制器，专为全负载和轻负载下的高效电源设计，采用SOP-14封装。

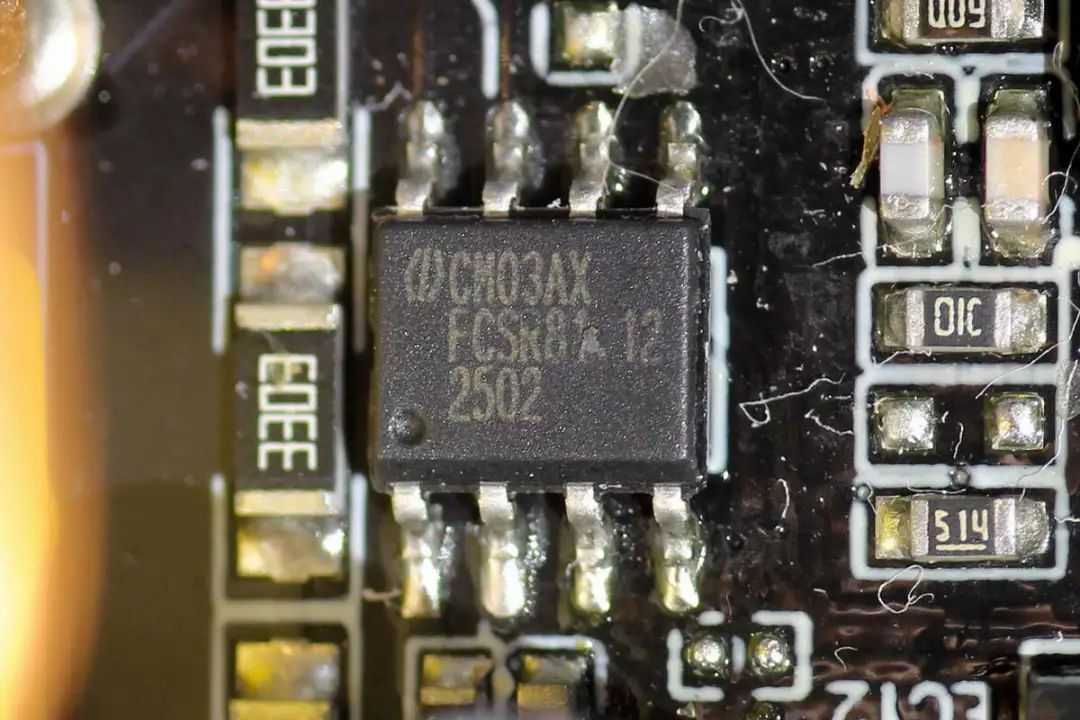

虹冠CM03A用于芯片供电切换，采用SOP-8封装。

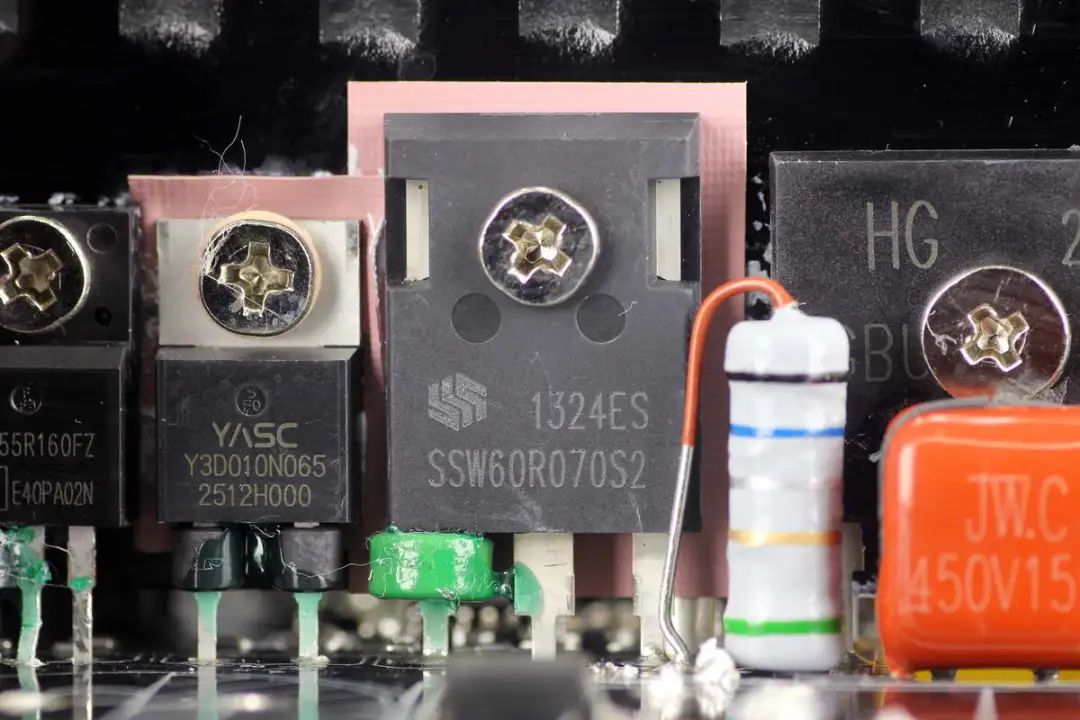

PFC开关管来自超致半导体，型号SSW60R070S2E，耐压600V，导阻60mΩ，采用TO247封装。
两颗电阻并联用于检测开关管电流。

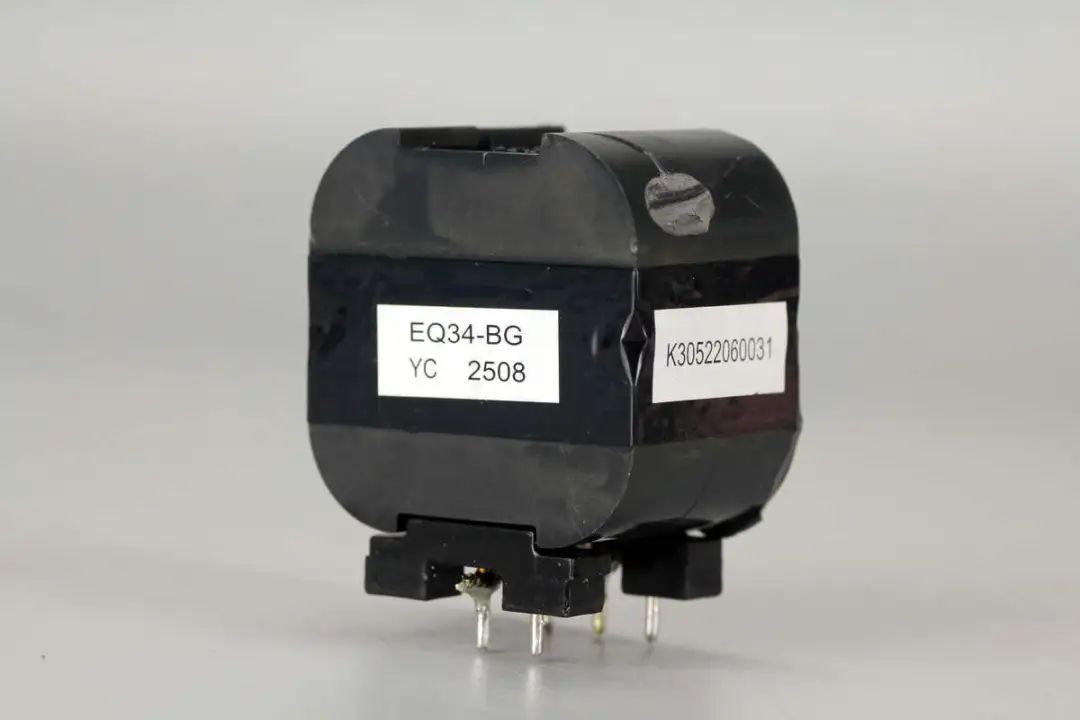

PFC升压电感采用利兹线绕制，采用一体式封闭式磁芯，提升转换效率。
碳化硅二极管来自长飞先进，型号Y3D010N065T2J，耐压650V，额定电流10A，采用TO-220-2封装。

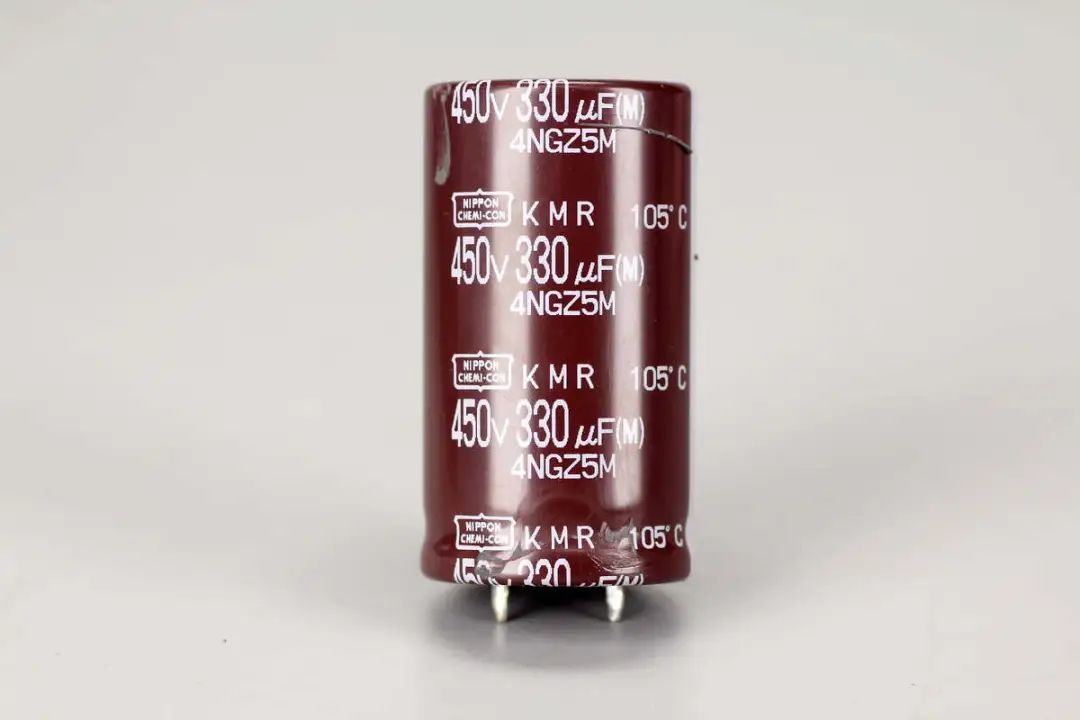

高压滤波电容来自贵弥功，规格为450V330μF，两颗电容规格相同。

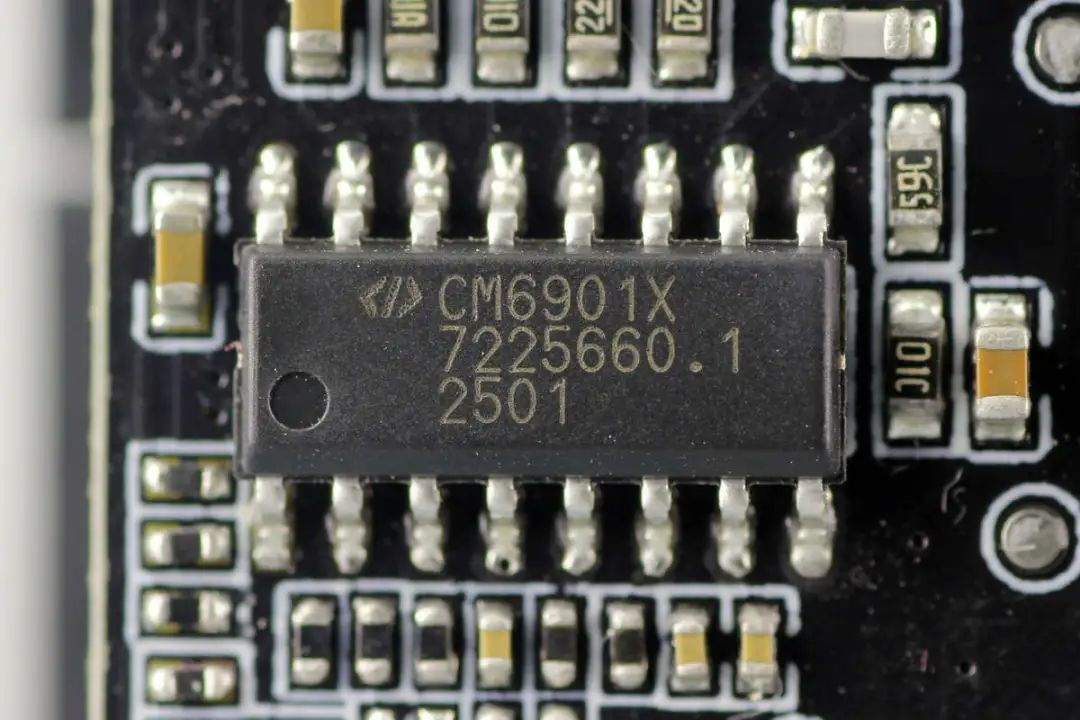

LLC控制器来自虹冠，型号CM6901，是一颗次级侧的LLC+同步整流二合一控制器，通过隔离变压器来驱动初级开关管，并具备同步整流控制信号输出，采用SOP16封装。

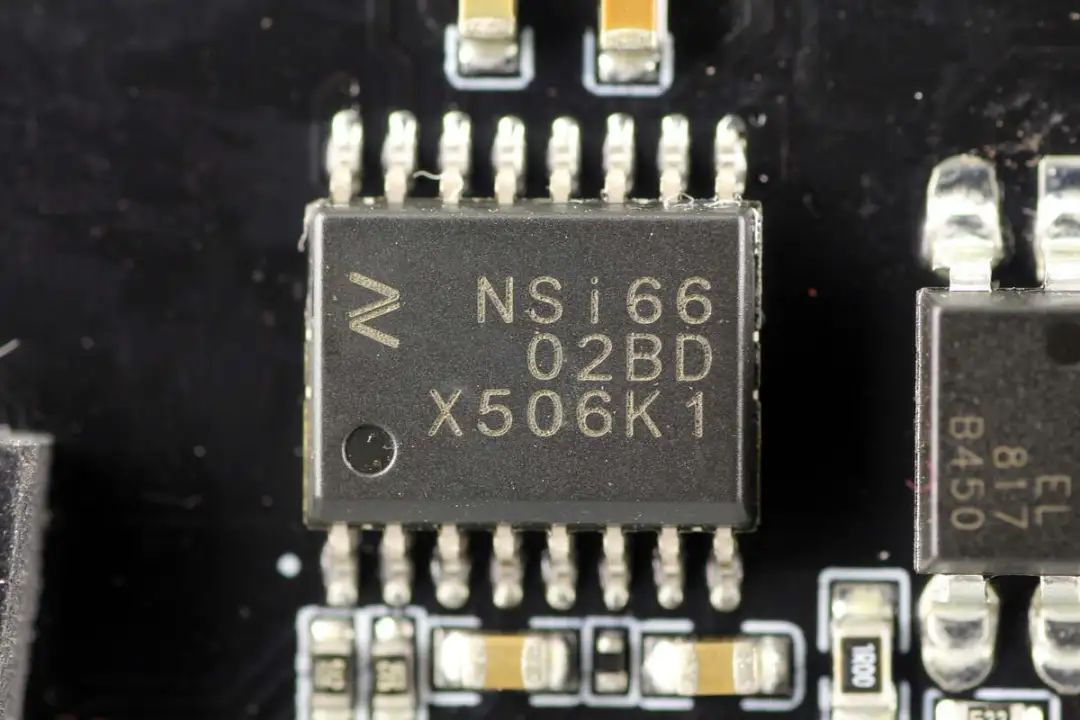

用于驱动两颗LLC开关管的驱动器来自纳芯微，型号NSi6602BD，芯片内置隔离双通道栅极驱动器，具备4A拉电流和6A灌电流能力，采用SOW16封装。

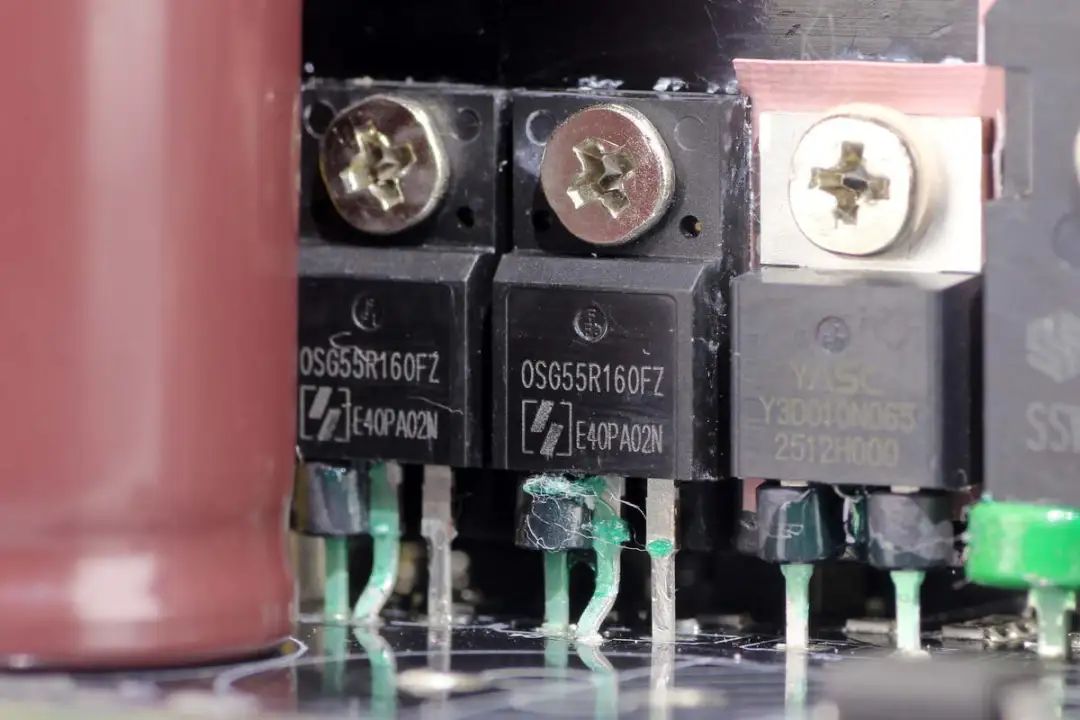

LLC开关管来自东微，型号OSG55R160FZF，NMOS，耐压550V，导阻160mΩ，采用TO220F封装。

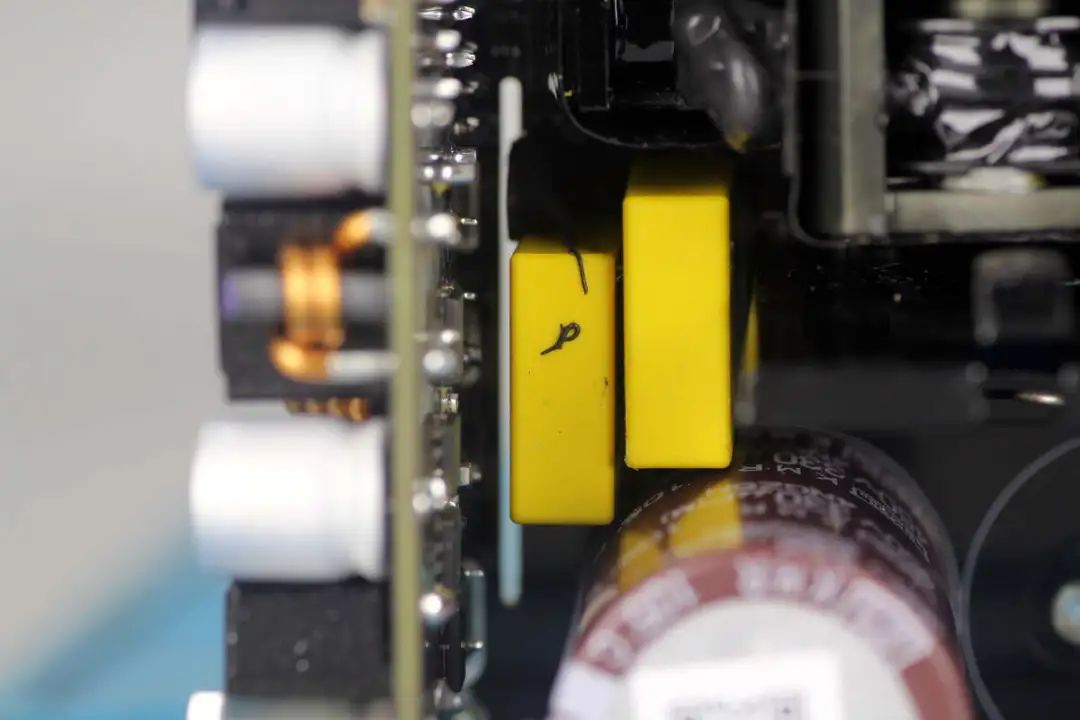

两颗黄色谐振电容特写。

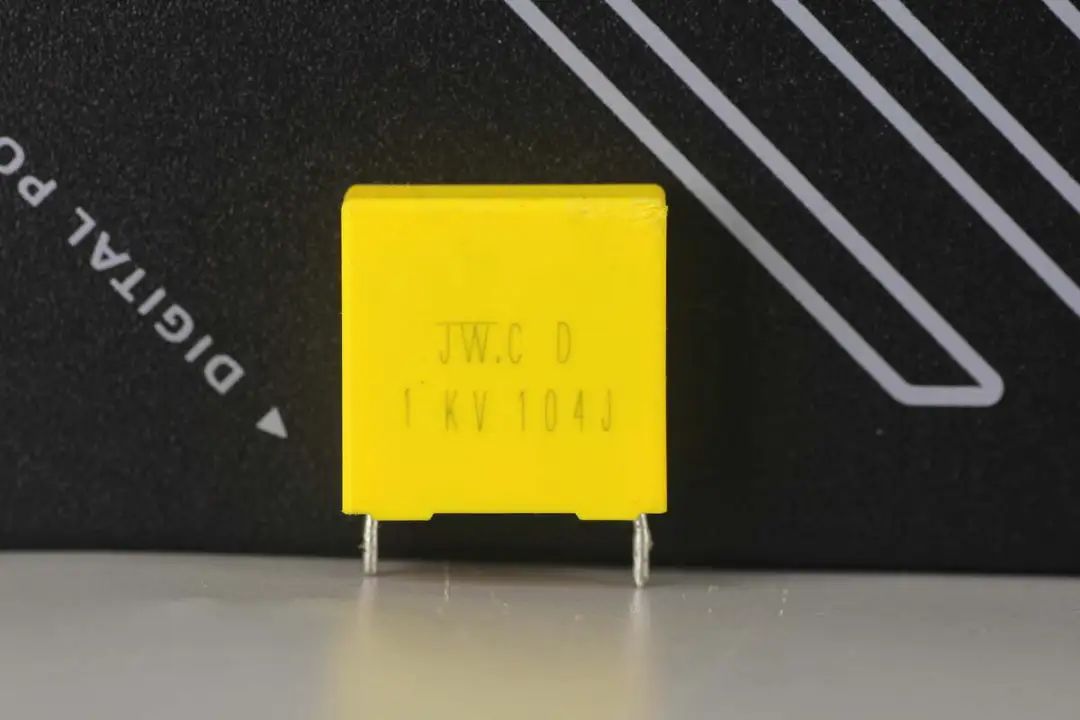

谐振电容规格为1KV 0.1μF。

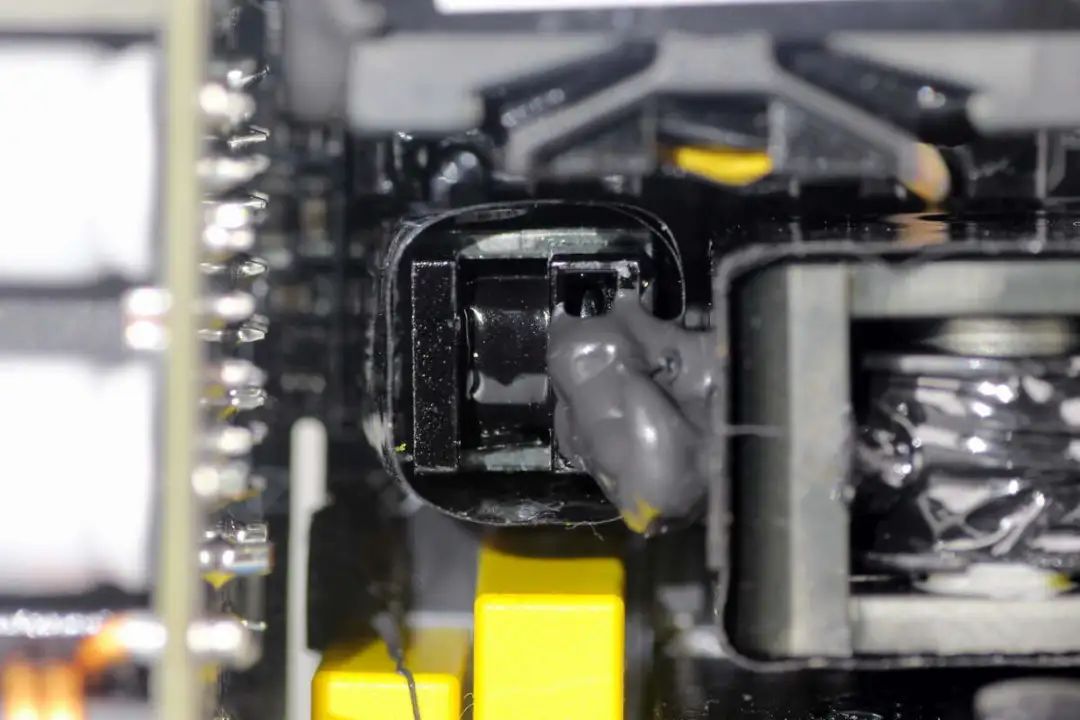

电流互感器用于检测初级电流。

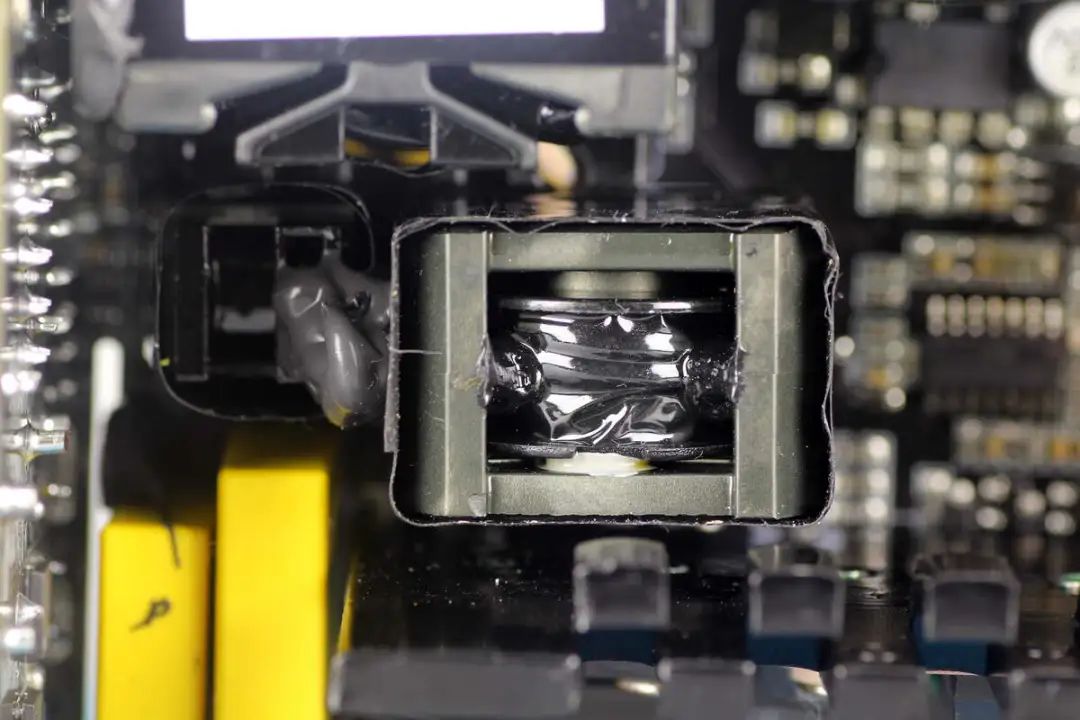

检测初级电流的互感器特写。

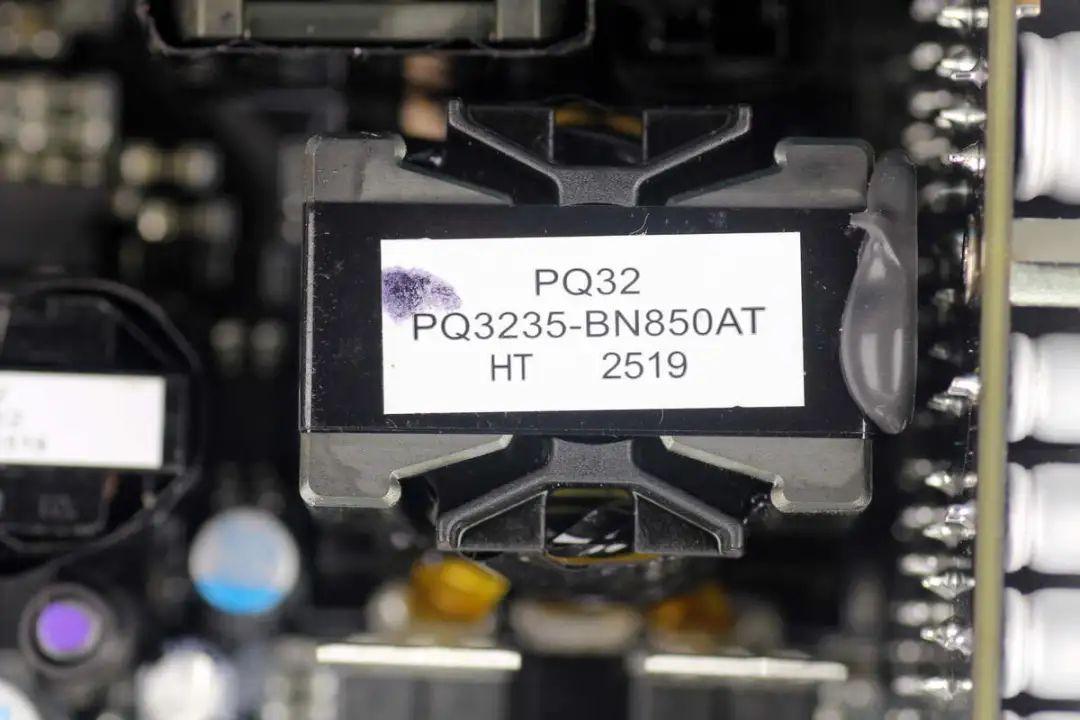

变压器采用PQ3235磁芯绕制。

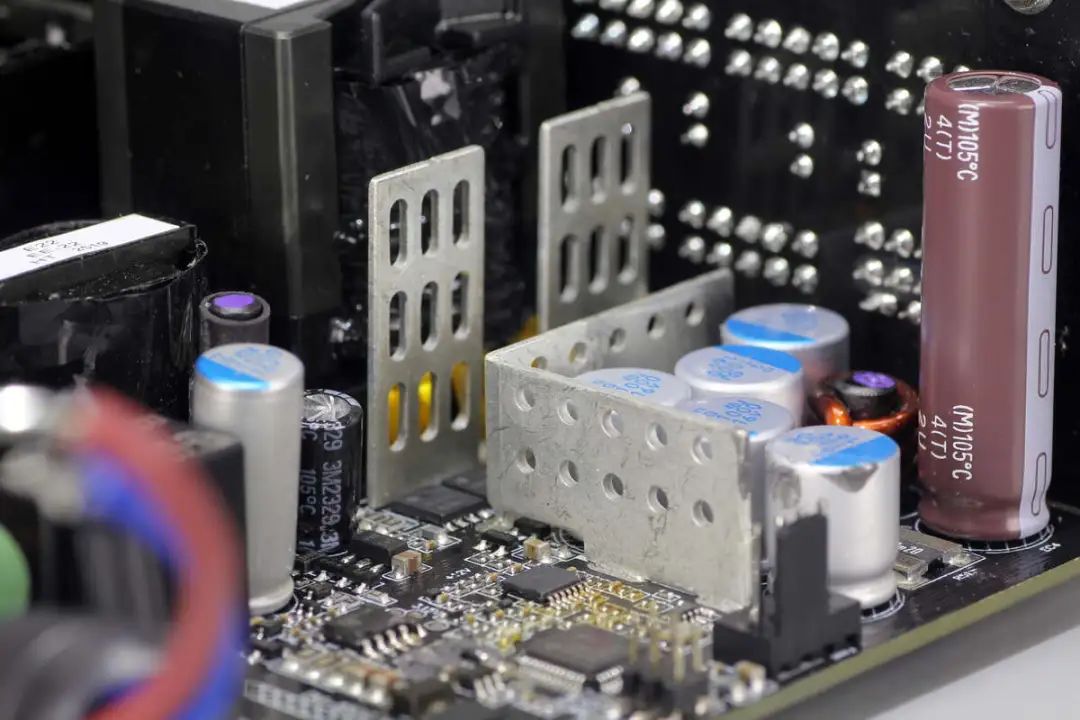

同步整流管两侧设有散热片，开孔提升散热性能。

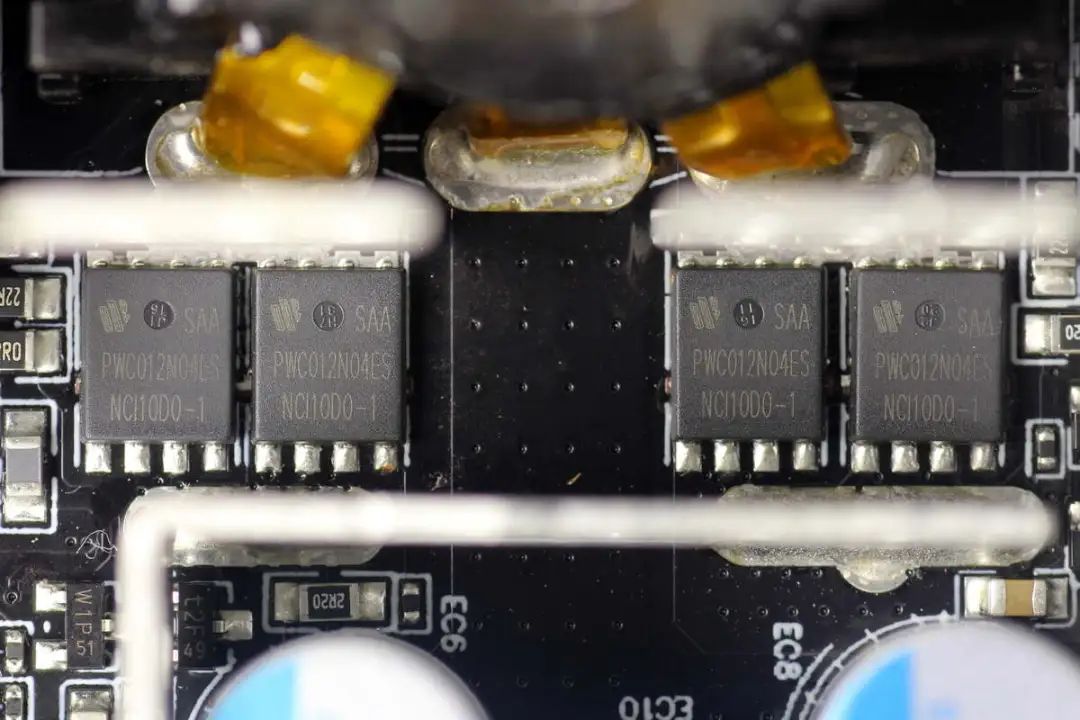

四颗同步整流管特写，来自平伟，型号PWC012N04ES，NMOS，耐压40V，导阻1.2mΩ，采用DFN5*6封装，两颗并联为一组。

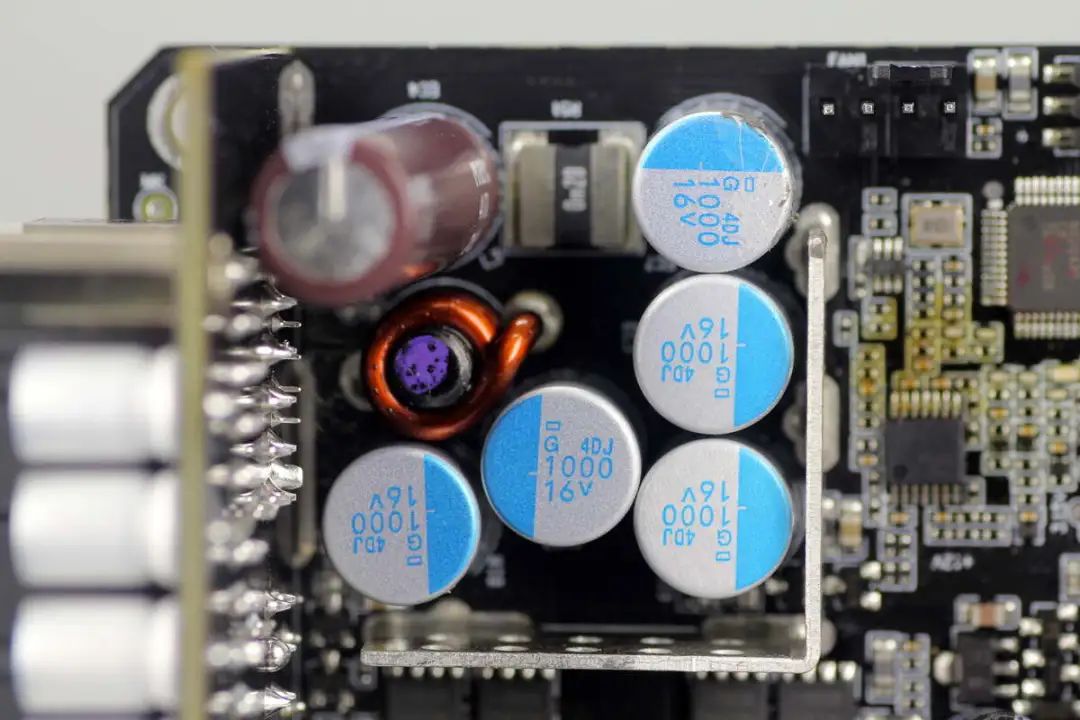

输出滤波电容一览，5颗固态电容来自贵弥功，为PSG系列超低ESR电容，规格为1000μF16V。

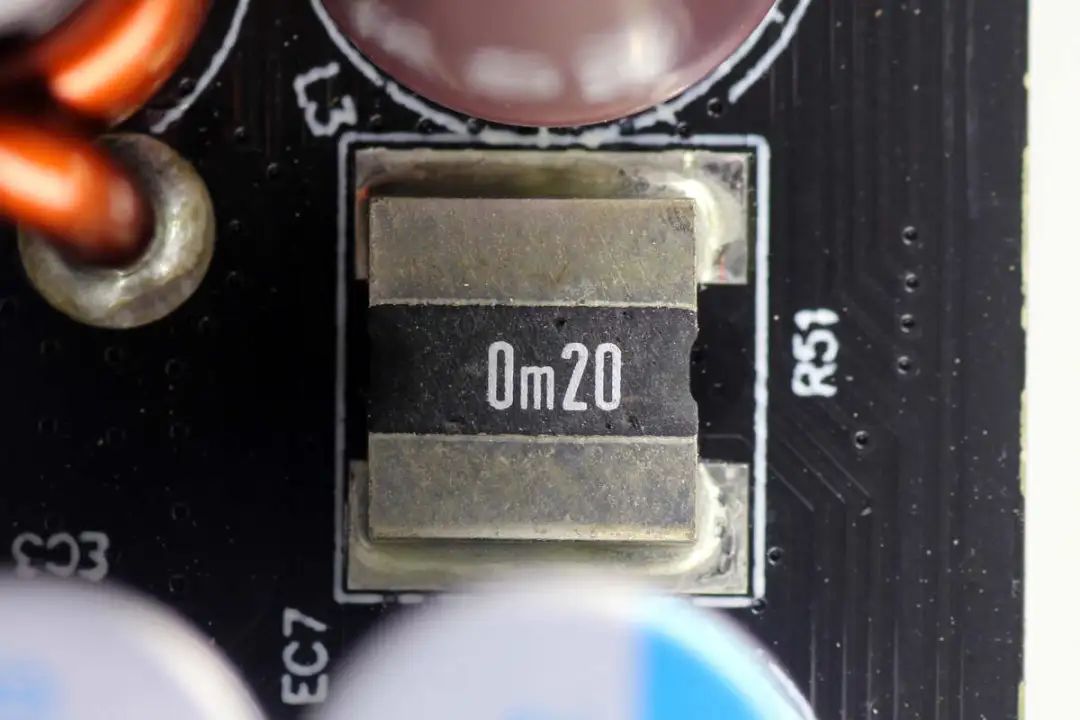

0.2mΩ取样电阻用于检测12V输出电流。

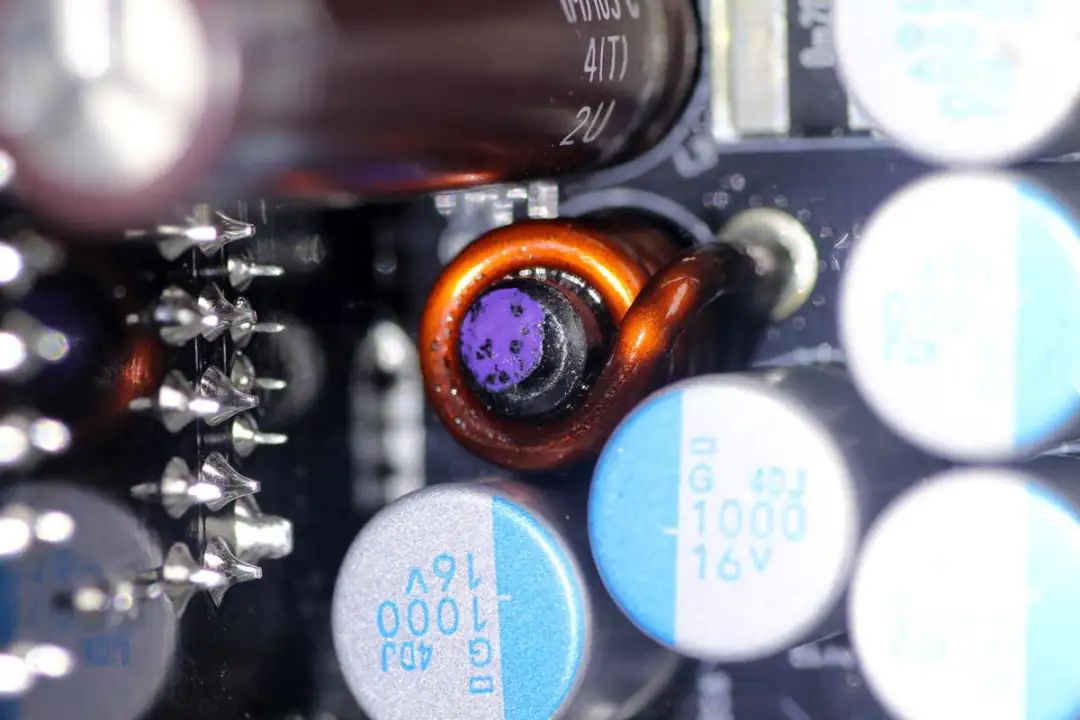

输出滤波电感特写。
滤波电解电容来自贵弥功，规格为16V3300μF。

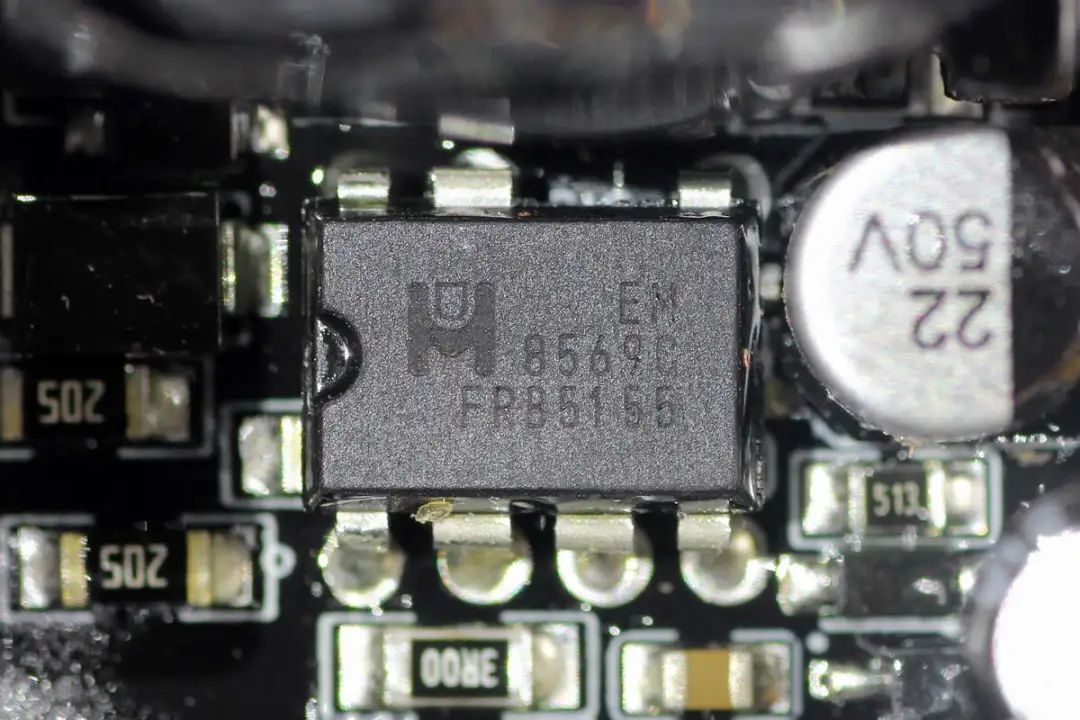

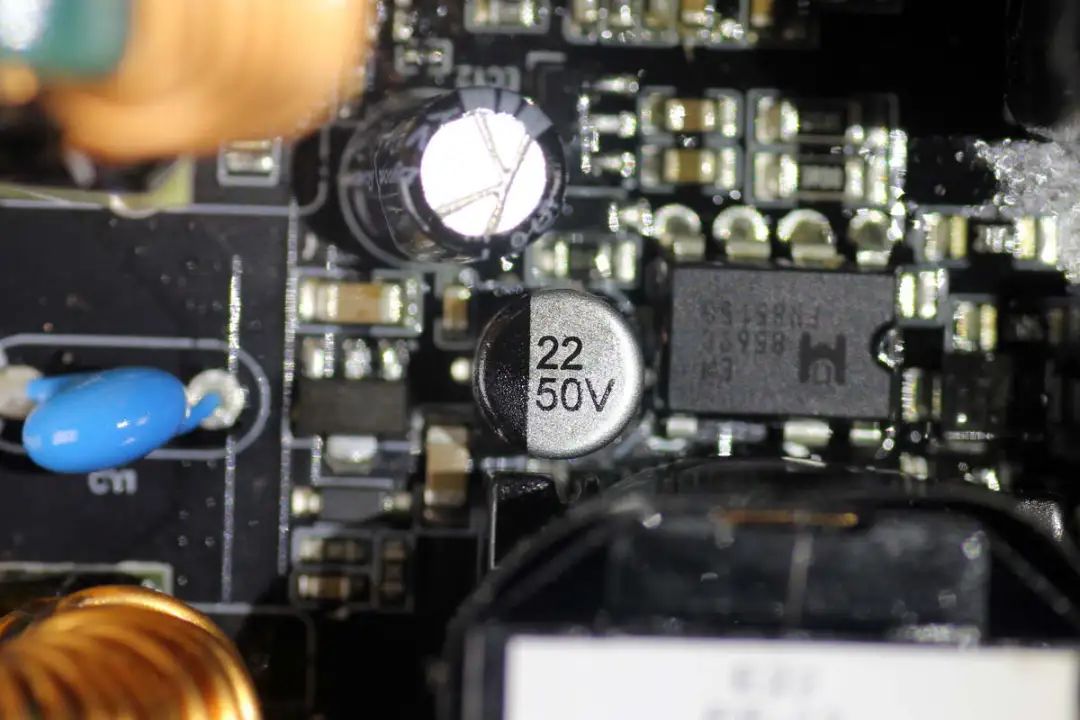

待机电源芯片来自杰力科技，型号EM8569C，芯片内置700V高压启动电路和开关管，内部集成斜率补偿和前沿消隐，具备逐周期过流保护和输出过载保护，内部集成过热保护，采用DIP-7封装。
待机电源供电电容规格为22μF50V。

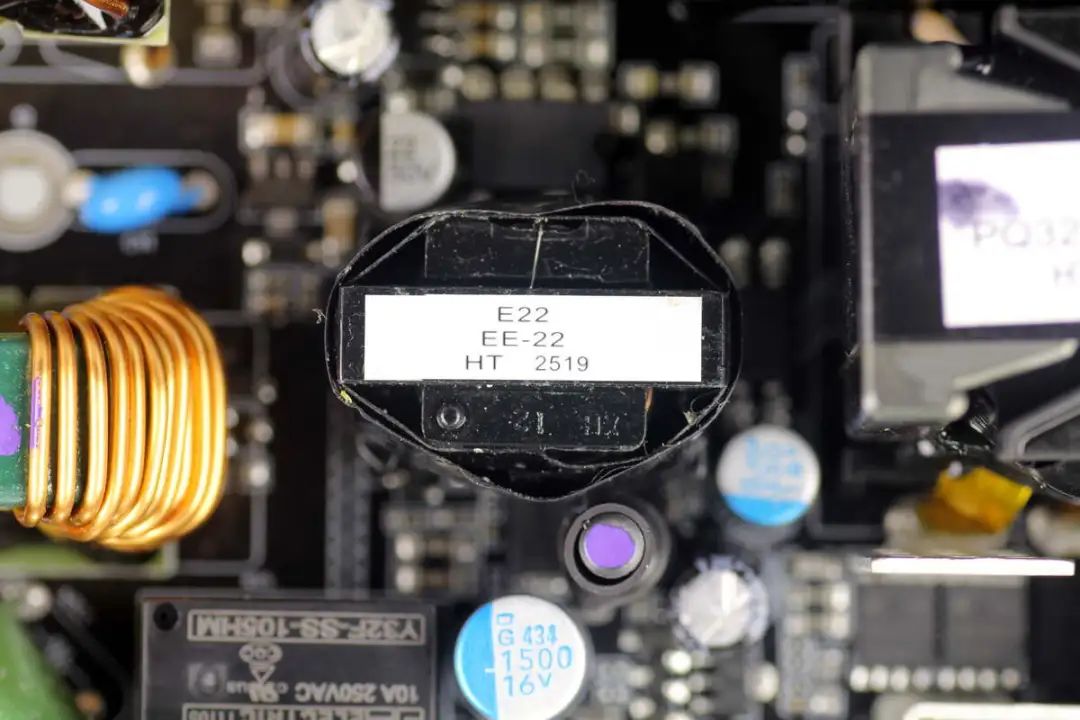

待机电源变压器缠绕胶带绝缘。

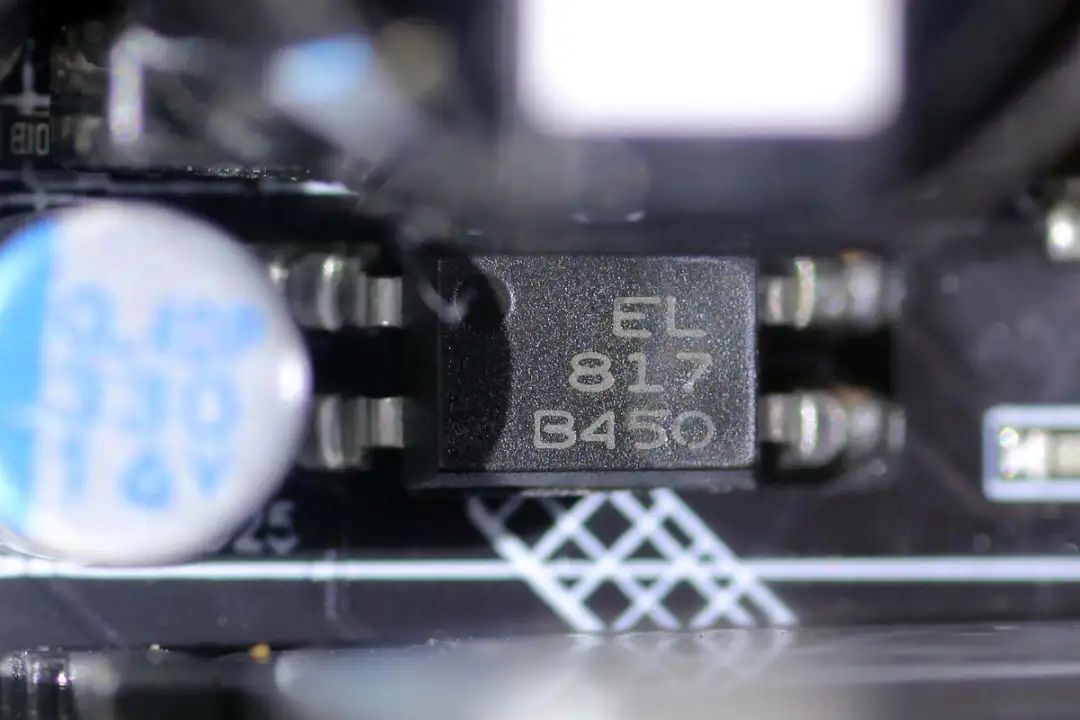

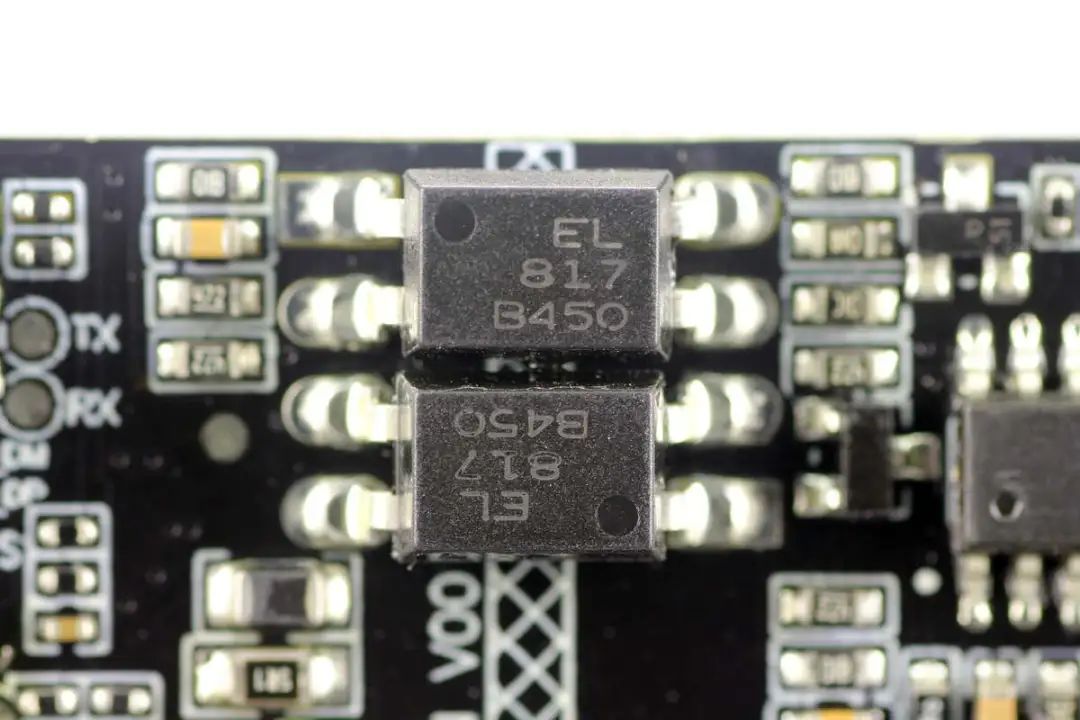

亿光EL817光耦用于输出电压反馈。

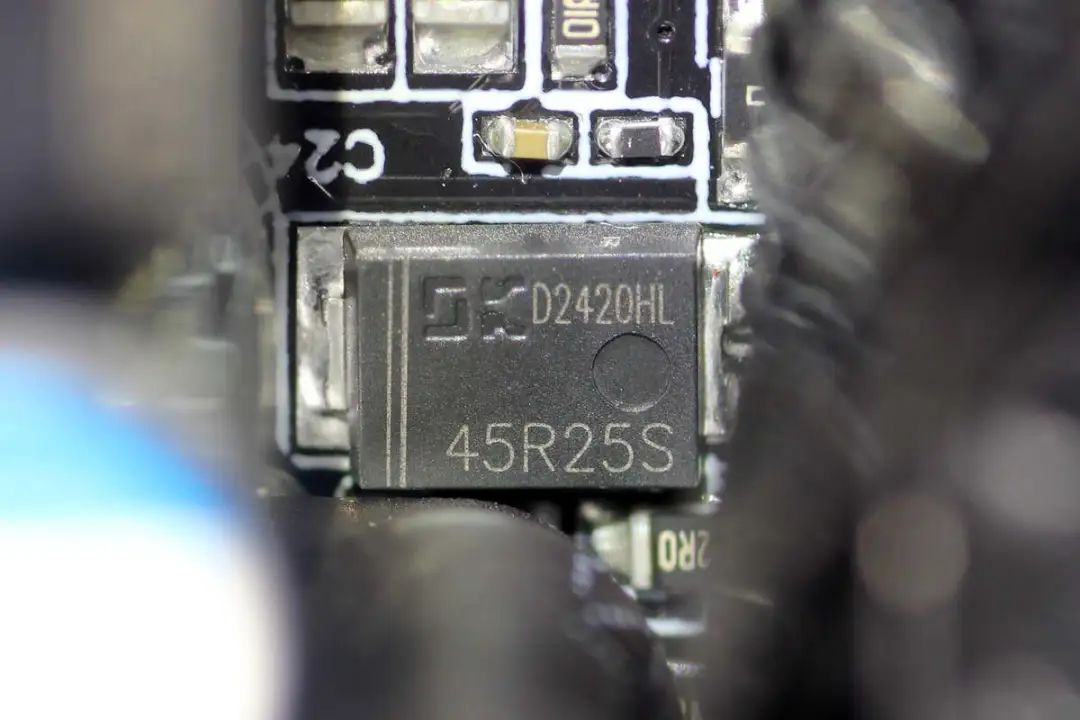

同步整流芯片来自东科半导体，型号DK5V45R25S，是一款无外围的同步整流芯片，内置耐压45V，导阻25mΩ同步整流管。芯片具备自供电技术，可直接替代肖特基二极管，支持CCM，DCM和QR工作模式，无需外部元件，采用SM-7封装。

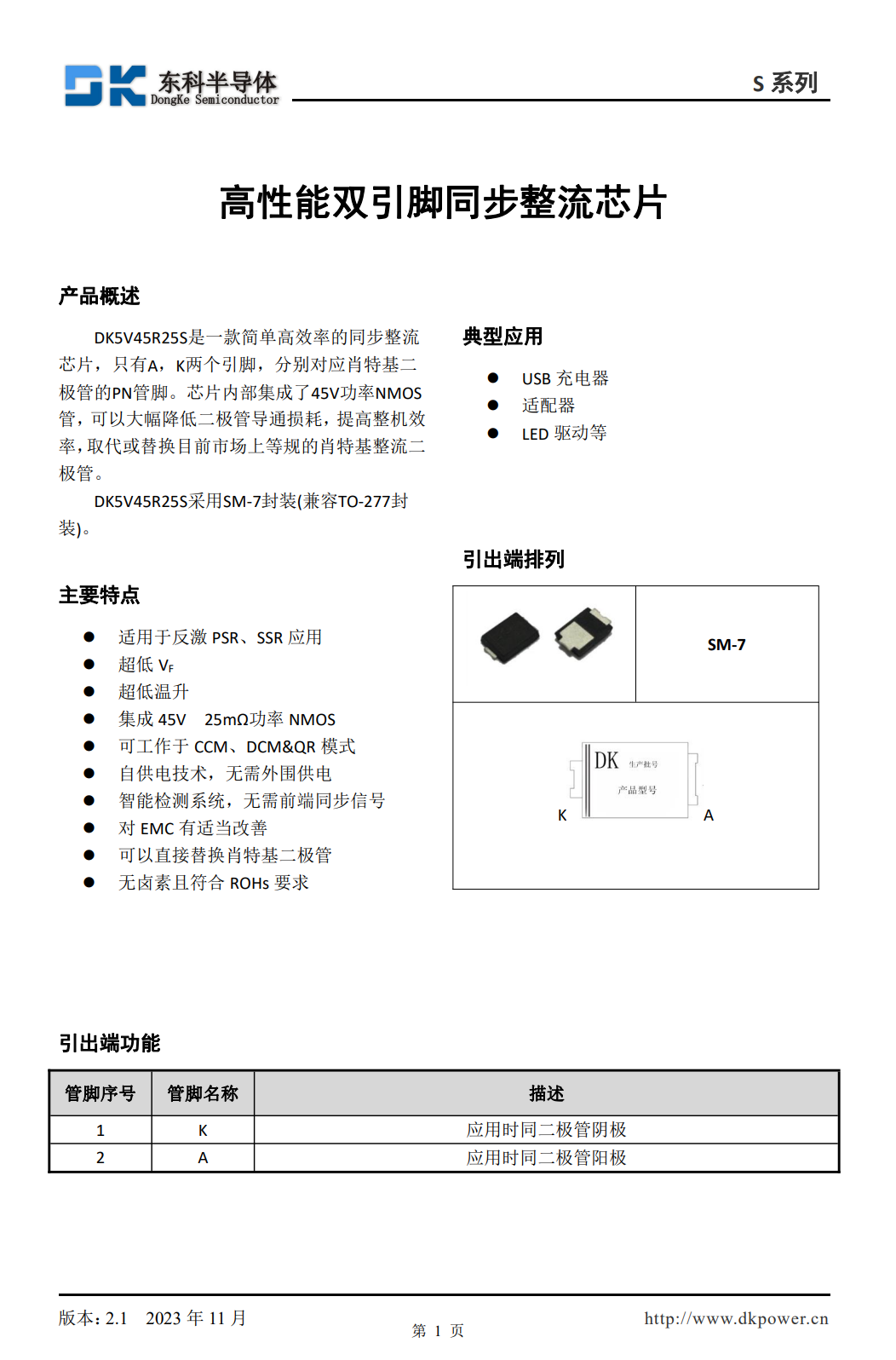

东科半导体 DK5V45R25S 资料信息。

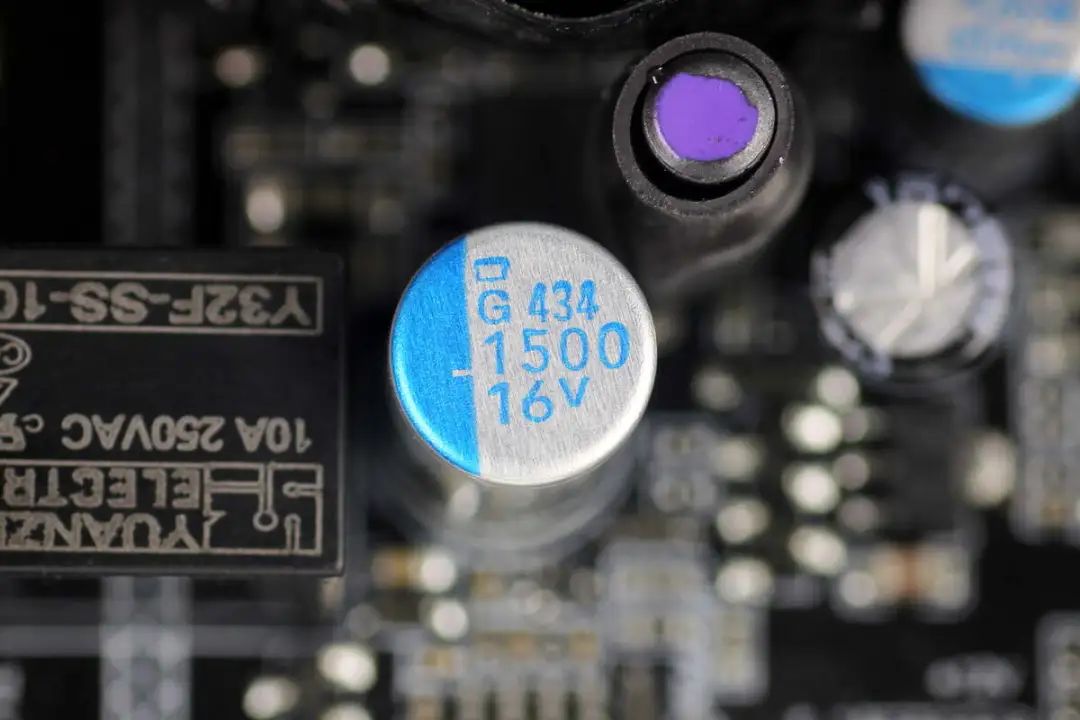

滤波电容规格为1500μF16V。

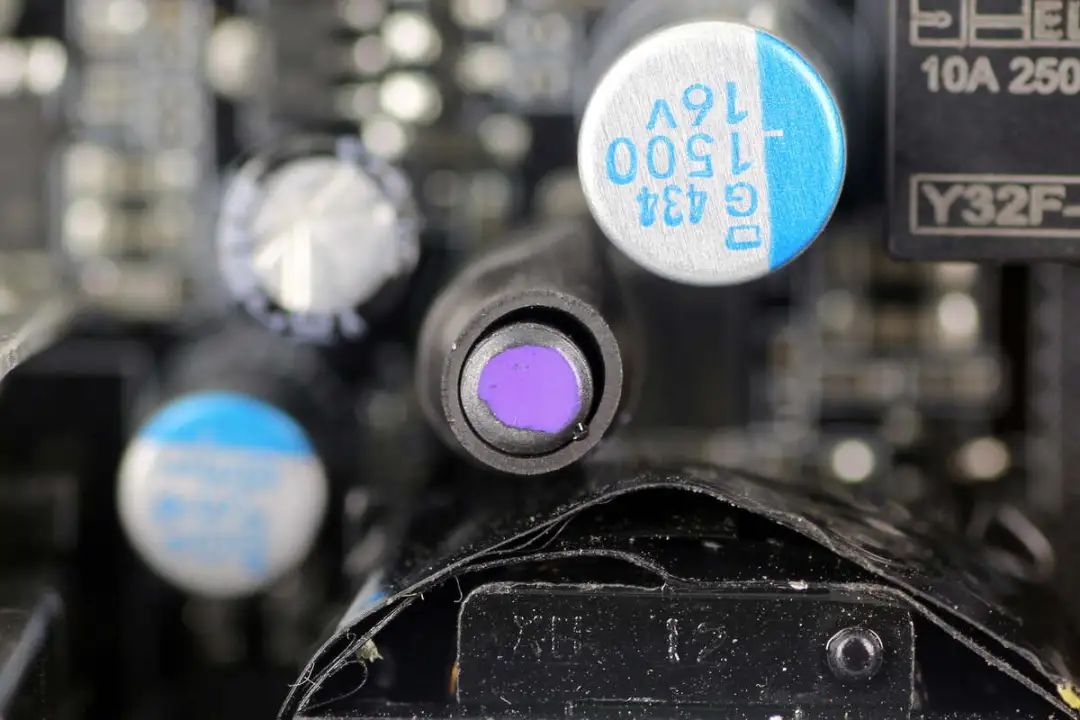

滤波电感外套热缩管绝缘。

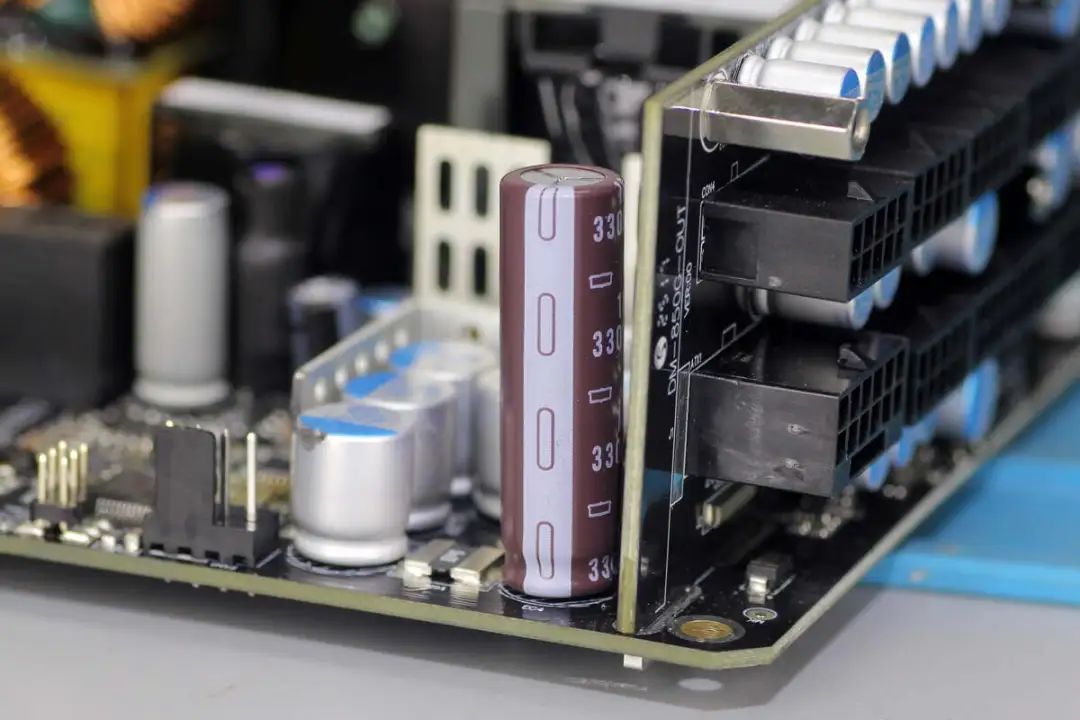

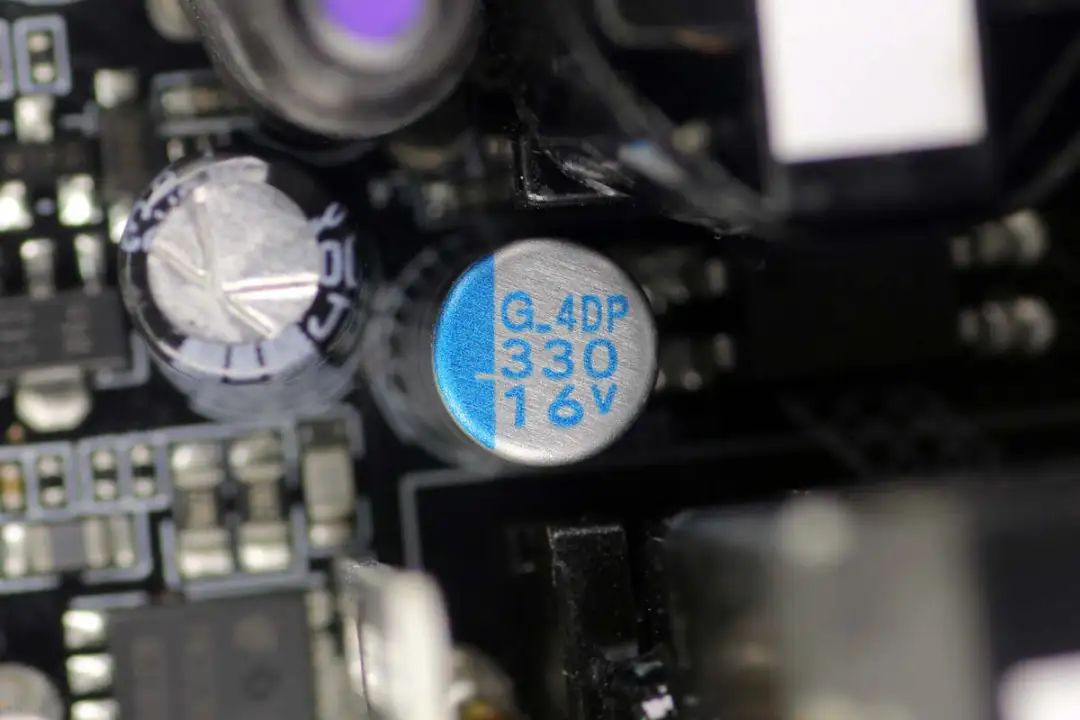

滤波电容规格为330μF16V。

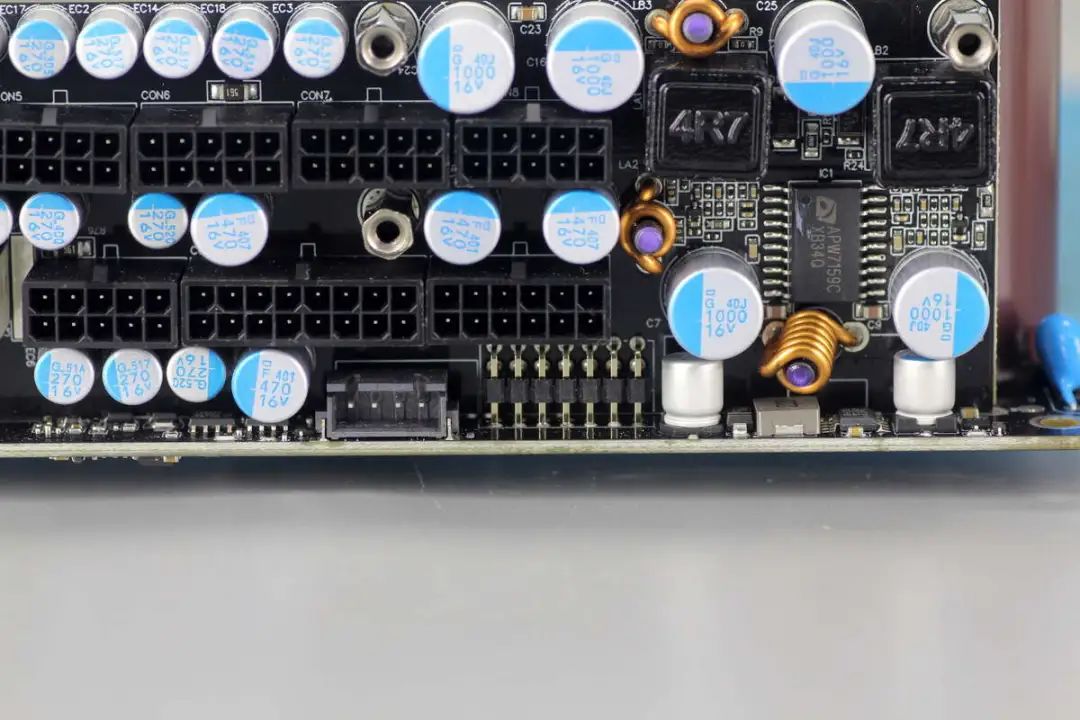

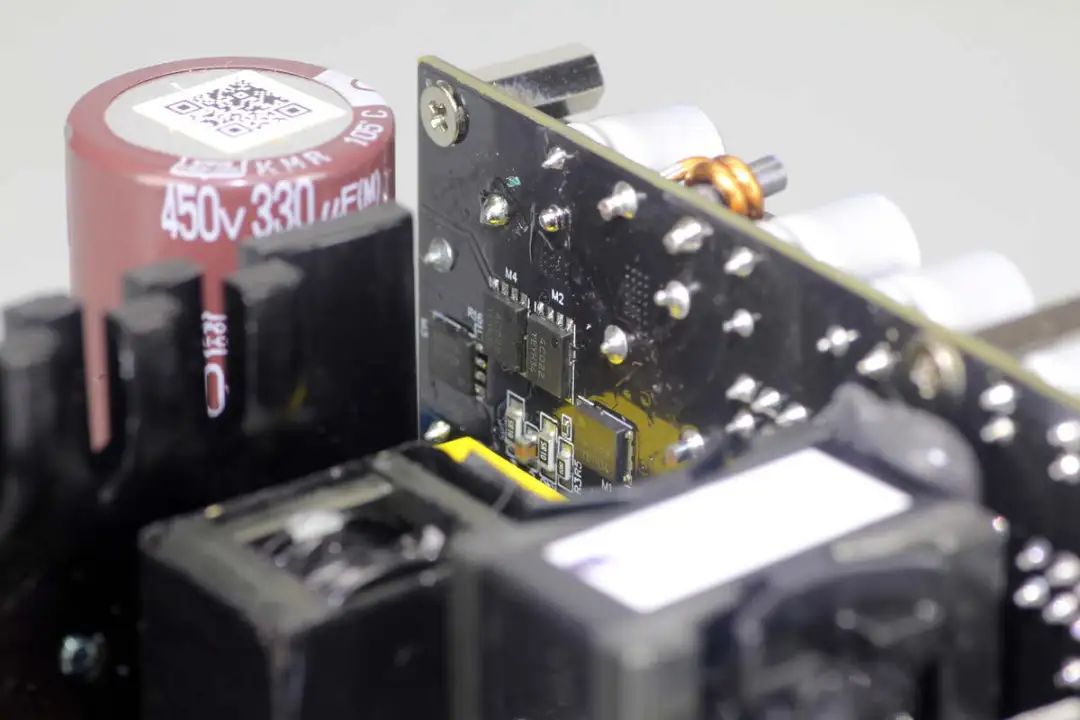

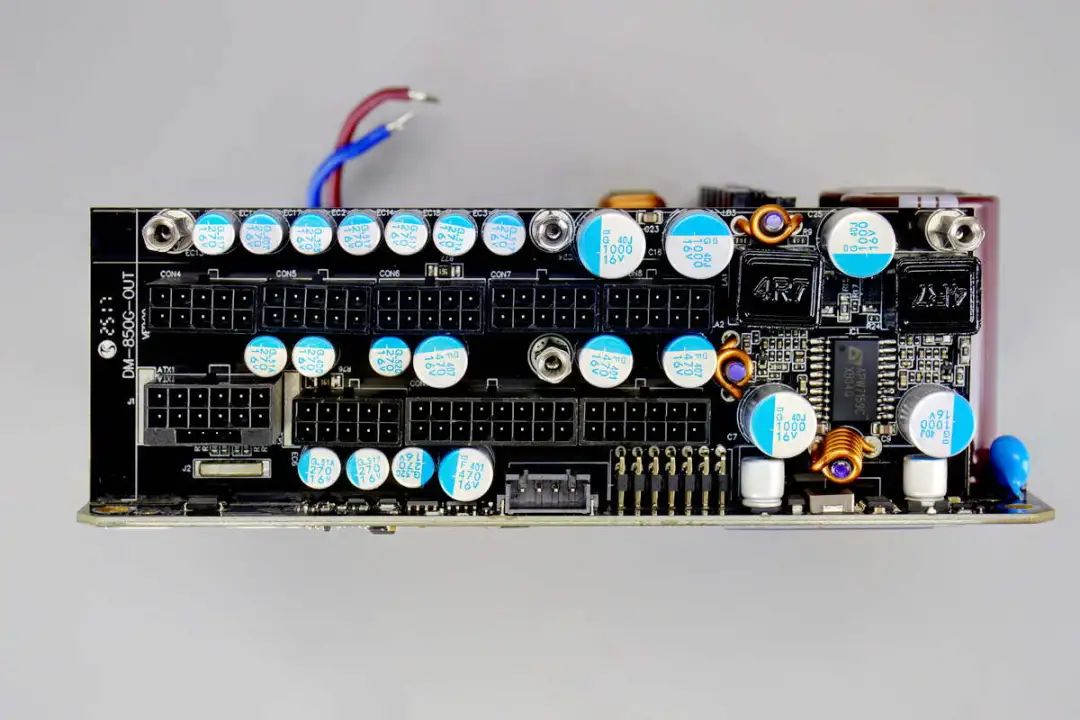

输出端小板焊接模组插座和滤波固态电容，右侧设有3.3和5V降压电路。

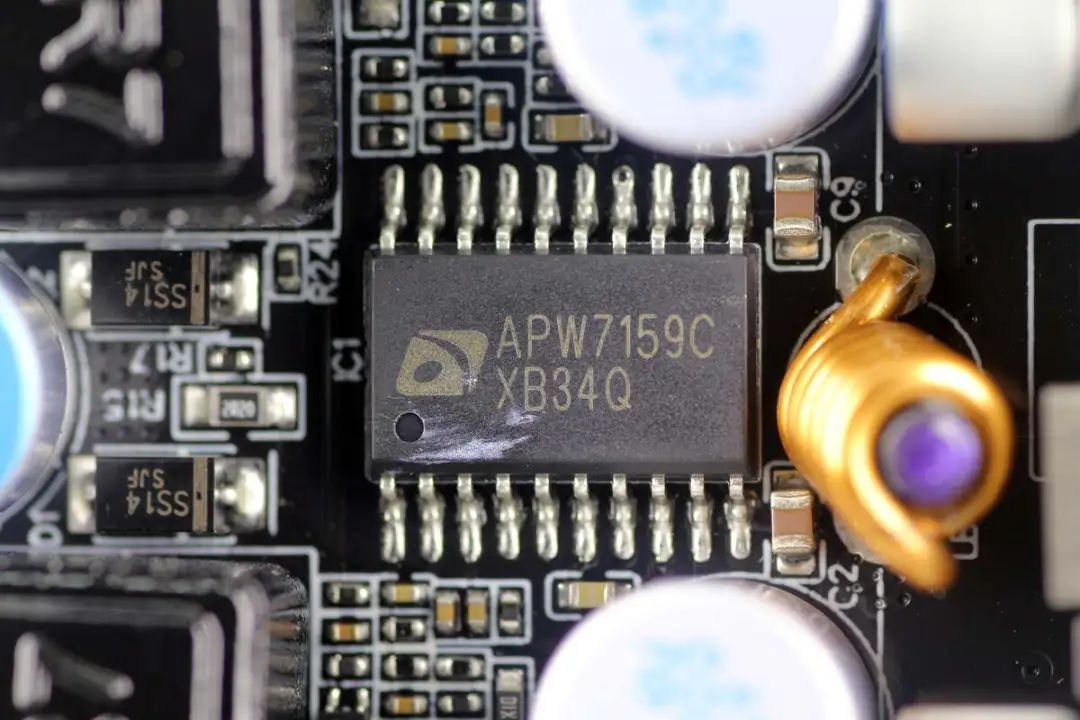

用于3.3V和5V的同步降压控制器来自茂达，型号APW7159C，是一颗双路同步降压控制器，芯片具备出色的输出电压调整率，集成软启动和专利的软关闭，内部集成自举二极管，支持输出过压，输出欠压和过热保护，采用SOP-20封装。
小板背面设有四颗开关管。

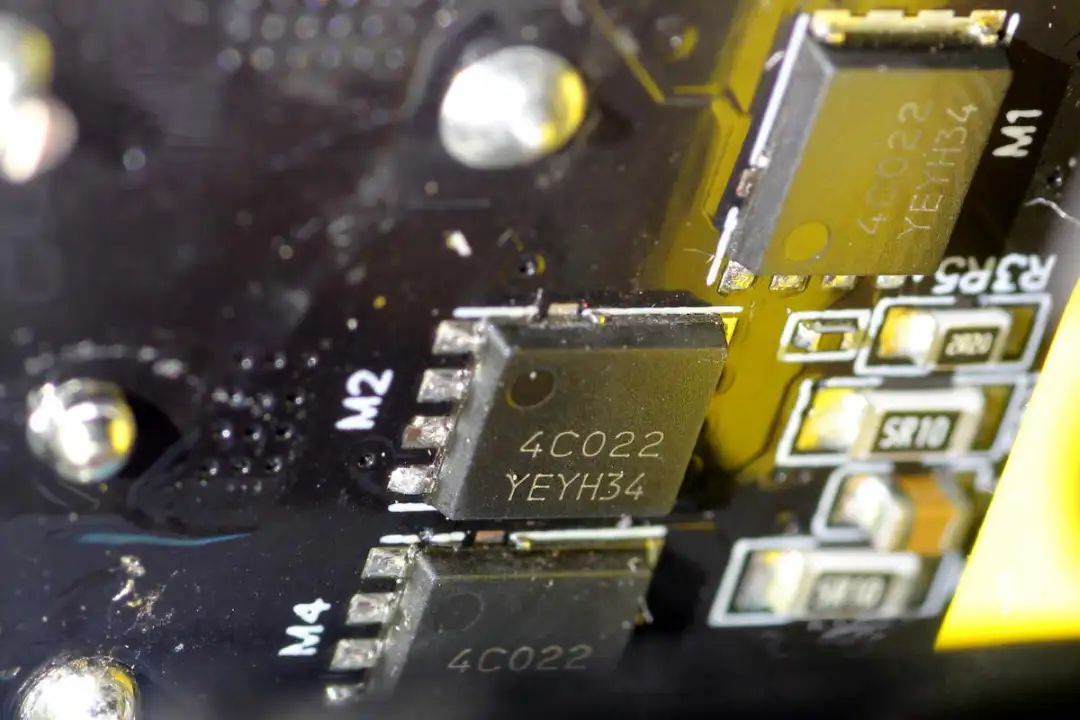

开关管来自安森美，型号NTMFS4C022N，NMOS，耐压30V，导阻1.4mΩ，采用SO-8FL封装，两颗对应一路降压输出。

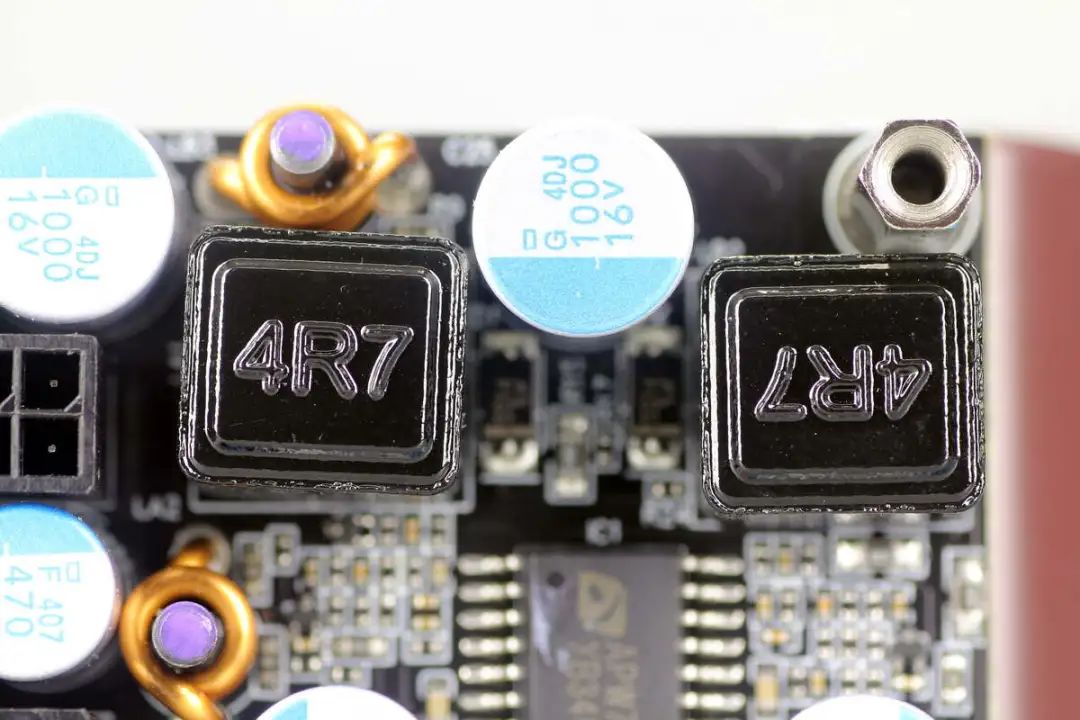

两颗4.7μH降压电感特写。

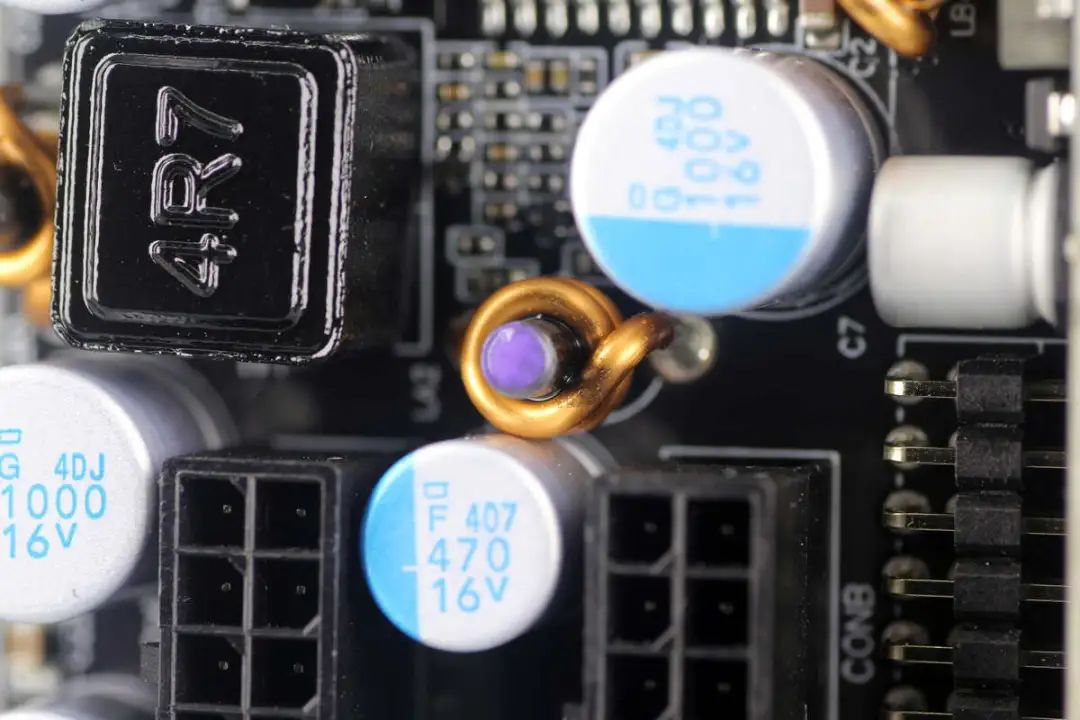

输入端设有滤波电感。

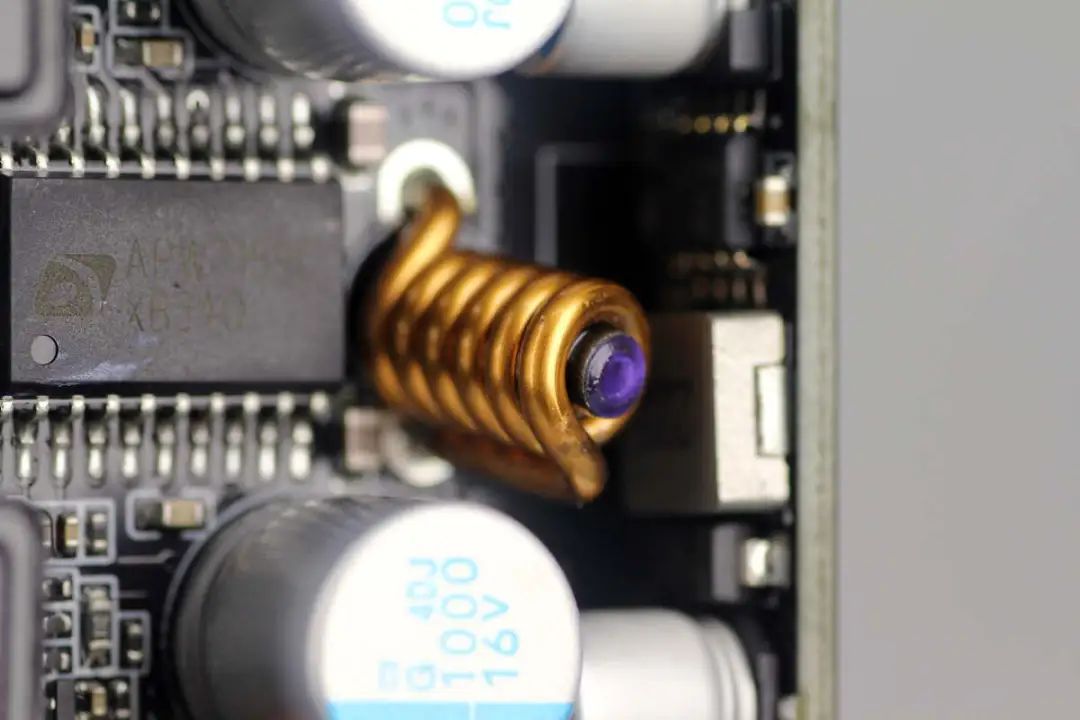

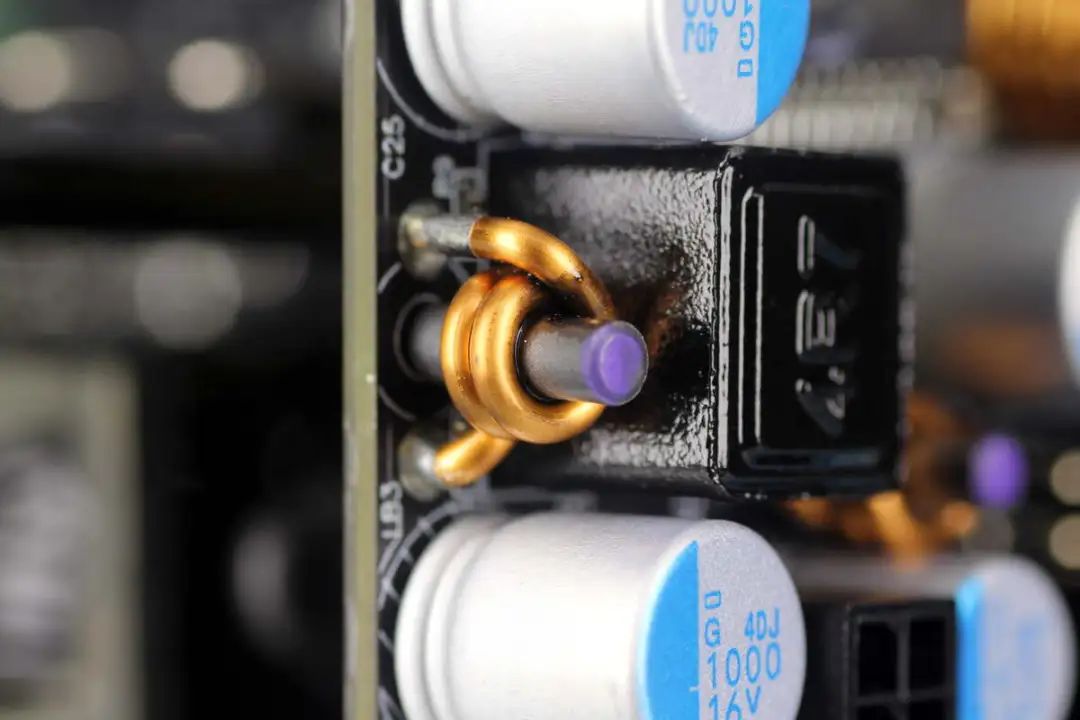

输出端也设有滤波电感。

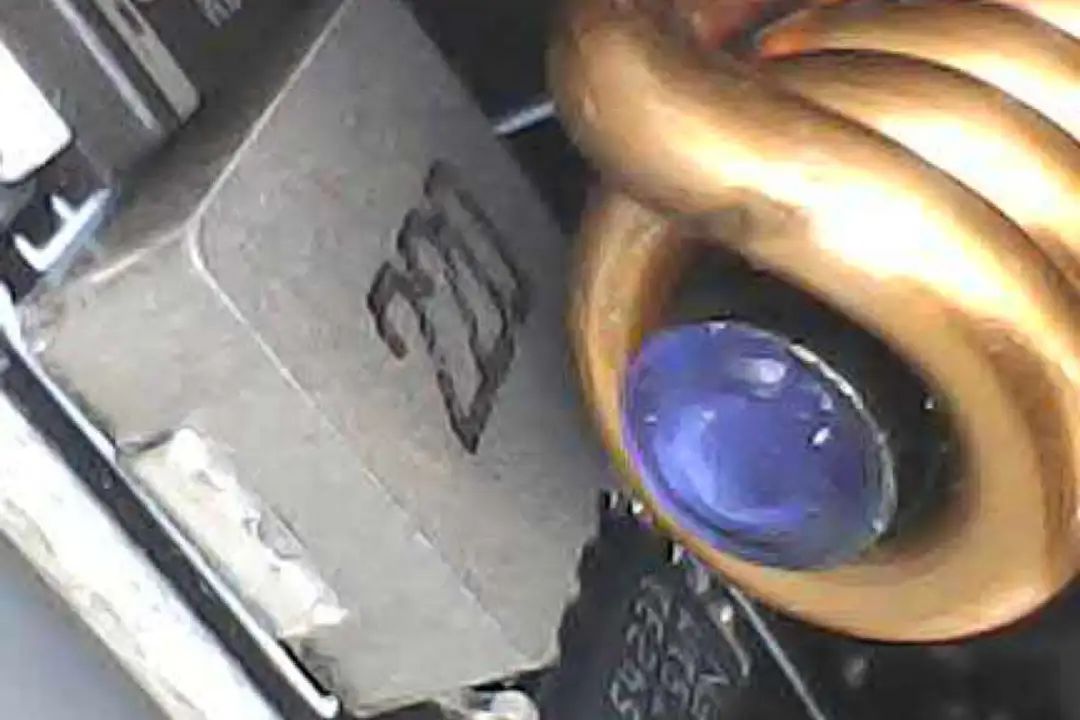

另一颗滤波电感特写。
输出小板通过排针焊接连接。

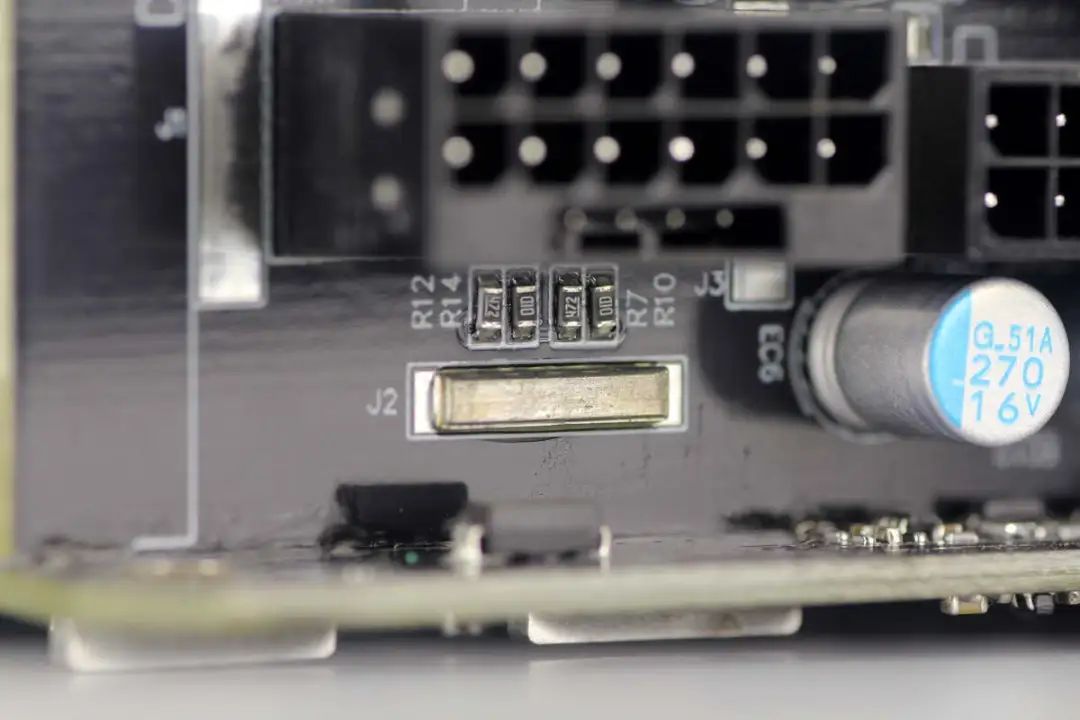

增强载流的铜排特写。

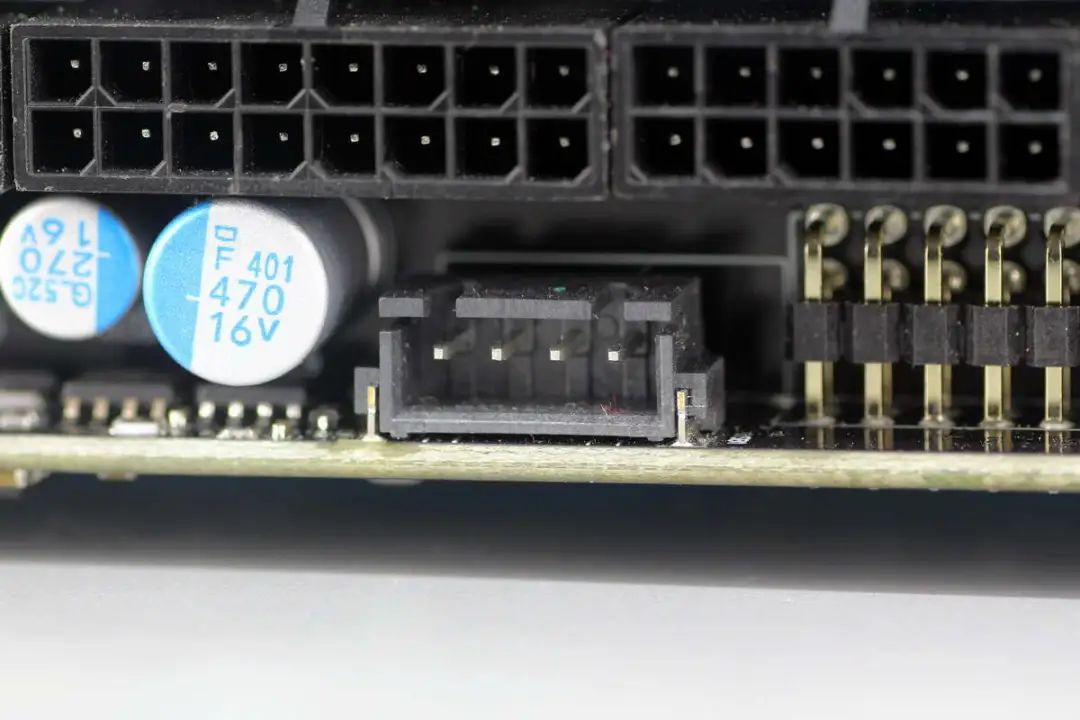

USB联机接口特写。

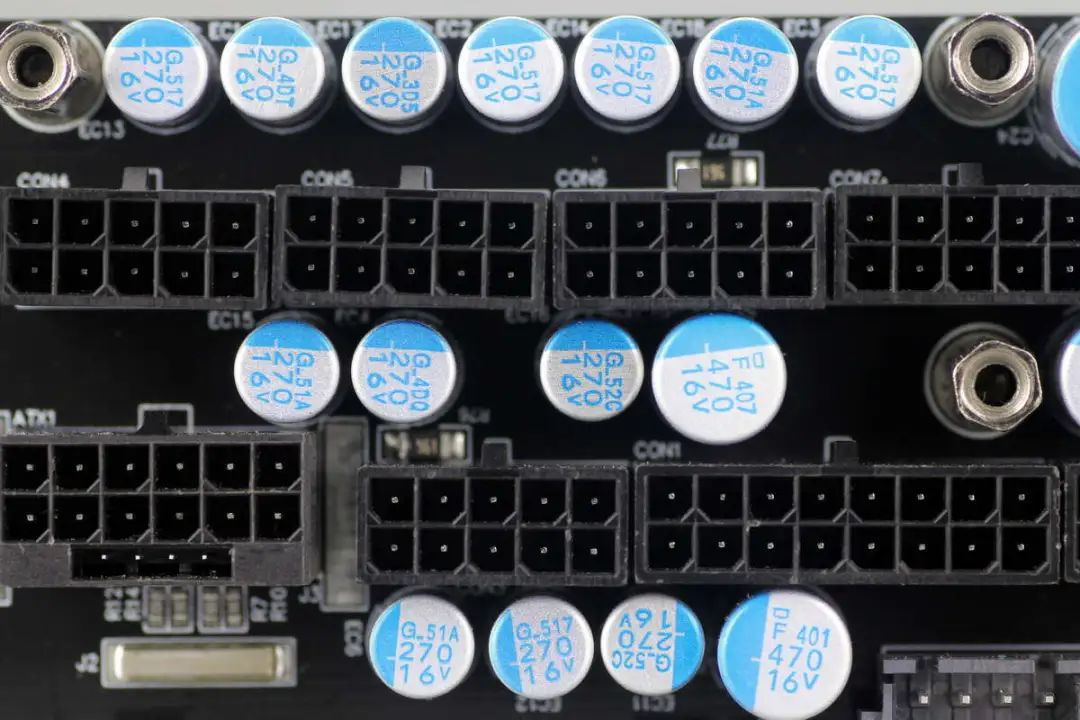

滤波固态电容和模组插座一览。

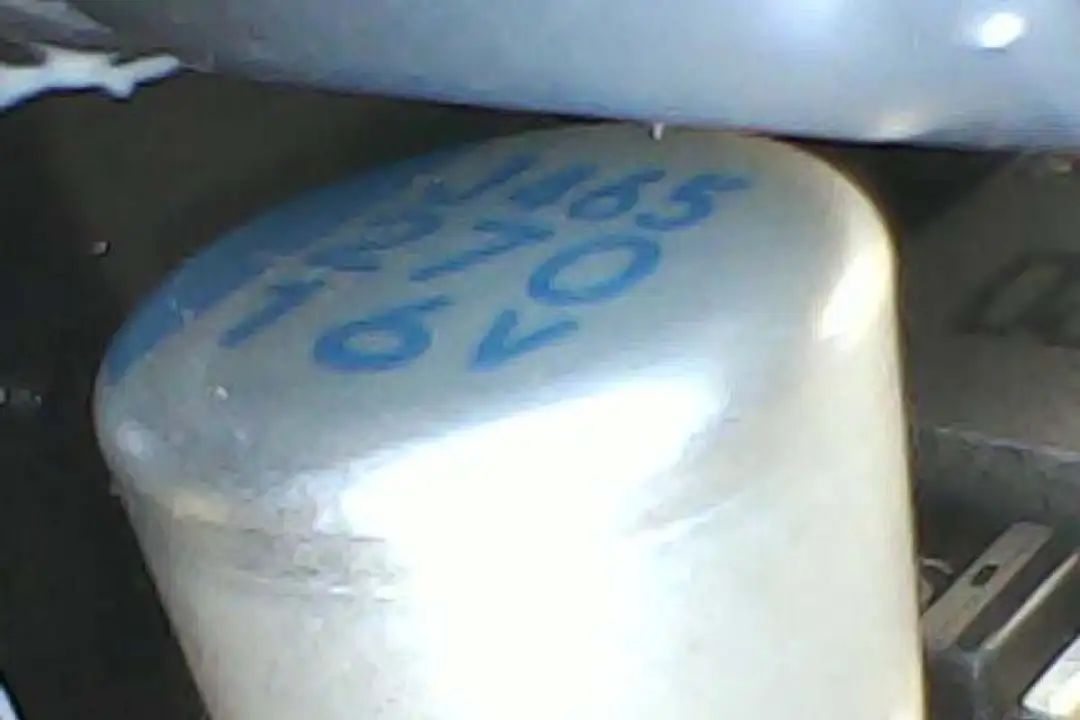

底部两颗滤波电容规格为270μF16V。

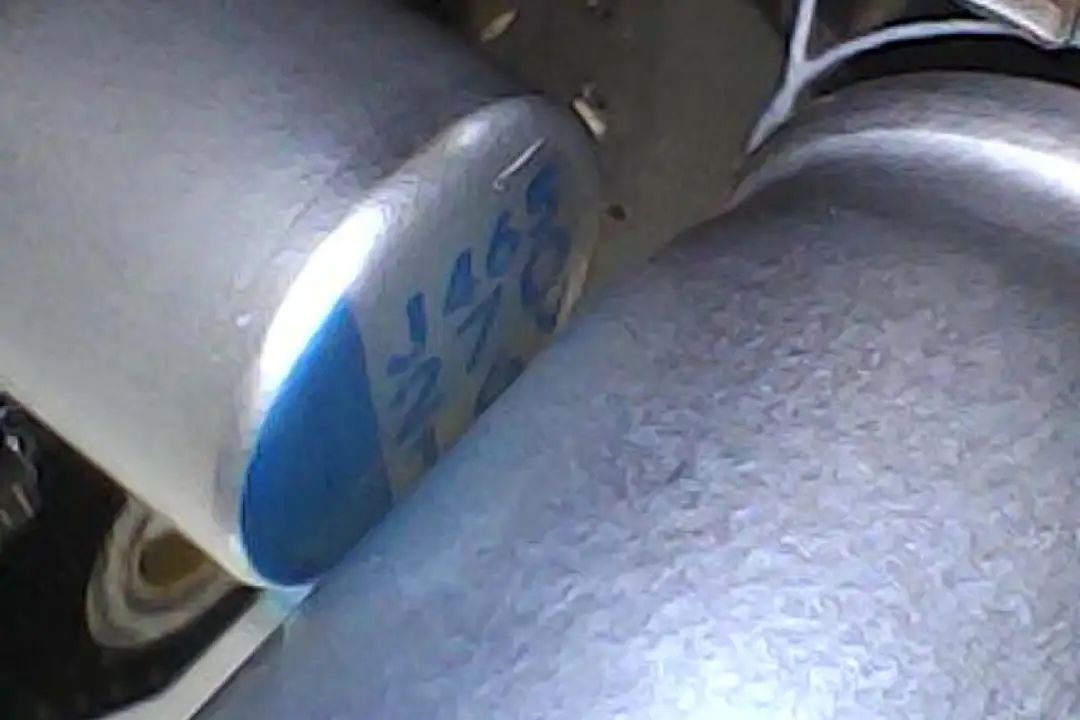

另一颗滤波电容规格相同。

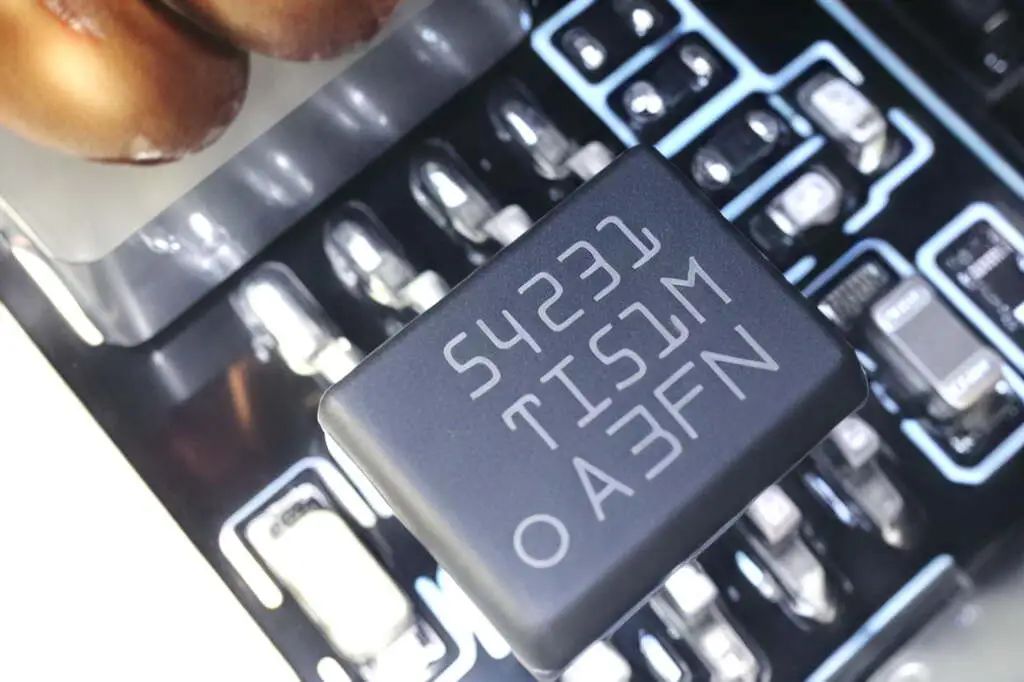

德州仪器TPS54231同步降压转换器特写，芯片内部集成开关管，支持28V输入电压，最大输出电流2A，采用SOIC8封装。
22μH合金电感特写。

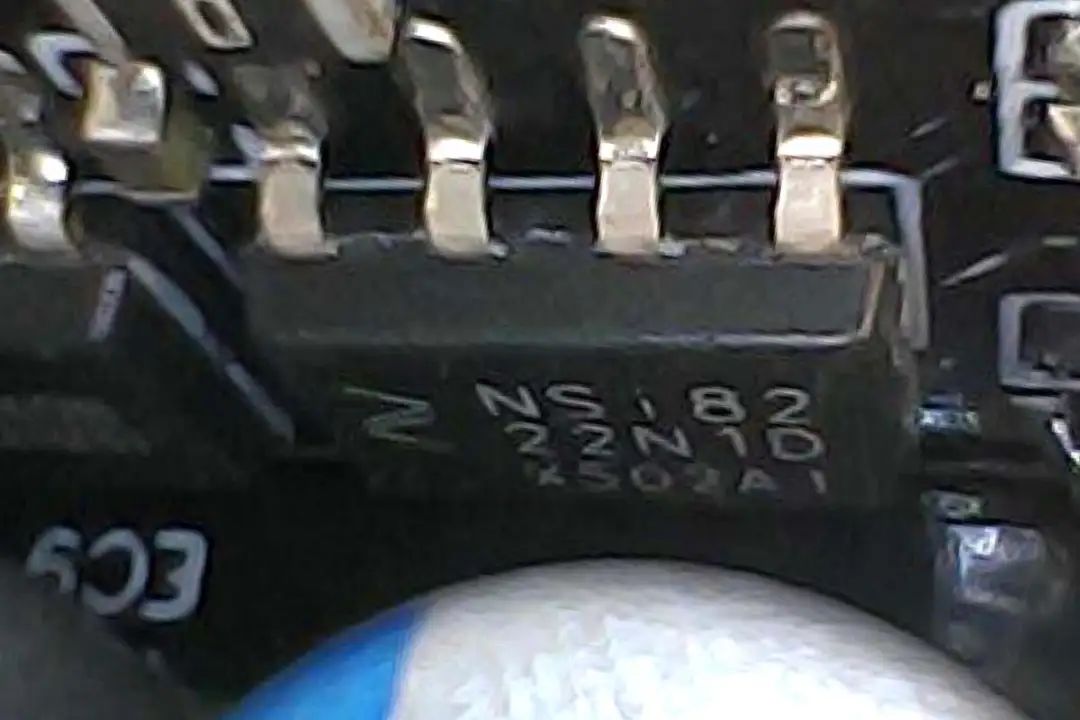

隔离通信芯片来自纳芯微，型号NSi8222N1D，是一颗双通道数字隔离器，支持150Mbps传输速率，采用SOP8封装。

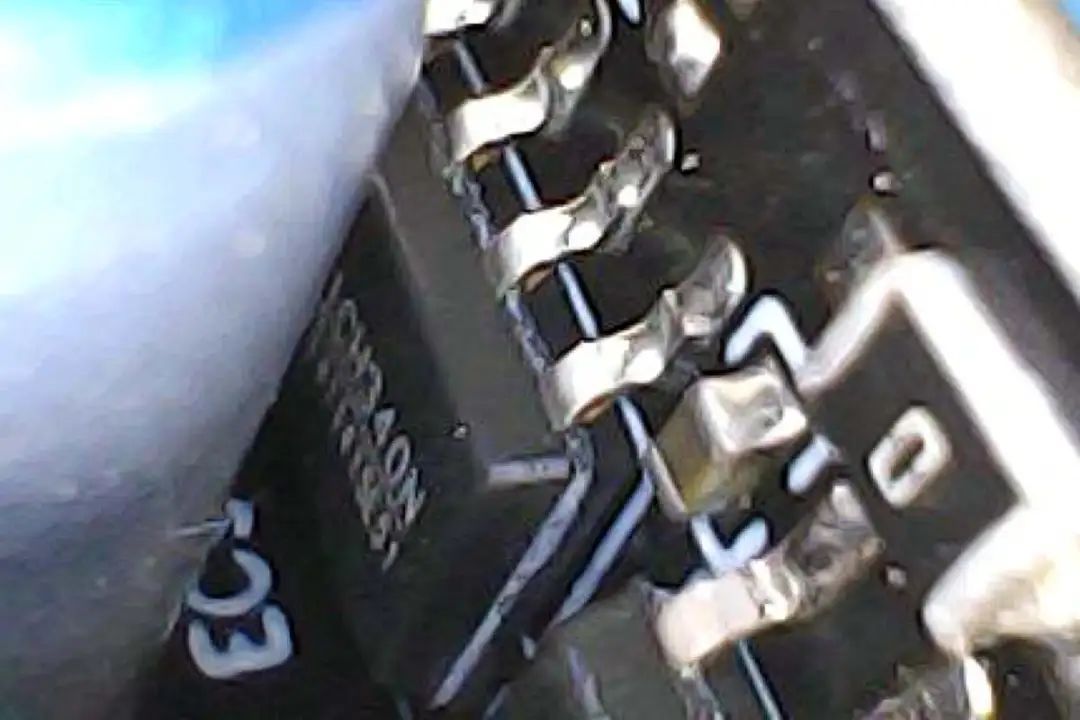

沁恒CH340N芯片特写，是一颗USB转串口芯片，用于电源内部串口转换成USB接口连接电脑主板，进行参数检测和风扇控制功能，采用SOP-8封装。

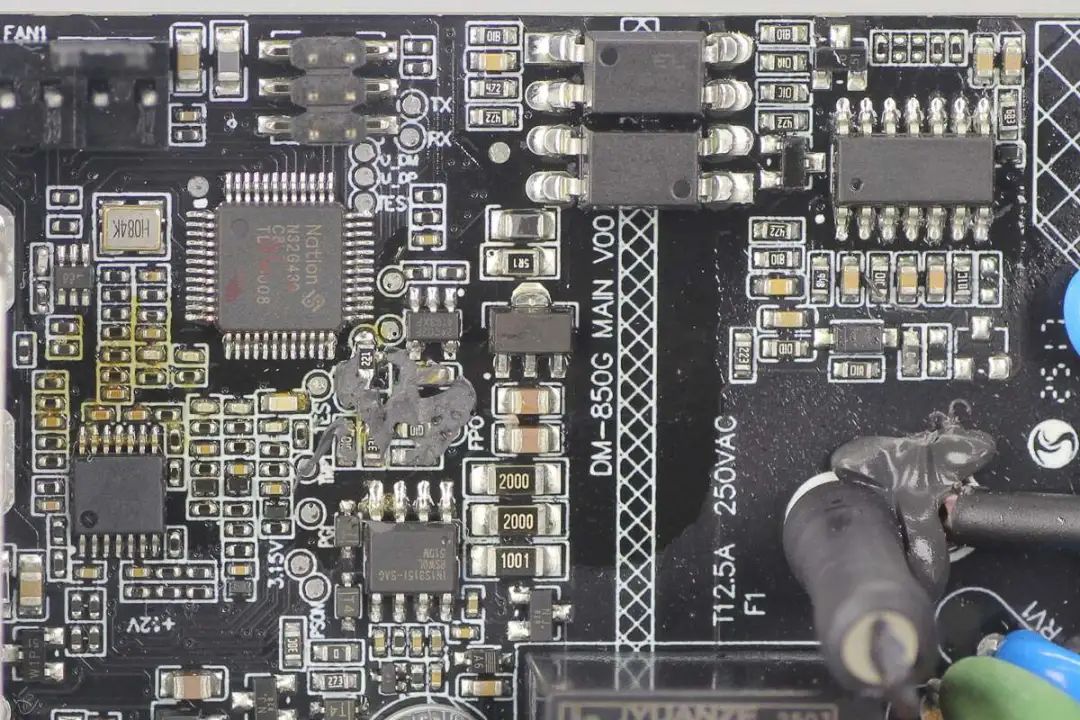

电源内部双MCU区域特写，使用两颗MCU芯片用于信息实时监测。
初级侧MCU-A用于输入电压，输入电流和输入频率等信息读取。
MCU-A与MCU-B之间通过光耦进行隔离通讯。

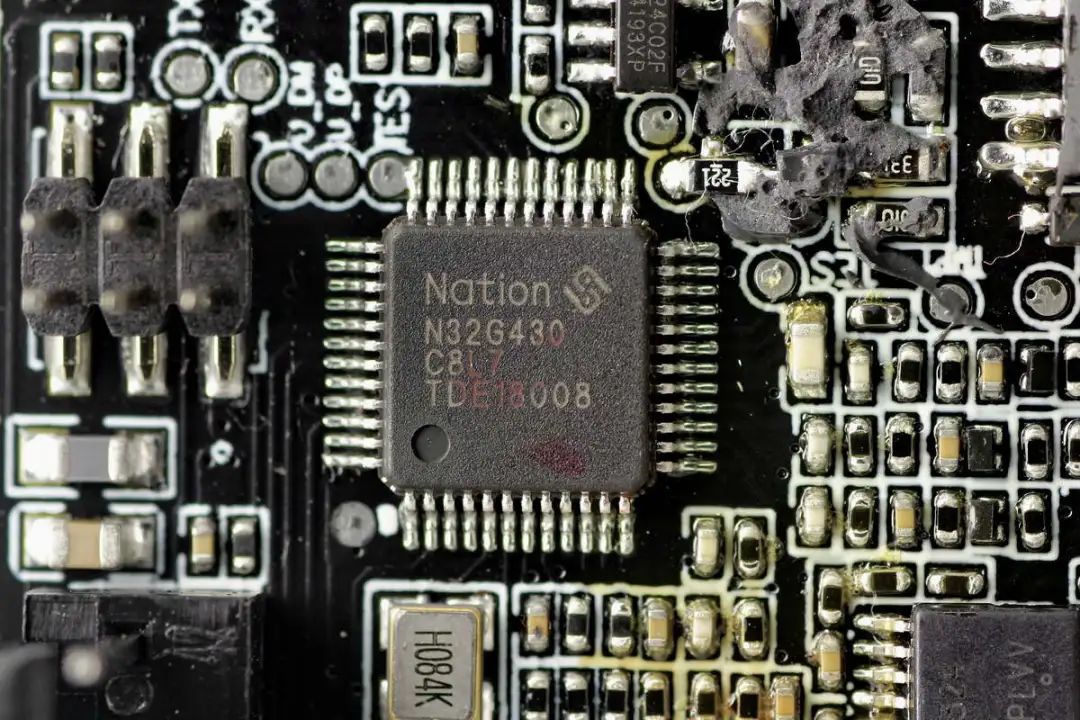

MCU-B来自国民技术，型号N32G430C8L7，芯片内置ARM Cortex-M4F内核，内置FPU，最高工作主频128MHz，支持浮点运算和DSP指令，集成64KB Flash和16KB SRAM，采用LQFP48封装。用于电源读取输出电压，风扇控制与无级调节等功能。

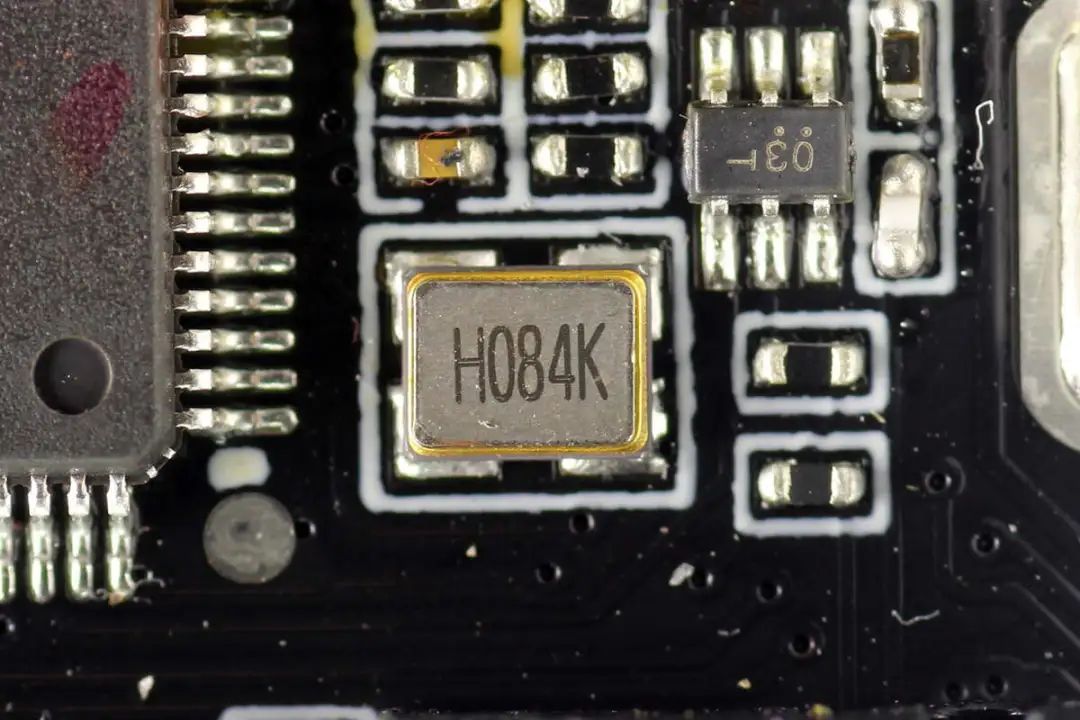

MCU-B外置的时钟晶振特写。

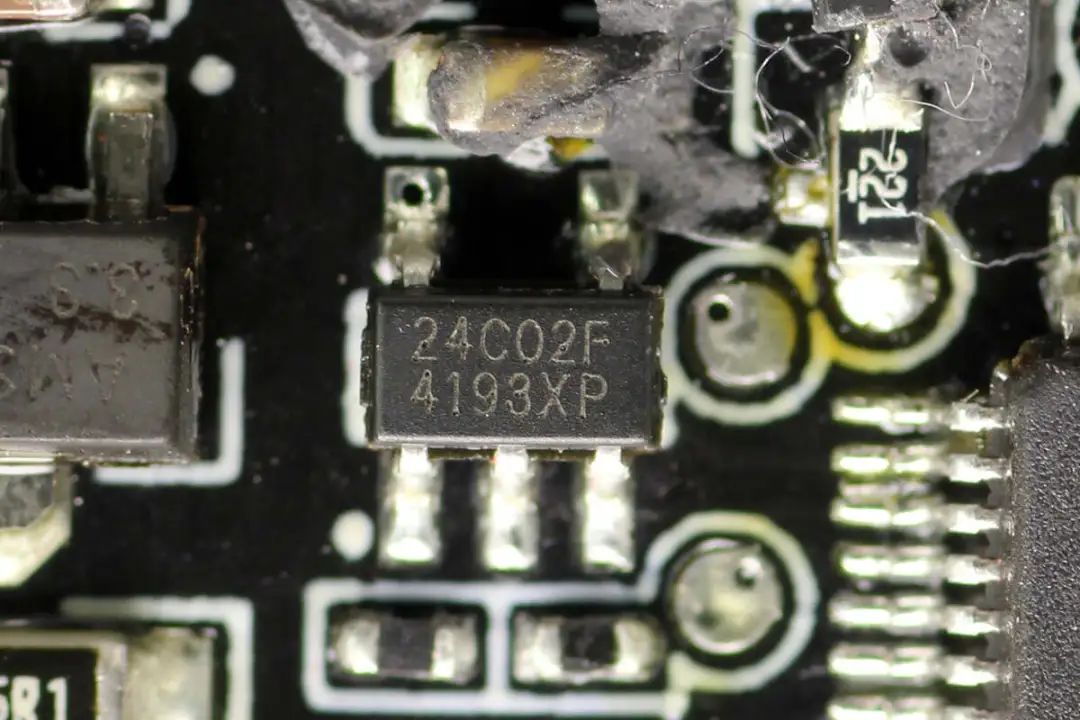

MCU-B外置24C02F存储器，容量为256字节，采用SOT23封装。

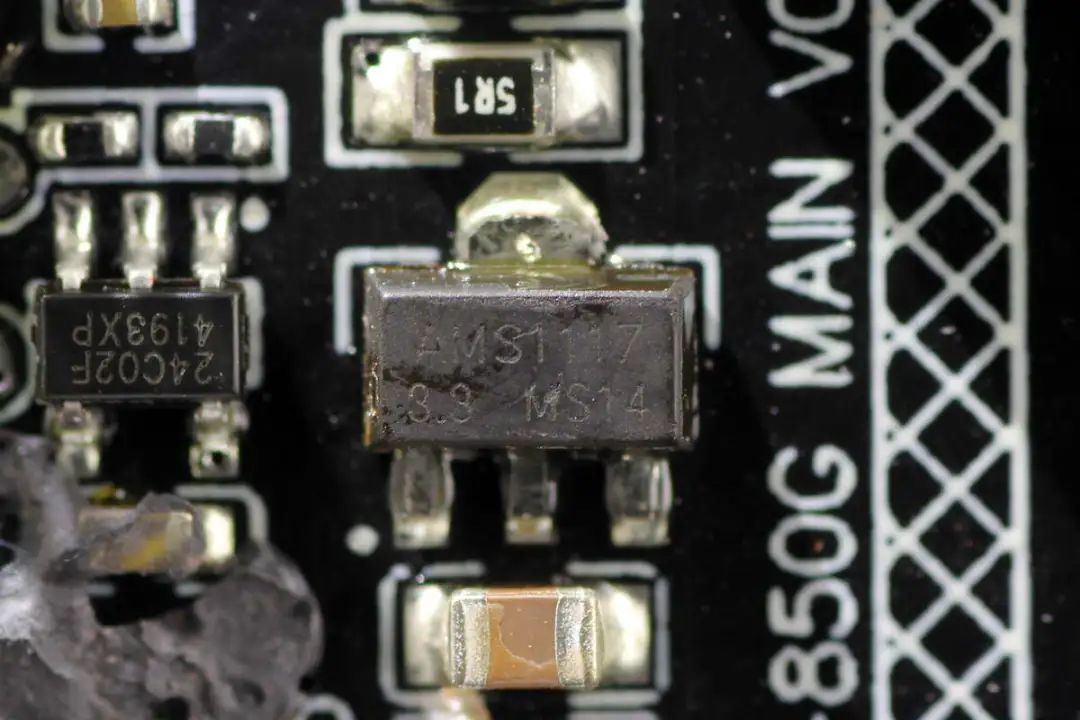

AMS1117-3.3V稳压芯片用于为MCU供电。

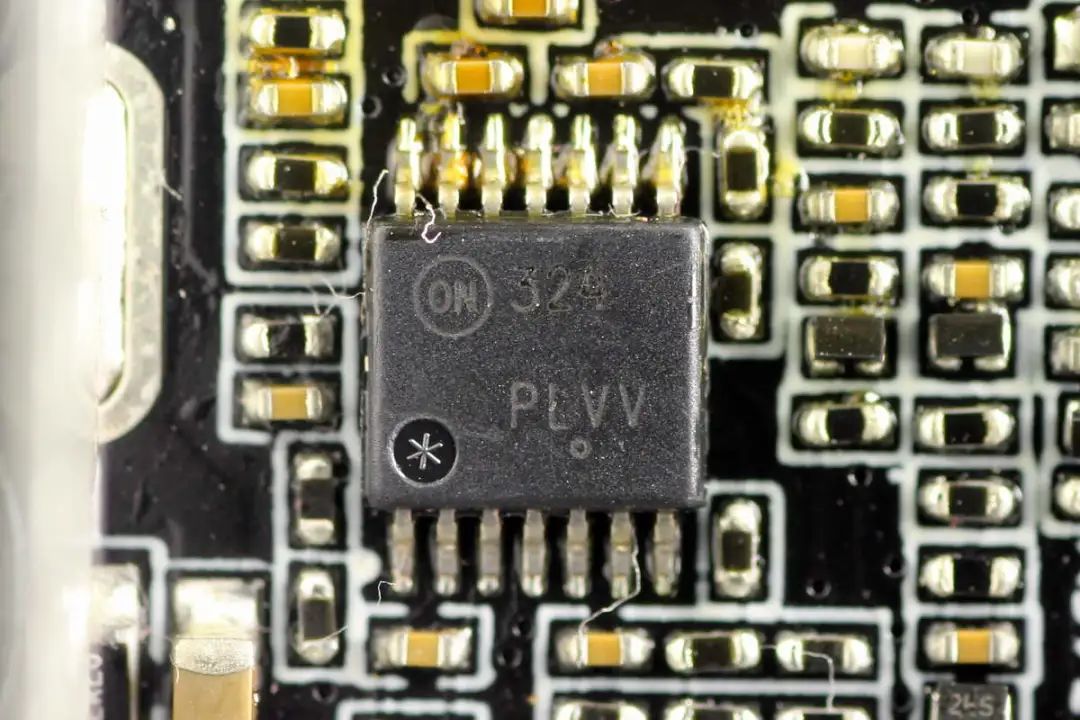

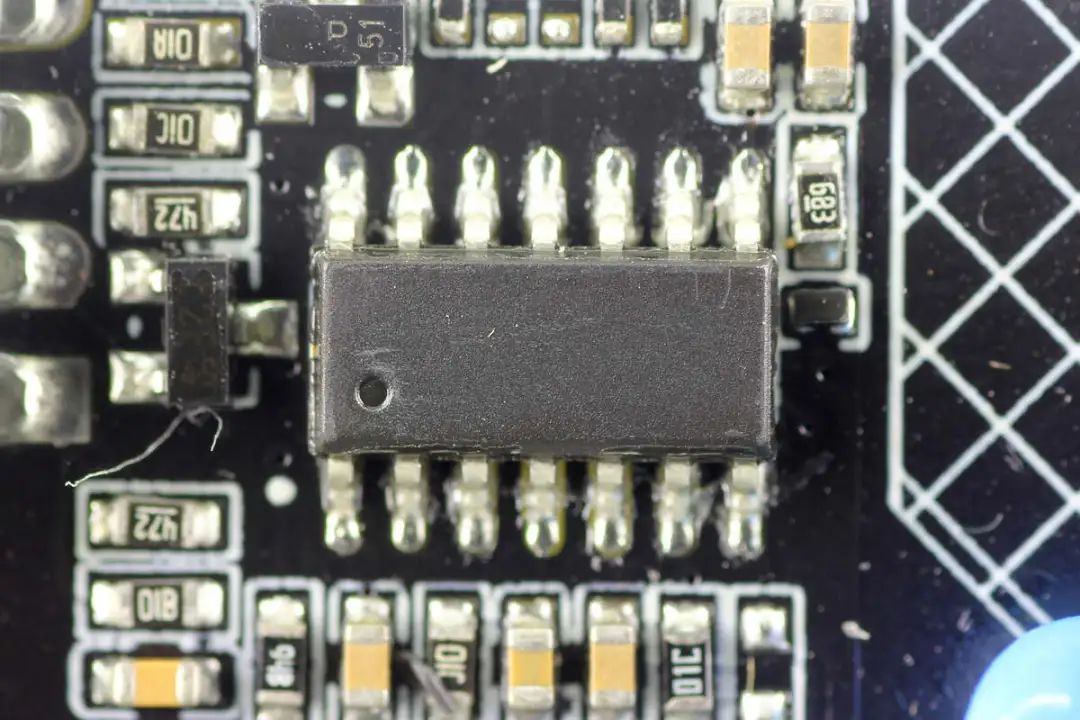

安森美LM324 4运放用于信号采集处理。

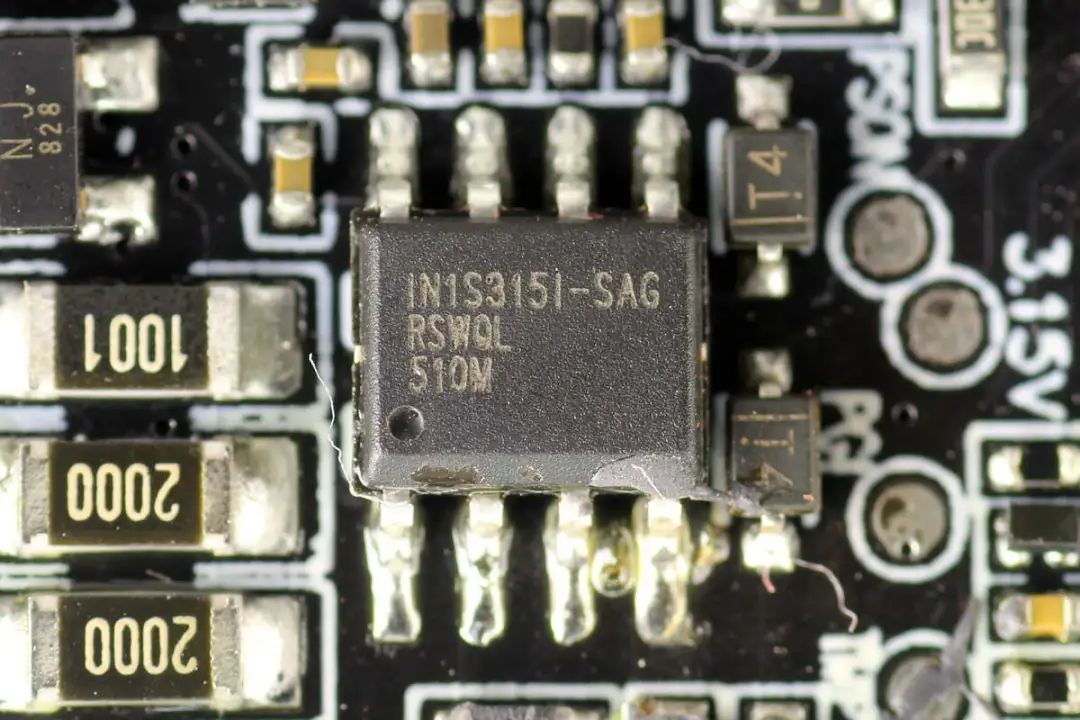

输出管控芯片来自极创，型号IN1S315I，支持3.3V/5V/12V过压和欠压保护，采用SOP-8封装。

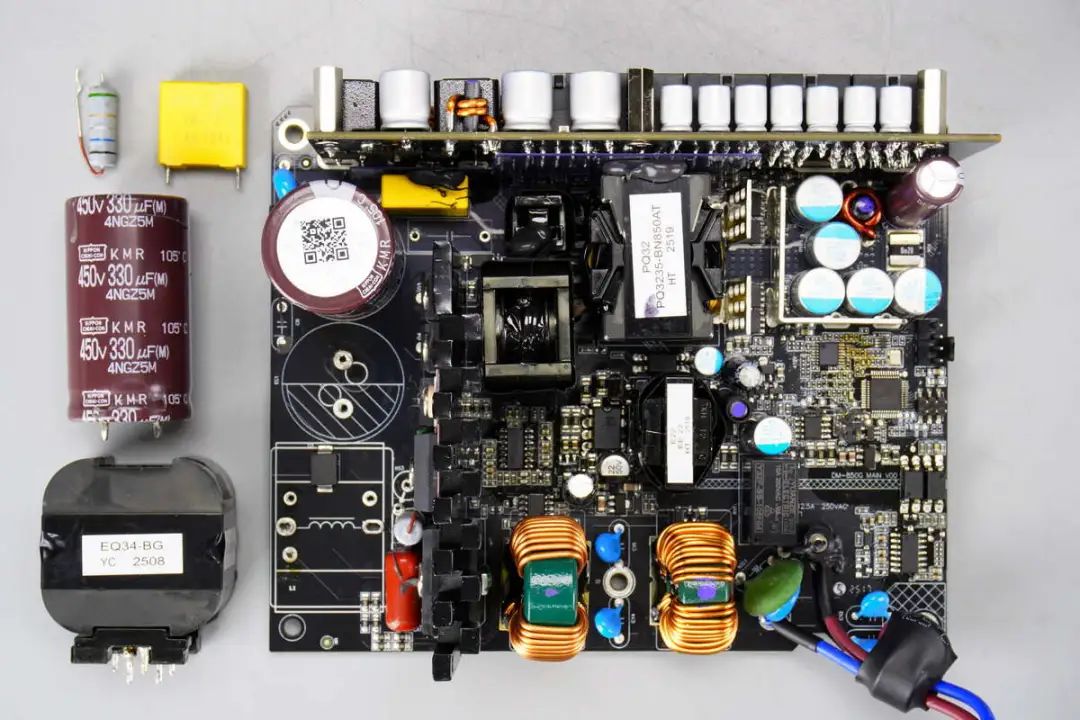

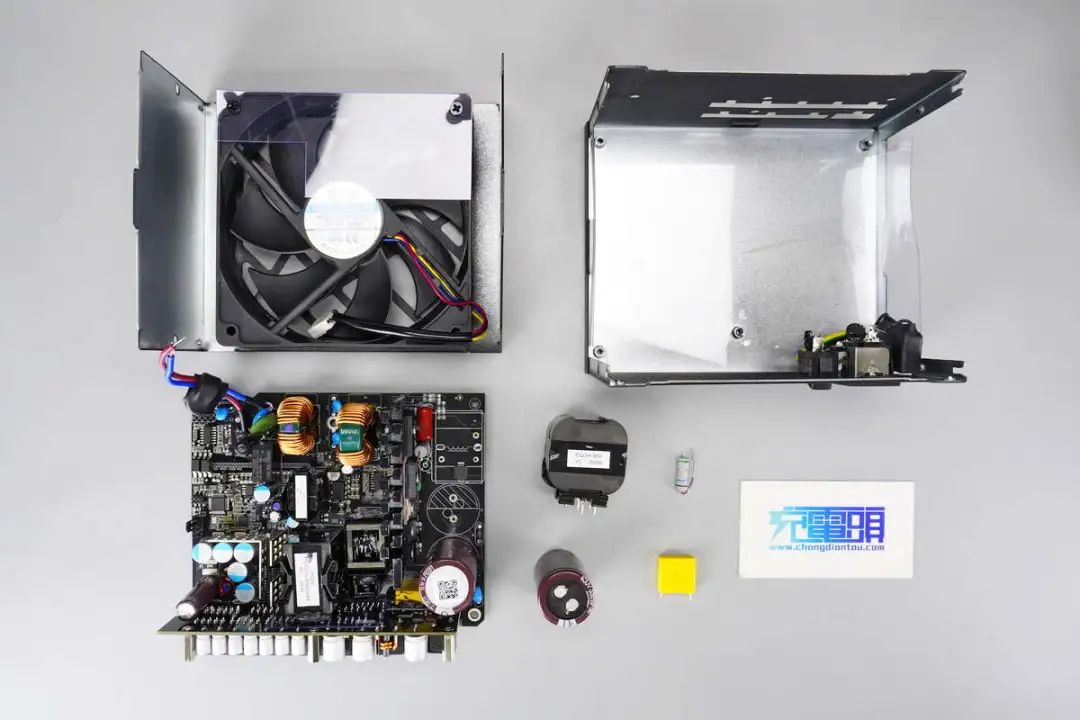

全部拆解一览，来张全家福。
充电头网拆解总结

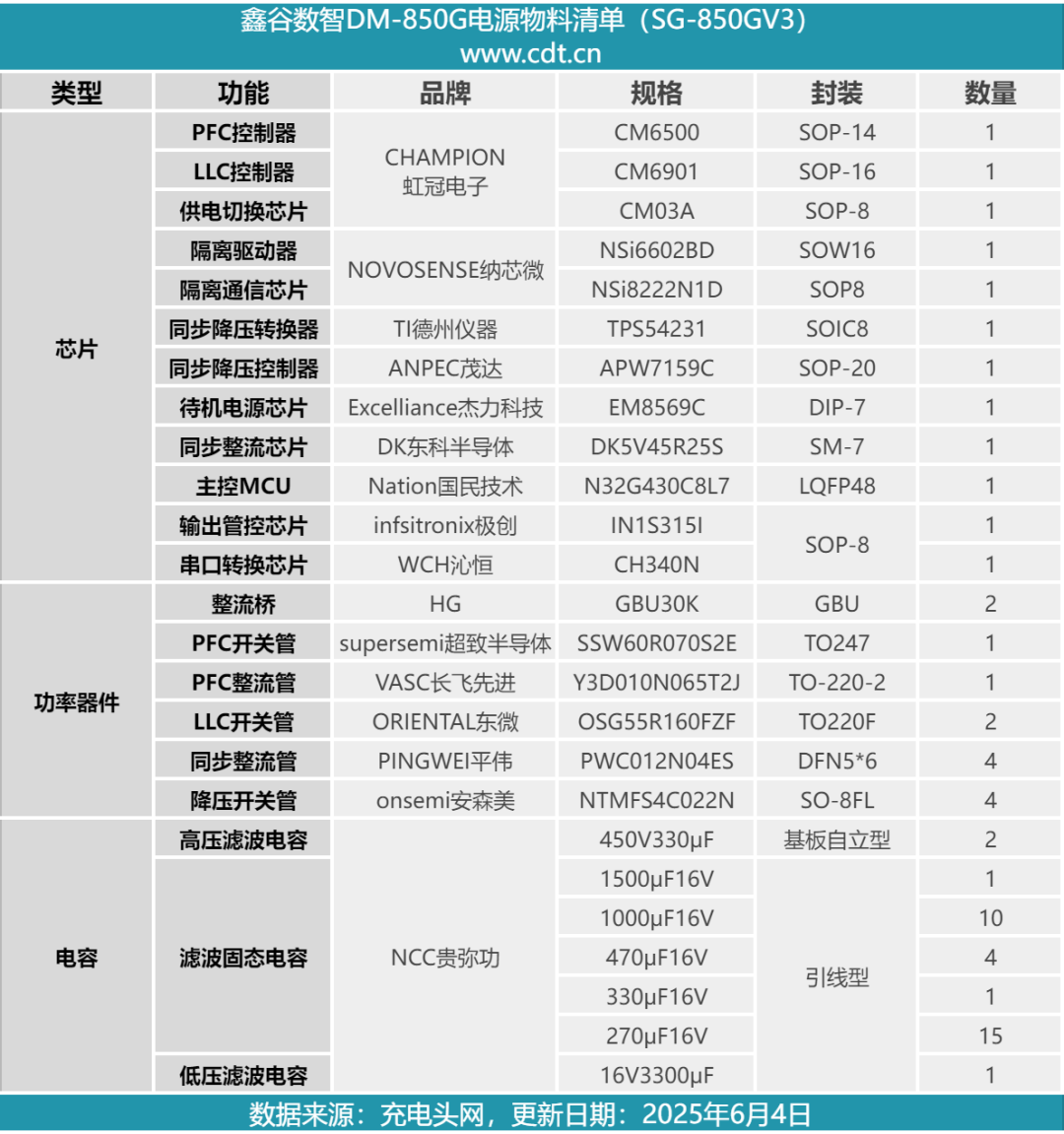

最后附上鑫谷数智DM-850G数字电源的核心器件清单，方便大家查阅。
鑫谷数智DM-850G电源采用黑色配色，采用全模组设计，搭配黑色压纹排线，满足绝大多数主机使用。电源符合ATX3.1标准，通过80PLUS金牌认证。电源内置MCU，并设有USB接口，可以连接电脑通过软件读取参数，控制风扇转速，并在配套的水冷屏幕上显示电源数据。
充电头网通过拆解了解到，鑫谷数智DM-850G电源采用主动式PFC+半桥LLC+同步整流+DCDC高效架构，PFC控制器和LLC控制器均来自虹冠电子。PFC开关管采用超致半导体SSW60R070S2E，碳化硅整流管采用长飞先进Y3D010N065T2J，LLC开关管采用东微OSG55R160FZF。
鑫谷数智DM-850G电源使用杰力科技EM8569C，搭配使用东科半导体DK5V45R25S同步整流芯片组成待机电源。内部高压滤波电容、固态滤波电容、滤波电解电容均来自日系知名品牌贵弥功。电源内置双MCU用于数字监测功能，配合灵眸数控软件联动，并支持风扇控制，使得用户能够实时了解电源的运行状态，掌握平台功耗情况。
