前言
本期拆解带来的是雷鸟魔盒2，这是一款多功能设备，支持看视频，投屏，连接NAS，并具备FlyTouch灵动触控，使用更加轻松。雷鸟魔盒2可作为投屏设备，支持超高清音视频信号输出，并兼容各种无线协议。
雷鸟魔盒2内置晶晨S905X5M处理器，搭配3GB内存和32GB存储，并支持2TB TF卡扩展。魔盒兼容安卓APP，可安装主流视频APP。机身一面为大面积触摸面板，使用轻松高效。下面充电头网就带来雷鸟魔盒2的拆解，一起看看内部的设计和方案。
雷鸟魔盒2开箱
包装盒印有RayNeo雷鸟品牌，雷鸟魔盒2名称和产品外观图片。

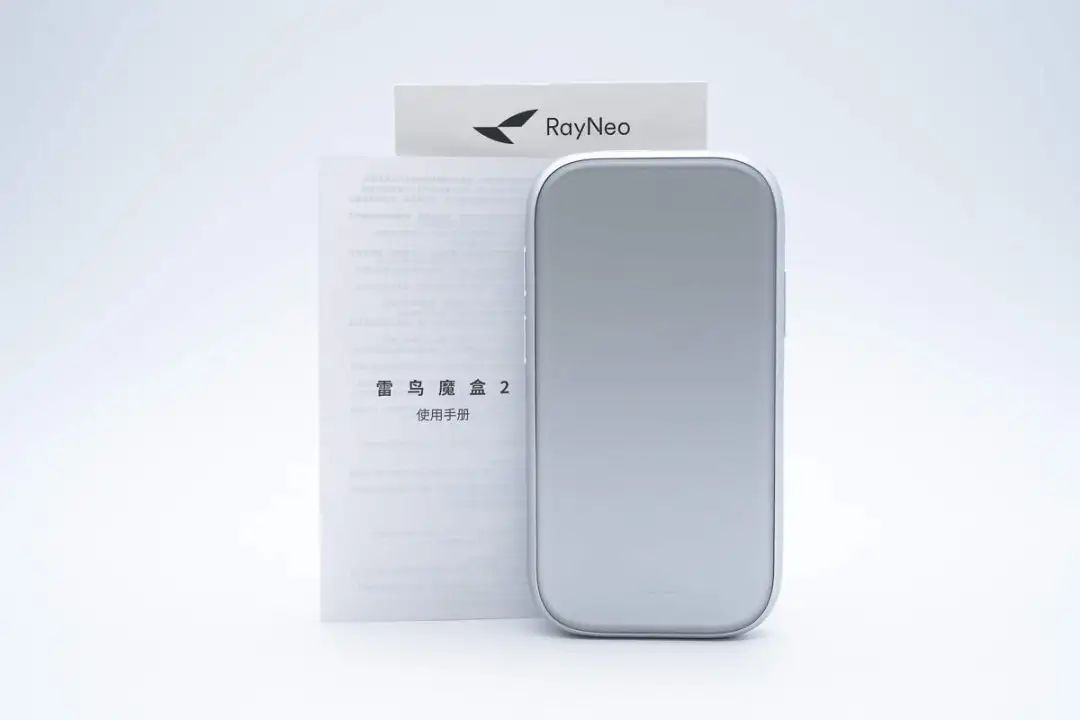

包装内含雷鸟魔盒2和使用手册。

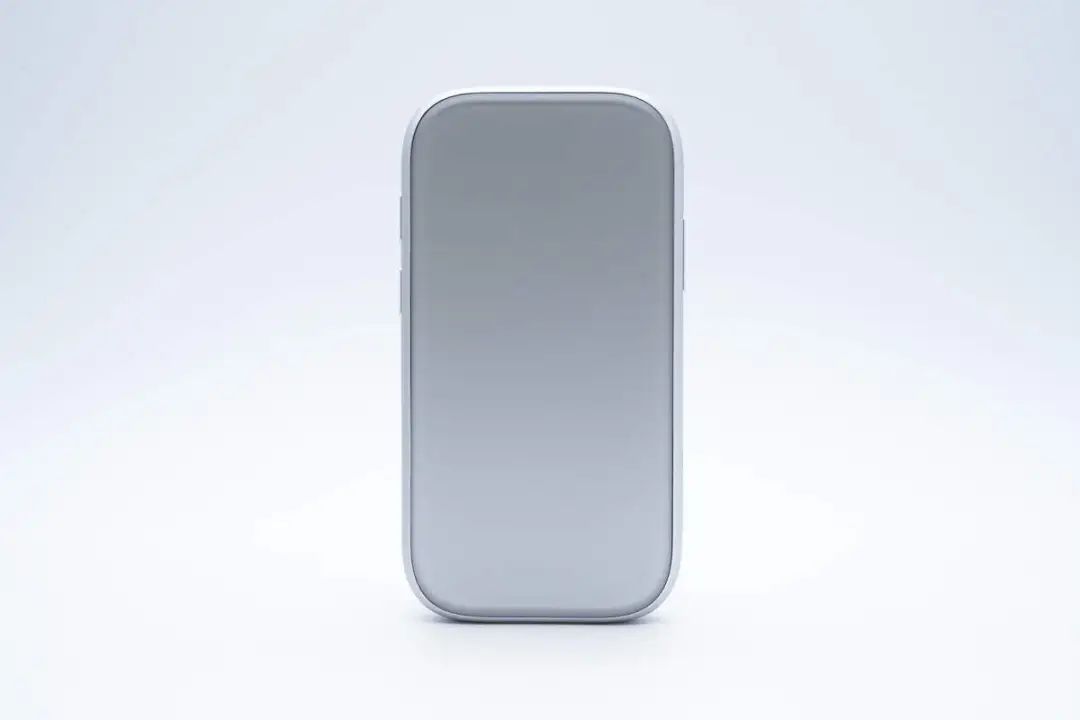

雷鸟魔盒2正面为触摸面板。

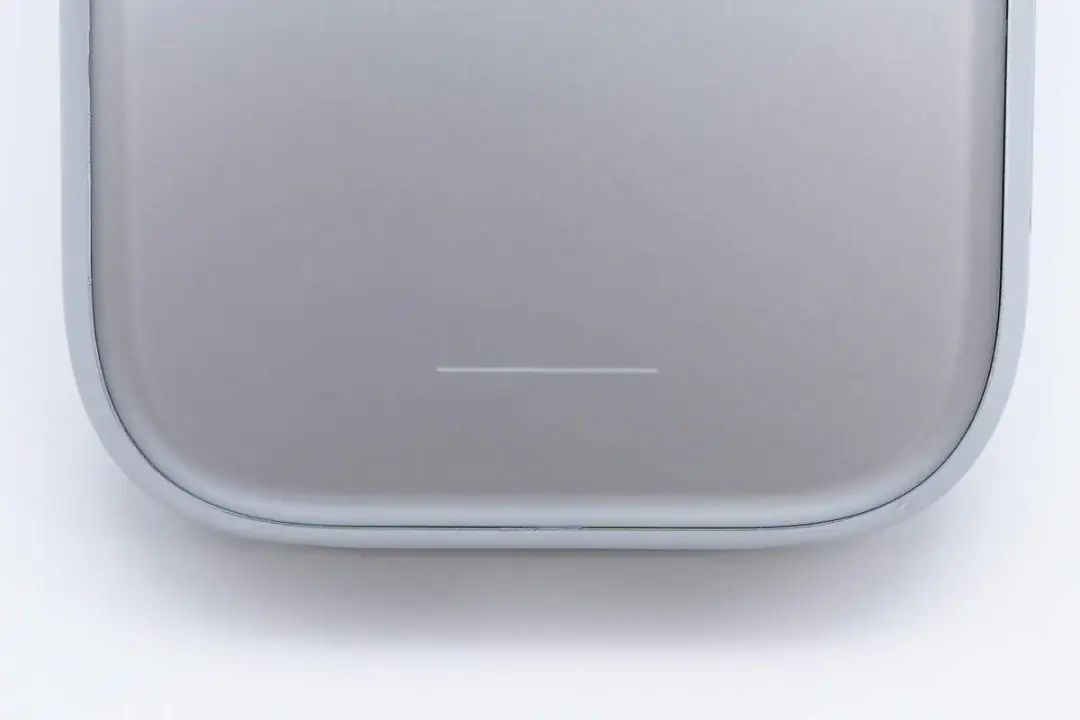

面板底部为一字形状态指示灯。

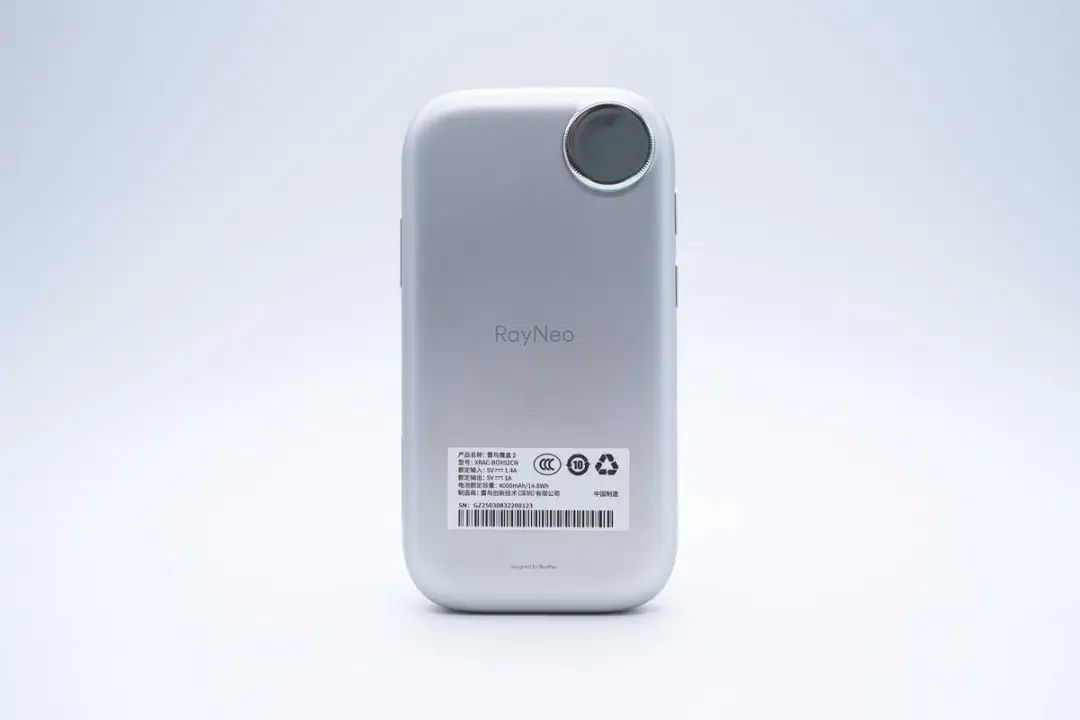

机身背面设有圆形镜面装饰。

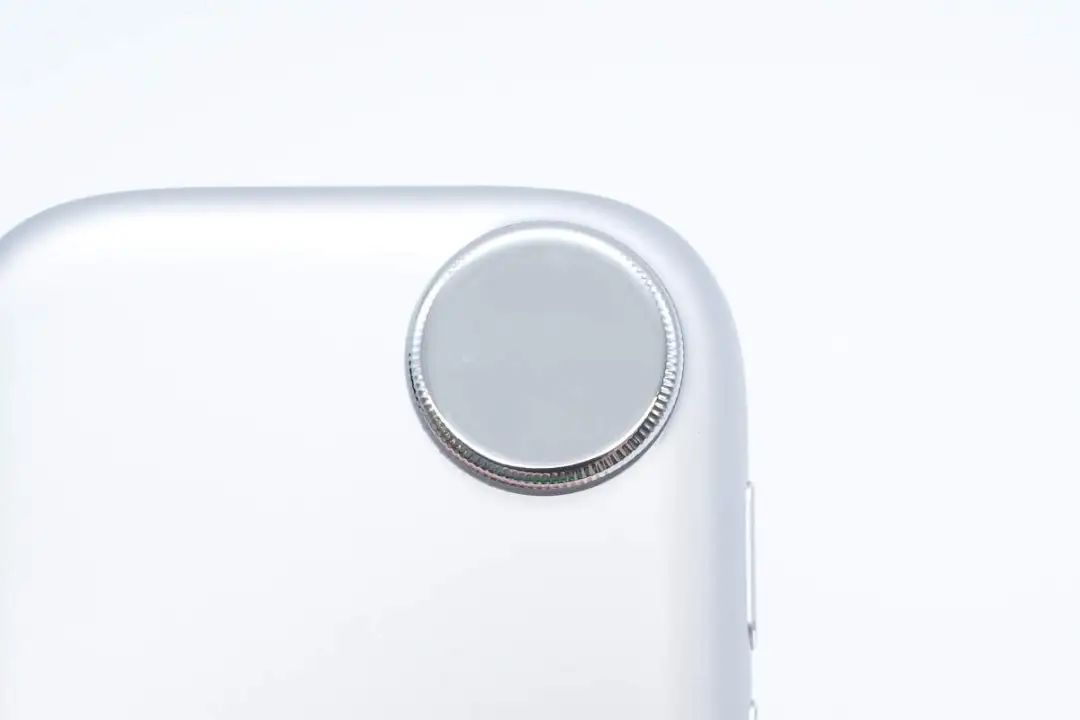

机身背面圆形装饰特写。

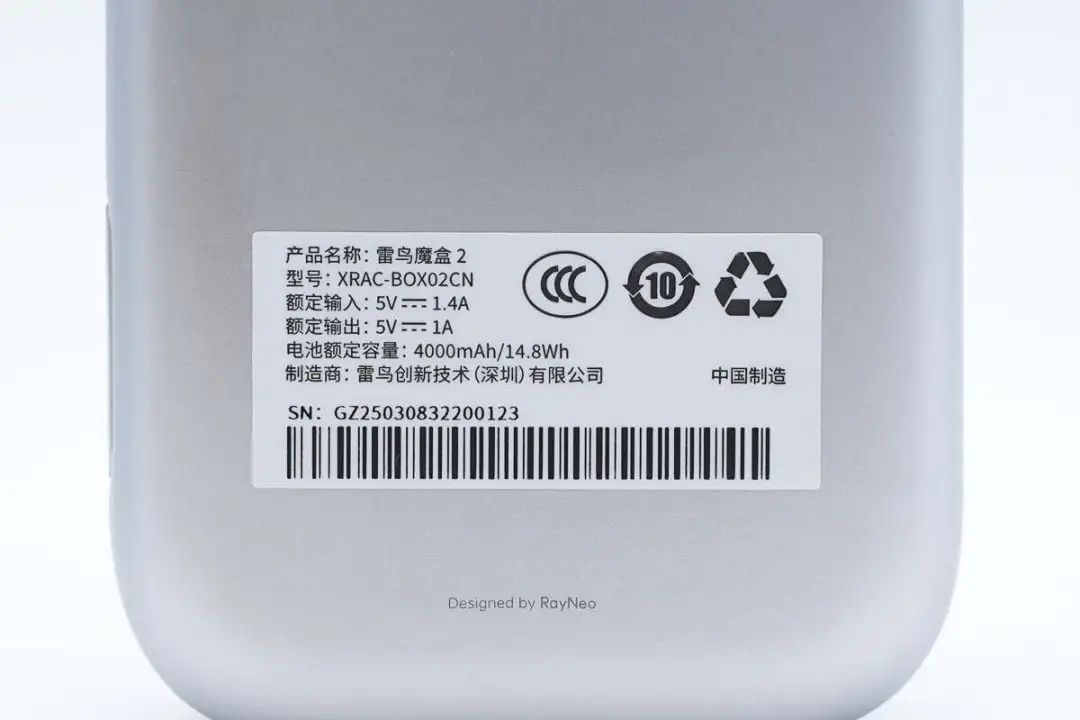

机身粘贴产品标签
产品名称：雷鸟魔盒2
型号：XRAC-BOX02CN
额定输入：5V1.4A
额定输出：5V1A
电池额定容量：4000mAh/14.8Wh
制造商：雷鸟创新技术（深圳）有限公司
机身顶部设有电源按键和指示灯。

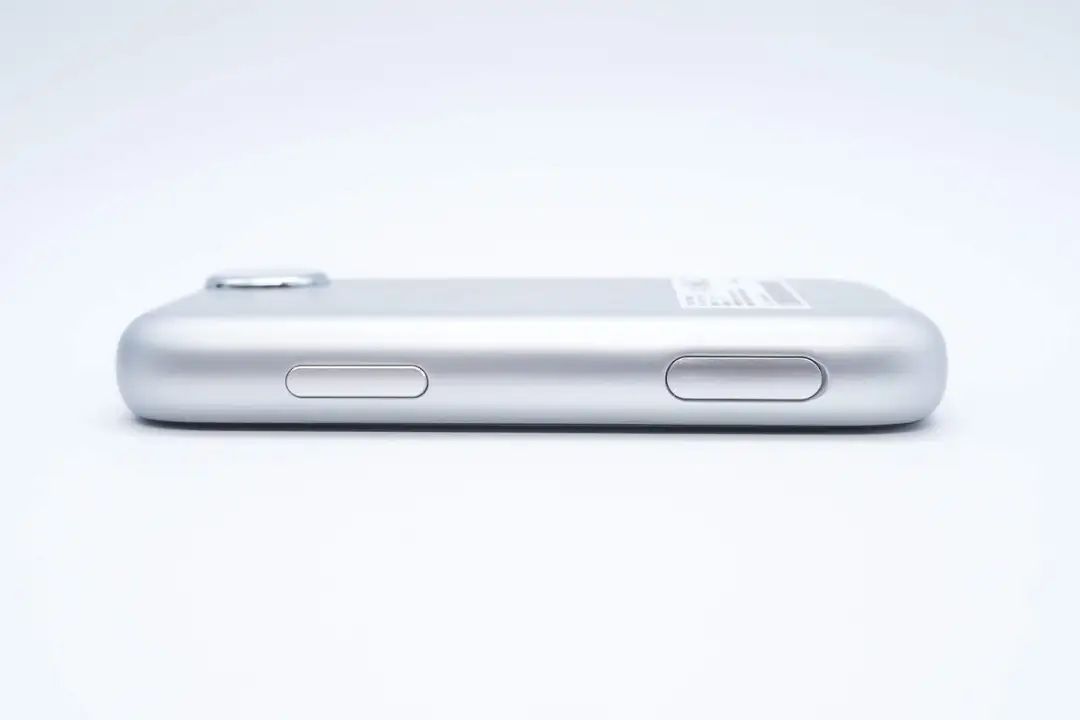

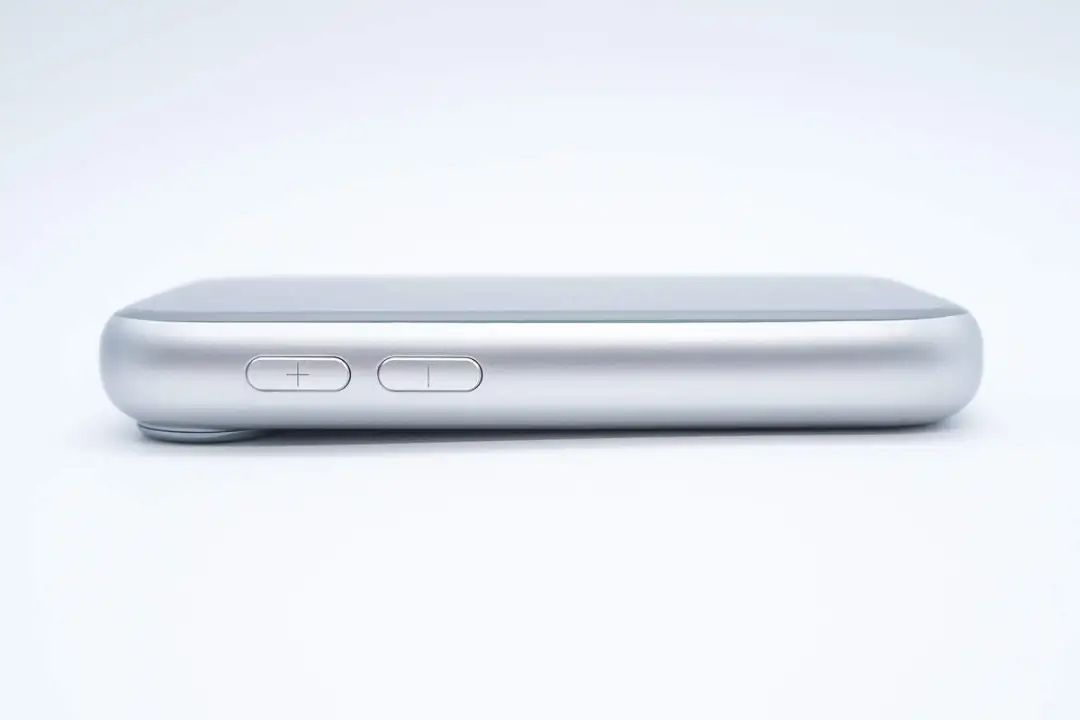

侧面设有音量加减按键。
侧面设有快捷键和Micro SD卡槽。

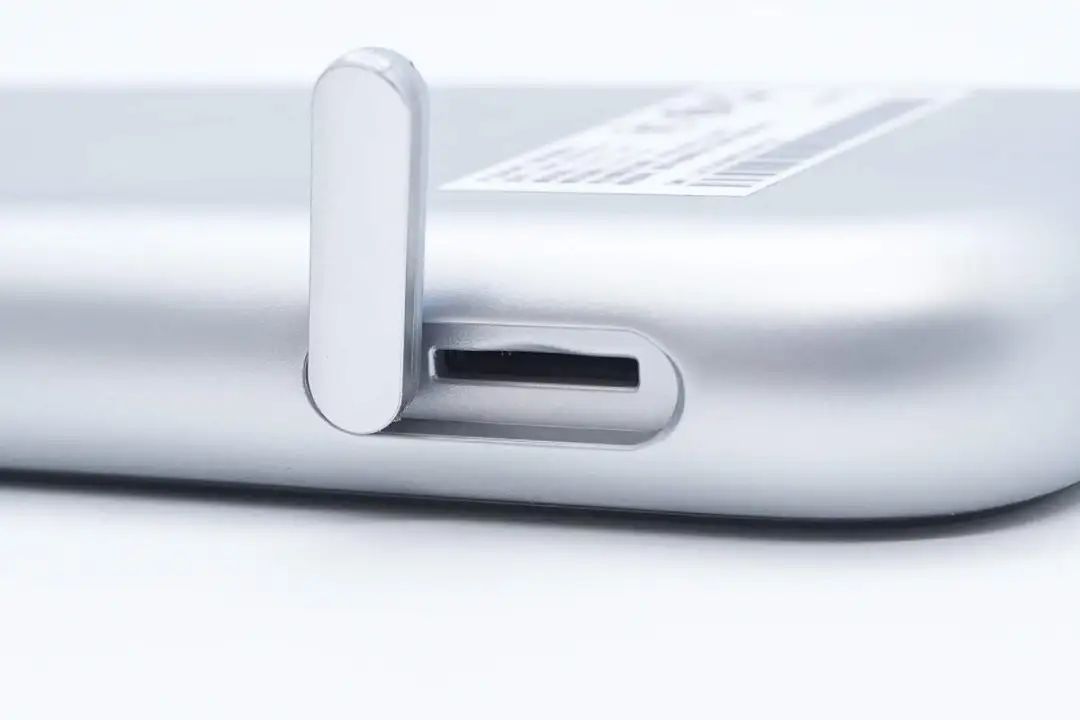

Micro SD卡槽设有密封盖子，机身外观更加整体。

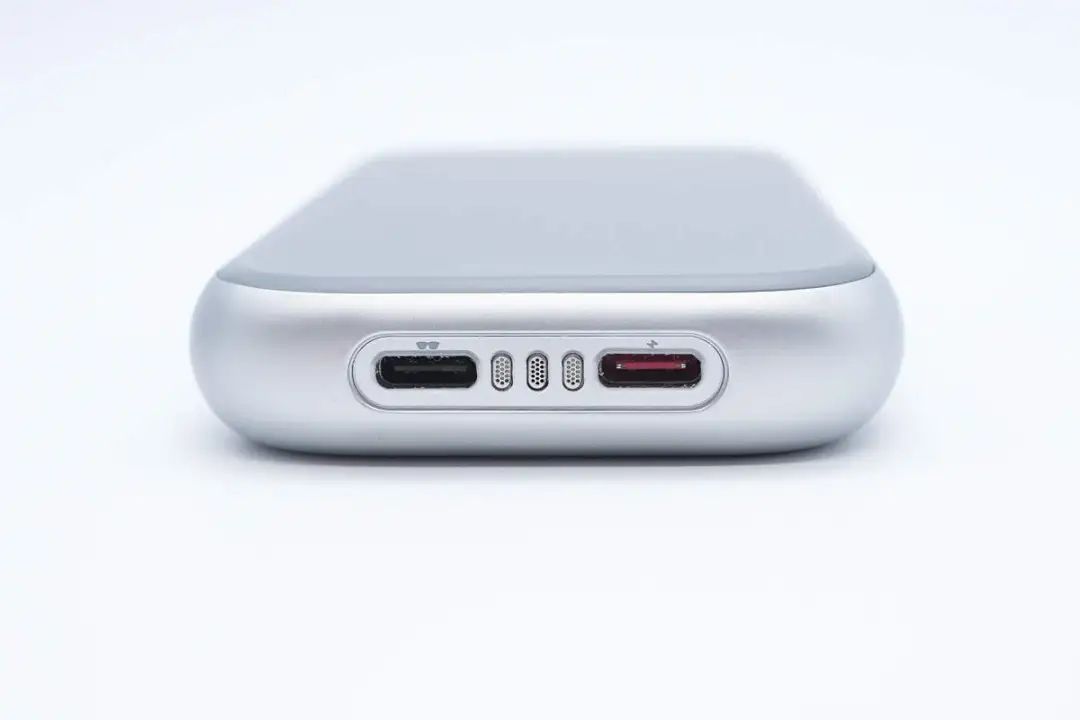

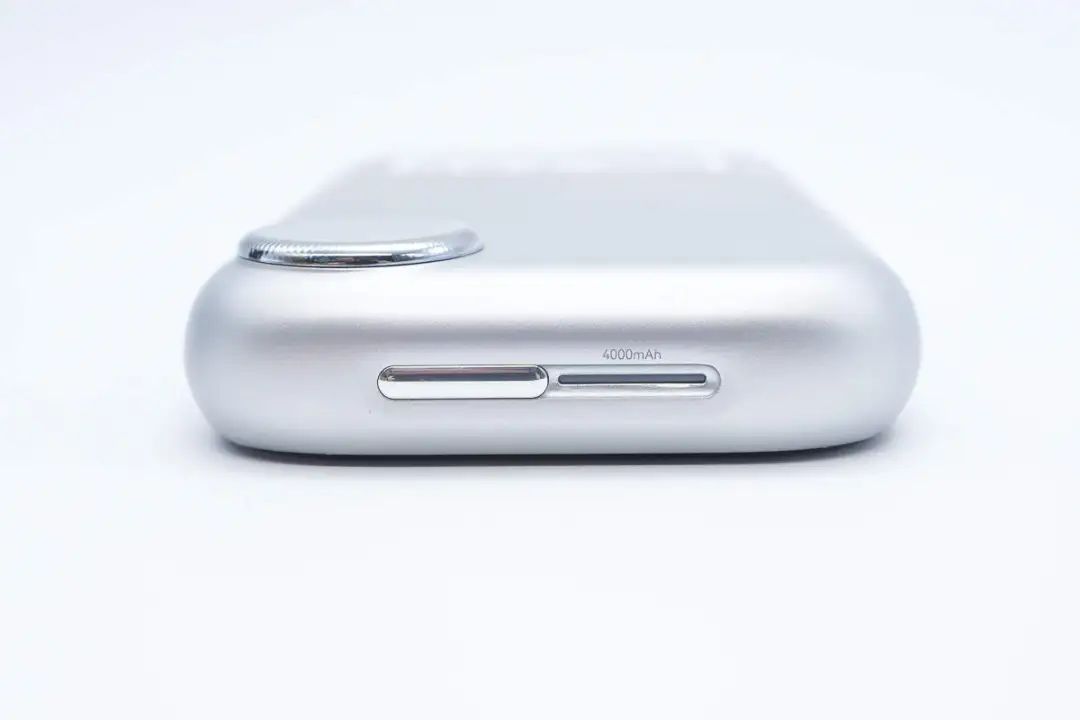

机身底部设有充电接口和眼镜接口，接口旁设有图标区分。

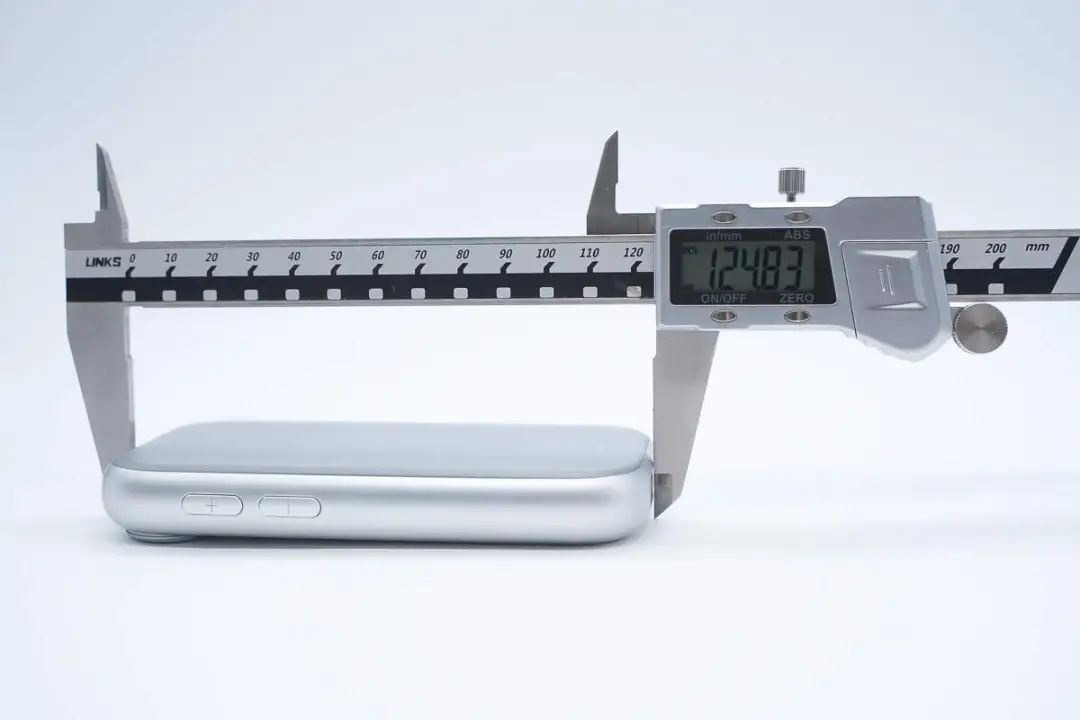

使用游标卡尺测得机身长度约为125mm。

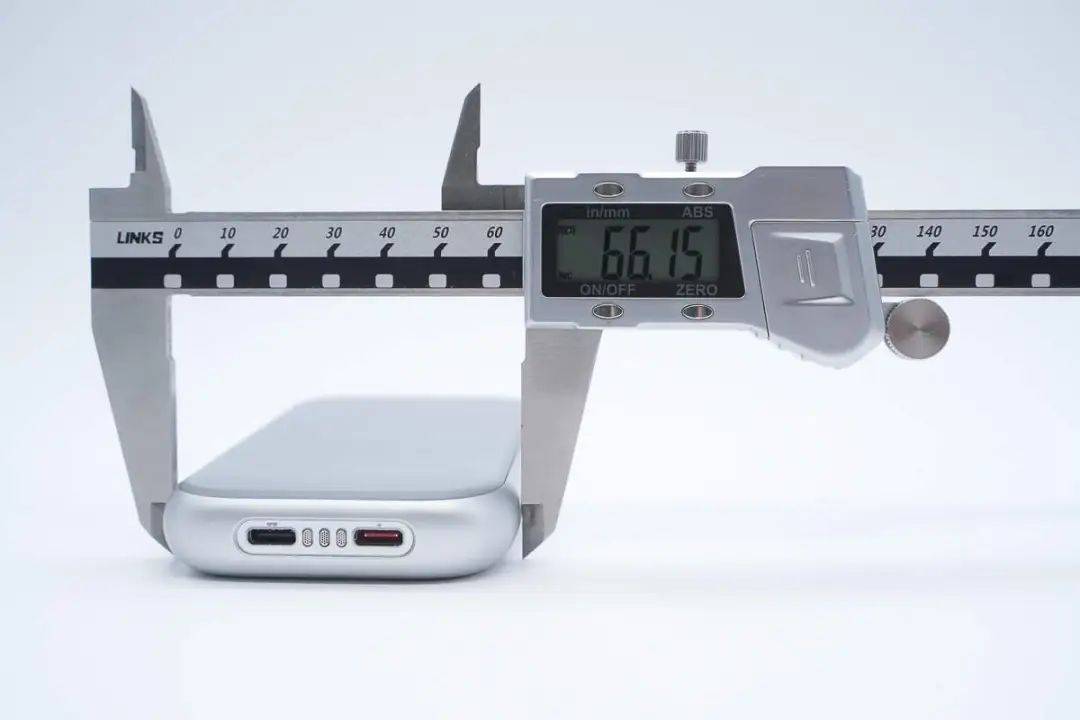

机身宽度约为66mm。

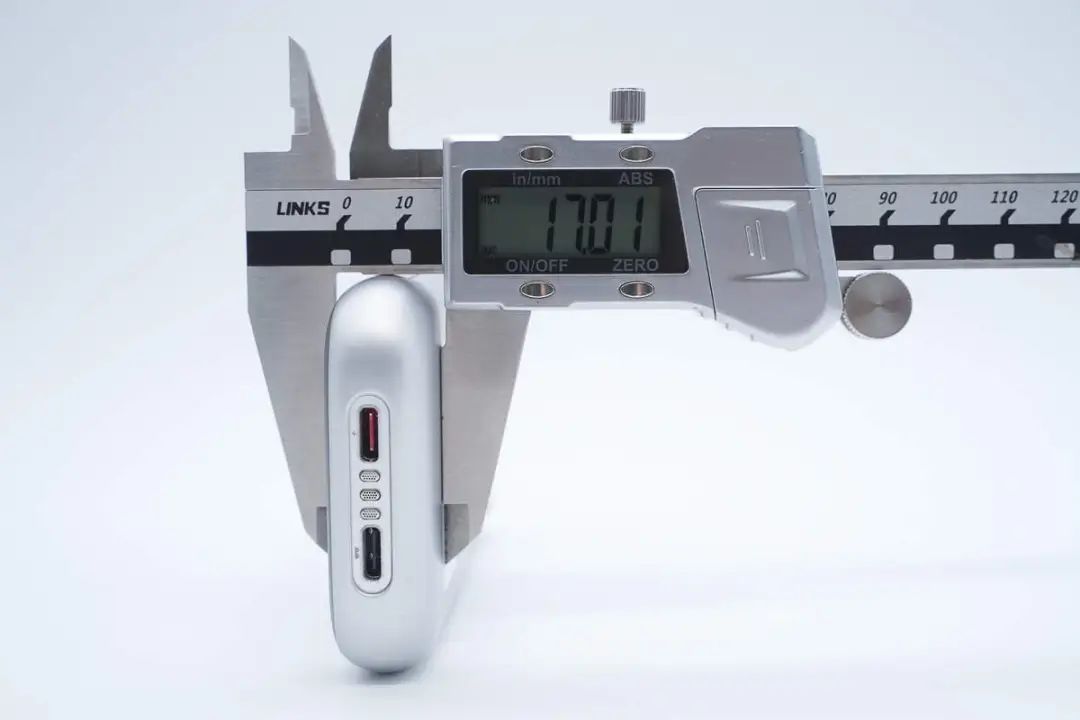

机身厚度约为17mm。

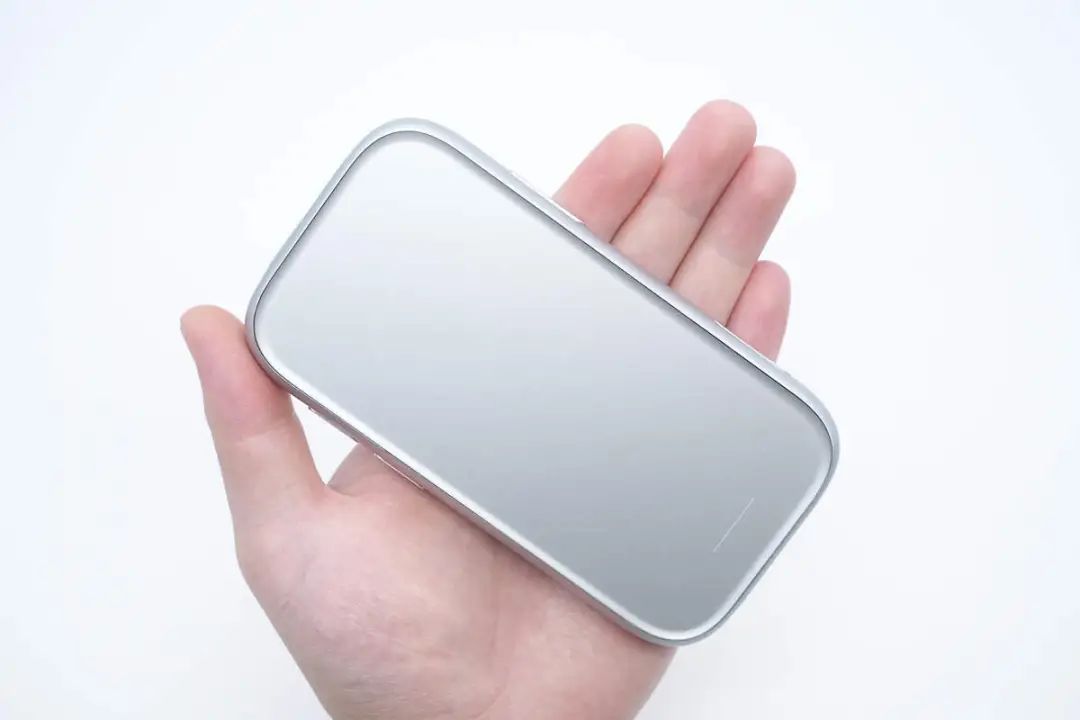

雷鸟魔盒2拿在手上的大小直观感受。
测得雷鸟魔盒2重量约为190.7g。

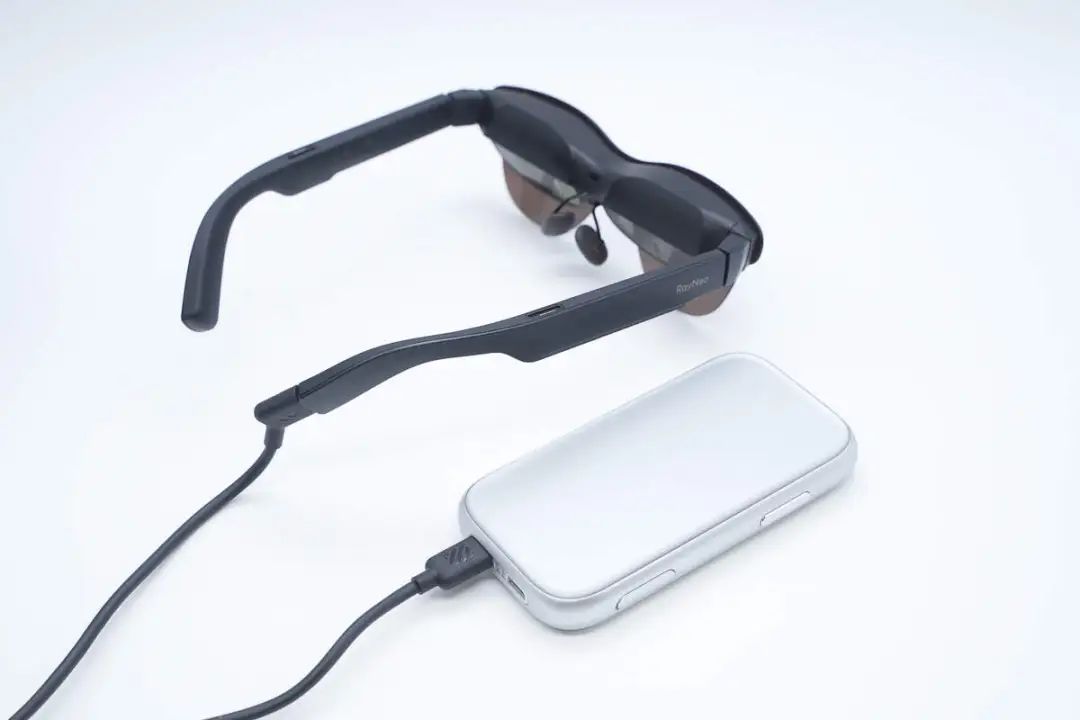

将雷鸟Air 3S Pro眼镜连接到雷鸟魔盒2。
使用时通过机身正面触摸面板操作。

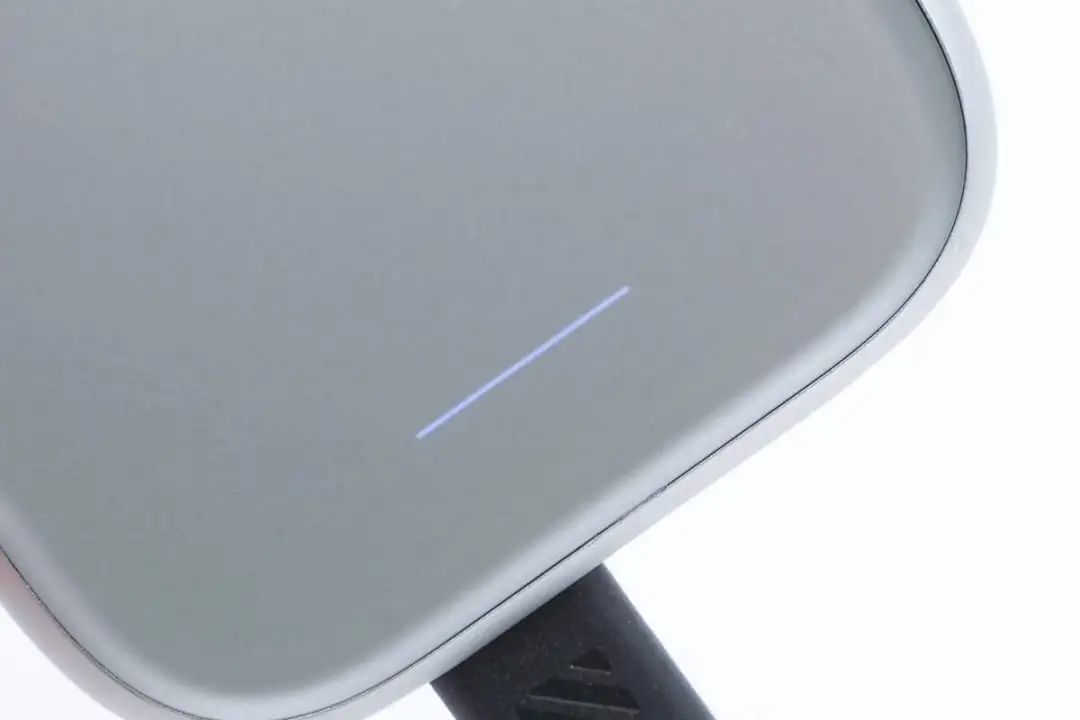

使用时状态指示灯亮起。
雷鸟魔盒2拆解
看完了雷鸟魔盒2的开箱和外观展示，下面就进行拆解，一起看看内部的设计和方案。
首先沿触摸板边缘接缝撬开触摸板。
触摸板通过排线与机身连接。
触摸板与外壳之间通过双面胶粘贴固定。

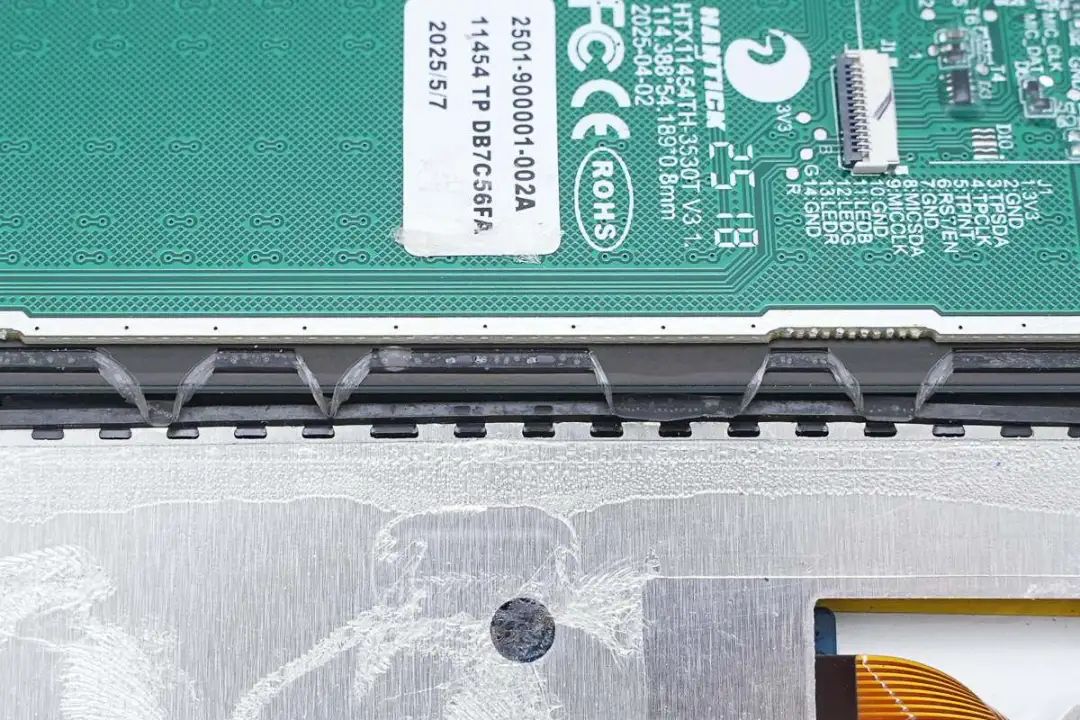

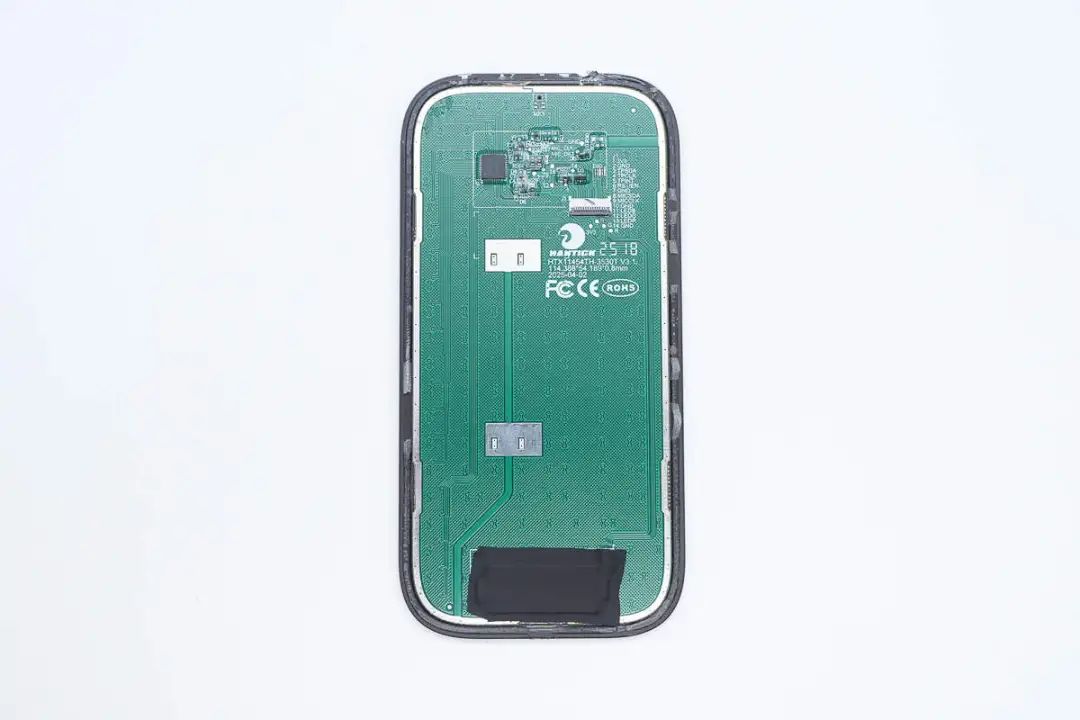

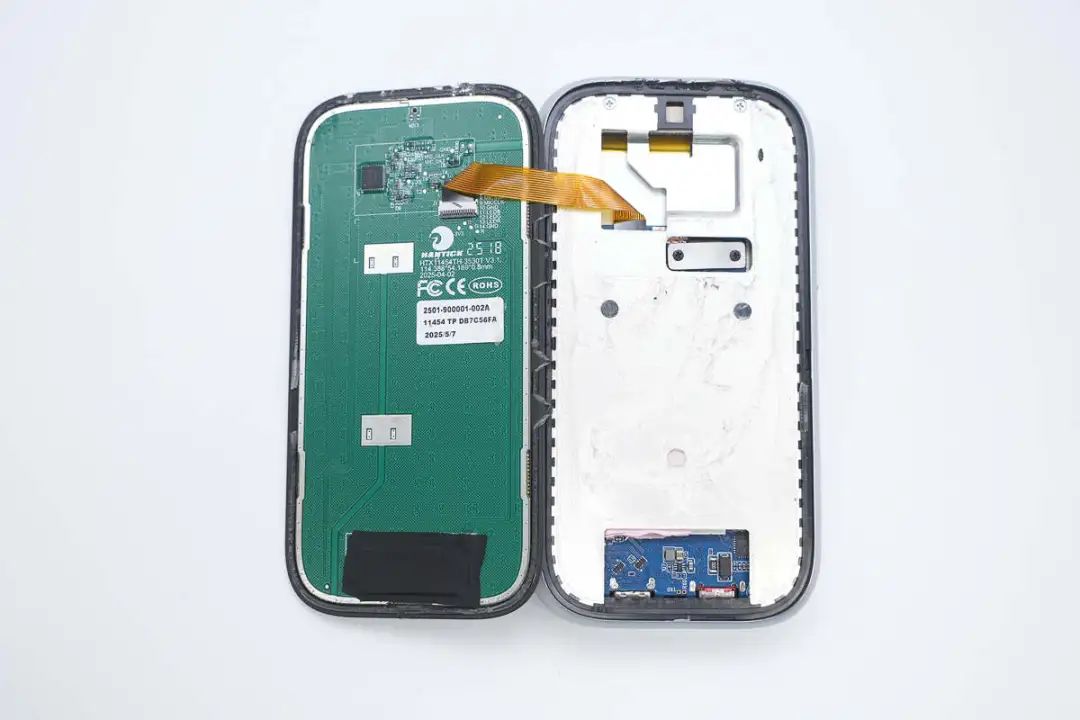

触摸板设有排线插座，触摸芯片和指示灯。
元件打胶密封防护。

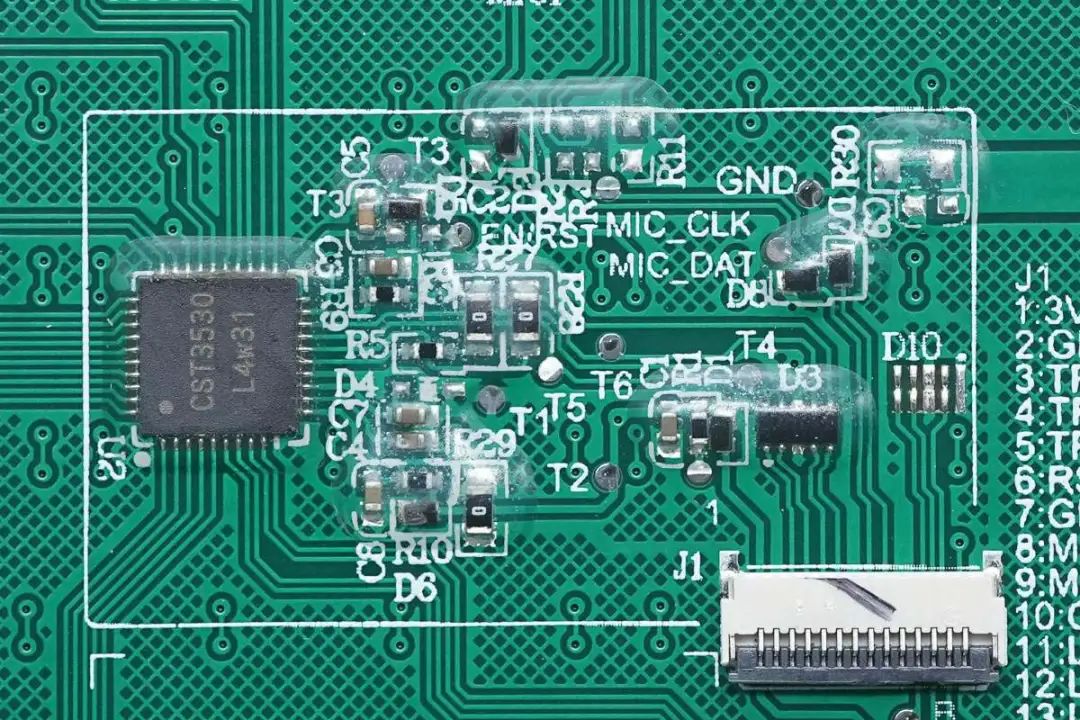

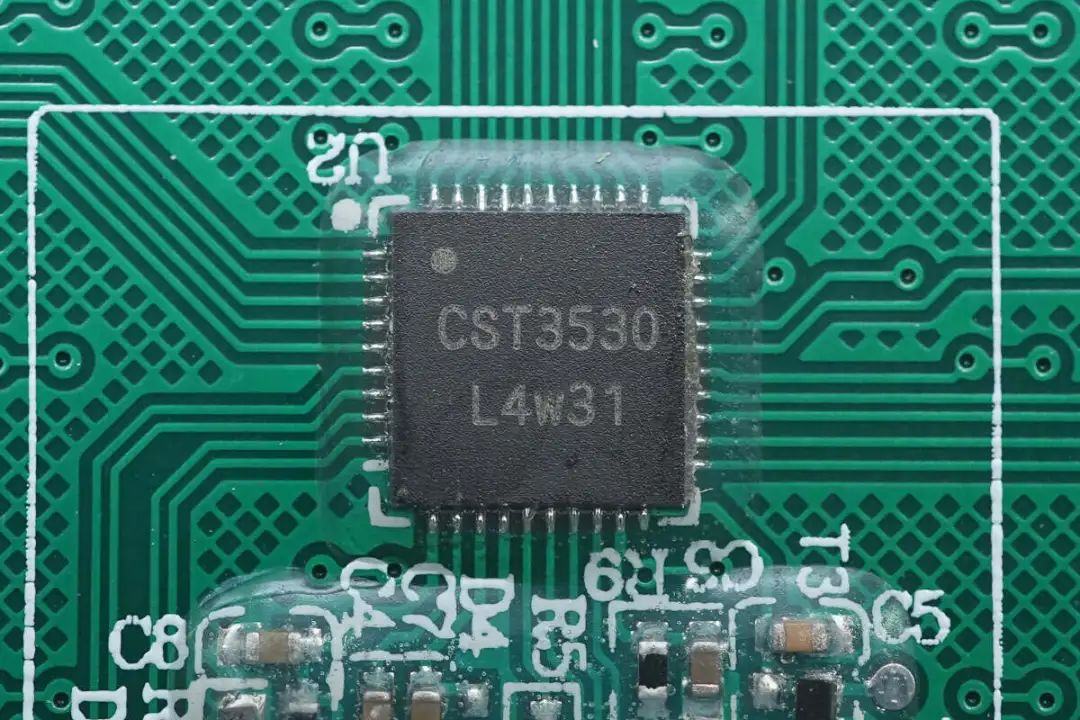

触摸芯片来自海栎创，型号CST3530，芯片内置高性能电容检测电路和DSP模块，支持10点触摸，支持30个驱动/感应通道，采用QFN40封装。
连接主板的排线插座特写。

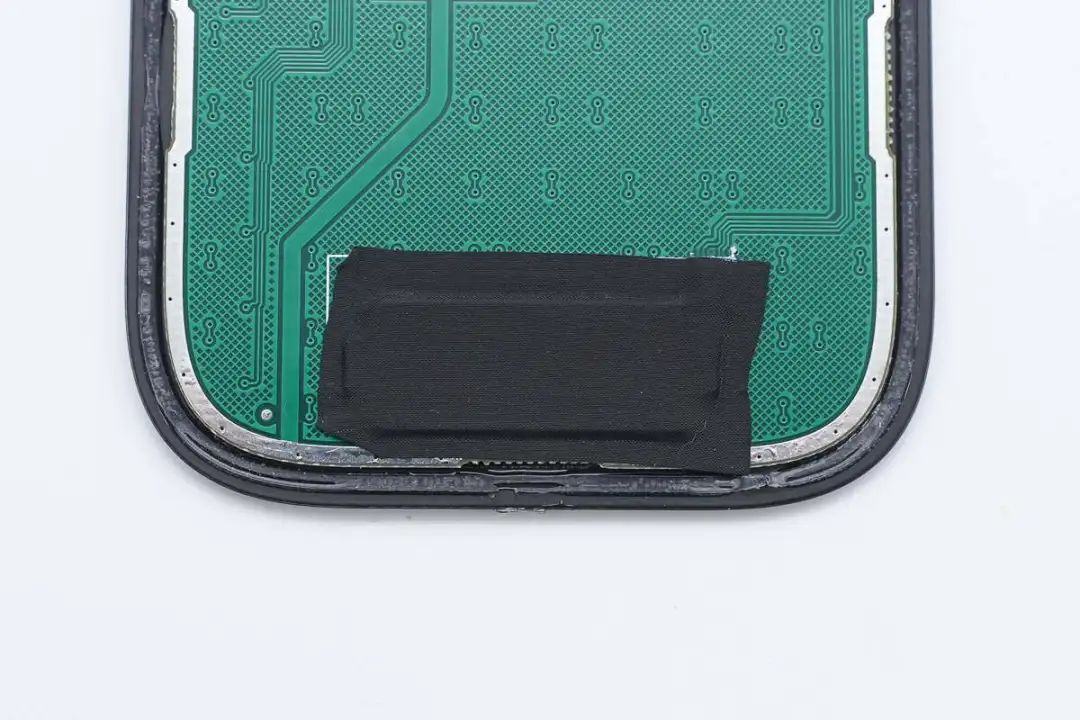

状态指示灯覆盖遮光胶布。

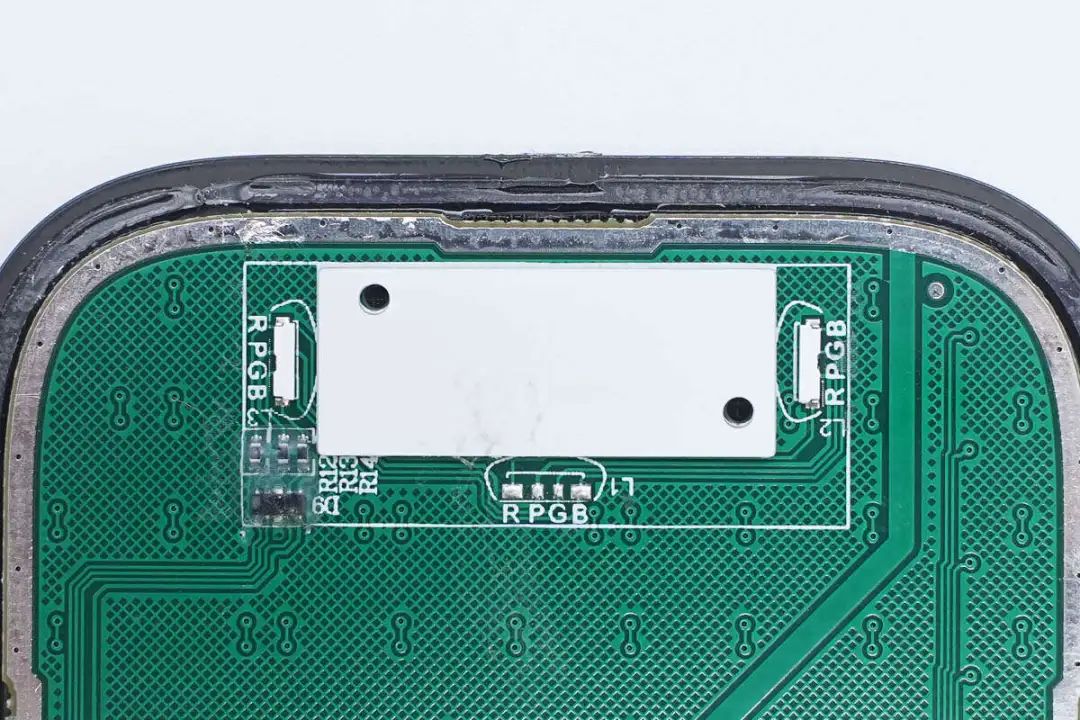

胶布下面设有遮光板和RGB LED。

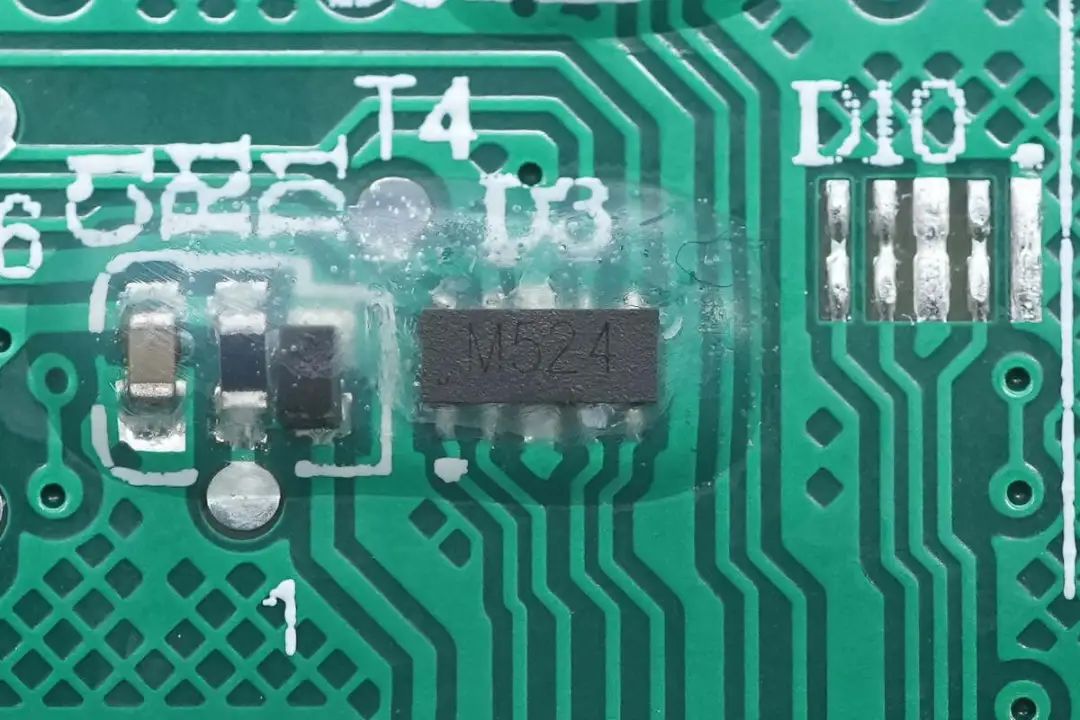

对应数据线设有TVS阵列用于静电保护。

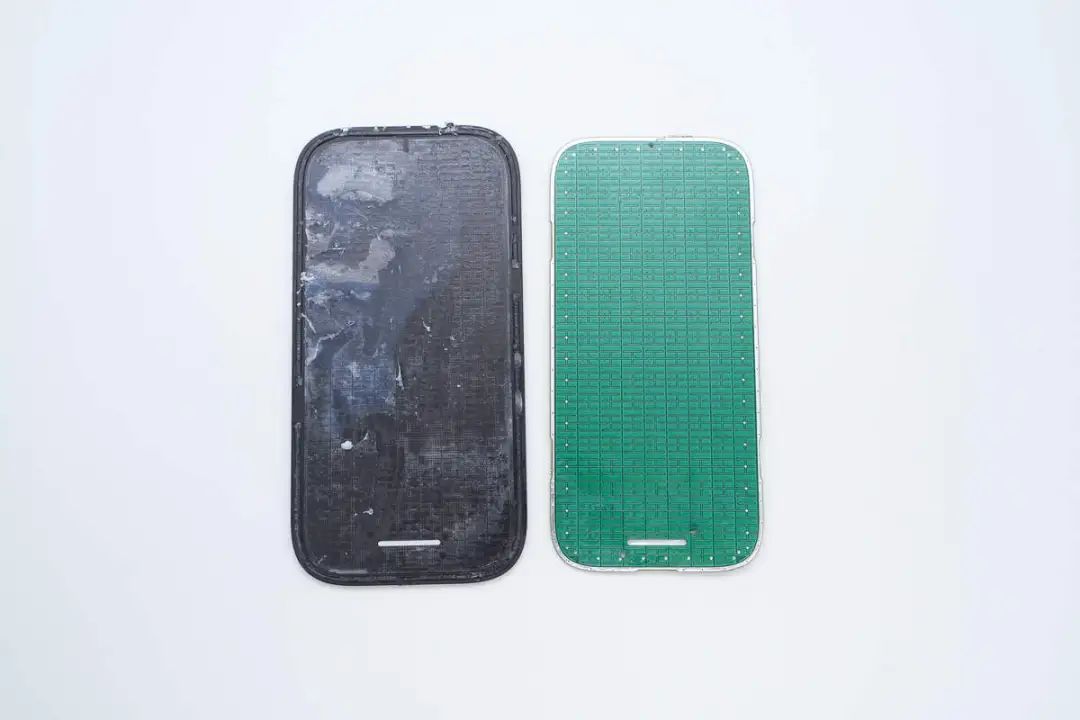

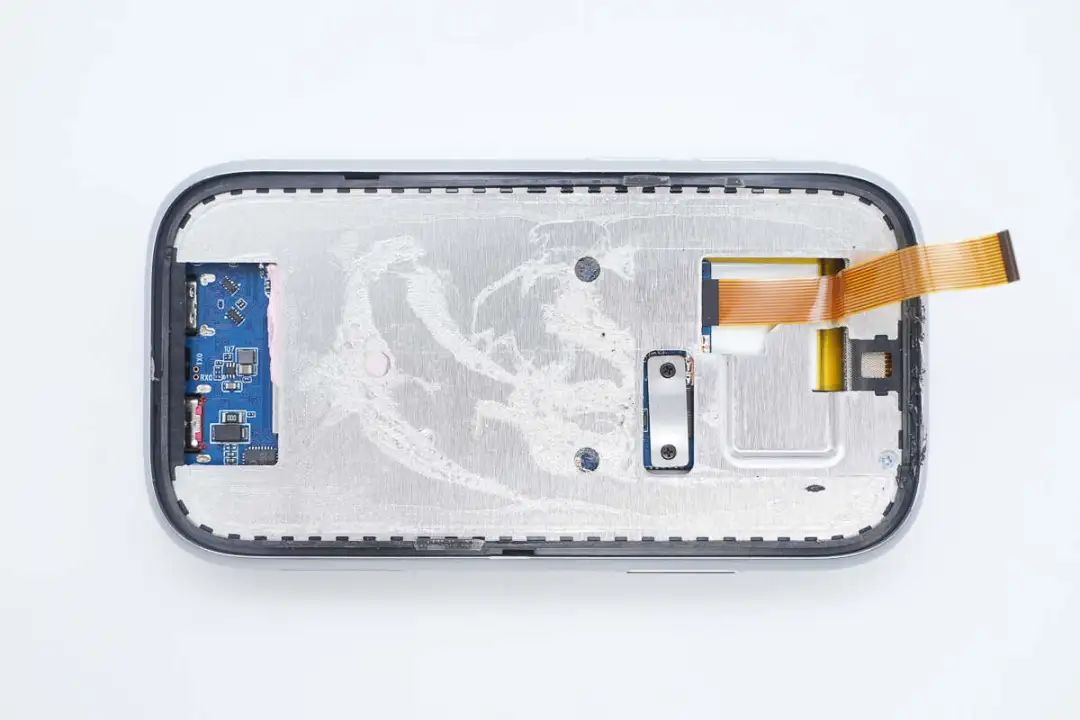

触摸PCB通过双面胶粘贴在壳体内部。

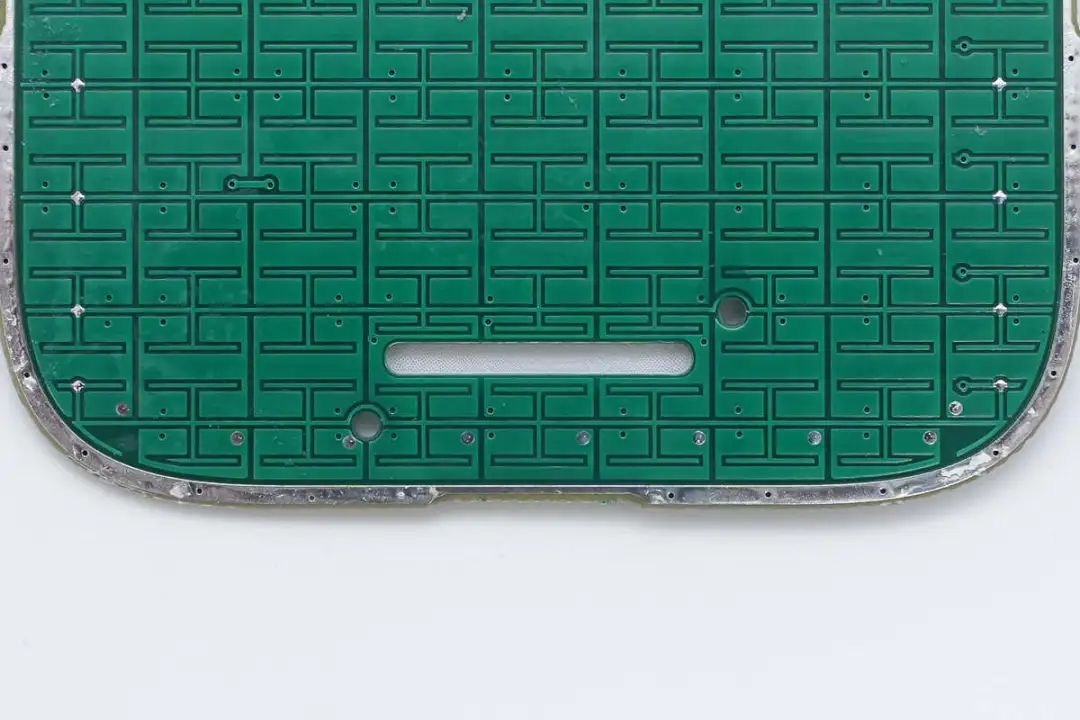

触摸PCB上方触摸电极特写。

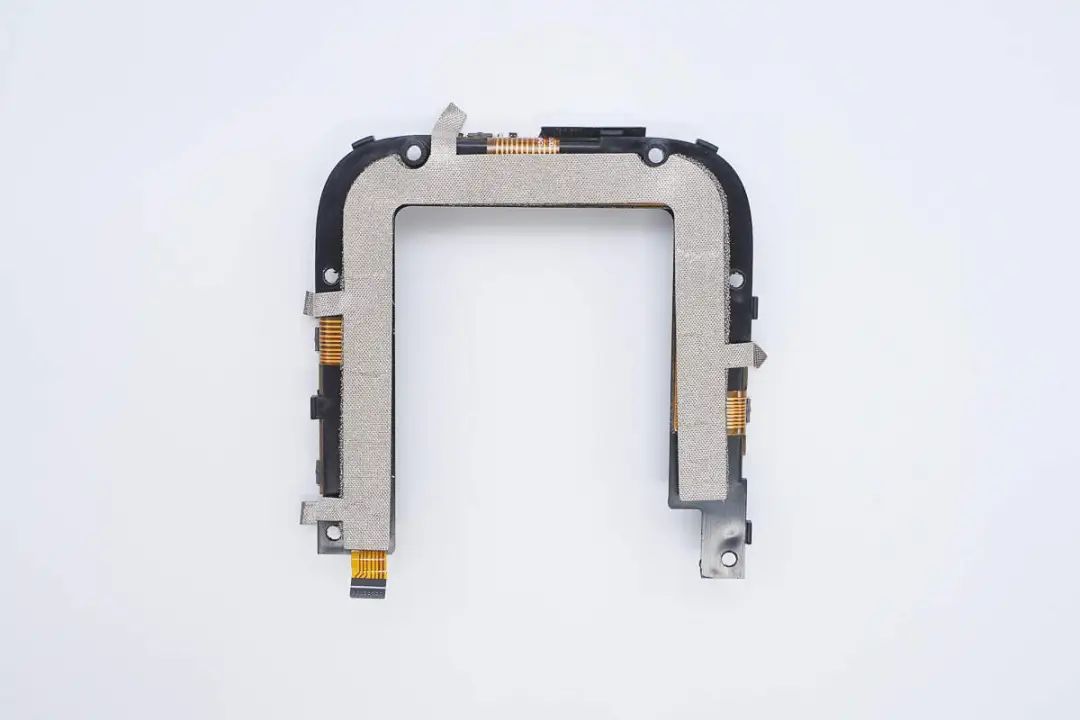

壳体内部设有固定支架。
支架采用螺丝固定。
电池排线通过螺丝压板固定。
拧下固定螺丝，拆下固定支架。

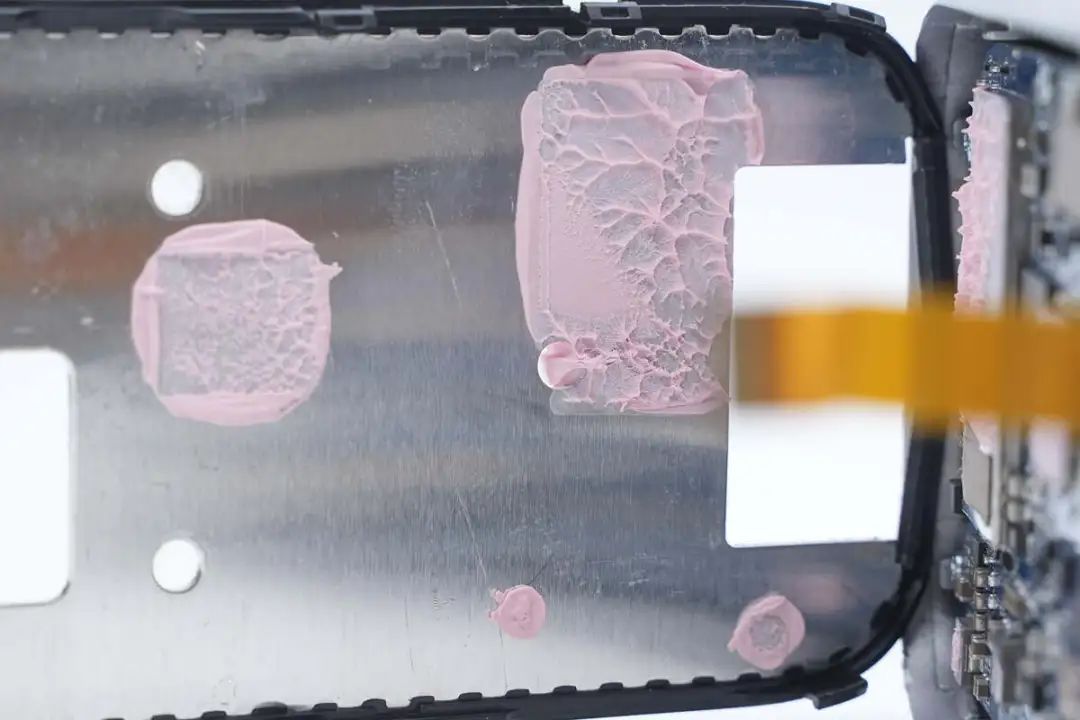

固定支架对应发热芯片涂有粉色导热凝胶。

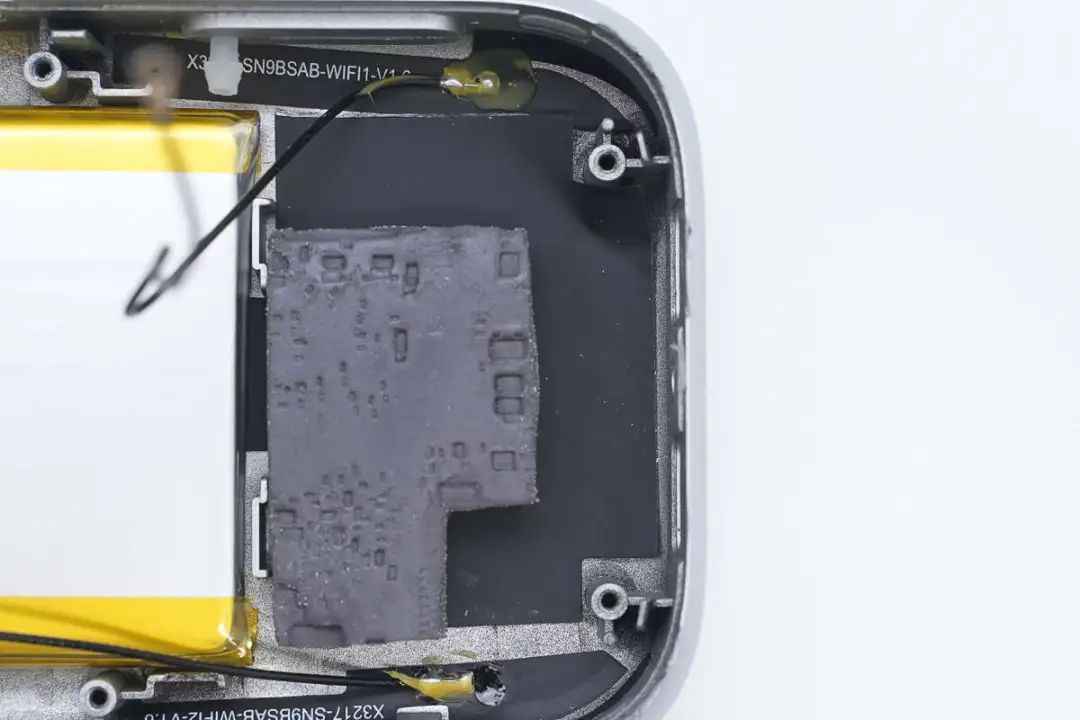

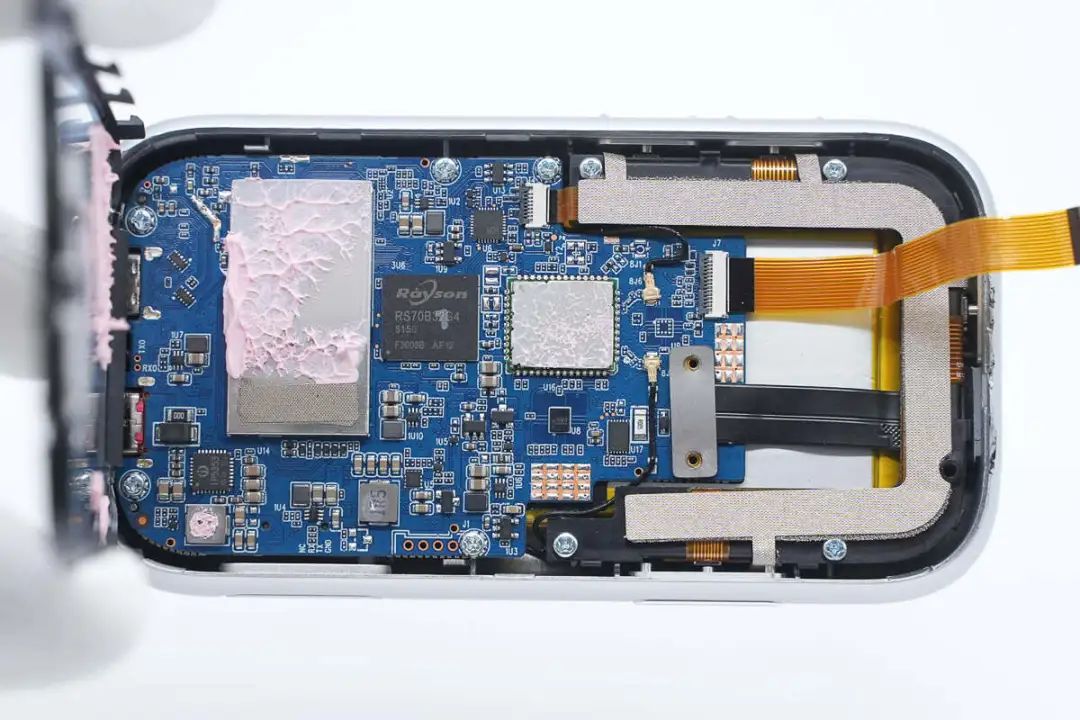

屏蔽罩，无线通信模块和电感涂有粉色导热凝胶。
机身侧面按键排线粘贴在塑料支架上。
排线连接器特写。

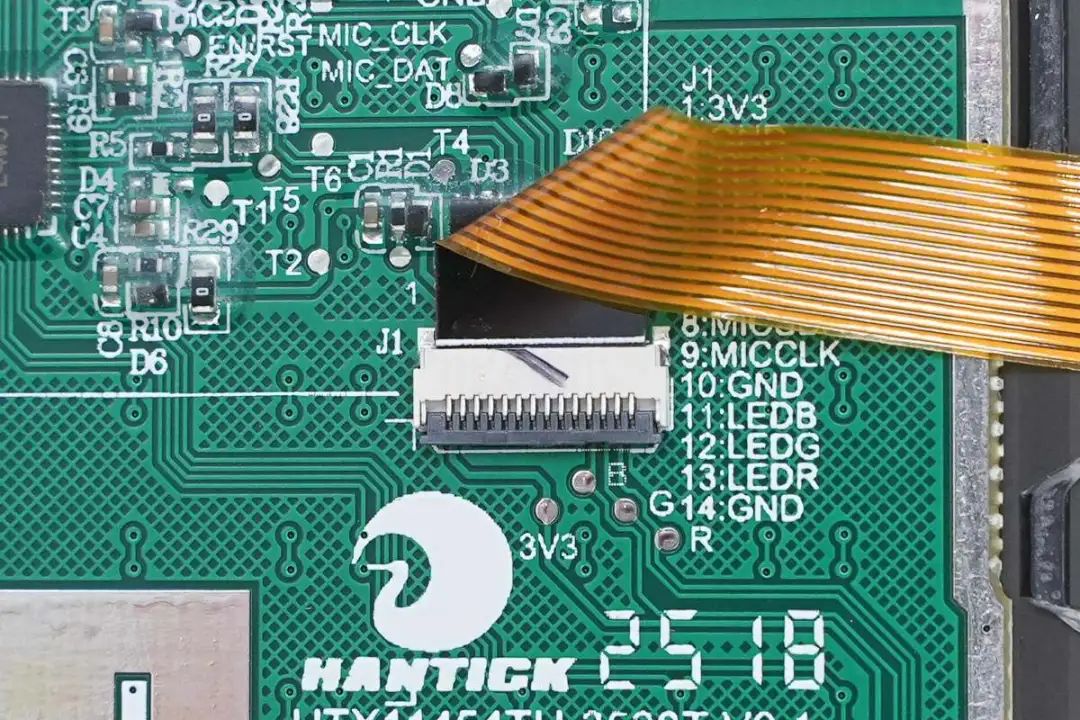

连接触摸板的排线特写。

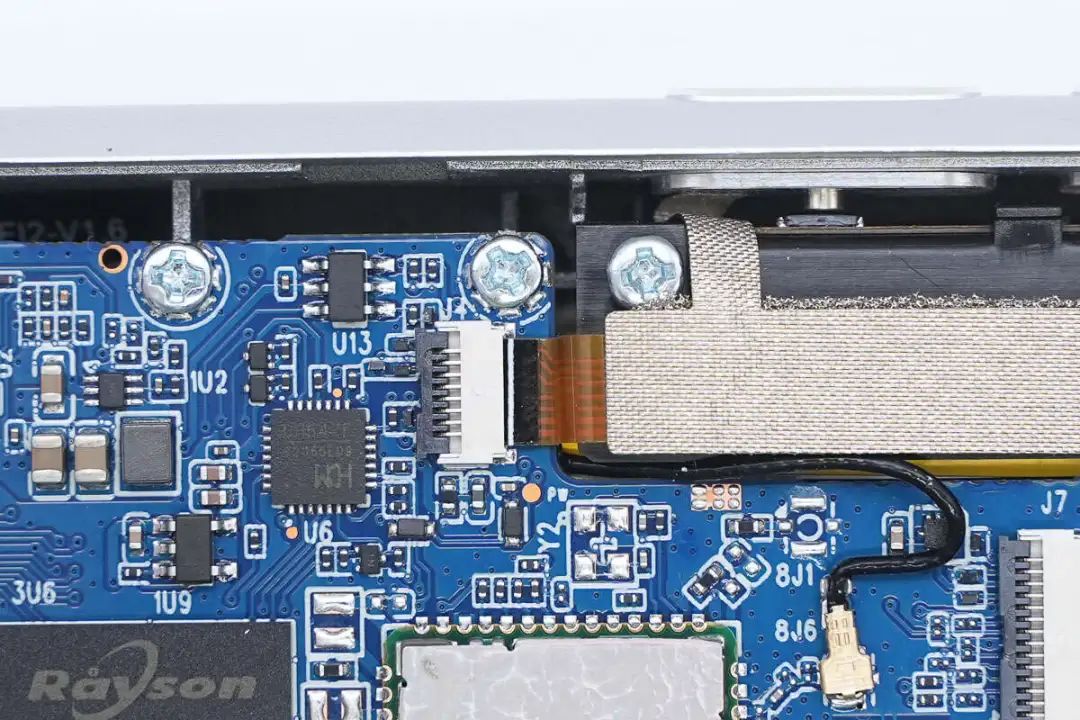

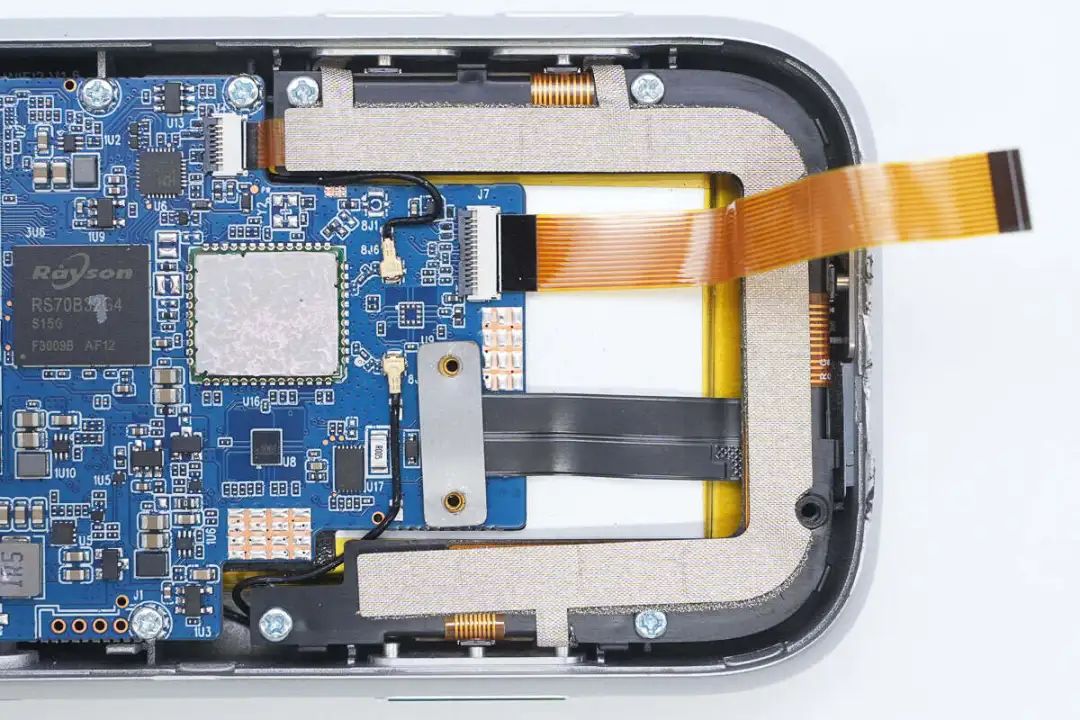

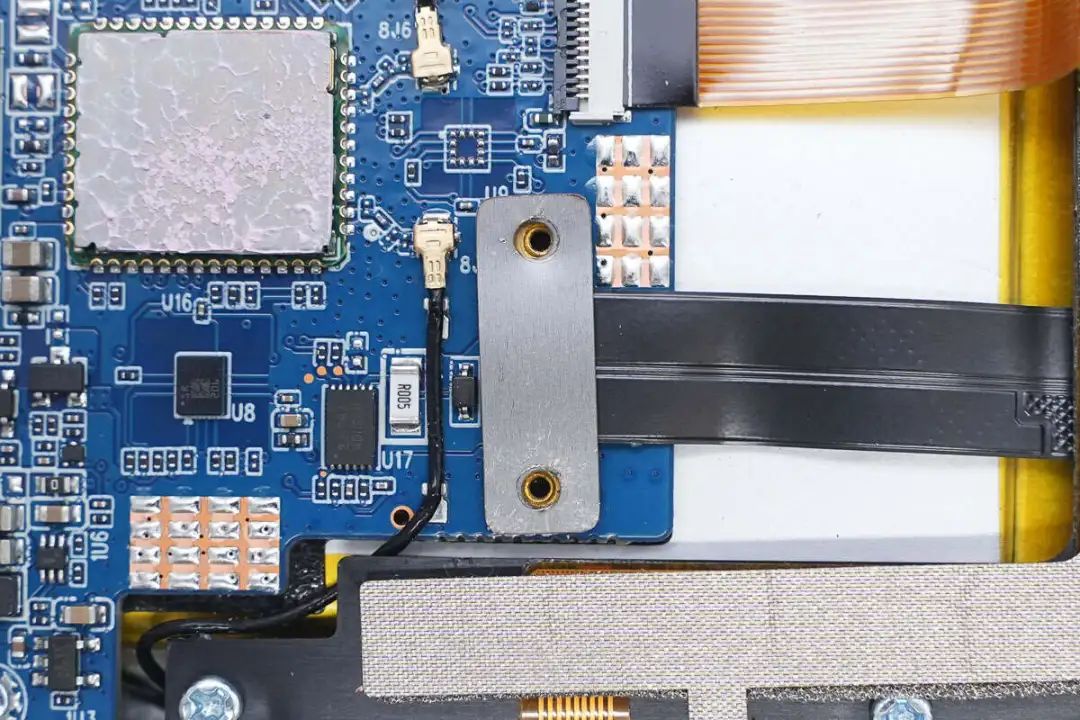

无线天线通过馈线连接。
电池排线插座设有压板固定。

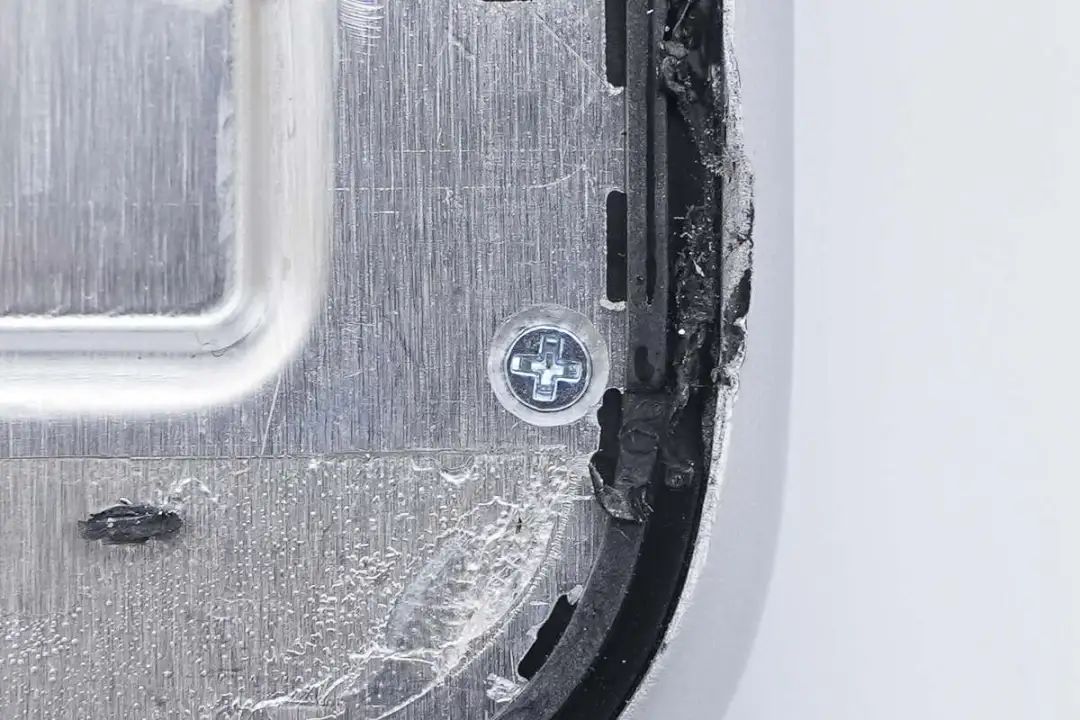

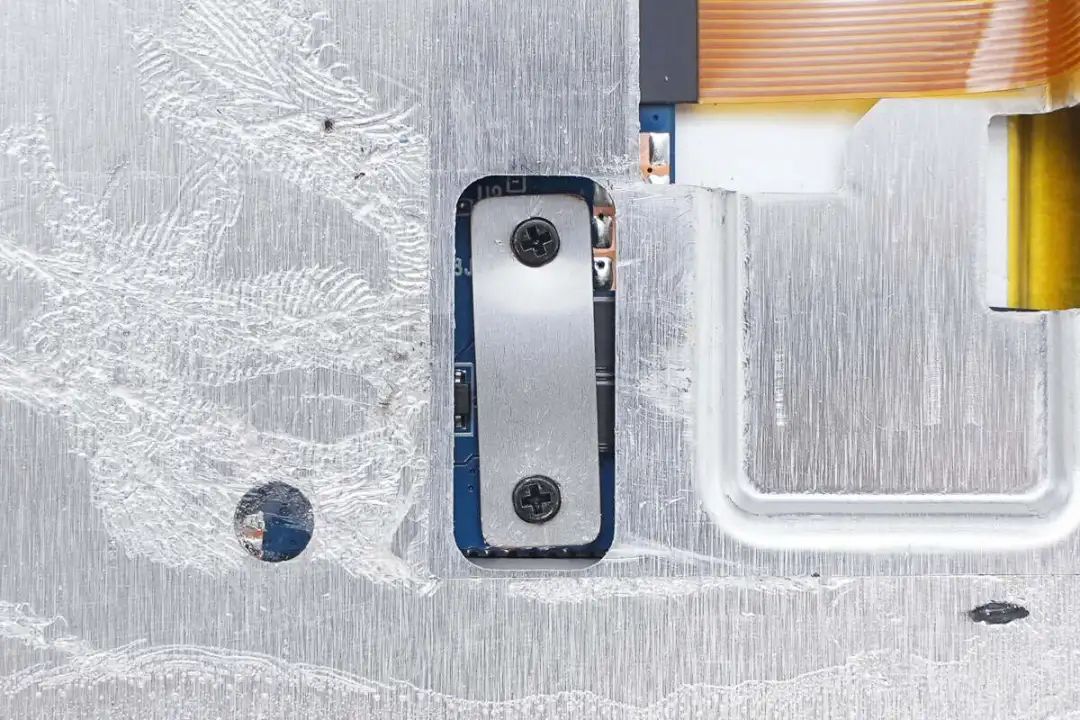

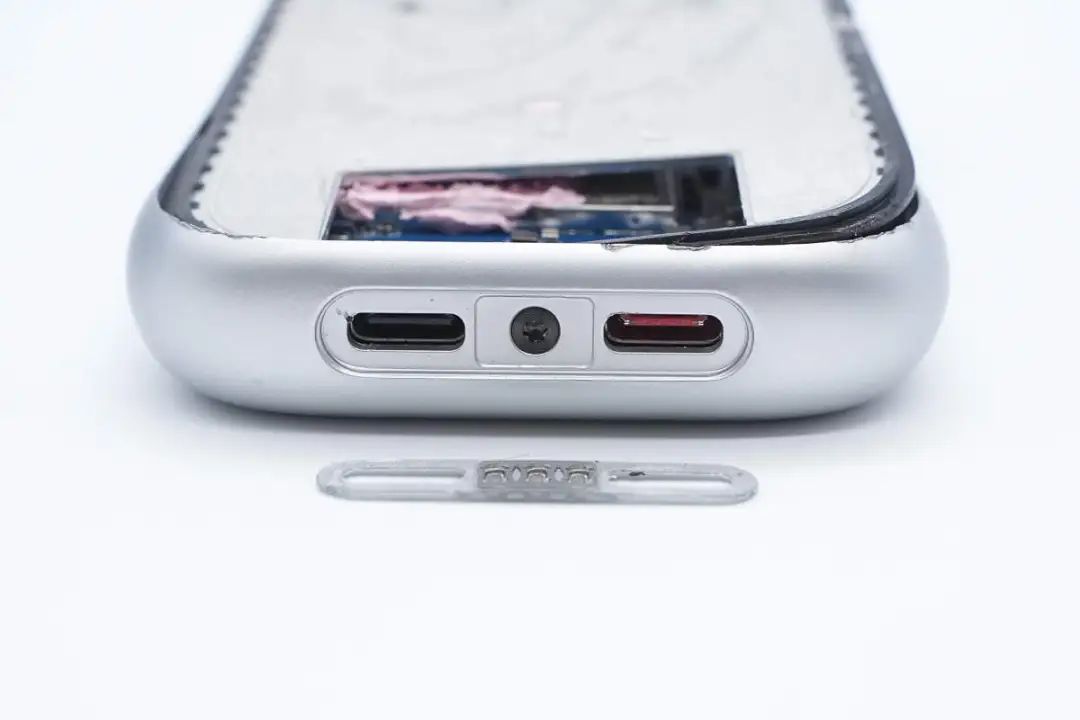

取下USB-C接口盖板，内部设有固定螺丝。

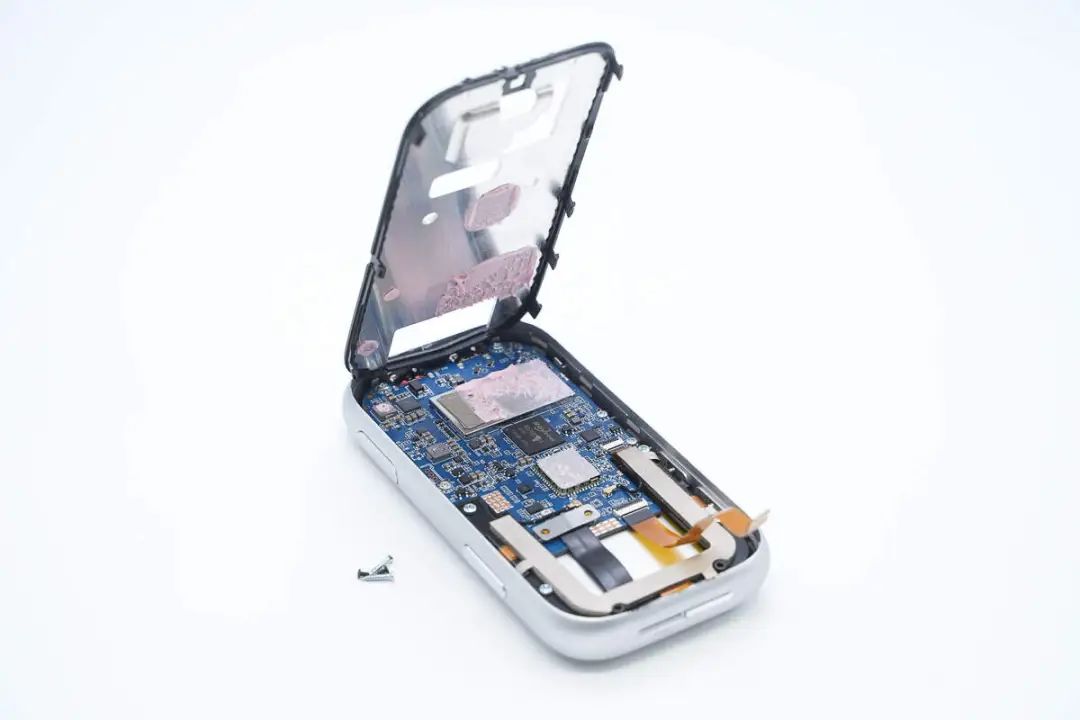

拧开固定螺丝拆下支架，取出PCBA模块和按键支架。

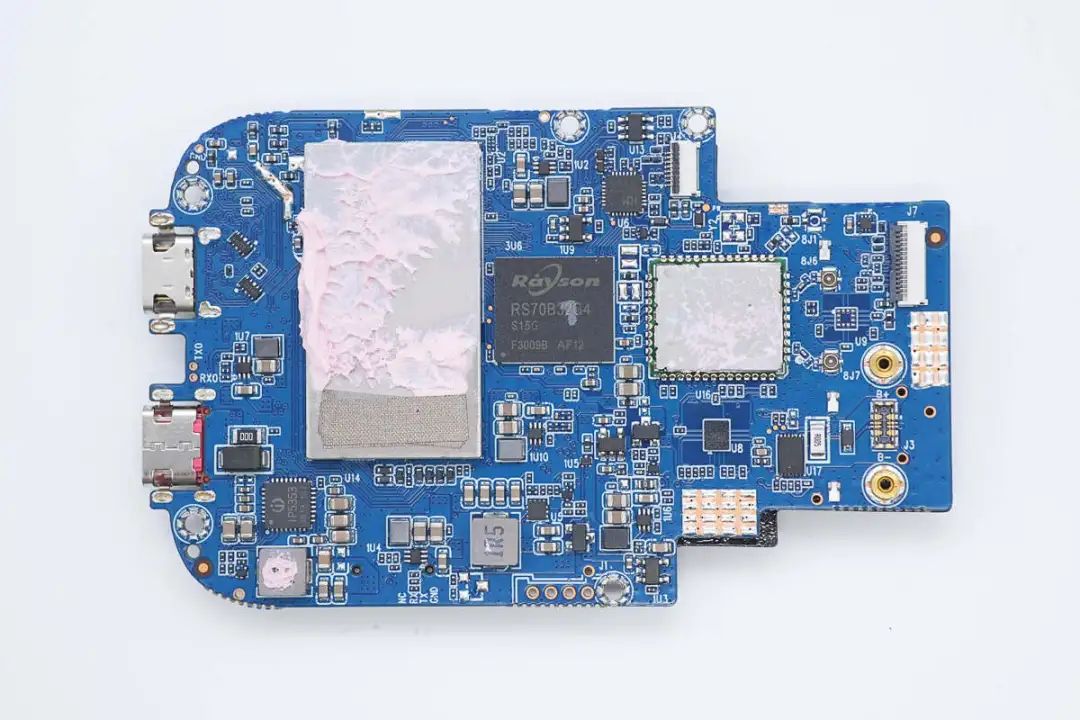

主板正面设有屏蔽罩，无线模块也设有屏蔽罩。
主板背面设有TF卡槽，右侧粘贴麦拉片绝缘。

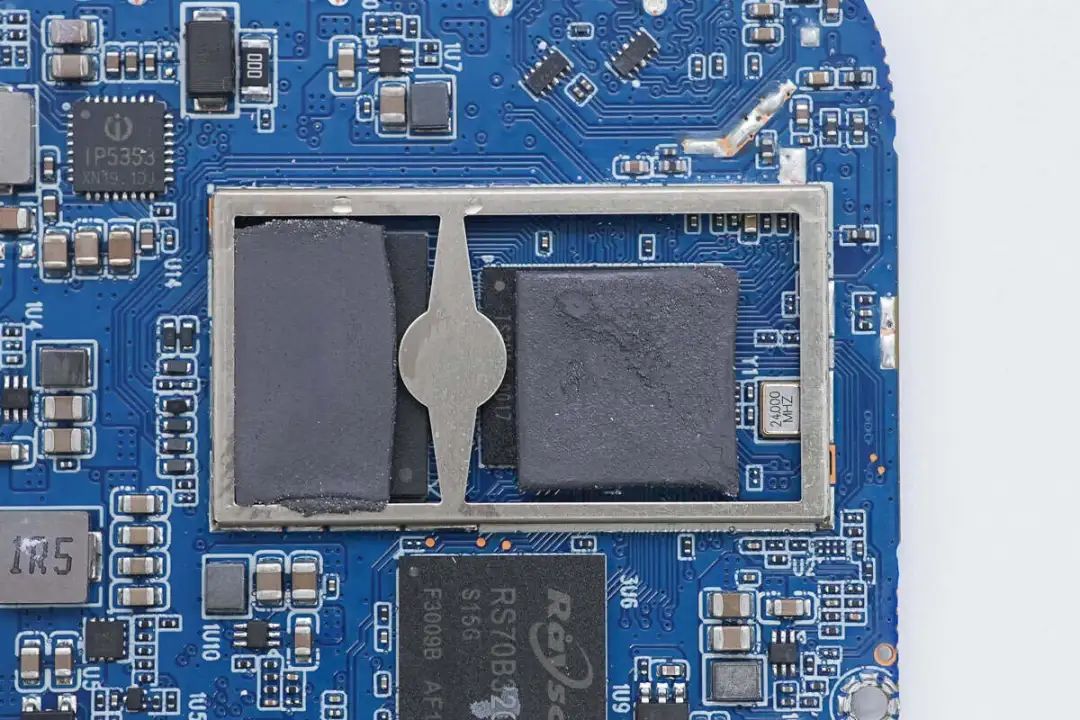

屏蔽罩内部两颗芯片覆盖导热垫。

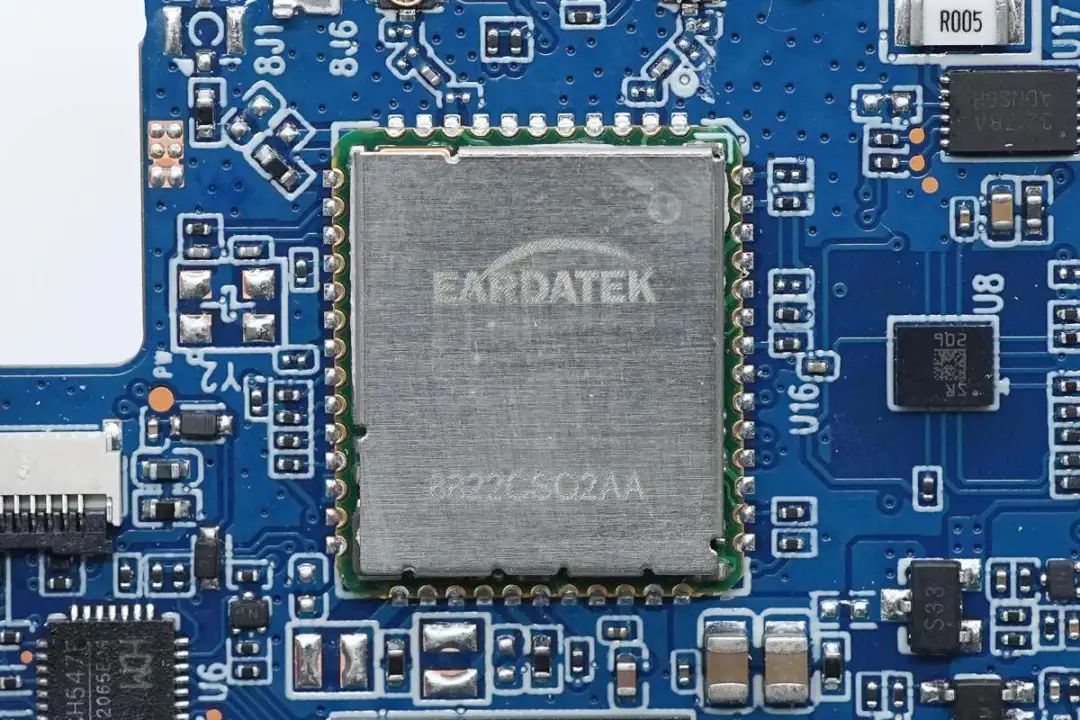

WiFi模块来自易而达科技，内置瑞昱半导体RTL8822芯片。
主板背面右下角一颗芯片覆盖导热垫。

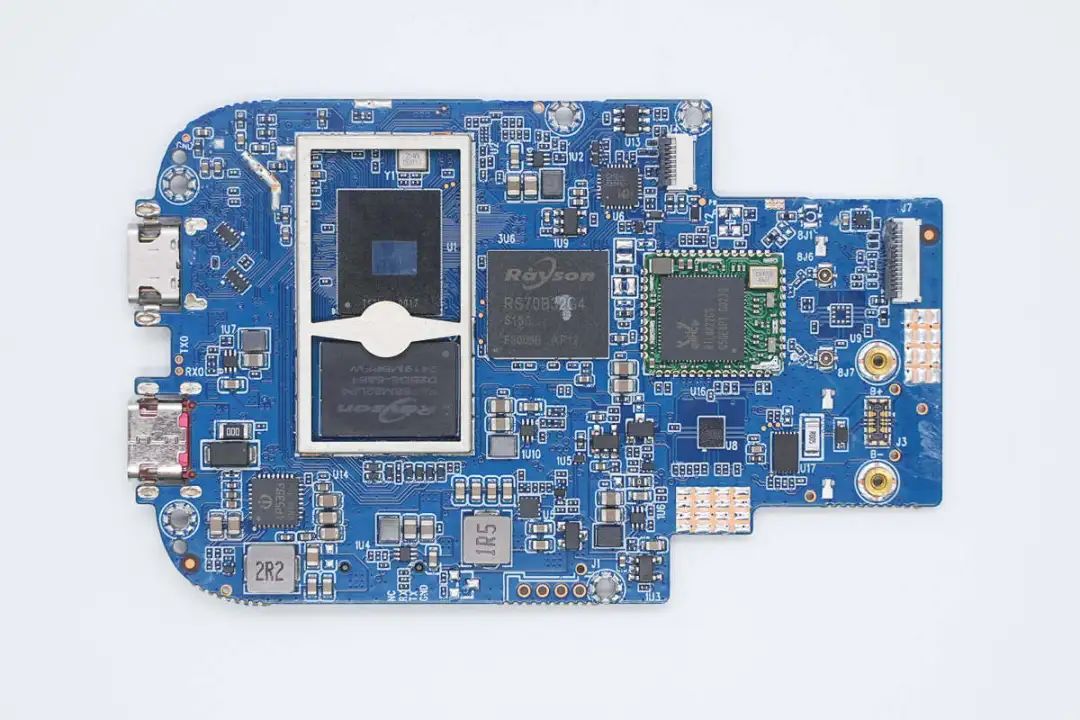

PCBA模块正面一览，在屏蔽罩内部设有主控芯片和内存芯片，右侧设有eMMC存储器和WiFi模块，上方设有MCU。左下角设有电池充电芯片和升压芯片，右侧设有电量计和取样电阻。

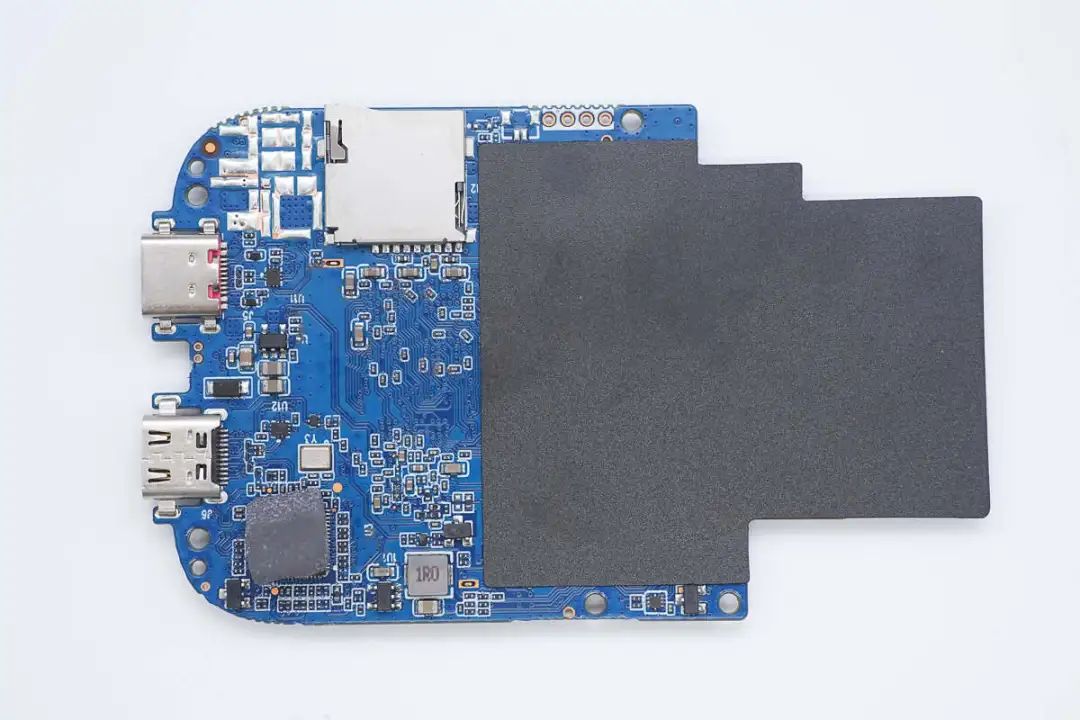

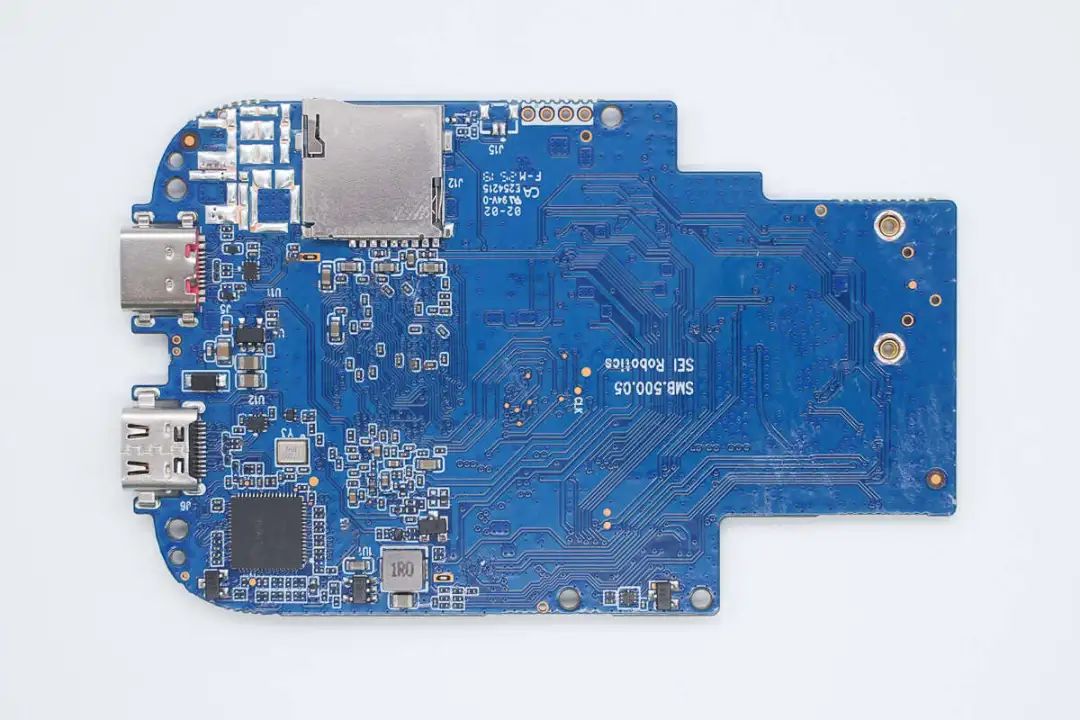

PCBA模块背面设有TF卡槽和视频转换芯片。

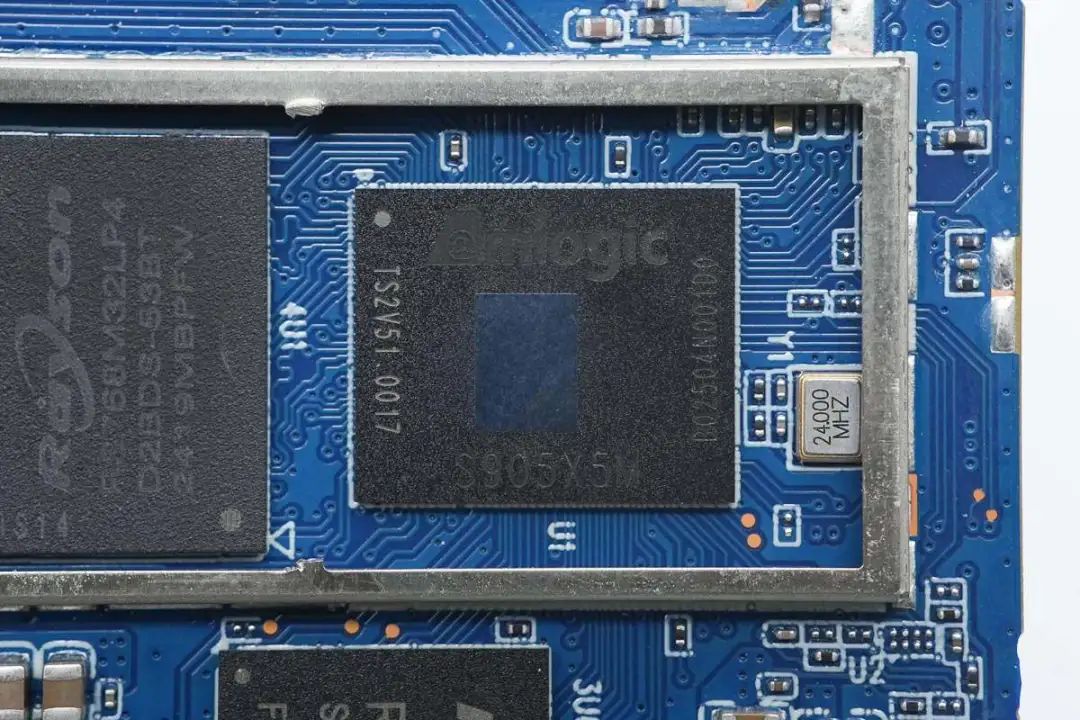

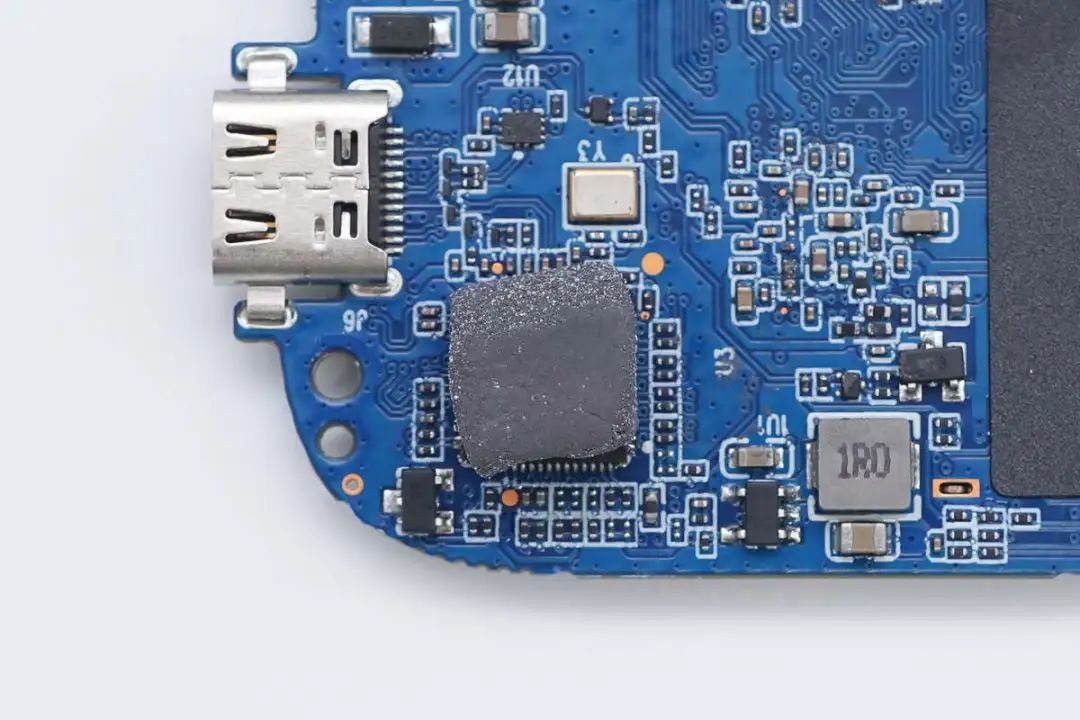

主控芯片来自晶晨半导体，型号S905X5M，芯片采用6nm工艺，内置4核ARM Cortex-A55 CPU，内置ARM Mali-G310 V2 GPU，支持AISR和HDMI 2.1b，采用BGA封装。

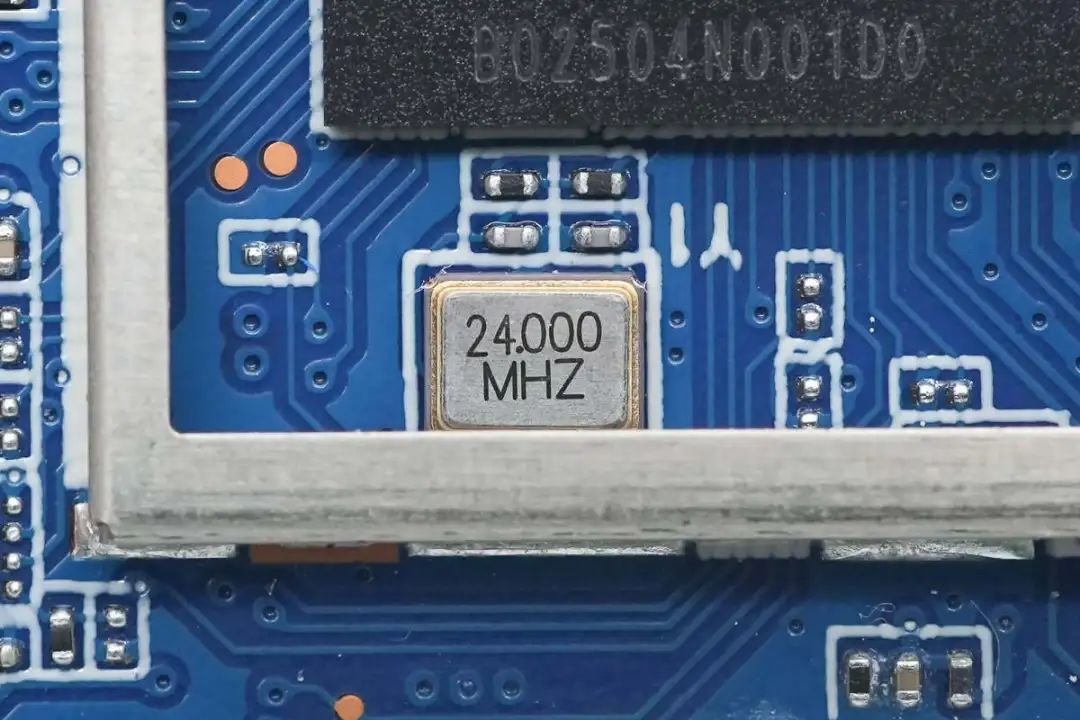

24.000MHz时钟晶振特写。

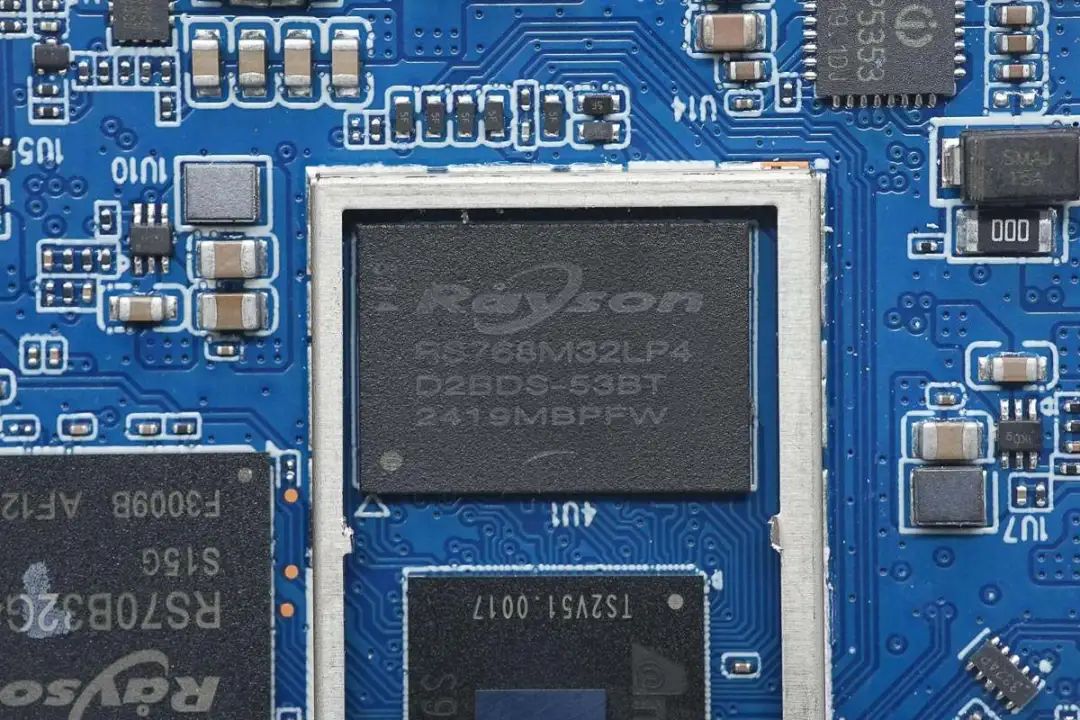

内存颗粒来自晶存，型号RS768M32LP4D2BDS-53BT，为LPDDR4X内存，速率3733Mbps，容量为3GB，采用FBGA 200-ball封装。

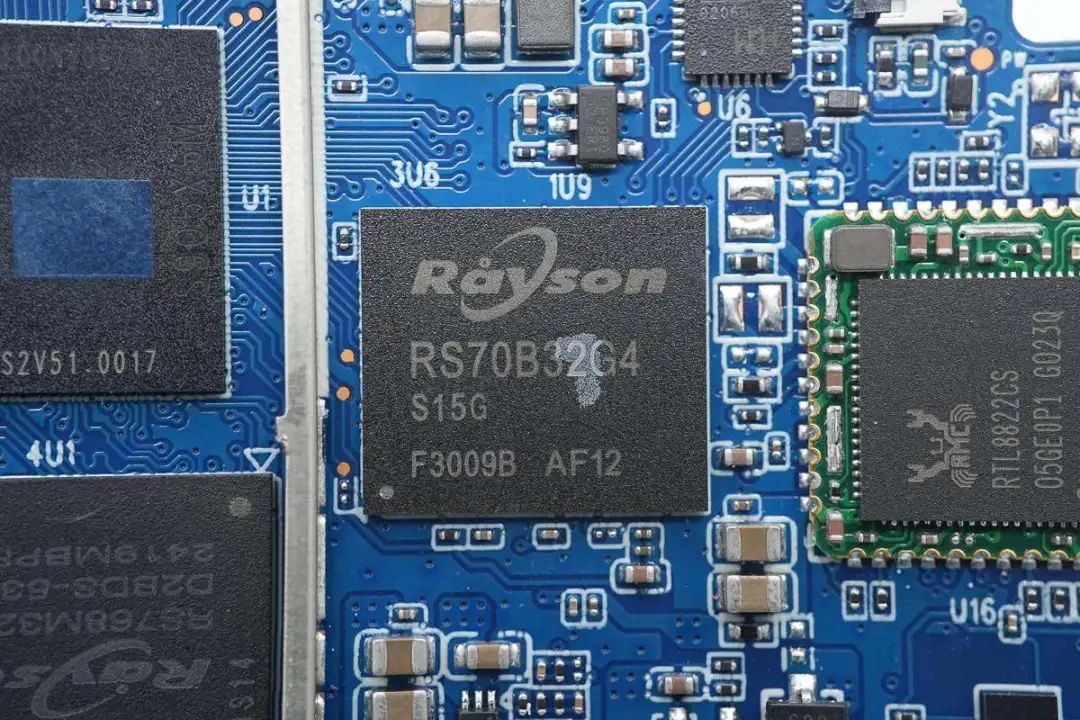

eMMC存储器来自晶存，型号RS70B32G4S15G，为eMMC5.1接口，容量为32GB，采用FBGA153封装。

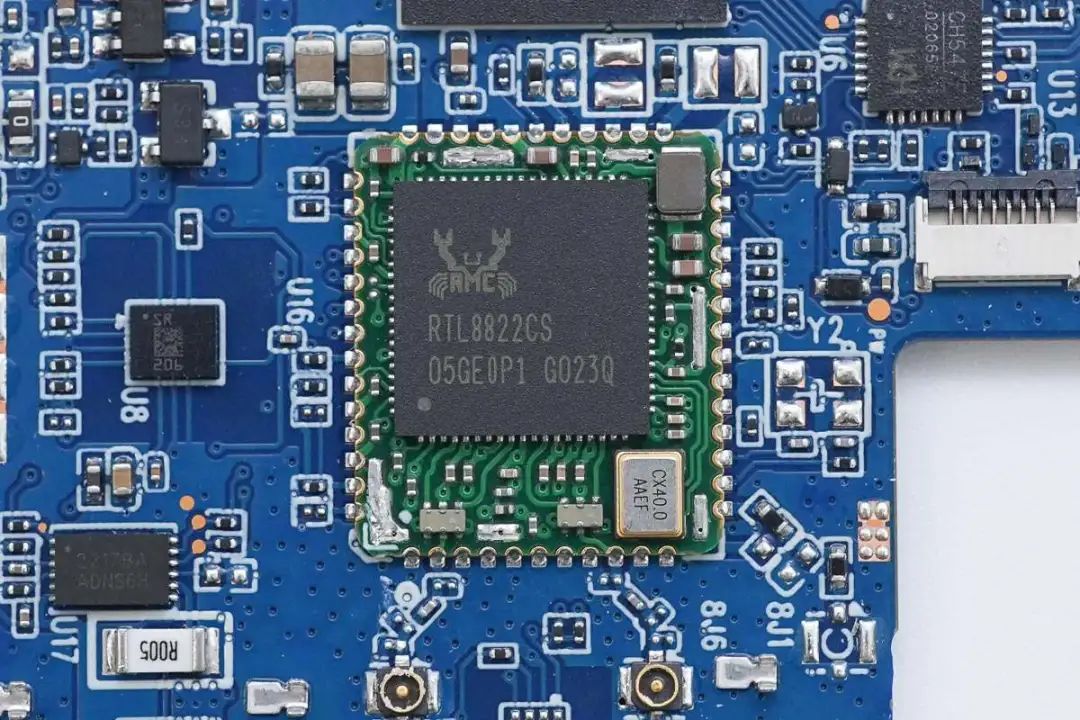

无线芯片来自瑞昱半导体，型号RTL8822CS，芯片支持2.4G和5G频段，支持802.11b/g/n/ac无线标准，支持SDIO和UART接口，采用QFN-76封装。

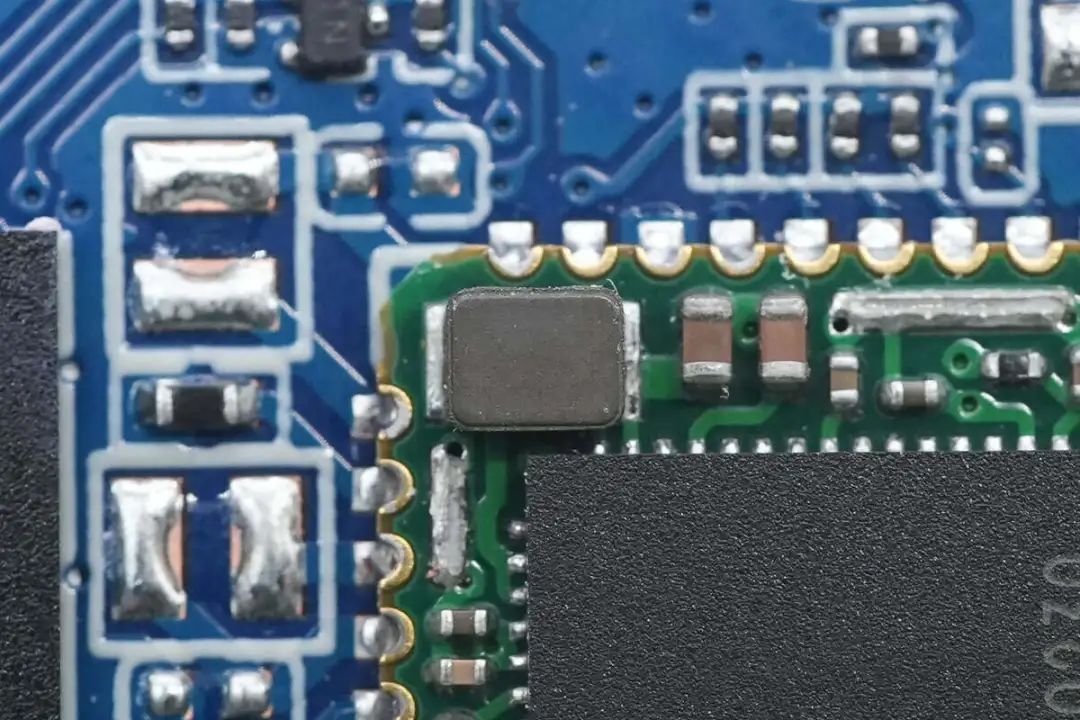

芯片外置的降压电感特写。

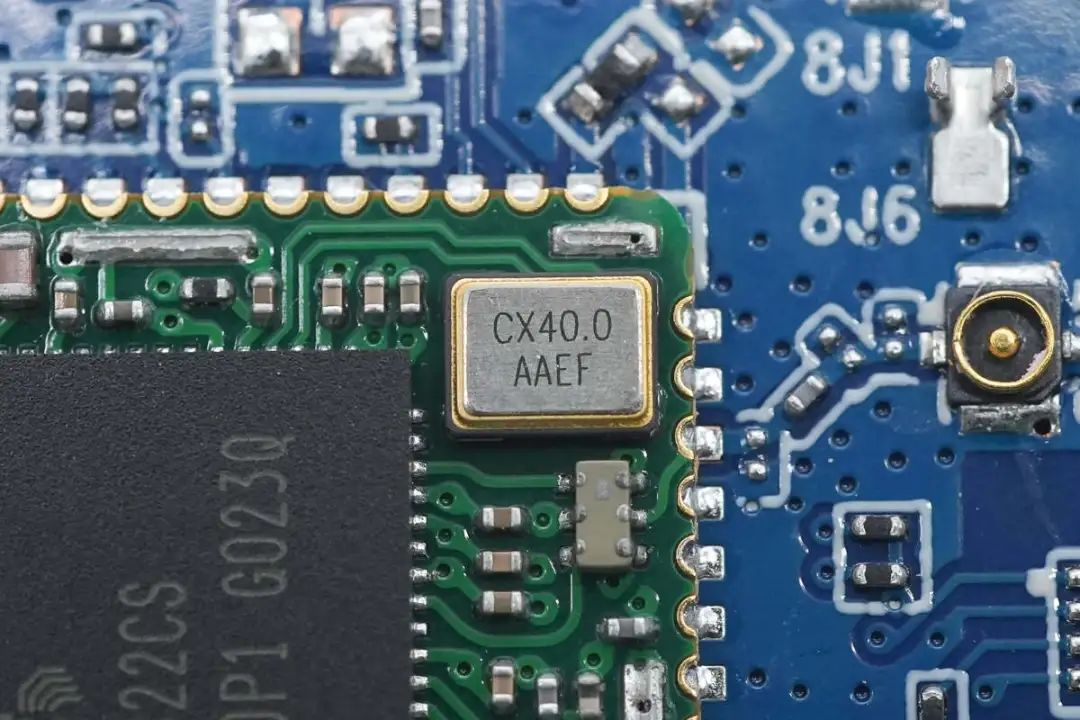

芯片外置的时钟晶振特写。

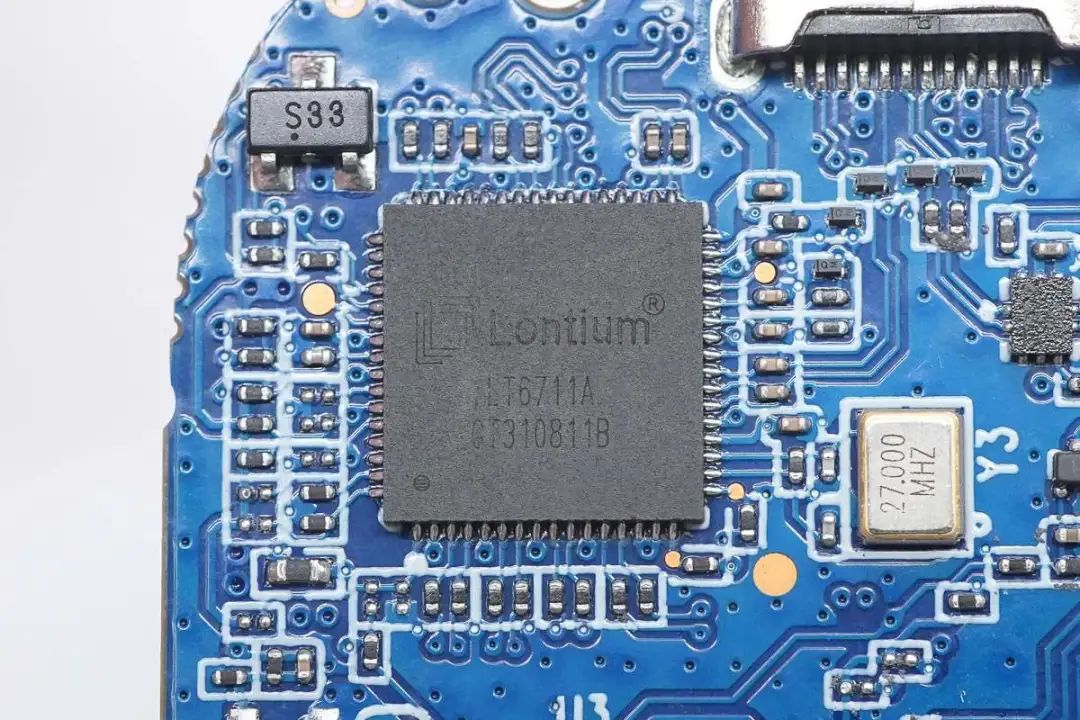

视频转换芯片来自龙讯，型号LT6711A，用于HDMI2.0接口转换为DP1.2输出，内部集成PD控制器，采用QFN64封装。

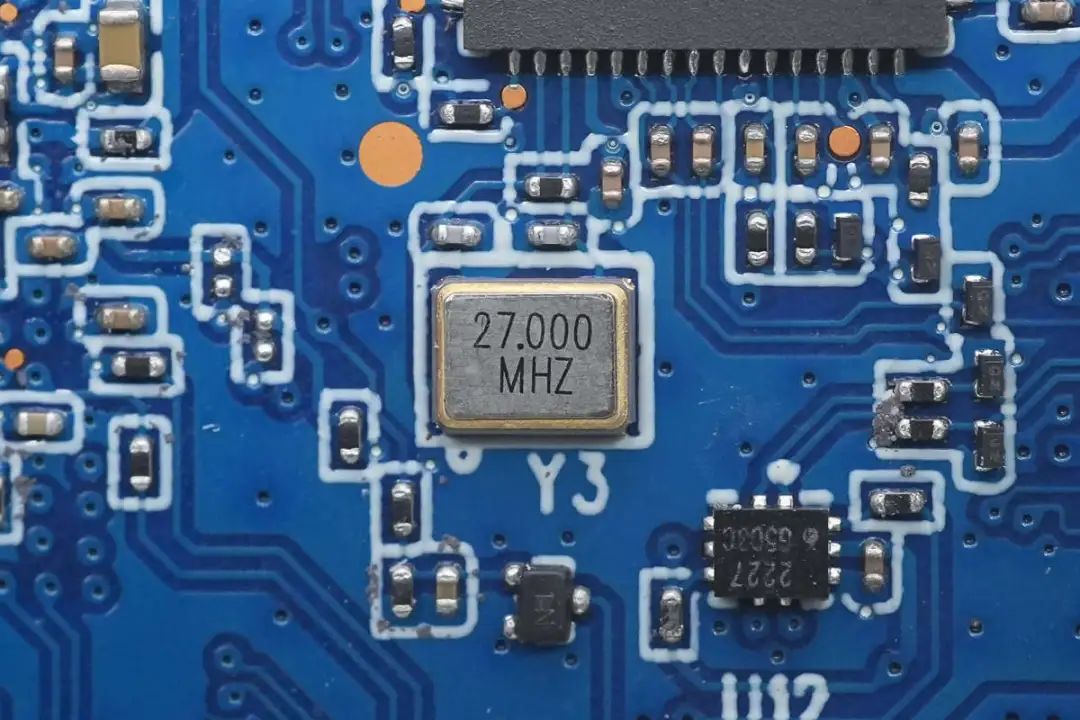

芯片外置27.000MHz时钟晶振。

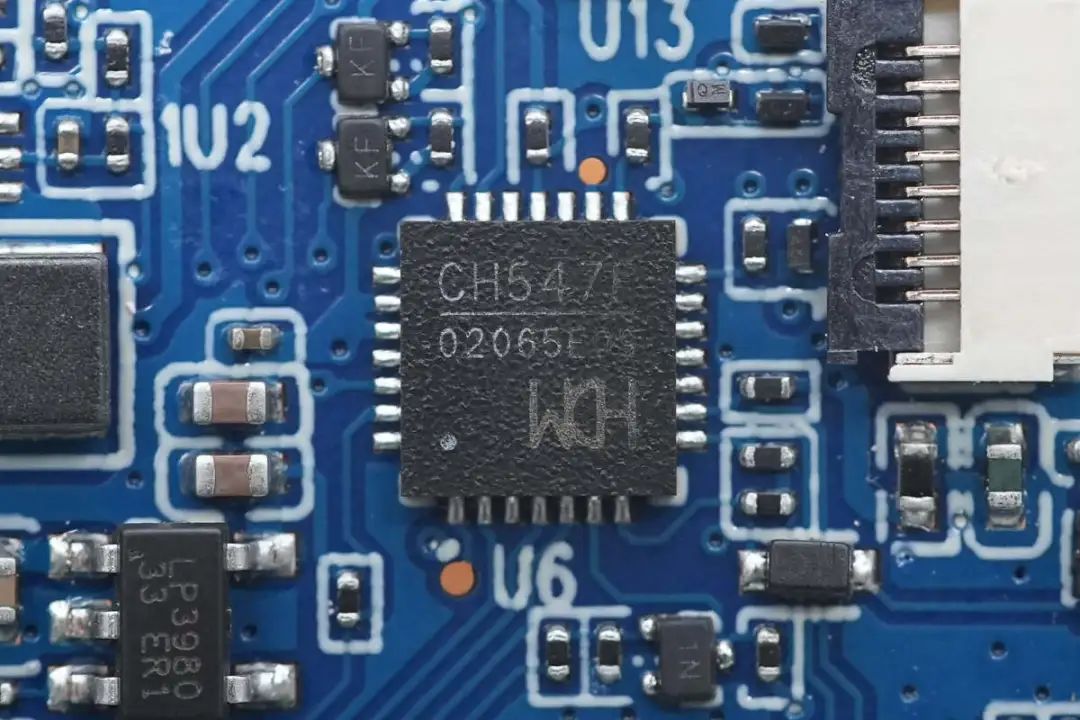

主控MCU来自沁恒，型号CH547F，是一颗增强型E8051内核单片机，芯片内置64K程序ROM，1K+256 RAM，具备USB接口，内置ADC，串口和SPI接口，采用QFN28封装。

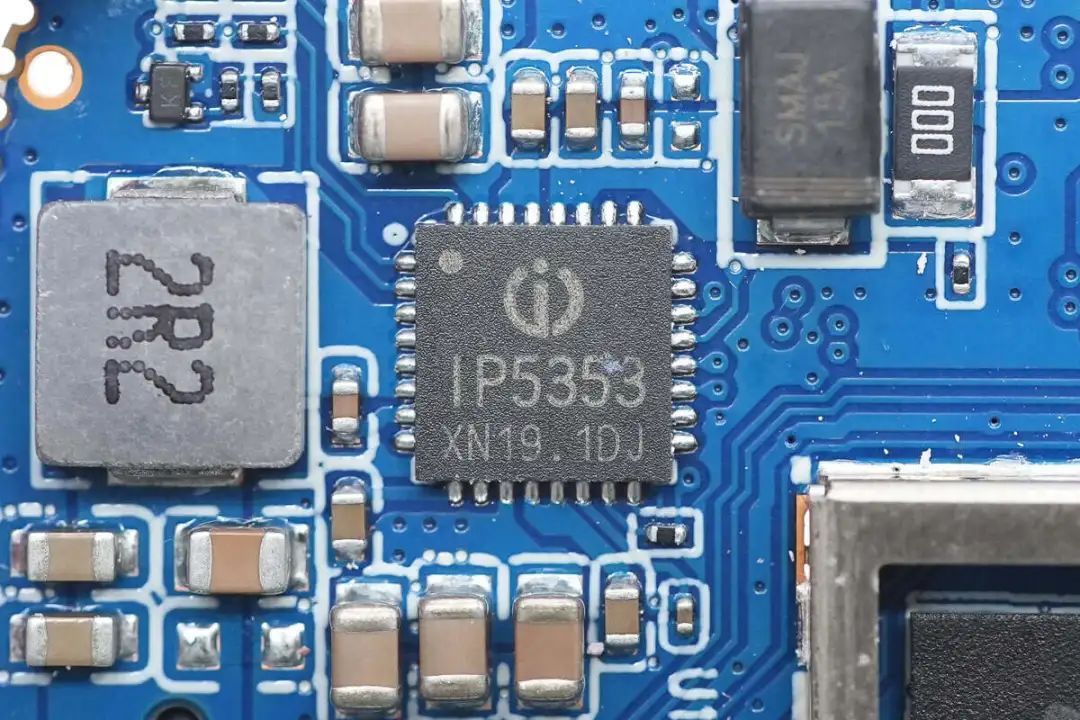

雷鸟魔盒2内部电池充电芯片来自英集芯，型号IP5353，是一颗集成多种快充协议的移动电源SOC芯片，芯片集成同步升/降压转换器，电池充电管理和电池电量指示功能，为快充移动电源提供完整的电源解决方案。
IP5353内置的同步开关充电系统支持18W充电，电池端充电电流高达5A，同步开关升压系统支持22.5W输出能力，支持自动休眠状态。IP5353支持4.2/4.3/4.35/4.4V电池充电，支持外接NTC进行电池温度保护，采用QFN32封装。

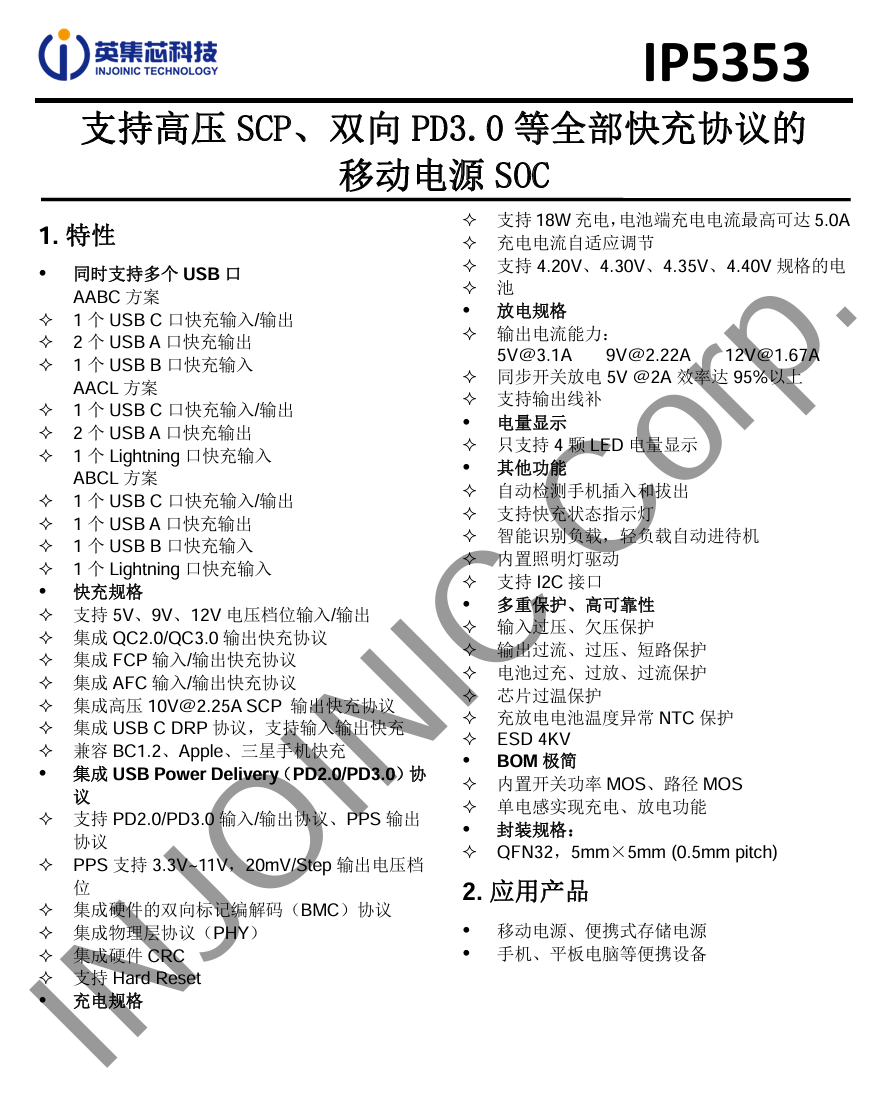

英集芯 IP5353 资料信息。

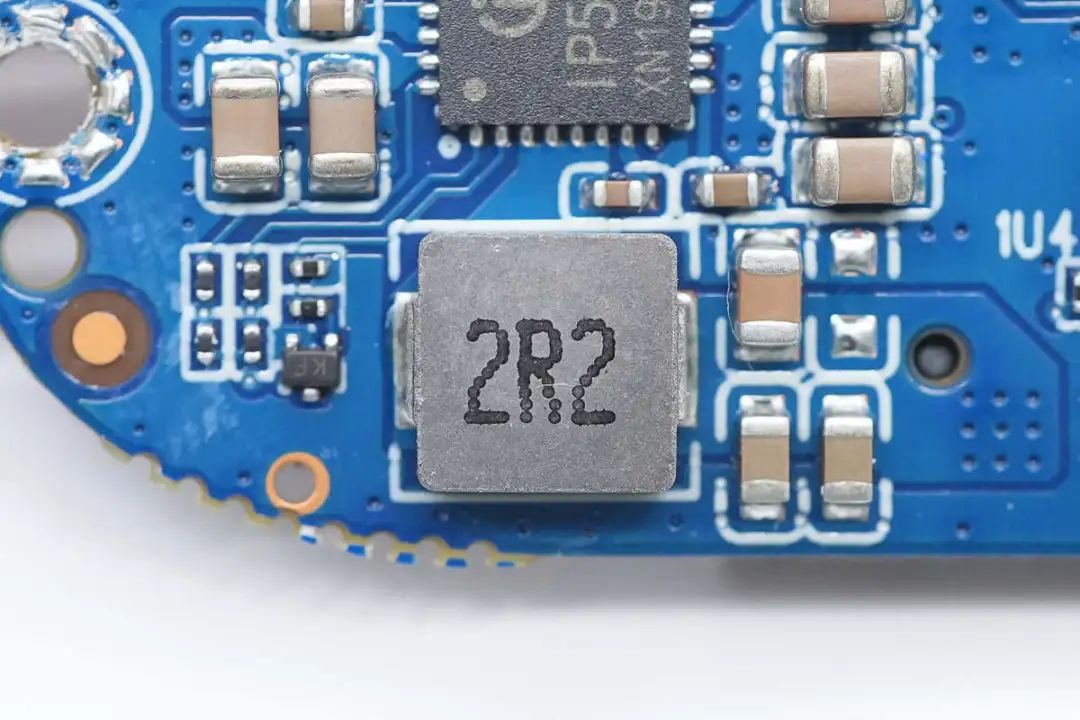

2.2μH合金电感用于电池充放电。

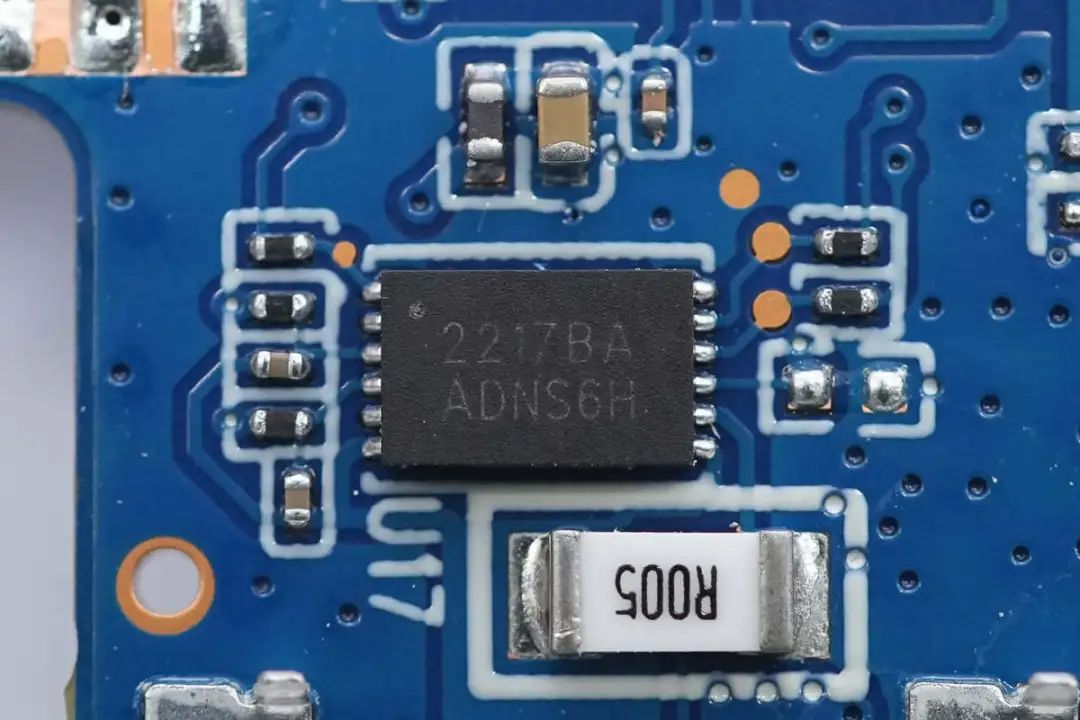

电池电量计来自赛微，型号CW2217BAAD，芯片内置14位ADC用于温度和电压检测，16位ADC用于电流检测，芯片支持1mΩ取样电阻，支持锂锰电池，锂钴电池和锂聚合物电池应用，采用DFN-12封装。

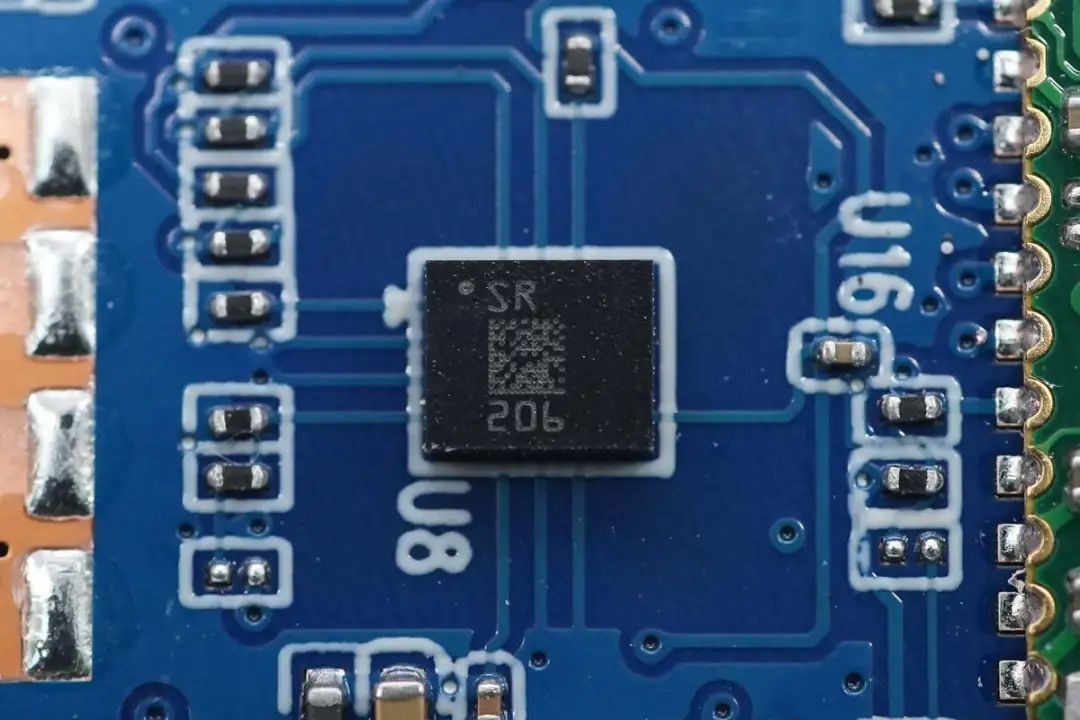

加速度计来自意法半导体，丝印SR，型号LSM6DSR，内置3D数字加速度计和3D数字陀螺仪，具备SPI/I2C/MIPI/I3C接口，采用LGA-14L封装。

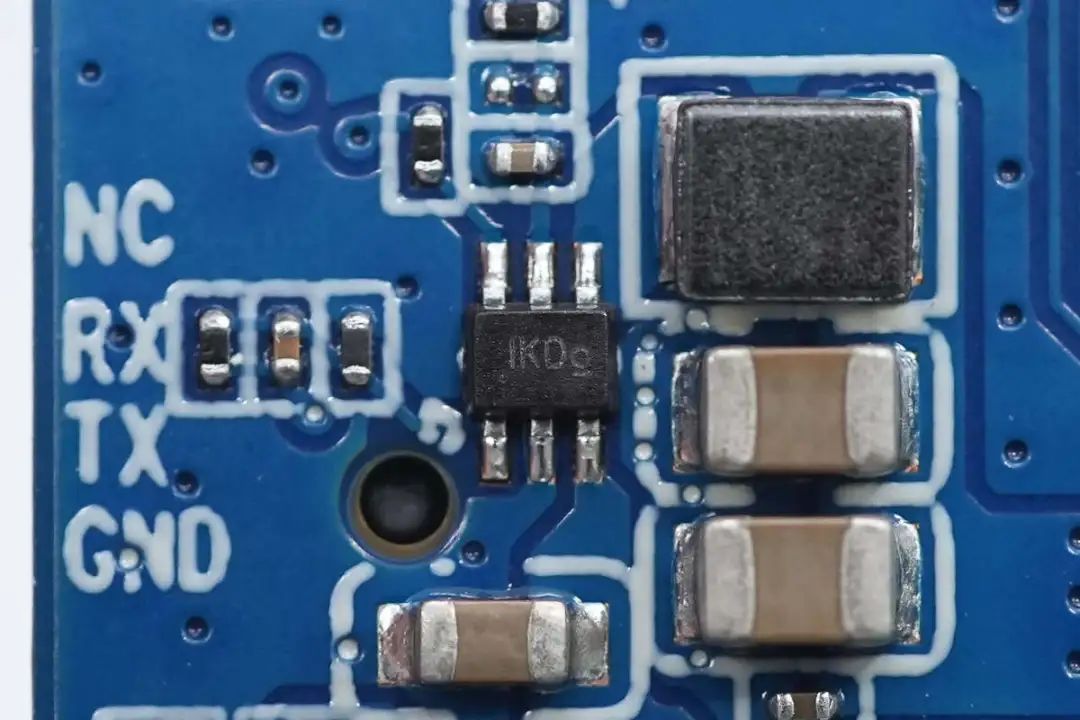

同步降压芯片来自钰泰半导体，丝印IK，型号ETA3415，芯片内部集成开关管，支持7V输入电压，开关频率为3MHz，支持1A输出电流，芯片具备短路保护和过热保护功能，采用SOT563封装。

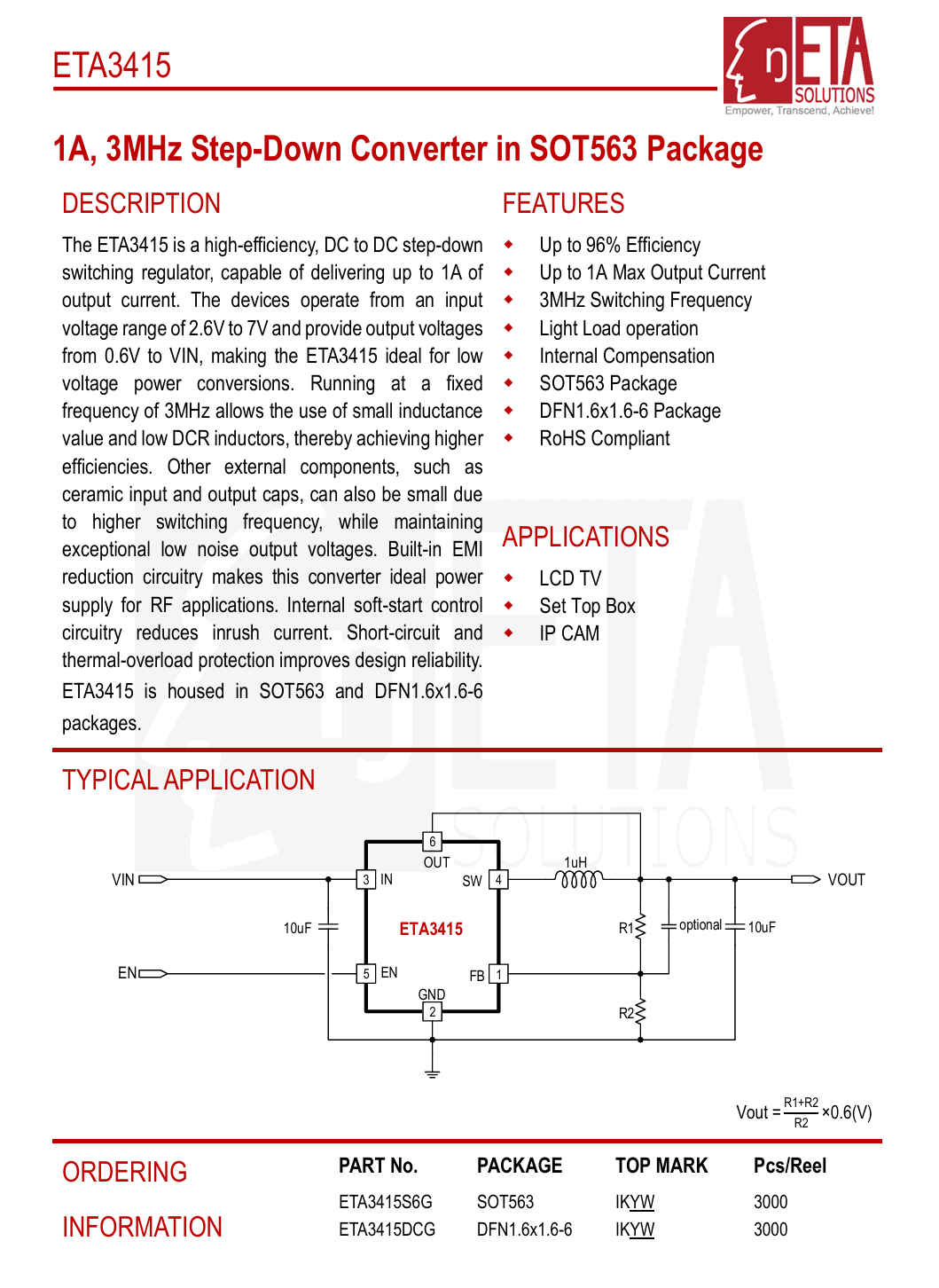

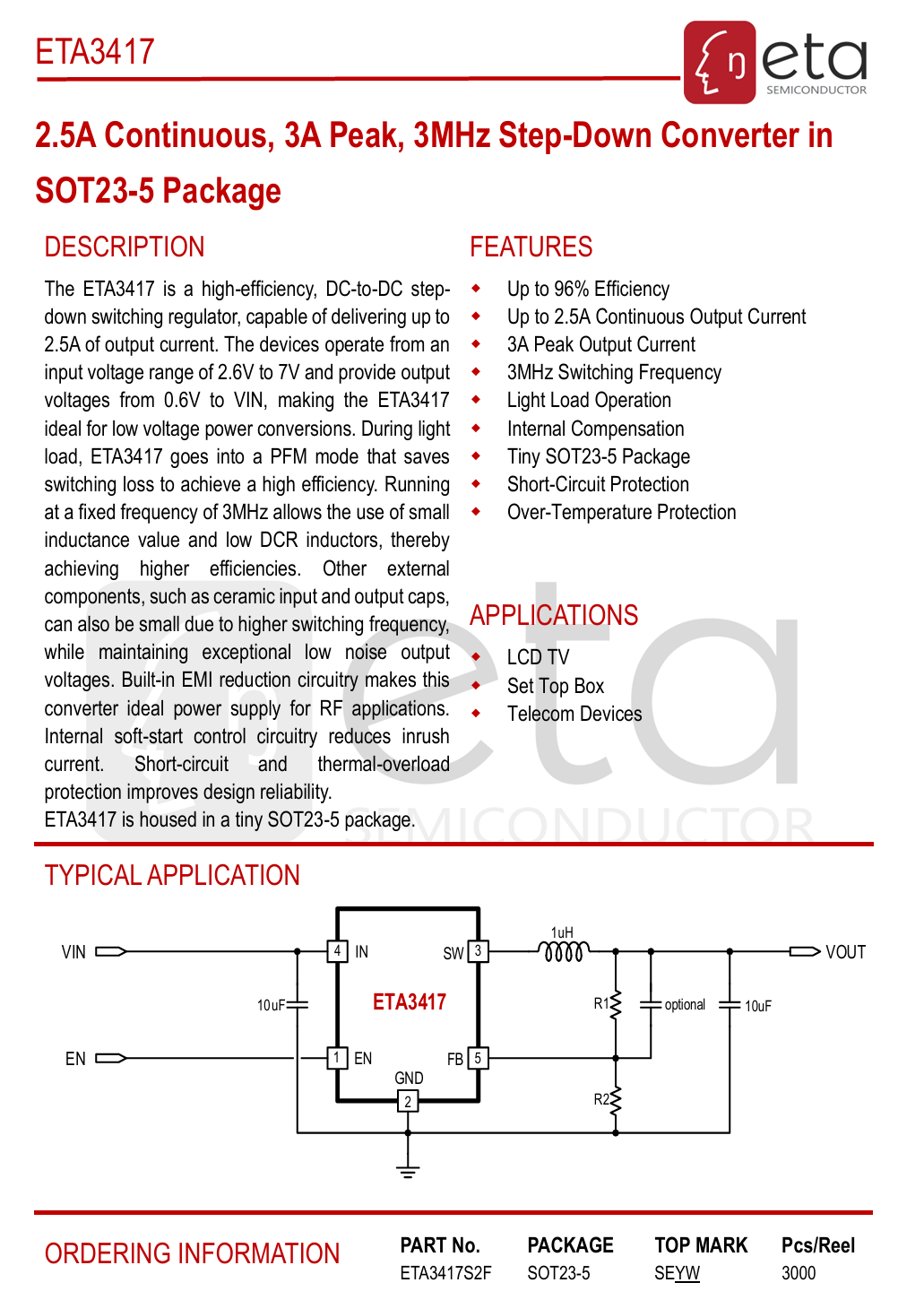

钰泰半导体 ETA3415 资料信息。
另一颗ETA3415同步降压芯片特写。

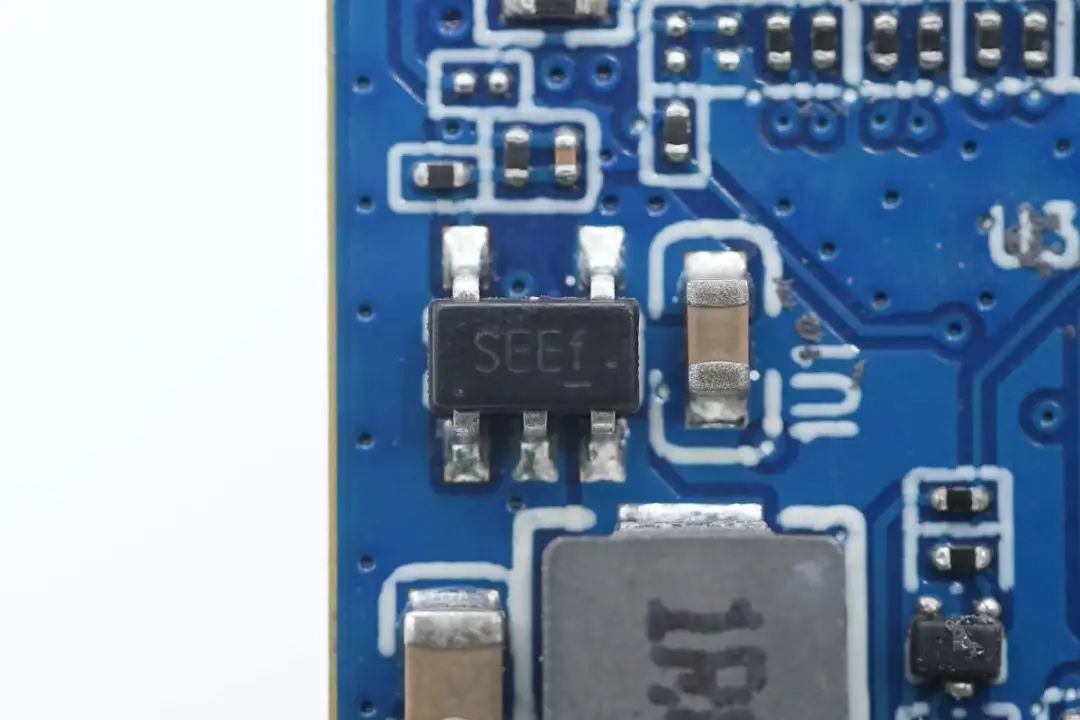

同步降压芯片来自钰泰半导体，丝印SE，型号ETA3417，芯片内部集成开关管，支持7输入电压，开关频率为3MHz，支持2.5A连续输出电流和3A峰值输出电流，芯片内置软启动，具备短路保护和过热保护功能，采用SOT23-5封装。
钰泰半导体 ETA3417 资料信息。

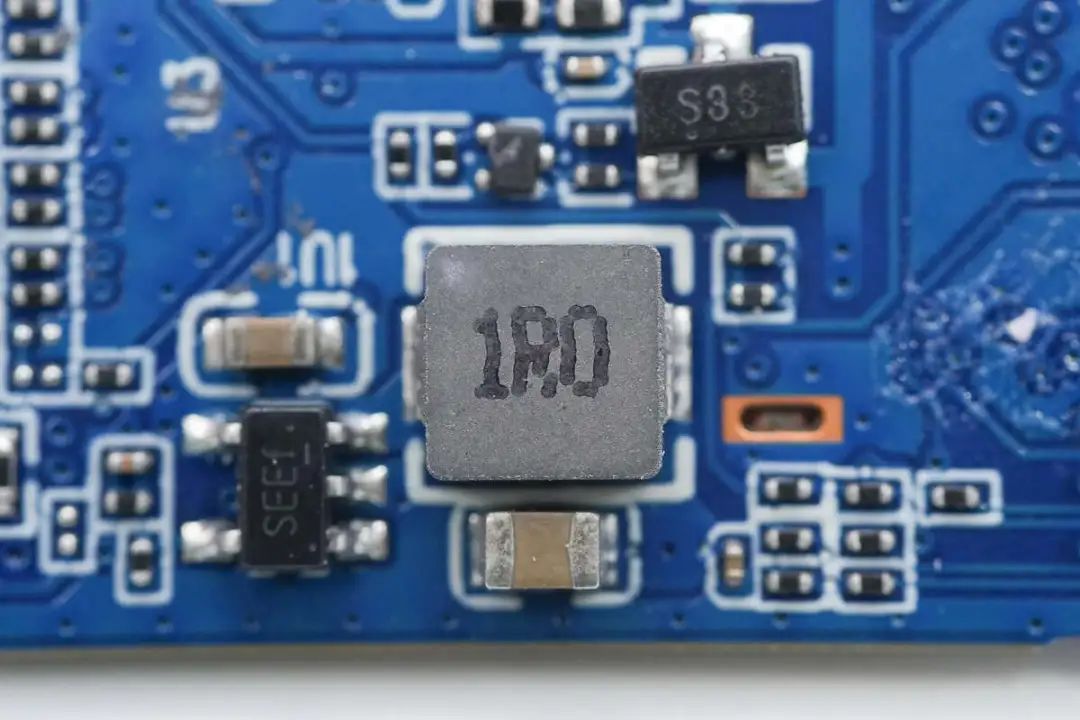

芯片外置1μH合金电感。

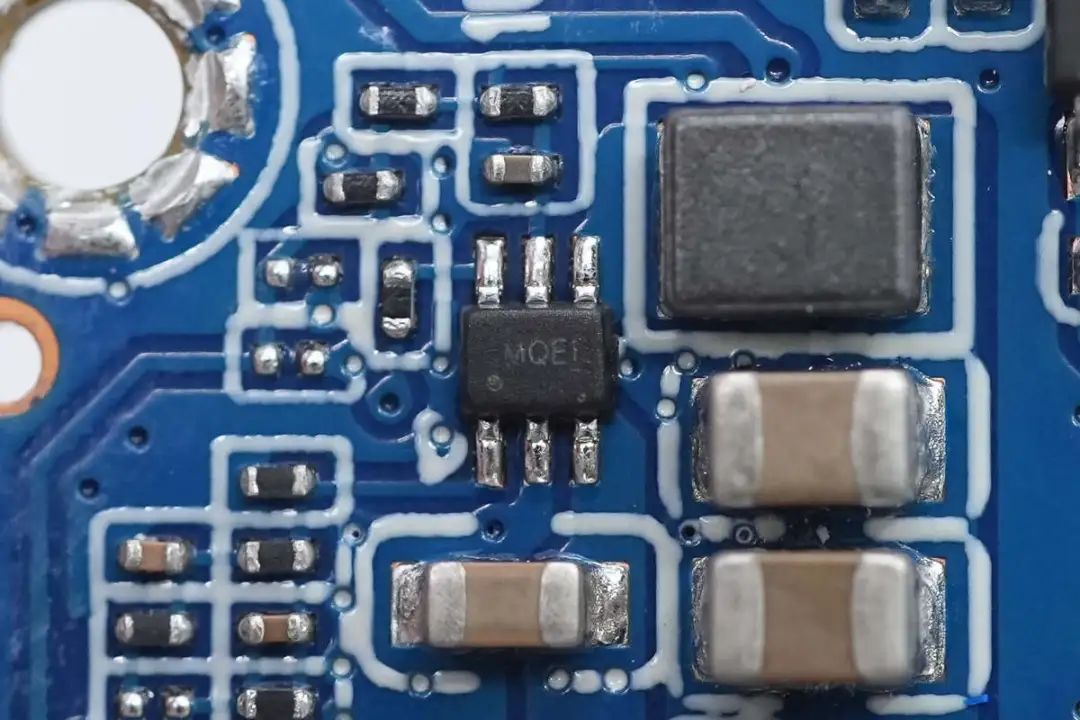

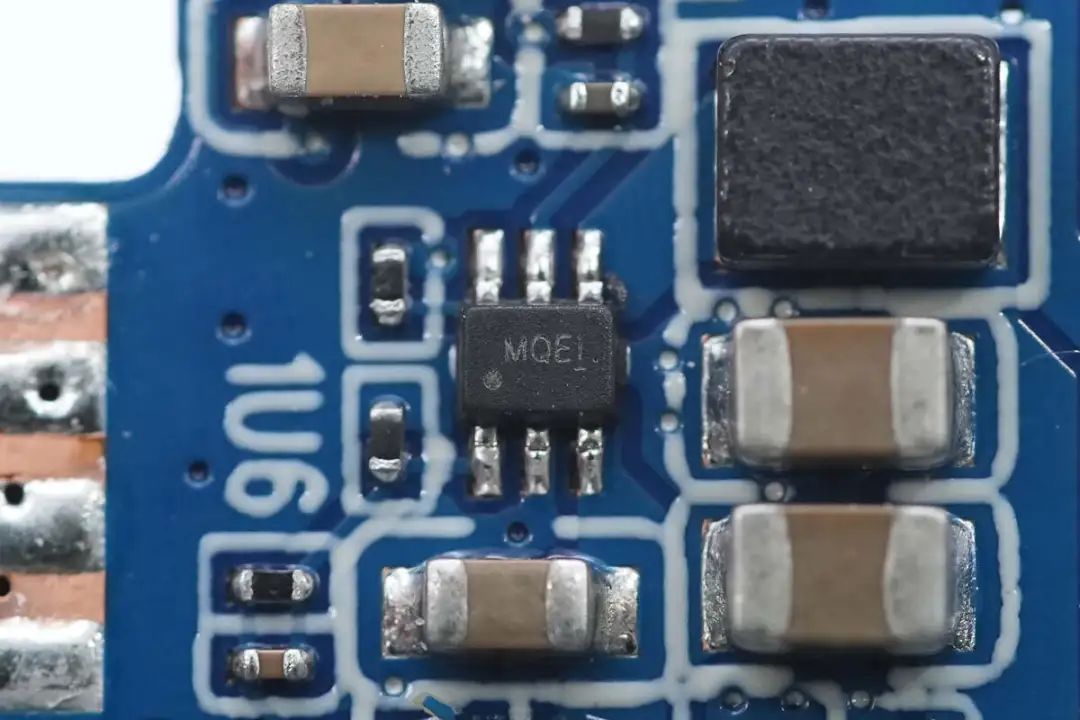

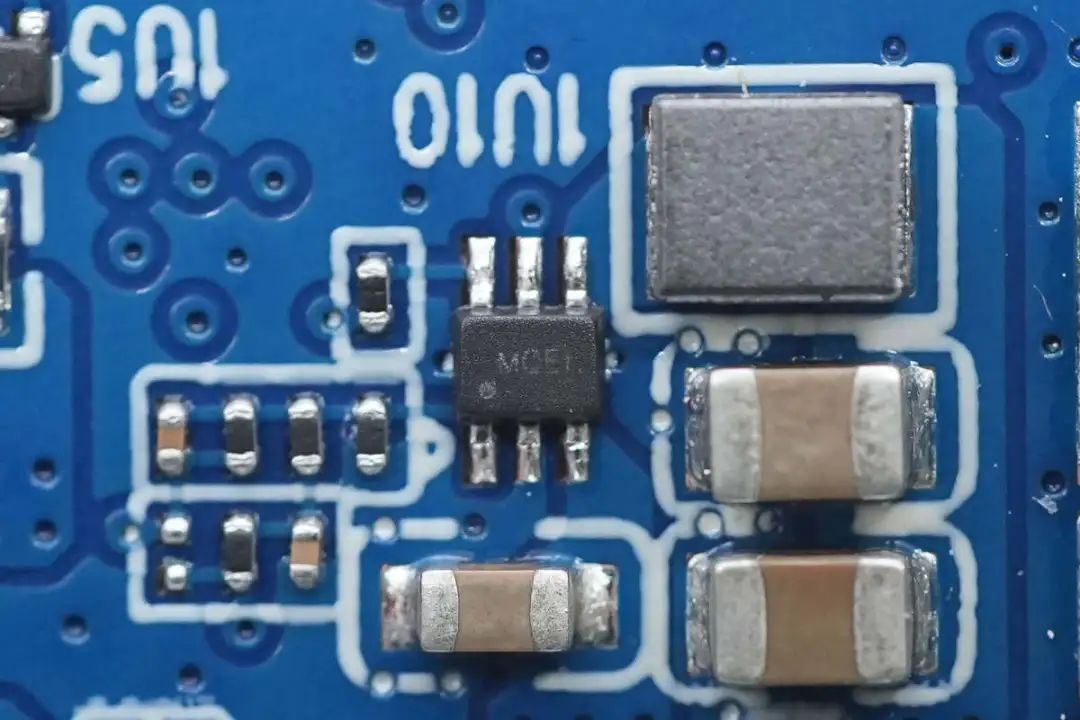

同步降压芯片来自钰泰半导体，丝印MQ，型号ETA3512，芯片内部集成开关管，支持5.5V输入电压，开关频率为2MHz，支持3A输出电流，芯片具备逐周期过流保护，短路保护和过热保护功能，采用SOT563封装。
钰泰半导体 ETA3512 资料信息。
另一颗ETA3512同步降压芯片特写。
共使用3颗ETA3512同步降压芯片。
升压芯片来自达沃科，型号VIS2007，是一颗全集成同步升压转换器，芯片内部集成10/30mΩ开关管，支持5V输出电压，具备8A峰值开关电流限制，内部集成补偿电路和软启动，具备过电流和短路保护，具备输出过电压保护和过热关断，采用FCQFN-10封装。

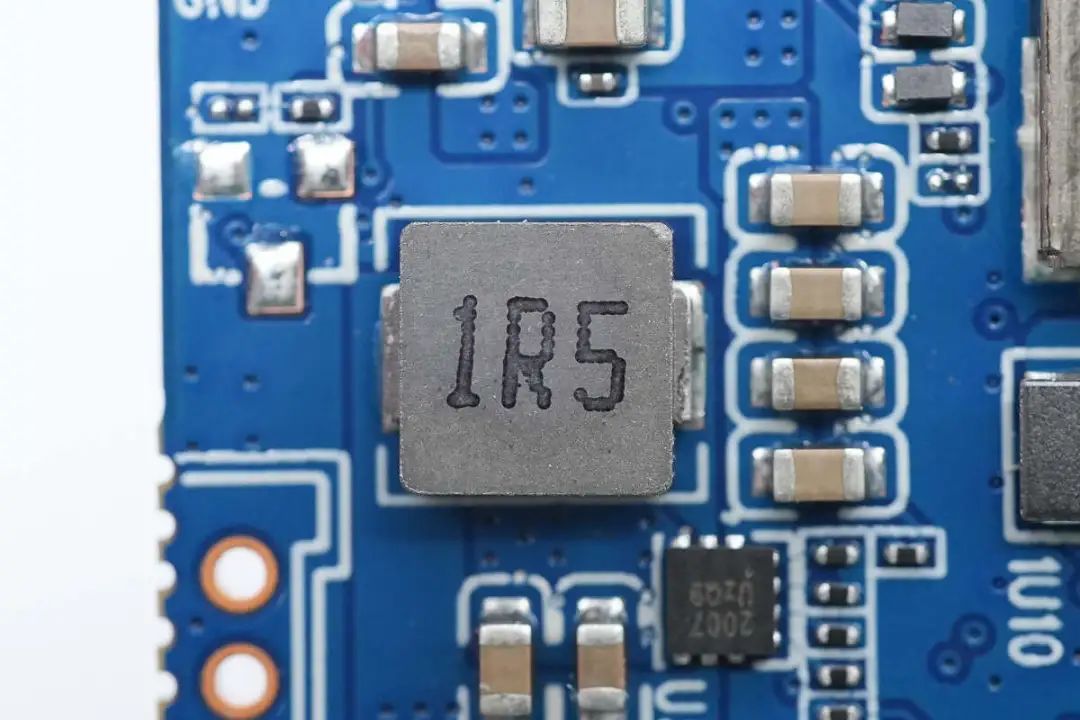

1.5μH合金升压电感特写。

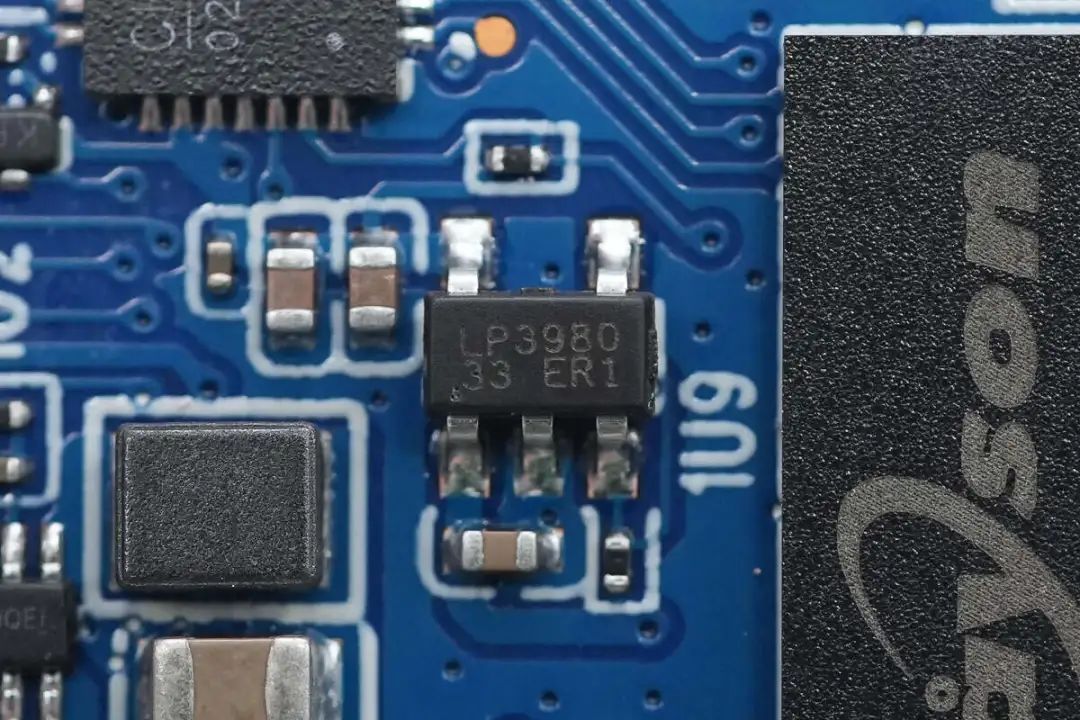

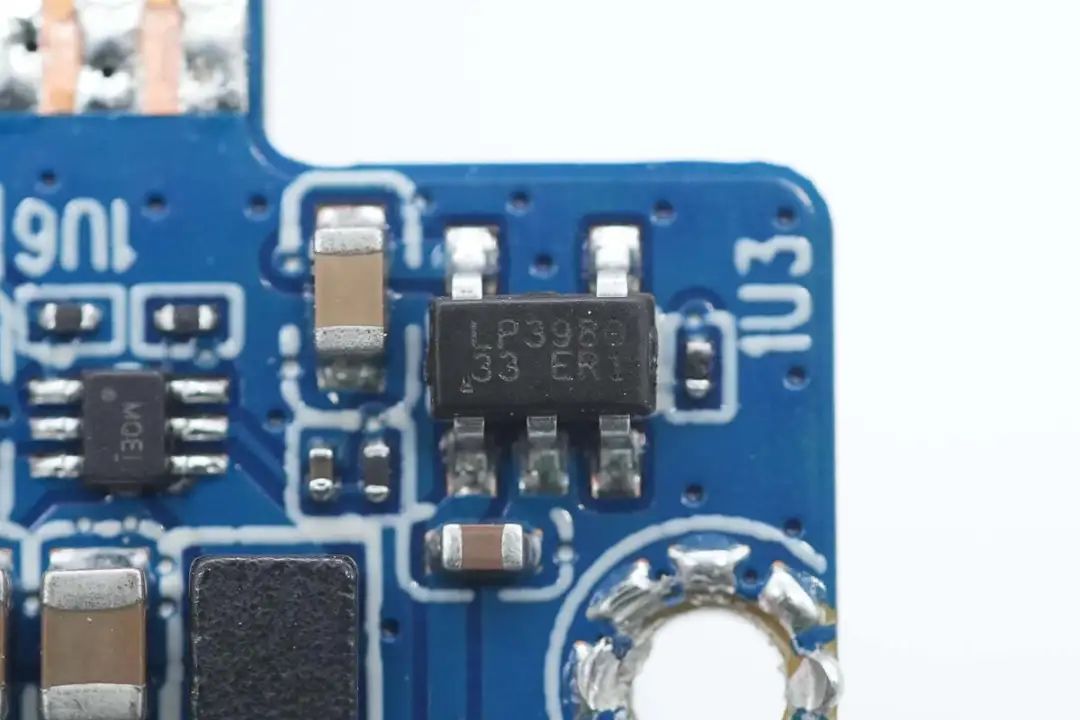

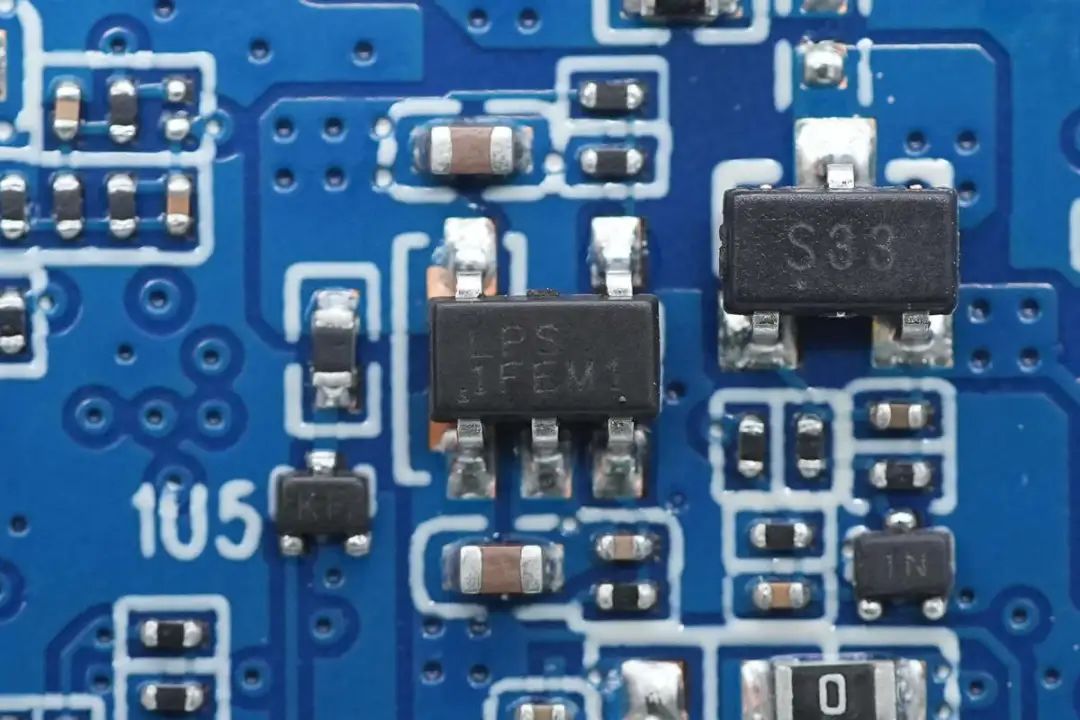

稳压芯片来自微源半导体，型号LP3980-33B5F，支持5.5V输入电压，输出电压3.3V，输出电流500mA，采用SOT23-5封装。
另一颗稳压芯片型号相同。
稳压芯片来自微源半导体，丝印LPS 1F，型号LP3983HAB5F，为超低噪声稳压器，支持6V输入电压，输出电压可调，输出电流600mA，采用SOT23-5封装。

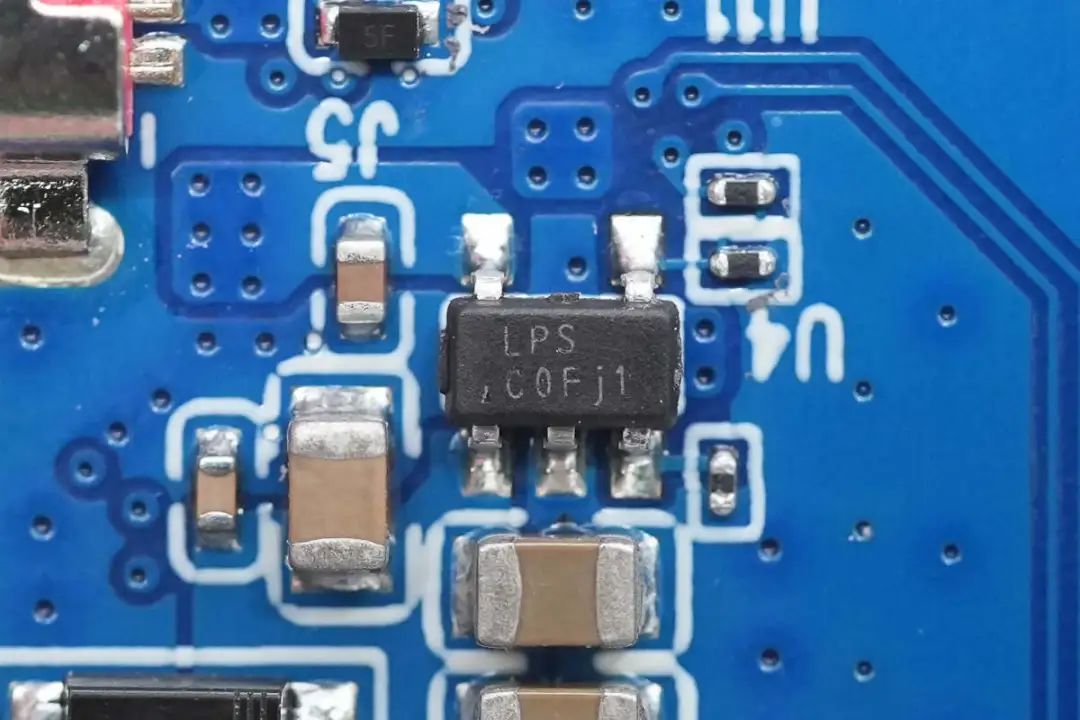

过流保护芯片来自微源半导体，丝印LPS C0，型号LPW5209AB5F，支持6V输入电压，限流值2.1A，可通过外接电阻设置，支持短路保护和过热保护，采用SOT23-5封装。

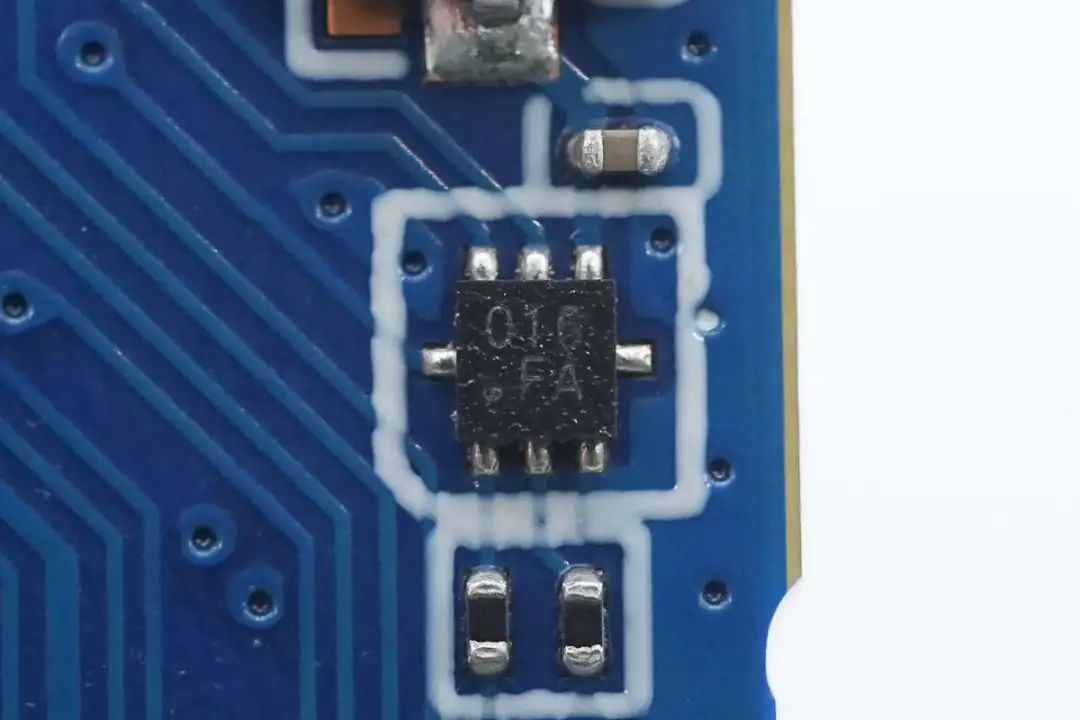

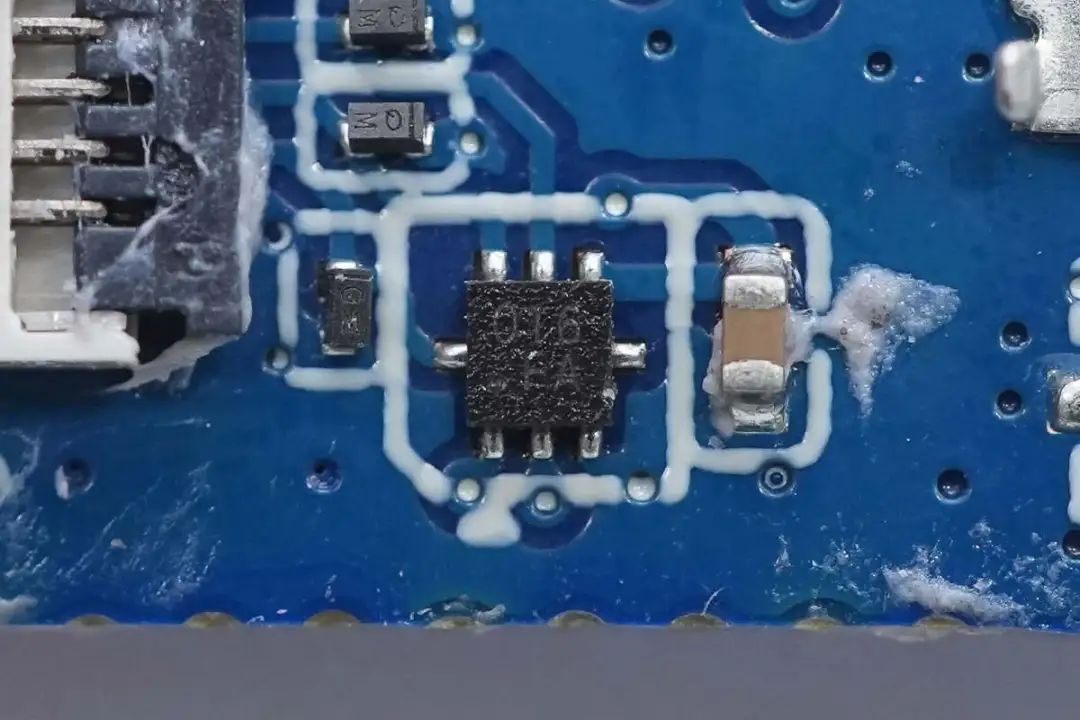

LED驱动芯片来自艾为，丝印016，型号AW2016QNR，是一款具有自动充电指示的三通道恒流LED驱动器，最大驱动电流4级可选，支持16级LED驱动电流配置，支持4096种混色，芯片使用I2C接口通信，采用QFN-8L封装。
另一颗LED驱动器型号相同。

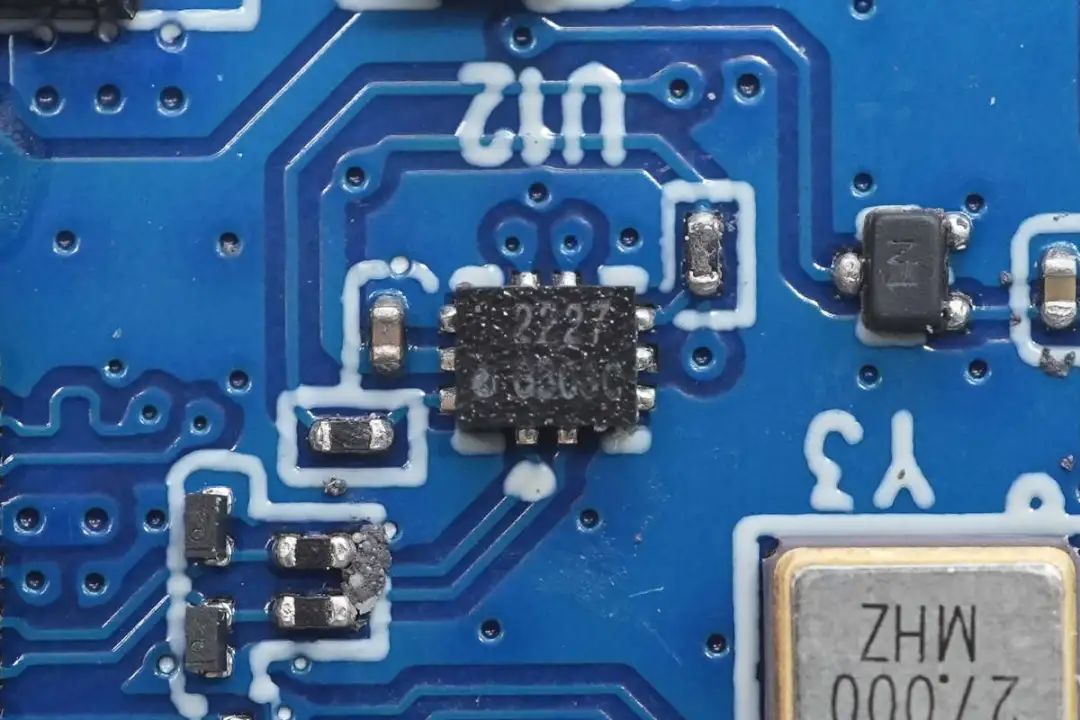

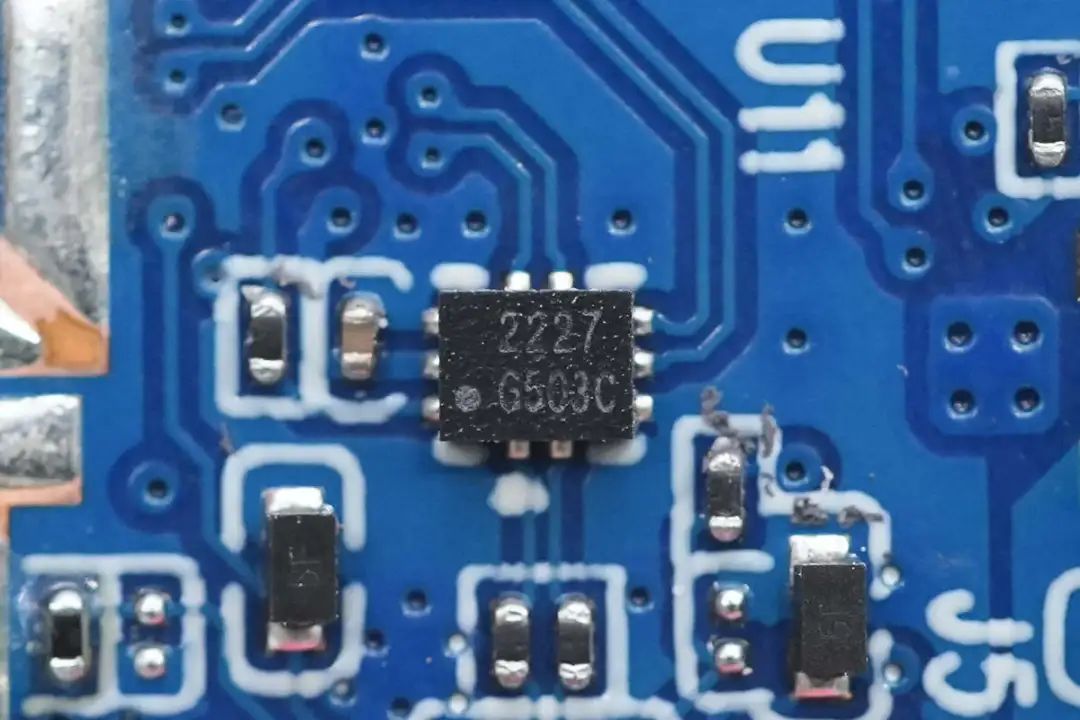

丝印2227的切换开关特写。
共设有两颗同型号的切换开关。

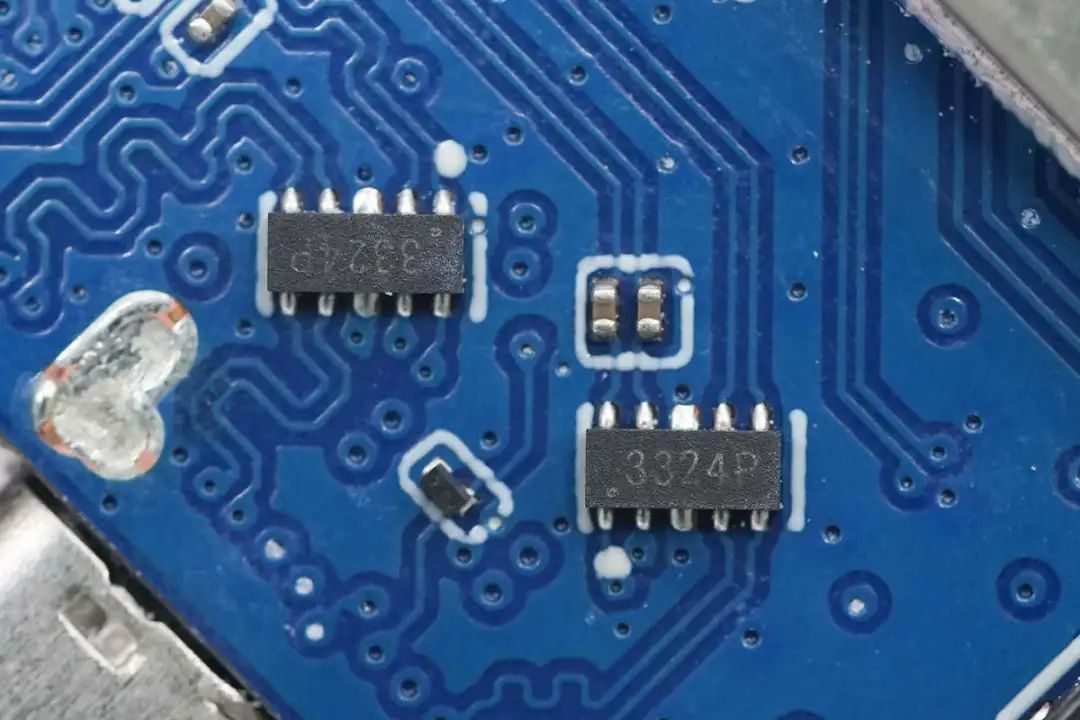

两颗TVS阵列丝印3324P，用于USB-C接口静电保护。

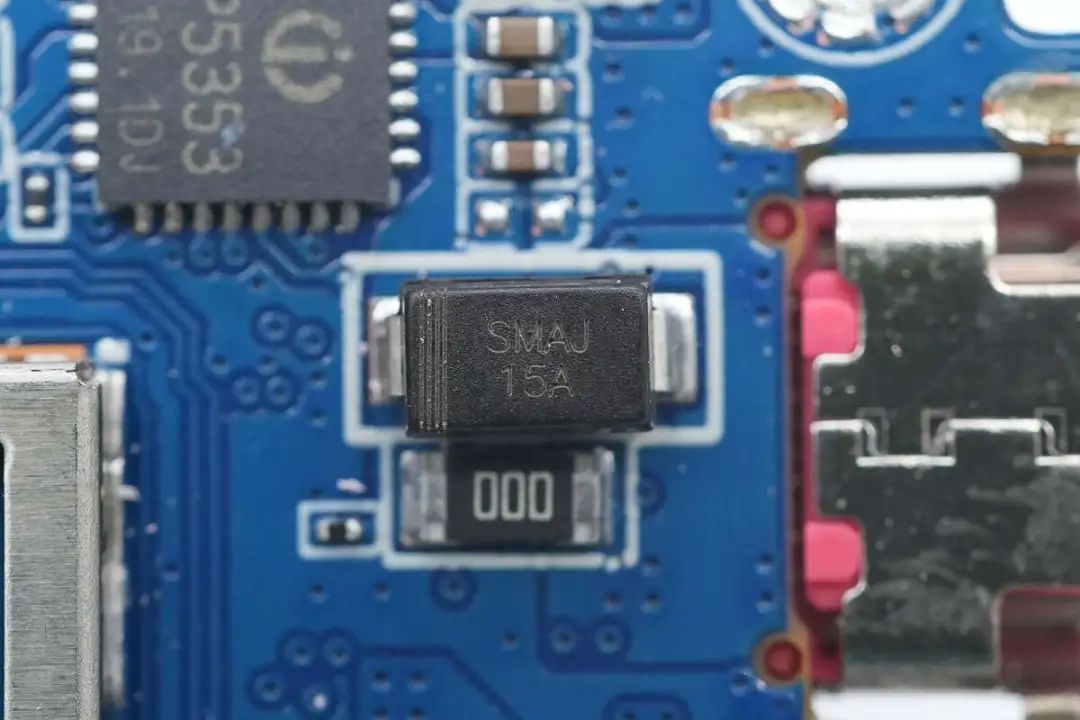

SMAJ15A TVS用于USB-C接口过压保护。

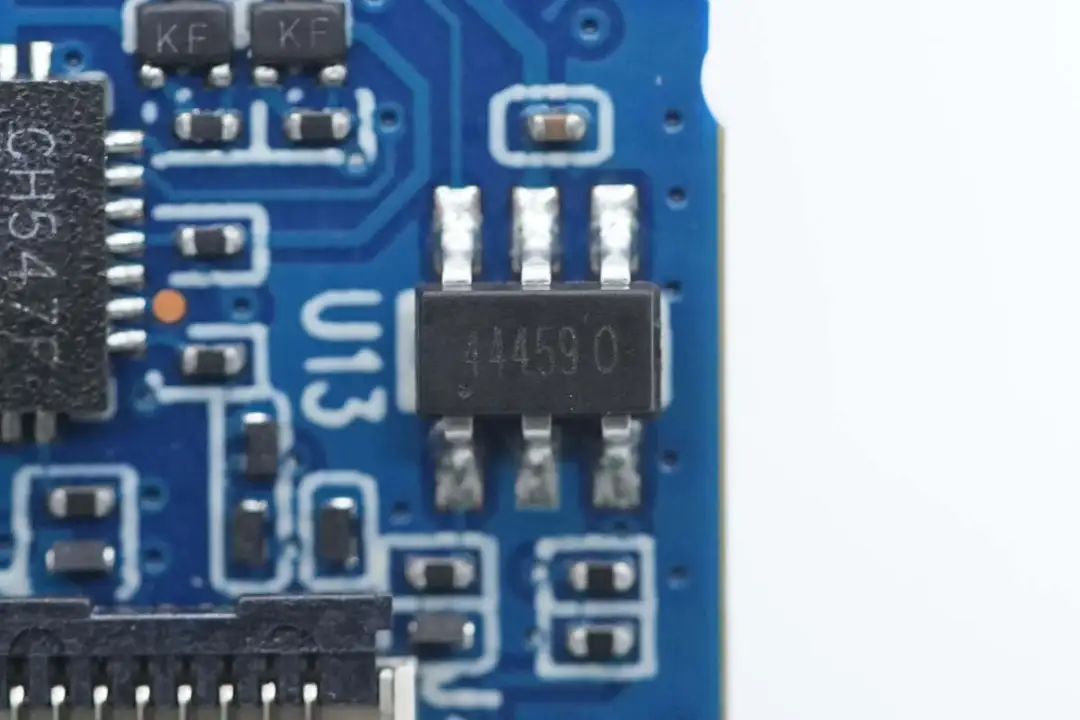

丝印444590的芯片特写。

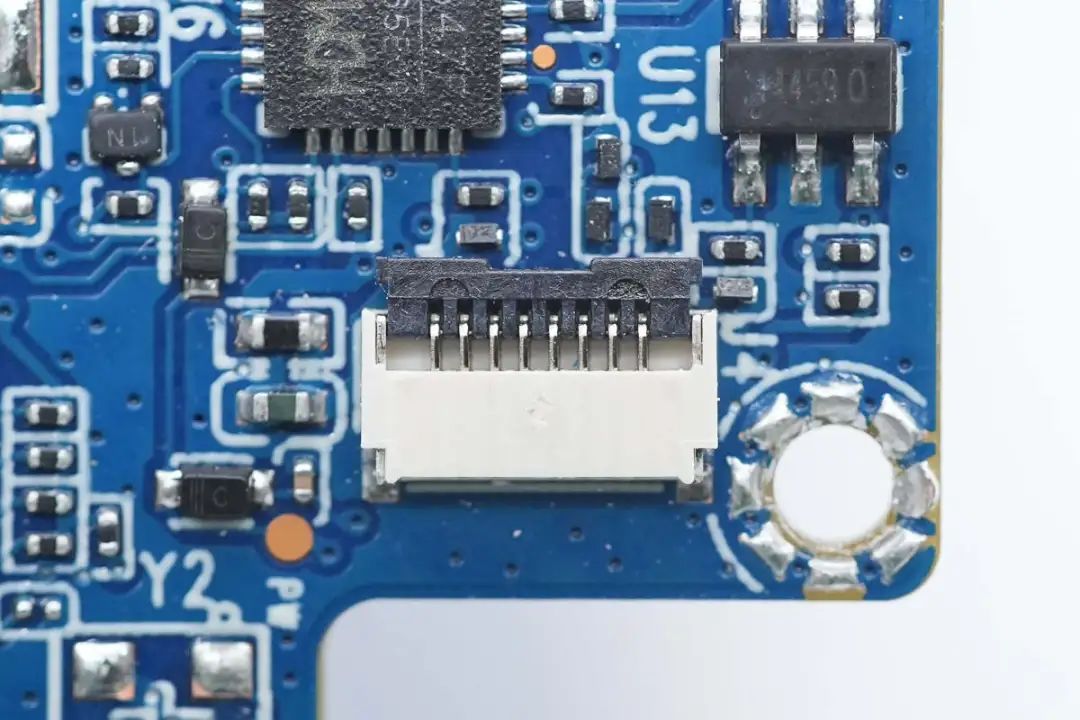

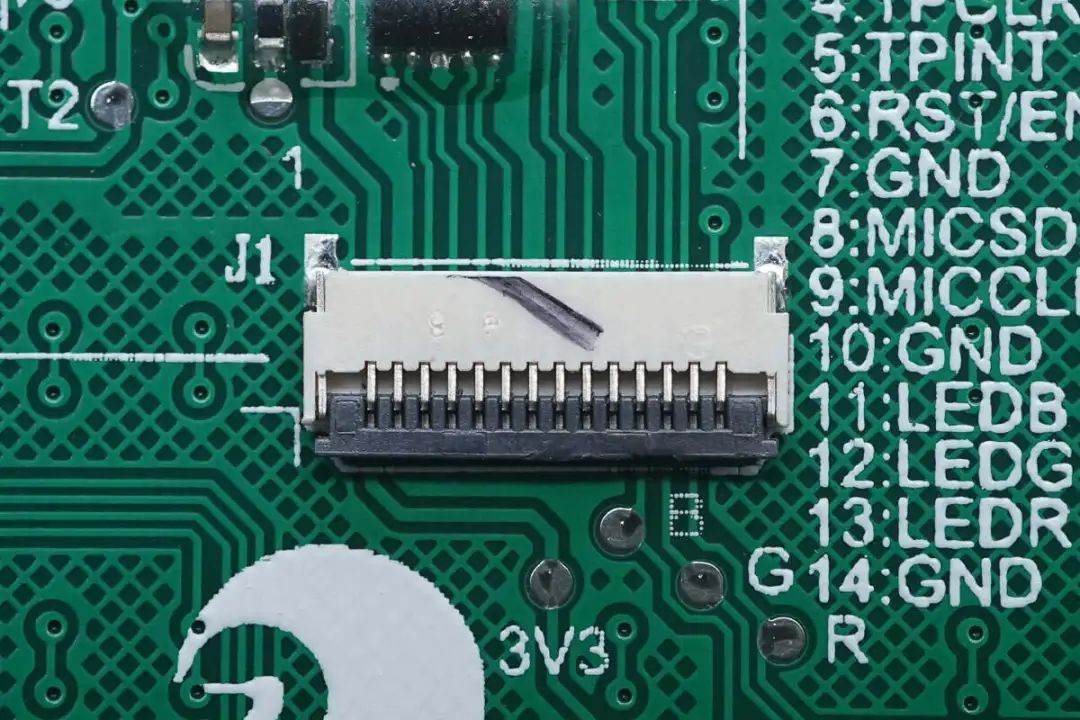

连接触摸屏幕的排线插座特写。

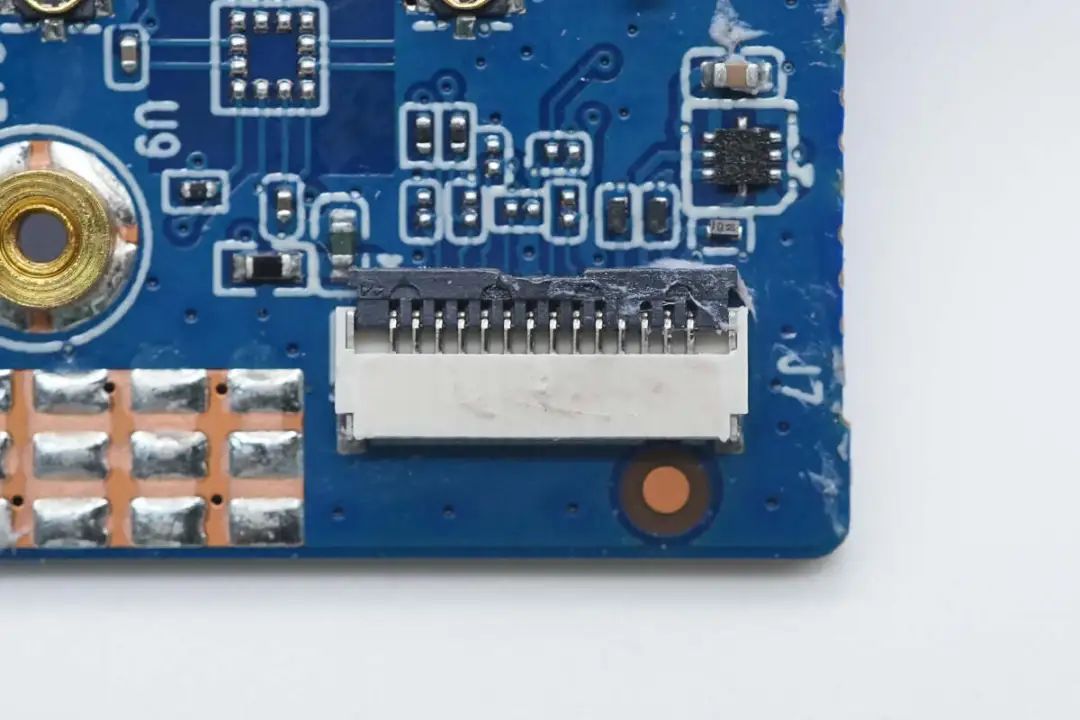

连接机身侧面按键的排线插座特写。

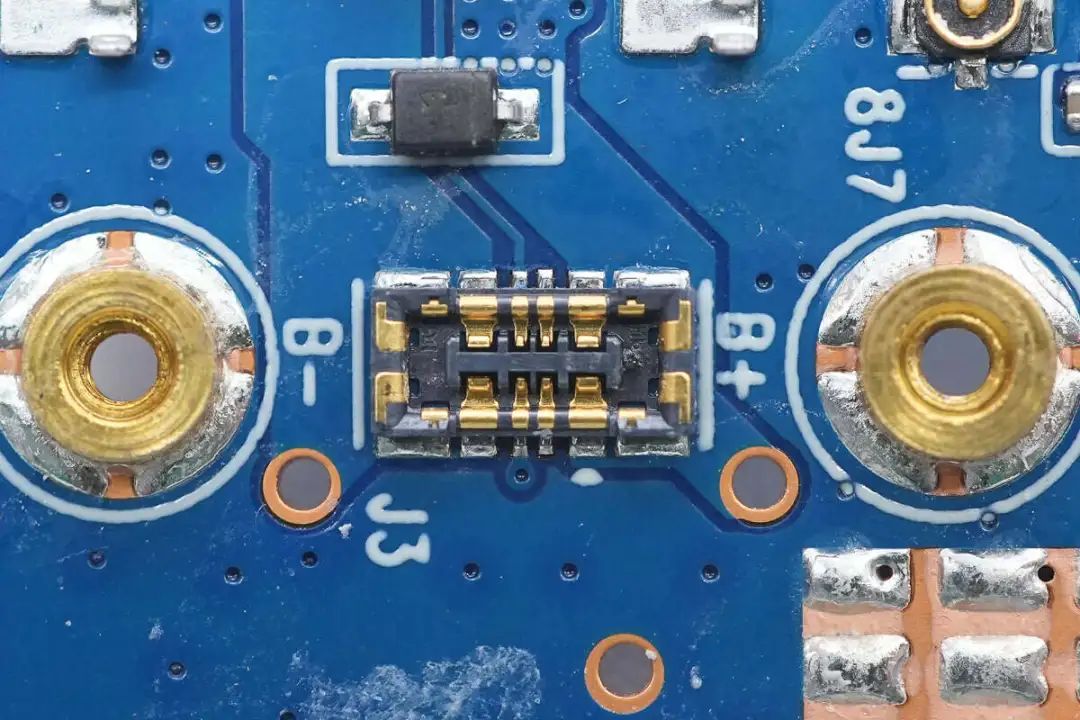

电池排线插座特写。

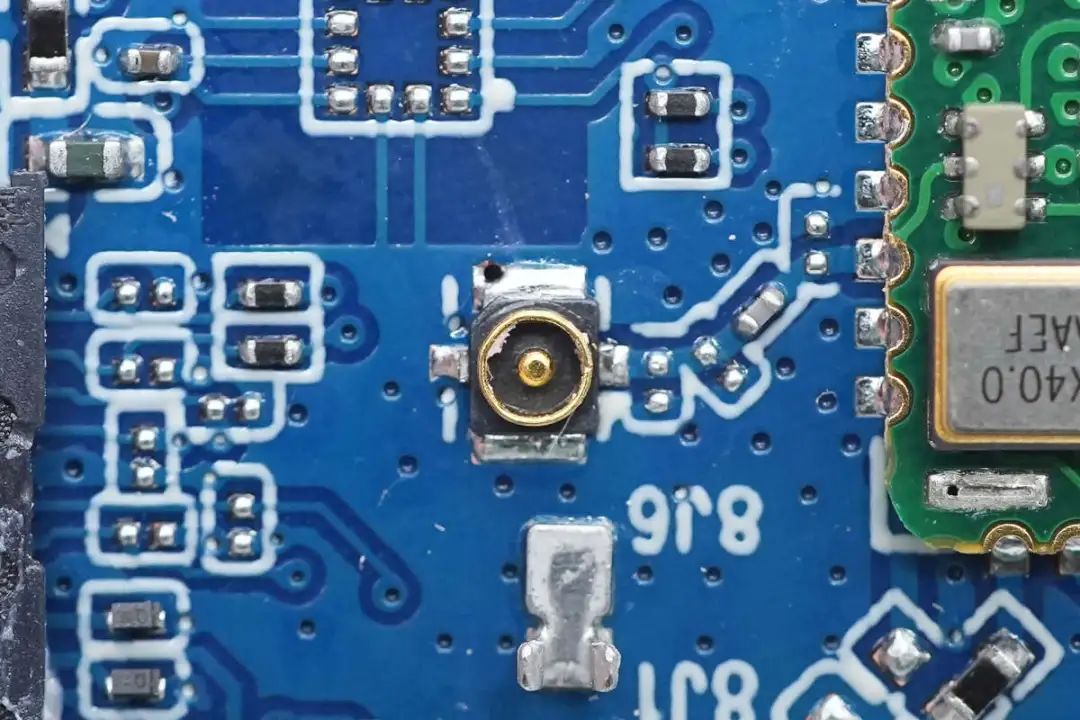

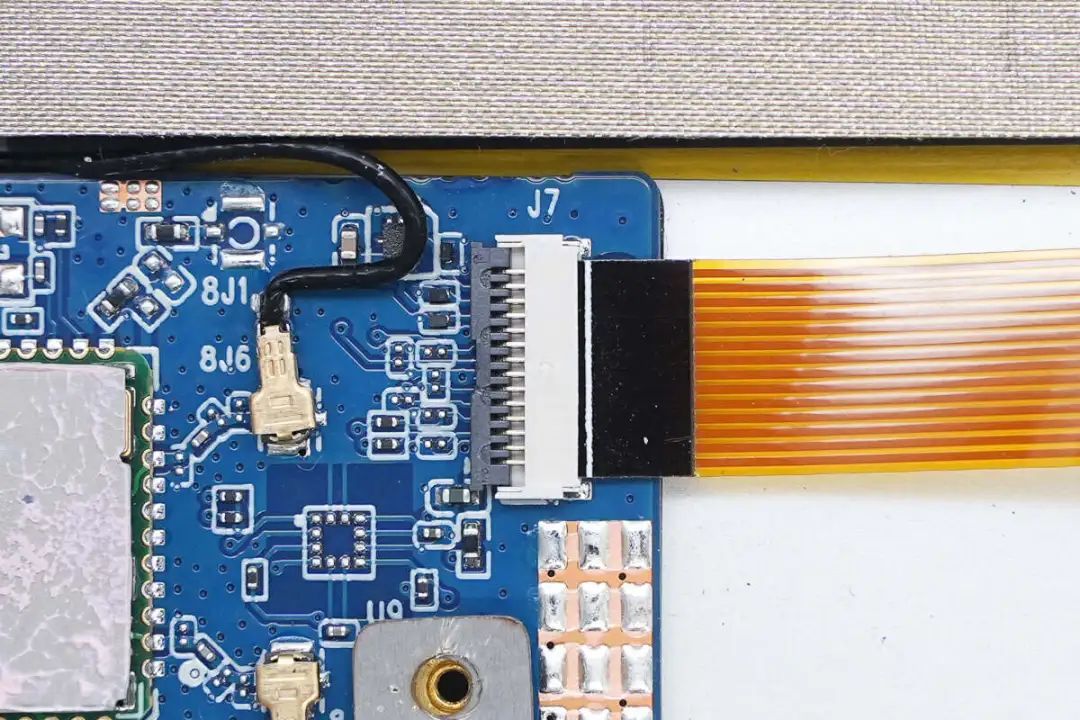

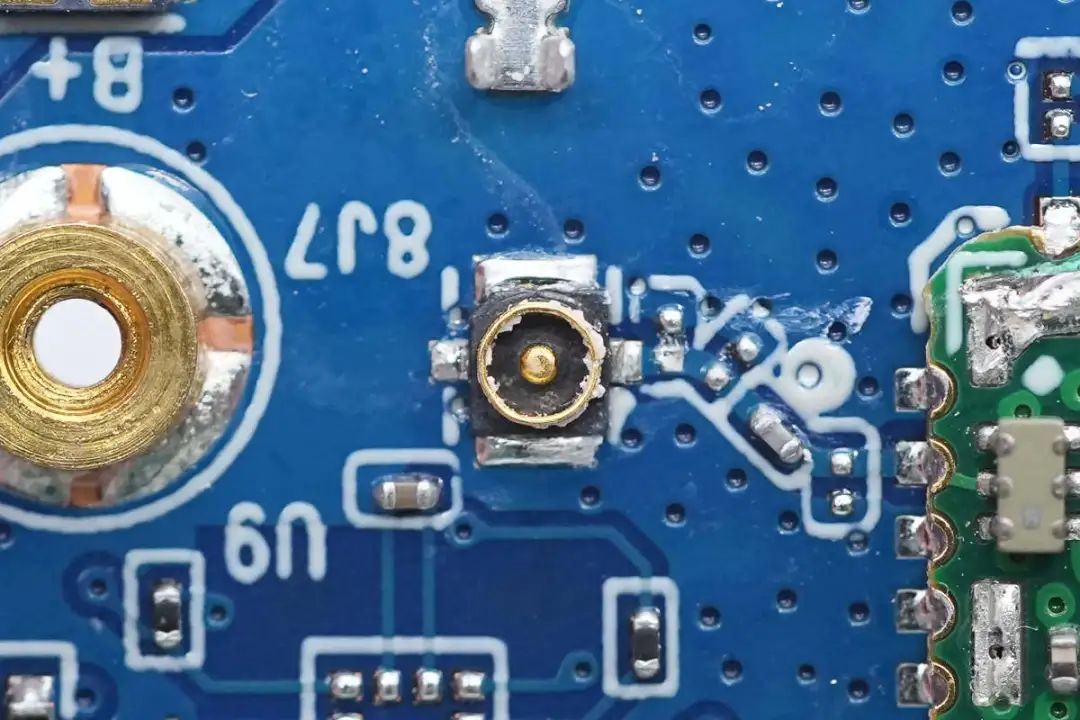

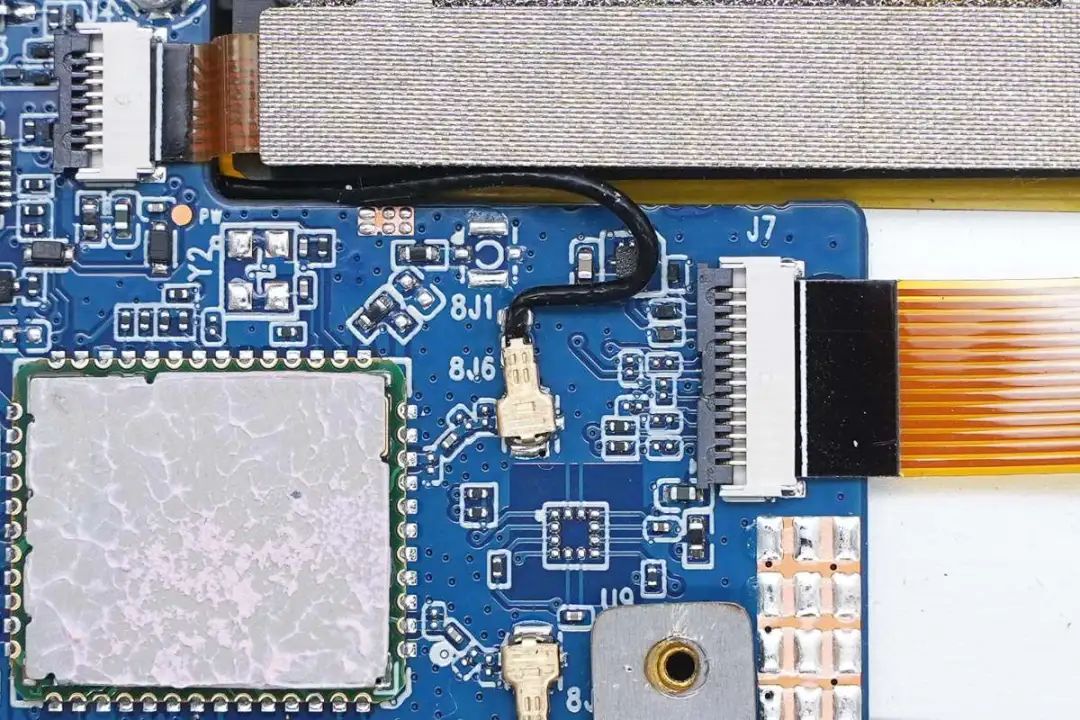

连接WiFi天线的插座特写。
另一个天线插座相同。

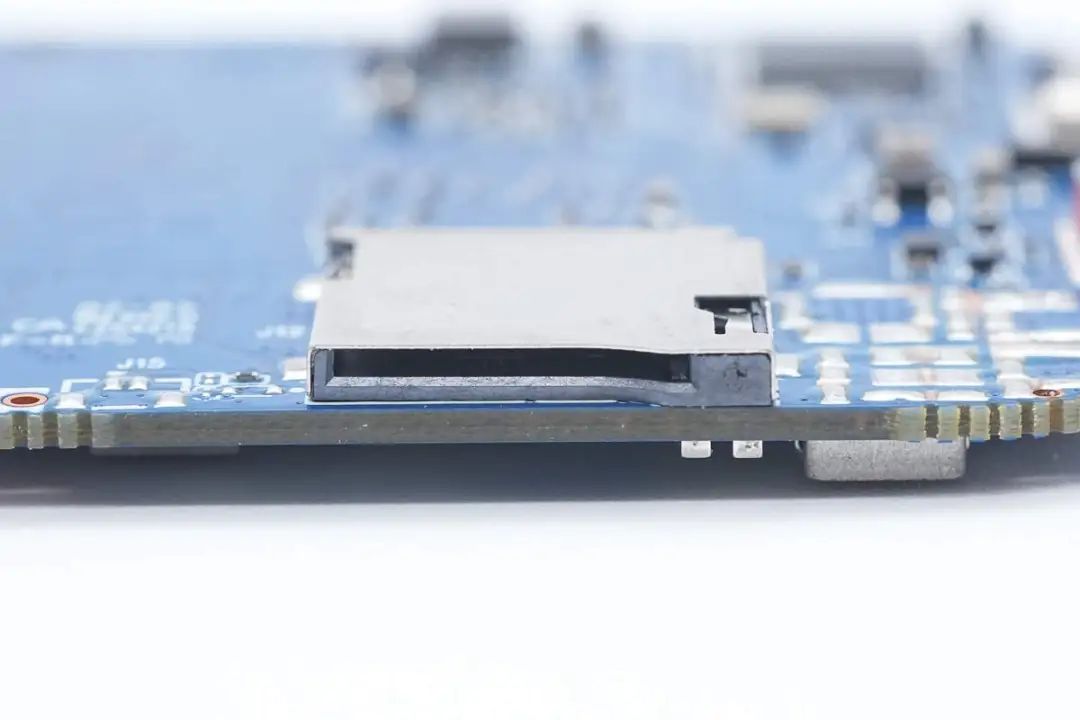

贴片TF卡槽特写。

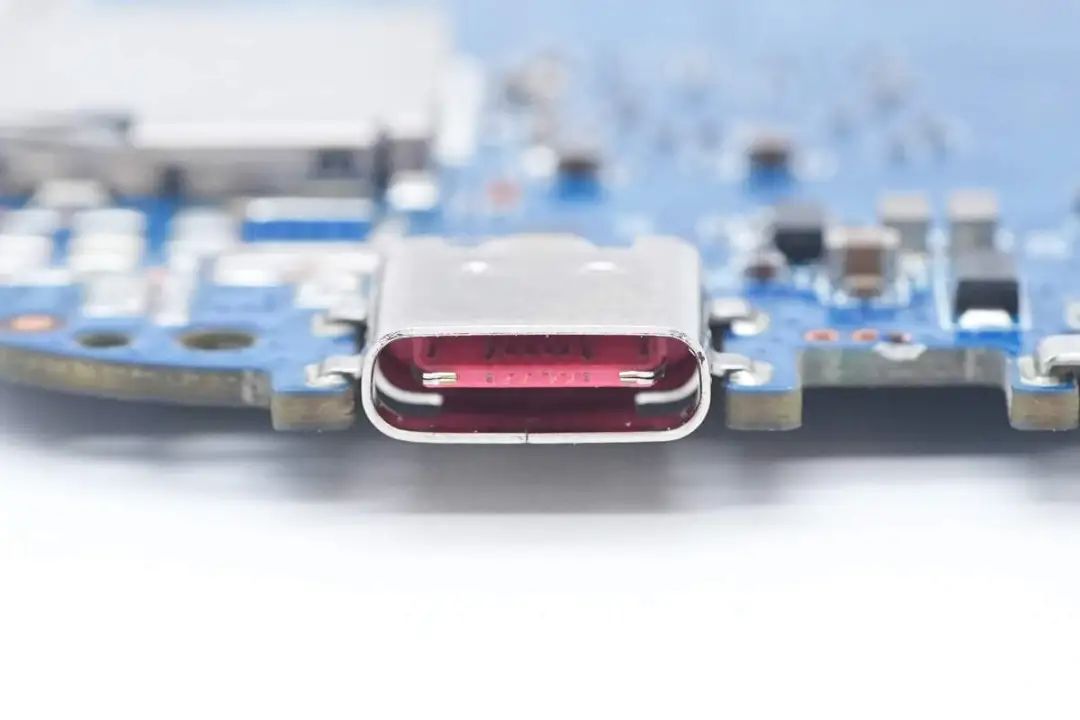

用于电源输入的USB-C母座为红色胶芯。

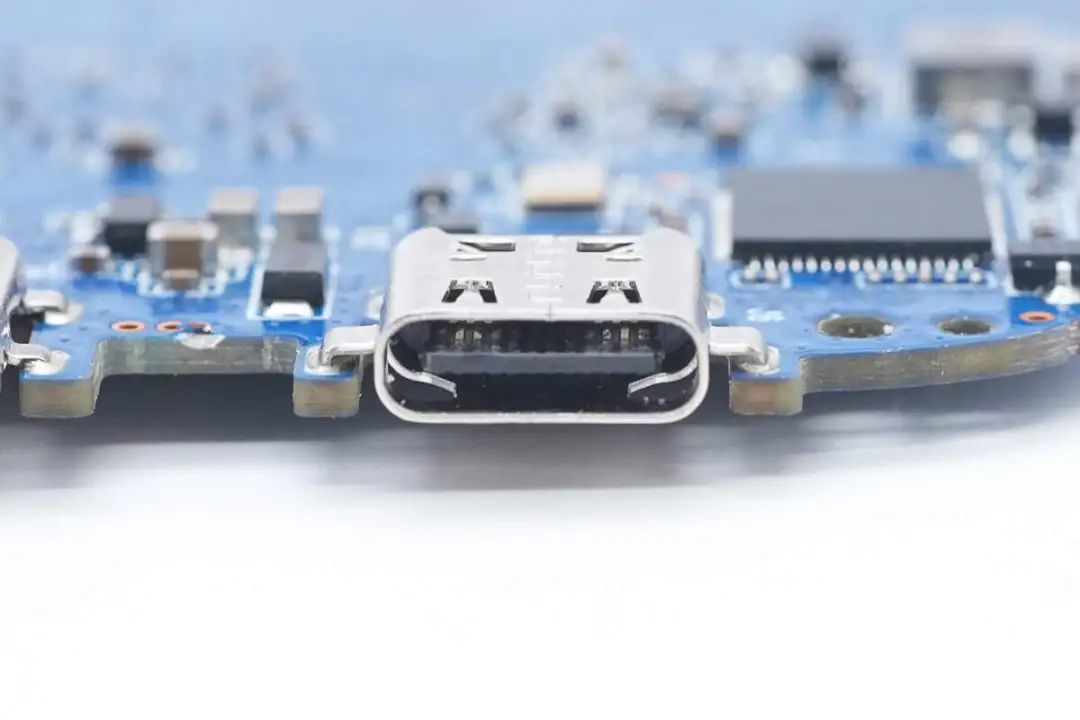

用于视频输出的USB-C母座为黑色胶芯。

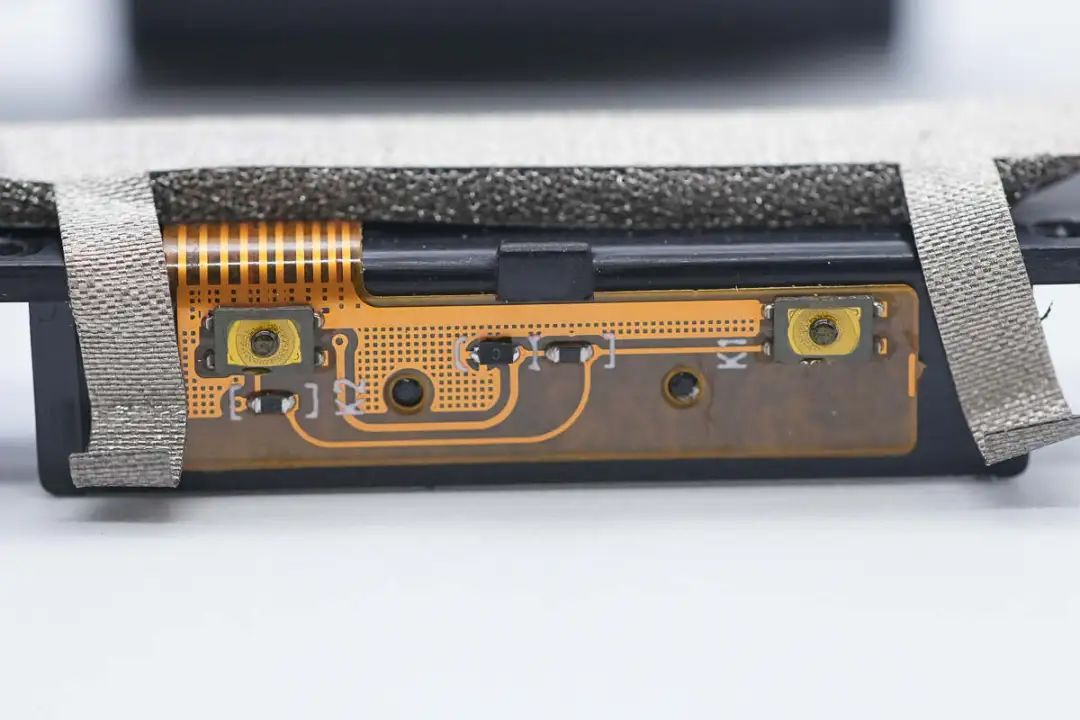

在支架上粘贴按键和指示灯排线。

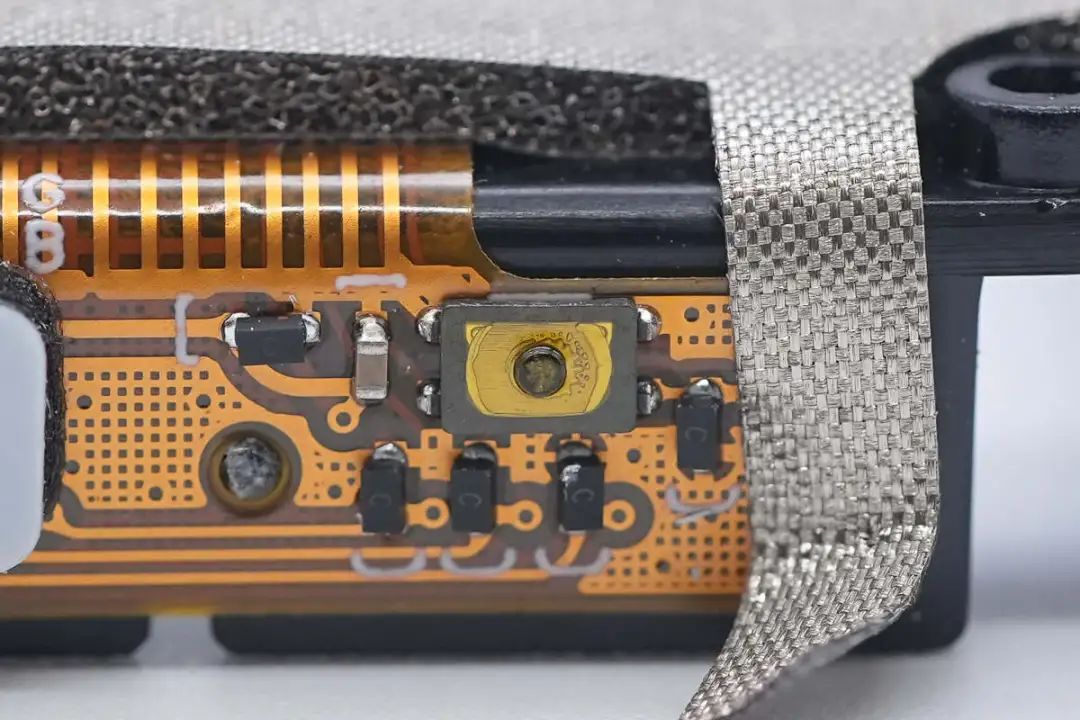

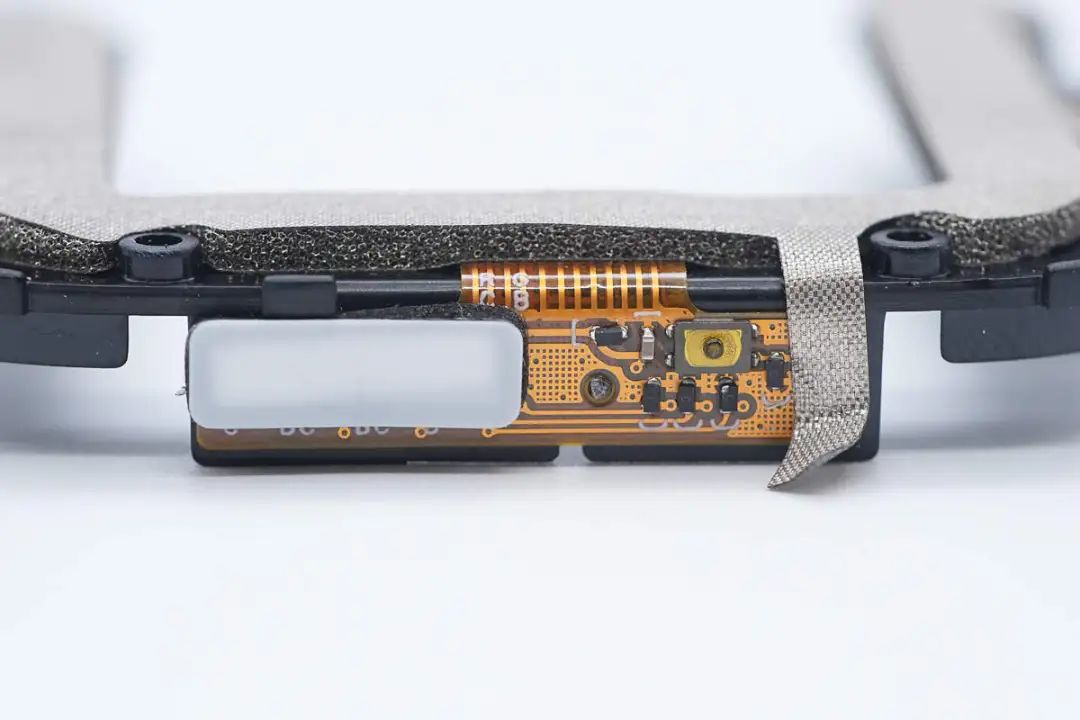

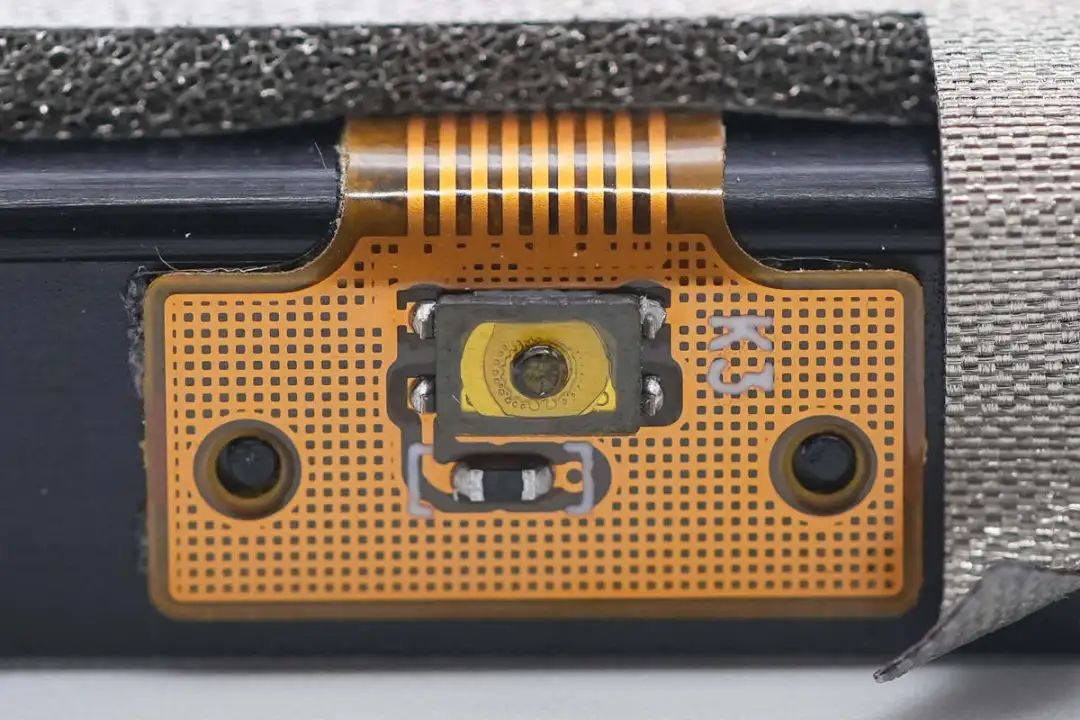

顶部LED指示灯和贴片按键特写。
按键和LED指示灯设有TVS进行静电保护。
机身侧面音量加减按键也设有TVS进行静电保护。
机身侧面快捷键也设有TVS进行静电保护。

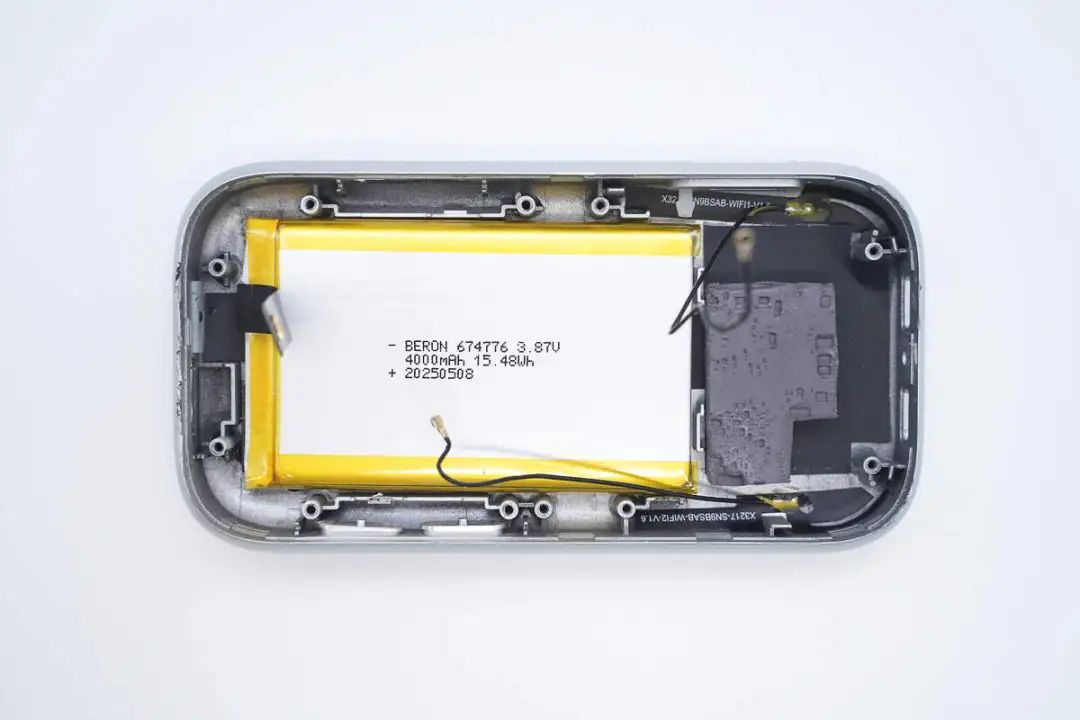

壳体内部设有电池和导热垫。

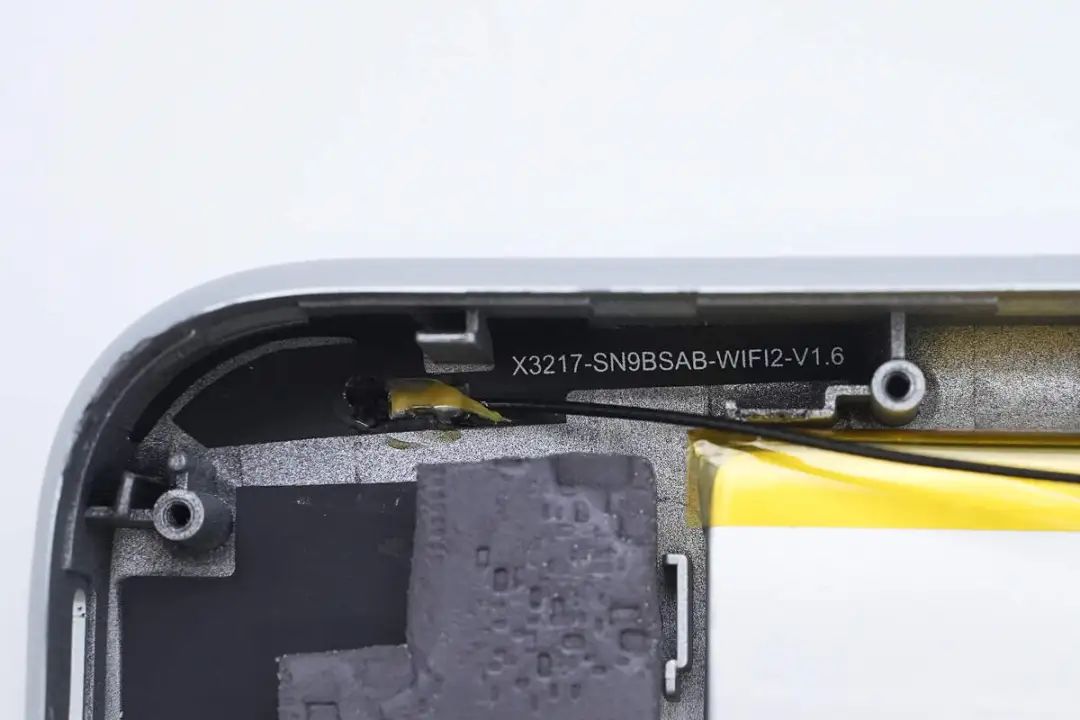

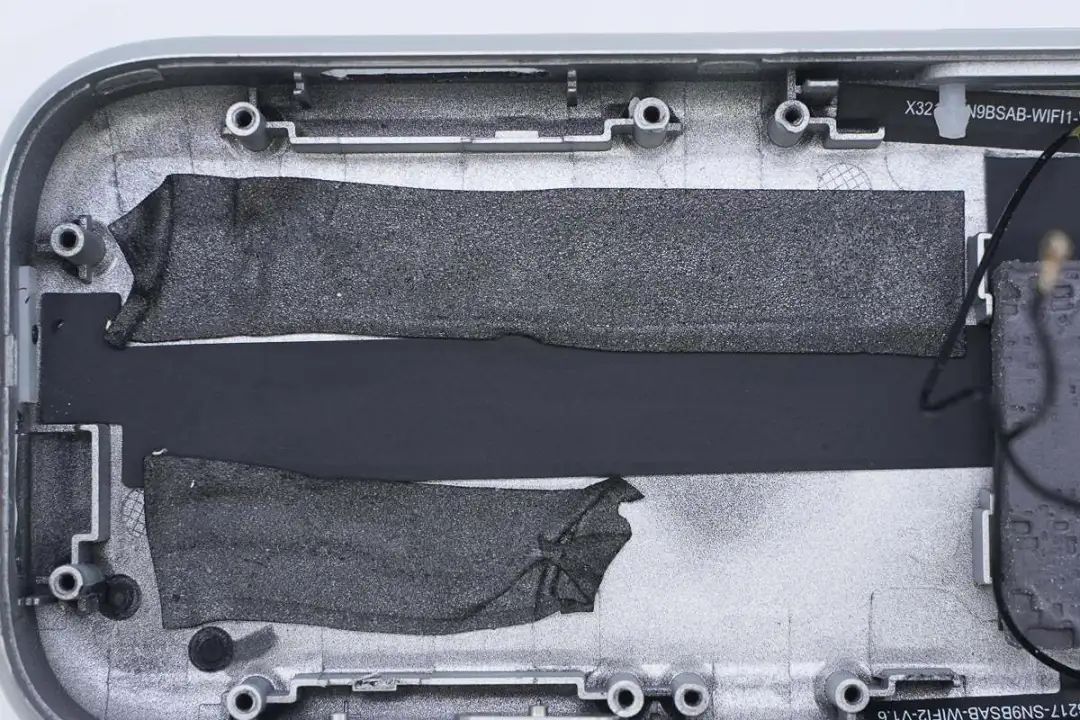

导热垫下方为石墨导热贴纸，上下两侧设有WiFi天线。

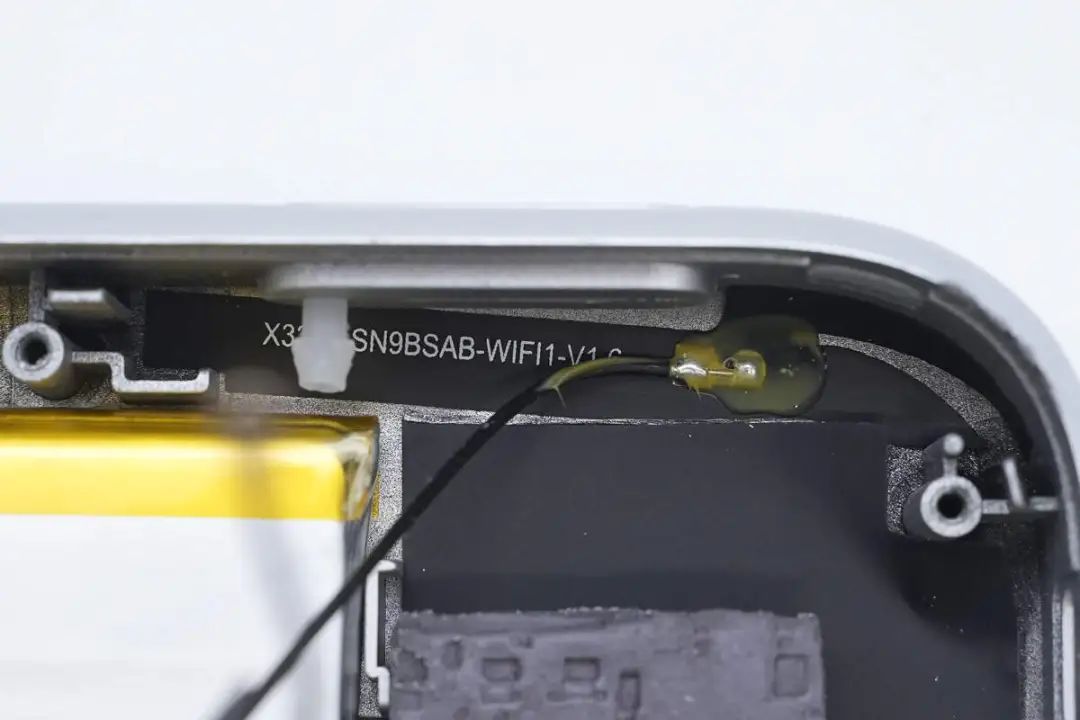

贴片WiFi天线特写，焊接同轴馈线。
另一片贴片天线特写。

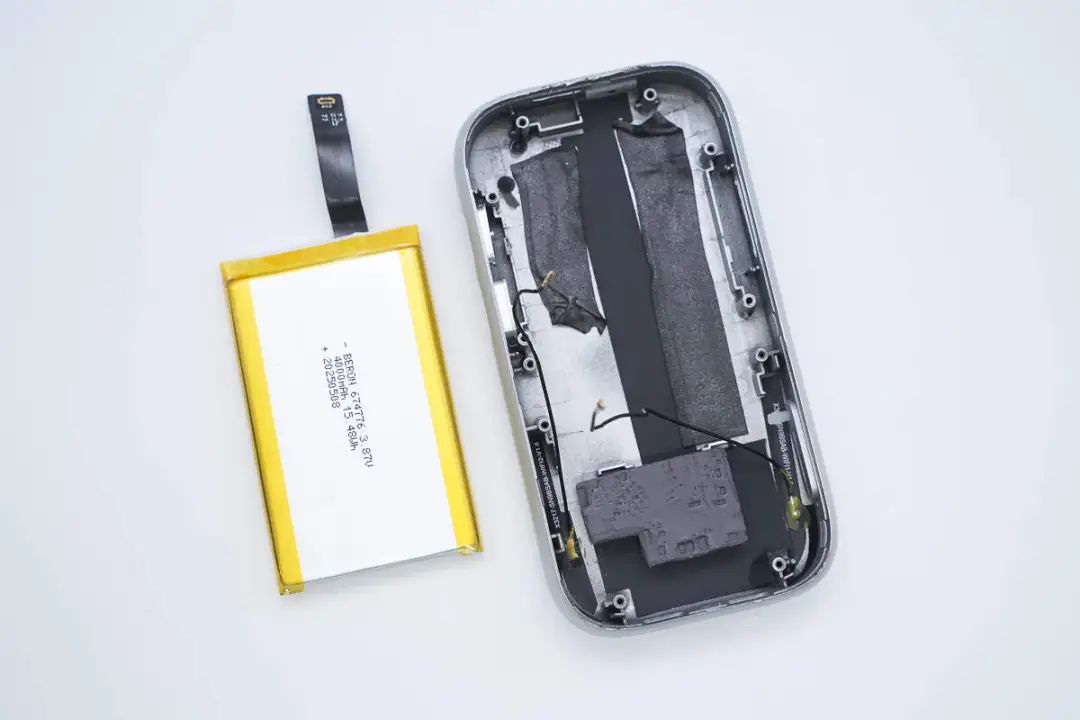

从壳体内取出电池。
电池采用双面胶粘贴固定，壳体内部粘贴石墨导热贴纸。

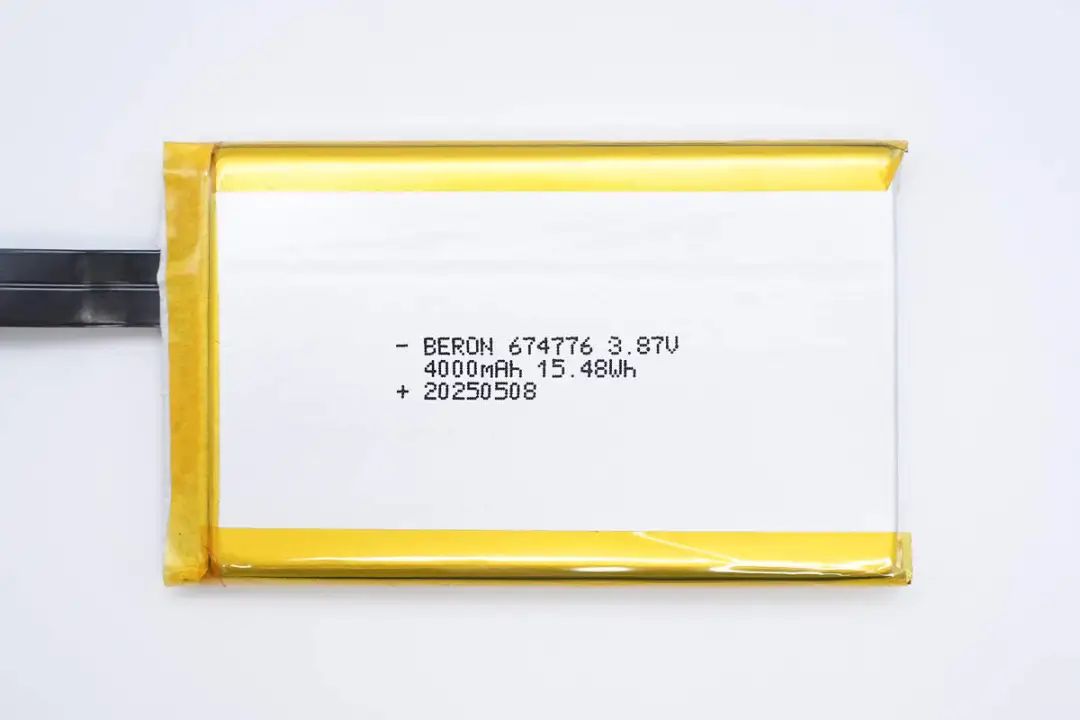

电池来自博龙能源，尺寸为674776，标称电压3.87V，容量为4000mAh，能量为15.48Wh。

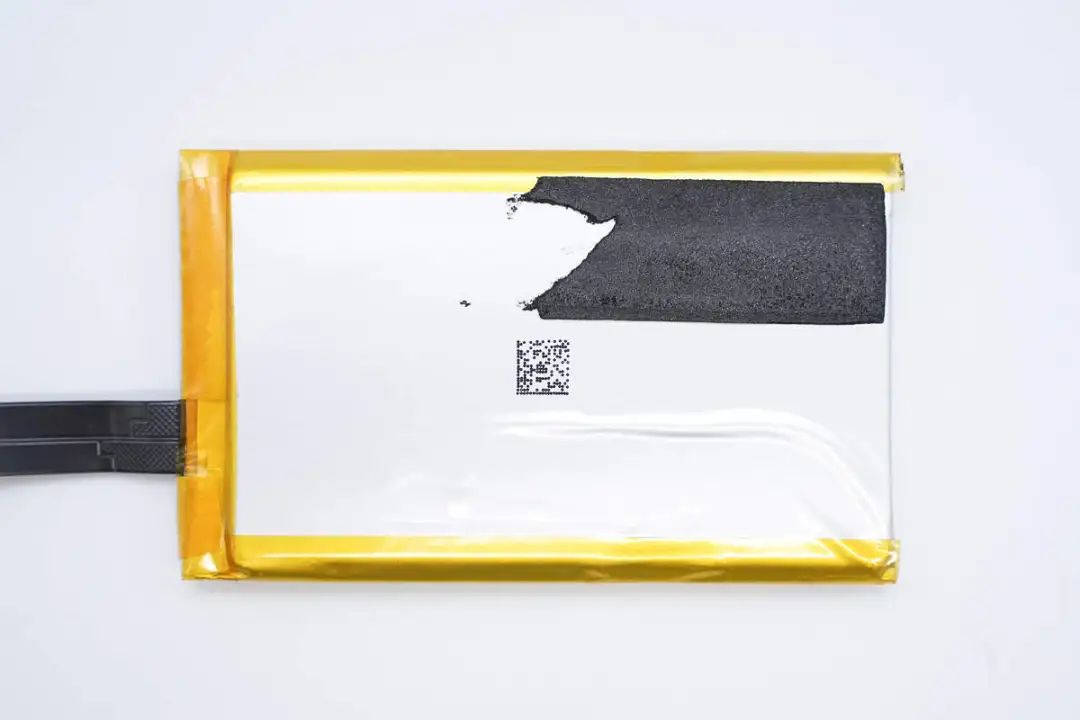

电池背面印有二维码。
电池前端设有保护板。

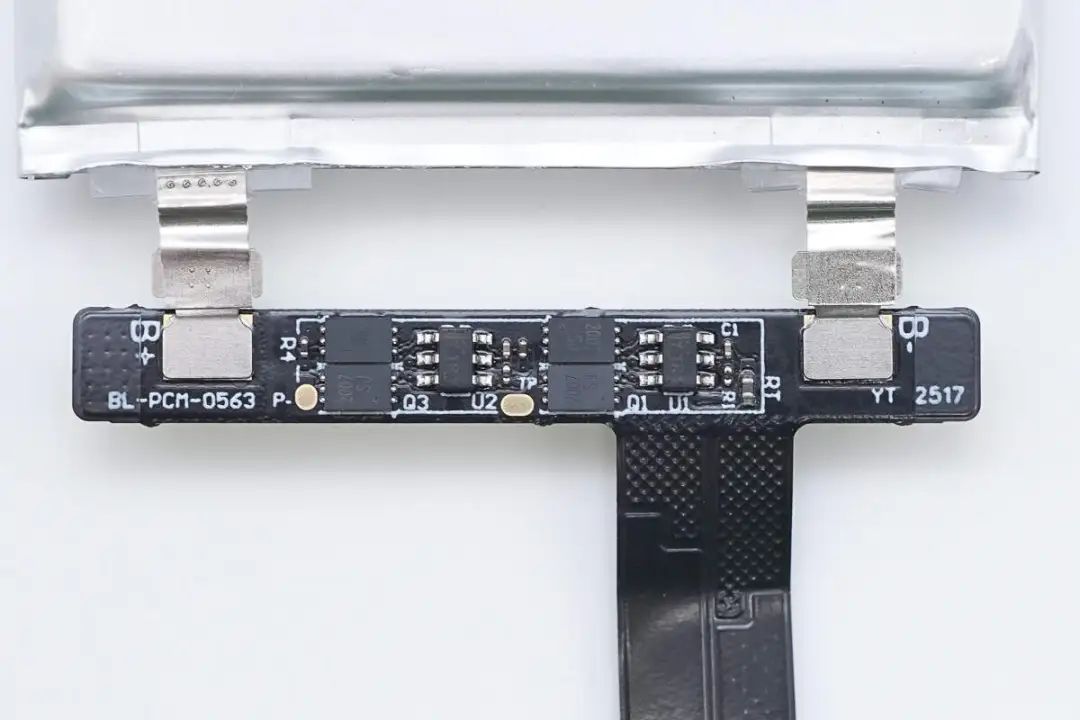

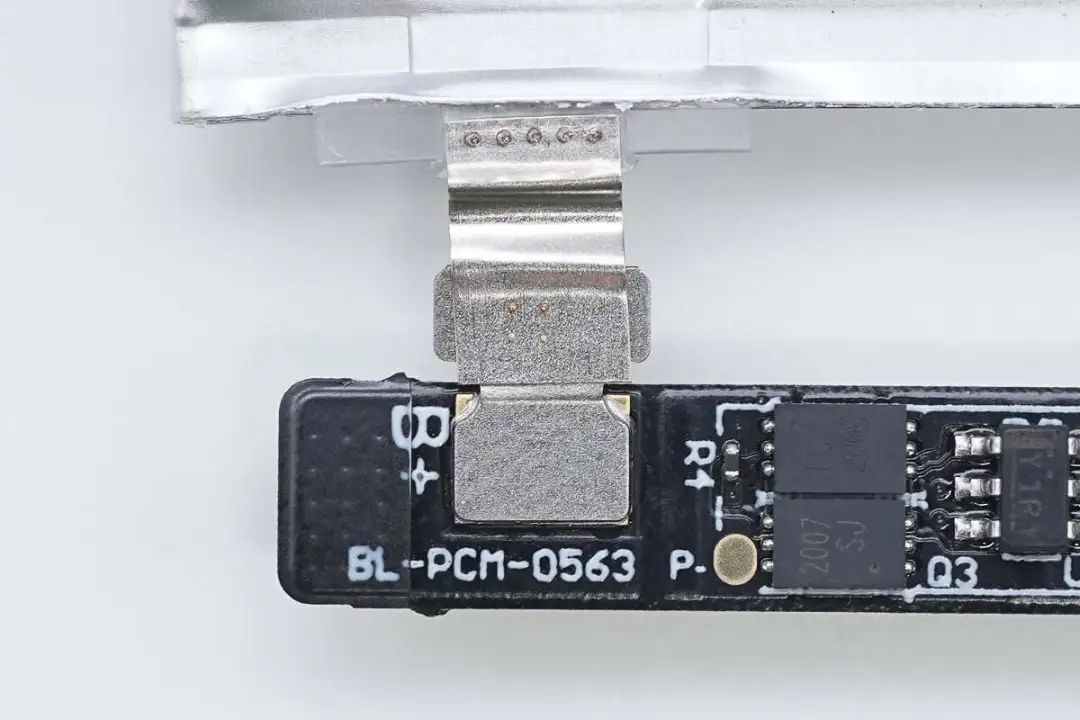

电池保护板设有保护芯片和电池保护管。
保护板背面没有元件。

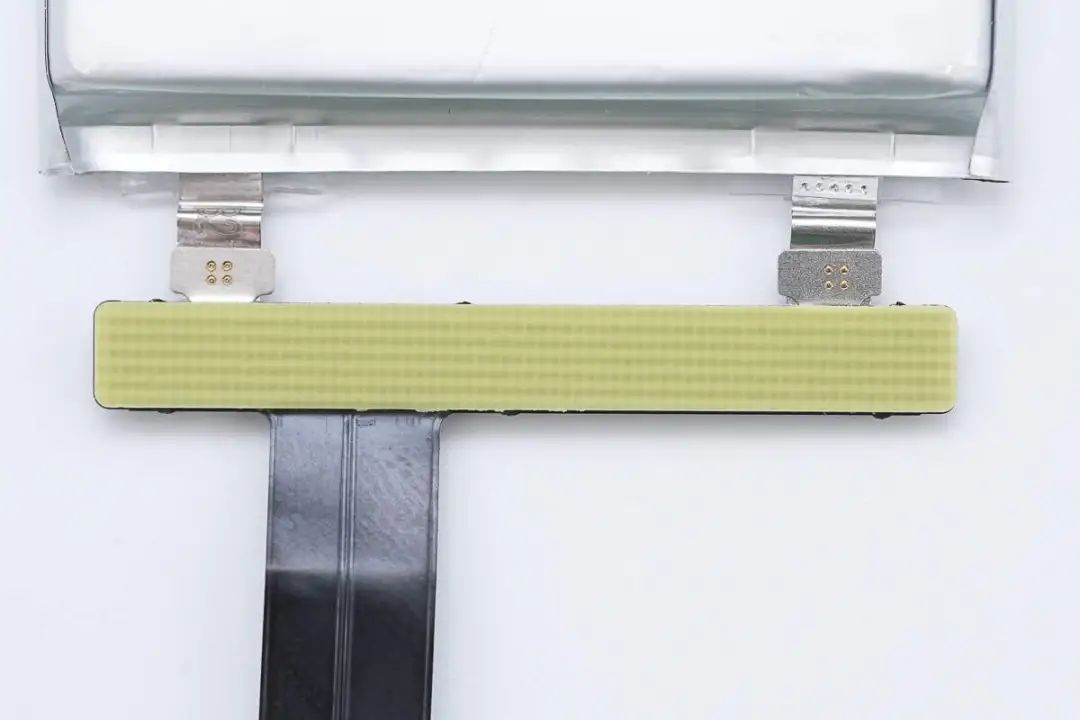

电池极耳通过点焊连接。

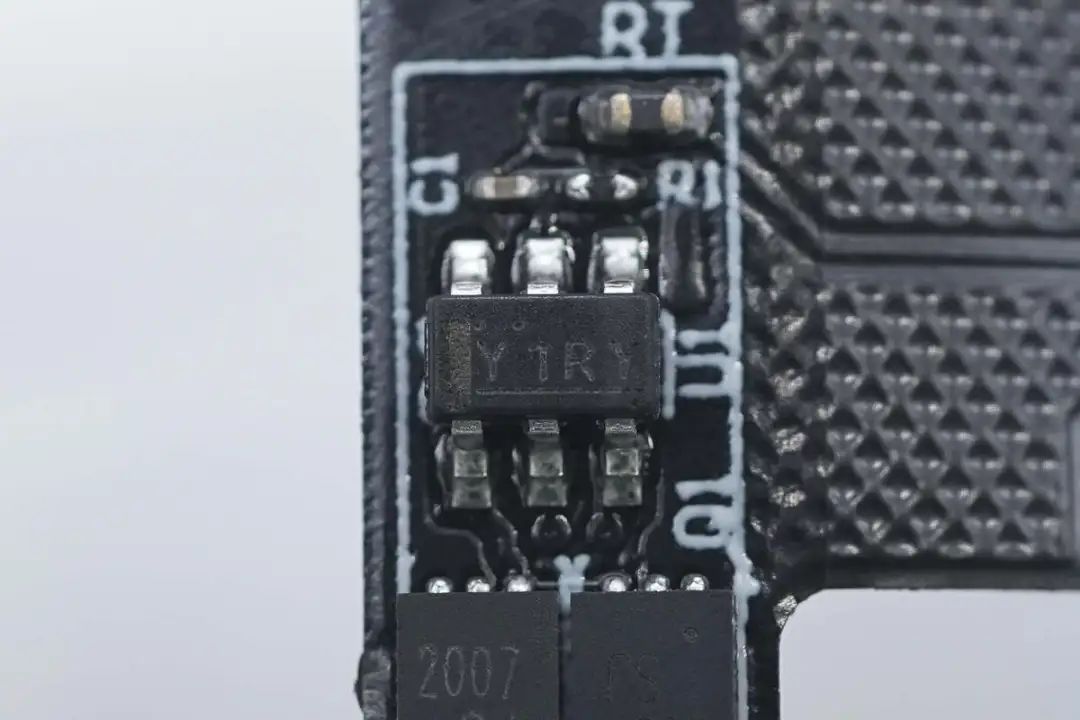

电池保护芯片丝印Y1RY，右上方设有热敏电阻。

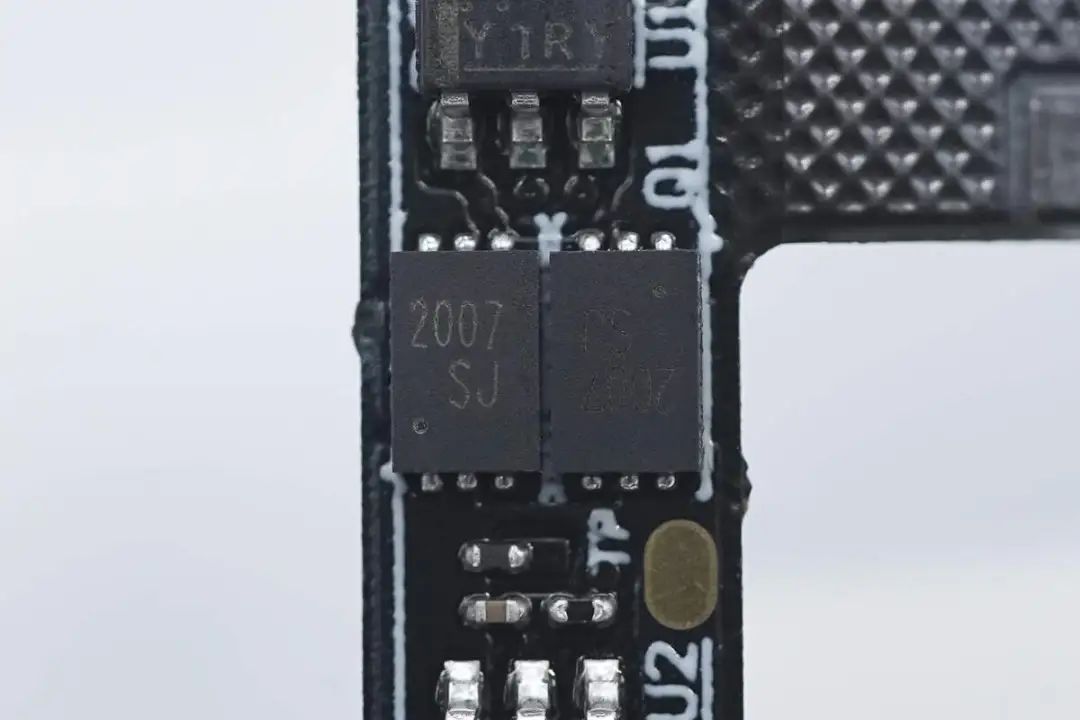

两颗电池保护管丝印2007，保护板设有两组相同的保护电路，节省篇幅不再赘述。

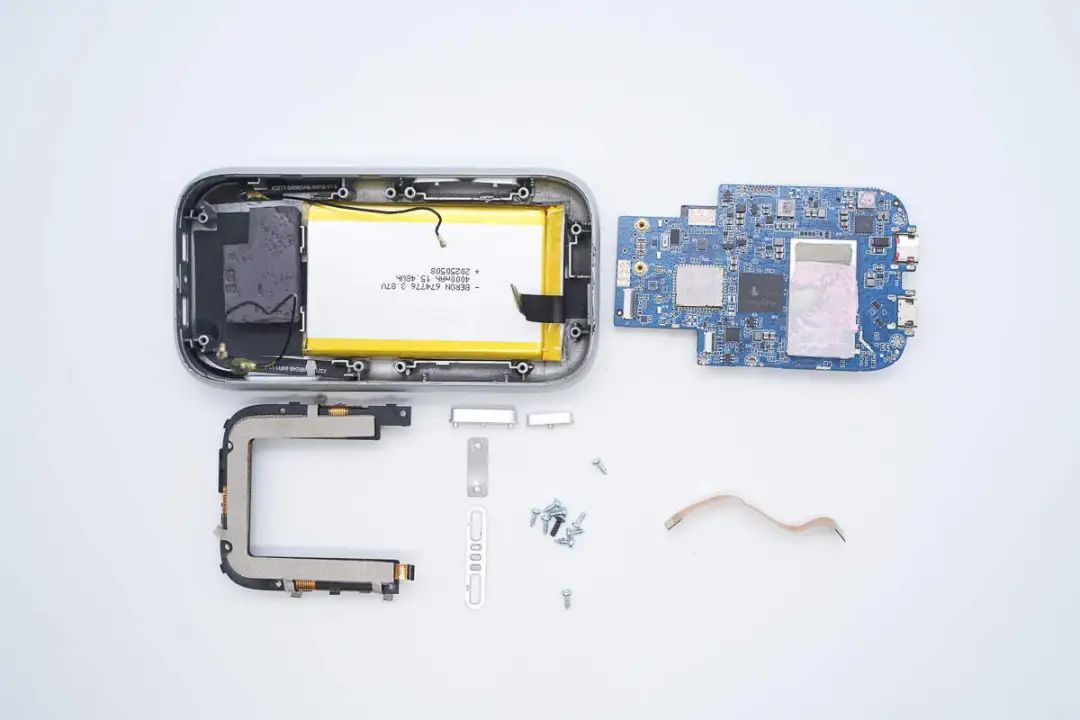

全部拆解一览，来张全家福。
充电头网拆解总结

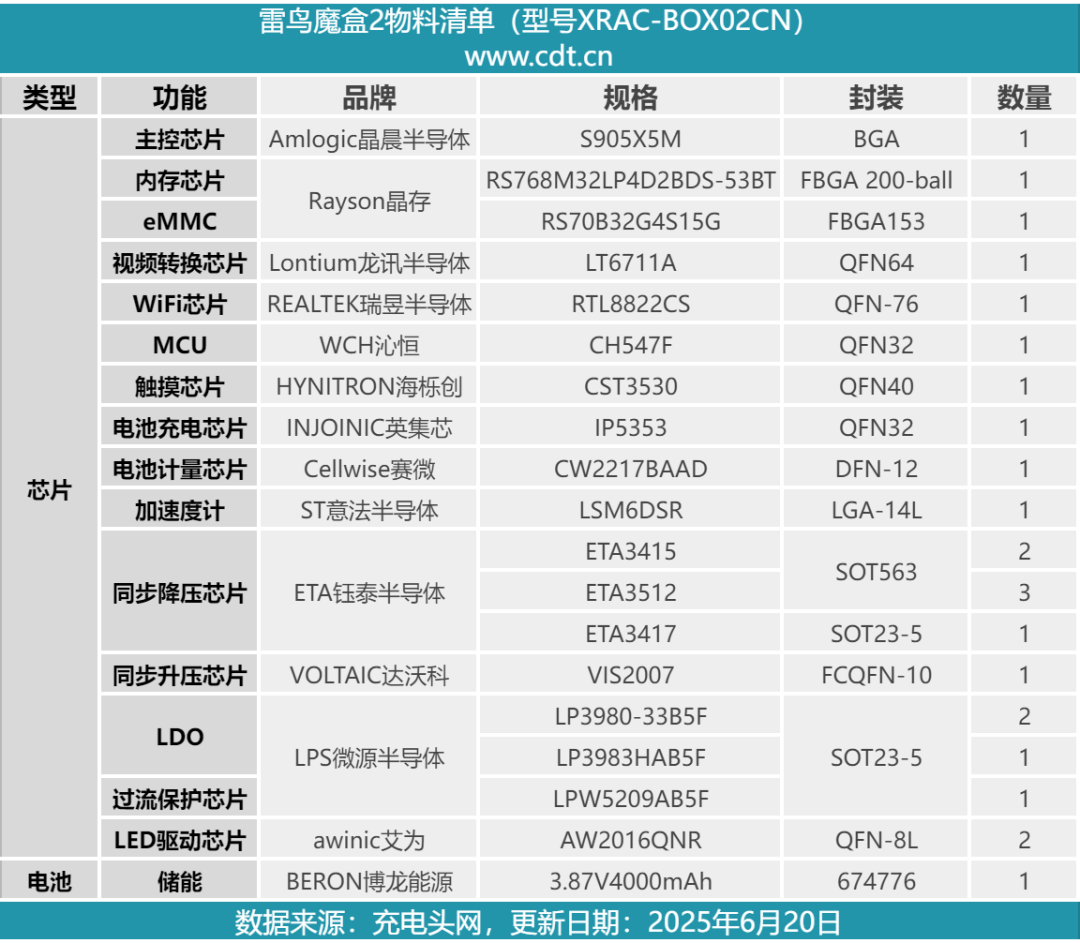

最后附上雷鸟魔盒2的核心器件清单，方便大家查阅。
雷鸟魔盒2作为一款多功能设备，可通过USB-C接口直接连接到雷鸟眼镜，进行沉浸式大屏观影。雷鸟魔盒2支持看视频，投屏和连接NAS，支持超高清音视频信号输出，并兼容各种无线协议。机身侧面设有大面积触摸板，方便日常使用，内置电池支持连续视频播放达4小时。
充电头网通过拆解了解到，雷鸟魔盒2机身侧面设有大面积触摸板，采用海栎创触摸芯片。机身内部PCBA模块设有屏蔽罩，使用晶晨半导体S905X5M主控芯片搭配晶存LPDDR4X内存芯片和eMMC存储器，并使用龙讯半导体视频转换芯片进行DP输出。
电池充电芯片来自英集芯，使用赛微电量计进行电量检测，同步降压芯片来自钰泰，LDO来自微源半导体，WiFi模块来自易而达科技。PCBA模块涂有导热凝胶，并设有导热垫加强散热，壳体内部也粘贴石墨导热贴纸，降低温升，提升使用体验。
