MACHENIKE机械师是一个专注于高性能电竞设备的品牌，旗下主要产品包括电竞游戏本、高性能轻薄本，以及游戏手柄，电竞键盘、鼠标、耳机等智潮外设。机械师TH70Pro真无线游戏耳机是其近期发布的新品，支持2.4GHz/蓝牙5.4/有线三模连接，轻松适配手机、电脑、switch、PS等设备，提供超低延迟的高品质游戏体验。
MACHENIKE机械师TH70Pro真无线游戏耳机包括深渊镜座舱、移动充电盒、耳机和适配器四部分组成，外观上采用机械透明美学设计，搭配1680万色灯效，展现出极具潮流感的炫酷科技风格。在无线连接方面，机械师TH70Pro支持极速闪连、智慧双连，支持双模在线，游戏/通话智能切换；2.4GHz连接模式延迟低至15ms，实现音画同步的流畅游戏体验。
在音频体验上，机械师TH70Pro搭载10mm发声单元，采用日本高端PU+PEEK复合膜片，提供澎湃声场；搭载6麦克风系统，支持AI通话与ANC混合降噪技术，最大降噪深度可达-52dB，实现沉浸式聆听体验。续航方面，耳机单次播放时间约7h+，搭配充电盒综合续航约35小时；支持2C快充，充电10分钟使用2小时。下面就来看看这款产品的详细拆解报告吧~
一、MACHENIKE机械师TH70Pro真无线游戏耳机开箱

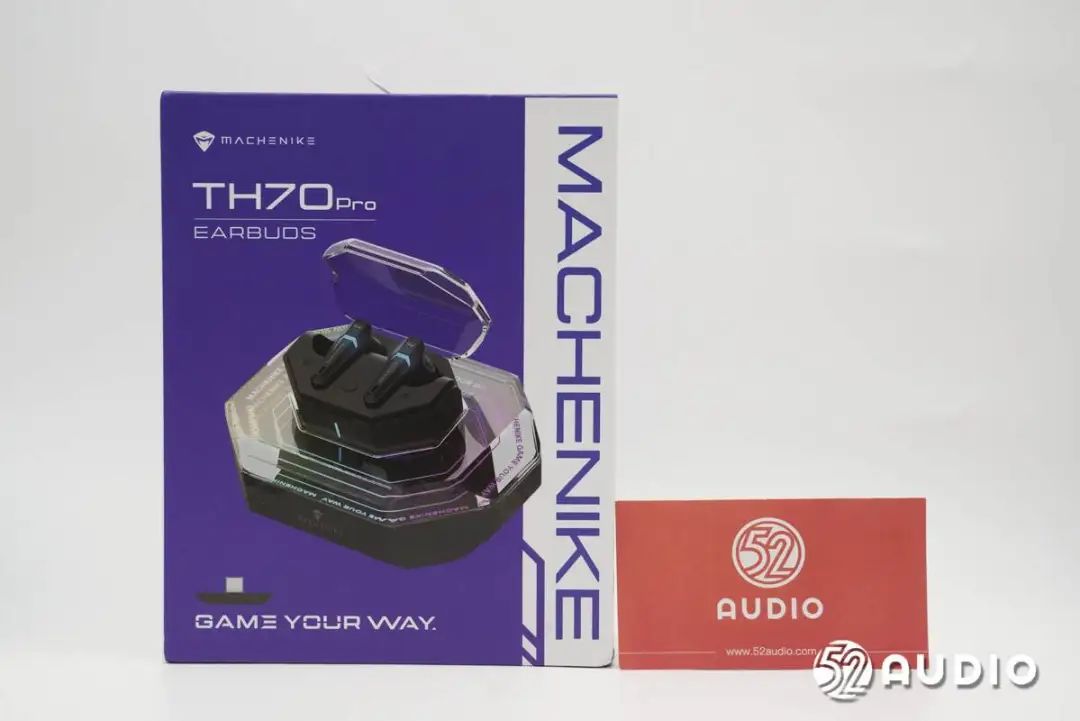

MACHENIKE机械师TH70 Pro真无线游戏耳机包装盒采用了天地盖结构，正面展示有产品的整体外观，品牌LOGO和产品名称。

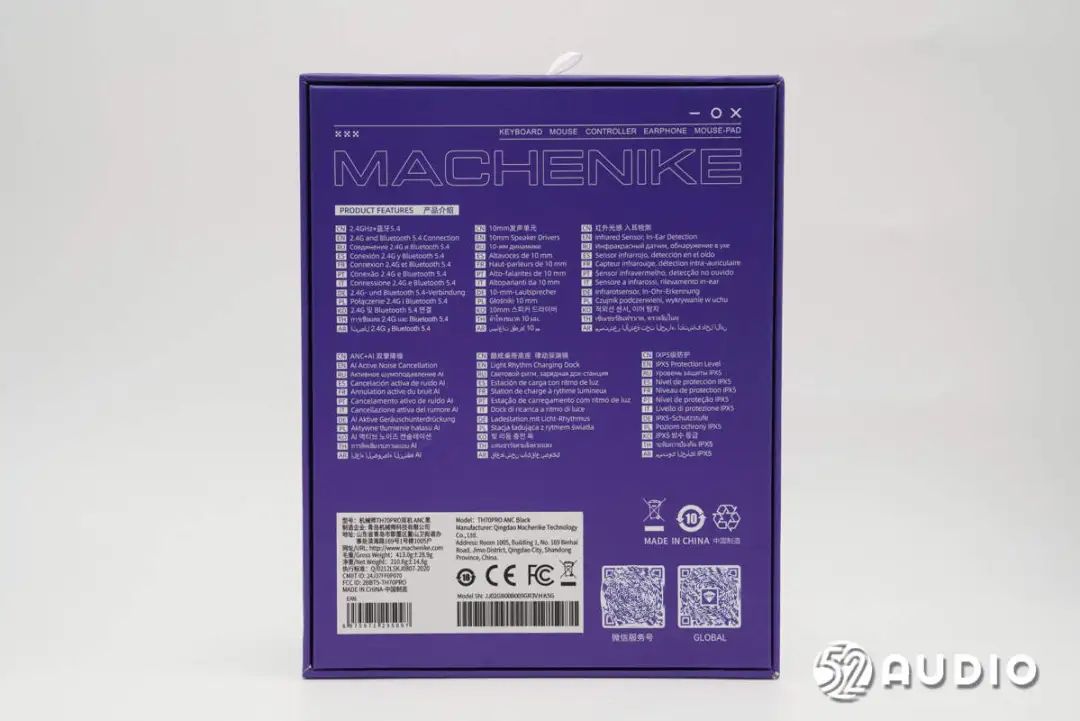

包装盒背面介绍了产品功能特点：2.4GHz+蓝牙5.4，10mm发声单元，红外光感 入耳检测，ANC+AN双擎降噪，炫酷桌搭底座、律动深渊镜，IPX5级防护。产品标签上信息，型号：机械师TH70Pro耳机 ANC黑，制造企业：青岛机械师科技有限公司。

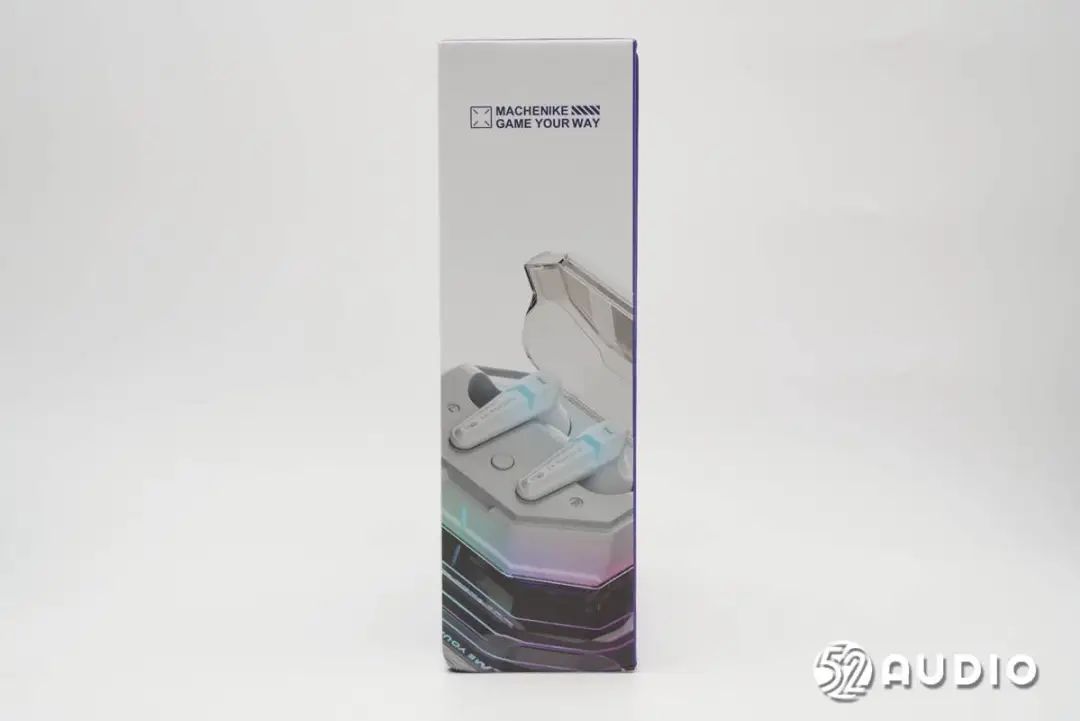

包装盒侧边设计机械师游戏电子竞技生态系统““E-SPORTS ECOSYSTEM”产品标语。
包装盒另外一侧展示有充电盒座舱内部耳机特写。

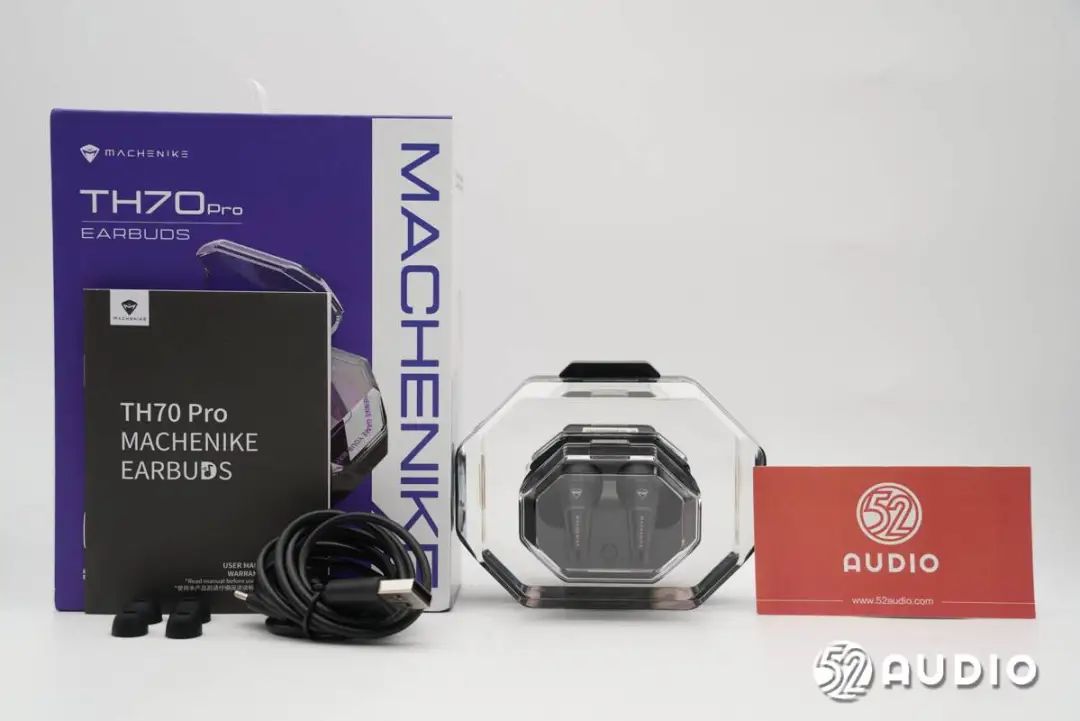

包装盒内部物品有主机、耳塞、充电线、使用说明书和快速操作指南。

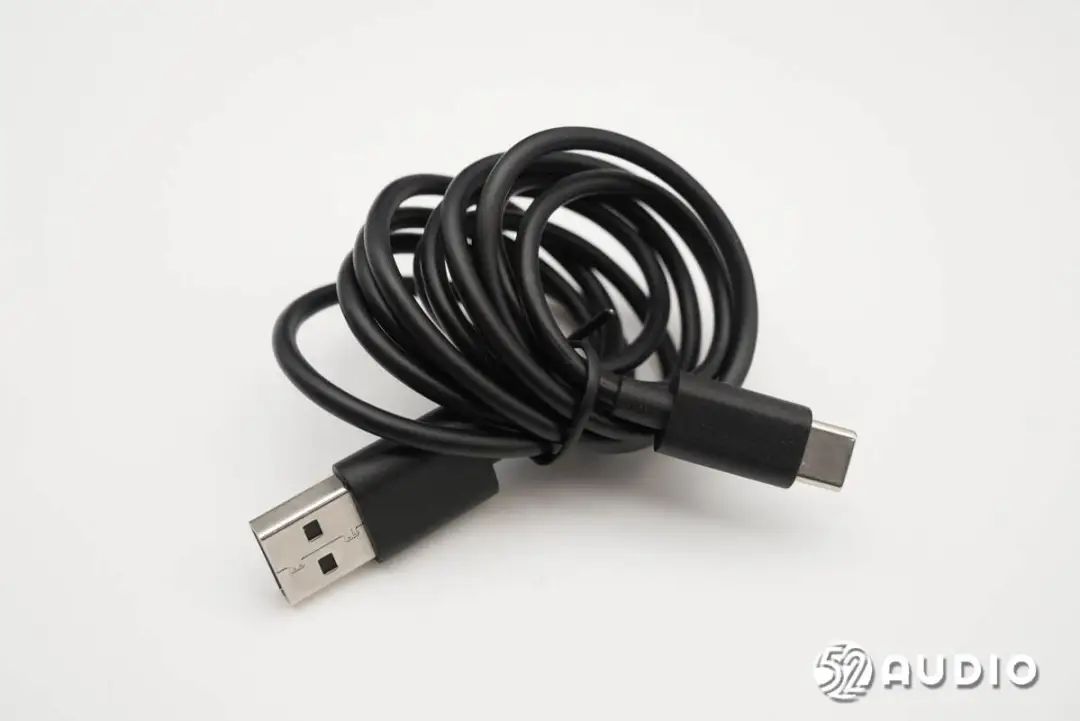

随机标配的USB-A to Type-C充电线，较长线缆满足给充电盒充电、给底座供电的需求。

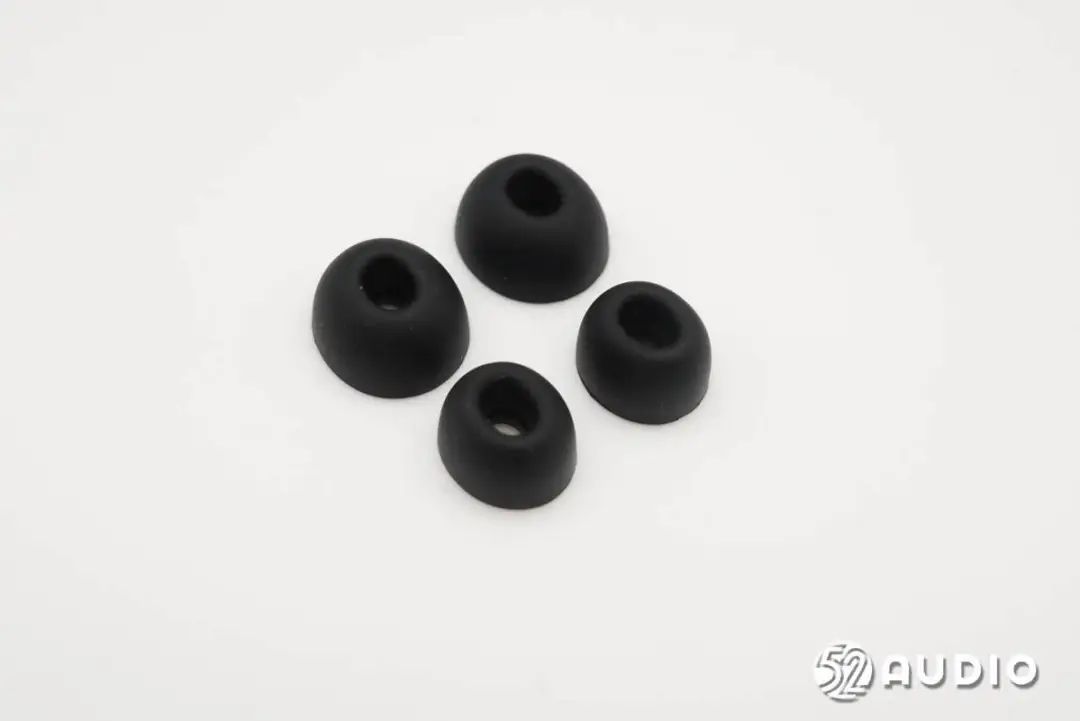

随机标配的硅胶耳塞，耳机上预装一副，总共三种尺寸。

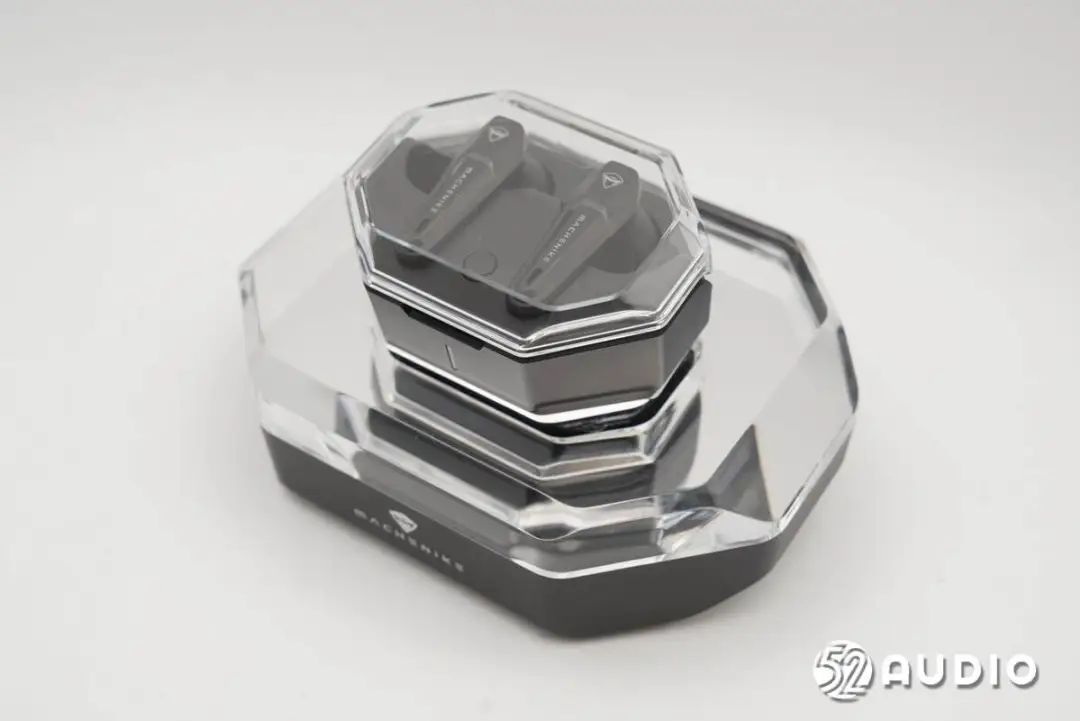

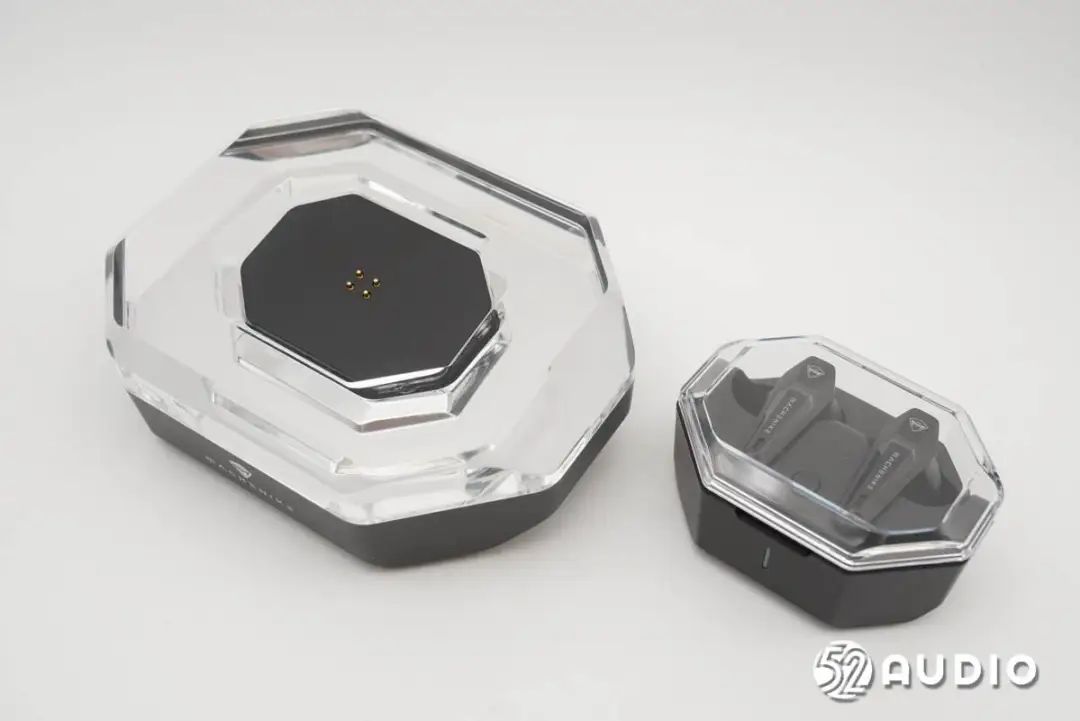

MACHENIKE机械师TH70Pro真无线游戏耳机外观一览，包括深渊镜座舱、充电盒、耳机和适配器，透明外壳设计，非常炫酷。
取掉充电盒。

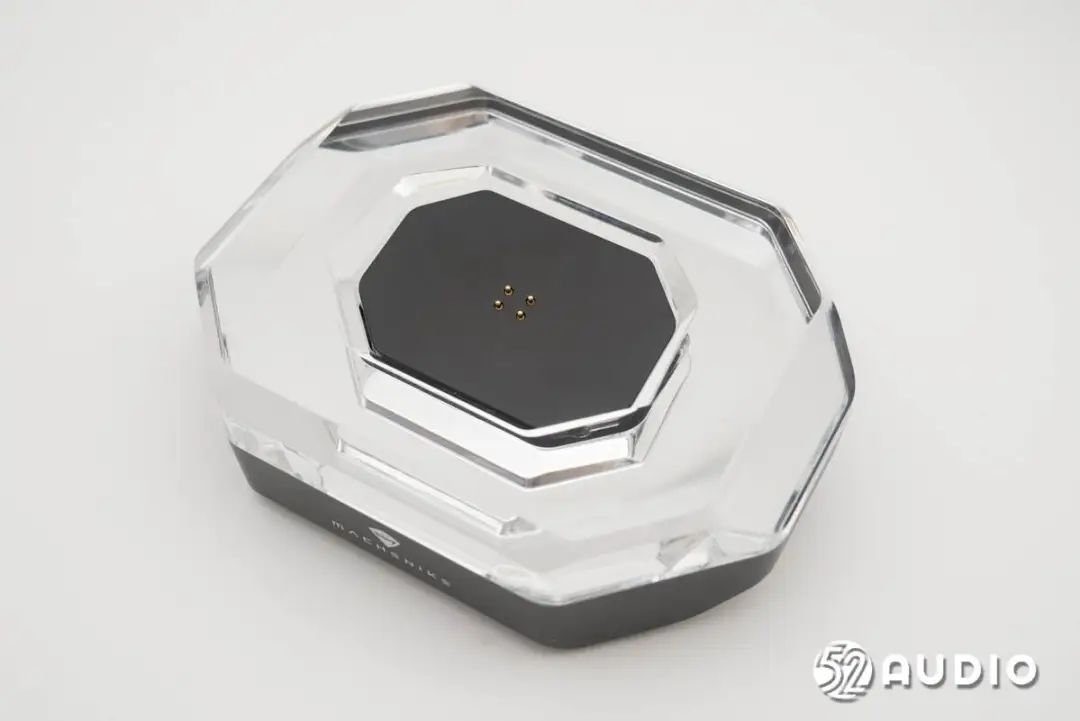

深渊镜座舱外观一览，采用了高光泽镜面透光处理，晶莹剔透。搭载1680万色RGB动态照明系统，支持16种可定制变色模式，即是充电底座，也是提供游戏氛围的桌搭神器。机身顶部设置有连接充电盒的金属顶针，用于充电和数据传输。
座舱底部设置有防滑脚垫，标注产品信息。

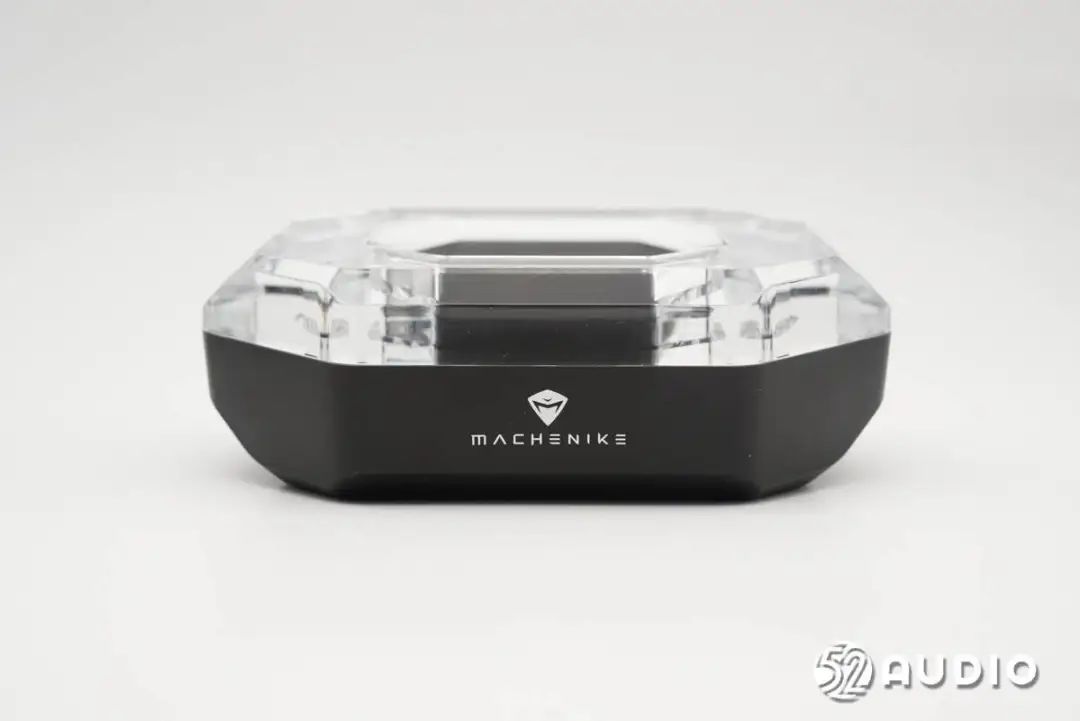

机身正面外观一览，设计有“MACHENIKE”品牌LOGO。
机身背部连接有适配器，将座舱通过数据线与电脑连接，即可使用耳机。

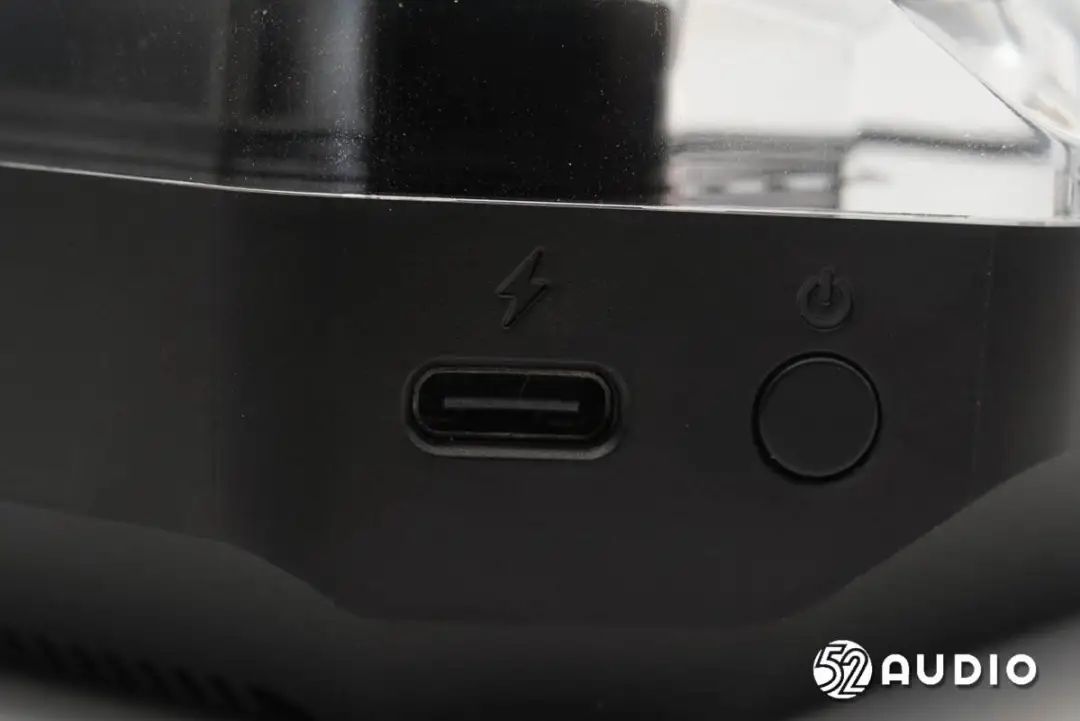

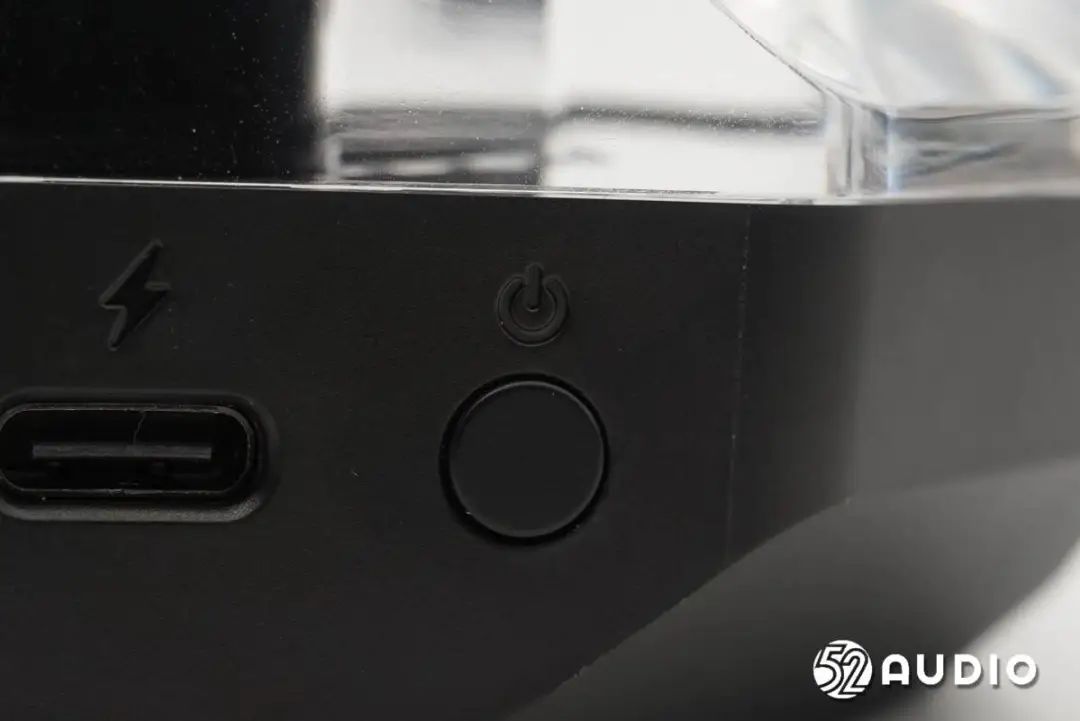

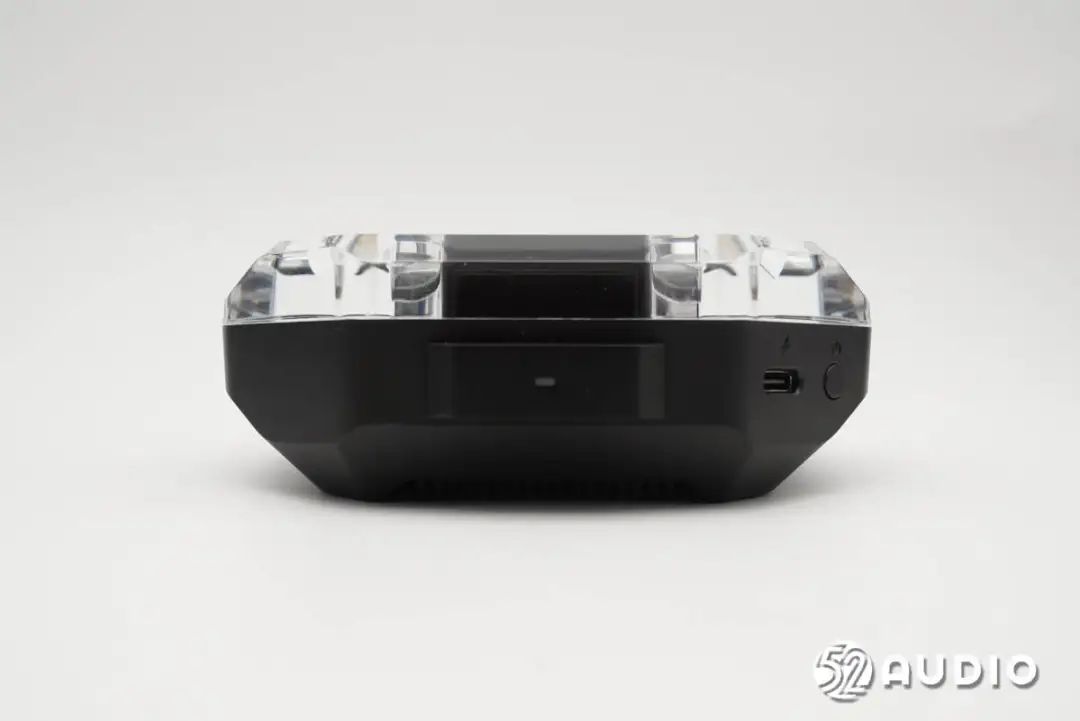

机身侧边的Type-C供电/数据传输接口特写。
电源开关键特写，同时用于灯效模式切换。

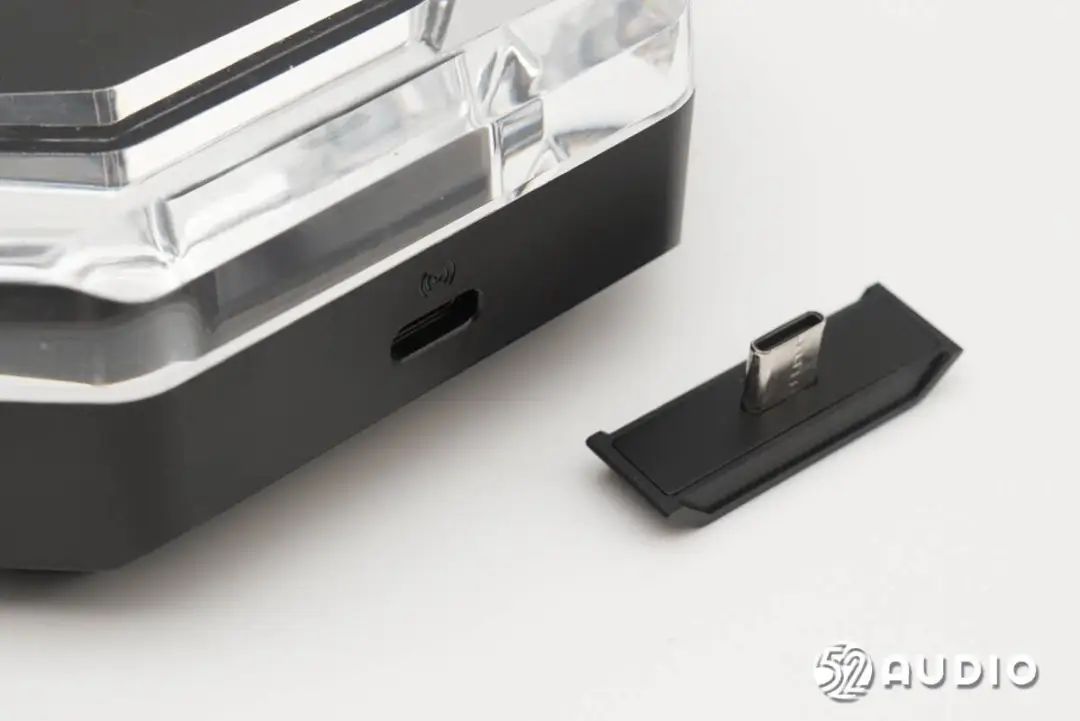

取掉2.4GHz适配器。

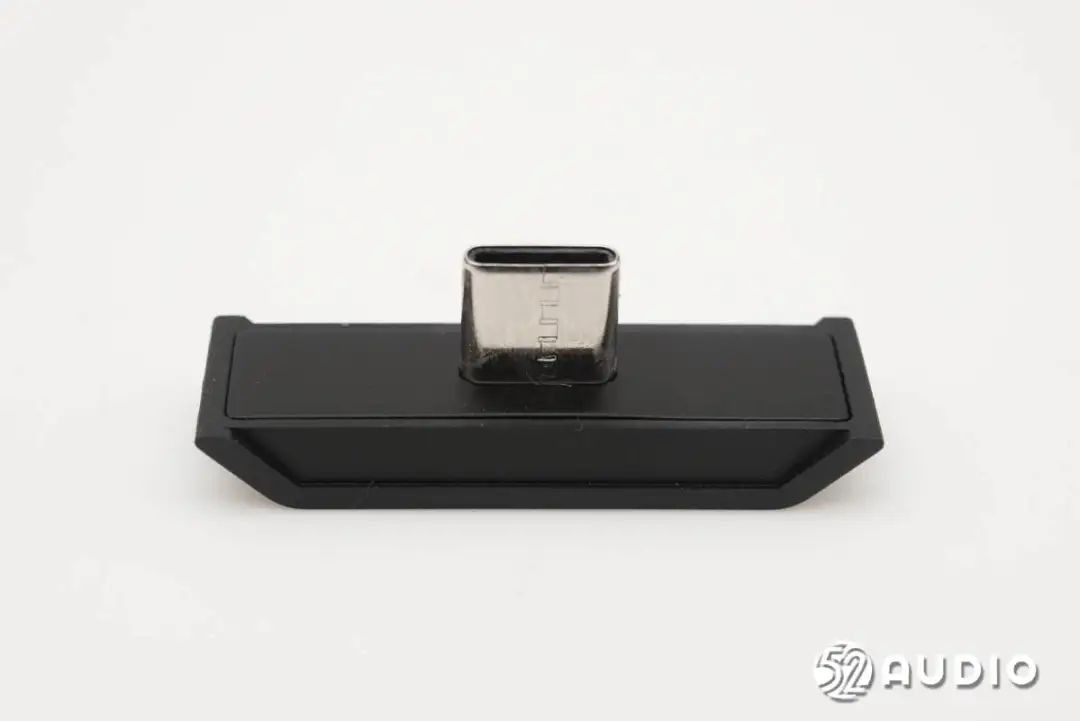

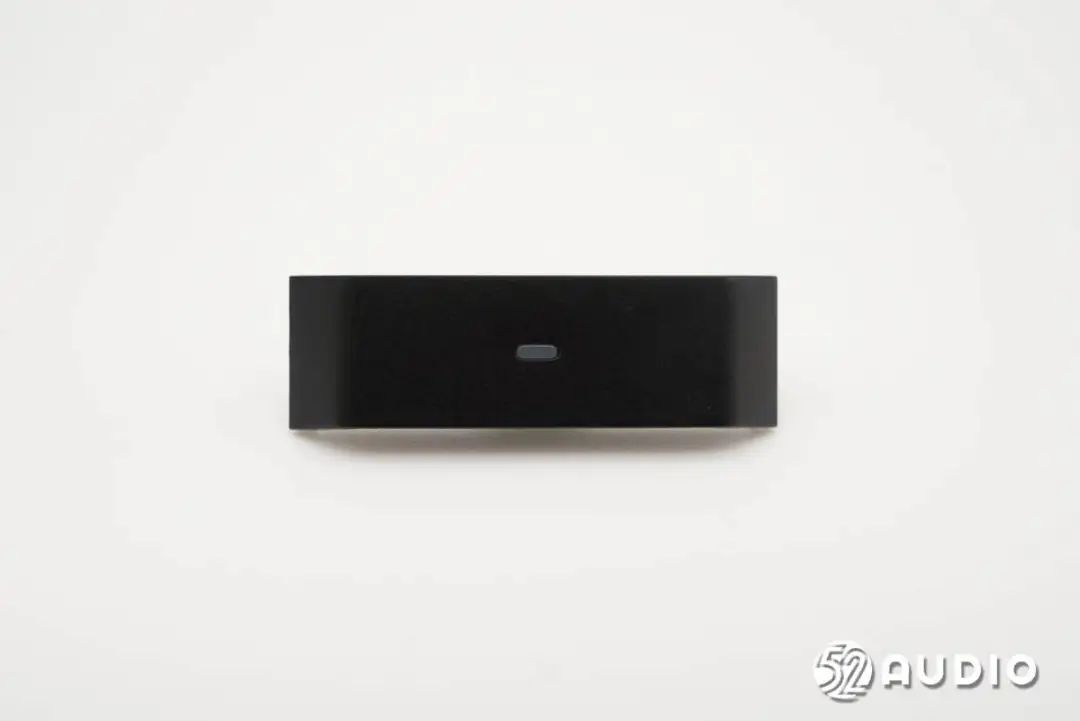

适配器体积小巧，采用Type-C接口，连接手机、平板、笔记本电脑等设备即插即用。
适配器背部设置有指示灯，用于反馈工作状态。
机械师TH70Pro真无线游戏耳机充电盒采用了八边菱形设计，透明盒盖，磨砂机身，非常炫酷。

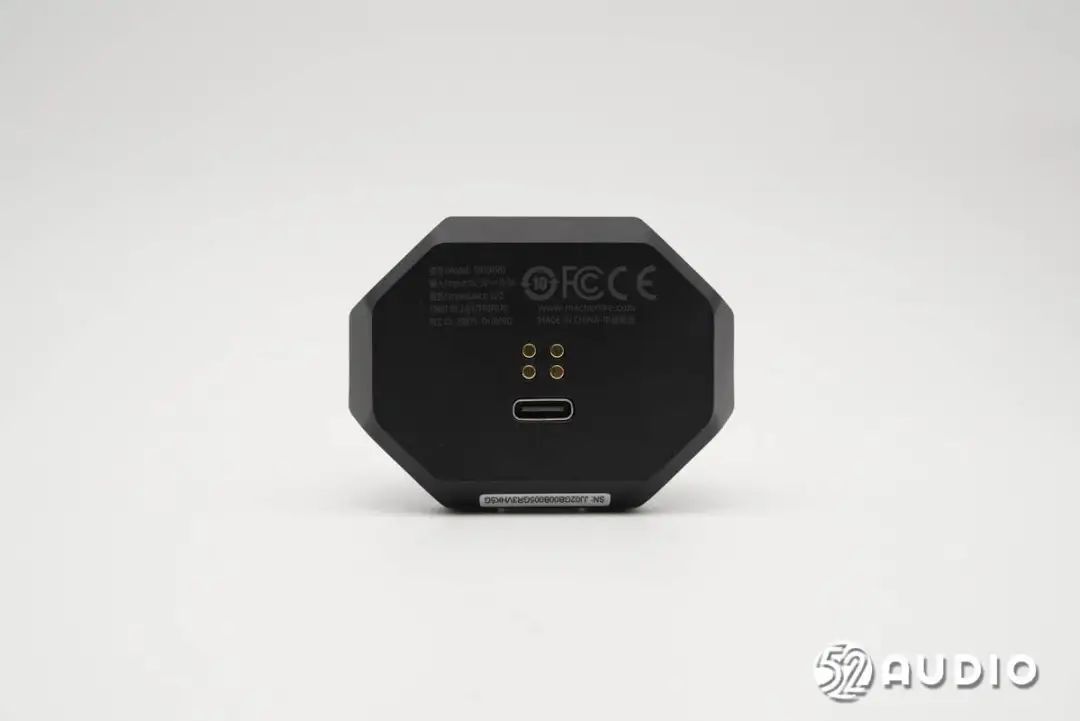

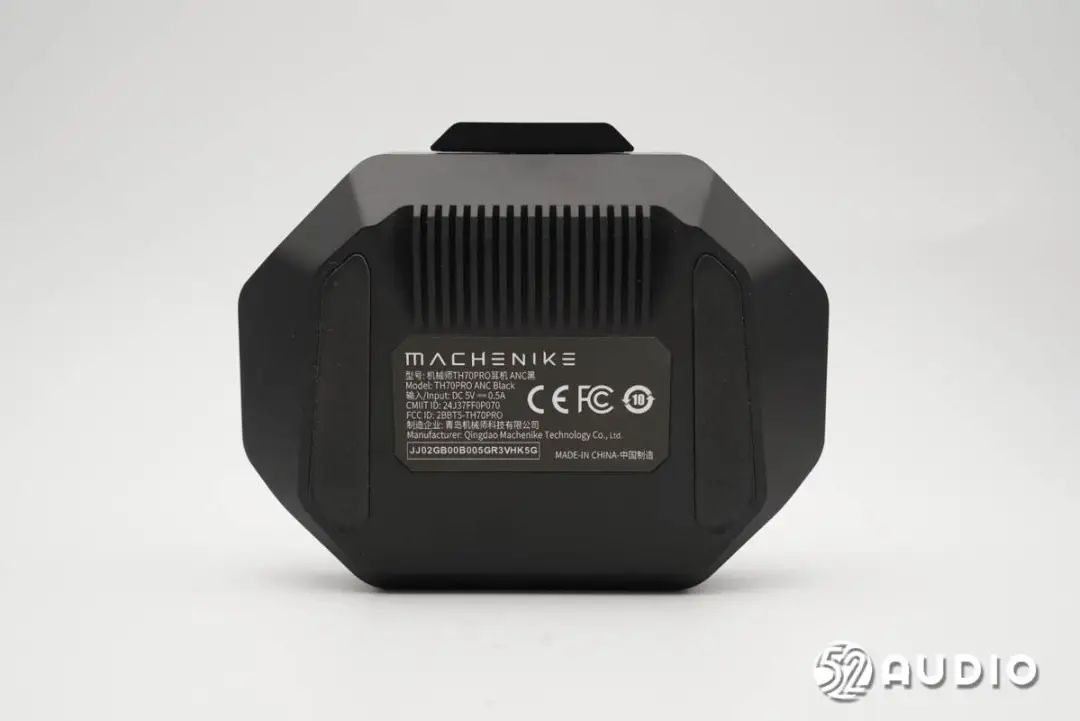

机身底部设置有连接深渊镜座舱的金属触点和Type-C充电接口，标注产品信息。

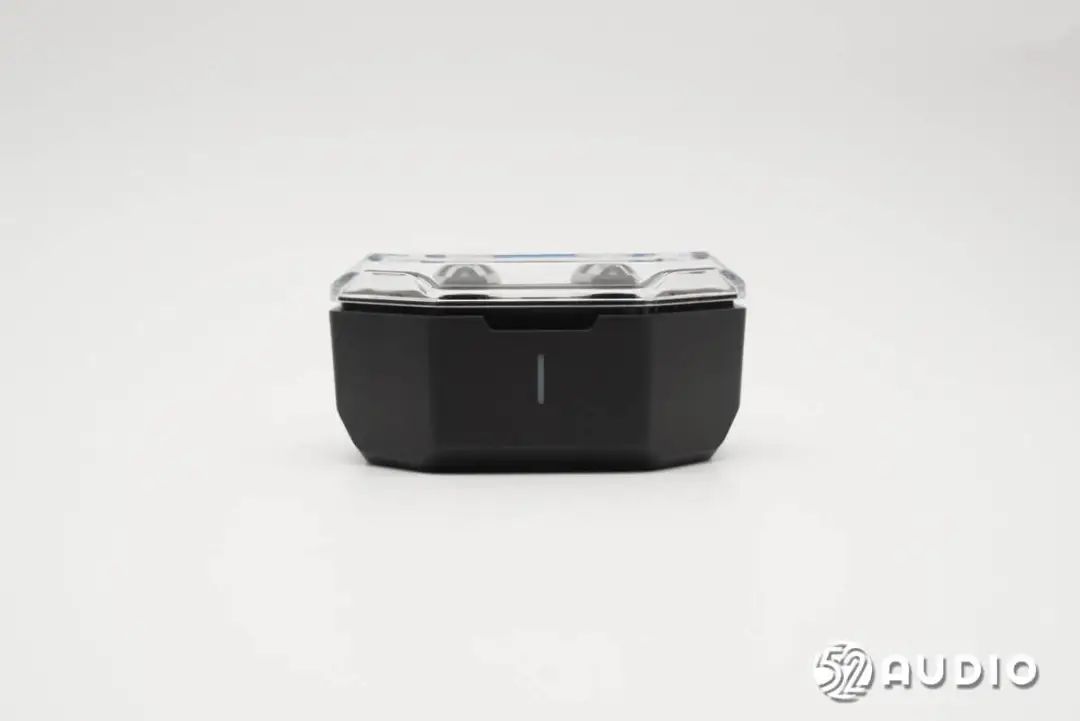

机身正面设置有条形指示灯，反馈蓝牙配对及充电状态。

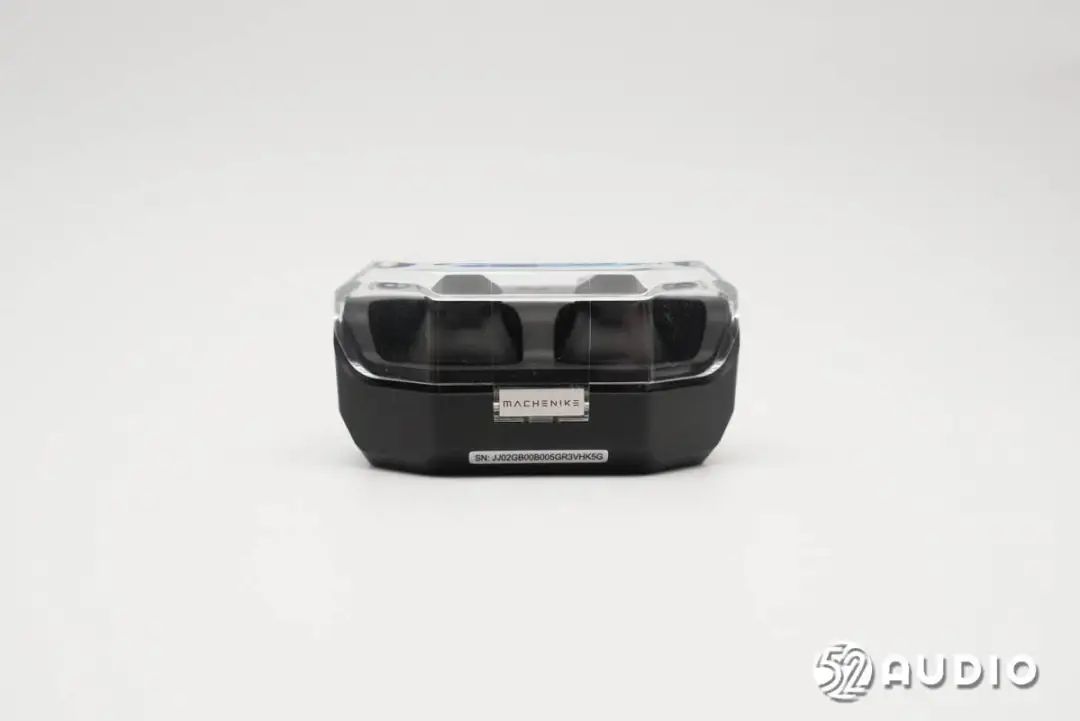

机身背部转轴上设计“MACHENIKE”银色铭牌。

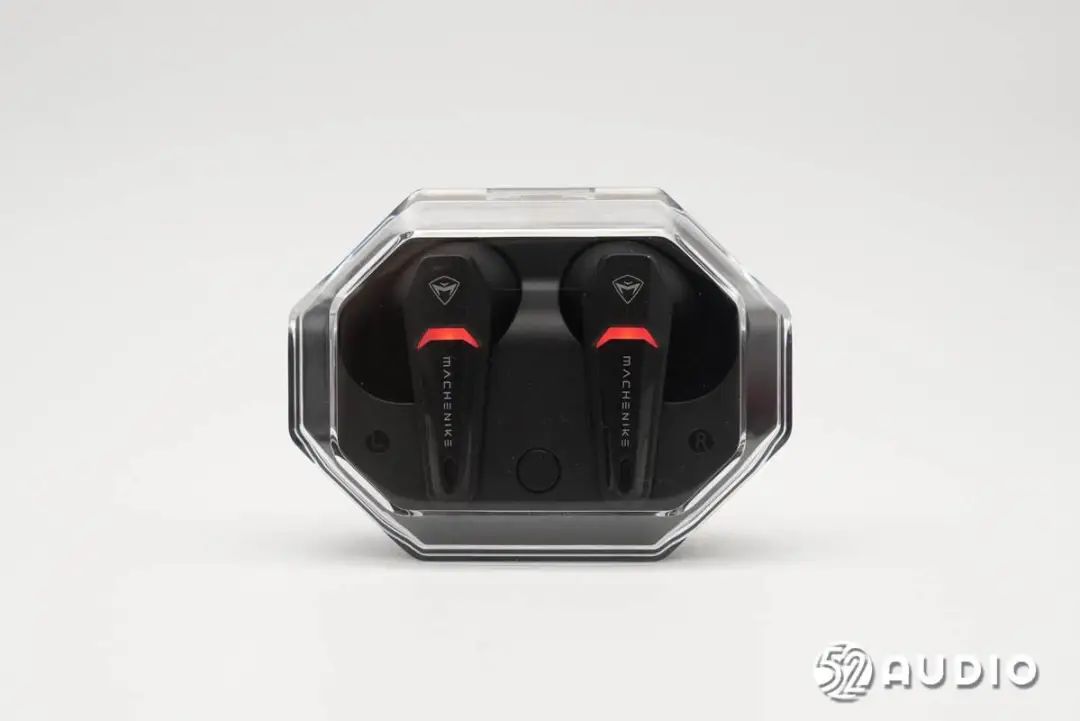

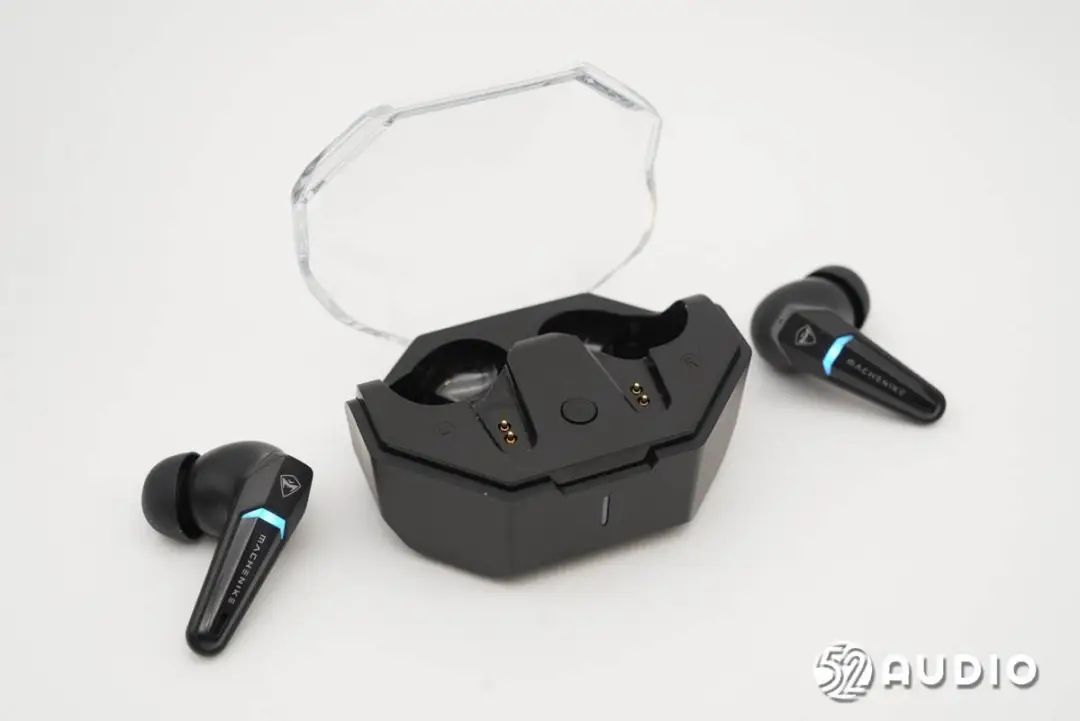

打开充电盒盖，取出耳机。

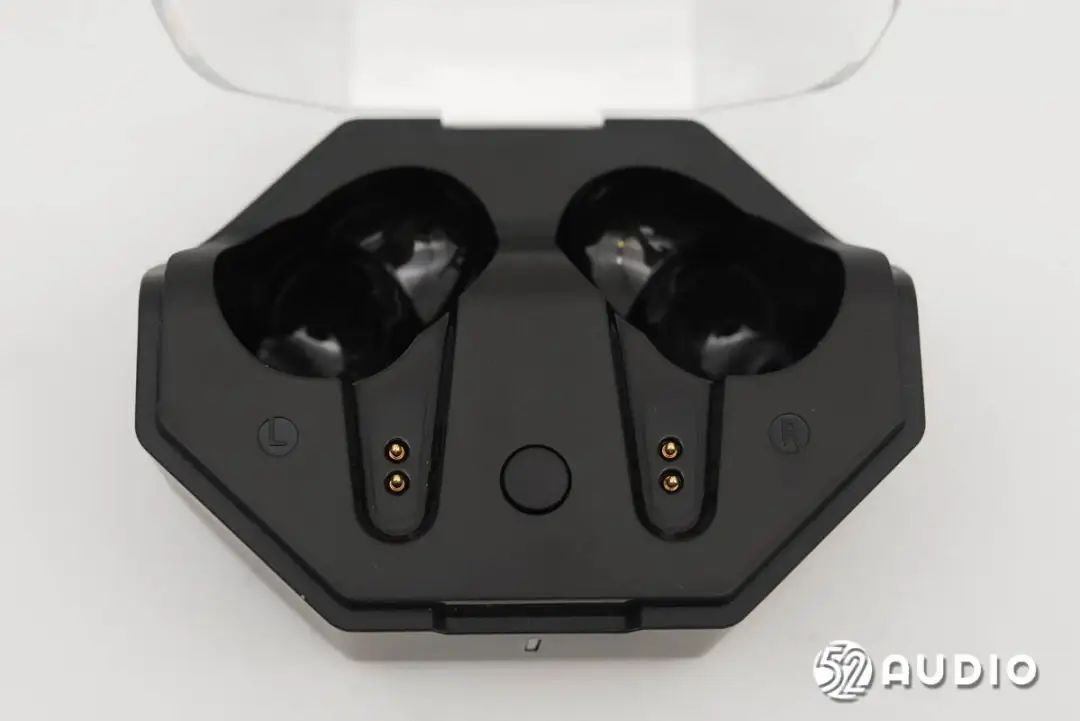

座舱内部结构一览，雕刻L/R左右标识，设置蓝牙配对按键和为耳机充电的金属顶针。

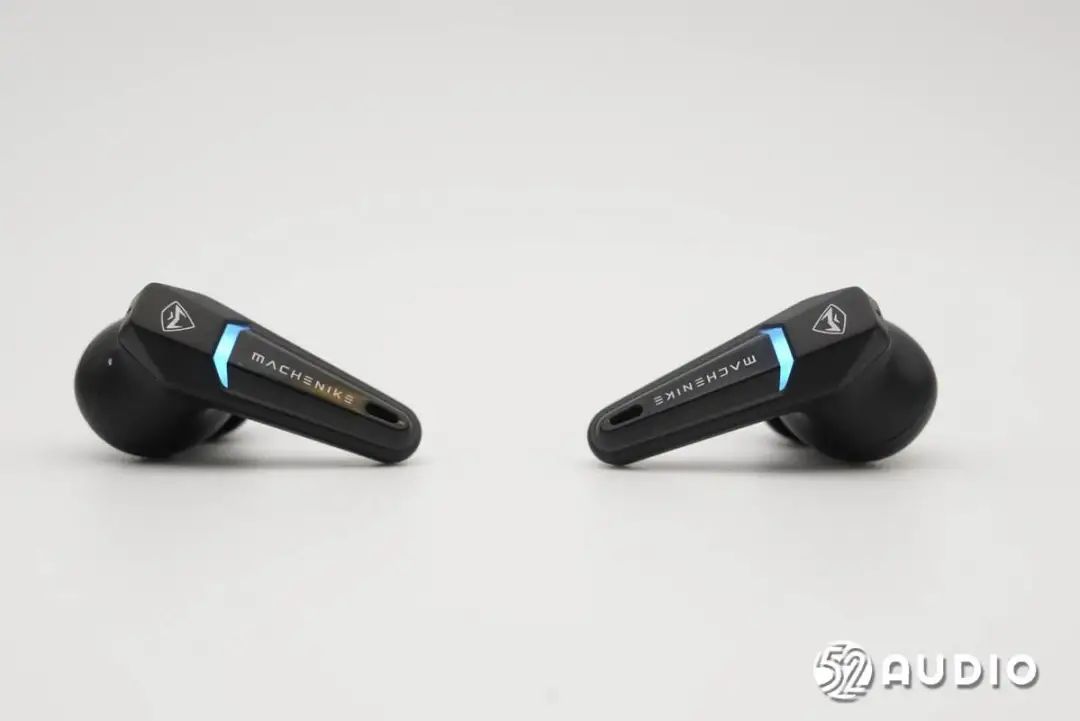

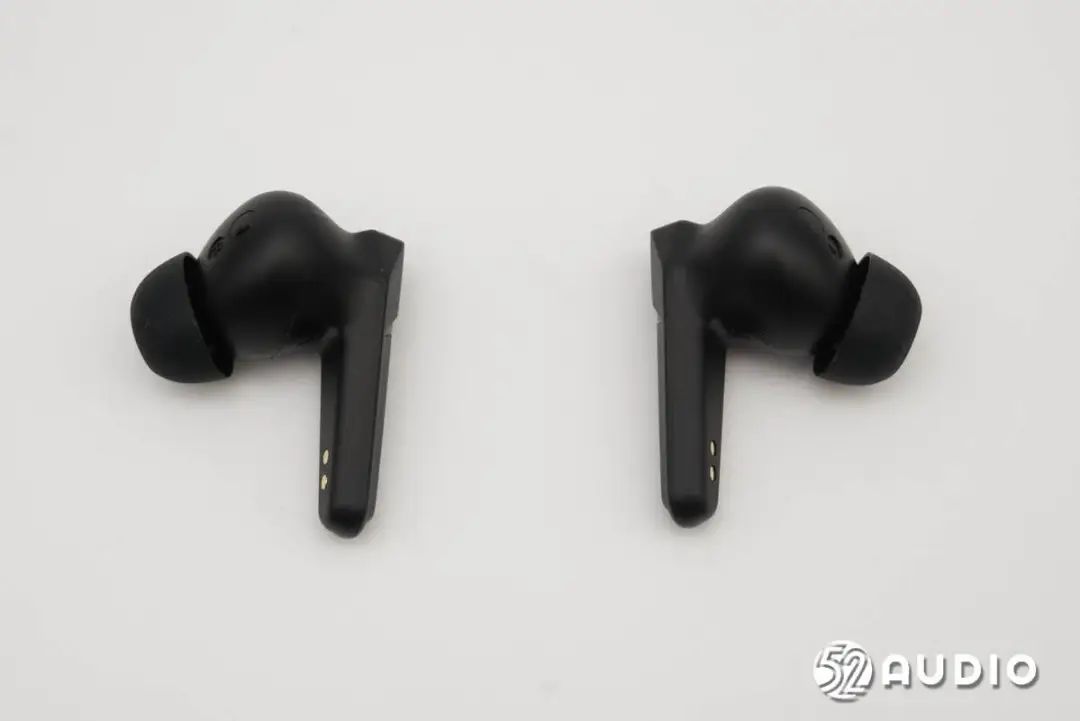

机械师TH70Pro耳机外侧外观一览，耳机柄采用了盾牌式棱形设计，设计有类似“毒牙”的指示灯，层次感丰富，电竞风十足，独具品牌辨识度。

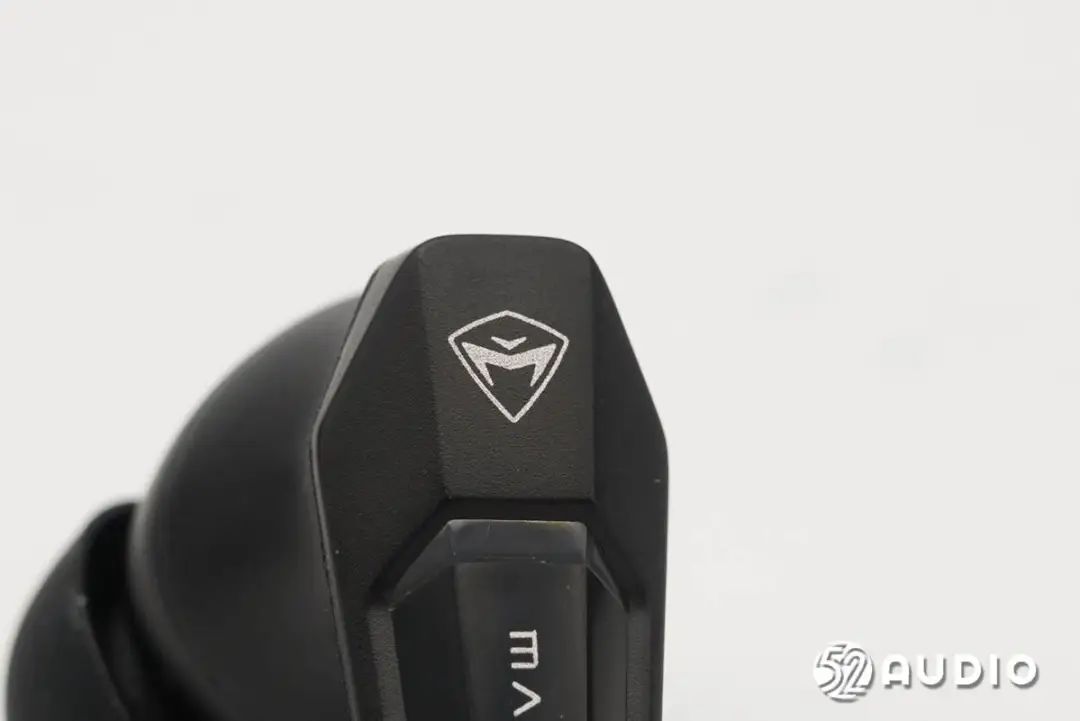

耳机柄背部的品牌LOGO特写，同时也是触控区域，实现便捷控制。

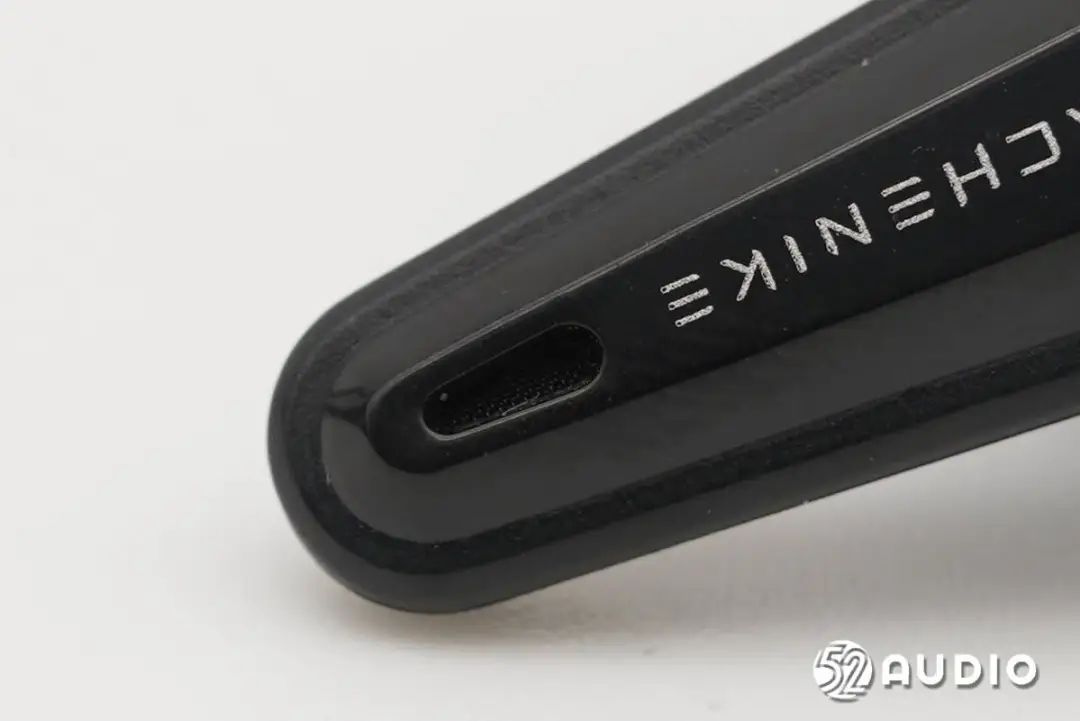

耳机柄下方通话麦克风拾音孔特写。

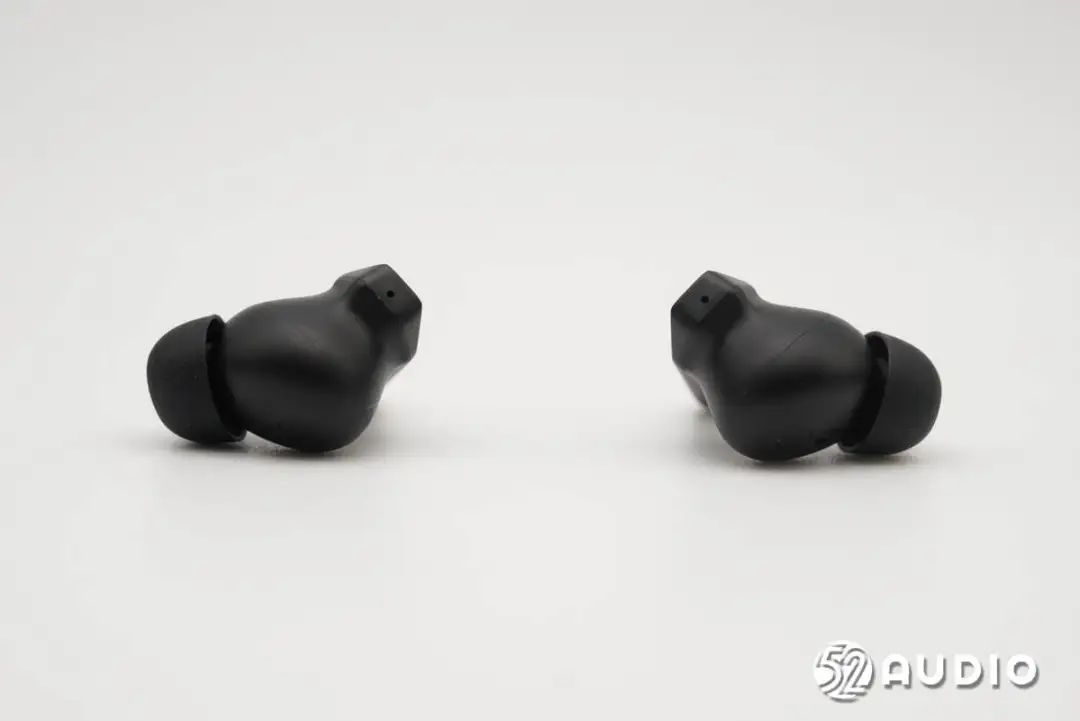

机身内侧外观一览，采用了磨砂质感，佩戴舒适稳定。
耳机柄顶部设置有前馈降噪麦克风拾音孔。
耳机柄内侧的充电触点特写。

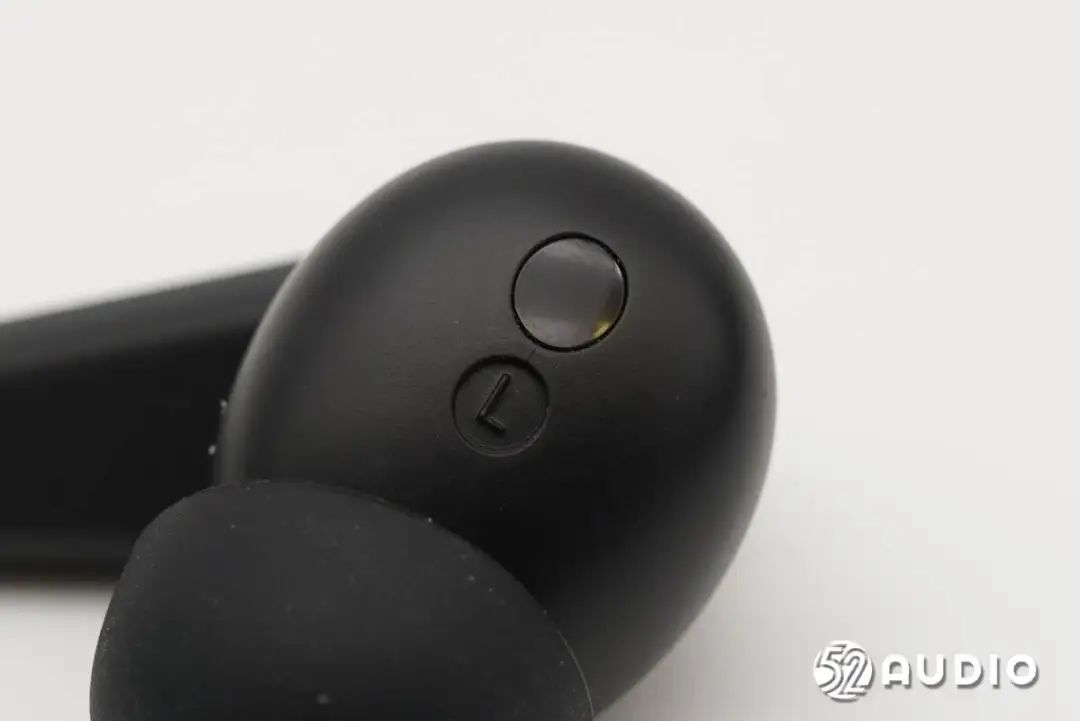

光学入耳检测传感器开窗特写，用于自动识别佩戴状态，实现音乐自动启停。

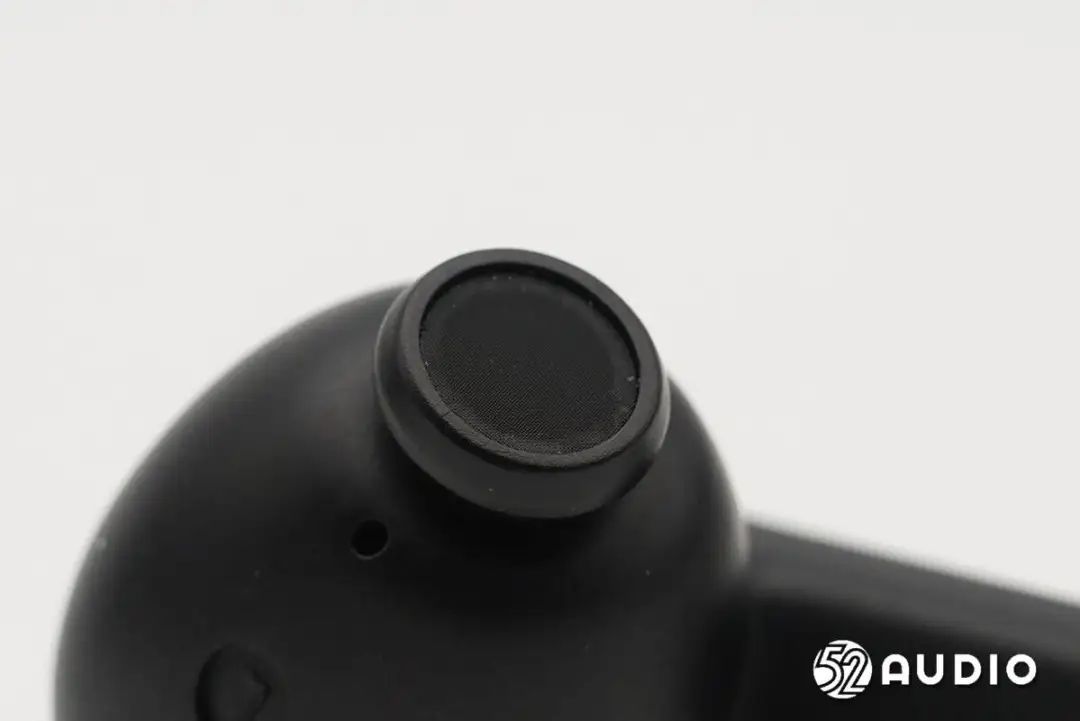

取掉耳塞，耳机出音嘴特写，细密防尘网防护，内部设置有后馈降噪麦克风。

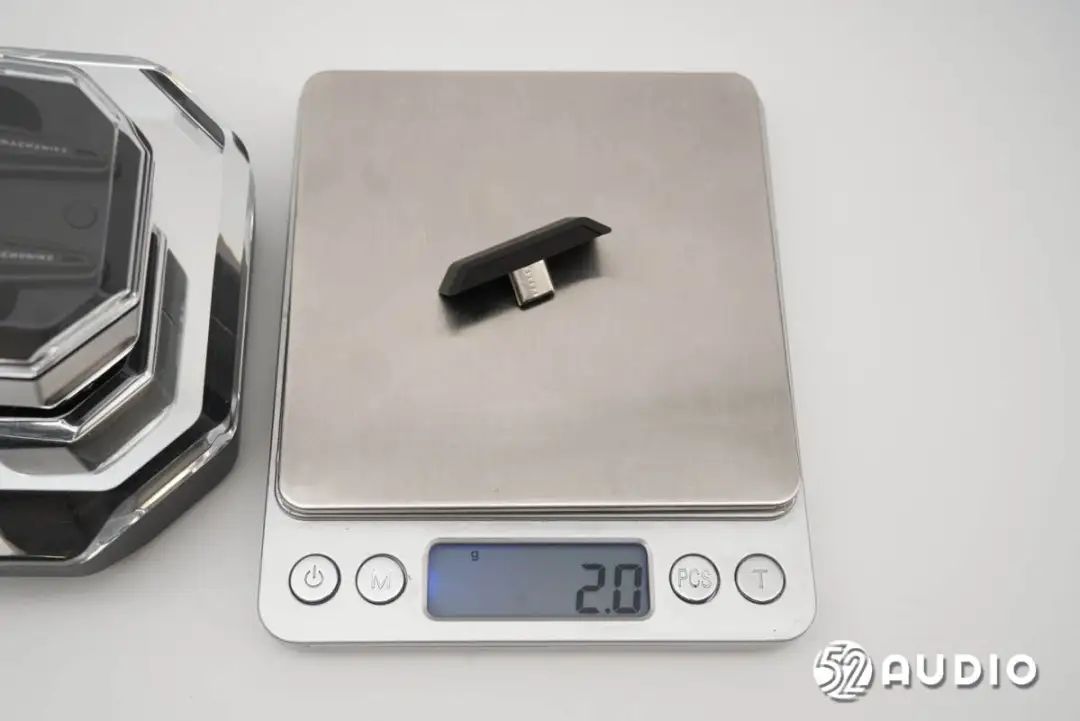

经我爱音频网实测，MACHENIKE机械师TH70Pro真无线游戏耳机适配器重量仅2.0g，搭配手机使用也不增添负担。

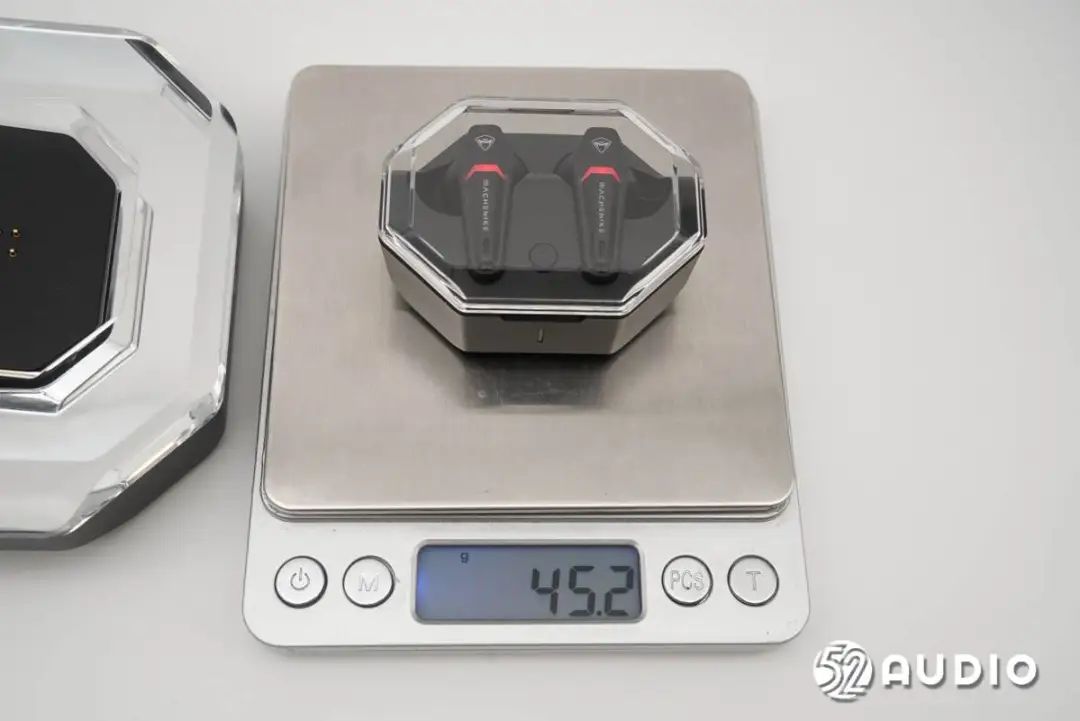

MACHENIKE机械师TH70Pro真无线游戏耳机整机重量约为45.2g，外出使用轻巧便携。

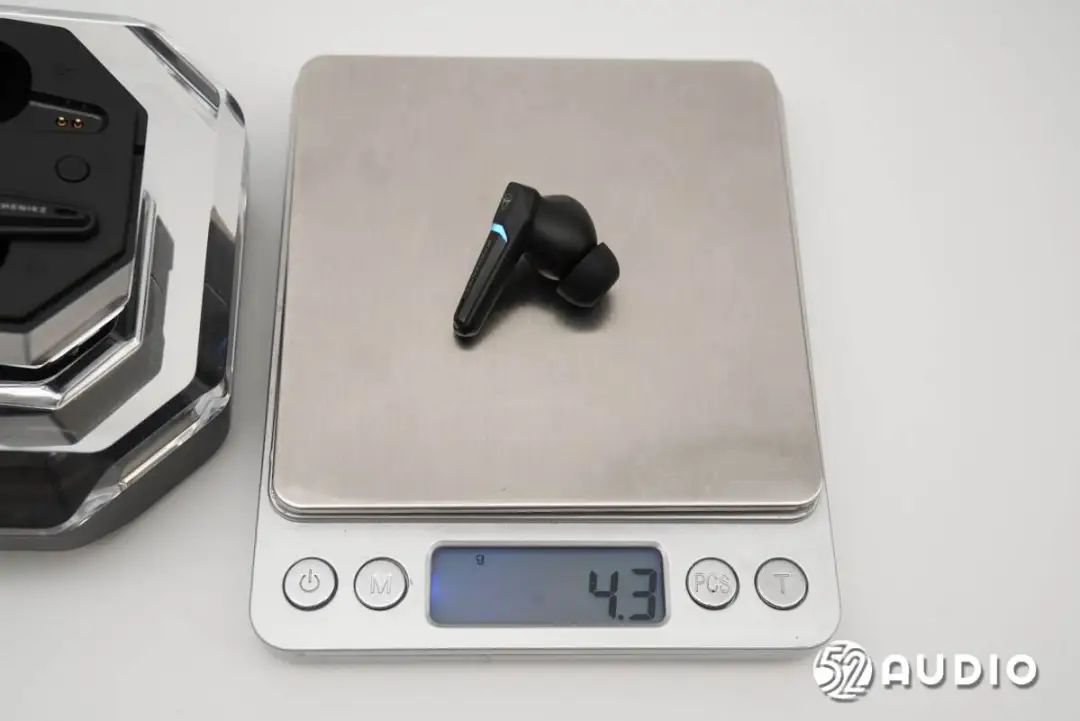

单只耳机重量约为4.3g，佩戴舒适轻盈。

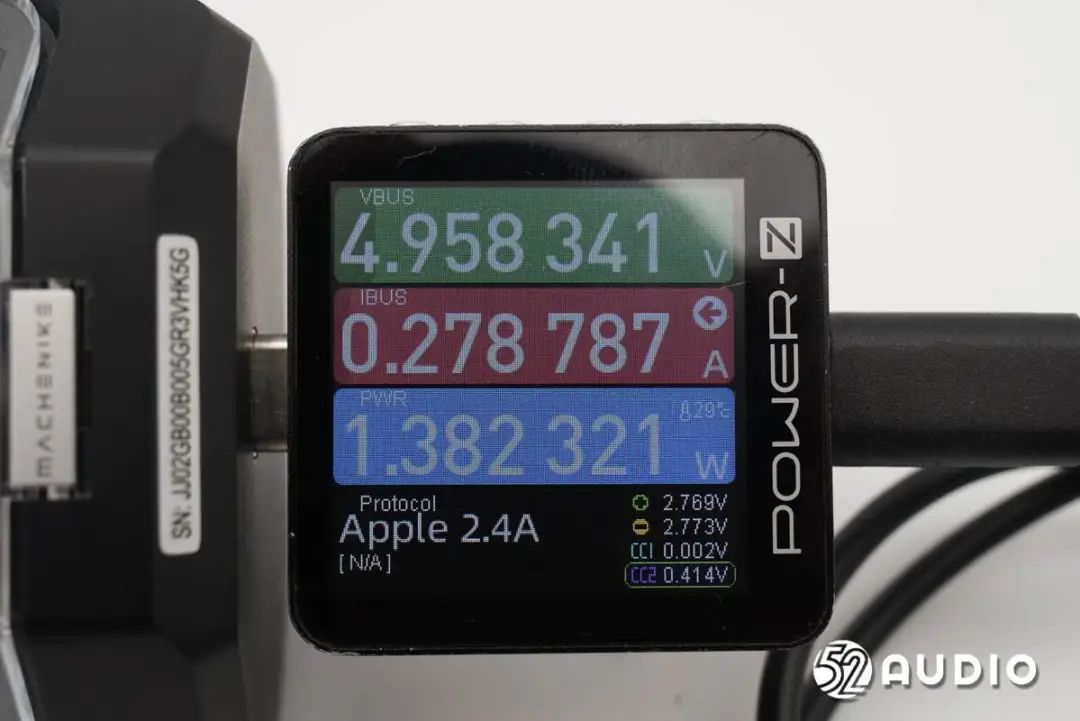

我爱音频网使用CHARGERLAB POWER-Z KM003C对MACHENIKE机械师TH70Pro真无线游戏耳机进行充电测试，输入功率约为1.38W。
二、MACHENIKE机械师TH70Pro真无线游戏耳机拆解
通过开箱，我们了解了MACHENIKE机械师TH70Pro真无线游戏耳机的炫酷电竞风格外观设计，下面进入拆解部分，看看内部结构配置信息~
深渊镜座舱拆解

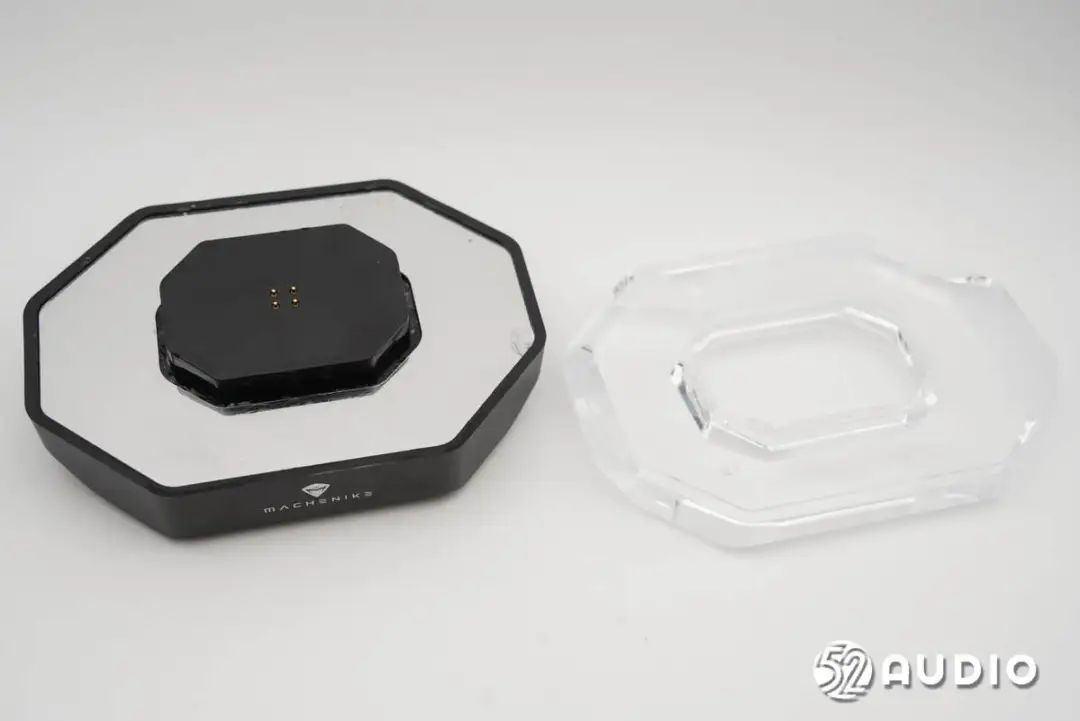

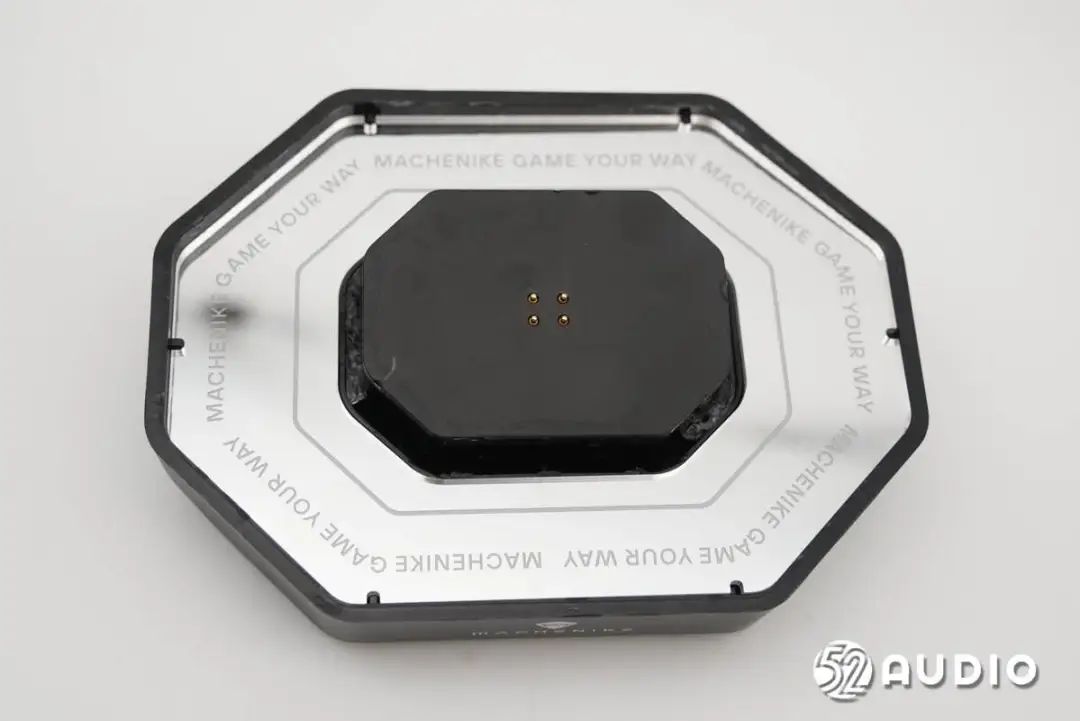

拆掉深渊镜座舱上的透镜结构。

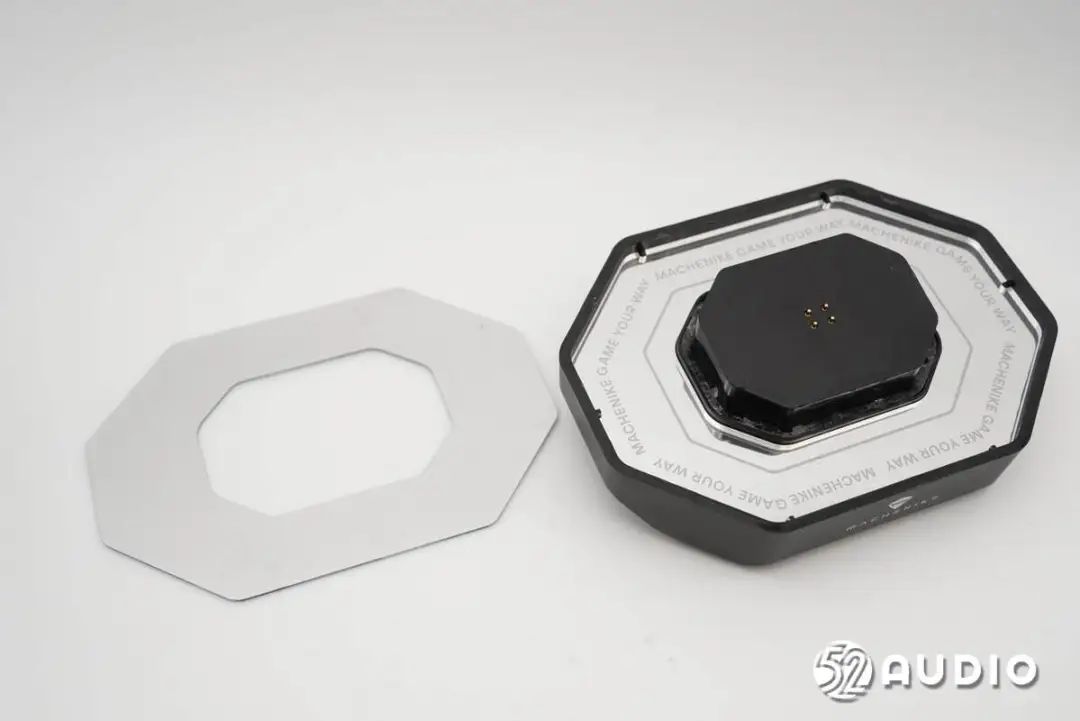

取掉一层均光板。

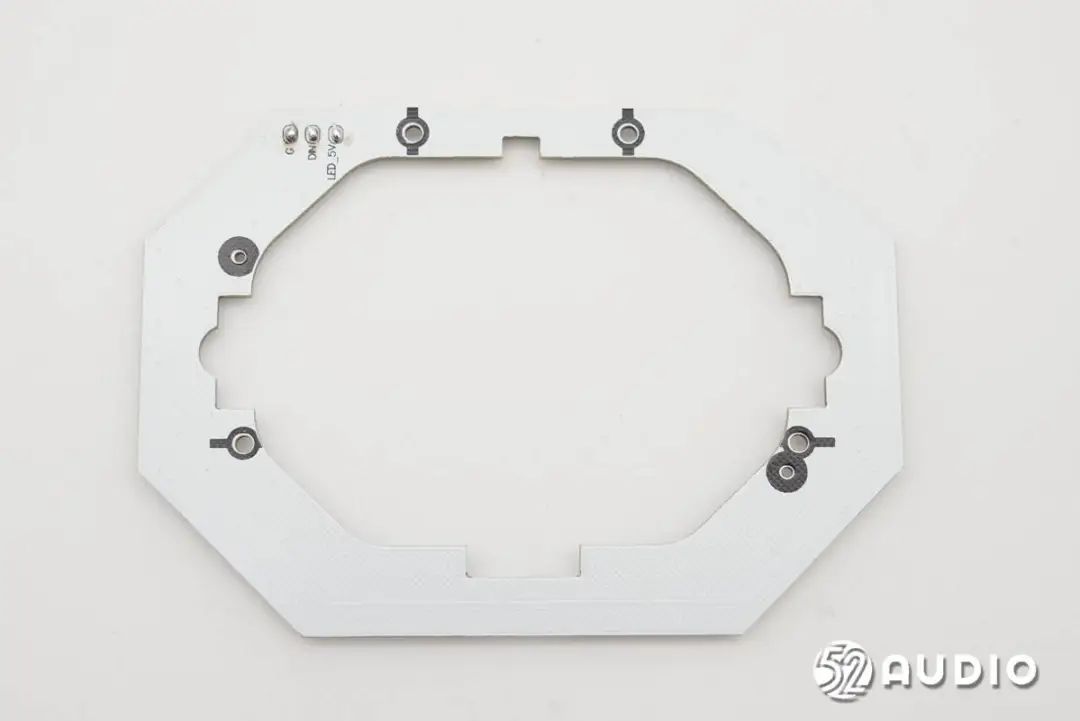

均光板下方设置装饰字体的导光板。

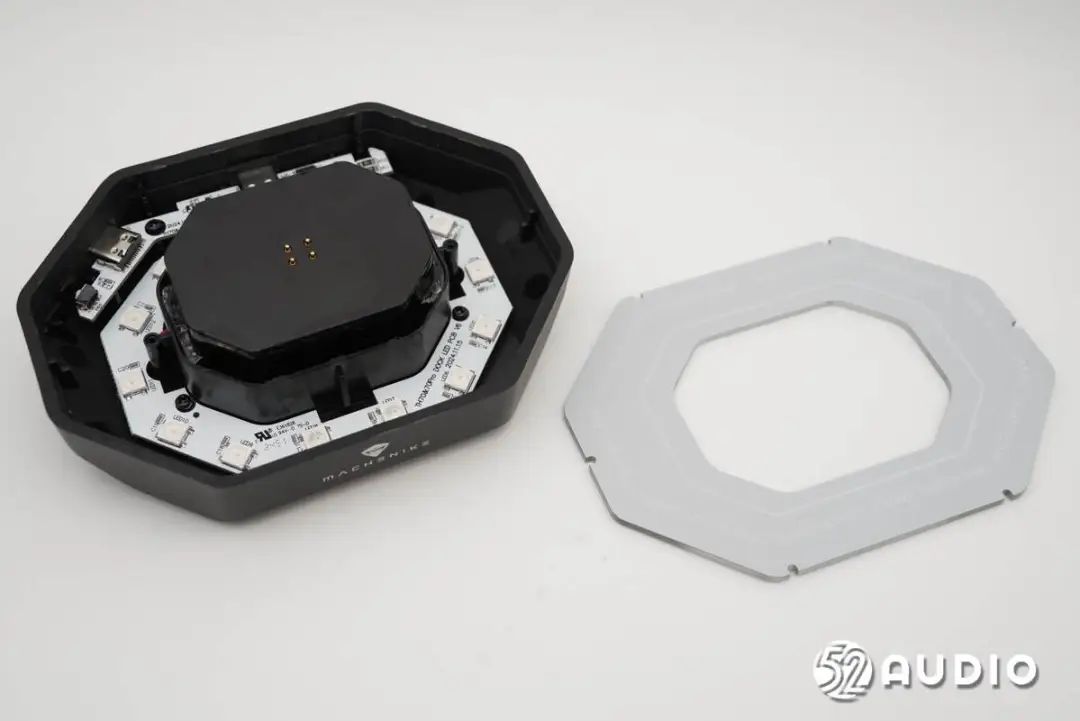

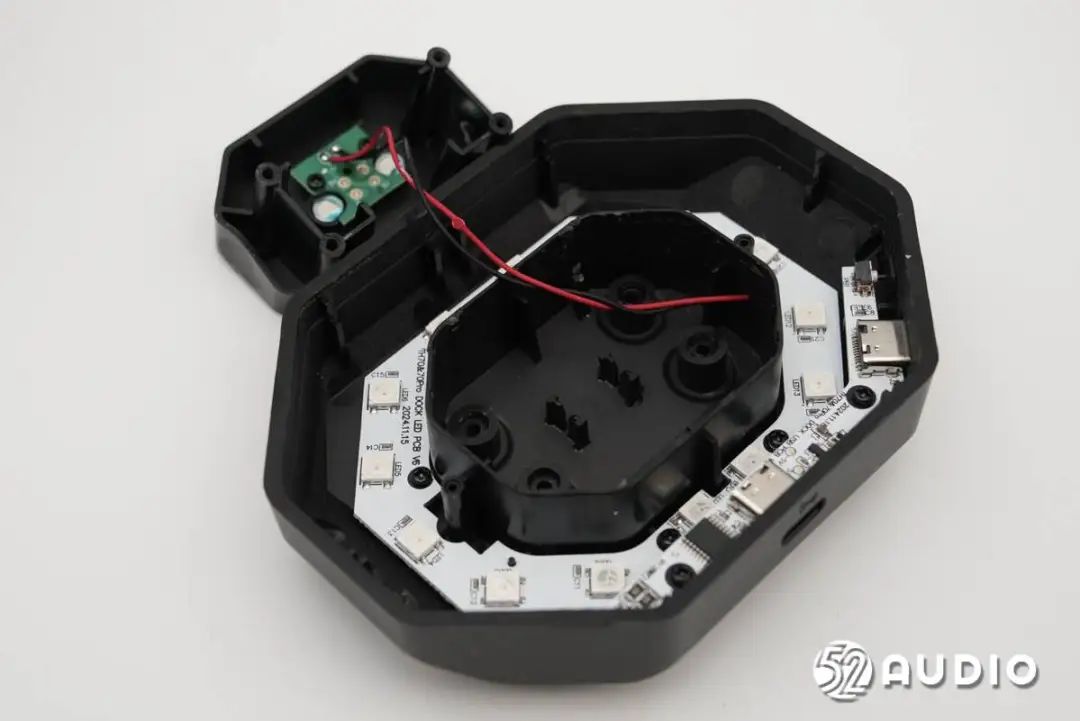

取掉导光板，腔体内部结构一览，设置有RGB氛围灯板和电源输入板。

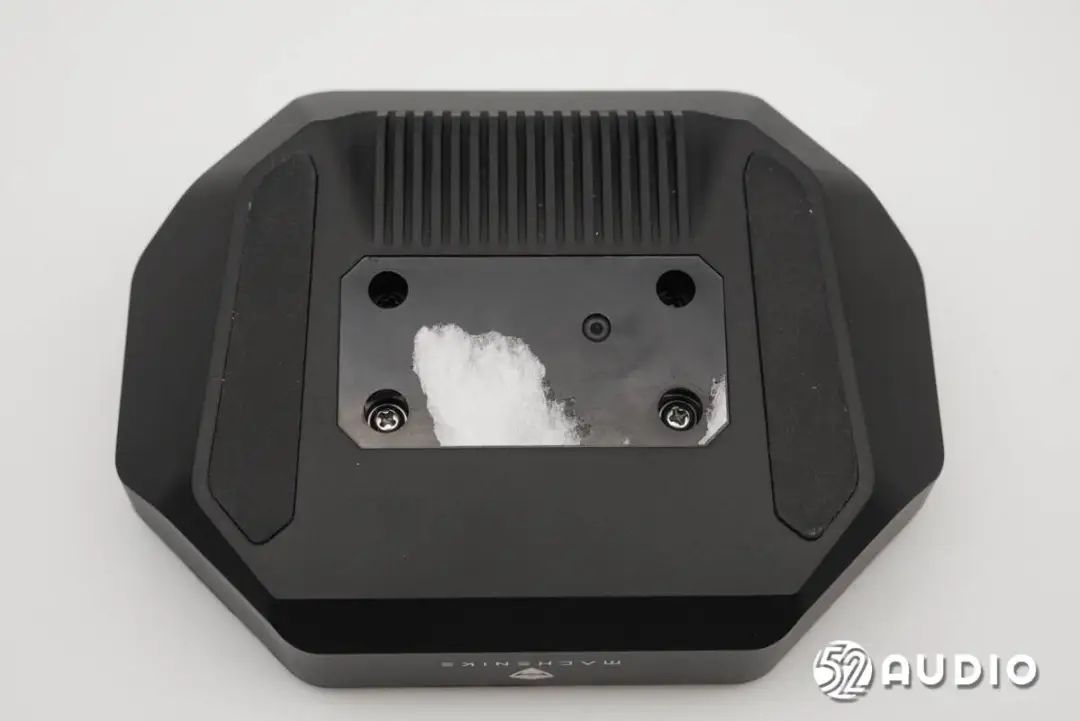

撕掉深渊镜座舱底部标签，下方隐藏固定螺丝。

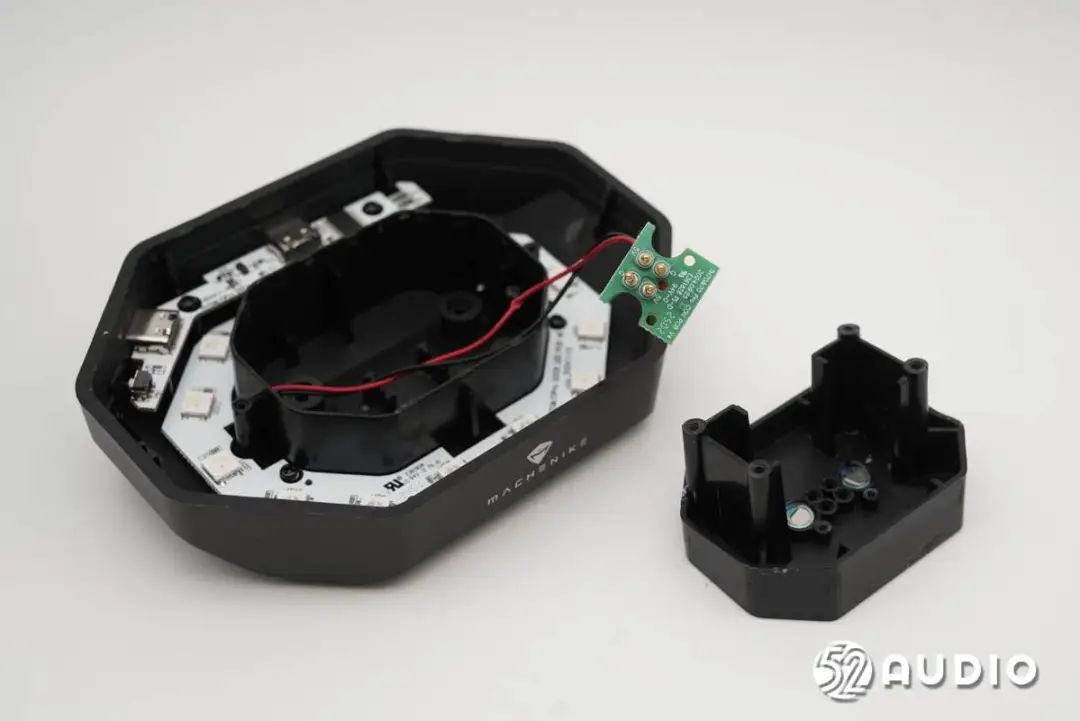

卸掉螺丝，拆掉充电支架结构。
取出支架内部为充电盒充电的小板。

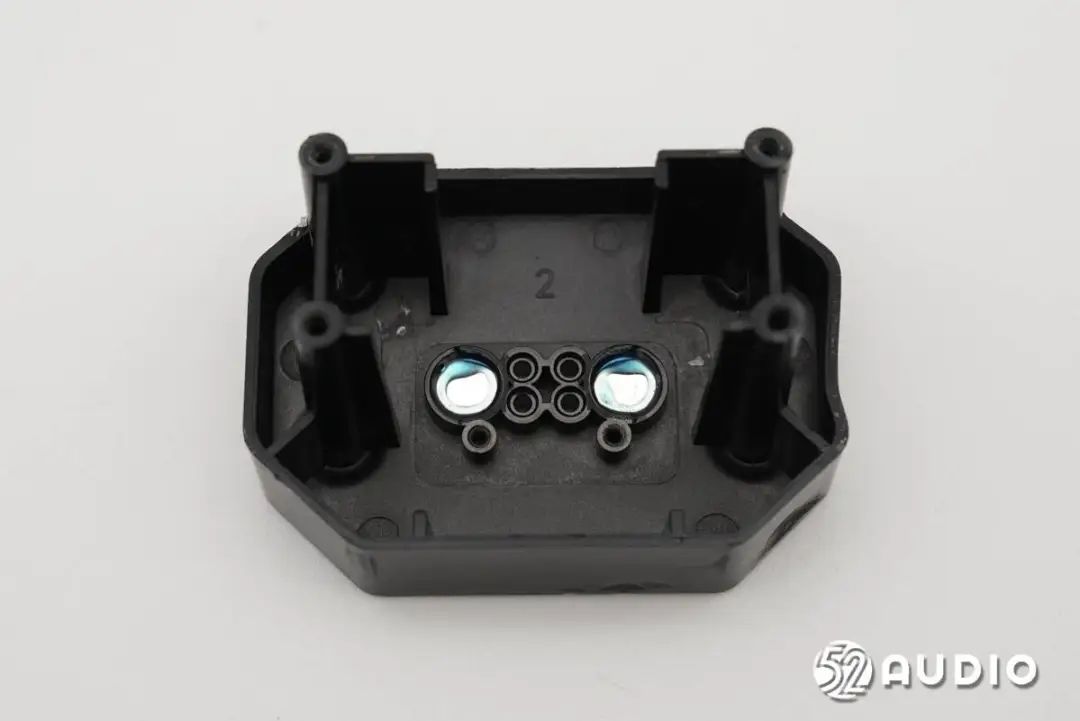

支架内侧结构一览，设置有两颗磁铁吸附固定充电盒。

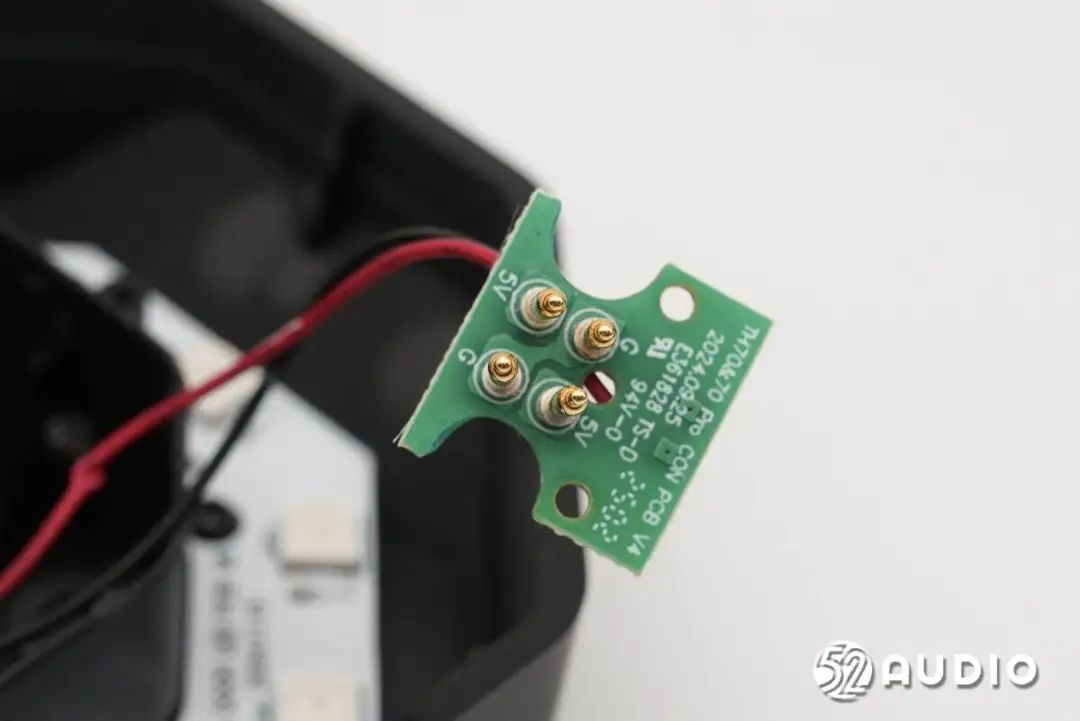

充电盒充电的小板特写，设置4颗Pogo Pin连接器。

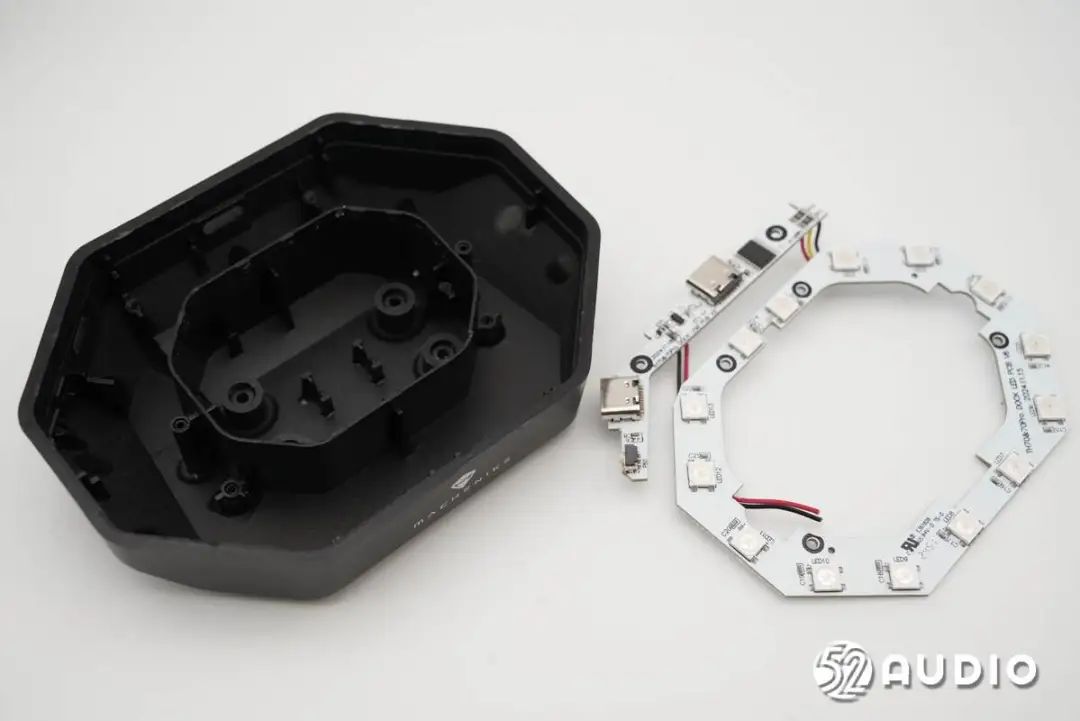

取出腔体内部的PCBA板。

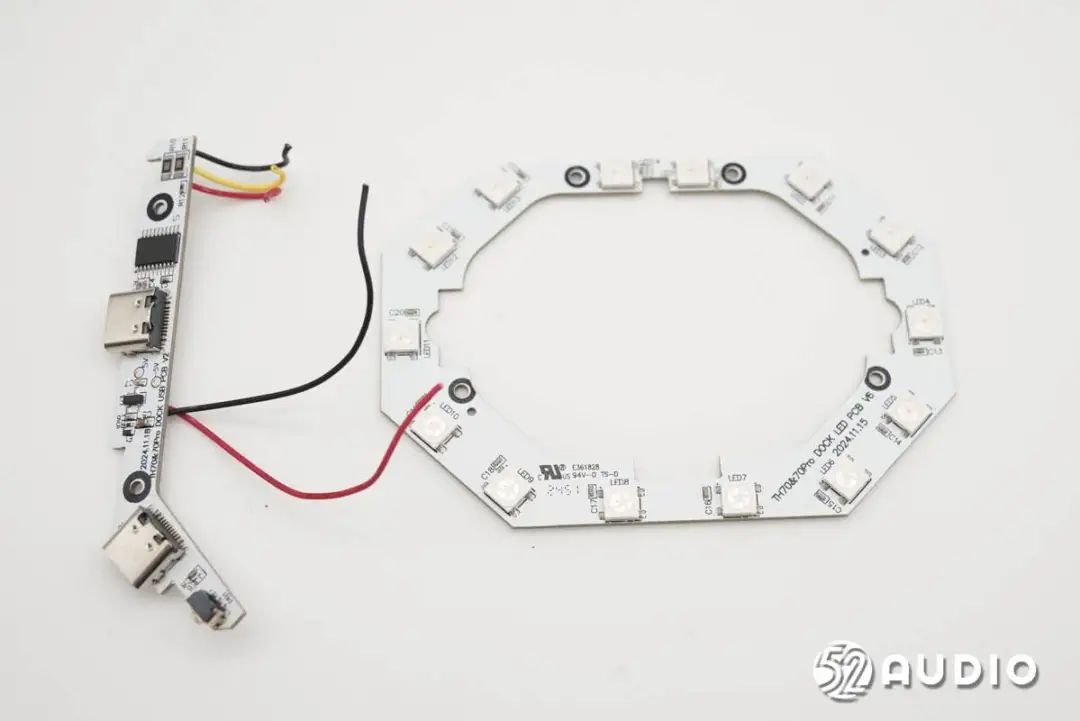

断开焊接的导线，分离两块PCBA板。

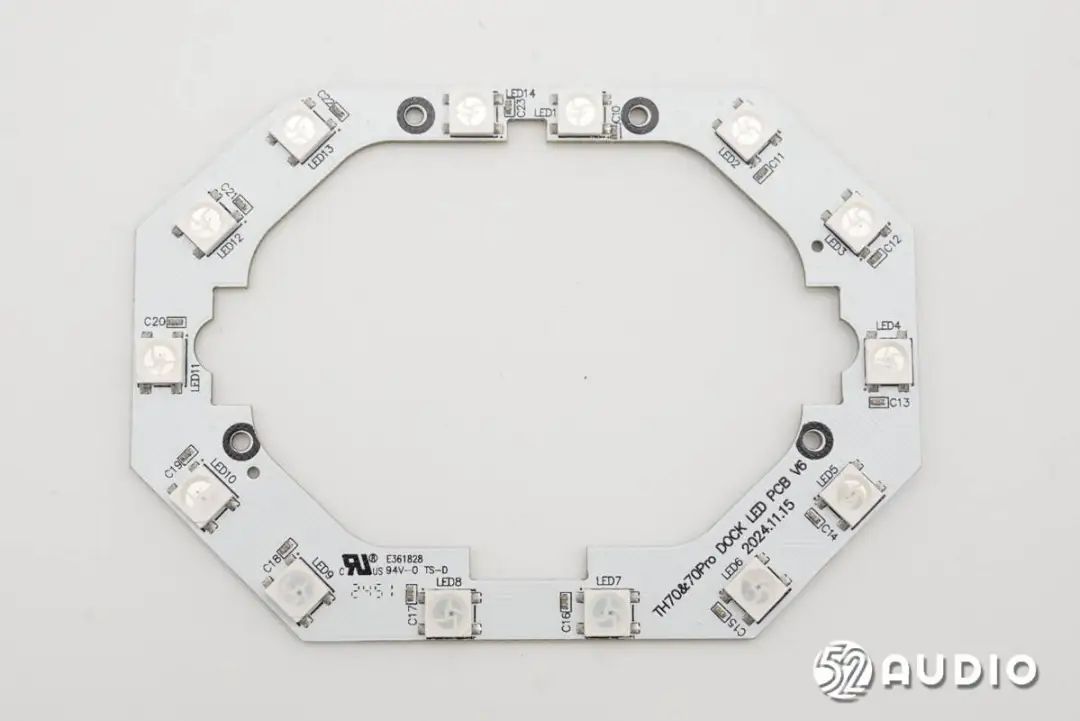

氛围灯板一侧电路一览，设置有14颗LED RGB灯珠，为氛围灯提供光源。
氛围灯板另外一侧为设置元器件。

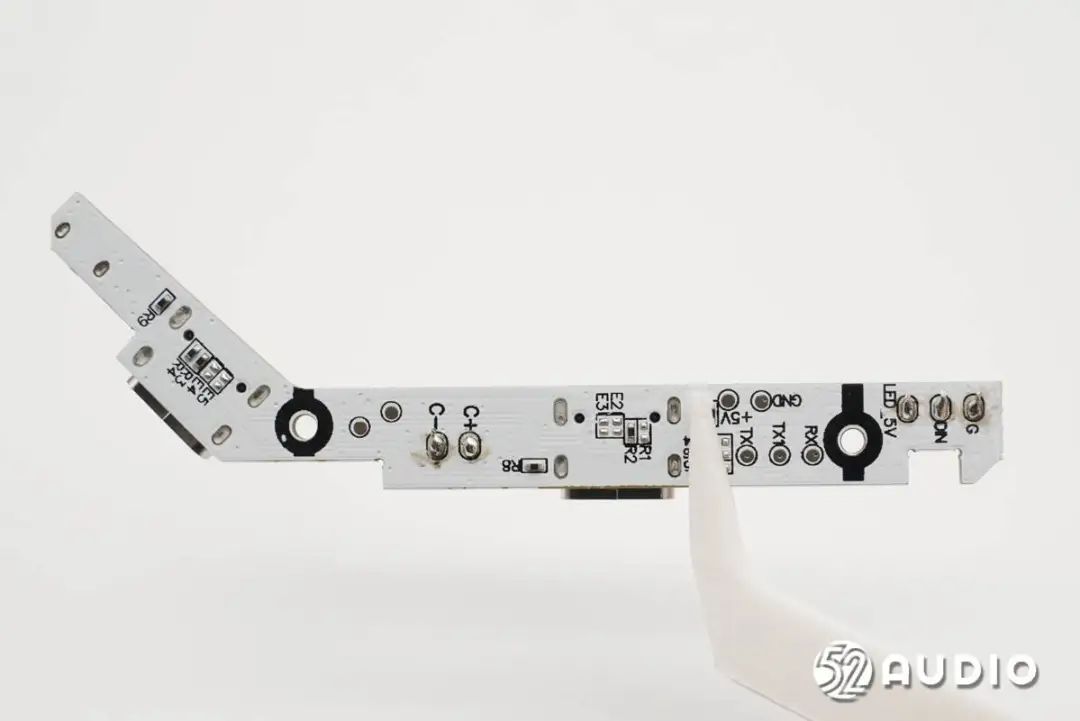

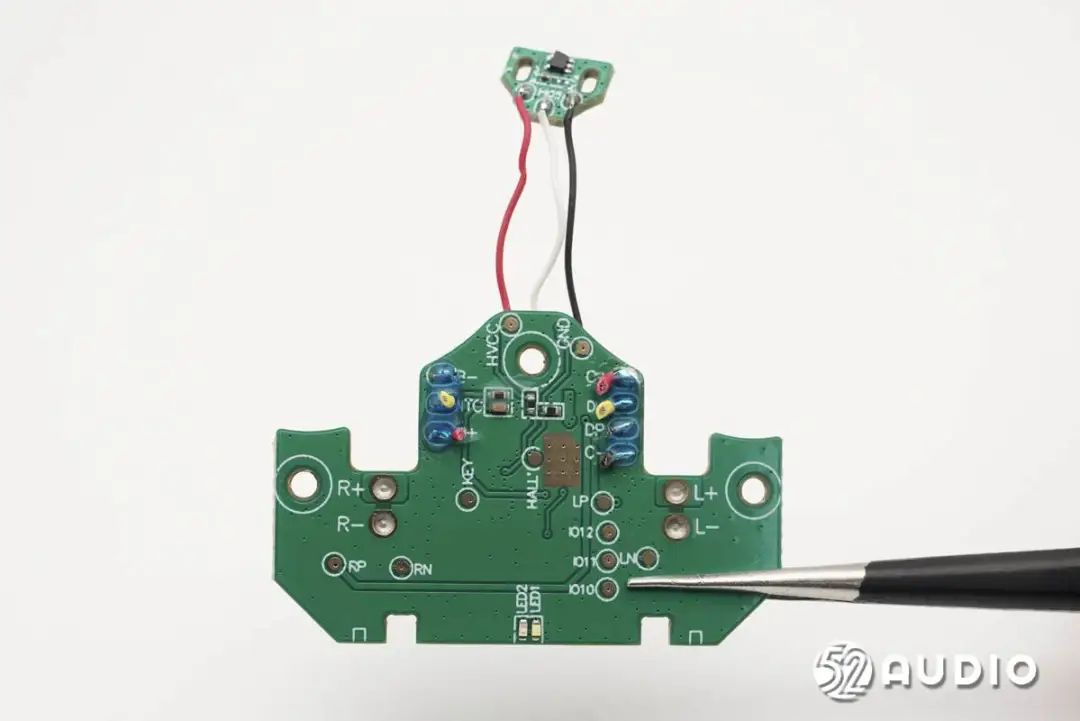

电源输入板一侧电路一览。

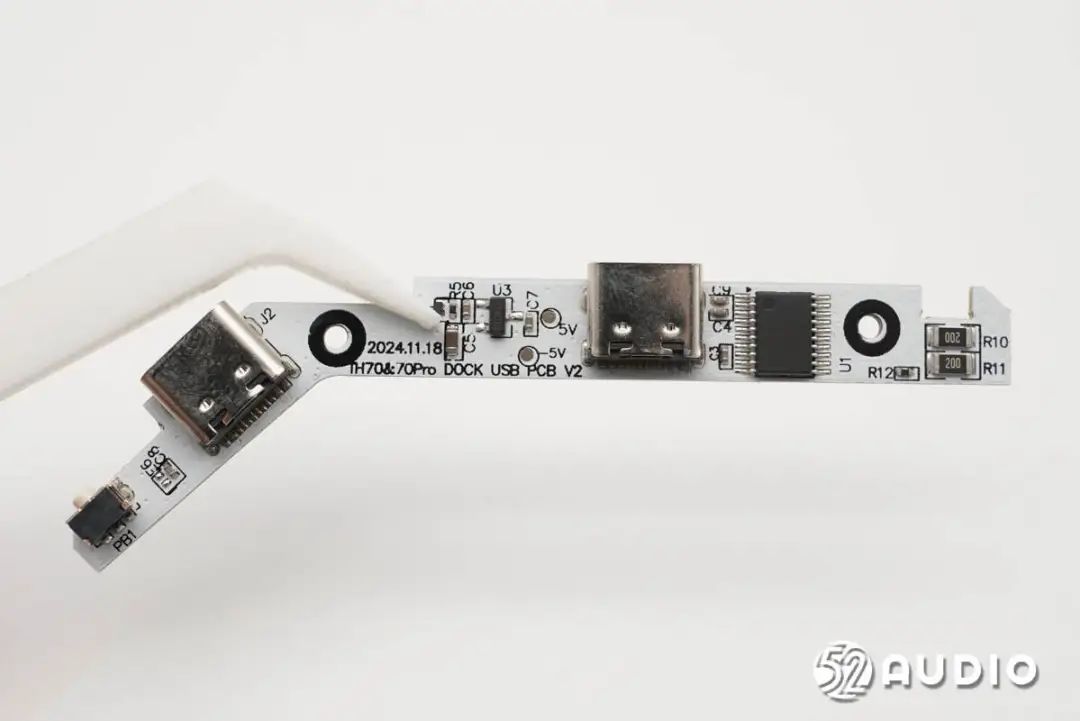

电源输入板另外一侧电路一览。

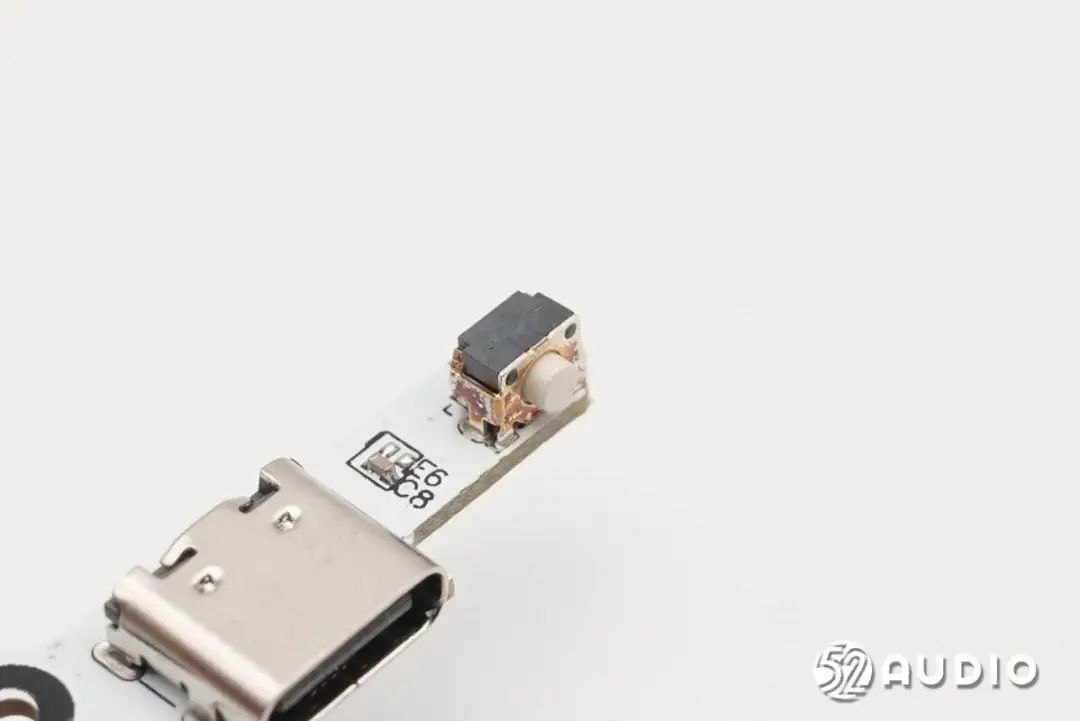

电源开关按键特写。

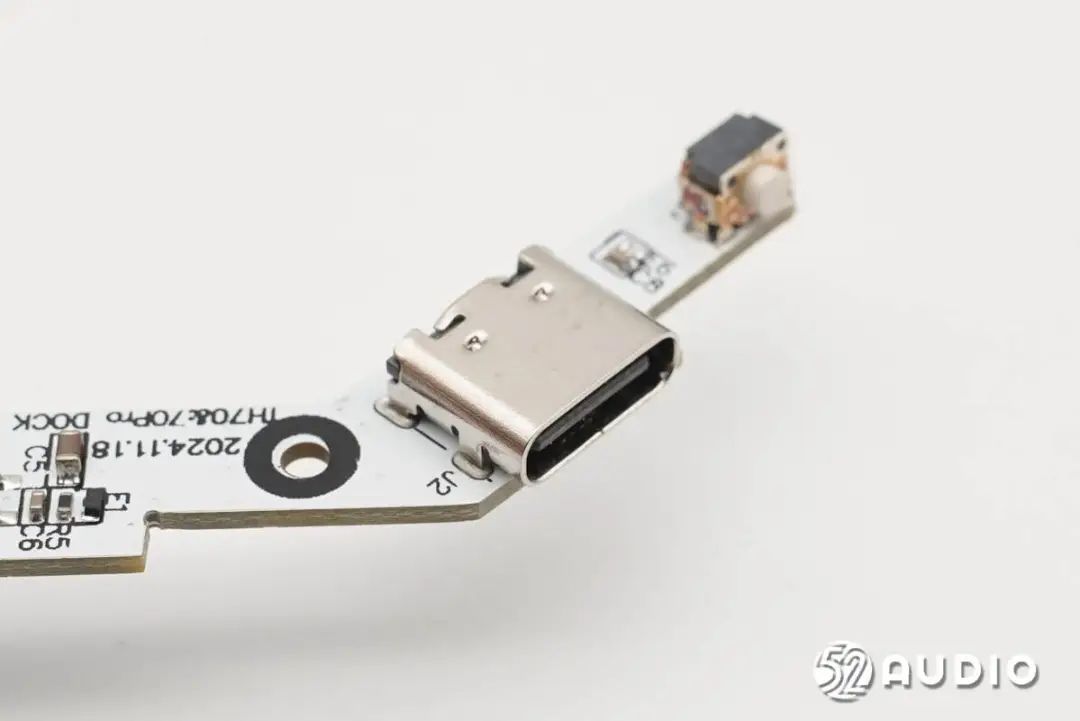

Type-C电源输入接口特写。

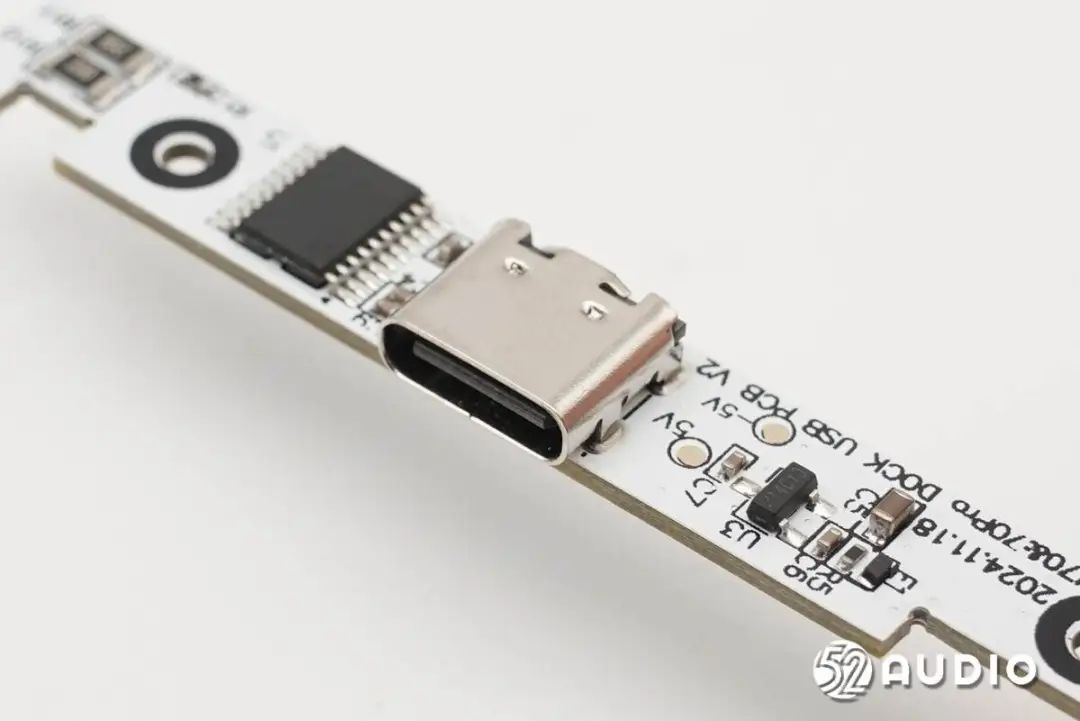

用于连接适配器的Type-C接口特写。

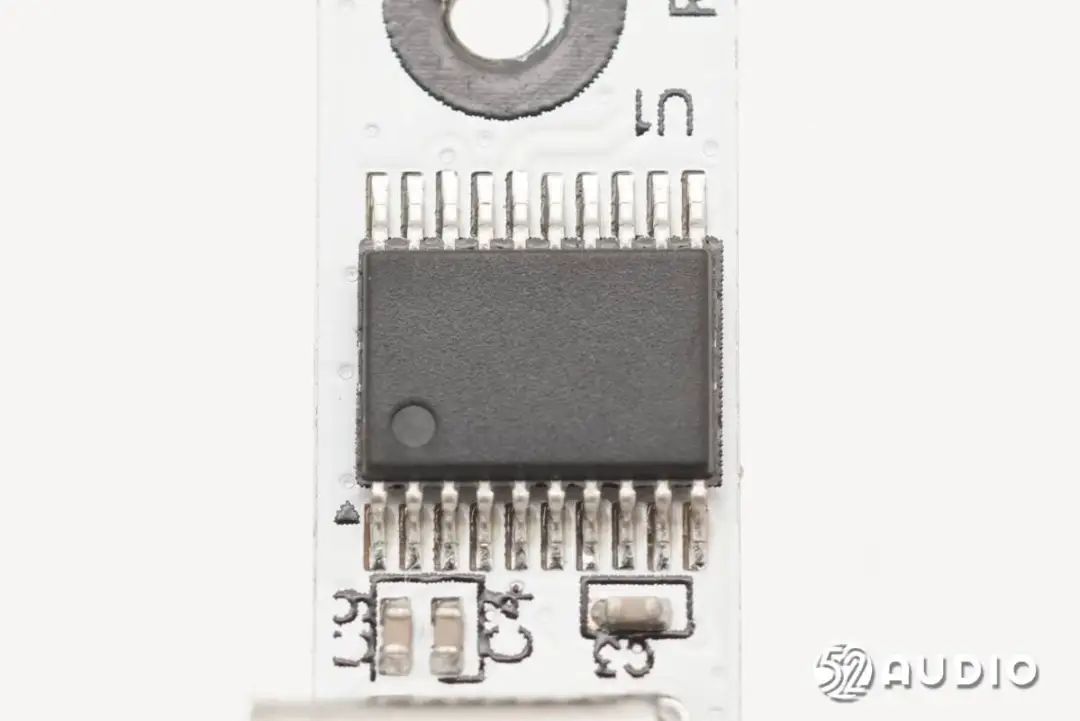

一颗无标的MCU单片机。
充电盒拆解
拆开充电盒，内部电路结构一览，设置有主板、电池、电源输入小板和霍尔元件小板。
卸掉螺丝，取出充电盒内部所有组件。

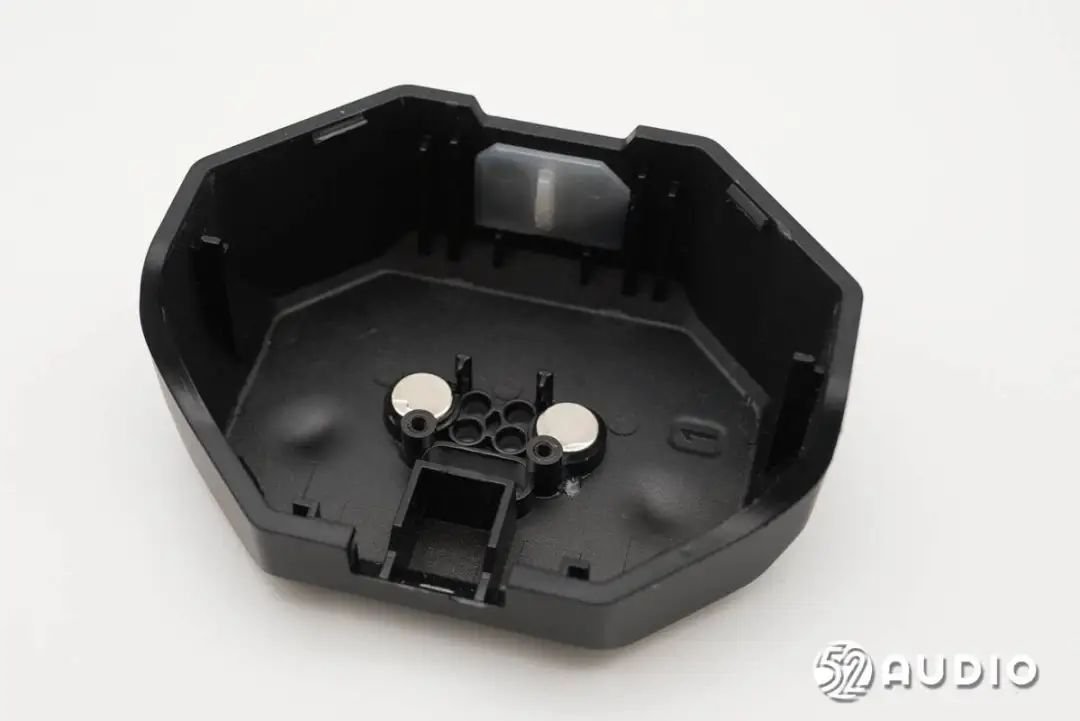

腔体内部结构一览，设置有两颗磁铁与深渊镜座舱固定。

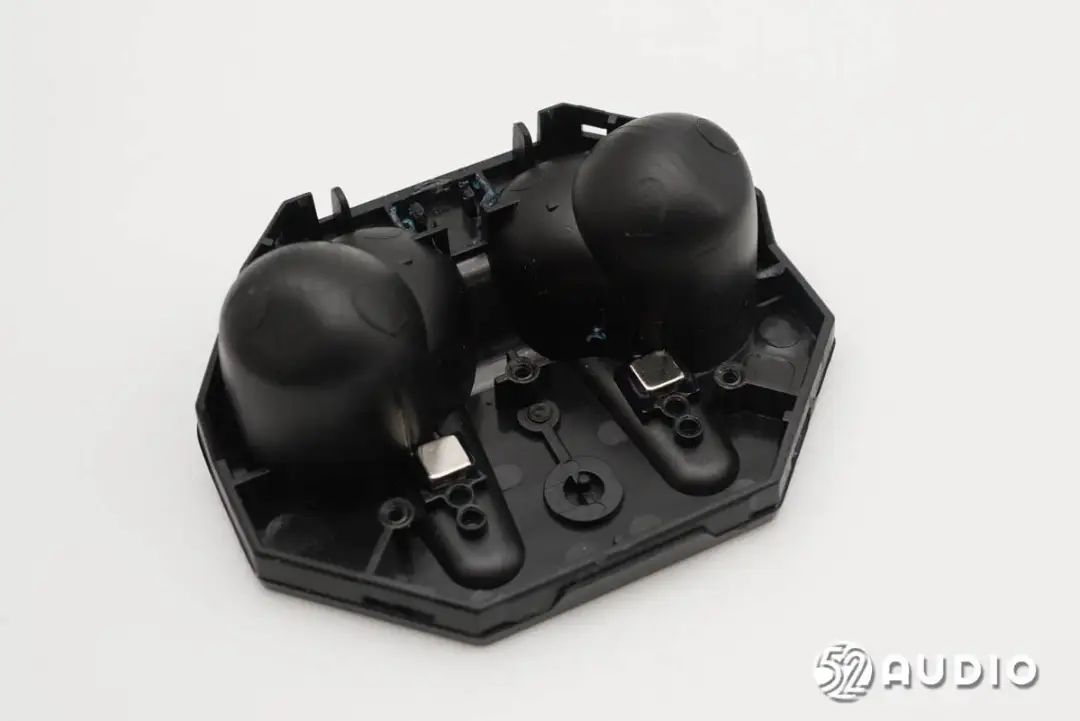

耳机座舱底部结构一览，设置有磁铁固定。

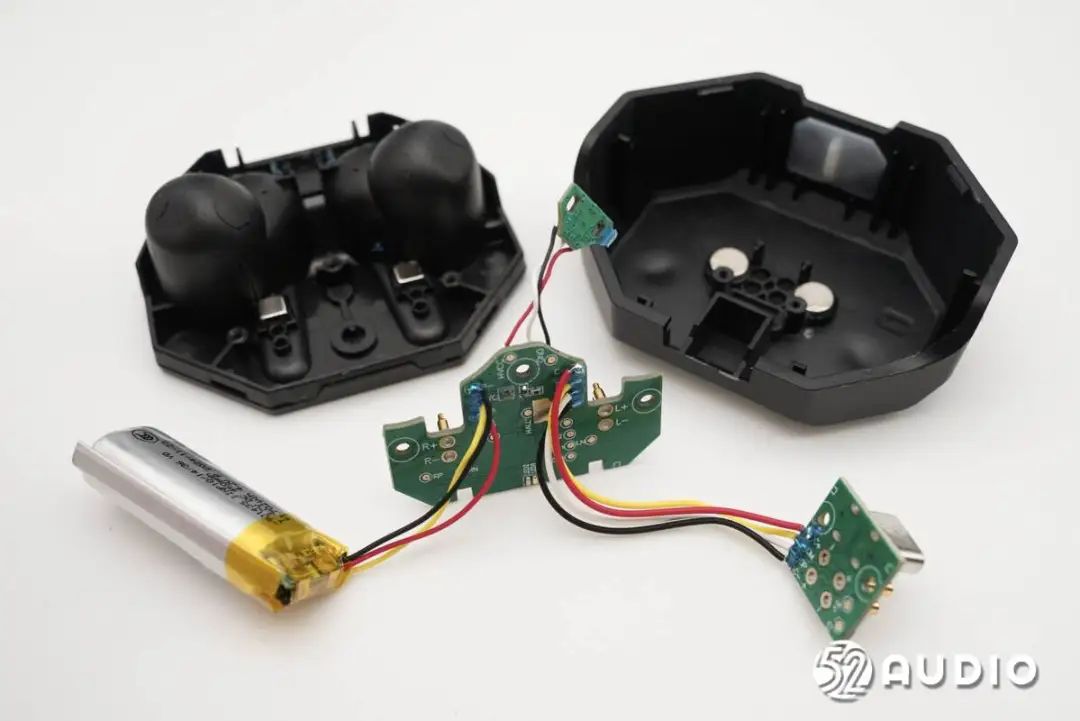

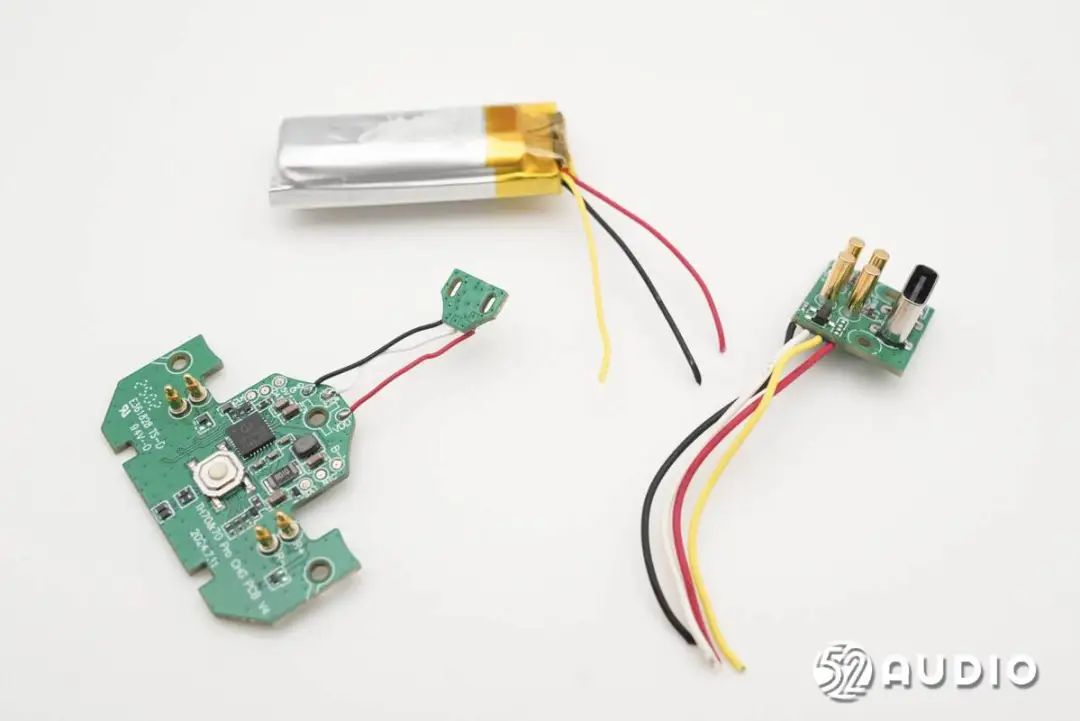

断开导线，分离组件。

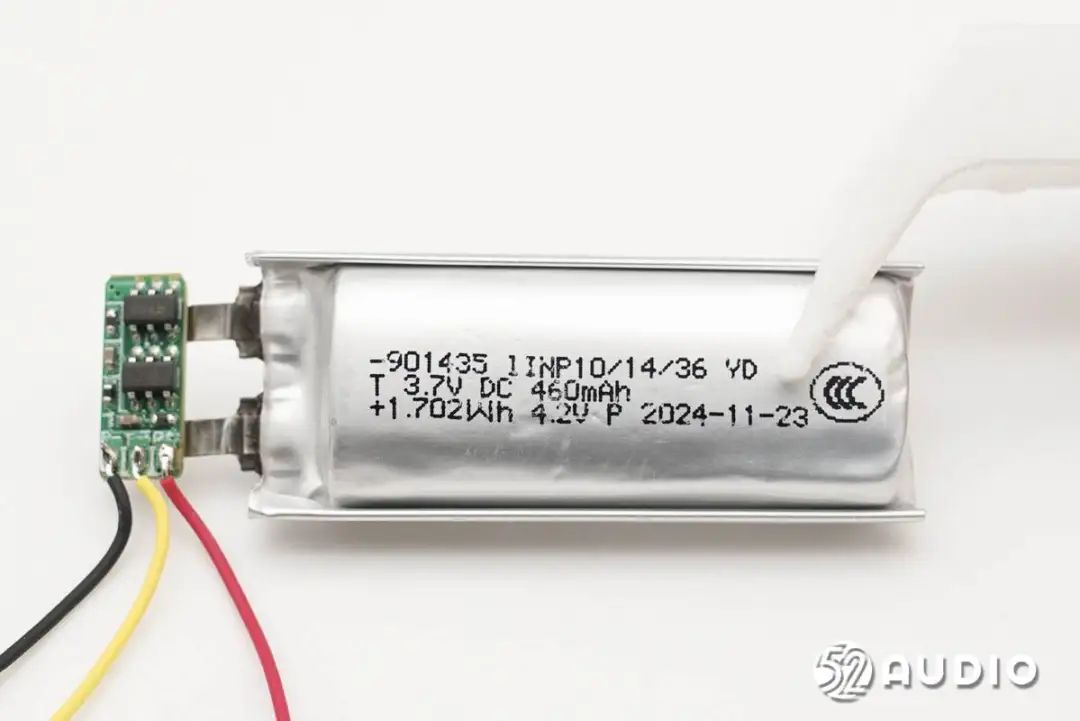

充电盒内置锂电池型号：901435，标称电压：3.7V，额定容量：460mAh 1.702Wh，充电限制电压：4.2V，来自YD亿等新能源。

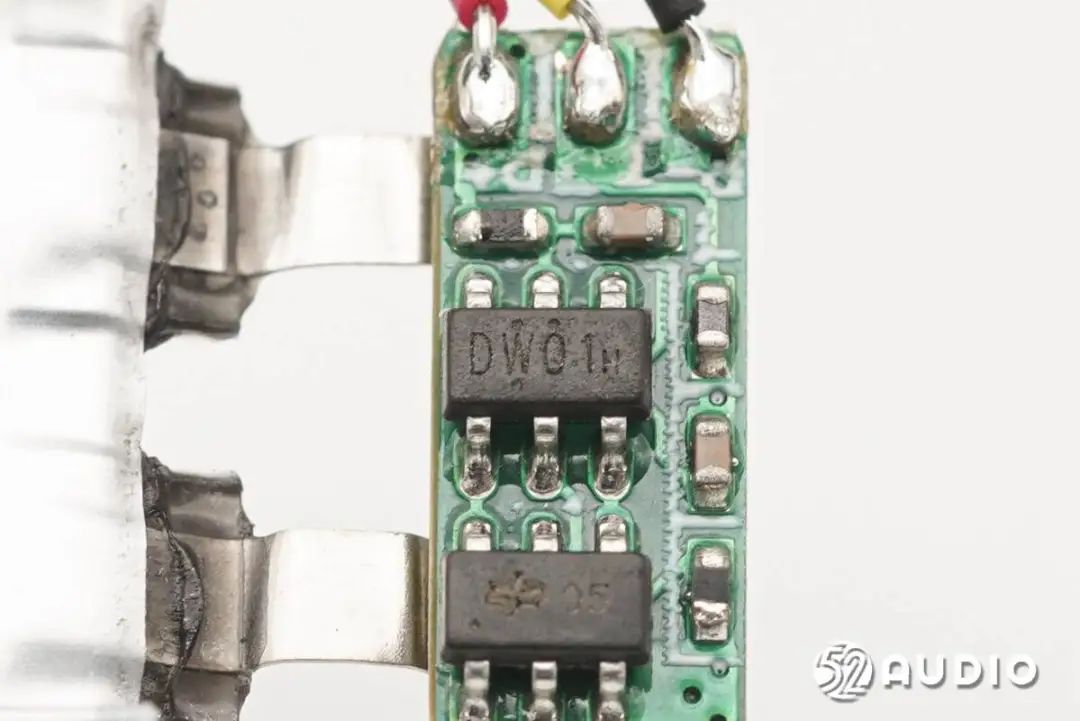

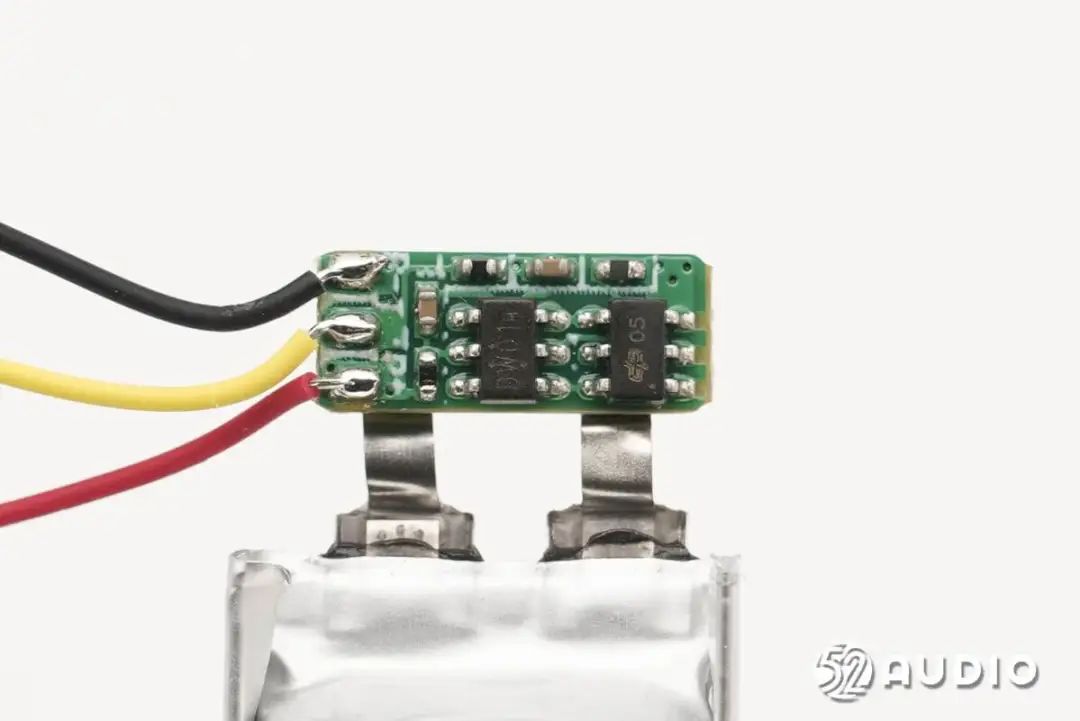

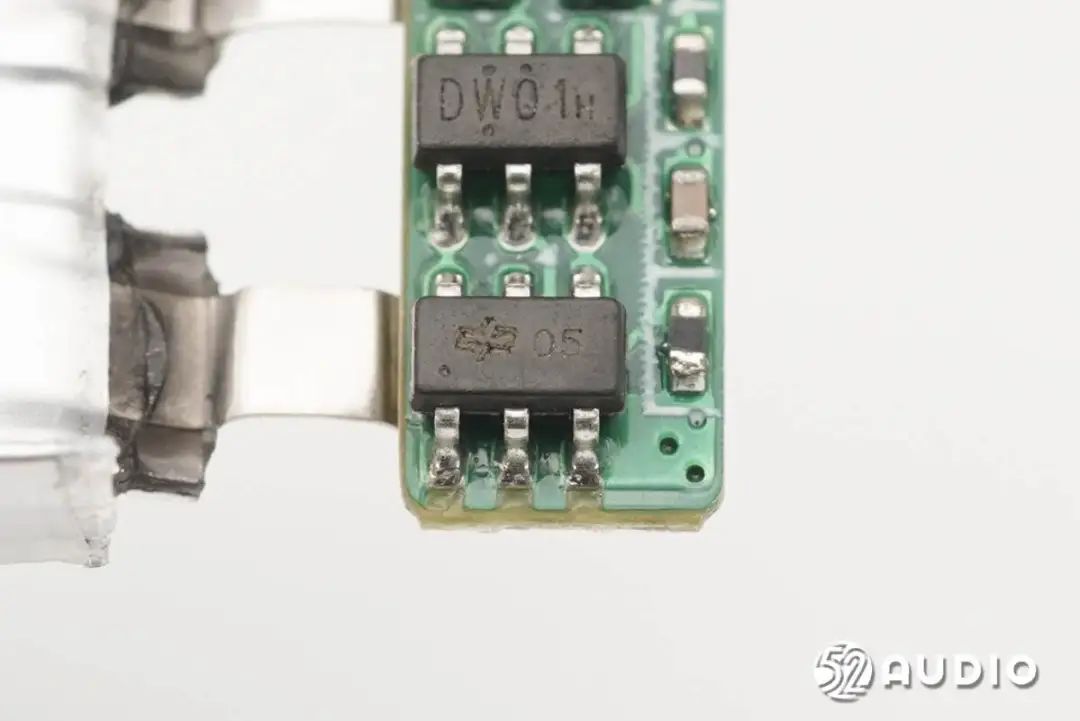

电池保护板电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。
丝印DW01的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印05的MOS管。
电源输入小板电路一览，设置有连接深渊镜座舱的金属铜柱和Type-C充电母座。

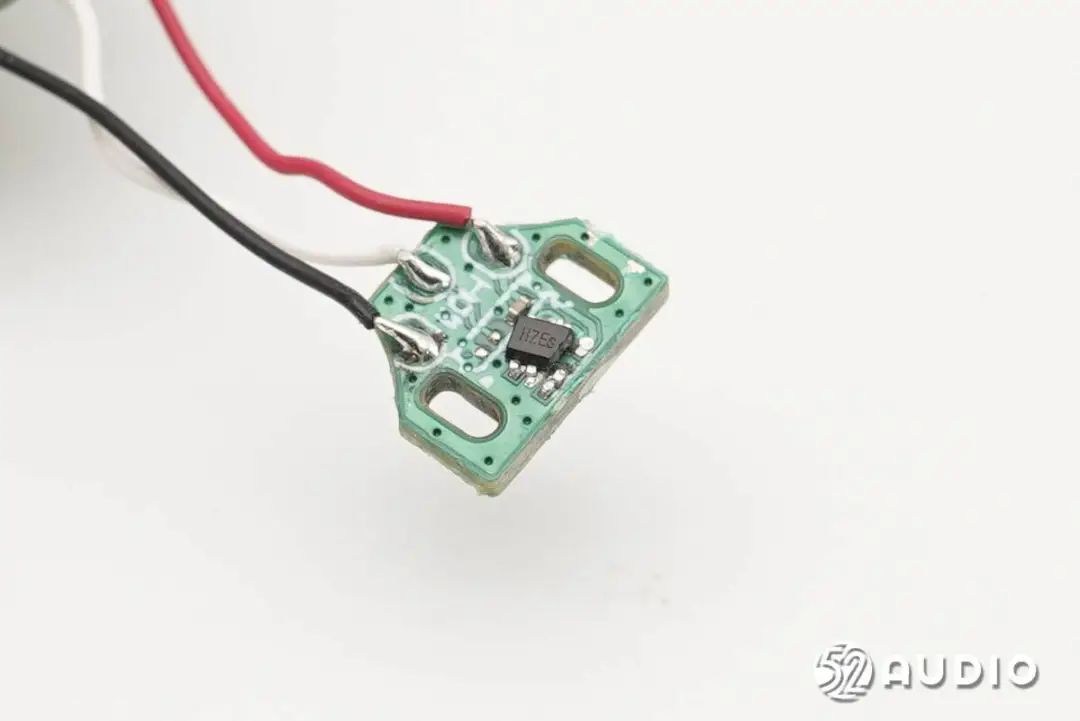

霍尔元件小板电路一览，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

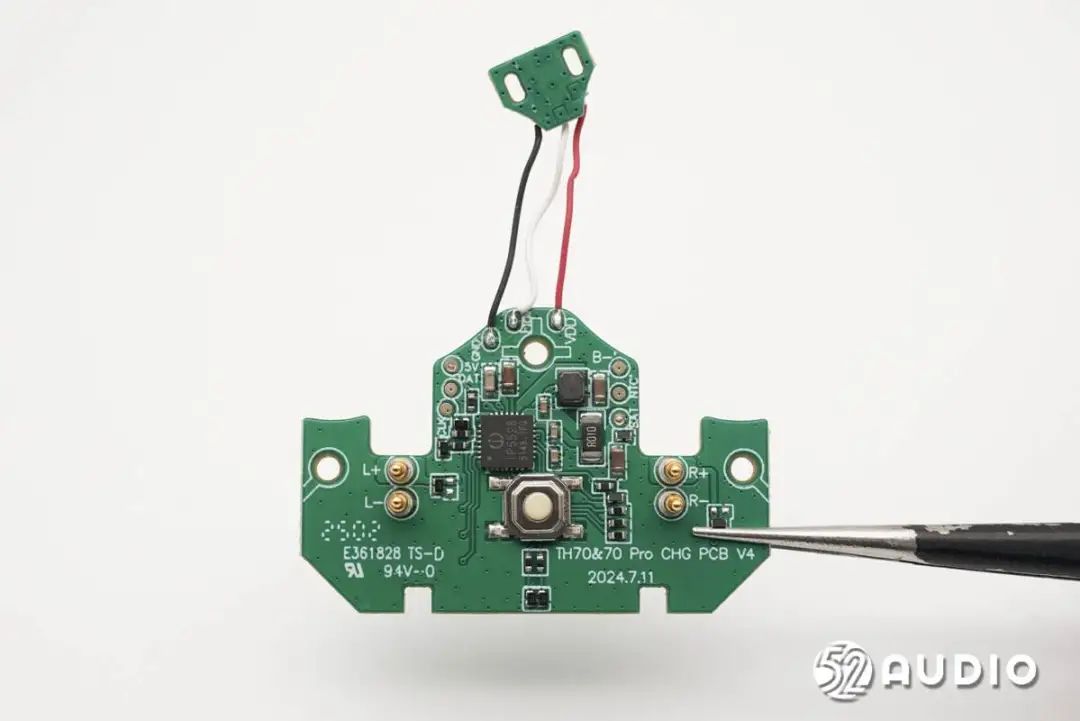

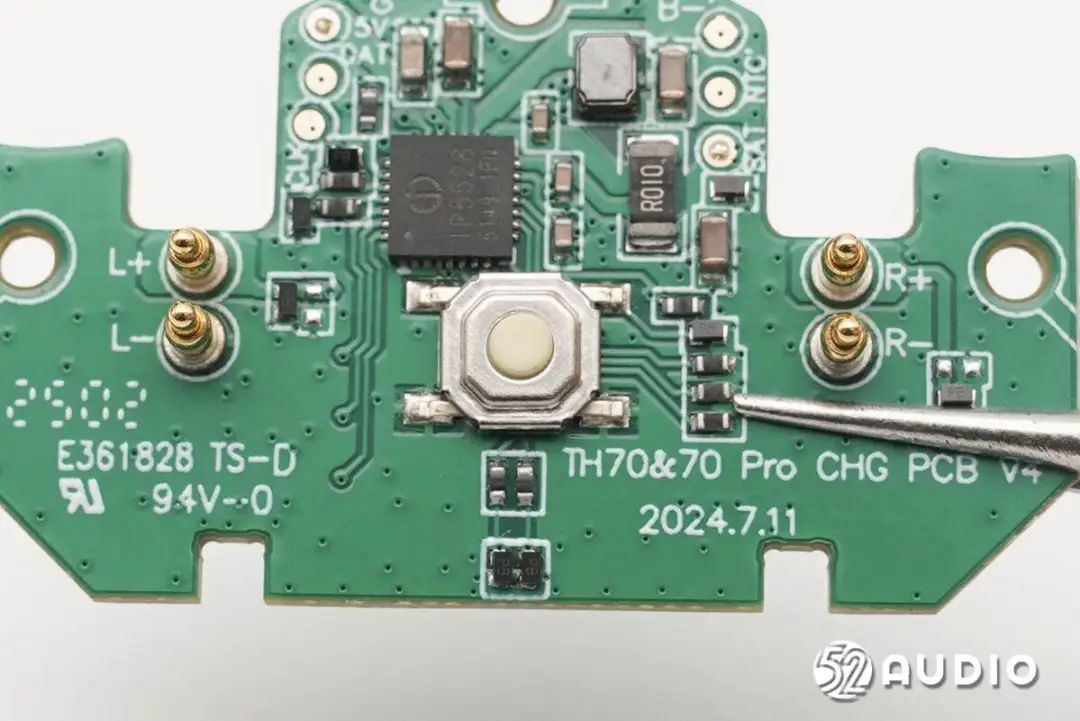

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。

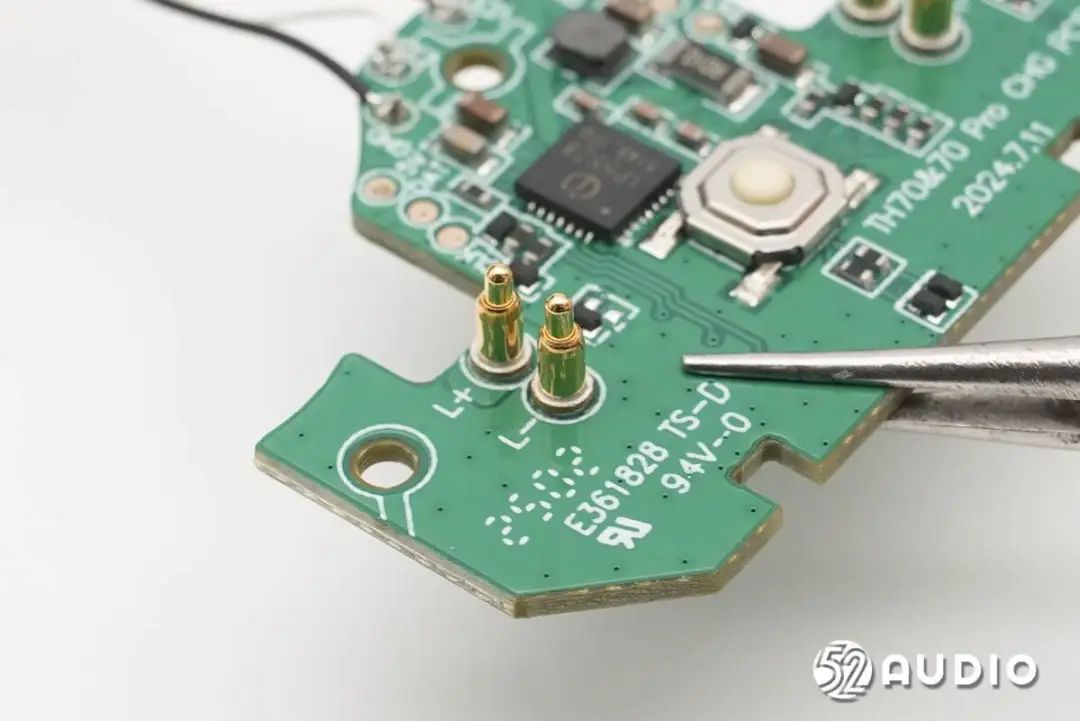

为耳机充电的Pogo Pin连接器特写。
用于蓝牙配对的功能按键特写。

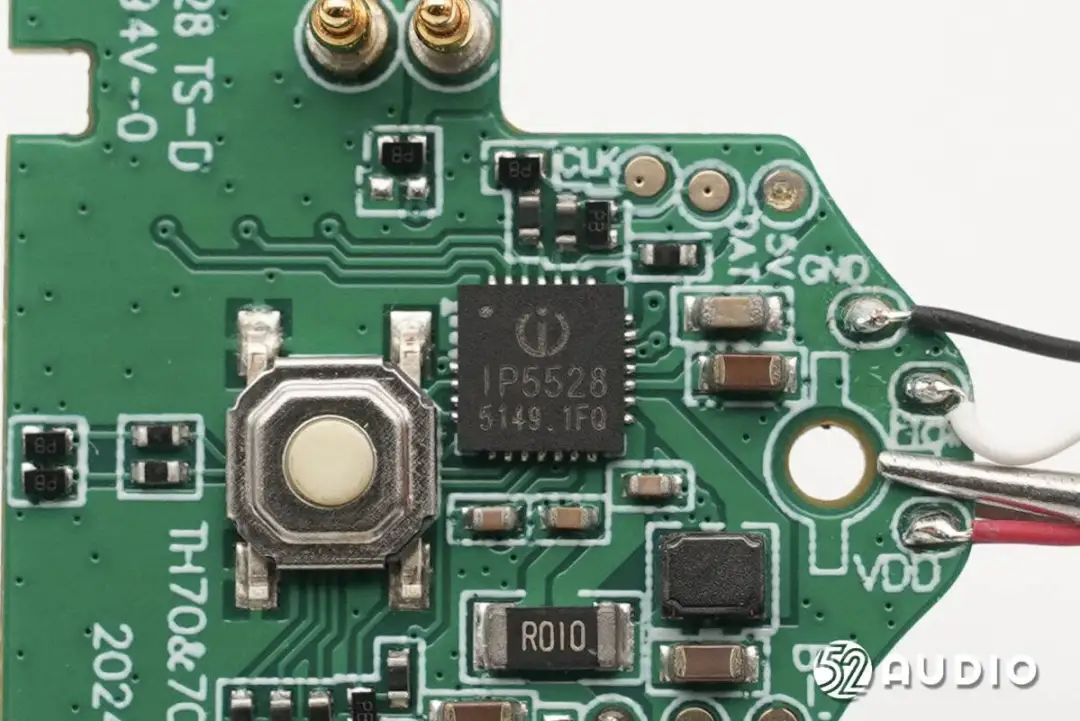

INJOINIC英集芯IP5528 TWS耳机充电仓管理SoC，是一款集成MCU、升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为TWS充电仓提供完整的解决方案。 得益于IP5528的高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸， 降低BOM成本。
英集芯IP5528支持跟随充电功能，可实现充电电压3.2~5.5V范围10mV精细步进调整，能够有效提升15%~20%充电盒电池到耳机电池的转换效率，进而提升15%~20%的TWS耳机综合续航时间。基于这一特性，品牌厂商可以在电池容量、外观体积和功能性上做更灵活的权衡。
例如，在不增加电池容量的情况下，可以使产品提供更持久的续航时间；又或是使用更小容量的电池来达到与原来相同的续航时间，不仅可以有效降低成本，还能减小产品的体积，提高便携性；还可以在搭载更多功能和应用的情况下，保证产品的续航时间不打折扣，让用户无需因此而感到担忧。
英集芯IP5528在应用上，只需一个电感实现升降压功能，支持低成本电感和电容。IP5528的同步升压系统提供额定400mA输出电流，转换效率高至93%。轻载时，自动进入休眠状态，静态电流降至15µA。
英集芯IP5528采用开关充电技术，提供额定1A充电电流，充电效率高至90%。内置芯片温度保护和输入电压智能调节充电电流。IP5528内置12bit ADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示和数显电量显示。从产品手册介绍，IP5528还支持输出电压3.2V~5.2V，支持给耳机快充。
据我爱音频网拆解了解到，目前已有JBL、摩托罗拉、倍思、QCY、水月雨、马歇尔、联想、声阔、公牛、飞利浦、TOZO、sanag、iKF、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、MOZOTER、HYUNDAI、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。

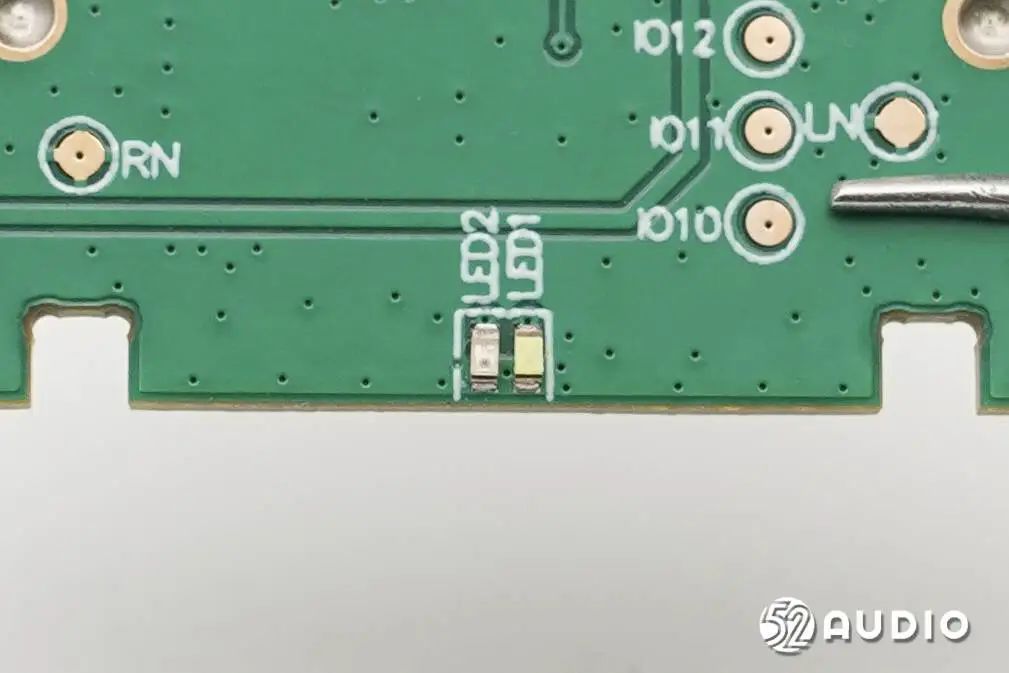

两颗不同颜色的LED指示灯特写。
耳机拆解

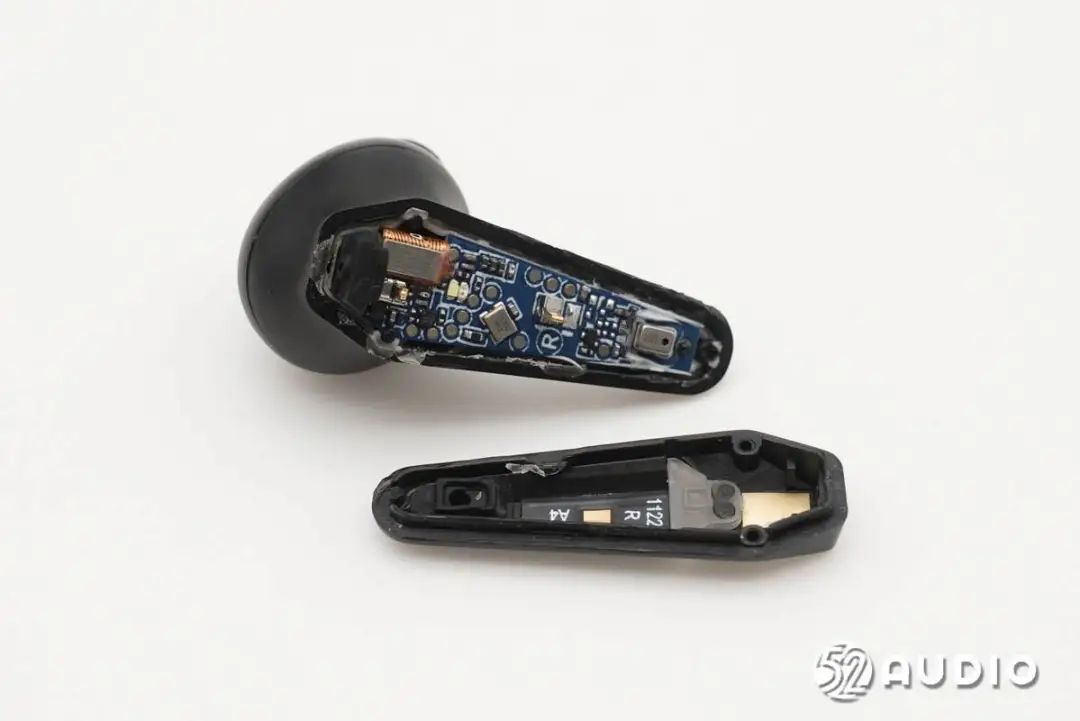

拆掉耳机柄背部盖板。

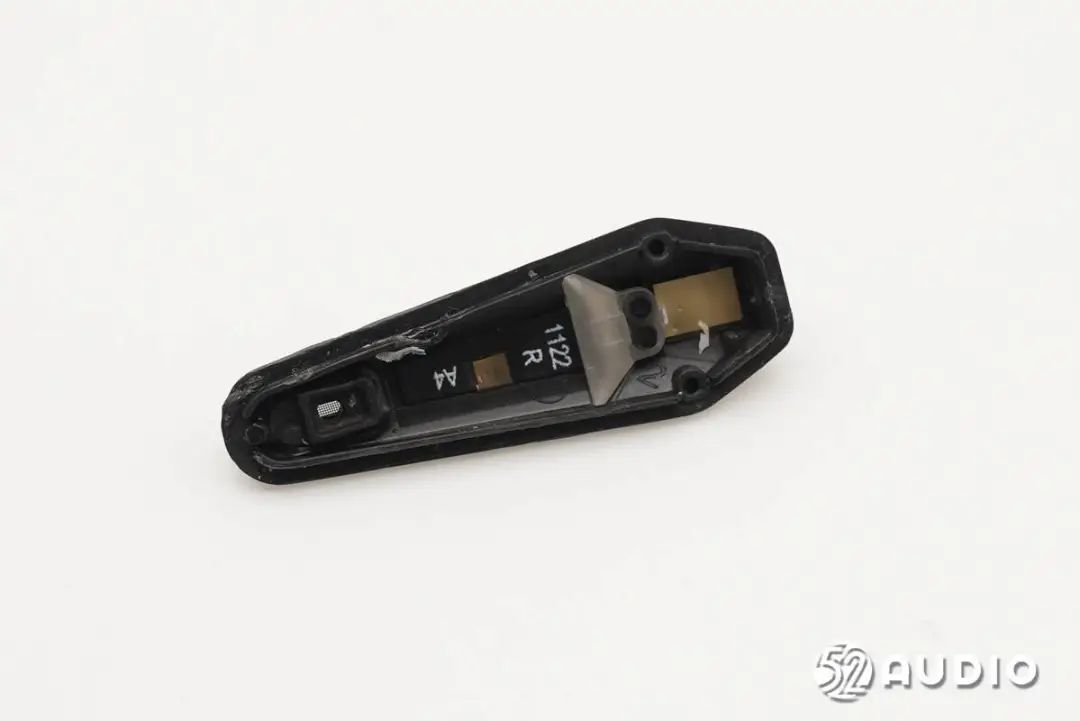

盖板内侧结构一览，设置有蓝牙天线和触摸检测贴片。

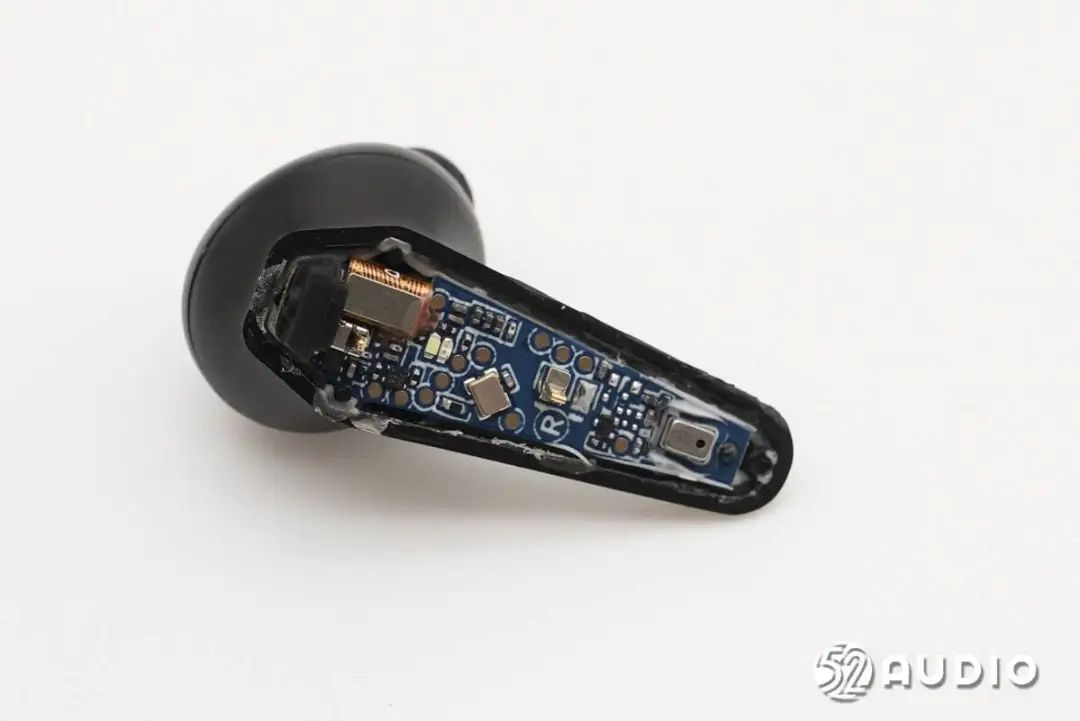

腔体内部主板单元结构一览，定位柱及打胶固定，与排线通过连接器连接。

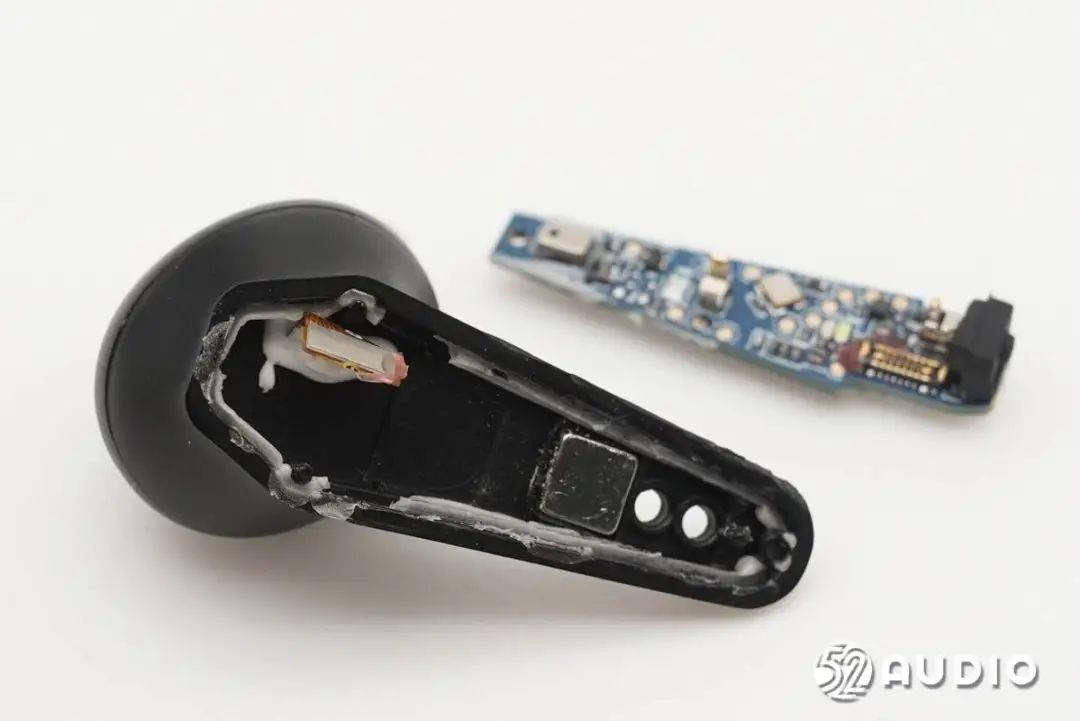

挑开连接器，取出主板单元。

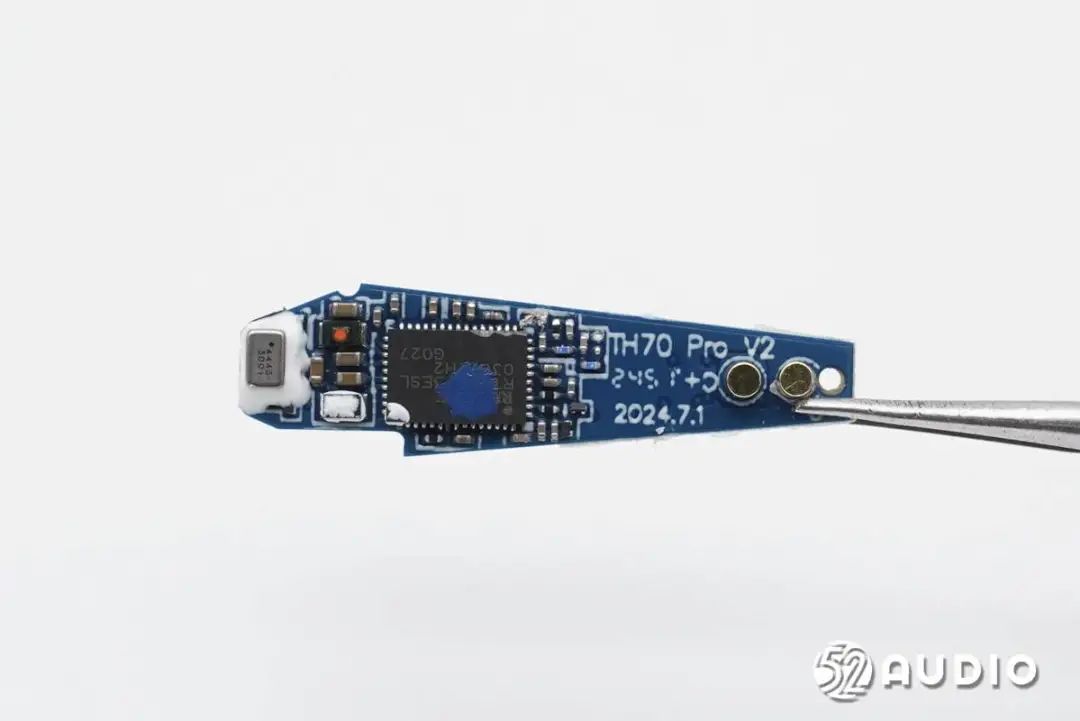

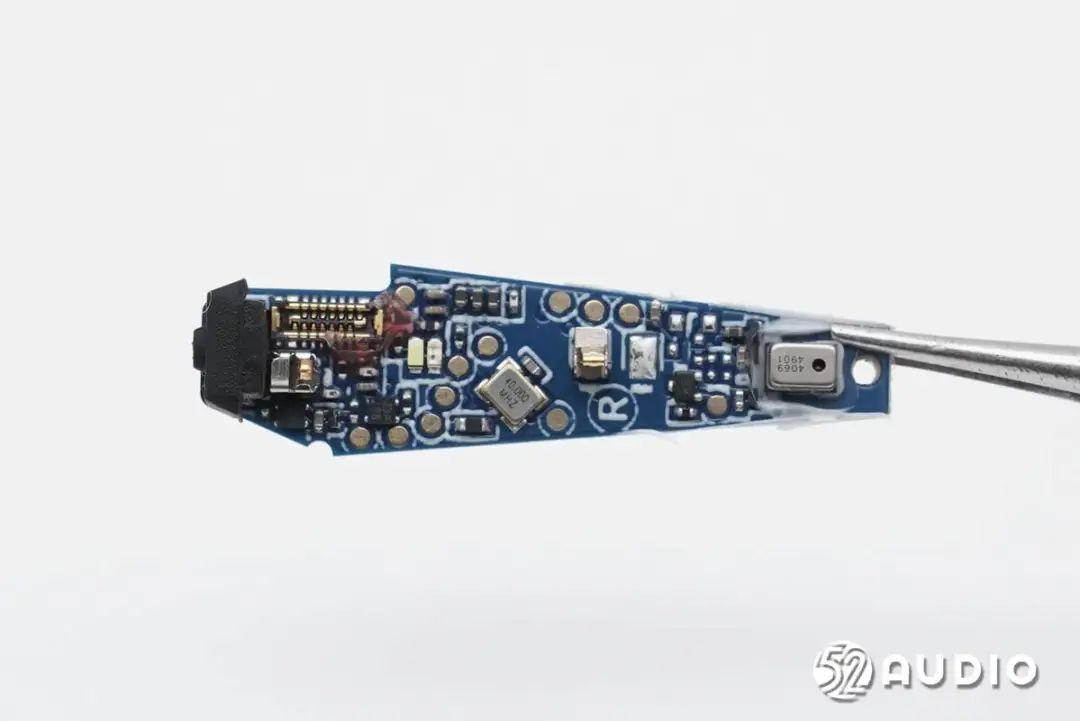

耳机主板一侧电路一览。

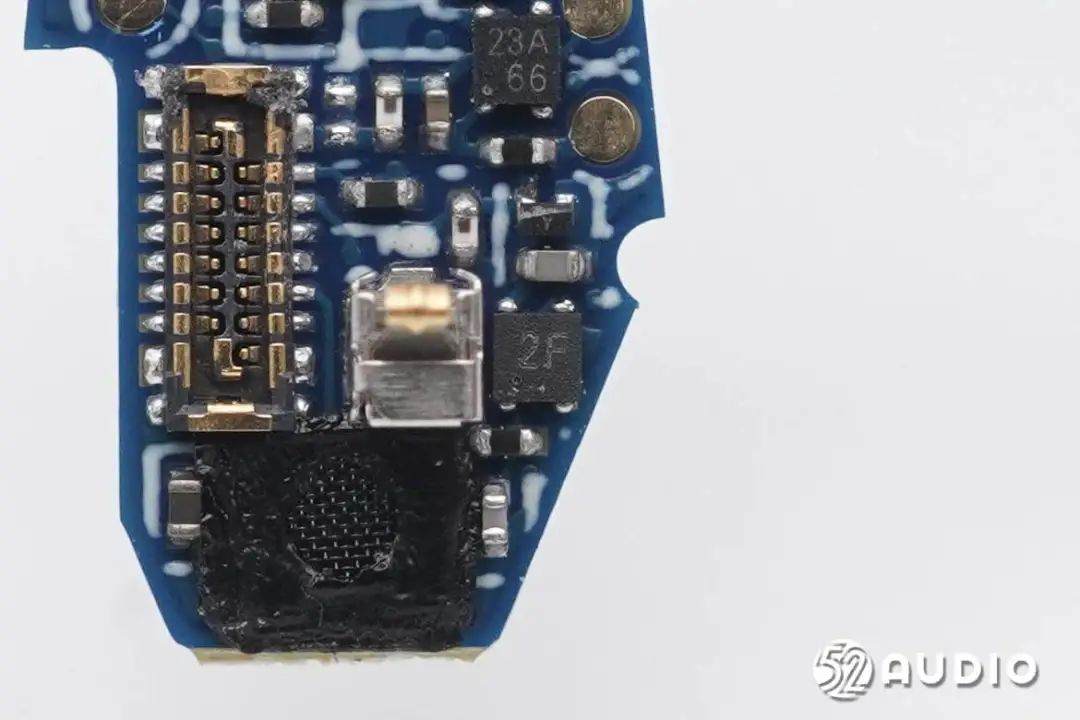

耳机主板另外一侧电路一览。

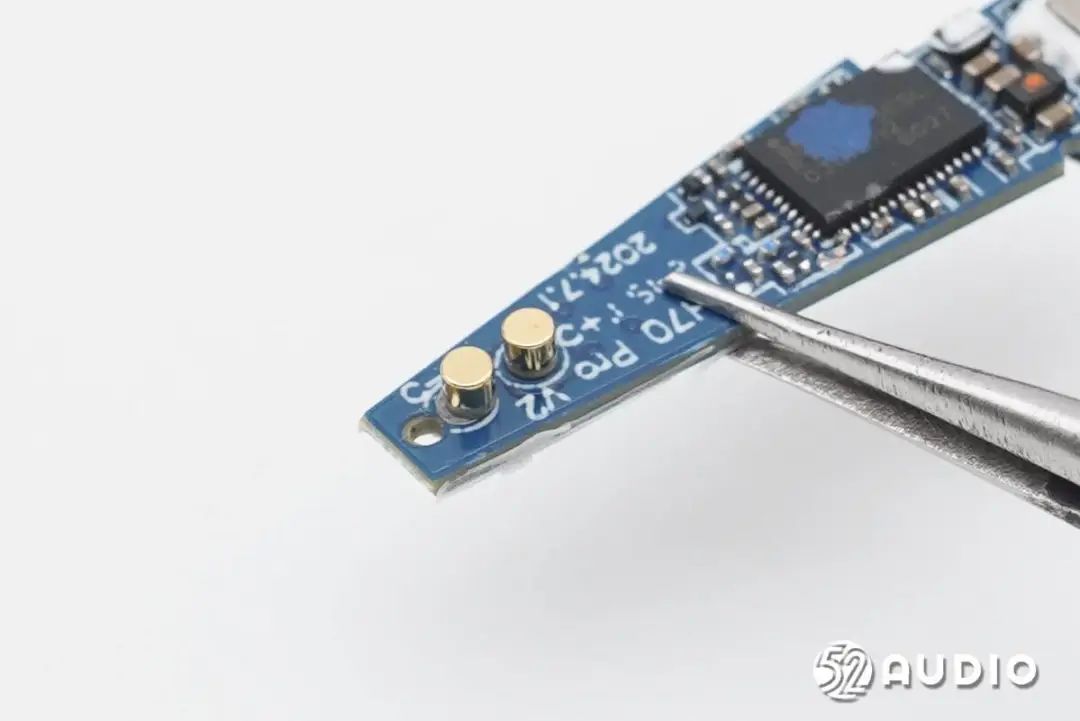

连接充电盒充电的金属铜柱特写。

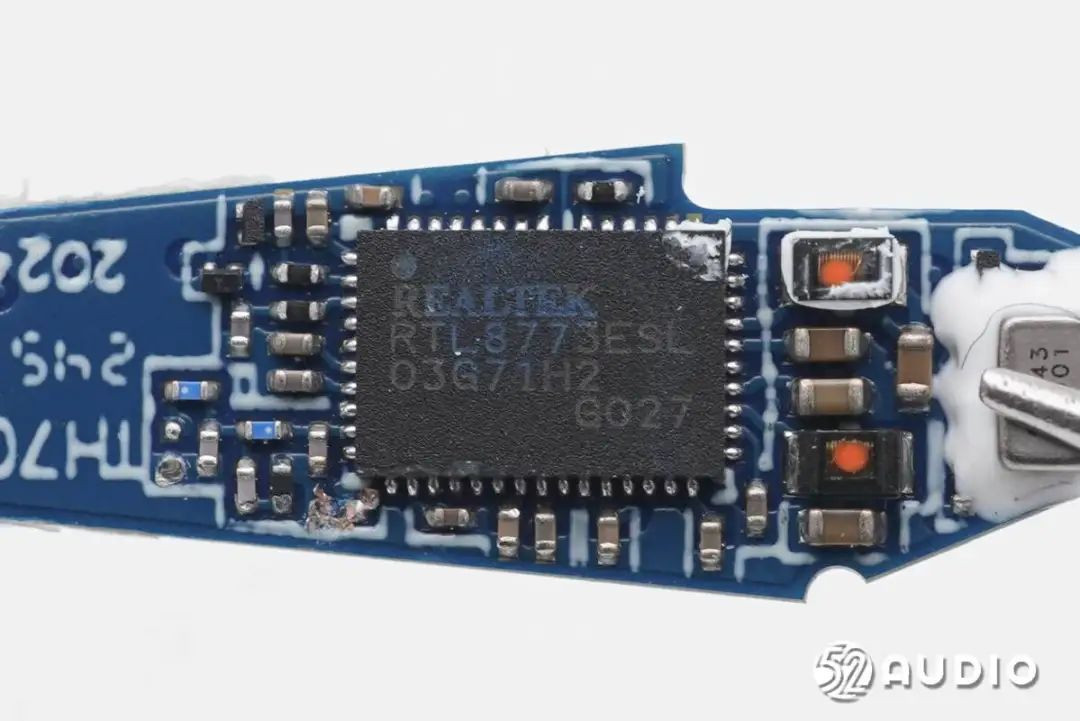

REALTEK瑞昱RTL8773ESL蓝牙音频SoC，用于无线连接和音频数据处理。
镭雕4443 3001的MEMS麦克风特写，为前馈降噪麦克风，用于拾取外界环境噪音。

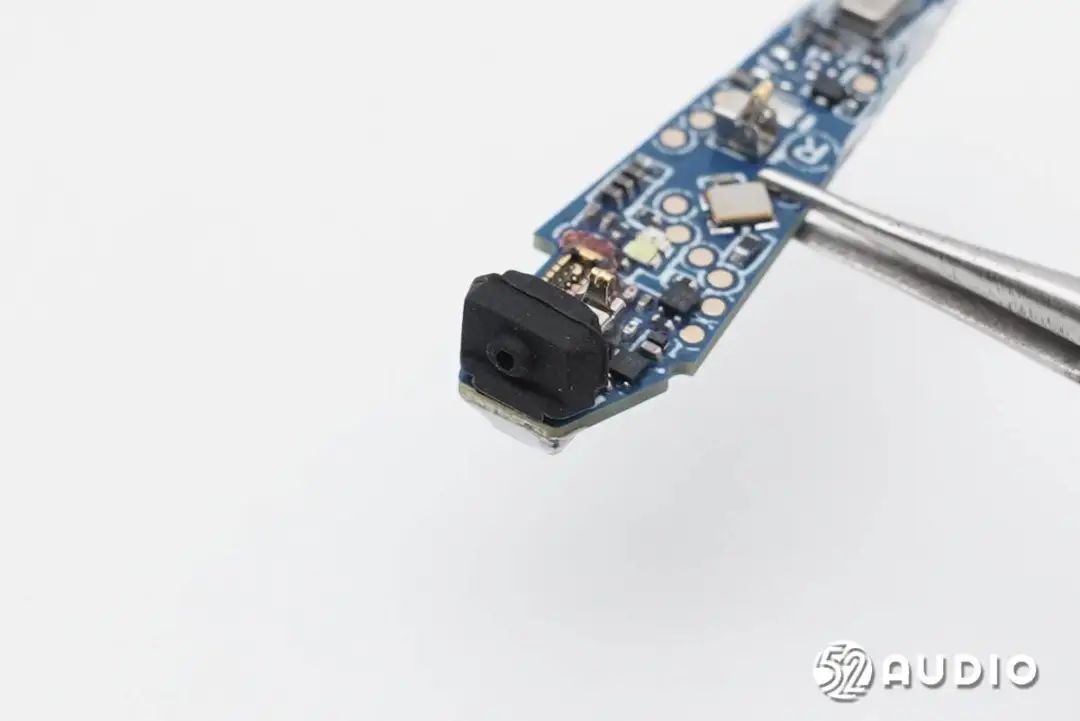

前馈降噪麦克风拾音孔设置有声学橡胶罩，提升试音效果。

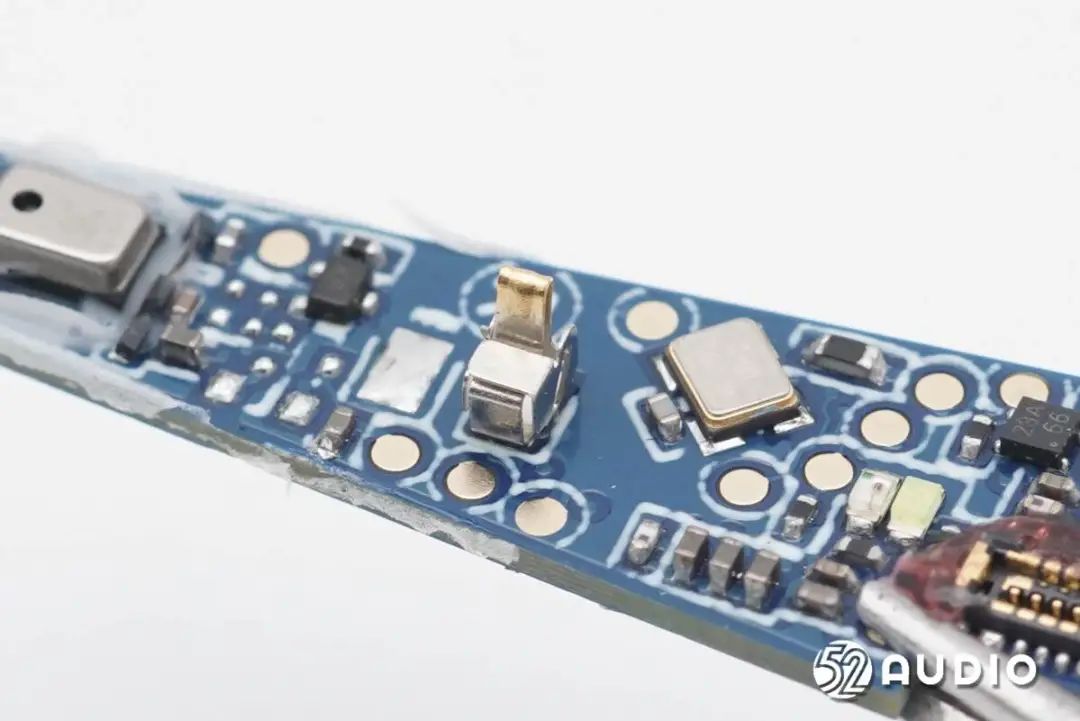

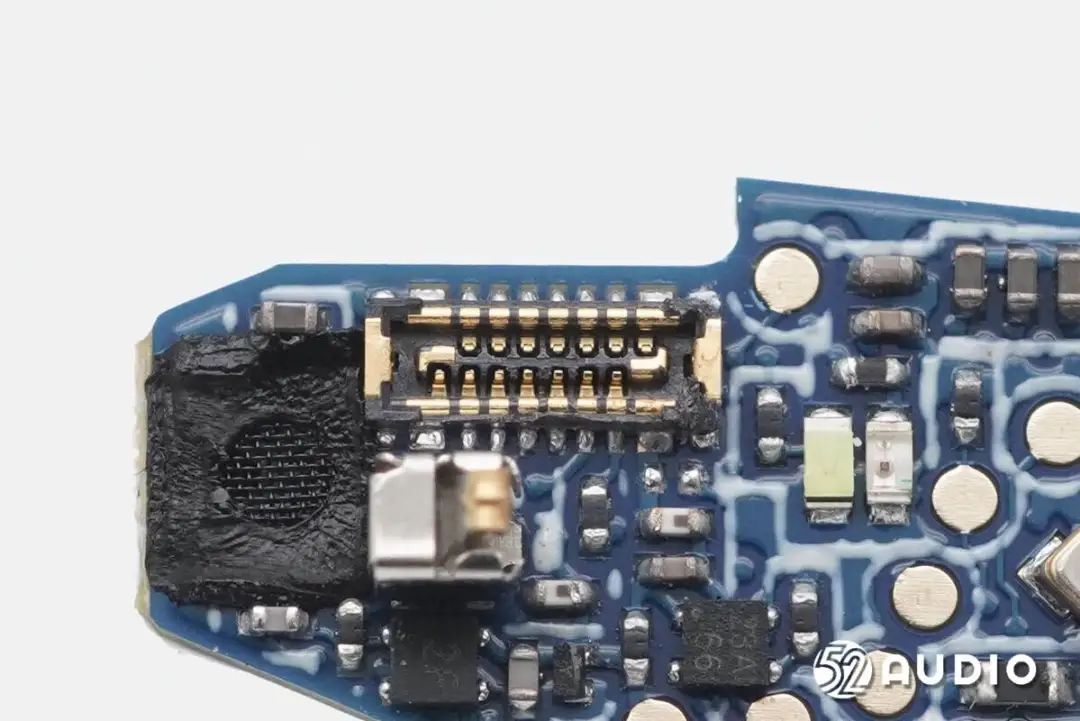

取掉声学橡胶罩，下方主板上的前馈降噪麦克风拾音孔还贴有丝网防护。
连接排线的BTB连接器母座特写。
连接蓝牙天线和触摸检测贴片的金属弹片。

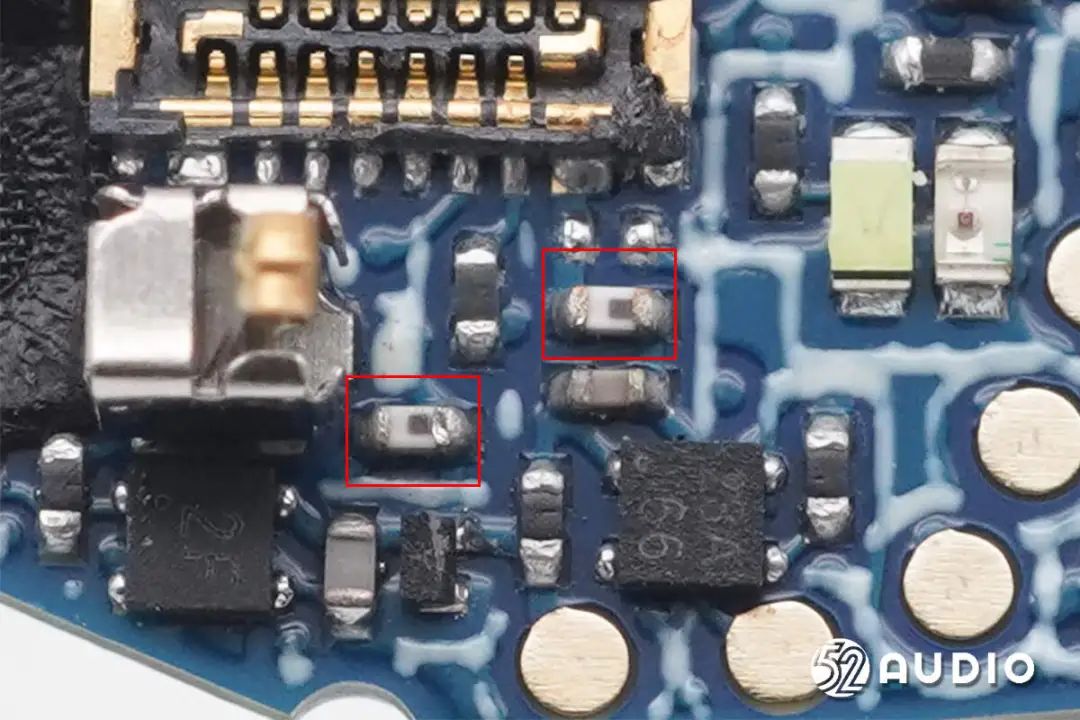

两颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

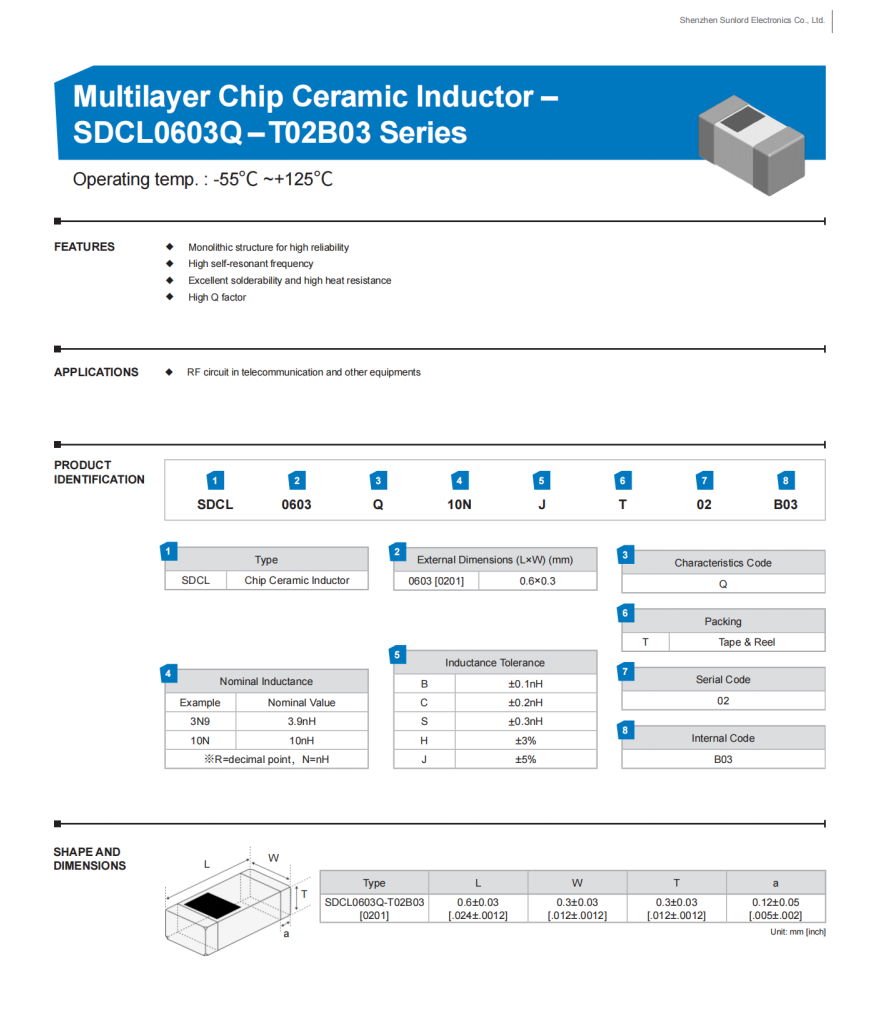

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。

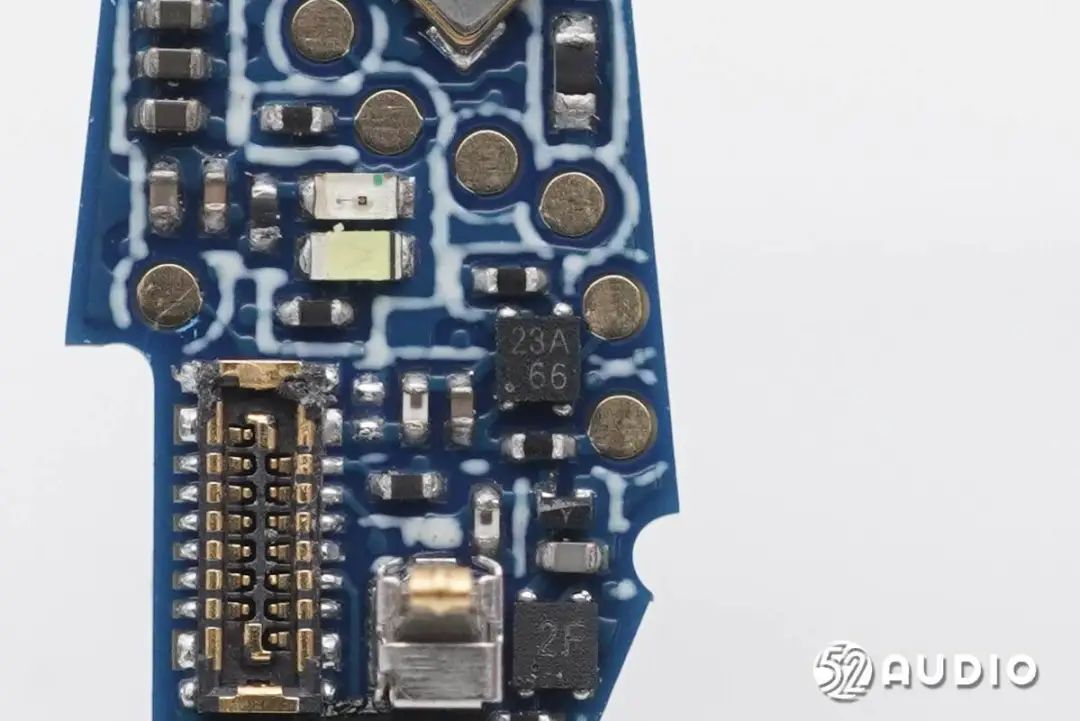

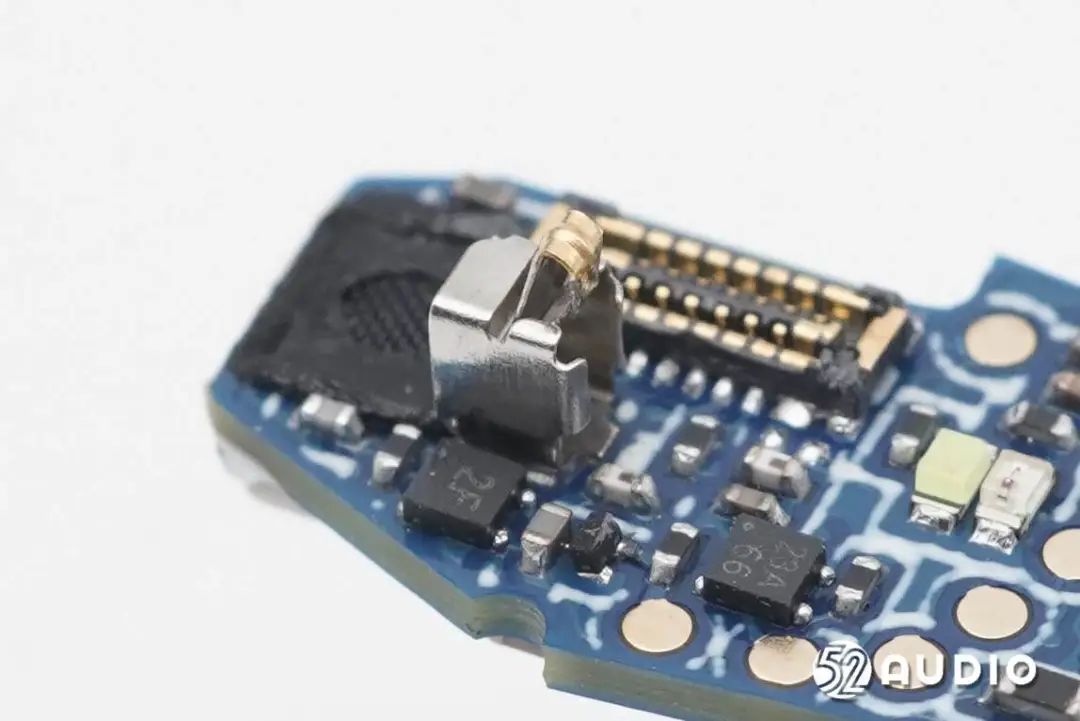

丝印2F的触摸检测IC。
WINSEMI稳先微WSDF23A2N2H全集成锂电保护IC，具有过充、过放、过流、短路等电池需要的所有保护功能。
用于反馈耳机工作状态的LED指示灯。

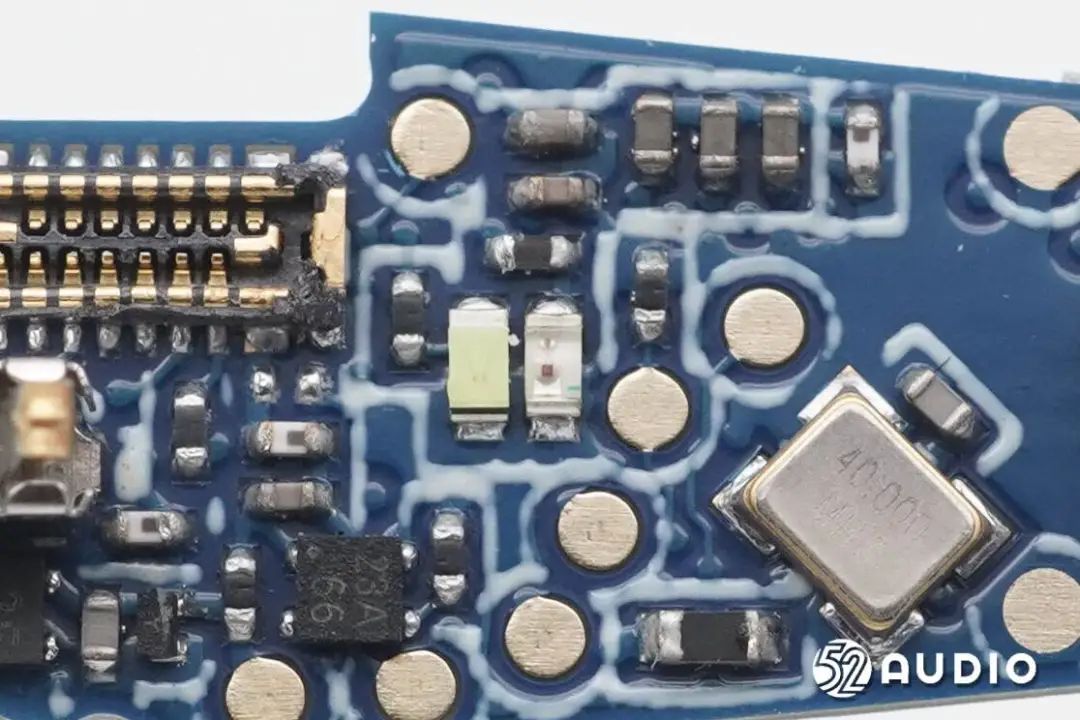

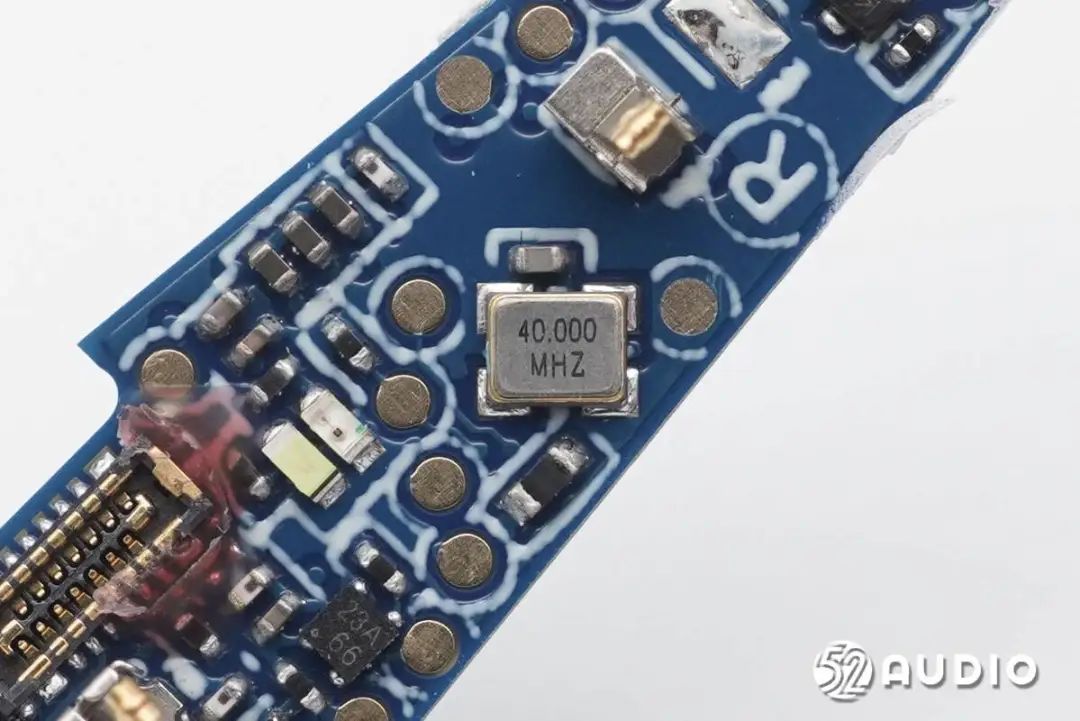

40.000MHZ的晶振特写，为蓝牙音频SoC提供时钟。
另外一颗连接蓝牙天线的金属弹片。

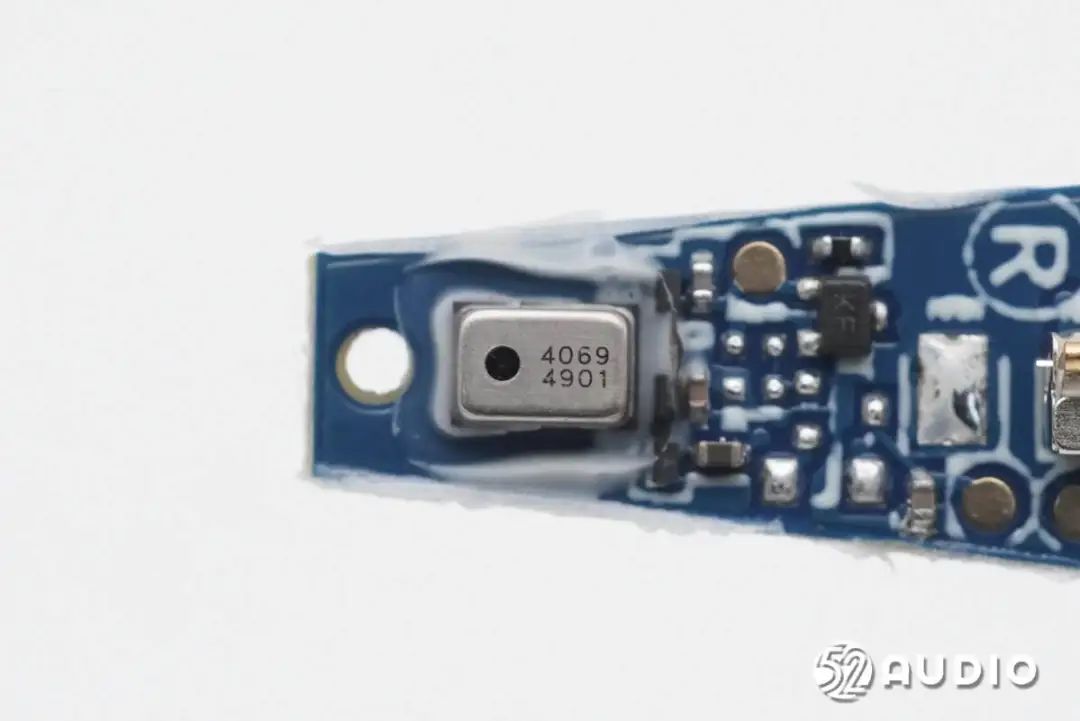

镭雕4069 4901的MEMS麦克风，为通话麦克风，用于语音通话功能拾取人声。

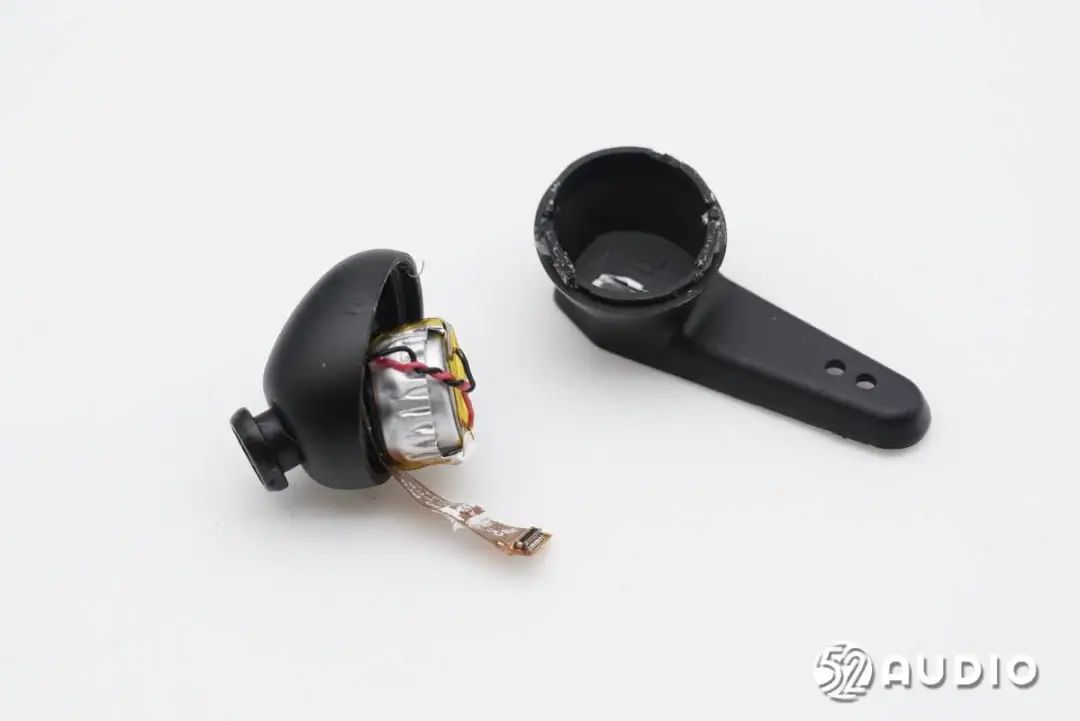

沿合模线打开耳机头腔体。

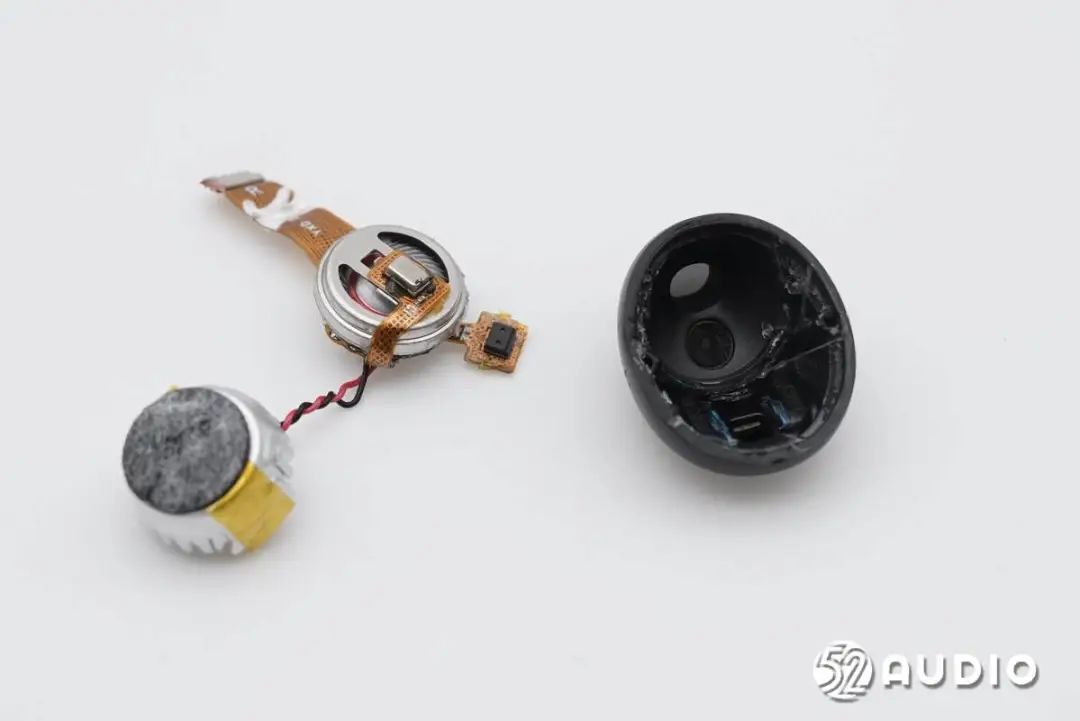

取出腔体内部的所有组件。

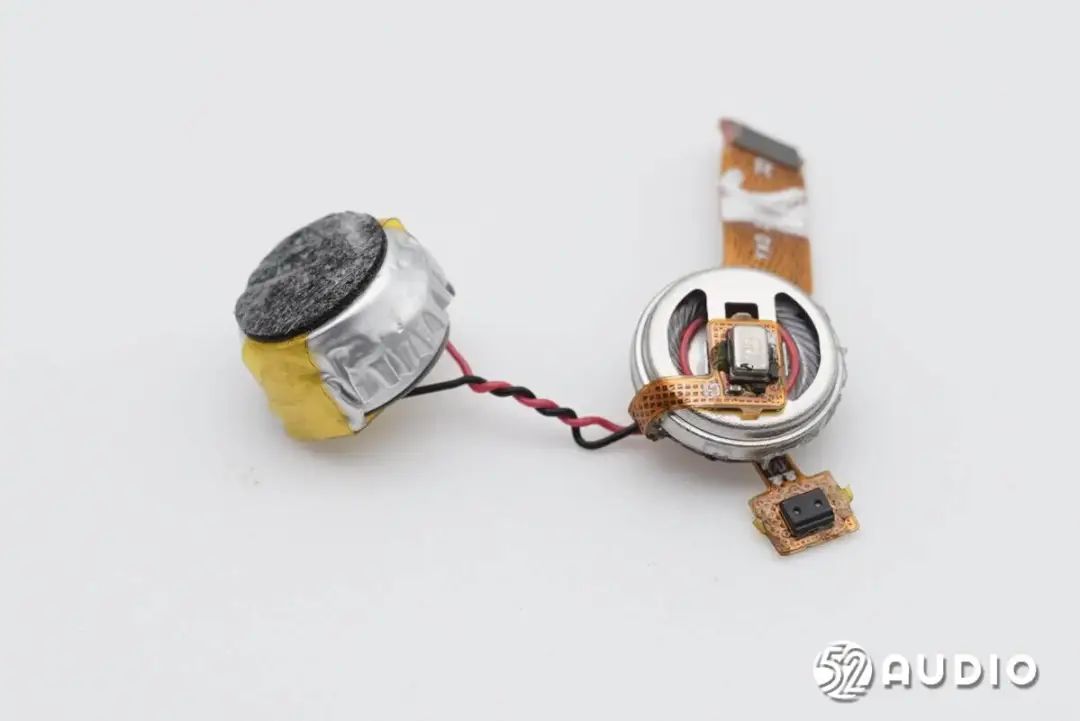

音腔内部元器件电路一览，包括了电池、扬声器、后馈降噪麦克风和光学入耳检测传感器。

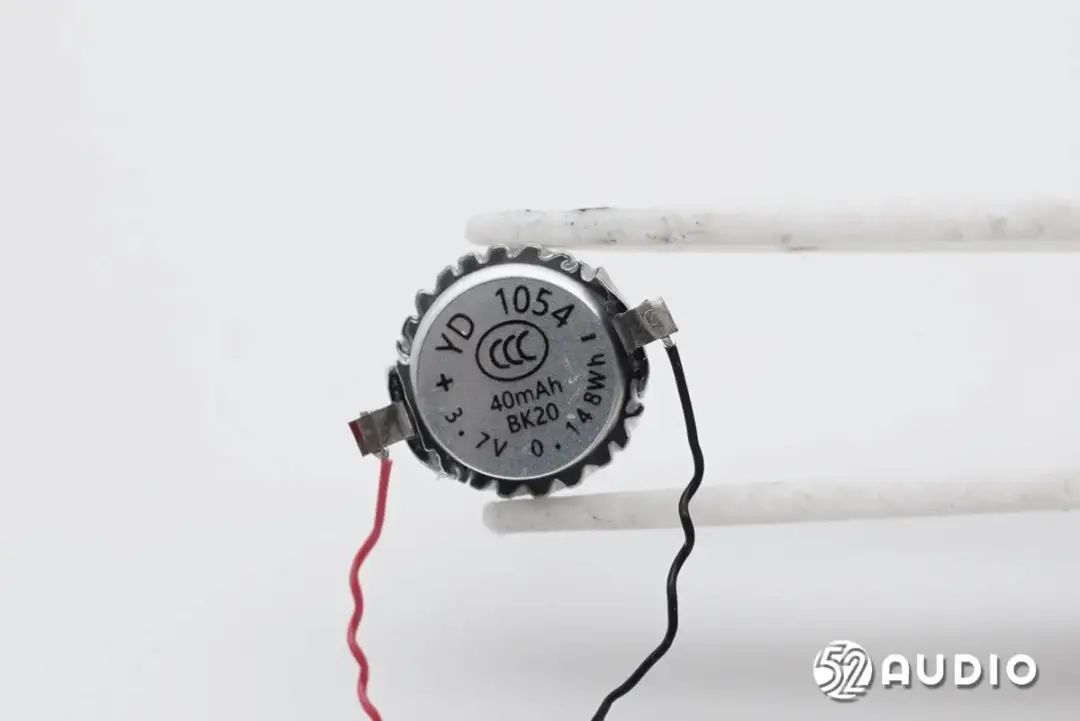

耳机内置软包扣式电池型号：YD 1054，标称电压：3.7V，额定容量：40mAh 0.148Wh，同样来自YD亿等新能源。
耳机扬声器正面特写，设置有金属盖板防护，同时固定后馈降噪麦克风。

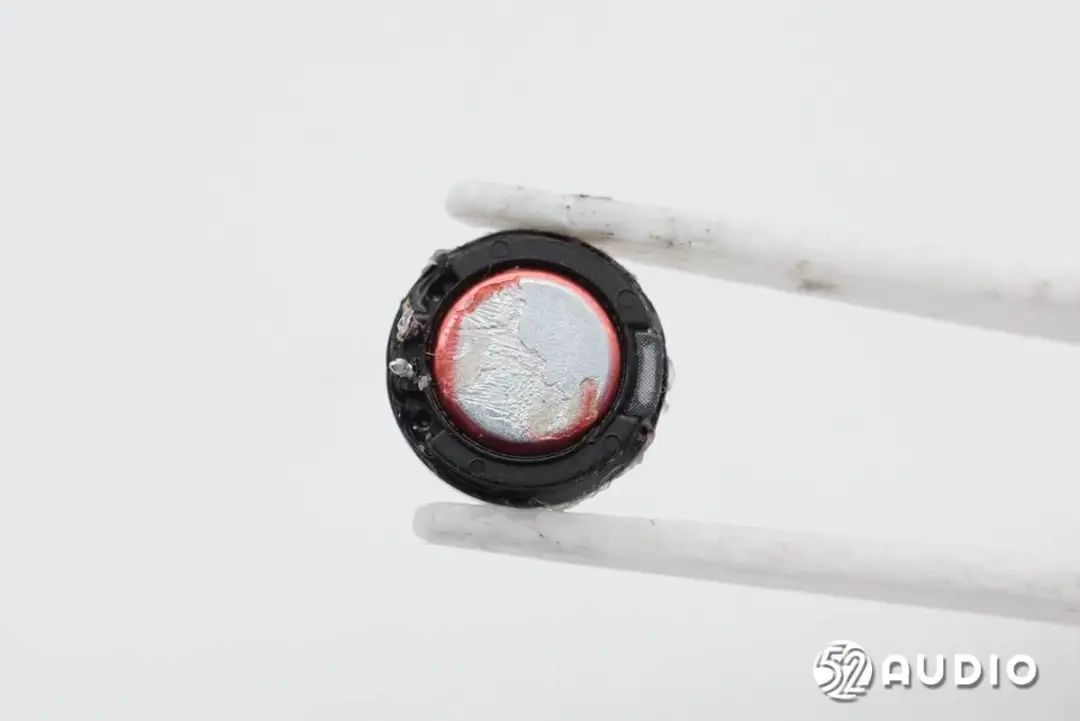

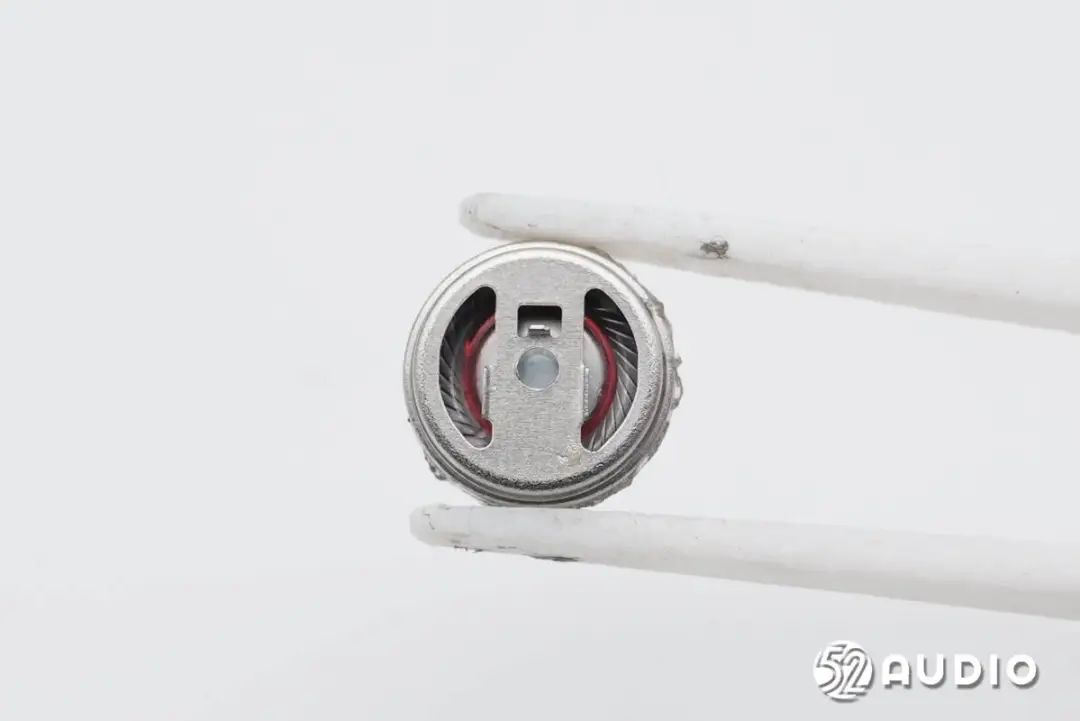

扬声器背面特写，边缘设置有调音孔，通过丝网防护。

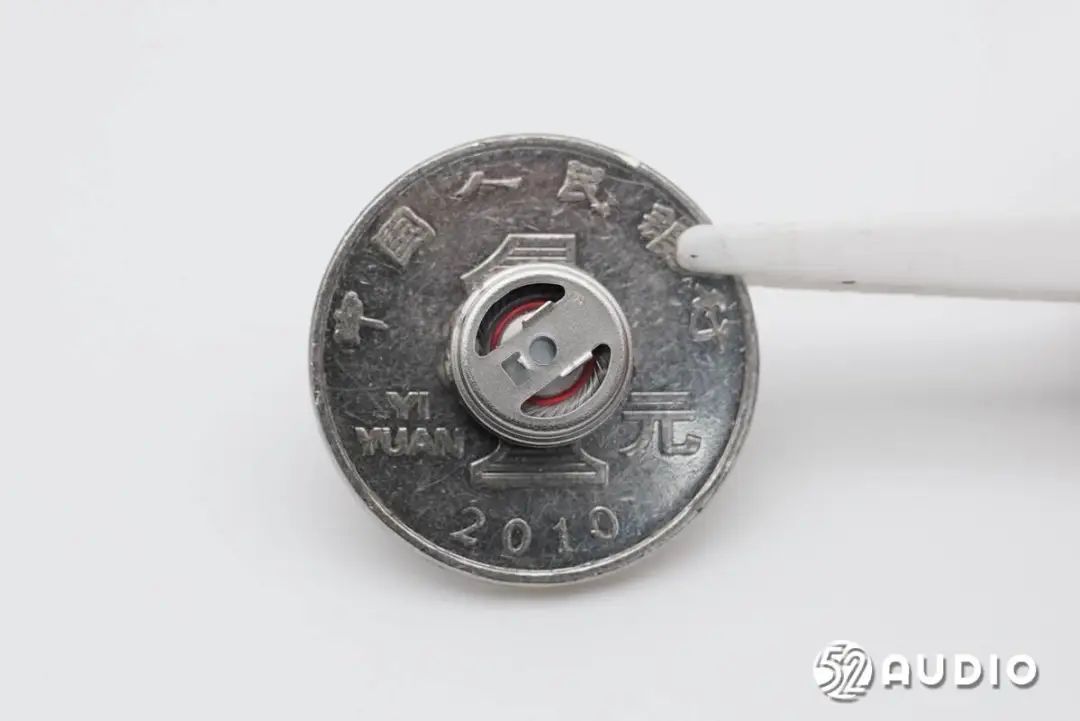

扬声器与一元硬币大小对比。

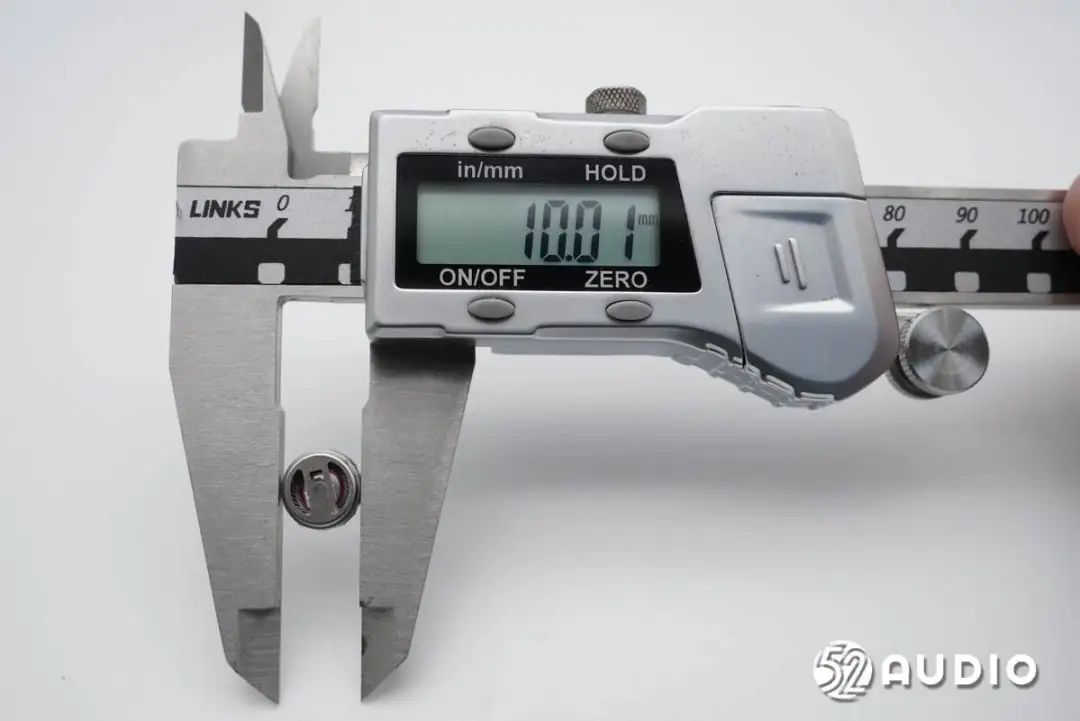

经我爱音频网实测，扬声器直径约为10mm。

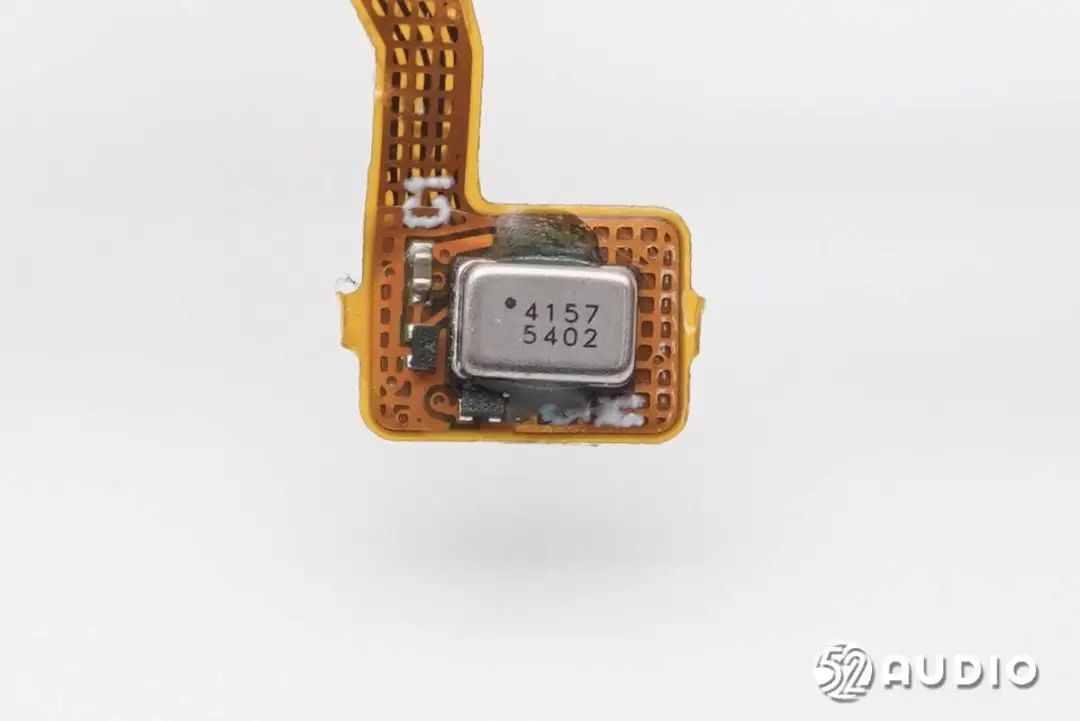

镭雕4157 5402的MEMS麦克风，为后馈降噪麦克风，用于从耳道内部拾音，进一步提升降噪效果。

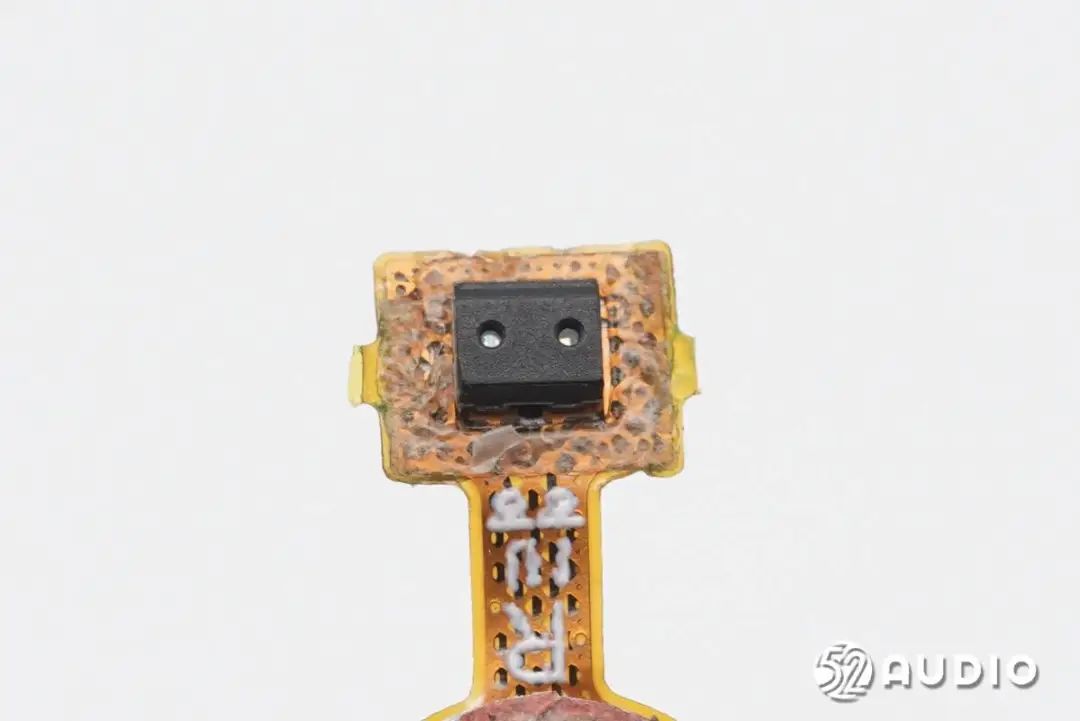

红外光学入耳检测传感器特写。

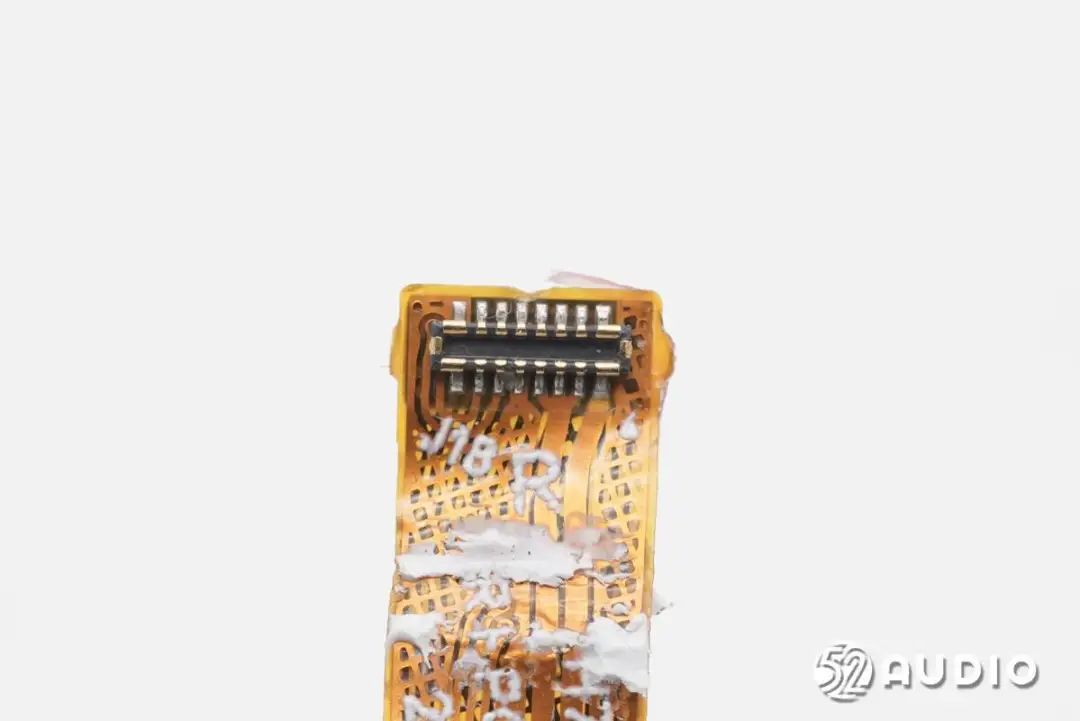

排线连接主板的BTB连接器公座特写。
适配器拆解
打开适配器腔体。

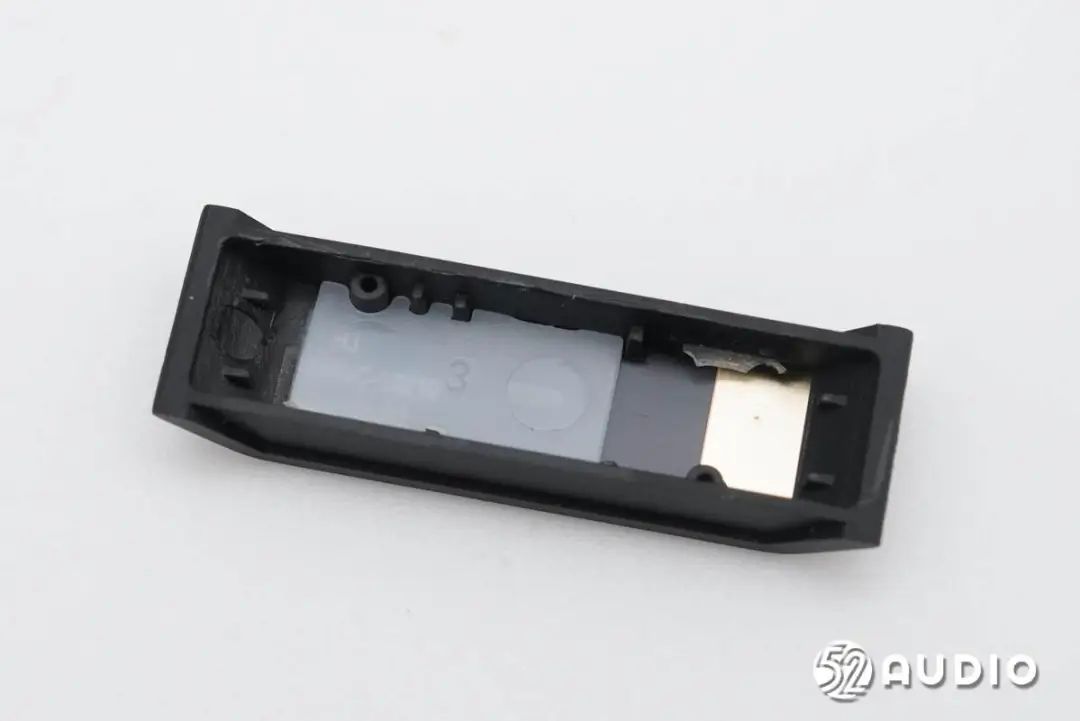

腔体底部结构一览，贴有FPC天线。

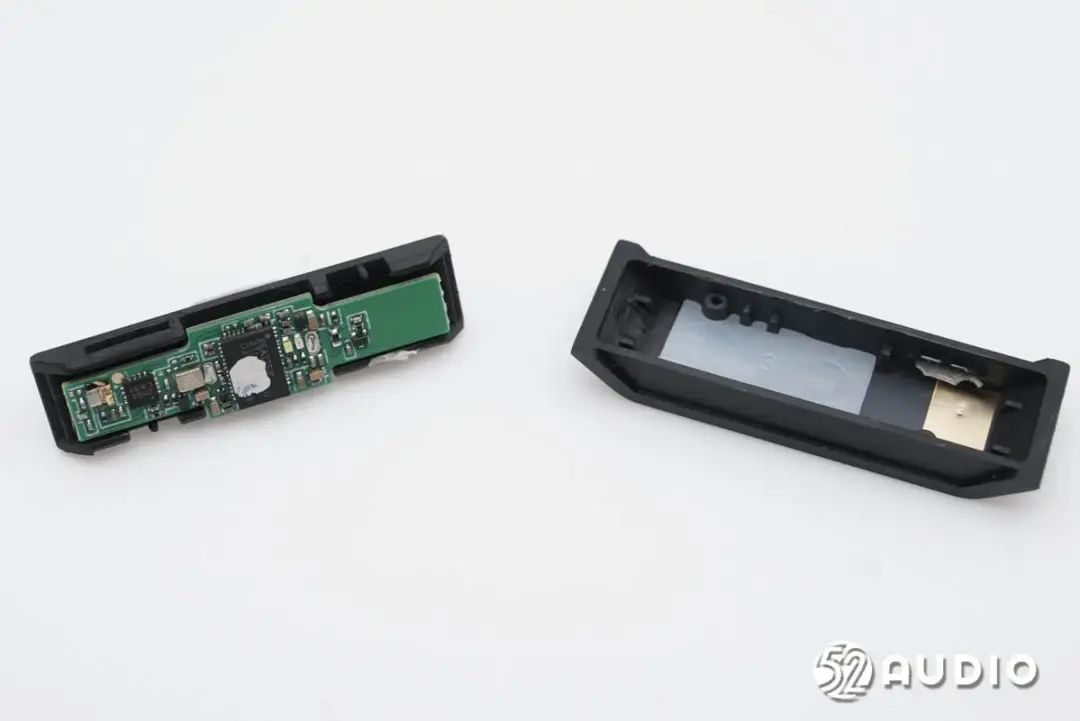

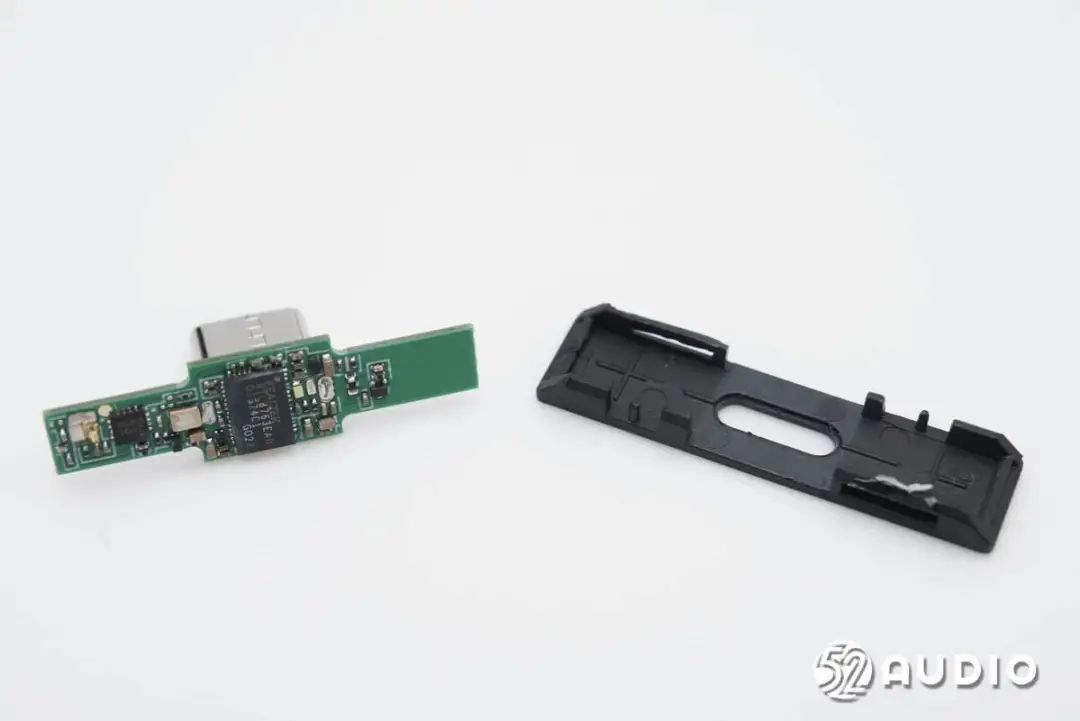

取掉适配器主板单元。

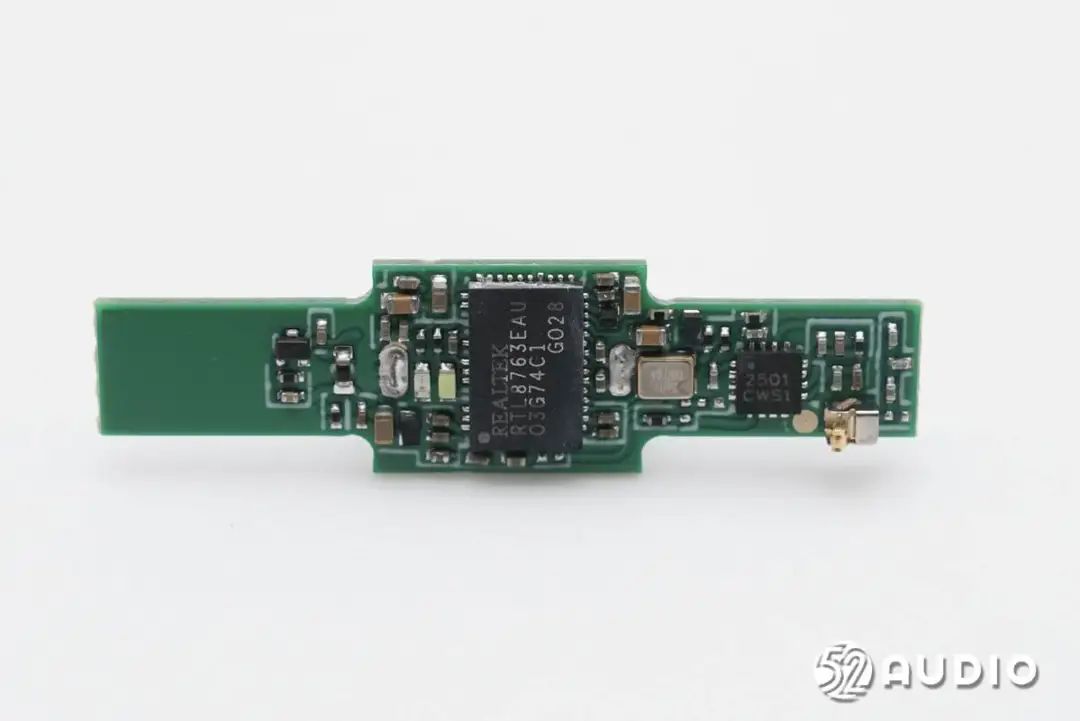

适配器主板一侧电路一览。

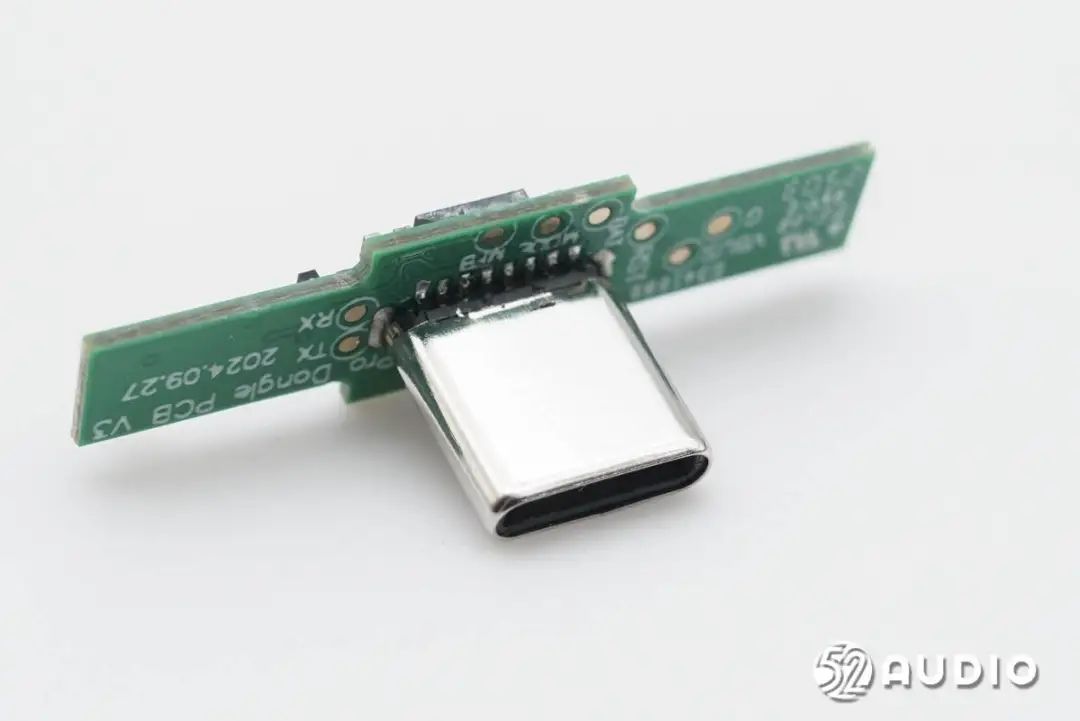

适配器主板另外一侧设置Type-C插头。

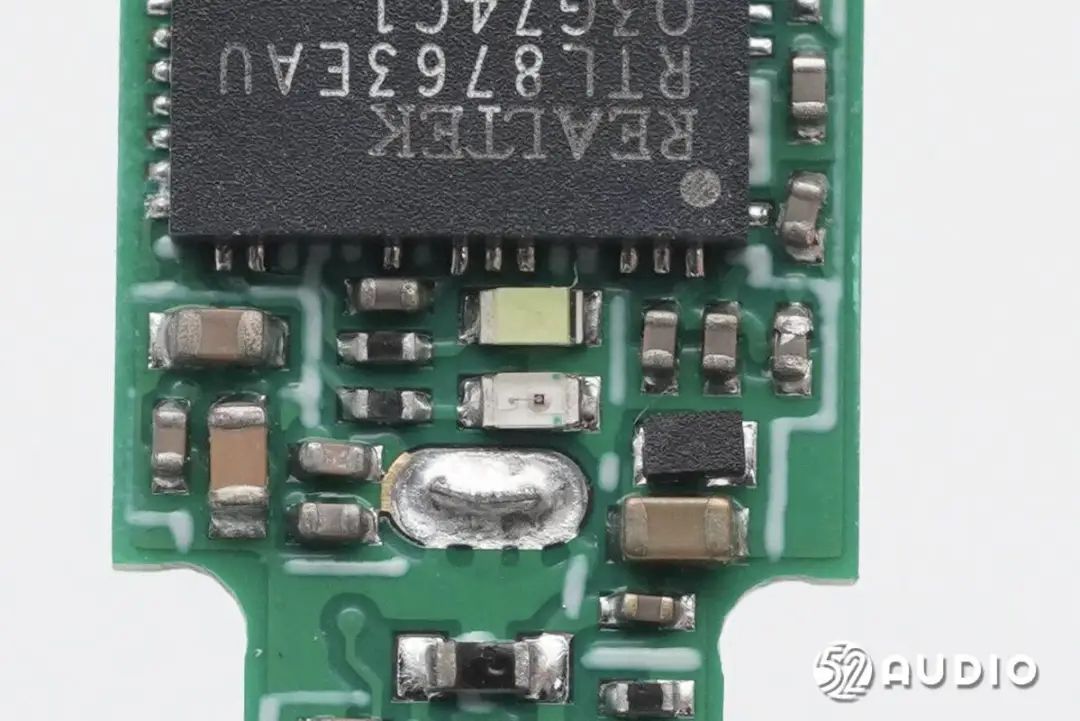

LED指示灯特写。

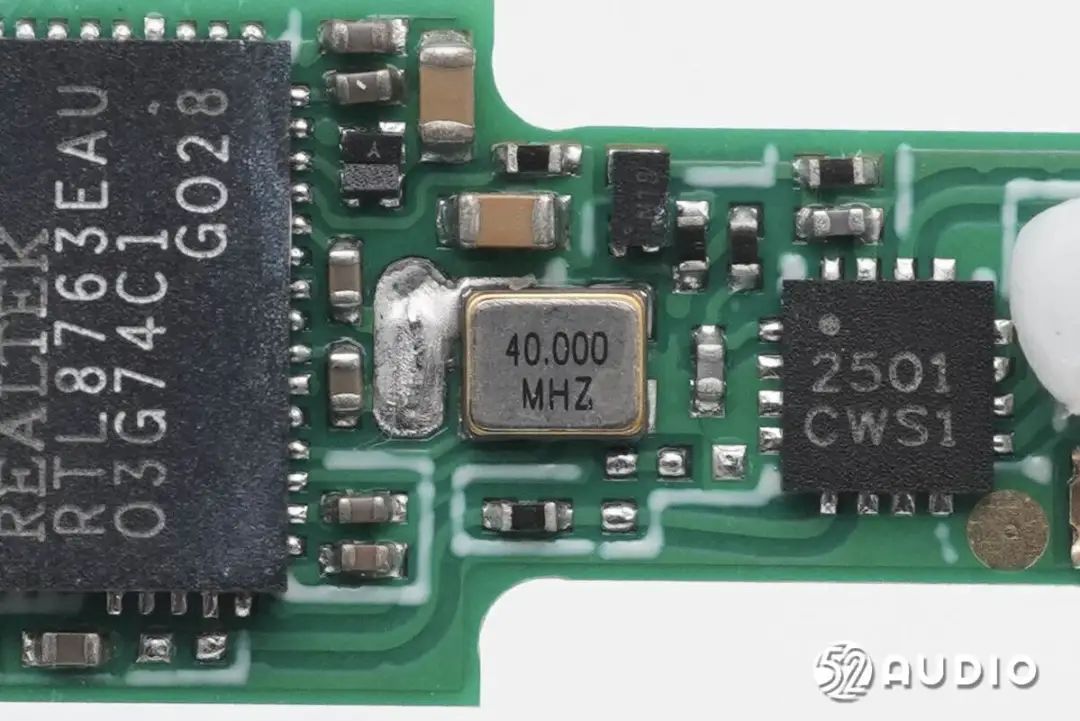

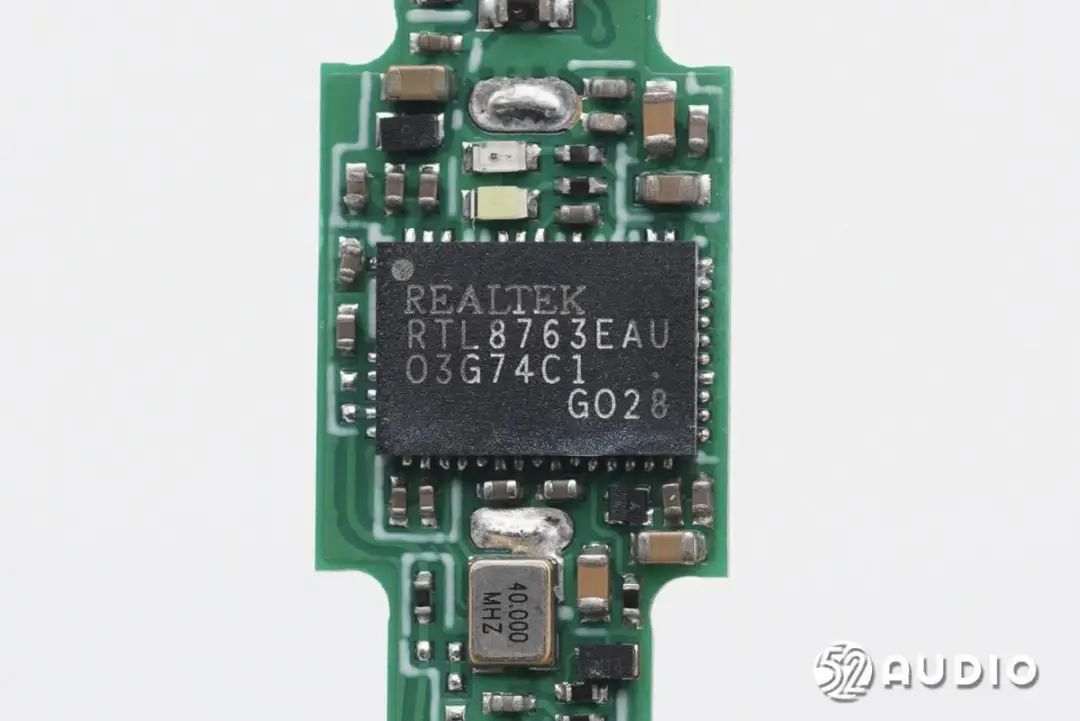

REALTEK瑞昱RTL8763EAU蓝牙音频SoC，搭配耳机内部REALTEK瑞昱RTL8773ESL方案，实现超低延迟的无线传输。
40.000MHZ的晶振特写。

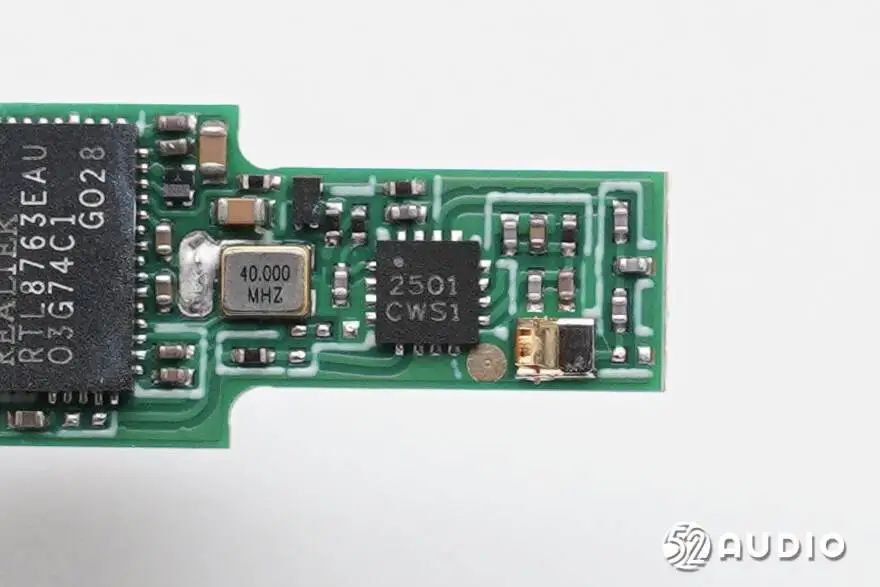

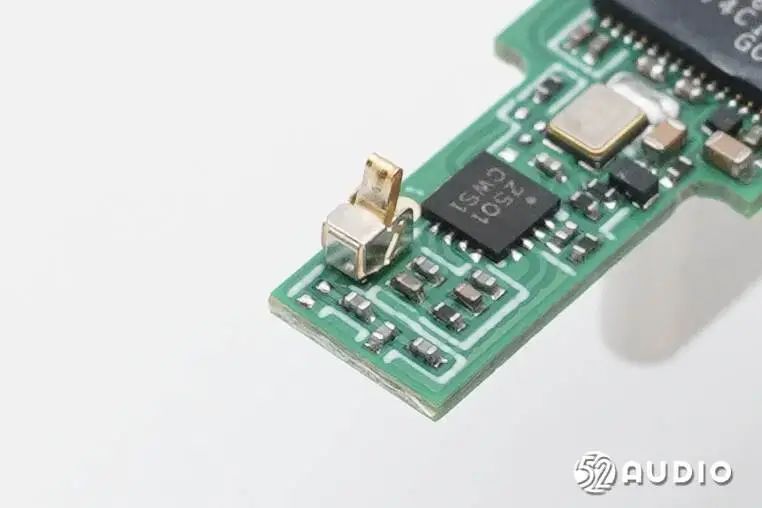

丝印2501 CWS1的IC。
连接天线的金属弹片特写。

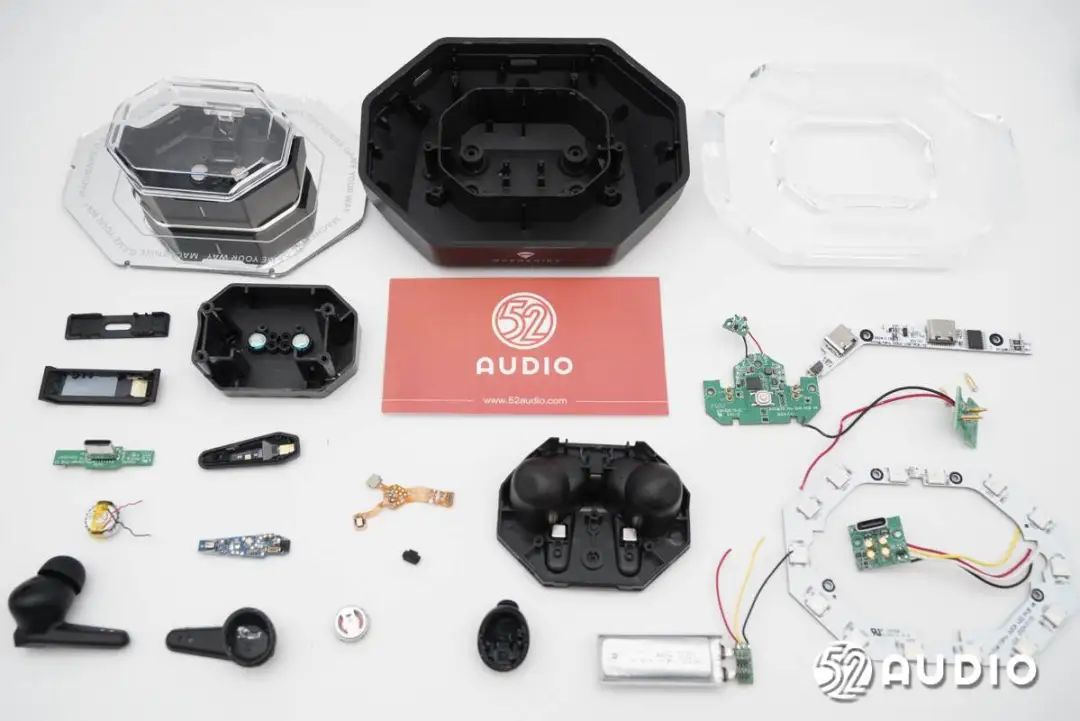

MACHENIKE机械师TH70Pro真无线游戏耳机拆解全家福。
三、我爱音频网总结
MACHENIKE机械师TH70 Pro真无线游戏耳机在外观设计上棱角分明，潮流炫酷，极具品牌辨识度。深渊镜座舱通过高光泽镜面透光处理，搭配RGB灯效，营造出浓厚的电竞氛围；充电盒采用了透明盒盖设计，体积轻巧便携；柄状的入耳式耳机层次感丰富，佩戴舒适轻盈，同时设计类似“毒牙”的指示灯，进一步提升游戏氛围。
内部主要配置方面，深渊镜座舱内部搭载14颗LED灯珠，为RGB氛围灯提供光源，采用一颗MCU用于整机控制。充电盒内部搭载了YD亿等新能源460mAh/3.7V锂电池组，主板上采用了INJOINIC英集芯IP5528充电仓管理SoC，集成MCU、升压转换器、锂电池充电管理、电池电量指示等多功能，支持跟随充电，可有效提升15%~20%的TWS耳机综合续航时间。
耳机内部搭载YD亿等新能源40mAh软包扣式电池，采用了10mm动圈喇叭，单耳内置三颗MEMS麦克风；主板上采用了REALTEK瑞昱RTL8773ESL蓝牙音频SoC，Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感等。适配器内部搭载REALTEK瑞昱RTL8763EAU蓝牙音频SoC，用于与耳机实现超低延迟的无线传输。
