此次将要为大家分享的AI智趣喜羊羊儿童玩具，便是一款搭载了AI大模型的产品，不仅能够生动地讲故事、轻松地与孩子闲聊，还能通过轻柔的音乐和温暖的呼吸灯，为孩子营造出舒适的睡眠环境，陪伴他们安然入睡。并且采用了喜羊羊的亲肤毛绒外形，动画原声音色，让孩子们更愿意与它互动交流。下面就来看看这款产品的详细拆解报告吧~
一、AI智趣喜羊羊外观设计

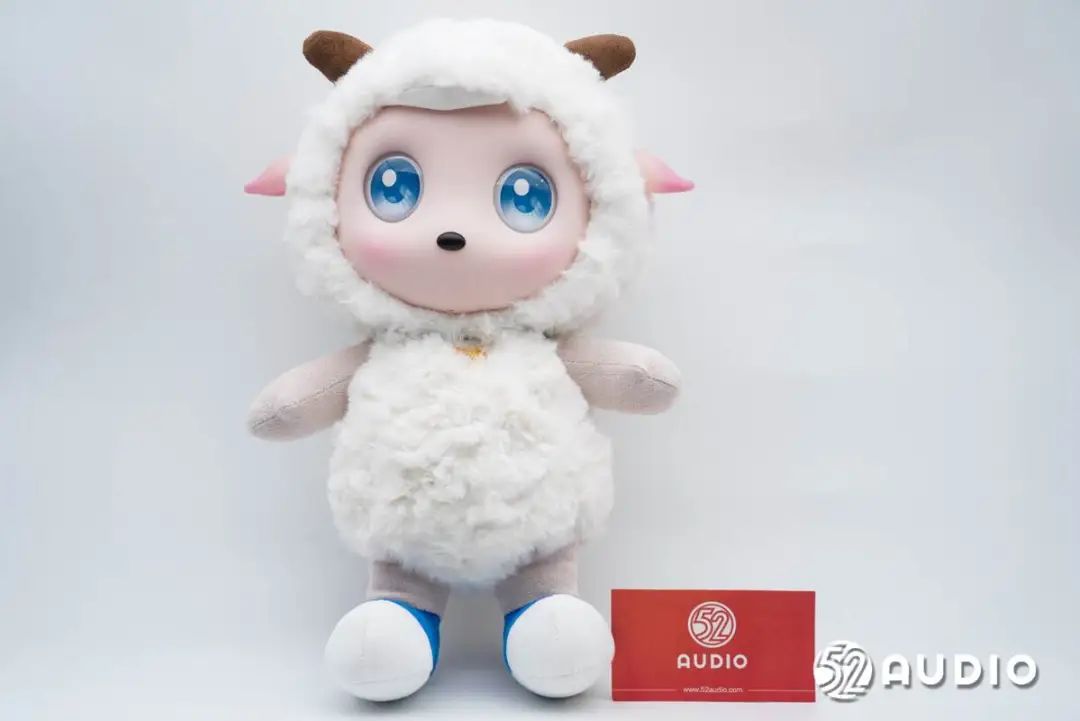

AI智趣喜羊羊正面外观一览，采用了经典喜羊羊造型，身体通过毛绒和纺布包裹，内部记忆棉填充，手感舒适亲肤。

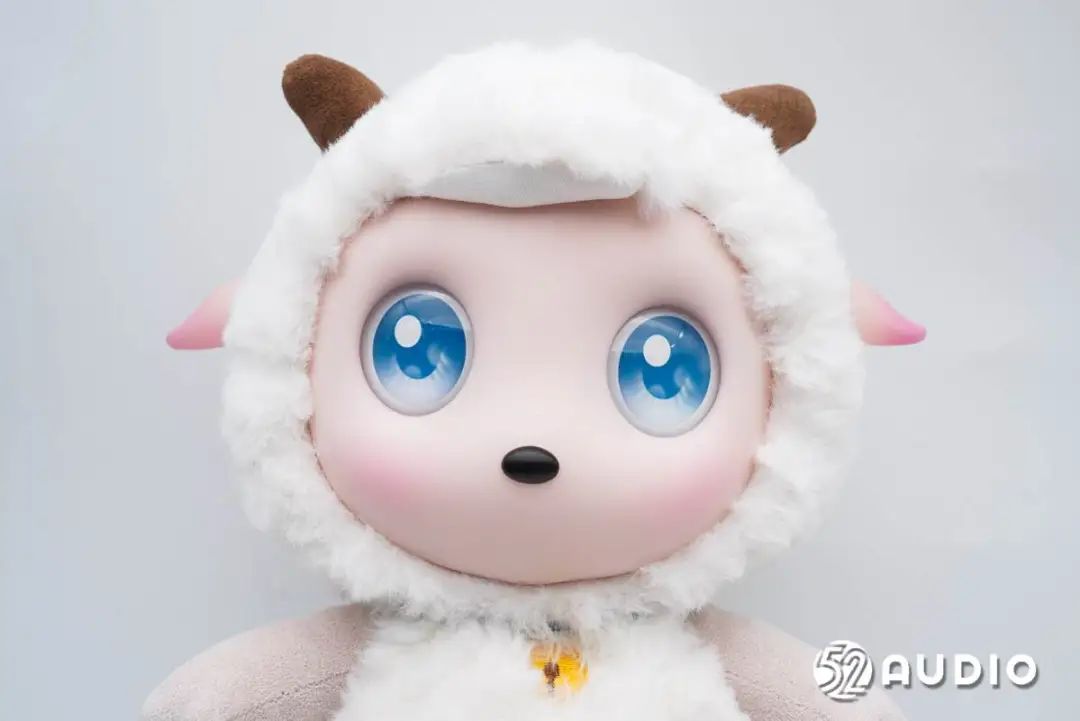

面部和耳朵采用搪塑工艺，五官立体可爱。鼻子融入了功能按键，按压开始拾音；两只耳朵设置了睡眠呼吸灯。

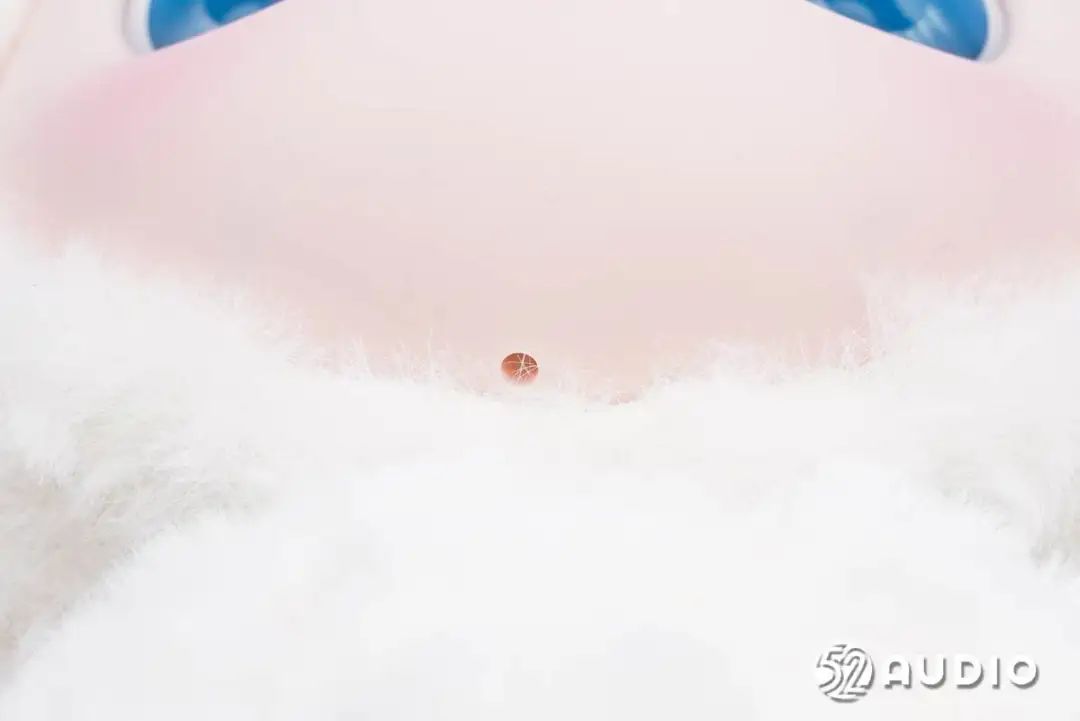

下巴上的麦克风拾音孔特写。

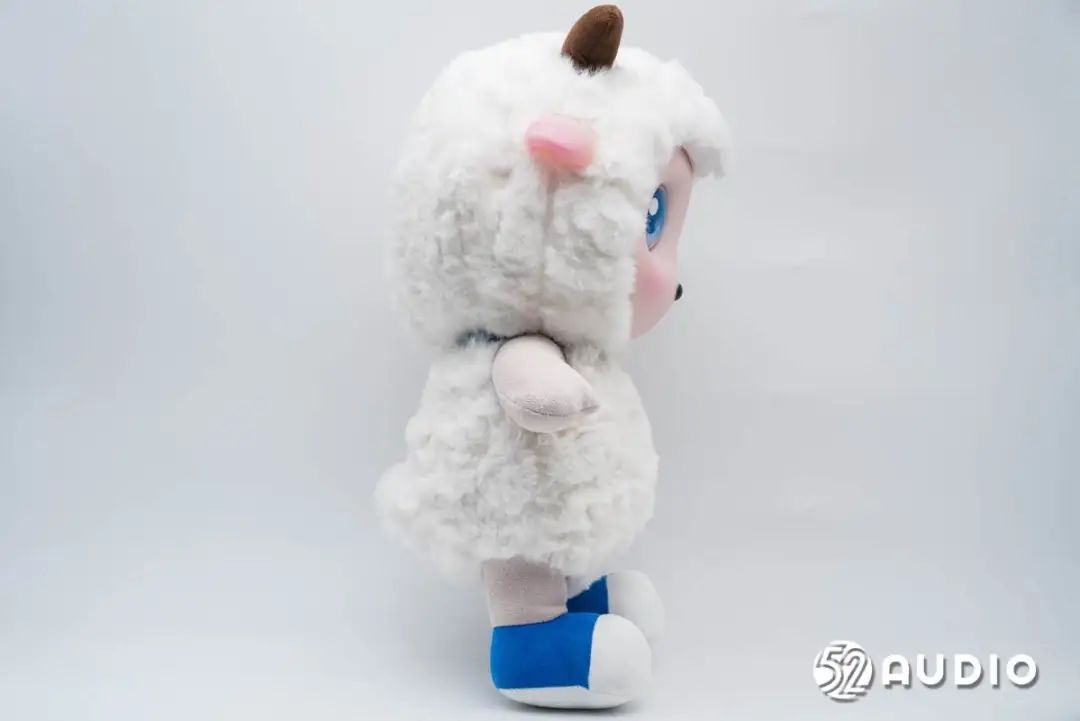

AI智趣喜羊羊侧边外观一览。

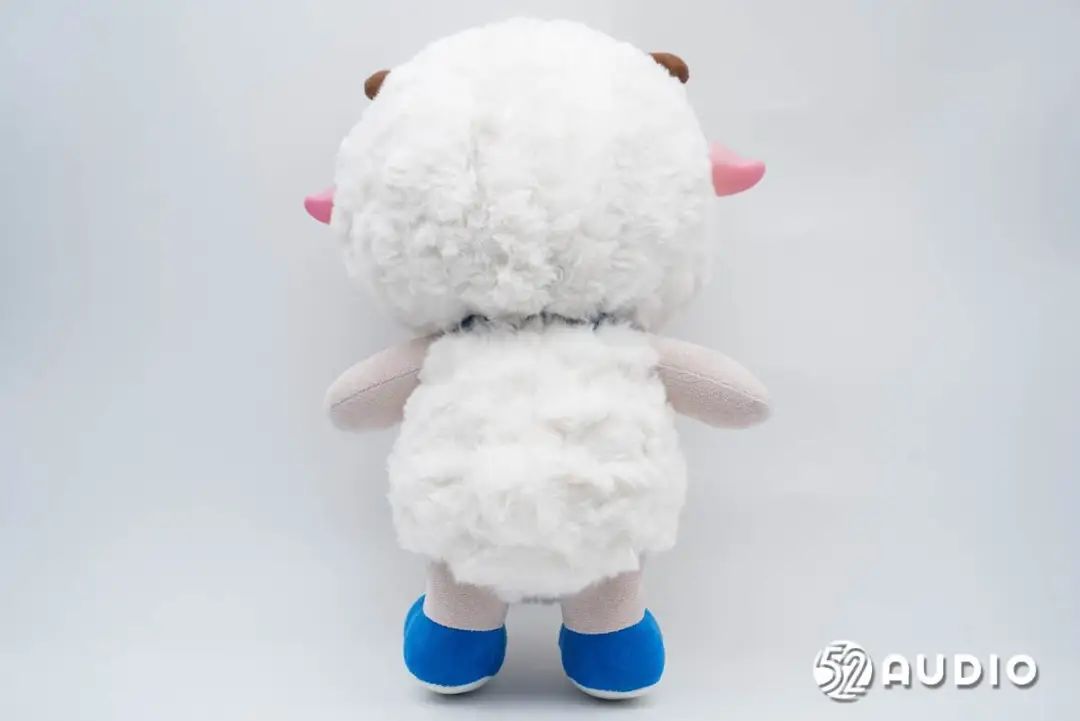

AI智趣喜羊羊背面外观一览，头部设计有拉链，可以取出内部腔体。

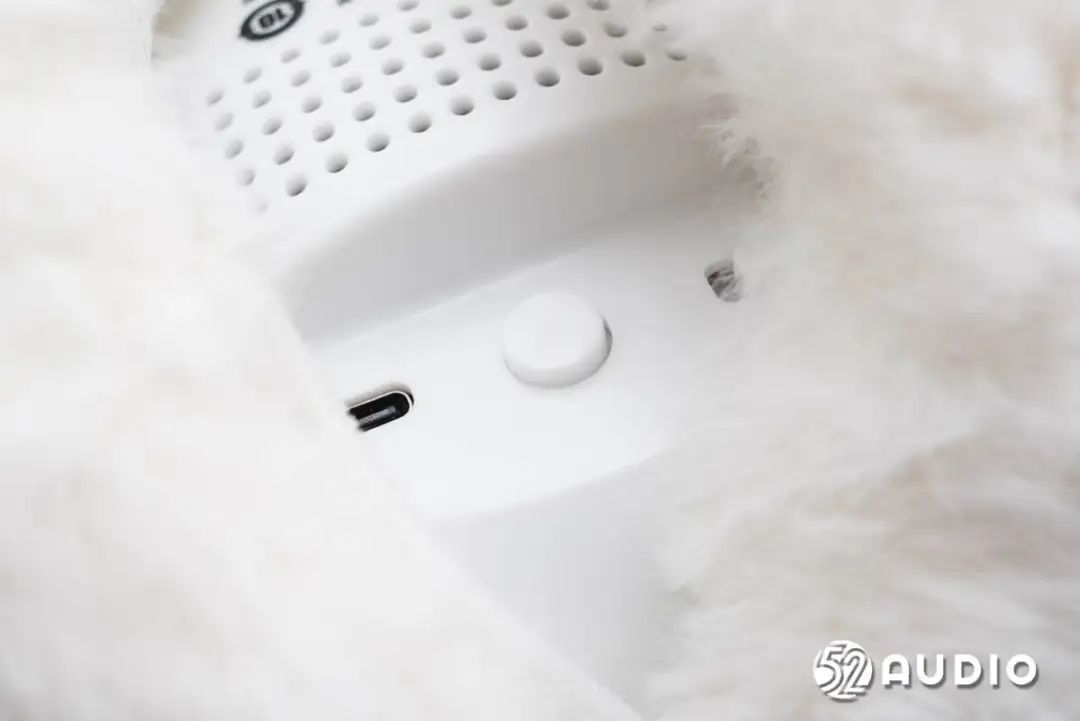

拉开拉链，内部腔体上设置电源按键和充电接口。

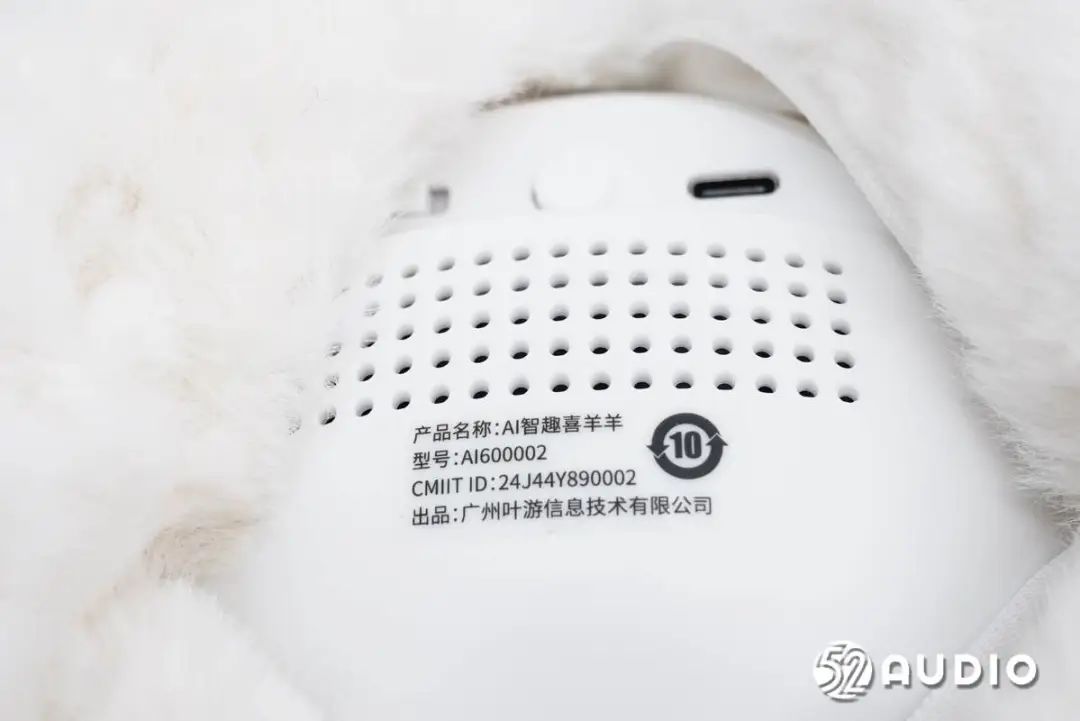

腔体上还设置有扬声器出音孔，标注有产品信息。产品名称：AI智趣喜羊羊，型号：AI600002，出品：广州叶游信息技术有限公司。

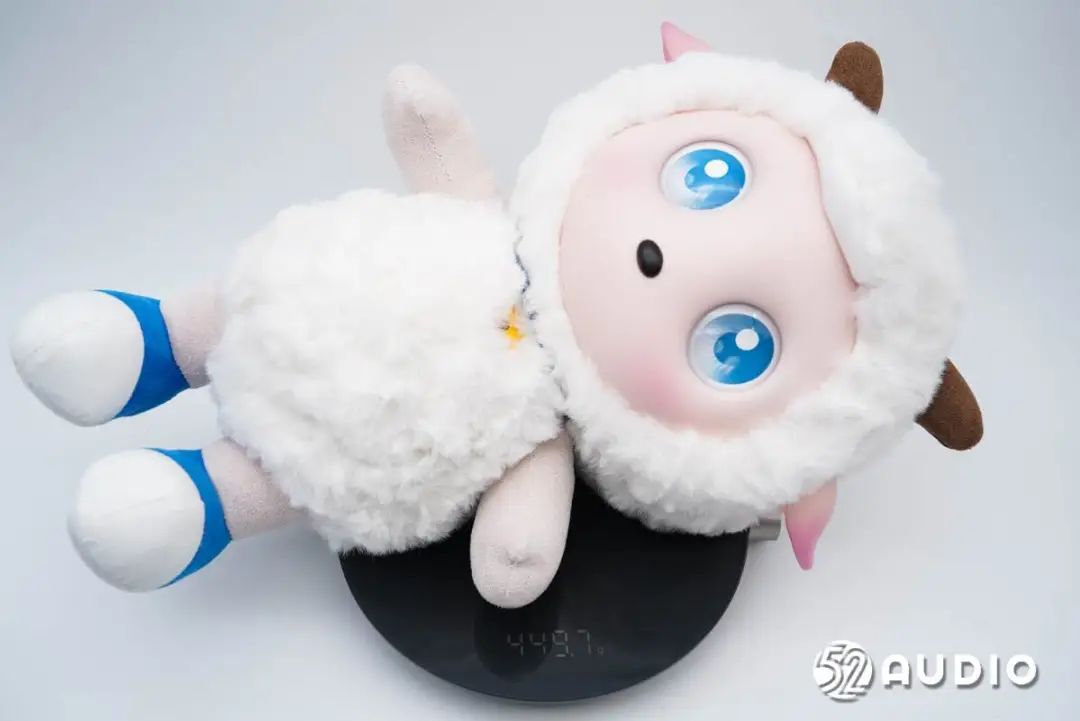

经我爱音频网实测，AI智趣喜羊羊重量约为449.7g。

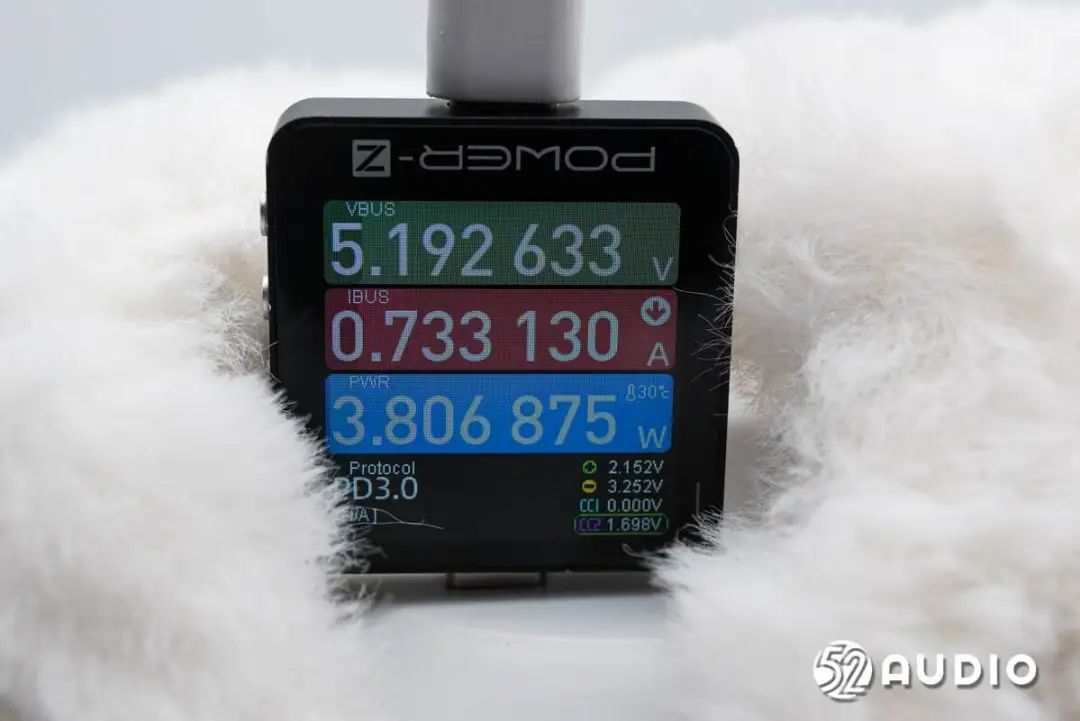

我爱音频网使用CHARGERLAB POWER-Z KM003C对AI智趣喜羊羊进行充电测试，输入功率约为3.81W。
二、AI智趣喜羊羊拆解
通过开箱，我们详细了解了AI智趣喜羊羊的毛绒可爱外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

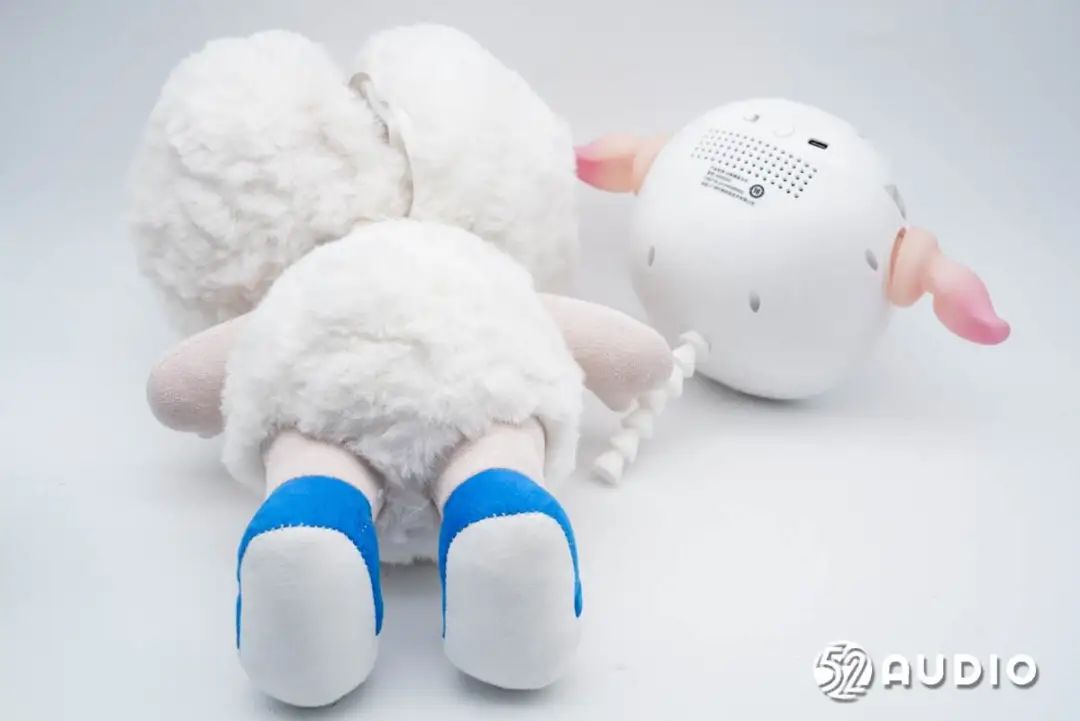

取出外套内部的腔体结构。

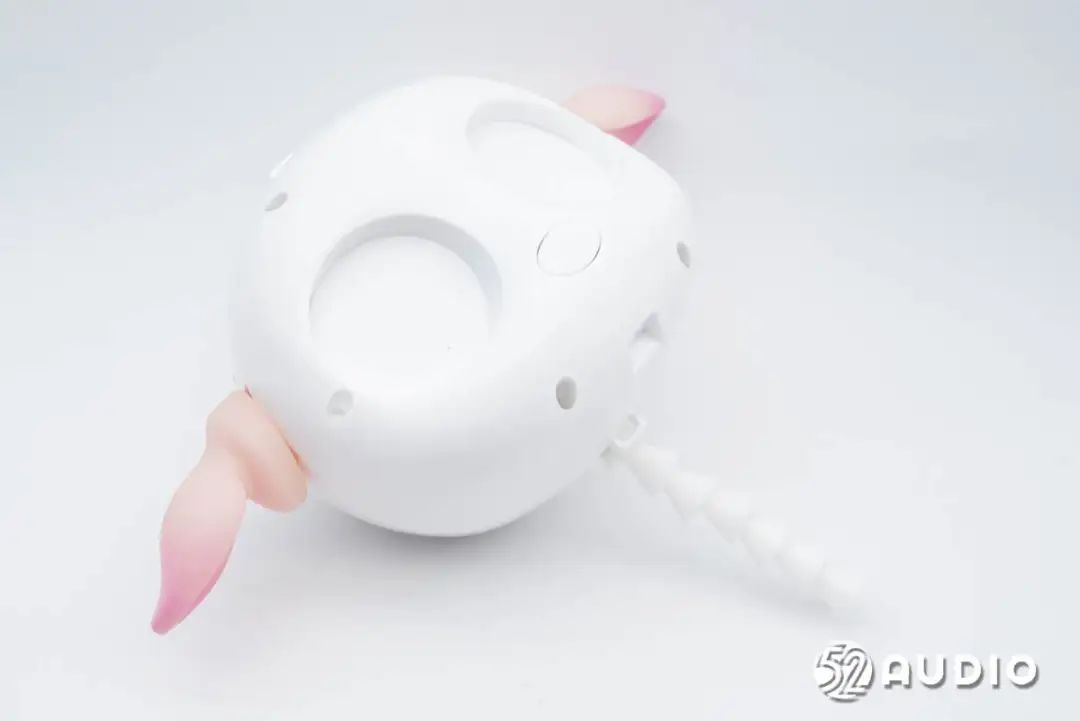

腔体正面外观一览。

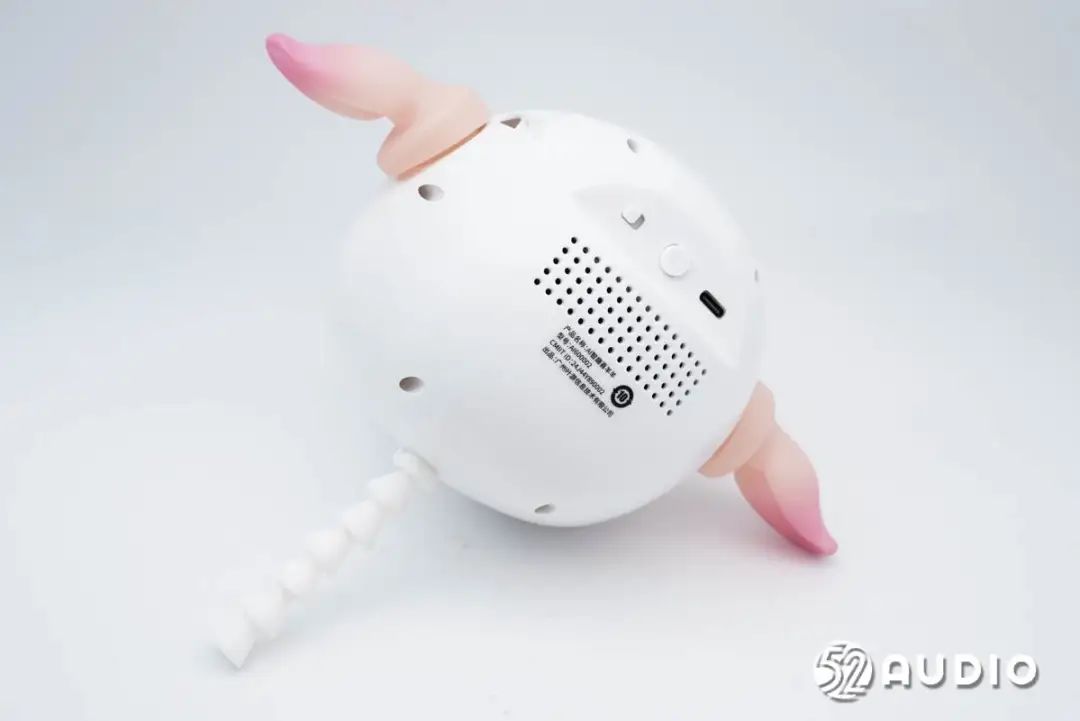

腔体背面外观一览。

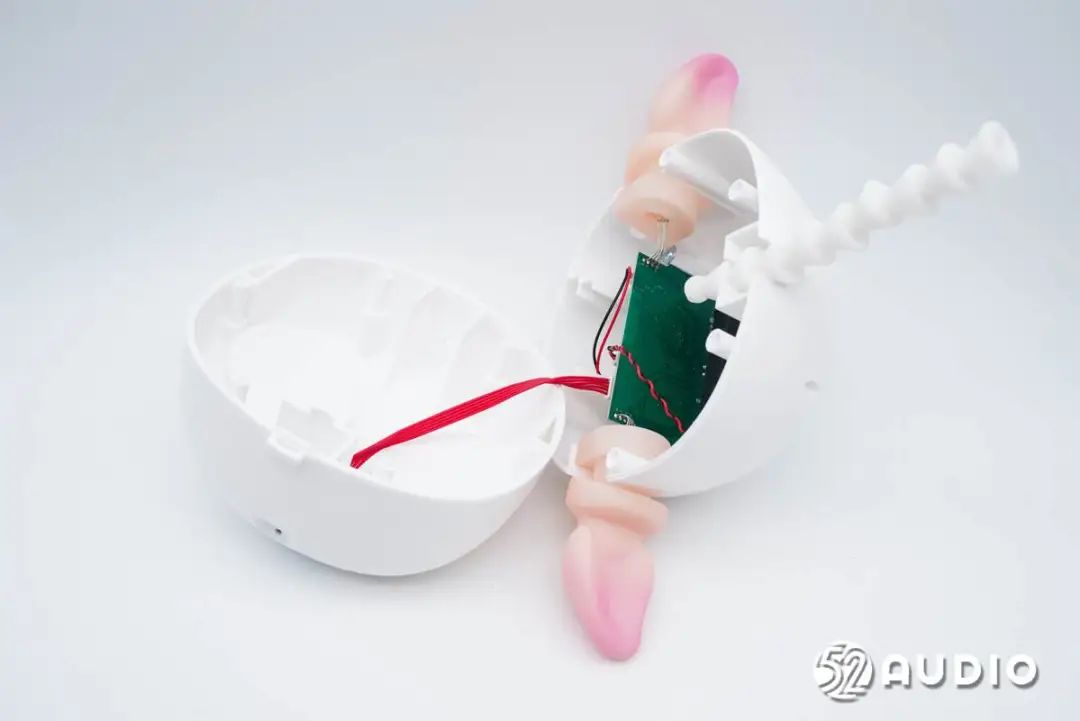

卸掉螺丝，打开腔体。

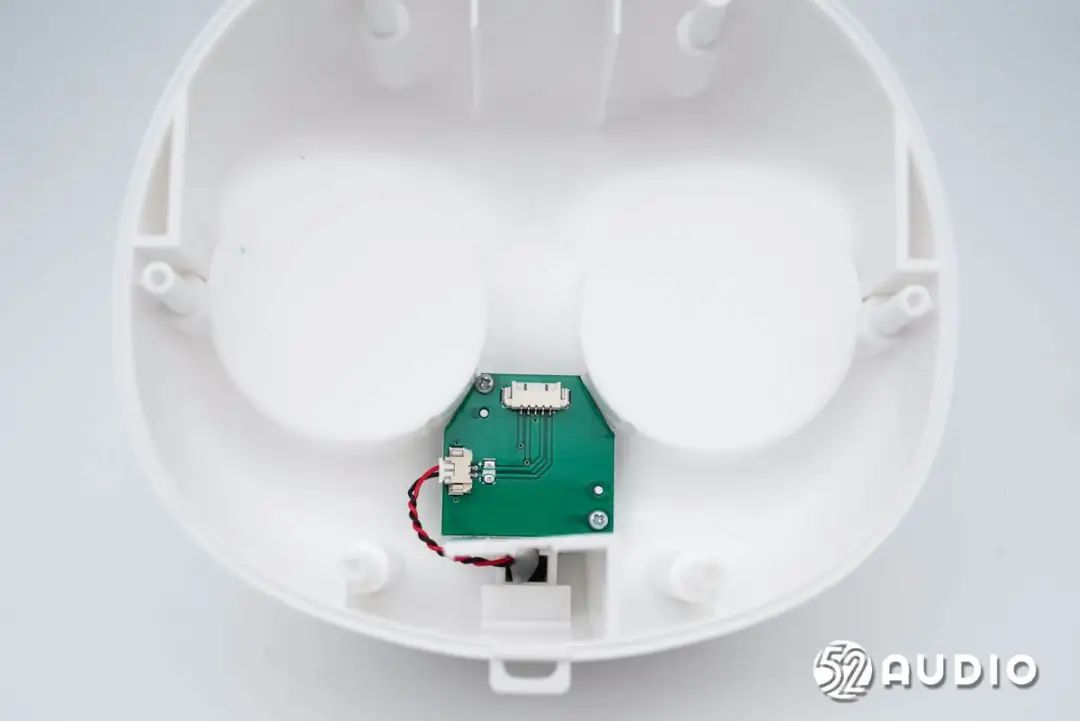

前腔内部结构一览，通过螺丝固定拾音按键小板，小板导线连接麦克风。

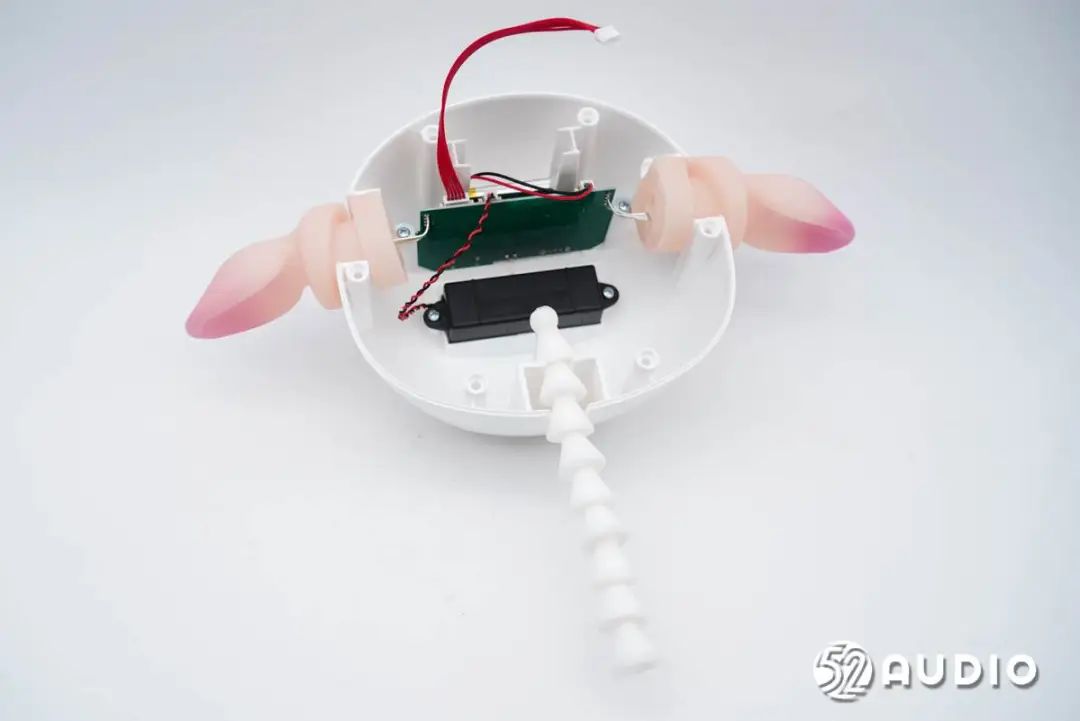

后腔内部结构一览，设置有主板、电池、扬声器和两个呼吸灯。

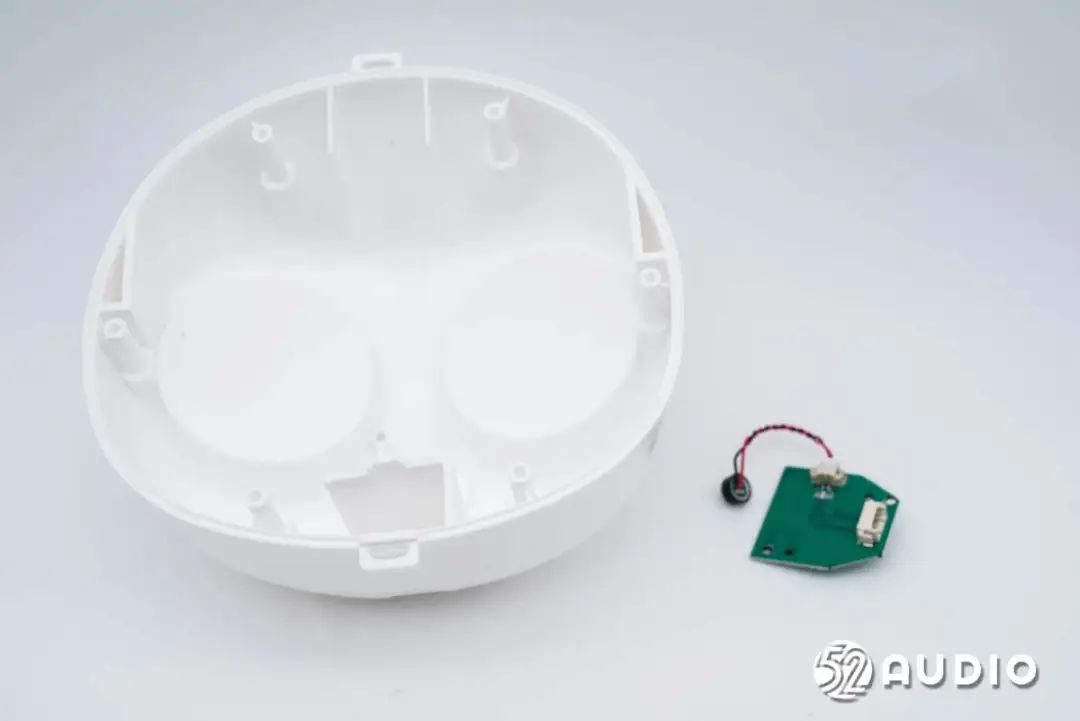

取出前腔内部的所有组件。
拾音麦克风模组特写，导线通过插座连接拾音按键小板。

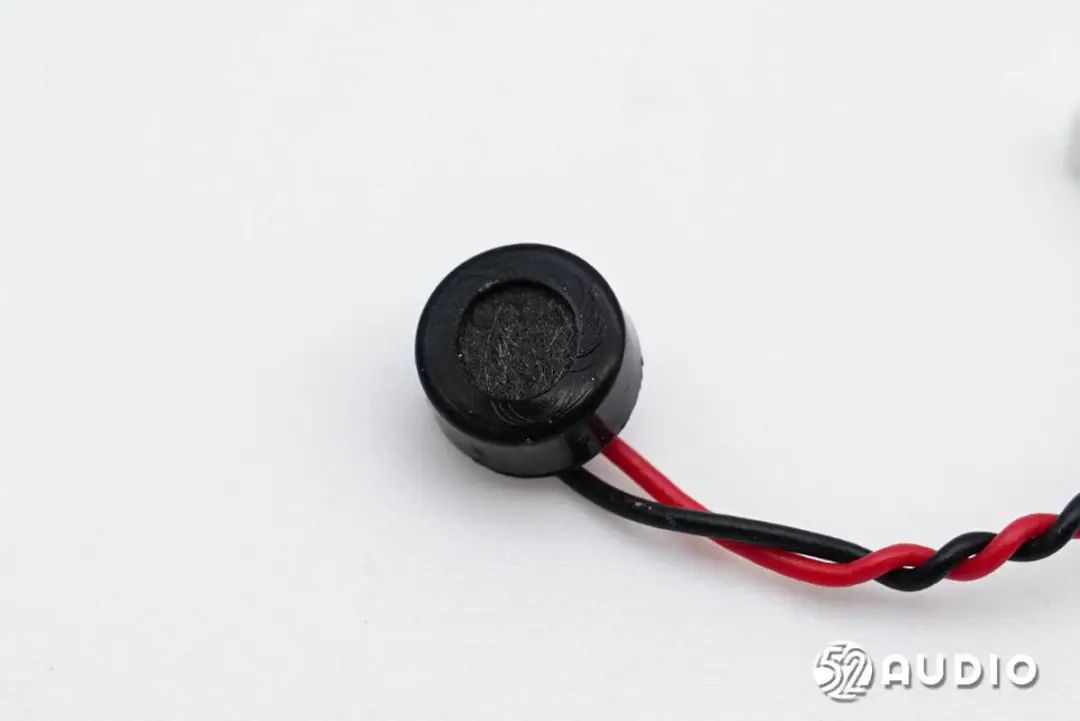

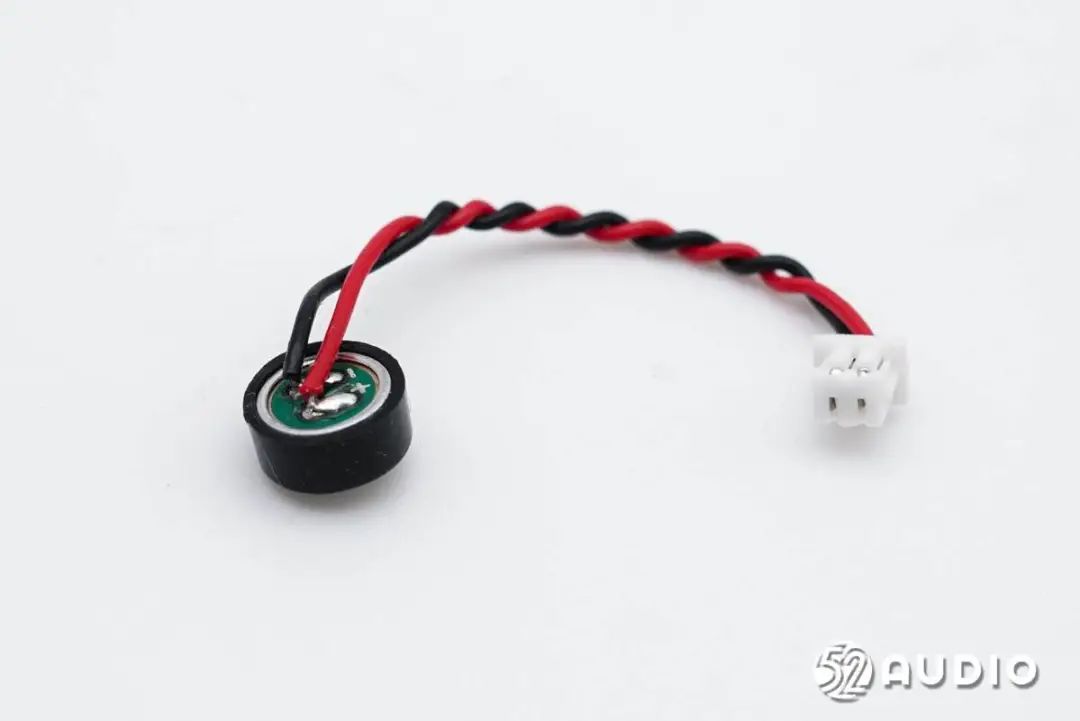

玩具内置的驻极体麦克风特写，通过橡胶套包裹密封，用于语音交互、语音指令等功能拾音。

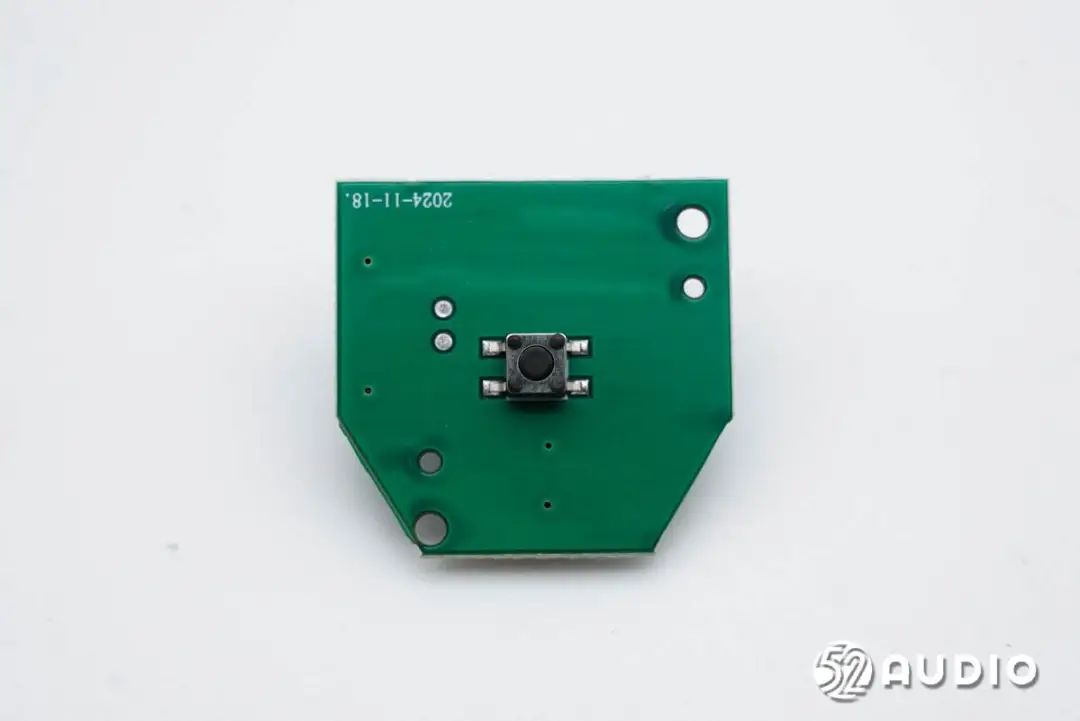

拾音按键小板正面特写，贴片焊接一颗物理按键。

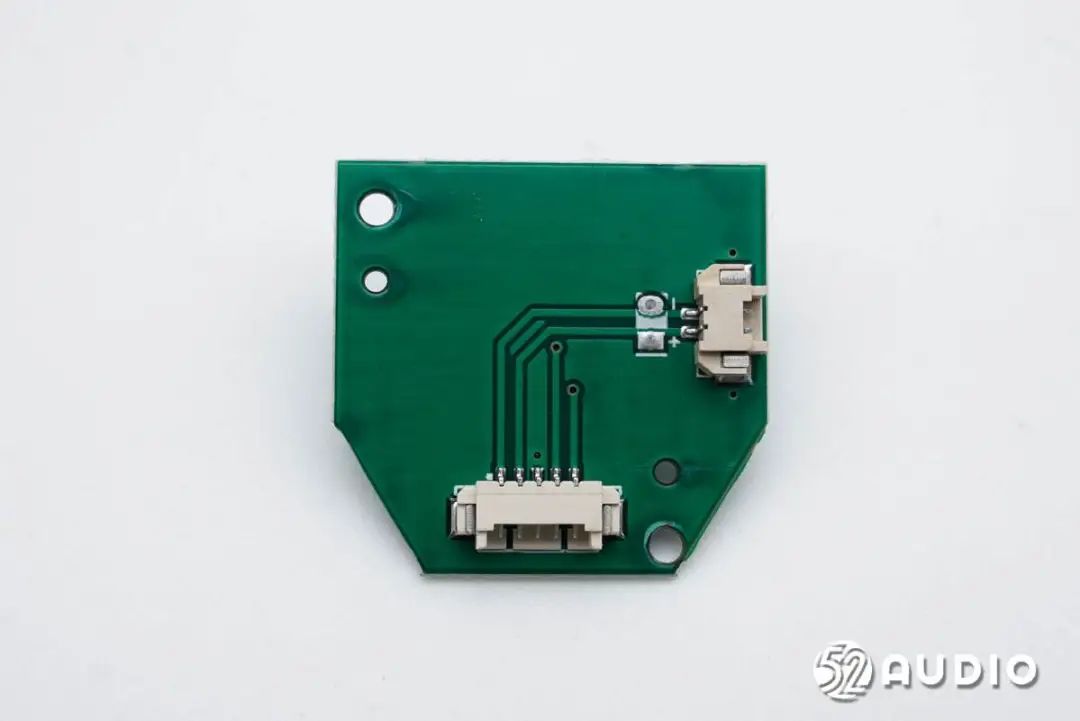

拾音按键小板背面设置连接麦克风和主板的插座。

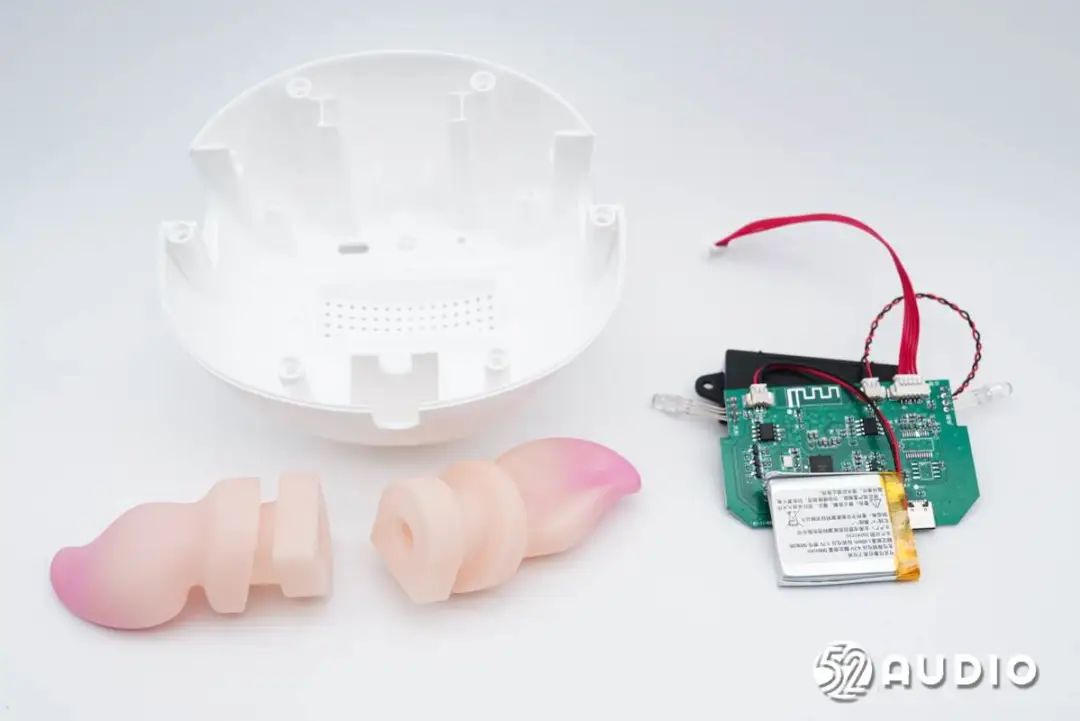

取出后腔内部的所有组件。

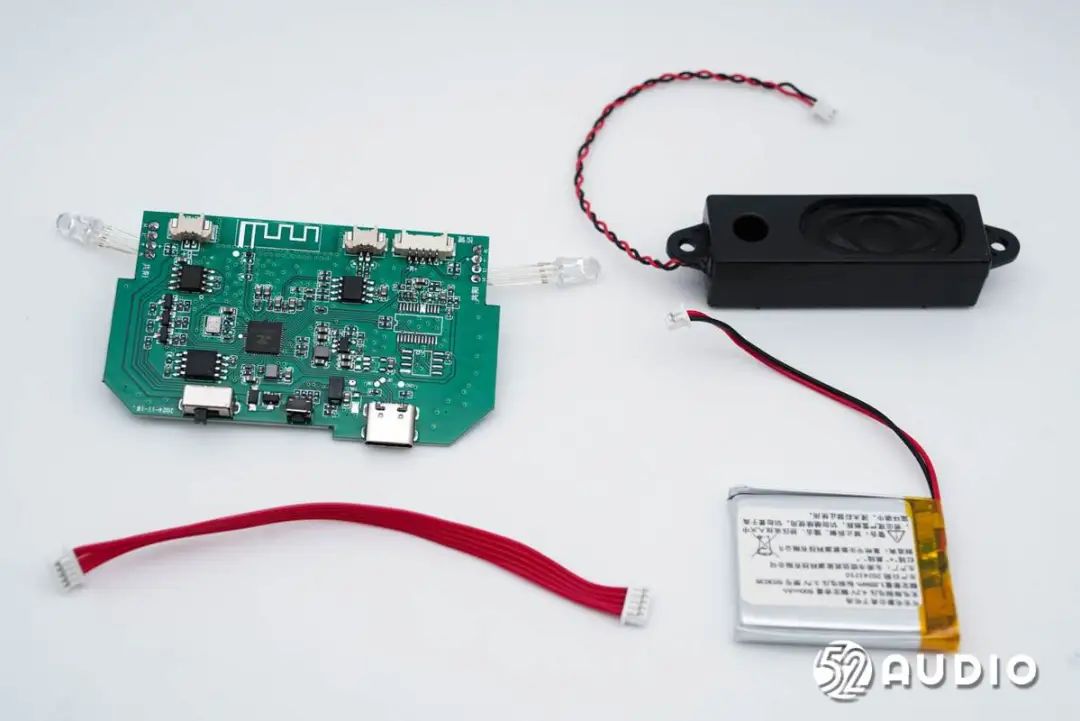

拔掉插座，分离所有元器件。

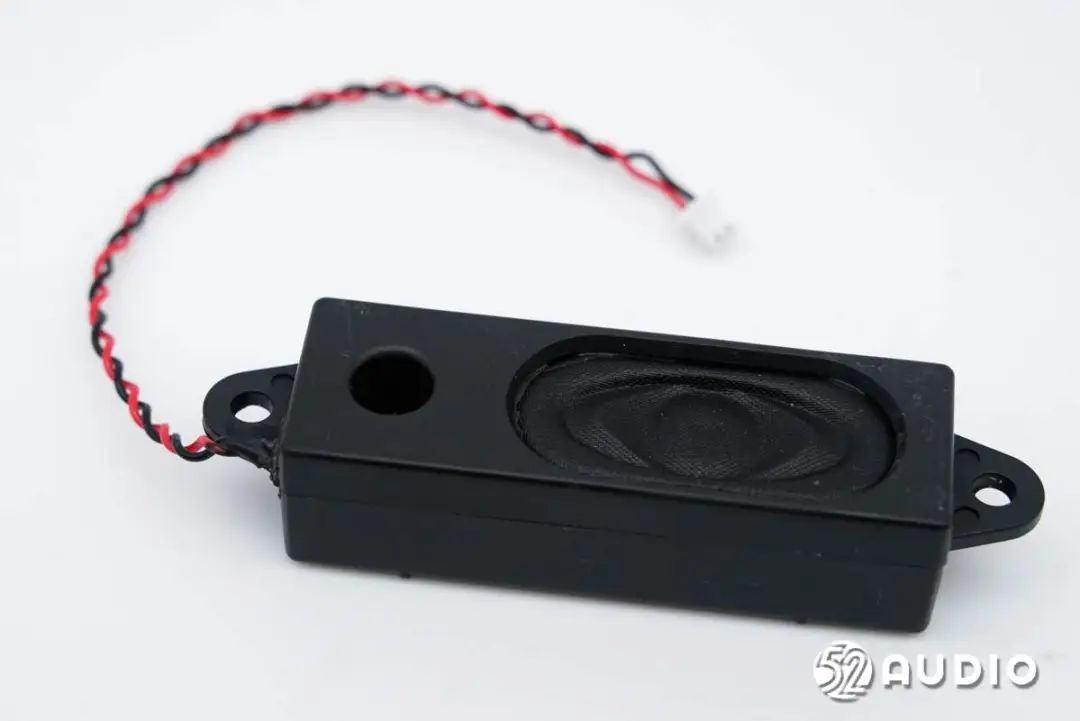

玩具内置的扬声器模组特写。

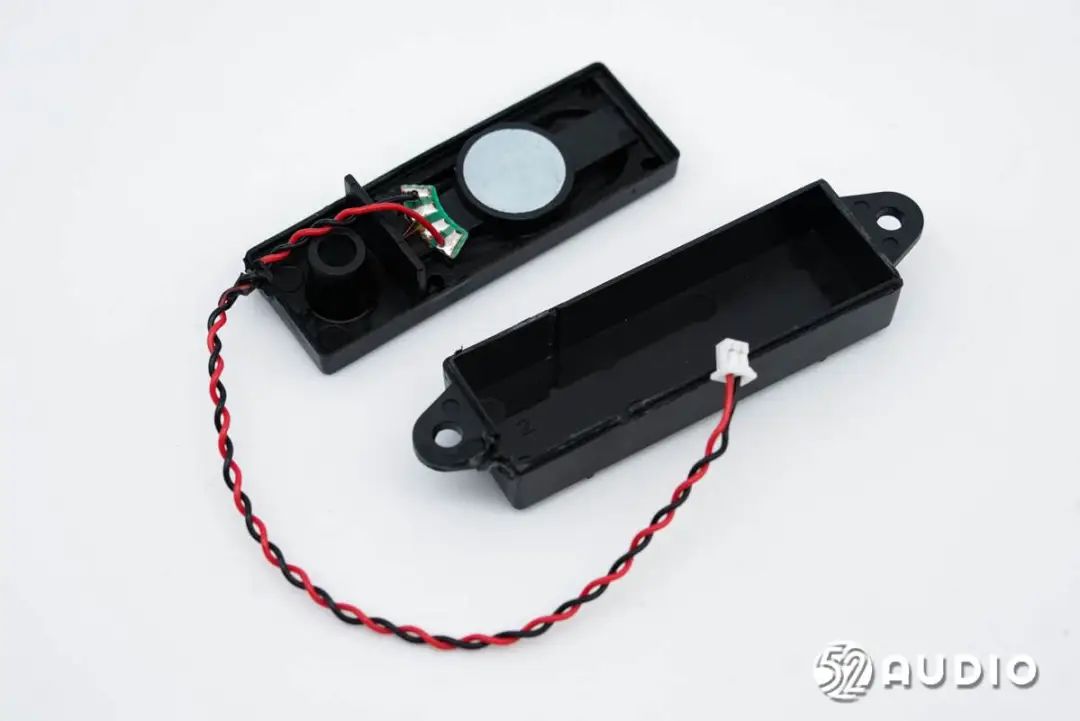

打开扬声器腔体。

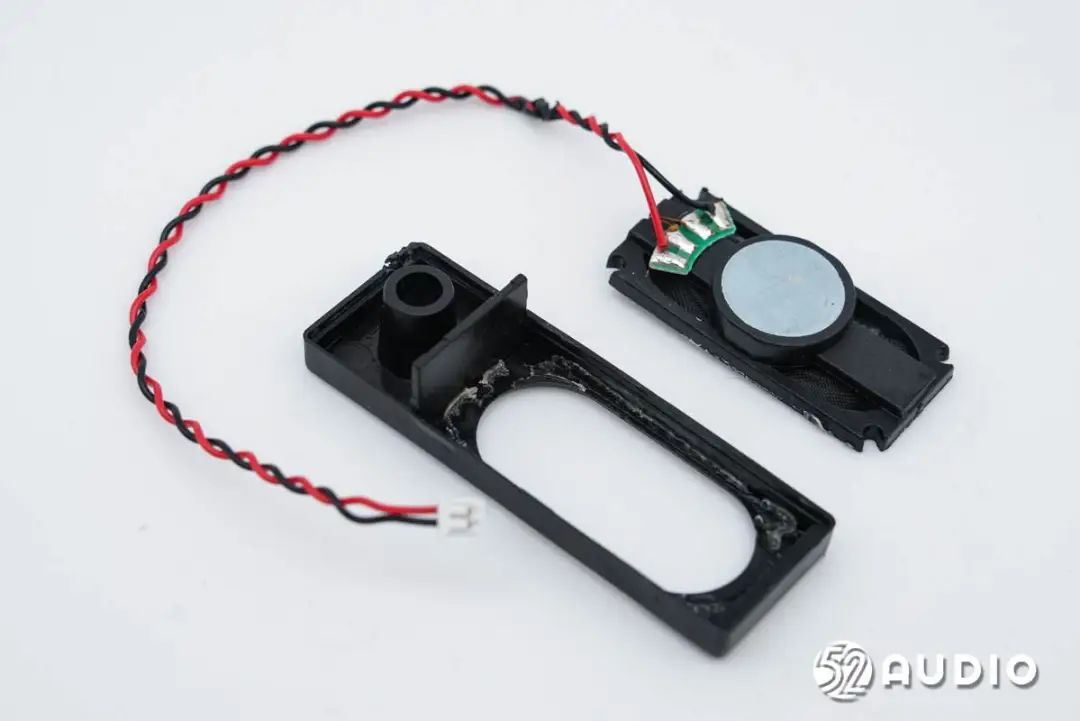

取出内置扬声器。

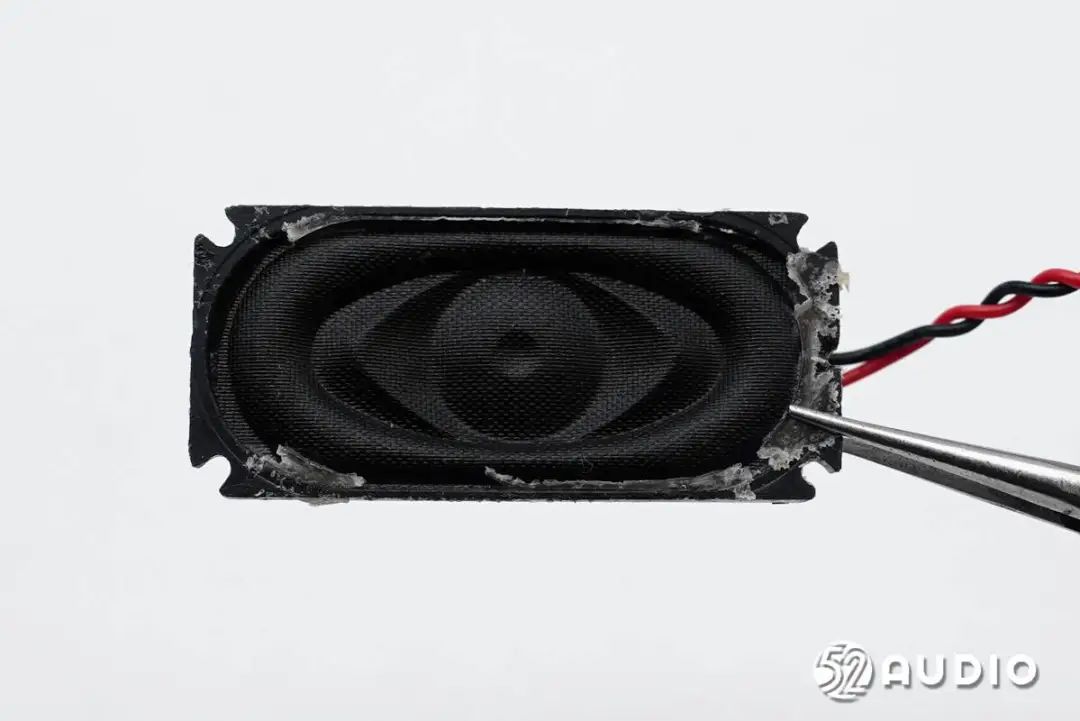

扬声器正面振膜特写。

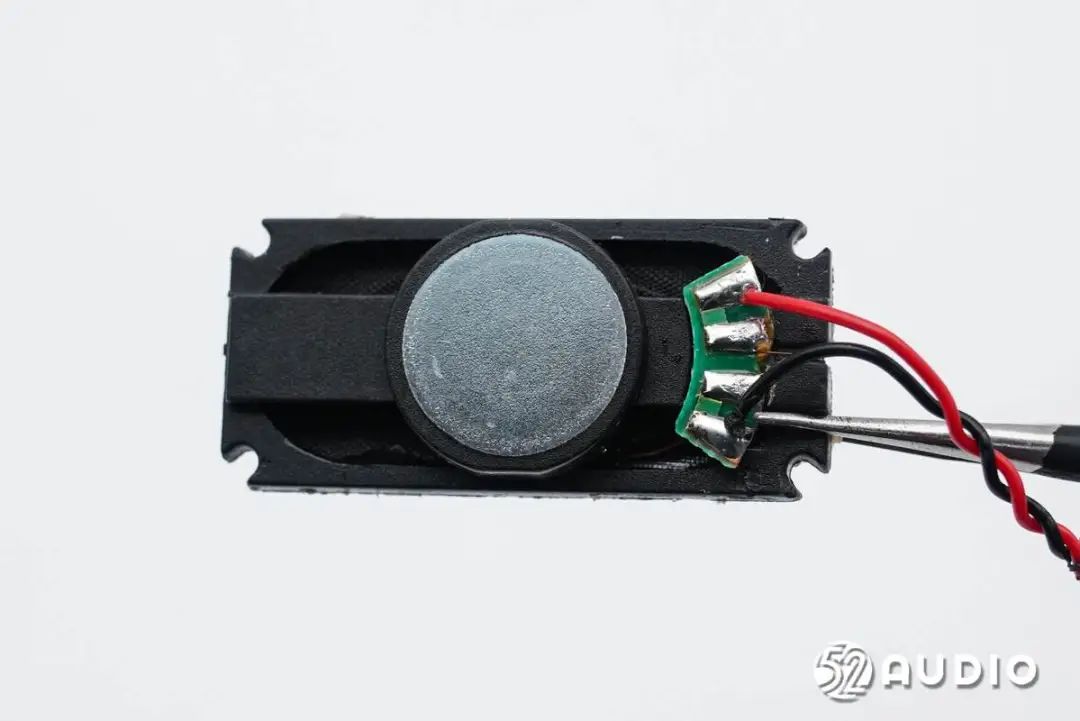

扬声器背面特写。

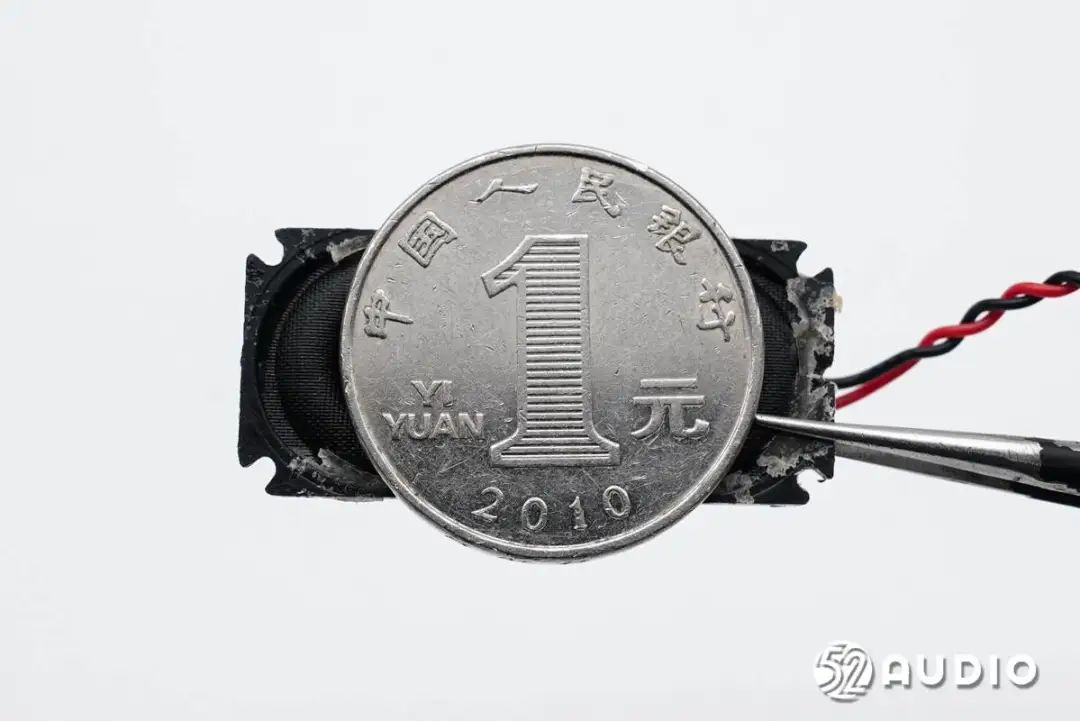

扬声器与一元硬币大小对比。
经我爱音频网实测，扬声器长度约为35.22mm。

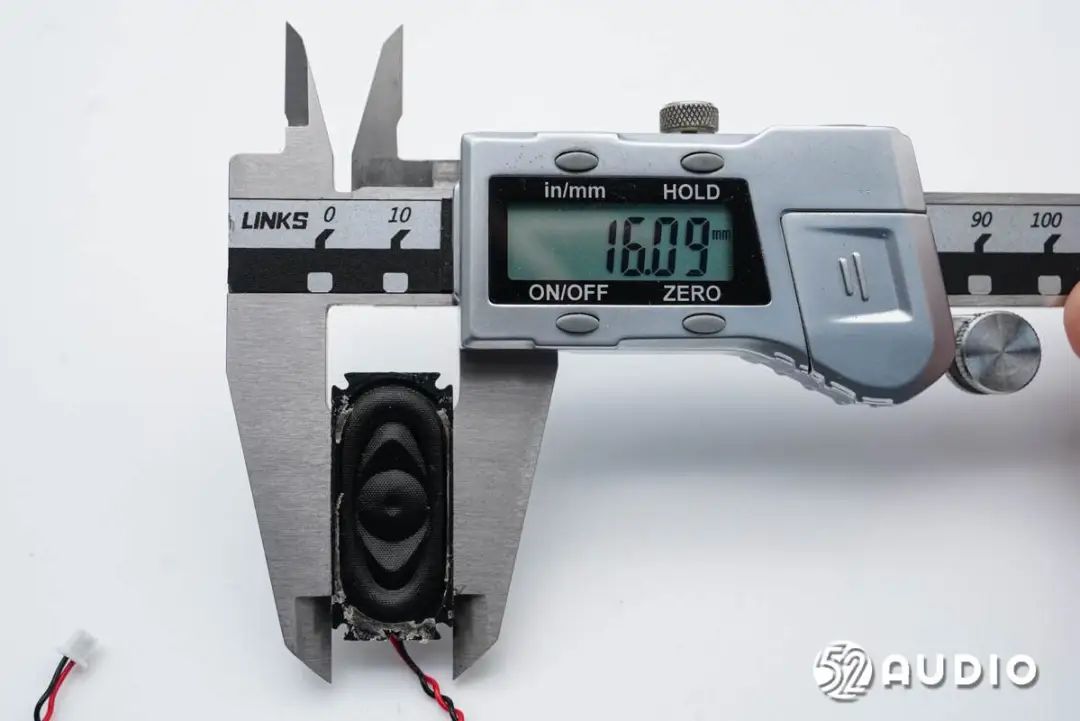

宽度约为16.09mm。

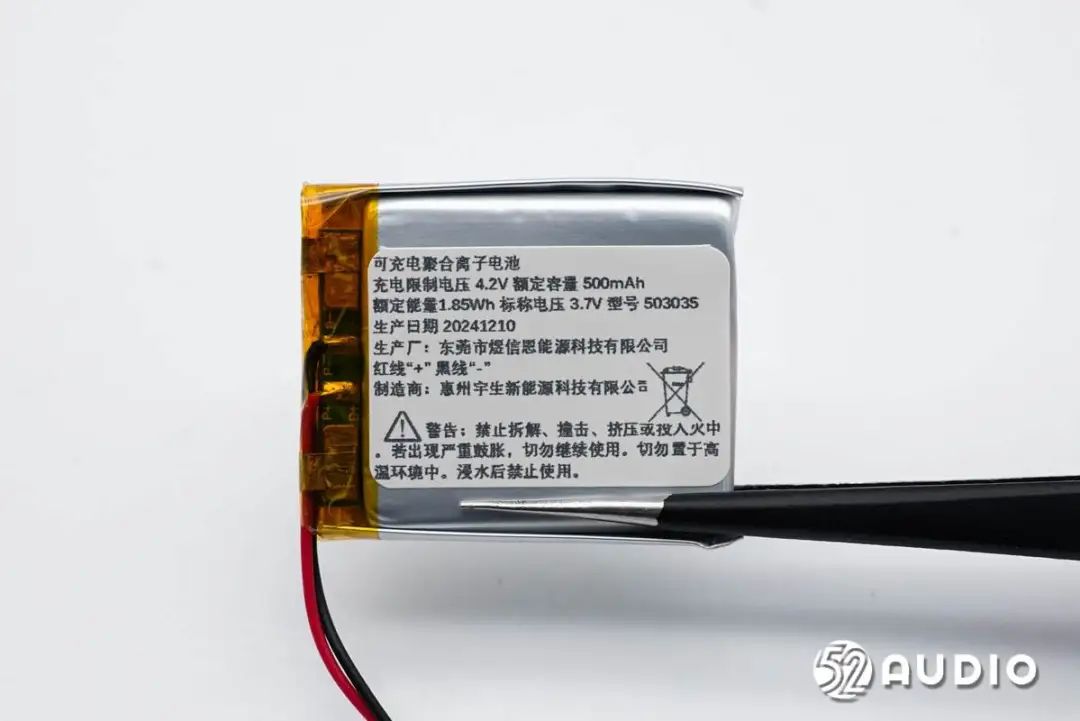

玩具内置电池标签上信息，可充电聚合离子电池，充电限制电压：4.2V，额定容量：500mAh，额定能量：1.85Wh，标称电压：3.7V，型号：503035，生产厂：东莞市煜信恩能源科技有限公司，制造商：惠州宇生新能源科技有限公司。

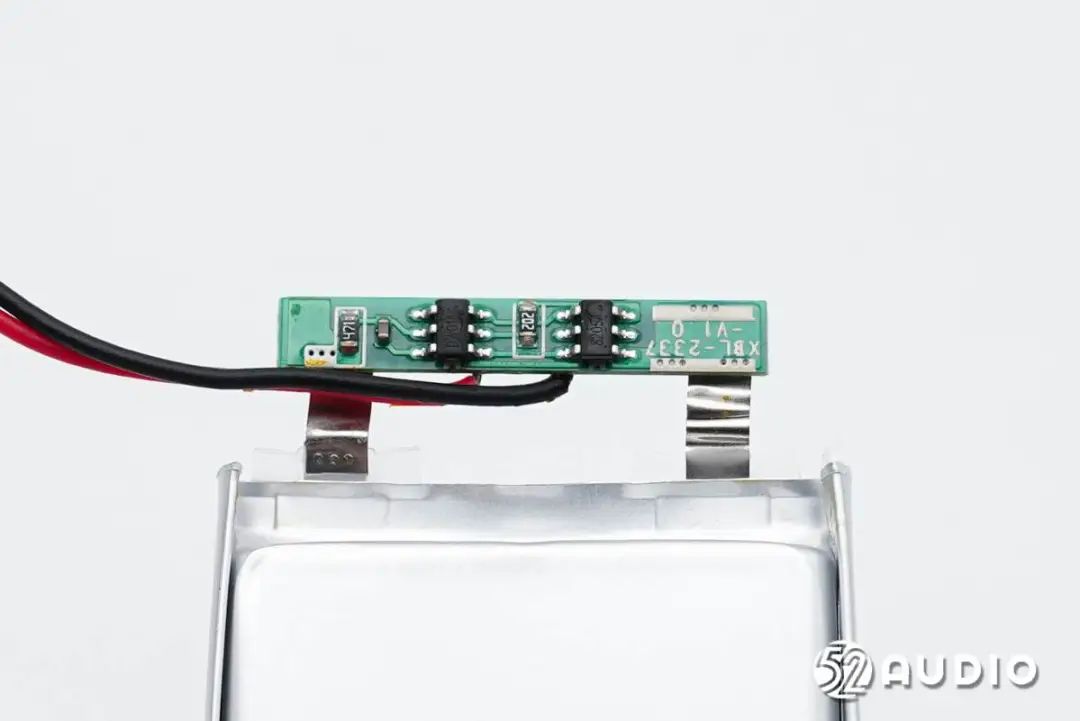

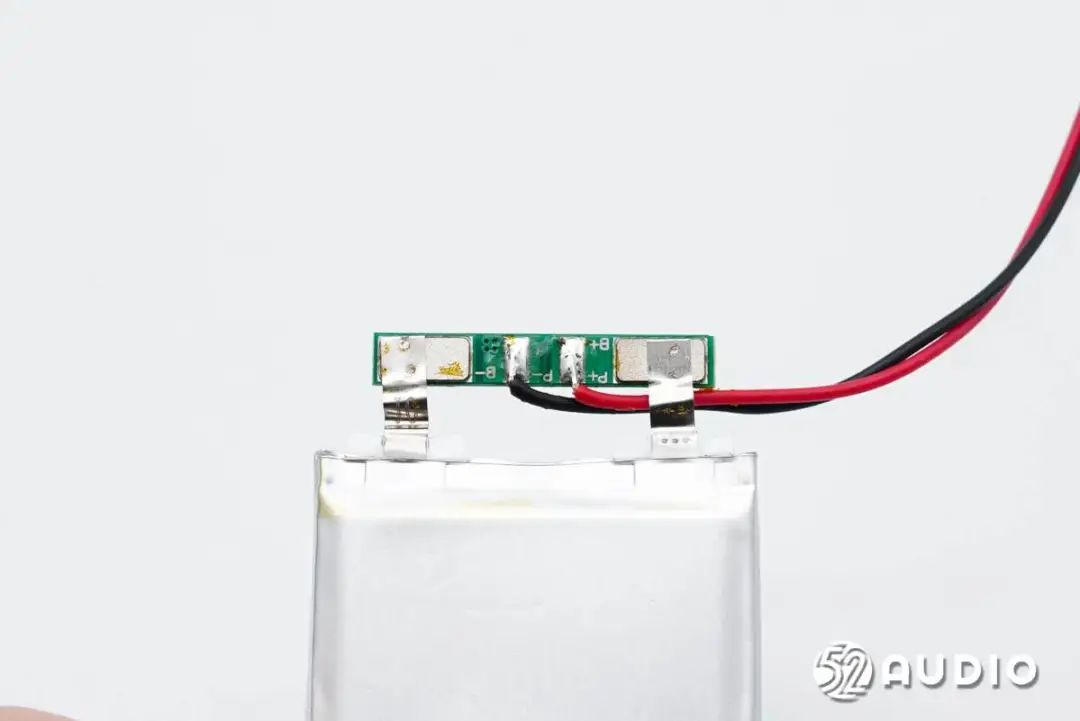

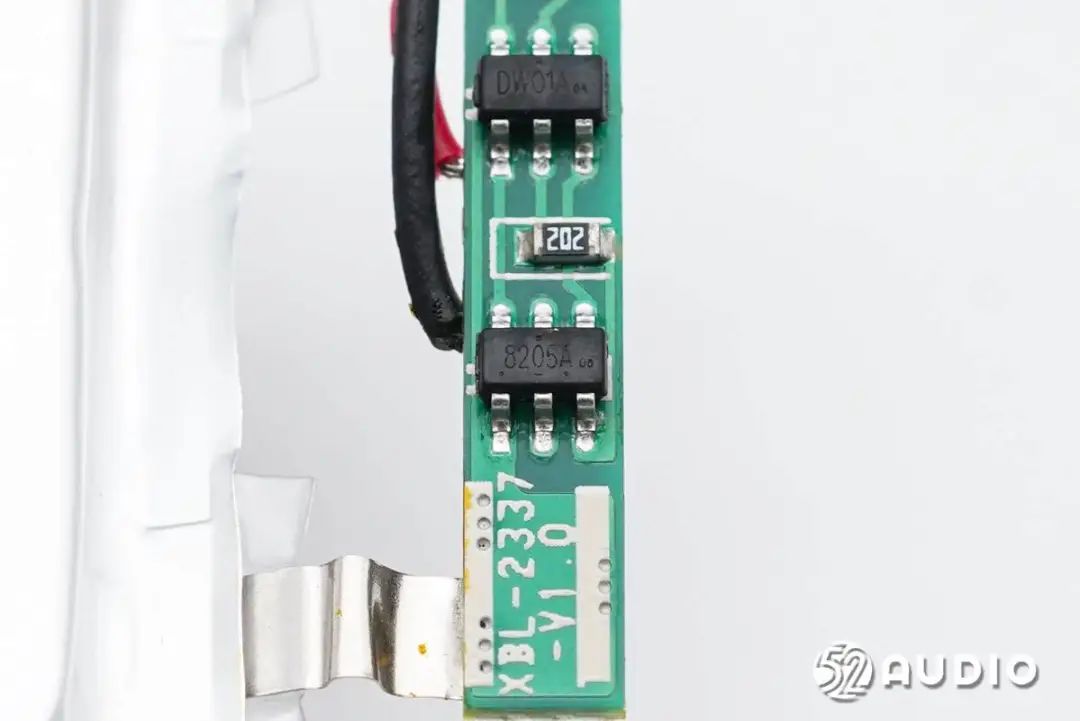

撕开外部绝缘保护，电池保护板一侧电路一览。
电池保护板另外一侧电路一览。

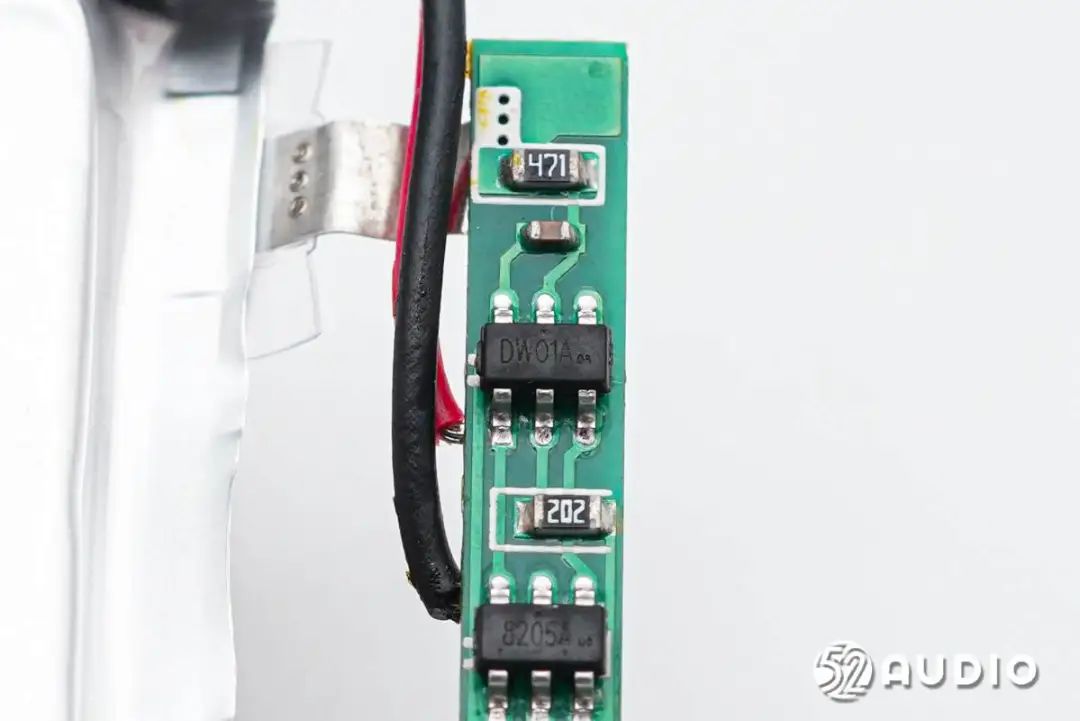

丝印DW01A的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管。

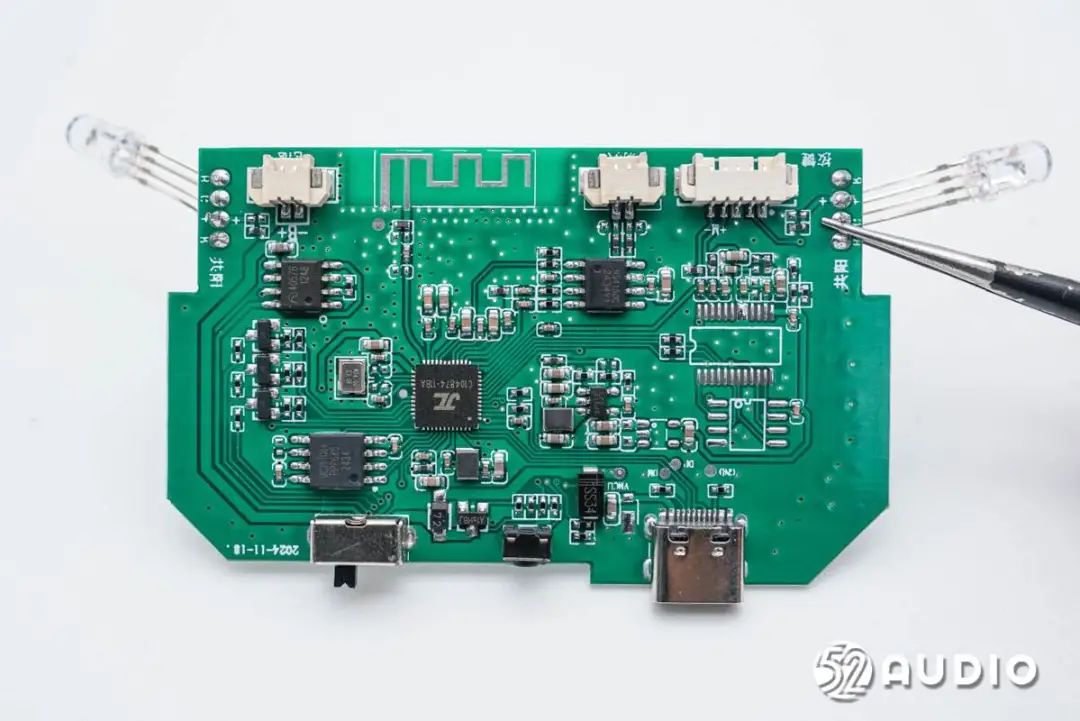

玩具主板一侧电路一览。

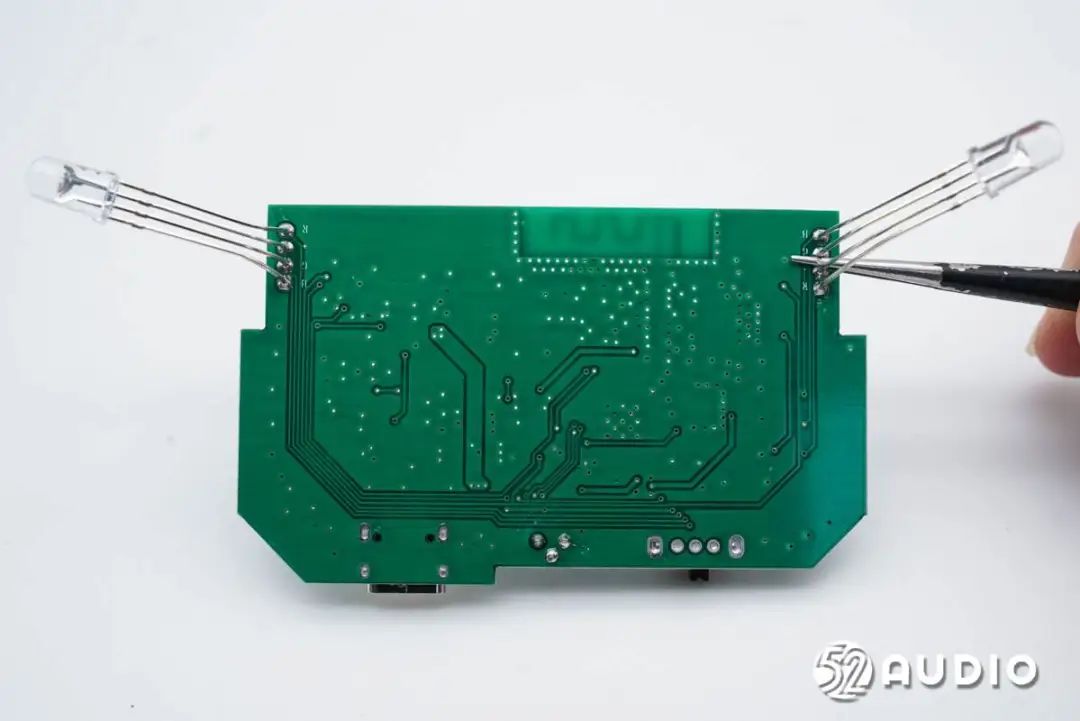

主板另外一侧焊接两个LED呼吸灯。

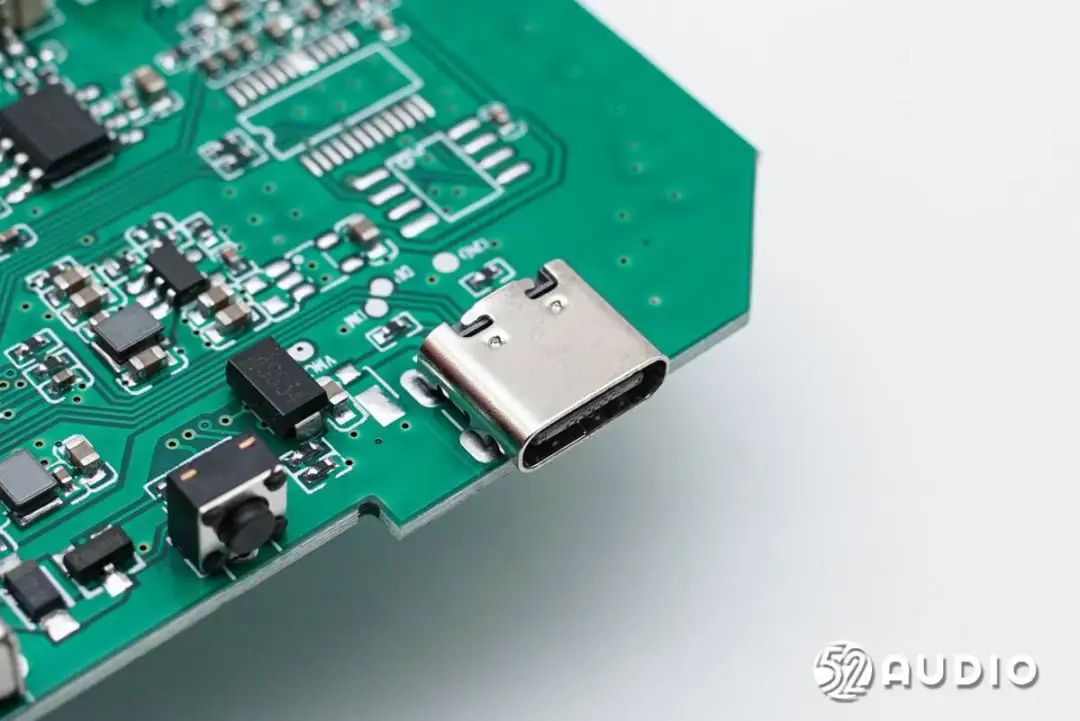

Type-C充电母座特写。

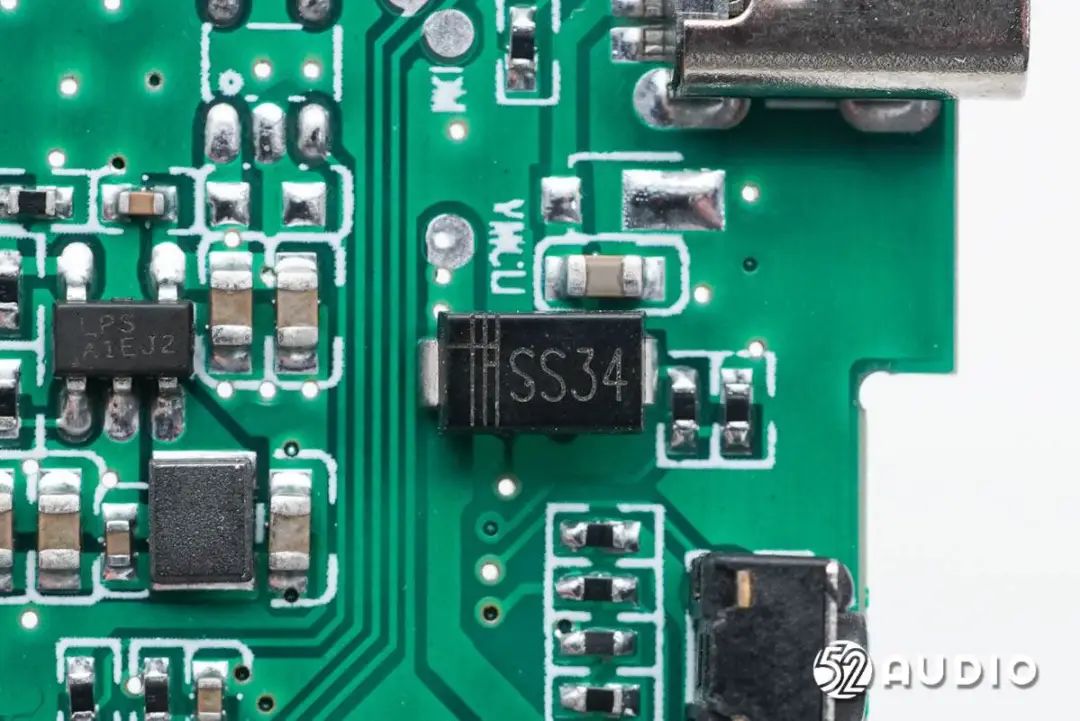

丝印SS34的肖特基二极管。

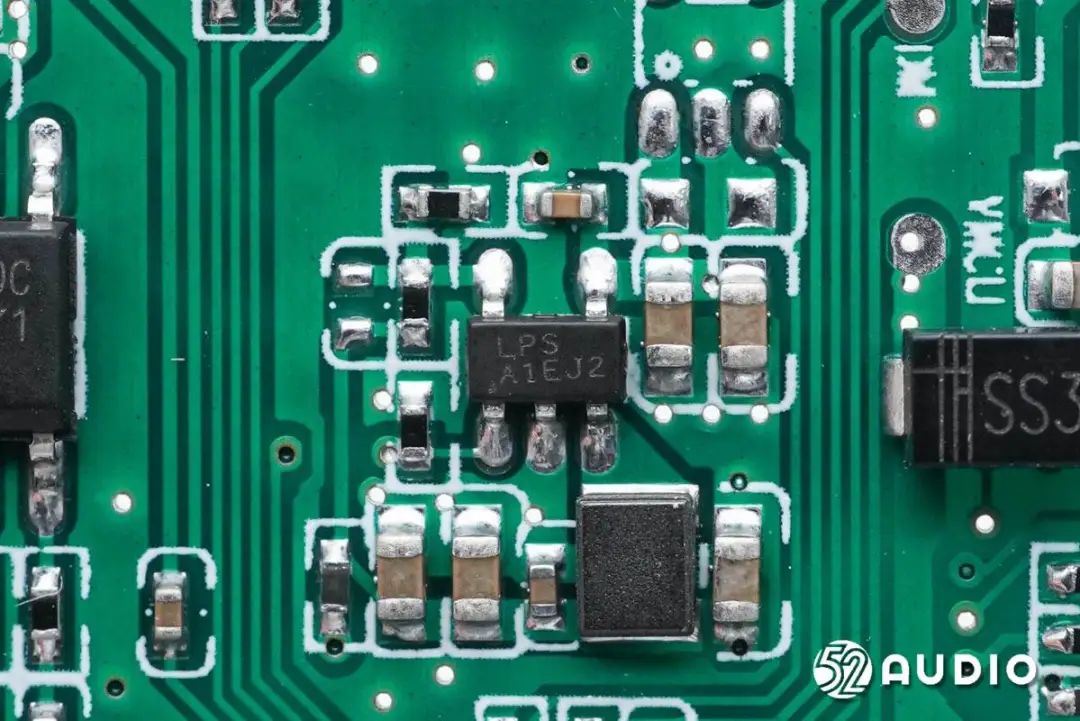

LPS微源半导体LP3201是一款1.5MHz恒频电流模式PWM降压转换器，适用于需要单节锂离子电池提供高达1A电流的便携式设备。微源半导体LP3201可以以100%占空比运行，实现低压差操作，延长便携式系统的电池寿命，同时轻负载操作为噪声敏感应用提供非常低的输出纹波。

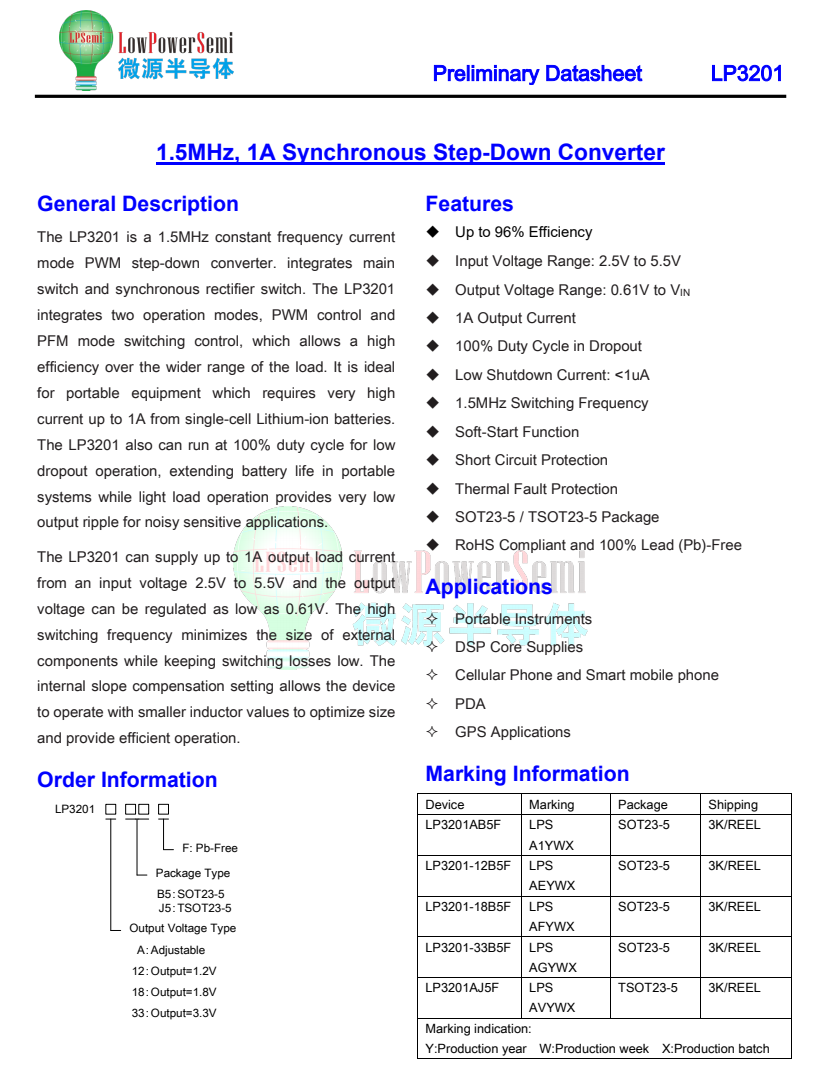

LPS微源半导体LP3201详细资料图。据我爱音频网拆解了解到，目前已有小米、魅族、摩托罗拉、QQ音乐、小天才、森海塞尔、罗技、漫步者、倍思、QCY、声阔、网易有道、TOZO、JLab、MUJI、ikko、蜂鸟、KEF、乔安、KOHLER、荣耀、Redmi、realme、红魔、雷蛇、FIIL、1MORE、JBL、Bowers & Wilkins、酷睿视、Barbetsound、SUUNTO、Monster、七彩虹、Nothing、斯莫格、PHILIPS、RODE、重力星球、Haylou、如布、ELEVOC、HHOGene、黑鲨、泥炭、花再、OPPO、华为、联想、索尼、诺基亚、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。
蓝牙配对功能按键特写。

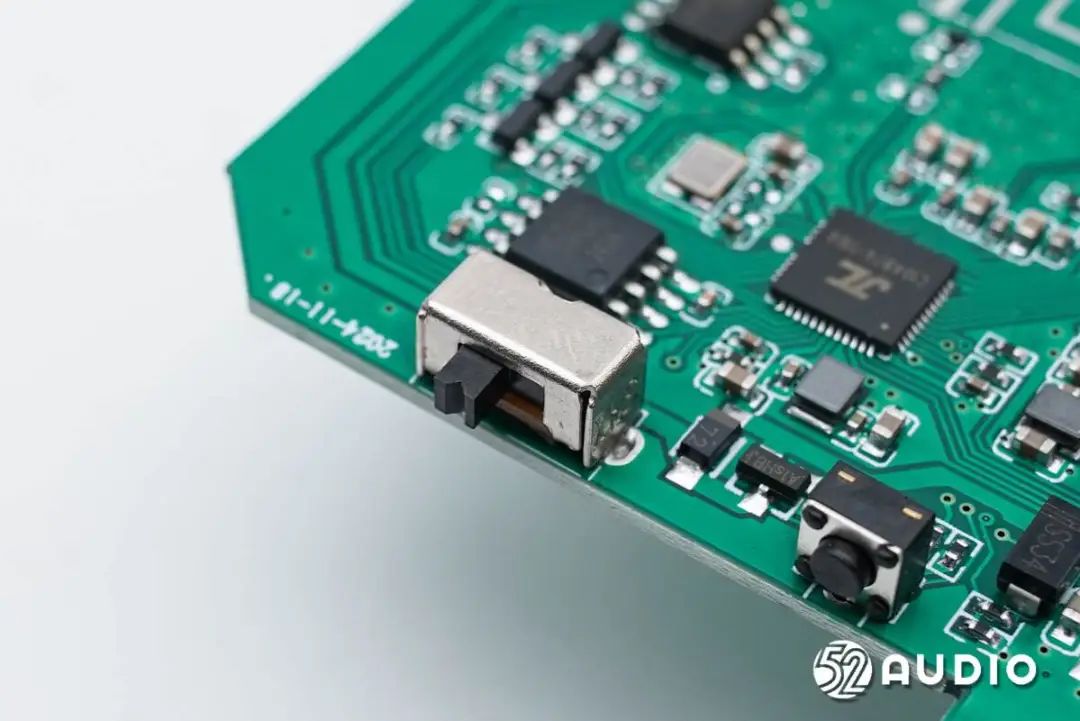

滑动电源开关特写。

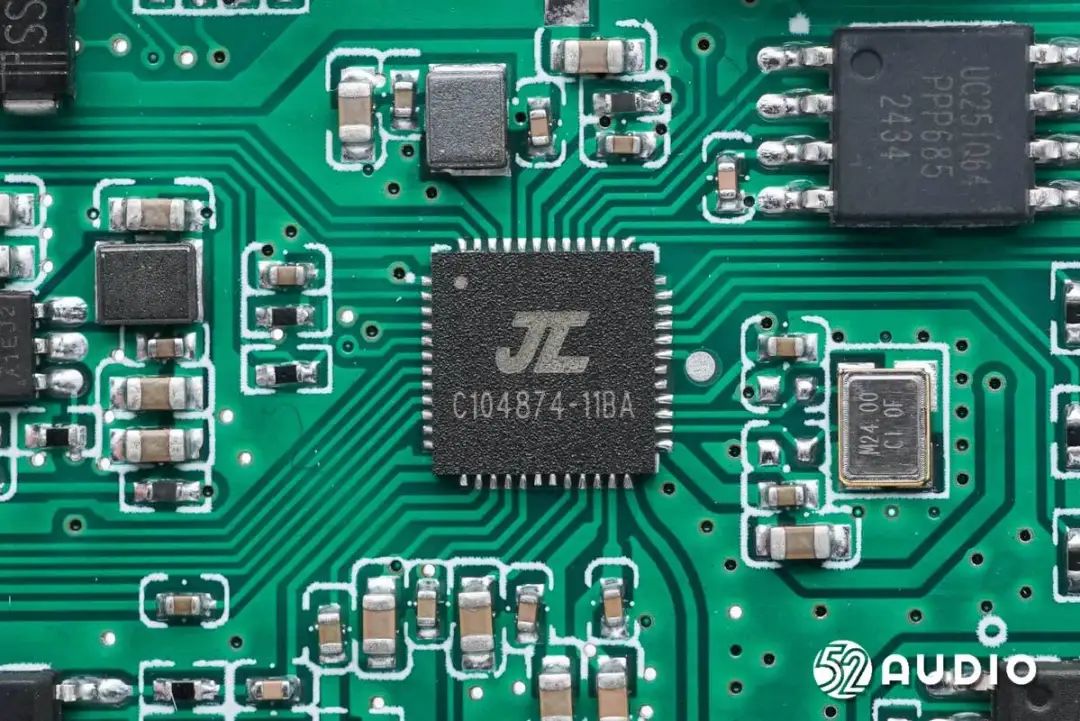

JL杰理AC7911B蓝牙音频SoC，用于音频数据处理和与手机通讯。

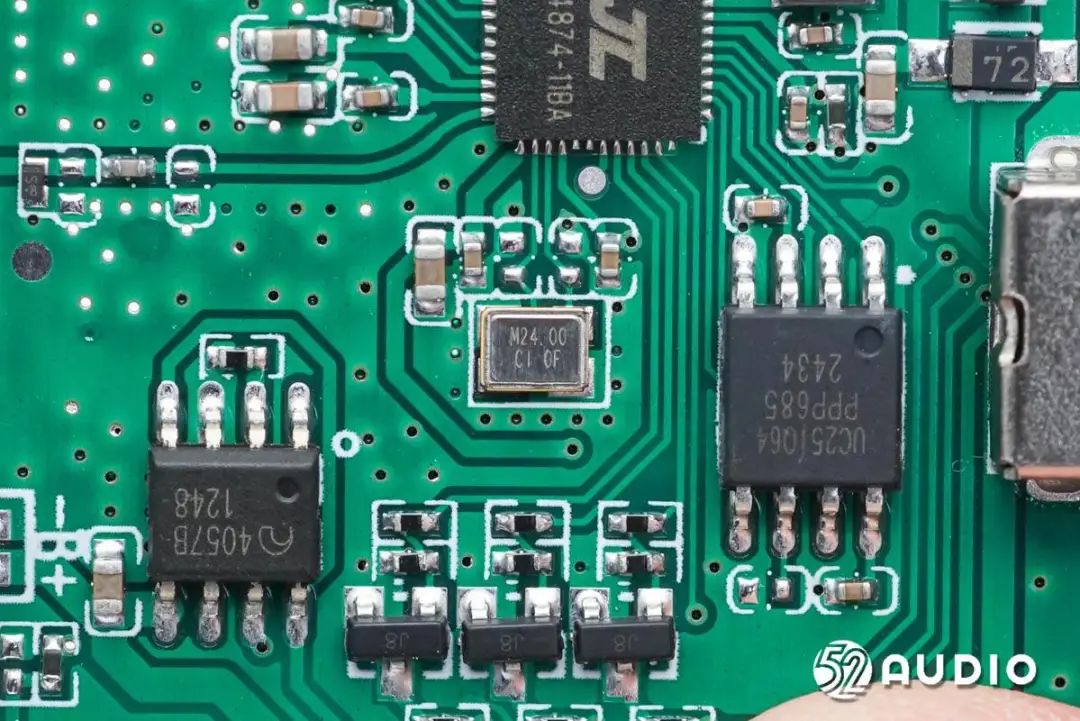

24.00MHz的晶振特写，为蓝牙音频SoC提供时钟。

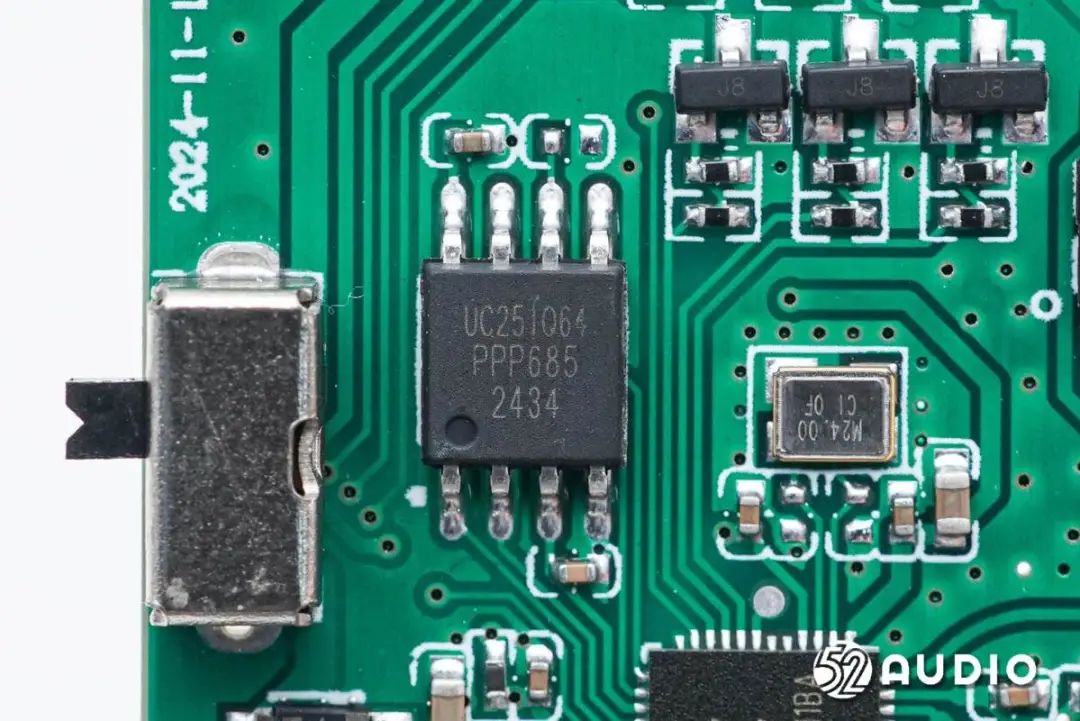

UCUNDATA优存UC25IQ64 SPI Nor Flash，用于存储数据。

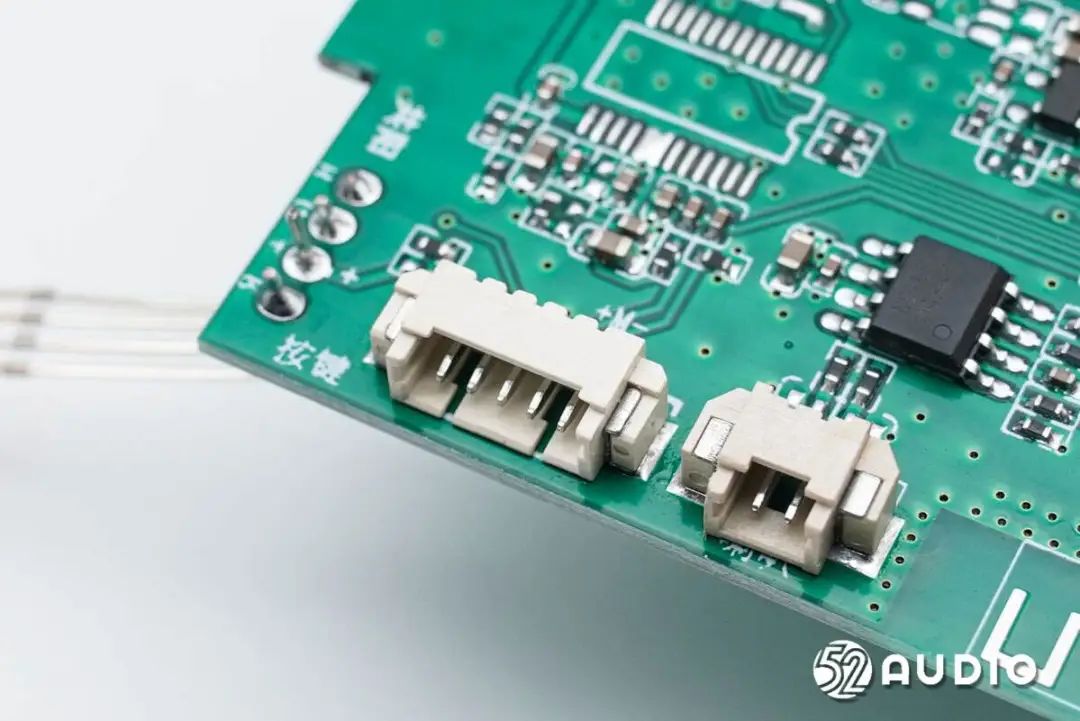

连接电池的导线插座特写。

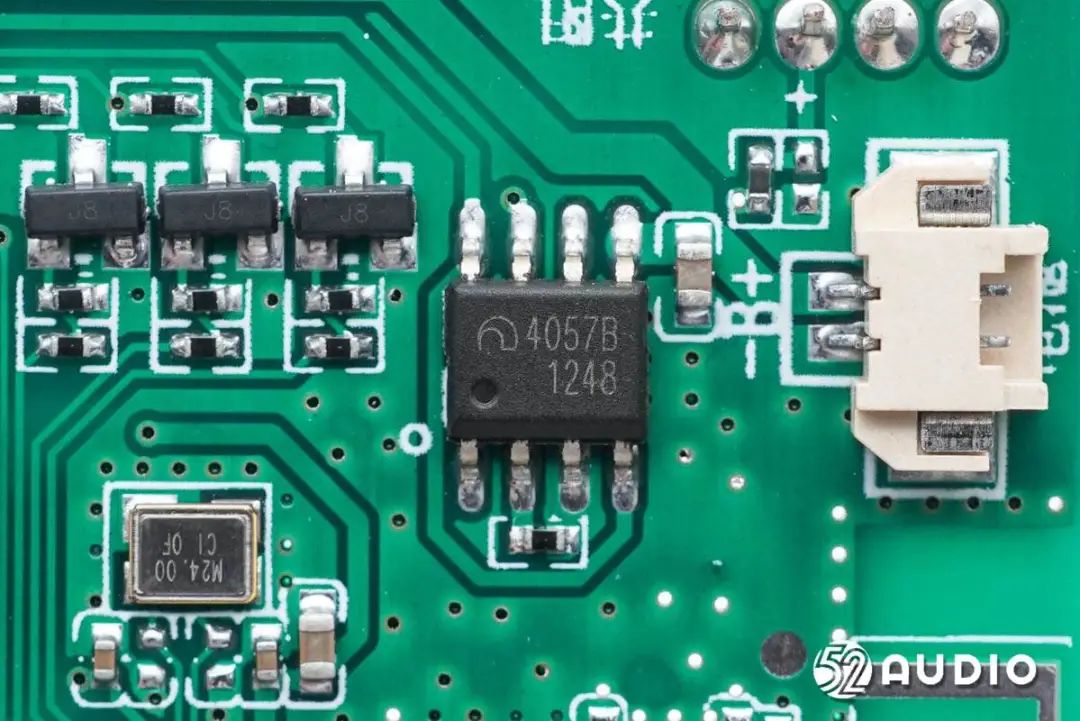

MicrOne微盟ME4057的锂电池充电IC，是一款完整的单节锂离子电池恒压恒流充电管理芯片。采用带有散热PAD的ESOP8封装形式， 外加很少的外部原件，使其成为便携应用的理想选择。 通常可应用在USB电源或适配器电源中。
ME4057不需要电流检测电阻，也不需要外部隔离 二极管实现防倒灌应用。其内部有热反馈电路可以对在充电过程中对芯片温度加以控制。充电截止电压固定在4.2V/4.34V/4.4V，充电电流可以外接电阻调节，当充电电流达到恒流电流的1/10时，ME4057将终止充电。

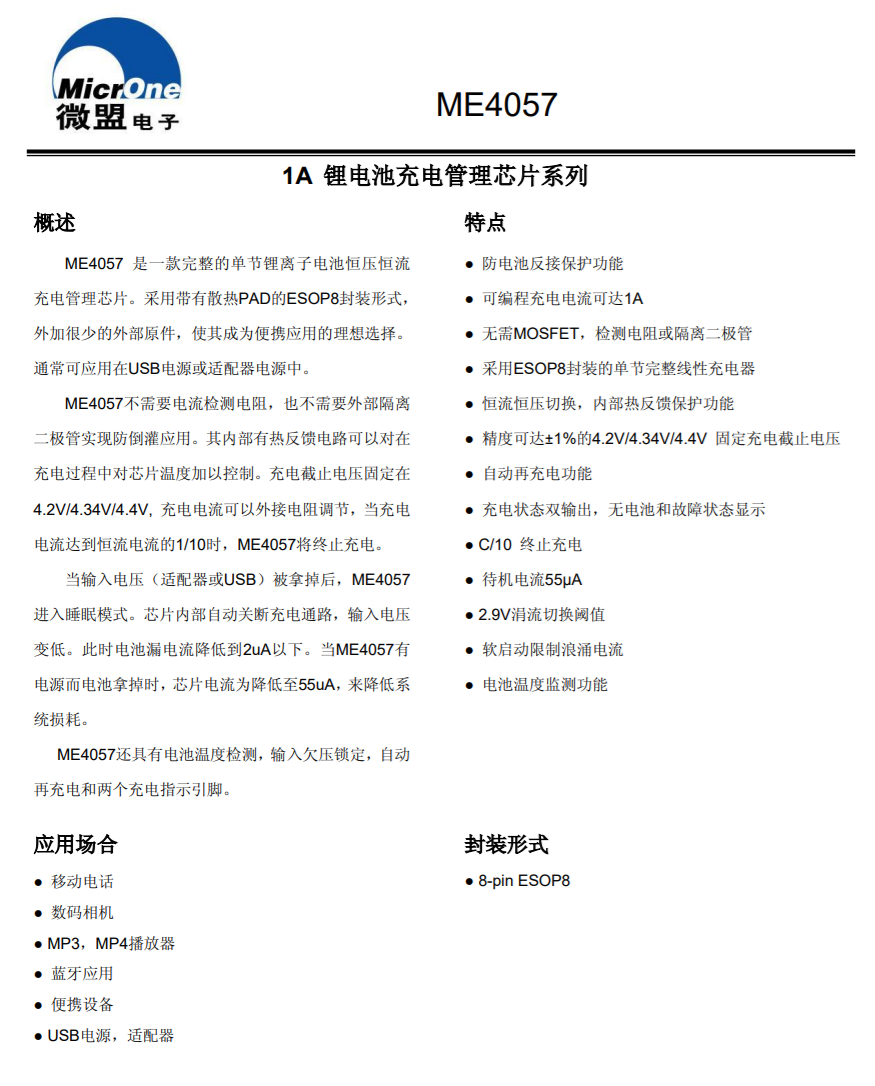

MicrOne微盟ME4057详细资料图。

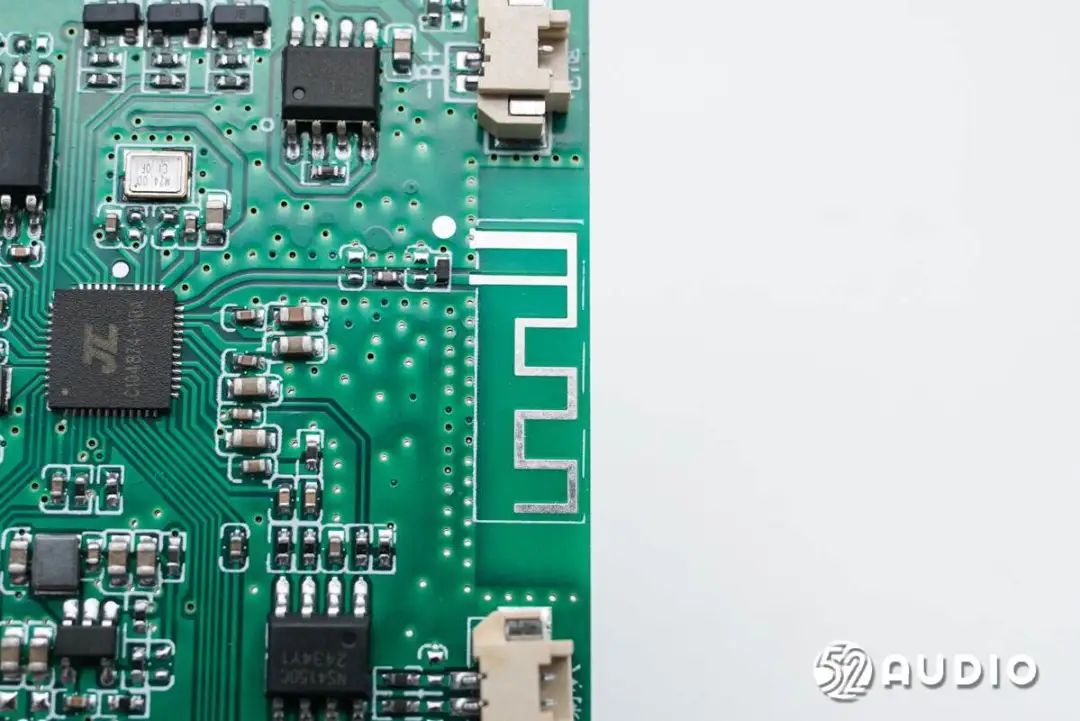

板载蓝牙天线特写。

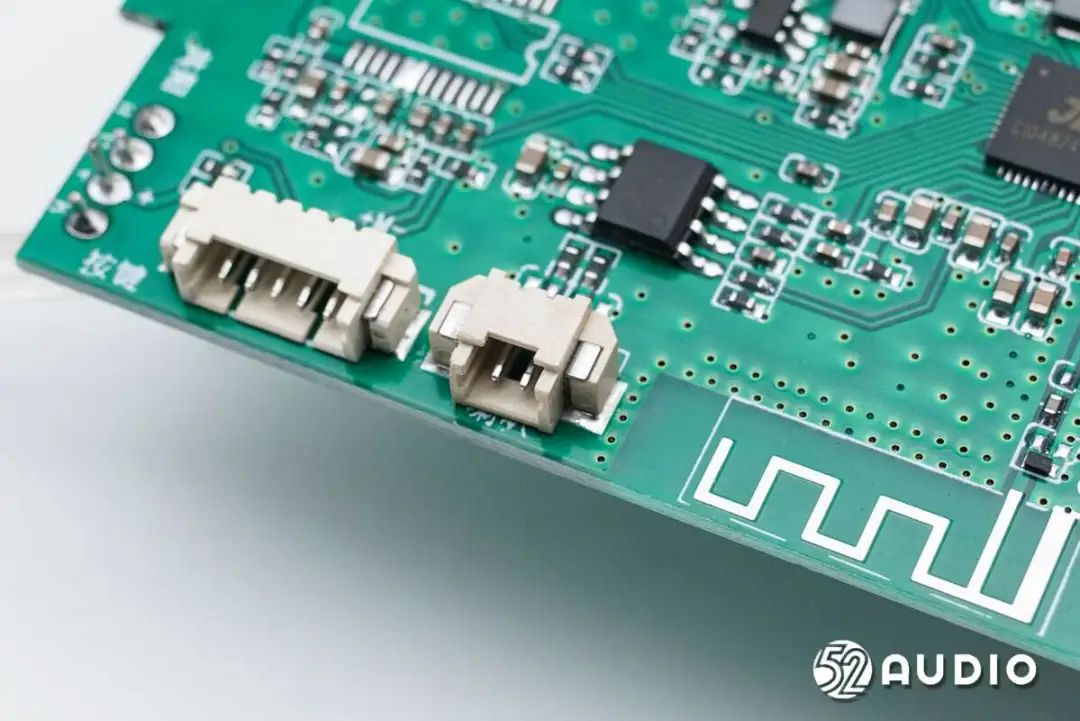

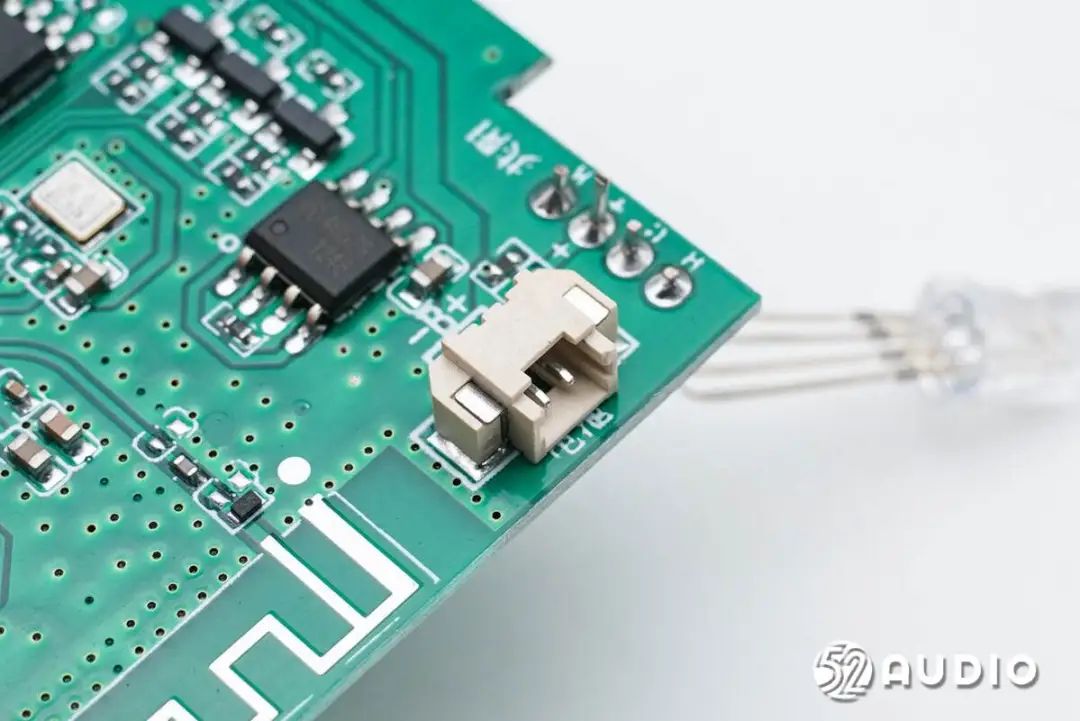

连接喇叭的导线插座特写。

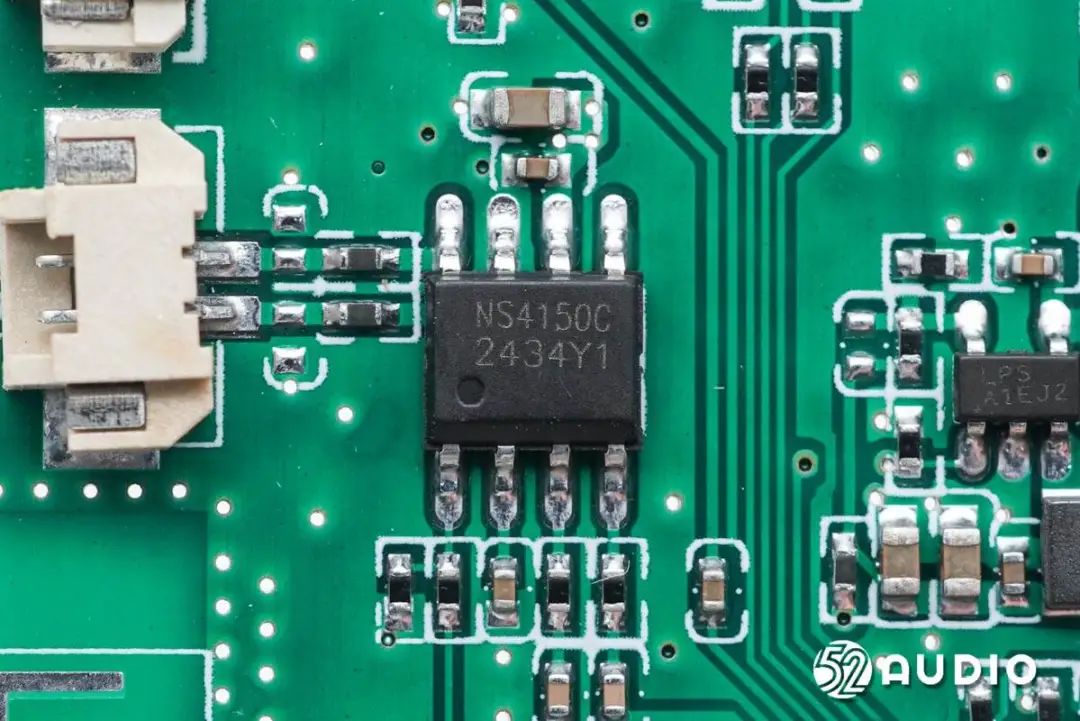

Nsiway纳芯威NS4150C是一款超低EMI、无需滤波器3W单声道D类音频功率放大器。NS4150C采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。
纳芯威NS4150C内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合于便携式音频产品。

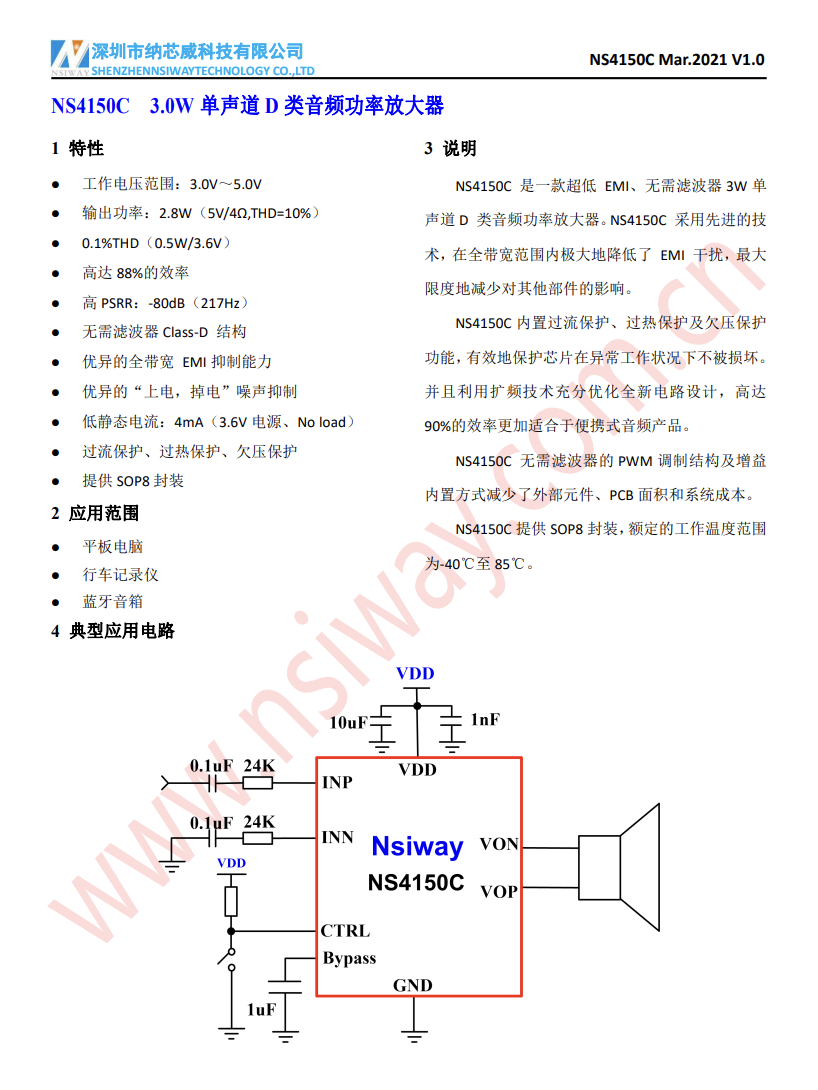

Nsiway纳芯威NS4150C详细资料图。
连接拾音按键小板的导线插座特写。

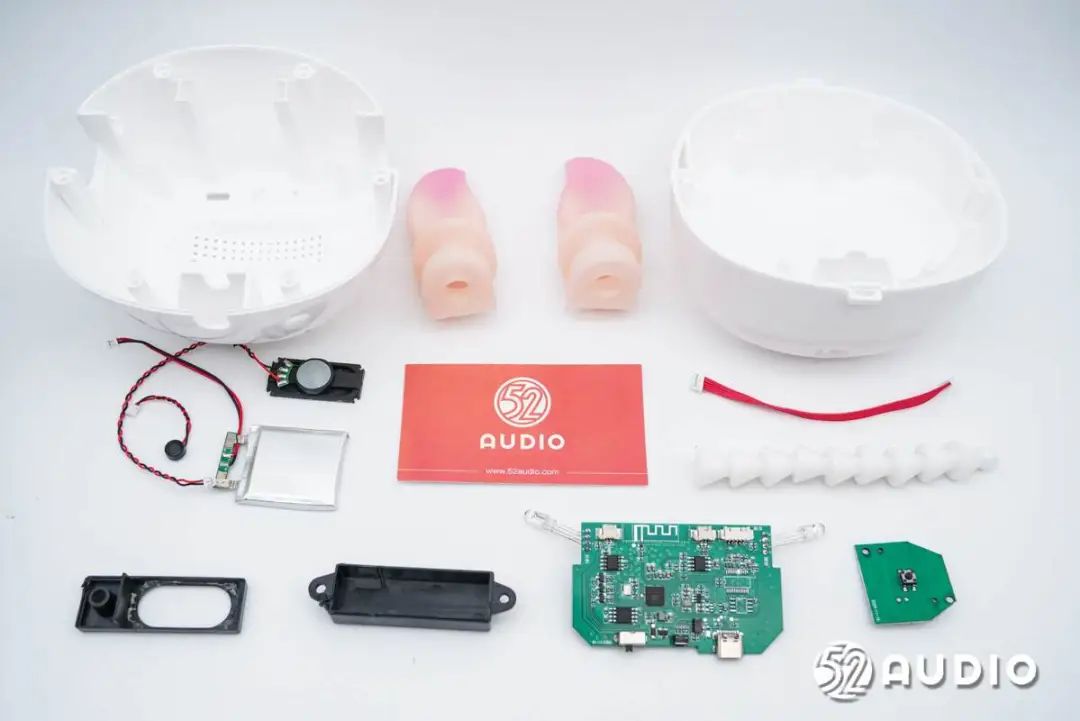

AI智趣喜羊羊拆解全家福。
三、我爱音频网总结
AI智趣喜羊羊在外观方面，采用了儿童经典动画中的喜羊羊形象，柔软的毛绒和纺布材质，触感舒适且安全。面部设计五官立体，表情温和，给人一种温馨和友好的感觉，非常符合儿童的喜好。
内部主要配置方面，该产品搭载35 x 16mm方形扬声器，内置驻极体麦克风；采用了宇生新能源科技500mAh锂电池，配备有电路保护板保障充放电安全；主板上搭载了LPS微源半导体LP3201降压转换器，JL杰理AC7911B蓝牙音频SoC，UCUNDATA优存UC25IQ64闪存，MicrOne微盟ME4057的锂电池充电IC，Nsiway纳芯威NS4150C音频功率放大器等方案。
