禾迈是国内从事光伏逆变器等电力变换设备和电气成套设备及相关产品研发，制造与销售的国家高新技术企业，产品主要为太阳能微型逆变器，储能逆变器以及能源监控，数据采集设备。充电头网拿到了禾迈推出的一款太阳能微型逆变器MI-700，具备700W输出功率，具有两组太阳能电池直流输入和一组交流输出。
这款太阳能微型逆变器采用防水设计，使用全铝外壳，并采用铝合金背板加强散热，螺丝固定也为拆解降低了难度。下面就带来禾迈这款太阳能微型逆变器的拆解，一起来看看内部的设计和用料。
禾迈微型逆变器外观
禾迈微型逆变器MI-700采用全铝外壳以及铝合金盖板封装，两侧设有共三组连接线。
外壳和金属板通过螺丝进行固定。
机身正面设有指示灯。
两侧连接线均做了抗弯折保护设计。
连接端头做了卡扣和凹槽设计，连接时起到固定作用。
机身背面整体概览，可见螺丝整整有16颗，布满了边缘。
产品铭牌参数特写
产品型号：MI-700
最大输入电压：60V d.c.
满载MPPI电压范围：33~48V d.c.
工作电压范围：16-60V d.c.
最大输入电流：2*11.5A d.c.
额定输出电压：230V a.c.
额定工作频率：50Hz
额定输出功率：700W
额定输出电流：3.04A a.c.
峰值转换效率：96.8%
输出功率因素：＞0.99
输出电流谐波：＜3%
防护等级：IP67
工作环境温度范围：-44~+65℃
制造商为杭州禾迈电力电子技术有限公司，产品通过了CE认证。
测得逆变器机身长度约为24.5cm。
宽度为171.55mm。
厚度为27.9mm。
和成年人手掌对比直观了解这款逆变器大小。
另外测得逆变器净重约为2535g。
禾迈微型逆变器拆解
看完了逆变器的外观，下面直接进行拆解，一起看看内部设计和用料。
这款逆变器采用螺丝固定铝合金盖板作为外壳，大幅降低了拆解难度。拧下边缘的固定螺丝，分离开铝合金外壳。
塑料壳体内部填充黑色导热胶，用于为发热元件散热，并起到缓冲作用。
导热胶具有一定弹性，能够很好填充器件之间的空隙。
清理掉填充的导热胶，开始从正面观察器件信息。逆变器内部PCBA模块采用螺丝固定在外壳内部。
模块左侧的直流输入导线，焊接在PCB上焊接的线卡上。
右侧的直流输入导线也是同样的焊接方式。
输入滤波电解电容来自贵弥功，KY系列，规格为63V 2200μF，采用塑料支架固定，五颗并联。
另外五颗对应另外一侧的直流输入。
PCBA模块通过螺丝固定在壳体内部。
逆变器主控来自TI德州仪器，型号TMS320F28035，是一颗60MHz工作频率，具备128KB Flash的32位MCU芯片，属于C2000系列，芯片内置12位ADC，具备UART，SPI，I2C等多种串行接口，支持PWM信号输出，具备多种外设。
外置的20MHz贴片晶振特写。
输入端滤波电感特写，来自伍尔特。

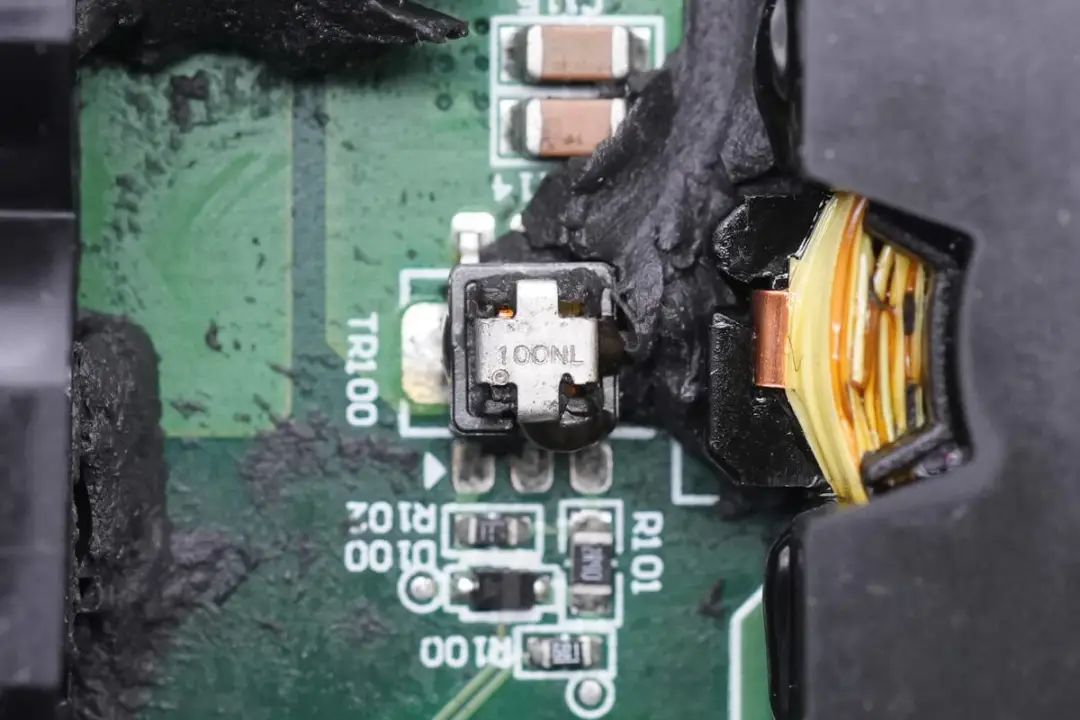

用于检测变压器初级电流的贴片互感器特写。
另外一颗电流互感器特写。
升压变压器特写，顶部贴有信息标签，侧面采用金属弹片固定。
另外两颗变压器用于另外一路升压。
在两组变压器中间是一颗变压器，用于隔离供电。
另外一路升压电路的滤波电感。
对应升压变压器的电流互感器。
另外一颗电流互感器特写。
安森美NCP1031 DC-DC转换器用于隔离供电。
微芯MCP6567双路电压比较器用于保护检测。
用于检测输入电压的分压电阻。
在PCB左上角焊接的817A光耦，用于隔离驱动。
在PCBA模块上焊接无线通信模块，用于逆变器与控制器通信。
天线连接器特写。
四颗120mΩ电阻串并联提升功率。
安规X2电容来自EPCOS，规格为0.33μF。
另一颗X2安规电容规格相同。
压敏电阻来自TDK，为S14系列压敏电阻。
另一颗压敏电阻规格相同。
两颗薄膜电容规格为2.2nF 300V。
用于滤波的电感线圈特写。
在两个电感线圈中间是两颗0.33μF的安规X2电容。
连接到交流电路的保险丝规格为5A 250V。
另一颗规格相同。
用于滤波的电感线圈特写。
用于过压保护的压敏电阻特写，为TDK S14系列。
另外两颗压敏电阻也是相同的系列。
两颗薄膜电容为4.7nF。
压敏电阻同为TDK S14系列。
安规电容容量为0.15μF。
两颗红色压敏电阻用于输出过压及雷击保护。
交流输出端子特写，采用导线直接焊接。
两颗薄膜电容来自EPCOS，规格为4.7nF，300V。
保险丝规格为1A 250V。
接下来来到逆变器PCBA模块背面，其中对应功率器件的位置粘贴导热垫，利用外壳进行散热。

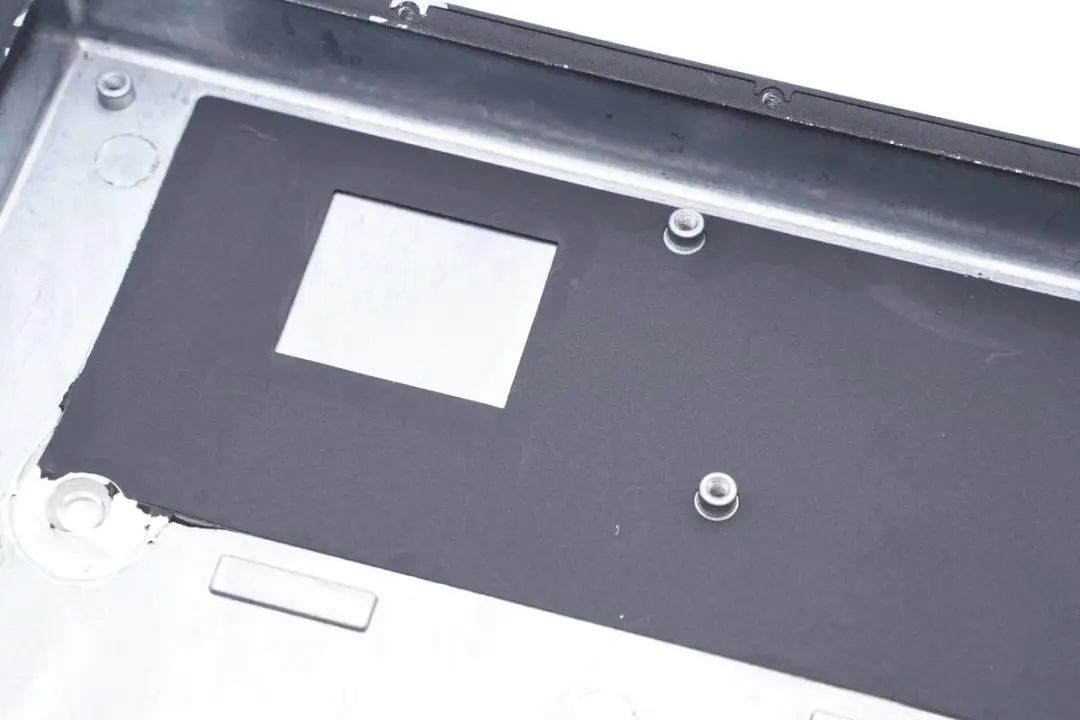

外壳内部粘贴绝缘麦拉片。
麦拉片开孔位置对应主板上的功率器件。
白色导热垫特写，能够看出内部的器件轮廓。
PCBA模块背面一览，焊接升压开关管和对应的驱动器，高压整流管，用于调制的H桥电路。
直流输入端焊接一颗3mΩ电阻用于电流检测。
另外一端同样焊接3mΩ取样电阻。
用于驱动升压MOS管的驱动器来自TI德州仪器，型号UCC27524，是一颗双路高速低侧栅极驱动器，具备5A峰值驱动电流，支持TTL和CMOS信号电压，支持4.5-18V工作电压范围。
升压MOS管来自英飞凌，型号BSC190N15NS3-G，是一颗耐压150V，导阻19mΩ的NMOS，使用两颗并联，四颗对应两个变压器。
另一路输入为同样的配置，驱动器为TI UCC27524。
升压MOS管为BSC190N15NS3-G。
三颗运放均来自微芯科技，两侧为MCP6002 低功耗双运放，中间一颗为MCP6062E 高精度双运放。
一侧还焊接两颗MCP6002运放。
安森美MC74HC14A 是一颗带有施密特触发器输入的六路反相器，用于信号整形。
升压输出的整流管来自CREE科锐，型号C4D02120E，是一颗耐压1200V的碳化硅二极管，采用TO252封装。
共使用四颗对应两组升压电路的四个变压器。
用于另外一组升压电路的CREE碳化硅二极管。
另一颗碳化硅二极管特写。
输出调制采用安森美MC14106B 六施密特触发器进行信号整形。
两颗NMOS管来自英飞凌，型号为SPB17N80C3，耐压800V，导阻为290mΩ，采用TO263封装。
另外两颗可控硅来自Littelfuse，型号S8008D，耐压800V，额定电流8A，采用TO252封装。
两颗指示灯特写，采用胶圈密封。
全部拆解一览，来张全家福。
充电头网拆解总结
禾迈推出的这款太阳能微型逆变器支持两路直流输入和一组交流输出，交流输出功率为700W，并内置无线模块用于逆变器通信。逆变器采用全铝合金外壳，并使用螺丝固定，十分坚固。全铝合金外壳能够提升逆变器的散热能力，降低工作温升。
充电头网通过拆解了解到，这款逆变器在外壳内部填充有导热胶提升散热性能。内部采用TI德州仪器TMS320F28035 C2000系列MCU进行逆变器整机控制，并使用UCC27524进行升压MOS管驱动。内部使用四个变压器对应两路输入，升压MOS管来自英飞凌，型号BSC190N15NS3-G。
变压器输出采用四颗CREE C4D02120 1200V的碳化硅二极管整流，调制信号通过光耦隔离，并使用安森美MC74HC14A进行信号整形，驱动英飞凌SPB17N80C3和两颗可控硅进行输出调制。内部输入电解电容来自贵弥功，输出滤波及保护器件来自EPCOS。逆变器用料均为一线品牌，配合导热胶灌封，提升散热能力，满足高温环境使用。
