TOZO是TOZO INC旗下的国际知名消费电子品牌，秉承“科技与你随行”的品牌理念，专注于创新设计和创意开发，为用户打造便携式智能影音系统。TOZO NC9真无线耳机是其旗下一款主打降噪的产品，搭载了全馈主动降噪技术，支持6种降噪模式，最大降噪深度-45dB；还支持10级降噪深度自定义，满足个性化需求。
在音频方面，TOZO NC9真无线降噪耳机搭载10mm碳纤融合生物振膜动圈单元，支持BASS+低音增强技术，支持TOZO OrigX声学调音技术，提供优质动听的音乐效果；支持六麦ENC通话降噪，精准识别并降低噪音，确保清晰通话；还支持低延迟游戏模式，拥有32种预设EQ，可提供单次约14小时，综合约52小时的超长续航时间；充电盒搭载数字显示屏，提供清晰地剩余电量信息。
我爱音频网此前还拆解过TOZO Open EarRing开放式耳机、TOZO NC7真无线降噪耳机、TOZO NC2真无线降噪耳机、TOZO T12真无线耳机、TOZO T9真无线耳机、TOZO T6真无线耳机等，下面再来看看这款产品的详细拆解报告吧~
一、TOZO NC9真无线降噪耳机开箱

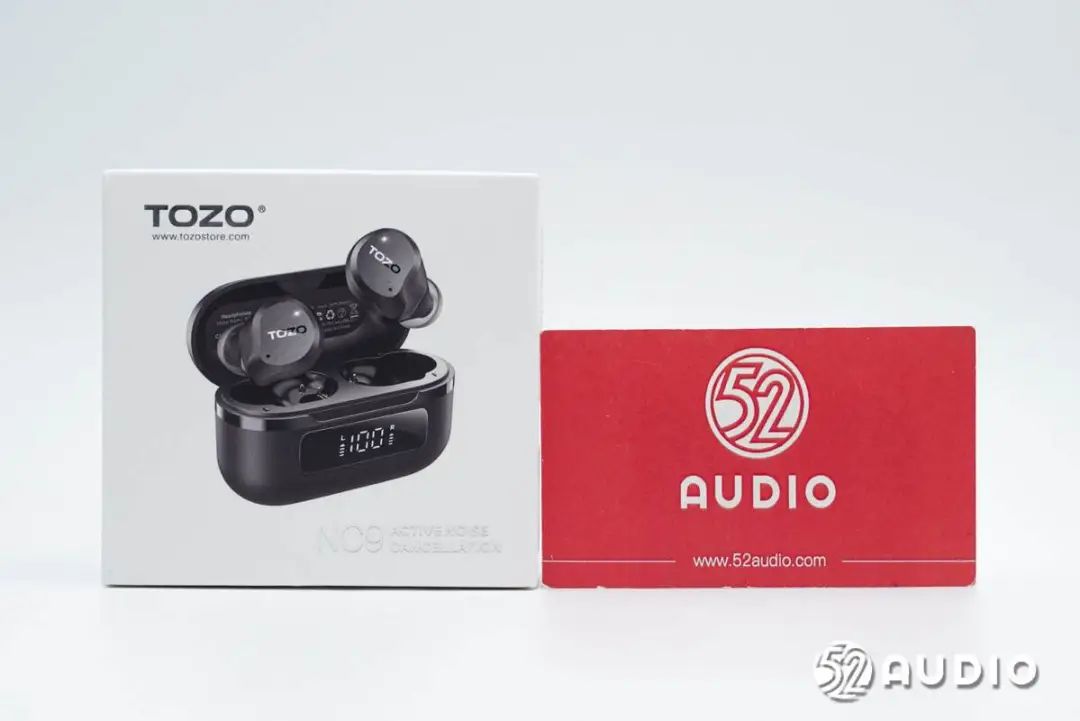

TOZO NC9真无线降噪耳机包装盒采用了家族式的简约设计，正面展示有产品的整体外观，烫银工艺设计品牌LOGO和产品名称。

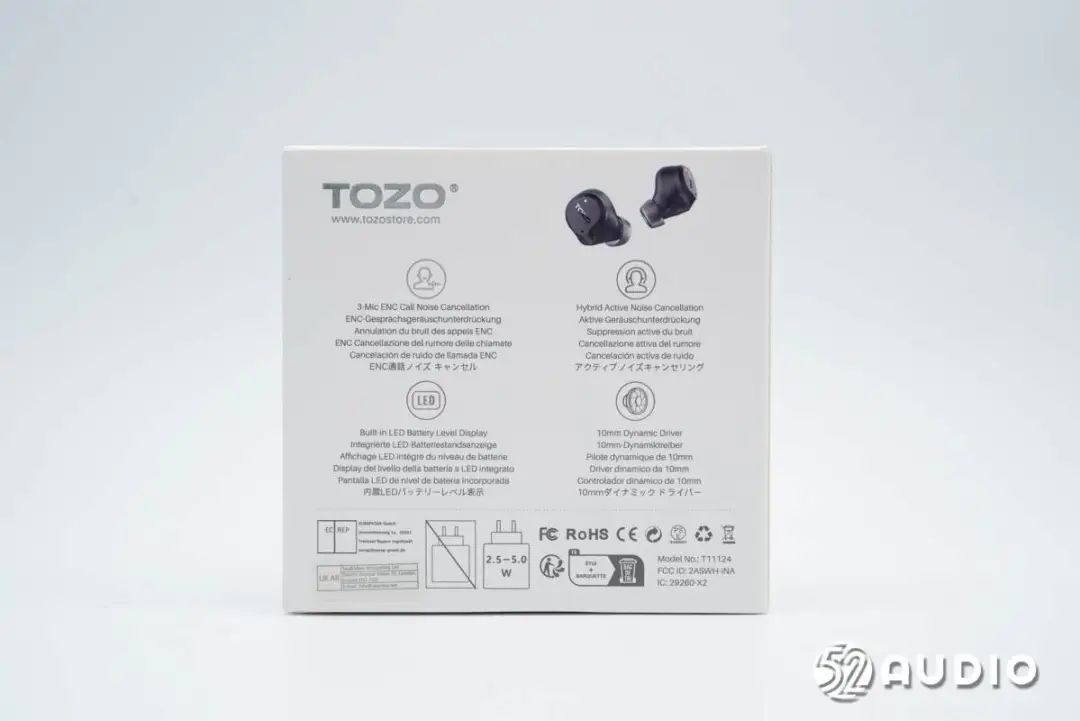

包装盒背面介绍了产品的详细功能特点：3-MIC ENC通话降噪、混合主动降噪、LED电量显示屏、10mm动态扬声器。
包装盒侧边介绍了商标和公司信息，以及产品配色。此款为黑色配色。

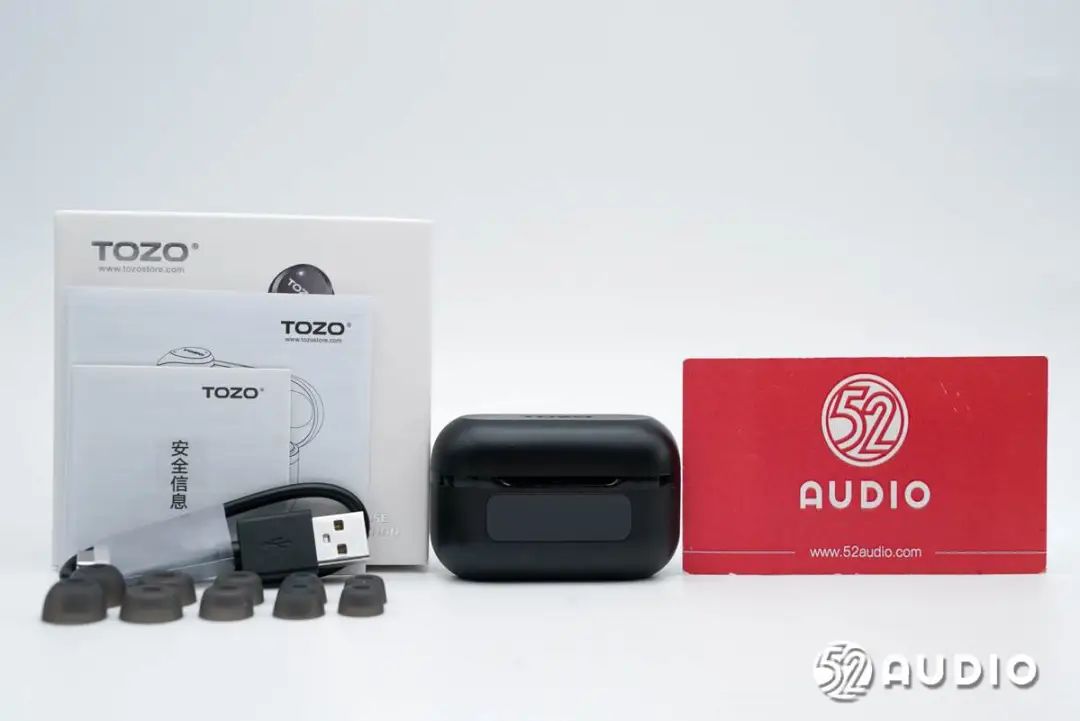

包装盒内部物品有充电盒、耳机、耳塞、充电线、产品说明书和安全信息等文档。

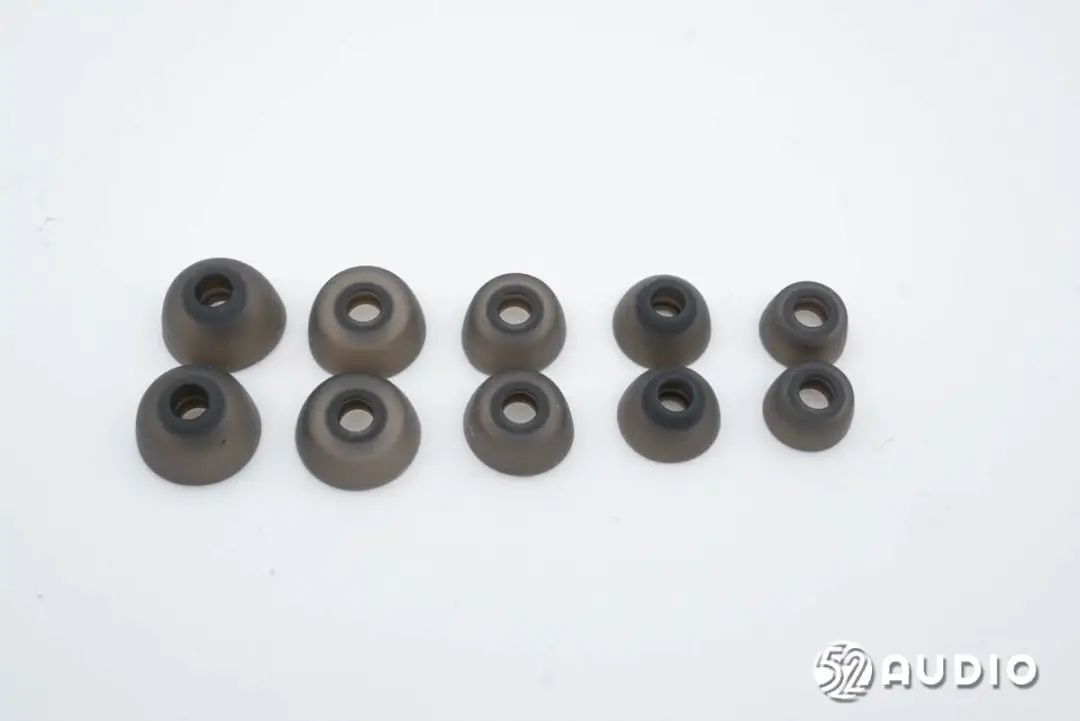

随机标配的5副硅胶耳塞，耳机上预装一副，总共有6种尺寸，用于满足不同用户的使用需求。

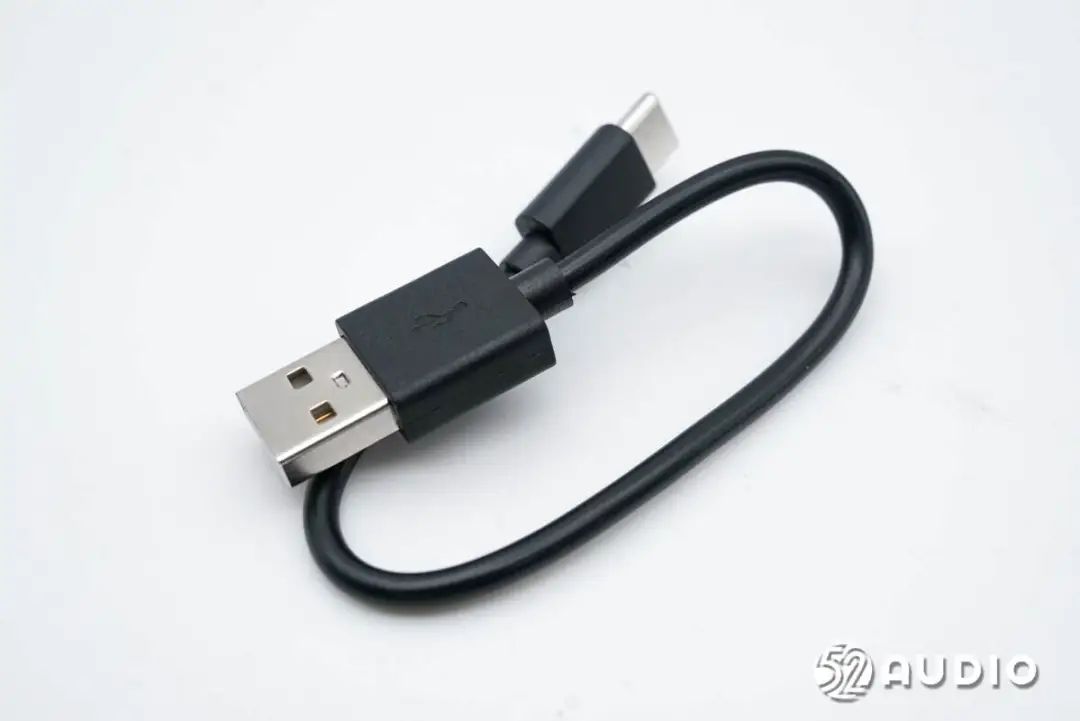

随机标配的充电盒充电线，采用了USB-A to Type-C接口。
TOZO NC9真无线降噪耳机充电盒采用了圆角方形设计，磨砂质感，体积小巧，便于携带。机身正面搭载LED数字显示屏，用于直观反馈剩余电量信息。

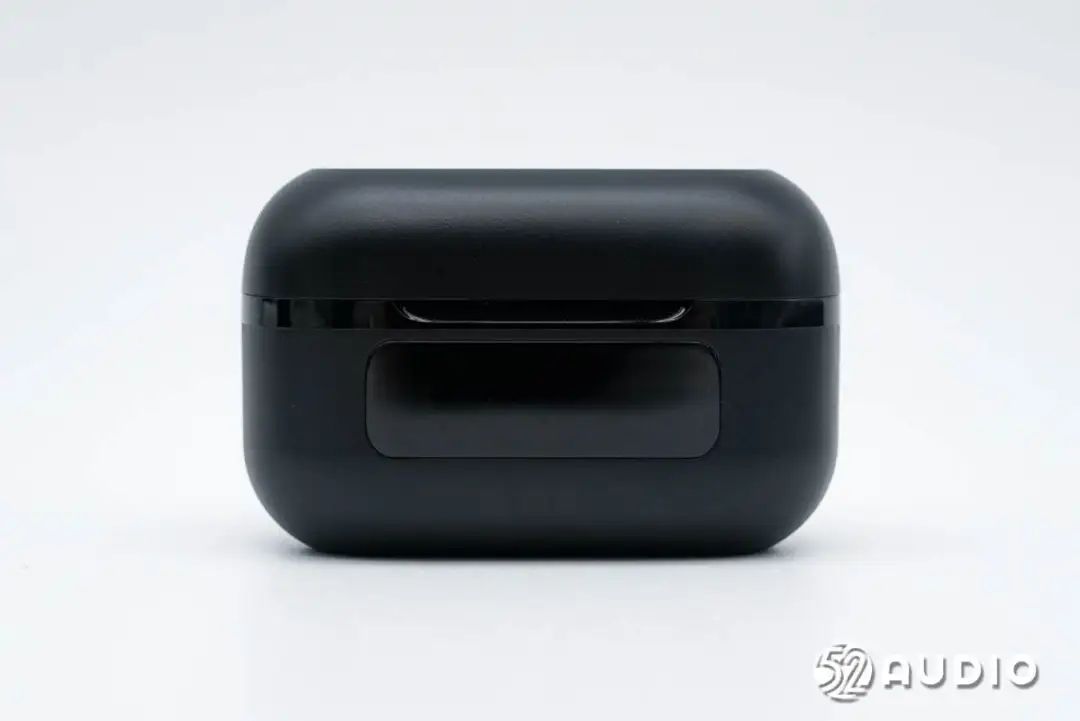

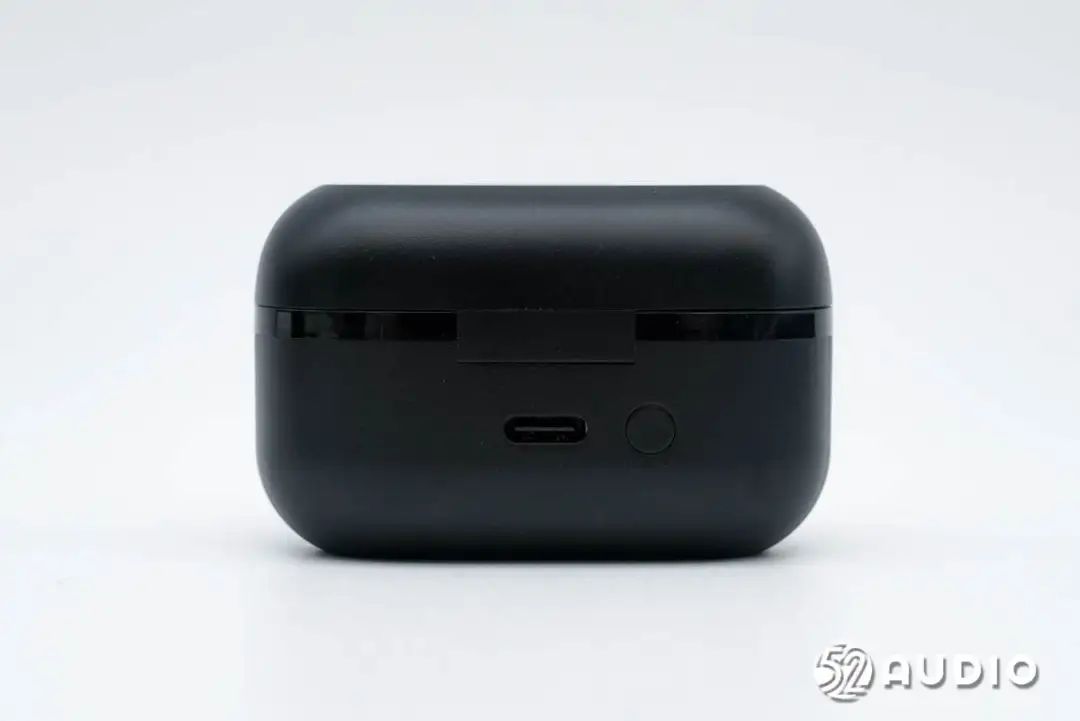

充电盒背面外观一览，设置有Type-C充电接口和蓝牙配对功能按键。

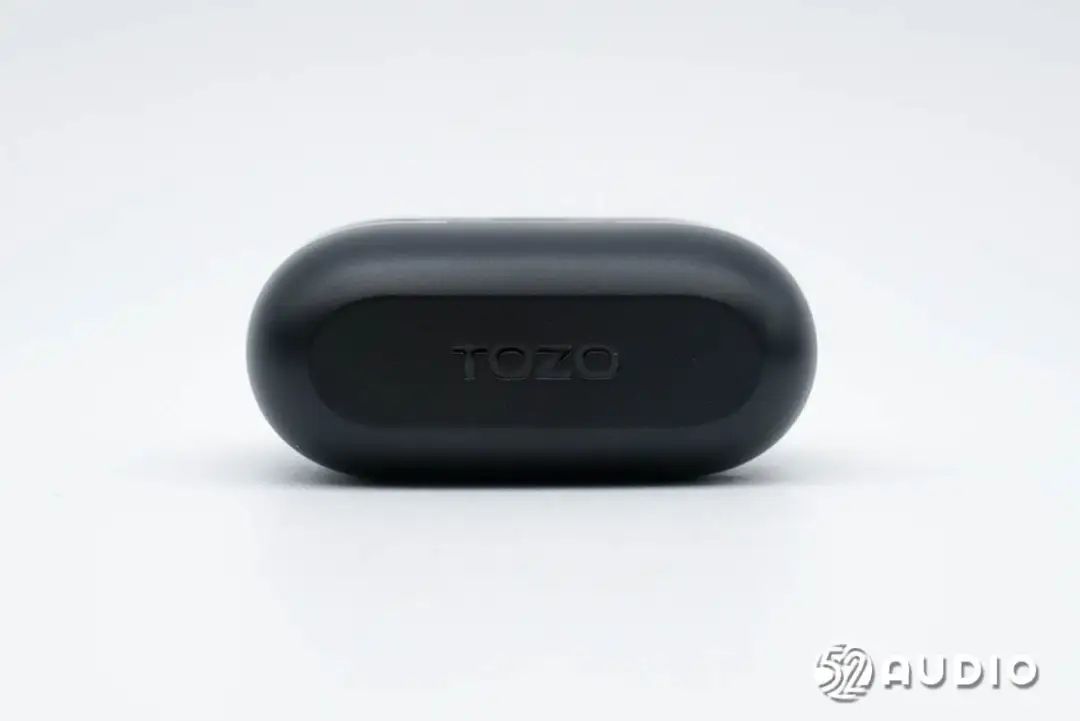

充电盒顶部两面设计“TOZO”品牌LOGO。

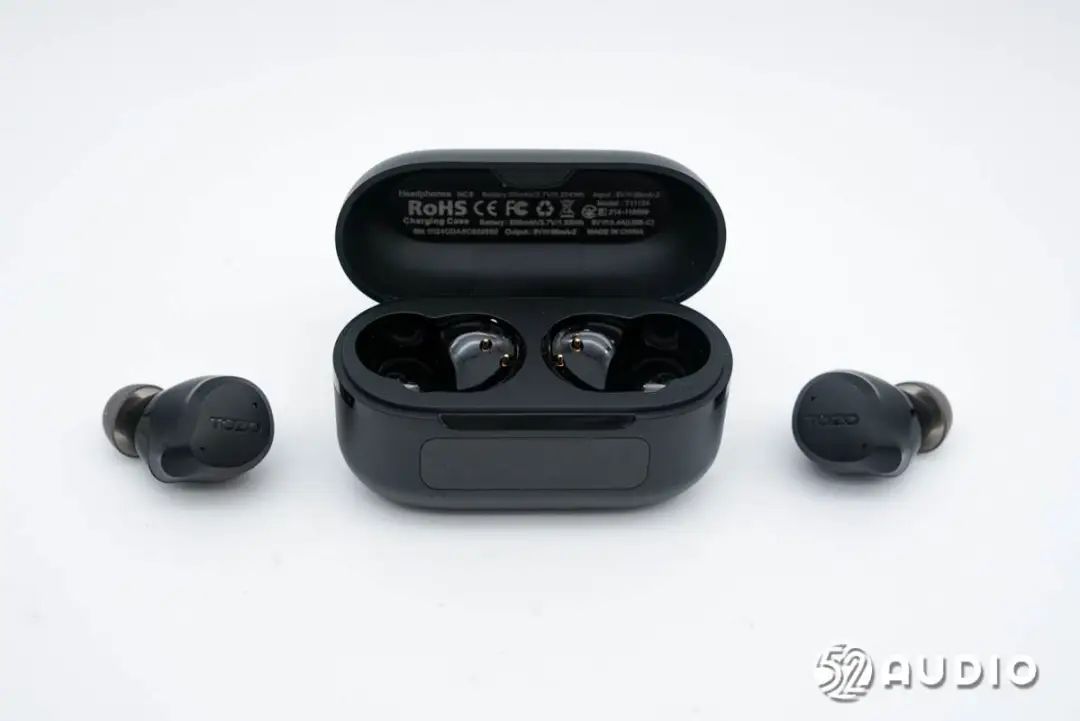

打开充电盒盖取出耳机，座舱内部结构一览。

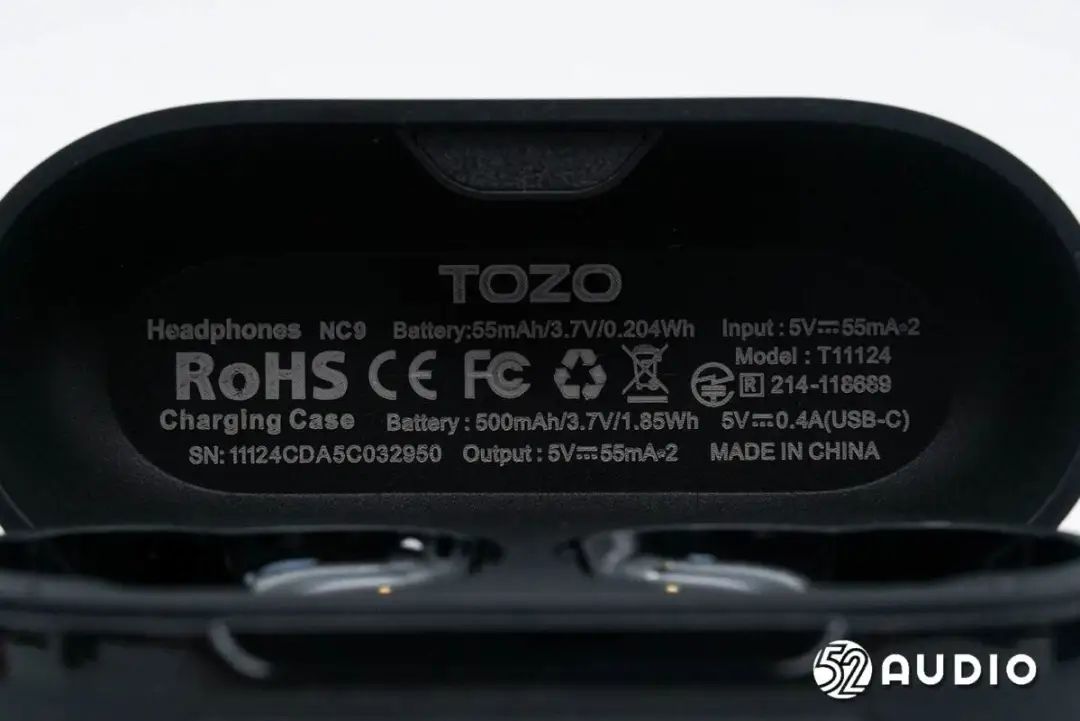

盒盖内侧标注有产品参数信息，耳机电池参数：55mAh/7.7V/0.204Wh，输入：5V-55mA*2；充电盒电池参数：500mAh/7.7V/1.85Wh，输入：5V-0.4A（USB-C），输出：5V-55mA*2。

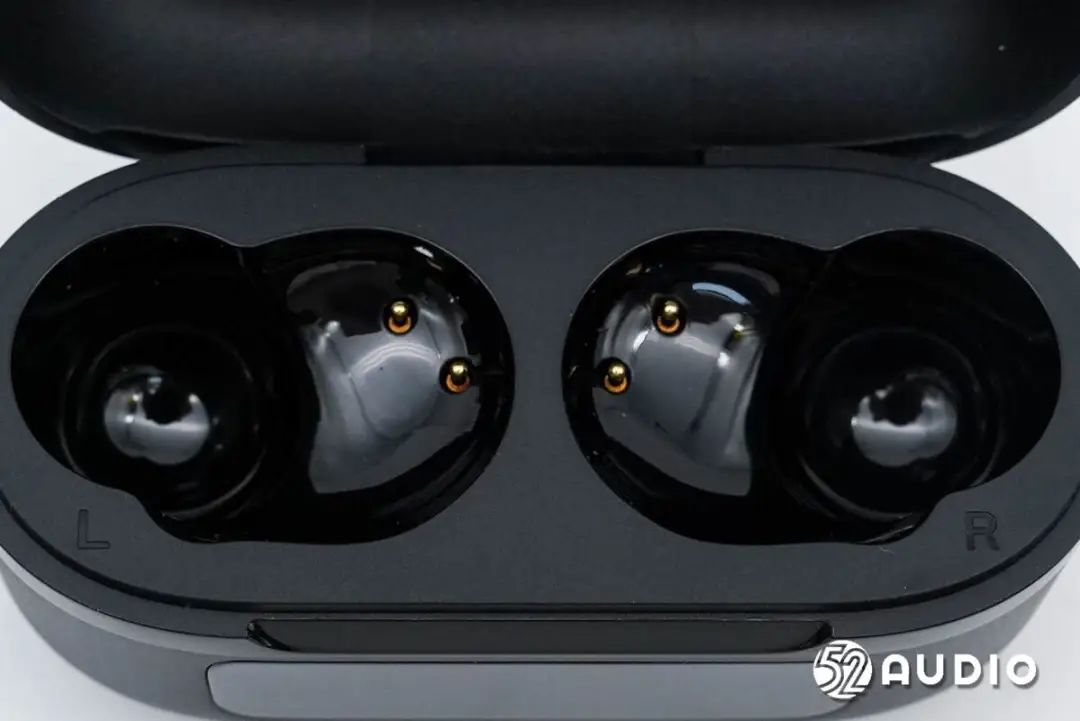

座舱内部为耳机充电的金属顶针特写。座舱两侧雕刻L/R左右标识，便于用户区分。

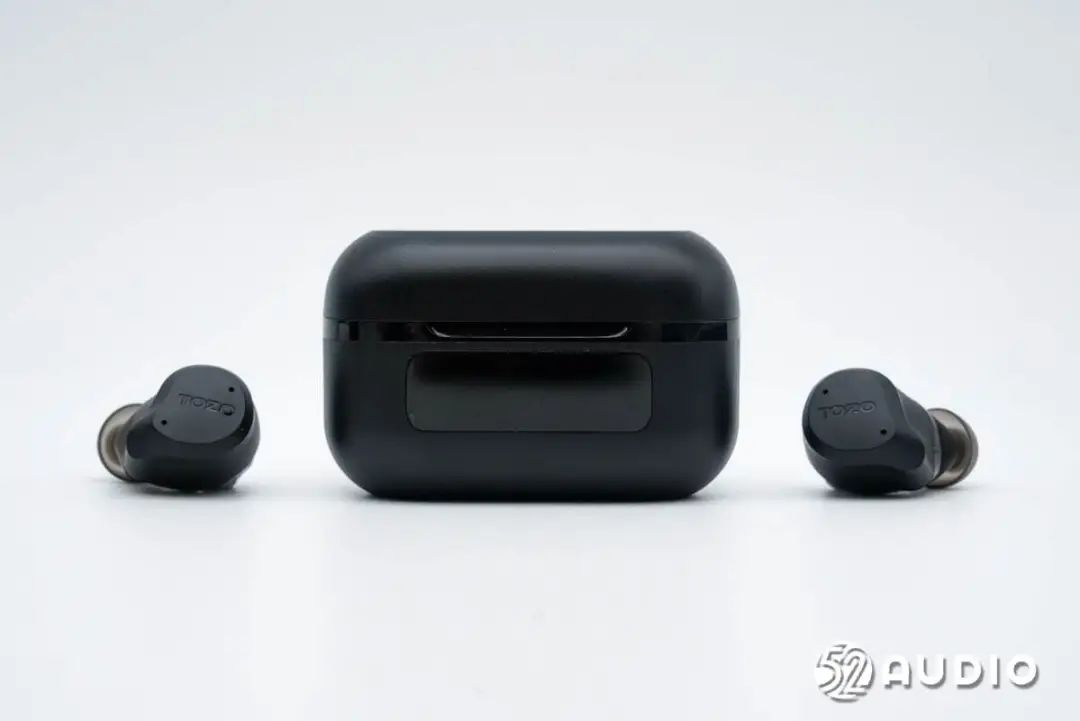

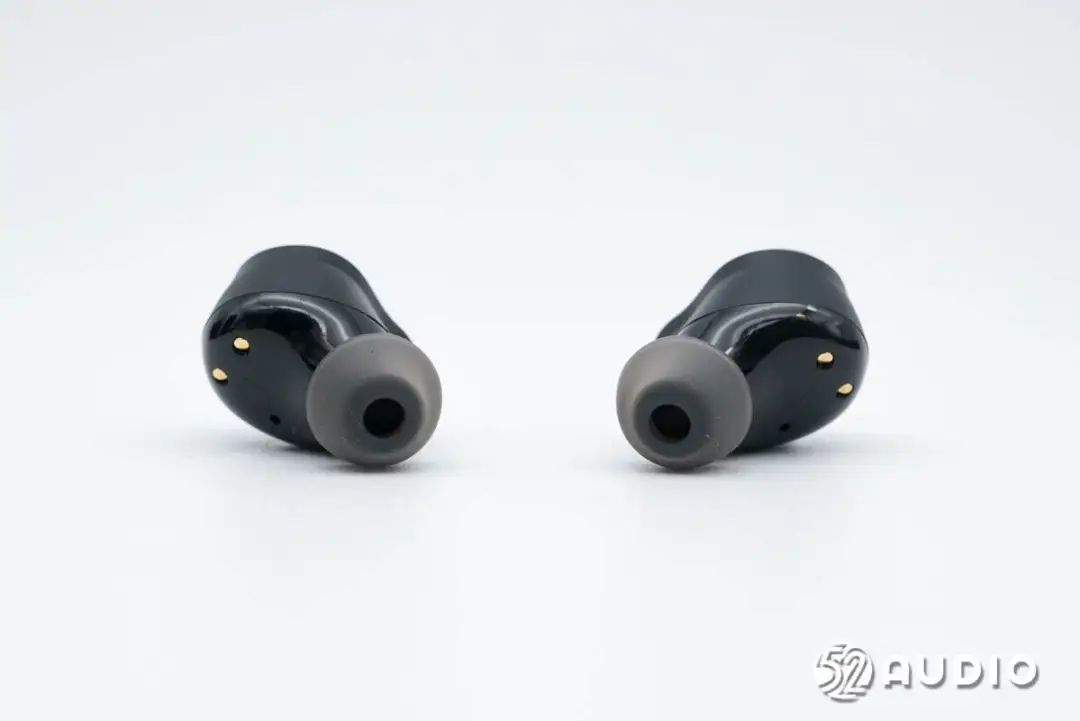

TOZO NC9真无线降噪耳机整体外观一览，耳机采用了豆状的入耳式设计。

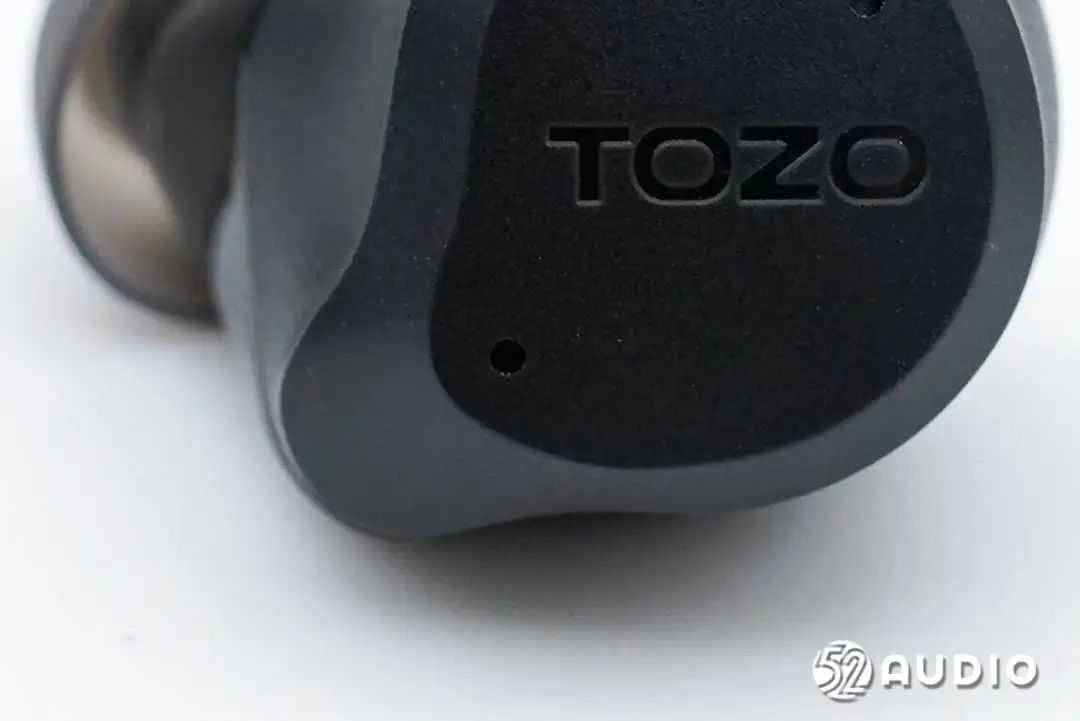

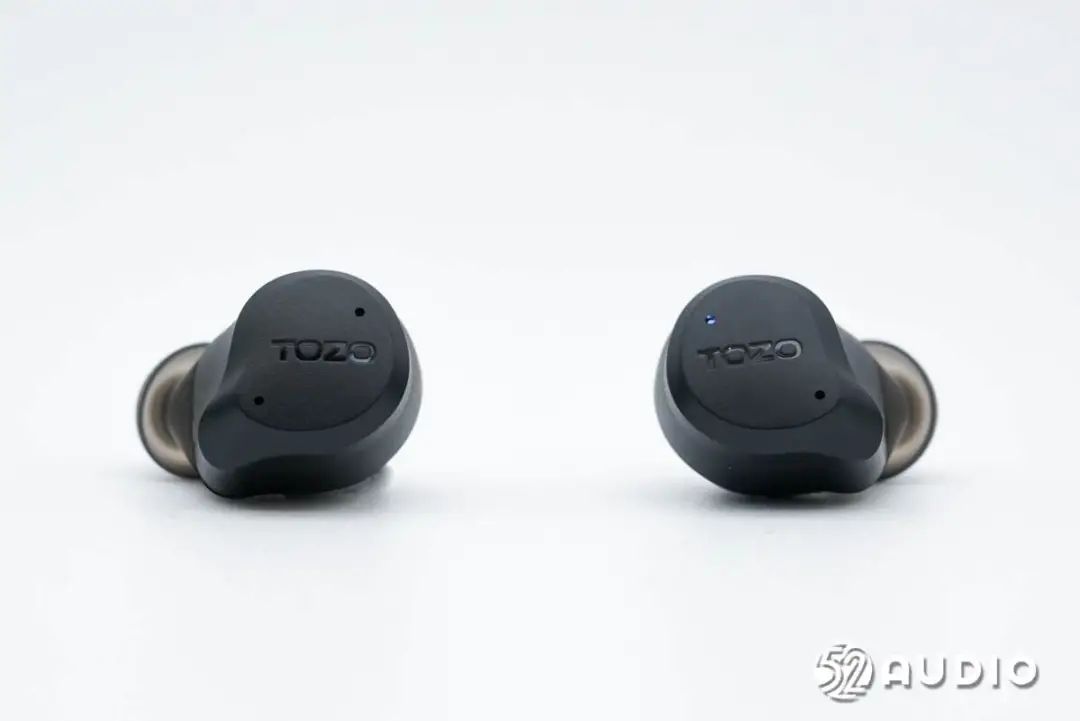

耳机外侧外观一览，采用了磨砂质感，设计独特，极具层次感和品牌辨识度。耳机背部设计有“TOZO”品牌LOGO，同时也是触摸控制区域。

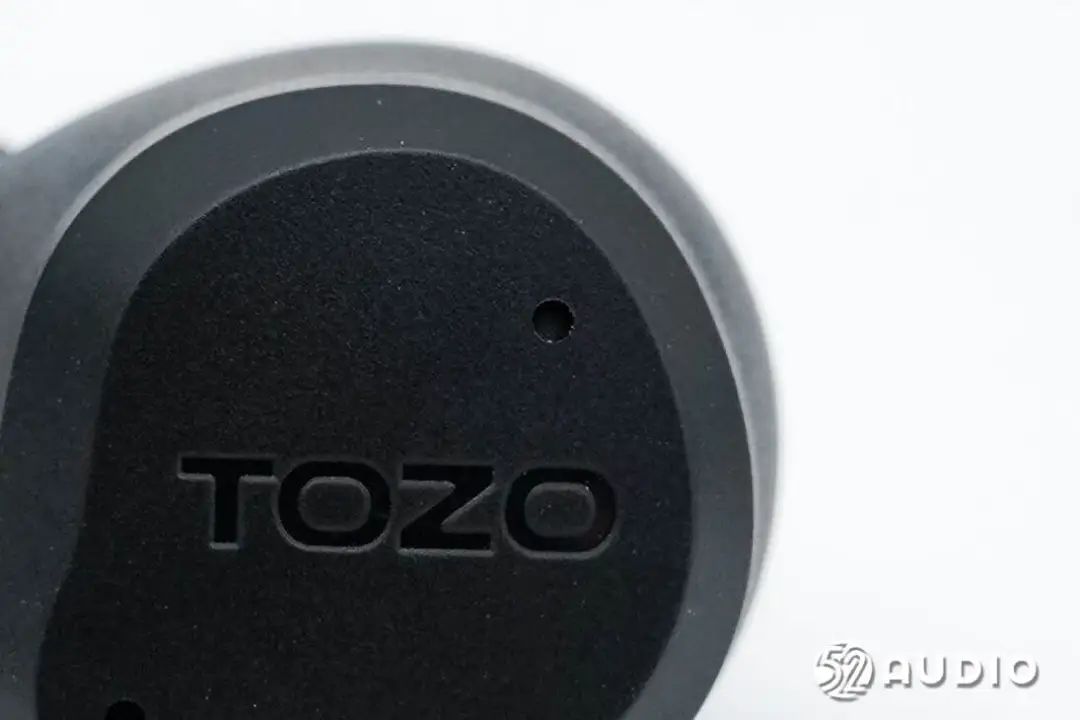

耳机背部的指示灯开孔特写，同时也是前馈降噪麦克风拾音孔。
耳机背部的通话麦克风拾音孔特写。
耳机内侧外观一览，采用了光滑的烤漆质感，提供舒适亲肤佩戴。

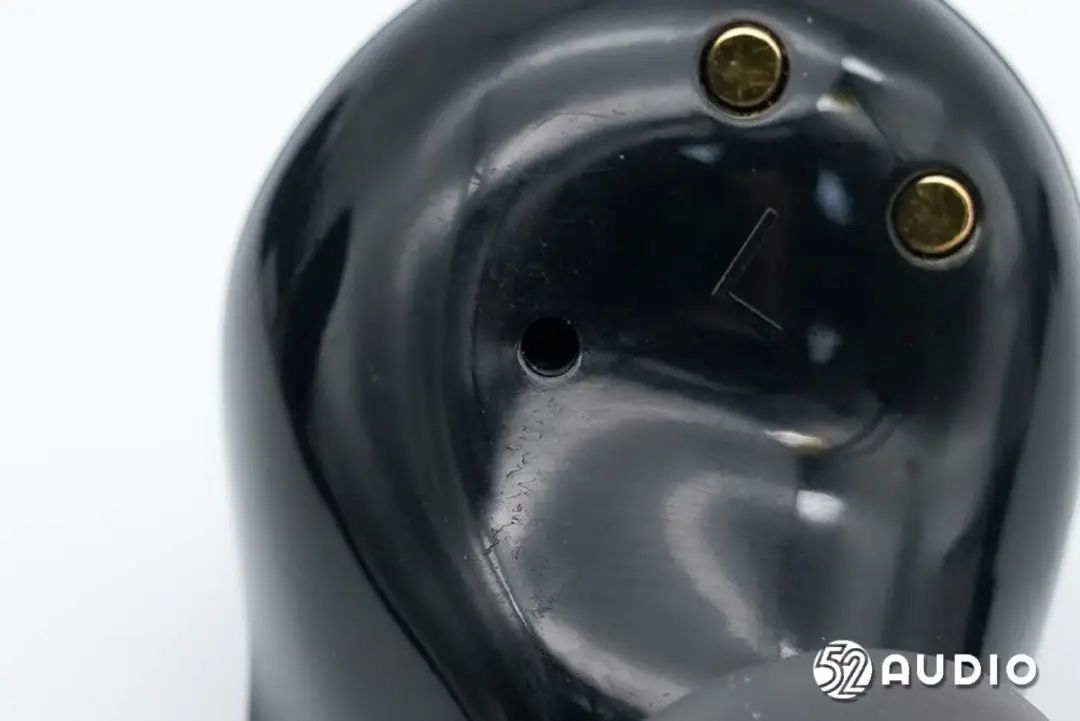

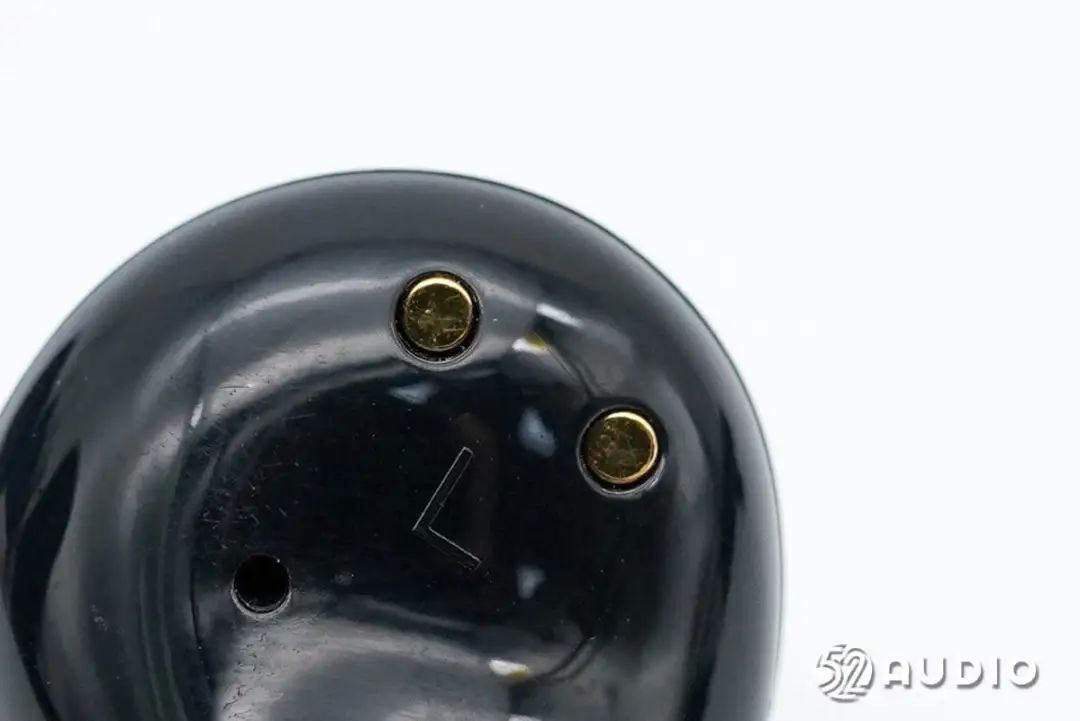

耳机内侧的充电触点特写。
耳机内侧调音孔特写，用于保障腔体内部空气流通。

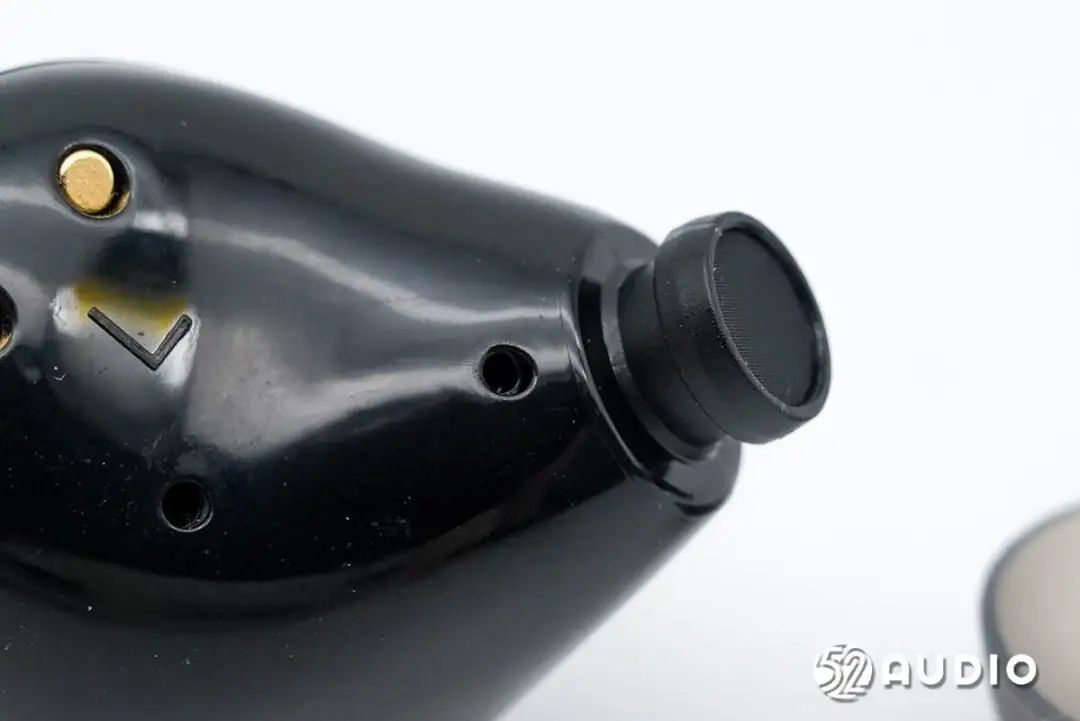

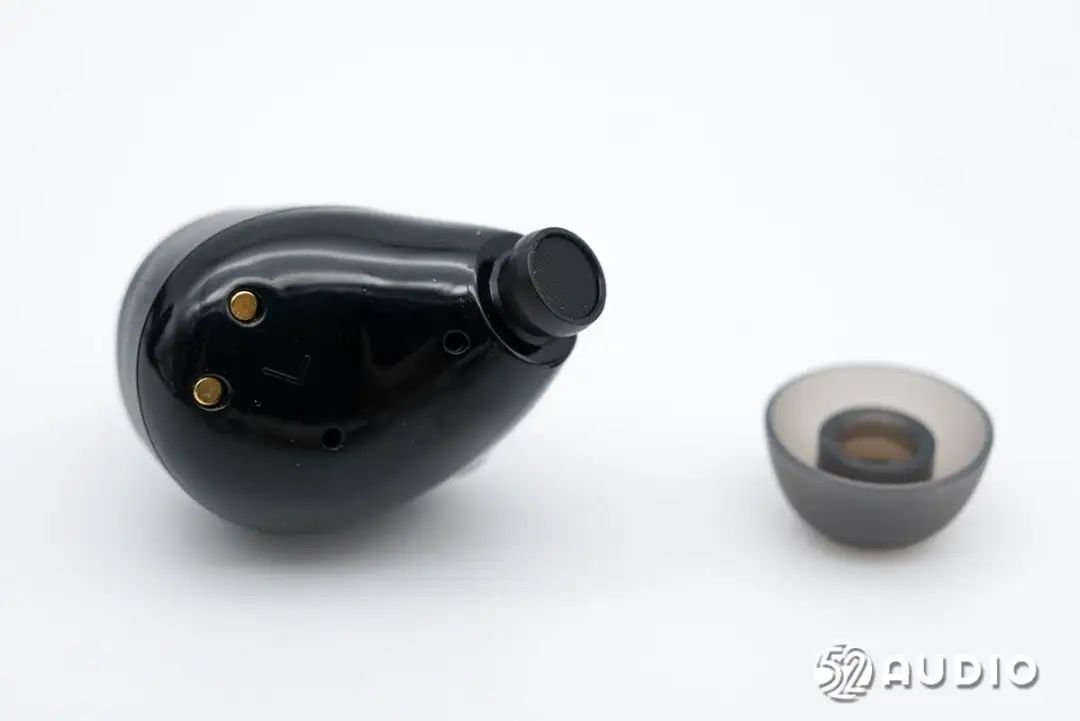

取掉耳塞，耳机出音嘴特写，通过丝网防护，内部设置有后馈降噪麦克风。
音腔调音孔特写。

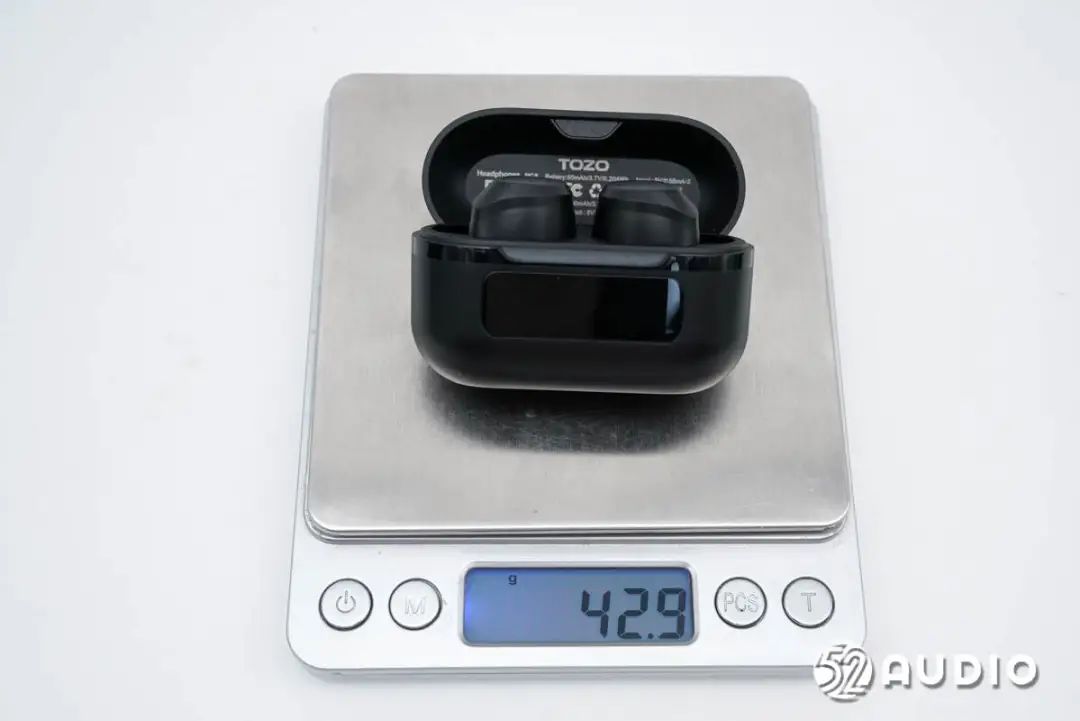

经我爱音频网实测，TOZO NC9真无线降噪耳机整机重量约为42.9g，轻巧便携。

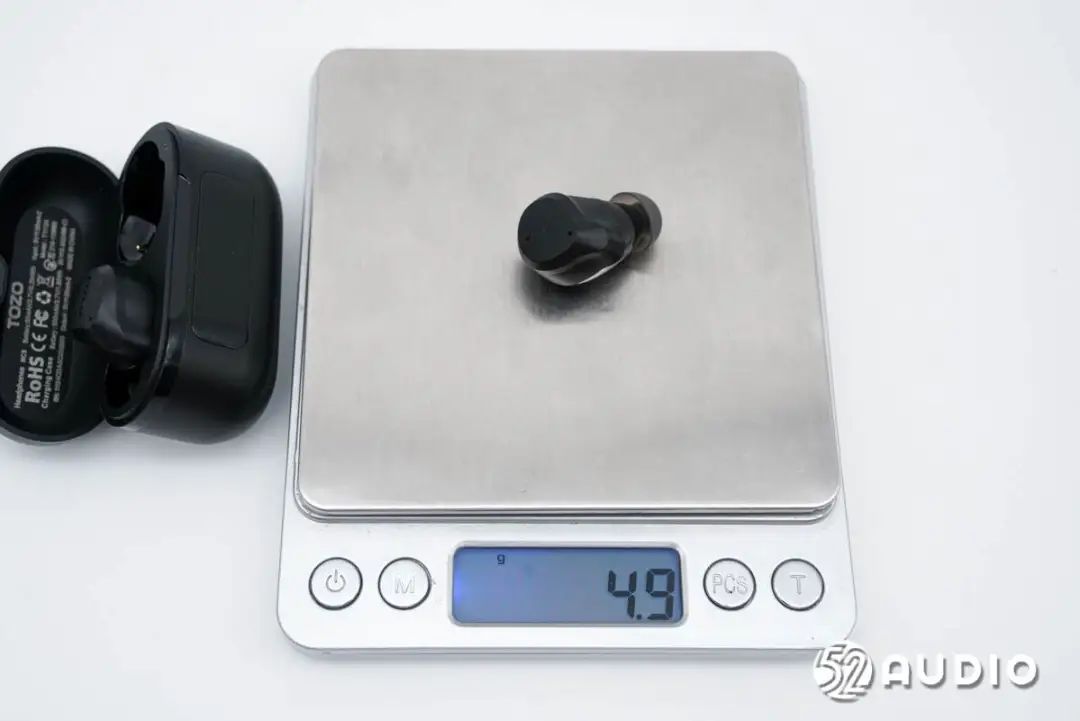

单只耳机重量约为4.9g，佩戴轻盈舒适。

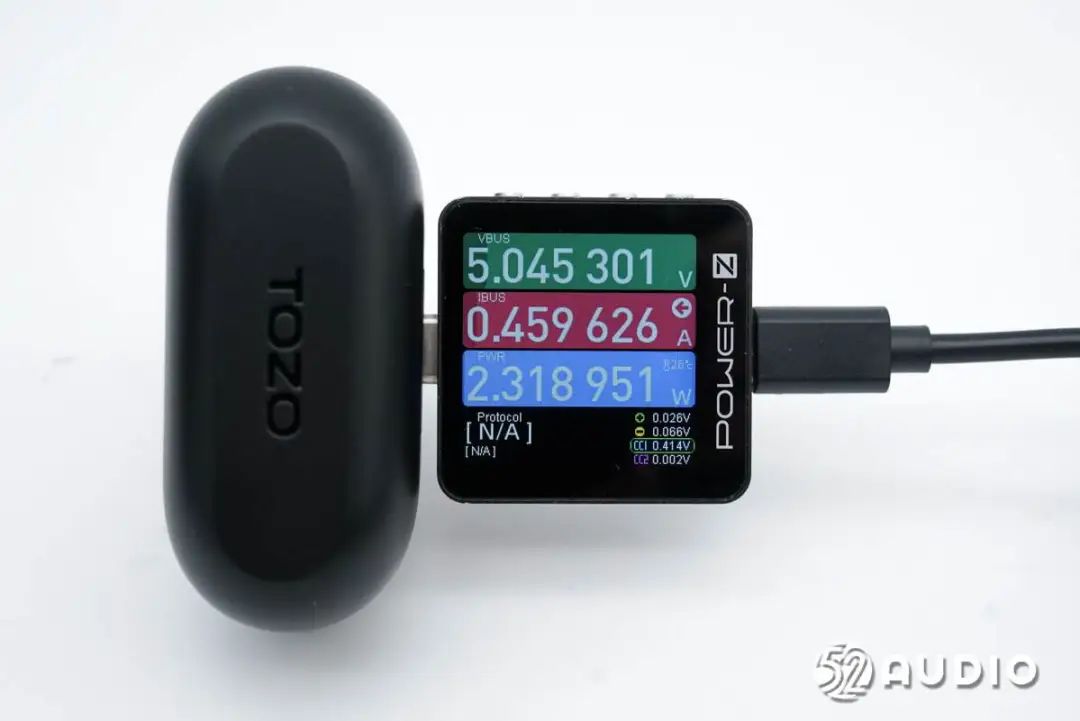

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对TOZO NC9真无线降噪耳机进行充电测试，输入功率约为2.31W。
二、TOZO NC9真无线降噪耳机拆解
通过开箱，我们详细了解了TOZO NC9真无线降噪耳机极具特色的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
充电盒拆解

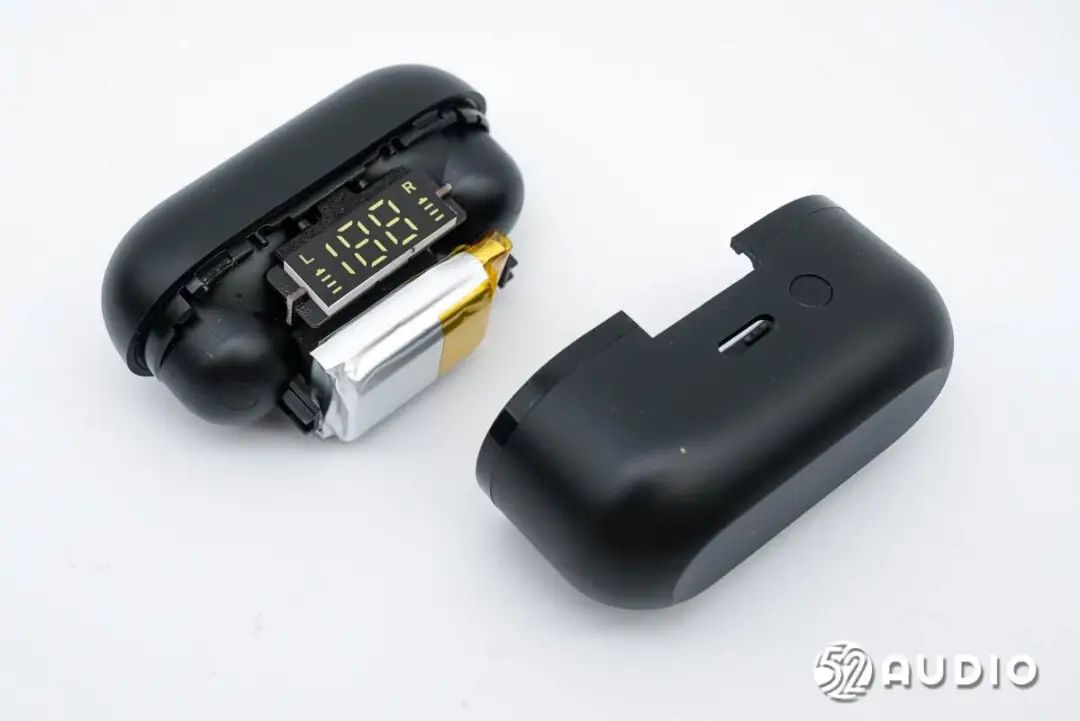

拆掉卡扣式固定的充电盒外壳，取出座舱结构。

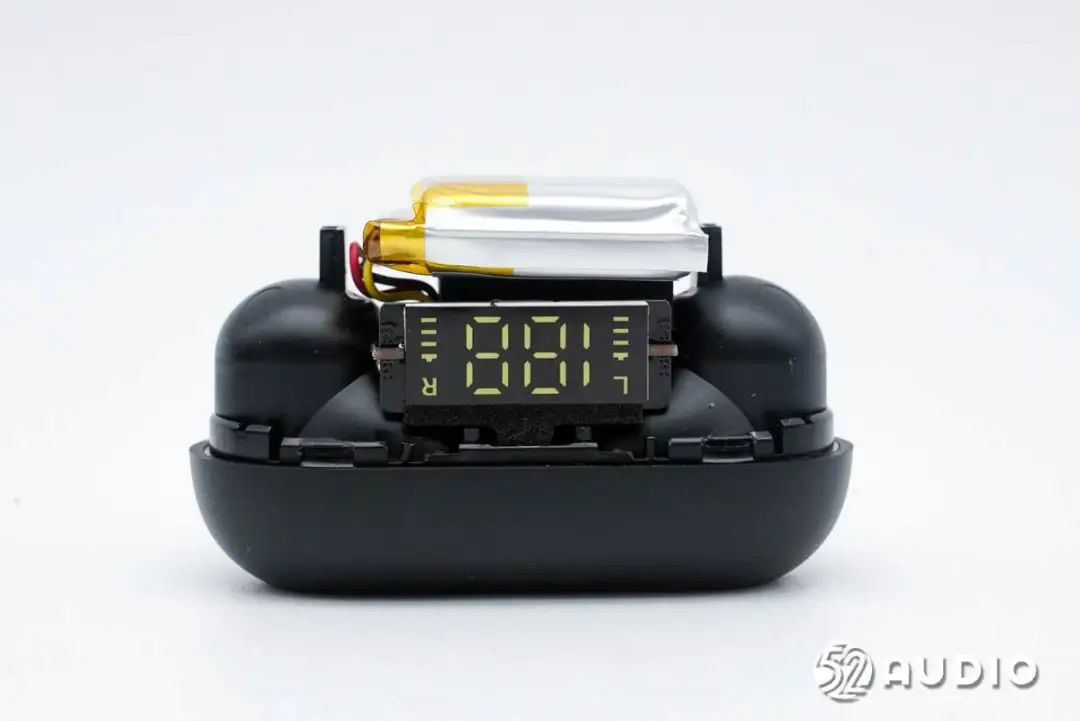

座舱正面结构一览，设置有数字显示屏。

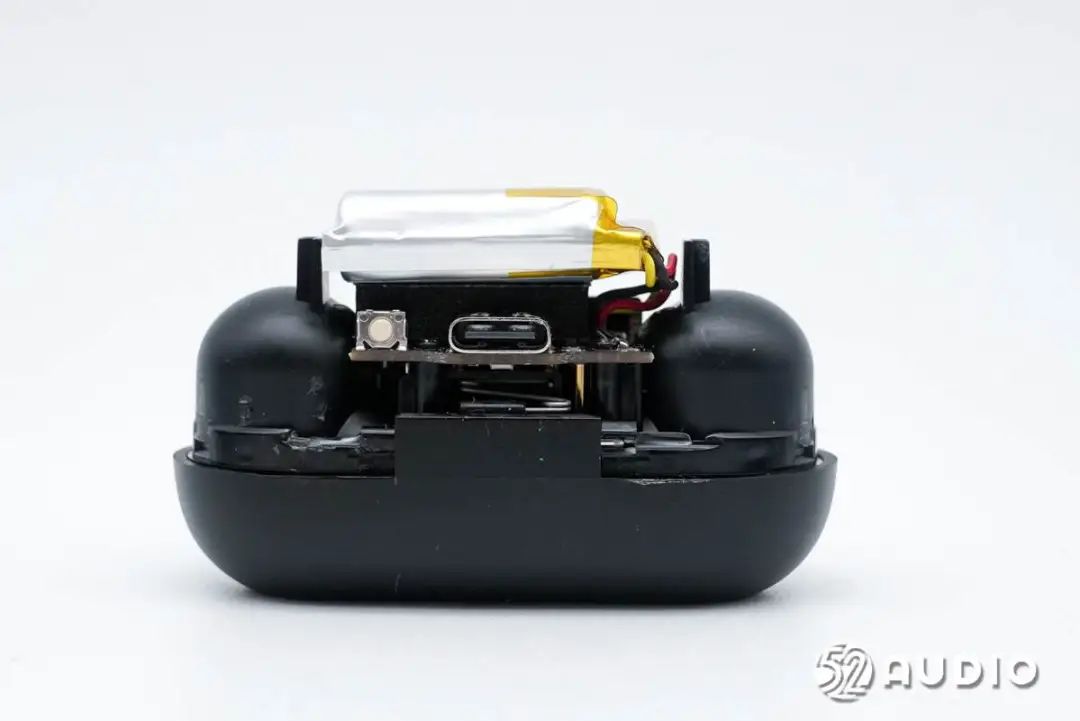

座舱背面结构一览，电池与主板之间通过海绵垫隔离。

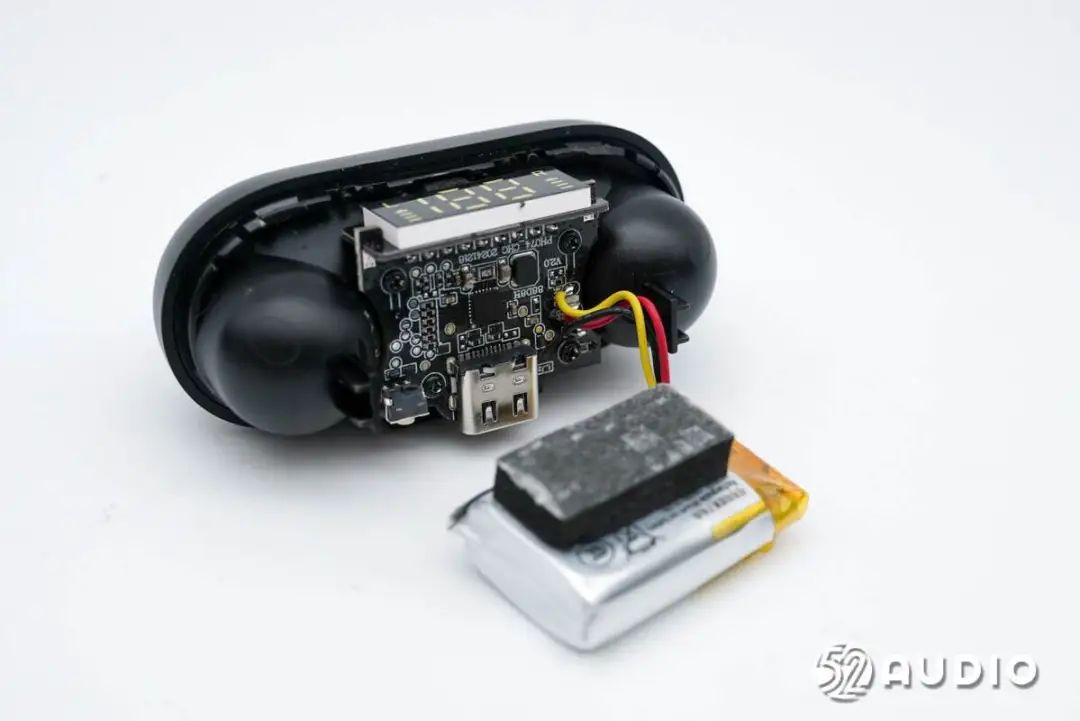

取掉电池单元，下方主板通过螺丝固定，电池导线与主板焊接。

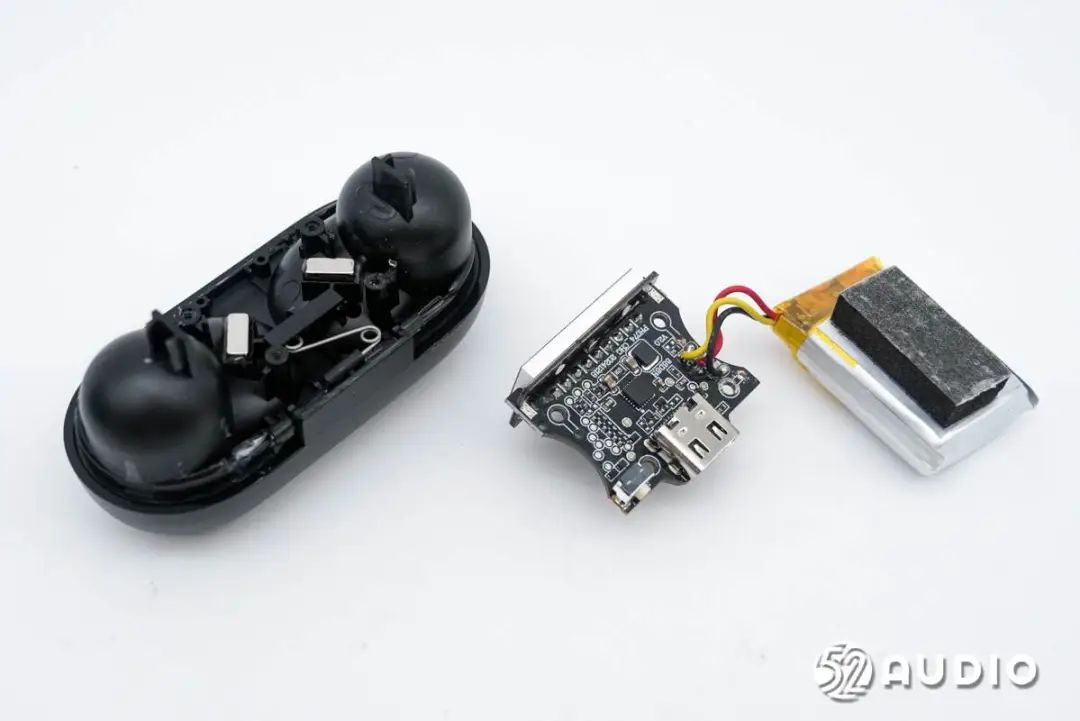

卸掉螺丝，取掉主板。

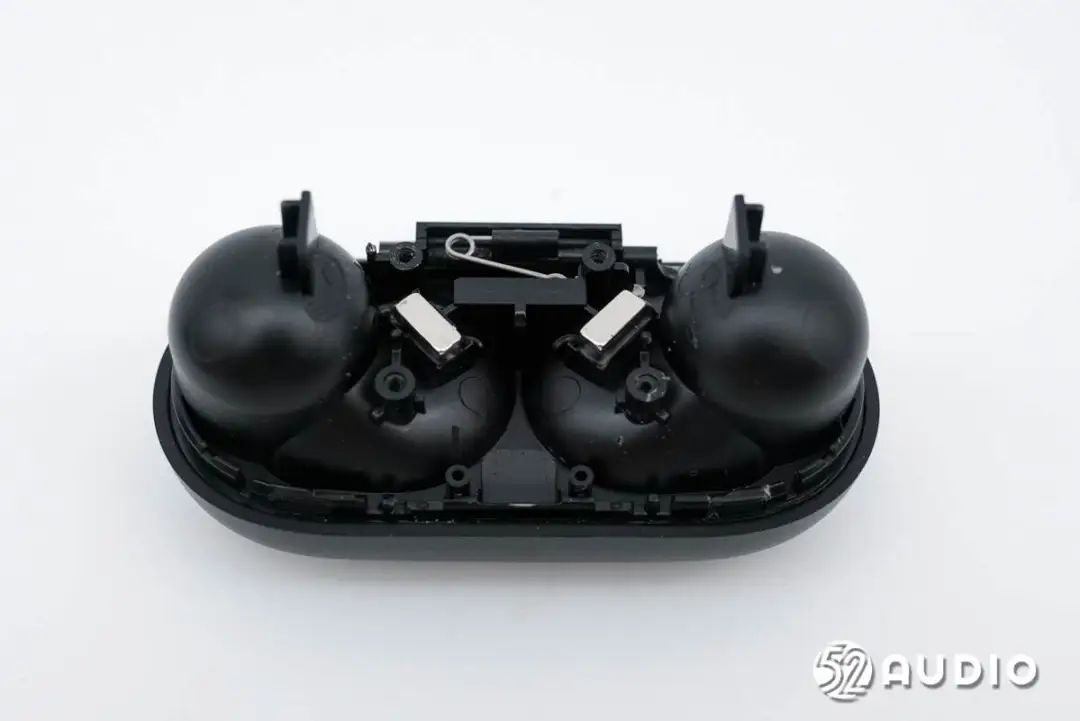

座舱底部结构一览，设置有磁铁用于固定耳机。

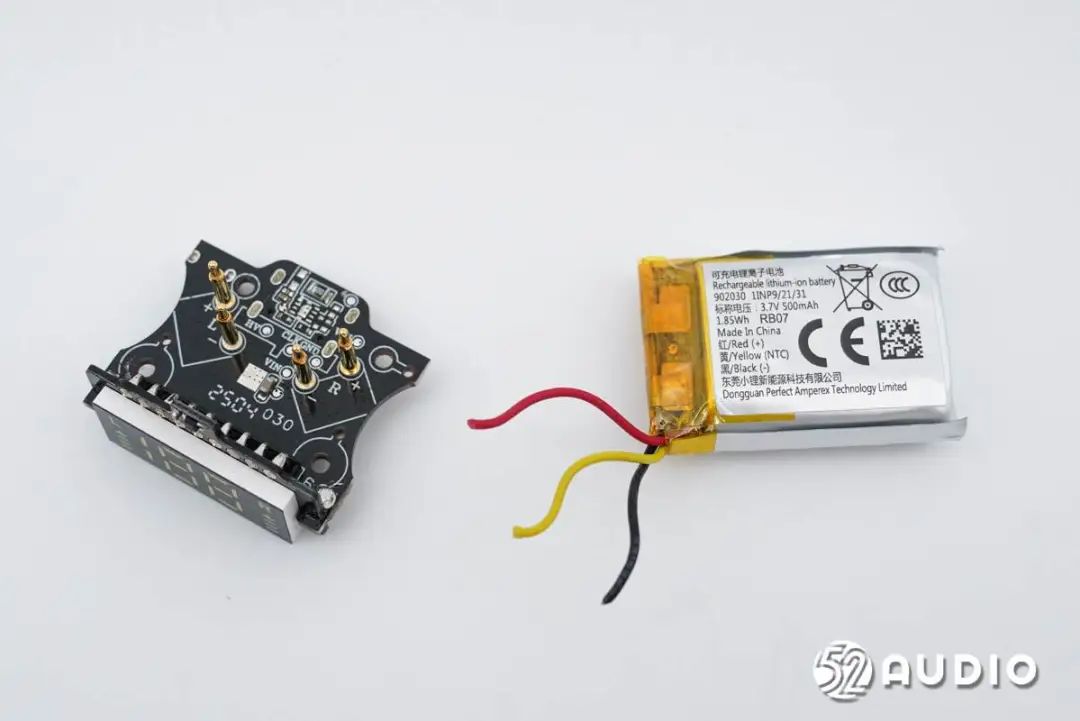

断开电池导线。

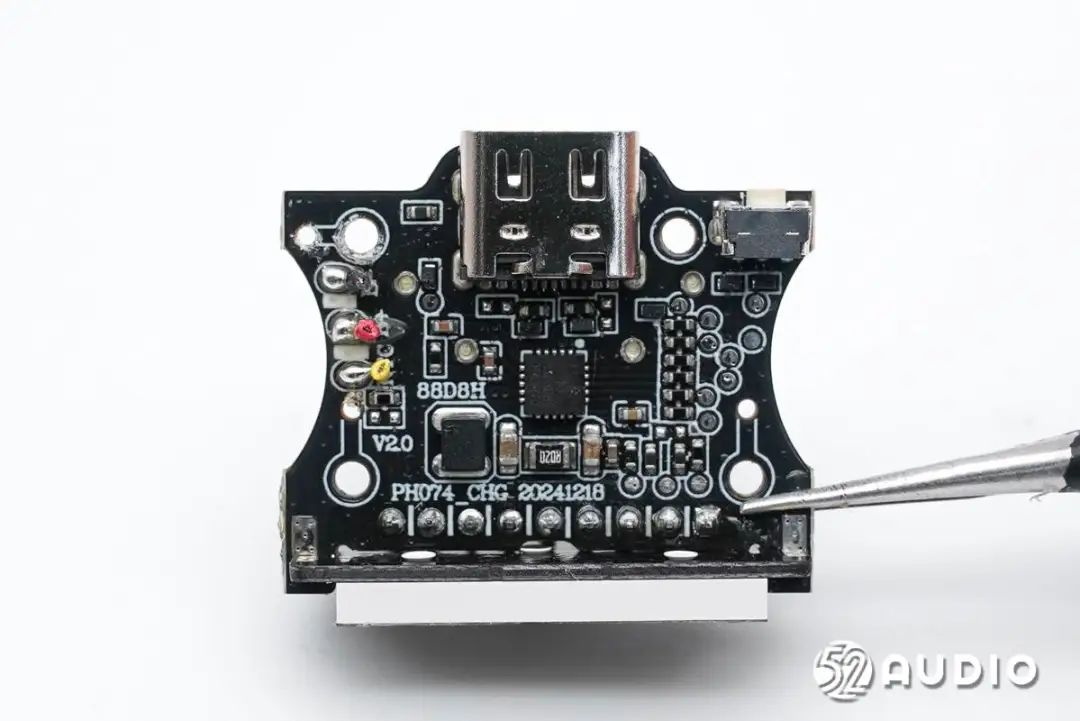

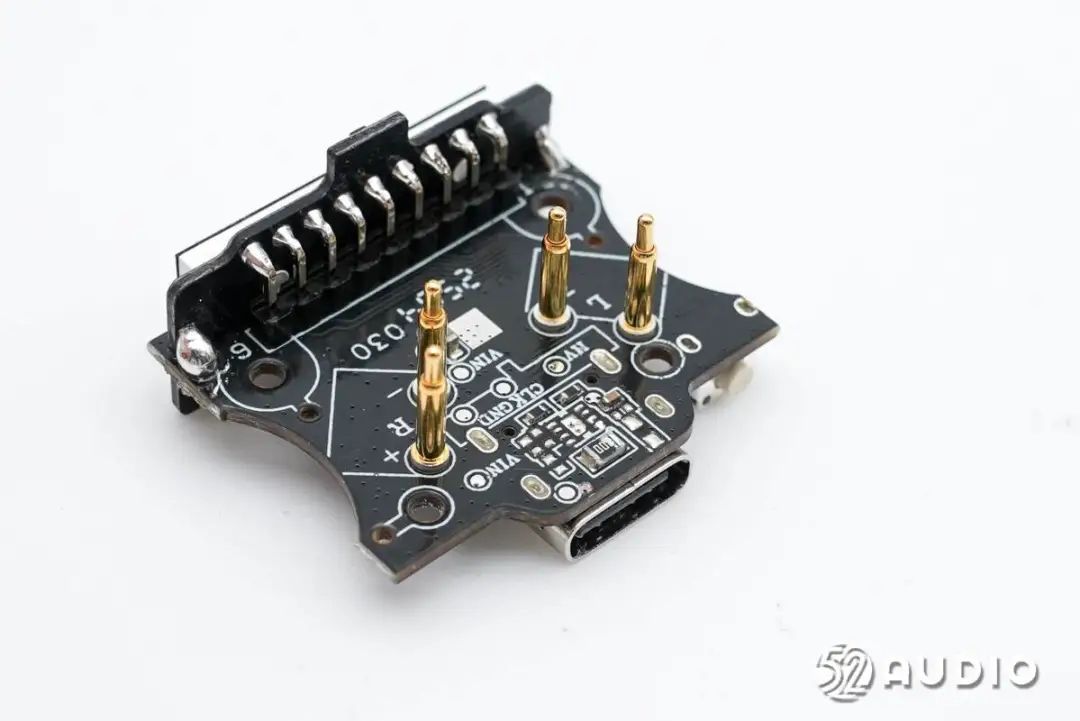

充电盒主板一侧电路一览。

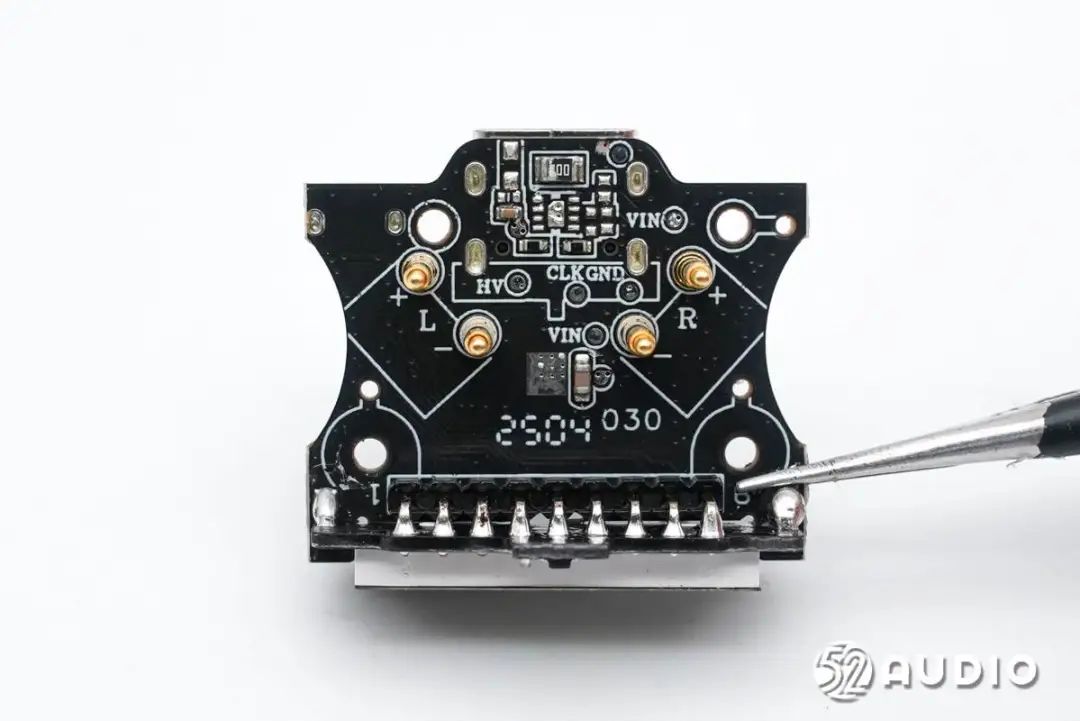

充电盒主板另外一侧电路一览。

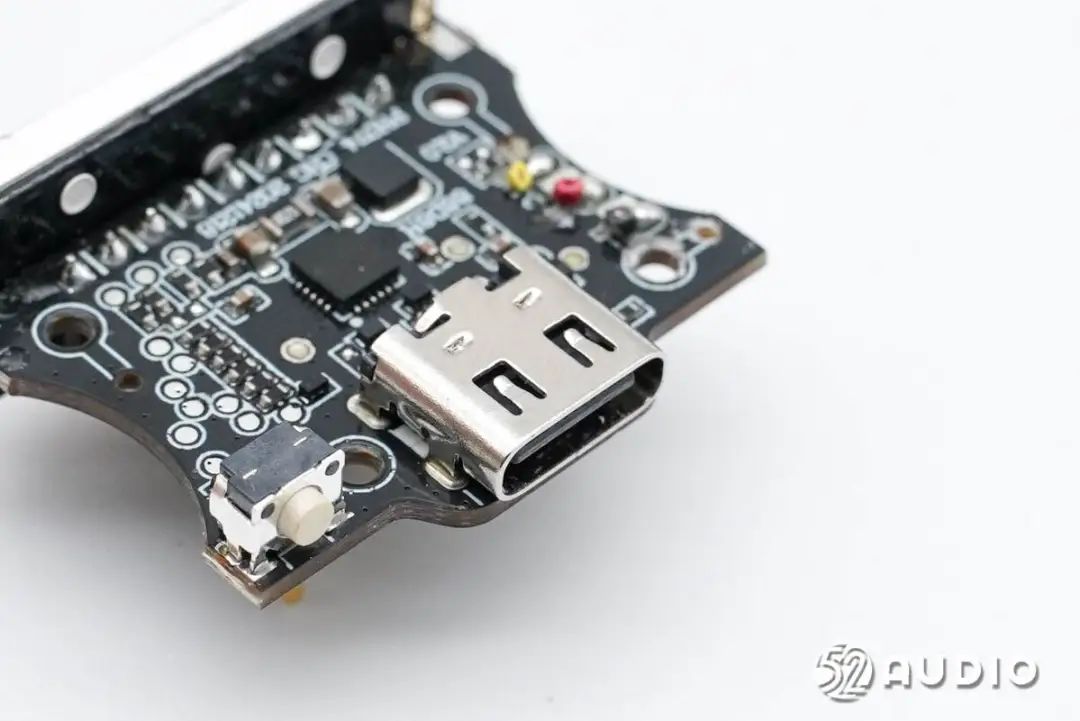

Type-C充电母座特写。

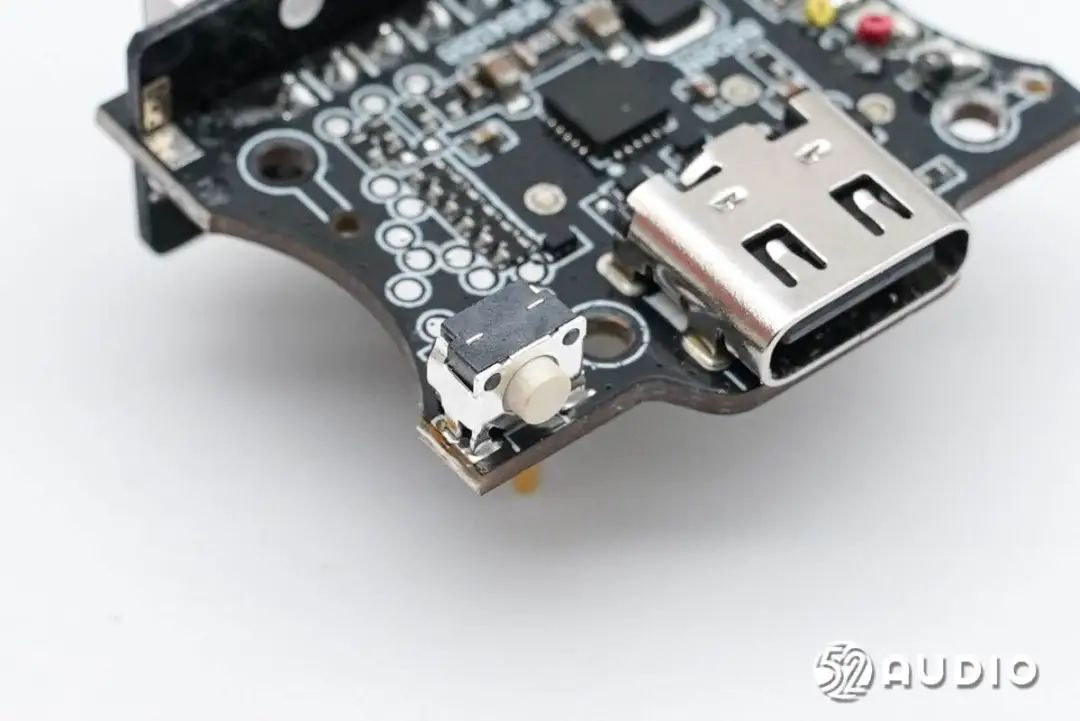

用于蓝牙配对的功能按键特写。

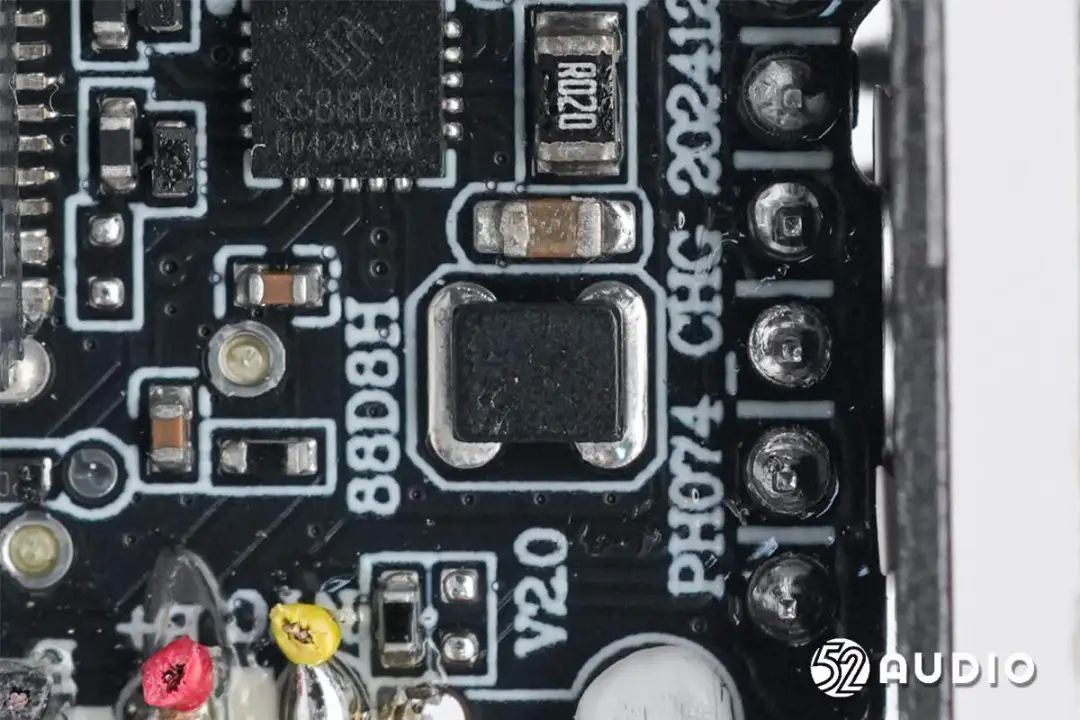

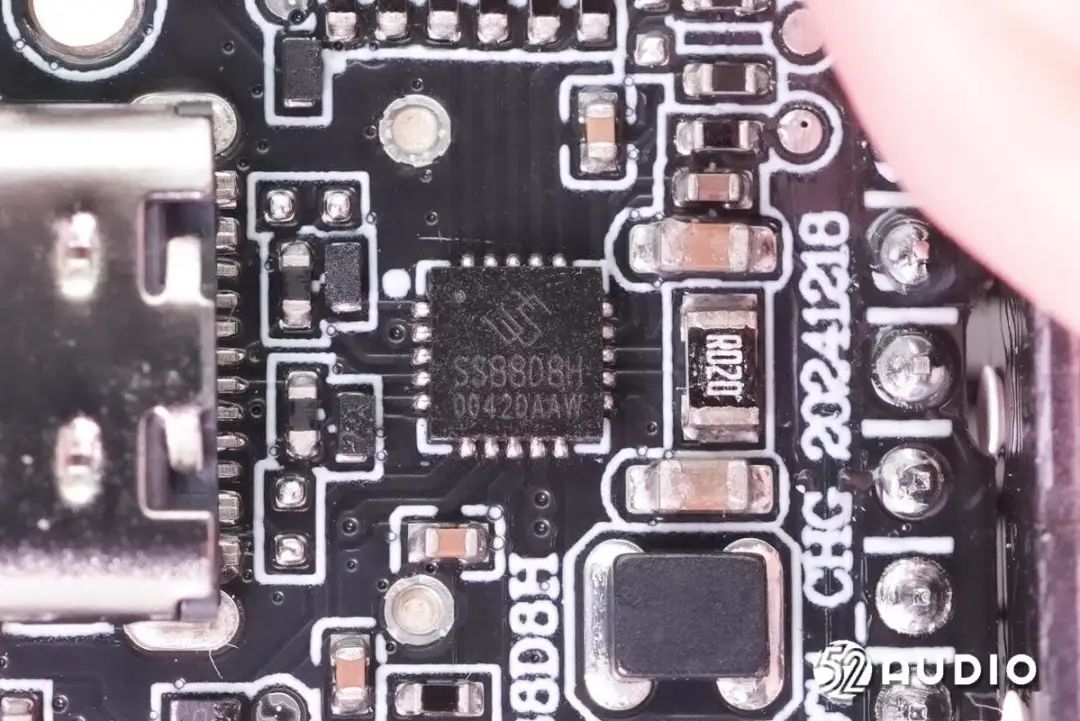

SinhMicro昇生微电子SS88D8H Power MCU，隶属于SS88DX系列，是昇生微基于多年深耕TWS产品领域的技术积累，精心打造的一款全面集成了OVP、Charger、Boost和MCU的充电仓SoC芯片。针对充放电模式切换、功耗控制、智能监测等TWS产品的核心需求，SS88DX通过创新设计全面提升充电效率与使用体验，为行业带来更高效、更智能、更安全的解决方案。
昇生微电子SS88DX核心功能特点：
1、单芯片集成可软件灵活配置的路径管理、充放电管理，首创同时集成开关充和线性充有效解决边充边放时由于耳机电池压差不够导致的耳机频繁断充的行业痛点；
2、单芯片集成可软件灵活配置的硬件跟随充，搭配SSQ117等低压差大电流充电 IC，无需MCU资源轻松实现对耳机的大电流高效充电；
3、单芯片集成VINBAT到VCC的双LDO，结合CC/CV精细可调的充电管理单元，可灵活配置充放电策略，满足安全要求；
4、单芯片集成耳机通信/充电切换及电平转换电路、耳机轻载/插拔检测电路、USB接入强制复位电路，无需外围电路，全面支持TWS产品的核心诉求。
5、SS88DX的几乎所有I/O均支持35mA的大电流驱动能力，应用在数码管、高亮LED显示等场景下，可以获得优异的亮度效果。

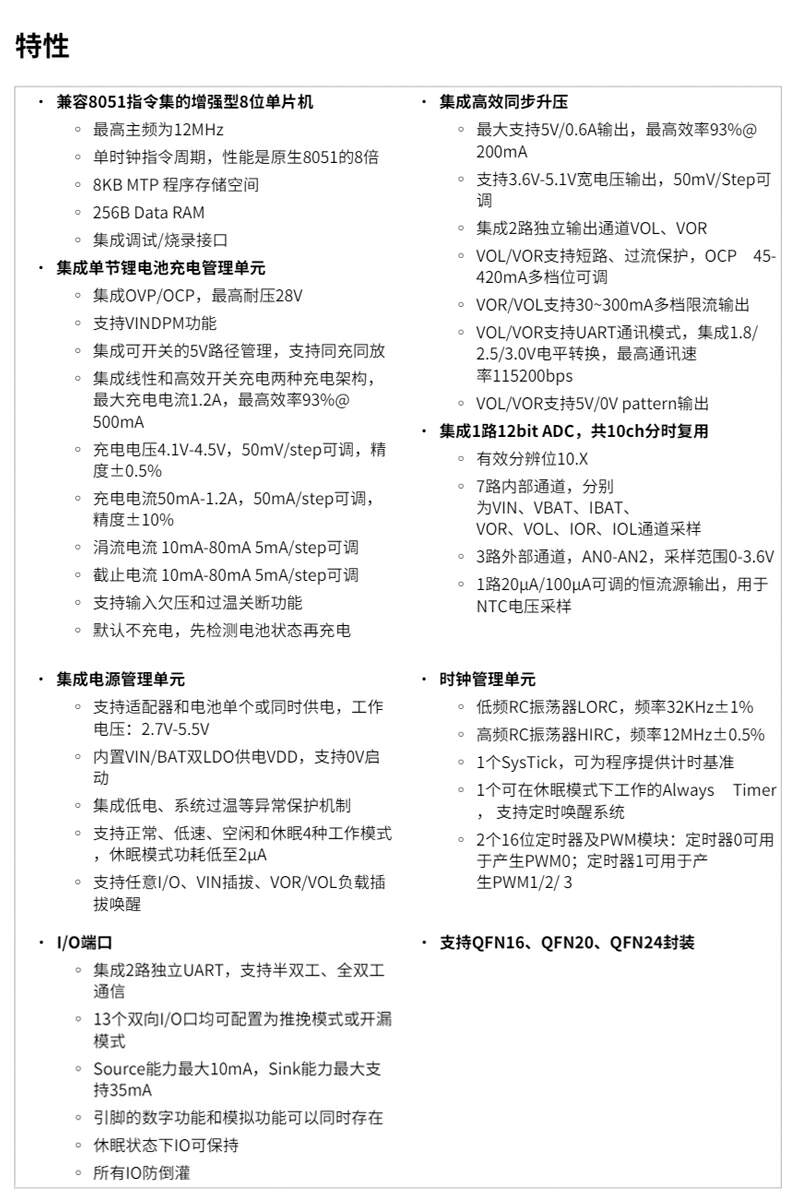

SinhMicro昇生微电子SS88DX详细资料图。据我爱音频网拆解了解到，目前已有声阔、漫步者、Redmi、realme、小天才、HIFIMAN、vivo、华为、魅族、黑鲨、绿联、小米、OPPO、荣耀、努比亚、联想、诺基亚、HTC、万魔、FIIL、233621、酷狗、JBL、飞利浦、Skullcandy、百度小度、雷蛇、紫米、阿思翠、聆耳、艾特铭客等众多品牌旗下产品采用了昇生微电子的方案。
电源管理芯片外围功率电感特写。

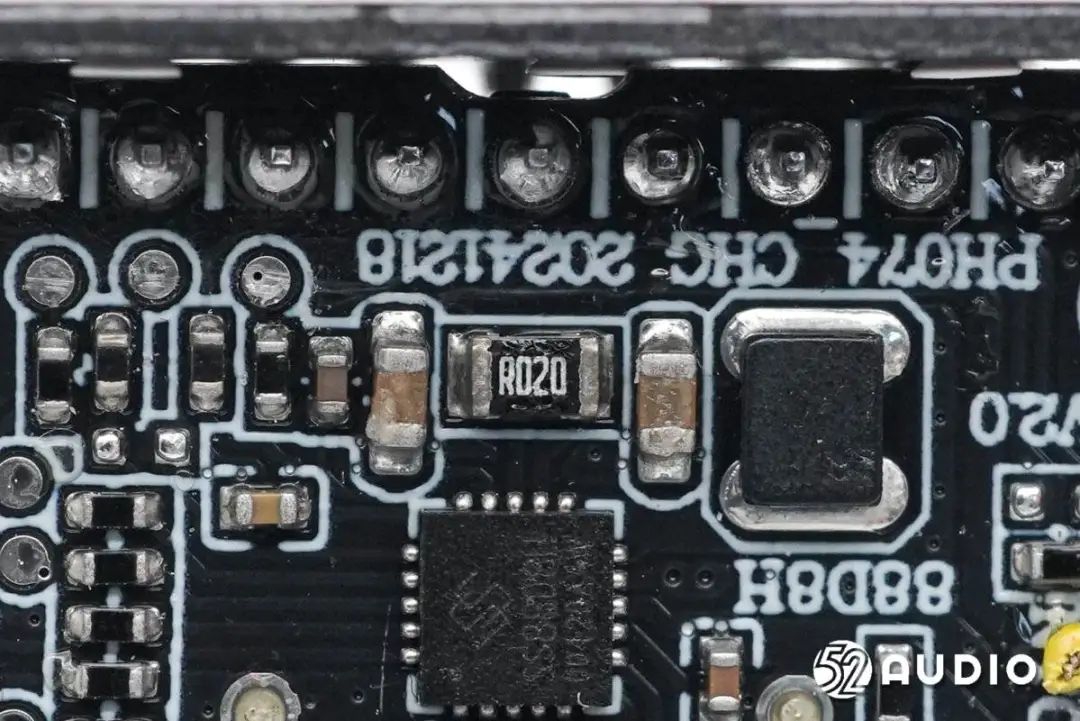

丝印R020的电流取样电阻。
充电盒为耳机充电的Pogo Pin连接器特写。

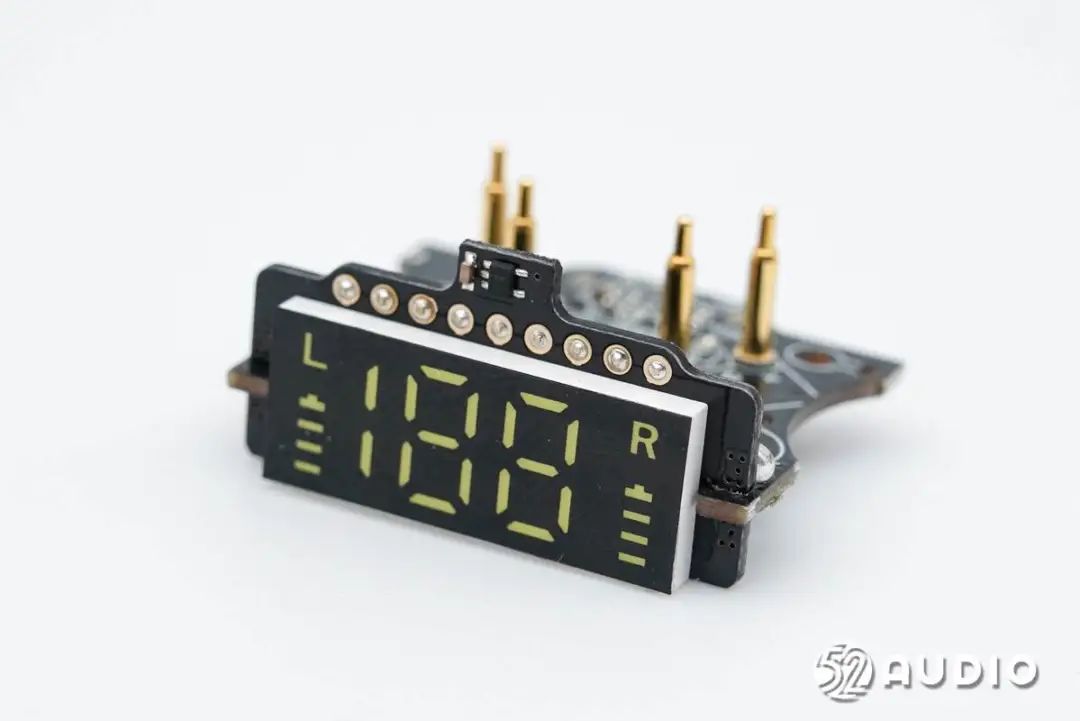

主板垂直焊接小板，小板上设置数显屏和霍尔元件。

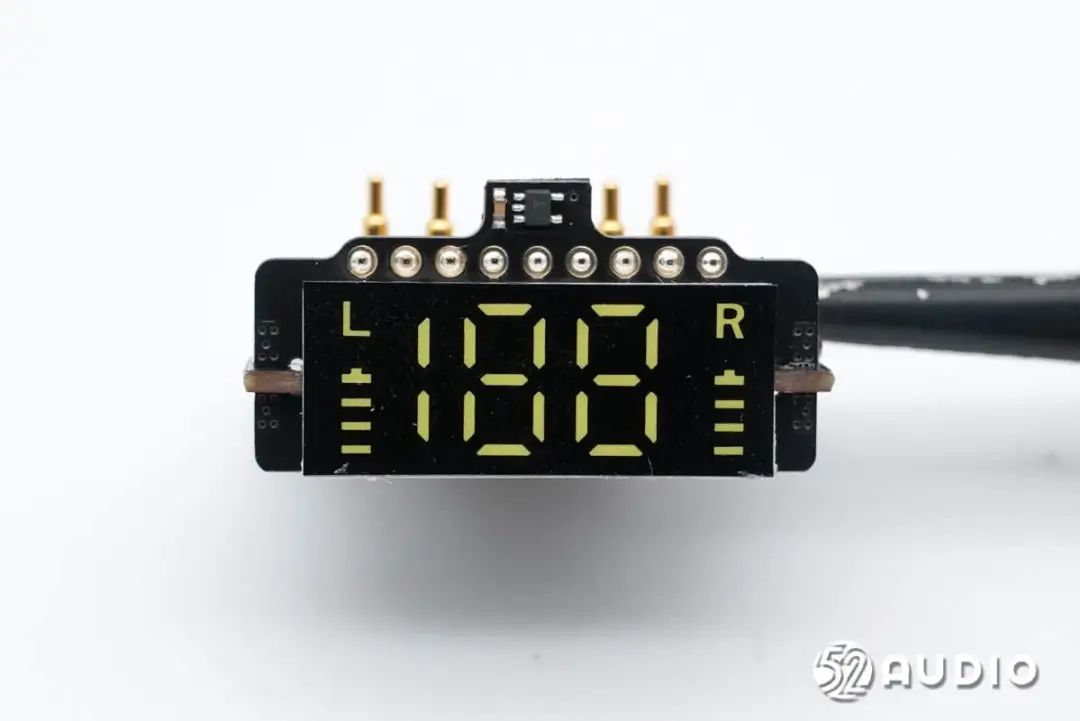

LED数字显示屏特写，支持充电盒百分比，左右耳机独立档位电量显示。

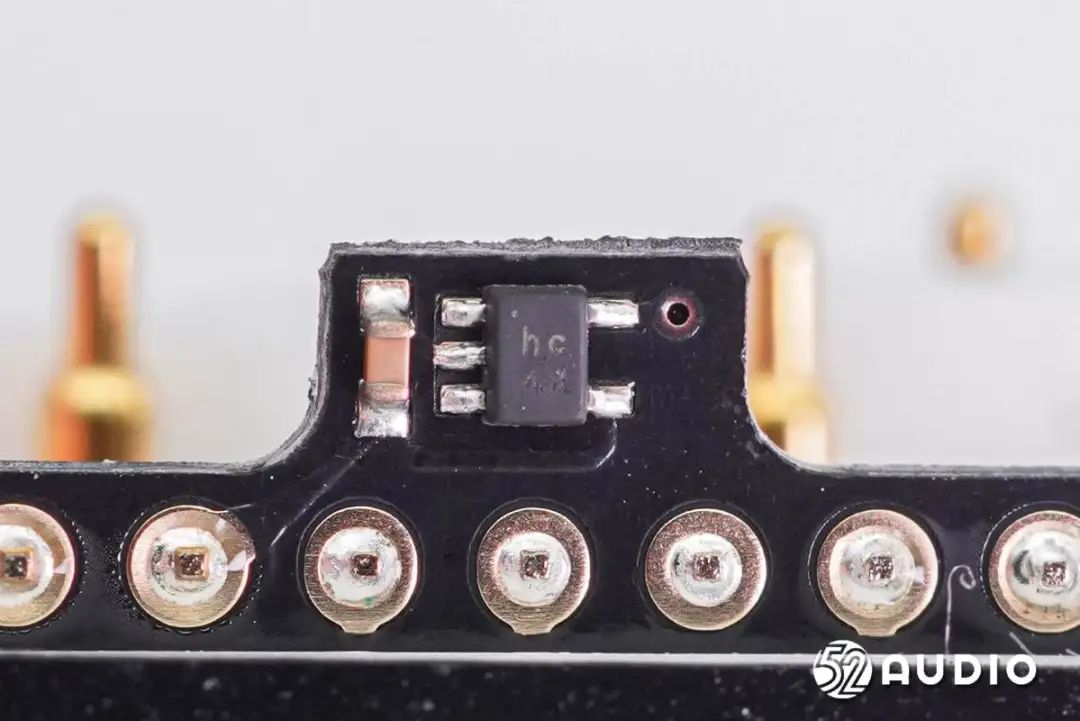

丝印hc的霍尔元件，用于感知耳机出入仓时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

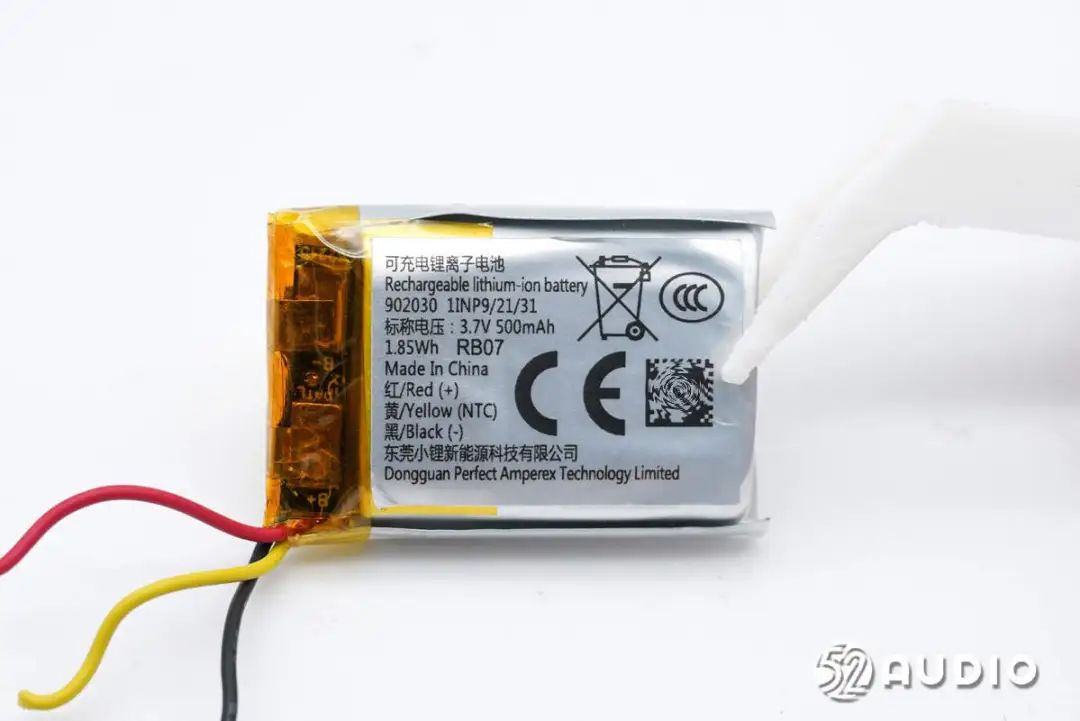

充电盒内置锂电池标签上信息，可充电锂离子电池，型号：902030，标称电压：3.7V，额定容量：500mAh 1.85Wh，来自东莞小锂新能源科技有限公司。

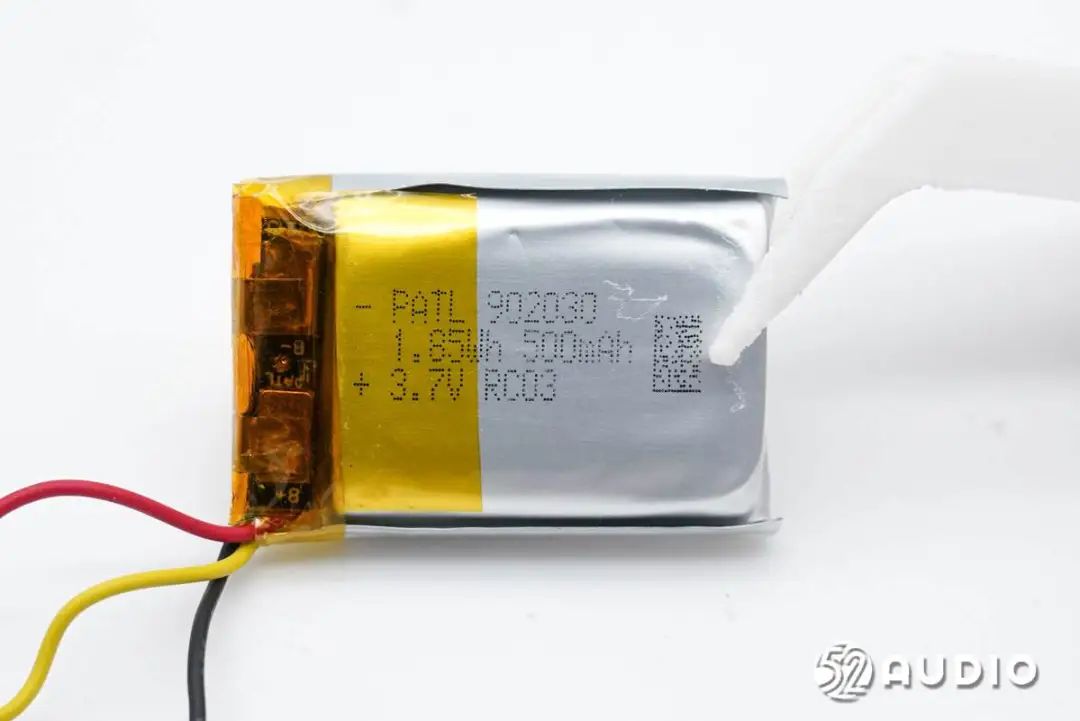

撕开外部标签，电芯上丝印信息一览。

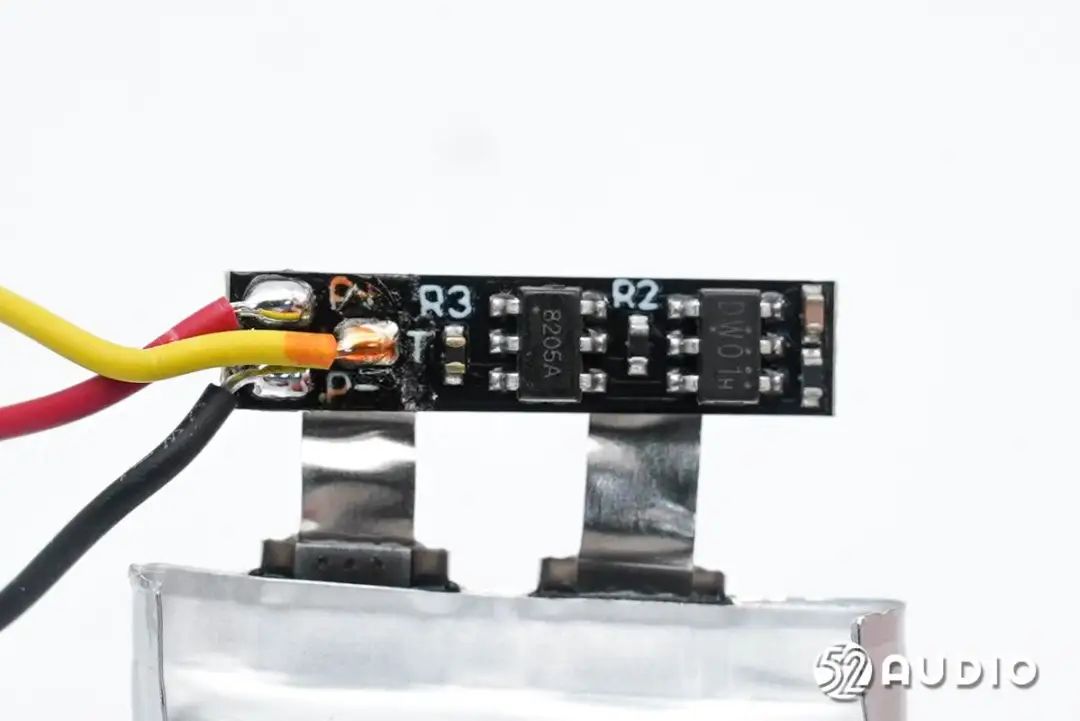

撕开外部绝缘保护，电池保护板正面电路一览，设置有锂电保护IC和MOS管，以及用于检测电池温度的热敏电阻。
保护板背面与电池正负极镍片连接。

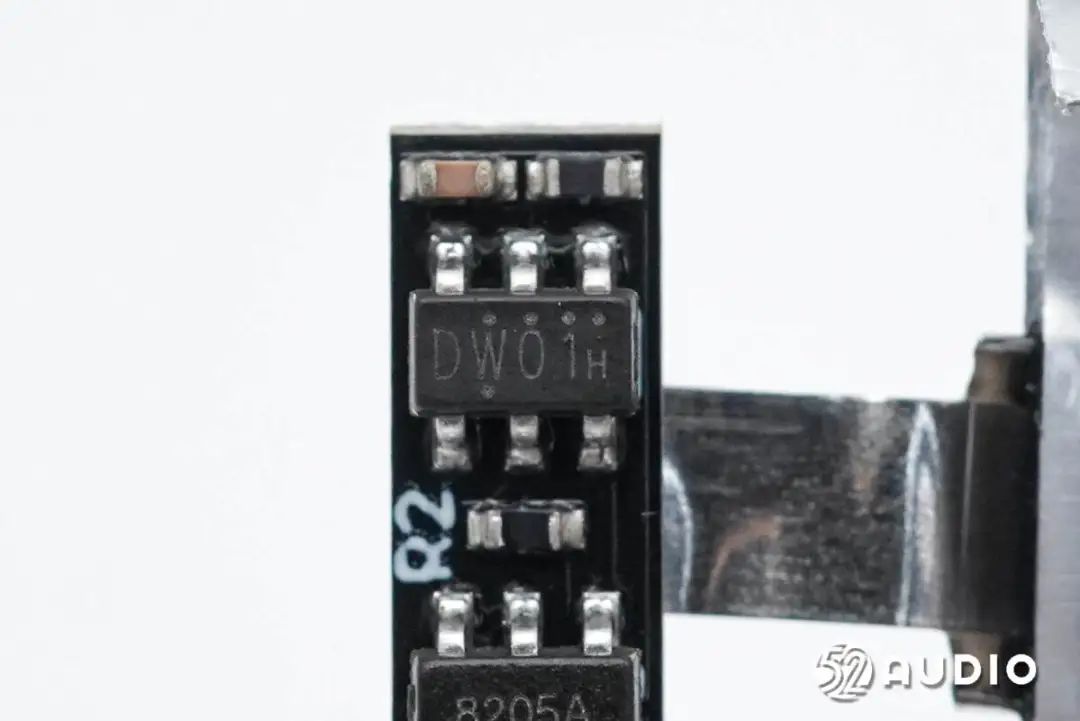

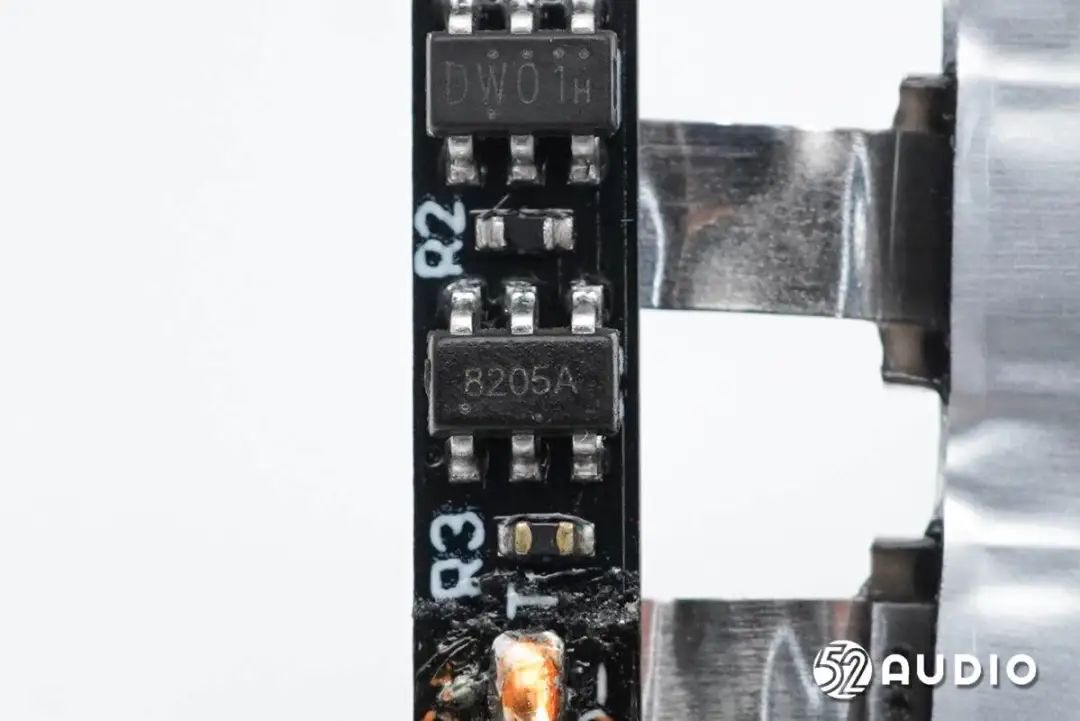

丝印DW01H的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管，配合锂电保护IC工作。
耳机拆解

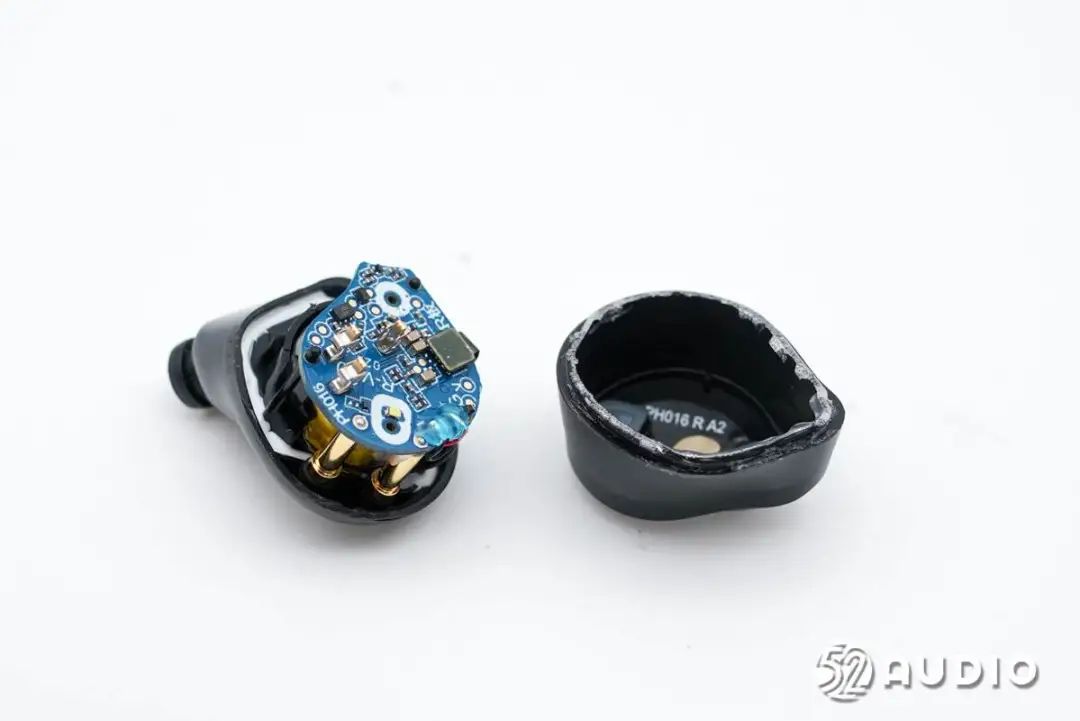

沿合模线打开耳机腔体。
后腔内部结构一览，设置有蓝牙天线和触摸检测贴片。麦克风拾音孔设置有声学橡胶罩，用于提升收音效果。
前腔内部通过支架固定主板和电池单元。

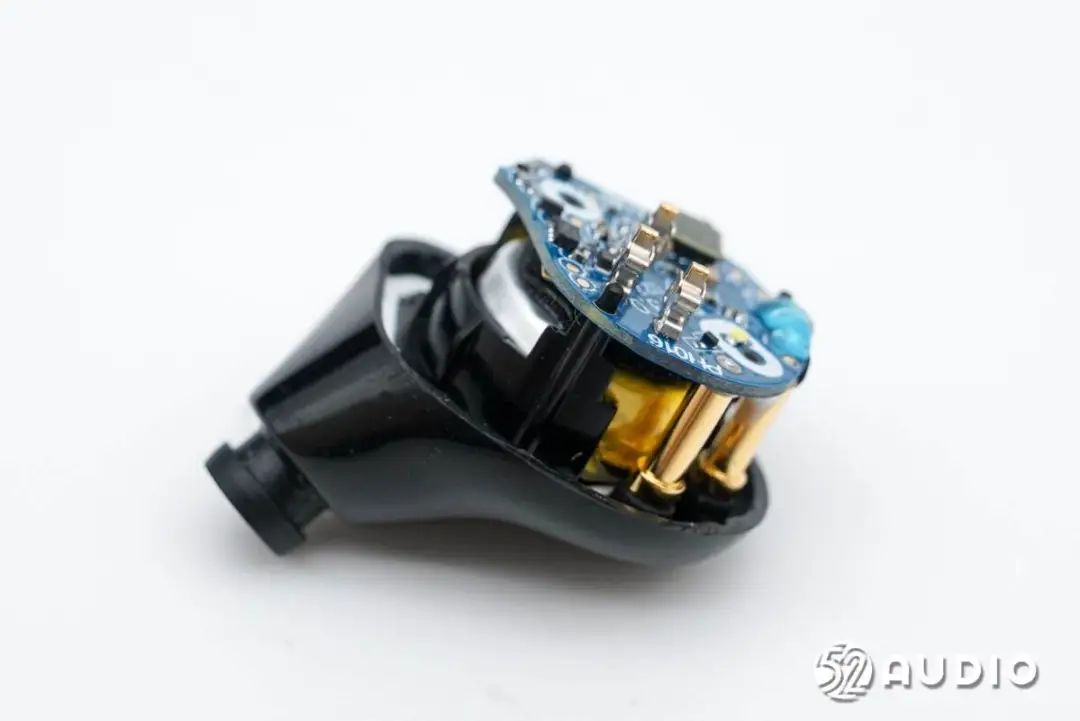

主板单元结构一览，与排线通过BTB连接器连接。
挑开连接器，取出主板和电池。

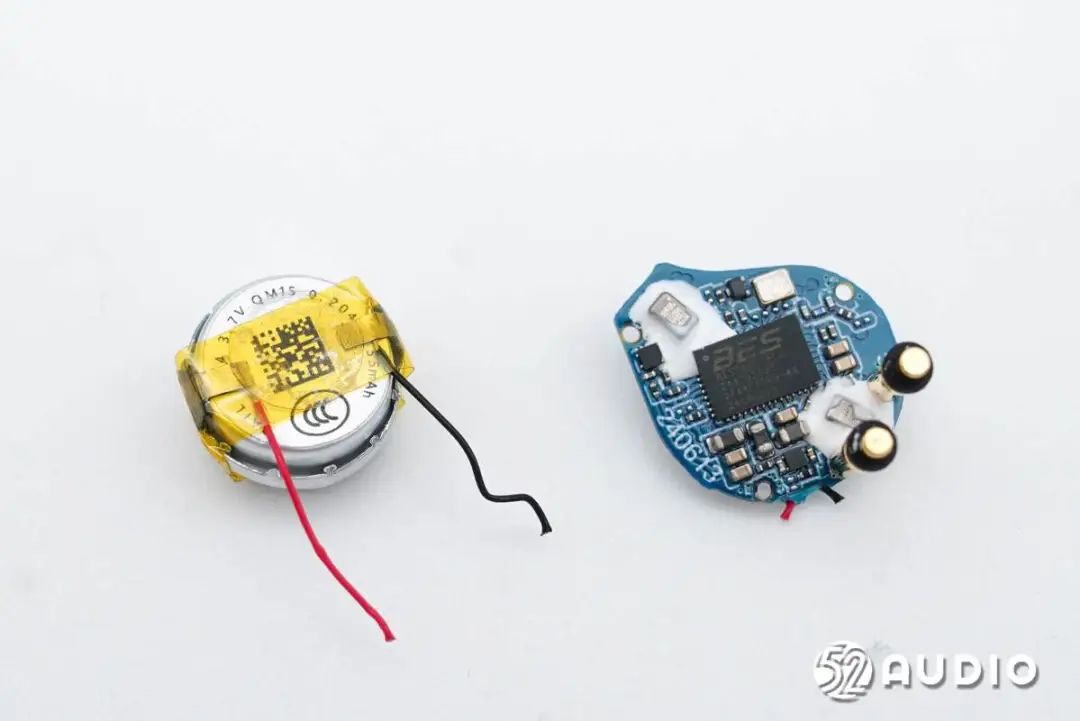

断开导线，分离主板和电池。

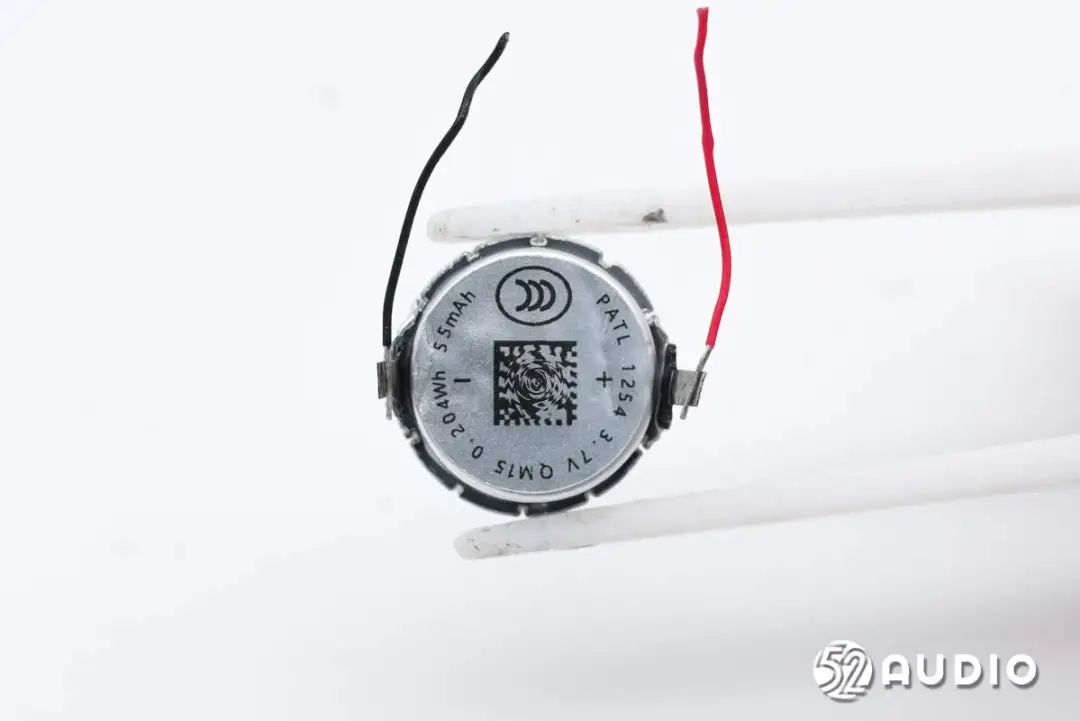

耳机内置软包扣式电池，型号：PATL 1254，标称电压：3.7V，额定容量：55mAh 0.204Wh，来自PATL小锂新能源。

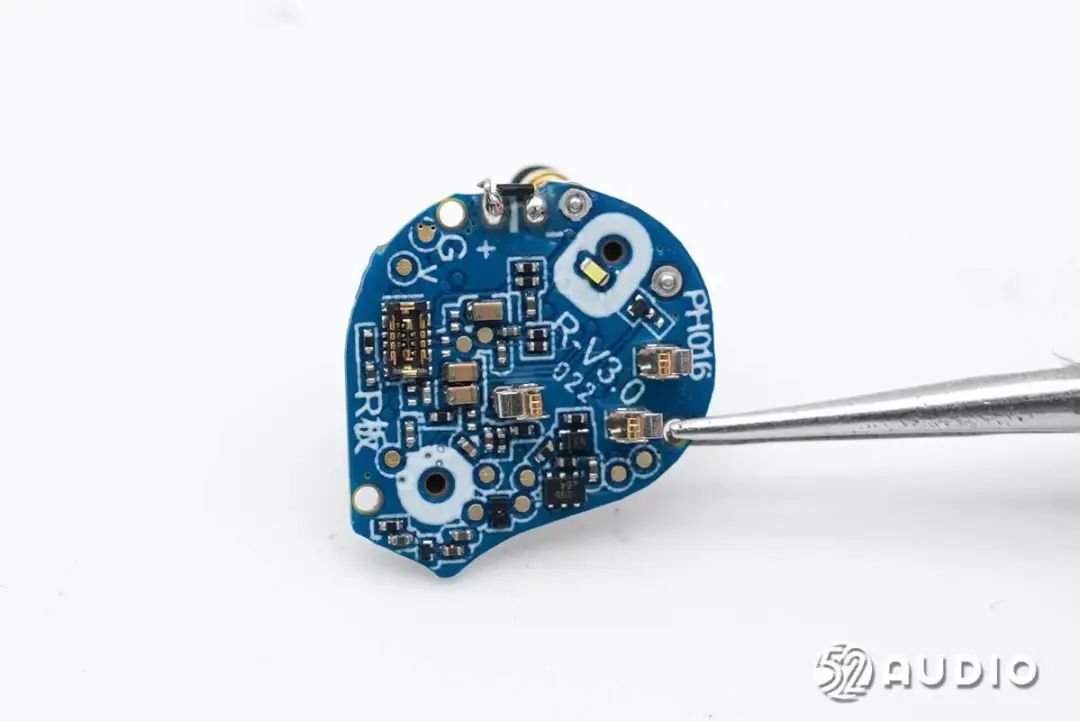

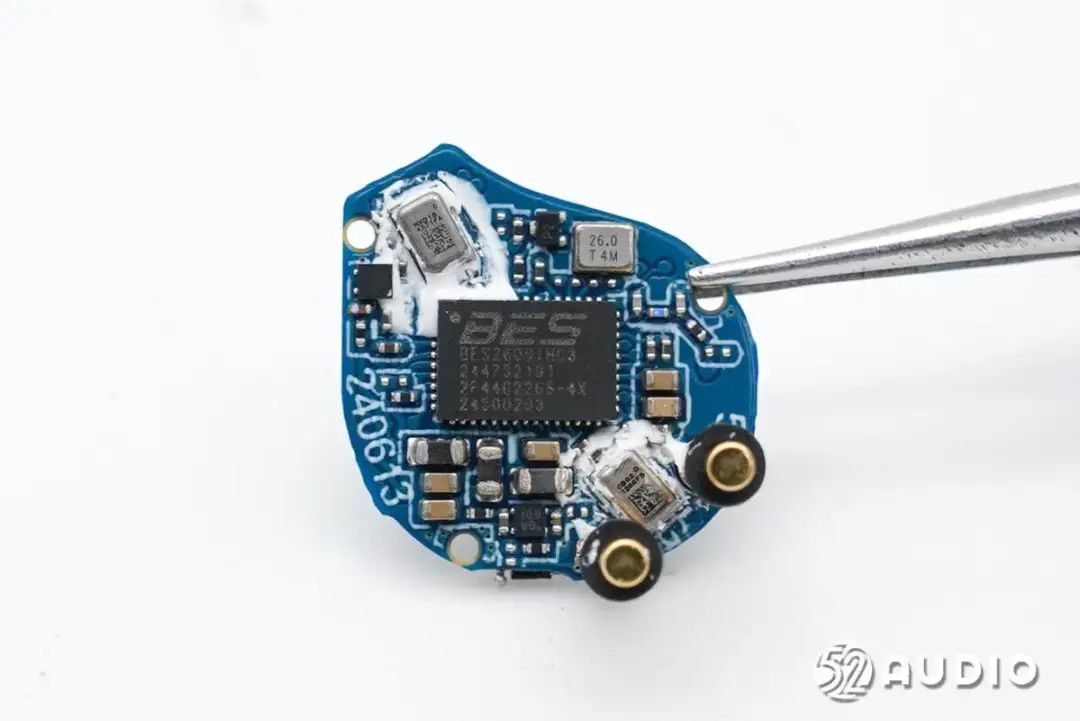

耳机主板一侧电路一览。

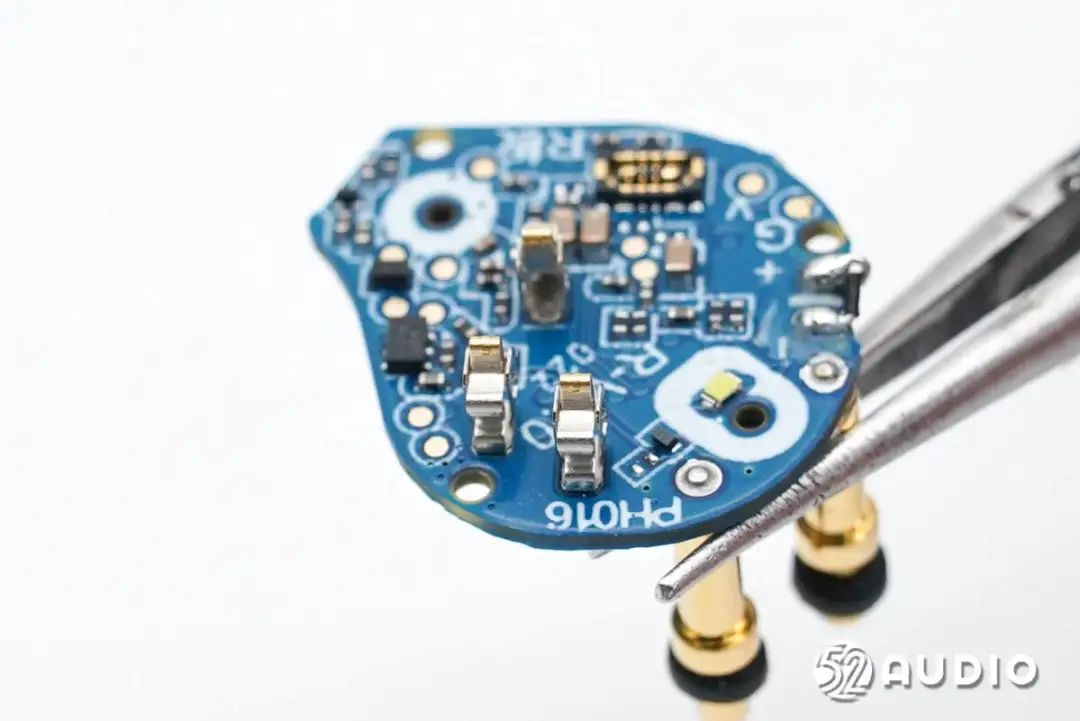

耳机主板另外一侧电路一览。

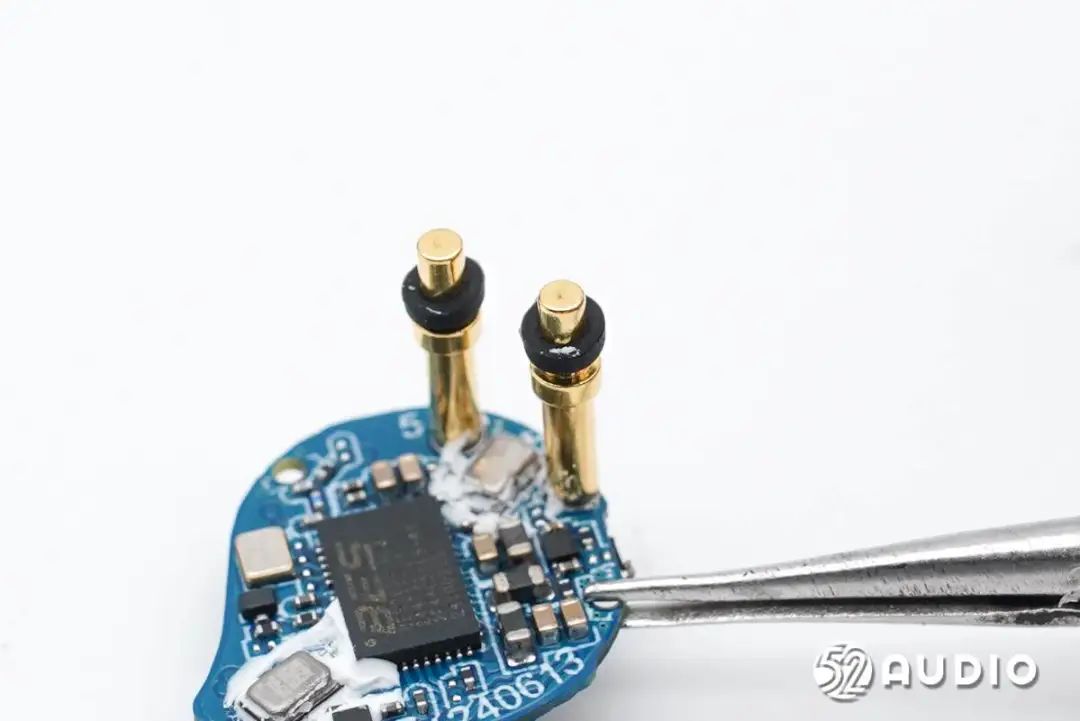

连接充电盒充电的金属铜柱特写，设置有橡胶圈密封防水。

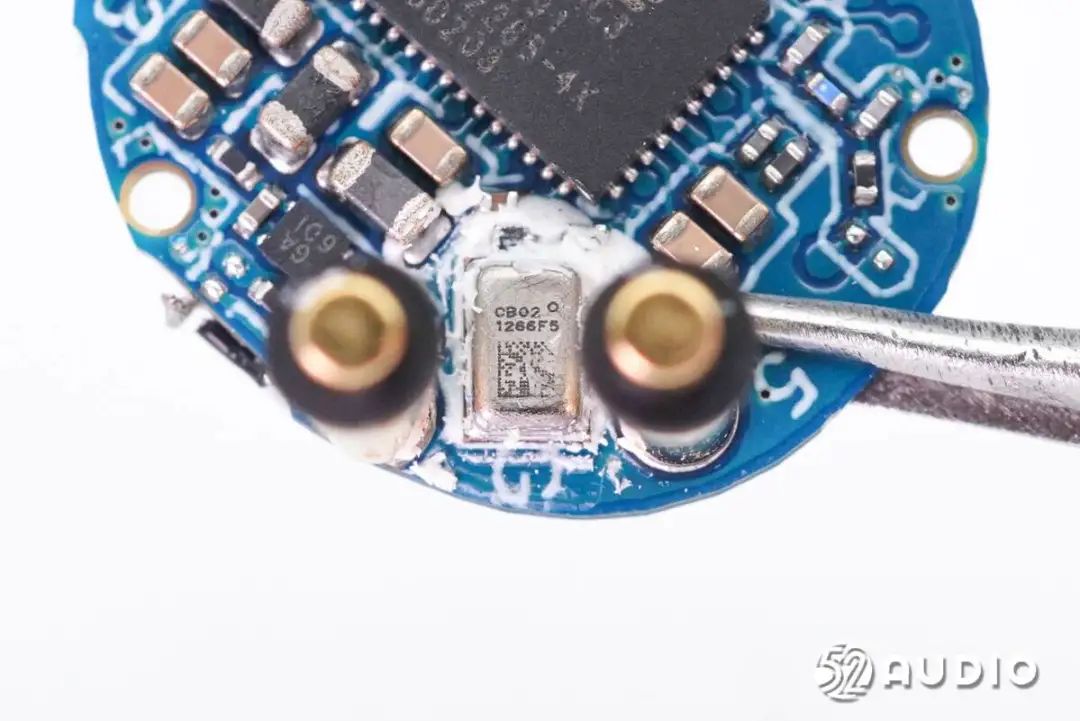

镭雕CB02的MEMS麦克风特写，为前馈降噪麦克风，用于降噪功能拾取外界环境噪音。
iCM创芯微CM1126B-GAC带船运模式二合一单节电池保护IC。

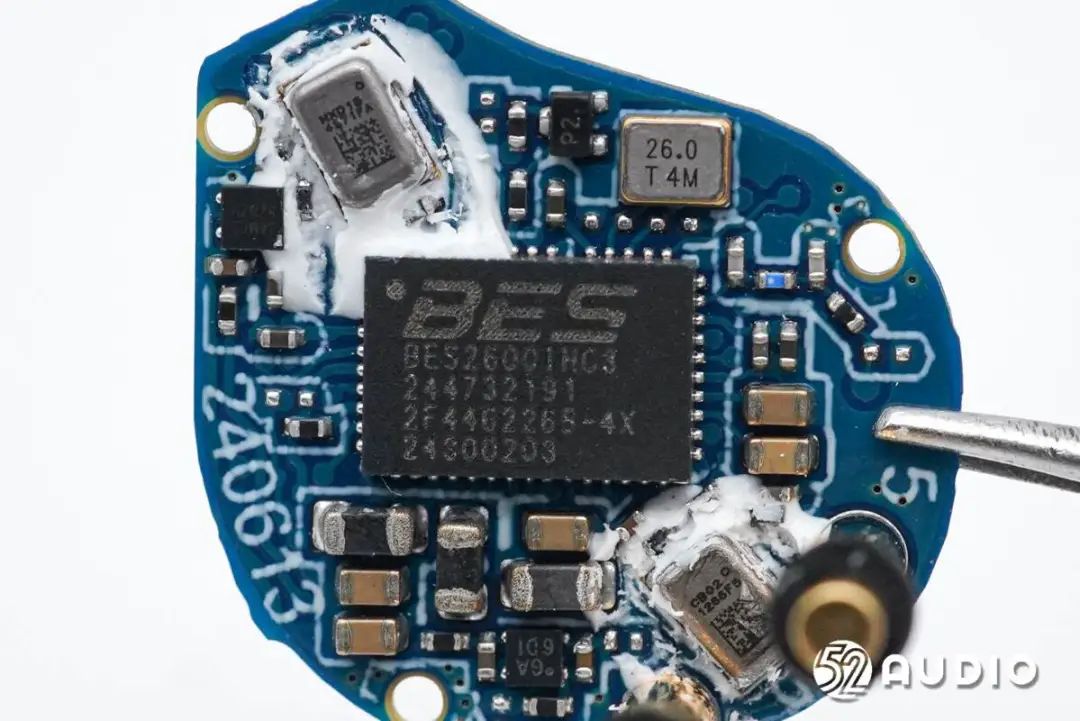

BES恒玄BES2600IHC3-4X蓝牙音频SoC，支持BT5.3规范，采用双核Arm MCU，搭载BES自研AI降噪通话算法，混合ANC降噪算法，功耗低至4.5mA。

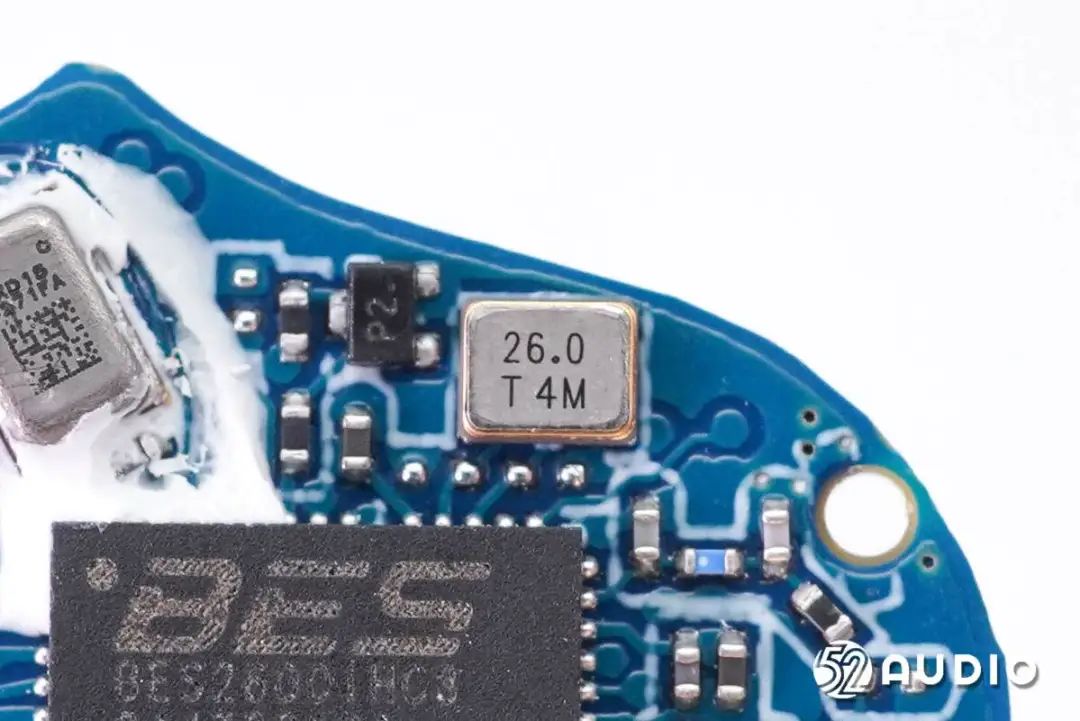

26.000MHz的晶振特写，为蓝牙芯片提供时钟。

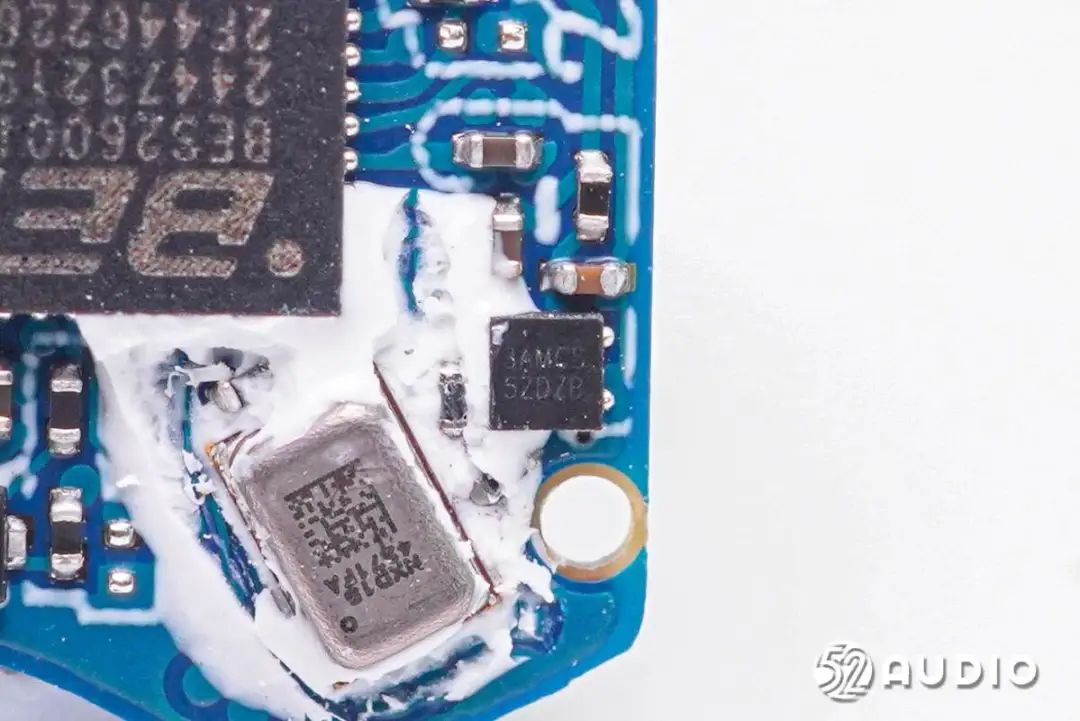

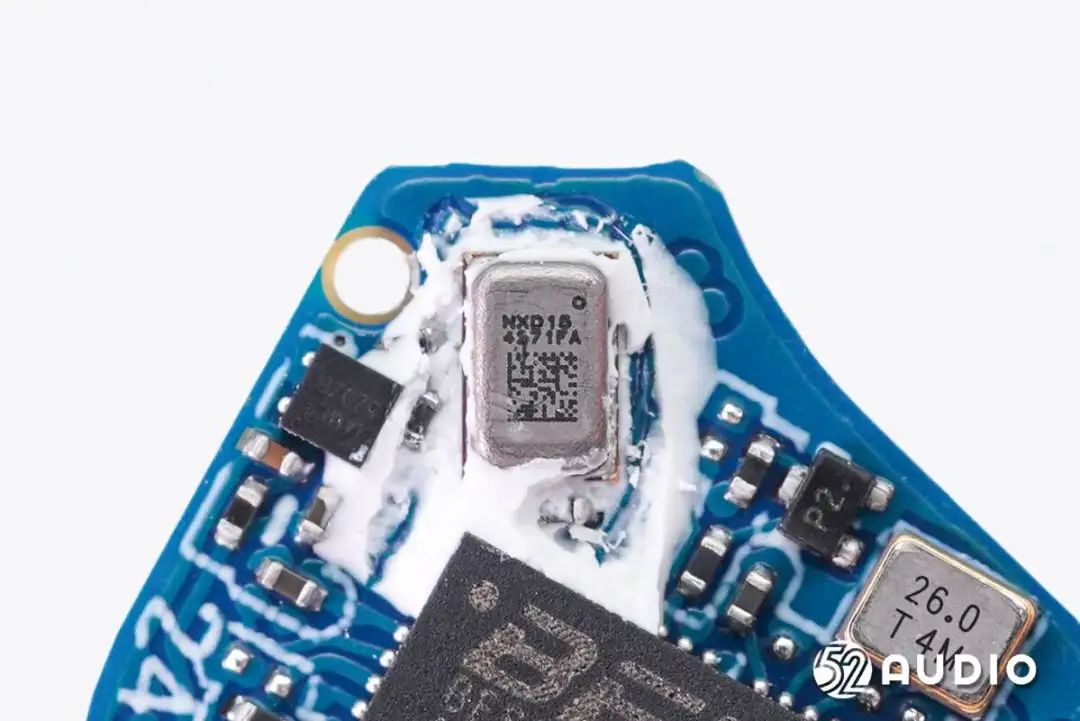

镭雕NXD15的MEMS麦克风，为通话麦克风，用于语音通话功能拾取人声。
丝印3AMCS 5ZDZB的IC。

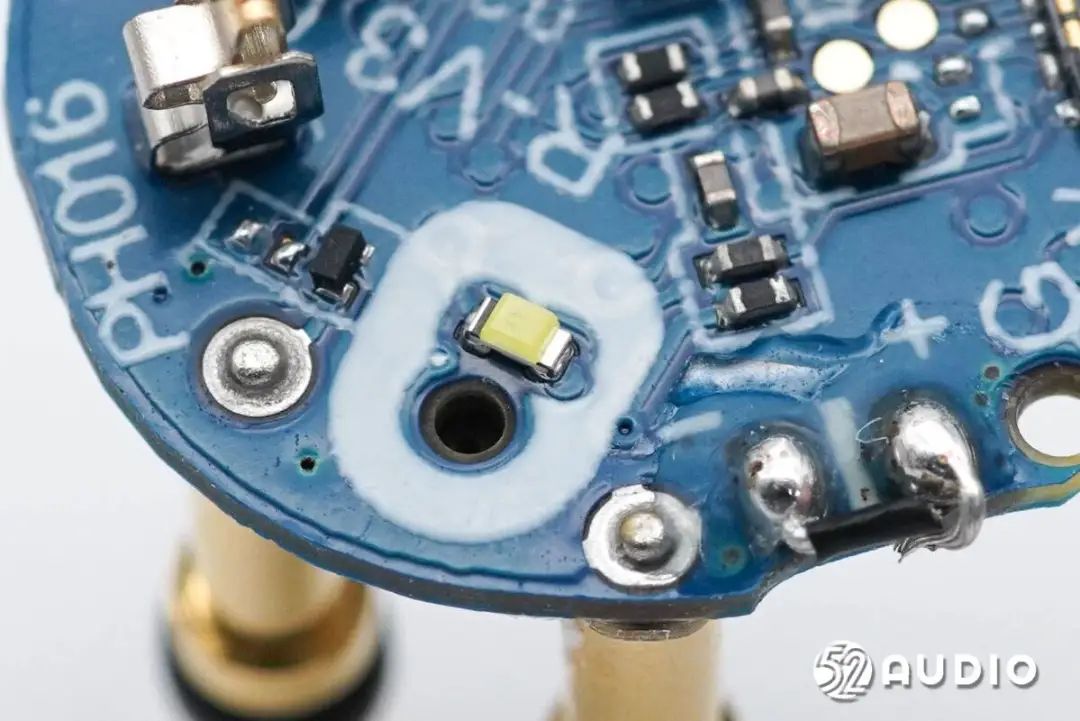

LED指示灯特写，用于反馈无线连接和充电状态。
连接蓝牙天线和触摸检测贴片的金属弹片。

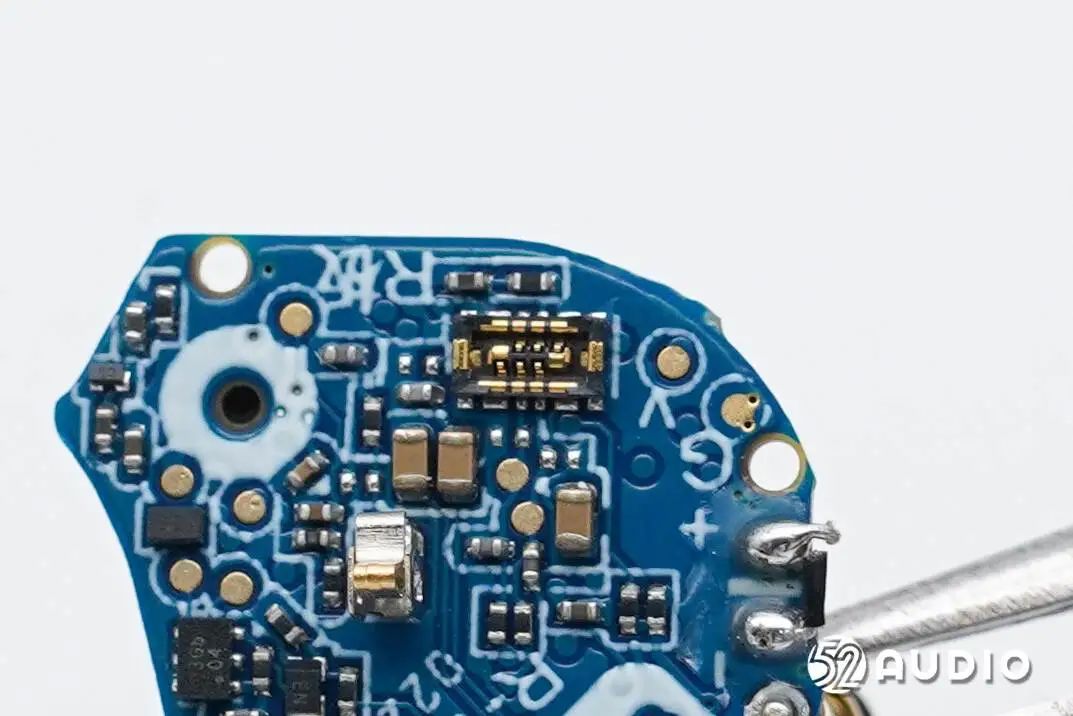

连接排线的BTB连接器母座特写。

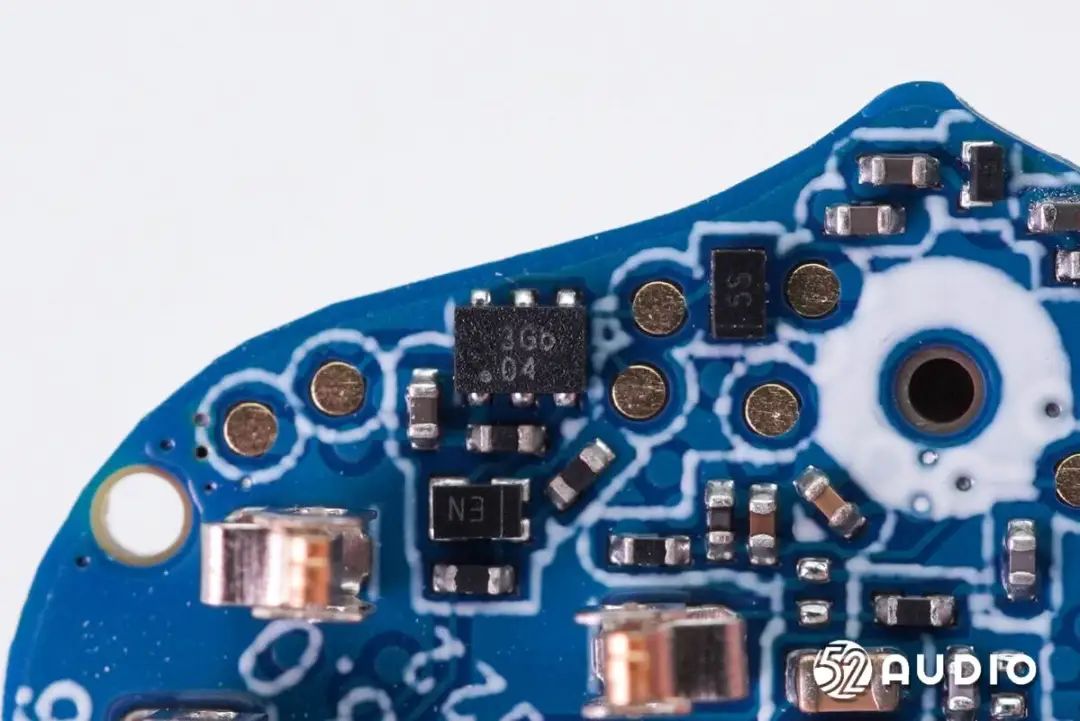

丝印3Gb 04的IC。
取掉前腔上固定电池和主板的支架。

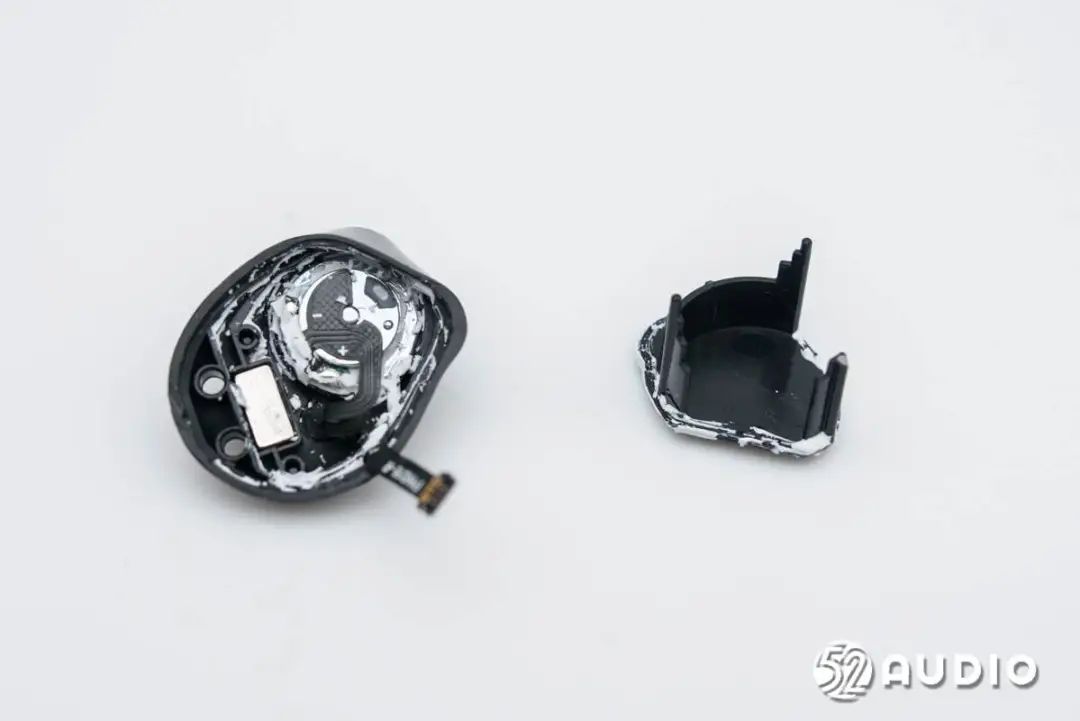

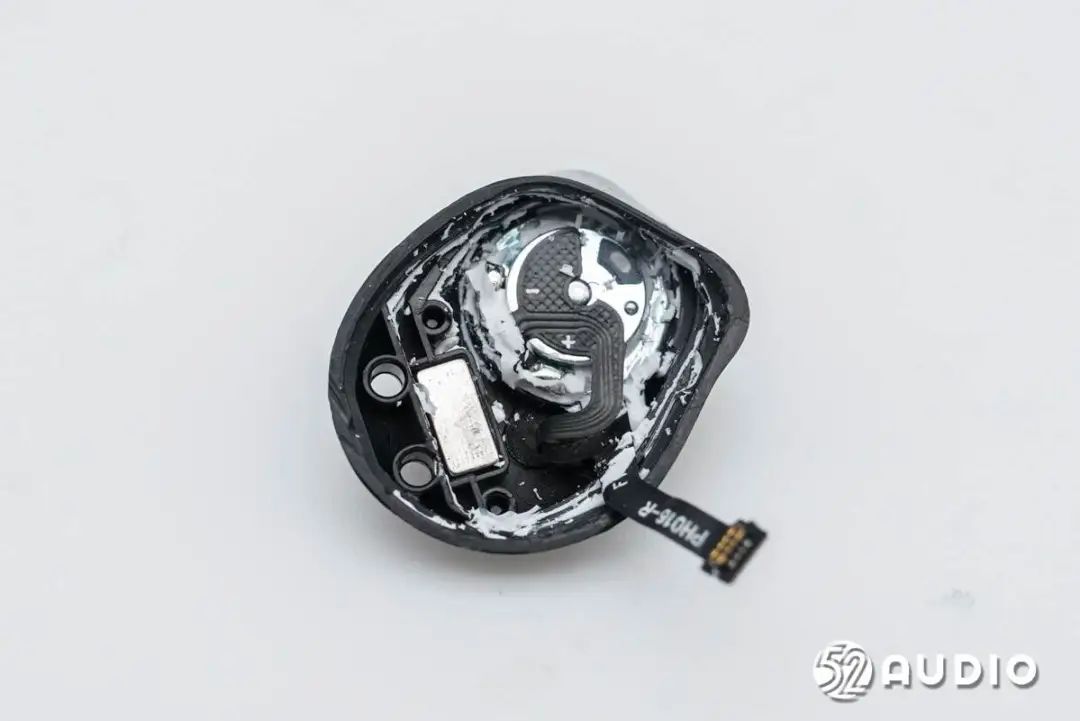

前腔内部扬声器单元结构一览。

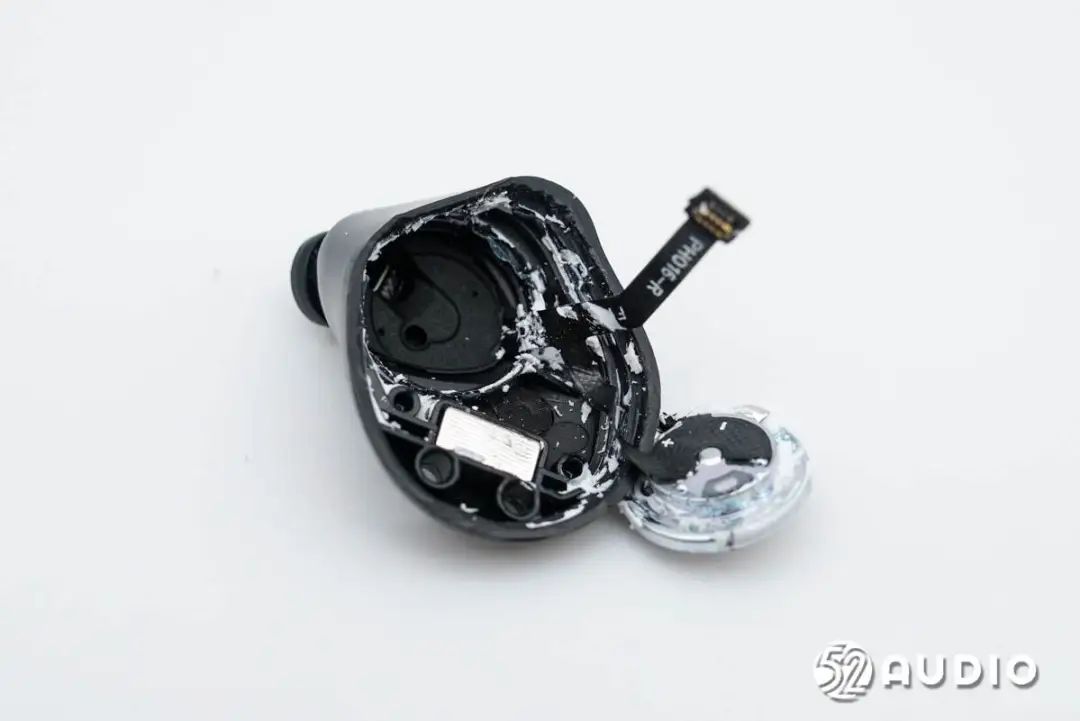

取出扬声器，出音管内部设置有橡胶支架。
取出橡胶支架，排线末端连接出音管内部的后馈降噪麦克风。

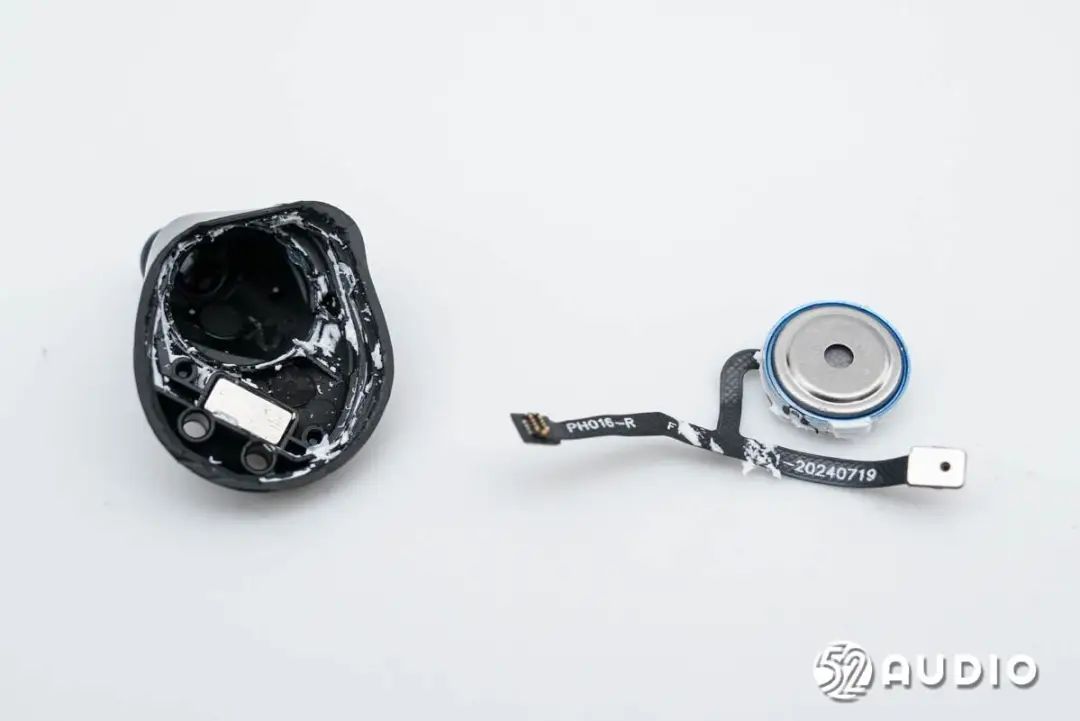

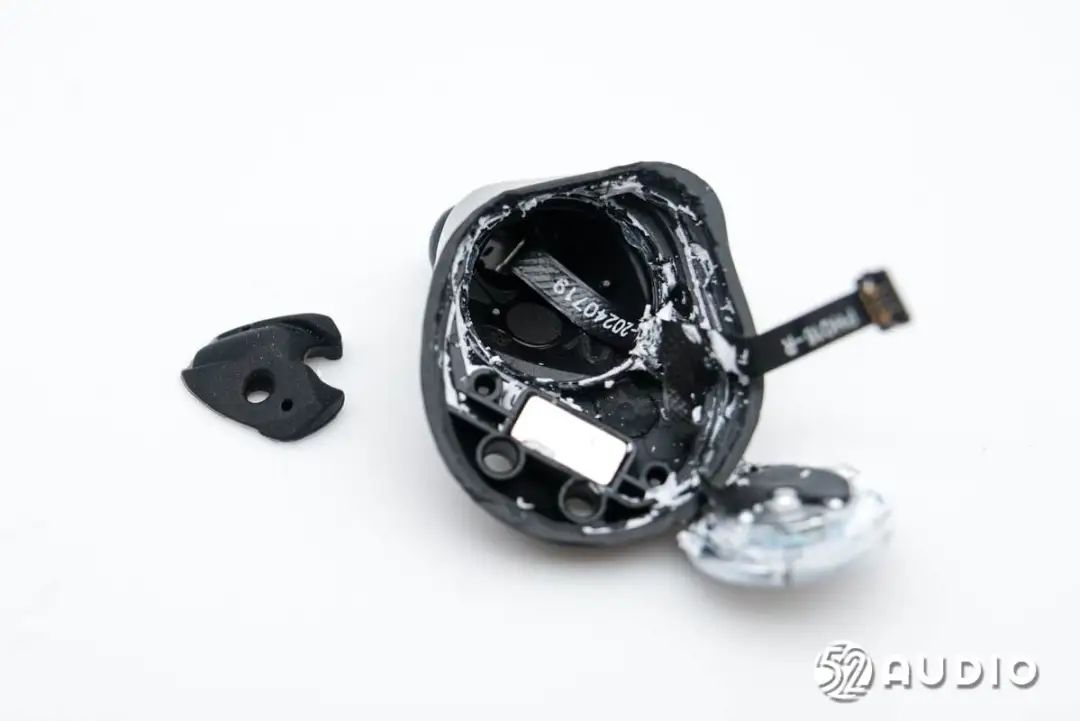

取出前腔内部排线及元器件。

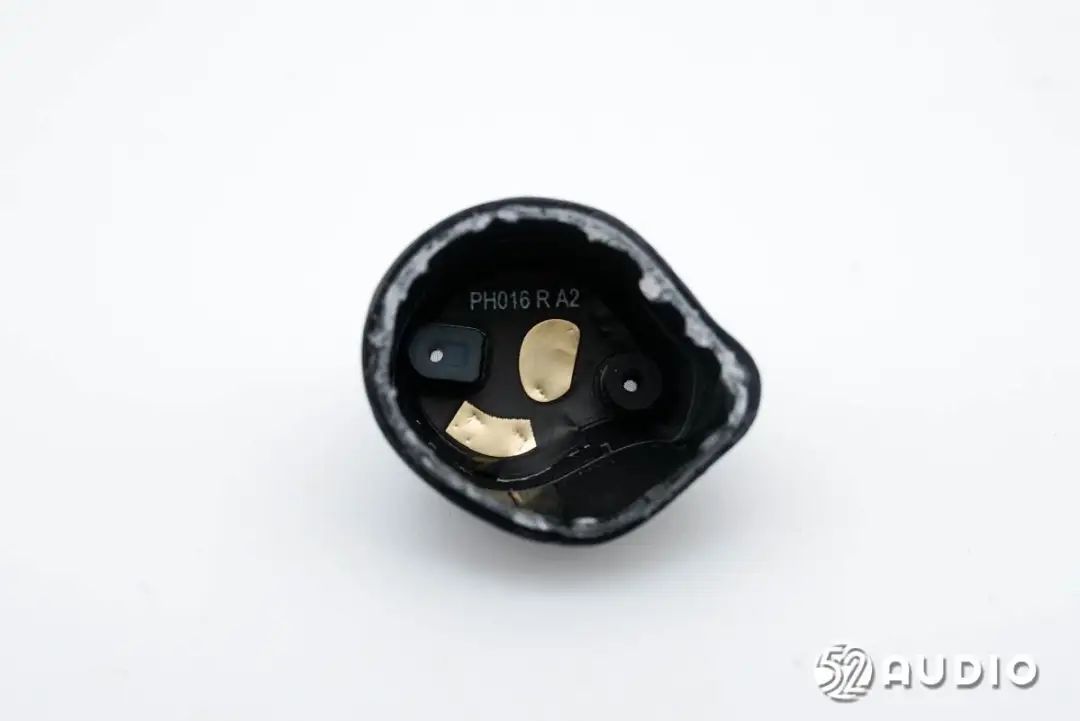

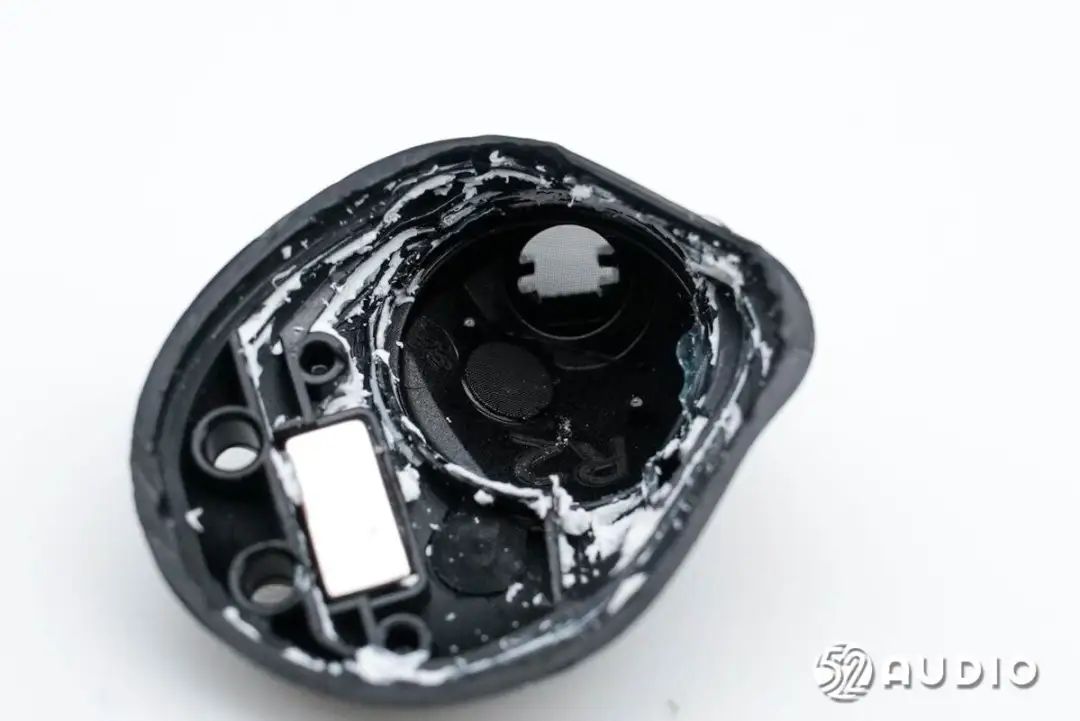

前腔内部结构一览，调音孔内侧丝网防护。

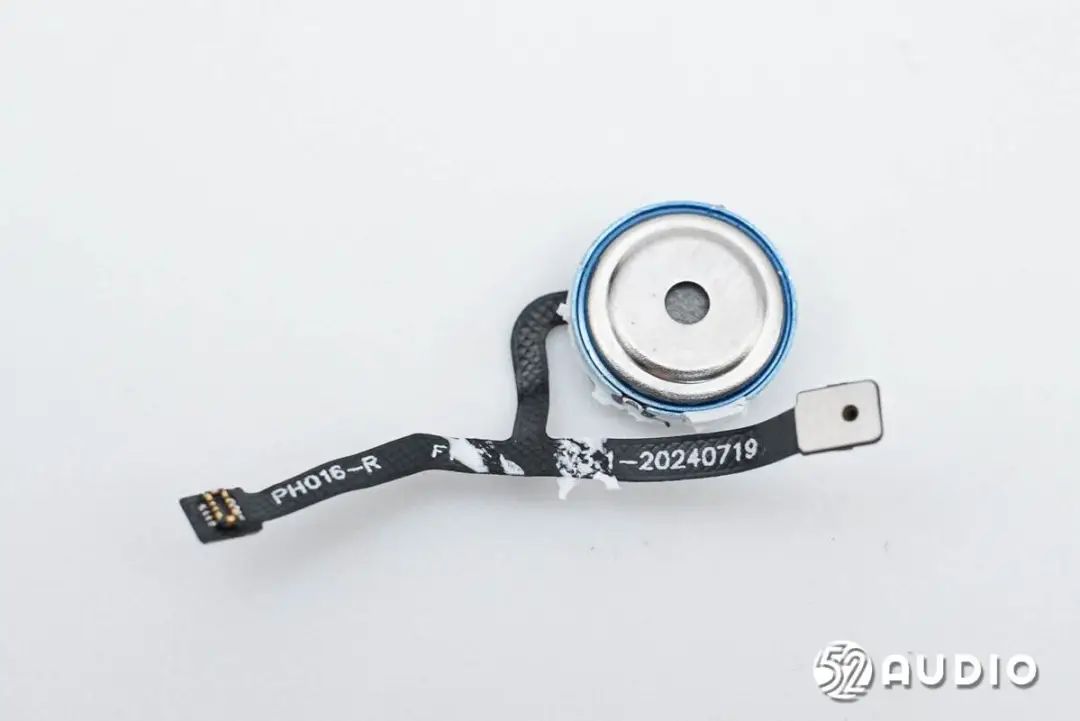

扬声器和后馈降噪麦克风排线电路一览。

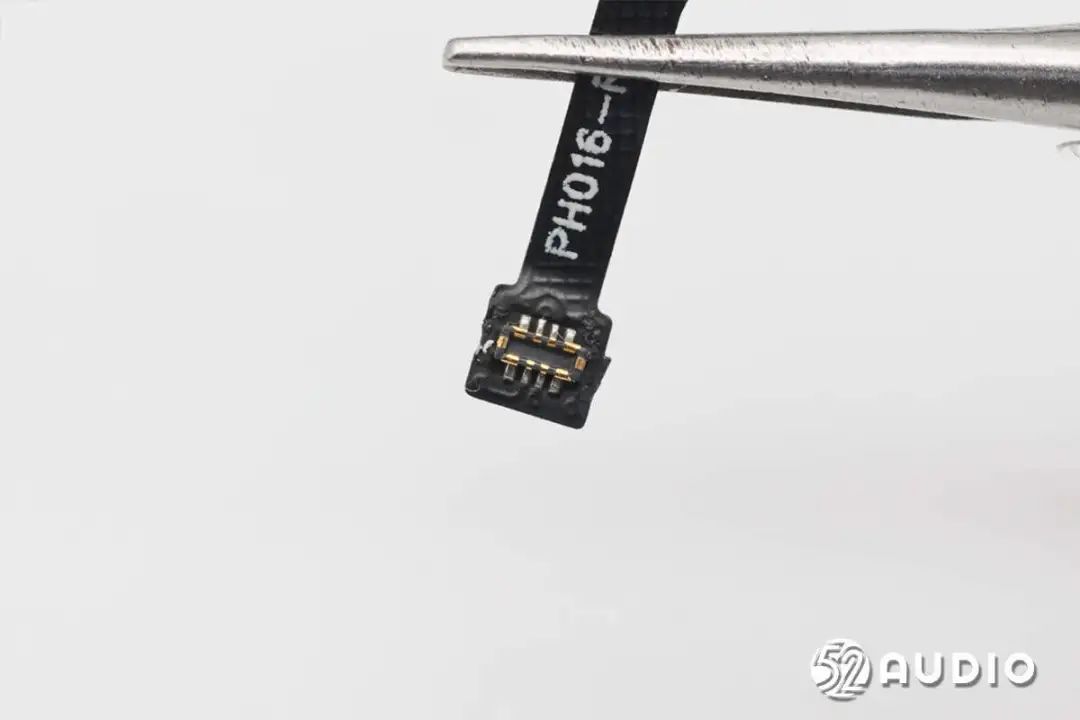

扬声器排线连接主板的BTB连接器公座特写。
耳机搭载的扬声器正面特写，振膜通过金属罩防护。

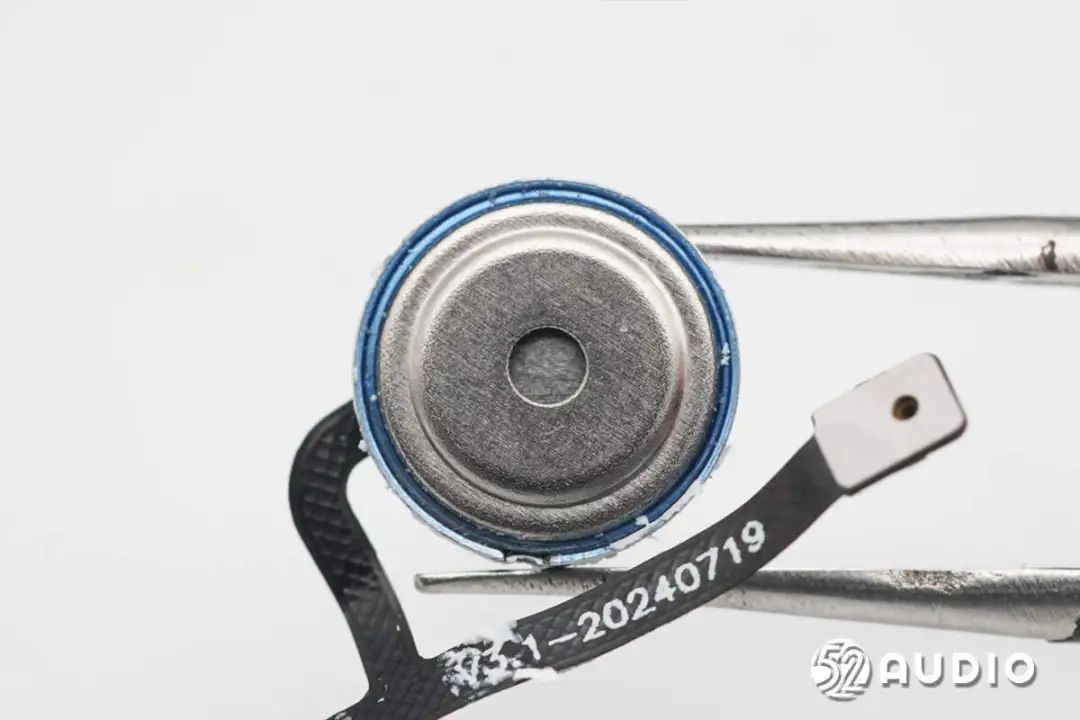

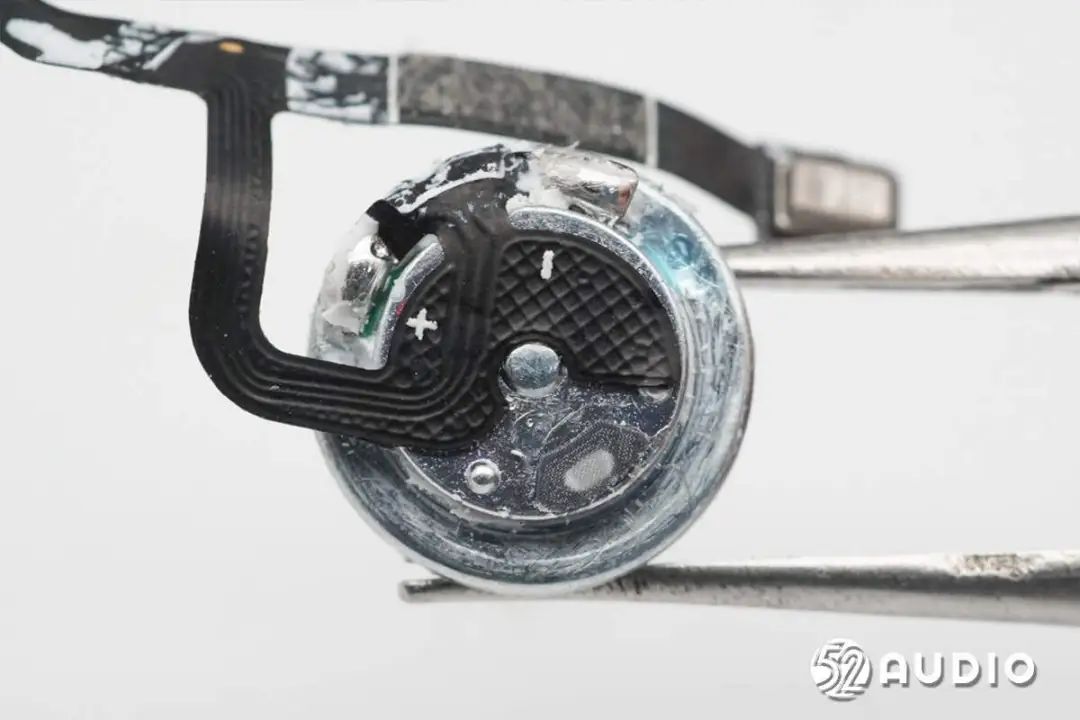

扬声器背面特写。

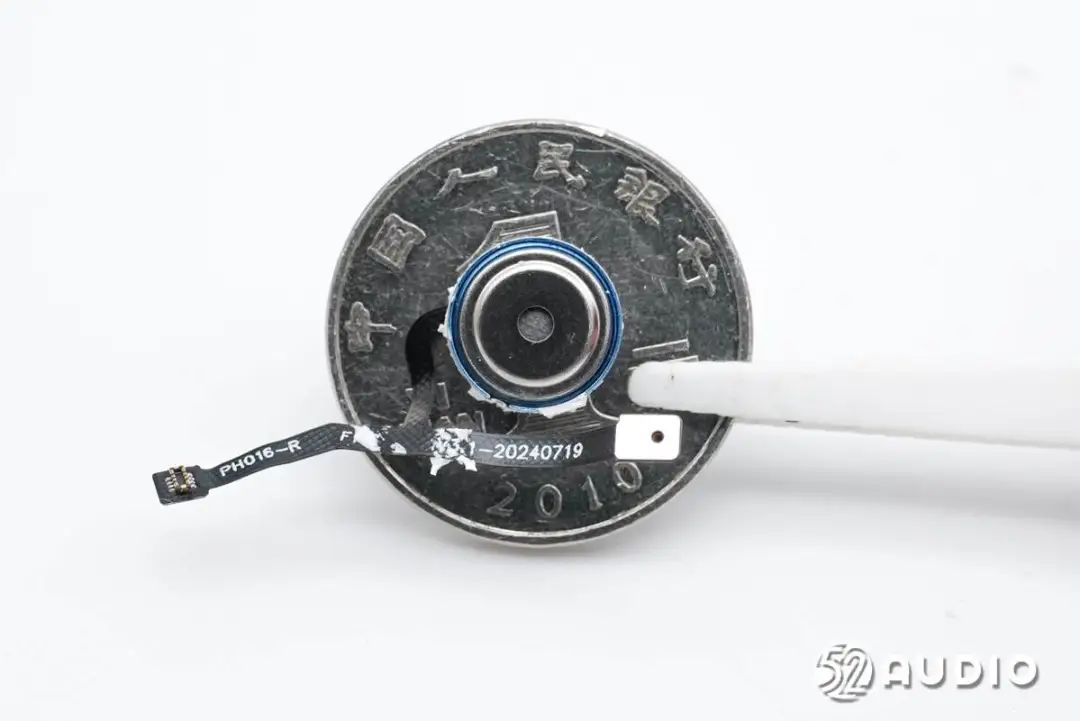

扬声器与一元硬币大小对比。

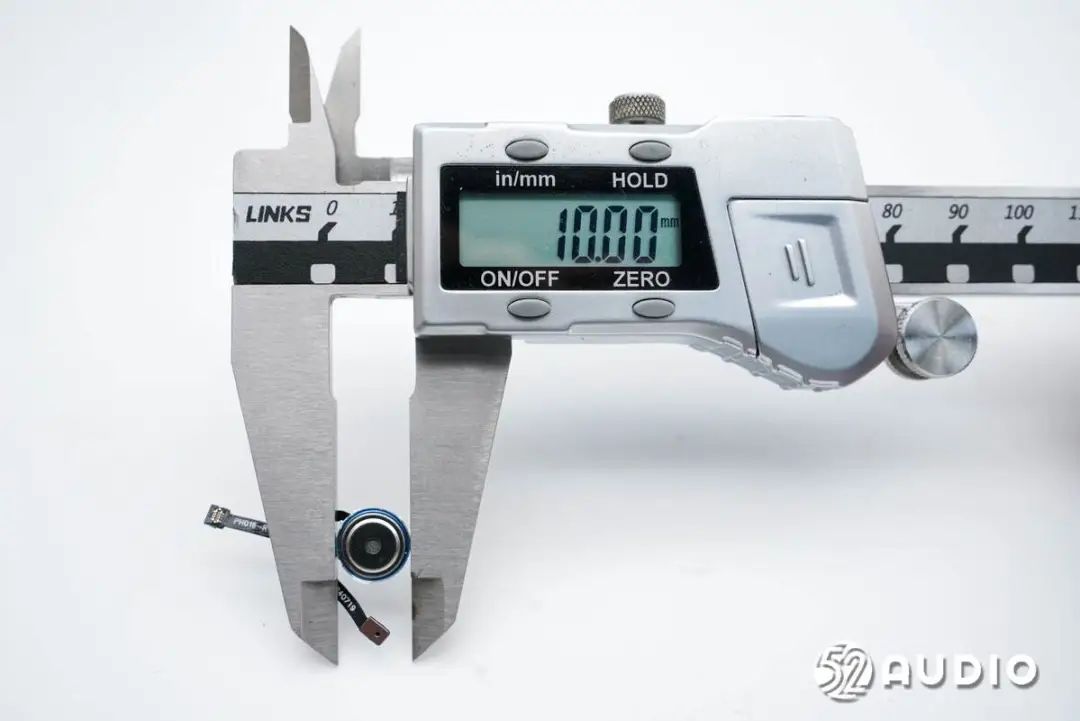

经我爱音频网实测，扬声器直径约为10mm。

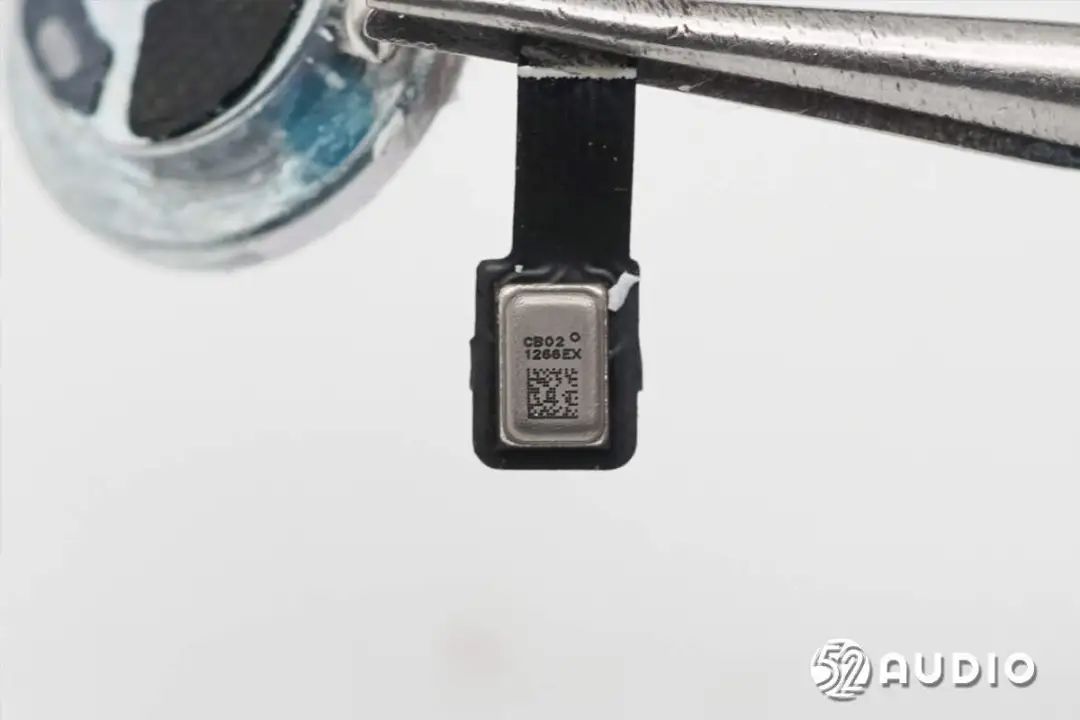

镭雕CB02的MEMS麦克风，为后馈降噪麦克风，通过从耳道内部拾音，进一步提升降噪效果。

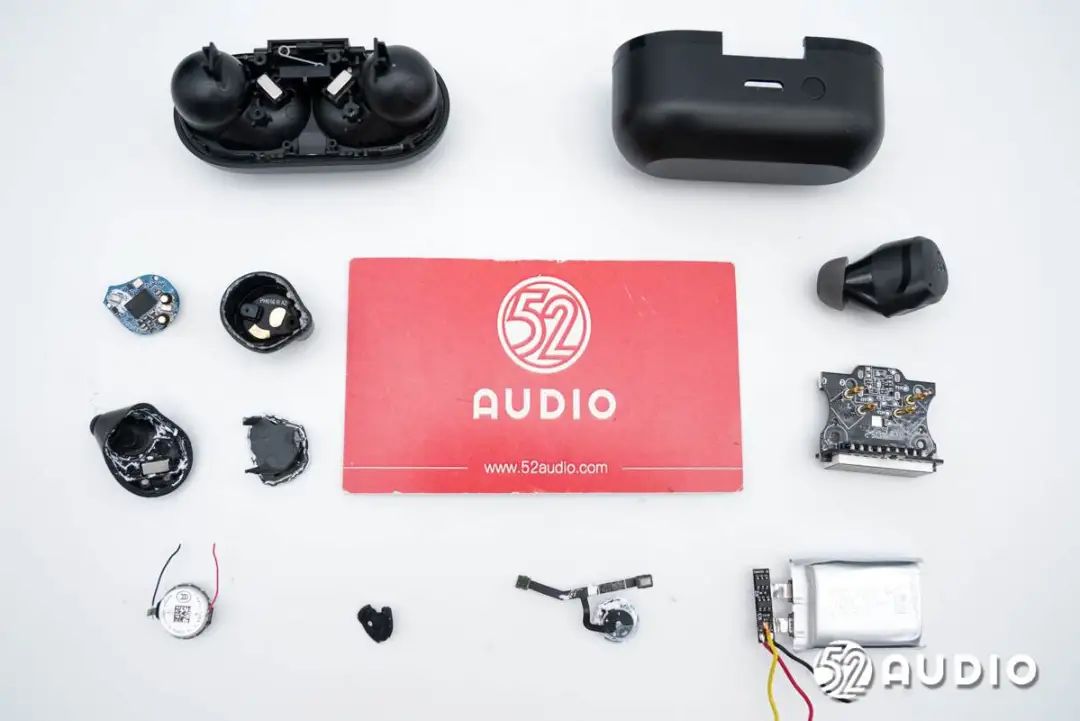

TOZO NC9真无线降噪耳机拆解全家福。
三、我爱音频网总结
TOZO NC9真无线降噪耳机在外观方面，延续了独特的系列设计风格。圆角方形充电盒，体积小巧轻盈，便于携带；搭载有LED数字显示屏，为用户更直观的反馈剩余电量信息。耳机采用了豆状的入耳式设计，外观极具层次感和品牌辨识度；配备有6种尺寸的硅胶耳塞，为用户提供个性化的舒适佩戴体验。
内部主要配置方面，充电盒搭载了小锂新能源500mAh锂电池，主板上采用了SinhMicro昇生微电子SS88D8H Power MCU，集成OVP、Charger、Boost和MCU，针对充放电模式切换、功耗控制、智能监测等TWS产品的核心需求进行了优化，有效提升充电效率与使用体验；同时几乎所有I/O均支持大电流驱动能力，为充电盒数字电量提供清晰显示。
耳机内部搭载了10mm动圈喇叭，单耳内置三颗MEMS麦克风，用于语音通话、降噪等功能拾音；内置PATL小锂新能源55mAh软包扣式电池，采用iCM创芯微CM1126B-GAC电池保护IC负责充放电保护。
