拆解报告:beats 60W USB-C快充编织数据线

2025-05-08 充电头网 阅读:
近期充电头网拿到了beats推出的一款USB-C to USB-C快充编织数据线,拥有与苹果60W快充线相同的性能以及售价,但beats这款长度达1.5米,并且有闪电黑、奔涌灰、飚速蓝以及劲速红四种配色可选。下面我们一起来看看其具体设计做工。


前言QgJednc

beats是Apple苹果旗下的耳机品牌,主打时尚潮流的设计风格,并且在苹果技术以及供应链各方面的加持下,beats的产品品质也是越来越能打。因此,若你不是很喜欢苹果相对单调的设计风格,那beats会是个很不错的可替代选择。QgJednc

近期充电头网拿到了beats推出的一款USB-C to USB-C快充编织数据线,拥有与苹果60W快充线相同的性能以及售价,但beats这款长度达1.5米,并且有闪电黑、奔涌灰、飚速蓝以及劲速红四种配色可选。下面我们一起来看看其具体设计做工。QgJednc

beats 60W编织数据线开箱QgJednc

QgJednc

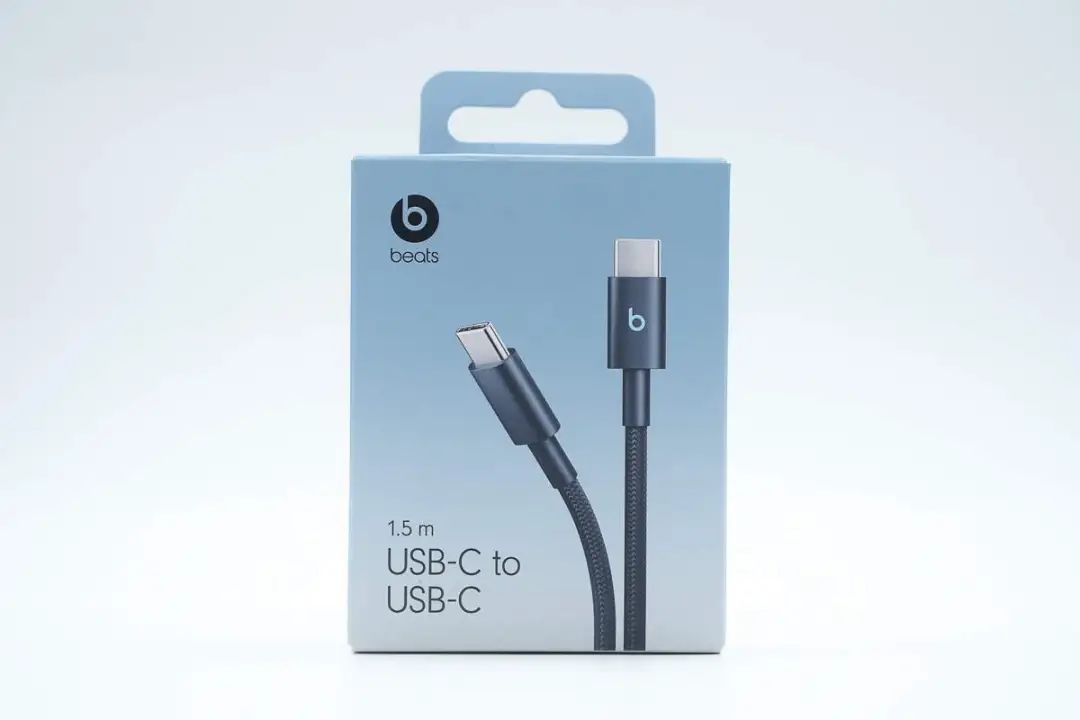

包装盒正面印有beats品牌、数据线外观以及名称。QgJednc

QgJednc

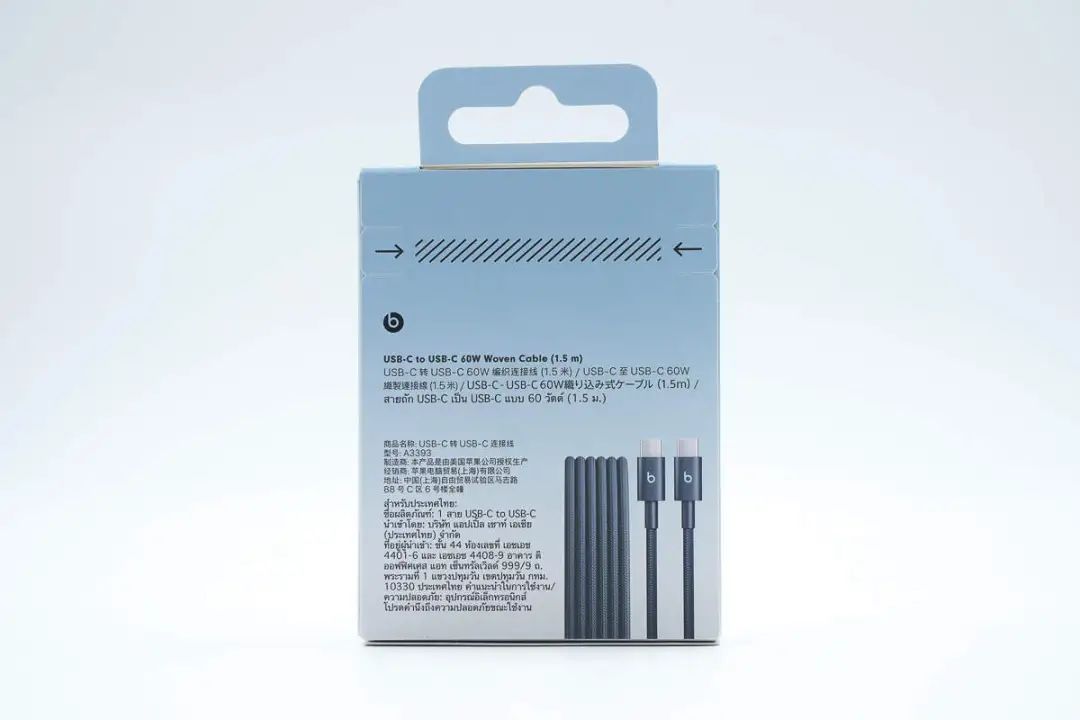

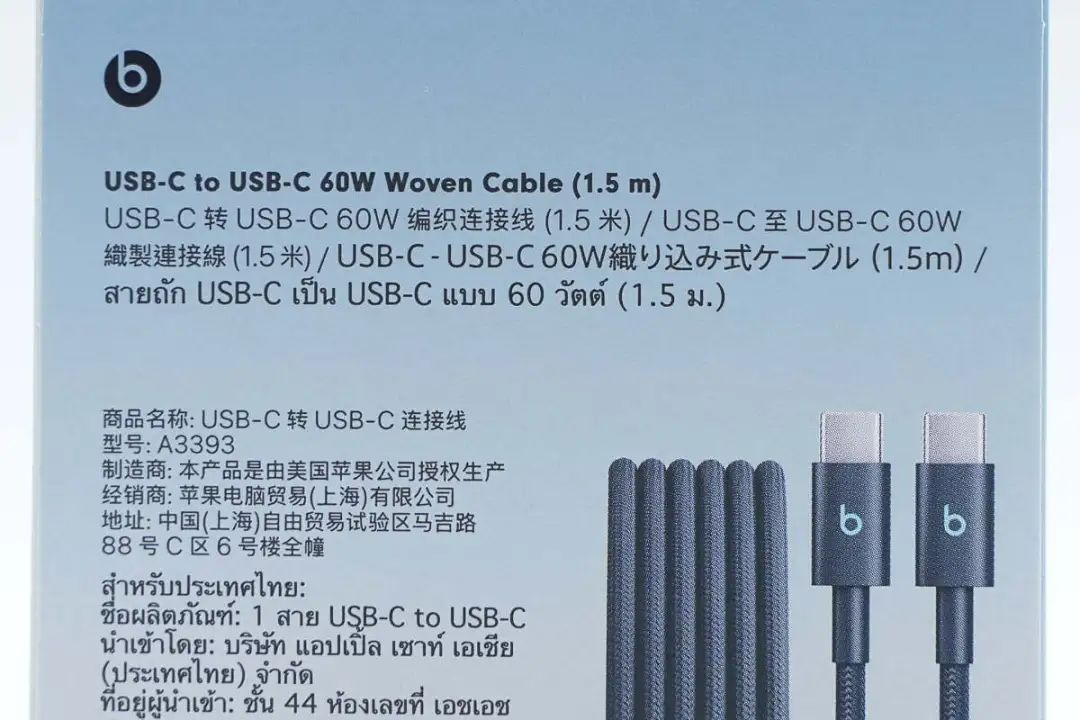

背面印有数据线多语言产品名称、型号以及商家信息等。QgJednc

QgJednc

数据线产品名称为USB-C 转USB-C 60W编织连接线(1.5米),型号为A3393。QgJednc

QgJednc

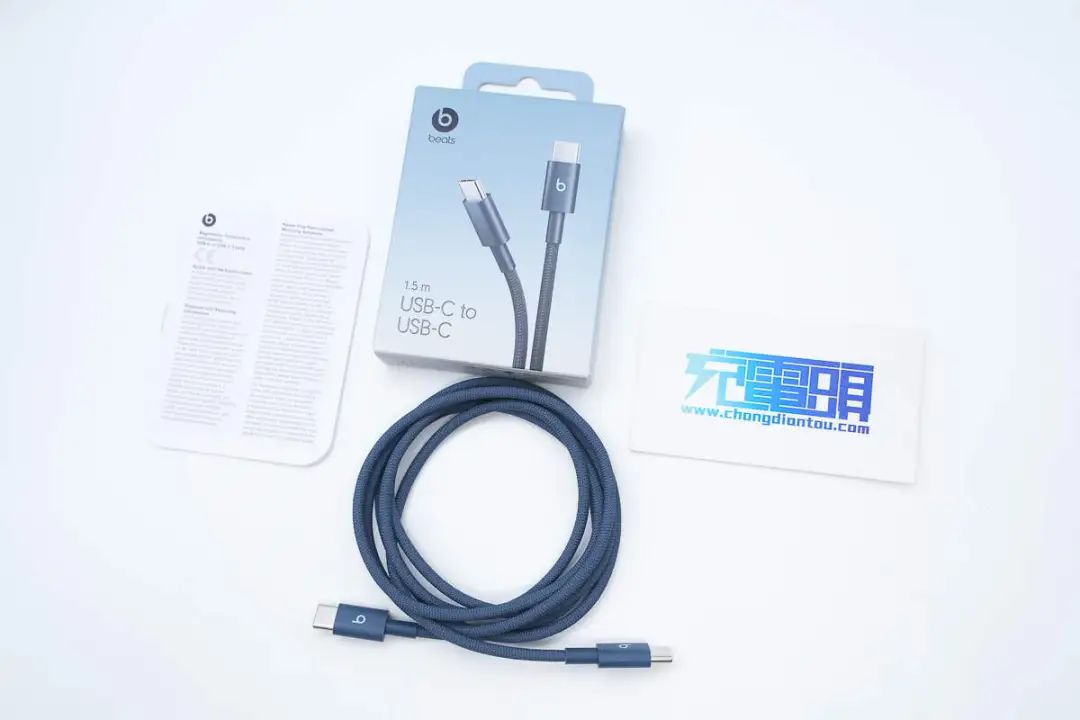

包装内含数据线以及说明书。QgJednc

QgJednc

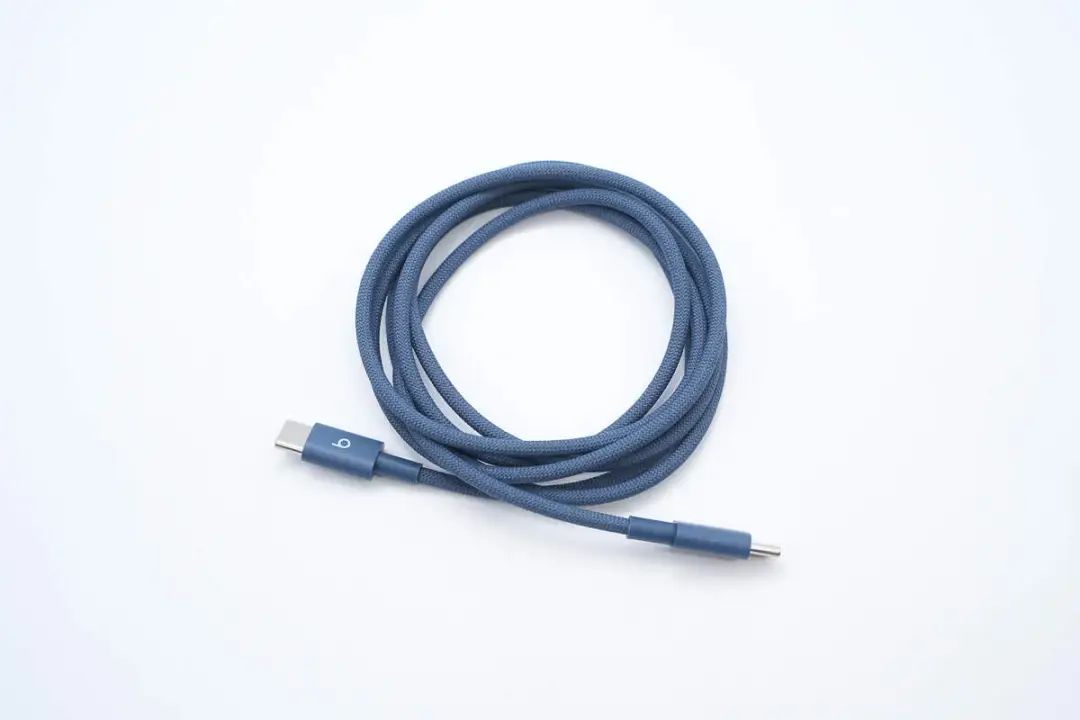

beats这款60W USB-C快充数据线为编织线类型,与普通线相比,质感更加高级,同时也更加耐磨耐用。QgJednc

QgJednc

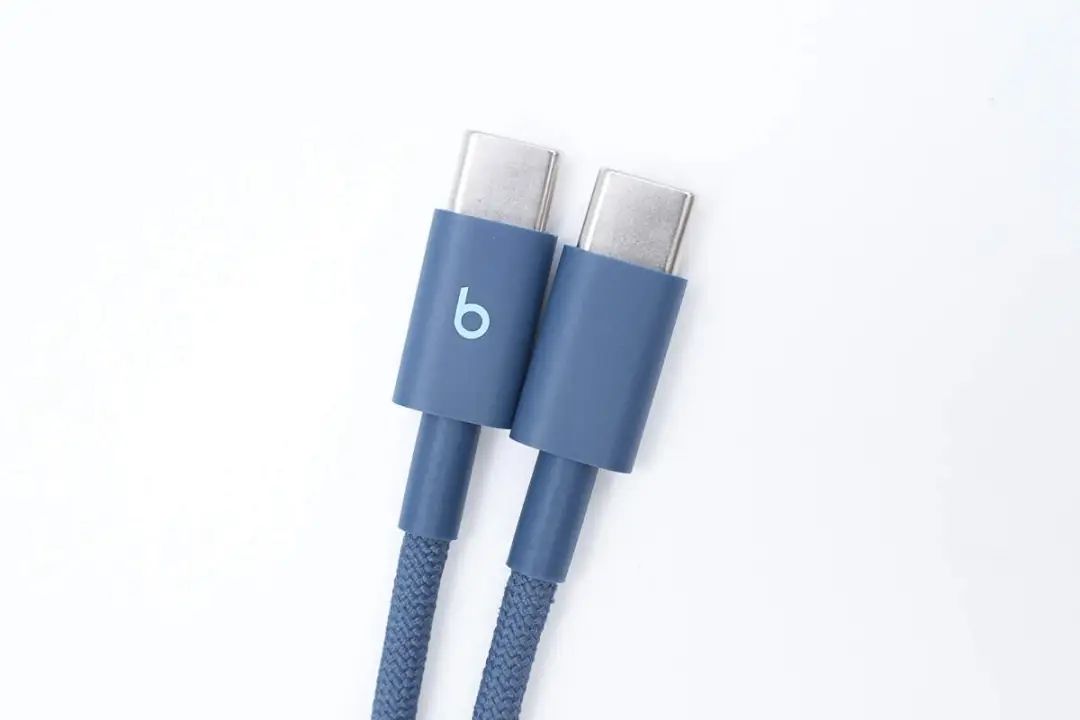

数据线端子外壳上印有beats品牌logo。QgJednc

QgJednc

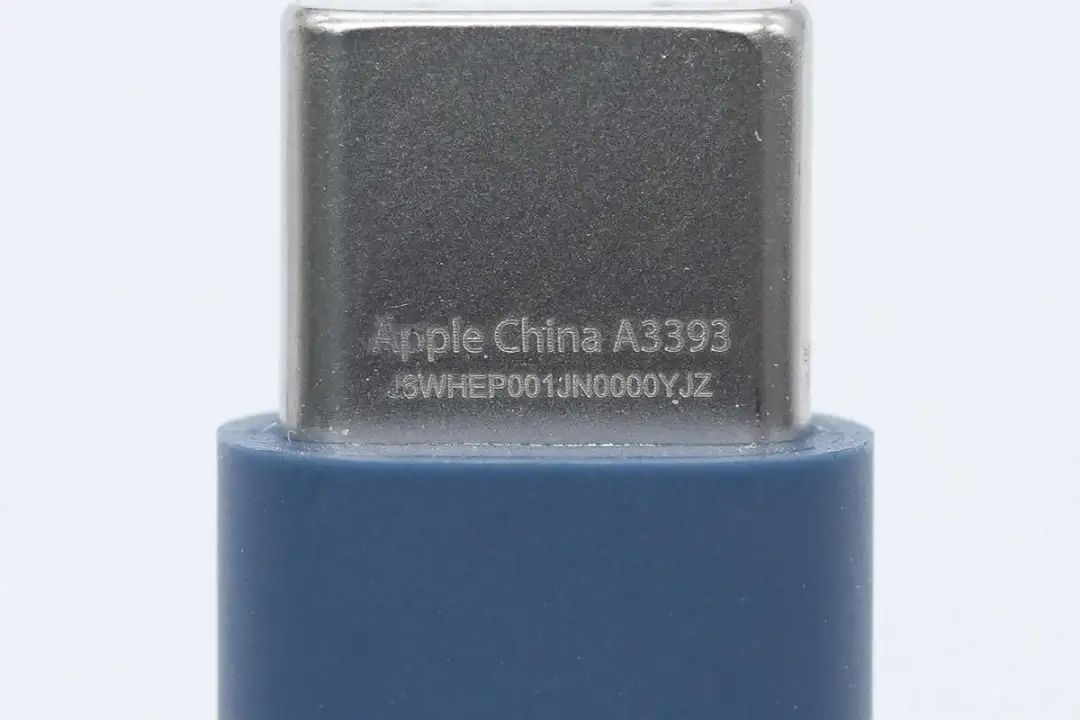

USB-C公头金属壳上有Apple、China以及线缆型号A3393等信息。QgJednc

QgJednc

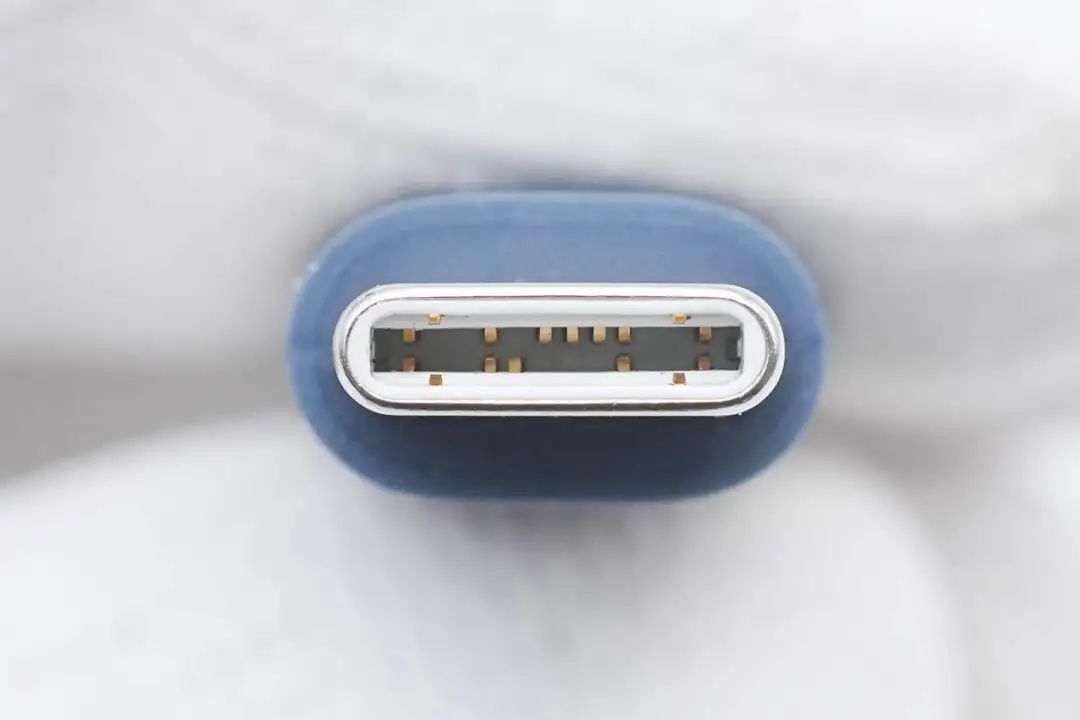

USB-C公头内部特写,非满PIN设计。QgJednc

QgJednc

端子末端设有抗弯折网尾,这是与苹果编织线的一大不同点。QgJednc

QgJednc

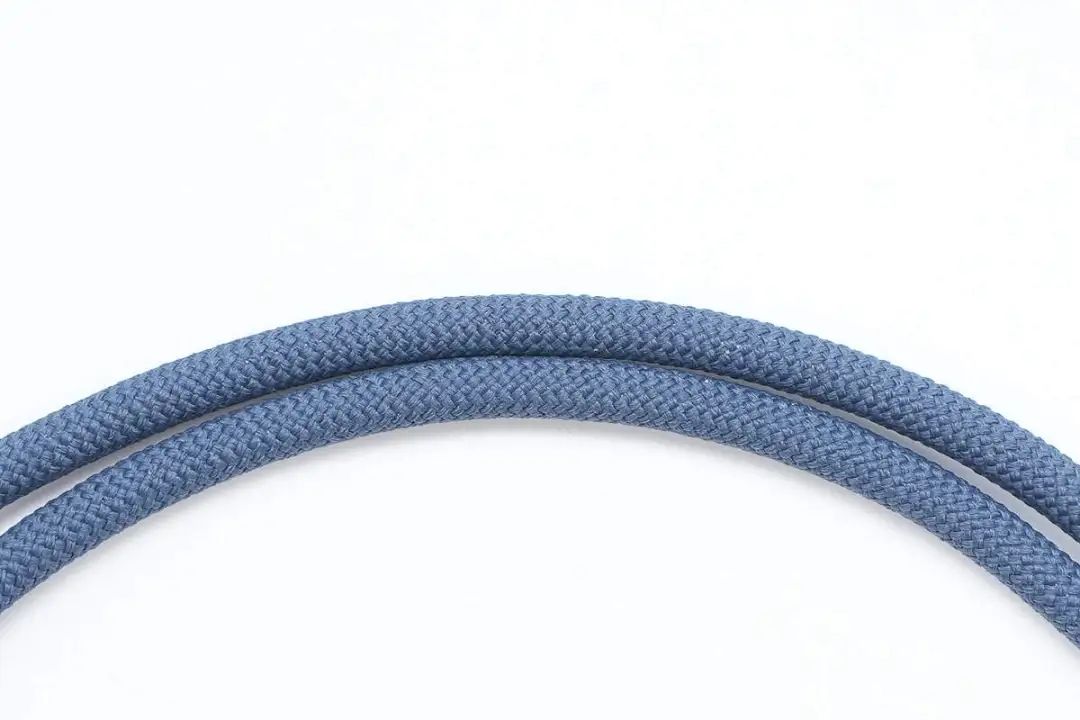

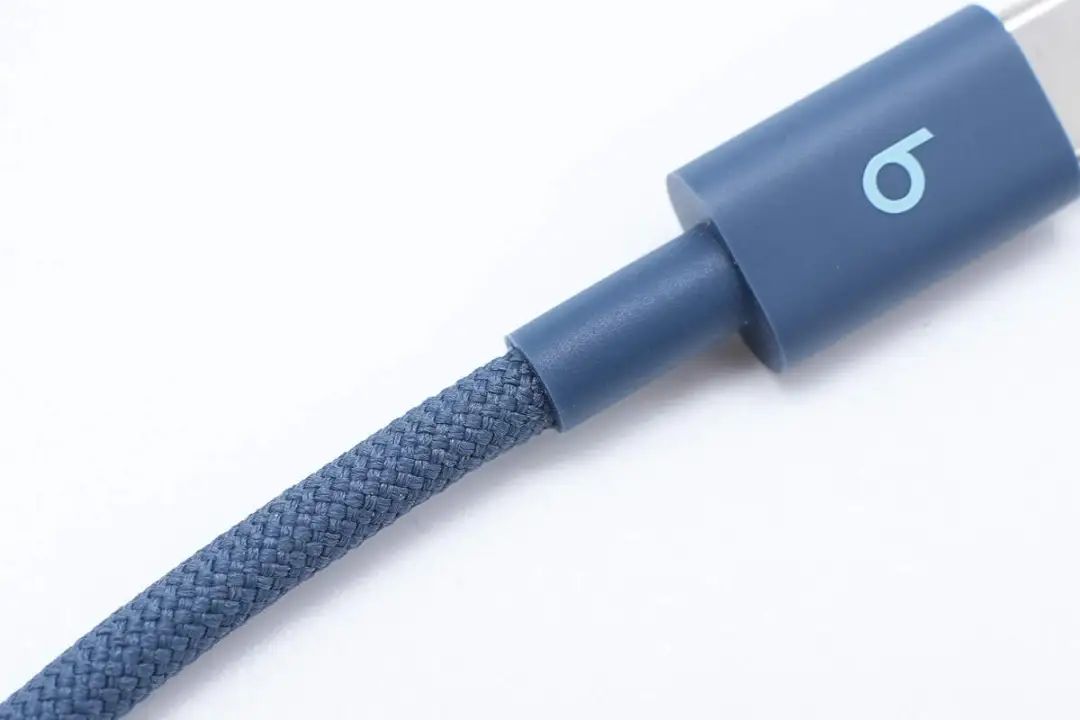

线身外被编织紧密,整体光滑无毛刺,做工水准好。QgJednc

QgJednc

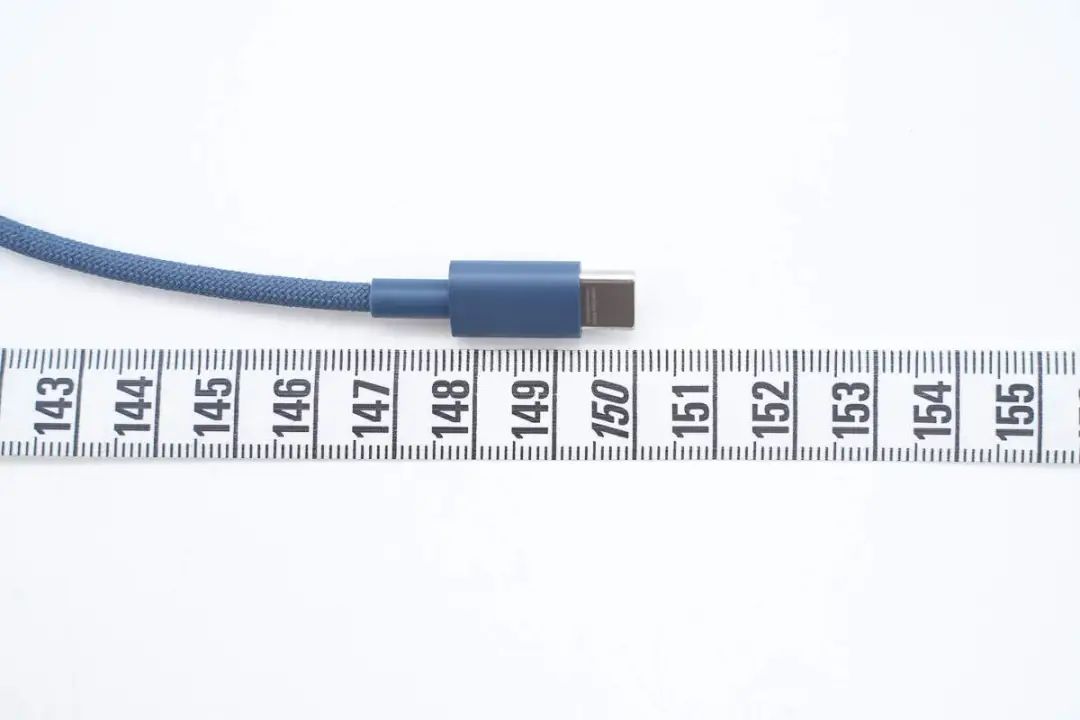

测得苹果新款USB-C充电线实际长度约150cm。QgJednc

QgJednc

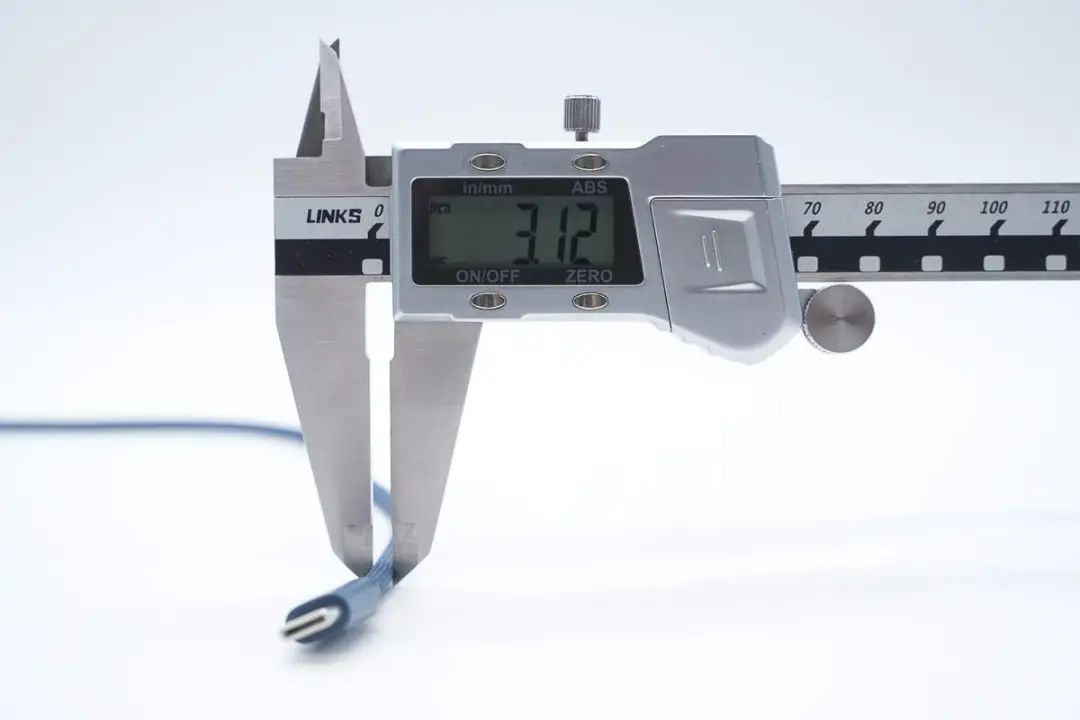

线身直径为3.12mm。QgJednc

QgJednc

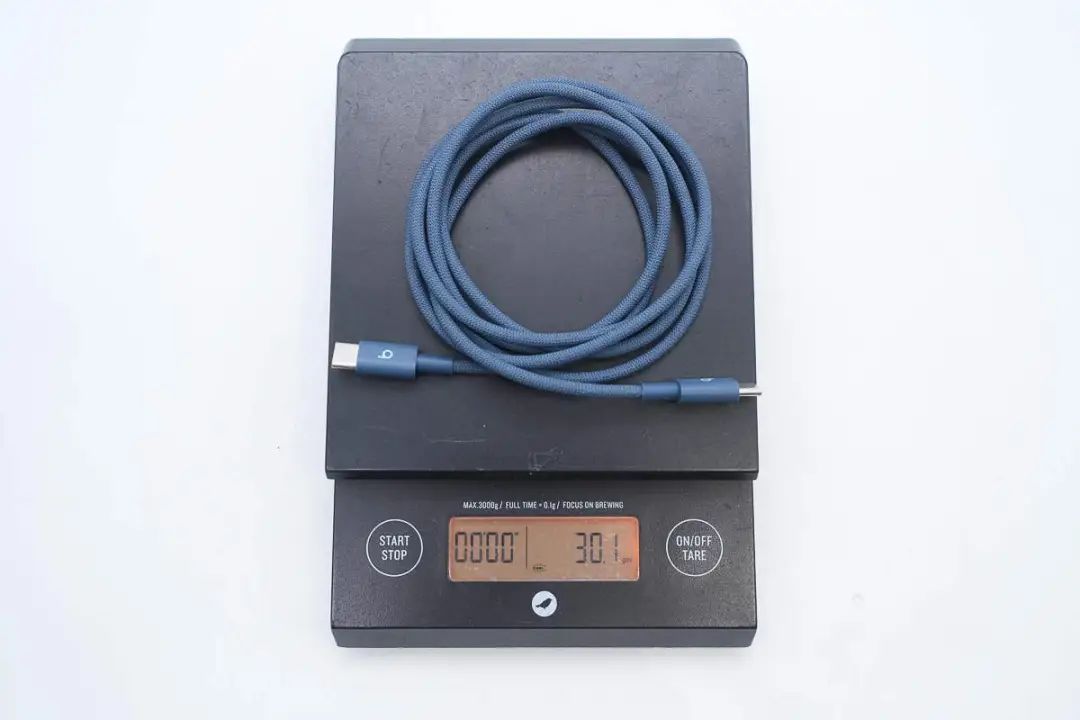

另外测得线缆重量约为30g。QgJednc

QgJednc

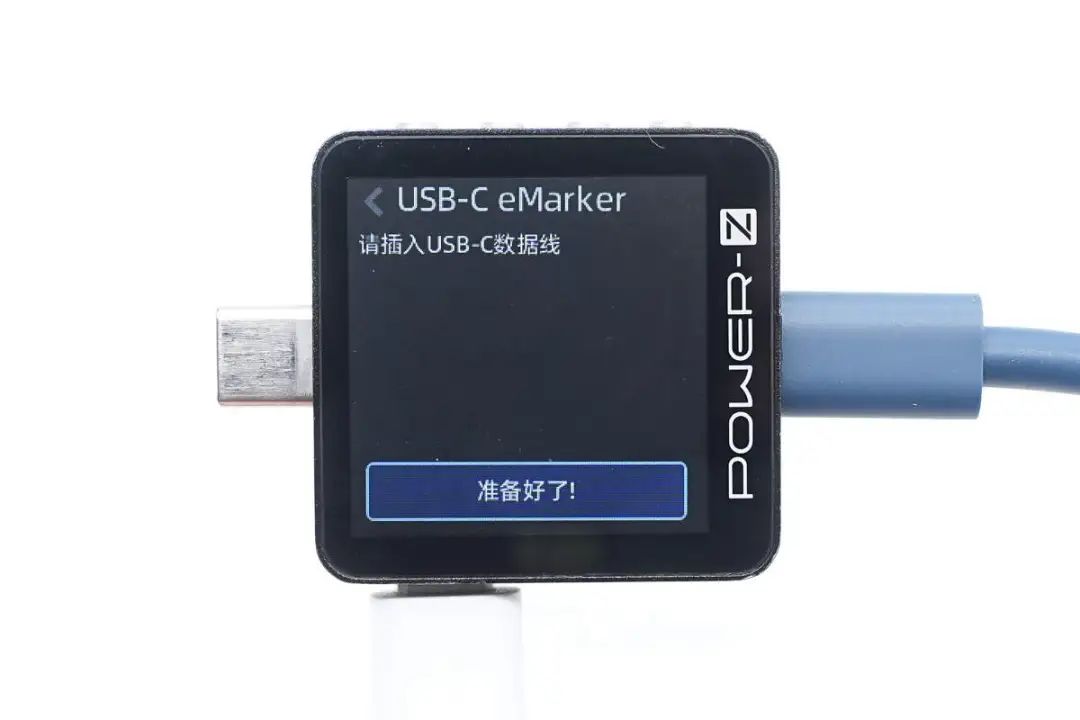

使用ChargerLAB POWER-Z KM003C测得线缆没有 E-Marker 芯片。QgJednc

QgJednc

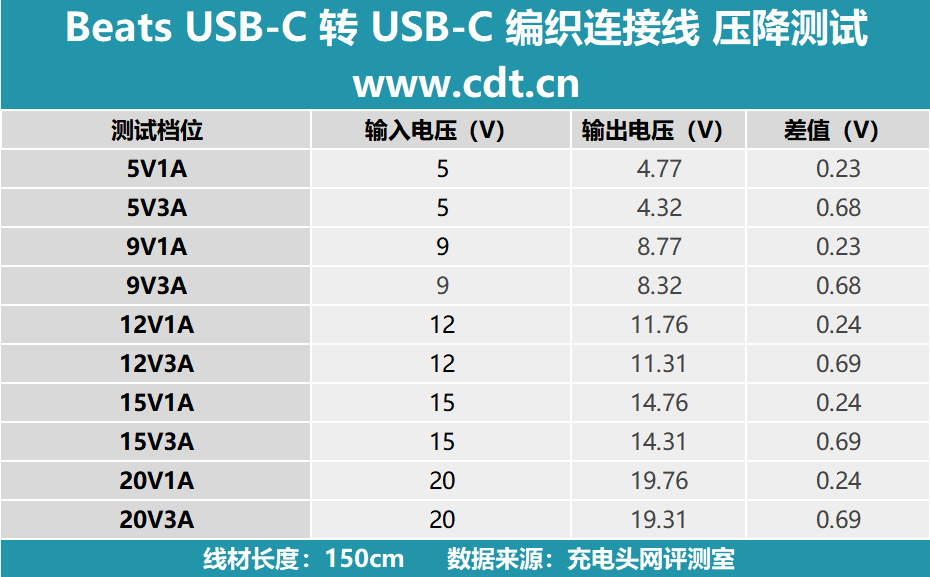

对数据线进行压降测试,10个档位下的压降测试数据结果如上表。QgJednc

QgJednc

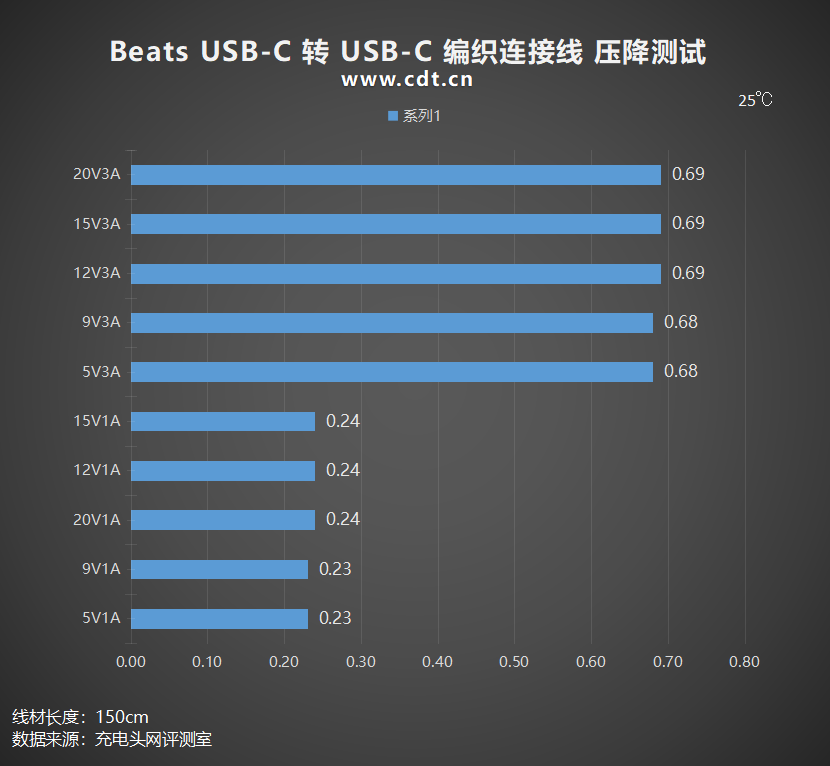

绘制出柱状图,可以清楚看出,压降差值最大的档位为12/1520V3A的0.69V,差值最低的档位为5/9V1A的0.23V。QgJednc

QgJednc

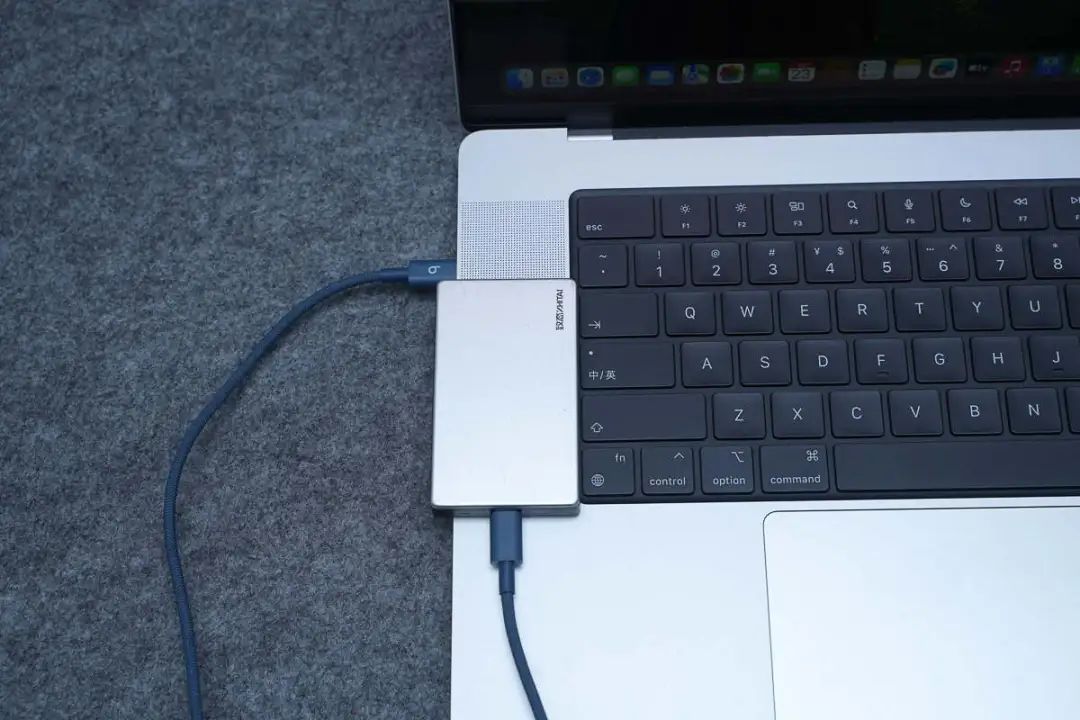

将线材的两端分别连接到致态灵先锋版移动固态硬盘以及苹果MacBook Pro 16 M4 Pro,硬盘盒内装载的是致态灵·先锋版2TB移动固态硬盘。QgJednc

QgJednc

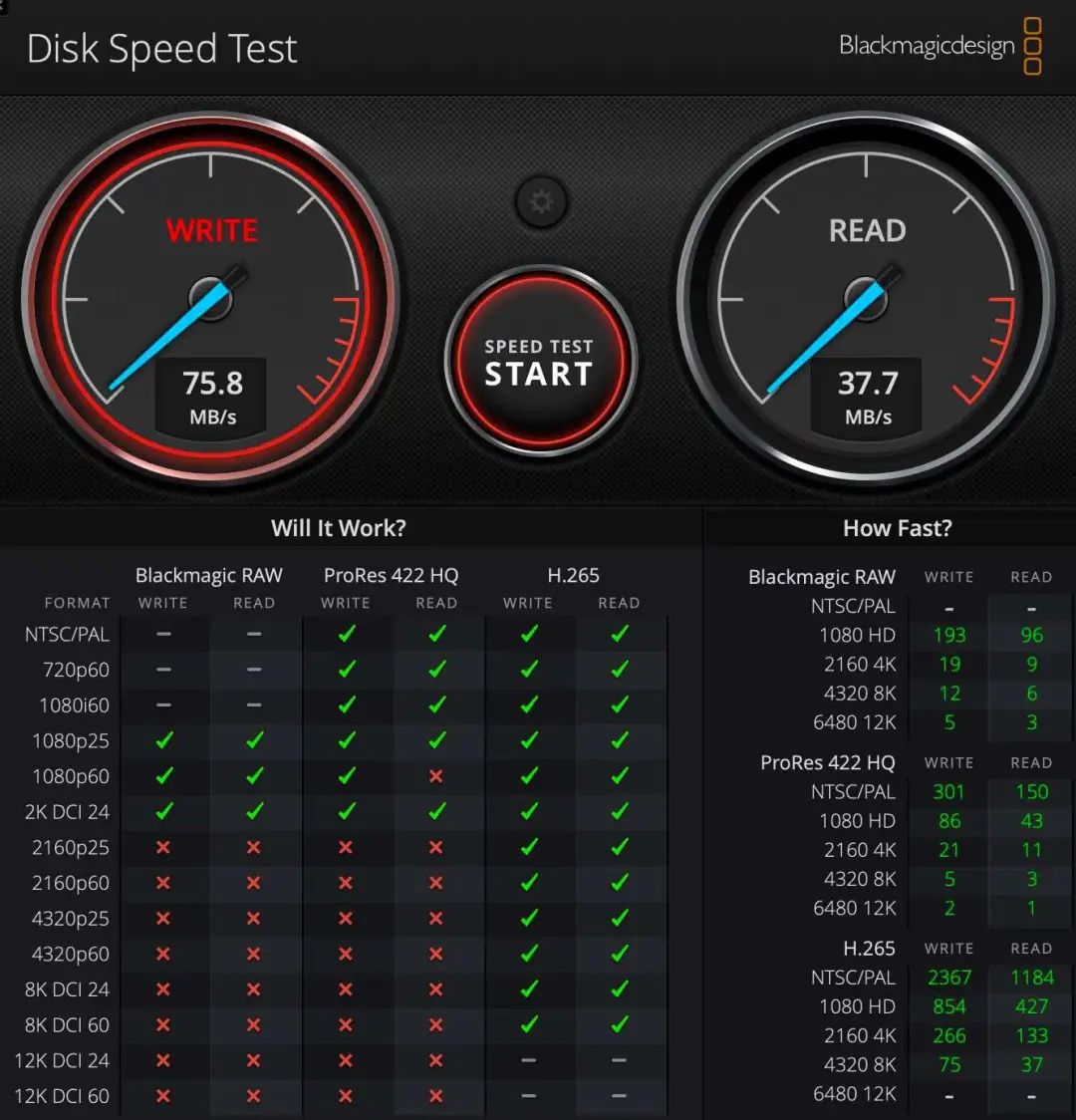

随后使用Disk Speed Test测试线材的数据传输能力,实测写入速度约为75.8MB/s,读取速度约为37.7MB/s。QgJednc

QgJednc

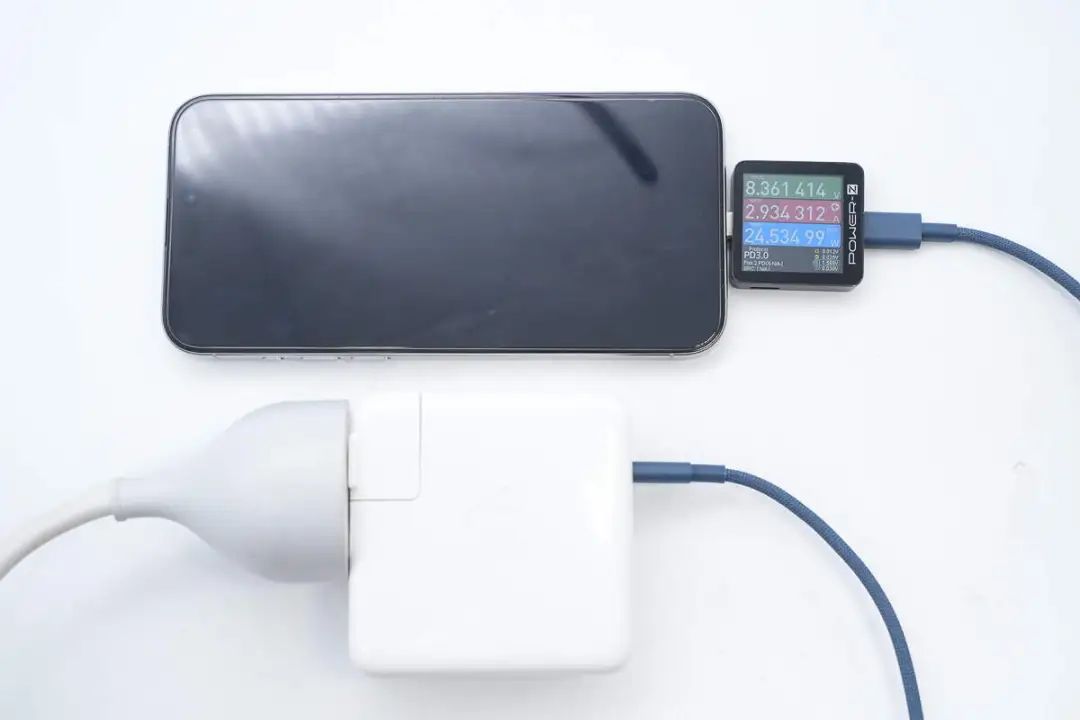

使用这款数据线给苹果iPhone 15 Pro Max手机充电,测得充电功率约为24.53W。QgJednc

QgJednc

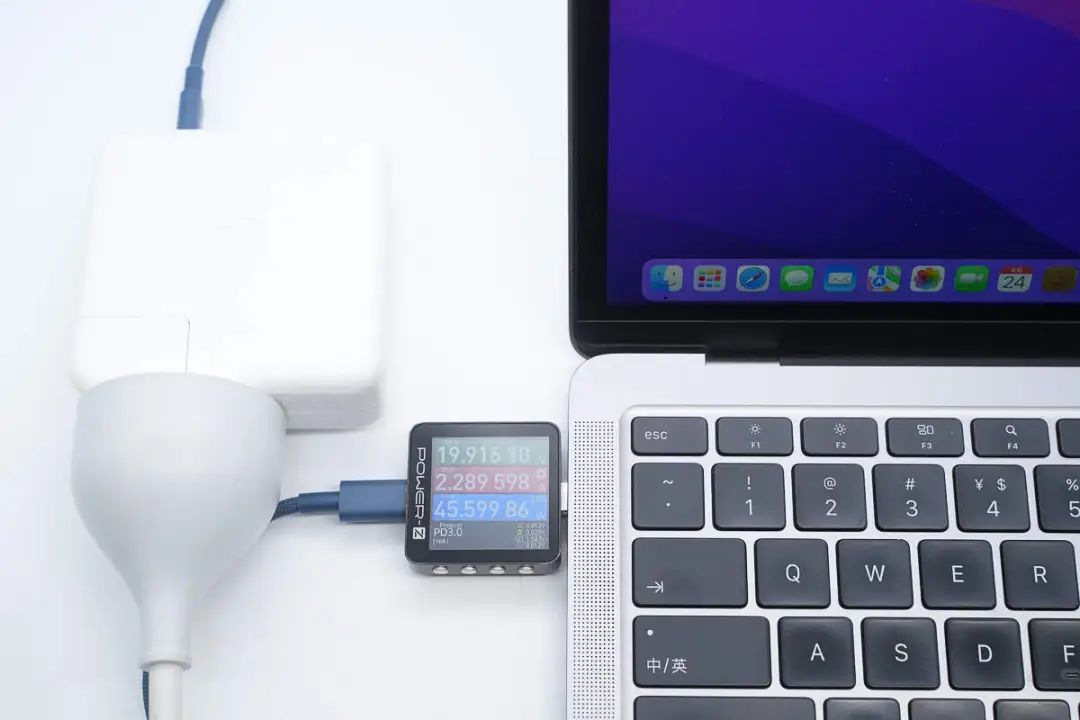

给苹果MacBook Air (M1,2020)充电,测得功率约为45.6W。QgJednc

beats 60W编织数据线拆解QgJednc

QgJednc

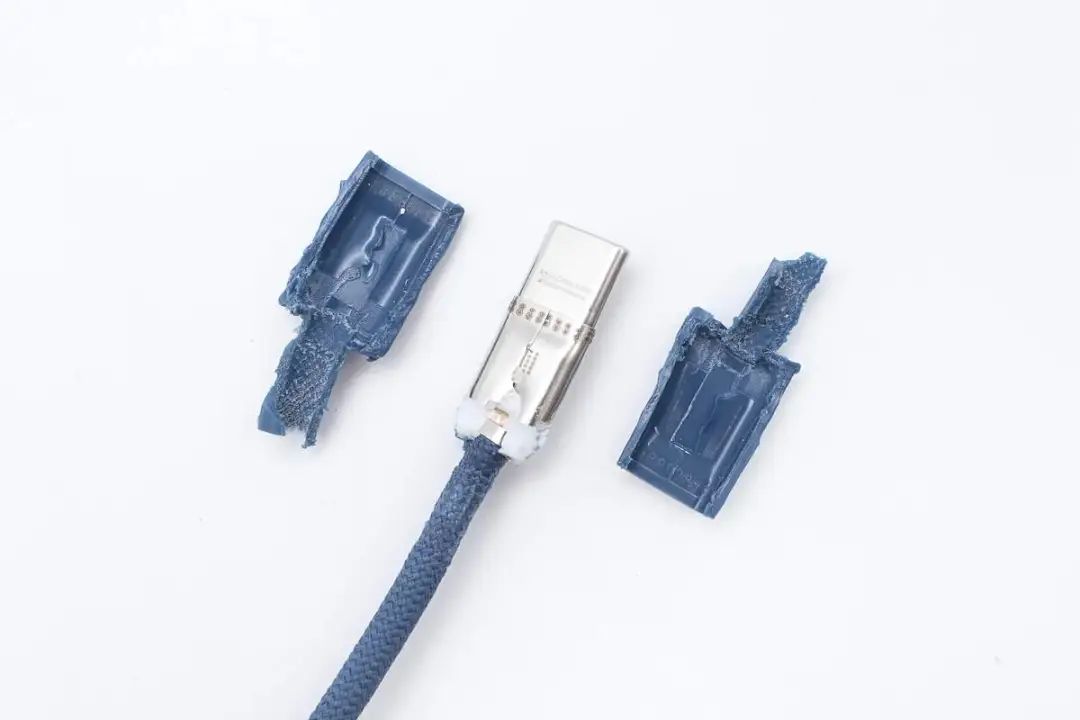

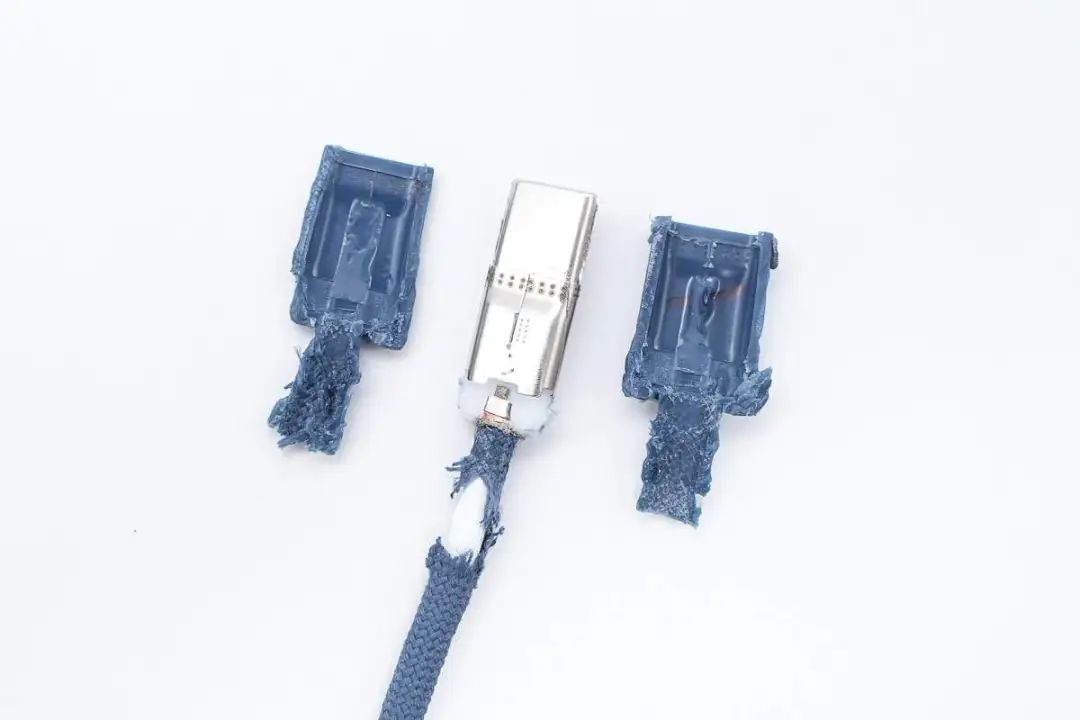

将数据线端子外壳拆开。QgJednc

QgJednc

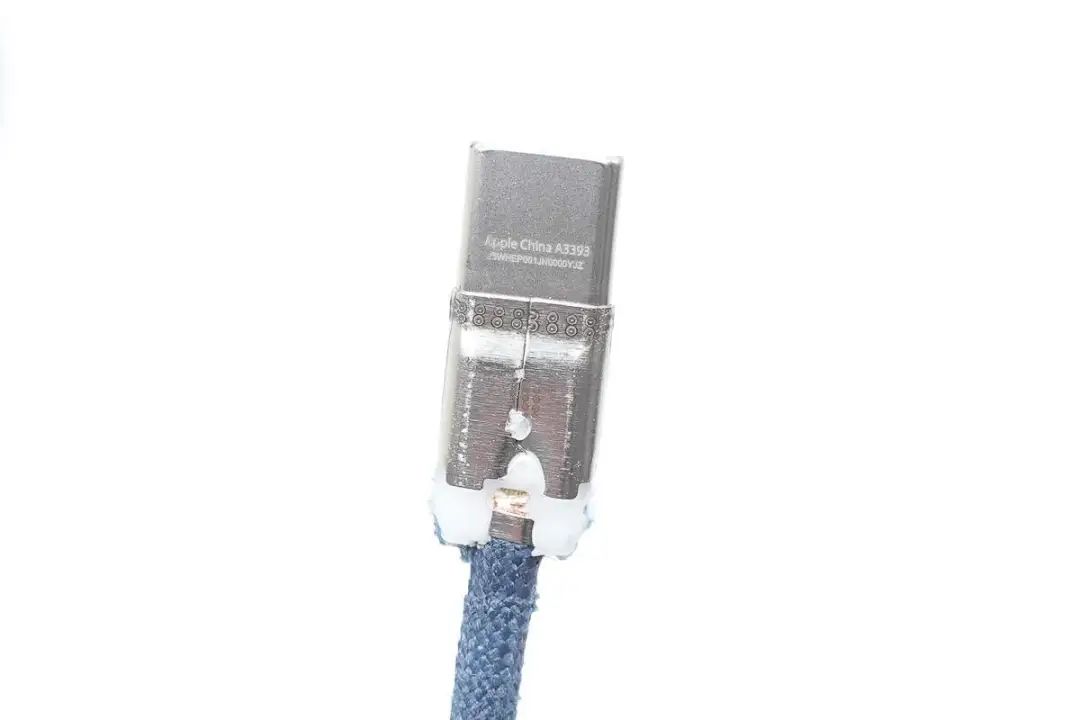

端子内部采用钢套点焊固定保护,尾部填充封胶。QgJednc

QgJednc

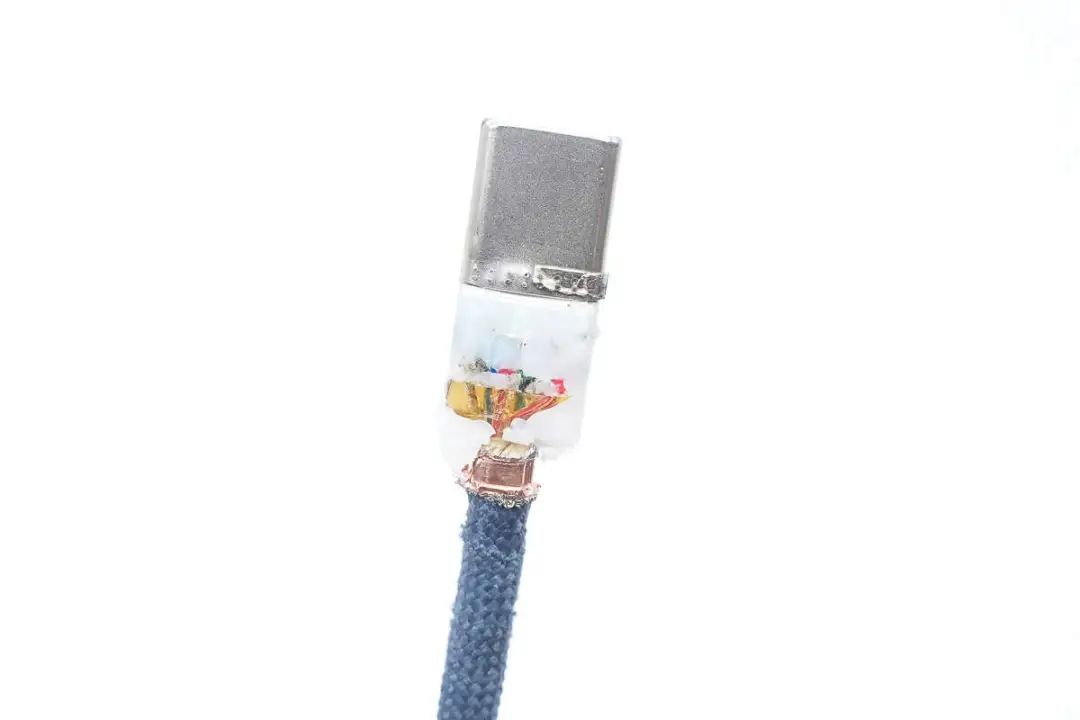

拆开钢套,内部填充硬封胶,线芯注塑成一个整体保护。QgJednc

QgJednc

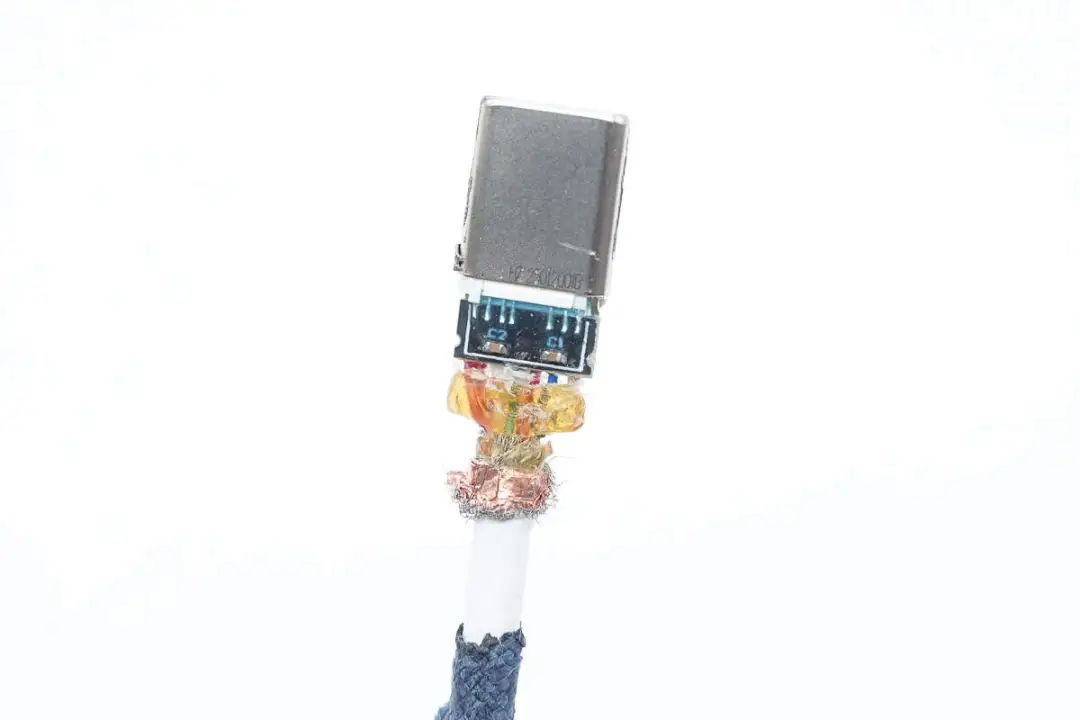

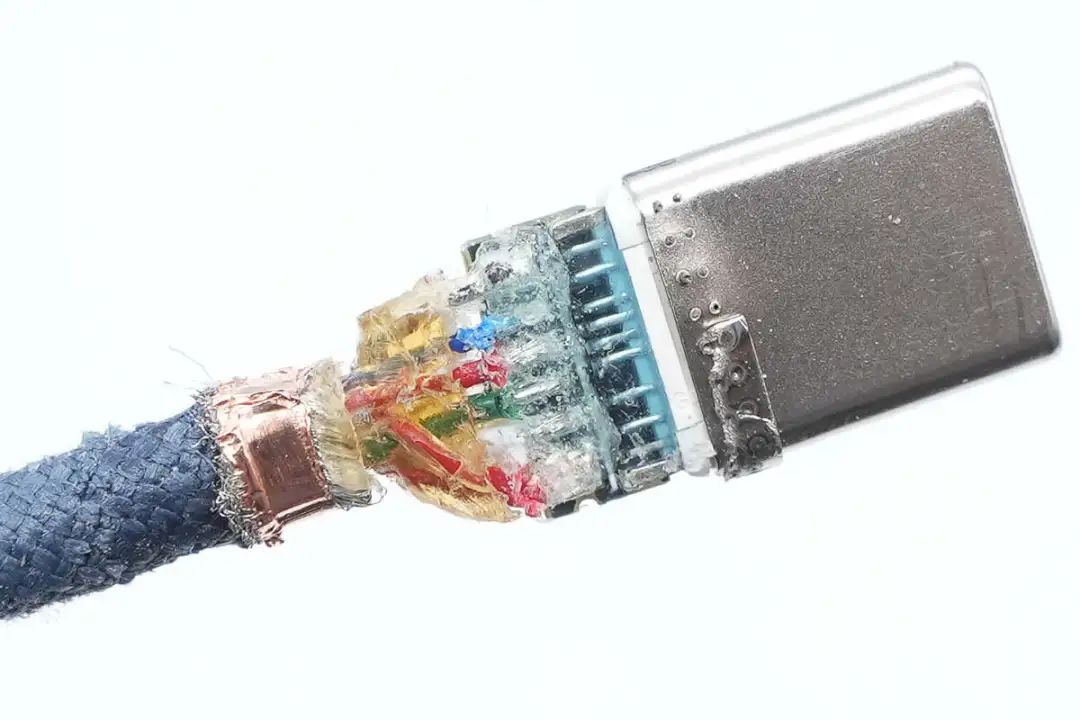

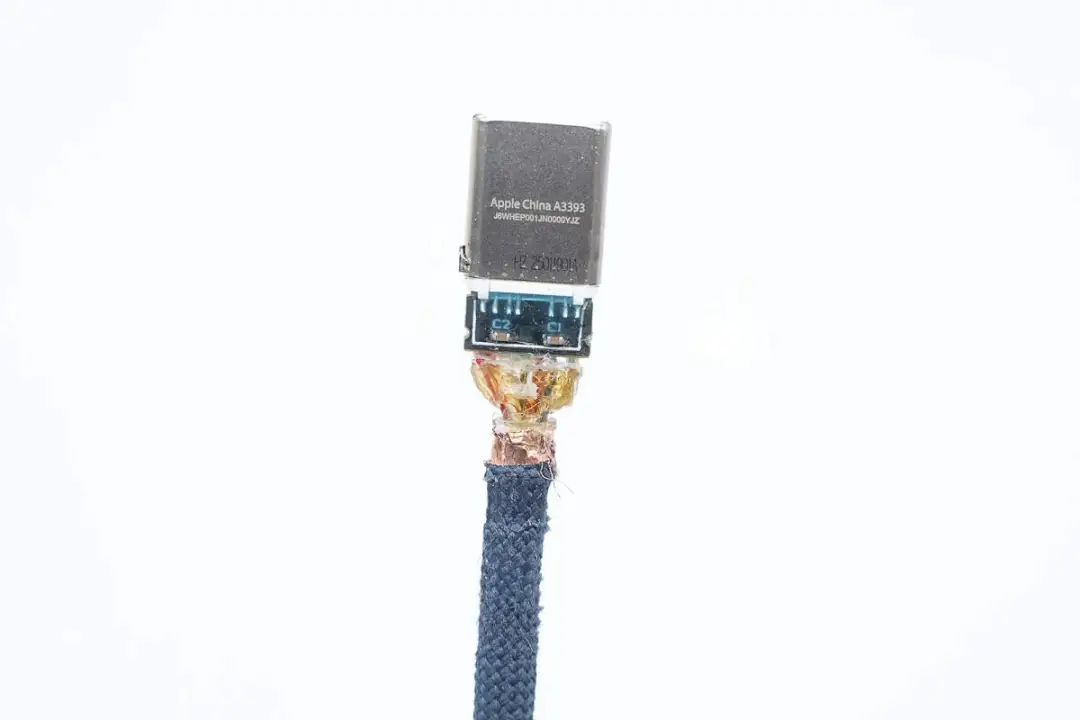

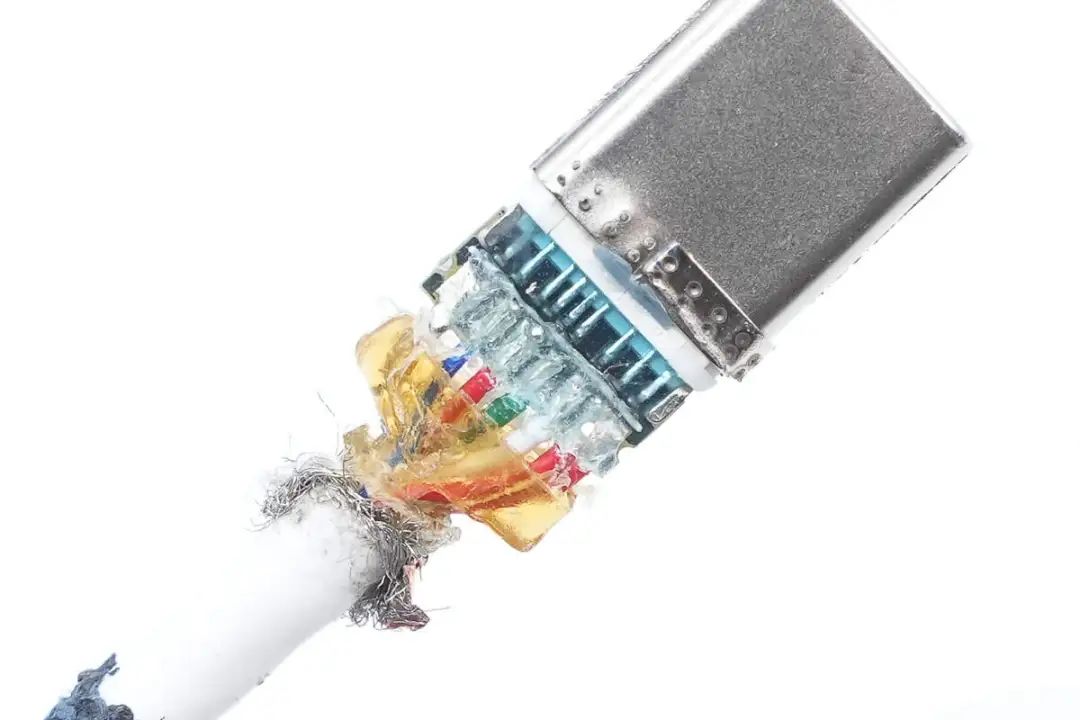

清理掉硬封胶,小板上打胶提升针脚焊接处强度。QgJednc

QgJednc

小板另一面设有两颗小电容。QgJednc

QgJednc

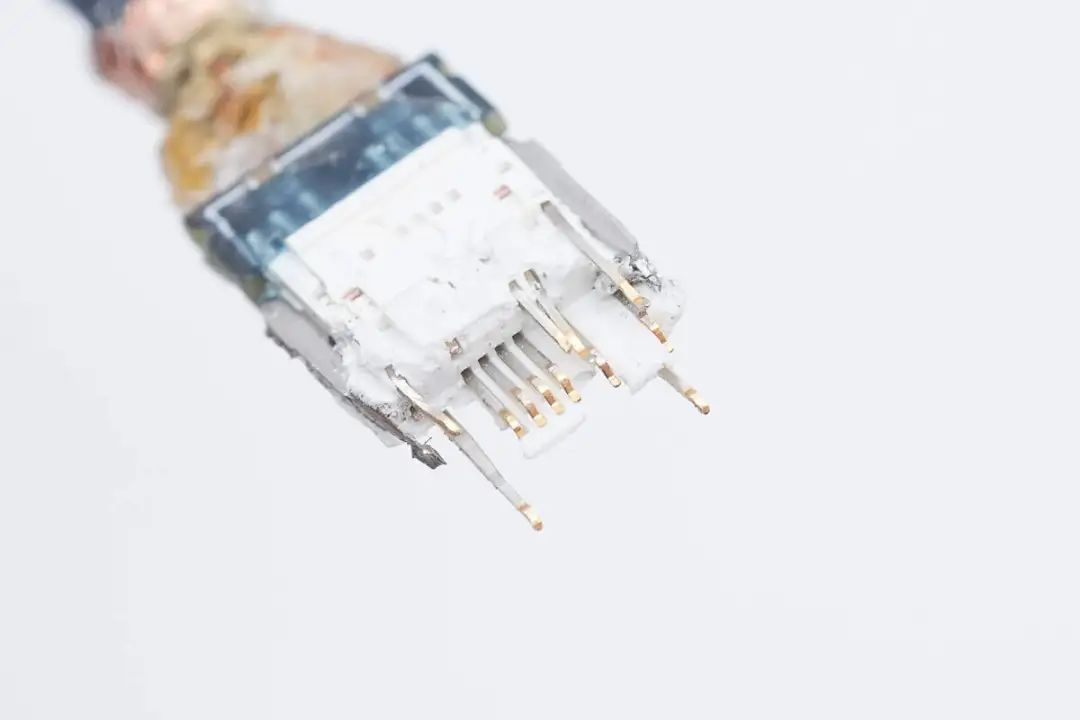

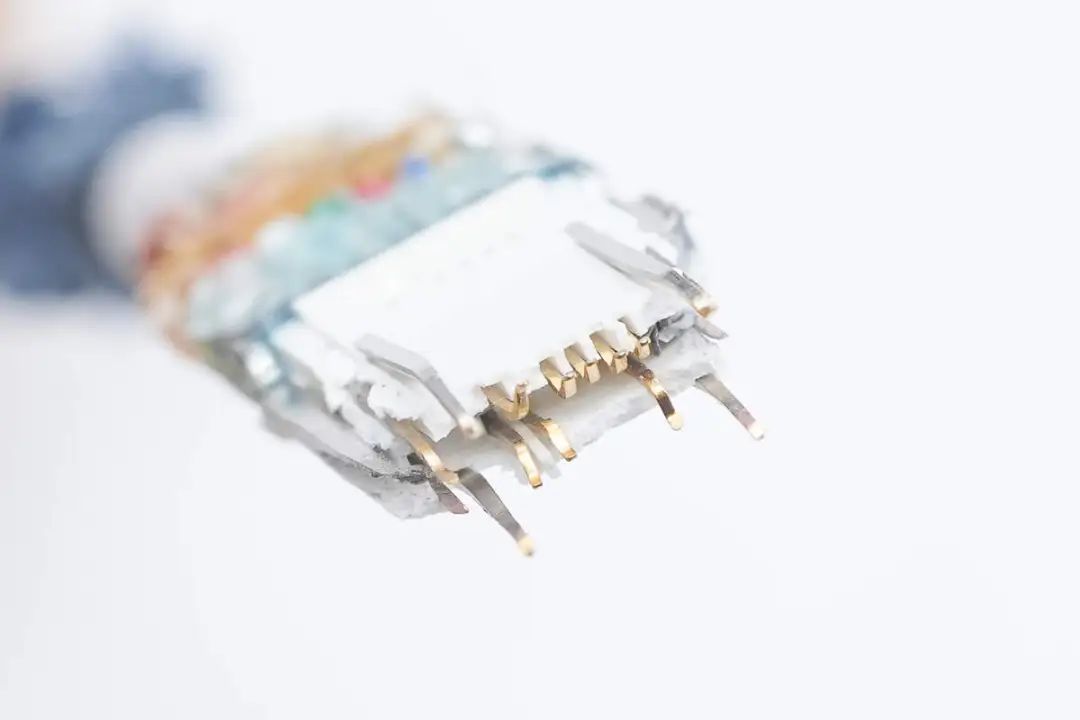

USB-C公头内部针脚特写,前端镀金处理。QgJednc

QgJednc

将另一端端子外壳拆开,内部是相同钢套点焊保护。QgJednc

QgJednc

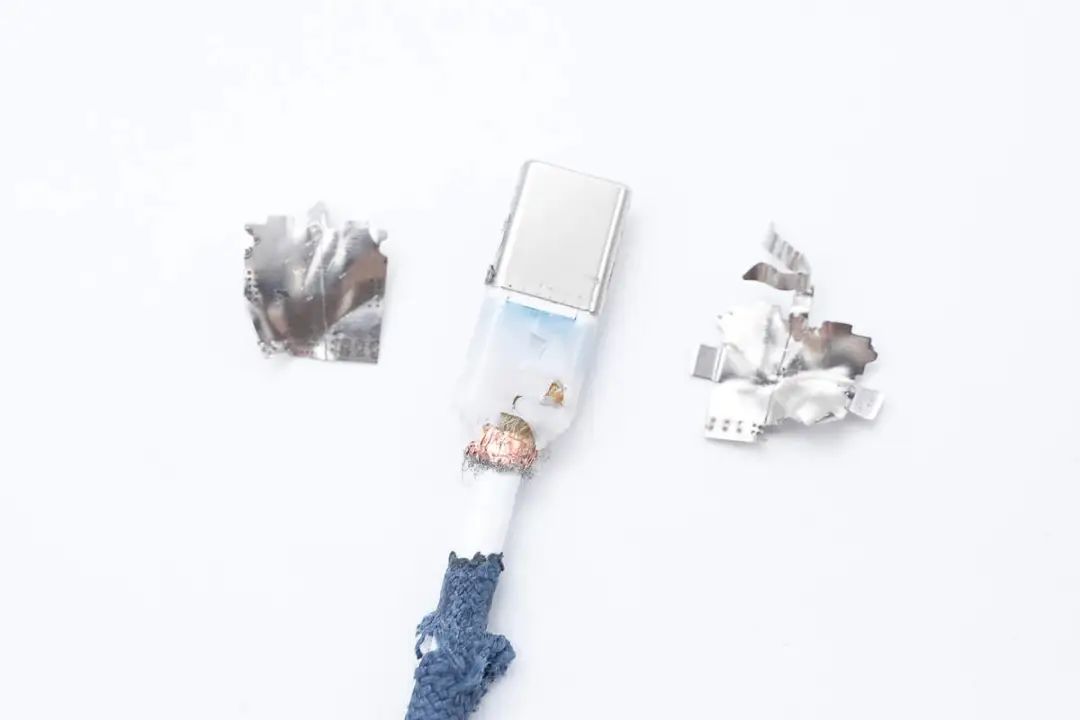

打开钢套,内部也是硬封胶填充保护。QgJednc

QgJednc

这一端小板正面也是焊接线芯,并且也都对线芯以及针脚做了加强保护处理。QgJednc

QgJednc

另一面设有两颗小电容。QgJednc

QgJednc

USB-C公头内部针脚特写,镀金处理。QgJednc

QgJednc

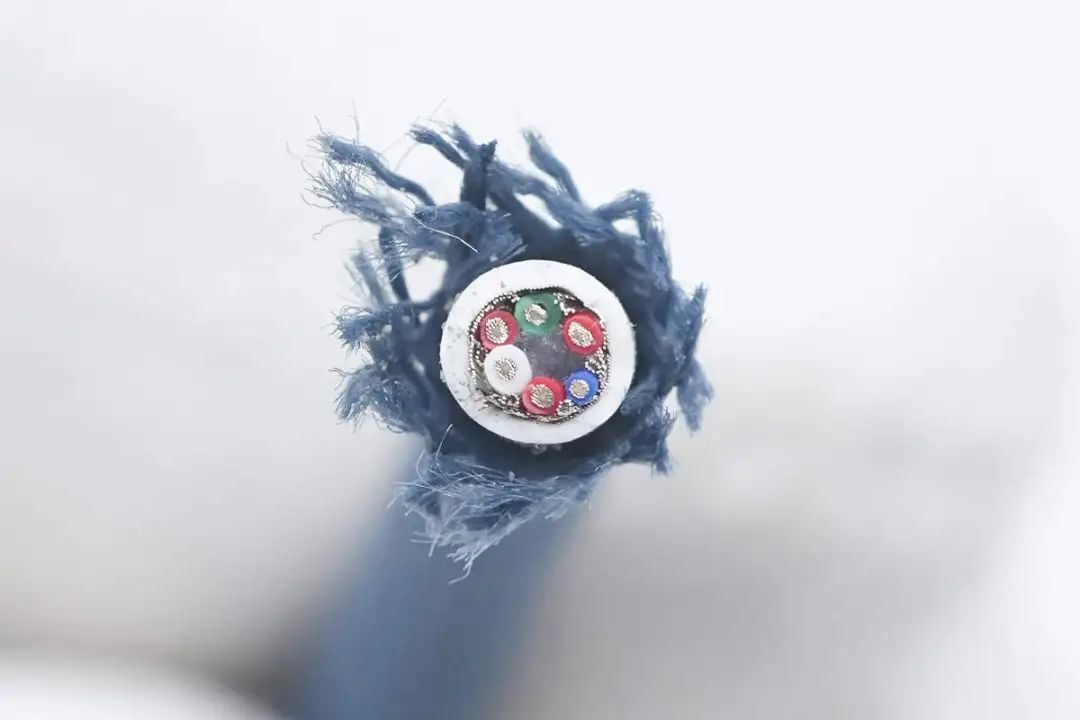

线身截断横截面一览,内部设有六根有色线芯。QgJednc

QgJednc

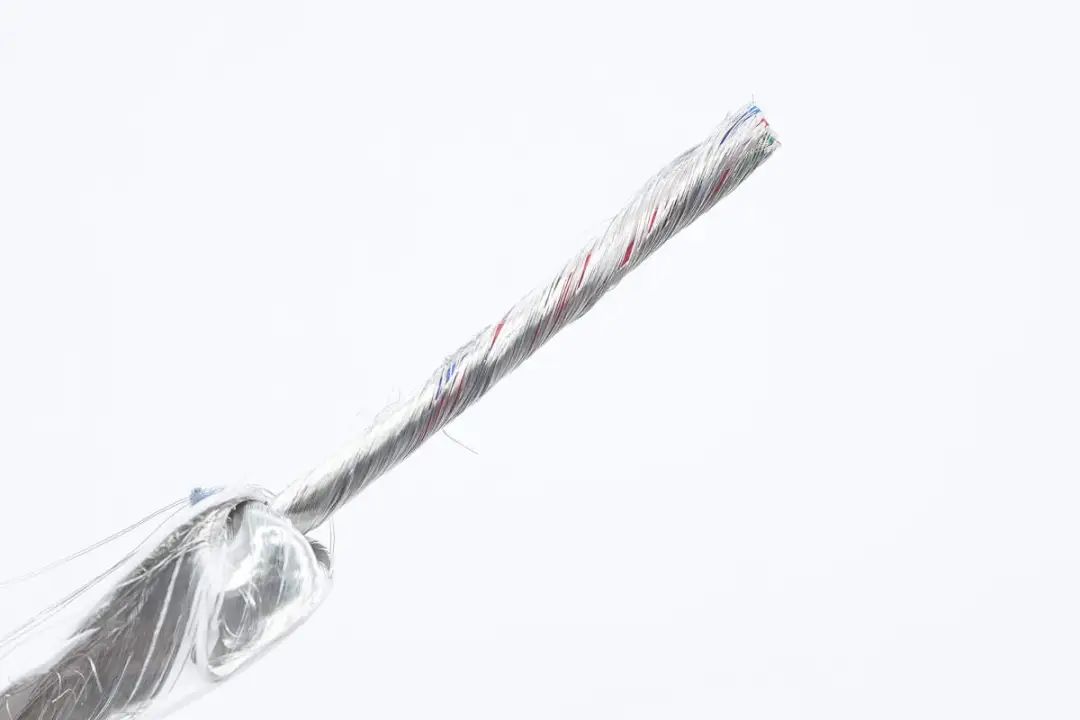

割开线身外皮,内部采用屏蔽网螺旋缠绕包裹线芯抗干扰。QgJednc

QgJednc

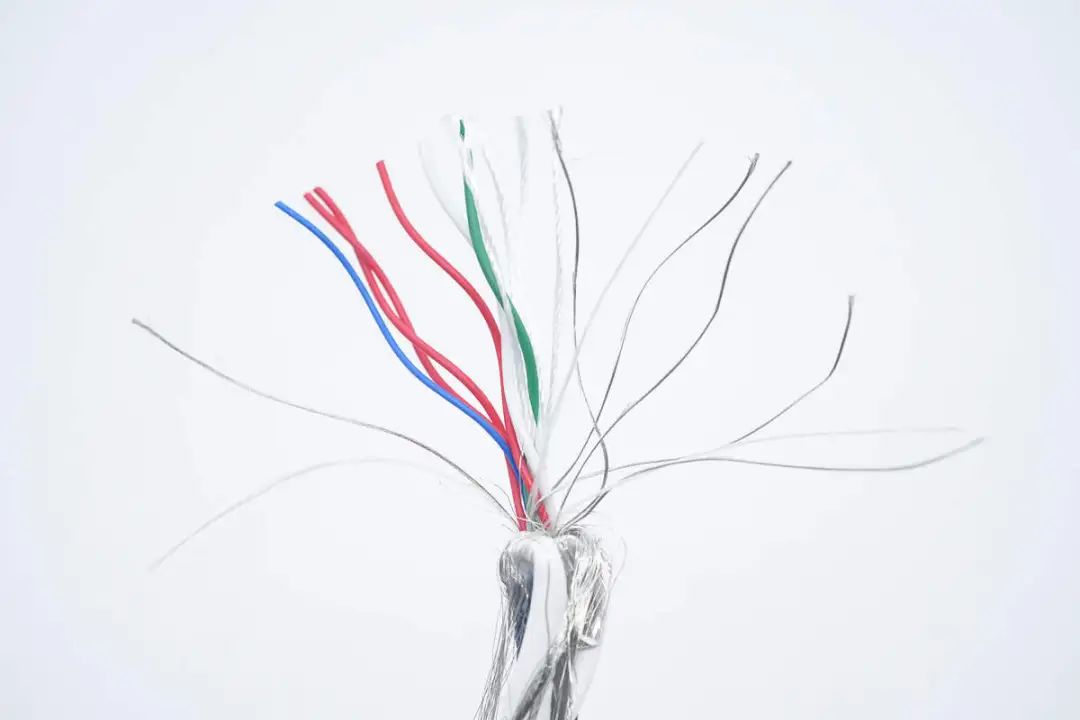

内部除6根有色线芯外,还设有6根裸线芯用于负极电力传输,此外还加入抗拉线提升线缆的抗拉性能。QgJednc

QgJednc

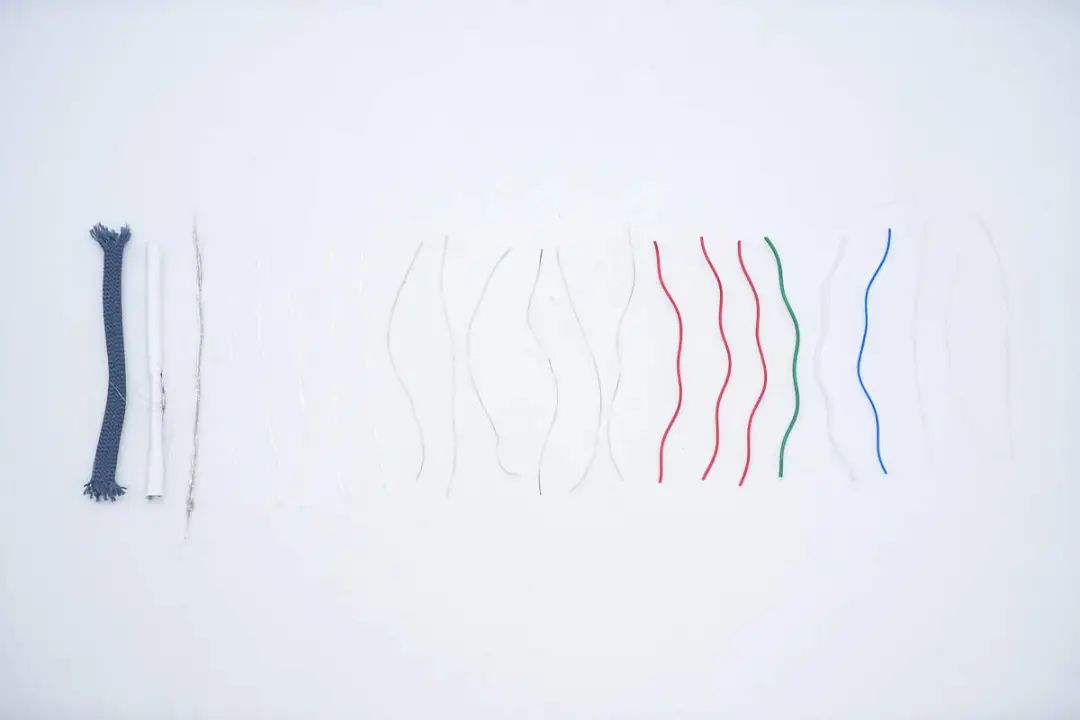

截取一段线材对各线芯进行展开说明。QgJednc

QgJednc

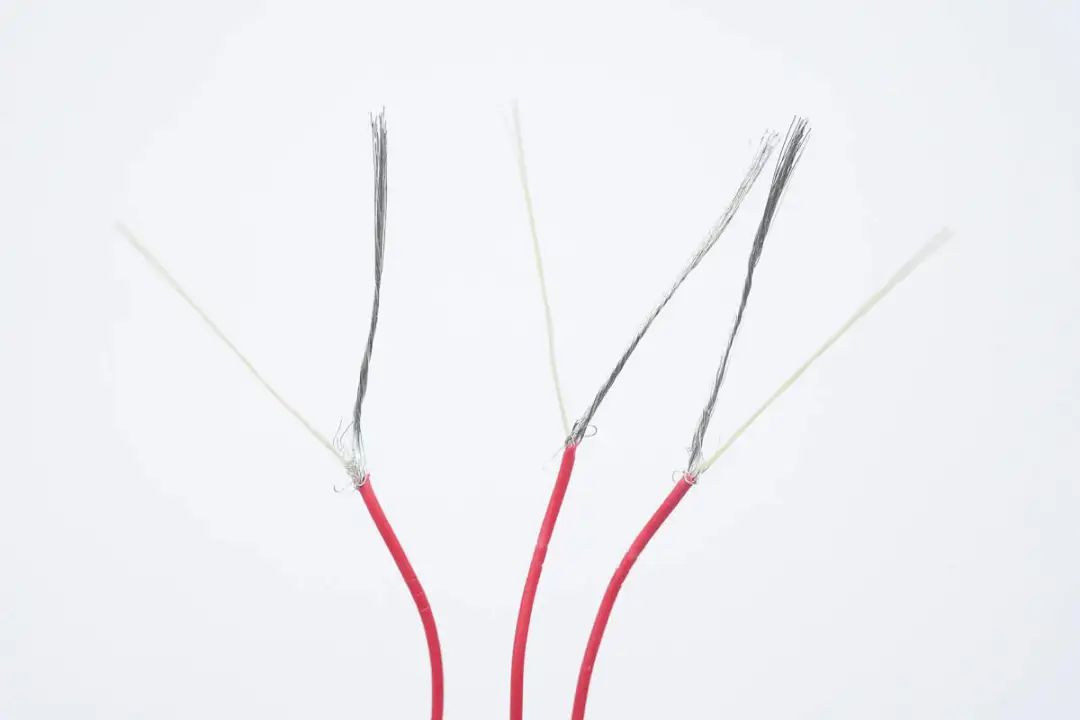

三根红色正极电力线芯特写,内部掺入凯夫拉抗拉线,其余三根有色线芯采用相同设计。QgJednc

QgJednc

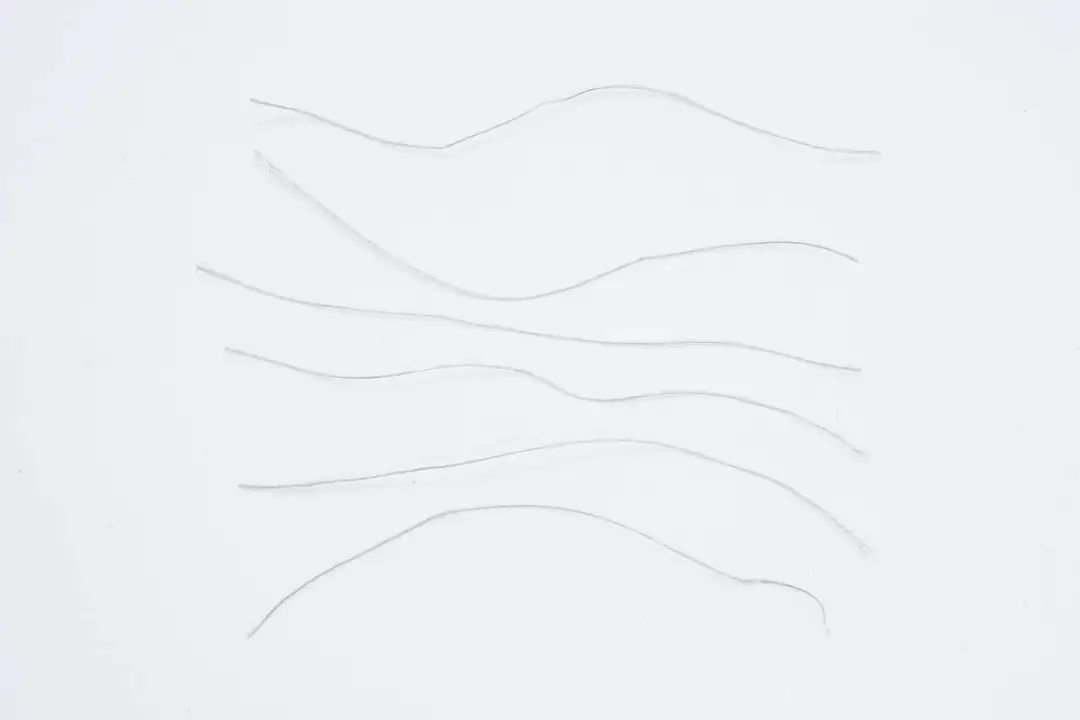

用于负极电力传输的裸线芯达到6根。QgJednc

QgJednc

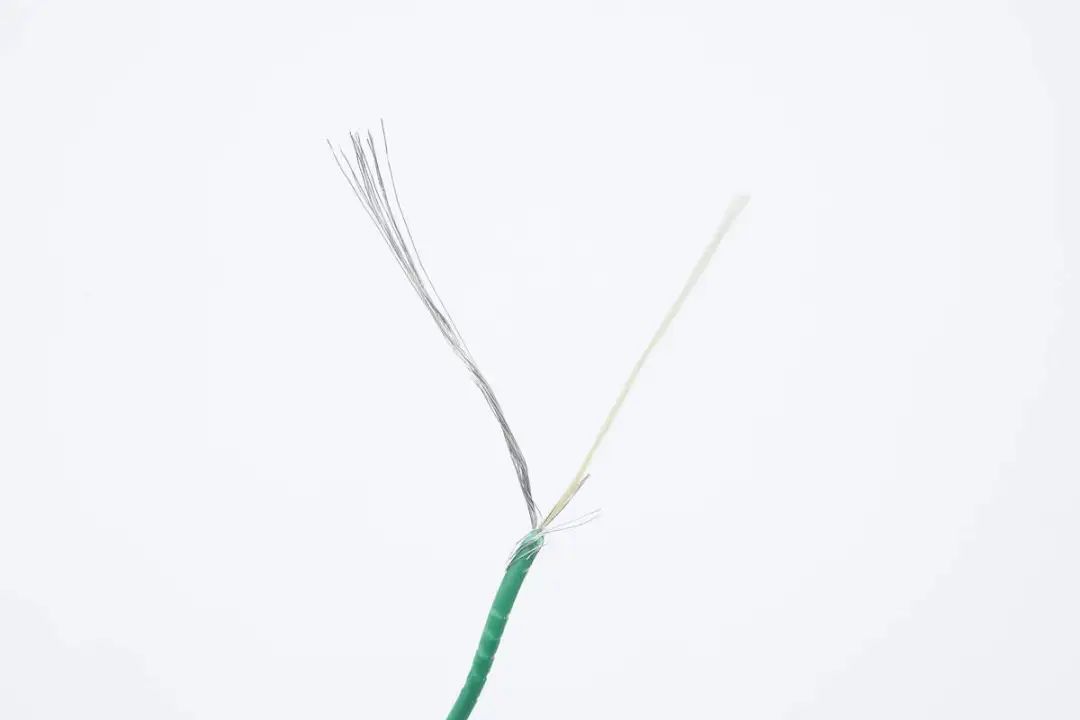

用于USB2.0数据传输的数据线,绿色为D+线芯。QgJednc

QgJednc

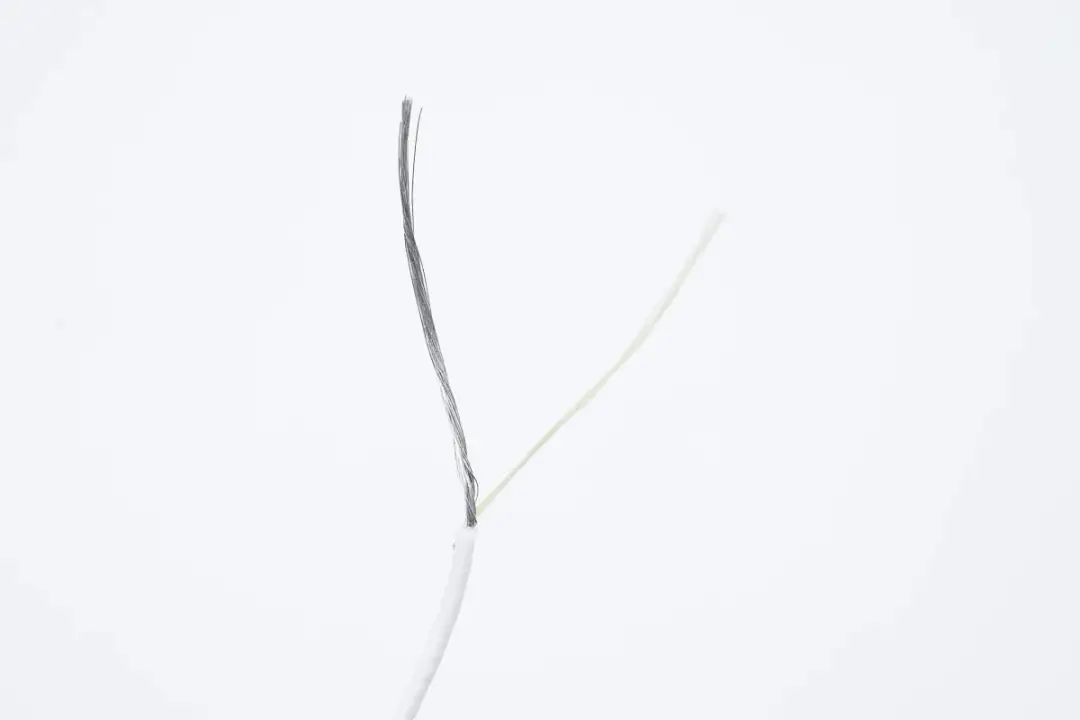

用于USB2.0数据传输的数据线,白色为D-线芯。QgJednc

QgJednc

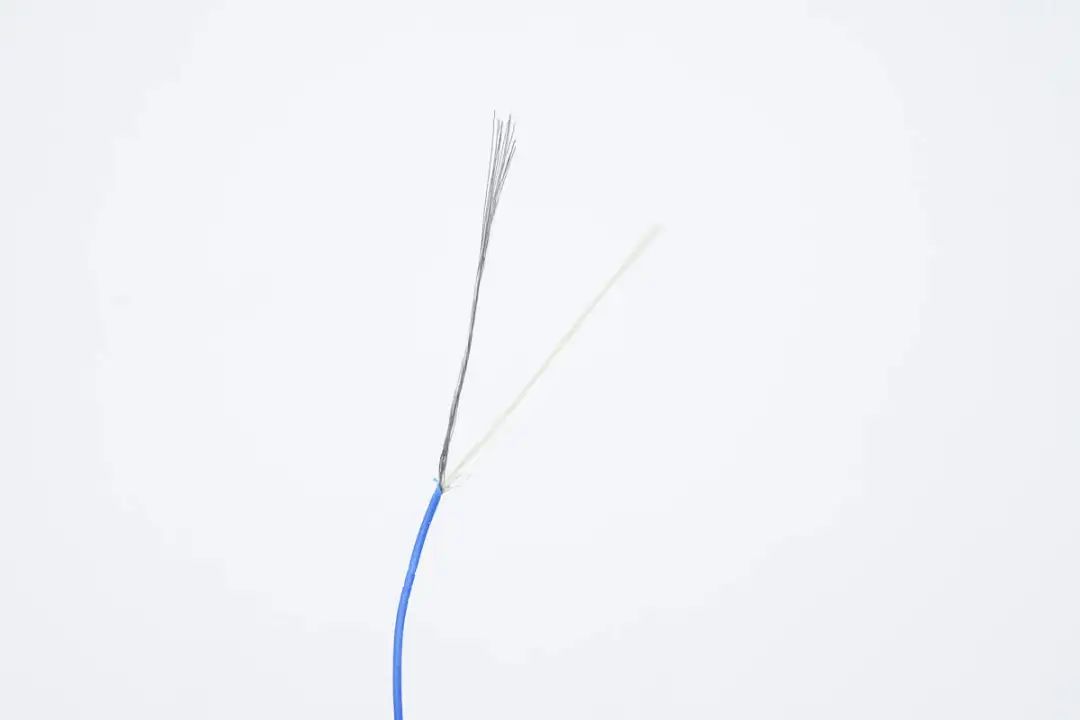

蓝色CC线芯特写。QgJednc

QgJednc

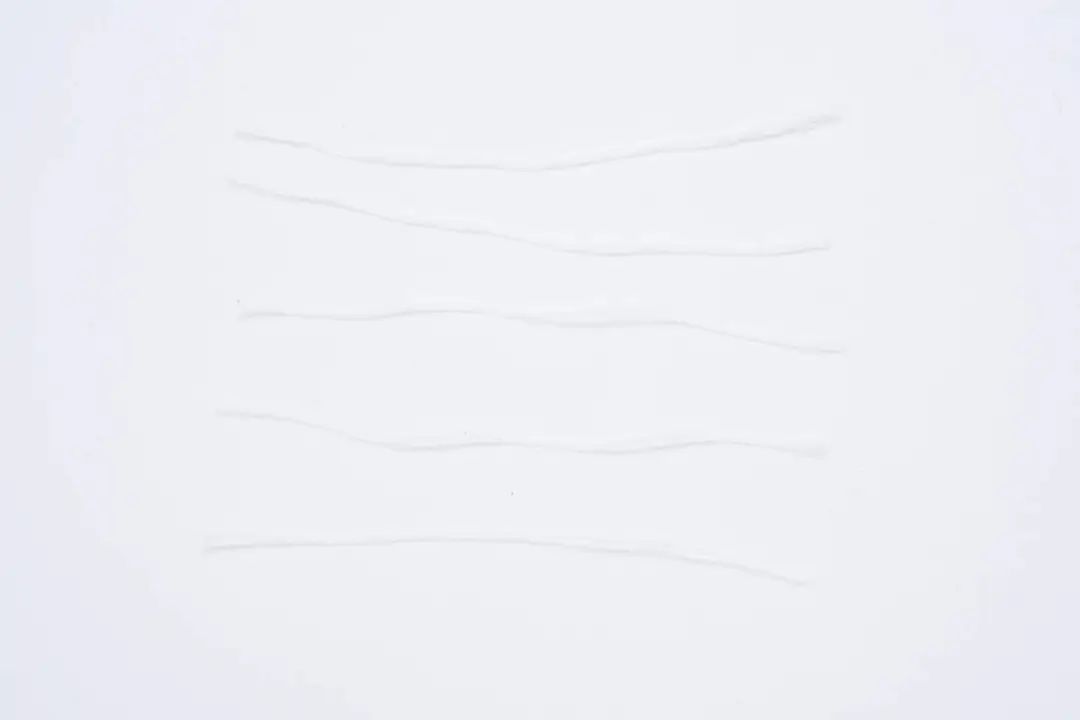

普通抗拉线一览。QgJednc

QgJednc

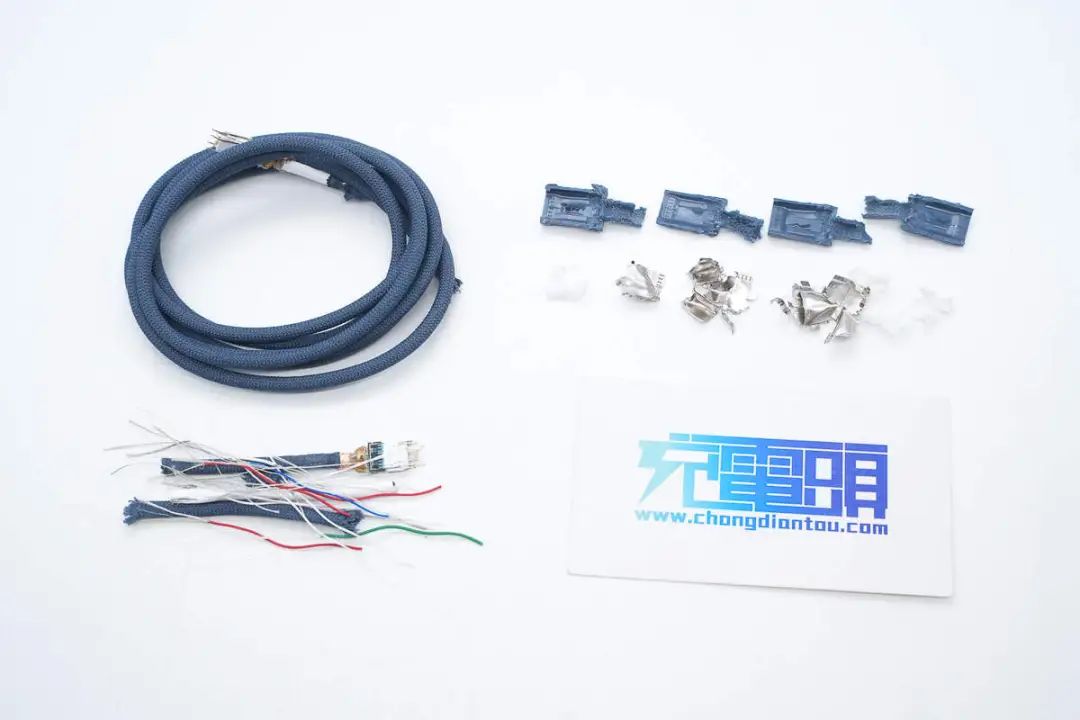

全部拆解一览,来张全家福。QgJednc

充电头网拆解总结QgJednc

beats新推出的这款USB-C充电线为USB2.0规格,线缆长度约为1.5米,支持60W充电功率,能满足笔记本电脑和手机充电需求。作为苹果旗下耳机品牌,beats的产品自然也是苹果的,有苹果背书质量自然不会差,如果是想要同水准的线却又不是很喜欢苹果的白色设计风格,那beats这款无疑是很好的平替选择。QgJednc

充电头网通过拆解了解到,这款数据线的线头采用注塑固定,USB-C端子点焊钢套固定,增加机械强度,更加耐用。线缆内置屏蔽网同时还填充抗拉线,线芯内部更是上了凯夫拉线,增加线缆的整体强度。线缆内部未使用E-Marker芯片,所以只起到基本的充电和USB2.0数据传输作用。QgJednc
