随之USB PD3.1标准的更新，PD快充上限也提升至240W，市面上也陆续出现各种各样的PD3.1 140W充电和受电设备。因此对于想要极致快充体验的用户来说，数据线的升级需求也自然摆到了台面上。
最近充电头网拿到了品级一款二合一USB-C快充数据线，其内置的英集芯IP2752方案自带PD3.1 EPR协议，能为数据线实现28V5A 140W PD3.1快充提供支持，满足时下苹果MacBook Pro 140W全速快充需求。而作为一款一拖二快充线材，又能满足笔电和手机同时充电，出门在外仅需带一条线即可，方便又实用。下面充电头网就对这款线材进行拆解，看看产品具体设计。
品级140W编织数据线外观
品级140W一拖二数据线为编织线设计，输入主线以及两条输出分线均为黑色配色，更加耐磨耐脏污。

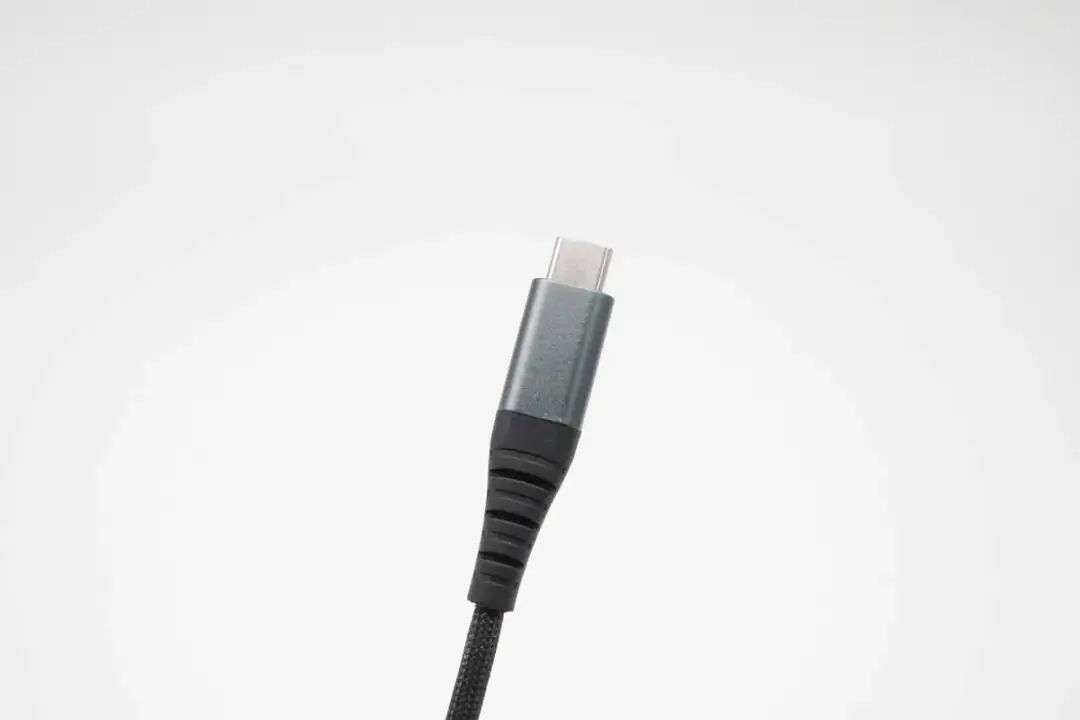

线缆两端端子采用金属材质外壳，同时表面喷砂工艺处理，保证强度同时提升整体质感。末端设有抗弯折网尾进行保护。
两条输出分线端子为相同样式设计。
USB-C公头内部非满PIN设计。
线身编织外被做工优秀，整体光滑无毛刺。
分线器外壳也是相同样式设计，右端设有圆润的塑料外壳。
实测数据线端到端的长度约为123cm。
线身直径为3.57mm。
另外测得线缆总重量约为56g。
使用ChargerLAB POWER-Z KM003C测得输入主线端子带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。
使用品级这款数据线搭配苹果140W氮化镓充电器给MacBook Pro充电，测得充电功率约为133.86W，成功开启28V5A PD3.1快充。
使用另一条分线进行充电功率测试，测得充电功率约为115.03W，同样可以开启PD3.1 140W快充。
品级140W编织数据线功率分配测试
品级140W一拖二快充编织数据线在P≥90W，36W≤P＜90W和P＜36W三种输入情况下，对于EPR设备，非EPR设备，20V设备以及非20V设备的各种混搭充电输出分配策略如上表，由于适用设备具有普遍性，下面展示的实测数据也不会对测试设备具体型号进行特别说明。
值得一提的是，线缆两条分线都能支持USB 2.0数据传输，但使用时仅限先连接的分线支持。
首先是P＞90W情况测试（供电电源为苹果140W充电器），EPR设备和非EPR设备同时充电的输出策略支持(P-18)W+18W，给支持140W快充的MacBook Pro和iPhone 16手机充电，充电功率分别为109W和17.3W，符合设计。
两个20V设备同时充电的输出策略是(P/2)W，即功率平均分配。给两台均支持20V3.25A 65W PD快充的笔记本电脑进行充电，测得功率分别为46.7W和41.6W，符合设计。
20V设备和非20V设备的输出策略为(P-50)W+45W Max，且根据设备实际情况自适应。给支持20V3.25A 65W PD快充的笔记本电脑和苹果iPhone 16手机充电，功率分别为44W和19W，符合设计。
两个非20V设备得输出策略也是功率平均分配，给两部苹果iPhone 16手机充电，测得功率分别为16.6W和19.3W，符合设计。
36W≤P＜90W情况测试（供电电源为苹果67W充电器），两个20V设备同时充电的输出策略也是功率平均分配。同样是给两台支持65W PD快充的笔记本电脑进行充电，测得功率分别为27.8W和32W。
20V设备和非20V设备的输出策略为(P-27)W+27W，同样支持功率自适应。给支持20V3.25A 65W PD快充的笔记本电脑和苹果iPhone 16手机充电，功率分别为35W和19.5W。
两个非20V设备得输出策略也是功率平均分配，给两部苹果iPhone 16手机充电，测得功率分别为15.8W和19.5W。
最后是P＜36W输入情况（供电电源为苹果30W充电器），任意两设备都是支持功率平均分配策略。给两部苹果iPhone 16手机充电，测得功率分别为14.4W和14W。
品级140W编织数据线拆解
将输入主线金属外壳切割开，内部注塑处理，与网尾一体式设计。
继续将黑色塑料壳拆掉，内部为绿色PCB小板设计，正面焊接五根线芯。
小板另一面仅焊接一颗小电阻。
端子内部PIN脚特写。
将输入主线线身切割开，内部设有五根线芯。
割开线身外皮，内部线芯采用屏蔽铝箔包裹。
屏蔽铝箔下包裹正负极电力线芯、USB2.0数据线芯以及CC线芯，此外内部还设有两股抗拉线以提升线缆抗拉性能。
红色正极电力线芯特写，线芯内部掺入抗拉线提升抗拉性能。
负极电力线芯内部也加入抗拉线。
蓝色CC线芯一览。
用于USB2.0数据传输的数据线，绿色为D+线芯，内部设有抗拉线。
用于USB2.0数据传输的数据线，白色为D-线芯，内部设计与绿色线芯相同。
将分线器金属外壳拆开，内部也是注塑填充。
拆掉黑色塑料壳，内部PCB板填充硬封胶保护。
清理掉硬封胶，PCB板正背面还都打一层胶水进行保护。
将保护胶清理干净，PCB板正面设有降压电感、降压输出切换MOS管以及一颗模拟开关芯片。
小板另一面设有PD控制器、协议芯片以及降压输出切换MOS管。
英集芯IP2752是一颗可编程的PD控制器，芯片支持双向应用，支持Vconn供电和可编程的过流保护，支持电流能力定义和检测，支持作为source，sink和DRP应用，支持连接/分离检测。芯片支持PD3.1应用，集成物理层协议，采用I2C接口通信，VBUS/CC1/CC2引脚具备28V耐压，采用DFN10-3*3封装。
英集芯IP2752资料信息。
协议芯片采用英集芯IP2738U，这是一颗支持多个USB接口的协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，支持UFCS融合快充，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。
英集芯IP2738U内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。
英集芯 IP2738U 资料信息。
用于两个分线输出的降压芯片丝印BAX，实际型号为MP2491C，来自MPS芯源半导体，是一颗内置开关管的同步整流降压转换器，采用QFN-13封装。
搭配的4.7μH降压电感特写。
用于降压输出切换的MOS管来自Eternal宜源，型号ET6440T，NMOS管，耐压40V，采用PDFN3333封装。
另一面四颗MOS管一览，其中三颗也是采用宜源ET6440T。
第四颗MOS管也是来自宜源，型号为ET6405。
一颗丝印2227的模拟开关。
将输出分线端子金属外壳切割开，内部也是填充塑料壳处理。
继续将塑料壳切割开，内部为蓝色PCB小板，板子正面同样是焊接有正负极电力线芯、USB2.0数据线芯以及CC线芯。
小板背面无器件。

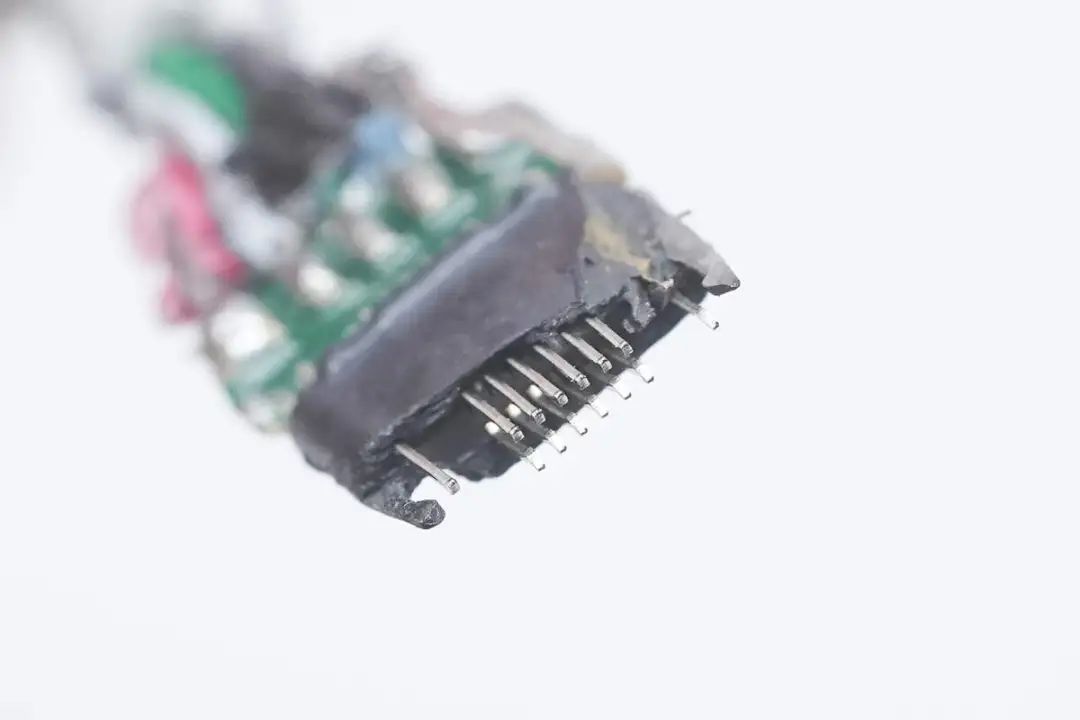

USB-C公头内部针脚特写。
另一条分线端子内部是相同结构做工，不再赘述。

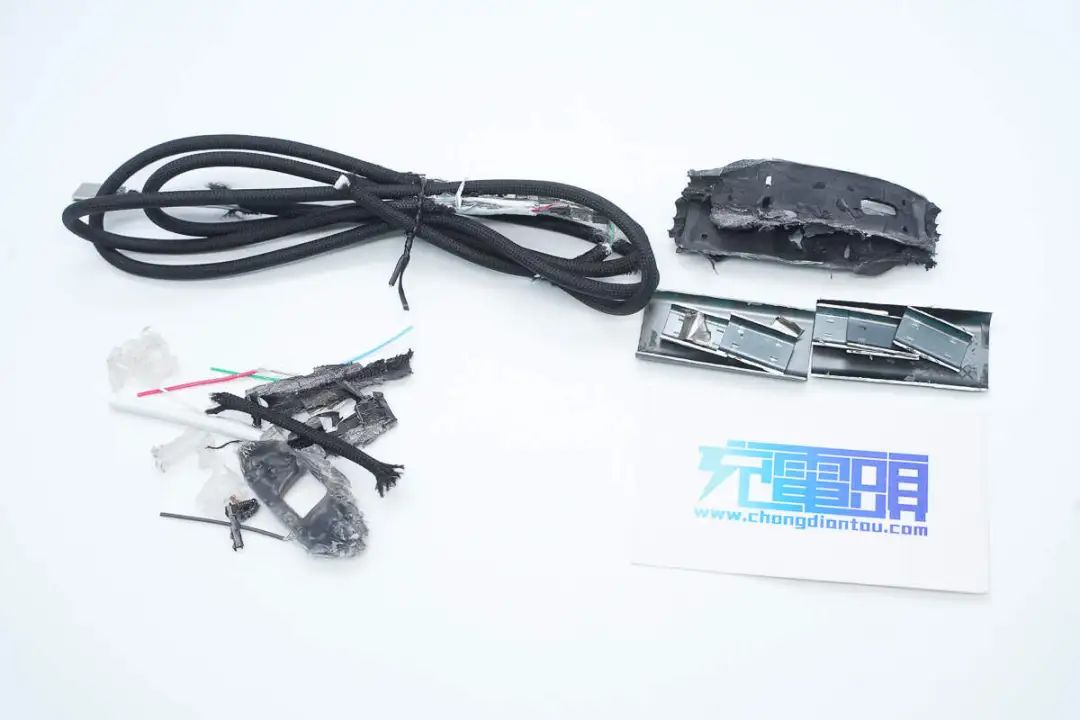

全部拆解完毕，来张全家福。
充电头网拆解总结
最后附上品级140W一拖二快充编织数据线的核心器件清单，方便大家查阅。
品级这款一拖二快充据线为编织线设计，并且采用经典黑色配色，这使得产品更加耐脏耐用。此外端子以及分线器采用金属材质外壳并喷砂工艺处理，整体显得更有档次。
数据线可实现为苹果MacBook Pro进行140W快充，也支持输出策略根据大小设备智能分配，满足用户未来很长一段时间内设备的快充需求。
充电头网通过拆解了解到，这款二合一USB-C快充数据线基于英集芯协议芯片IP2738U、PD诱骗芯片IP2752核心方案进行设计。同时使用了MPS MP2491C降压芯片以及多颗宜源的MOS管。线身设有屏蔽铝箔进行抗干扰，同时内置抗拉线，线芯内也设有抗拉线，整体的抗拉性能好。
