拆解报告:FIIL Atom开放式耳机

2025-05-08 我爱音频网 阅读:
FIIL Atom开放式耳机在外观方面,设计独特,质感出色。充电盒采用了开放式座舱,通过磁吸稳定固定耳机,同时带来便捷的使用体验。耳夹式耳机基于5:5Ω弧形桥设计、5mm记忆钛合金丝和5.5g的重量,佩戴夹持力适中,稳定且持久舒适。


FIIL斐耳是摇滚音乐人汪峰参与创立的耳机品牌,致力于为用户提供高品质无线音乐体验。随着开放式耳机的火爆,FIIL也相继推出了FIIL GS系列多款耳挂式形态的产品。近期,FIIL旗下首款耳夹式耳机新品——FIIL Atom正式发布,外观上采用555舒适佩戴体系和金属磨砂质感设计,兼具舒适佩戴和时尚配饰属性。VYmednc

FIIL Atom开放式耳机在功能配置方面,搭载了11mm定制振膜双磁路发声单元,提供出色的解析了和宽阔的声场;支持专利定向传声技术,降低漏音精准传声;支持AI通话降噪,提供高清通话效果;支持蓝牙5.4,保障稳定无线连接;支持双设备连接,自动切换;还不分左右耳使用收纳,使用更加便捷。续航上,支持单次约8小时,综合约36小时的持久播放。下面就来看看这款产品的详细拆解报告吧~VYmednc

 VYmednc

一、FIIL Atom开放式耳机开箱VYmednc

VYmednc

FIIL Atom开放式耳机包装盒极具设计感,正面将产品名称和品牌LOGO融入了类似“原子”结构的示意图中。VYmednc

VYmednc

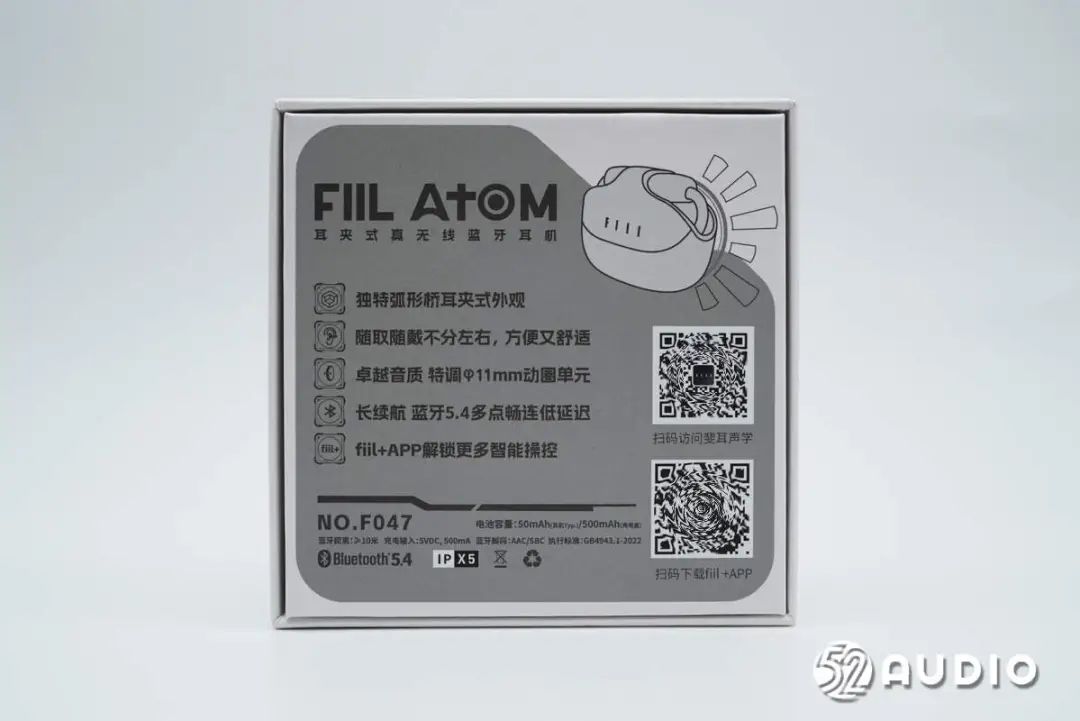

包装盒背面设计有产品的简笔图,产品的详细功能特点,以及APP下载二维码等。VYmednc

VYmednc

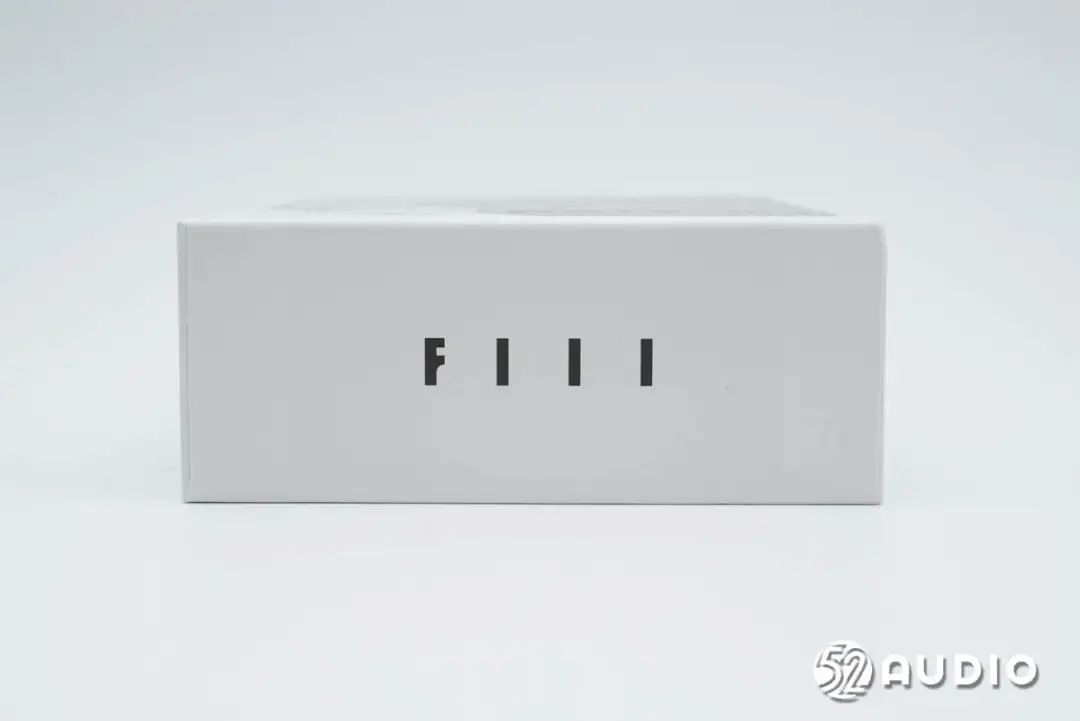

包装盒顶部设计有“FIIL”品牌LOGO。VYmednc

VYmednc

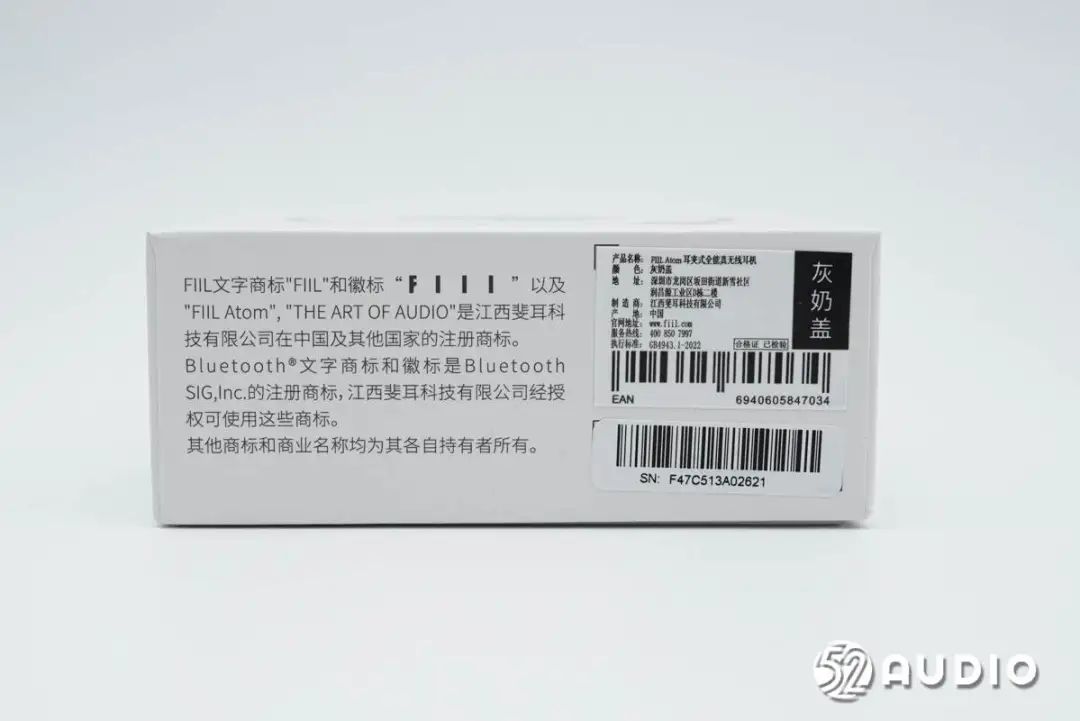

包装盒底部有商标说明,以及出厂标签。产品名称:FIIL Atom耳机式全能真无线耳机,颜色:灰奶盖,制造商:江西斐耳科技有限公司。VYmednc

VYmednc

包装盒侧边设计有“FIIL Atom”产品名称。VYmednc

VYmednc

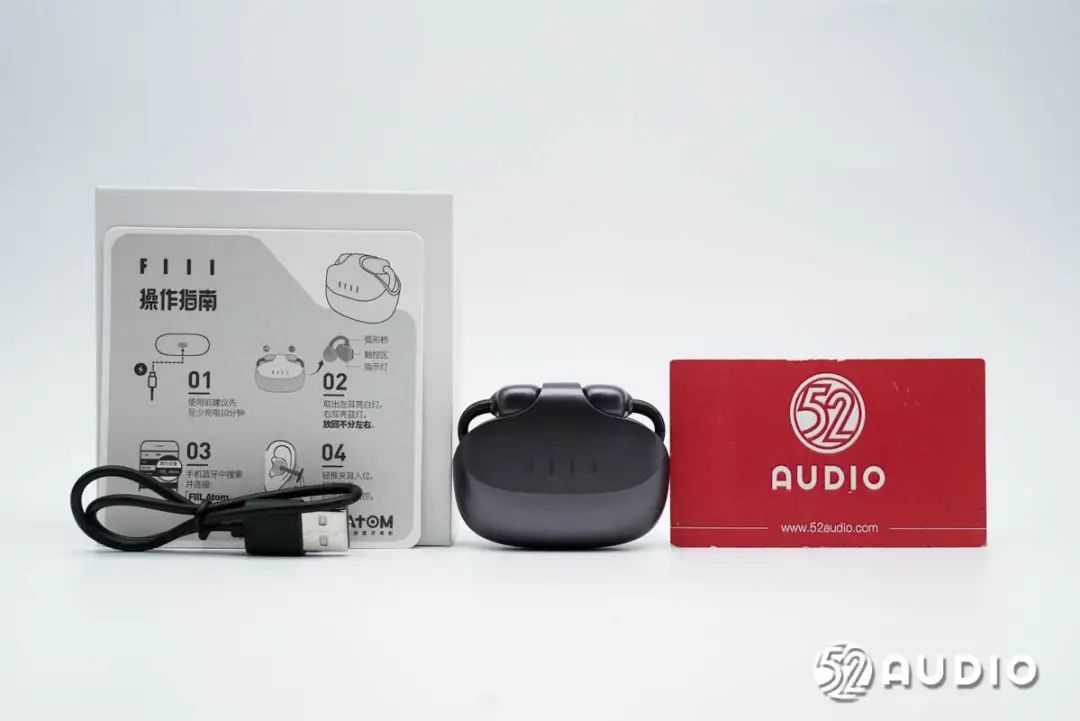

取出包装盒内所有物品,包括了主机、充电线和操作指南卡。VYmednc

VYmednc

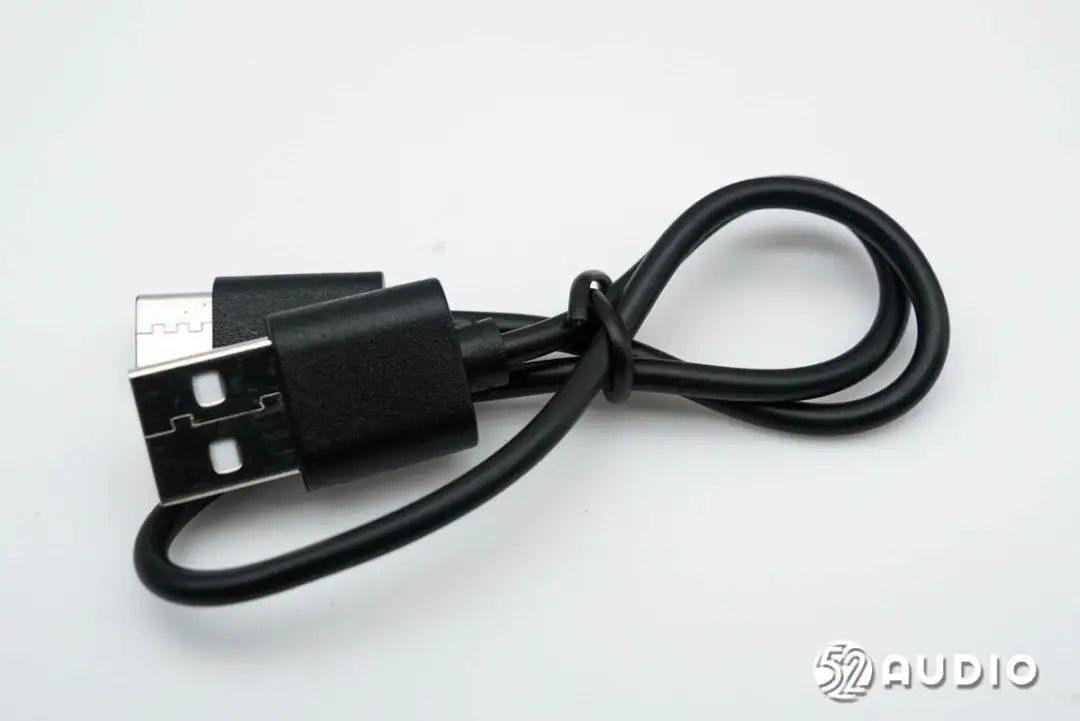

随机标配的USB-A to Type-C接口耳机充电线。VYmednc

VYmednc

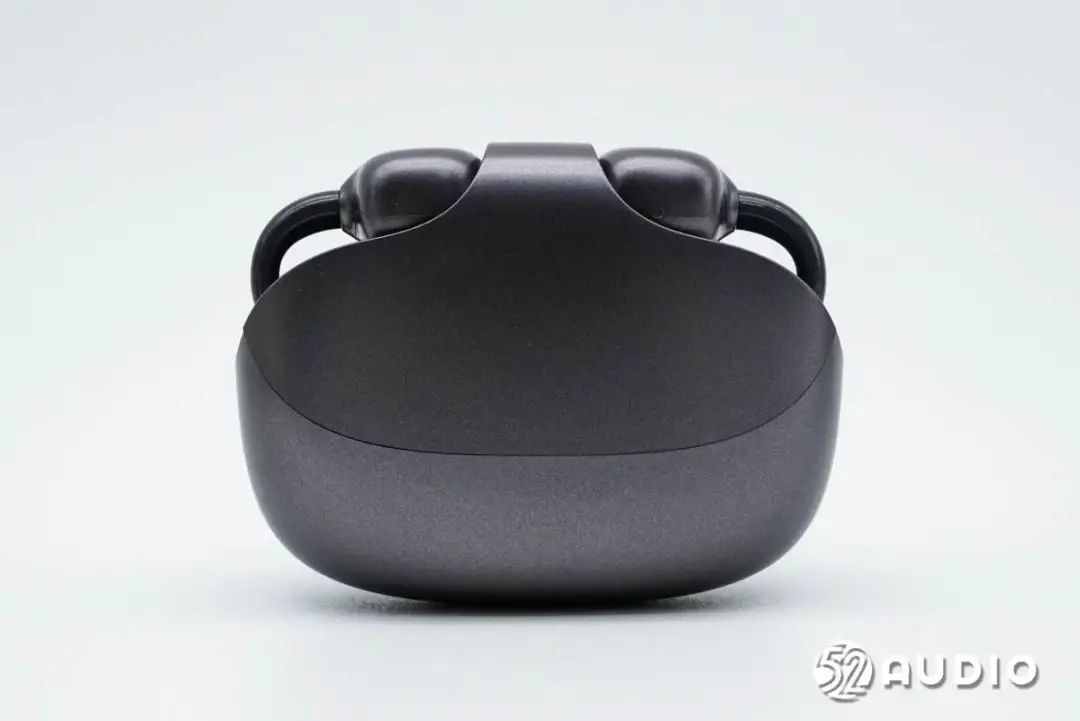

FIIL Atom开放式耳机充电盒采用了独特的开放式座舱设计,类金属磨砂工艺,质感出色。机身正面设计有品牌LOGO。VYmednc

VYmednc

机身背面外观一览。VYmednc

VYmednc

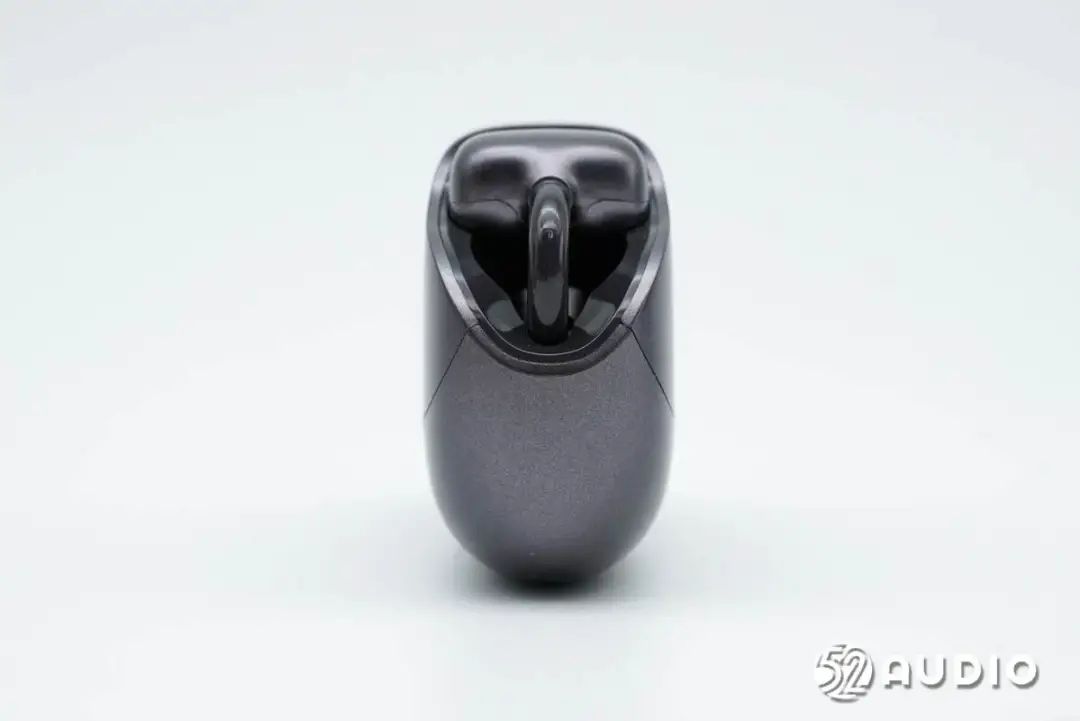

机身侧边外观一览,耳机磁吸固定,通过弧形桥,可以非常便捷的取放。VYmednc

VYmednc

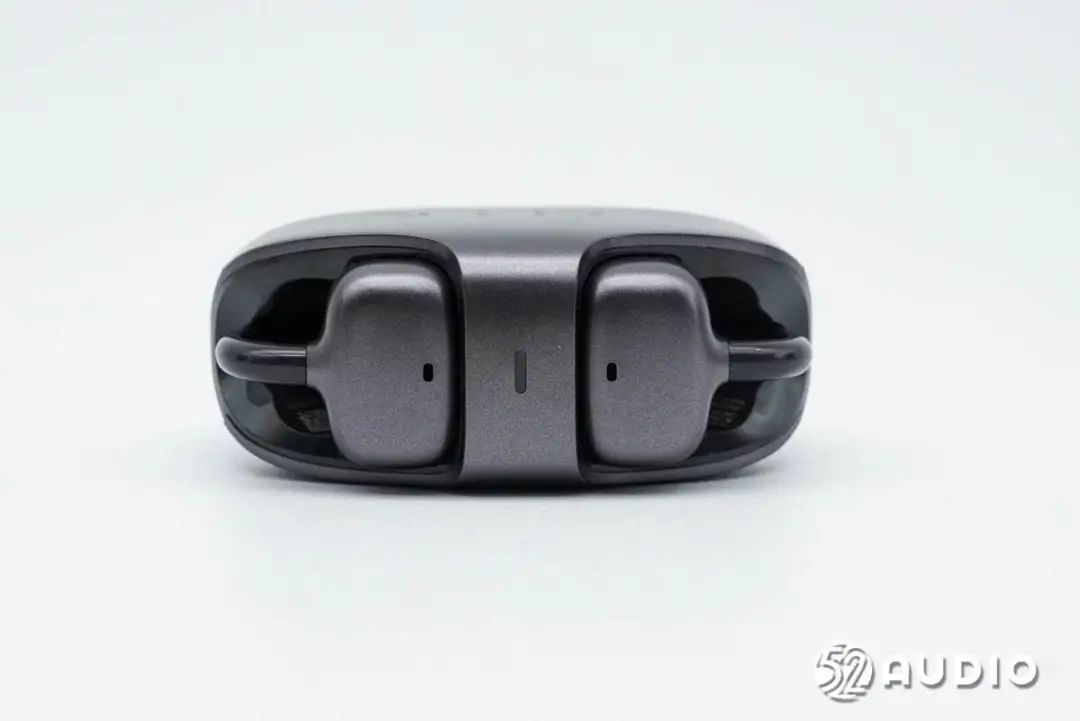

充电盒顶部外观一览,中间设置有指示灯,用于反馈充电状态。VYmednc

VYmednc

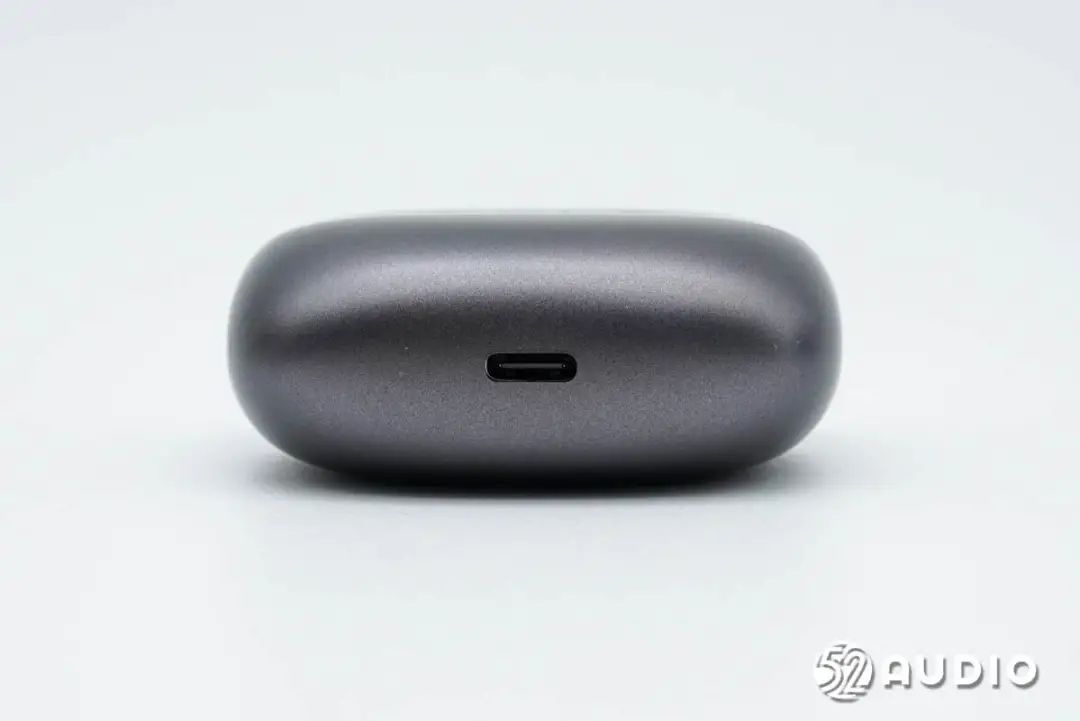

充电盒底部设置Type-C充电接口。VYmednc

VYmednc

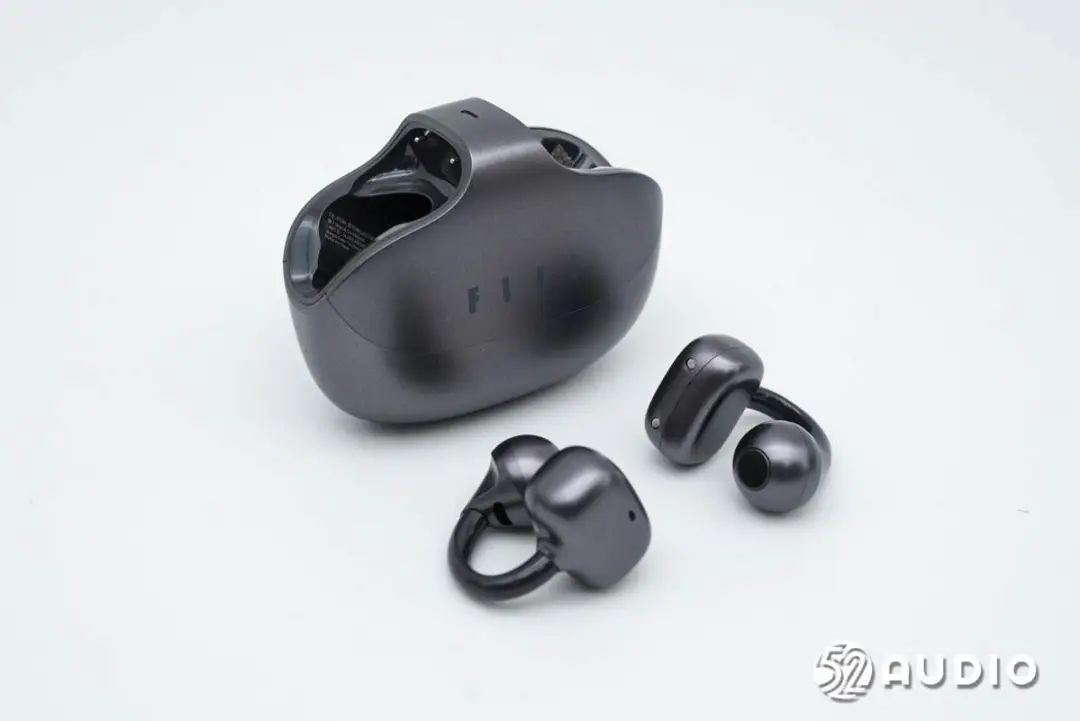

取出耳机,FIIL Atom开放式耳机整体外观一览。VYmednc

VYmednc

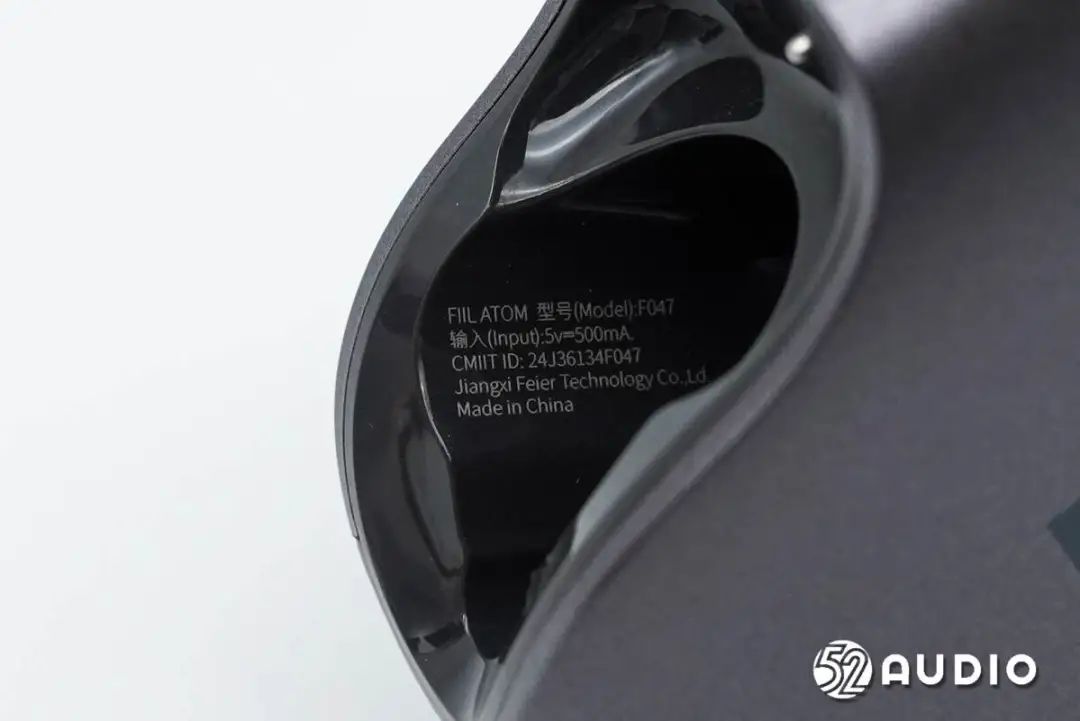

座舱内部标注的产品信息一览,型号:F047,输入:5V-500mA。VYmednc

VYmednc

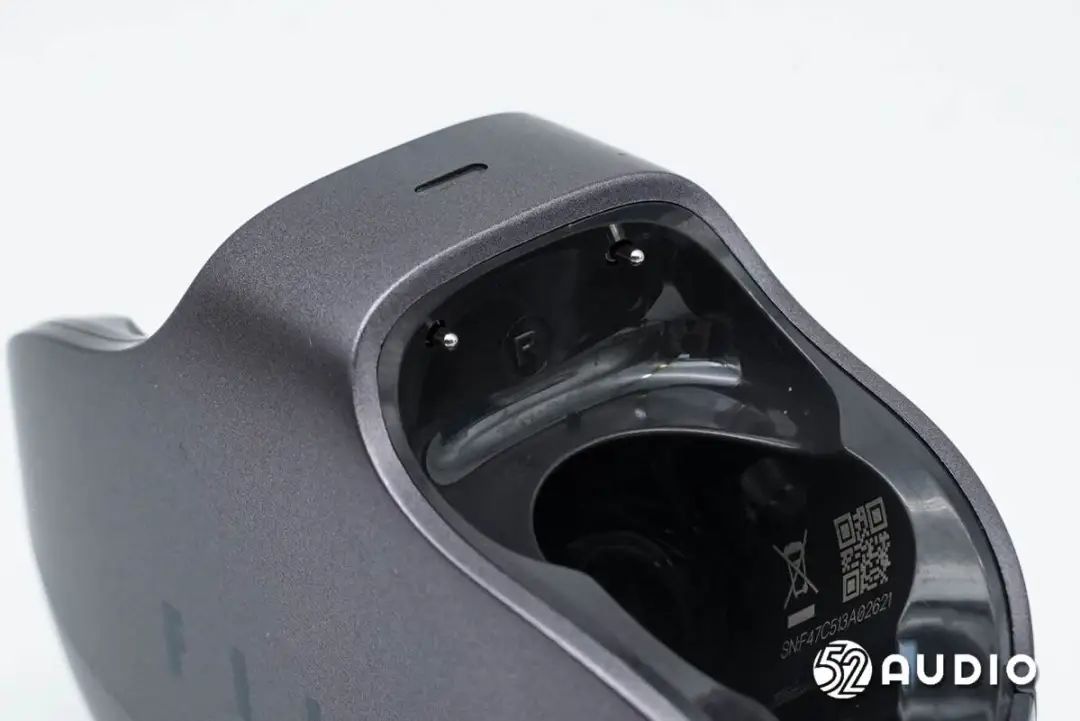

座舱内部的充电顶针特写,中间雕刻R/右标识。不过耳机可以任意左右放置充电,无需区分。VYmednc

VYmednc

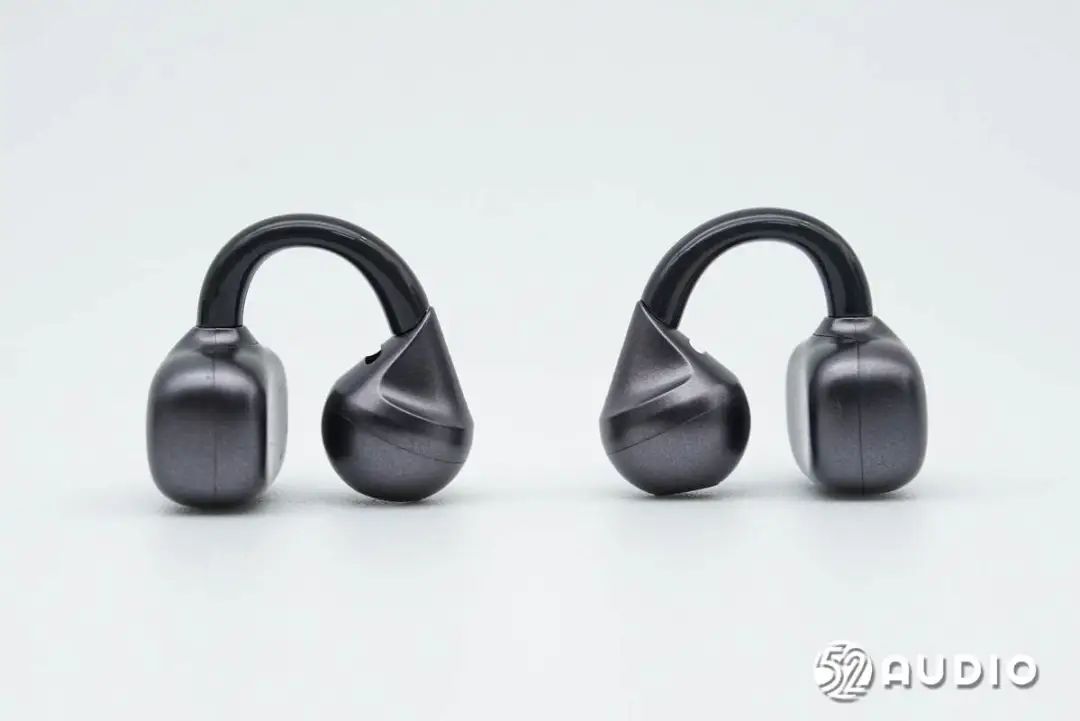

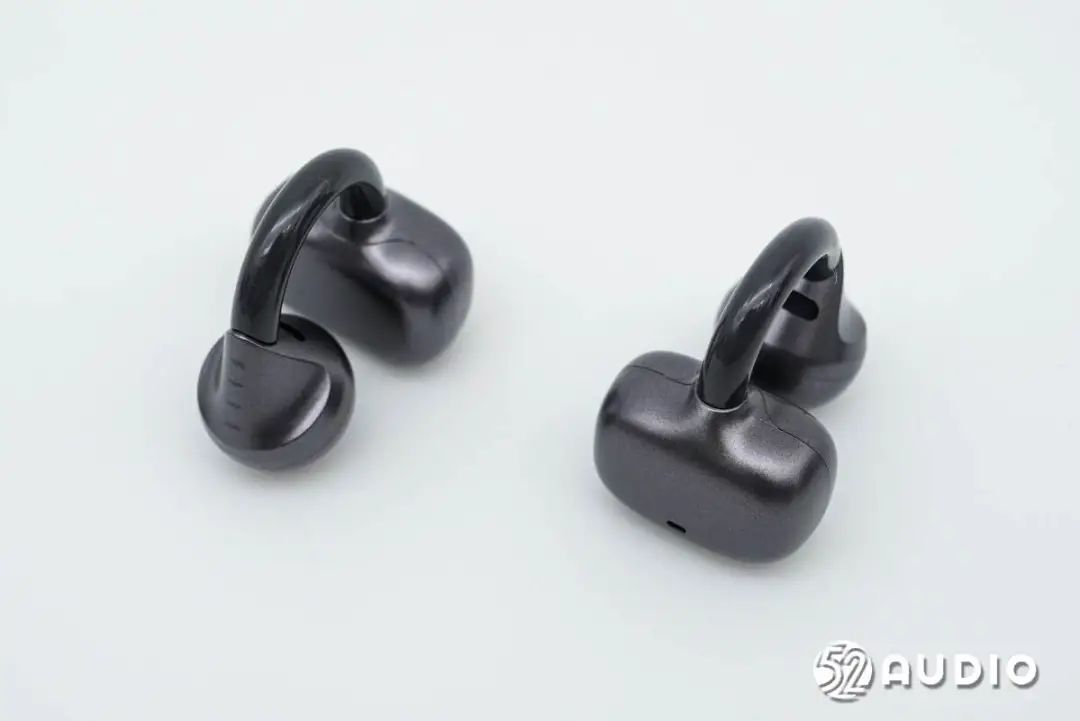

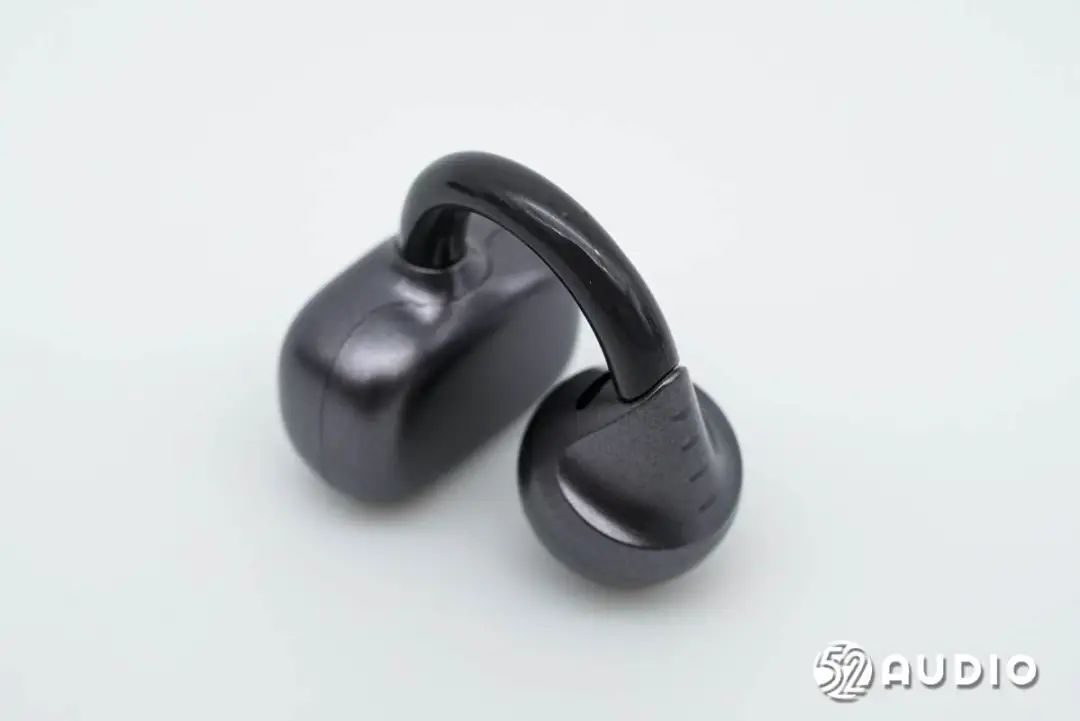

FIIL Atom开放式耳机整体外观一览,采用了耳夹式设计,由弹性弯臂衔接前后腔体,机身质感出众,设计时尚,独具辨识度。VYmednc

VYmednc

弹性弯臂采用了5:5Ω弧形桥设计,内部为5mm记忆钛合金丝,外部通过TPU亲肤材质包裹,带来均匀的夹持力,舒适稳定的佩戴体验。VYmednc

VYmednc

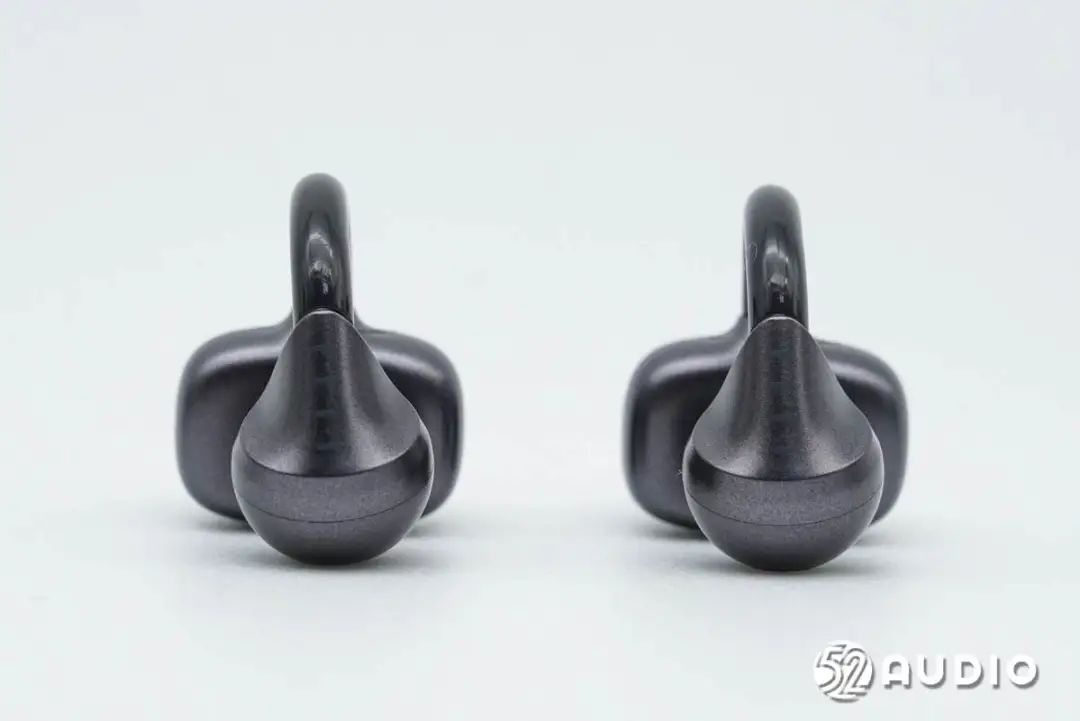

音腔外侧结构一览,独特的类水滴造型,设计有“FIIL”品牌LOGO。VYmednc

VYmednc

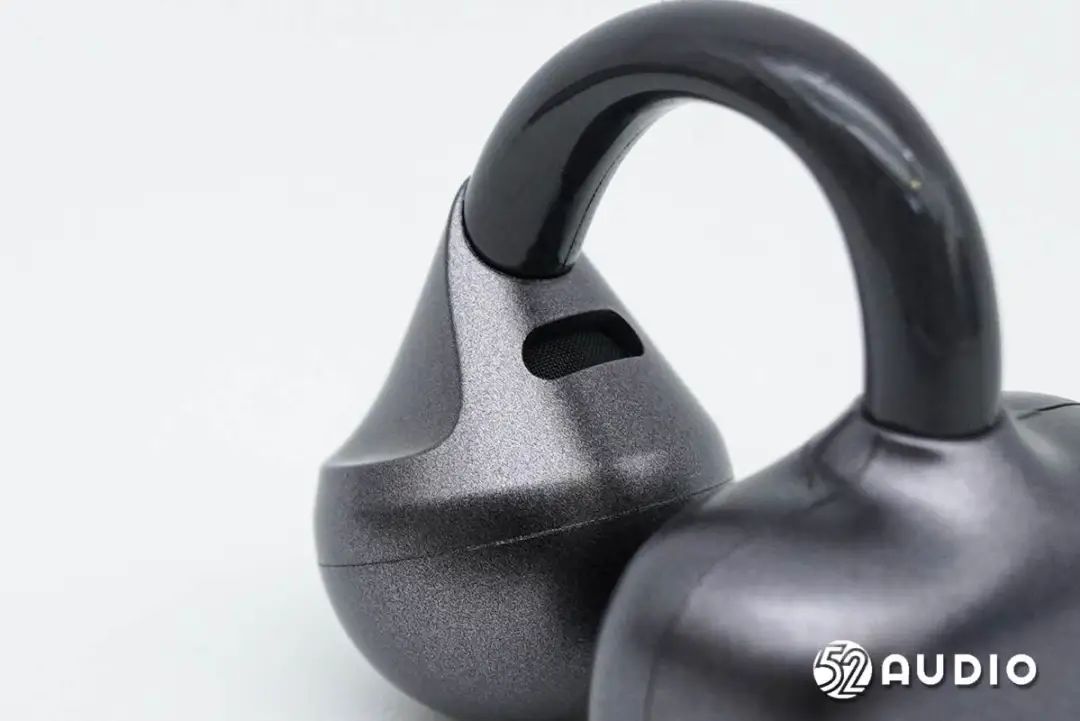

音腔内侧的调音孔特写。VYmednc

VYmednc

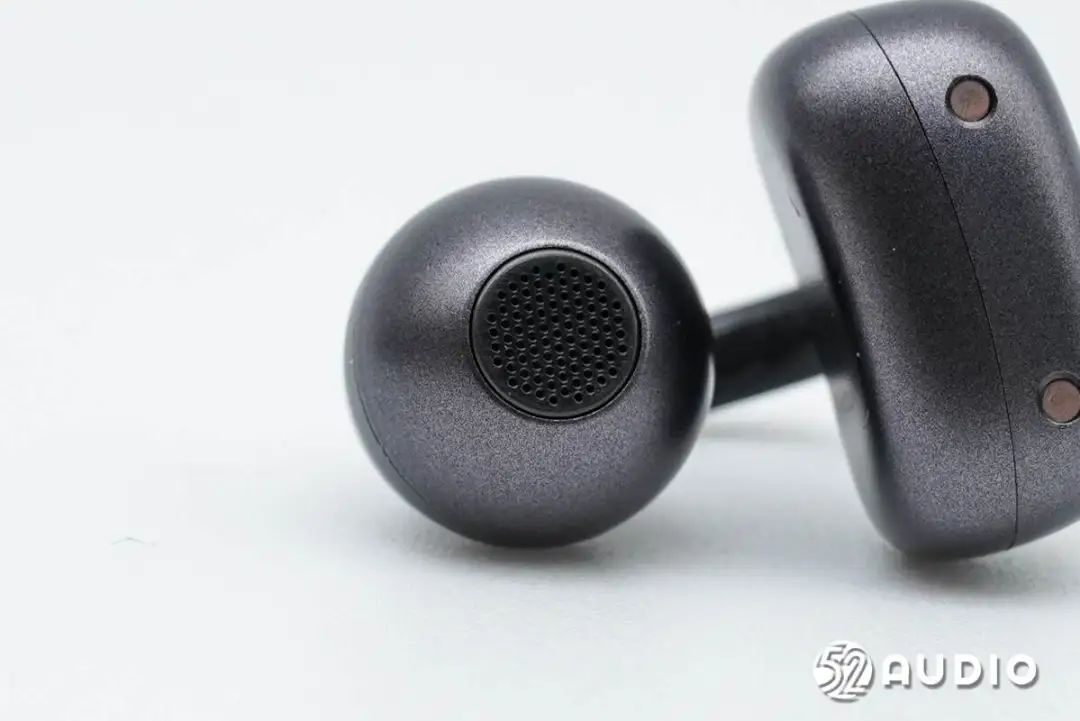

音腔底部的出音孔特写,金属盖板防护。VYmednc

VYmednc

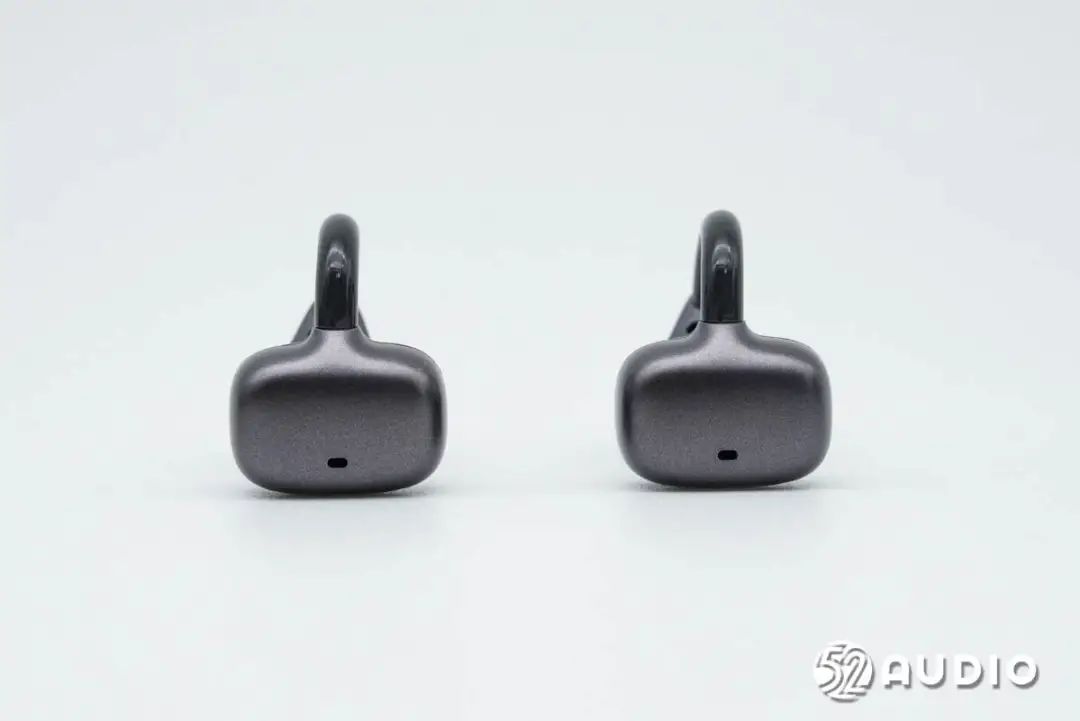

弧形桥后端腔体外观一览,圆角方形设计,设置有指示灯和麦克风开孔,同时也是触摸控制区域。VYmednc

VYmednc

腔体内侧采用了弧形设计,更加符合耳廓结构,提升佩戴舒适性。VYmednc

VYmednc

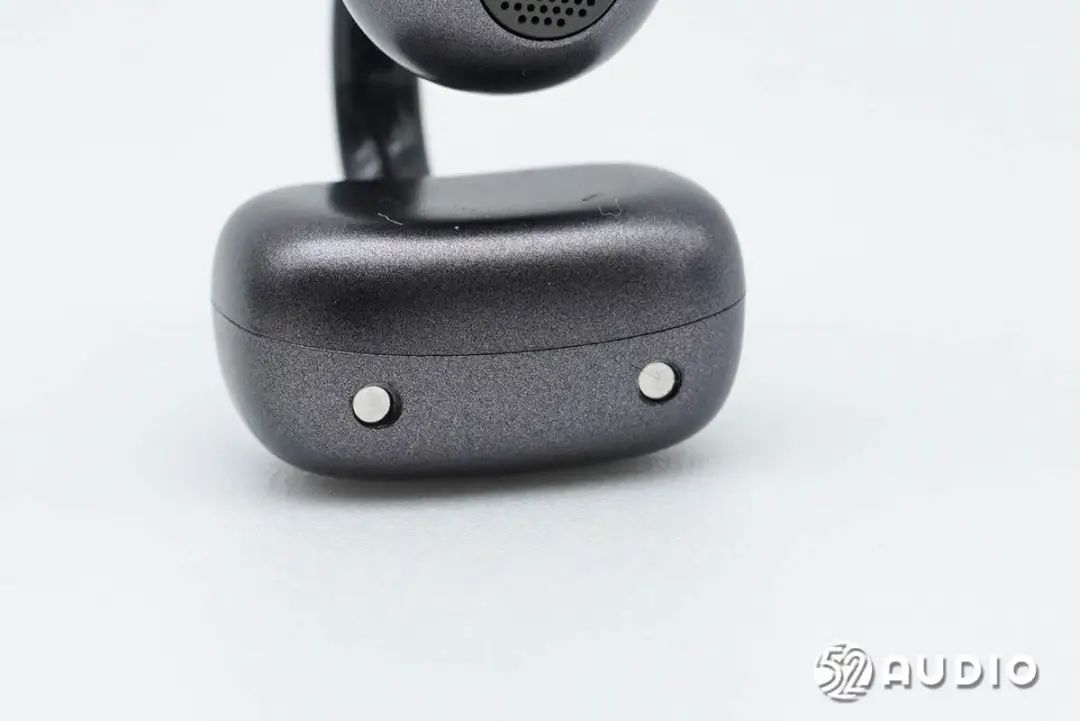

腔体底部设置充电触点。VYmednc

VYmednc

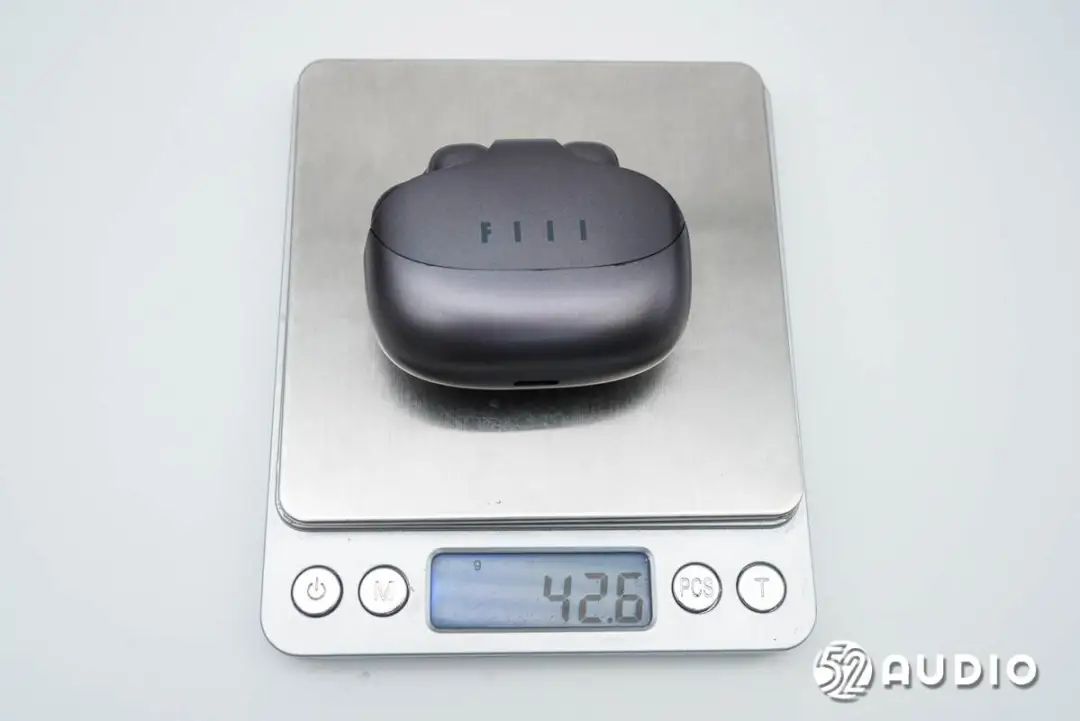

经我爱音频网实测,FIIL Atom开放式耳机整体重量约为42.6g,轻巧便携。VYmednc

VYmednc

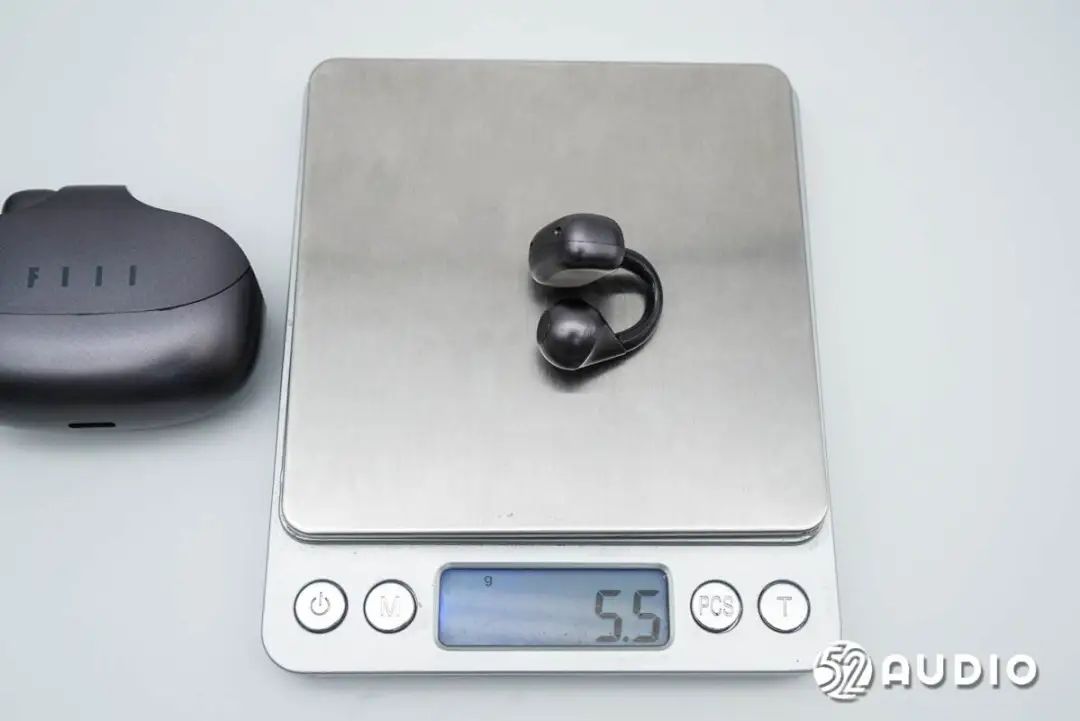

单只耳机重量约为5.5g,佩戴轻盈舒适。VYmednc

VYmednc

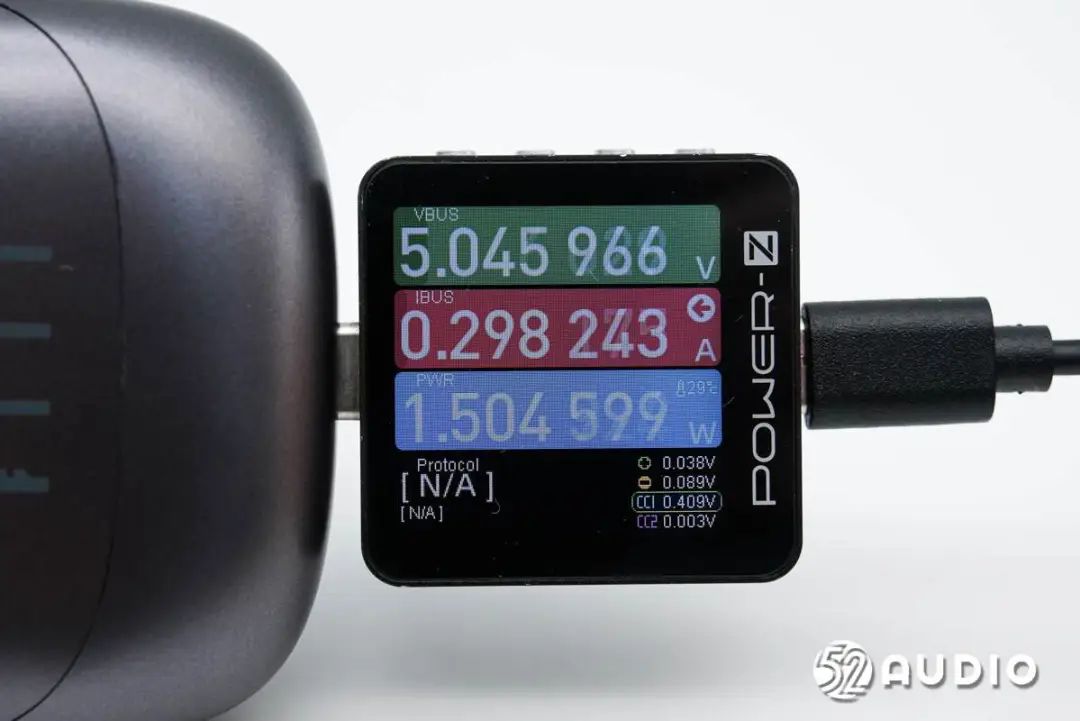

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对FIIL Atom开放式耳机进行充电测试,输入功率约为1.50W。VYmednc

二、FIIL Atom开放式耳机拆解VYmednc

通过开箱,我们详细了解了FIIL Atom开放式耳机的独特外观设计,下面进入拆解部分,看看内部结构及硬件配置信息~VYmednc

充电盒拆解VYmednc

VYmednc

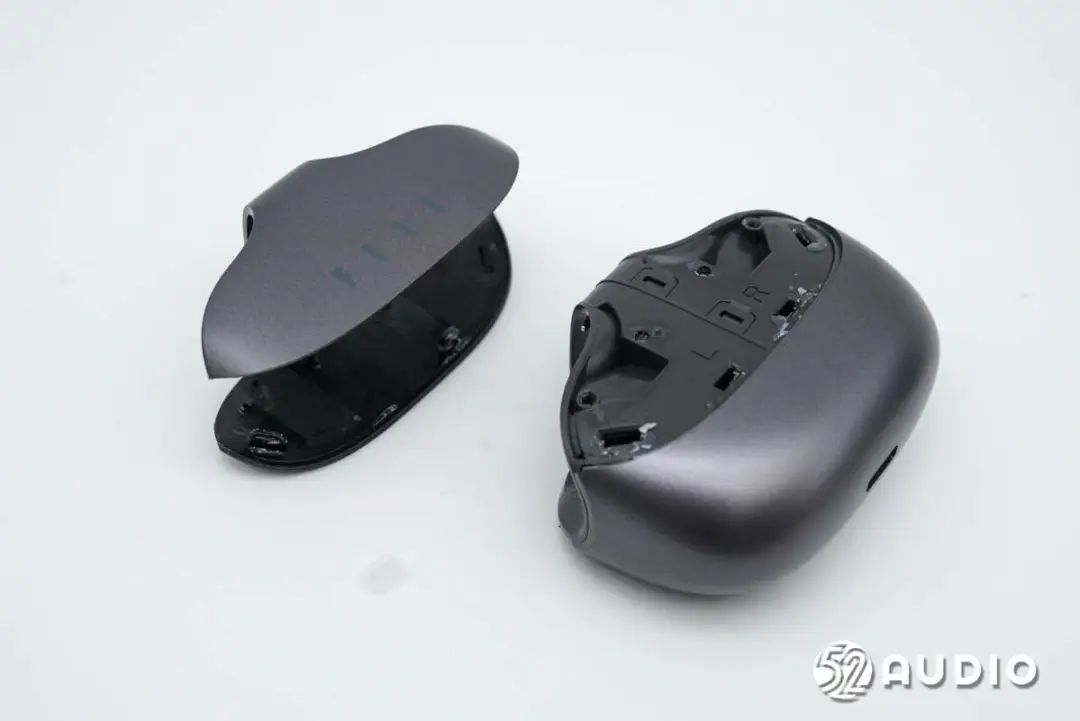

取掉座舱顶部外壳。VYmednc

VYmednc

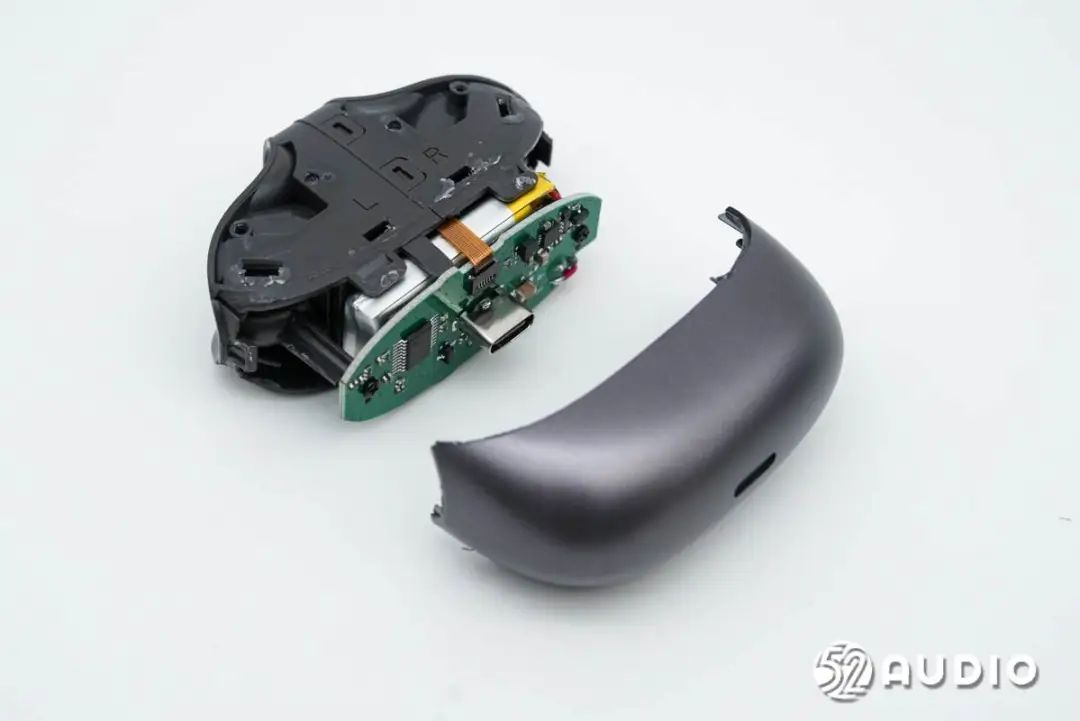

拆掉座舱底部外壳。VYmednc

VYmednc

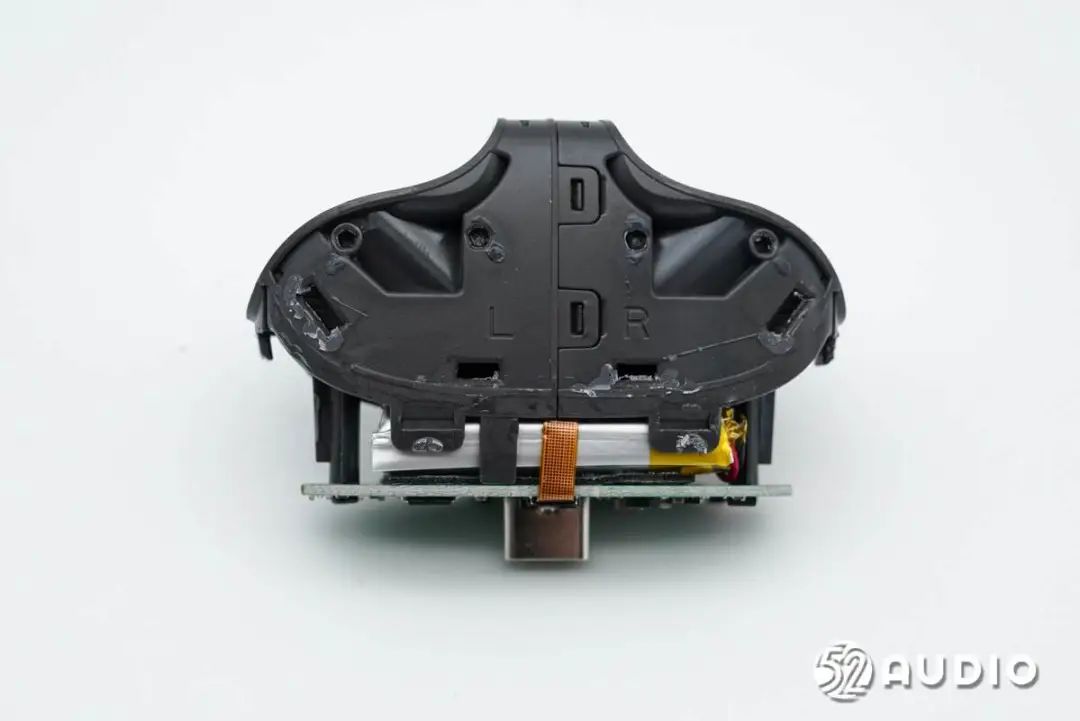

耳机座舱结构一览,左右分离设计,通过卡扣衔接固定。VYmednc

VYmednc

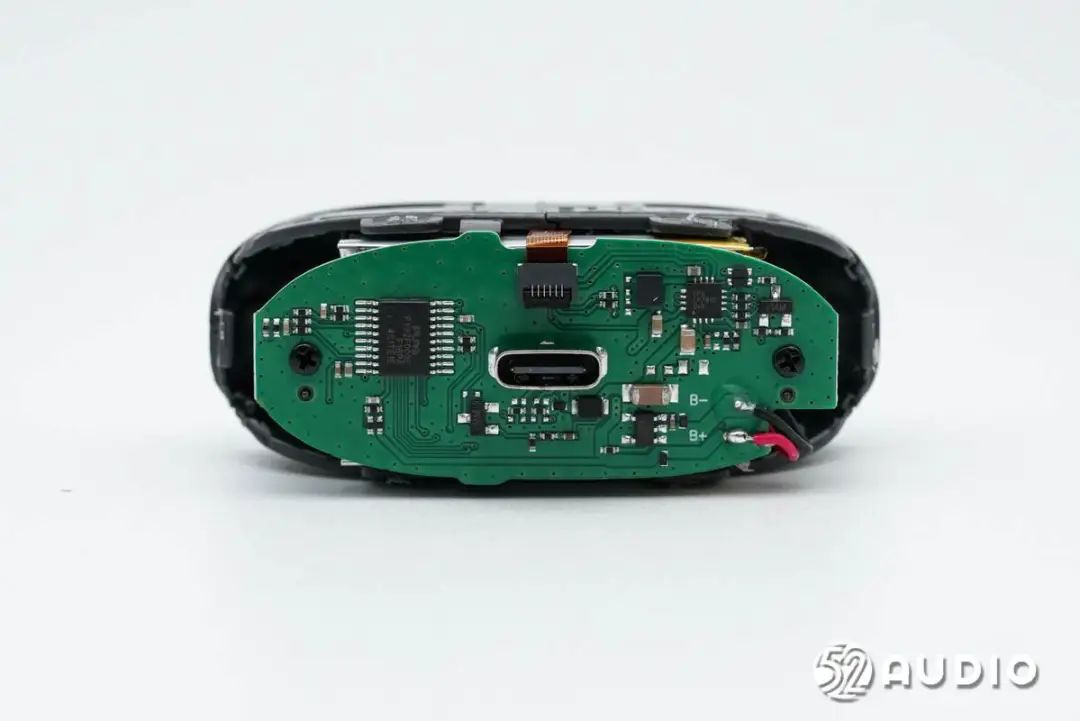

座舱底部通过螺丝固定主板单元。VYmednc

VYmednc

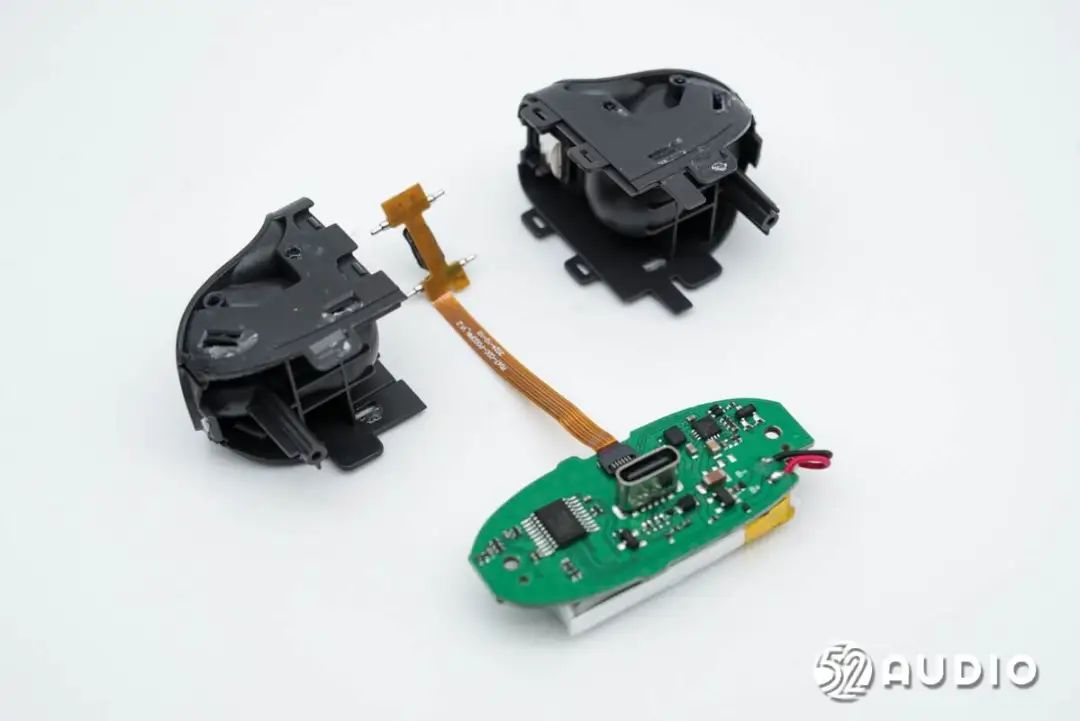

解开卡扣,卸掉螺丝,分离座舱,以及主板电池单元。两个座舱中间固定为耳机充电的VYmednc

VYmednc

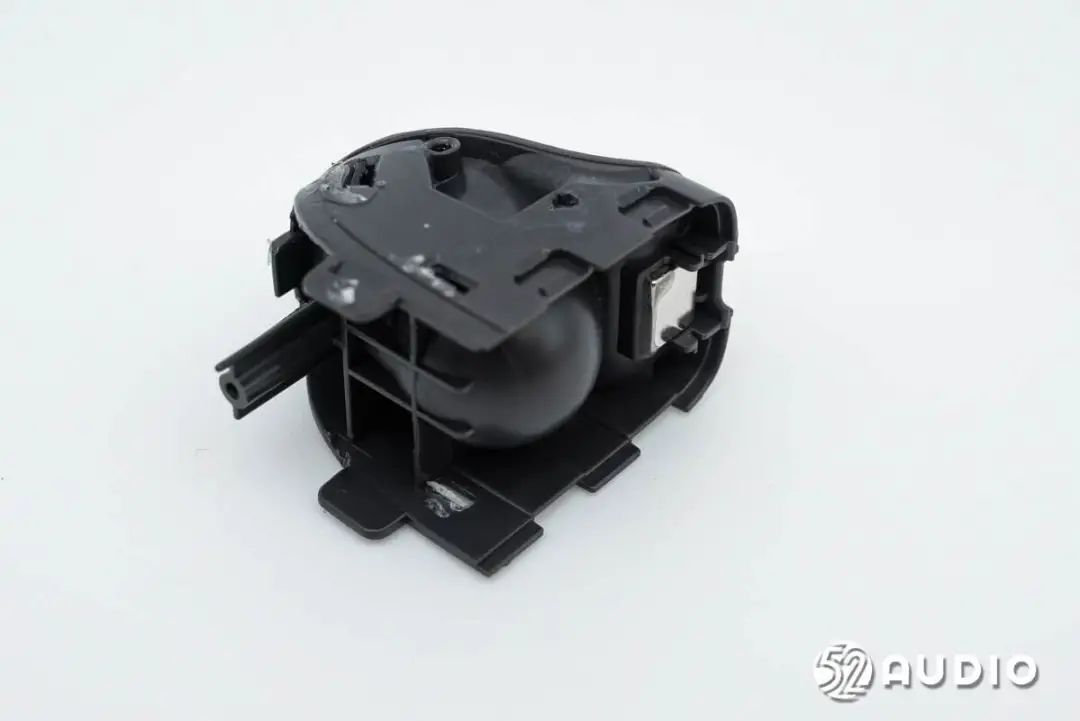

座舱底部结构一览,设置有一颗磁铁固定耳机。VYmednc

VYmednc

挑开连接器,取掉排线。VYmednc

VYmednc

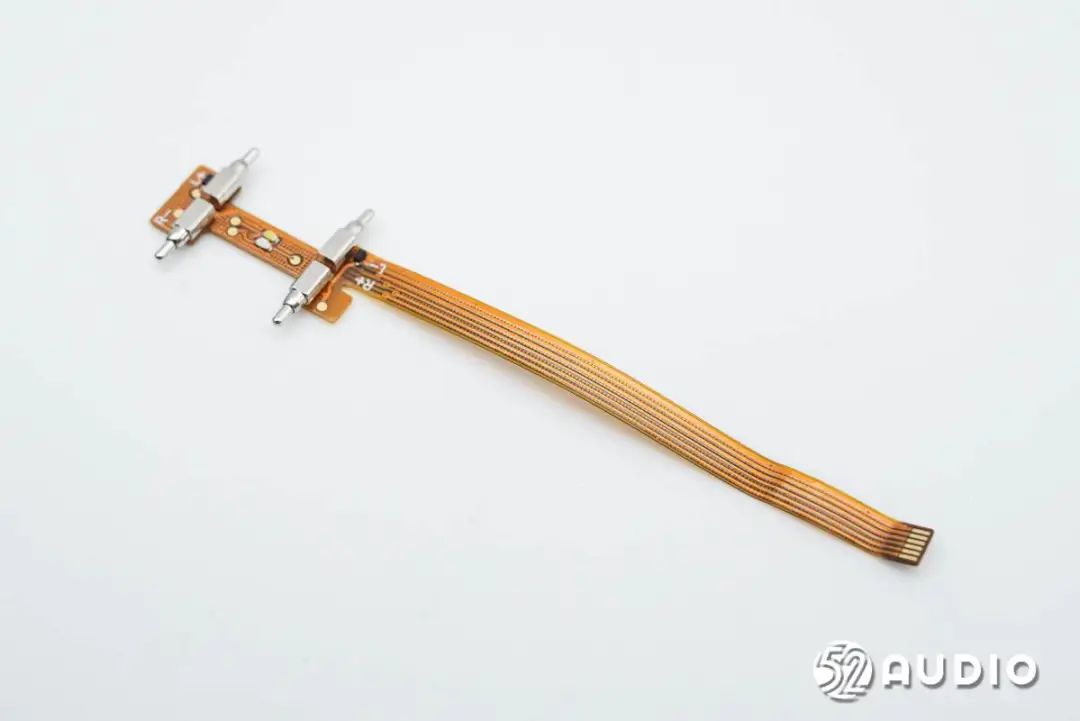

为耳机充电的排线电路一览。VYmednc

VYmednc

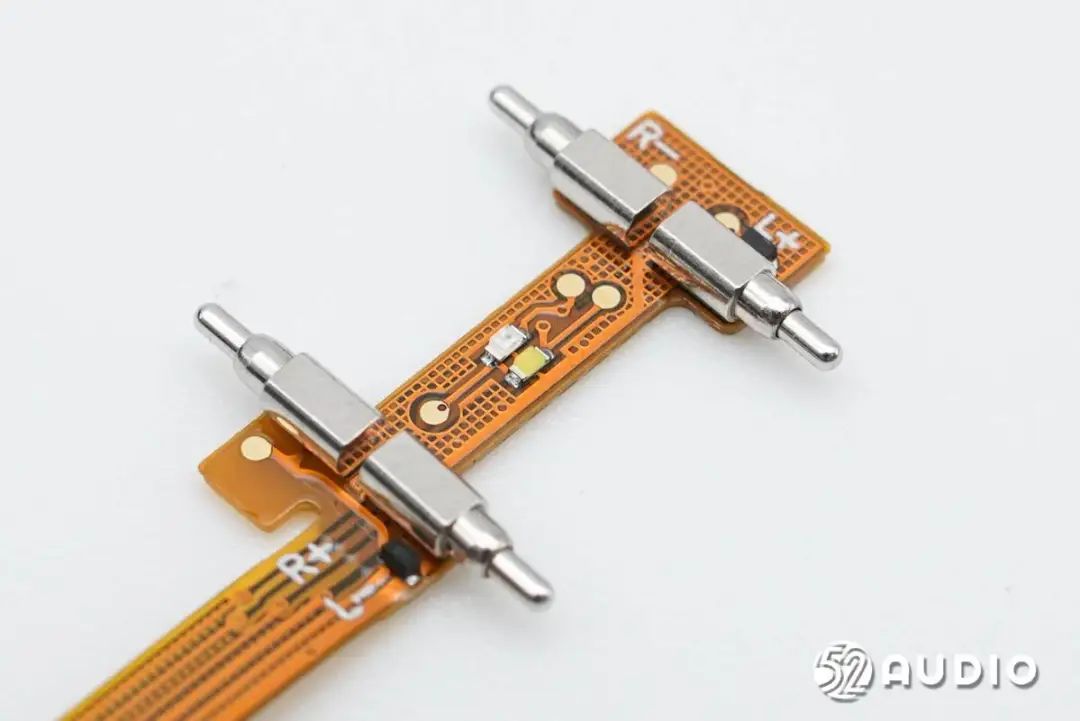

为耳机充电的Pogo Pin连接器特写。中间设置两颗不同颜色的LED指示灯,用于反馈充电盒充电状态。VYmednc

VYmednc

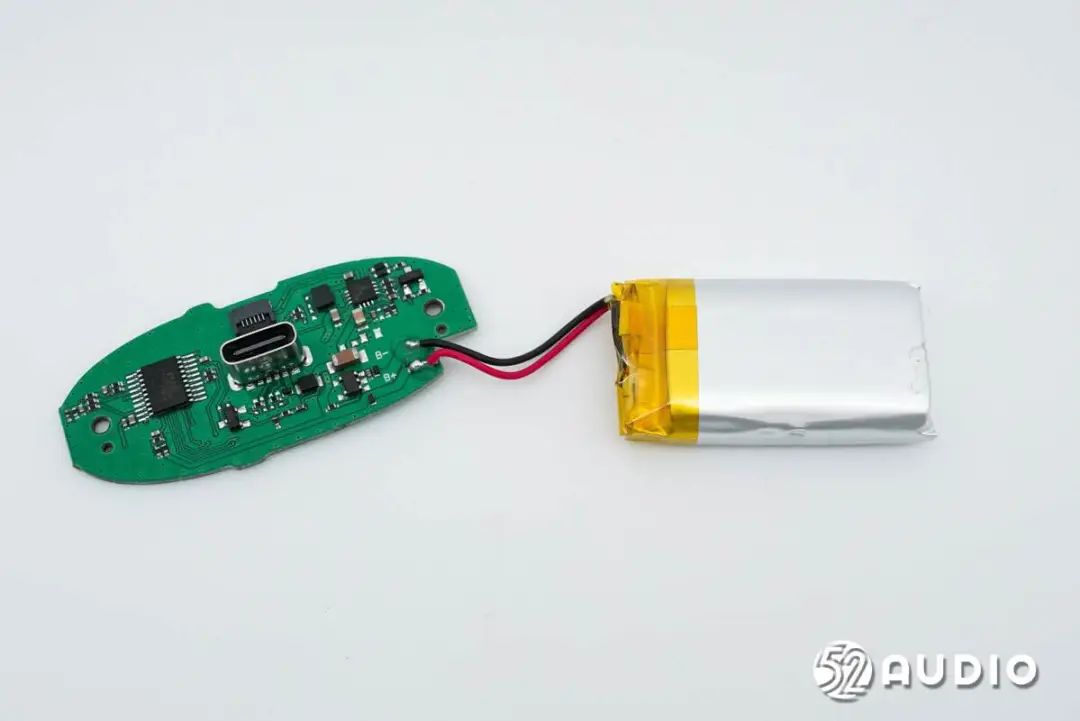

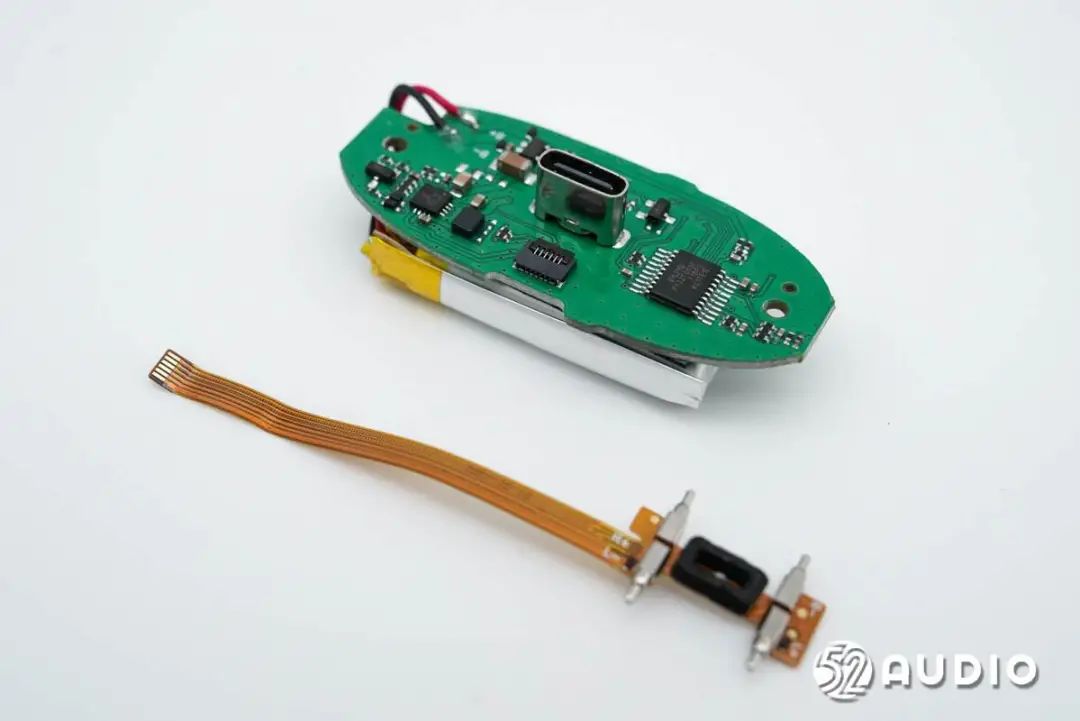

电池和主板单元电路一览,导线焊接。VYmednc

VYmednc

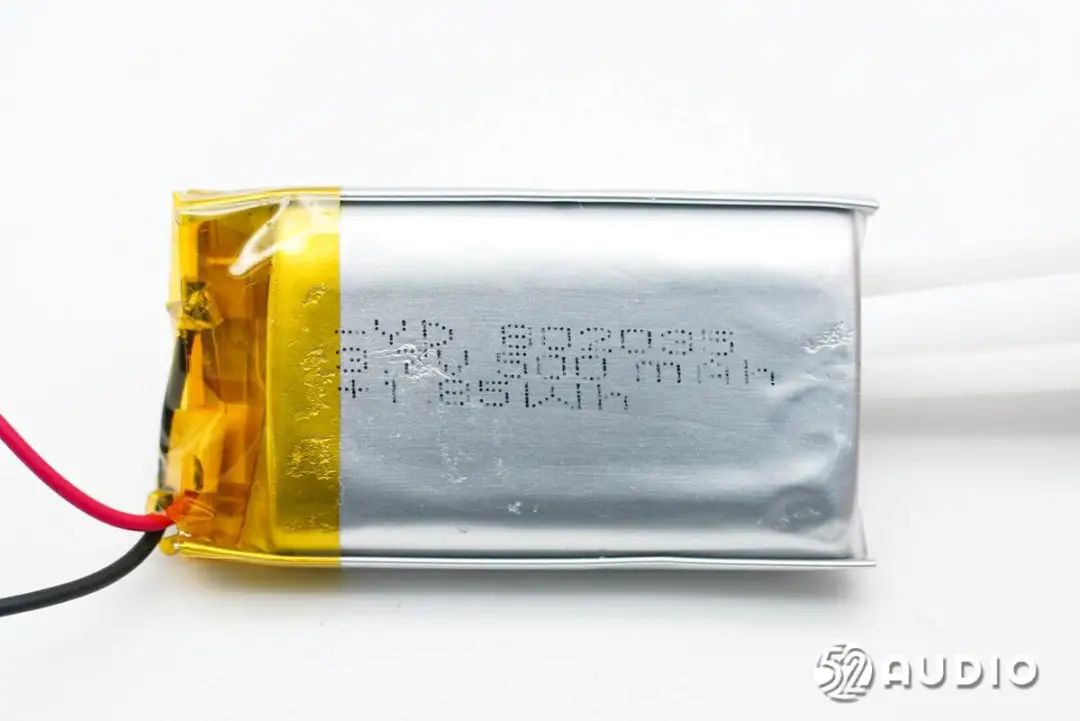

充电盒内置锂电池型号:YD 802035,标称电压:3.7V,额定容量:500mAh 1.85Wh,来自YD亿等新能源。VYmednc

VYmednc

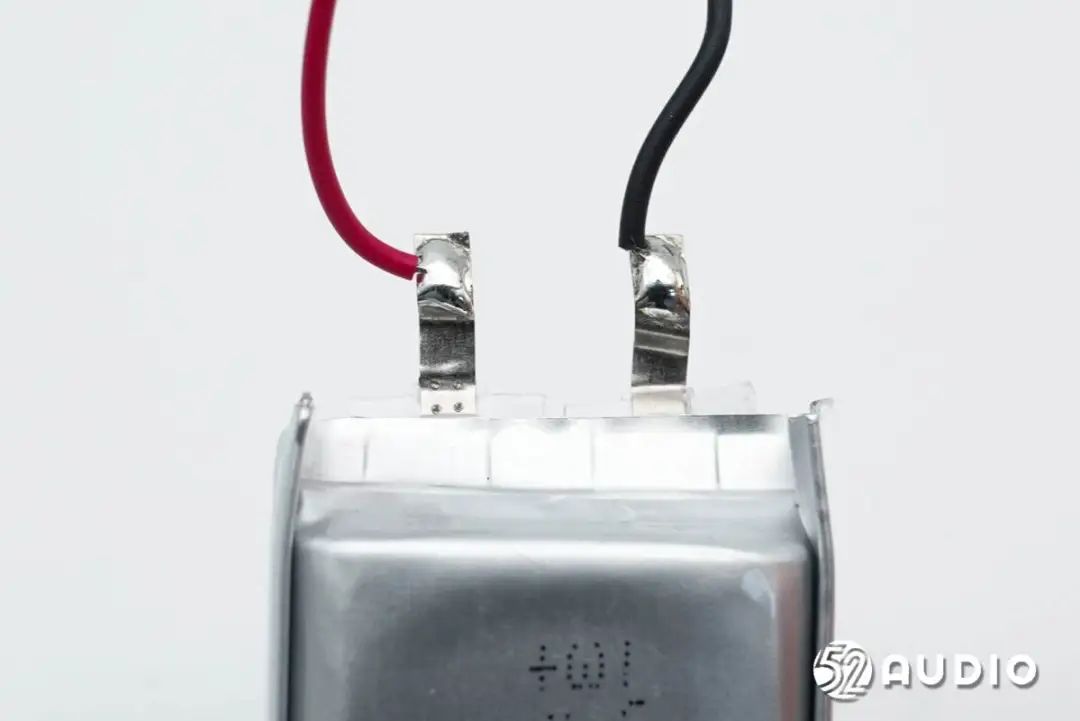

撕开外部绝缘保护,电池正负极镍片与导线焊接,保护电路位于主板上。VYmednc

VYmednc

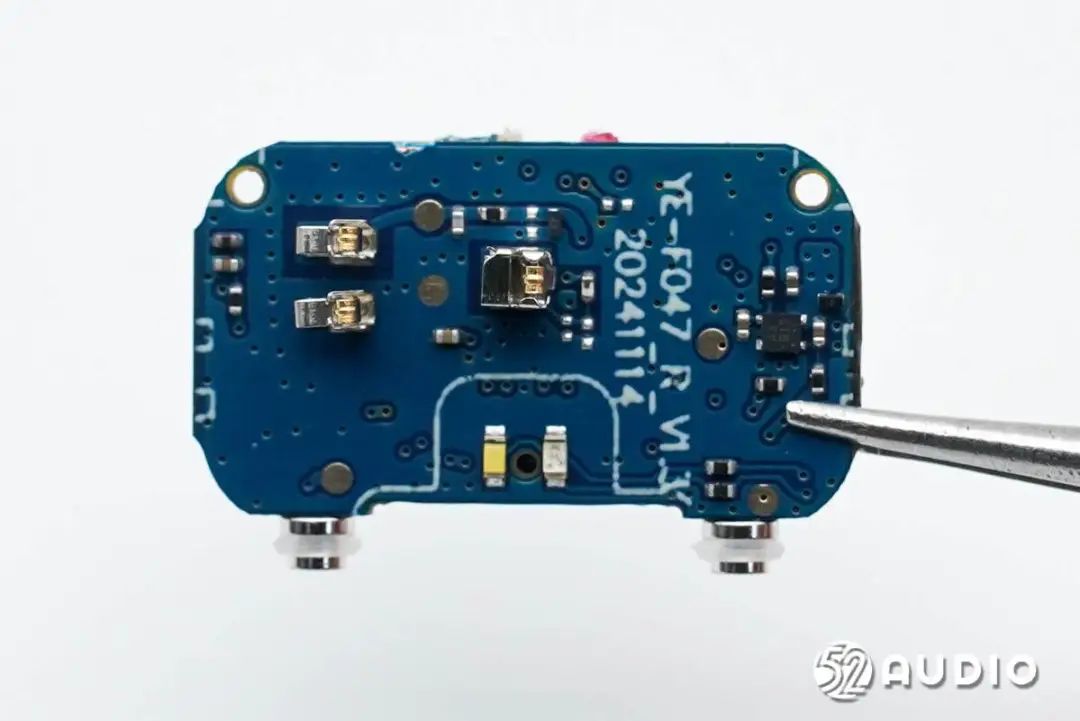

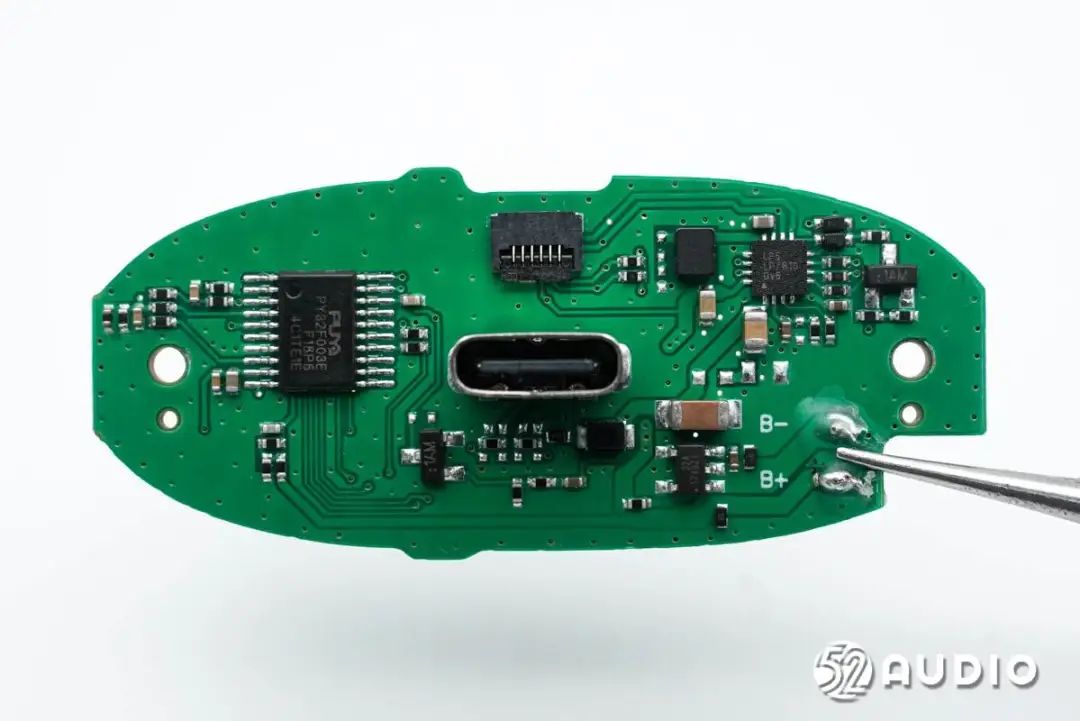

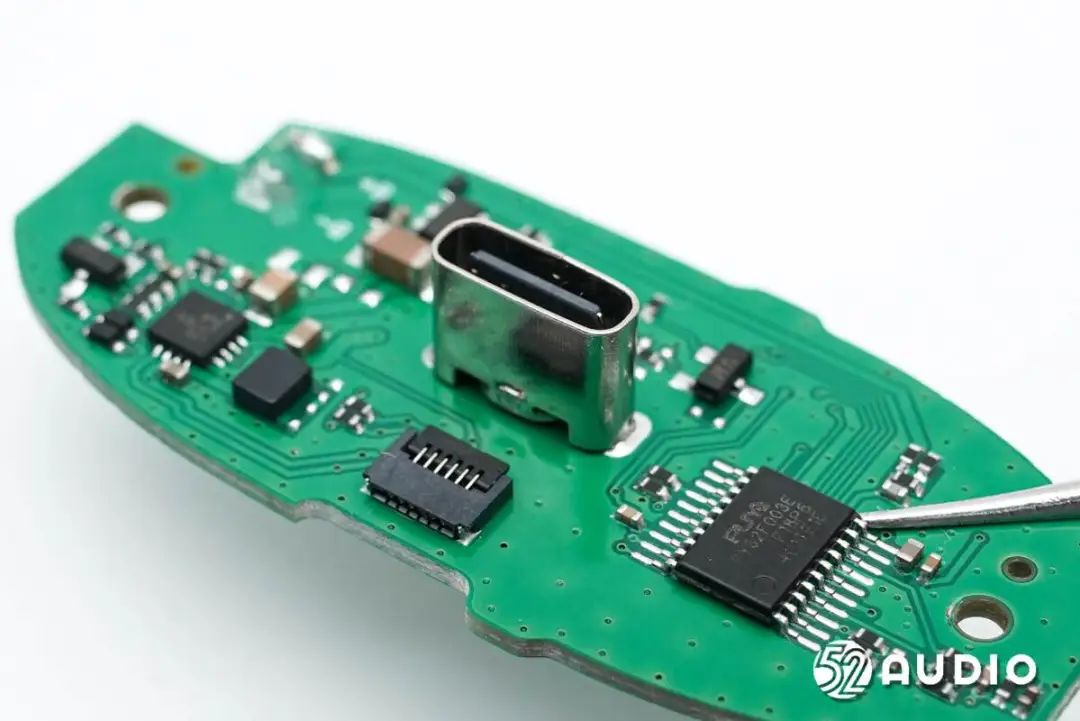

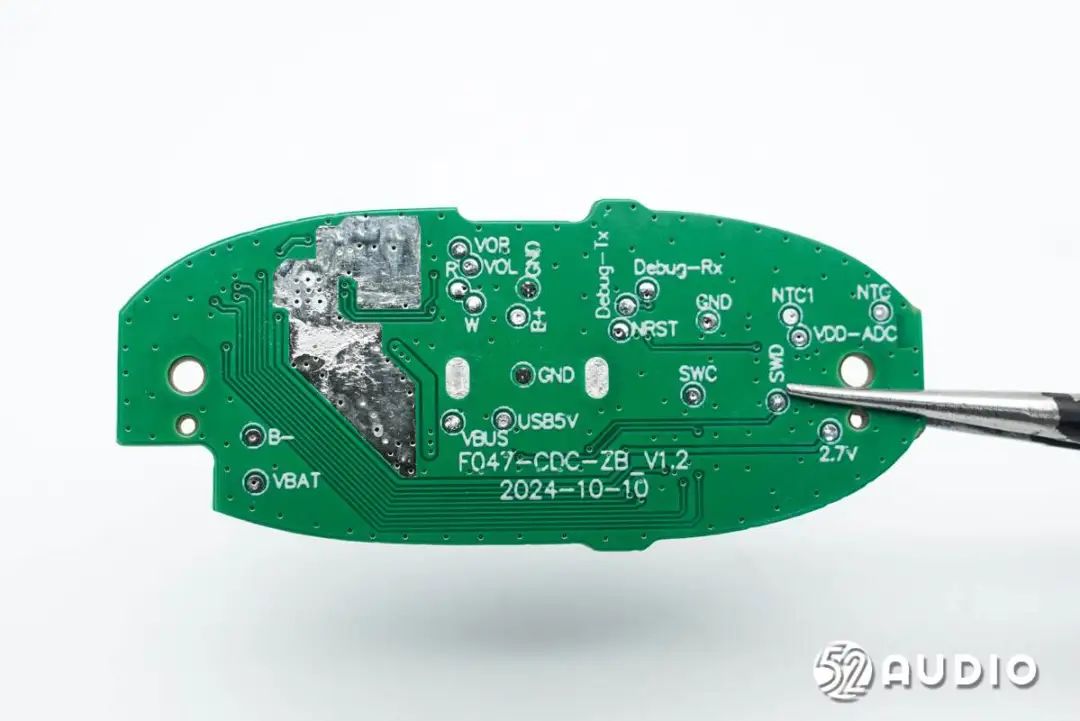

充电盒主板一侧电路一览。VYmednc

VYmednc

充电盒主板另外一侧电路一览。VYmednc

VYmednc

Type-C充电母座特写。VYmednc

VYmednc

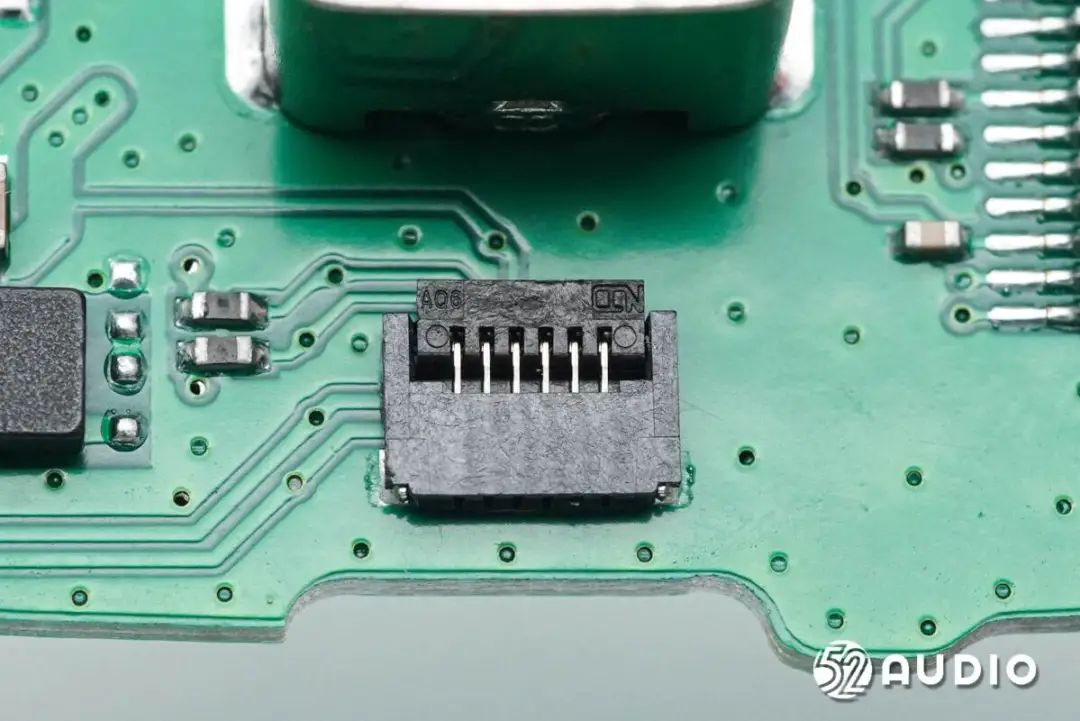

连接排线的ZIF连接器特写,来自亚奇科技(OCN),型号:OK-F501-06326。VYmednc

VYmednc

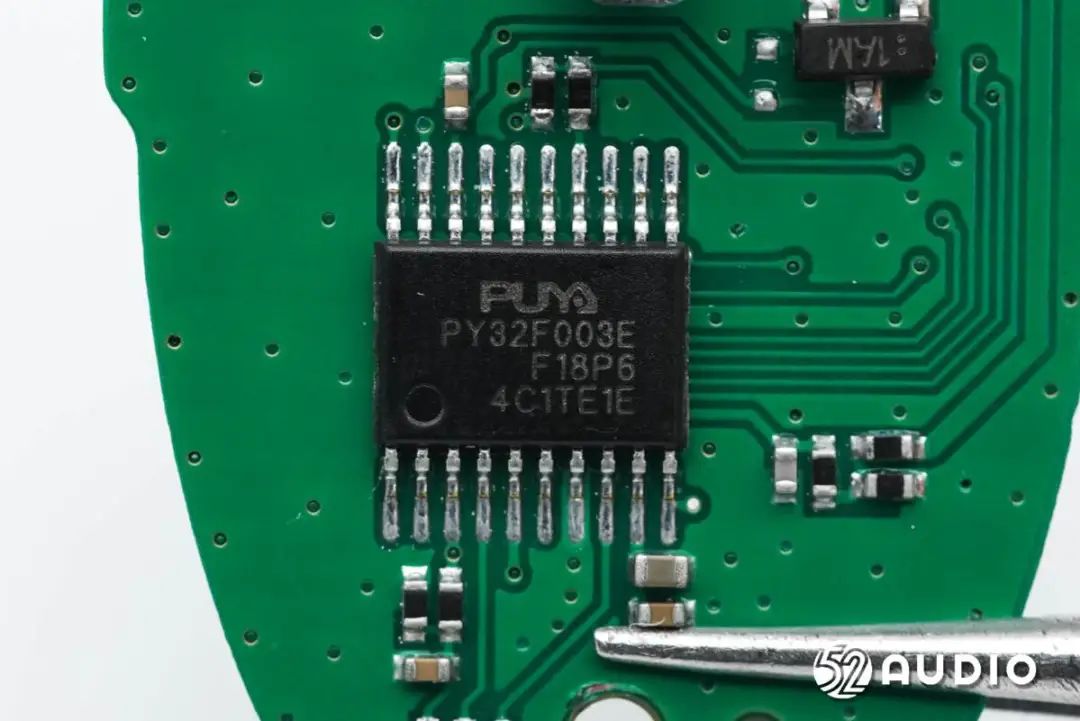

Puya普冉PY32F003系列微控制器,采用高性能的32位ARM Cortex-M0+内核,宽电压工作范围的MCU。嵌入高达32Kbytes flash和4Kbytes SRAM存储器,最高工作频率32MHz。包含多种不同封装类型多款产品。芯片集成多路I2C、SPI、USART等通讯外设,1路12bit ADC,5个16bit定时器,以及2路比较器。VYmednc

普冉PY32F003系列微控制器的工作温度范围为-40℃~85℃,工作电压范围 1.7V~5.5V。芯片提供sleep和stop低功耗工作模式,可以满足不同的低功耗应用。VYmednc

VYmednc

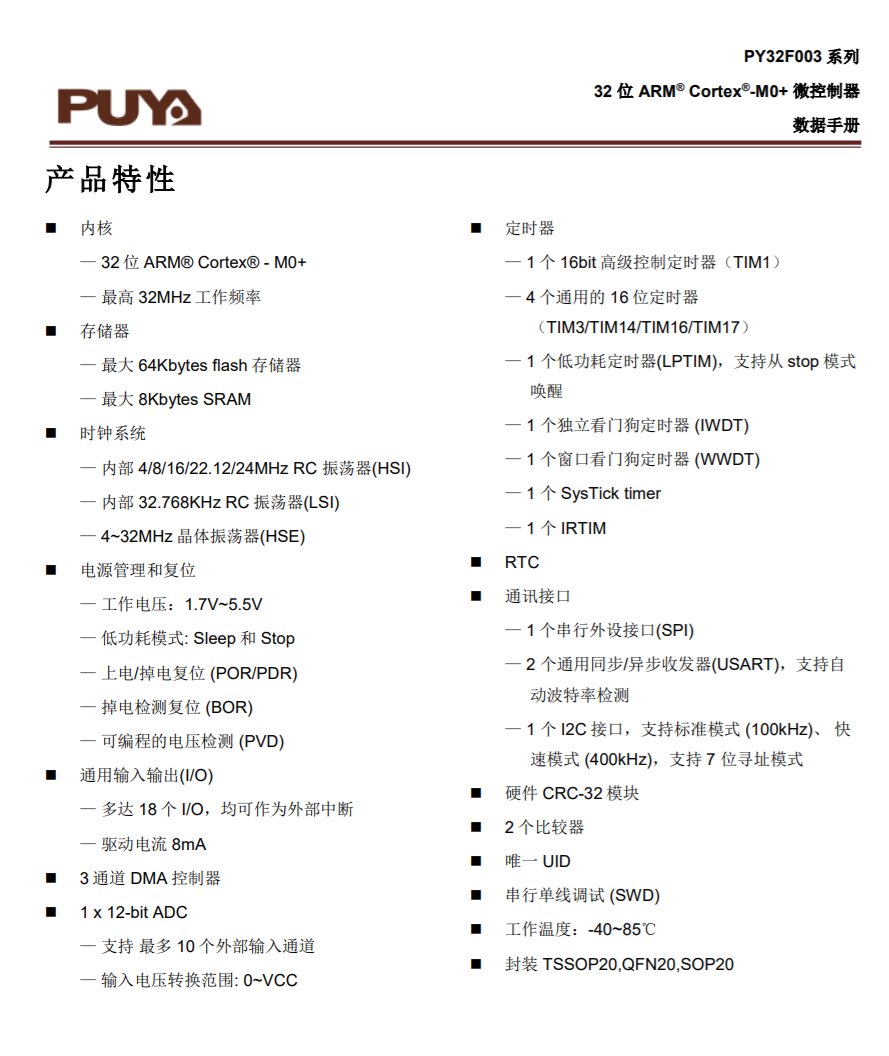

Puya普冉PY32F003系列详细资料图。VYmednc

VYmednc

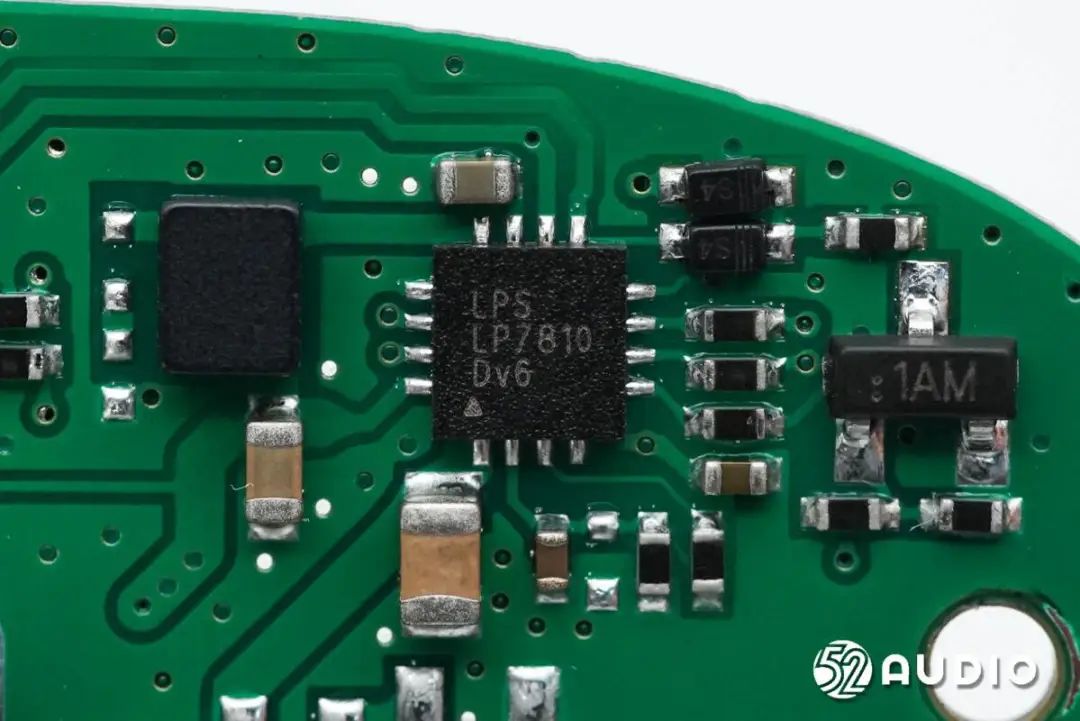

LPS微源半导体LP7810超高效率充电仓电源管理芯片,内置30V输入耐压的线性充电器,I²C可编程,支持高达930mA的可编程充电电流;智能放电电压管理功能提供耳机电压跟随充电,提升转换效率20%,减少仓电池电量的浪费,从而提升续航时间20%以上,轻松实现产品小巧美观易携带,又能兼顾整机长续航的完美结合。VYmednc

LP7810采用3mmx3mm QFN-16封装,集成充电、升压转换器、NTC管理、LDO、以及其他多重保护电路,支持与耳机双向通讯,充电参数可通过I²C总线设置,并在特定事件发生时给MCU发出中断信号。另外LP7810集成两路耳机充电控制和LED驱动,便于灯显方案设计。VYmednc

VYmednc

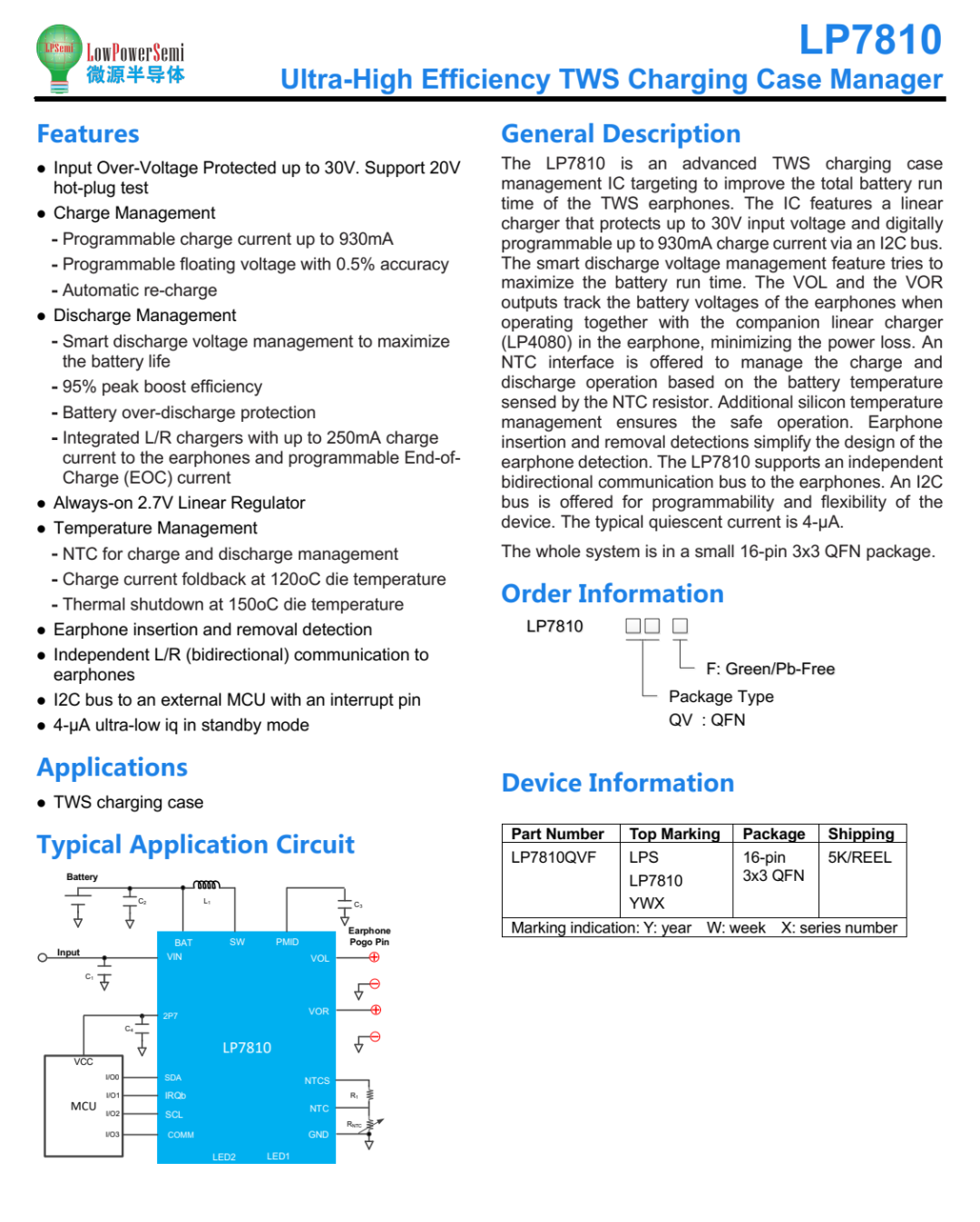

LPS微源半导体LP7810详细资料图。据我爱音频网拆解了解到,目前已有小米、魅族、摩托罗拉、QQ音乐、小天才、森海塞尔、罗技、漫步者、倍思、QCY、声阔、网易有道、TOZO、JLab、MUJI、ikko、蜂鸟、KEF、乔安、KOHLER、荣耀、Redmi、realme、红魔、雷蛇、FIIL、1MORE、JBL、Bowers & Wilkins、酷睿视、Barbetsound、SUUNTO、Monster、七彩虹、Nothing、斯莫格、PHILIPS、RODE、重力星球、Haylou、如布、ELEVOC、HHOGene黑鲨泥炭花再OPPO、华为、联想、索尼、诺基亚、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。VYmednc

VYmednc

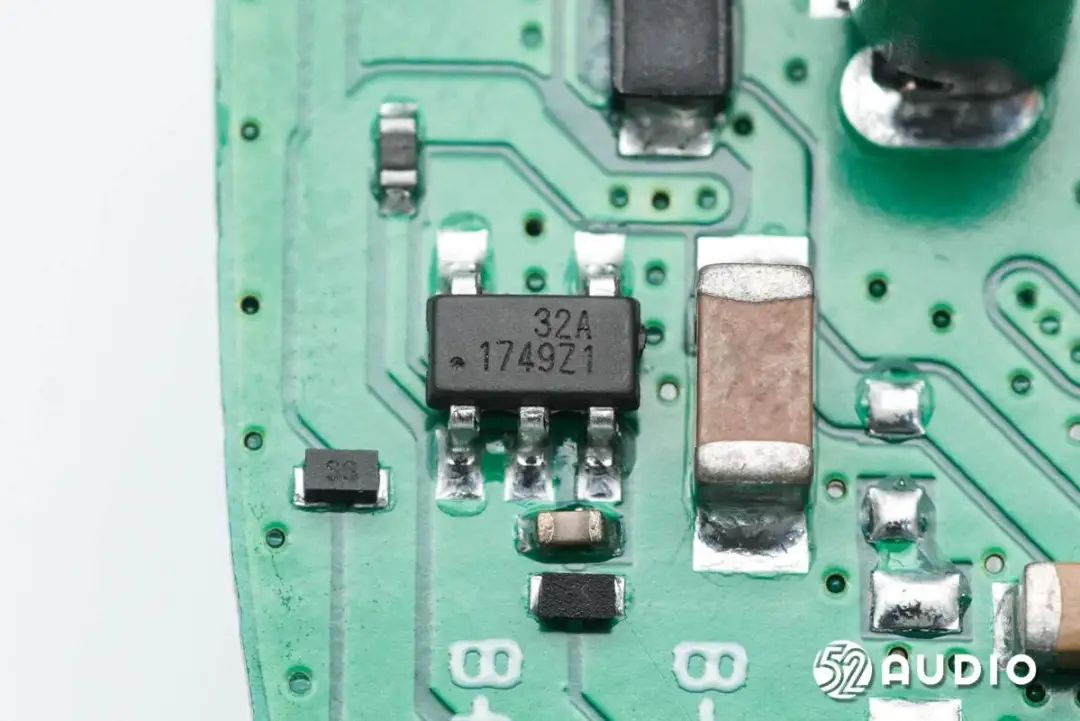

WINSEMI稳先微WSDY3302A锂电保护IC,具有过充、过放、过流、短路等电池需要的所有保护功能。VYmednc

耳机拆解VYmednc

VYmednc

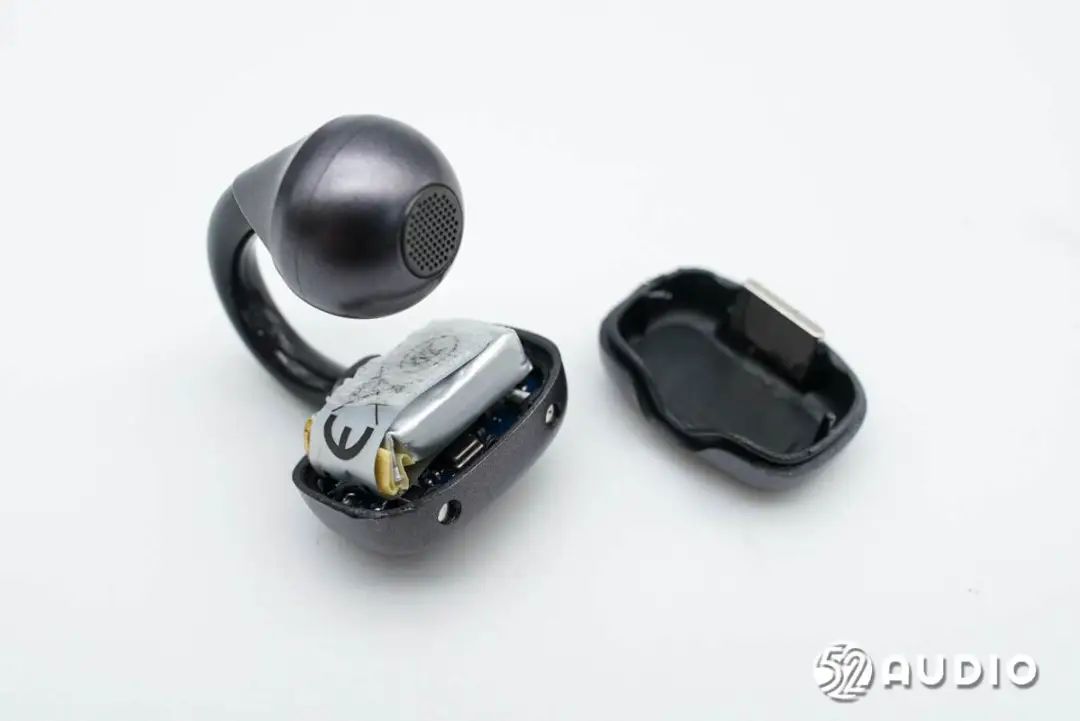

拆解耳机部分,取掉后端腔体的盖板。VYmednc

VYmednc

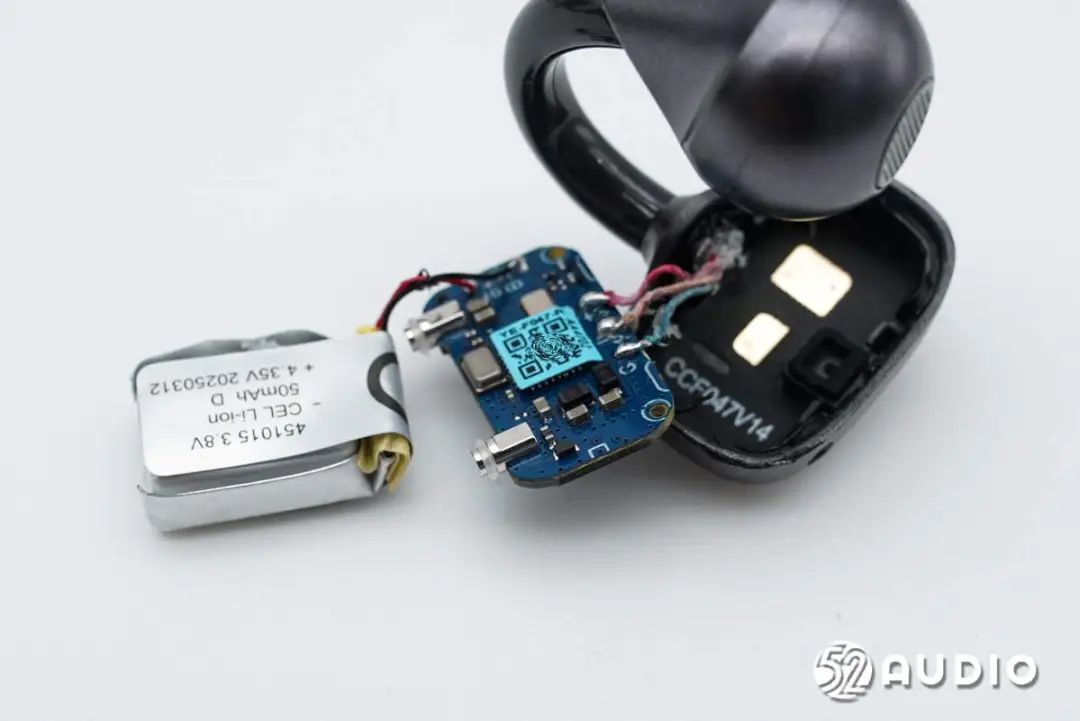

后端腔体内部设置有电池和主板单元,导线焊接。VYmednc

VYmednc

断开主板和电池导线。VYmednc

VYmednc

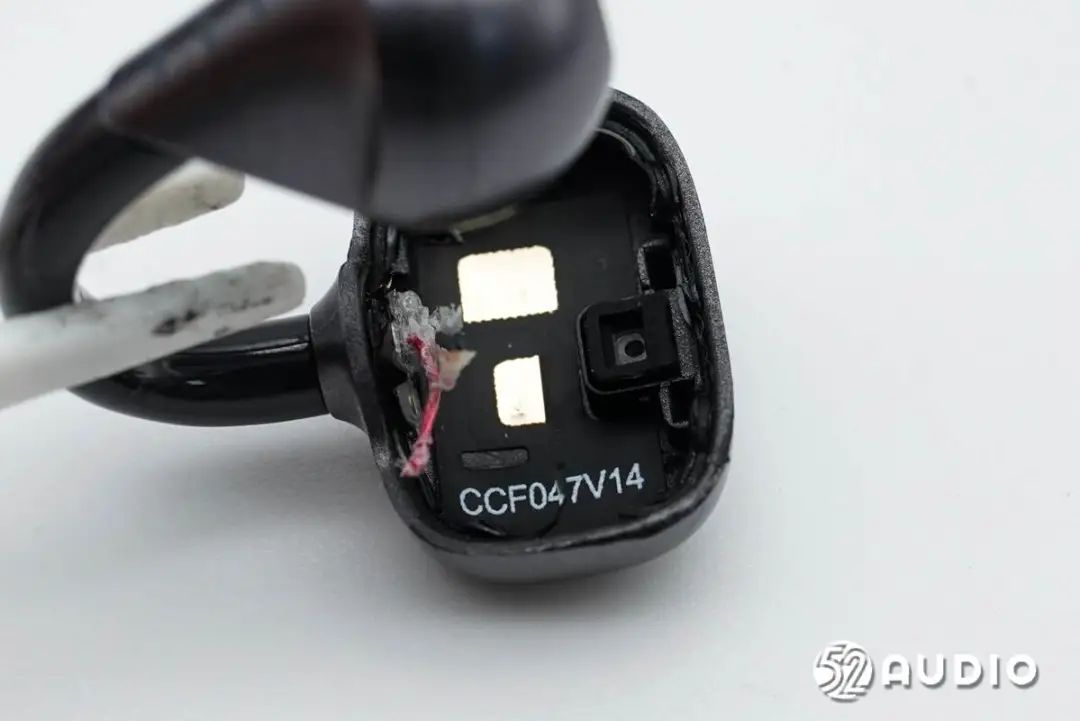

腔体底部贴有蓝牙天线和触摸检测贴片。VYmednc

VYmednc

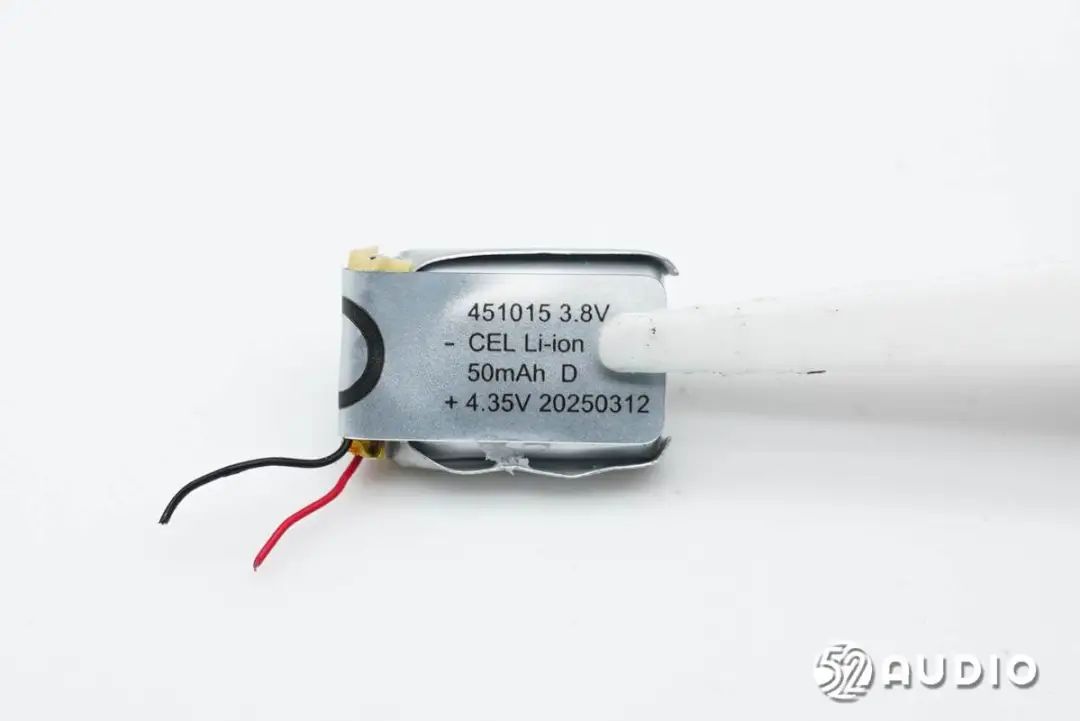

耳机内置软包锂电池型号:CEL 451015,标称电压:3.8V,额定容量:50mAh,充电限制电压:4.35V,来自CEL金赛尔。VYmednc

VYmednc

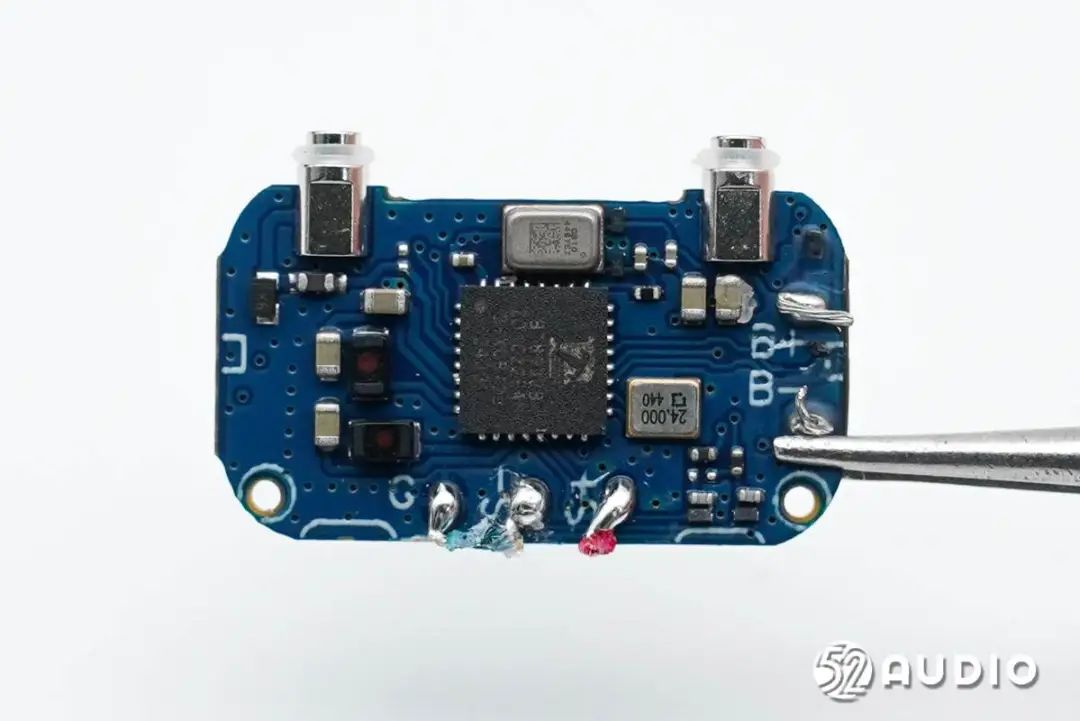

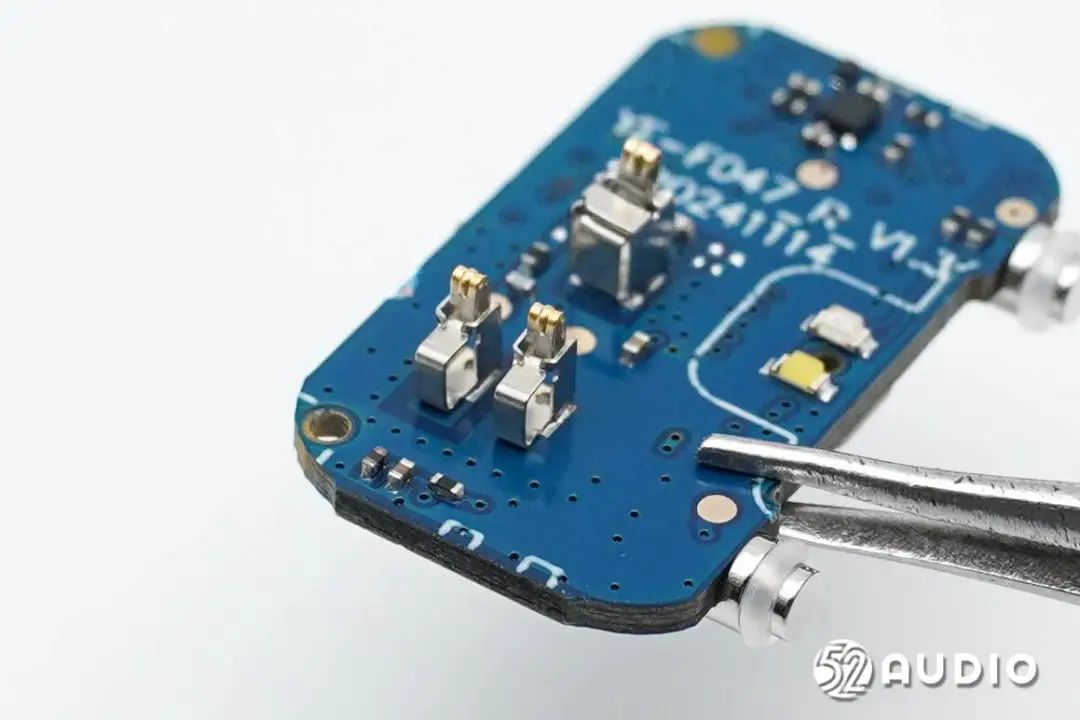

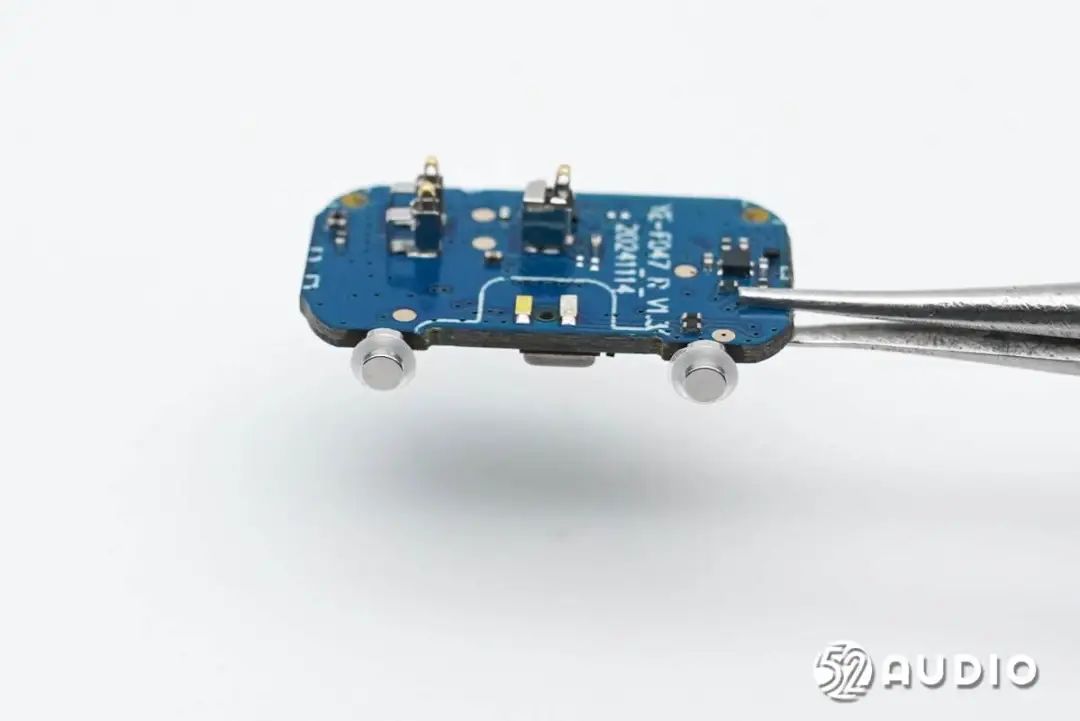

耳机主板一侧电路一览。VYmednc

VYmednc

耳机主板另外一侧电路一览。VYmednc

VYmednc

连接充电盒充电的金属圆柱连接器特写,设置有透明橡胶圈密封防水。VYmednc

VYmednc

连接蓝牙天线和触摸检测贴片的金属弹片特写。VYmednc

VYmednc

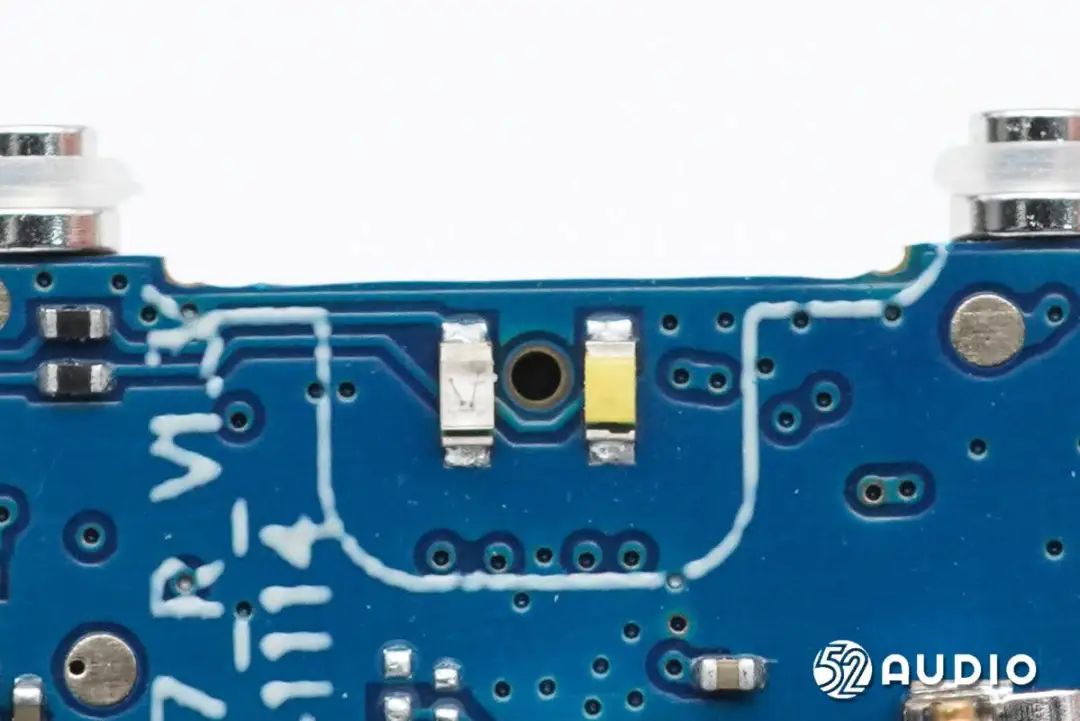

两颗不同颜色的LED指示灯,用于反馈无线连接及充电状态。VYmednc

VYmednc

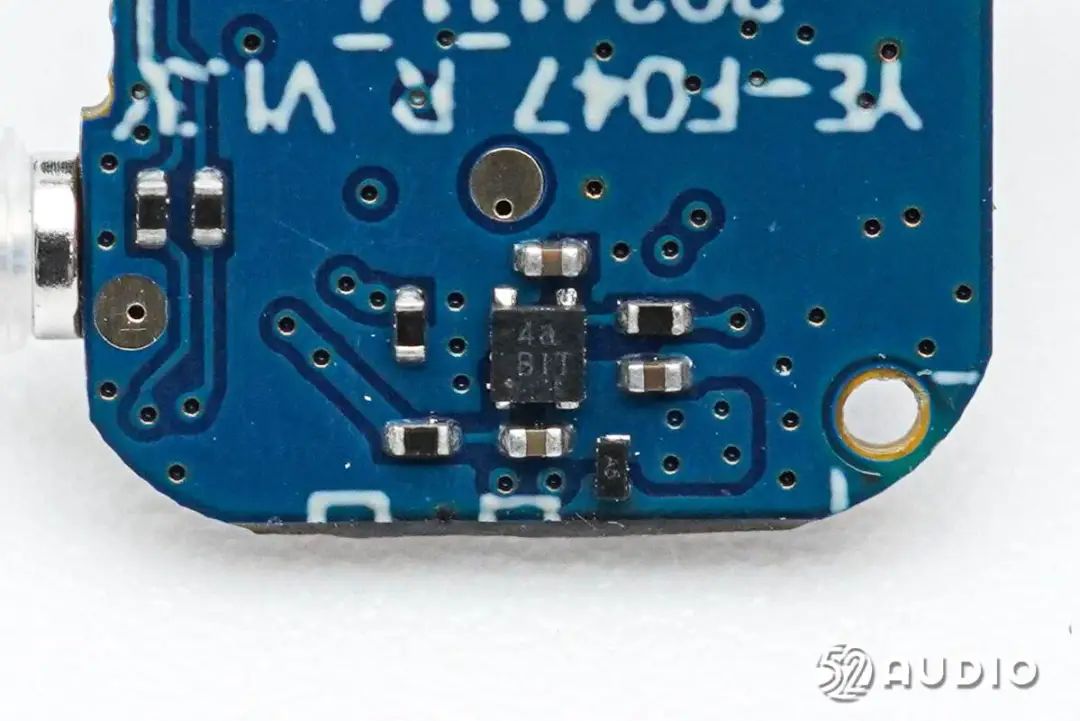

丝印4a BIT的锂电保护IC,负责电池的过充电、过放电、过电流等保护。VYmednc

VYmednc

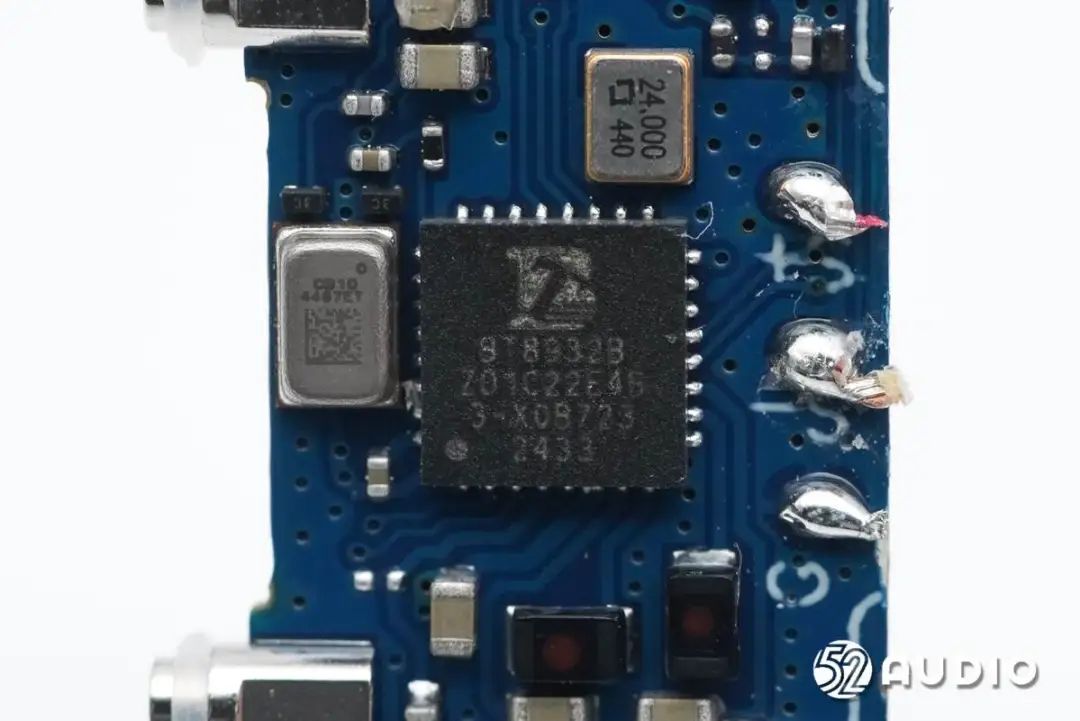

Bluetrum中科蓝讯BT8932B蓝牙音频SoC,内置32位高性能RISC-V处理器核心,支持DSP指令,运行频率最高140MHz;内置8Mbits闪存,320KB RAM;具有可编程上拉和下拉电阻的灵活GPIO引脚;支持GPIO唤醒或中断。VYmednc

中科蓝讯BT8932B符合蓝牙6.0+BR+EDR+BLE规范,最大发射输出功率+10.5dBm,接收灵敏度-94.5dBm@2M EDR,支持具有平衡效率的TWS通信功耗,支持TWS主从交换机。VYmednc

中科蓝讯BT8932B具有高性能立体声DAC,信噪比104dB,支持差分模式和VCMBUF模式;具有高性能单声道ADC,信噪比102dB;支持1路MIC放大器输入,支持灵活的音频均衡器调节,支持8、11.025、12、16、22.05、32、44.1、48、88.2、96、176.4和192KHz采样率;还支持AI DNN ENC降噪,支持神经网络处理单元(NPU),支持低功耗触摸键、入耳检测,集成PMU,如充电器/降压/LDO。VYmednc

VYmednc

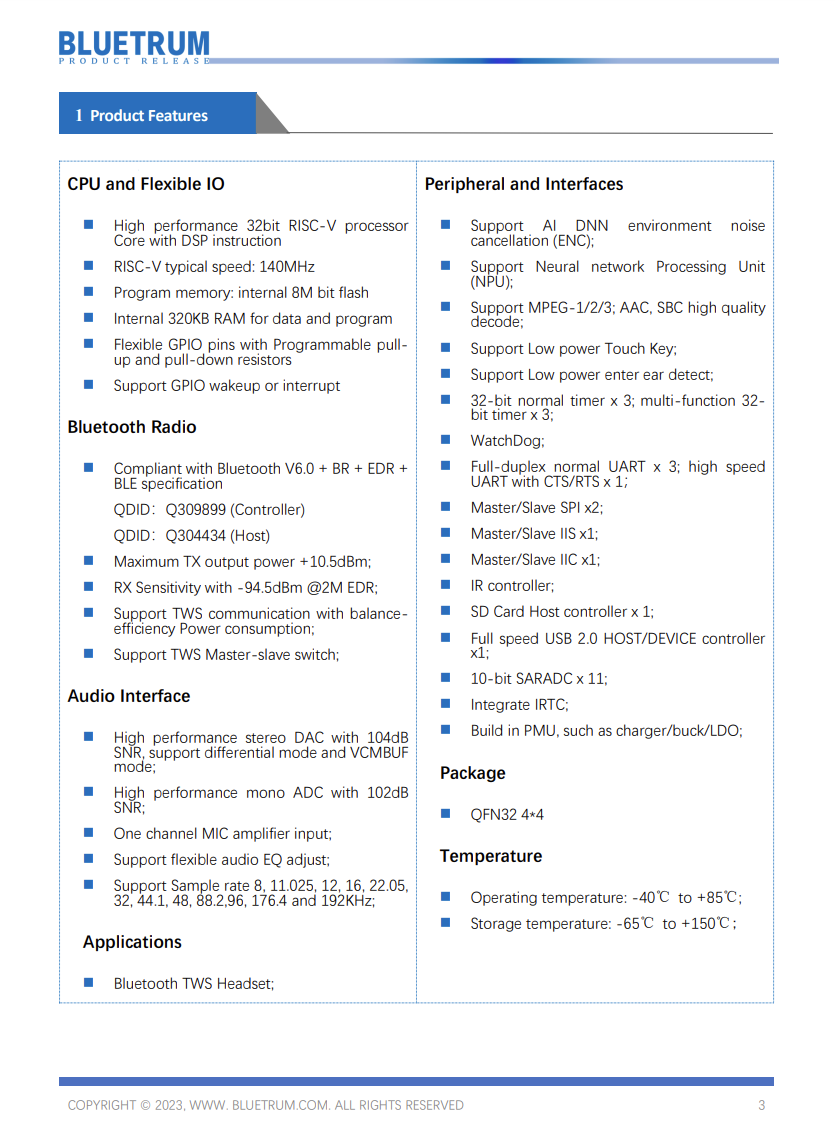

Bluetrum中科蓝讯BT8932B详细资料图。据我爱音频网拆解了解到,目前已有泥炭荣耀、realme、QQ音乐、倍思、联想、QCY、MUJI、水月雨、名创优品、山水、公牛、智国者、飞利浦、IRIVER、翡声、肯德基Redmi、漫步者、惠威、FIIL、创维、酷狗、充客、诺必行、凯叔讲故事、魔声、沃尔玛科大讯飞、喜马拉雅、网易云音乐、bilibili、唱吧魅族NOME传音乐视夏新绿联、360、铁三角、凡蒂尼、天猫精灵、Defunc、Coocaa等众多品牌旗下产品采用了中科蓝讯解决方案。VYmednc

VYmednc

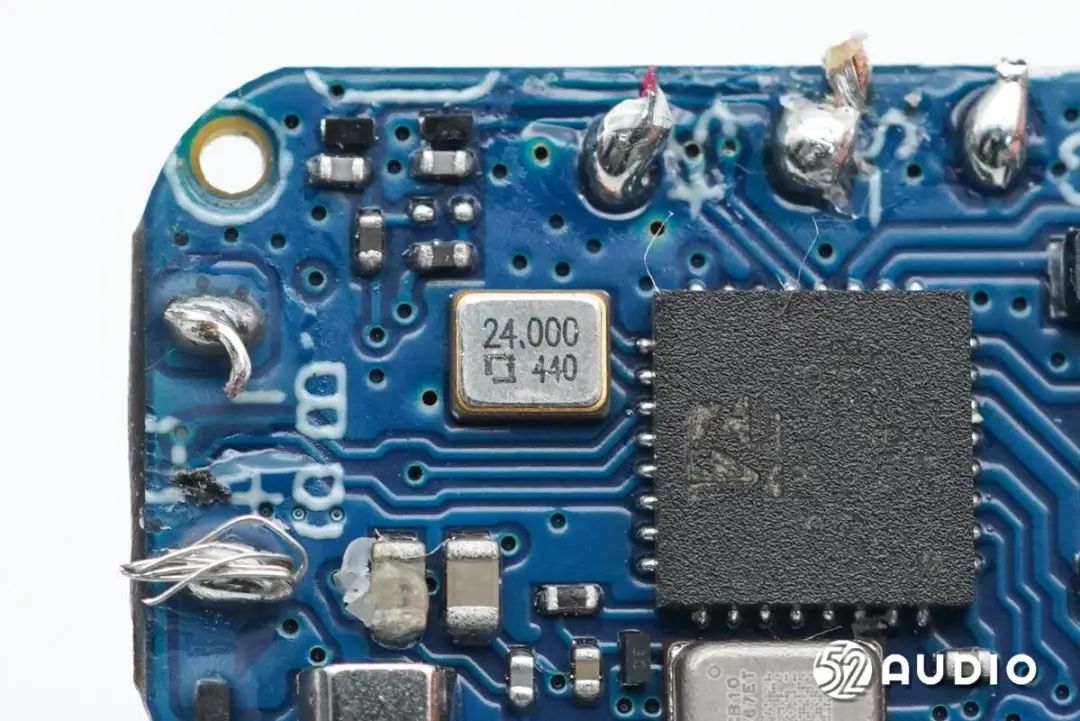

24.000MHZ的晶振特写,为蓝牙芯片提供时钟。VYmednc

VYmednc

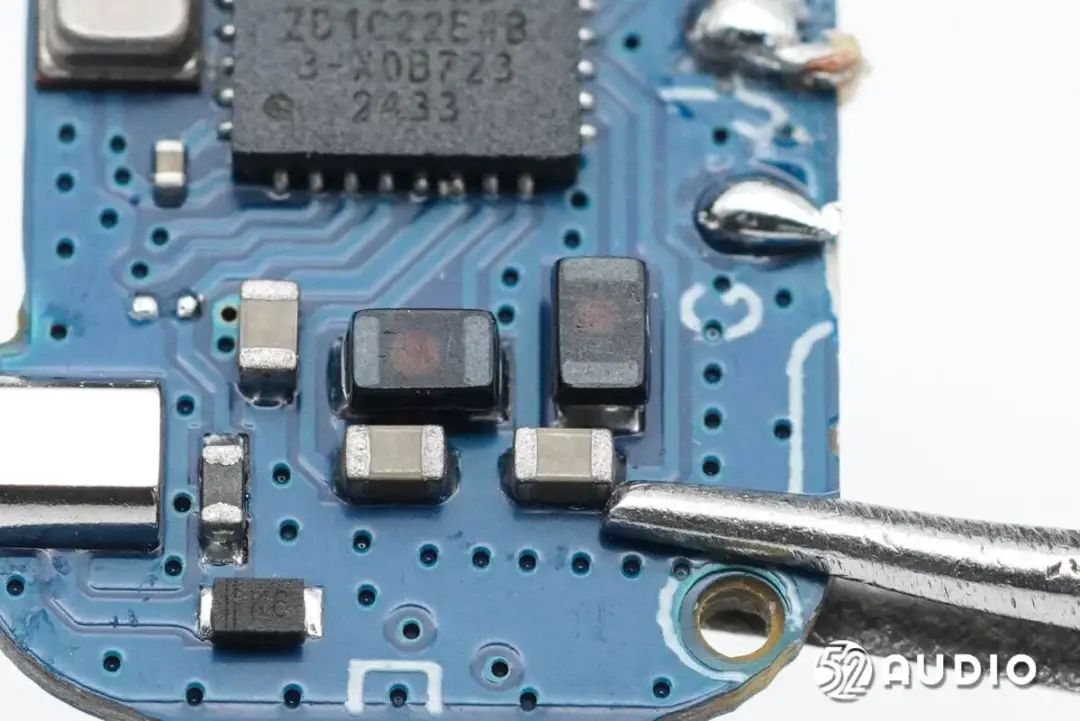

蓝牙芯片外围功率电感特写,为其内部电路供电。VYmednc

VYmednc

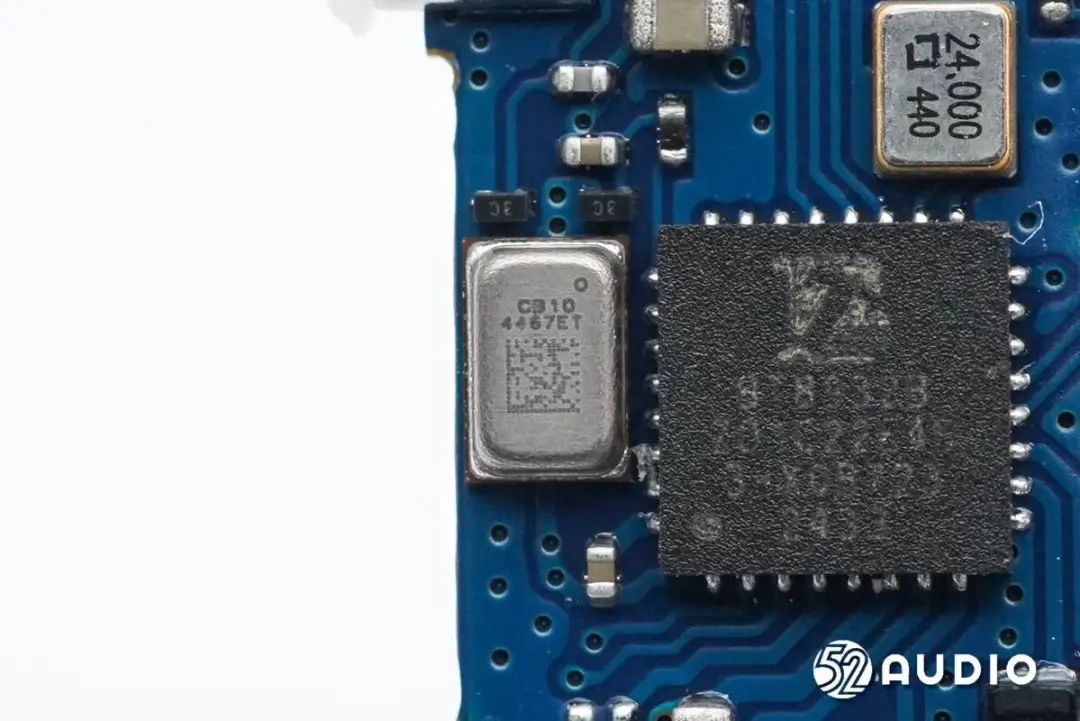

镭雕CB10的MEMS麦克风特写,用于语音通话功能拾音。VYmednc

VYmednc

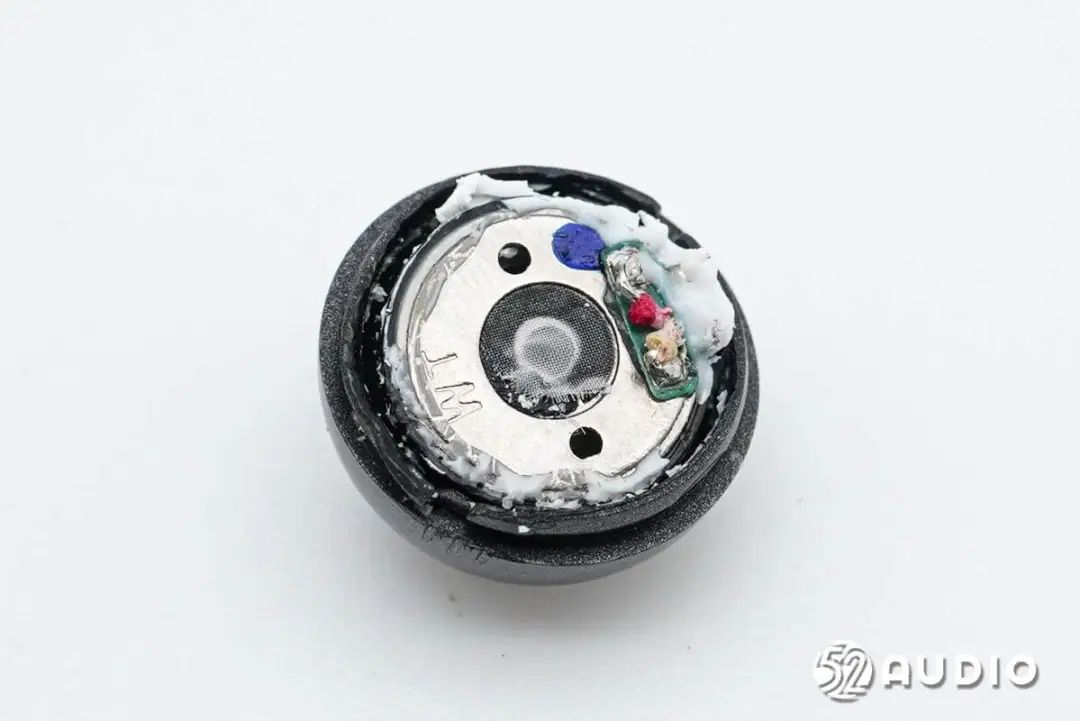

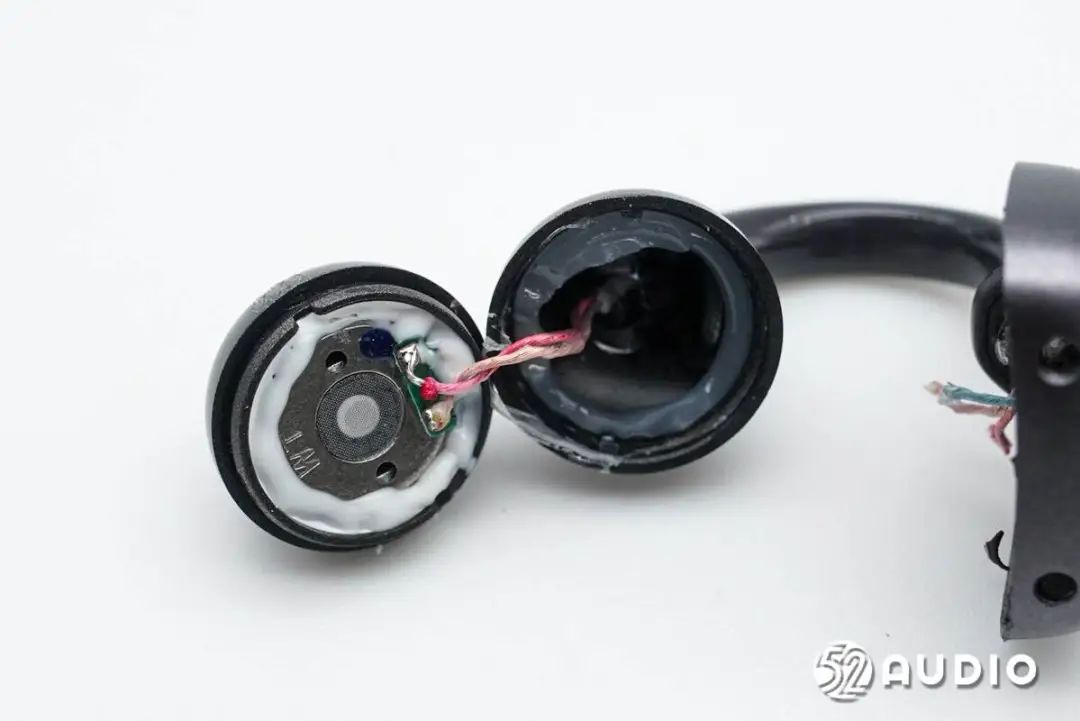

拆开音腔,内部仅设置有扬声器单元,打胶密封。VYmednc

VYmednc

断开导线,扬声器单元结构一览。VYmednc

VYmednc

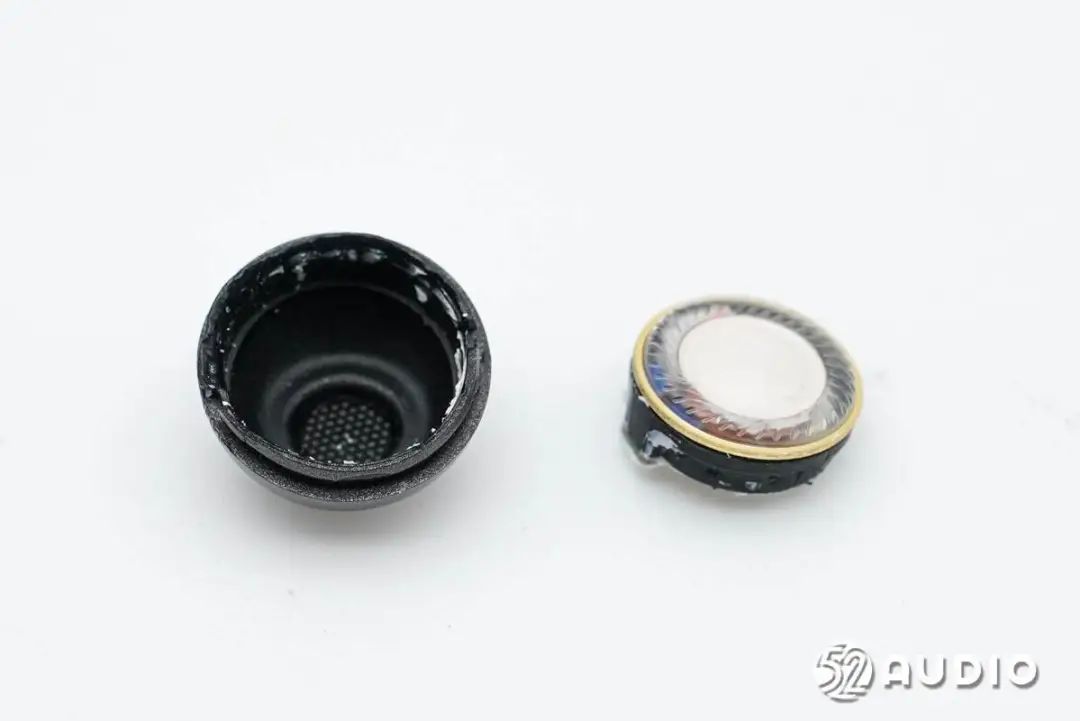

断开导线,取出扬声器。VYmednc

VYmednc

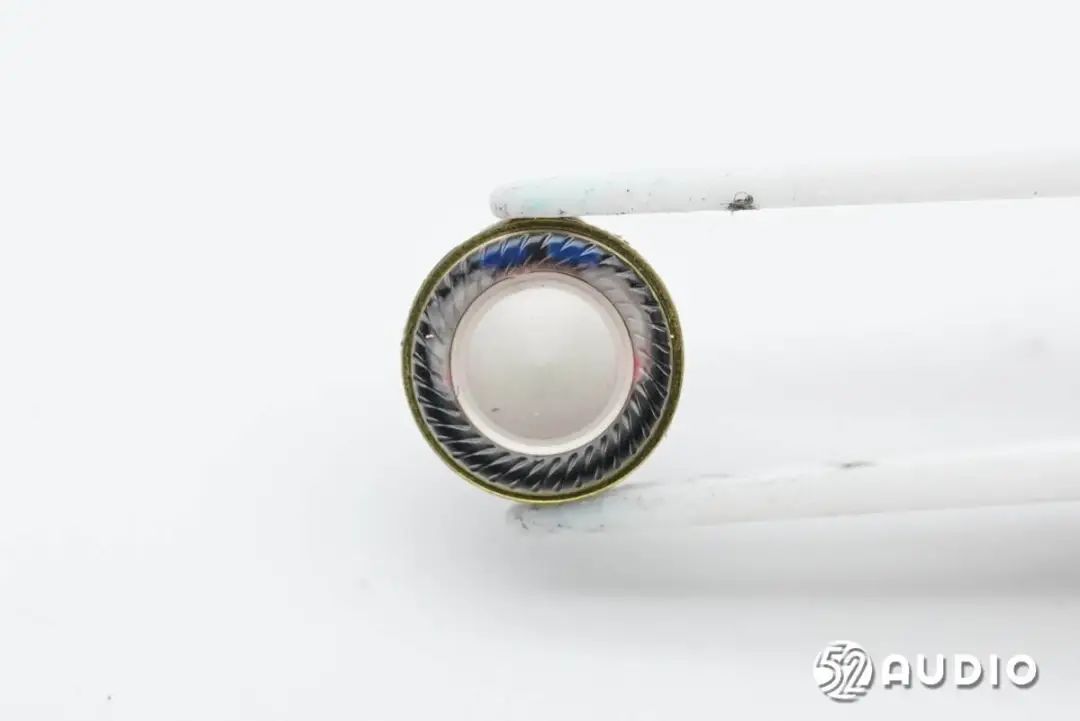

耳机内置扬声器特写。据官方介绍,采用了定制液晶聚合物振膜,高还原度、低失真;高成本双磁路设计,带来超强解析力和更宽阔的声场。VYmednc

VYmednc

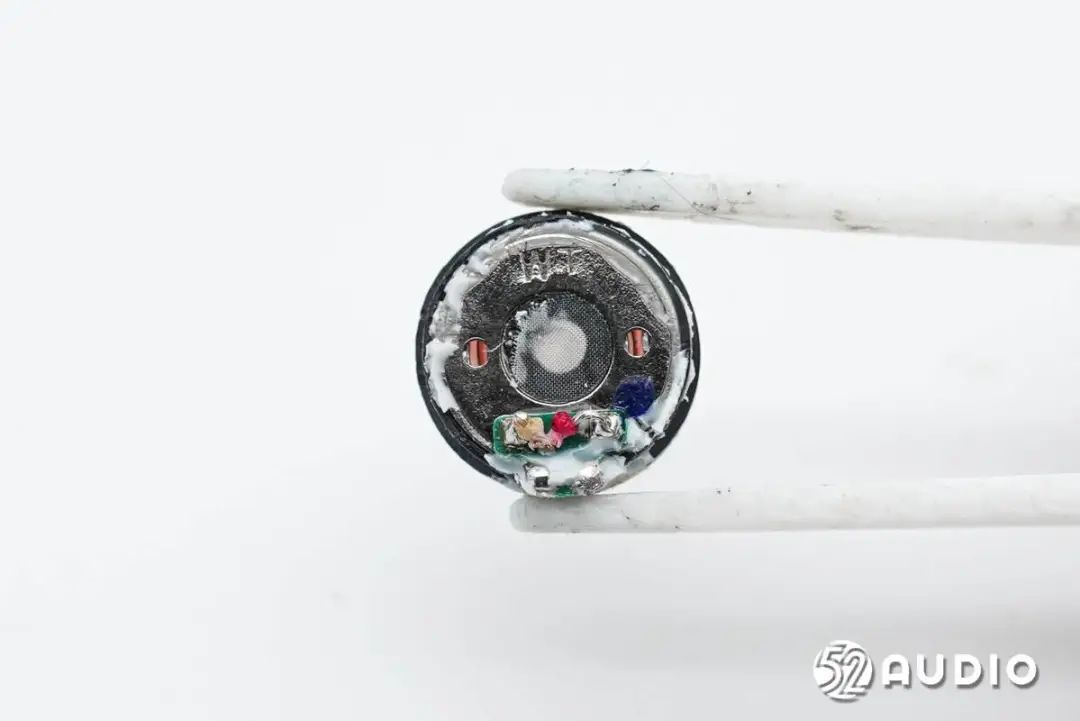

扬声器背面特写。VYmednc

VYmednc

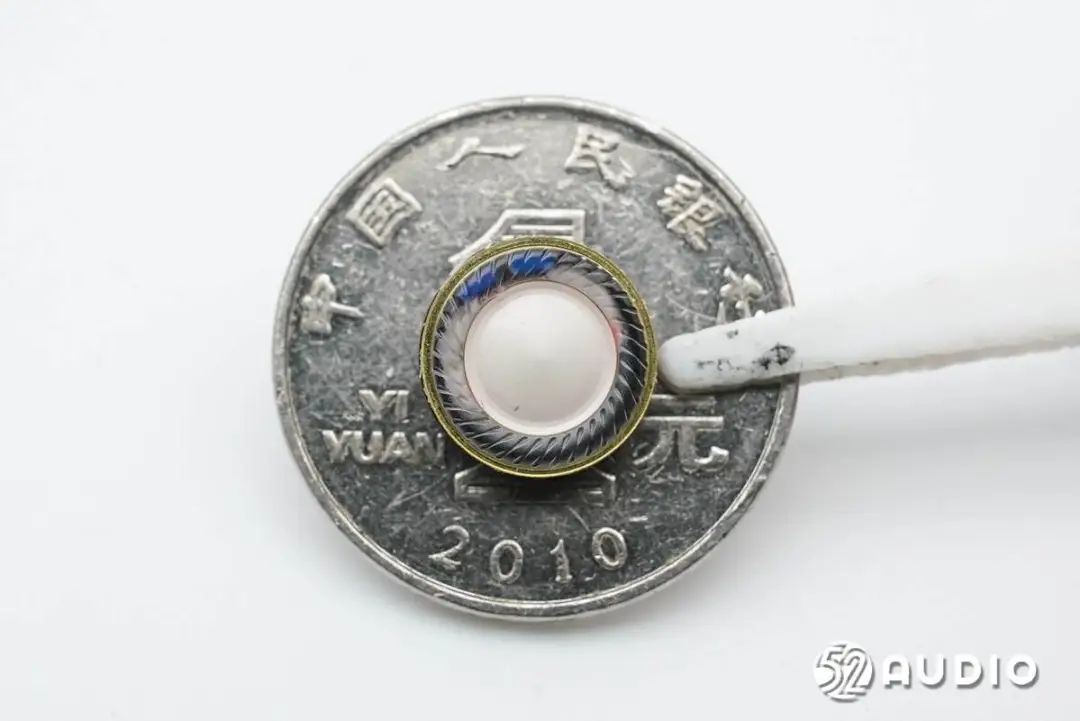

扬声器与一元硬币大小对比。VYmednc

VYmednc

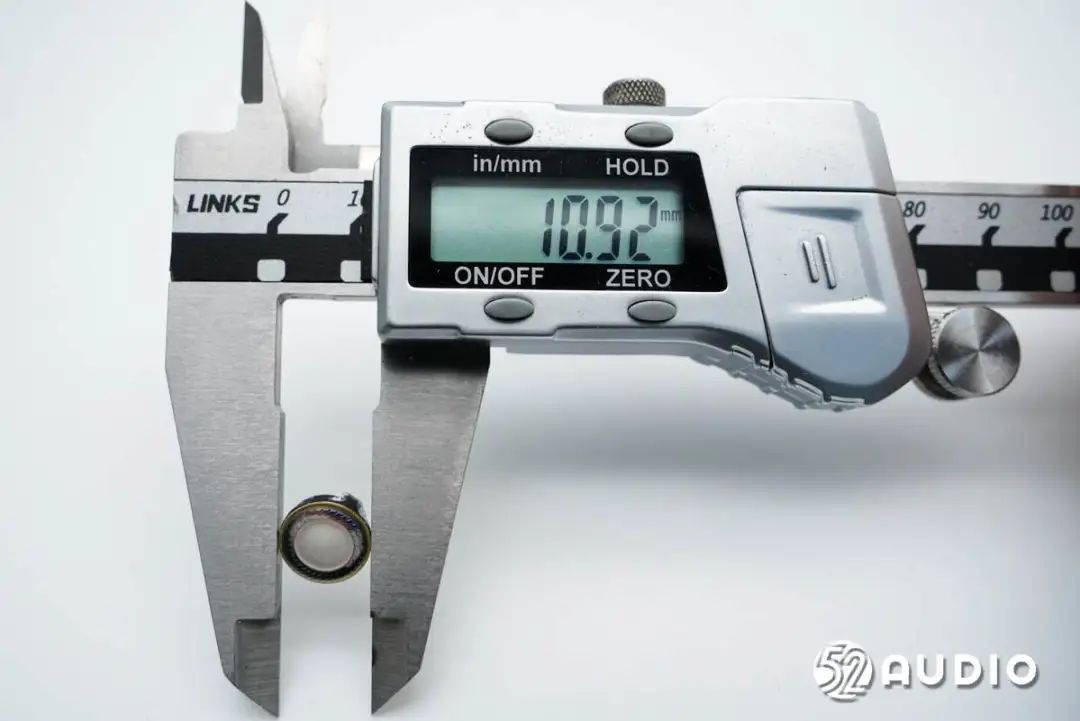

经我爱音频网实测,扬声器直径约为11mm。VYmednc

VYmednc

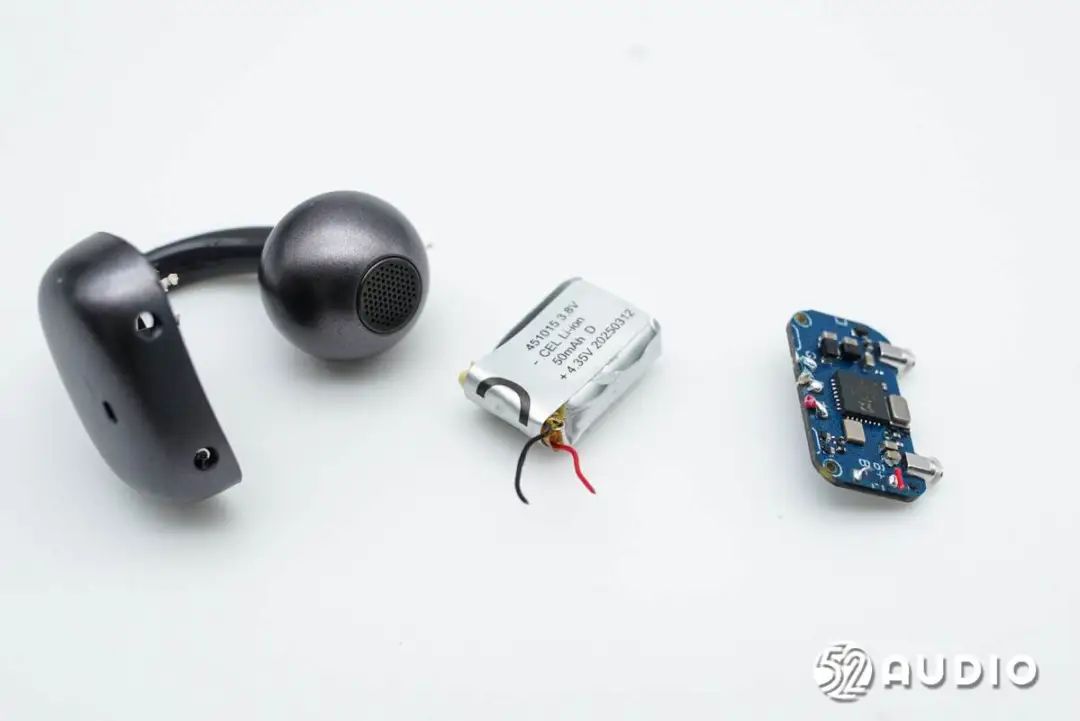

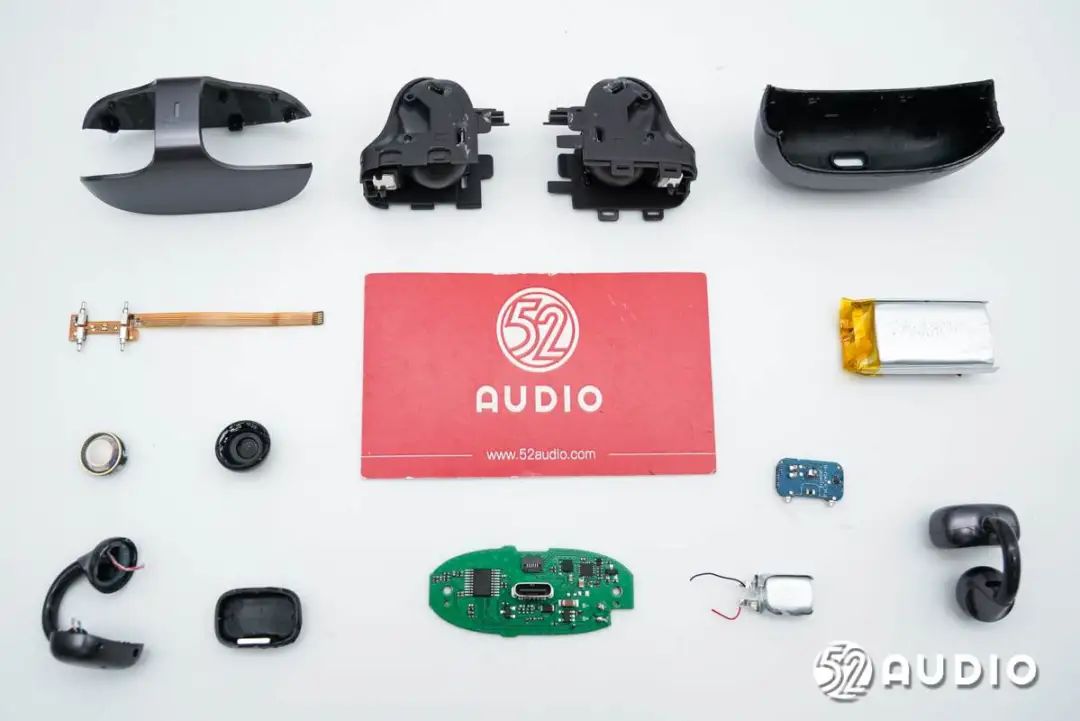

FIIL Atom开放式耳机拆解全家福。VYmednc

三、我爱音频网总结VYmednc

FIIL Atom开放式耳机在外观方面,设计独特,质感出色。充电盒采用了开放式座舱,通过磁吸稳定固定耳机,同时带来便捷的使用体验。耳夹式耳机基于5:5Ω弧形桥设计、5mm记忆钛合金丝和5.5g的重量,佩戴夹持力适中,稳定且持久舒适。VYmednc

内部主要配置方面,充电盒搭载了YD亿等新能源500mAh锂电池,采用WINSEMI稳先微WSDY3302A锂电保护IC负责过充、过放、过流、短路等保护;采用LPS微源半导体LP7810超高效率充电仓电源管理芯片,负责内置电池的充放电管理;其他还采用了Puya普冉PY32F003系列微控制器,用于整机控制。VYmednc

耳机内部搭载CEL金赛尔50mAh软包锂电池,采用了11mm动圈喇叭,单耳内置一颗MEMS麦克风;主控芯片为Bluetrum中科蓝讯BT8932B蓝牙音频SoC,内置32位高性能RISC-V处理器核心,具有高性能立体声DAC和高性能单声道ADC,支持AI DNN ENC降噪,低功耗触摸键、入耳检测等功能,集成PMU。VYmednc
