Xiaomi小米在近期的“双Ultra”新品发布会上，同时推出了小米Buds 5 Pro真无线降噪耳机、小米智能音箱Pro两款音频产品，在功能上进行了全方面的升级。其中，小米智能音箱Pro首次内置了超级小爱AI大模型，支持多轮连续对话与多设备联动控制，带来更加连贯自然的人机交互，以及更智能、更人性化的AI语音体验。
在音质方面，Xiaomi小米智能音箱Pro搭载了2.5英寸全频喇叭，搭配爽无缘辐射器，提供清晰透亮的中高频和饱满浑厚的低频表现；支持两台组成立体声，还支持多台组合全屋播放，实现对讲功能。在智能家居控制方面，内置红外遥控，支持全球8000+个品牌和运营商，18种家电类型；支持小米Mesh2.0，延迟更低，配网更快；内容服务上，支持QQ音乐、网易云音乐、酷狗音乐、喜马拉雅等主流平台，提供海量音频内容。下面就来看看这款产品的详细拆解报告吧~
一、Xiaomi小米智能音箱Pro开箱
小米智能音箱Pro包装盒采用了家族式的简约设计，正面展示产品名称、品牌LOGO，产品外观和Xiaomi HyperOS标志。
包装盒背面介绍了产品的详细功能特点和产品参数信息。功能特点：灵动炫彩灯效、大师匠心调音、多台组合播放、红外遥控学习、蓝牙Mesh网关和Type-C音频接口；产品型号：OH2P，输入参数：12V-2A，无线连接：Wi-Fi IEEE 802.11a/b/g/n/ac/ax 2.4GHz/5GHz，蓝牙5.0（支持A2DP音乐播放）；制造商：北京小米电子产品有限公司。
包装盒内部配备的产品使用说明书。
包装盒内部配备的音箱电源适配器。

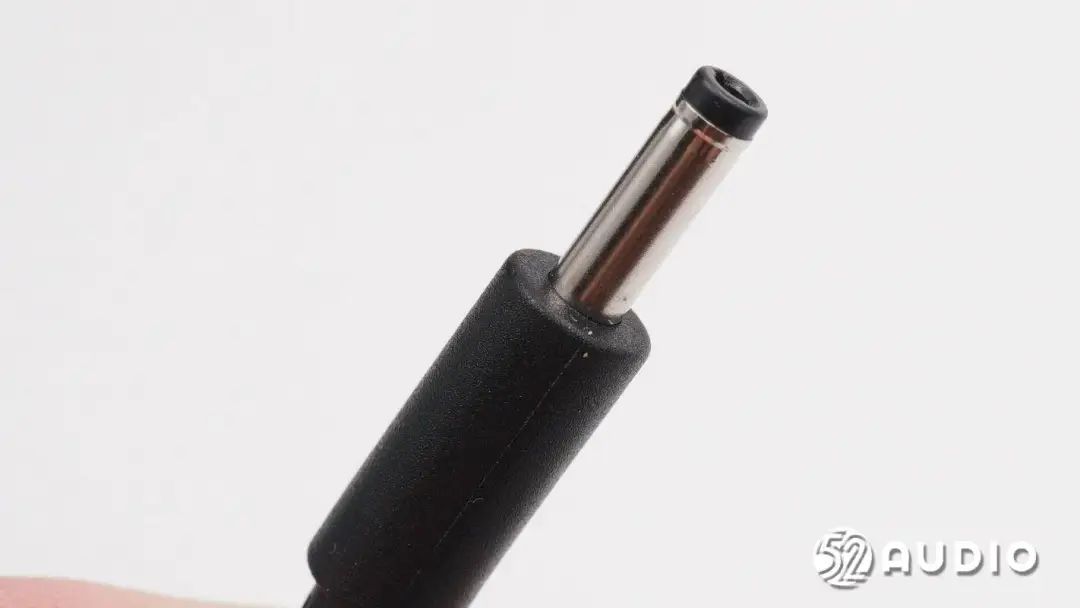

电源适配器电源输入接口特写。
电源适配器，型号：AD-0241200200CN-1，输入：100-240V-50/60Hz 0.7V，输出：12V-2A，制造商：深圳市雅晶源科技有限公司。
小米智能音箱Pro在外观方面，采用了圆角方形的柱体设计，机身通过编织网布包裹，极致简约，能够很好的搭配各种家居环境使用。
机身顶部设置有麦克风矩阵，以及各种功能按键。
盖板边缘设置有炫彩灯带，能够随音乐播放、语音交互律动。
音箱底部设置有橡胶垫防滑，标注有产品信息，与包装盒上一致。
机身底部的Type-C音频接口和DC电源输入接口特写。
二、Xiaomi小米智能音箱Pro拆解
进入拆解部分，撕掉底部防滑垫，下方隐藏有固定螺丝。
卸掉螺丝，取掉音箱底座。
底座内侧标注产品材质信息“XG M1-2＞ABS＜”。
腔体内部结构一览，设置有音频输入小板和DC电源输入接口，还通过螺丝固定外壳。
卸掉螺丝，取掉音频输入小板和音箱外壳。

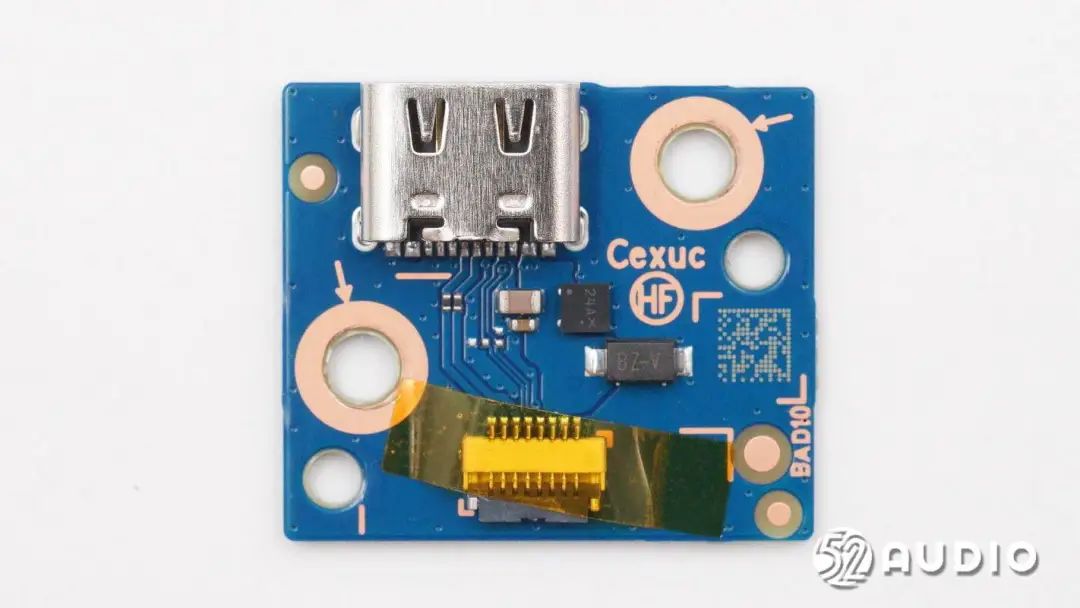

Type-C音频输入小板一侧电路一览。
小板另外一侧未设置任何元器件。
丝印24A x的TVS管特写，用于输入过压保护。
丝印BZ-V的二极管。
音腔正面结构一览，通过螺丝固定全频喇叭单元。
音腔背面设置有主板单元，与导线和排线均通过连接器连接。
音腔侧边设置有无源辐射器，用于提升低频量感。
音腔另外一侧同样设置有无源辐射器。
用于家居控制的红外线发射管特写。
挑开连接器，卸掉螺丝，取掉主板。
主板一侧电路一览，有大面积屏蔽罩防护。
主板另外一侧电路一览，同样有屏蔽罩防护。
板载天线特写。
第二处板载天线特写。
第三处板载天线，带来更优的信号。
ACMESEMI至盛ACM8625P是一款高度集成、高效率的双通道数字输入D类音频功放。供电电压范围在4.5V-21V，数字电源是3.3V或者1.8V。在6Ω负载下，输出功率可以到2×33W，PBTL模式下4Ω单通道可以输出1×51W @1% THD+N.
为数字音频放大器输出滤波的功率电感。
音频功放外围滤波电容特写。
丝印“ZJ74”的上海艾为电子AW35615 PD PHY芯片。据悉，欧盟于2024年12月28日起实施13类电子产品必须配备符合EN IEC 62680-1-3:2021标准的USB Type-C充电接口，并可以使用符合相同标准的充电线缆进行充电，其中支持快充的设备应支持符合EN IEC 62680-1-2:2021的USB PD协议。
220μF 16V耐压的滤波电容特写。
丝印24A的IC和BZ-V二极管。
SeekWave希微科技SWT6621的IC。
雷电YL400的晶振特写，用于提供时钟。
Telink泰凌微电子TLSR8236低功耗蓝牙（BLE）芯片，采用32bit MCU。TLSR8236是泰凌SIG Mesh专用芯片，性能与TLSR8253一致。
为蓝牙芯片提供时钟的24.0MHz晶振特写。
丝印8206L的IC。
ESMT晶豪科技M15T2G16128A 2GB DDR3(L) SDRAM颗粒，1.35V低电压版本。
KIOXIA铠侠TC58NVG1S3HTA00 SLC NAND存储器，容量：2G，Vcc：2.7V~3.6V。
KIOXIA铠侠TC58NVG1S3HTA00详细资料图。
Amlogic晶晨A113X智能音频芯片，内置四核ARM Cortex-A53 CPU，支持远场拾音算法，支持8个PDM通道和多通道I2S通道，具有丰富灵活的麦克风阵列以及音频输入输出接口，适用于智能音箱和智能家居等产品。
24.0MHz的晶振特写，为智能音频芯片提供时钟。
丝印“JWN8J”的JOULWATT杰华特JW5352M同步降压IC，支持18V输入电压，输出电流为2A，芯片内置开关管，开关频率为600KHz，内置软启动和欠压闭锁，具备输出短路保护和过热保护，采用SOT23-6封装。
JOULWATT杰华特JW5352M详细资料图。
降压IC外围3.3μH功率电感。
第二组JOULWATT杰华特JW5352M同步降压IC电路。
第三组JOULWATT杰华特JW5352M同步降压IC电路。
第四组JOULWATT杰华特JW5352M同步降压IC电路。
丝印4612的IC。

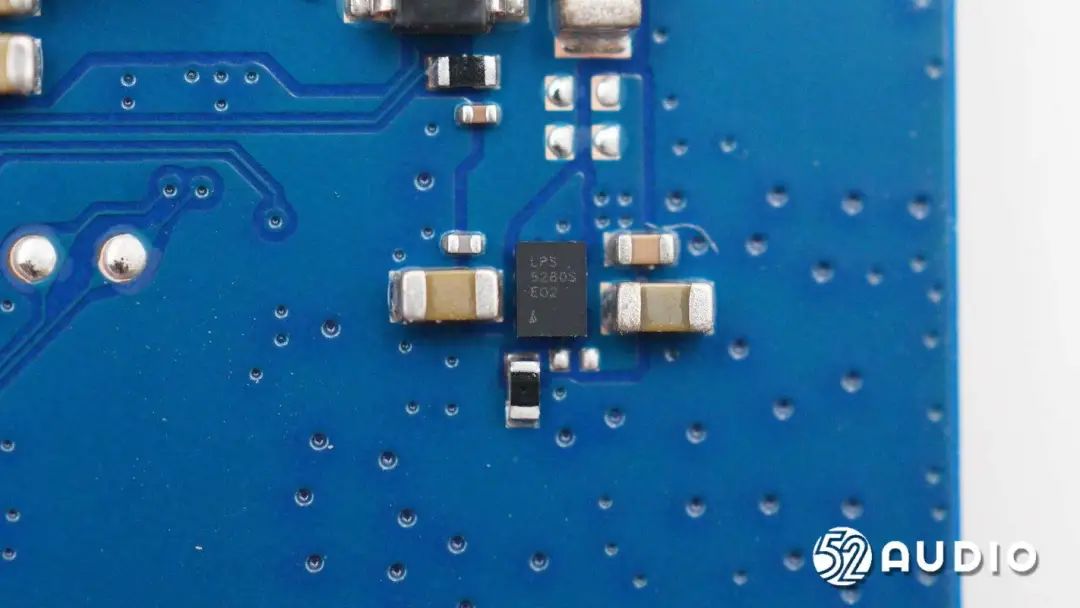

LPS微源半导体LP5280S过压保护IC，带浪涌保护，输入耐压29V，过压保护响应时间40ns（典型值），能有效的阻止瞬间插拔尖峰，更好地为后端功能保驾护航。
据我爱音频网拆解了解到，目前已有小米、魅族、摩托罗拉、QQ音乐、小天才、森海塞尔、罗技、漫步者、倍思、QCY、声阔、网易有道、TOZO、JLab、MUJI、ikko、蜂鸟、KEF、乔安、KOHLER、荣耀、Redmi、realme、红魔、雷蛇、FIIL、1MORE、JBL、Bowers & Wilkins、酷睿视、Barbetsound、SUUNTO、Monster、七彩虹、Nothing、斯莫格、PHILIPS、RODE、重力星球、Haylou、如布、ELEVOC、HHOGene、黑鲨、泥炭、花再、OPPO、华为、联想、索尼、诺基亚、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。
卸掉螺丝，取掉全频喇叭。
全频喇叭支架上设置有海绵垫密封。
全频喇叭正面振膜特写。
全频喇叭背面T铁特写，丝印参数信息，功率：12W，阻抗：4Ω。
经我爱音频网实测，全频喇叭直径约为67.84mm。
取掉音腔顶部的盖板。
盖板内侧结构一览，通过螺丝和支架固定副板。
卸掉螺丝，取掉支架。

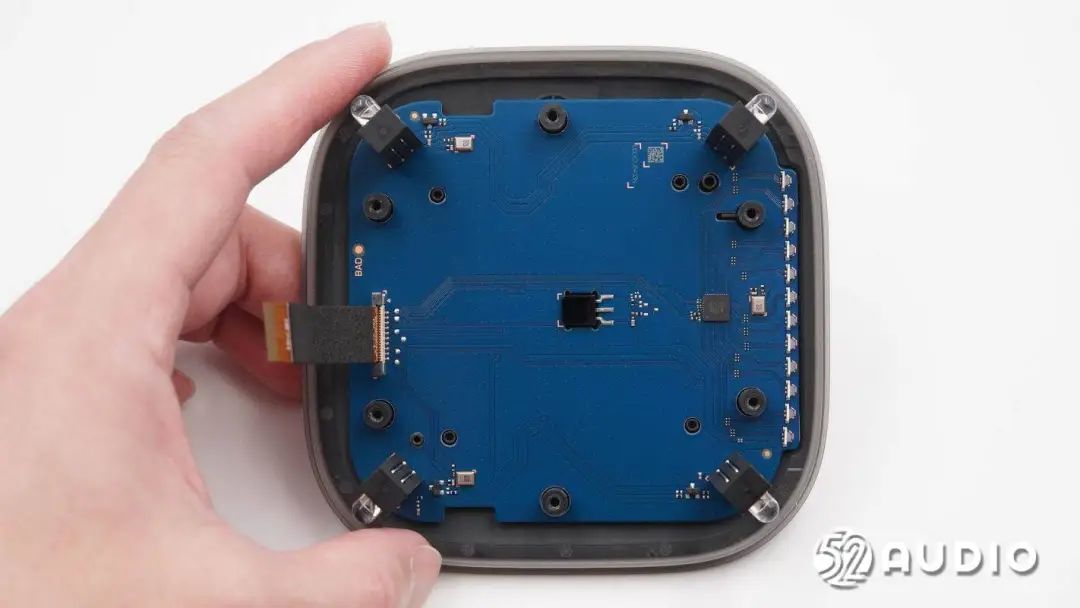

盖板内侧副板结构一览，通过定位柱固定。
取掉副板，盖板内侧结构一览，中间功能按键设置有橡胶缓冲垫。
盖板上的麦克风拾音孔内侧结构特写，设置有海绵垫密封。
副板一侧电路一览。
副板另外一侧电路一览，四角设置4颗红外线发射管，中间设置红外接收器。
用于功能控制的微动按键特写，4颗采用了相同规格。
向上的红外线发射管特写。
红外接收器特写。
镭雕G503的MEMS麦克风特写，副板上搭载3颗，组成拾音阵列，提供精准的拾音效果。
丝印“A1JD”的上海艾为电子AW21036 RGB LED驱动器，是一颗36通道直驱型呼吸灯驱动，通过12C接口控制，具备256级电流调节。
为炫彩灯带提供光源的LED灯珠特写，总共设置有12颗。
Xiaomi小米智能音箱Pro拆解全家福。
三、我爱音频网总结
小米智能音箱Pro在外观方面，继承了小米小爱音箱Pro的经典造型设计，同时通过编织网布包裹，使整机更加的简约，从而更好的搭配不同家居环境使用。音箱还设计有炫彩灯带，能够随音乐播放、语音律动，带来更具沉浸感和个性化的交互体验。
内部主要配置方面，搭载了全频喇叭+双无源辐射振膜，提供出色的音频效果；副板上，搭载了3颗MEMS麦克风阵列，实现精准的拾音；采用了12颗LED灯珠为炫彩灯带提供光源，配备艾为电子AW21036 RGB LED驱动器驱动；采用5颗红外线发射管，实现各个方位的智能遥控。
主板上，采用了Amlogic晶晨A113X智能音频芯片，ACMESEMI至盛ACM8625P D类音频功放，Telink泰凌微电子TLSR8236低功耗蓝牙（BLE）芯片，ESMT晶豪科技M15T2G16128A 2GB DDR3(L) SDRAM颗粒，KIOXIA铠侠TC58NVG1S3HTA00 SLC NAND存储器，JOULWATT杰华特JW5352M同步降压IC，LPS微源半导体LP5280S过压保护IC，艾为电子AW35615 PD PHY等。
