前言
最近充电头网拿到了联想笔记本电脑最新INBOX标配的65W 49cc氮化镓快充充电器，这是迄今为止联想笔记本电脑最小体积的65W INBOX电源适配器，目前已标配于Lenovo Air X AI元启、YOGA 360 14 Aura Al元启翻转轻薄本、YOGA 360 14 AI元启版、YOGA Air 15 Aura Al元启版等机型。
产品得益于镓未来G1N65R150PB-N GaN方案以及平面变压器模块的加持，设计得相当小巧，三围仅47*35*30mm，功率密度高达1.32W/cm³，小巧便携方便日常使用。
该笔记本电脑INBOX标配充电器支持PD3.0以及PPS通用快充协议，支持全输入电压范围最大输出功率达65W的长时间满载运行，不仅能够满足笔电充电瞬间1.5倍过功率的要求，还兼容平板、手机日常快充需求，适用于联想、苹果、三星等品牌设备。下面充电头网就对这款充电器进行拆解，看看实际质量如何。
联想65W氮化镓充电器外观

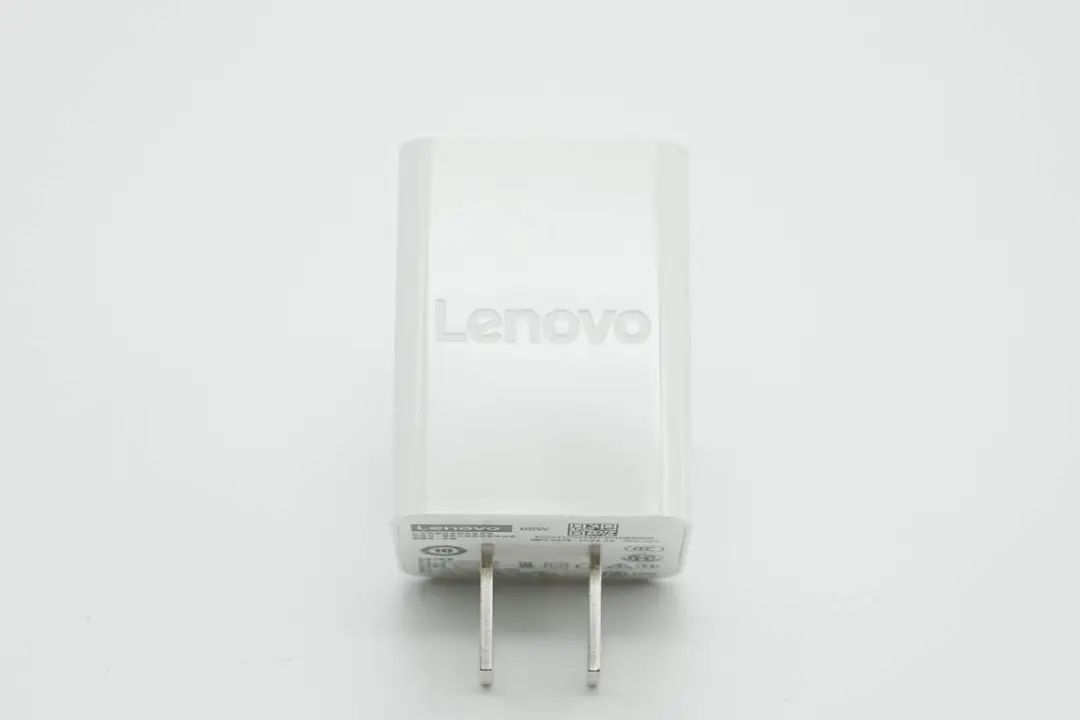

机身正面中心区域设计有Lenovo品牌。
另一面设计有65字样，表明这是一款65W快充充电器。
输入端外壳印有产品参数信息。
充电器参数特写
型号：ADLX65UAGC2E
输入：100-240V~50/60HZ 1.8A
输出：5V3A、9V3A、15V3A、20V3.25A，65W Max
制造商：康舒科技股份有限公司
产品已经通过了CCC认证、中国节能认证和VI级能效认证。
充电器配备固定式国标插脚。
输出顶面配备单USB-C接口。
实测充电器机身长度为47.15mm。
宽度为35.31mm。
厚度为30.28mm。
和苹果61W充电器放在一起对比，体积优势明显。
充电器拿在手上的大小直观感受。
另外测得充电器重量约为87g。
使用ChargerLAB POWER-Z KT003C测得USB-C口支持PD3.0、PPS、QC5、DCP充电协议。
此外PDO报文显示C口还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及5-11V3A和5-21V3A两组PPS电压档位。
联想65W氮化镓充电器拆解
将输入端外壳拆开，插脚与连接导线锡焊。
取出PCBA模块，模块周身覆盖铜散热片帮助散热。
测得散热片长度约为43.18mm。
宽度为31.27mm。
厚度为26.45mm。
模块输入端填充白胶。
将散热片拆下，内侧设有麦拉片进行隔离绝缘，PCBA模块底部、侧面贴有导热垫帮助传递热量。

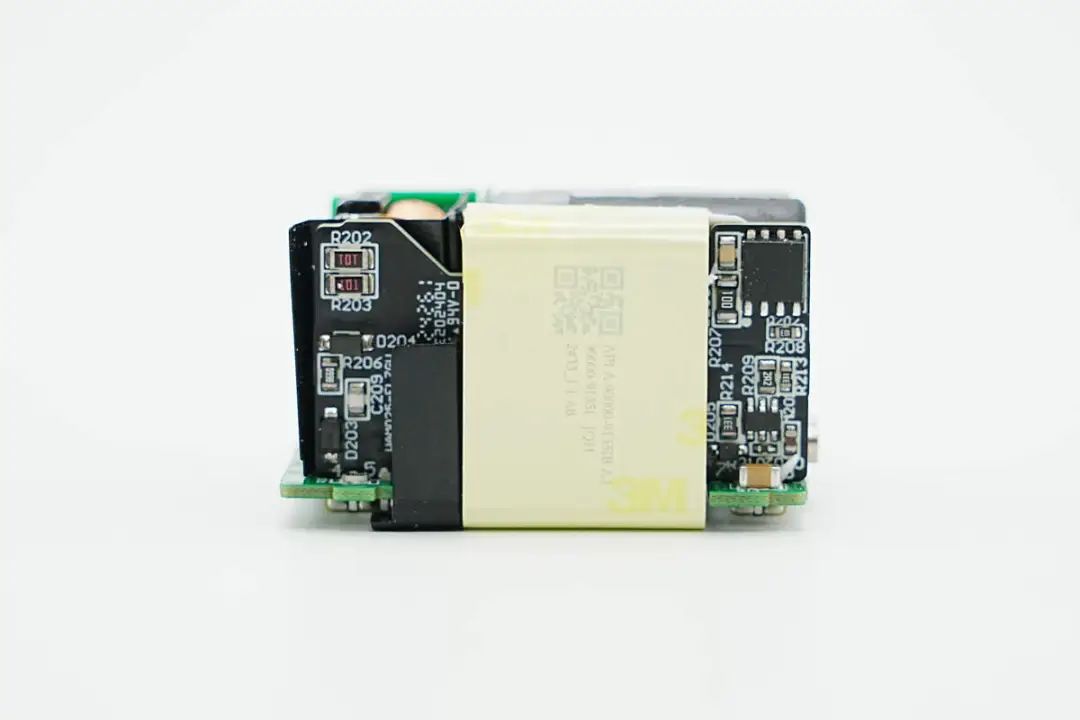

模块正面一览，保险丝、高压滤波电解电容以及变压器等均采用小板焊接，堆叠十分紧凑，之间采用麦拉片、塑料壳进行隔离绝缘，缝隙间填充白胶加固。
输入端一览，左侧小板上焊接延时保险丝，主板前端焊接安规X2电容以及共模电感。
模块侧面一览，小板背面设有整流桥，高压滤波电解电容也采用小板焊接，底部设有塑料壳进行隔离绝缘。
另一侧焊接平面变压器模块。
将整个PCBA模块拆分开，方便对器件进行观察了解。
延时保险丝来自华德，规格为3.15A250V。
安规X2电容来自HJC华容，规格为0.47μF。
一旁共模电感用于滤除EMI干扰，采用底座竖焊最大化利用空间。
整流桥来自PY平伟，型号TBMR810，规格为8A1000V，采用TBM封装。
另一块小板上设有四颗高压滤波电解电容。
其中一颗电解电容来自AiSHi艾华。
艾华的电容规格为420V18μF。
另外三颗黑色电容均来自Elite金山，其中两颗大的规格为400V33μF。
一颗小的规格为400V12μF。
模块拆分后主板正面一览，输出端设有一颗协议芯片。

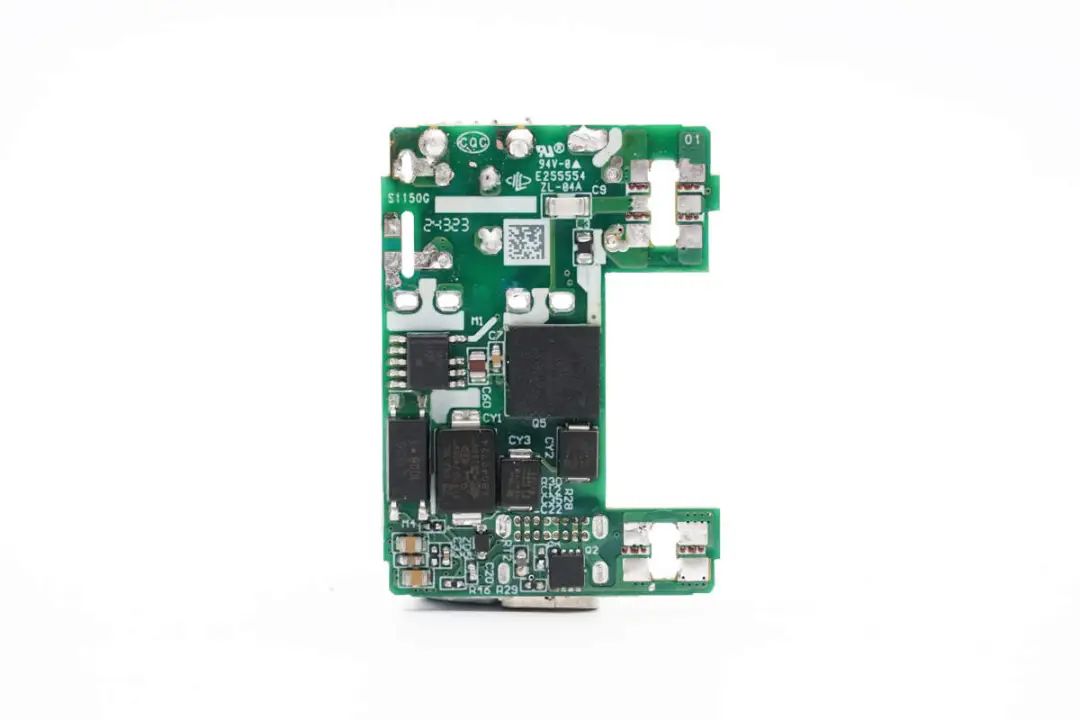

主板背面一览，设有电源主控芯片、氮化镓开关管、贴片Y电容、光耦以及输出VBUS开关管等器件。
电源主控芯片来自安森美，型号NCP1345，这是一款高度集成的准谐振反激控制器，专为高性能离线式USB-PD及Type-C电源转换器设计。该器件采用创新的双引脚VCC架构，可直接连接辅助绕组以简化供电管理，在减少外围元件数量的同时提升系统性能。采用SOIC-9封装。
初级开关管采用镓未来G1N65R150PB-N，是一颗耐压650V的氮化镓功率器件，瞬态耐压800V，标称导阻150mΩ，栅极耐压支持±20V，可使用传统硅MOS驱动，相比增强型氮化镓，大大简化栅极驱动电路设计。
镓未来 G1N65R150PB-N 采用PQFN8x8封装，散热焊盘为源极，减小高频走线面积，提升EMI性能。
充电头网通过拆解了解到，镓未来氮化镓功率器件此前已被铁甲65W氮化镓无线智能充电器、绿巨能65W三口氮化镓快充充电器 、悦米65W 1A1C氮化镓快充充电器、唯沃丰65W 2C1A氮化镓快充充电器等产品采用。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1470J。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下产品包括：贴片式Y电容、插件式Y电容，贴片式中高压直流电容、以及贴片式NTC。TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
另外两颗贴片Y电容也是来自特锐祥，料号TBY2471ME，耐压300V，容量470pF，容差±20%。
1008光耦特写，用于输出电压反馈。
平面变压器模块小板正面右侧设有同步整流控制器和同步整流管。
另一面设有固态滤波电容和钽电容，用于同步整流输出滤波。
将平面变压器磁芯敲碎，对应内部小板为环形结构设计。
同步整流控制器丝印IBHJP，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通，采用TSOT23-6封装。
同步整流管来自Toshiba东芝，型号TPH4R50ANH，NMOS，耐压100V，导阻3.7mΩ。
固态滤波电容规格为25V330μF。
Kemet基美的聚合物钽电容，规格为100μF25V，这里也是为了减小体积，同时适合GaN适配器高开关频率的特点。
协议芯片采用通嘉LD6612QM，具有高度整合性，能减少外部零件，是具有整体成本与设计尺寸优势的解决方案。LD6612结合了USB-PD baseband PHY、Type-C cable侦测、并联稳压器、电压和电流监控、负载开关NMOS控制电路及微控制器。芯片内建的稳压器可让工作电压操作于3V~24V，协议支持：PD3.0，PPS，FCP/SCP，QC5/QC4+/QC3.0/QC2.0，Apple5V2.4A，BC1.2等。
输出VBUS开关管来自万国半导体，型号AONR32308C，这是一款耐压30V的NMOS管，导阻4.6mΩ，采用DFN3*3封装。
万国半导体AONR32308C资料信息。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上联想65W氮化镓充电器的核心器件清单，方便大家查阅。
联想这款充电器在白色外壳衬托下显得非常简洁，腰身上设有Lenovo品牌和65W功率字样，输入端配备固定式插脚。性能上支持PD3.0、PPS快充协议，具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及5-11V3A和5-21V3A PPS，满足笔电全输入电压范围的长时间满载快充需求。
充电头网通过拆解了解到，充电器PCBA模块设计得十分紧凑，采用安森美NCP1345搭配镓未来G1N65R150PB-N氮化镓器件，以及MPS MP6908搭配东芝同步整流管组成开关电源，高频高效电源方案以及平面变压器的使用，使模块能够做到非常小巧，满足时下用户的需求。
模块初次级有塑料壳隔离，同时缝隙间填充白胶提升整体结构稳定性，覆盖铜散热片更好散热，用料做工讲究。
