此前知名品牌UGREEN绿联相继发布了DXP 6800Pro、DXP 8800系列等多款NAS私有云产品，并且为了应对这些产品在临时施工改造、雷击/过载跳闸等情况下断电对数据的损坏风险，又专门设计了一款120W DC UPS不间断电源US3000。
绿联120W DC UPS不间断电源内置12000mAh锂电池可提供10分钟的紧急供电。同时独特的DC直供架构省去传统UPS的AC/DC转换环节，体积更加小巧，重量仅有441克，轻量化设计大大提升用户使用体验。下面就随小编来看看这款电源的具体设计情况。
绿联120W UPS不间断电源开箱
包装盒正面印有UGREEN绿联品牌、产品名称、外观以及卖点。

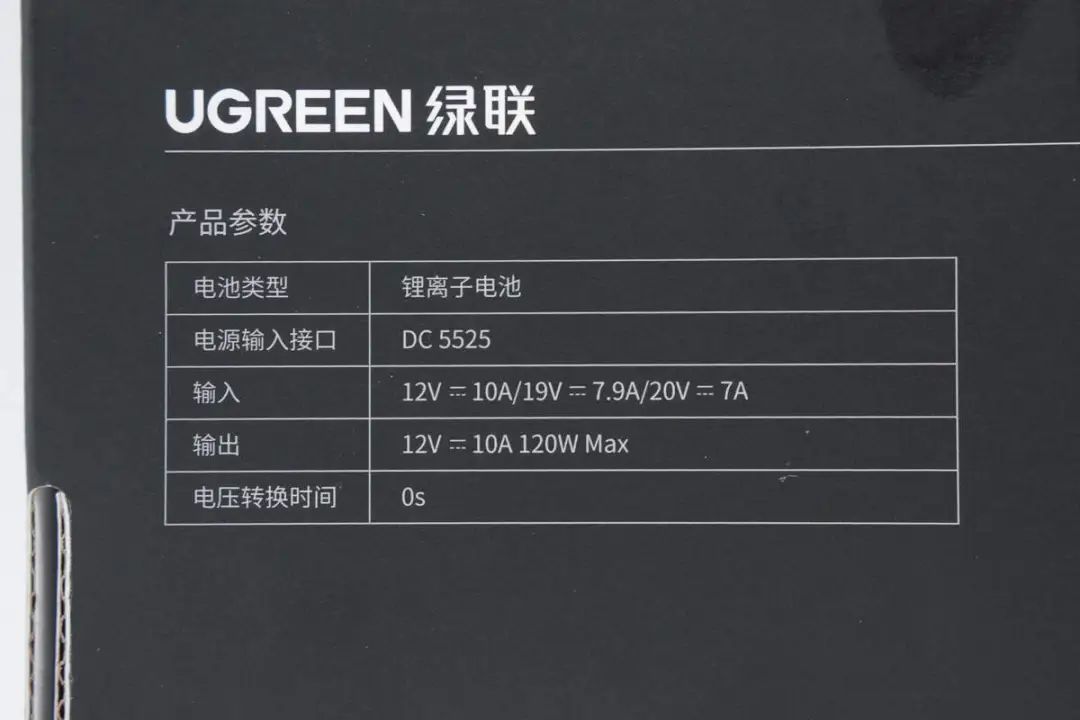

底部印有产品的参数以及商家信息。
产品参数特写，下面到实物展示环节再介绍。

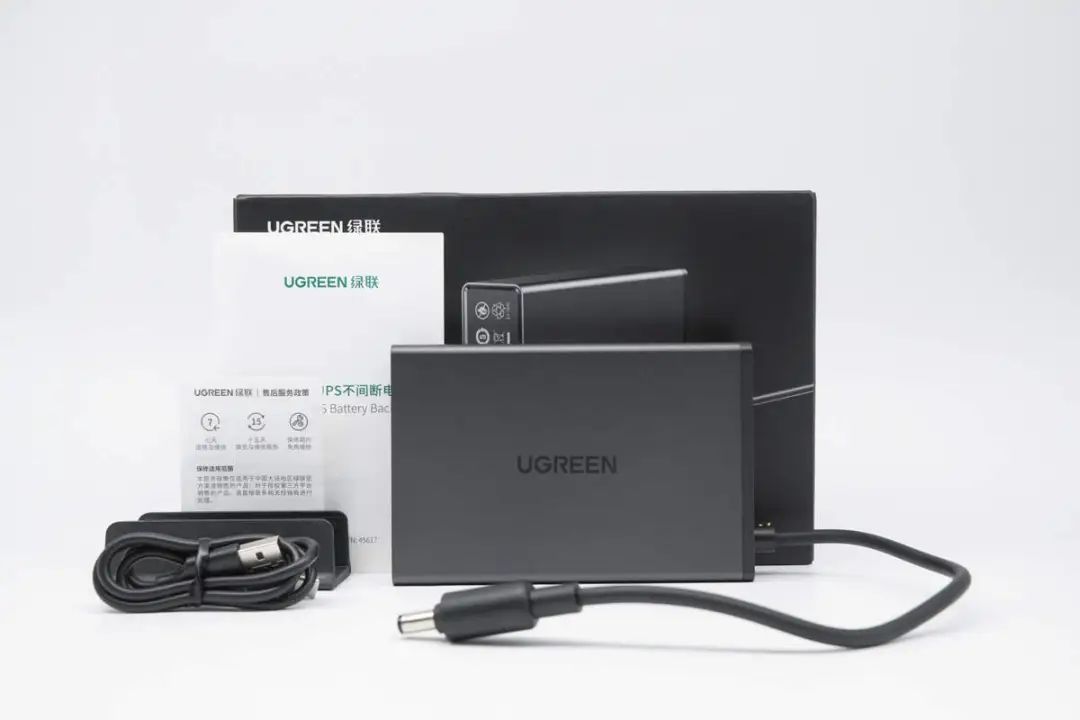

包装内含绿联120W DC UPS不间断电源、底座支架、数据线、产品说明书以及保修卡。

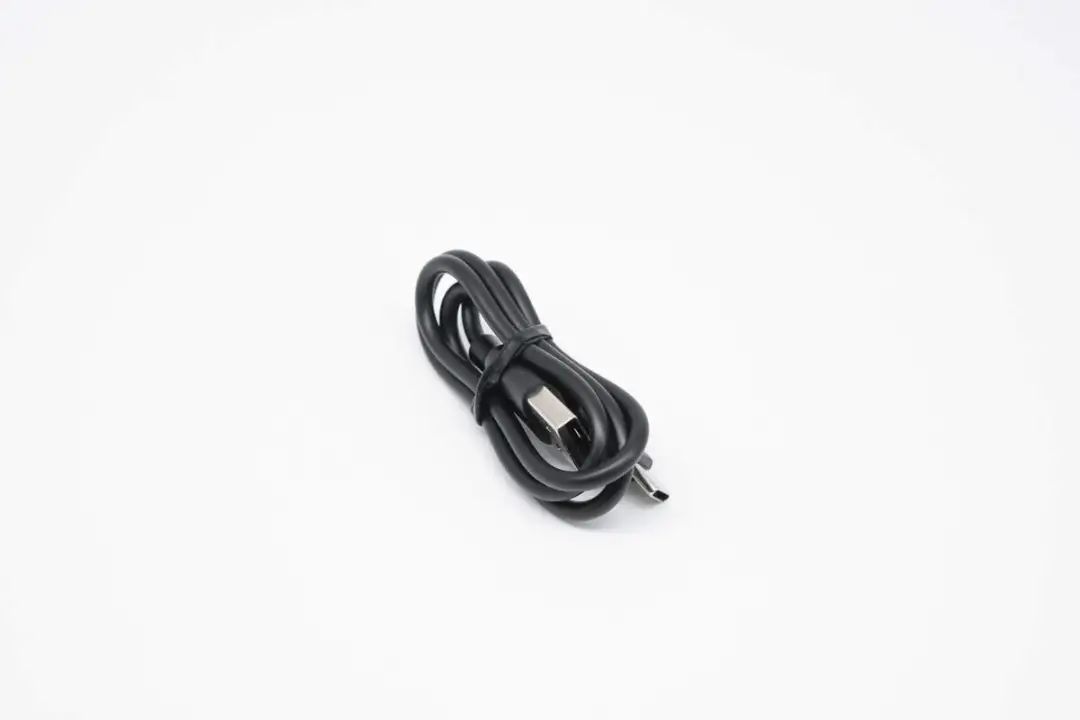

附带数据线为USB-A to USB-C类型，经典黑色配色。

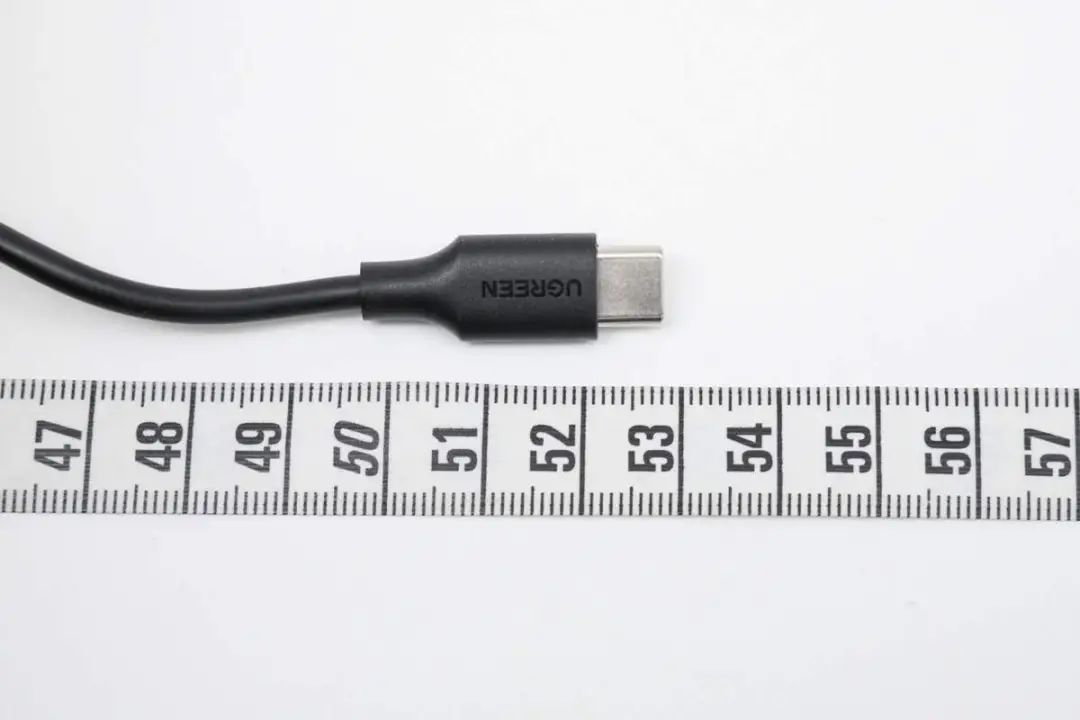

测得数据线长度约为53cm。

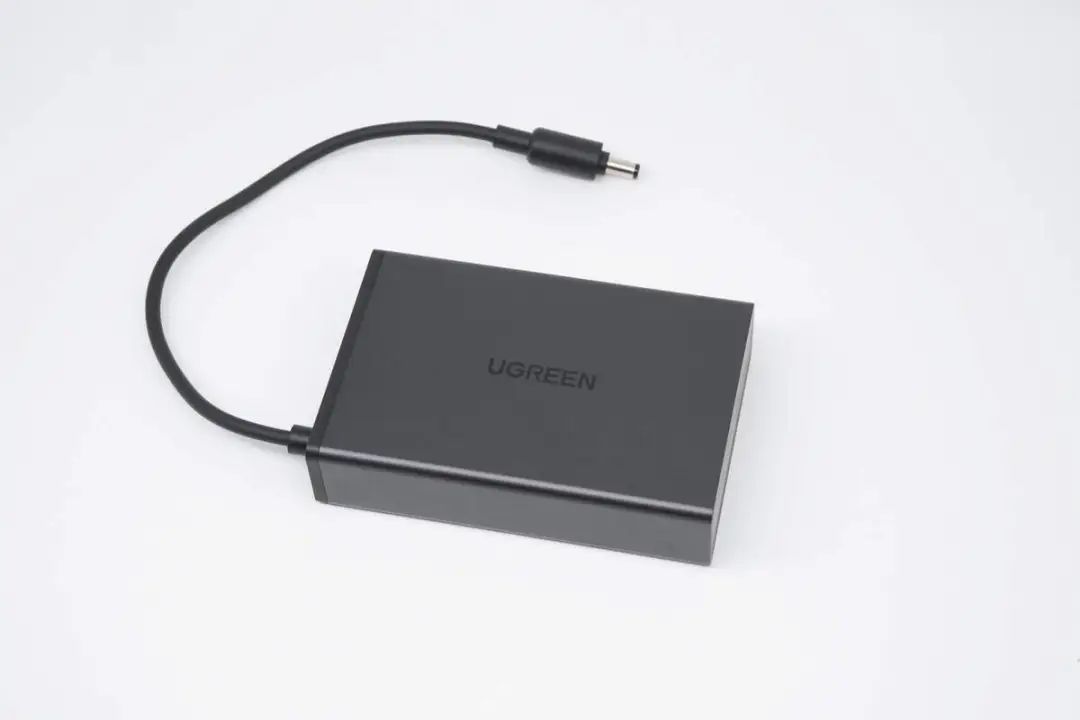

绿联120W DC UPS不间断电源自带直流供电线，机身是规整扁平长方体造型设计，表面阳极氧化和喷砂工艺处理，整体质感十足。

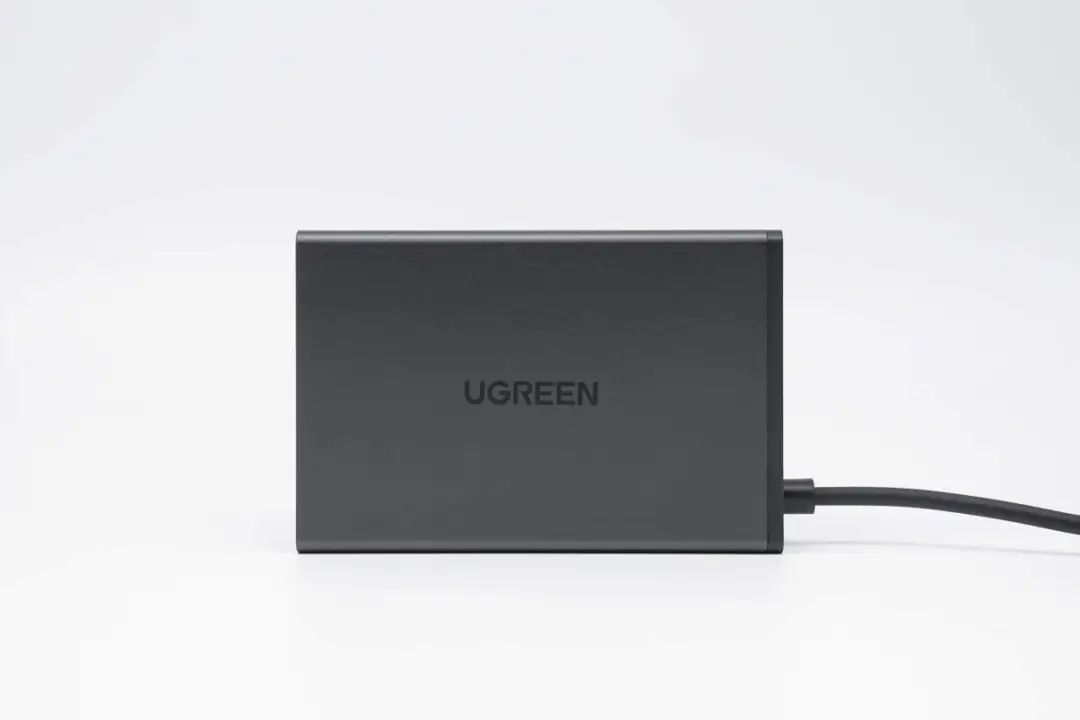

机身正背面中心都设计有UGREEN品牌。

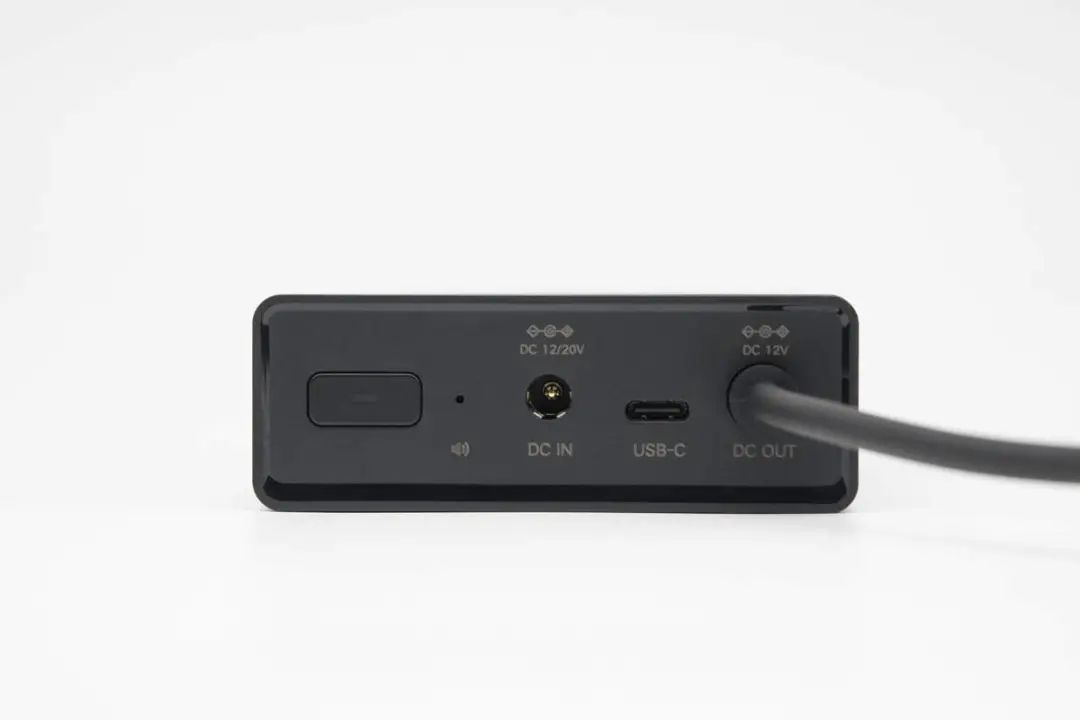

直流供电线同一端还配置有LED指示灯按键、蜂鸣器、直流输入接口、USB-C数据接口。
此外壳体上印有相应标识以及参数，一目了然。

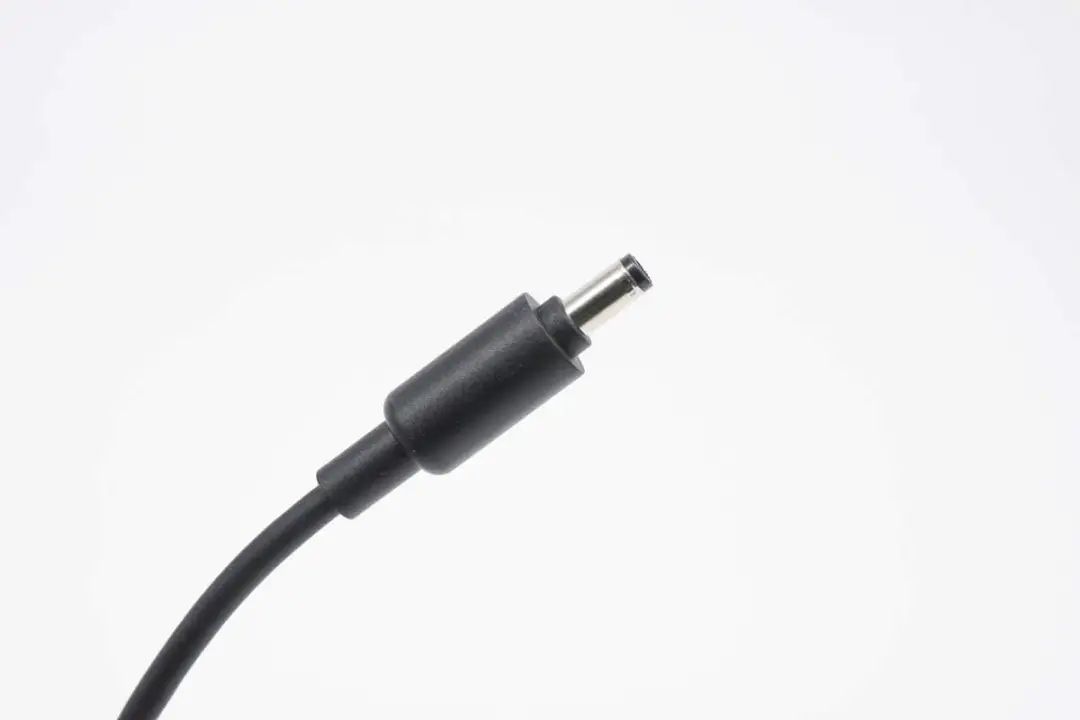

直流供电线端子特写。

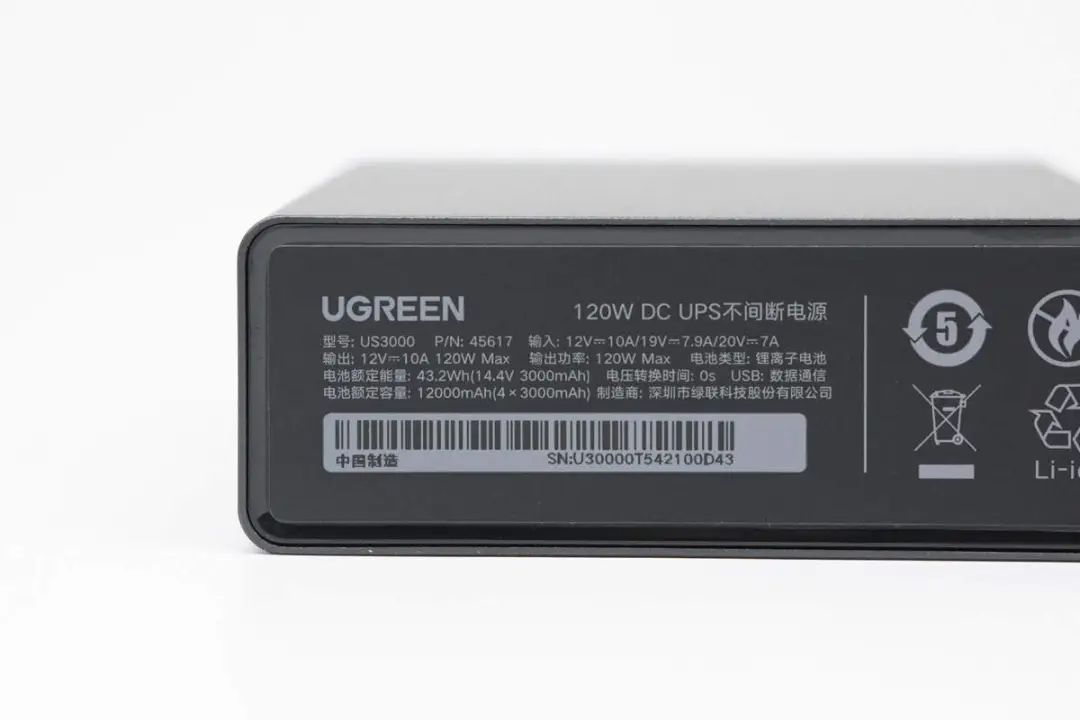

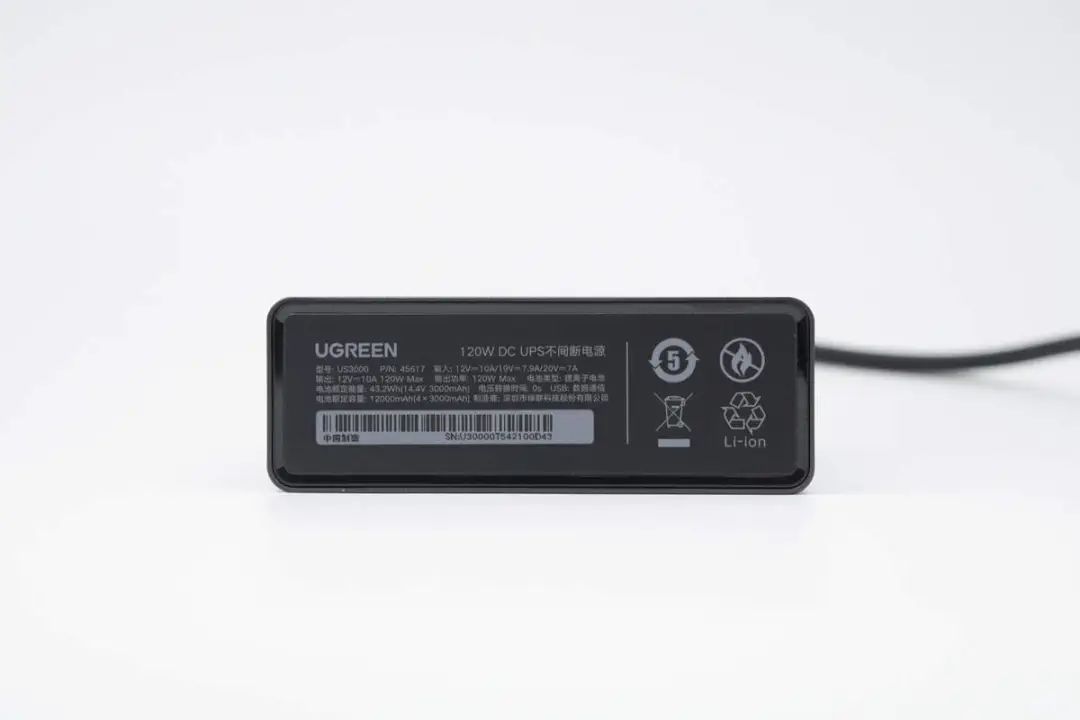

机身另一端贴有电源铭牌。
产品参数特写
型号：US3000
输入：12V10A、19V7.9A、20V7A
输出：12V10A 120W Max
输出功率：120W Max
电池类型：锂离子电池
电池额定能量：43.2Wh（14.4V 3000mAh）
电池额定容量：12000mAh（4x3000mAh）
电压转换时间：0S
USB：数据通信
制造商：深圳市绿联科技股份有限公司

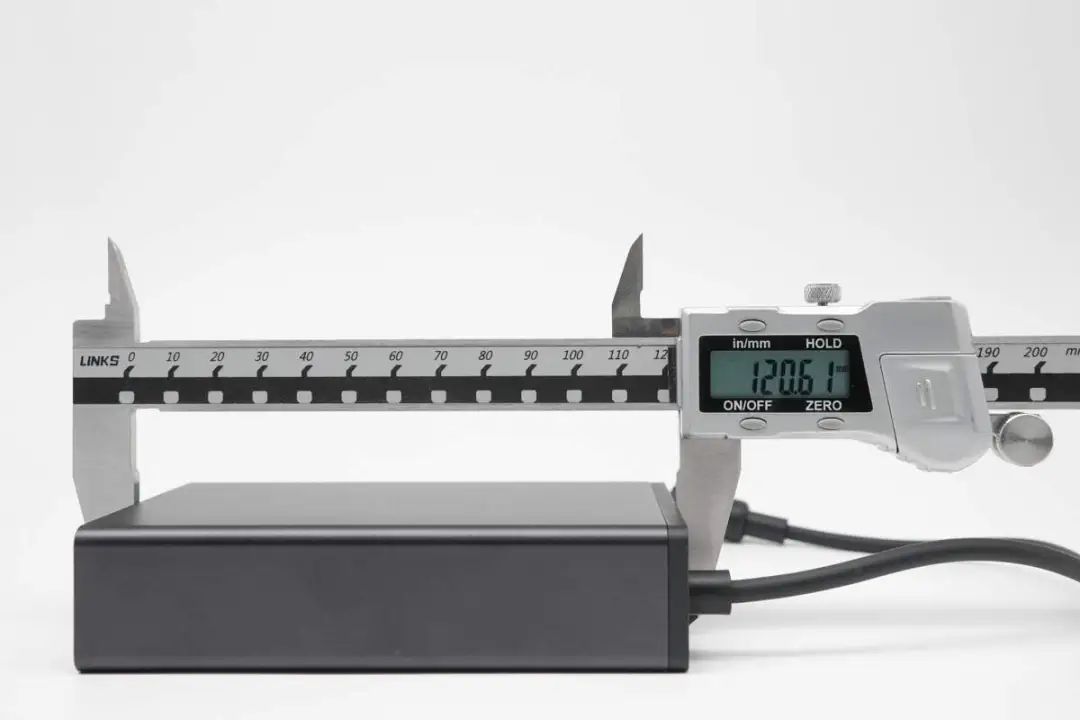

实测电源机身长度为120.61mm。

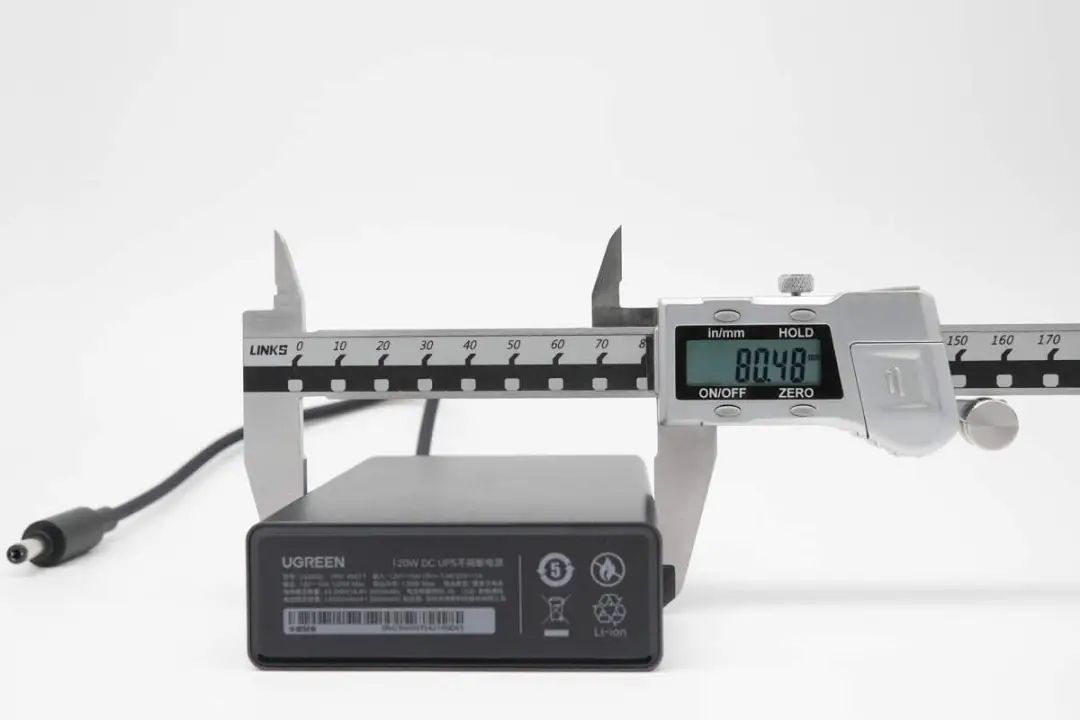

宽度为80.48mm。

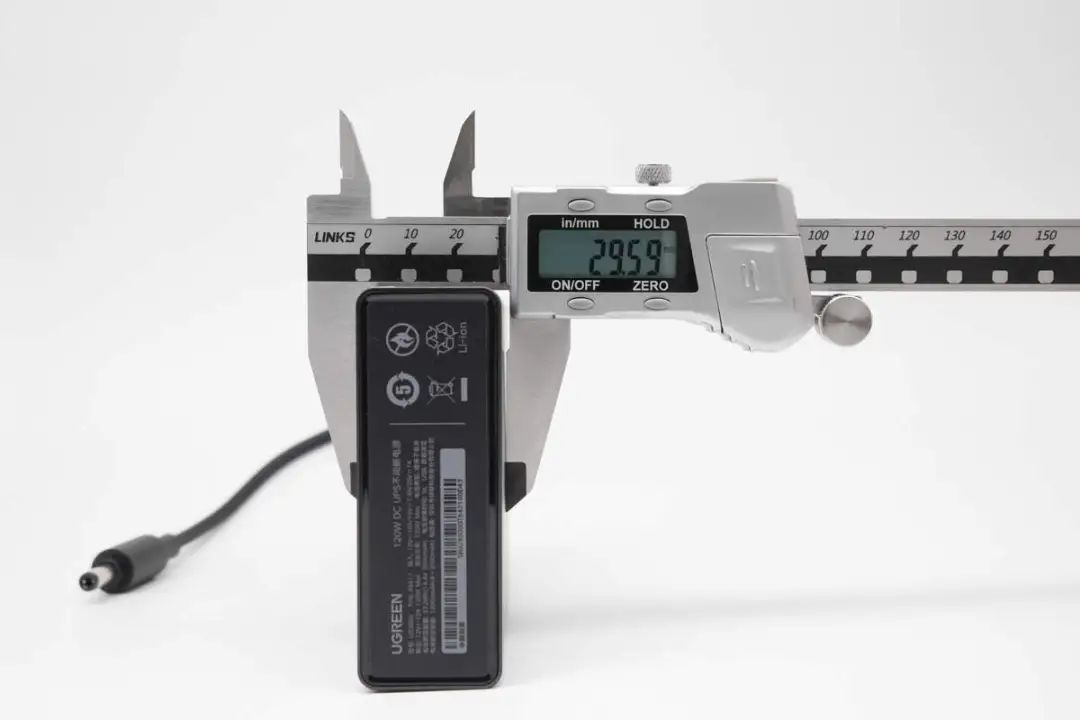

厚度为29.59mm。

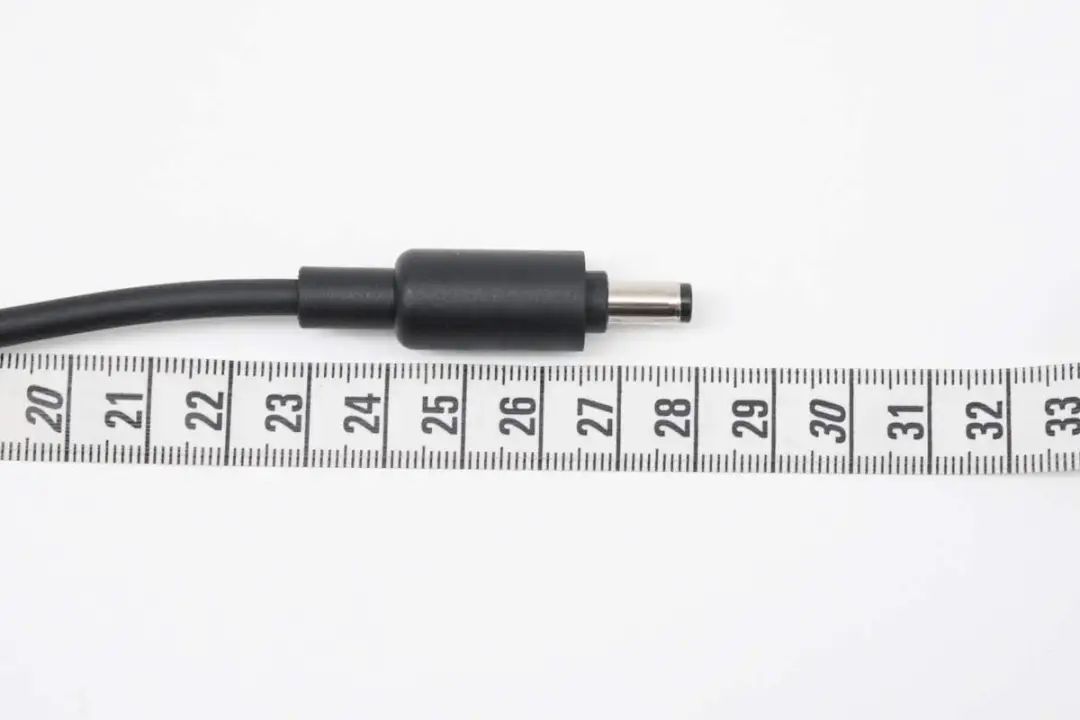

另外测得直流供电线的长度约为28cm。

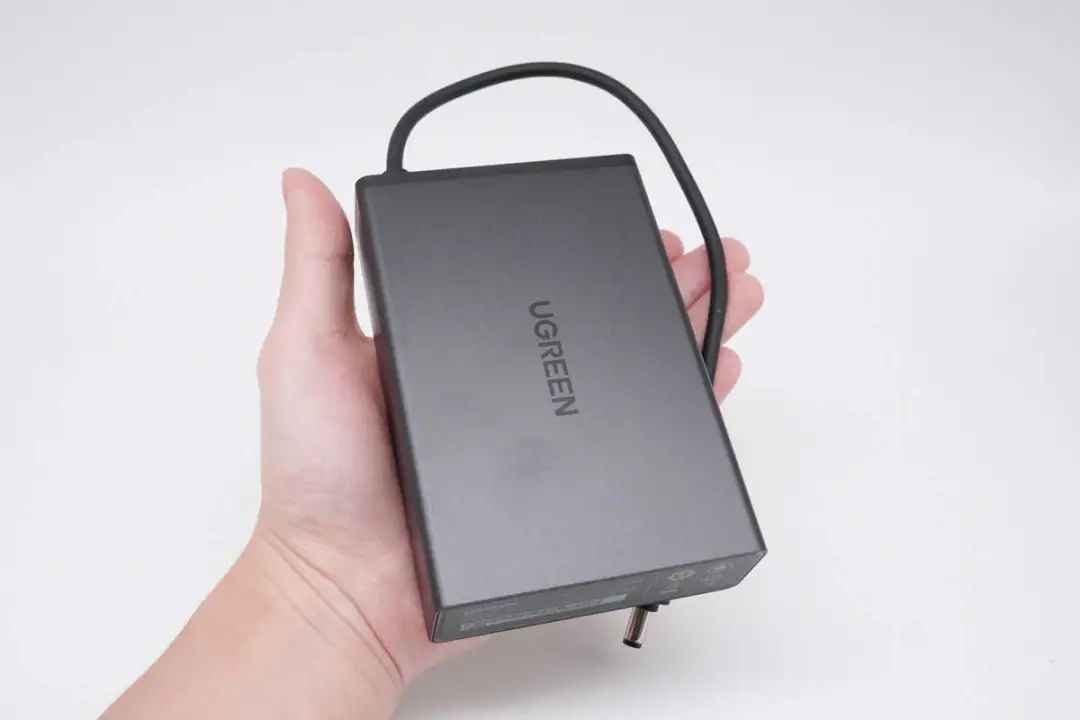

产品拿在手上的大小直观感受。

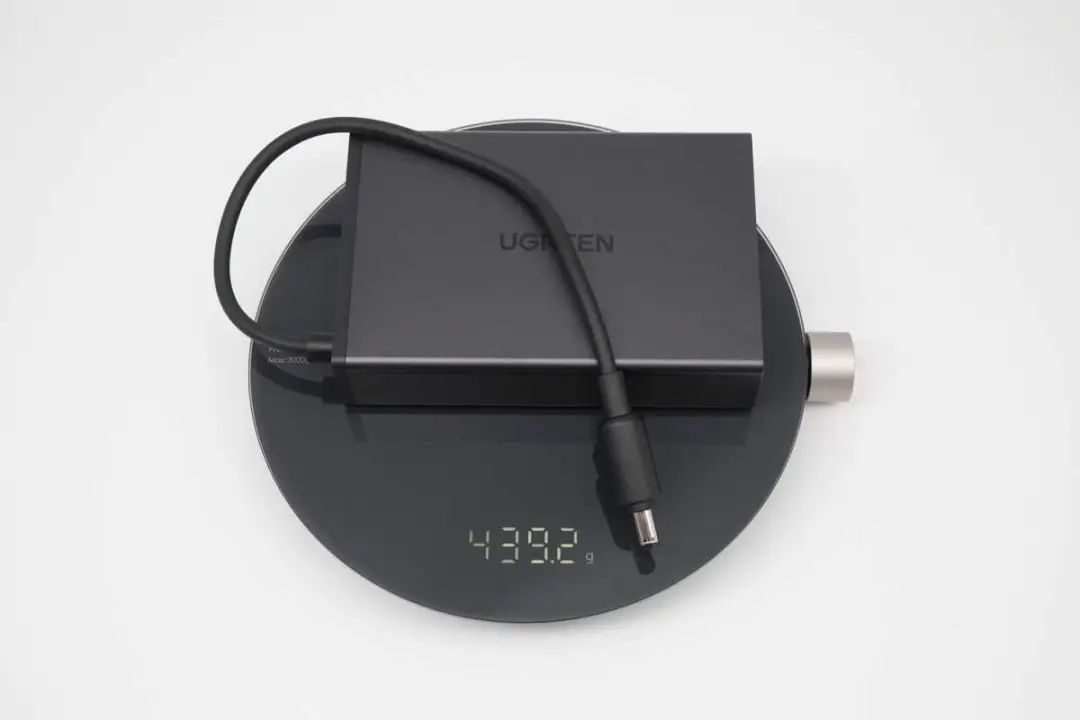

绿联120W DC UPS不间断电源重量约为439g。
绿联120W UPS不间断电源拆解

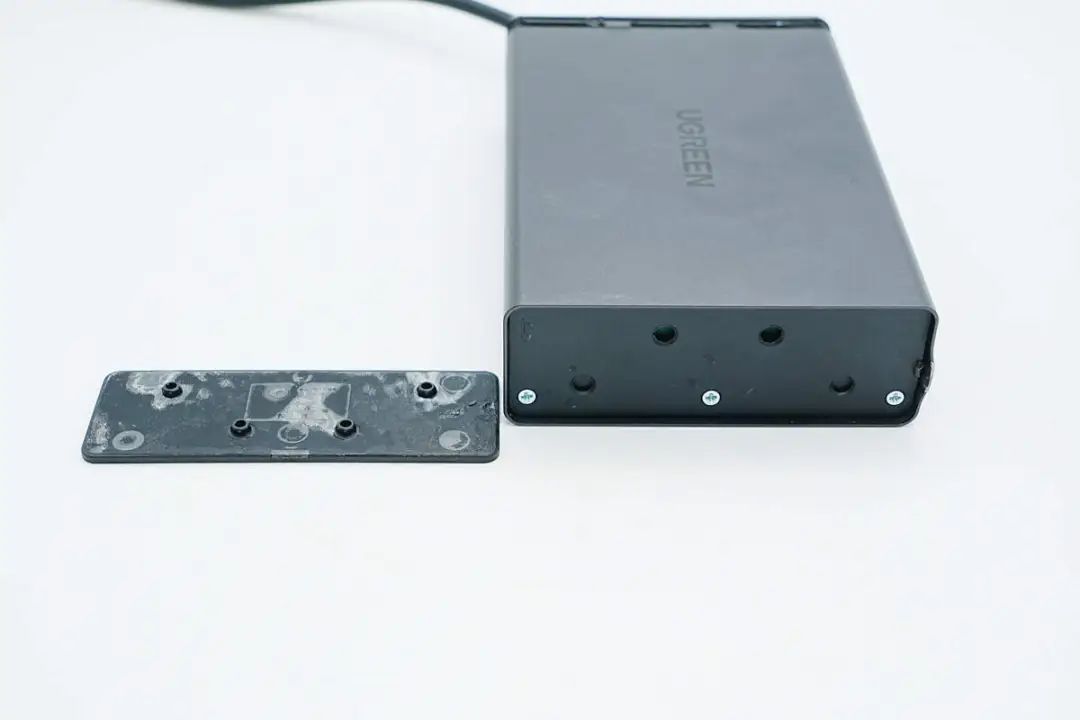

将机身一端外壳拆下，内部有固定螺丝。

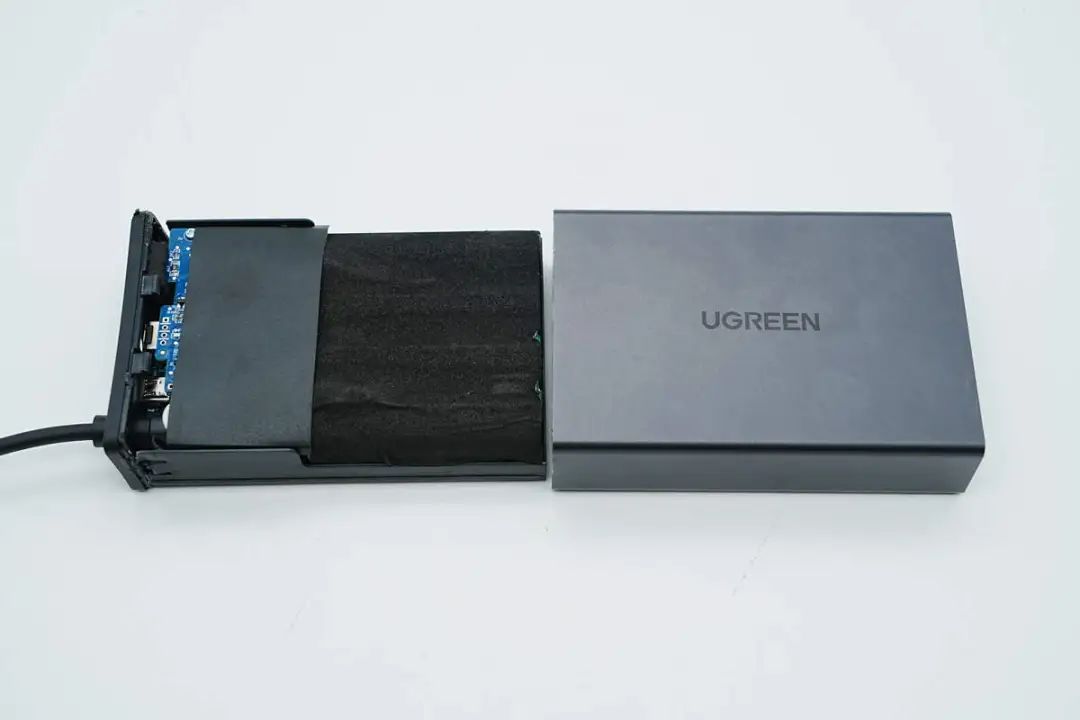

拆掉螺丝可将内部模块抽出，另一端是卡扣固定封装。

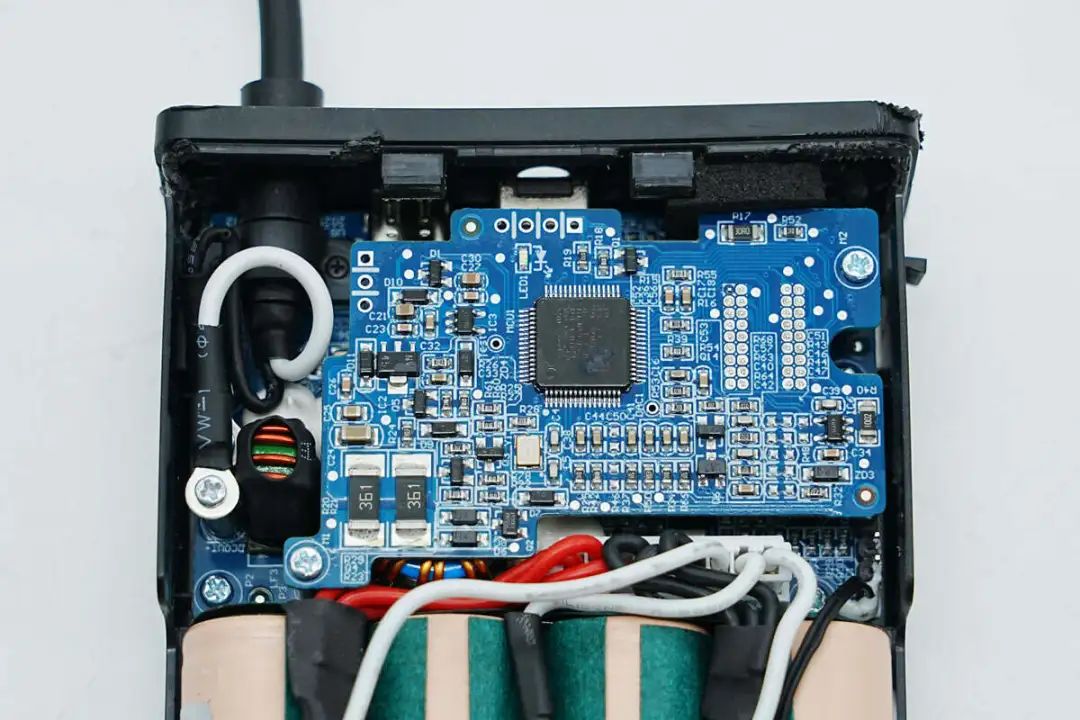

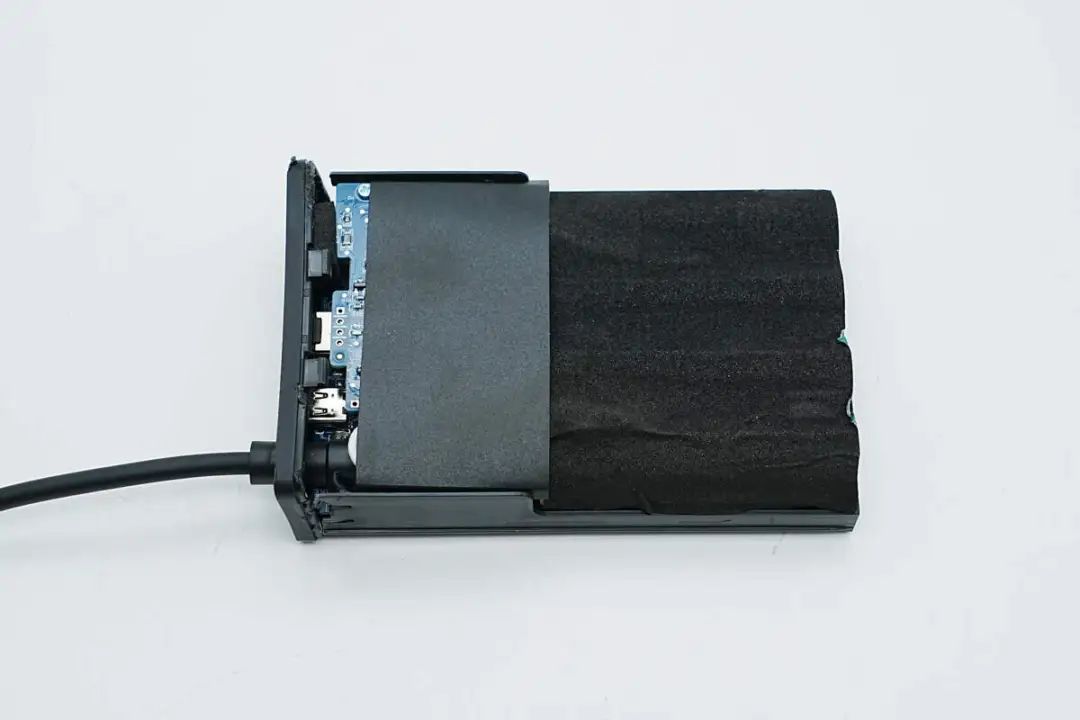

内部模块置于塑料框内保护，PCB板覆盖麦拉片，电芯包裹缓冲保护泡棉。
去掉麦拉片和泡棉，泡棉内侧还设有青稞绝缘纸。
PCBA模块为双板设计，之间通过金属柱和螺丝进行固定。

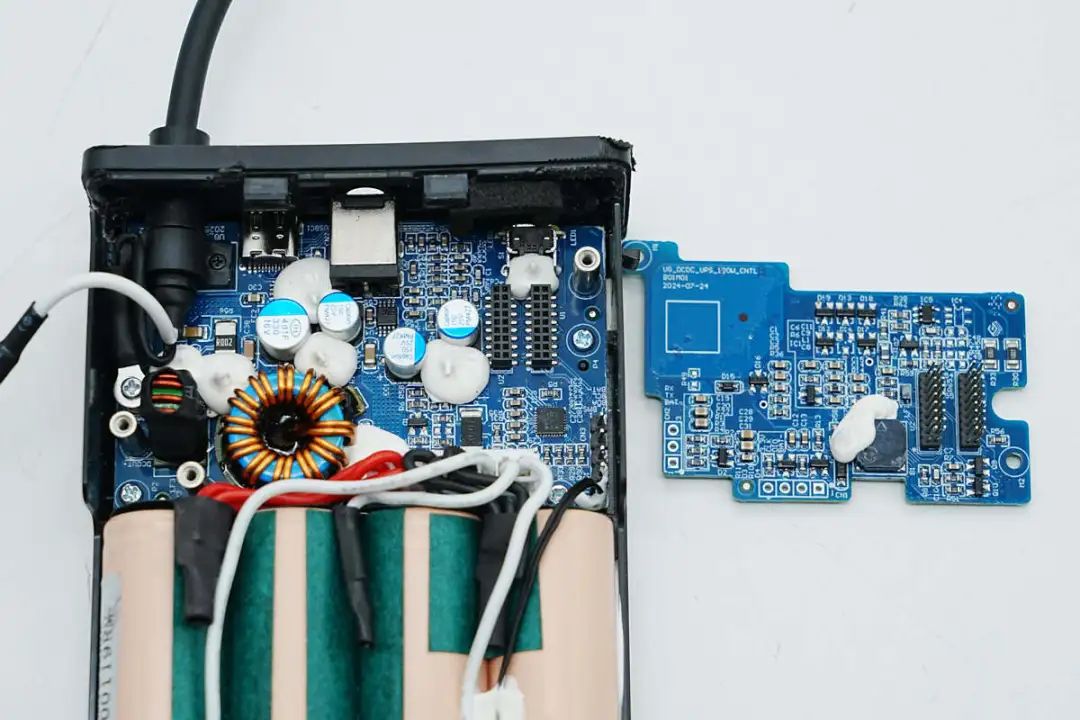

拆掉螺丝将上层PCB板分离，两块板子通过排针连通，下层PCB板也是采用螺丝进行固定。

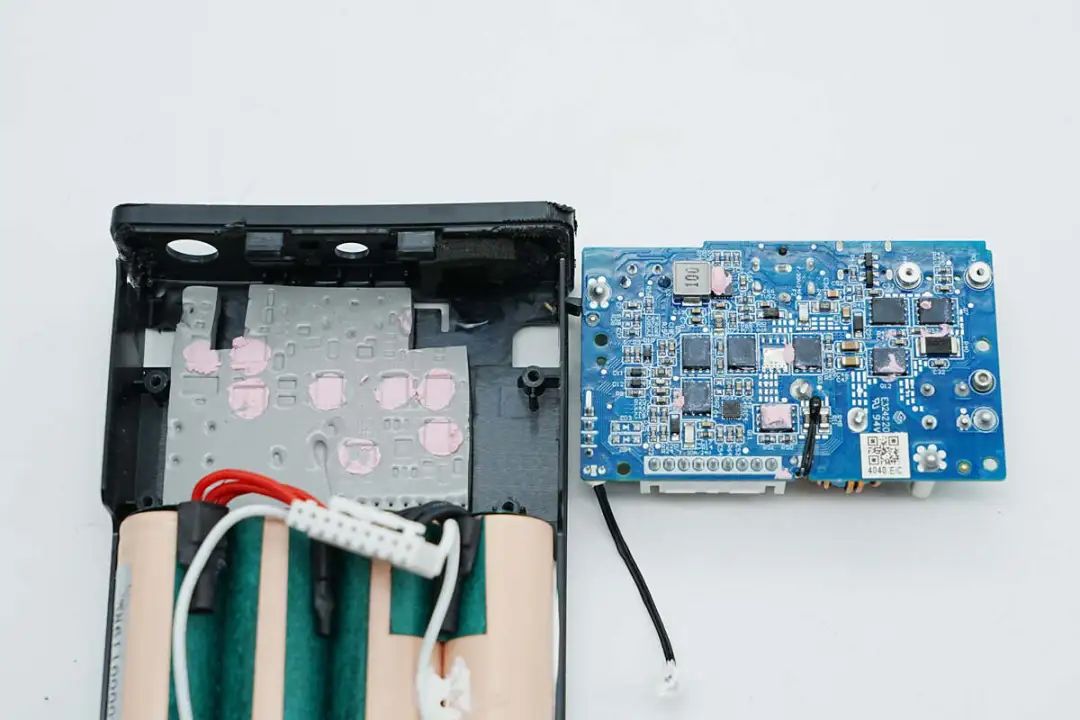

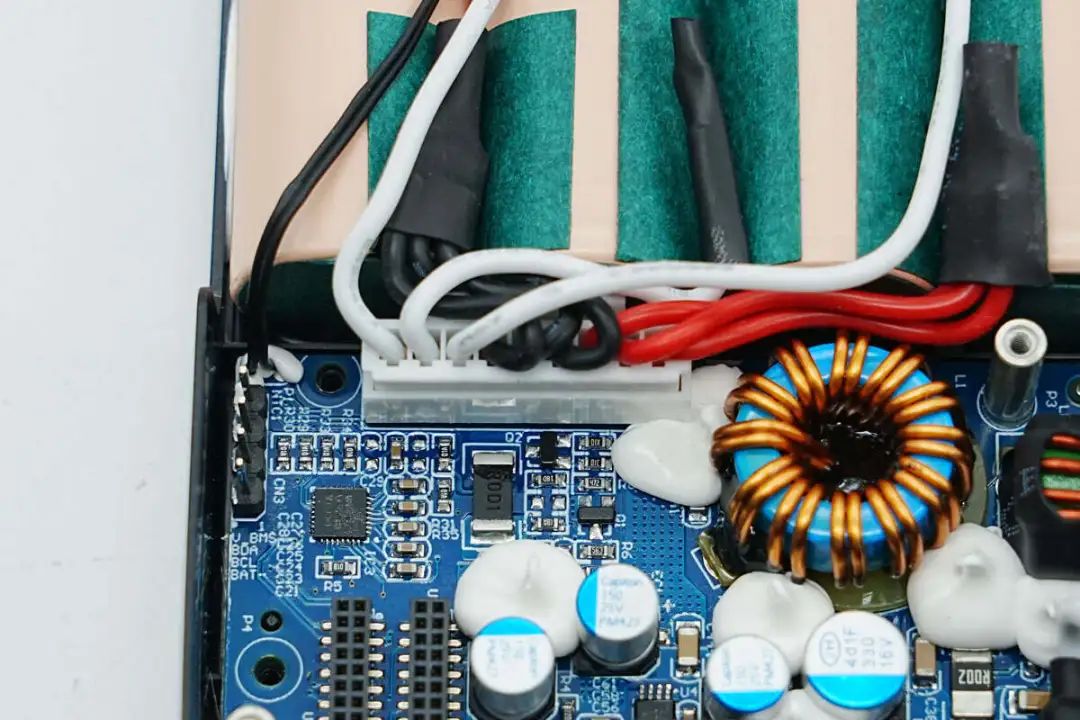

电池组通过导线插拔式连接下层PCB板。

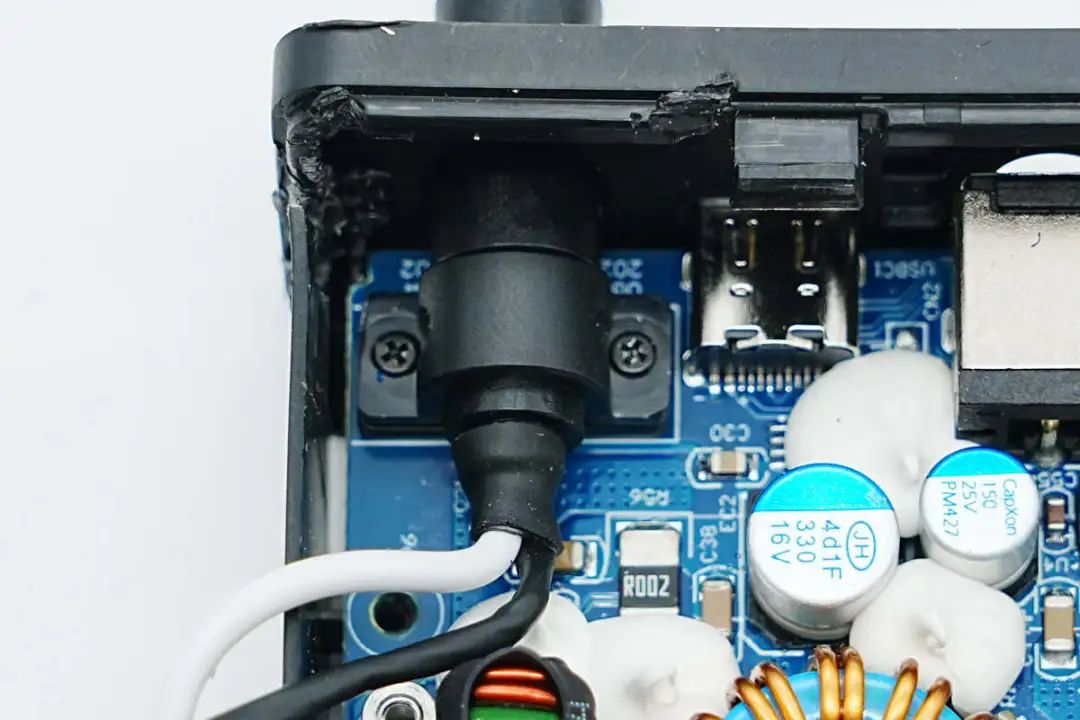

直流供电线在内部也做了加固处理。
继续取出下层PCB板，槽内设有导热垫帮助散热。

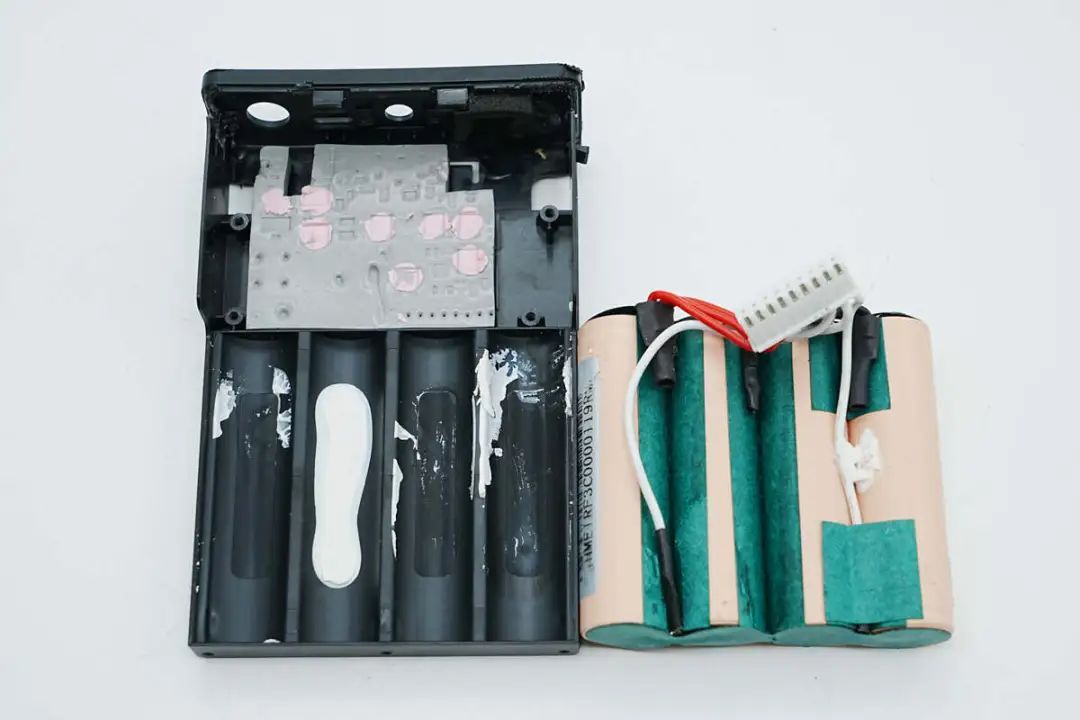

将电池组取出，槽内打胶帮助固定。

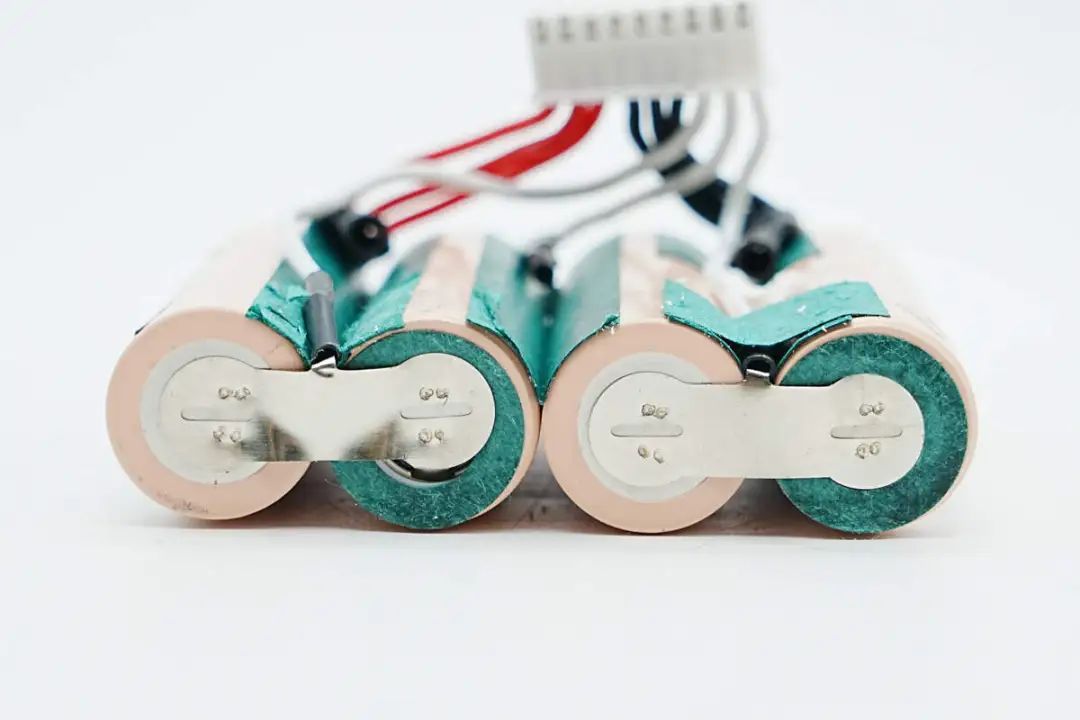

电池组四颗电芯侧身以及正极贴有青稞绝缘纸，之间通过镍片点焊连接。

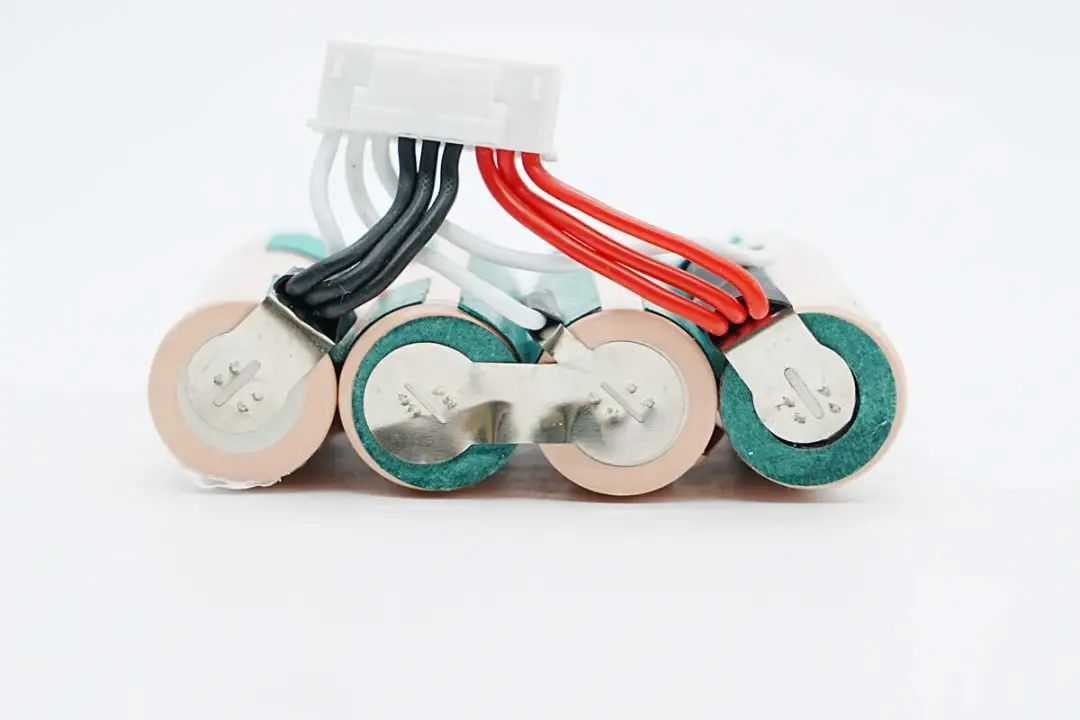

镍片再与导线锡焊，从四颗电芯两端镍片点焊情况可以看出，四颗电芯采用串联连接。

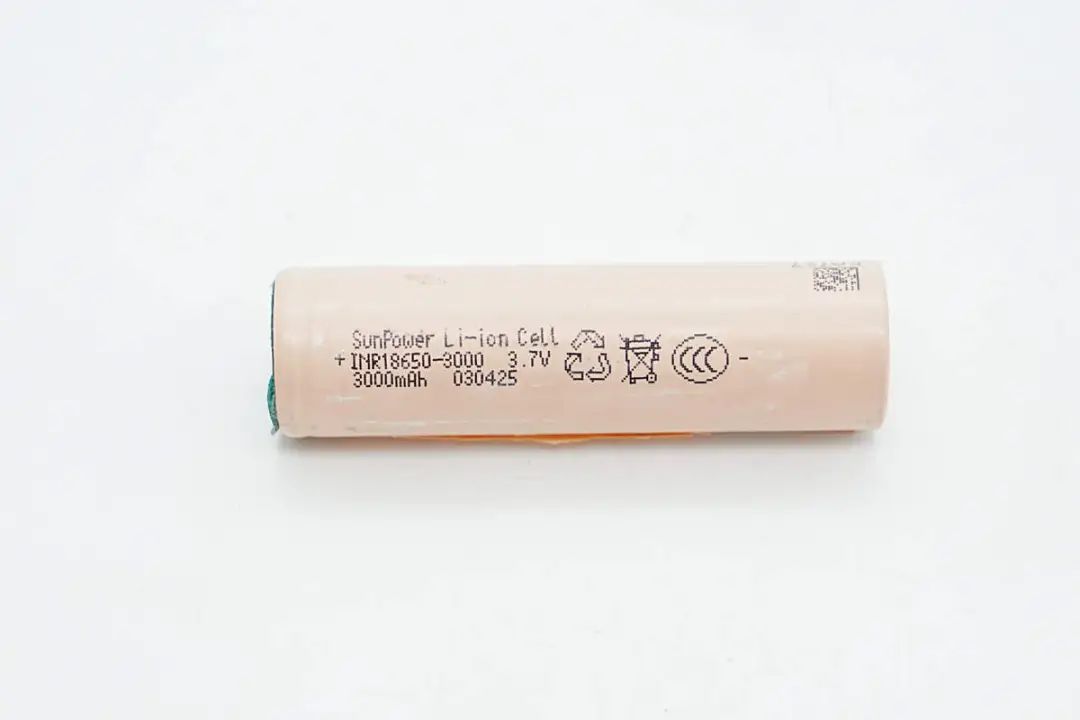

四颗锂电池均采用SunPower长虹三杰的INR18650-3000，容量为3000mAh，标称电压为3.7V，能量为11.1Wh，电芯通过了CCC认证。

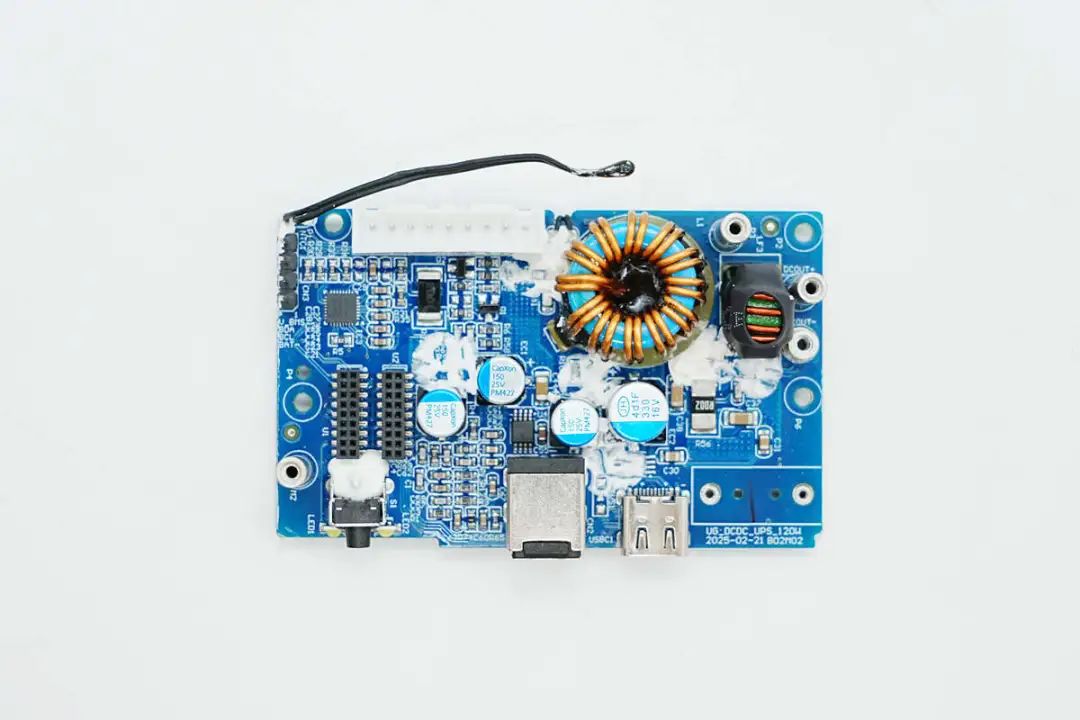

下层PCB板正面电容、电感等器件打胶加固。

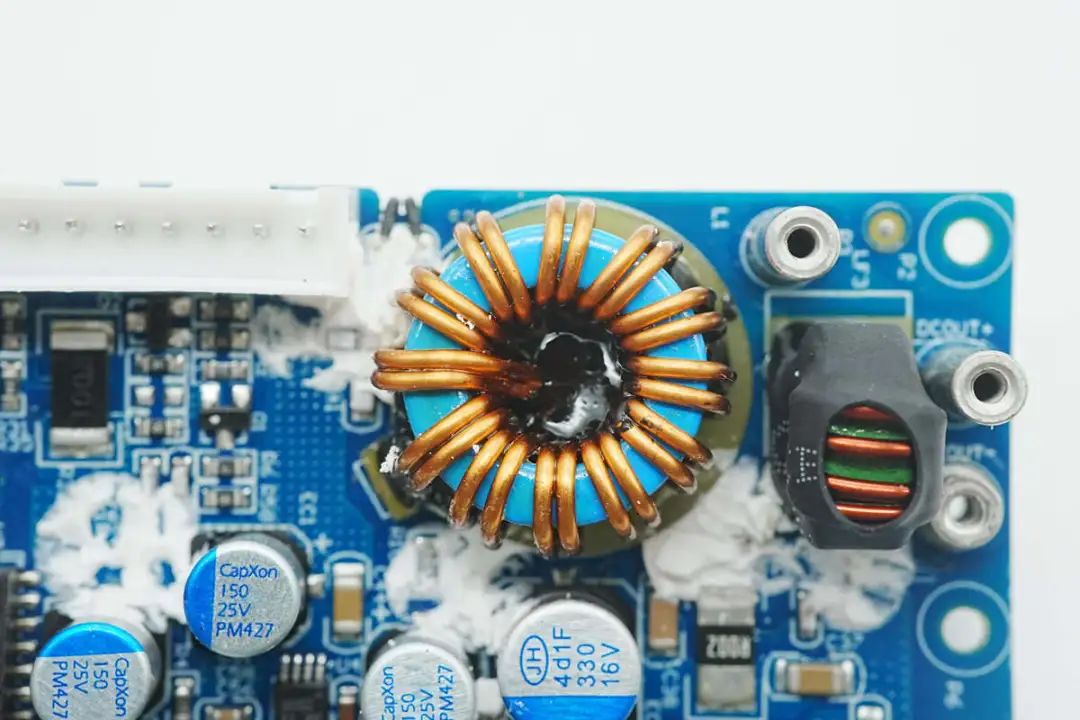

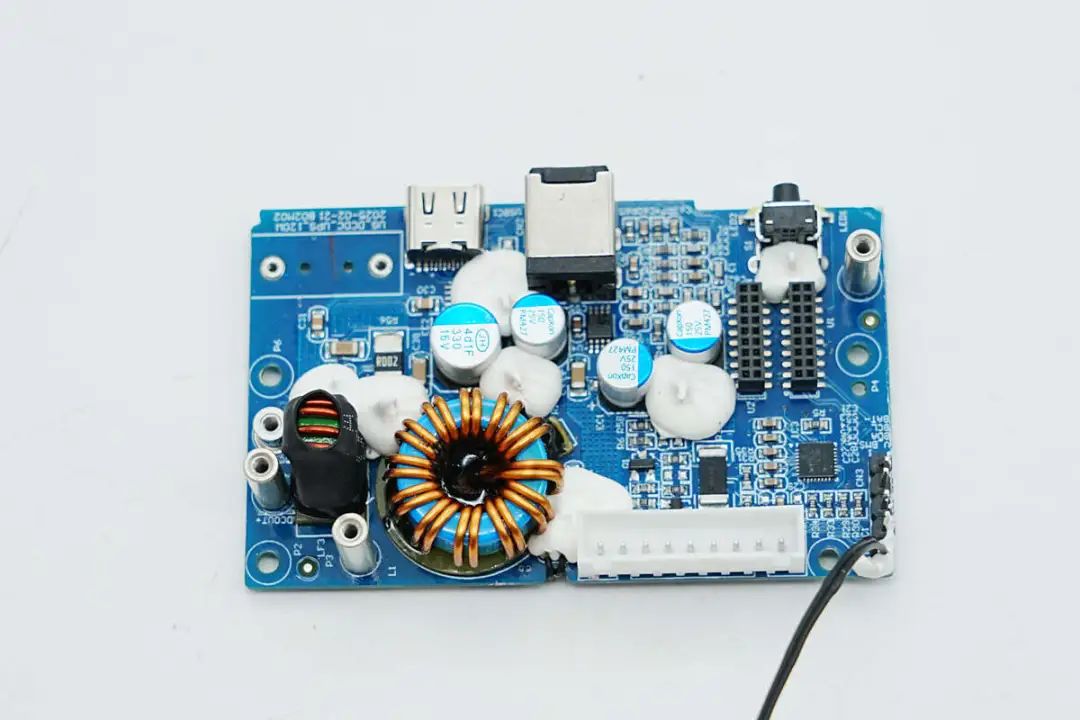

将白胶清理掉，板子正面设有锂电保护芯片、磁环降压电感、滤波电容、热敏电阻等。

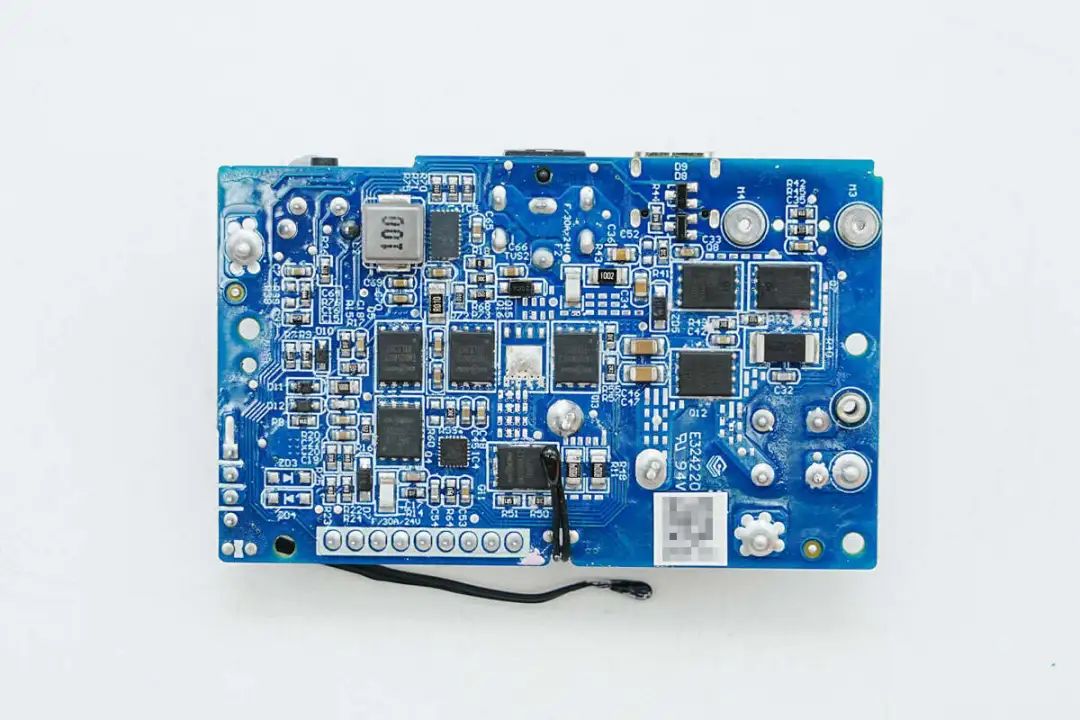

背面设有同步升降压转换器、同步降压控制器、同步降压开关管，切换开关管等。

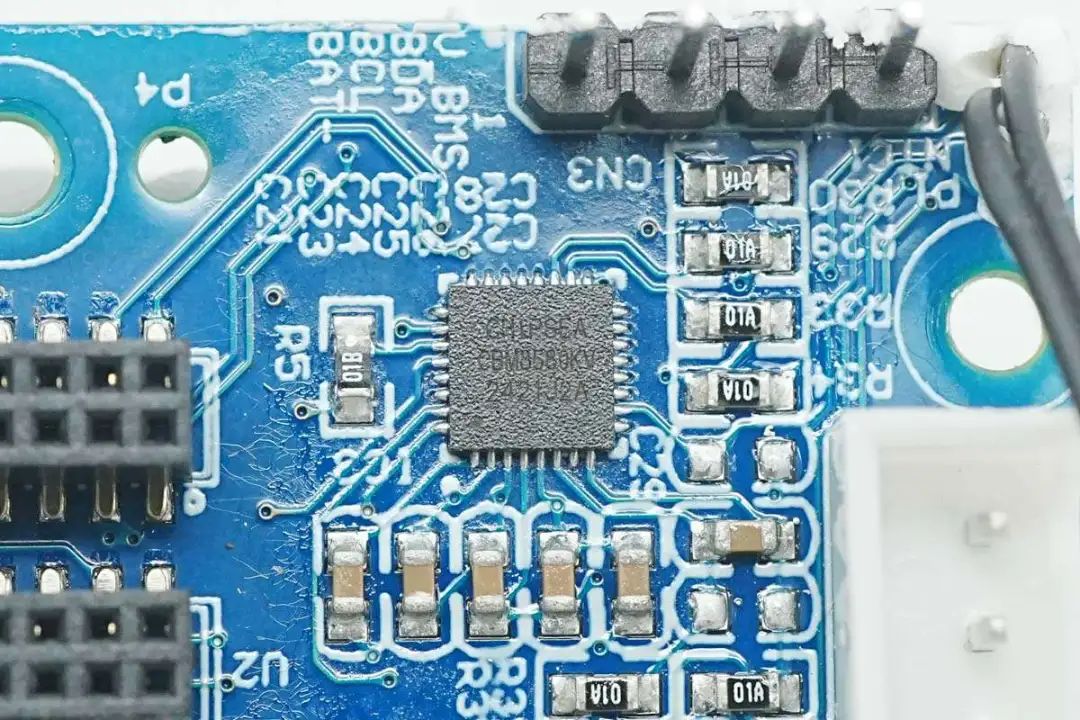

锂电保护芯片来自芯海科技，型号CBM8580KV6NT，这是一款基于电池组的单芯片全集成解决方案，为2节、3节、4节串联锂离子和锂聚合物电池组的电量监测、保护及认证提供一系列丰富的特性。
CBM8580KV6NT利用其集成的高性能模拟外设，测量锂离子或锂聚合物电池的可用容量、电压、电流、温度和其他关键参数，保留准确的数据记录，并通过SMBUS3.1 兼容接口将这些信息报告给系统主机控制器。

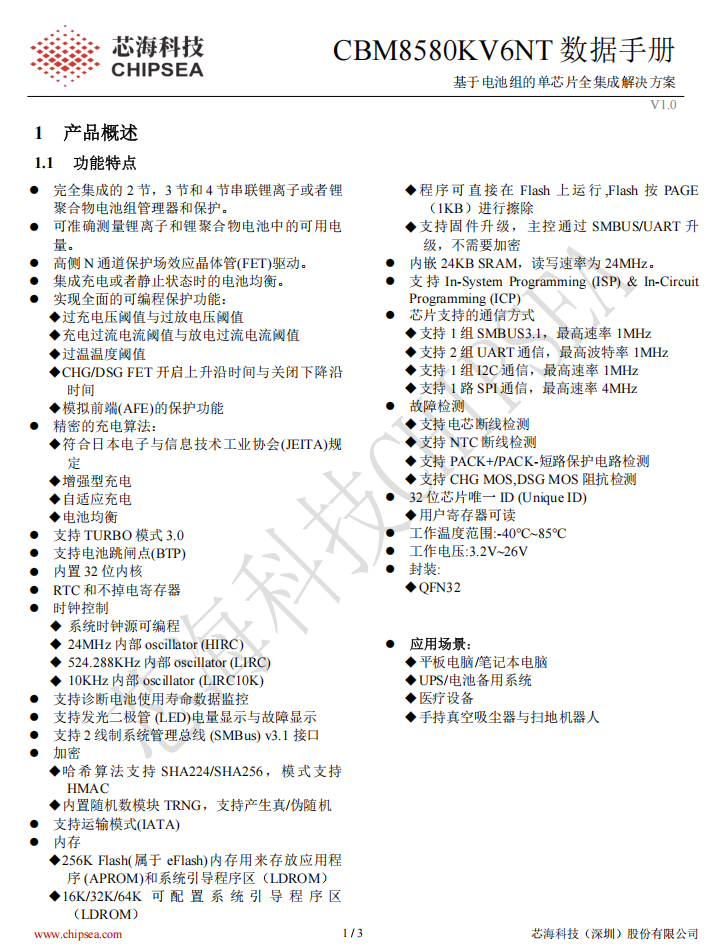

芯海科技CBM8580KV6NT资料信息。

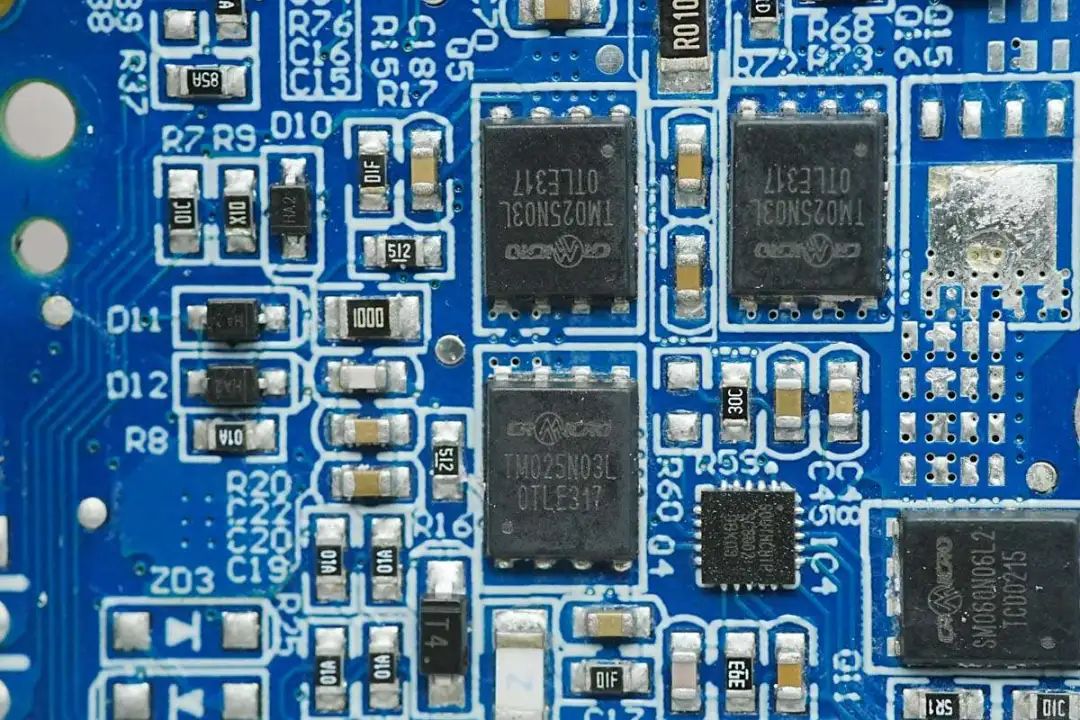

电池保护管来自华润微，型号CRTM025N03L，NMOS管，耐压30V，导阻2.1mΩ，采用DFN5*6封装。

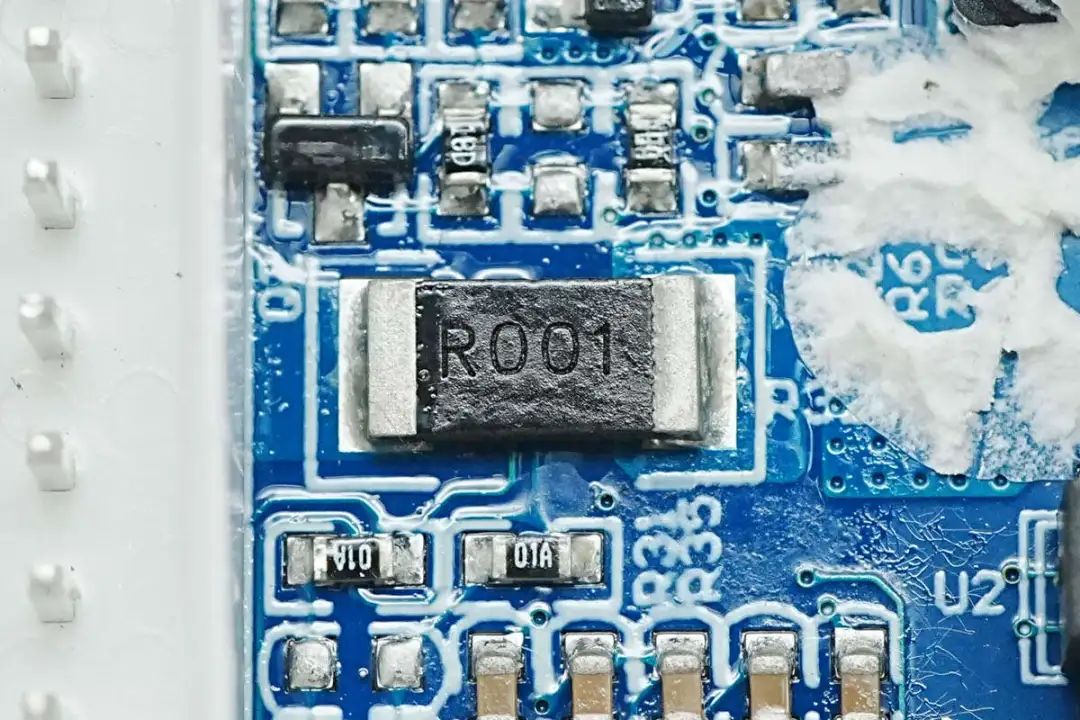

电池组电流取样电阻为1mΩ。

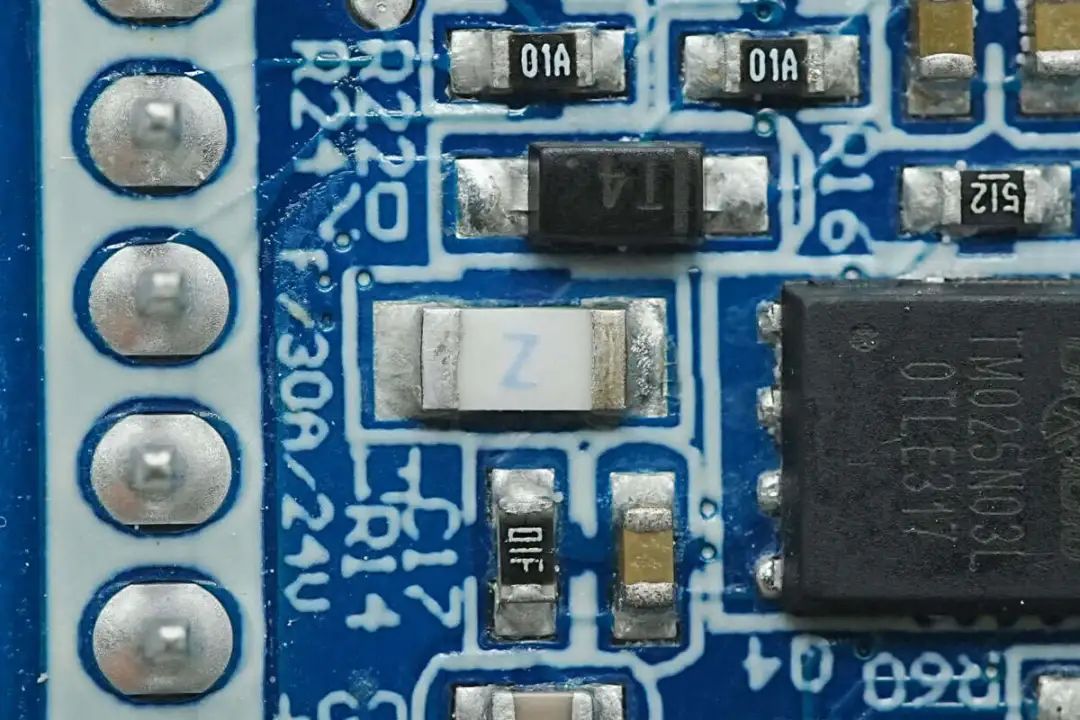

电池端贴片保险丝特写。

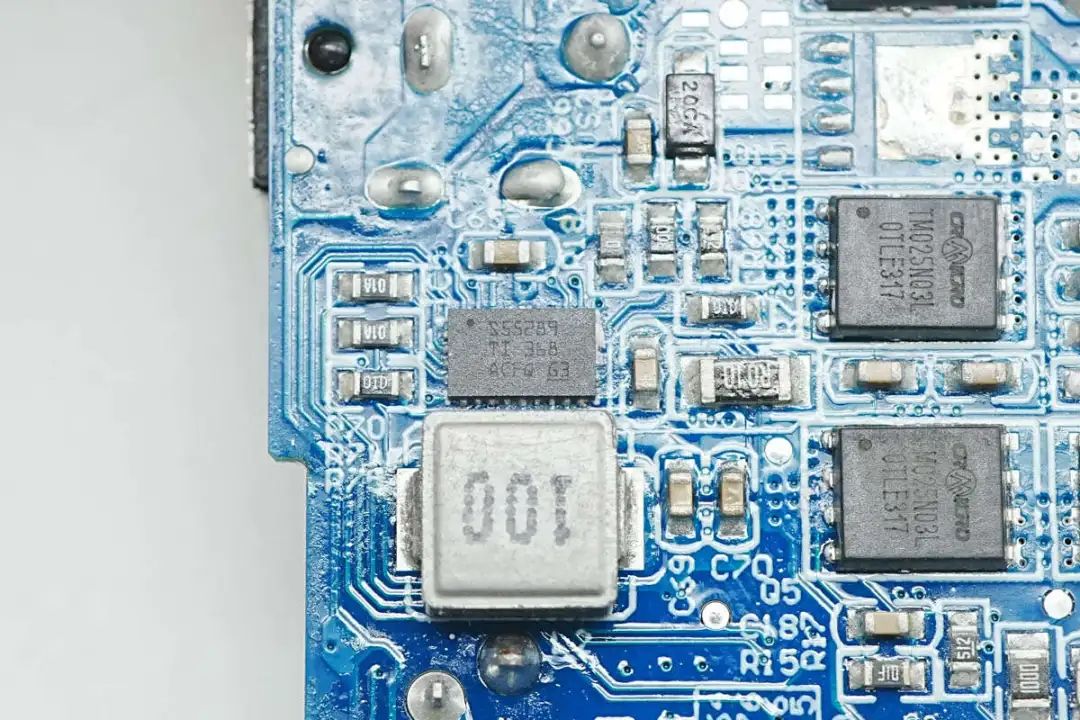

同步降压/升压转换器采用德州仪器TPS55289，其支持最高30V输入电压，以及0.8-22V输出电压，同时集成了四个开关管，可为 USB 电力输送 (USB PD) 应用提供紧凑型解决方案，采用VQFN-21封装。

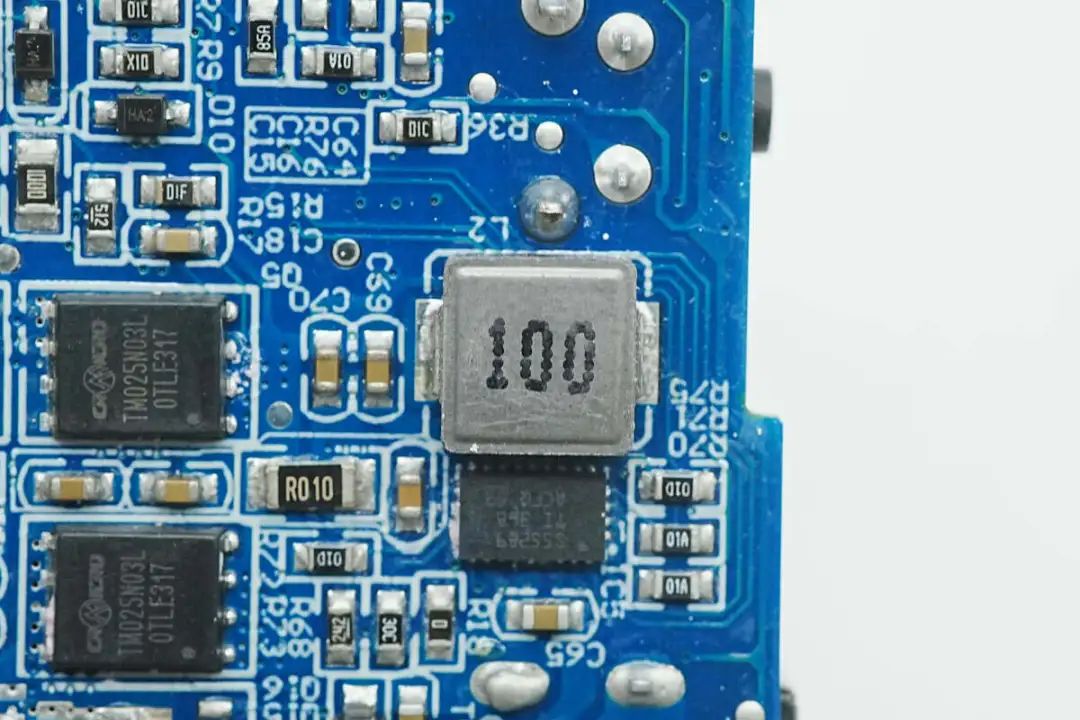

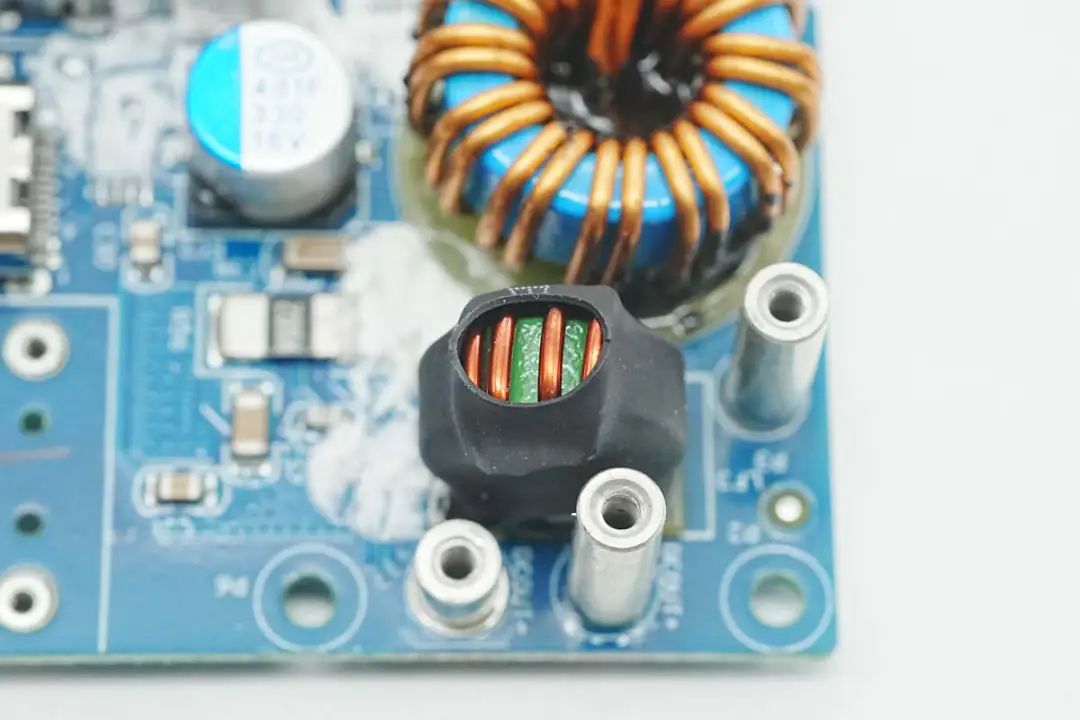

搭配的10μH升降压电感特写。

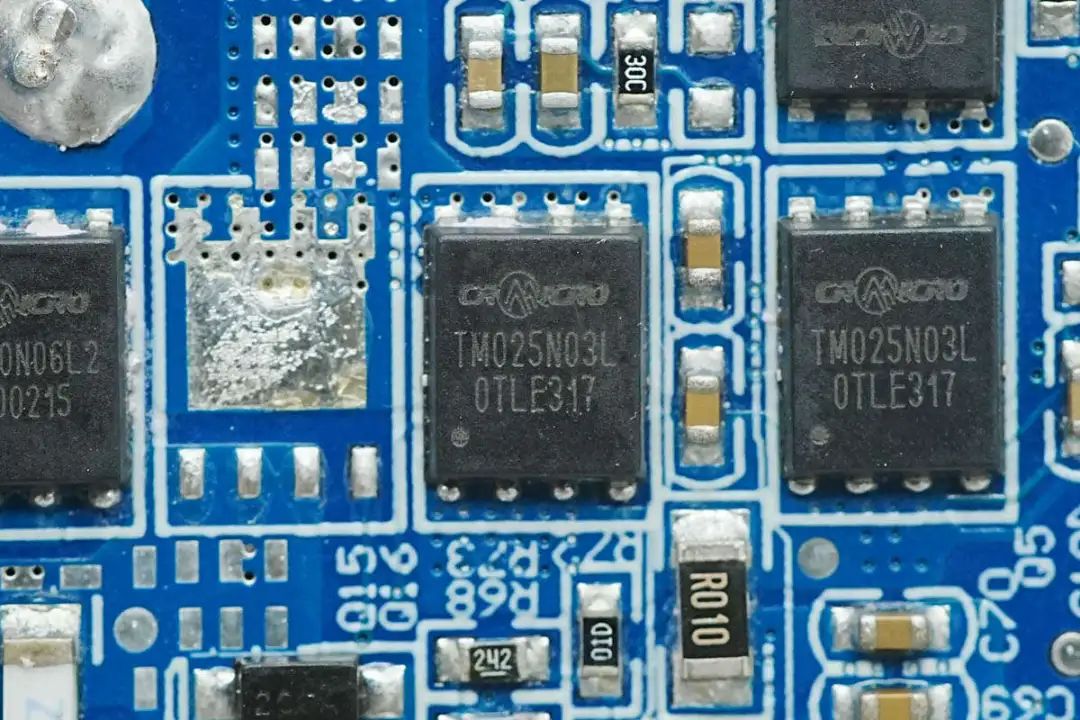

用于降压电路供电控制的开关管采用华润微CRTM025N03L。

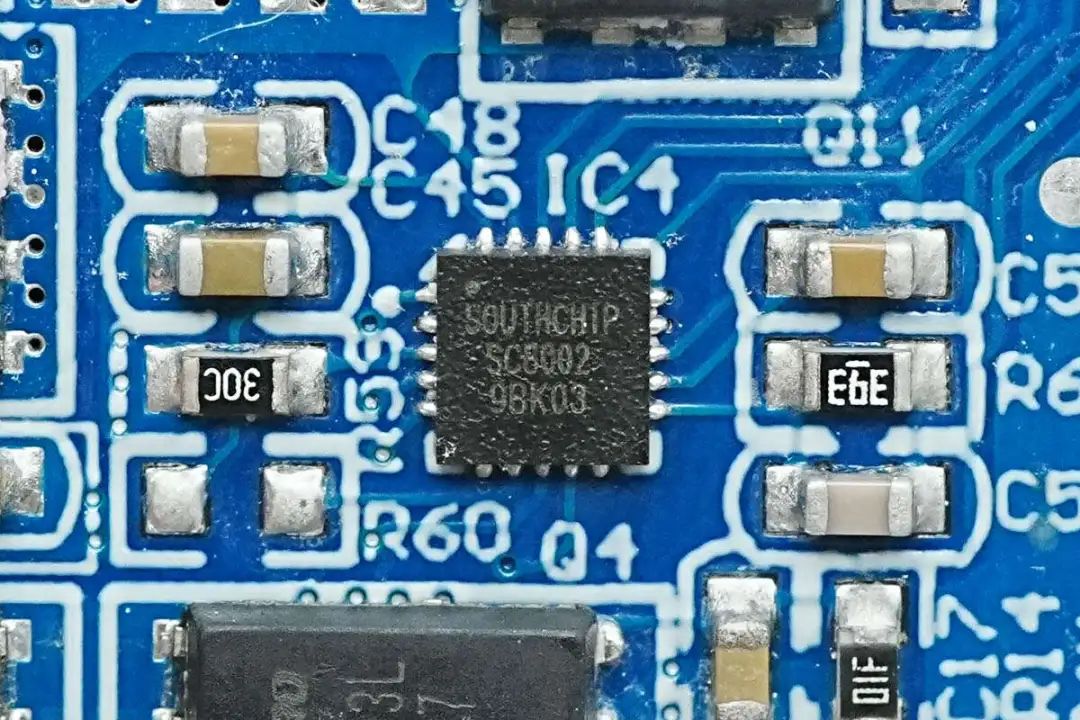

同步降压控制器来自南芯科技，型号为SC8002，南芯SC8002支持36V输入电压，支持高精度输出限流，支持双通道独立限流。SC8002可用于车充，多口充电器，USB HUB等应用。

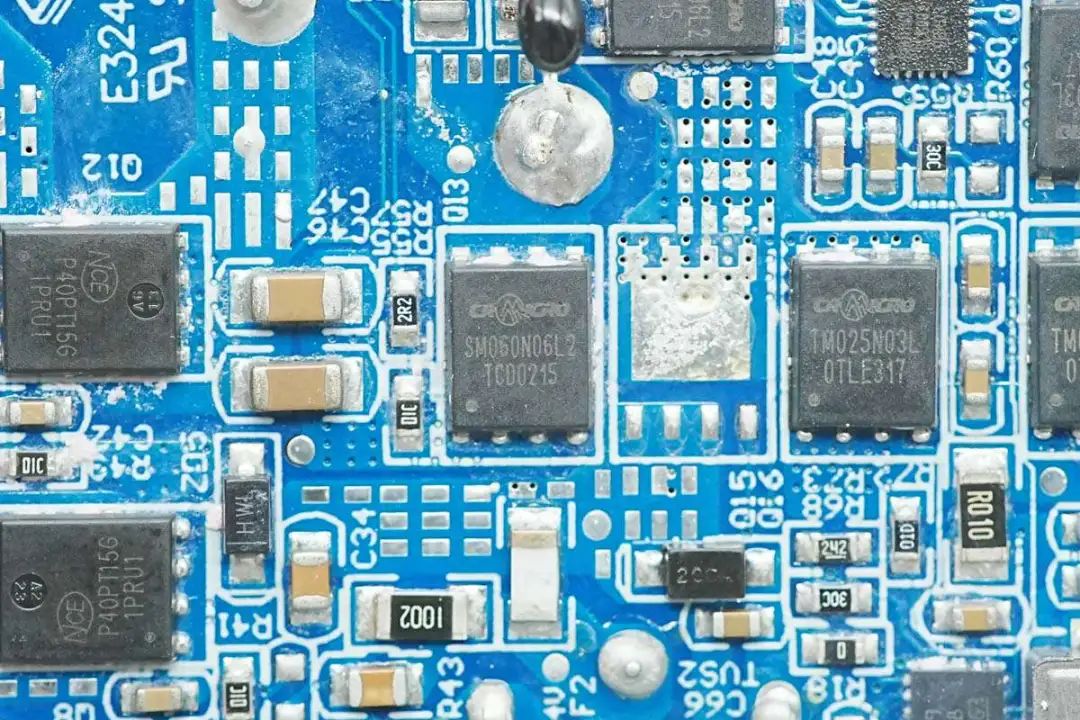

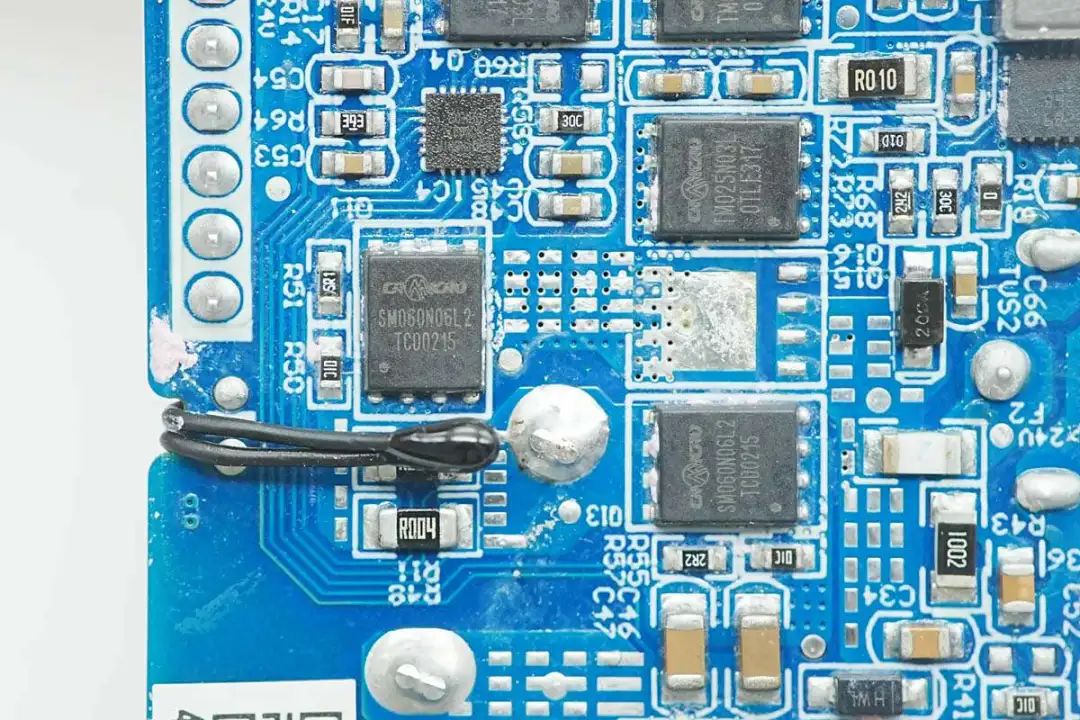

同步降压开关管来自华润微，型号CRSM060N06L2，NMOS管，耐压63V，导阻5.3mΩ，采用DFN5*6封装。
另一颗华润微CRSM060N06L2特写。
同步升降压电感特写，下方设有电木板进行绝缘保护。

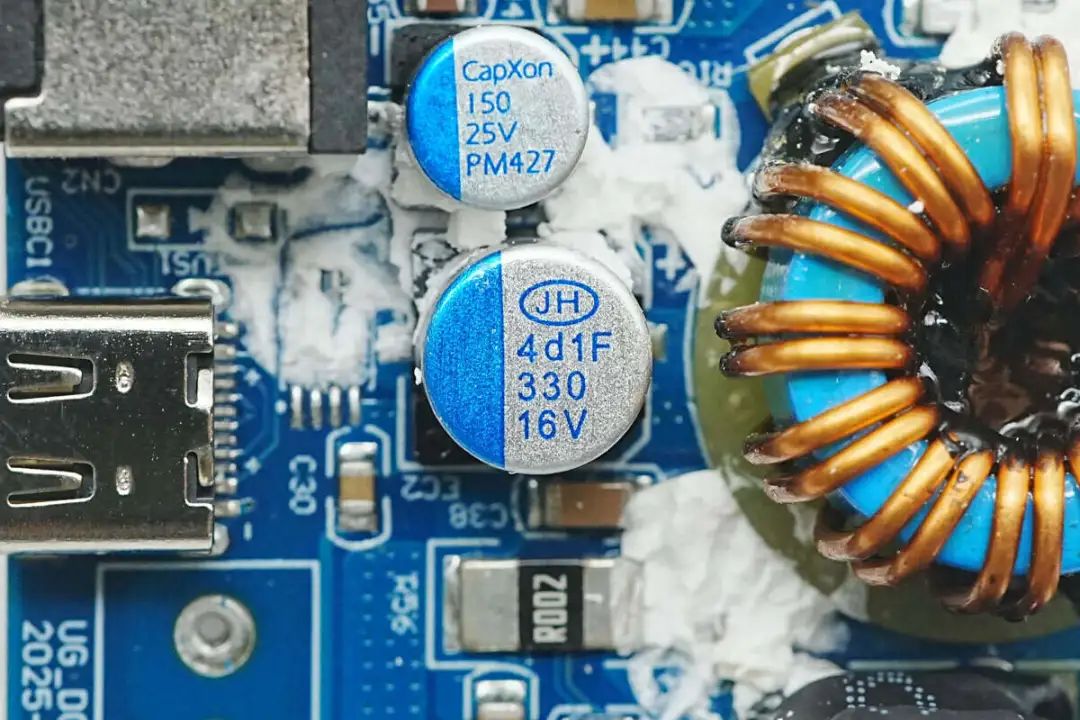

输出滤波电容来自江海，规格为16V330μF。
滤波电感外套热缩管绝缘保护。

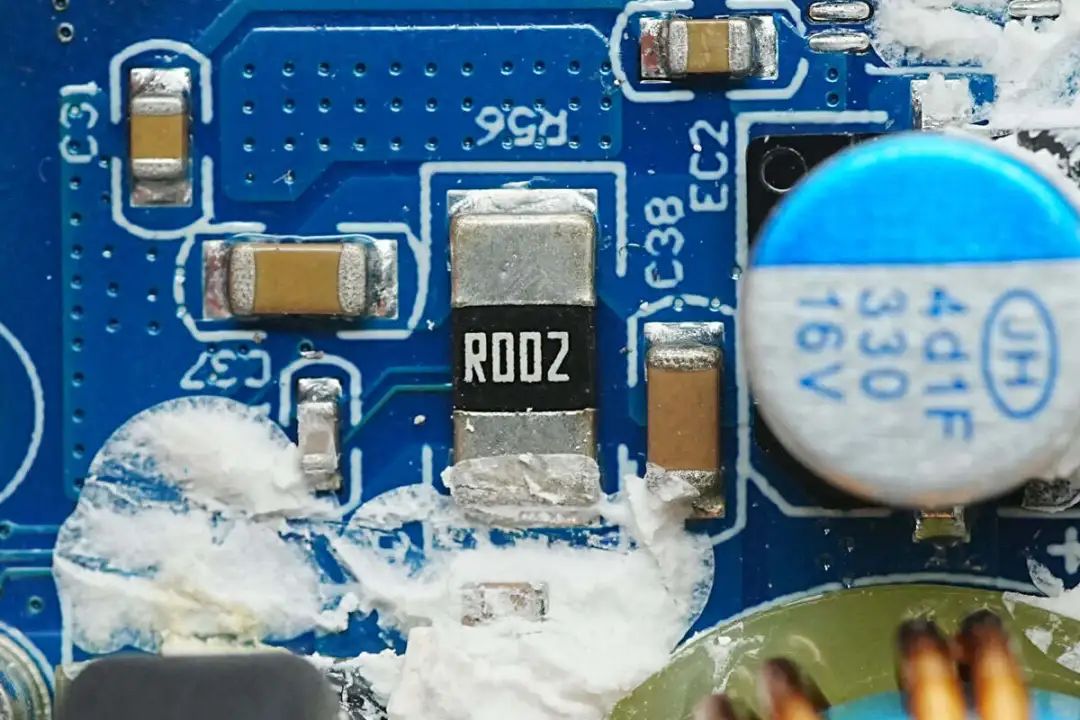

2mΩ取样电阻用于电流检测。

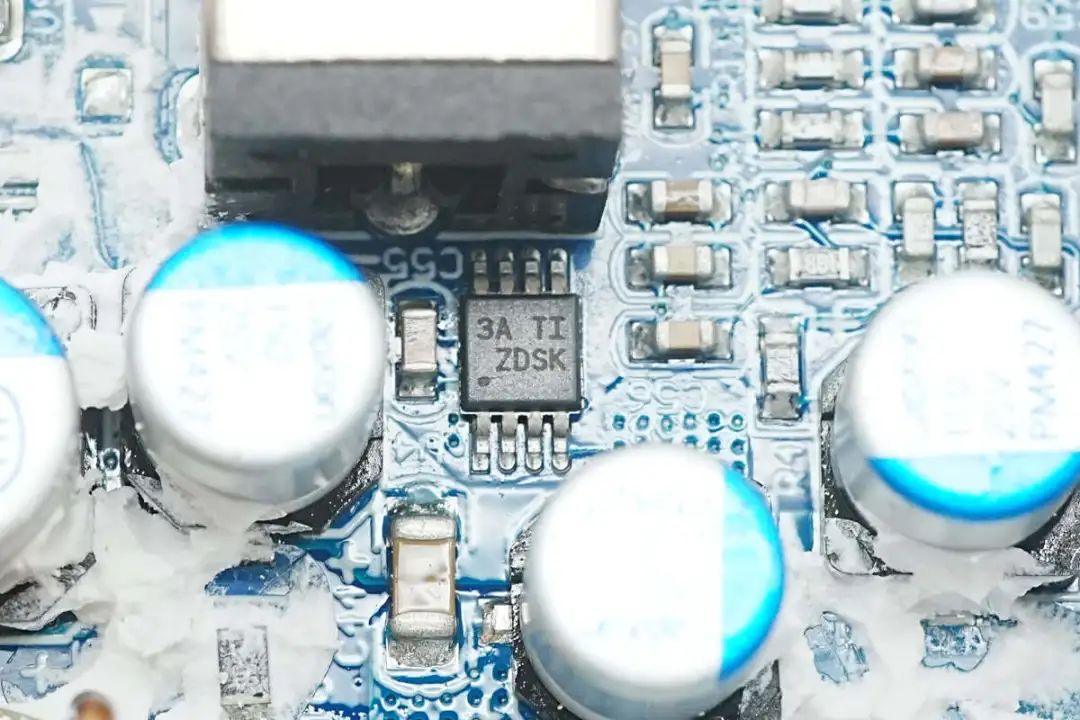

理想二极管控制器来自德州仪器，丝印ZDSK，型号LM74610-Q1，用于输入直通控制，采用VSSOP8封装。

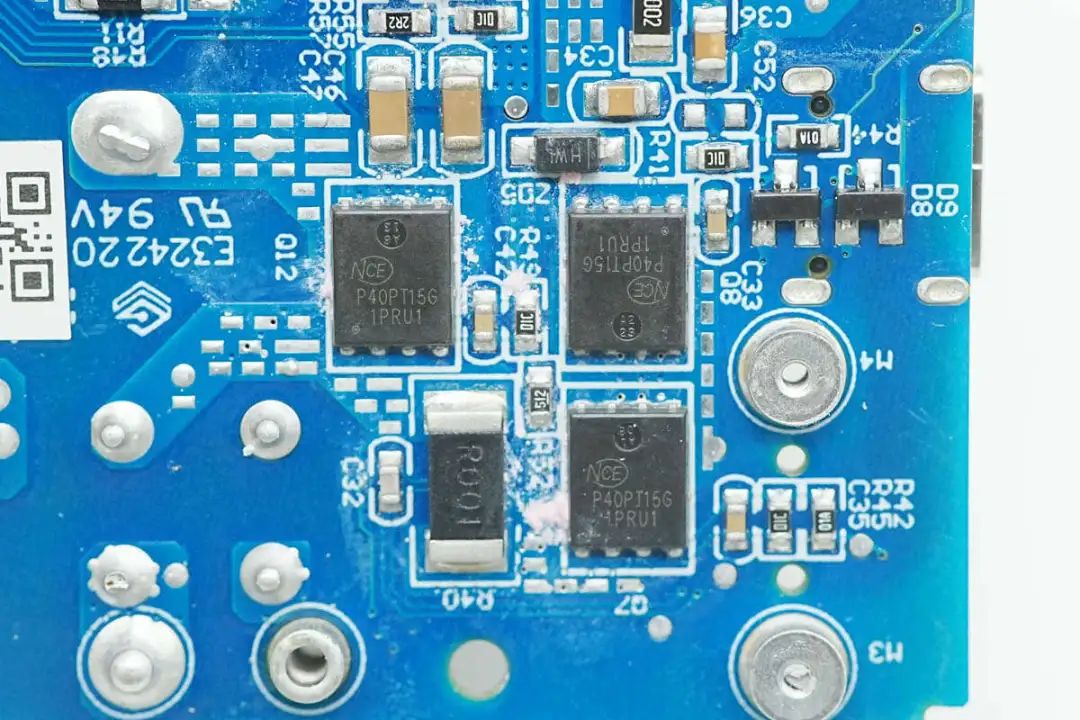

切换开关管来自NCEPower新洁能，型号NCEP40PT15G，PMOS管，耐压-40V，导阻2.8mΩ，采用DFN5*6-8L封装。三颗用于电源直通输出和电池降压输出切换。

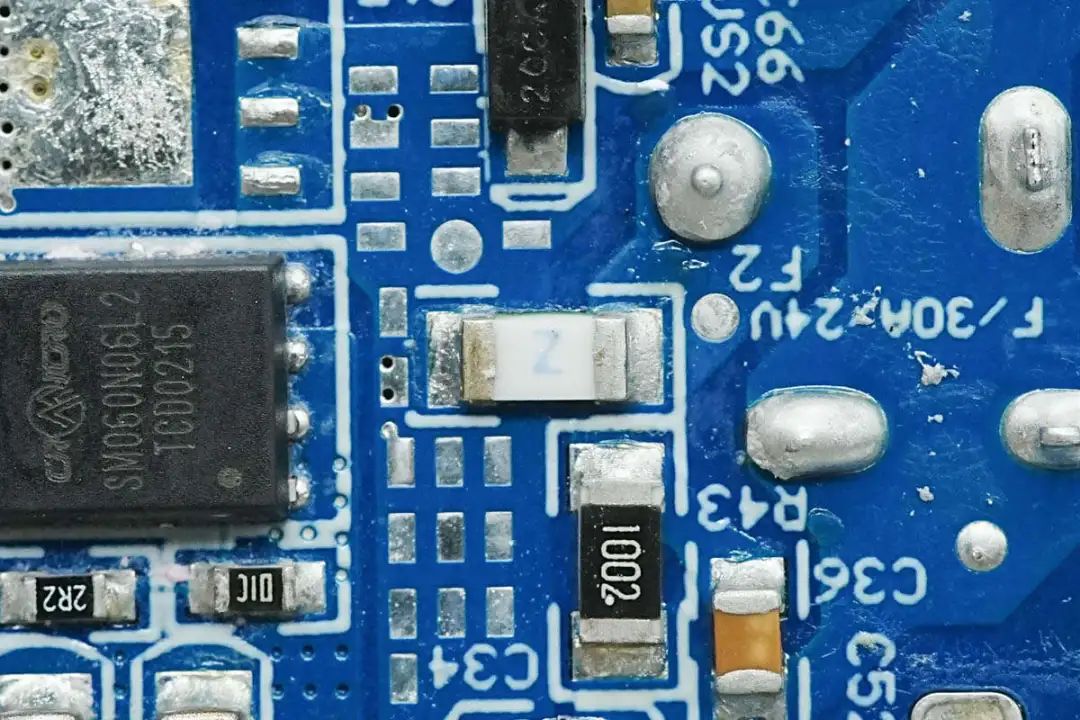

输入端贴片保险丝特写。

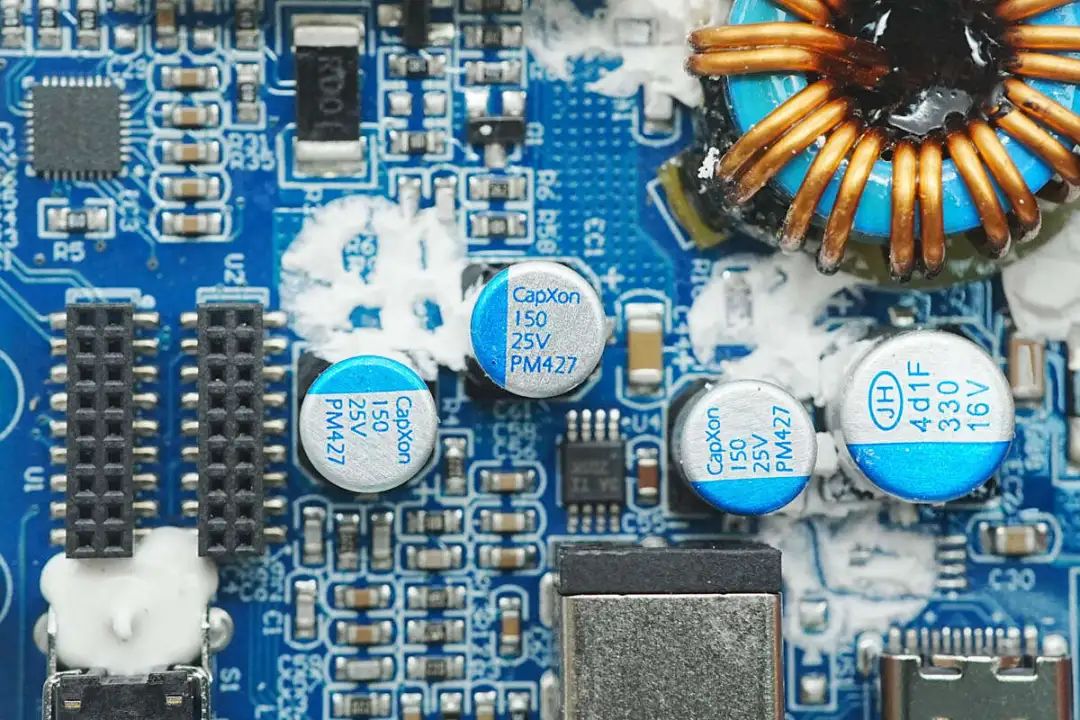

三颗滤波电容来自CapXon丰宾，规格均为25V150μF。

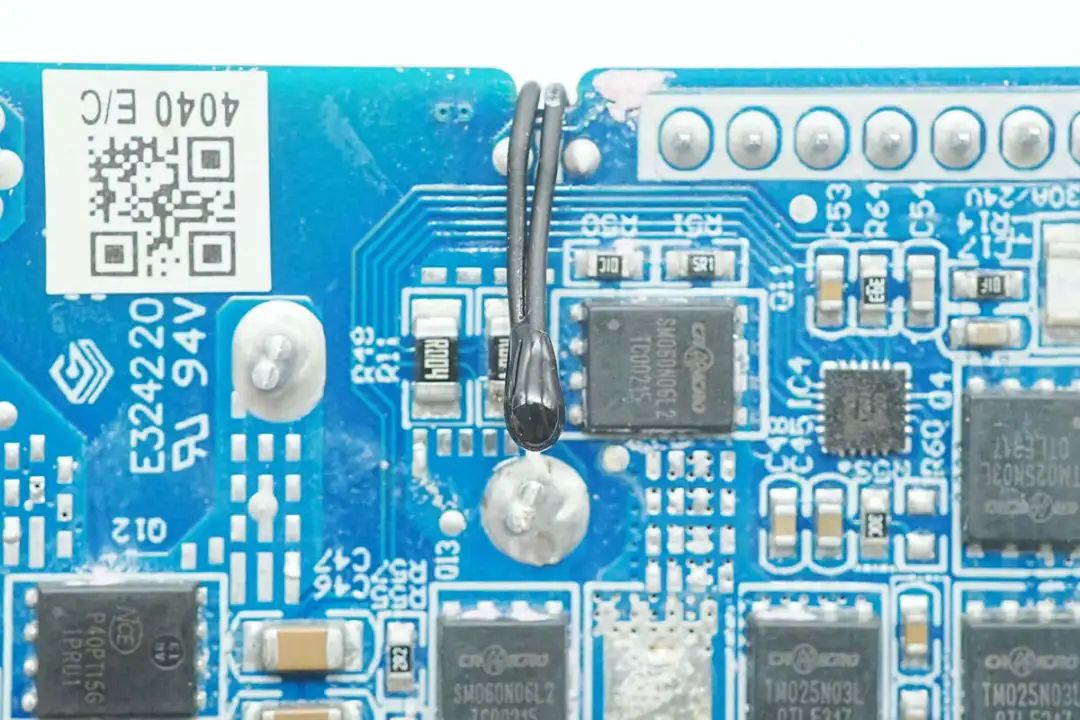

热敏电阻特写。

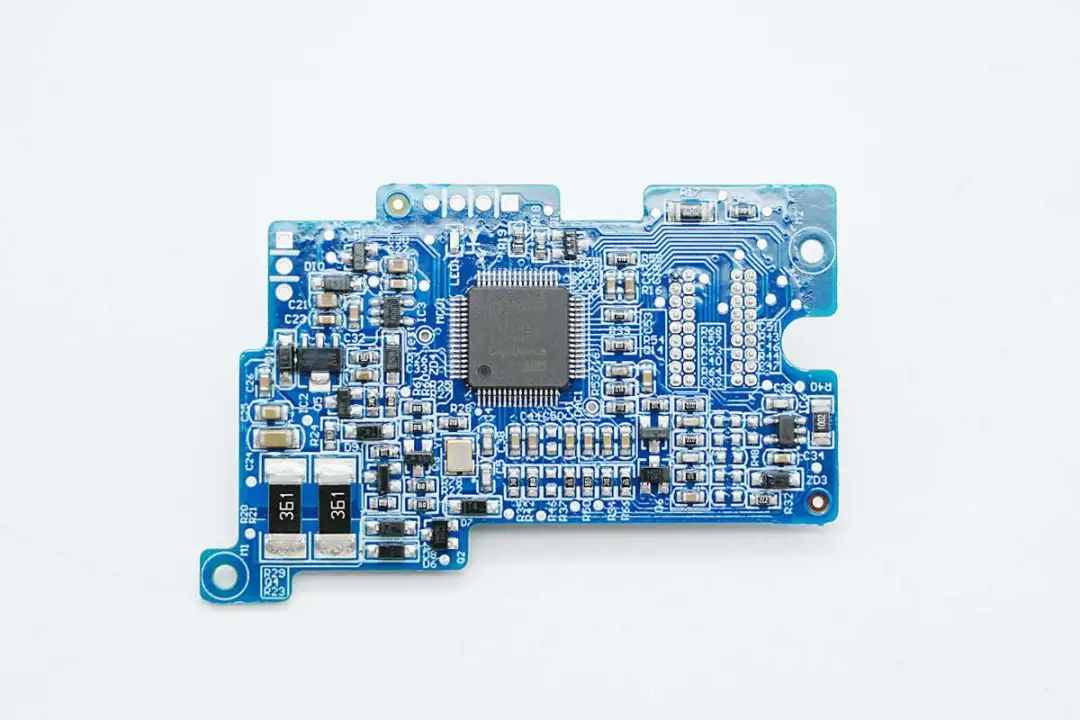

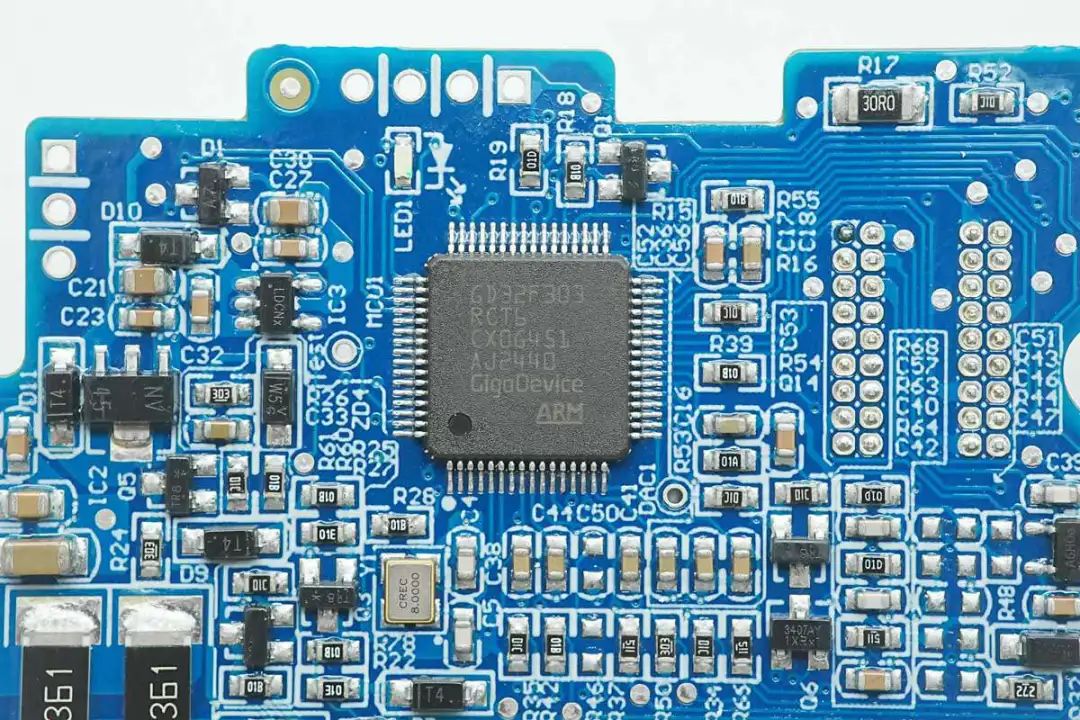

上层小板正面设有用于整机控制的MCU。

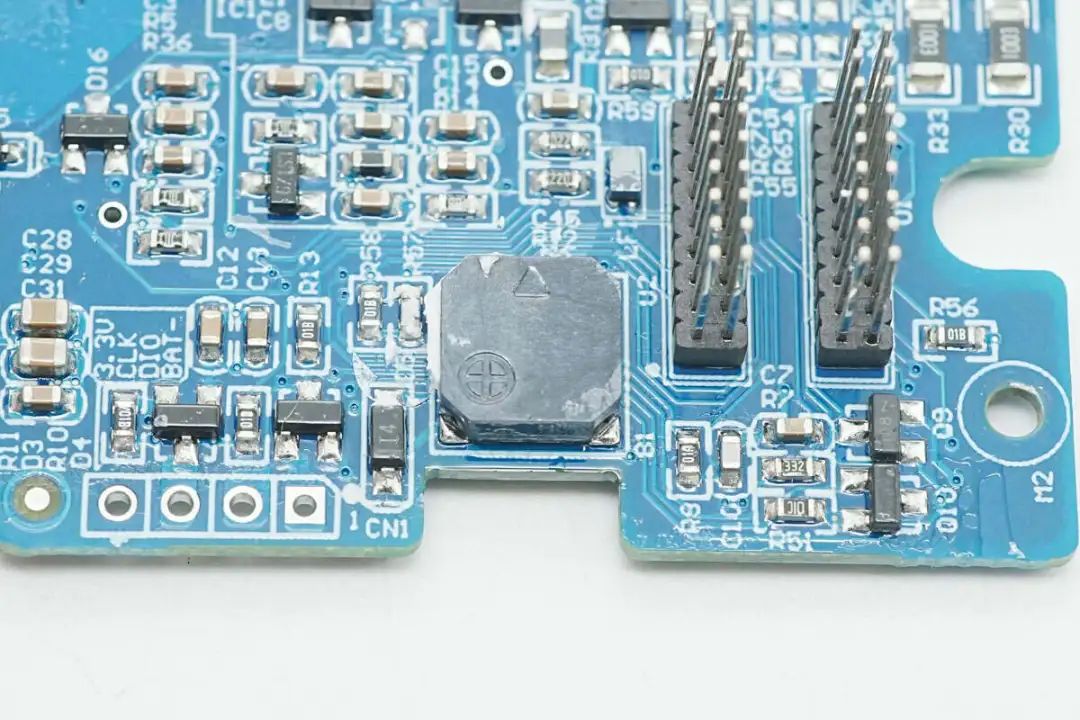

另一面设有连接排针、蜂鸣器等。
MCU来自兆易创新，型号GD32F303RCT6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和48KB SRAM，支持PWM信号输出。
8.0000MHz贴片时钟晶振特写。

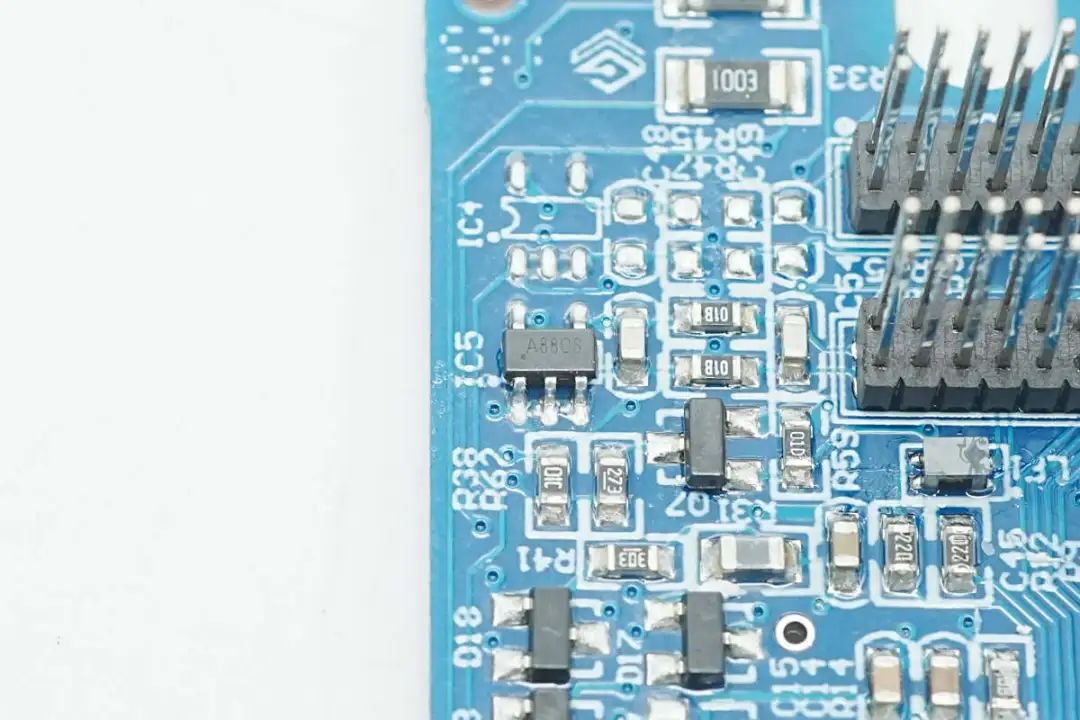

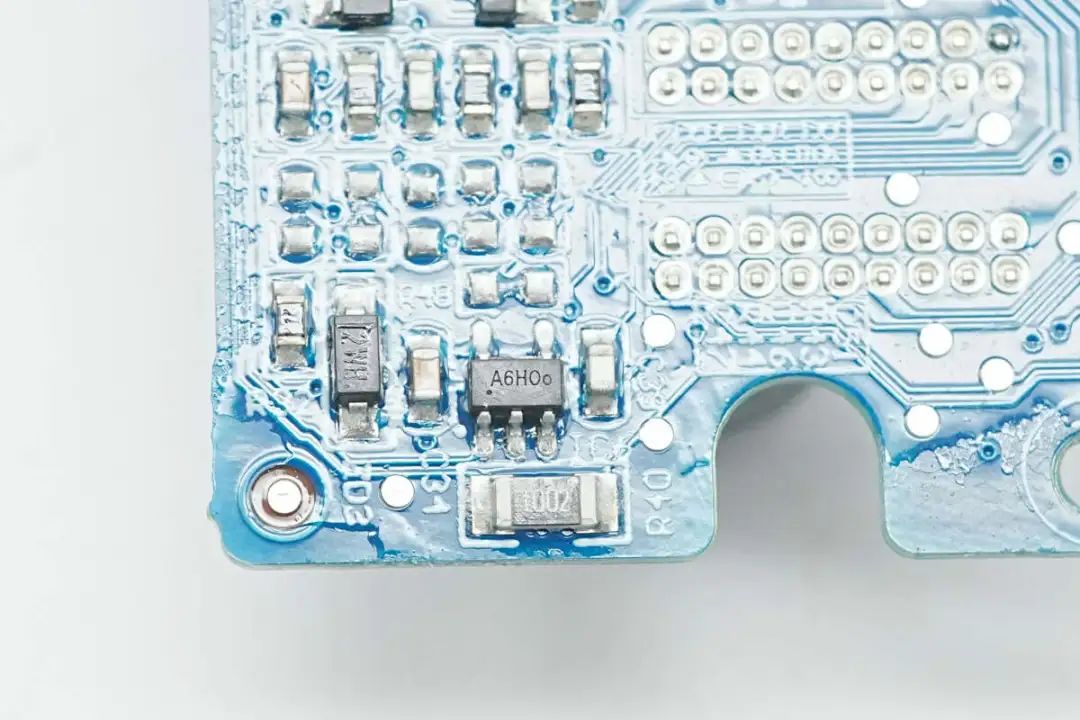

一颗丝印A6的芯片特写。
另一颗丝印A8芯片特写。
蜂鸣器特写。

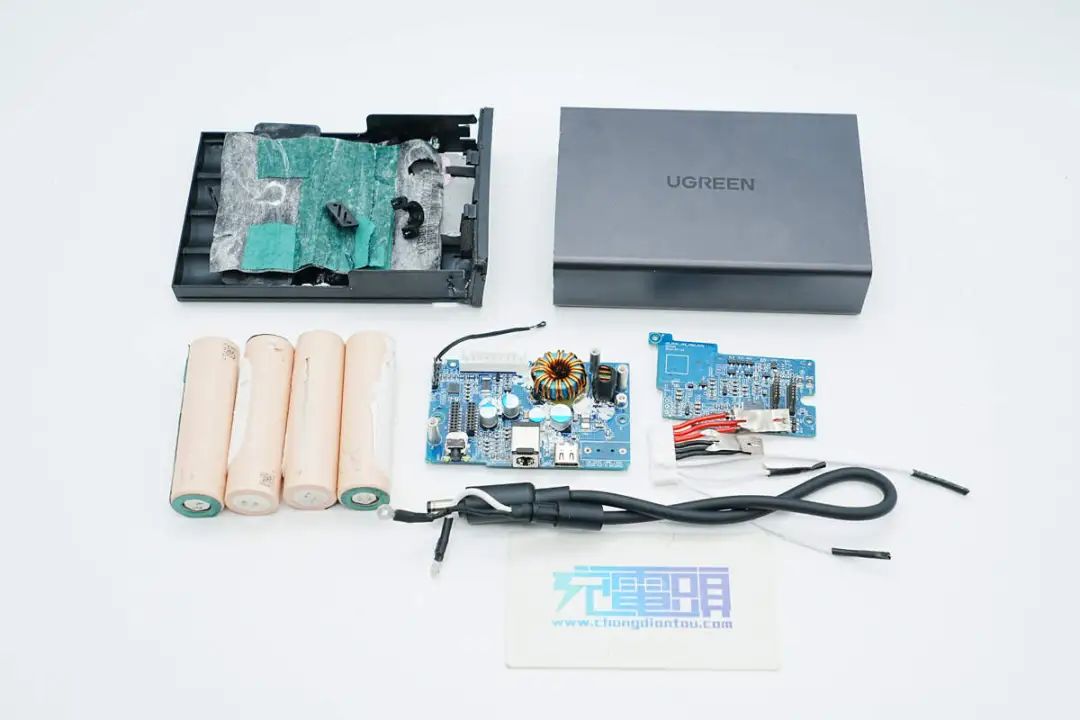

全部拆解一览，来张全家福。
充电头网拆解总结

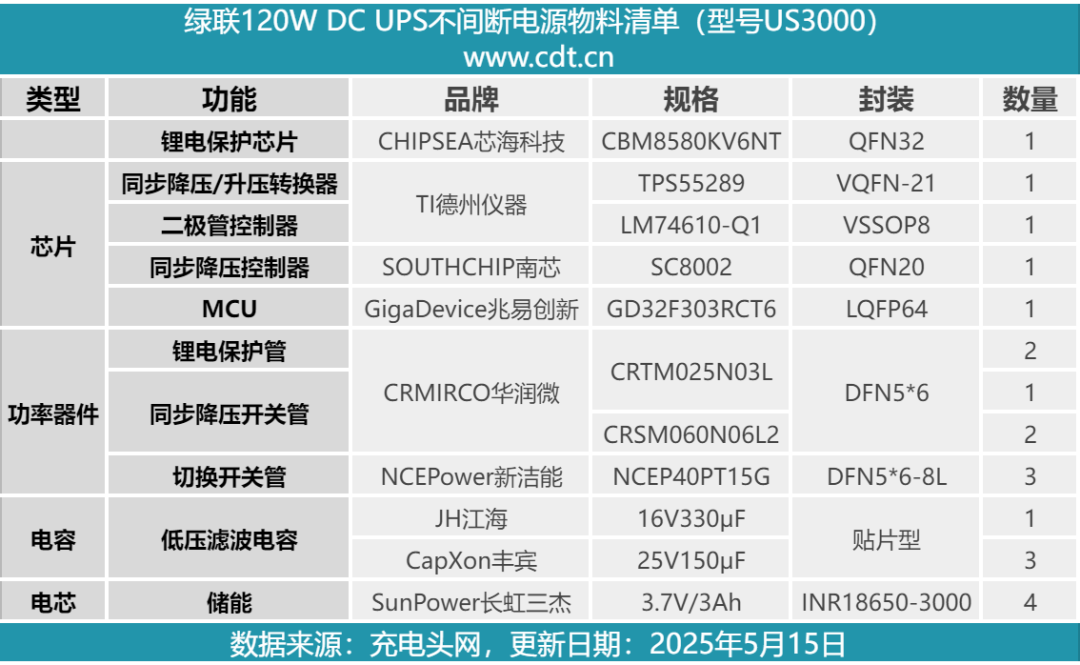

最后附上绿联120W DC UPS不间断电源的核心器件清单，方便大家查阅。
绿联120W DC UPS不间断电源采用一体成型的高精密金属机身，同时保证了产品整体的外观质感、抗摔强度以及散热性能。内置12000mAh锂离子电池组可在断电瞬间实现0s切换，确保设备运行不中断，防止突然断电导致的数据丢失或文件系统损坏，延长设备的使用寿命。
电源支持12V10A、19V7.9A、20V7A输入，适配搭载UGOS Pro系统的DH2600、DX4600系列、DXP2800、DXP4800系列和DXP480T Plus设备，集成断电保护、短路保护、过热保护等九大防护机制，通过过充/过放/过压保护及浪涌保护技术，确保设备在雷雨、电压波动等极端环境下稳定运行。
充电头网通过拆解了解到，这款电源内部电池组由四节长虹三杰INR18650-3000电芯串联组成，并采用芯海科技CBM8580KV6NT单芯片全集成解决方案进行保护。此外采用了德州仪器TPS55289、南芯SC8002调压方案，搭配MOS管来自华润微和新洁能。主控MCU采用兆易创新GD32F303RCT6。输入端和电池端均设有保险丝，产品内部散热、绝缘保护措施做得很到位。
