Newmine纽曼是一家集研发、制造、销售和服务为一体的音频品牌，旗下产品包括蓝牙耳机、有线耳机、麦克风、蓝牙音箱、扩音器和收音机等多种品类。此次要拆解的纽曼MC225 T2 mini无线领夹麦克风，是一款专为手机/平板等便携式录制设备设计的产品，外观轻巧迷你，整机体积仅与TWS耳机相当，携带极为方便，佩戴使用轻盈无感。
在功能配置上，Newmine纽曼MC225 T2 mini无线领夹麦克风搭载全指向电容咪头，支持48kHz采样率，支持弱、中等、强三级降噪，提供高清的收音；支持大叔音、女神音、原声三种变声，带来更多的可玩性；还支持边充边录、免插拔外放，使用更方便快捷。续航上，发射器单次录制时长约5小时，充电盒可额外提供两次充电。下面就来看看这款产品的详细拆解报告吧~
一、Newmine纽曼MC225 T2 mini无线领夹麦克风开箱
Newmine纽曼MC225 T2 mini无线领夹麦克风包装盒体积小巧，正面展示有产品外观，品牌LOGO和产品名称，以及三档降噪和AI变声的产品特点。

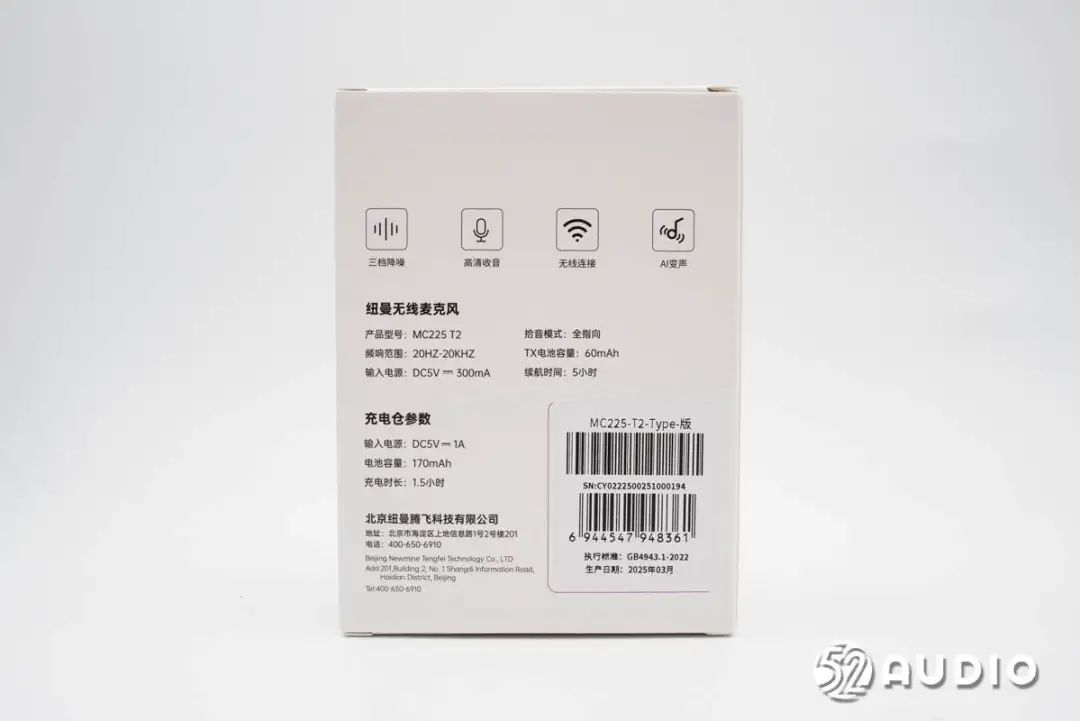

包装盒背面介绍了产品特点和参数信息。产品型号：MC225 T2，拾音模式：全指向，频响范围：20HZ-20KHZ，TX电池容量：60mAh，输入电源：DC5V-300mA，续航时间：5小时；充电仓输入电源：DC5V-1A，电池容量：170mAh，充电时长：1.5小时；北京纽曼腾飞科技有限公司。

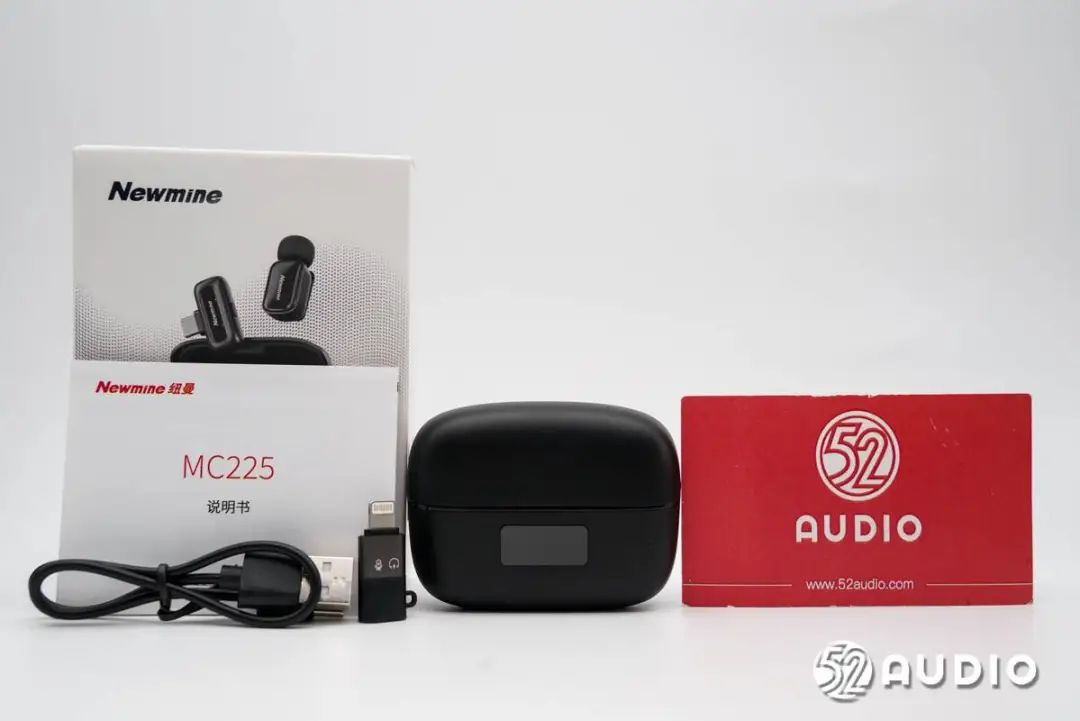

包装盒内部物品有主机、充电线、转换器和使用说明书。

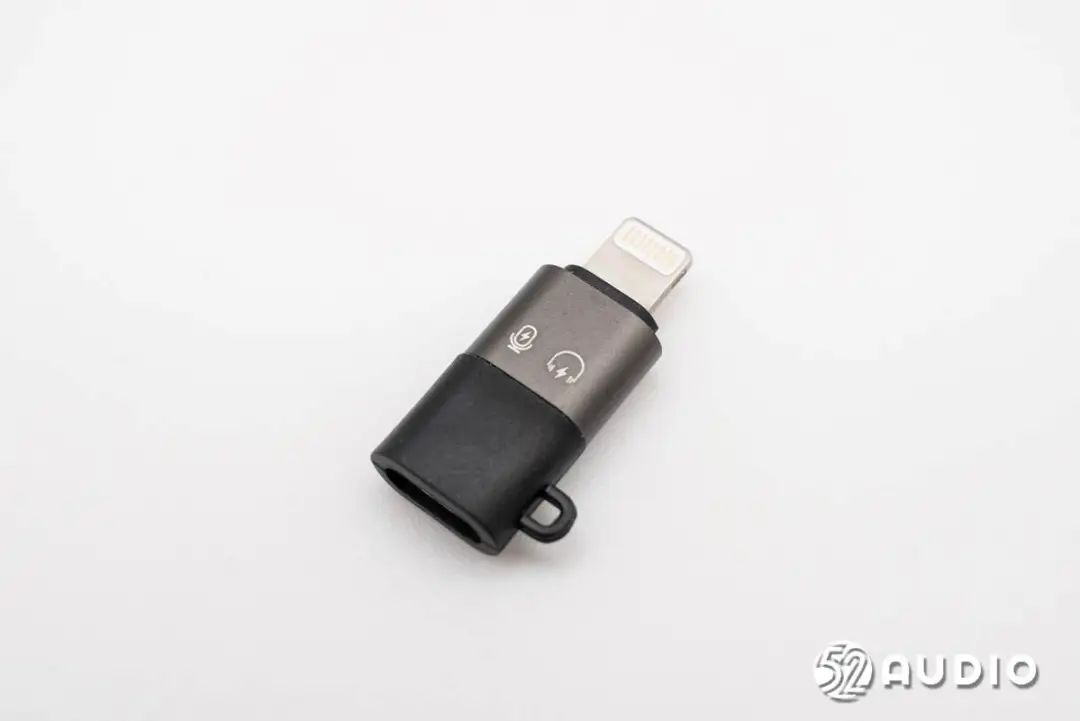

随机标配的USB-C to Lightning转换器，用于连接iOS设备使用。

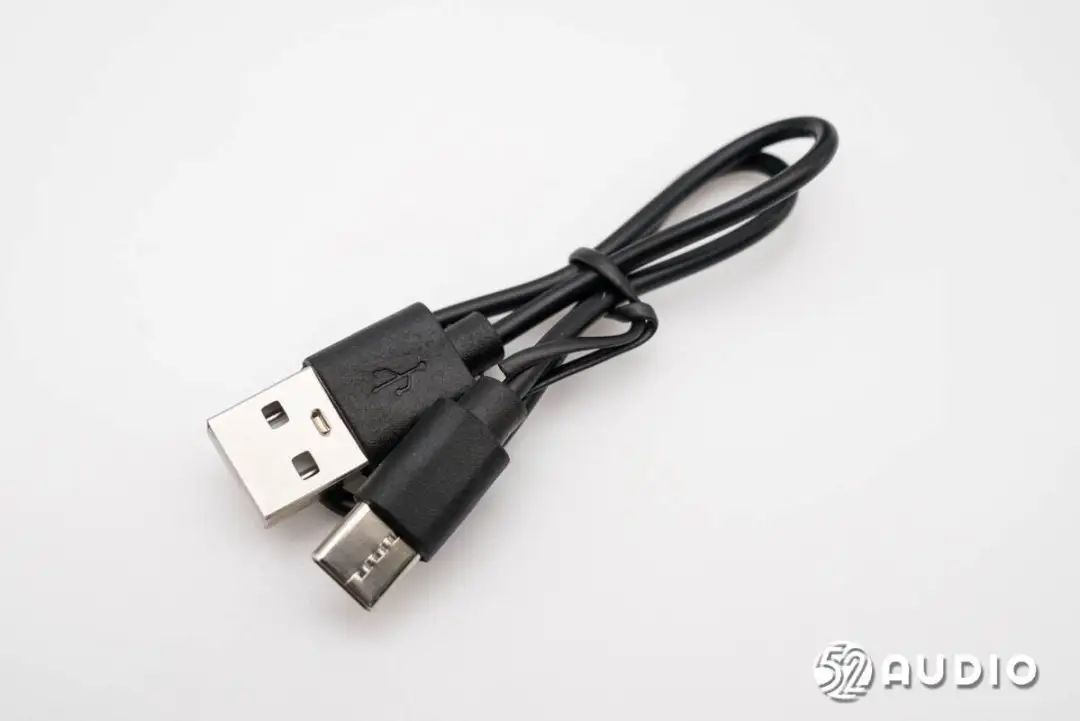

随机标配的充电线，采用了USB-A to USB-C接口。

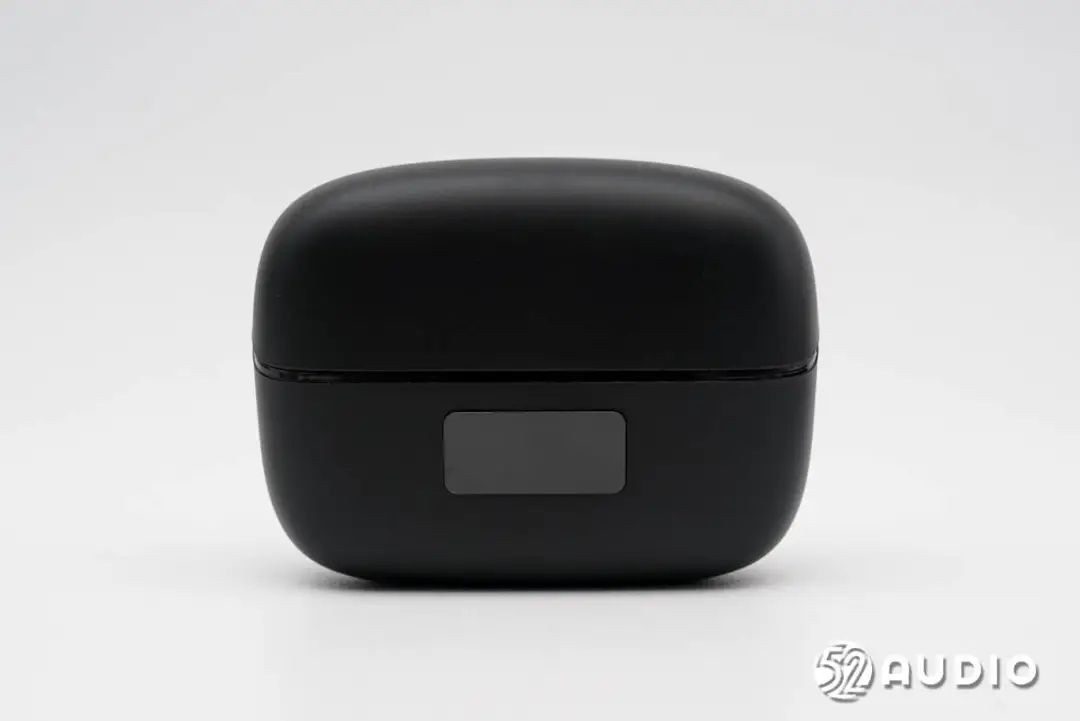

纽曼MC225 T2 mini无线领夹麦克风充电盒采用了圆角方形设计，磨砂质感，体积与TWS耳机充电盒相当，非常便携。充电盒正面设置有数字显示屏，用于直观反馈剩余电量信息。

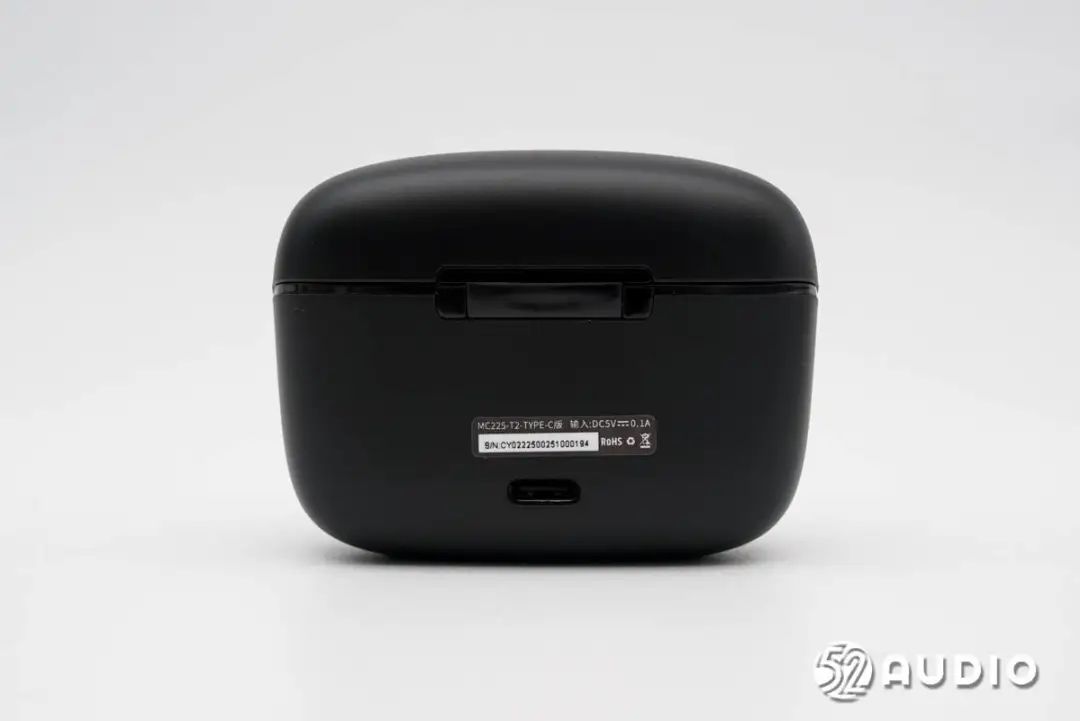

充电盒背面设置Type-C充电接口。

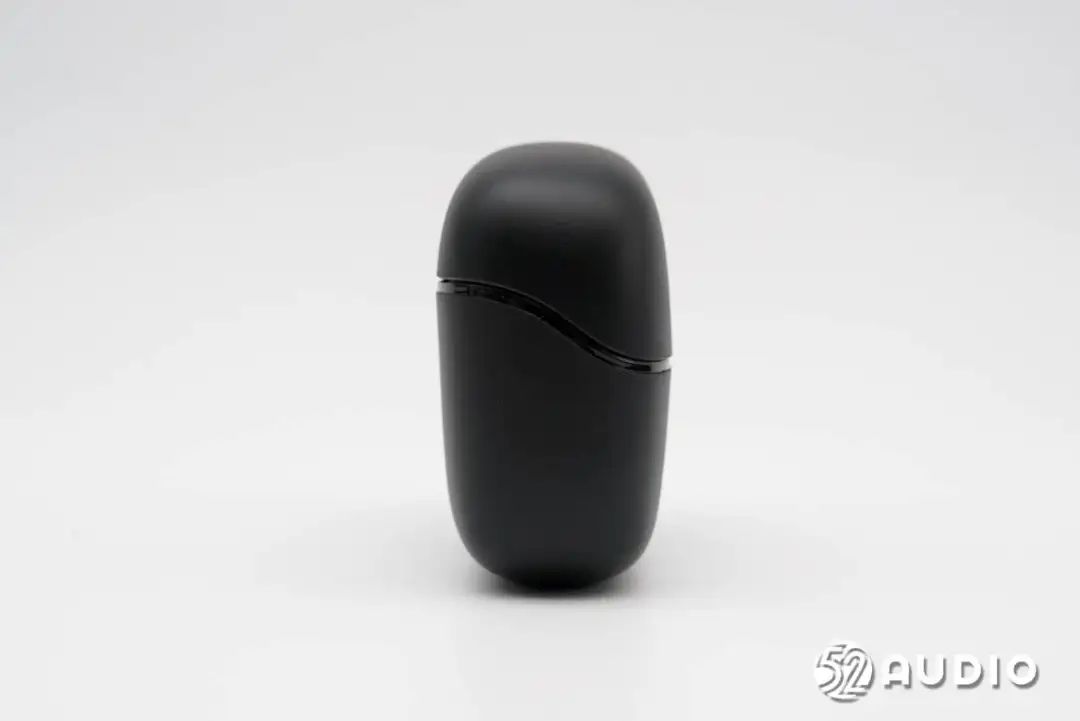

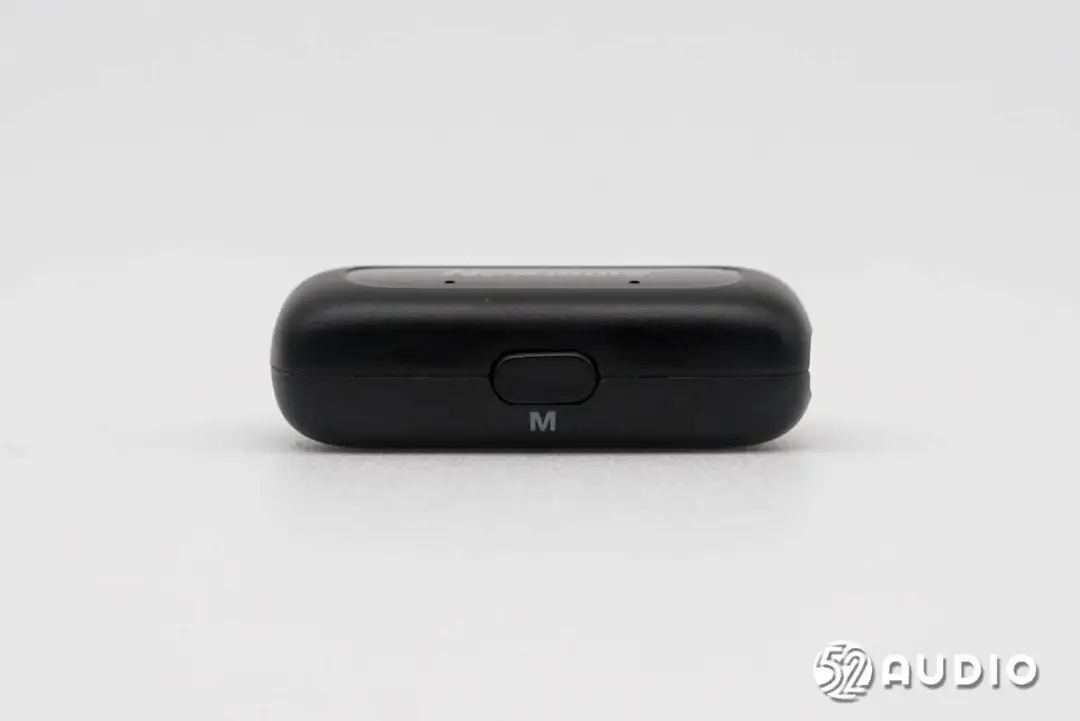

充电盒侧边外观一览，采用了倾斜座舱设计，便于取放麦克风。

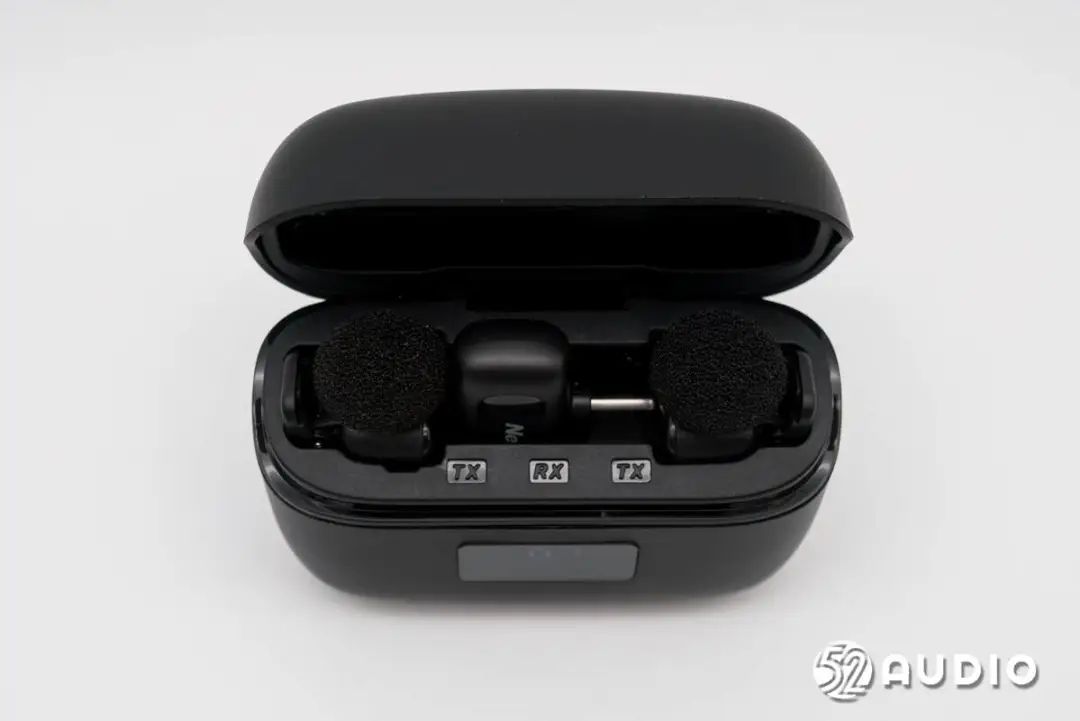

打开充电盒盖，座舱内部磁吸固定接收器和两个发射器，雕刻RX/TX标识，便于用户区分。

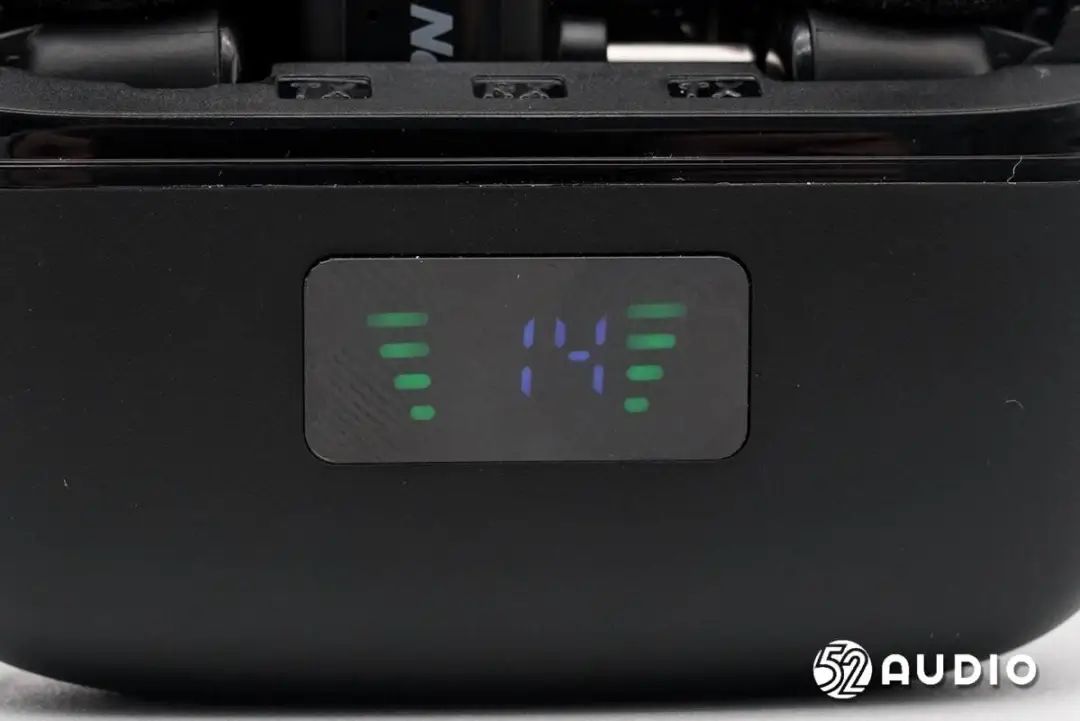

数字显示屏剩余电量信息显示效果一览。

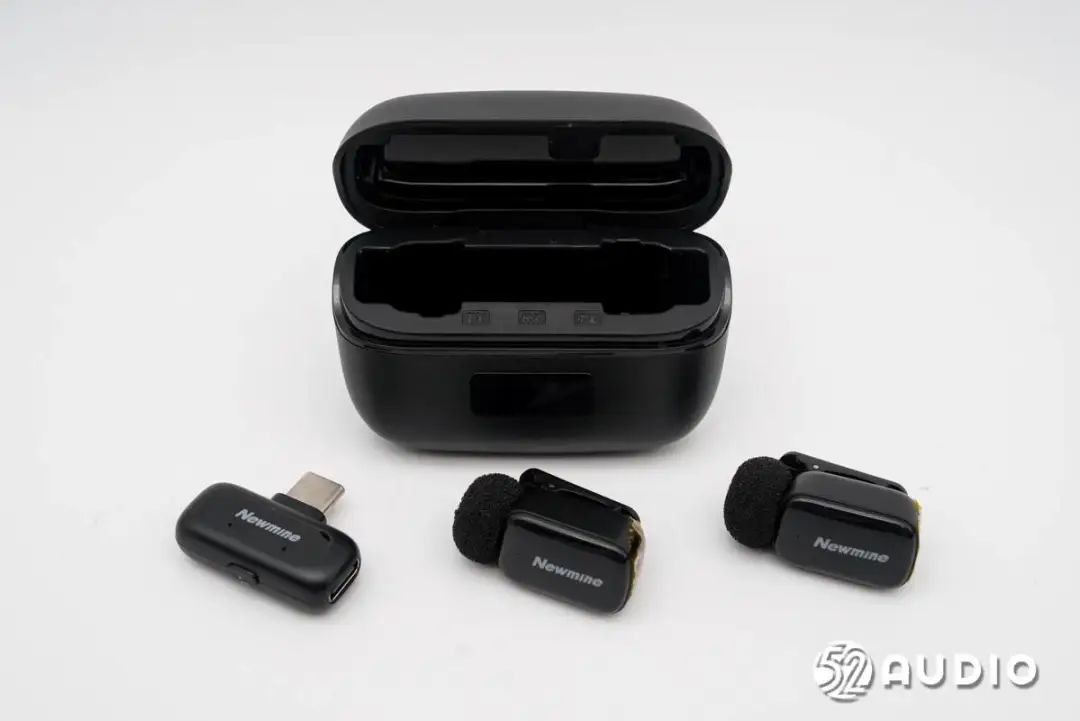

取出座舱内的麦克风。

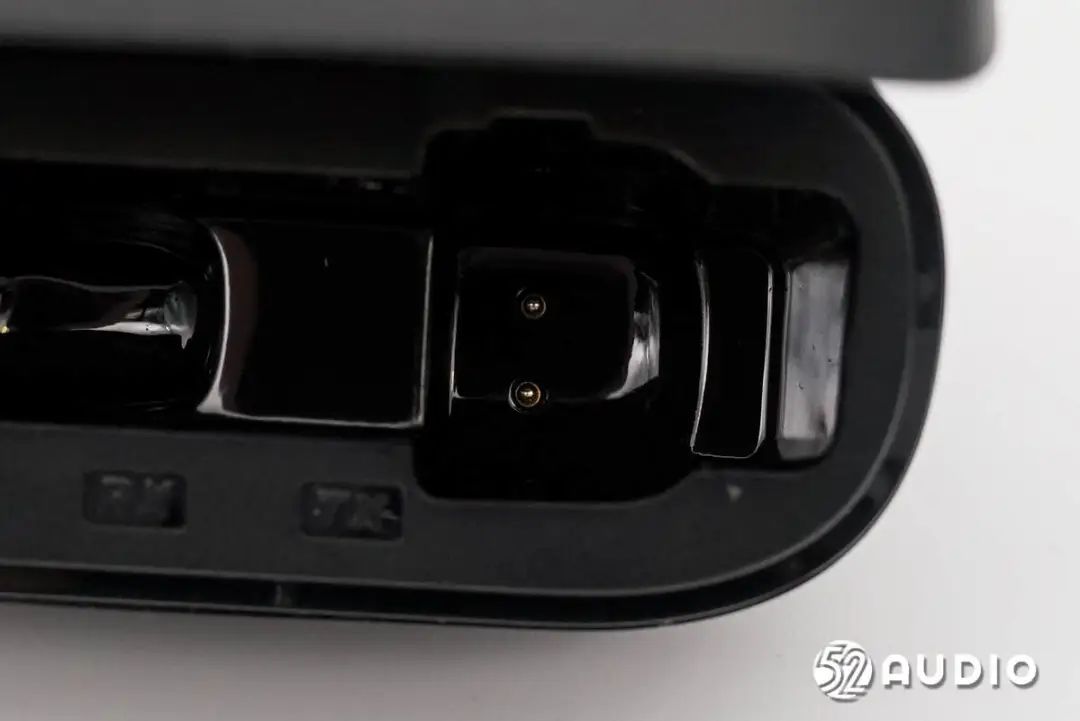

座舱底部设置有为发射器充电的顶针。

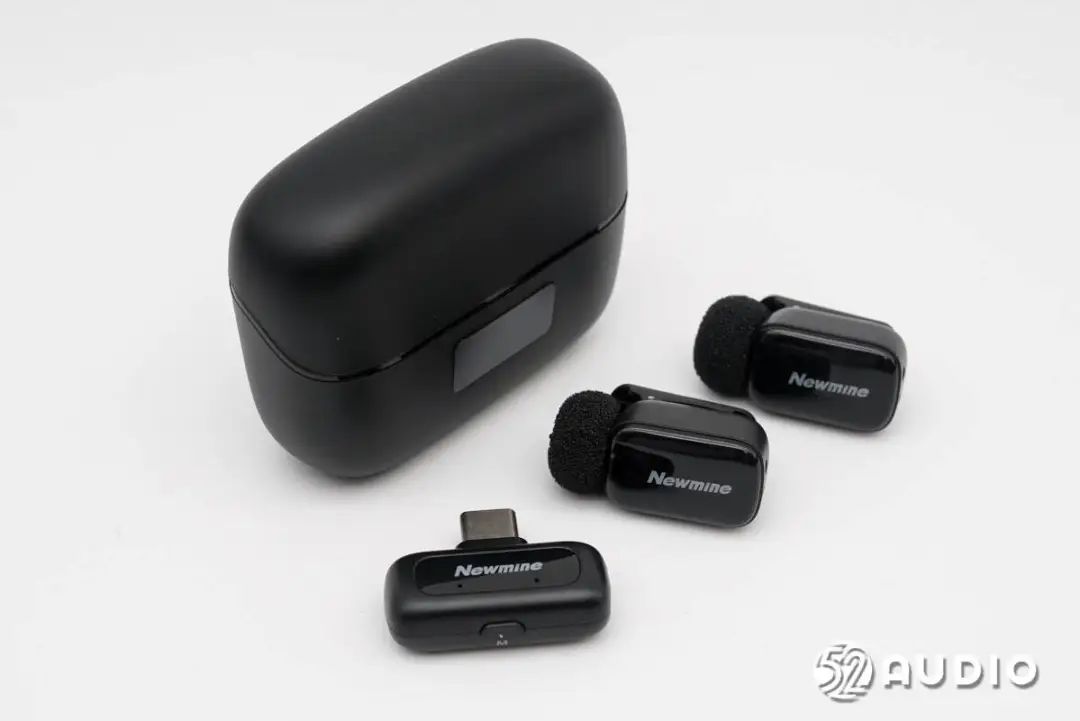

Newmine纽曼MC225 T2 mini无线领夹麦克风整体外观一览，麦克风采用了长方形设计，体积非常小巧轻盈，提供舒适佩戴。

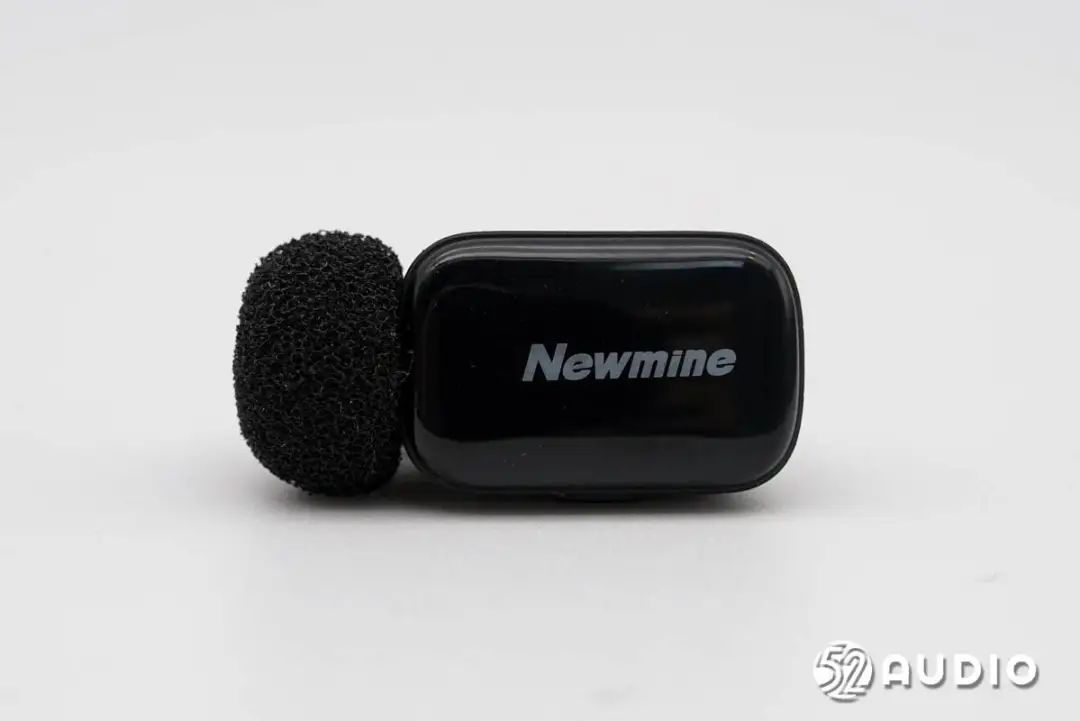

发射器正面外观一览，亮黑色面板装饰，设计有“Newmine”品牌LOGO。

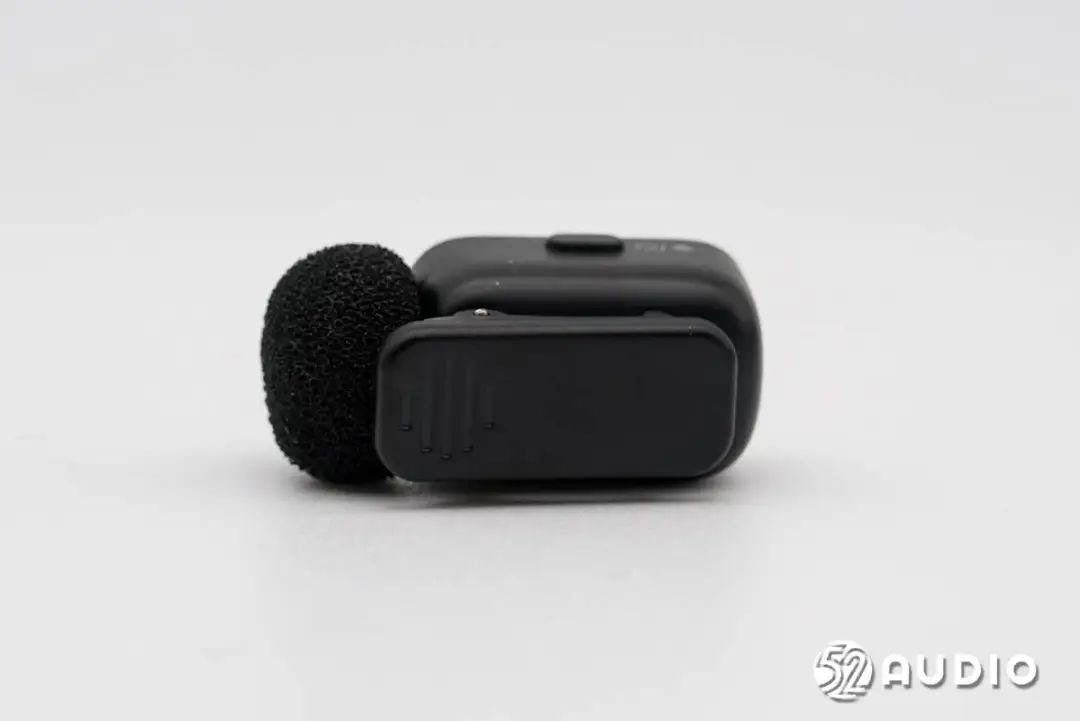

发射器背面设计一体式领夹，方便佩戴使用。

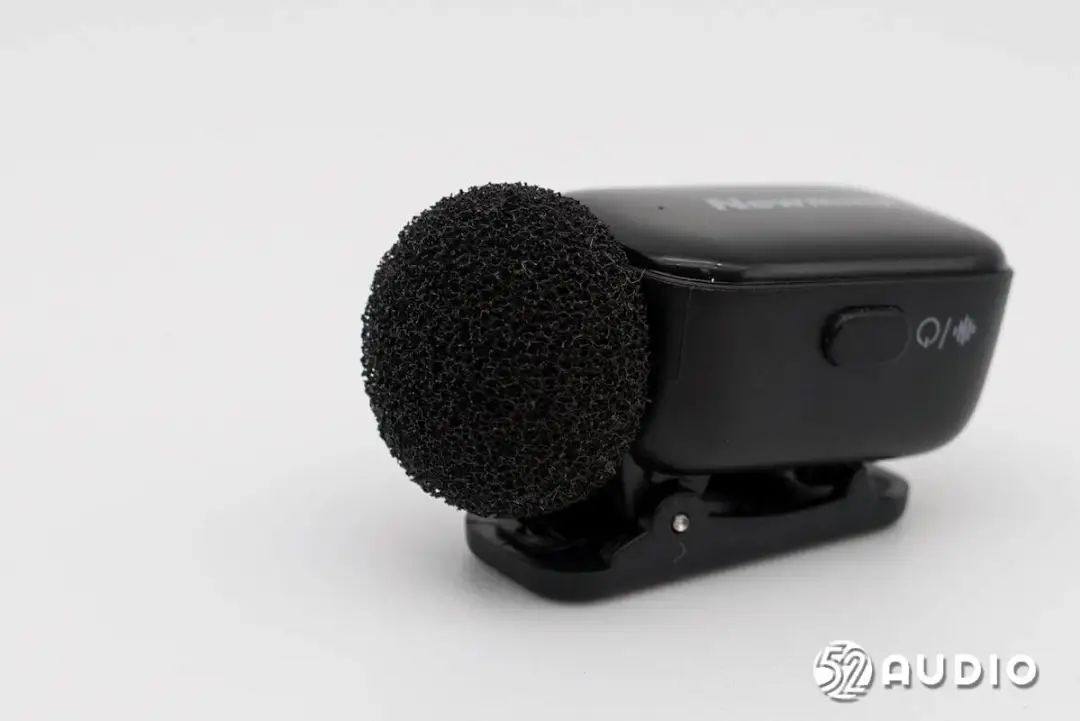

发射器顶部设置拾音孔，佩戴防风毛套，提升收音效果。

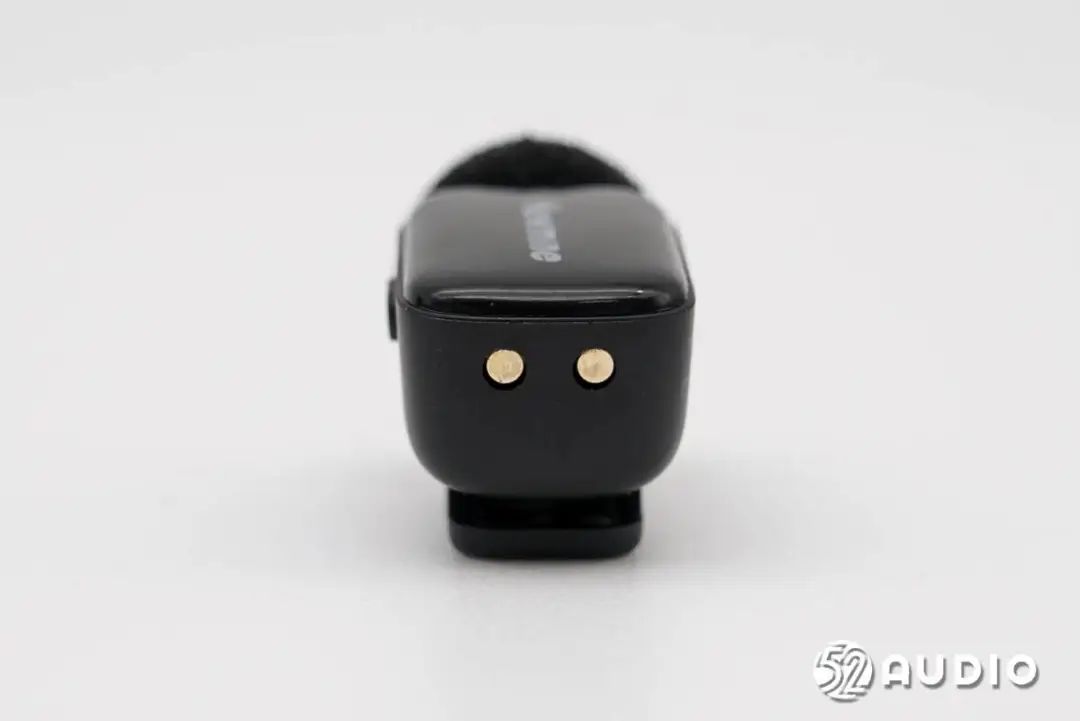

机身底部设置充电触点。

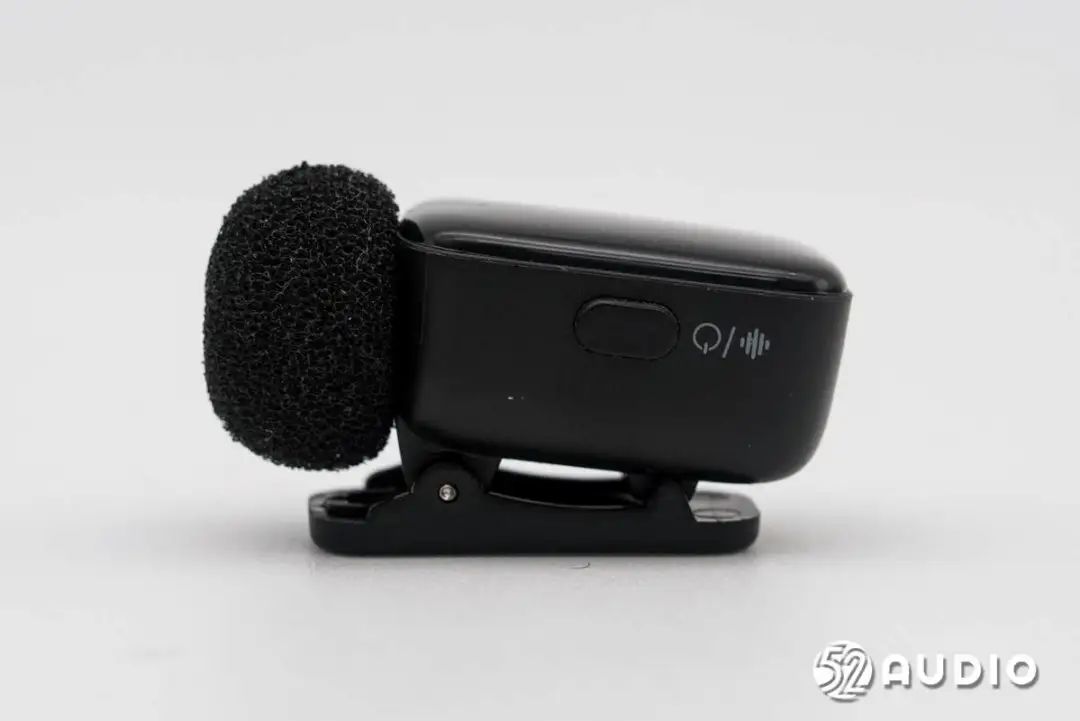

机身侧边设置有电源键，同时用于降噪模式切换。

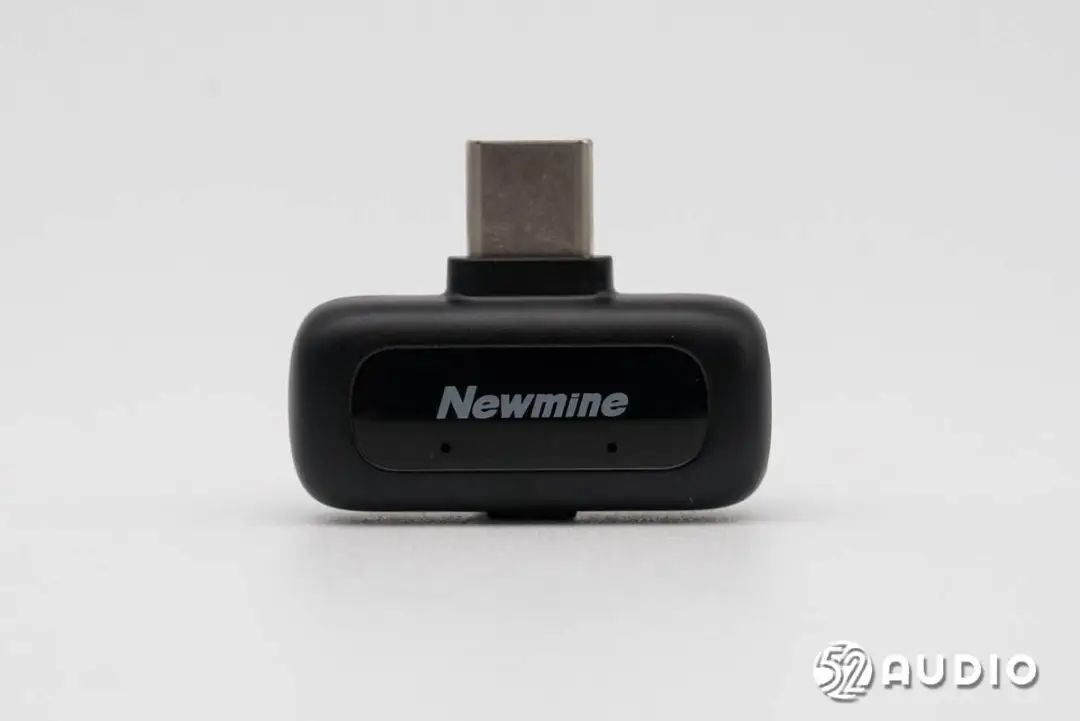

接收器采用了“T”型设计，Type-C插头，正面设计有品牌LOGO，设置有两颗指示灯。
机身背部的功能按键特写，用于开关机、变音、降噪等功能控制。

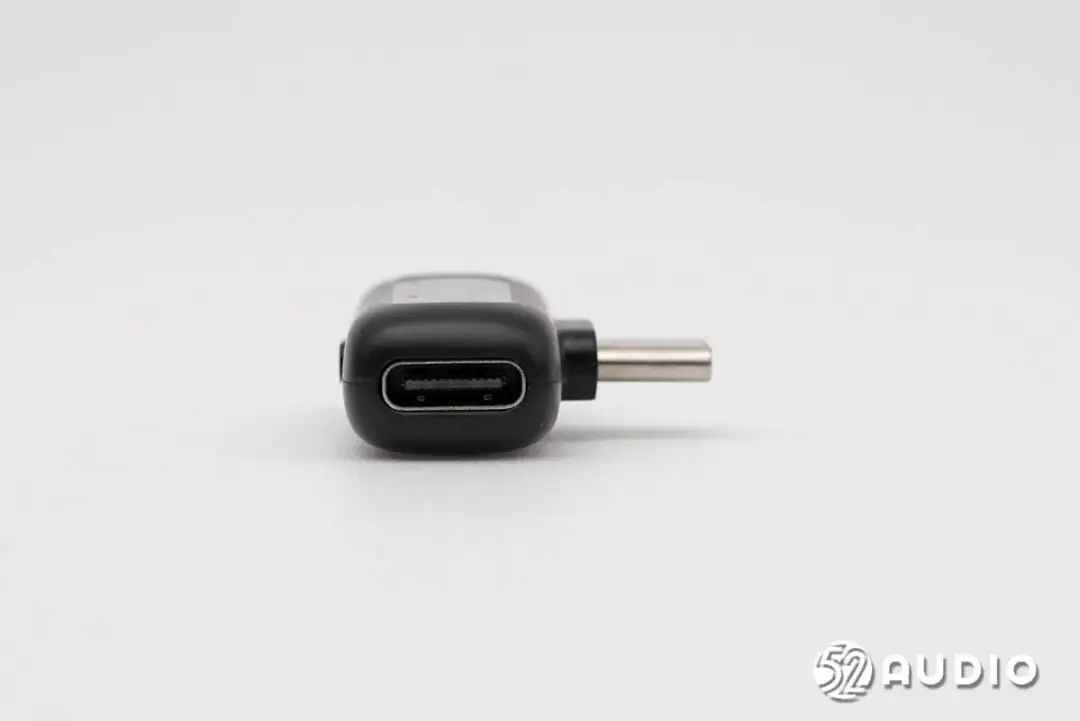

机身侧边设置Type-C充电接口，实现边充边录功能。

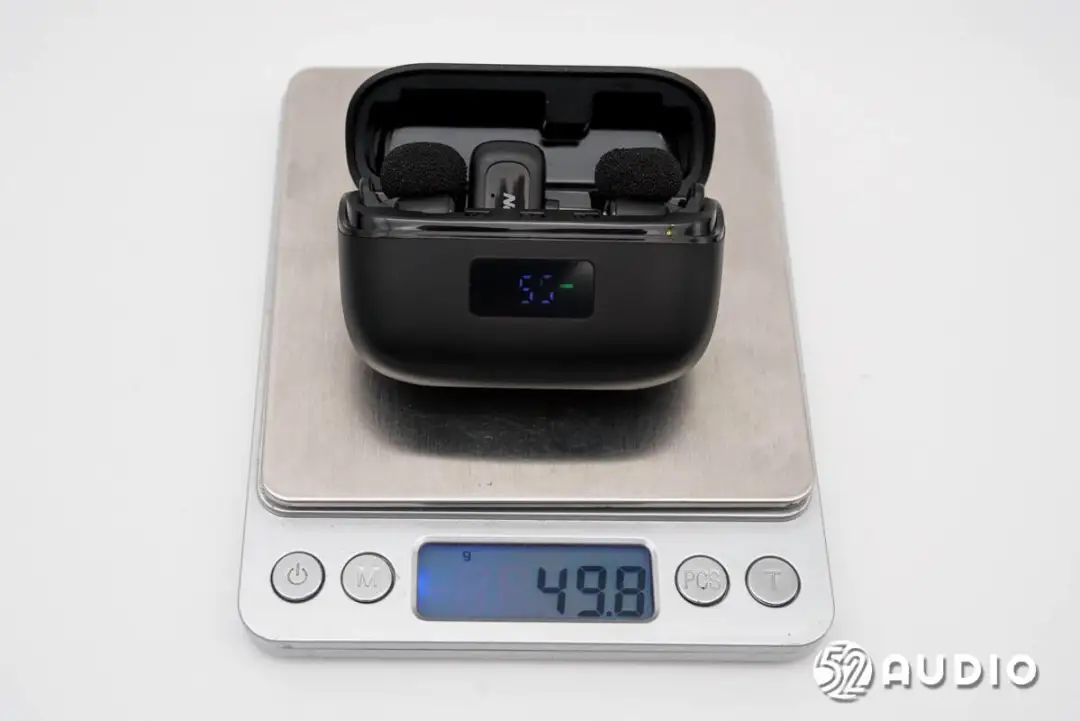

经我爱音频网实测，Newmine纽曼MC225 T2 mini无线领夹麦克风整机重量约为49.8g，轻巧便携。

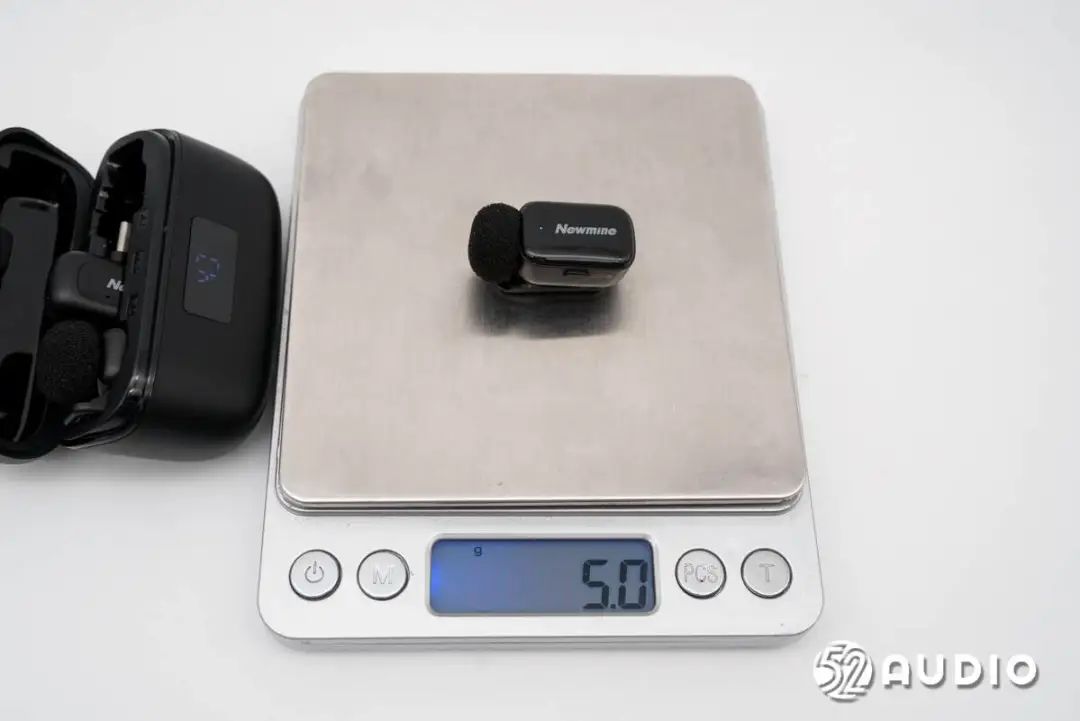

接收器佩戴防风毛套重量仅5.0g，佩戴轻盈无感。

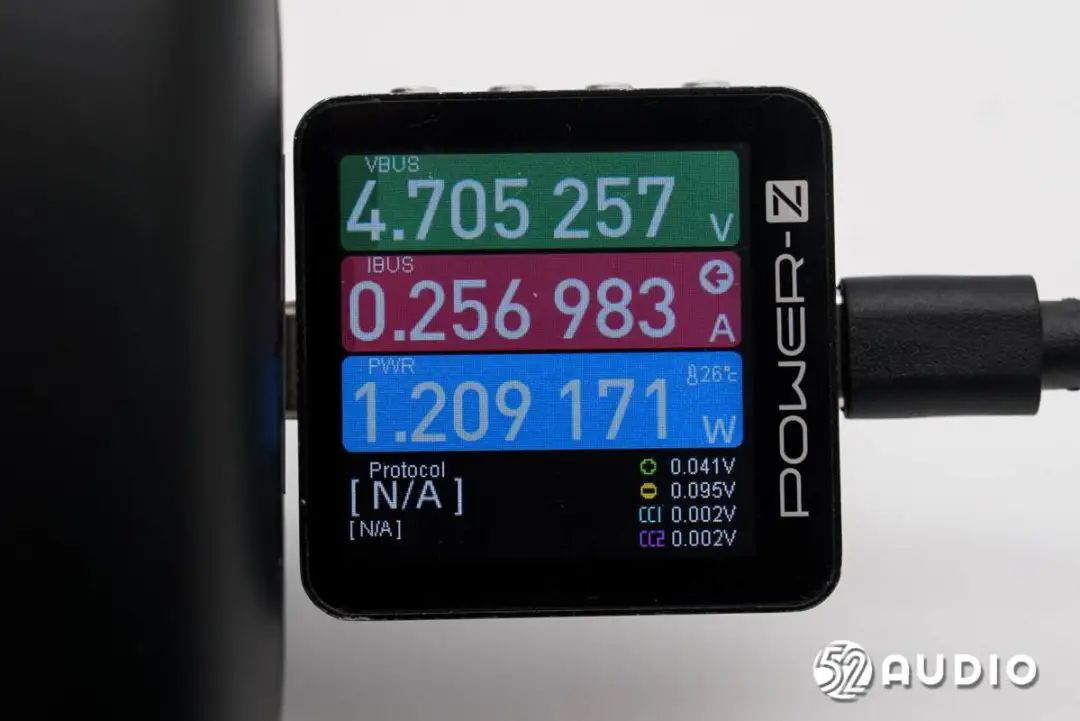

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对Newmine纽曼MC225 T2 mini无线领夹麦克风进行充电测试，输入功率约为1.21W。
由我爱音频网主办的「2025亚洲AI智能无线麦克风大会」，定于2025年6月13日（周五）在深圳举行，届时将汇聚产业链上下游的企业和专业人士，展示行业内的创新成果与前沿思想，加强市场间的紧密合作，共同推进行业的持续发展和进步。
大会主题：2025亚洲AI智能无线麦克风大会
主办方：我爱音频网
指导单位：中国声学学会声频工程分会
战略合作伙伴：QQ音乐
地点：深圳湾科技生态园8栋创新广场发布中心四楼
参会热线：17722503948（我爱音频网小音，微信同号）
联系邮箱：info@52audio.com
「2025亚洲AI智能无线麦克风大会」诚邀您的参与，让我们一同塑造未来！
二、Newmine纽曼MC225 T2 mini无线领夹麦克风拆解
通过开箱，我们详细了解了Newmine纽曼MC225 T2 mini无线领夹麦克风的轻巧迷你外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
TX发射器拆解

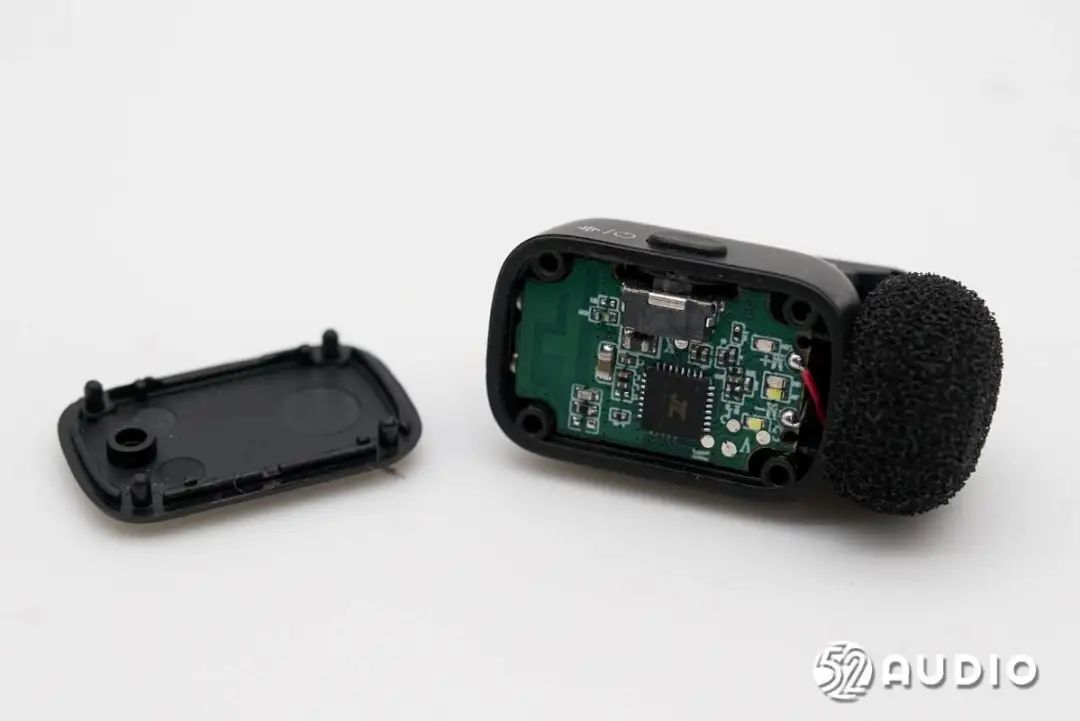

拆掉发射器的面板。

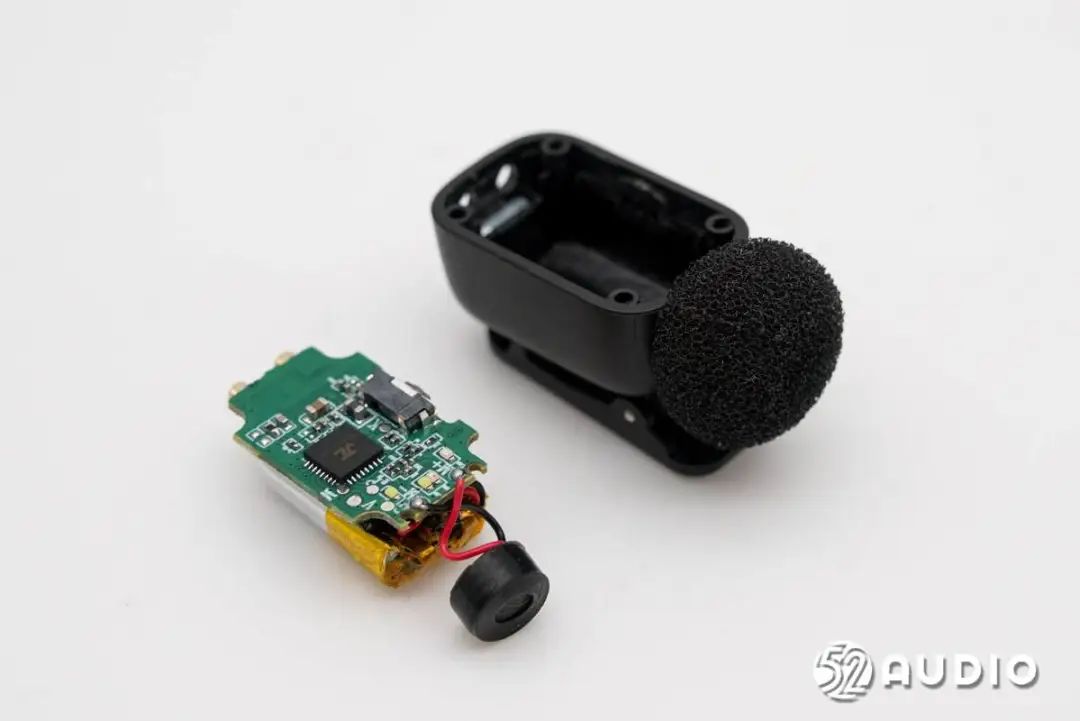

取出腔体内部的所有组件，包括了主板、电池和拾音麦，通过导线焊接连接。

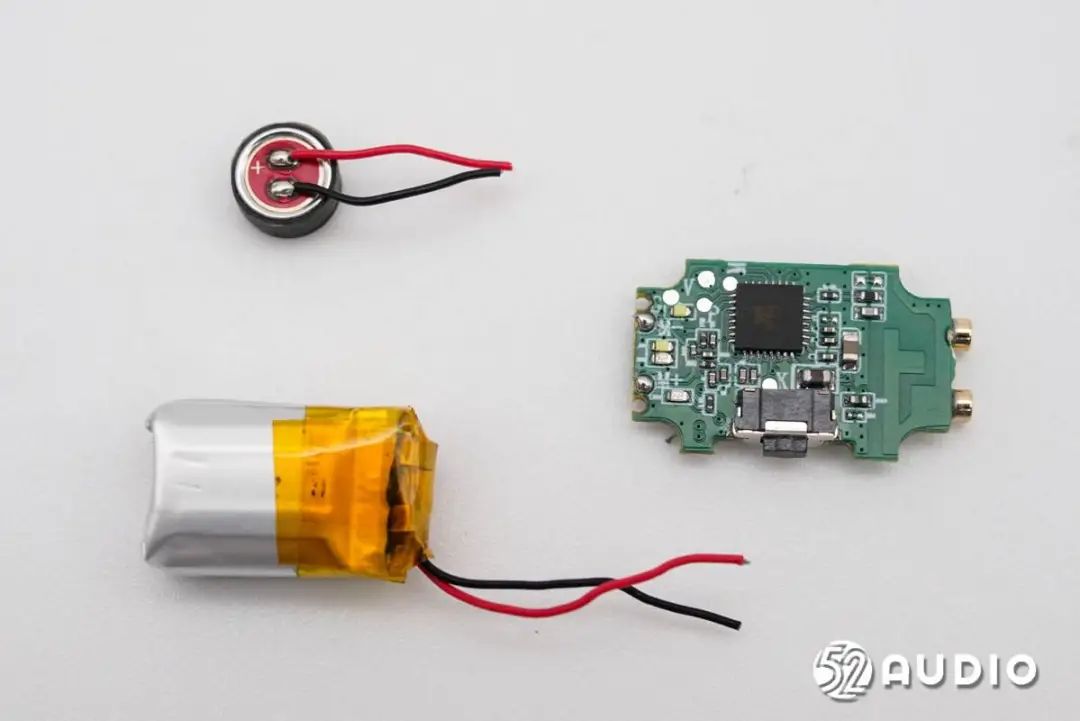

断开导线，分离元器件。

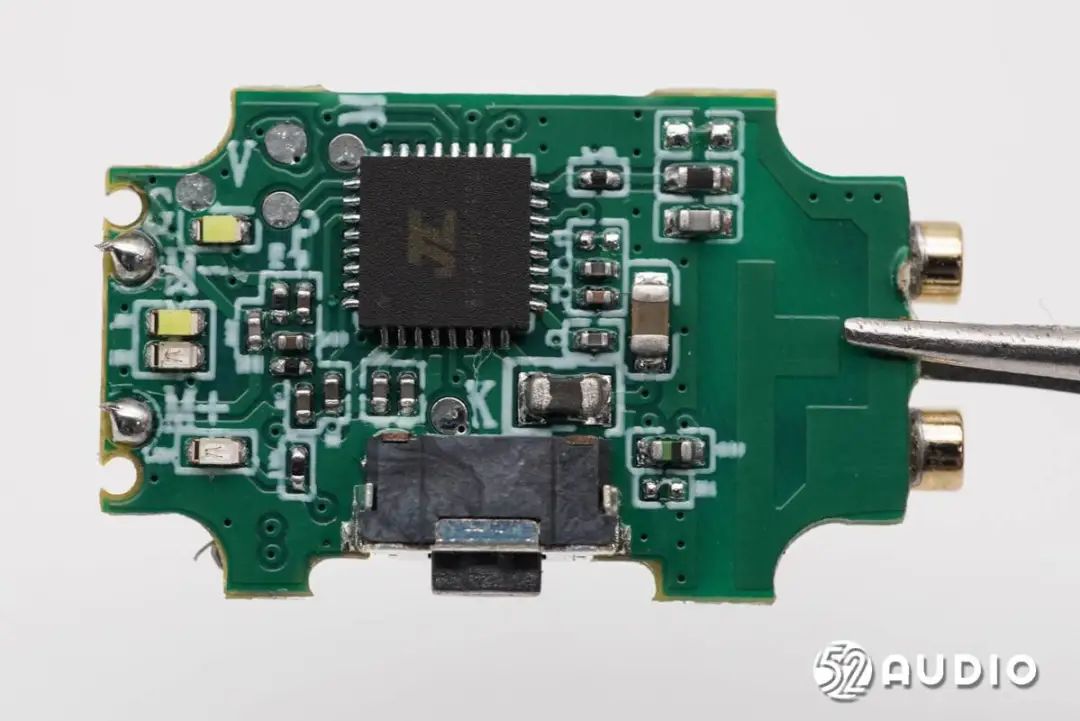

发射器主板一侧电路一览。

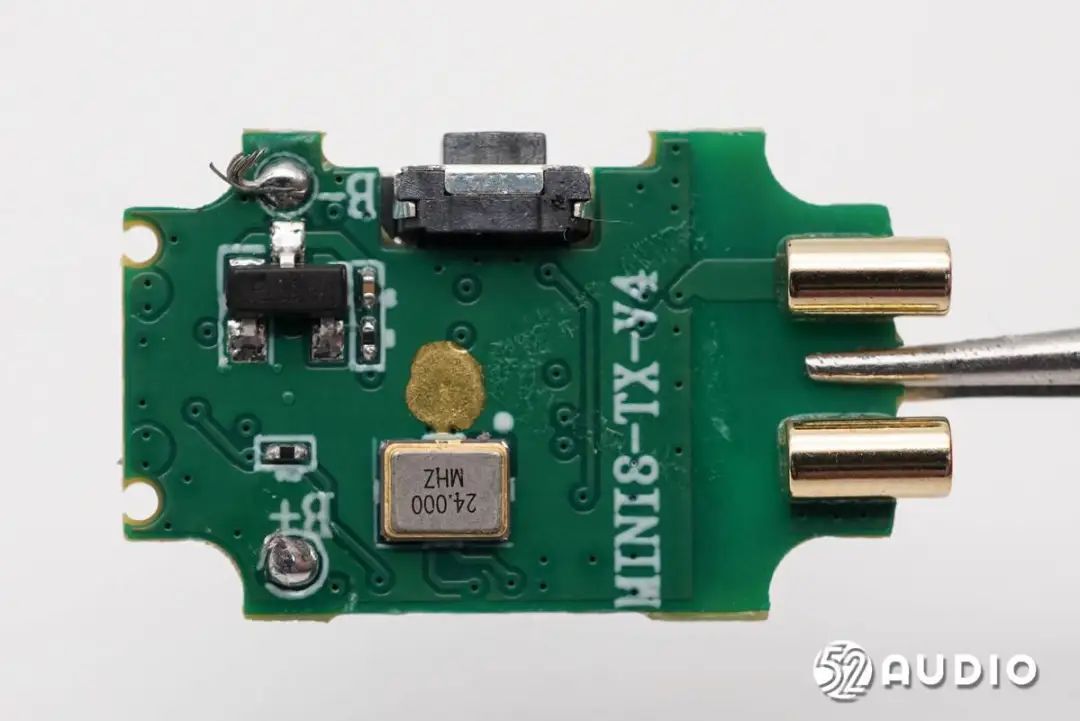

发射器主板另外一侧电路一览。

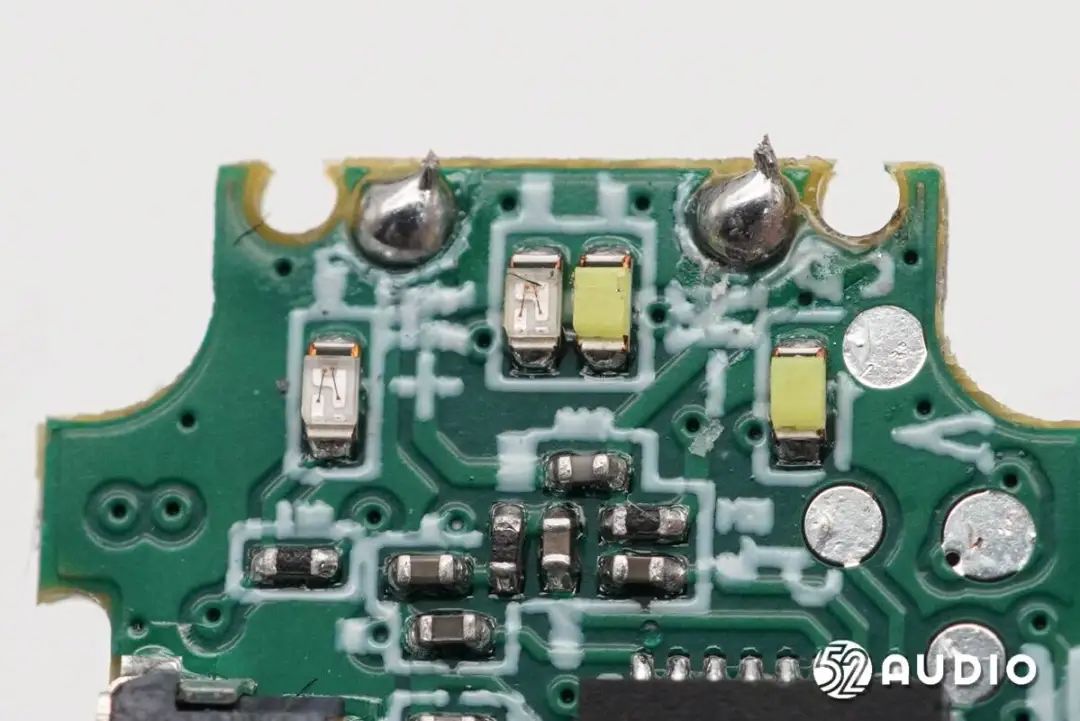

LED指示灯特写，用于反馈无线连接和剩余电量信息。
JL杰理AD6976D蓝牙音频SoC，用于音频数据处理和2.4G无线传输。

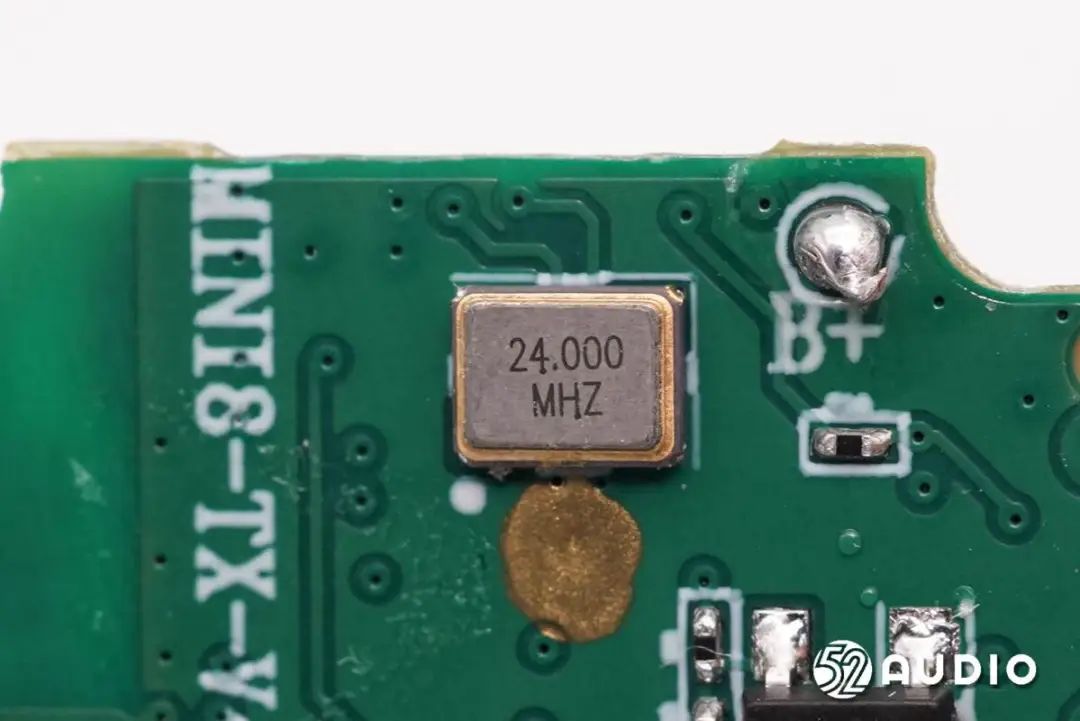

24.000MHZ晶振特写，为蓝牙芯片提供时钟。

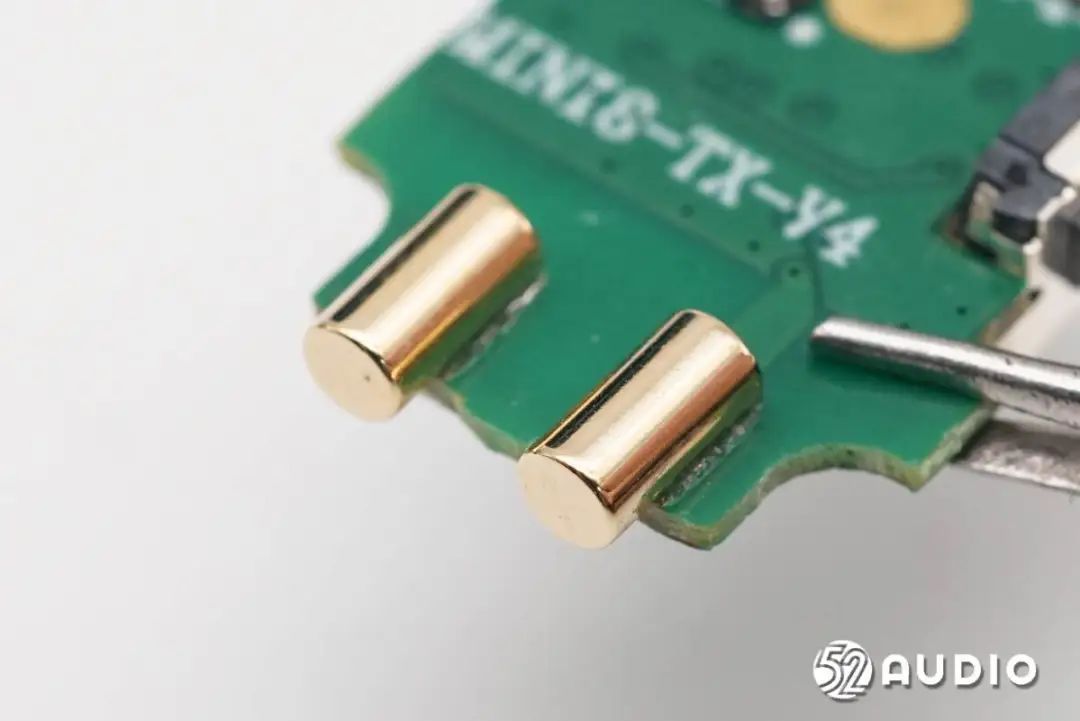

连接充电盒充电的金属铜柱。

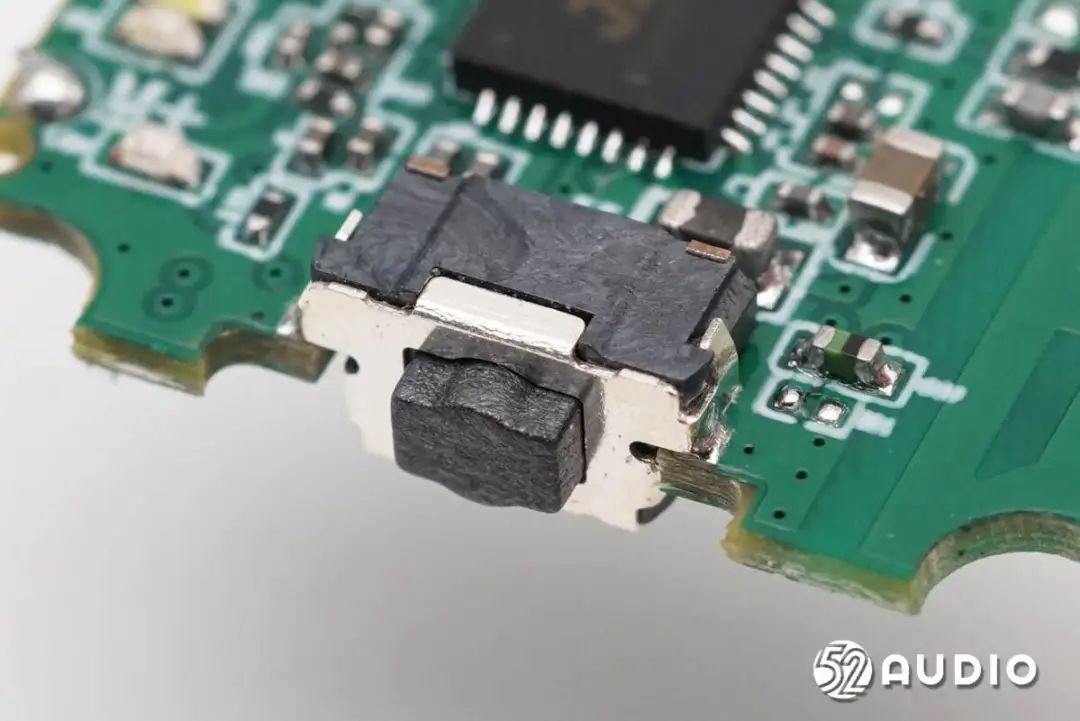

电源开关按键特写。

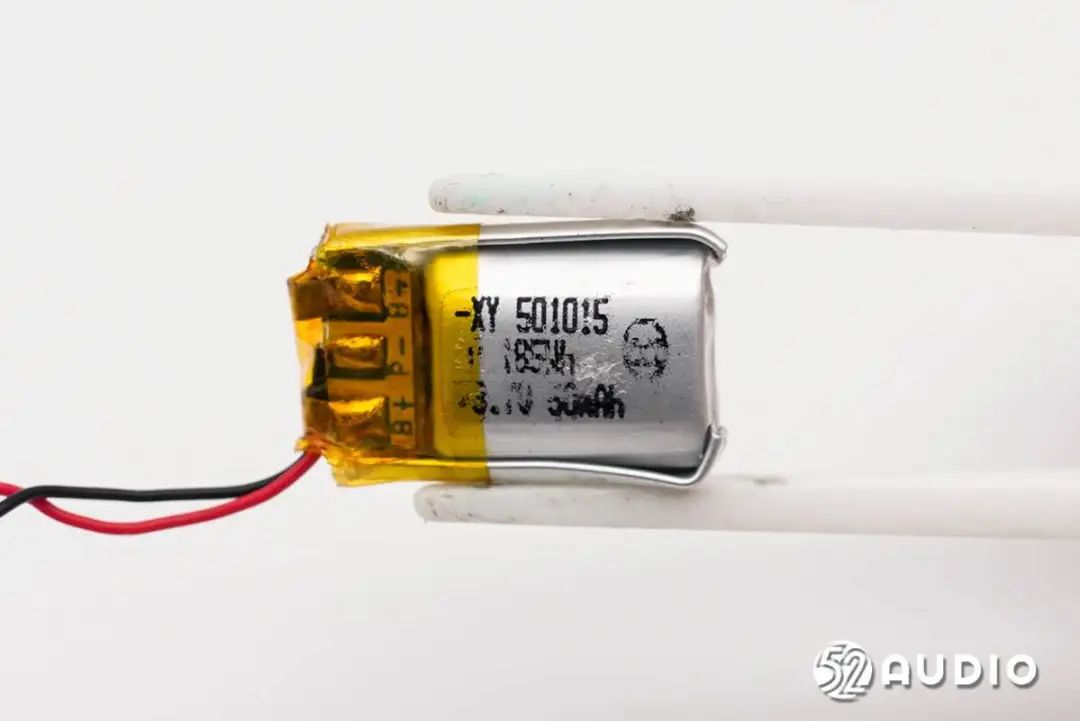

发射器内置锂电池型号：501015，额定容量：60mAh，标称电压：3.7V。

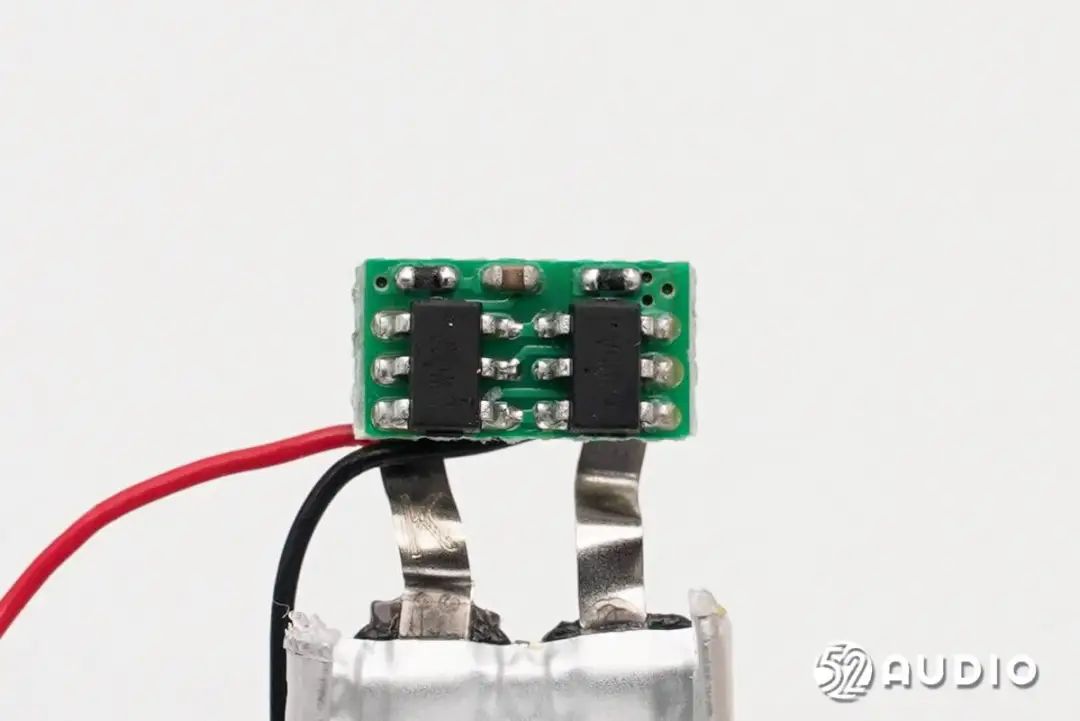

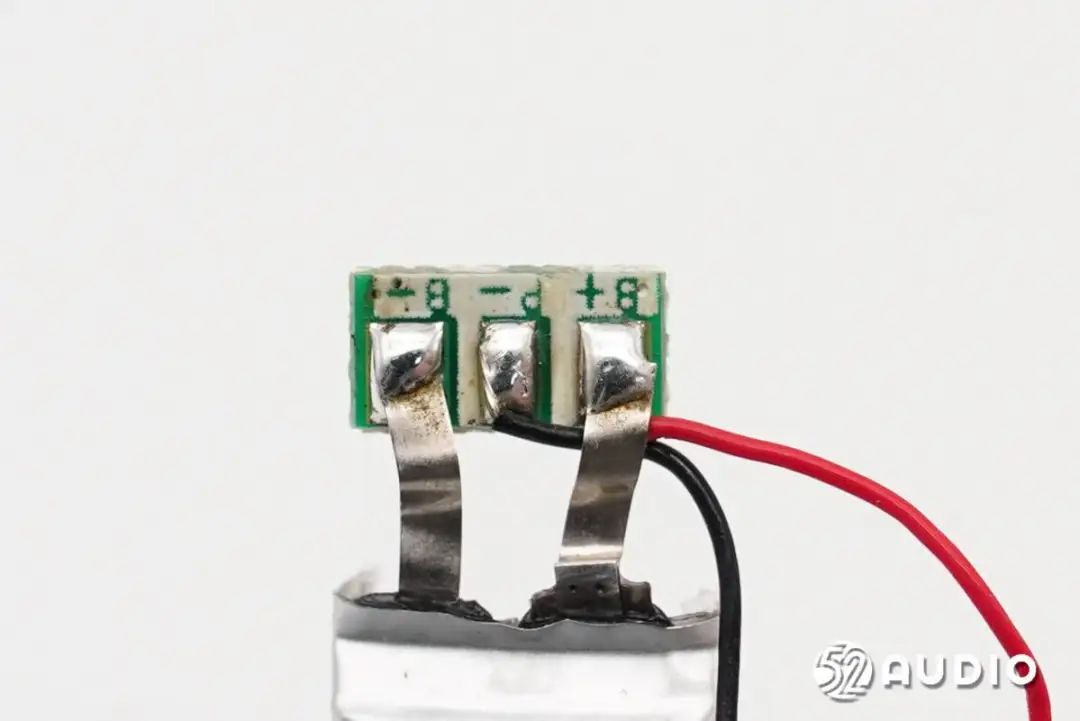

电池保护板正面电路一览。
电池保护板背面电路一览。

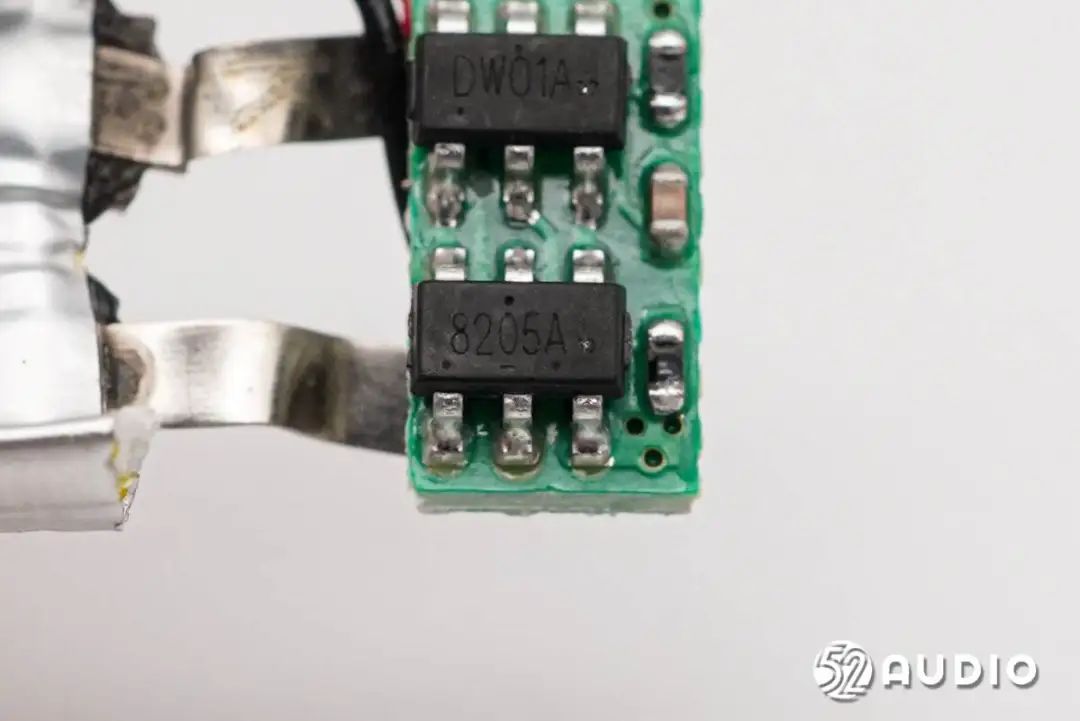

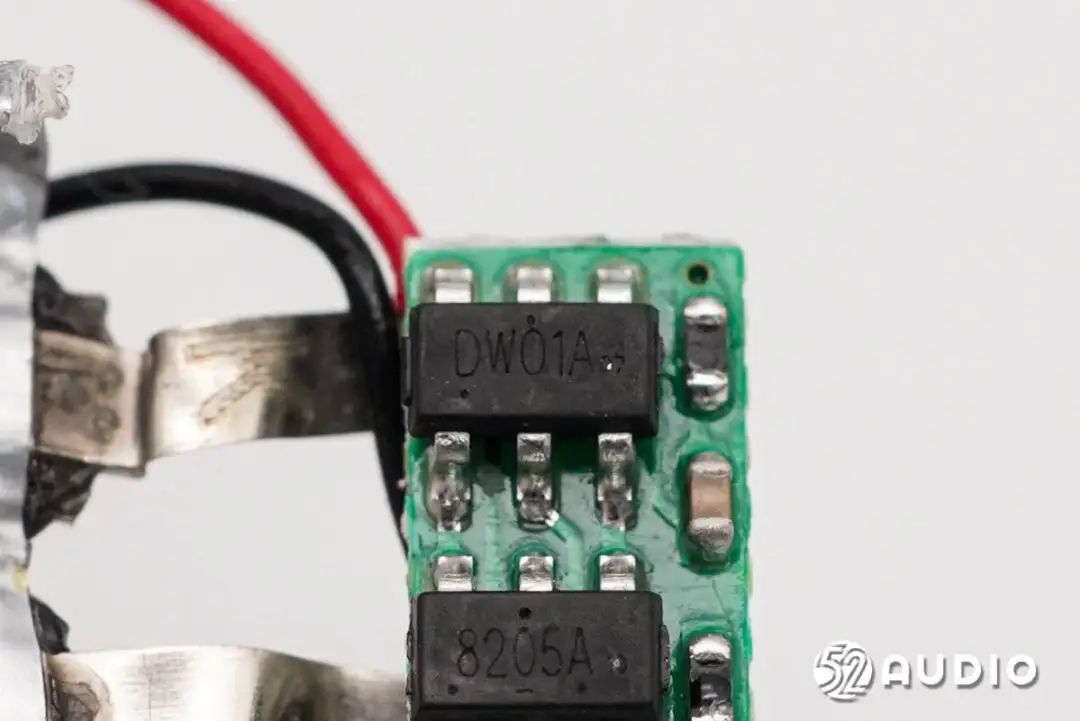

丝印DW01A的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管。

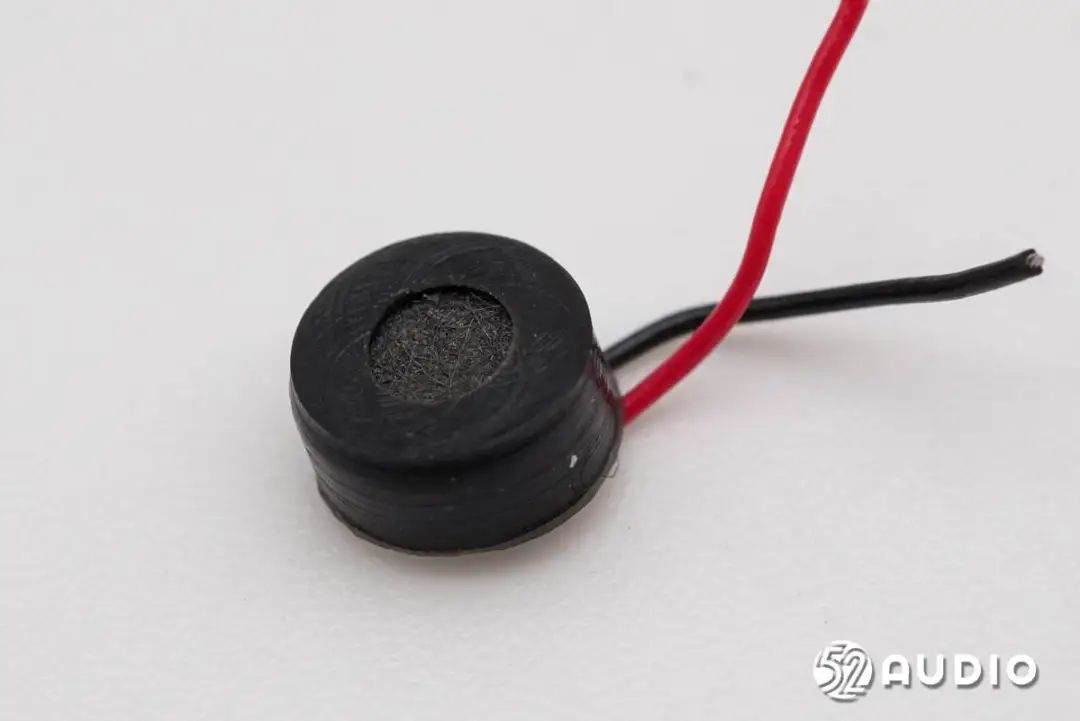

发射器内置拾音麦特写，采用了驻极体麦克风，支持全指向拾音，通过橡胶套包裹密封。

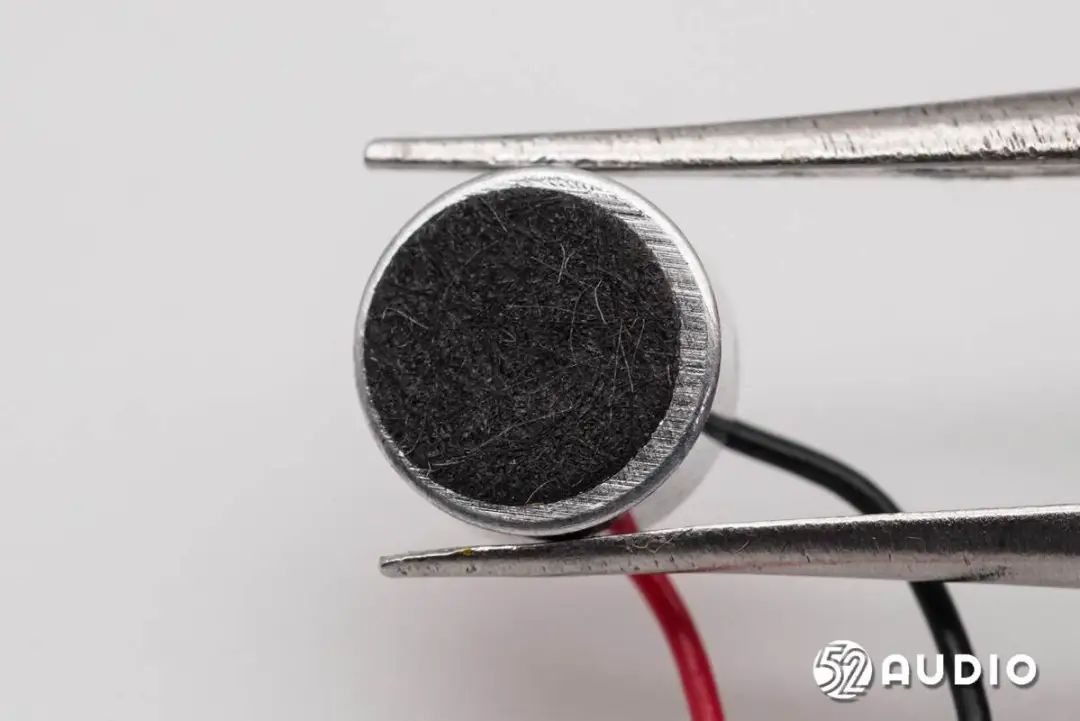

取掉橡胶套，驻极体麦克风正面特写，拾音孔通过丝绵防护。

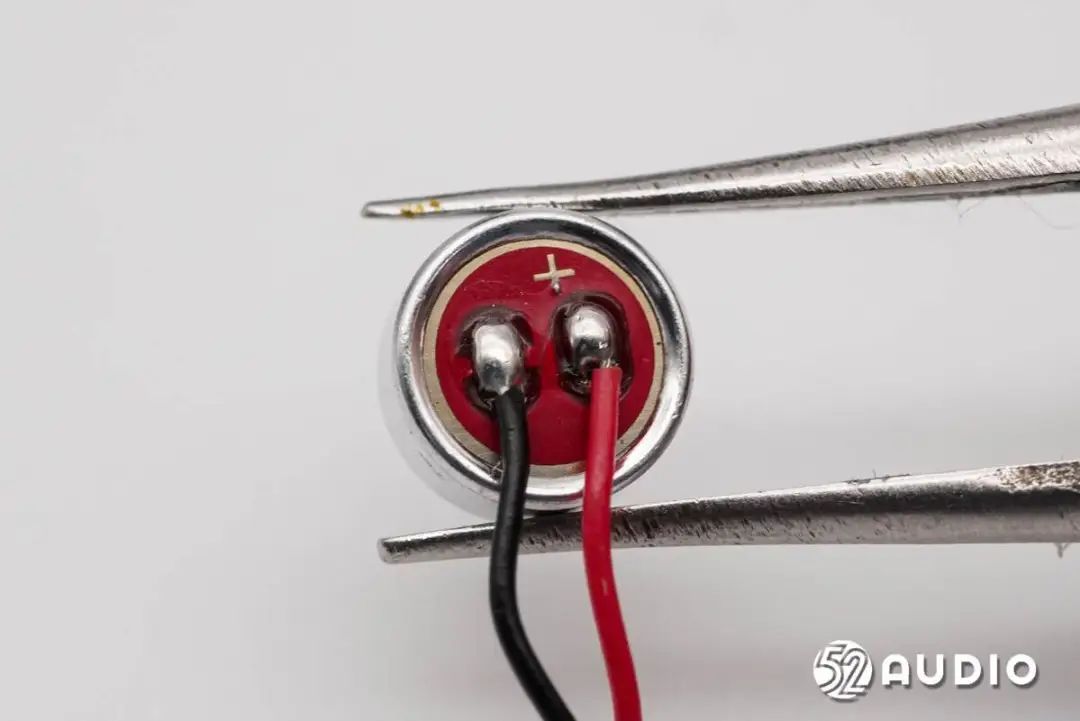

驻极体麦克风背面特写。
RX接收器拆解

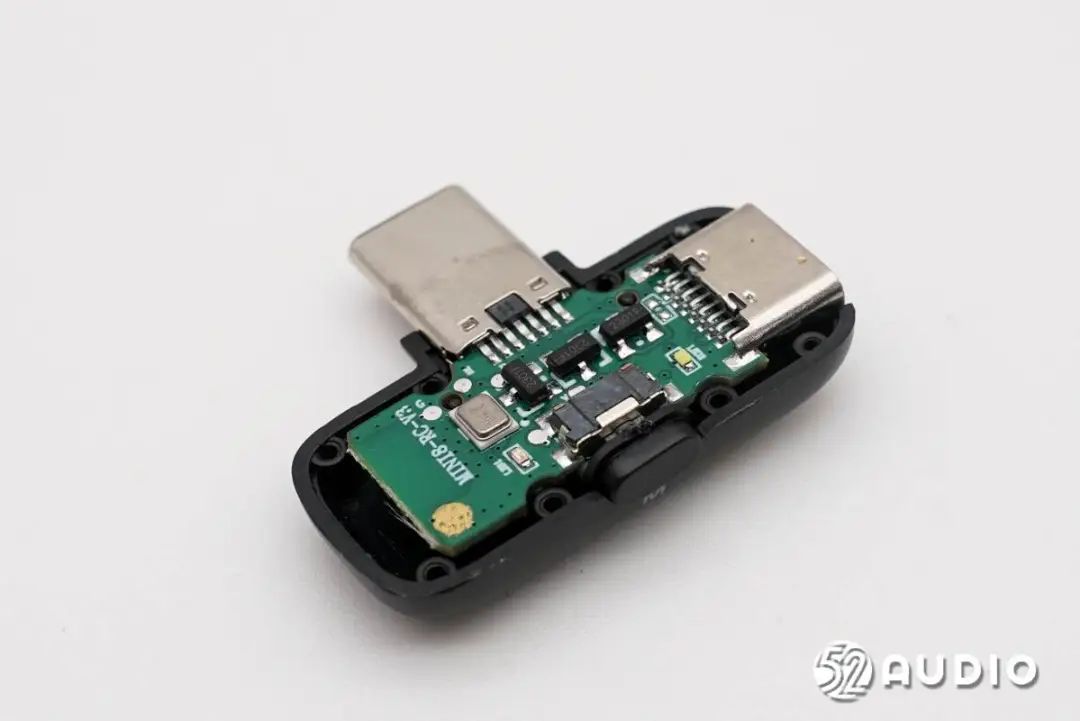

拆掉接收器盖板，腔体内部结构一览。

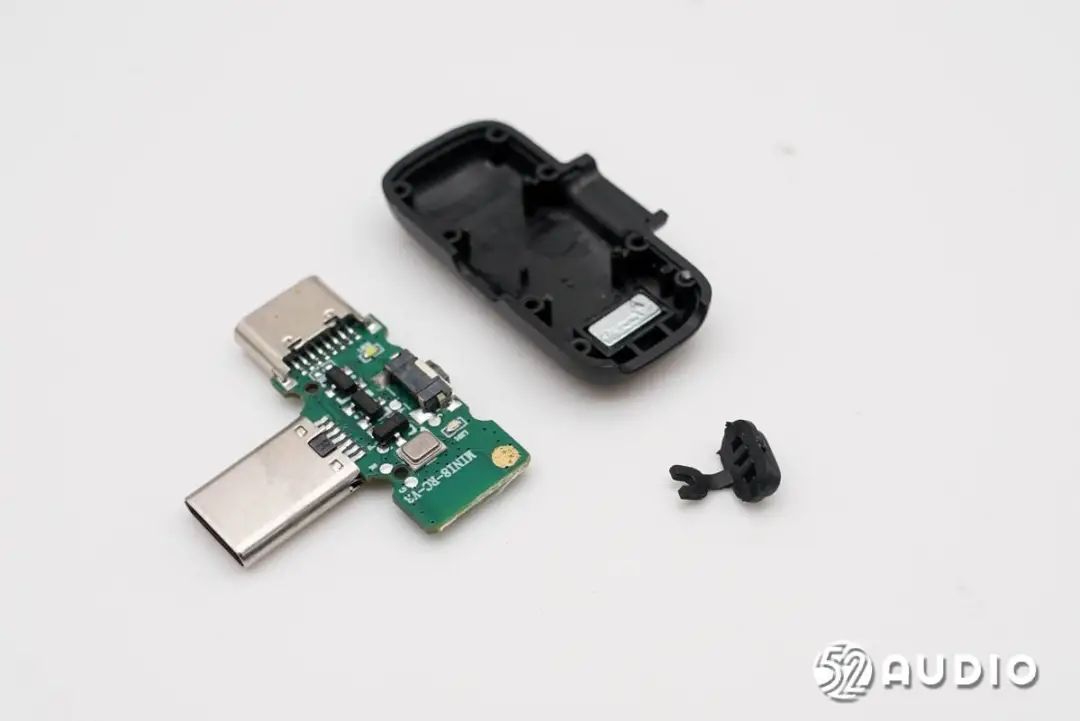

取出接收器主板。

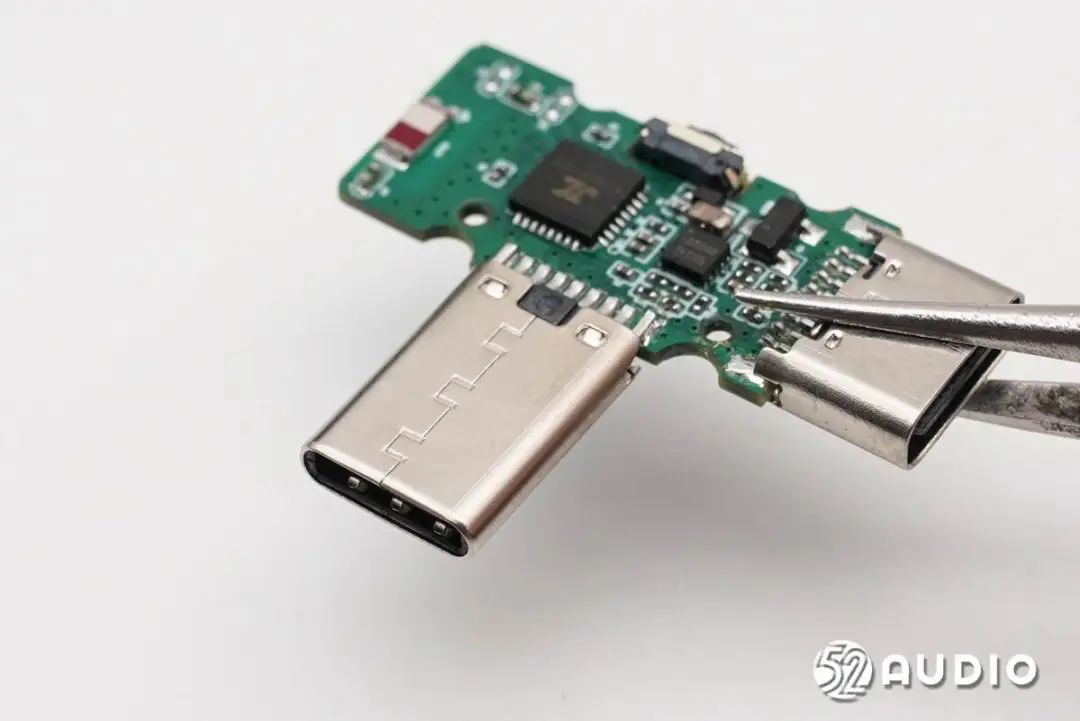

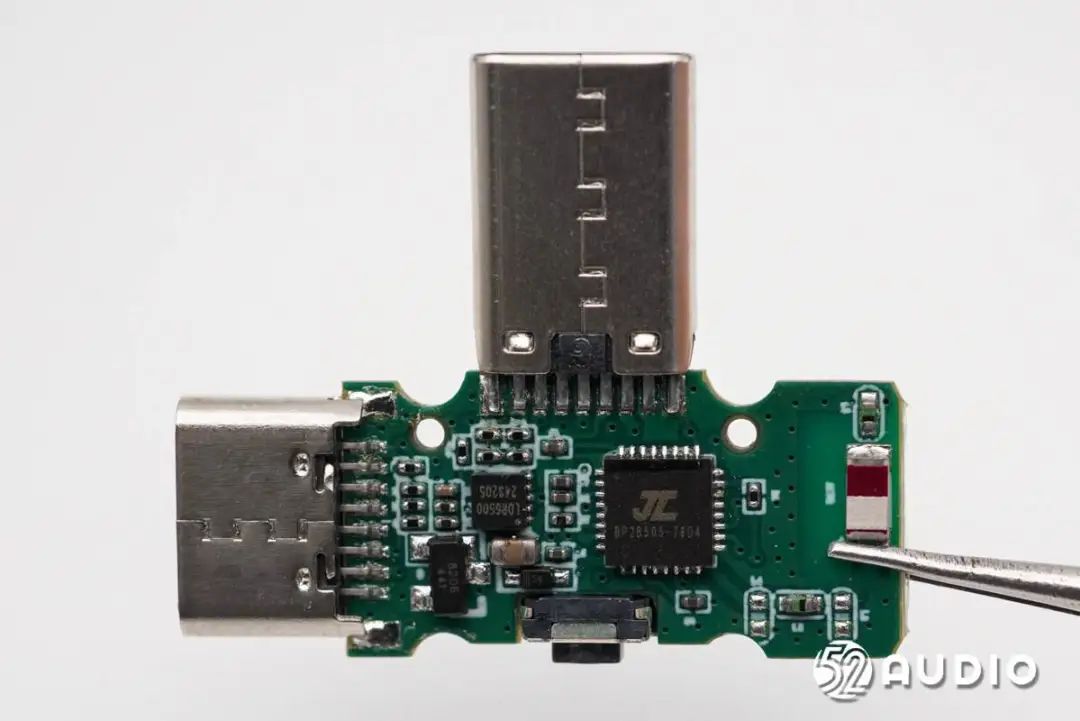

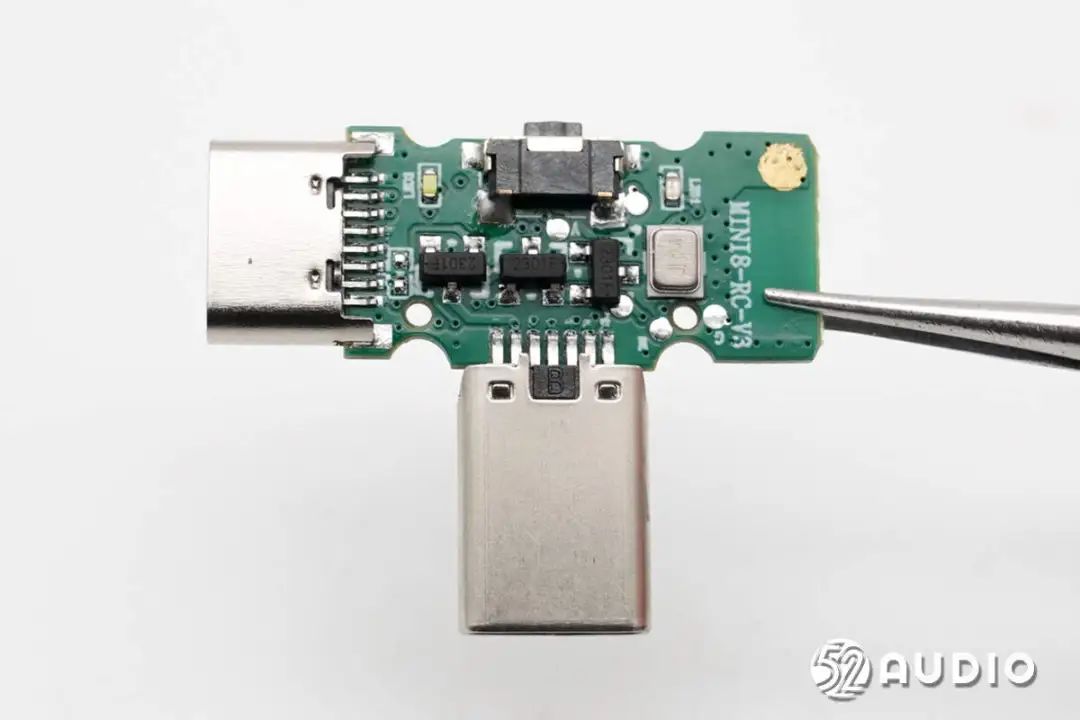

接收器主板一侧电路一览。
接收器主板另外一侧电路一览。

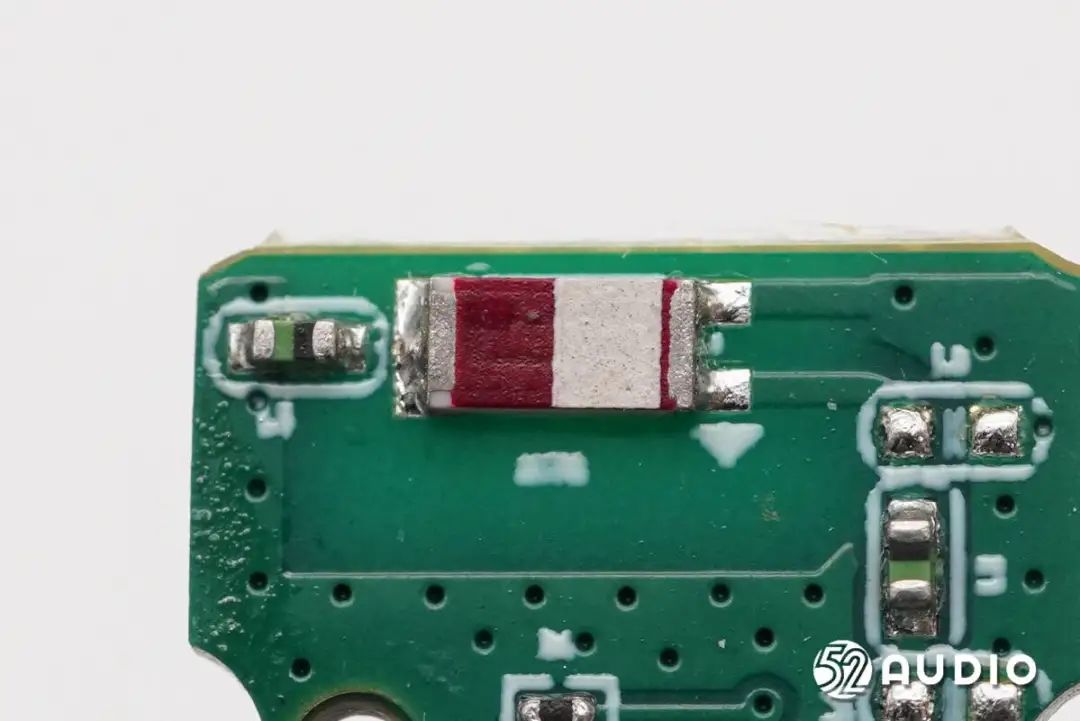

陶瓷天线特写，用于无线信号收发。

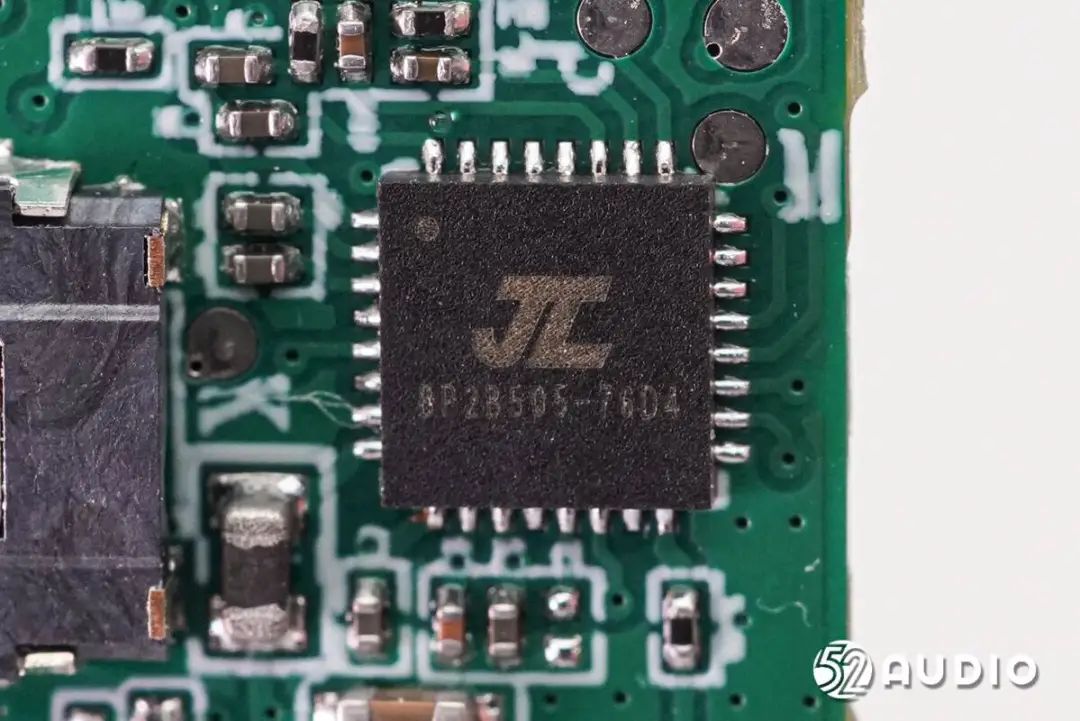

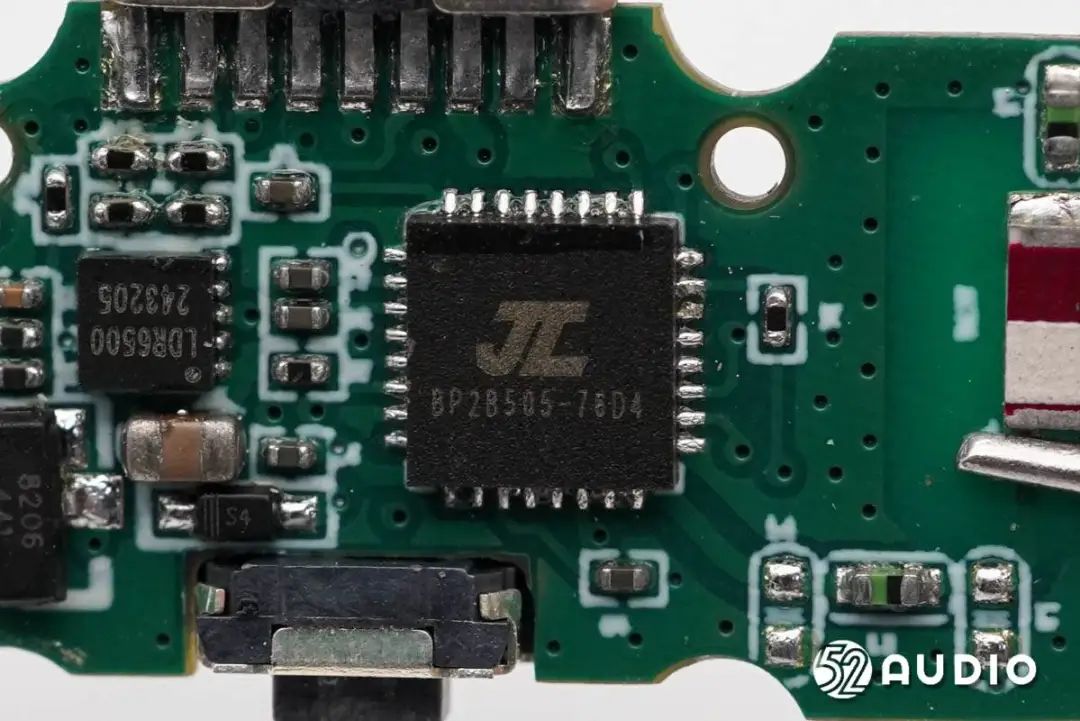

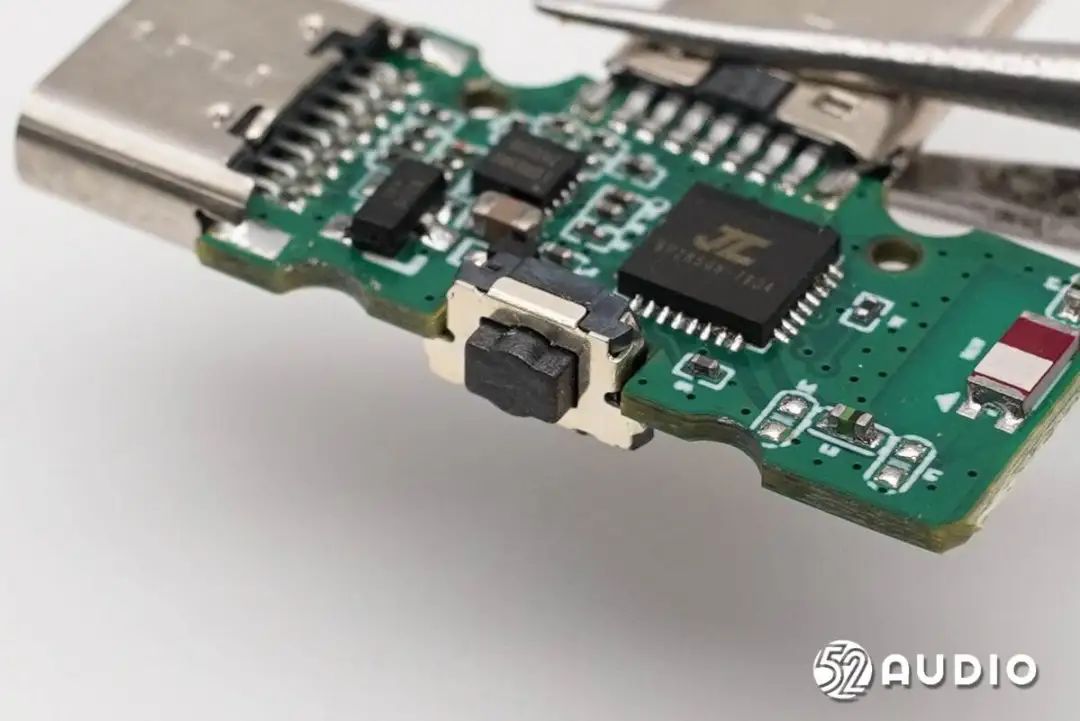

接收器内部搭载的JL杰理AD6976D蓝牙音频SoC，搭配发射器内部相同方案，实现稳定快速的无线音频数据传输。
电源开关键特写。

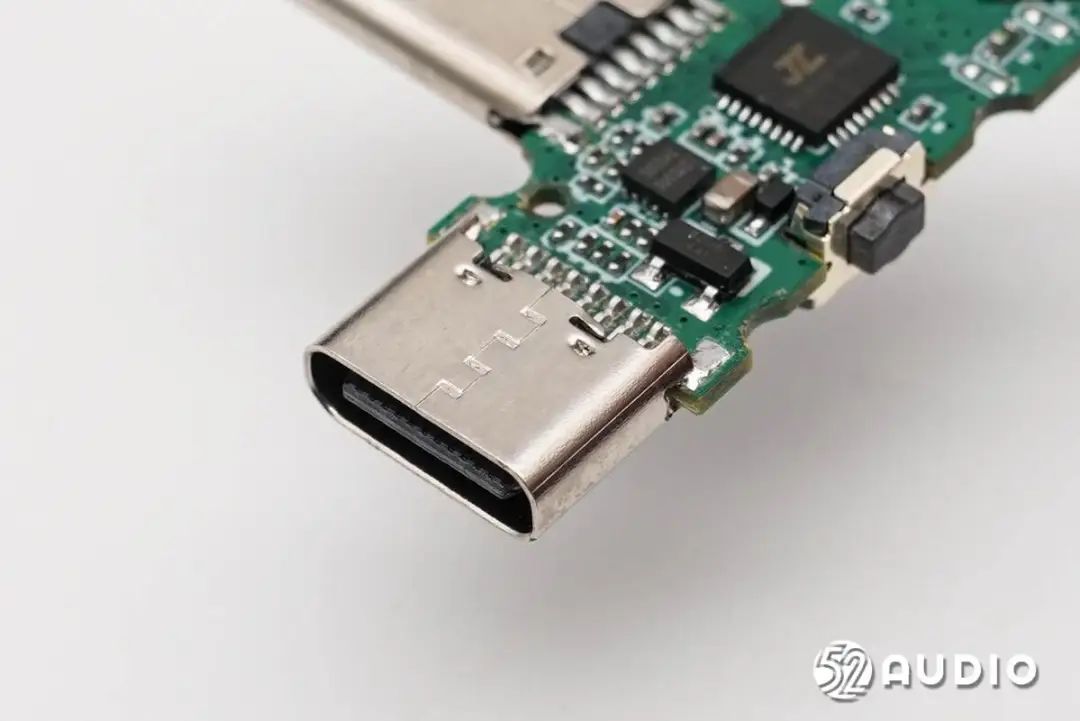

Type-C插头母座特写，用于连接录制设备。
Type-C充电接口母座特写，用于边录边充功能输入电源。

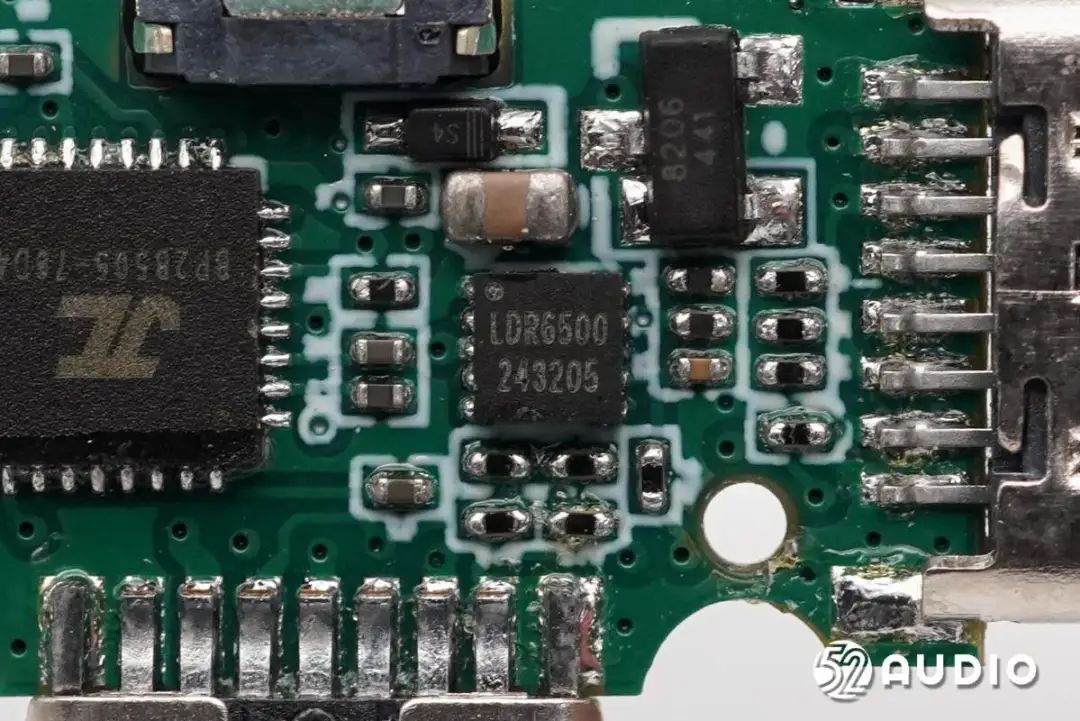

Legendary乐得瑞LDR6500 TYPE-C接口控制芯片，支持USB PD 2.0并兼容USB PD 3.0，能够在保证高效充电的同时，实现数据传输的稳定性和可靠性。

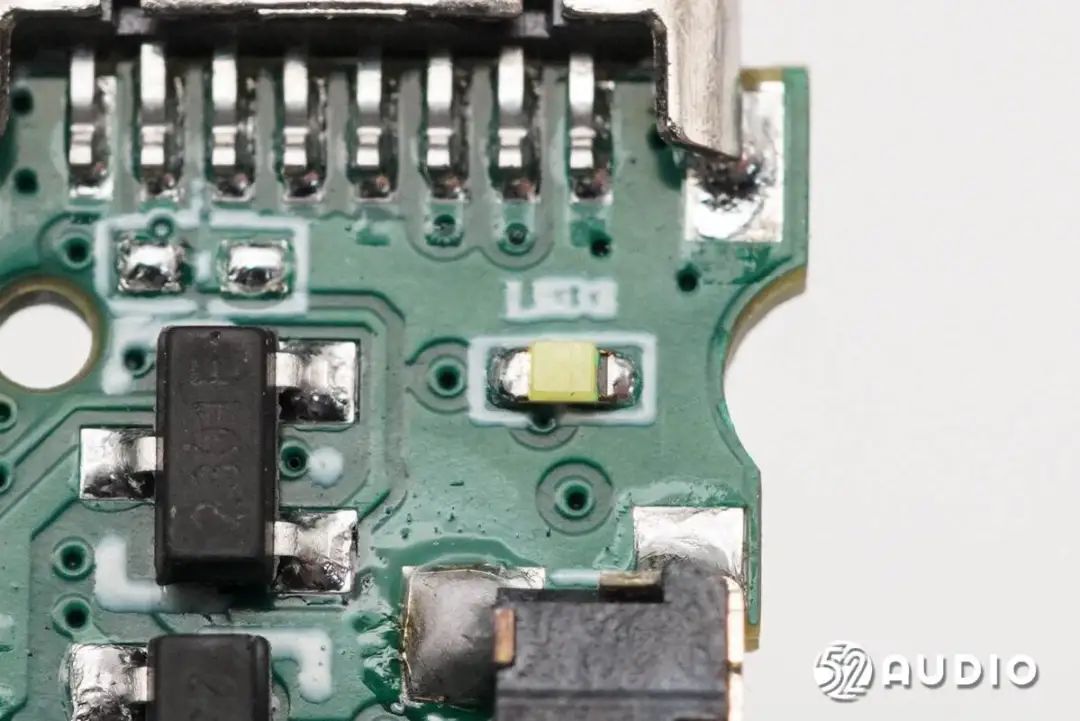

用于反馈与发射器连接状态的LED指示灯。

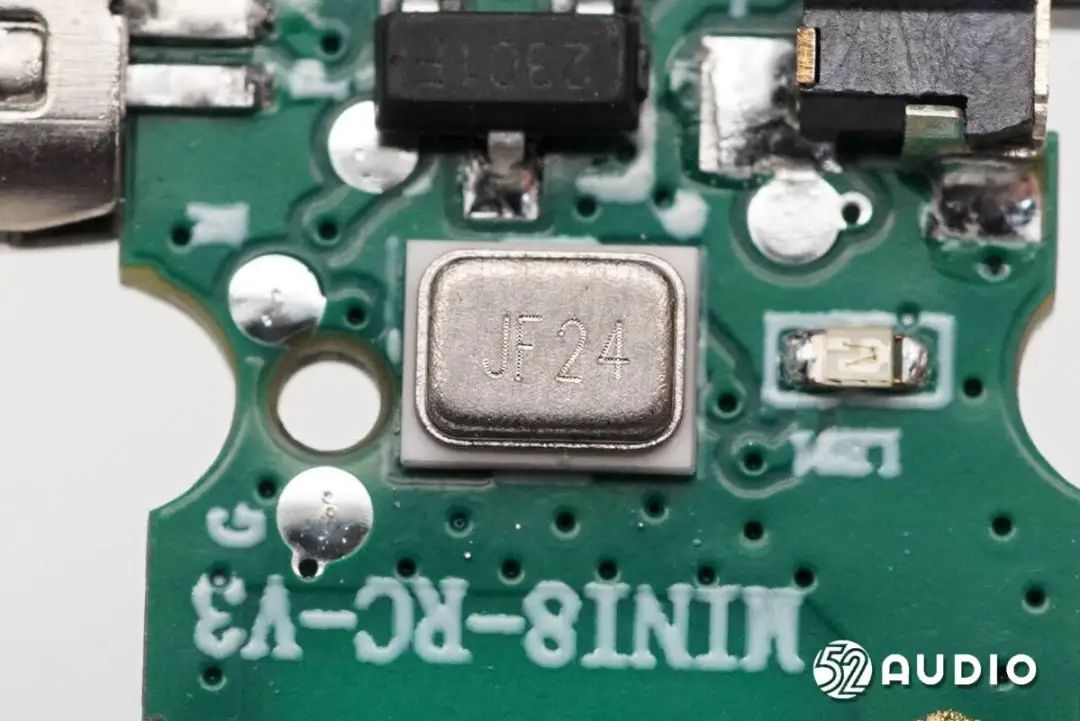

镭雕JF24的晶振特写，用于提供时钟。

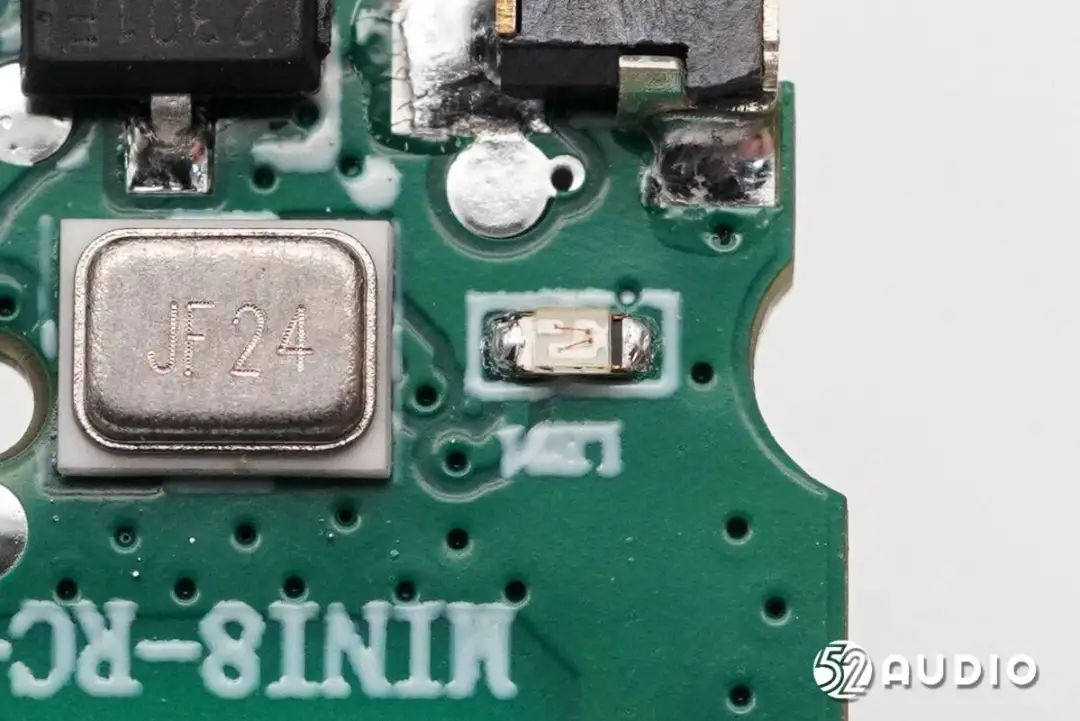

另外一颗反馈与发射器连接状态的LED指示灯。
充电盒拆解

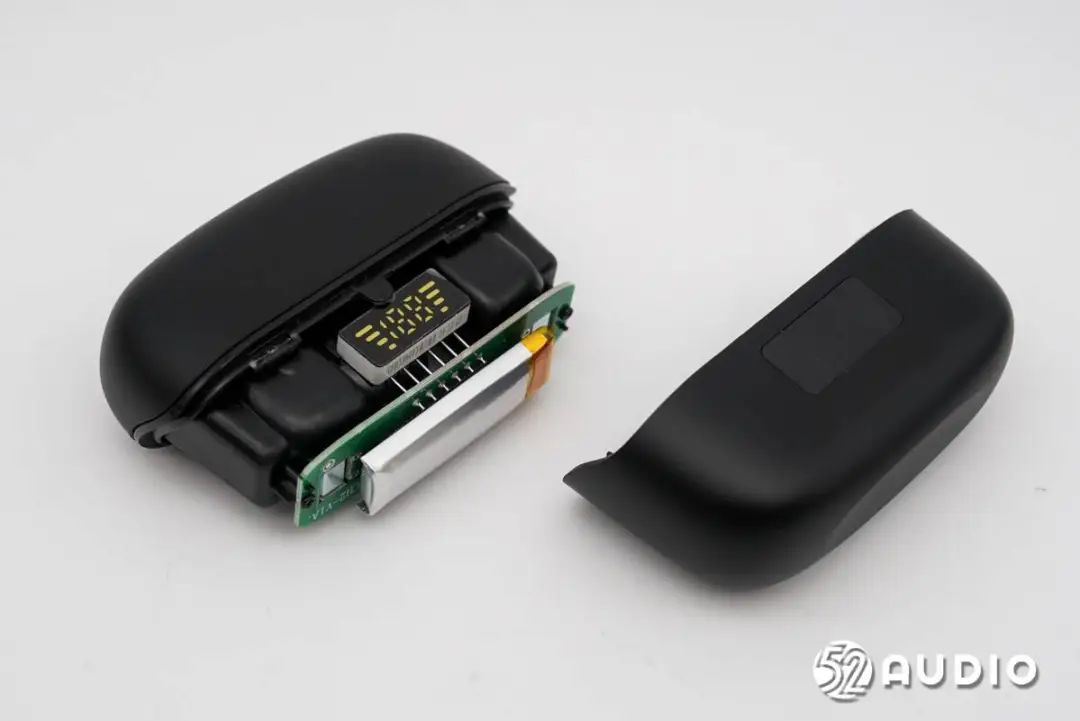

撬开卡扣式固定的外壳，取出座舱结构。

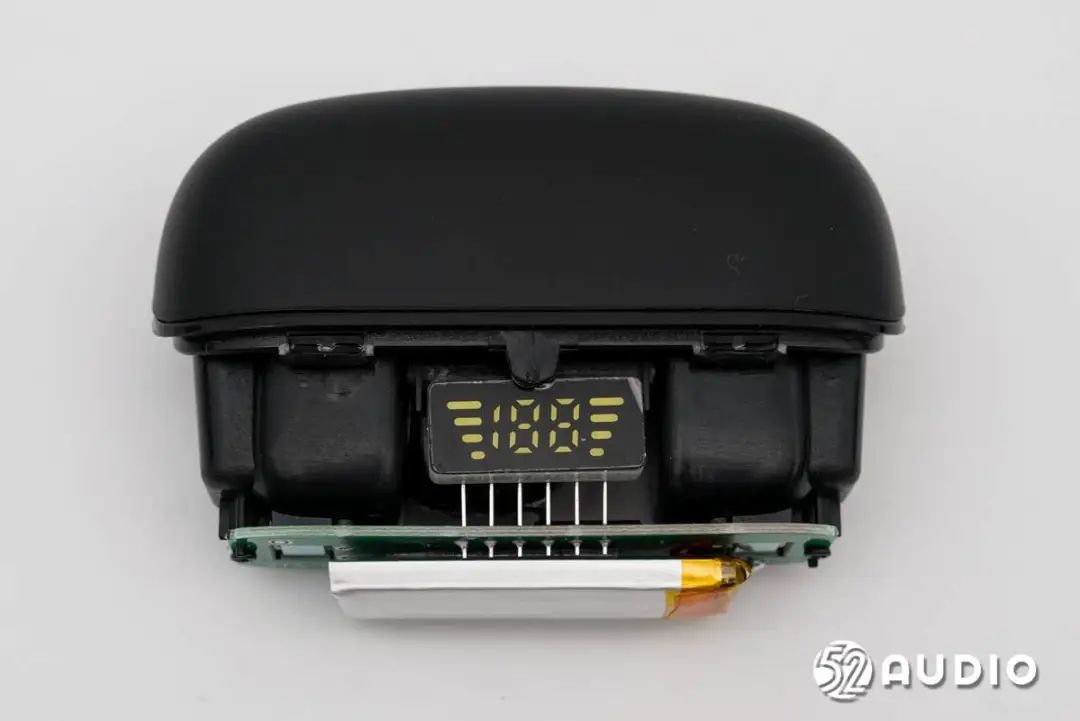

座舱正面结构一览，垂直主板焊接数字显示屏。

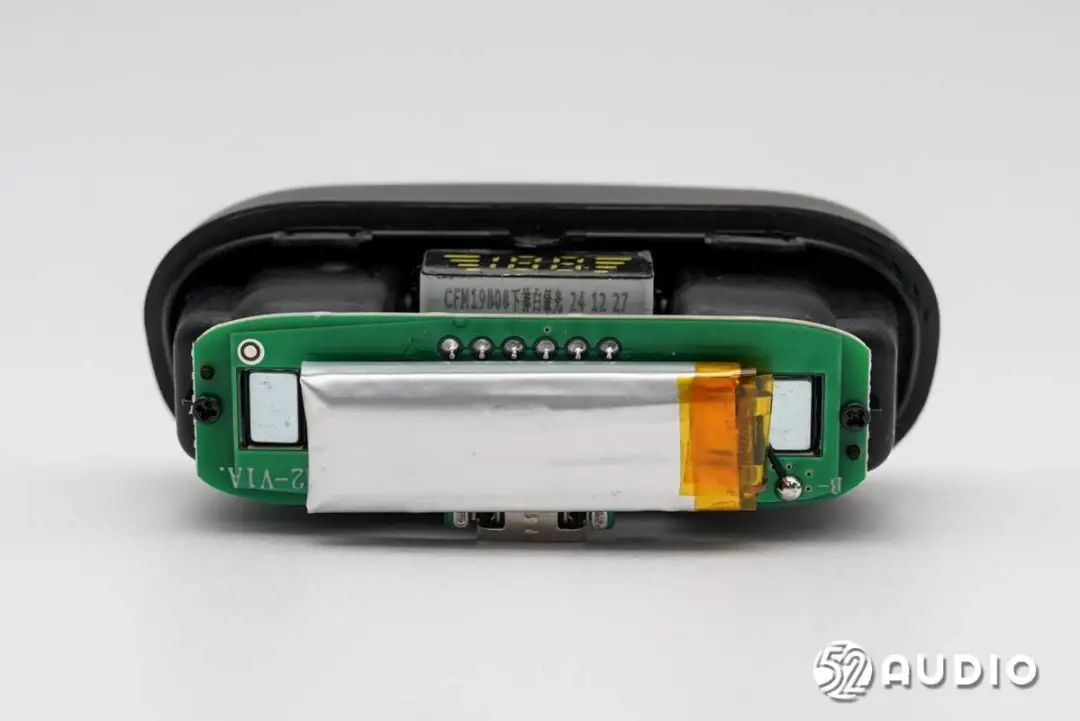

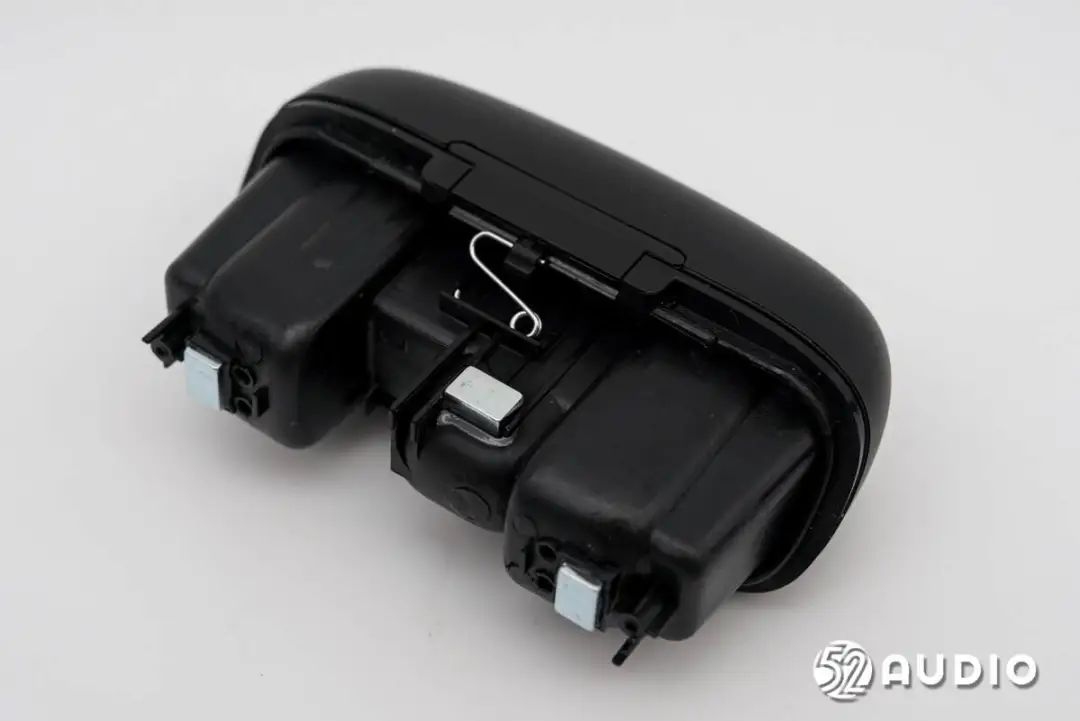

座舱背面结构一览。

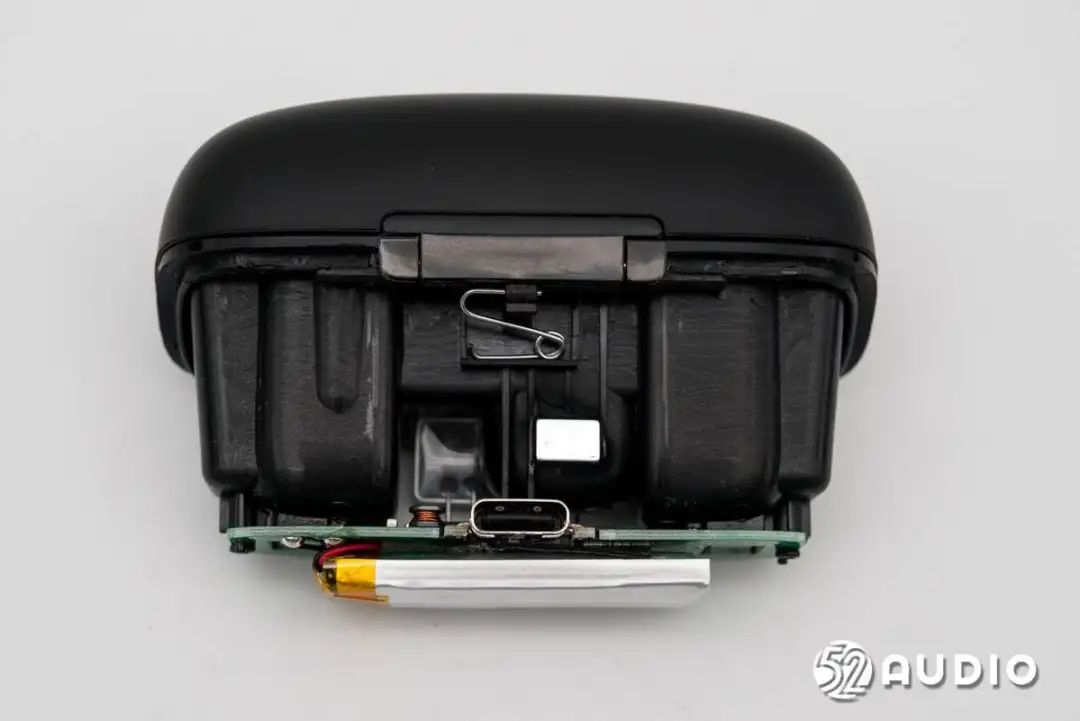

座舱底部通过螺丝固定主板和电池。
取掉所有组件，座舱底部结果一览，对应麦克风位置设置有磁铁固定。

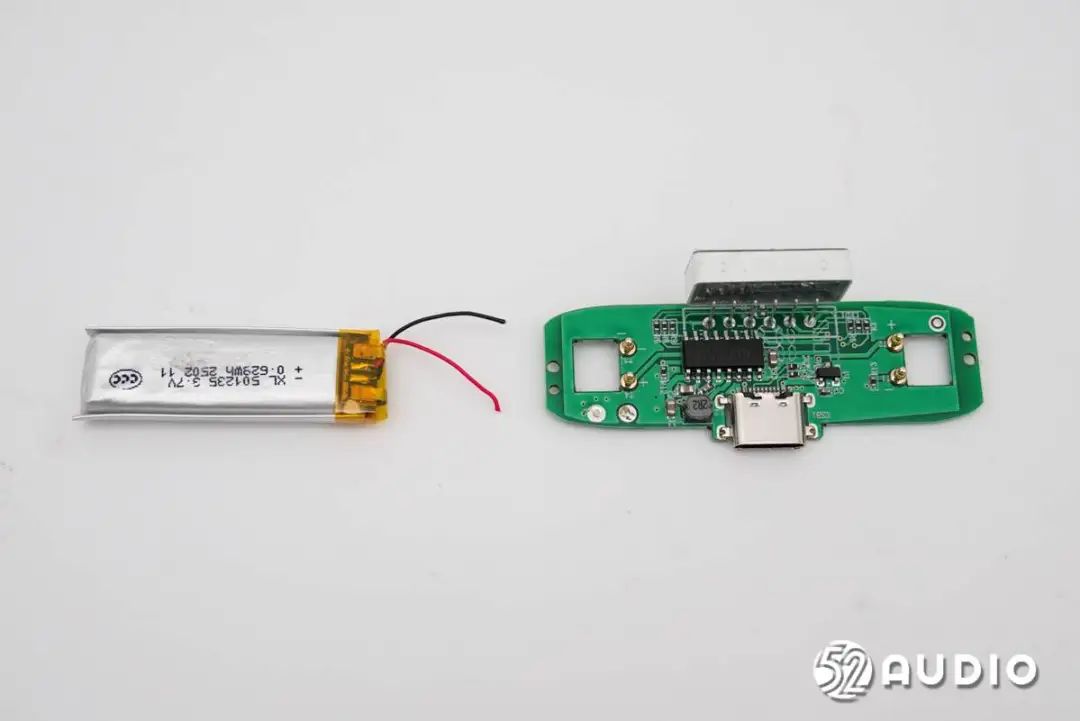

断开导线，分离主板和电池。

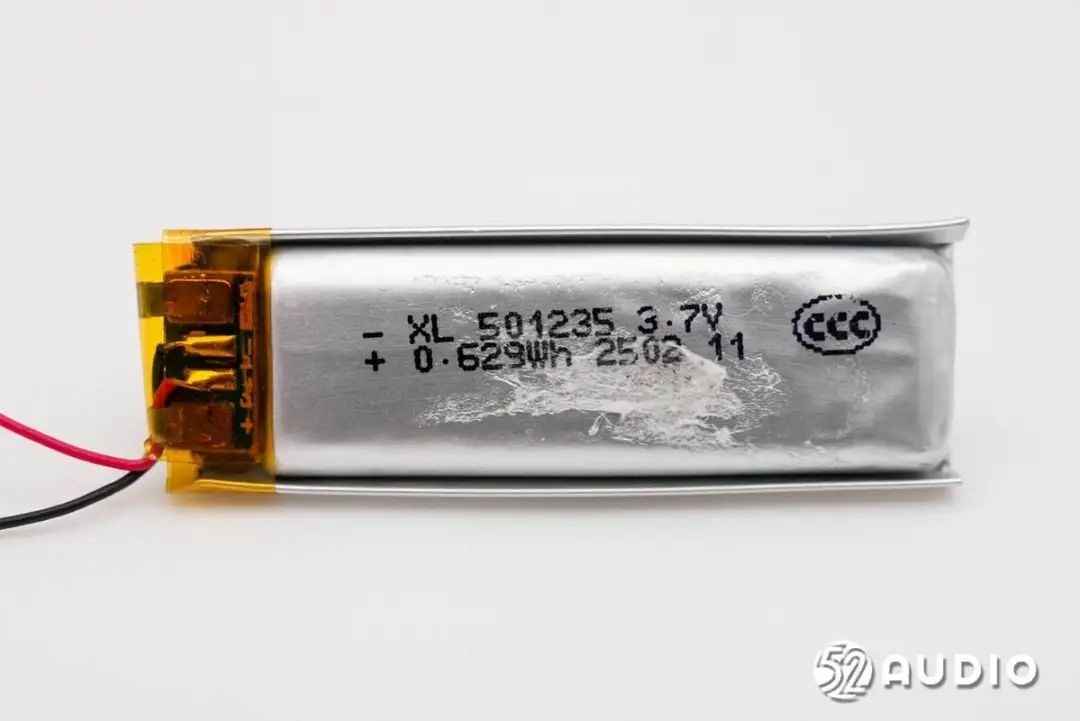

充电盒内置电池型号：XL 501235，标称电压：3.7V，额定能量：0.629Wh（170mAh）。

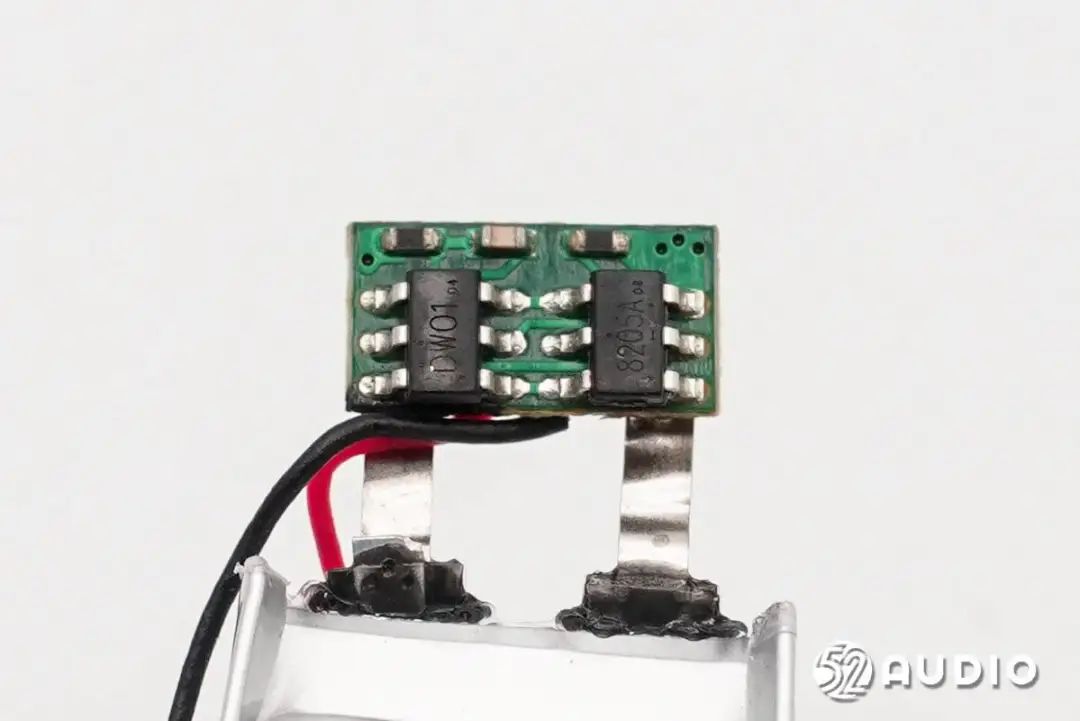

撕开绝缘保护，电池保护板电路一览，设置有DW01锂电保护IC和8205A MOS管。

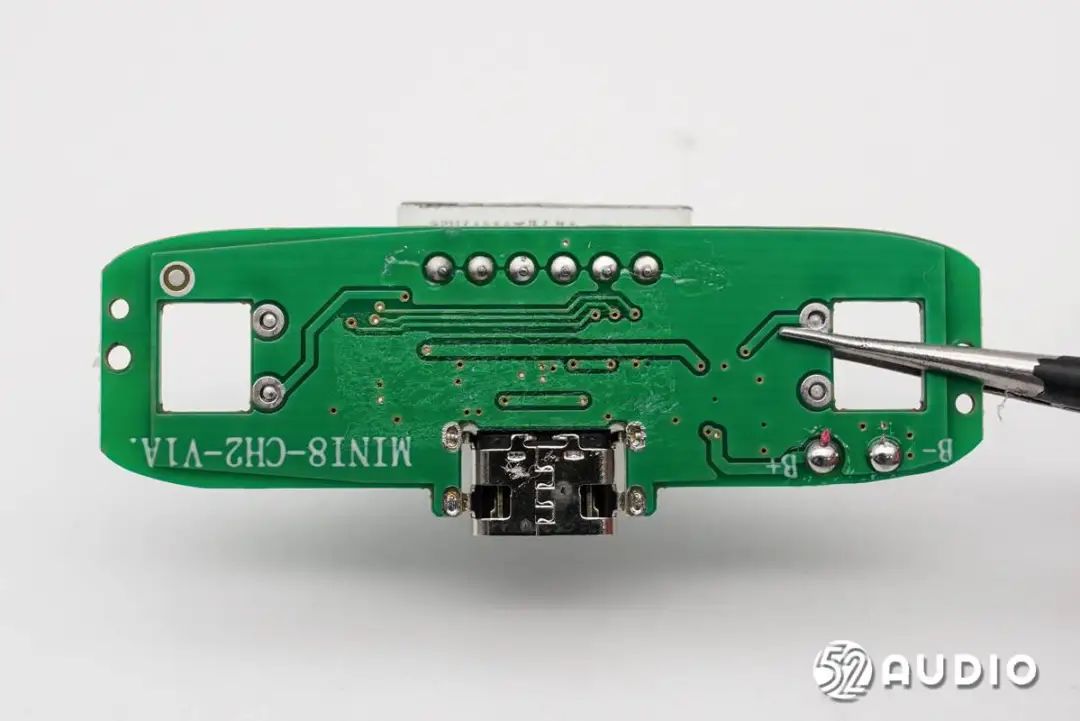

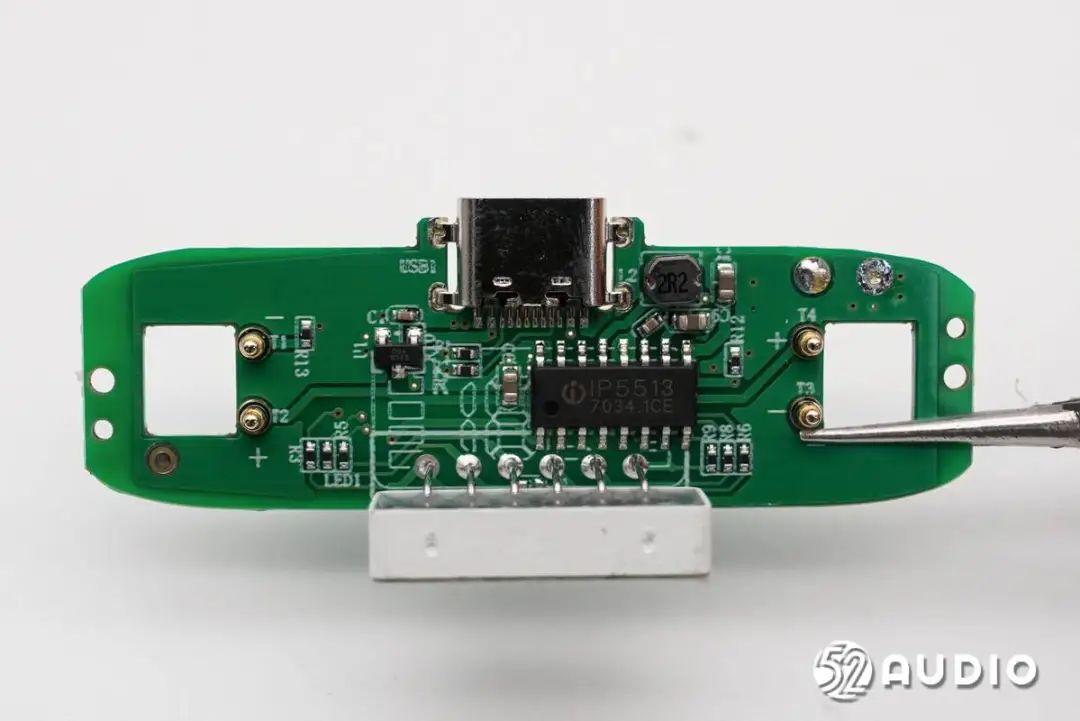

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。

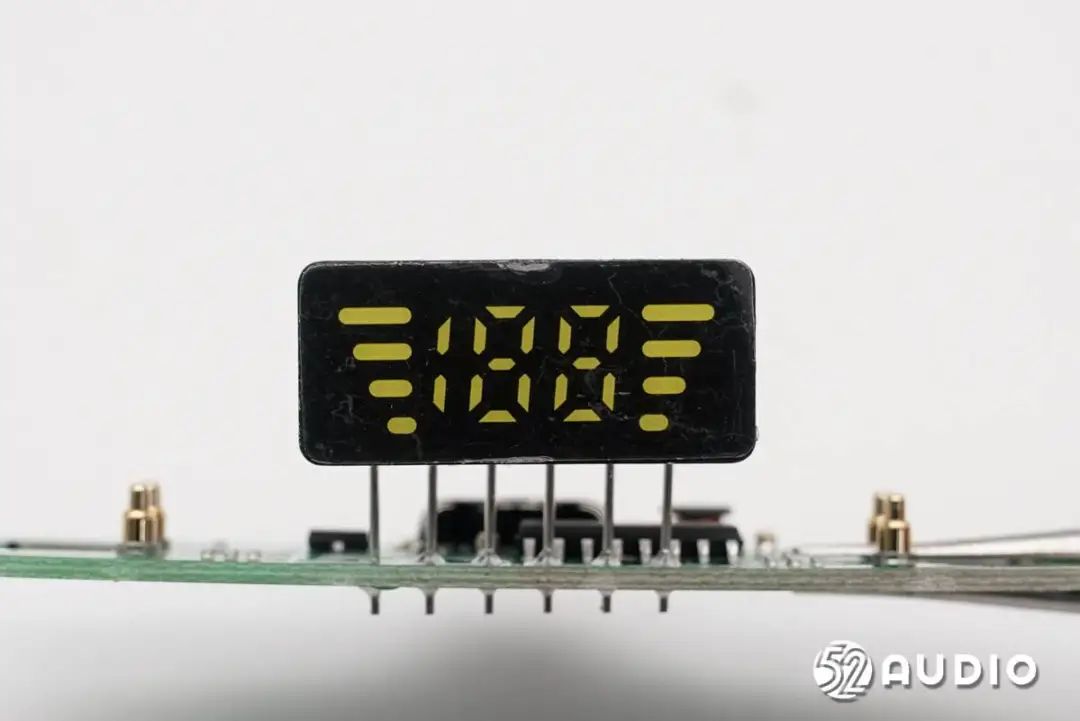

数字显示屏特写，支持充电盒百分比、发射器档位电量显示。
Type-C充电母座特写，沉板焊接。

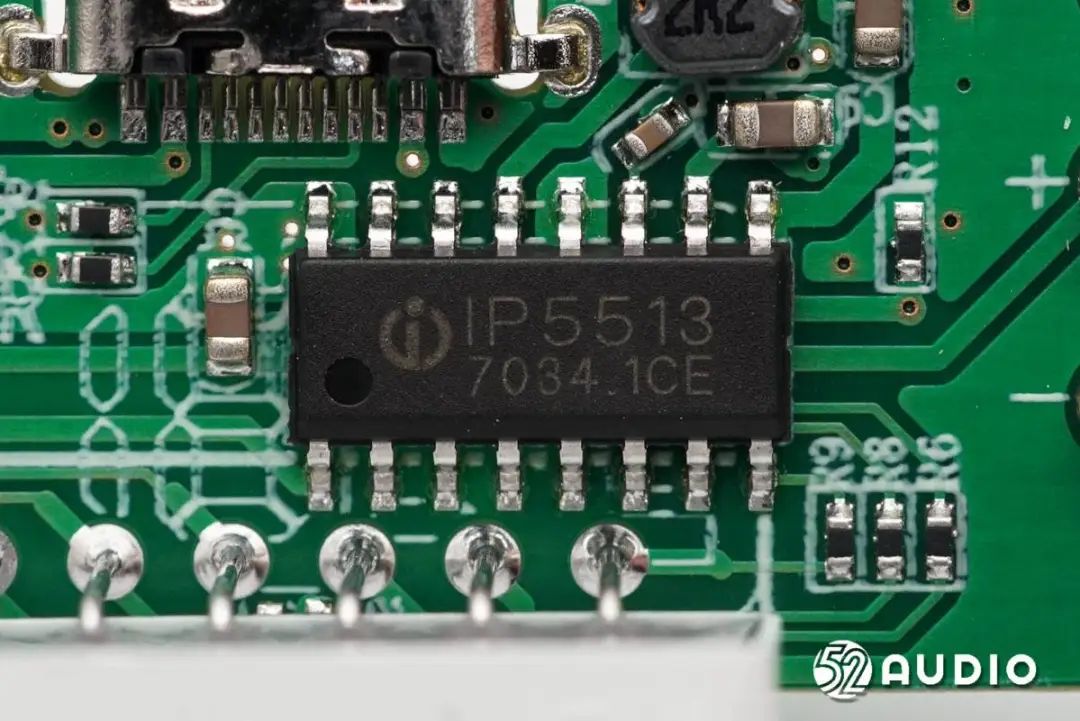

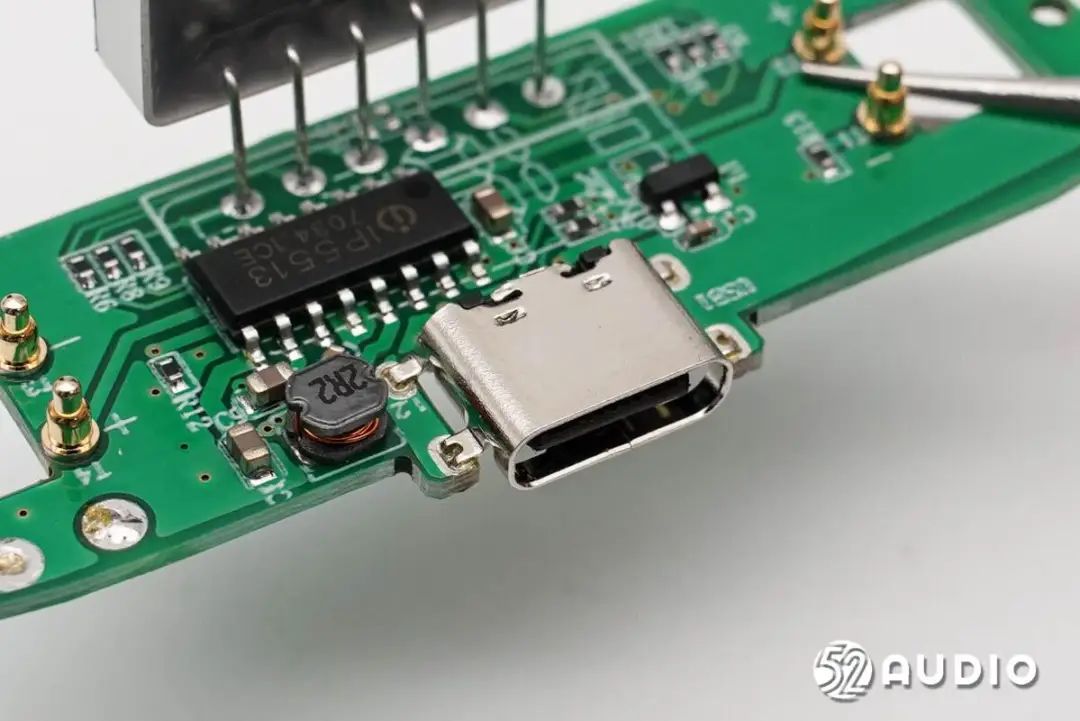

INJOINIC英集芯IP5513是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5513的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
IP5513内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA输出电流，升压效率高至93%；IP5513的线性充电提供最大500mA充电电流， 可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。
IP5513可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至30uA。可灵活定制耳机充满判饱电流，充满电流检测精度高达1mA。 IP5513内置MCU，可灵活定制4/3/2/1颗LED或188数码管电量显示。内置10bit ADC，可准确计算电池电量。

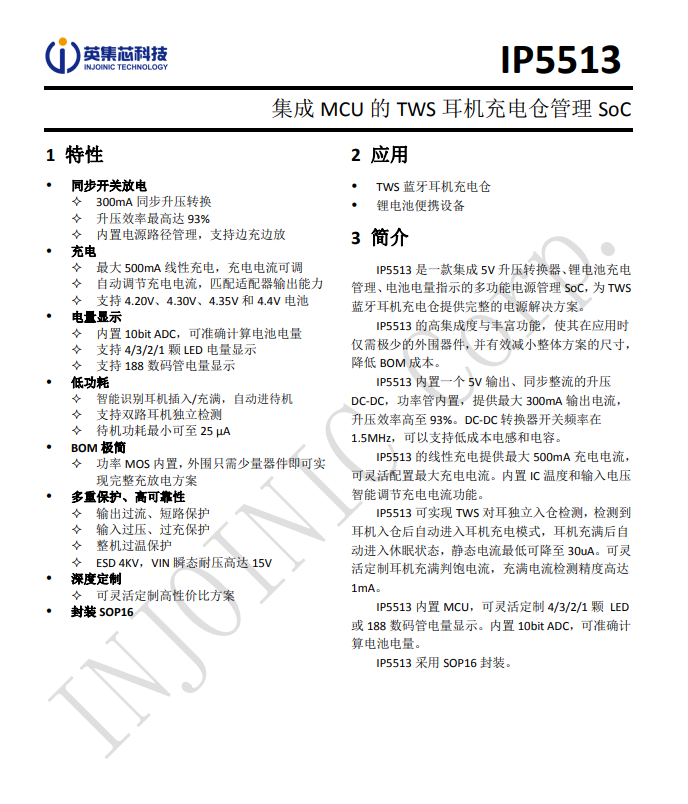

INJOINIC英集芯IP5513详细资料图。据我爱音频网拆解了解到，目前已有摩托罗拉、倍思、QCY、水月雨、马歇尔、联想、声阔、公牛、飞利浦、TOZO、sanag、iKF、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐，荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、MOZOTER、HYUNDAI、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca，夏新、喜马拉雅、网易云音乐、唱吧、京东京造、中兴、JLab、海贝、Pioneer、PIHEN、傲基、MPOW、诺基亚、Ambie等大量品牌采用英集芯的电源管理方案。

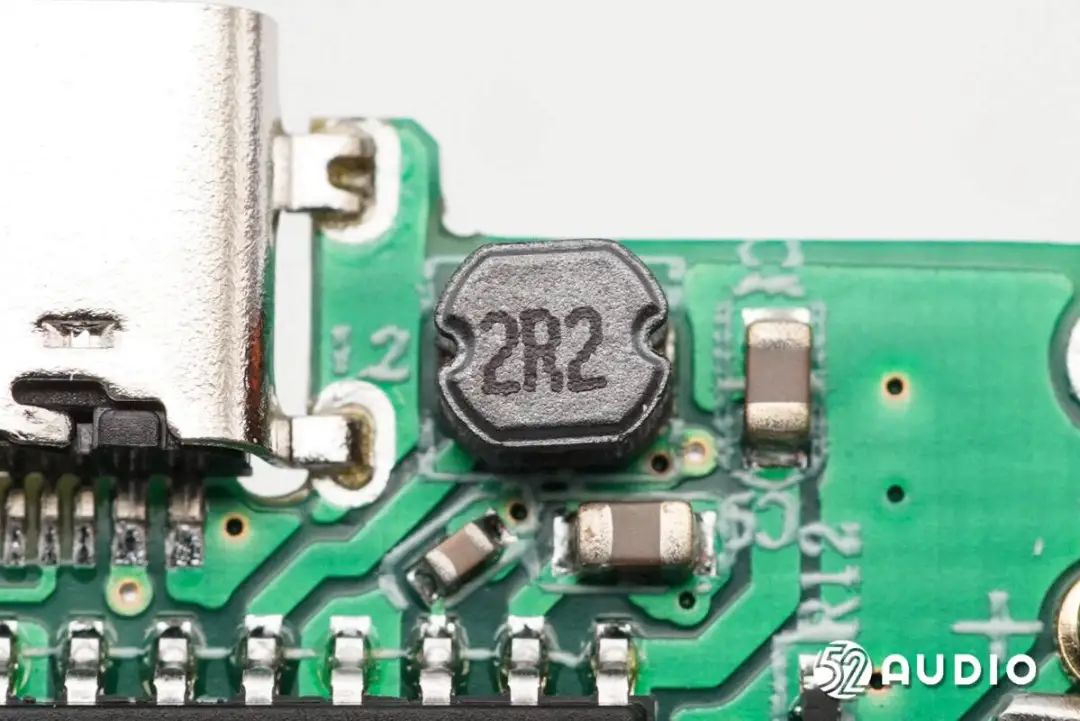

2.2μH功率电感，配合电源管理芯片工作。

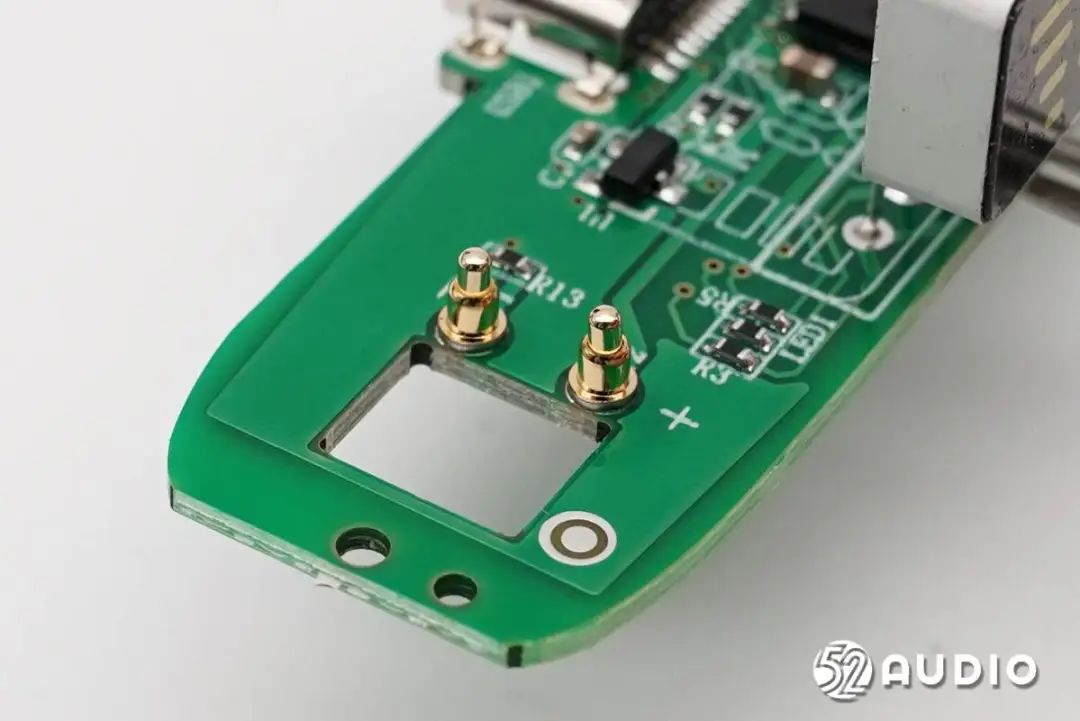

Pogo Pin连接器特写，用于为发射器充电。

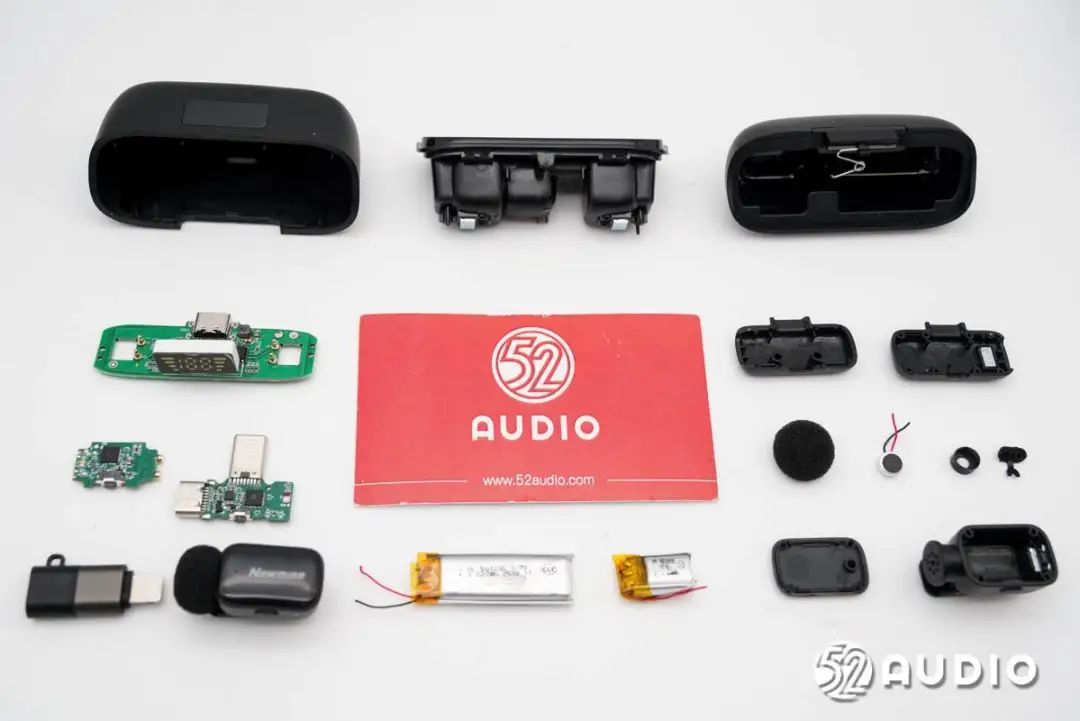

Newmine纽曼MC225 T2 mini无线领夹麦克风拆解全家福。
三、我爱音频网总结
Newmine纽曼MC225 T2 mini无线领夹麦克风外观设计是其主要特点之一。充电盒采用了圆角方形设计，体积小巧便携，同时还设计有数字显示屏，直观反馈剩余电量信息。发射器小巧玲珑，重量仅5.0g，搭配一体式领夹设计，佩戴轻盈无感；接收器采用了“T”型设计，搭配手机/平板等设备，即查即用。
内部主要配置方面，麦克风接收器和发射器采用了JL杰理AD6976D蓝牙音频SoC方案，用于音频数据处理和无线传输。其他方面，发射器还搭载了驻极体麦克风和60mAh锂电池；接收器采用了Legendary乐得瑞LDR6500 TYPE-C接口控制芯片；充电盒内置170mAh锂电池，采用INJOINIC英集芯IP5513充电仓管理SoC，提供完整的电源解决方案。
