前言
充电头网采购了一款米家智能香氛机套装，这款香氛机本体为经典米灰色，时尚实用。香氛机采用微波移动侦测技术，能够智能感知环境中人的移动，支持正面120°范围感应，感应距离为2米。香氛机采用超声雾化方案，底部香氛液通过毛细渗透供液。
米家智能香氛机采用触摸按键，用于开关控制，并且支持3档香氛浓度调节，还内置无线连接模块，能够通过米家APP进行功能设置。香氛机内置1600万色全色域氛围灯，采用Type-C接口充电，内置大容量电池。下面就带来米家智能香氛机拆解，一起看看内部的设计。
米家智能香氛机套装开箱
包装盒印有米家品牌logo，米家智能香氛机名称和产品外观。

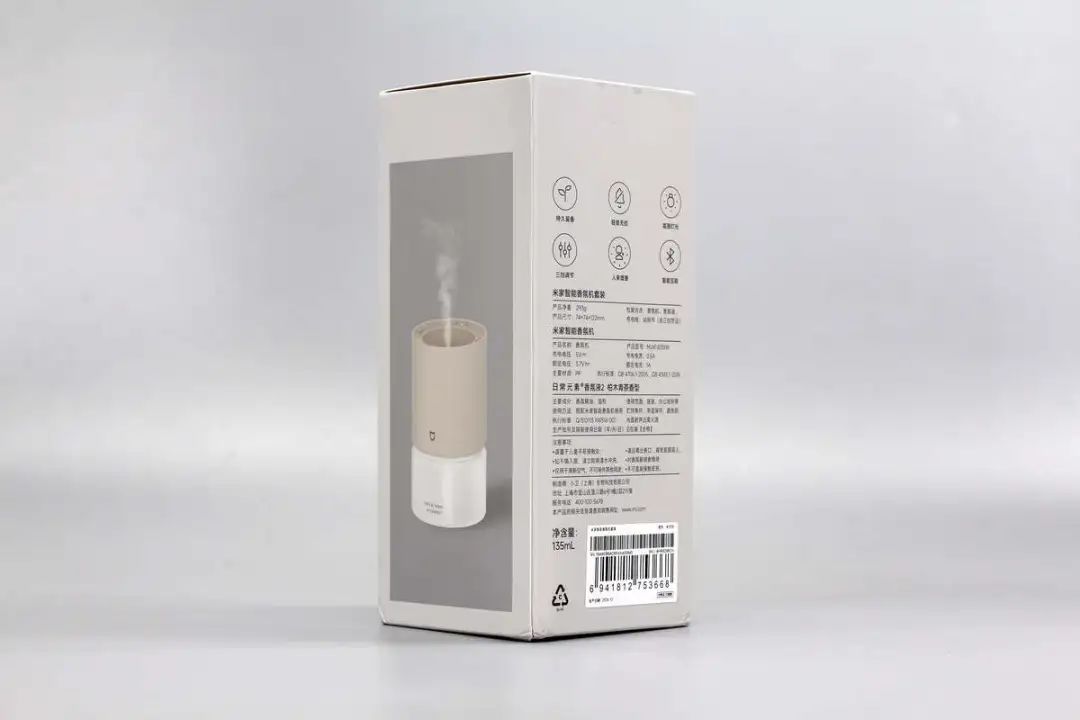

背面印有产品包装清单、主机规格参数、香氛液成分和使用范围、注意事项以及商家信息。

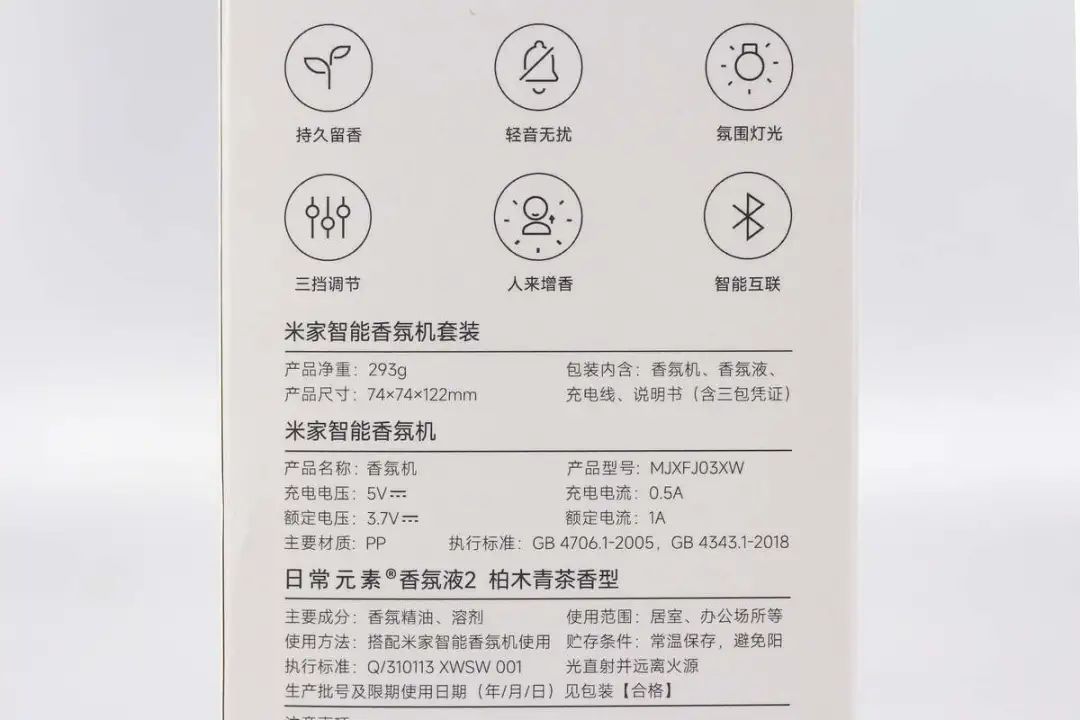

香氛机功能和规格参数特写。
香氛液成分和使用范围、注意事项以及商家信息特写。
包装内部设有简版说明书，标注香氛机使用方法。

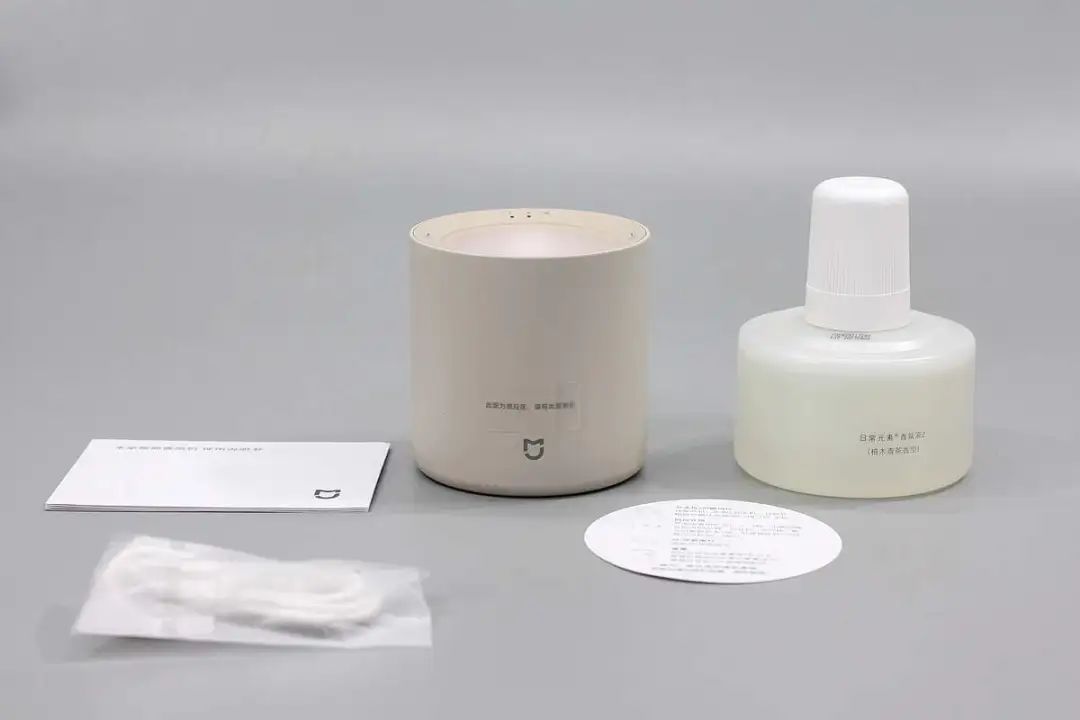

包装内含米家智能香氛机主机、说明书、充电线和香氛液瓶。

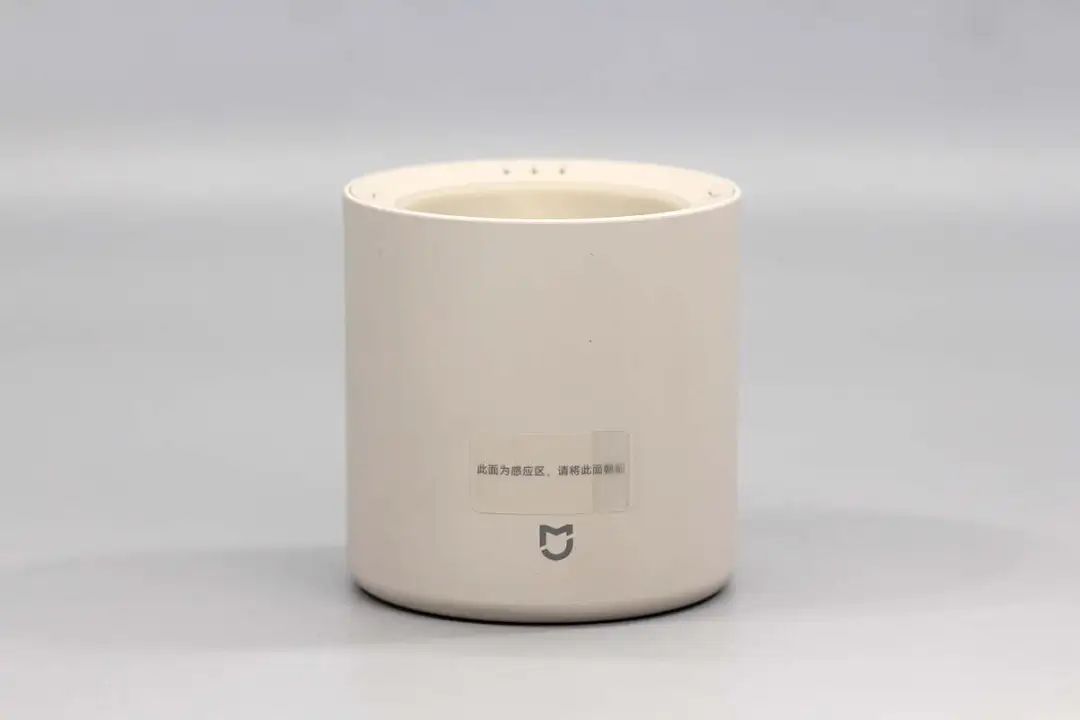

微波移动感应区域粘贴贴纸标注，下方还设有米家logo。

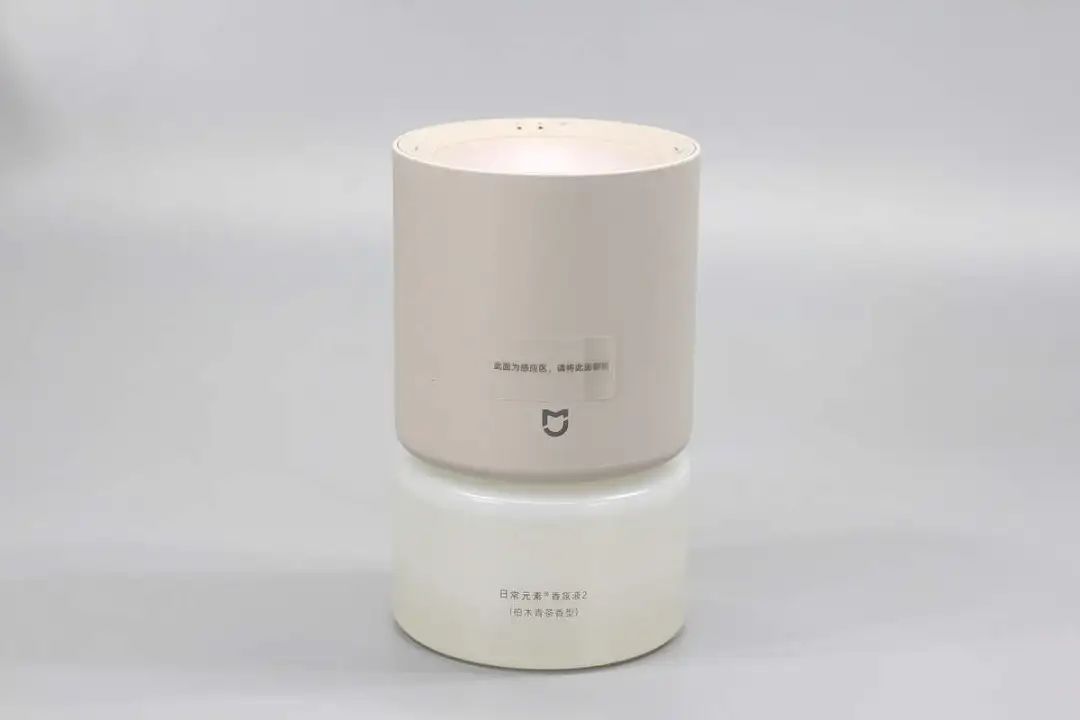

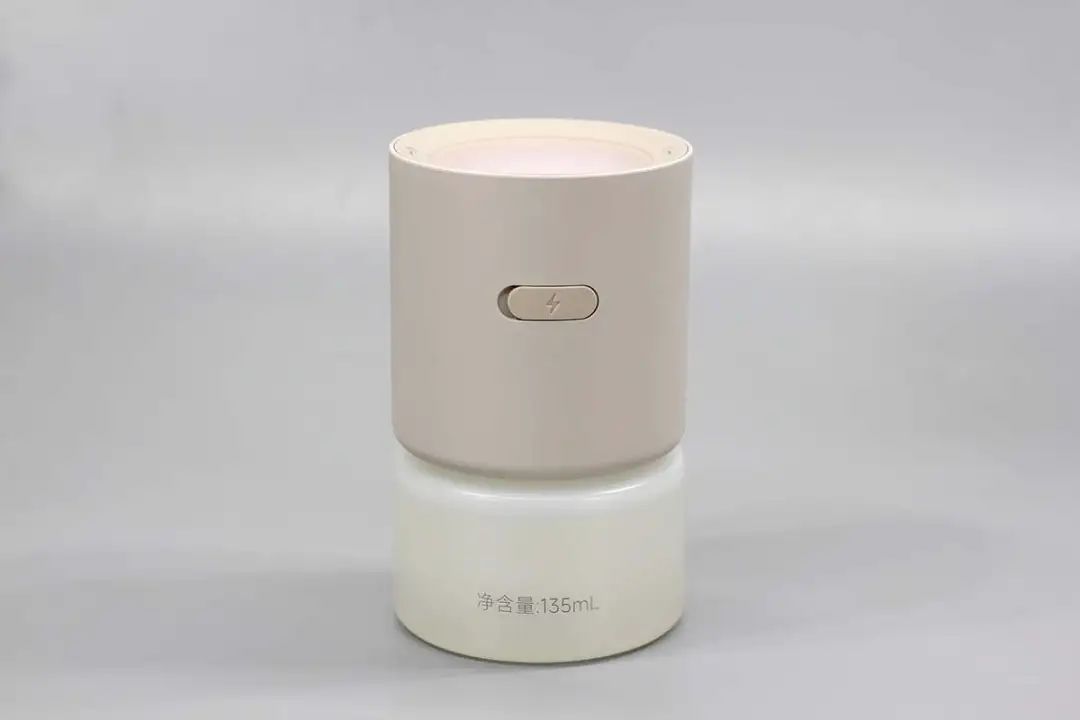

米家智能香氛机套装为分体结构，上方为香氛机主机，下方为香氛液瓶。
米家智能香氛机套装背面设有防尘塞。

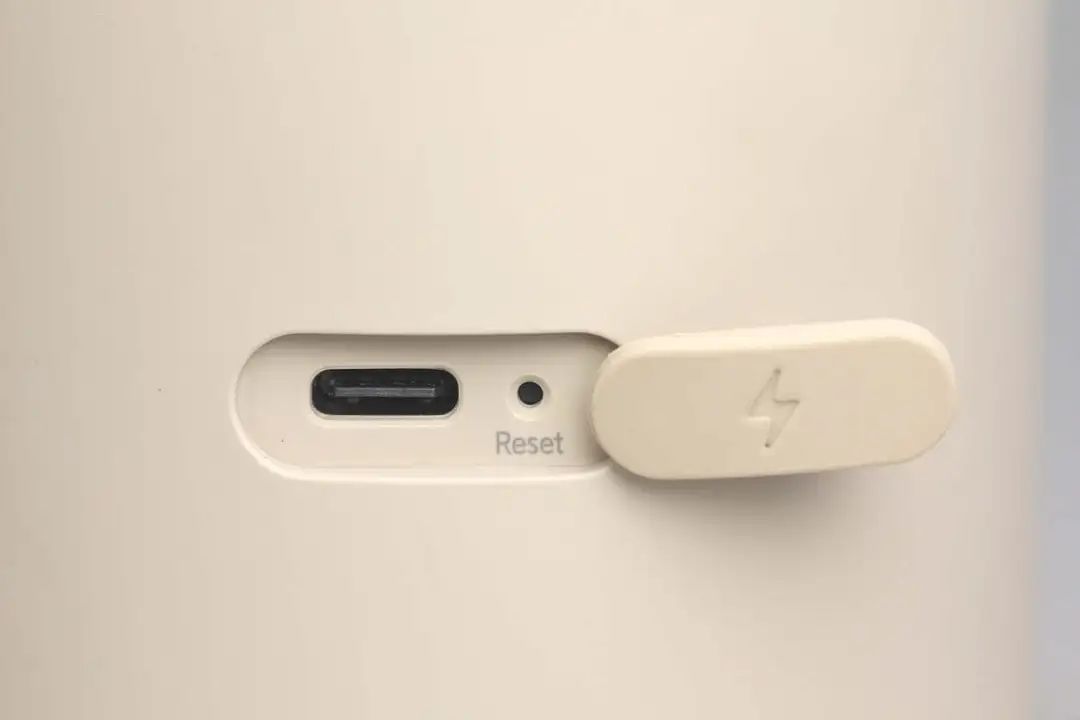

在防尘塞内部设有Type-C充电接口和复位按键。
使用游标卡尺测得香氛机主机直径约为73.5mm。

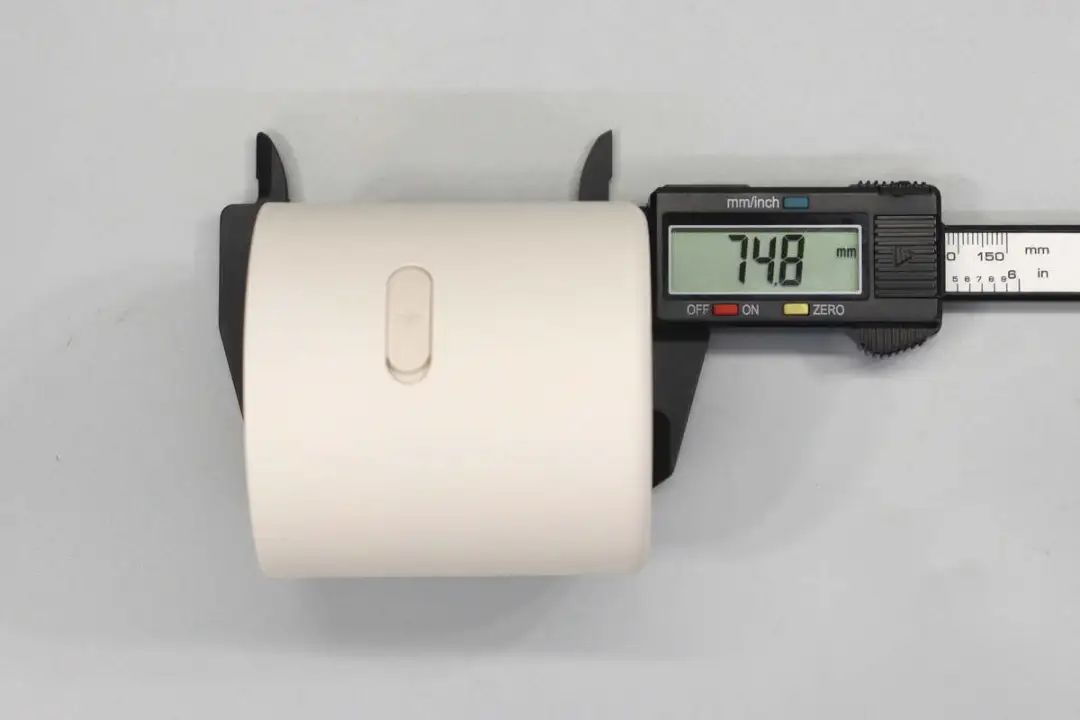

香氛机主机高度约为74.8mm。

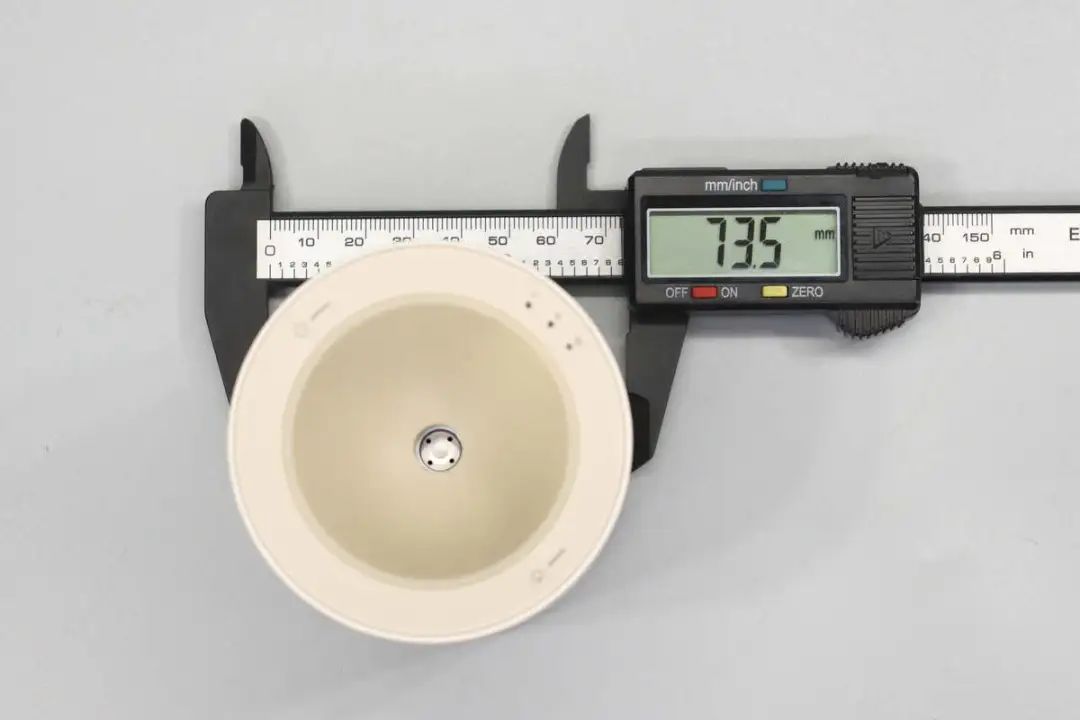

香氛液瓶直径约为73.5mm。

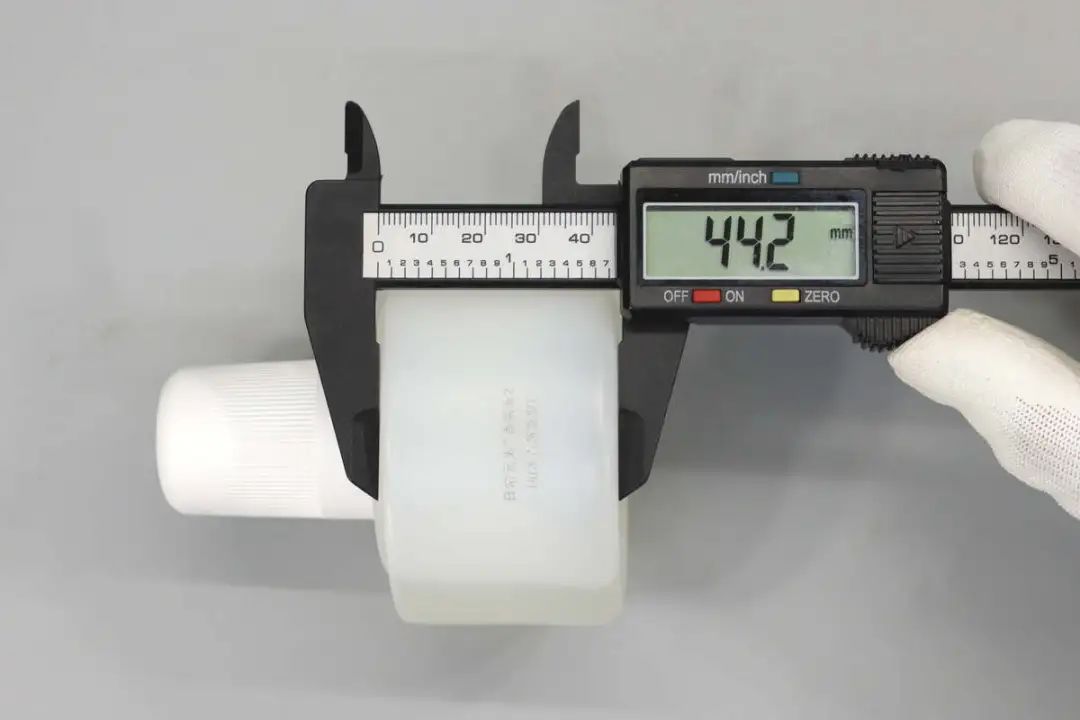

香氛液瓶高度约为44.2mm。

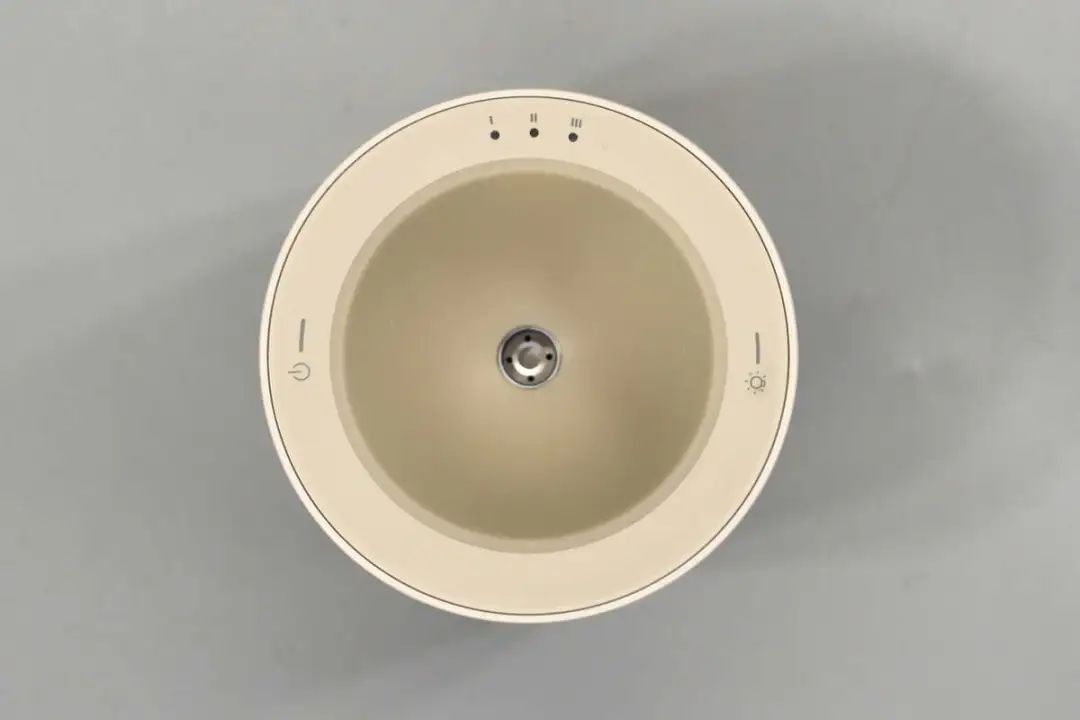

香氛机主机顶部一览，左侧设有电源开关，右侧为香氛机档位开关，均为触摸开关。上方设有三颗指示灯，用于档位指示。

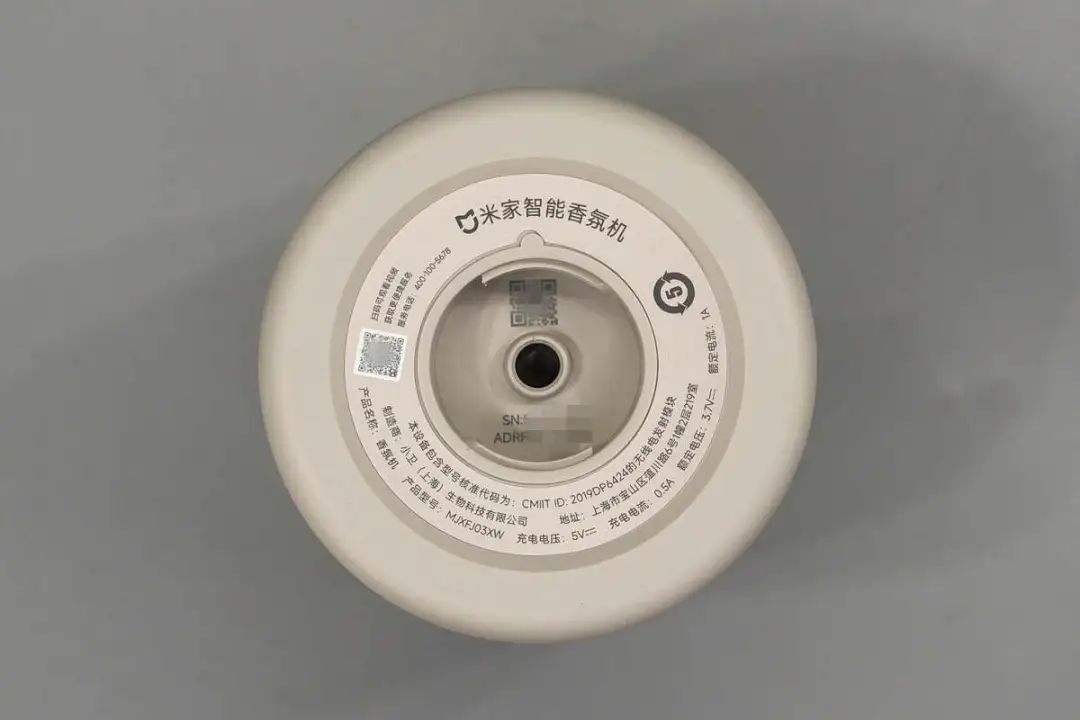

香氛机主机底部印有产品信息，产品名称：香氛机，型号为MJXFJ03XW，充电电压5V，充电电流0.5A，额定电压3.7V，额定电流1A，制造商为小卫（上海）生物科技有限公司。

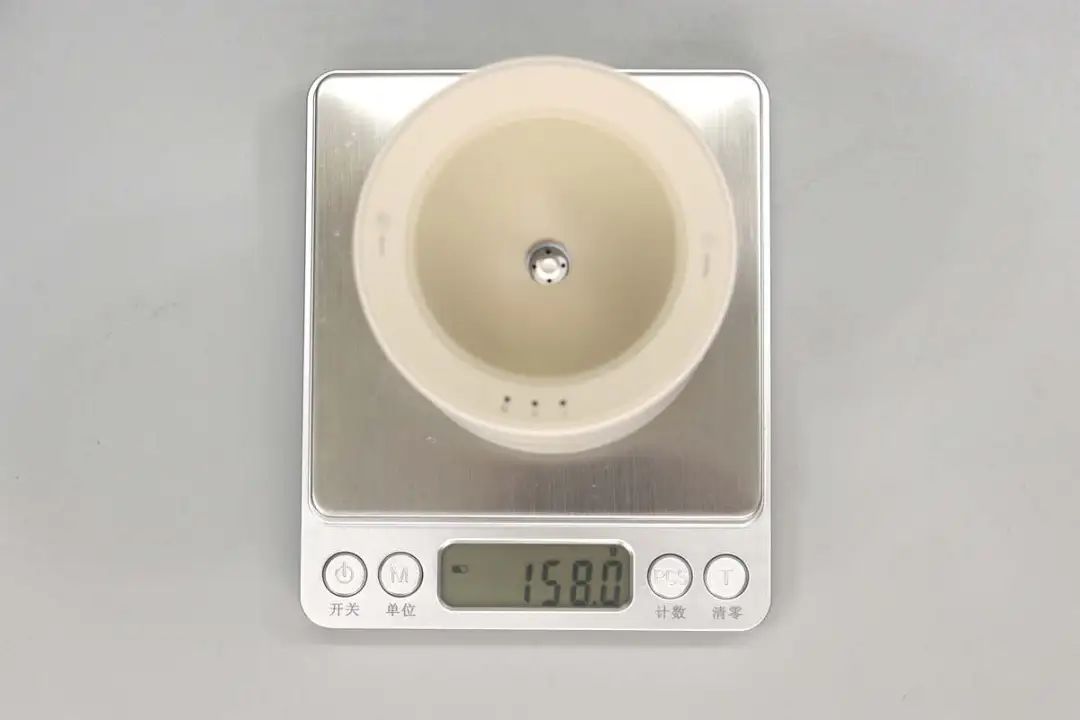

测得米家香氛机主机重量约为158g。

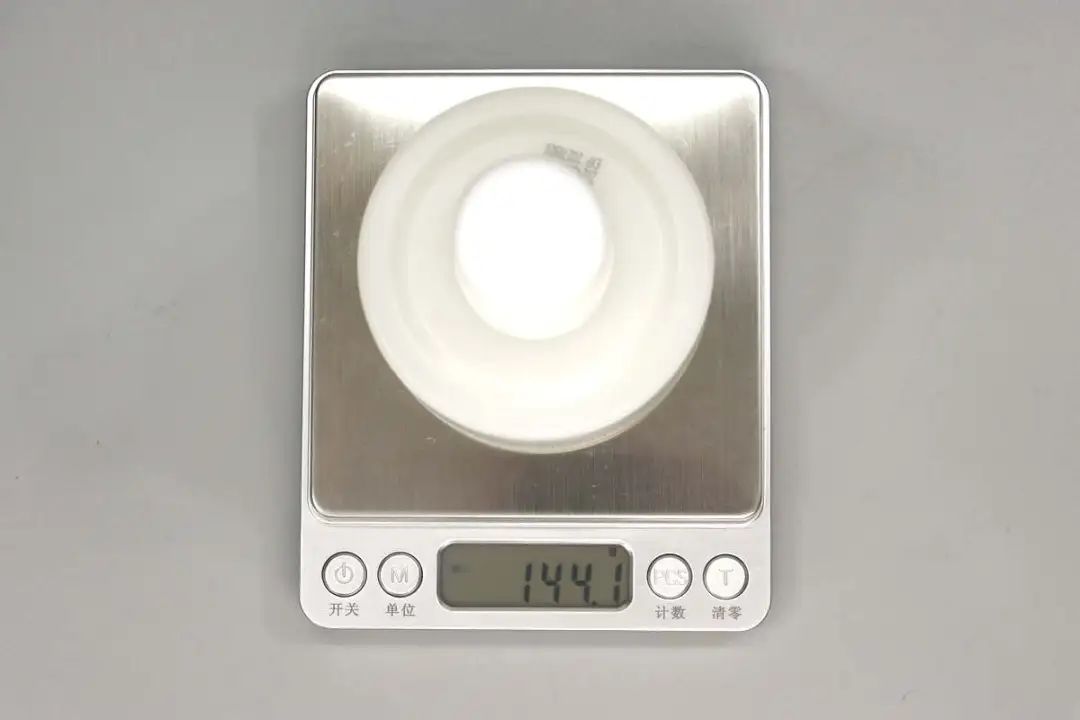

香氛液瓶重量约为144.1g。

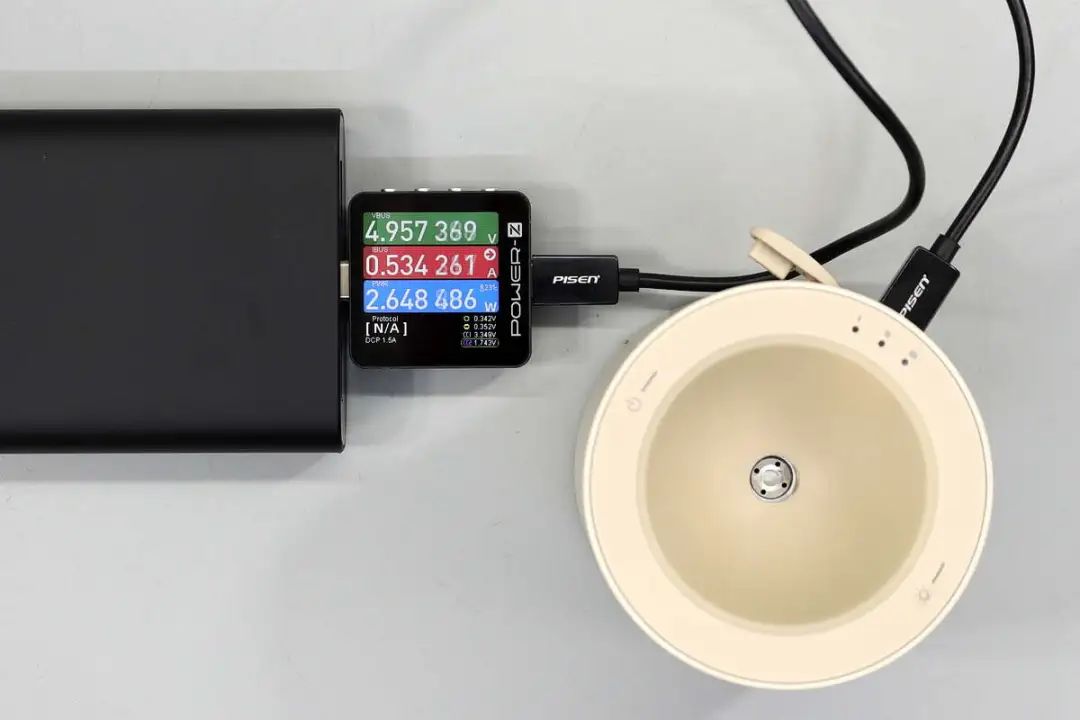

使用ChargerLAB POWER-Z KM003C测得香薰机充电输入电压约为4.96V，充电电流约为0.53A，输入功率约为2.65W。
米家智能香氛机套装拆解
看完米家智能香氛机的外观展示，下面就进行拆解，一起看看内部的设计。

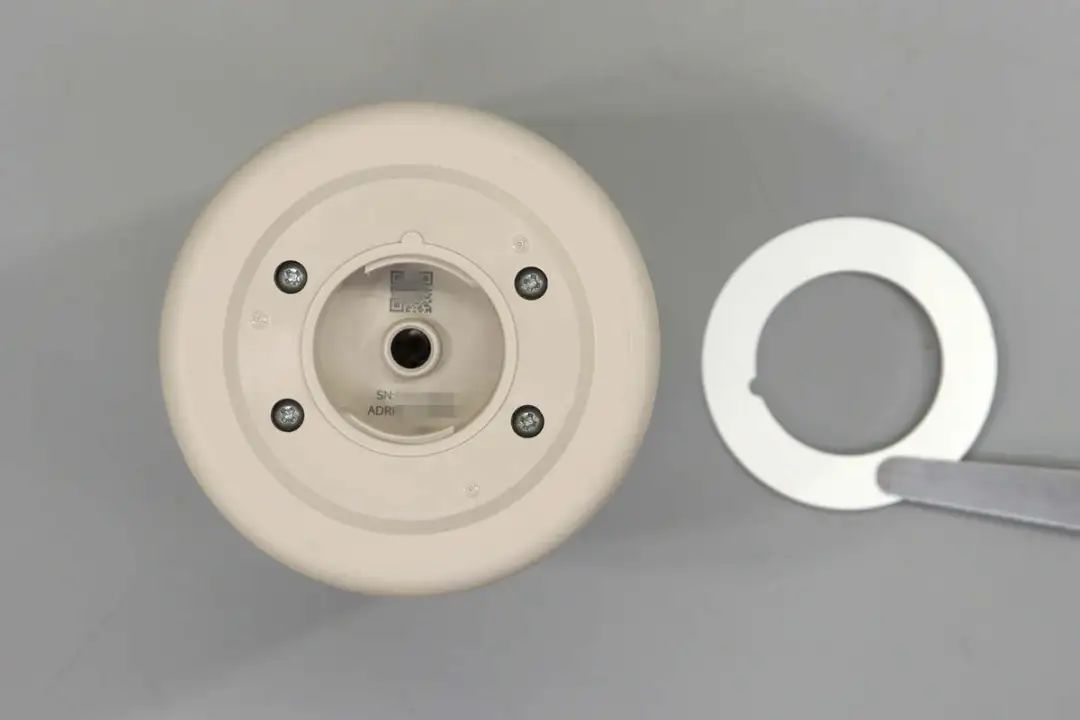

首先撕下香薰机主机底部的贴片，内部设有固定螺丝。

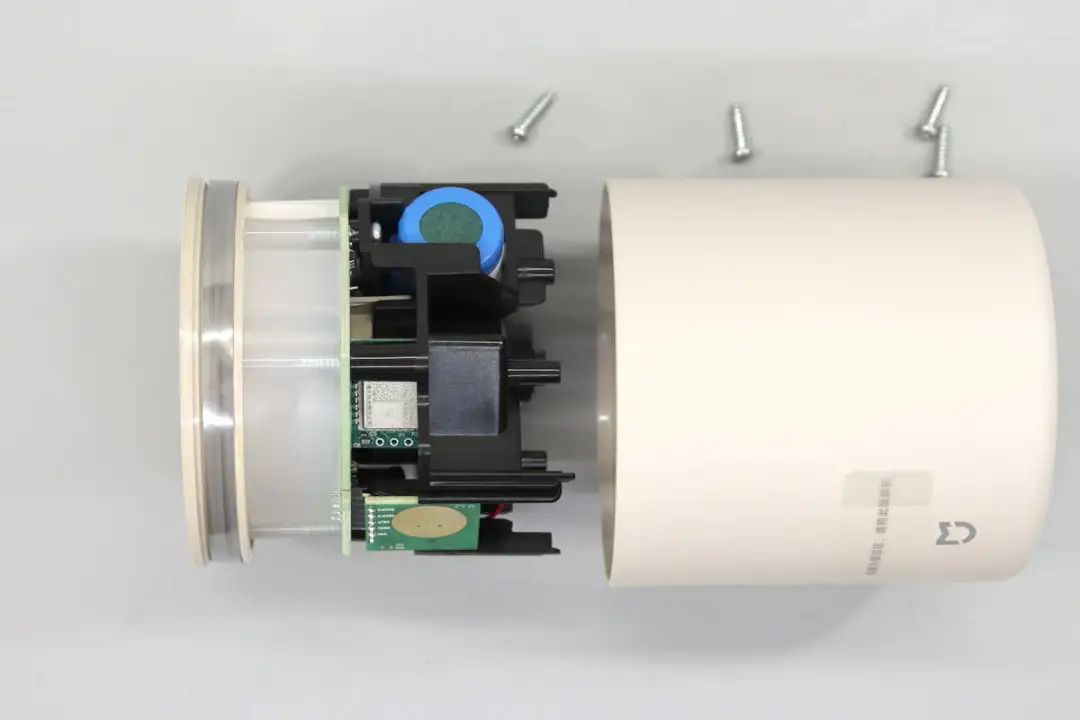

拧下固定螺丝，拆下香氛机外壳。

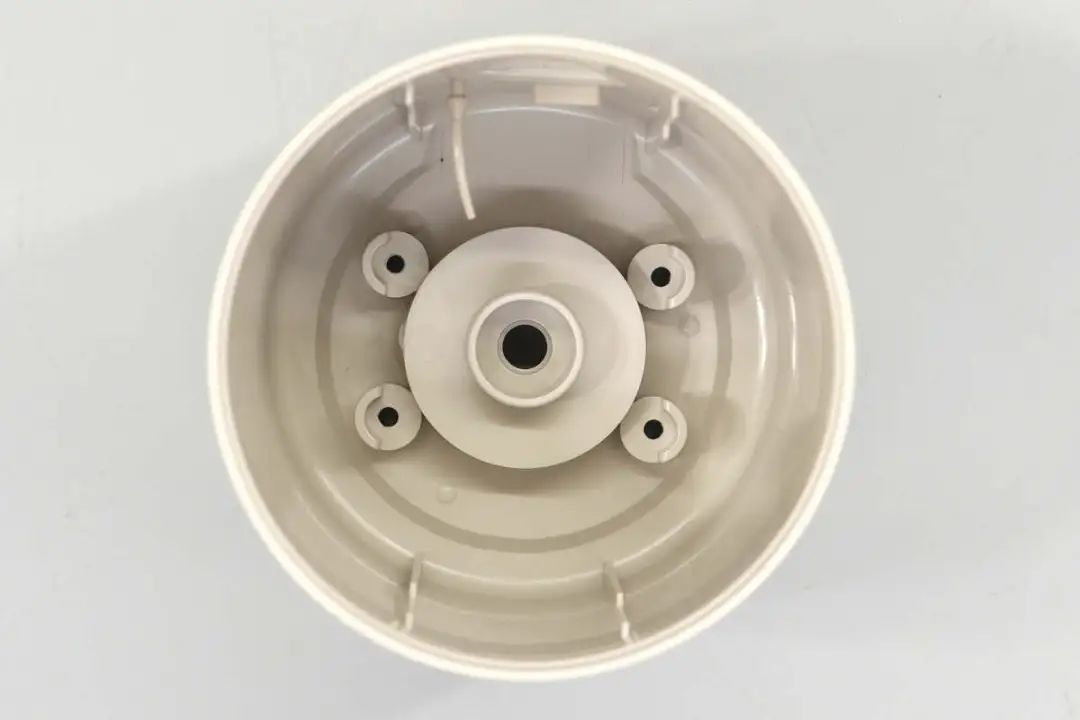

香氛机外壳内部设有加强筋。

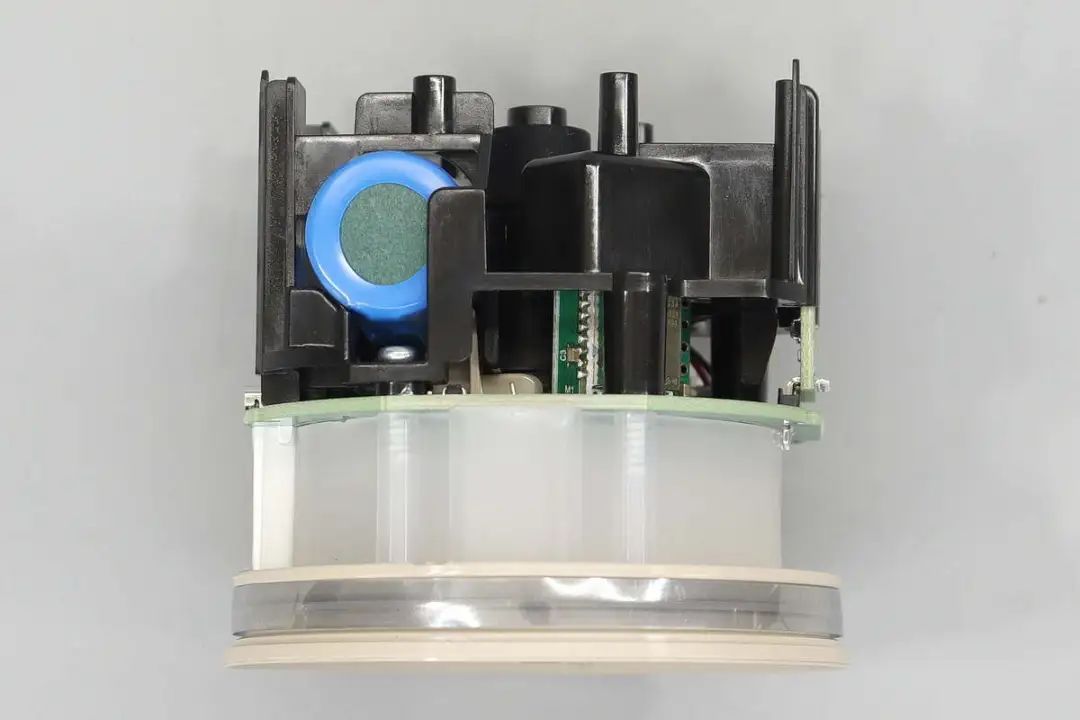

香氛机内部设有塑料框架用于固定电池和PCBA模块。

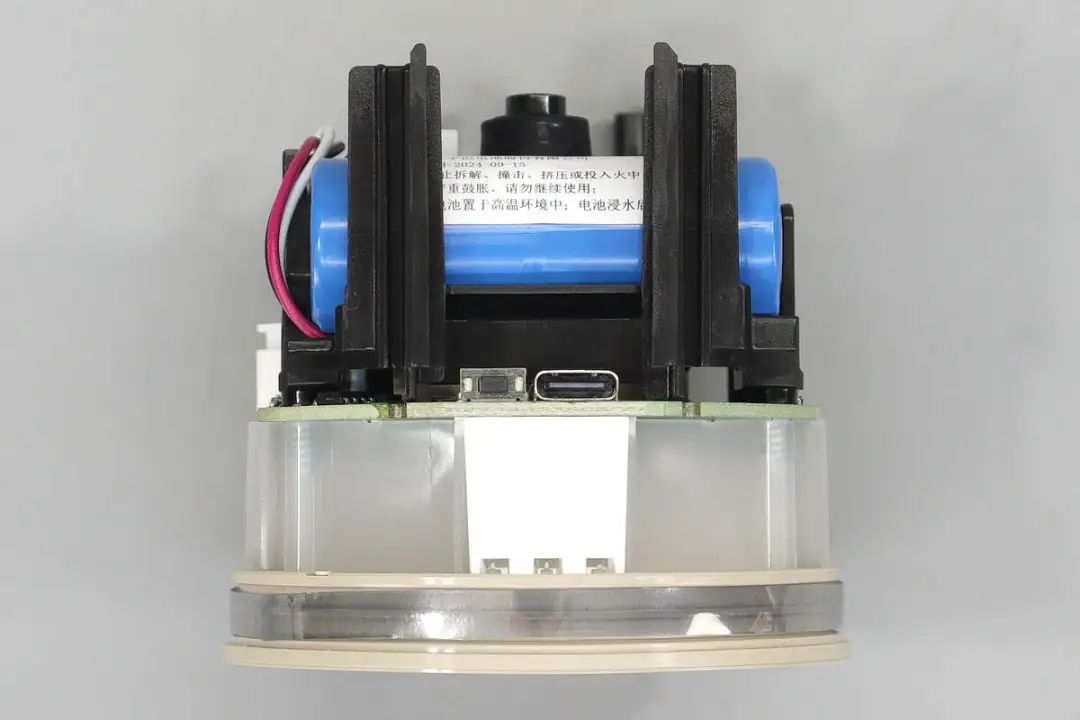

PCBA模块侧面设有Type-C母座和复位按键。

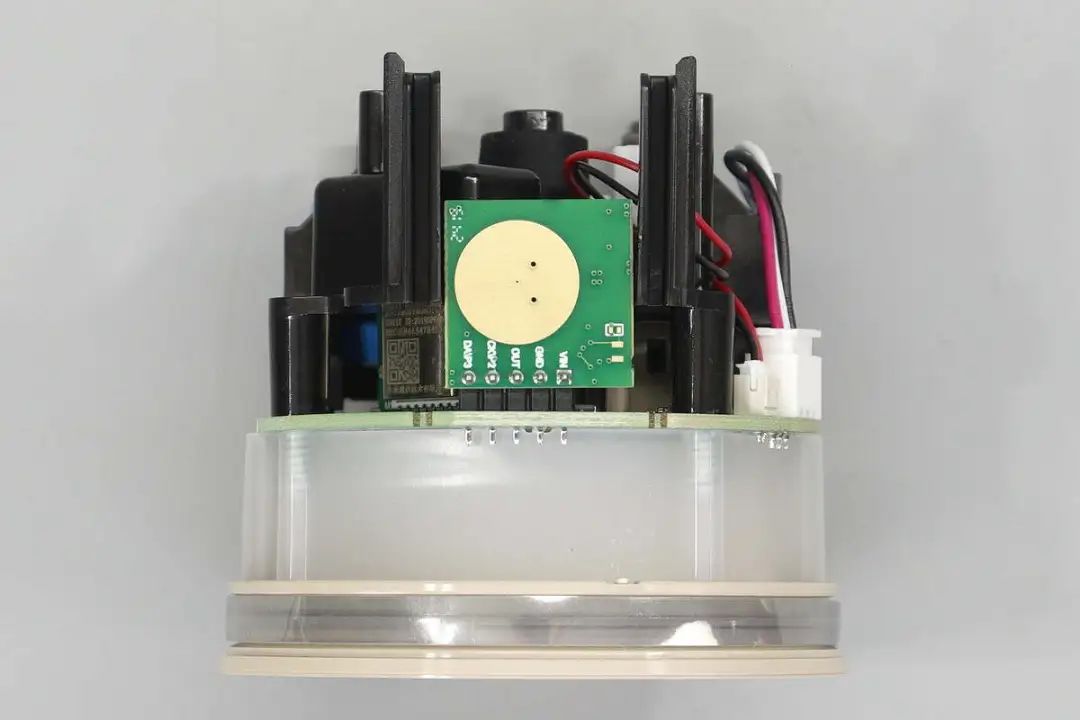

另一面设有微波雷达模块。
微波雷达模块采用排针焊接连接。

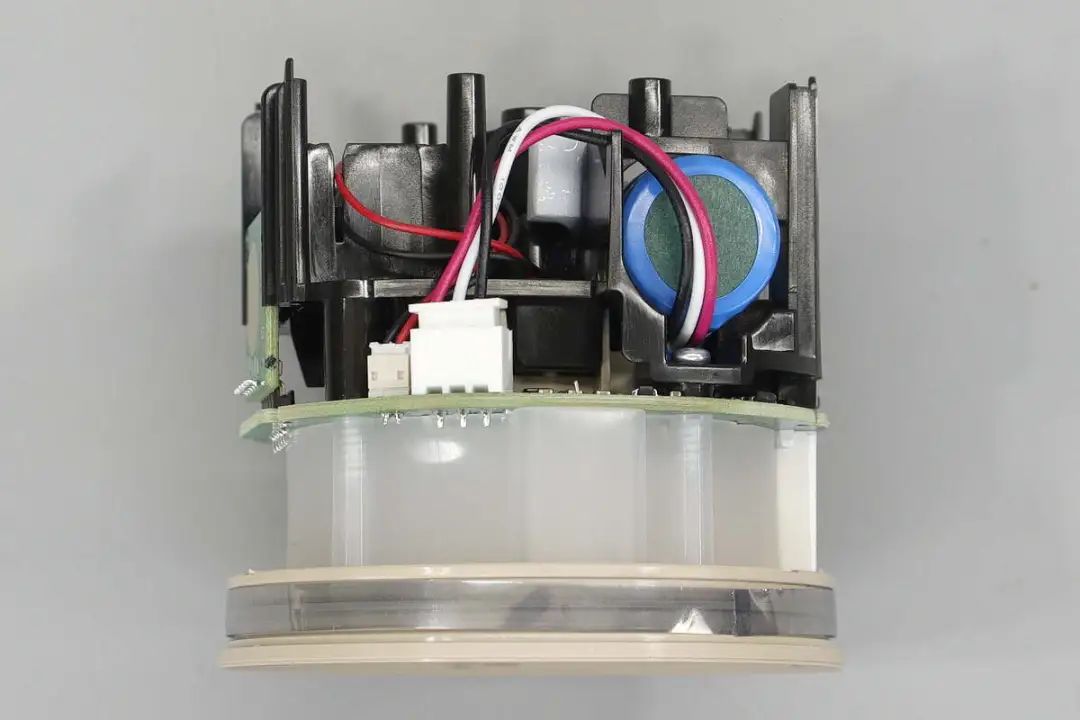

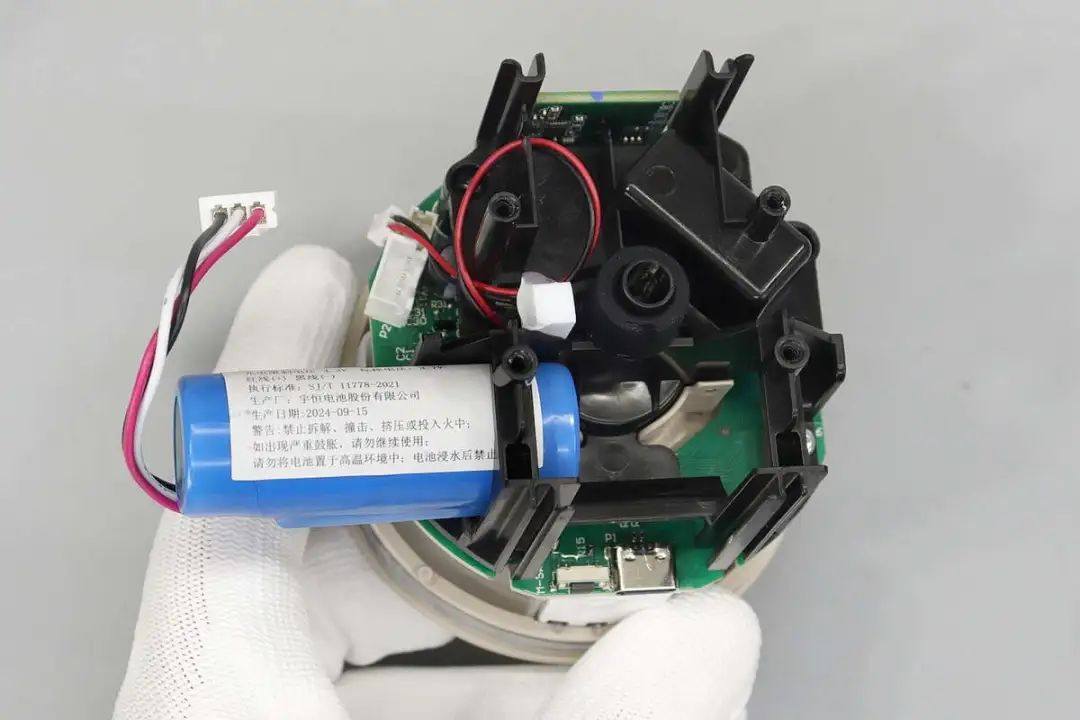

电池通过连接器和导线连接。

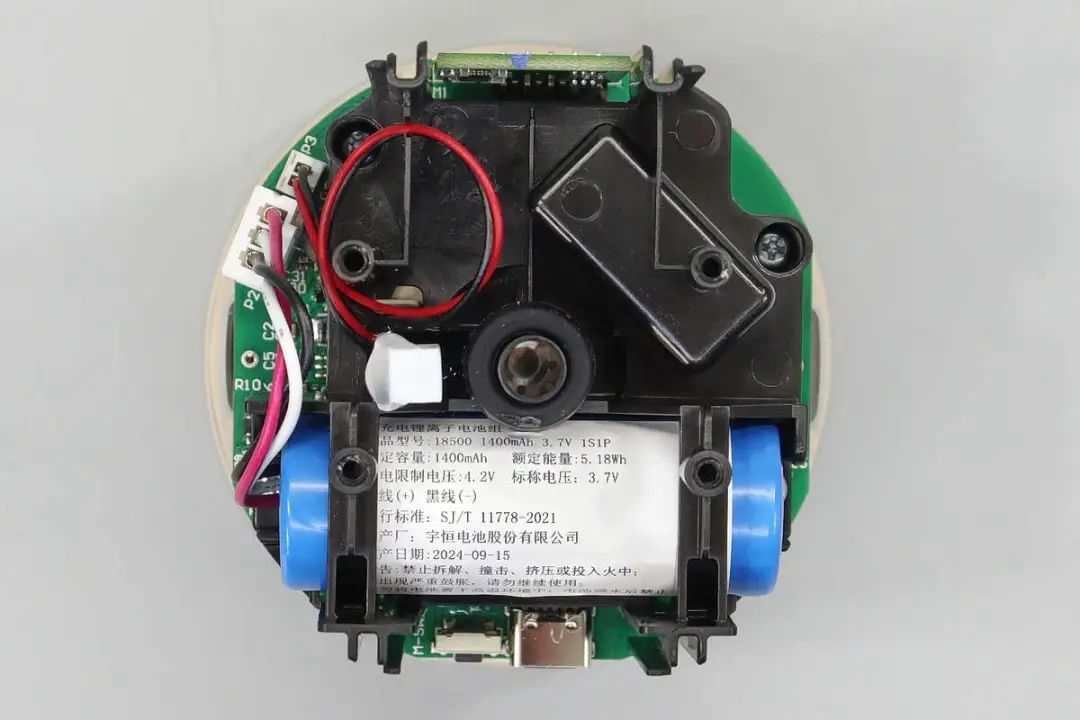

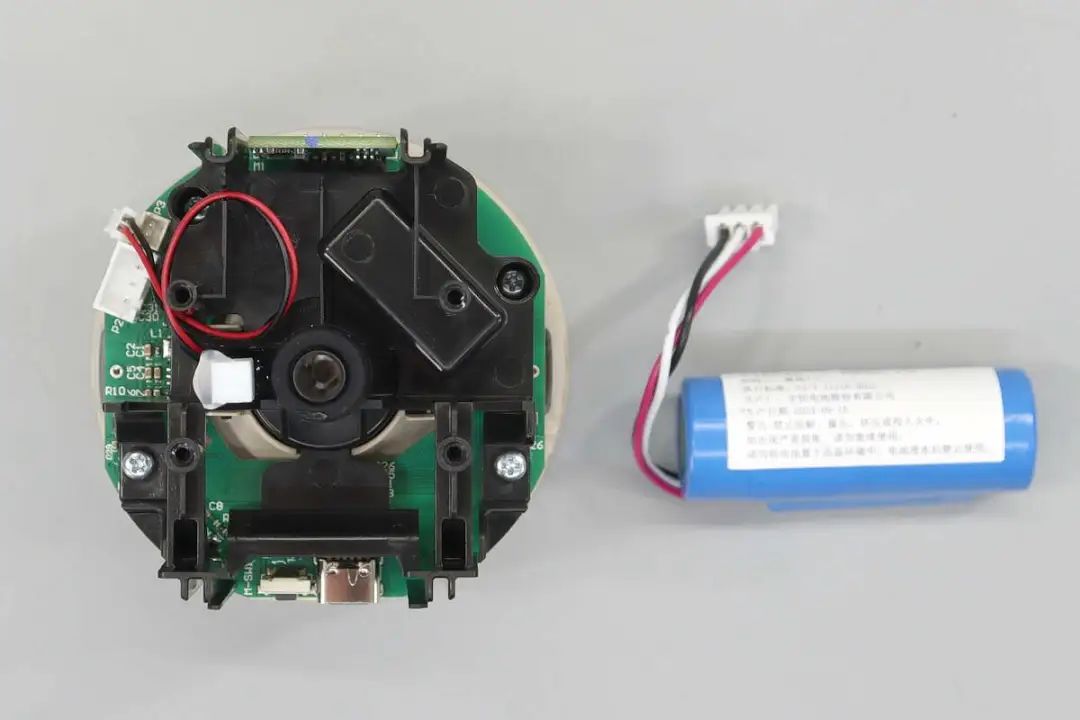

拆解取出框架内部电池。
在两侧设有框架固定螺丝。

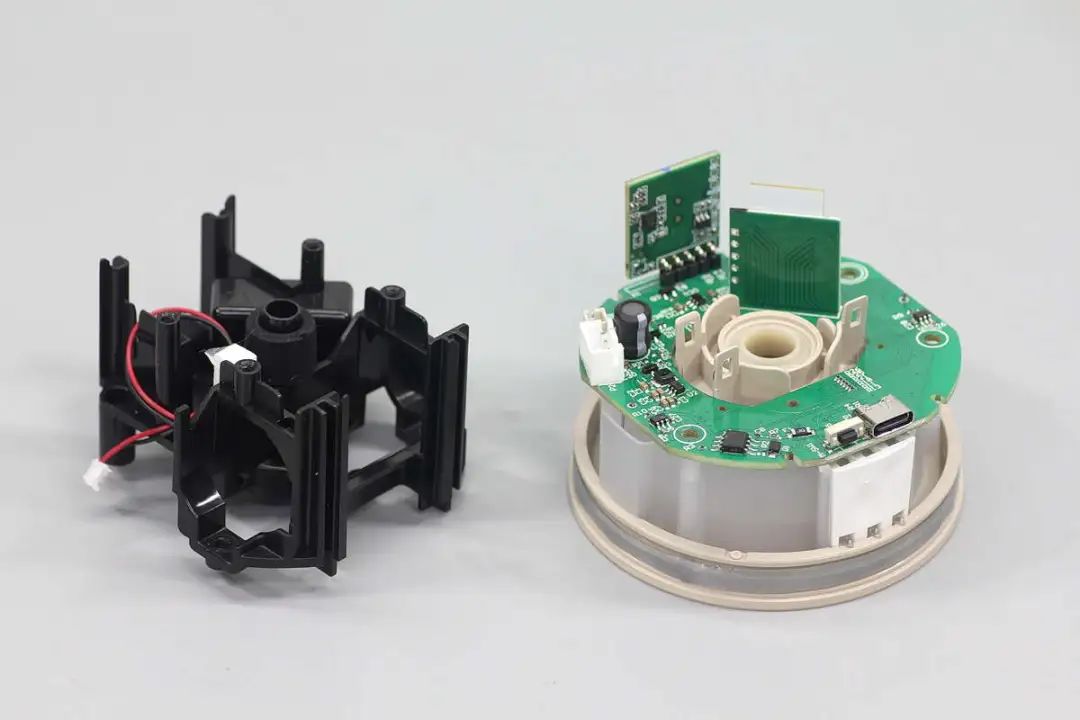

拧下固定螺丝拆下框架，露出内部PCBA模块。

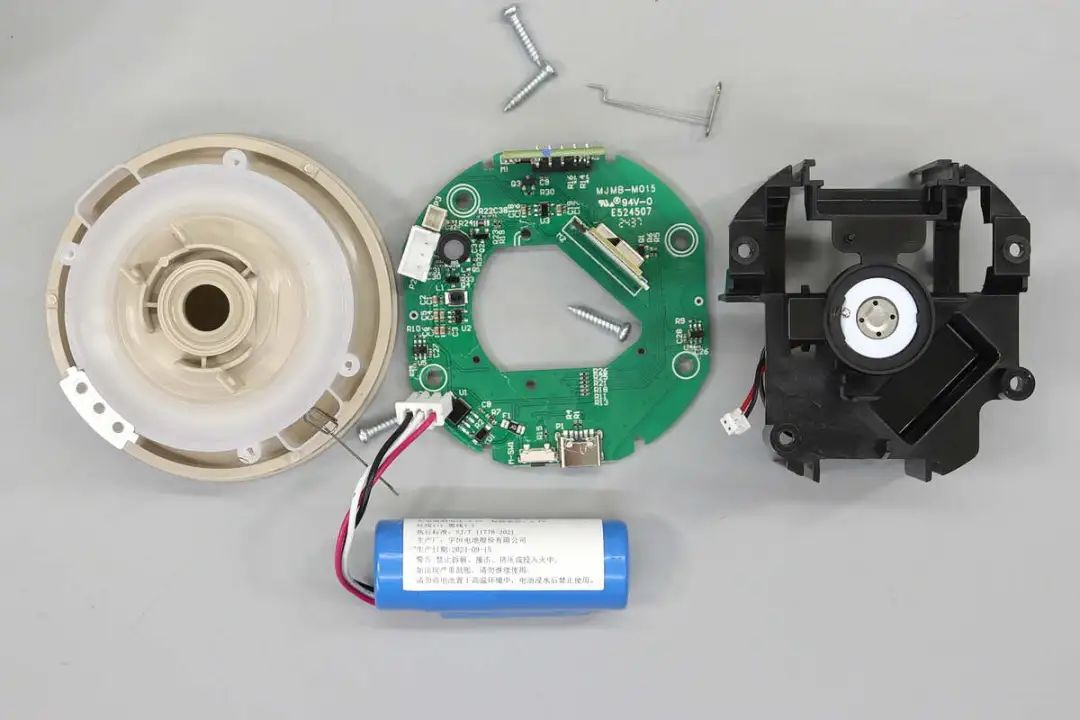

香氛机壳体、PCBA模块、电池和黑色框架特写。

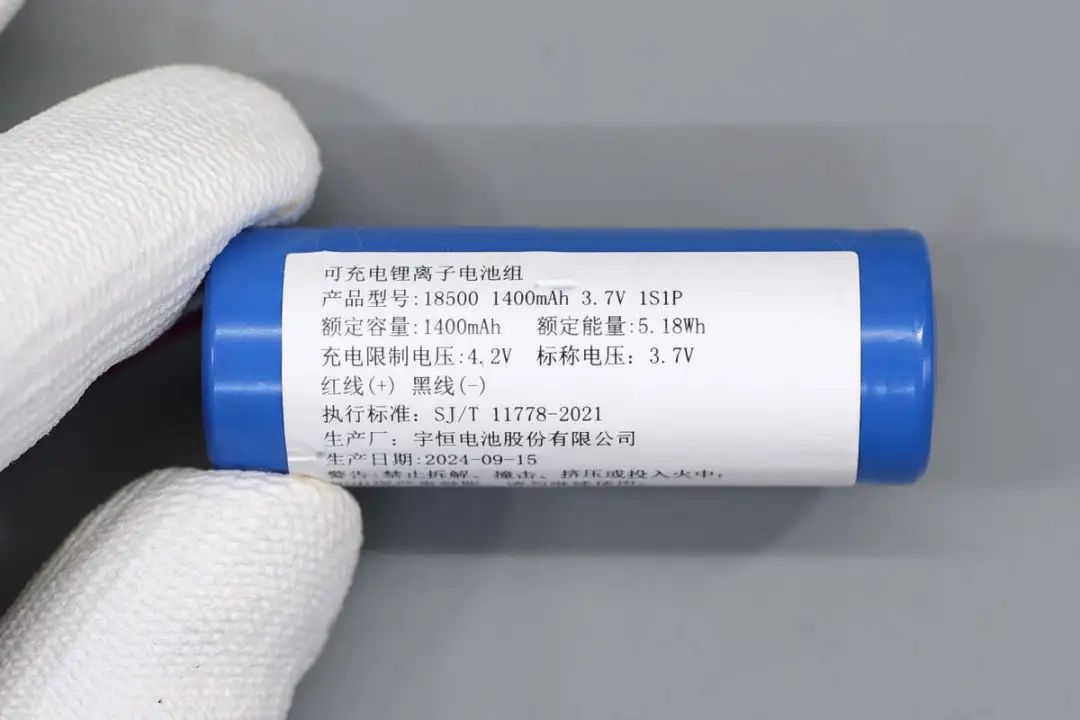

香氛机内置18500电池，电池来自宇恒电池股份有限公司，额定容量为1400mAh，额定能量5.18Wh，充电限制电压4.2V，标称电压3.7V。

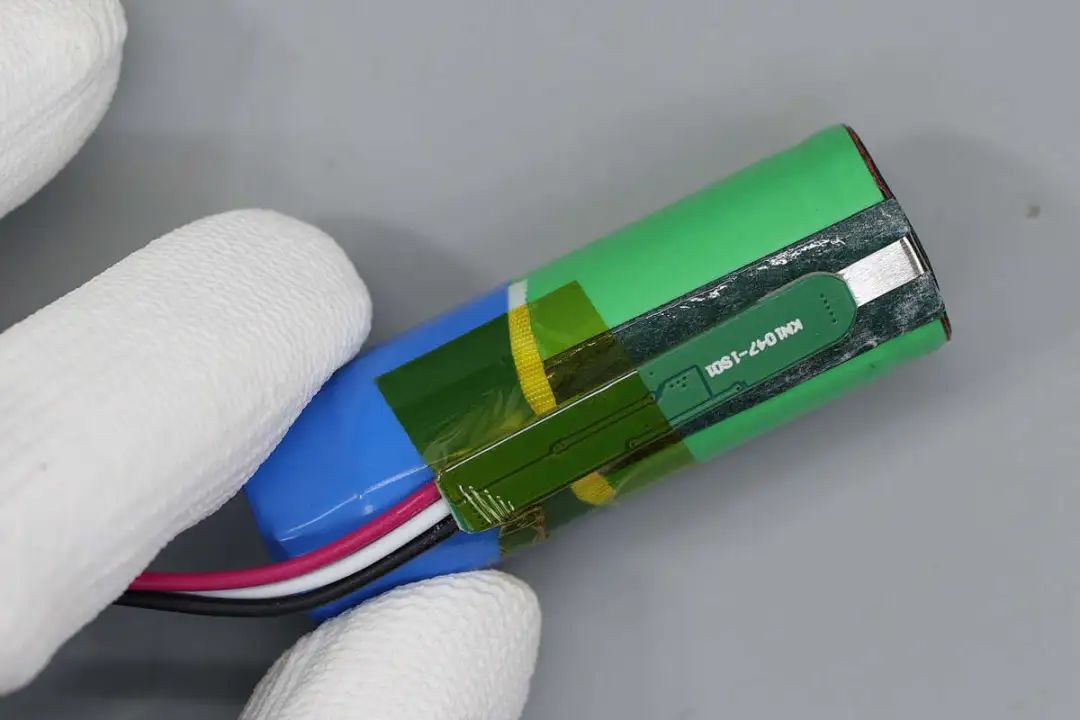

电池封皮内部设有保护板。

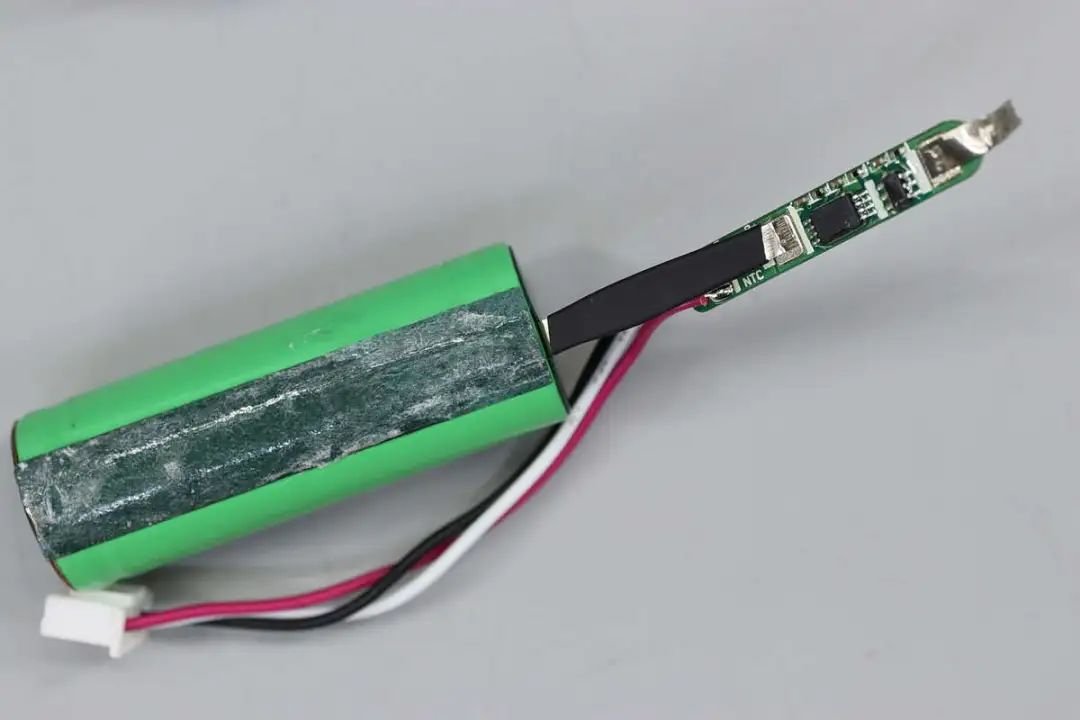

保护板与电池之间粘贴青稞纸绝缘。

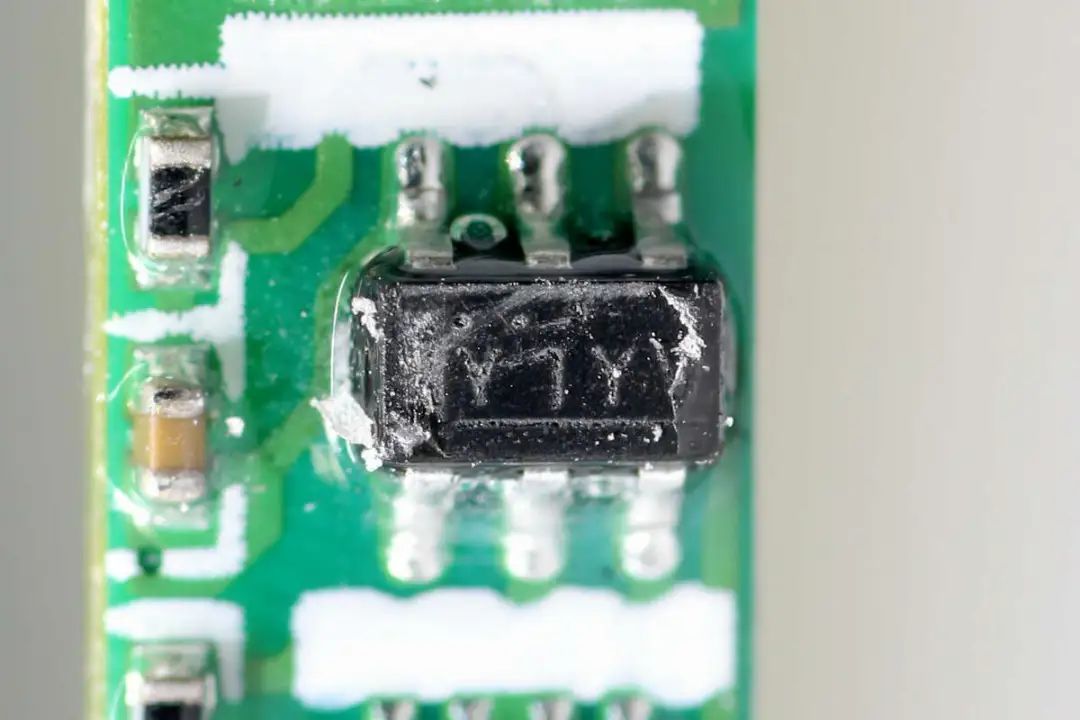

电池保护芯片丝印Y1YV。

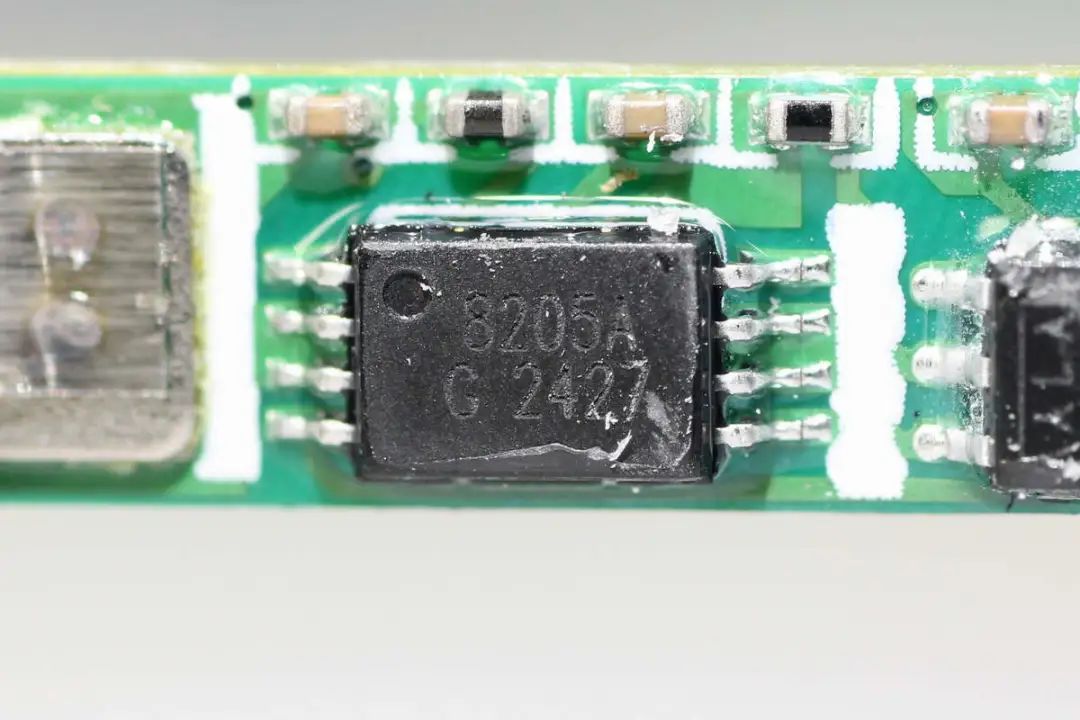

电池保护管型号8205A。

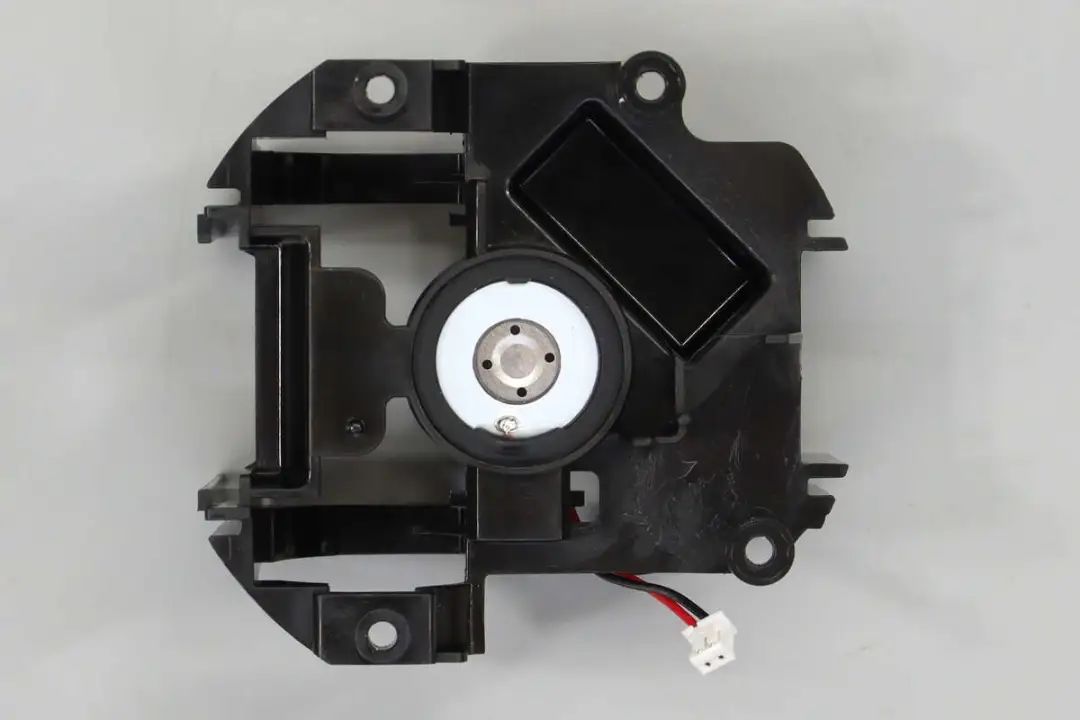

在框架内部设有超声波换能片。

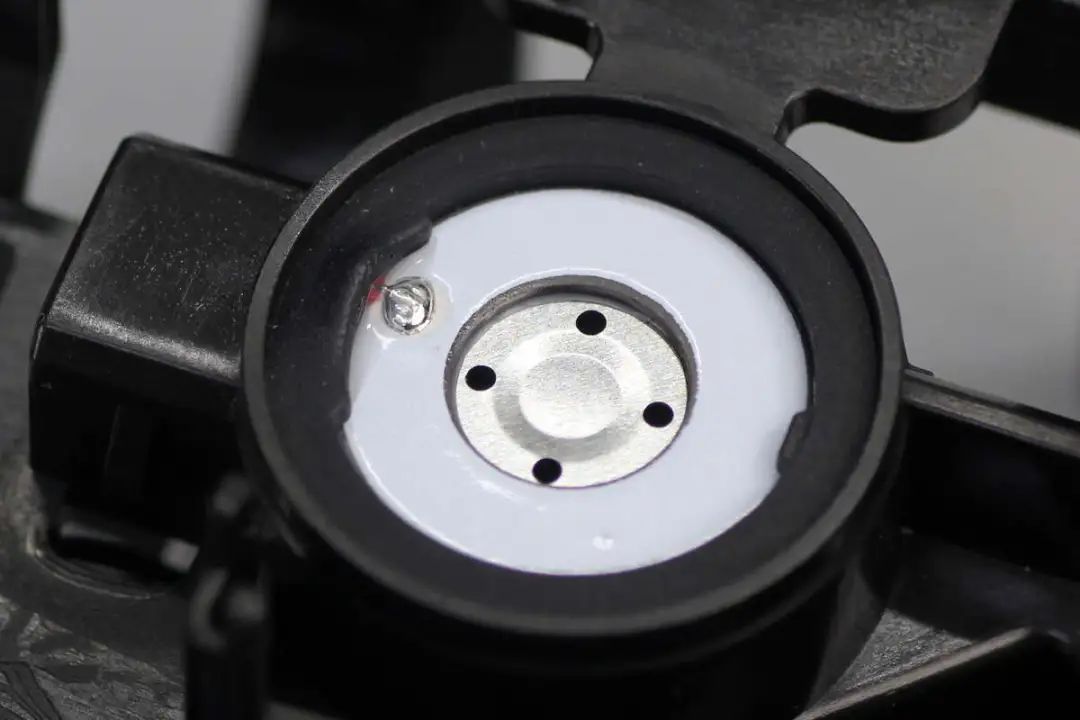

香氛机底部超声波换能片特写。

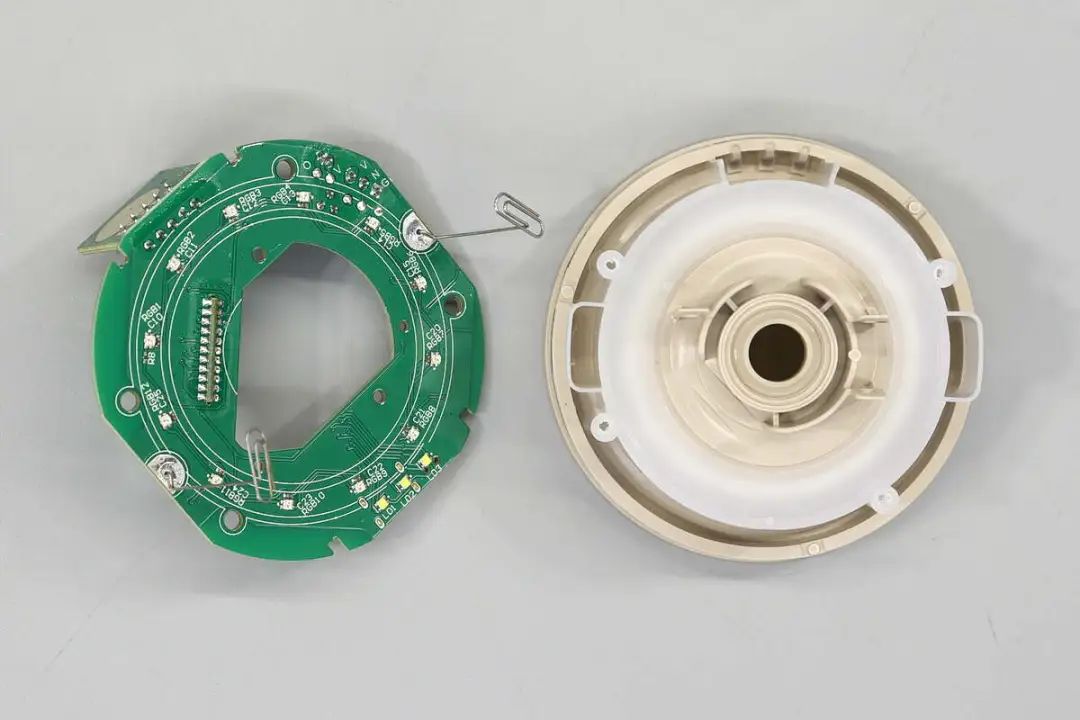

在PCBA模块另一面设有RGB LED，指示灯和触摸弹簧。
RGB LED对应香氛机氛围灯环，指示灯对应档位显示。

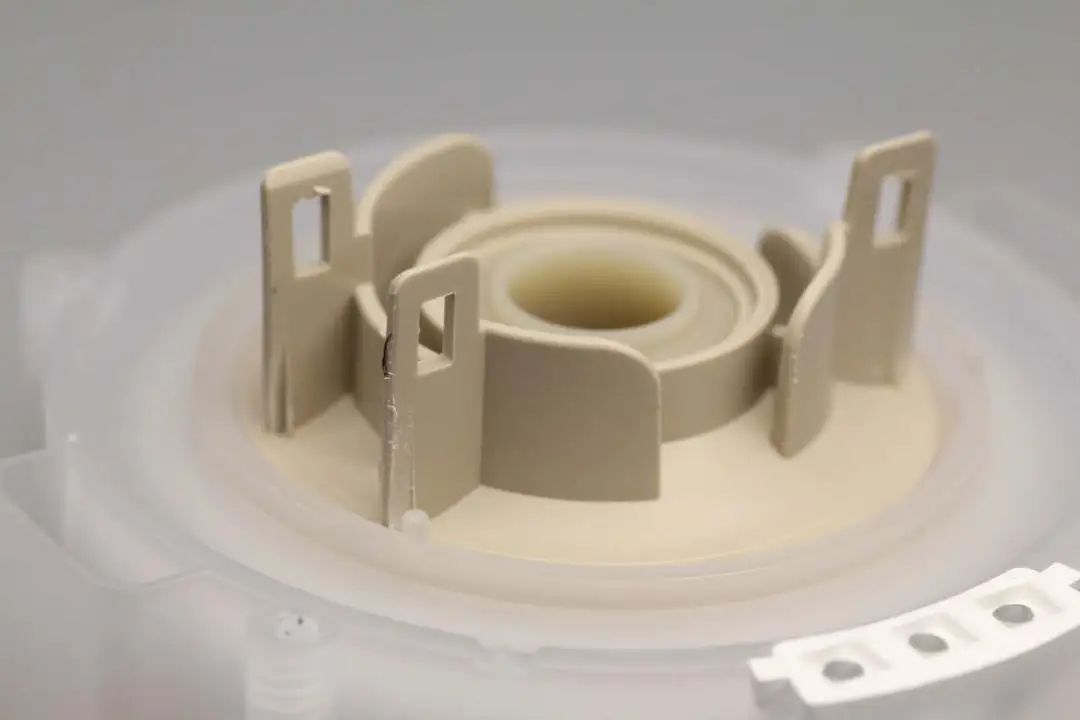

内部用于固定框架的卡扣特写。

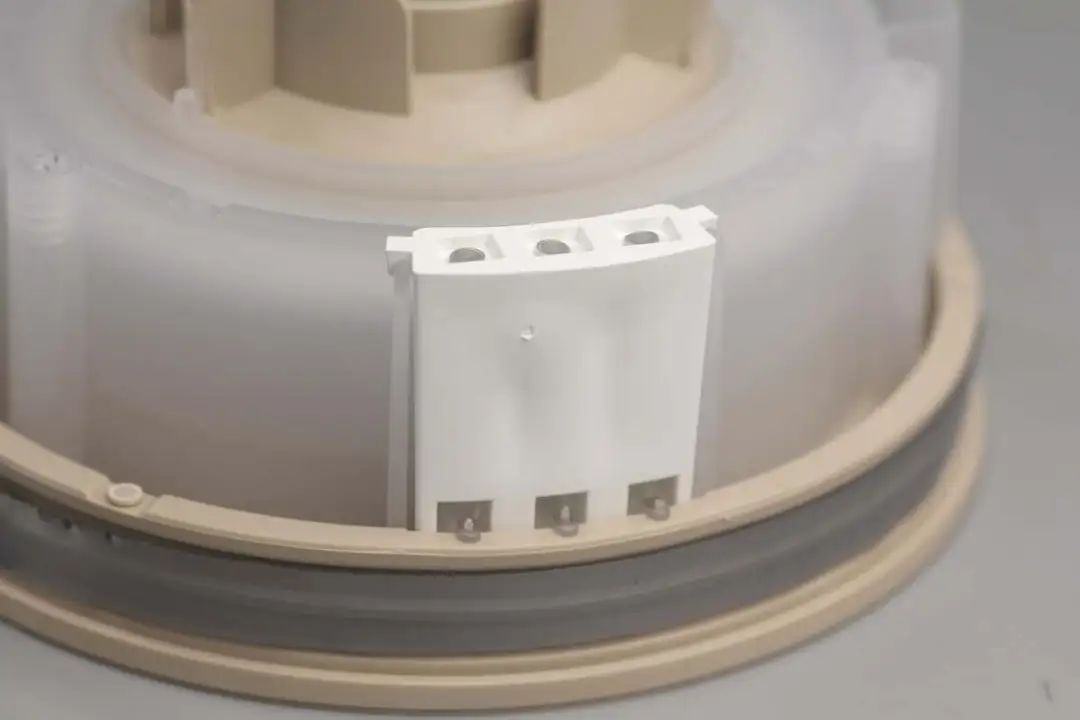

用于档位LED指示灯的导光柱特写。

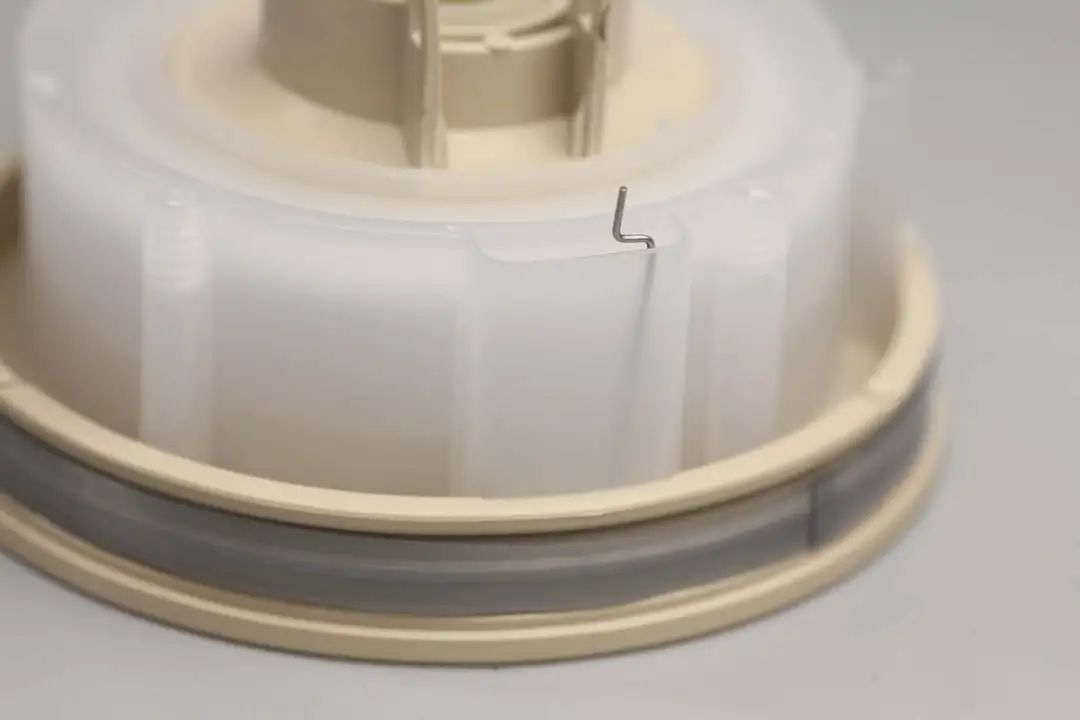

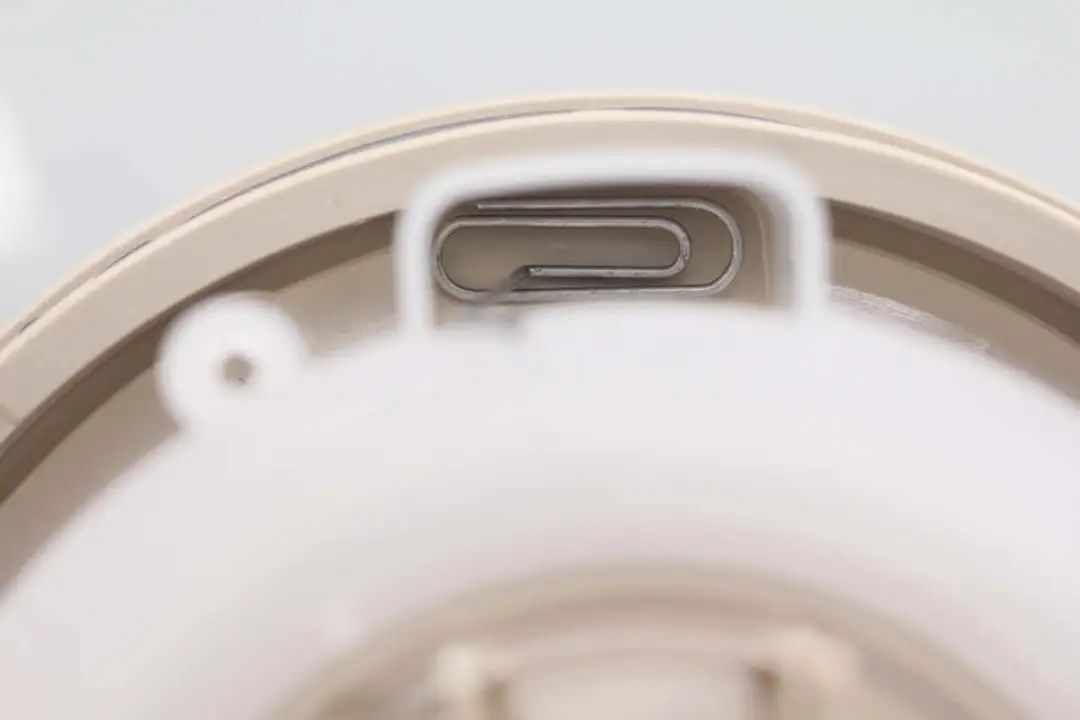

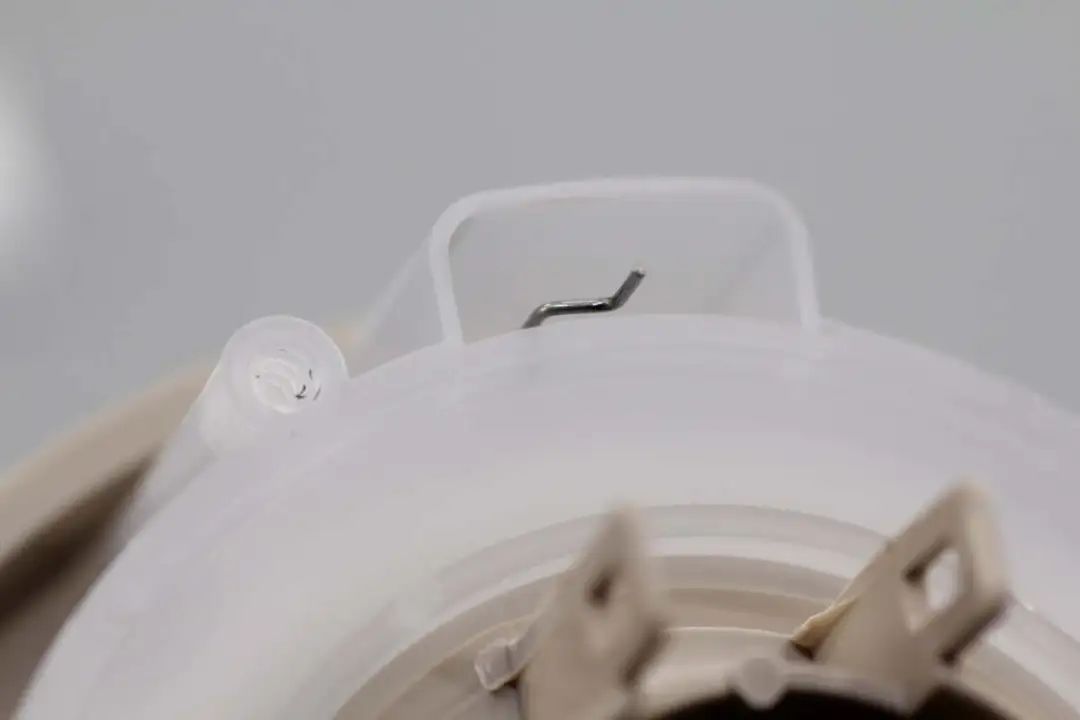

用于触摸操作的弹簧特写。
弹簧插入PCBA模块开孔固定。
弹簧另一端盘绕，增加触摸面积。

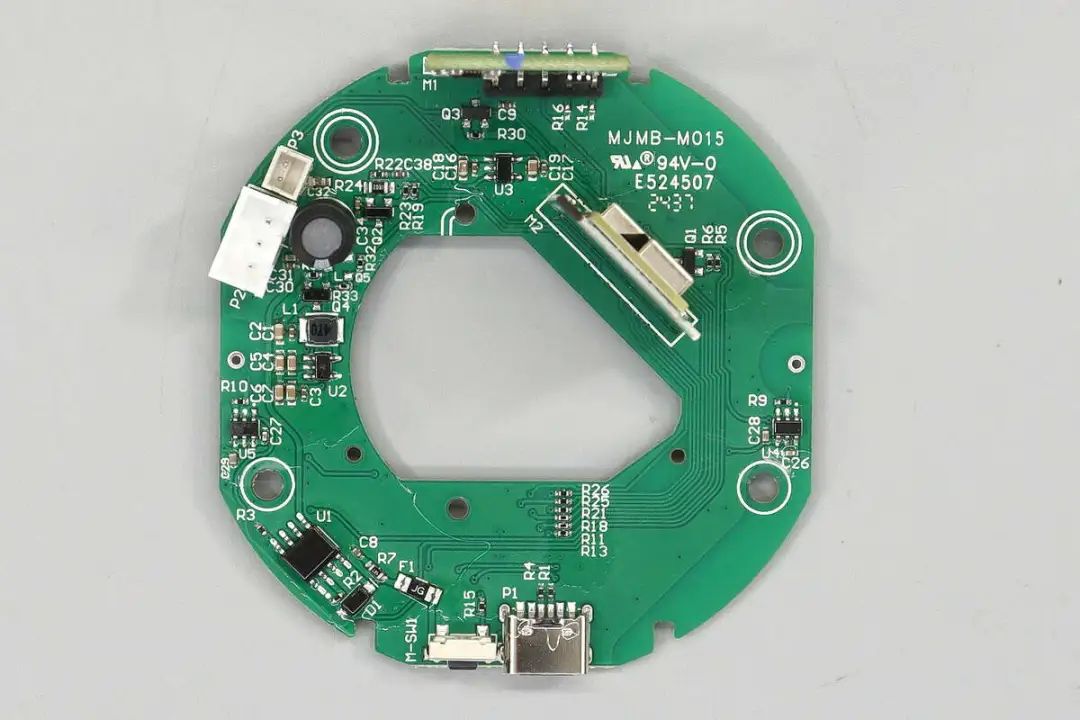

PCBA模块正面一览，在底部设有USB-C充电插座和复位按键，左侧设有充电芯片，上方设有触摸检测芯片，同步升压转换器。顶部设有线性稳压芯片，微波雷达模块，右侧设有无线连接模块，在右侧还设有一颗触摸检测芯片。

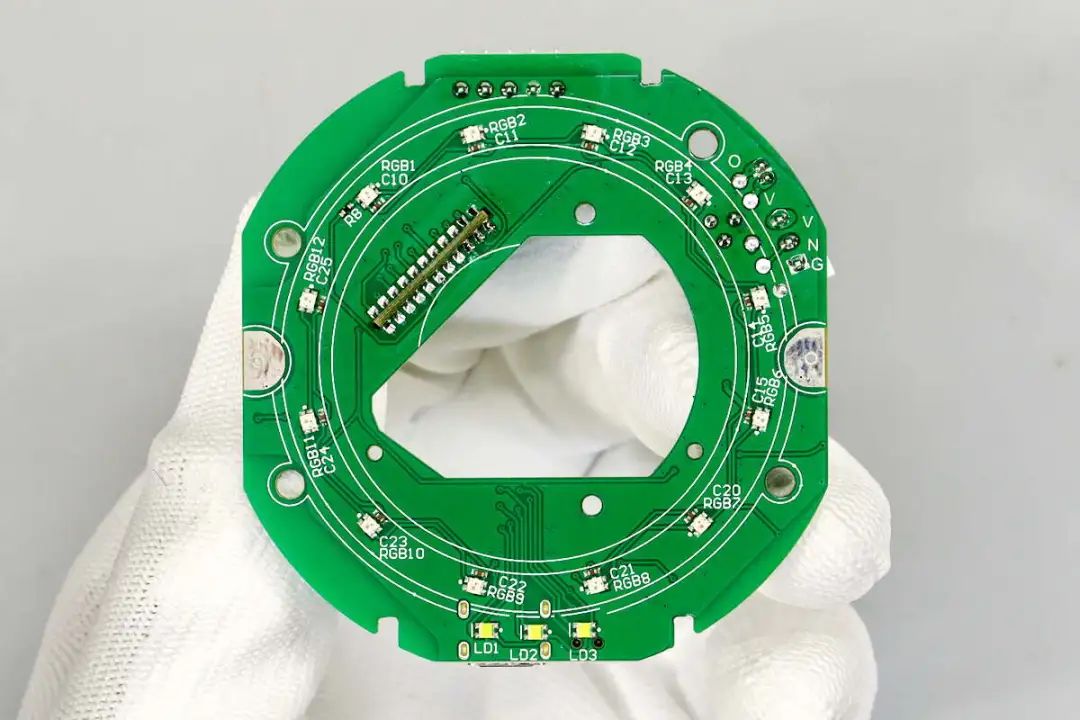

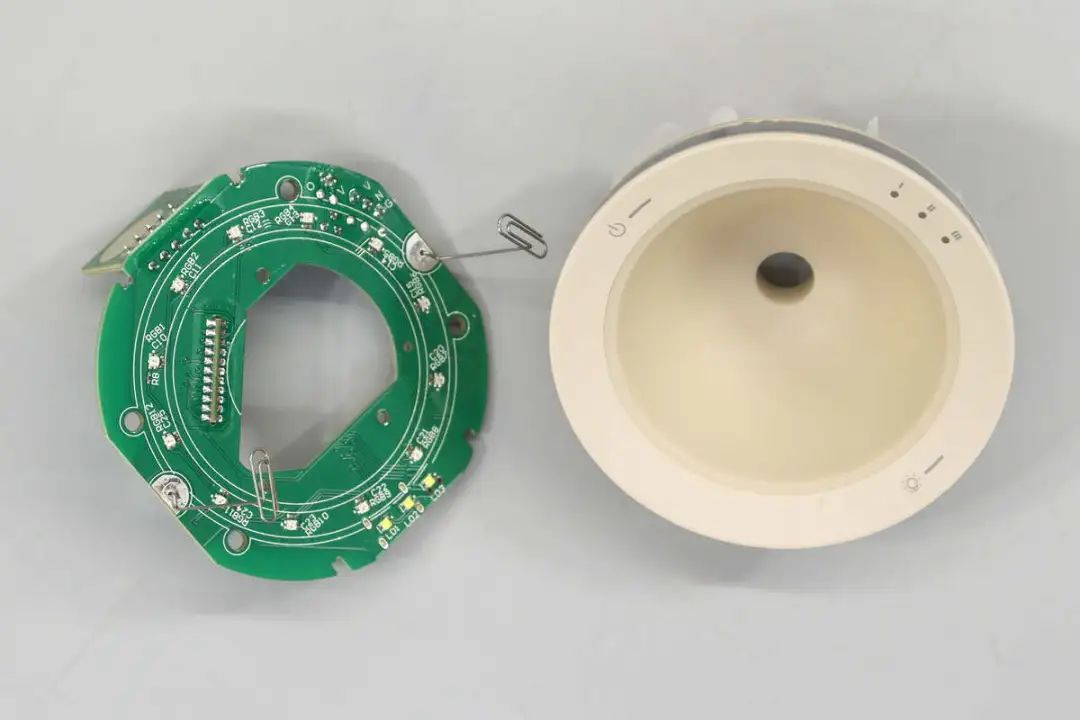

PCBA模块背面设有RGB LED灯环和三颗LED指示灯。

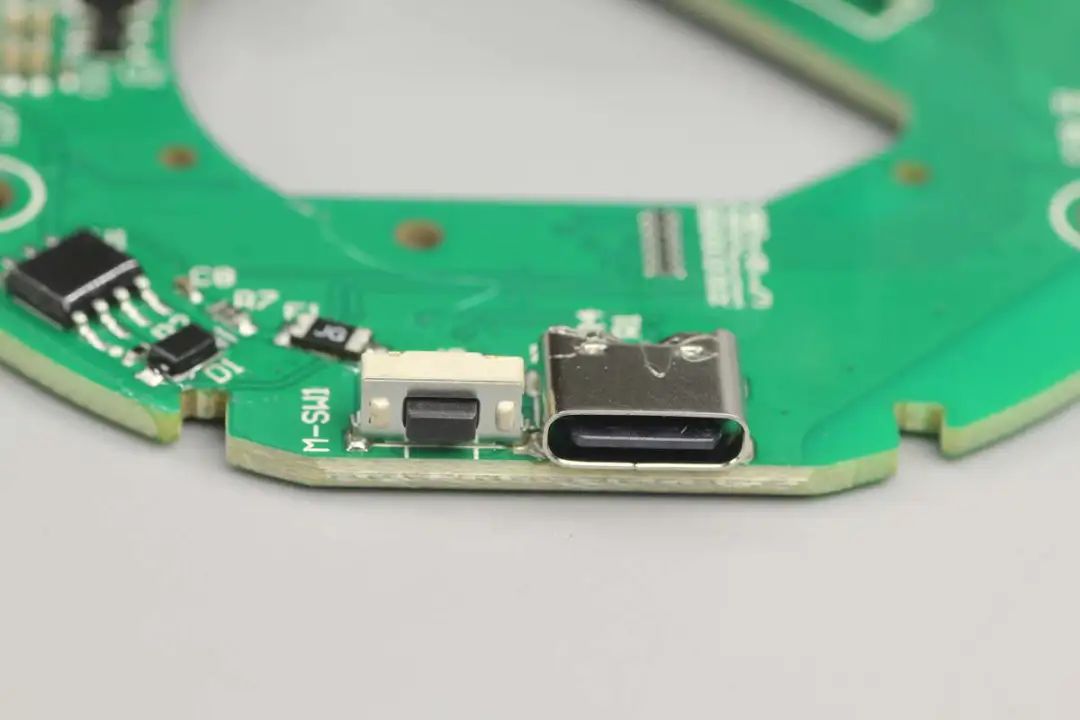

USB-C母座和复位按钮特写，USB-C母座采用过孔焊接固定，复位按钮贴片焊接。

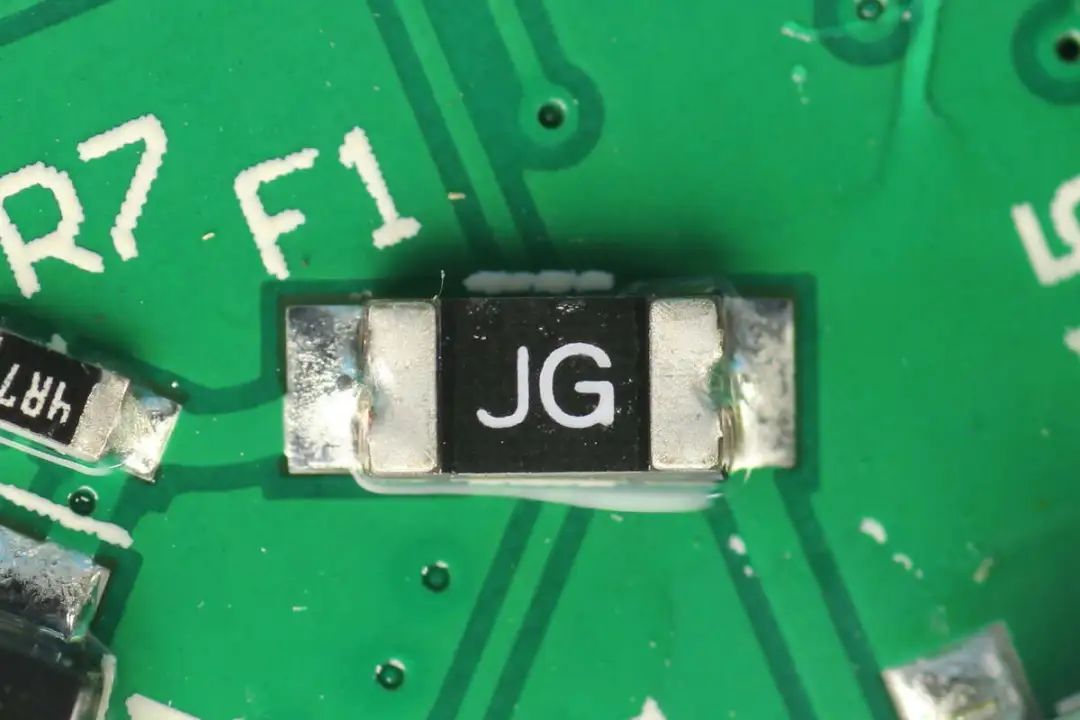

输入端自恢复保险丝特写，丝印JG。

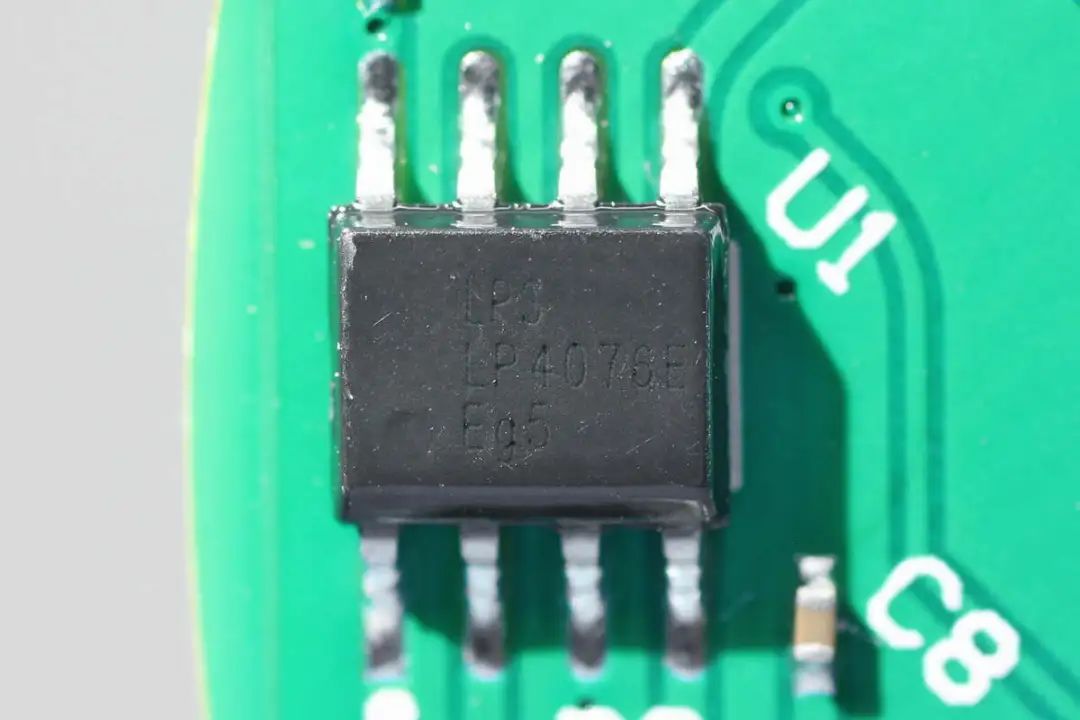

线性充电芯片来自微源半导体，型号LP4076E，是一颗36V耐压，1A输出电流的锂电池充电芯片，芯片内置过压保护功能，内部集成防倒灌MOS管和电流检测，支持恒压和恒流控制，具备输入欠压闭锁，电池反接保护和过热保护，具备NTC温度调节保护功能及EN关断功能，采用ESOP8封装，非常适用于各种单节锂电池应用场景。

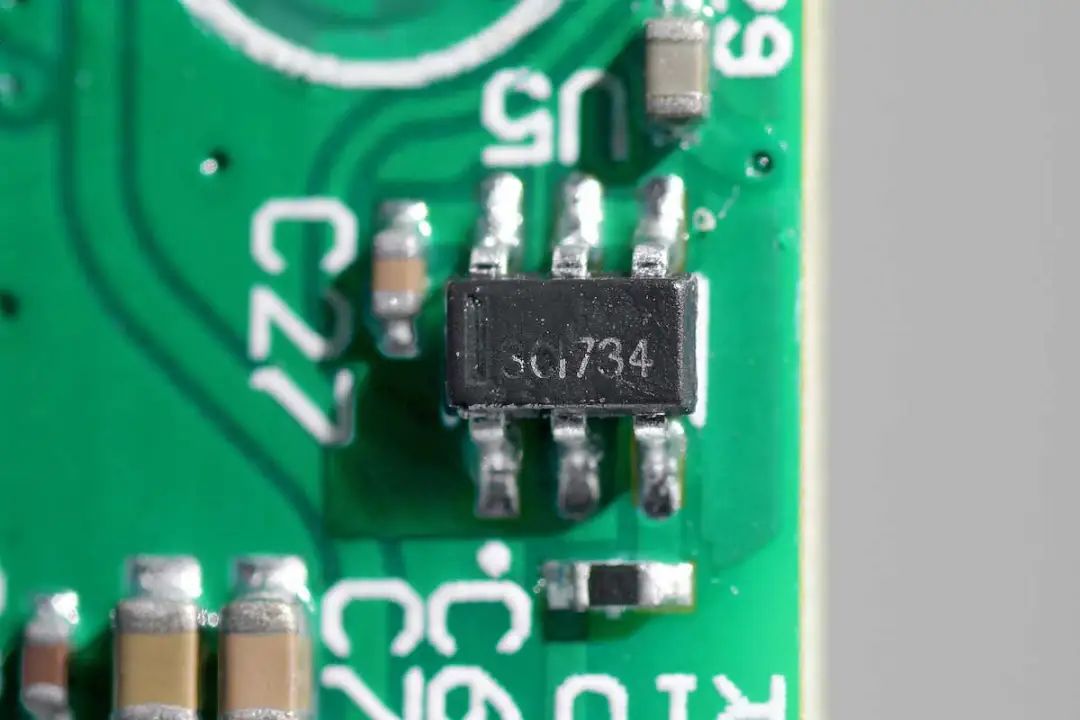

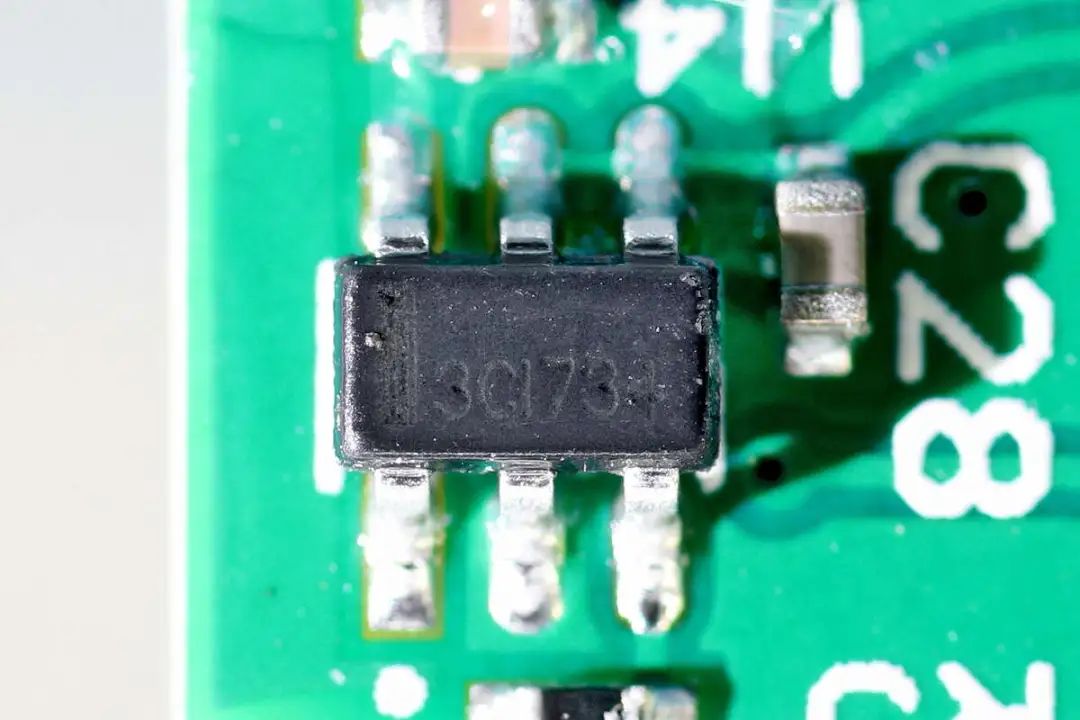

用于检测触摸操作的触摸芯片丝印3CI734。
另一颗触摸芯片型号相同。

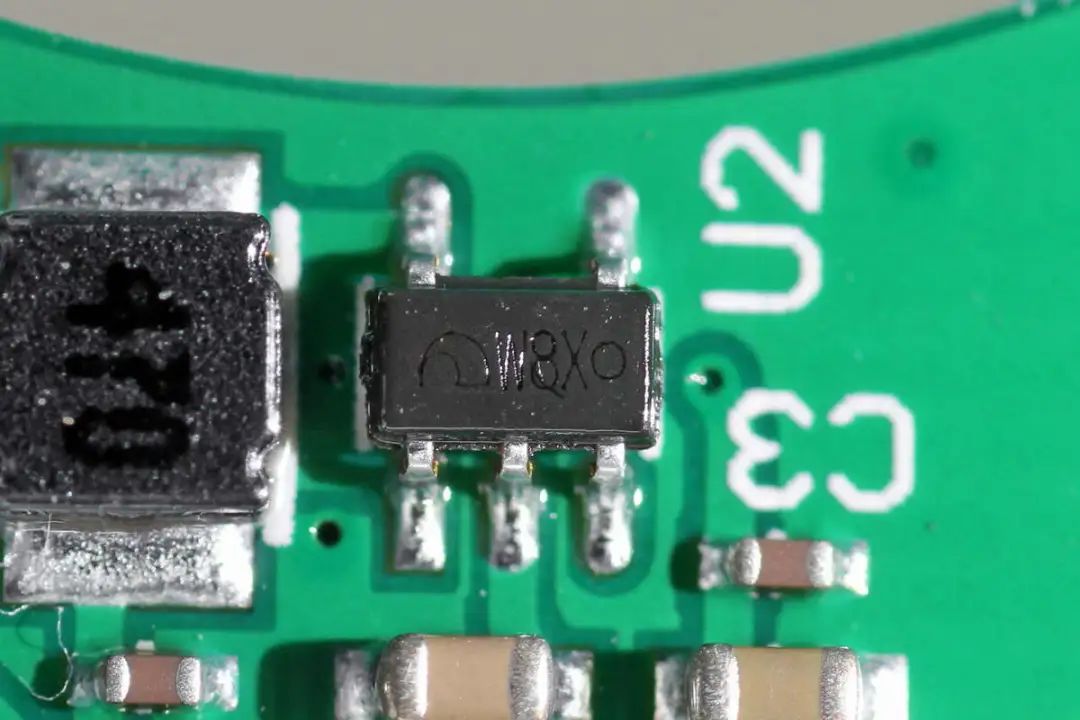

同步升压芯片来自微盟，丝印W8，型号为ME2188C50M5G，芯片内部集成开关管，为同步整流。芯片支持0.9V启动电压，支持1.9-5V输出电压，采用SOT23-5封装。

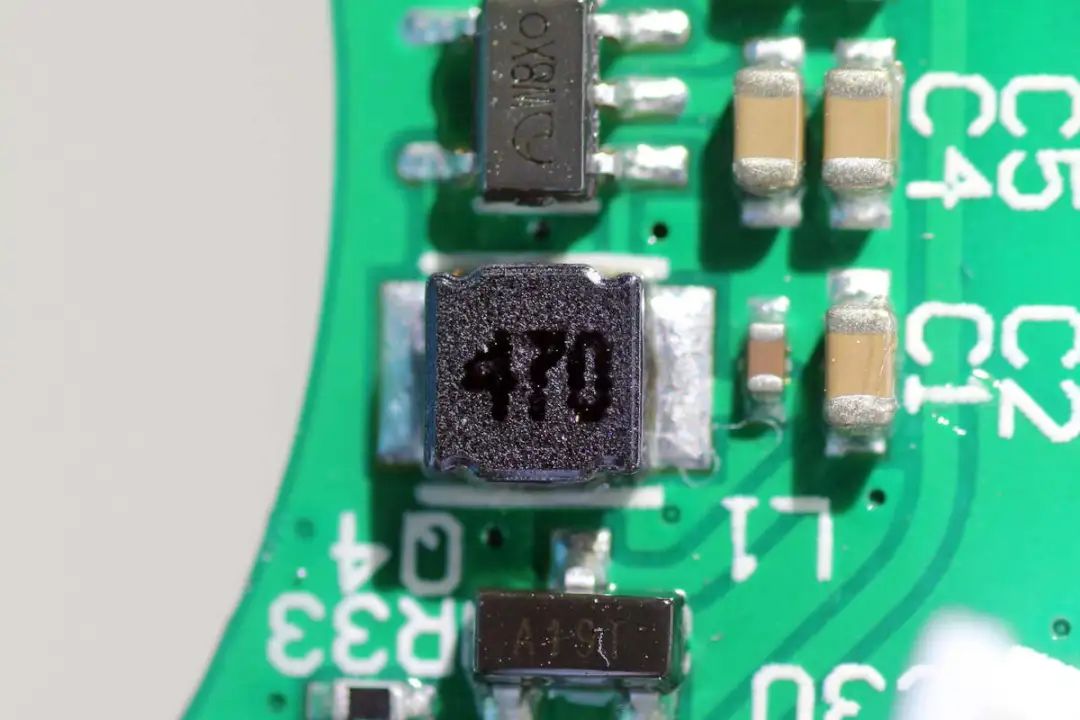

芯片外置47μH升压电感特写。

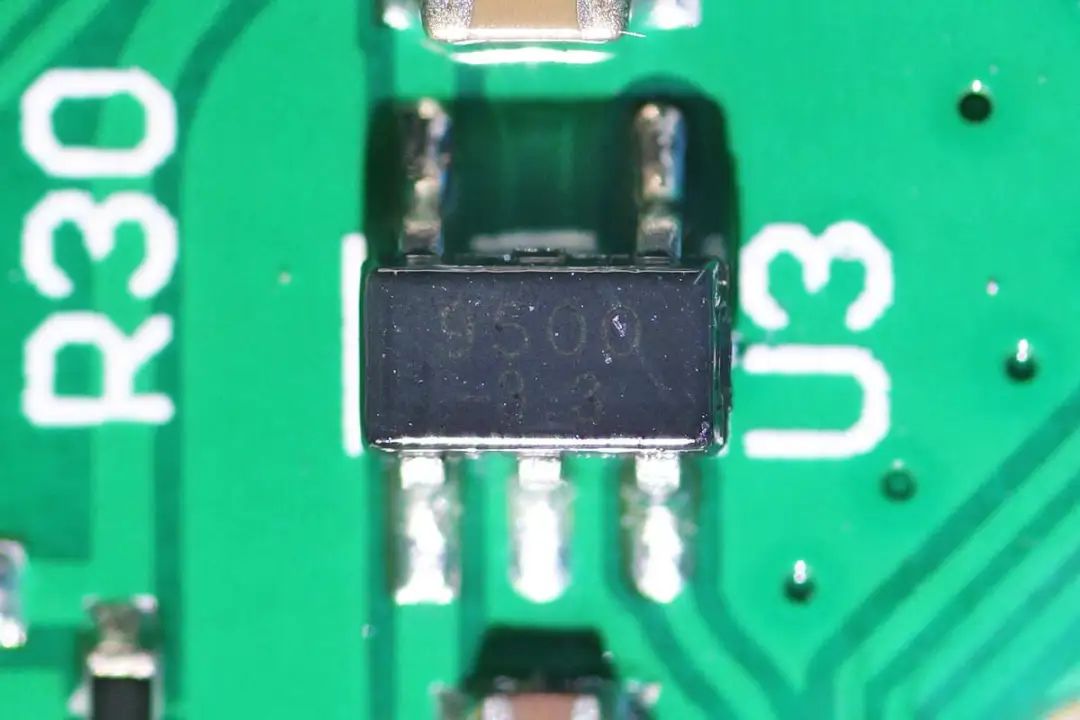

稳压芯片来自平晶，型号PJ9500-3.3，芯片支持6V输入电压，最大输出电流500mA，具备1.2、1.8、2.5、2.8、3、3.3、3.6V多档固定输出电压可选，具备短路保护、过电流保护和过热保护，采用SOT23-5封装。

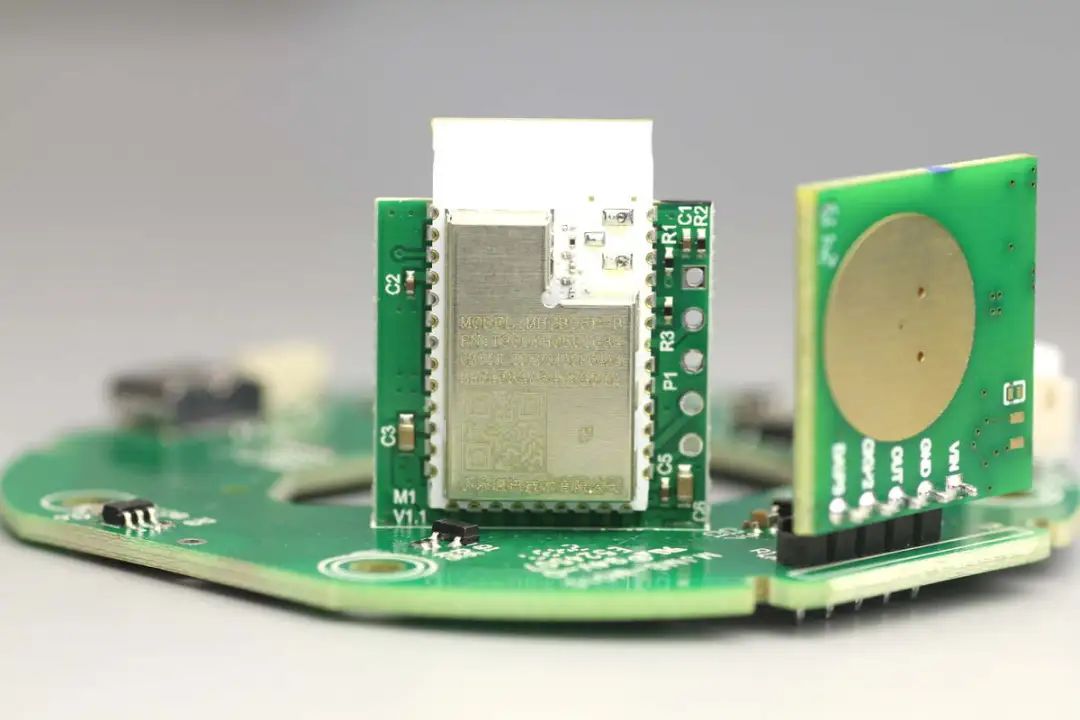

在垂直的小板上焊接无线通信模块，模块来自小米通讯技术有限公司，型号MHCB05P-B。

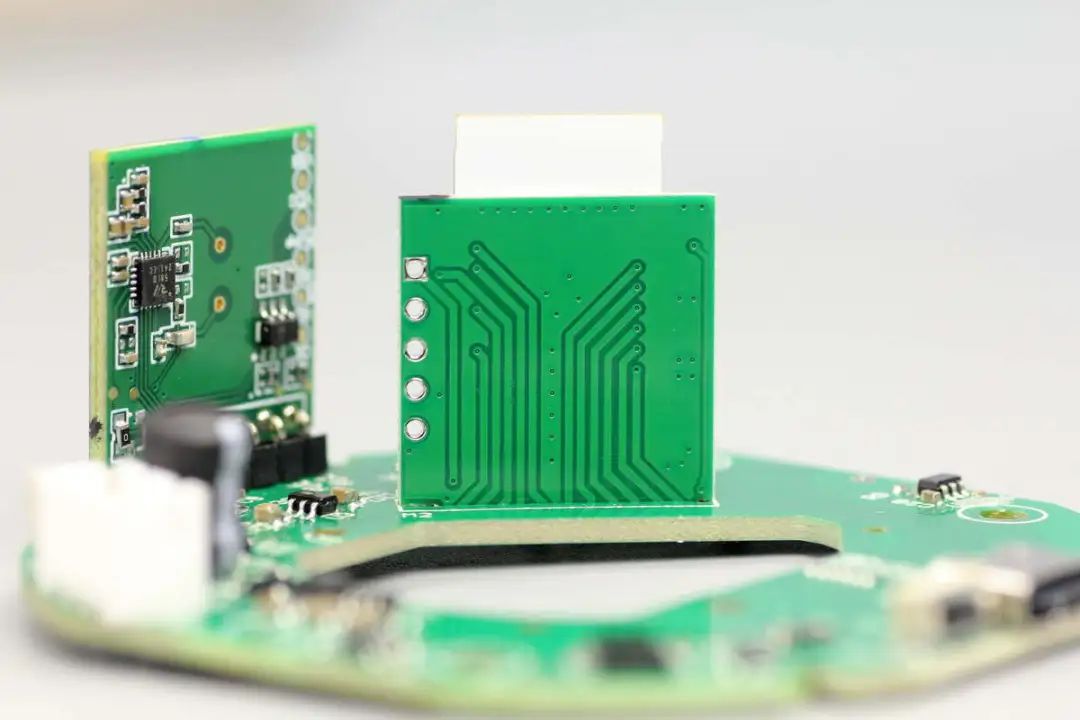

小板背面设有连接走线。

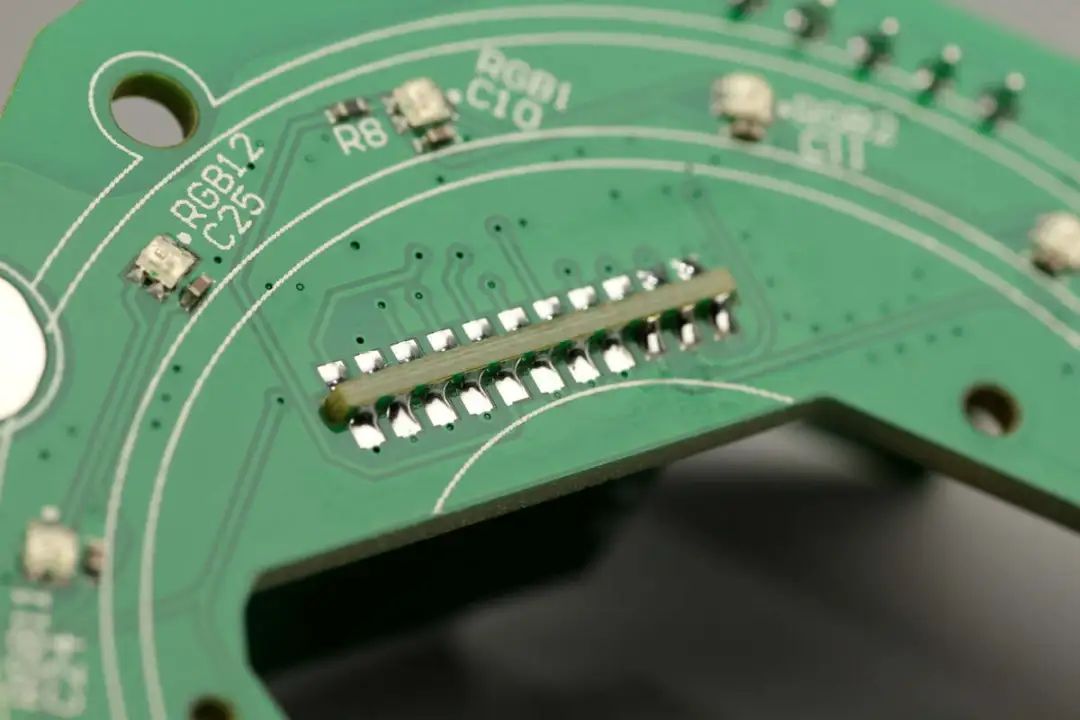

小板底部通过焊接连接。

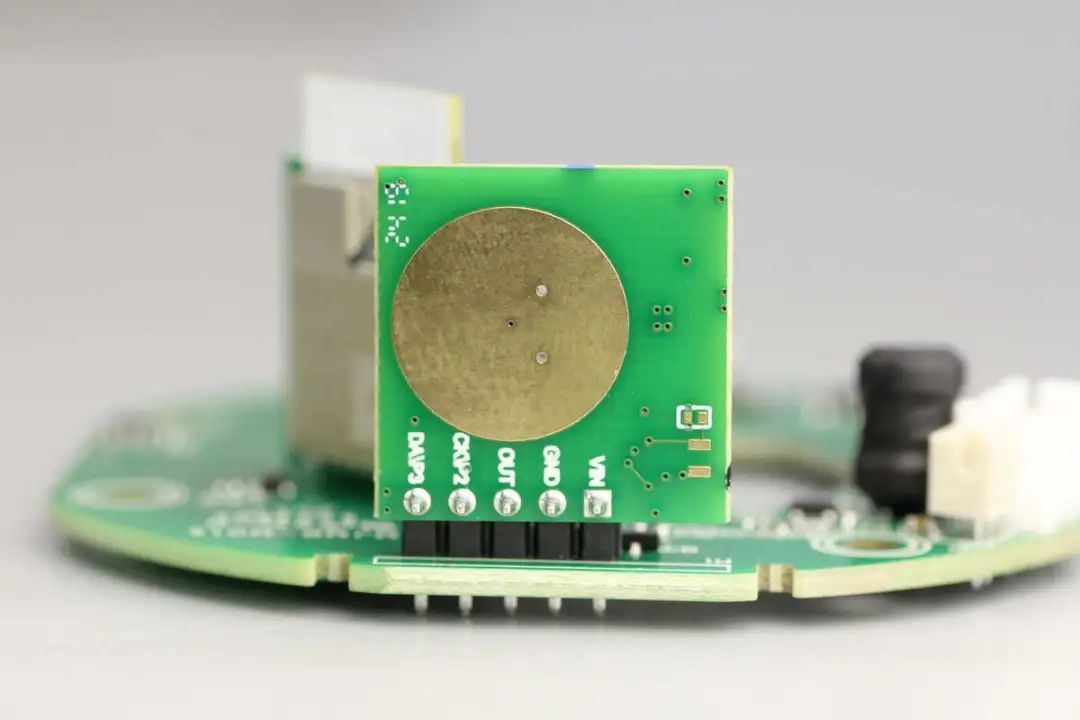

微波雷达小板正面设有圆形感应电极。

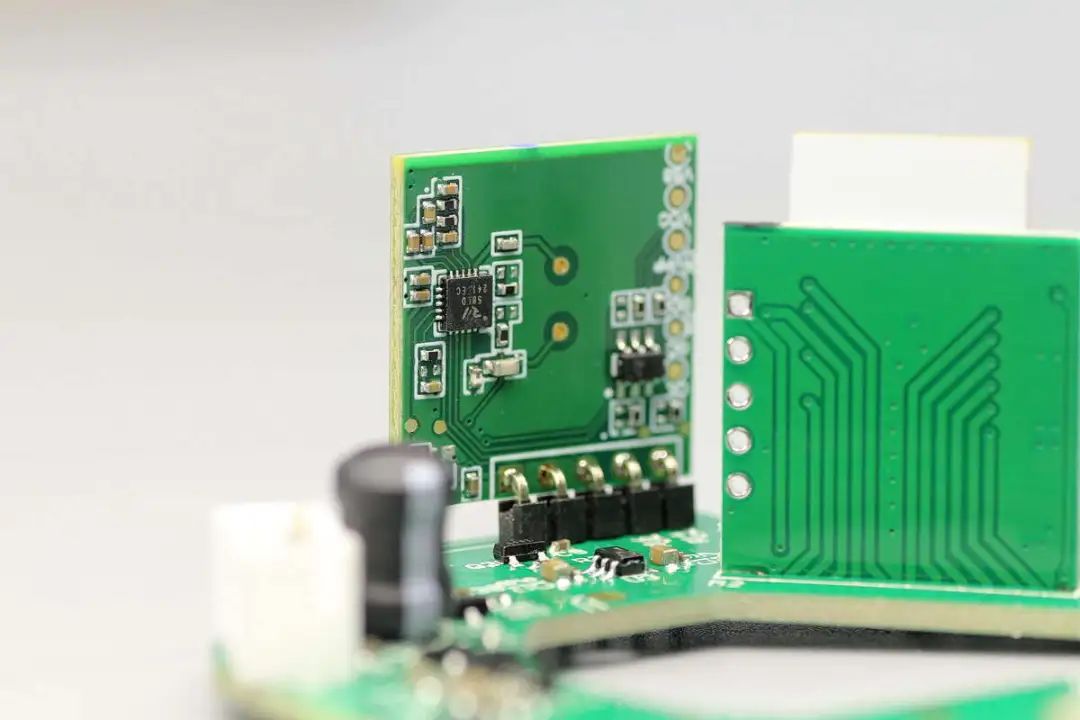

小板背面焊接两颗芯片。

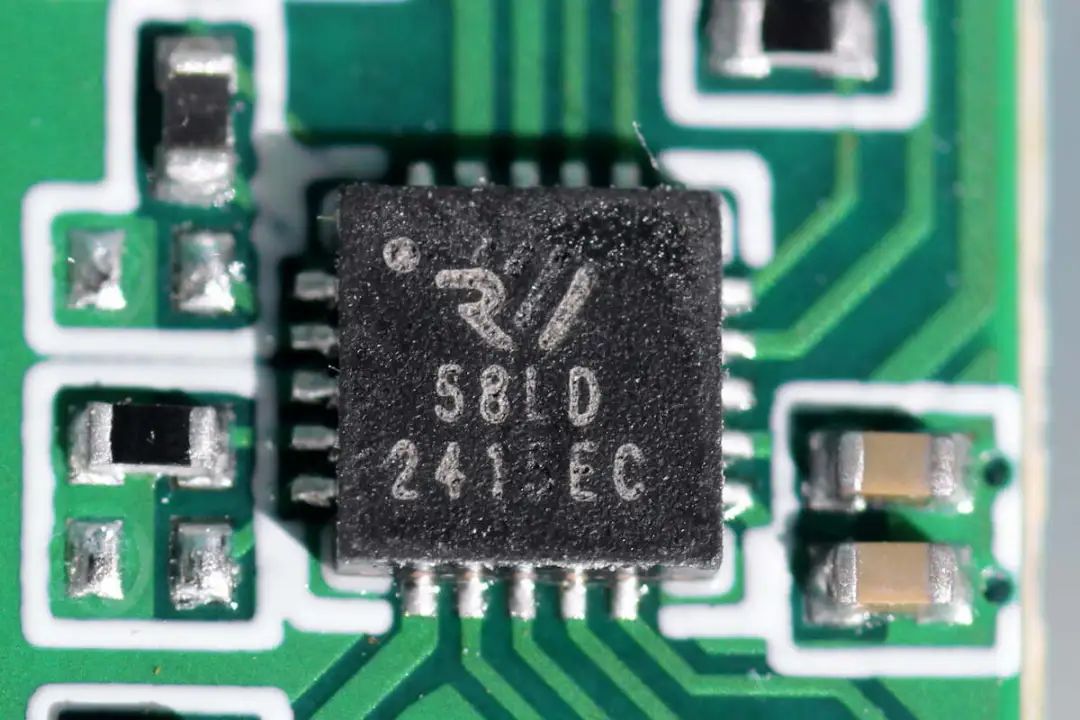

雷达芯片来自AIRTOUCH隔空科技，丝印58LD，采用QFN20封装。

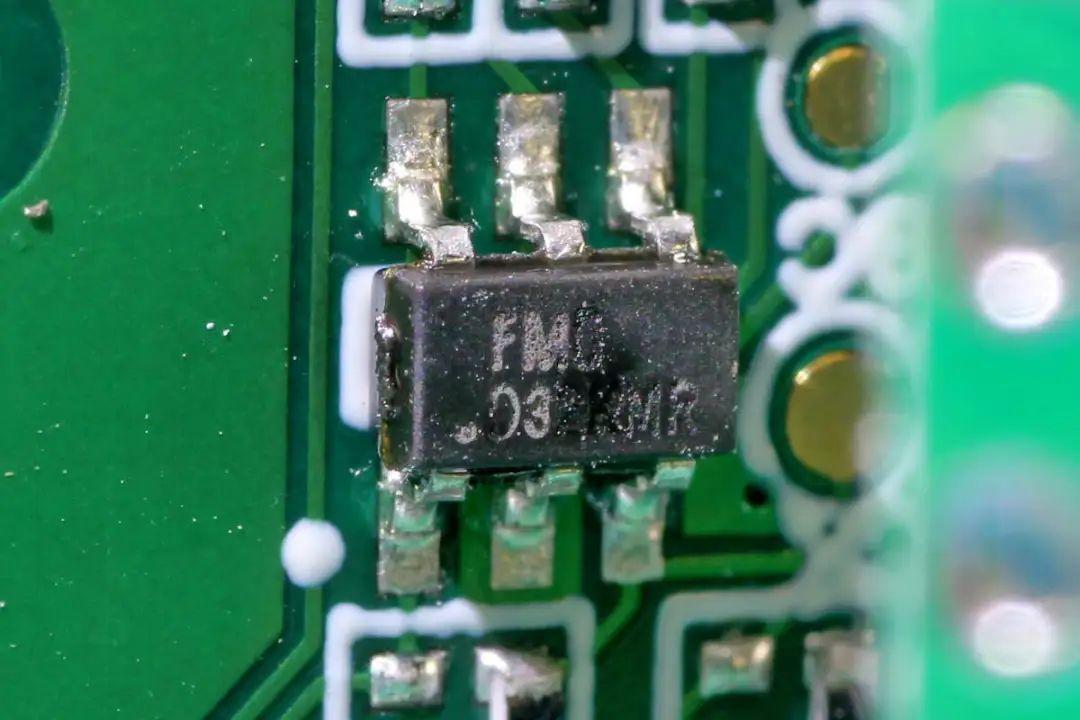

搭配使用的MCU来自辉芒微，丝印D3，采用SOT23封装。

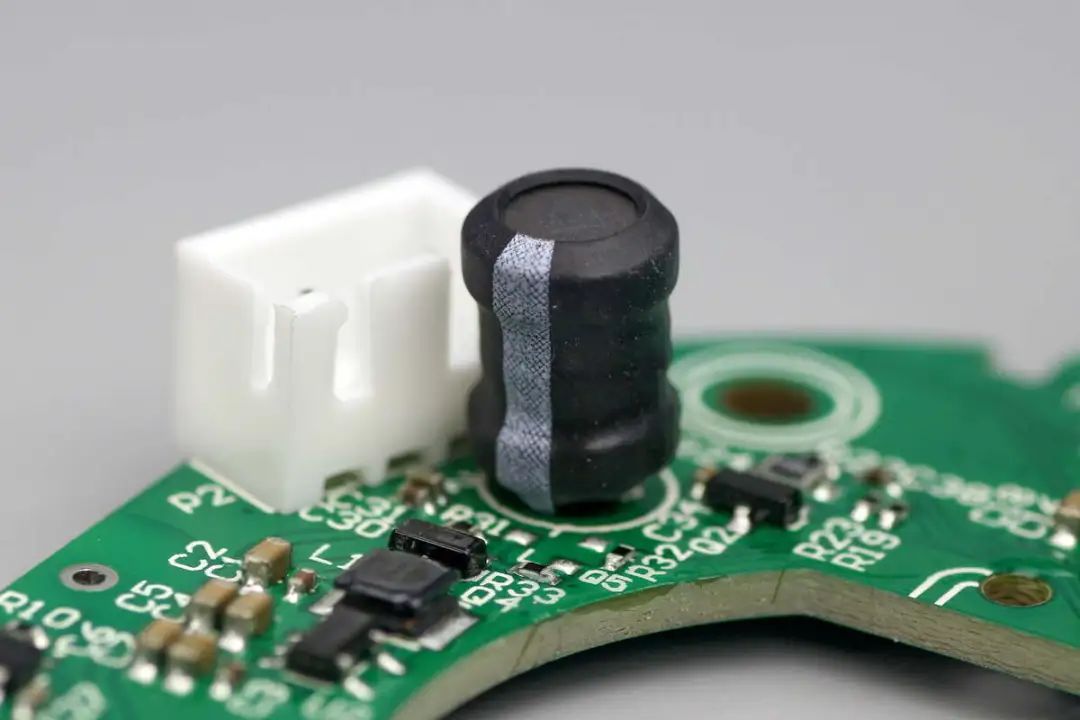

用于驱动压电陶瓷片的电感特写。

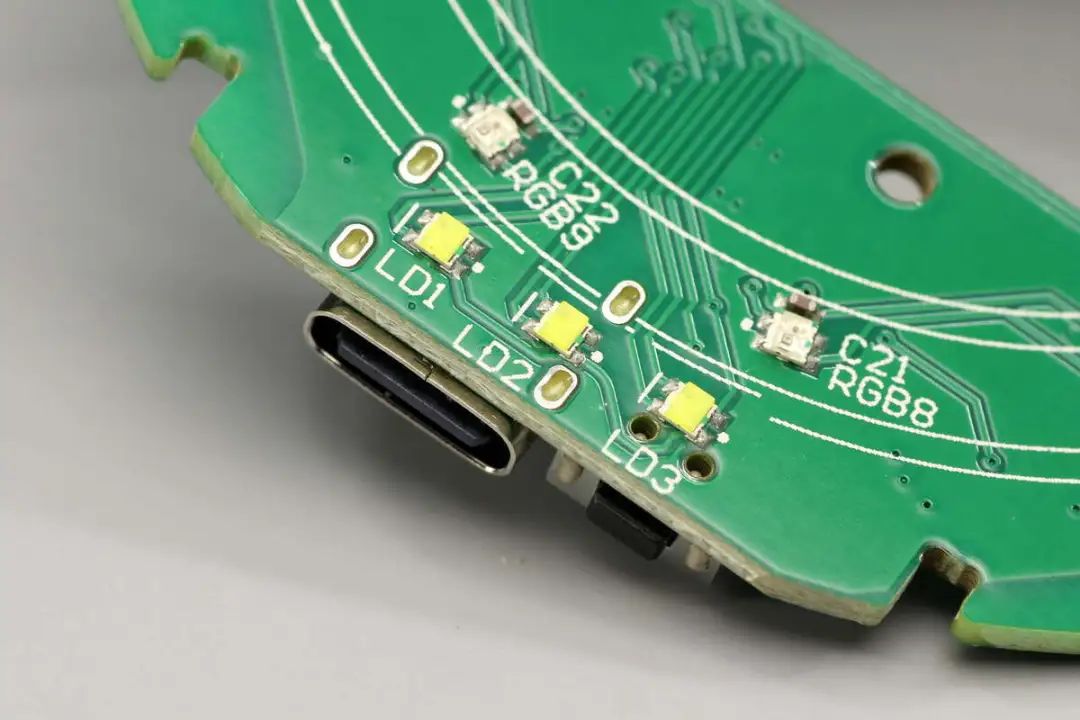

三颗档位指示灯特写。

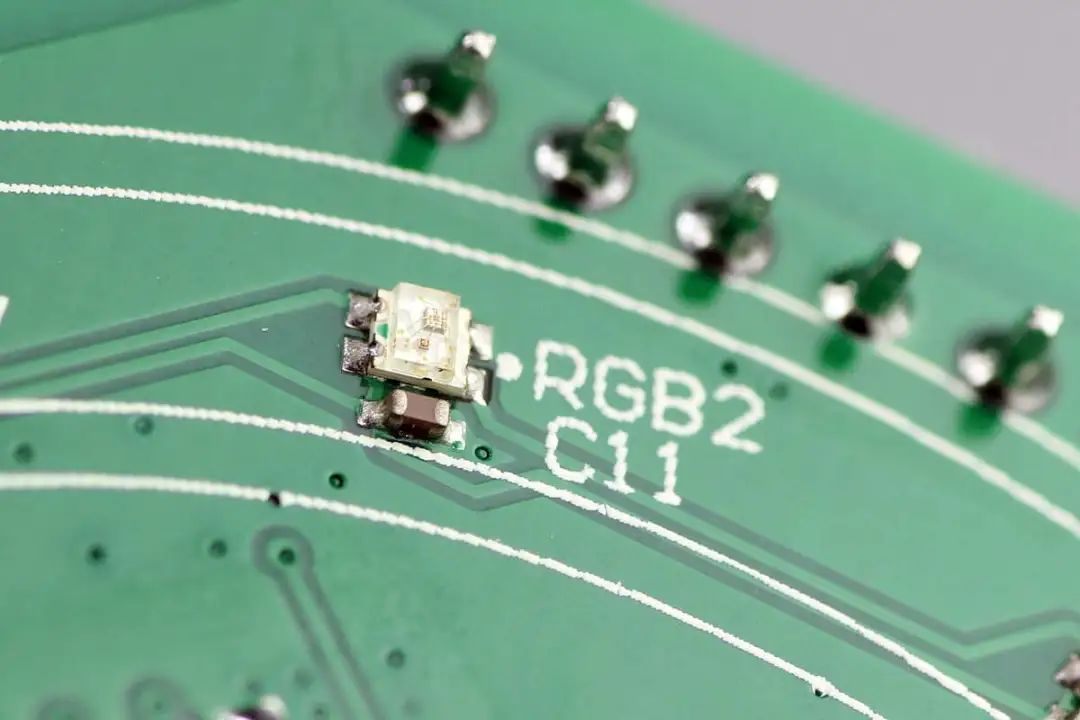

RGB LED氛围灯特写。

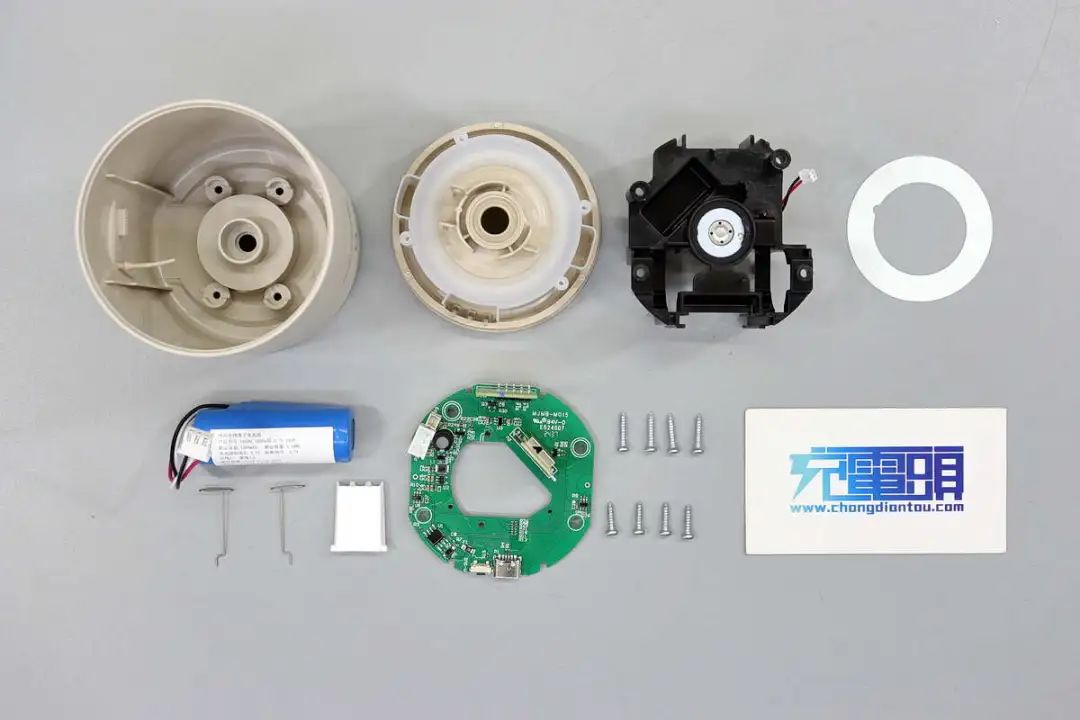

全部拆解一览，来张全家福。
充电头网拆解总结

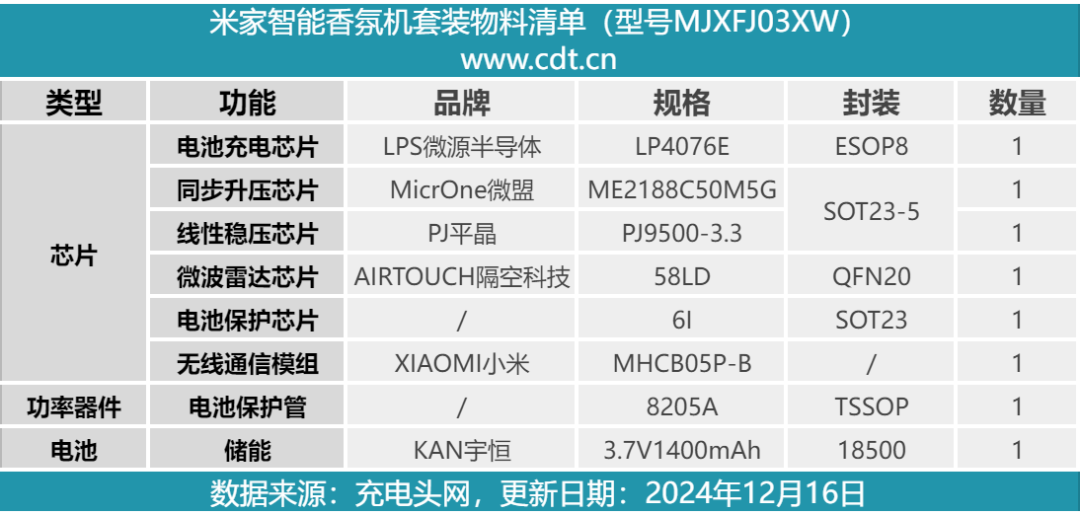

最后附上米家智能香氛机套装的核心器件清单，方便大家查阅。
米家智能香氛机套装采用米灰色配色，机身采用主机和香氛液瓶组合，能够方便的观察到香氛液使用情况。机身正面设有微波雷达，能够侦测环境中人的移动，实现自动出香。机身顶部设有触摸按键，用于开关控制和香氛浓度调节。在香氛机内部设有无线连接模块，通过米家APP进行功能设置。香氛机设有USB-C接口，用于为内置锂电池供电。
充电头网通过拆解了解到，米家智能香氛机内部采用框架固定内置电池，内置电池来自宇恒，为18500尺寸，规格为18500，电池设有保护板用于过充过放和温度保护。在PCBA模块设有两块小板，分别用于人体检测和无线通信，其中人体检测采用隔空科技雷达芯片，无线通信模组来自小米。
PCBA模块两侧设有触摸检测芯片，用于检测触摸操作。电池充电芯片来自微源半导体，型号LP4076E，内置过压保护功能，支持1A充电电流。同步升压芯片采用微盟ME2188，线性稳压芯片采用平晶PJ9500。香氛机内部采用框架结构组装，使用螺丝固定，内部结构可靠，经久耐用。
