近期充电头网拿到了EGIOER异泽一款高性能编织快充数据线，其不仅支持全功能40Gbps高速传输和240W PD3.1快充，并且线缆长度也是做到了1米，足以满足用户日常使用以及性能方面的要求。
不仅如此，数据线还采用了时下市场新兴的磁吸自卷设计，线身整理后便能自行吸附在一起不散开，彻底摆脱了线扎和胶圈，提升了美观性和整洁性，同时也更加实用耐用。下面就一起来详细了解这款数据线。
异泽240W磁吸编织数据线开箱

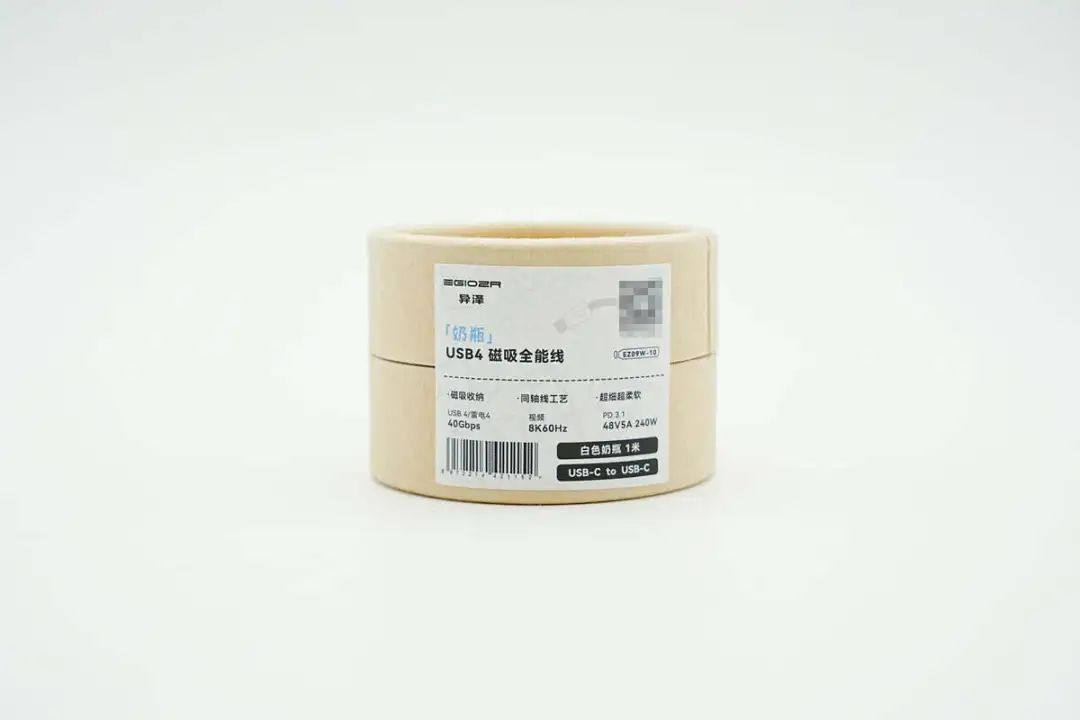

数据线采用独特的圆柱样式你牛皮纸盒包装，封贴上印有EGIOER异泽品牌、产品名称、参数信息等。

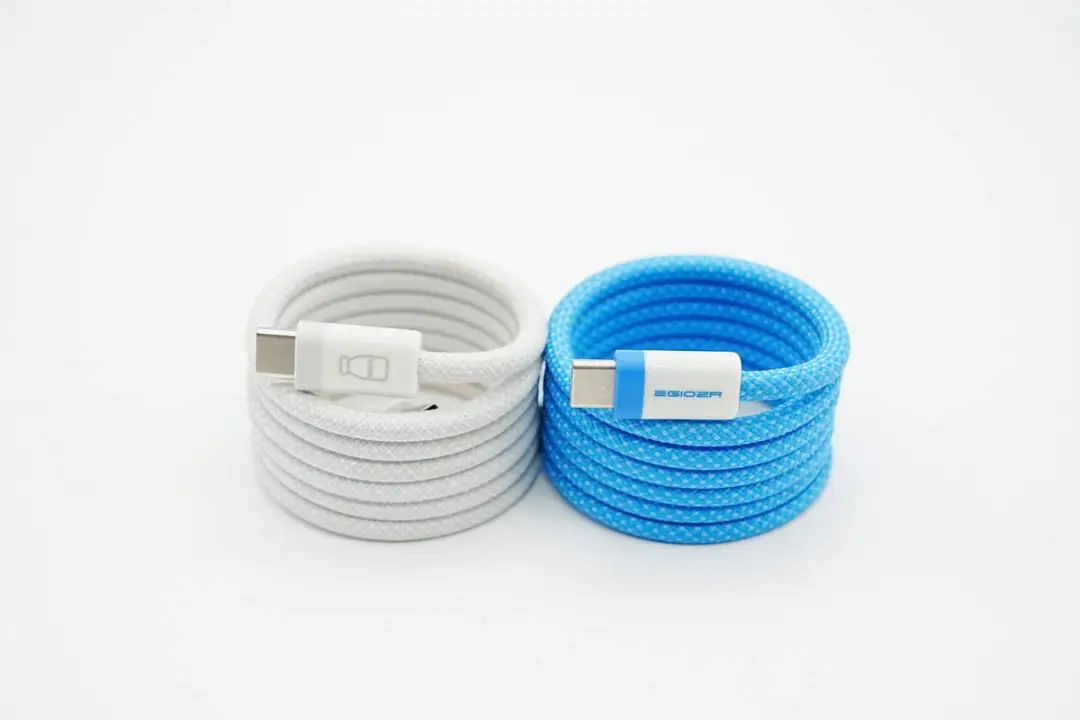

数据线拥有蓝、白两种配色可选。

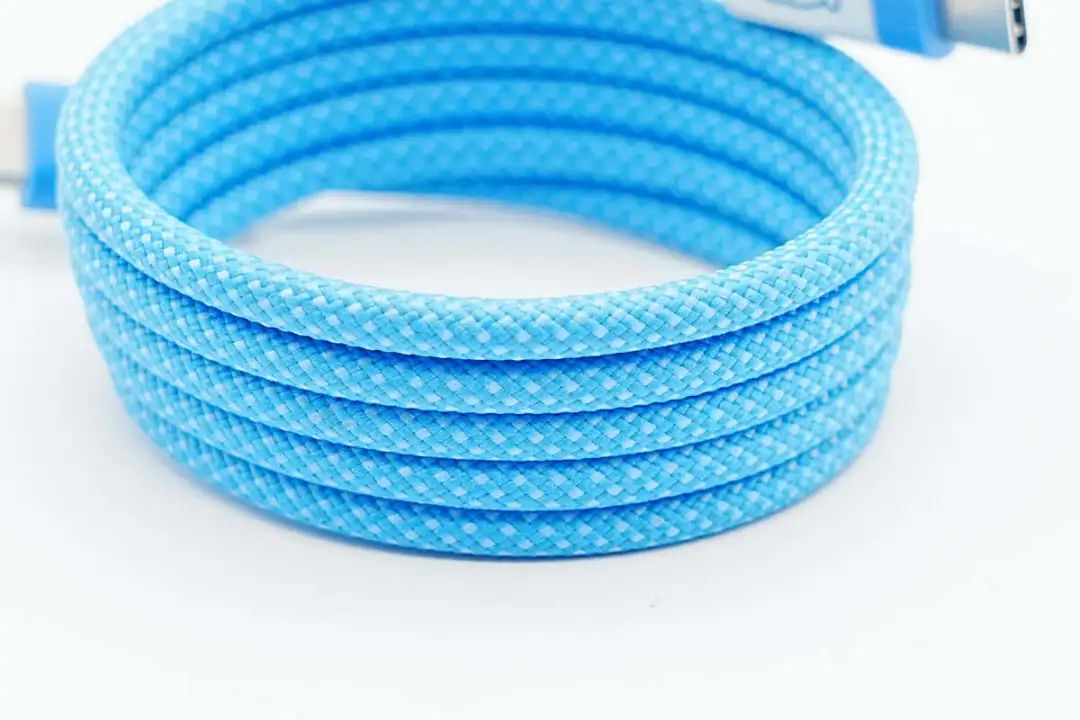

数据线为编织线设计，不仅更加耐磨耐用，而且由于线材本身磁吸特性，可自卷整理不分散，携带十分方便。

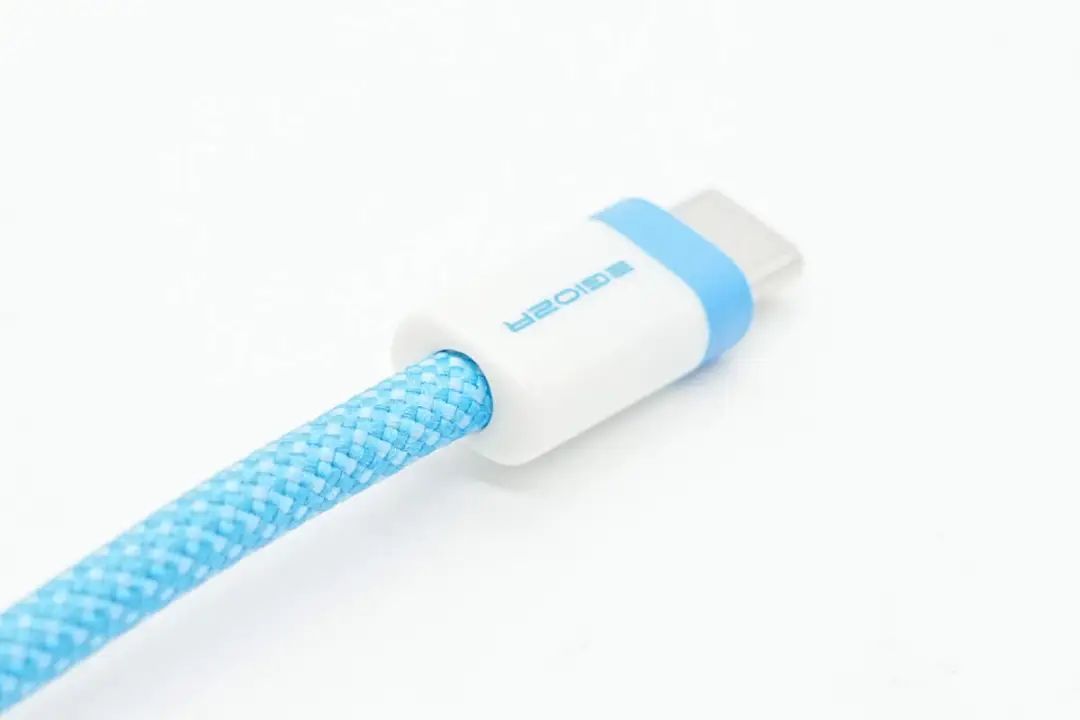

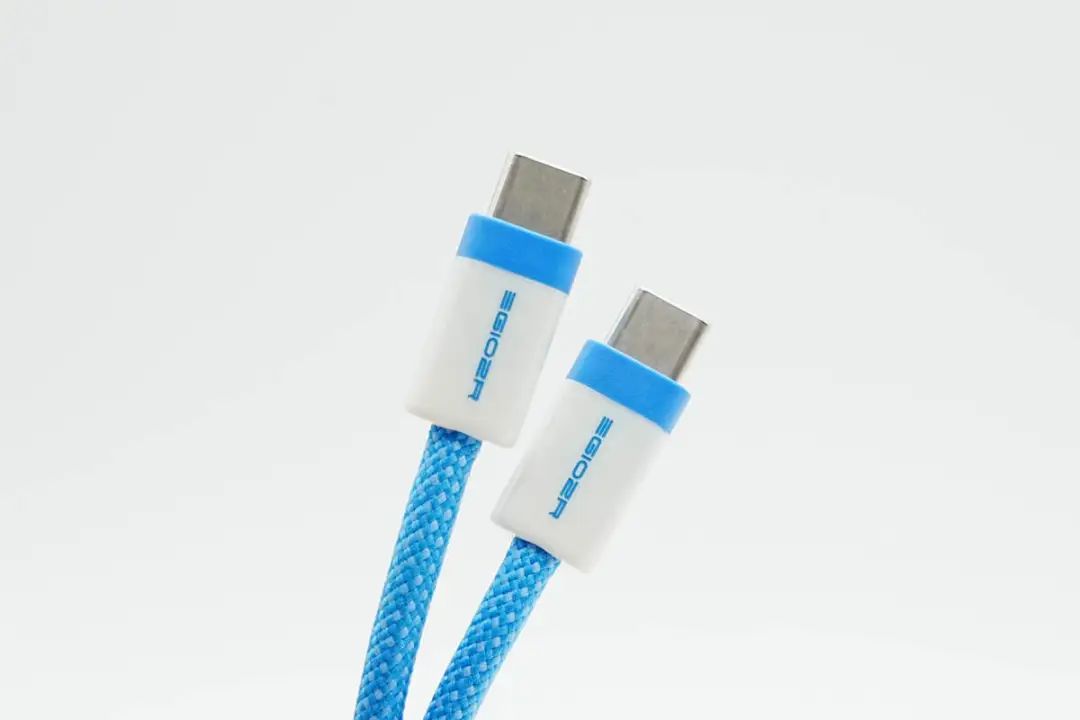

线缆端子采用蓝白配色塑料材质外壳，表面亮面处理，边缘过渡圆润，正面均印有EGIOER品牌。

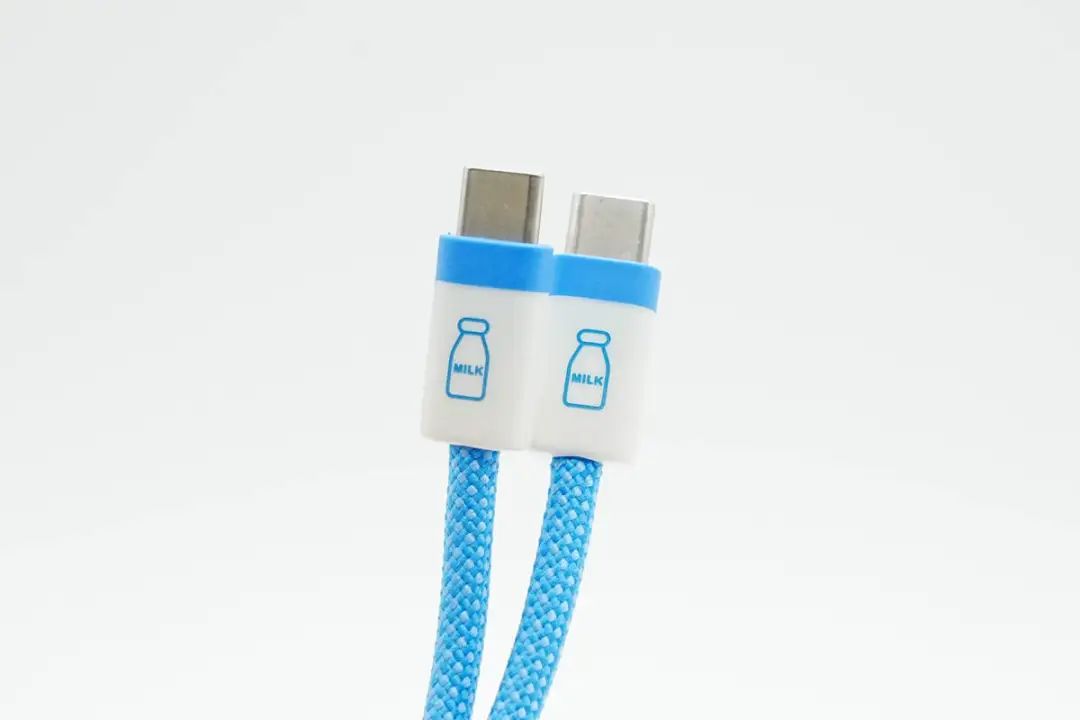

另一面印有奶瓶标识。
线缆为无网尾设计。
线身编织外被采用蓝色和偏白色线编织，整体光滑无毛刺，手感也很不错。

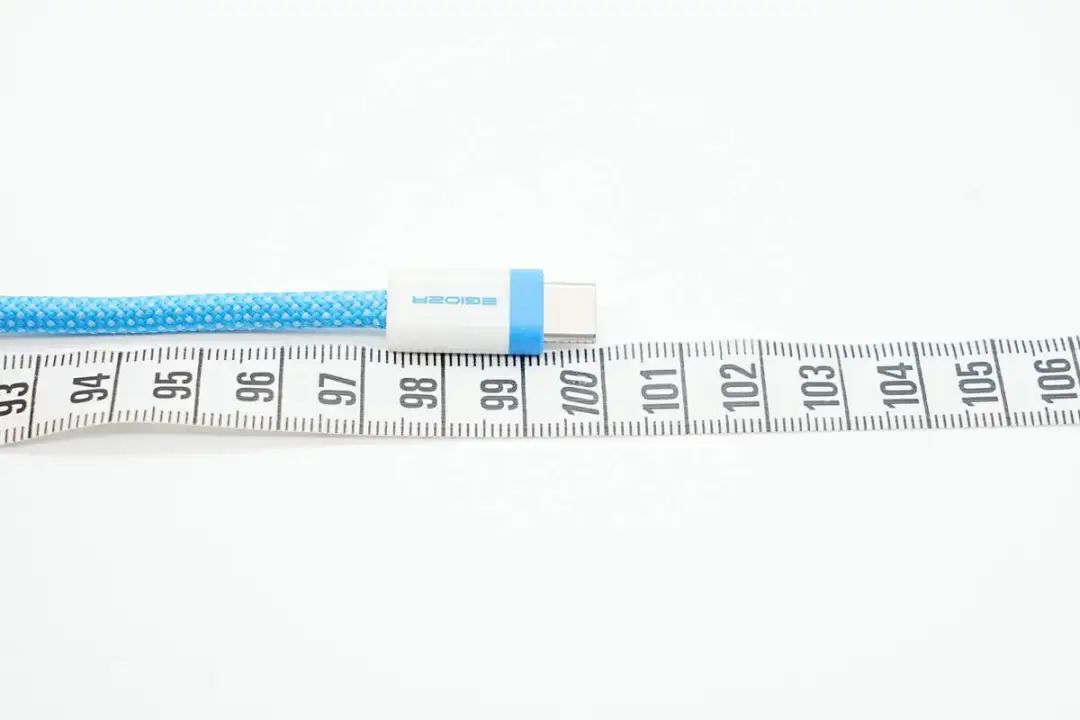

实测数据线长度约为1米。

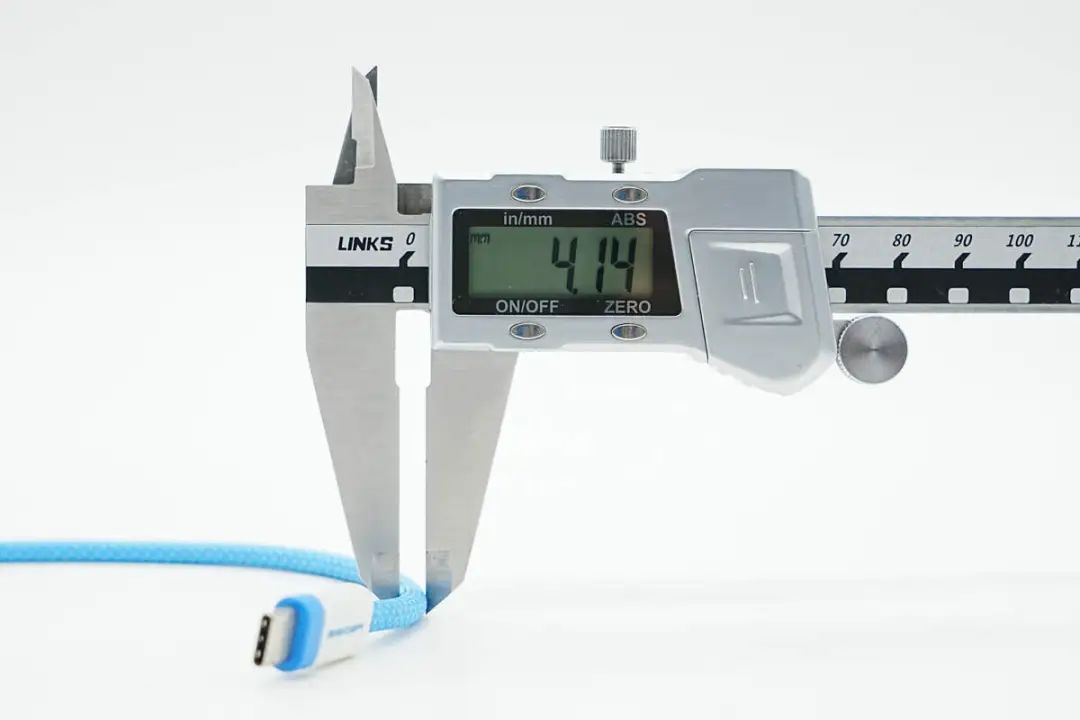

线身直径为4.14mm。

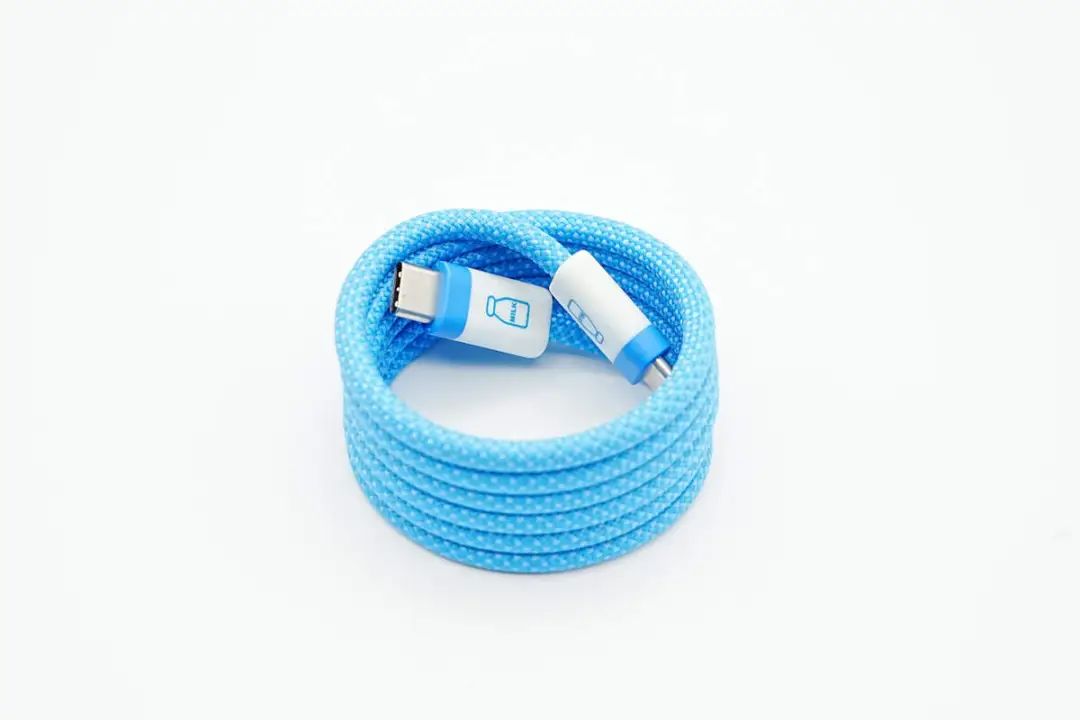

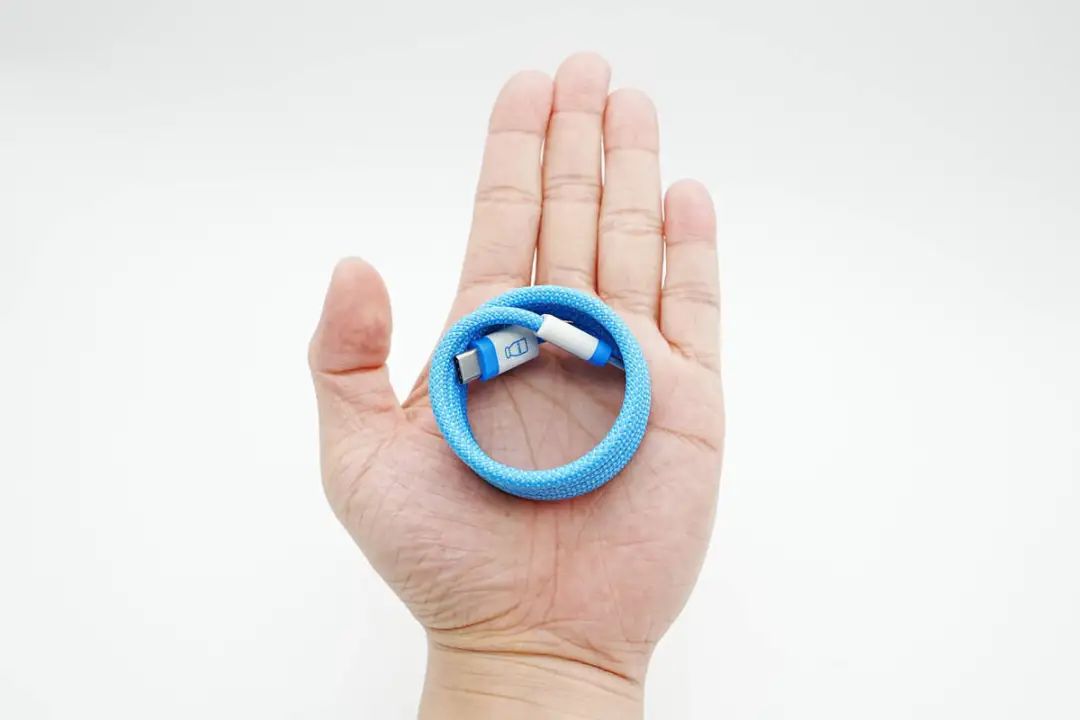

线缆自卷后拿在手上的大小直观感受。

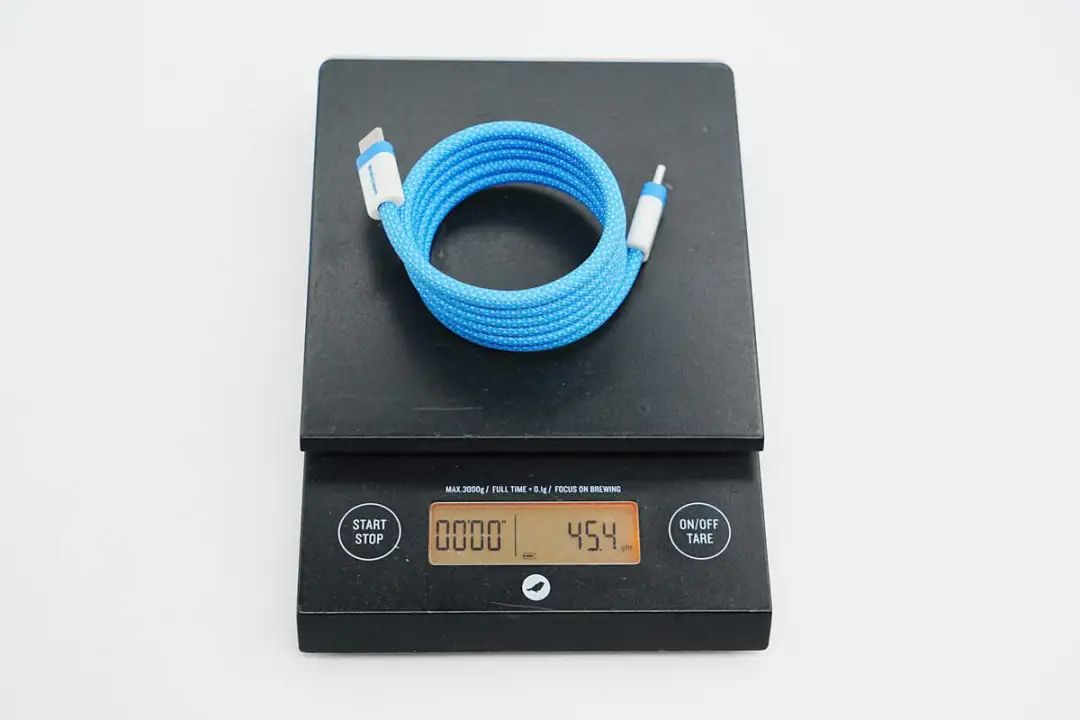

另外测得数据线重量约为45g。
使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB4 Gen3（40Gbps）。

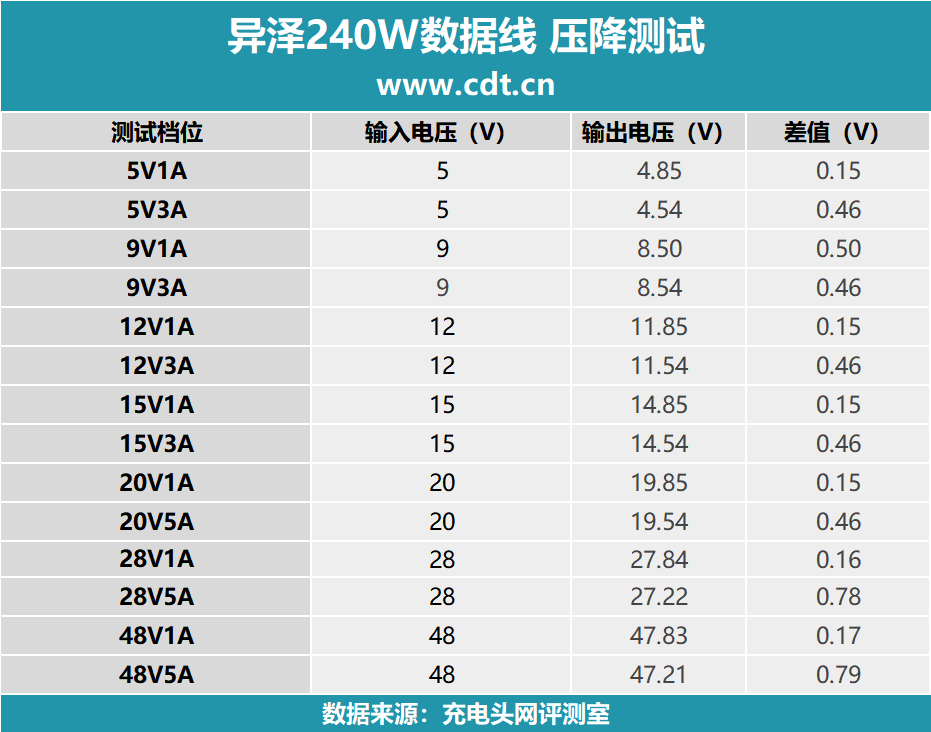

压降测试方面，线材14个档位下的测试数据结果如上表。

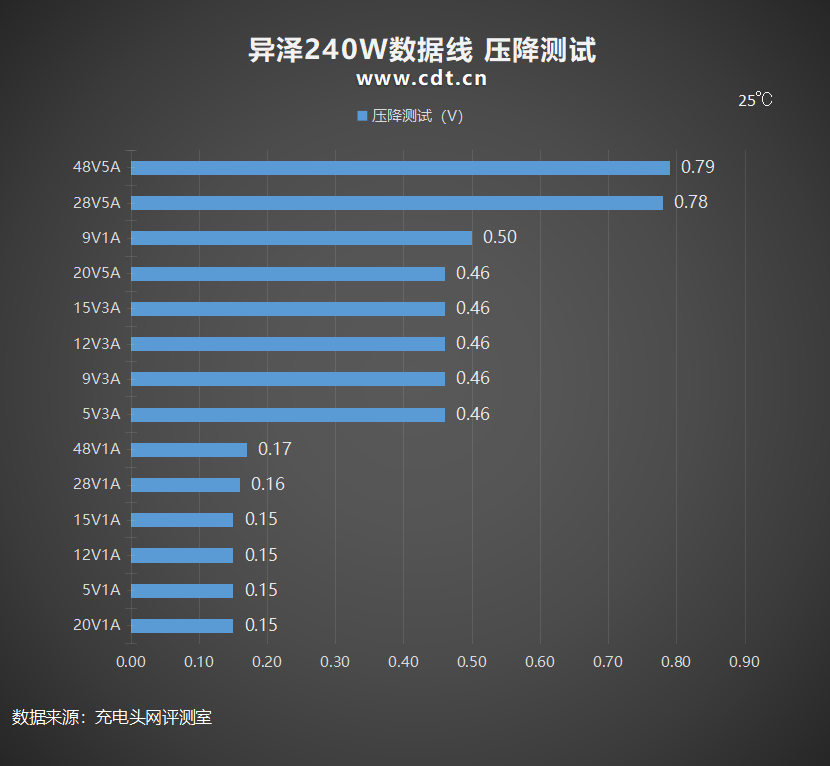

绘制出柱状图，可以清楚看出，压降差值最大的档位为48V5A的0.79V，差值最低的档位为5/12/15/20V1A的0.15V。

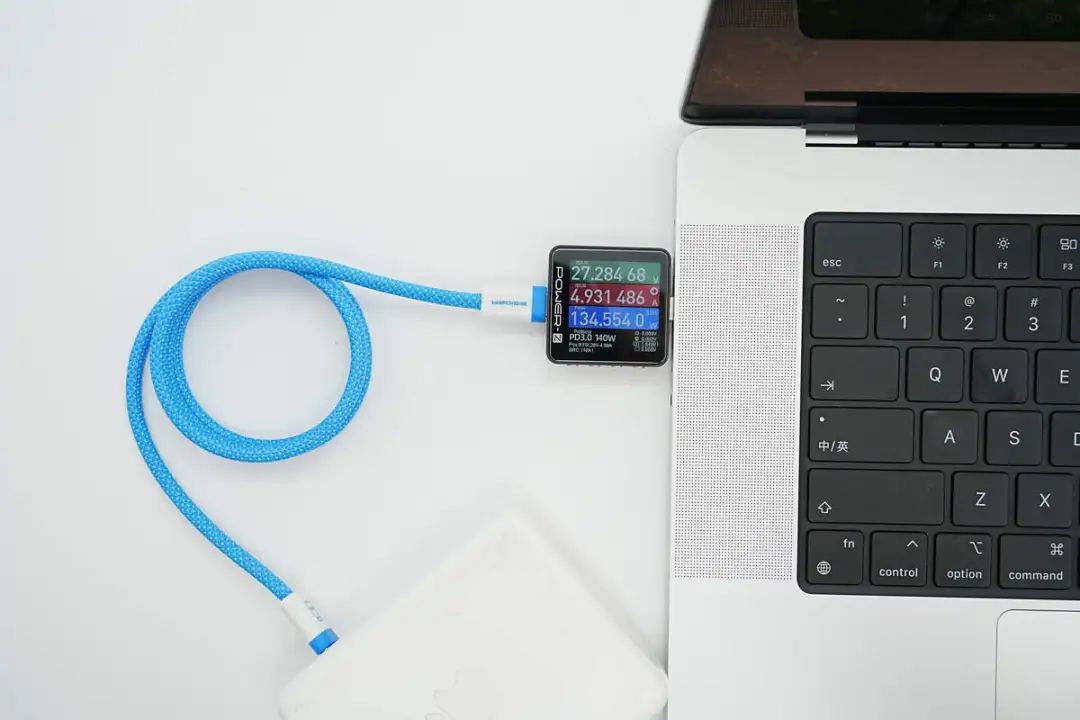

最后使用苹果140W快充充电器搭配这款数据线给苹果MacBook Pro充电，测得输入端的充电功率为134.55W，成功开启28V5A 140W快充。
异泽240W磁吸编织数据线拆解

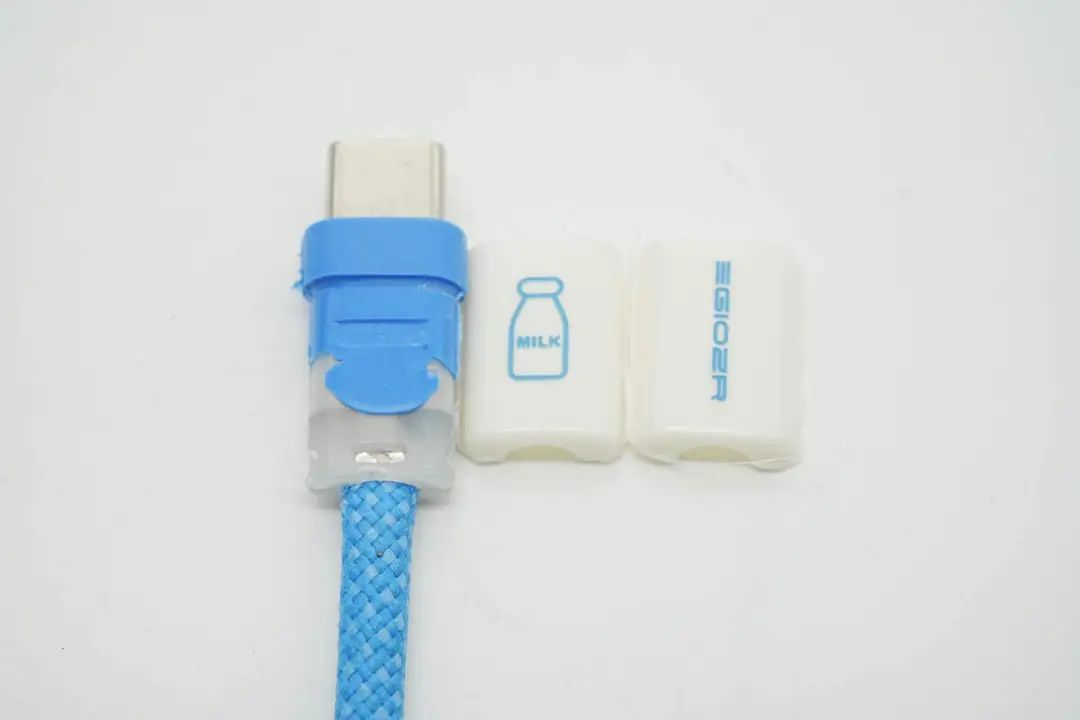

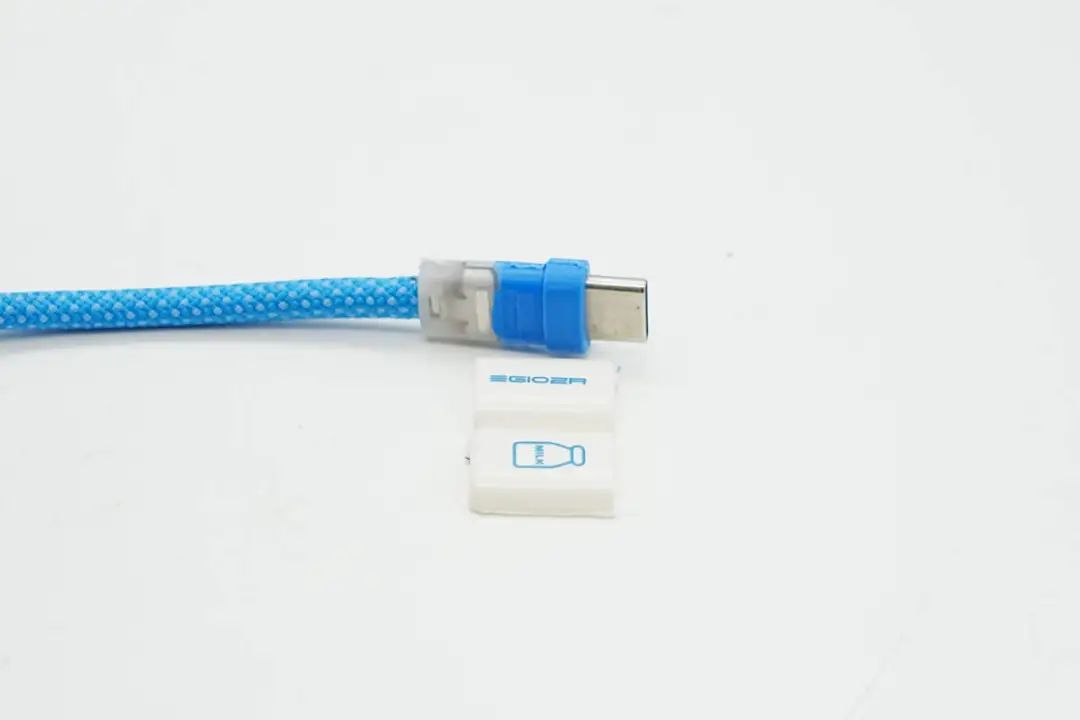

将线材端子外壳拆开，内部注塑以及填充硬封胶。

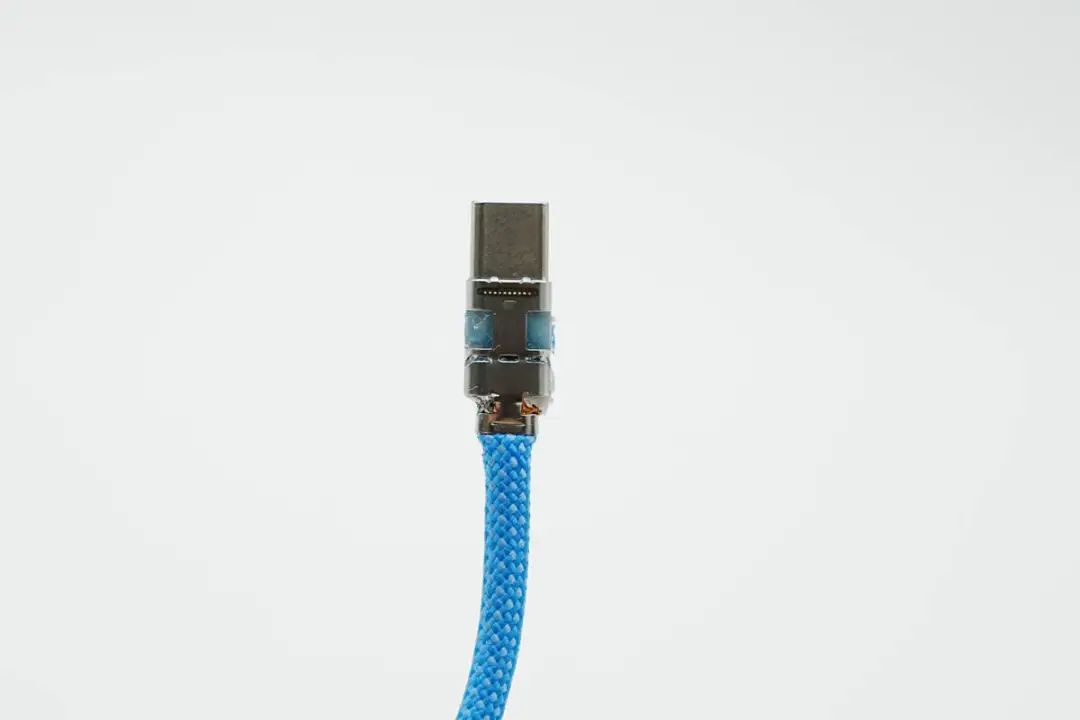

拆掉塑料，内部套有金属钢套，前端与USB-C公头金属壳点焊，末端为一体金属片箍紧编织外被。

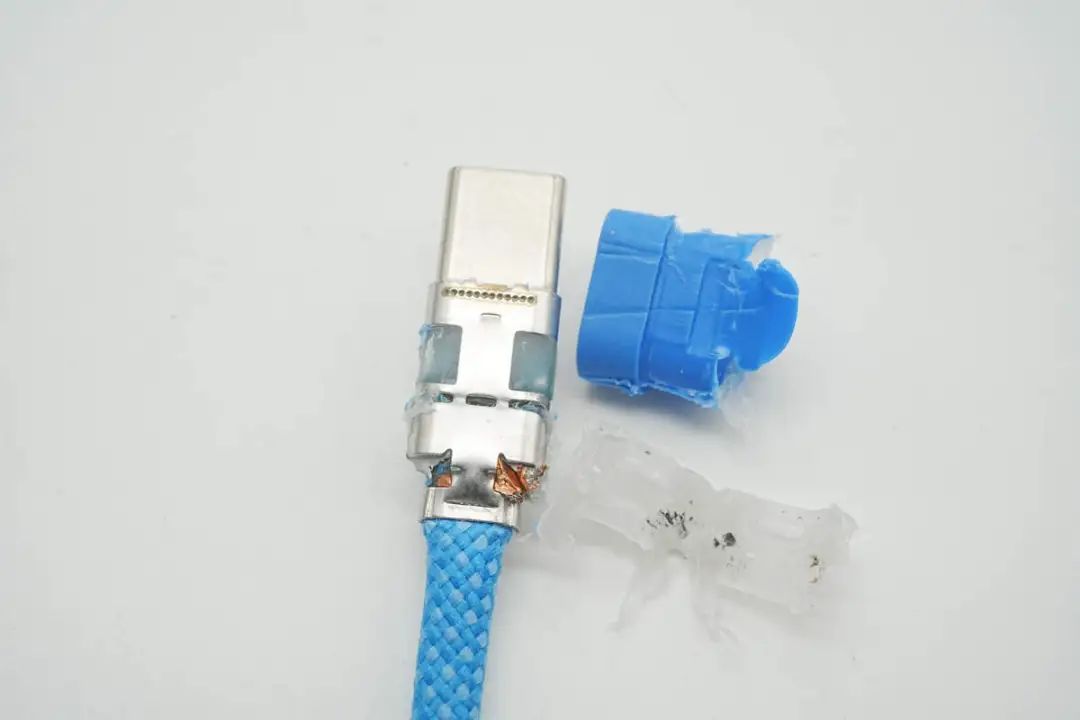

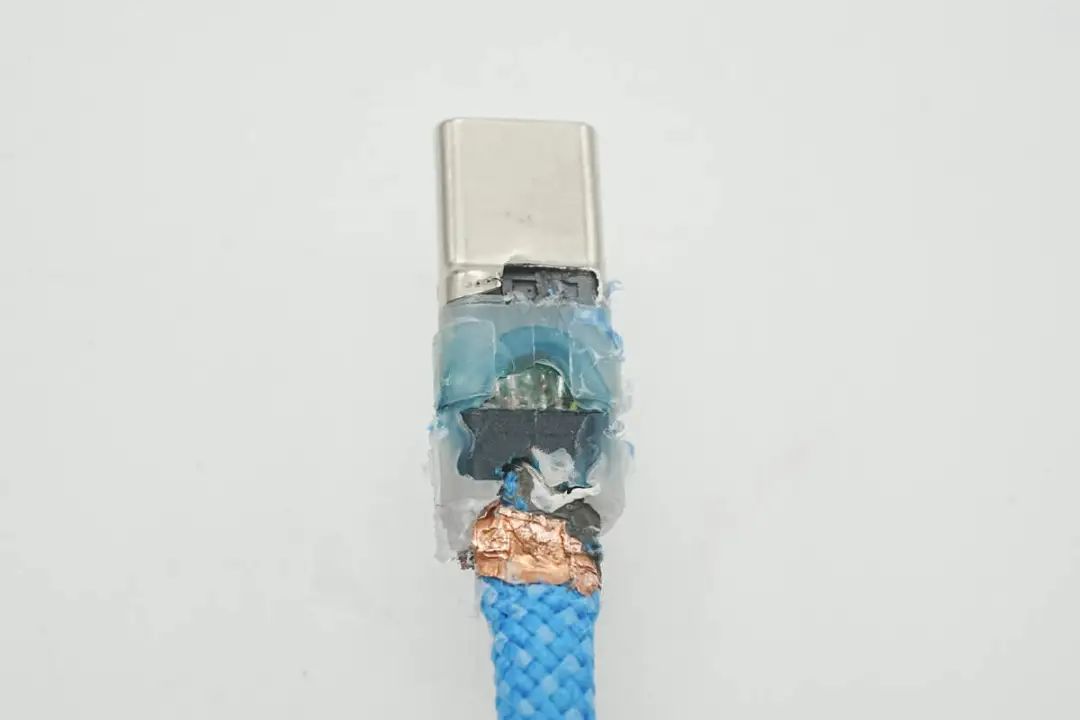

拆掉金属套，内部填充硬封胶。
清理掉硬封胶，线芯注塑保护。

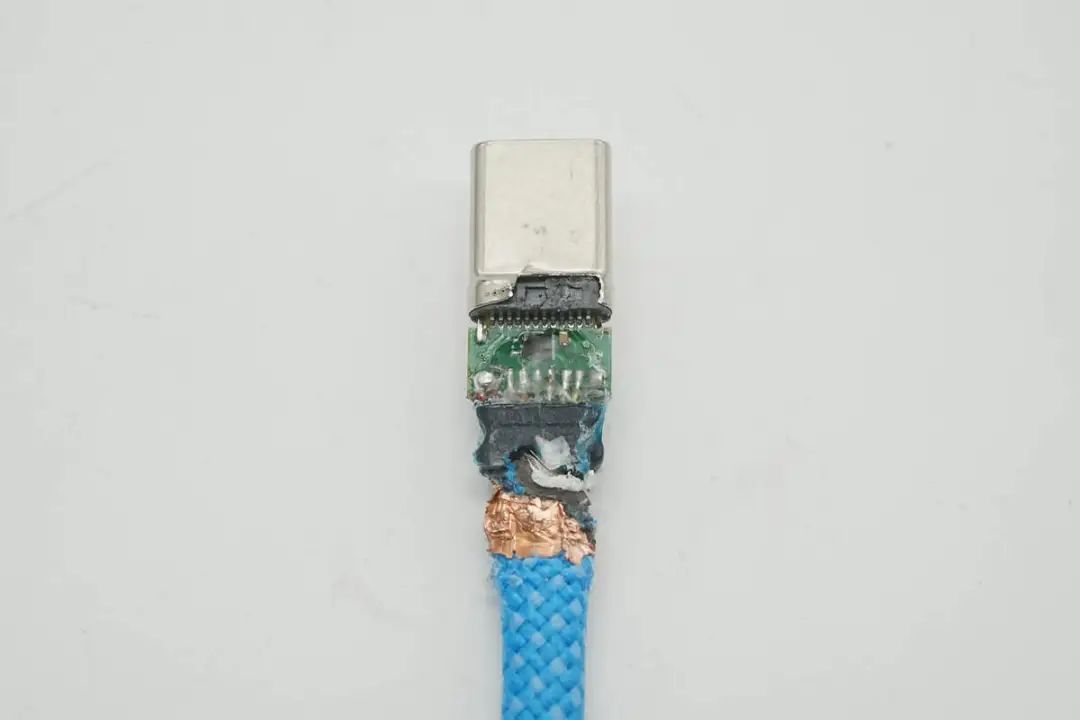

同时小板两面也都打胶水对板面进行保护。

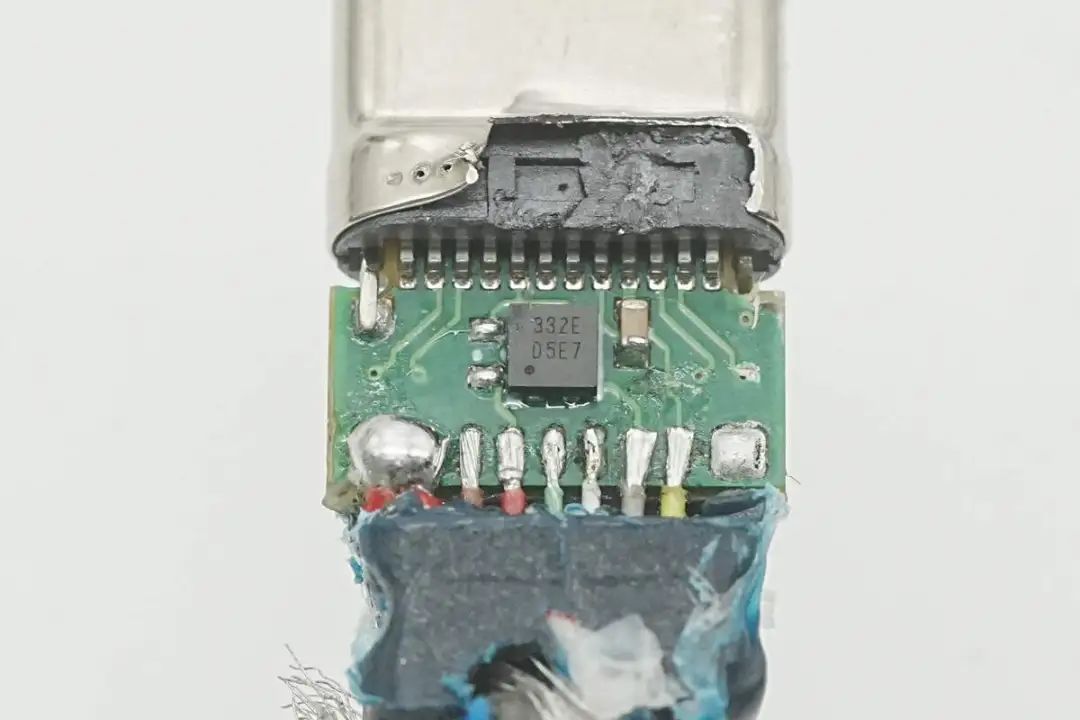

PCB小板正面设有一颗丝印332E的E-Marker芯片，实际为慧能泰HUSB332E，这是用于电缆识别的USB Type-C eMarker芯片，它同时支持USB Type-C规范2.2，USB4规范，USB PD3.1规范，通过了USB-IF协会认证，TID号：10226。
HUSB332E可通过VCONN1或VCONN2进行供电，支持SOP通信。内置的OTP可以通过CC线或I2C总线进行编程，引脚上的增强系统ESD保护可以显著提高系统的可靠性。
HUSB332E可在2.7V到5.75V的供电范围内运行，功耗低至0.6mA。HUSB332E采用DFN2x2-6L和DFN1.6x1.6-4L两种封装，可在-40°C至+85°C的温度下正常运行。

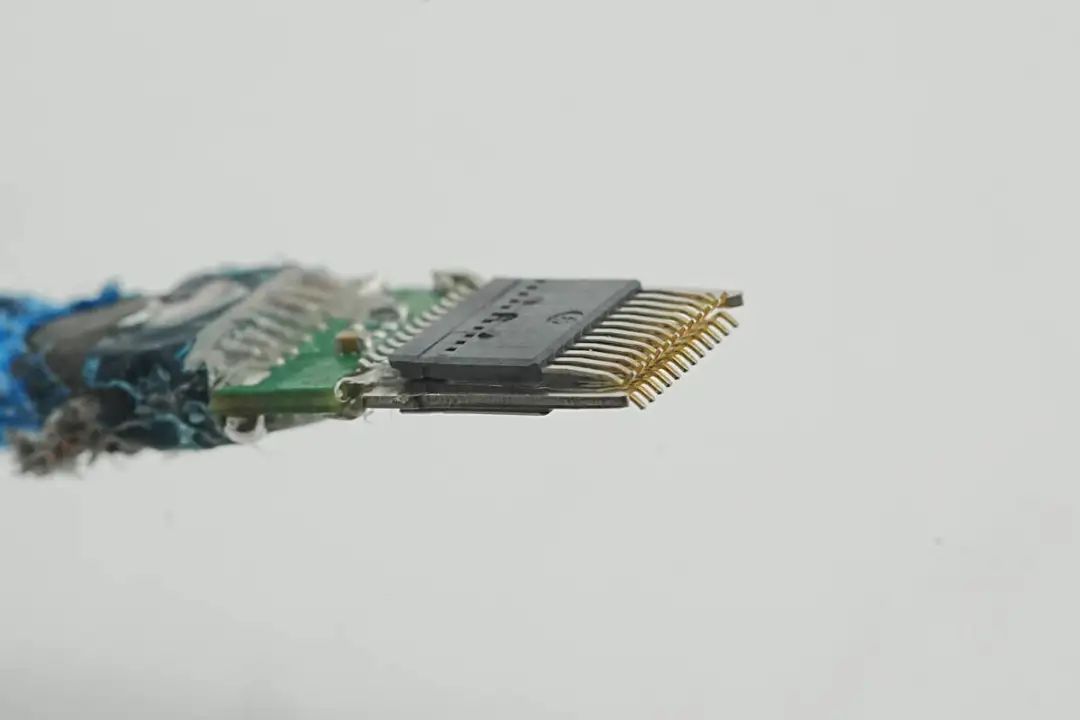

拆掉USB-C公头金属壳，内部同样是注塑保护。

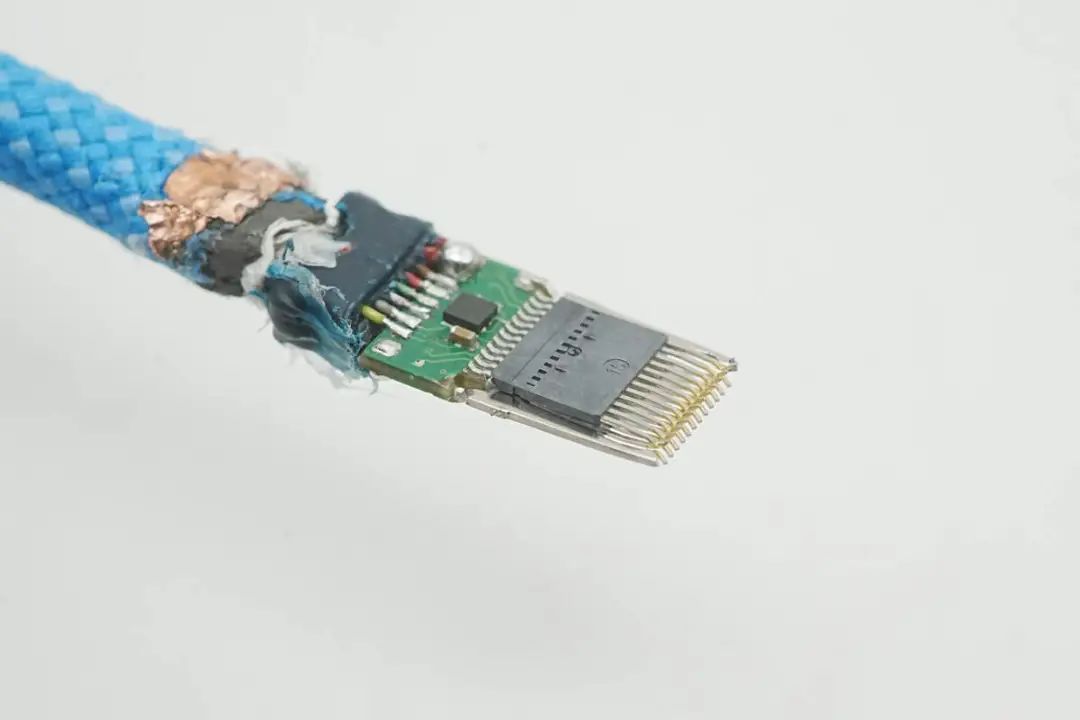

内部针脚前端镀金处理。
将另一端端子外壳拆开，内部是相同设计做工。
内部保护钢套一览。

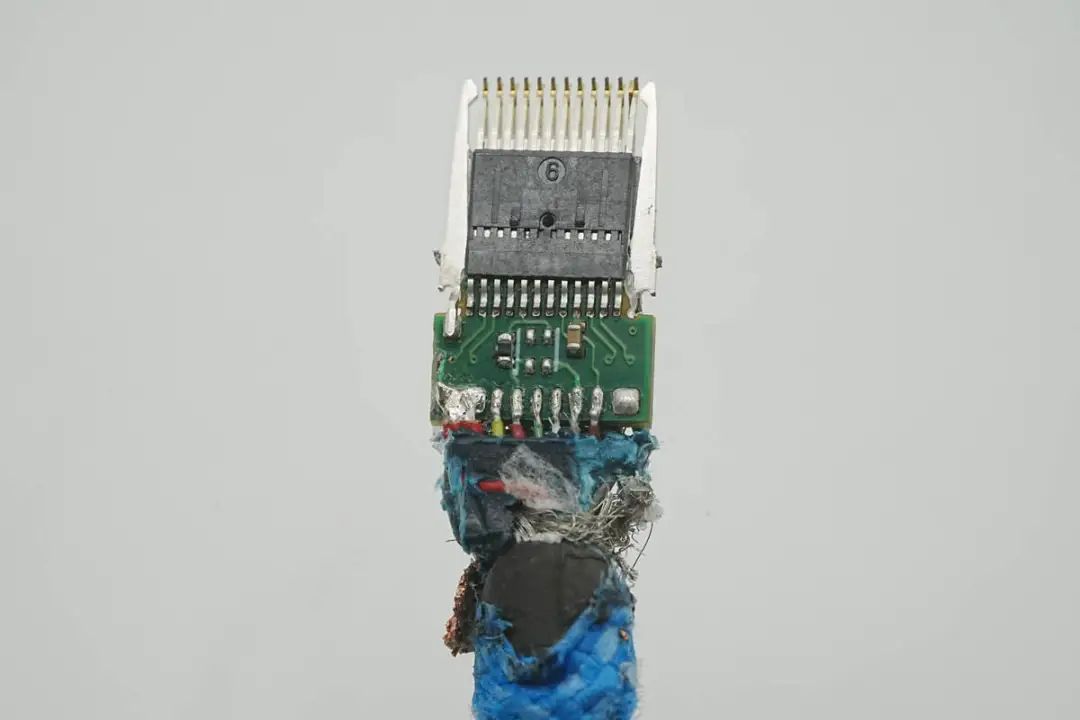

最里层小板同样打胶水保护。
另一板面上仅设有一颗小电容和一颗小电阻。
公头内部针脚镀金处理。

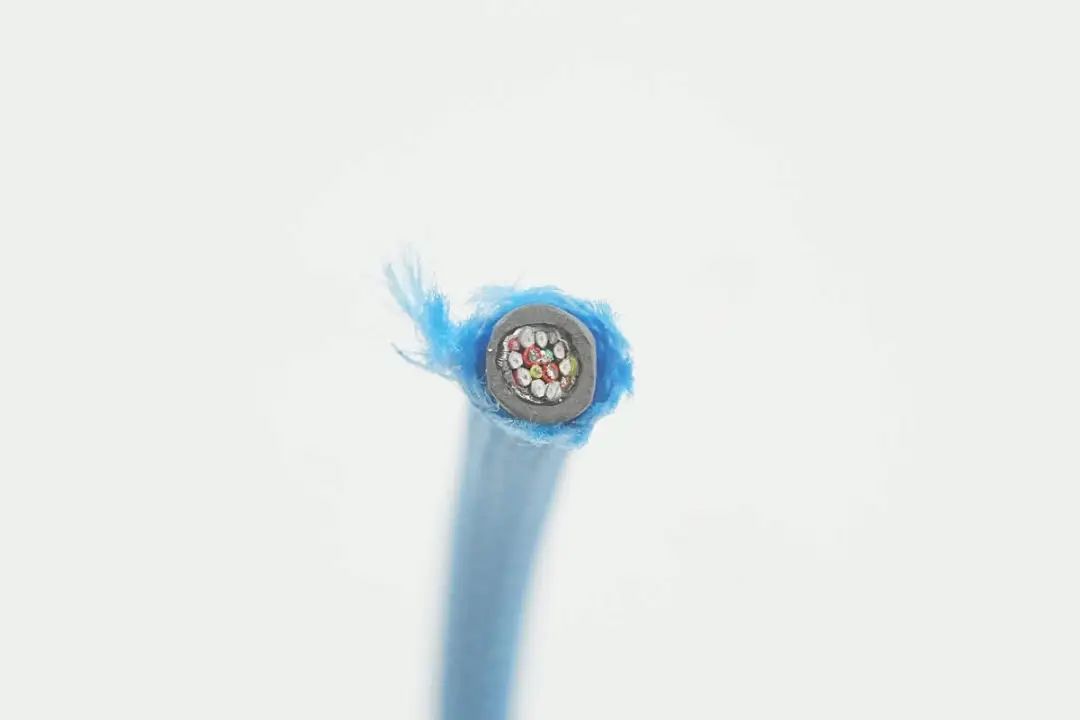

将线身剪断观察截面，内部设有屏蔽网和多根小线芯，传输雷电信号的数据线芯为同轴线设计。

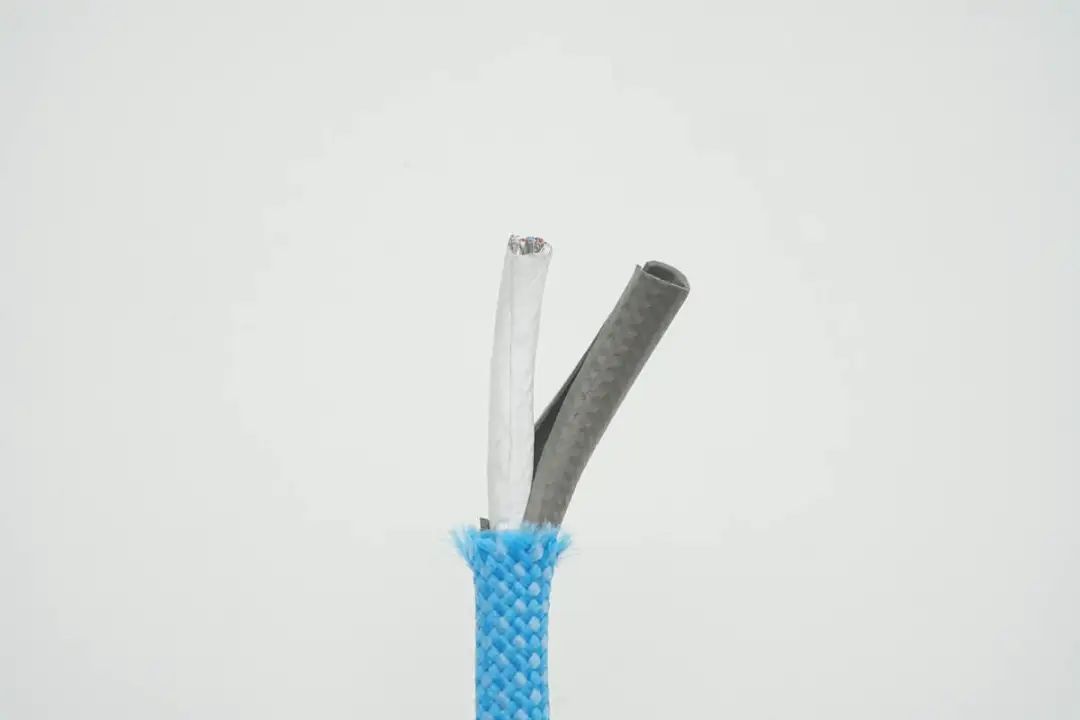

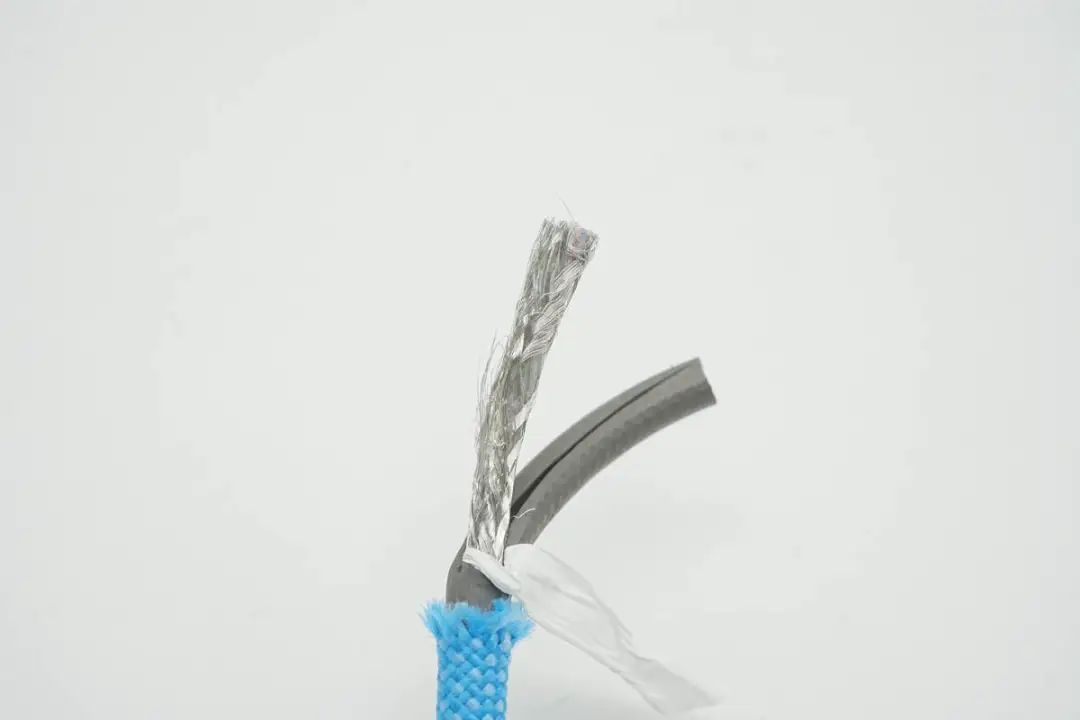

编织外被内部依次是磁吸材质外皮和绝缘层包裹。
接着是一层金属屏蔽网。
内部采用棉纸包裹线芯。
棉纸下包裹的粗、细线芯数量多达16根。
截取一部分线身拆解，方便进一步了解各线芯详细做工。

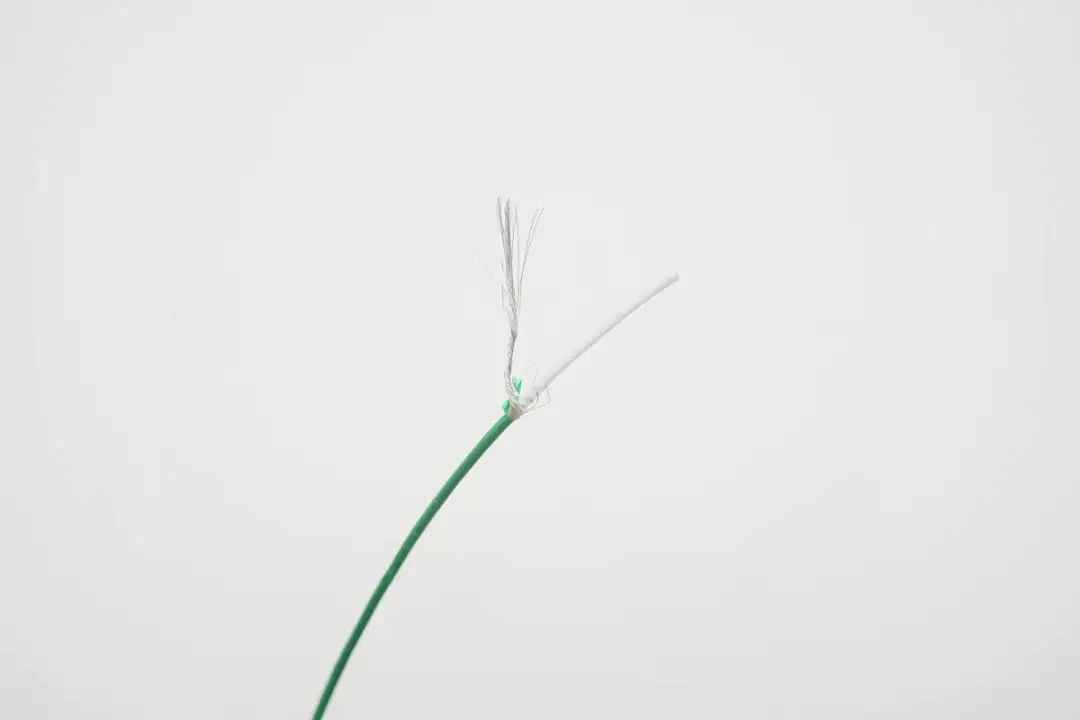

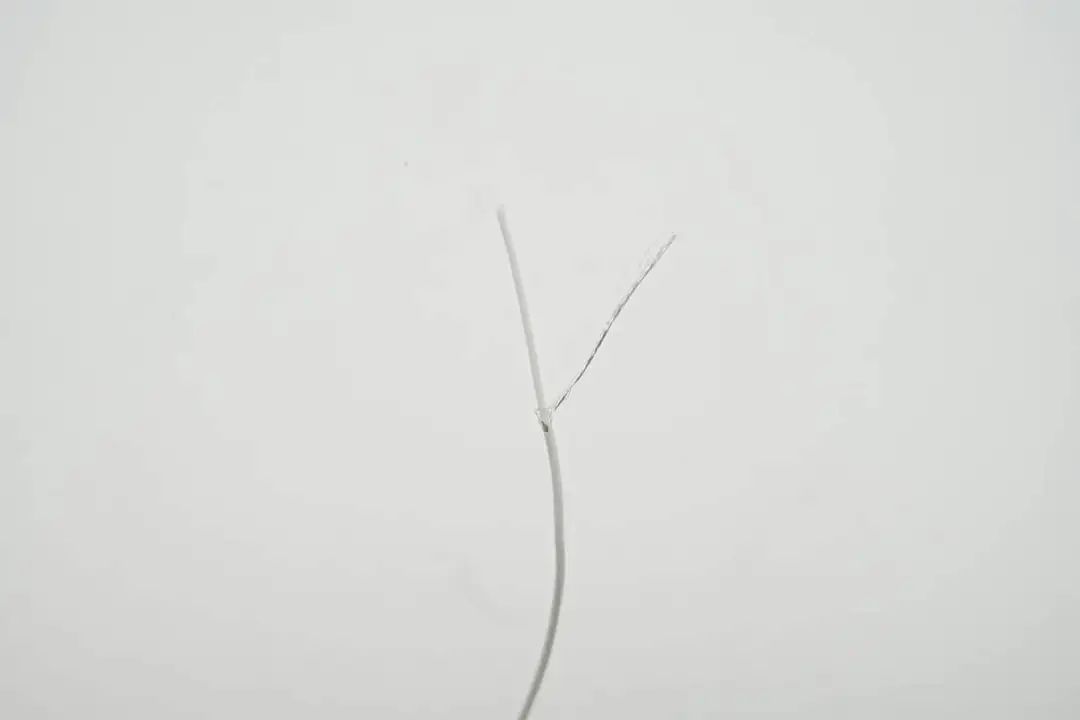

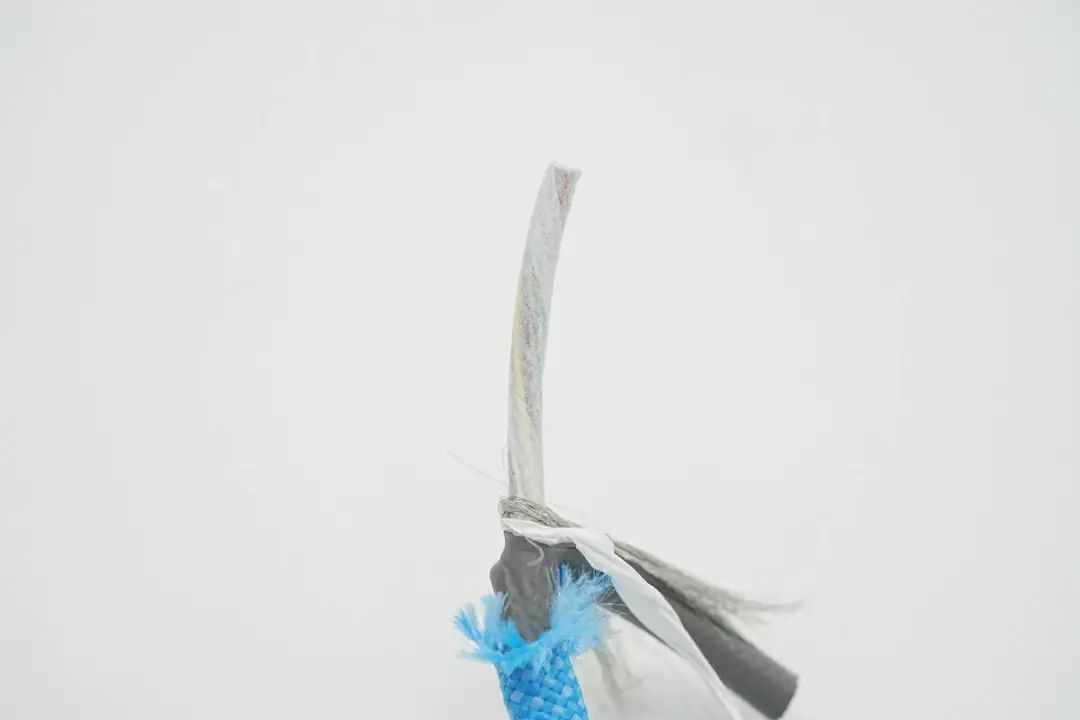

同轴线线芯依次采用绝缘层、屏蔽网和绝缘层的结构包裹，其余同轴线芯为相同设计。

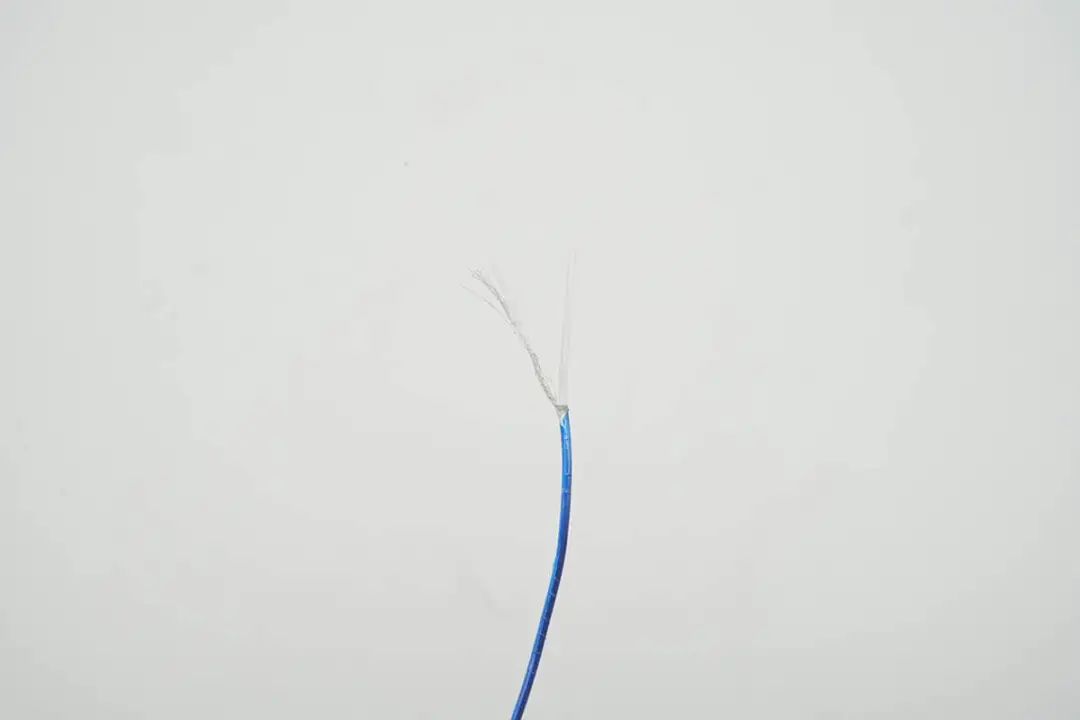

蓝色同轴线特写。

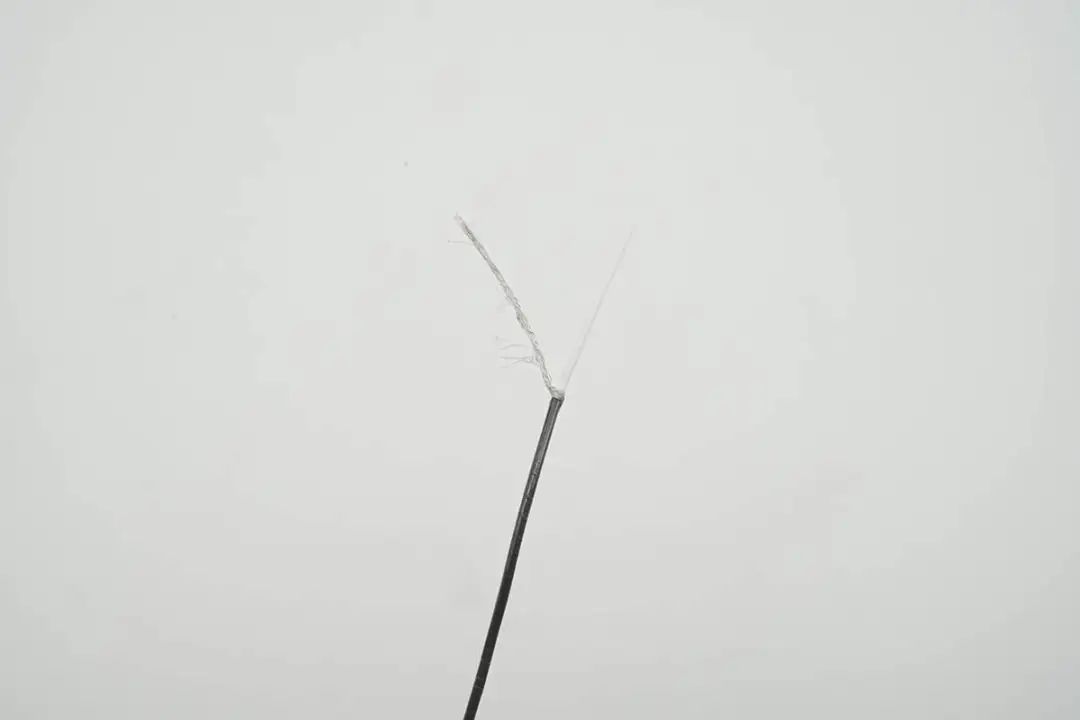

黑色同轴线特写。

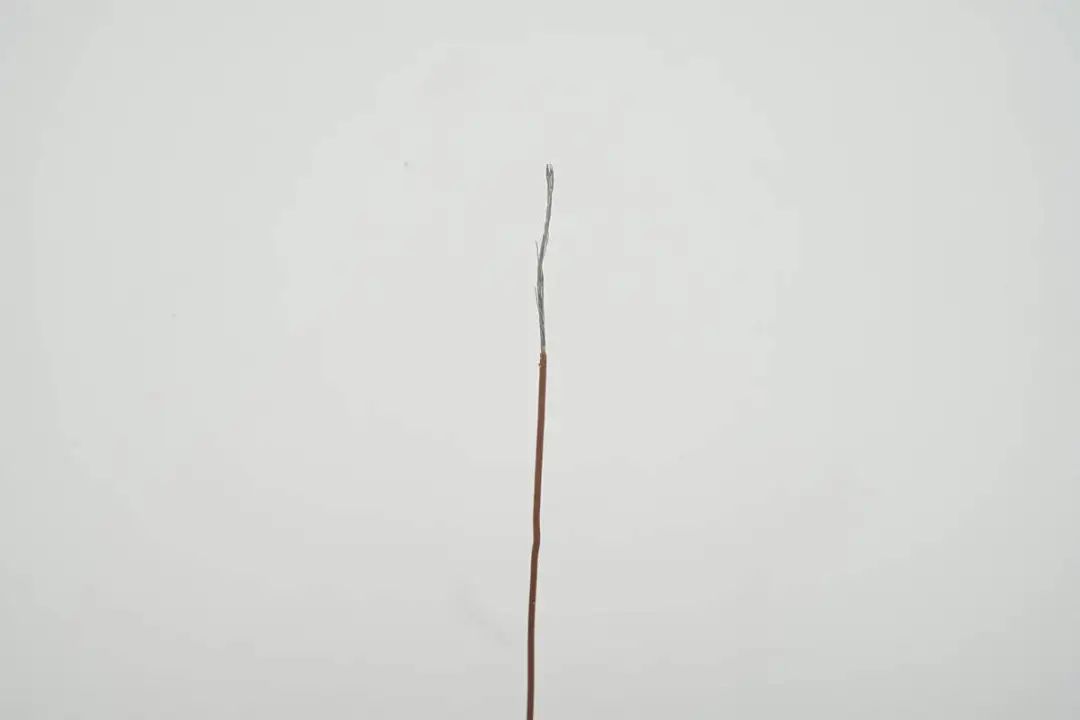

褐色同轴线特写。

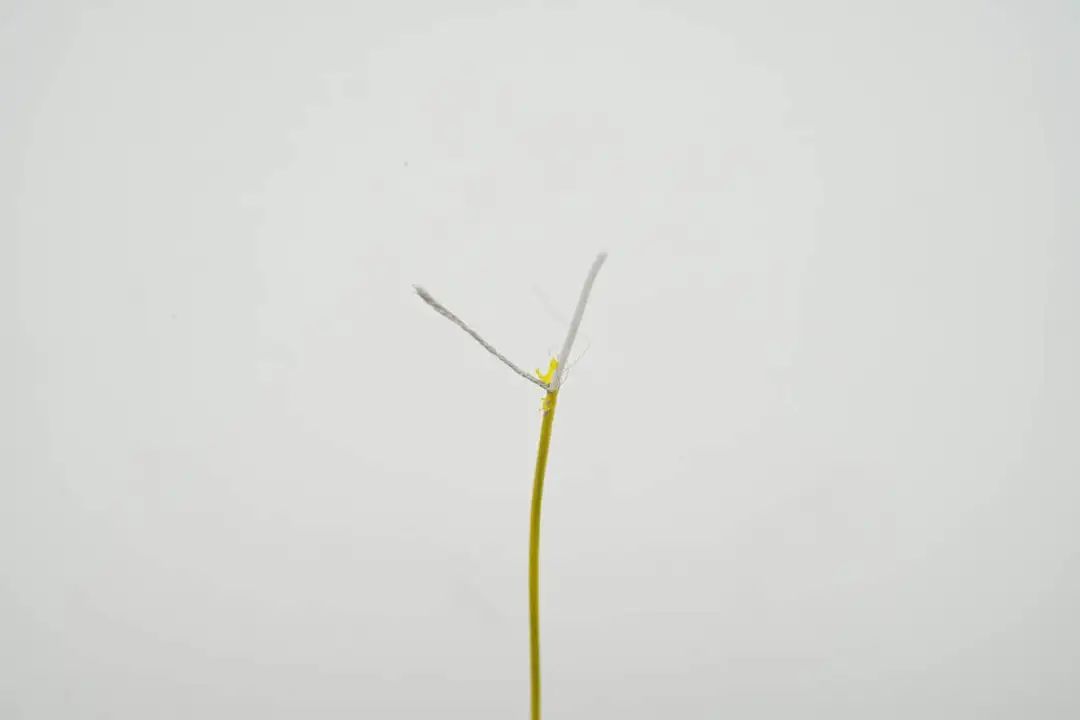

黄色同轴线特写。
灰色同轴线特写。
红色同轴线特写。

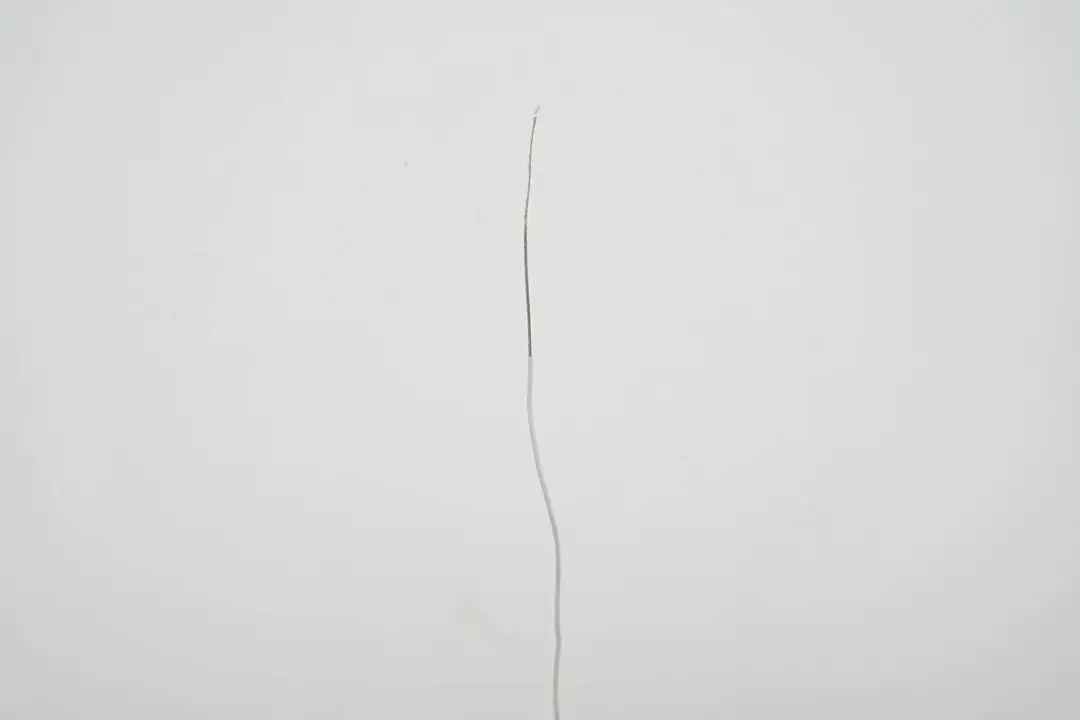

白色同轴线特写。

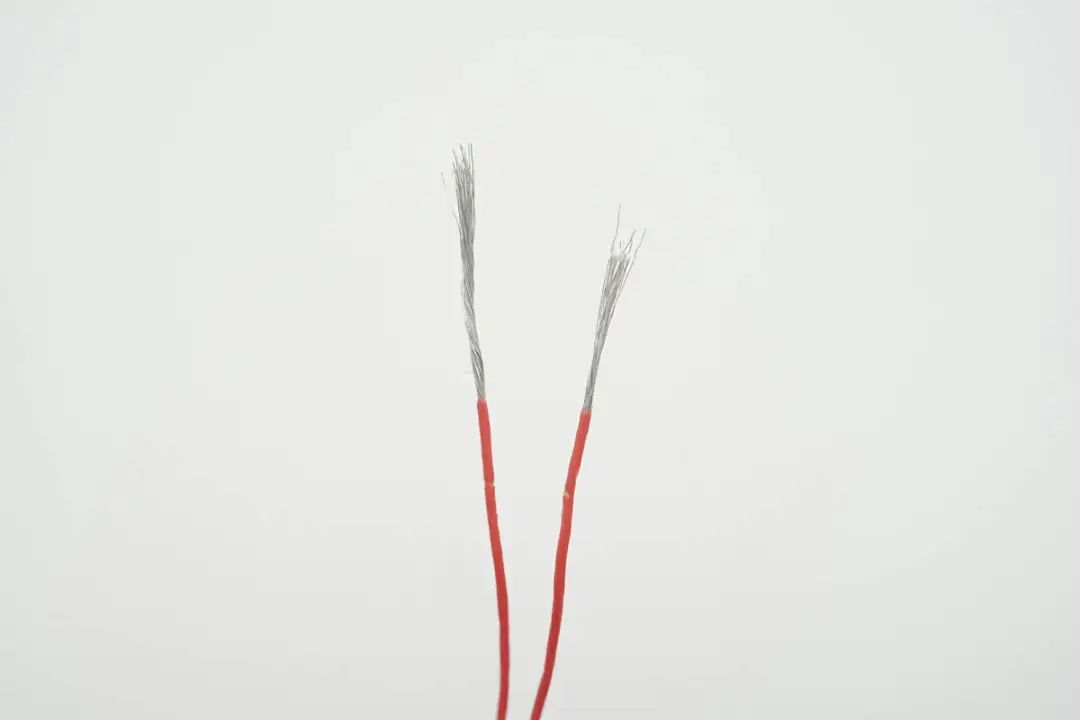

两根红色正极电力线芯特写。

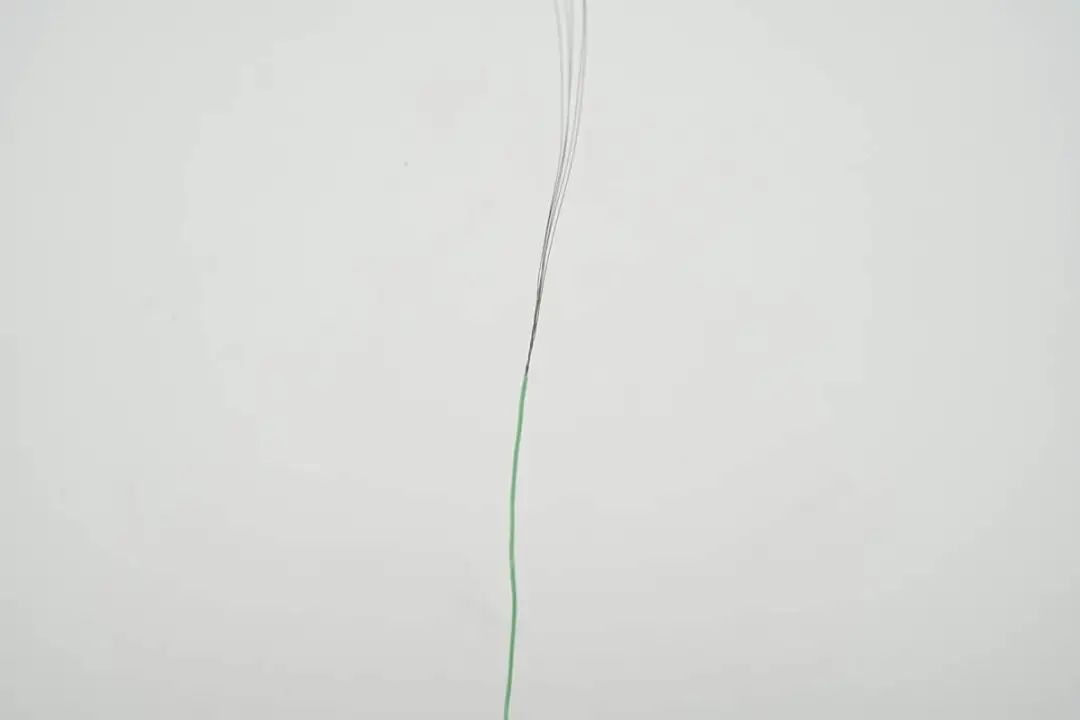

USB2.0数据线为双绞线设计，绿色为D+线芯。
白色为D-线芯。
褐色线芯特写。
红色线芯特写。

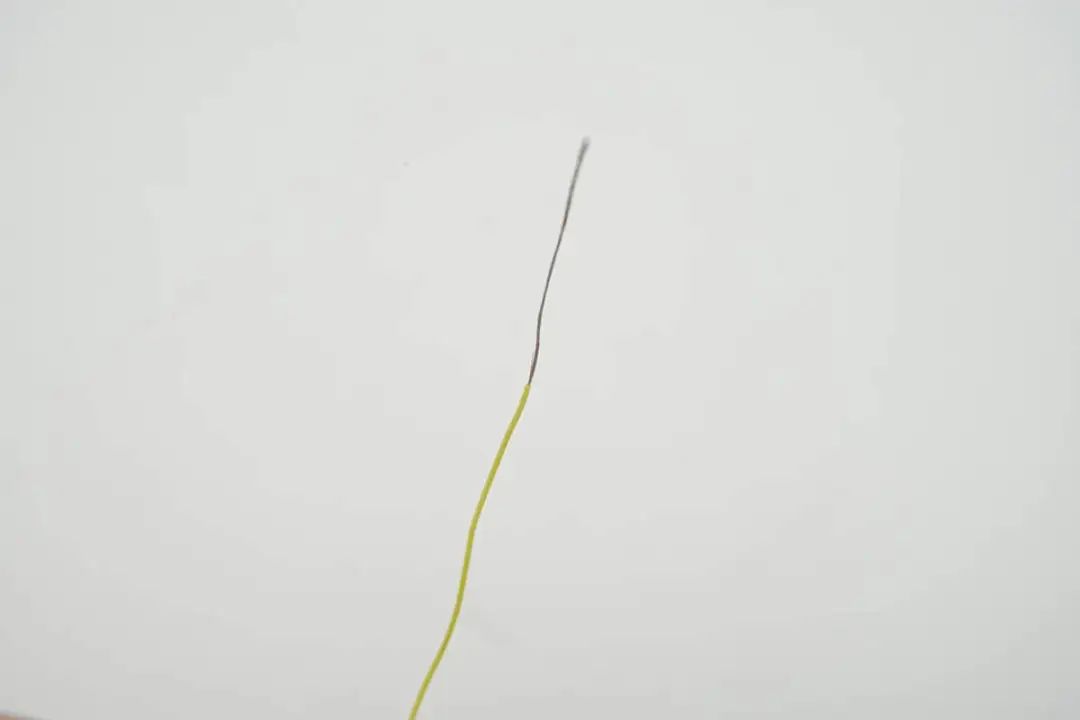

黄色线芯特写。

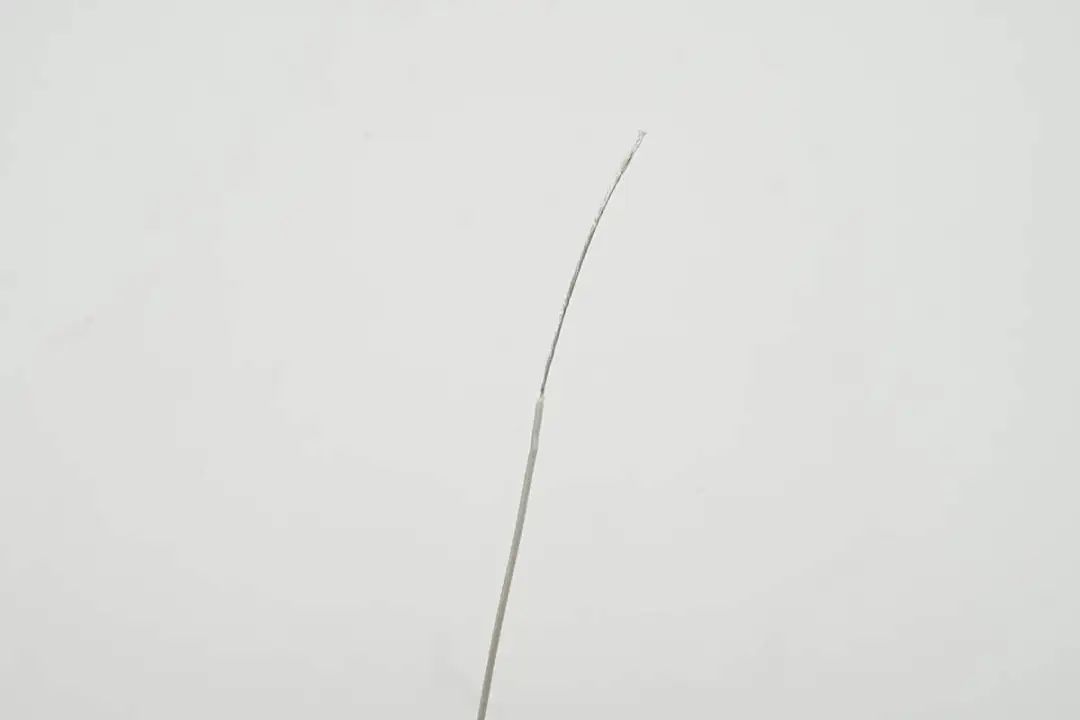

灰色线芯特写。

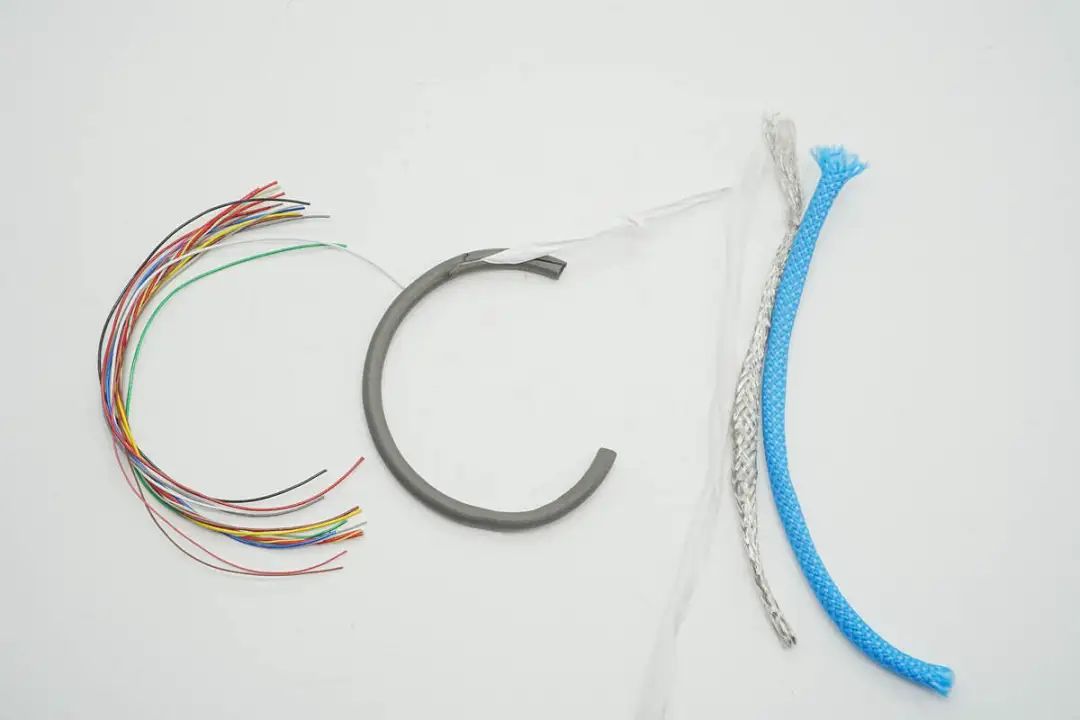

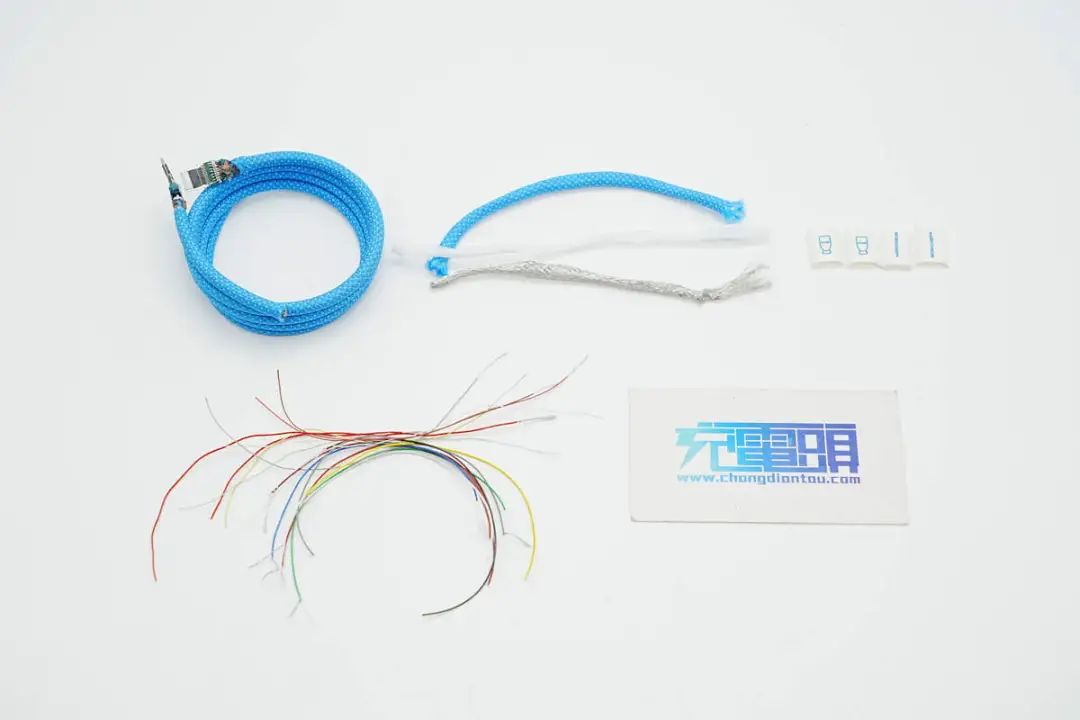

全部拆解一览，来张全家福。
充电头网拆解总结
异泽这款数据线有蓝白双色配备，编织线设计让其更加耐用，并且看上去也更有档次。此外产品还结合时下新型的磁吸特性进行设计，这让线材拥有去扎带的条件，自吸附收纳更方便美观。
此外产品性能表现也是非常好，支持时下最高规格的240W PD快充以及支持USB4 Gen3协议，最高传输速率40Gbps，还支持8K@60Hz视频传输，无论是数据视频传输还是充电，都能让用户做到得心应手。
充电头网通过拆解了解到，这款数据线两个USB-C端子在线芯和小板上填充硬封胶，同时外套金属壳提升强度。线缆部分，内部设有屏蔽网以及绝缘层，线芯包裹棉布提升柔软度，8根同轴线还包裹屏蔽网抗干扰。
