Meta Quest 3是Meta旗下一款极具性价比的VR/MR一体机，相比Quest 2在性能、显示、舒适度上都有显著提升，并且混合现实（MR）功能让它不再局限于纯VR体验。对于追求更好的沉浸感或想尝试MR应用的用户来说，是个值得入手的选择。
近期充电头网拿到了Meta Quest 3的原装充电配件，这是一款18W USB-C快充充电器，其采用少见的圆柱机身造型设计，这不禁让小编联想到被网友昵称为“大/小猪头”的惠普充电器。产品配备单USB-C接口，支持18W快充。下面就一起来详细了解其设计和用料。
Meta 18W快充充电器外观
充电器采用少见的圆柱造型设计，侧身高光亮面处理，上下端边缘过渡分明。

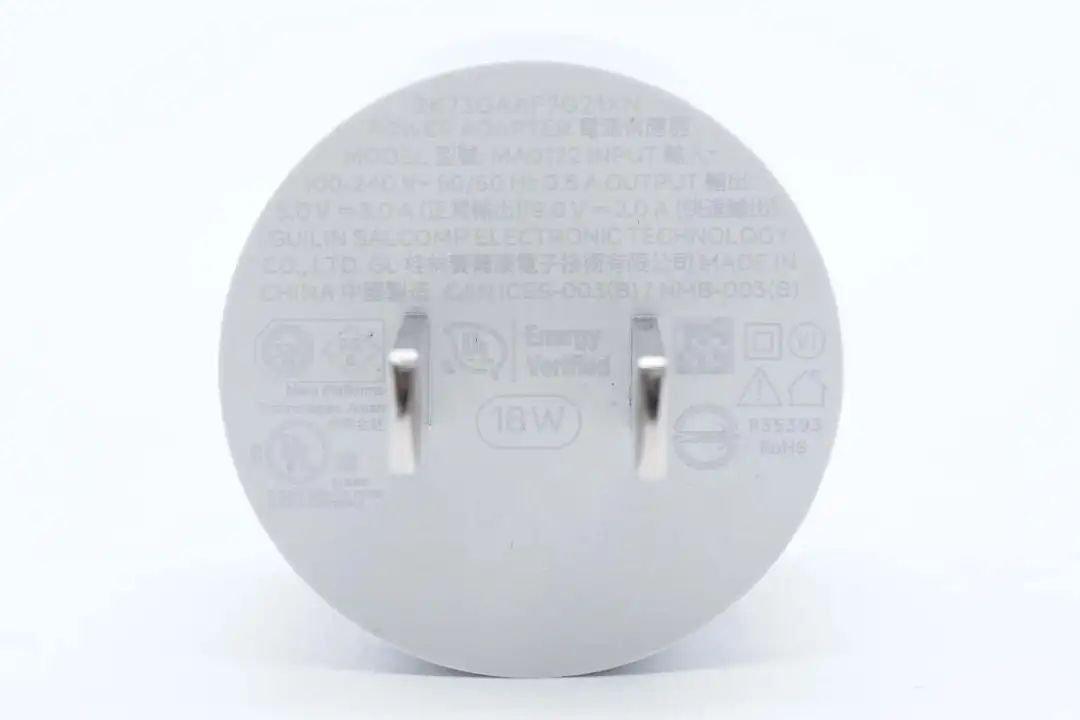

输入端外壳上印有充电器详细参数信息。
充电器参数特写
型号：MA0122
输入：100-240V~50/60Hz 0.5A
输出：5V3A、9V2A
制造商：桂林赛尔康电子技术有限公司
充电器通过了PSE、UL认证，以及VI级能效认证。

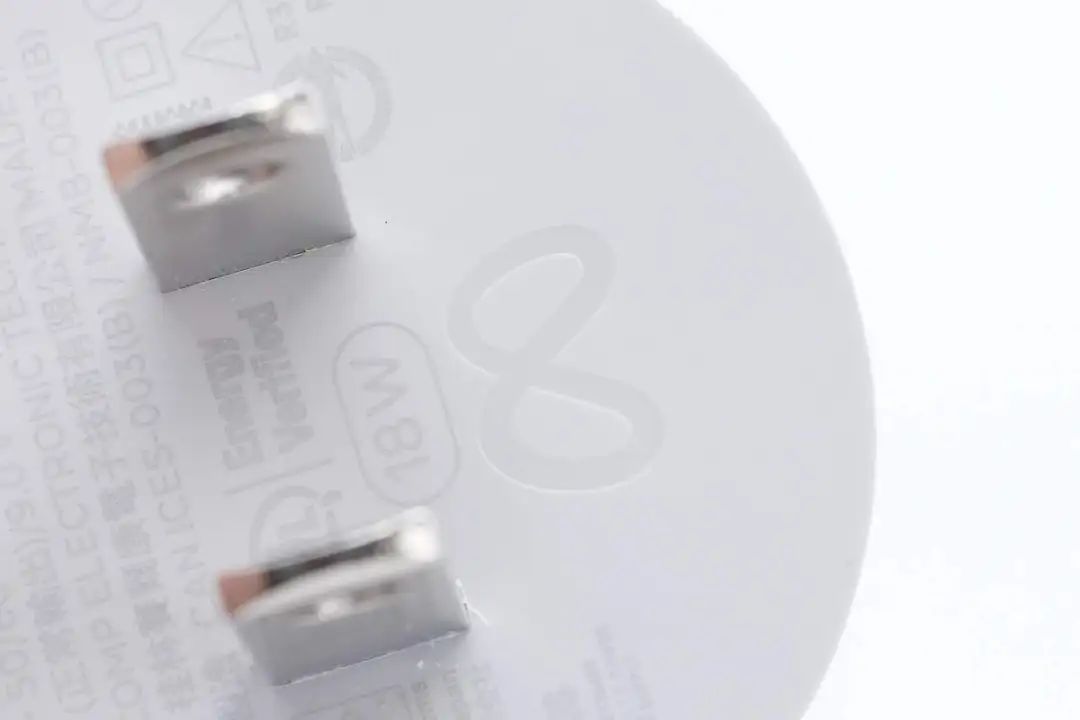

底部外壳上还设计有Meta的品牌logo。

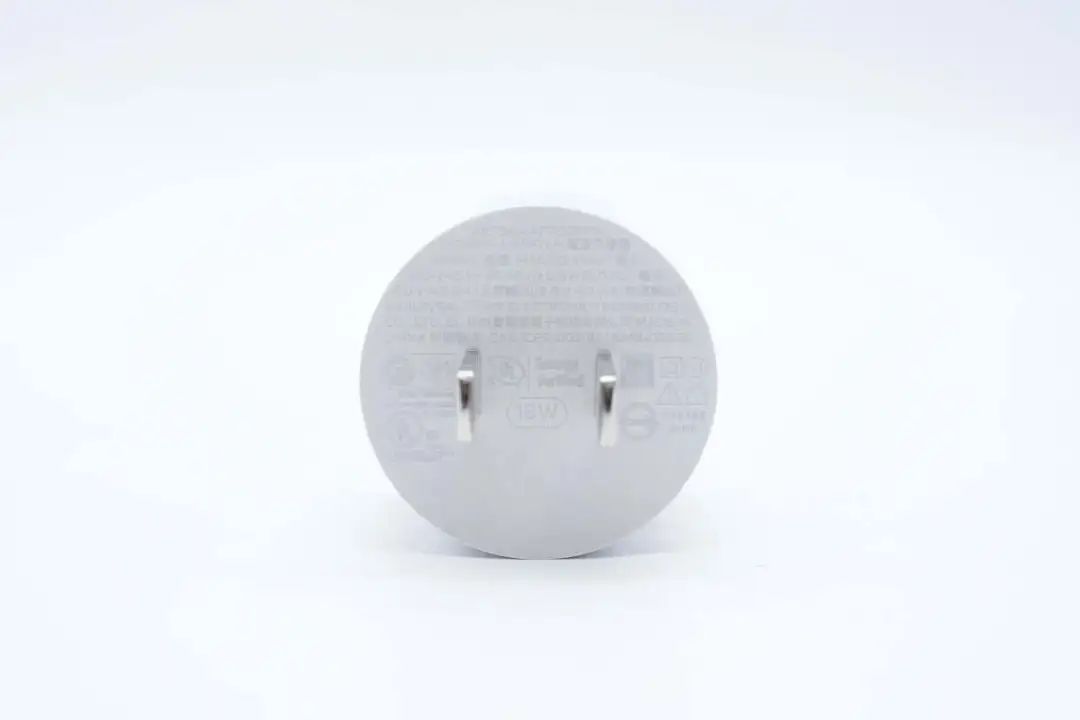

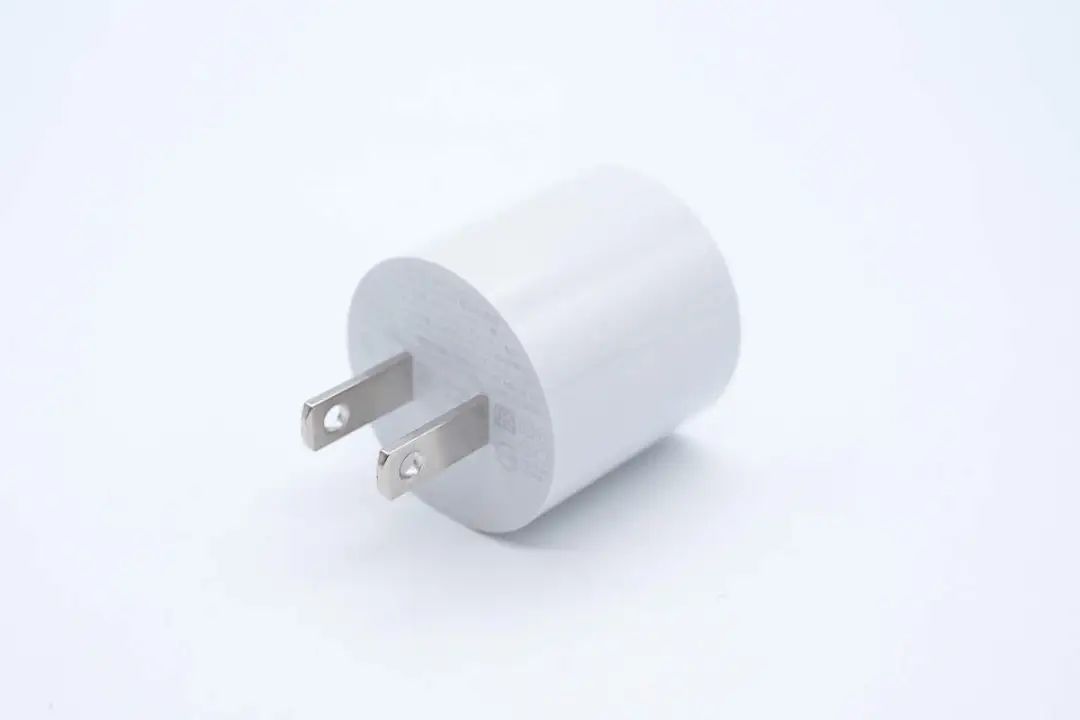

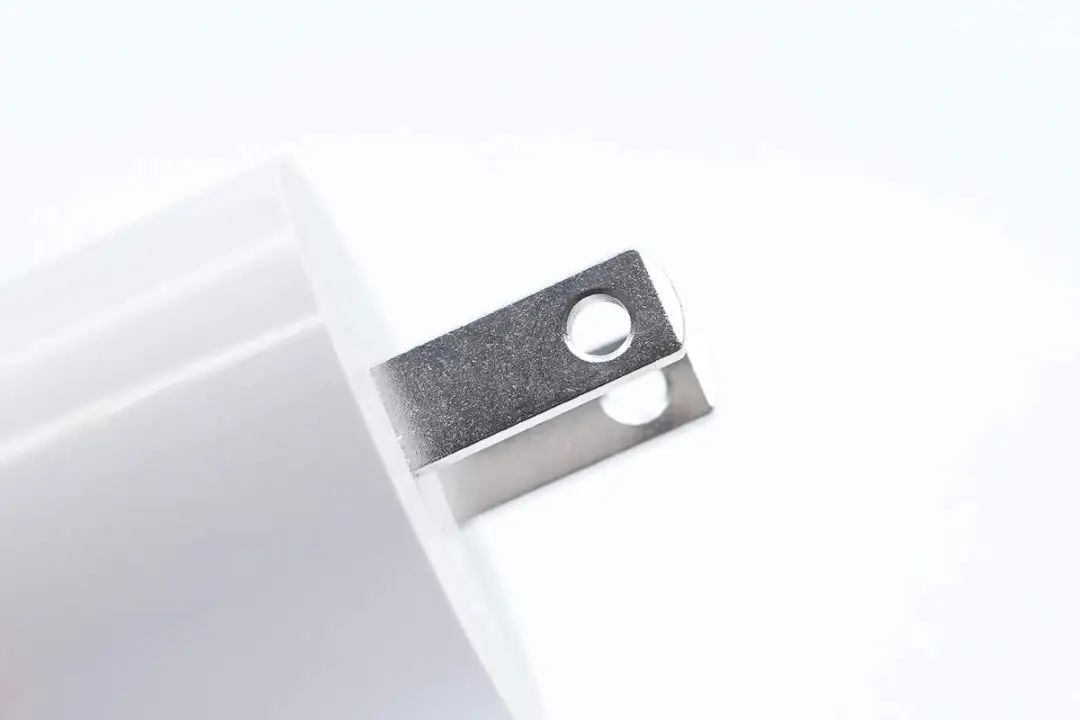

充电器配备固定式国标插脚。

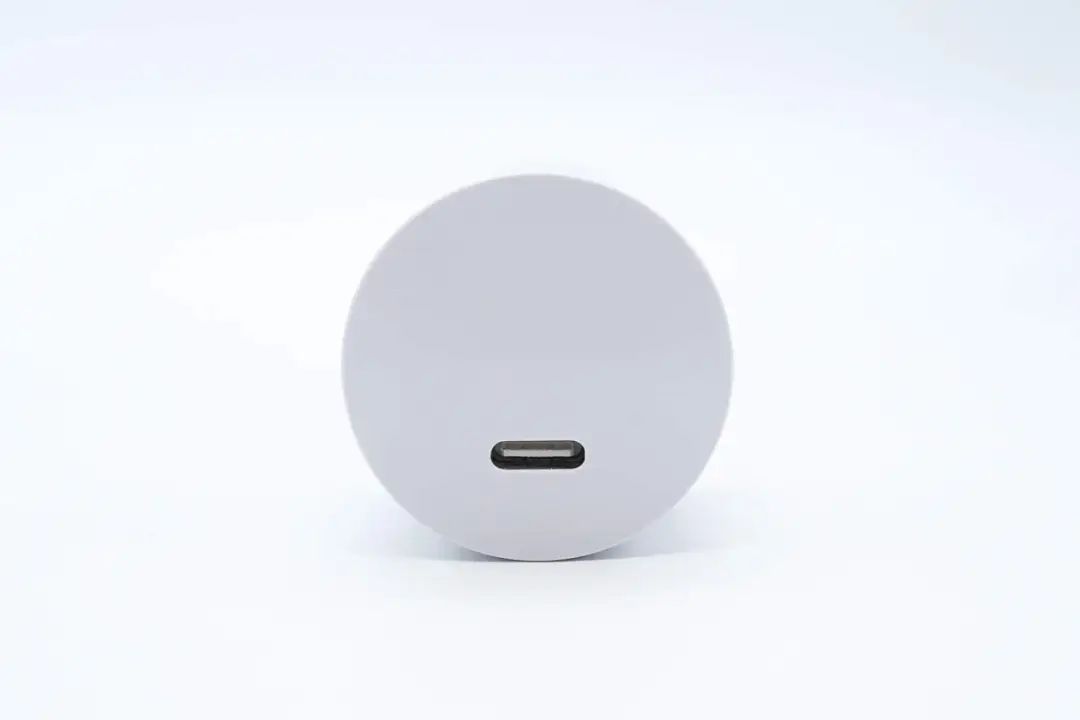

输出顶面配备单USB-C接口。

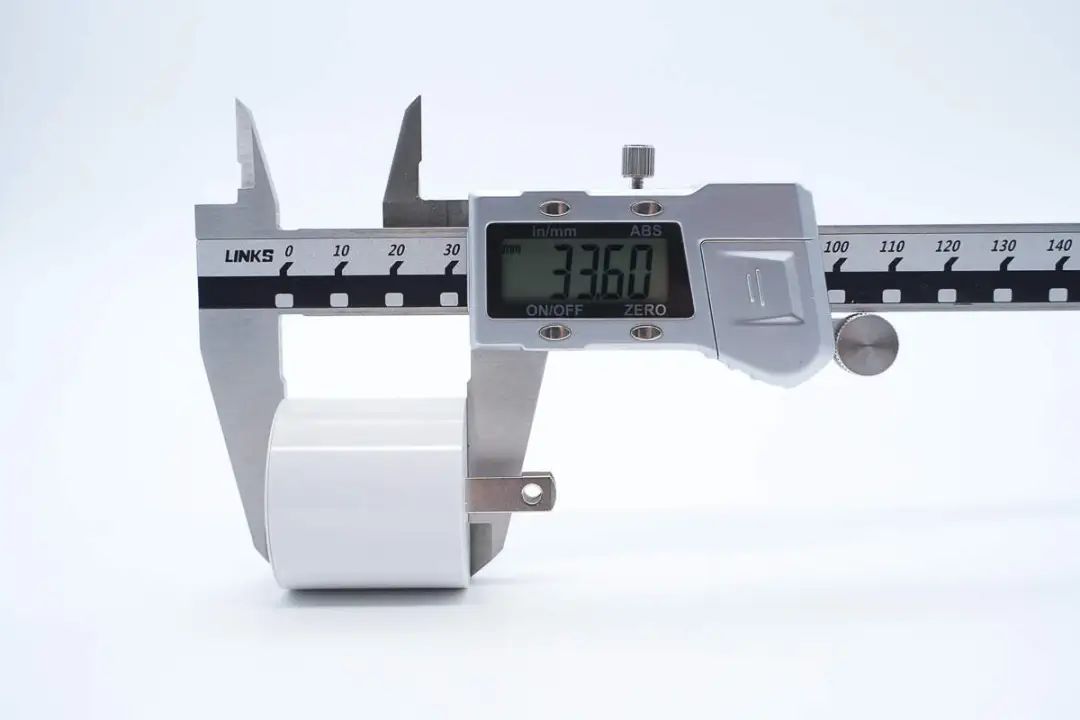

实测充电器机身高度为33.6mm。

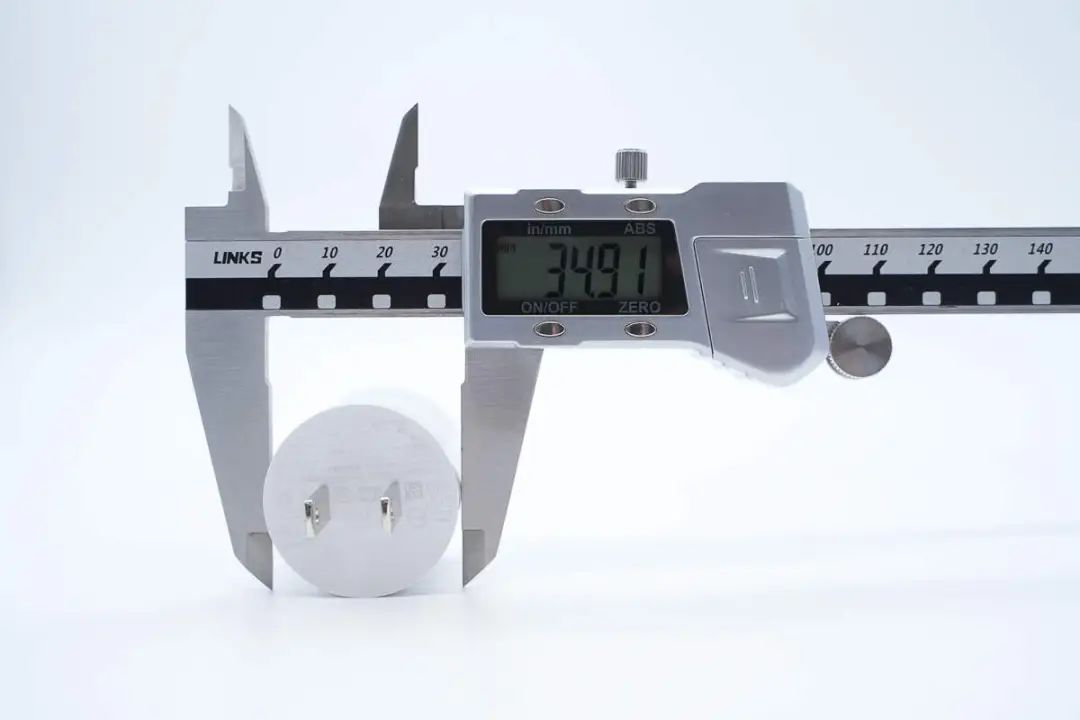

直径为34.91mm。

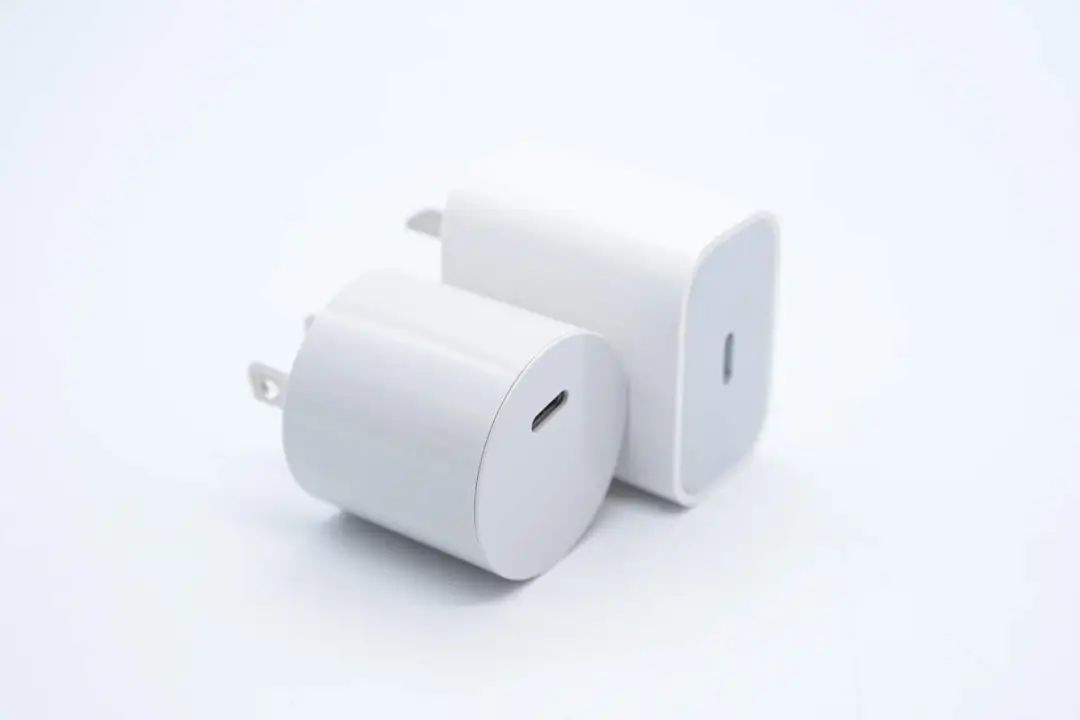

和苹果18W充电器放在一起对比给大家直观印象。

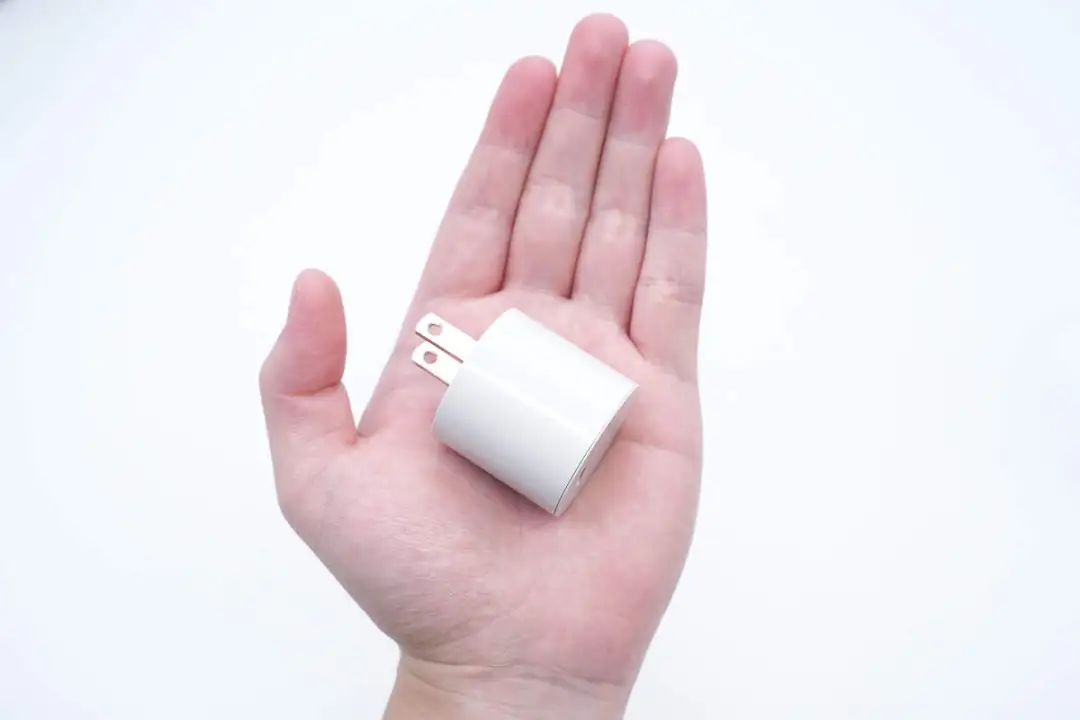

充电器拿在手上的大小直观感受。

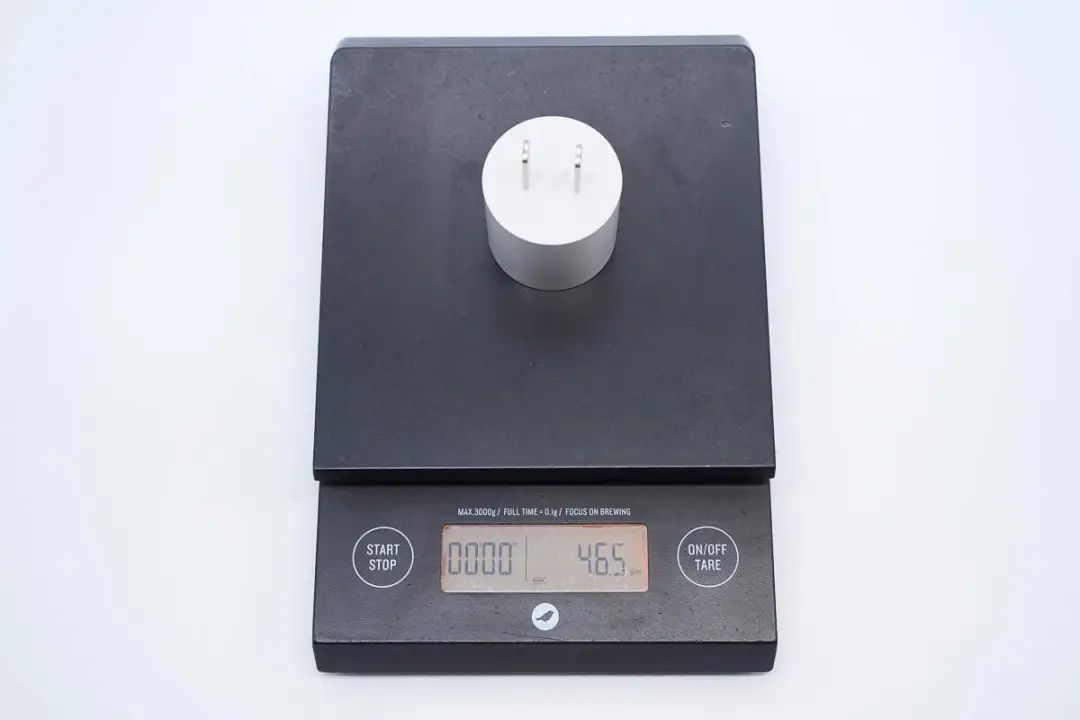

另外测得充电器重量约为47g。

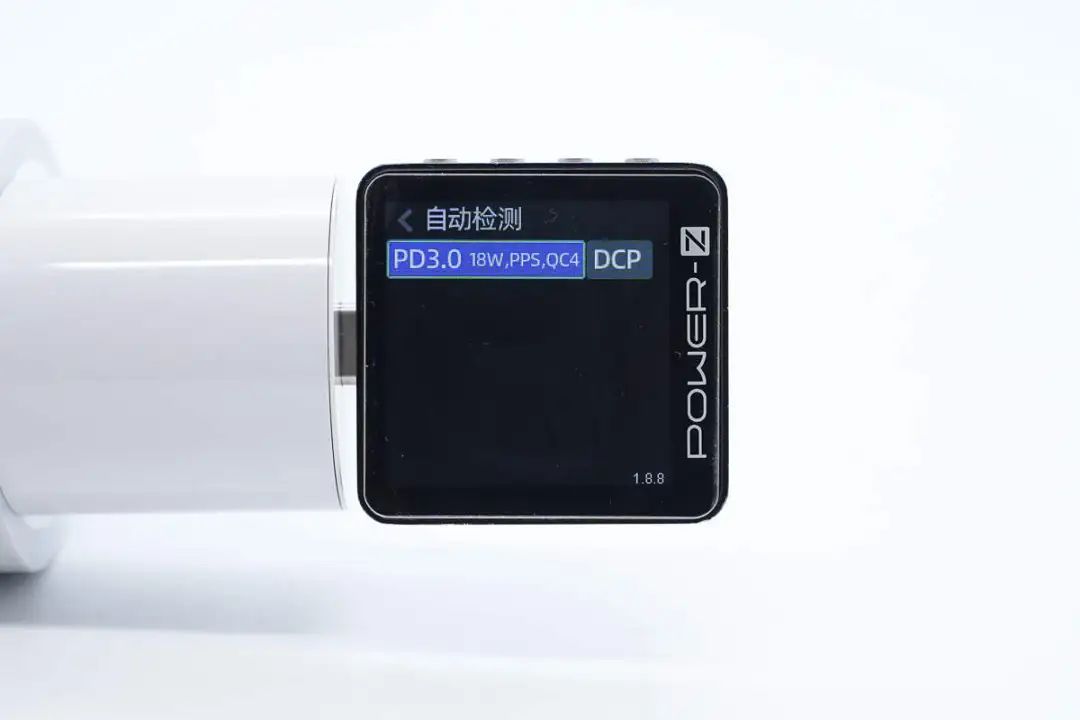

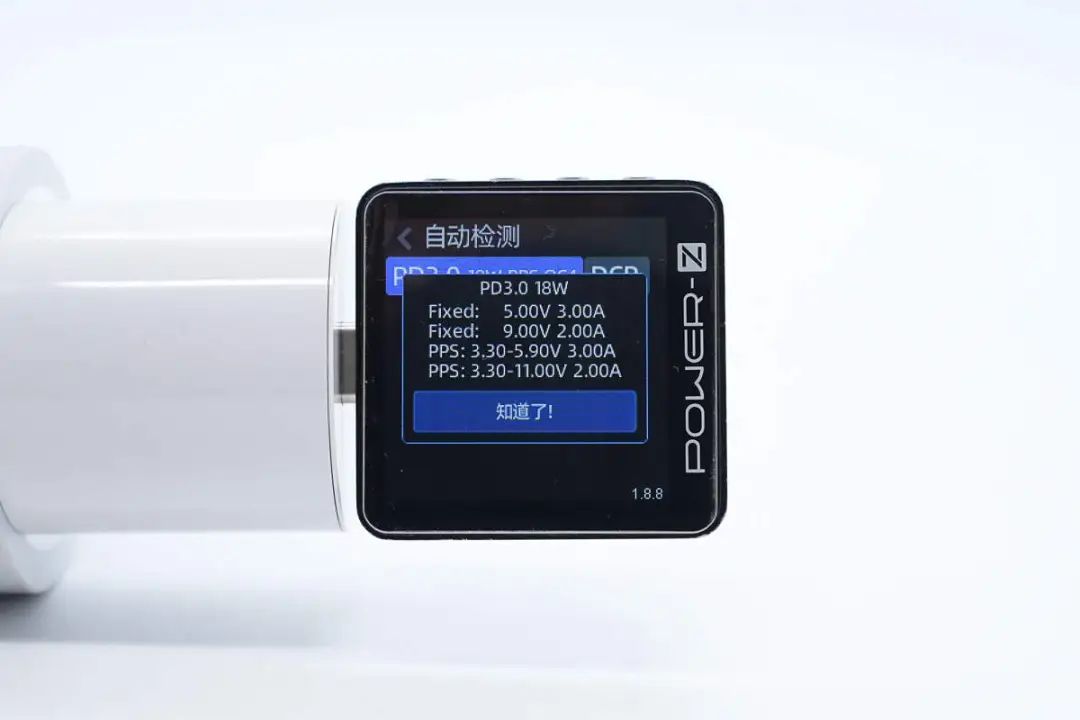

使用ChargerLAB POWER-Z KM003C测得充电器USB-C口支持PD3.0、PPS、QC4以及DCP充电协议。
PDO报文显示USB-C口具备5V3A、9V2A两组固定电压档位，以及3.3-5.9V3A、3.3-11V2A两组PPS电压档位。
Meta 18W快充充电器拆解

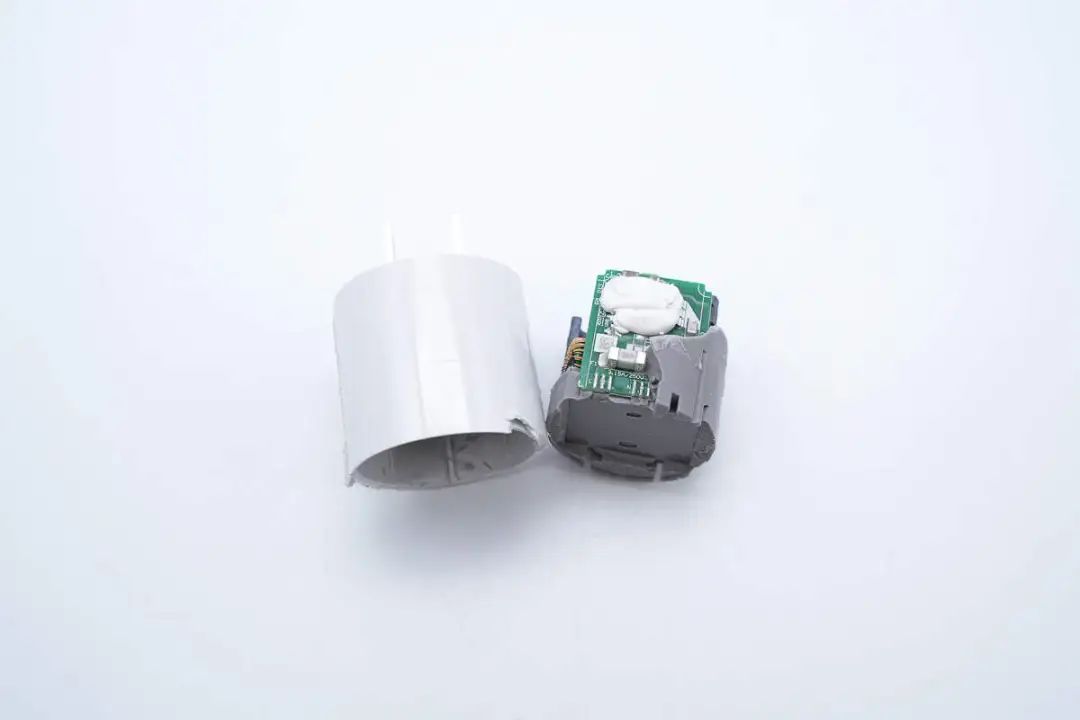

将机身顶部外壳拆开取出PCBA模块。

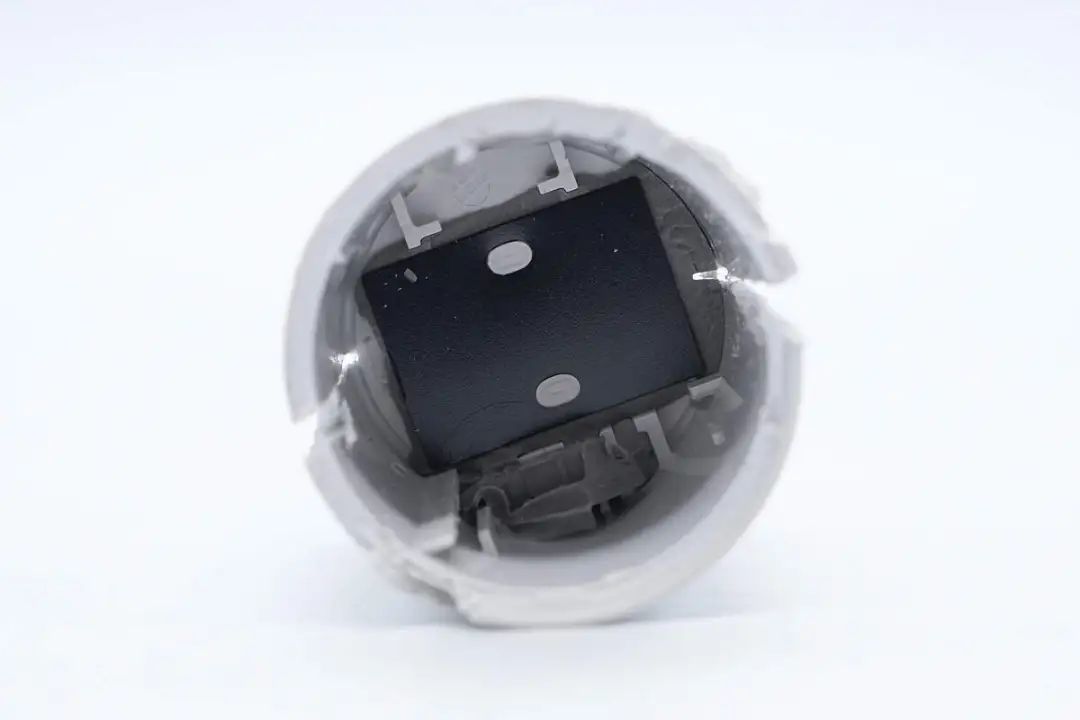

机身内部放置麦拉片进行绝缘保护。

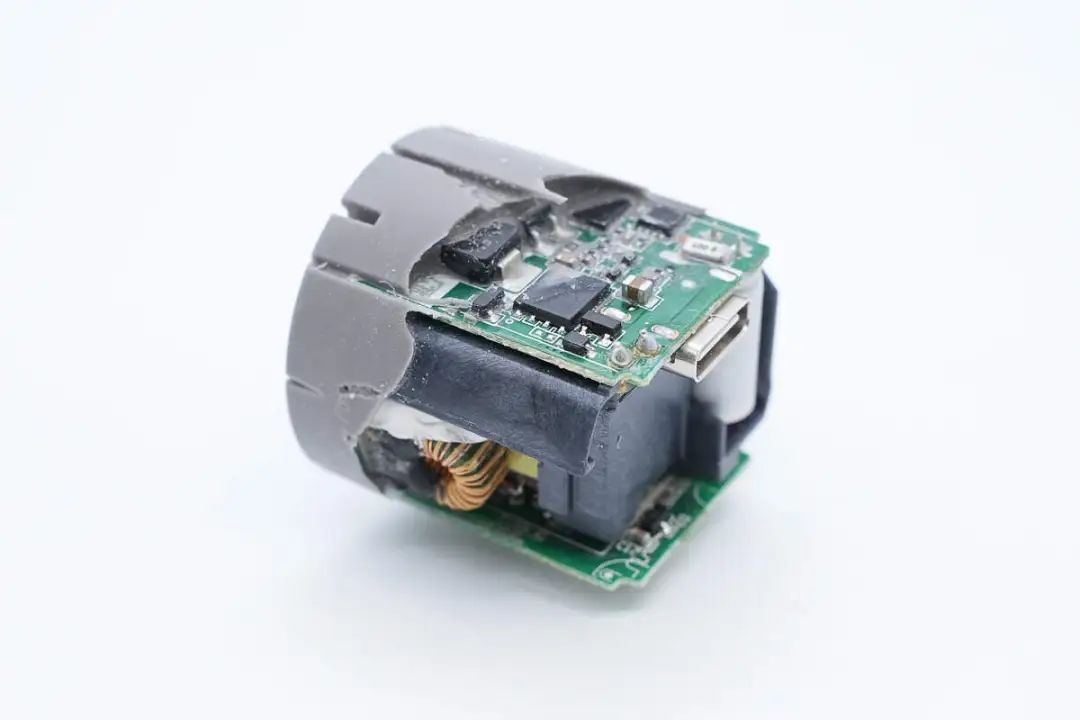

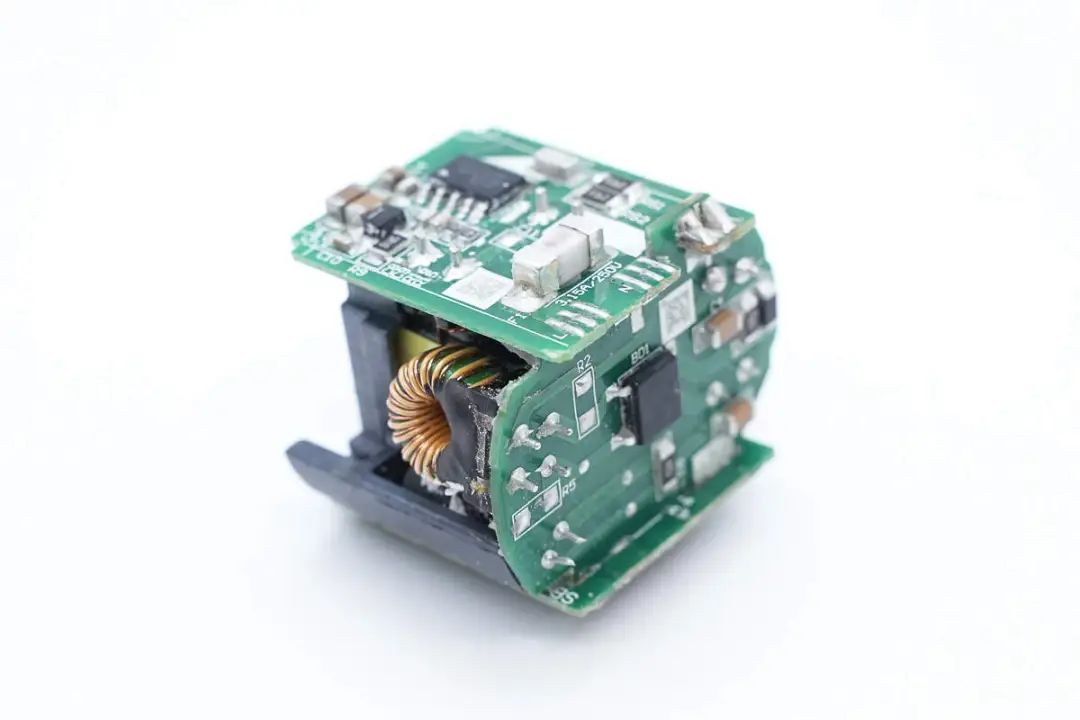

PCBA模块由多块小板组成，之间通过塑料架支持固定，同时输入端灌胶处理。

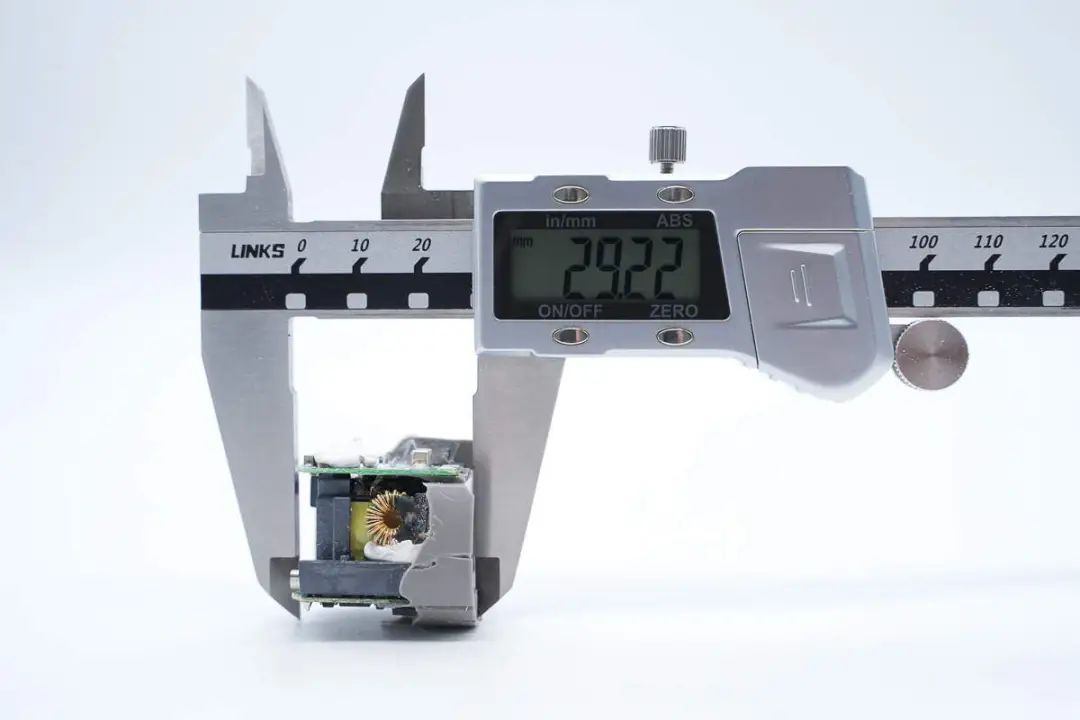

实测PCBA模块长度为29.22mm。

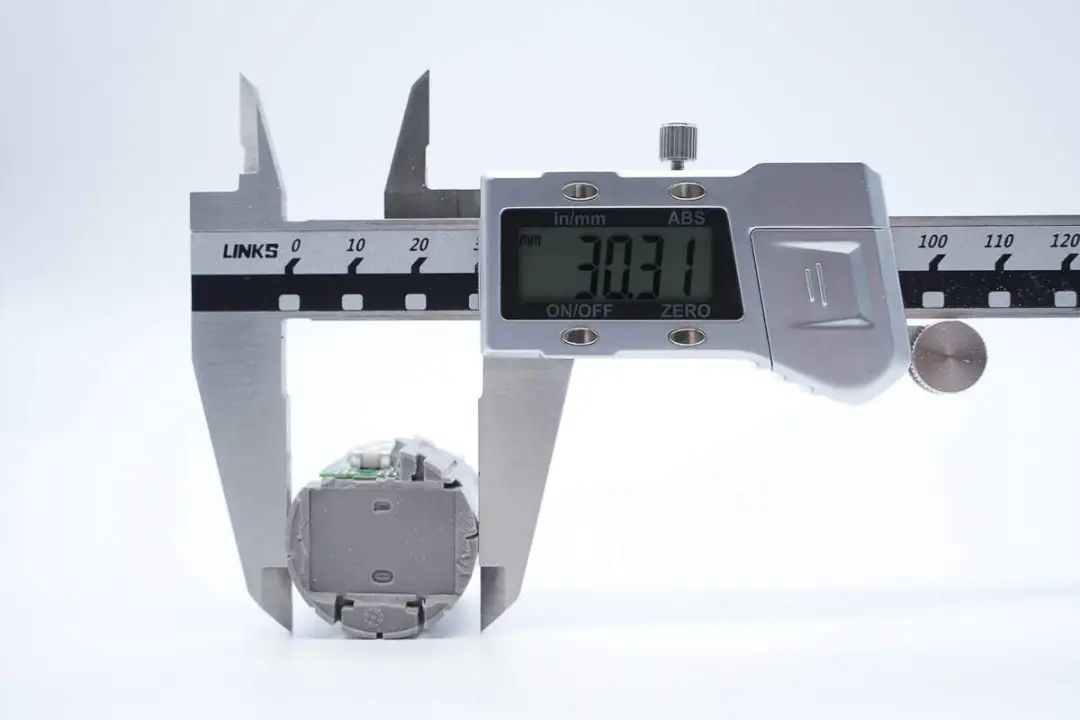

直径为30.31mm。

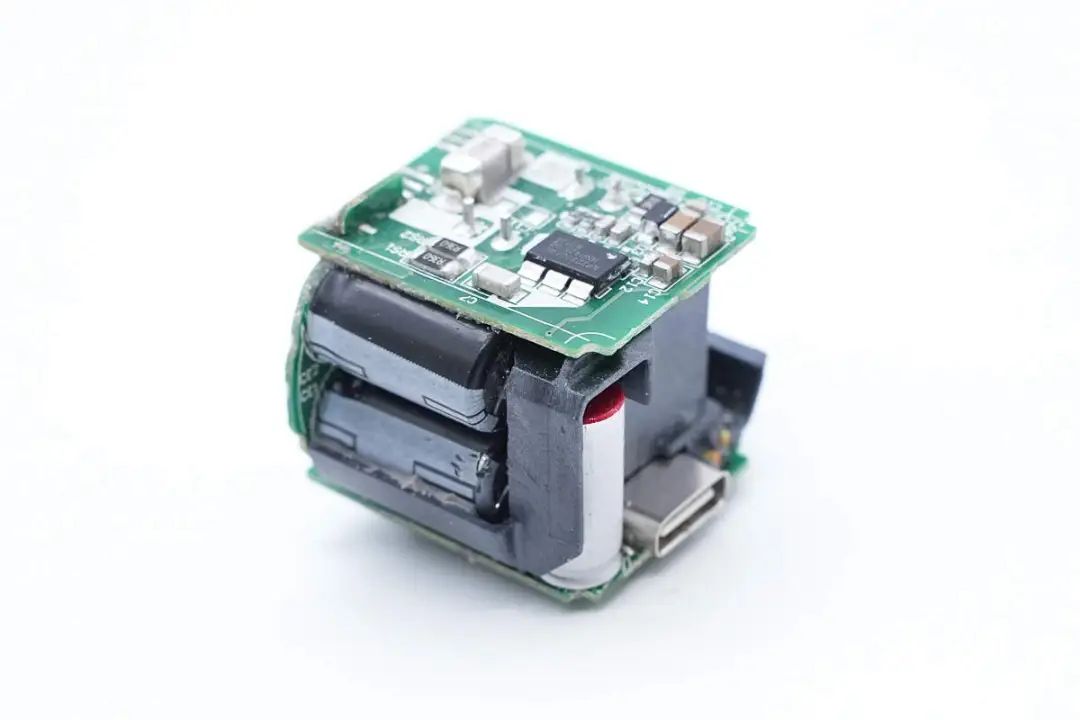

将导热胶清理干净，模块输入端还设有一块小板。
塑料架还起到隔离初次级绝缘保护作用。
将PCBA模块拆分开，方便观察夹层间器件的信息。

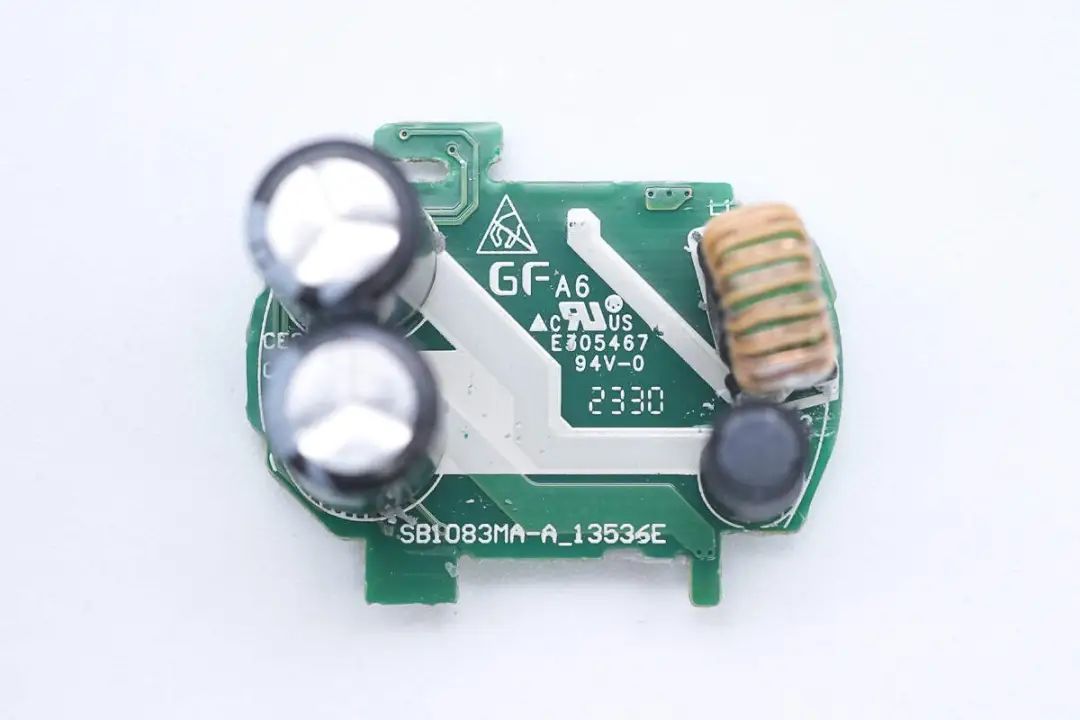

输入小板正面设有共模电感、工字电感以及两颗高压滤波电解电容。

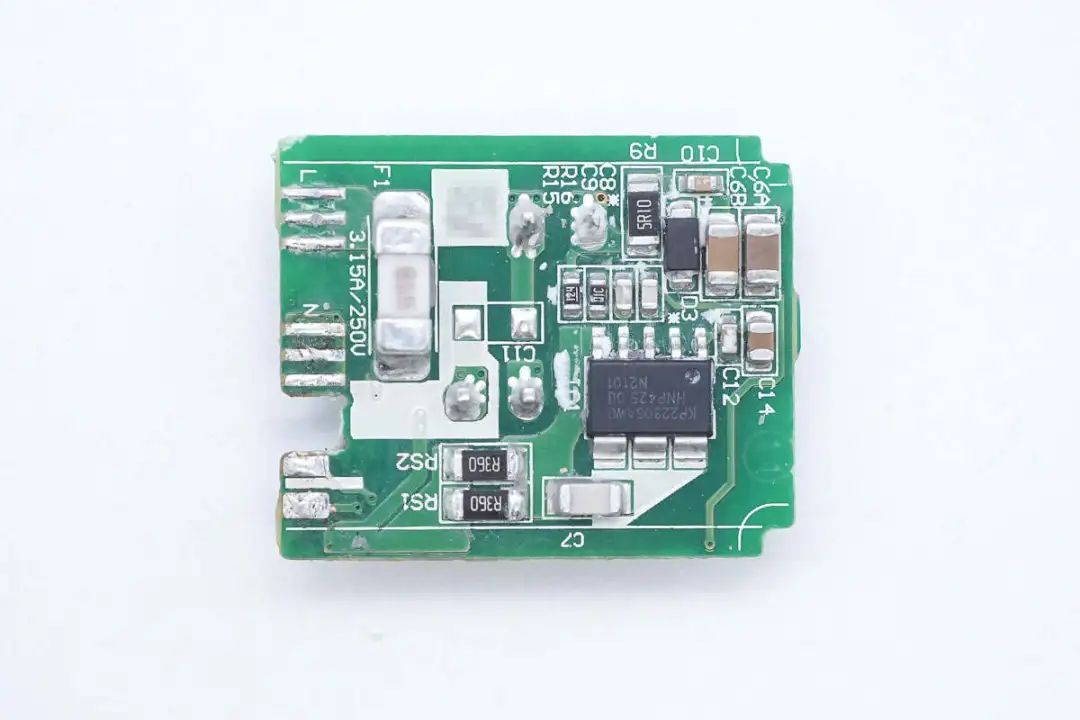

另一面设有贴片保险丝和开关电源主控芯片。

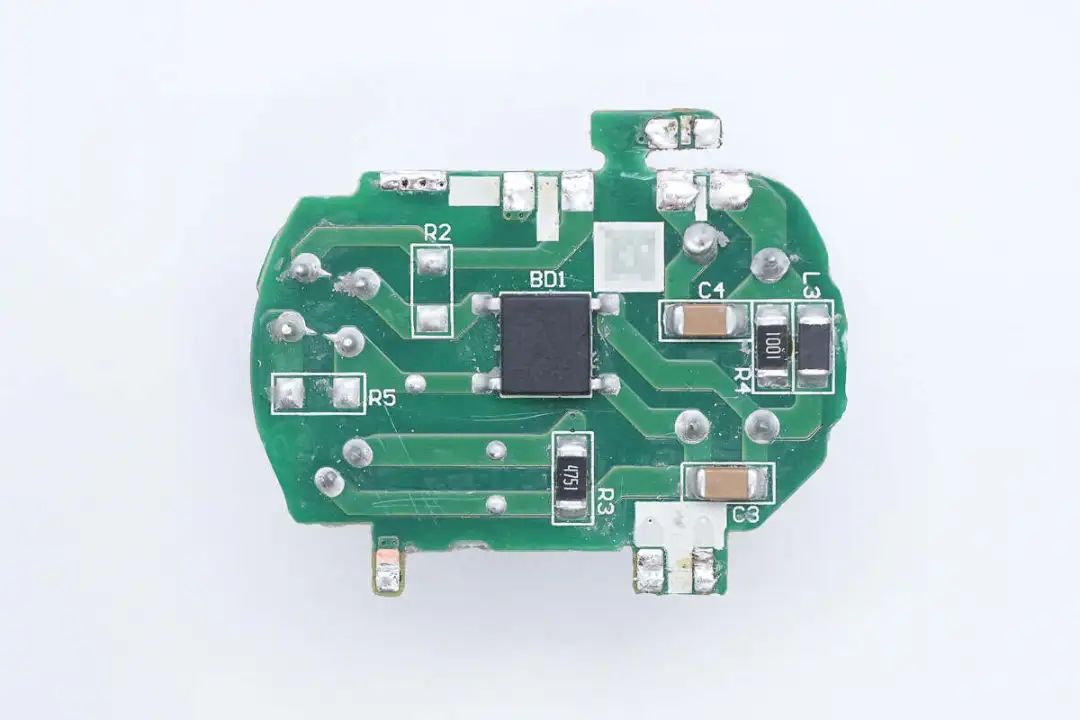

前端连接小板正面设有一颗整流桥。

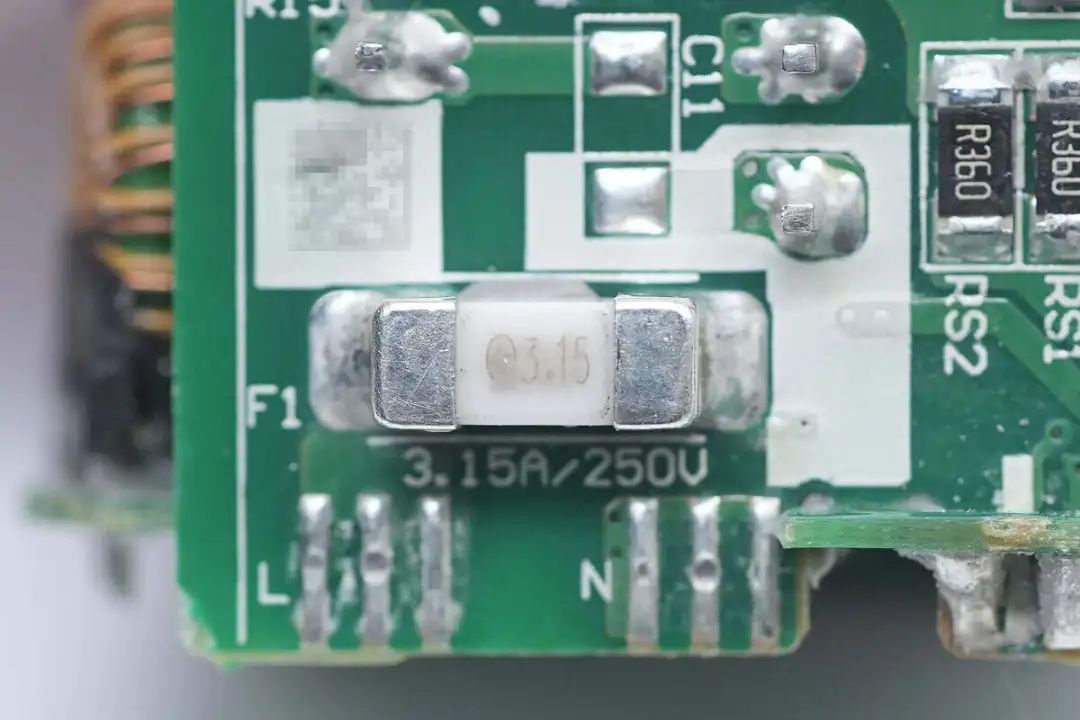

贴片保险丝额定电流3.15A。

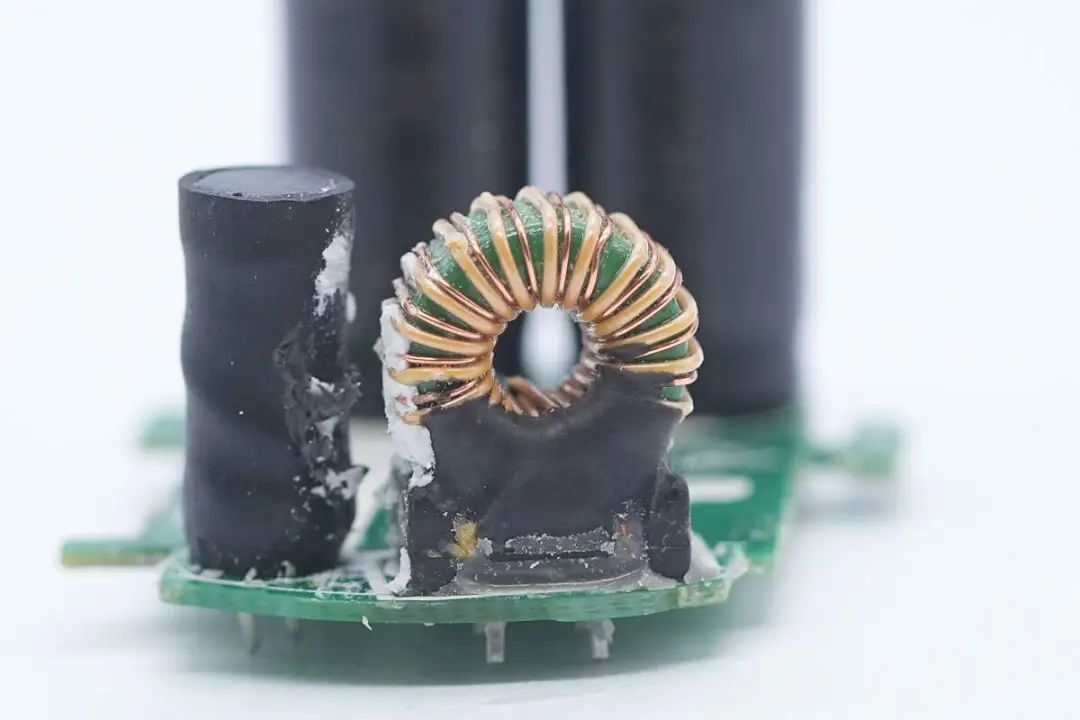

共模电感用于滤除EMI干扰，采用双线绕制。

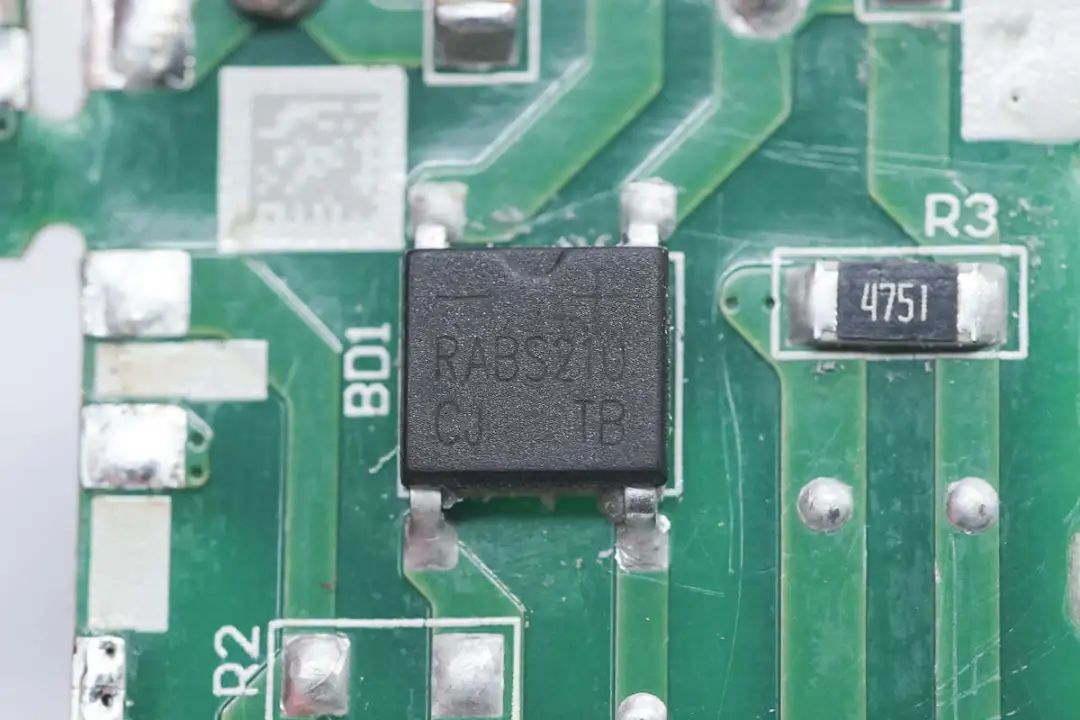

RABS210整流桥特写。

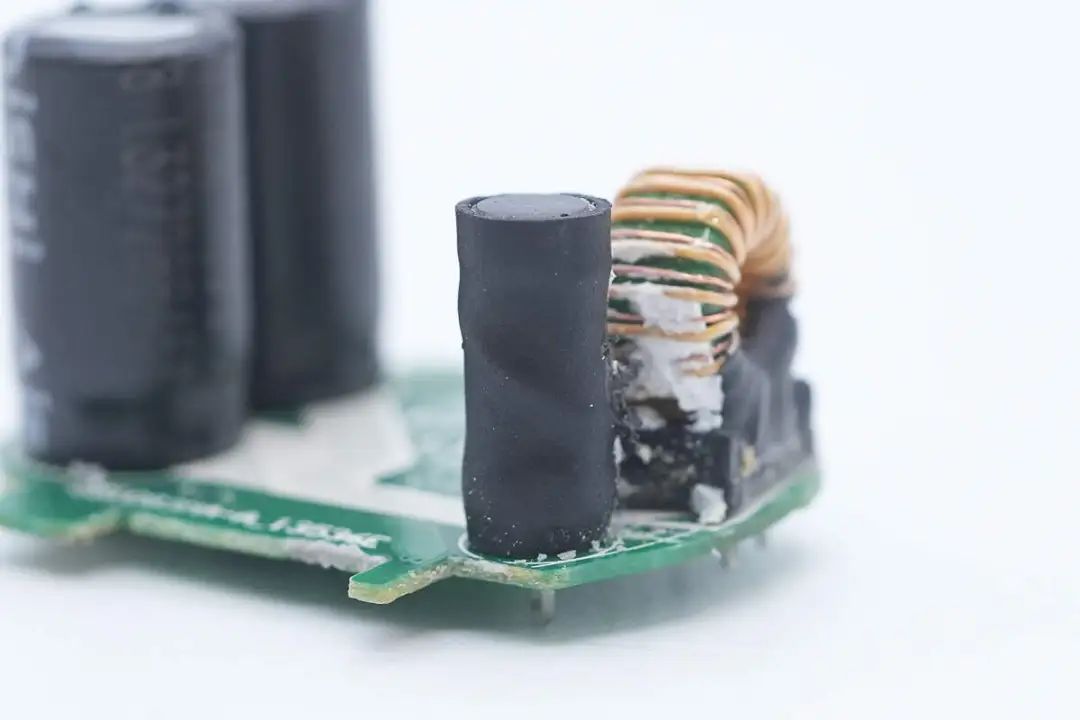

工字电感外套热缩管绝缘保护。

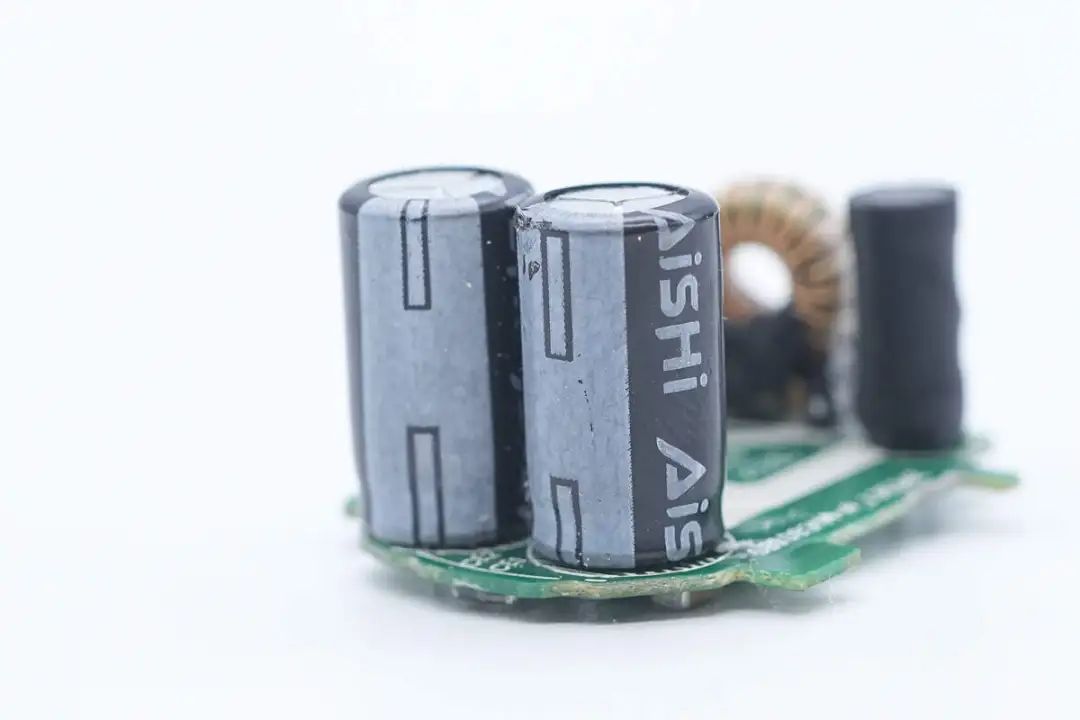

两颗高压滤波电解电容来自AiSHi艾华。

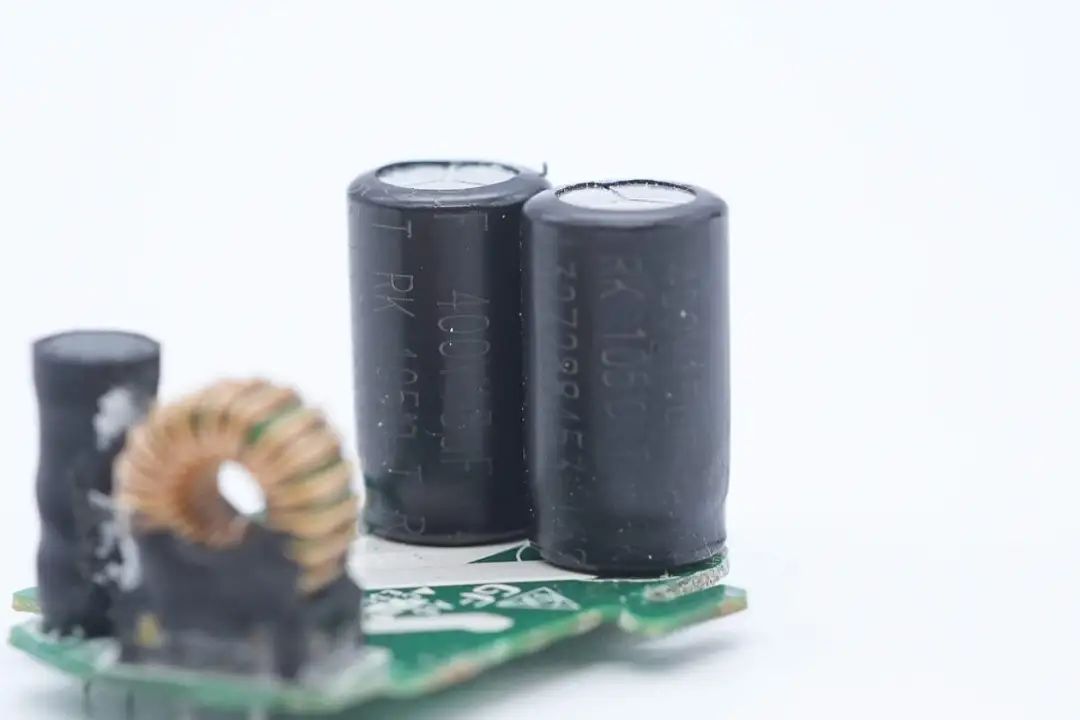

两颗电容规格均为400V15μF。

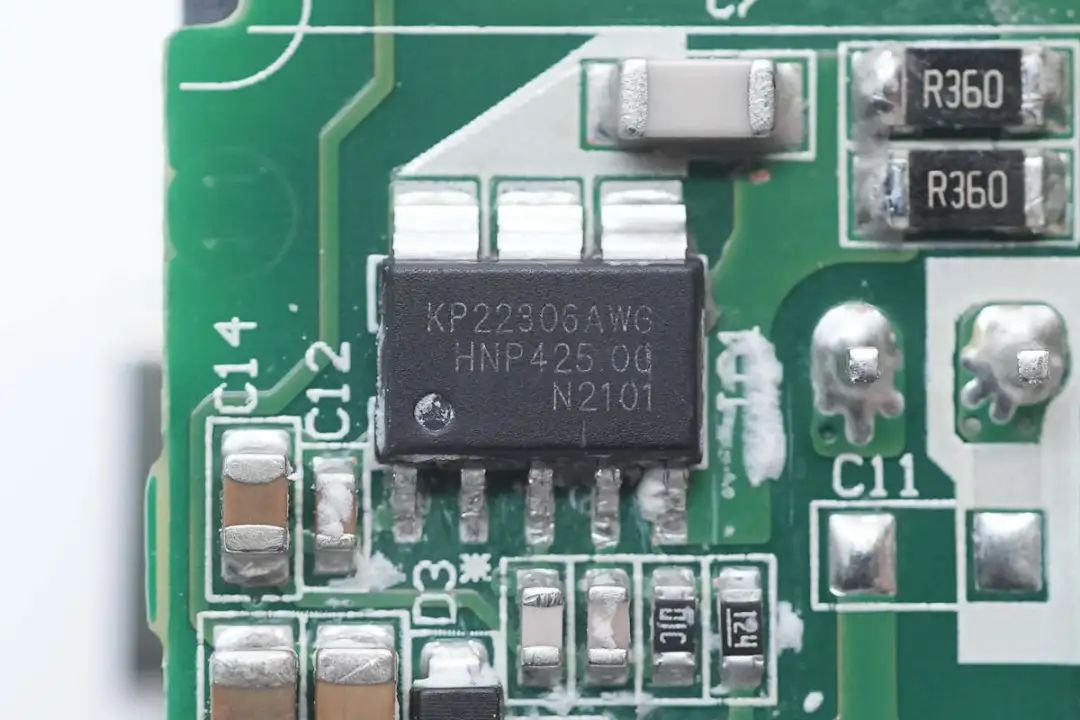

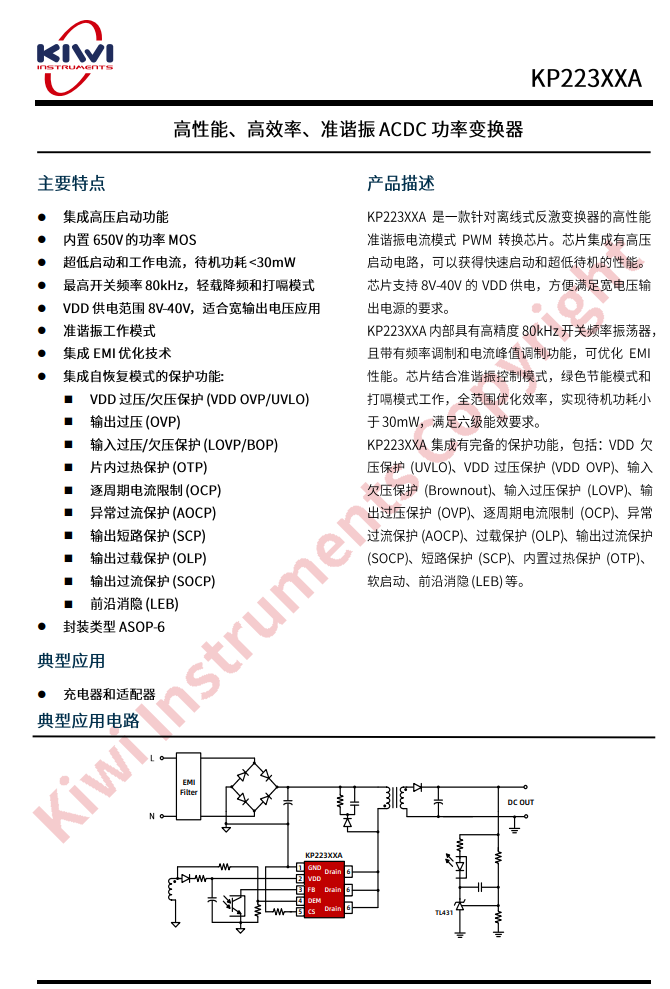

开关电源主控芯片采用必易微KP22306A，这是一款针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片。芯片集成有高压启动电路，可以获得快速启动和超低待机的性能。芯片支持8-40V的VDD供电，方便满足宽电压输出电源的要求。
KP223XXA内部具有高精度80kHz开关频率振荡器，且带有频率调制和电流峰值调制功能，可优化 EMI 性能。芯片结合准谐振控制模式，绿色节能模式和打嗝模式工作，全范围优化效率，实现待机功耗小于 30mW，满足六级能效要求。
KP223XXA集成有完备的保护功能，包括：VDD欠压保护 (UVLO) 、VDD过压保护 (VDD OVP)、输入欠压保护 (Brownout)、输入过压保护 (LOVP)、输出过压保护 (OVP)、逐周期电流限制 (OCP)、异常过流保护 (AOCP)、过载保护 (OLP)、输出过流保护 (SOCP)、短路保护 (SCP)、内置过热保护 (OTP)、软启动、前沿消隐 (LEB) 等。

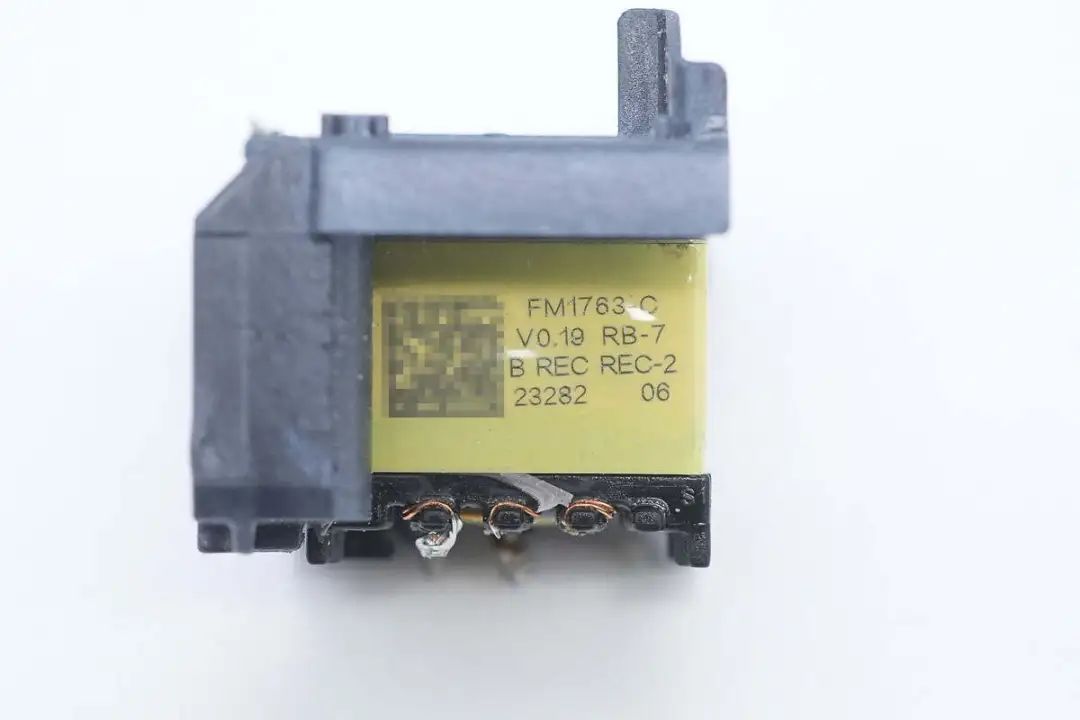

变压器特写。

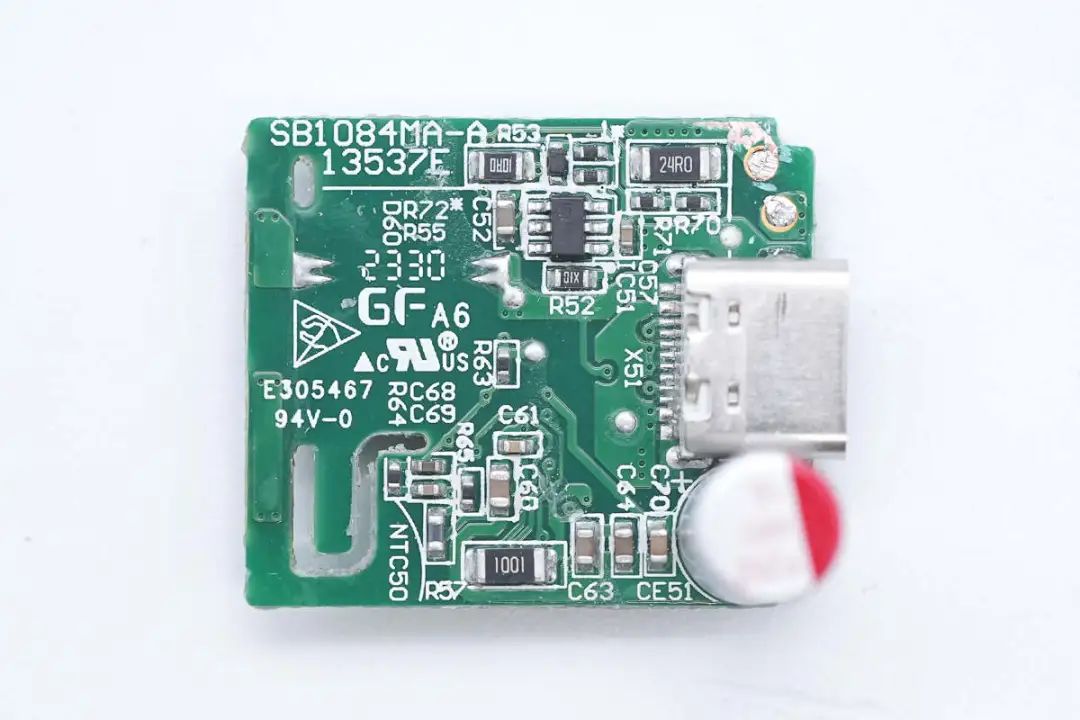

输出小板正面设有同步整流控制器以及滤波固态电容，并焊接有USB-C接口母座。

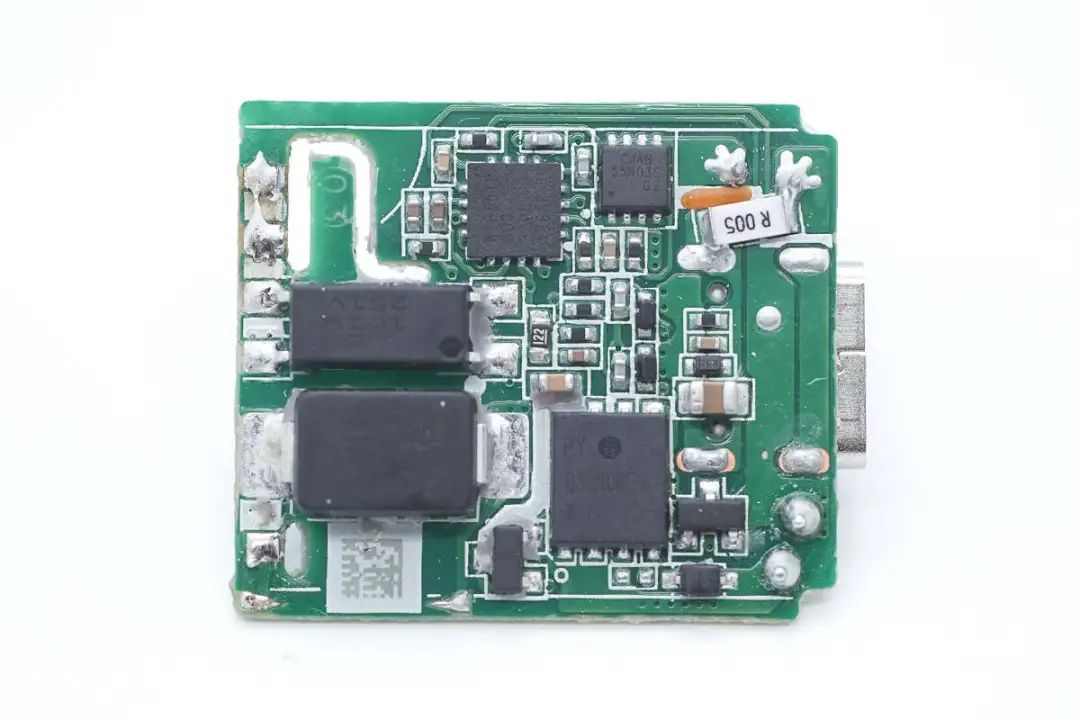

另一面设有光耦、贴片Y电容、同步整流管、协议芯片以及输出VBUS开关管。

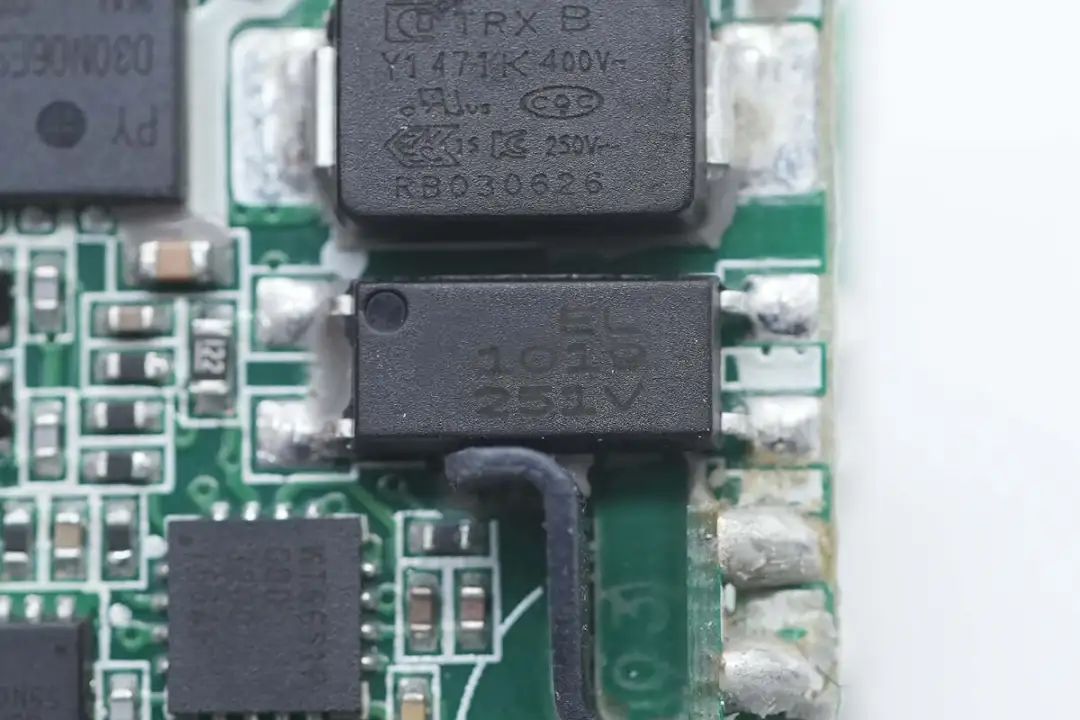

亿光EL 1019光耦特写，用于输出电压反馈。

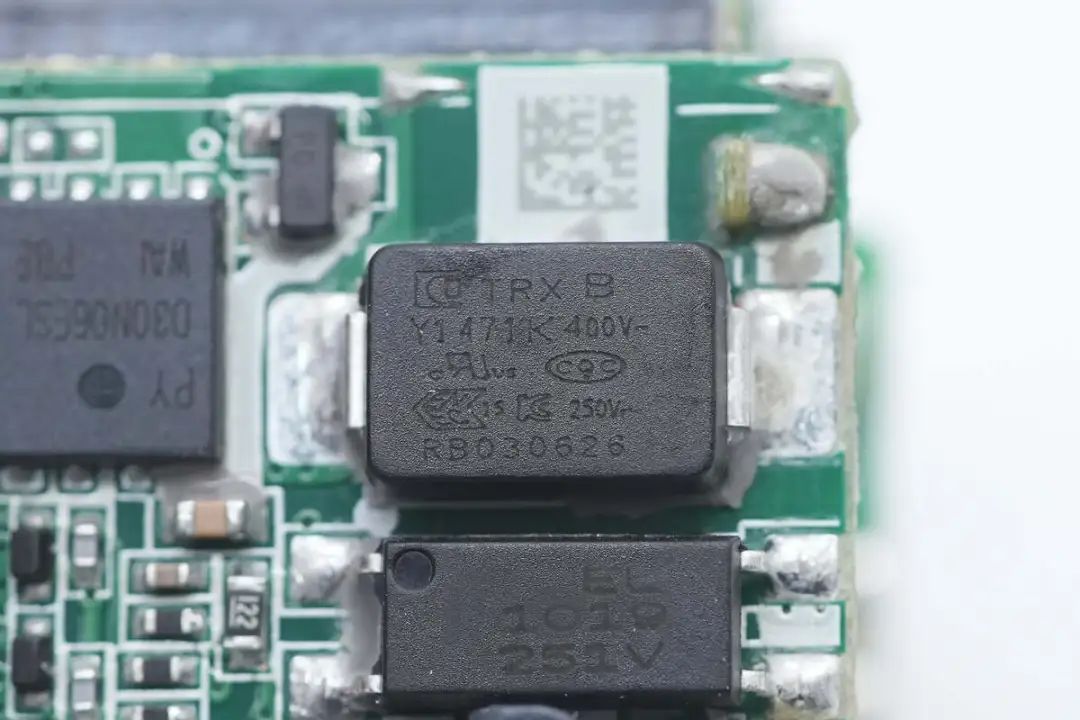

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下产品包括：贴片式Y电容、插件式Y电容，贴片式中高压直流电容、以及贴片式NTC。TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

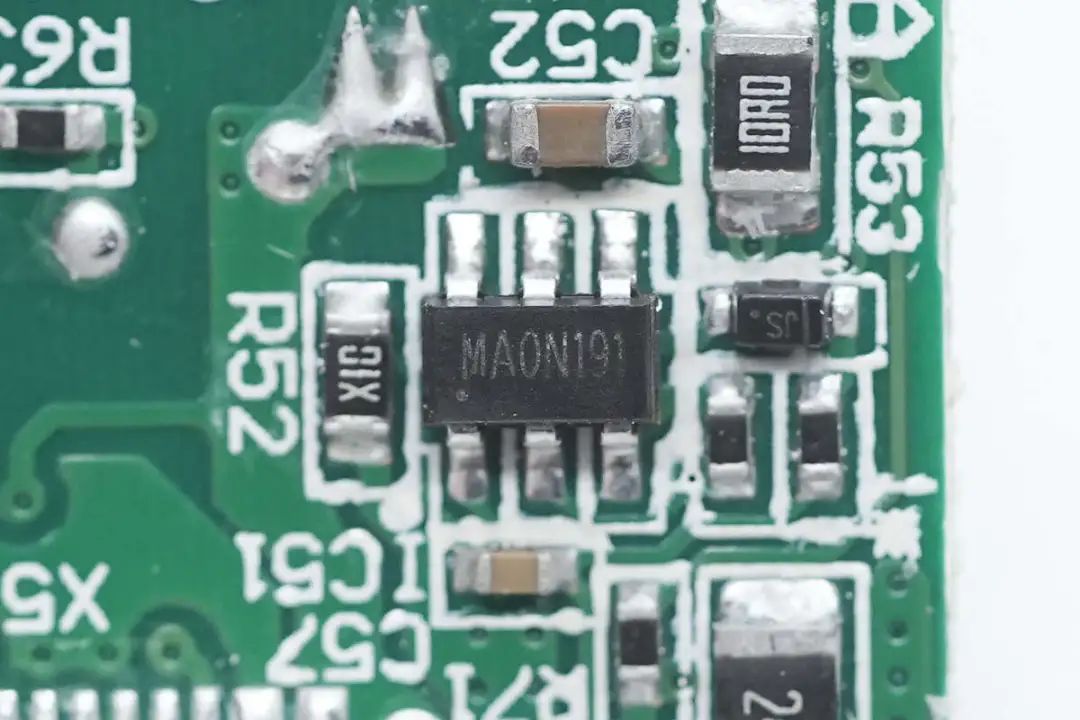

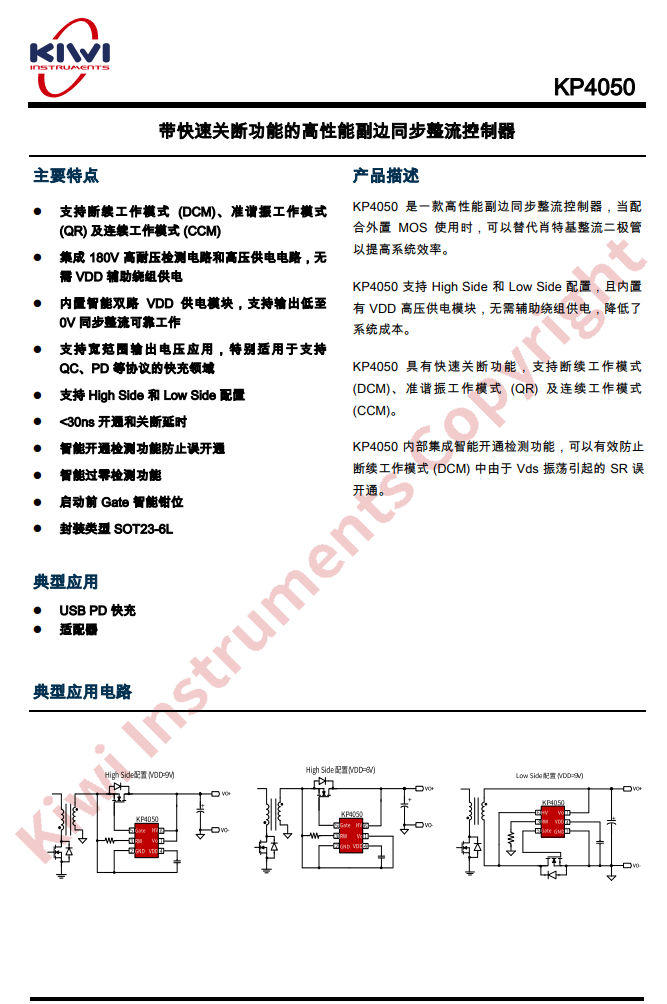

同步整流控制器来自必易微，丝印MA0N191，实际型号为KP4050。这是一款高性能副边同步整流控制器，当配合外置MOS使用时，可以替代肖特基整流二极管以提高系统效率。KP4050支持High Side和Low Side配置，且内置有VDD高压供电模块，无需辅助绕组供电，降低了系统成本。
KP4050还具有快速关断功能，支持断续工作模式（DCM）、准谐振工作模式（QR）及连续工作模式（CCM）。其内部集成智能开通检测功能，可以有效防止断续工作模式（DCM）中由于Vds振荡引起的SR误开通。

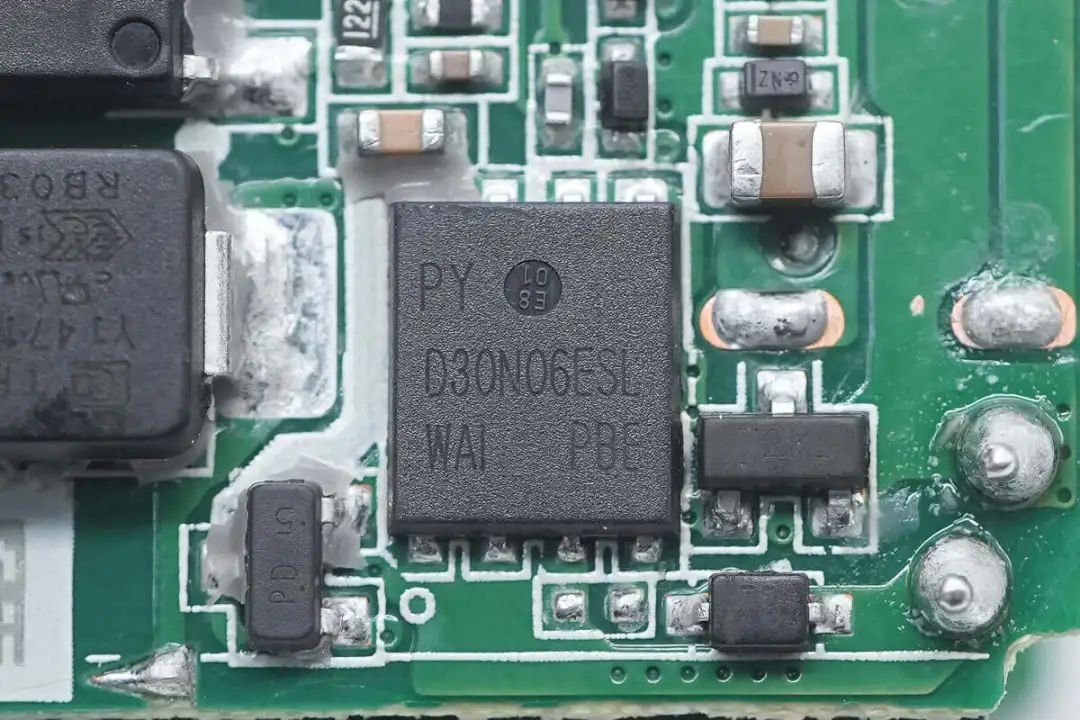

同步整流管来自平伟，型号D30N06ESL，NMOS管，耐压60V，导阻9mΩ，采用DFN5*6封装。

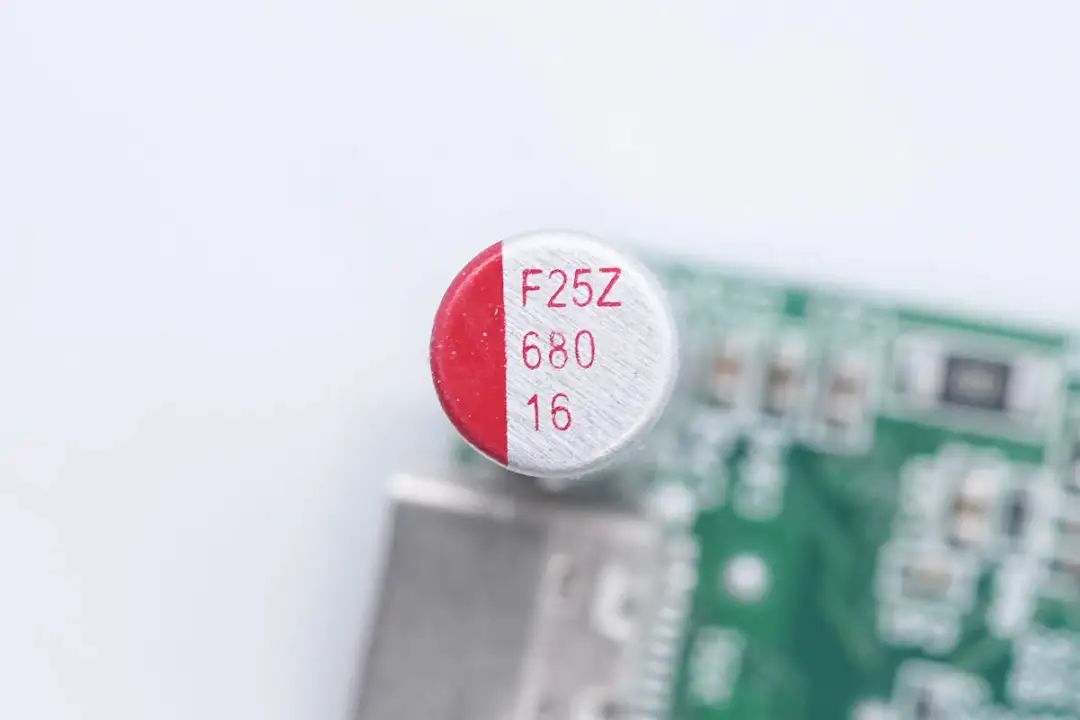

输出滤波固态电容也是来自艾华，规格为16V680μF。

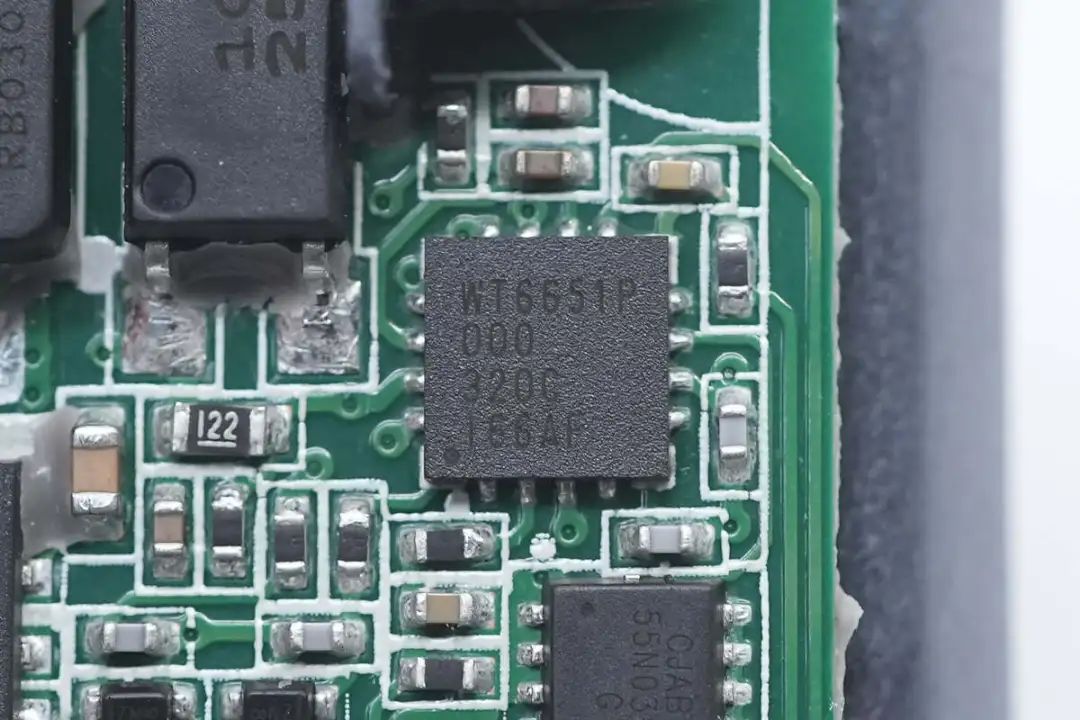

协议芯片来自Weltrend伟诠，型号WT6651P，支持高通QC5充电。

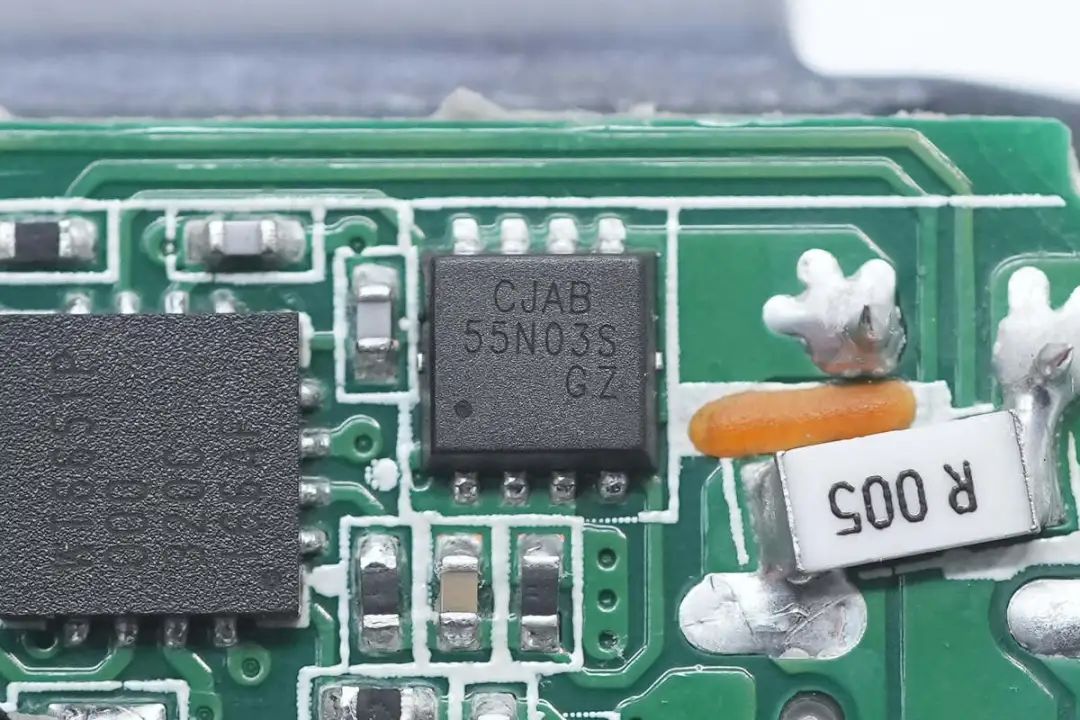

输出VBUS开关管来自长晶科技，型号CJAB55N03S，NMOS，耐压30V，导阻3.8mΩ，采用PDFN3*3封装。

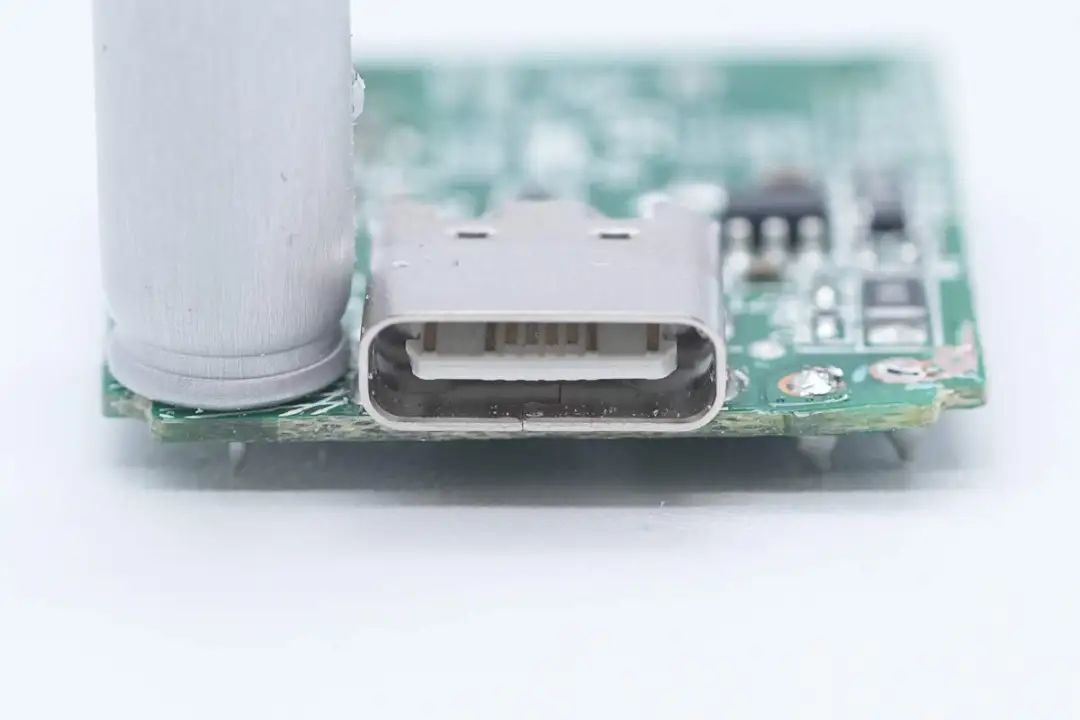

USB-C接口母座特写。

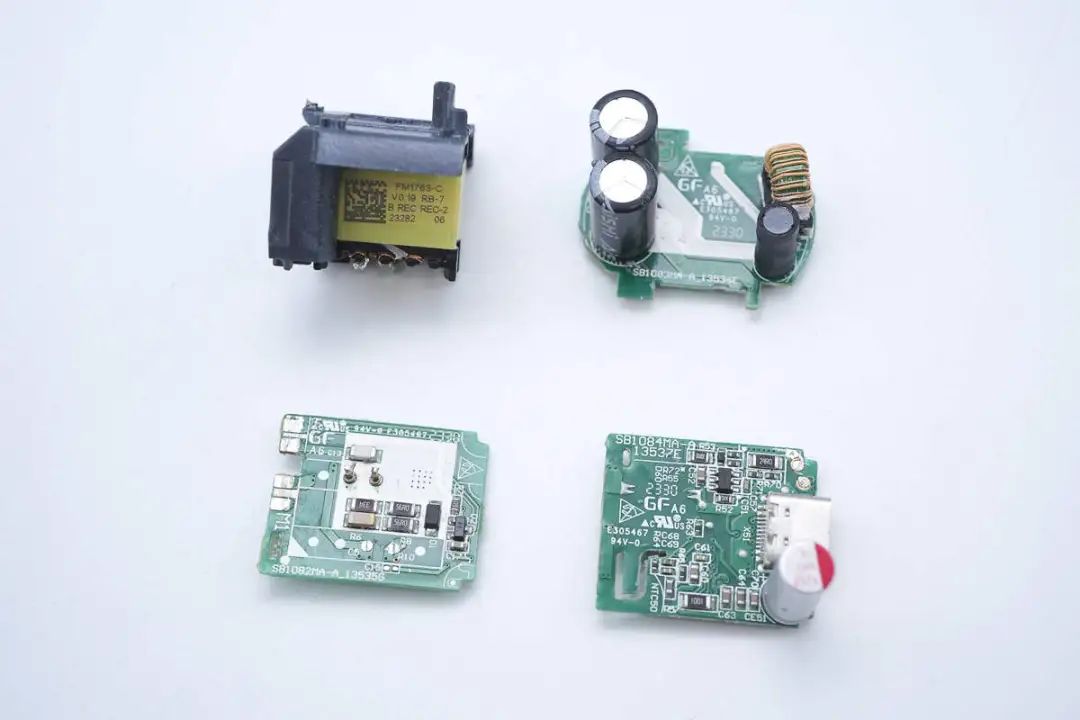

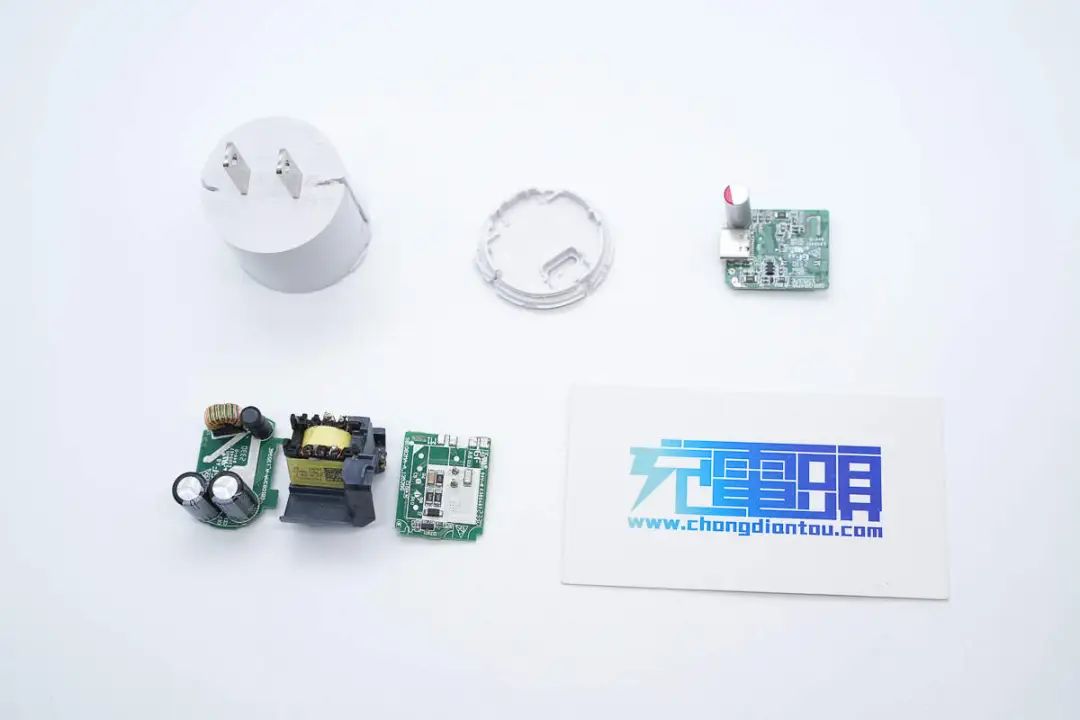

全部拆解一览，来张全家福。
充电头网拆解总结

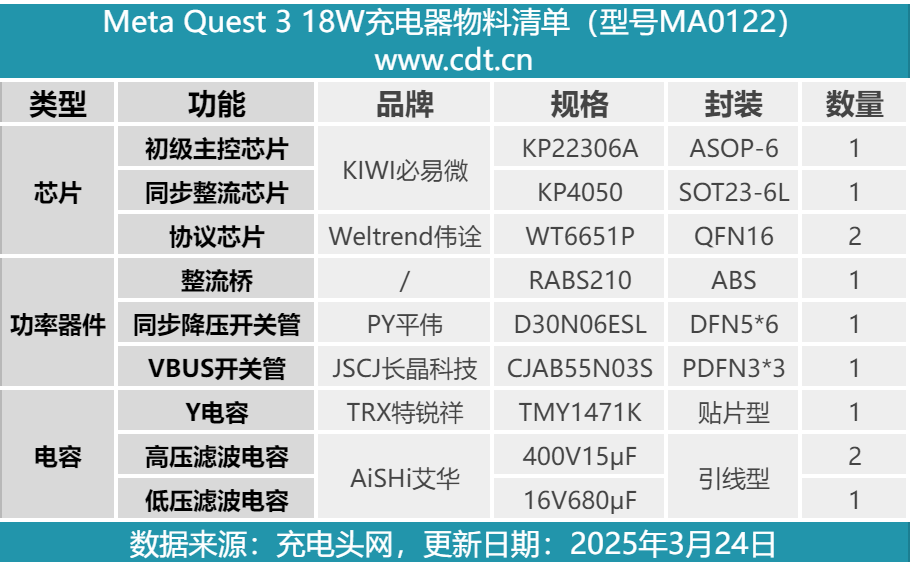

最后附上Meta 18W快充充电器核心元器件清单，方便大家查阅。
作为Meta Quest 3的原装充电配件，这款充电器配备USB-C接口，支持PD和PPS快充，符合时下主流设计，这使得这款充电器不仅可以给Meta Quest 3充电，日常也能给手机等设备进行快充。加上圆柱机身造型个性十足，尽显大厂的独特审美。
充电头网通过拆解了解到，充电器内部PCBA模块采用三块PCB板组合焊接，之间设有塑料架进行支撑固定以及隔离绝缘，此外输入端灌胶处理帮助散热。充电器基于QR反激拓扑架构设计，采用了必易微KP22306A+KP4050电源方案，搭配平伟的同步整流管。另外采用伟诠WT6651P协议芯片控制输出。采用知名品牌艾华的电容进行滤波，整体用料做工扎实可靠。
