 OPPO Enco Air4i真无线耳机在外观方面，采用了目前主流的简约设计。圆角矩形充电盒，烤漆质感，体积轻巧便携；柄状的入耳式耳机，重量仅4.4g，搭配圆润无棱角的机身曲线，三副不同尺寸的硅胶耳塞，提供舒适轻盈的佩戴体验。

52Uednc

OPPO Enco Air系列是OPPO旗下广受欢迎的TWS耳机产品，销量全网突破800万，稳居OPPO耳机销量榜首。该系列最新一代产品——OPPO Enco Air4系列，目前已推出3款型号，分别是Enco Air4 Pro、Enco Air4和Enco Air4i。其中，本次将要拆解的OPPO Enco Air4i是一款入门级产品，主打高性价比体验。

OPPO Enco Air4i真无线耳机相较于上代，进行了多方位的升级。首先在续航方面，通过了莱茵电池耐用认证，耳机单次聆听时间达到了12小时，搭配充电仓综合续航54小时，同时支持闪充，充电十分钟可听歌4小时。在无线通讯方面，升级蓝牙5.4，连接更稳定、更流畅；支持双设备连接，切换更便捷。

在音频体验方面，OPPO Enco Air4i真无线耳机采用了更大的12.4mm动圈单元，带来更澎湃的低音效果；内置三种大师调音，支持自定义EQ，满足个性化听音需求；搭配OPPO系手机设备，还支持空间音效，带来更具沉浸感的听音体验；支持AI通话降噪，提供清晰通话。下面就来看看这款产品的详细拆解报告吧~

一、OPPO Enco Air4i真无线耳机开箱

OPPO Enco Air4i真无线耳机包装盒采用了系列简约设计，正面展示有产品的整体外观，产品名称和品牌LOGO，以及莱茵电池健康认证标识。

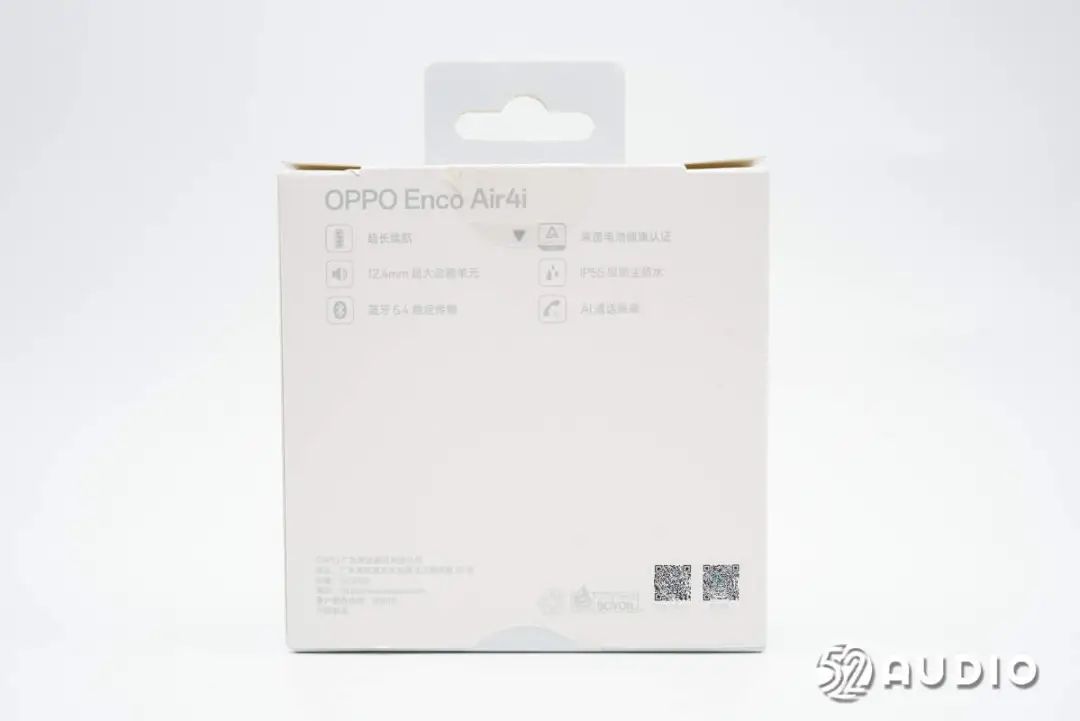

包装盒背面介绍了产品的功能特点：超长续航、莱茵电池健康认证、12.4mm超大动圈单元、IP55级防尘防水、蓝牙5.4稳定传输、AI通话降噪。以及OPPO广东移动通讯有限公司部分信息和APP下载二维码。

包装盒侧边设计有“OPPO Enco Air4”的产品名称。

另外一侧设计有“Hear the wonder”的产品宣传语。

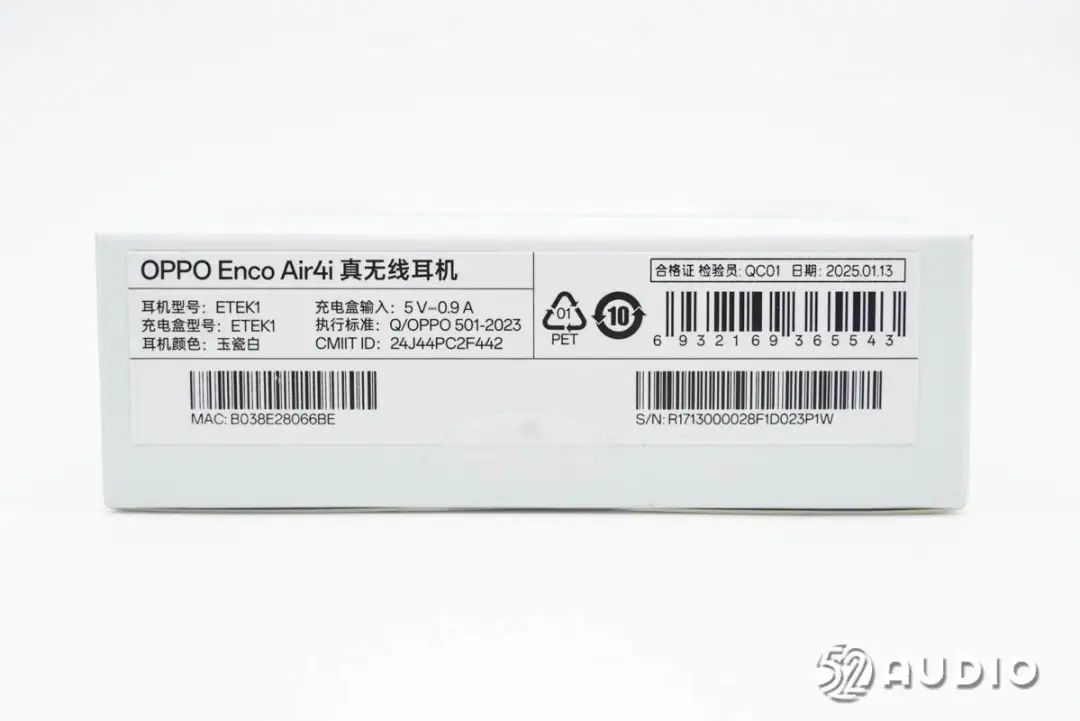

包装盒底部贴有产品出厂标签，耳机型号：ETEK1，充电盒型号：ETEK1，耳机颜色：玉瓷白，充电盒输入：5V-0.9A。

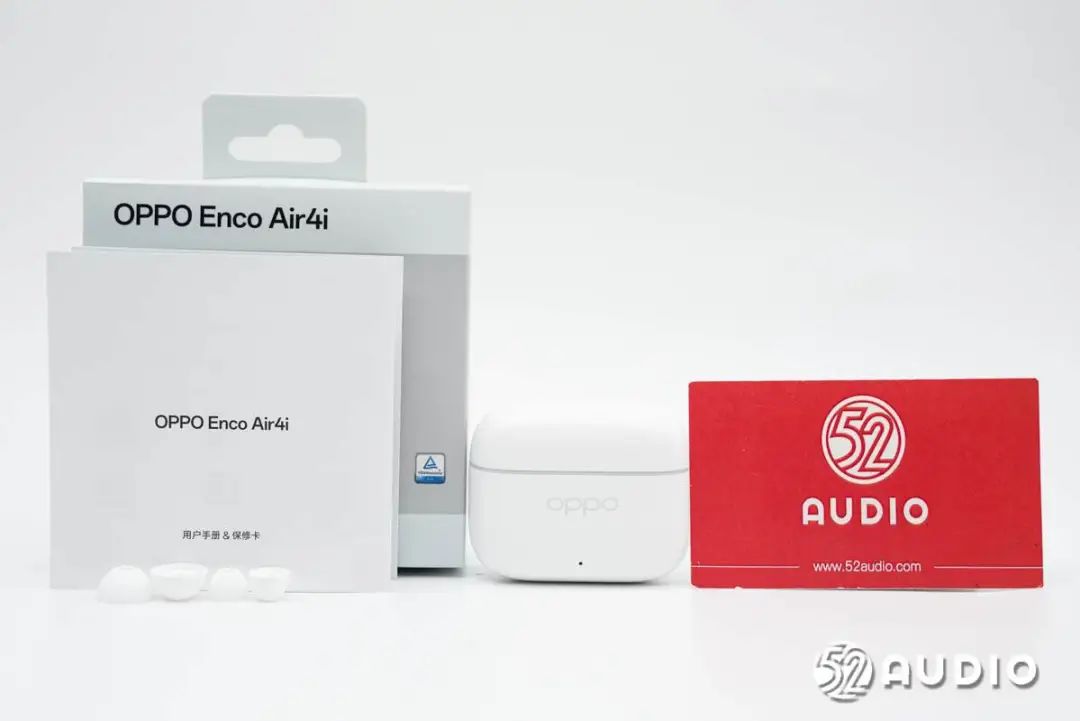

取出包装盒内所有物品，包括了主机、耳塞和用户手册&保修卡。

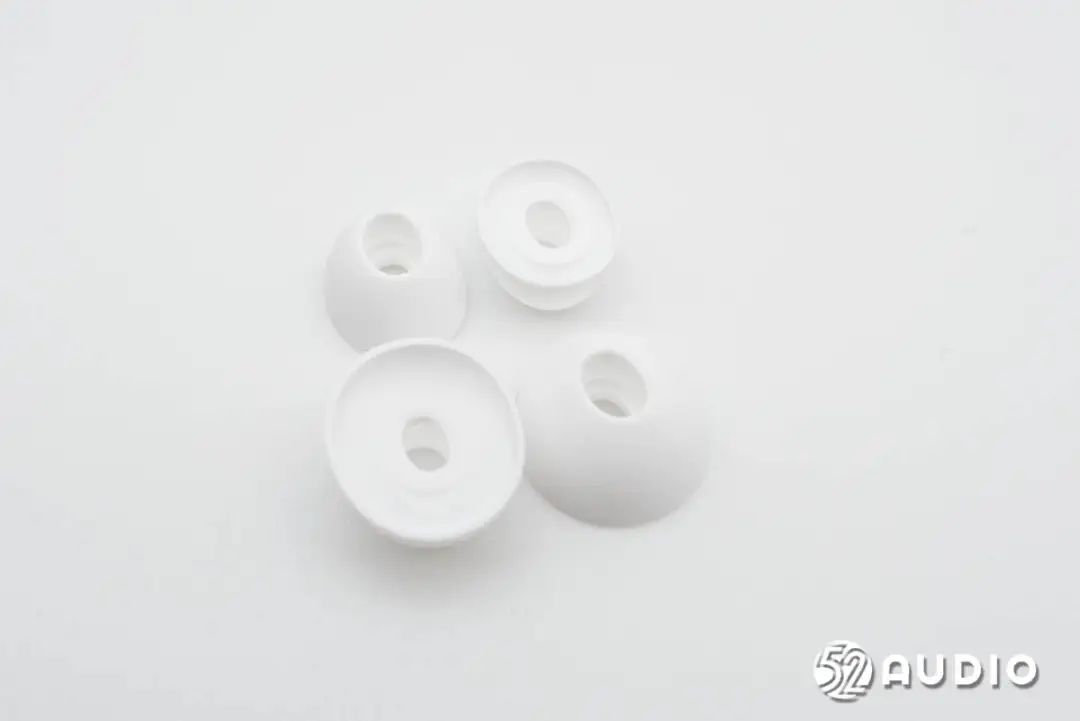

随机标配的两副硅胶耳塞，耳机预装一副，总共三种规格。

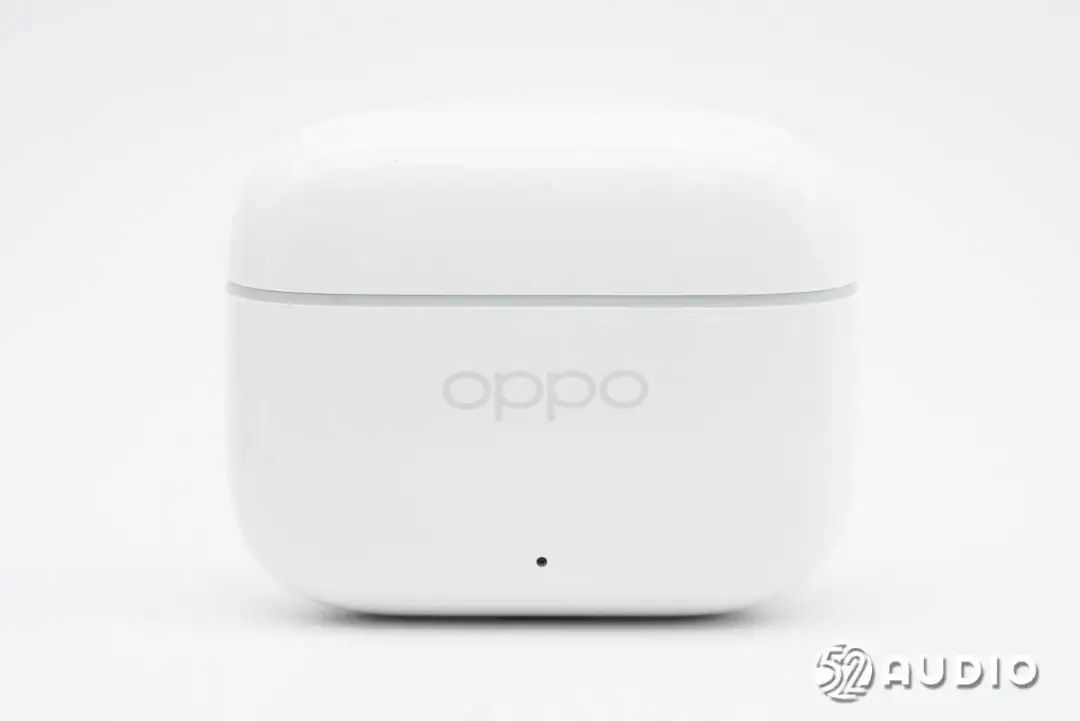

OPPO Enco Air4i真无线耳机充电盒采用了圆角方形设计，烤漆质感，光滑圆润。机身正面设计有品牌LOGO，设置有指示灯反馈充电状态。

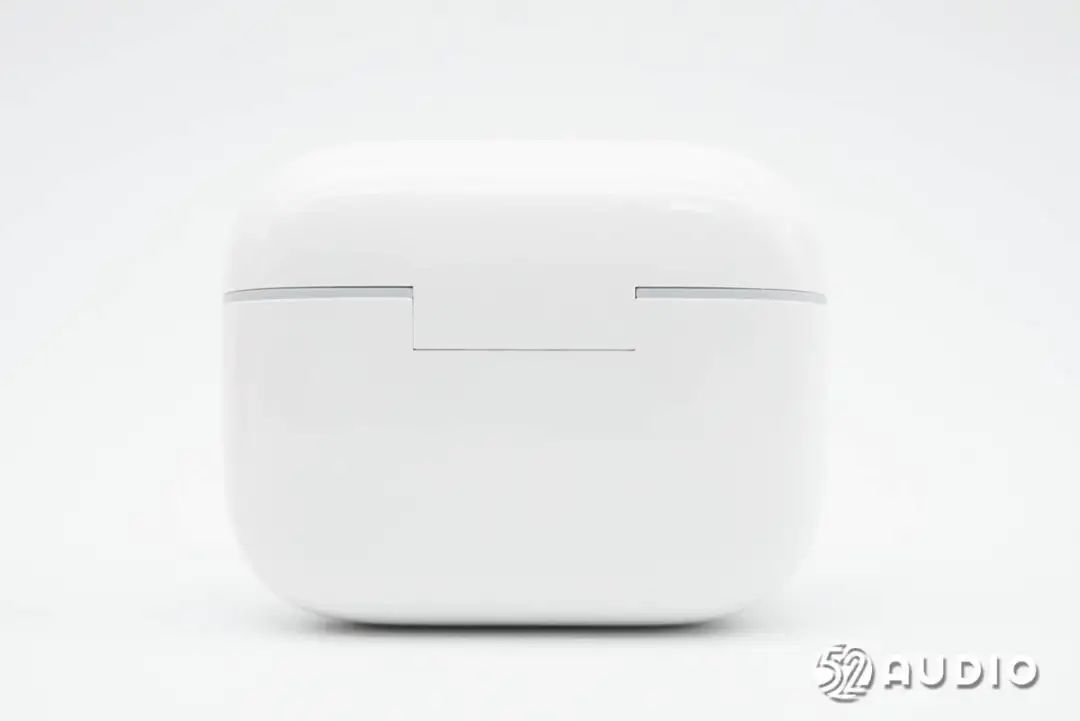

充电盒背面外观一览，采用一体式转轴设计。

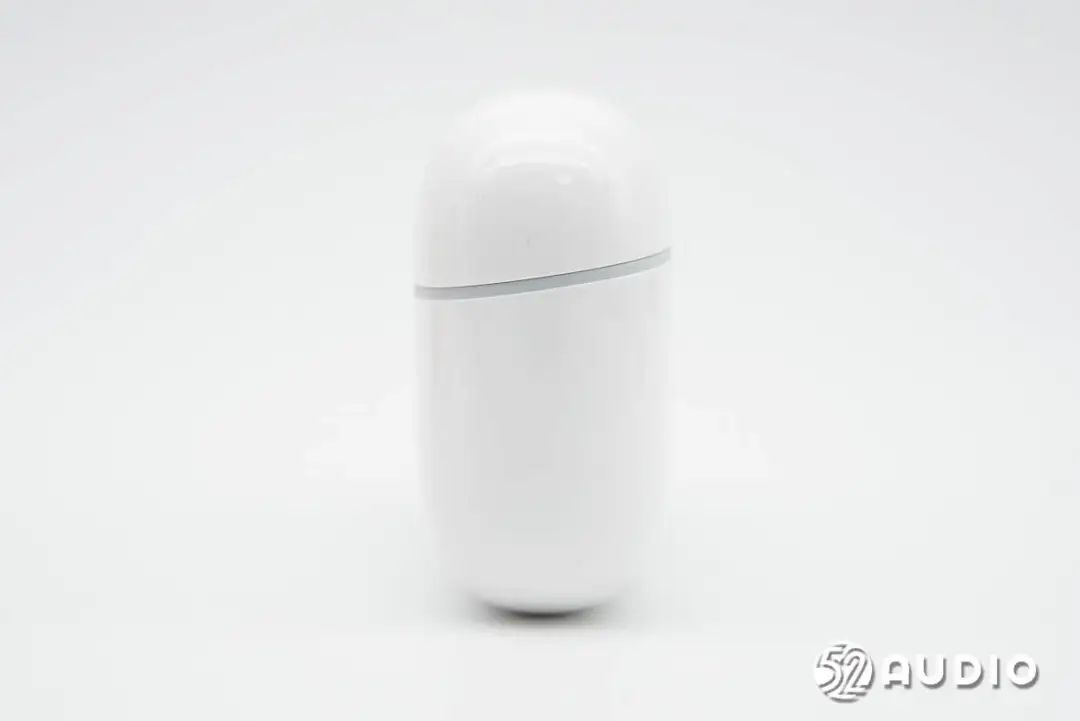

充电盒侧边外观一览，座舱采用了倾斜设计。

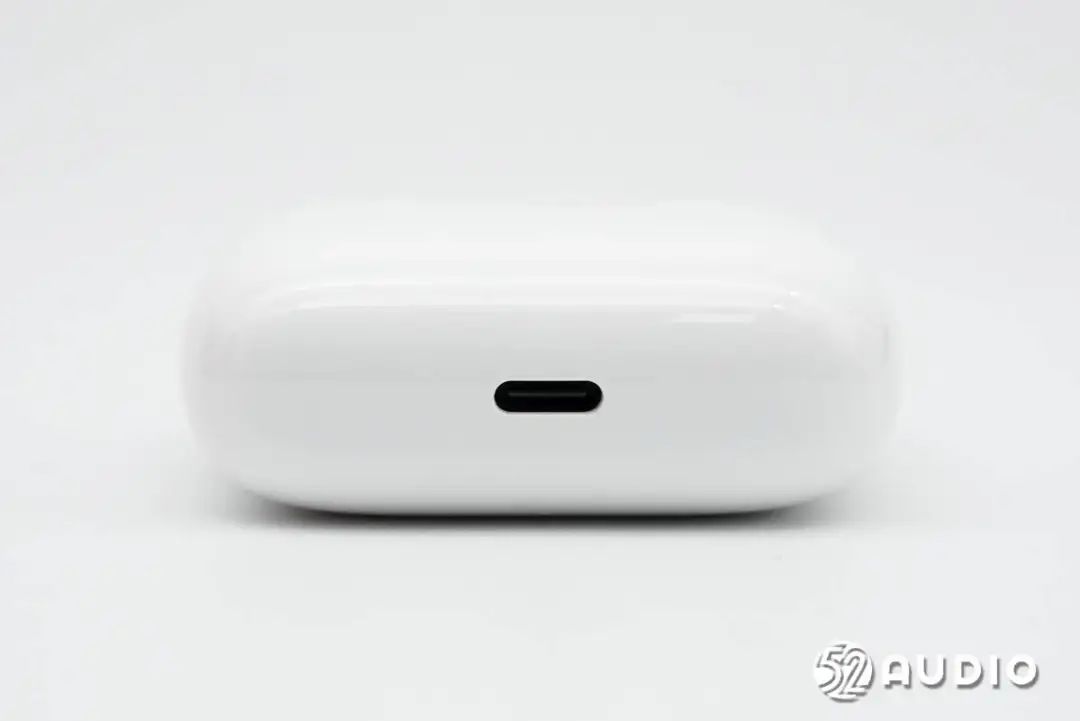

充电盒底部外观一览，设置有Type-C充电接口。

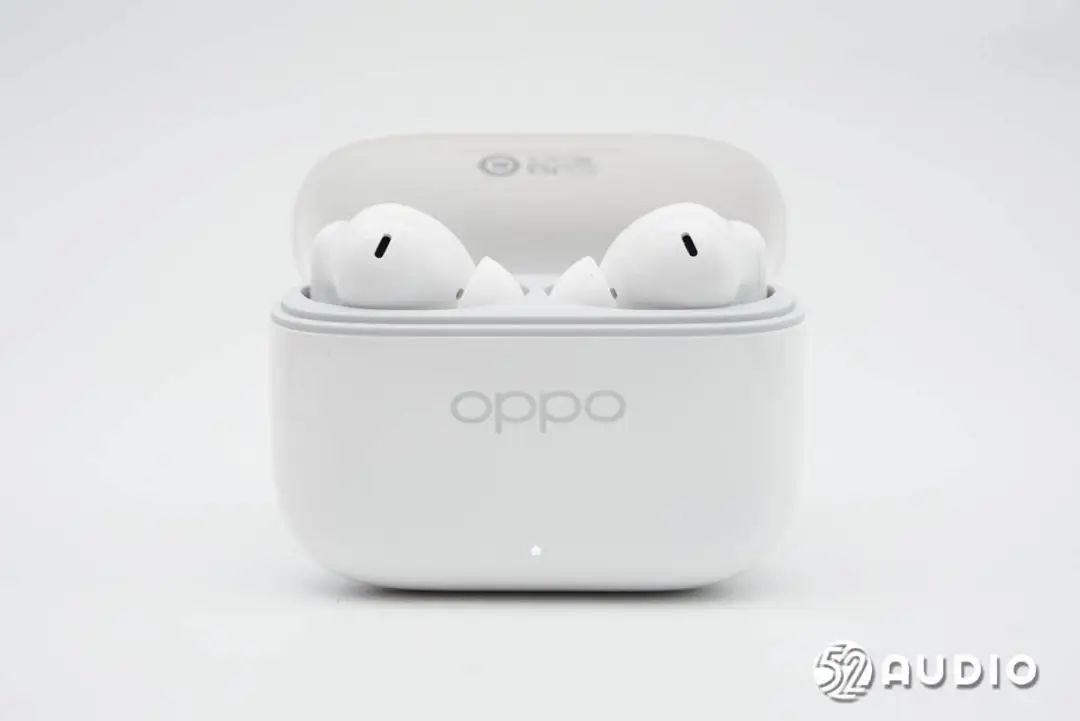

打开充电盒盖，内部耳机磁吸固定，左右正序放置，取出即可佩戴。

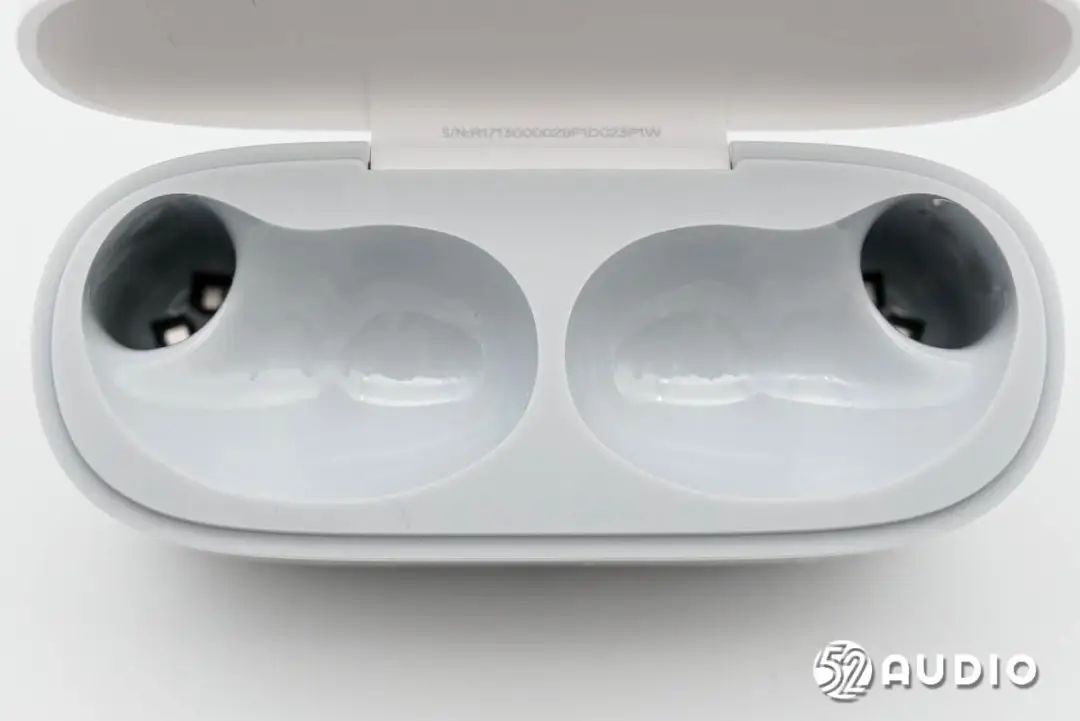

取出耳机，座舱底部结构一览。

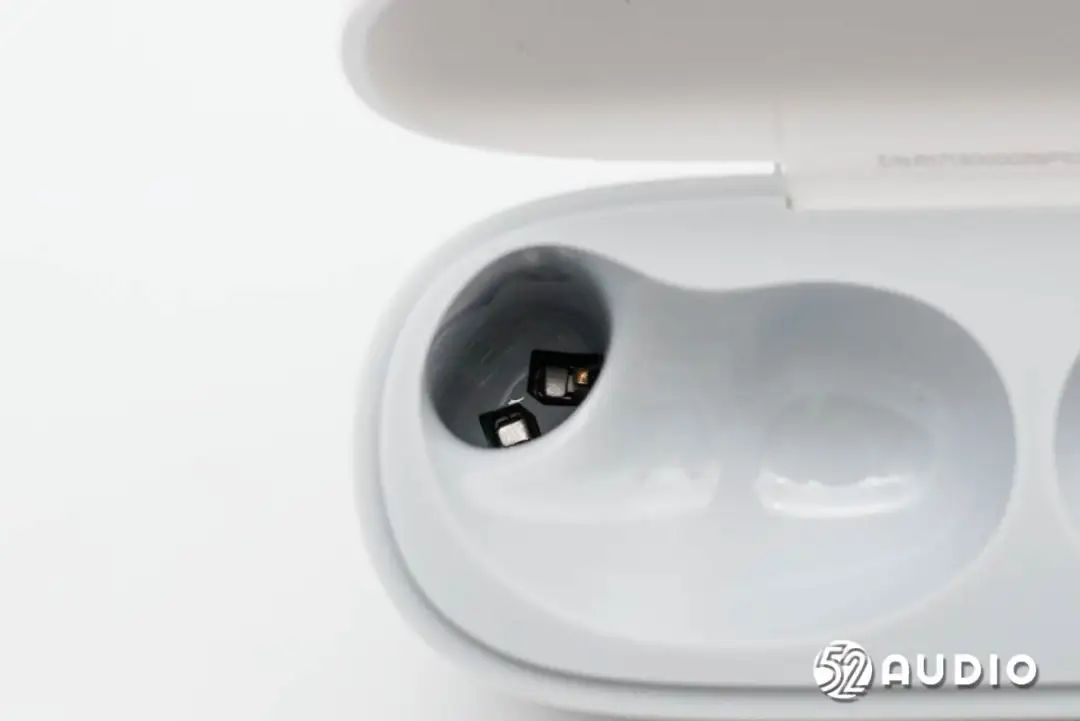

座舱底部为耳机充电的金属弹片特写。

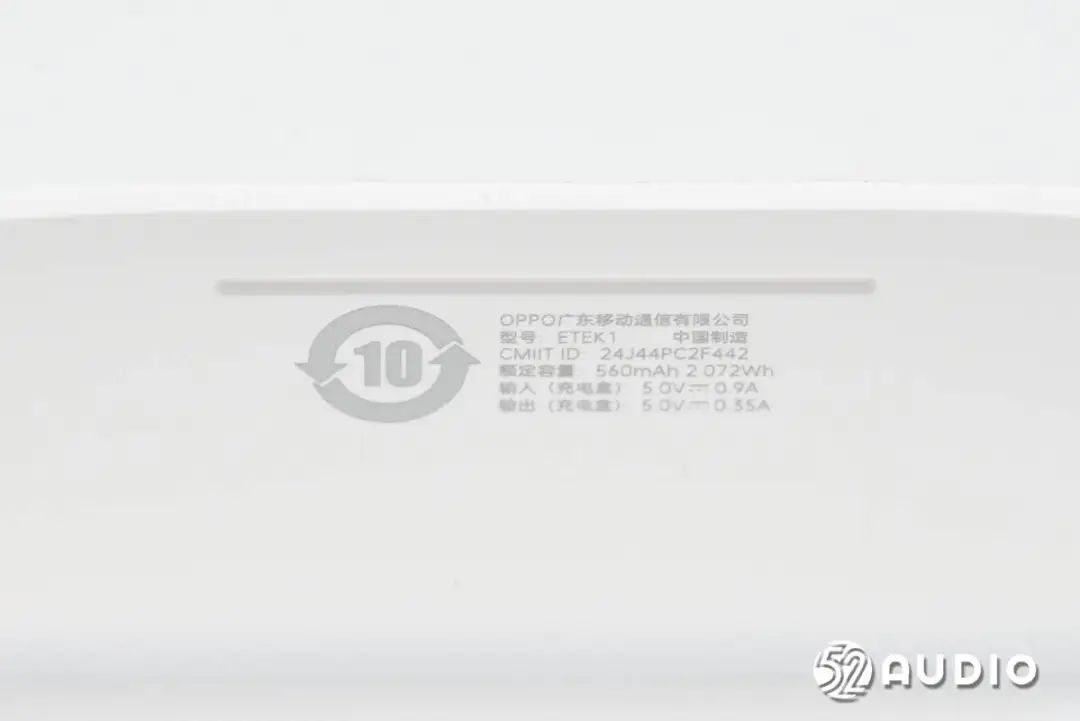

盒盖内侧标注产品信息，OPPO广东移动通信有限公司，型号：ETEK1，额定容量：560mAh 2.072Wh，输入（充电盒）：5V-0.9A，输出（充电盒）：5V-0.35mA。

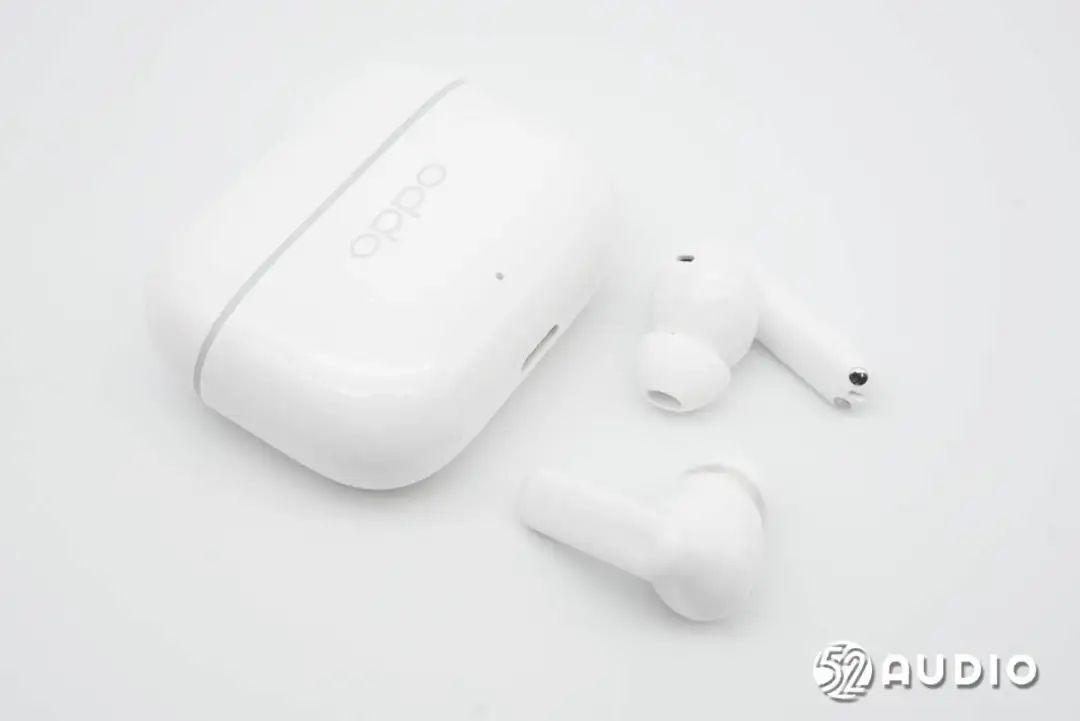

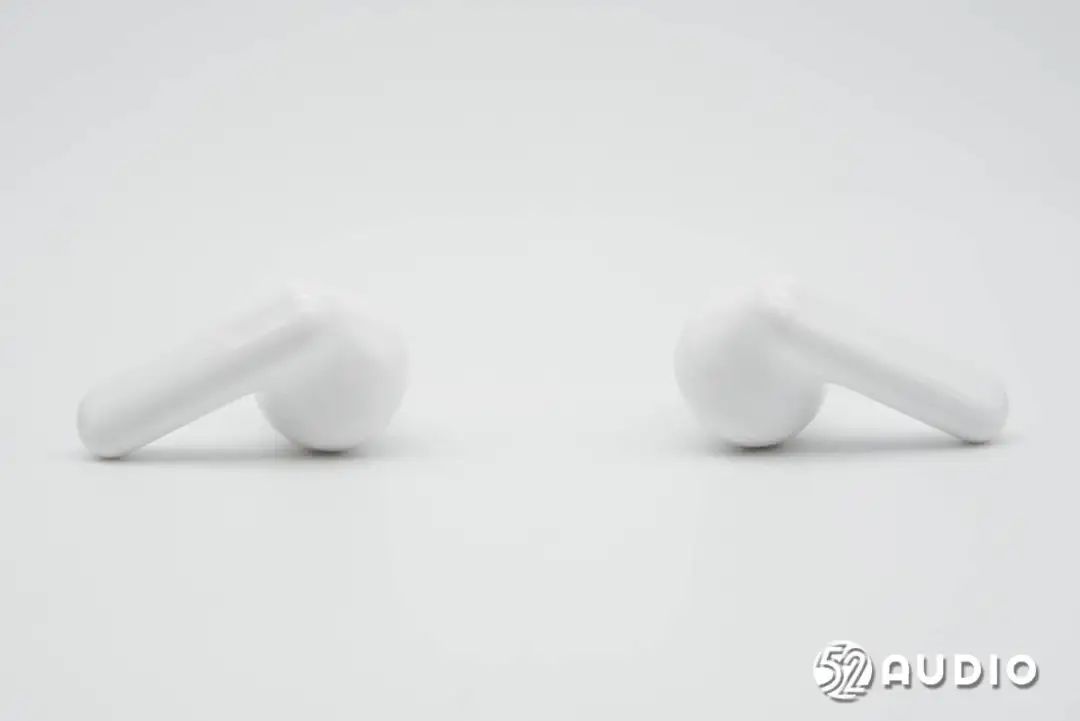

OPPO Enco Air4i真无线耳机整体外观一览，耳机采用了柄状的入耳式设计，质感与充电盒一致。

耳机外侧外观一览，采用了扁平耳机柄设计。

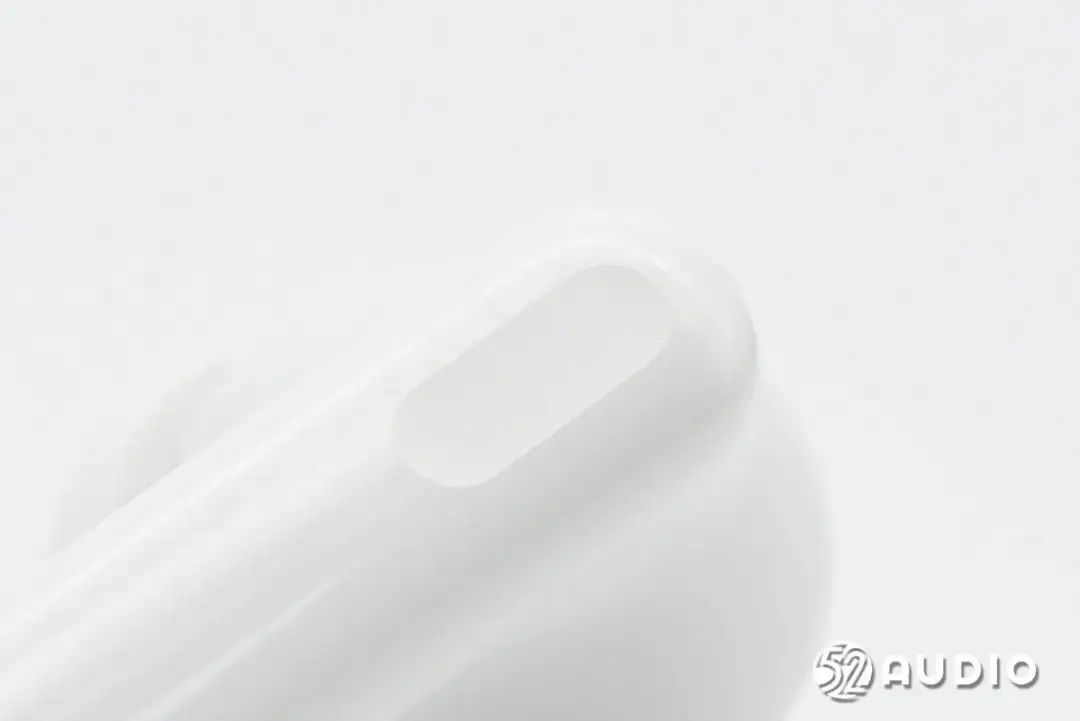

耳机柄上触控区域特写，平面设计，便于盲操作。

耳机内侧外观一览。

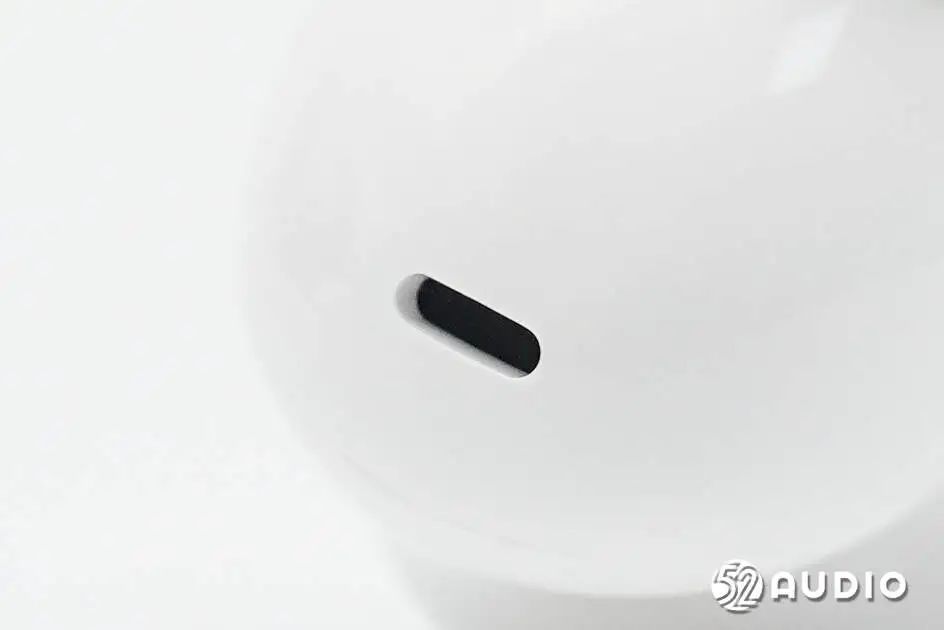

耳机调音孔特写，用于保障腔体内部空气流通。

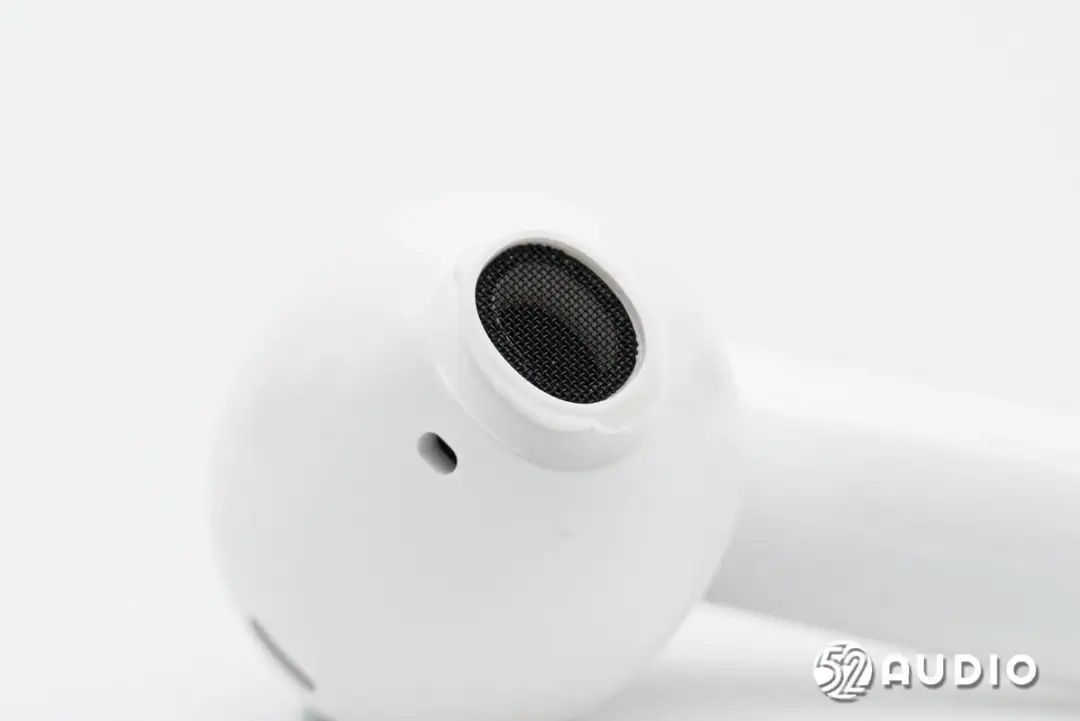

取掉耳塞，耳机出音嘴特写，防尘网防护。

音腔调音孔特写。

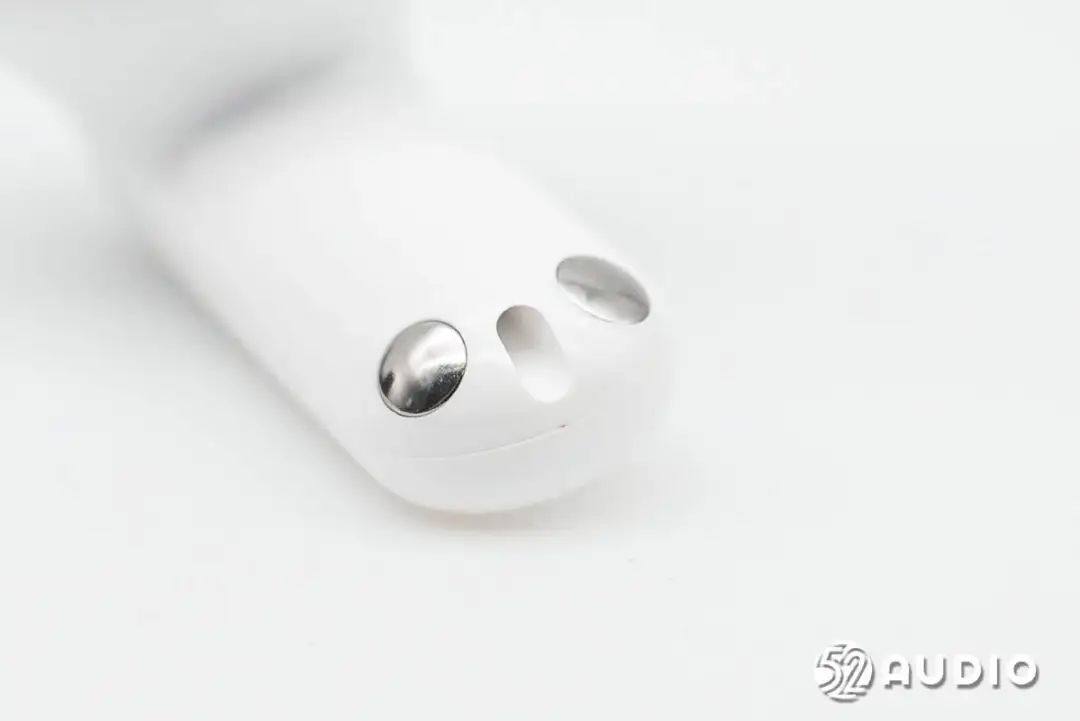

耳机柄底部的充电触点及通话麦克风拾音孔特写。

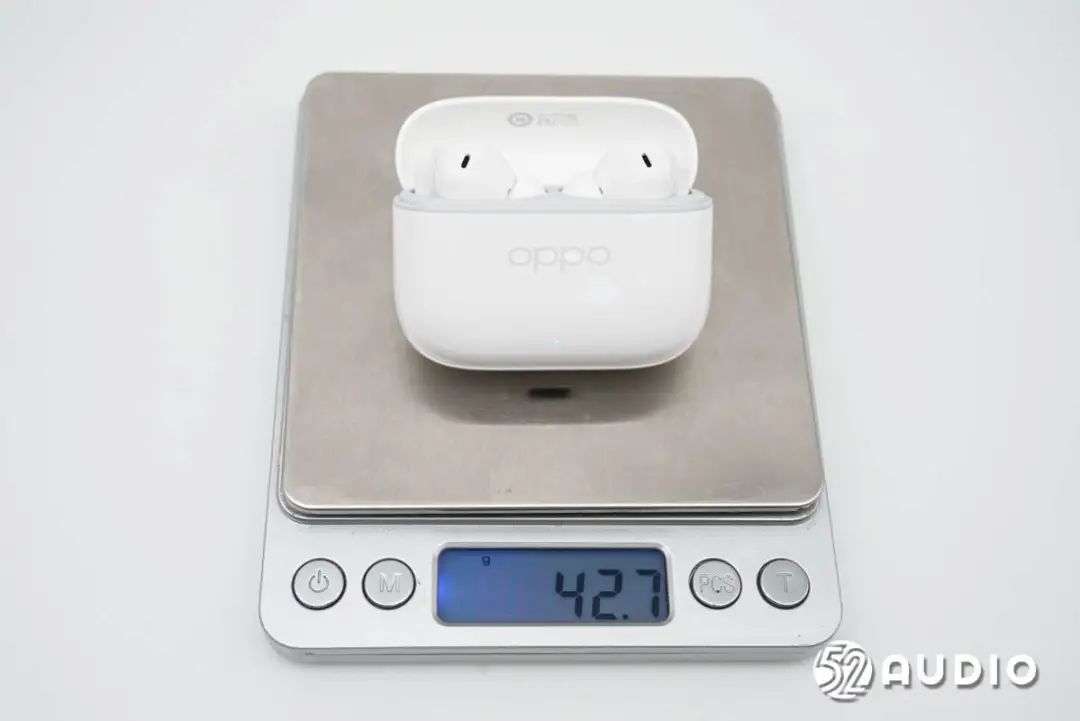

经我爱音频网实测，OPPO Enco Air4i真无线耳机整机重量约为42.7g，轻巧便携。

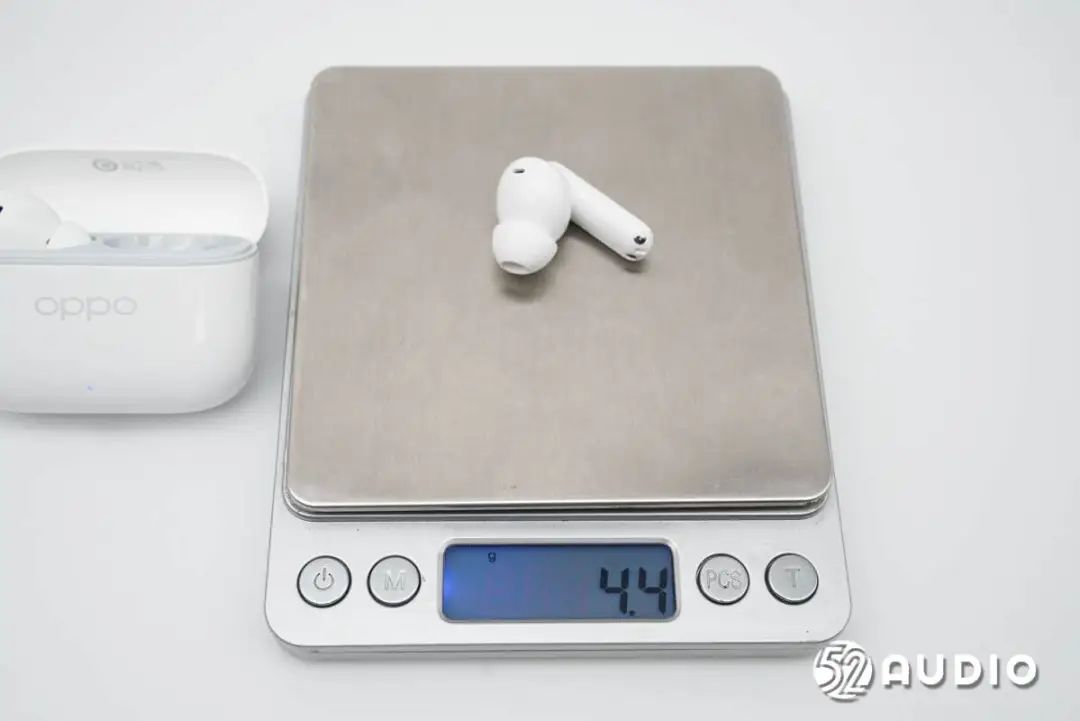

单只耳机重量仅约为4.4g，佩戴舒适轻盈。

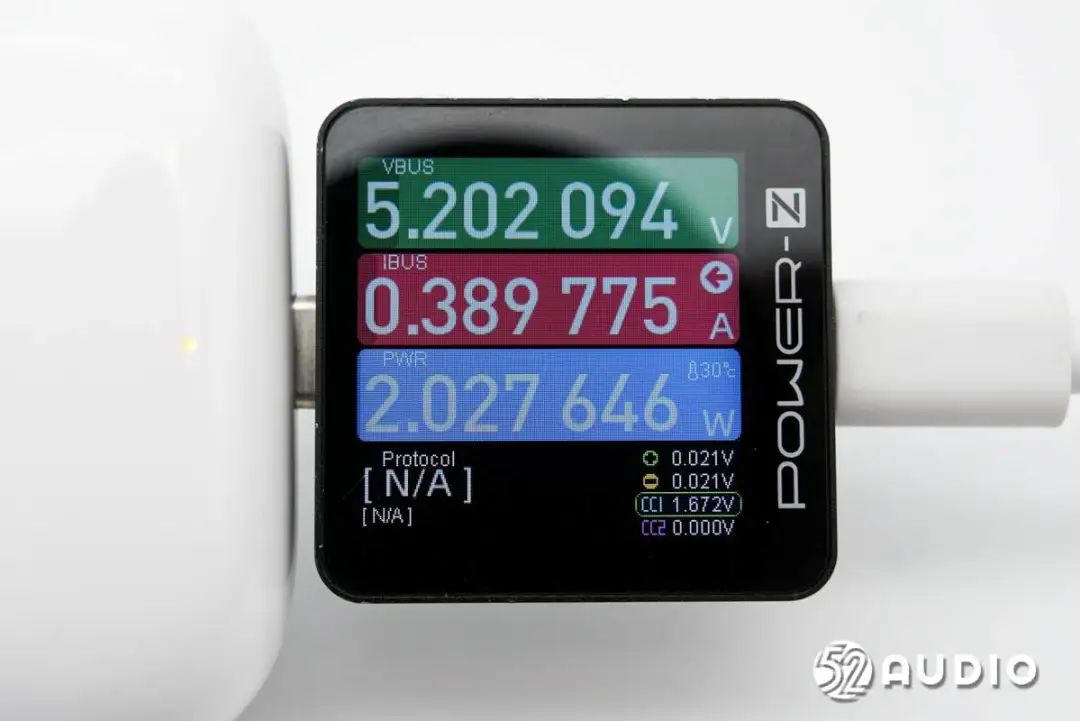

我爱音频网采用CHARGERLAB POWER-Z KM003C对OPPO Enco Air4i真无线耳机进行充电测试，输入功率约为2.03W。

二、OPPO Enco Air4i真无线耳机拆解

通过开箱部分，我们详细了解了OPPO Enco Air4i真无线耳机的简约外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

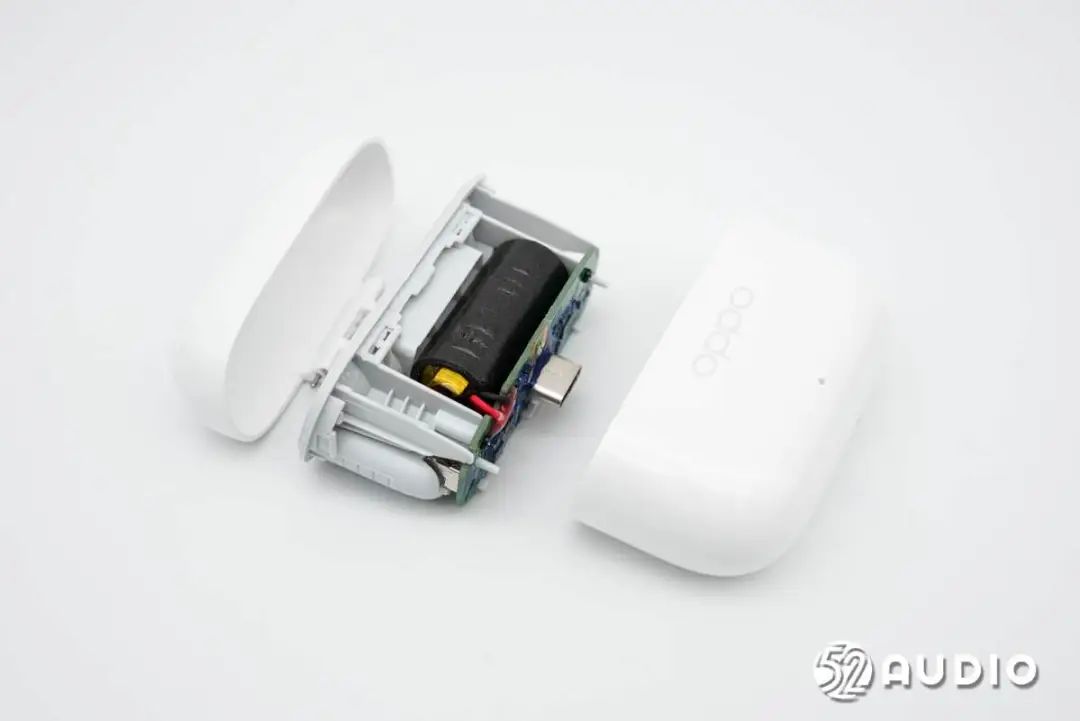

进入拆解部分，撬开外壳，取出座舱结构。

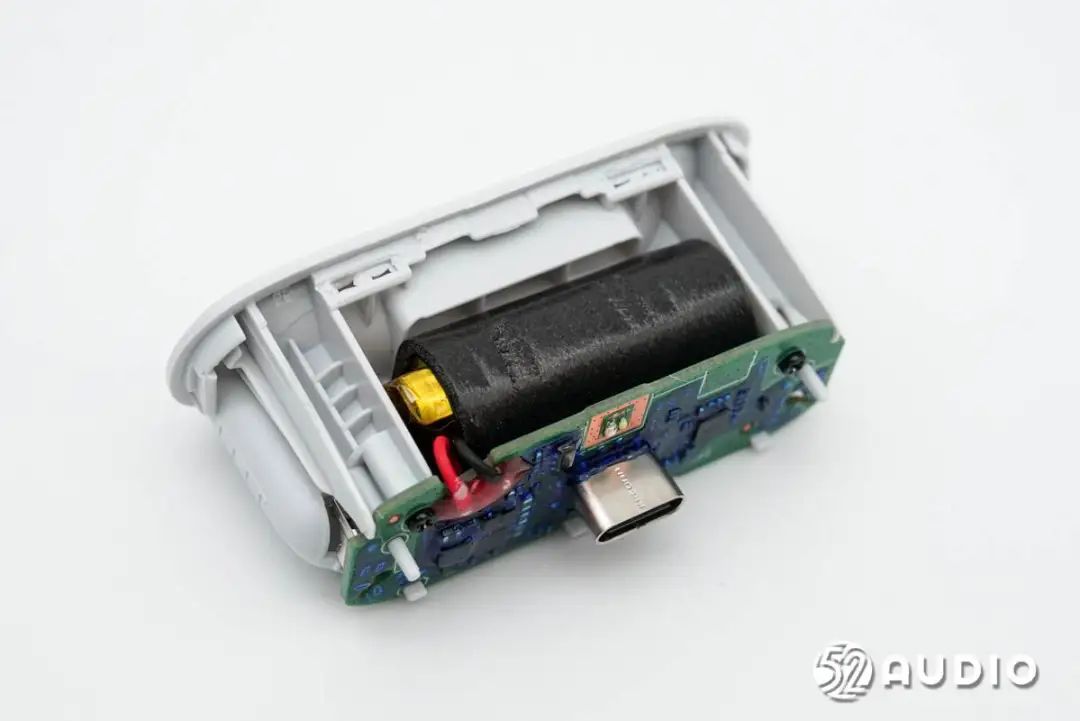

充电盒座舱结构一览，底部固定主板，腹部固定电池单元，通过海绵垫包裹防护。

卸掉螺丝，取出主板和电池。

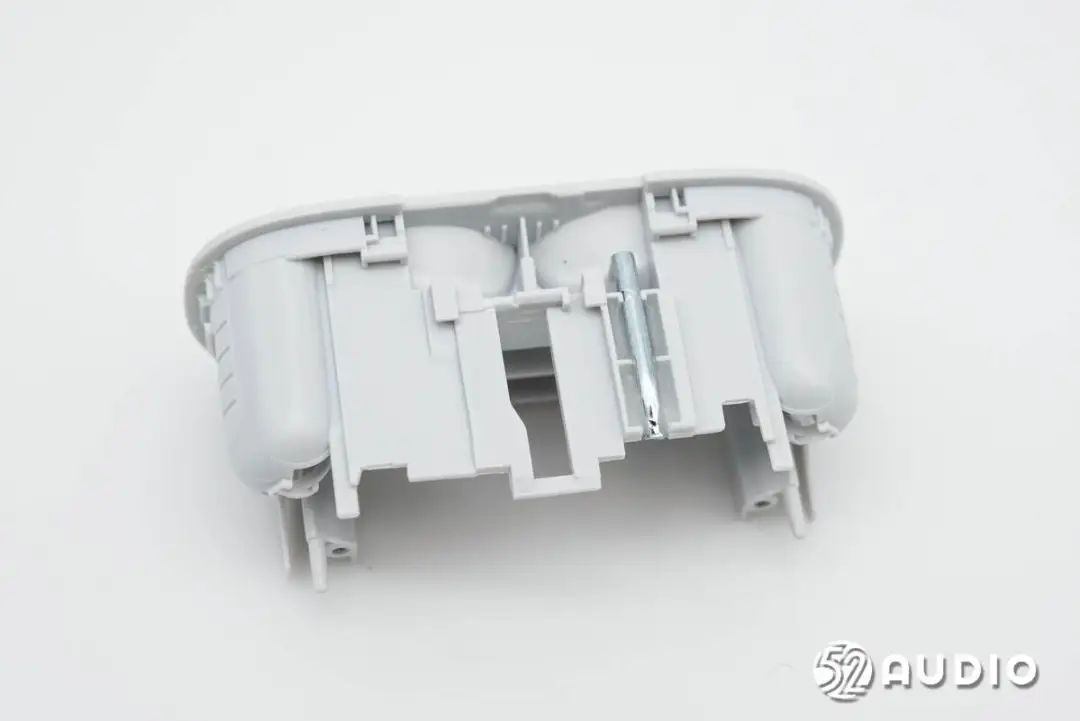

座舱另外一侧设置有一根铁柱，对应盒盖上的磁铁和主板上霍尔元件，用于开盖即连功能。

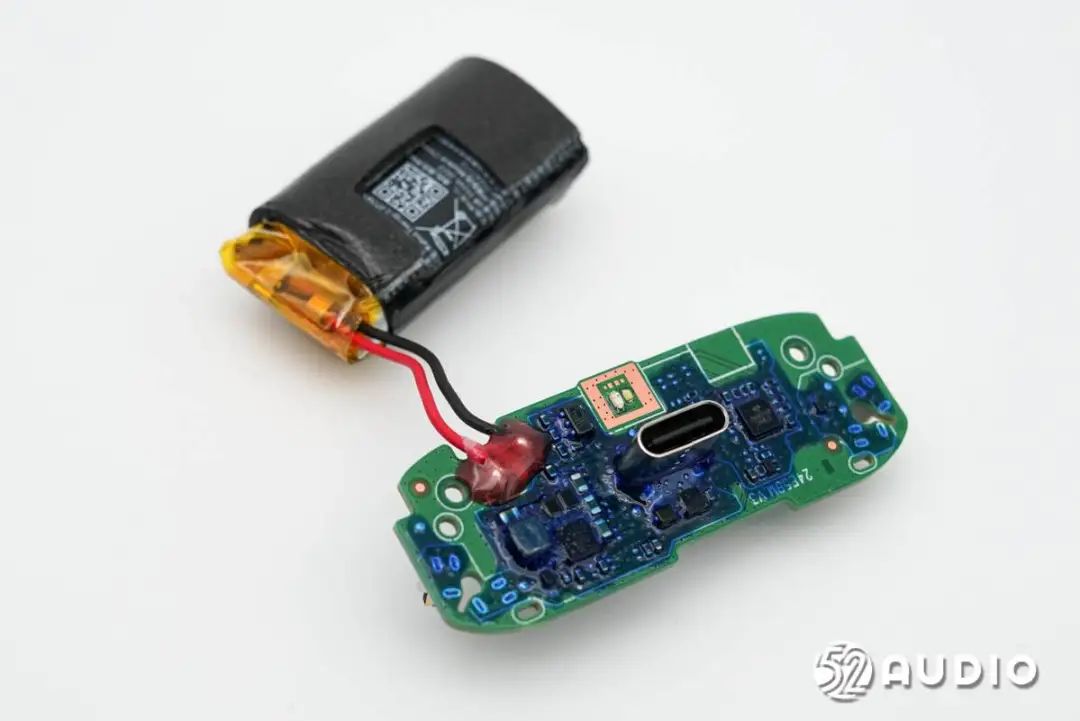

充电盒内部主要电路一览，电池导线与主板焊接，打胶增强固定。

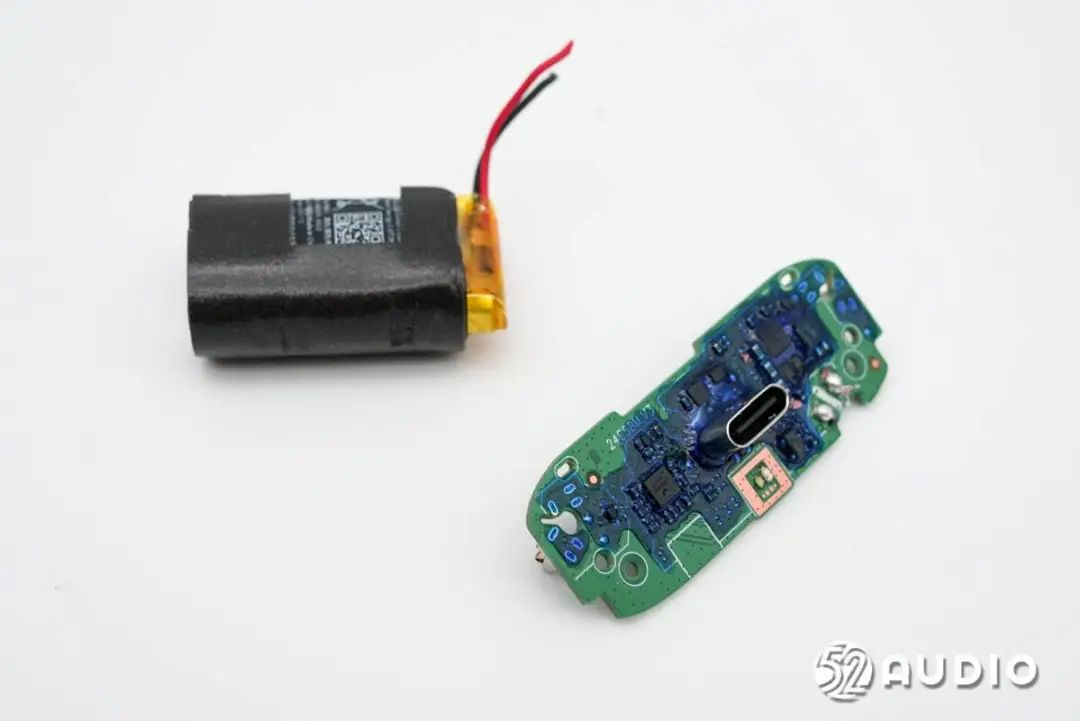

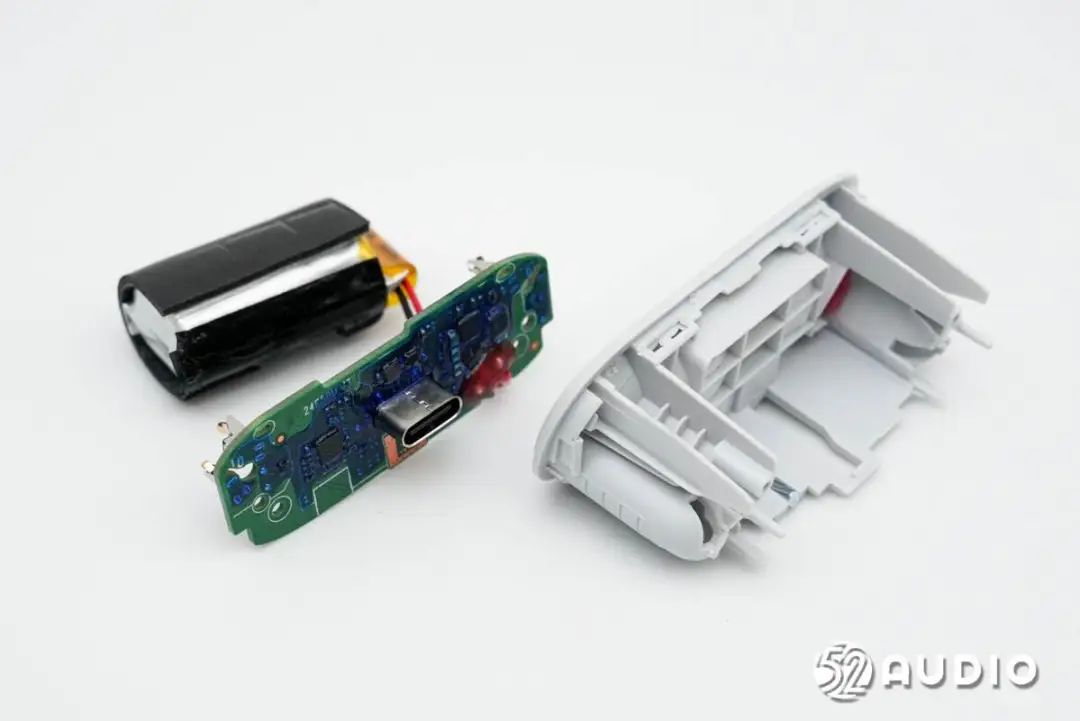

断开导线，分离主板和电池。

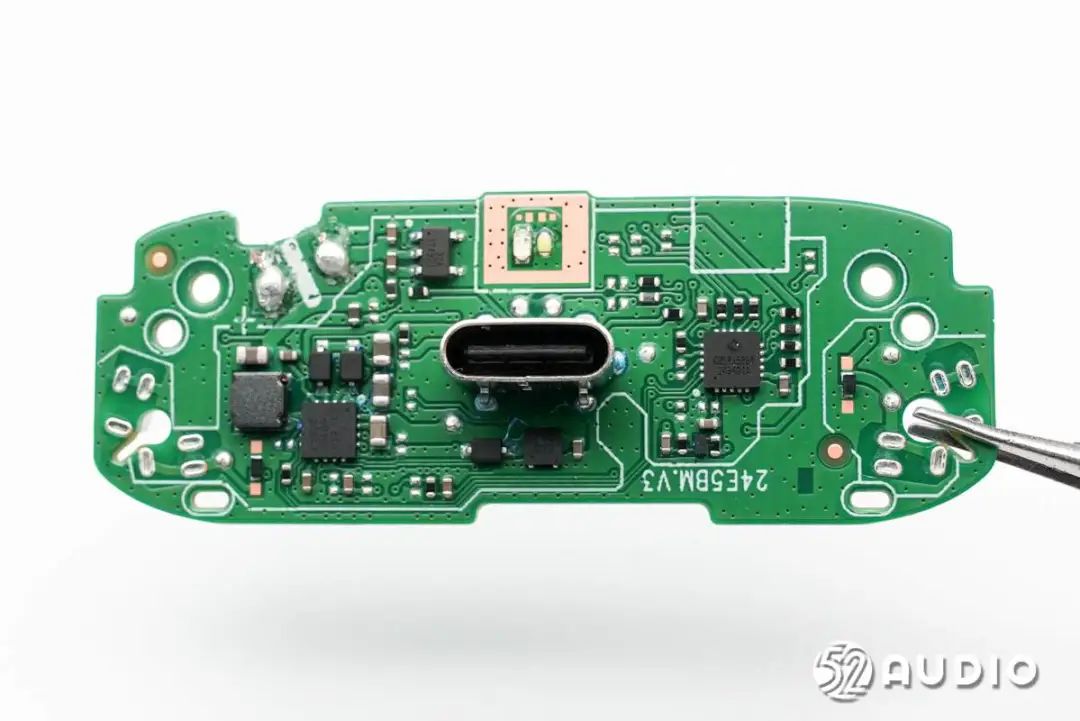

充电盒主板一侧电路一览。

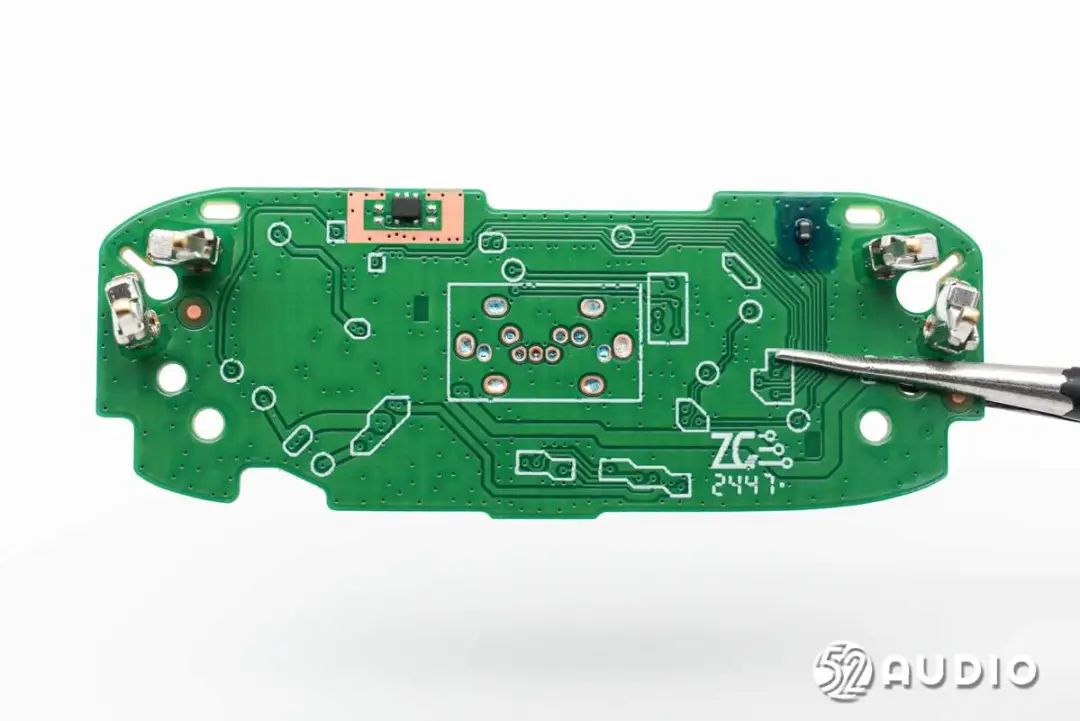

充电盒主板另外一侧电路一览，两侧设置为耳机充电的金属弹片。

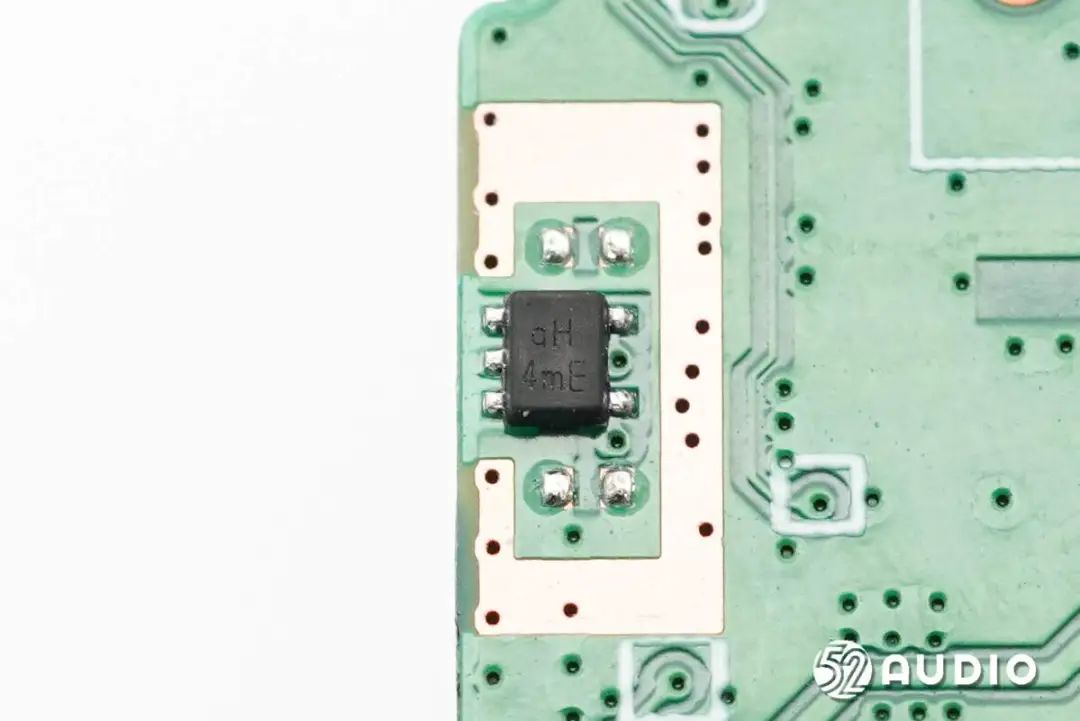

丝印qH 4mE的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

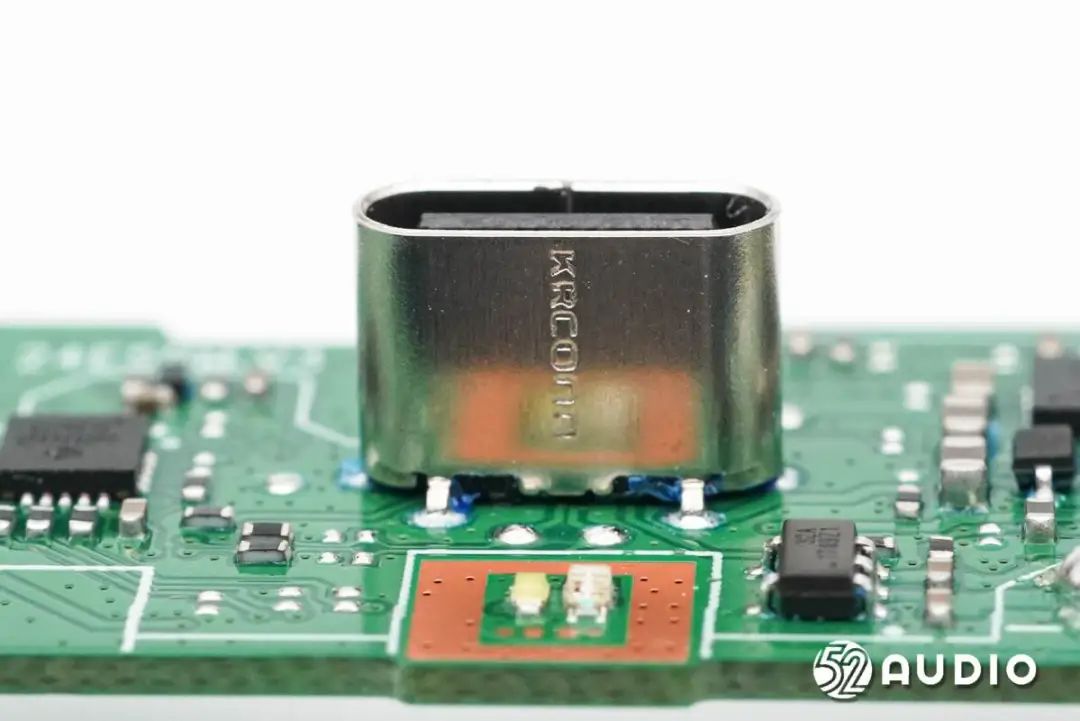

Type-C充电母座特写，来自KRCONN深圳精睿兴业科技有限公司。

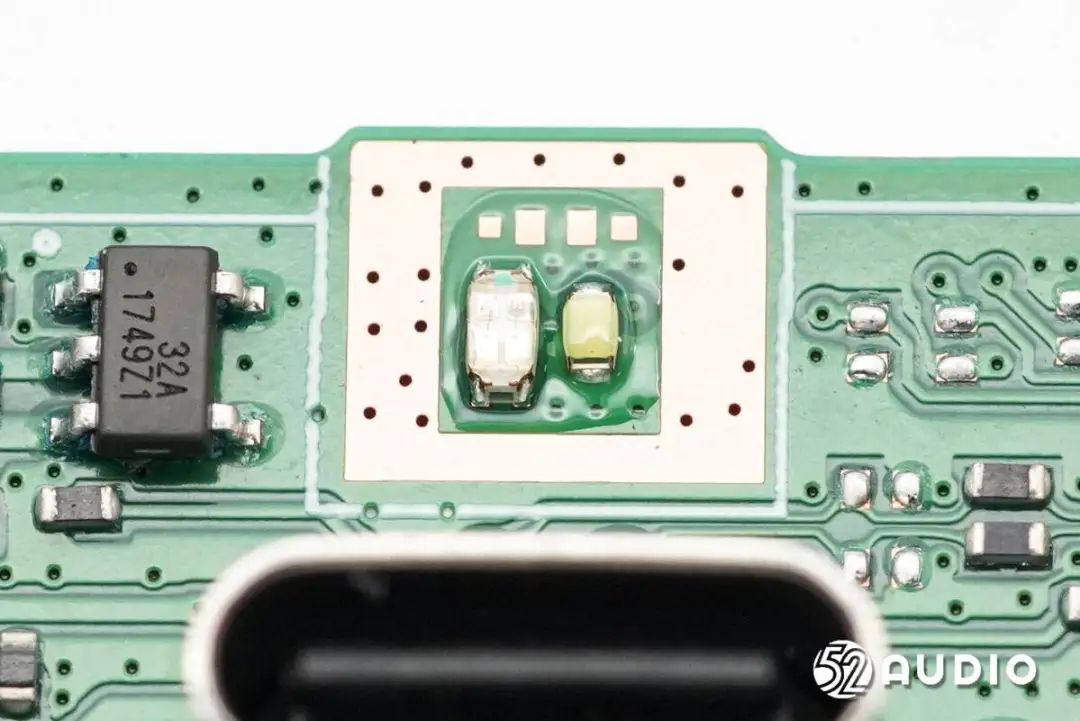

两颗LED指示灯，用于反馈充电状态。

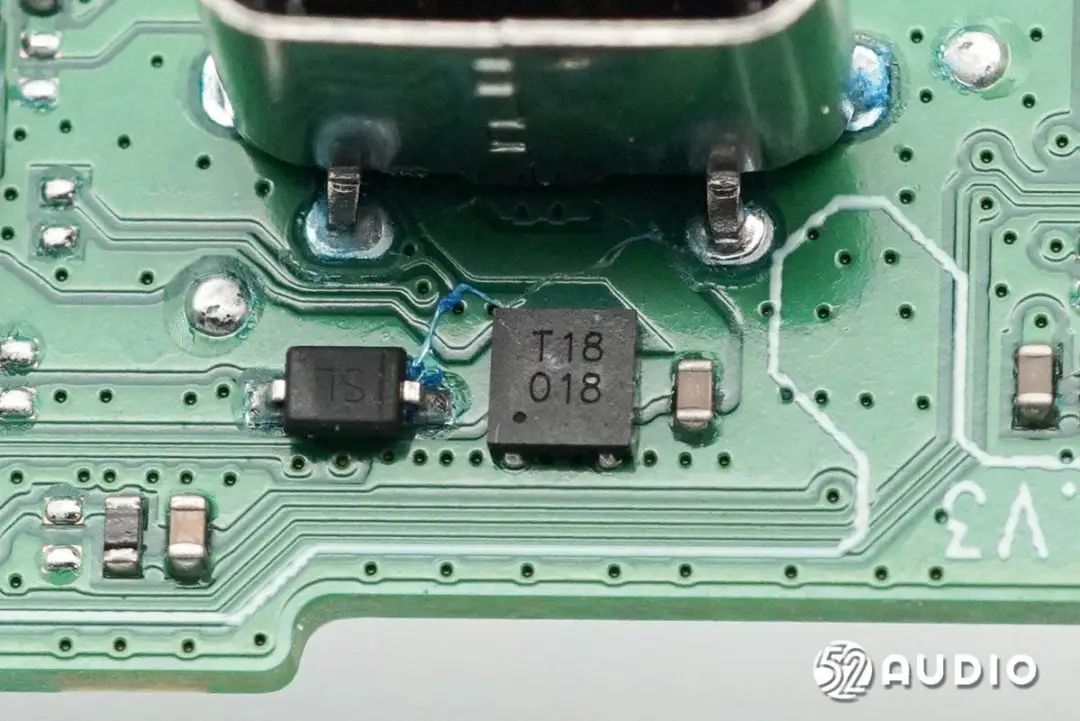

丝印T18的TVS管，用于输入过压保护。

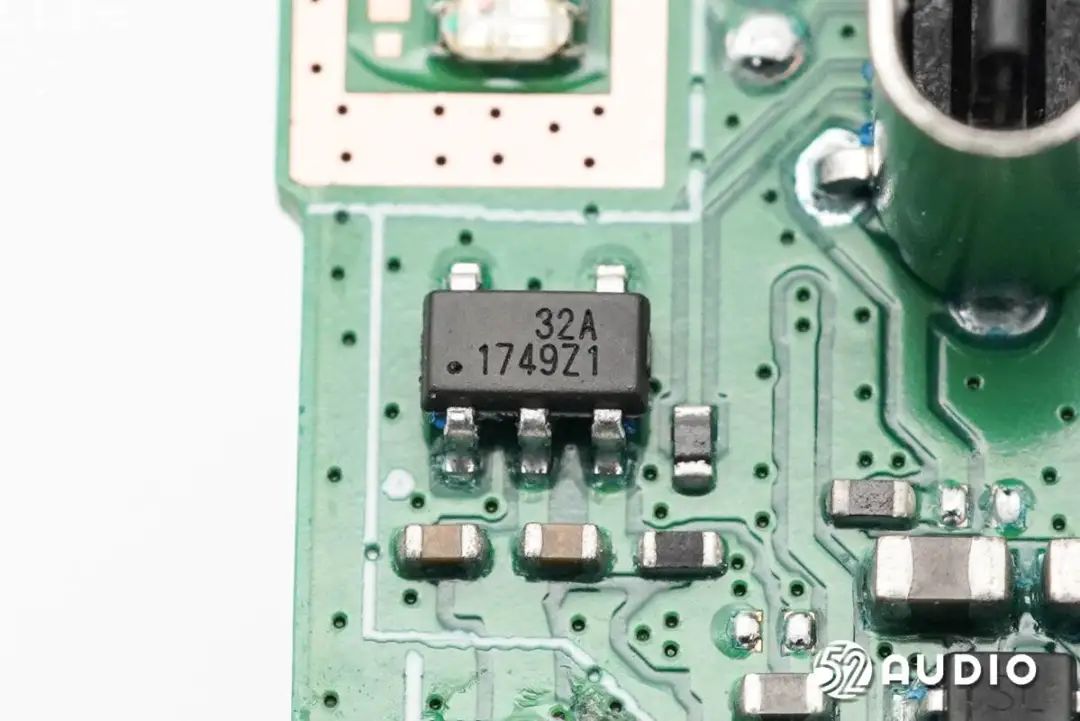

WINSEMI稳先微WSDY3302A锂电保护IC，具有过充、过放、过流、短路等电池需要的所有保护功能。

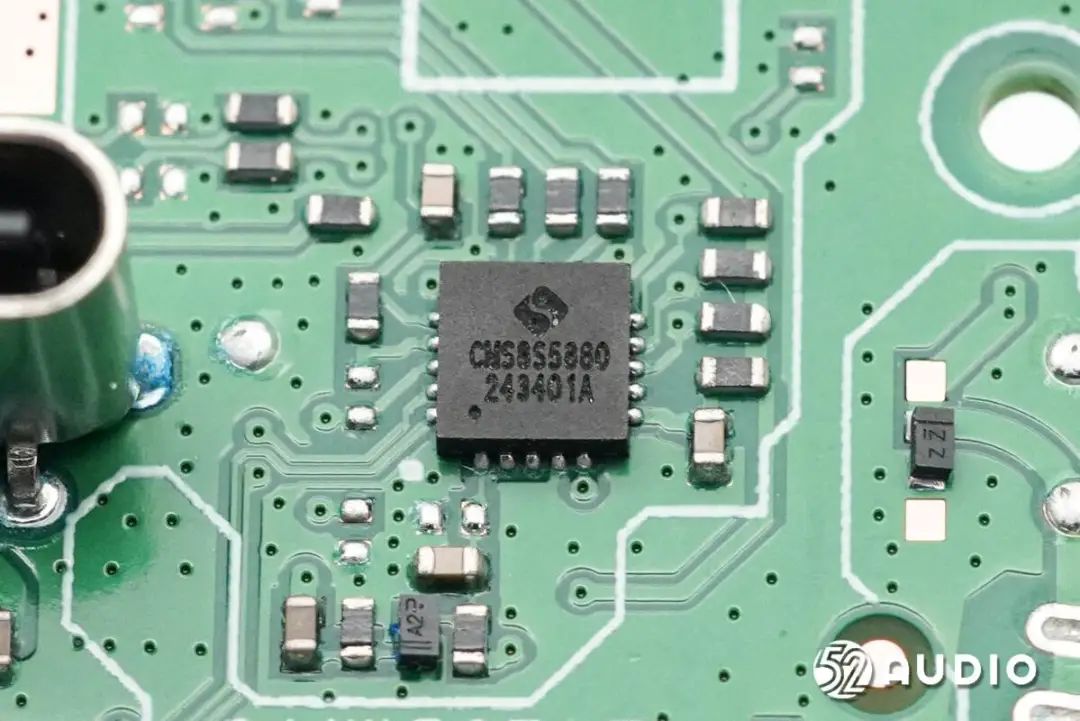

Cmsemicon中微半导体CMS8S5880单片机，用于充电盒整机控制。

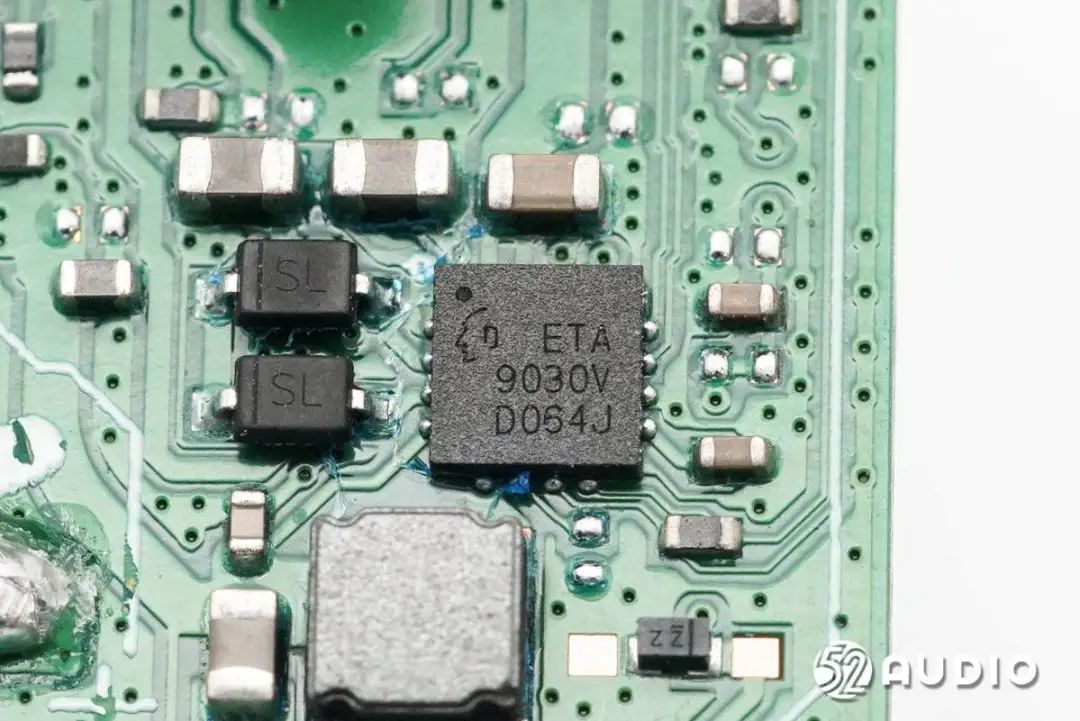

ETA钰泰ETA9030V电源管理芯片，负责内置电池的充放电管理。

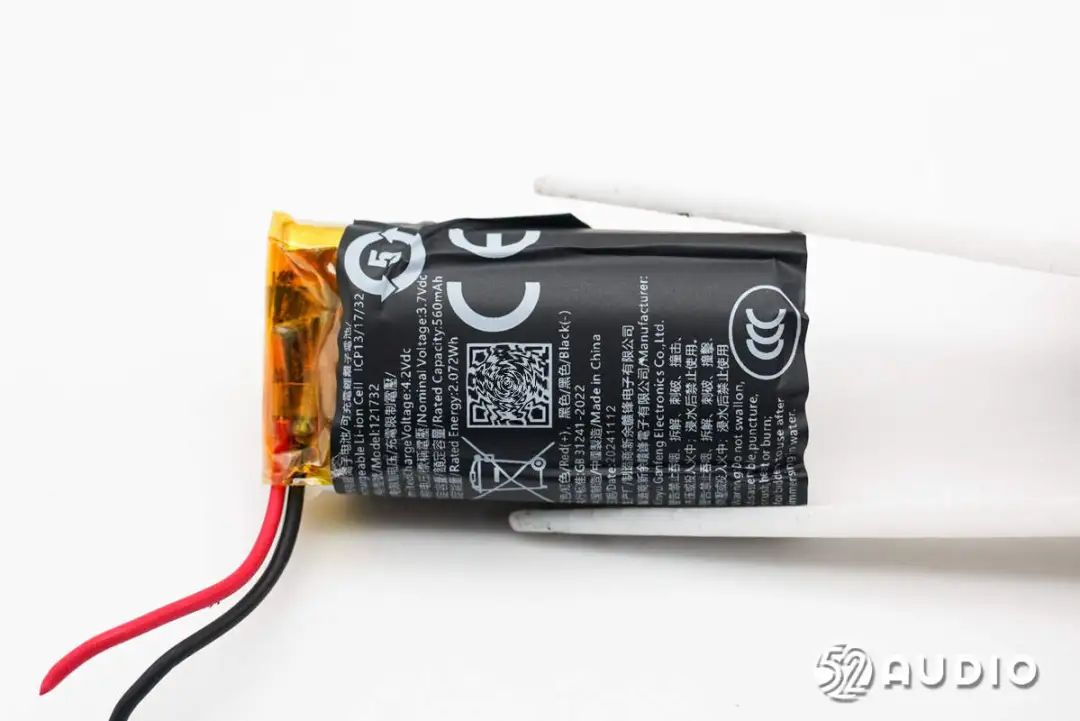

充电盒内置可充式锂离子电池，型号：121732，充电限制电压：4.2V，标称电压：3.7V，额定容量：560mAh，额定能量：2.072Wh，制造商：新余赣锋电子有限公司。

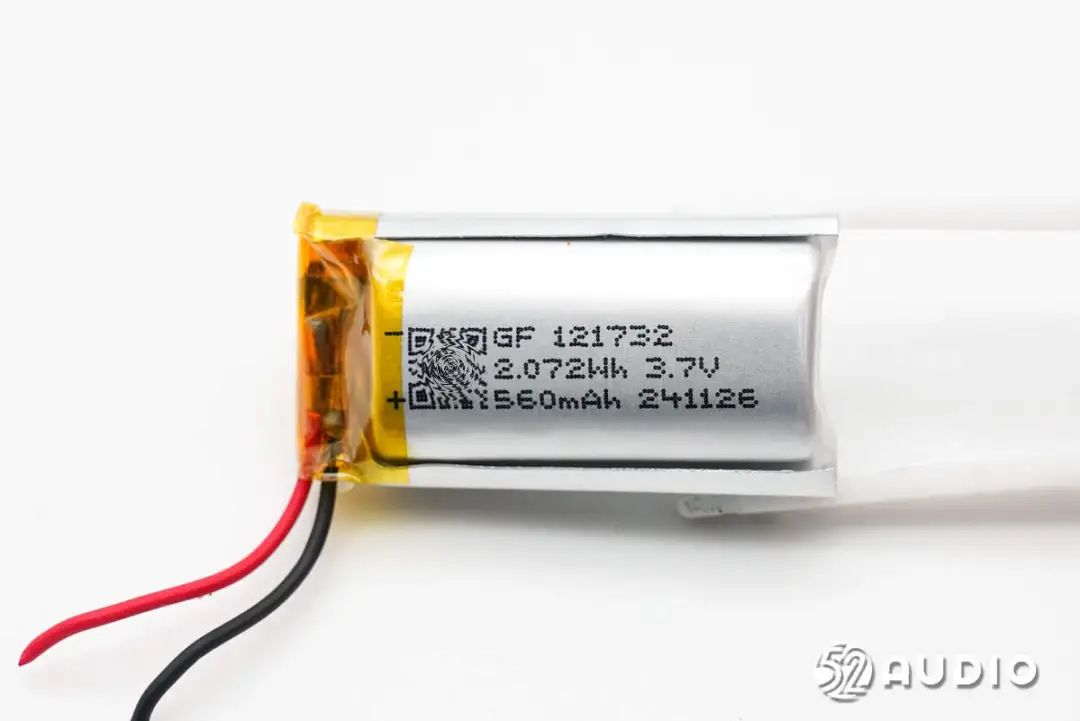

撕开外部标签，电芯上丝印信息一览，与外部标签一致。

耳机拆解

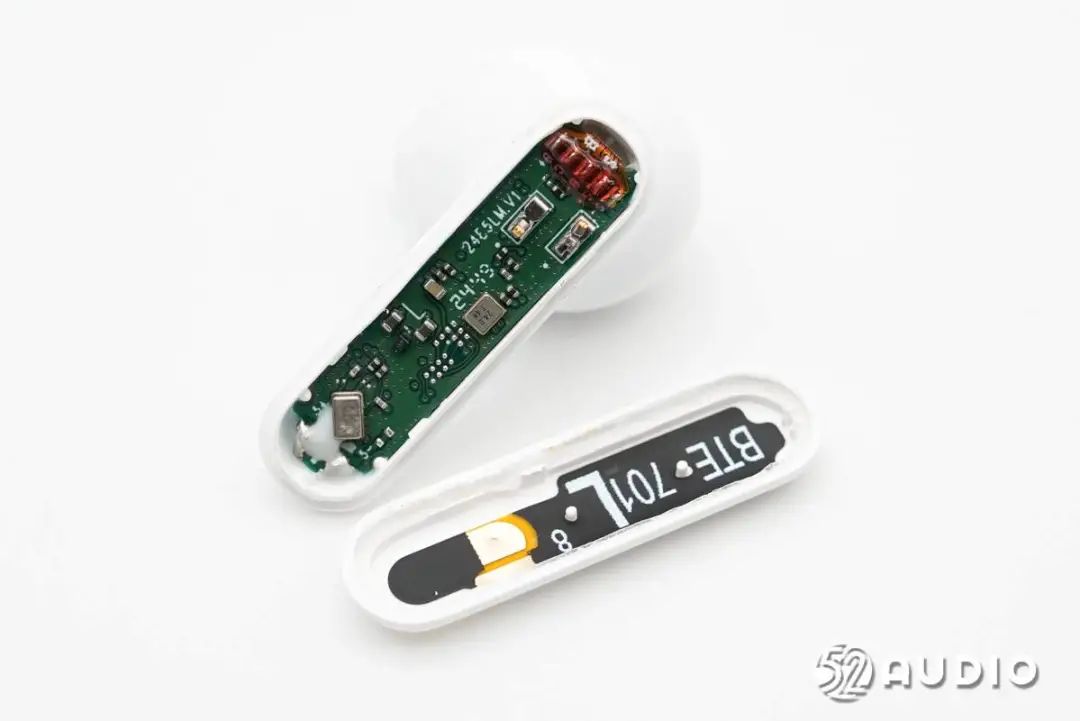

拆解耳机部分，取掉耳机柄背部盖板。

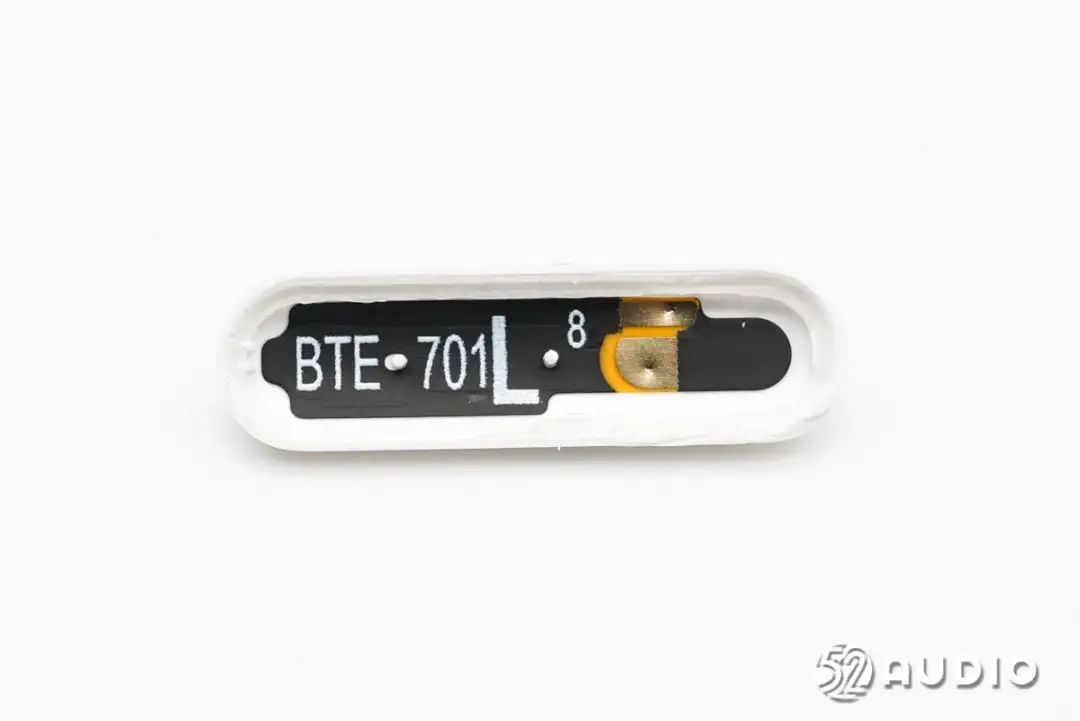

盖板内侧结构一览，设置有蓝牙天线和触摸检测贴片。

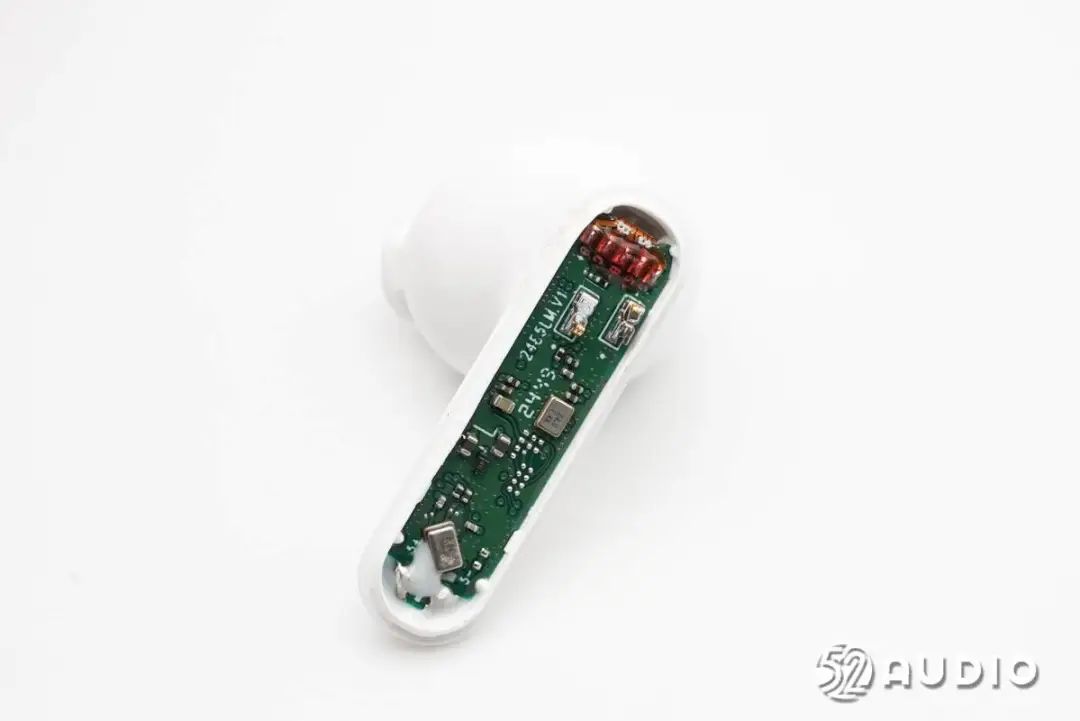

腔体内部结构一览，设置主板单元，耳机头内部排线与主板焊接，打胶防护。

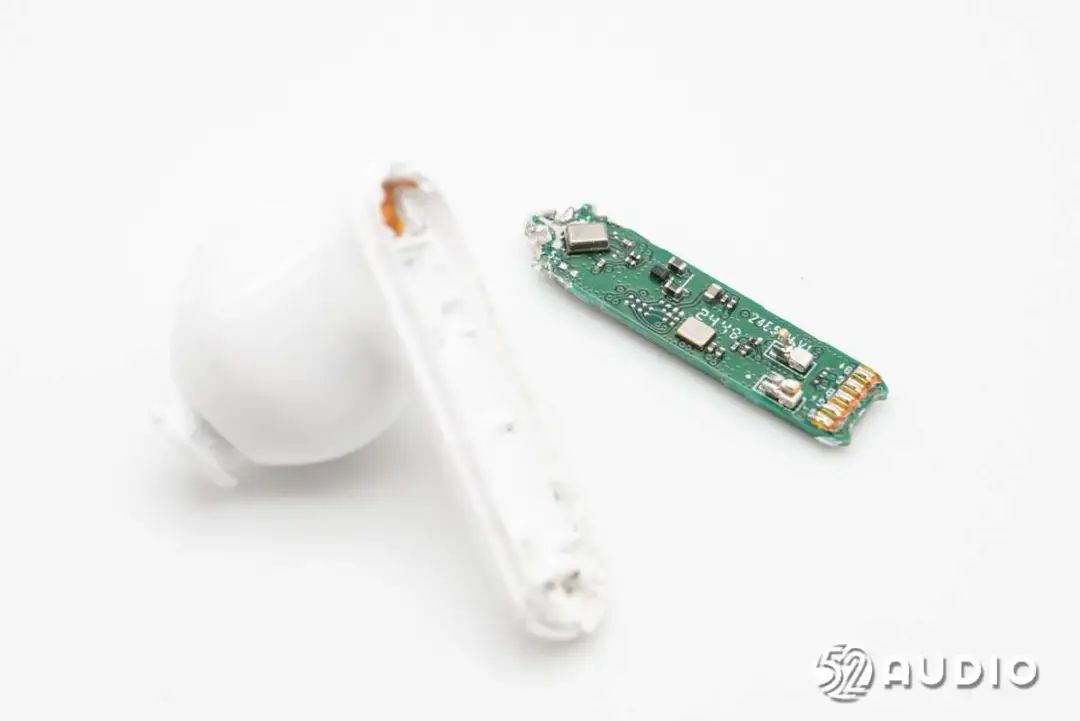

断开排线，取出主板单元。

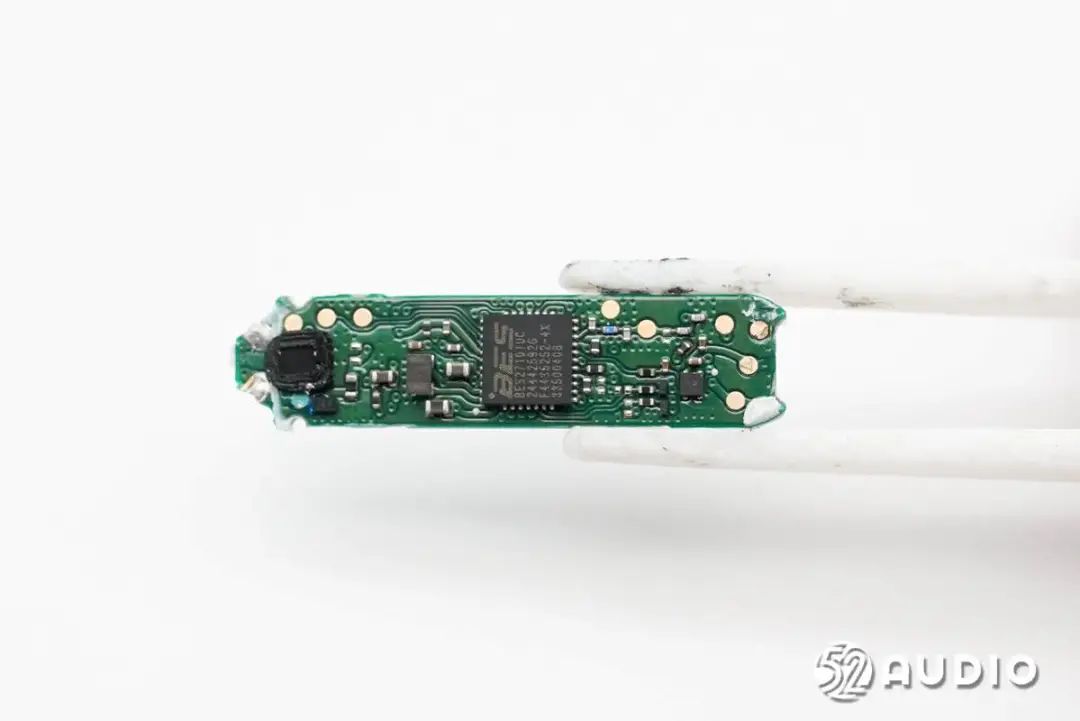

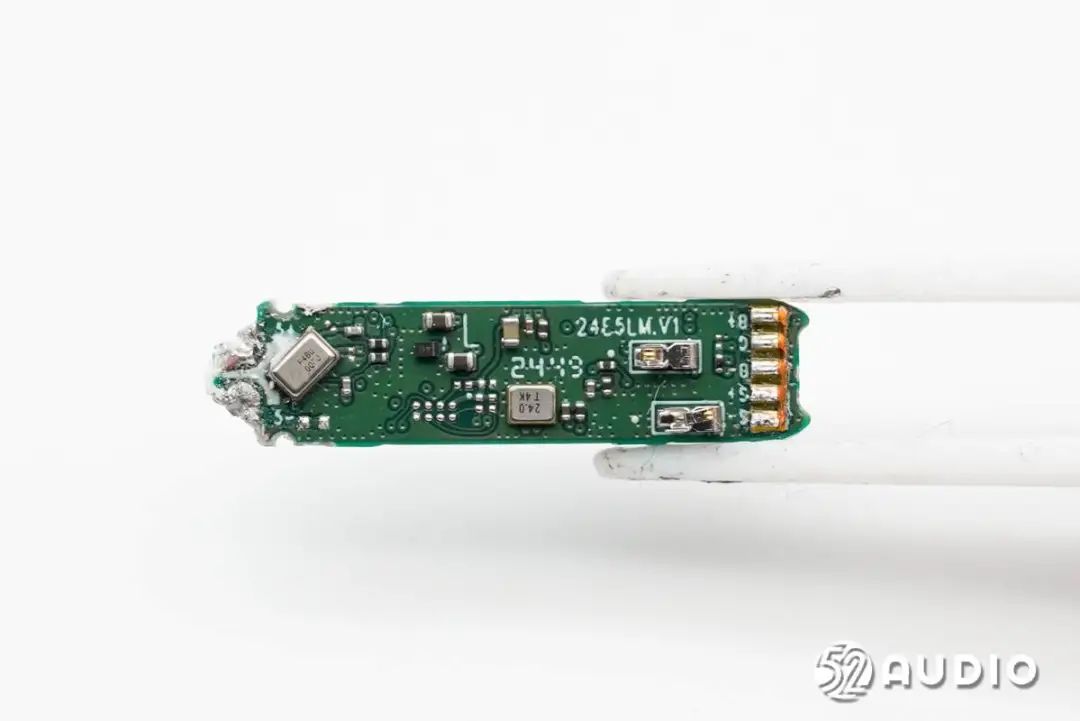

耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

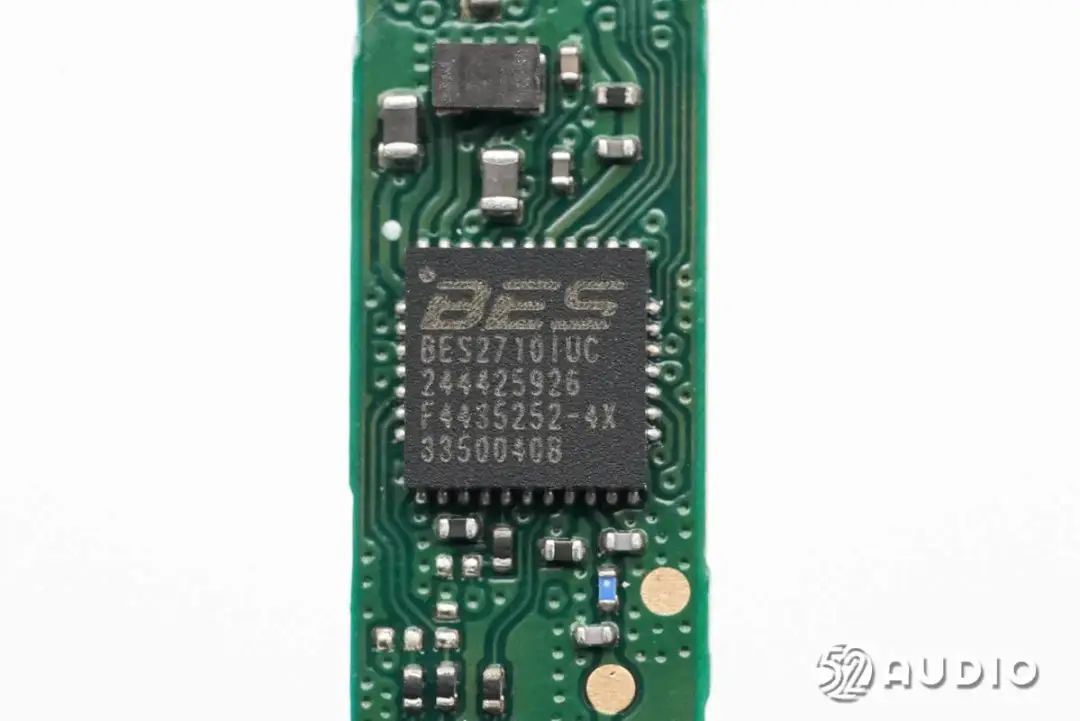

BES恒玄BES2710IUC蓝牙音频SoC，支持蓝牙双模5.4，用于无线连接和音频数据处理。

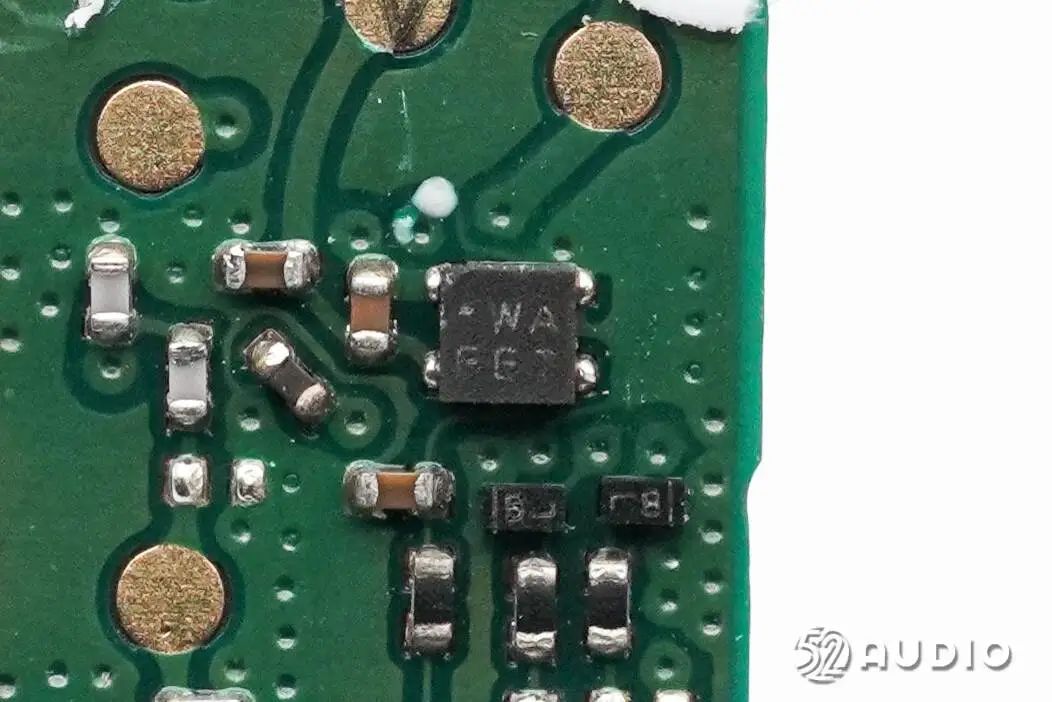

iCM创芯微CM1126B-WAC带船运模式二合一单节电池保护IC，负责电池的过充电、过放电、过电流等保护。

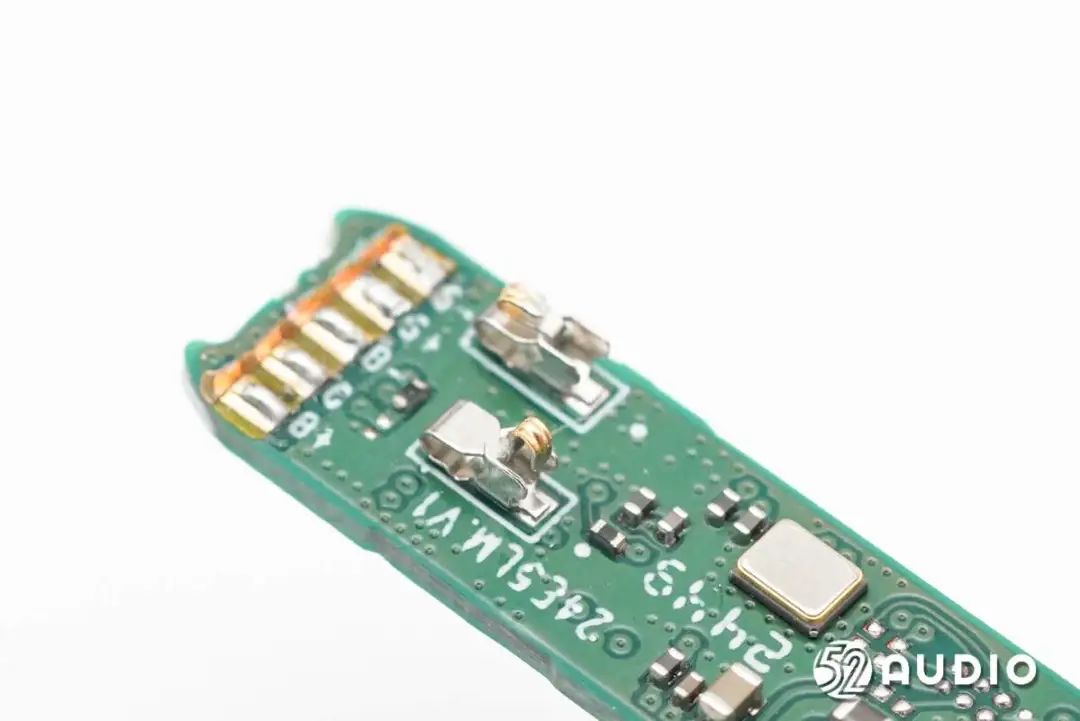

连接蓝牙天线和触摸检测贴片的金属弹片。

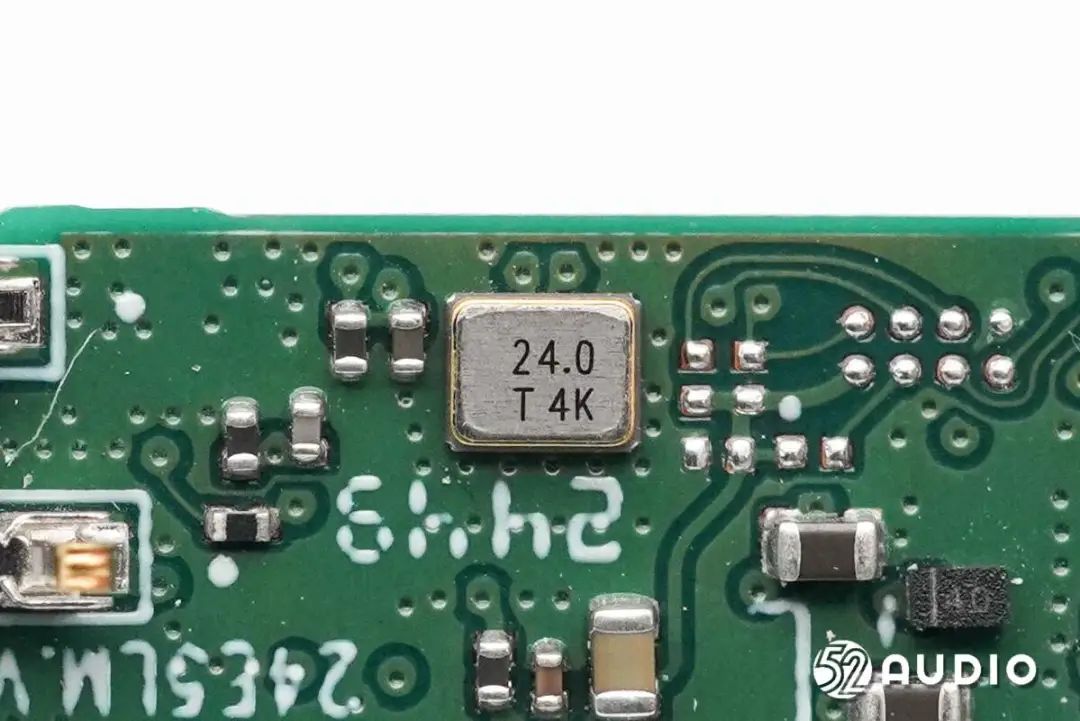

24.000MHz的晶振特写，用于为蓝牙芯片提供时钟。

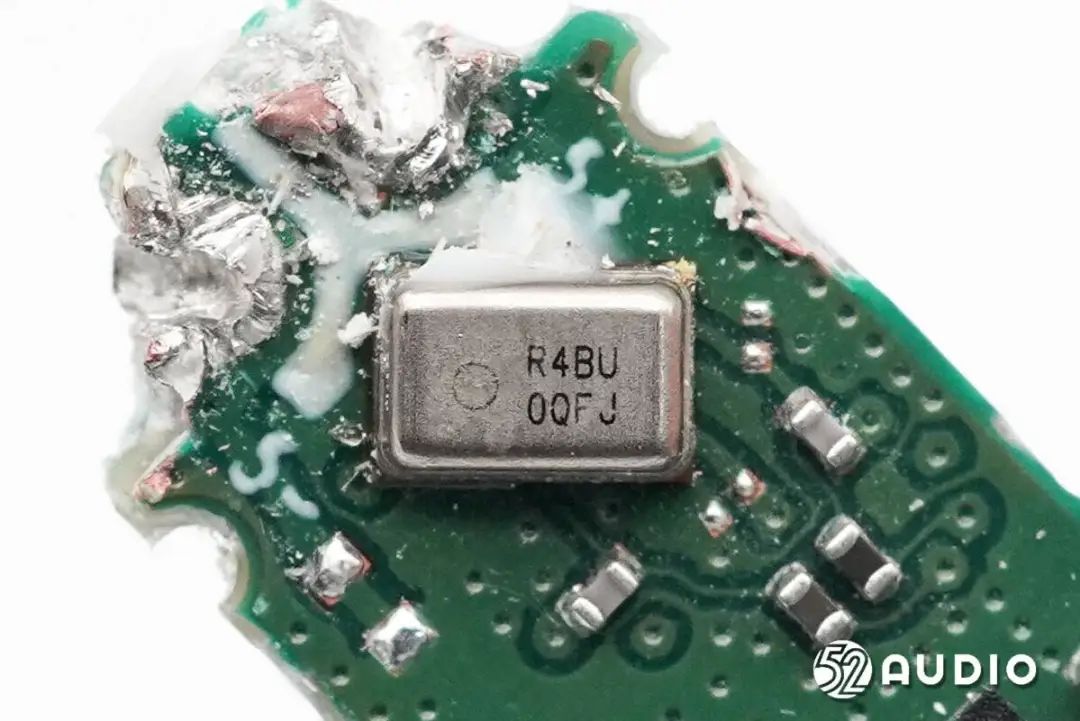

镭雕R4BU的MEMS麦克风特写，用于语音通话功能拾音，来自瑞勤电子。

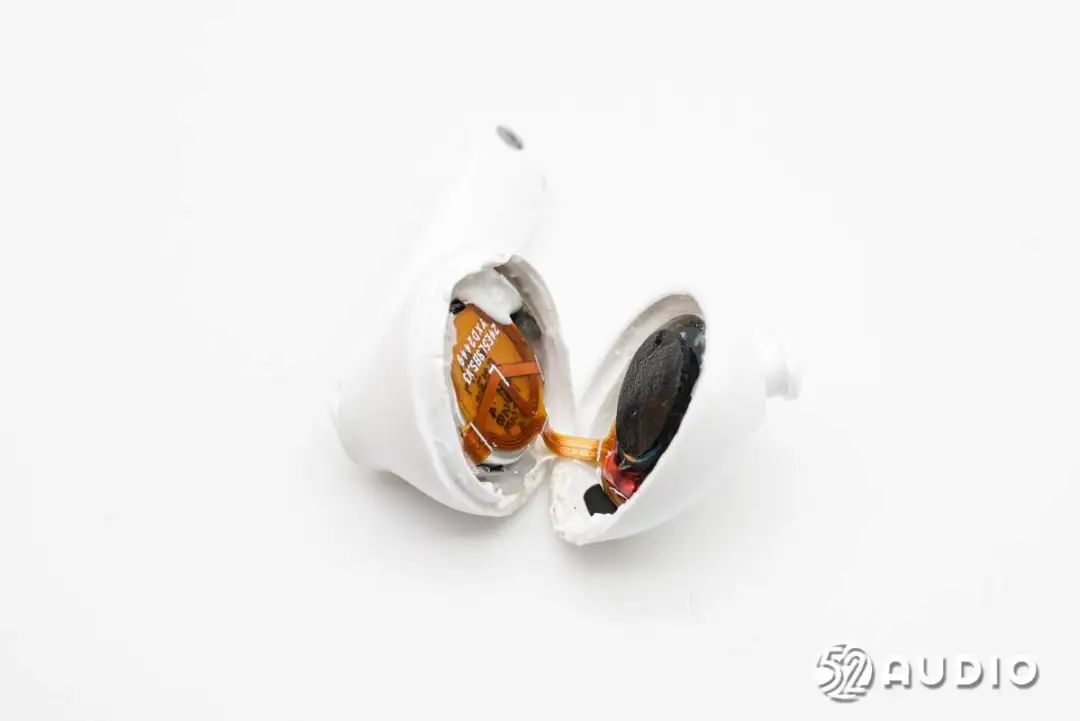

沿合模线打开耳机音腔。

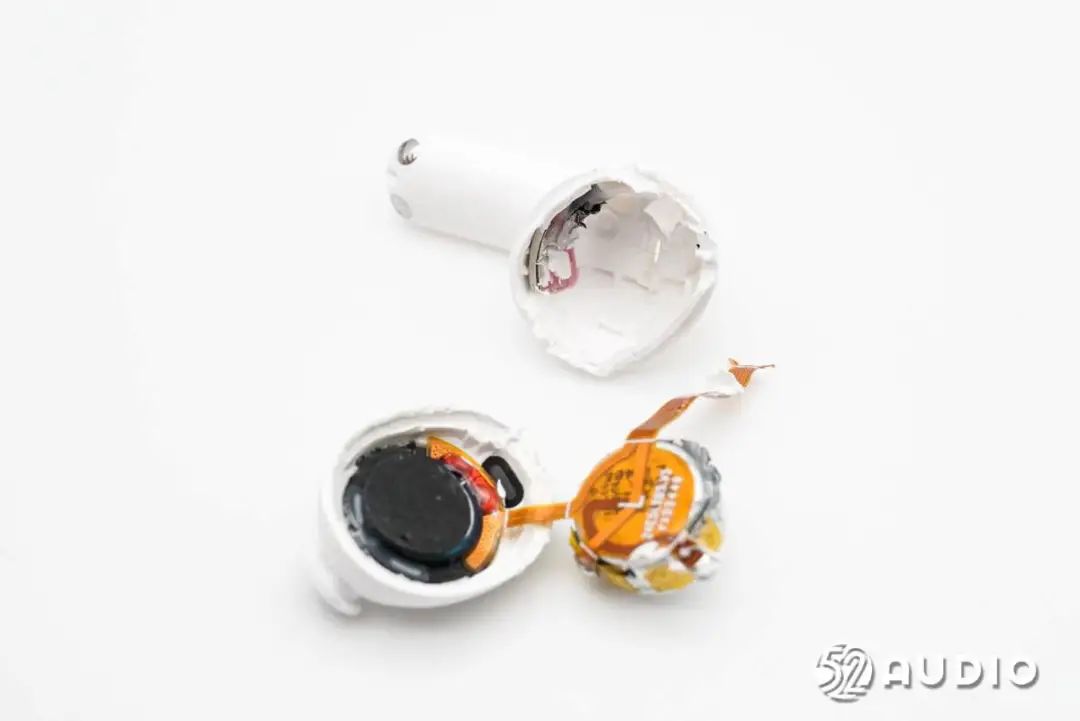

取出后腔内部的电池单元。

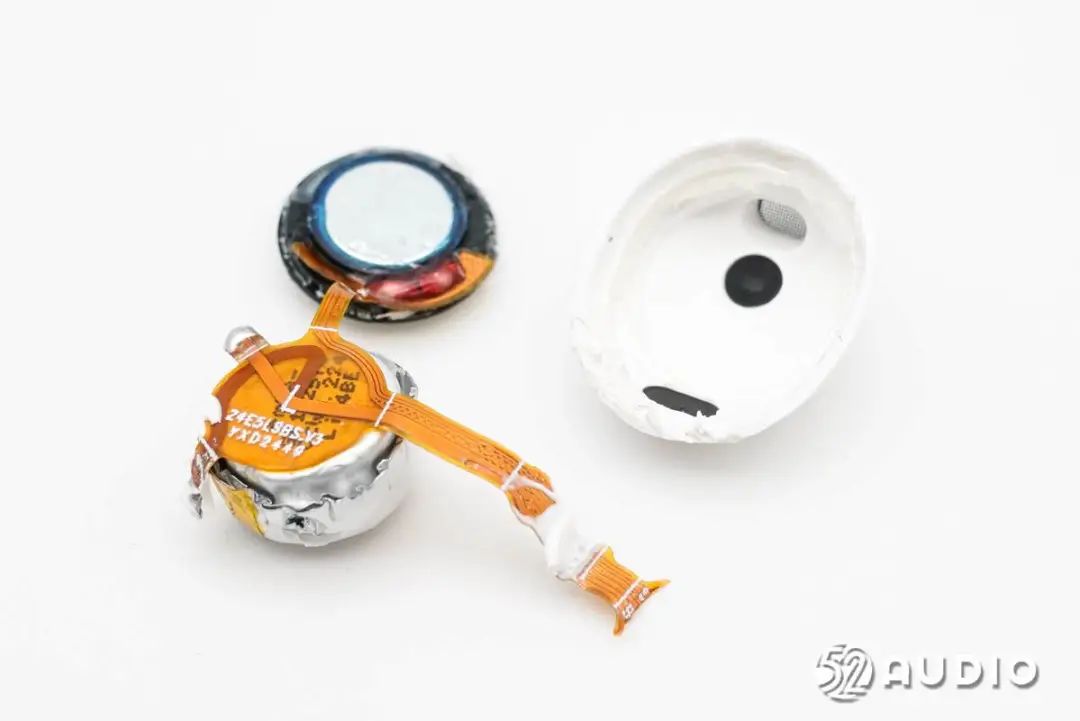

取出前腔内部的扬声器。

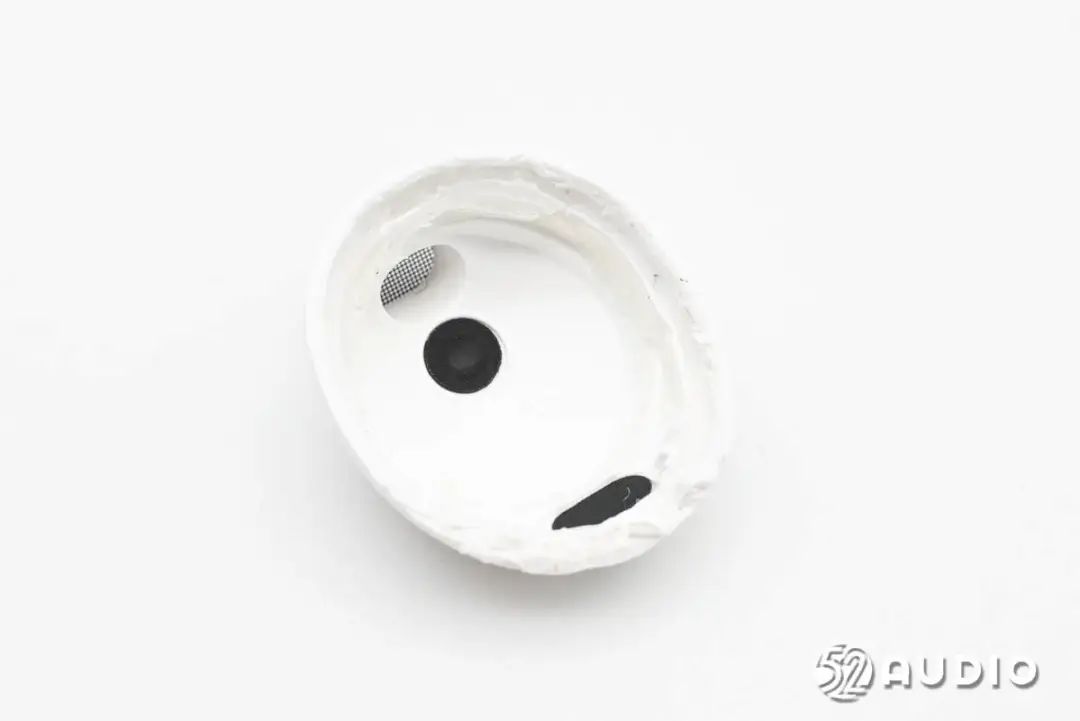

前腔底部结构一览，调音孔均通过防尘网防护。

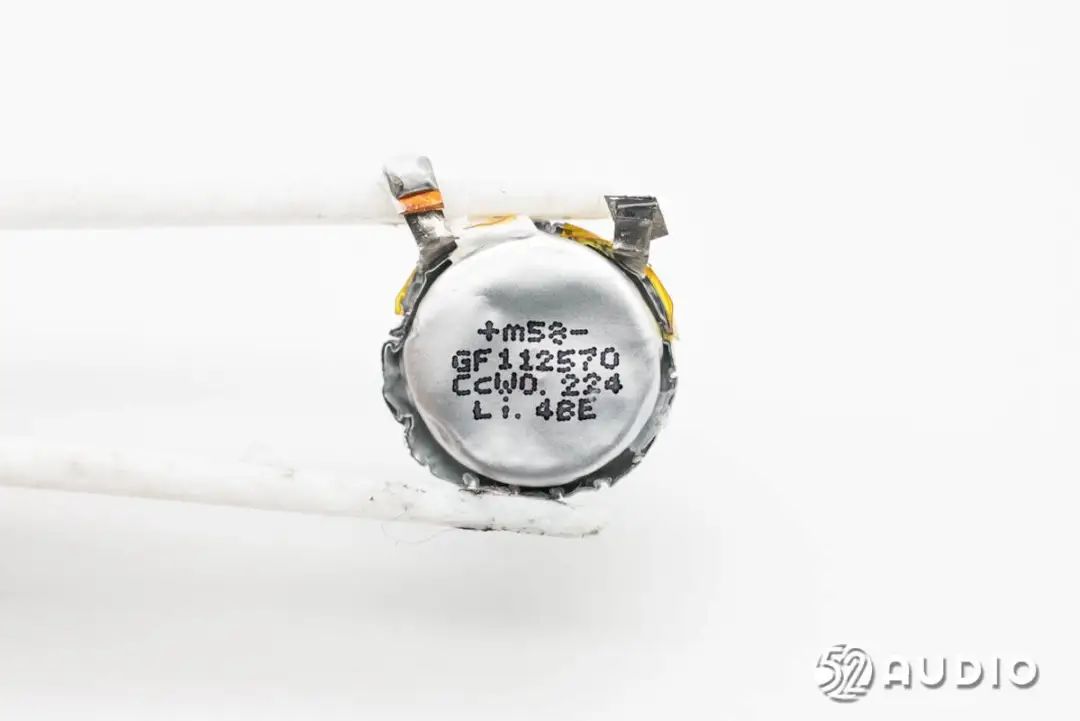

耳机内置软包扣式电池，型号：GF112570，容量：58mAh，来自GF新余赣锋。

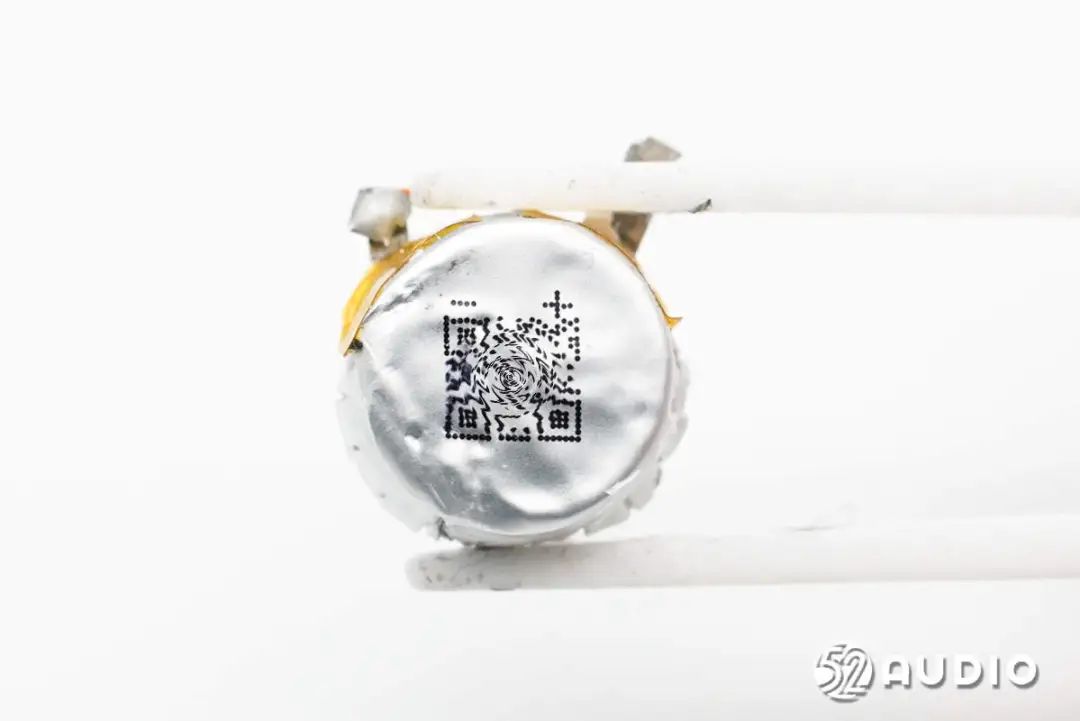

电池背面丝印二维码，用于产品追溯。

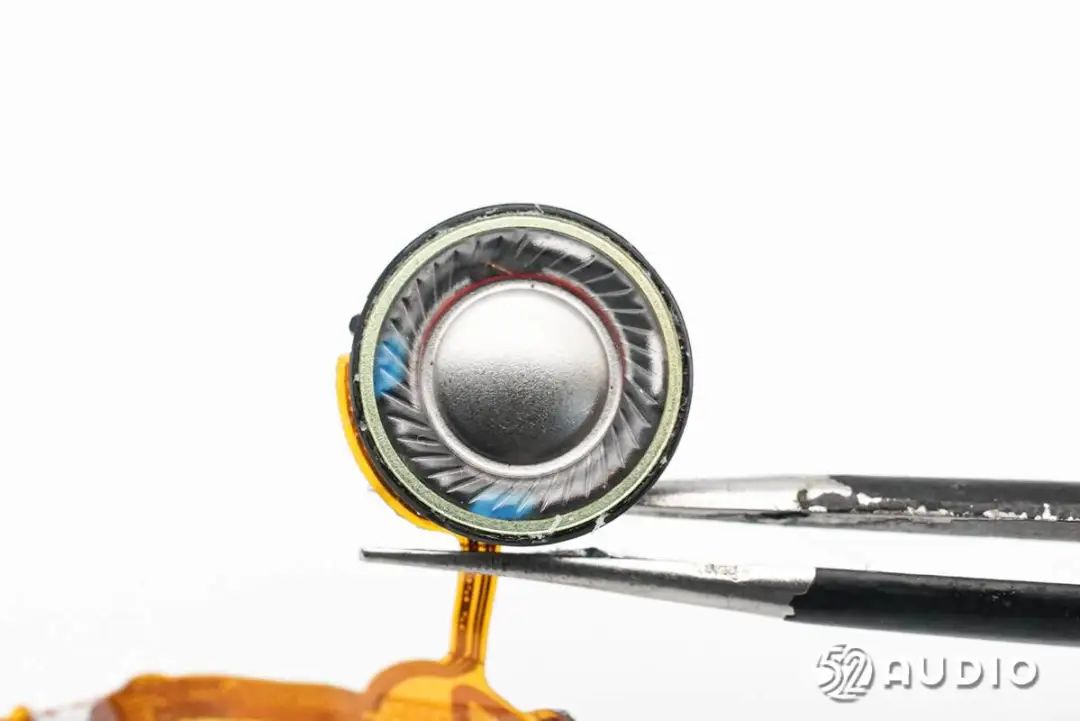

耳机扬声器正面特写，采用了镀钛复合振膜，提供出色音质。

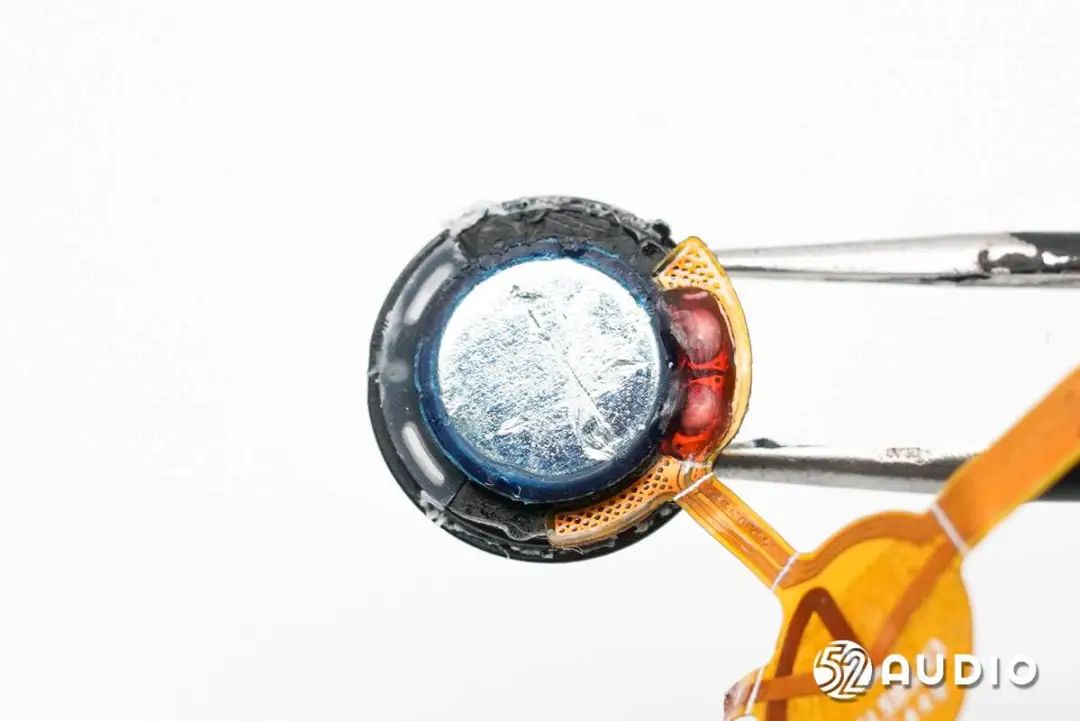

扬声器背面特写，边缘设置调音孔，通过丝网防护。

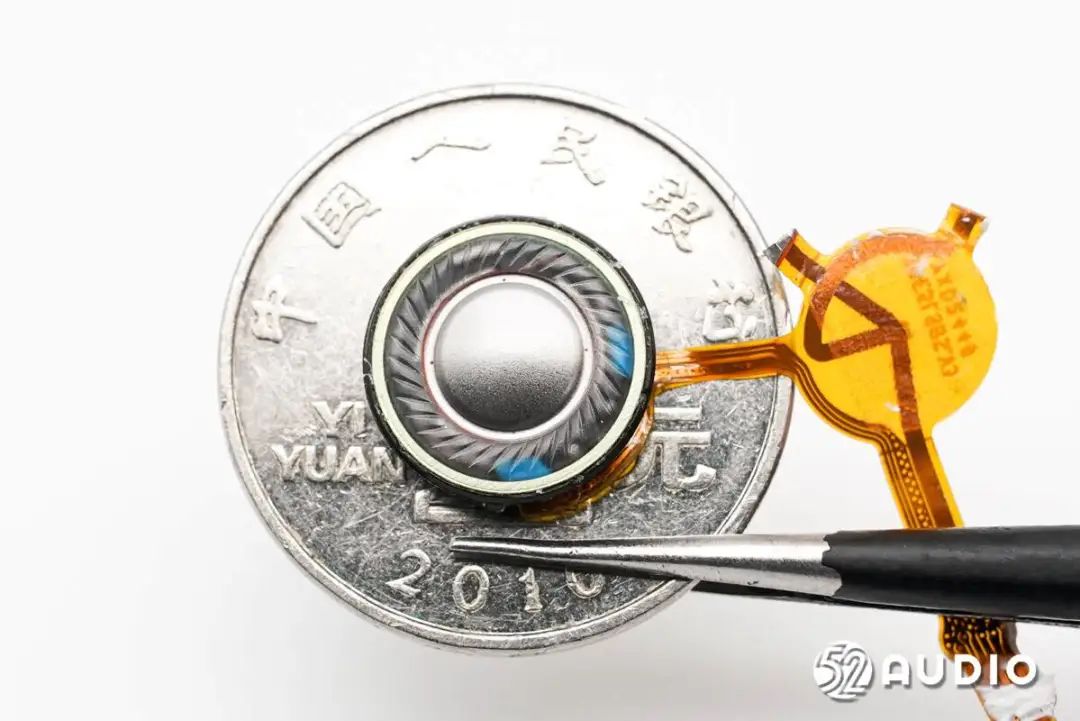

扬声器与一元硬币大小对比。

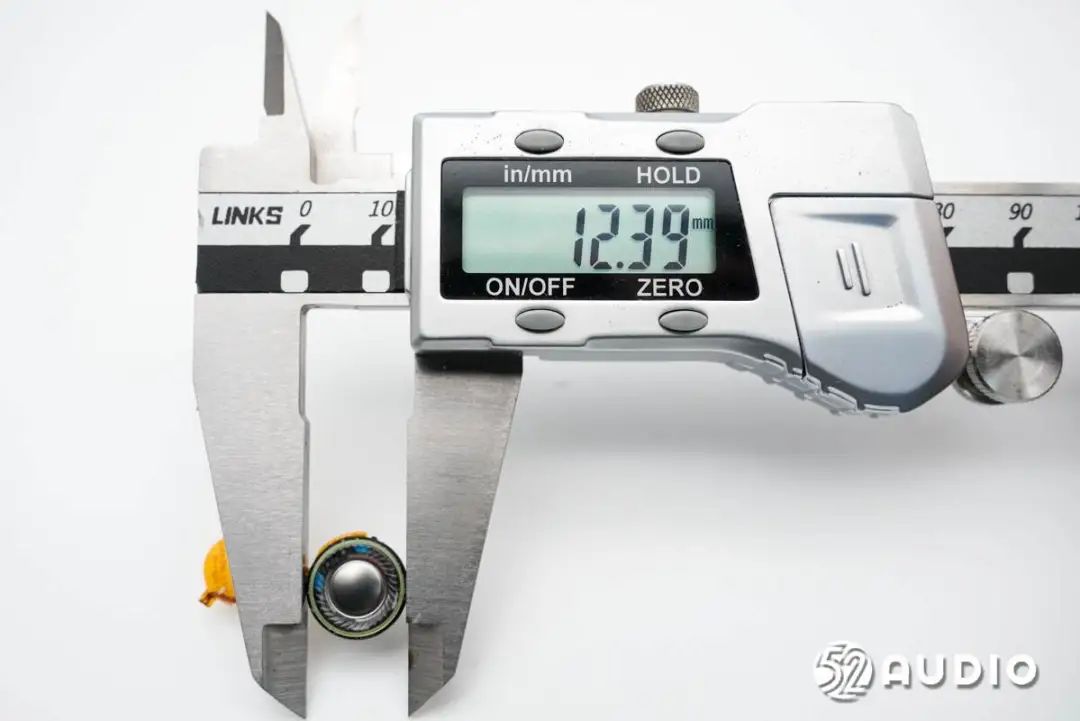

经我爱音频网实测，扬声器直径约为12.4mm。

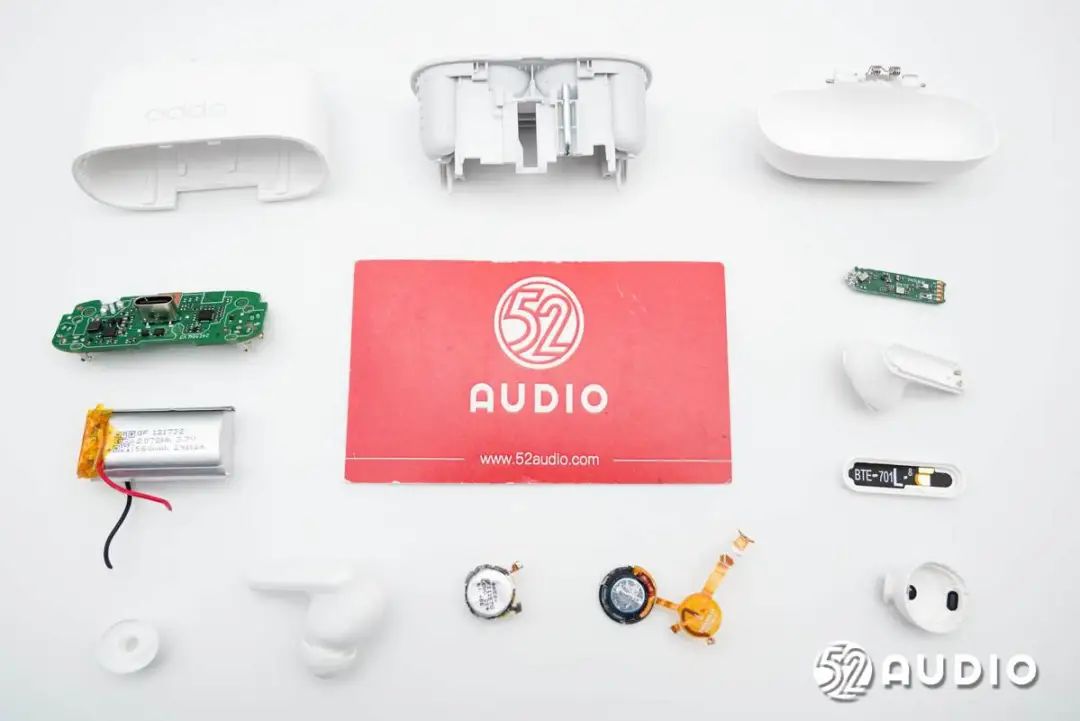

OPPO Enco Air4i真无线耳机拆解全家福。

三、我爱音频网总结

OPPO Enco Air4i真无线耳机在外观方面，采用了目前主流的简约设计。圆角矩形充电盒，烤漆质感，体积轻巧便携；柄状的入耳式耳机，重量仅4.4g，搭配圆润无棱角的机身曲线，三副不同尺寸的硅胶耳塞，提供舒适轻盈的佩戴体验。

内部主要配置方面，充电盒搭载560mAh锂离子电池；主板上，采用了WINSEMI稳先微WSDY3302A锂电保护IC，Cmsemicon中微半导体CMS8S5880单片机，ETA钰泰ETA9030V电源管理芯片等。

耳机内部，搭载12.4mm动圈单元，内置58mAh软包扣式电池；主板上，采用了iCM创芯微CM1126B-WAC二合一单节电池保护IC，BES恒玄BES2710IUC蓝牙音频SoC，以及一颗瑞勤电子的MEMS麦克风。
