菲尼克斯电气集团是一家全球化公司，公司总部位于德国，菲尼克斯电气中国公司为在华子公司。菲尼克斯电气以客户需求与行业应用为驱动，为客户与合作伙伴提供切实有效的解决方案。包括工业器件与电子技术、装置连接技术、行业管理与自动化在内的专业化、精细化和差异化的智能器件、自动化系统和数字工业解决方案。
充电头网拿到了菲尼克斯电气QUINT-PS-100-240AC/24DC/5电源，这款电源采用导轨安装，支持100-240V交流输入和90-350V直流输入，输出规格为24V5A。电源具备有源和浮动DC OK信号输出。电源采用铝镁合金外壳，并开孔用于空气对流散热。下面就带来菲尼克斯这款电源的拆解，一起看看内部的设计和用料。
菲尼克斯电气24V电源模块外观

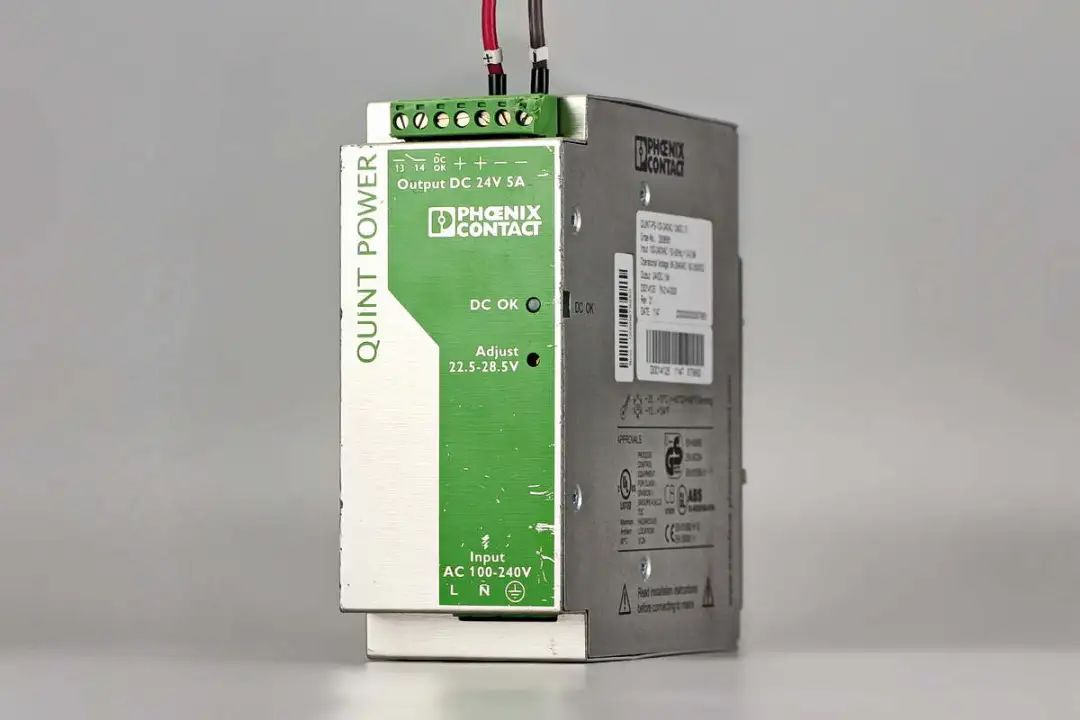

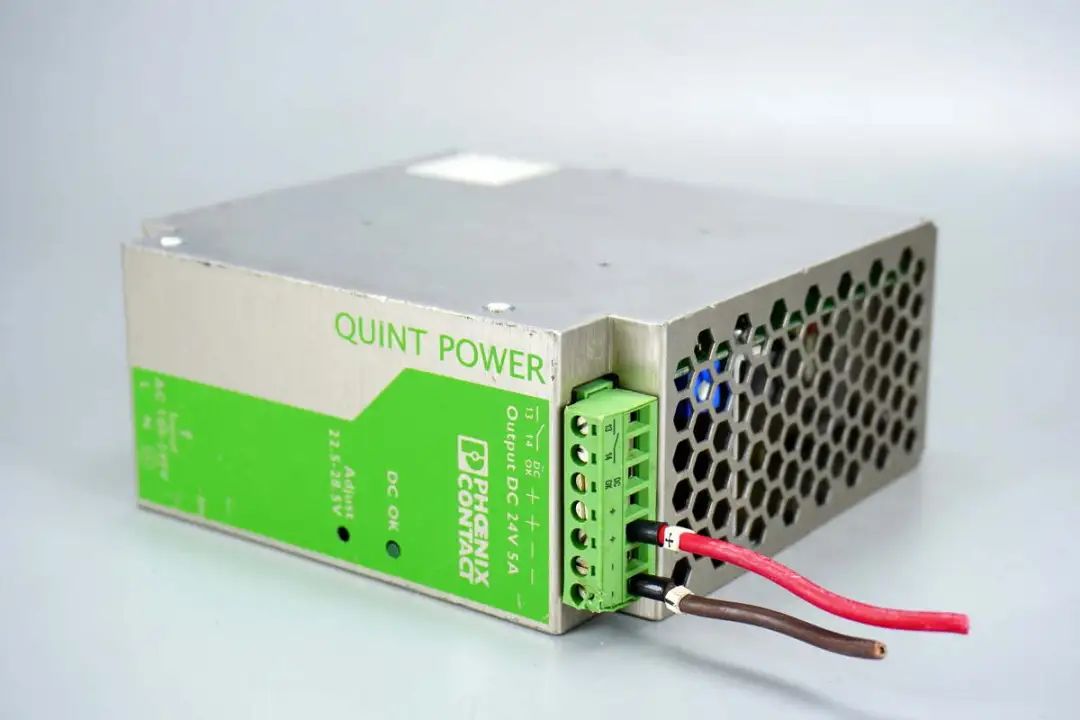

菲尼克斯电气24V电源模块一览，正面板上方为直流输出端子，中间设有输出指示灯和电压调节电位器，下方为交流输入端子。

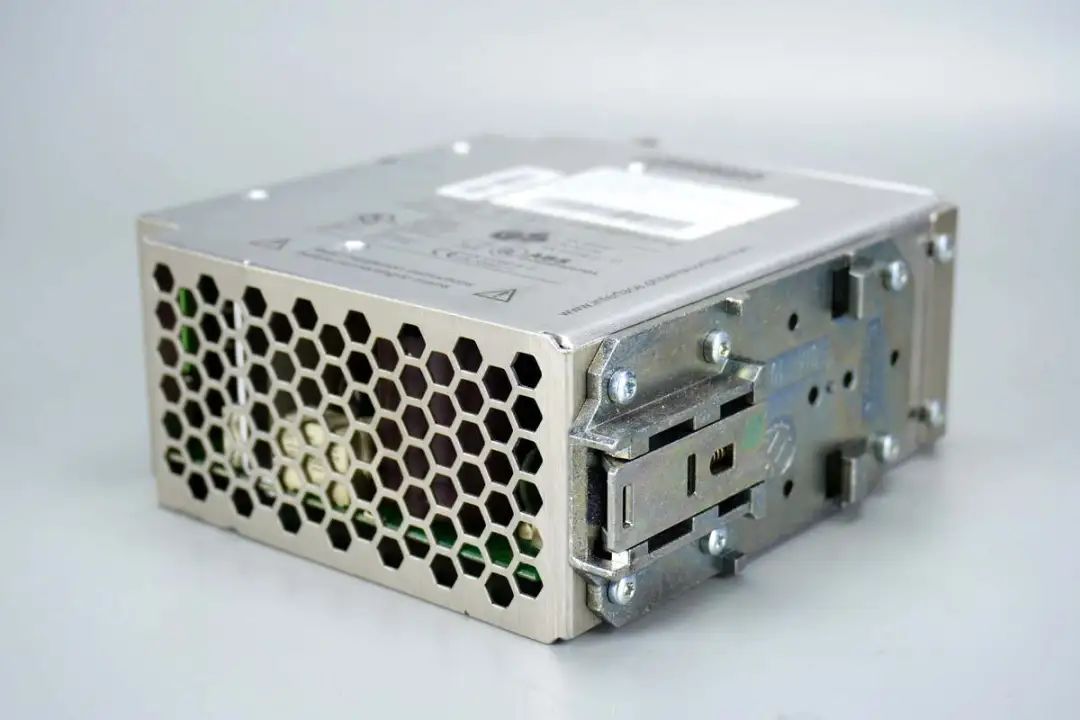

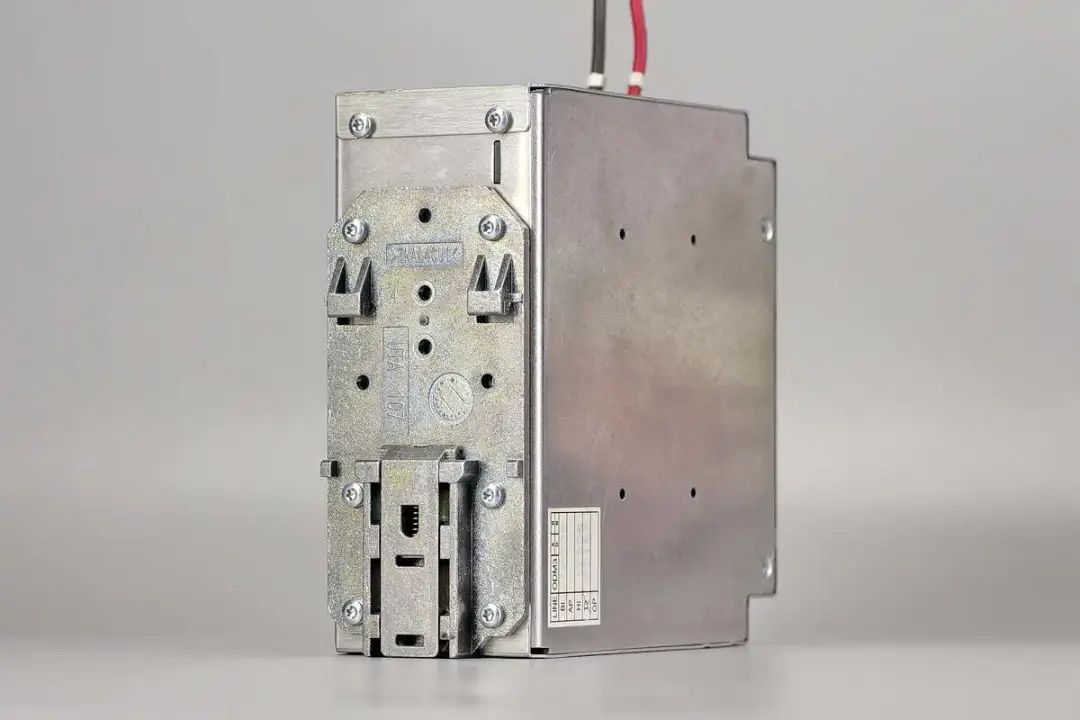

电源模块背面设有导轨固定支架，通过螺丝固定。
电源模块顶部接线端子和散热开孔特写。
电源模块底部设有散热开孔。
电源模块侧面印刷品牌信息，并粘贴信息标签。

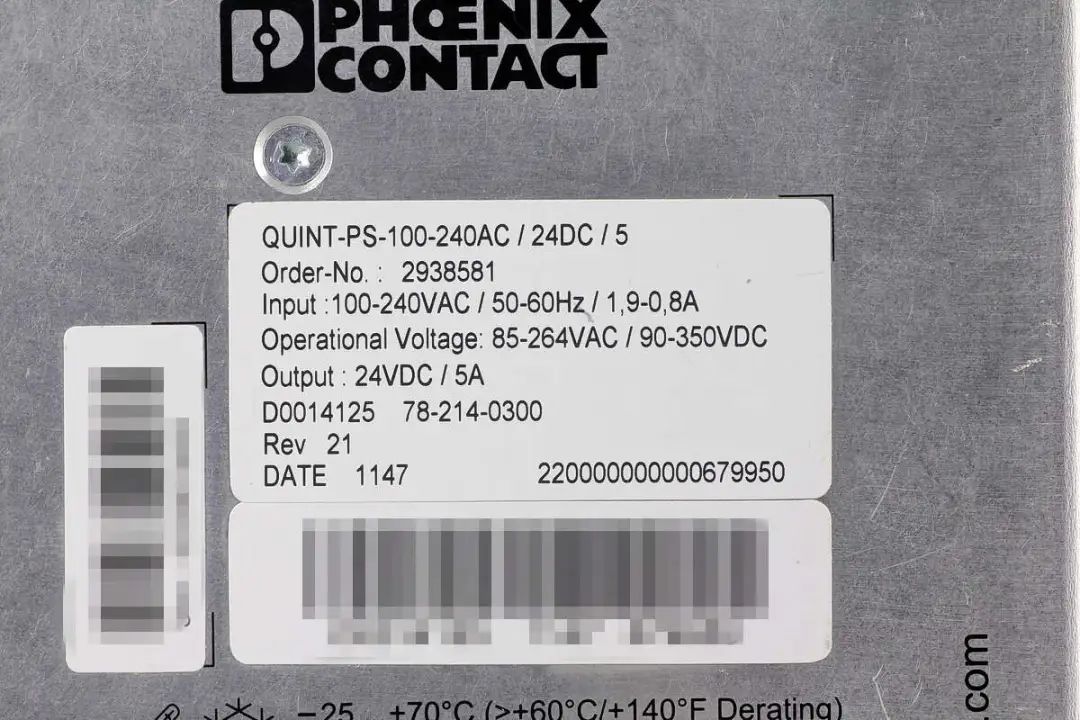

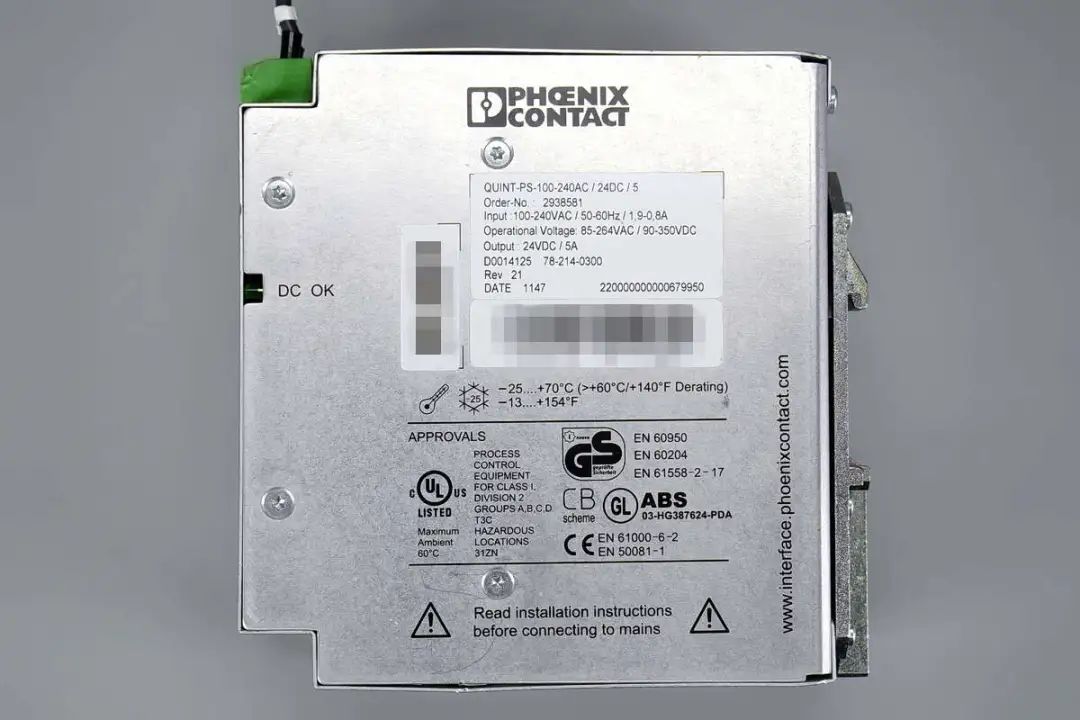

电源模块参数特写
型号：QUINT-PS-100-240AC/24DC/5
订单号：2938581
额定输入电压范围：100-240VAC/50-60Hz/1.9-0.8A
输入电压范围：85-264VAC/90-350VDC
输出：24VDC/5A

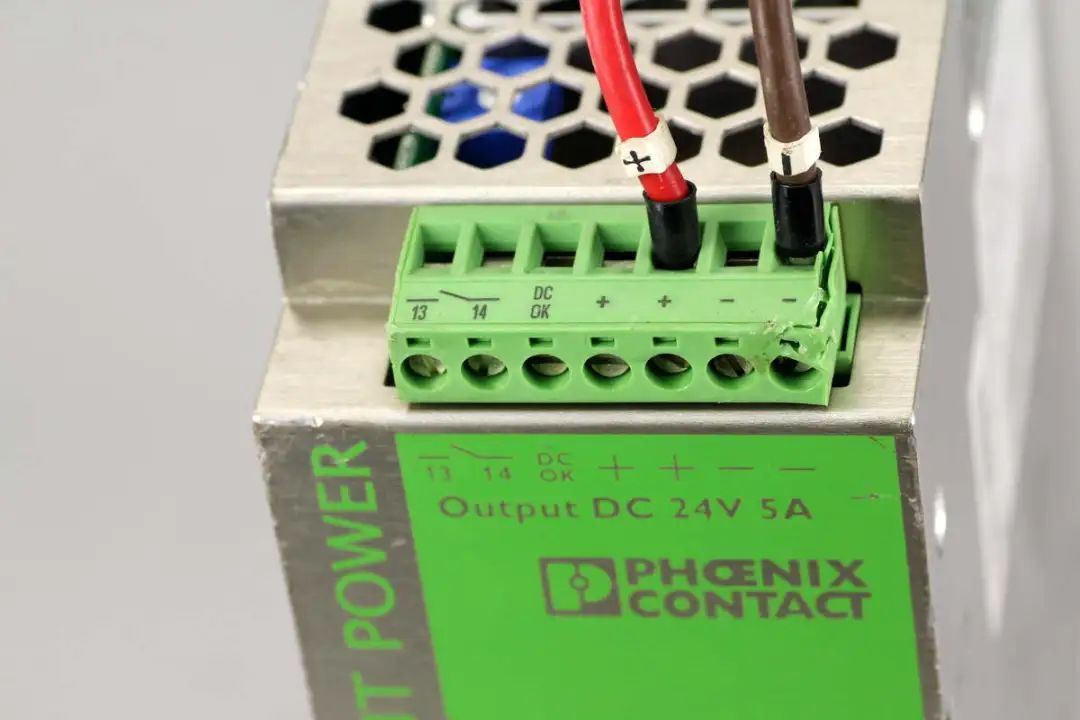

电源输出端设有浮动和有源DC OK信号输出。

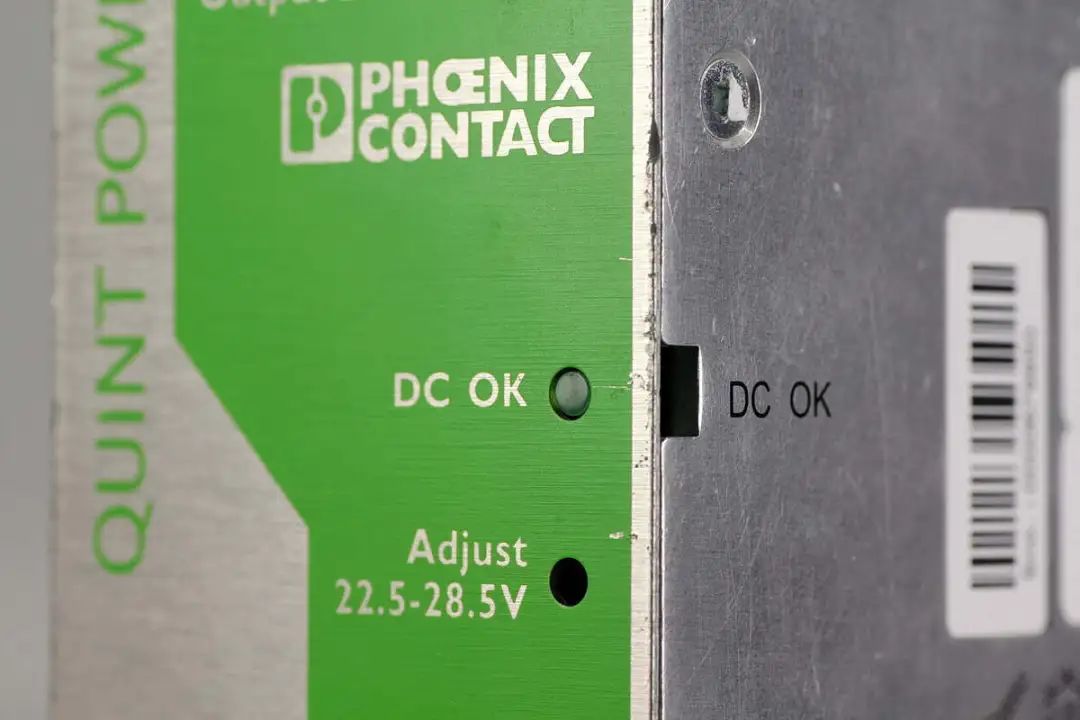

电源DC OK输出指示灯特写，下方设有电位器调节输出电压。
测得电源模块高度约为130mm。

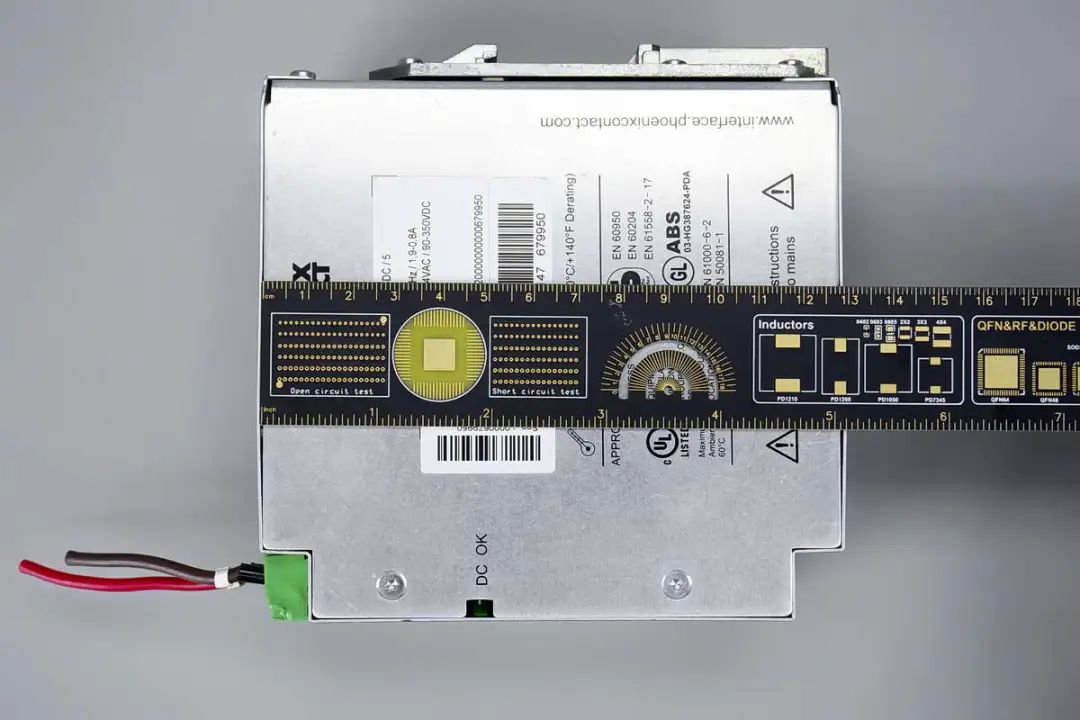

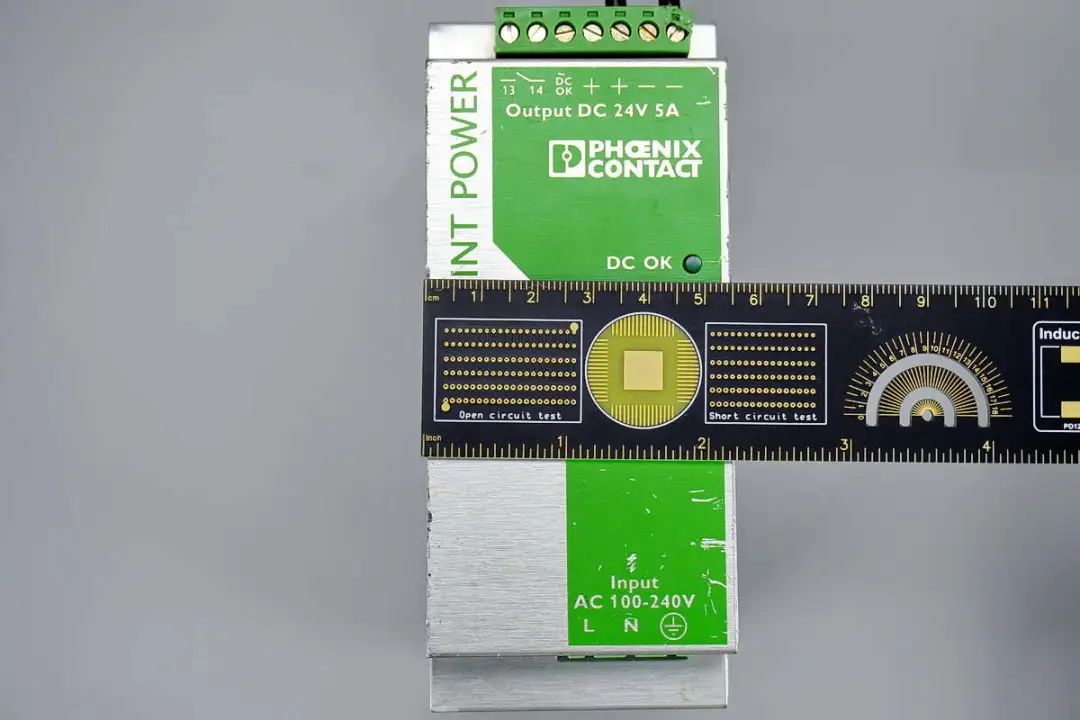

电源模块宽度约为55mm。

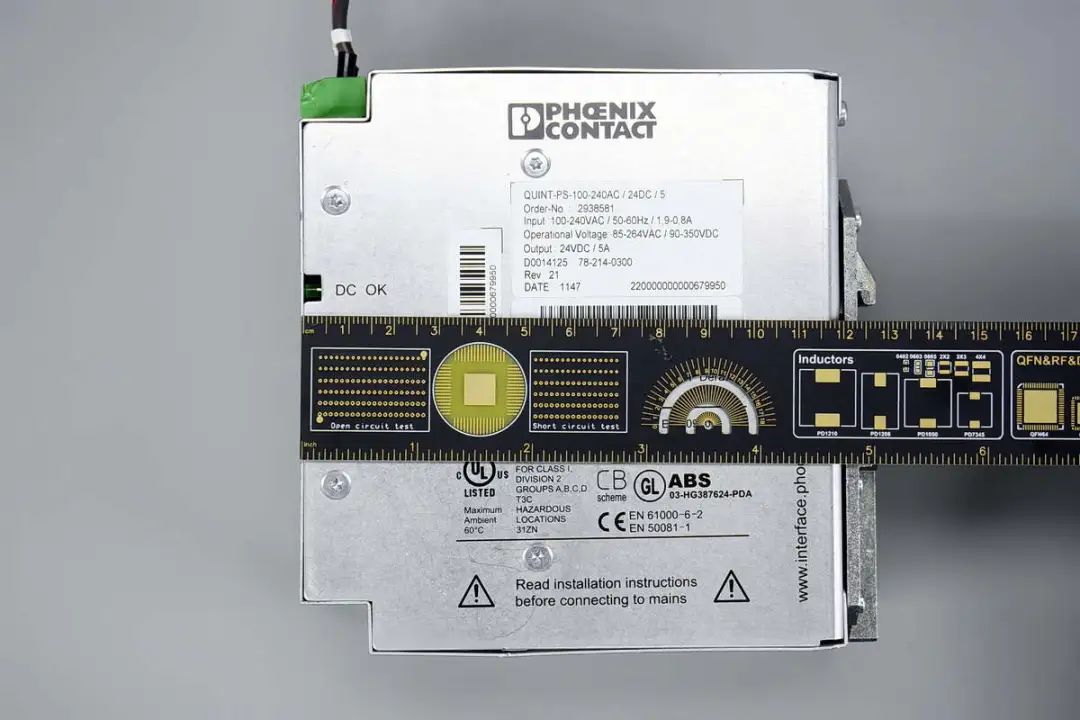

电源模块深度约为125mm。

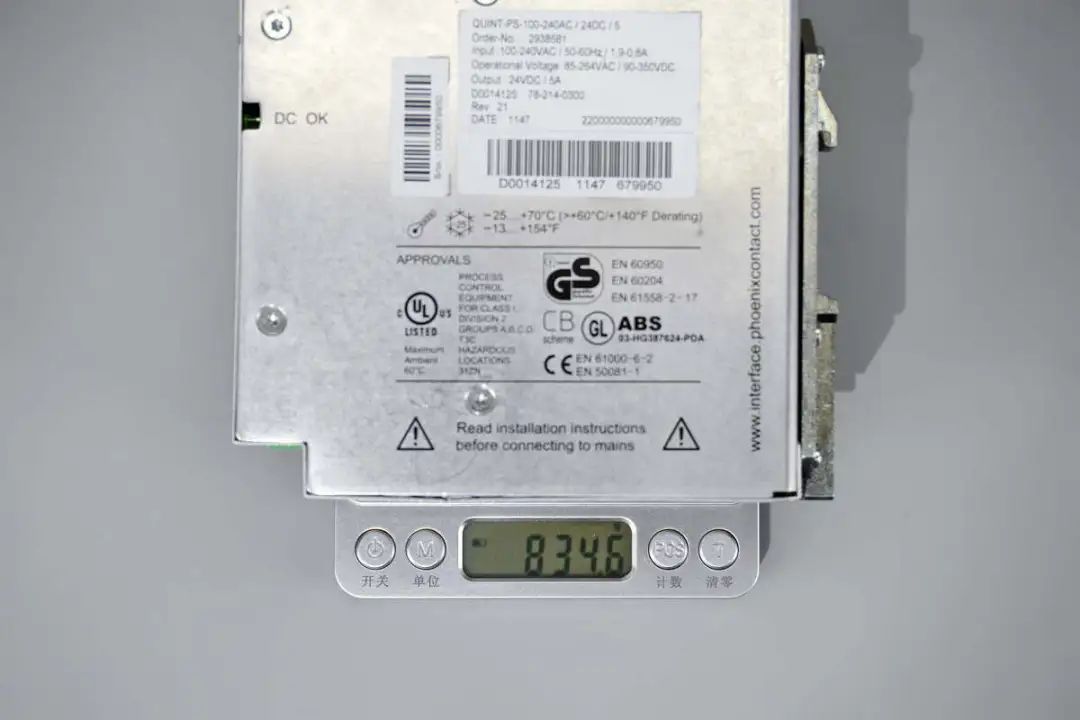

测得电源模块重量约为835g。
菲尼克斯电气24V电源模块拆解

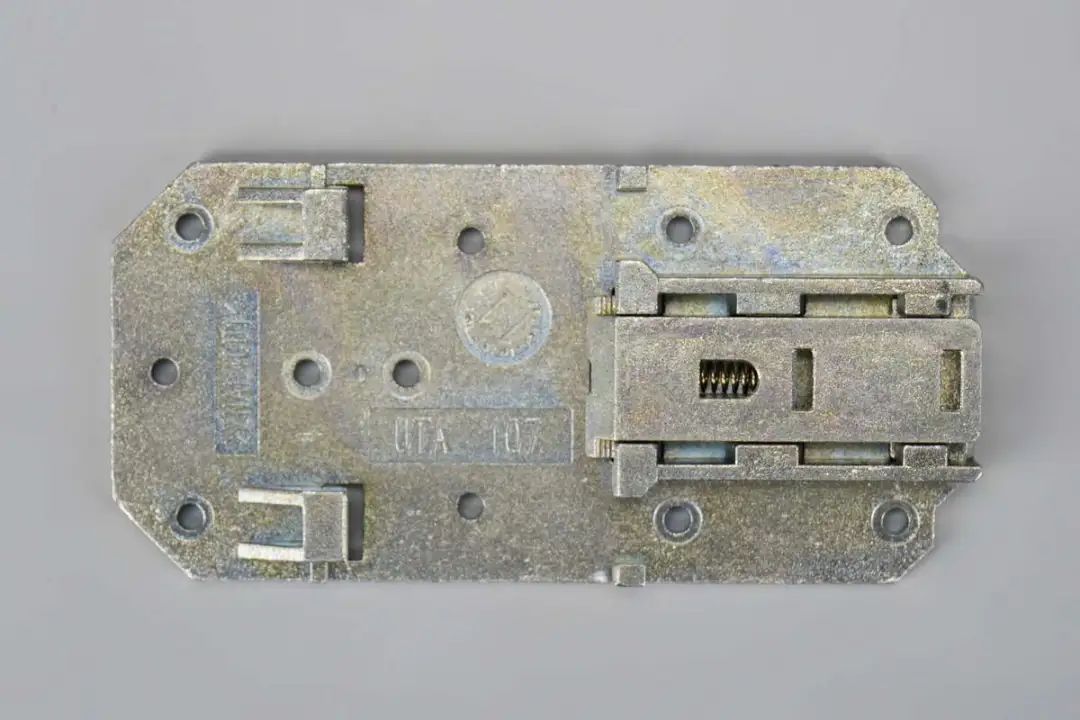

首先拆下电源模块背面的导轨安装支架。
PCBA模块通过螺丝固定在铝镁合金壳体内部。
壳体内部为贯通结构，有助于空气对流，带走热量。

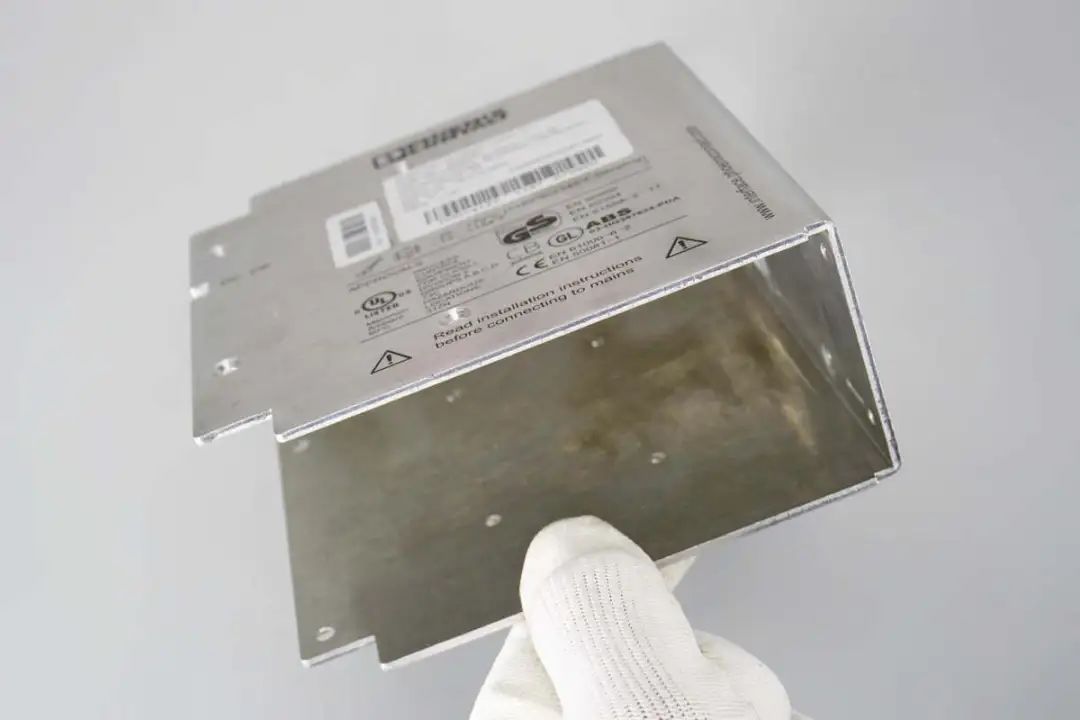

铝镁合金外壳特写，发热元件的散热片接触到外壳，增大散热面积。

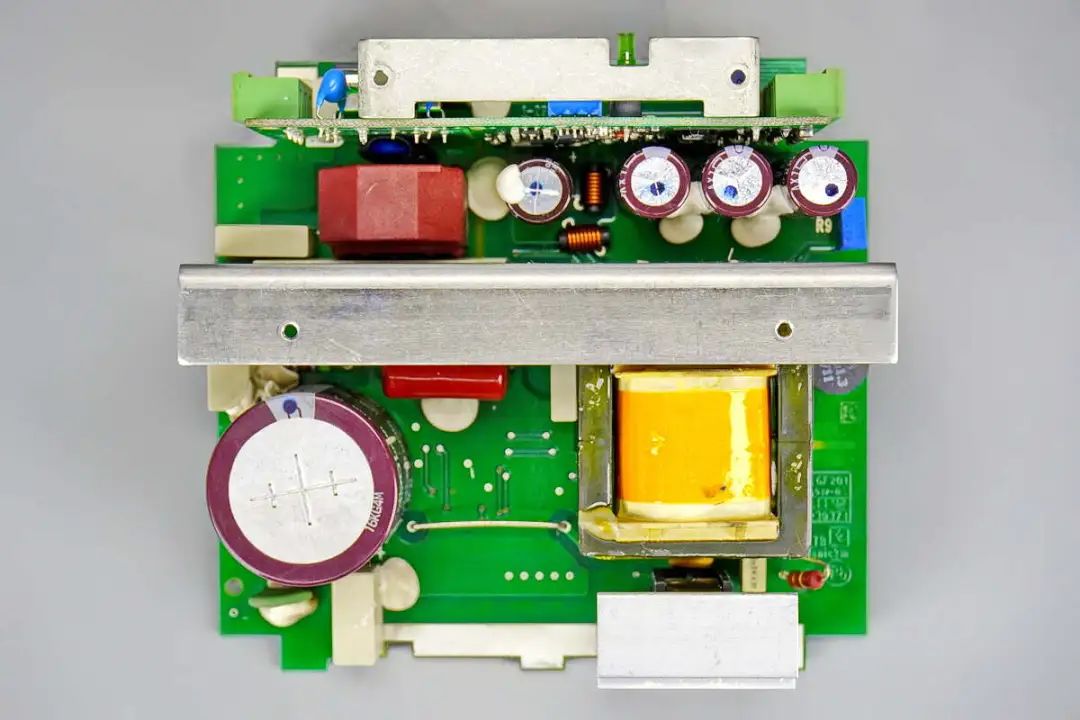

PCBA模块正面一览，顶部小板用于连接输入输出，下方左侧设有共模电感，右侧设有滤波电容和滤波电感。下方散热片为肖特基整流管散热。散热片下方左侧为高压滤波电容，右侧为开关变压器。变压器下方为初级开关管。

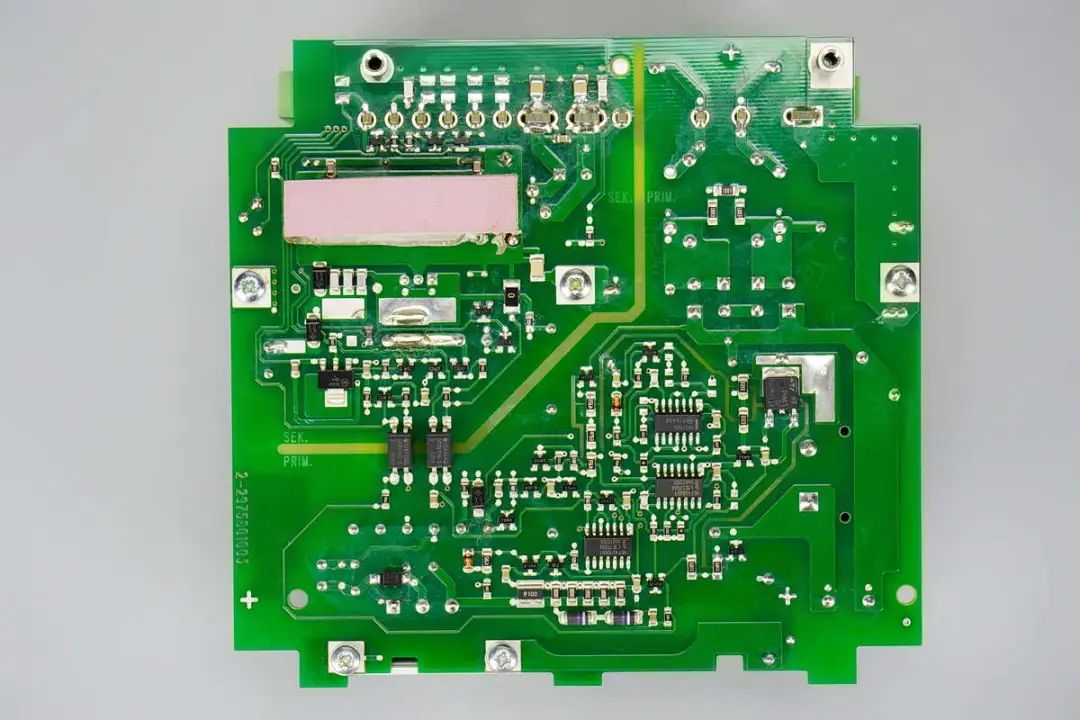

PCBA模块背面设有逻辑芯片，反馈光耦和分立元件。

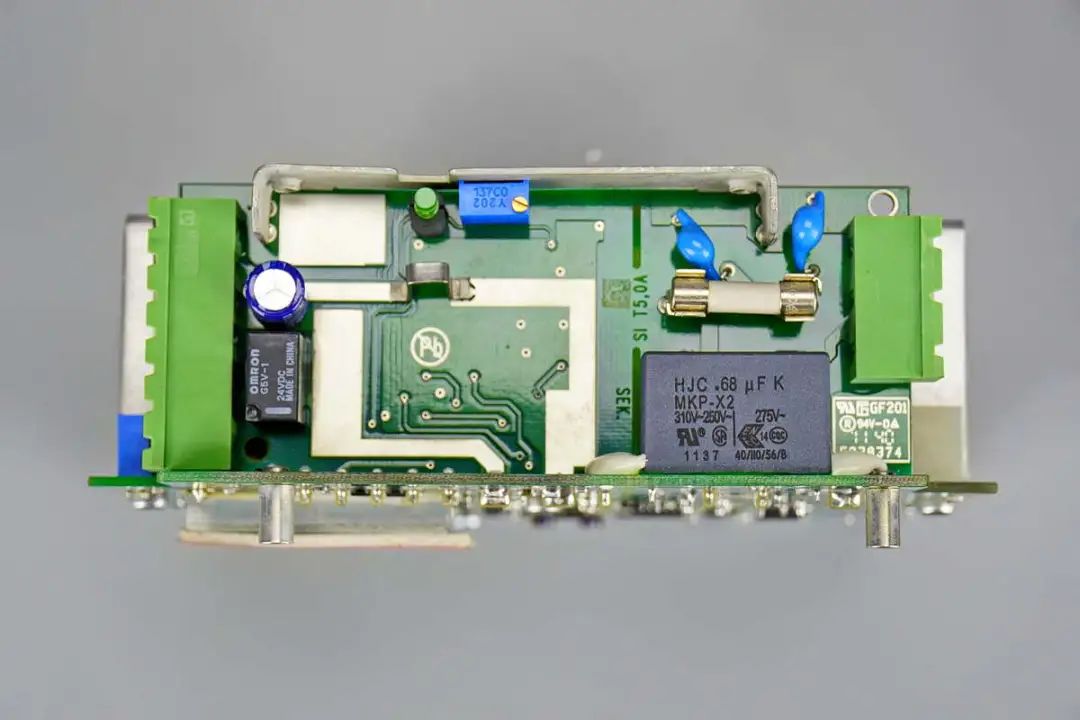

电源模块侧面小板一览，左侧为输出端，设有继电器、电流检测电阻、发光二极管和电位器。右侧输入端设有安规X2电容，保险丝和Y电容。

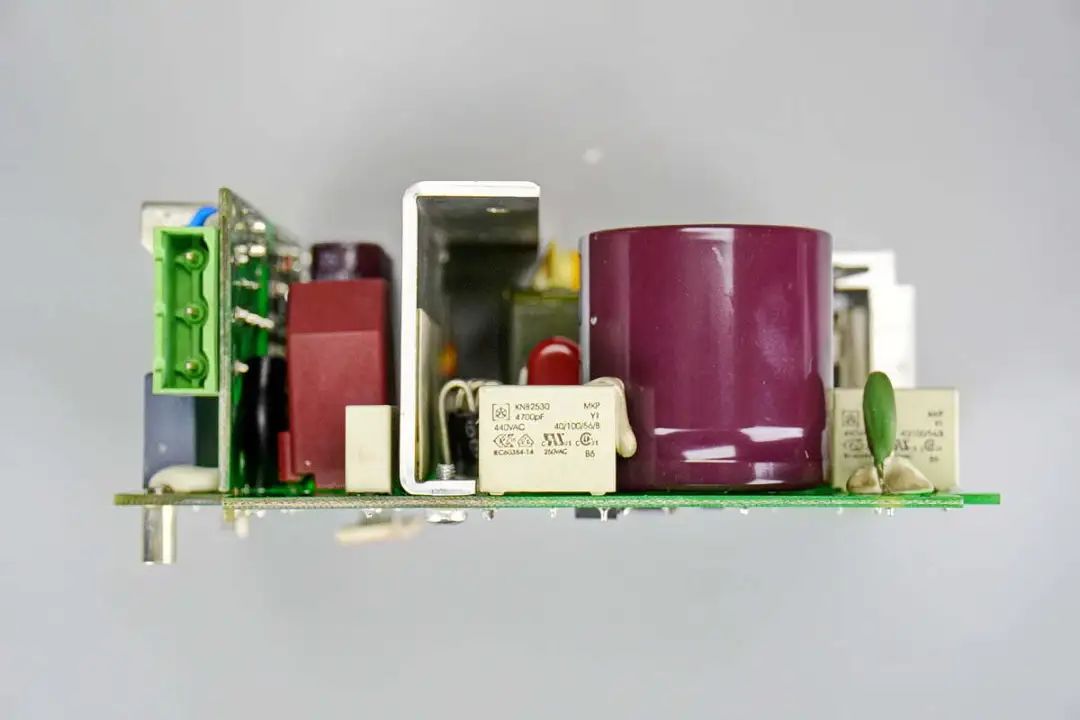

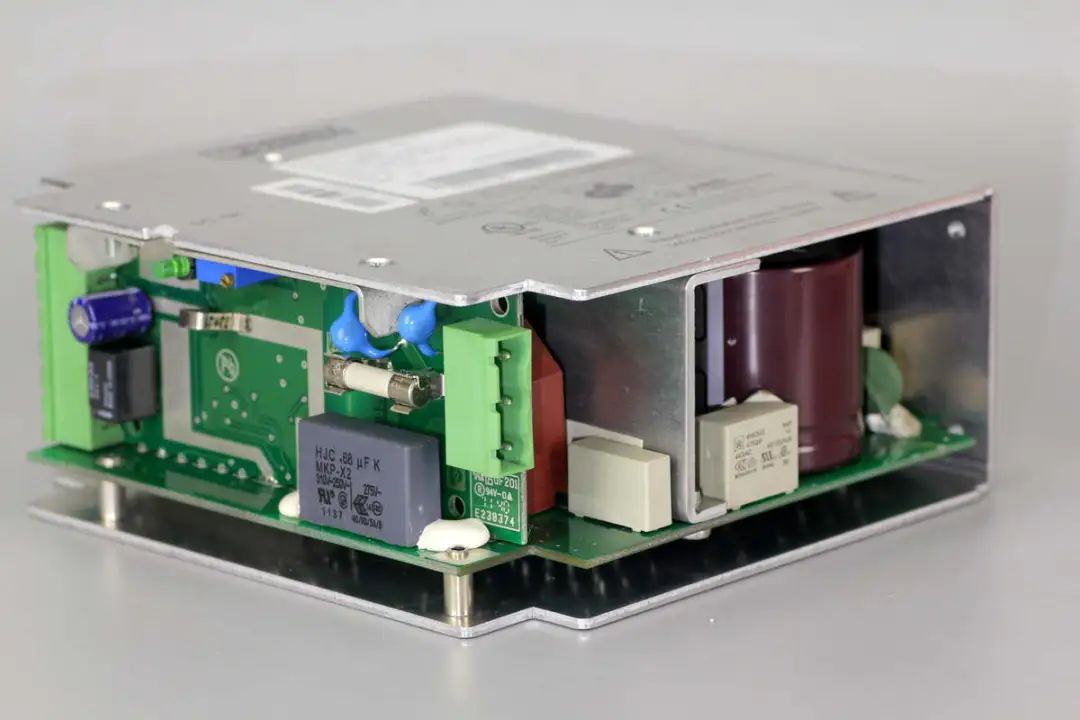

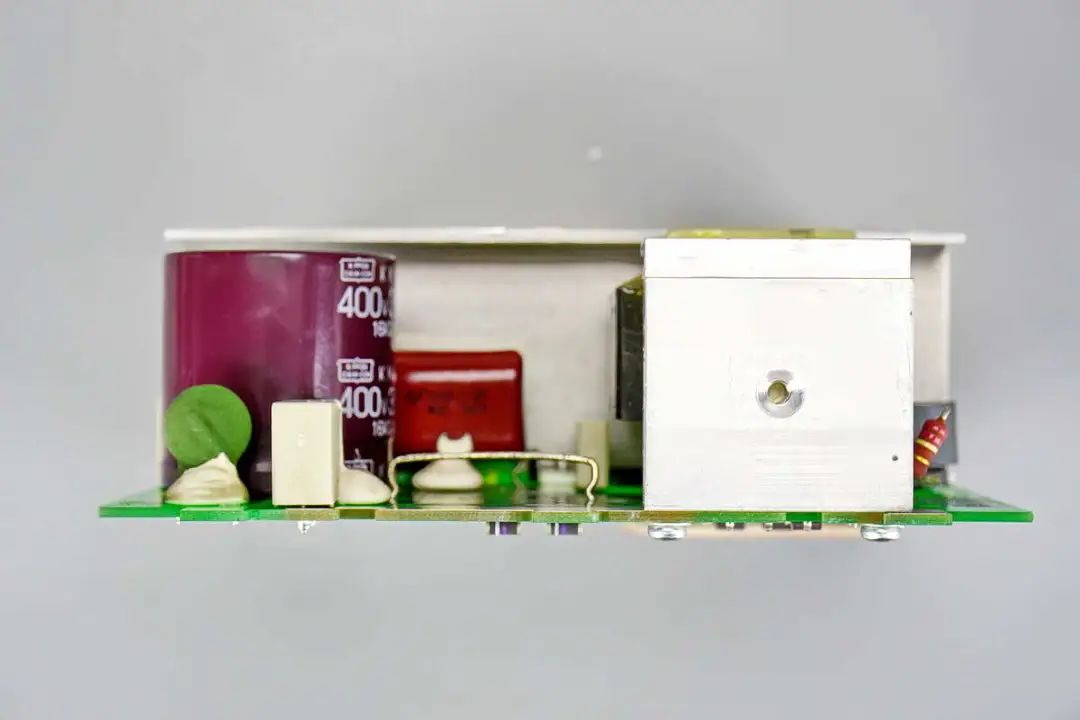

PCBA模块侧面设有共模电感，Y电容，高压滤波电容和NTC热敏电阻。
开关管散热片接触到外壳散热。

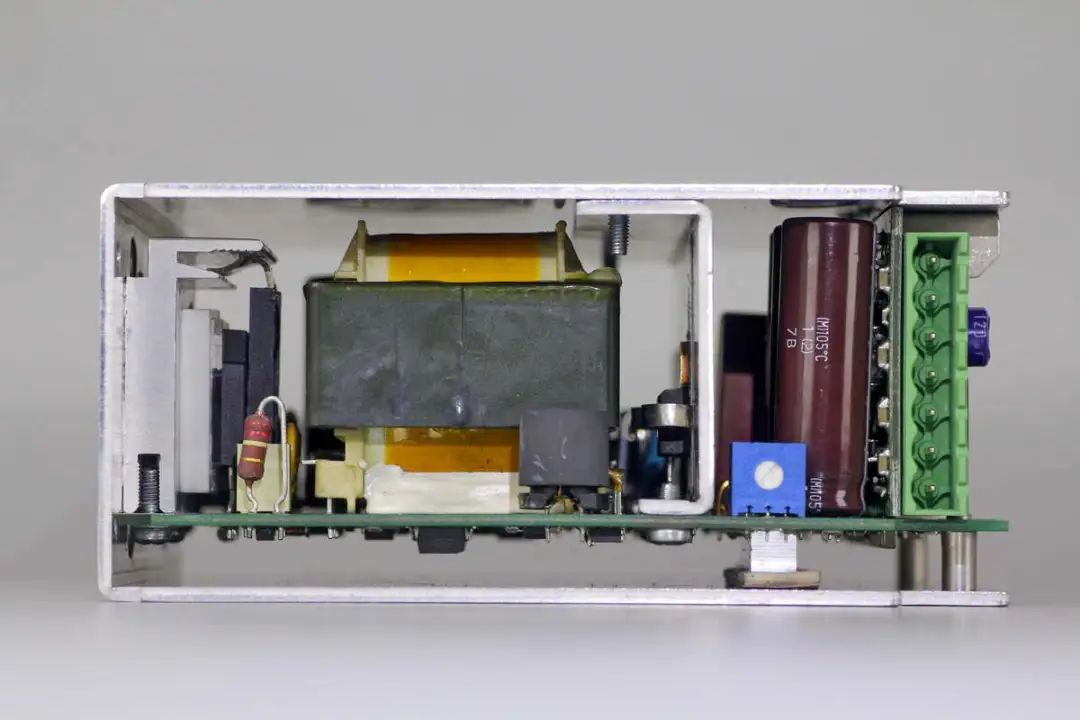

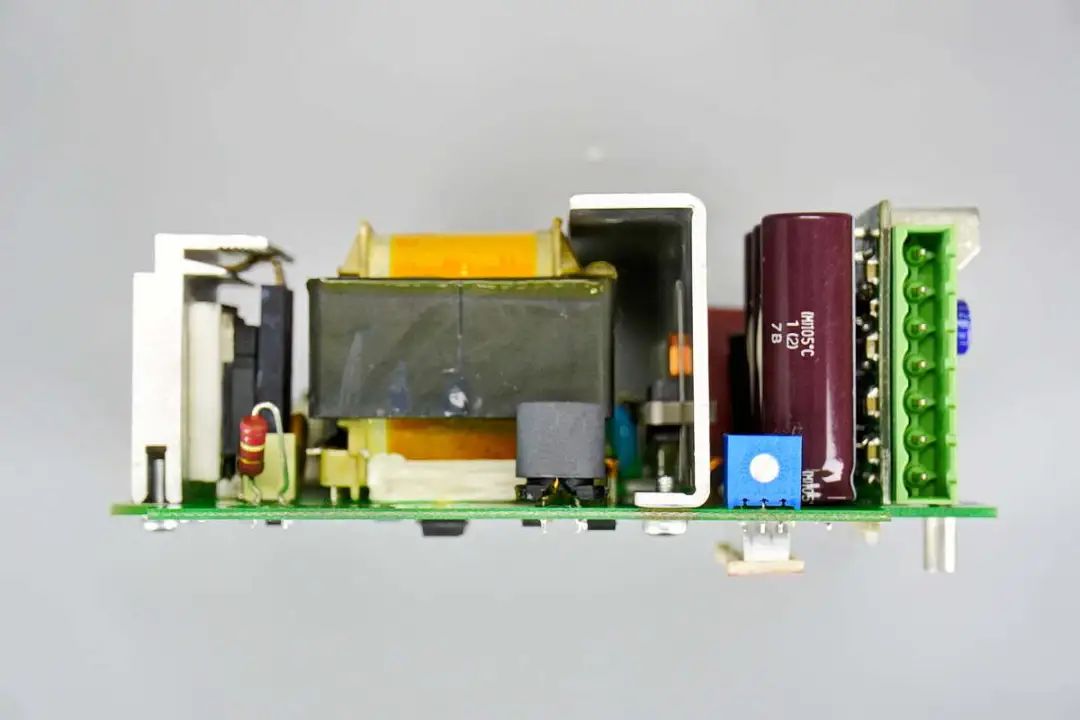

另一侧设有变压器和输出滤波电容。

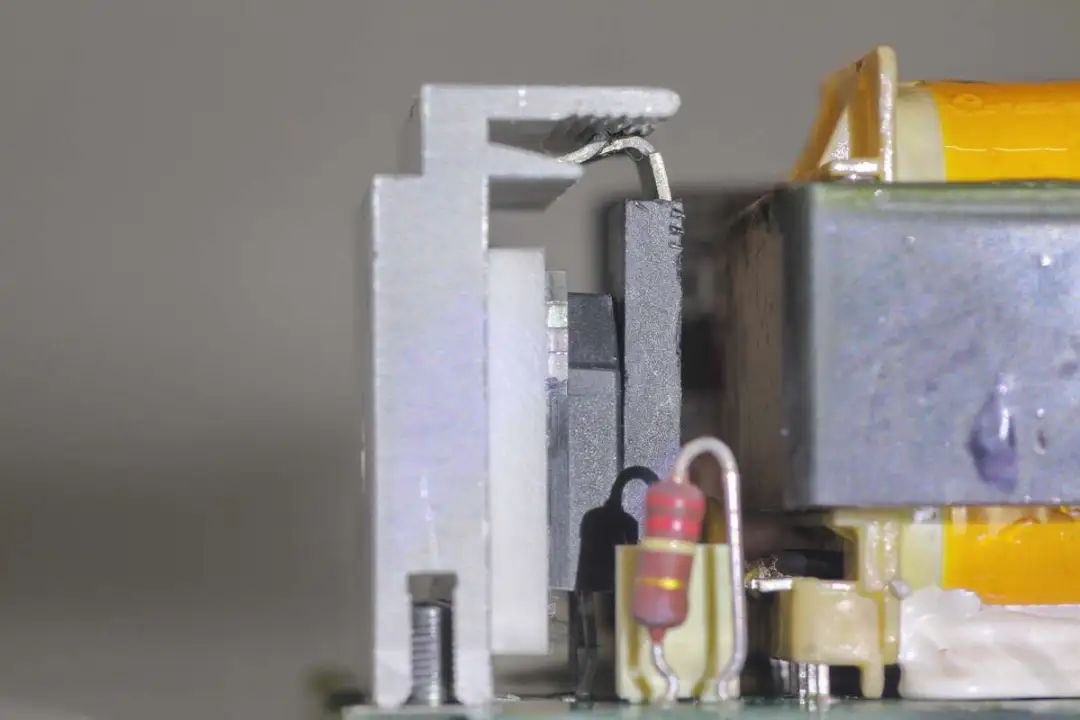

初级开关管通过弹片固定，并设有陶瓷绝缘片。

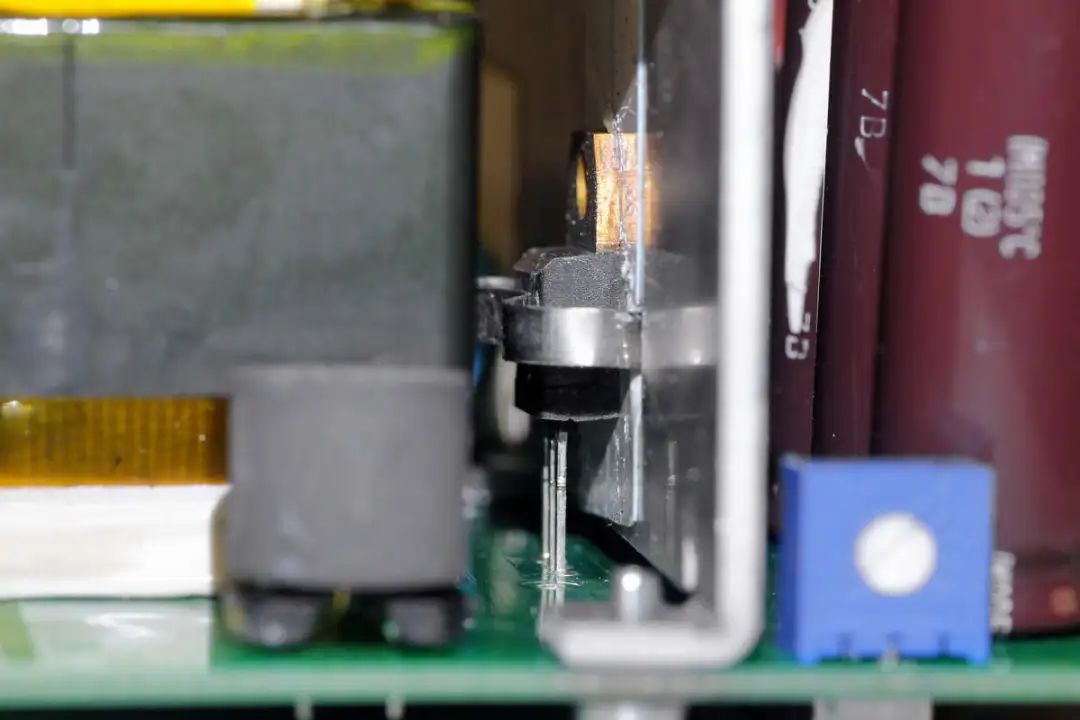

输出整流管也通过弹片固定。
整流管通过弹片固定在散热片上。

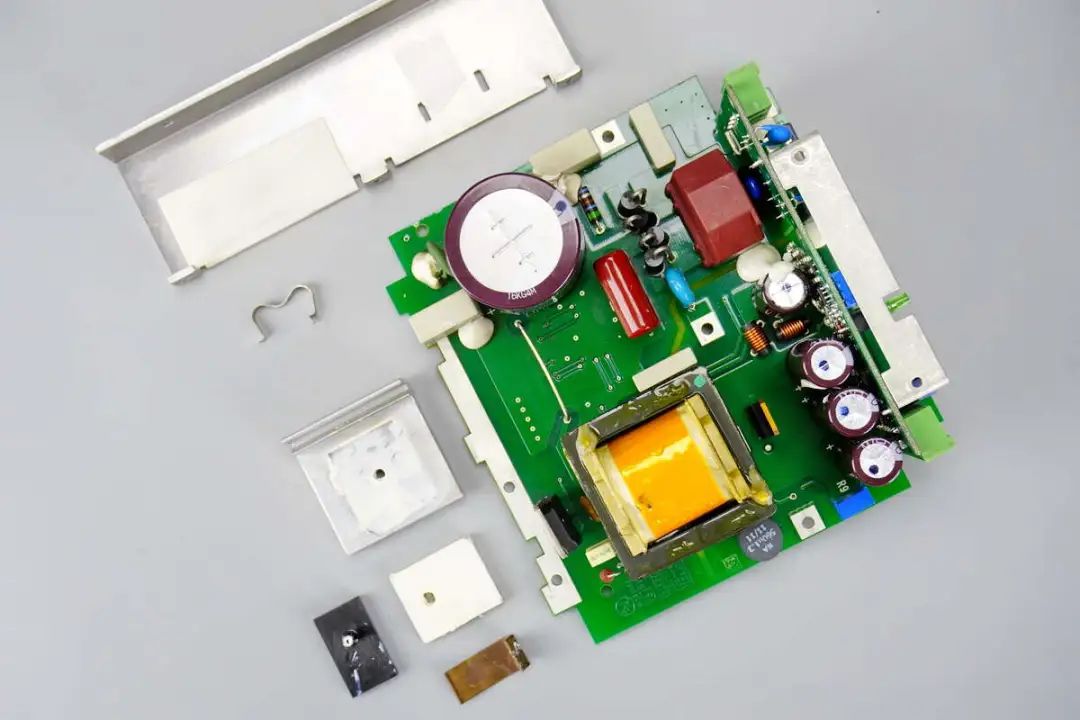

打开固定弹片，拆下初次级开关管的散热片，继续进行拆解。

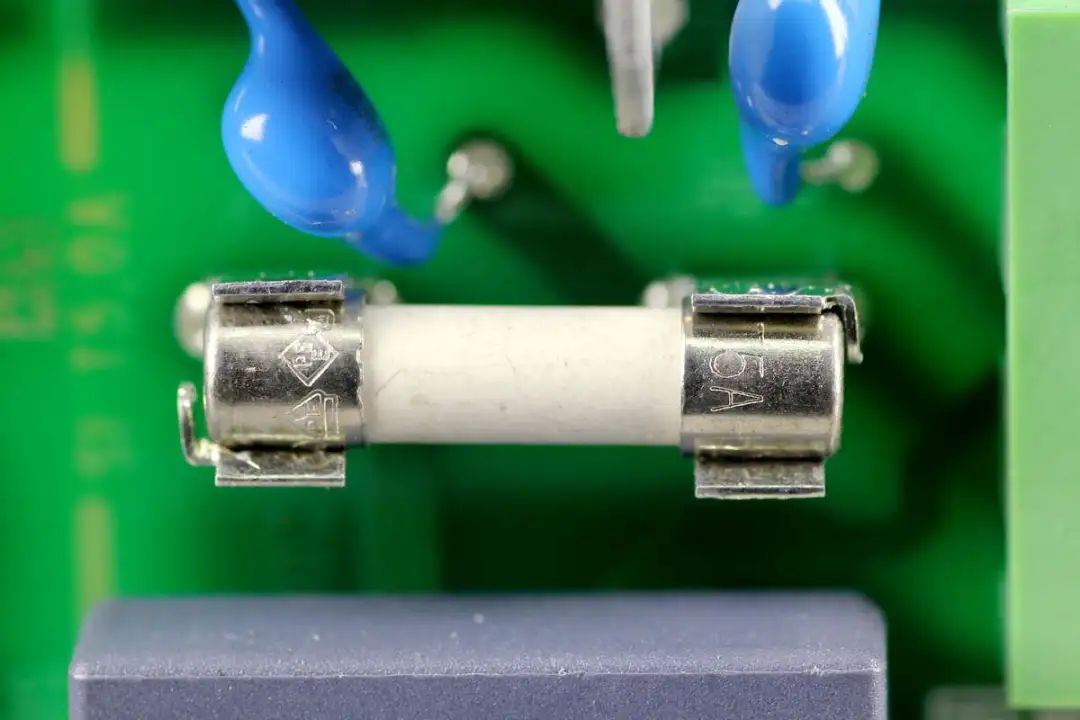

输入端管状保险丝规格为5A。

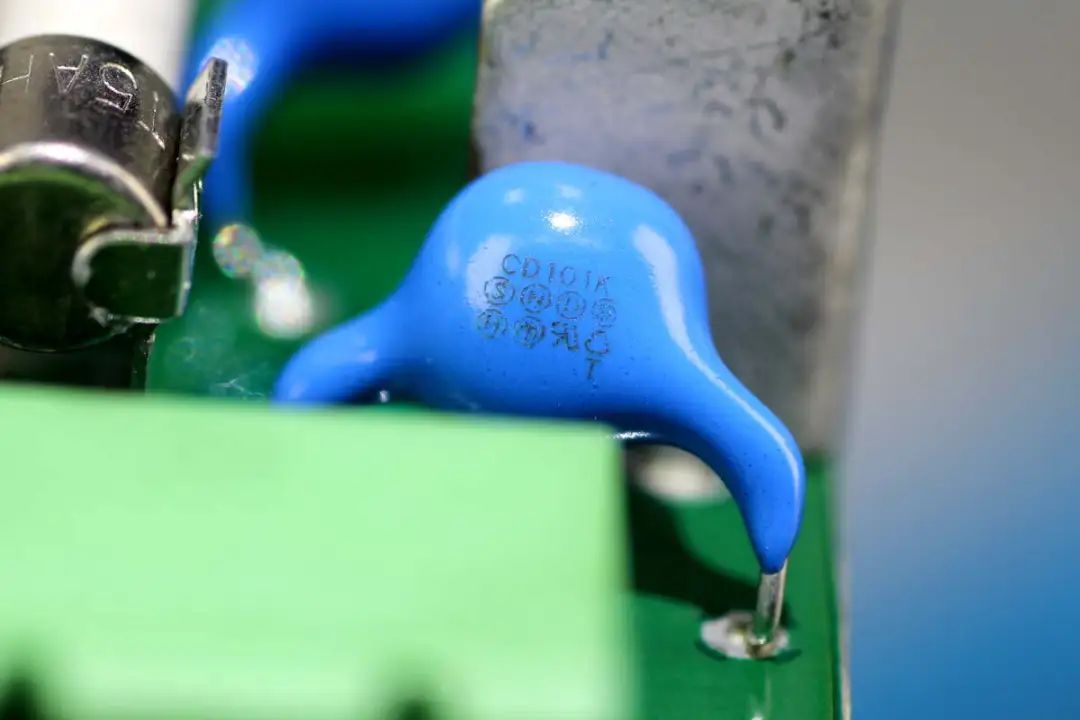

蓝色Y电容特写。

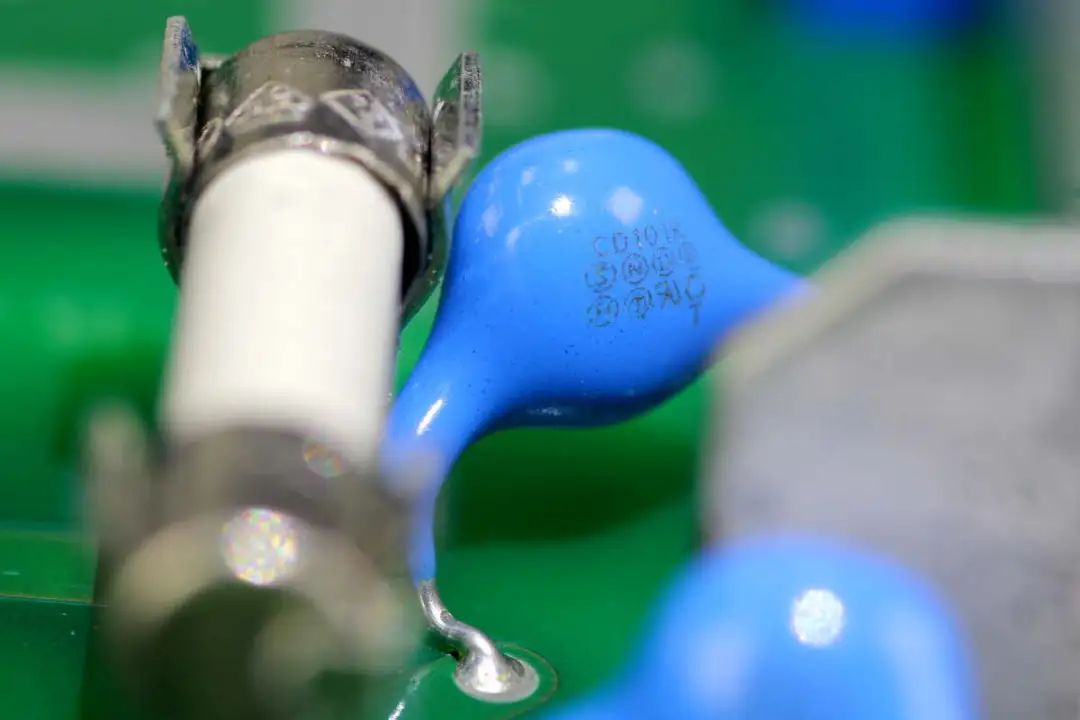

另一颗蓝色Y电容特写。

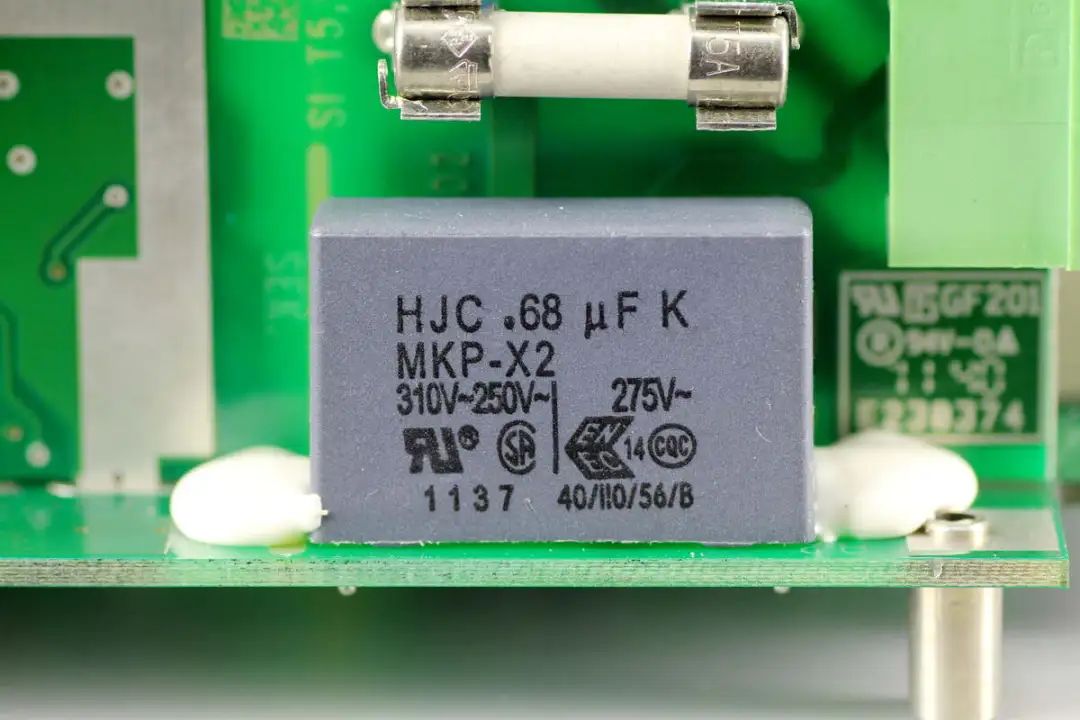

安规X2电容来自华容，规格为0.68μF。

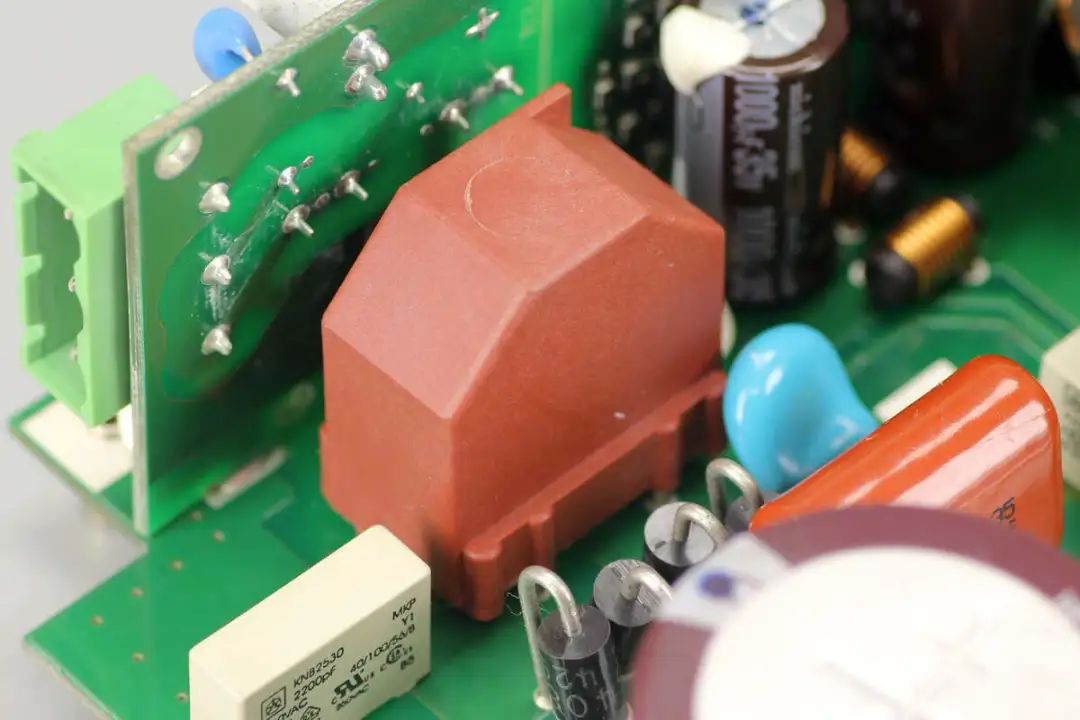

共模电感外套塑料壳绝缘。

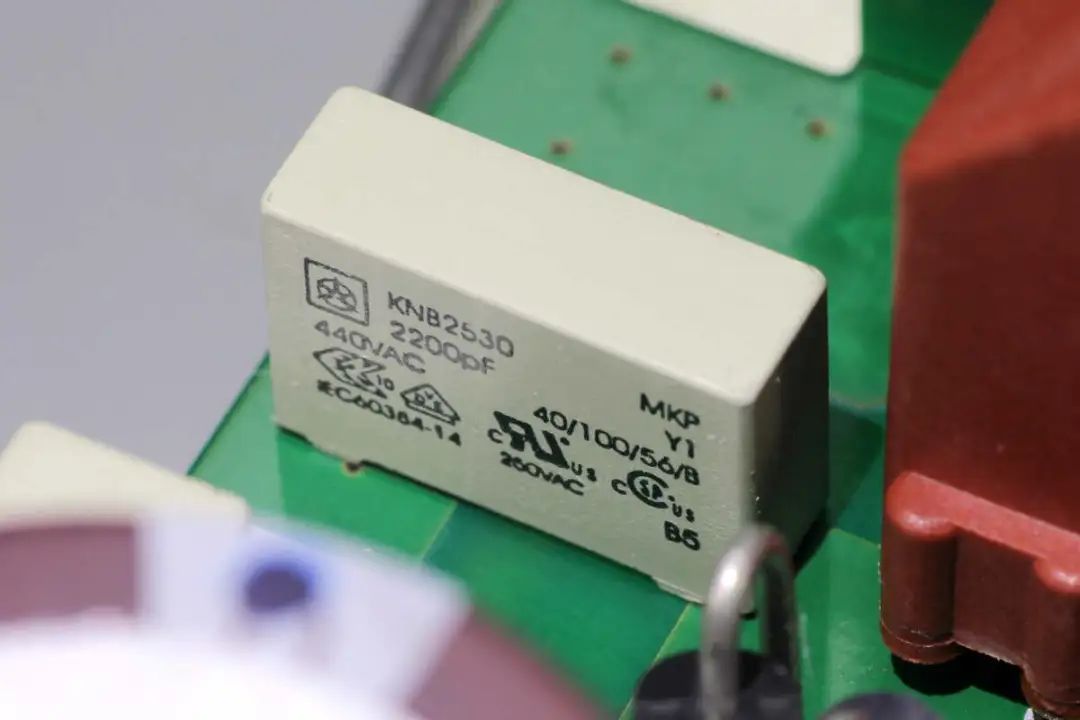

Y电容来自阿珂法，规格为2200pF。

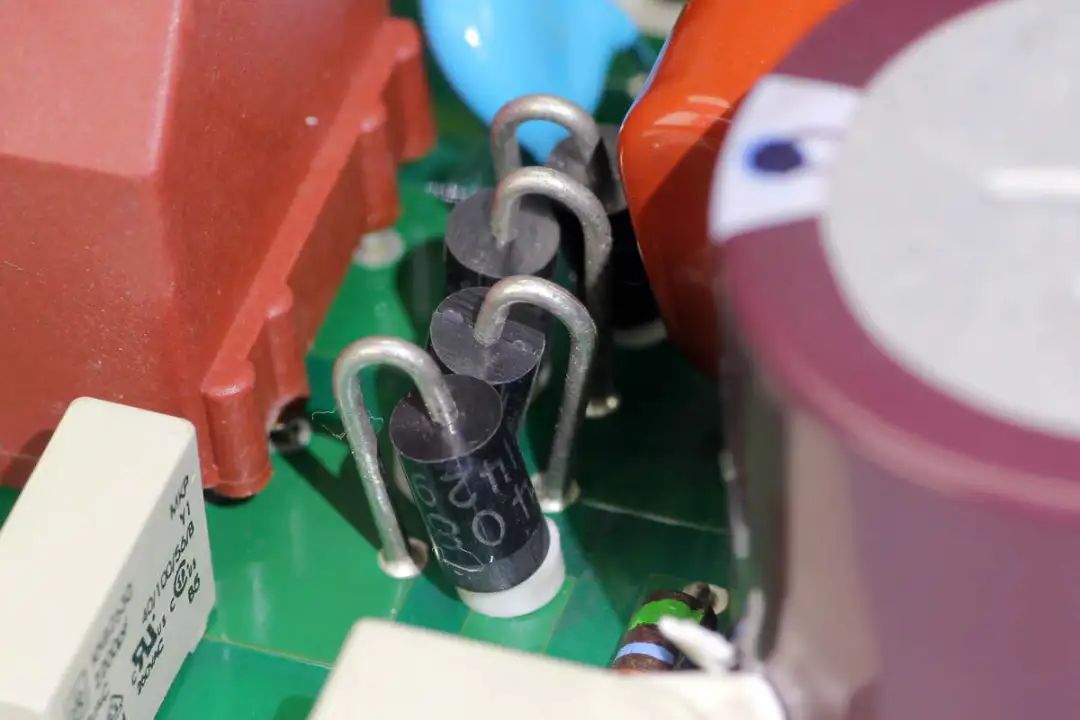

四颗整流二极管特写。
蓝色Y电容来自村田。

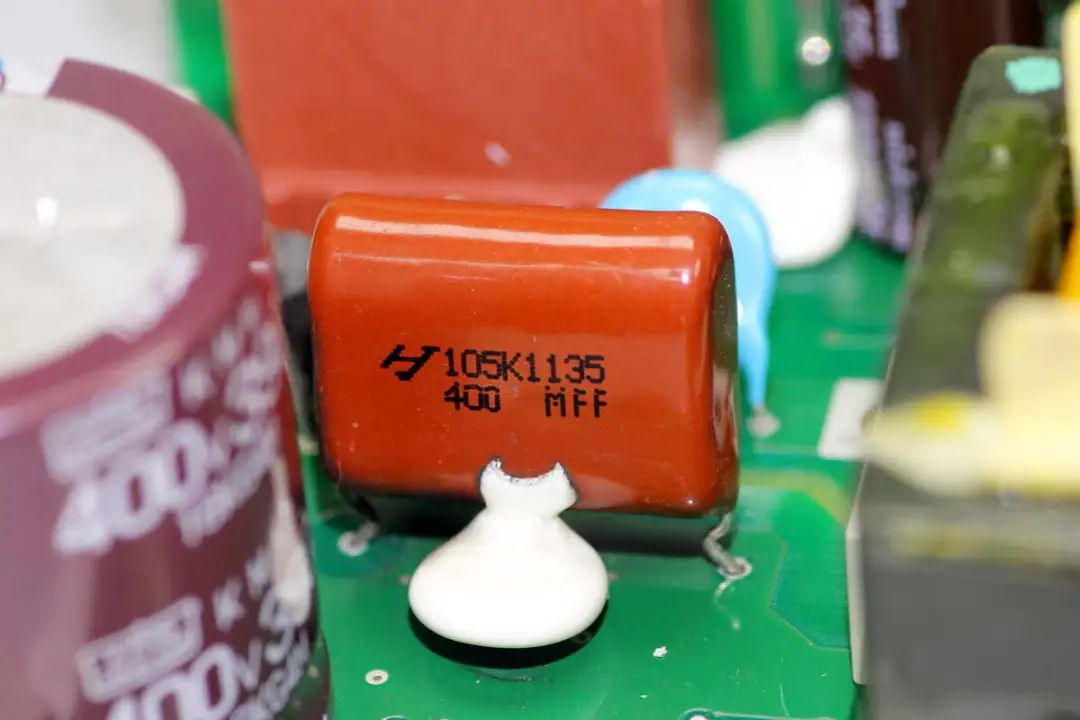

薄膜滤波电容规格为1μF 450V。
绿色NTC热敏电阻用于抑制高压电容充电的浪涌电流。

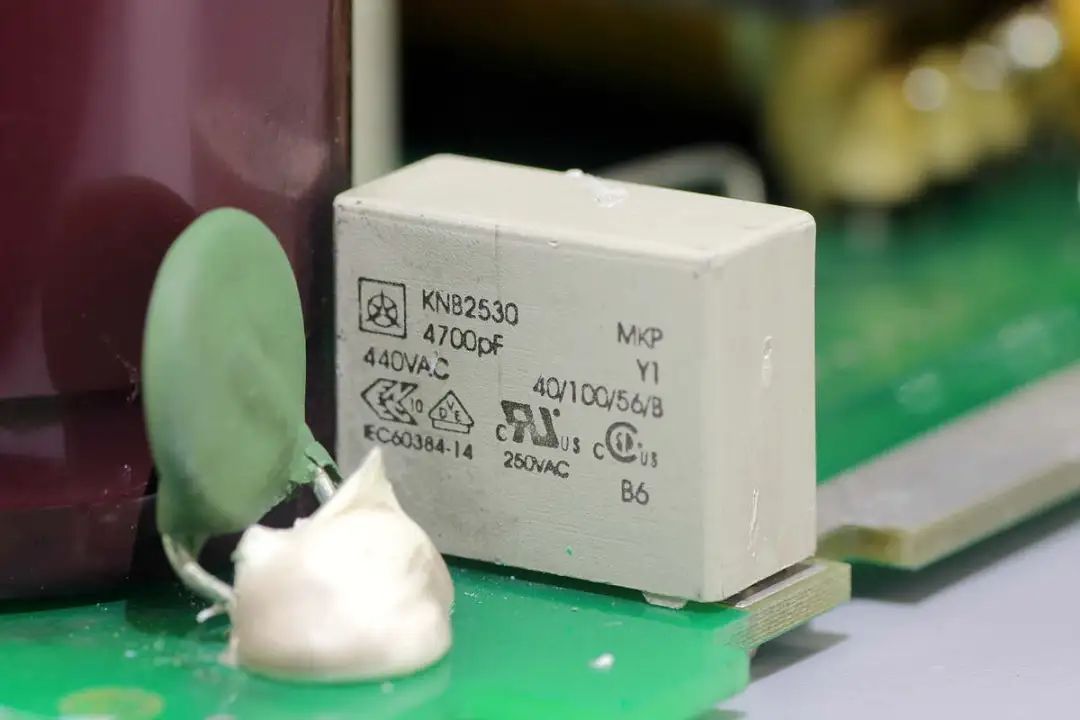

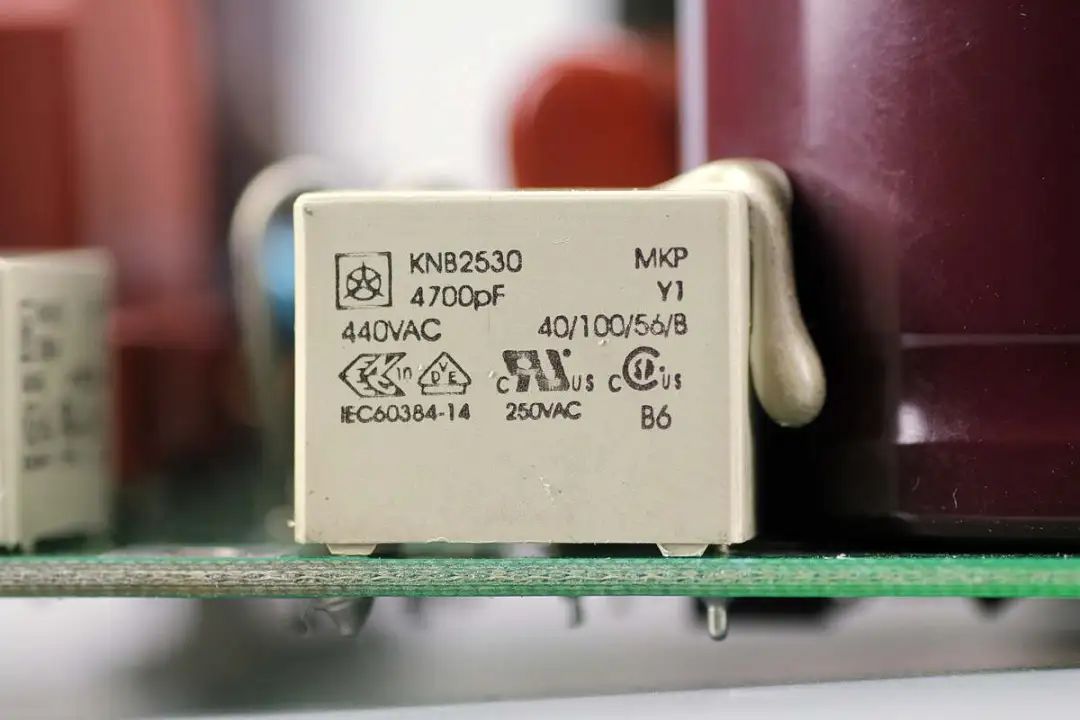

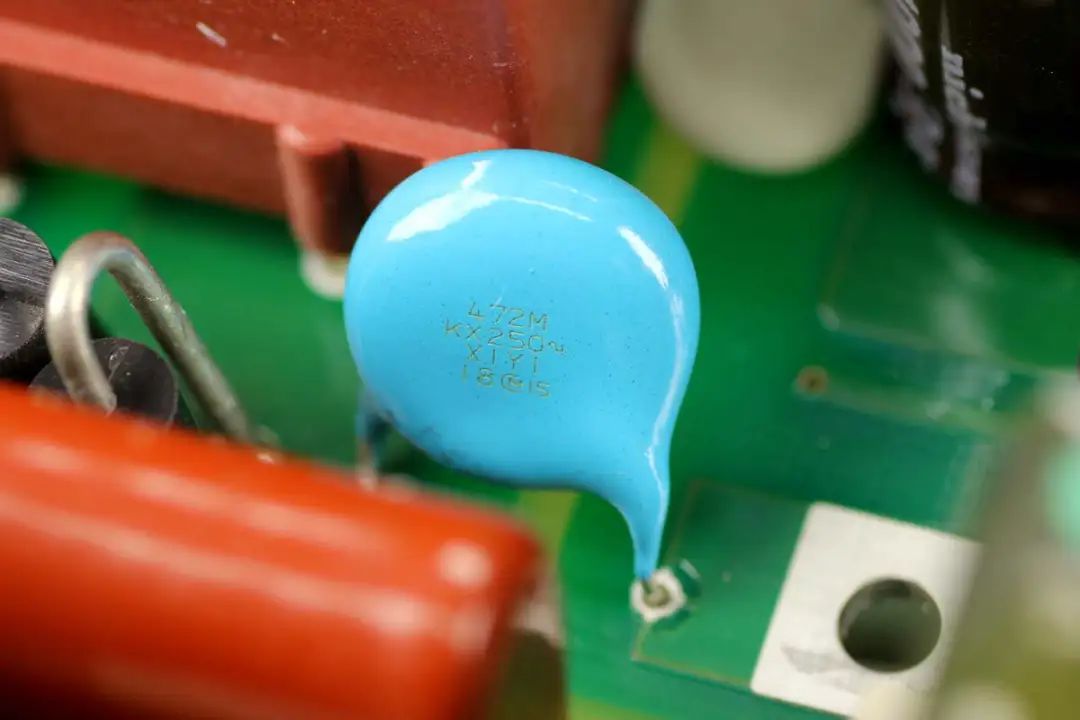

Y电容来自阿珂法，规格为4700pF。
另一颗Y电容规格相同。

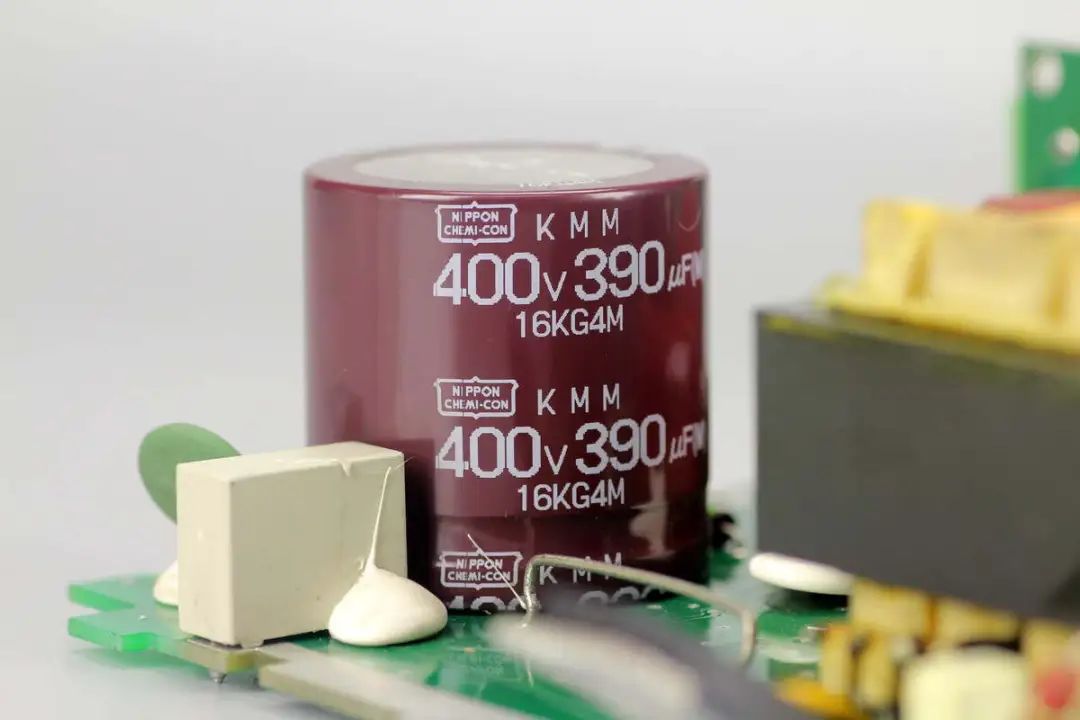

高压滤波电容来自贵弥功，规格为400V 390μF。

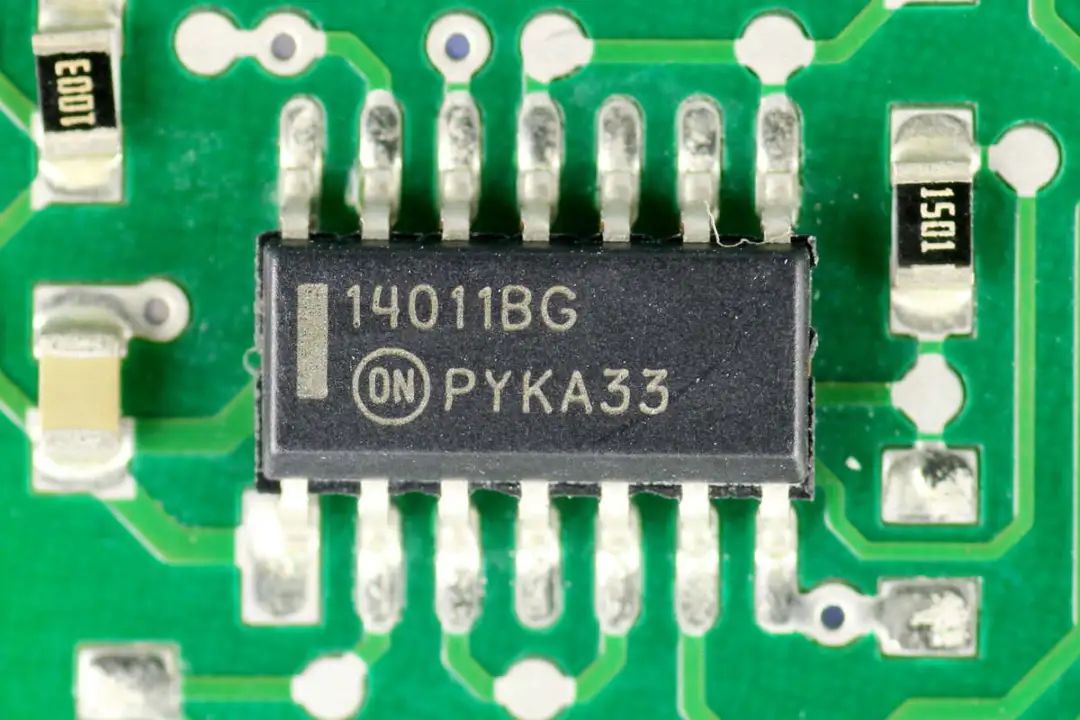

安森美MC14011B与非门芯片，为四路2输入，采用SOIC-14封装。

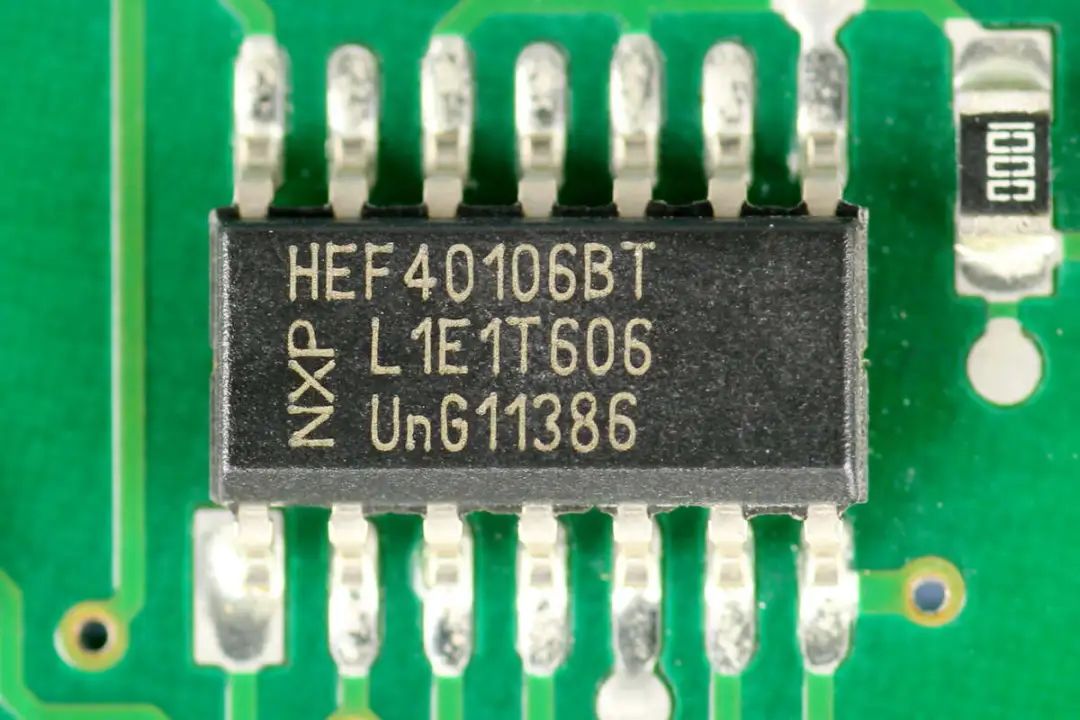

恩智浦HEF40106BT六路反相器芯片，具备施密特触发输入，采用SO14封装。

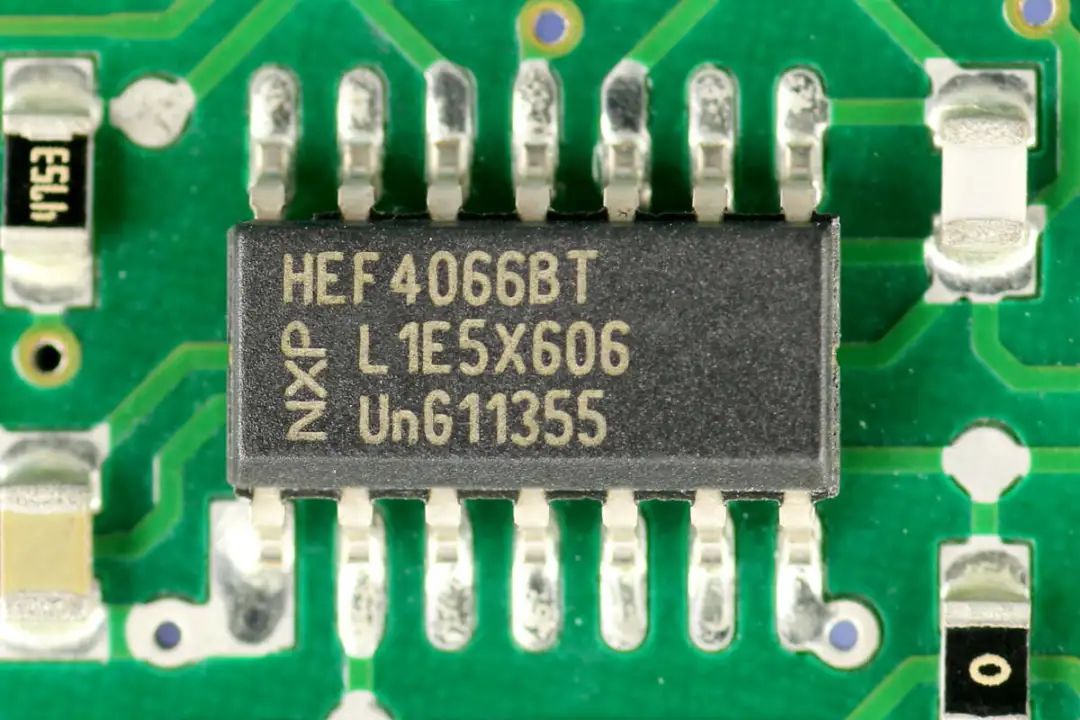

恩智浦HEF4066BT四路单刀单掷模拟开关，采用SO14封装。

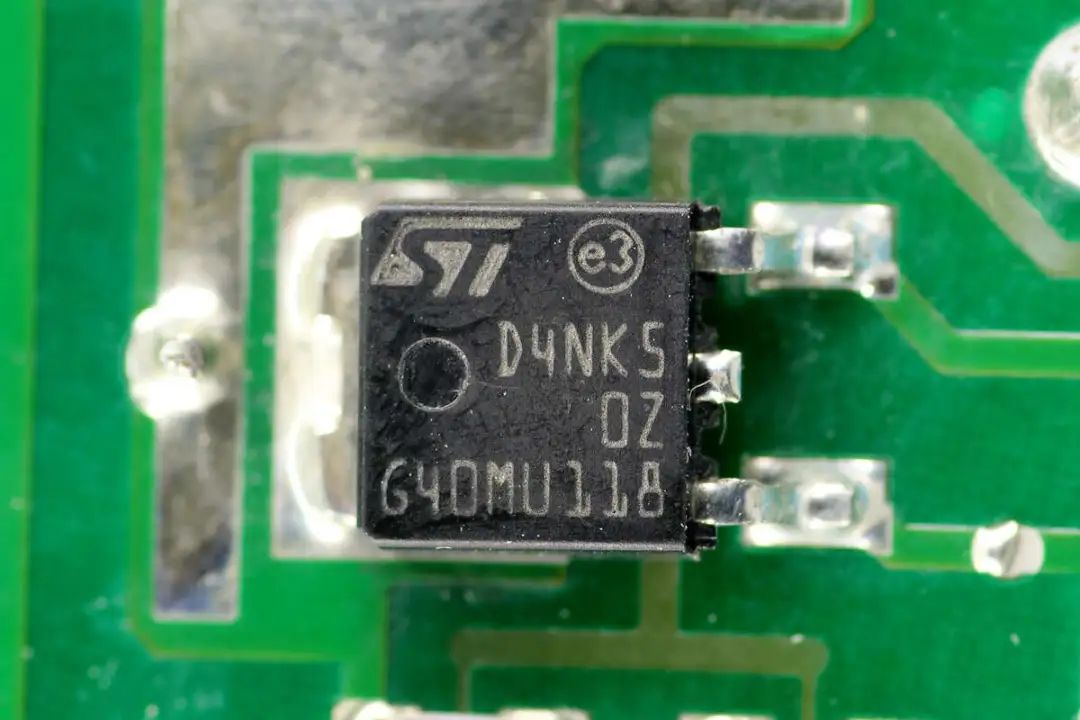

为控制电路供电的MOS管来自意法半导体，型号D4NK50Z，NMOS，耐压500V，导阻2.2Ω，采用DPAK封装。

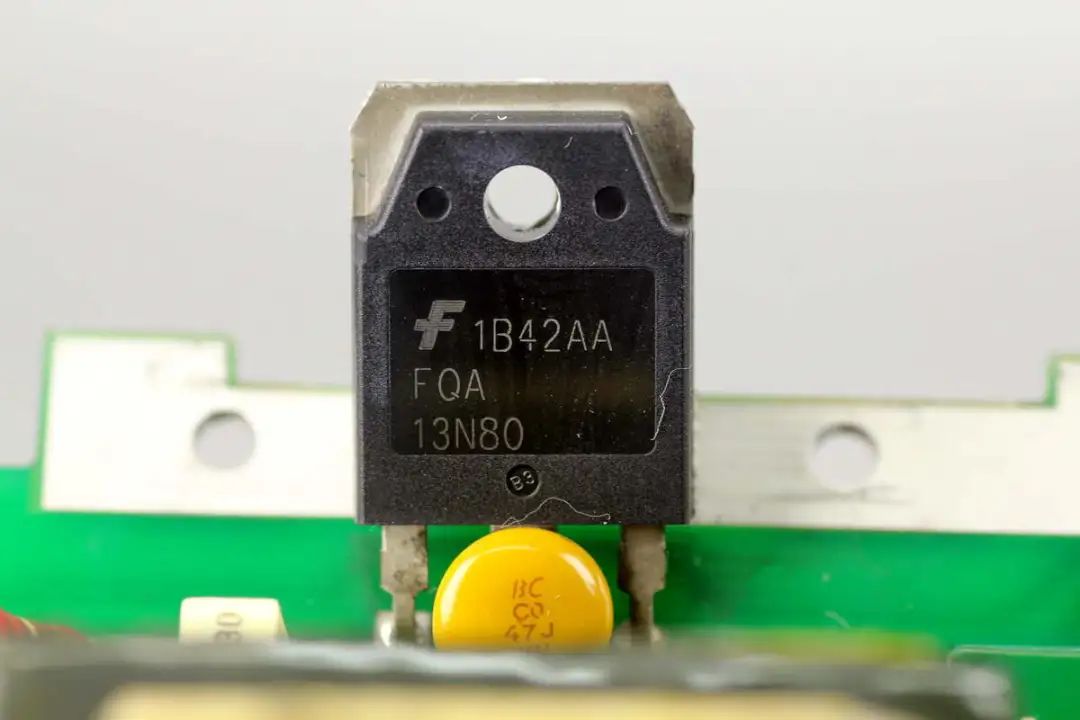

初级开关管来自安森美，型号FQA13N80-F109，NMOS，耐压800V，导阻750mΩ，采用TO-3P封装。

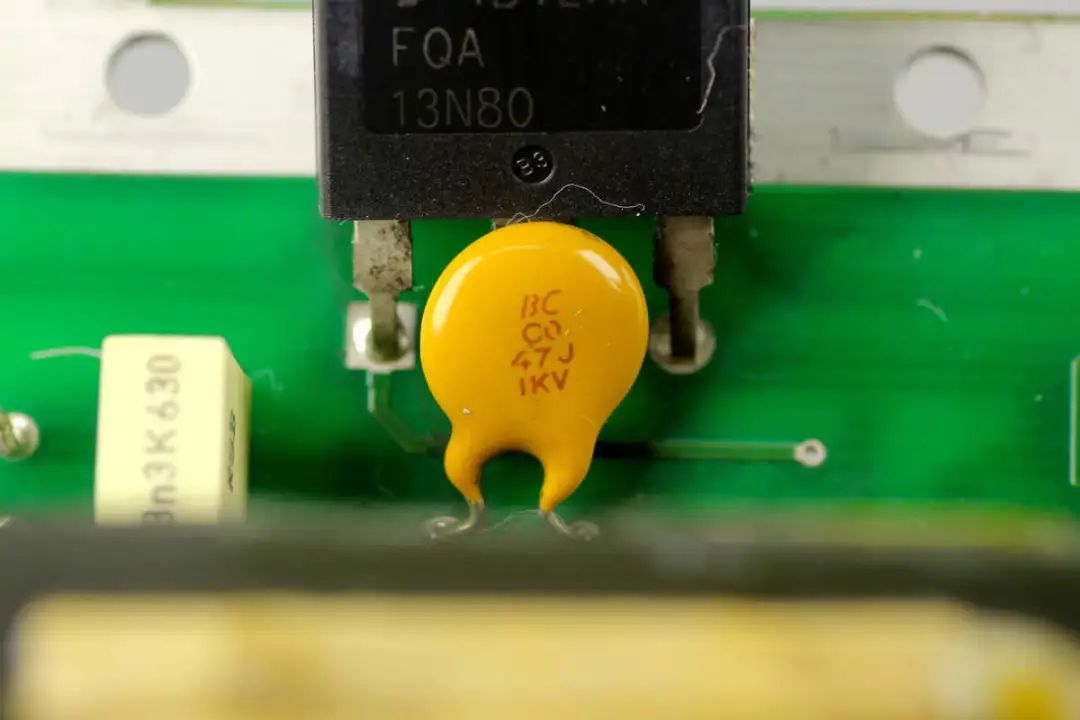

陶瓷电容规格为47pF 1KV。

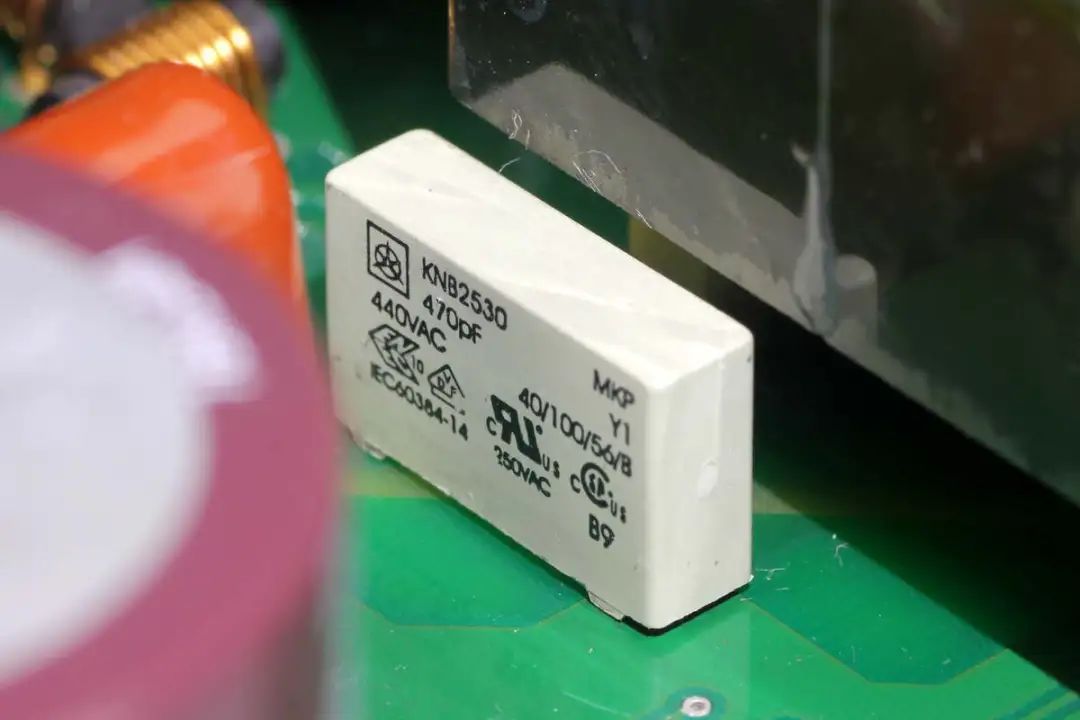

薄膜电容规格为470pF。

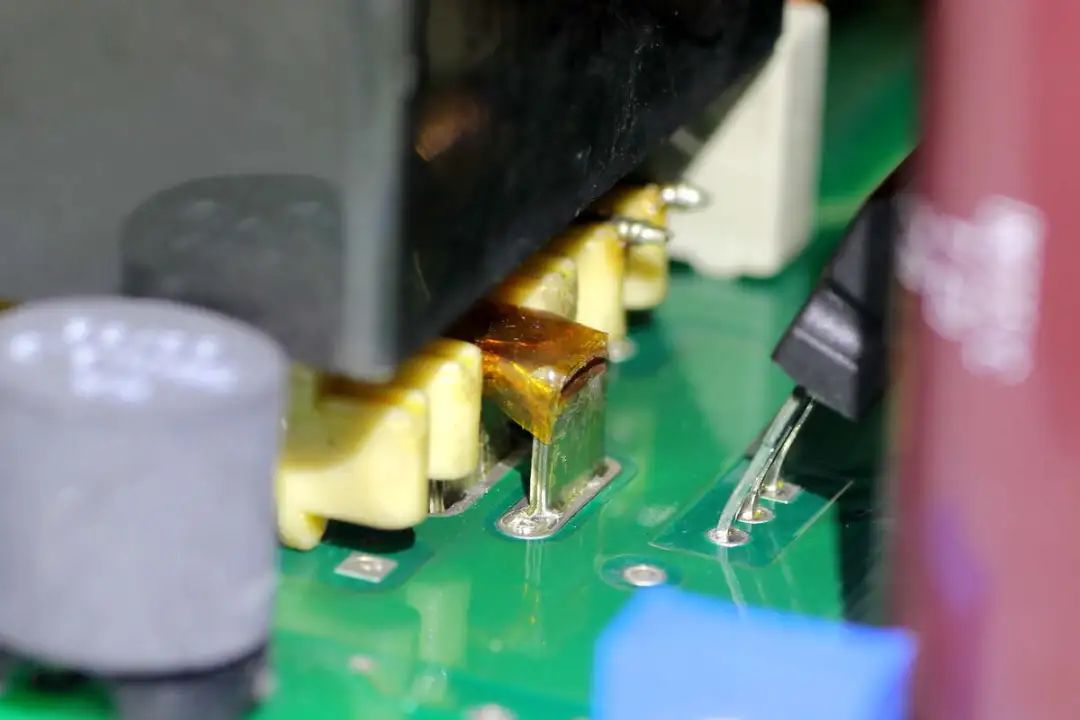

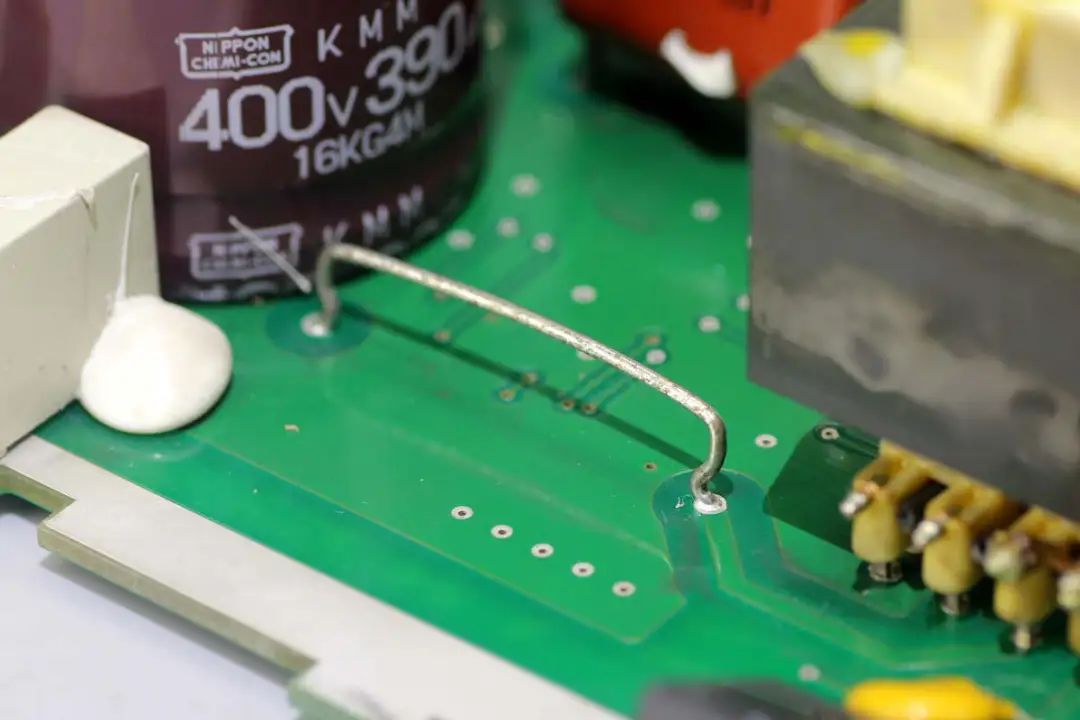

连接变压器初级线圈的飞线特写。

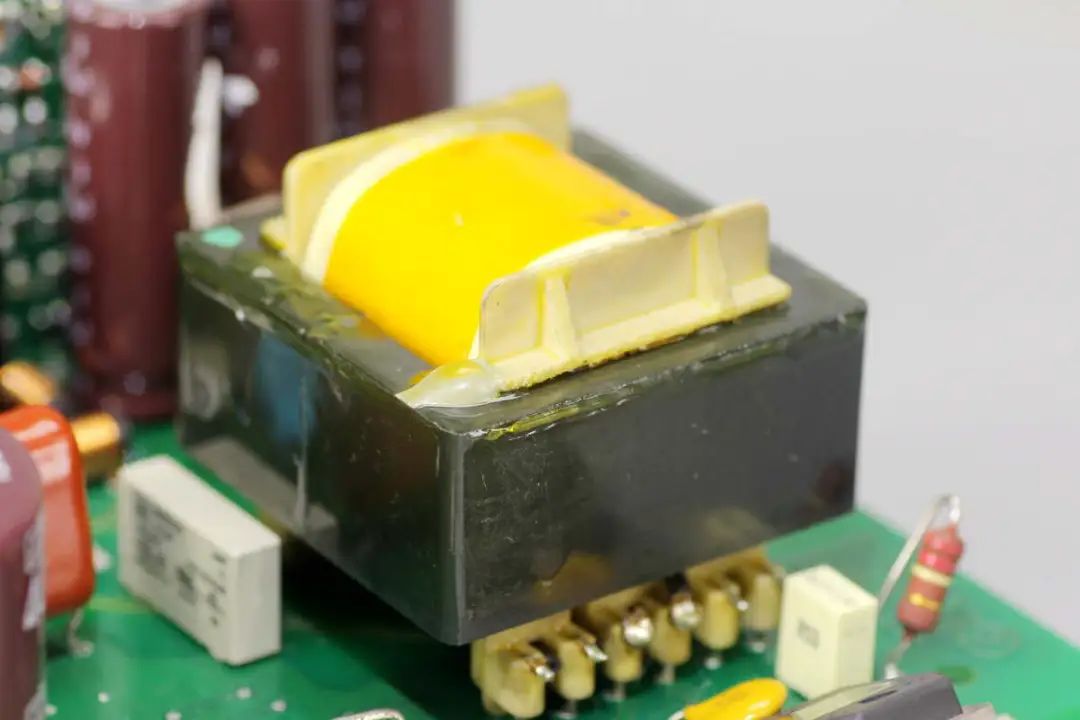

开关变压器特写。

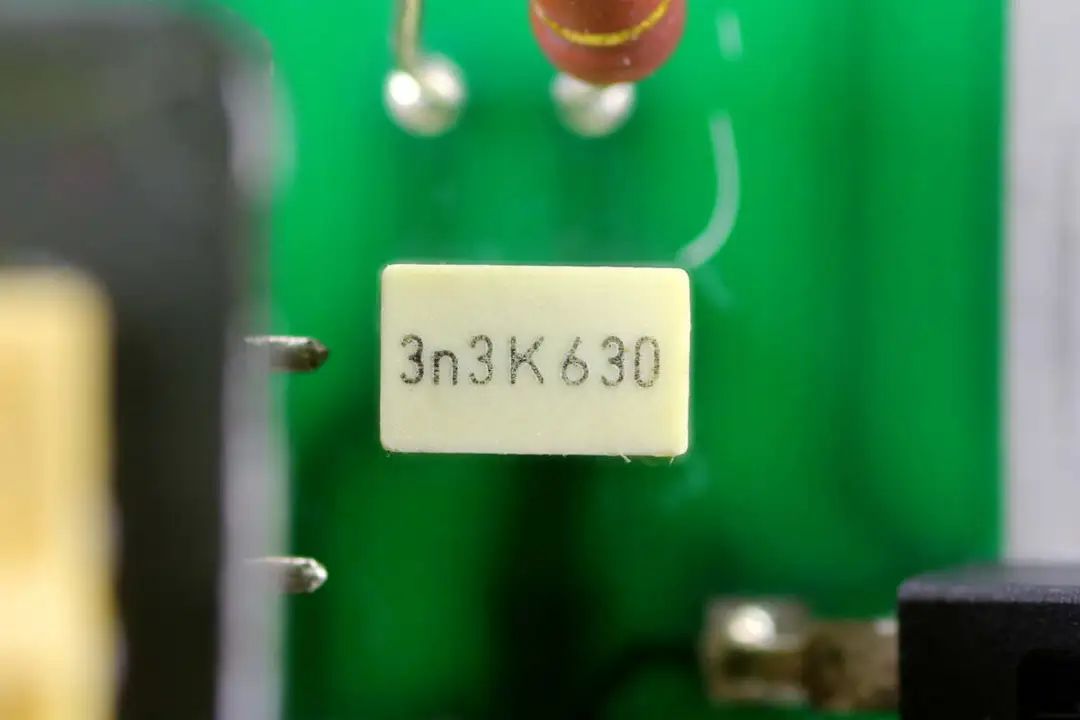

用于RCD吸收电路的薄膜电容特写。

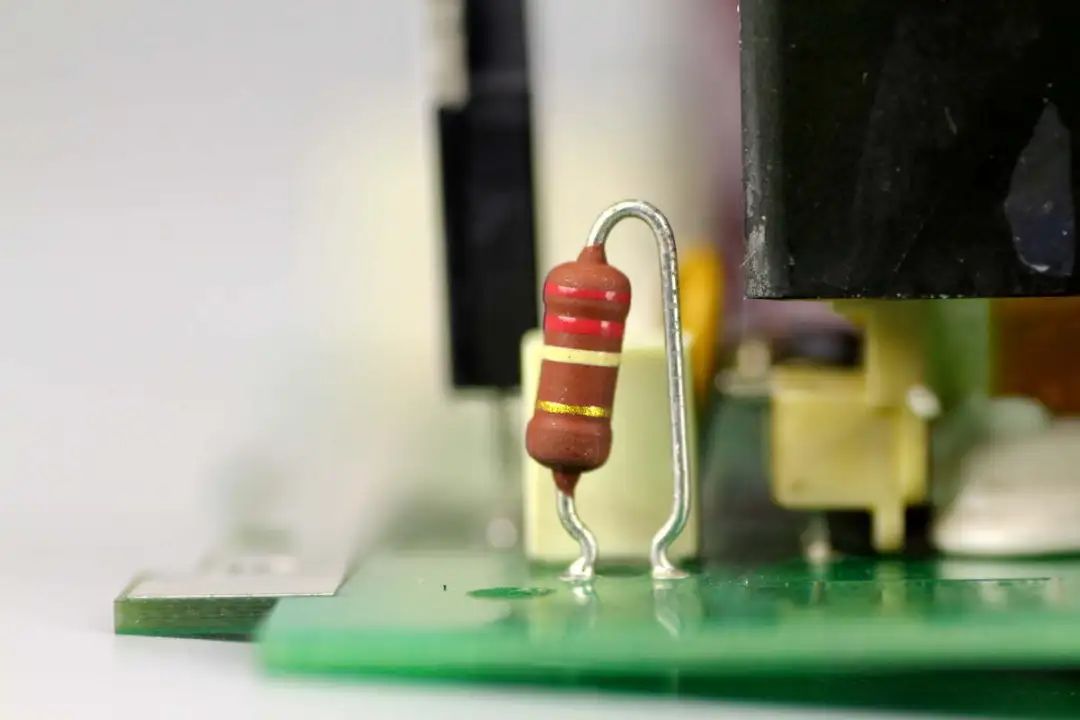

吸收电阻特写。

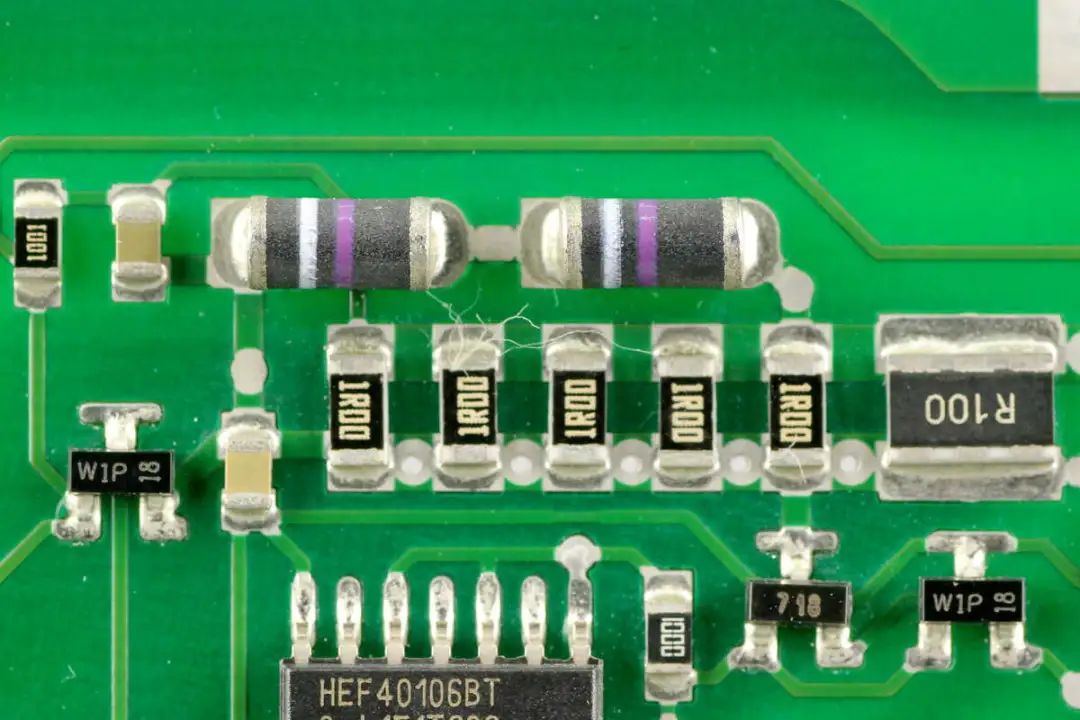

用于初级开关管电流检测的取样电阻特写。

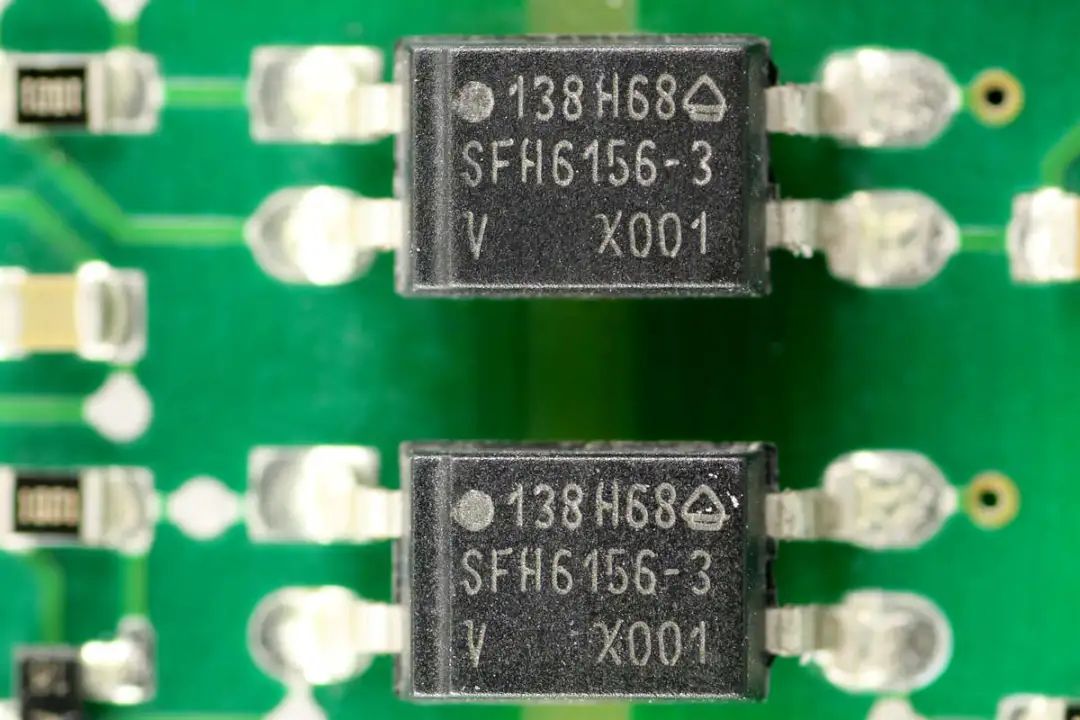

两颗光耦来自威世，型号SFH6156-3，用于输出电压反馈和过压保护功能。
变压器次级线圈采用铜带绕制。

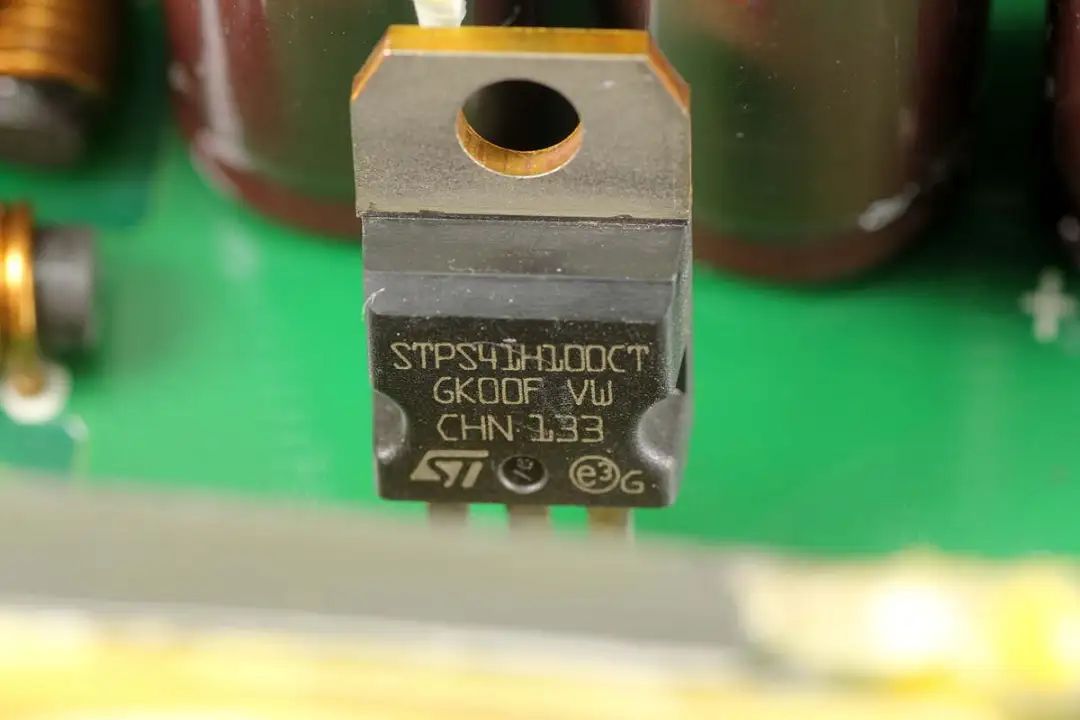

整流二极管来自意法半导体，型号STPS41H100CT，为肖特基二极管，规格为100V 40A，采用TO-220AB封装。

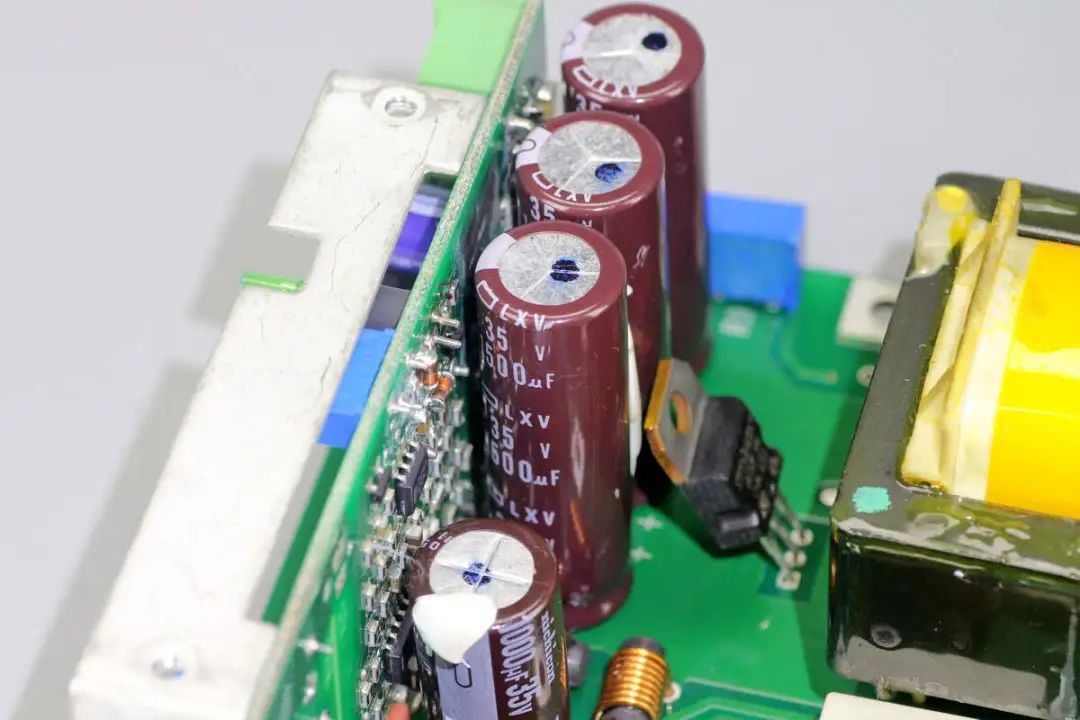

三颗滤波电容来自贵弥功，规格为35V 1000μF。

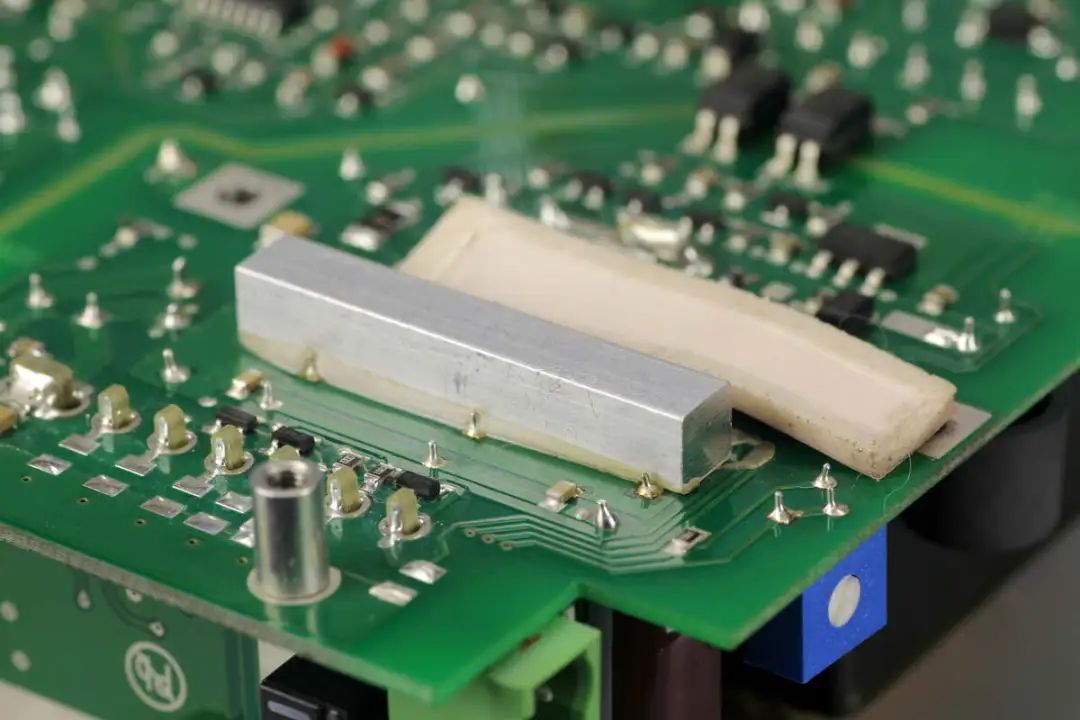

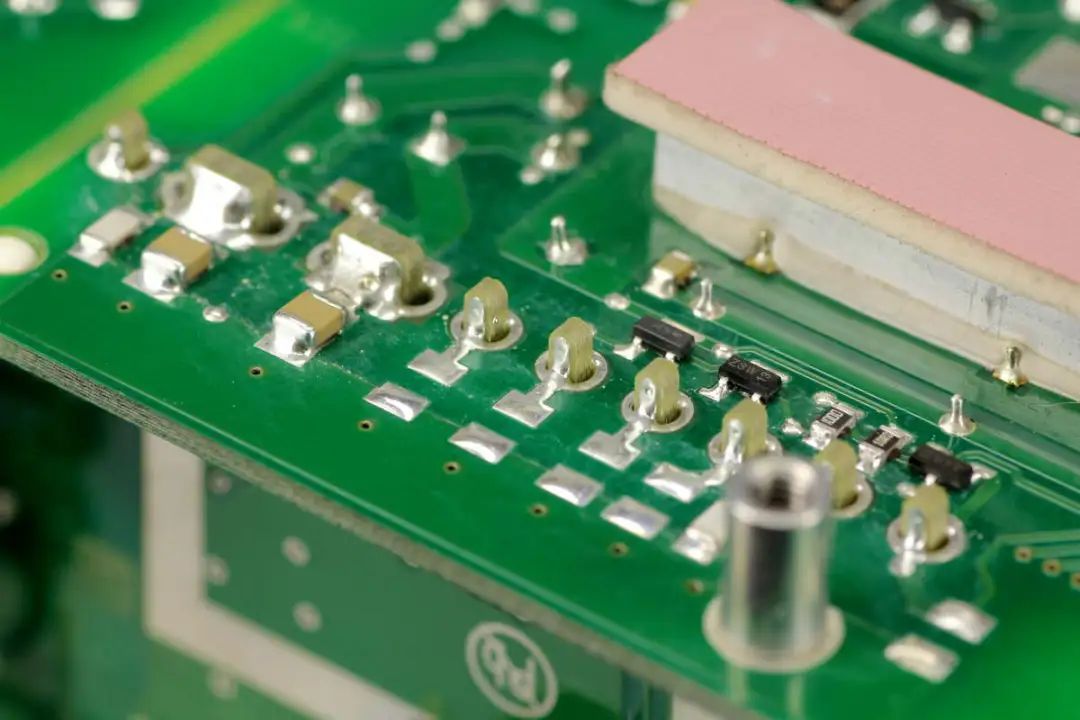

电容背面设有金属导热块和导热垫。

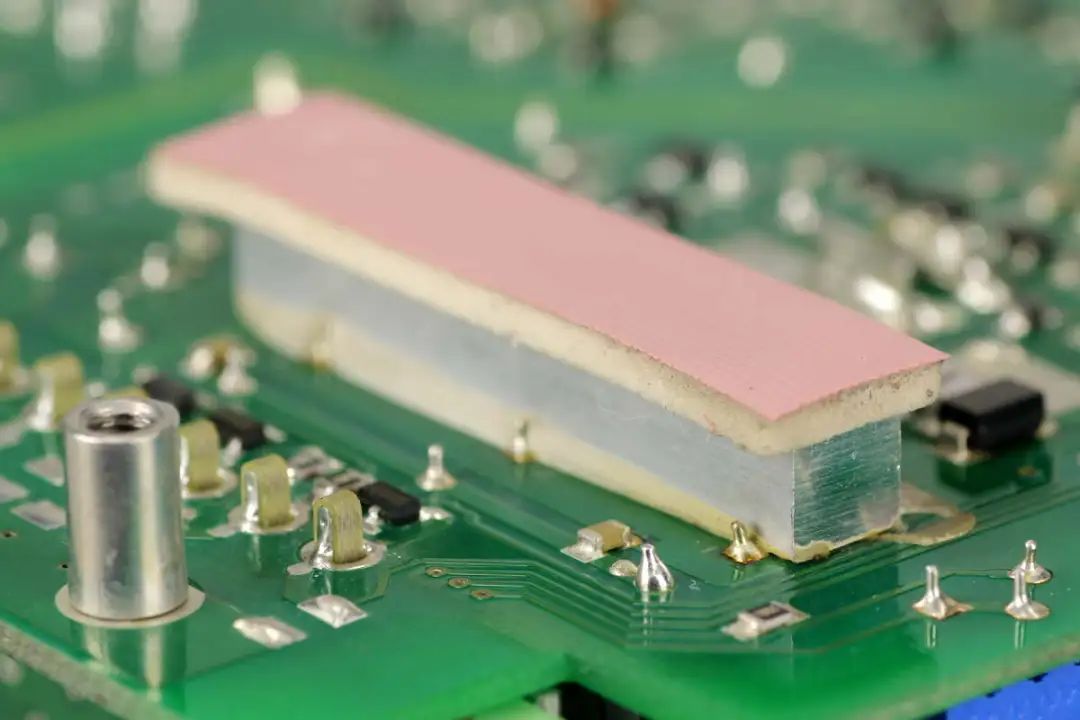

金属导热块特写。

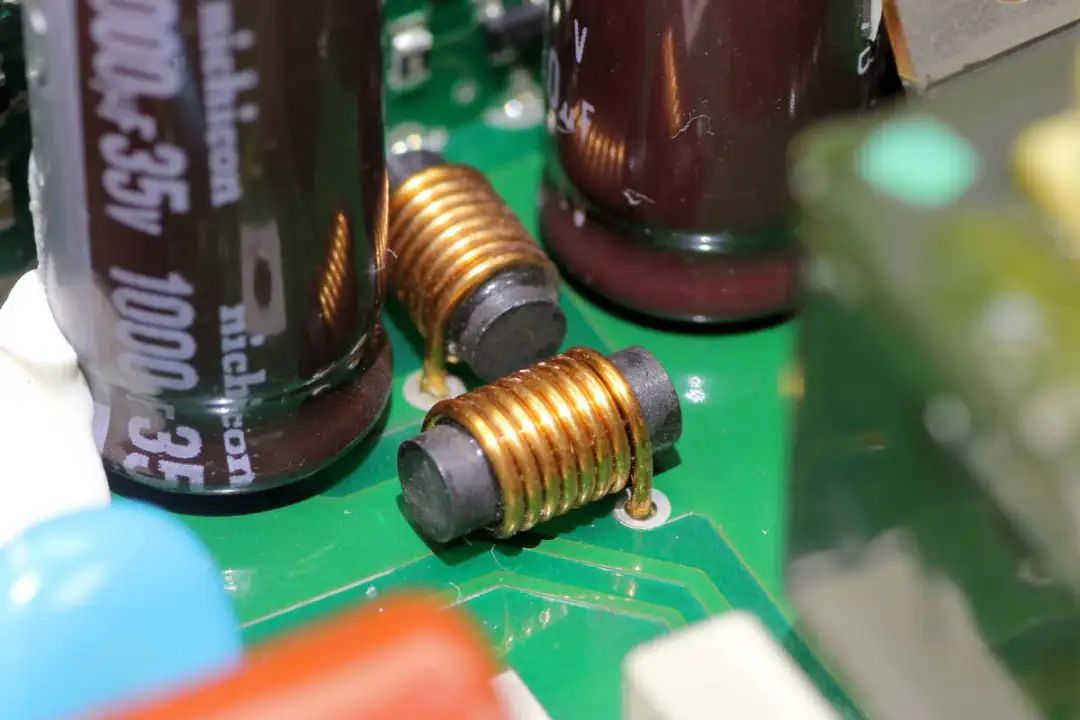

两颗磁芯滤波电感特写。

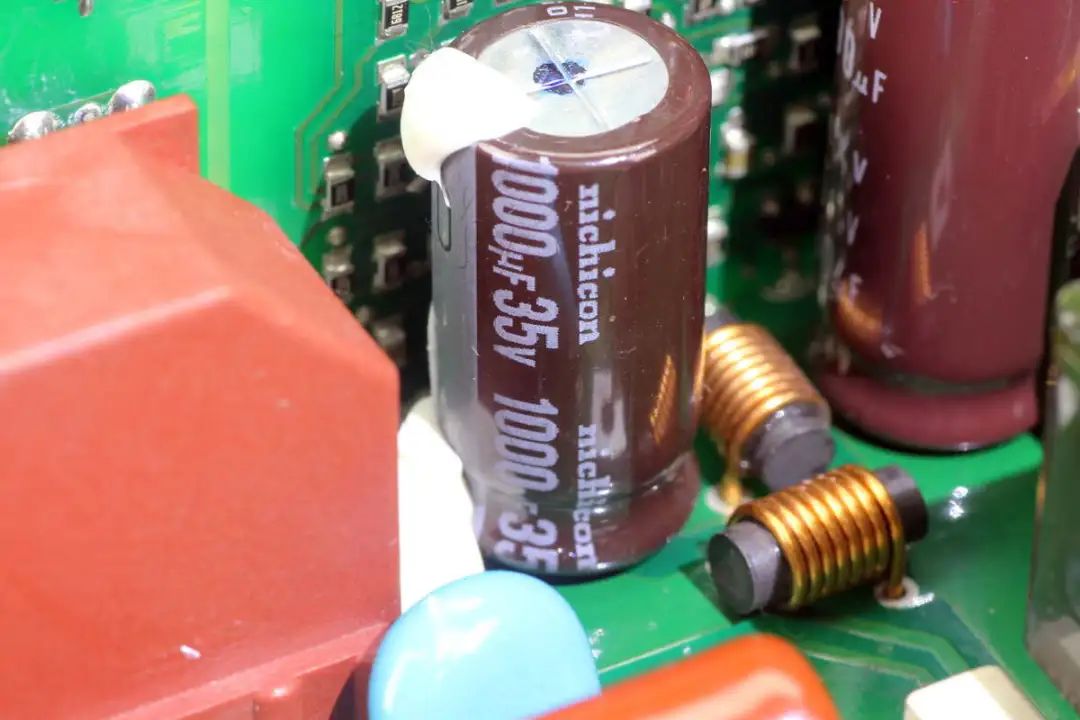

输出滤波电容来自尼吉康，规格为1000μF 35V。

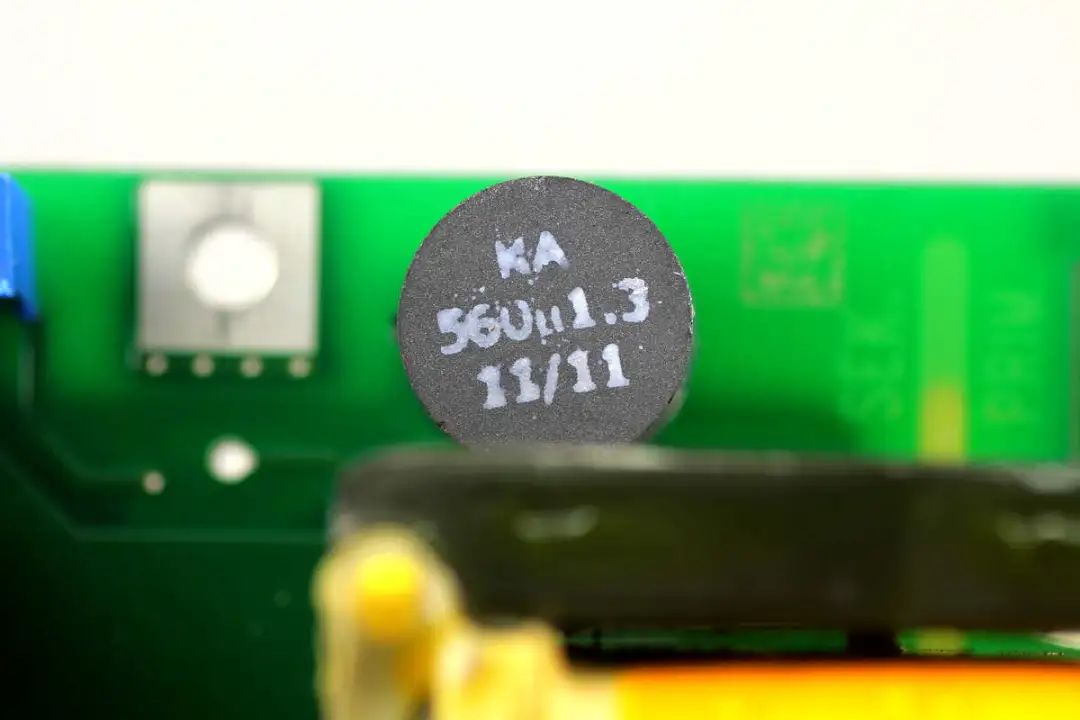

一颗绕线电感特写，规格为560μH。

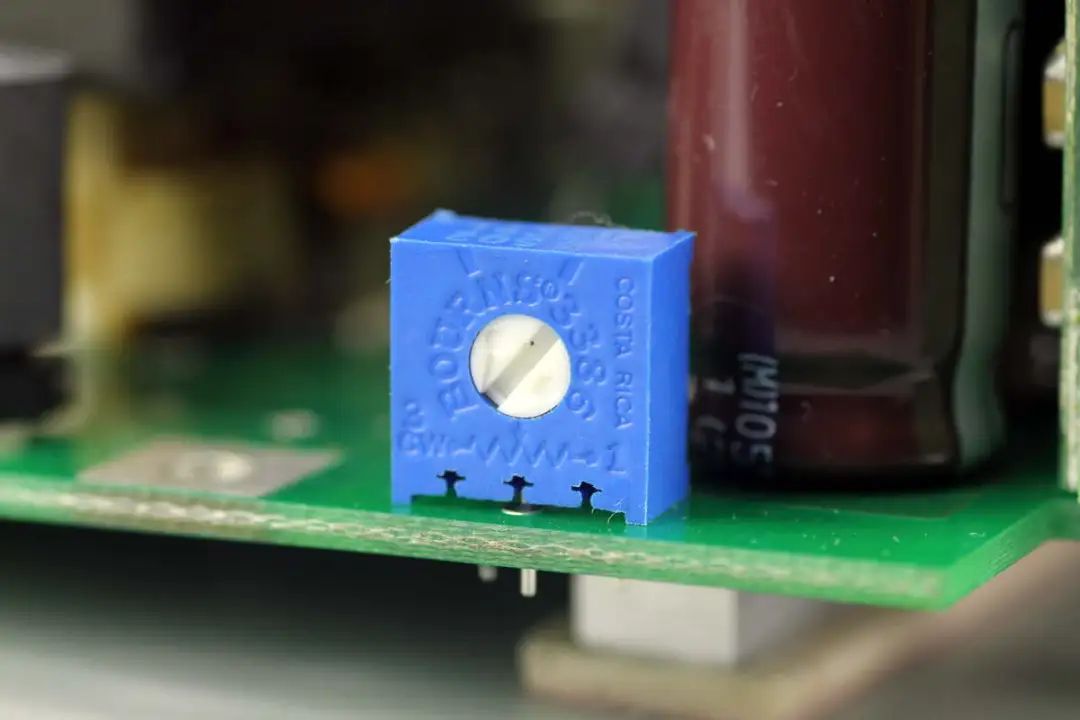

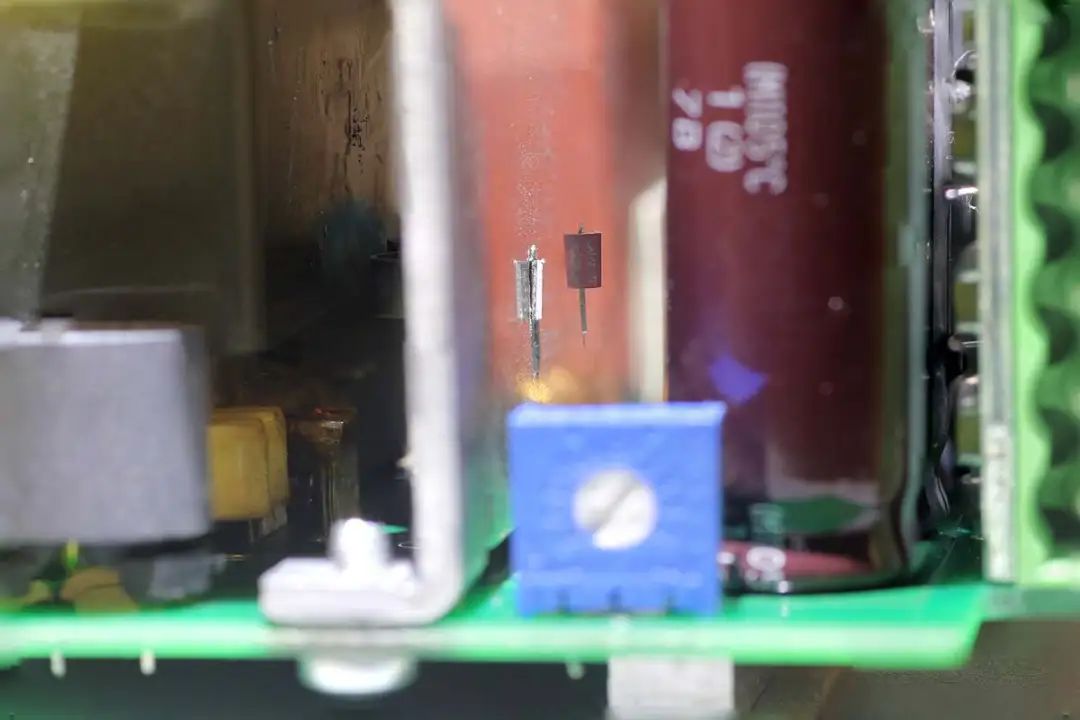

BOURNS 3386可调电位器特写。

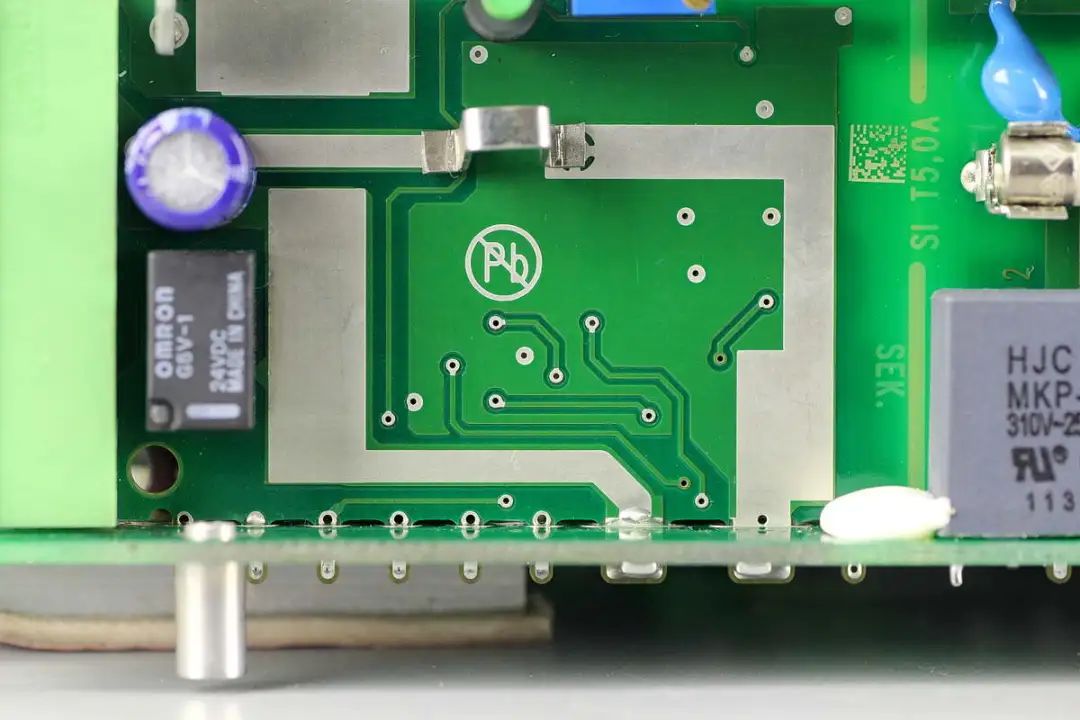

输出侧小板设有电流取样电阻，继电器，滤波电容，发光二极管和精密电位器。
小板通过焊接连接。

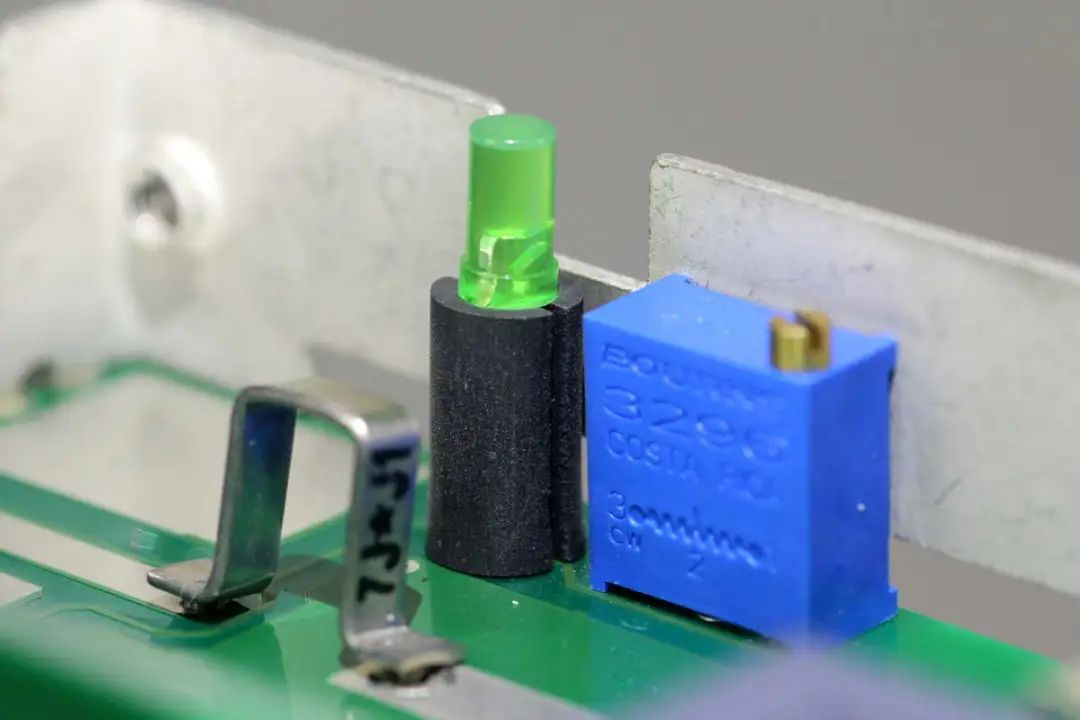

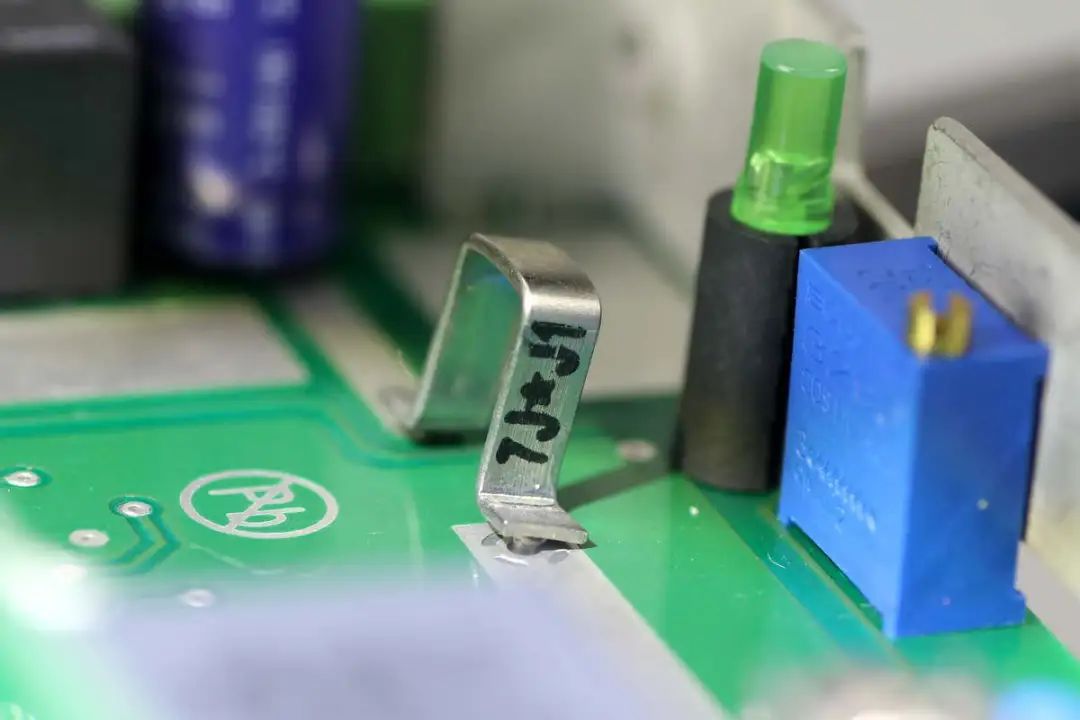

用于输出指示的发光二极管特写。

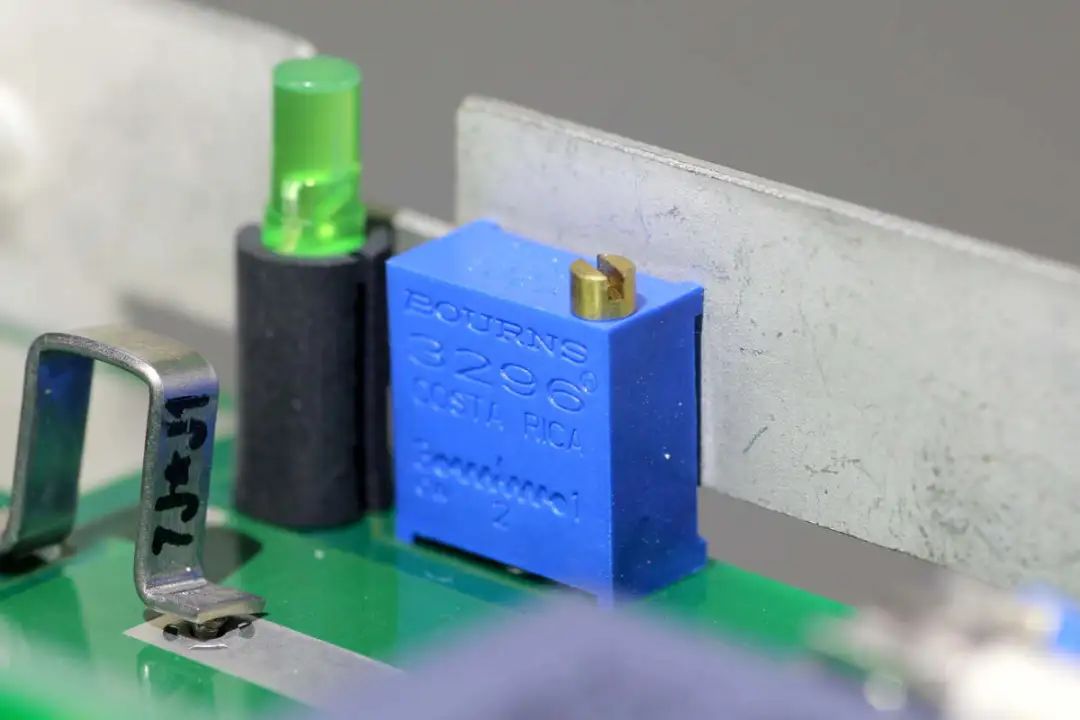

BOURNS 3296电位器用于输出电压调节。
用于检测输出电流的取样电阻特写。

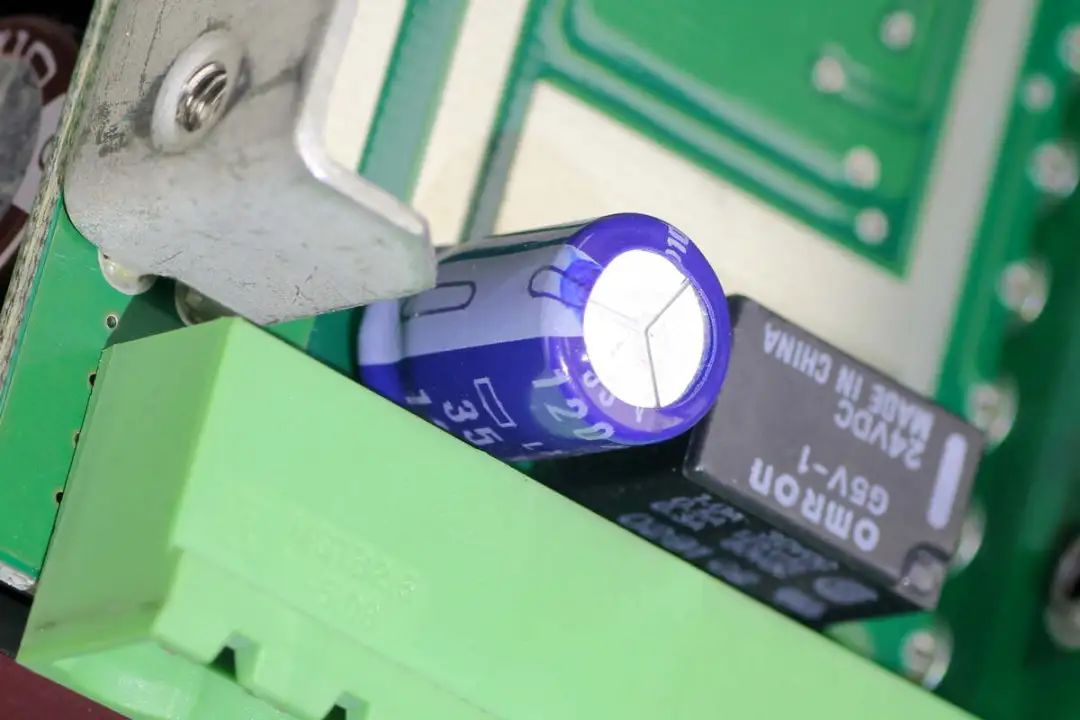

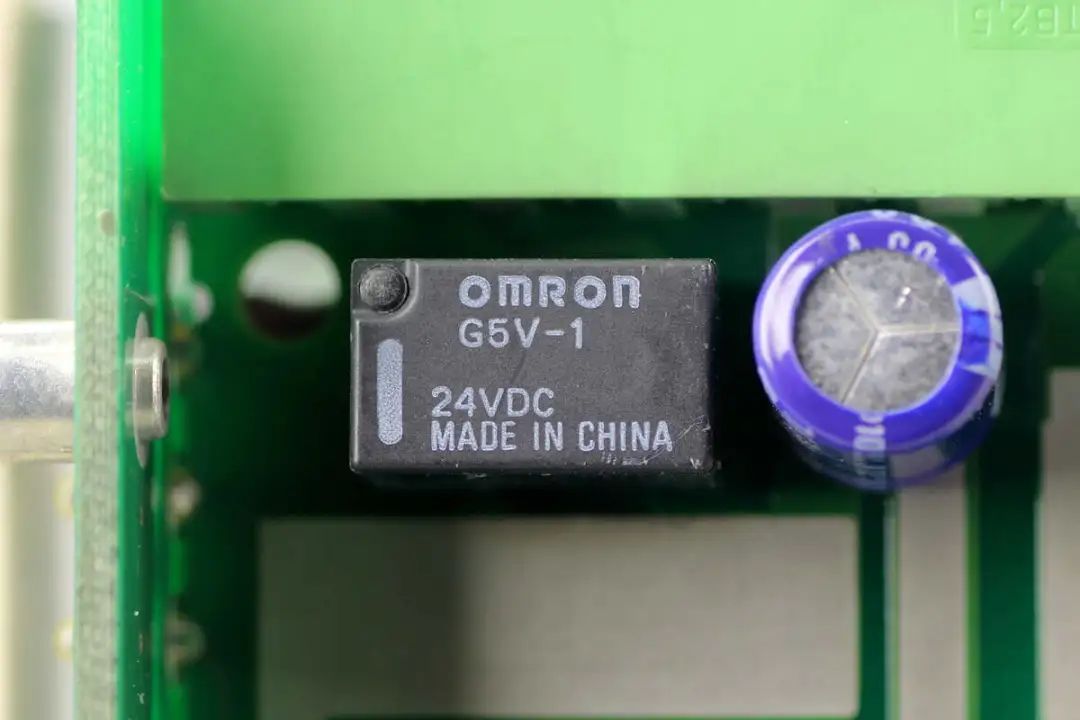

继电器来自欧姆龙，型号G5V-1，线圈电压为24V，用于DC OK信号输出。
滤波电容来自贵弥功，规格为35V 120μF。

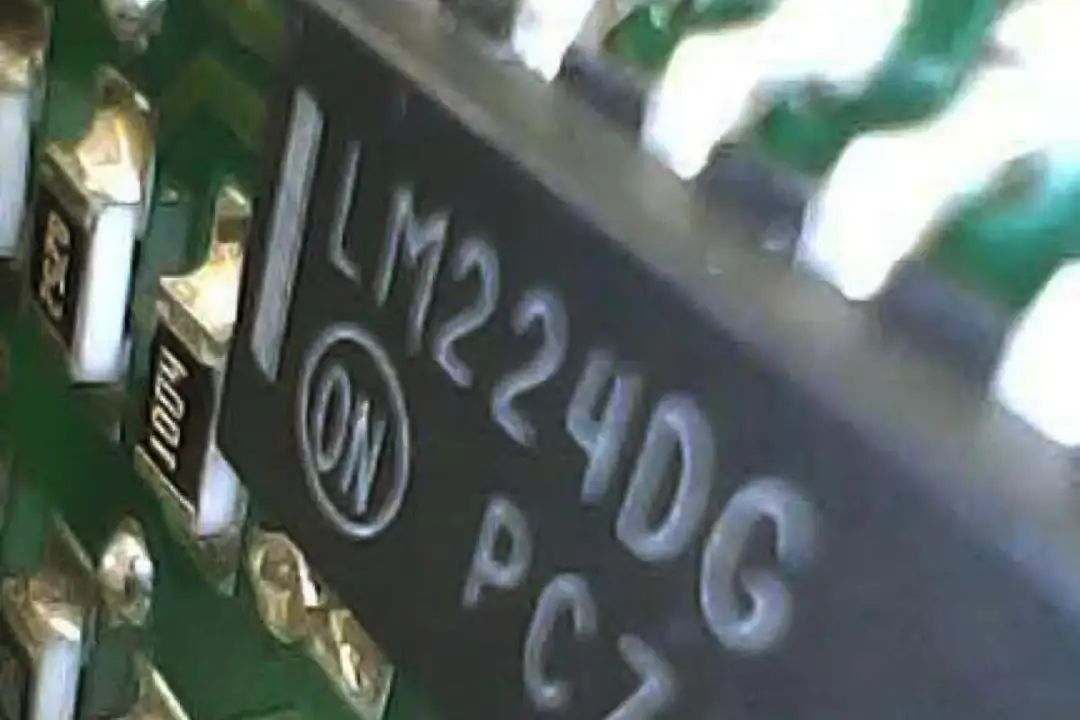

小板背面焊接运放芯片来自安森美，型号LM224，支持-25~85℃工作温度，采用SO14封装。

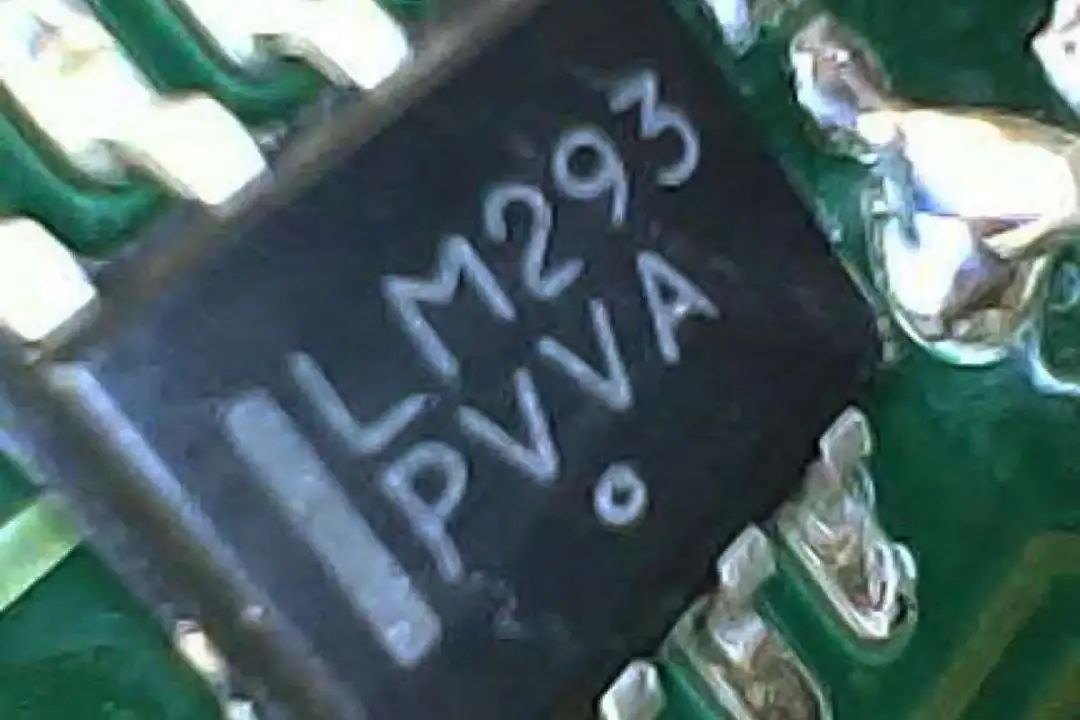

电压比较器来自安森美，型号LM293，支持-25~85℃工作温度，采用SO8封装。

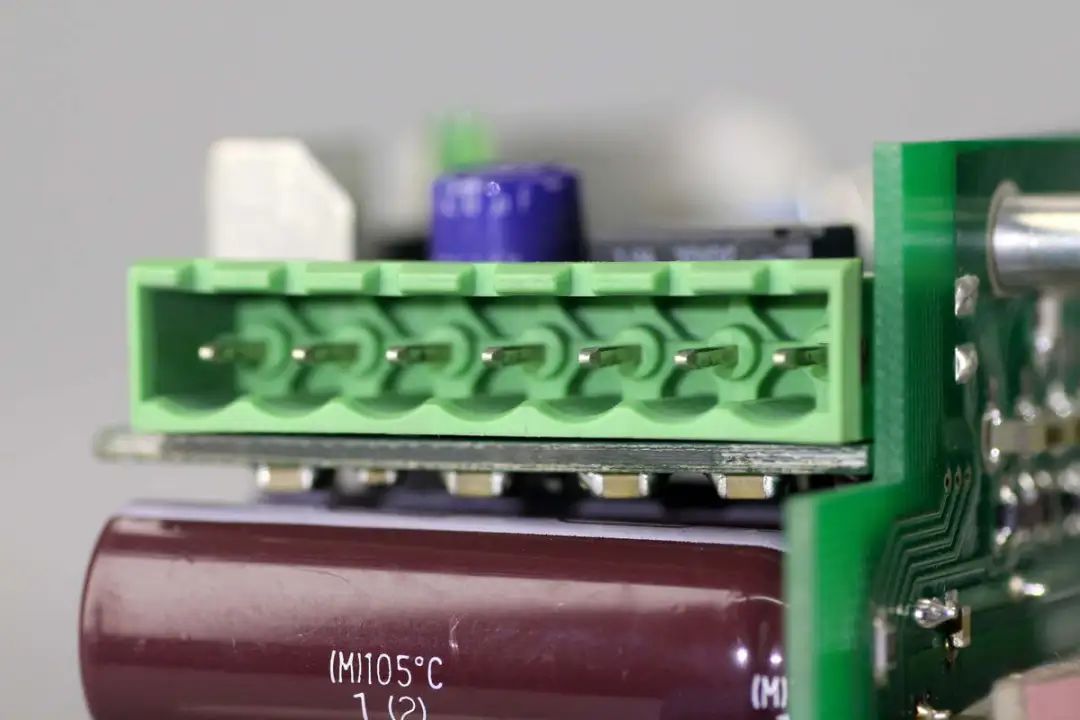

输出连接端子特写。

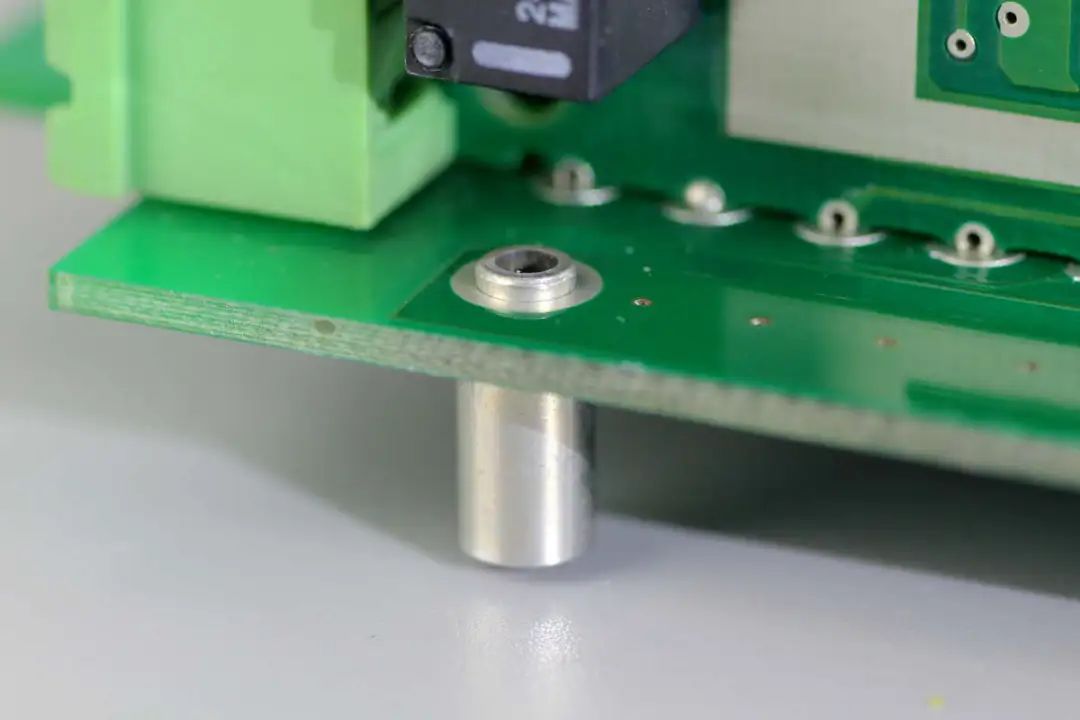

固定PCBA模块的螺柱特写。

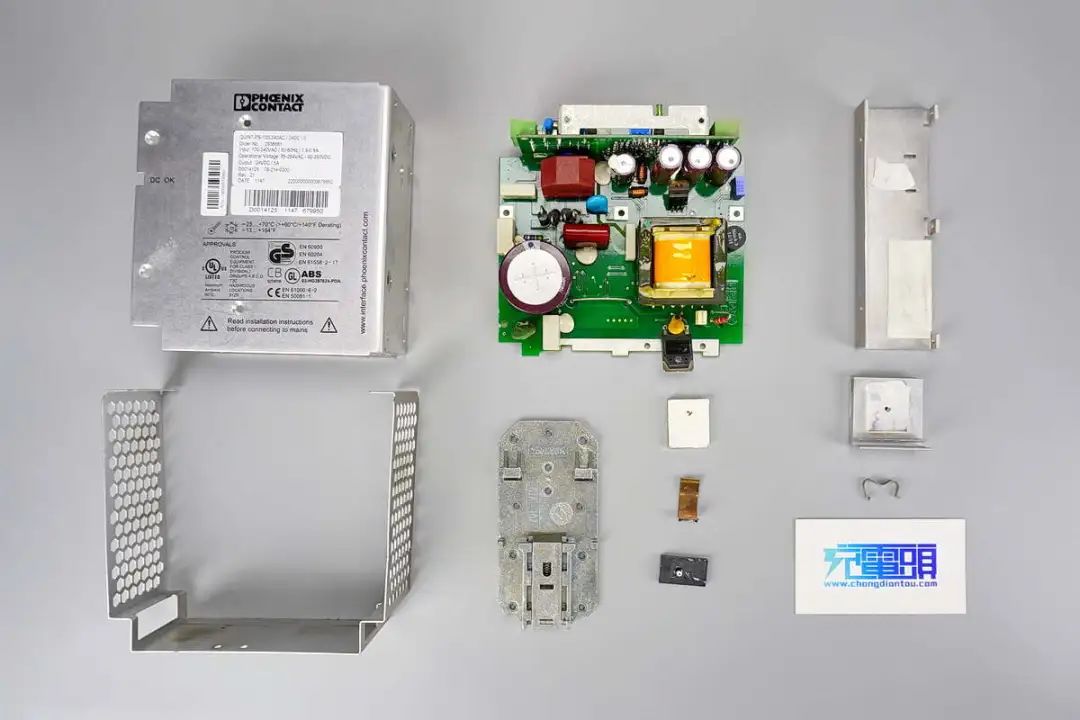

全部拆解一览，来张全家福。
充电头网拆解总结

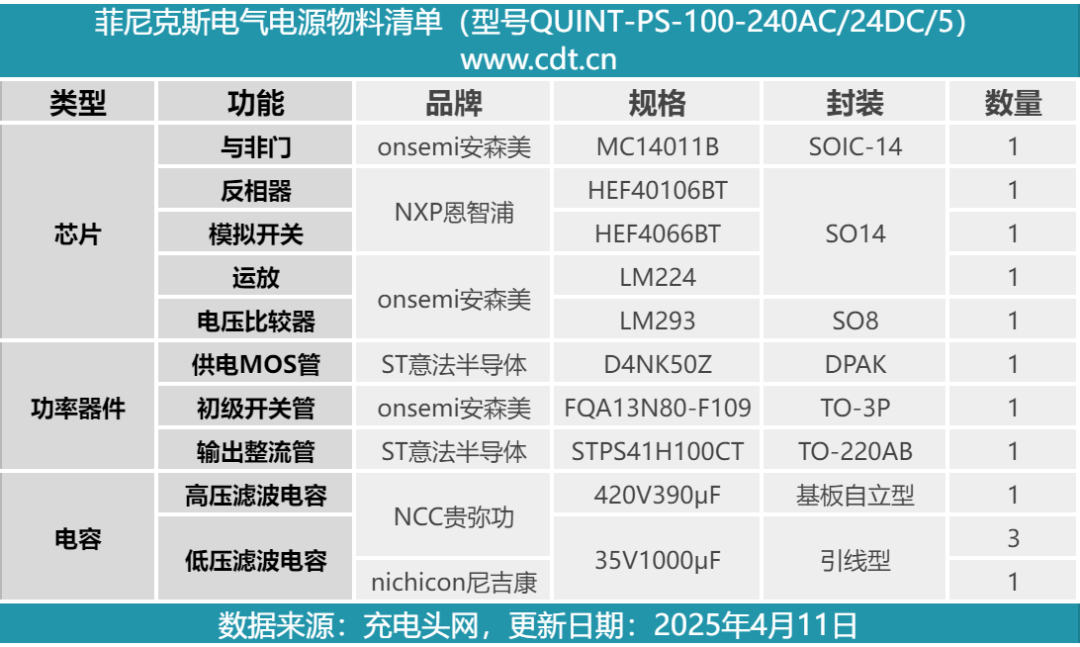

最后附上菲尼克斯电气24V电源的核心物料清单，方便大家查阅。
菲尼克斯电气这款电源模块采用铝镁合金外壳，为被动散热设计，电源具备有源和浮动DC OK信号输出，便于在系统中进行监控。电源采用导轨安装，支持宽范围交直流输入，输出规格为24V5A。电源输入输出均为端子连接，便于拆装维护。
充电头网通过拆解了解到，这款电源模块采用逻辑芯片进行初级控制，使用安森美开关管，输出整流管来自意法半导体。初次级开关管均设有大面积散热片，通过外壳被动散热。电源内部使用日系电容，做工用料扎实可靠。
