在智能手表市场，荣耀旗下拥有着丰富的产品线。其中，荣耀手表系列包括了标准版本和Pro版本，另外还有主打高性价比的荣耀亲选系列。HONOR荣耀手表5是其新一代产品，外观延续了简约时尚的方形表盘设计，功能上升级荣耀北极星定位系统，搭配创新超大面积天线，提供更加精准的定位。
荣耀手表5搭载1.85英寸AMOLED屏，最高支持60Hz刷新率，支持万能场景卡片，提供个性化便捷服务。在运动健康监测方面，荣耀手表5支持腕上一键体检，集合心率、血氧、压力、睡眠、心脏健康等重要人体健康数据，并一键生成健康数据报告；支持心脏健康研究，预警心脏风险；支持97种运动模式，通过AI减脂助手，帮助用户科学减脂、健康生活。
荣耀手表5支持eSIM，支持独立号码和一号双终端，一块手表能同时接收两部荣耀手机的消息通知；支持YOYO助手，基于用户日程计划，提供贴心建议；支持手机隐私保护，他人打开手机敏感应用，手表智能提醒并可一键锁定手机；还支持NFC，以及微信手表版、支付宝、酷狗、百度地图、喜马拉雅等丰富的第三方应用。续航方面，eSIM续航可达10天，蓝牙模式续航15天。下面就来看看这款产品的详细拆解报告吧~
一、HONOR荣耀手表5 开箱

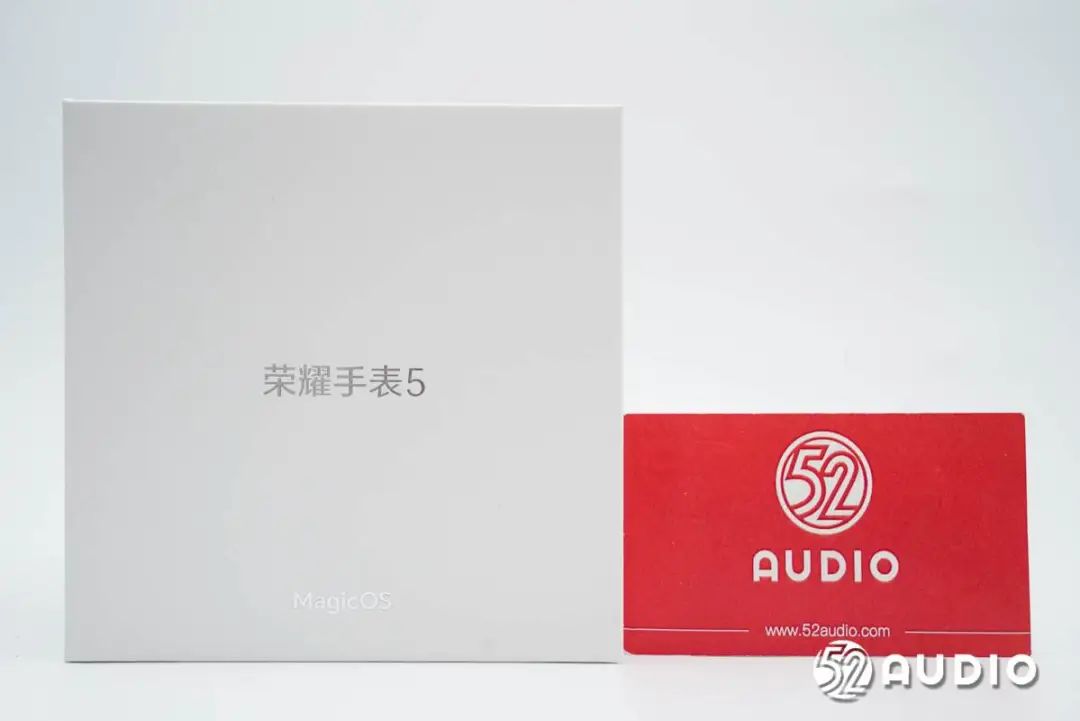

荣耀手表5包装盒延续了系列简约设计，天地盖结构，顶部烫银产品名和“MagicOS”系统标志。
包装盒侧边通过烫银工艺设计“HONOR”品牌LOGO。

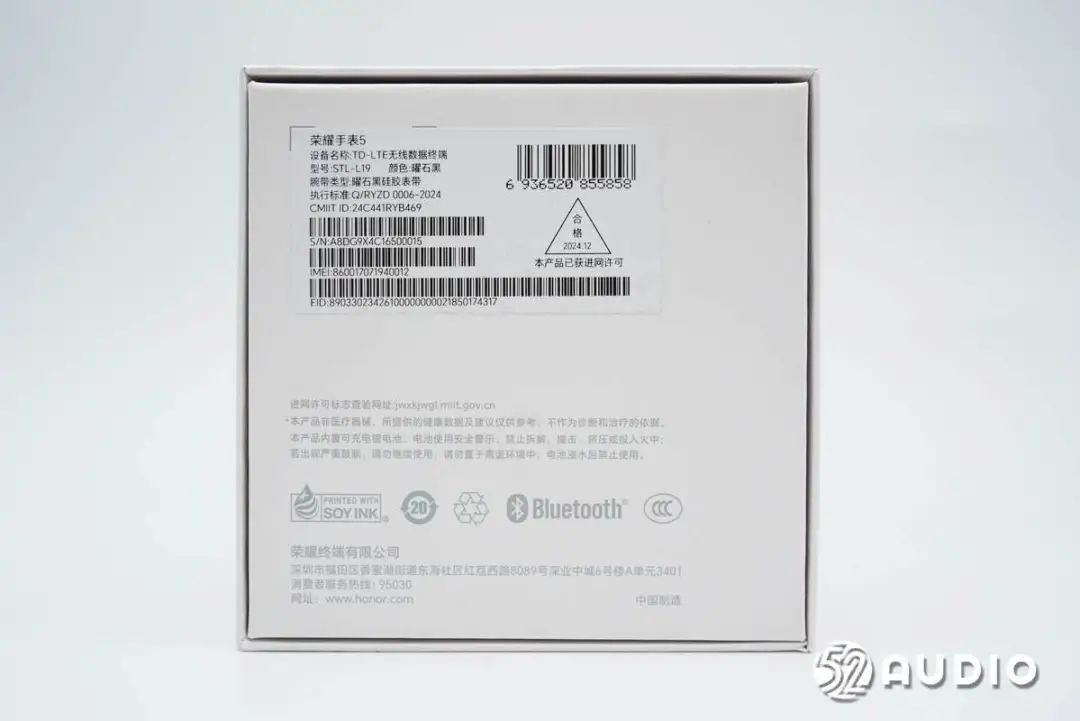

包装盒底部贴有产品标签，荣耀手表5，设备名称：TD-LTE无线数据终端，型号：STL-L19，颜色：曜石黑，腕带类型：曜石黑硅胶表带。

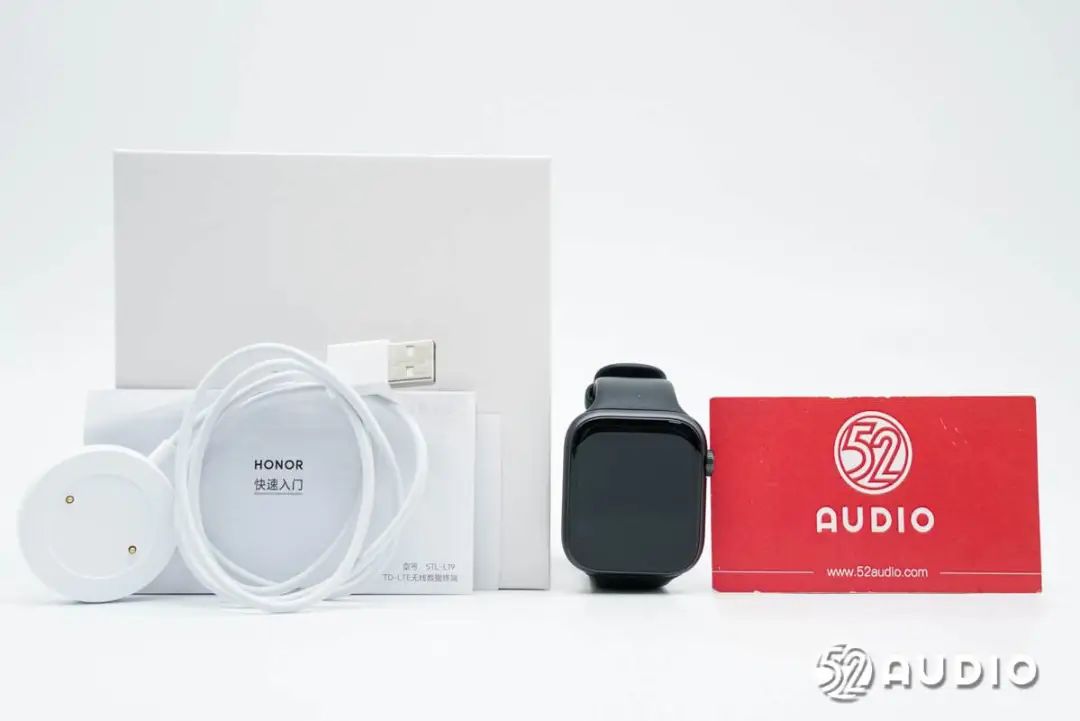

包装盒内部物品有智能手表、充电器、快速入门指南和保修卡。

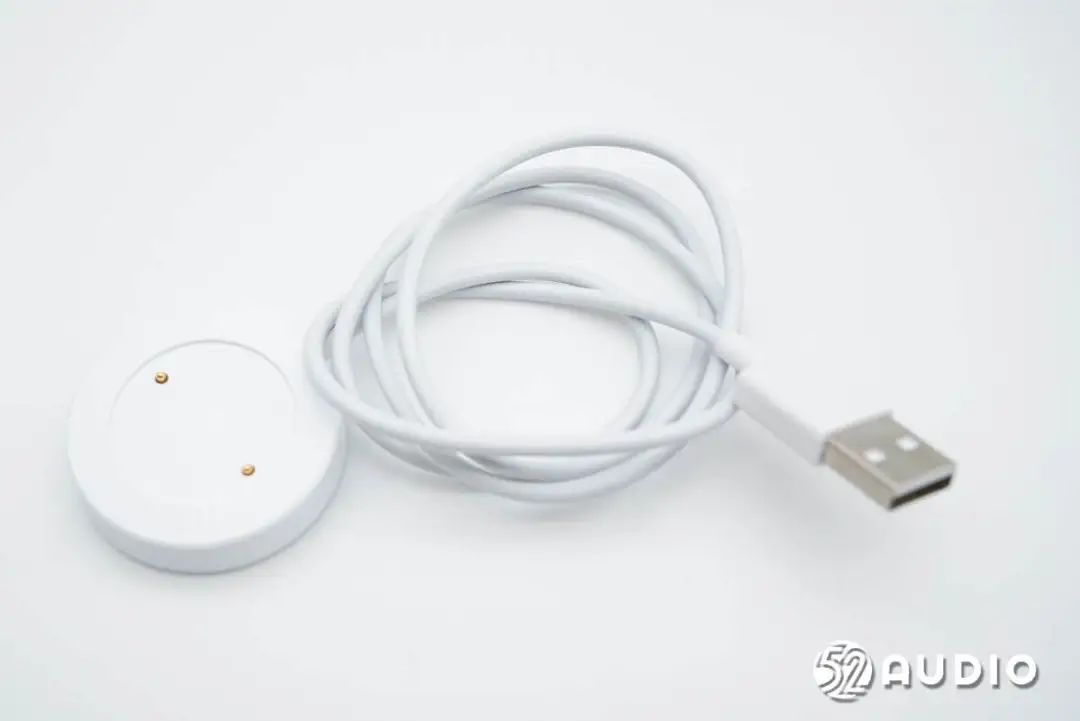

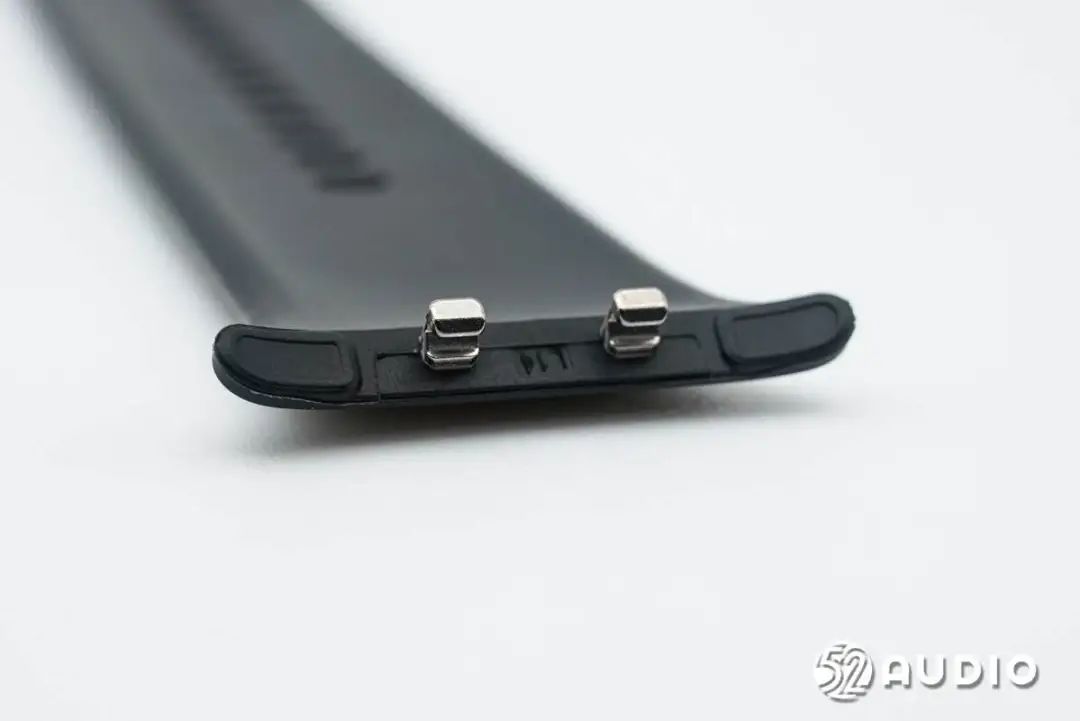

手表充电线采用了USB-A to 双针磁吸底座。

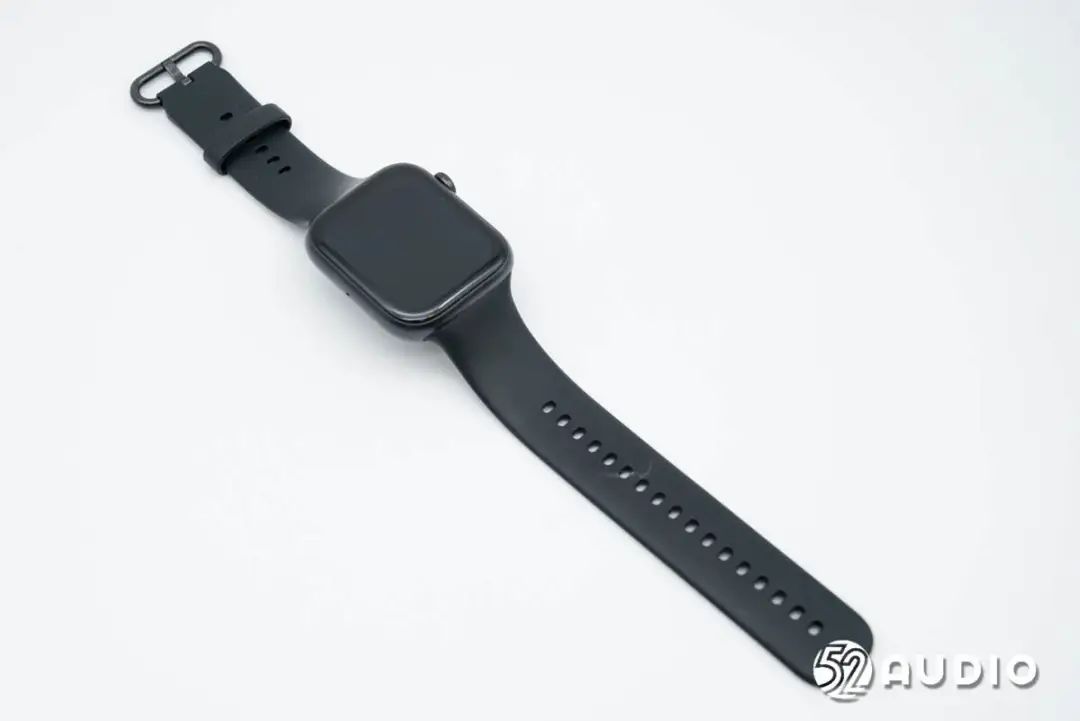

荣耀手表5外观延续了上代的设计，方形表盘搭配亲肤硅胶表带，佩戴舒适轻盈。

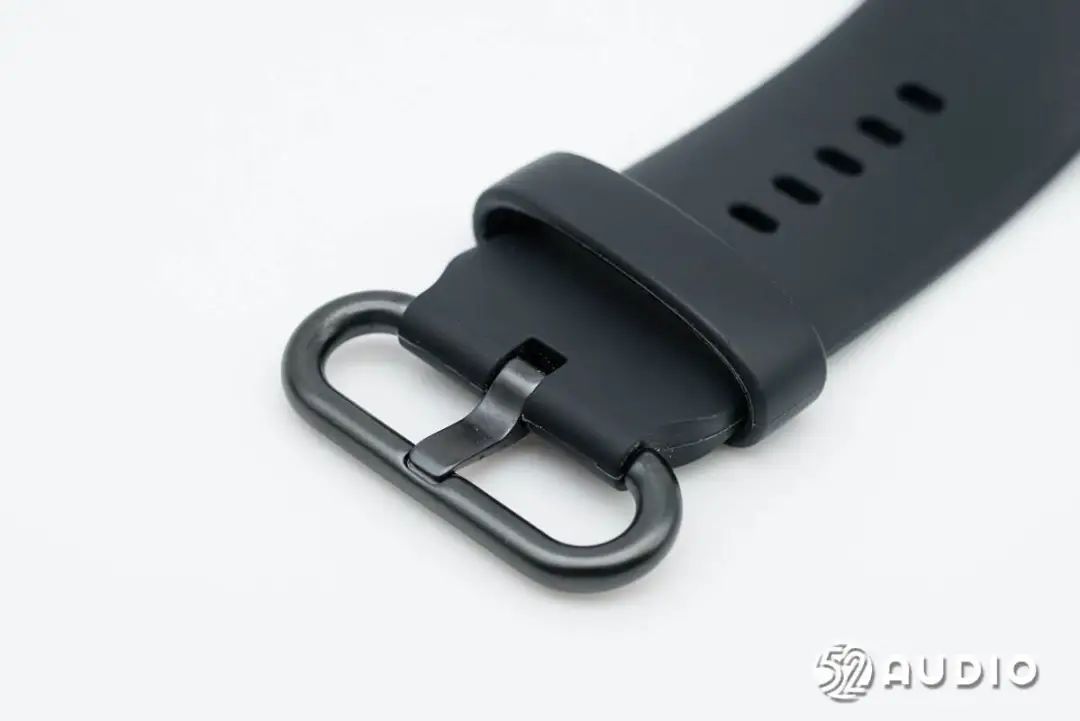

表带采用了针型表扣和表带箍设计，佩戴稳固；全新快拆结构，相较于上代滑锁能够更便捷的拆卸。
金属表扣和表带箍特写。

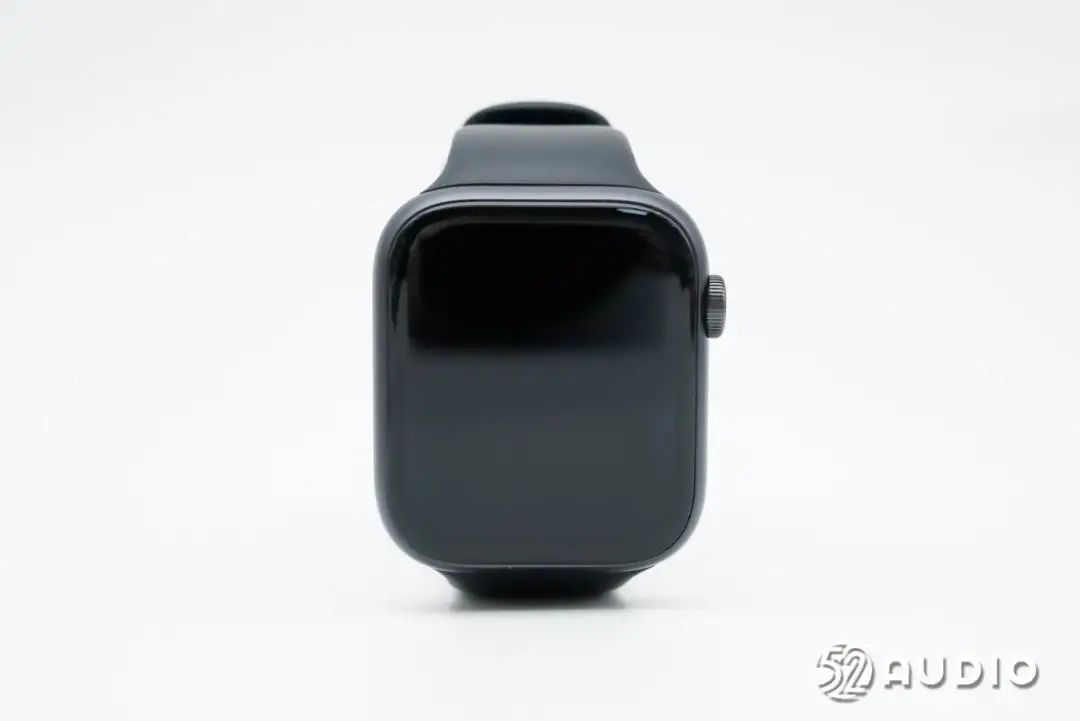

荣耀手表5表盘采用了1.85英寸AMOLED屏幕，分辨率为450*390，刷新率60Hz，提供清晰内容显示和流畅的操控体验；采用2.5D玻璃盖板，与金属曲面机身自然过渡，观感时尚精致。

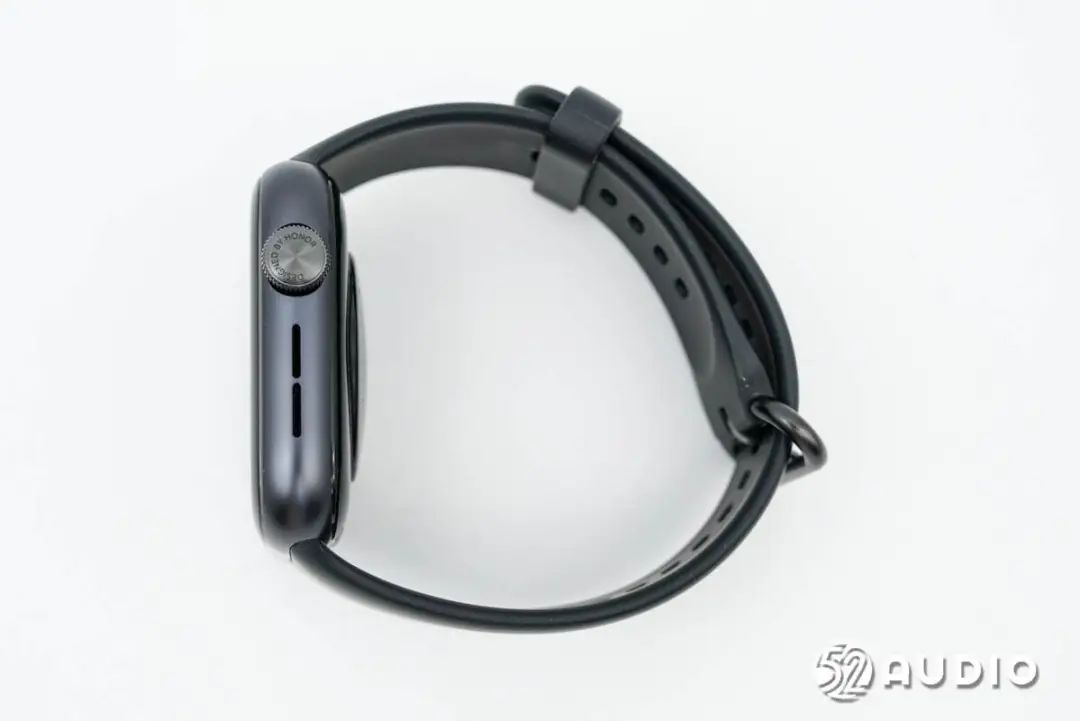

机身右侧外观一览，设置有扬声器和旋转表冠。

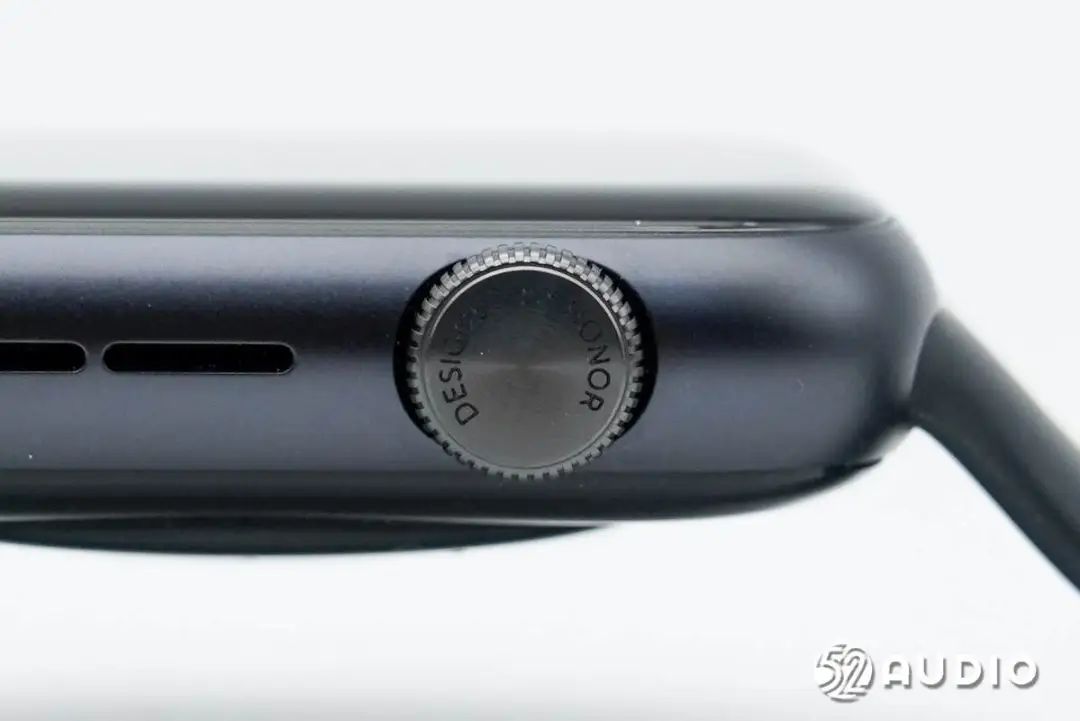

全新设计的旋转表冠特写，提供更便捷的交互体验。表冠背部CD纹理装饰，边缘雕刻齿纹，提升精致感和操控摩擦力。
机身左侧外观一览，设置有麦克风拾音孔。
解开卡扣，取掉表带。

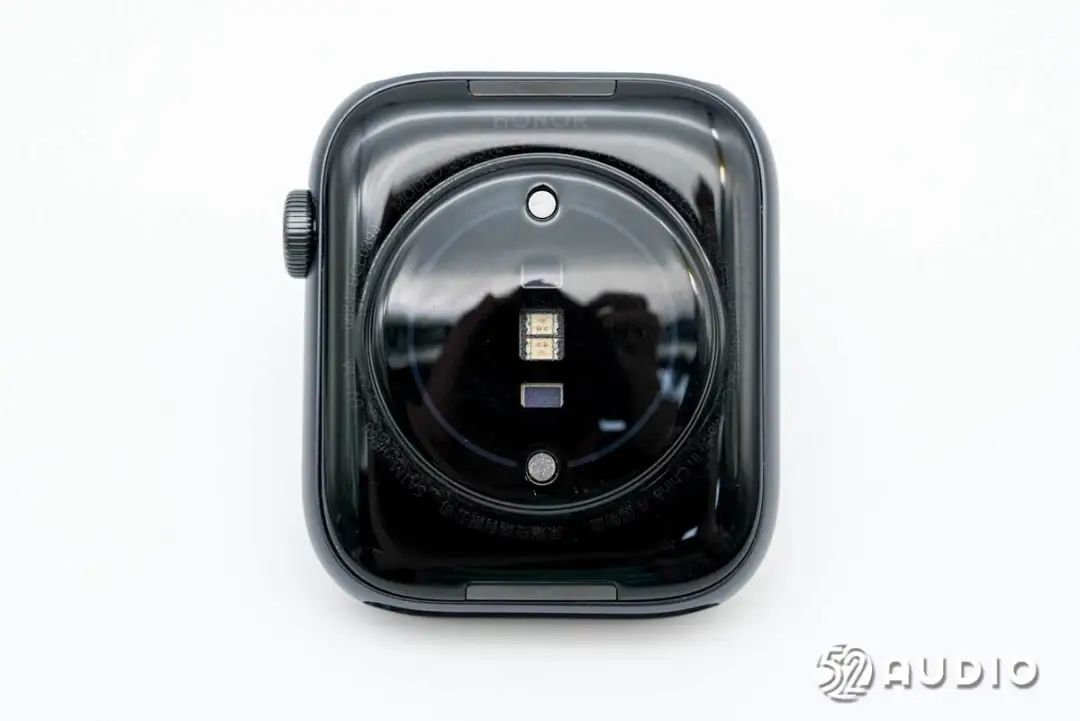

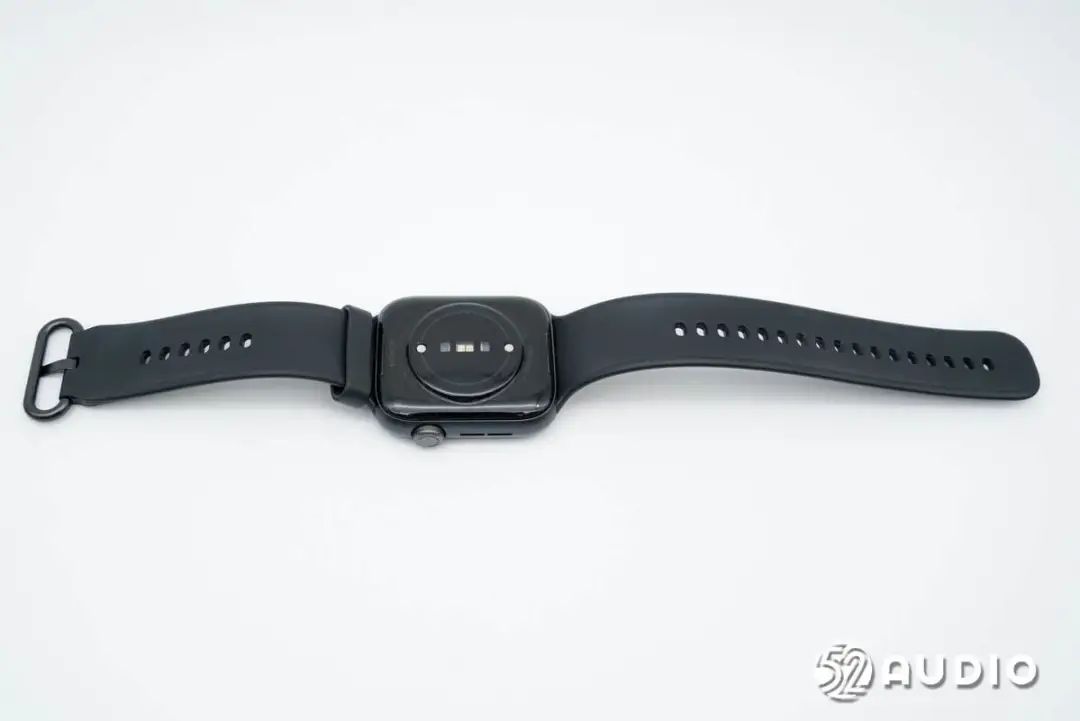

表盘背面外观一览，曲面设计，质感温润，佩戴舒适亲肤。中间设置有健康检测传感器开窗，传感器上下两侧圆点为充电触点。

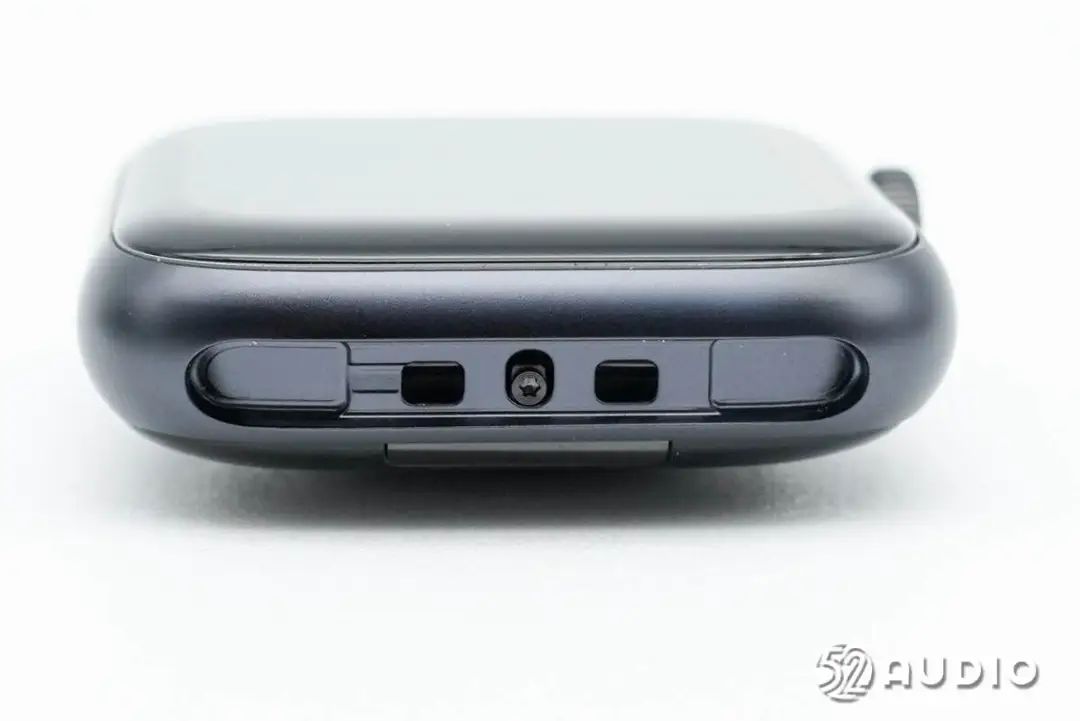

表盘一端连接表带的结构特写。

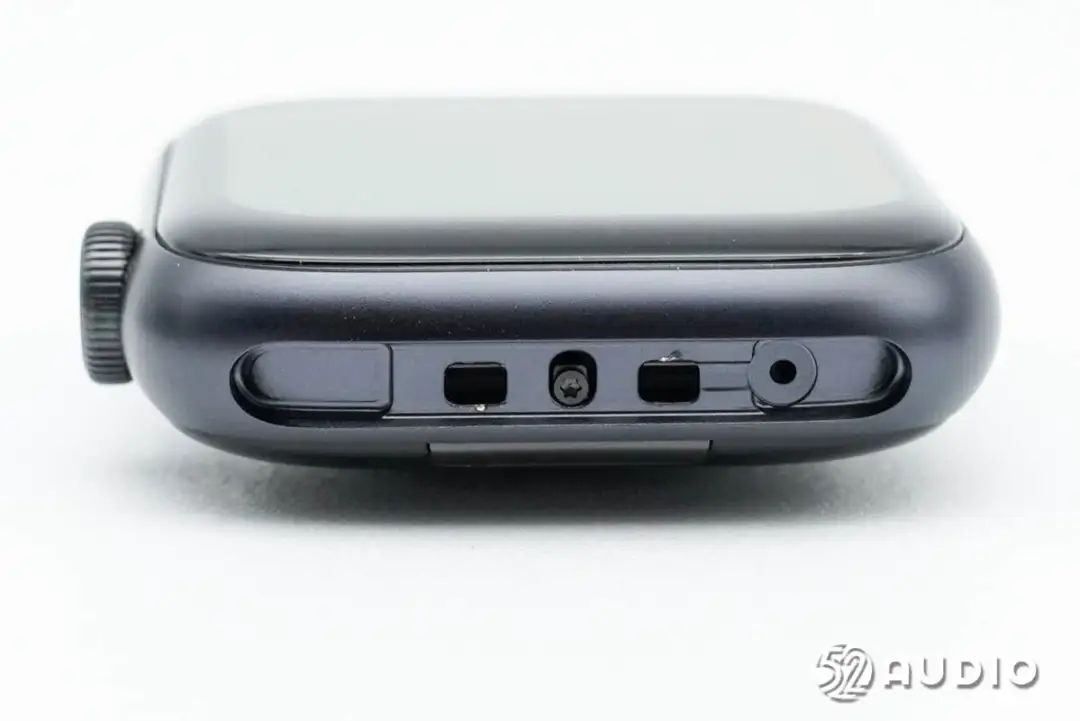

表盘另外一端连接表带的结构特写。
表带与表盘连接的结构特写，采用了金属材质。

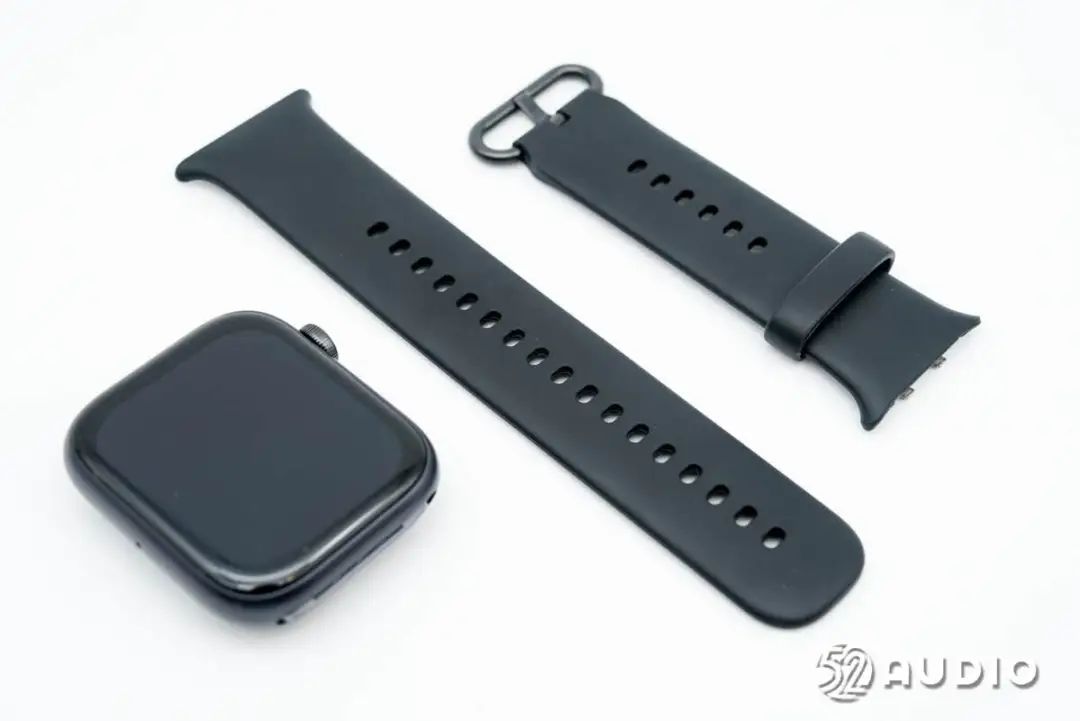

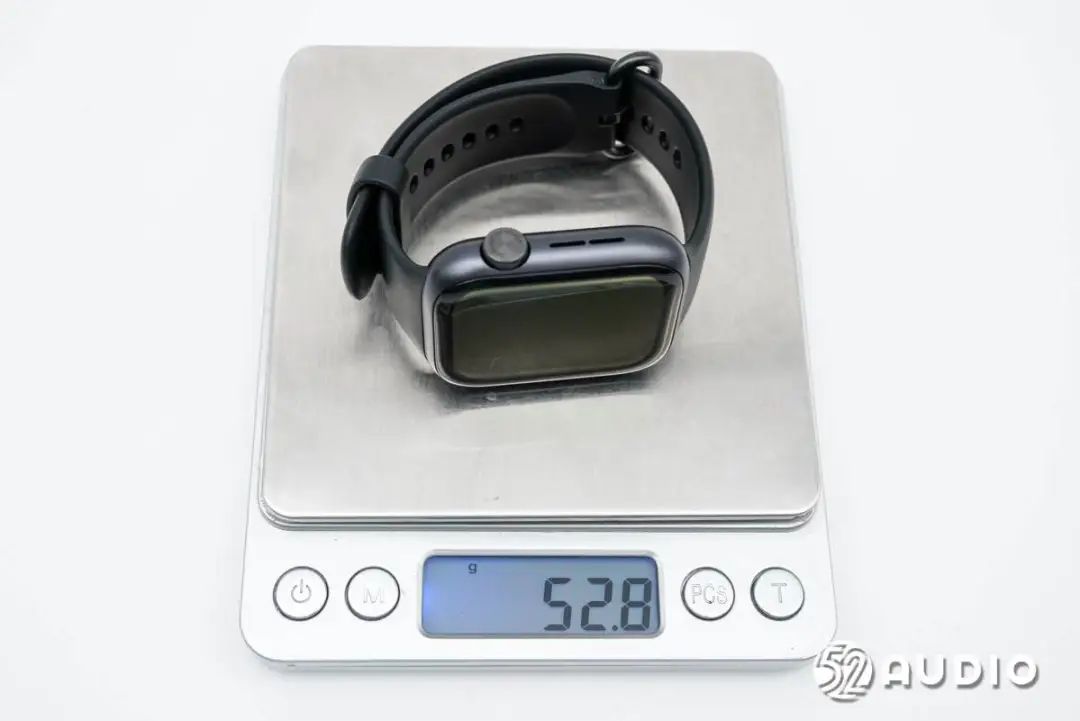

经智研所实测，荣耀手表5曜石黑硅胶表带重量约为52.8g。

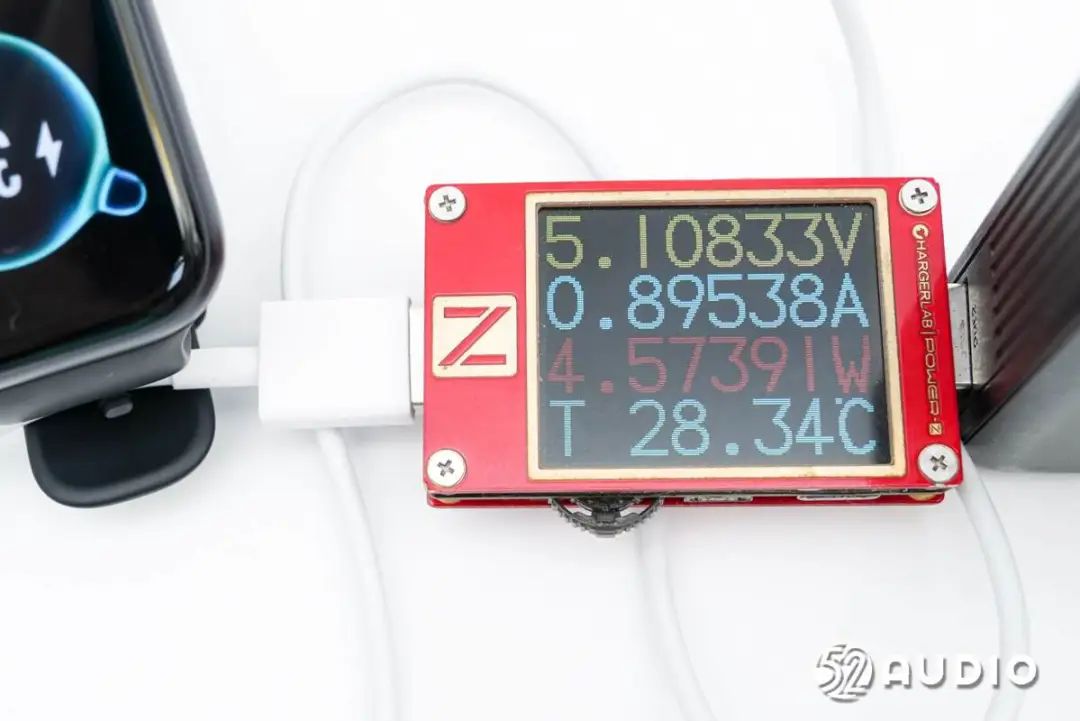

智研所采用ChargerLAB POWER-Z KT002便携式电源测试仪对荣耀手表5进行充电测试，输入功率约为4.57W。
二、HONOR荣耀手表5拆解
通过开箱，我们详细了解了荣耀手表5的简约时尚外观设计，下面进入拆解部分，看看内部结构配置信息~

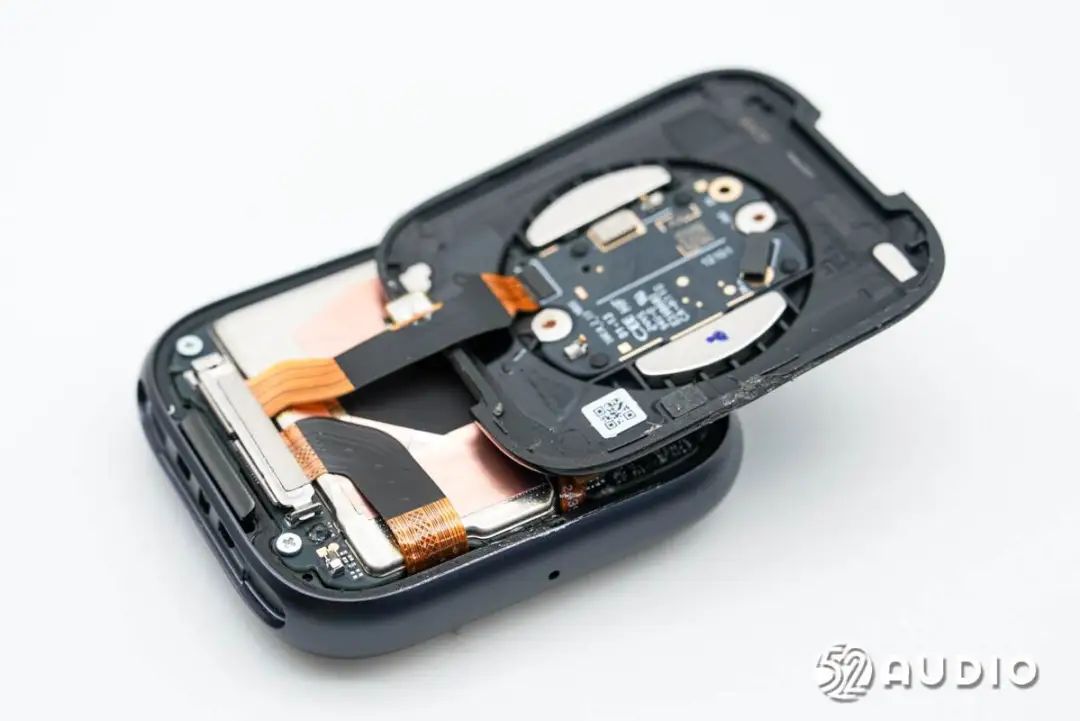

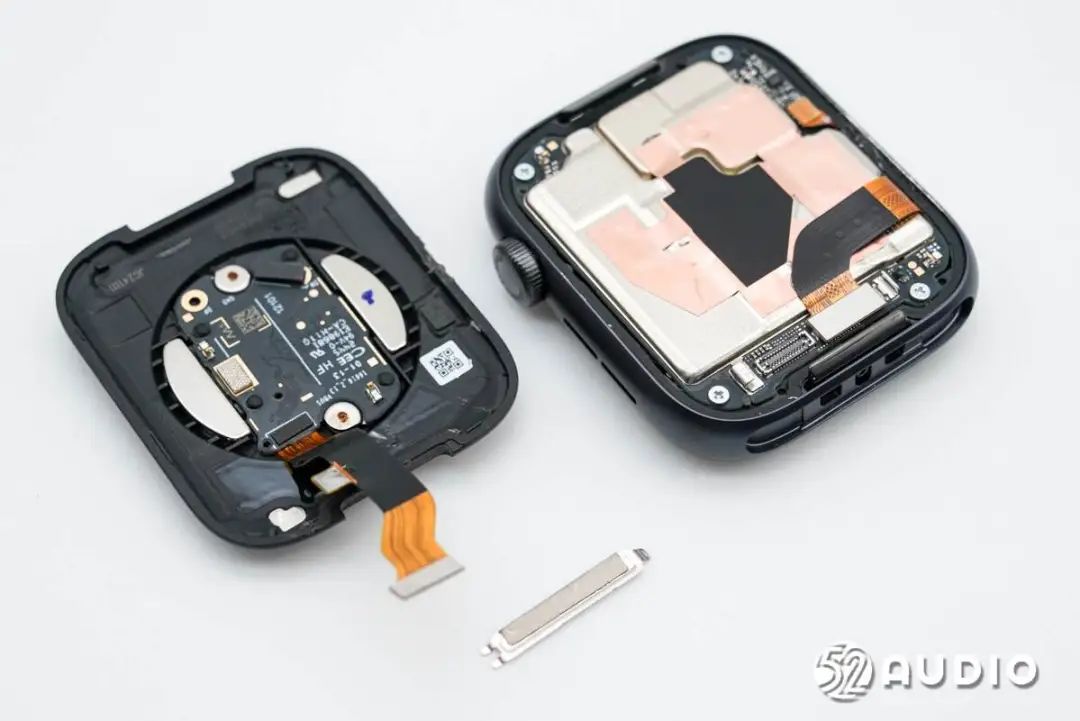

拆掉表盘背部盖板，盖板内部元器件通过排线和连接器连接到主板，通过金属压板增强固定。
挑开连接器，分离腔体。

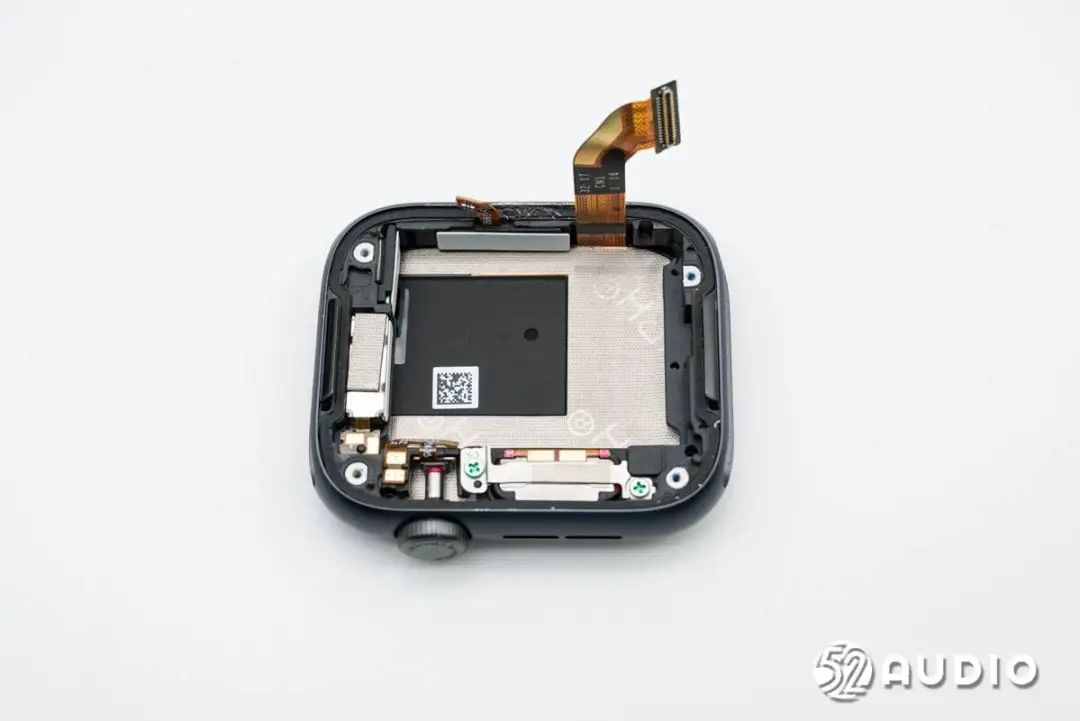

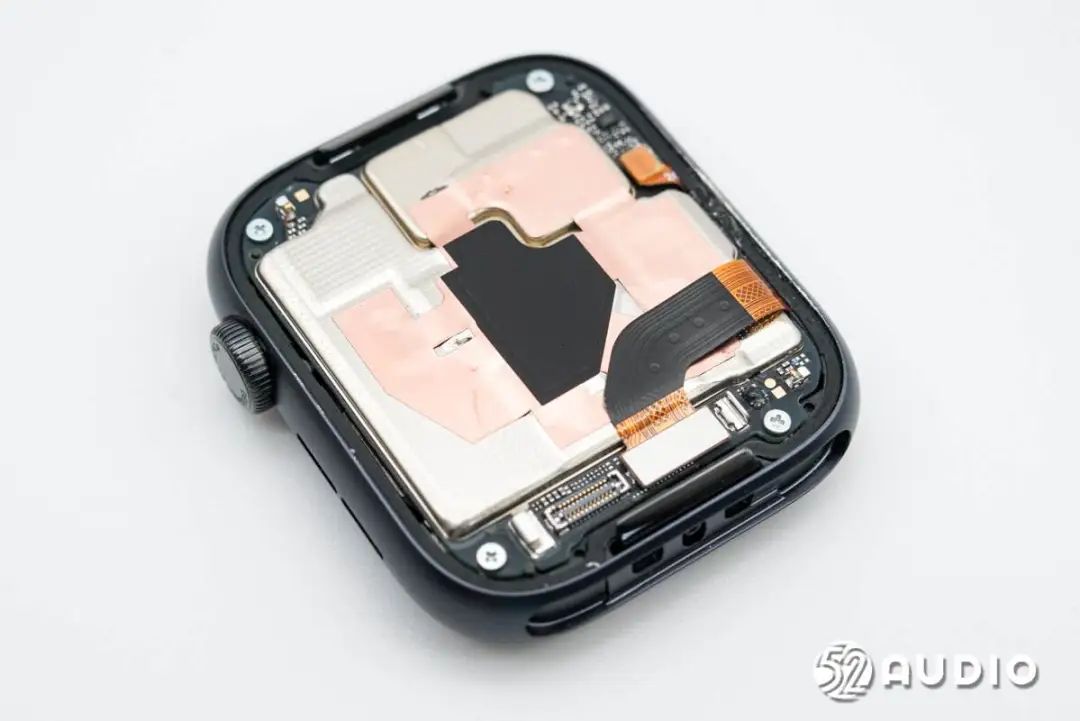

腔体内部结构一览，主板通过螺丝固定，通过大面积屏蔽罩防护。

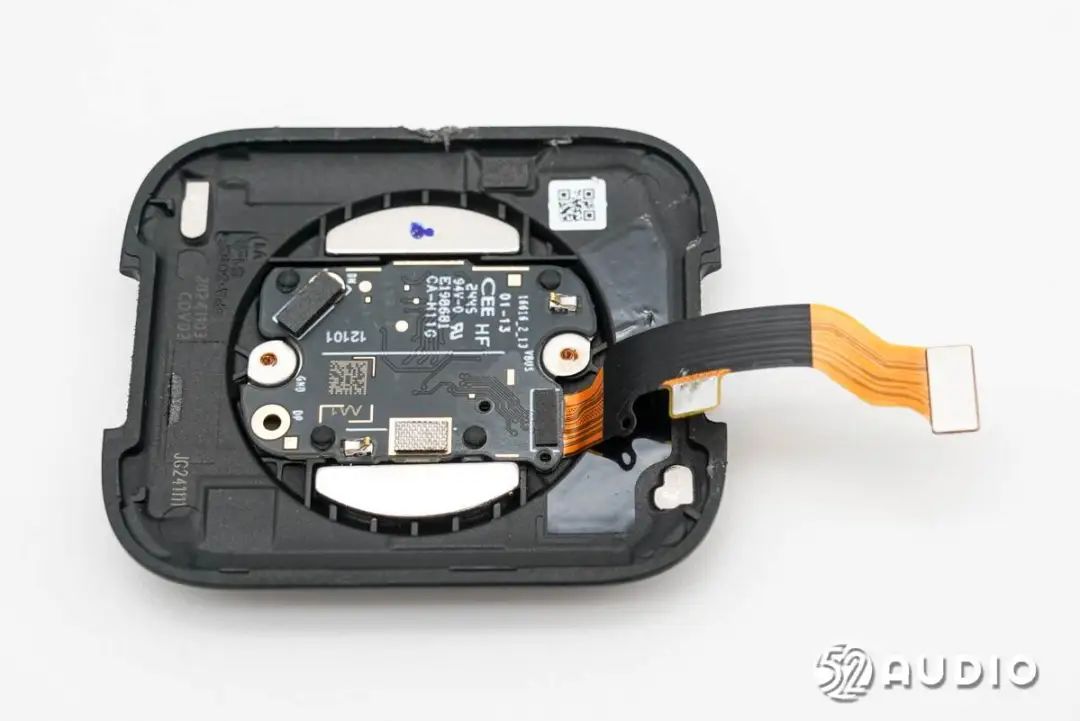

盖板内侧结构一览，热熔柱固定健康监测传感器小板。

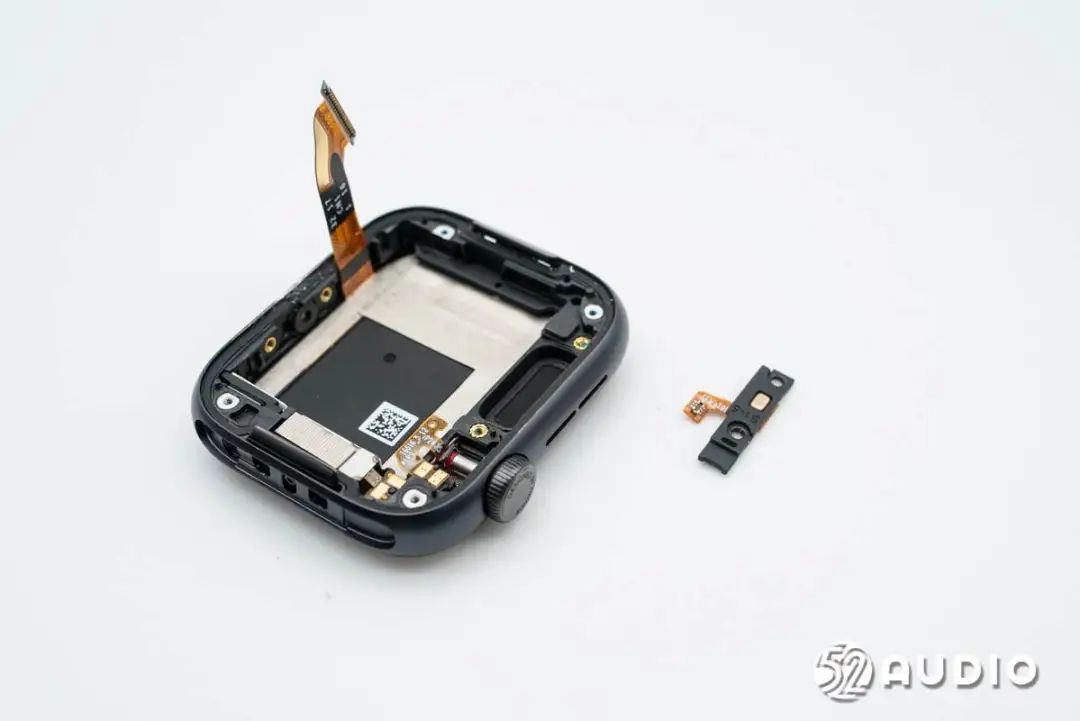

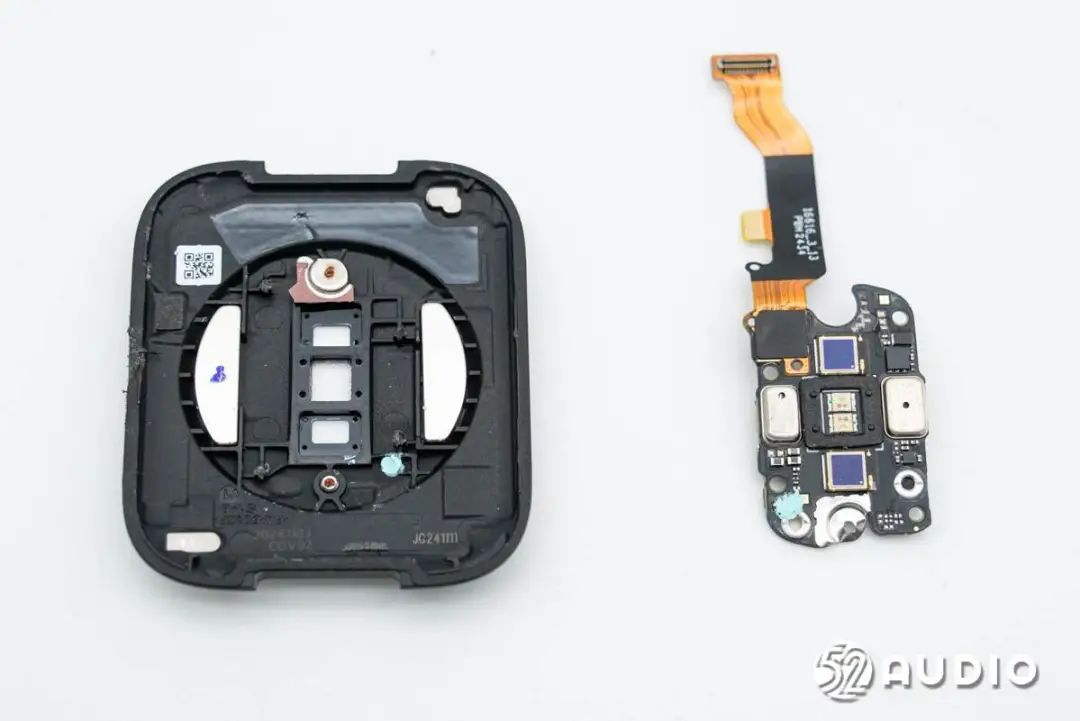

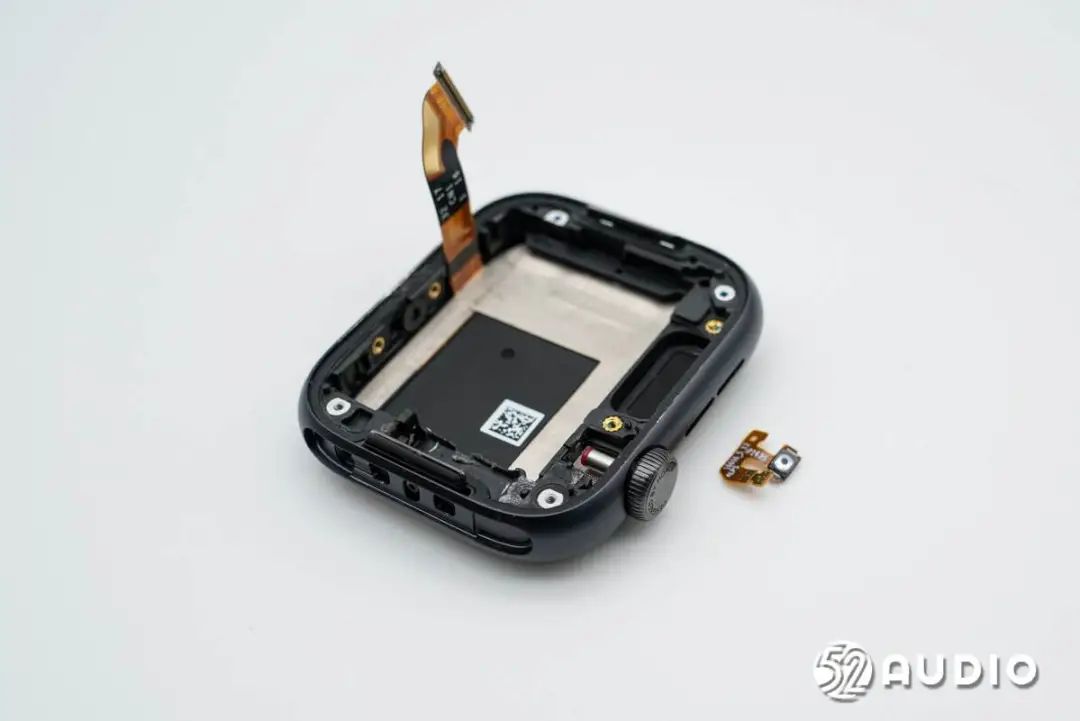

取出健康监测传感器小板。

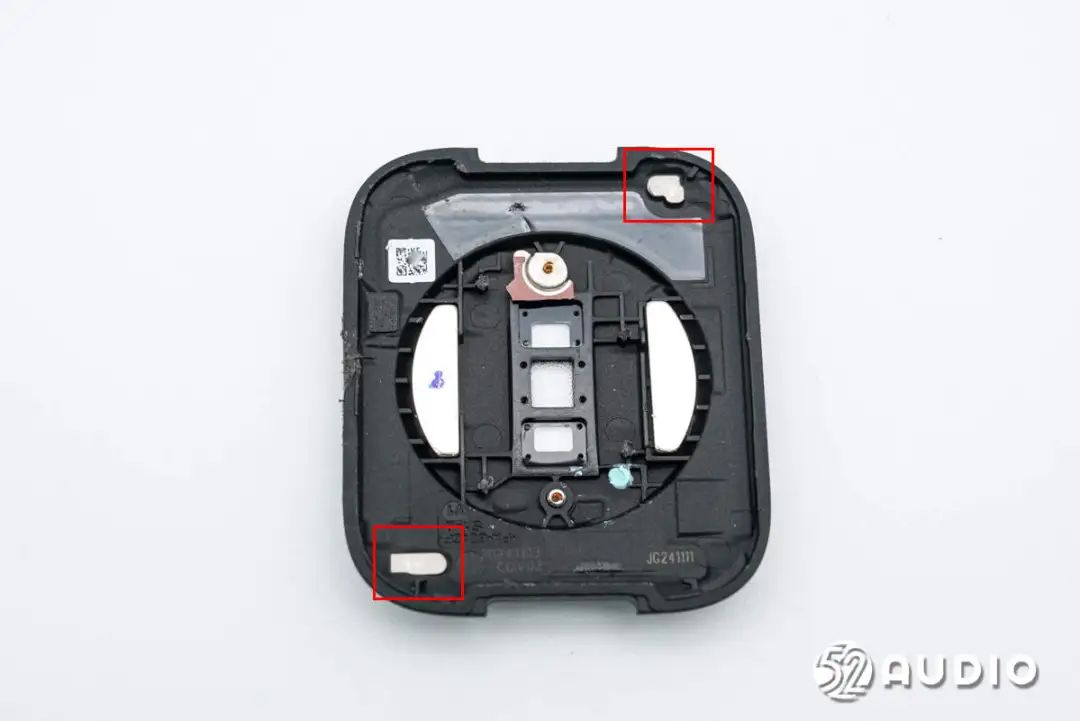

盖板底部结构一览，左下和右上露出盖板内部嵌入的天线电极与主板连接。

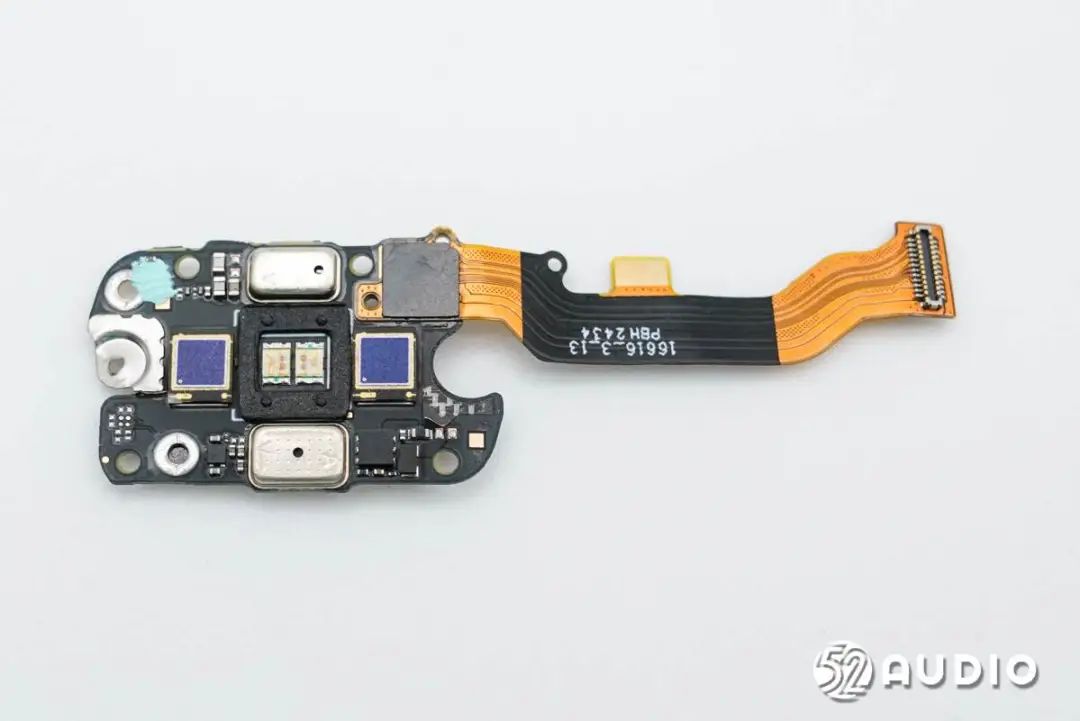

健康监测传感器小板一侧电路一览。

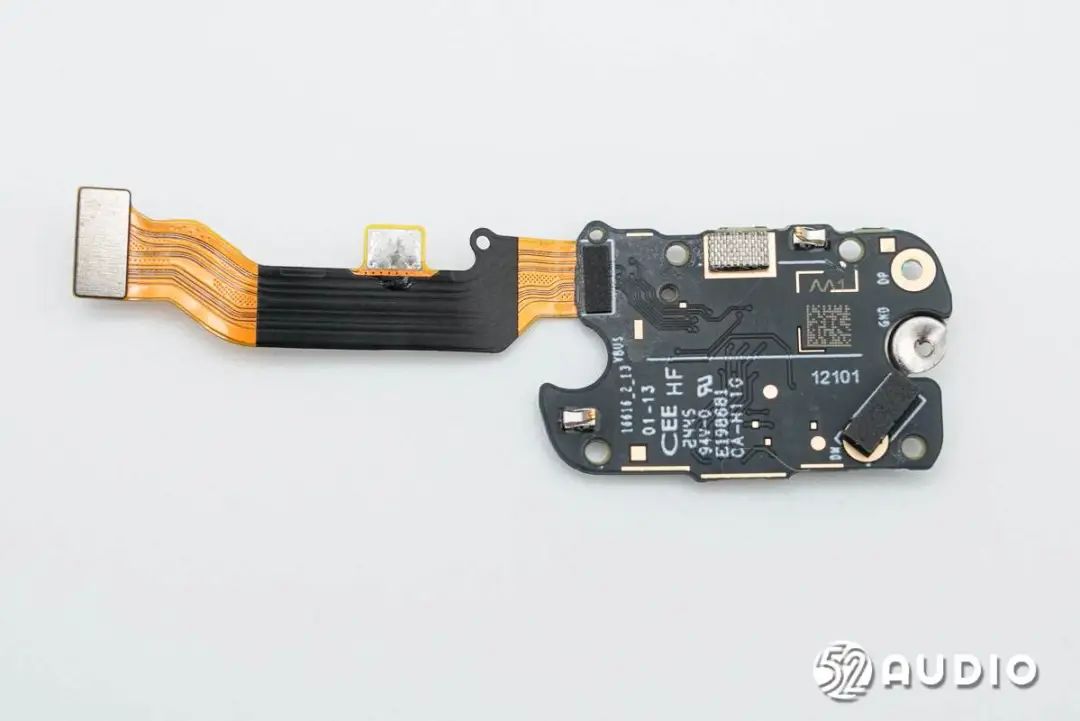

健康监测传感器小板另外一侧电路一览。

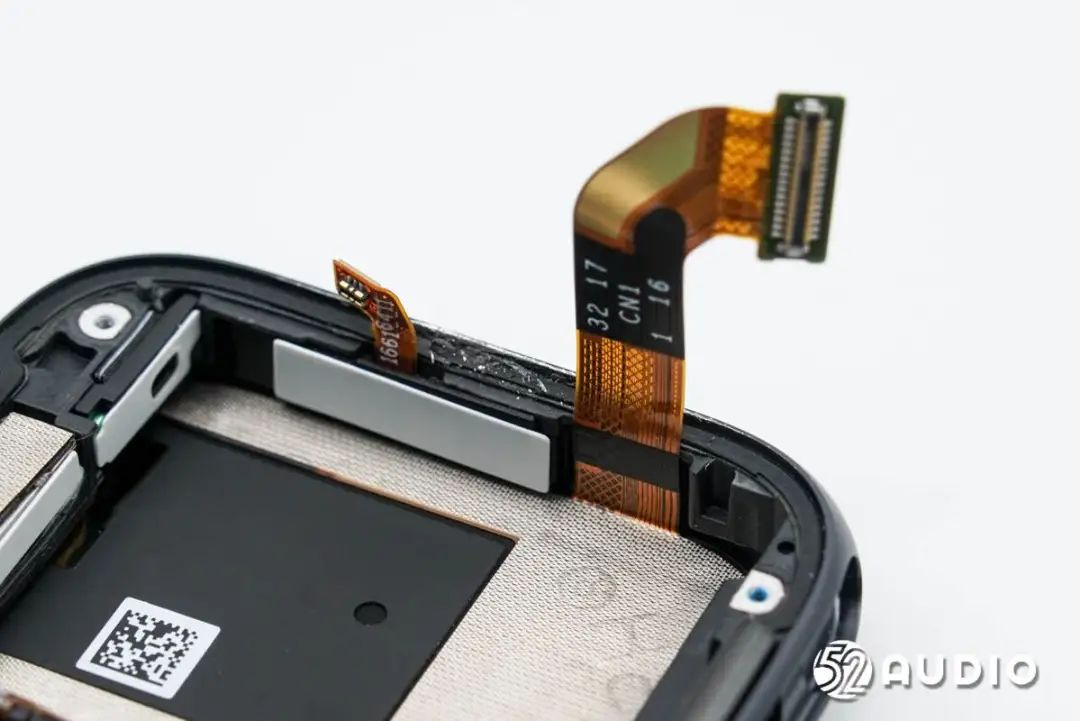

健康监测传感器小板排线连接主板的BTB连接器公座特写。

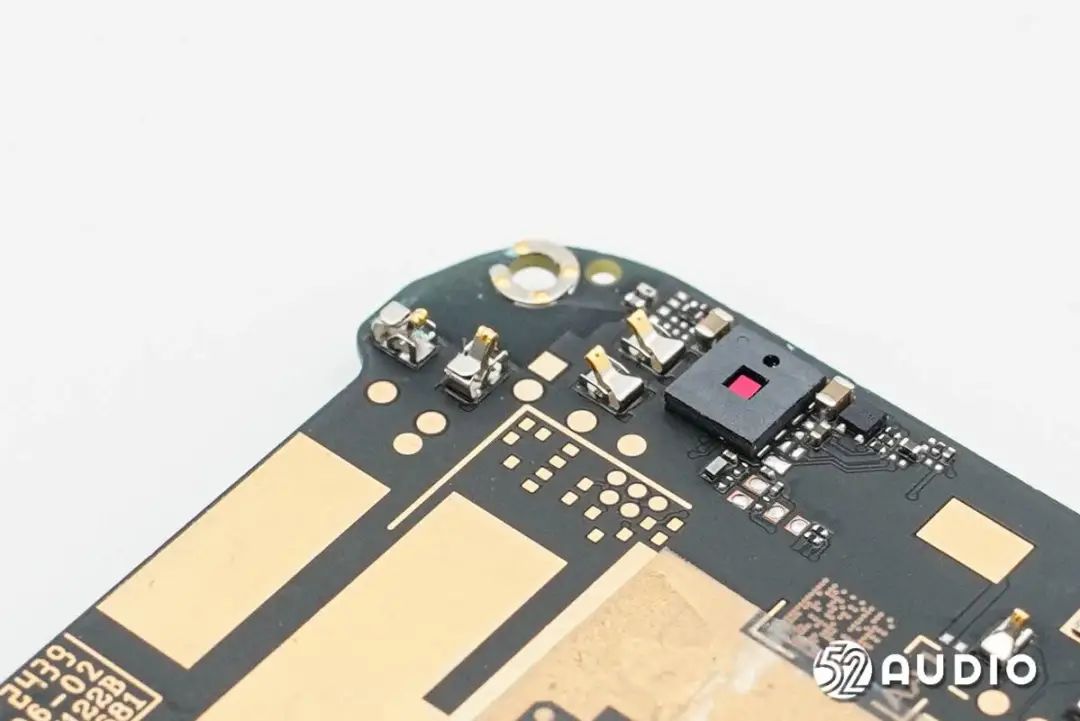

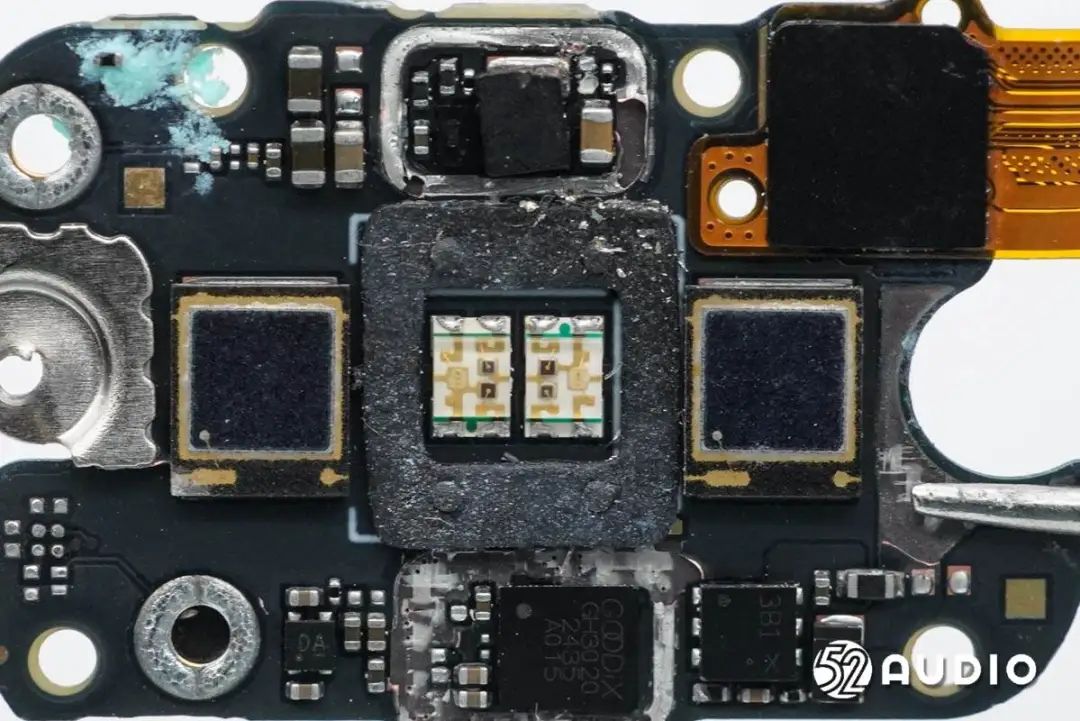

健康检测传感器特写，包括两组LED照射灯和两个接收照射灯反射光线的感应器。

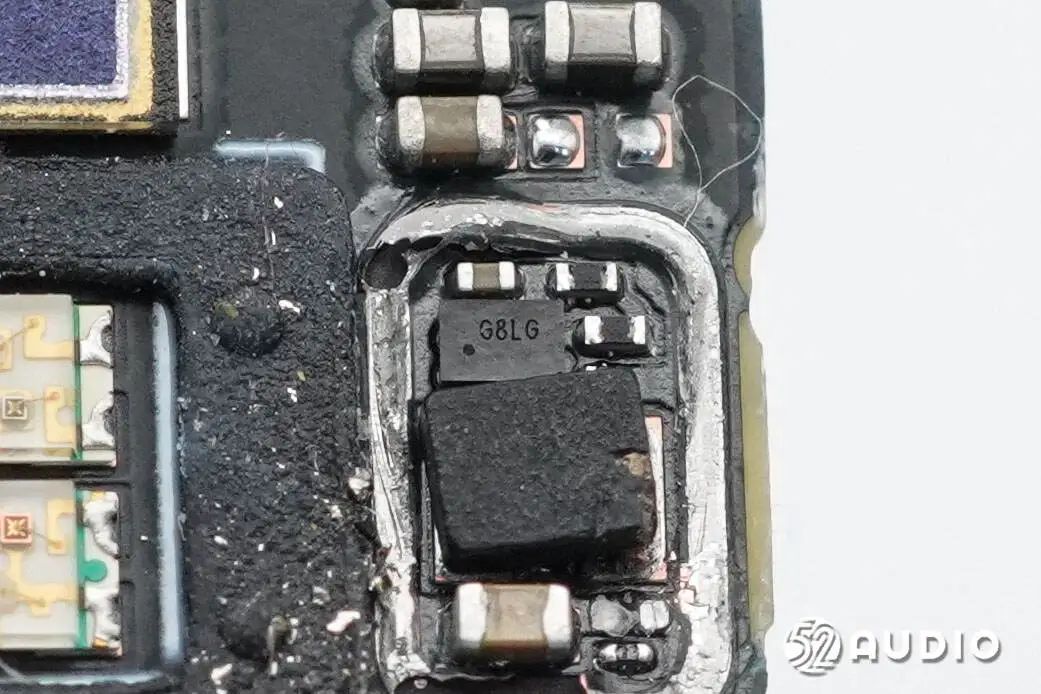

丝印G8LG的IC。

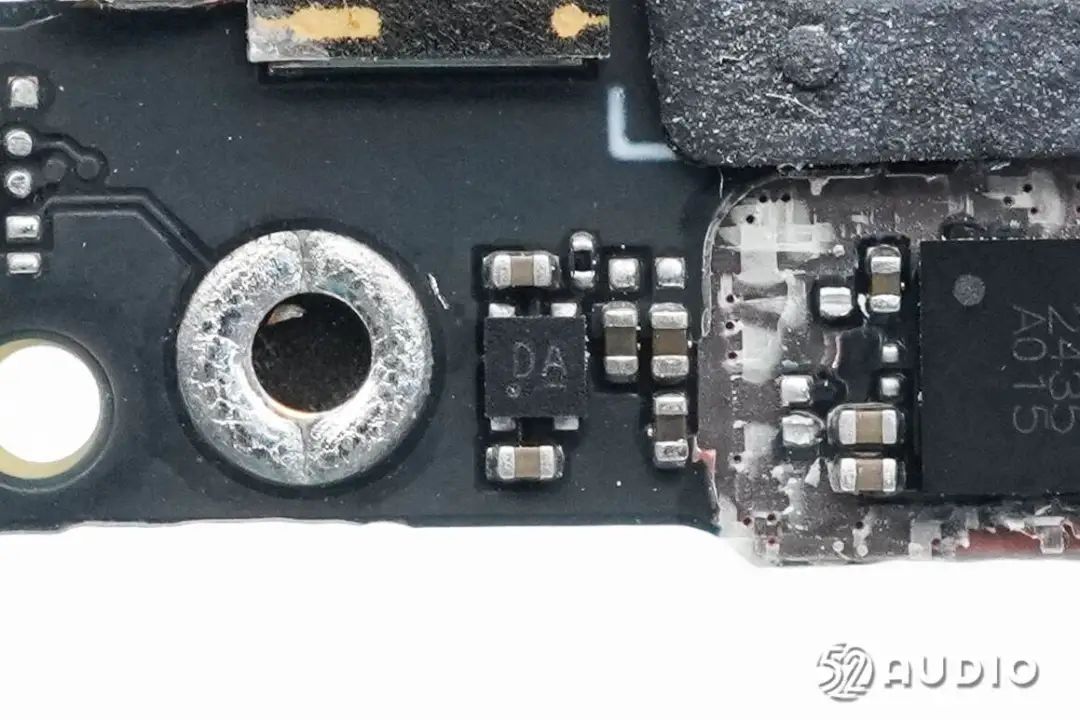

丝印DA的IC。

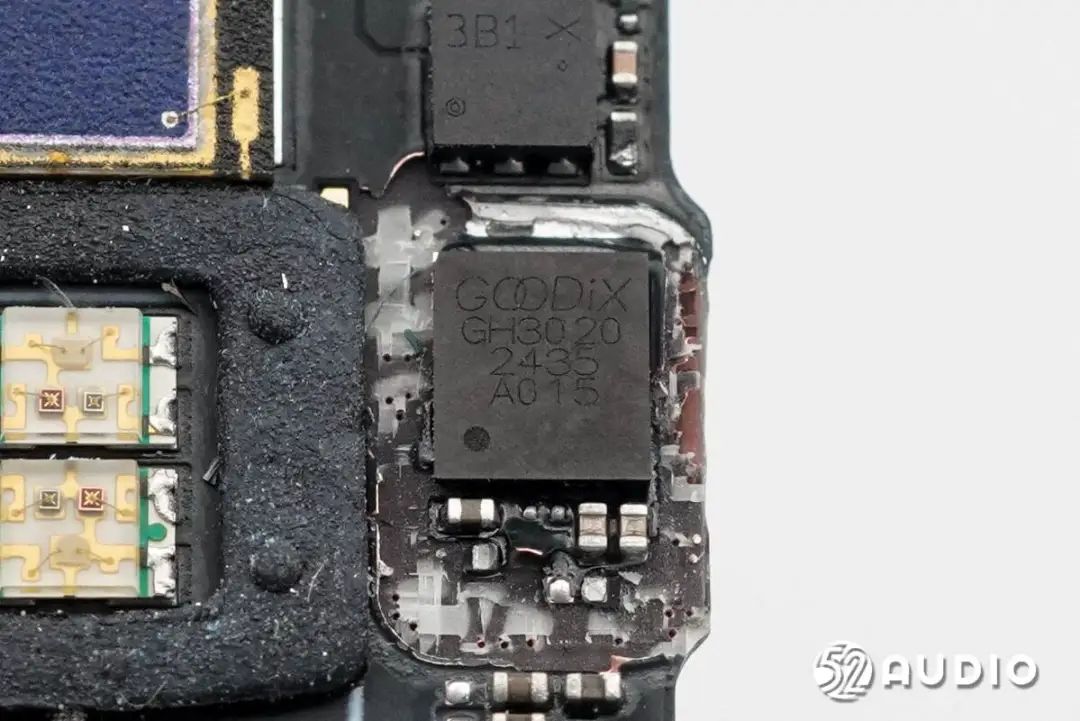

GOODiX汇顶科技GH3020健康监测IC，集成了多通道PPG，具备心率（HR）、心率变异性（HRV）和血氧饱和度（SpO2）等监测功能。

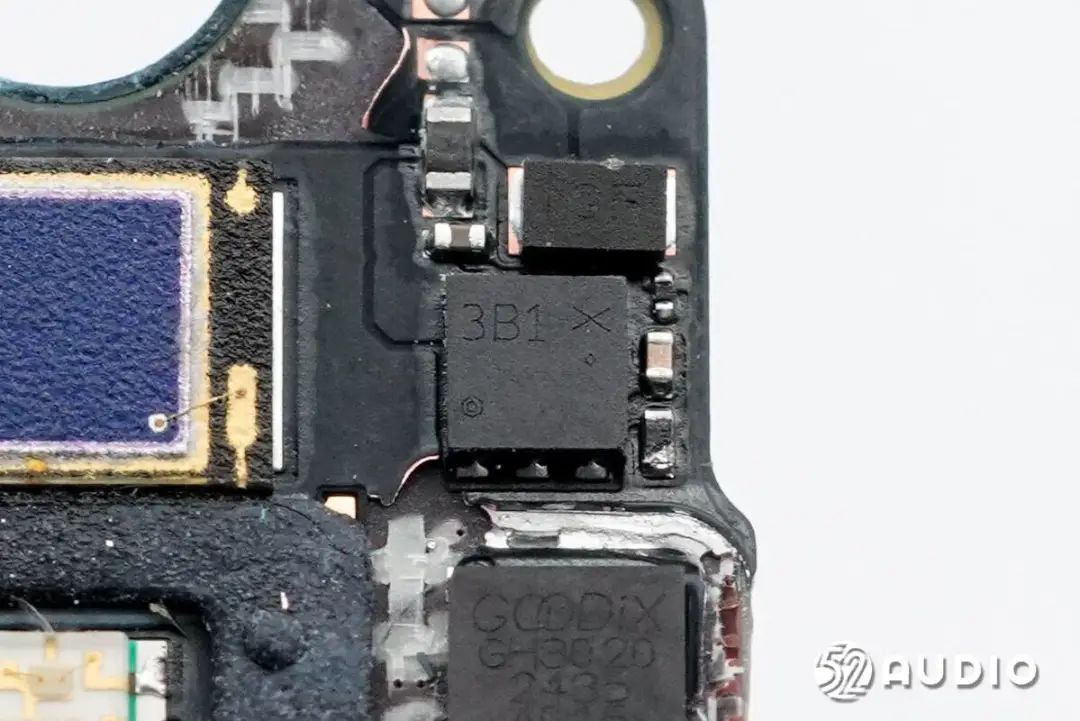

丝印3B1的IC。
卸掉螺丝，取出主板单元。

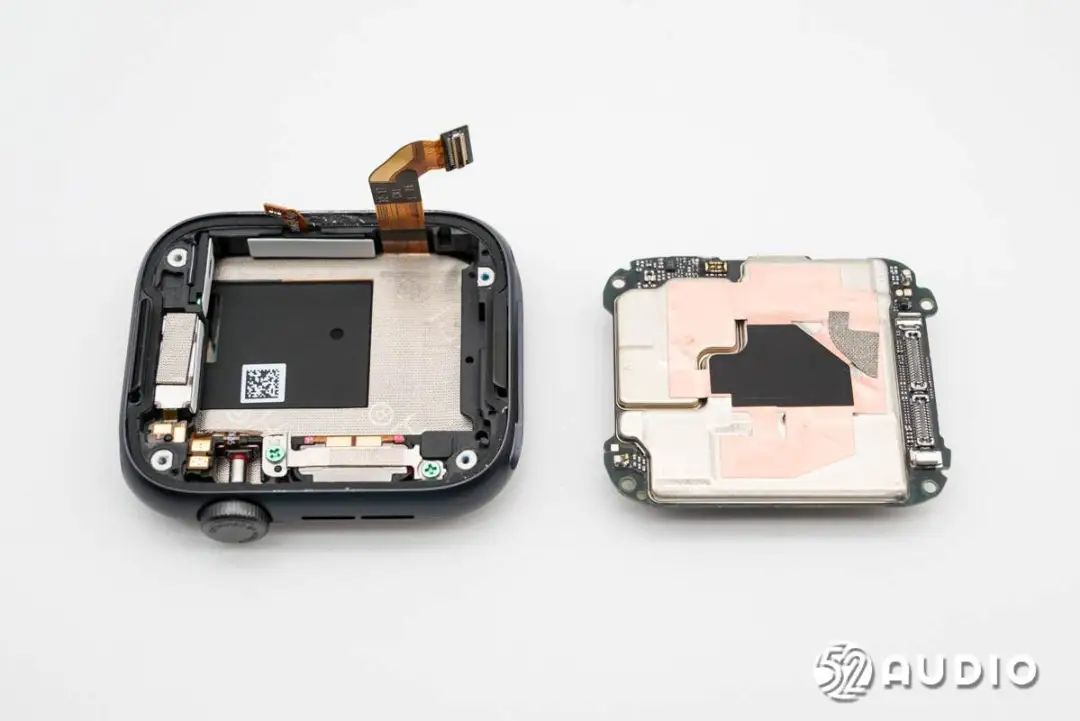

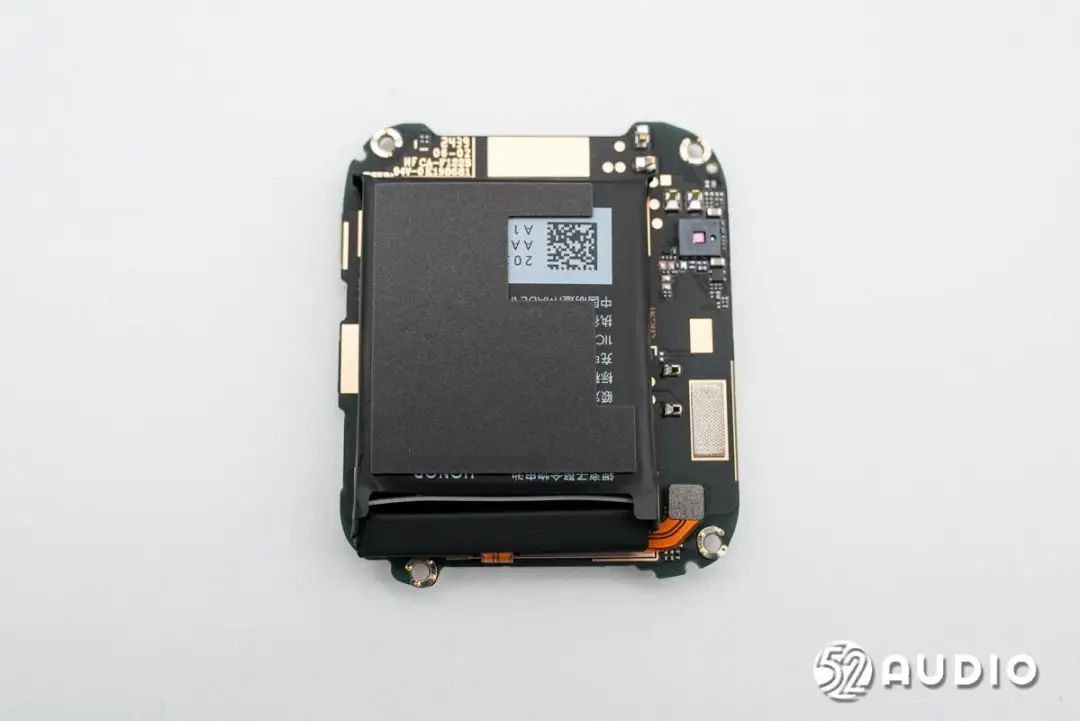

主板背面固定电池，排线与主板通过连接器连接。
腔体底部结构一览，屏幕内侧电路通过大面积导电布覆盖。

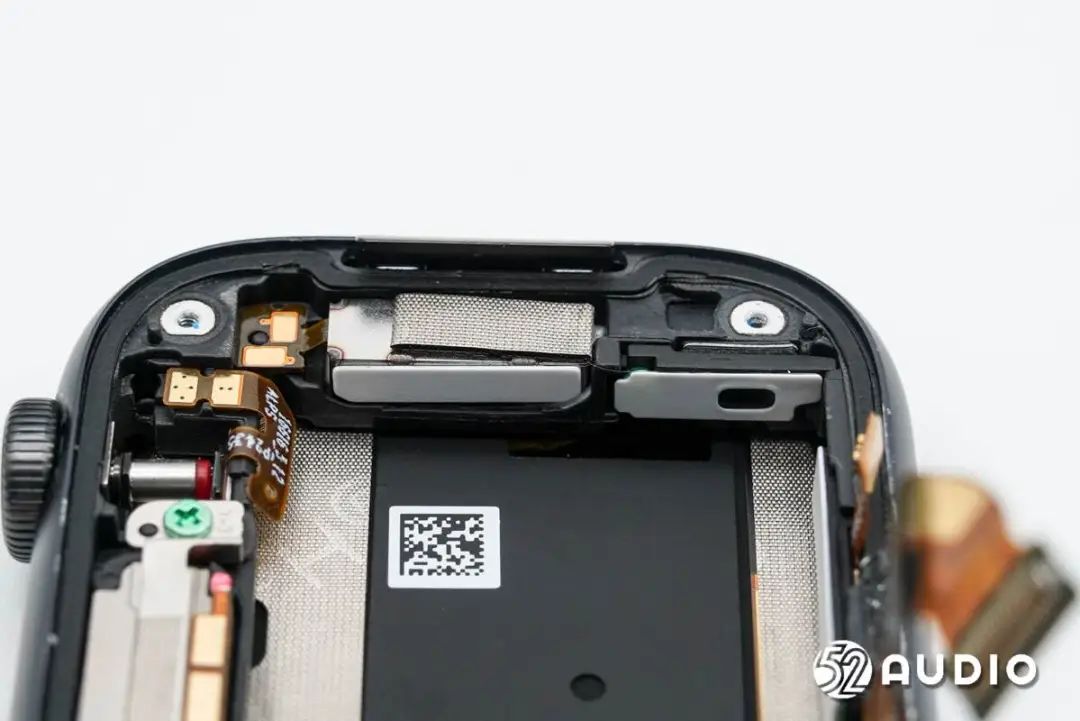

腔体侧边的麦克风结构一览，通过支架固定。

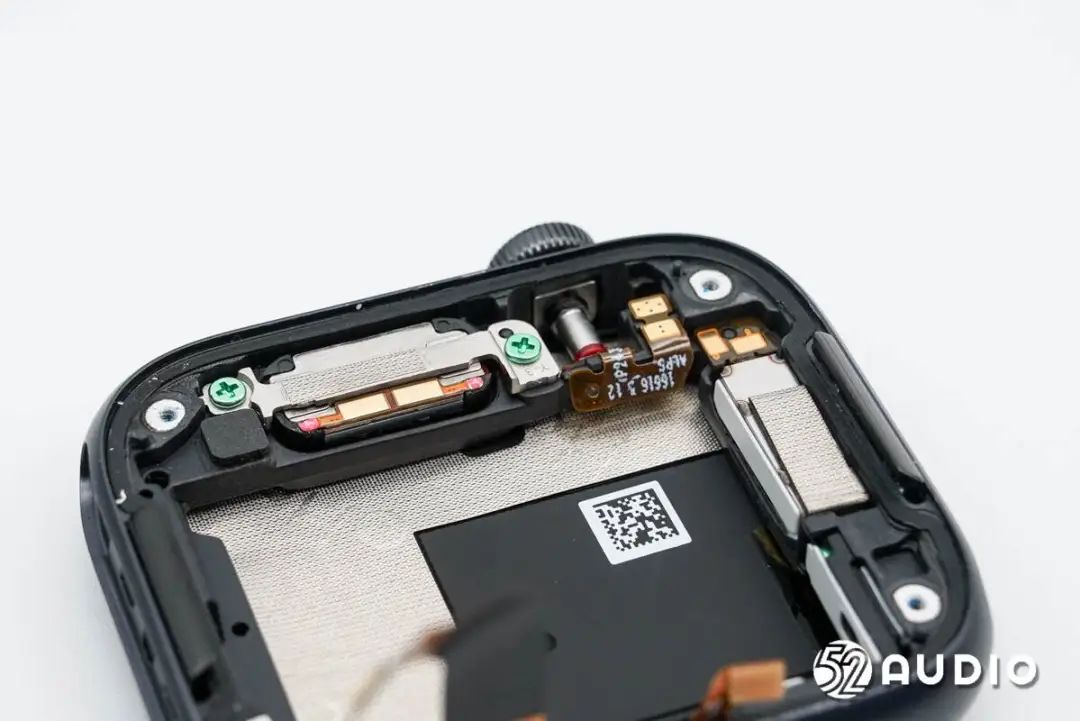

另外一侧的扬声器和功能键结构一览。

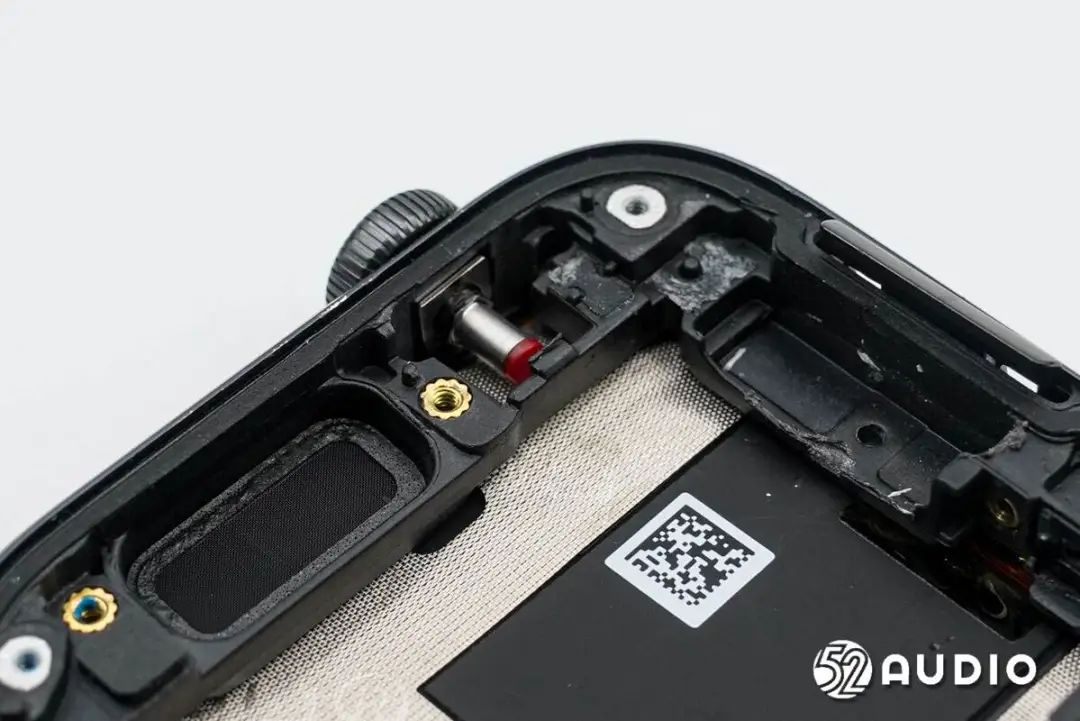

腔体一端的振动马达结构特写。
挑开连接器，分离电池和主板。

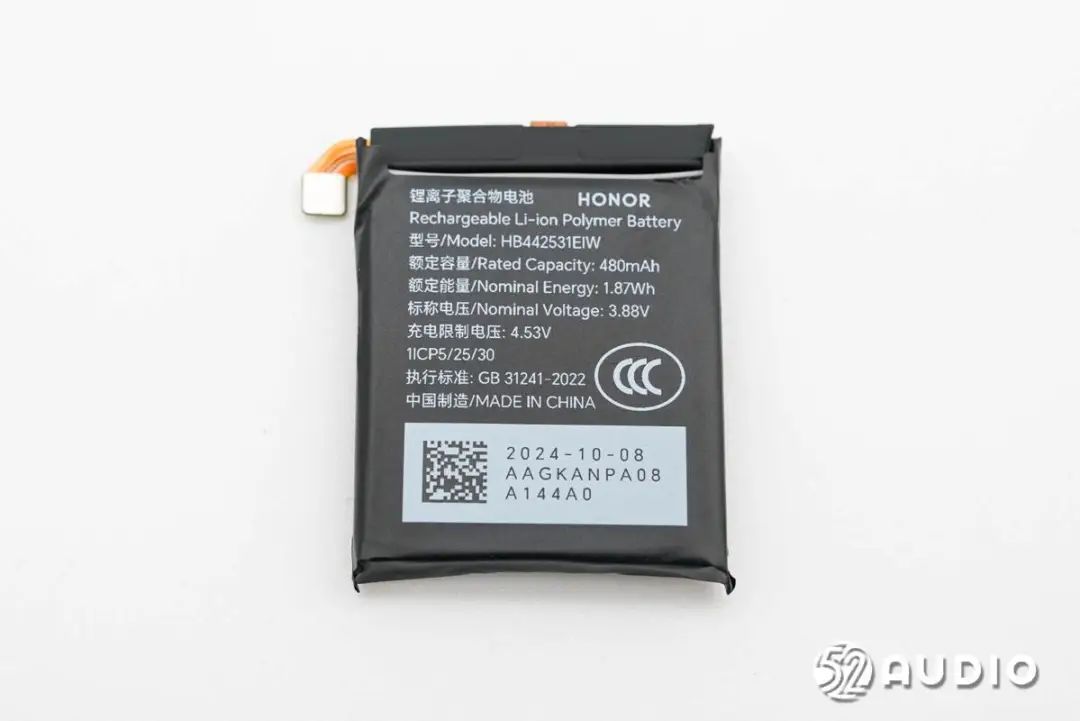

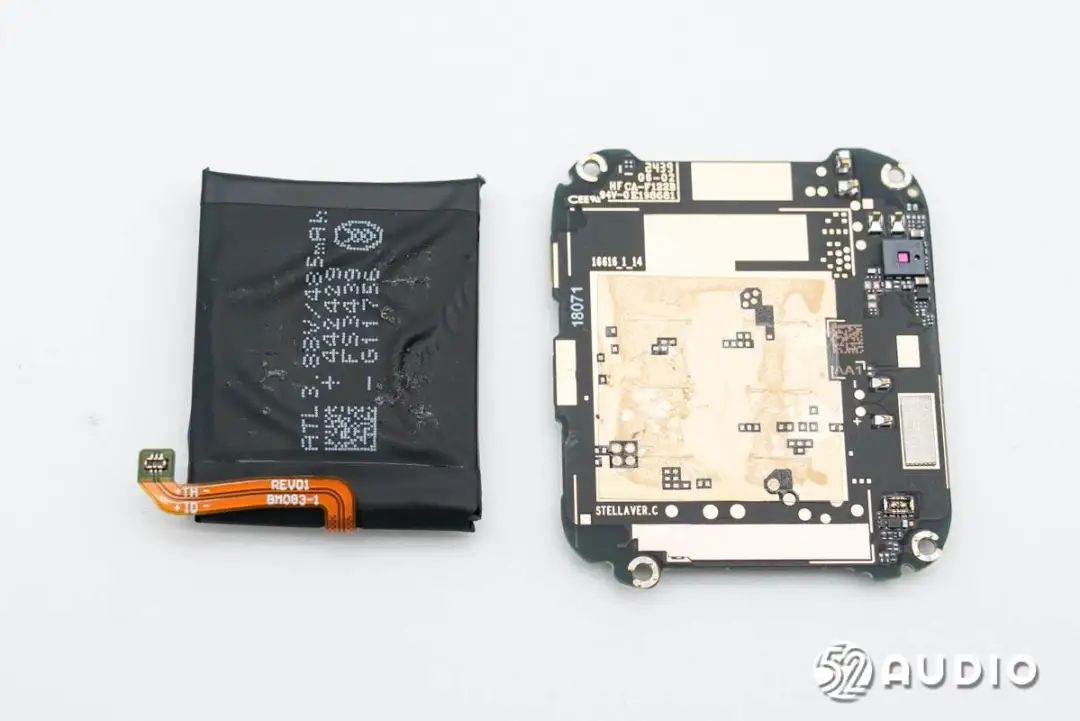

手表内置锂离子聚合物电池，型号：HB442531EIW，额定容量：480mAh，额定能量：1.87Wh，标称电压：3.88V，充电限制电压：4.53V。

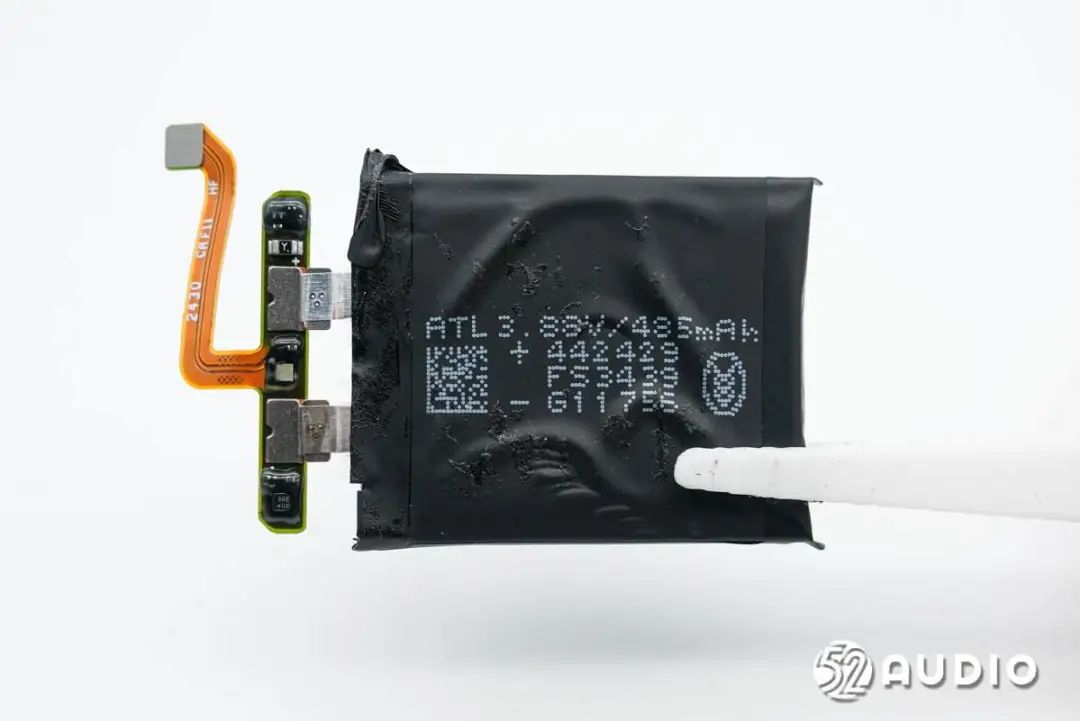

撕开绝缘保护，电芯上丝印信息一览，型号：ATL 442429，来自ATL新能源。

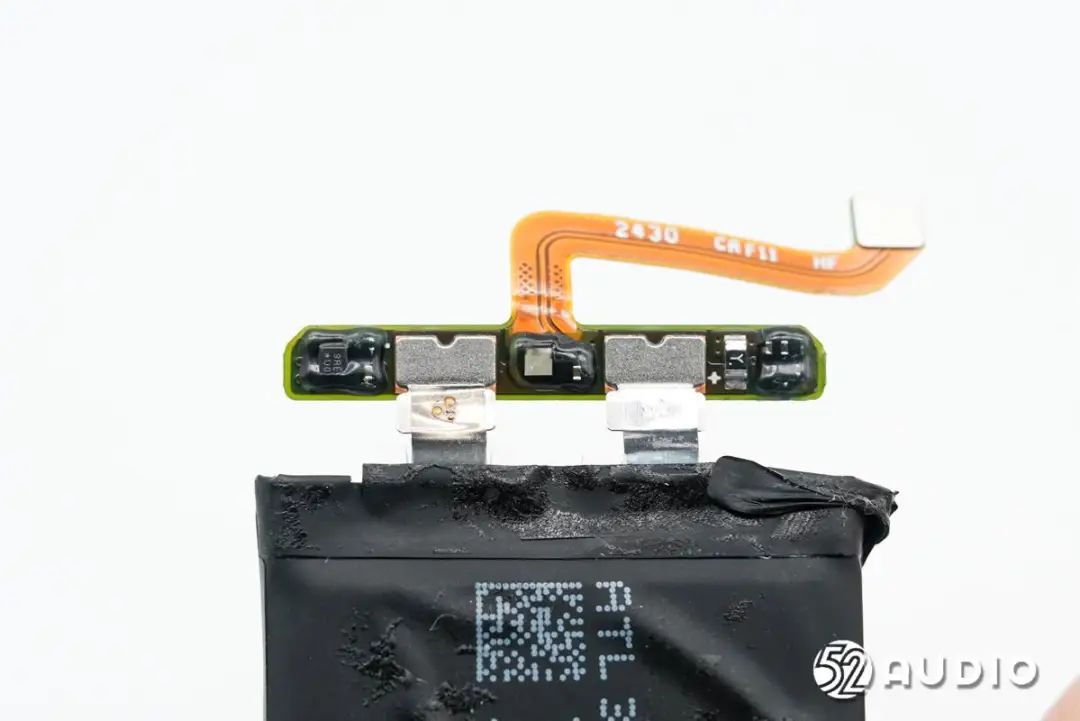

电池保护板电路一览，元器件通过黑色硬质胶水防护。

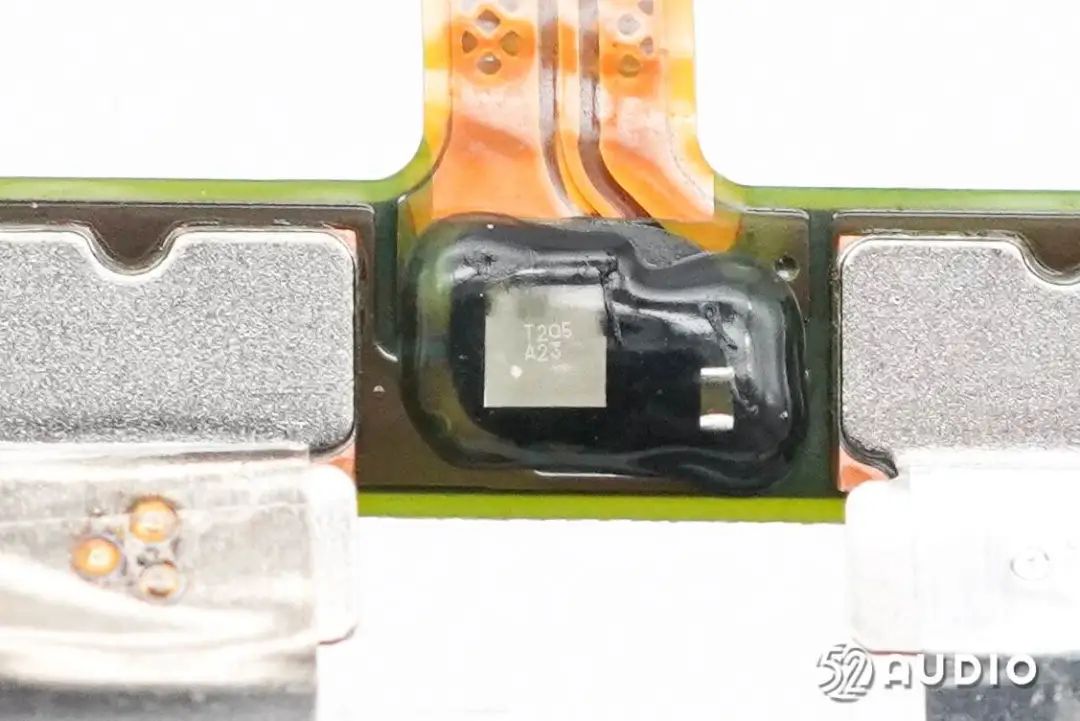

丝印T205的MOS管。

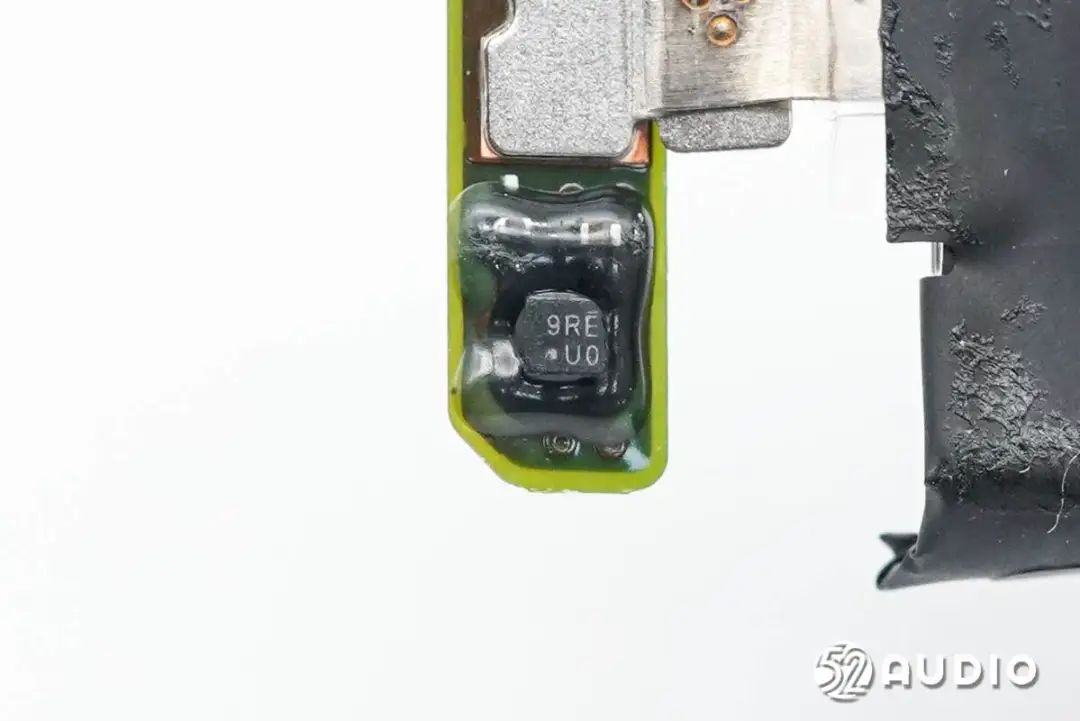

丝印9RE U0的一体化锂电保护IC，负责电池的过充电、过放电、过电流等保护。

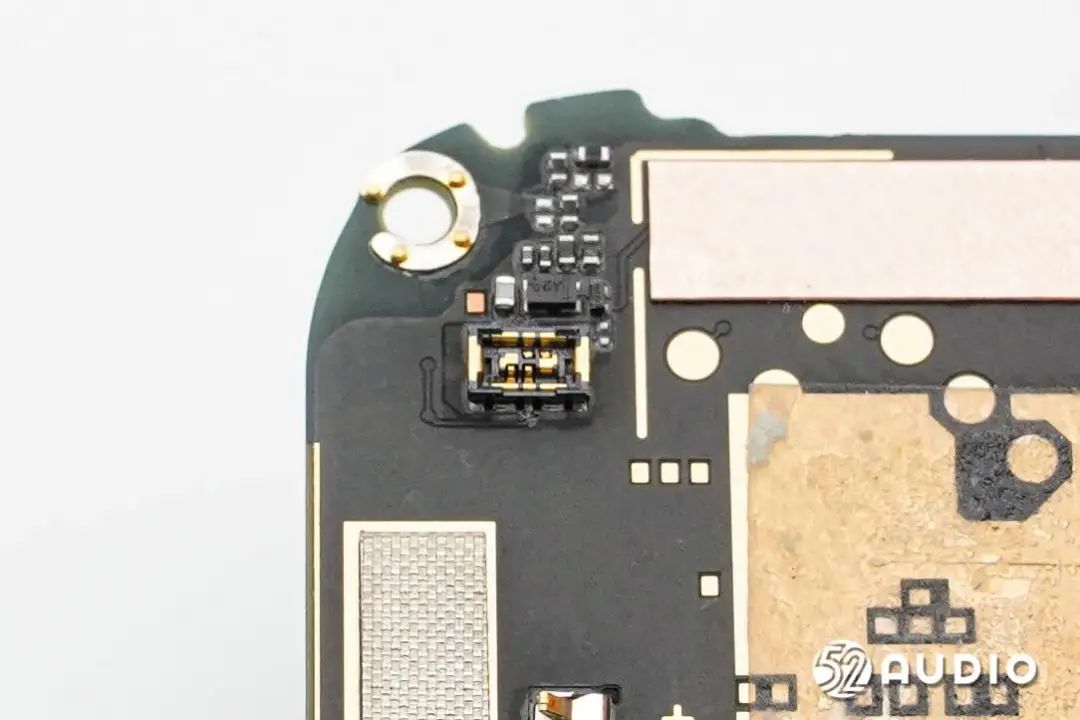

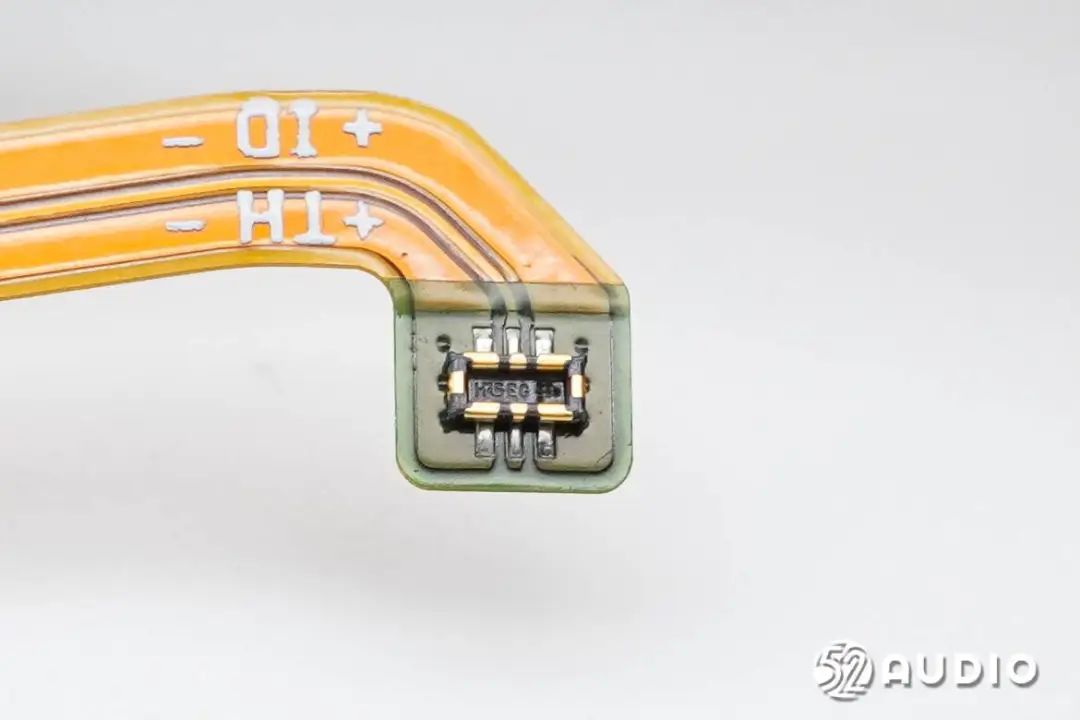

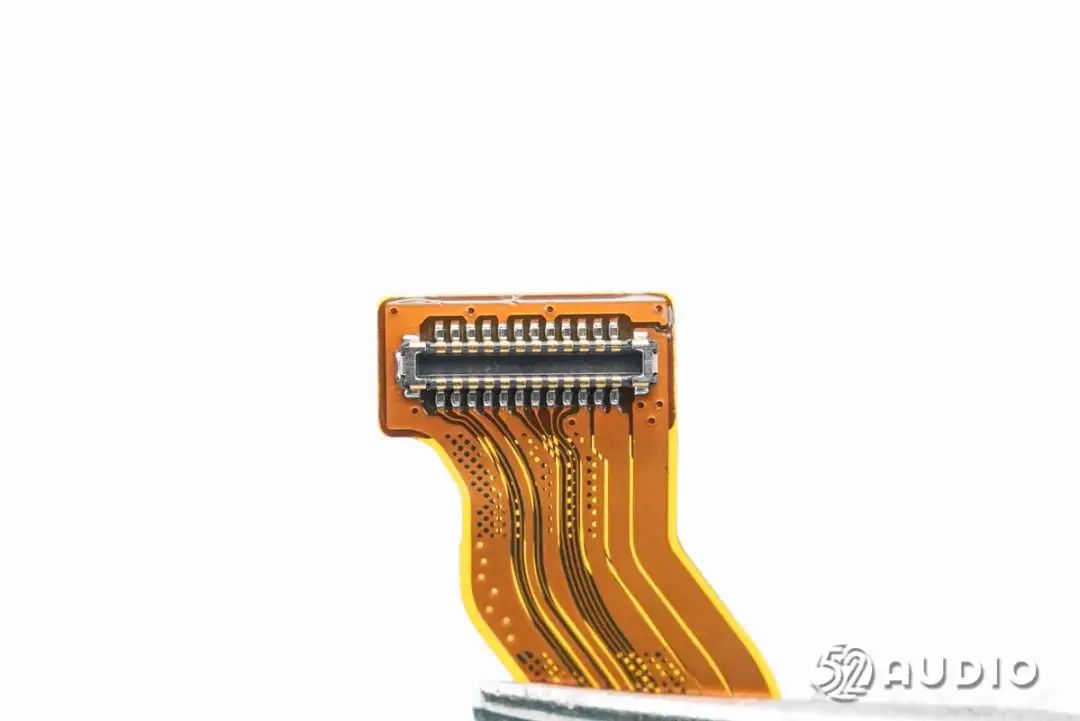

电池排线与主板连接的BTB连接器公座特写。

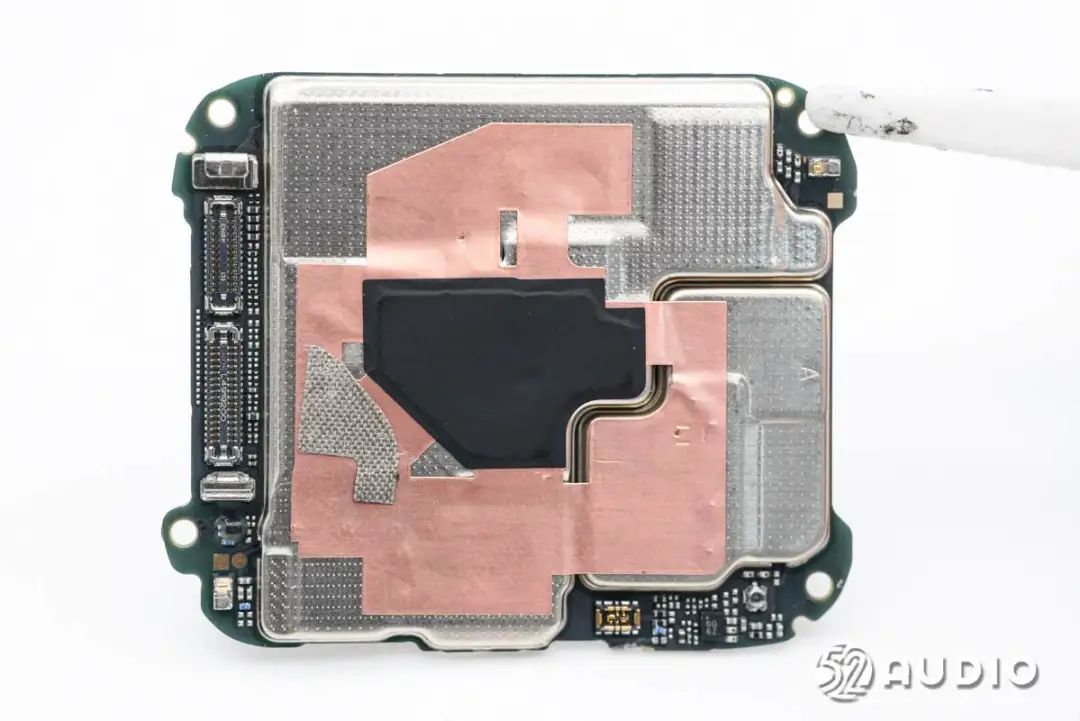

主板一侧通过大面积屏蔽罩和散热铜箔覆盖。

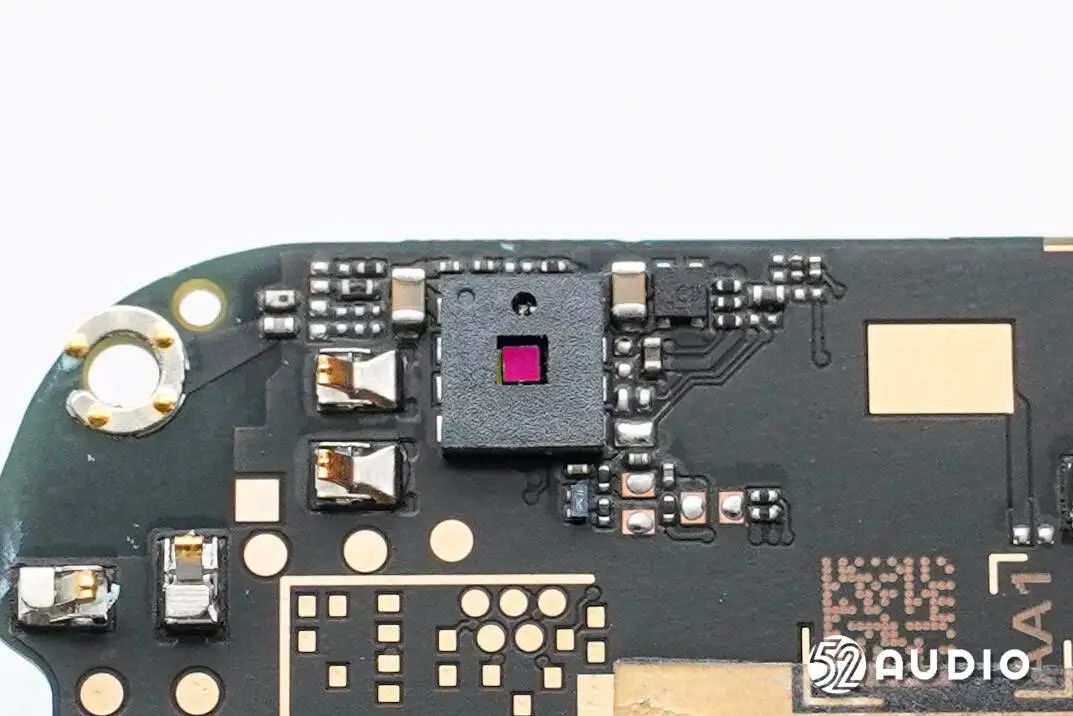

取掉屏蔽罩，主板一侧电路一览。

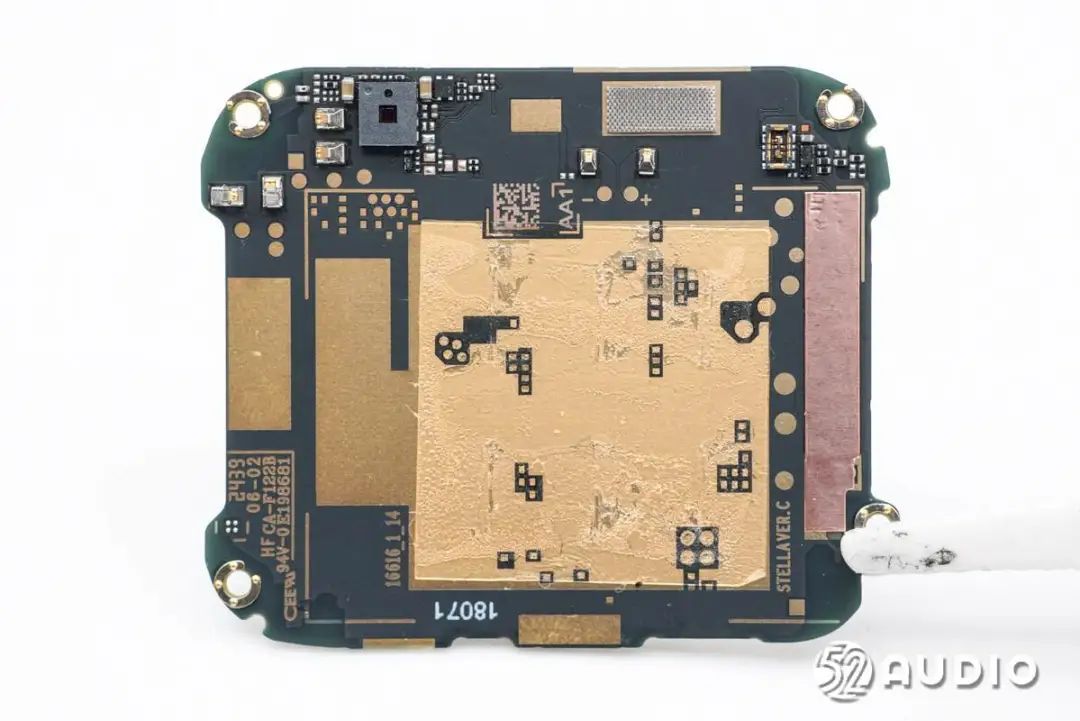

主板另外一侧电路一览。
天线测试的开关特写。外围采用了多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

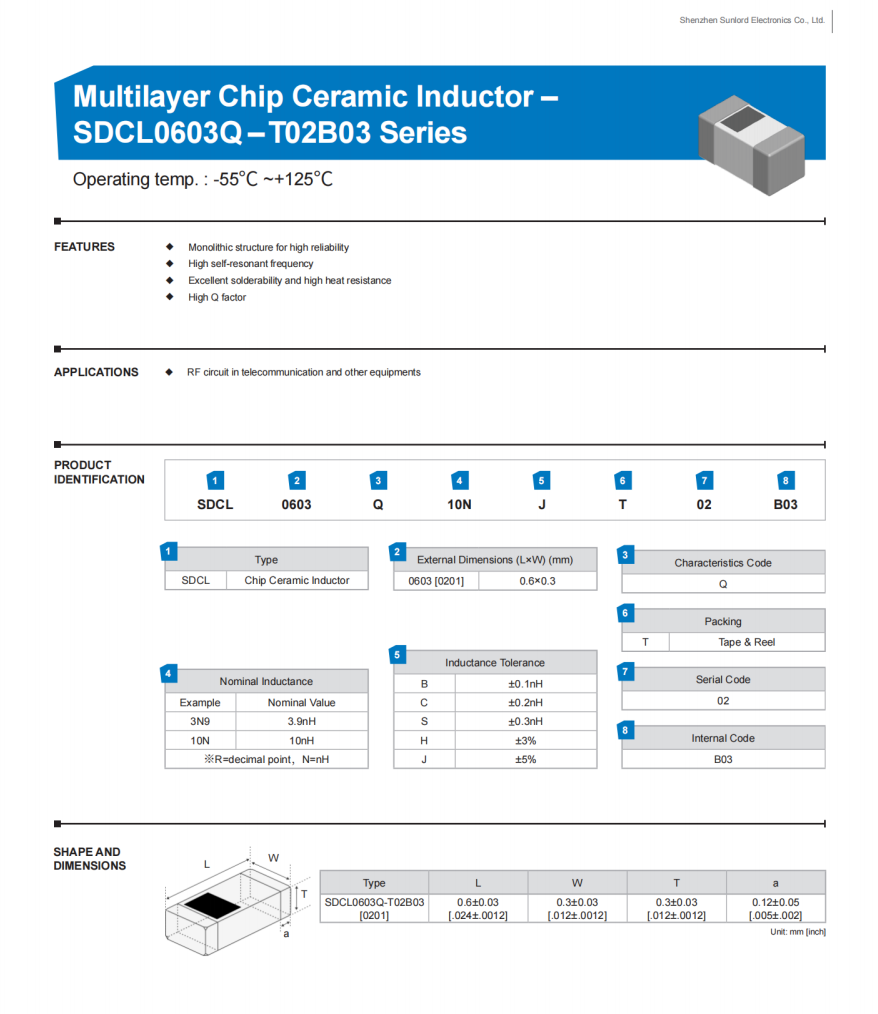

Sunlord顺络电子SDCL0603Q系列详细资料图。据智研所拆解了解到，包括雷鸟、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动等众多品牌旗下产品采用了顺络电子的电感器。

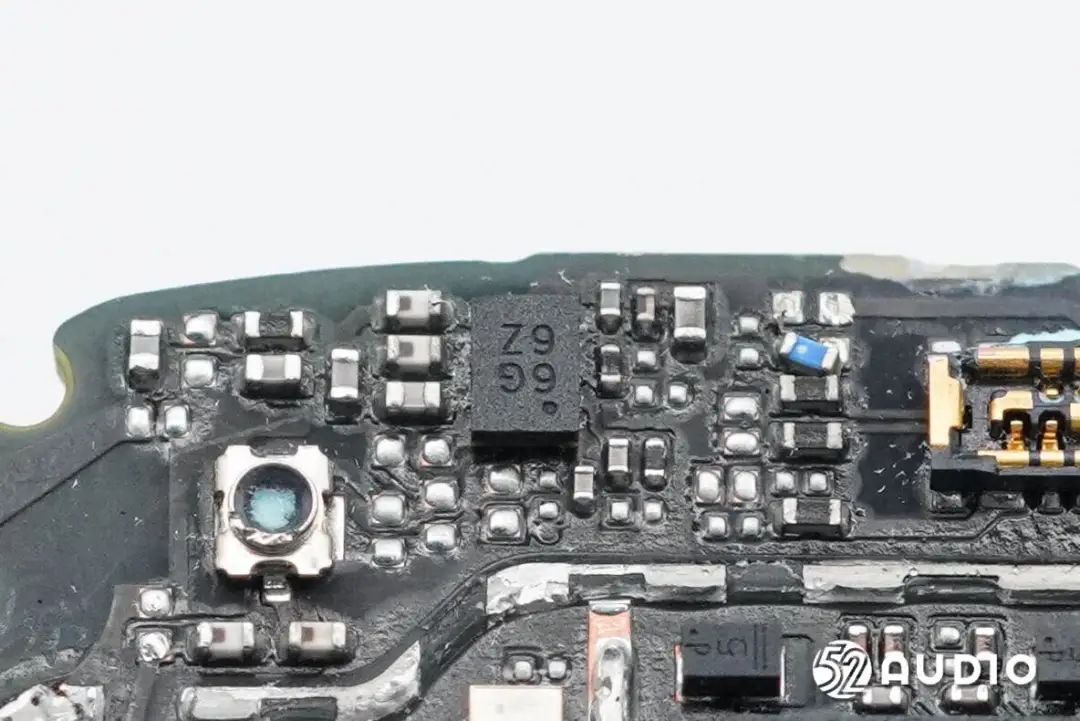

丝印6G 6Z的IC。
连接麦克风排线的BTB连接器母座。
连接天线的金属弹片。
连接健康监测传感器小板的BTB连接器母座。

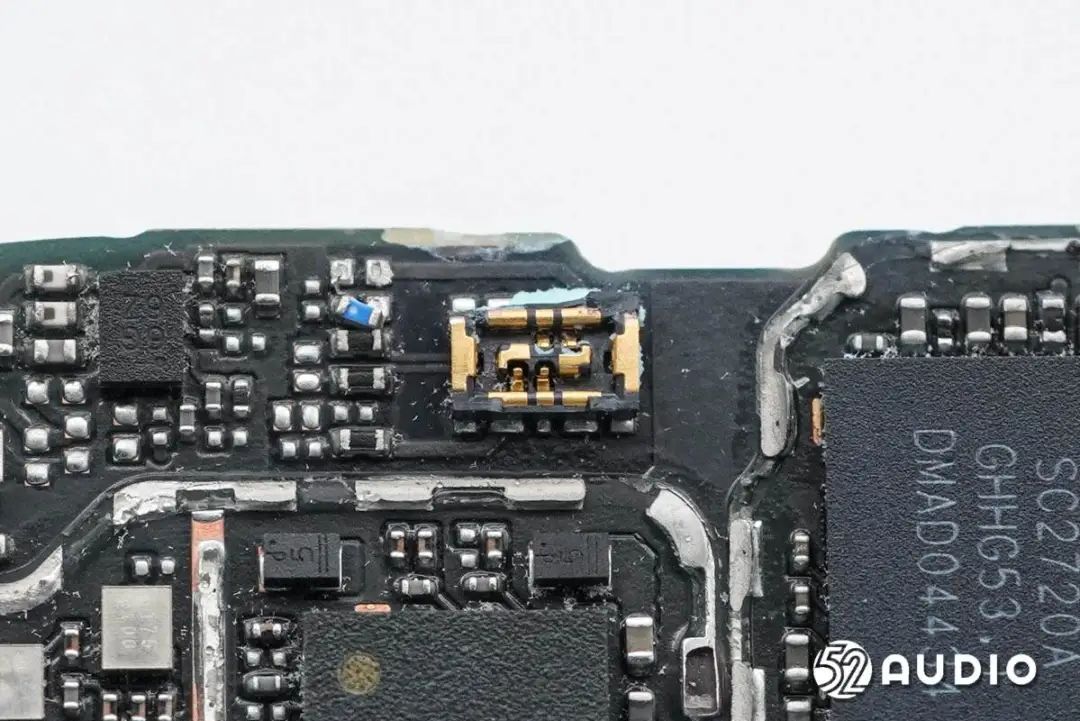

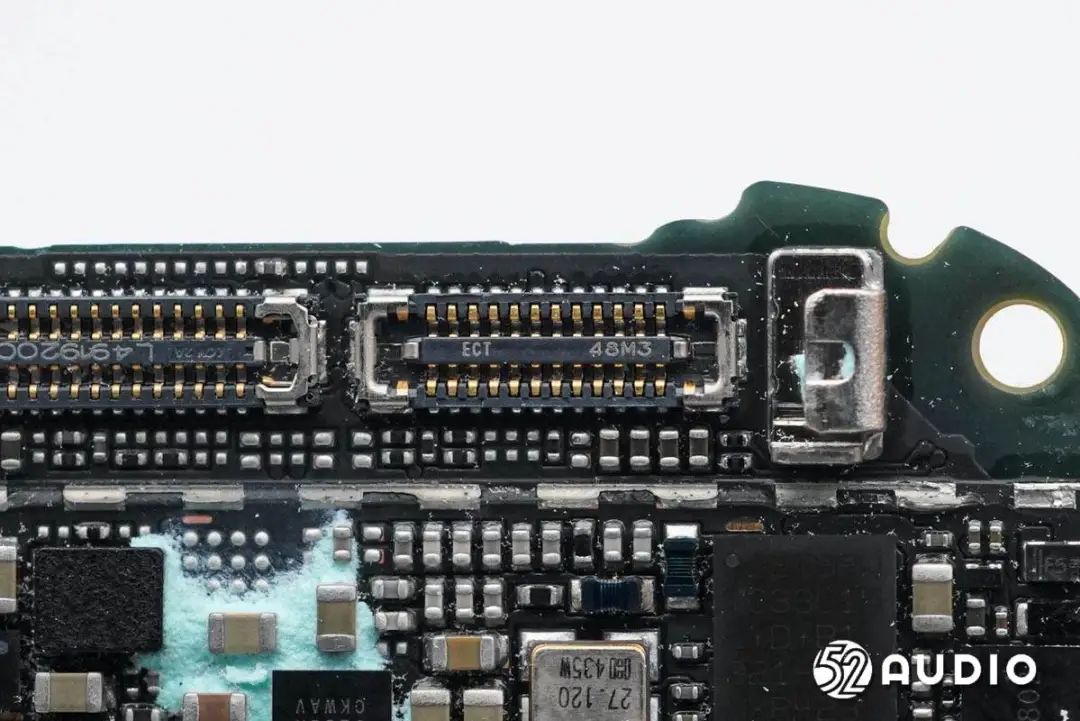

屏幕排线连接主板的BTB连接器母座。

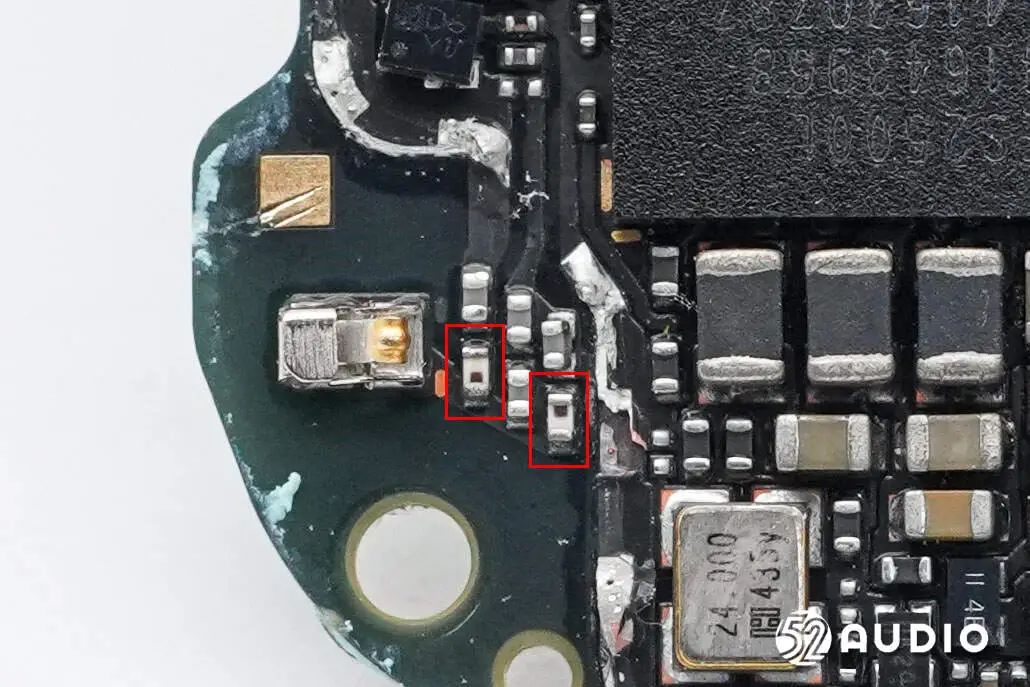

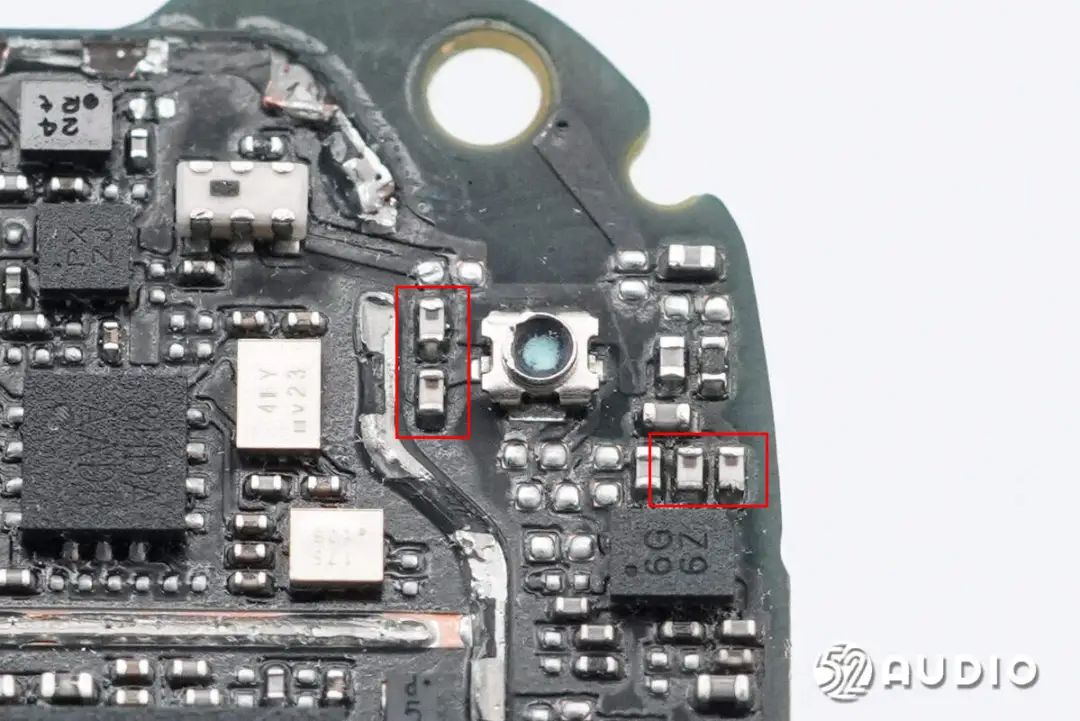

另外一颗连接天线的金属弹片。右侧设置有两颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

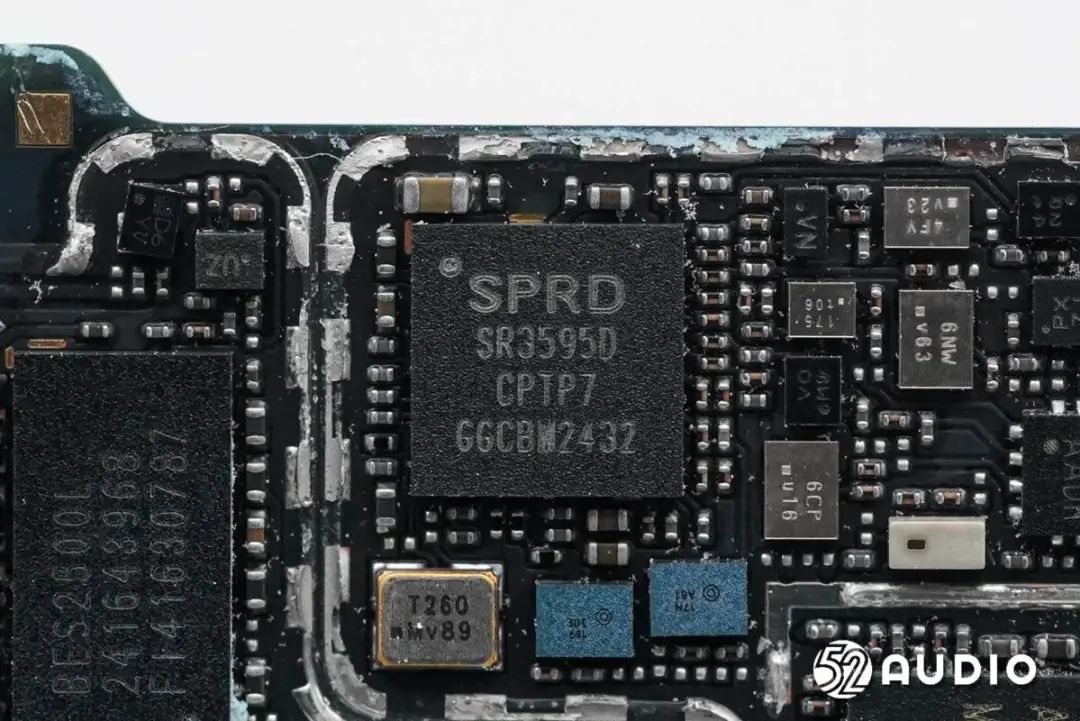

UNISOC紫光展锐SR3595D射频收发器芯片，支持4G LTE，LTE与LTE-a用于FDD-LTE、TDD-LTE、3G WCDMA、HSDPA、HSUPA、GSM/EDGE以及TD-SCDMA操作。
SR3595D针对目前小型、高效、高性能蜂窝产品的需求进行了优化，共有6个单端传输端口、12个主端口和11个分集单端接收端口，提供了多个操作频带的连接，为多模式、多波段应用提供了一种成本更低和体积更小的无线解决方案。

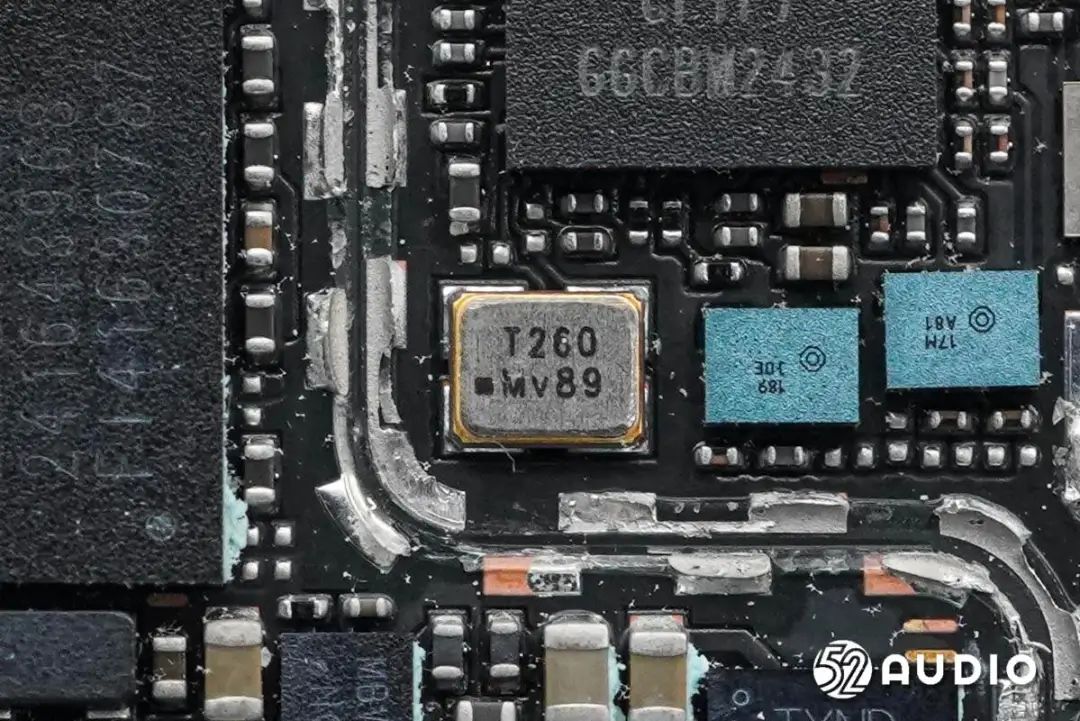

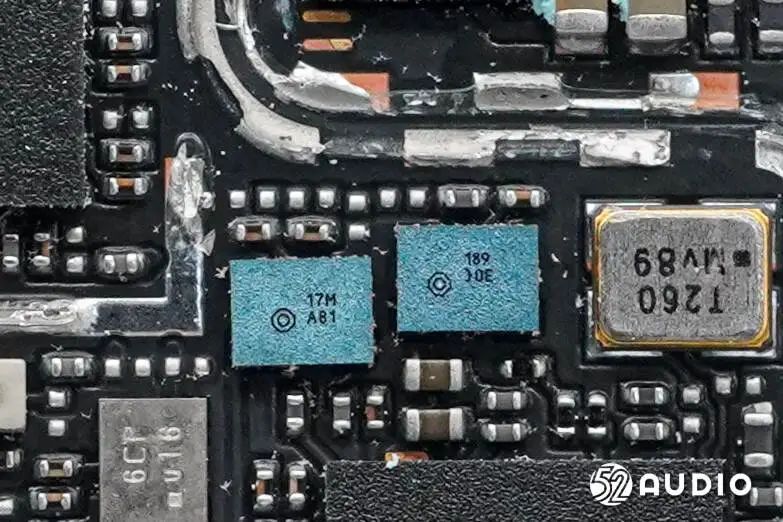

镭雕YL260的晶振特写。
丝印17M和189的IC。

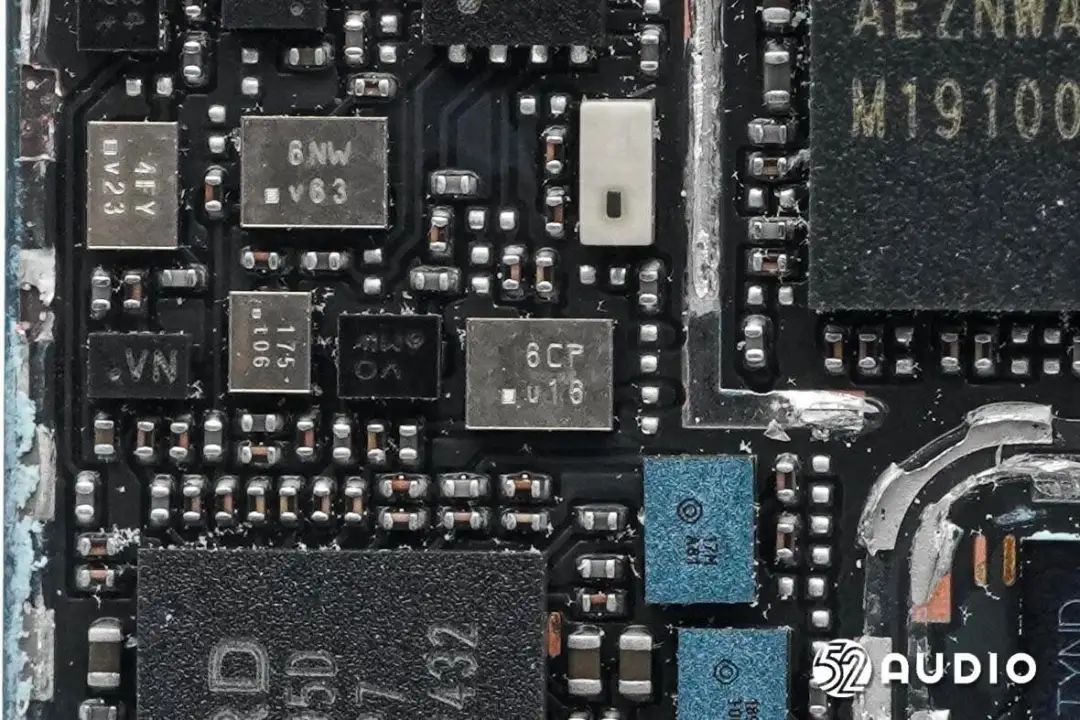

丝印6CP的IC。
丝印6NW的IC。

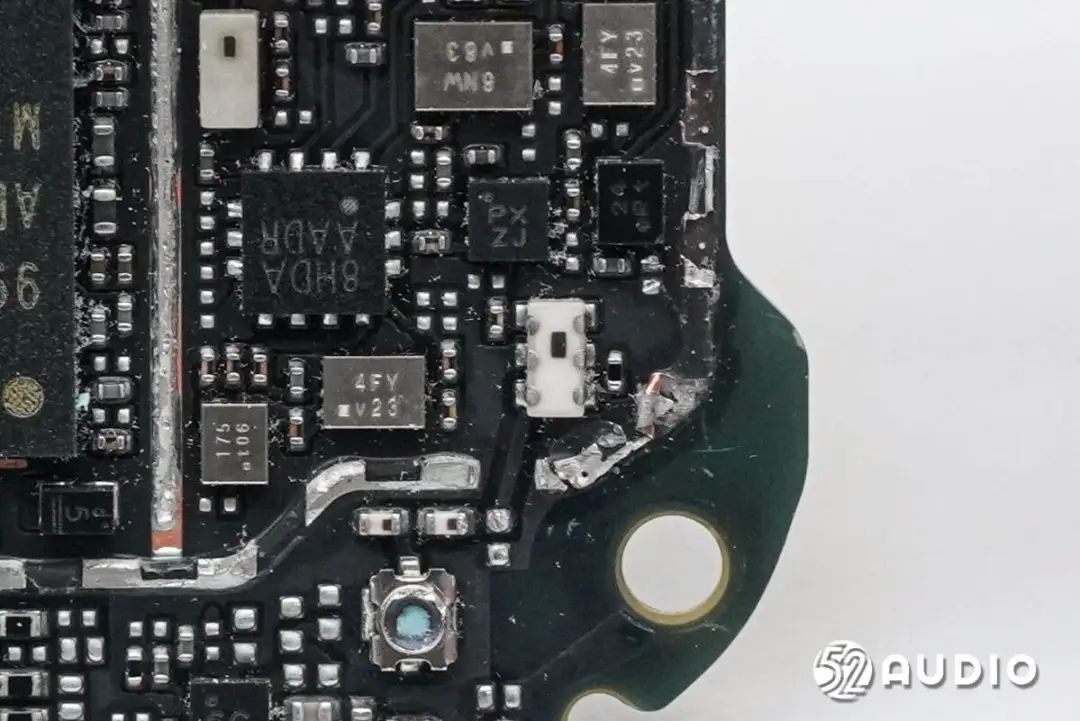

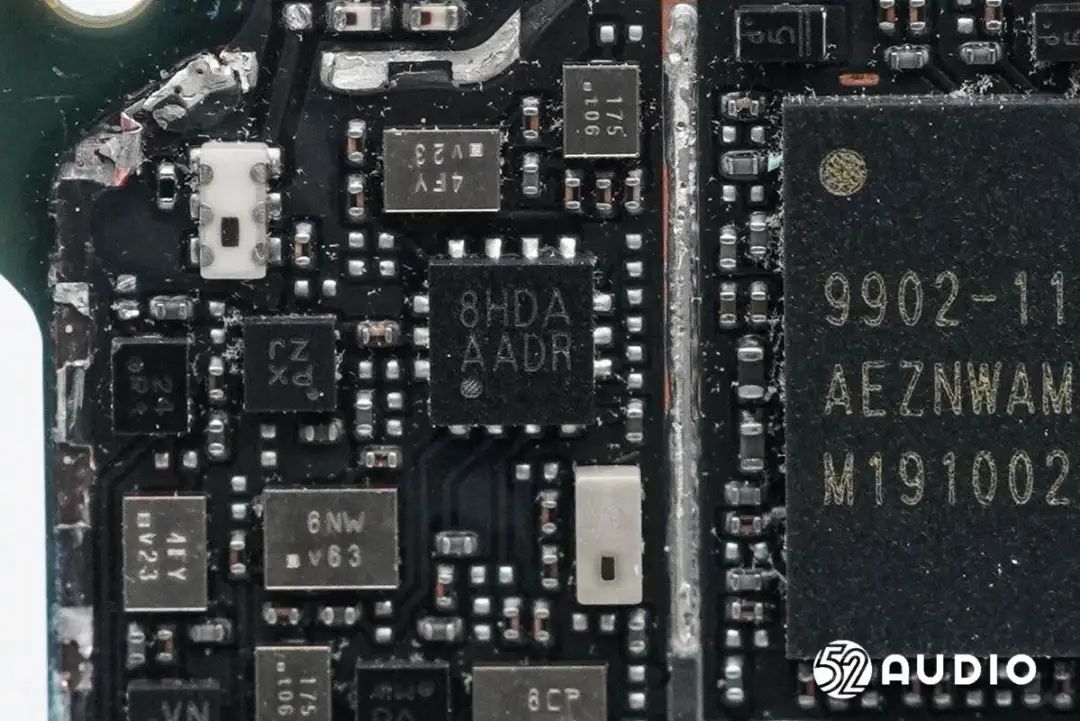

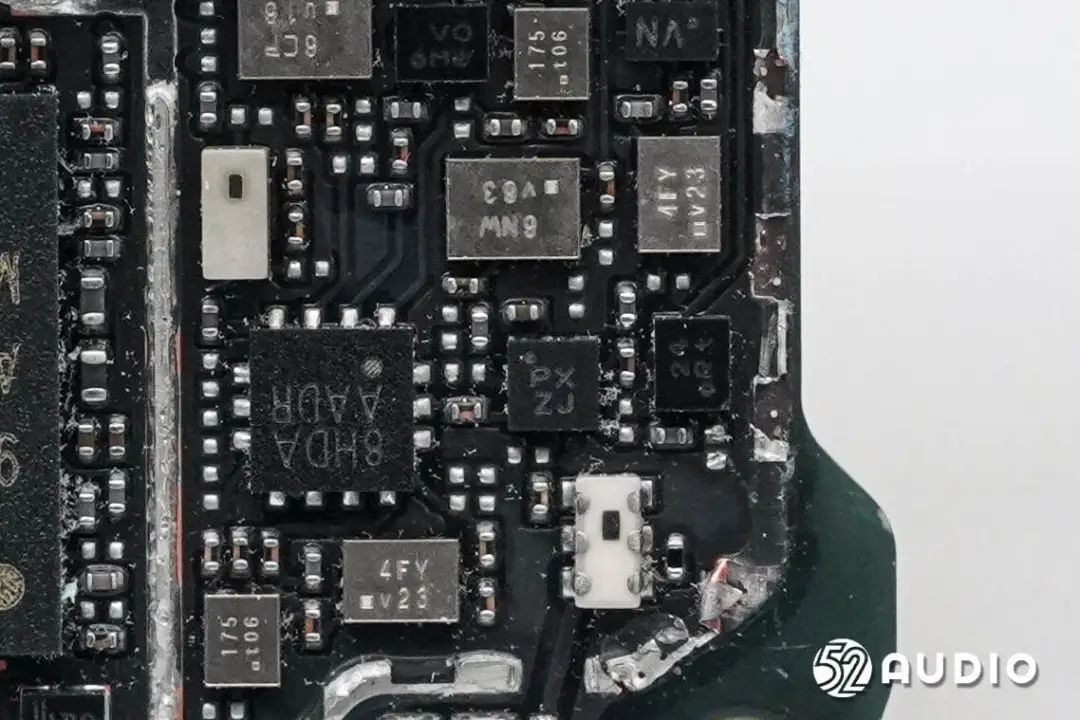

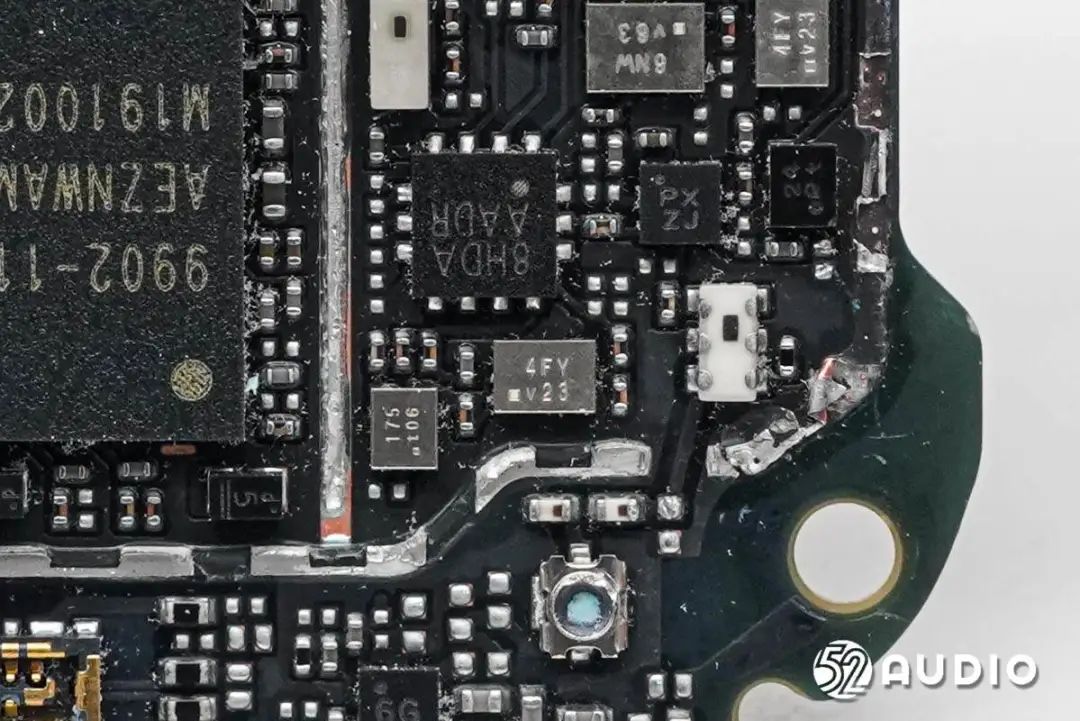

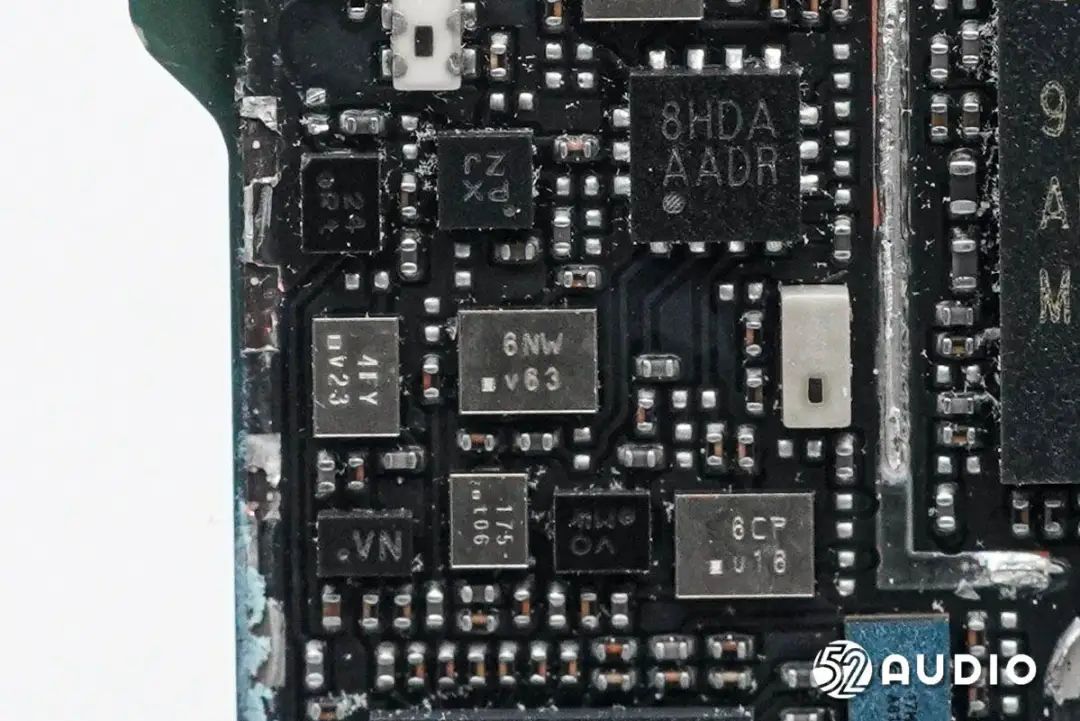

丝印8HDA的IC。
丝印PX ZJ的IC。
LC双工器特写，用于隔离发射和接收信号。
丝印4FY的IC。

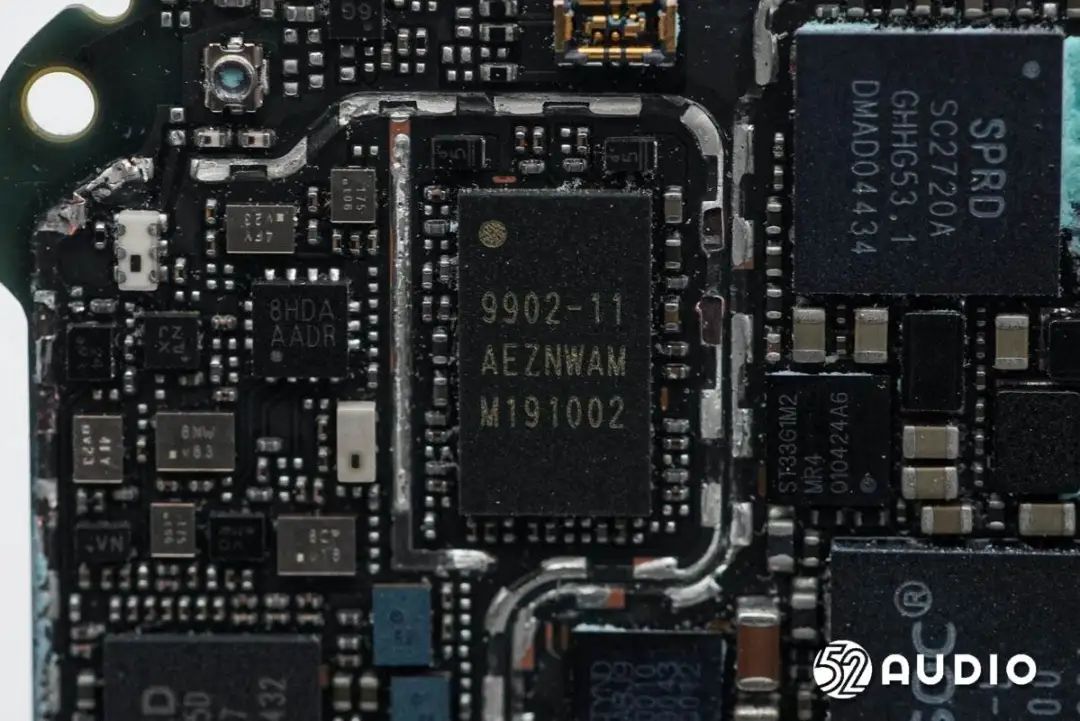

OnMicro昂瑞微OM9902-11射频前端芯片，是一款Phase 5N多模多频功率放大模块（Power Amplifier Module），可用于3G/4G/5G智能手机，在CDMA/WCDMA/TDS-CDMA/LTE/NR等模式下高效运行。该模块可通过移动行业处理器接口（MIPI）进行完全编程。
PAM由用于低、高和中频段的3G/4G/5G PA模块和多功能控制 (MFC) 模块组成，RF输入/输出端口内部匹配50欧姆以减少外部组件数量。CMOS集成电路使用标准MIPI控制来提供内部MFC接口和操作。极低的漏电流可最大限度地延长手机的待机时间。

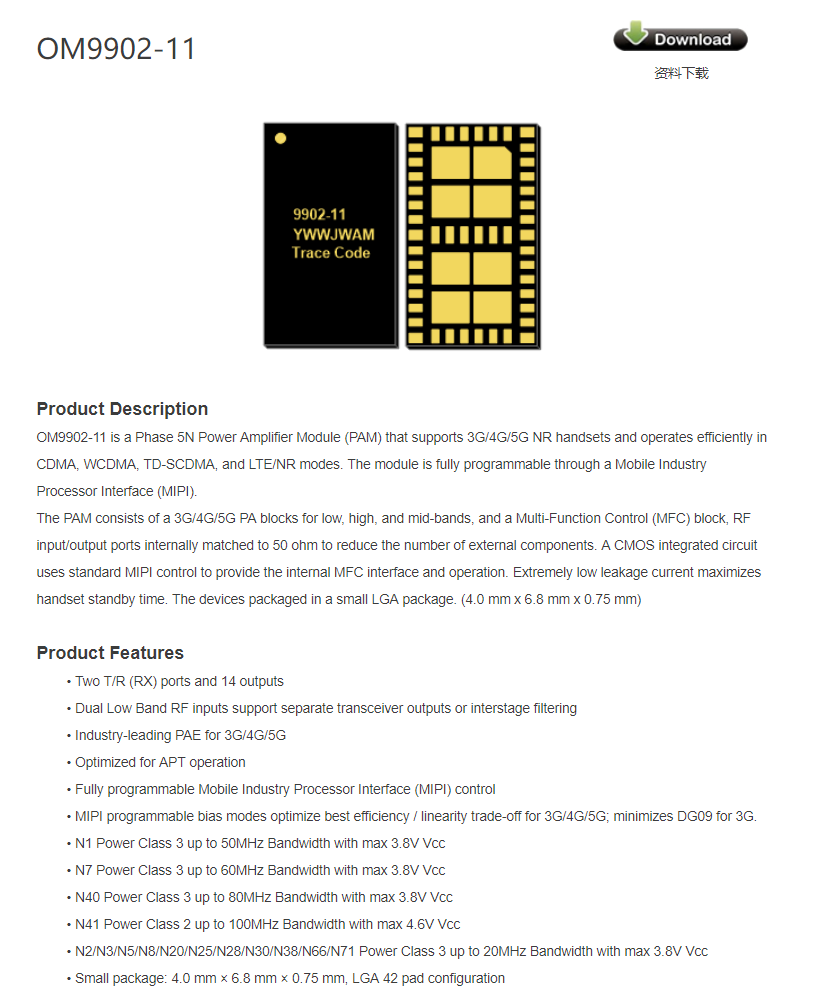

OnMicro昂瑞微OM9902-11详细资料图。

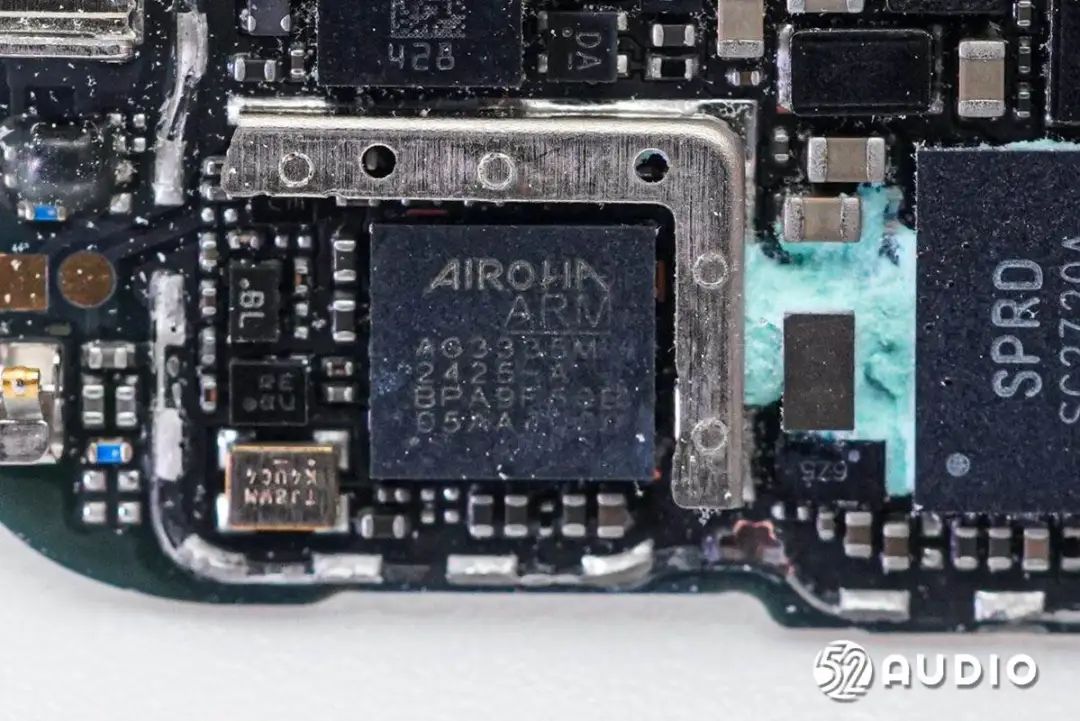

AIROHA达发（络达）AG3335M双频GNSS接收器，用于获取位置，计算运动距离，帮助检测跑步量。AG3335M支持GPS、北斗、GLONASS、Galileo、QZSS五大卫星系统同步定位，具有较强的抗干扰能力，能有效提高室外定位精度与稳定性从而改善运动和里程数据的准确度，使健身数据更加精确。AG3335M采用先进的12nm制程工艺，能够在增强使用体验的同时大幅降低功耗，增加手表待机时间。

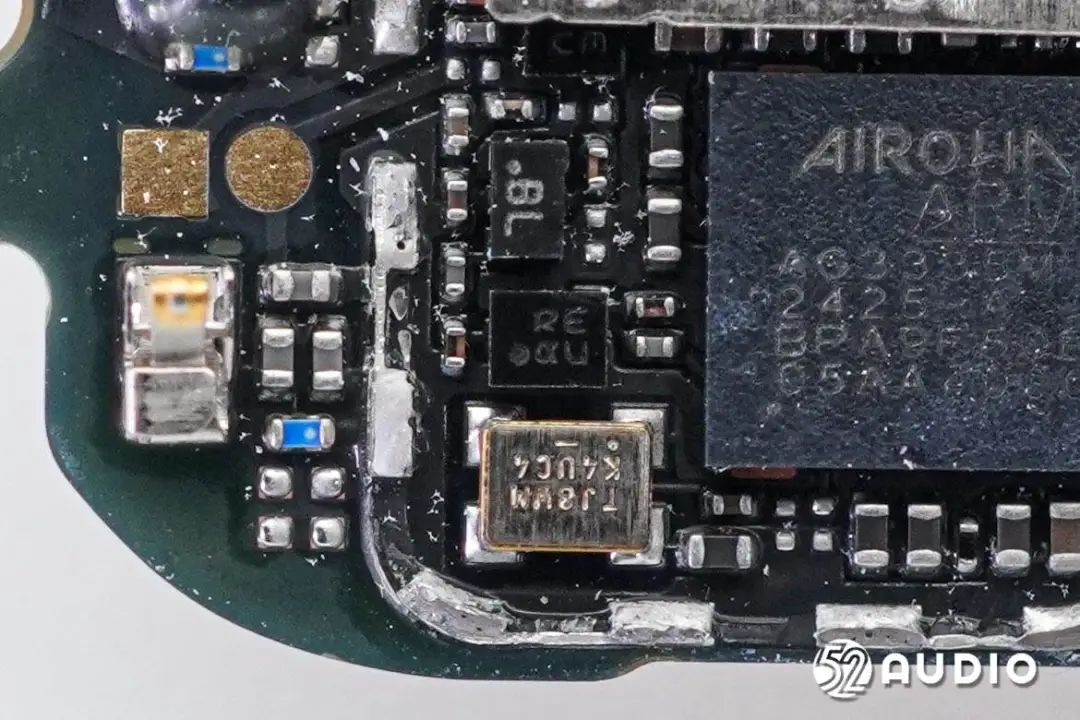

丝印RE的IC。

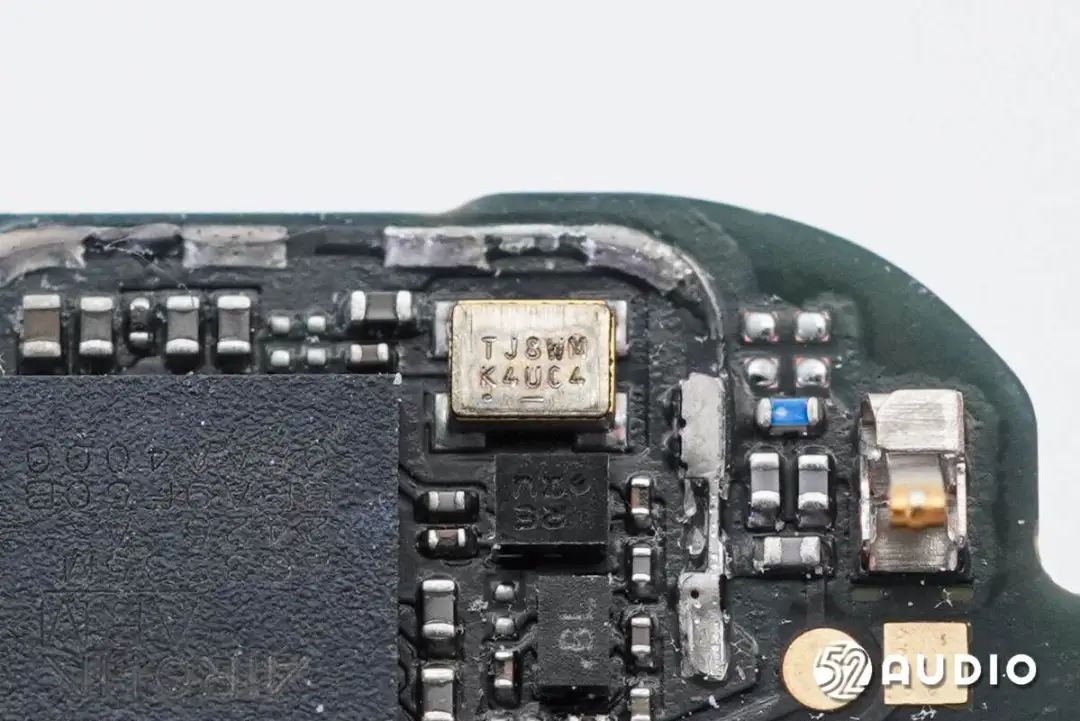

为定位芯片提供时钟的晶振特写。

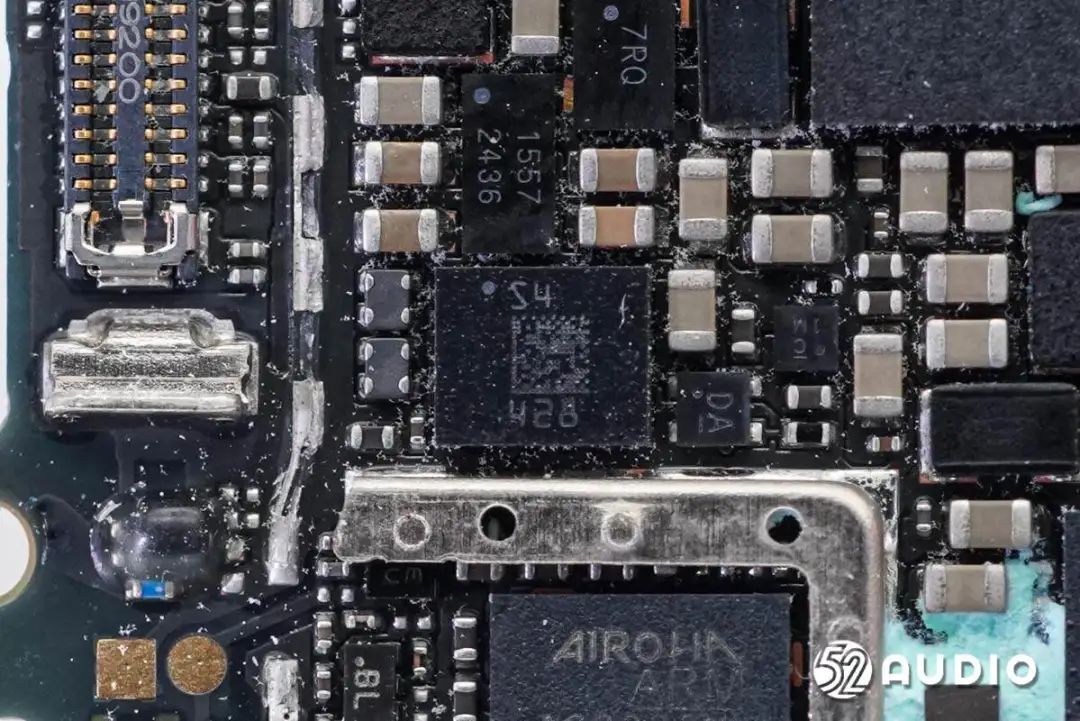

ST意法半导体LSM6DSOWTR传感器，一款支持状态机的6轴传感器，提供更丰富的交互设计补充，内置状态机支持抬腕亮屏，运动数据追踪。

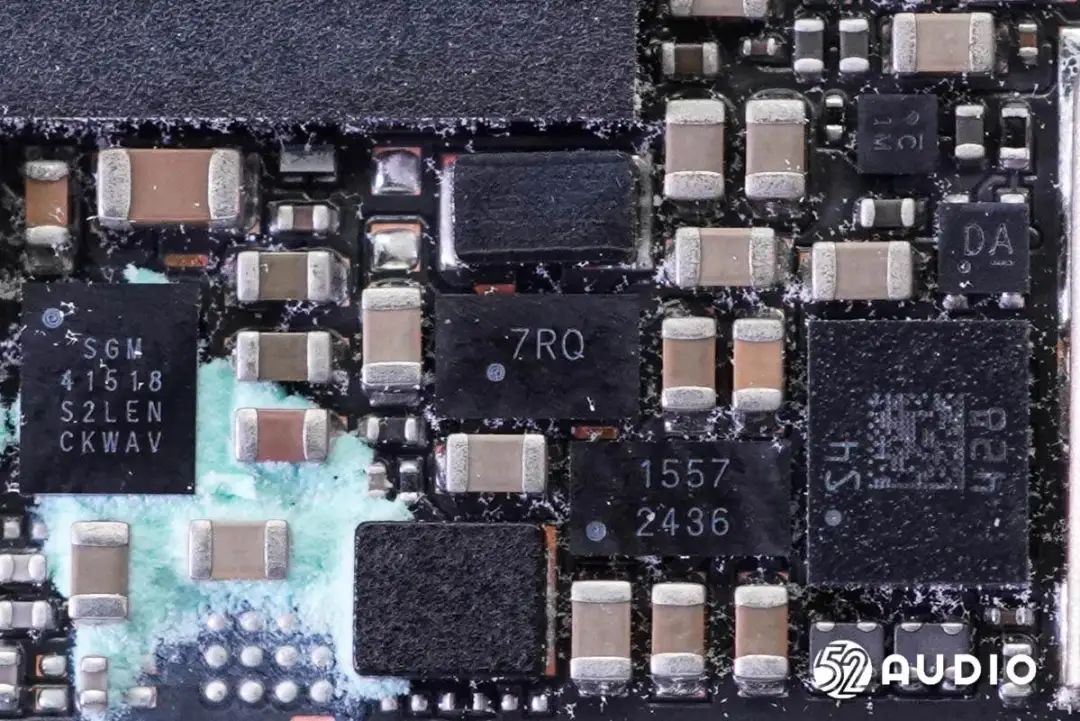

丝印1557的IC。
丝印7RQ的IC。

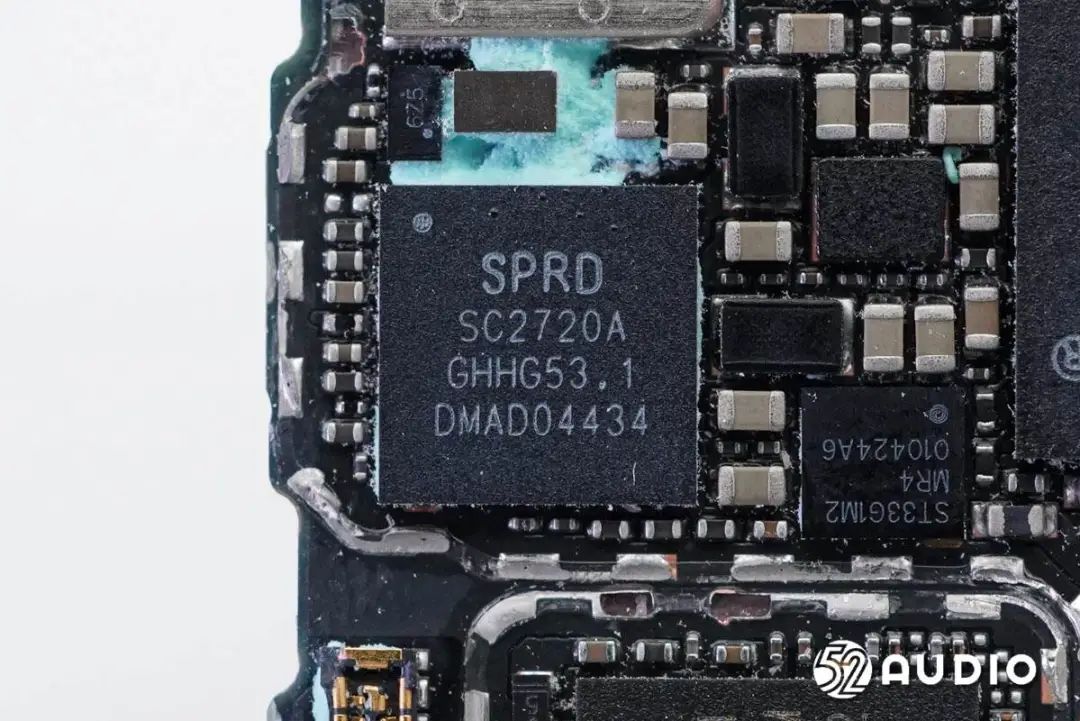

UNISOC紫光展锐SC2720A PMIC芯片。

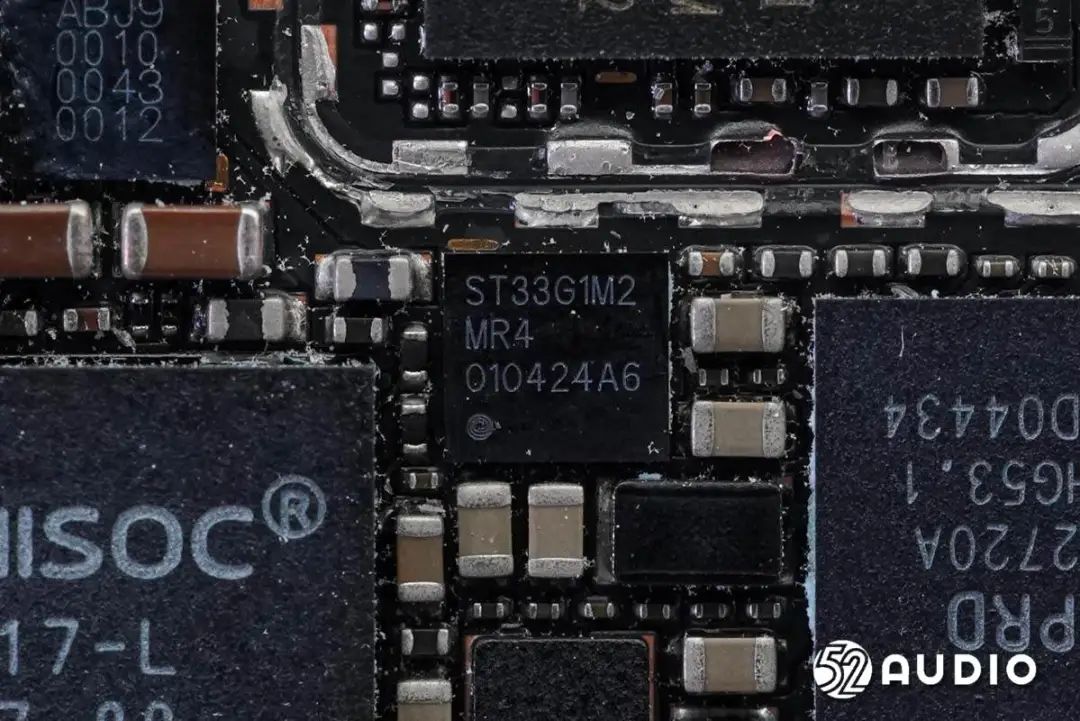

ST意法半导体ST33G1M2微控制器。

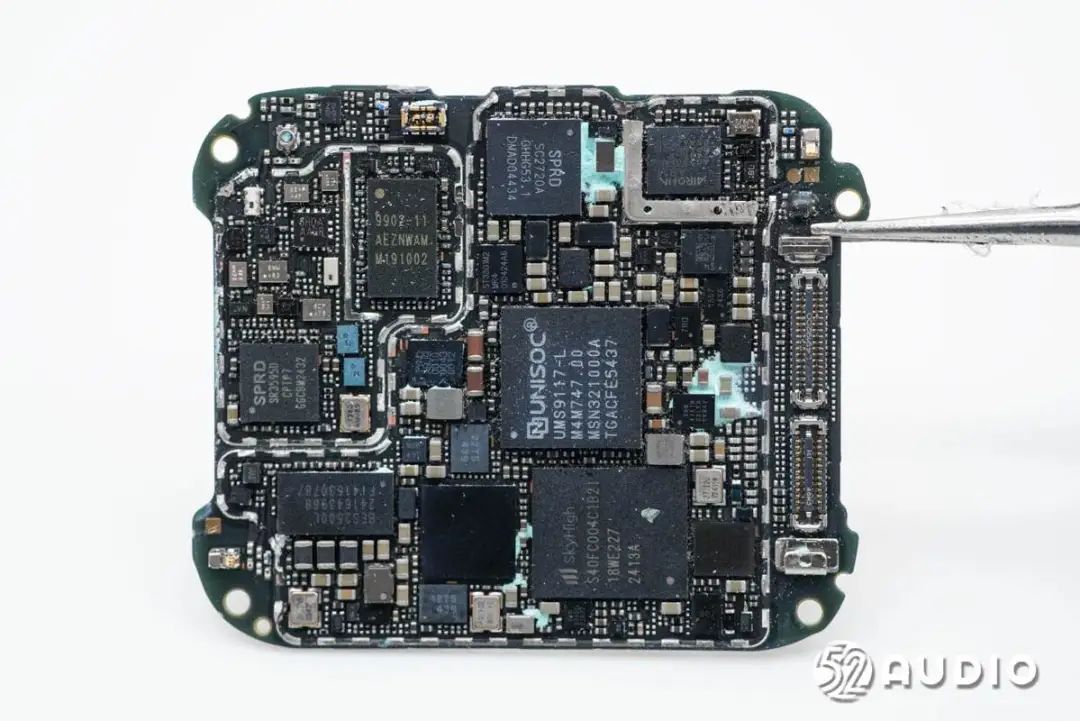

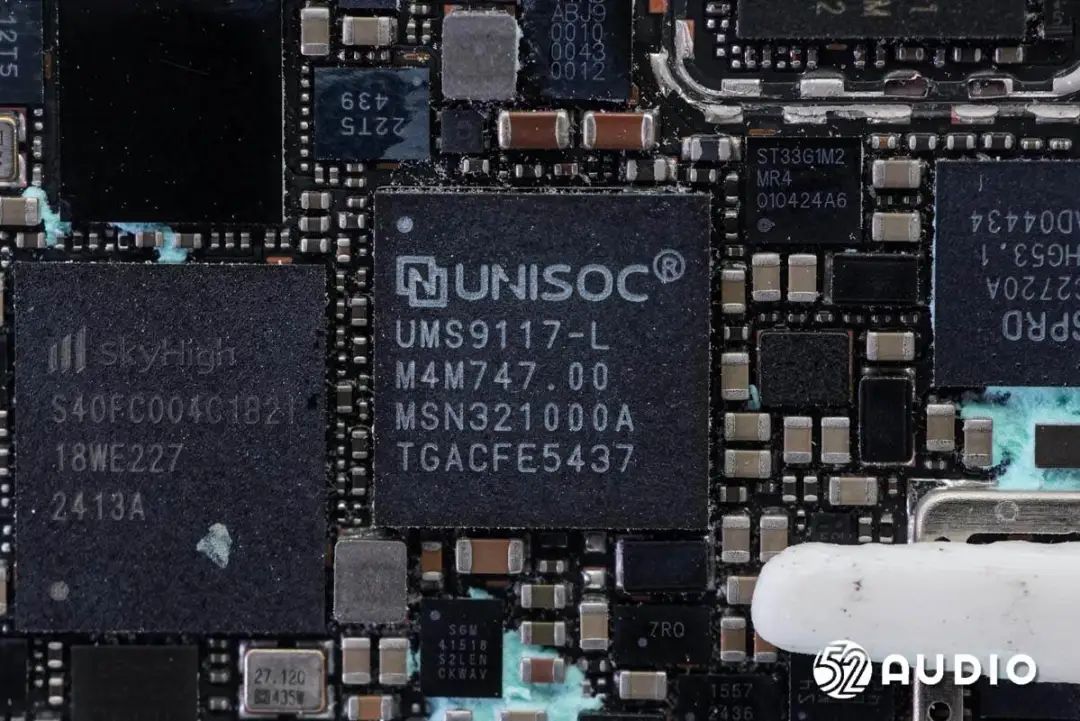

丝印“UMS9117-L”的UNISOC紫光展锐W117强续航RTOS蜂窝手表平台，采用22nm工艺，具有高集成、小尺寸、低功耗等优点，支持轻量级RTOS系统。设计架构方面，展锐W117采用AP+CP的芯片，支持4G全网通、Cat.4和Cat.1、VoLTE高清语音通话，可实现在线支付、在线音乐、语音助手等丰富功能，为移动设备提供高性价比、低功耗、高性能的解决方案。
智研所了解到，展锐凭借多年积累的芯片设计经验，将All in one高集成芯片方案移植到MCU+W117组合方案上。在蜂窝通话、寻呼监测、小区切换及数据业务等方面进行优化，保证了通话质量，提升了接通率及网络数据速率，此外当终端产品需要更强的本地算力时，W117的硬件特性还可作为强劲的协同处理器，与MCU实现完美配合。
续航能力方面，W117凭借自主研发的UCVS系列全场景功耗优化策略，实现了更加灵活的功耗控制机制策略。从芯片设计、筛选到4G全网通的Modem侧，采用低功耗优化策略和远程RRC(Radio Resource Control)智能控制技术，动态调节modem功耗，让猫不再发烧，为手表提供7~14天的续航时间。

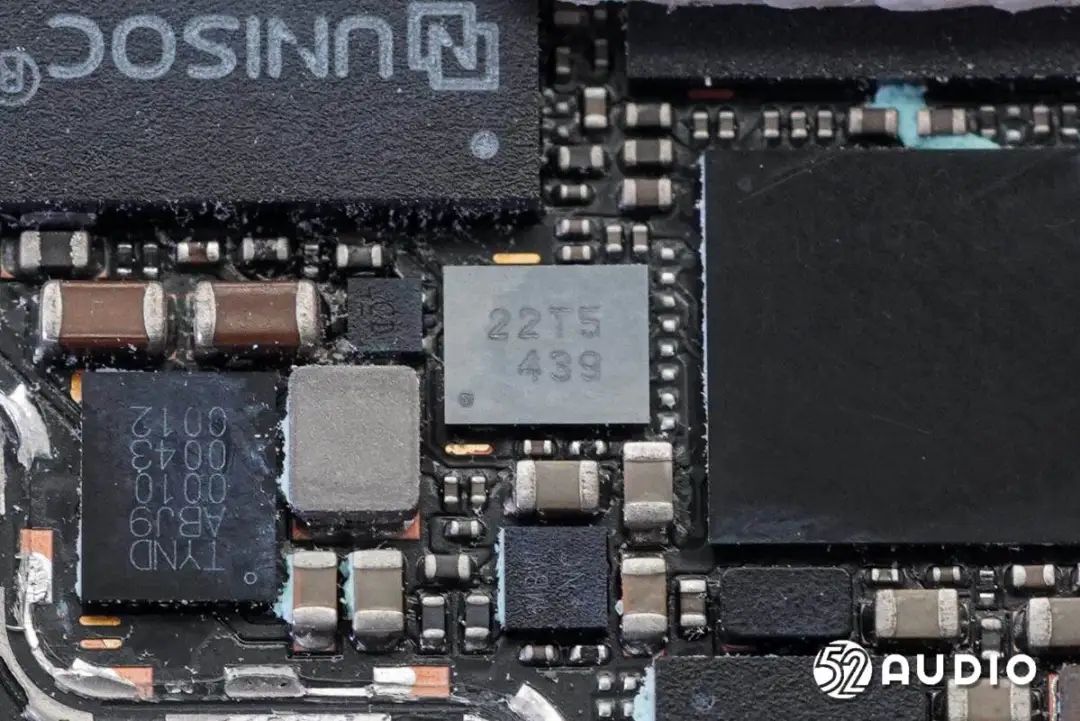

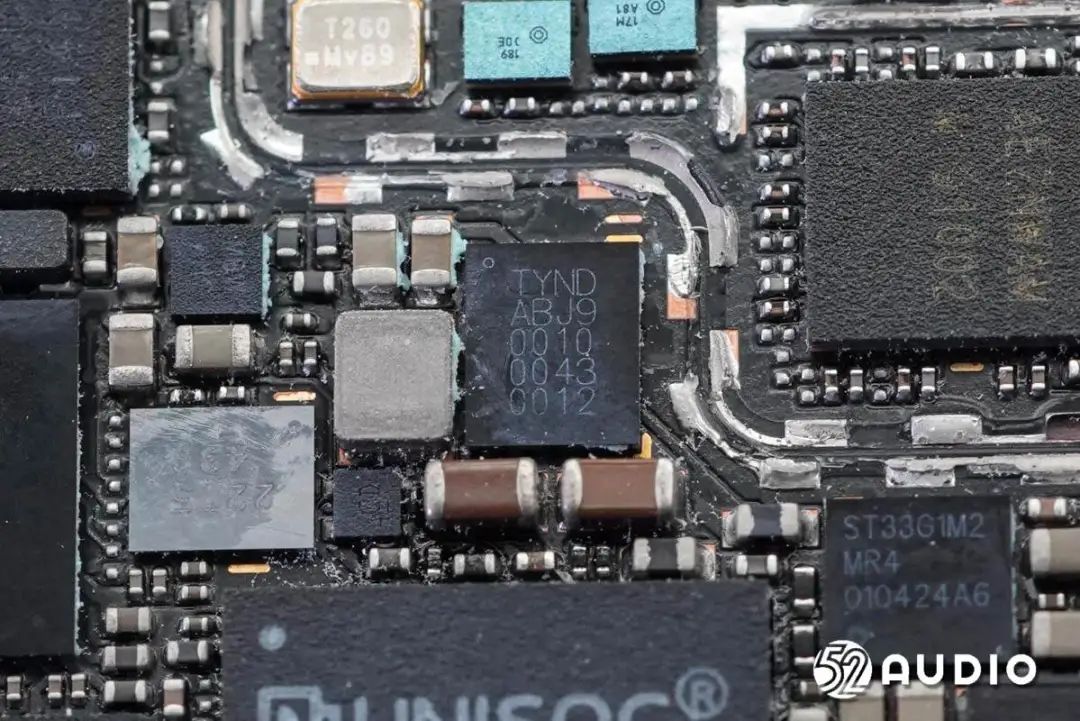

丝印TYND ABJ9的IC。

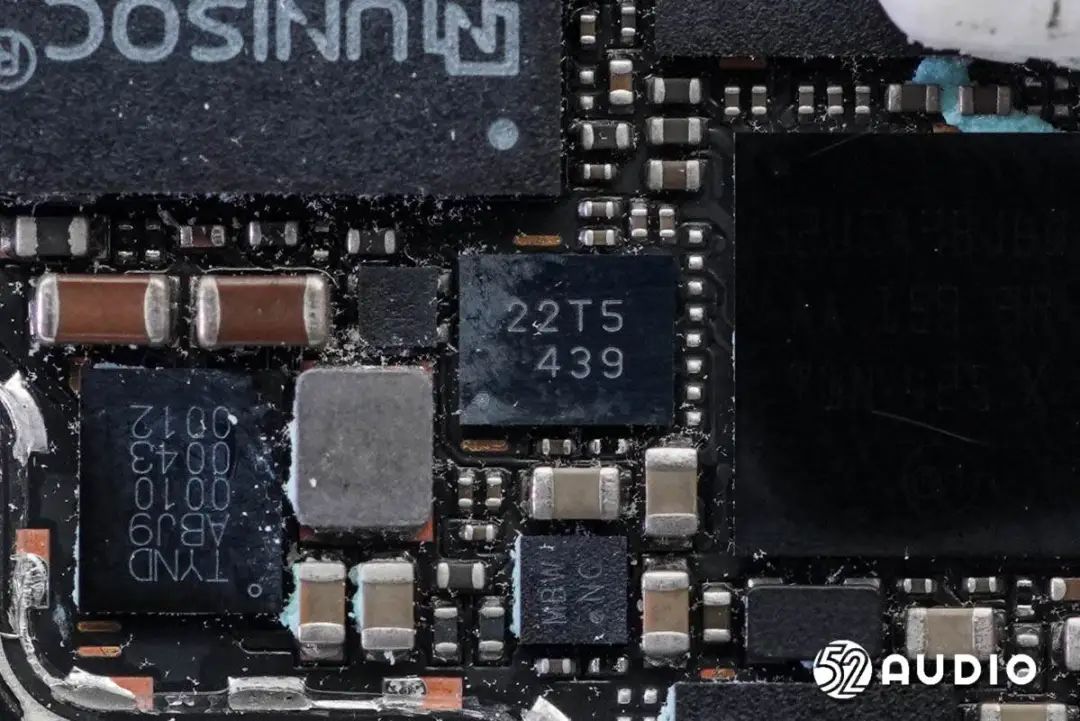

丝印22T5的IC。

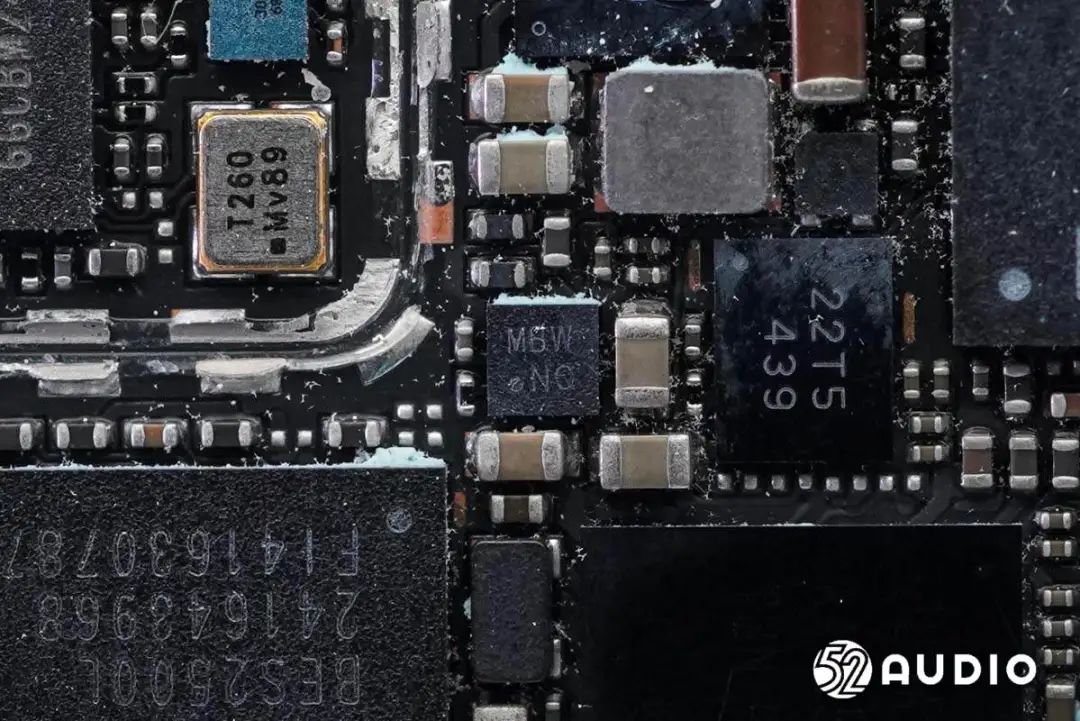

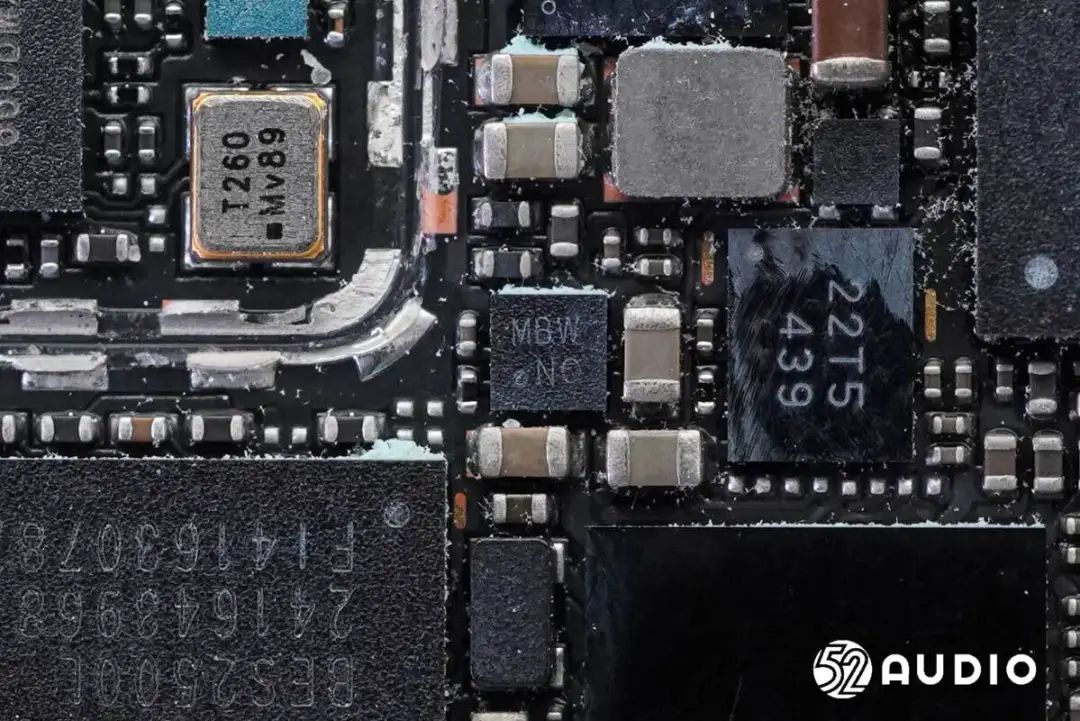

丝印MBW的IC。

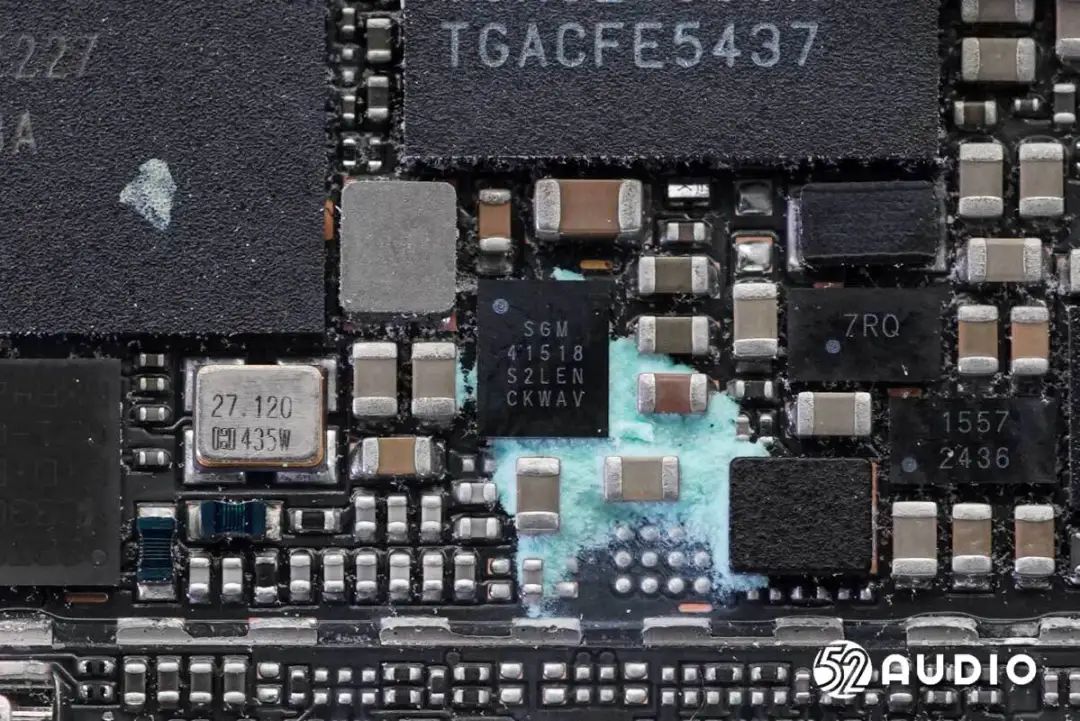

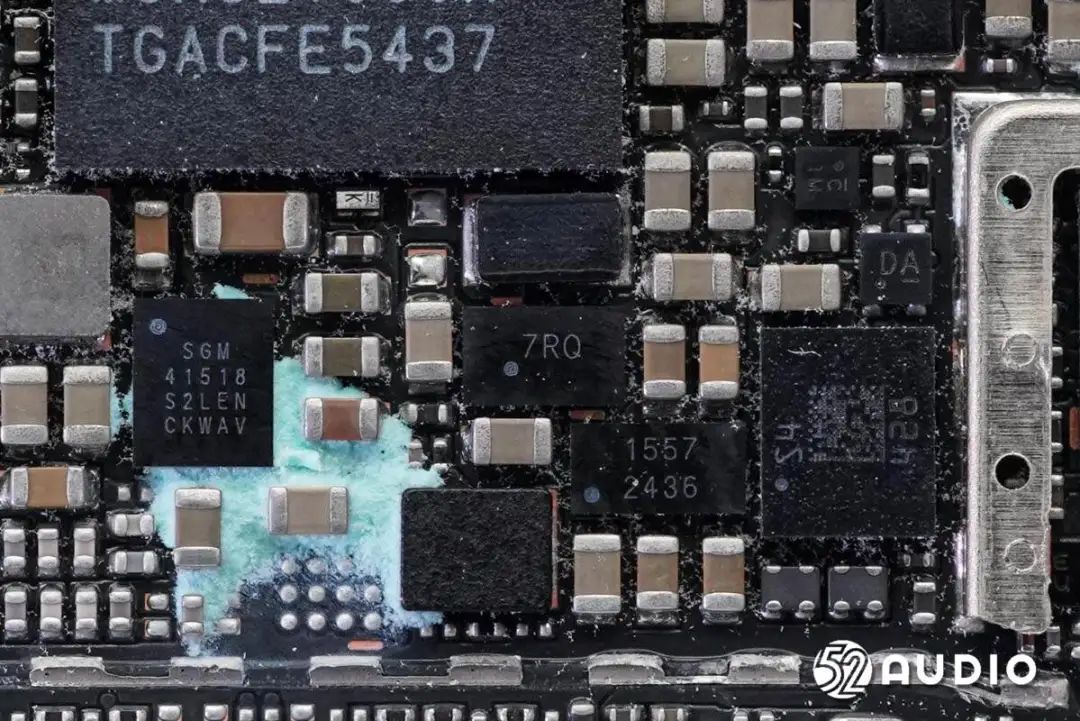

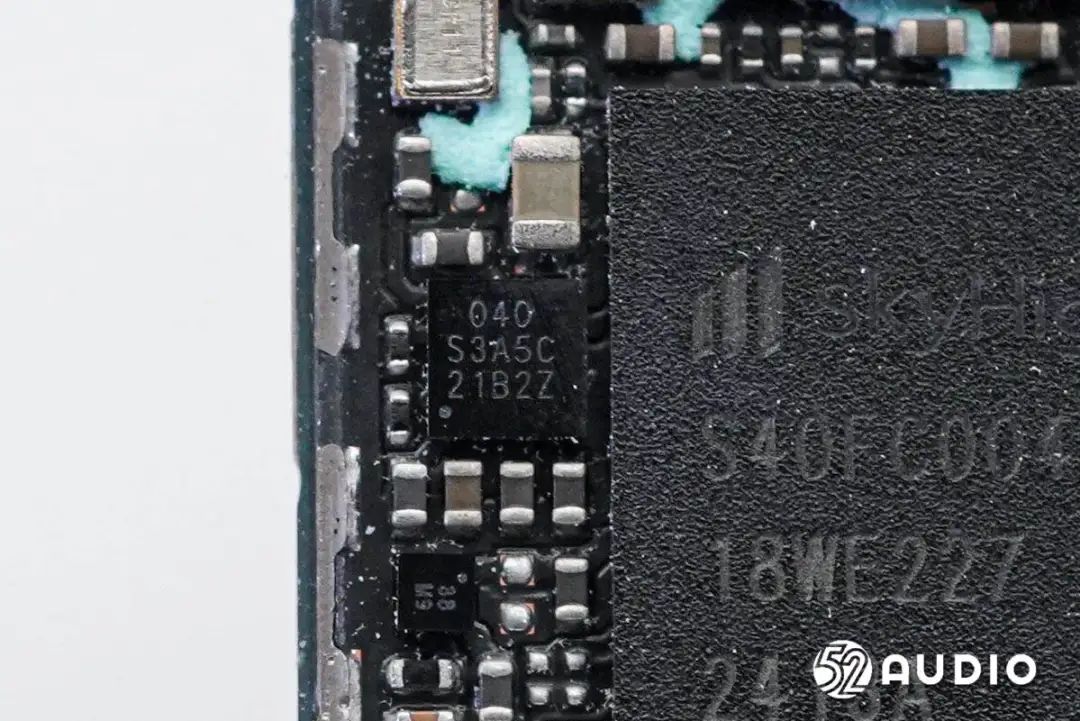

SGMICRO圣邦微SGM41518是一款电池充电器和系统电源路径管理器件，具有集成转换器和电源开关，适用于单节锂离子或锂聚合物电池。SGM41518集成的1.26A器件能够快速充电，并支持宽输入电压范围，适合可穿戴设备和耳机应用；I2C编程使其成为非常灵活的供电和充电器设计解决方案。

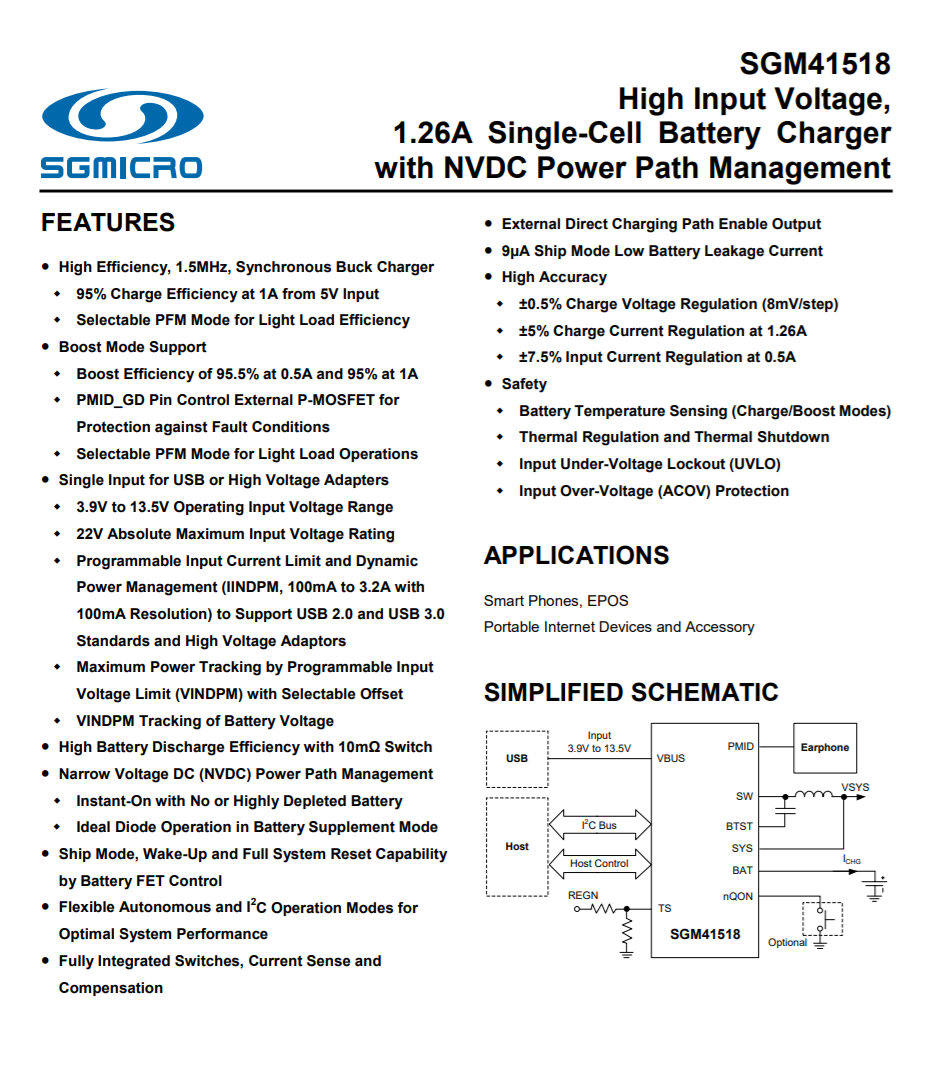

SGMICRO圣邦微SGM41518详细资料图。

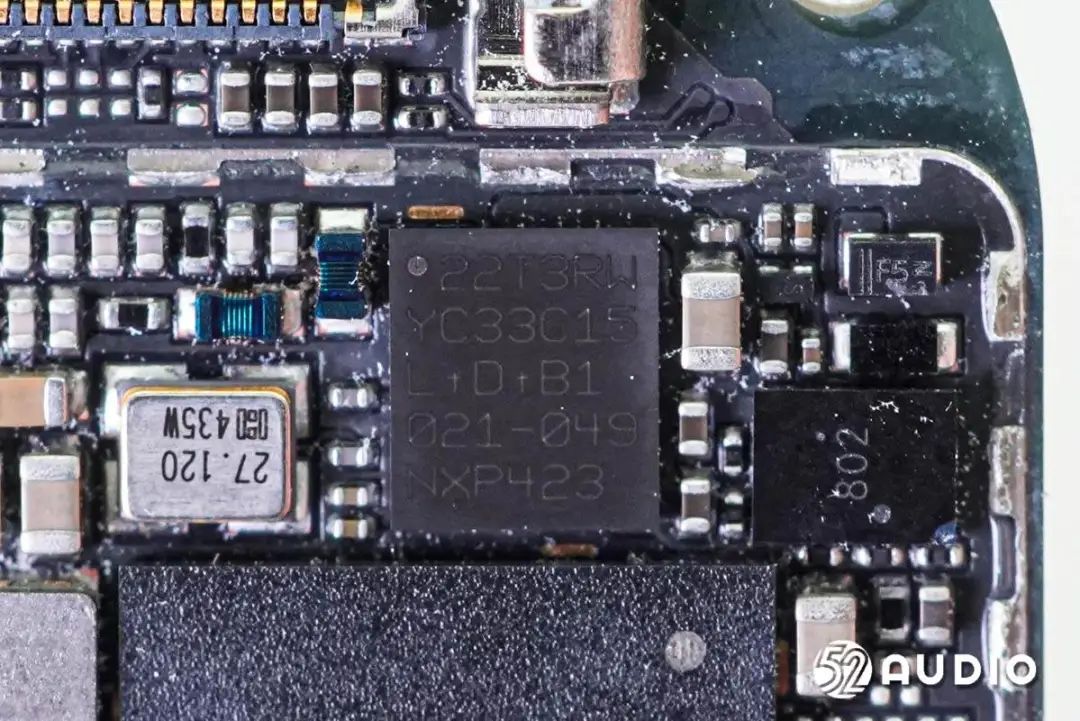

丝印“22T3RW”的NXP恩智浦NFC芯片。

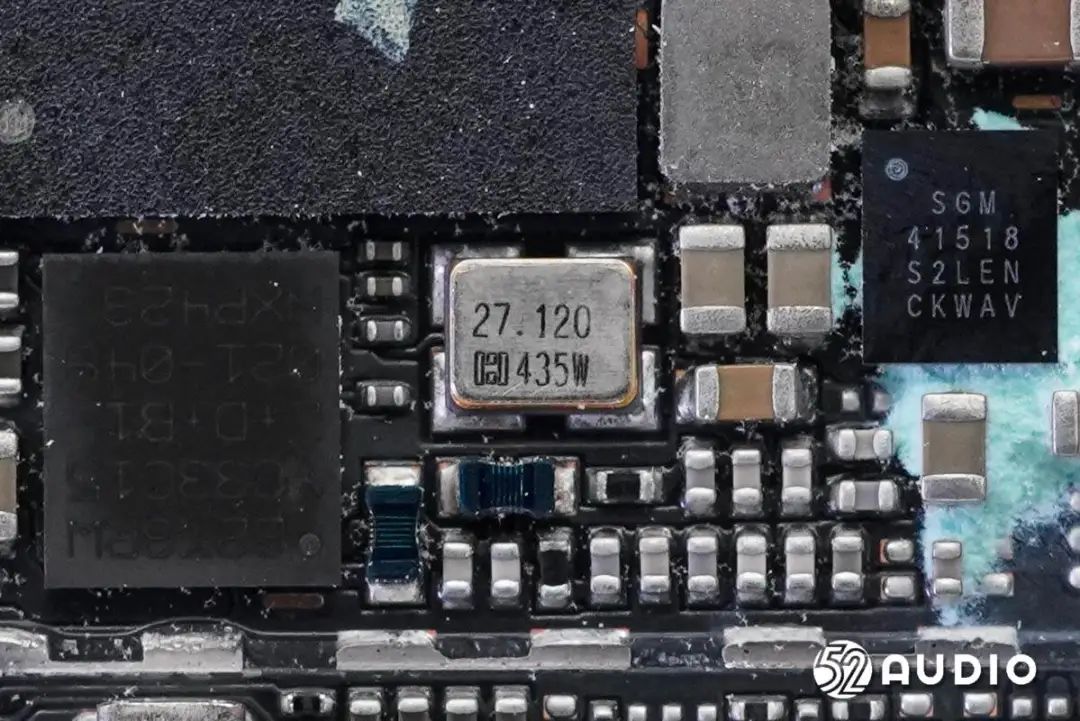

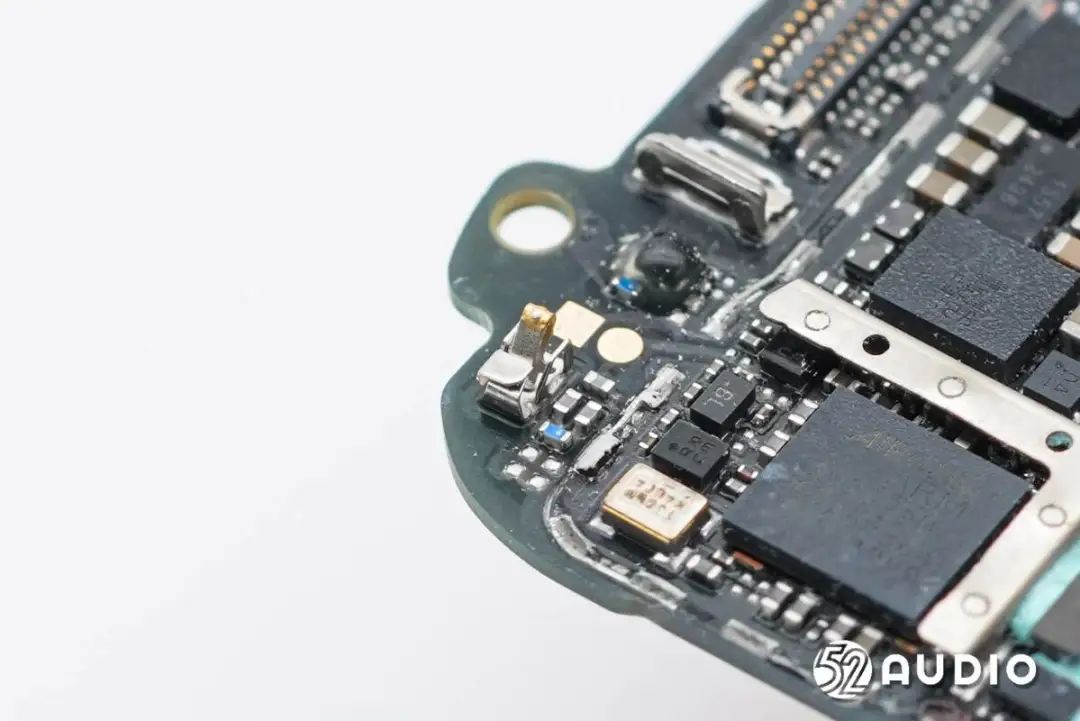

为NFC芯片提供时钟的晶振。

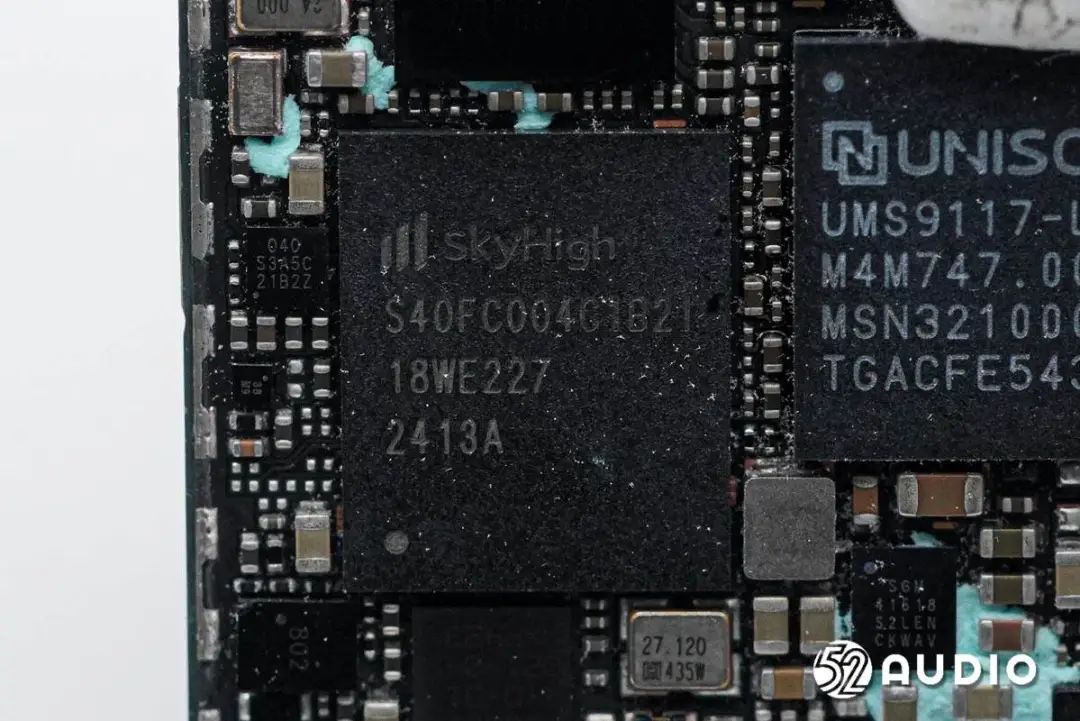

SkyHigh天海存储S40FC004 4GB eMMC5.1闪存，包括一个闪存控制器和一个标准MLC NAND闪存，与JEDEC JESD84-B51兼容，并与以前的e.MMC规范向后兼容。

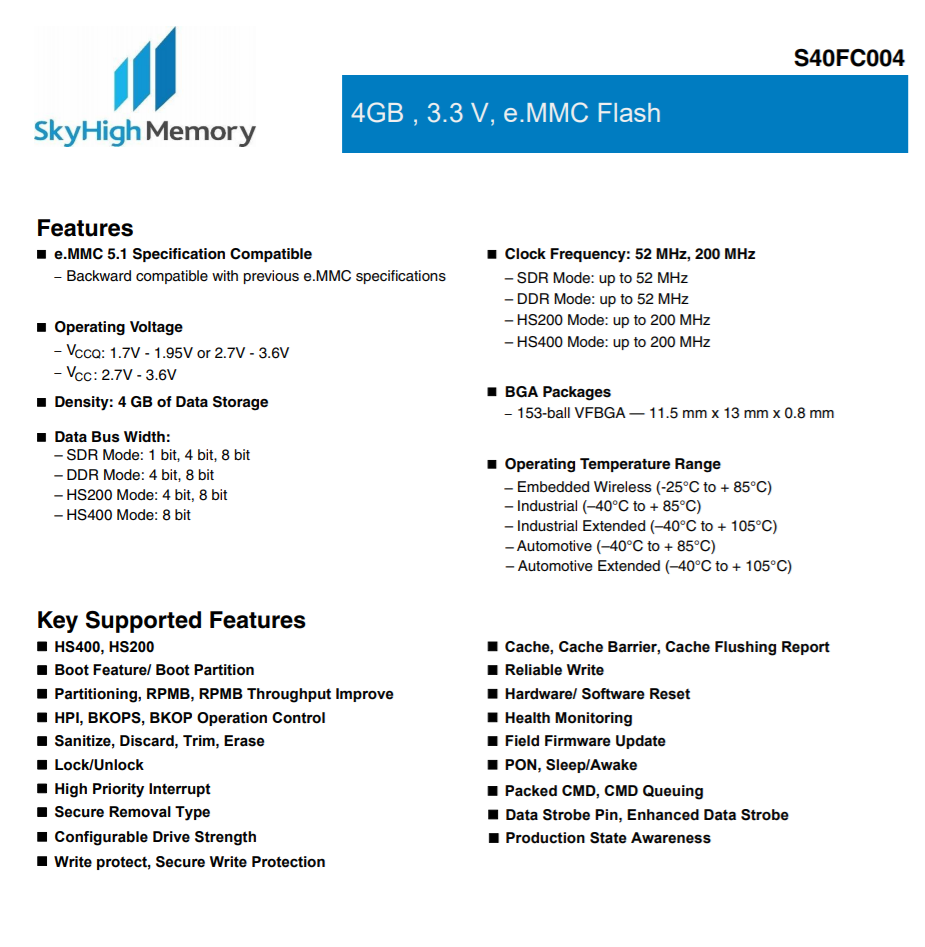

SkyHigh天海存储S40FC004详细资料图。

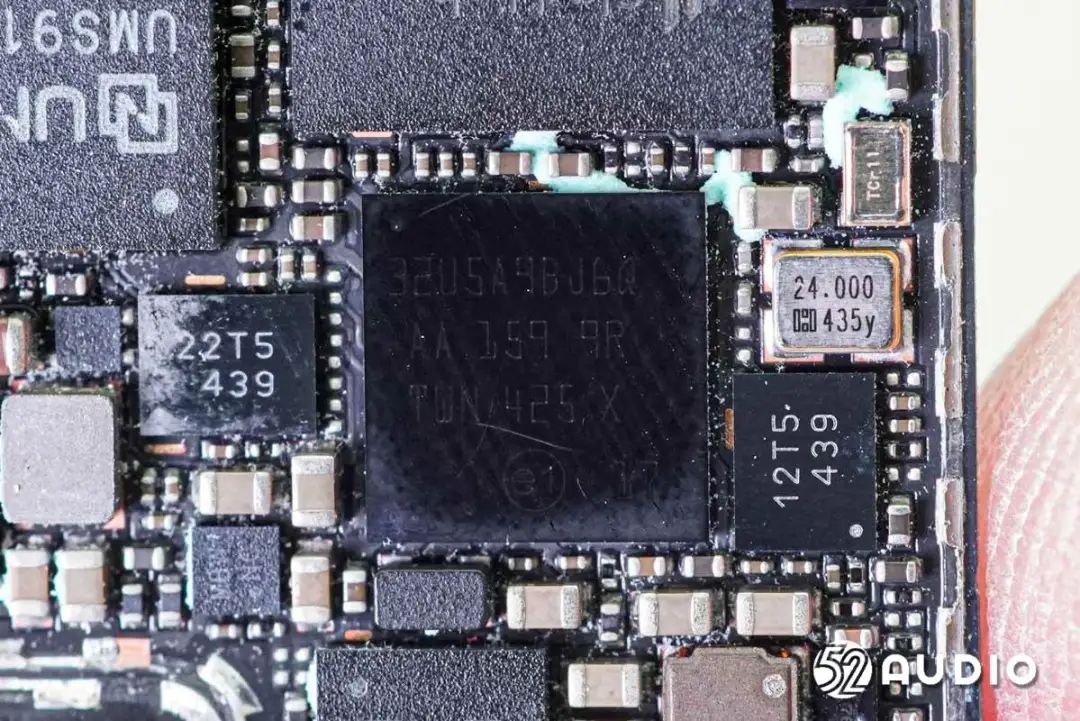

ST意法半导体STM32U5A9BJ6Q超低功耗MCU。STM32U5系列基于高性能Arm Cortex-M33 32位RISC内核，工作频率高达160MHz，内核具有单精度FPU（浮点单元），支持所有Arm单精度数据处理指令和所有数据类型；内核还实现了全套 DSP（数字信号处理）指令和增强应用程序安全性的 MPU（内存保护单元）；具有4 MB Flash存储器。

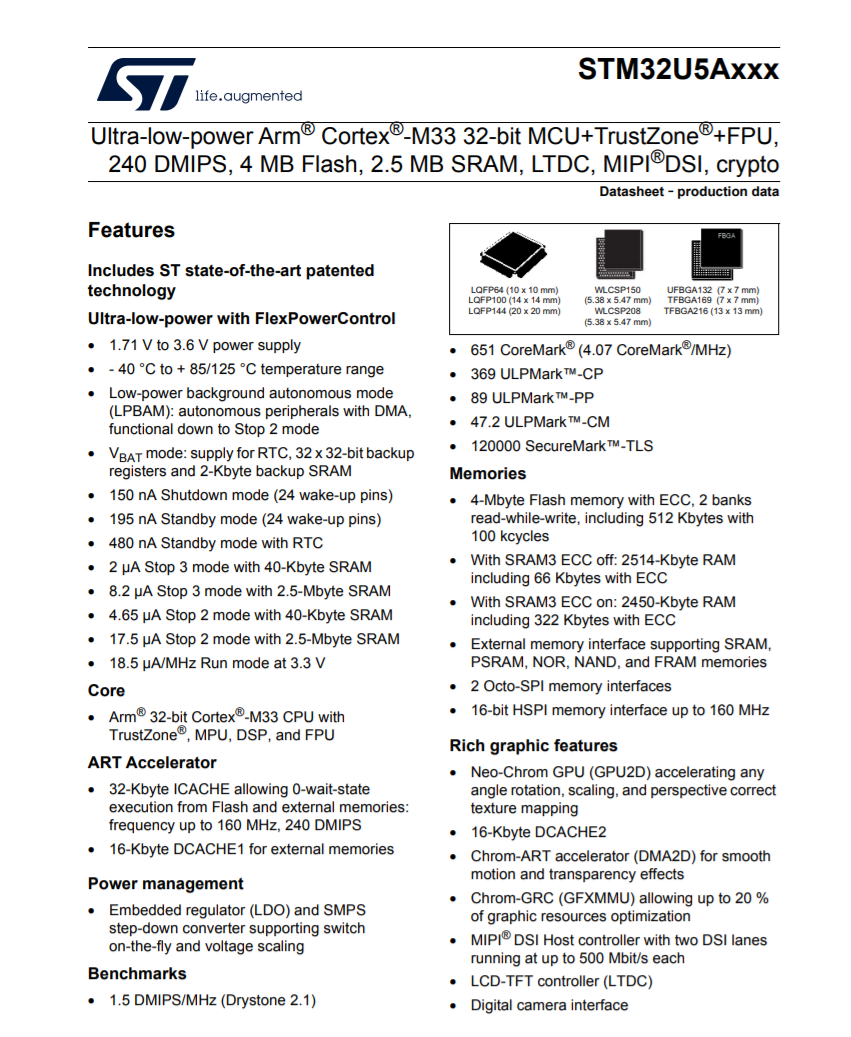

ST意法半导体STM32U5Axxx系列详细资料图。
丝印22T5的IC。

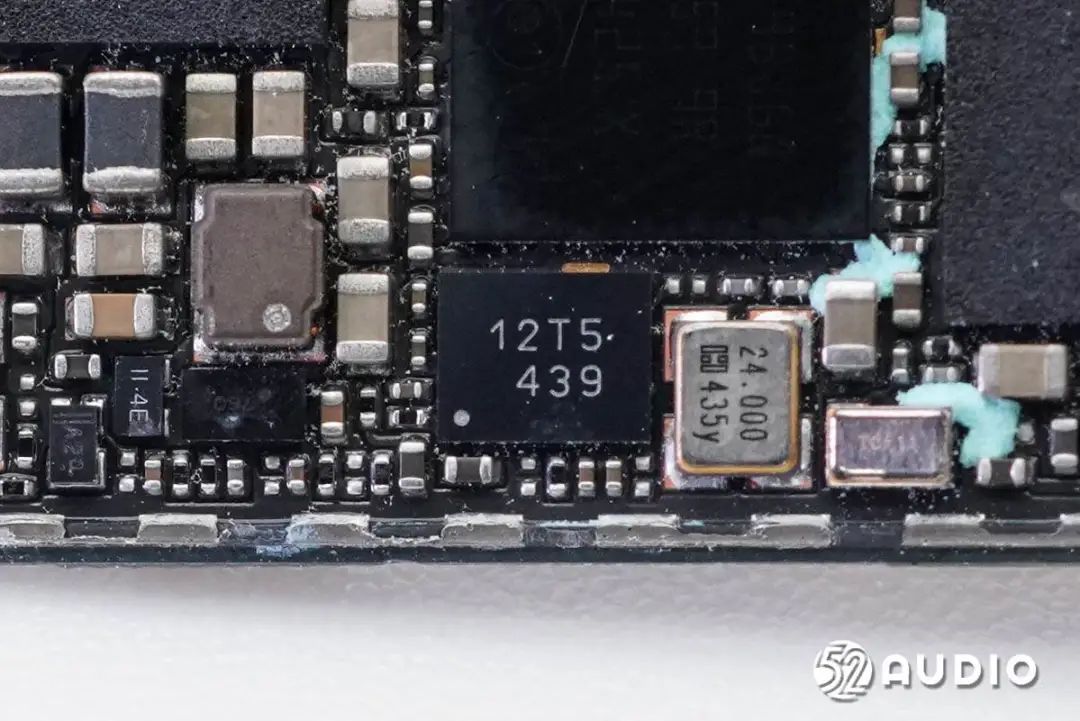

丝印12T5的IC。
丝印MBW的IC。

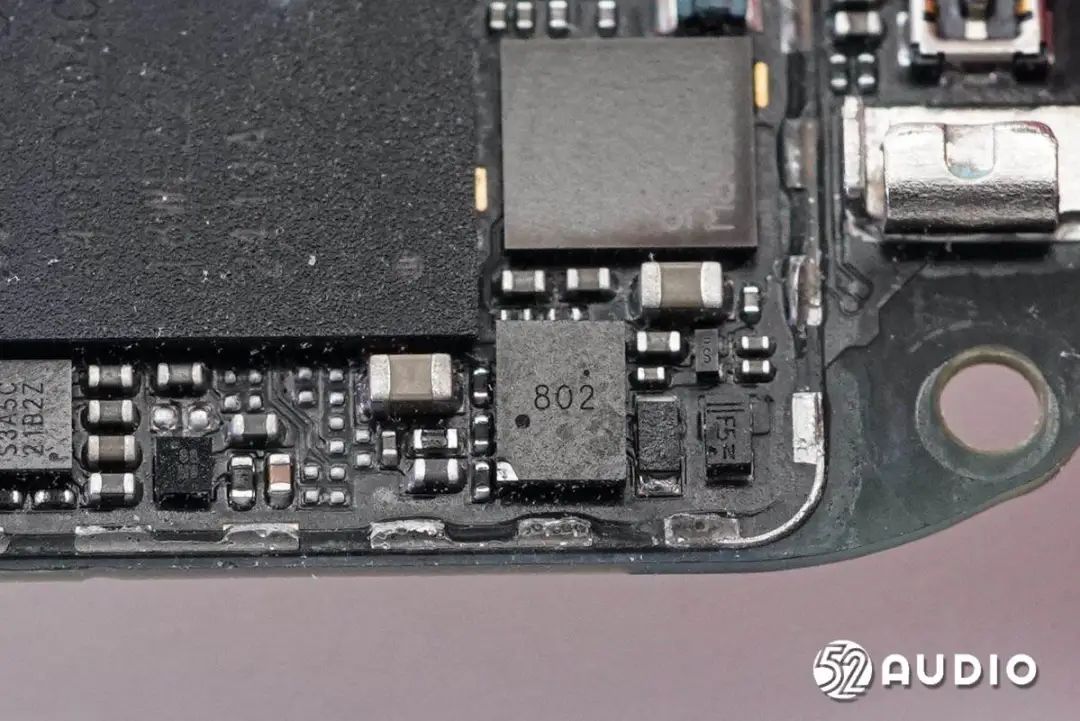

丝印802的IC。
丝印04D的IC。

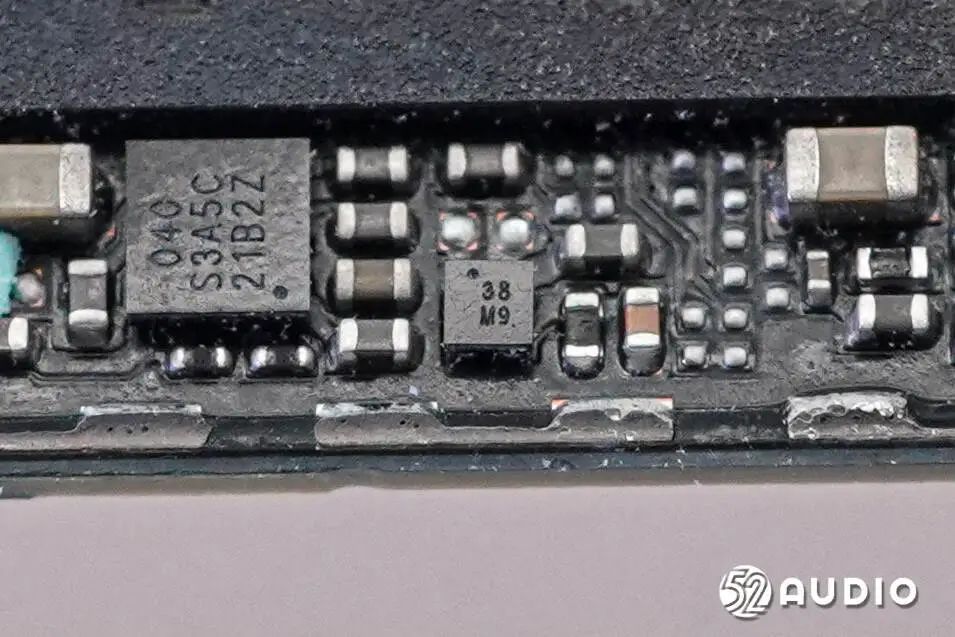

丝印38 M9的IC。

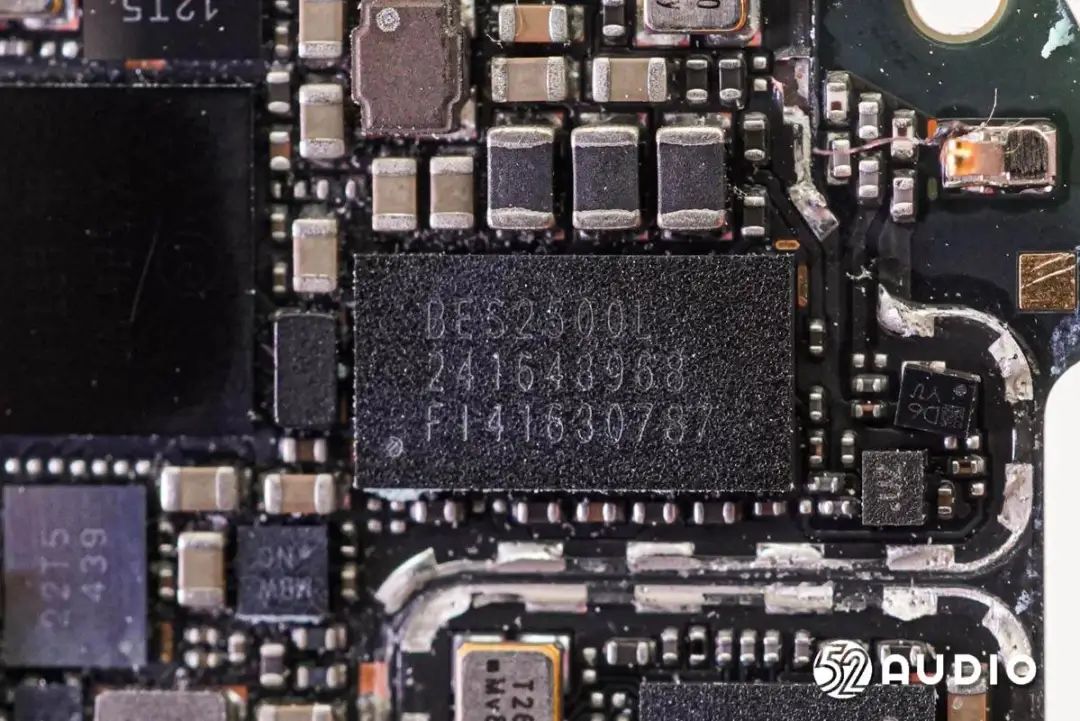

BES恒玄BES2500L智能手表SoC，集存储、音频、连接为一体，可支持BLE数据传输、蓝牙通话和音乐播放功能。

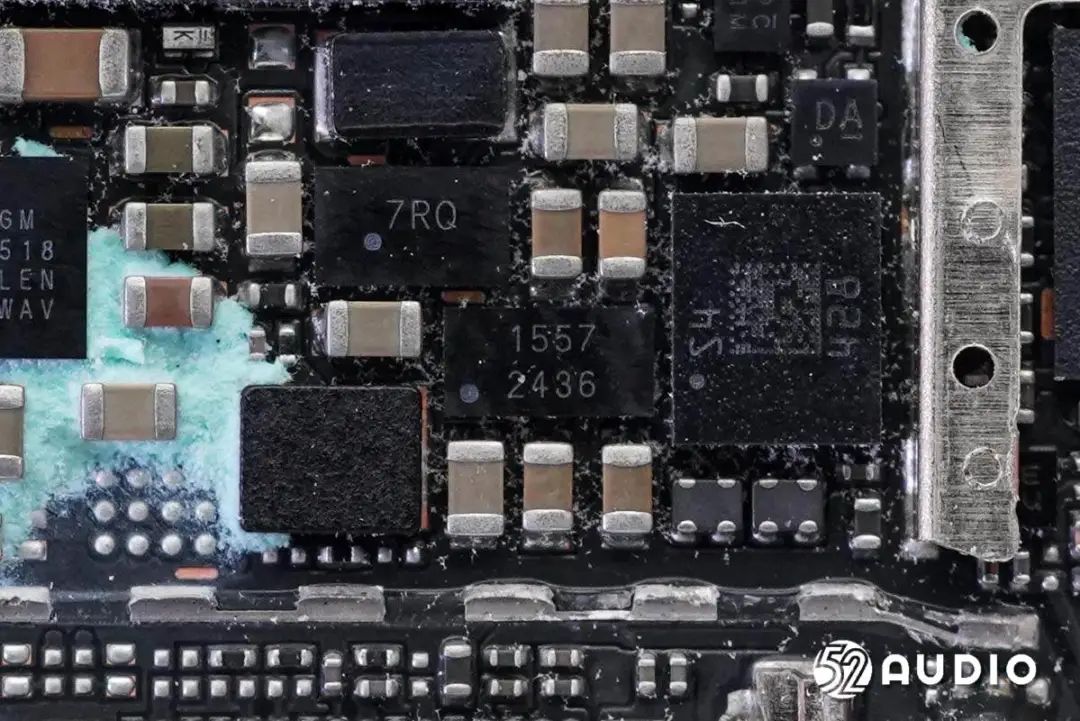

丝印7RQ的IC。

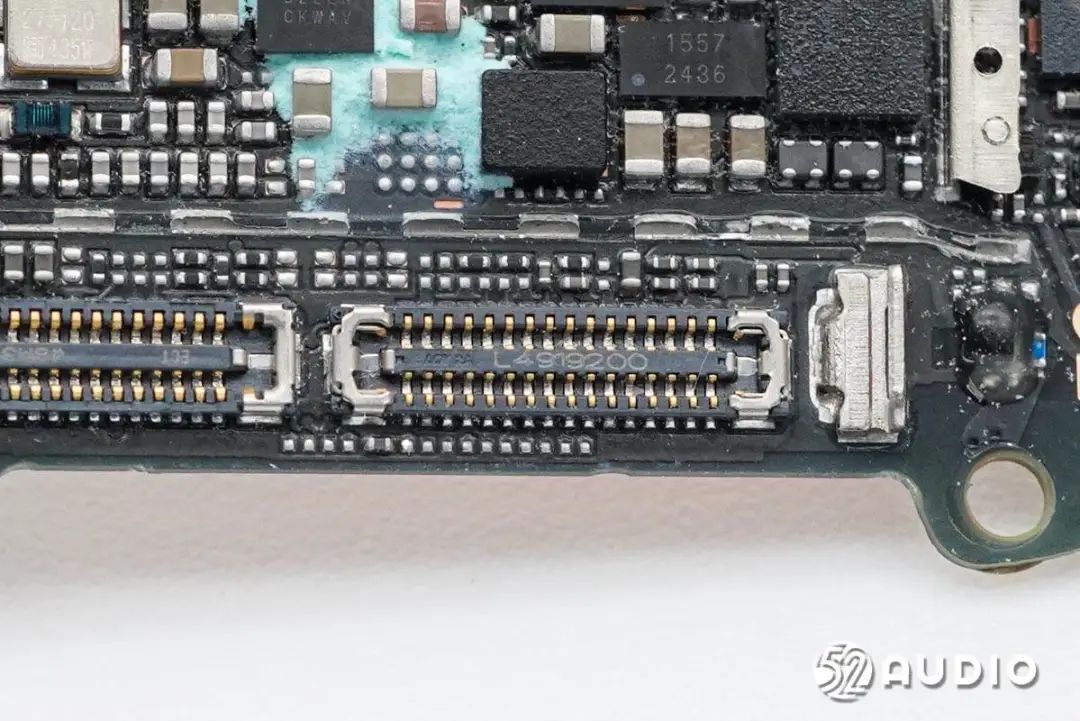

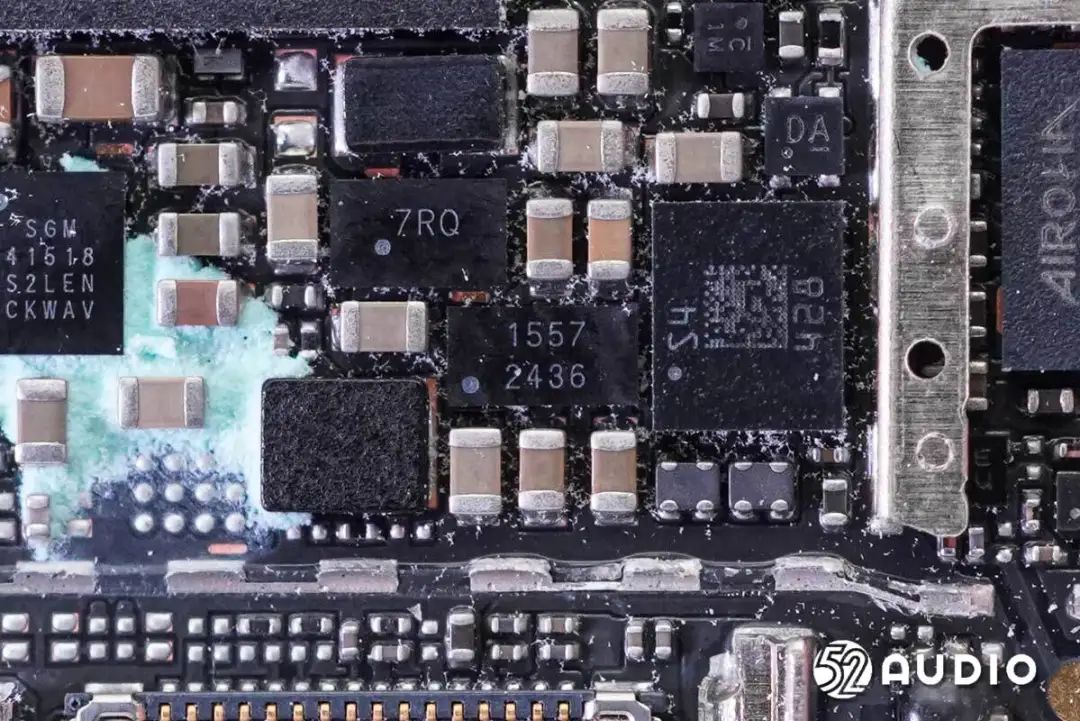

丝印1557的IC。

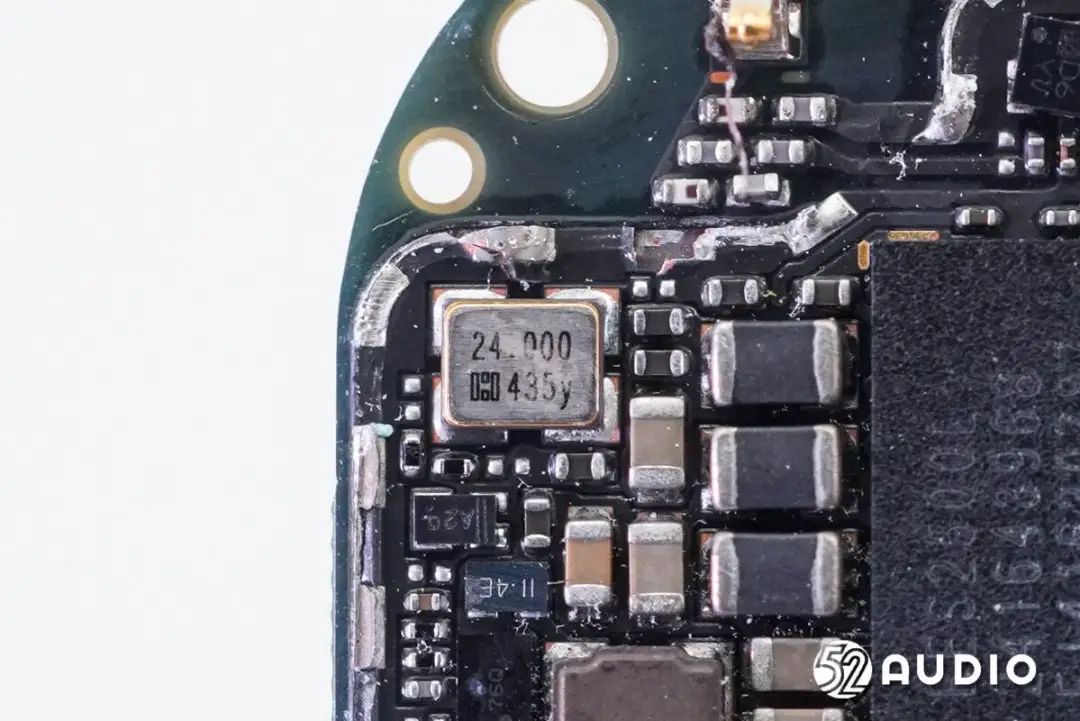

24.000MHz的晶振特写。
连接功能按键和振动马达的金属弹片特写。
用于检测表冠转动的传感器特写。
连接扬声器的金属弹片特写。
连接电池排线的BTB连接器母座特写。

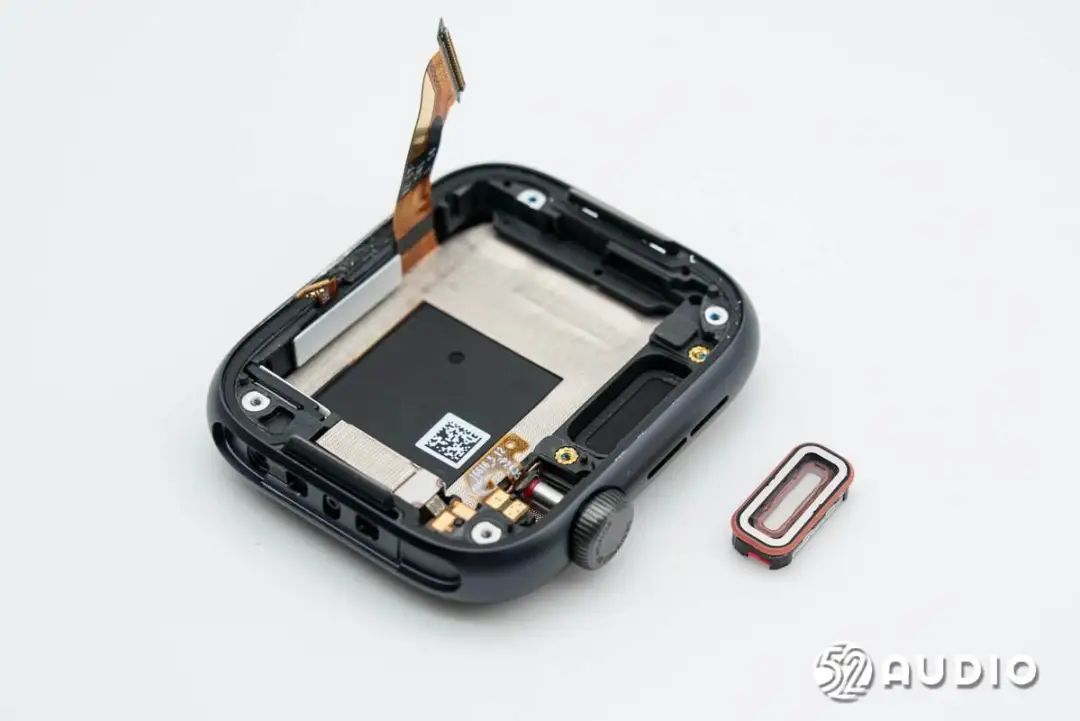

取出扬声器。

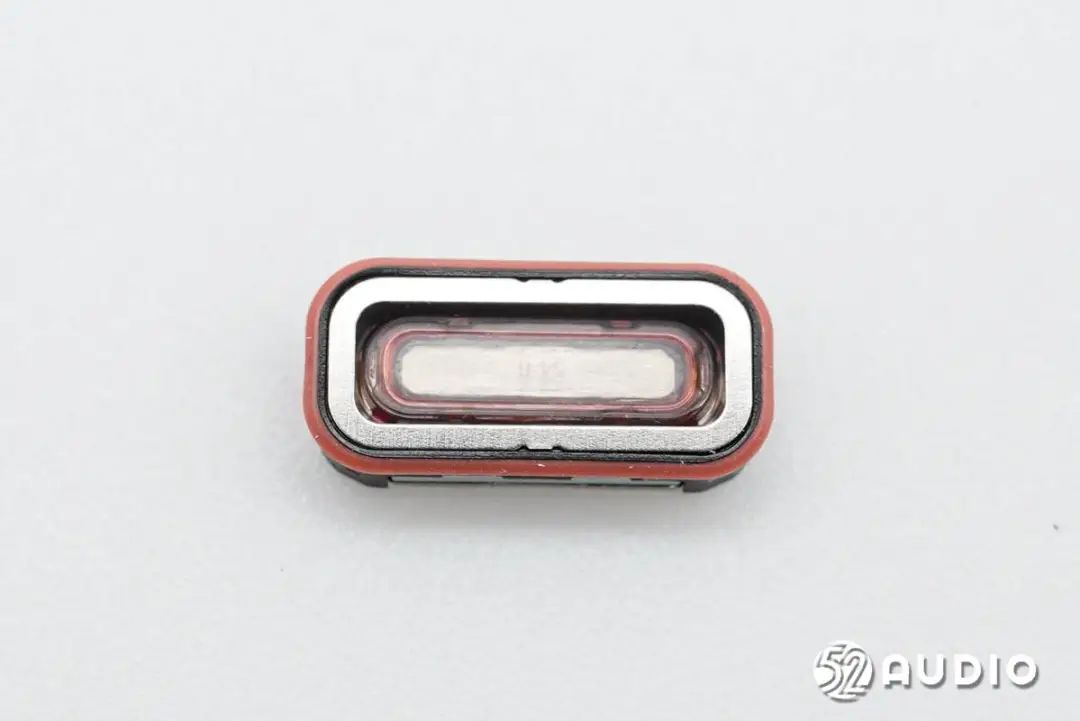

手表扬声器正面特写，边缘设置橡胶圈密封防水。

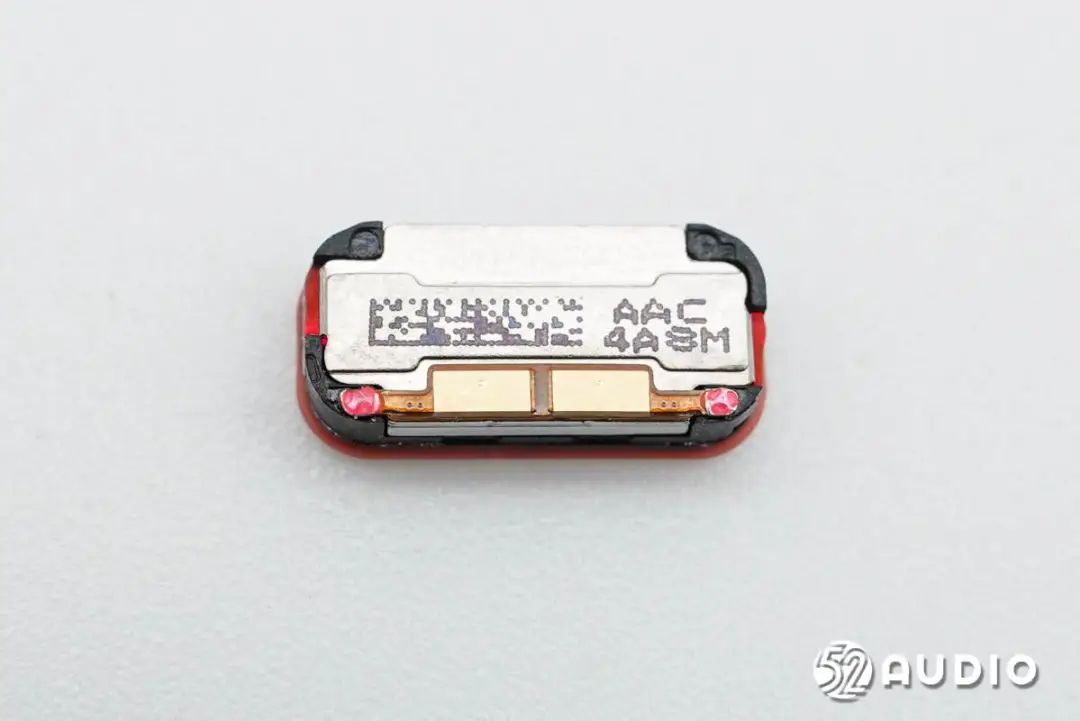

扬声器背面特写，露铜连接主板，丝印型号“AAC 4A8M”。

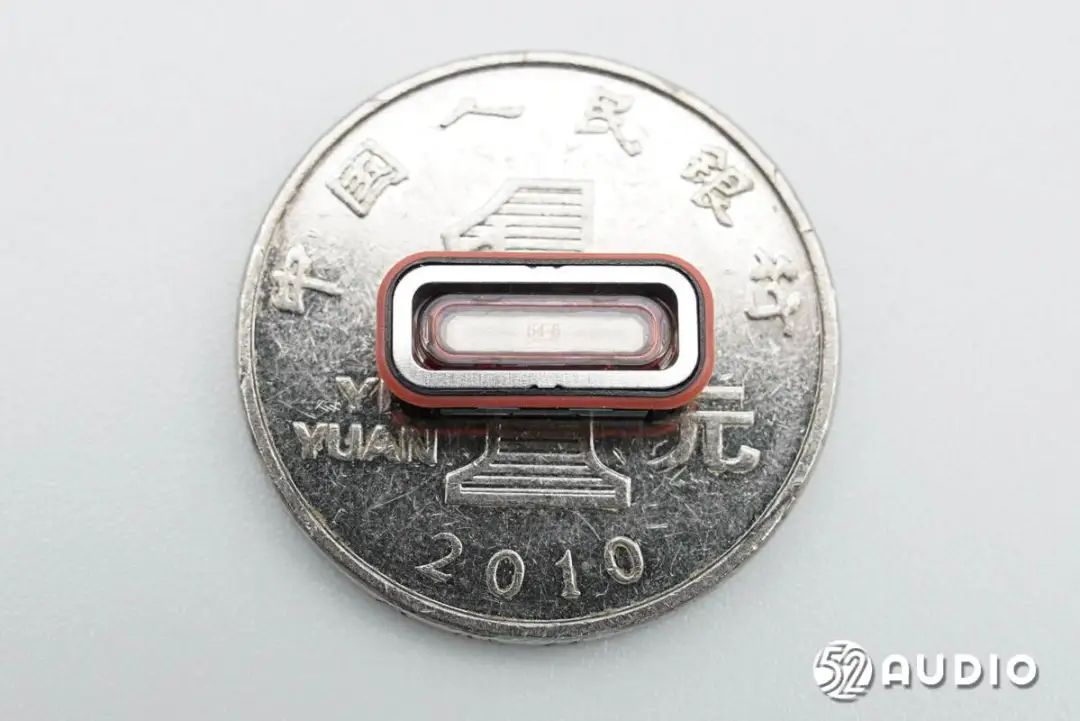

扬声器与一元硬币大小对比。

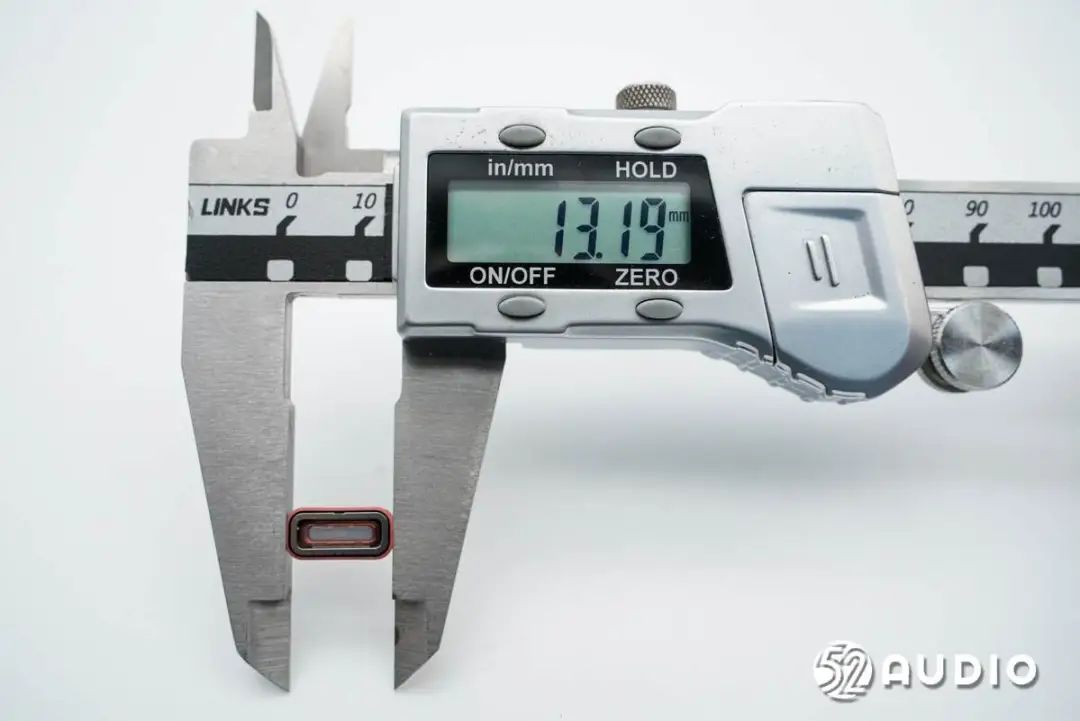

经智研所实测，扬声器长度约为13.19mm。

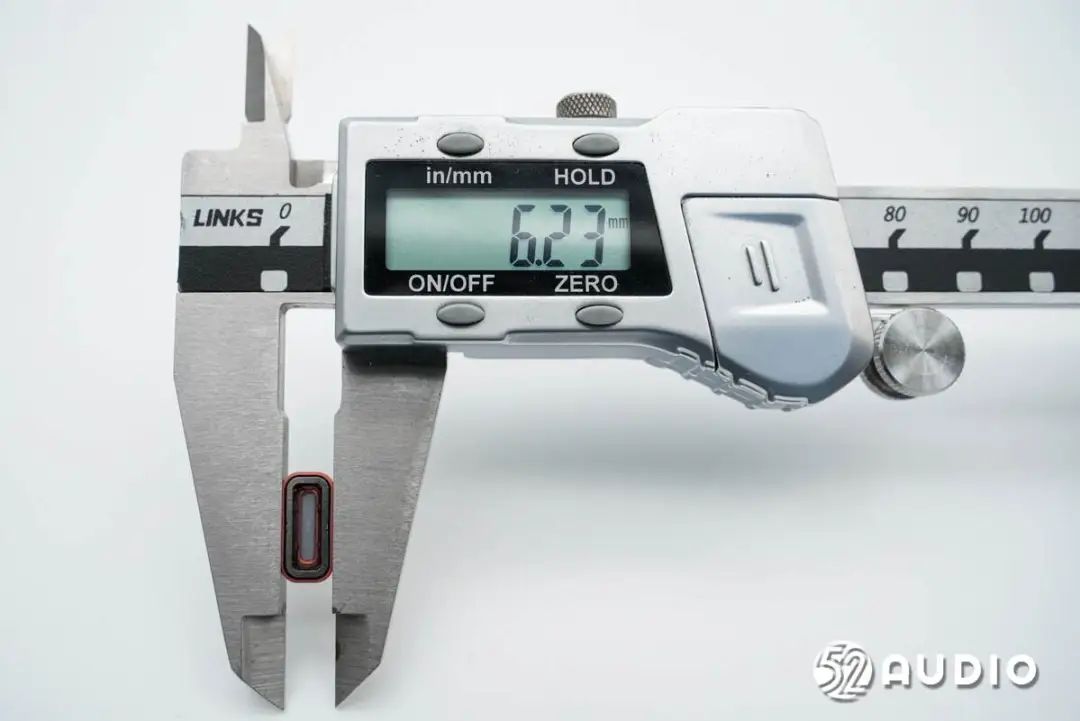

扬声器宽度约为6.23mm。

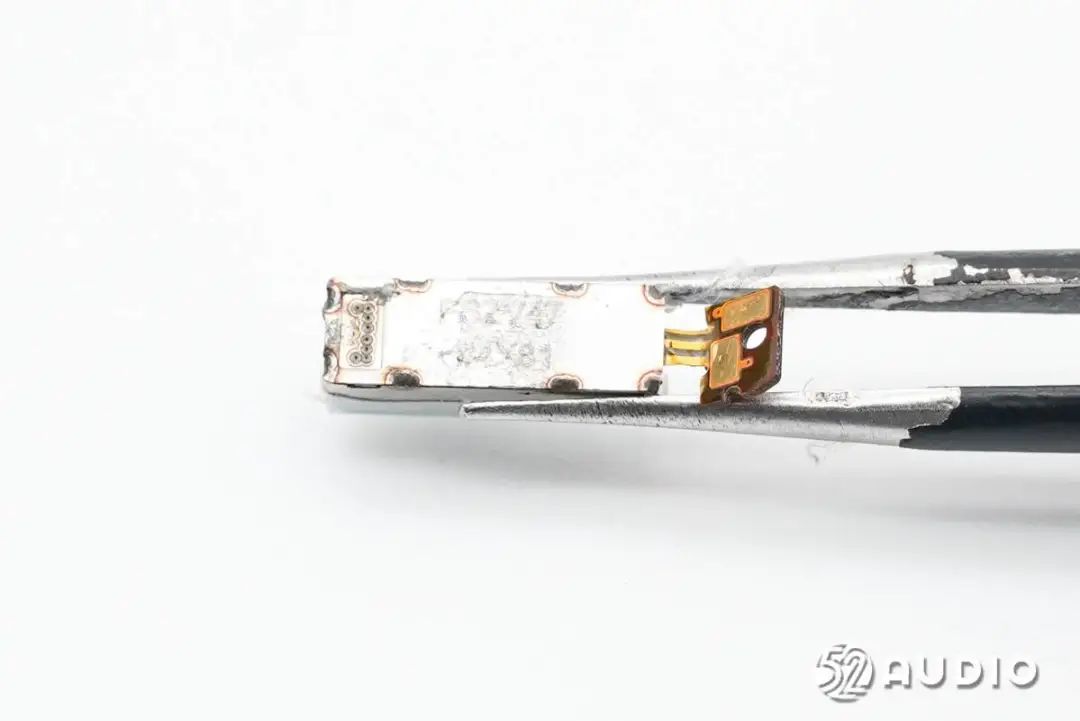

取出腔体内部的麦克风结构。
取掉支架上的麦克风排线。

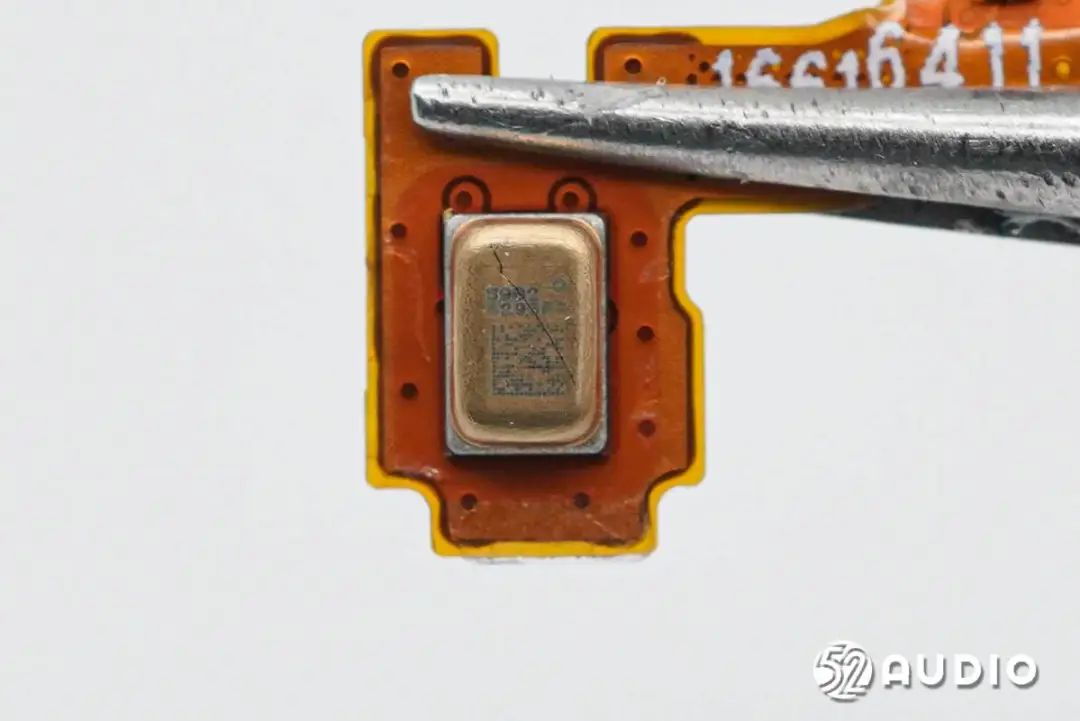

镭雕二维码的MEMS麦克风特写，用于语音通话、语音助手等功能拾音。

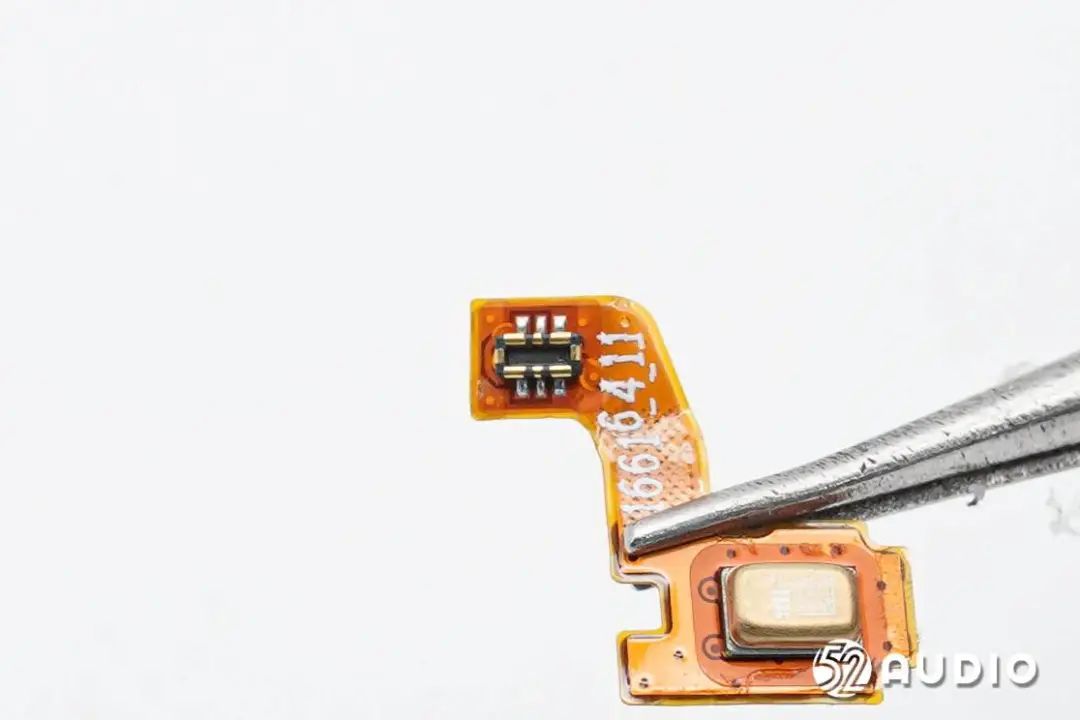

麦克风排线连接主板的BTB连接器公座特写。

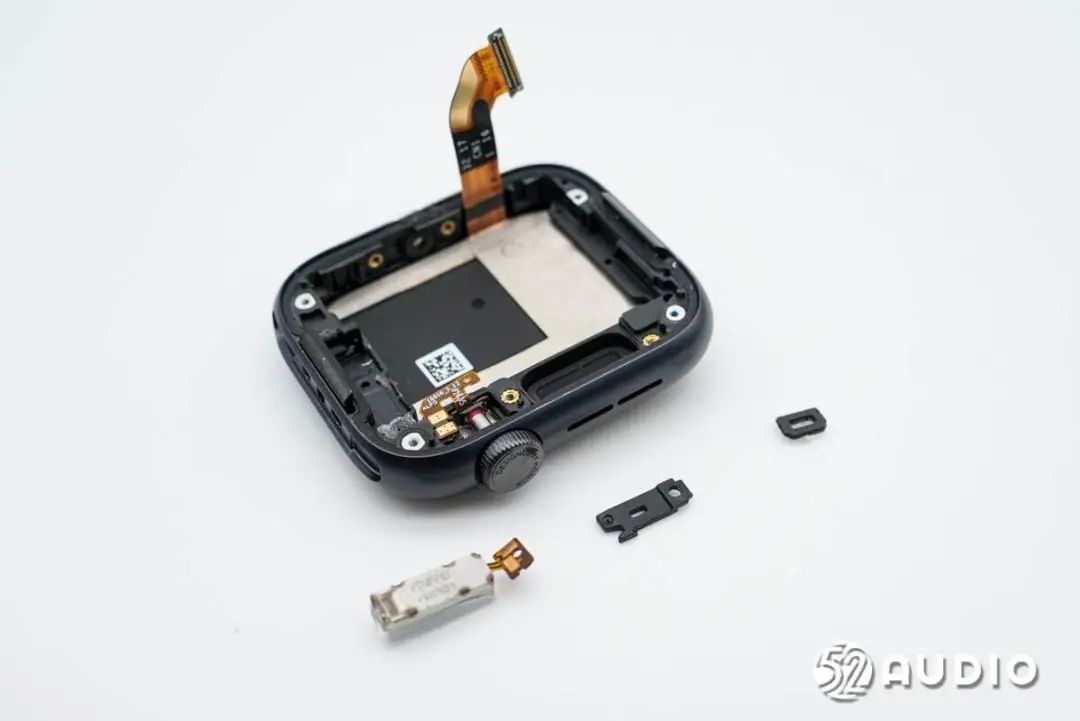

取出腔体内部的振动马达。
手表内置的线性振动马达特写，排线露铜连接主板。

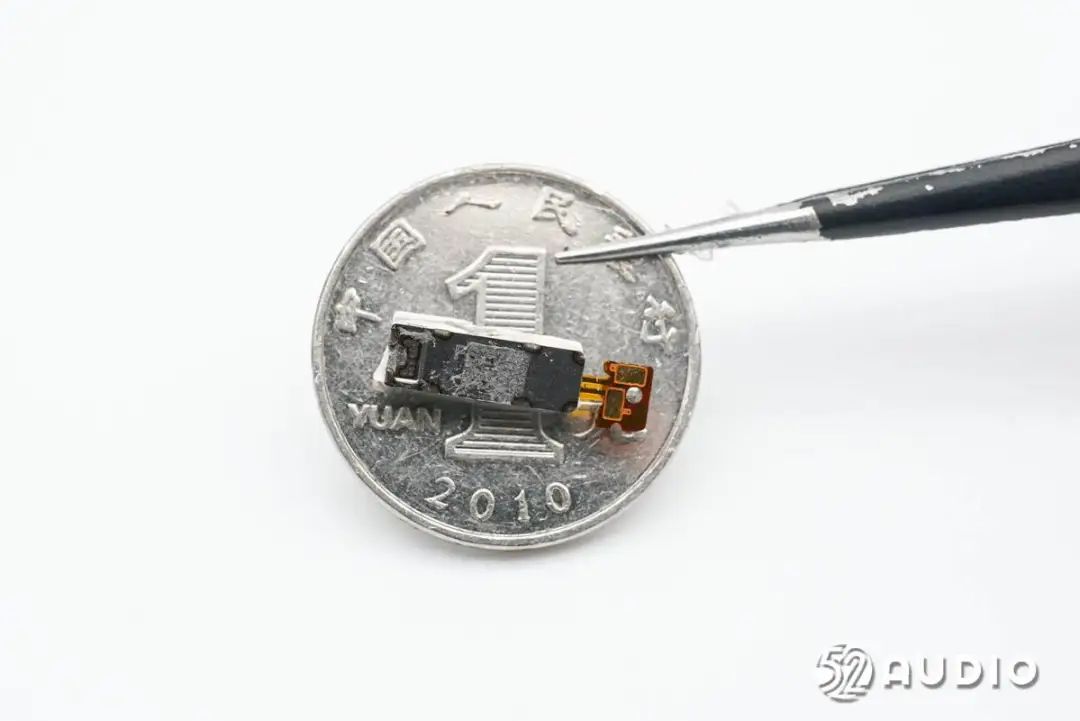

振动马达与一元硬币大小对比。

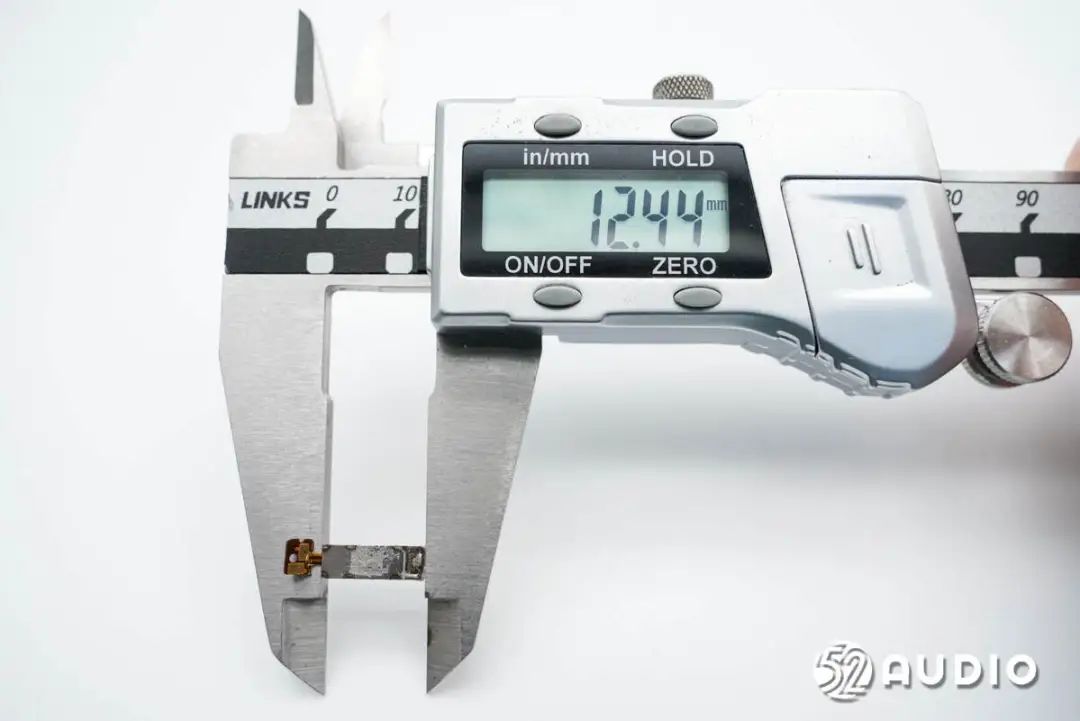

经智研所实测，振动马达长度约为12.44mm。
宽度约为4.18mm。

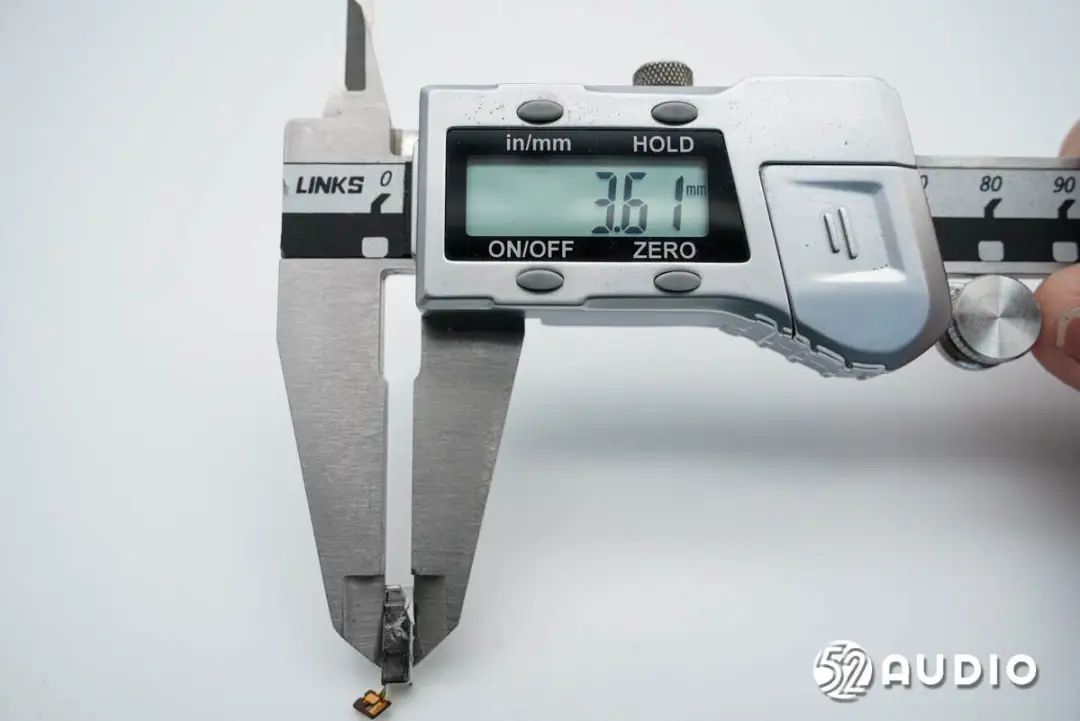

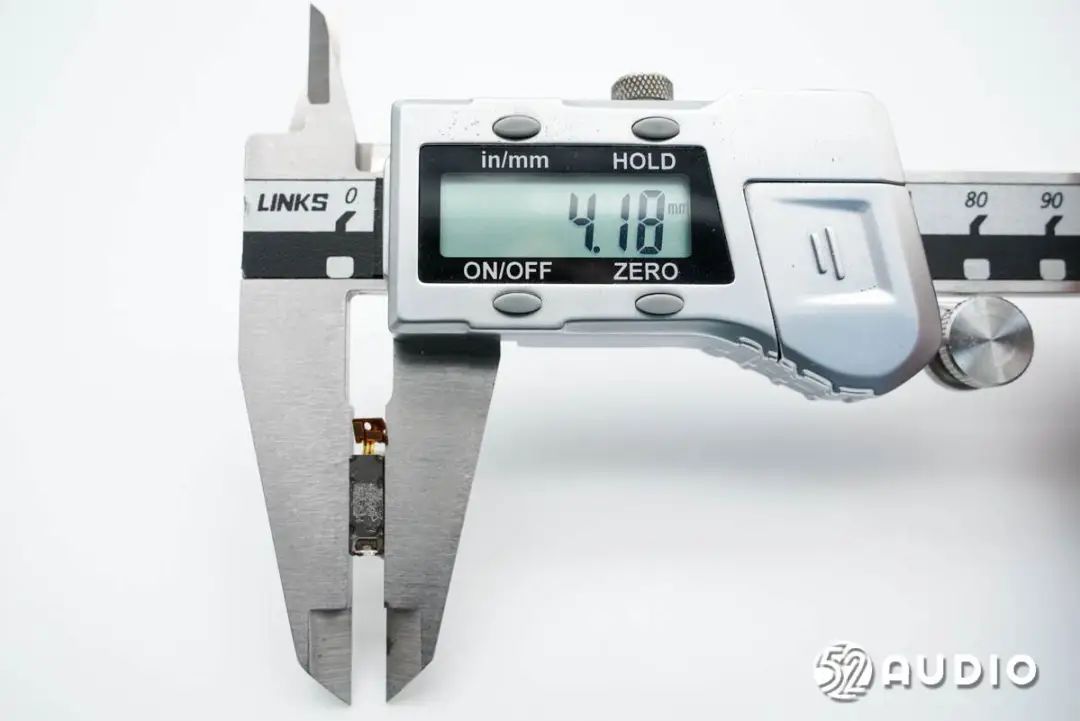

高度约为3.61mm。
取出腔体内部的功能按键。
旋转表冠内侧结构特写。

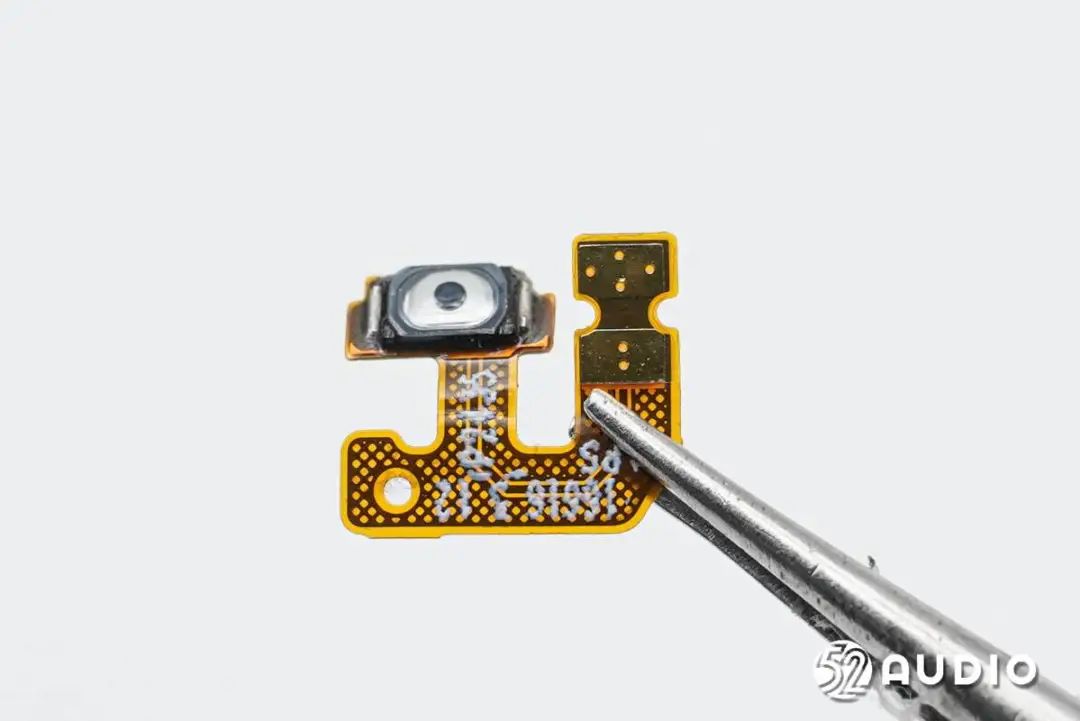

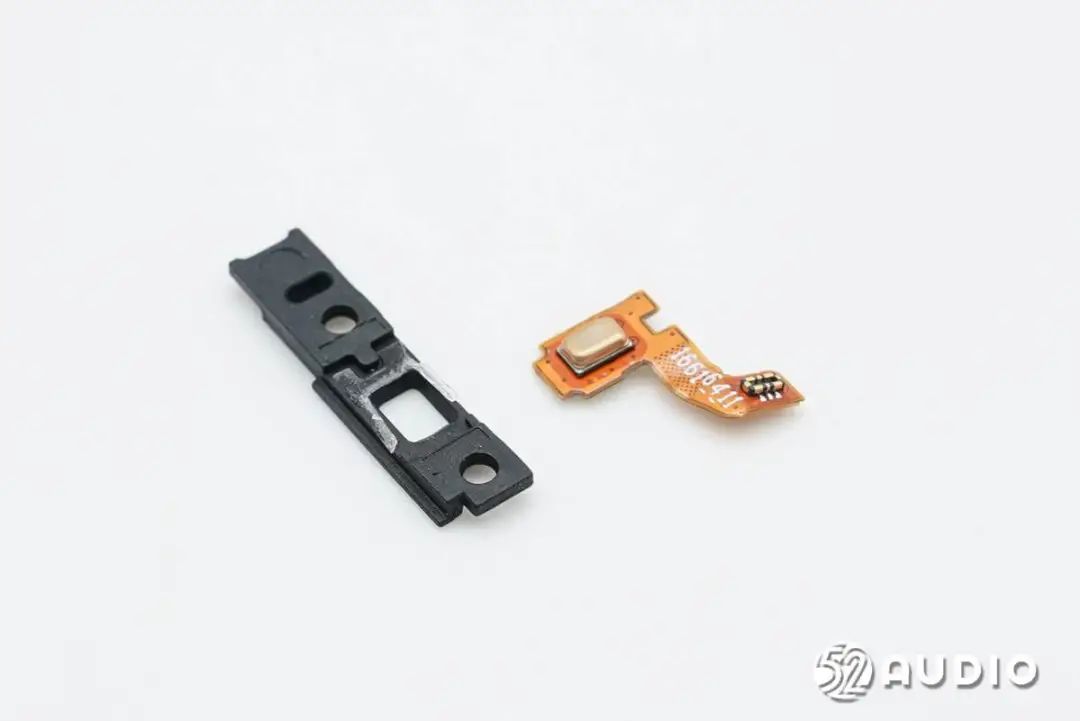

功能按键排线电路一览，设置有一颗微动按键，用于多功能控制。

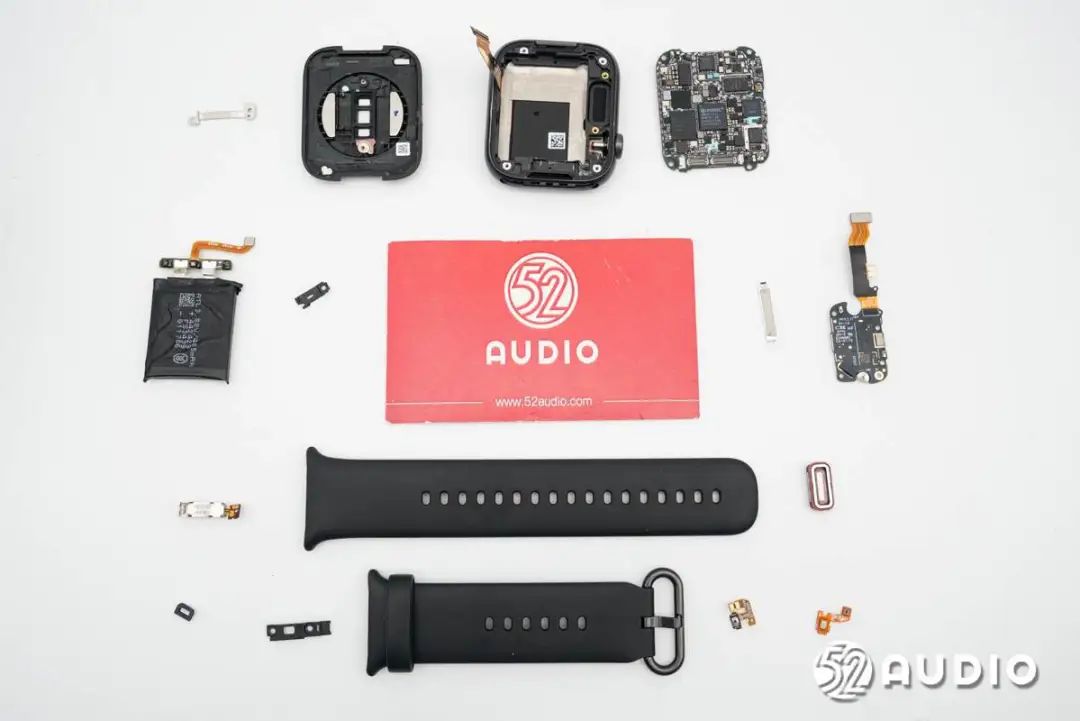

HONOR荣耀手表5拆解全家福。
三、智研所总结
荣耀手表5在外观方面，延续了上代的设计，并通过细节优化，带来更加出色的质感和精致感。方形表盘升级1.85英寸AMOLED屏幕，提供更丰富的内容显示；2.5D玻璃外屏，与金属曲面机身自然过渡，观感圆润，简约时尚；同时新增旋转表冠，提升了产品的细节感及交互便捷性。
内部主要配置方面，荣耀手表5搭载了扬声器、MEMS麦克风和线性振动马达；内置了480mAh锂电池，电芯来自ATL新能源；健康检测传感器小板上，搭载了两组LED照射灯和光线感应器，采用了GOODiX汇顶科技GH3020健康监测IC。
主板上，采用了BES恒玄BES2500L智能手表SoC，UNISOC紫光展锐W117 RTOS蜂窝手表平台、SC2720A PMIC、SR3595D射频收发器芯片，SkyHigh天海存储S40FC004 4GB eMMC5.1闪存，SGMICRO圣邦微SGM41518电源管理IC，OnMicro昂瑞微OM9902-11射频前端芯片，ST意法半导体ST33G1M2、STM32U5A9BJ6Q微控制器和LSM6DSOWTR 6轴传感器，以及AIROHA达发AG3335M双频GNSS接收器，NXP恩智浦NFC芯片，Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感等。
