前言
充电头网采购了联想小新随身WiFi，这款随身WiFi设备支持5G网络，下行峰值速率可达2Gbps，上行峰值速率可达900Mbps，并支持WiFi6无线连接，支持32台设备连接。随身WiFi设有2寸触摸屏幕，可通过屏幕查询设备运行状态，查询流量状态和设备管理。
联想小新随身WiFi内置旗舰5G芯片和专业WiFi芯片，并内置6000mAh大容量电池，可支持日常6-8小时使用，出差旅行、自驾游玩，户外聚会等场景全都适用。下面就带来联想小新随身WiFi的拆解，一起看看内部的方案和设计。
联想小新随身WiFi开箱
包装盒正面印有产品名称，产品外观图，右下角印有联想品牌。

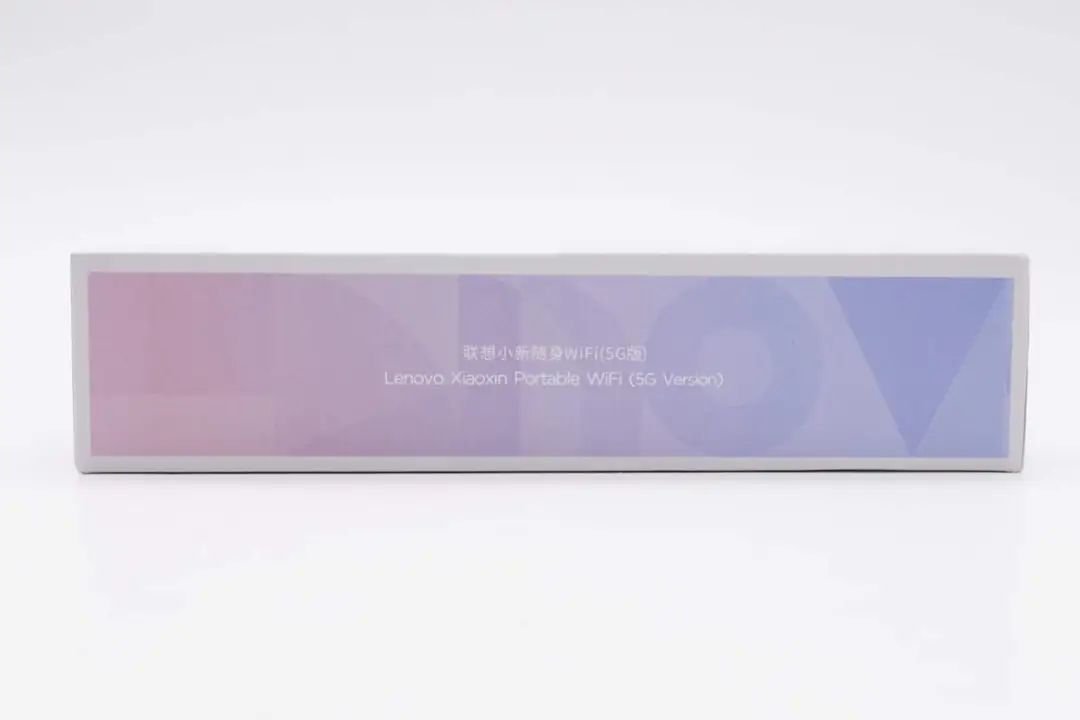

包装盒侧面印有联想小新随身WiFi中英文名称。

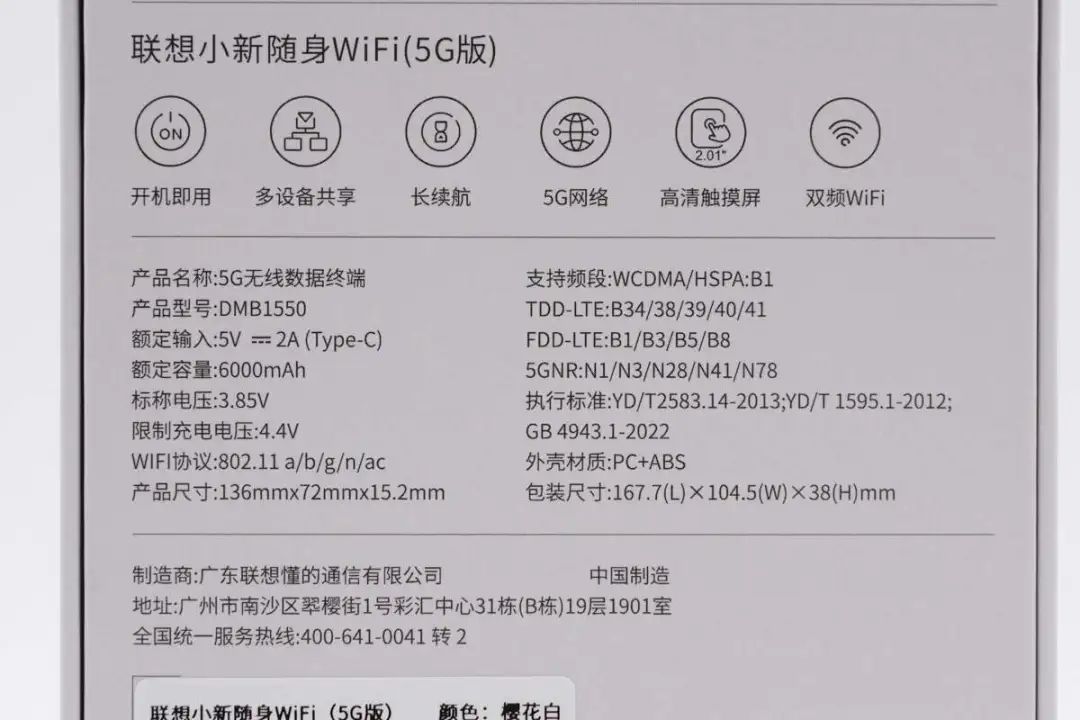

包装盒背面印有产品卖点和产品参数等信息。
包装盒上参数一览，下面到产品实物展示环节再介绍。

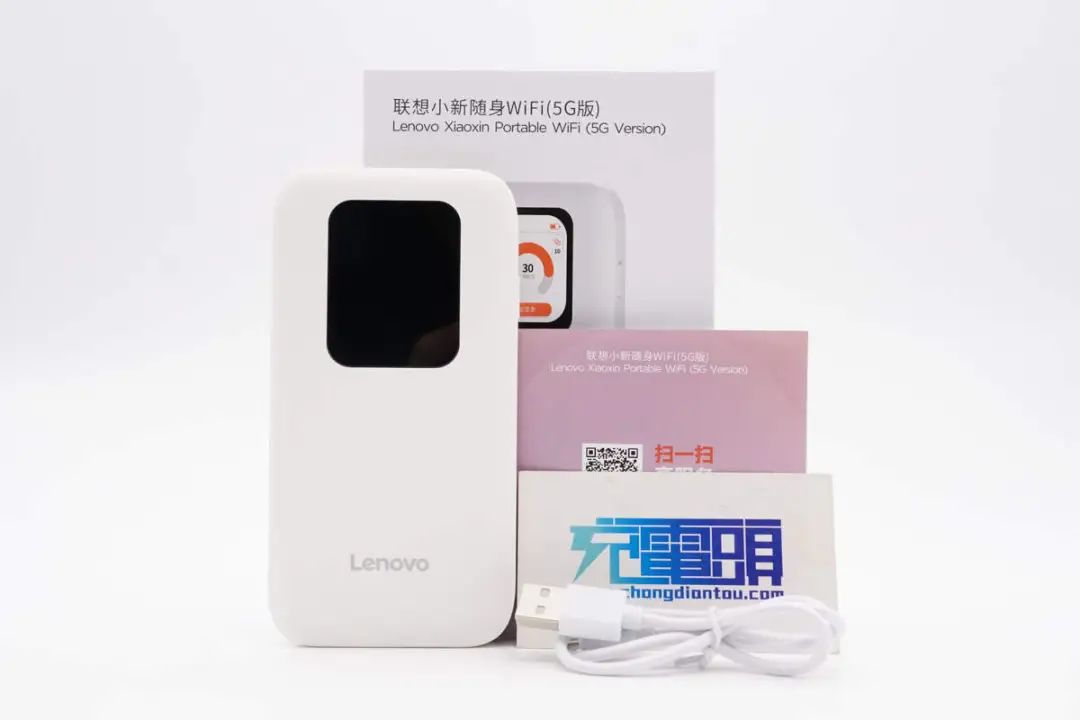

包装内含随身WiFi主机、说明书和充电线。

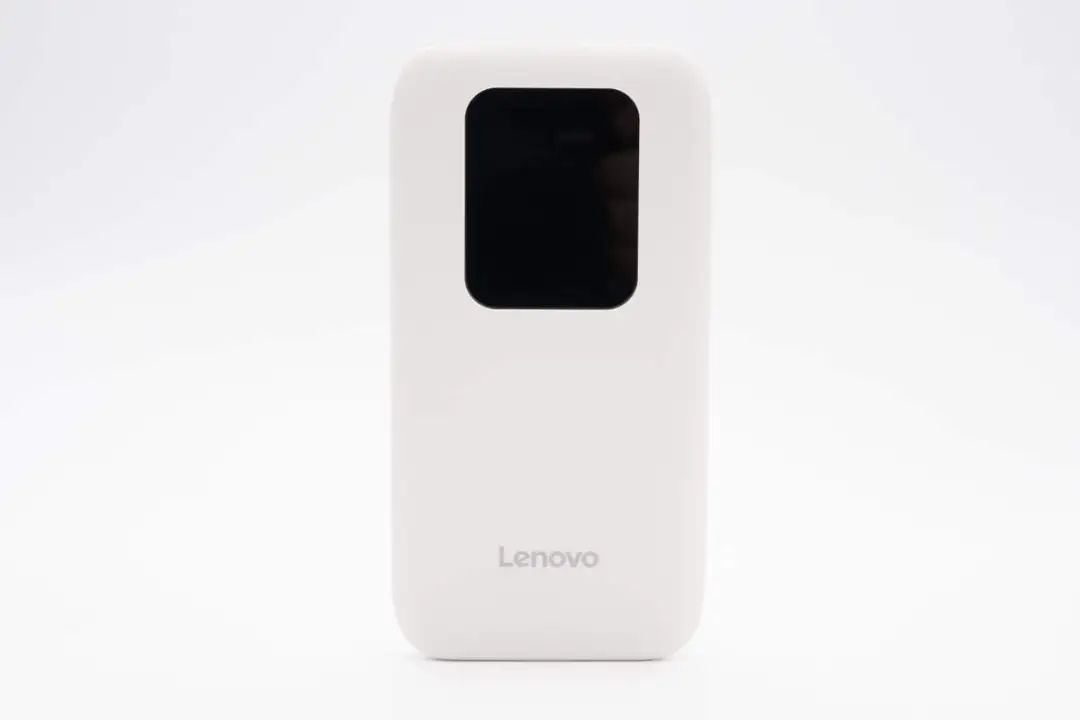

随身WiFi主机正面一览，上方为液晶屏幕，下方为Lenovo联想品牌。
机身侧面设有复位按钮开孔和电源开关。

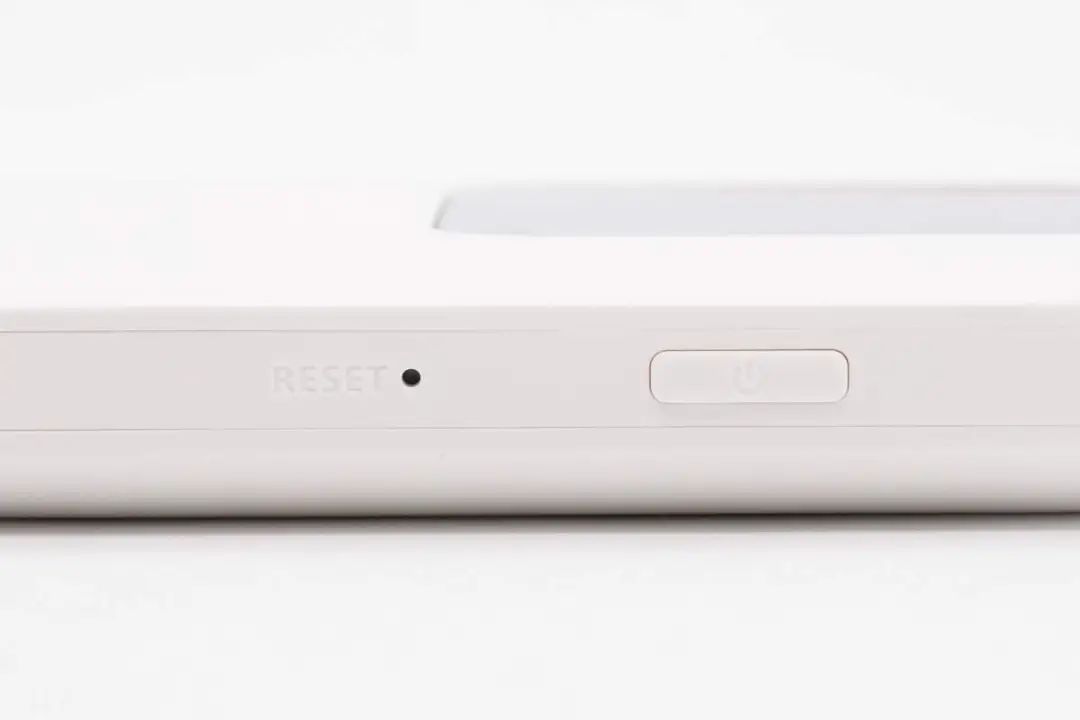

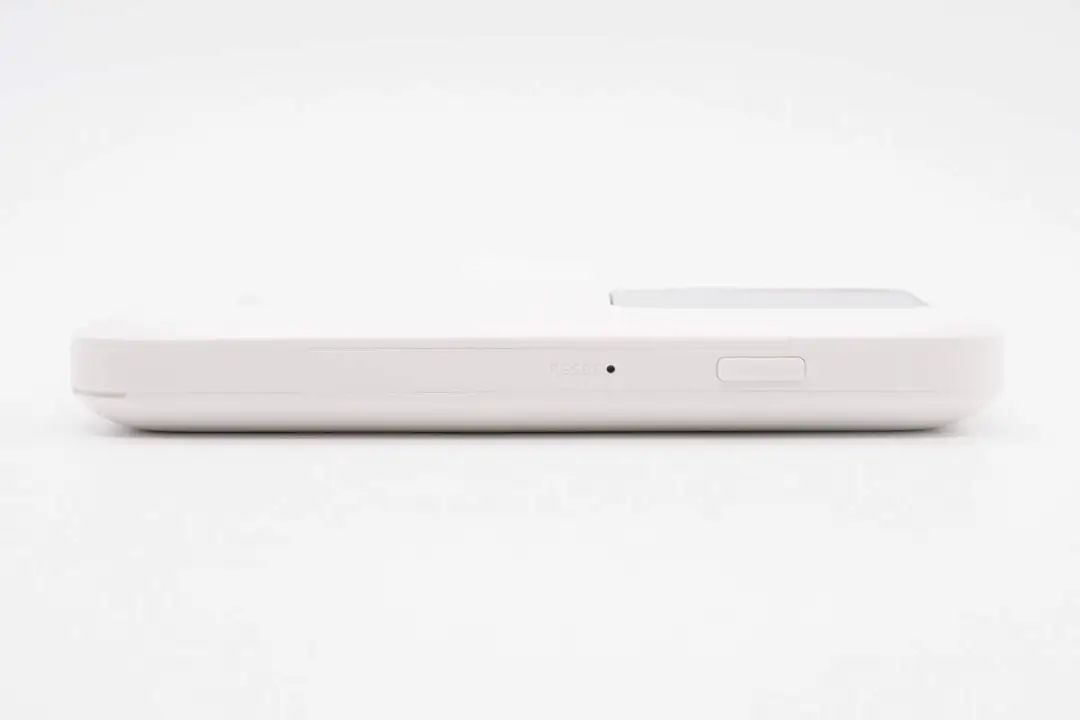

复位按钮开孔和电源开关按键特写。

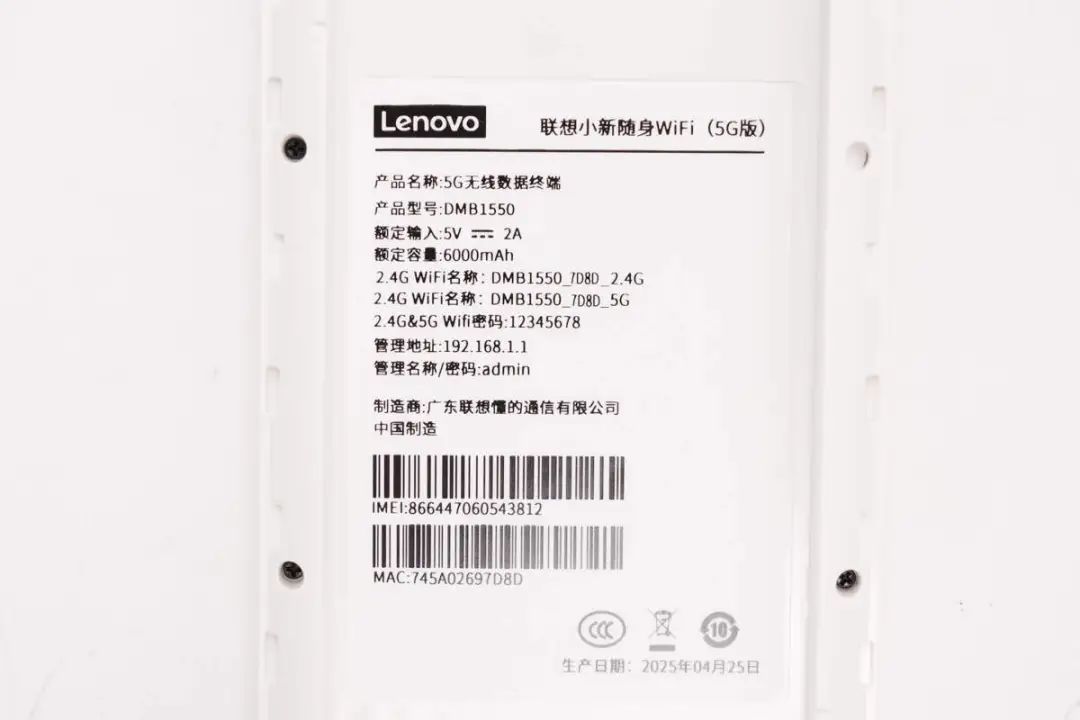

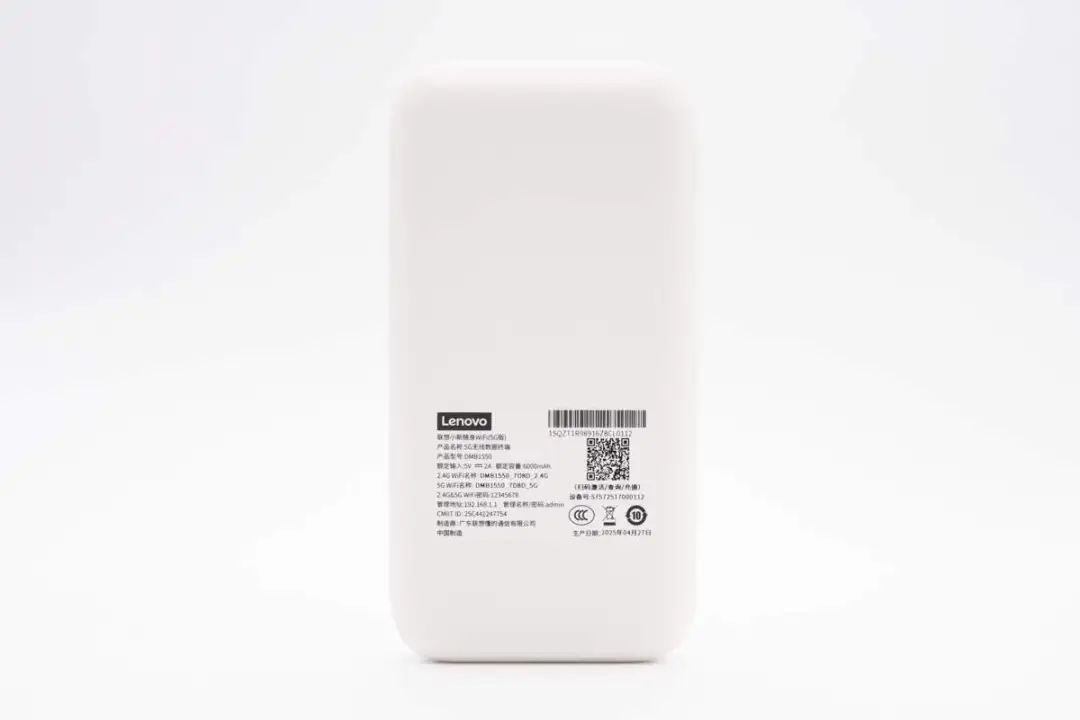

机身背面粘贴信息标签。

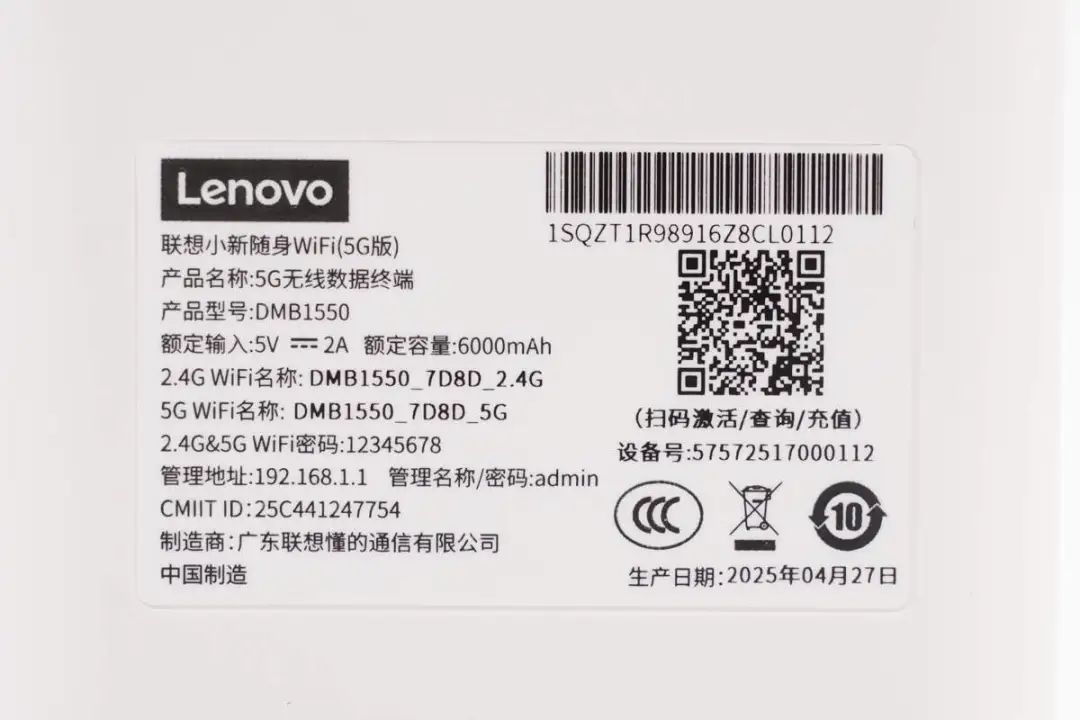

随身WiFi参数特写
联想小新随身WiFi（5G版）
产品名称：5G无线数据终端
产品型号：DMB1550
额定输入：5V2A 额定容量：6000mAh
CMIIT ID：25C441247754
制造商：广东联想懂的通信有限公司
中国制造

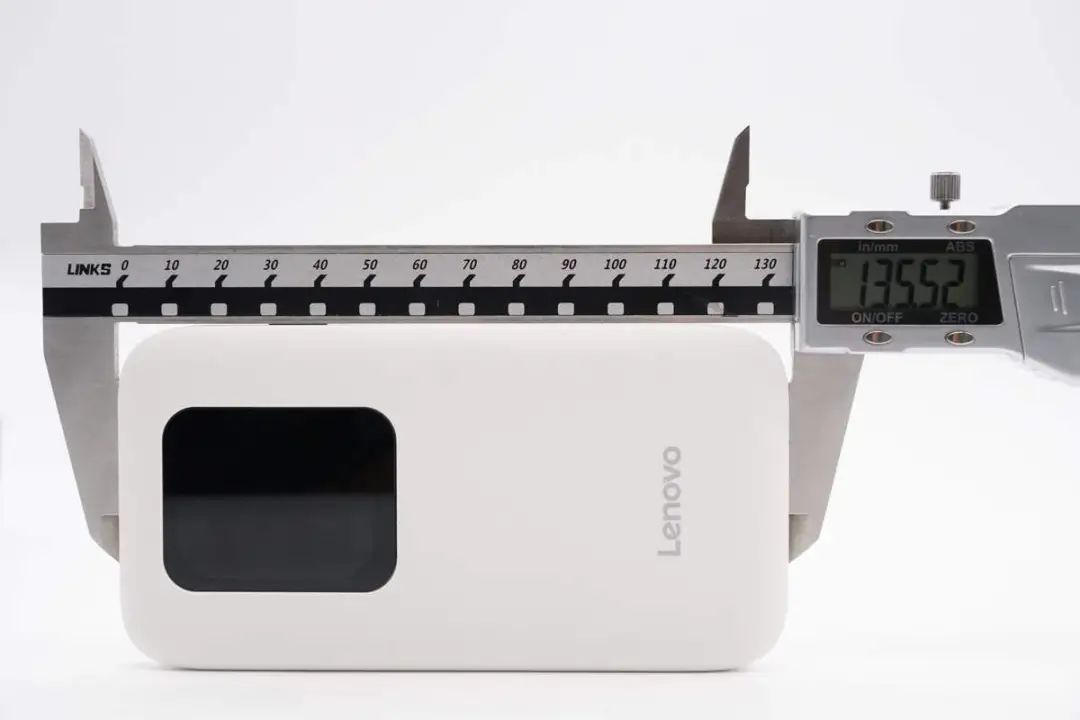

使用游标卡尺测得随身WiFi机身长度约为135.5mm。

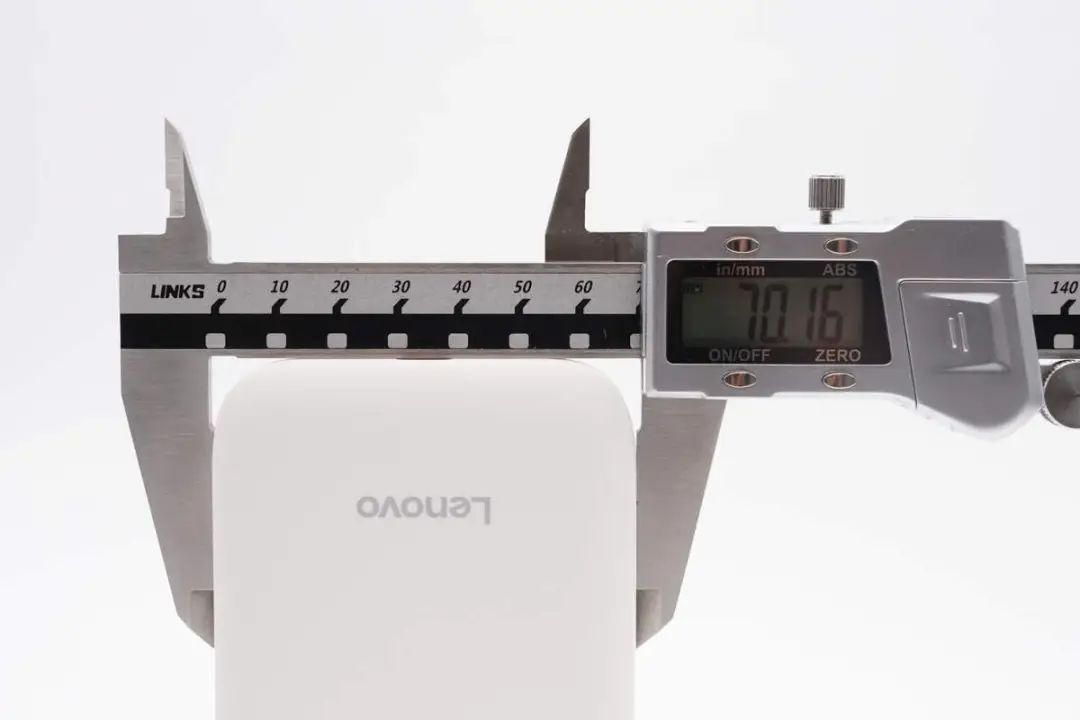

机身宽度约为70.2mm。

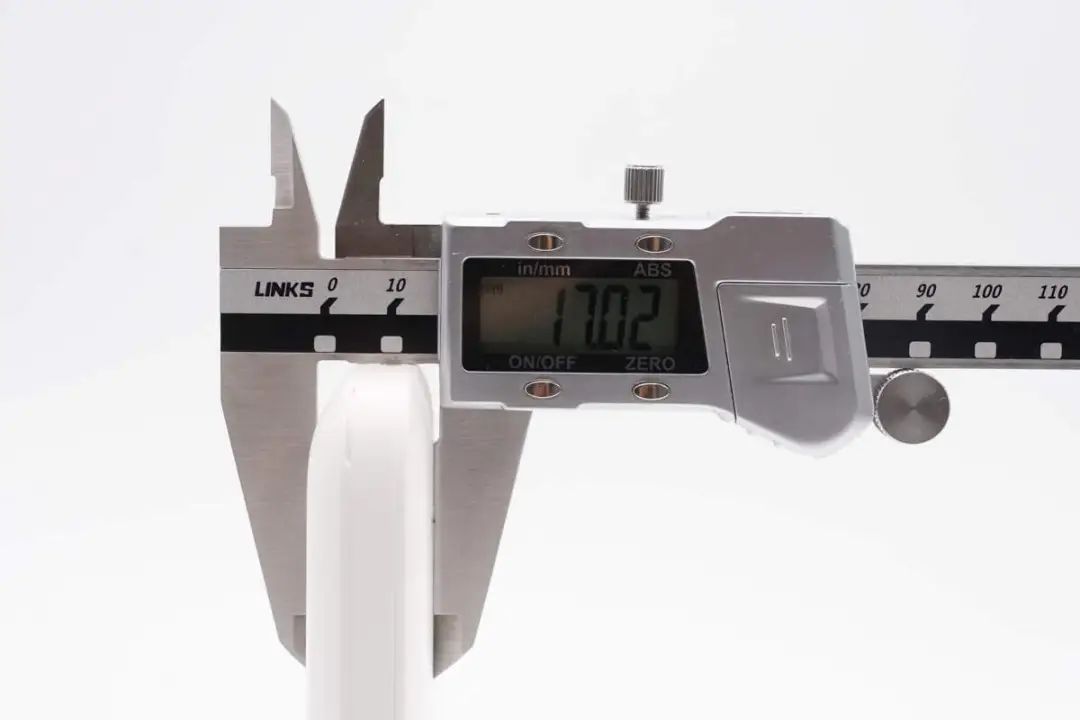

机身厚度约为17mm。

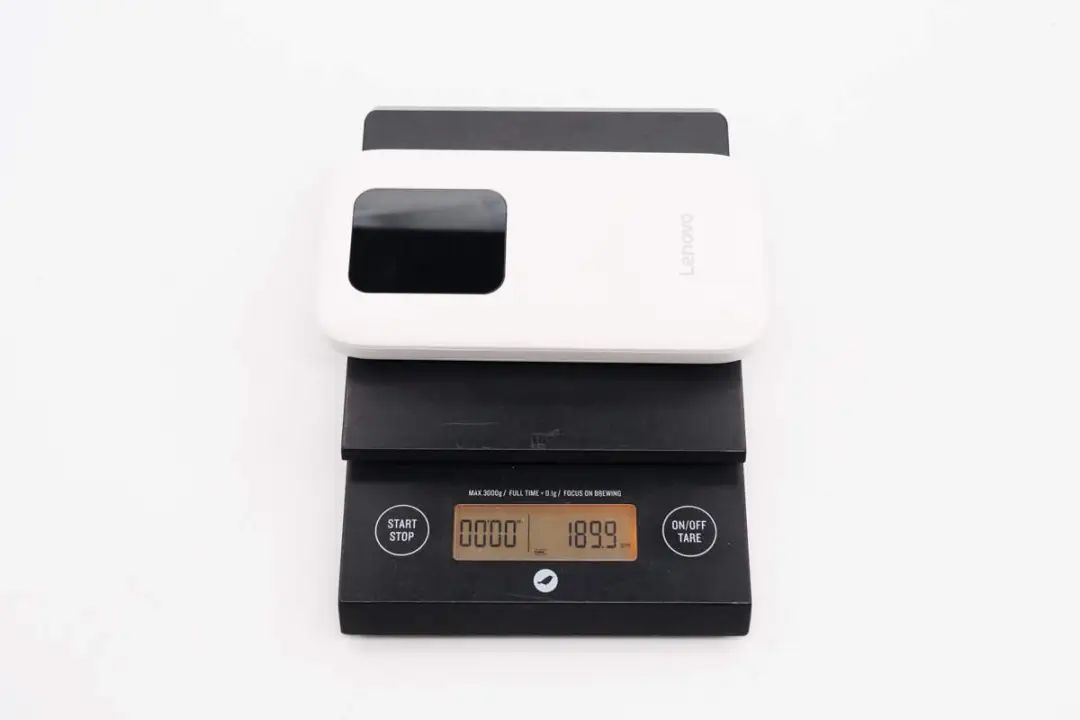

测得随身WiFi重量约为190g。

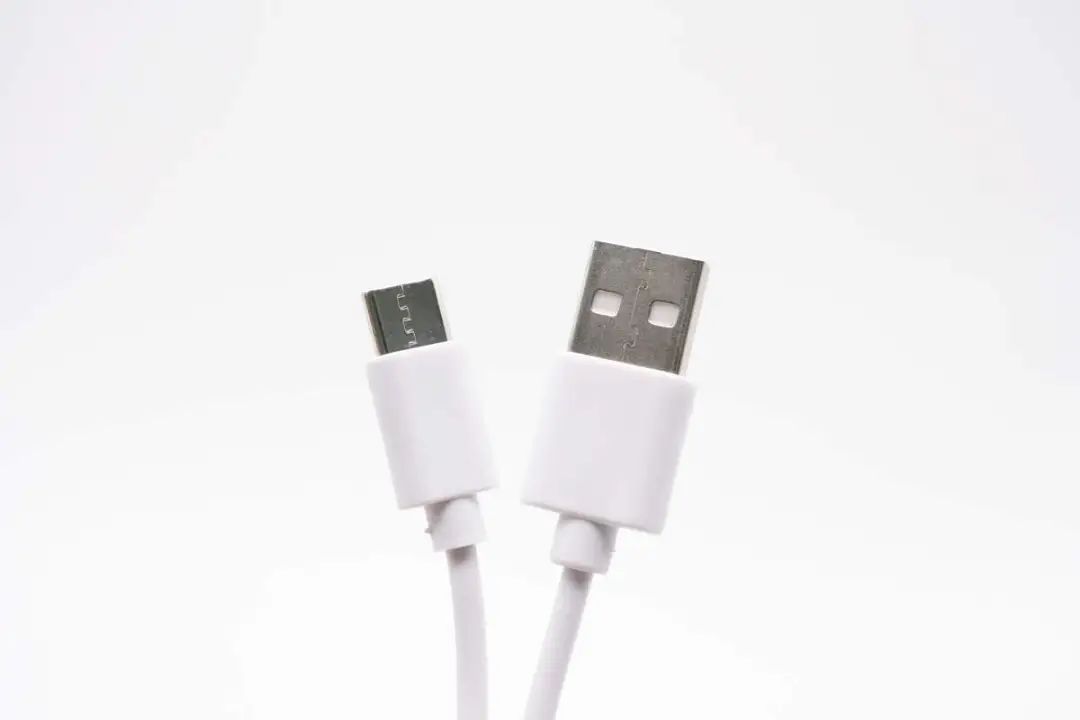

随身WiFi附带一条USB-C转USB-A充电线。

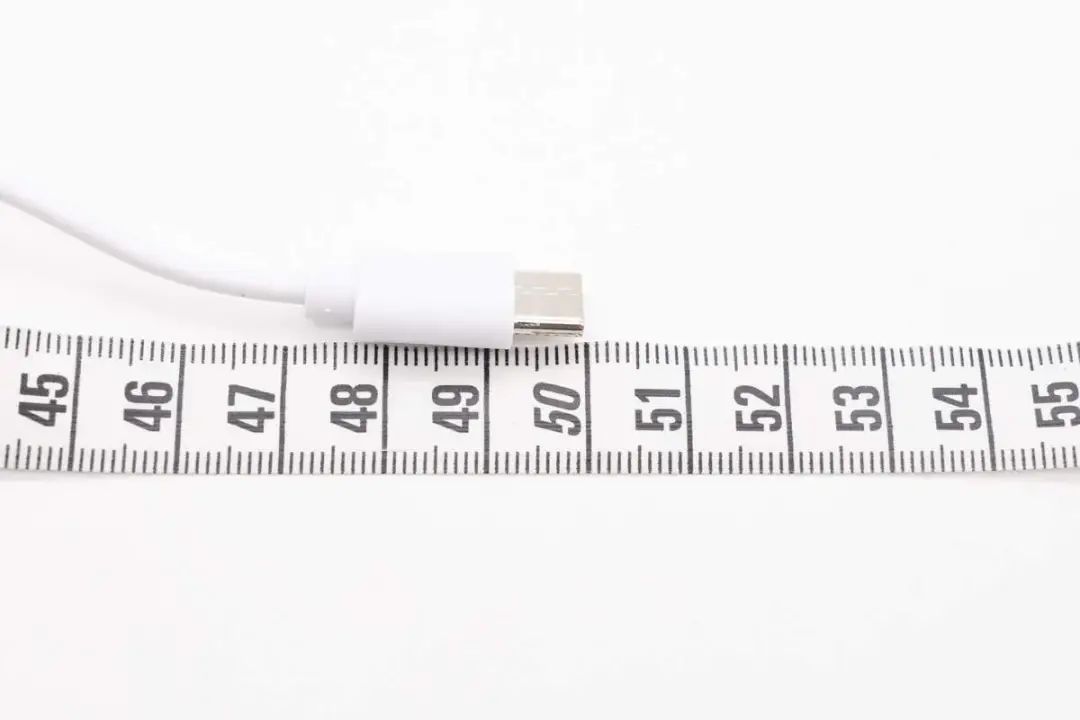

充电线长度约为50cm。

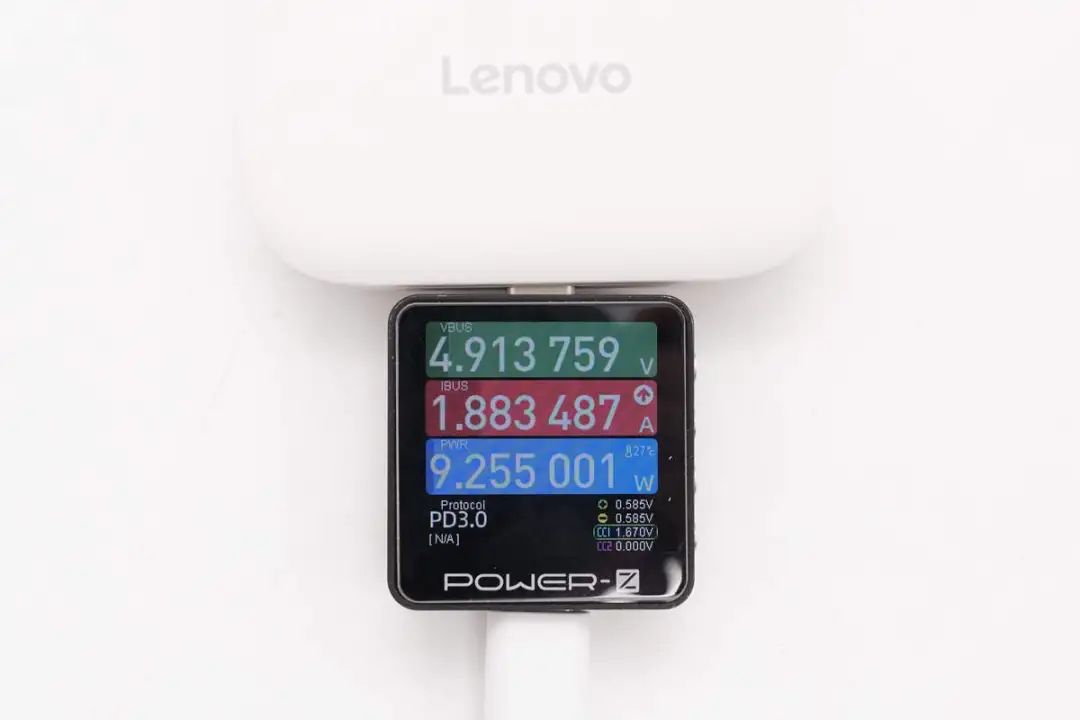

使用ChargerLAB POWER-Z KM003C测得随身WiFi充电功率约为9.25W，不支持快充输入。

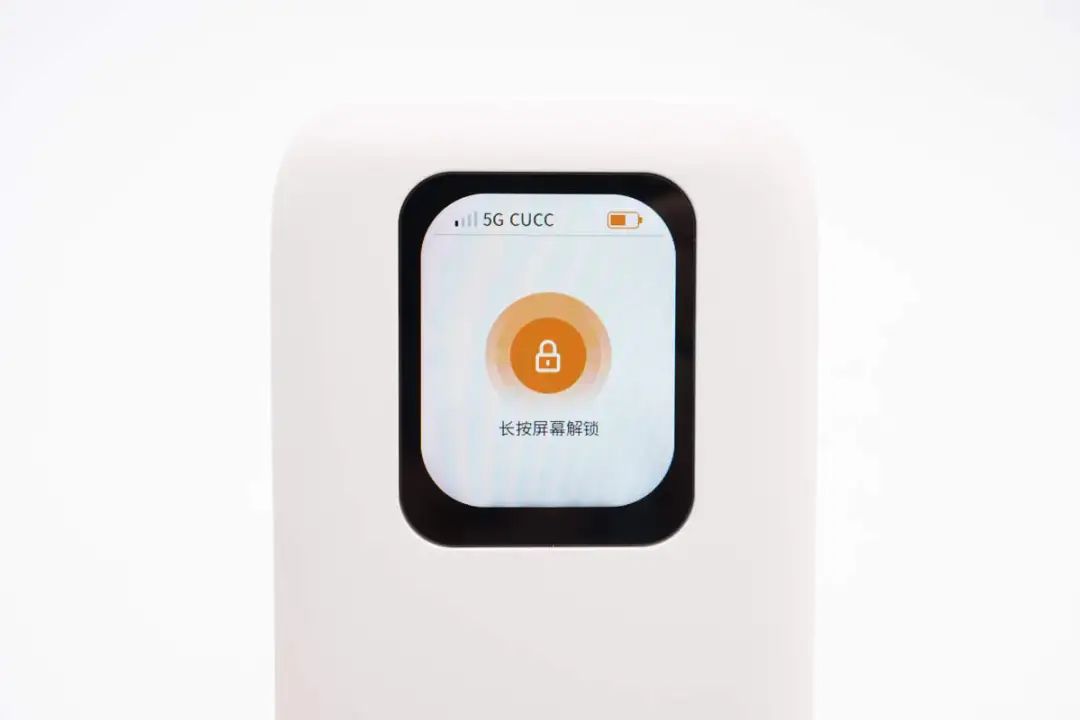

液晶屏幕点亮显示一览。

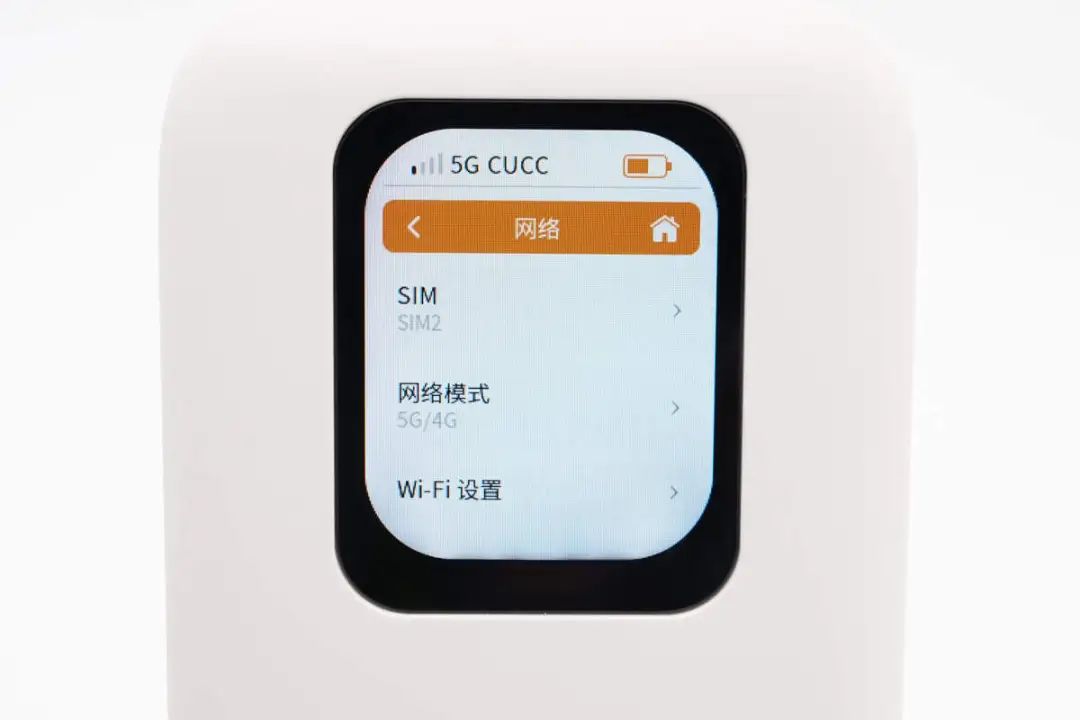

通过触摸屏幕可进行功能设置。

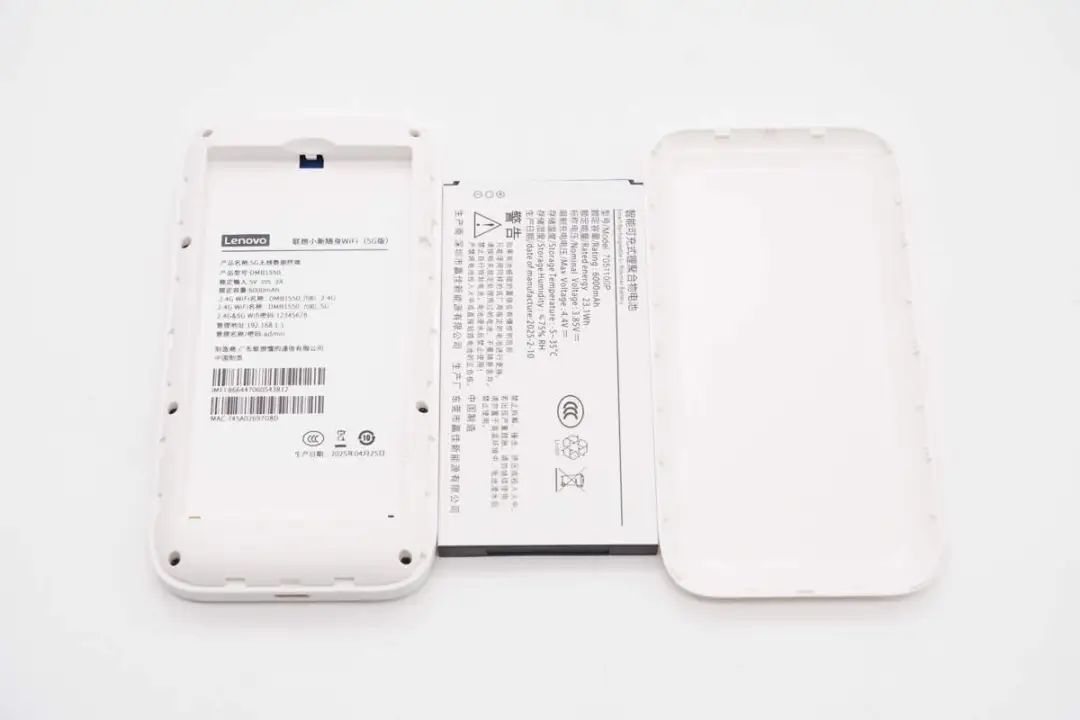

打开后盖取出内部电池。

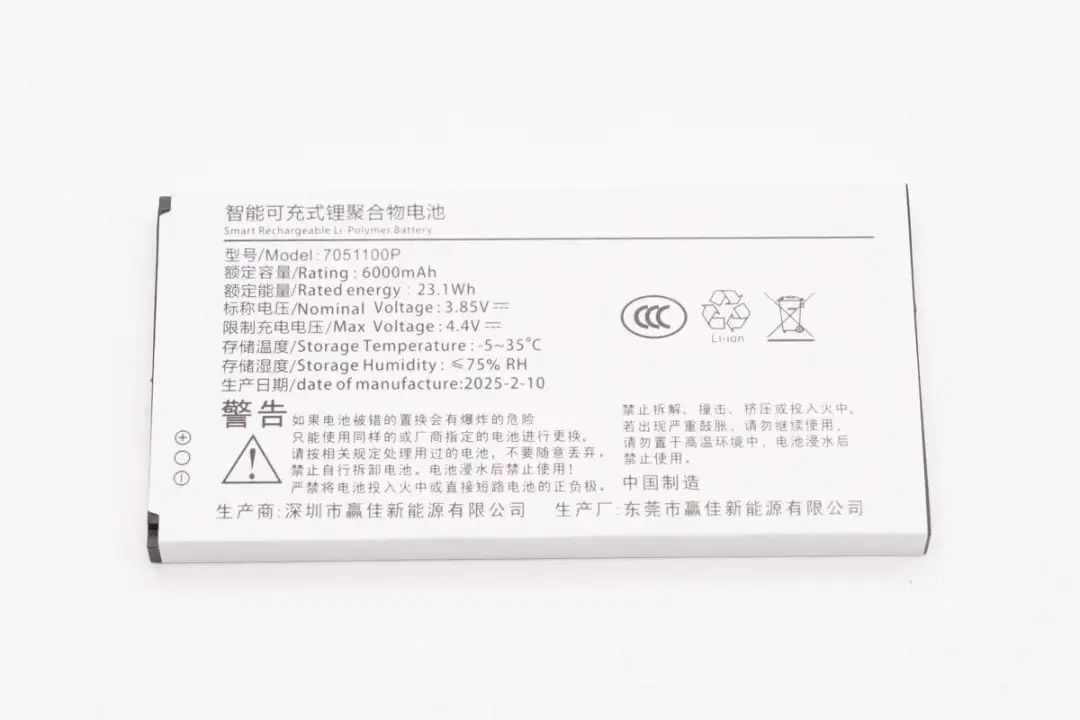

电池为可充电锂聚合物电池
型号：7051100P
额定容量：6000mAh
额定能量：23.1Wh
标称电压：3.85V
限制充电电压：4.4V
机身内部粘贴有信息贴纸。

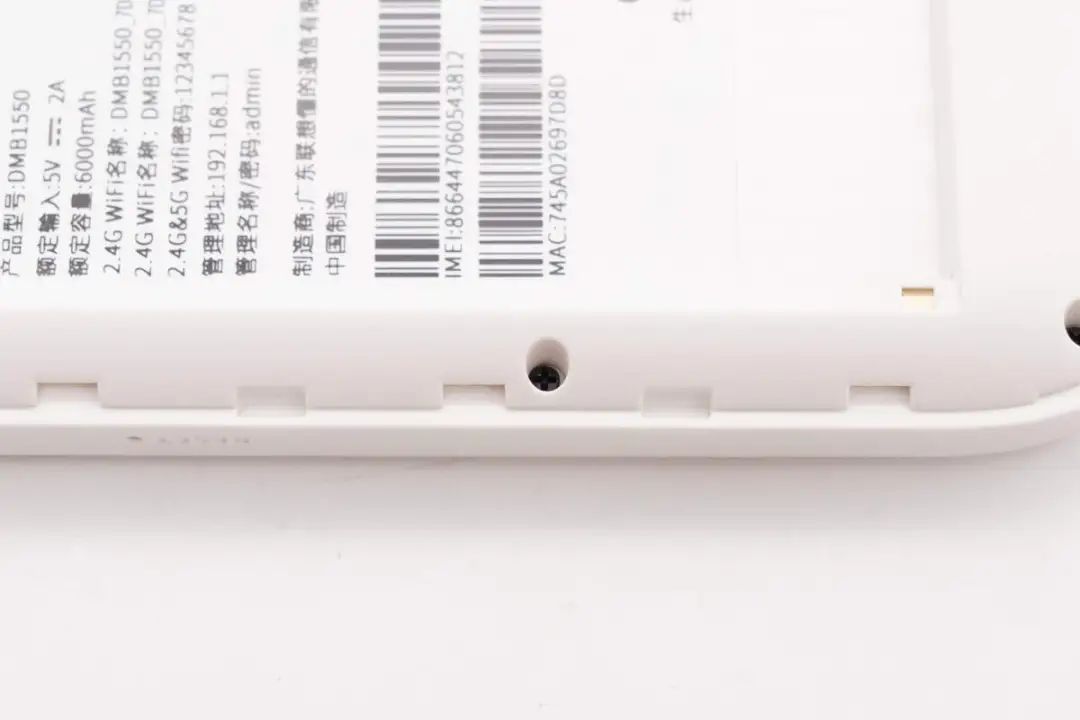

机身外壳通过螺丝固定。

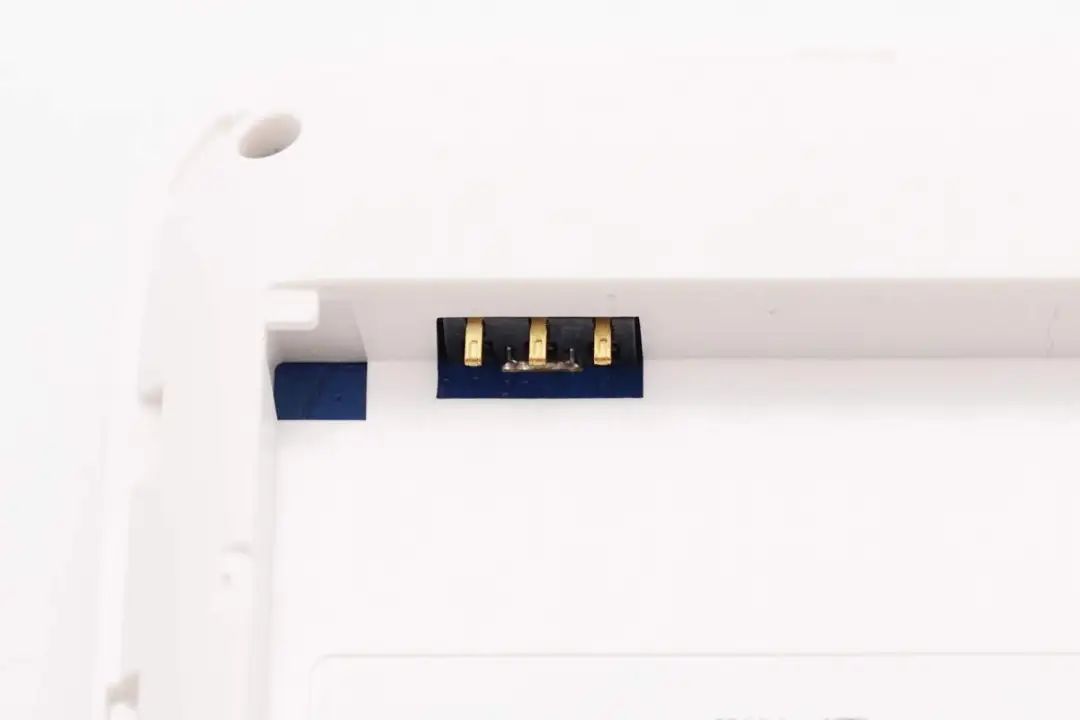

电池连接触点特写。
联想小新随身WiFi拆解
看完联想小新这款随身WiFi的开箱展示，下面就进行拆解，一起看看内部的方案和设计。
首先拧开壳体的固定螺丝，拆开随身WiFi外壳。
内部PCBA模块通过螺丝固定。

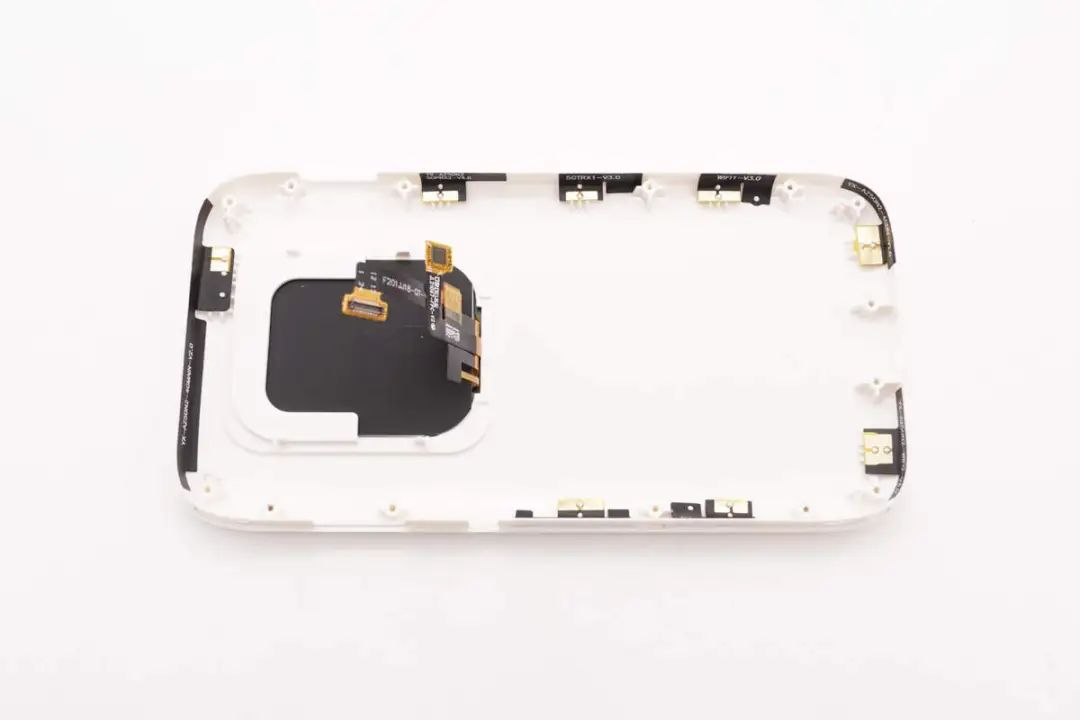

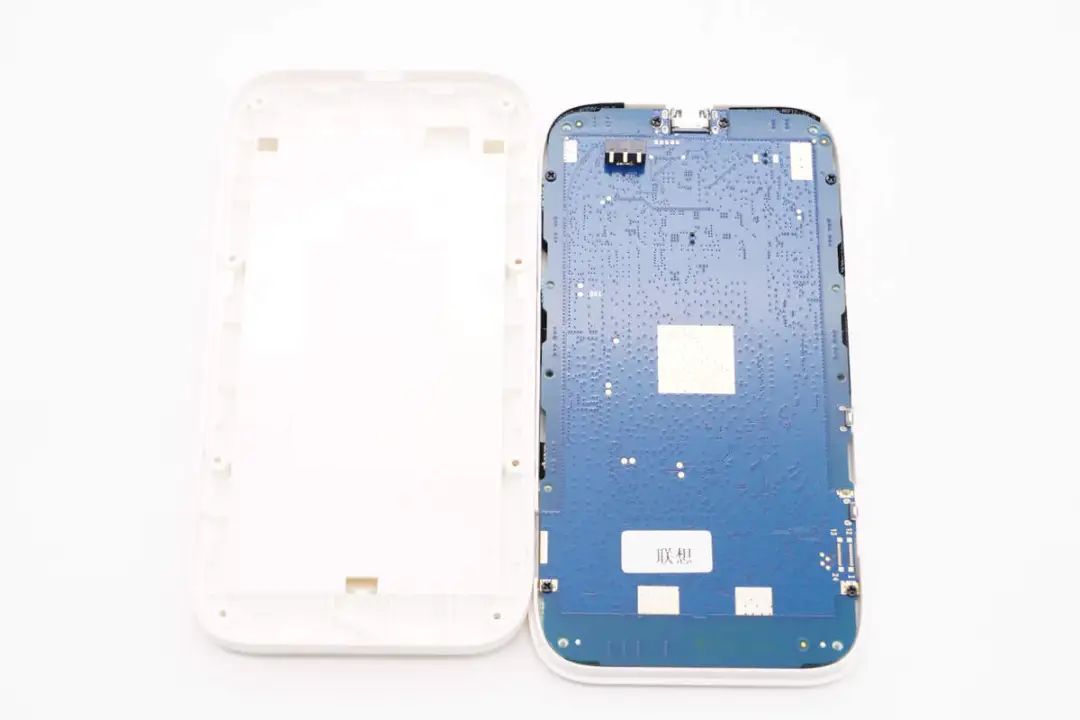

拧下固定螺丝，取出PCBA模块，屏幕通过排线和连接器连接，在壳体边缘设有FPC天线。

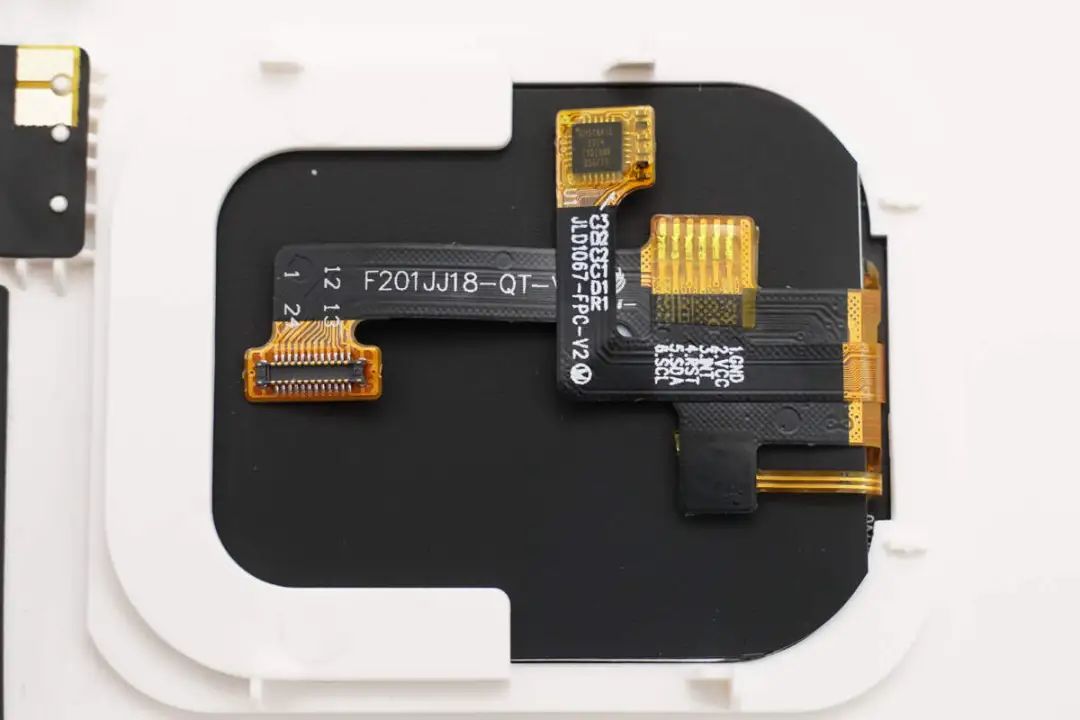

屏幕通过排线和插接件连接。

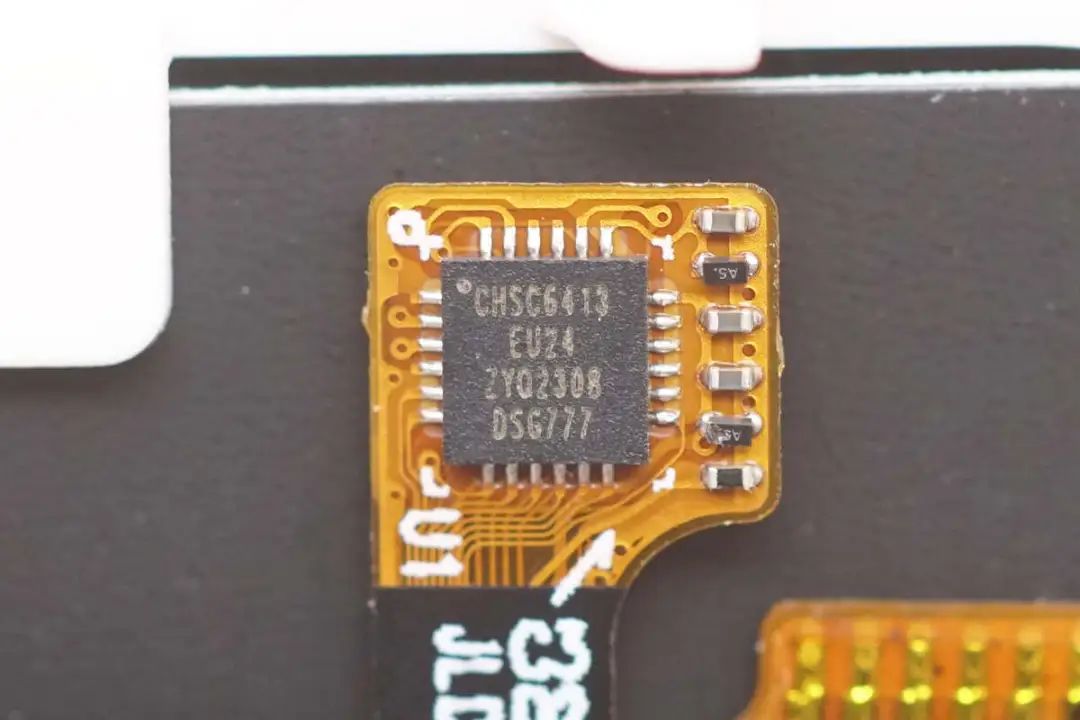

触摸芯片来自基合，型号CHSC6413EU24，支持两点触摸和手套模式，采用UQFN-24封装。

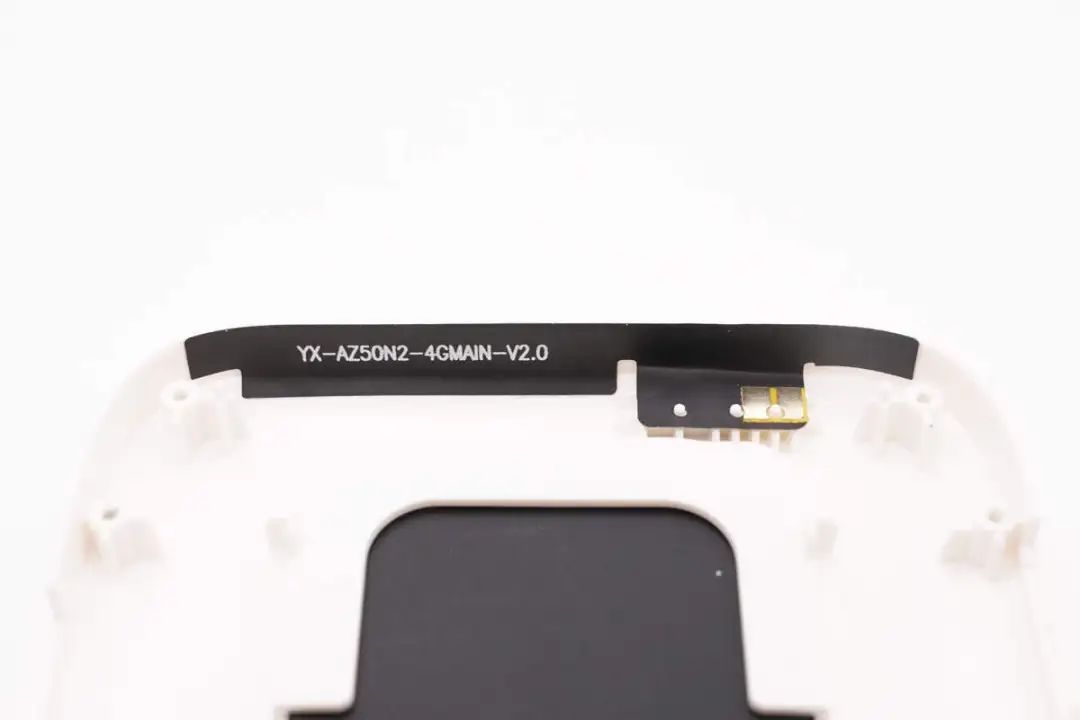

机身顶部4G主天线特写。

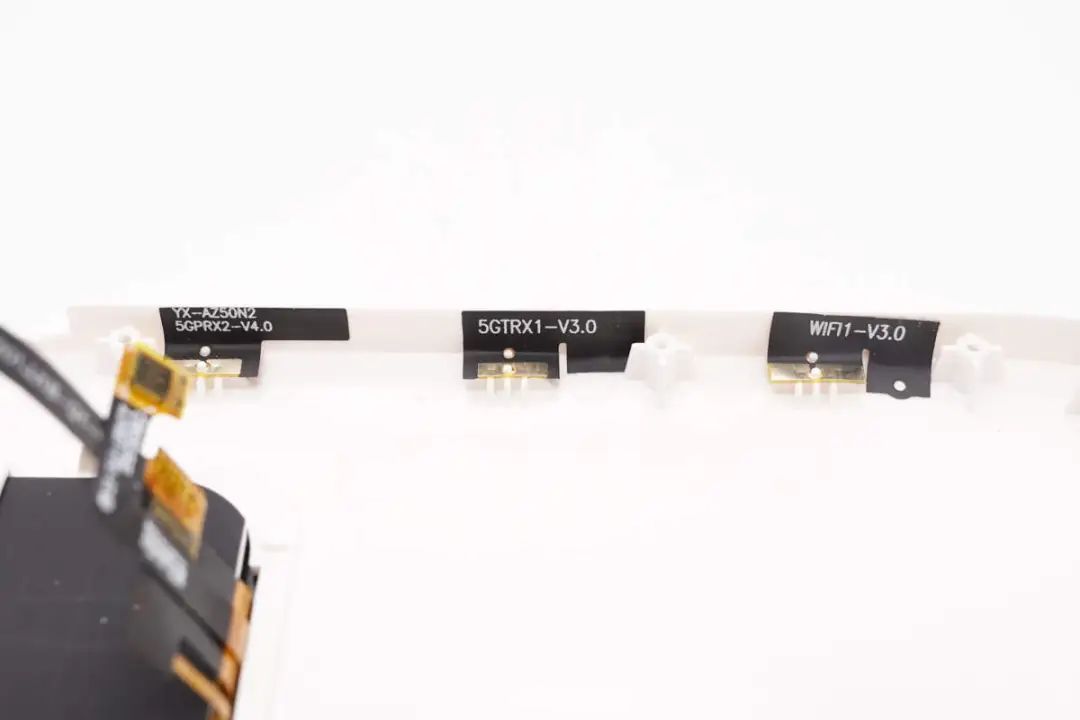

机身侧面设有5G主集接收天线，5G主集发射接收天线和WiFi天线。

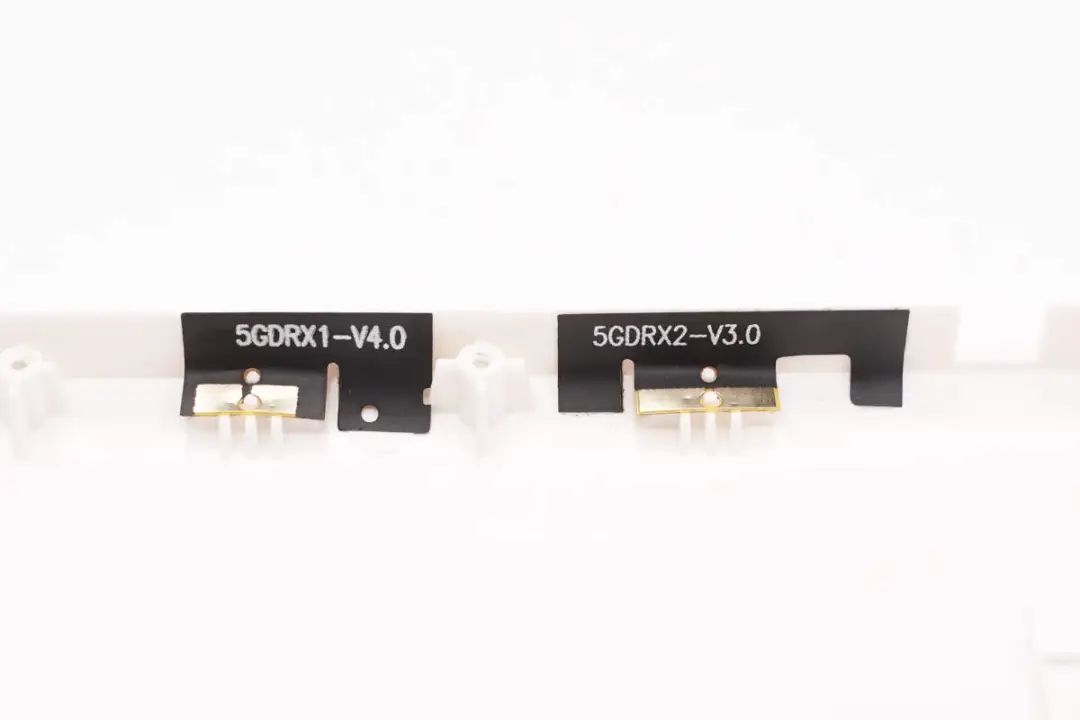

另一侧设有两个5G分集接收天线。

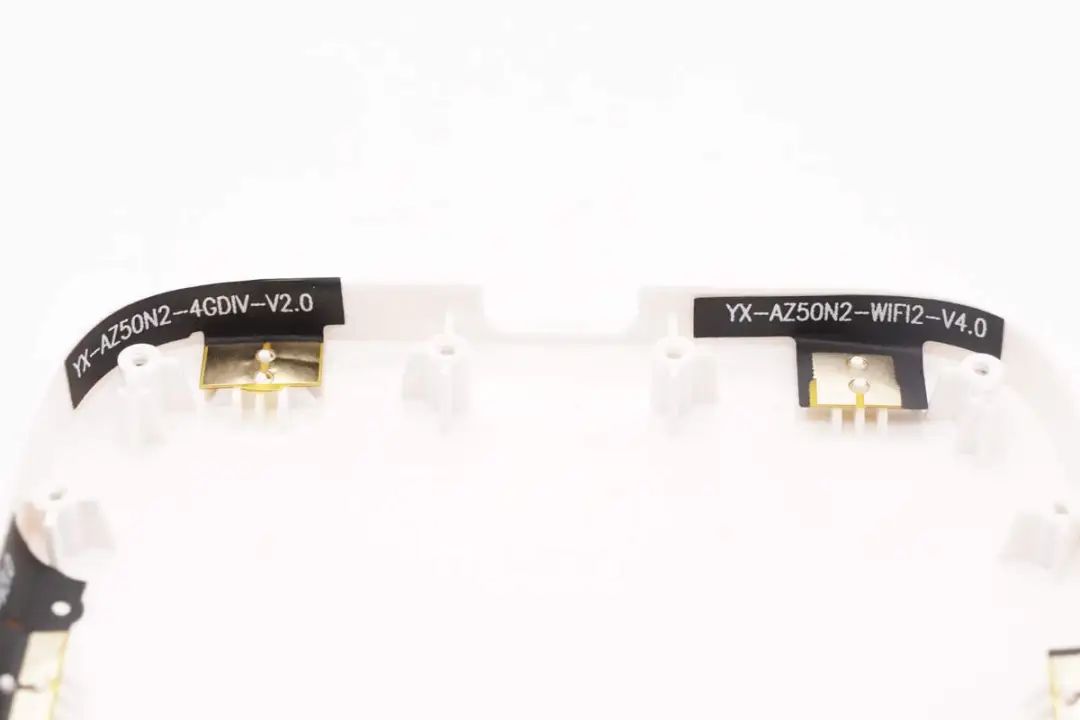

机身底部4G分集天线和WiFi天线特写。

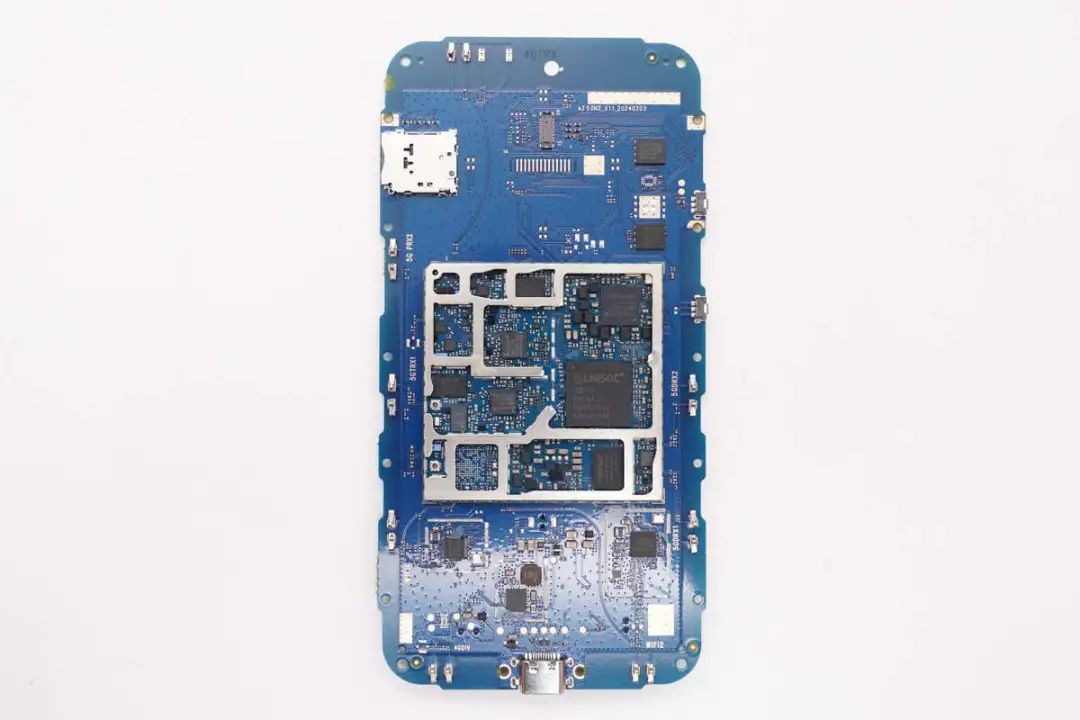

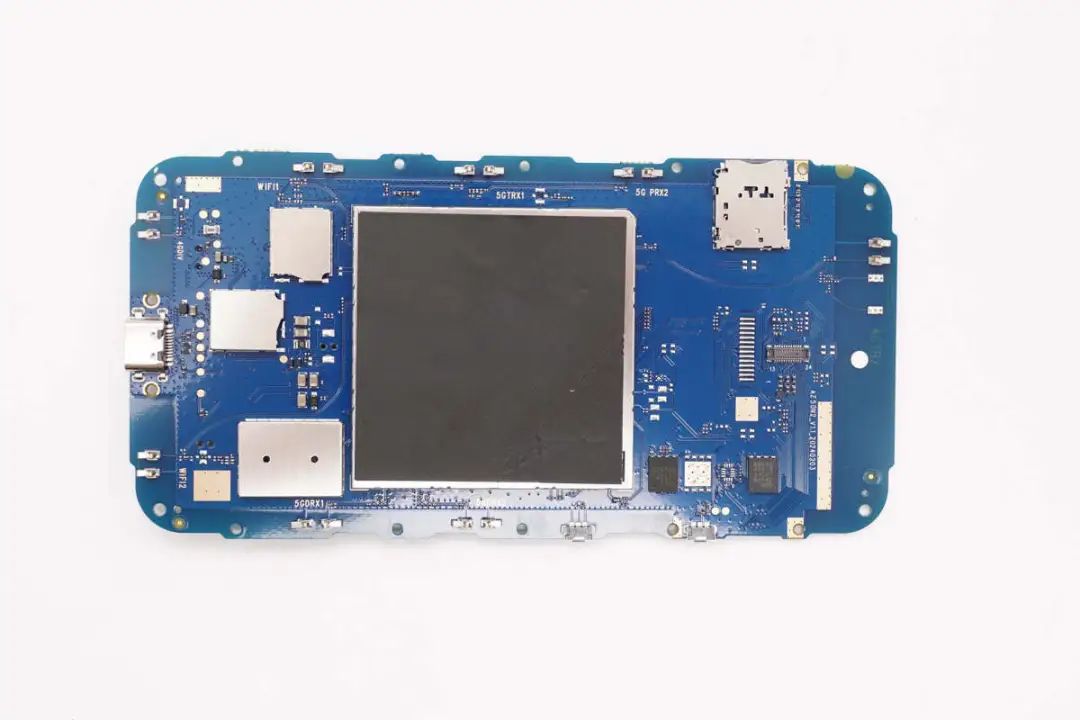

PCBA模块一览，中心位置设有核心板模块，并设有屏蔽罩，在左侧设有USB-C接口，小屏蔽罩内部设有WiFi芯片和充电芯片，右侧设有E-SIM卡芯片和SIM卡槽，还设有屏幕接口。

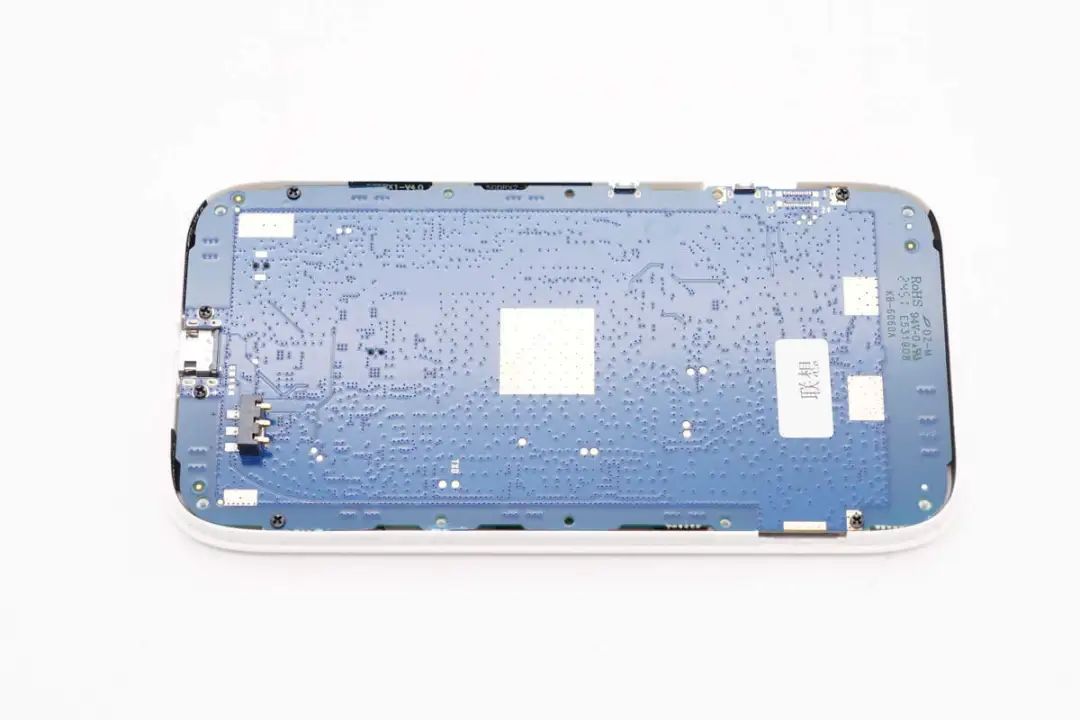

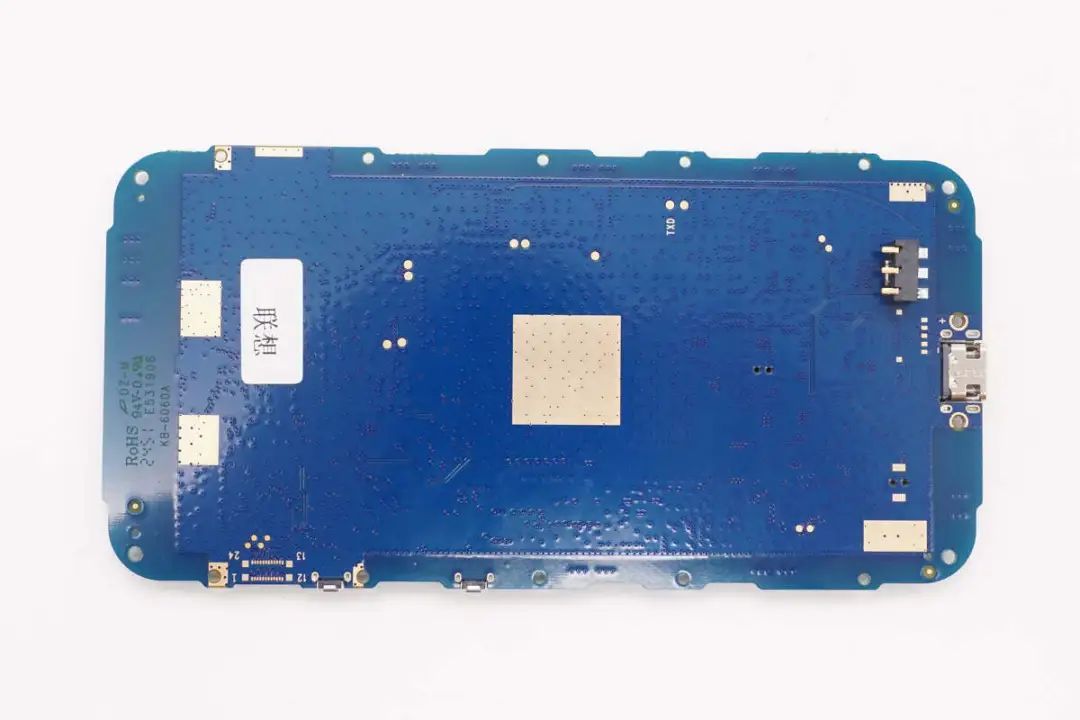

PCBA模块背面设有电池连接触点，大面积覆铜加强散热。
拆下PCBA模块上面的屏蔽罩，继续进行拆解。

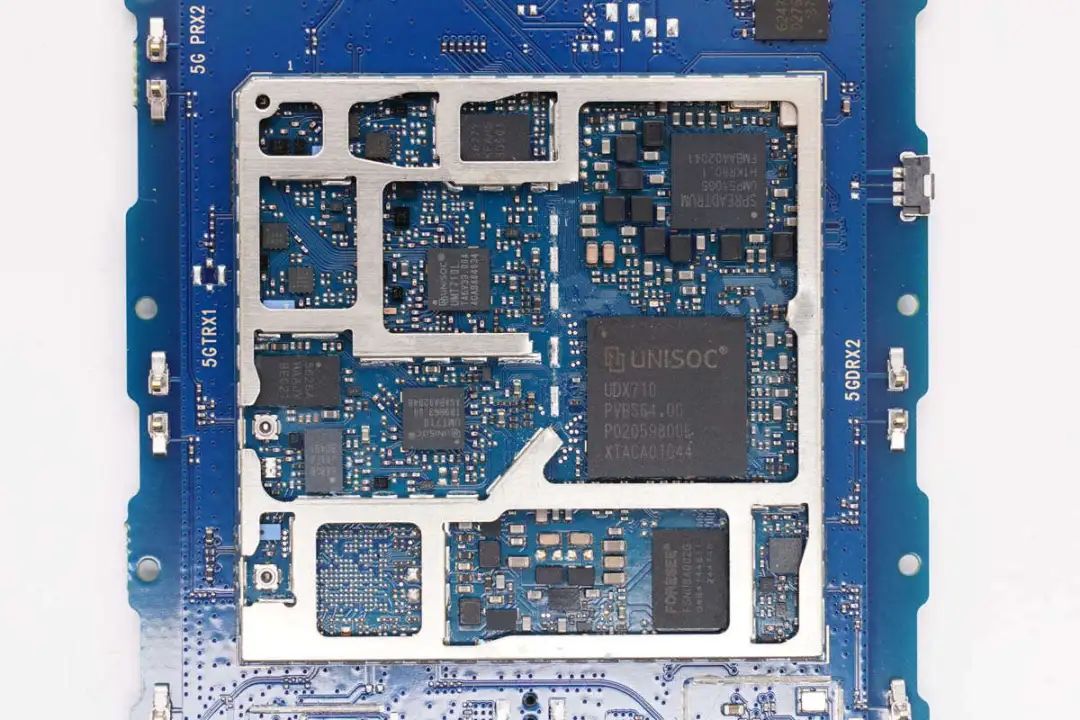

核心板器件一览，右侧设有通信处理器，右下角设有存储器，右上角设有PMIC。左侧设有功放芯片，接收芯片和射频收发器芯片。

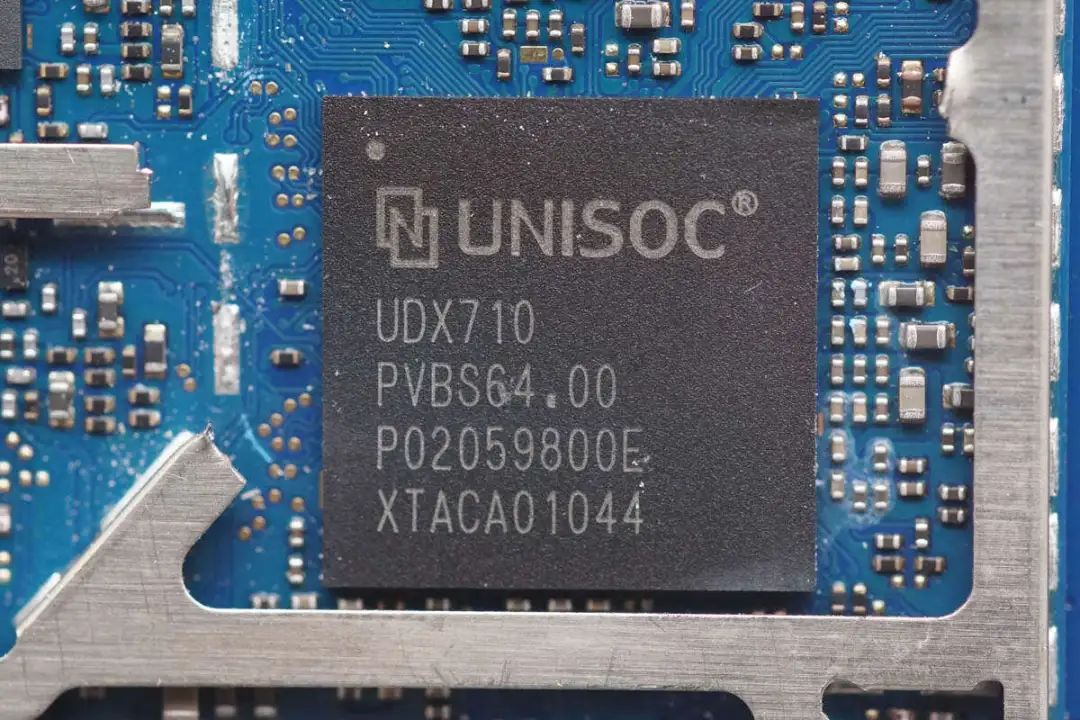

紫光展锐UDX710 5G通信处理器芯片特写，芯片采用12nm制程，内置1.35GHz双核A55 CPU，采用BGA封装。

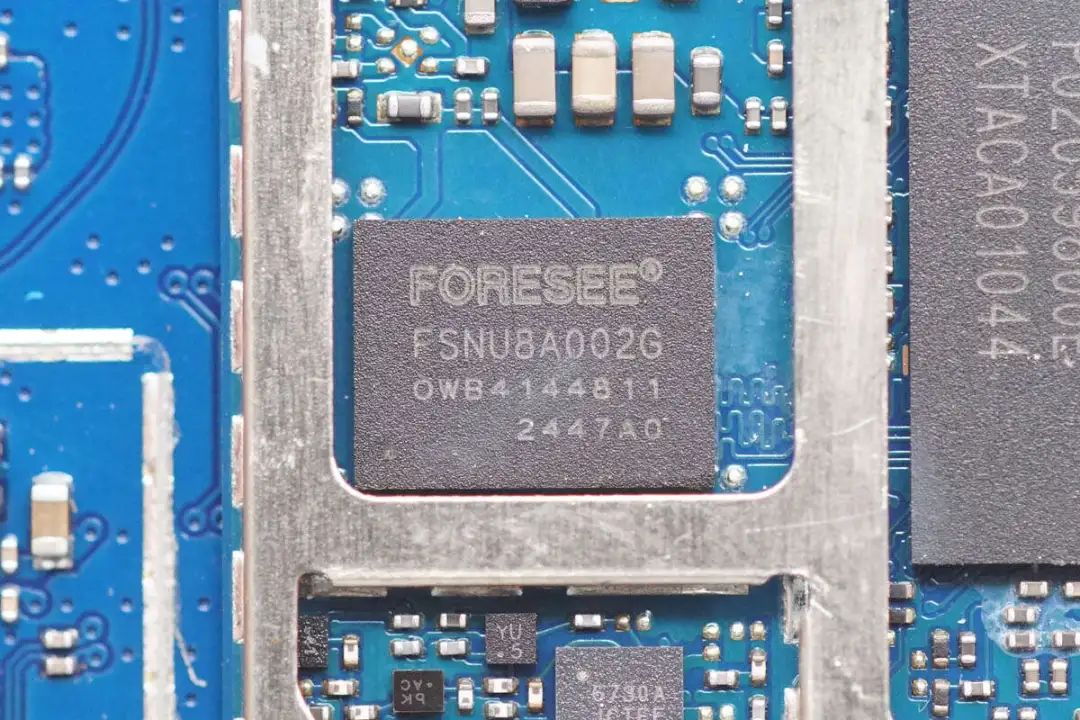

存储器来自江波龙，型号FSNU8A002G，为256MB容量的SLC NAND闪存，用于存储系统固件，采用63-TFBGA封装。

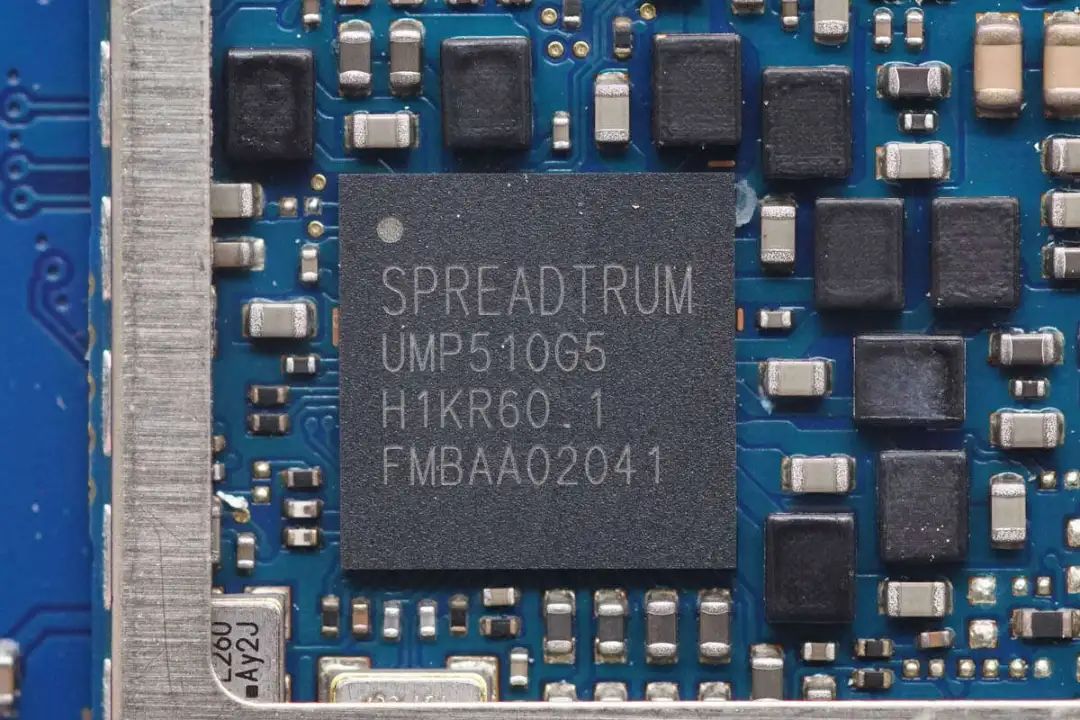

PMIC来自紫光展锐，型号UMP510G5。

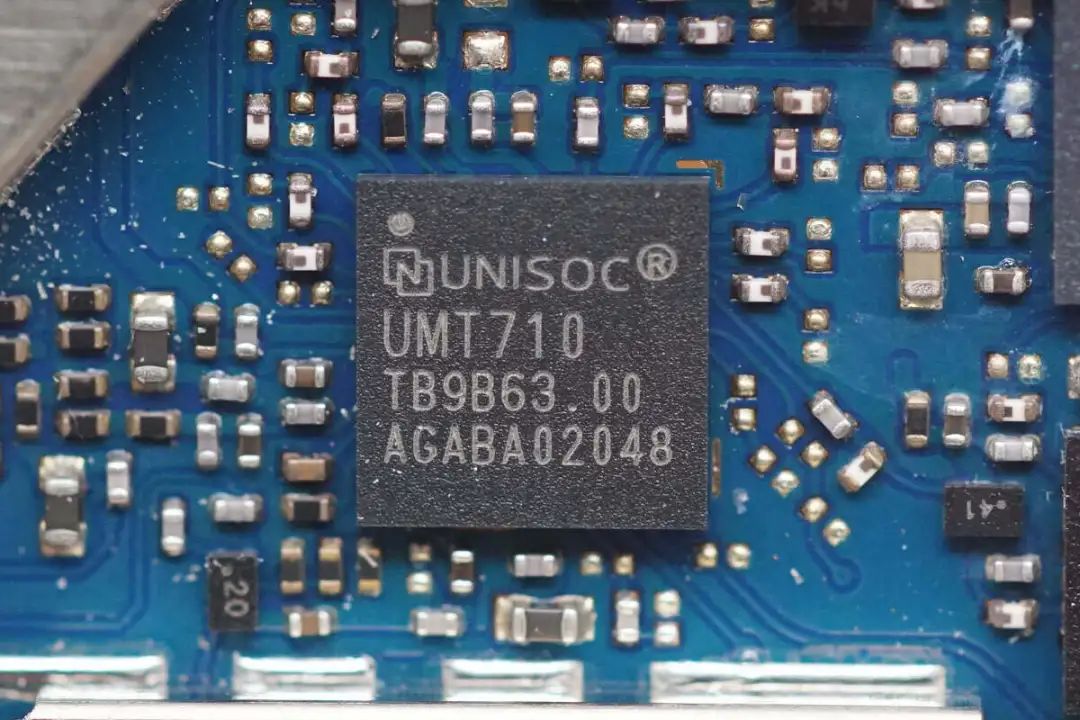

紫光展锐 UMT710 射频收发芯片特写。

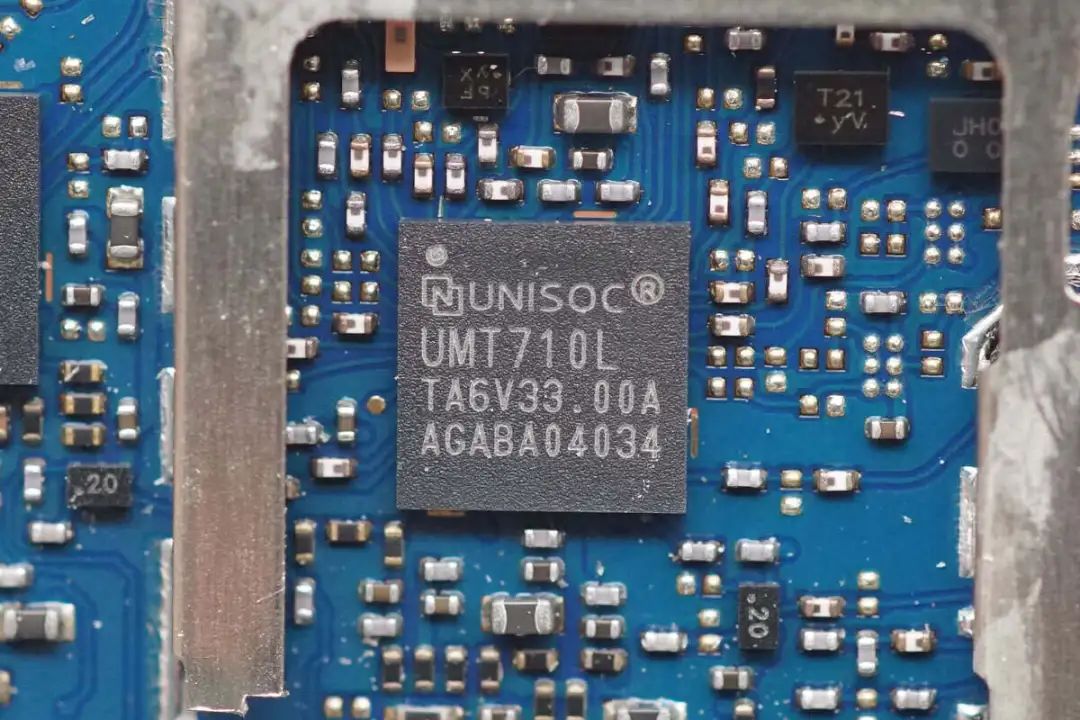

紫光展锐 UMT710L 射频收发芯片特写。

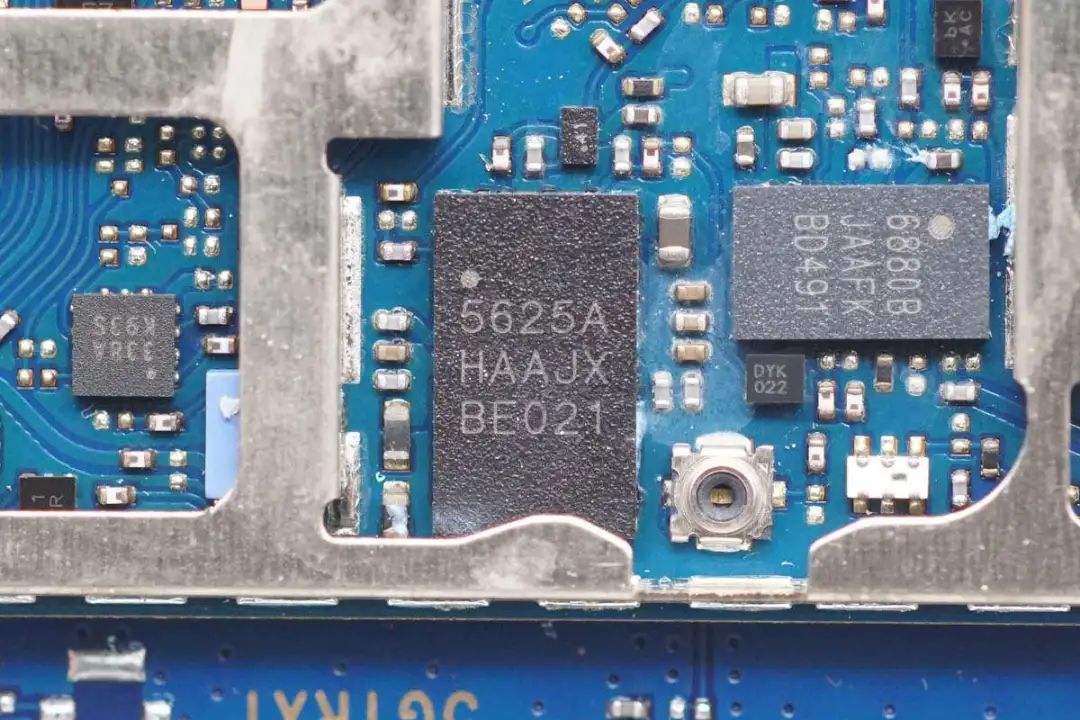

丝印5625A的功放芯片特写。

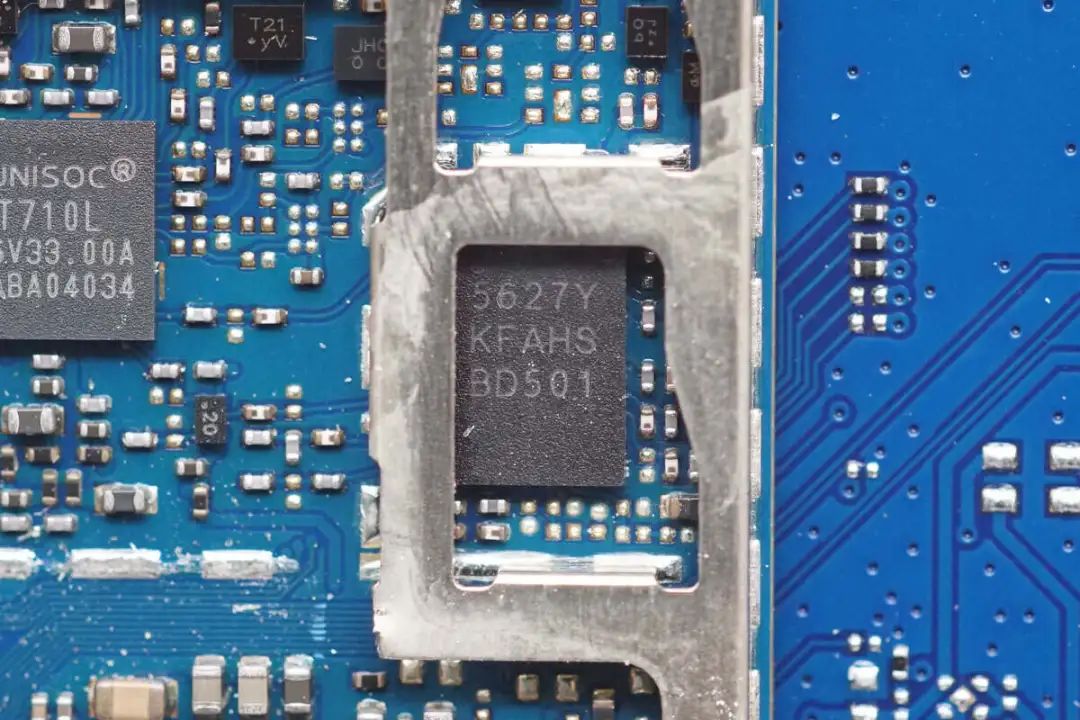

丝印5627Y的功放芯片特写。

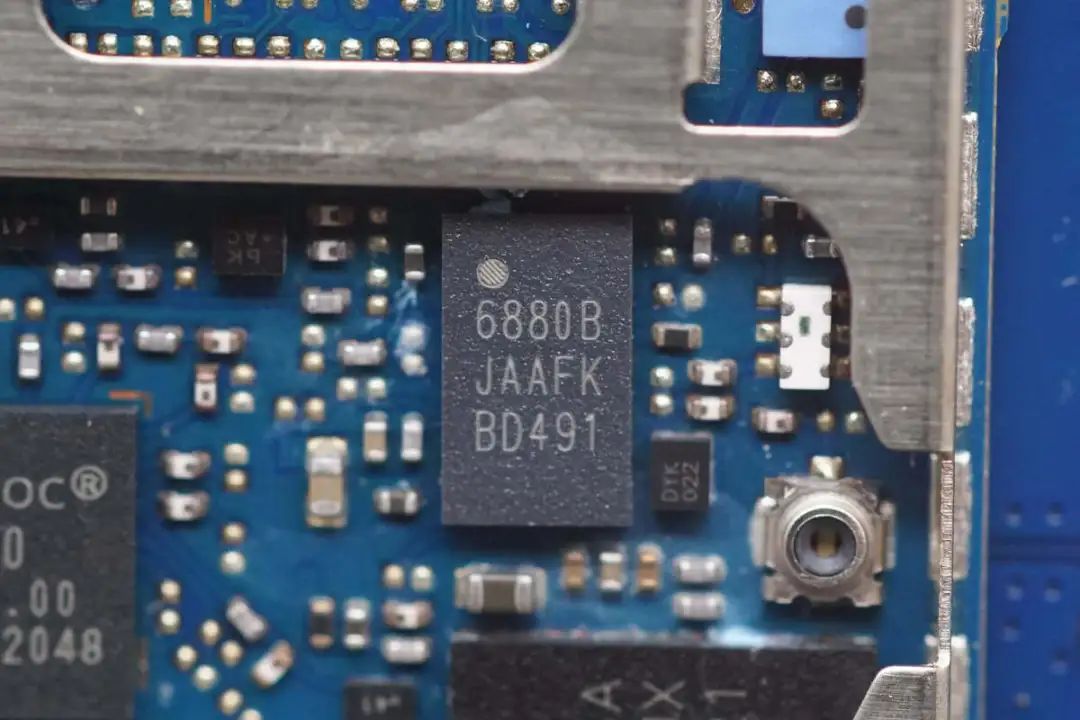

丝印6880B的接收芯片特写。

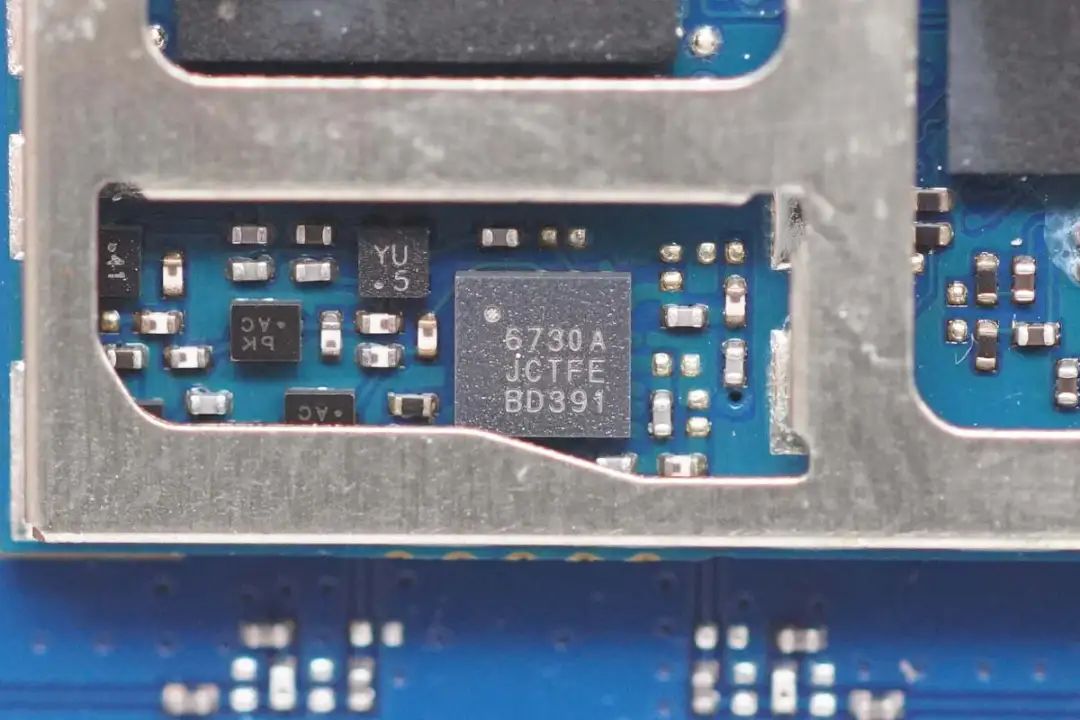

丝印6730A的接收芯片特写。

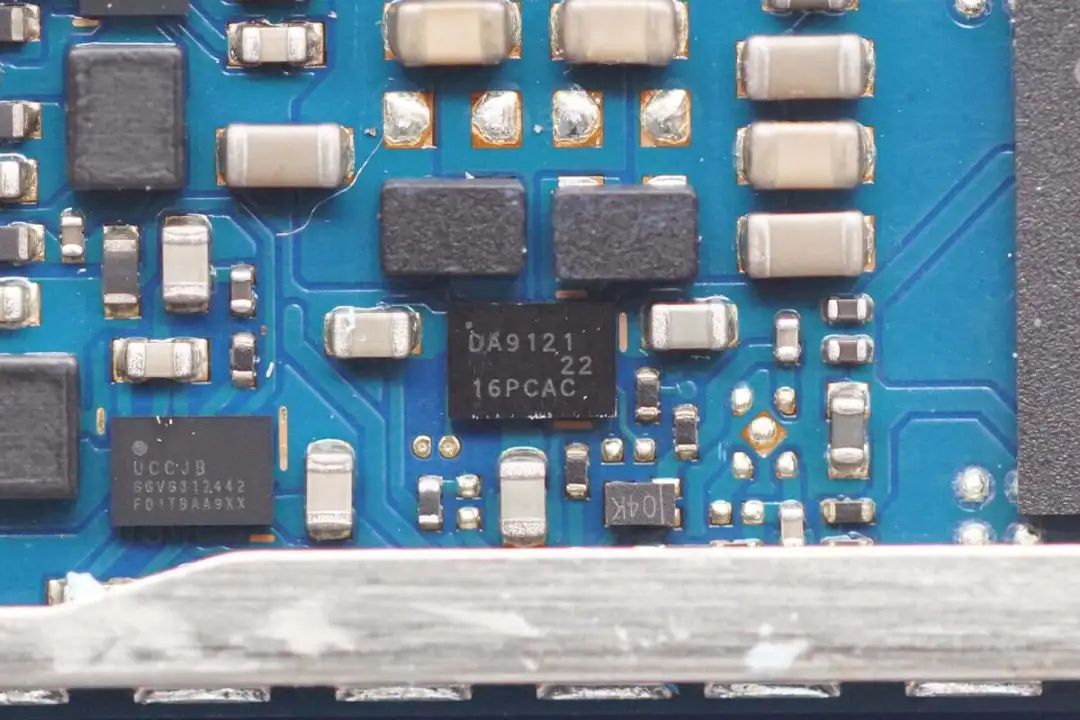

降压芯片来自瑞萨，型号DA9121，是一颗高性能双相同步降压转换器，支持2.5-5.5V输入电压，支持0.3-1.9V输出电压，输出电流10A，采用24 WLCSP封装。

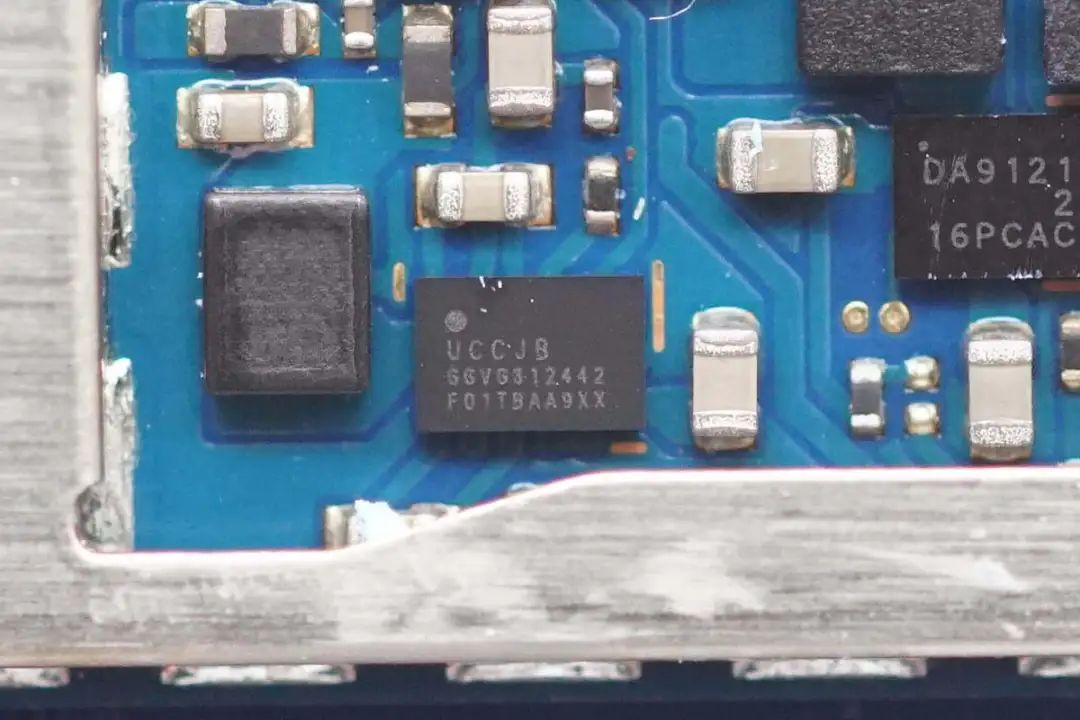

另一颗电源芯片丝印UCCJB。

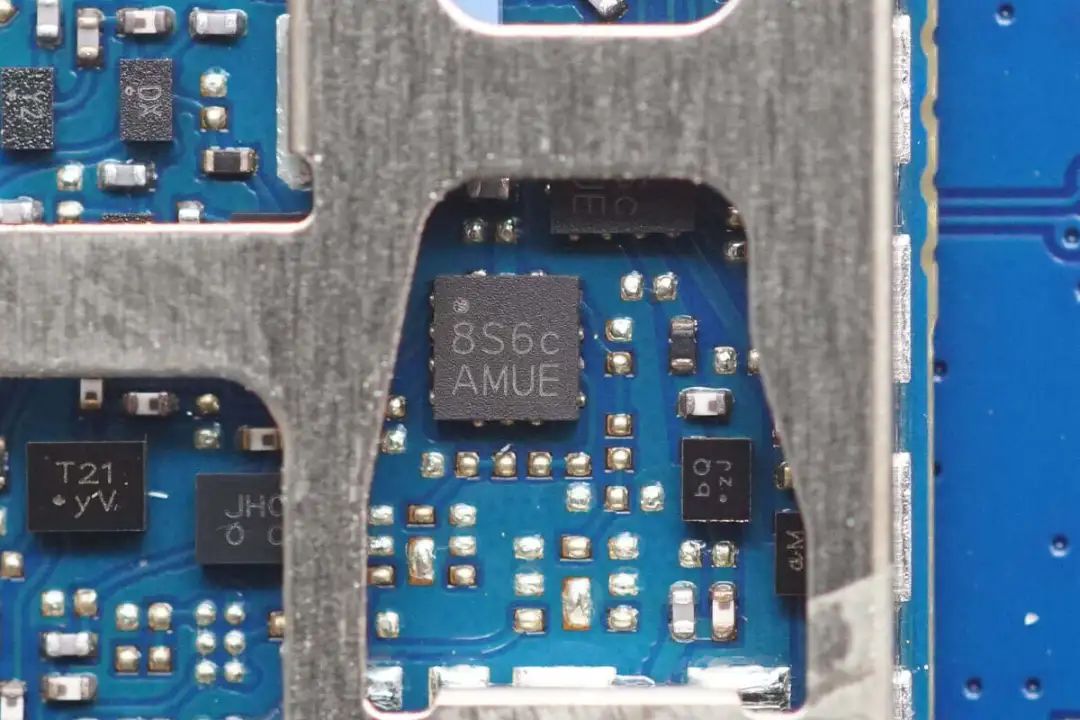

丝印8S6C AMUE的芯片特写。

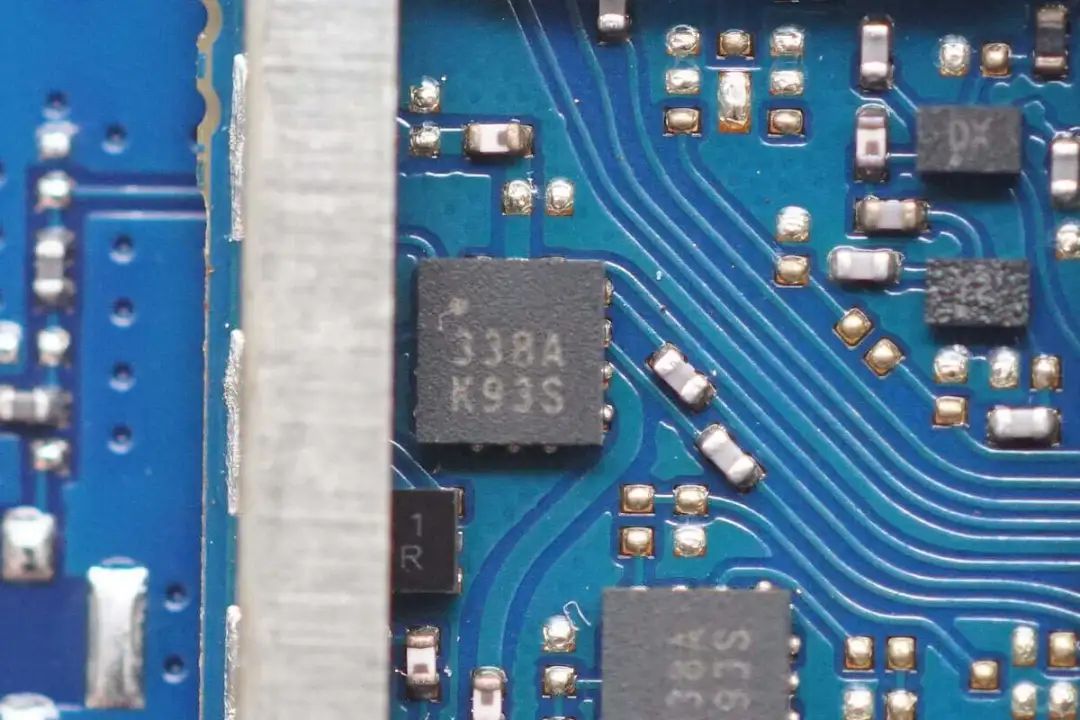

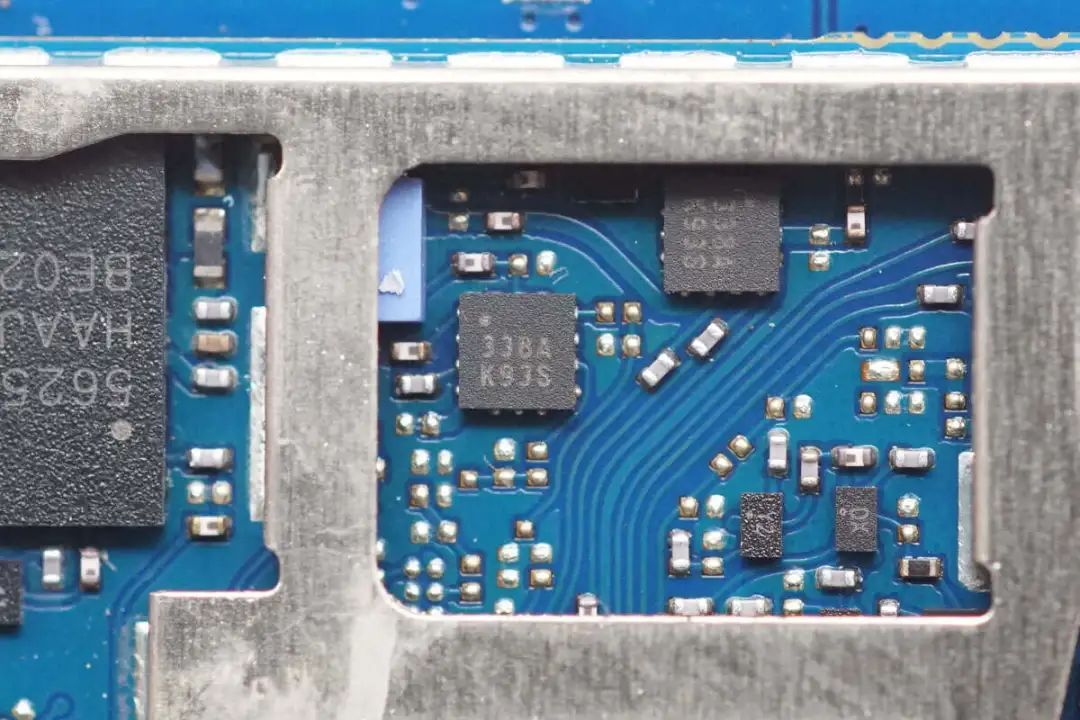

丝印338A K93S的芯片特写。
另一颗芯片丝印相同。
ESIM卡芯片特写。
另一颗ESIM卡芯片特写。

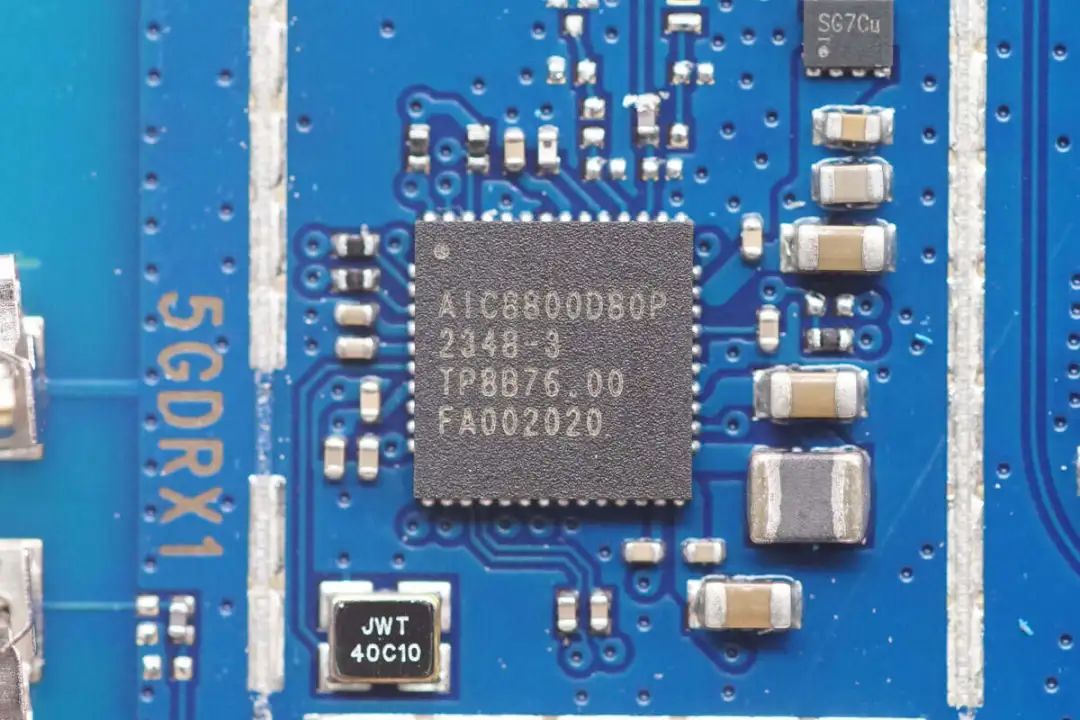

无线连接芯片来自爱科微，型号AIC8800D80P，支持2.4G/5G WiFi6，支持PCIE连接，采用QFN48封装。

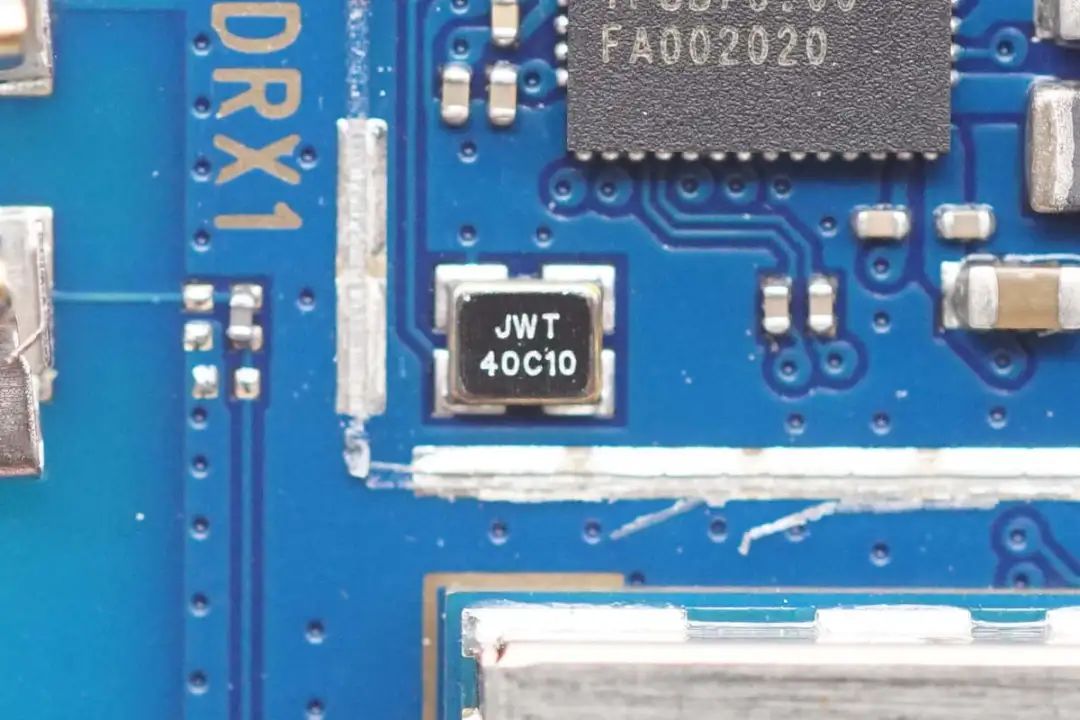

芯片外置时钟晶振特写。

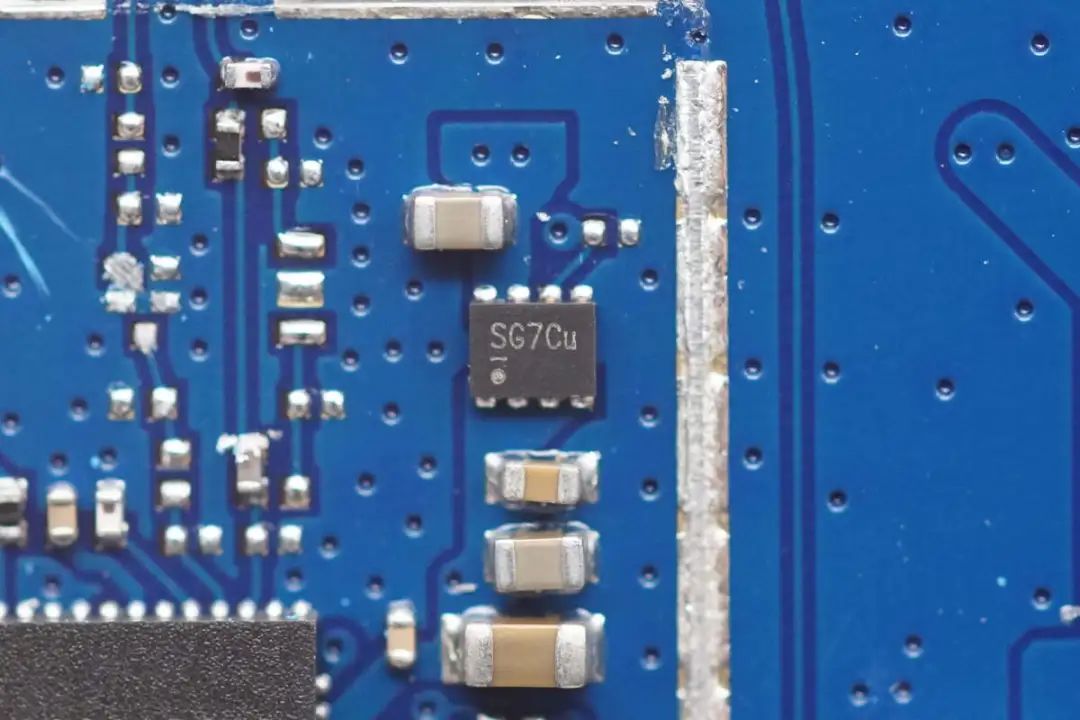

稳压芯片丝印SG7Cu。

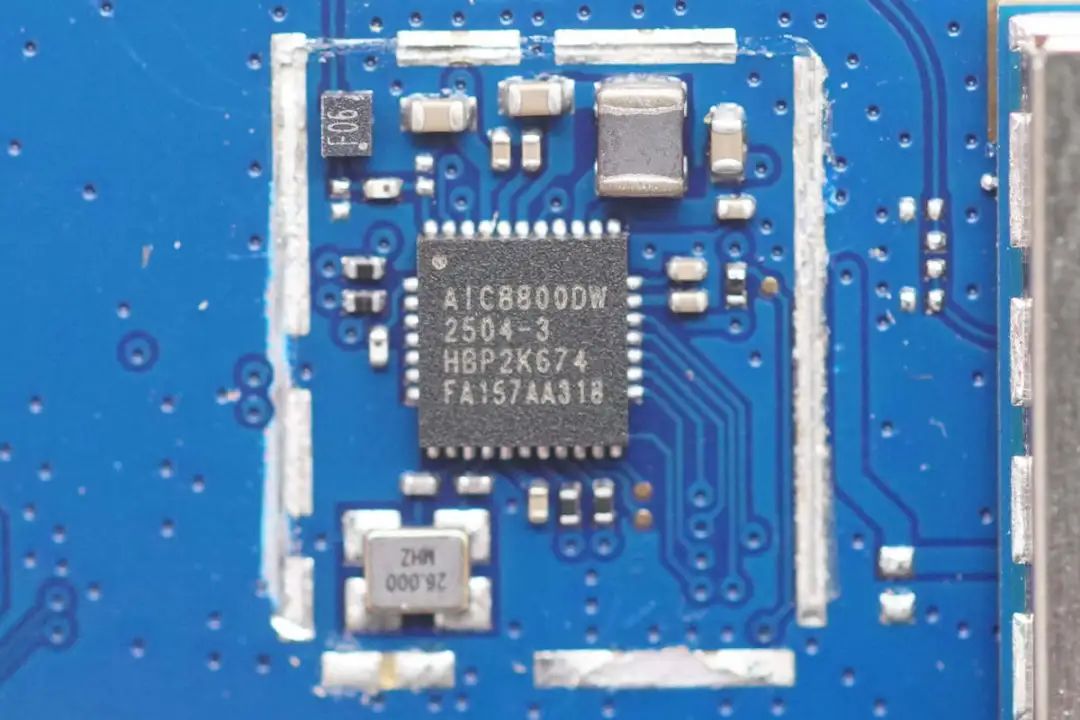

爱科微AIC8800DW用于WiFi6 2.4G频段网络连接。

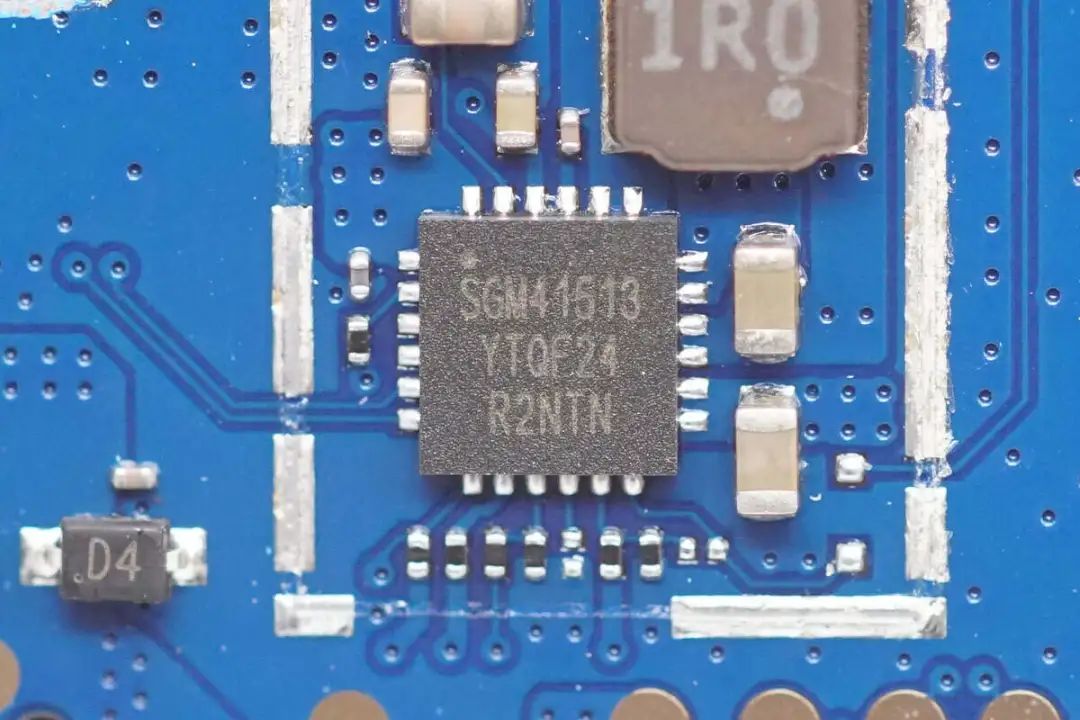

内置电池充电芯片来自圣邦，型号SGM41513，支持3.9-13.5V输入电压，支持3A充电电流，并且具备NVDC路径管理，采用TQFN4*4-24L封装。

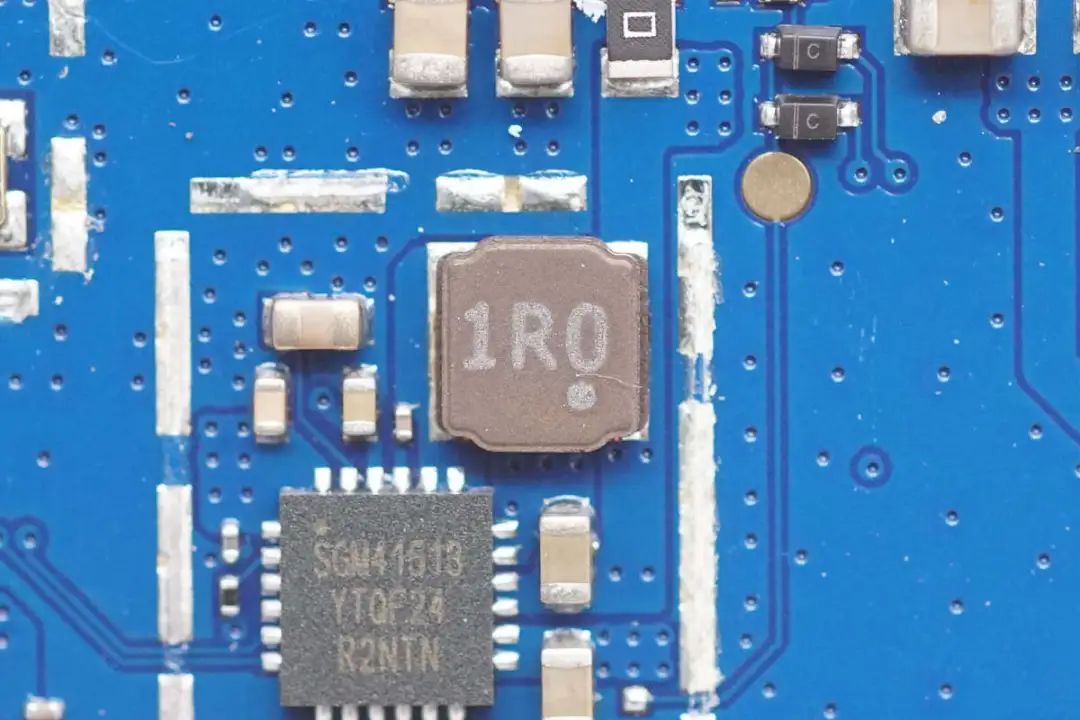

1μH贴片电感特写。

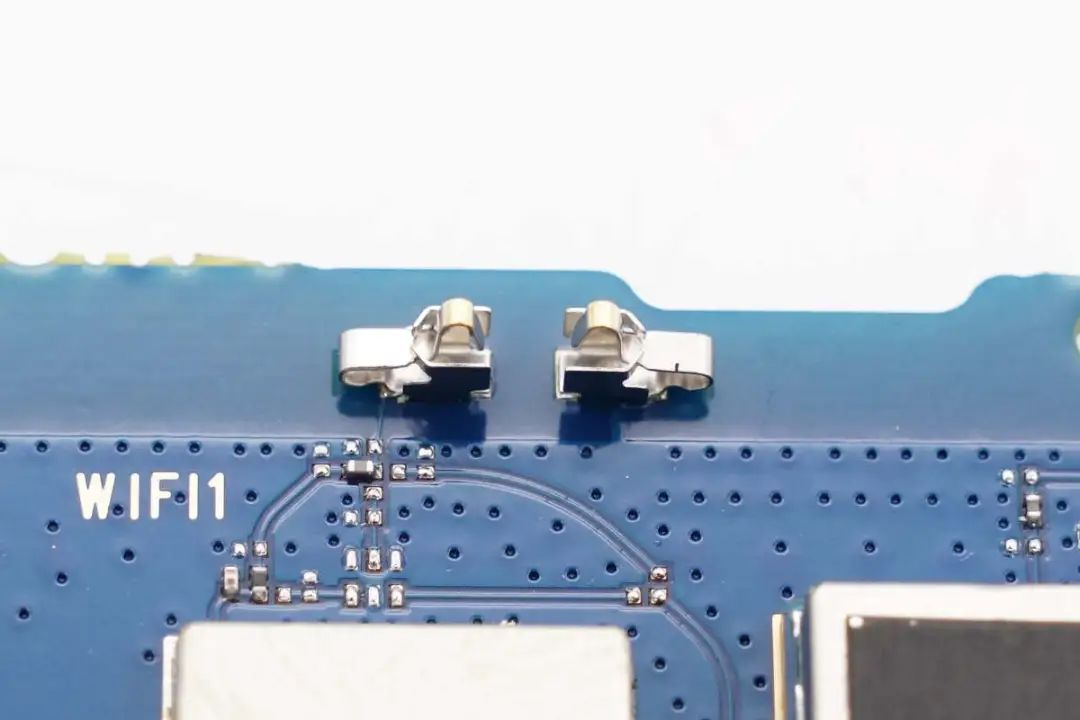

用于连接FPC天线的弹片特写。

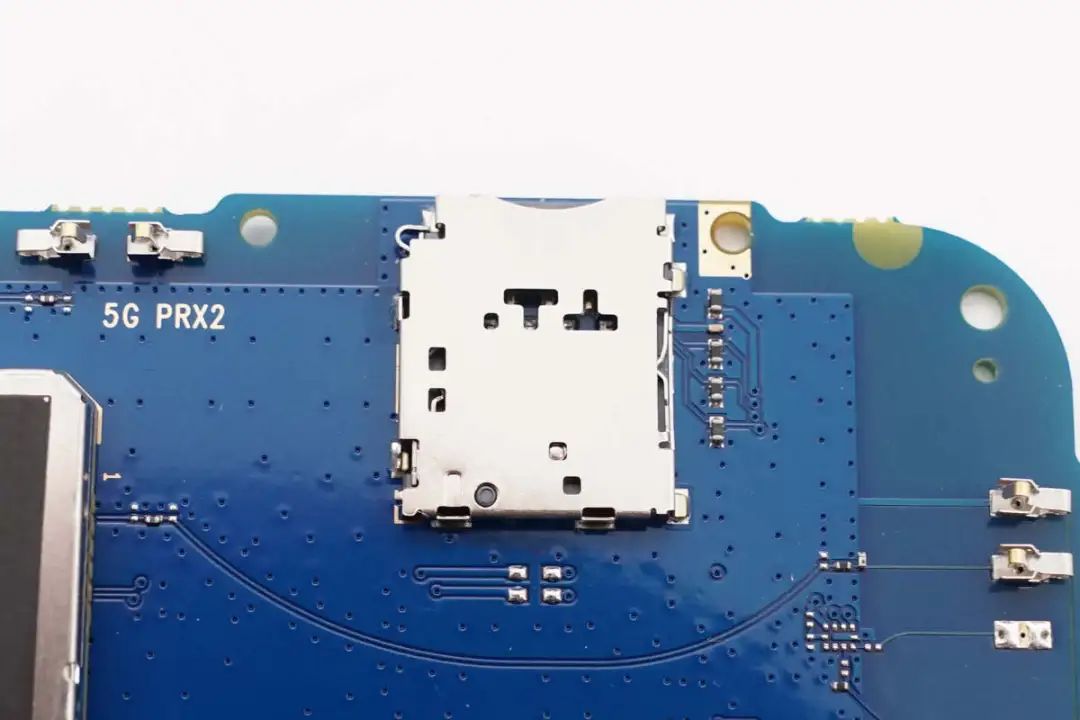

SIM卡槽为贴片焊接。

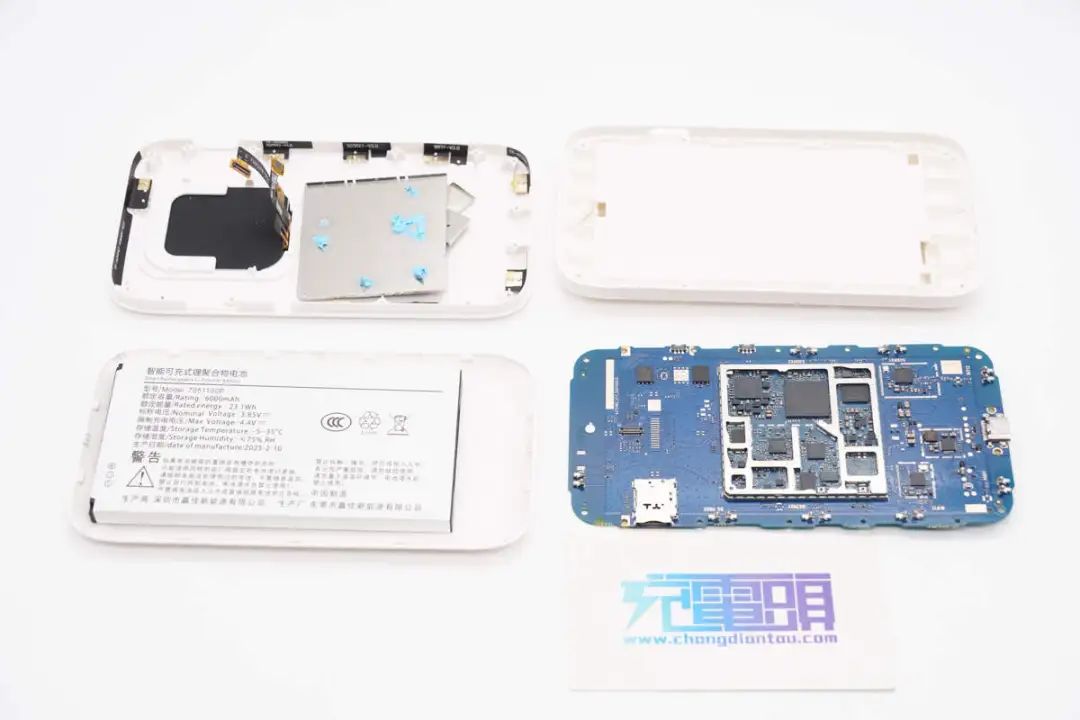

全部拆解一览，来张全家福。
充电头网拆解总结

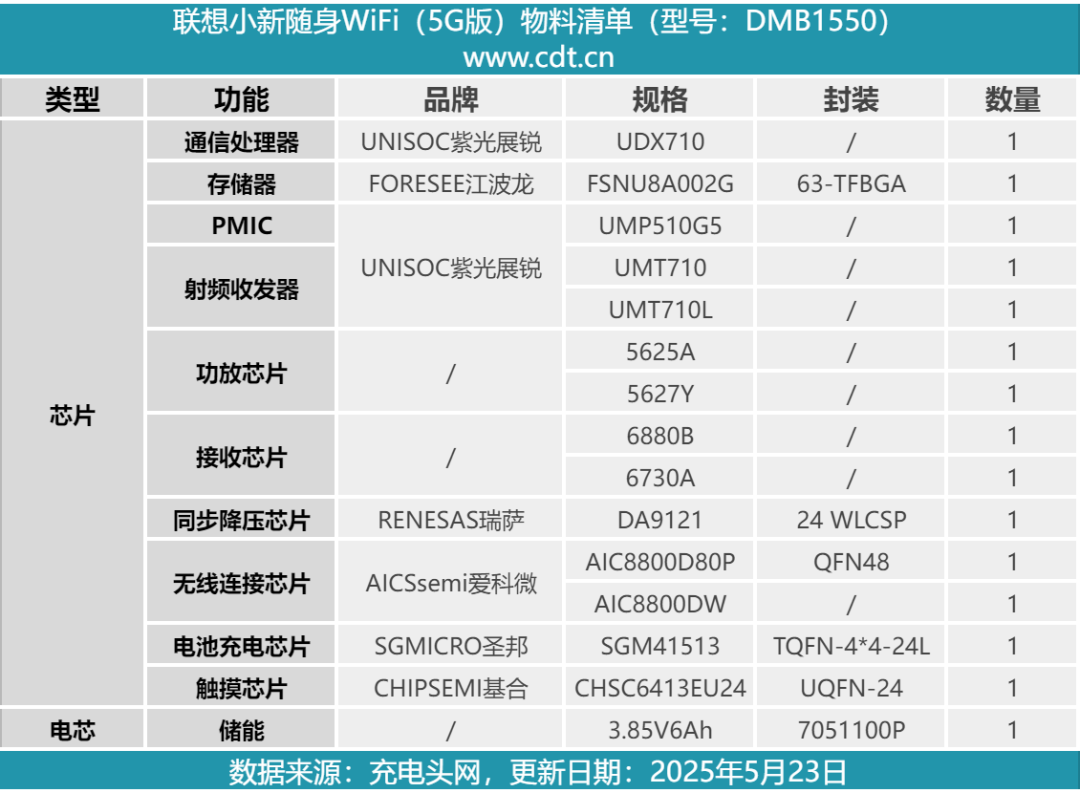

最后附上联想小新随身WiFi的核心器件清单，方便大家查阅。
联想小新随身WiFi内置6000mAh大容量电池，支持6-8小时使用，满足出差旅行、自驾游玩、户外聚会等使用场景。随身WiFi设有触摸屏，可通过屏幕查询设备运行状态，查询流量状态和连接设备管理。机身设有nano SIM卡槽，可以安装流量卡，并采用USB-C接口充电，与手机的充电器通用。
充电头网通过拆解了解到，联想小新随身WiFi采用紫光展锐5G方案，通信处理器，PMIC和射频收发芯片全部来自紫光展锐，存储器来自江波龙，通过核心板模块焊接组装。WiFi芯片来自爱科微，电池充电芯片来自圣邦，并设有屏蔽罩防止干扰。屏幕通过连接器连接，便于组装。内部结构紧凑，做工扎实。
