PHILIPS飞利浦作为一个在音频市场深耕多年的品牌，旗下拥有着丰富的产品线，包括了家庭音响、无线音箱、耳机、麦克风、扩音器、声卡等。飞利浦DLM3545系列是一款专为手机、平板/笔记本电脑设计的无线领夹麦克风，采用了直插式Type-C/Lightning数字音频信号接口，适用于直播、采访、Vlog等多种收音场景。
此次将要拆解的PHILIPS飞利浦DLM3545C无线领夹麦克风是Type-C版，配备了一拖二麦克分和充电仓。在功能配置方面，搭载360°全指向收音咪头，支持飞利浦智能降噪技术，提供清晰饱满的自然人声；支持免插拔回放，支持边充边用，使用更加方便；采用2.4G无线技术，提供50可视距离稳定传输。续航方面，发射器单次录音时间可达9小时，搭配充电仓综合续航25小时。
我爱音频网此前还拆解过PHILIPS飞利浦DLM3538C、DLM3542N无线麦克风，PHILIPS飞利浦Fidelio T1真无线降噪耳机，飞利浦Fidelio L3、TAH9505头戴降噪耳机，飞利浦TAT1209、TAT2205、SHB4385、TAT1285真无线蓝牙耳机等产品，下面再来看看这款产品的详细拆解报告吧~
一、PHILIPS飞利浦DLM3545C无线领夹麦克风开箱

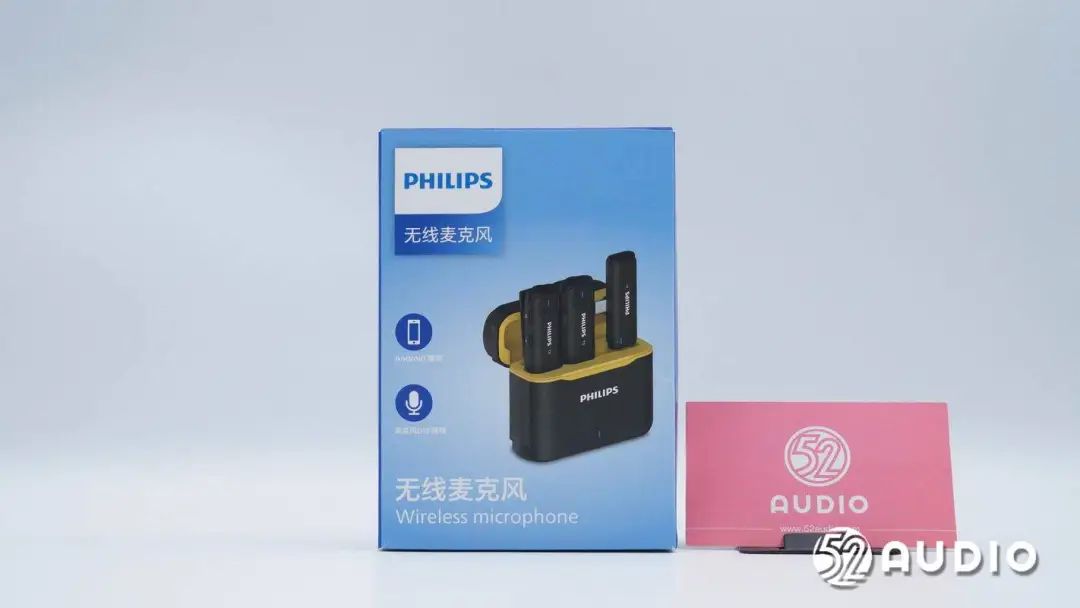

飞利浦DLM3545C无线领夹麦克风包装盒采用了家族式的设计风格，经典品牌蓝配色，正面展示有产品外观，品牌LOGO和产品名称，以及Android兼容和麦克风DSP降噪的产品特点。

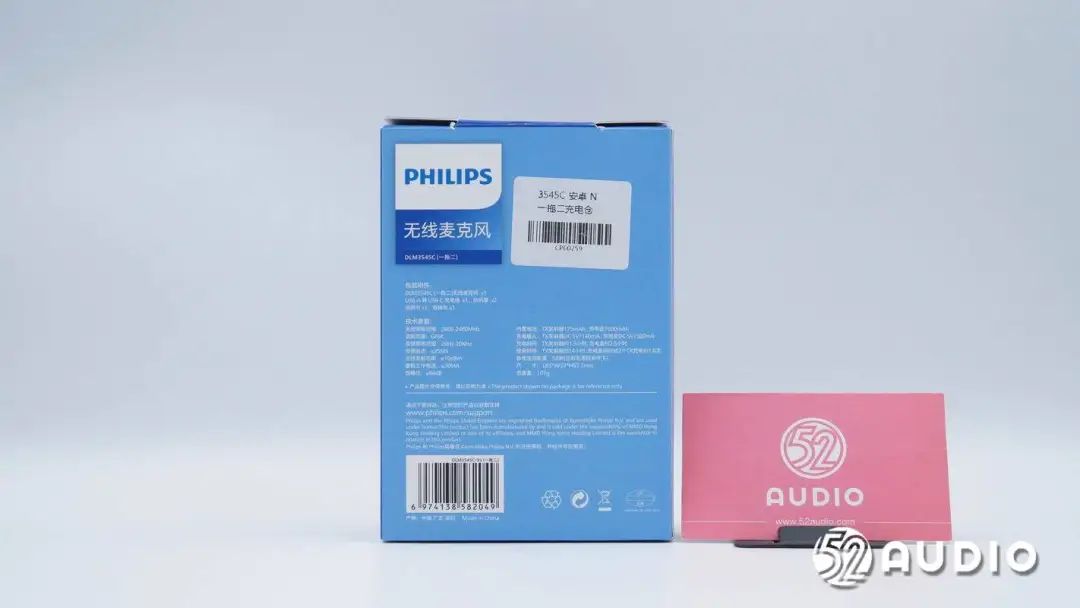

包装盒背面介绍了包装附件和技术参数信息，无线频率：2400-2480MHz，调制范围：GFSK，音频频率响应：20Hz~20kHz，音频延迟：≤25MS，无线发射功率：≤10dB，整机工作电流：≤30MA，信噪比：≥64dB，内置电池：175mAh（TX发射器）/1000mAh（充电盒），充电输入：DC 5V/140mA（TX发射器）/DC 5V/500mA（充电盒），使用时间：TX发射器约14小时，充电盒同时给2个TX充电约1.8次。

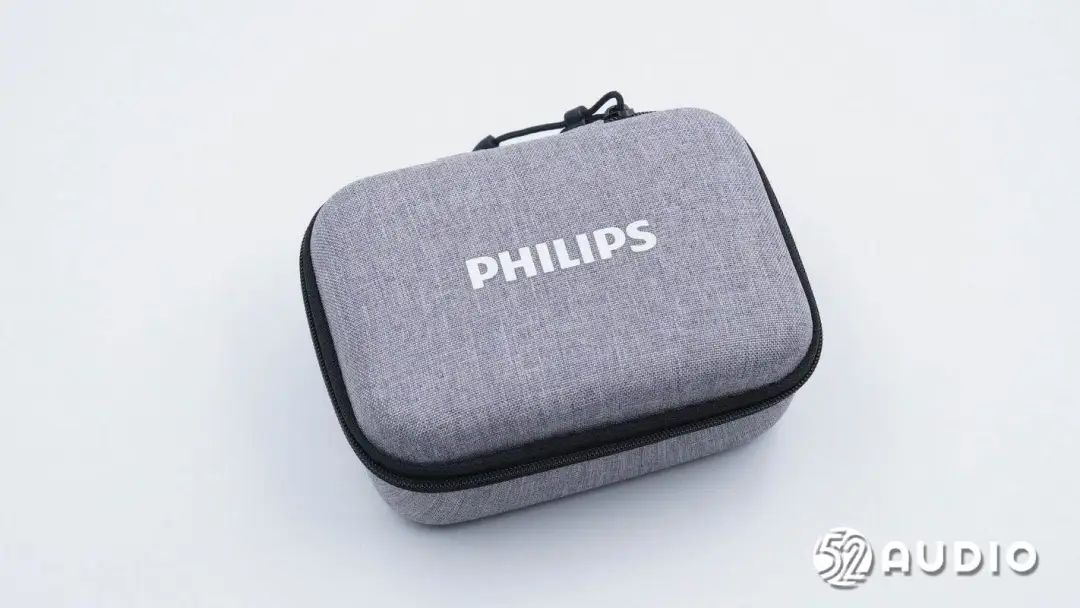

打开包装盒，取出内部的收纳包。收纳包采用了耐磨耐脏的帆布材质，顶部设计有“PHILIPS”品牌LOGO。

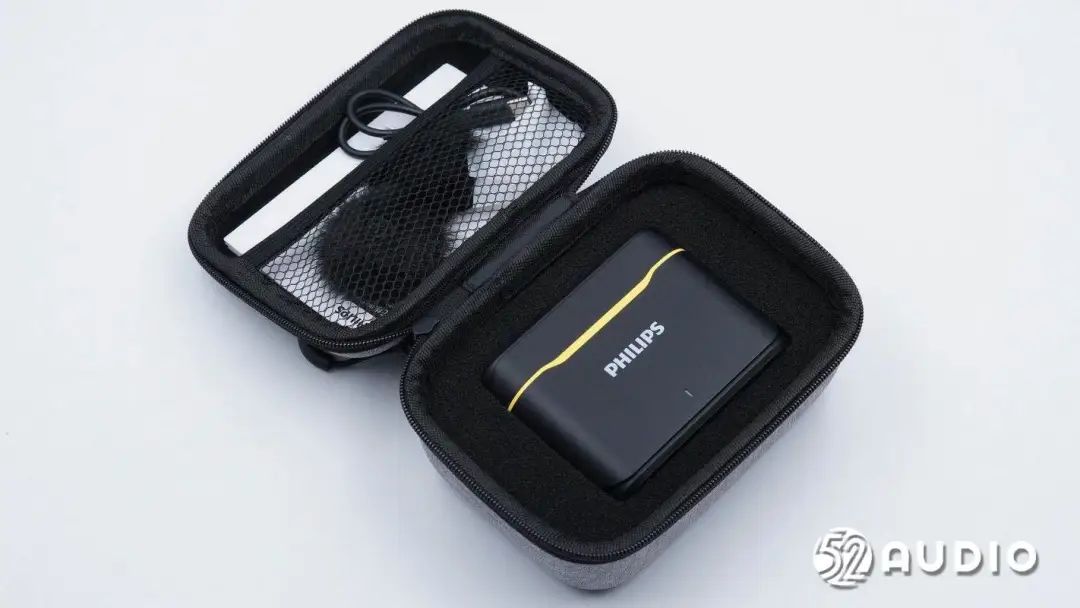

打开收纳包，内部放置有主机、充电线、防风毛套和用户手册。

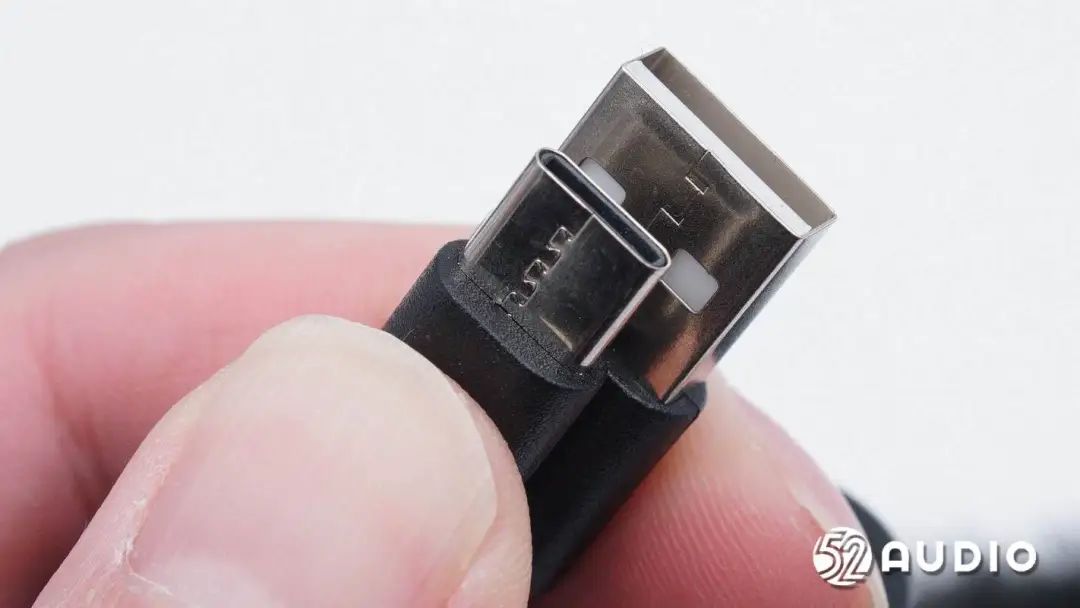

随机标配的充电线采用了USB-A to USB-C接口。

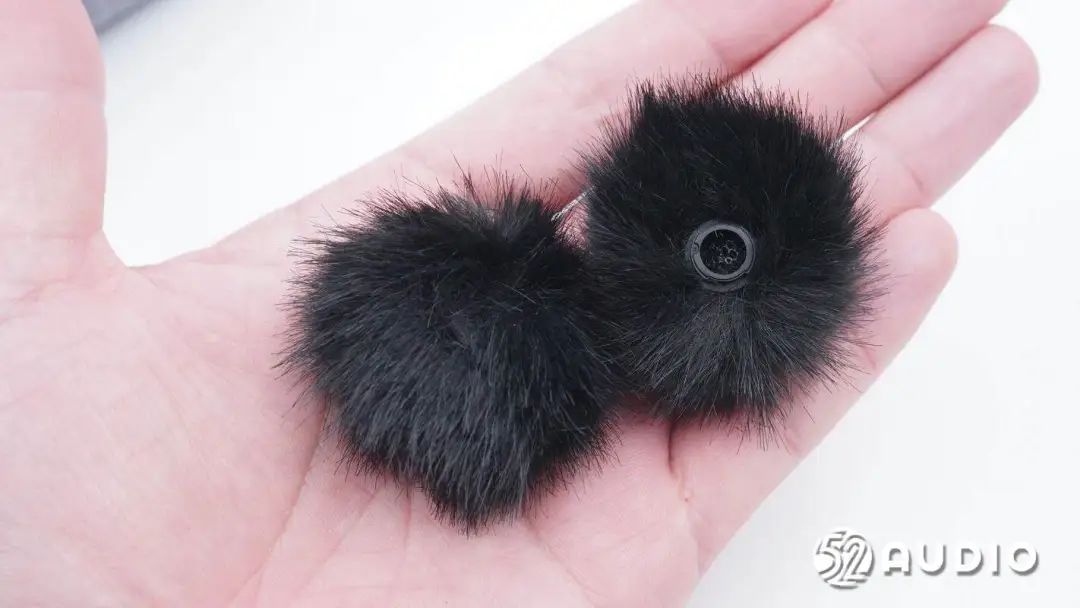

发射器防风毛套，用于大风环境降低风噪，同时起到防喷、防尘效果。

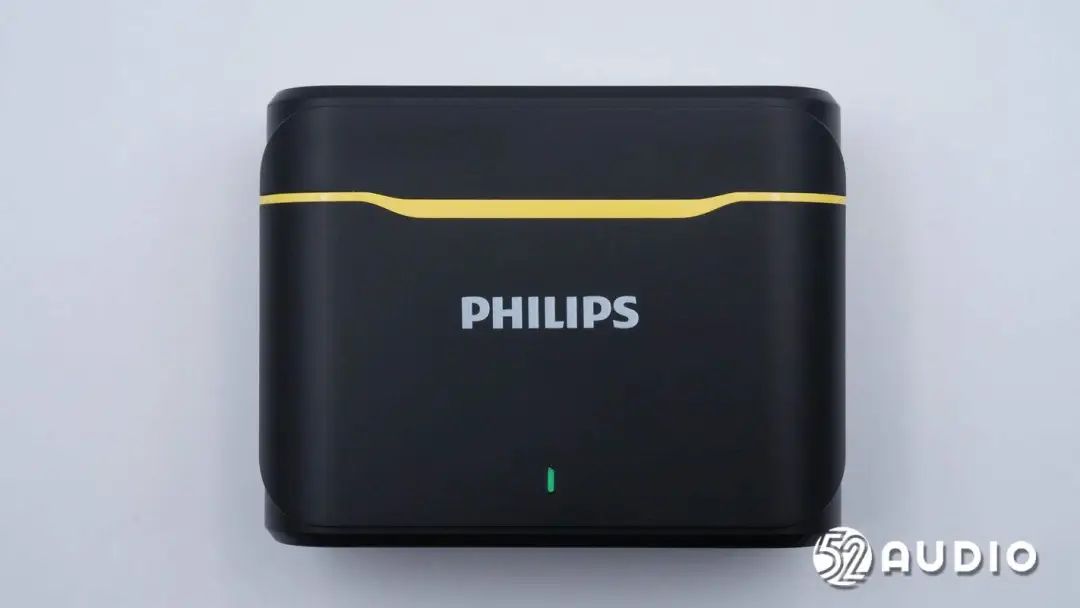

PHILIPS飞利浦DLM3545C无线领夹麦克风充电盒正面外观一览，黑色机身，磨砂质感，黄色座舱露出腰线，提升层次感。机身正面设计品牌LOGO，设置有一颗指示灯反馈充电状态。

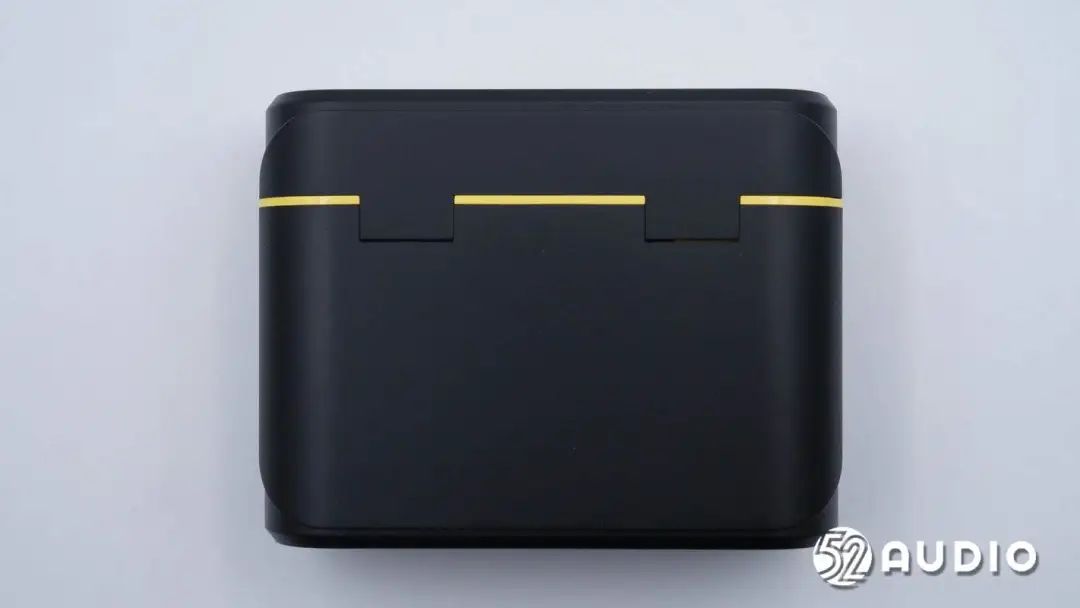

机身背面外观一览，双转轴设计，具有更强的稳定性。

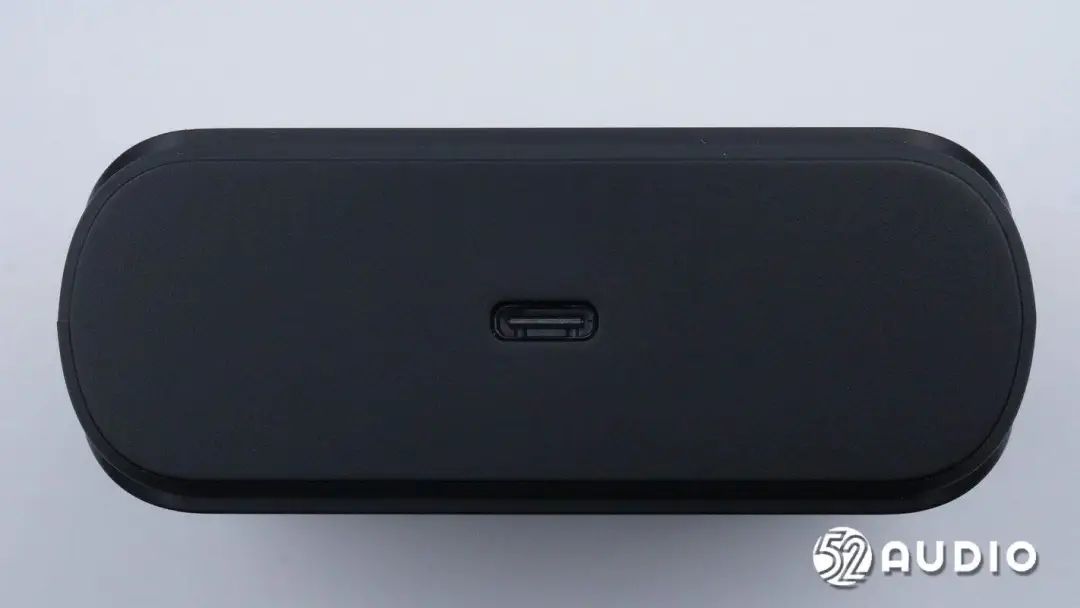

机身底部设置Type-C充电接口。

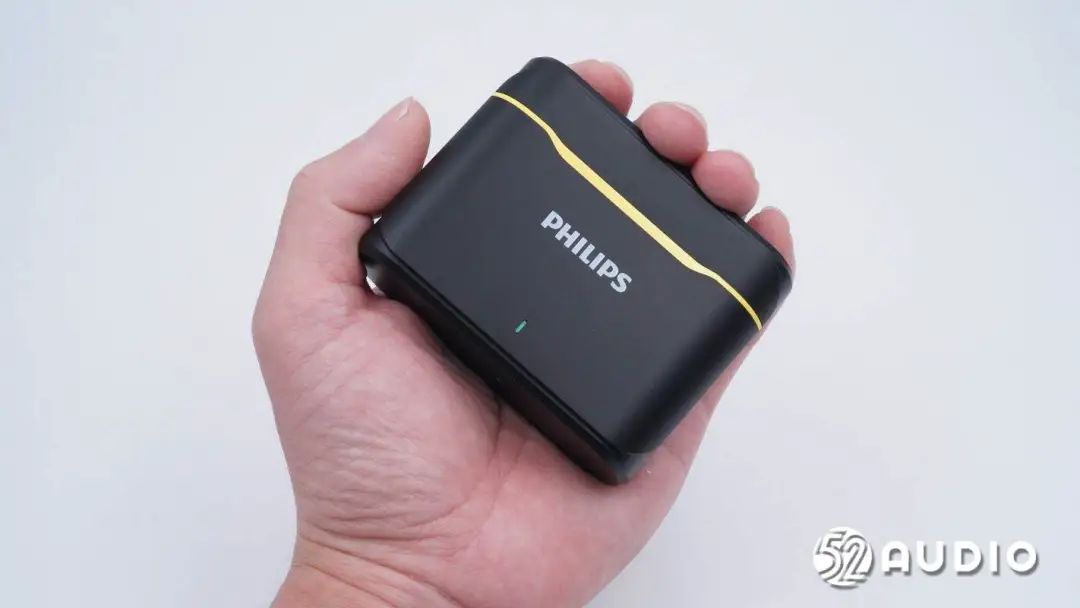

充电盒大小展示，一手可握持，携带方便。

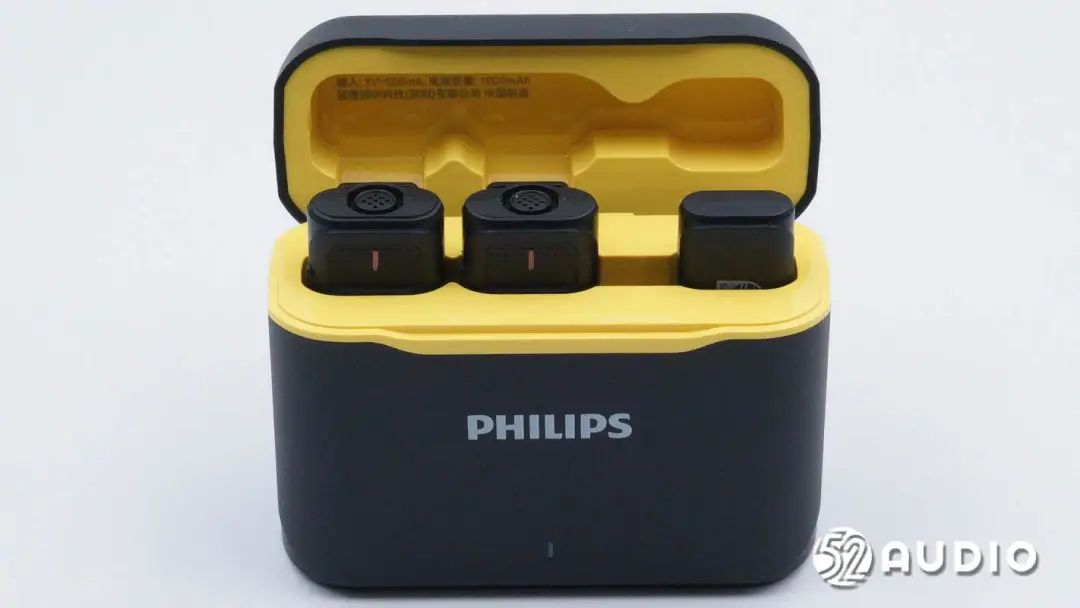

打开充电盒盖，内部磁吸固定一拖二麦克风，取放方便。

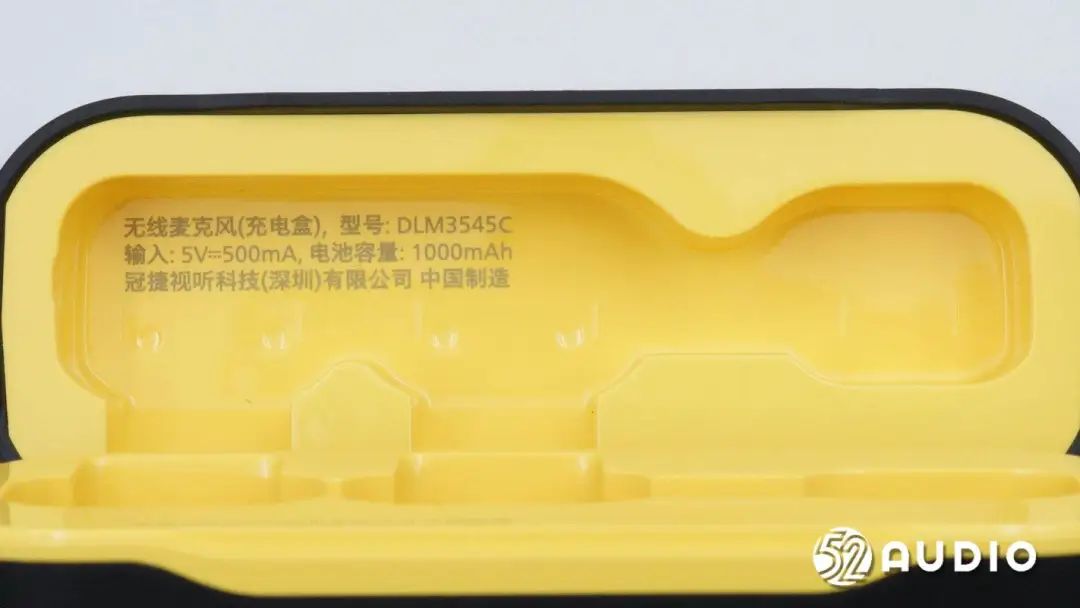

盒盖内侧标注产品信息，无线麦克风（充电盒），型号：DLM3545C，输入：5V-500mA，电池容量：1000mAh，冠捷视听科技（深圳）有限公司。

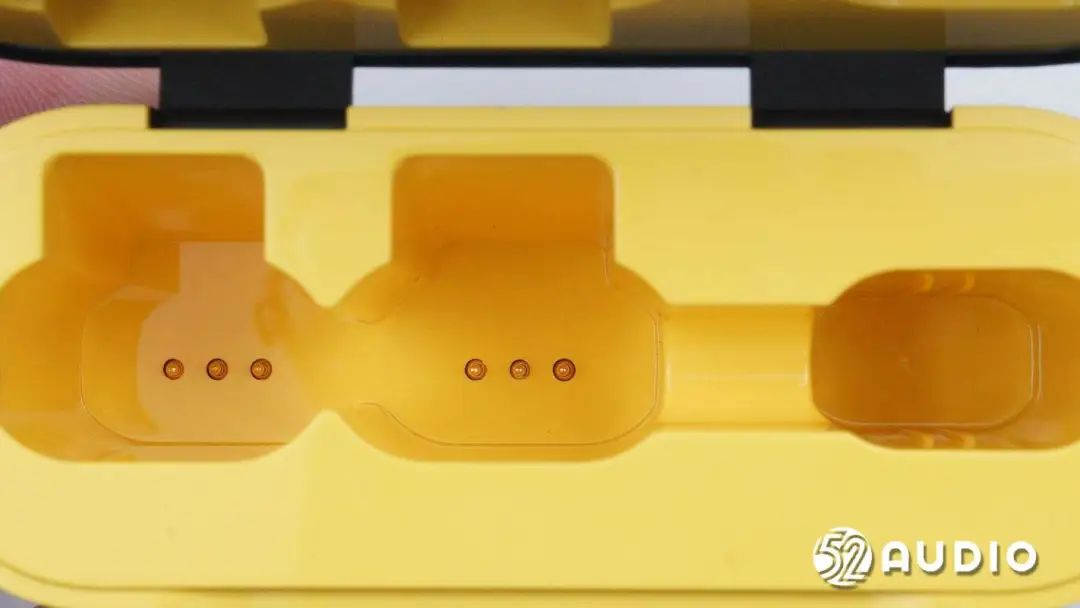

座舱内部为发射器充电的金属顶针特写。

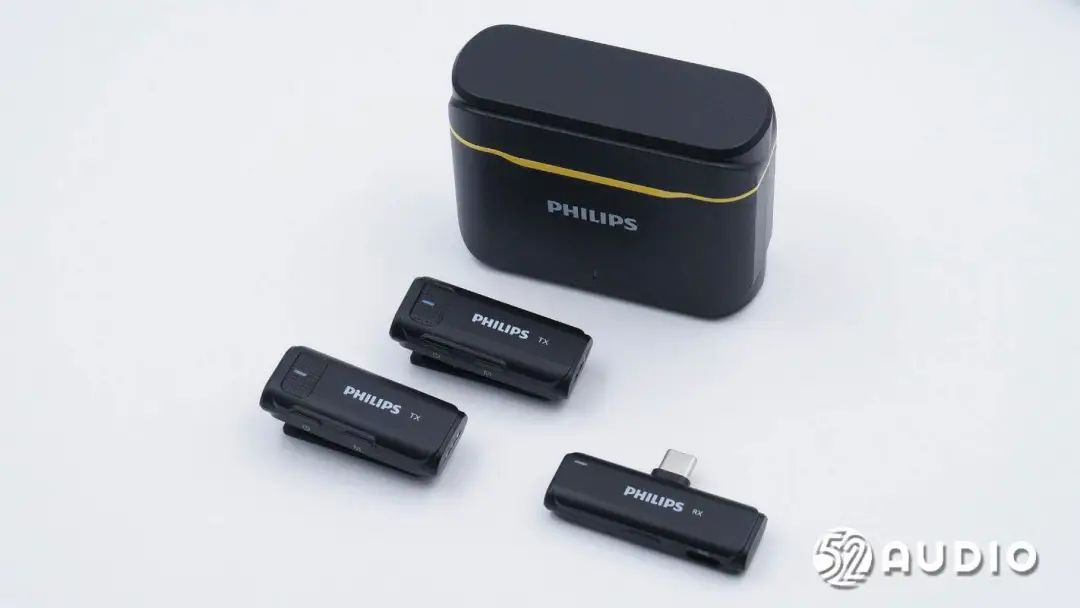

取出发射器和接收器，PHILIPS飞利浦DLM3545C无线领夹麦克风整体外观一览。

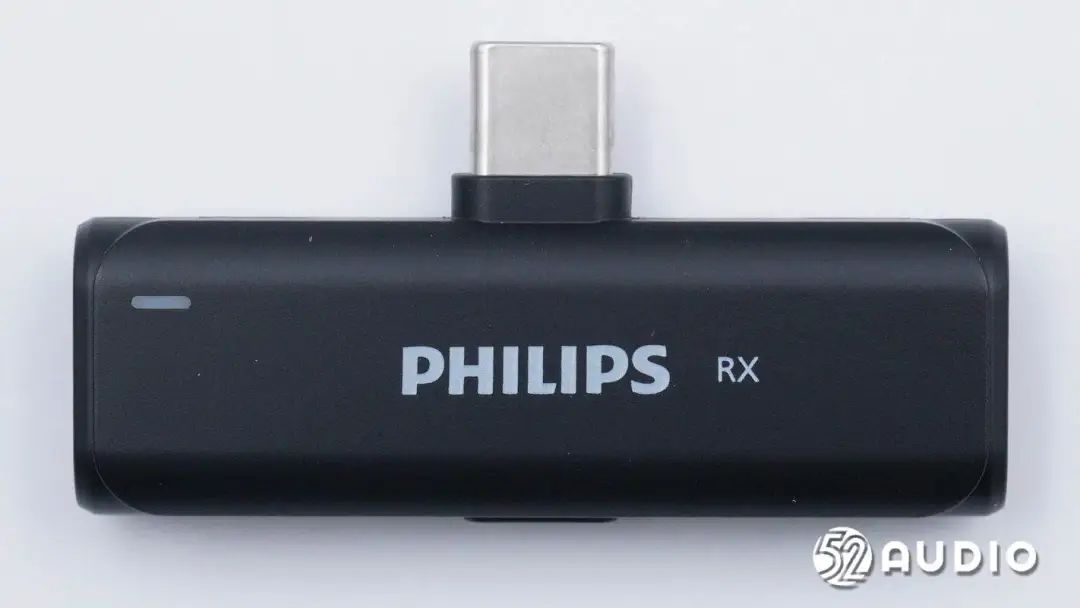

接收器采用了T型设计，Type-C接口，正面设计有品牌LOGO和RX标识，设置有一颗指示灯反馈工作状态。

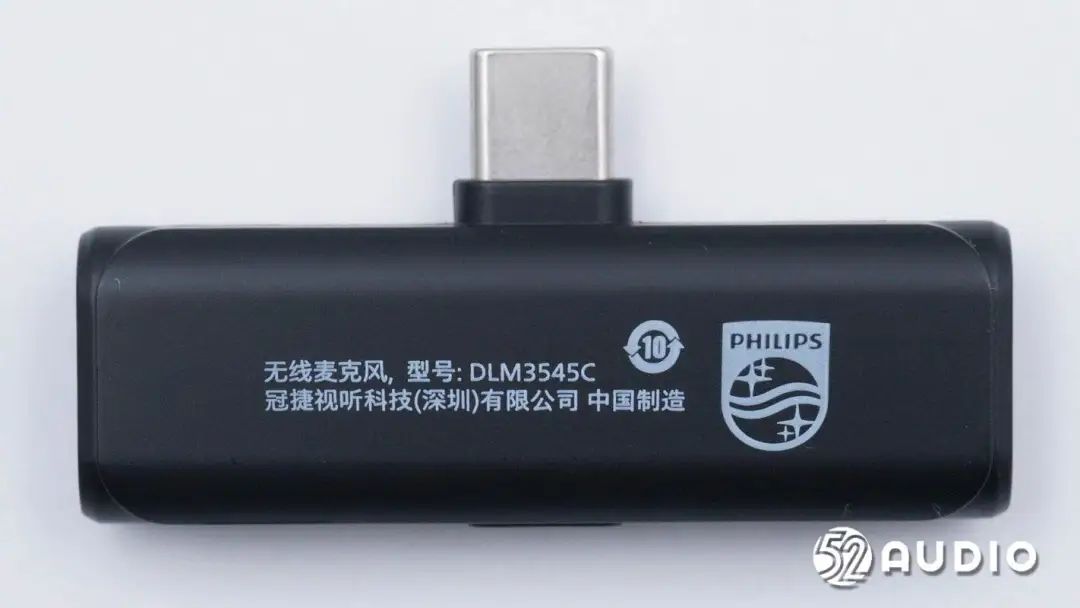

接收器背面标注产品信息。

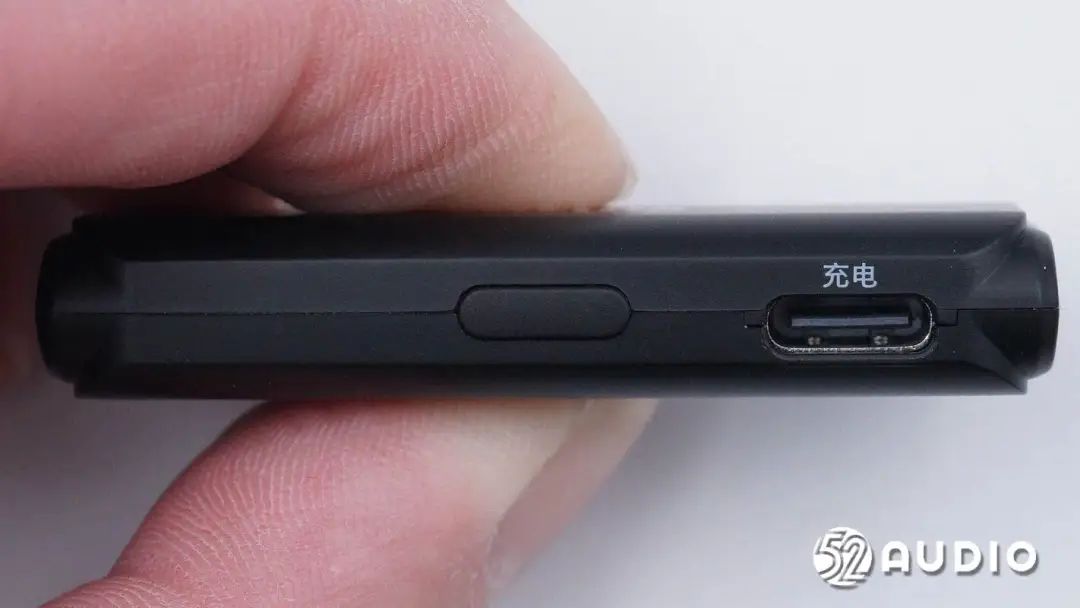

接收器侧边设置功能按键和Type-C充电接口。

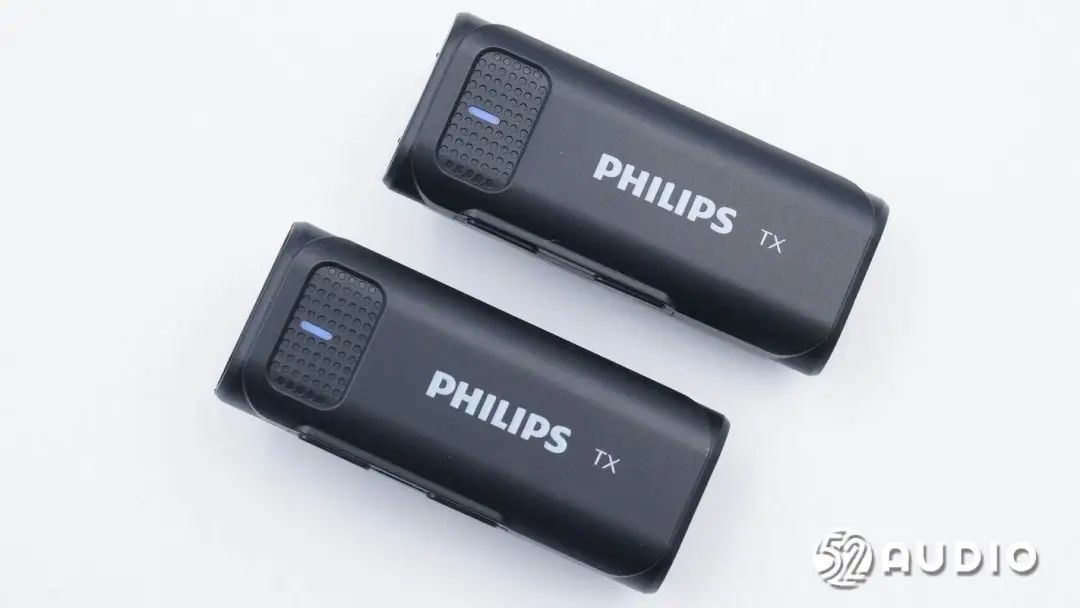

发射器采用了长条形设计，体积小巧，佩戴轻盈。机身正面设计品牌LOGO和TX标识，以及指示灯。
机身背面设计有一体式领夹，方便佩戴使用。
机身顶部设置拾音孔，设计有卡扣结构固定防风毛套。

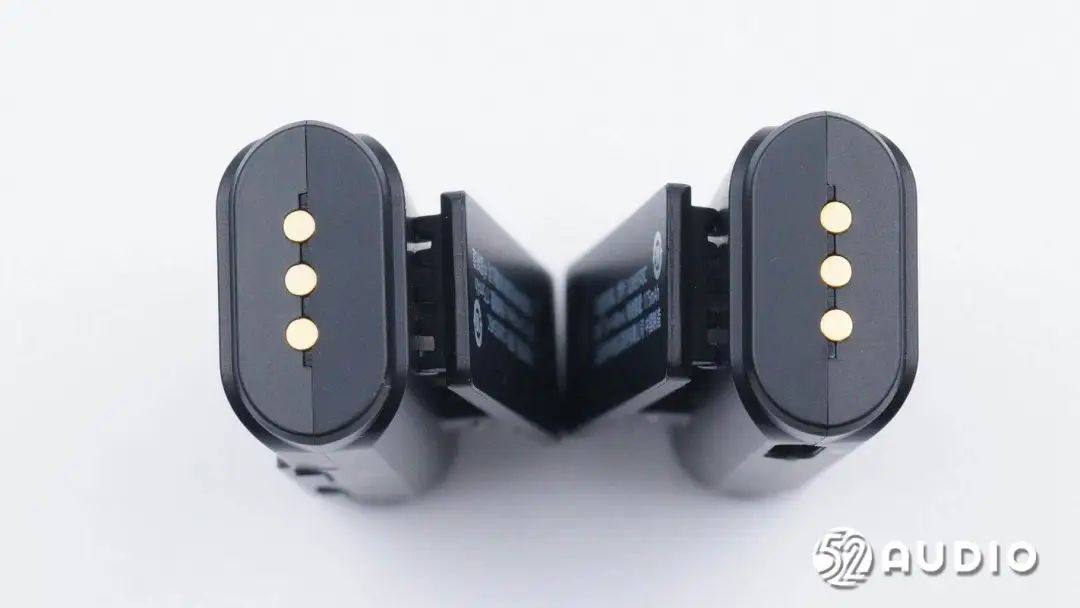

机身底部设置连接充电盒充电的金属触点。

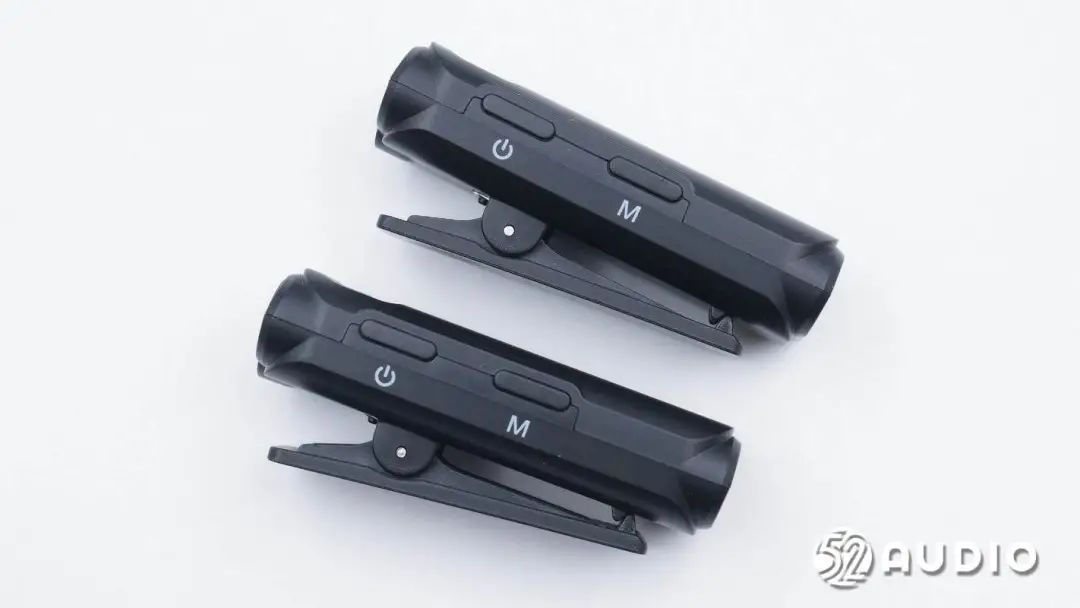

机身右侧设置有电源开关和一键静音按键。

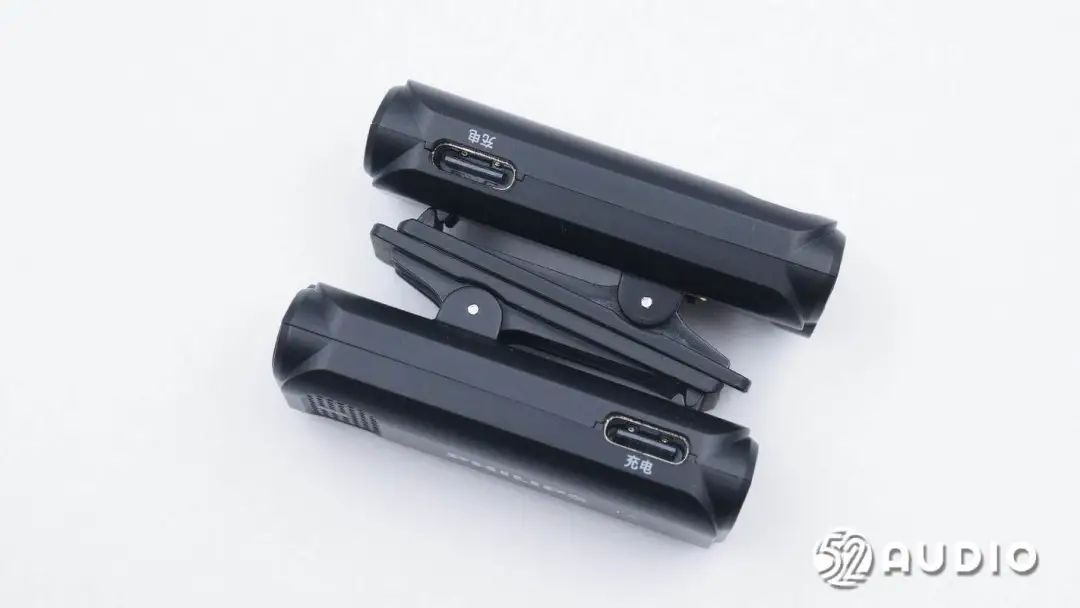

机身左侧设置独立的Type-C充电接口。

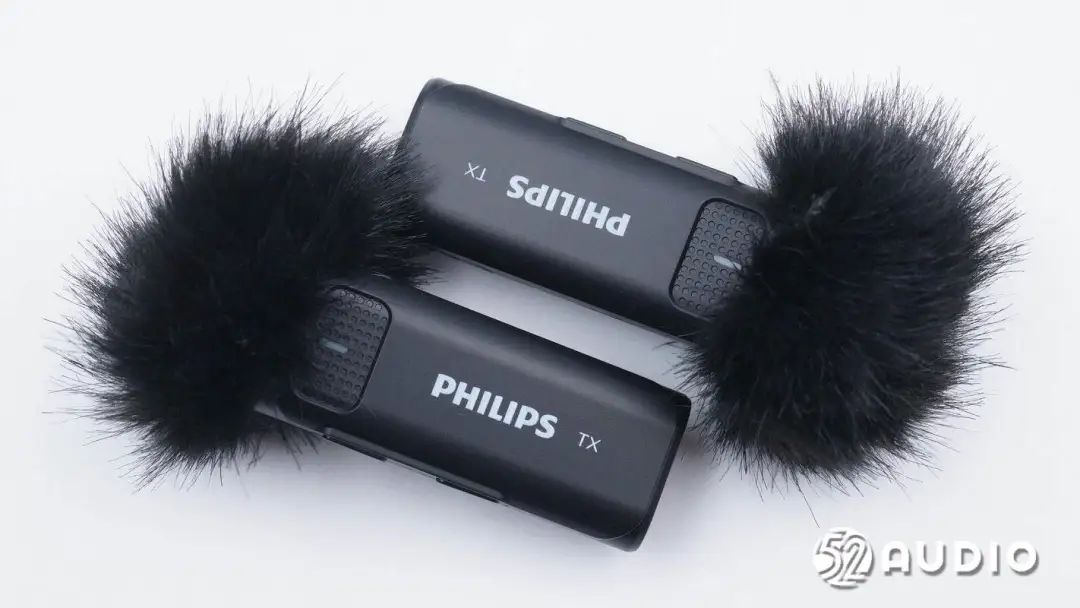

发射器佩戴防风毛套外观一览。

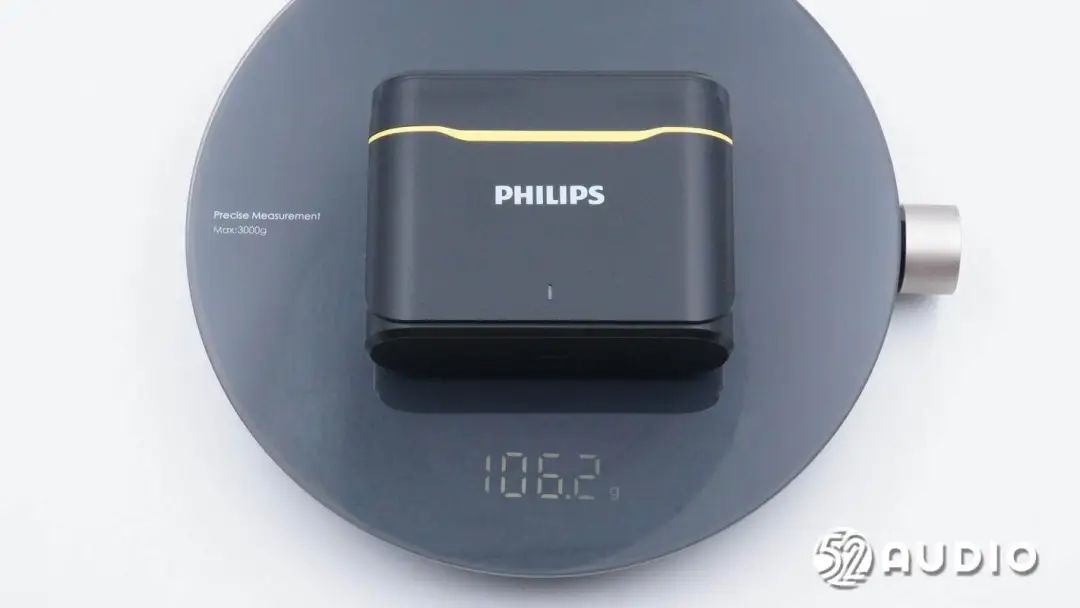

经我爱音频网实测，PHILIPS飞利浦DLM3545C无线领夹麦克风整机重量约为106.2g。

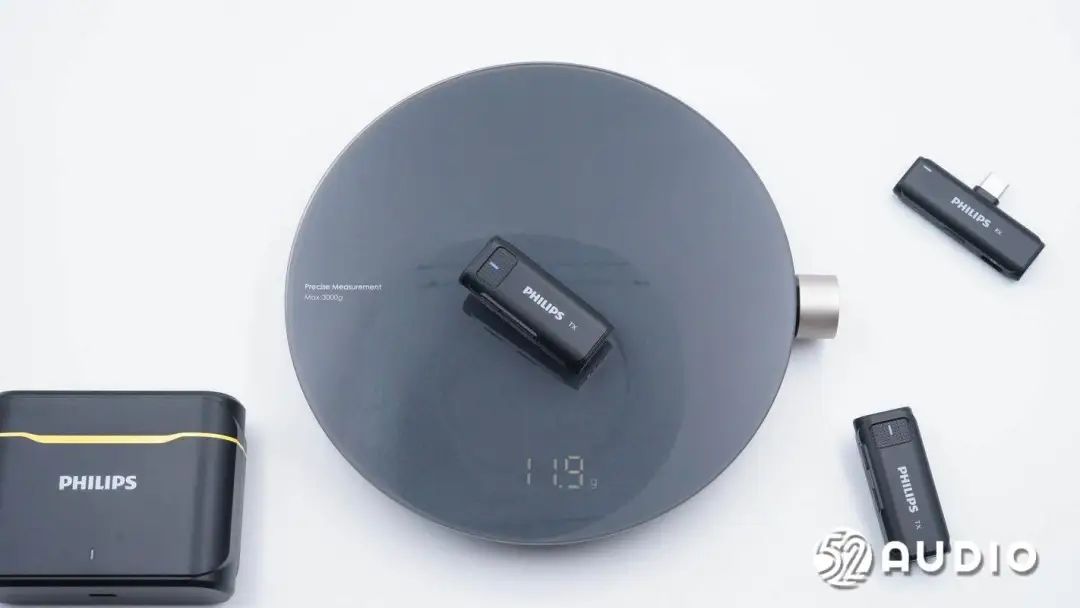

发射器重量约为11.9g。

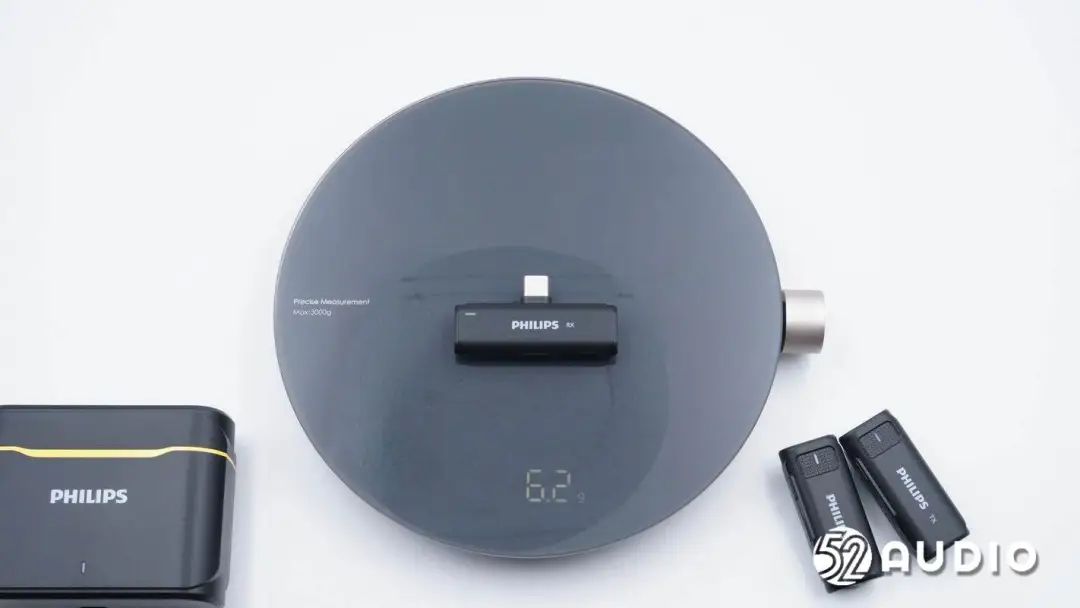

接收器重量约为6.2g。

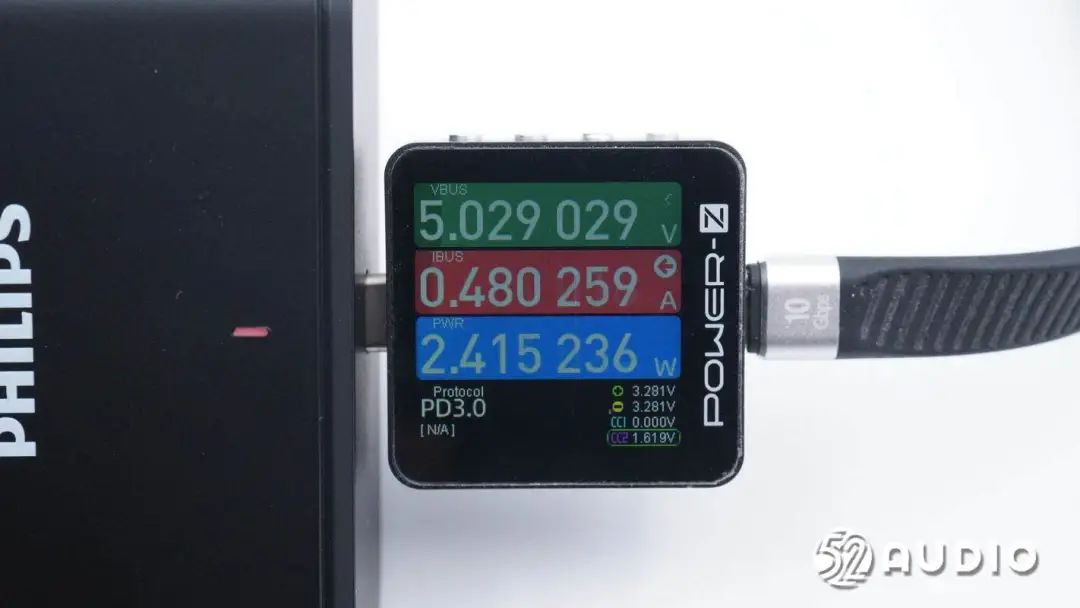

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对PHILIPS飞利浦DLM3545C无线领夹麦克风进行充电测试，输入功率约为2.42W。
由我爱音频网主办的「2025亚洲AI智能无线麦克风大会」，定于2025年6月13日（周五）在深圳举行，届时将汇聚产业链上下游的企业和专业人士，展示行业内的创新成果与前沿思想，加强市场间的紧密合作，共同推进行业的持续发展和进步。
大会主题：2025亚洲AI智能无线麦克风大会
主办方：我爱音频网
指导单位：中国声学学会声频工程分会
战略合作伙伴：QQ音乐
地点：深圳湾科技生态园8栋创新广场发布中心四楼
参会热线：17722503948（我爱音频网小音，微信同号）
联系邮箱：info@52audio.com
「2025亚洲AI智能无线麦克风大会」诚邀您的参与，让我们一同塑造未来！
二、PHILIPS飞利浦DLM3545C无线领夹麦克风拆解
通过开箱，我们了解了PHILIPS飞利浦DLM3545C无线领夹麦克风的轻巧便携外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
RX发射器拆解

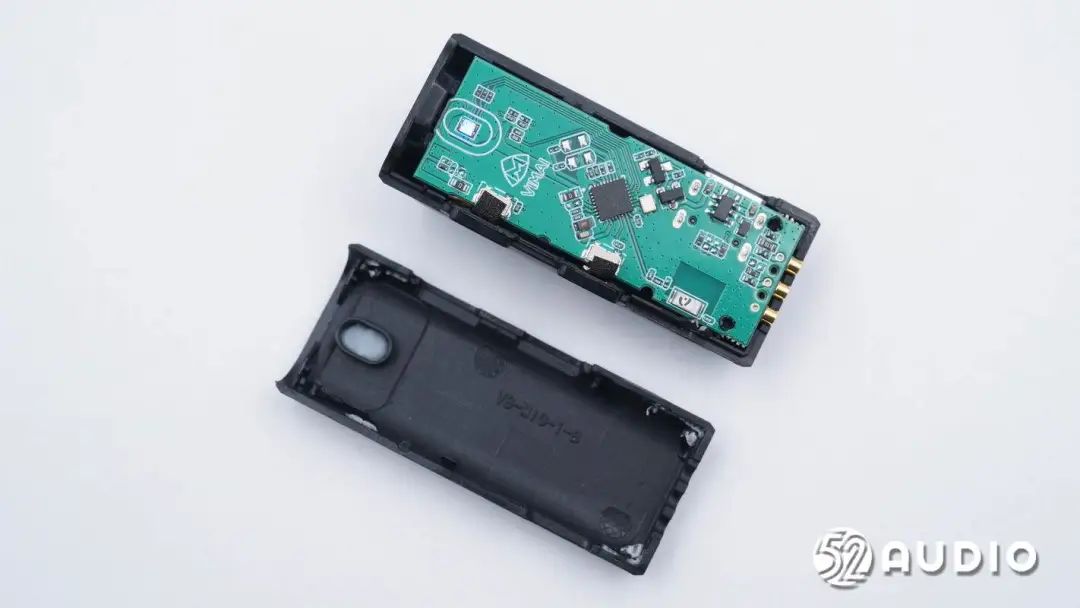

拆掉发射器面板。

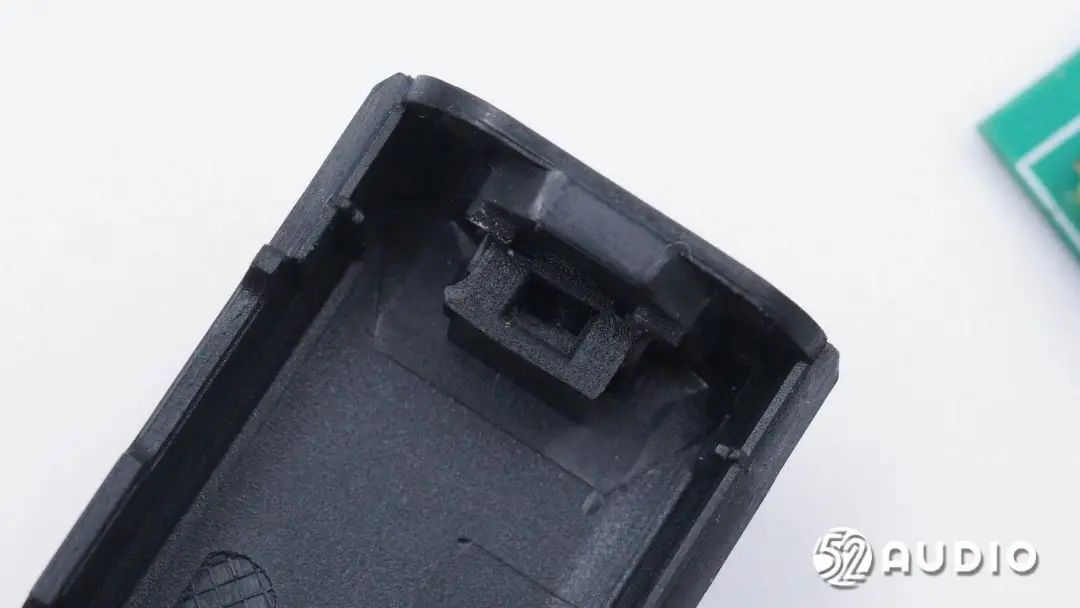

面板内侧的导光柱结构特写。

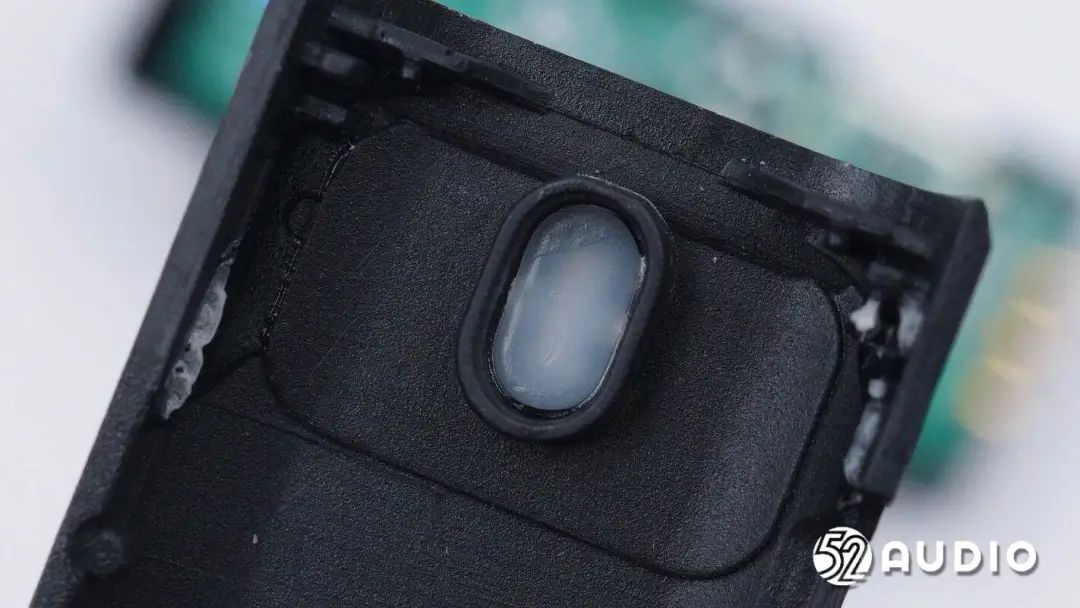

面板内侧拾音孔结构特写。

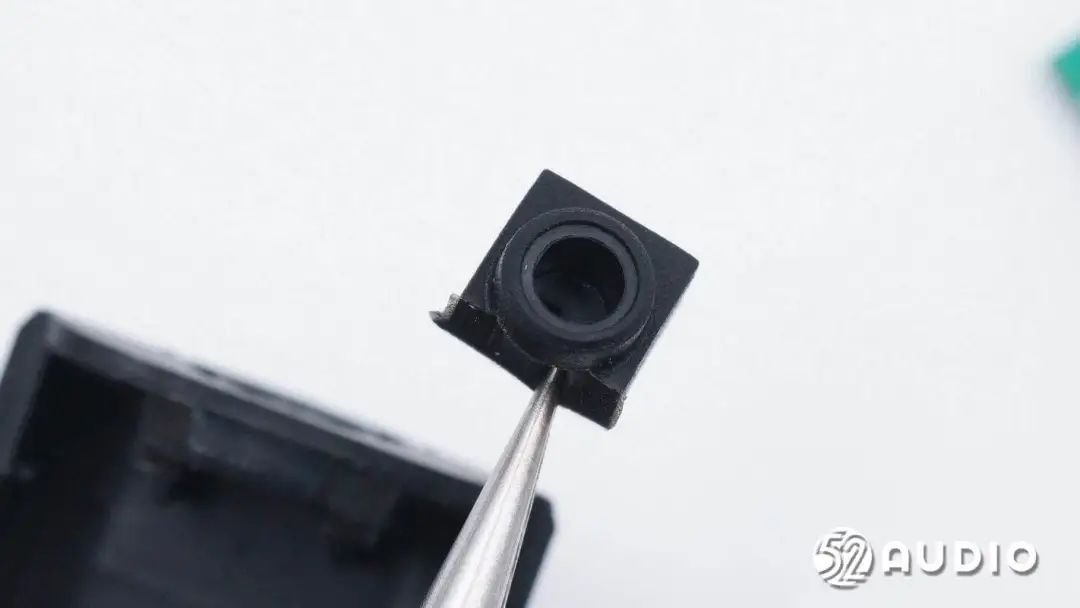

拾音咪头的声学橡胶罩特写。

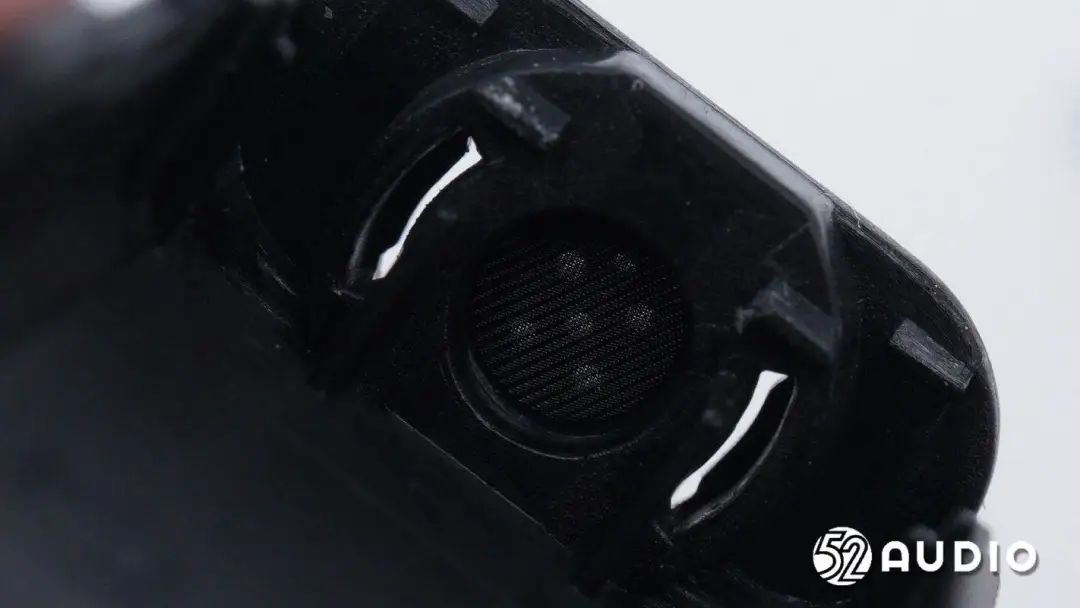

拾音孔内侧结构特写，设置有丝网防护。
发射器主板一侧电路一览。

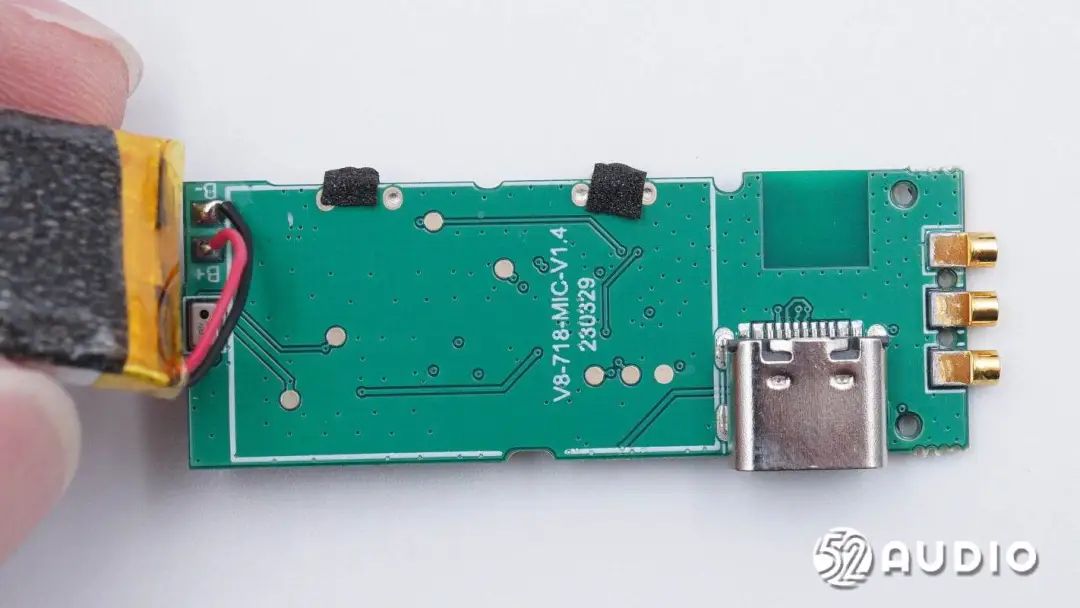

发射器主板另外一侧固定电池单元，导线与主板焊接。

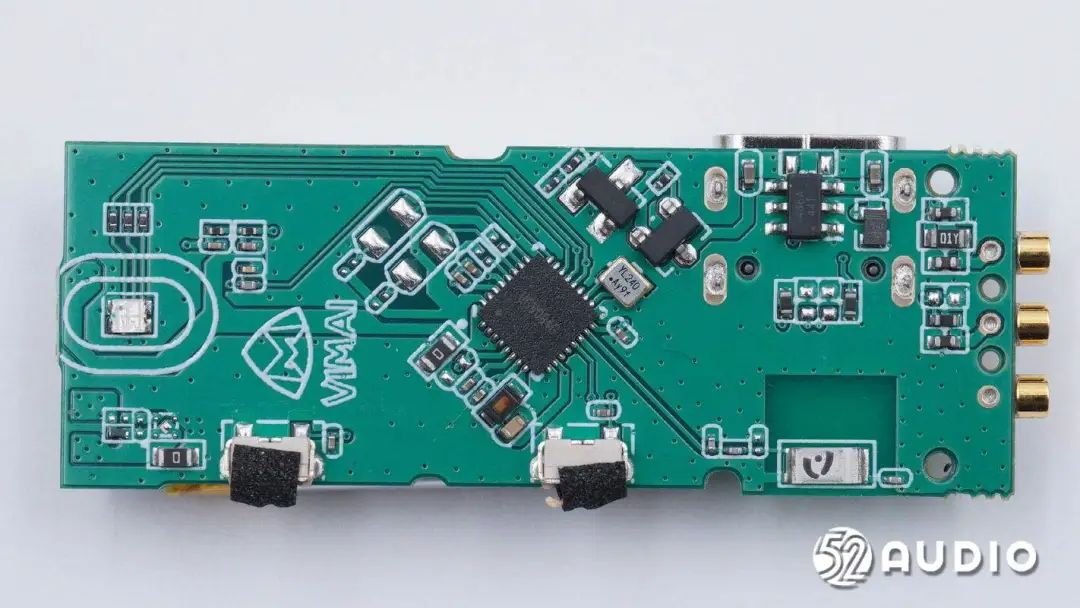

掀开电池单元，下方主板电路一览。

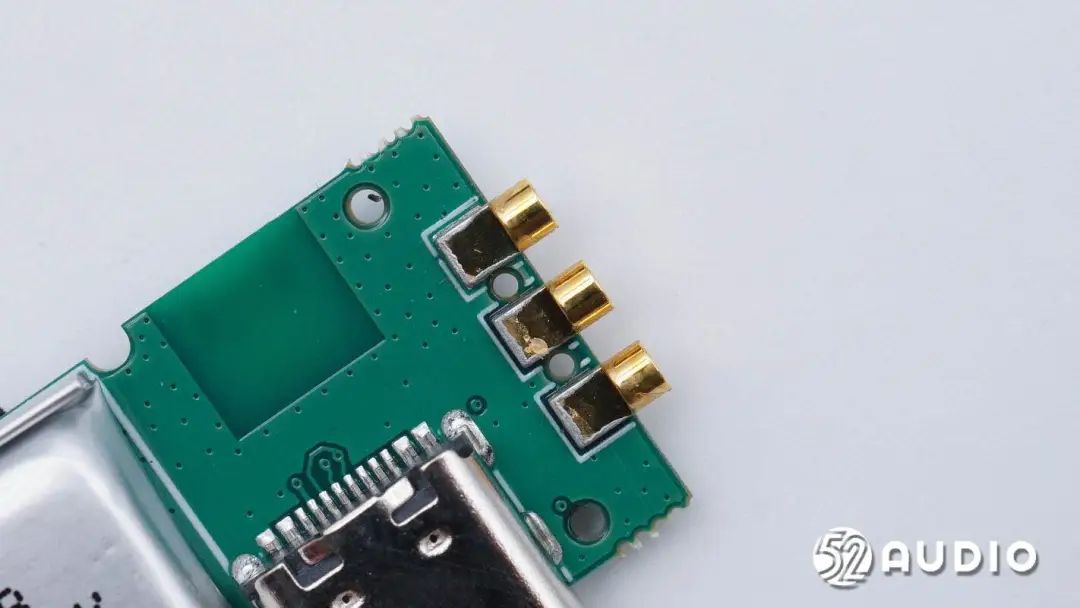

连接充电盒充电的金属铜柱特写。

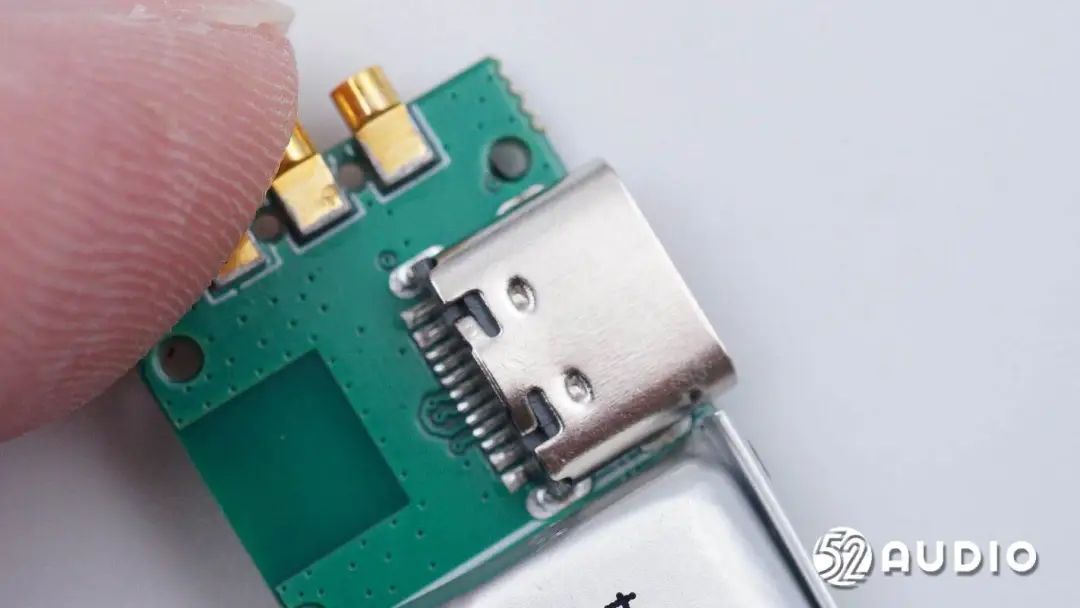

用于独立充电的Type-C充电母座特写。

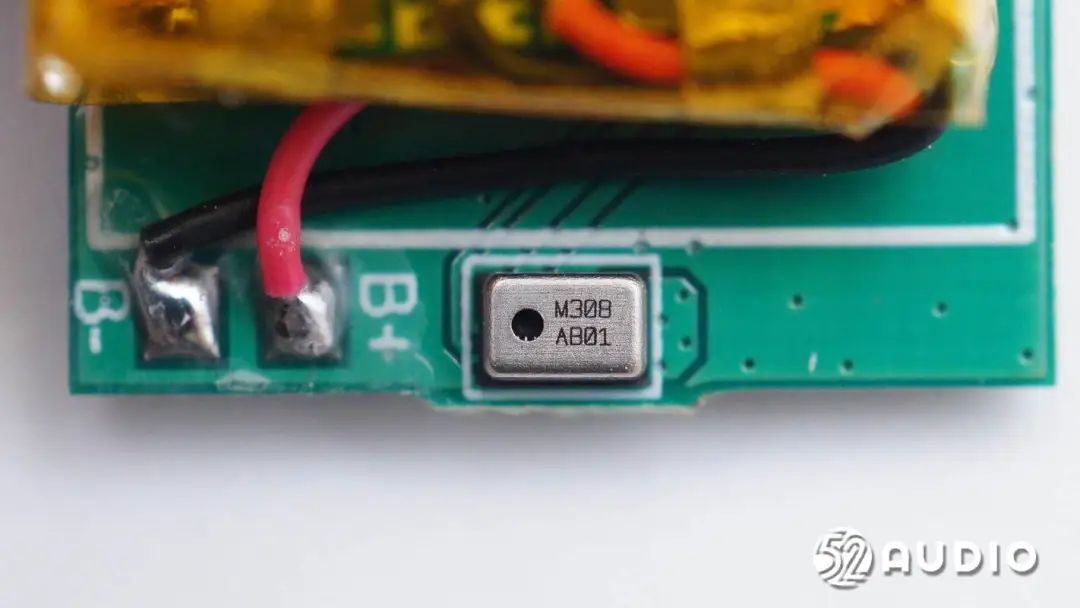

镭雕M308的MEMS麦克风特写，用于录音拾音。

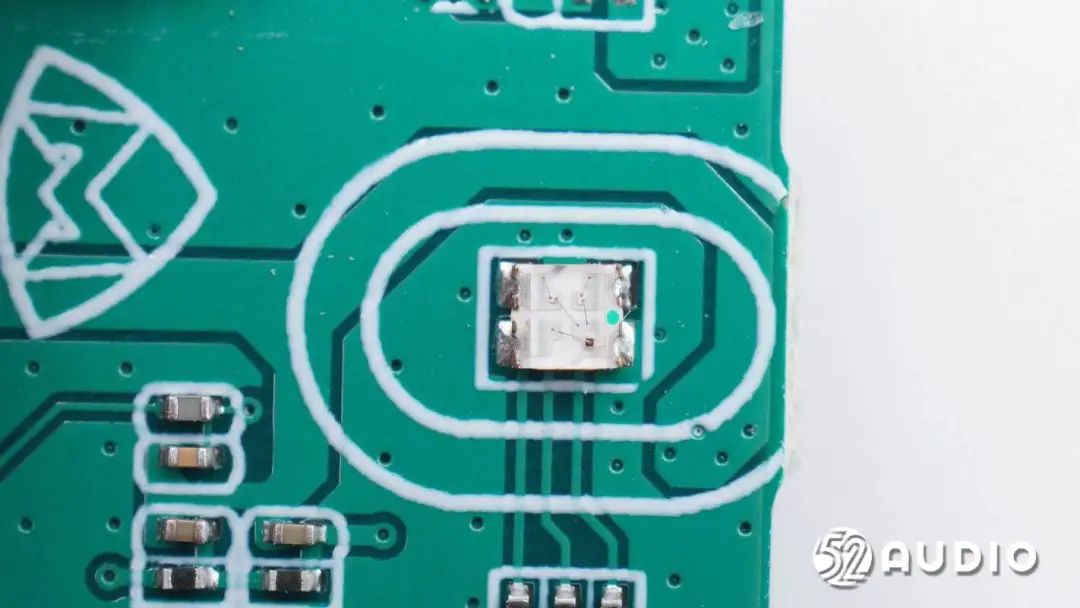

用于反馈工作状态的LED指示灯特写。

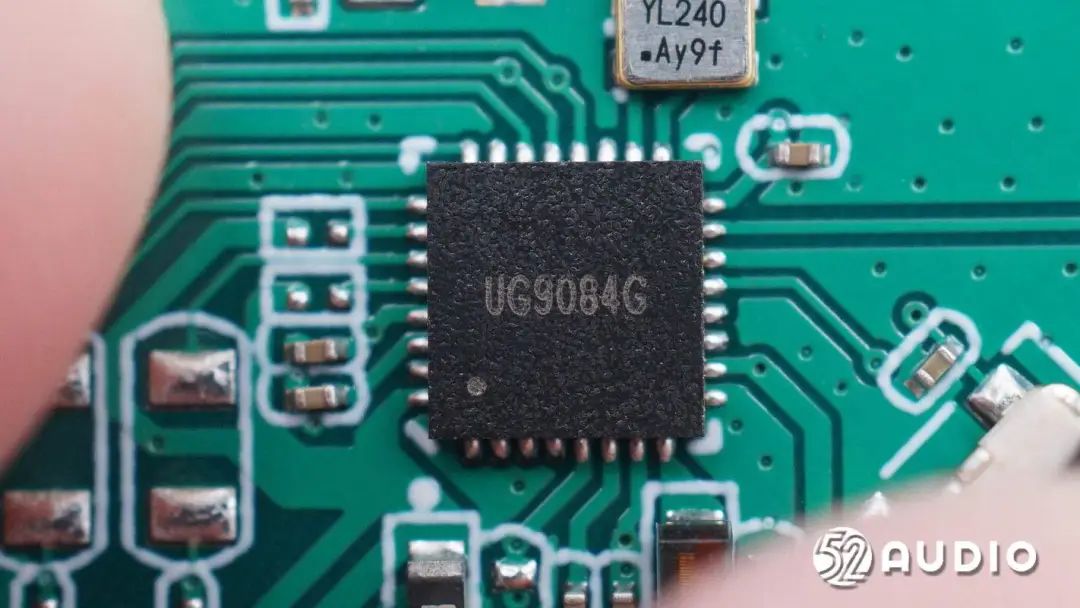

丝印UG9084G的无线音频SoC，用于音频数据处理和无线传输。

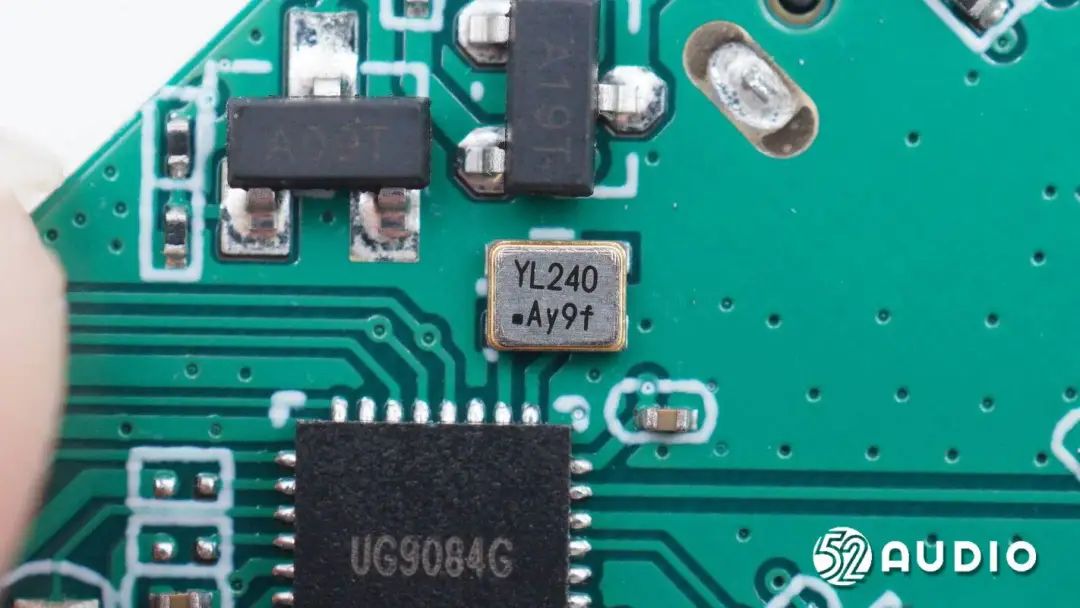

镭雕YL240的晶振特写，为无线音频SoC提供时钟。

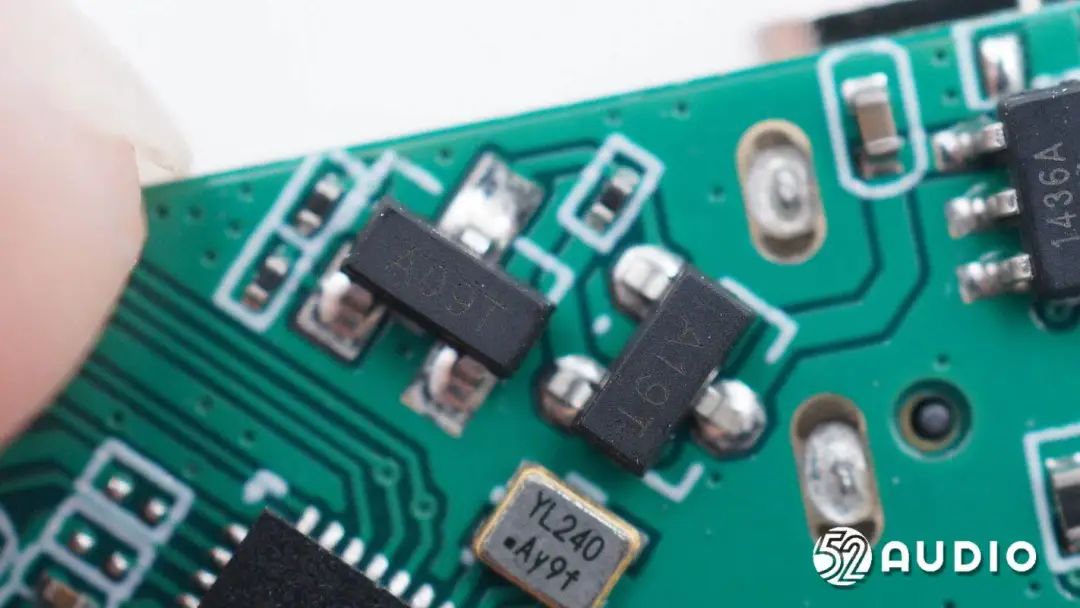

两颗丝印A19T的mos管。

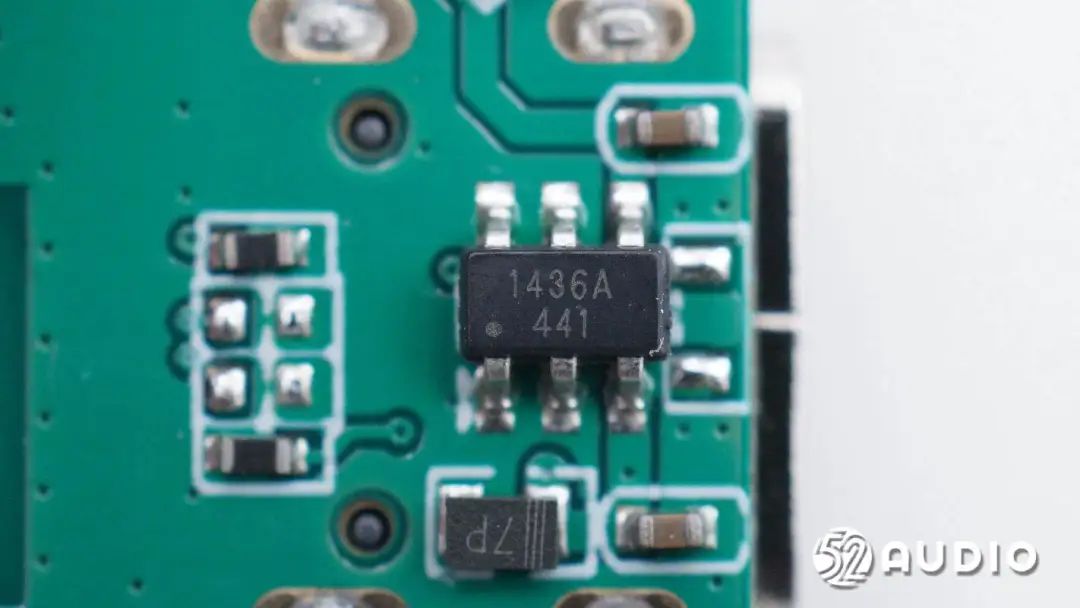

丝印1436A的过压过流保护IC。

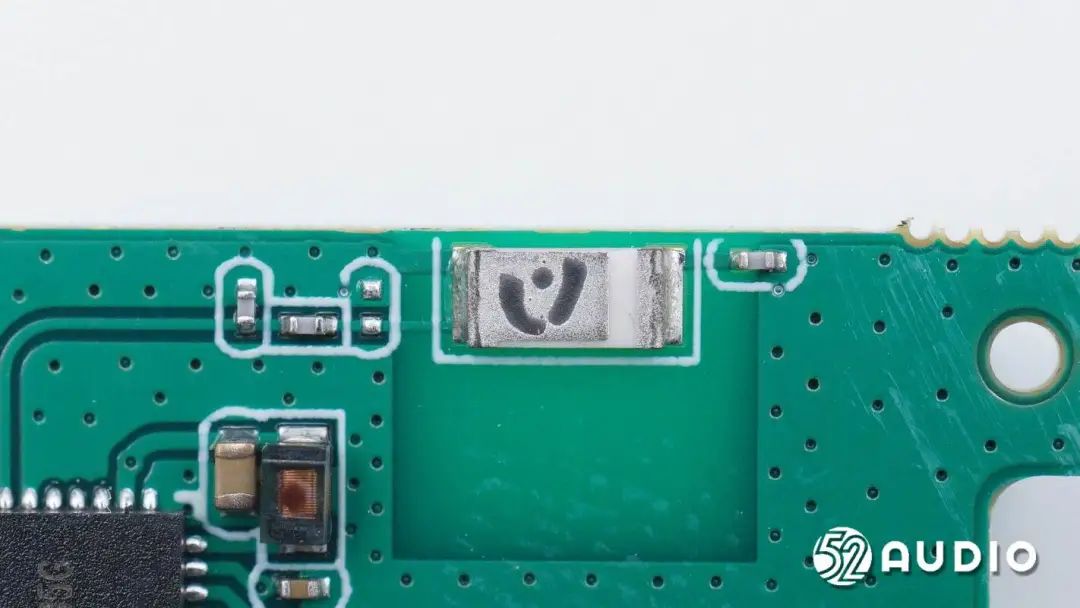

陶瓷天线特写，用于无线信号收发。

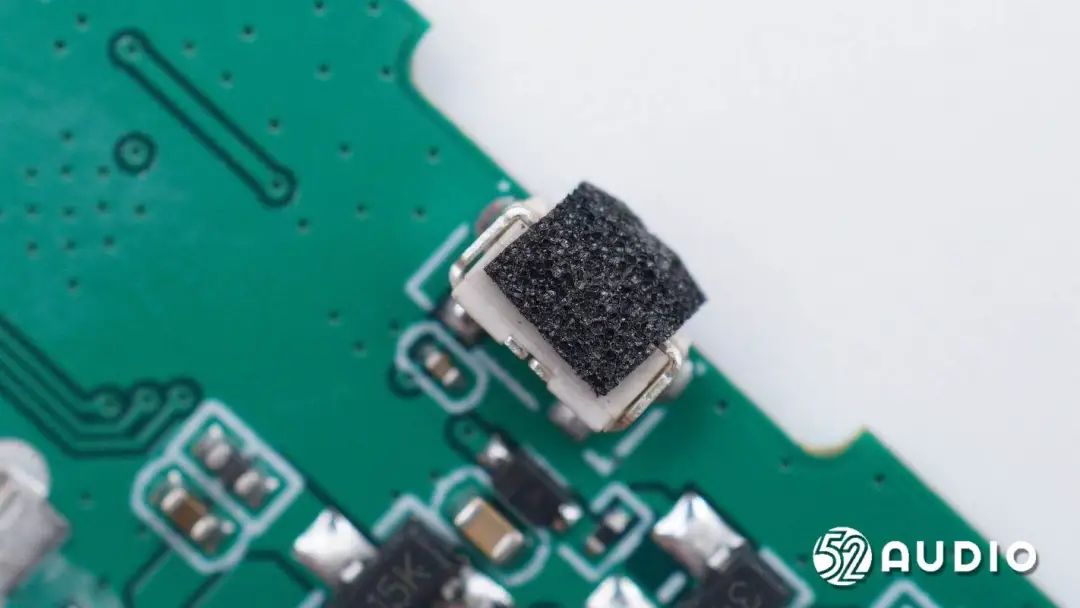

功能按键特写，设置有海绵垫缓冲。

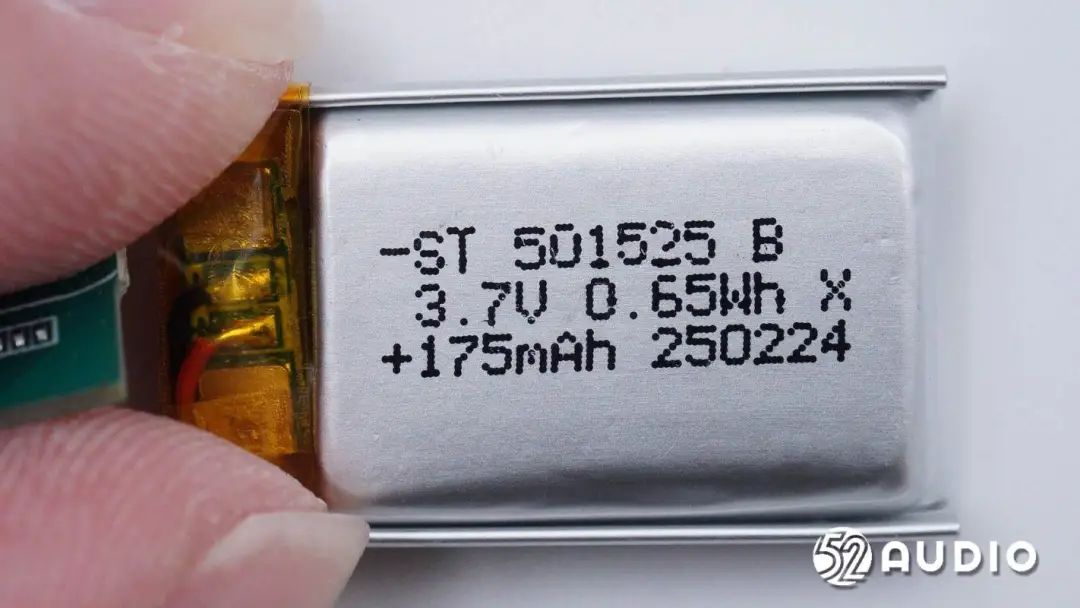

发射器内置锂电池型号：ST 501525，标称电压：3.7V，额定容量：175mAh 0.65Wh，来自ST神通天下。

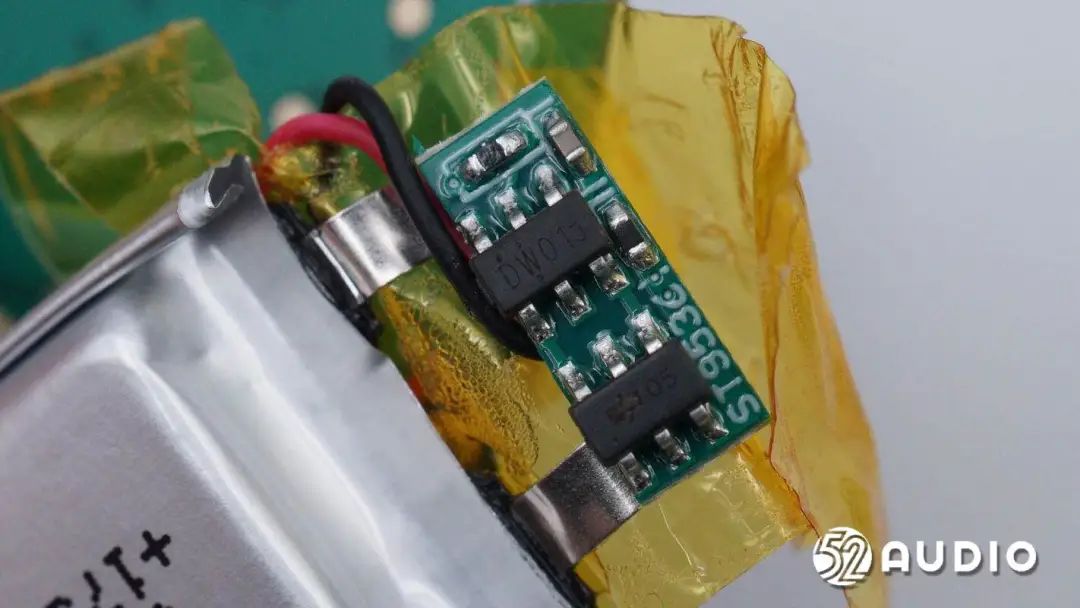

撕开高温绝缘胶带，电池保护板电路一览。

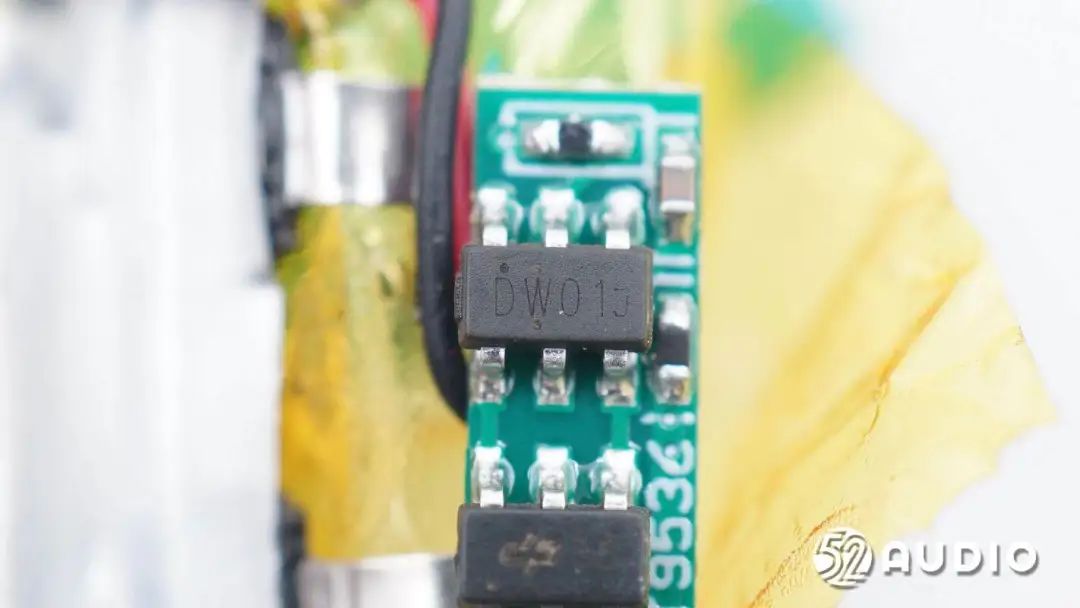

丝印DW01J的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印05A的MOS管。
TX接收器拆解

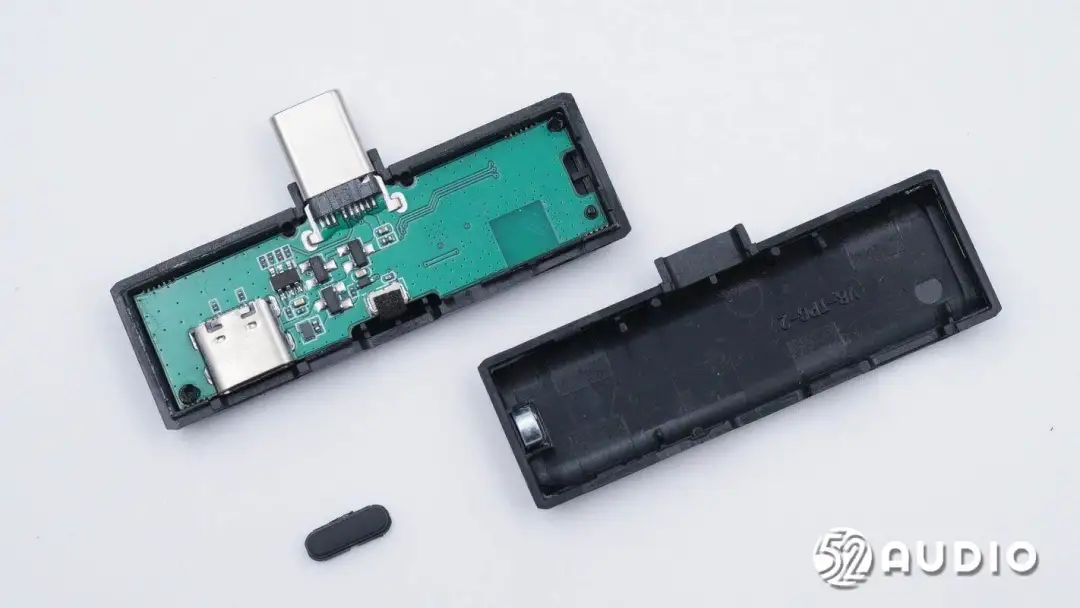

拆掉接收器正面盖板。

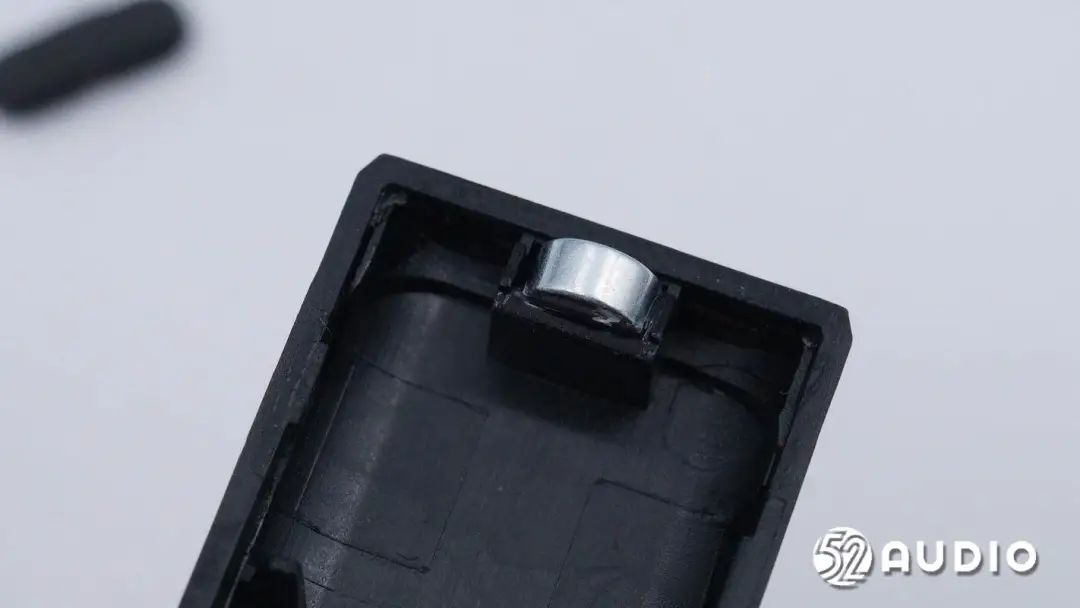

盖板内侧固定磁铁与充电盒吸附固定。

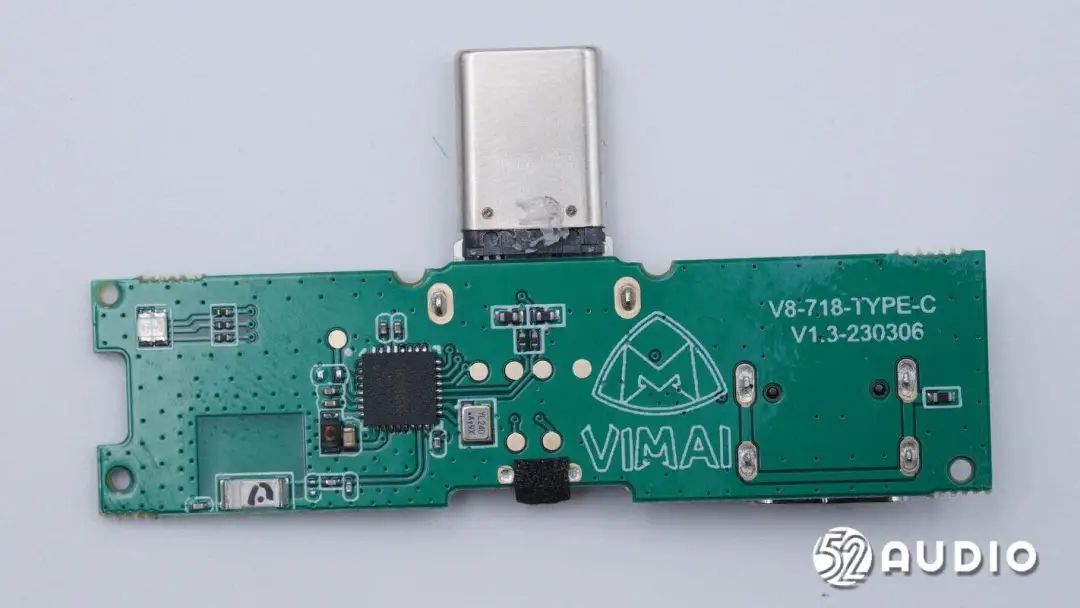

接收器主板一侧电路一览。

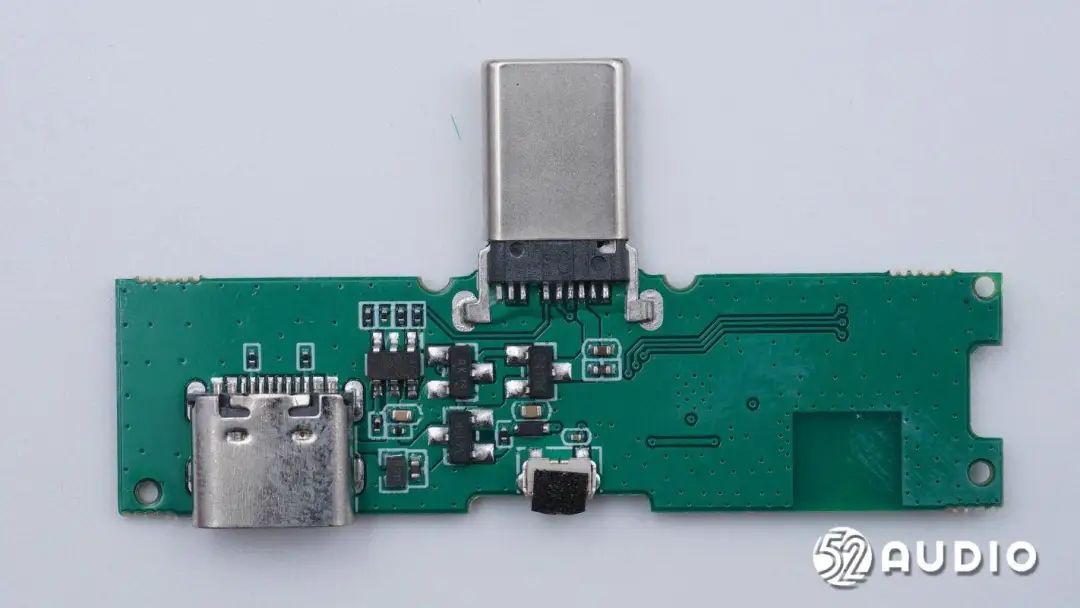

接收器主板另外一侧电路一览。

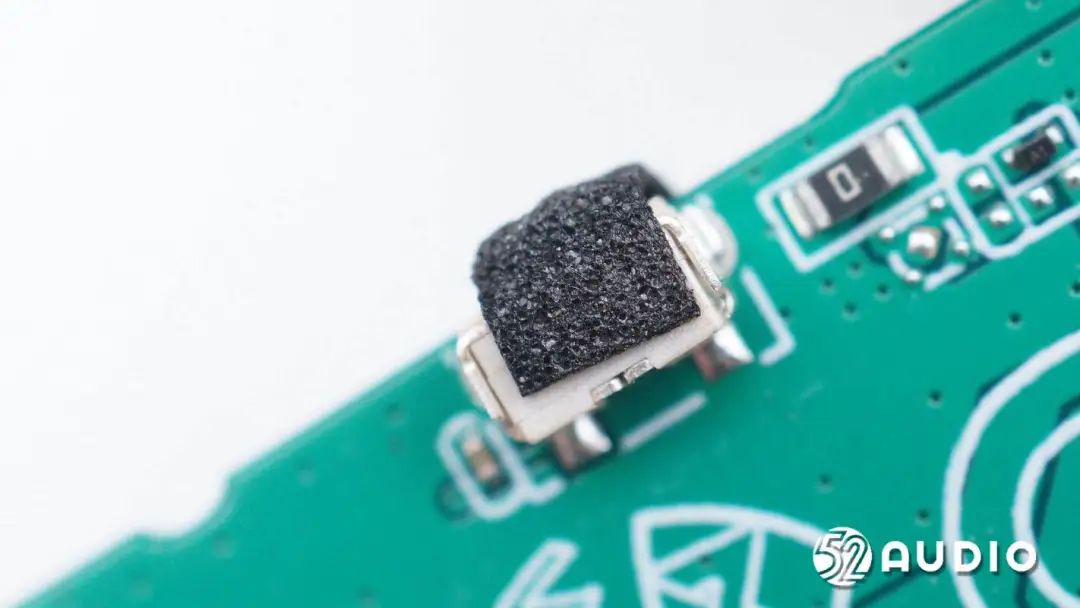

电源开关键特写，覆盖海绵垫缓冲。

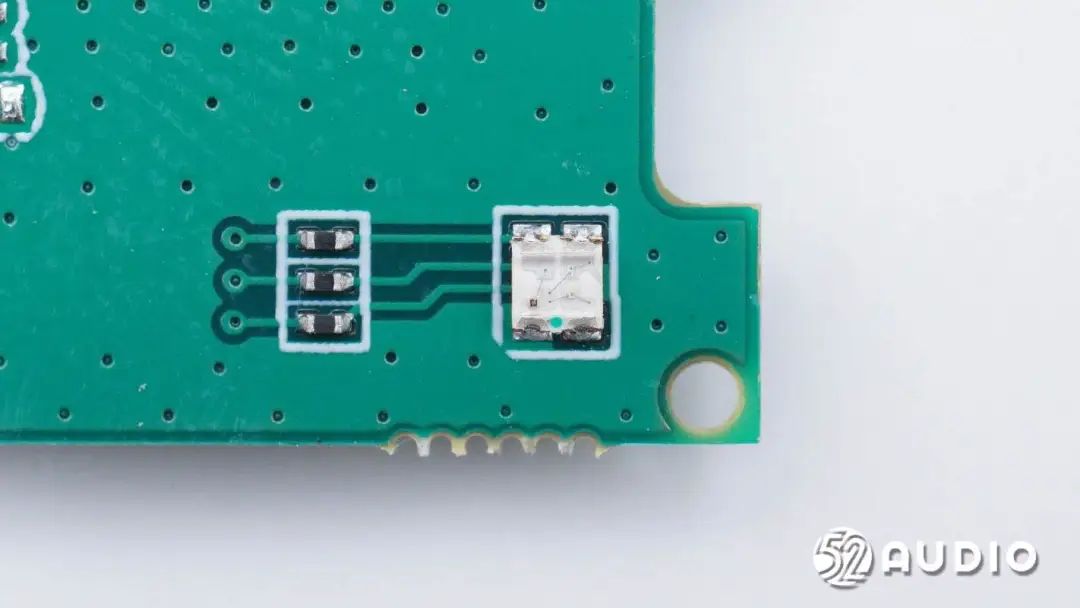

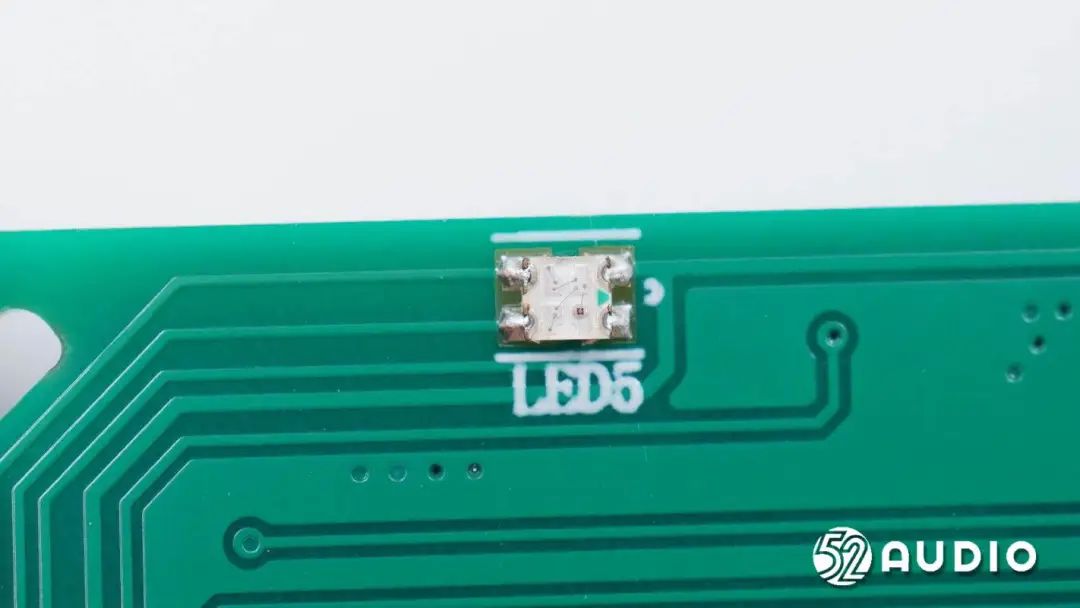

LED指示灯特写。

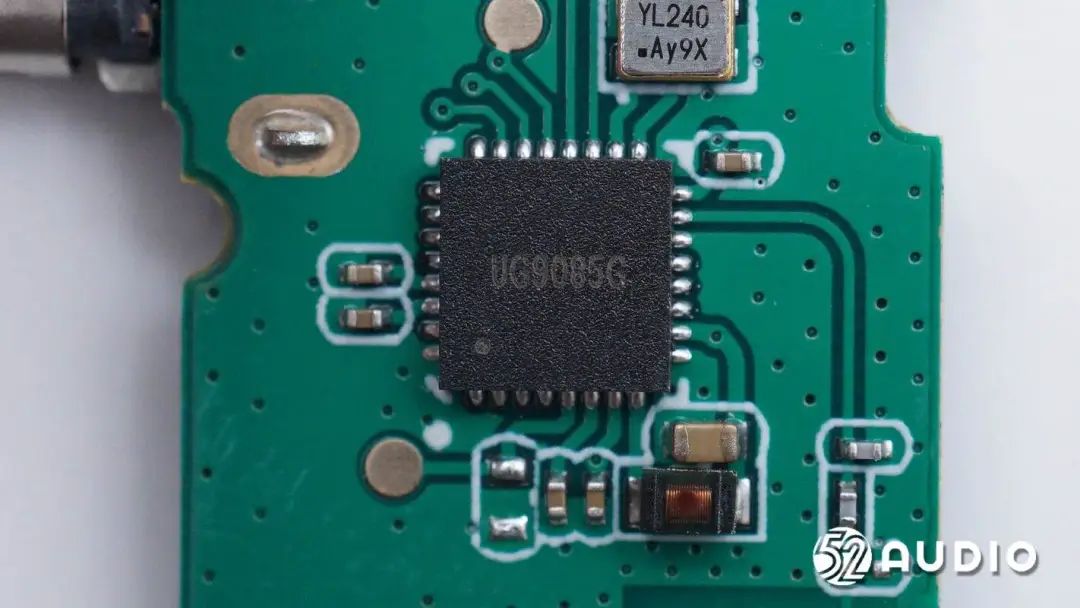

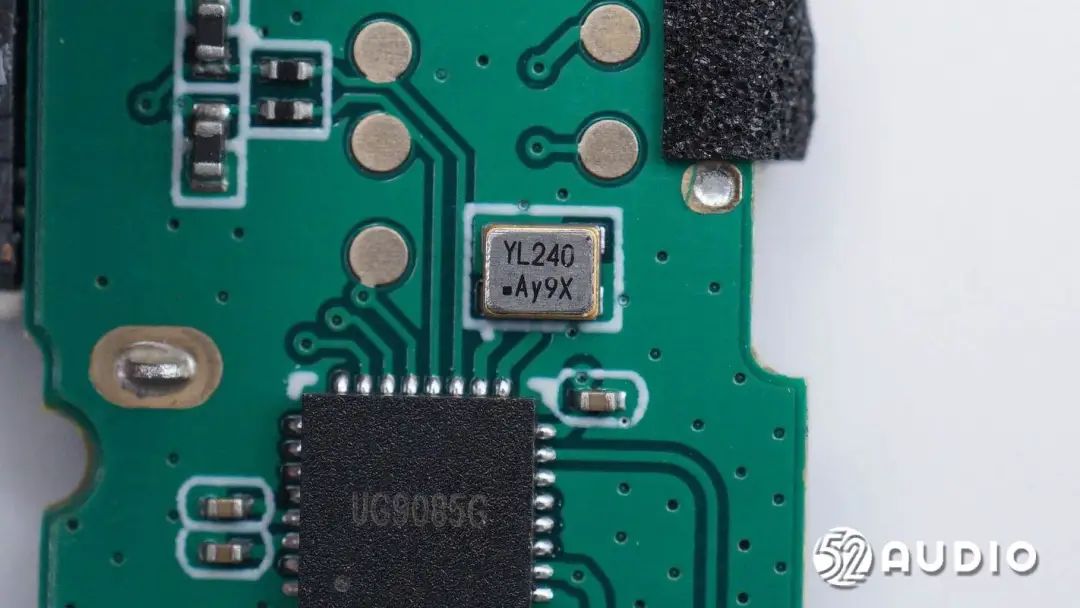

接收器内部搭载了丝印“UG9085G”的无线音频SoC，搭配发射器内部“UG9084G”芯片，实现无线音频数据的稳定传输。
为无线音频SoC提供时钟的晶振。

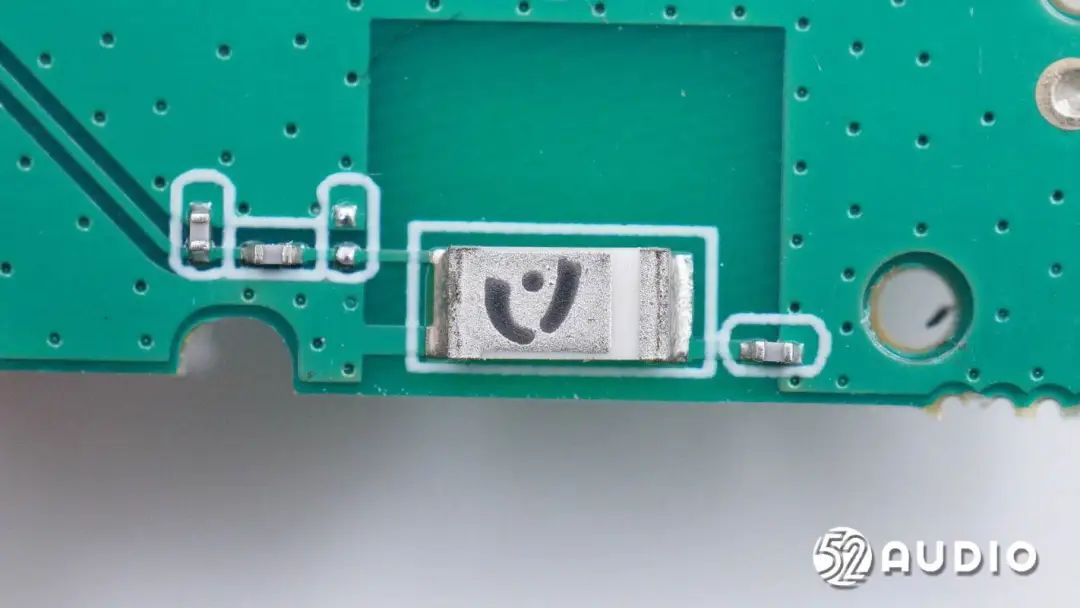

陶瓷天线特写。

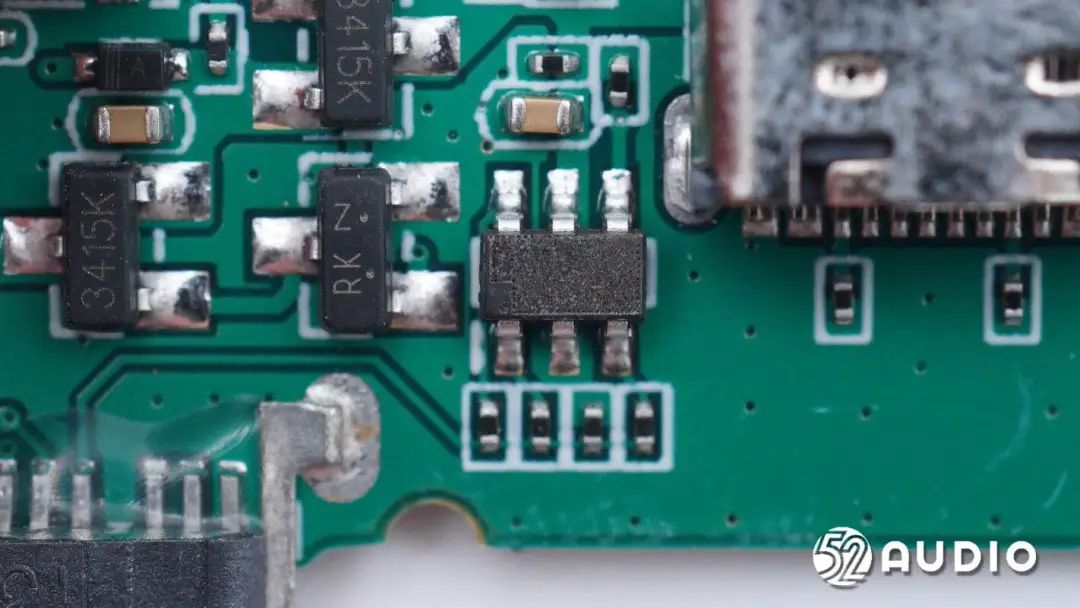

Type-C充电母座端口设置的一颗丝印信息被抹除的IC。
充电盒拆解
拆解充电盒部分，取掉充电盒盖。

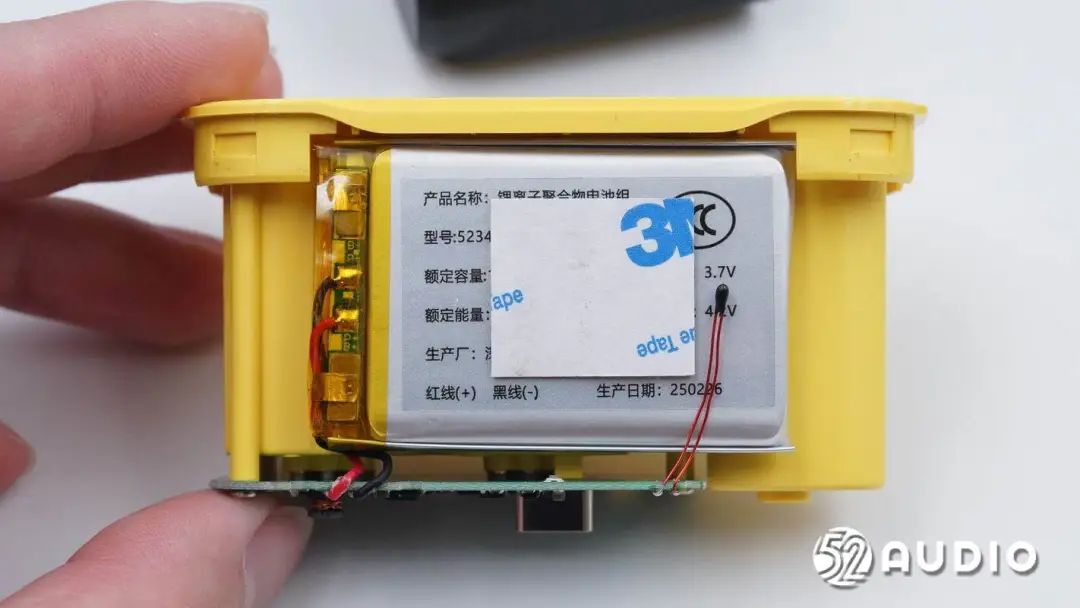

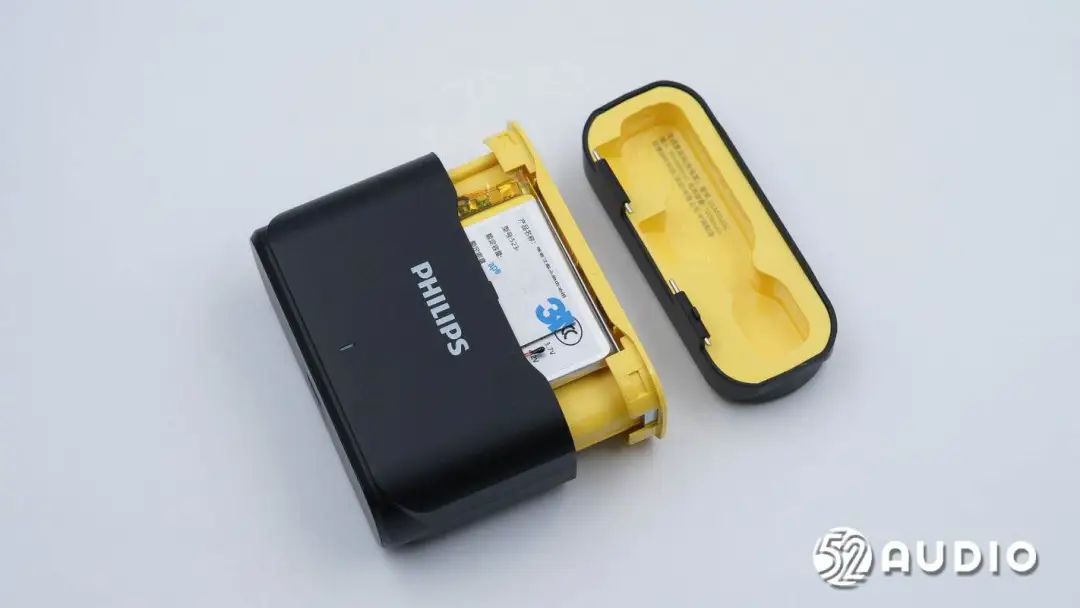

取出座舱结构。座舱背面固定电池单元，设置有热敏电阻检测电池温度。
座舱底部通过螺丝固定主板。
充电盒内置电池标签上信息，产品名称：锂离子聚合物电池组，型号：523450，额定容量：1000mAh，额定能量：3.7Wh，标称电压：3.7V，充电限制电压：4.2V，生产厂：深圳市神通天下科技有限公司。

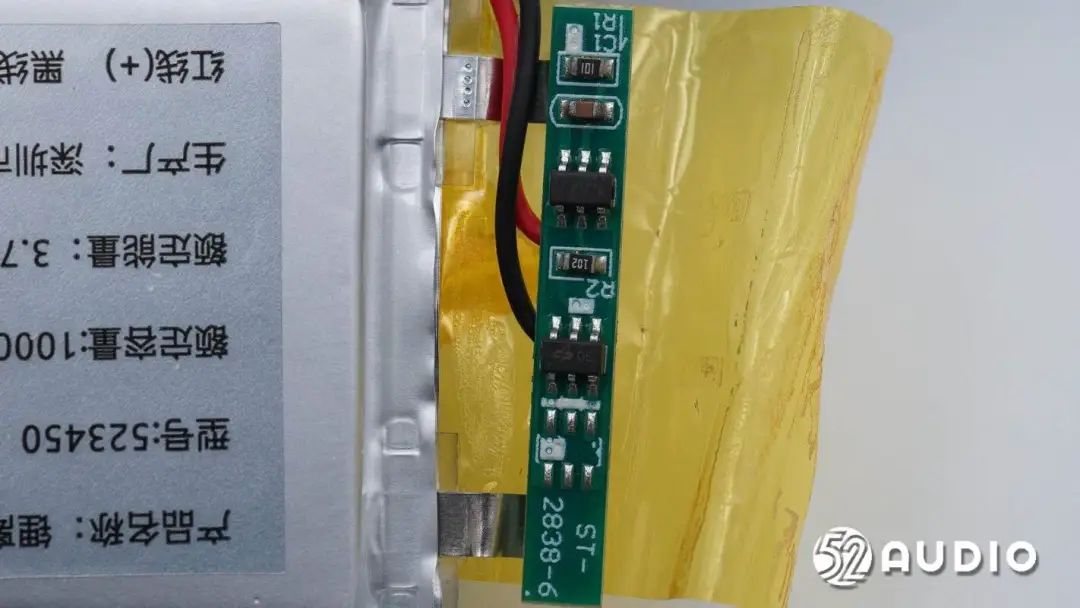

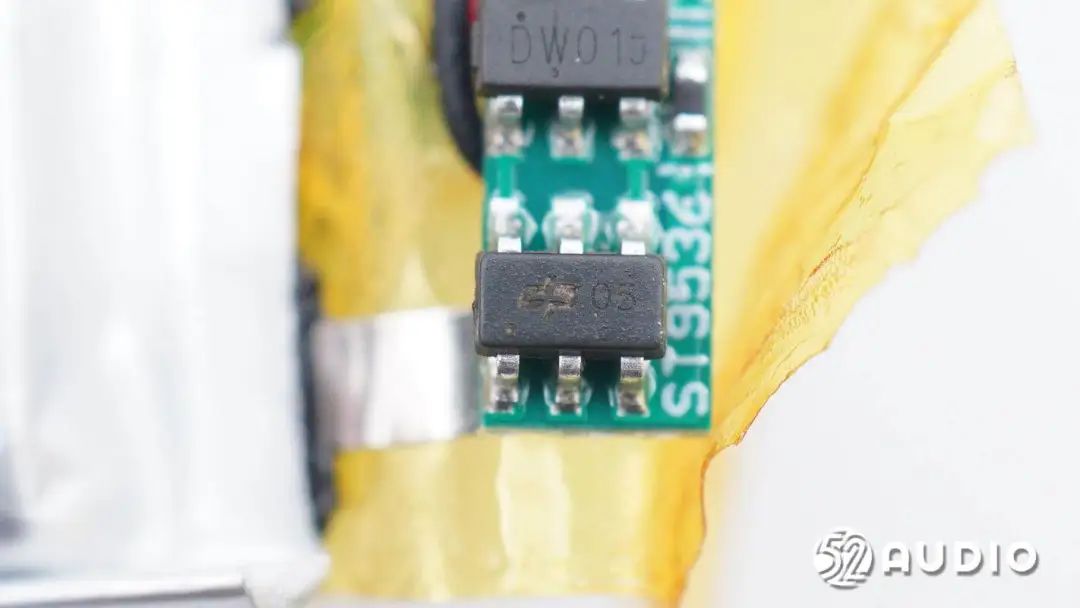

撕开外部绝缘保护，电池保护板同样采用了“DW01”锂电保护IC和“05"MOS管。

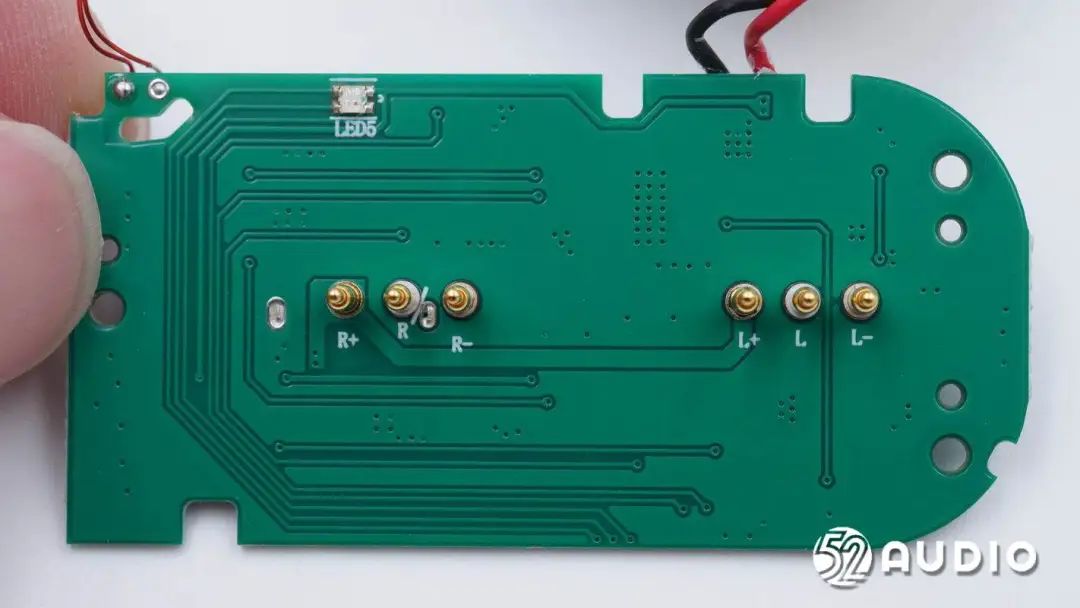

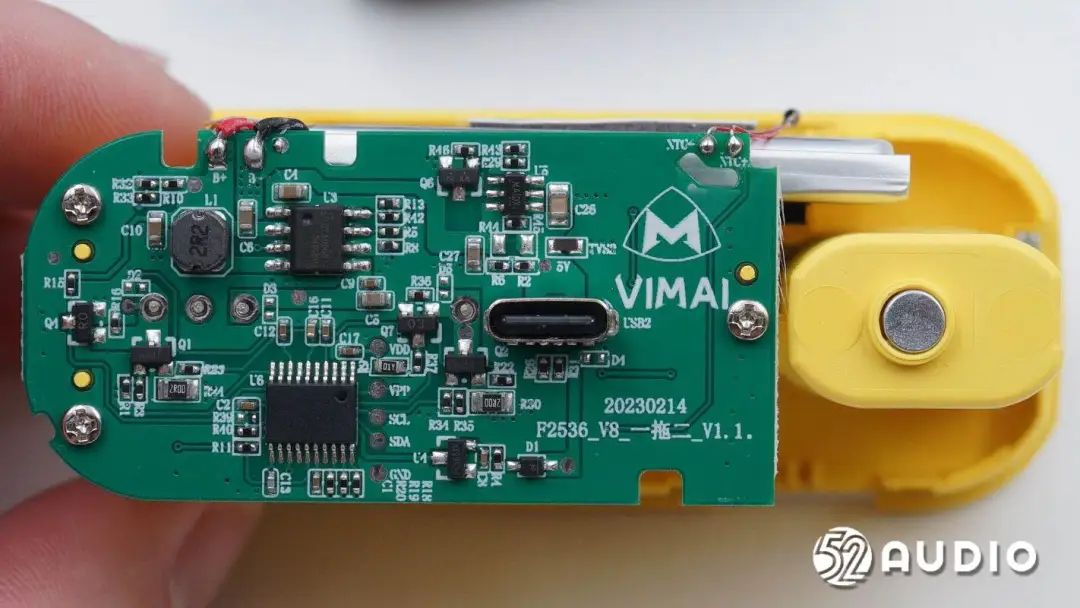

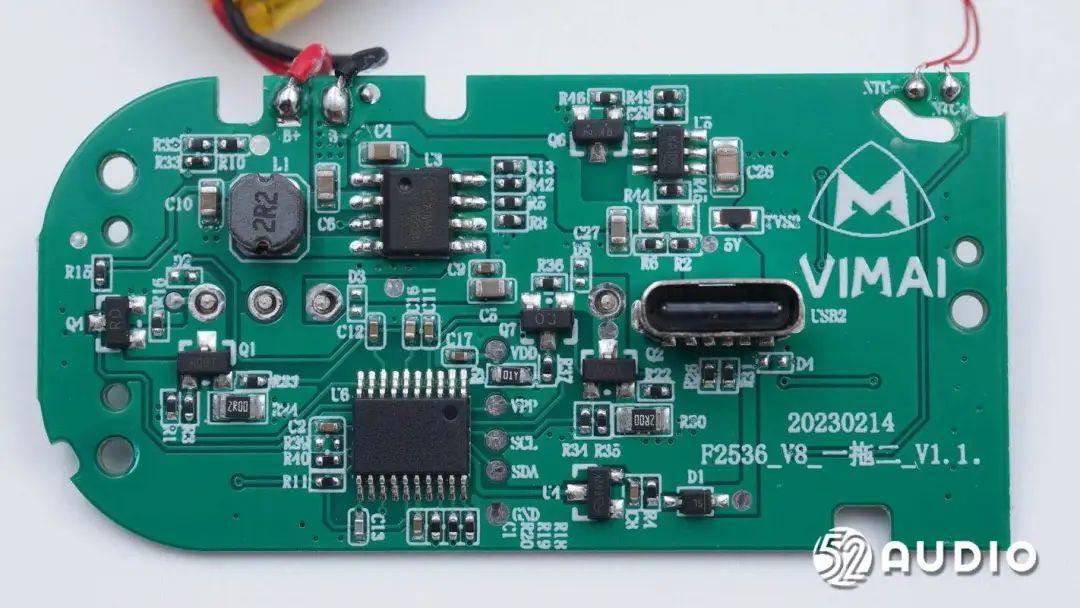

充电盒主板正面电路一览。
充电盒主板背面电路一览。

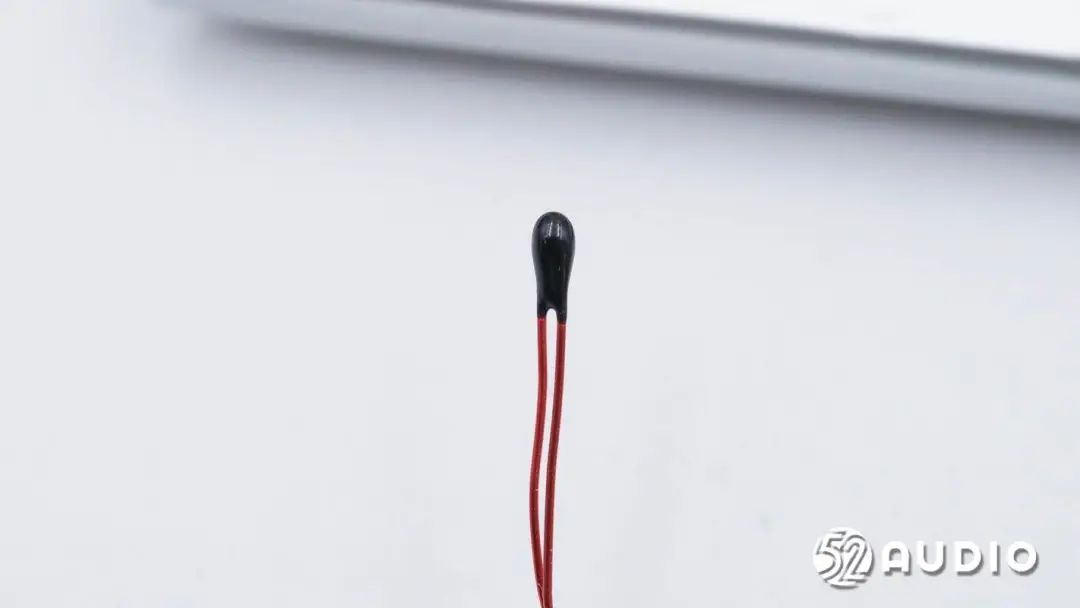

用于检测电池温度的热敏电阻特写。

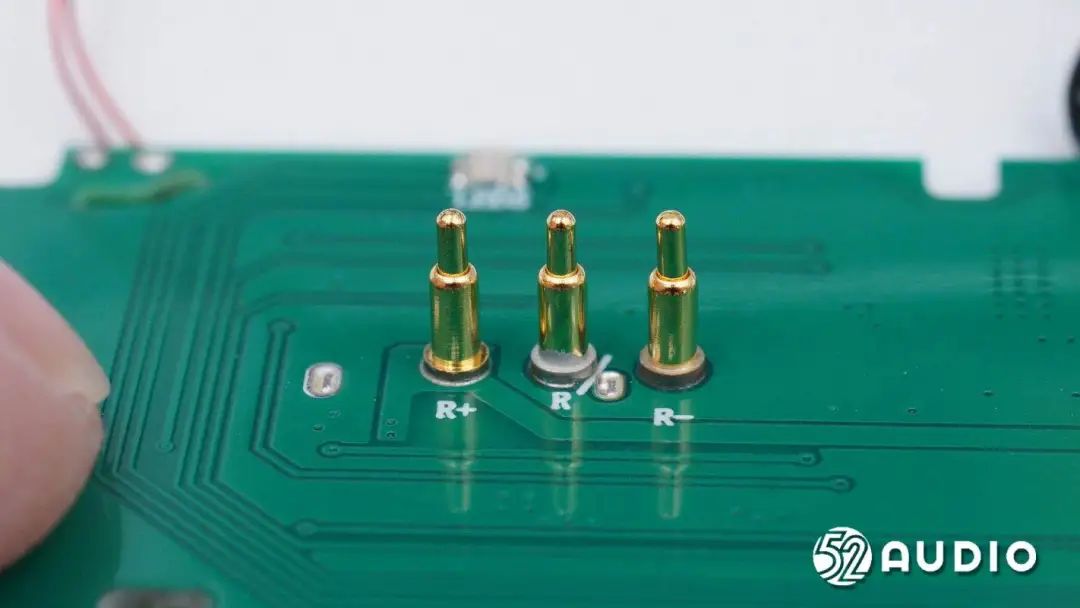

为发射器充电的Pogo Pin连接器特写。

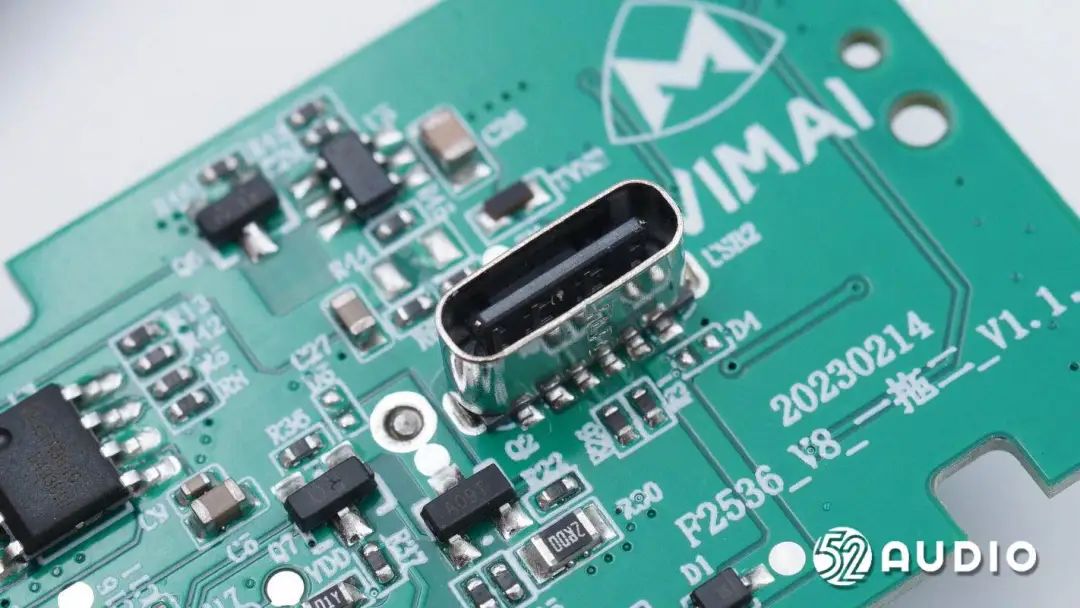

Type-C充电母座特写。

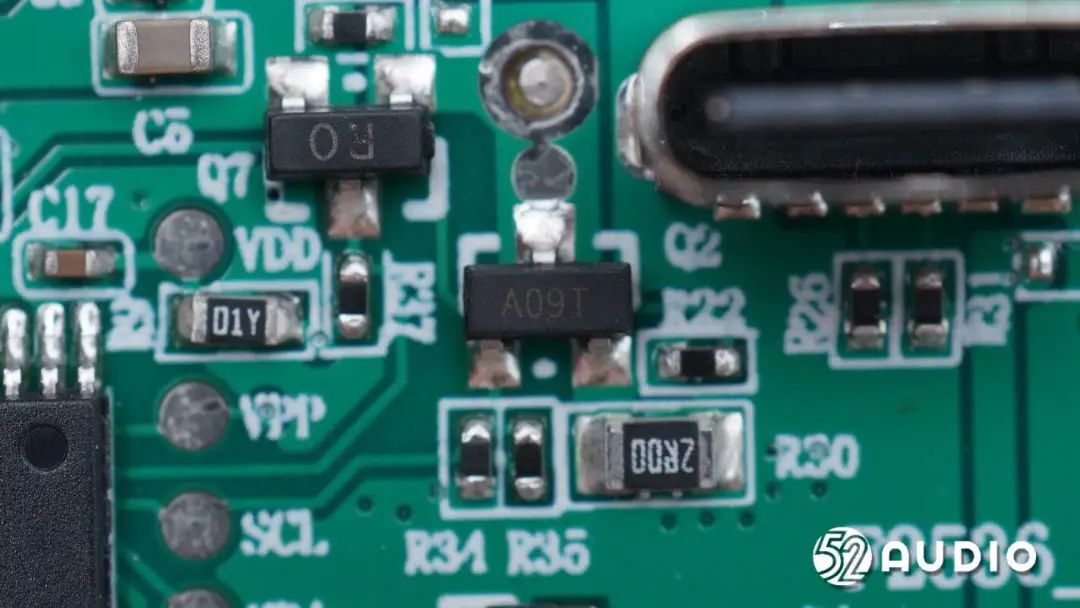

丝印A09T的mos管。

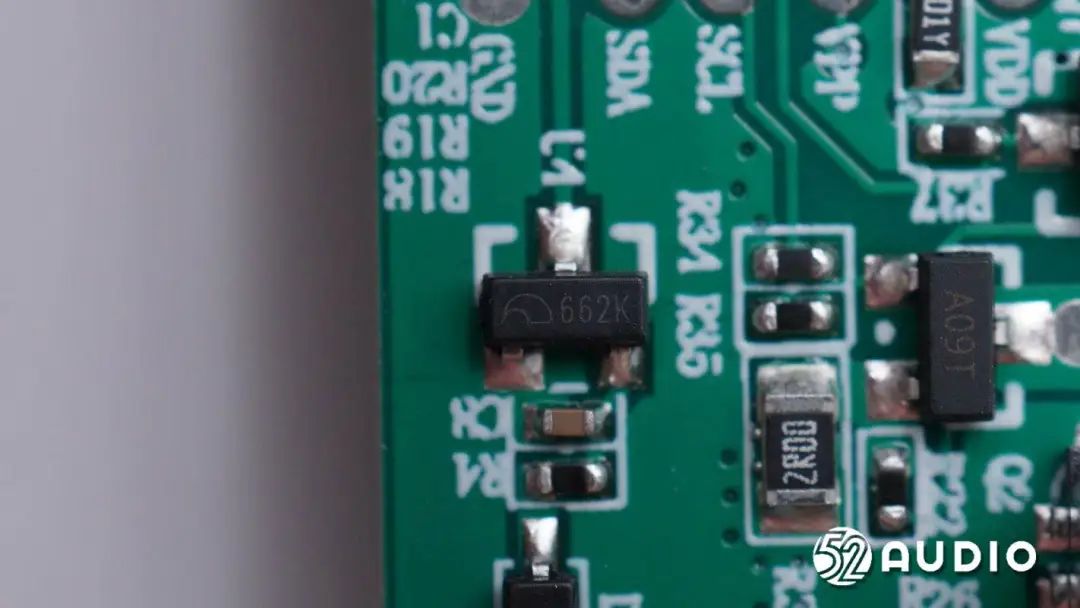

微盟丝印662k的线性稳压器。

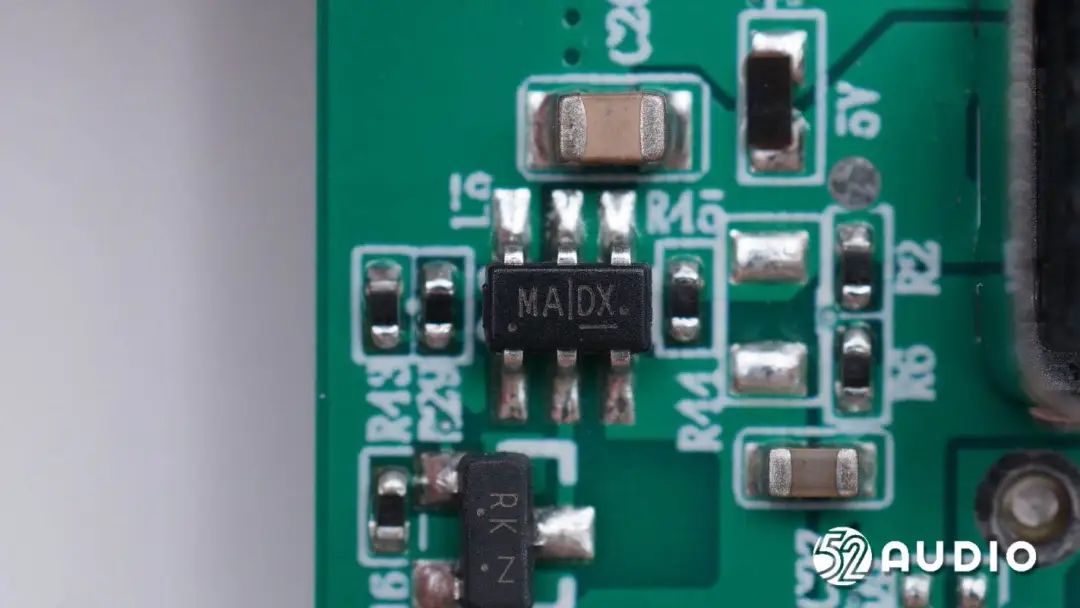

丝印MA丨DX的ETA钰泰ETA7014高侧过压保护芯片，用于输入过压防护。

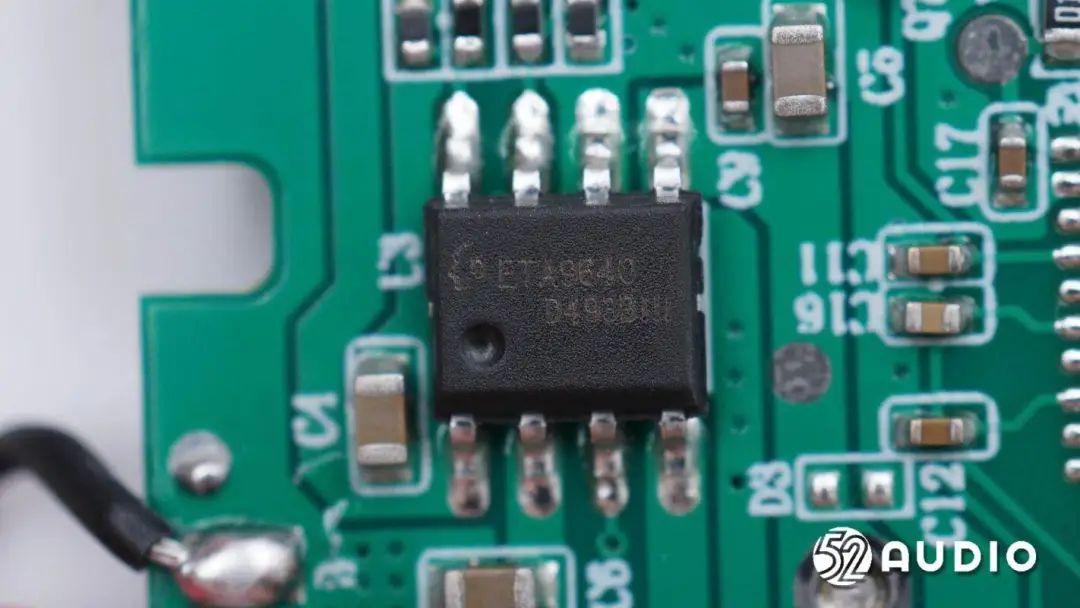

ETA钰泰ETA9640电源管理芯片，集成同步升压转换器和线性电池充电器，支持1A输入电流和1A的输出电流，负责内置电池的充放电管理。

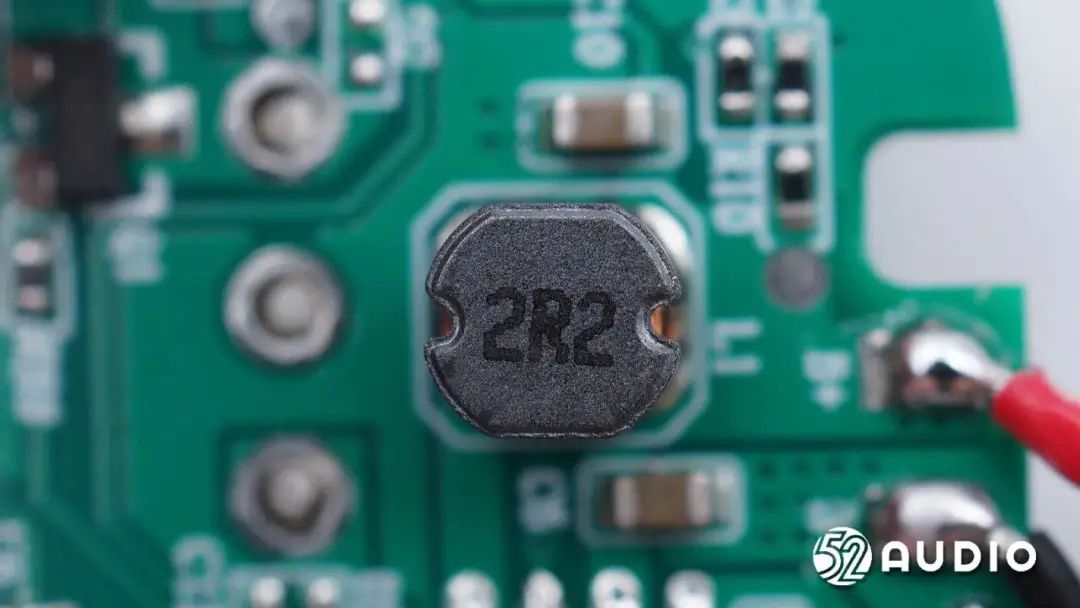

2.2μH功率电感，配合电源管理SoC工作。

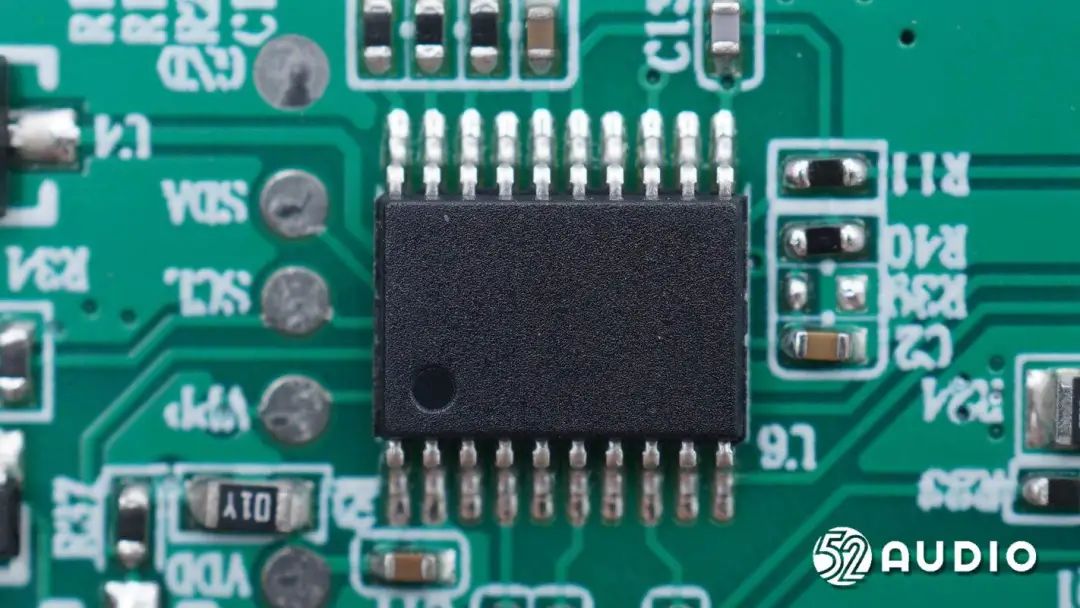

一颗无标的MCU单片机，用于充电盒整机控制。
用于反馈充电状态的LED指示灯。

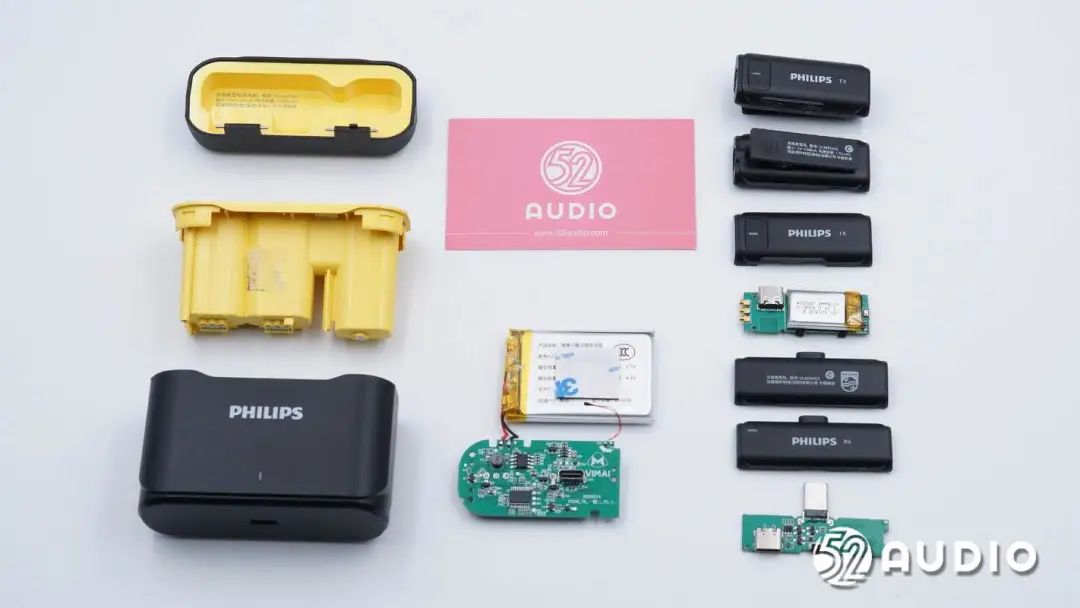

PHILIPS飞利浦DLM3545C无线领夹麦克风拆解全家福。
三、我爱音频网总结
PHILIPS飞利浦DLM3545C无线领夹麦克风在外观方面，麦克风体积小巧轻盈，接收器采用直插式设计，无需繁琐的线缆连接，即插即用，非常便捷。发射器则配备了领夹，使用佩戴方便。另外还配备有充电盒可供用户选购，进而提升户外使用的便携性。
内部主要配置方面，麦克风发射器和接收器内部分别搭载了丝印“UG9084G”和“UG9085G”的无线音频SoC，用于音频数据处理和无线传输。发射器还采用了ST神通天下175mAh锂电池，搭载了MEMS麦克风拾音。充电盒内置神通天下1000mAh锂电池，采用了ETA钰泰ETA9640电源管理芯片和ETA7014高侧过压保护芯片。
