拆解报告:米物CB510 Pro 100W一拖二超级充电线

2025-06-18 充电头网 阅读:
米物CB510 Pro一拖二超级充电线不仅外观精美时尚,而且还是苹果同款48锭编织的编织线,无惧缠绕保证整洁,同时也更加经久耐用,是客厅卧室、办公室、车内等众多应用场景的好搭档。




前言XtPednc

米物科技成立于2015年,是小米生态链消费电子品牌企业之一,专注于智能配件和智能硬件的设计、研发和销售,同时也是小米移动电源的唯一指定研发生产商。近期米物科技推出了一拖二超级充电线CB510 Pro,以满足时下消费者对于一拖二这一品类线材的选购需求。XtPednc

这款数据线支持100W最大充电功率和双设备同时快充需求,根据输入功率的不同,支持70W+30W、45W+20W、25W+20W等输出策略。XtPednc

此外自研IDC2.0转换仓内置协议转换芯片,可拓展苹果、小米、OPPO、vivo等更多快充协议,特别是能让普通充电器支持小米私有快充,提供最高90W私有快充,让用户的老旧充电头焕然新生,实用性可以说相当好。下面就一起来看看线材的具体设计做工。XtPednc



米物一拖二超级充电线CB510 Pro开箱XtPednc

XtPednc

包装盒正面印有MIIIW品牌、产品中英双语名称以及外观XtPednc

XtPednc

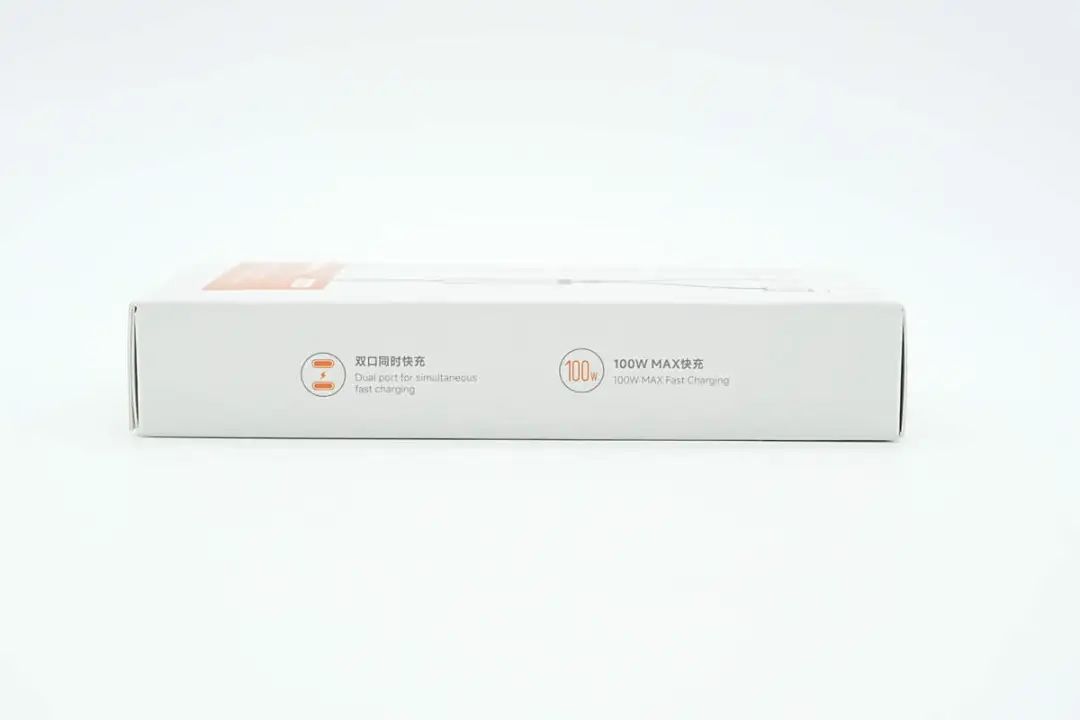

侧面印有双口同时快充、100W MAX快充两大卖点。XtPednc

XtPednc

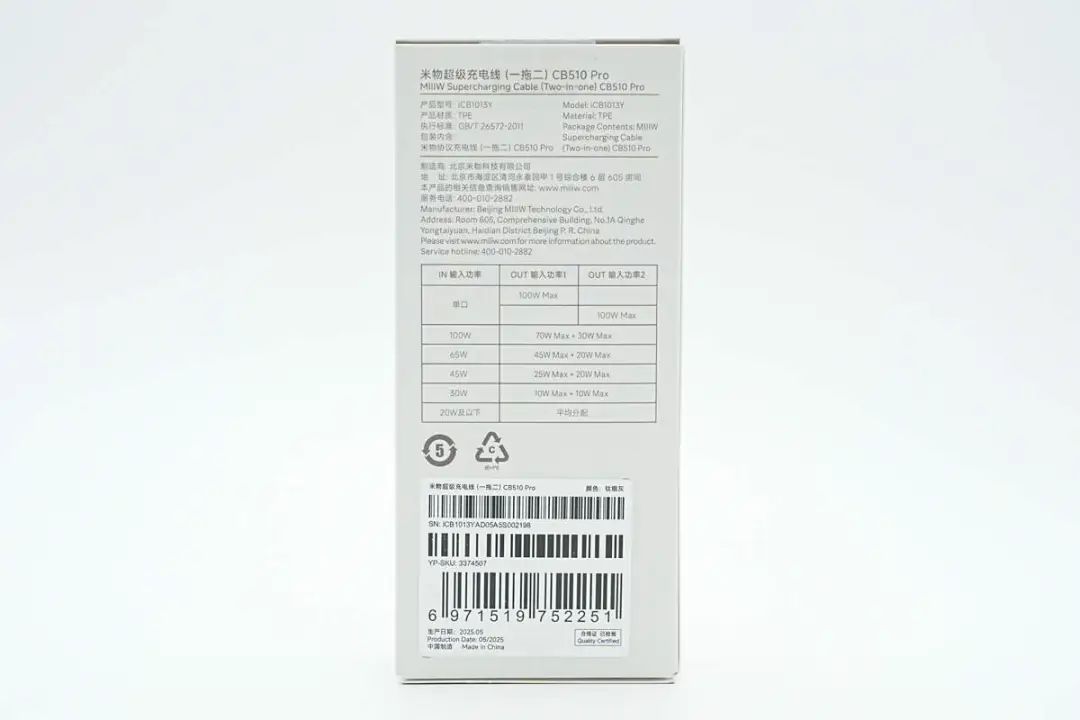

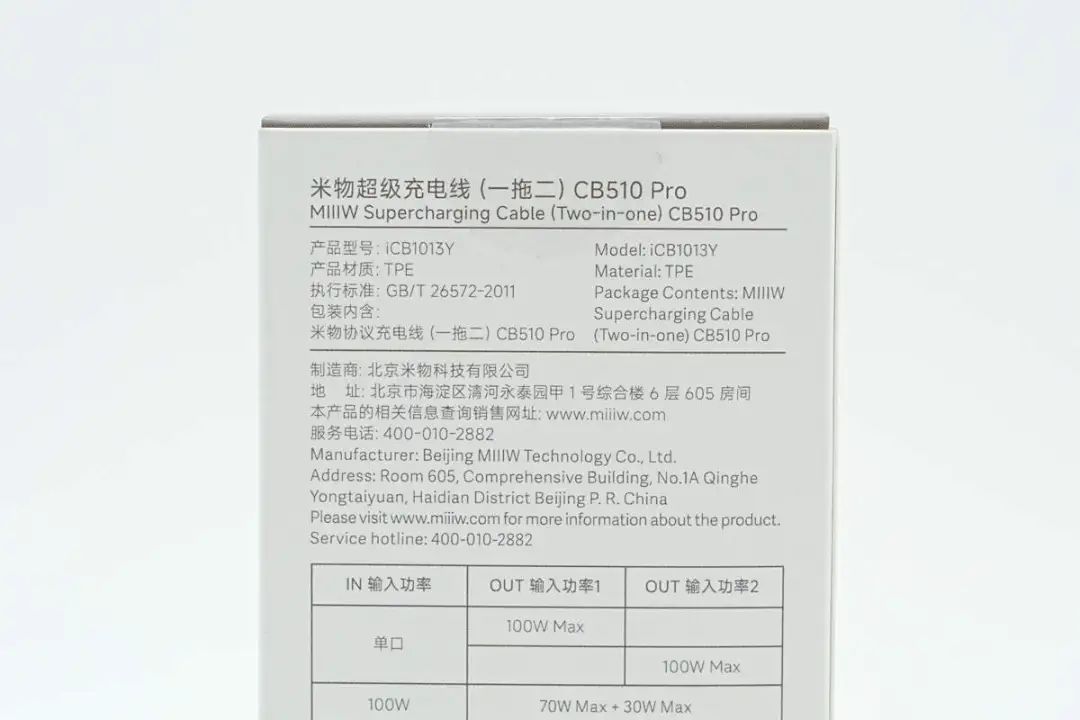

背面印有产品详细参数、制造商以及功率分配表等信息。数据线的两条输出分线在输入功率分别为100W、65W、45W、30W和20W及以下情况下,输出策略分别问70W Max+30W Max、45W Max+20W Max、25W Max+20W Max、10W Max+10W Max以及平均分配。XtPednc

XtPednc

数据线型号为iCB1013Y,采用TPE材质,制造商为北京米物科技有限公司。XtPednc

XtPednc

包装内仅有数据线。XtPednc

XtPednc

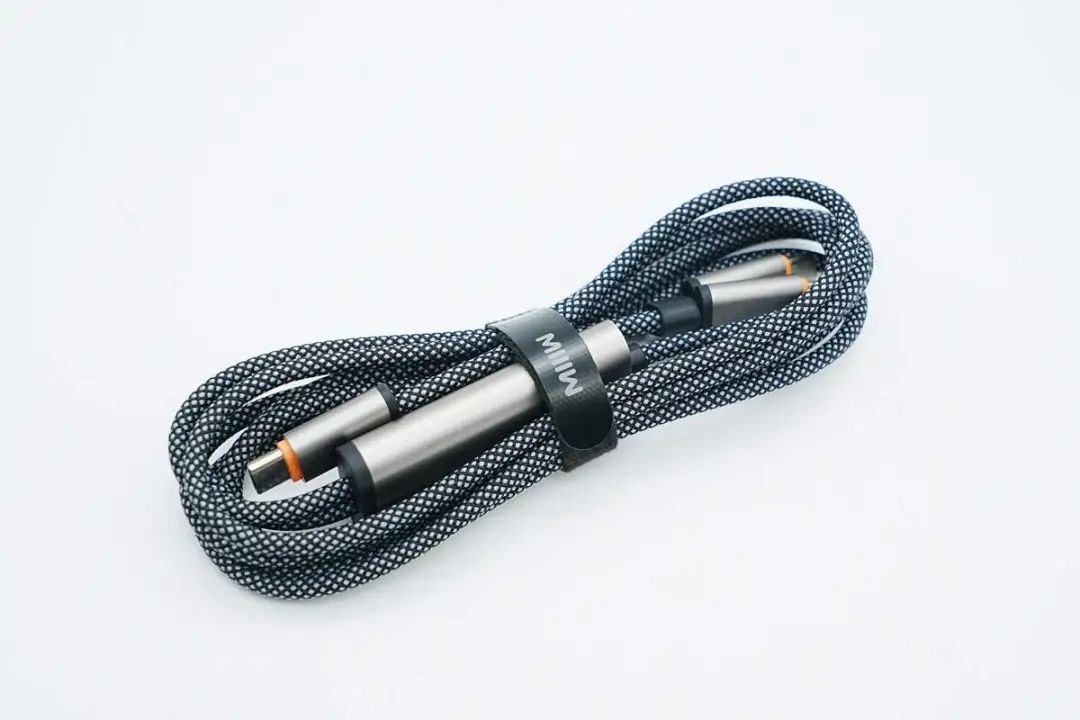

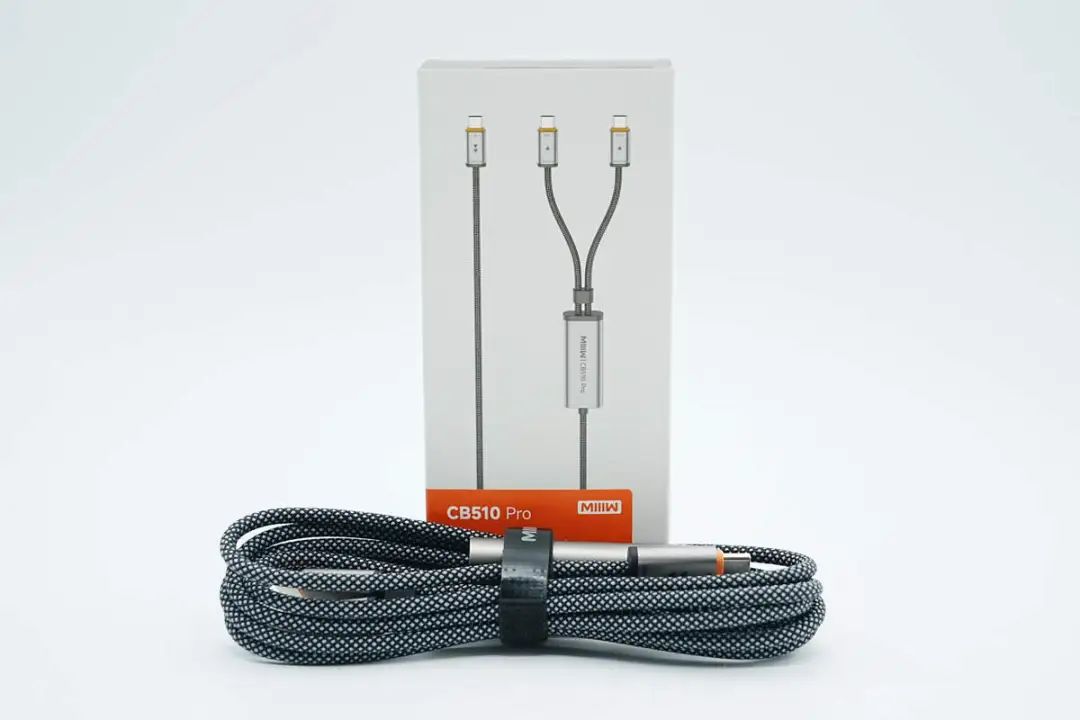

米物一拖二超级充电线为编织线类型,线身外被黑白色交替以及USB-C端子、分线器均采用银灰色金属外壳设计,整体十分精致美观。XtPednc

XtPednc

线材端子外壳表面喷砂工艺处理,两侧弧面过度,质感十足。同时USB-C输入主线端子外壳正面印有IN、代表输入电流方向的三角形提示标识以及100W MAX参数。XtPednc

XtPednc

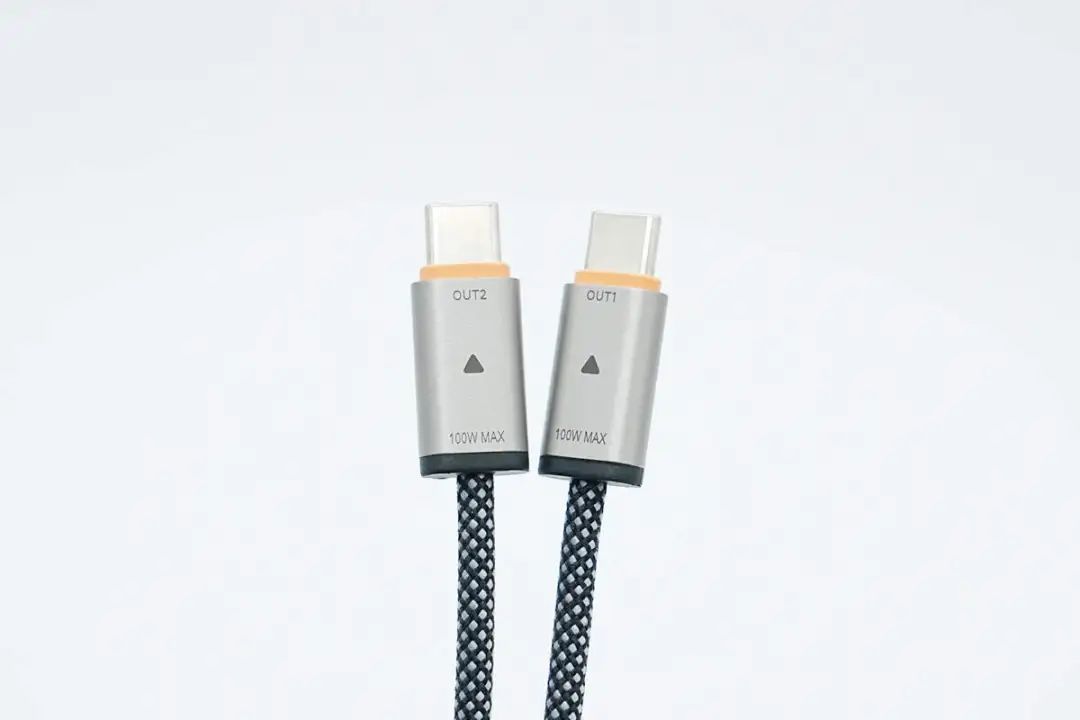

两条分线端子外壳上则设计有OUT1、OUT2、100W MAX和三角形提示标识,方便用户区别使用。XtPednc

XtPednc

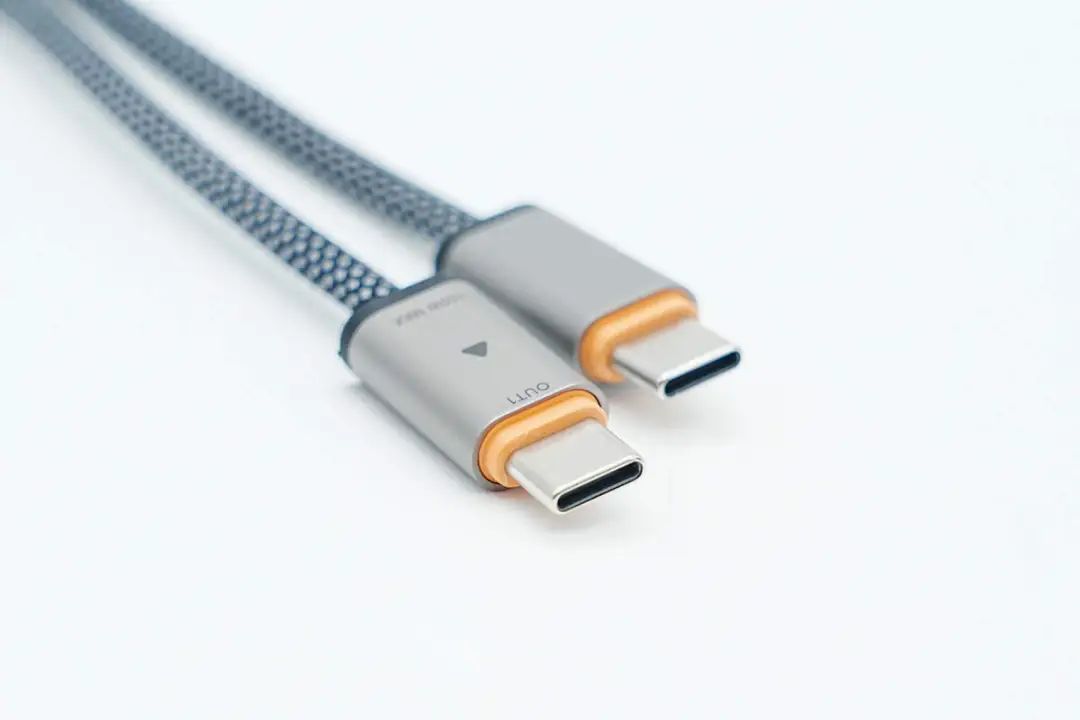

端子USB-C公头设有橙塑料壳加强保护。XtPednc

XtPednc

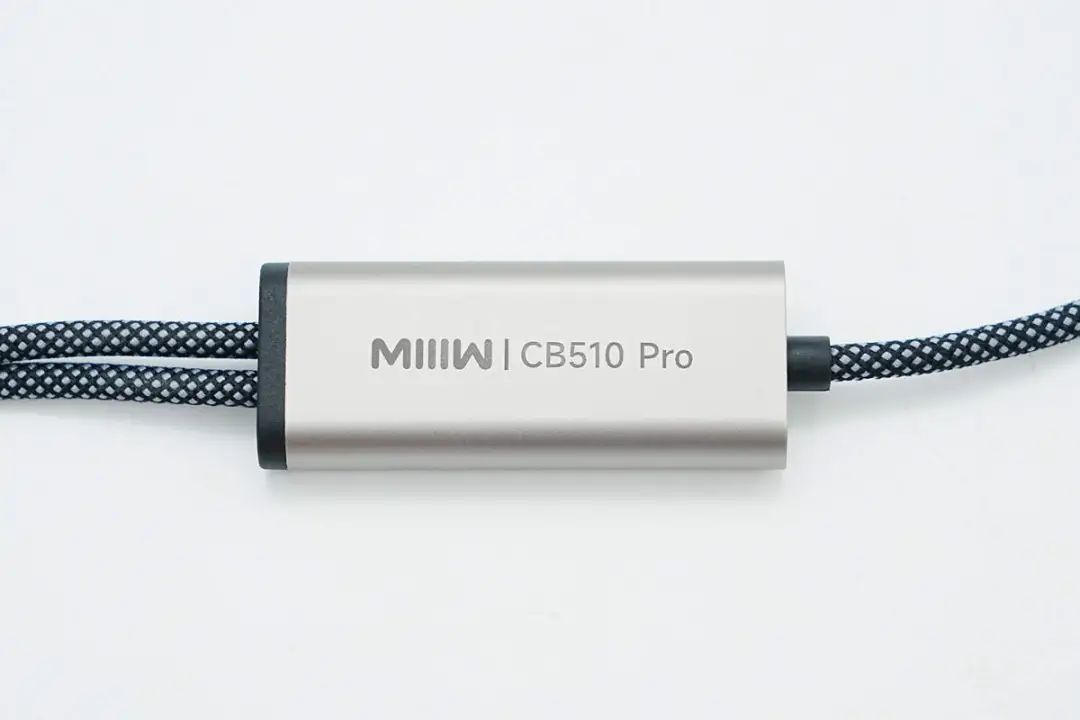

分线器外壳为相同风格设计,正面印有MIIIW品牌和CB510 Pro。XtPednc

XtPednc

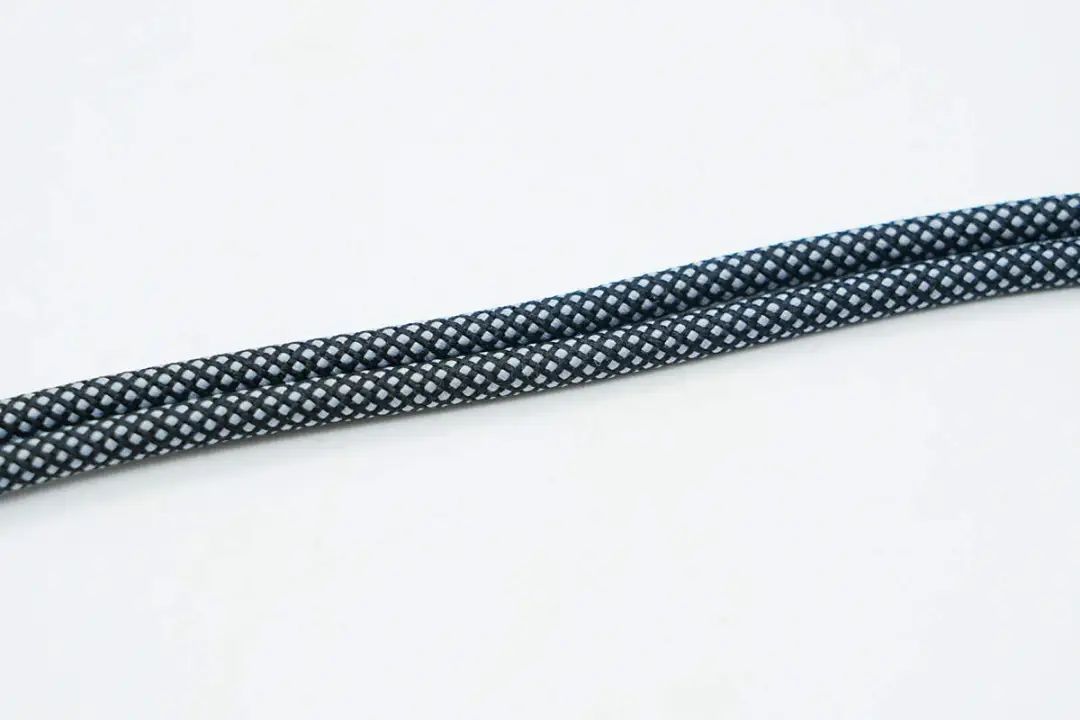

线身外被编织紧密,整体光滑无毛刺,工艺水准很好。XtPednc

XtPednc

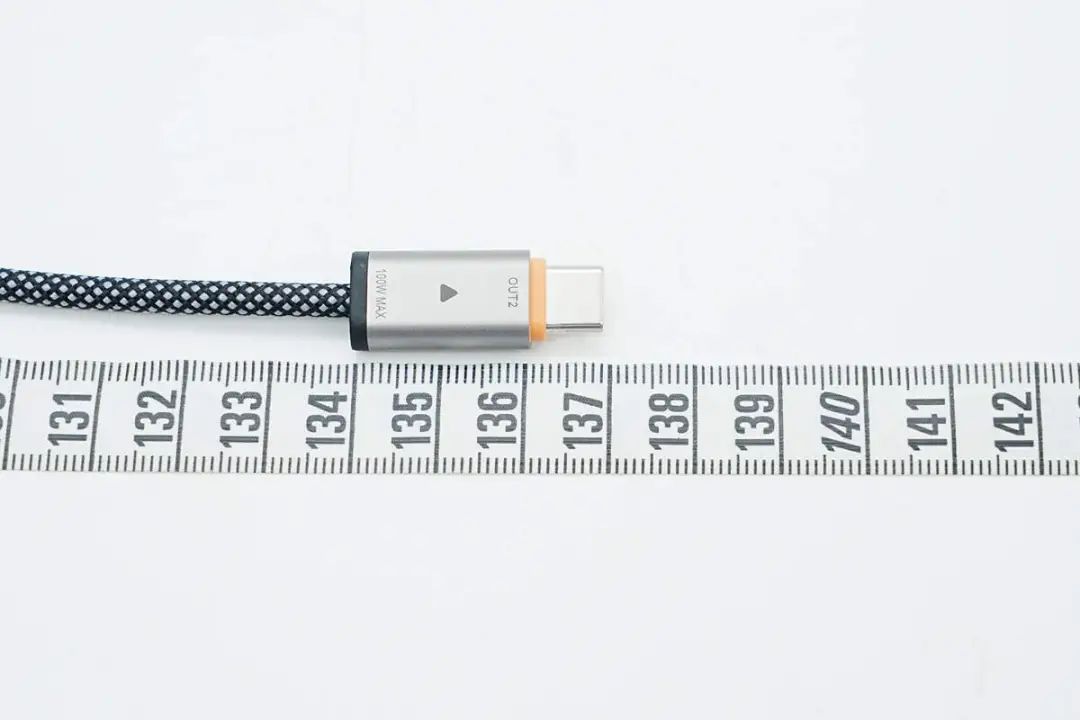

实测米物一拖二超级充电线总长度约为137cmXtPednc

XtPednc

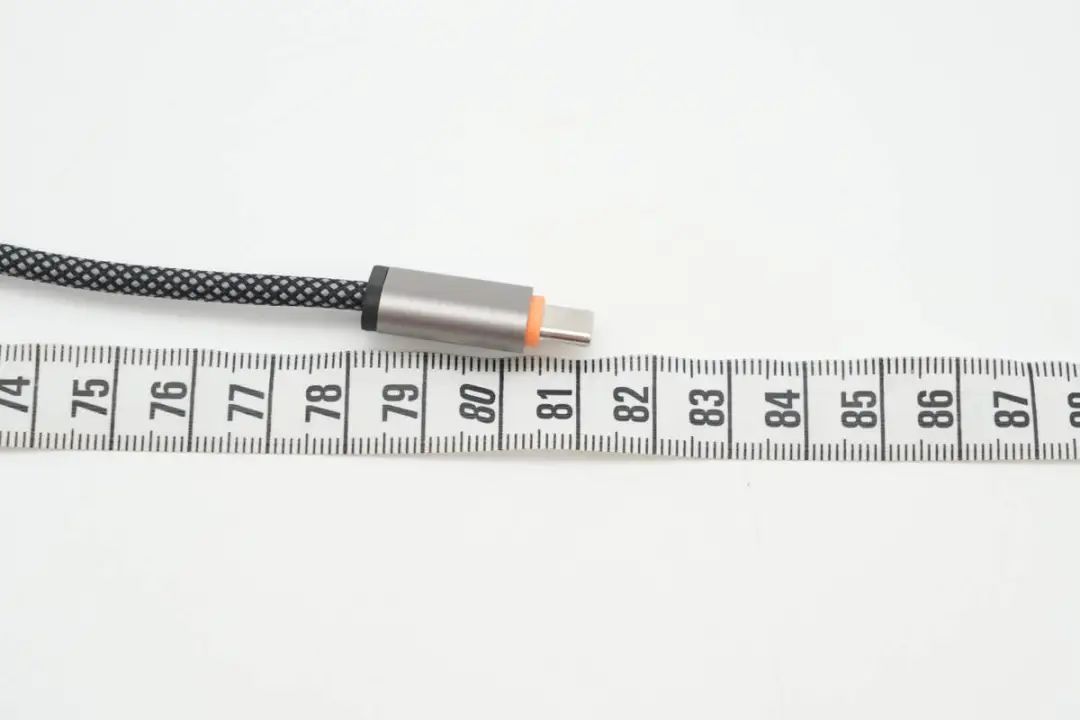

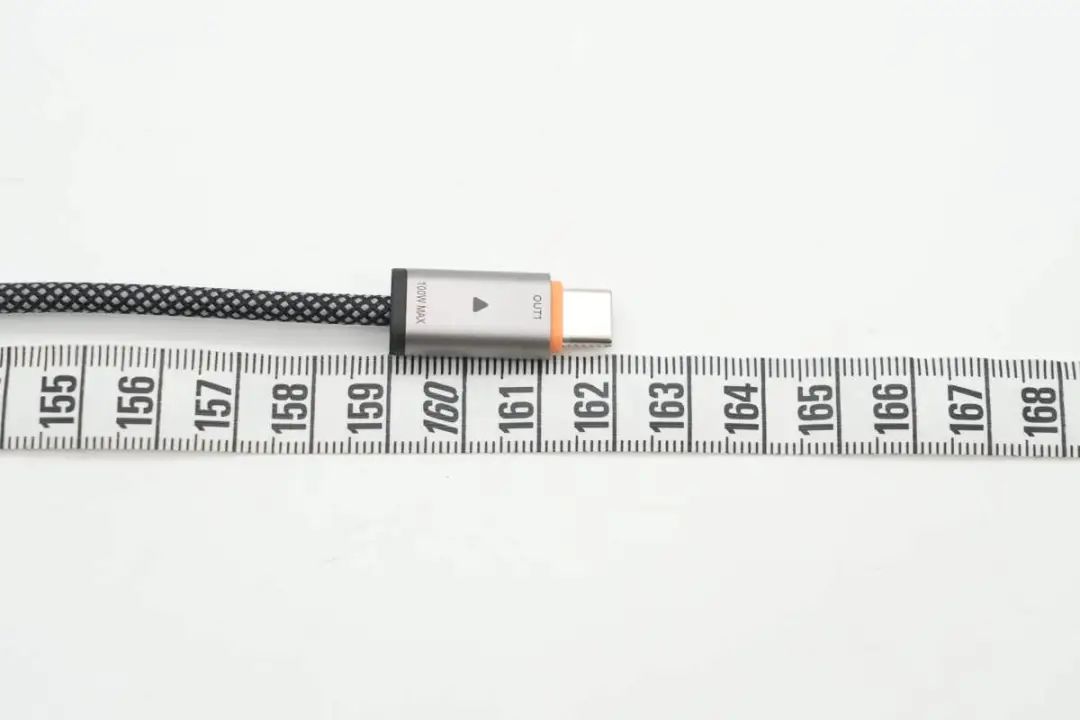

另外测得两条分线长度约为81cm。XtPednc

XtPednc

这样两条分线的长度和达到1.6米,即两受电设备之间的最大距离,这是目前市面上其它同类产品所不具备的。XtPednc

XtPednc

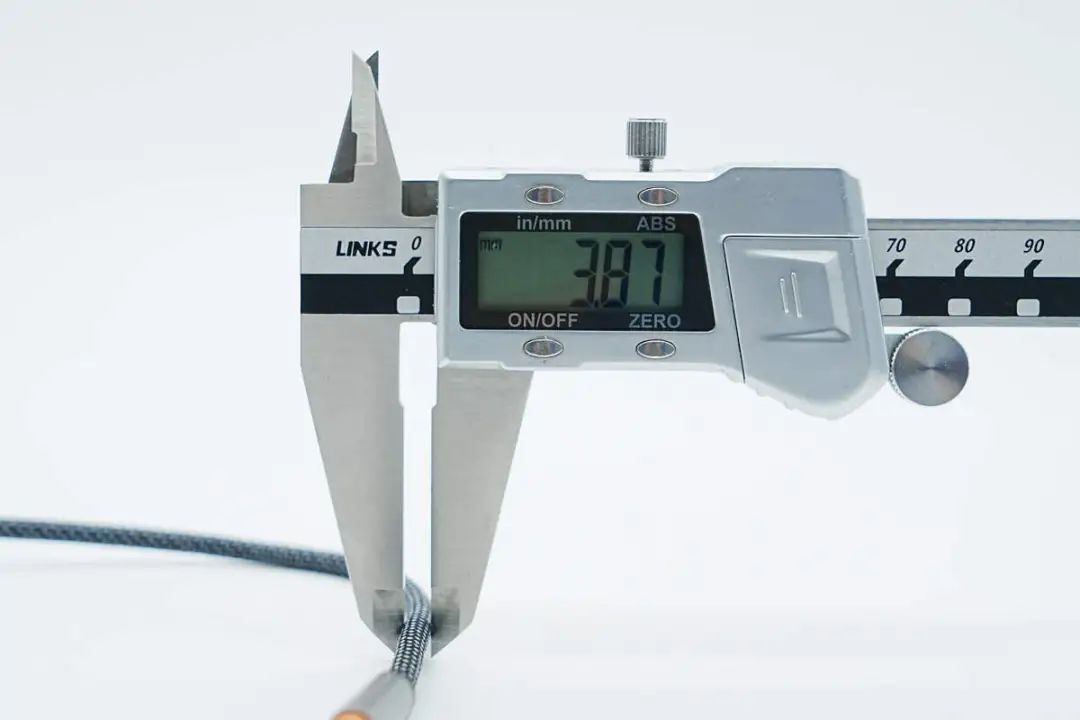

线身直径为3.87mm。XtPednc

XtPednc

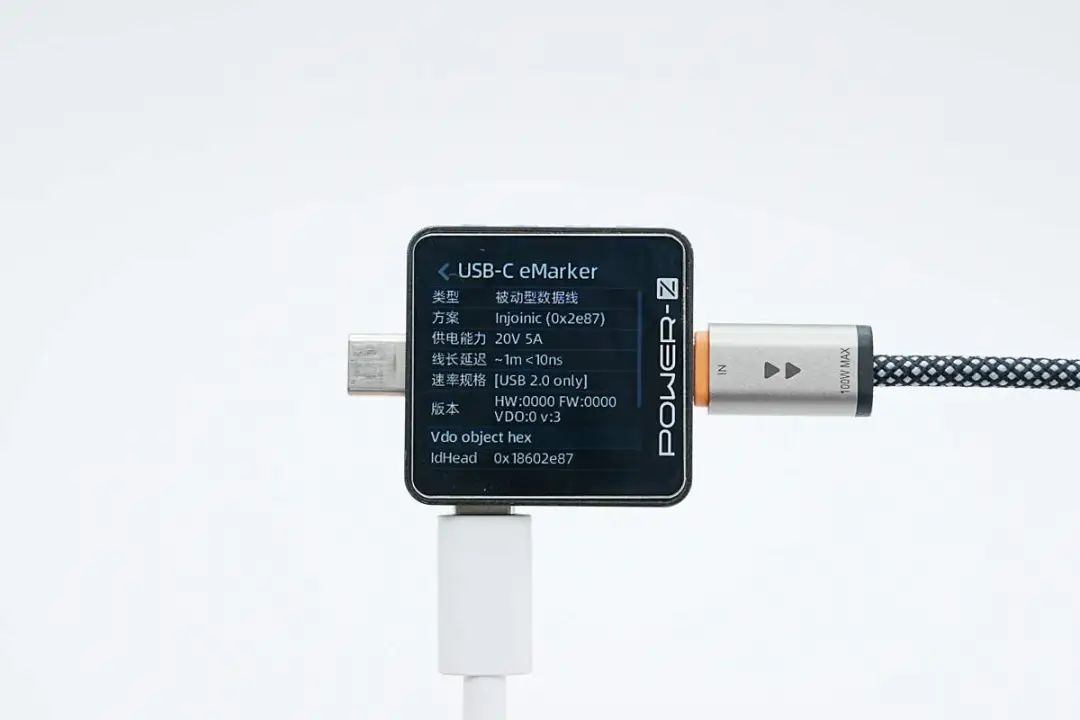

使用ChargerLAB POWER-Z KM003C测得输入主线带有E-Marker芯片,电力传输能力为20V5AXtPednc

XtPednc

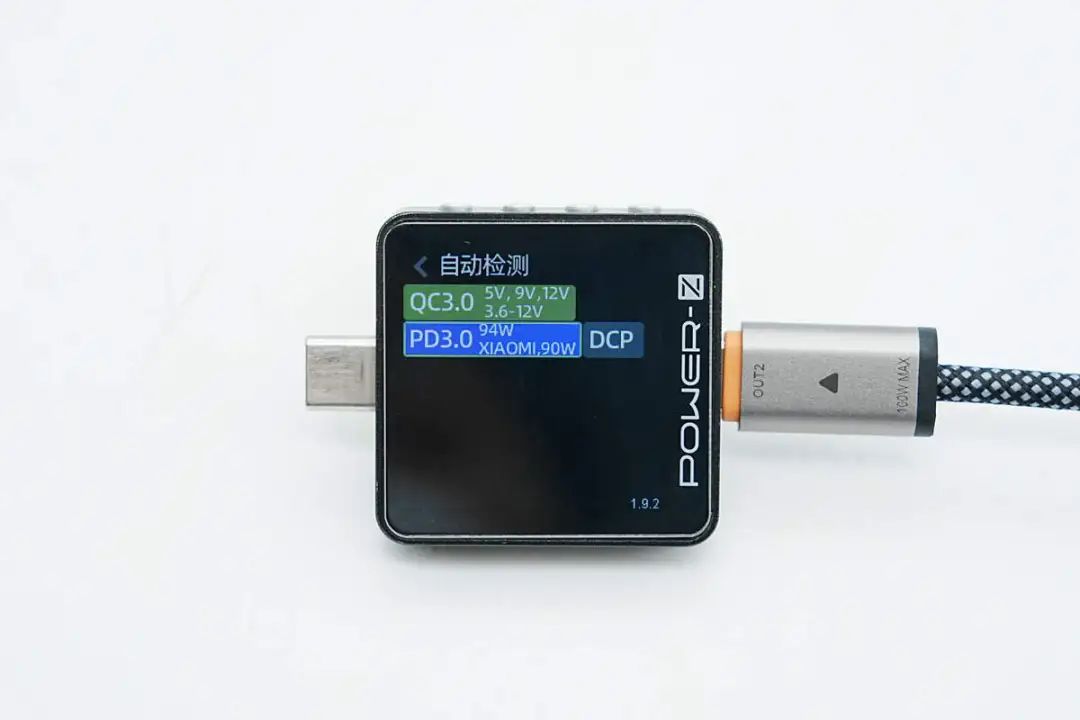

米物一拖二超级充电线CB510 Pro同样支持普通充电器转换小米90W MAX快充输出,以苹果140W充电器为例,连接线缆测得充电器输出支持小米90W私有快充。XtPednc

XtPednc

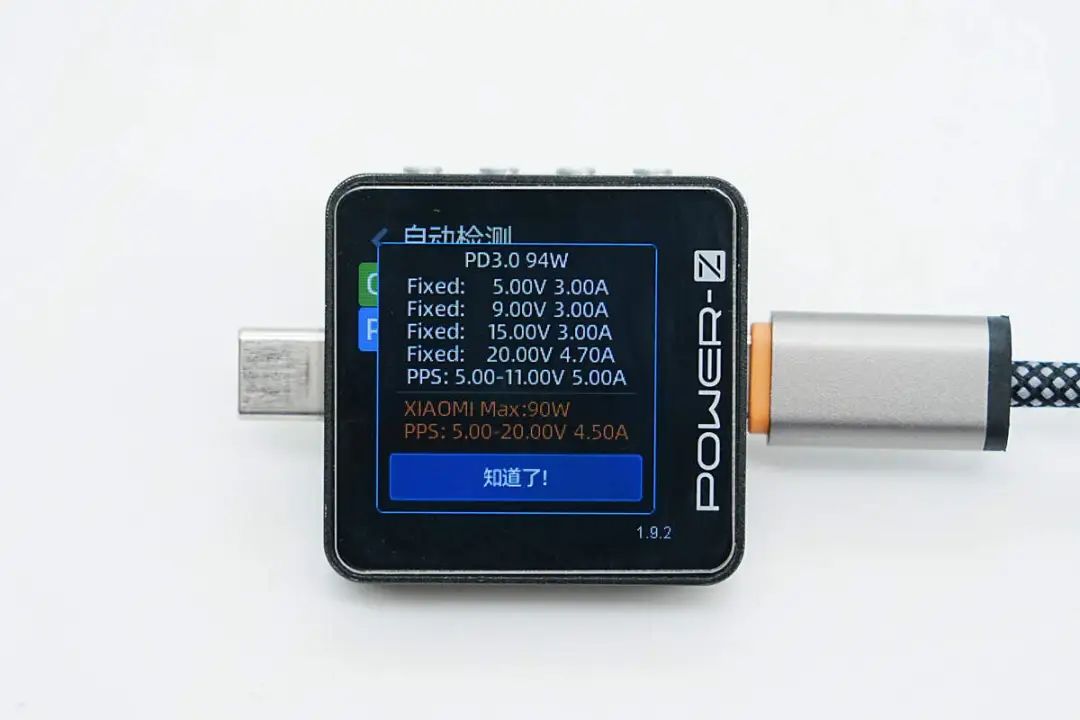

PDO报文显示也具备一组5-20V4.5A小米私有快充档位。XtPednc

XtPednc

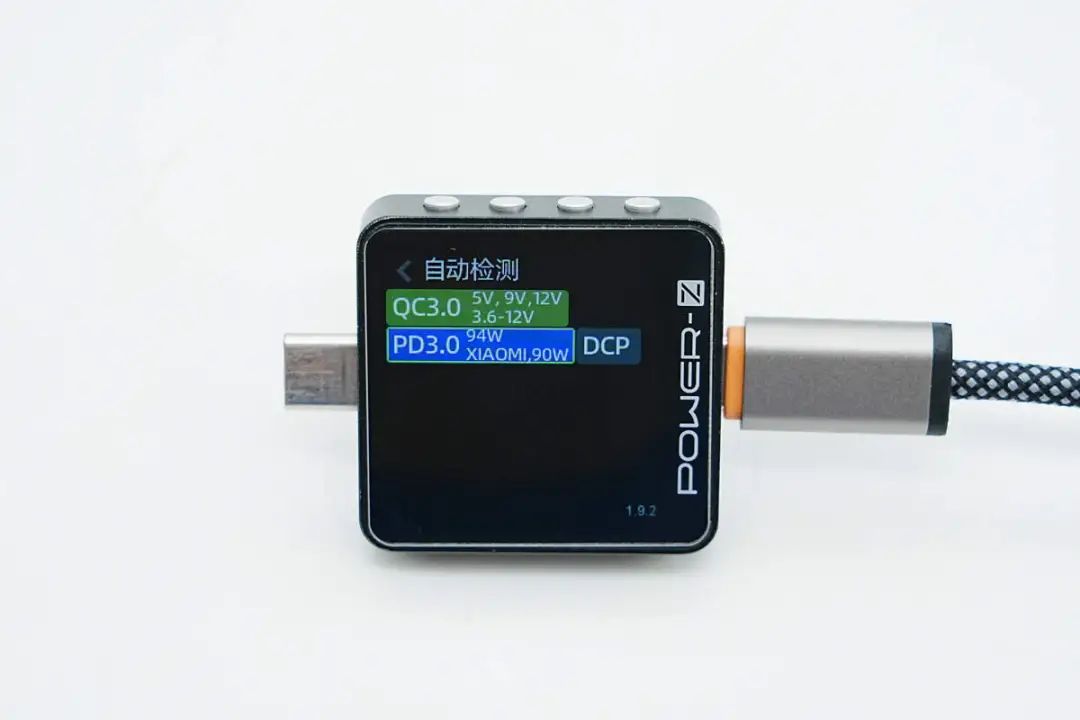

测得另一条分线测试结果相同。XtPednc

XtPednc

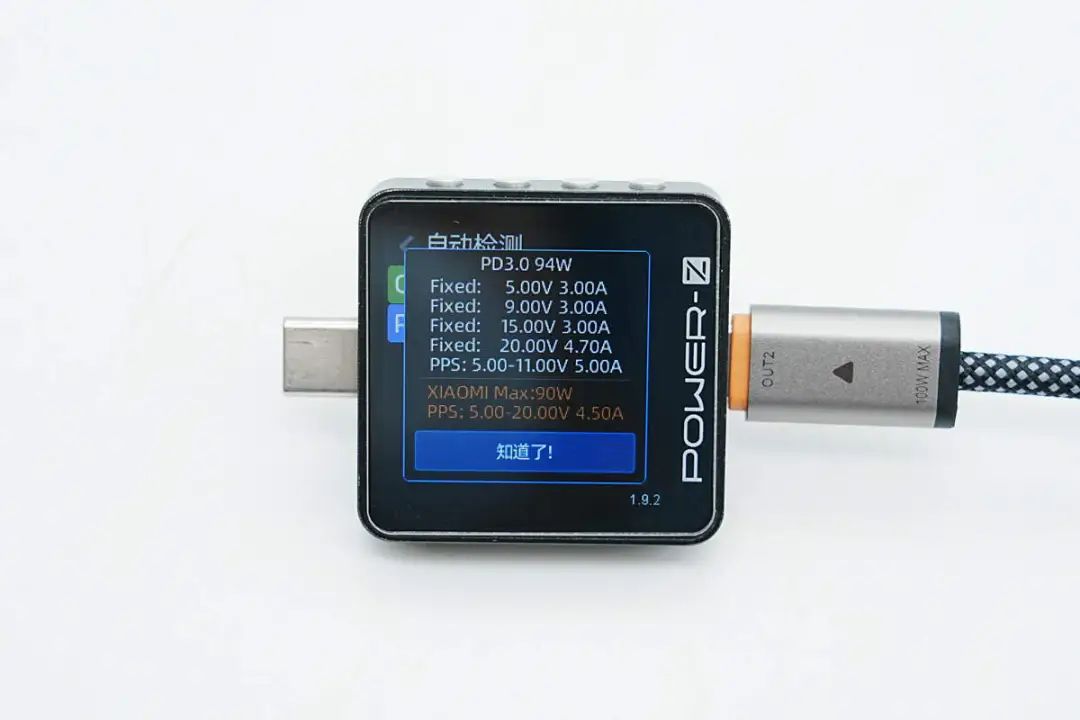

此外PDO报文也一样。XtPednc

XtPednc

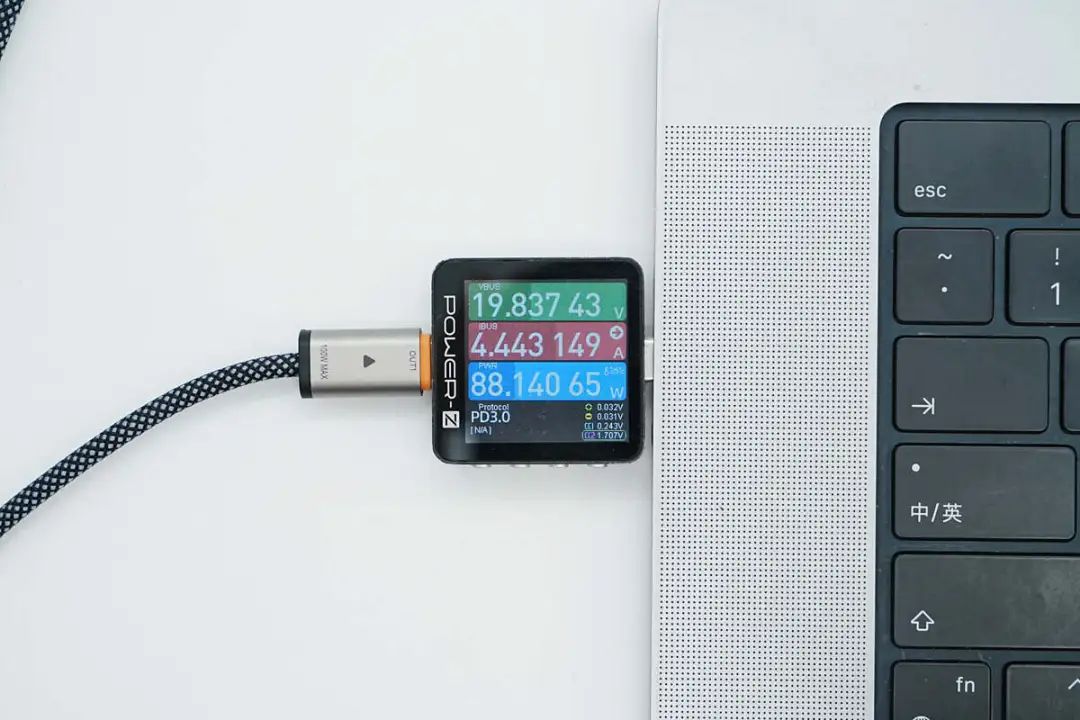

使用苹果140W充电器搭配米物一拖二超级充电线CB510 Pro给苹果MacBook Pro充电,充电功率约为88W,成功开启100W PD快充。XtPednc

XtPednc

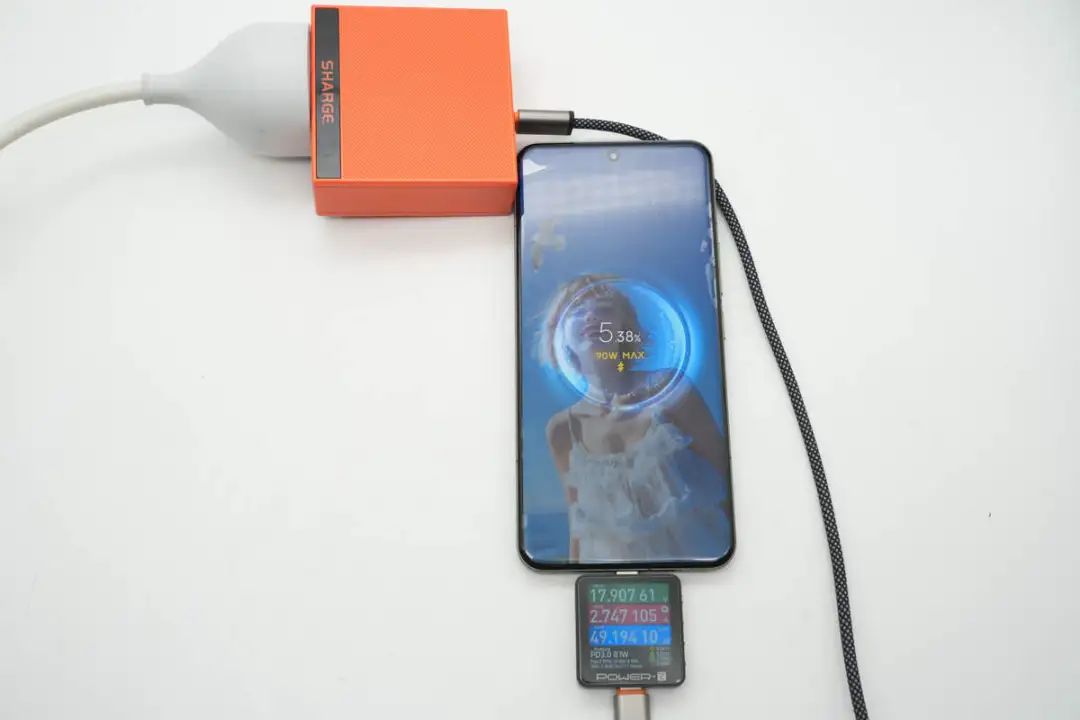

搭配闪极140W充电器给小米15 Pro充电,成功触发小米90W私有快充。XtPednc

XtPednc

换成搭配苹果96W充电器给小米15 Pro充电,同样可以触发小米90W私有快充。XtPednc

XtPednc

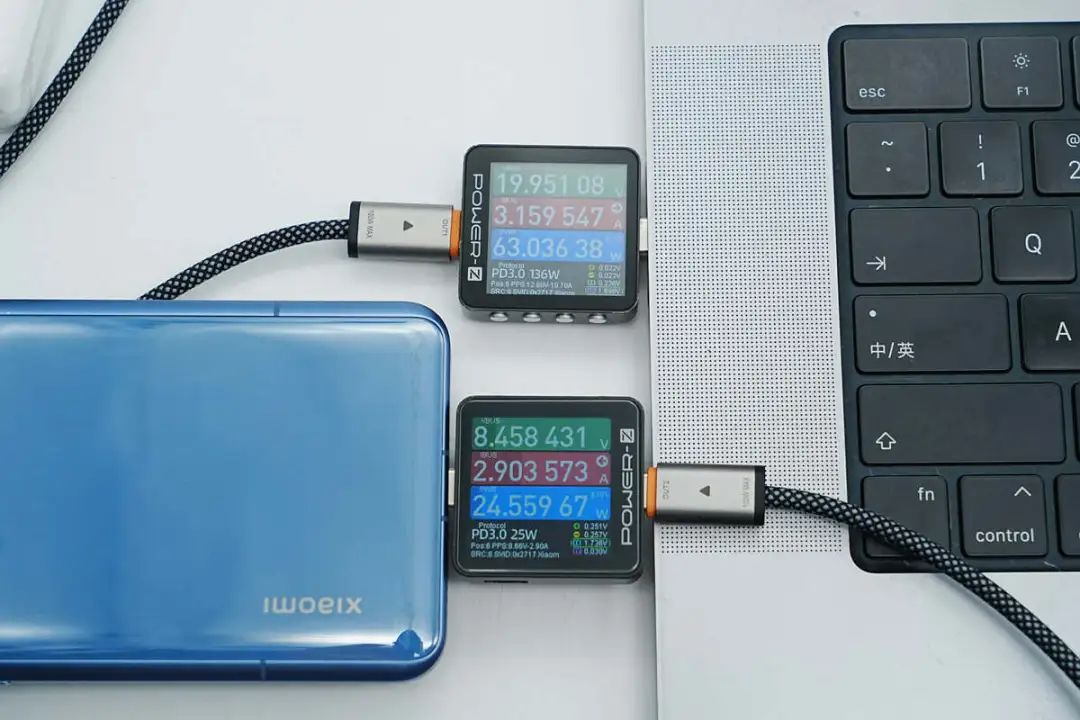

使用苹果96W充电器搭配米物一拖二超级充电线CB510 Pro给苹果MacBook Pro以及小米14 Ultra充电,充电功率分别为63W和24.56W,实现双设备同时快充。XtPednc

XtPednc

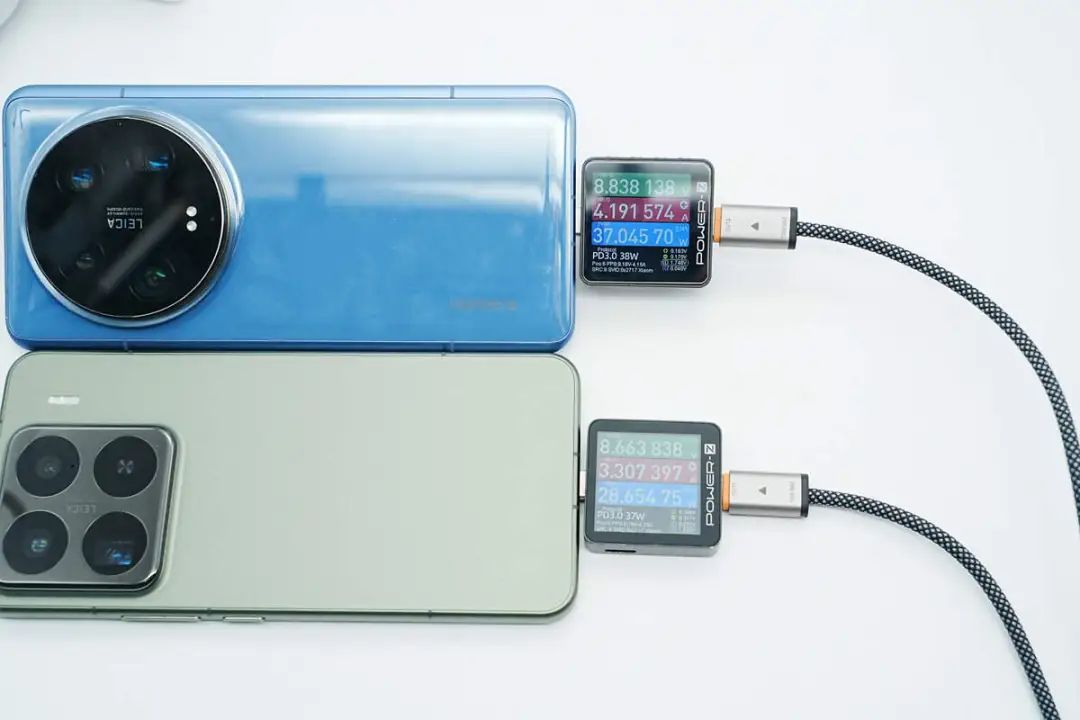

同时给小米15 Pro和小米14 Ultra充电,测得功率分别为28.65W和37W。XtPednc



米物一拖二超级充电线CB510 Pro拆解XtPednc

XtPednc

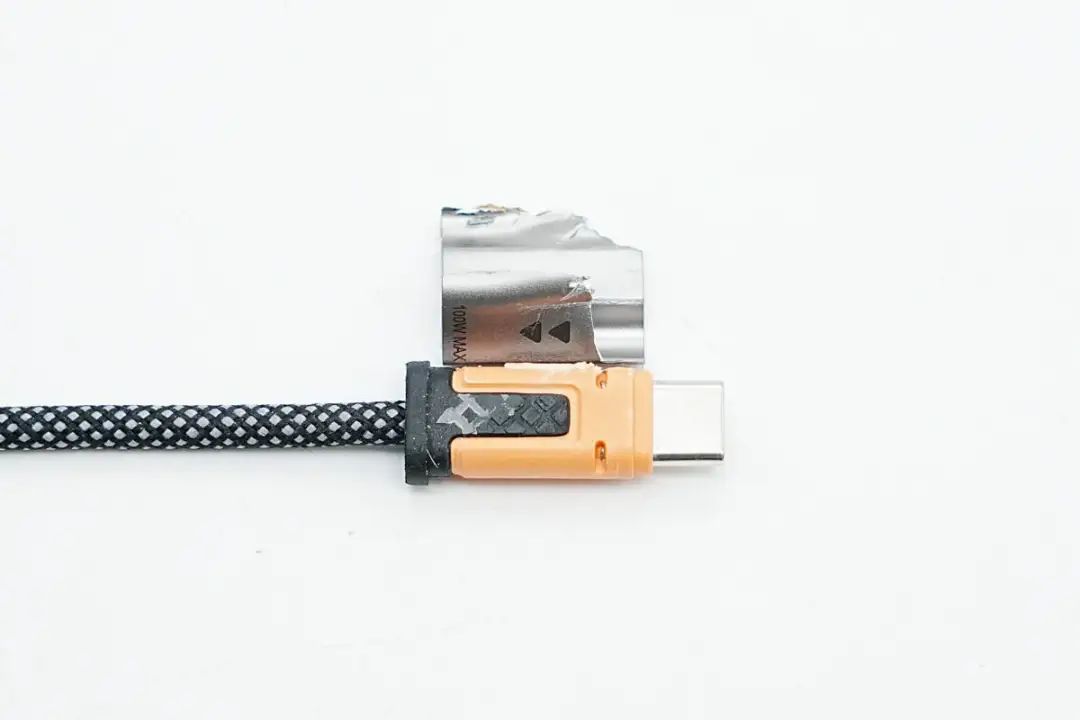

将输入主线端子外壳切割开,线头内部填充橙、黑双色塑料。XtPednc

XtPednc

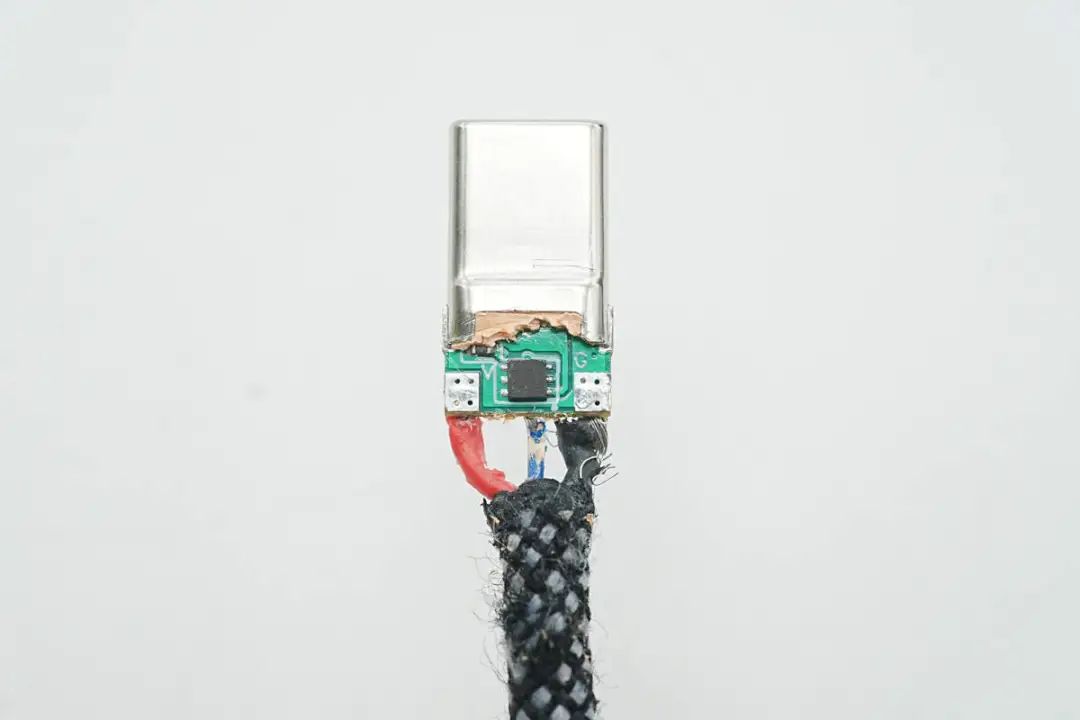

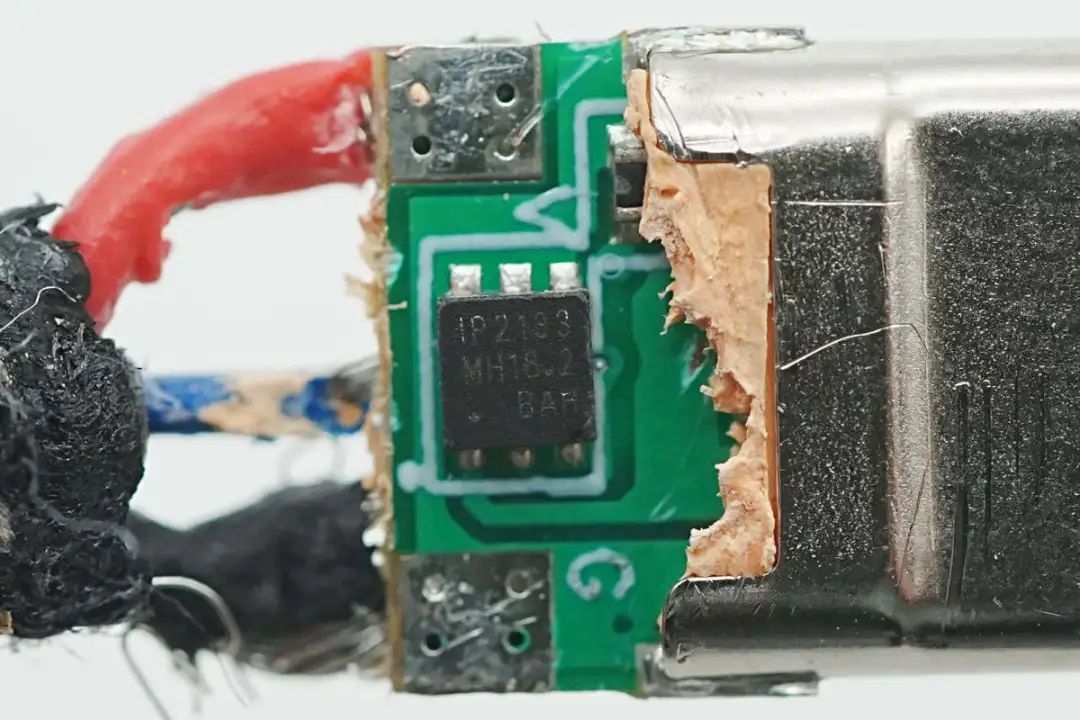

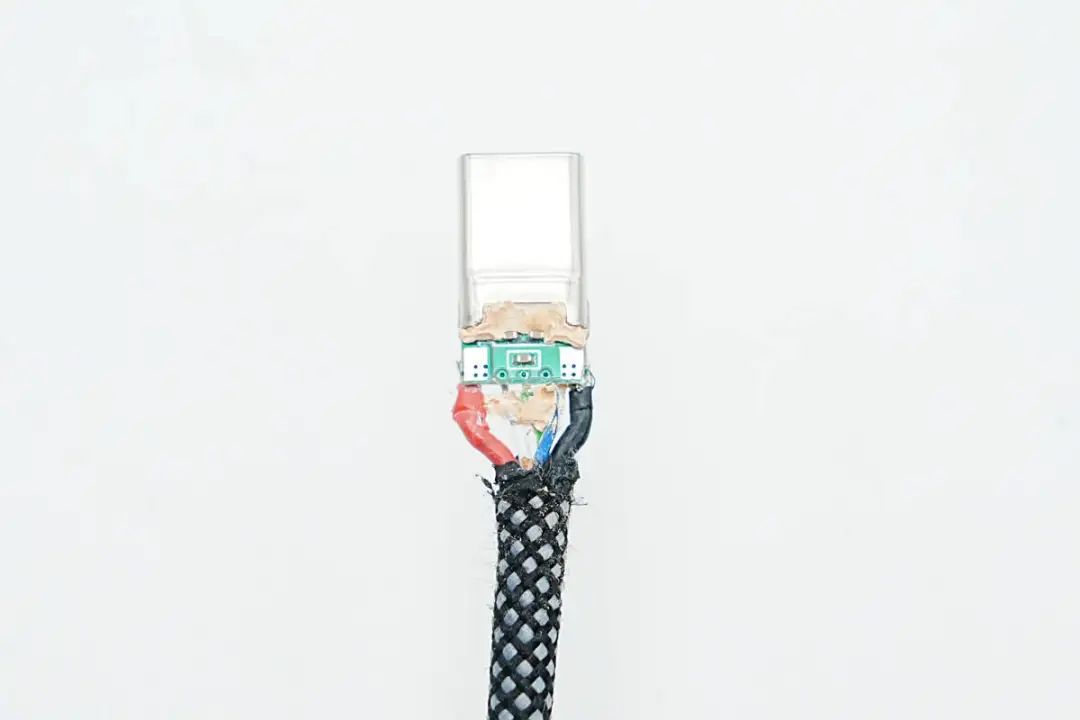

继续清理掉内部的塑料,内部小板一面设有一颗E-Marker芯片。XtPednc

XtPednc

另一面焊接三根纤芯。XtPednc

XtPednc

E-Marker芯片来自英集芯,型号IP2133,是一款支持USB Type-C 2.1标准和PD3.1规范的USB Type-C线缆电子标签芯片,为USB-C线缆提供完整的E-Marker芯片解决方案。英集芯IP2133通过了USB-IF PD3.1认证,TID:7106,支持USB3.2全功能线缆应用。XtPednc

IP2133内部集成VCONN二极管,集成Ra电阻,芯片支持数据烧写和烧写保护,支持锁定数据。芯片支持2.7-5.75V工作电压,VCONN和CC引脚支持28V耐压,采用DFN2*2-6L和DFN2*2-8L封装,适用于USB-C被动线,EPR和全功能线缆应用。XtPednc

XtPednc

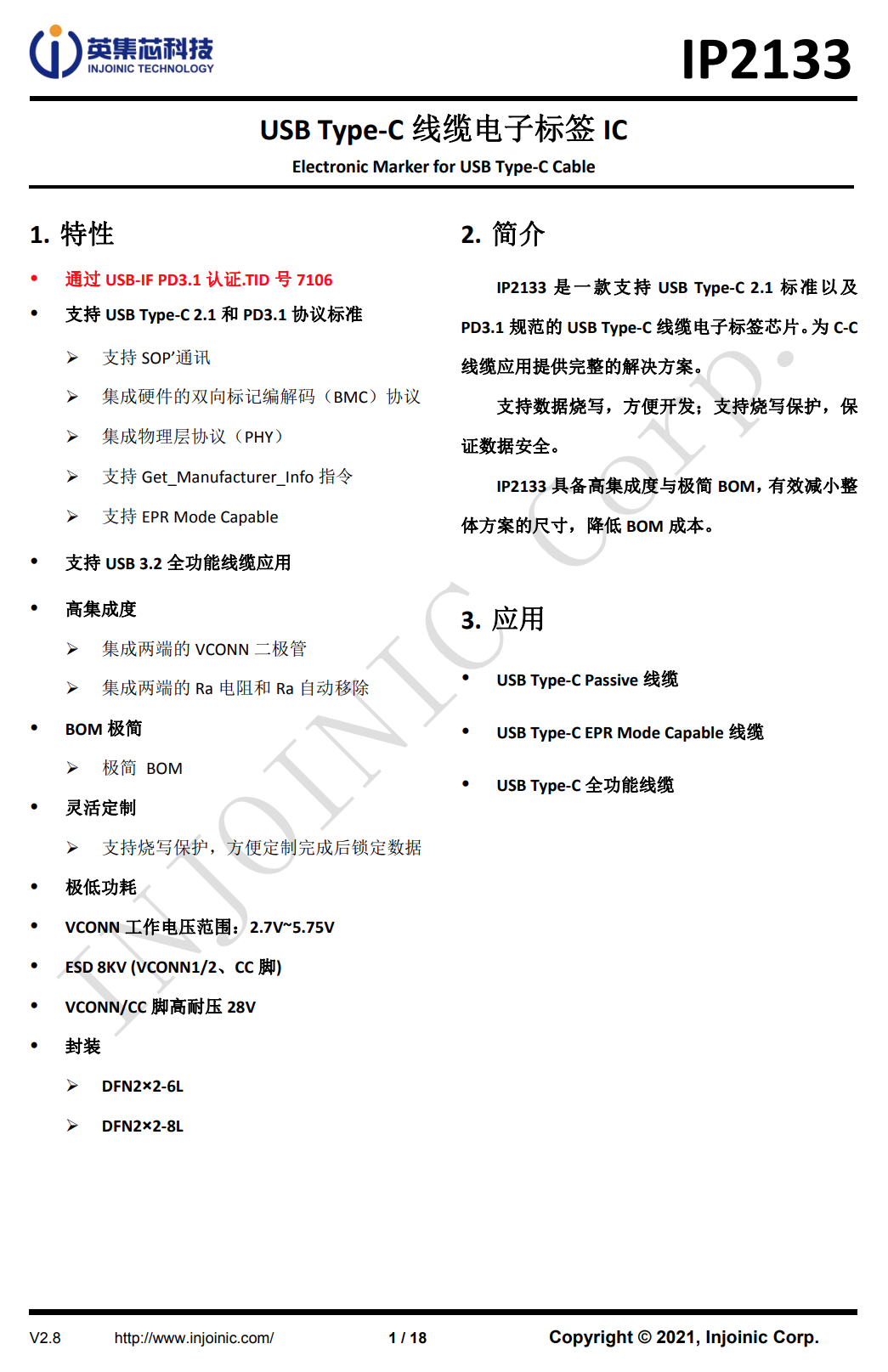

英集芯 IP2133 资料信息。XtPednc

XtPednc

继续拆开USB-C公头金属外壳,内部针脚注塑填充,前端镀金处理。XtPednc

XtPednc

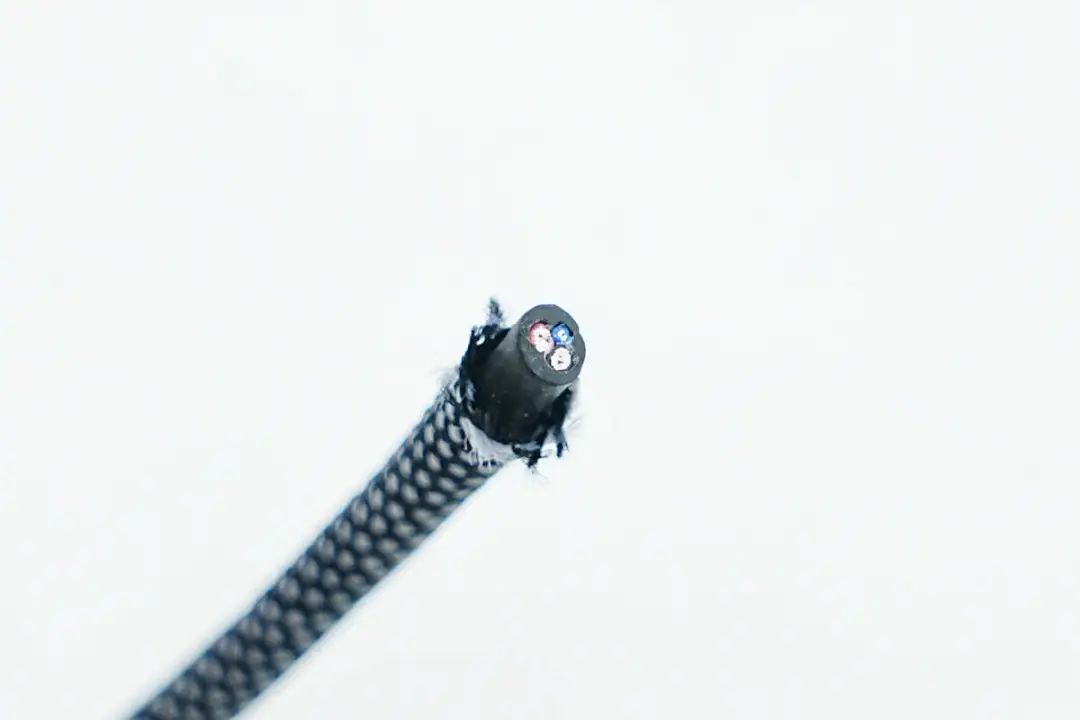

将输入主线线身截断,内部设有三根线芯。XtPednc

XtPednc

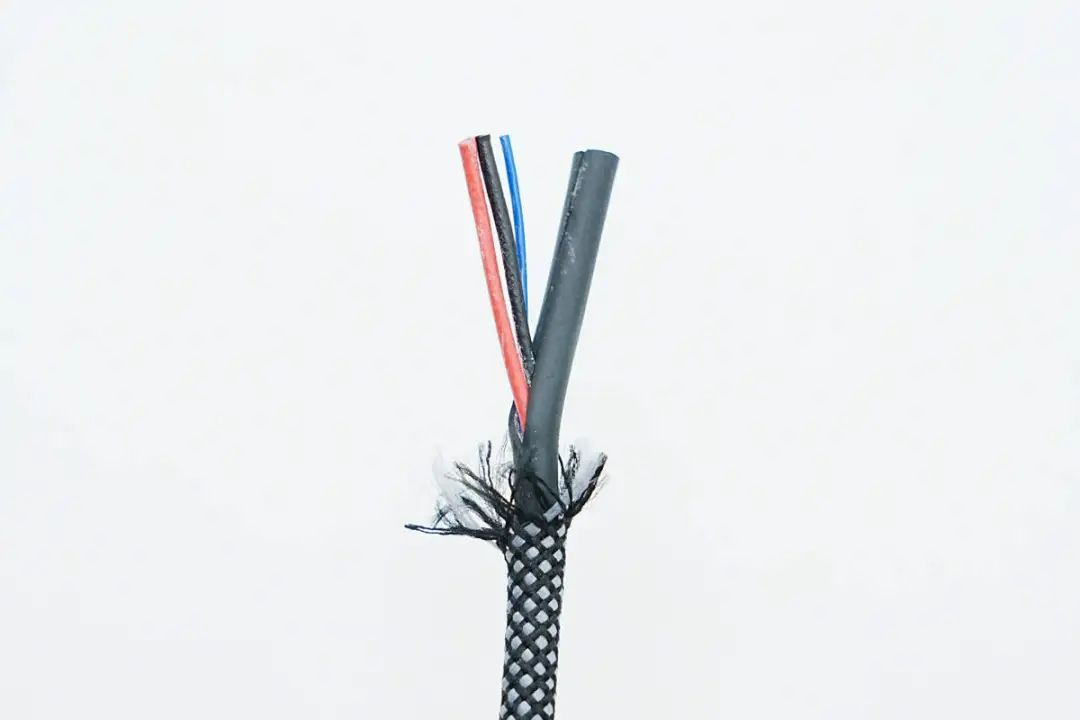

切开黑色TPE材质外皮,内部三根纤芯为正、负极电力纤芯和CC线芯。XtPednc

XtPednc

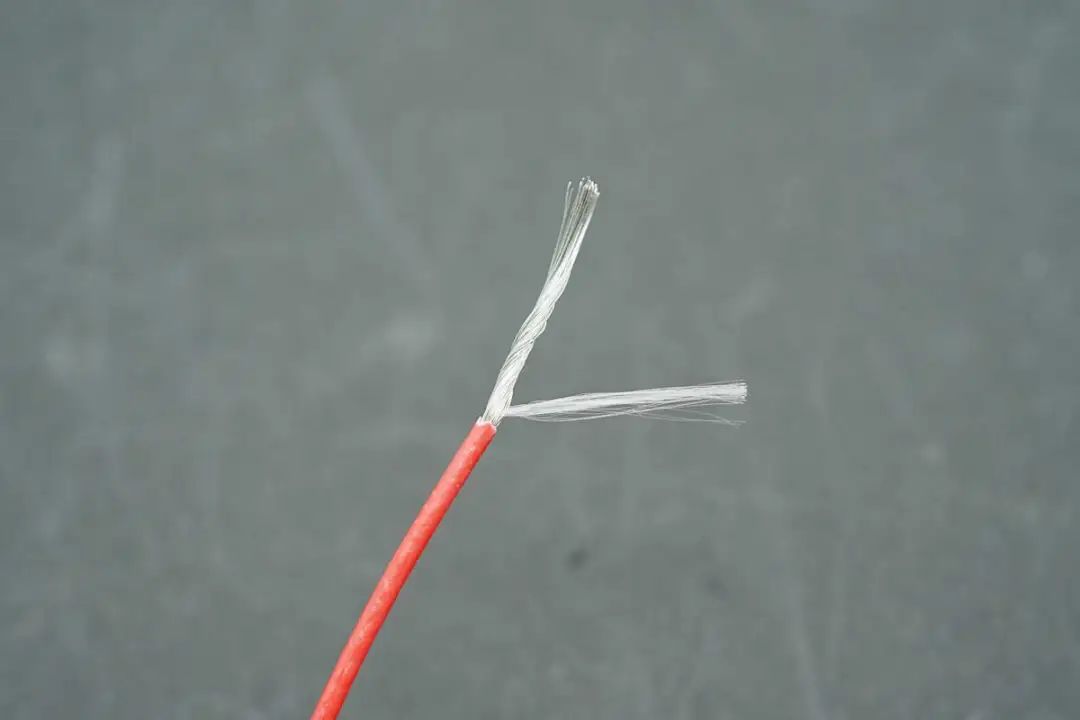

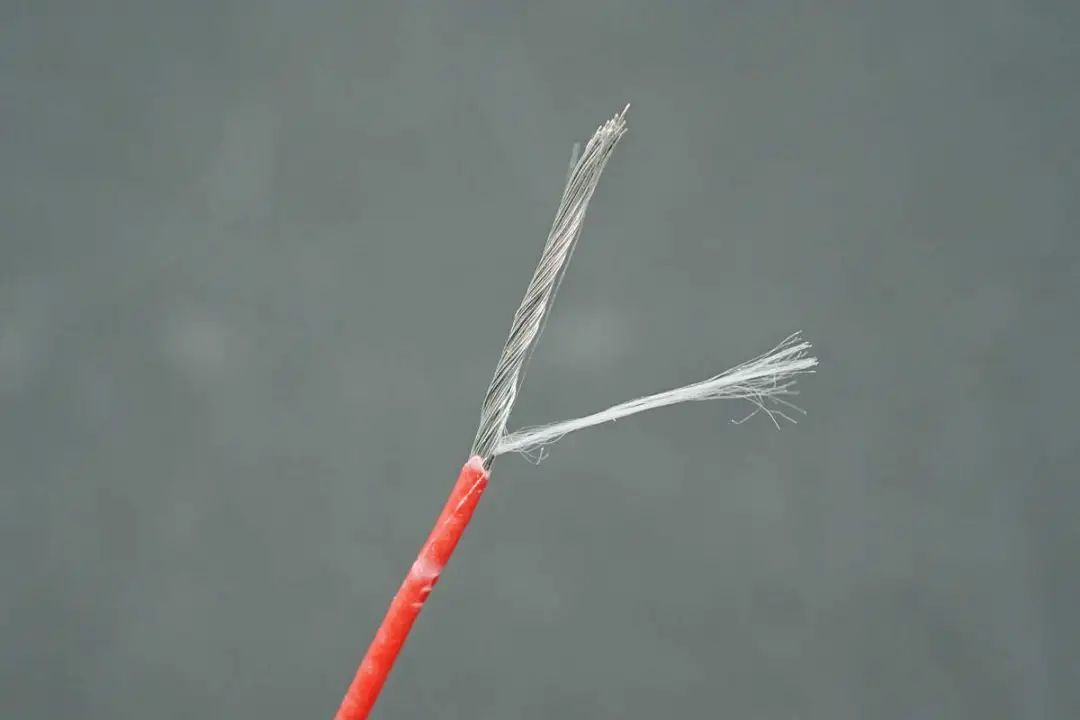

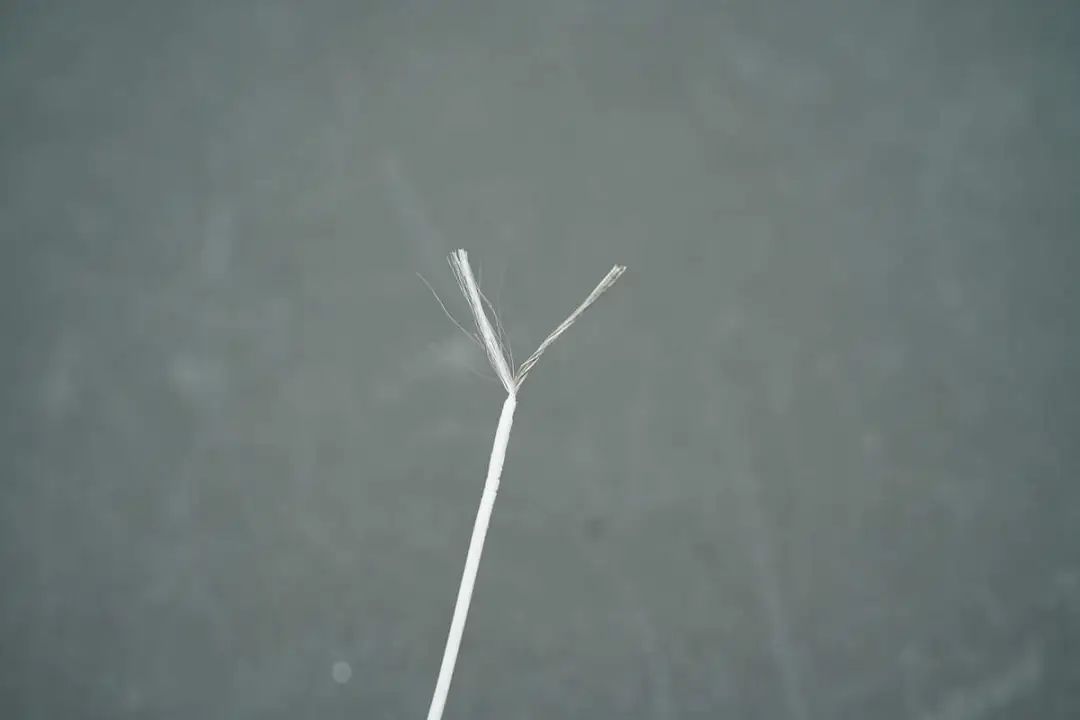

红色正极电力线芯特写,线芯内部掺入抗拉线提升抗拉性能。XtPednc

XtPednc

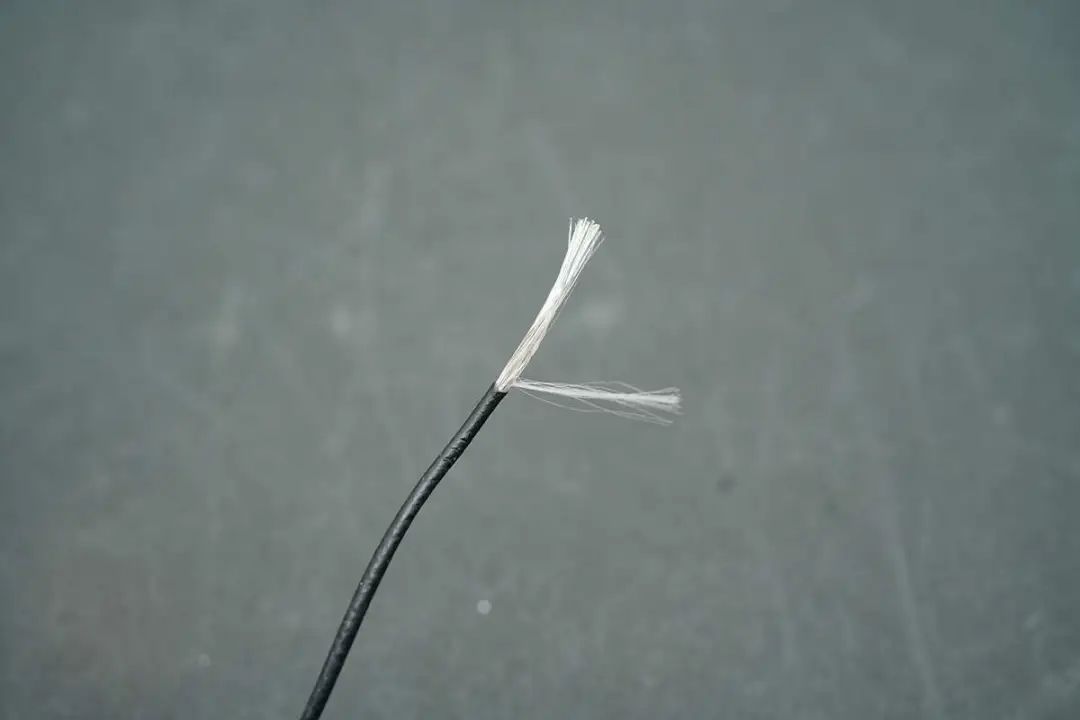

负极电力线芯内部也加入抗拉线。XtPednc

XtPednc

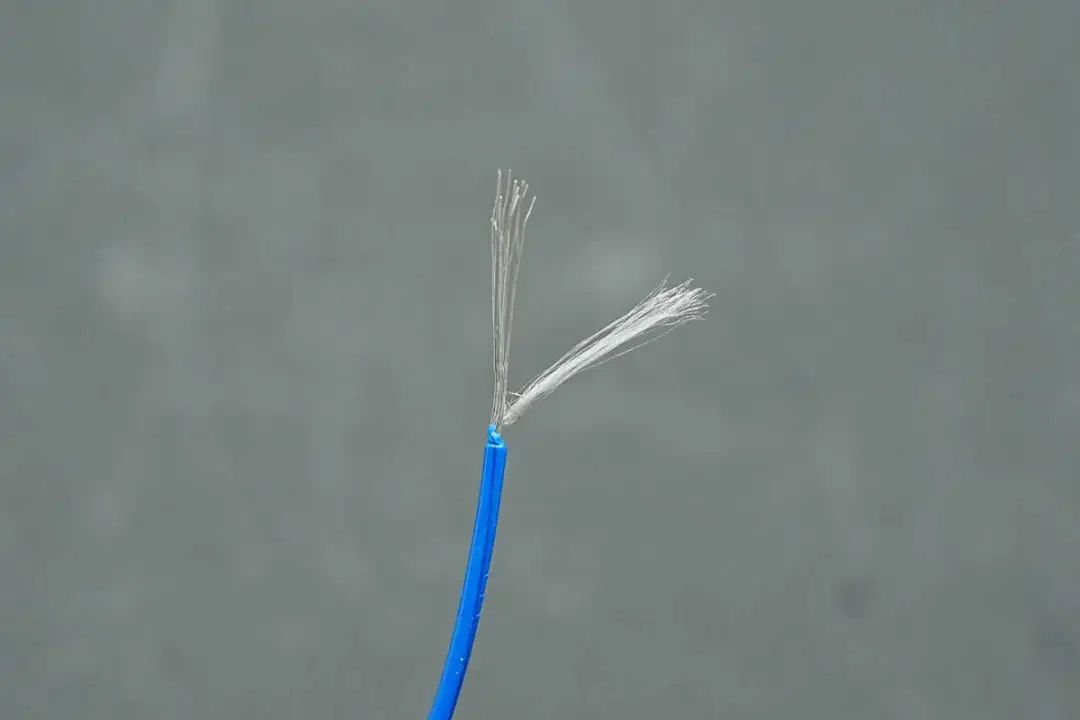

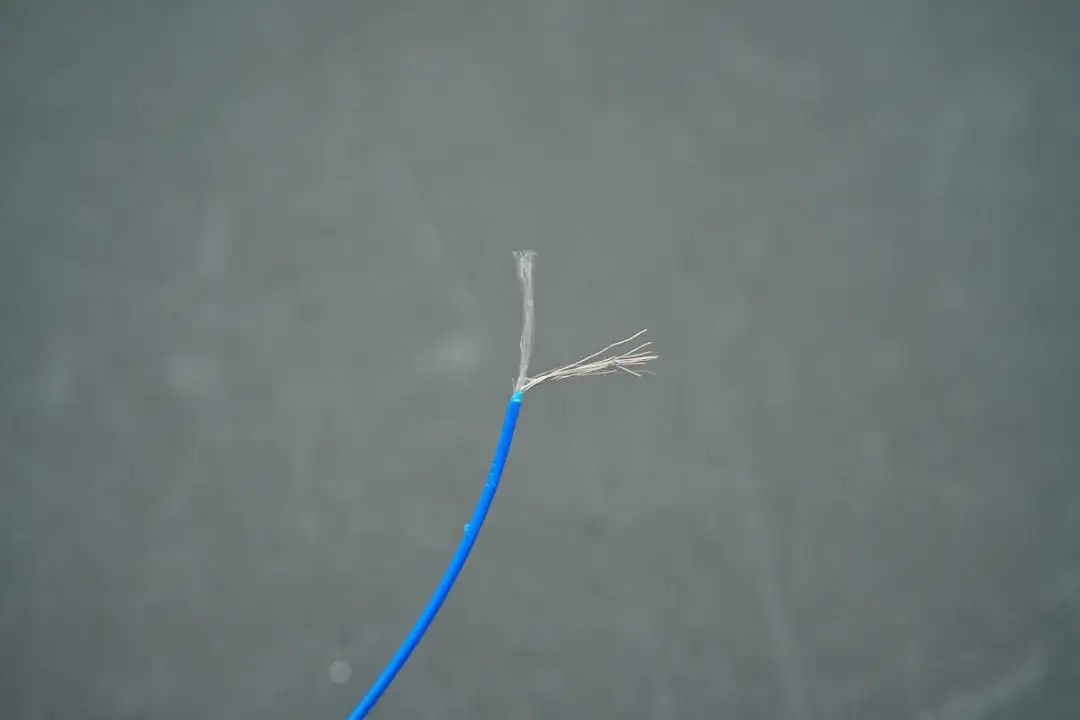

蓝色CC线芯特写。XtPednc

XtPednc

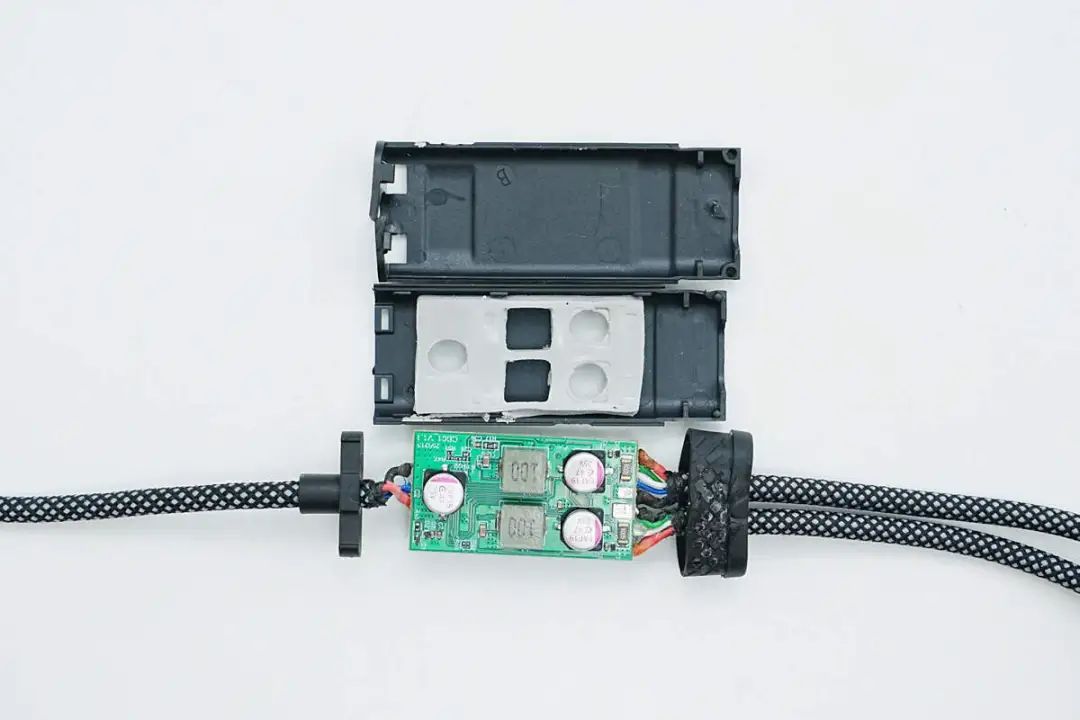

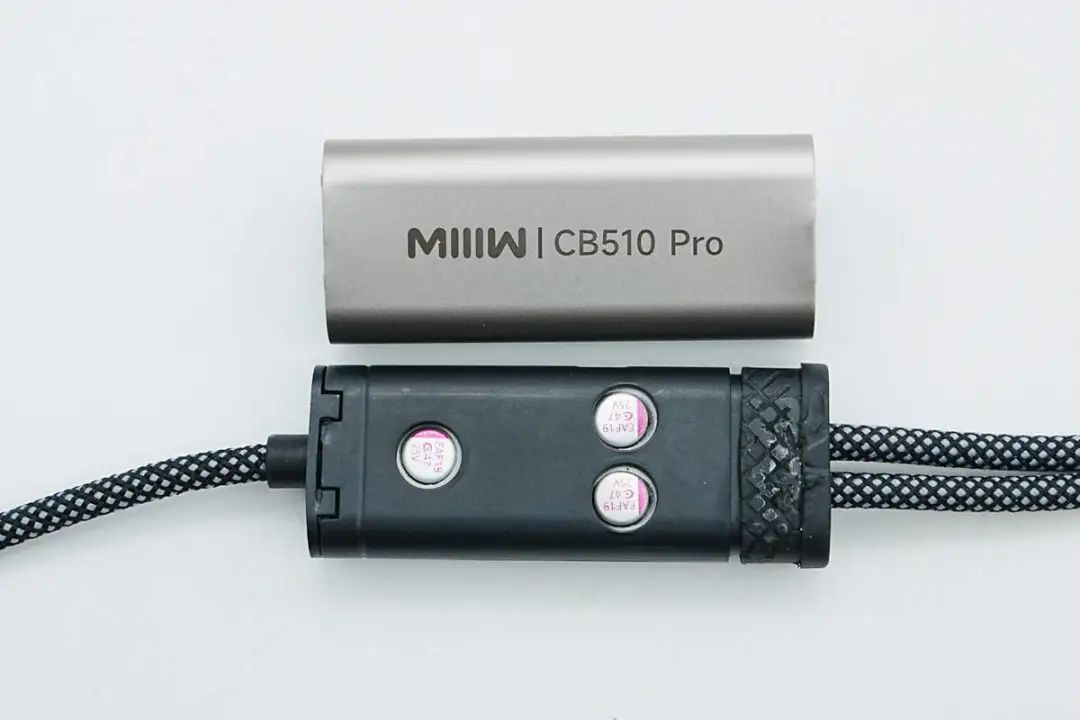

将分线器金属壳拆下,内部设有塑料壳保护,对应电容区域镂空处理。XtPednc

XtPednc

拆掉塑料壳,内部设有导热垫帮助散热。XtPednc

XtPednc

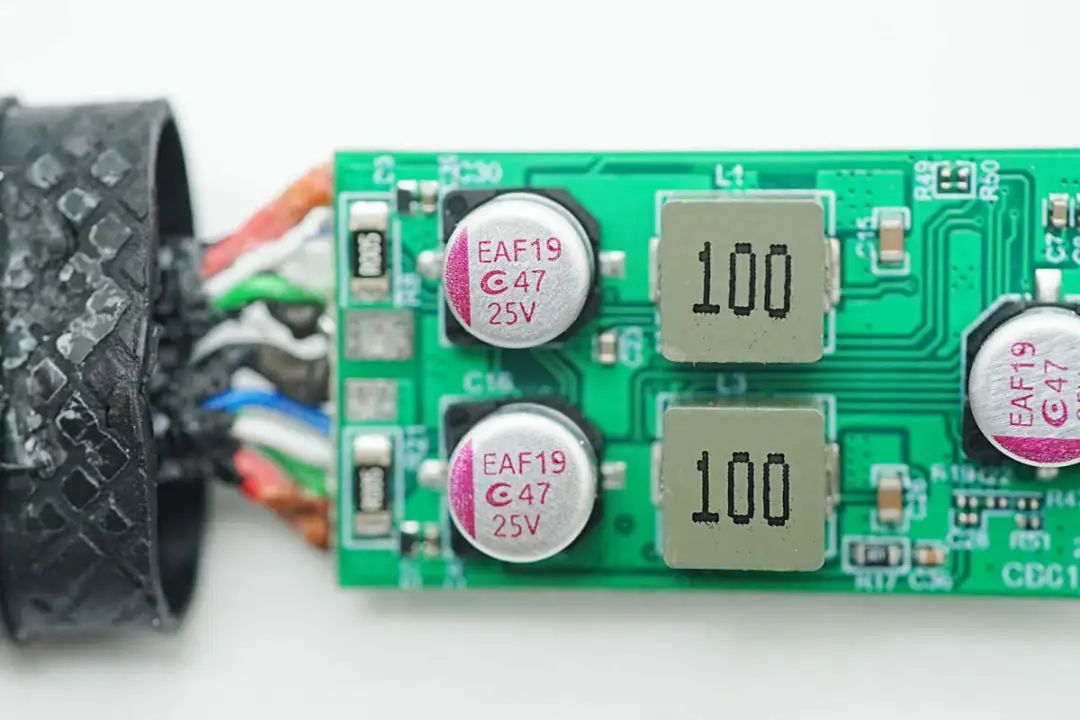

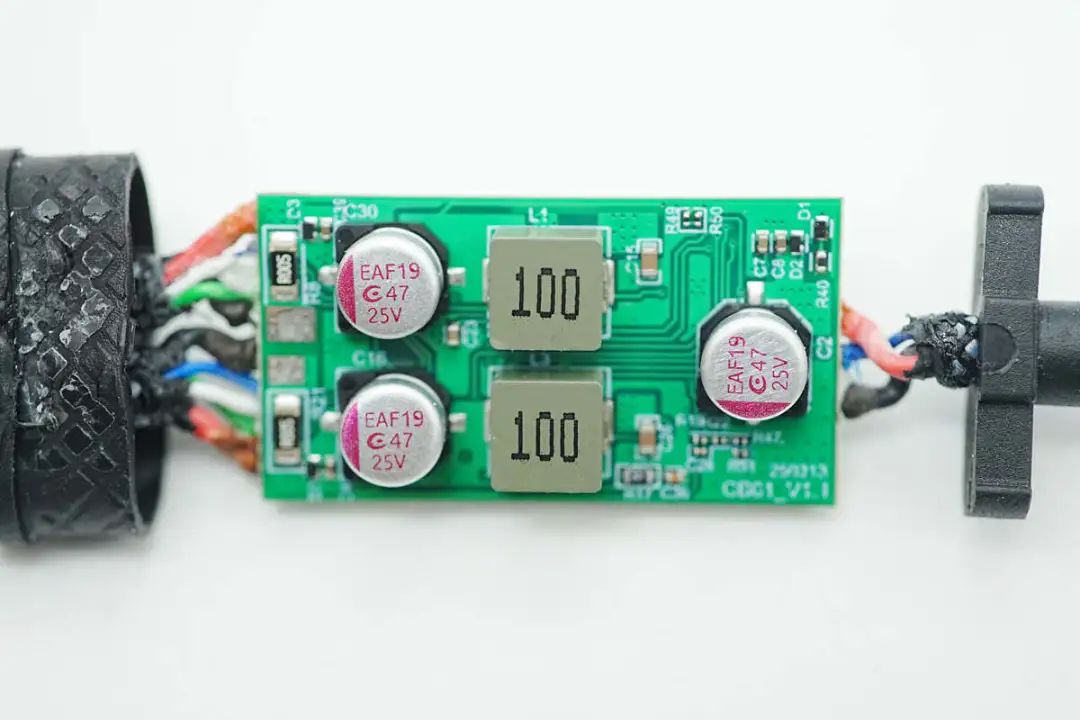

PCB板正面设有电感和电容等器件。XtPednc

XtPednc

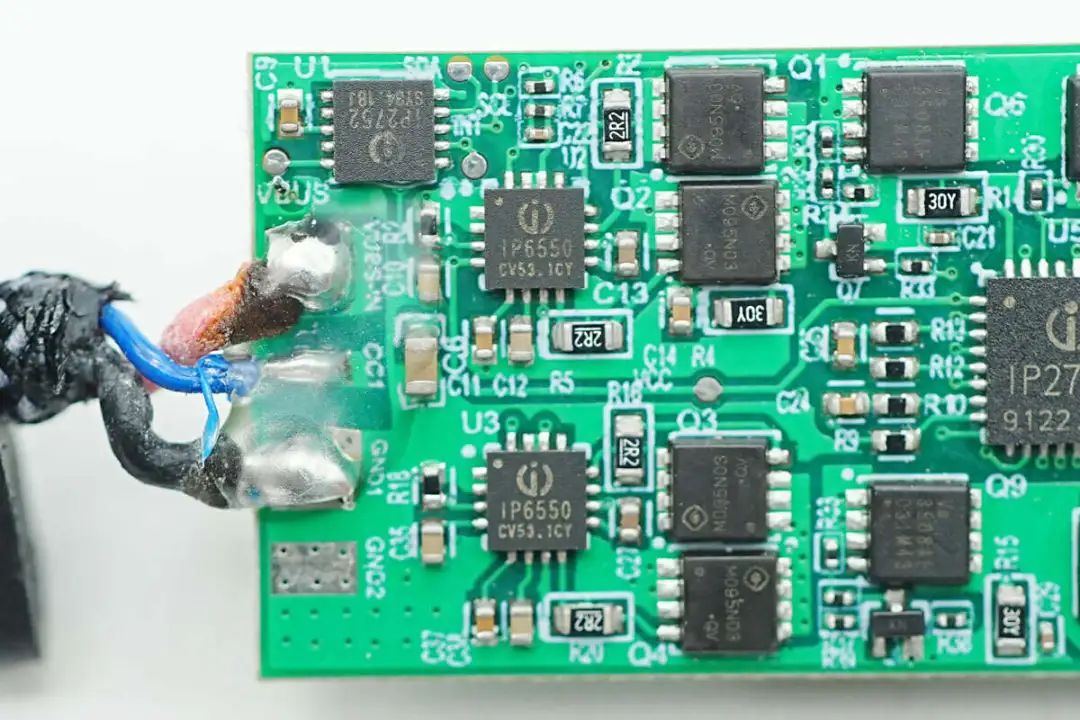

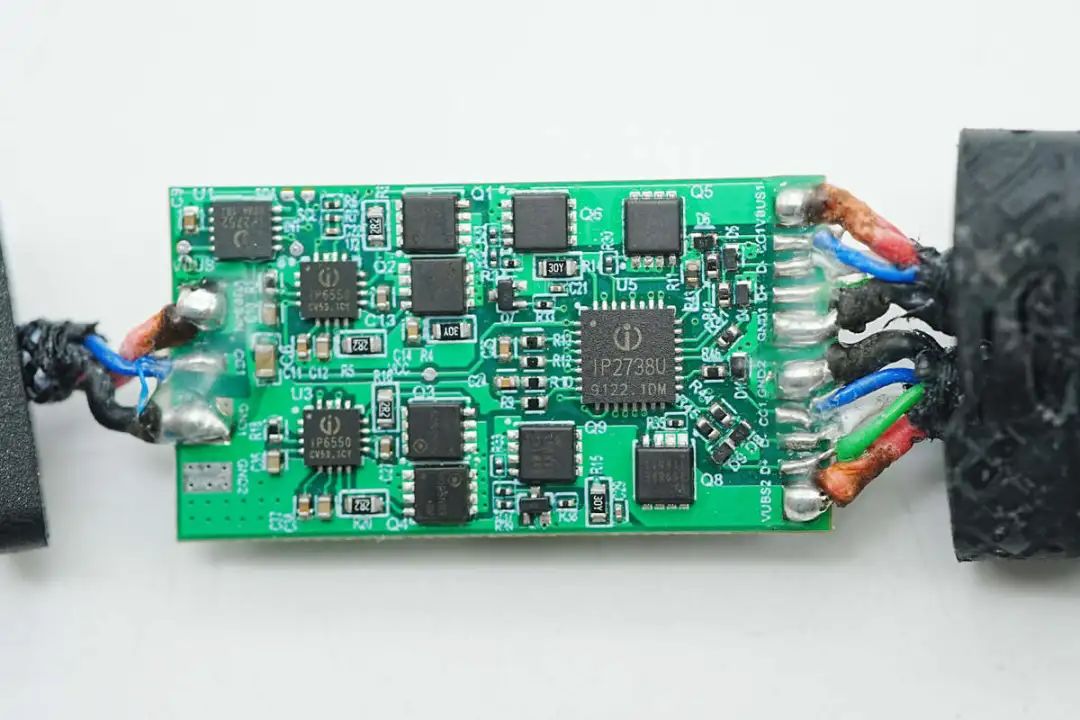

背面设有PD控制器、同步降压控制器、同步降压开关管、协议芯片以及VBUS开关管等,两端连接线芯注塑加固保护。XtPednc

XtPednc

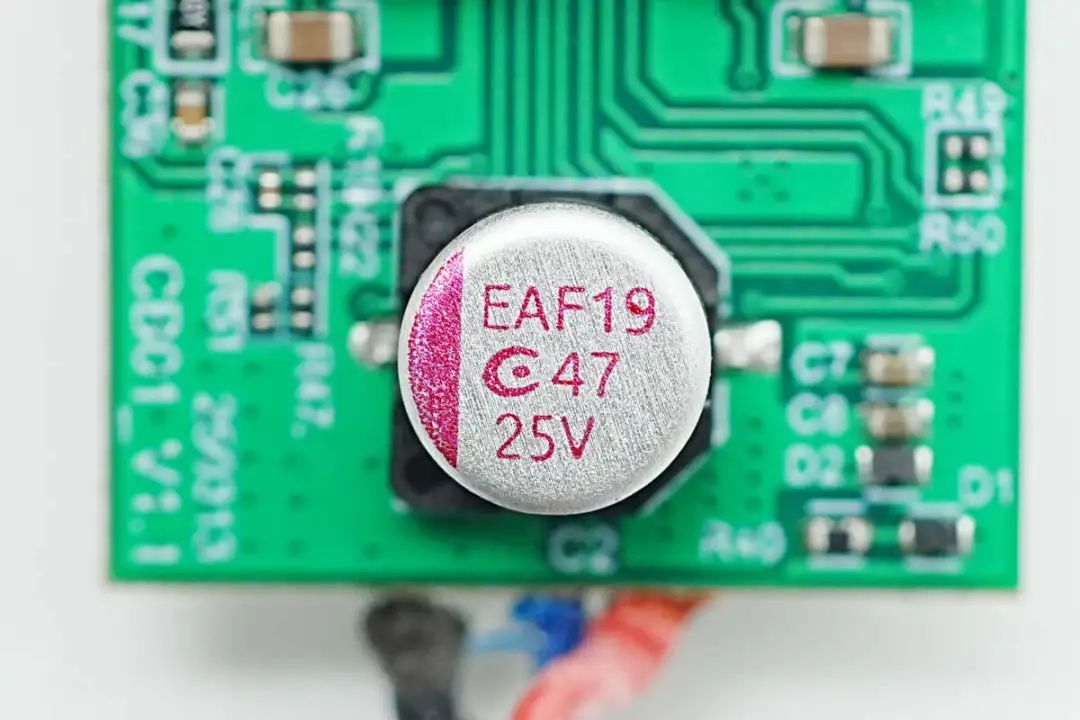

输入滤波固态电容来自钰邦,规格为25V47μF。XtPednc

XtPednc

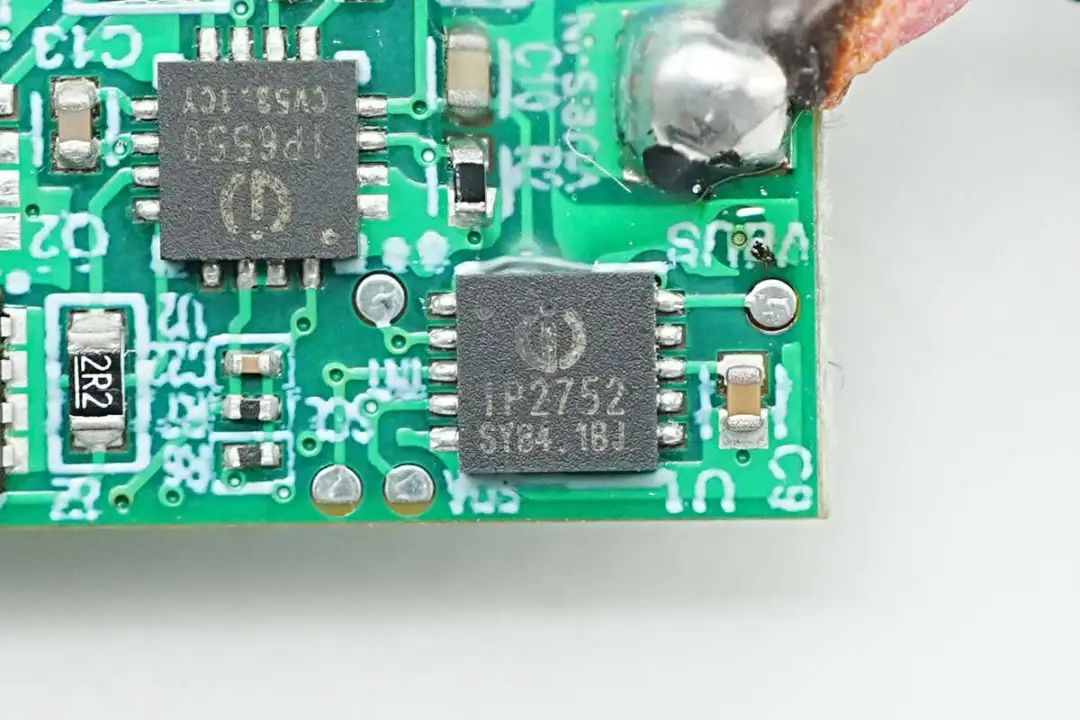

英集芯IP2752是一颗可编程的PD控制器,芯片支持双向应用,支持Vconn供电和可编程的过流保护,支持电流能力定义和检测,支持作为source,sink和DRP应用,支持连接/分离检测。芯片支持PD3.1应用,集成物理层协议,采用I2C接口通信,VBUS/CC1/CC2引脚具备28V耐压,采用DFN10-3*3封装。XtPednc

XtPednc

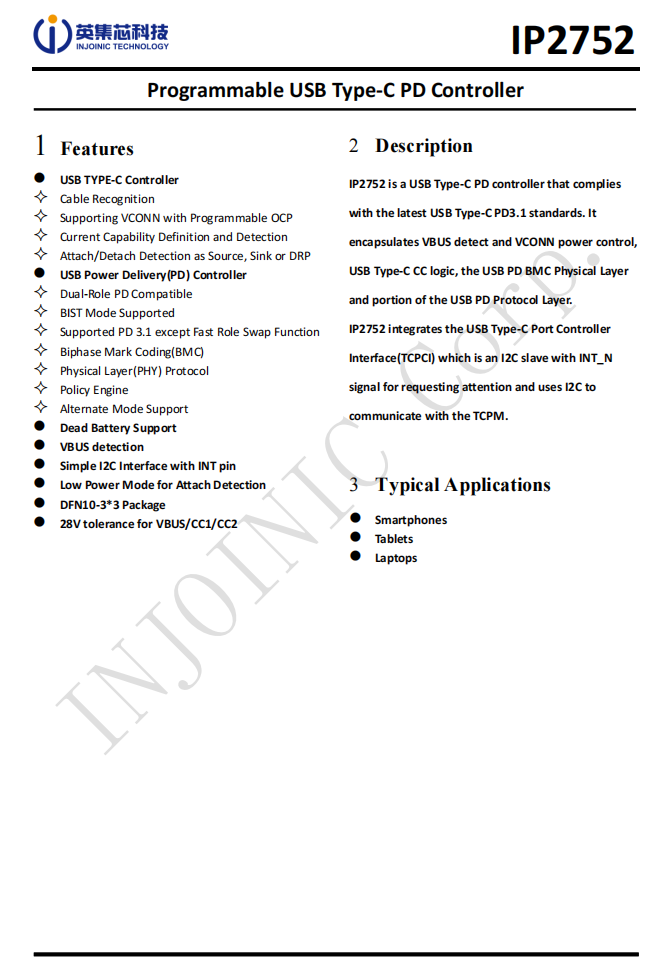

英集芯IP2752资料信息。XtPednc

XtPednc

用于两条分线输出的同步降压控制器均采用英集芯IP6550,这是一款支持36V输入的同步降压控制器,内置NMOS管驱动,外置两个MOS管进行高效同步整流降压。IP6550通过反馈引脚调节输出电压。开关频率135KHz,输入端耐压48V,内置完善的保护功能。英集芯IP6550采用3*3mm QFN16封装,可实现简化的同步降压转换电路设计。XtPednc

IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。同步整流降压具有高转换效率,高输出电流可用于多口5V输出,搭配PD协议芯片可实现宽范围电压调节,满足USB PD3.1的应用。XtPednc

XtPednc

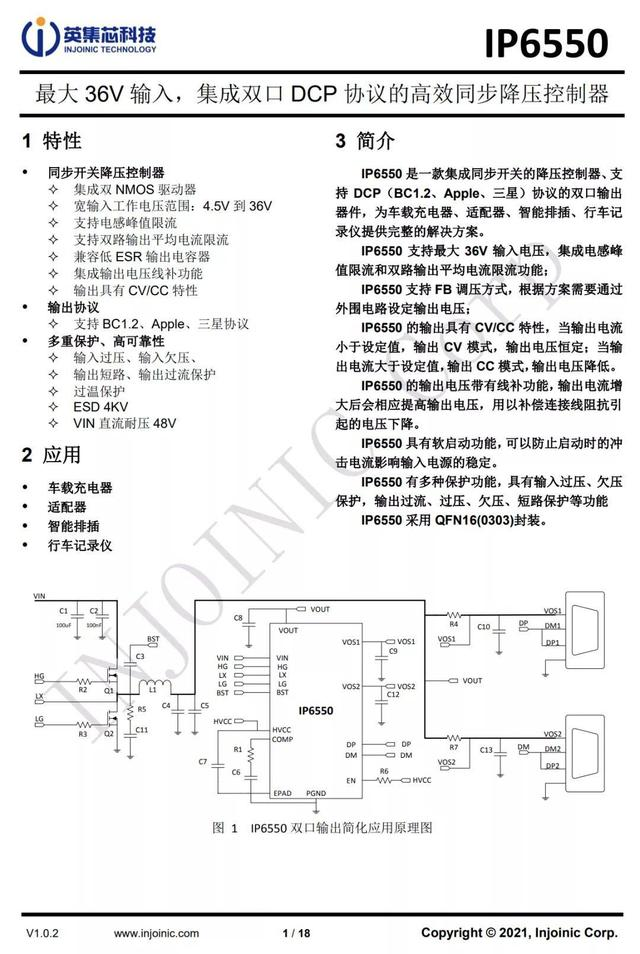

英集芯 IP6550 资料信息。XtPednc

XtPednc

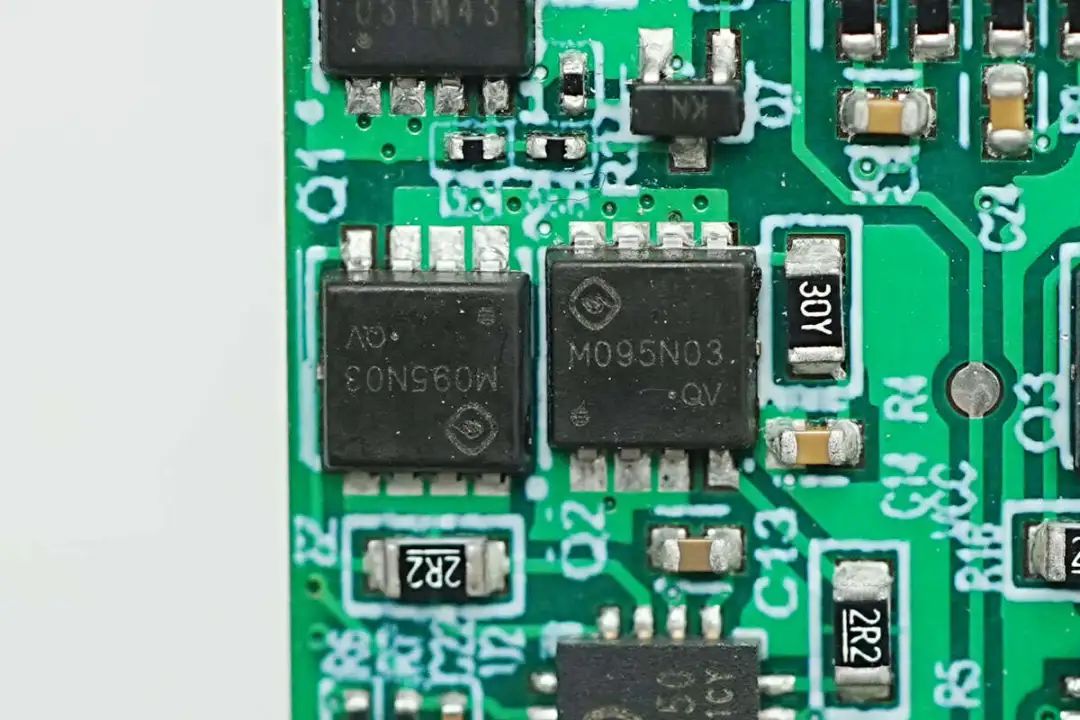

外挂的同步降压开关管丝印M095N03。XtPednc

XtPednc

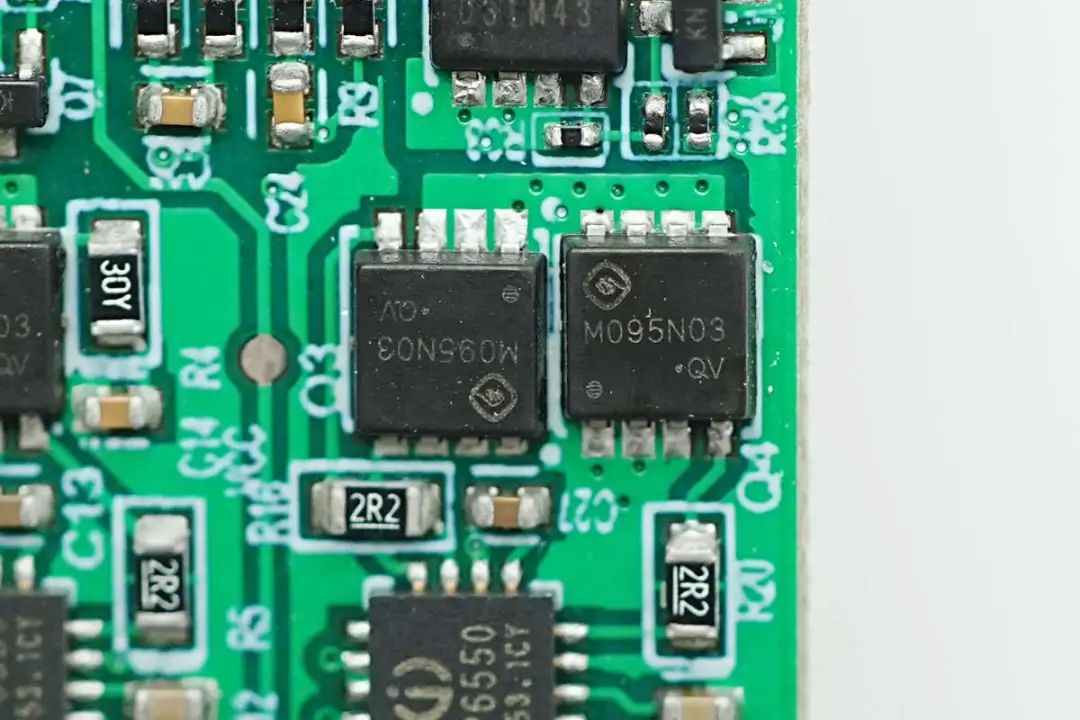

另外一路的两颗同步降压开关管特写,型号相同。XtPednc

XtPednc

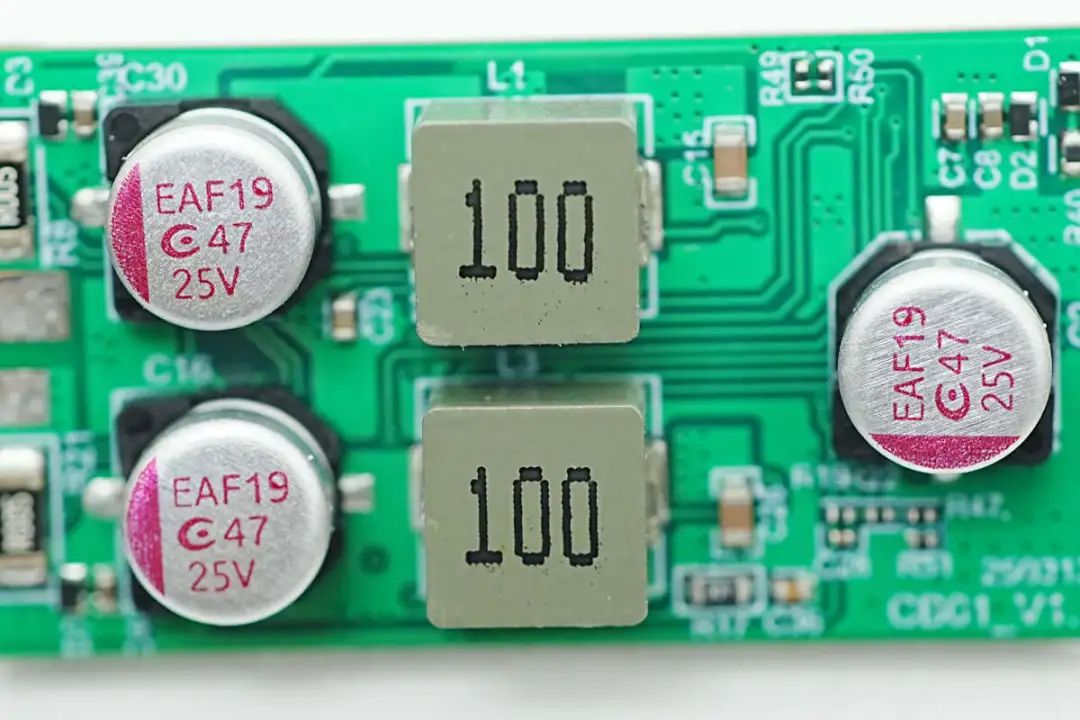

两颗10μH合金电感特写。XtPednc

XtPednc

两颗降压输出滤波固态电容也是来自钰邦,规格也都是25V47μF。XtPednc

XtPednc

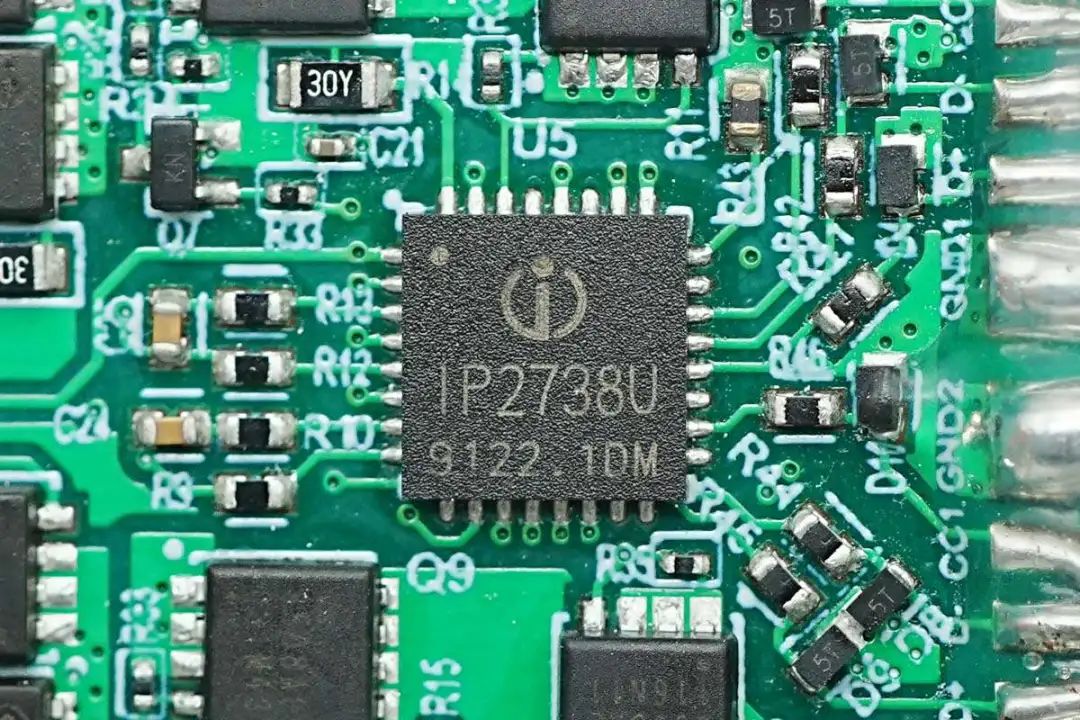

协议芯片采用英集芯IP2738U,这是一颗支持多个USB接口的协议芯片,支持双口18-140W快充应用,具备独立的反馈控制,具备独立的USB PD控制,相当于两颗IP2736整合到一颗芯片内部,快充规格与IP2736相同。支持USB PD3.1 28V EPR档位,支持UFCS融合快充,并支持PD3.0/PPS等丰富全面的快充协议,兼容性非常好。XtPednc

英集芯IP2738U内置四路独立的NMOS驱动,可用于多个接口输出控制,控制多个VBUS开关管进行输出端口切换以及两路电源并联控制,并且支持双路独立的过流、过压以及短路保护,确保使用安全。XtPednc

XtPednc

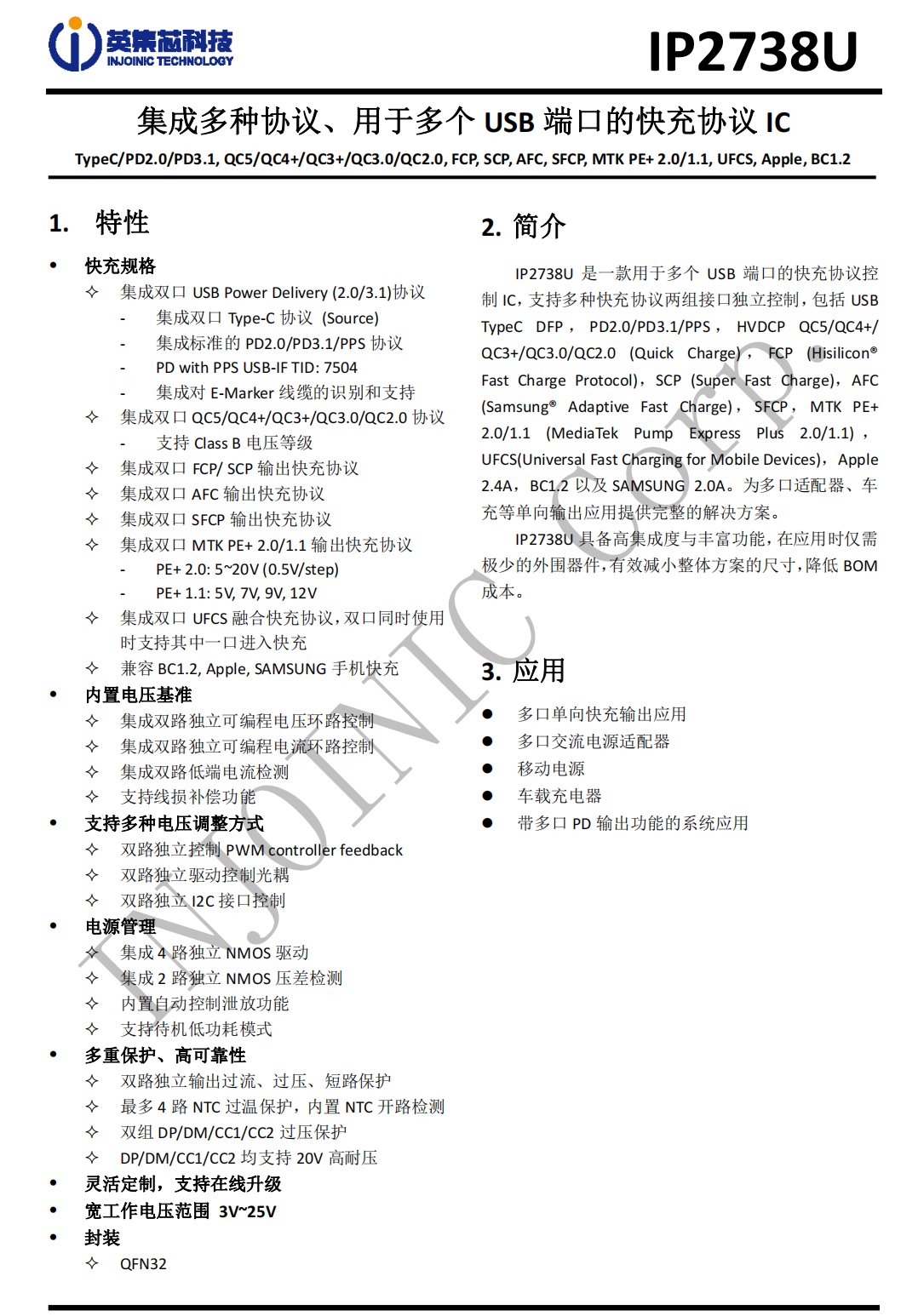

英集芯 IP2738U 资料信息。XtPednc

XtPednc

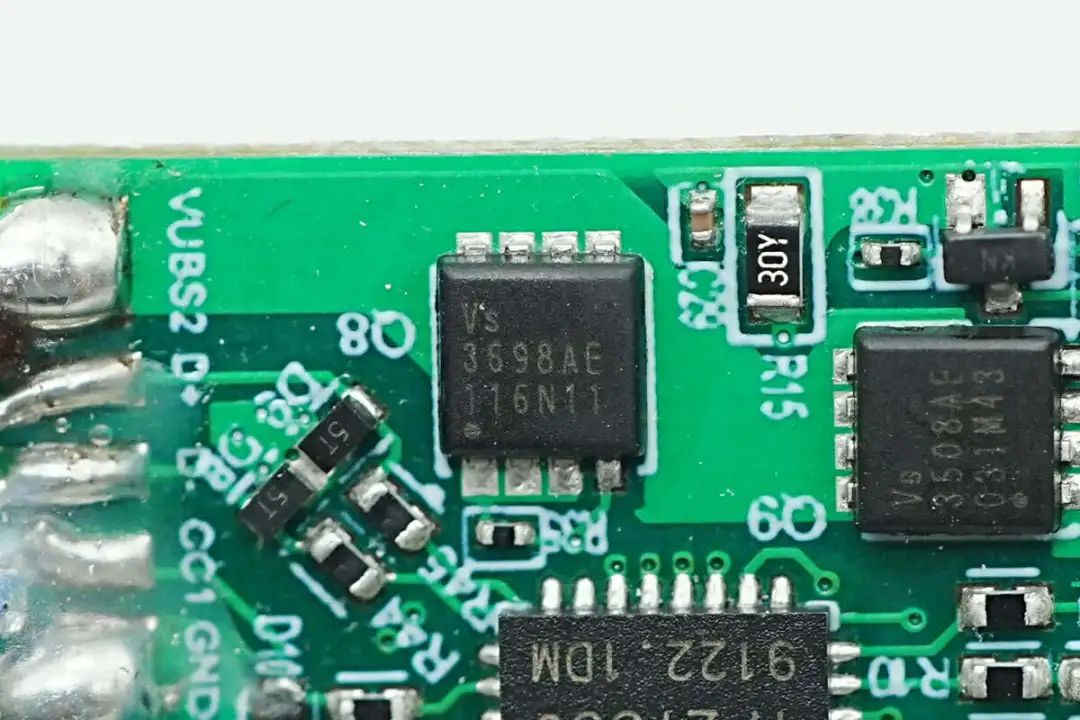

两路输出各使用两颗威兆半导体MOS管用于USB-C分线输出的切换控制,两两型号分别为VS3698AE和VS3508AE。XtPednc

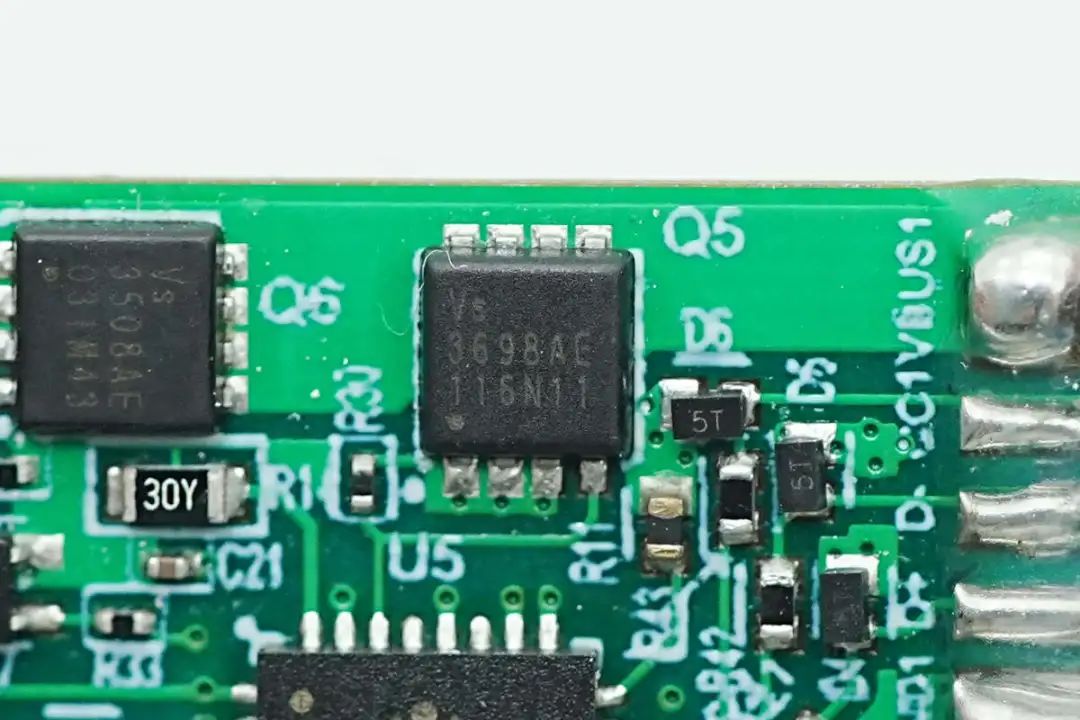

威兆半导体VS3698AE是一颗NMOS管,耐压30V,导阻3mΩ,PDFN3333封装。XtPednc

XtPednc

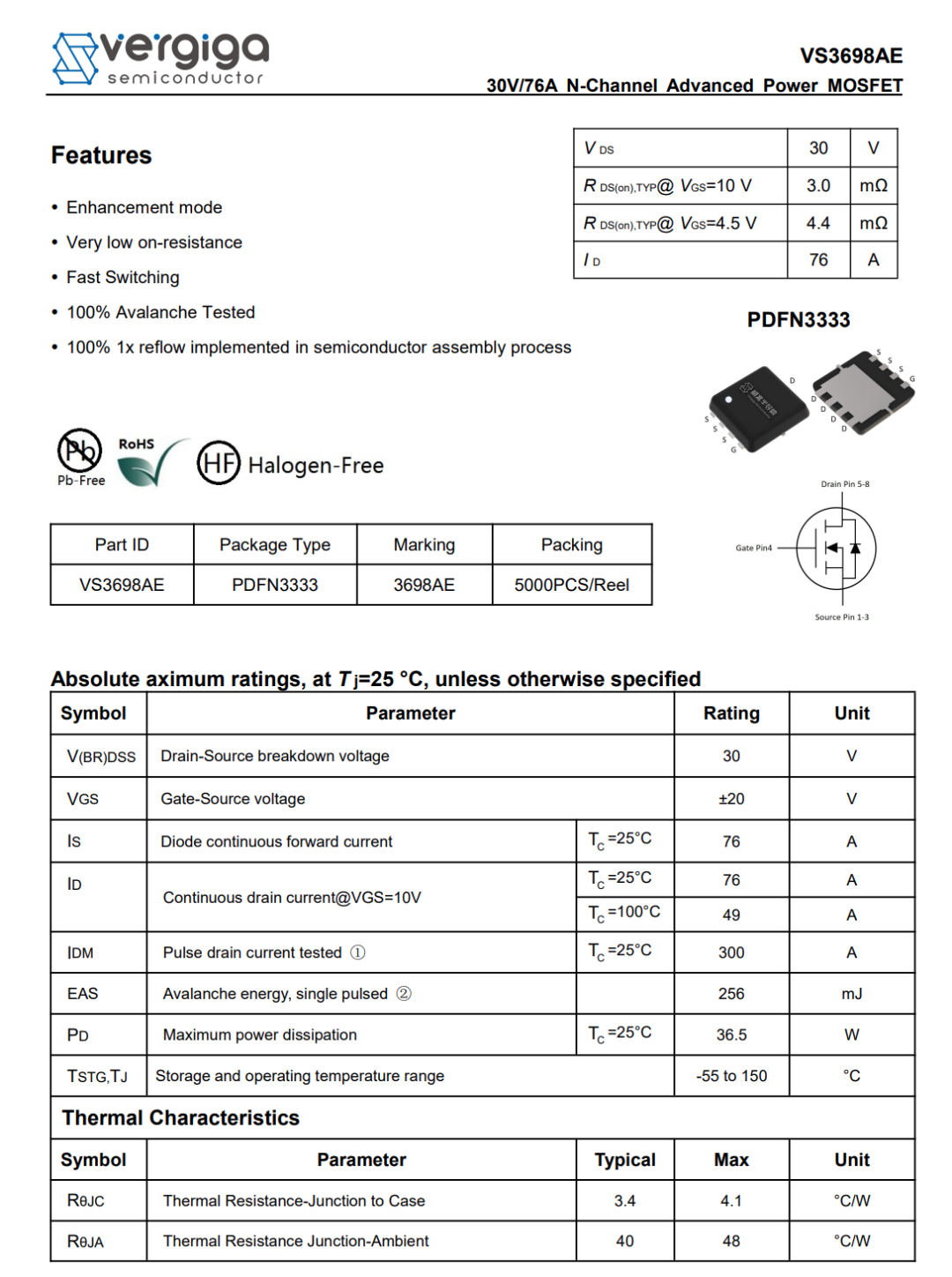

威兆半导体 VS3698AE 详细资料。XtPednc

XtPednc

另一颗威兆半导体VS3698AE MOS管特写。XtPednc

XtPednc

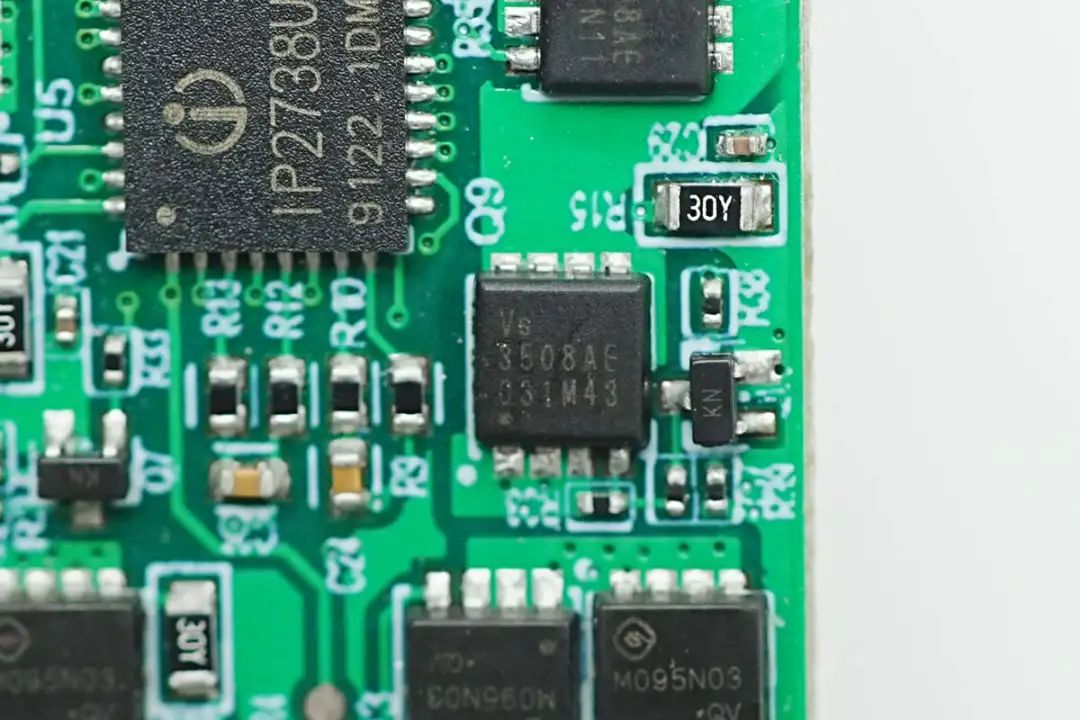

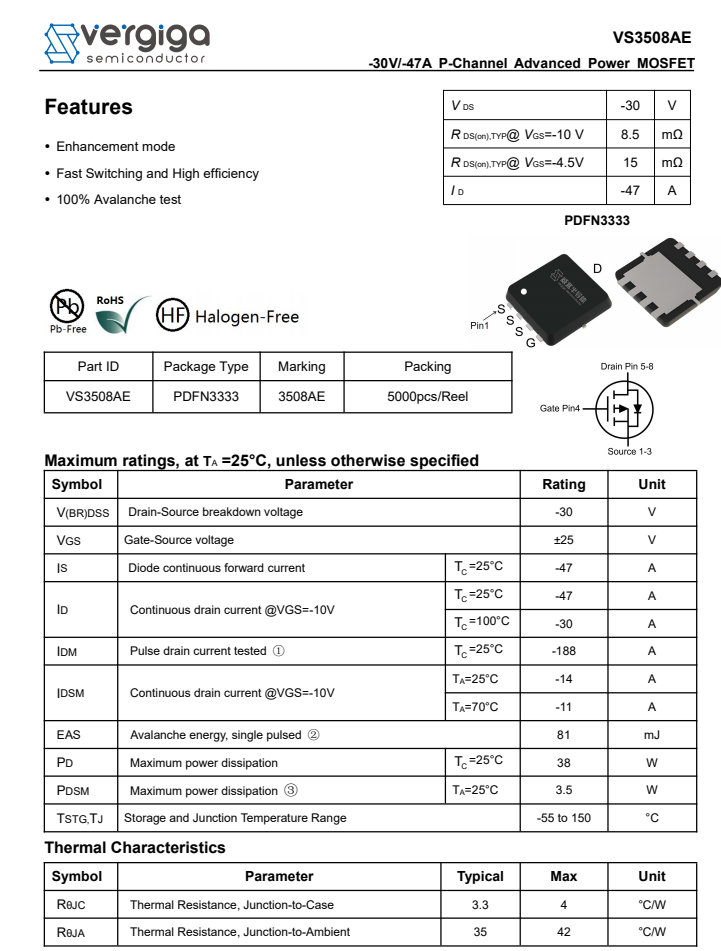

威兆半导体VS3508AE是一颗PMOS管,耐压30V,导阻8.5mΩ,采用PDFN3333封装。XtPednc

XtPednc

威兆半导体 VS3508AE 详细资料。XtPednc

充电头网拆解了解到,威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面,并被小米ZMI三星OPPOVIVO魅族努比亚倍思公牛网易智造等知名品牌的数十款产品采用,产品质量获得客户一致认可XtPednc

XtPednc

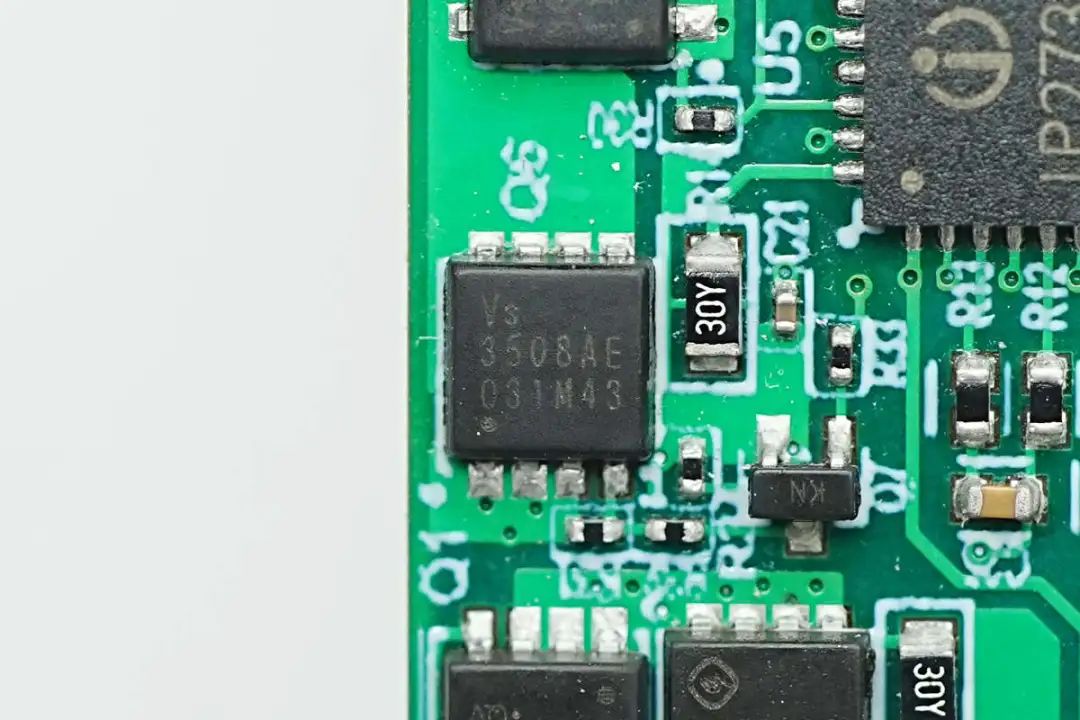

另一颗威兆半导体VS3508AE MOS管特写。XtPednc

XtPednc

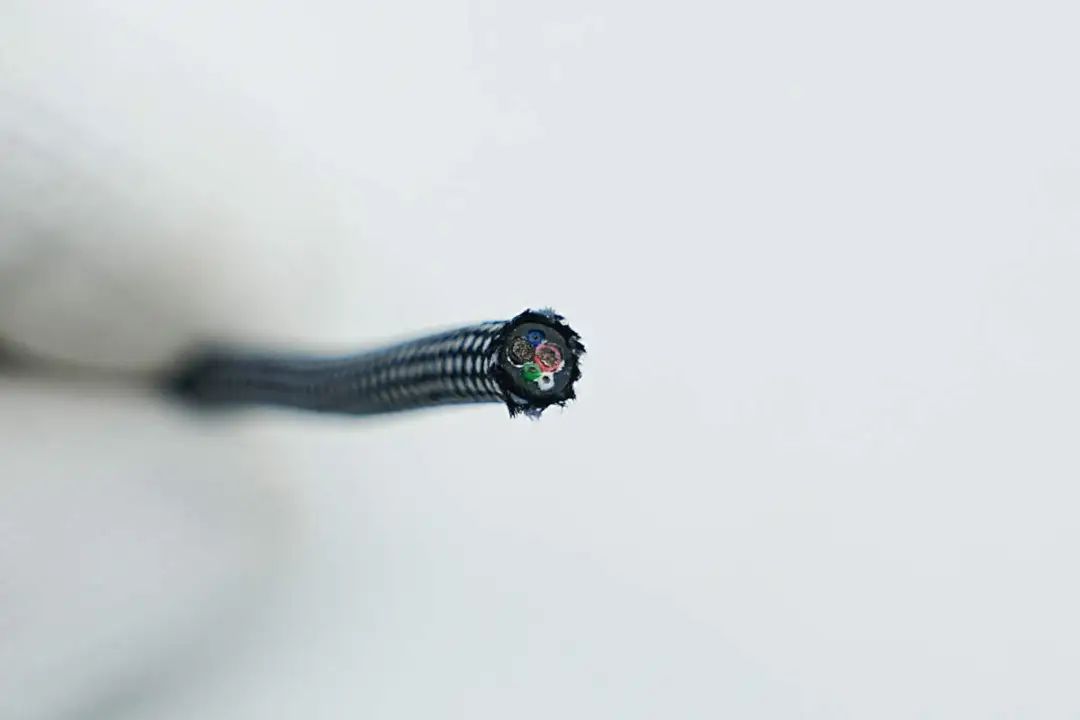

将输出分线截断,内部是5根线芯,与输入主线的数量有所区别。XtPednc

XtPednc

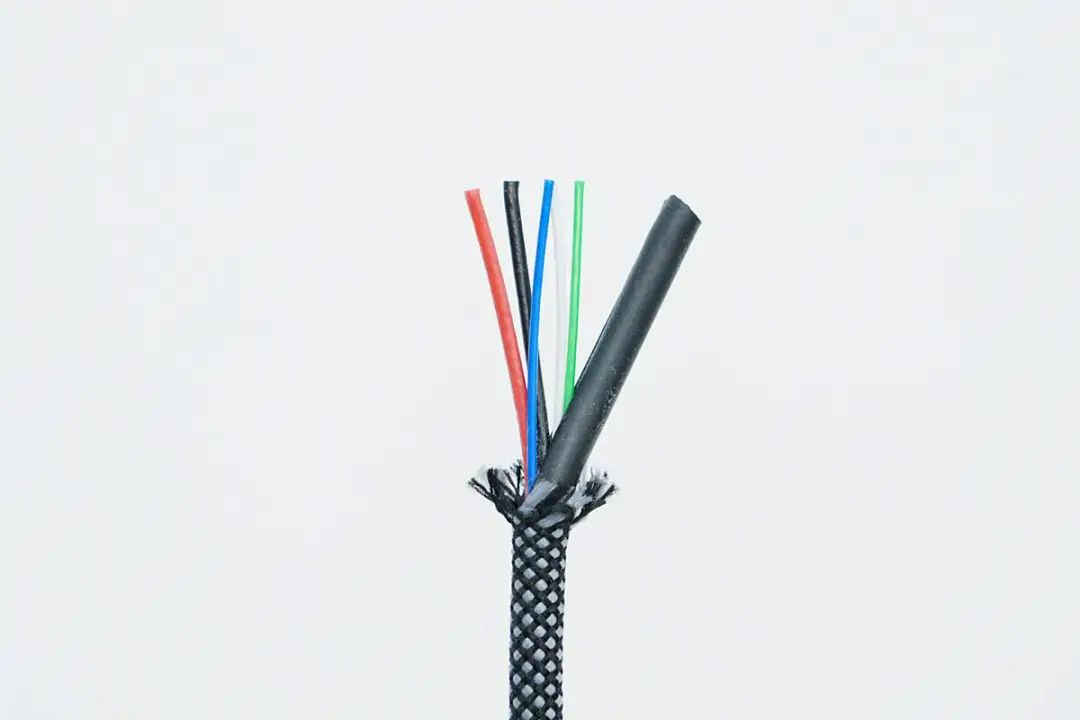

切开外皮,内部是红色正极电力线芯、黑色负极电力线芯、绿色D+线芯、白色D-线芯以及蓝色CC线。XtPednc

XtPednc

输出分线内部红色正极电力线芯特写,内部也设有抗拉线,其余四根线芯也是相同设计。XtPednc

XtPednc

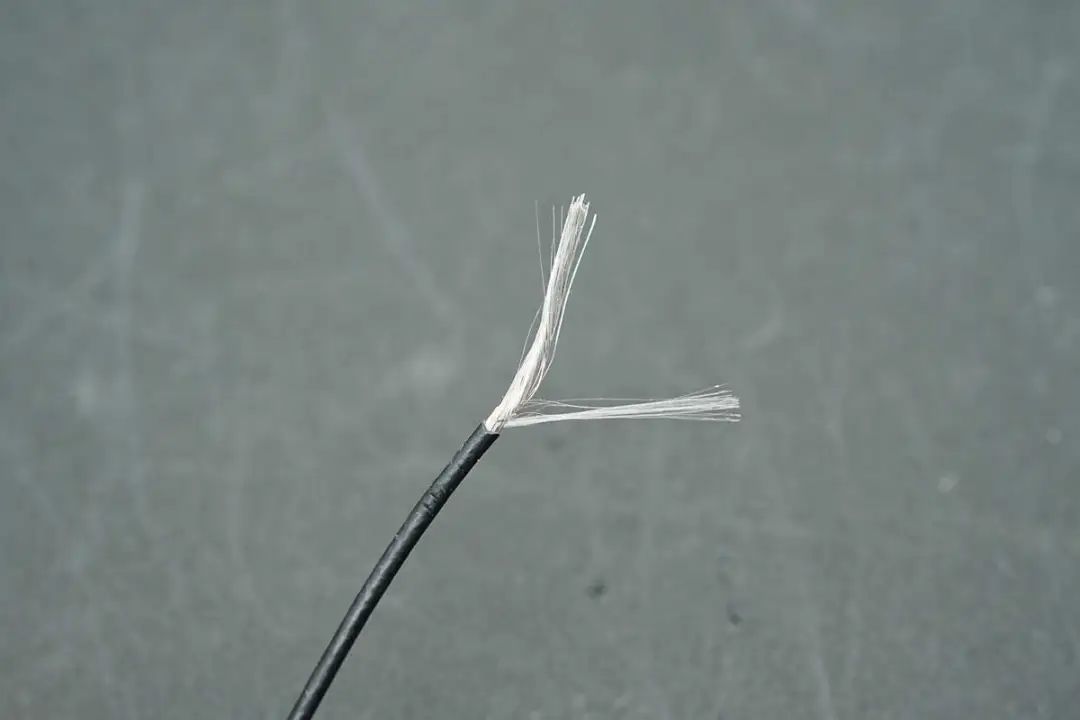

黑色负极电力线芯特写。XtPednc

XtPednc

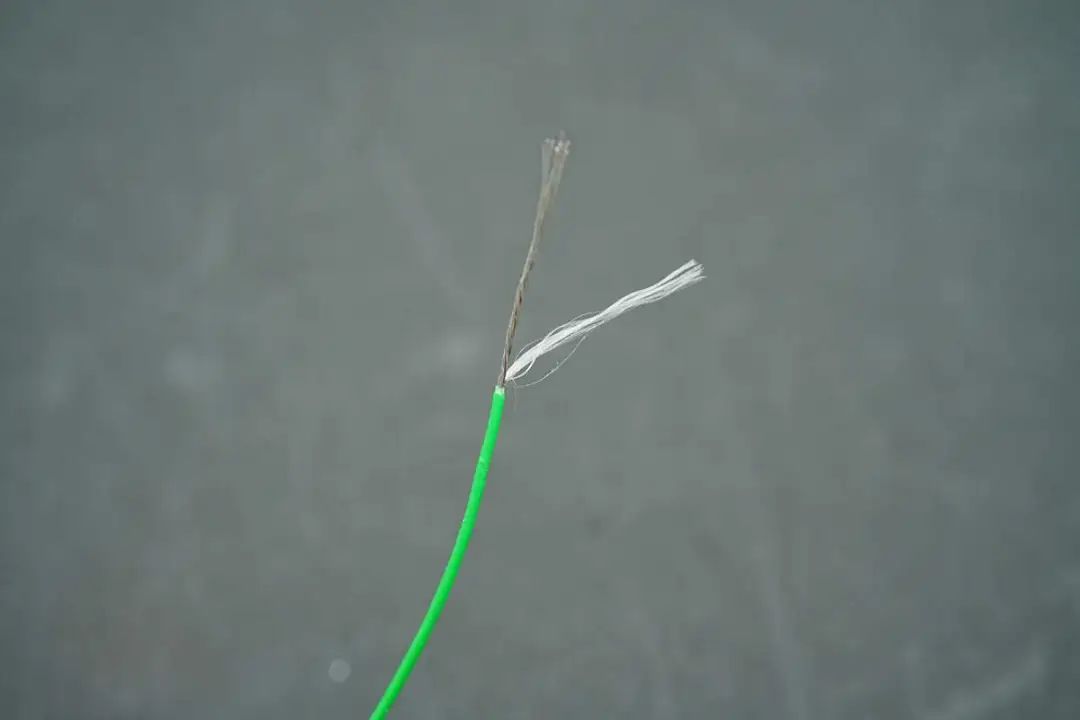

用于QC充电协议的绿色D+线芯特写XtPednc

XtPednc

用于QC充电协议的白色D-线芯特写。XtPednc

XtPednc

蓝色CC线芯特写。XtPednc

XtPednc

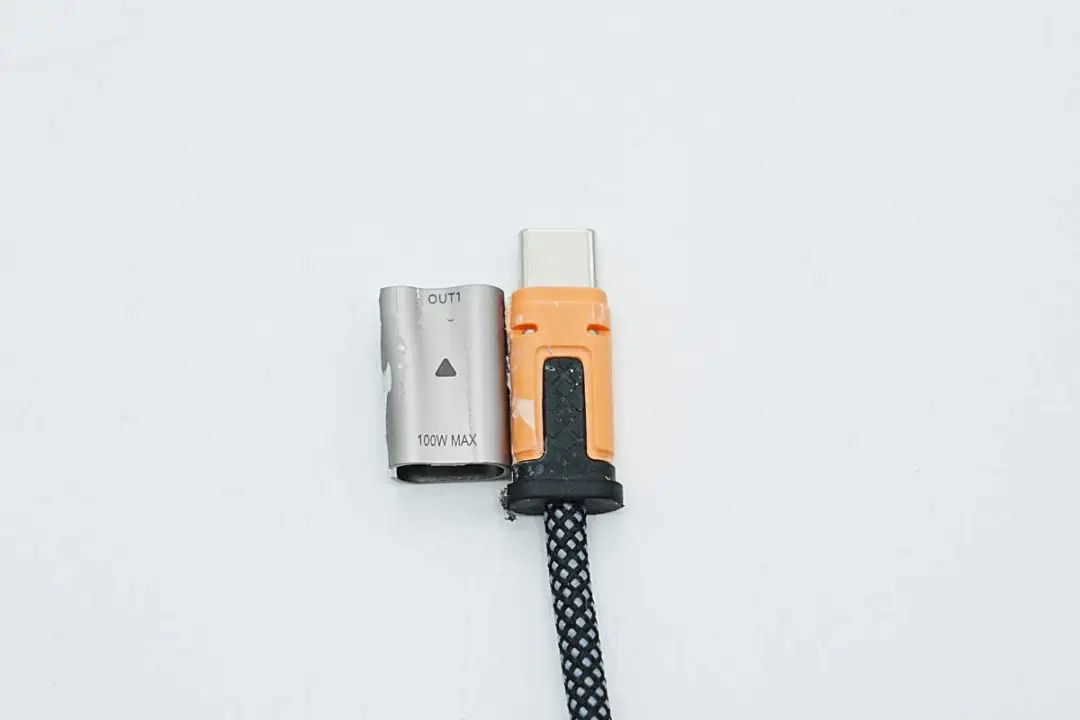

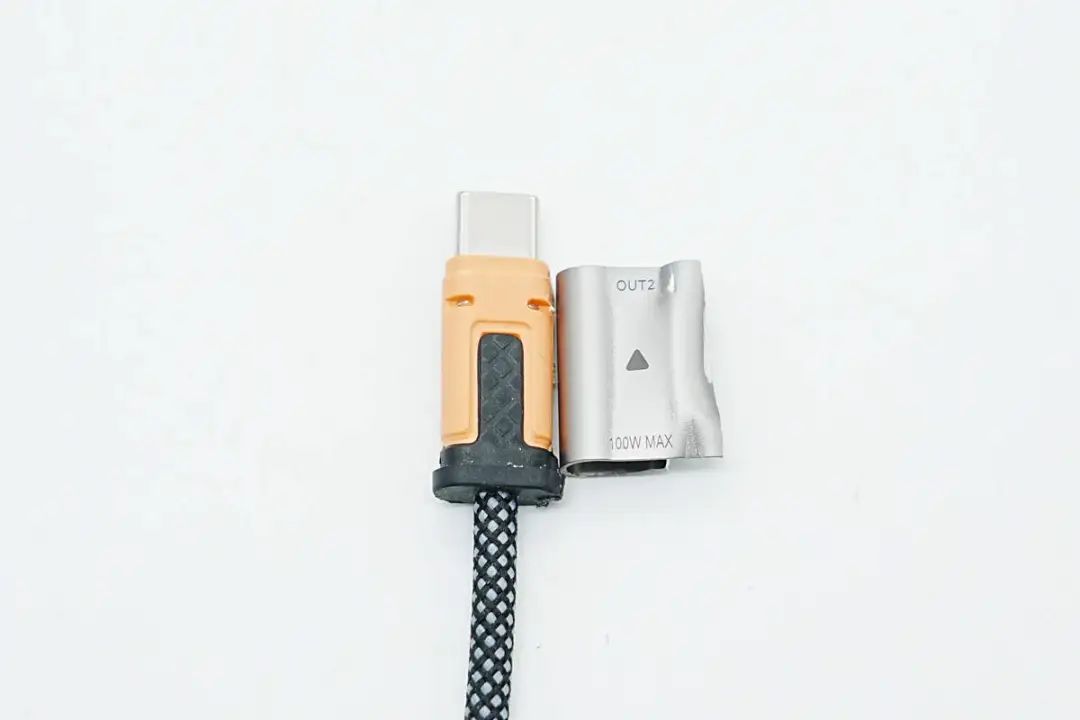

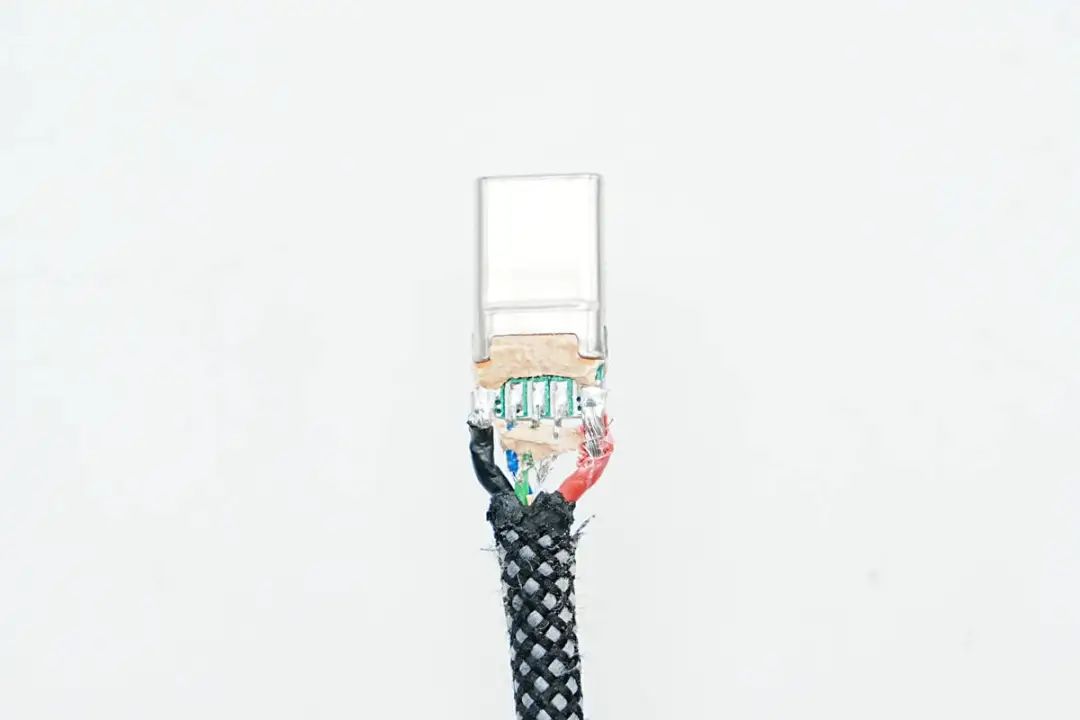

将USB-C1输出分线端子外壳切割开,内部是和输入主线端子相同的设计。XtPednc

XtPednc

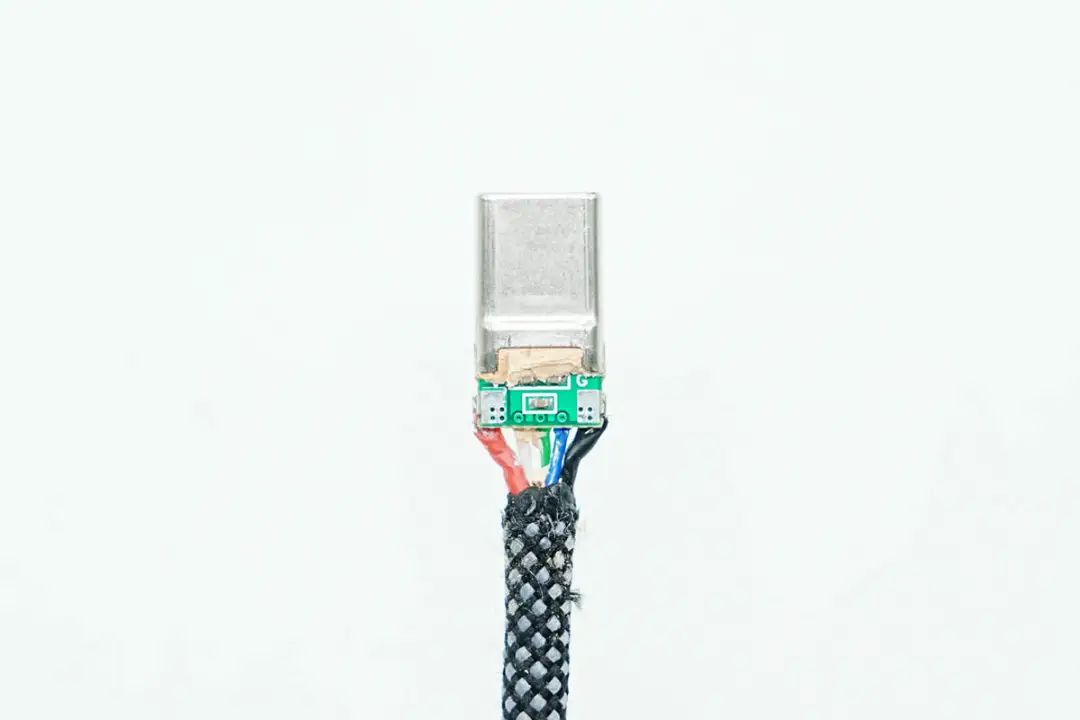

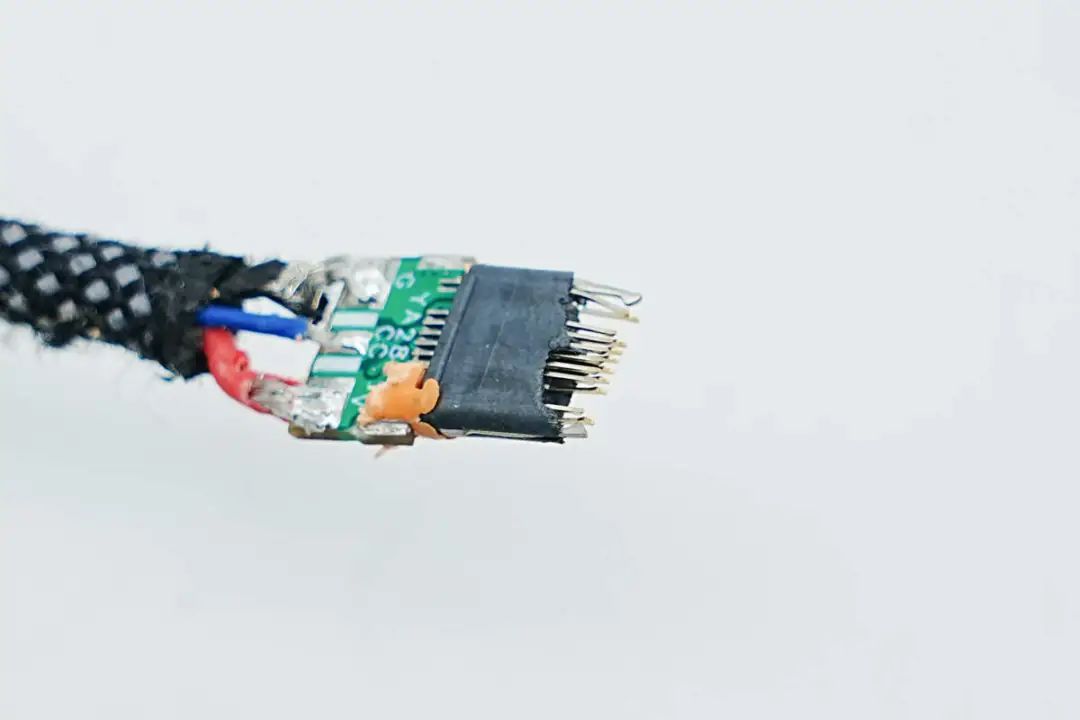

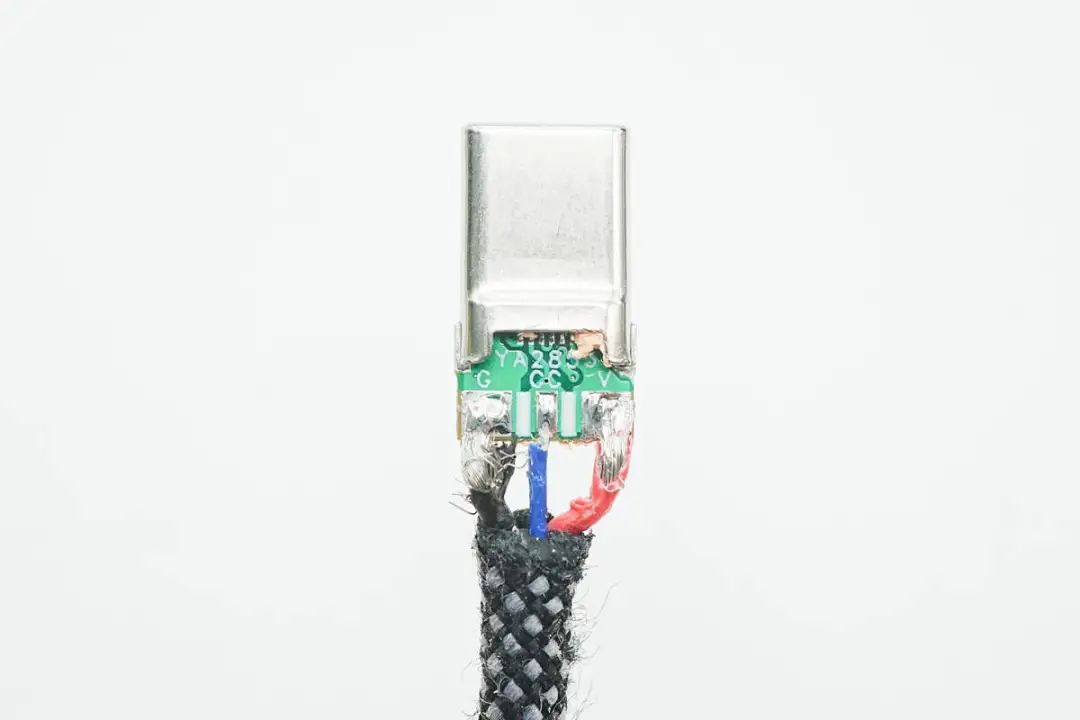

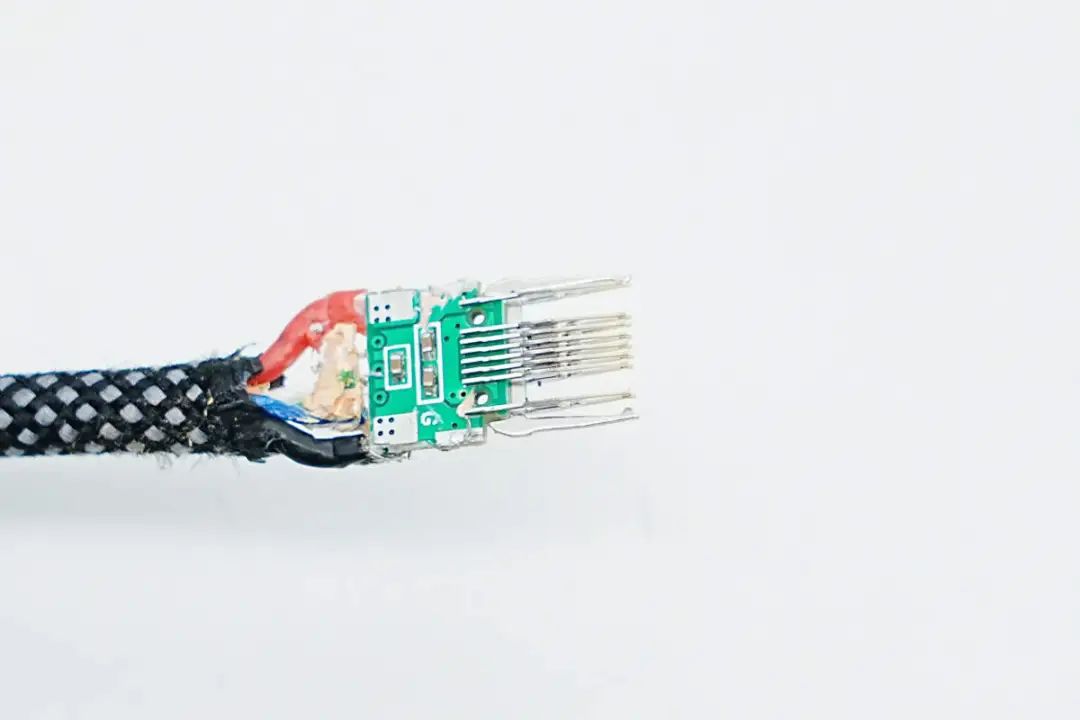

将塑料保护壳拆掉,内部小板一面焊接五根线芯。XtPednc

XtPednc

板子另一面设有多颗小电容。XtPednc

XtPednc

USB-C公头内部针脚特写,前端镀金处理。XtPednc

XtPednc

将USB-C2输出分线端子也拆开,内部也是相同结构设计。XtPednc

XtPednc

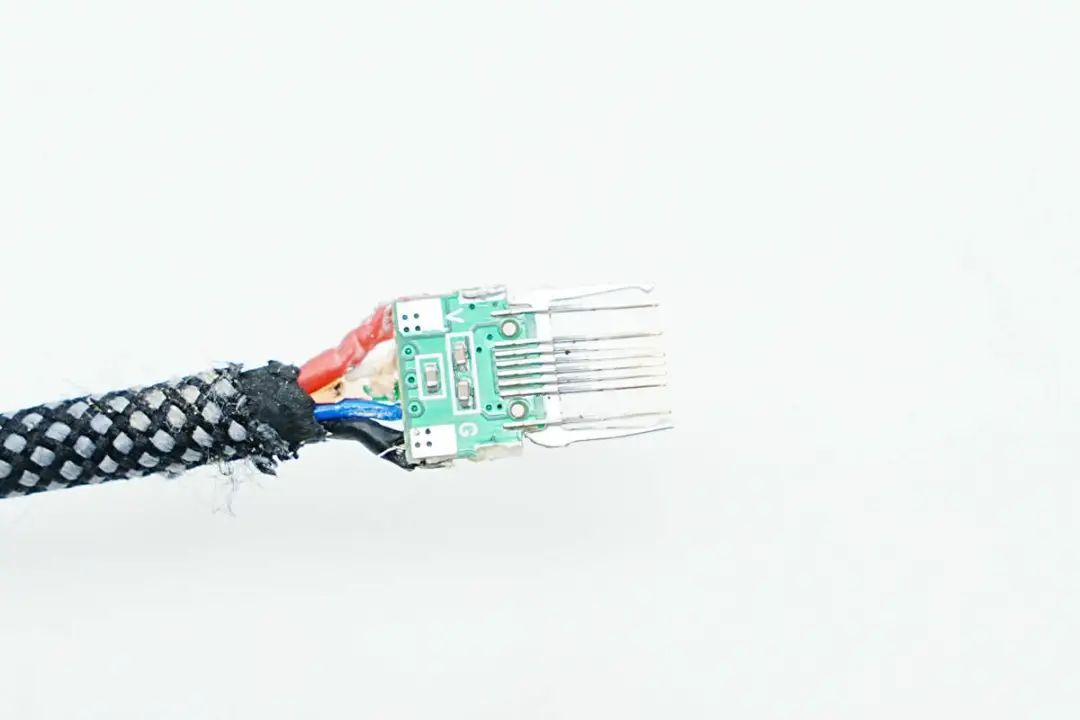

内部小板正面一览,焊接五根线芯。XtPednc

XtPednc

小板另一面一览。XtPednc

XtPednc

USB-C公头内部针脚特写。XtPednc

XtPednc

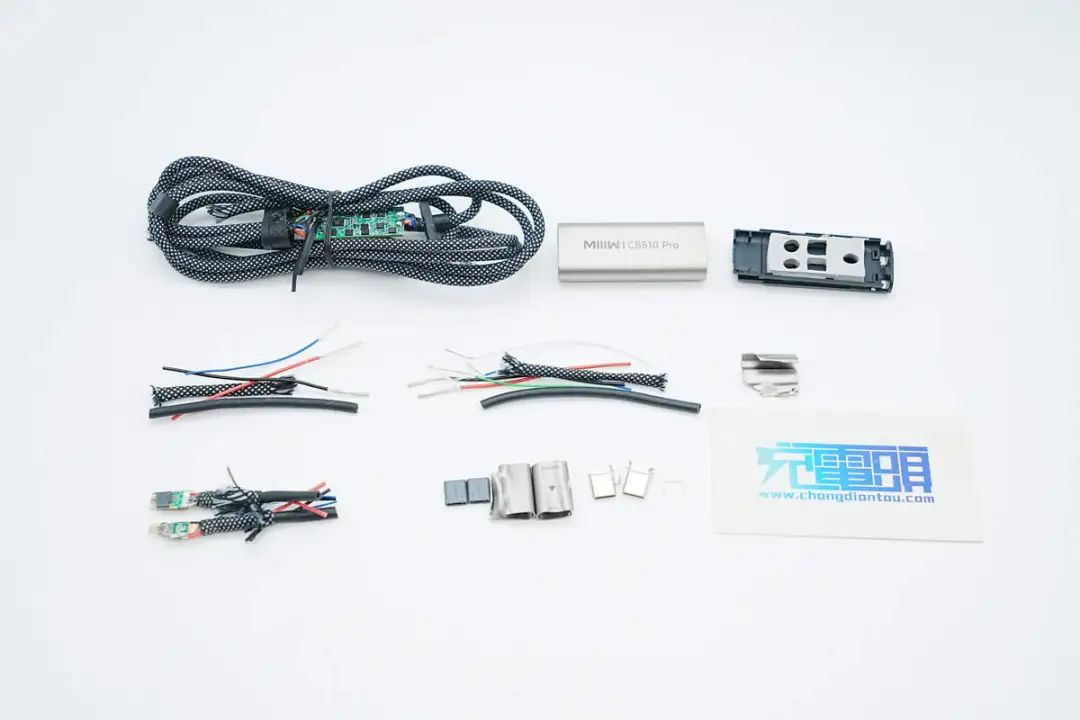

全部拆解完毕,来张全家福。XtPednc



充电头网拆解总结 XtPednc

XtPednc

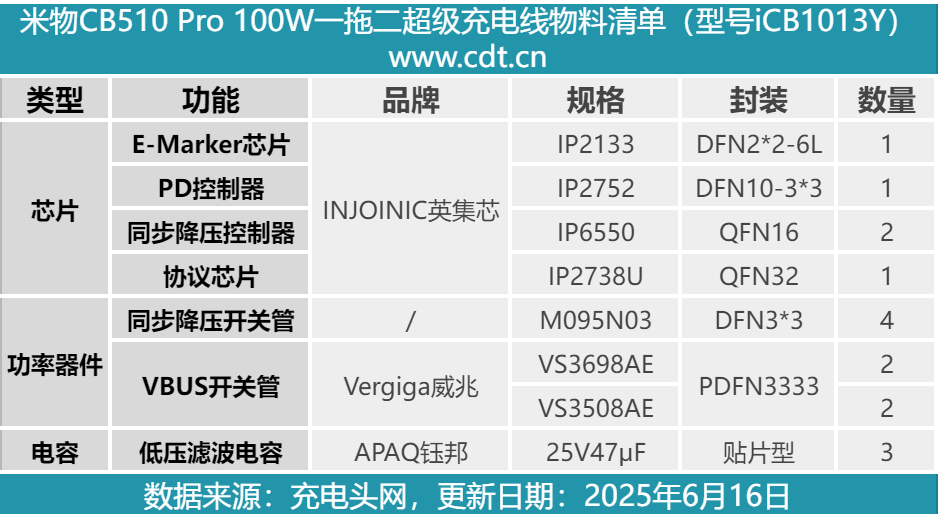

最后附上米物CB510 Pro一拖二超级充电线的核心器件清单,方便大家查阅。XtPednc

米物CB510 Pro一拖二超级充电线不仅外观精美时尚,而且还是苹果同款48锭编织的编织线,无惧缠绕保证整洁,同时也更加经久耐用,是客厅卧室、办公室、车内等众多应用场景的好搭档XtPednc

数据线支持最高100W快充,性能方面,足以满足绝大多数用户日常笔记本、平板、手机等设备的充电使用需求。此外一拖二以及自研IDC2.0转换仓的设计,可以让用户的老旧充电器秒变小米/vivo/苹果等品牌的“多口”快充,支持智能分配电压电流,大大提升用户使用体验。XtPednc

充电头网通过拆解了解到,米物这款数据线采用了英集芯IP2133 E-Marker芯片、IP2738U协议芯片、IP2752 PD诱骗芯片以及IP6550同步降压控制器的全套方案进行设计。也正是得益于这套方案,线材可识别不同设备,调节输出电压和电流智能分配不同功率进行供电。线身内部线芯则加入抗拉线设计,很好的提升了线材整体抗拉性能。XtPednc
