前言
徕芬推出了一款高速电吹风MINI，这款高速电吹风采用小型化设计，相比徕芬SE高速电吹风，体积缩小33%，重量减小27%，整机重量仅299g。相应的手柄直径也由40.3mm减少到35.2mm，配重更加平衡，使用起来更加顺手。
徕芬高速电吹风MINI具备2挡风速和6挡风温选择，电吹风进气口采用双重滤网保护，内置卡扣式超密金属滤网，有效防止灰尘吸入。还内置有高浓度负离子发生器用于中和发丝静电，并配有磁吸风嘴用于造型。下面就带来这款高速电吹风的拆解，一起看看内部的设计和用料。
徕芬高速电吹风MINI开箱

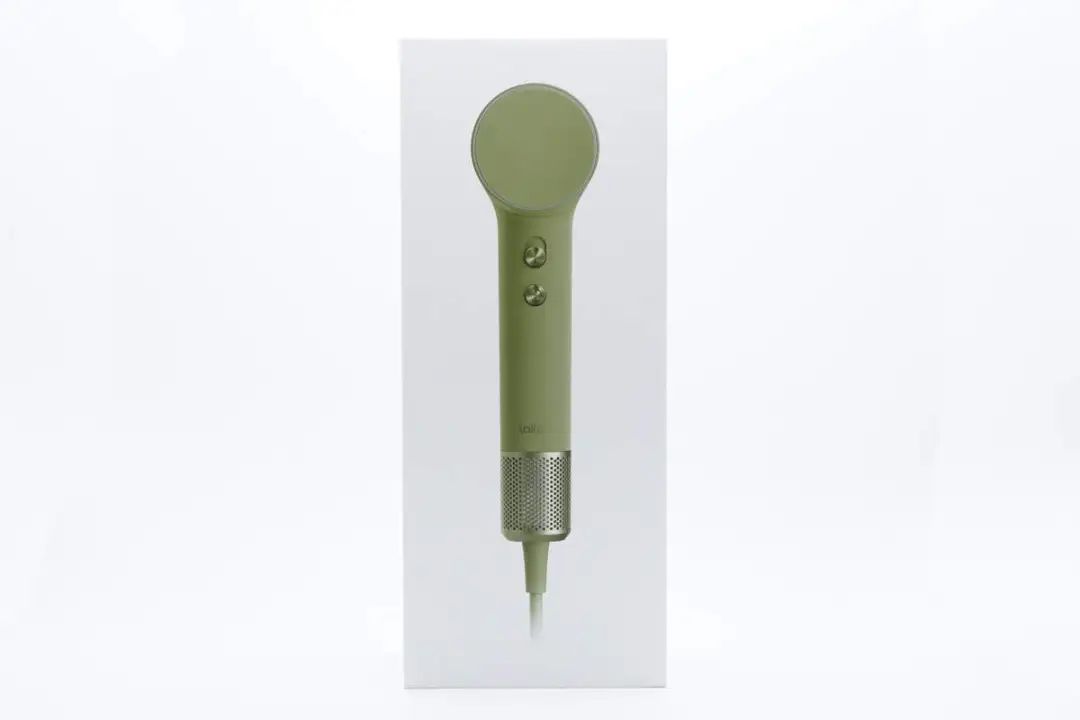

徕芬电吹风包装盒设计风格简约，顶面印有产品外观图。
底部贴纸印有产品包装清单、参数、制造商等信息。
贴纸上信息特写，产品相关参数到实物展示环节再介绍。

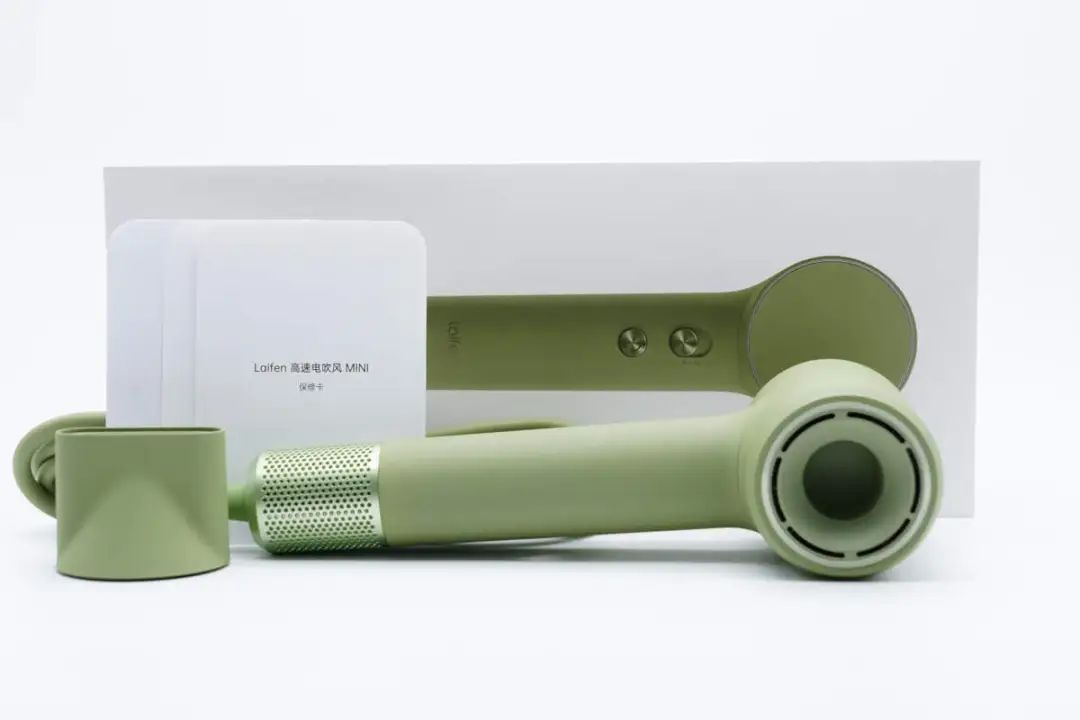

包装内含徕芬1100W高速电吹风MINI，磁吸风嘴，说明书，快速使用指南和保修卡。
徕芬高速电吹风MINI为经典T字造型设计，采用PC阻燃材质外壳，产品整体为抹茶绿配色，机身表面贴有保护贴纸。

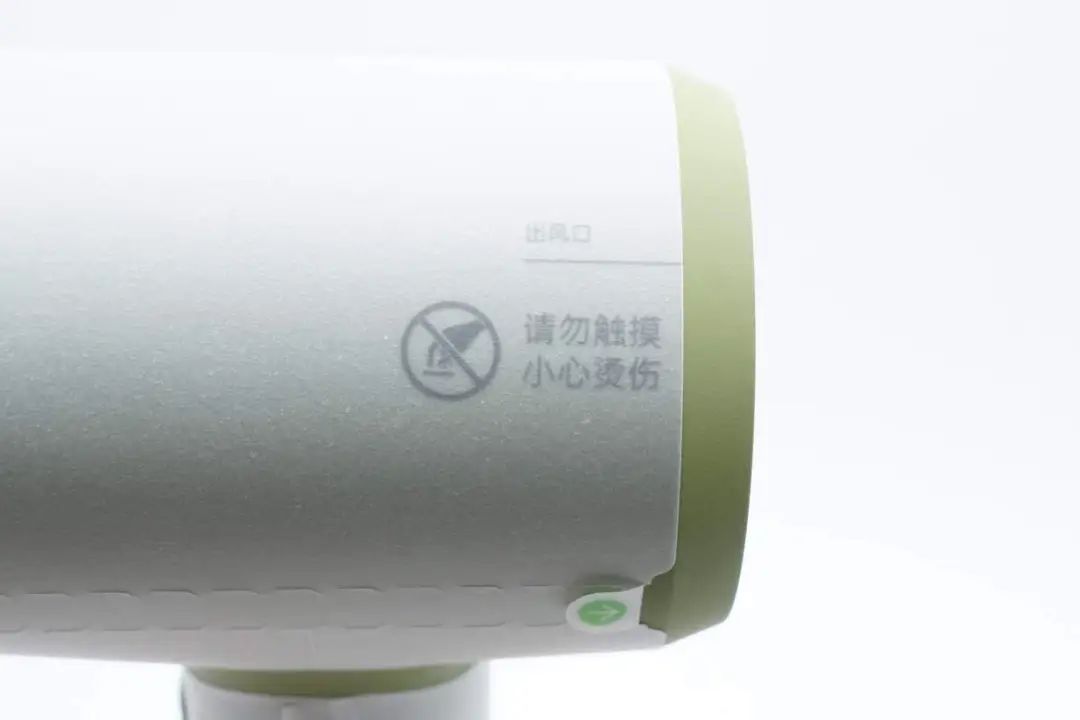

电吹风保护贴纸标注出风口请勿触摸小心烫伤。

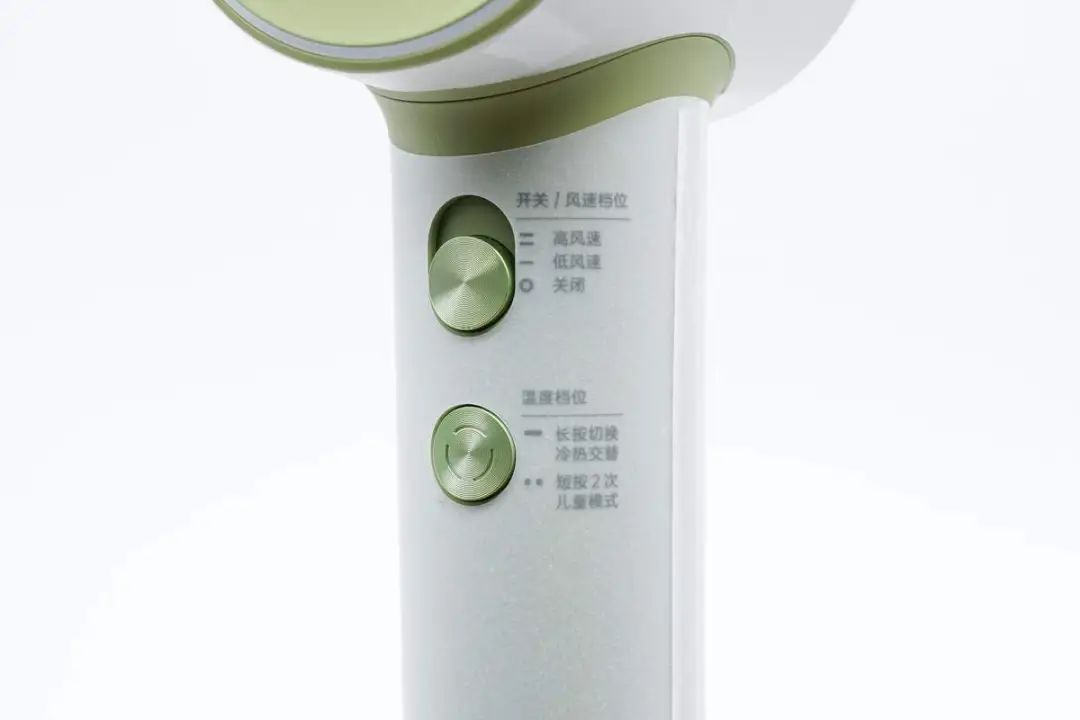

开关和按键标注档位和功能。

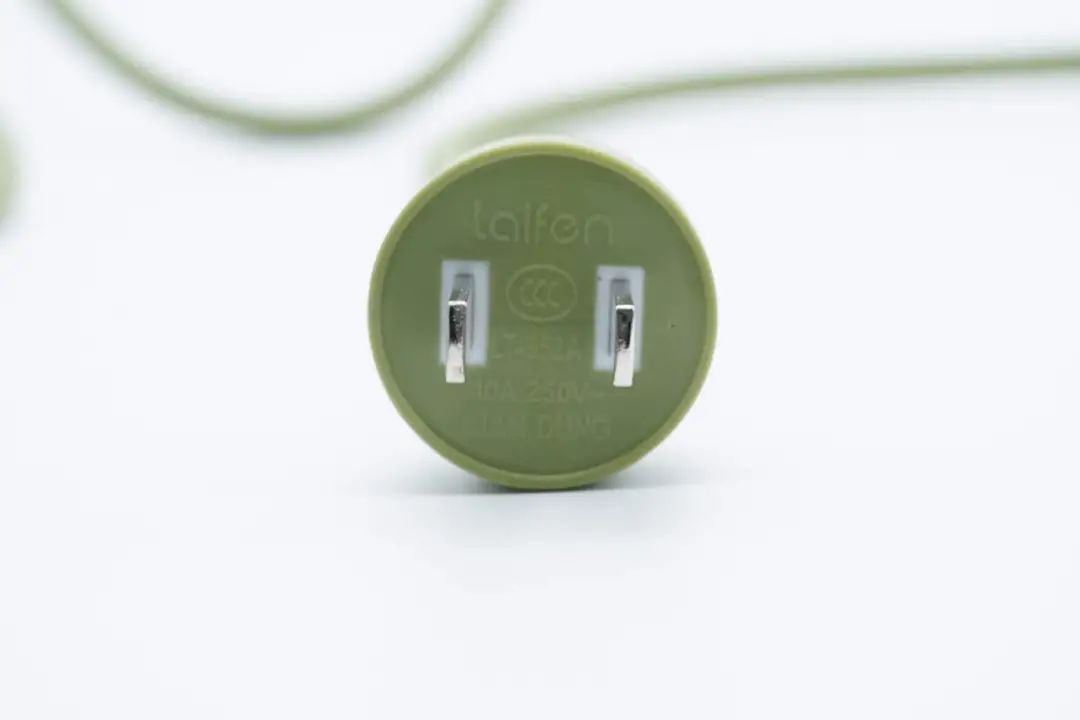

电源线采用双脚插头，规格为10A 250V~，通过了CCC认证。

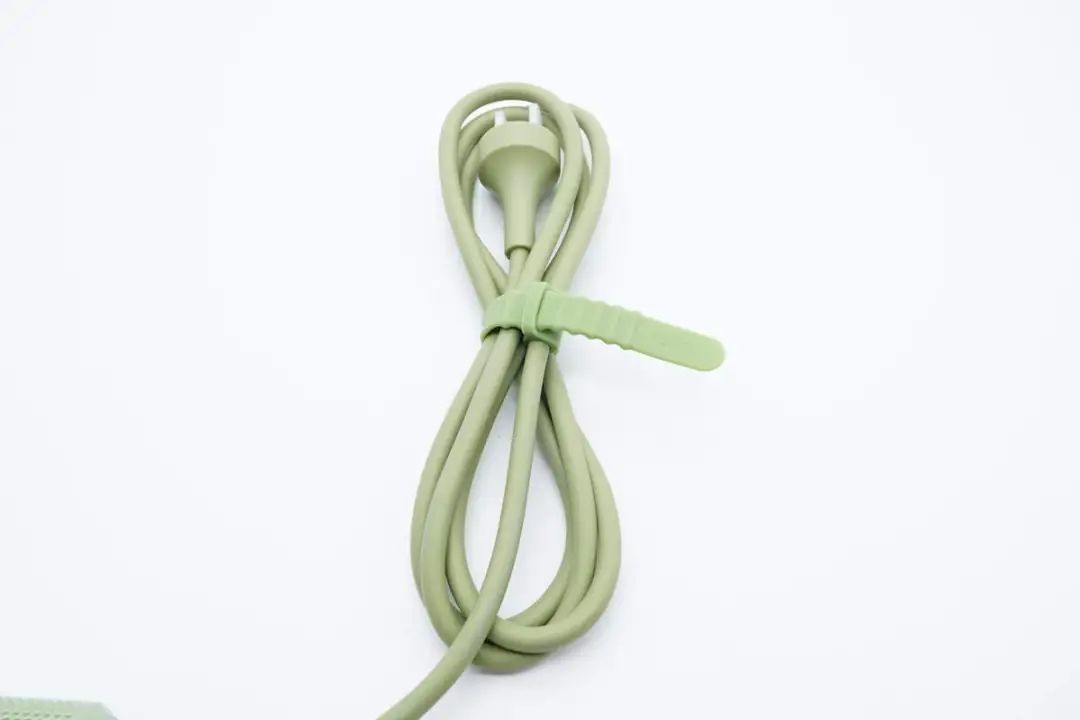

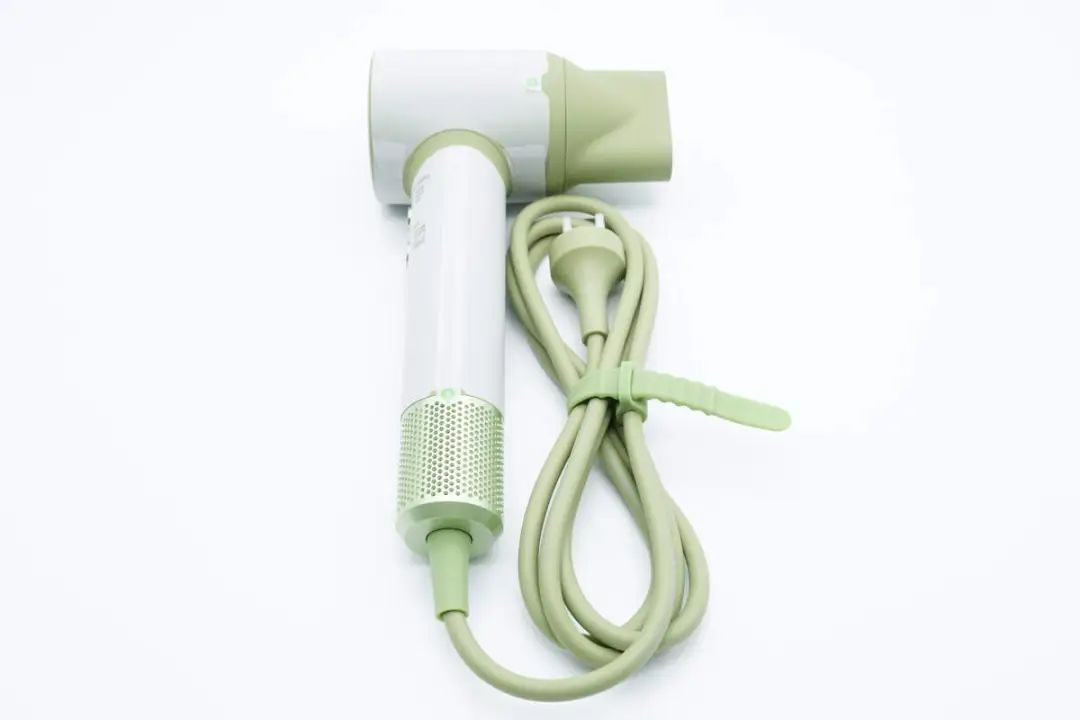

电源线采用橡胶带捆扎固定。

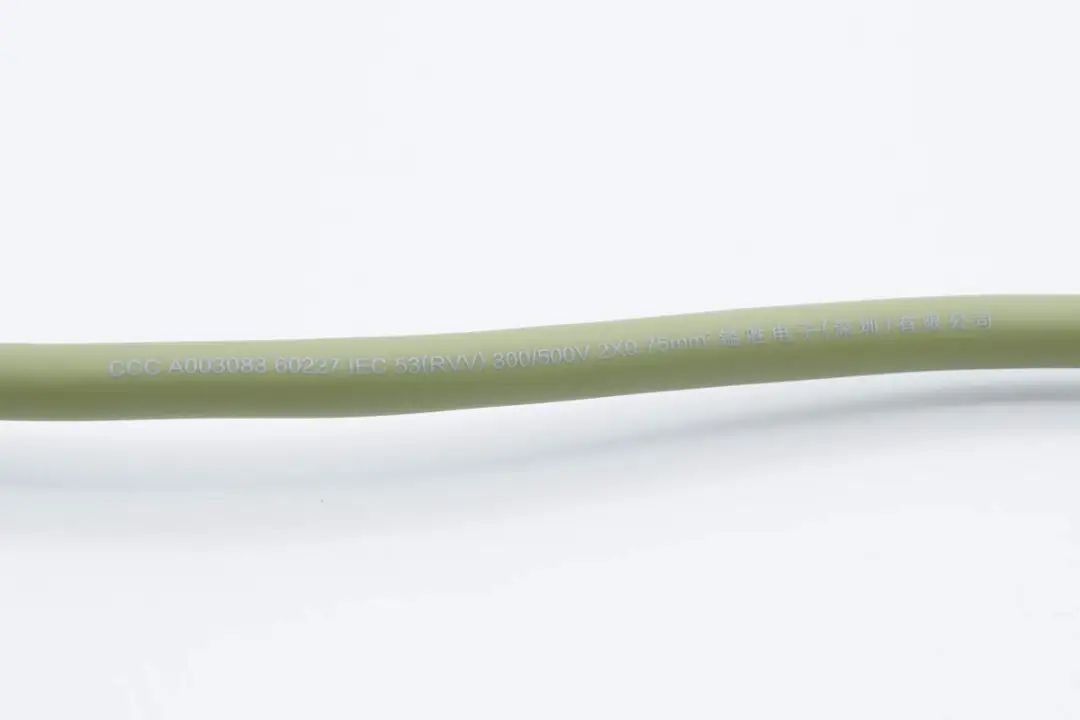

电源线来自I-SHENG镒胜电子，规格为2*0.75mm²。

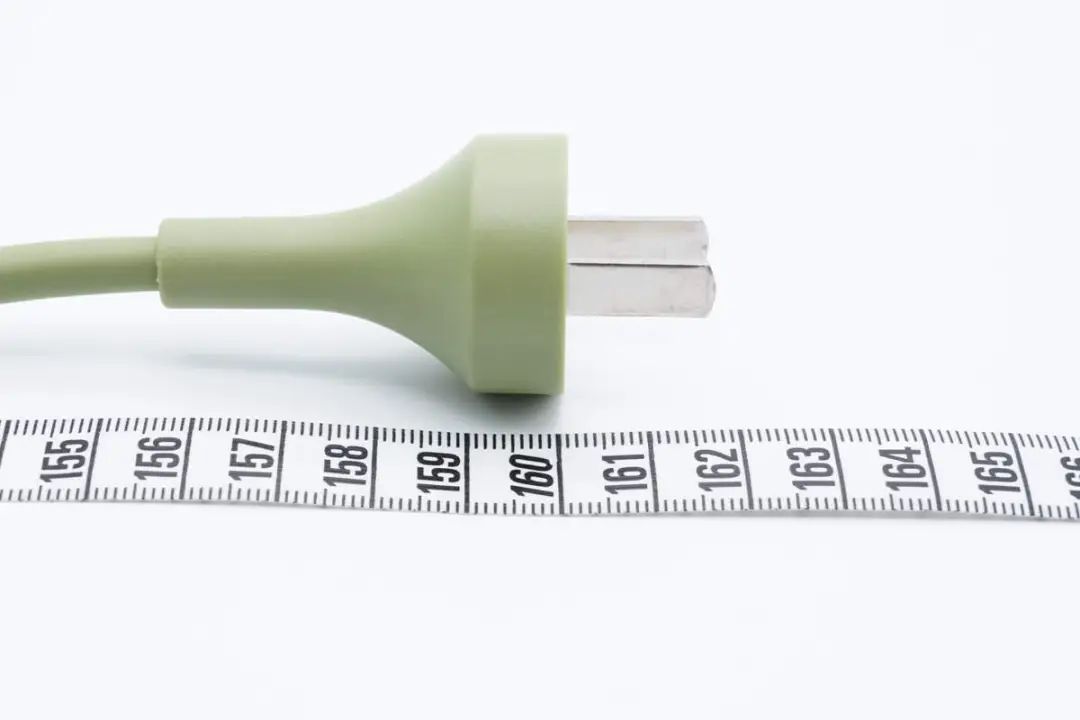

电源线长度约为161.5cm。

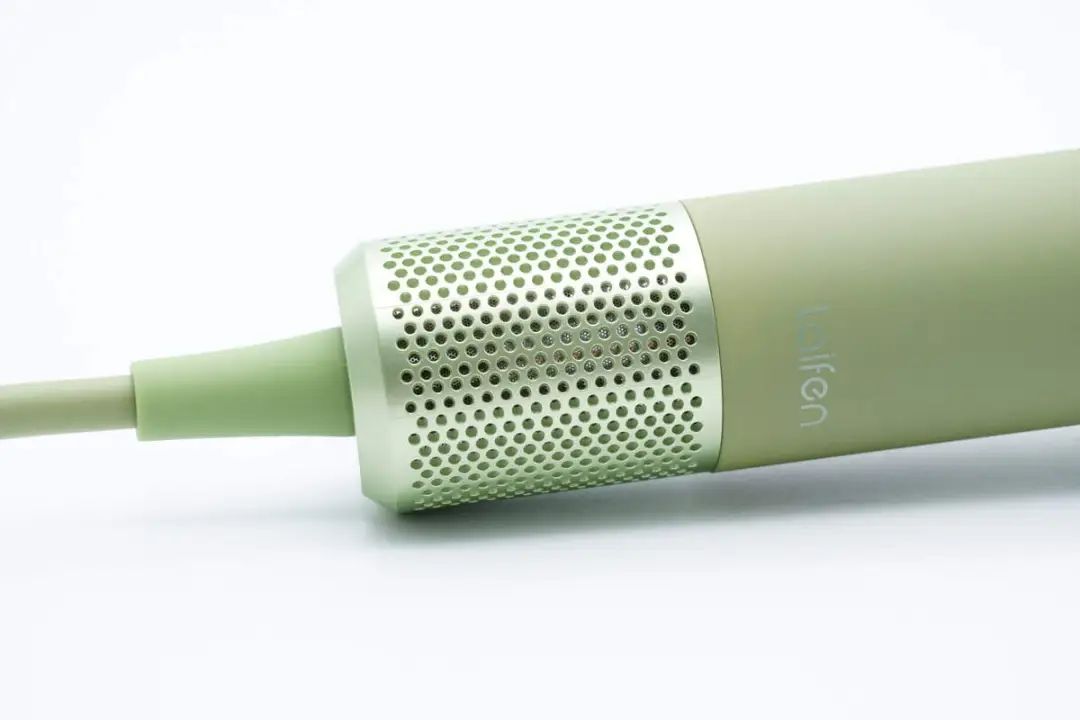

握把下方进风部分外壳为旋转组装结构设计，外壳上设计有小圆孔，通气同时可以防止异物进入。

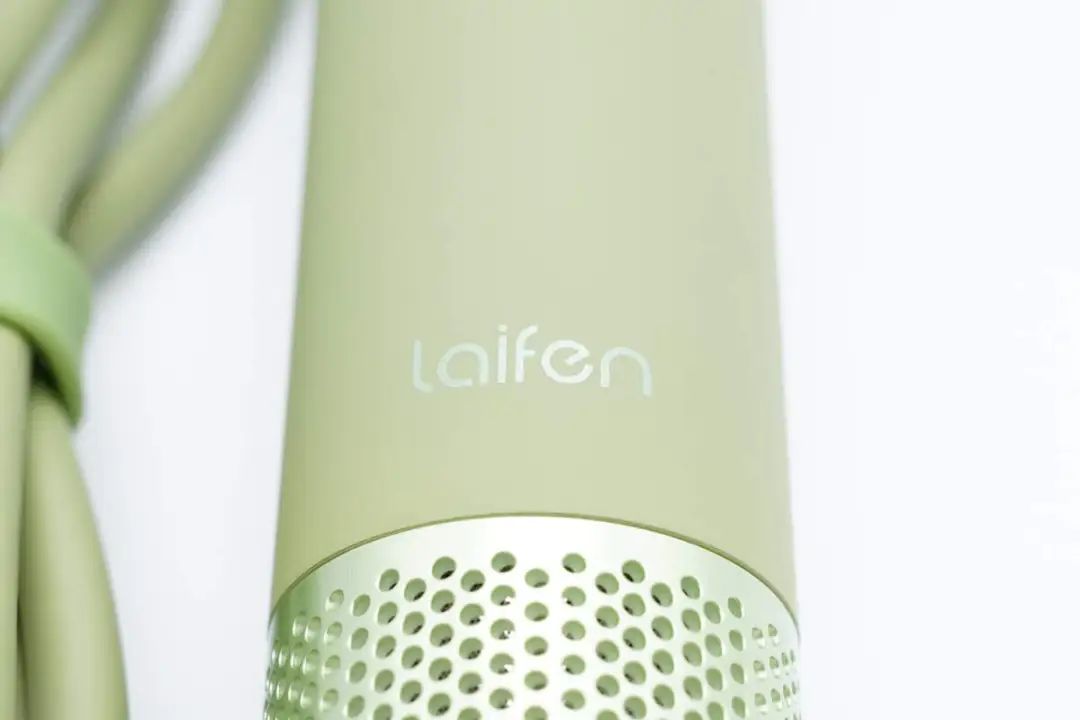

握把下方还印有Laifen品牌。

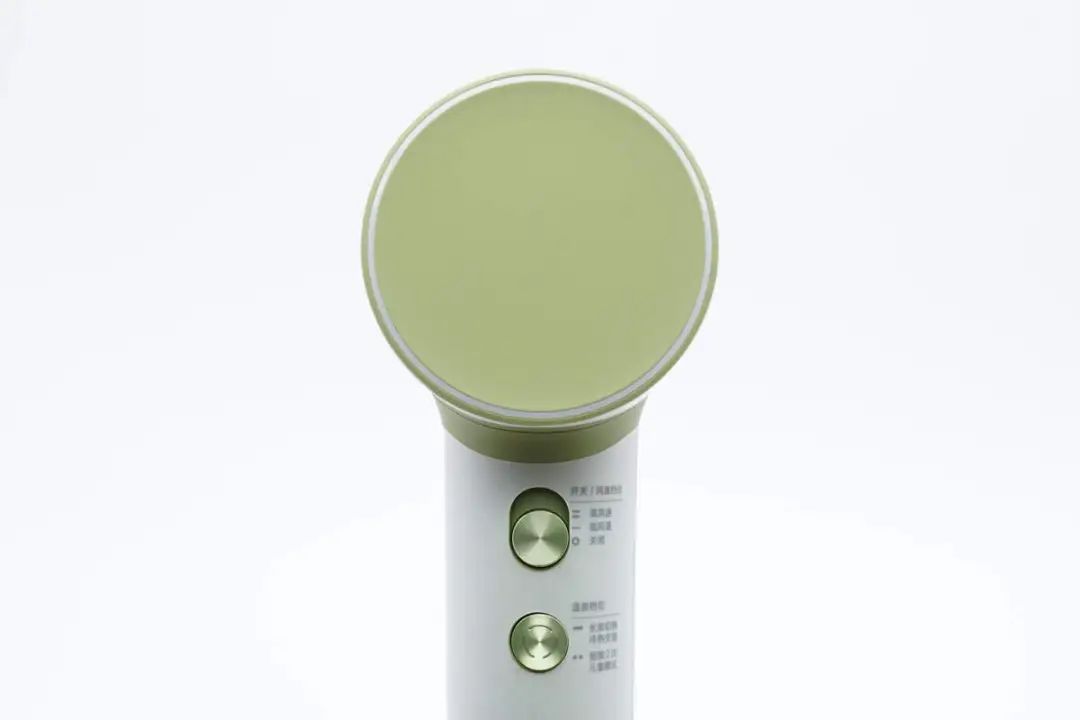

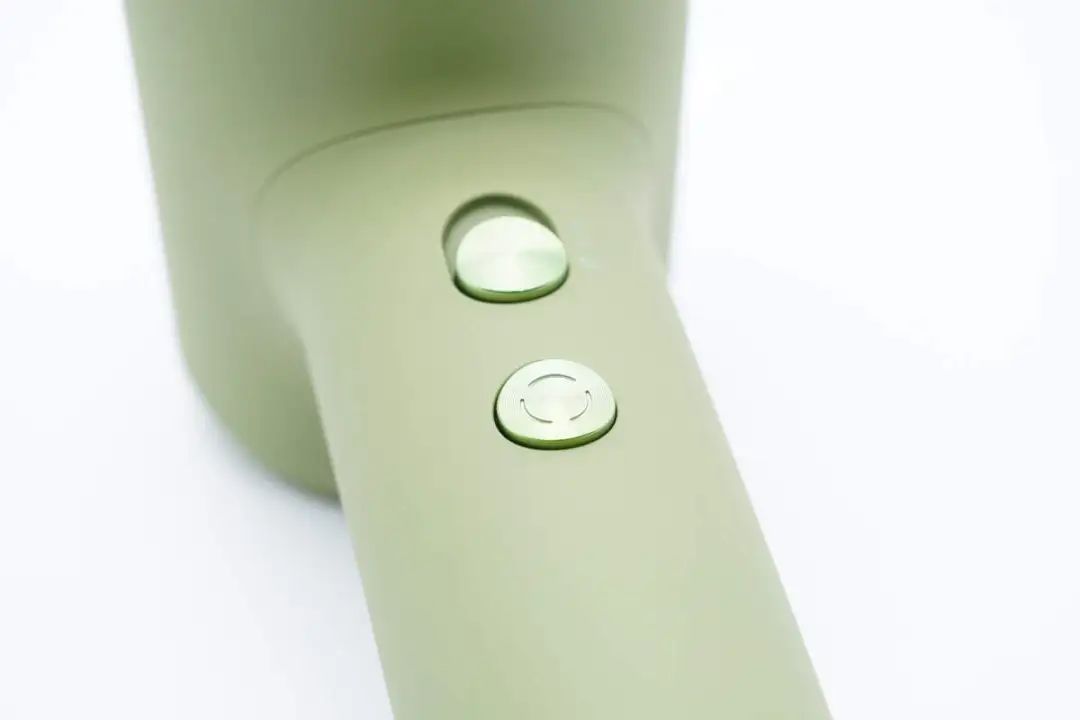

握把上方设有风速和风温切换功能键。

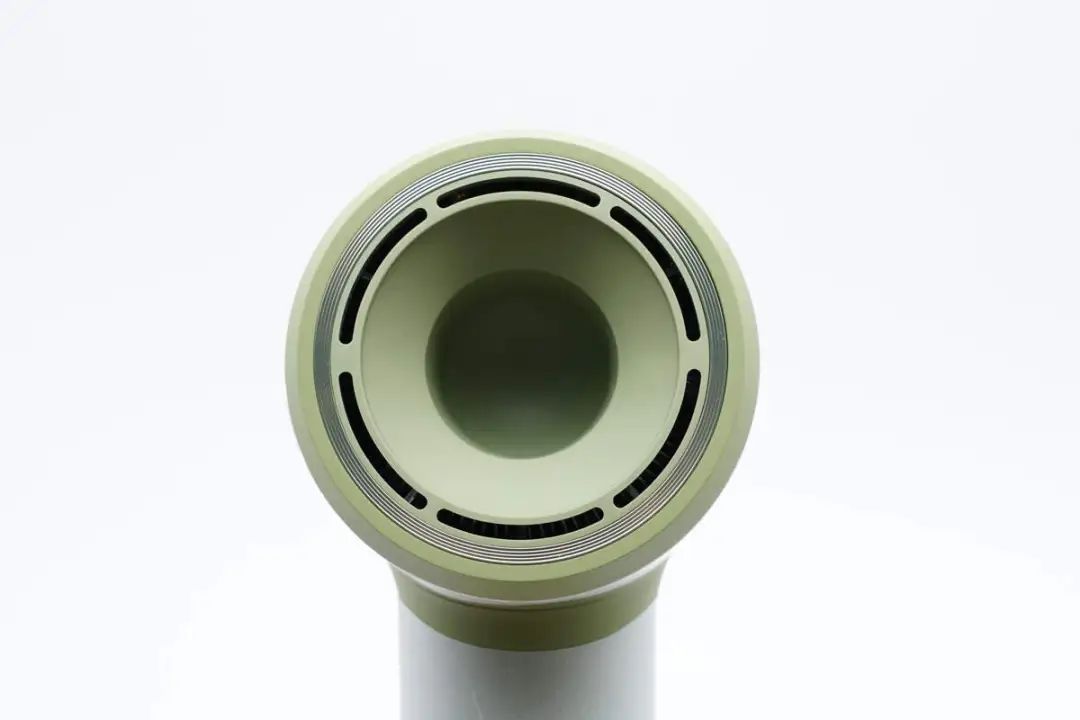

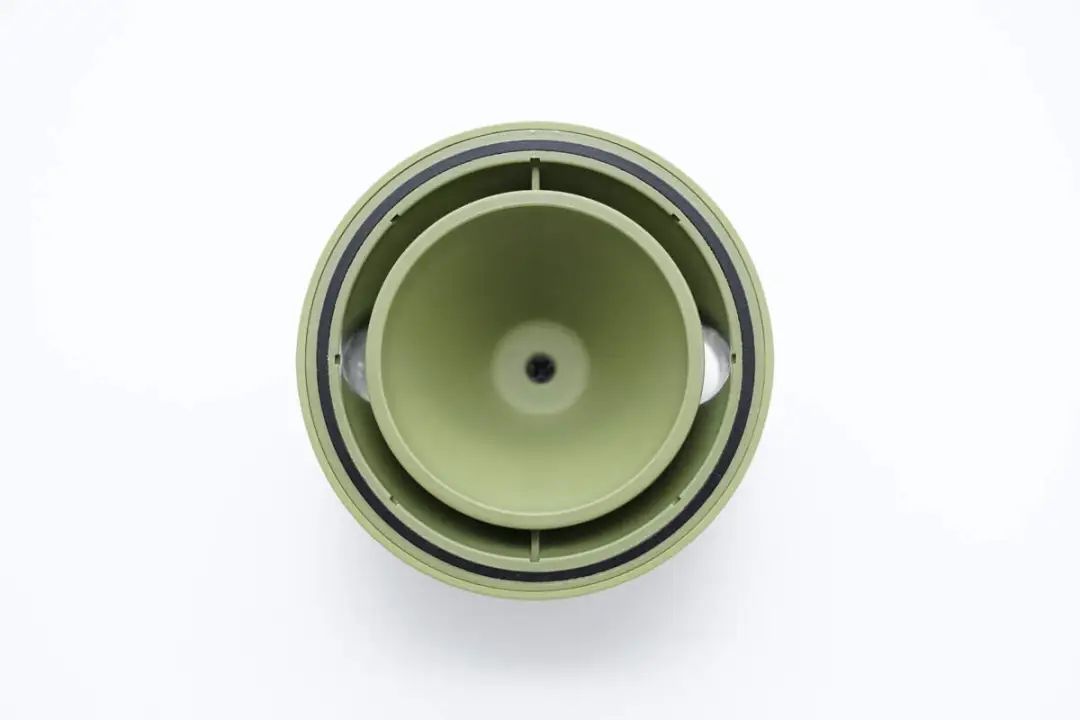

风筒前端一览，设有磁铁用于吸附风嘴。

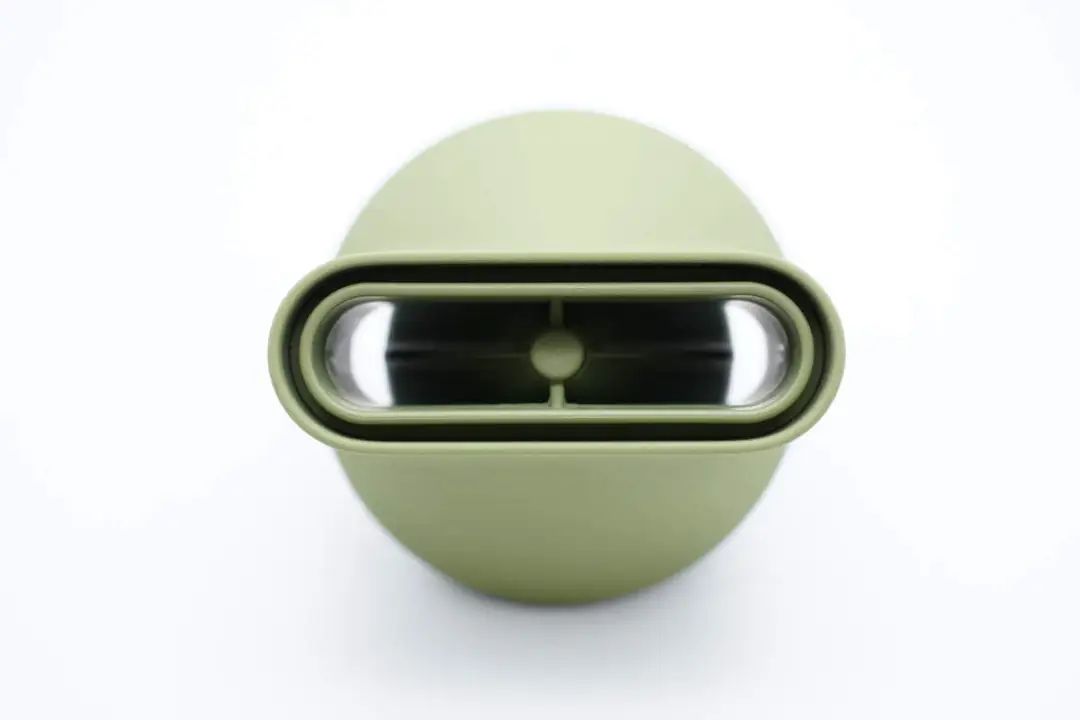

电吹风附带的顺滑风嘴特写。
风嘴内部设有磁铁用于吸附。

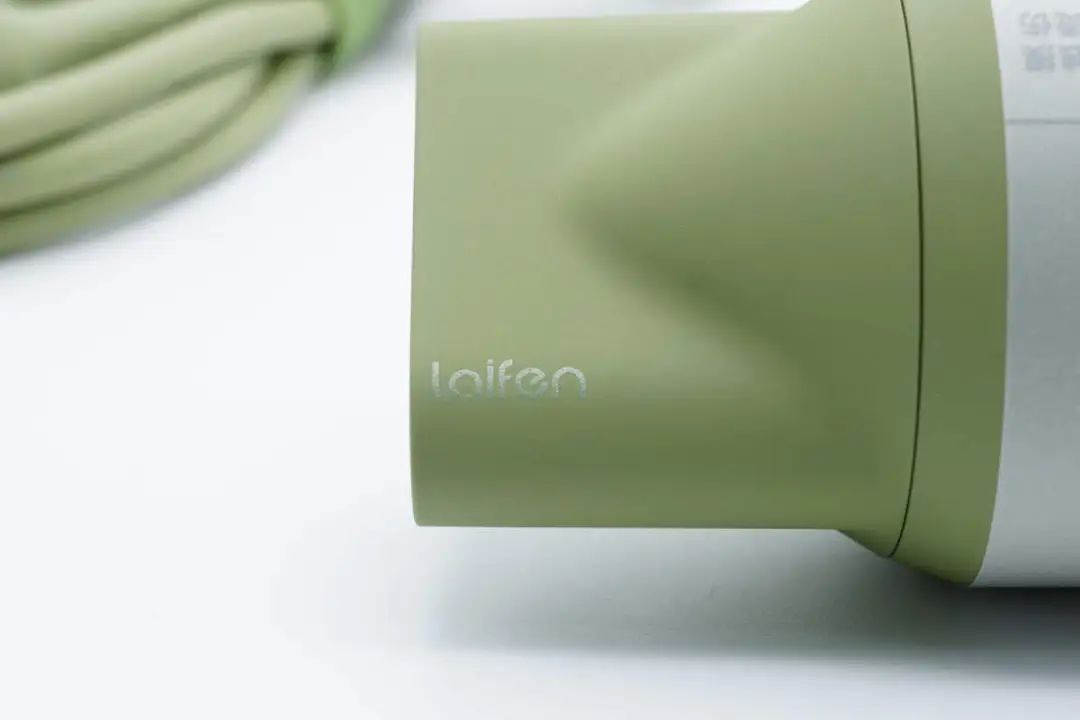

风嘴印有laifen品牌。

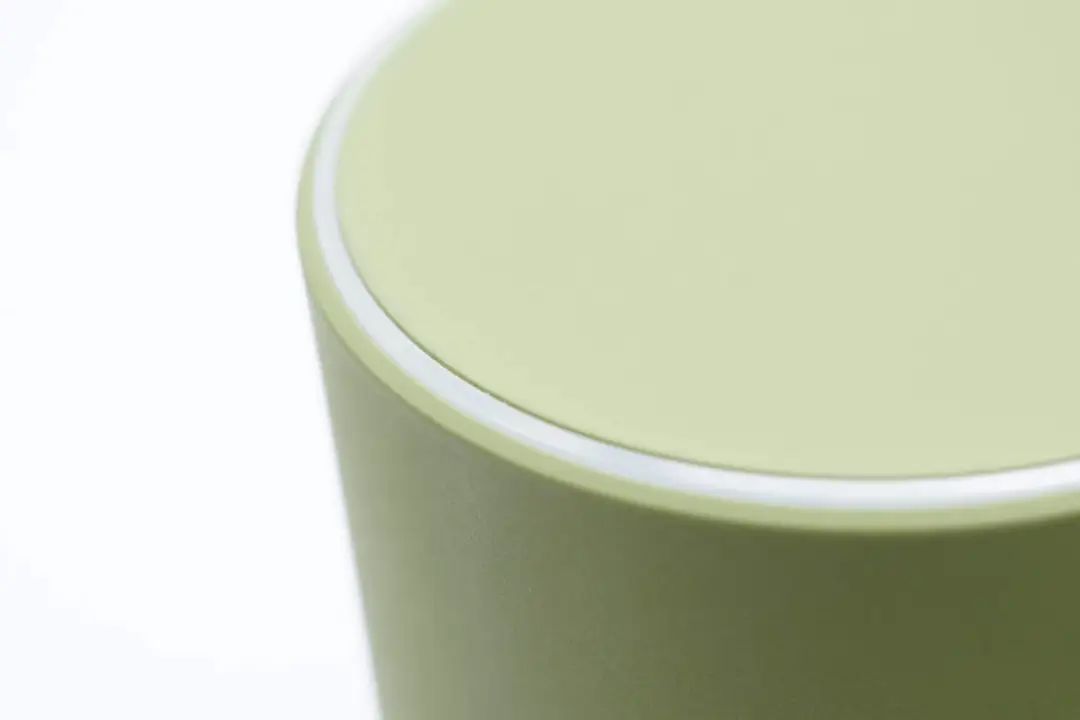

在机身背面设有灯环。
灯环用于指示电吹风工作状态。

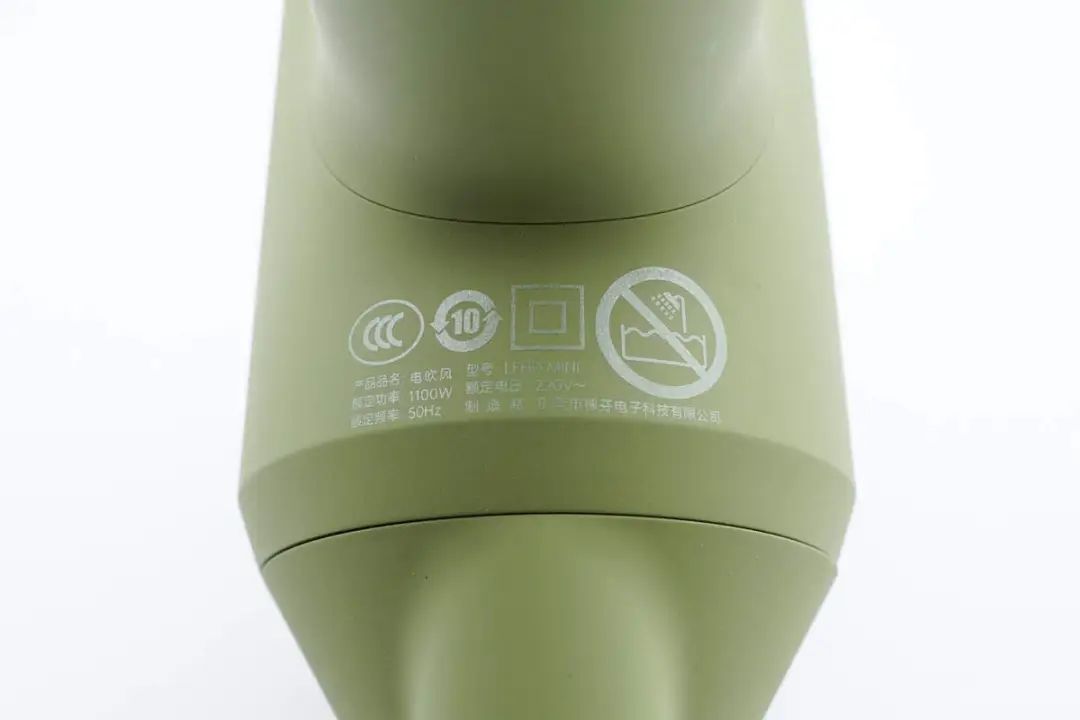

风筒外壳上印有产品参数
产品名称：电吹风
产品型号：LFHD MINI
额定功率：1100W
额定电压：220V~
额定频率：50Hz
制造商：东莞市徕芬电子科技有限公司
产品通过了CCC认证。

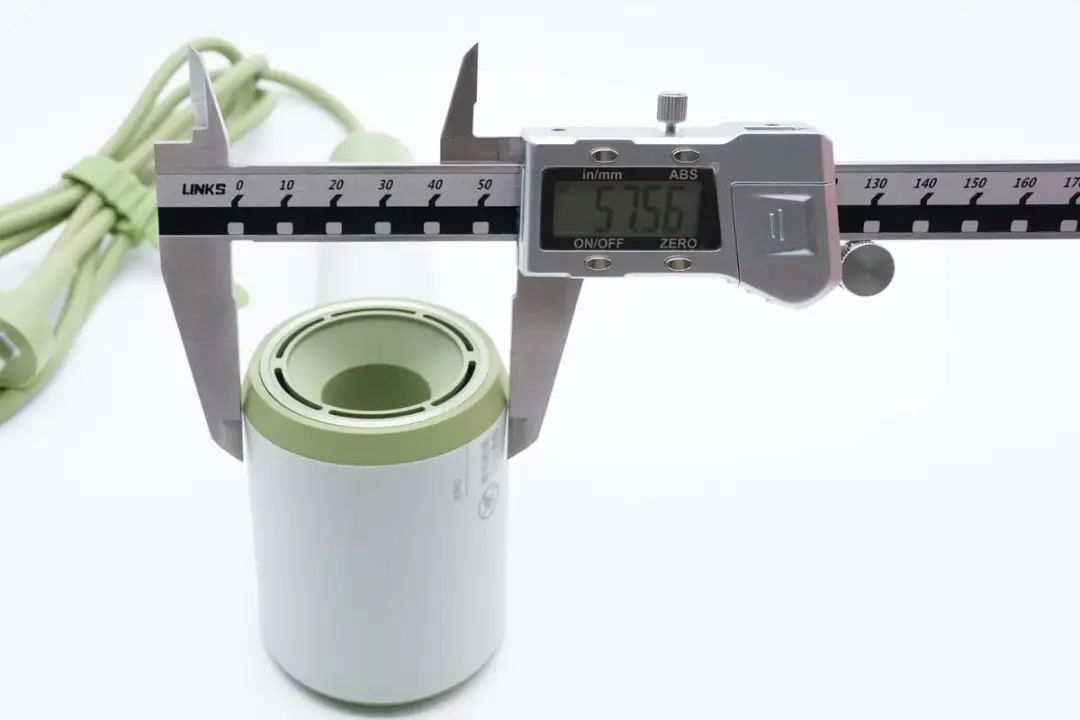

使用游标卡尺测得头部直径约为57.6mm。

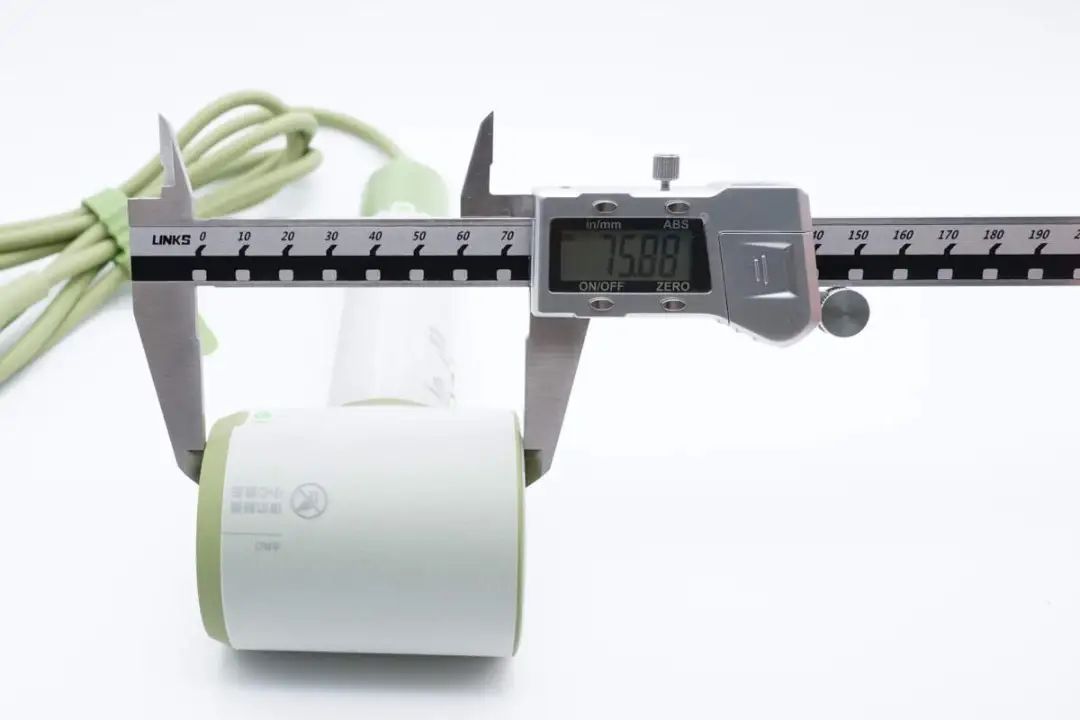

电吹风头部长度约为75.9mm。

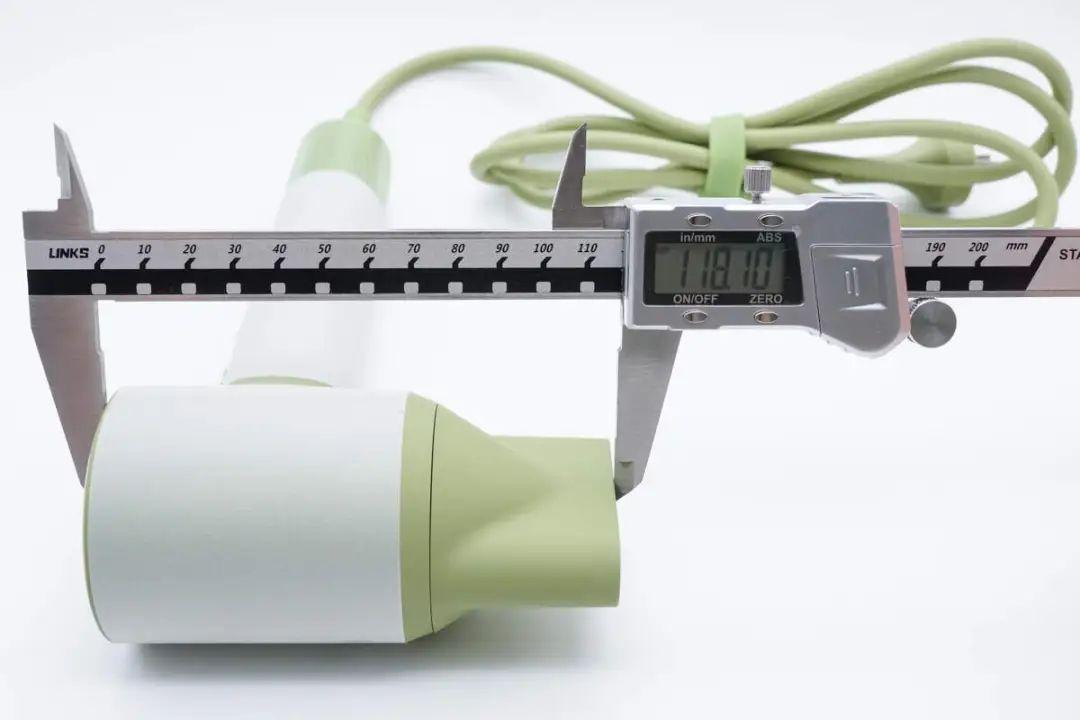

装配风嘴后的长度约为118mm。

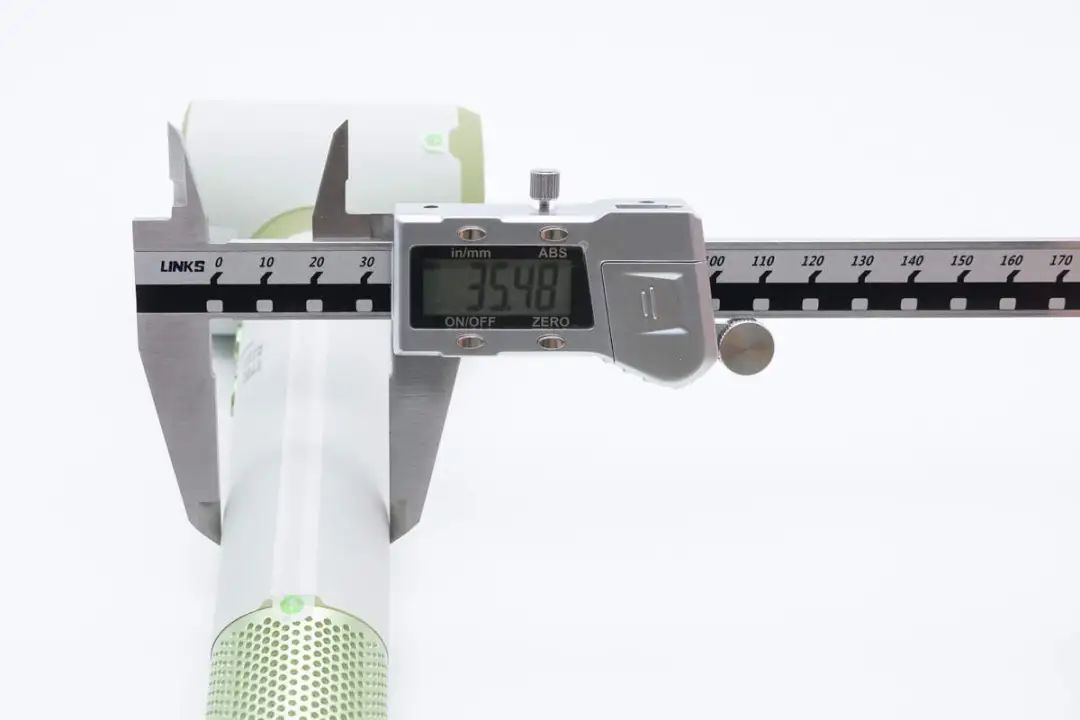

电吹风手柄直径约为35.5mm。

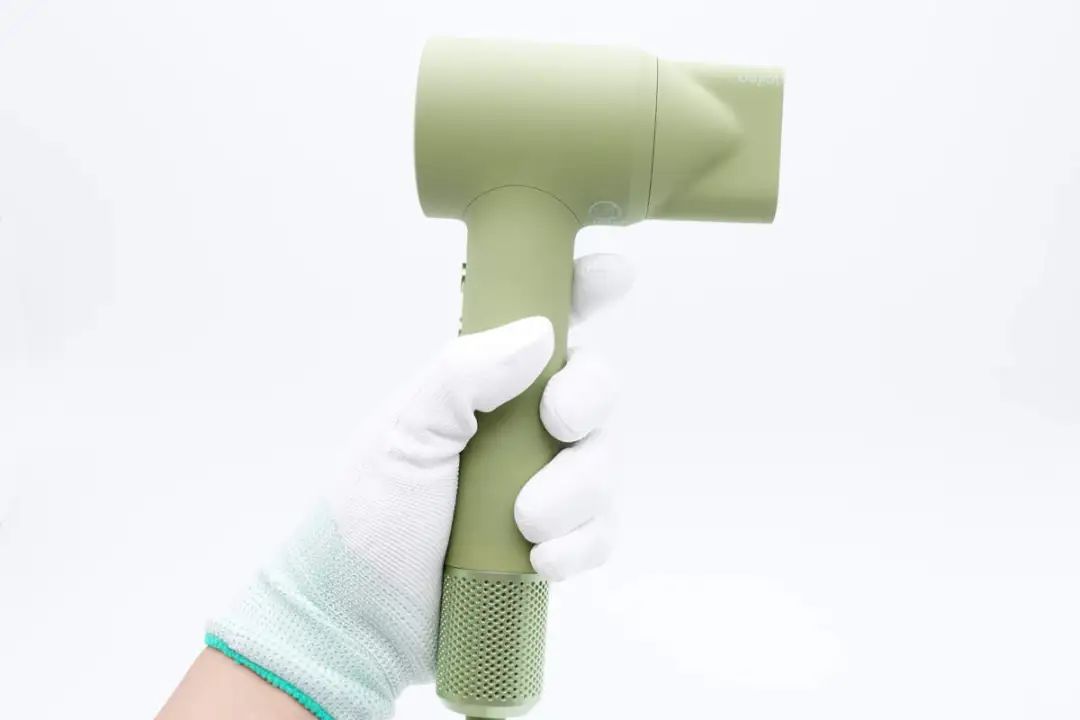

电吹风握持使用场景一览。

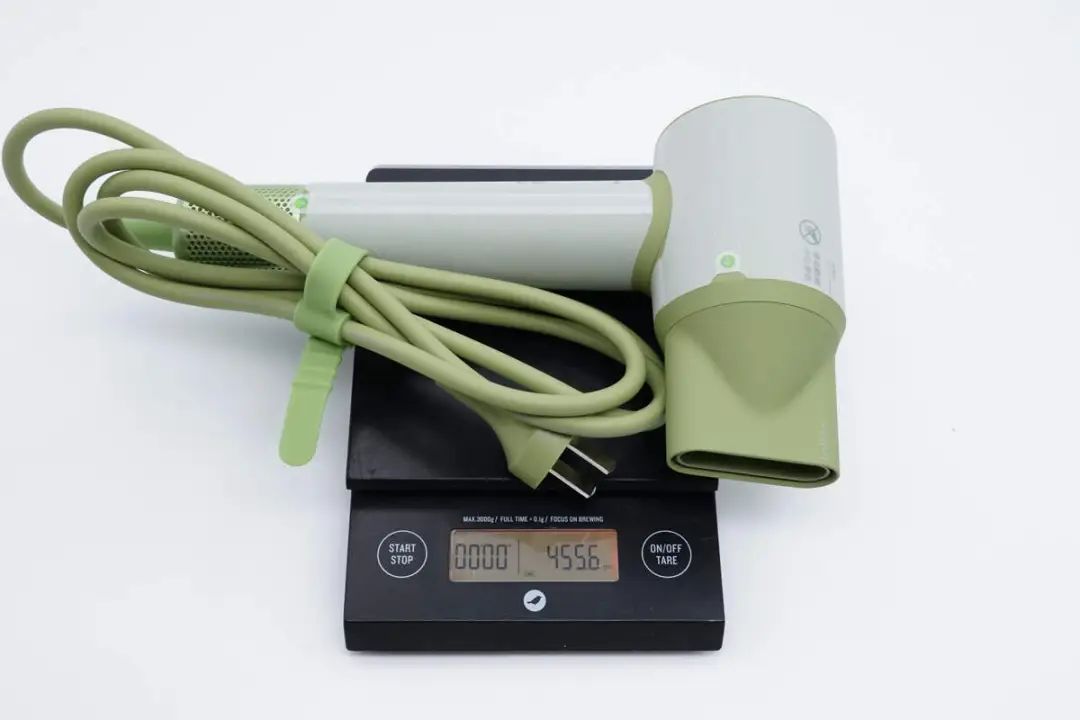

另外测得产品重量约为456g。
徕芬高速电吹风MINI拆解
看完了徕芬这款电吹风的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。
首先拆下吹风机尾部的外壳，内部设有不锈钢防尘滤网。

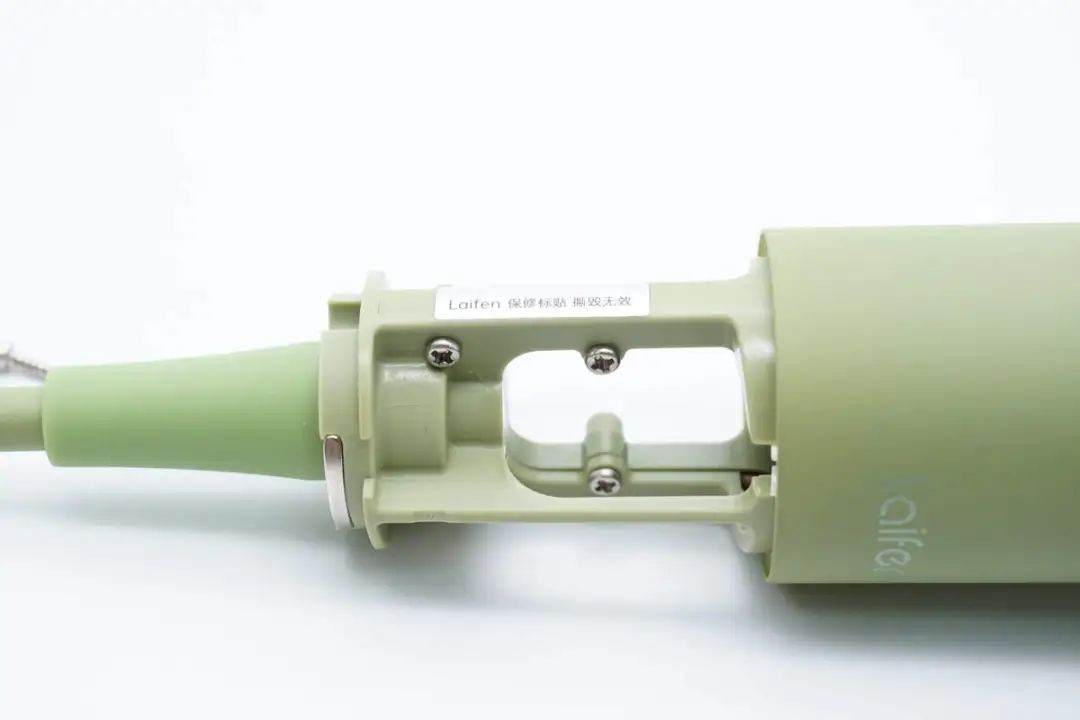

手柄尾部支架通过螺丝固定。

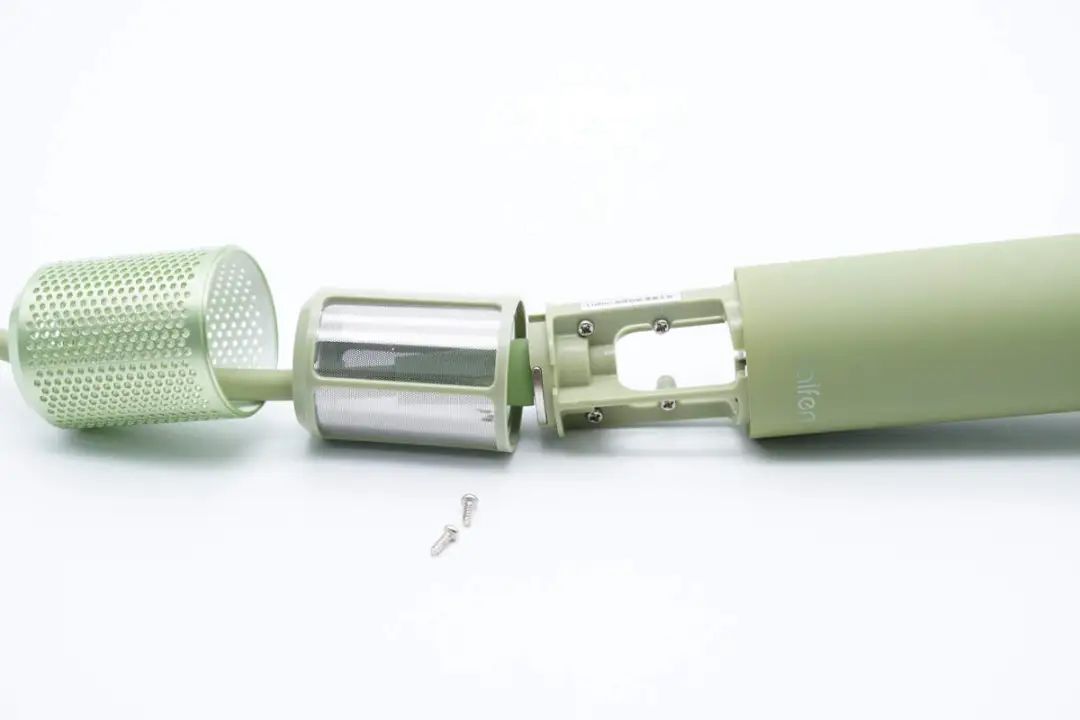

拧下固定螺丝，拆开尾部支架，在支架上还设有磁铁用于吸附外壳。
取下开关按键，拆下手柄外壳。

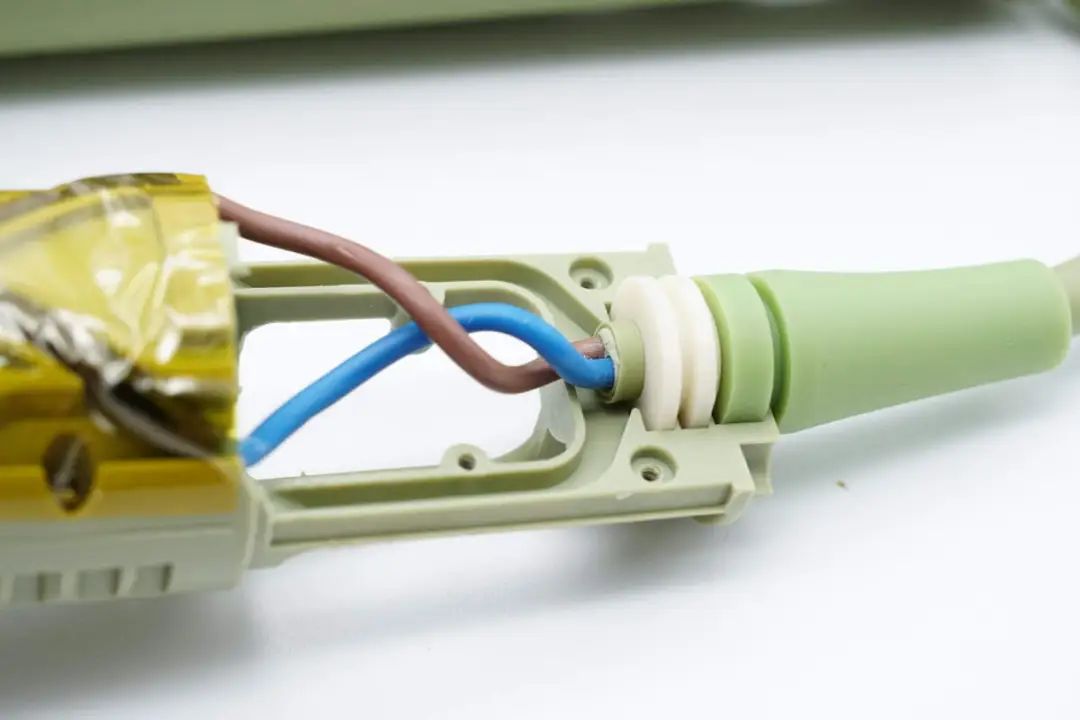

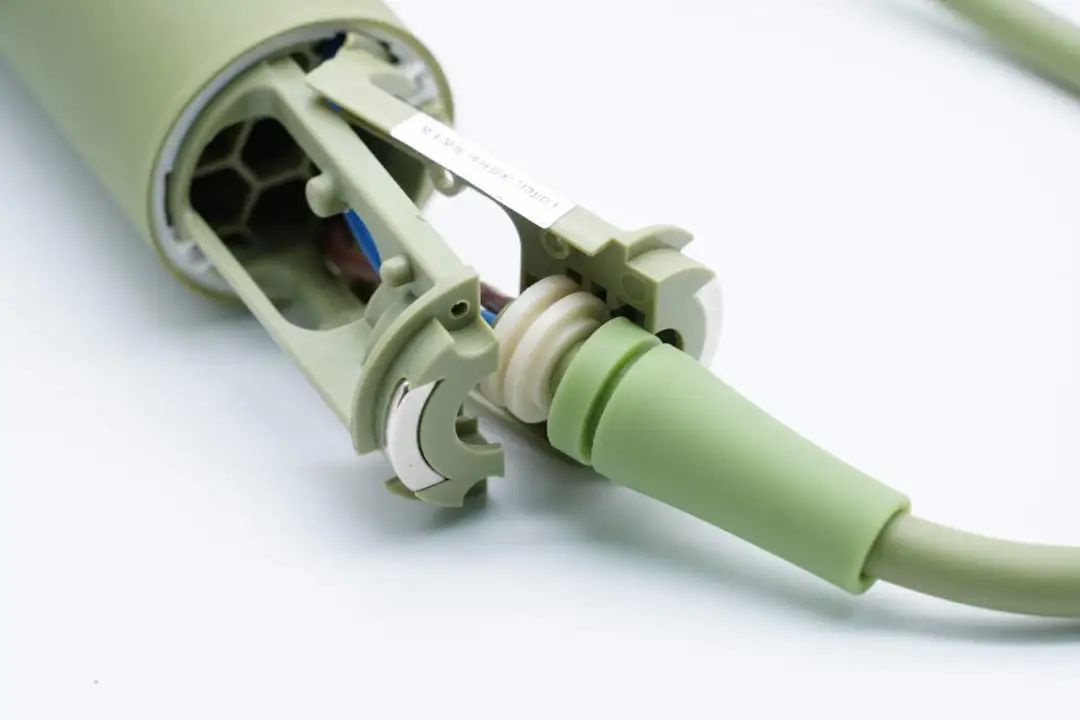

电源线设有密封胶圈和缓冲胶套。
拧下固定螺丝，拆卸内部骨架。

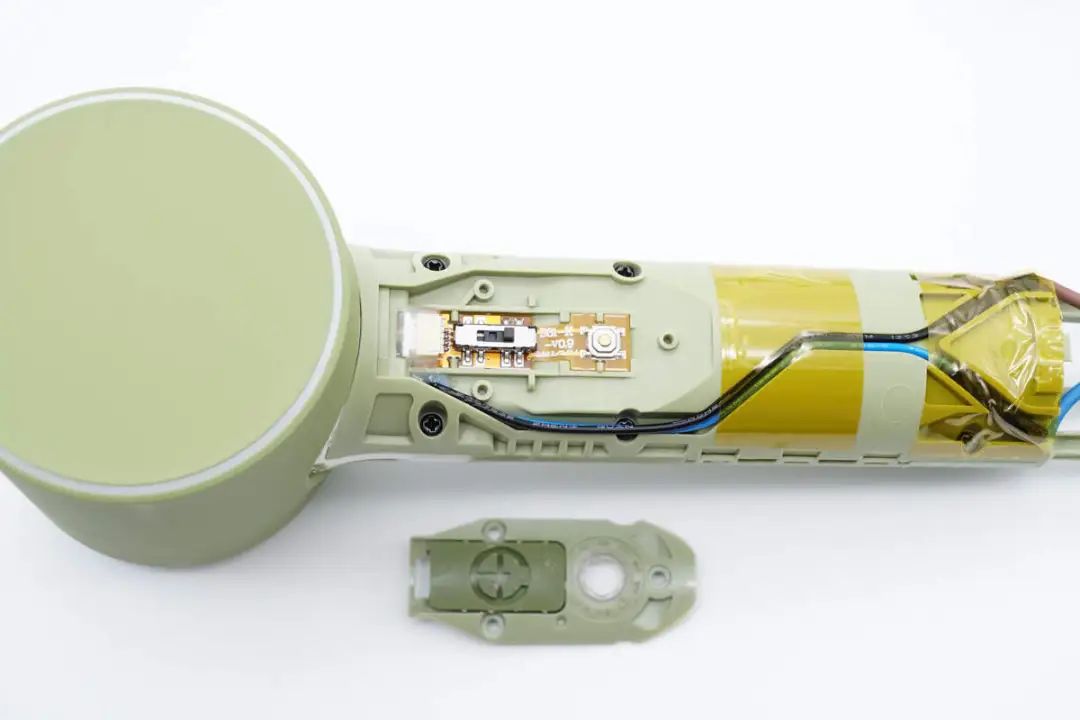

拧下固定螺丝，拆下开关盖板。

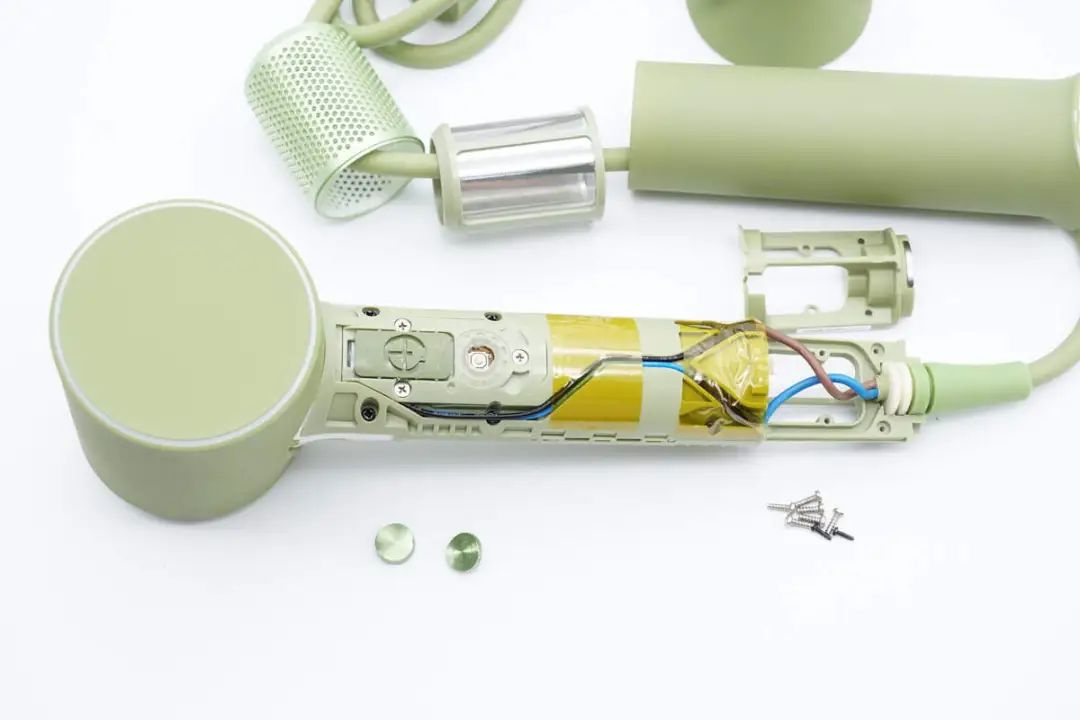

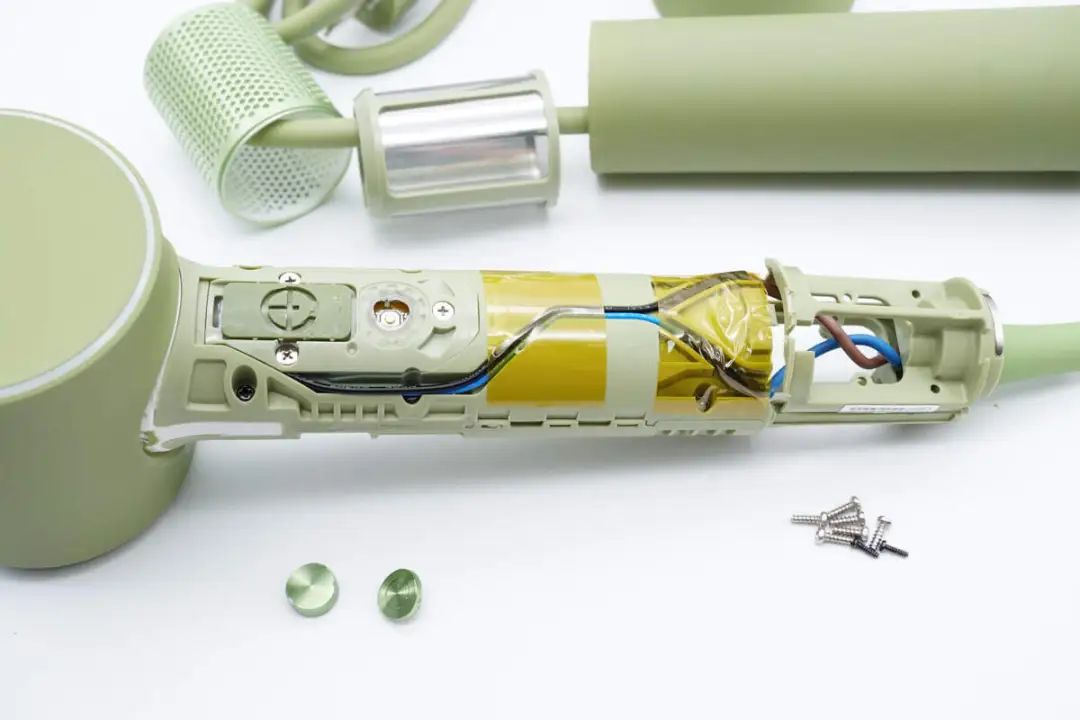

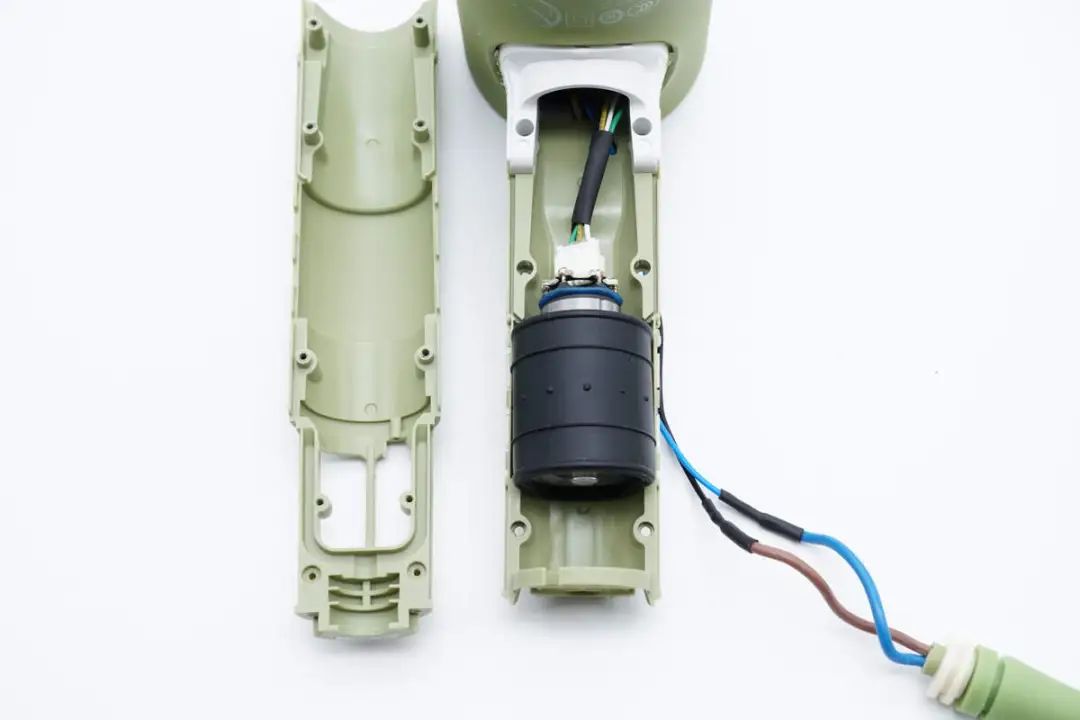

继续拆下螺丝，打开手柄外壳，在手柄内部设有无刷电机。

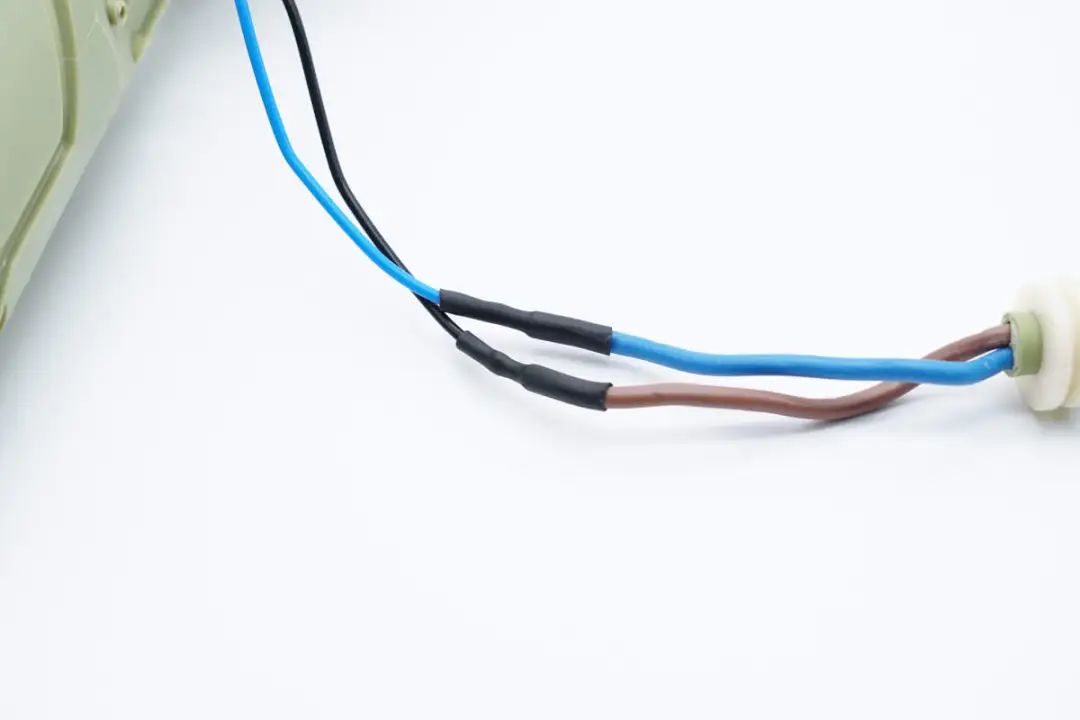

电吹风电源线通过焊接连接，外套热缩管绝缘。
电源开关和按键采用FPC软板焊接连接。

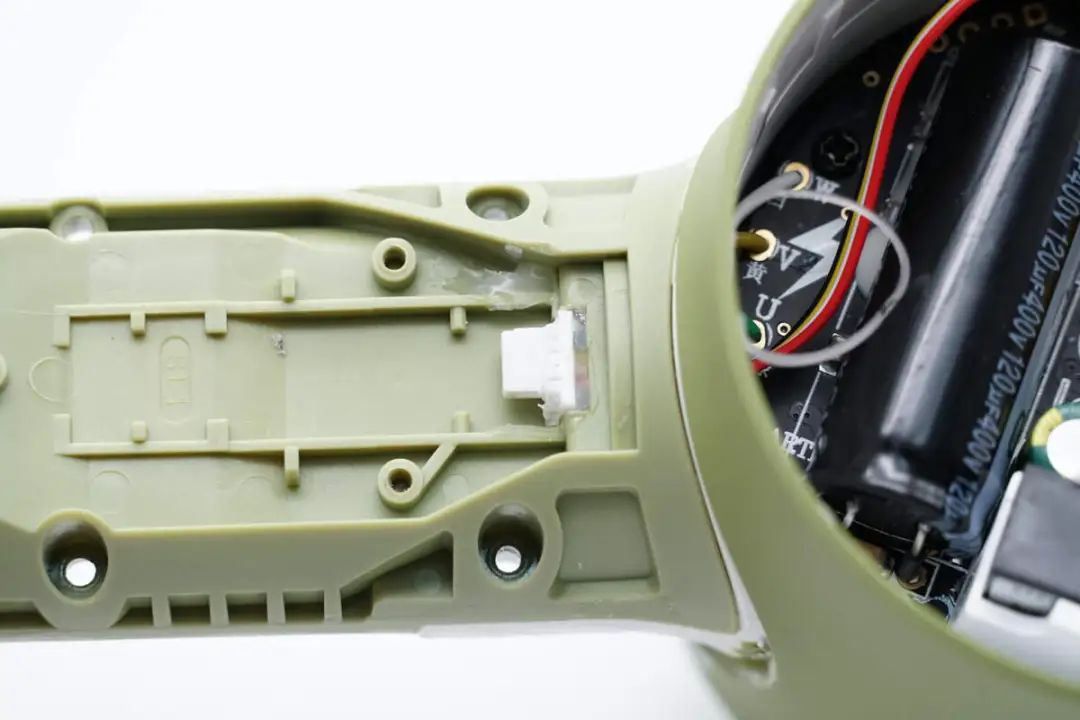

壳体内部还设有开槽用于定位，接线处打胶密封。

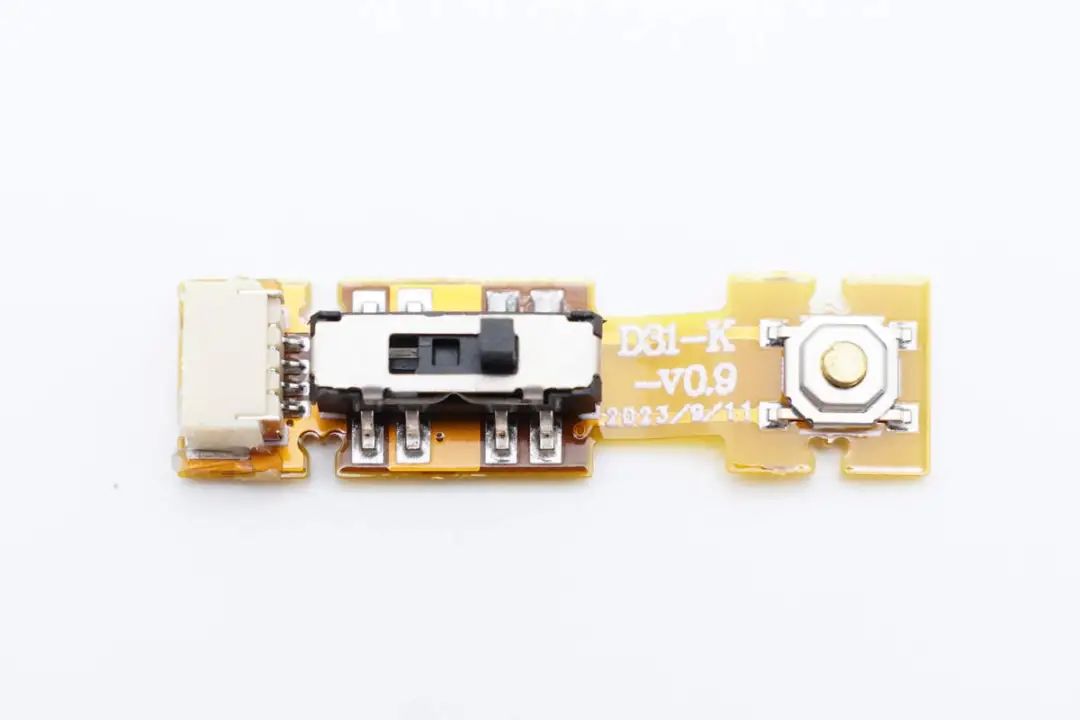

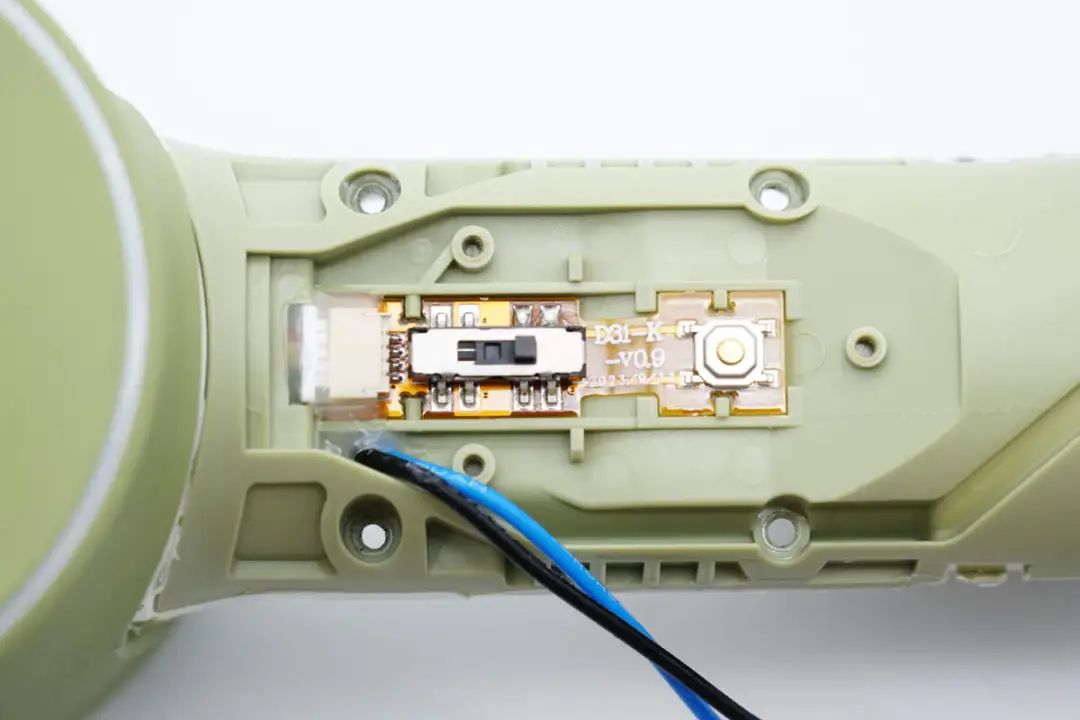

FPC软板左侧焊接连接器和档位开关，右侧焊接按钮开关。

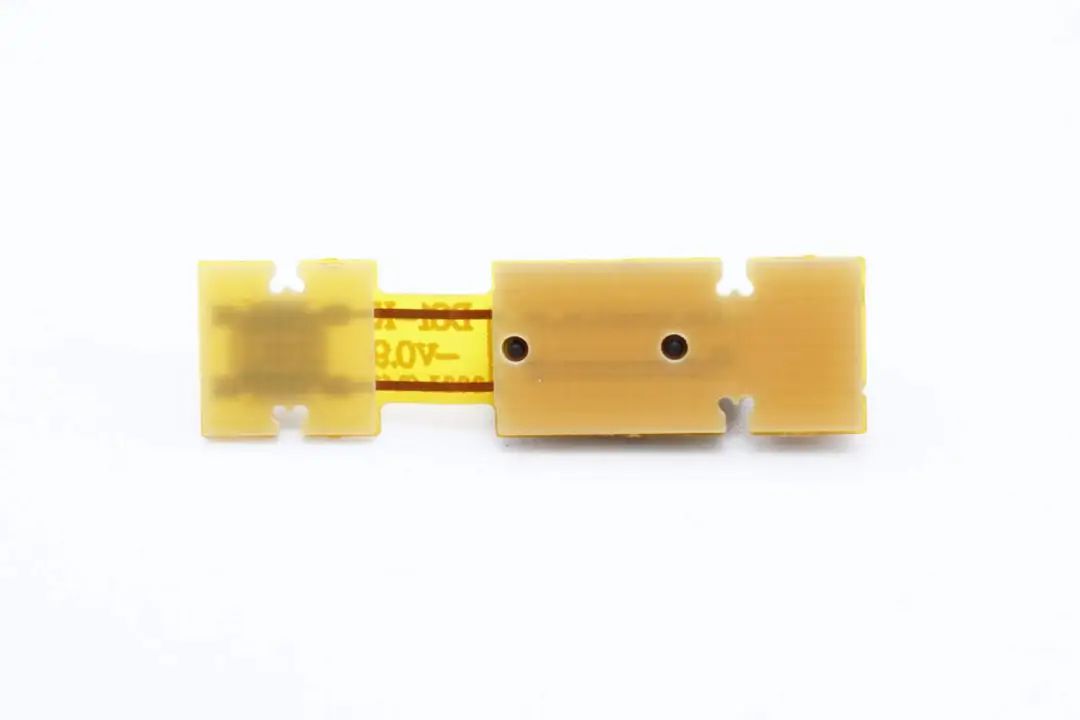

背面使用电木板加固。
无刷电机通过导线和连接器连接。

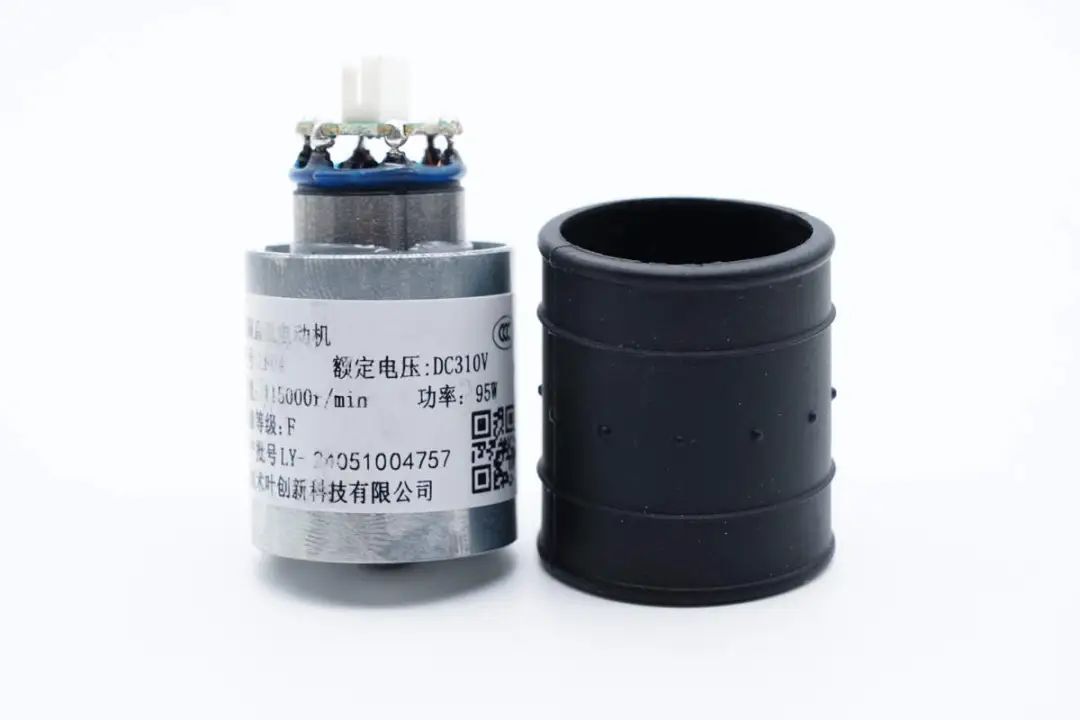

无刷电机外套黑色硅胶外套。

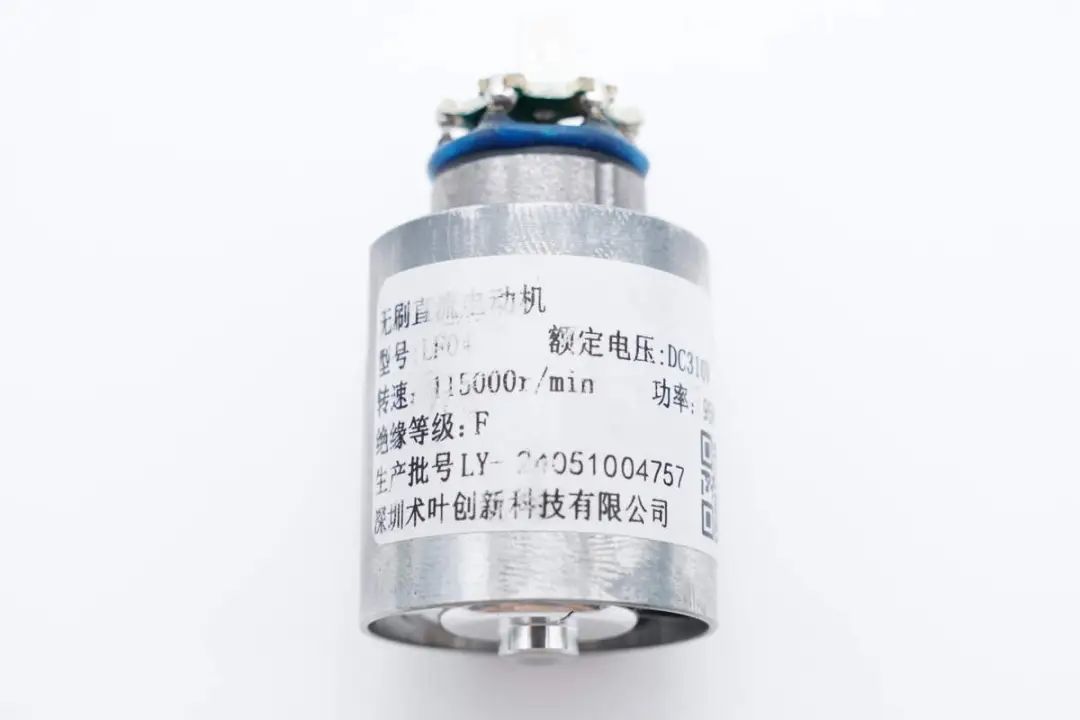

无刷直流电动机
型号：LF04 额定电压：DC310V
转速：115000r/min 功率：95W
绝缘等级：F
深圳术叶创新科技有限公司，电机通过了CCC认证。

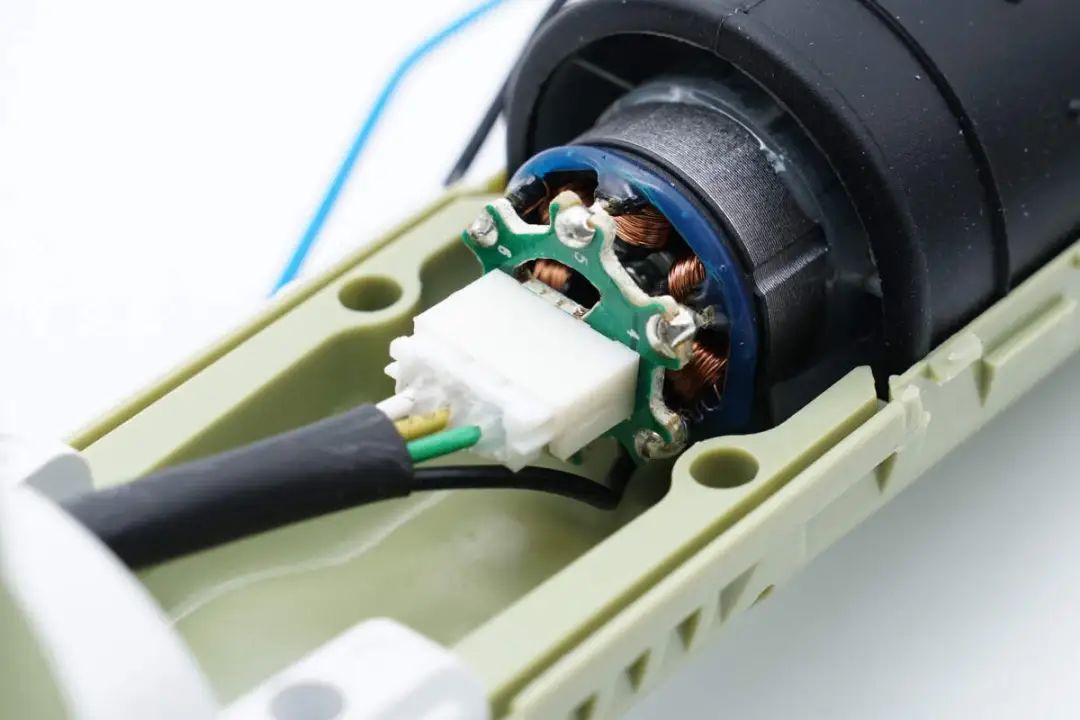

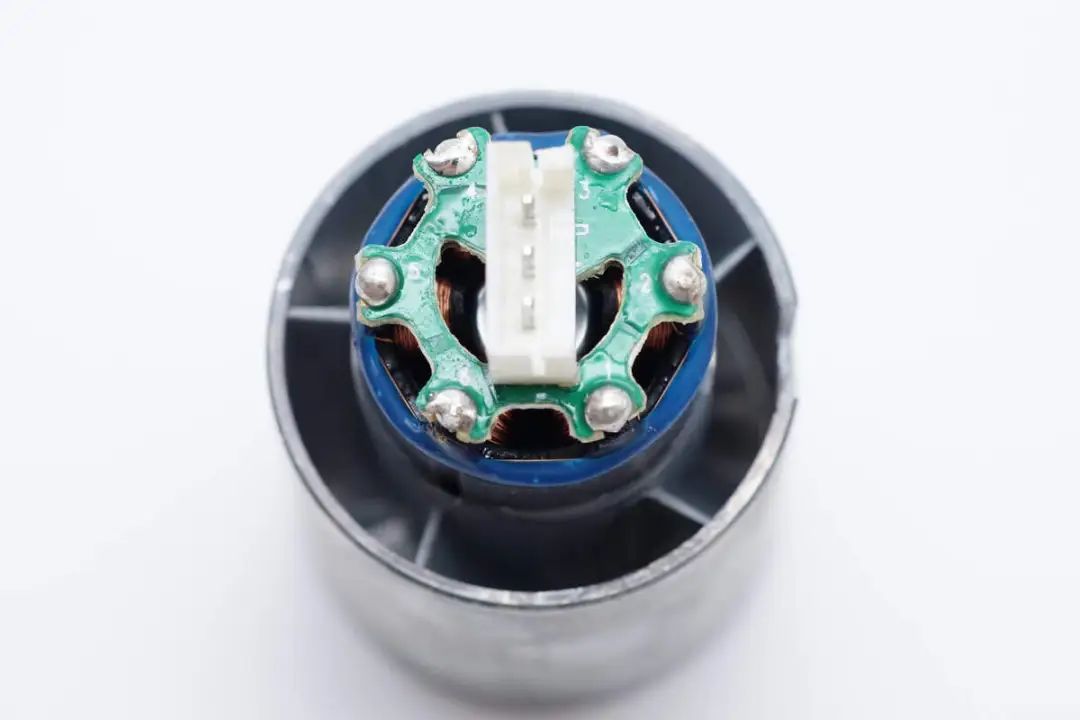

电机尾部设有PCB小板焊接连接器。

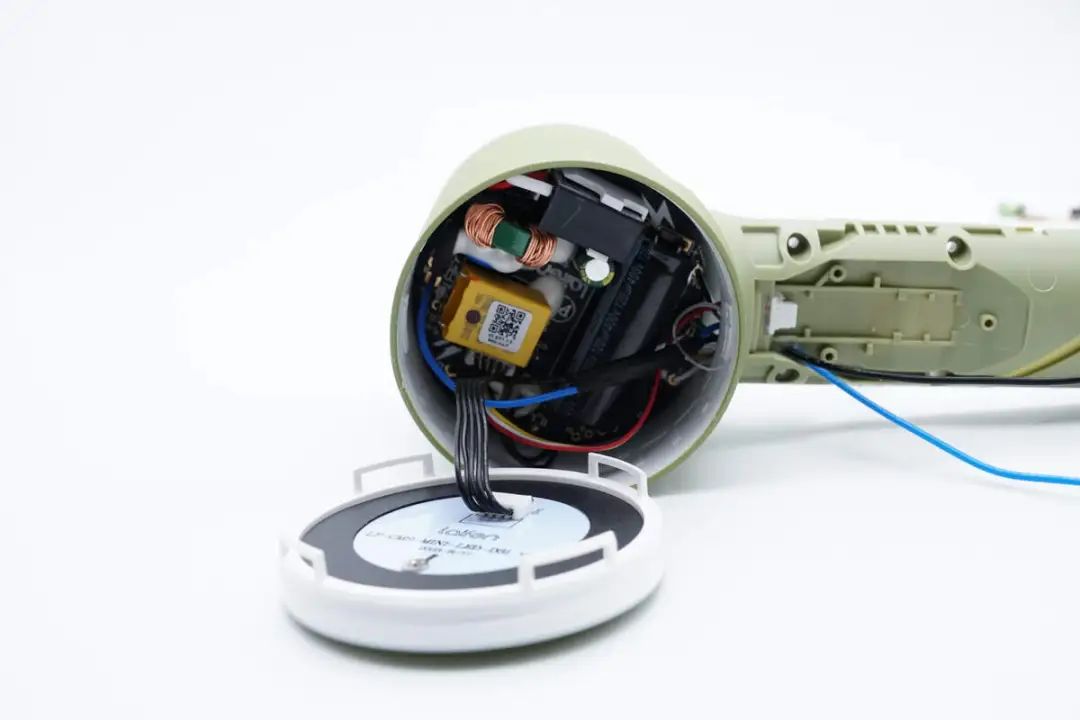

继续拆下电吹风后盖，灯板与内部PCBA模块通过导线焊接连接。

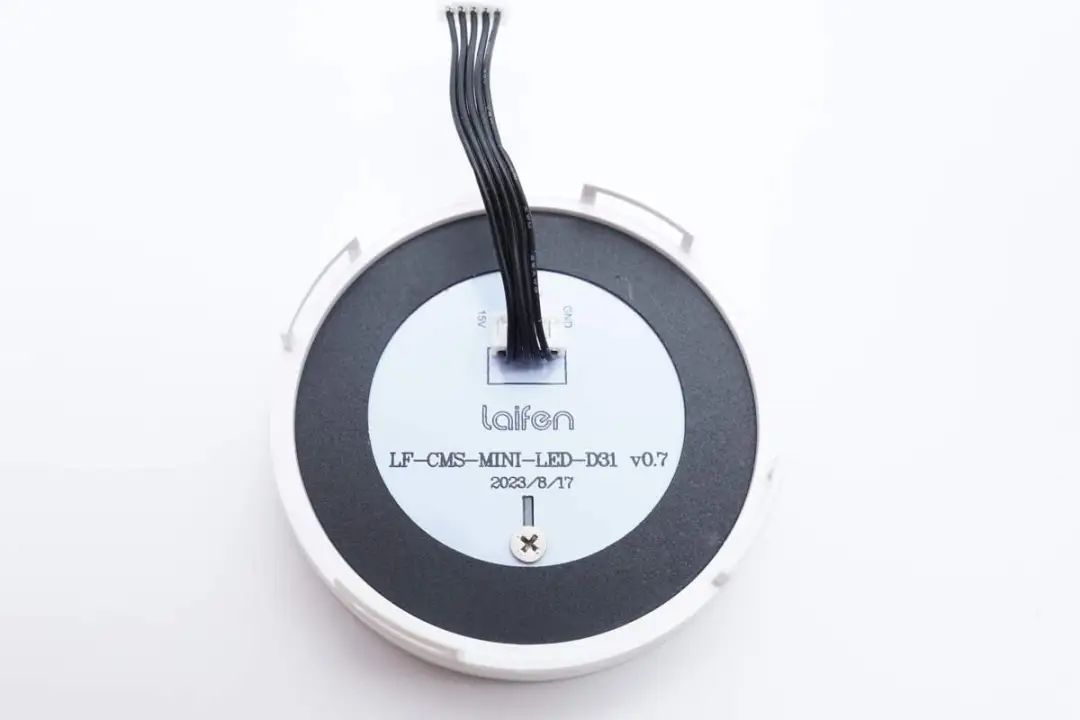

灯板通过螺丝固定在壳体上。

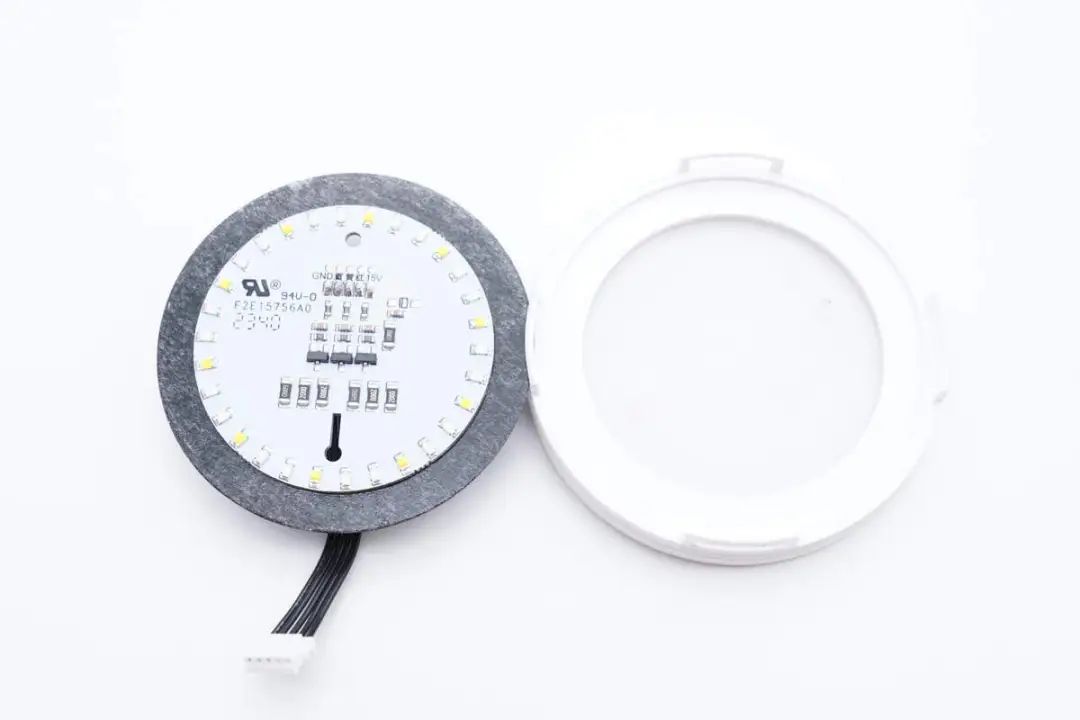

拧下固定螺丝，灯板周围粘贴黑色麦拉片遮光密封。

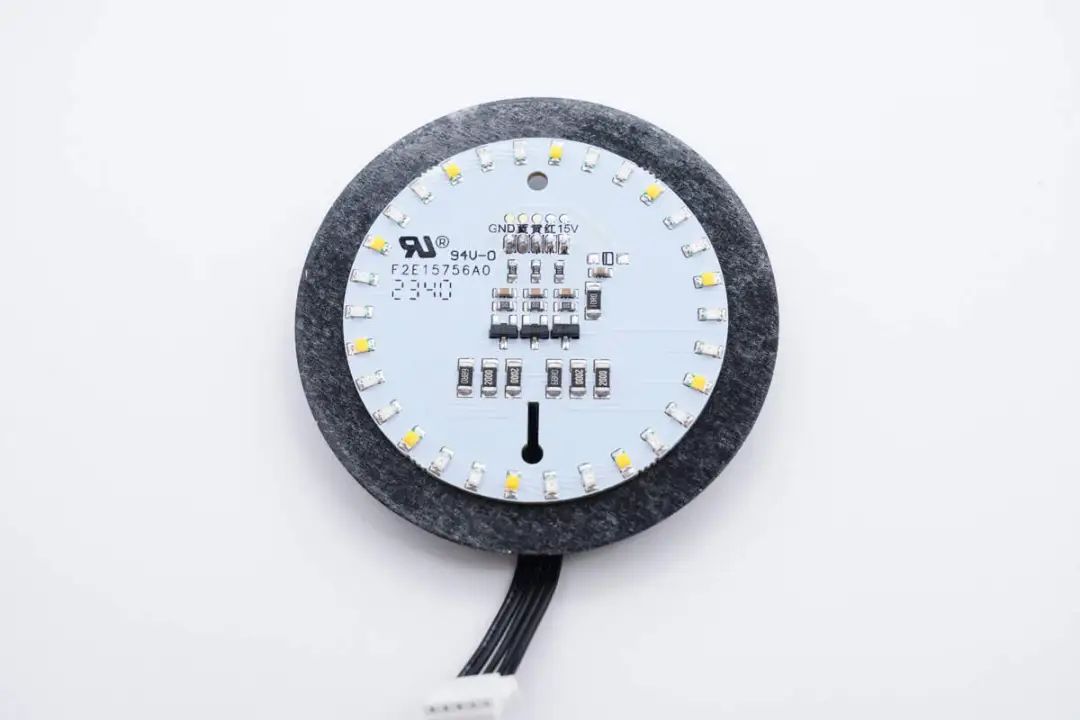

灯板边缘共蓝、黄、红三色LED灯，各个颜色为10颗，共计30颗，并设有驱动LED灯的三极管和限流电阻。

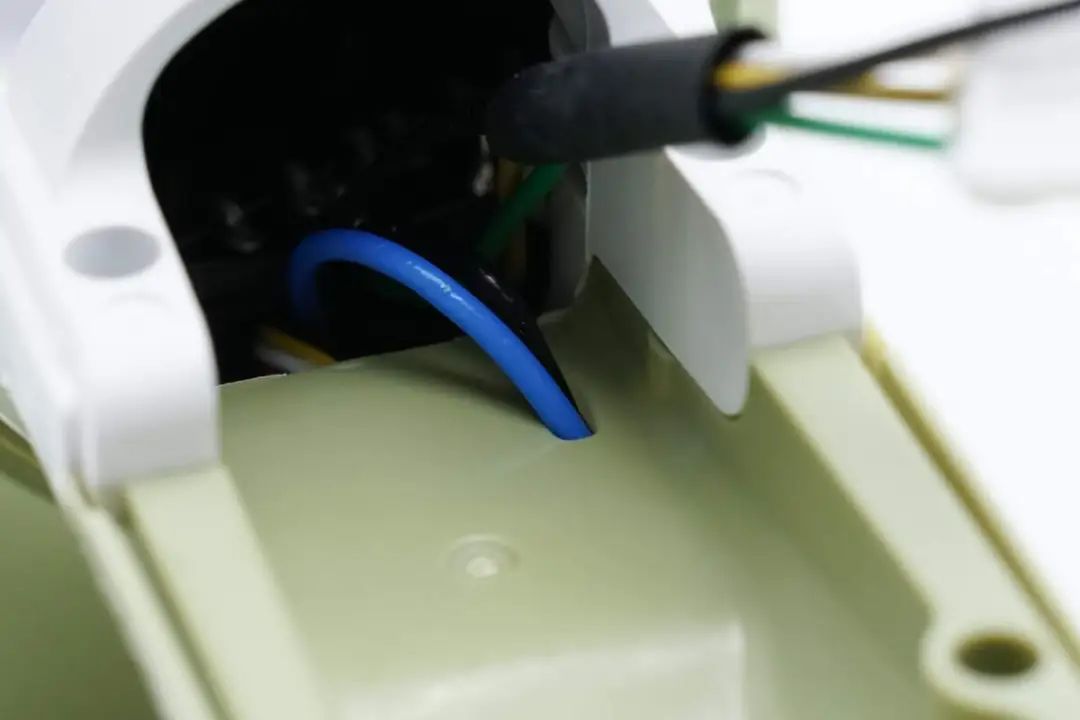

供电导线通过开孔接入到吹风机头部。

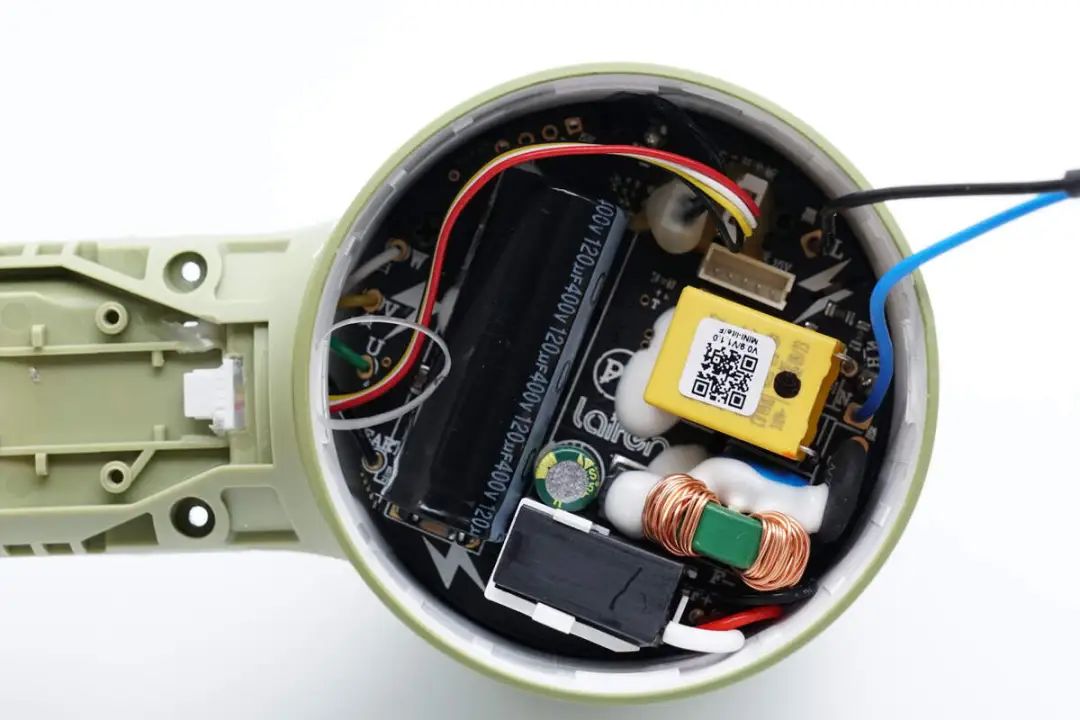

吹风机内部PCBA模块一览，电源输入线和无刷电机均通过导线焊接连接。

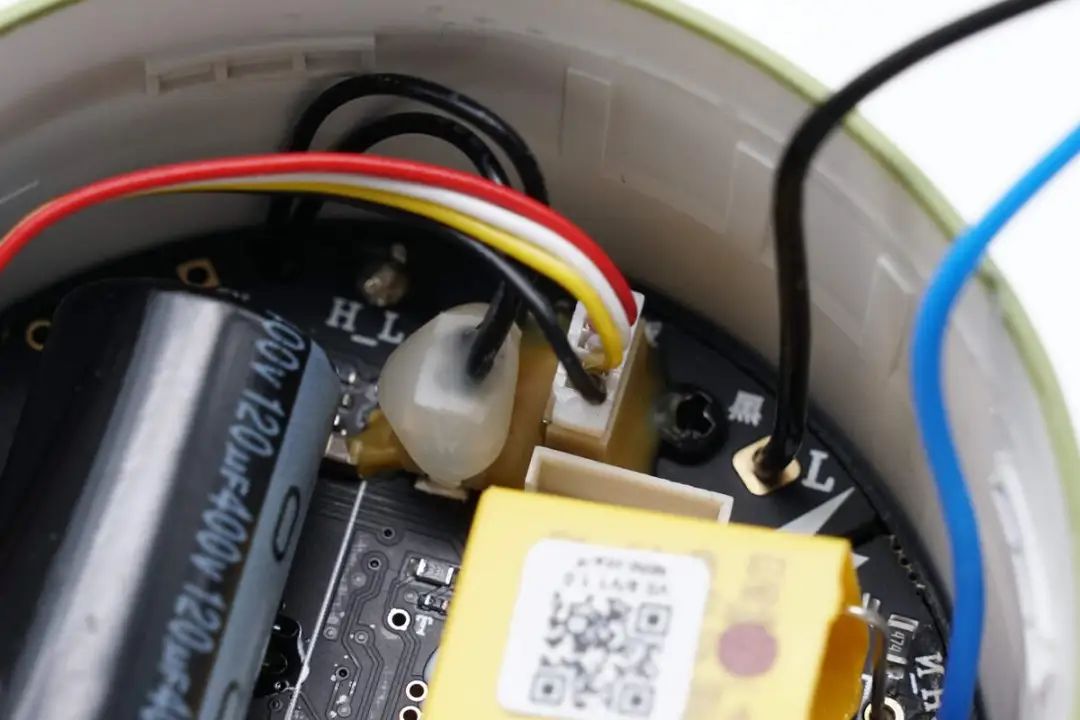

排线连接到开关小板，左侧连接器连接热敏电阻检测温度。
连接器通过胶水固定。

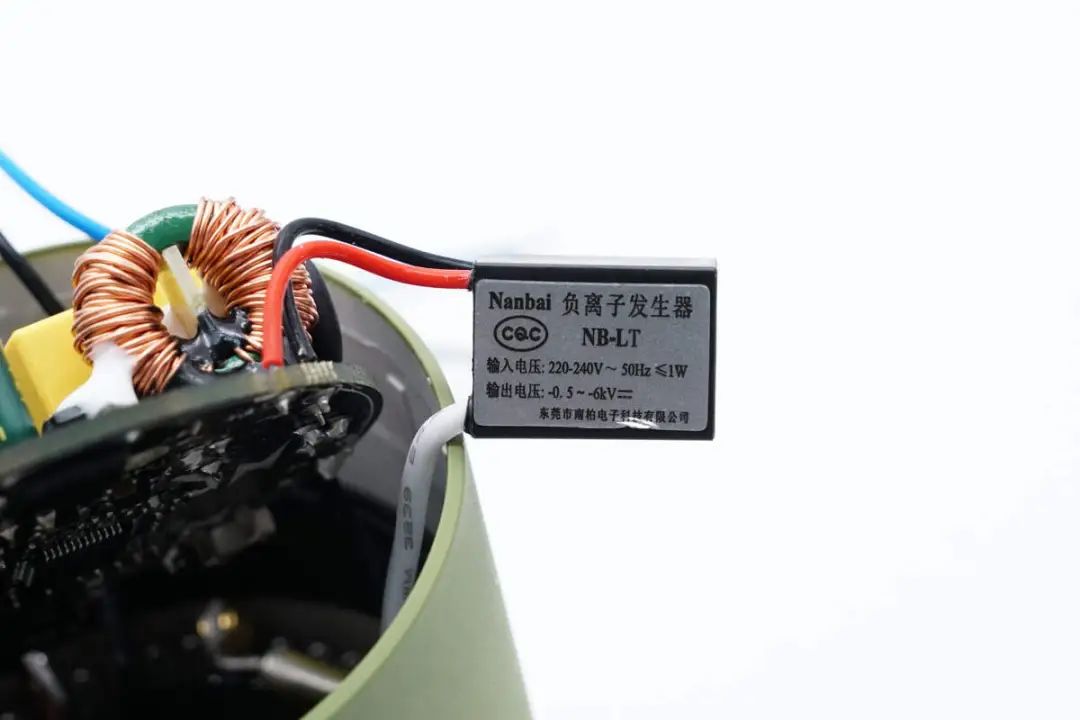

负离子发生器焊接连接到PCBA模块，负离子发生器来自东莞市南柏电子科技，型号NB-LT。

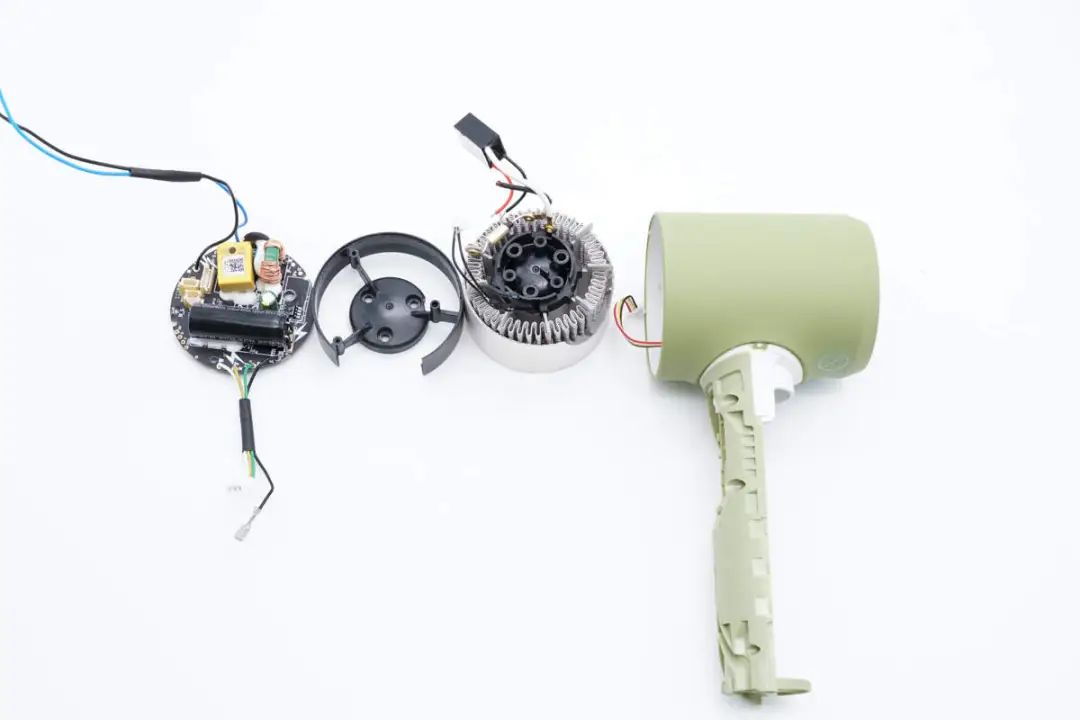

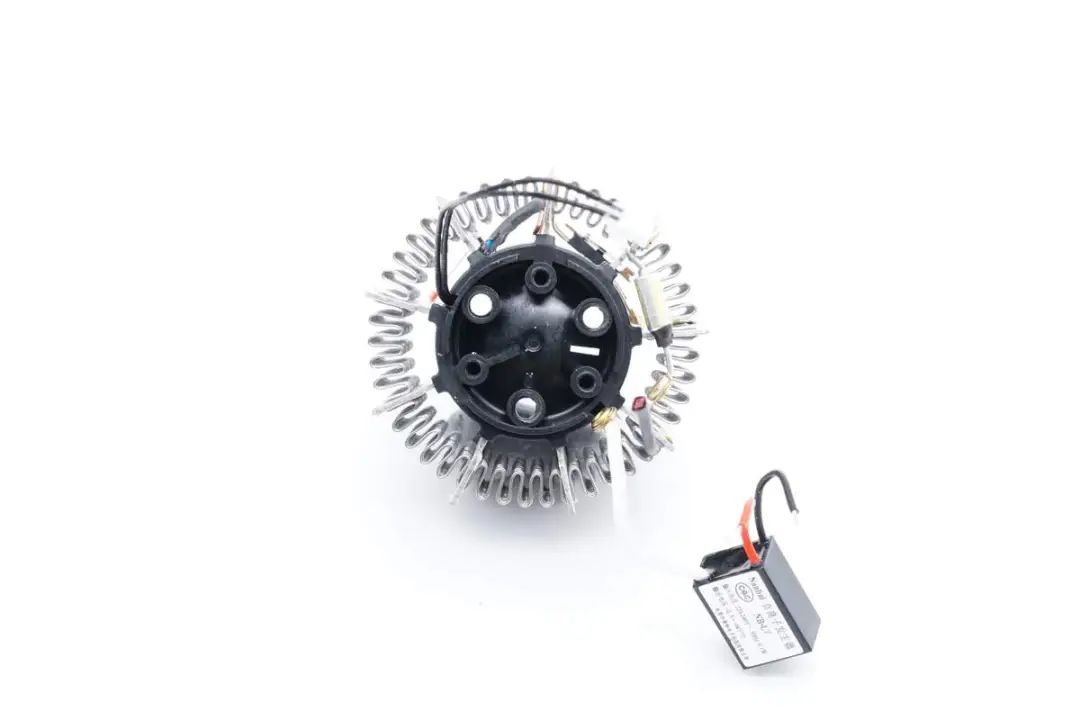

从电吹风内部取出PCBA模块和发热丝组件。

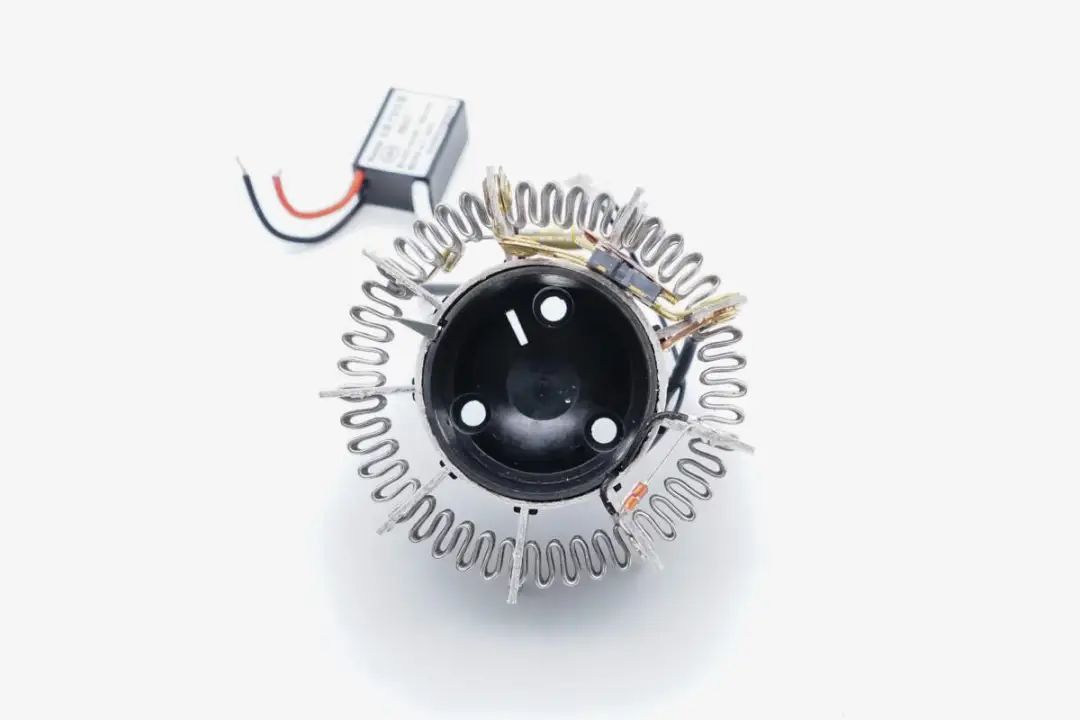

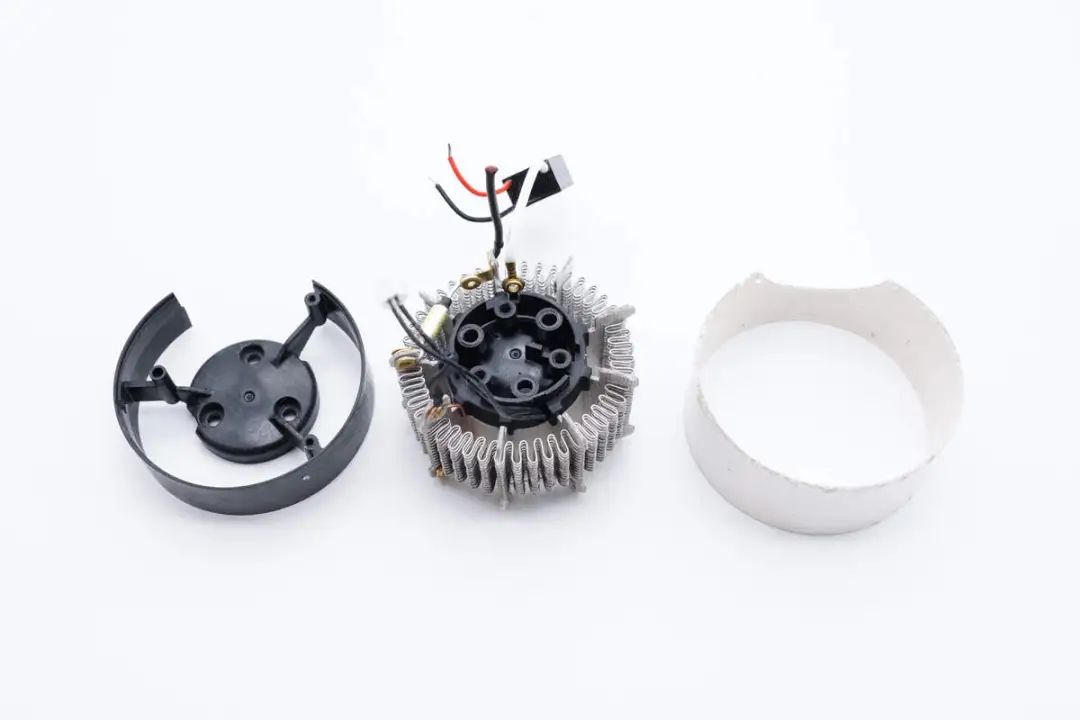

发热丝组件由支架，发热丝模块和云母片隔热层组成。

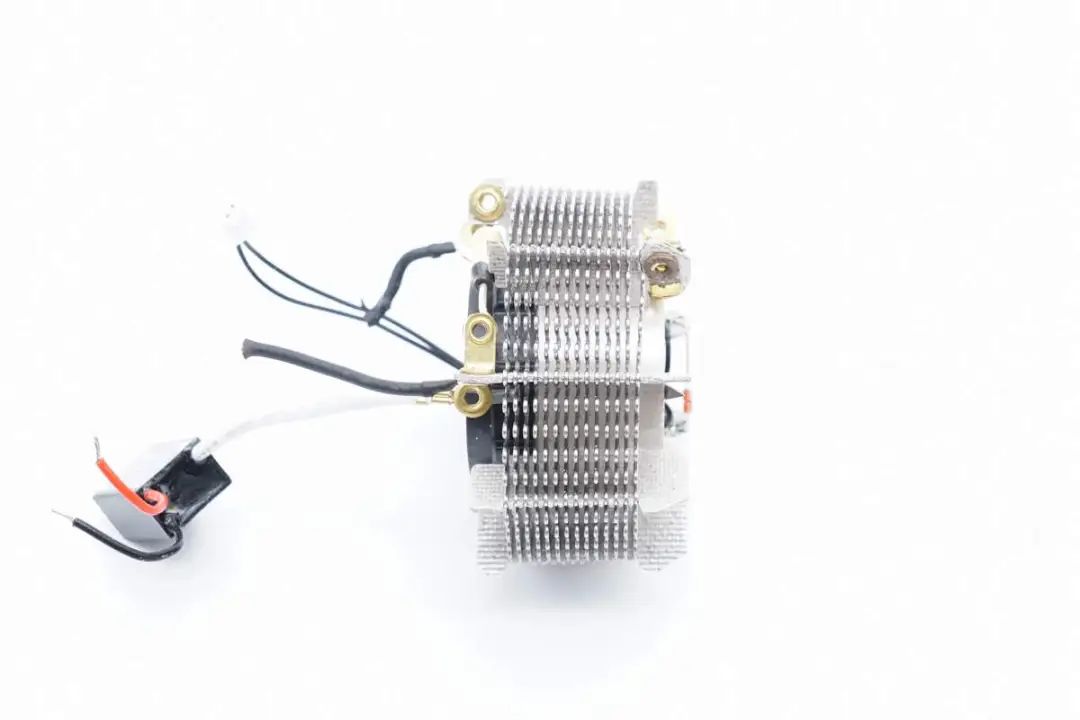

发热丝组件侧面一览。

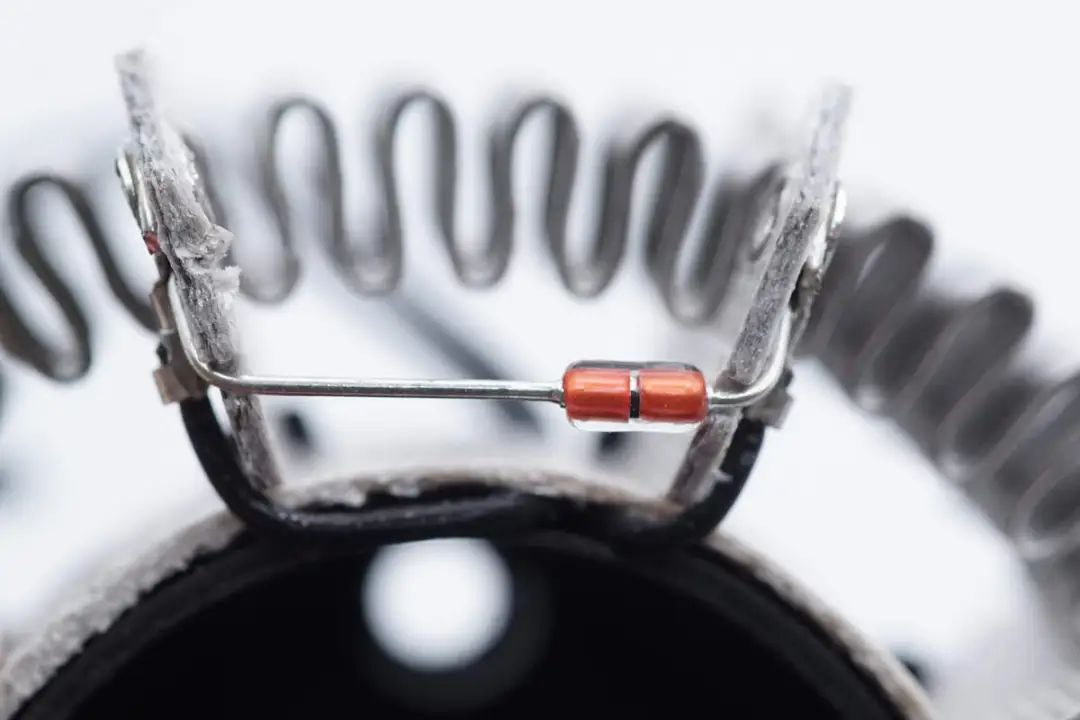

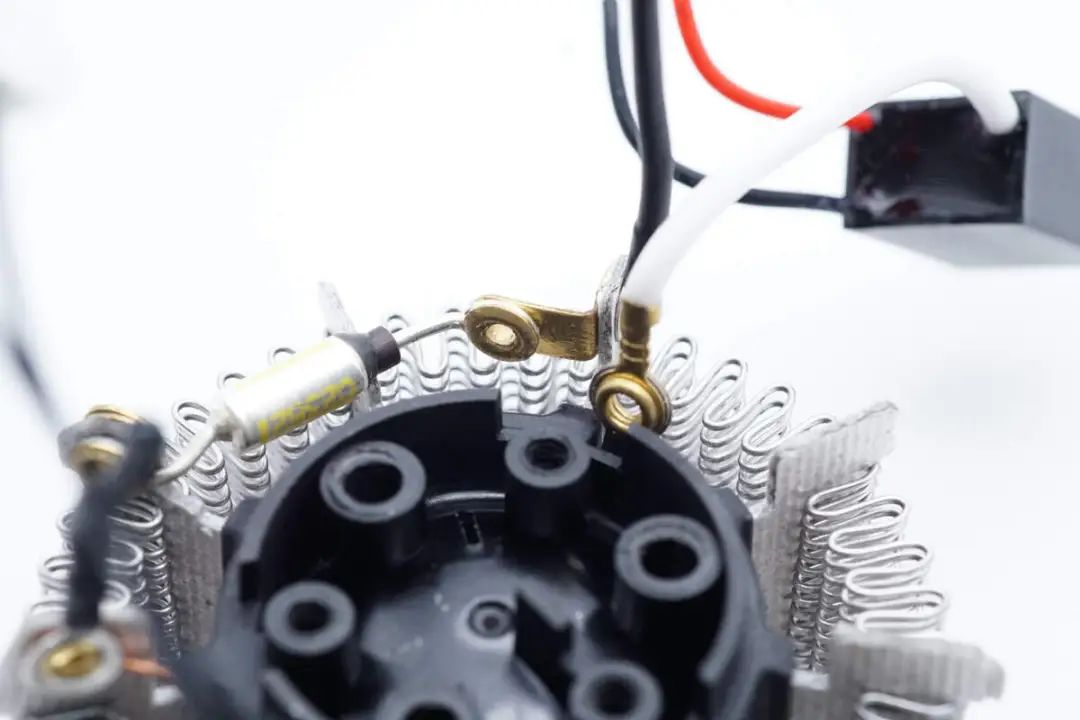

发热丝模块尾部设有温度保险丝。
发热丝模块前端设有负离子发生器放电针，热敏电阻和双金属片温控器。
热敏电阻用于检测出风口温度，进行控温。
双金属片温控器用于过热保护。

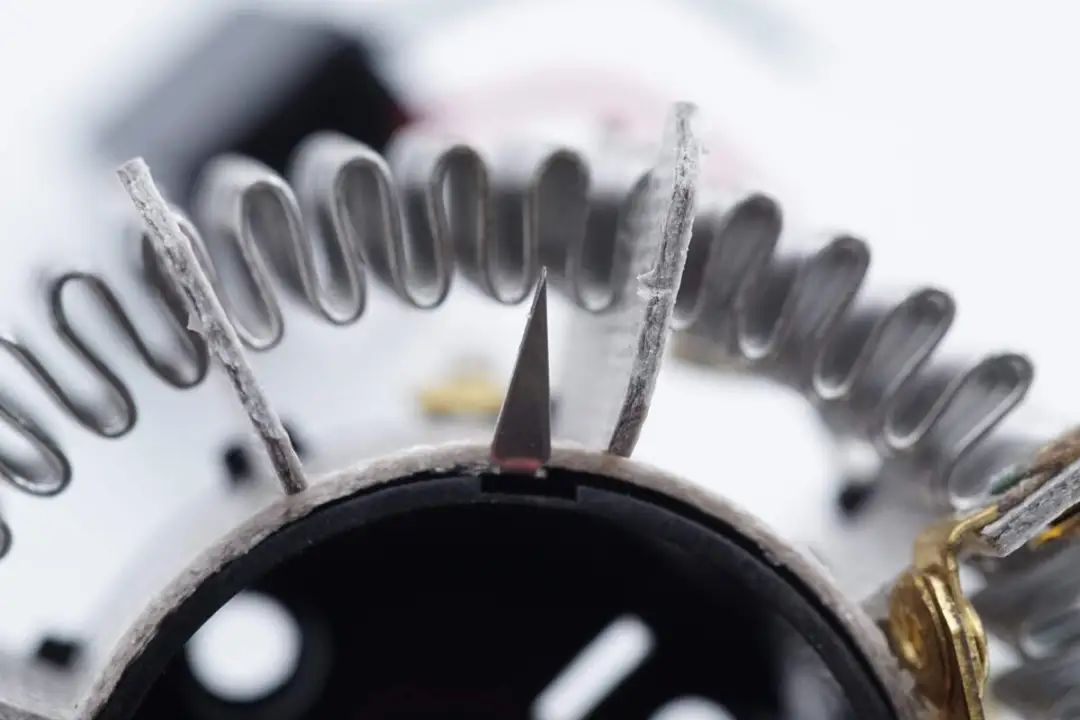

放电针配合负离子发生器释放负离子。

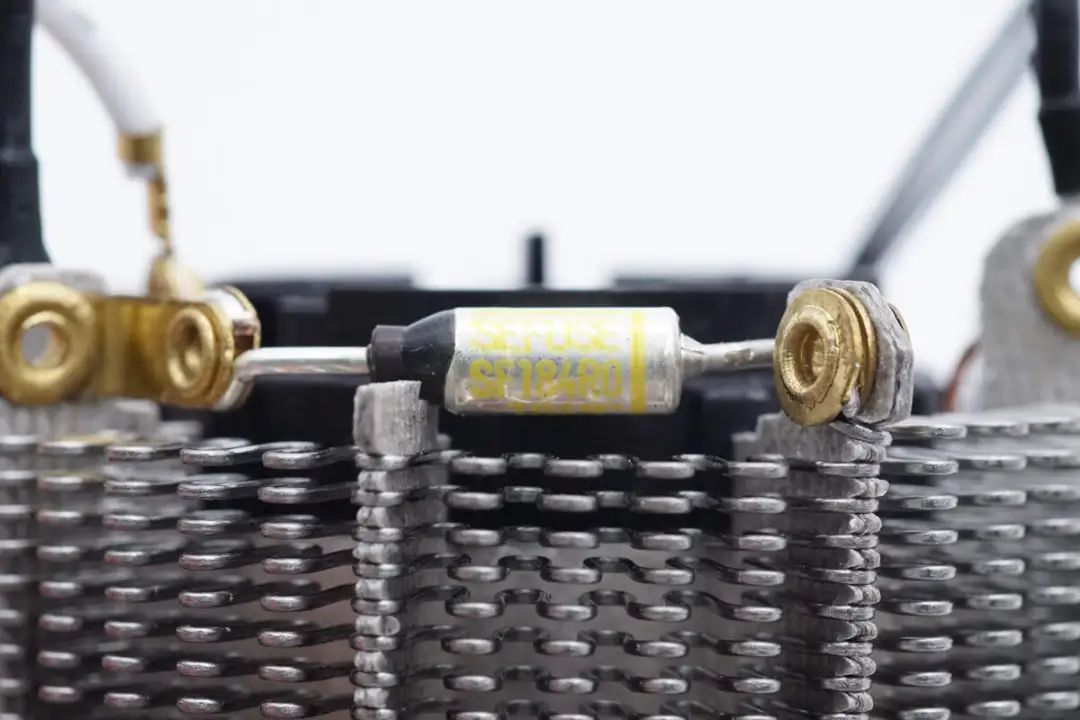

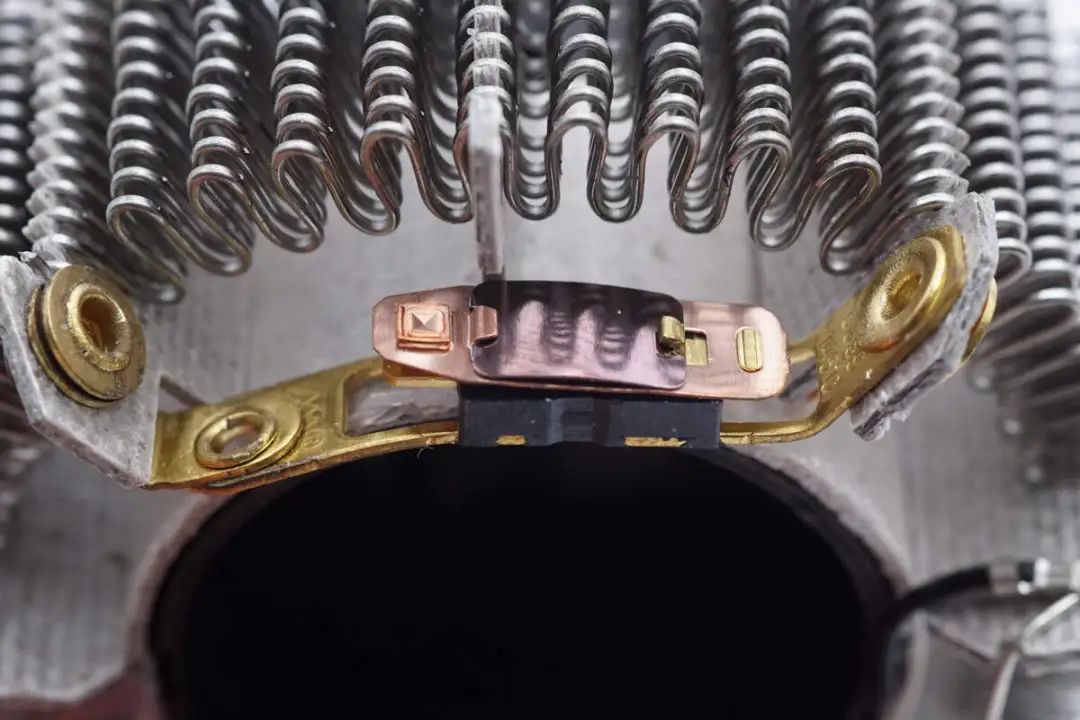

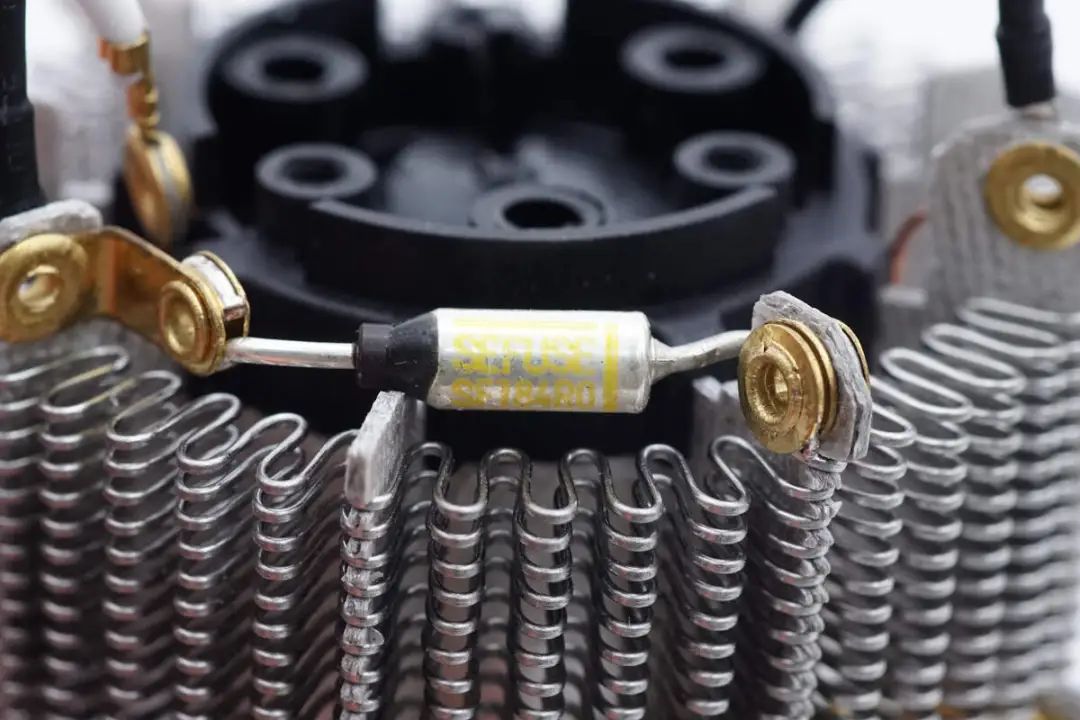

温度保险丝来自SCHOTT肖特，为SEFUSE系列。
温度保险丝型号SF184R0。
温度保险丝和发热丝均通过铆钉压接固定。

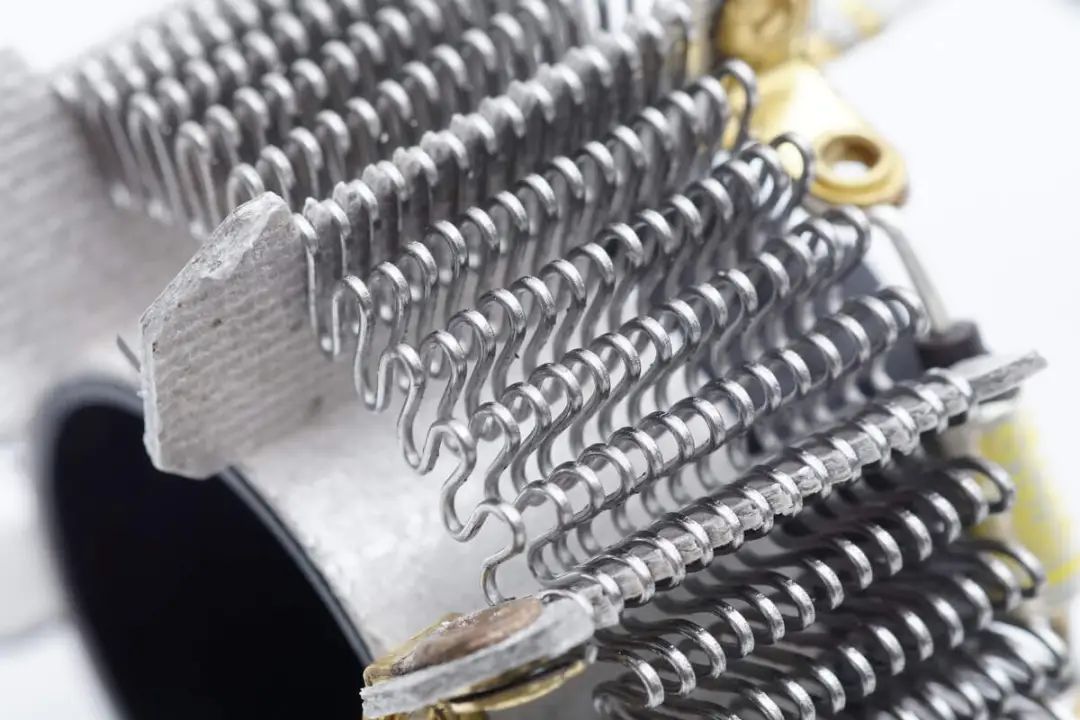

蛇形发热丝特写，通过云母框架固定。

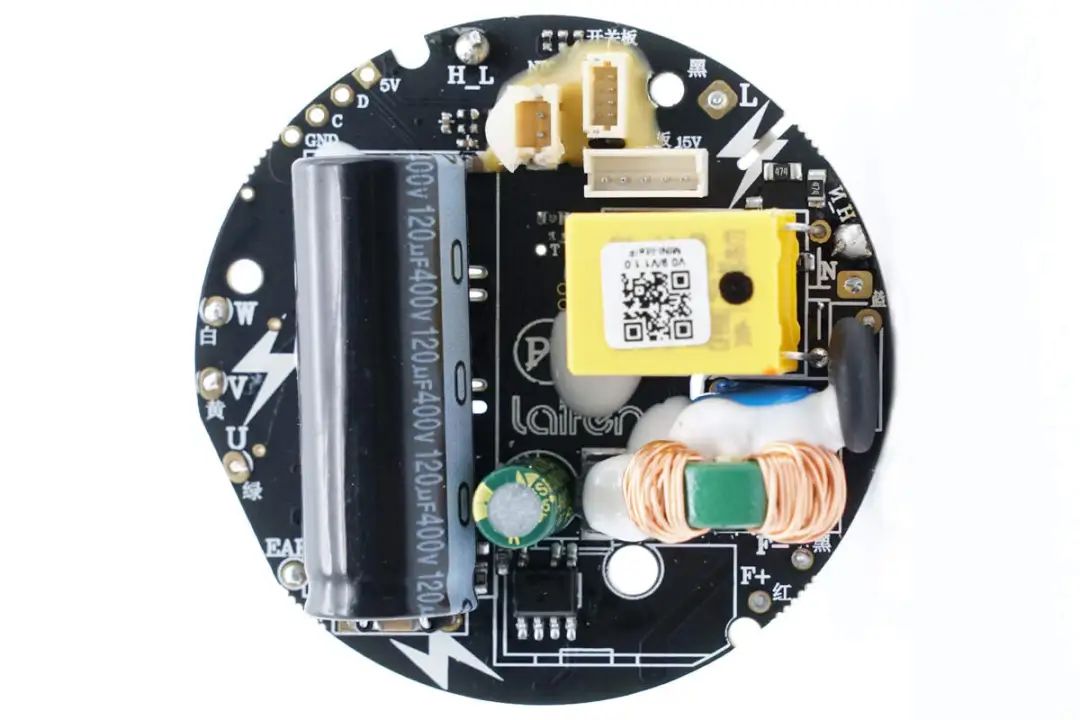

PCBA模块正面一览，左侧设有高压滤波电容，右侧上方连接器用于连接NTC热敏电阻，按键小板和指示灯小板。下方为黄色安规电容，右侧为NTC热敏电阻，下方为压敏电阻和共模电感，打胶加固，底部设有非隔离降压芯片。

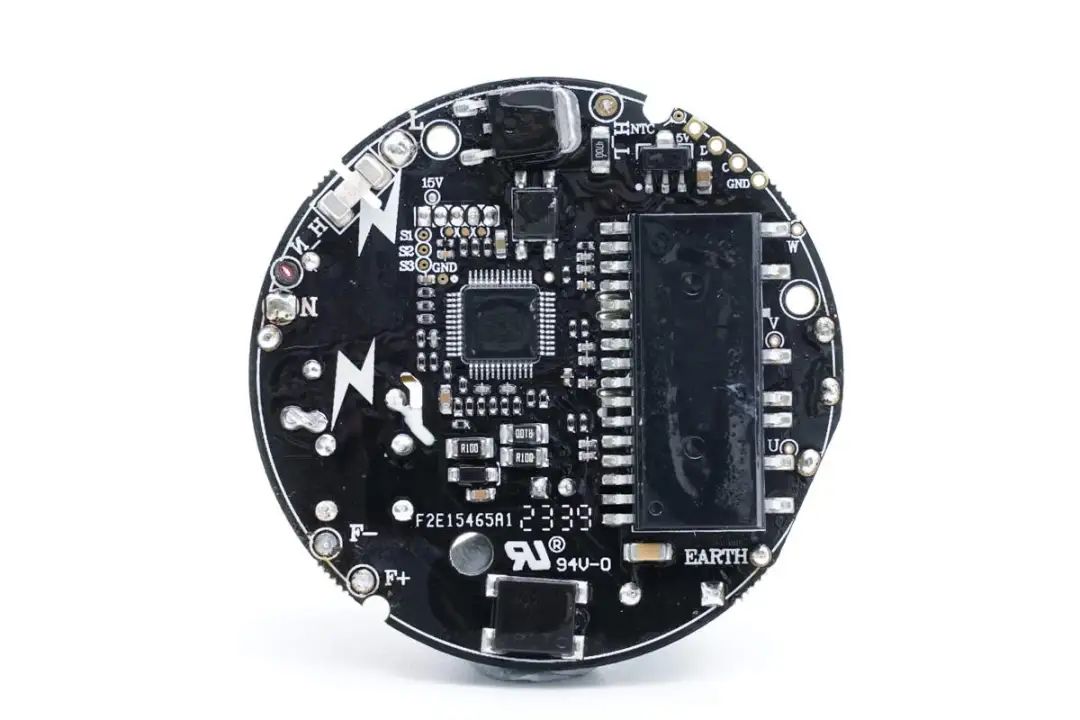

PCBA模块背面焊接贴片保险丝，可控硅，稳压芯片。下方焊接主控芯片，底部焊接整流桥，在右侧焊接集成功率级芯片。

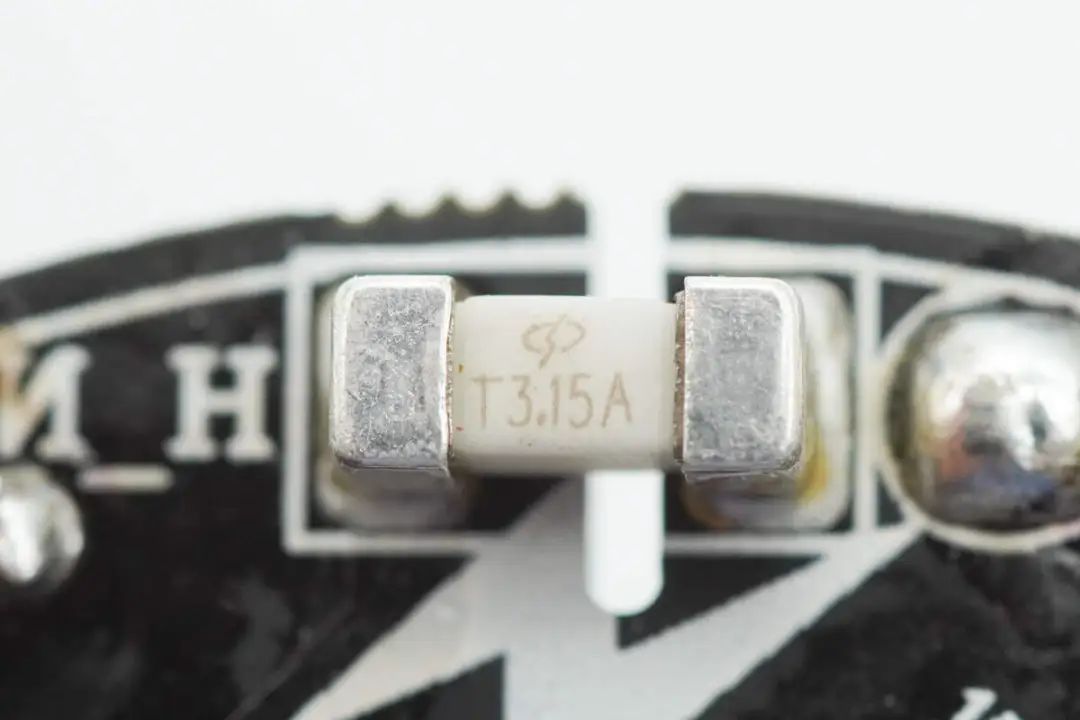

贴片保险丝规格为3.15A 250V。

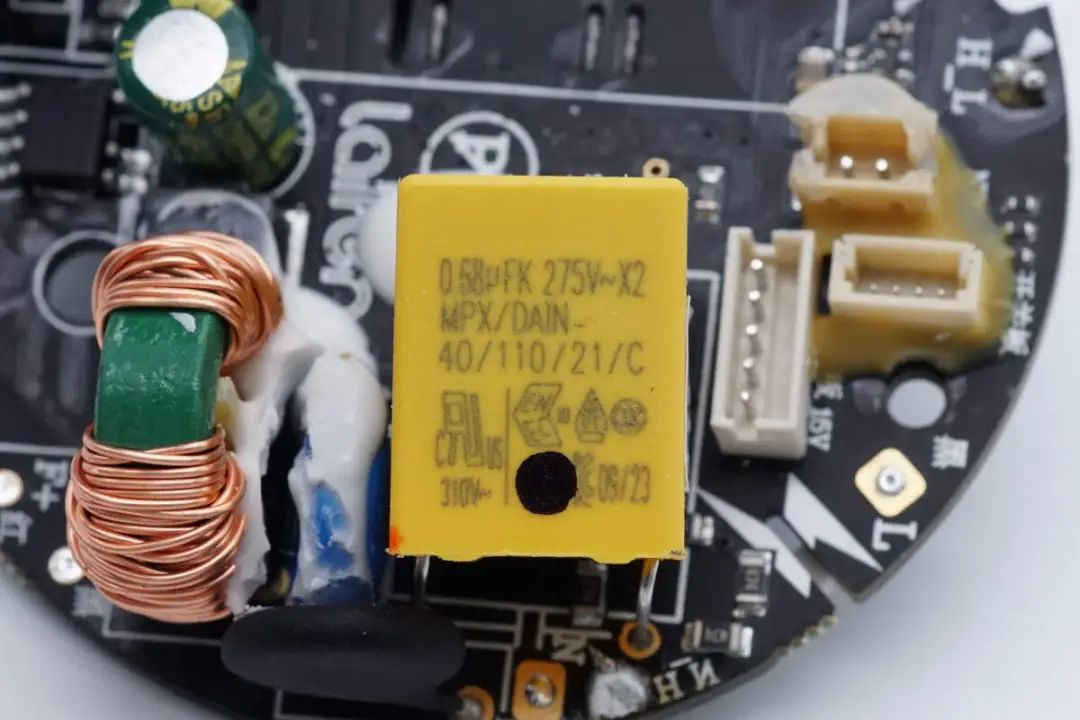

安规X2电容来自DAIN岱恩，规格为0.68μF。

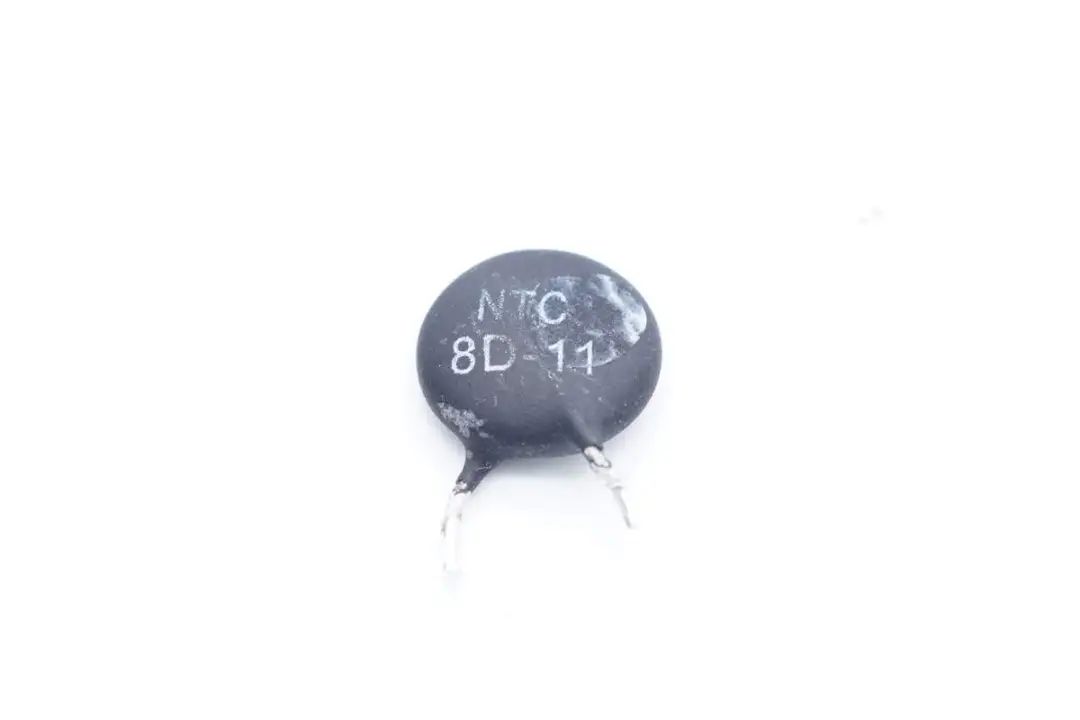

NTC热敏电阻丝印8D-11，用于抑制上电的浪涌电流。

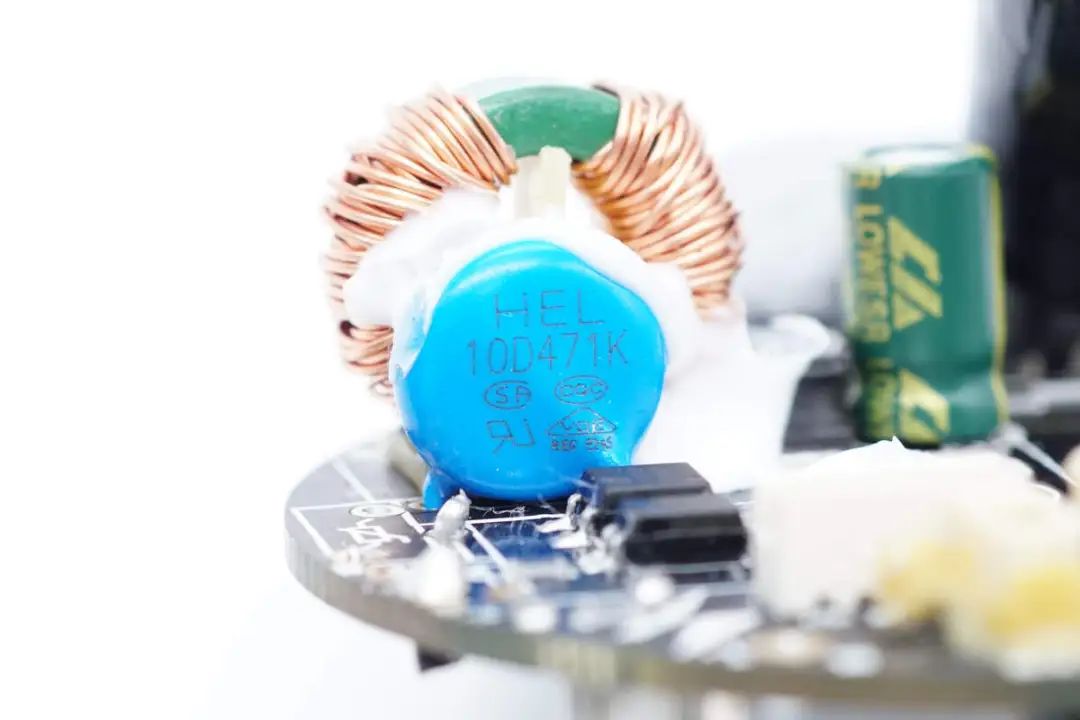

压敏电阻来自HEL鸿志，型号10D471K，用于吸收过压浪涌。

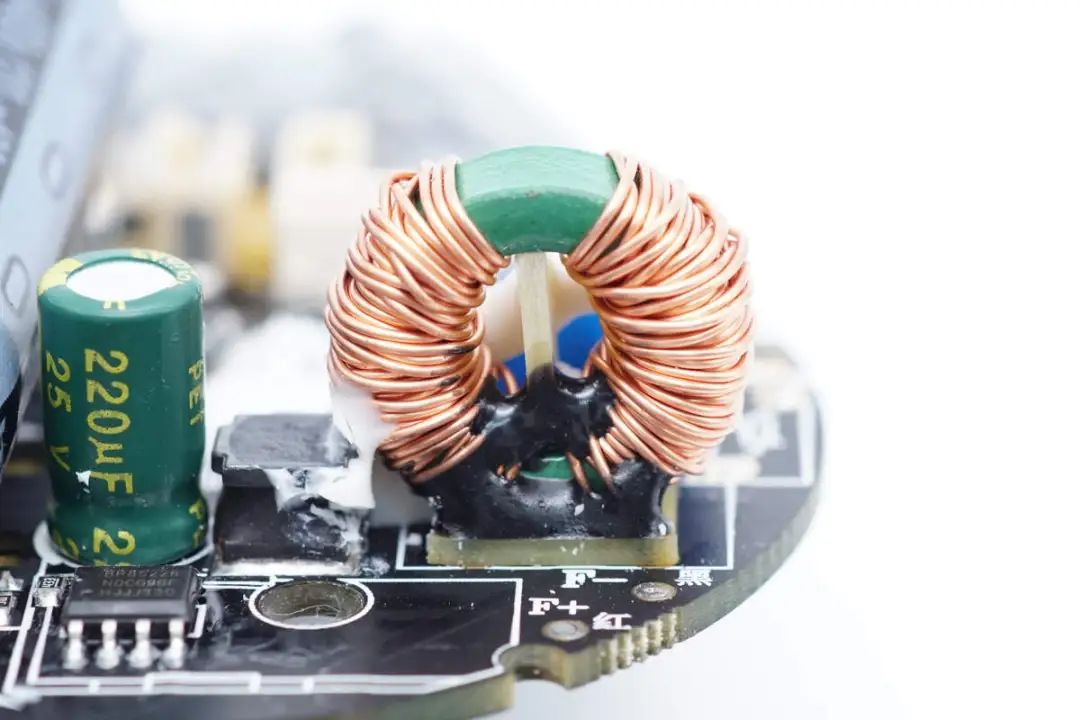

共模电感采用磁环绕制，底部设有电木板绝缘。

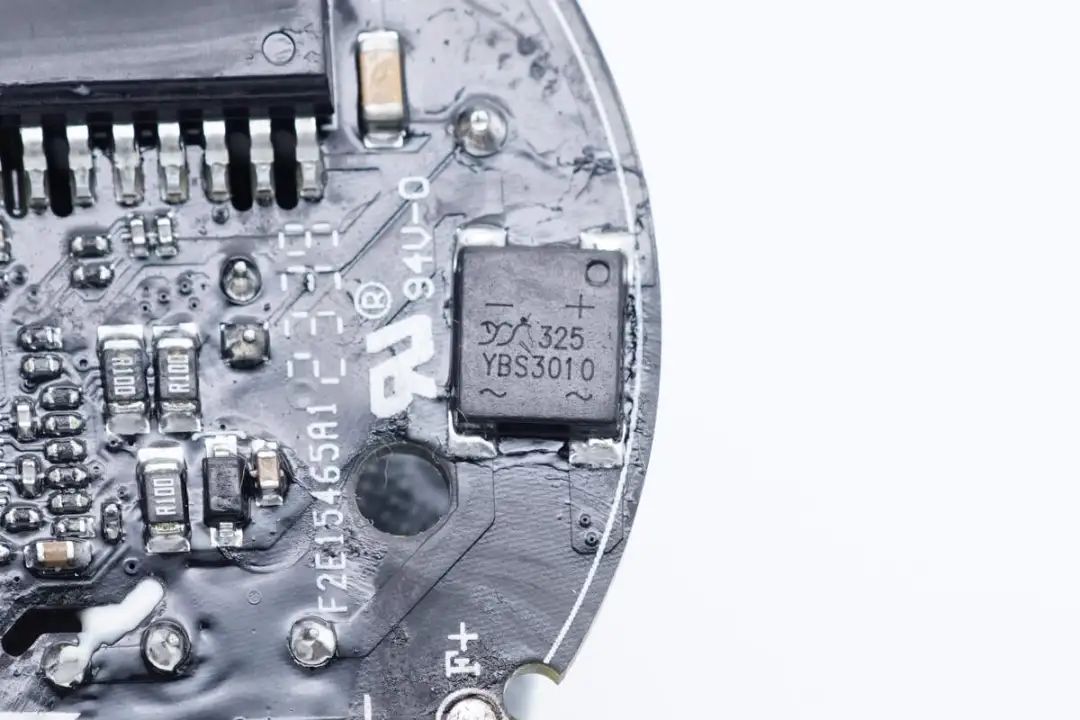

整流桥来自扬杰科技，型号YBS3010，规格为3A1000V，采用YBS封装。

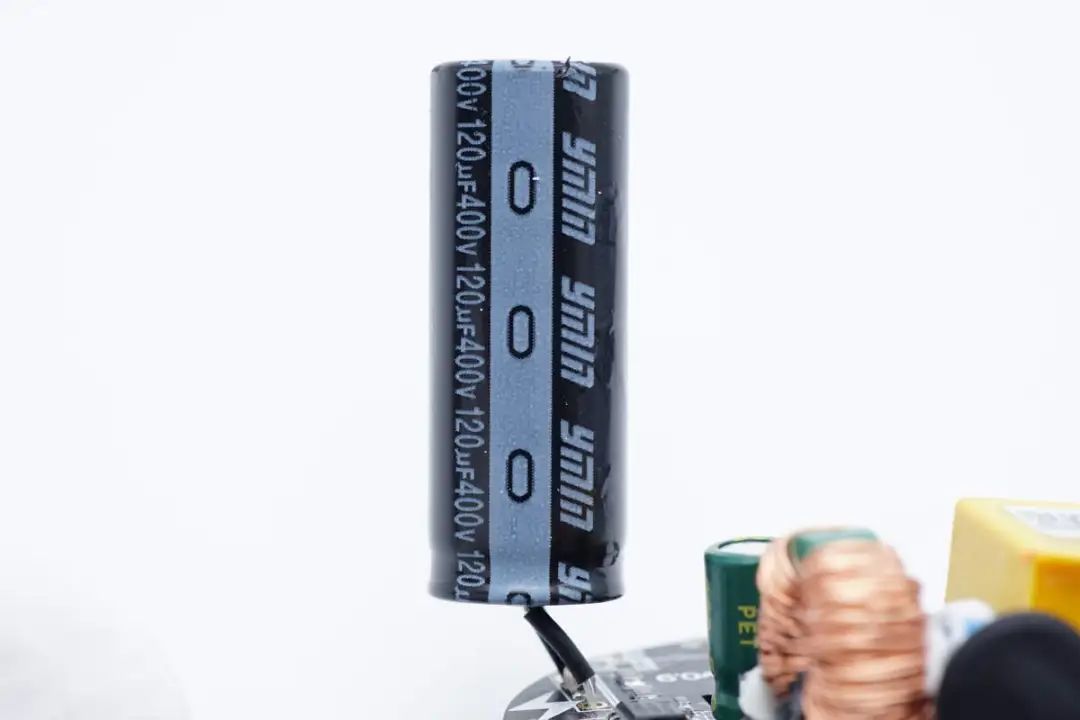

高压滤波电容来自永铭，为KCM系列小体积电容，规格为120μF400V。

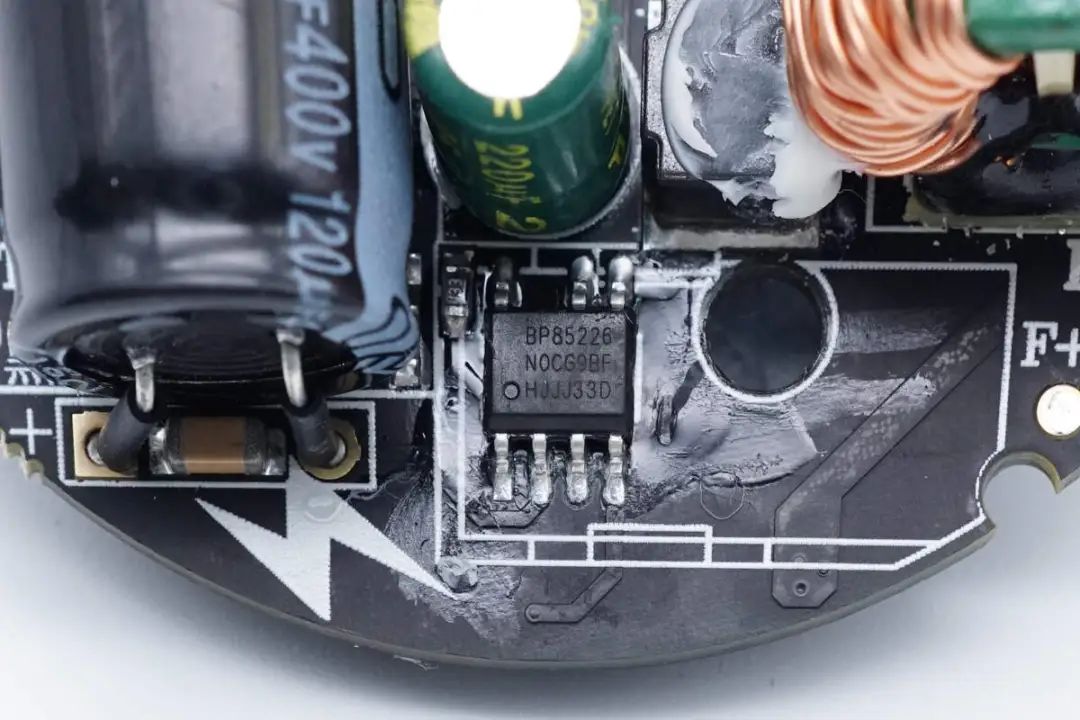

为主控芯片供电的非隔离降压芯片来自BPS晶丰明源，型号BP85226，是一款超高集成度的开关电源芯片，芯片内部集成VCC电容，续流二极管，集成650V耐压MOS管，集成高压启动和自供电电路，具备完善的保护功能。芯片待机功耗为50mV，固定5V输出，采用SOP-8封装。

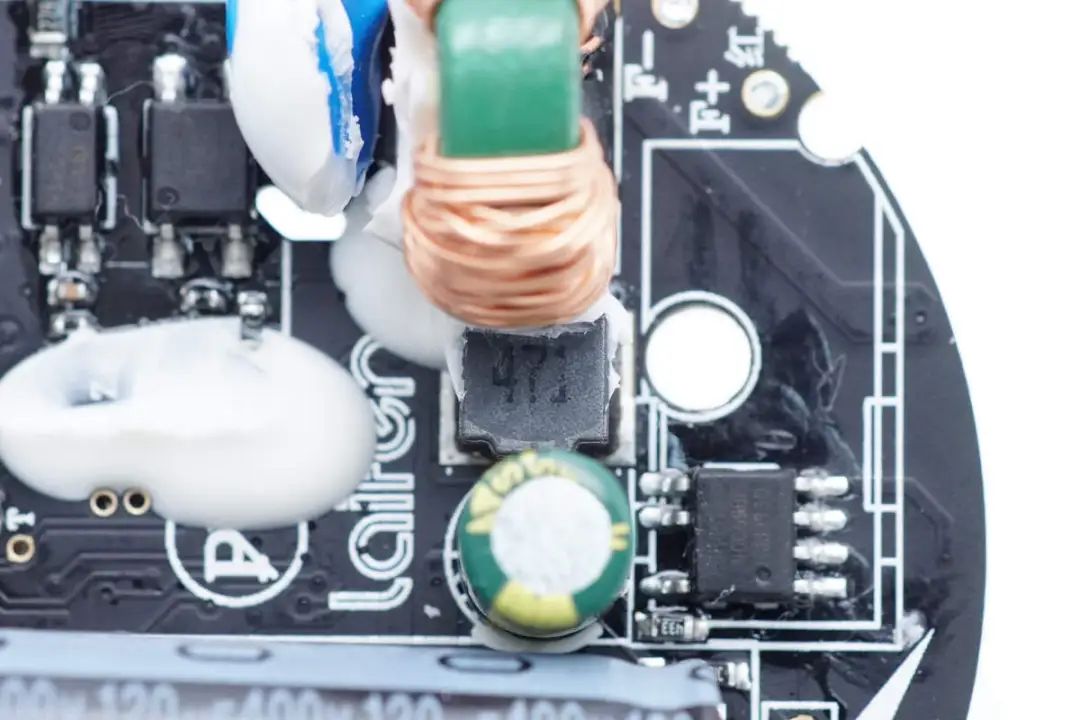

47μH降压电感特写。

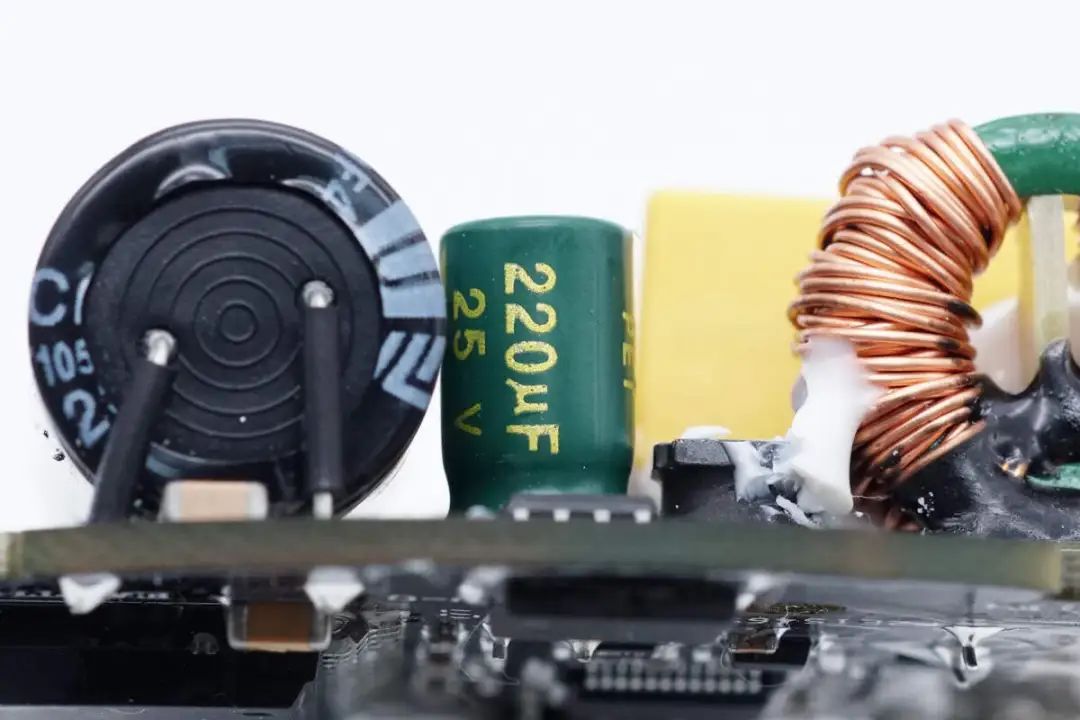

220μF25V电解电容用于输出滤波。

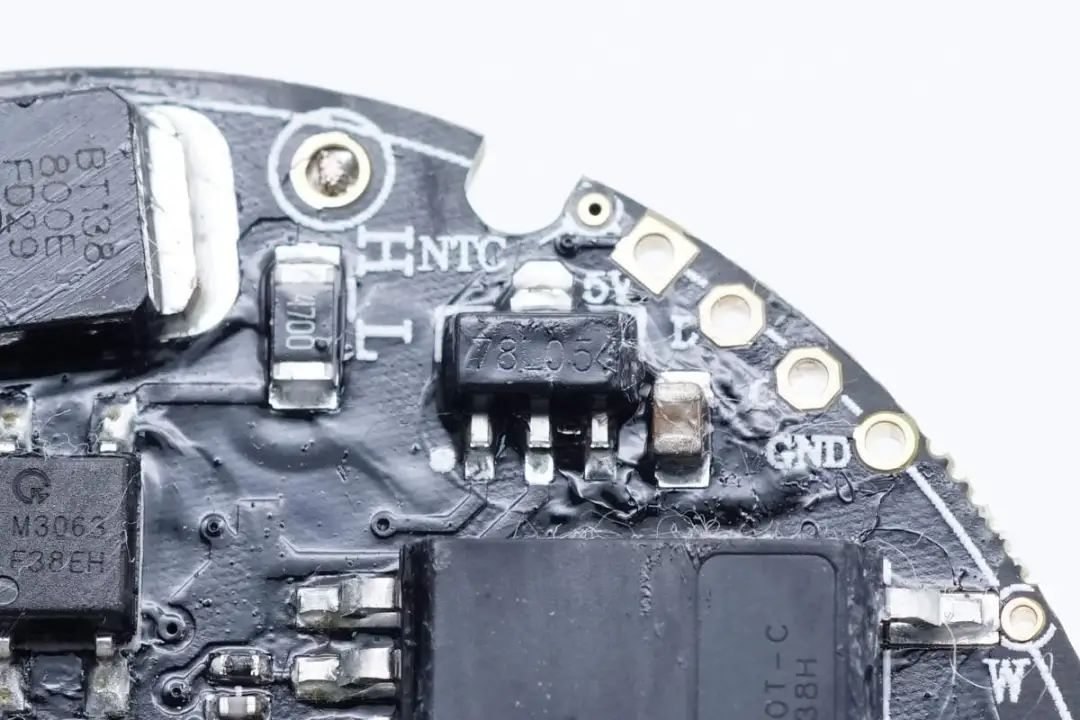

78L05三端稳压器用于为MCU稳压供电。

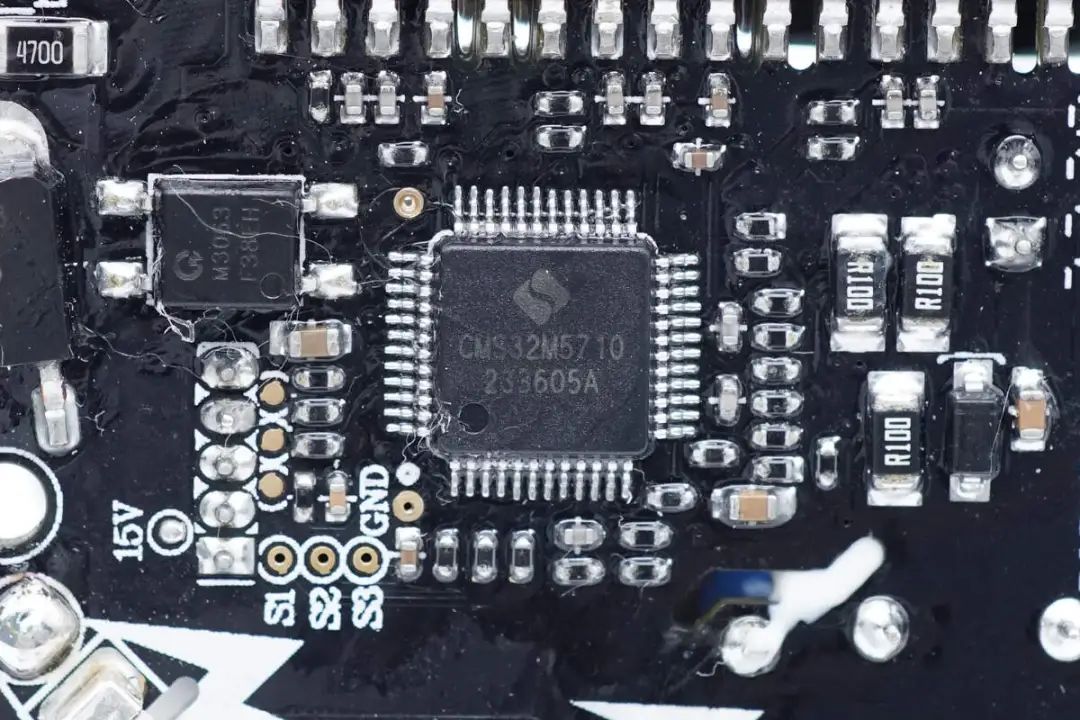

主控MCU来自Cmsemicon中微半导体，型号CMS32M5710，是一颗内置ARM Coretx-M0内核的电机微控制器芯片，内置64KB FLASH和8KB SRAM，主频达64MHz，采用LQFP48封装。

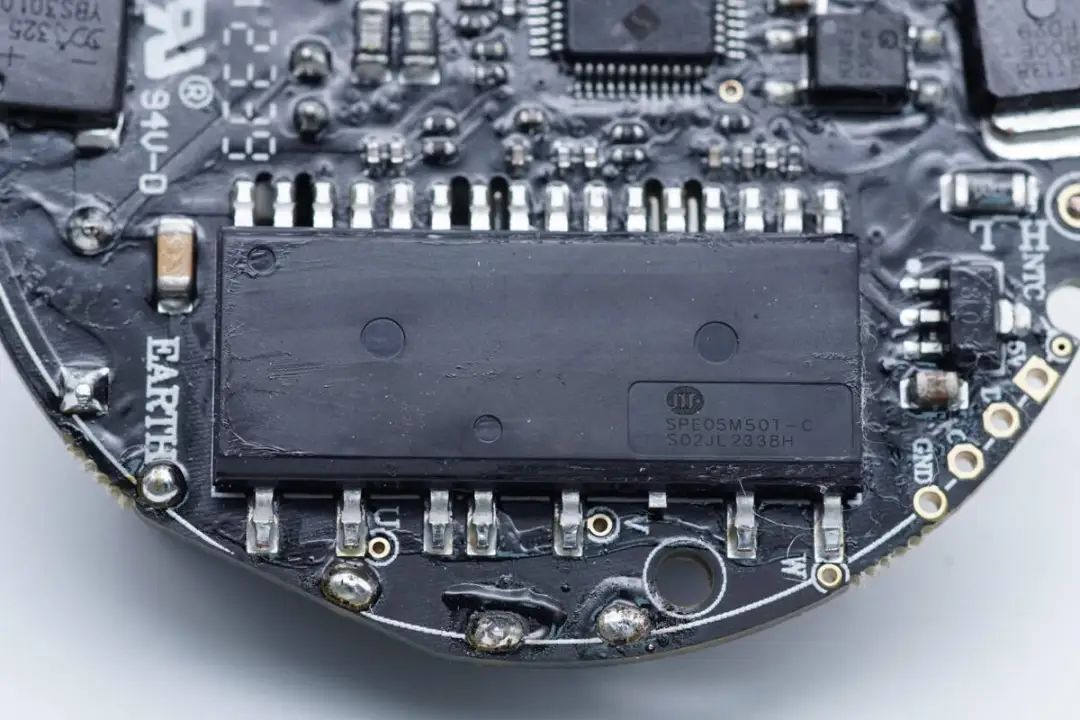

用于电机驱动的集成功率级芯片来自吉林华微电子，型号SPE05M50T-C，芯片内部集成三路驱动器和三对半桥MOS管，用于无刷电机驱动。芯片内置温度检测输出，支持3.3或者5V信号电压，内置的MOS管耐压500V，导阻1.25Ω，采用SOP23-FP封装。
这款集成功率级芯片取代了无刷电吹风内部传统三个驱动器加MOS管的组合，以及三个独立半桥芯片的组合，减少元器件数量，并节省占板面积。

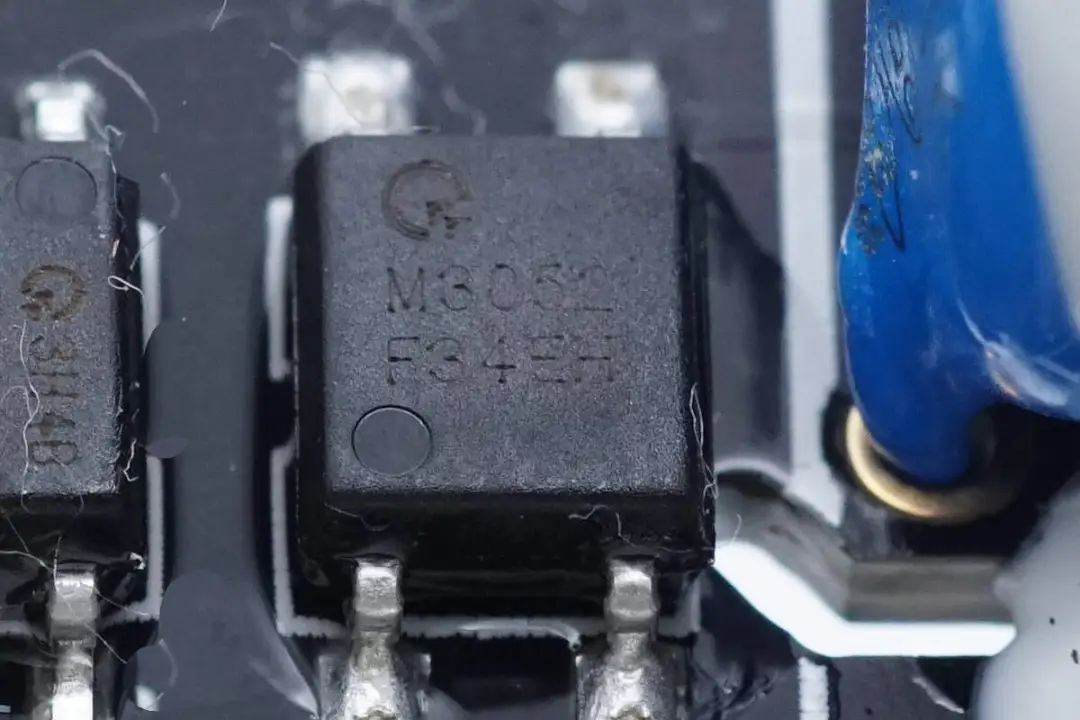

用于驱动可控硅的光耦来自群芯微，型号QXM3063。

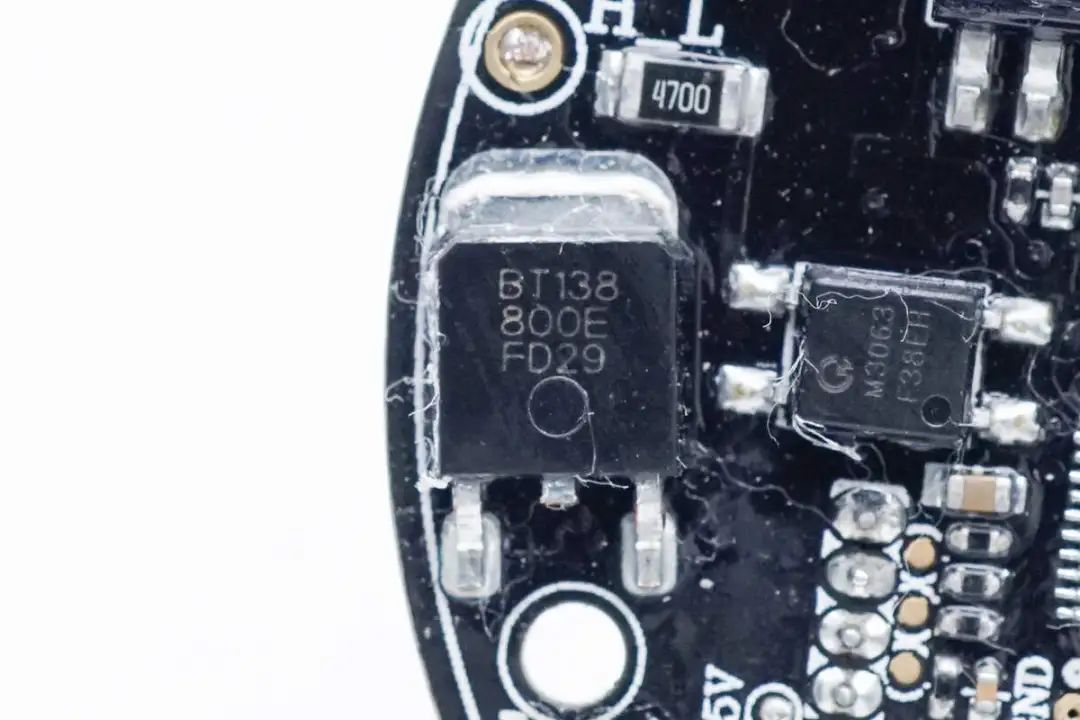

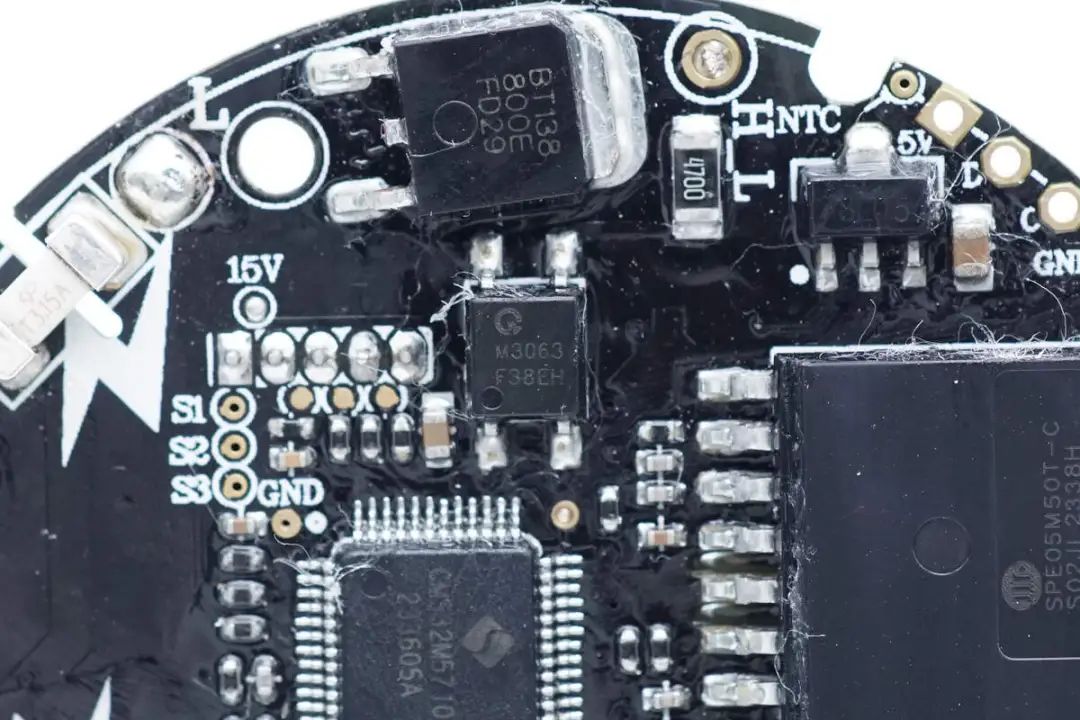

可控硅型号为BT138-800E，规格为800V 12A，采用TO252封装。

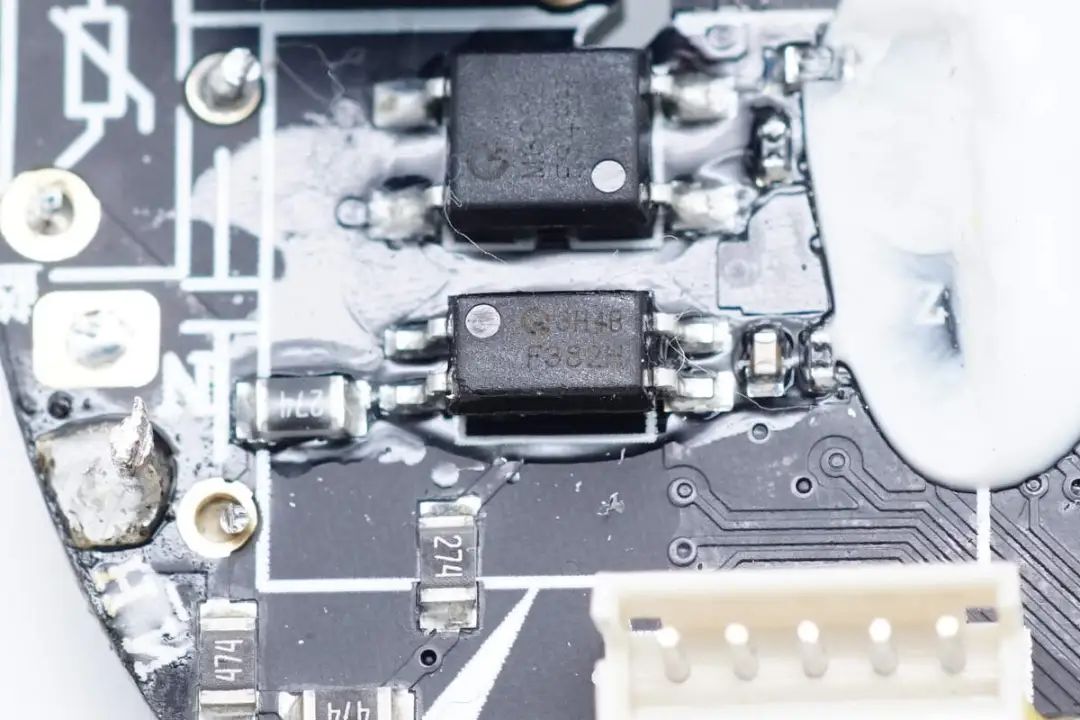

用于档位检测的光耦来自群芯微，型号QXM3052。
用于过零检测的光耦来自群芯微，型号QX3H4B。

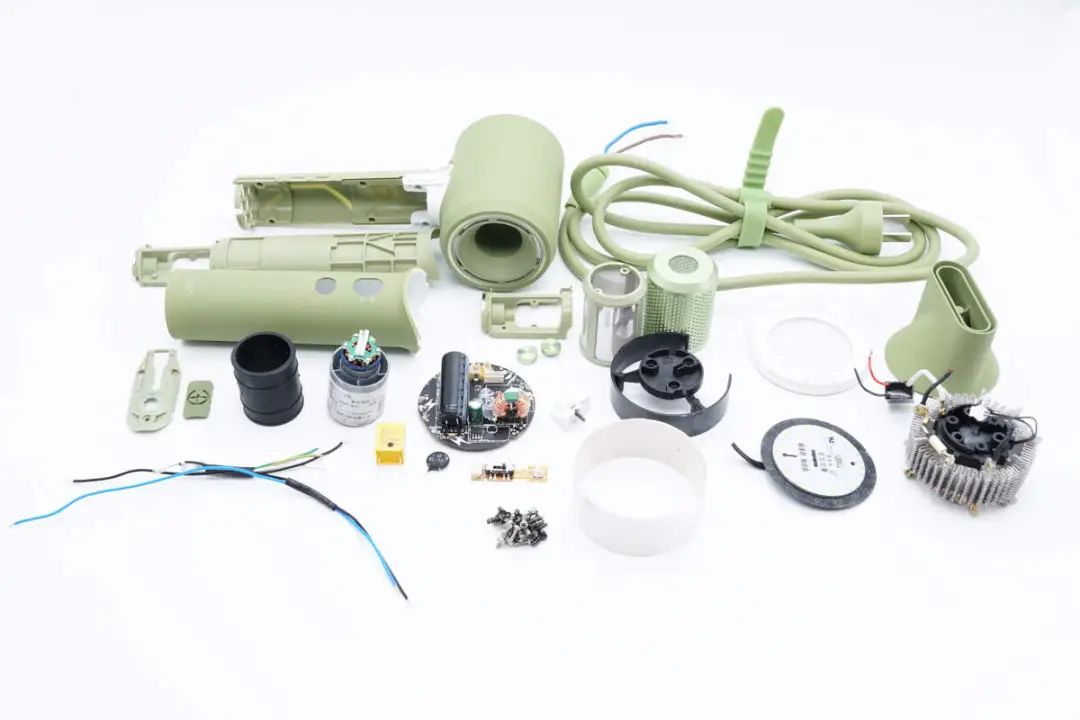

全部拆解一览，来张全家福。
电器新观察拆解总结
徕芬高速电吹风MINI采用小型化设计，体型相比徕芬SE电吹风更加轻小，握持更加顺手。电吹风内置新一代11万转高速无刷电机，吹出风速高达19m/s，并附赠顺滑风嘴。这款电吹风还具备儿童模式，风温更低，使用更加安心。

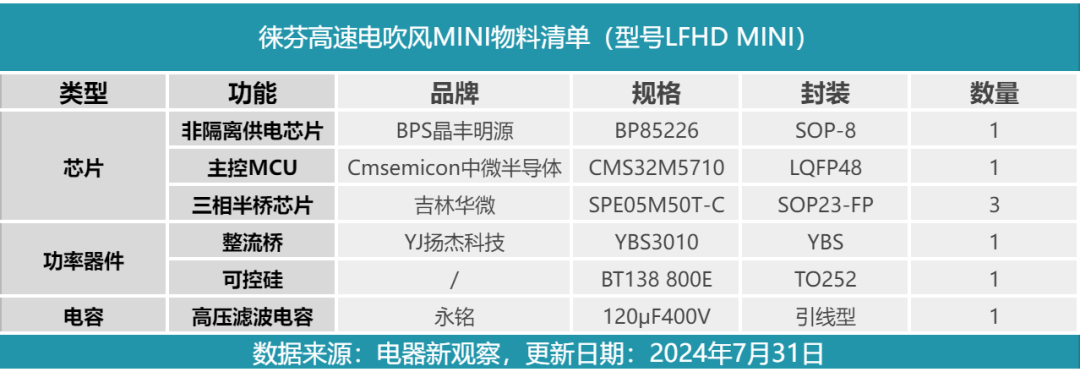

电器新观察通过拆解了解到，徕芬高速电吹风MINI内部为国产芯片方案，采用晶丰明源BP85226非隔离芯片为MCU和三相半桥芯片供电，用于控制风机运行的MCU来自中微半导体，采用CMS32M5710，搭配使用吉林华微SPE05M50T-C半桥芯片。
电吹风无刷电机采用半桥芯片驱动，将分立MOS管和驱动器集成，节省空间占用。发热丝通过可控硅控温，发热丝云母片铆接固定NTC热敏电阻检测出风口温度，双金属片温控器和温度保险丝进行双重过热保护，确保使用安全。
