Nintendo任天堂发布了新一代游戏主机Switch 2，产品在硬件性能、显示效果、手柄设计等方面均有显著升级。充电头网在采购了Switch 2港版后，第一时间对包装内附带的60W快充充电器进行拆解。
本期继续为大家带来充电底座的拆解，作为Switch 2的另一大核心配件，其设计上除了可以给机子充电以及闲置时有个放置的去处外，还能支持TV模式下4K分辨率输出，搭配千兆有线网口，让用户玩游戏更稳更畅快。下面就一起来看看Switch 2的充电底座是否也作了升级。
任天堂Switch 2原装充电底座开箱
充电头网采购的Switch 2为港版，包装盒延续经典红色基调设计，正面印有产品实物套装外观以及马里奥赛车等元素。

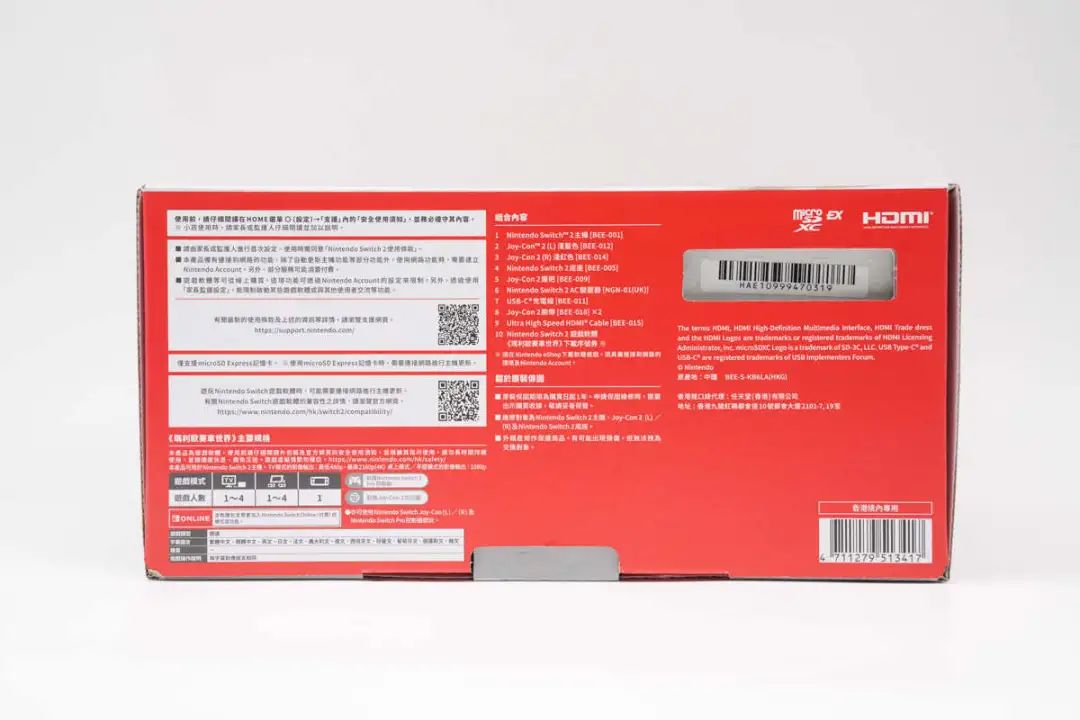

侧面印有包装清单以及注意事项等。
另一侧印有产品使用场景等。

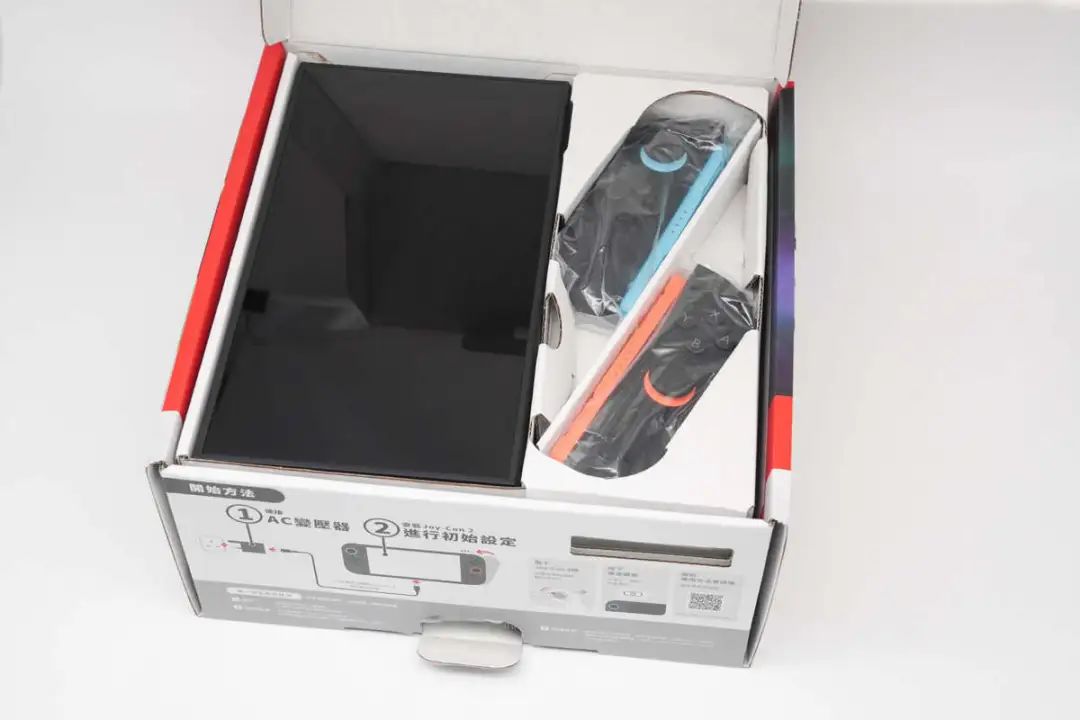

打开包装盒，Switch 2主机等采用纸托固定保护。

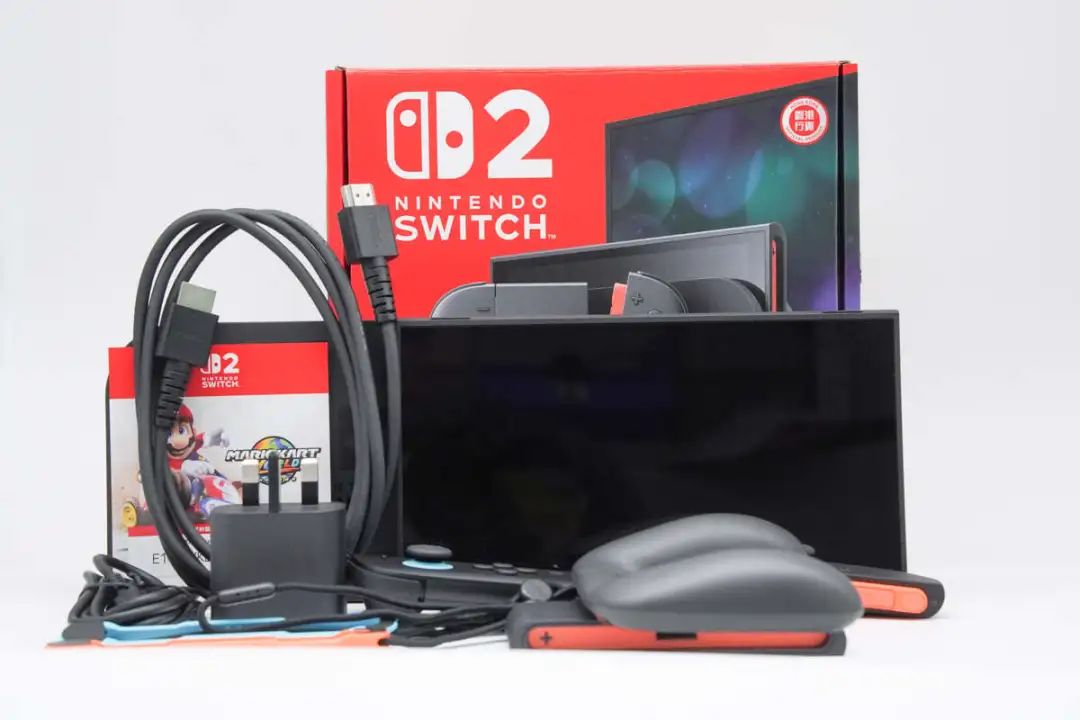

包装内含Switch 2主机、Joy-Con套件、底座、充电器套装、HDMI线等。

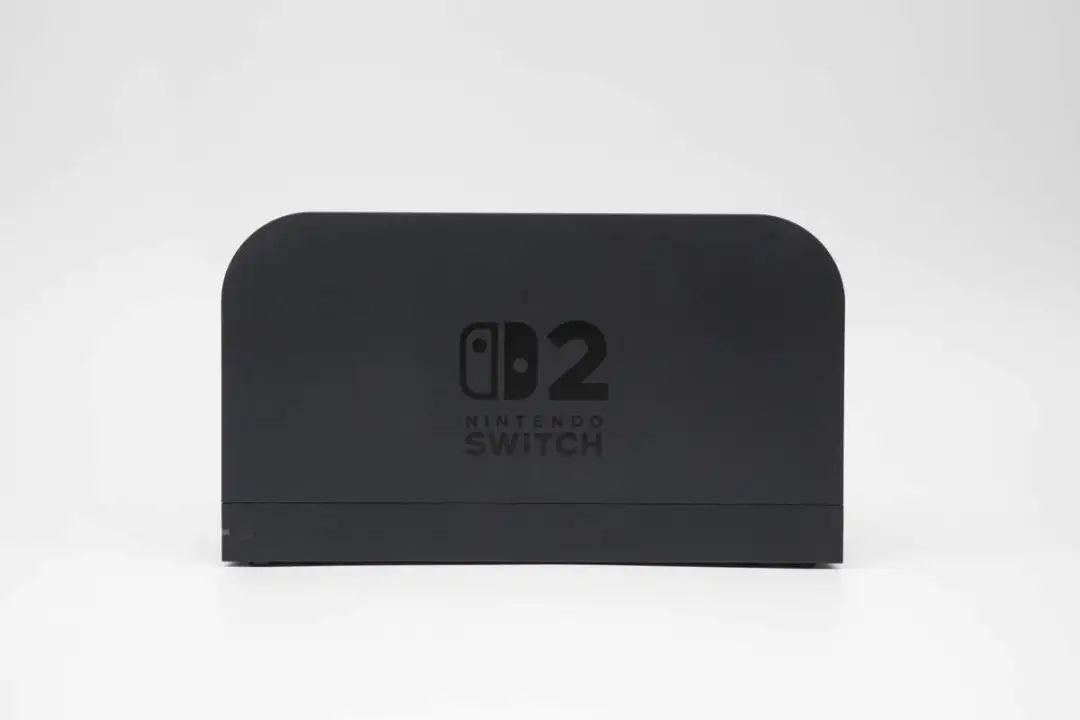

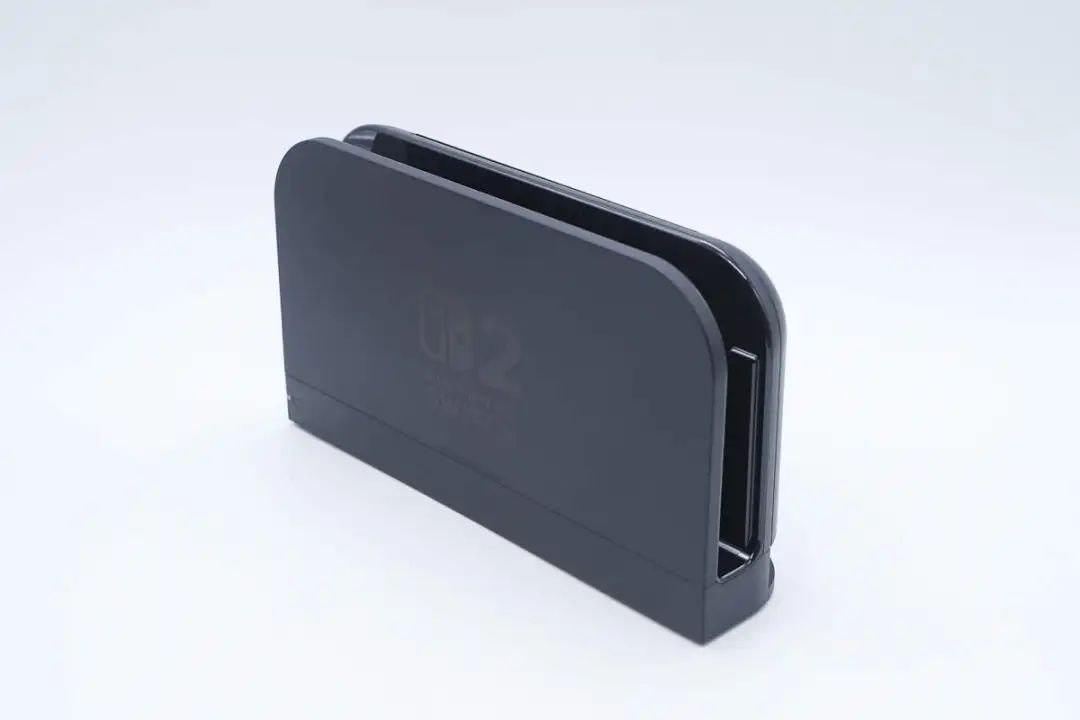

任天堂Switch 2原装充电底座延续系列简约风格设计，机身表面以及插槽内侧采用磨砂亮面撞色设计。
这款机身正面中心logo设计得更大，顶部两端过渡弧度也更大，从细节便能看出与老款的区别。

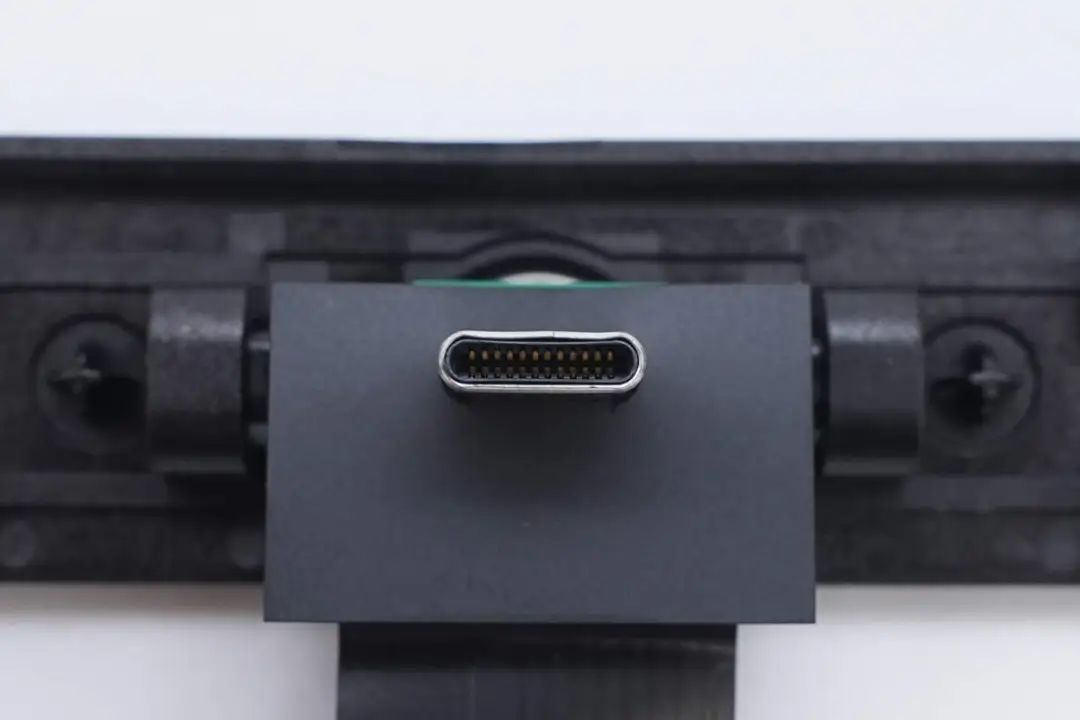

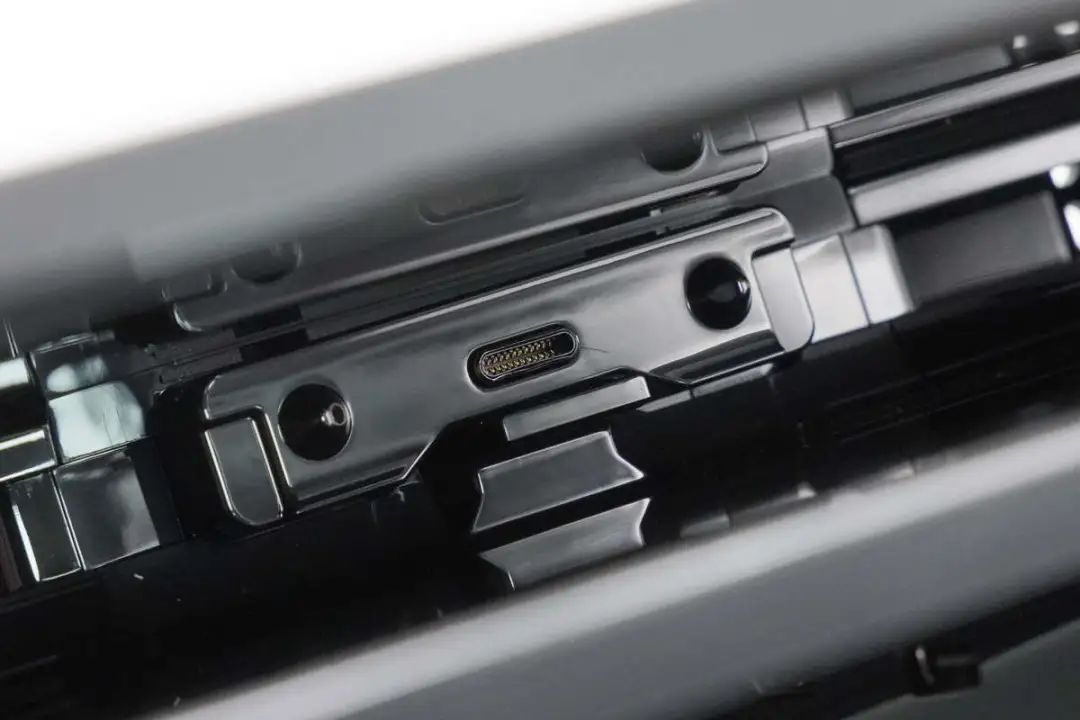

插槽中心有USB-C公头，保护板通过内部弹簧撑起实现保护。

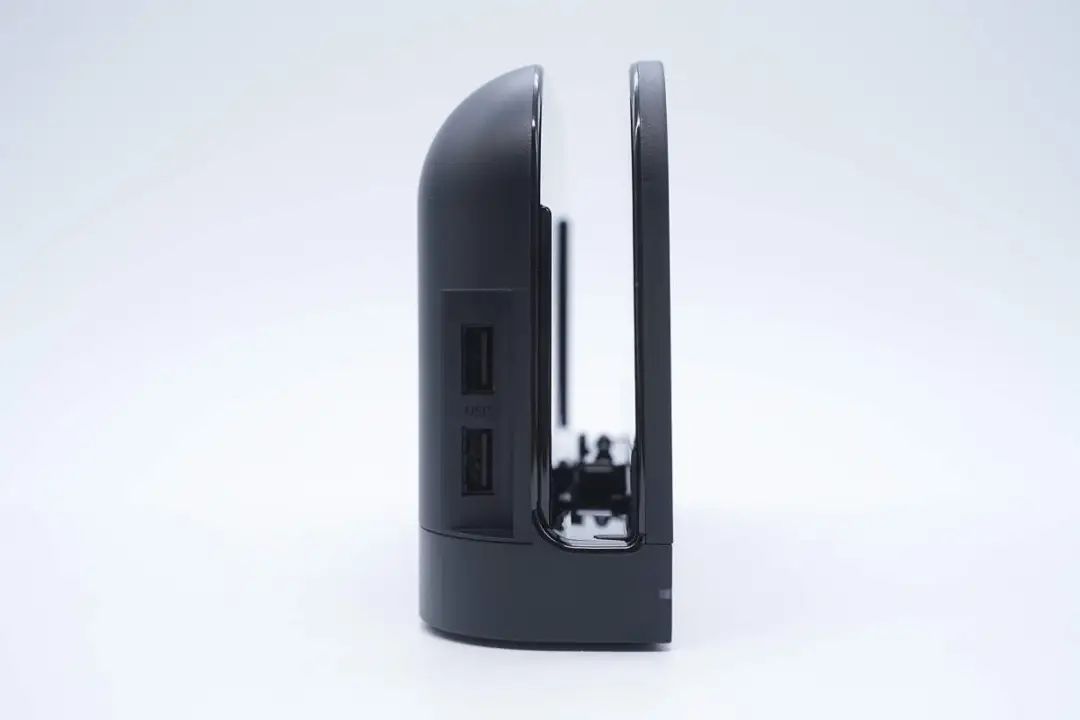

这款底座一侧同样配置有两个USB-A接口。

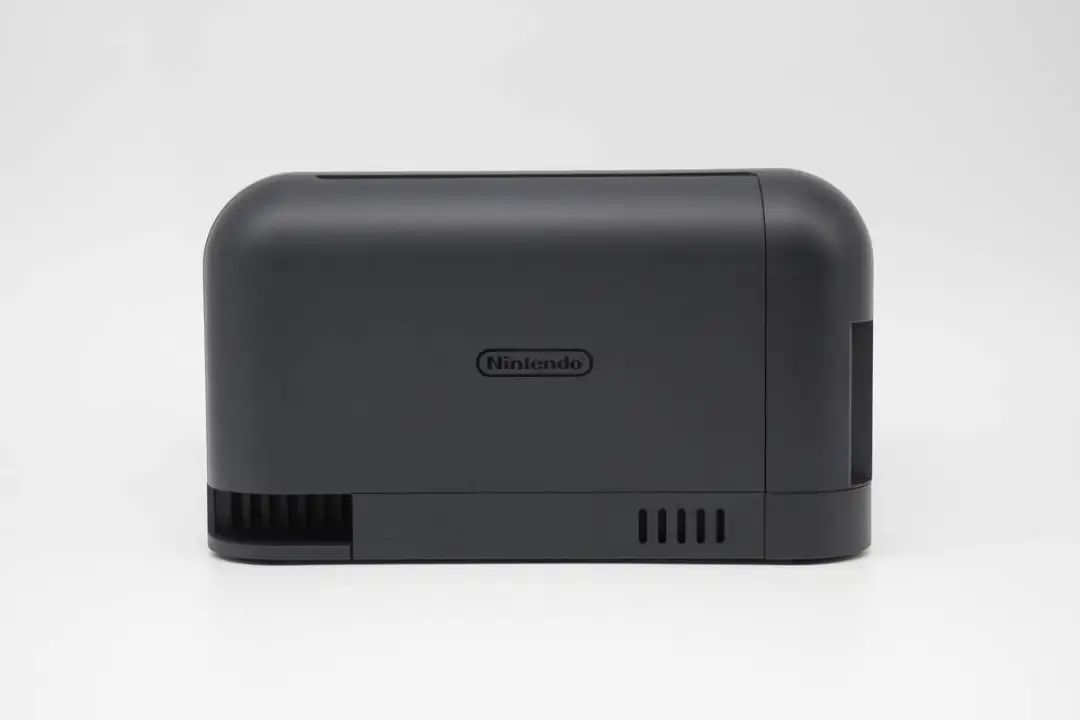

机身背面边缘过度圆润，后盖中心设计有Nintendo品牌。

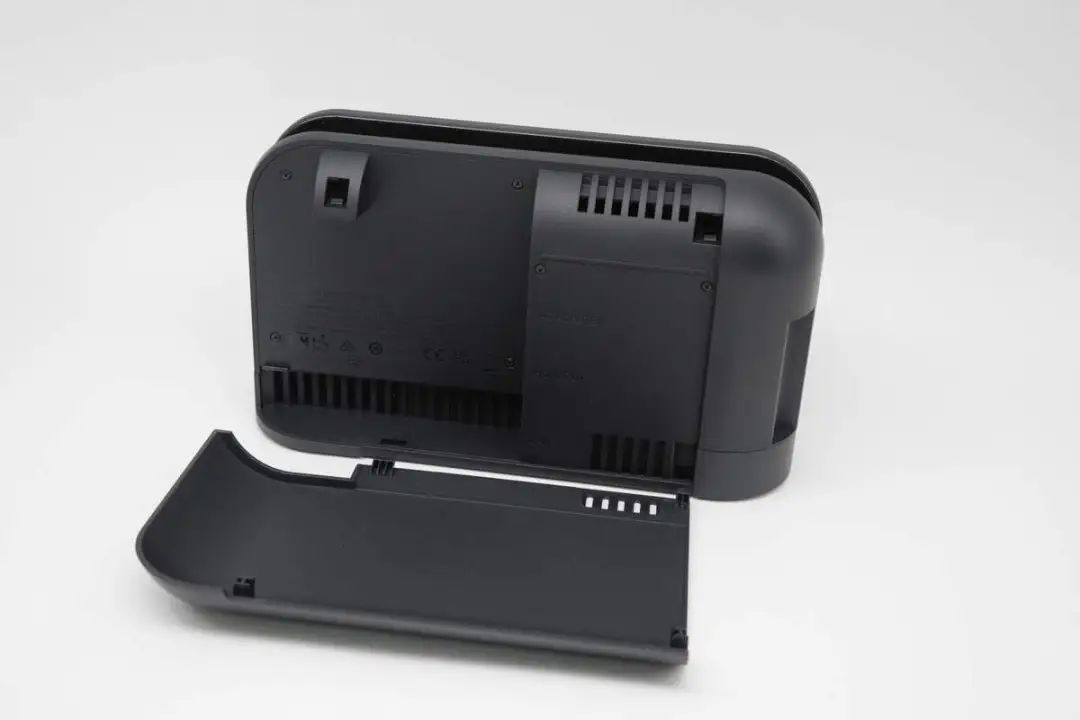

打开后盖，机身背面右侧依旧设计有接口座子，左侧壳体上设计有底座铭牌信息。

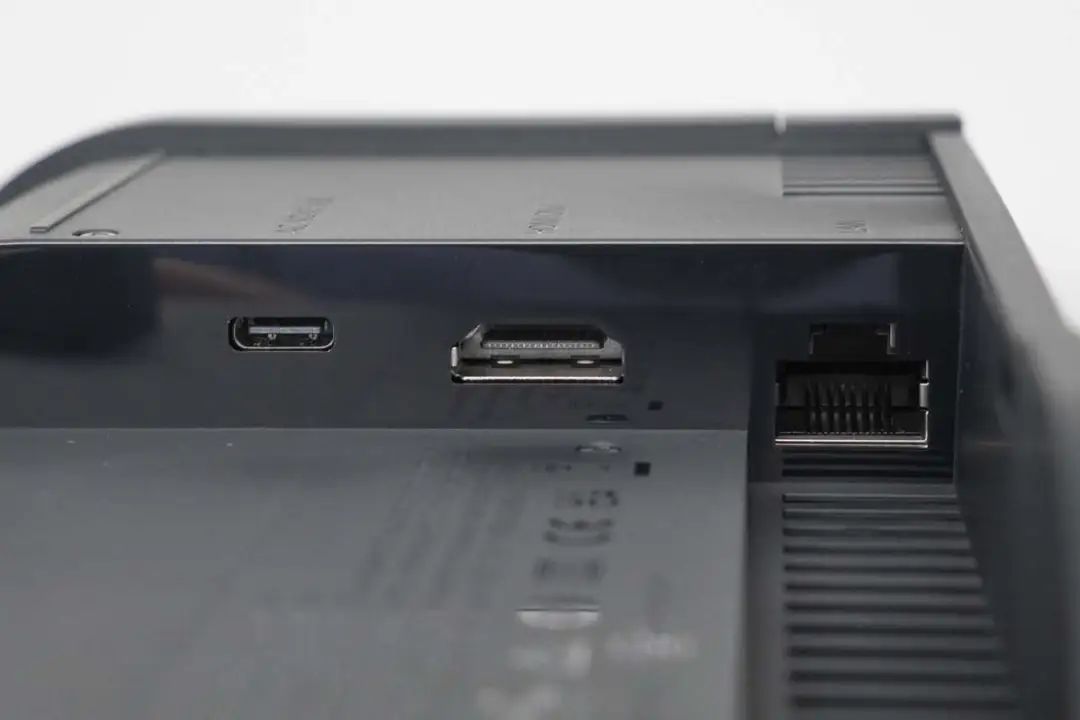

座子侧边设有USB-C、HDMI以及网线接口。

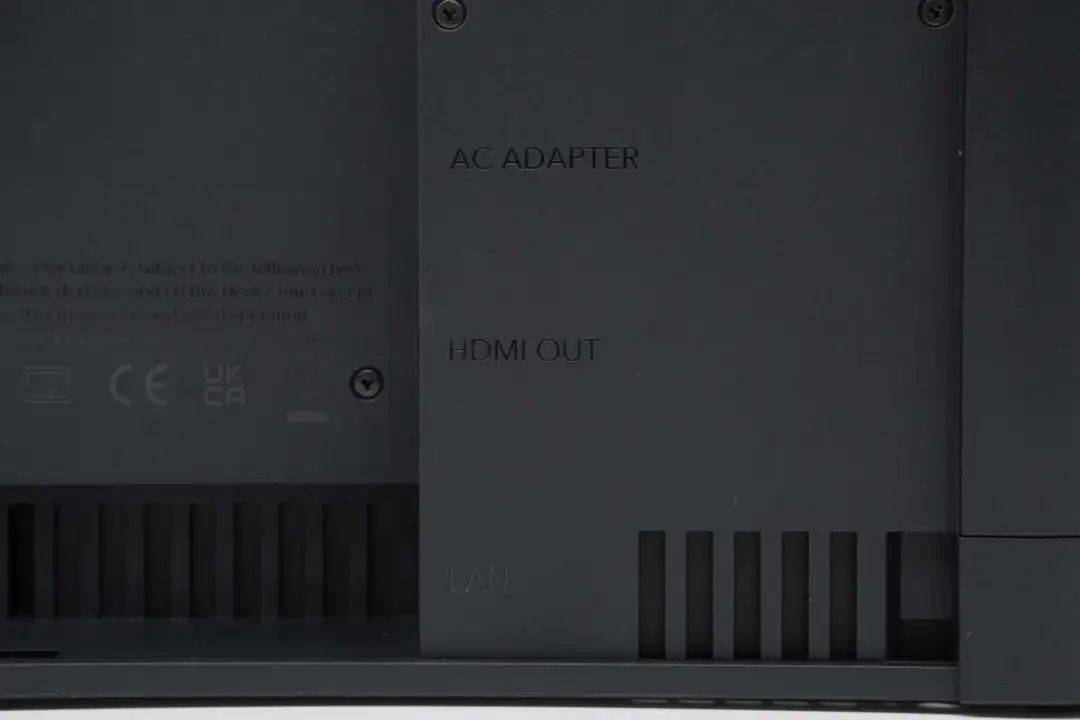

同时壳体对应区域设有AC ADAPTER、HDMI OUT以及LAN字样。

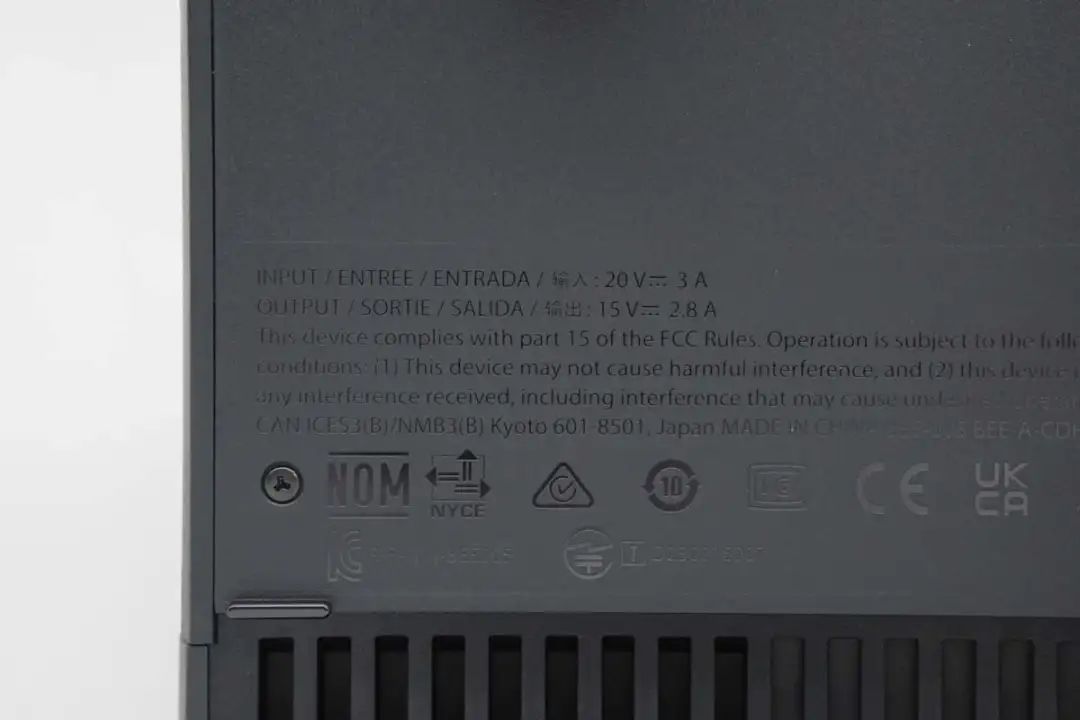

底座铭牌特写
输入：20V3A
输出：15V2.8A
底座通过了NOM、NYCE、CE、UKCA、KC等认证。

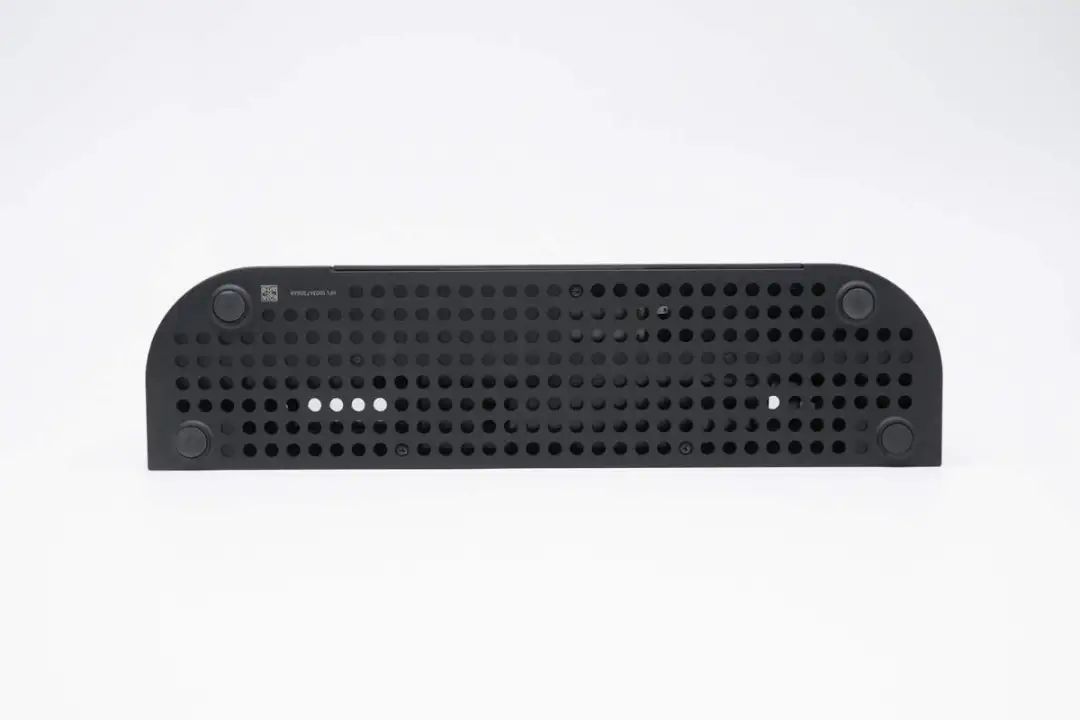

底部两侧设有防滑垫，同时设计有多排散热圆孔。

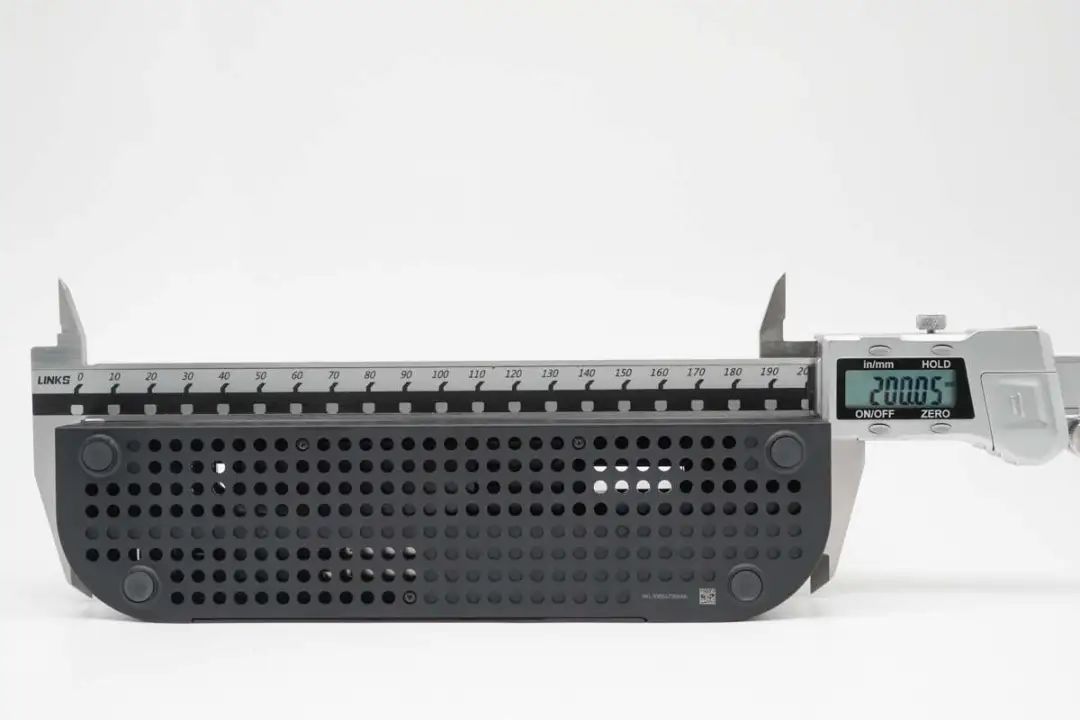

实测任天堂Switch 2原装充电底座机身宽度为200.05mm。

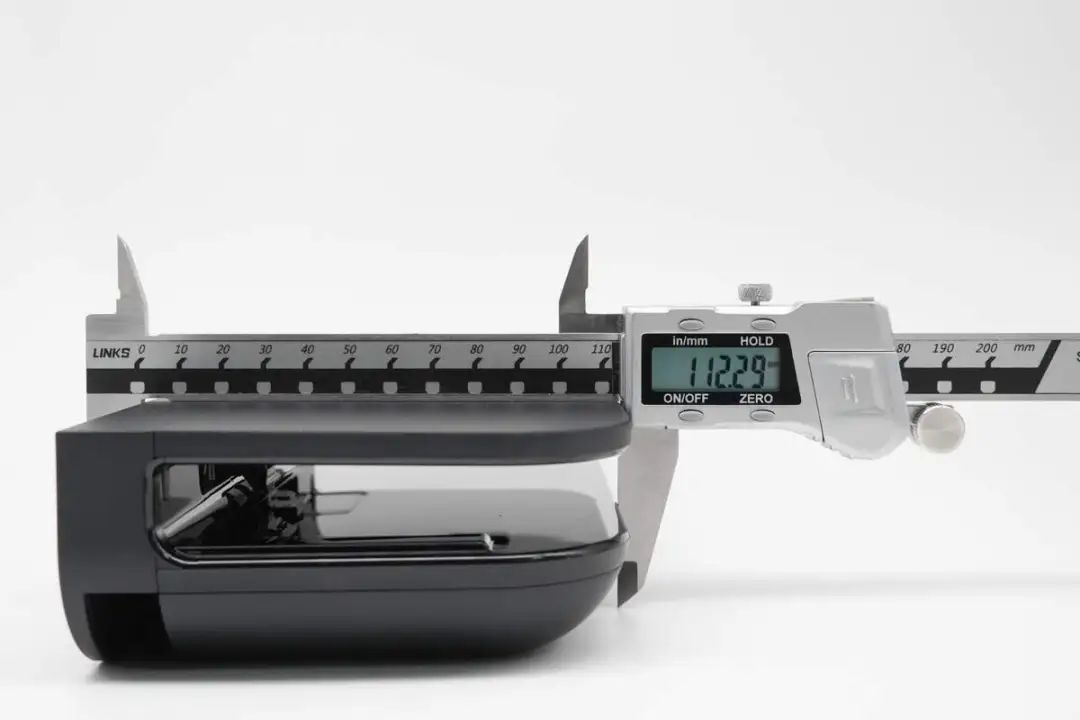

高度为112.29mm。

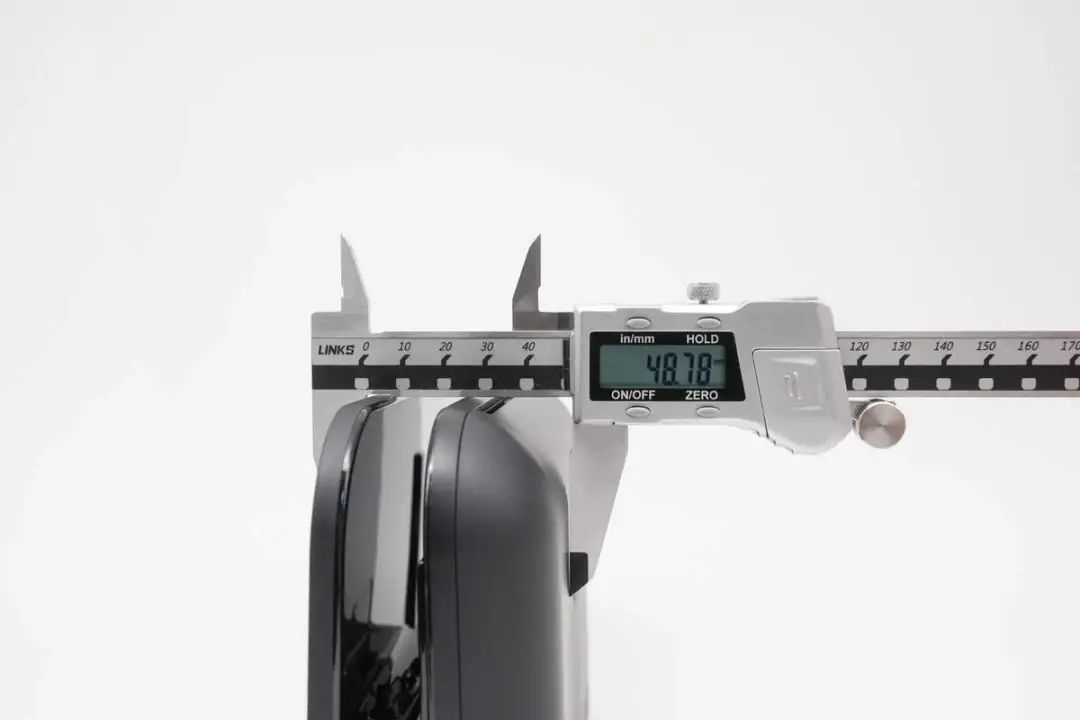

厚度为48.78mm。

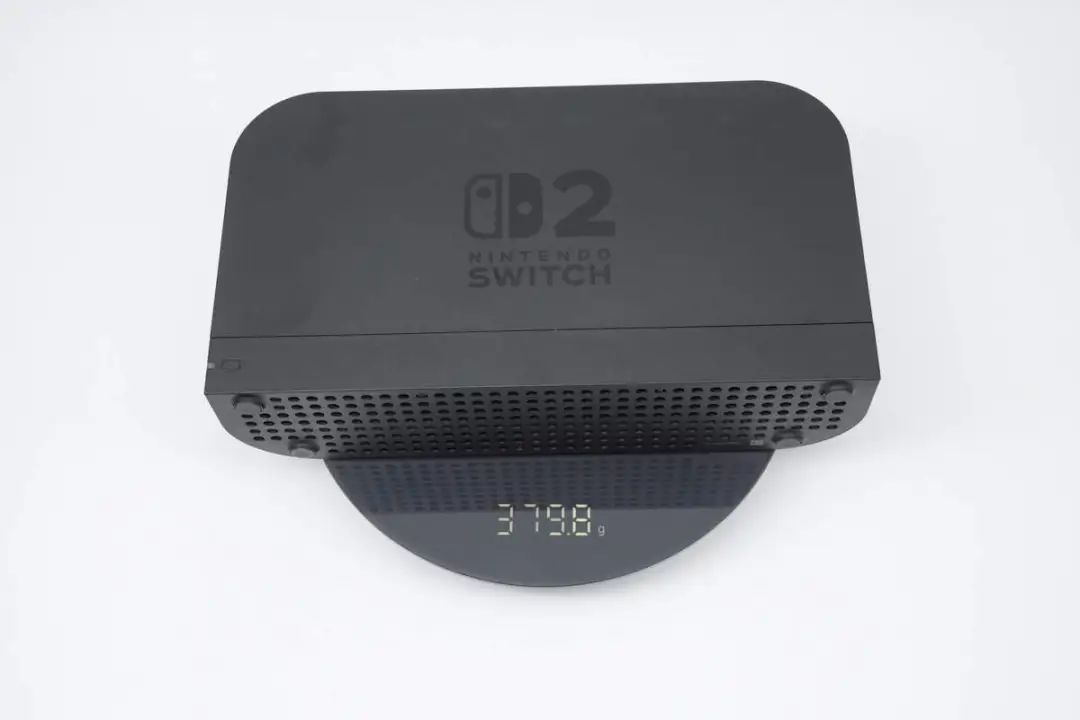

另外测得底座的重量约为380g。

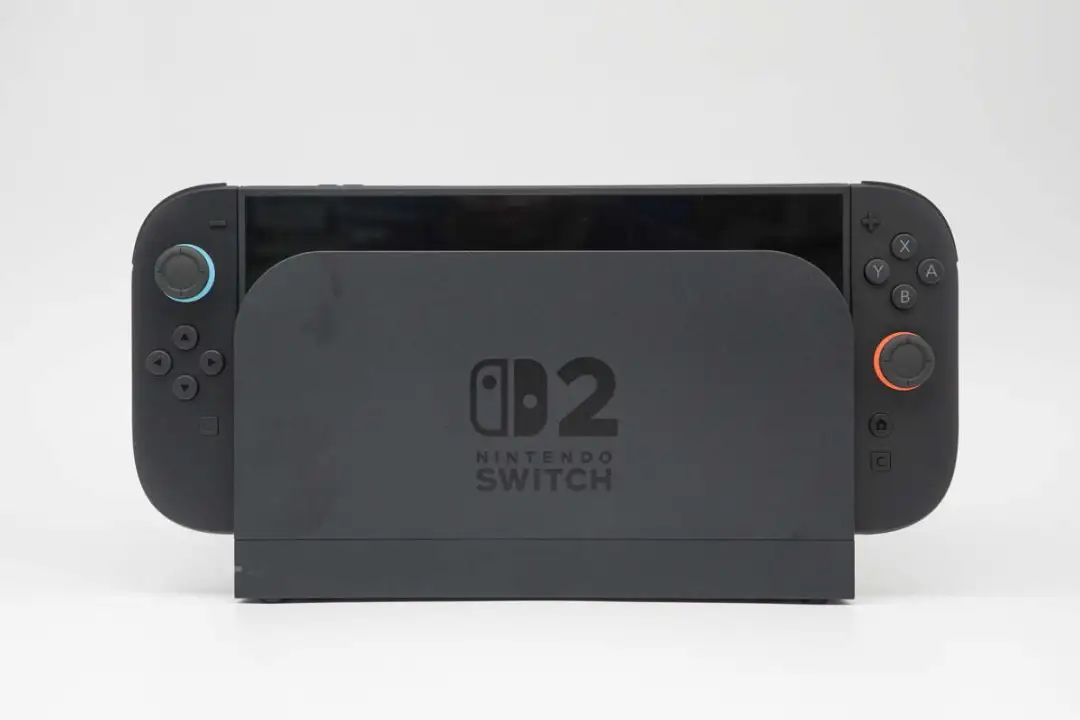

将任天堂Switch 2插在底座上一览。

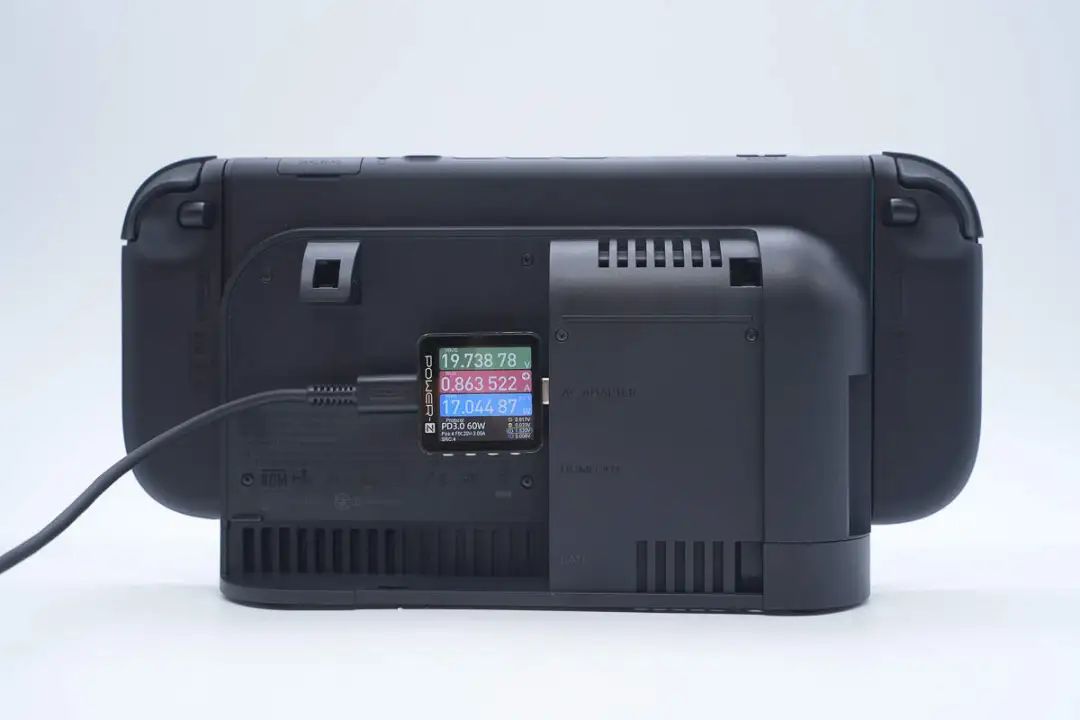

通过原装60W充电器搭配底座给任天堂Switch 2充电，测得充电功率约为17.04W。
任天堂Switch 2原装充电底座拆解

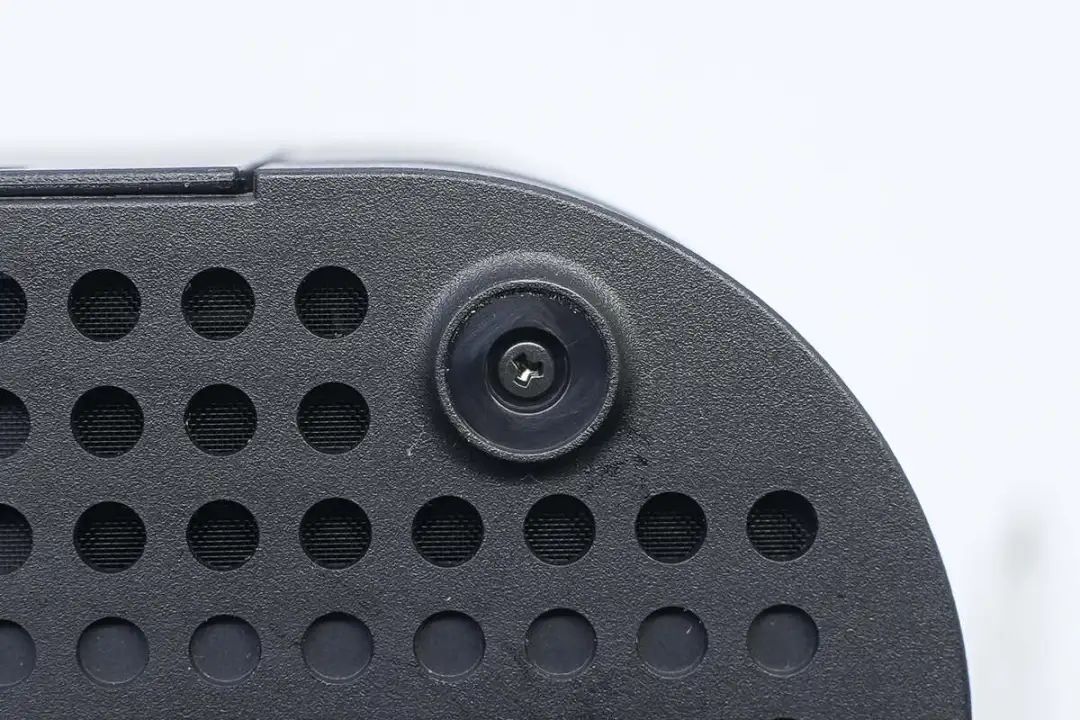

撕掉底部防滑垫，内部设有隐藏防拆螺丝。

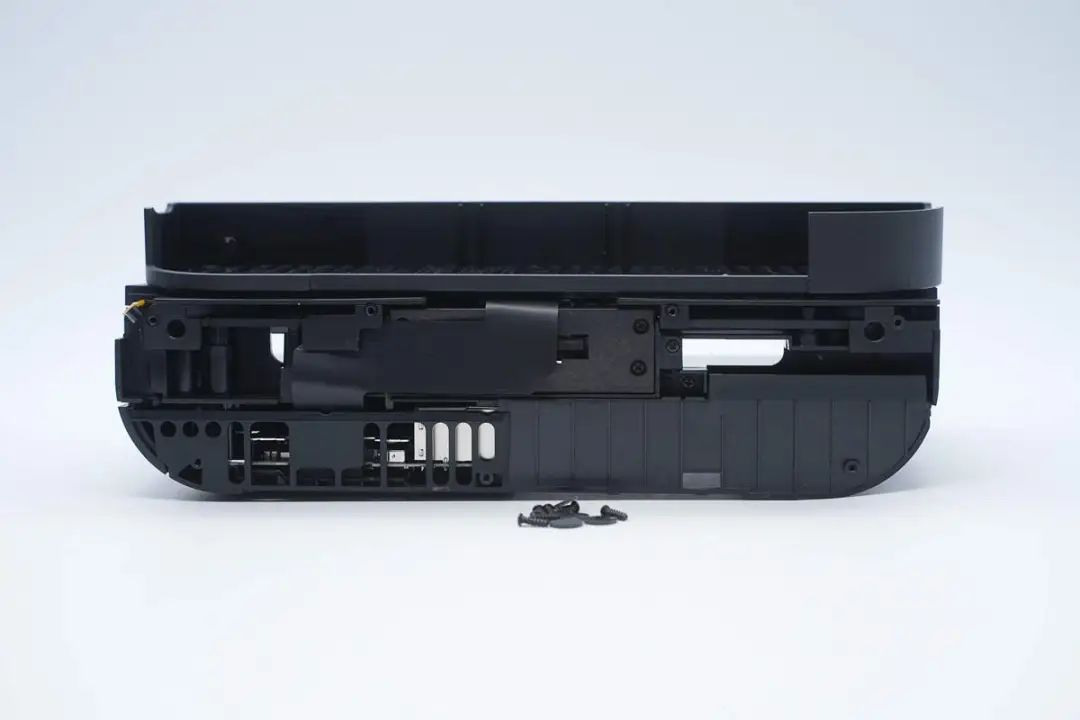

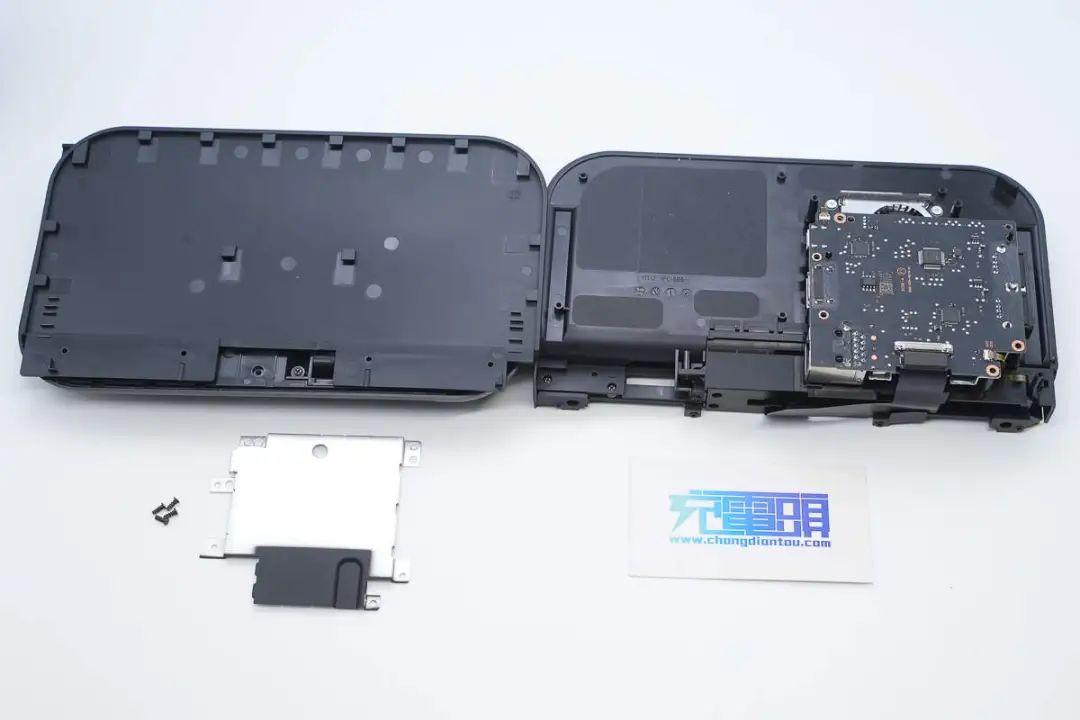

拆掉螺丝打开底部盖板，中心USB-C座子为独立模块设计，并采用小螺丝固定。

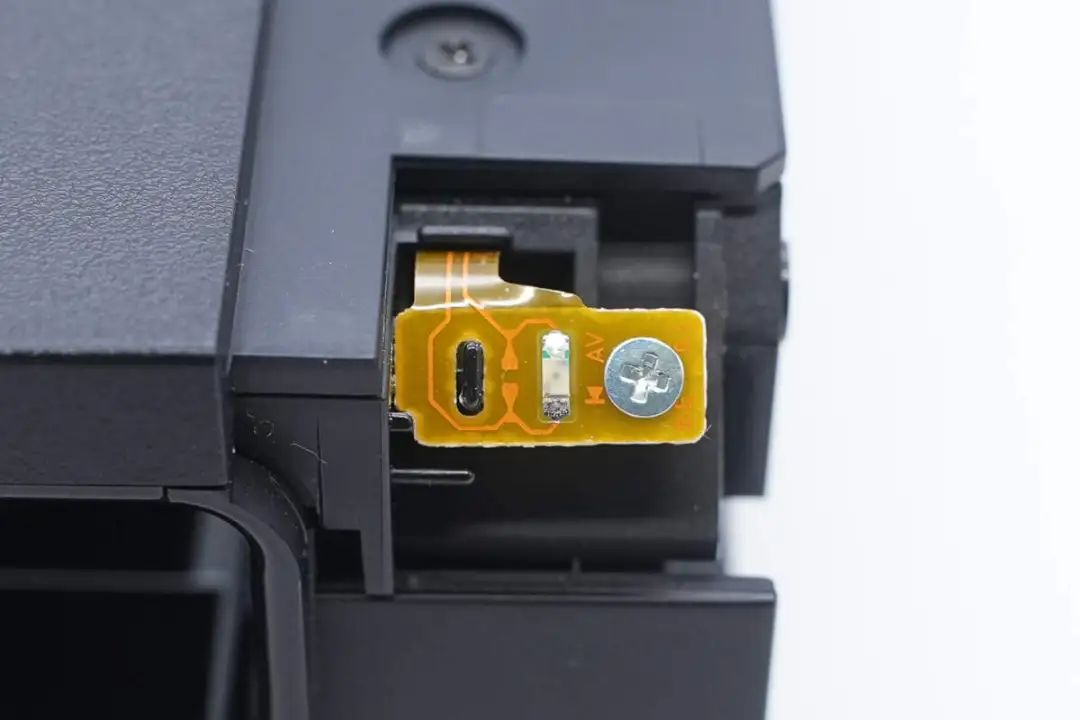

侧边LED指示灯焊接在排线上，排线使用螺丝固定。

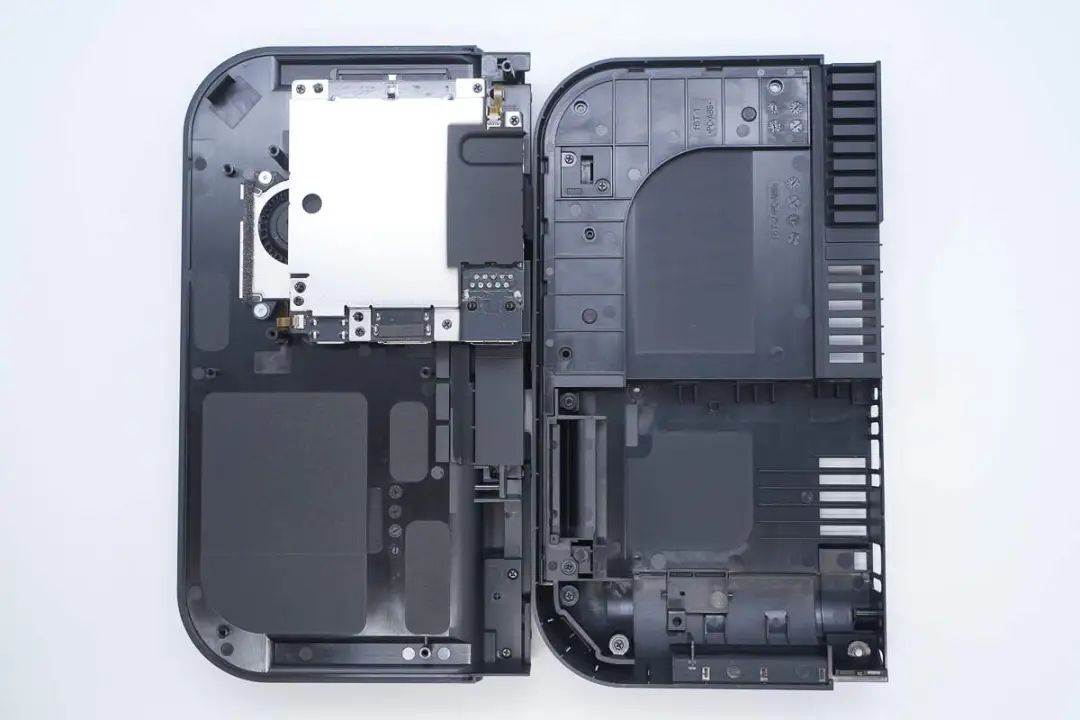

继续将机身背面外壳打开，壳体采用PC+ABS防火材质。

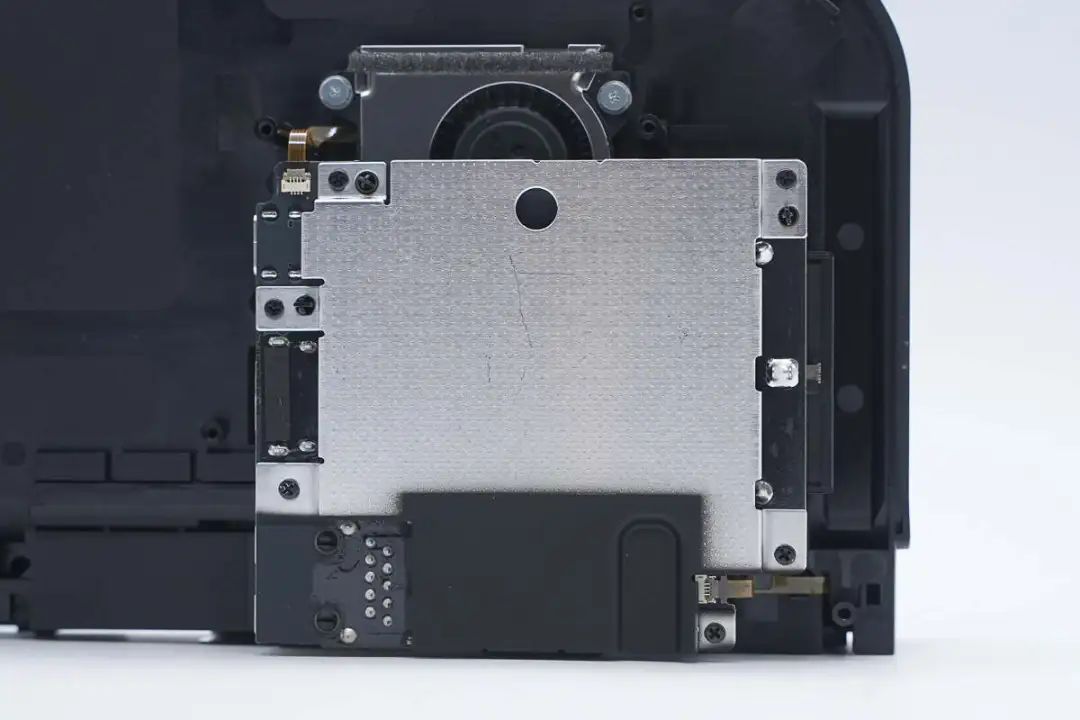

机身壳上固定PCBA模块和风扇，PCB板覆盖金属屏蔽板并使用螺丝固定。

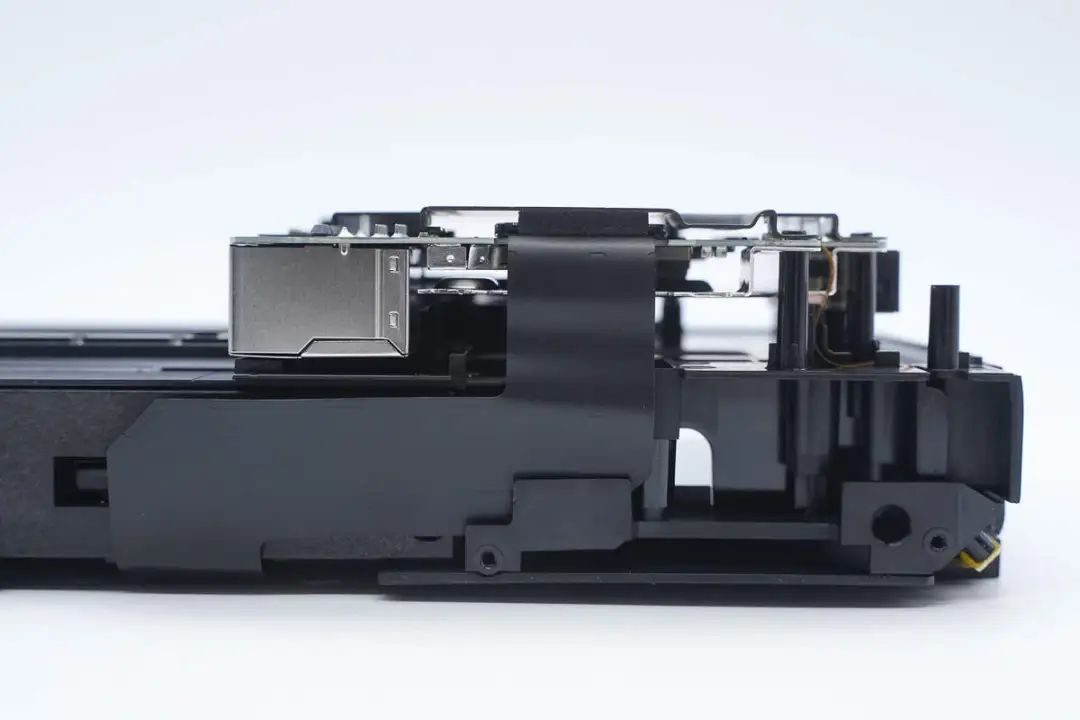

PCBA模块和风扇通过排线连接，并且为插拔式设计，方便生产时进行组装。

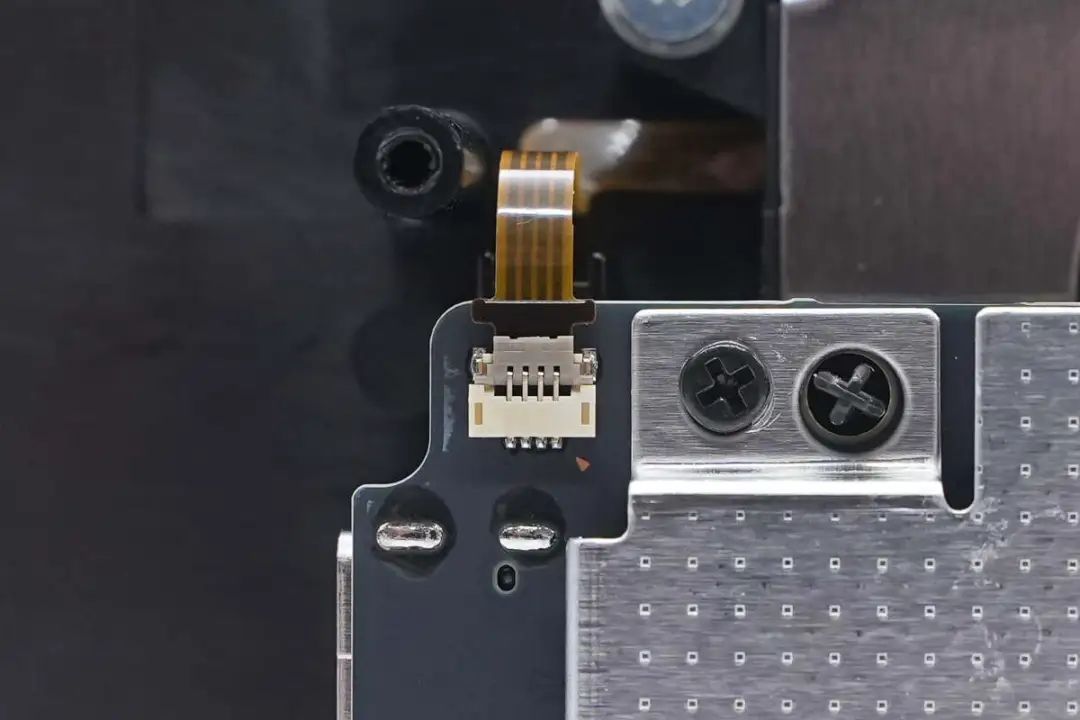

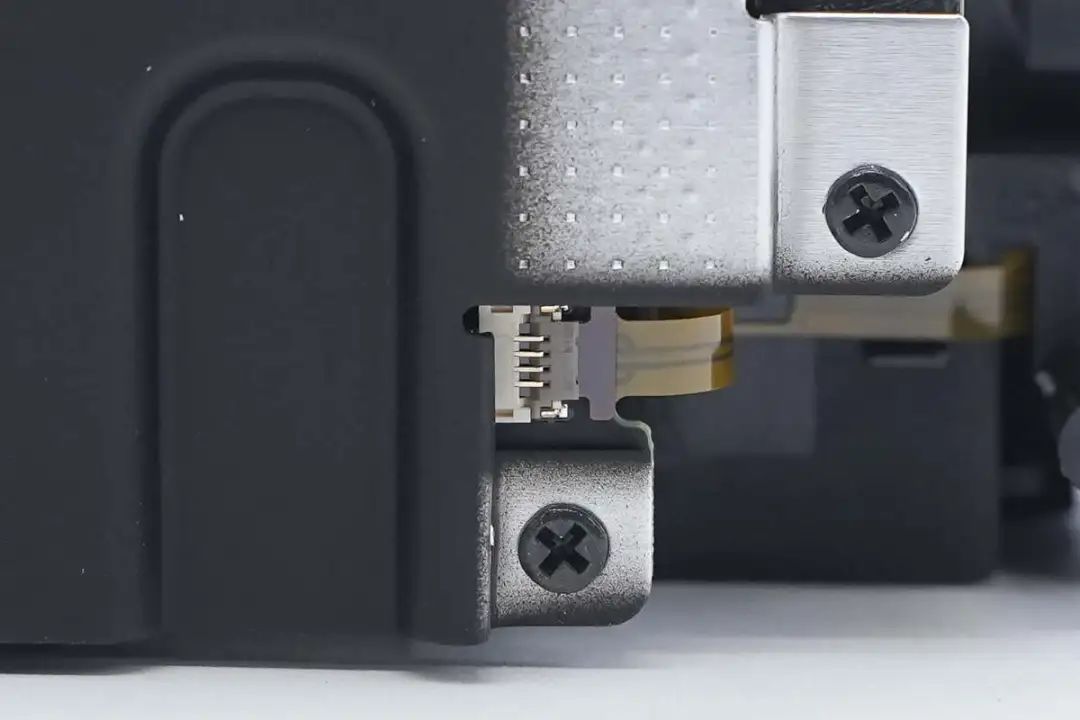

指示灯排线另一端也是插拔式设计。
底部USB-C座子也是通过排线连接PCB板。

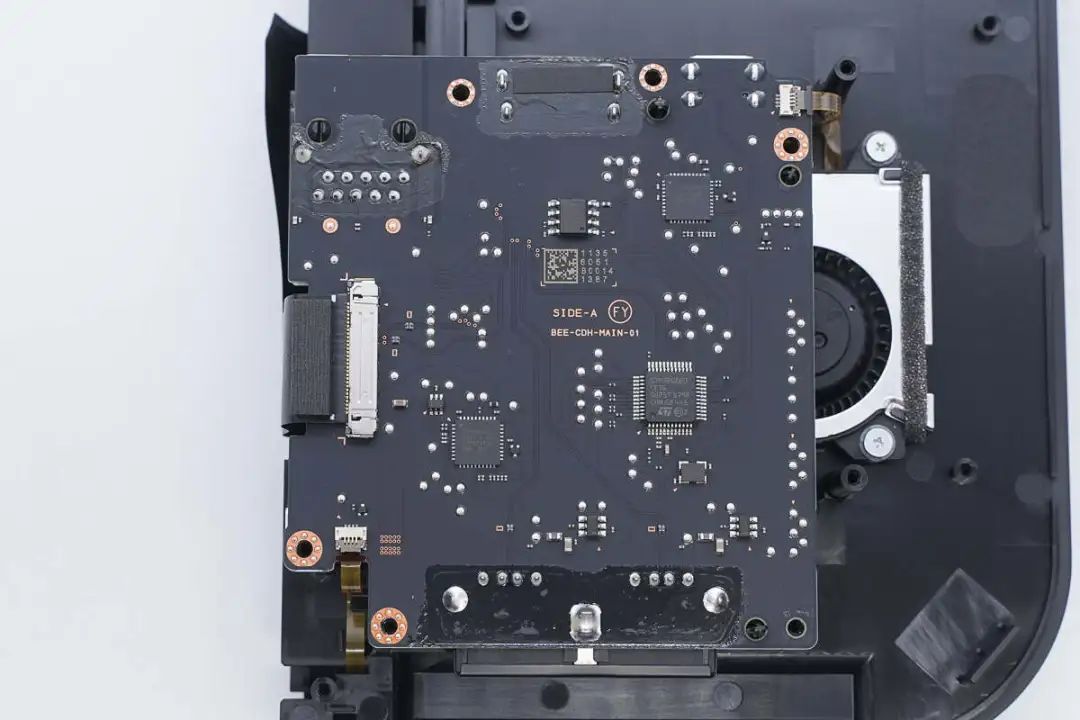

拆掉屏蔽金属板，PCB板还采用固定柱固定，左侧连接排线上贴有加固保护垫。

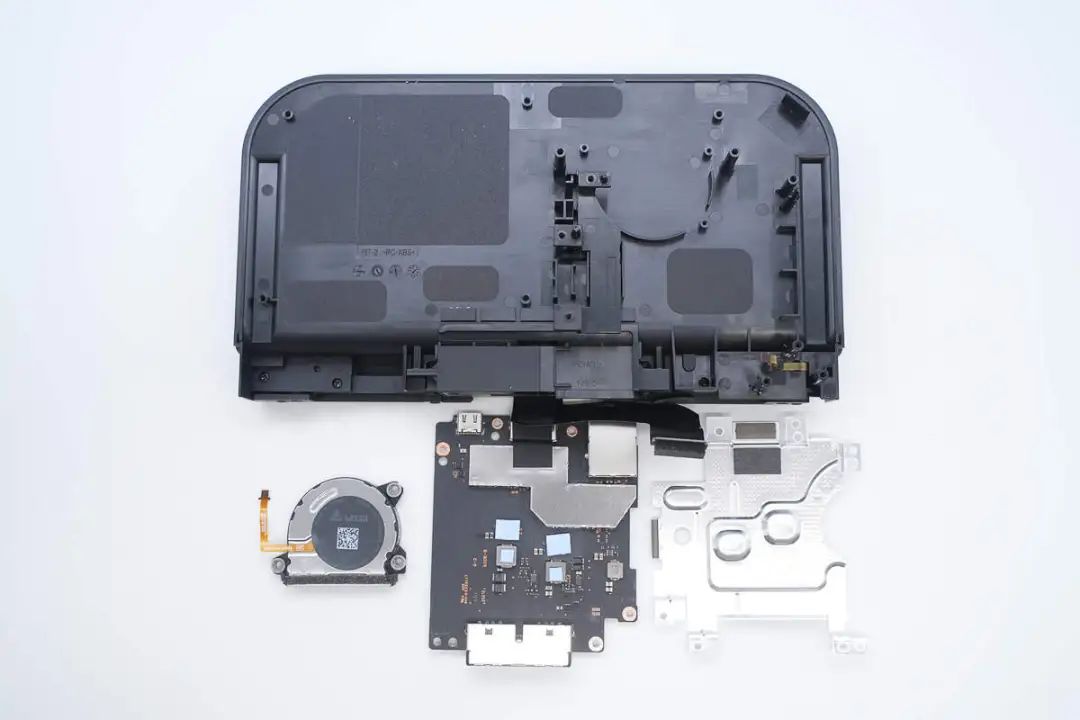

将PCB板和风扇取下。

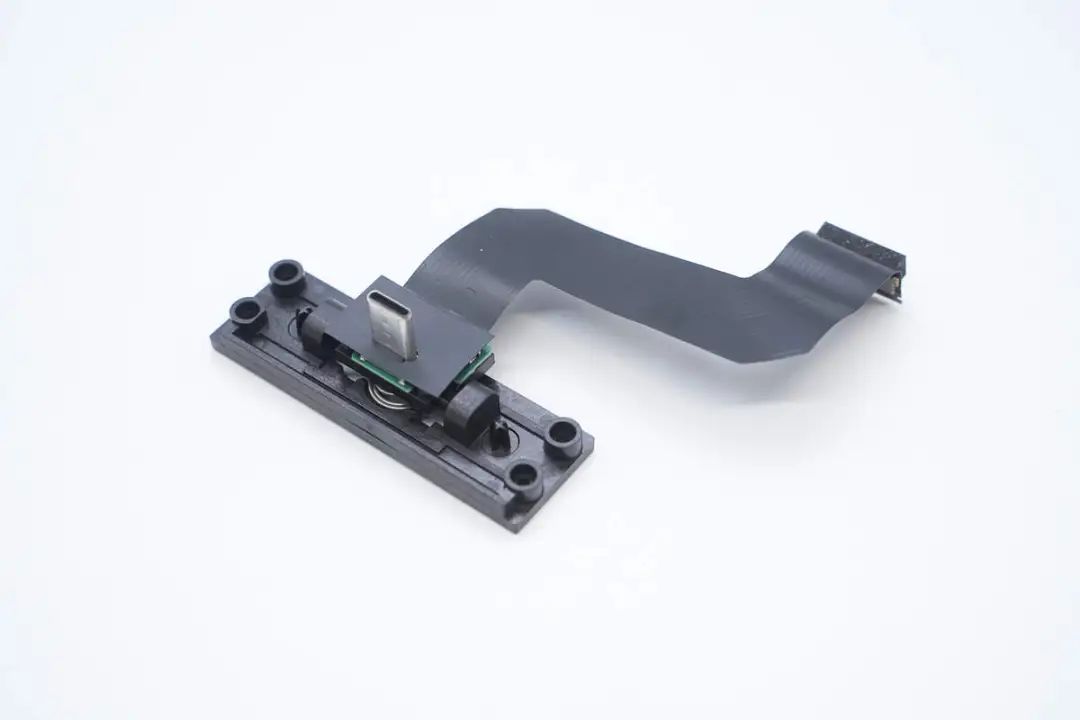

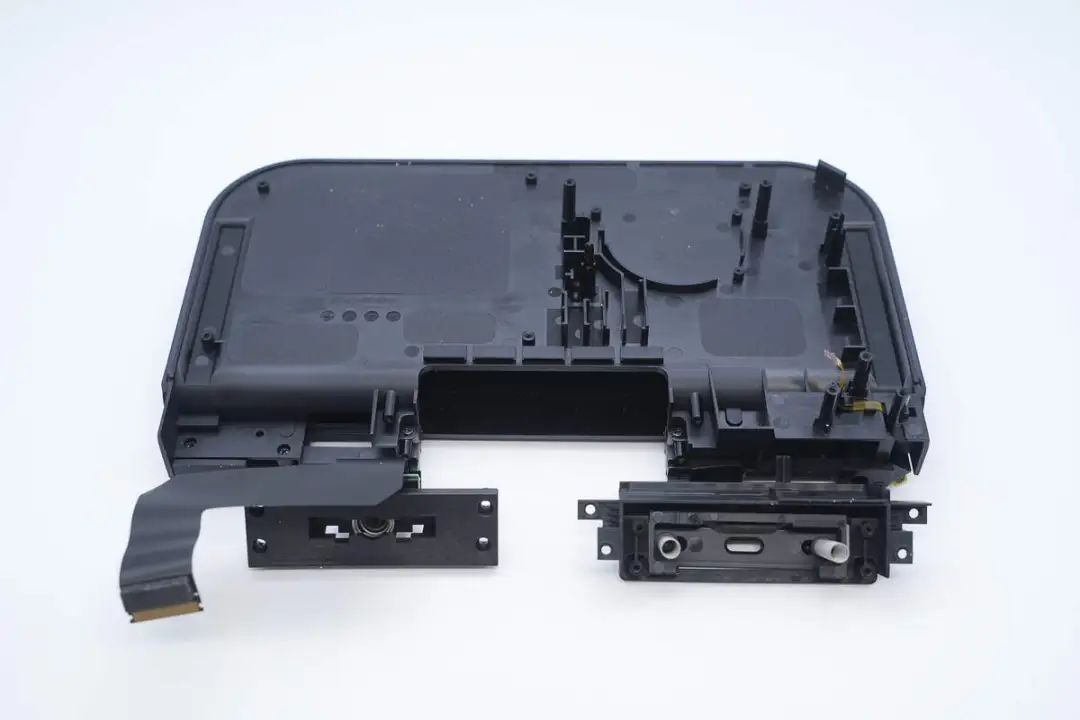

继续将USB-C输出座子拆下。

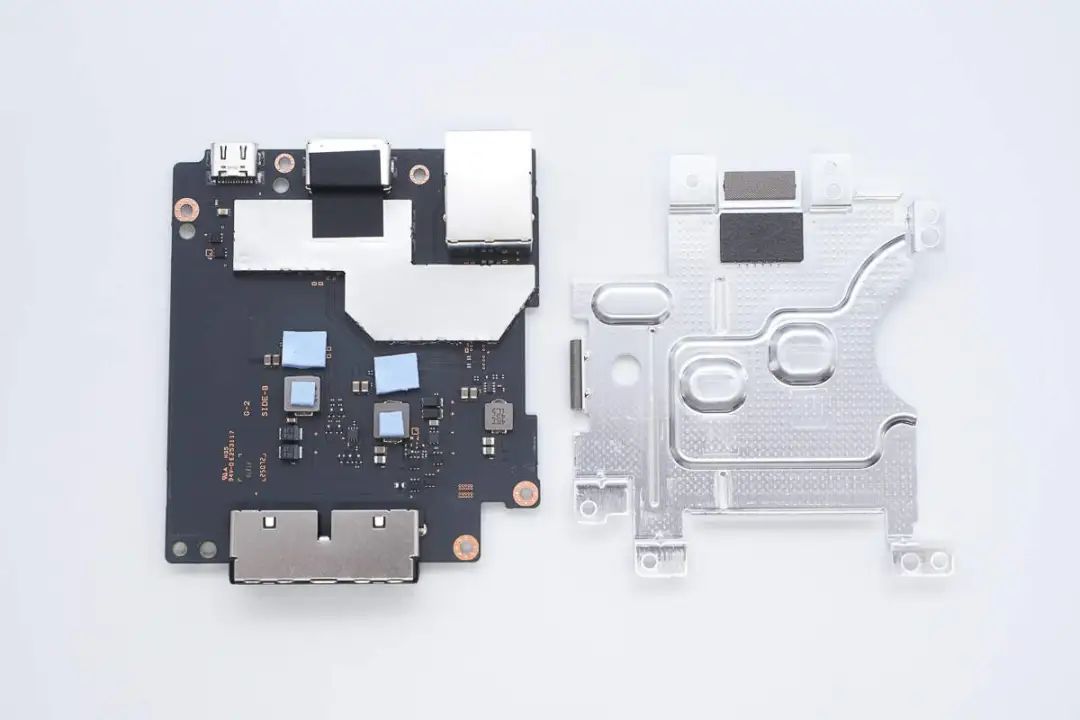

板子另一面设有金属散热板。

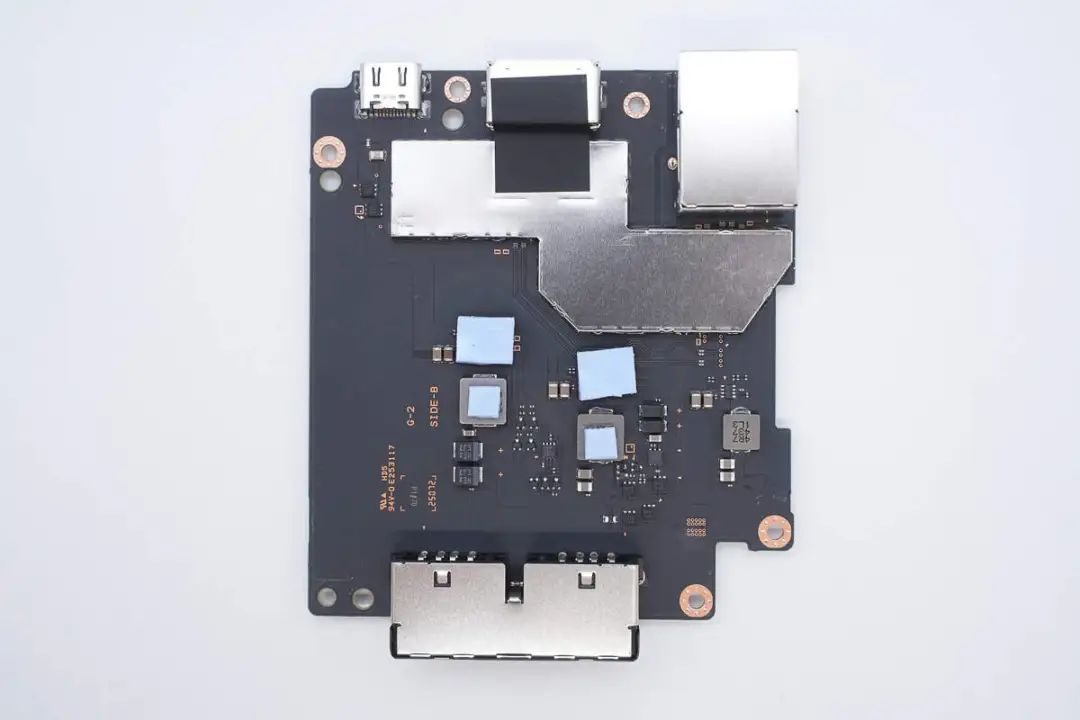

PCB板两侧焊接USB-C、HDMI、RJ45以及USB-A口母座，对应集线器功能电路区域覆盖屏蔽罩。

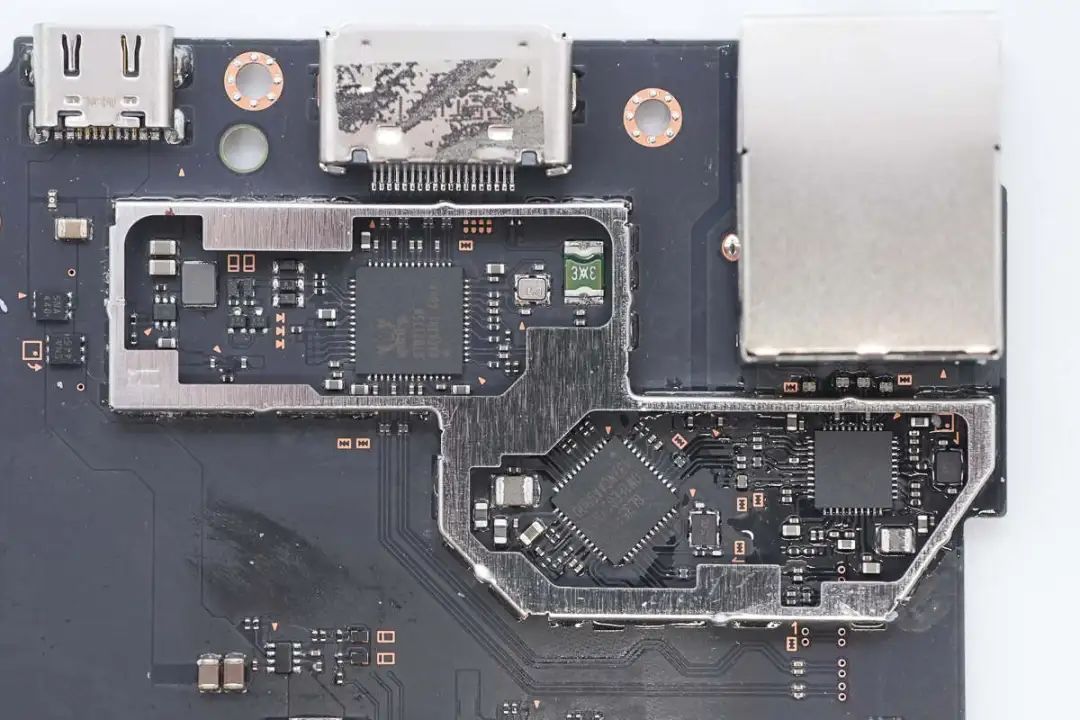

打开屏蔽罩，内部设有集线器芯片、视频转换芯片以及网卡芯片等器件。

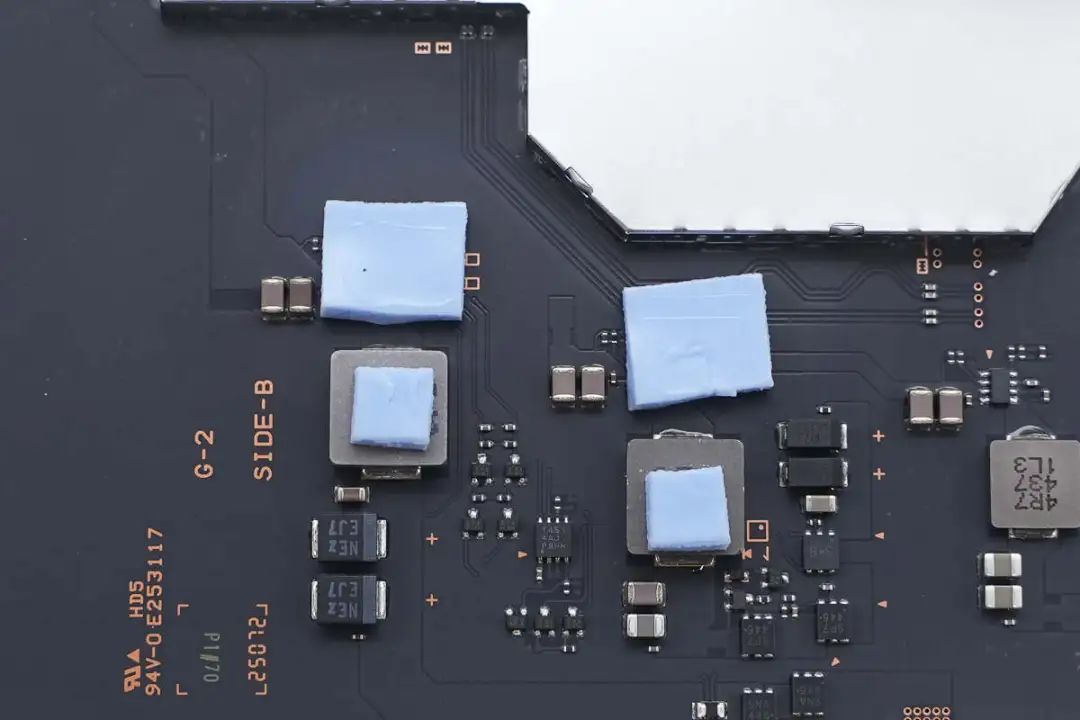

用于USB-A口降压输出的同步降压转换器、降压电感上贴有导热垫。

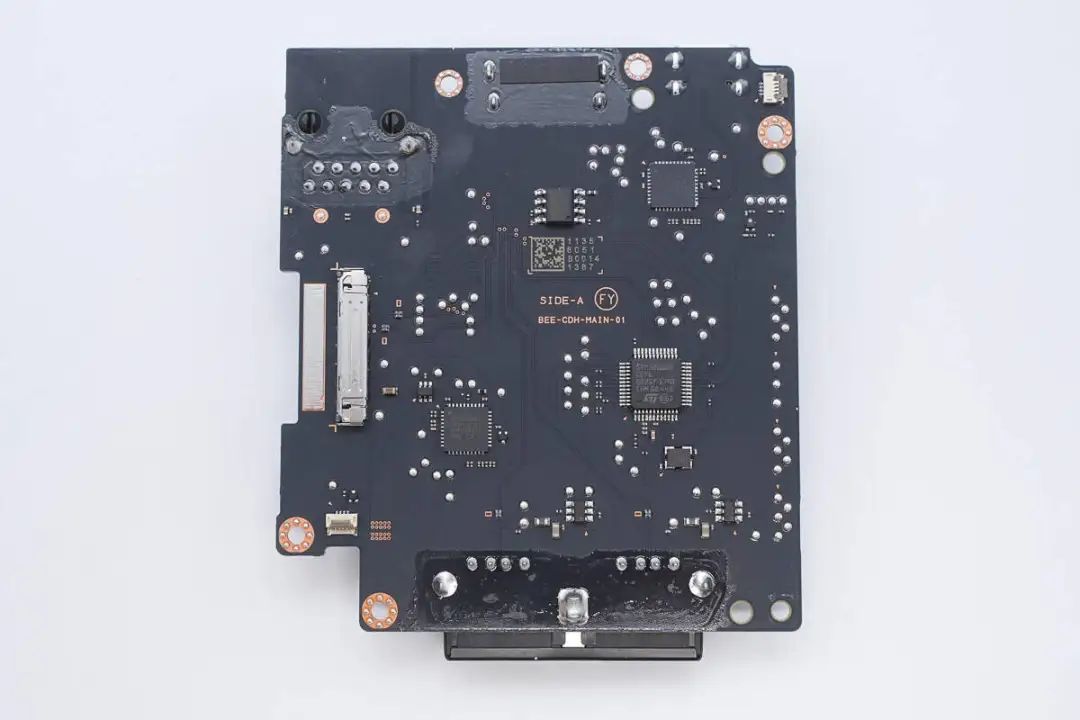

板子背面设有MCU、两个USB-C接口控制器以及存储器芯片等器件。

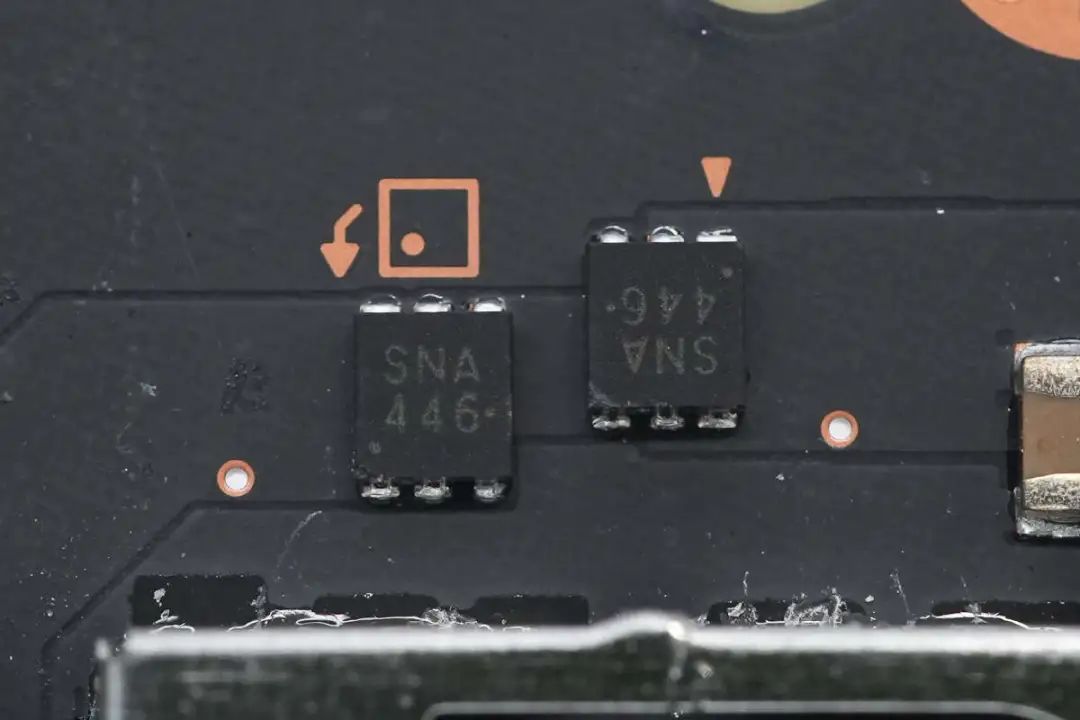

用于USB-C输入接口供电控制的MOS管，丝印SNA，两颗对置串联。

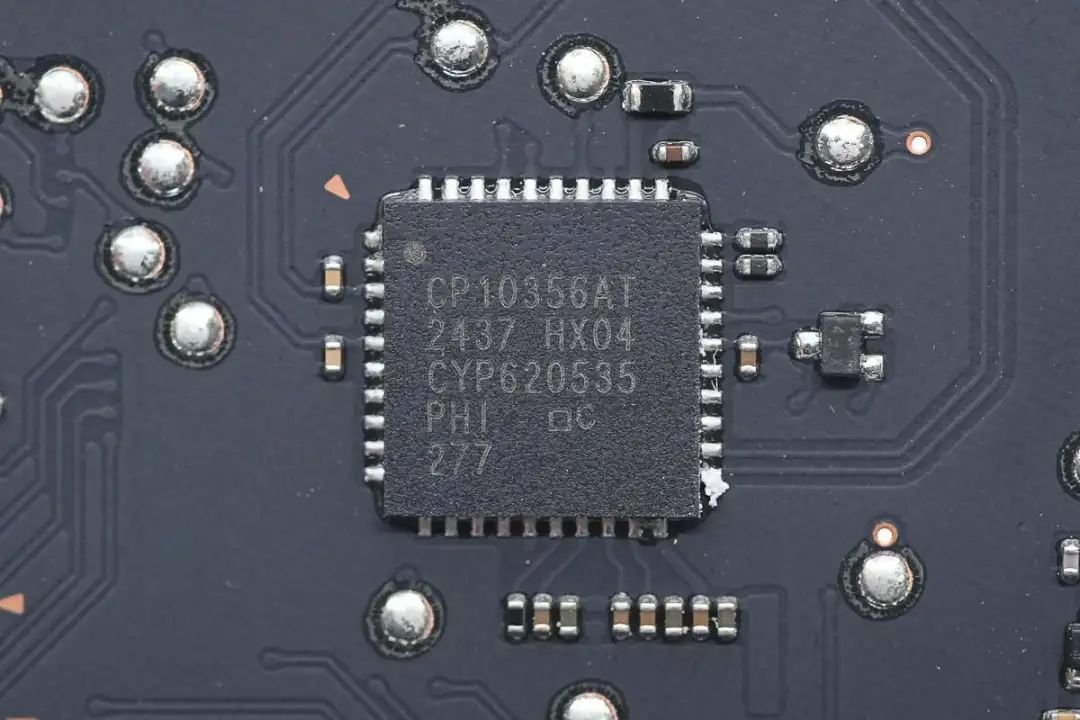

USB-C输入接口控制器来自英飞凌，丝印CP10356AT，采用QFN40封装。

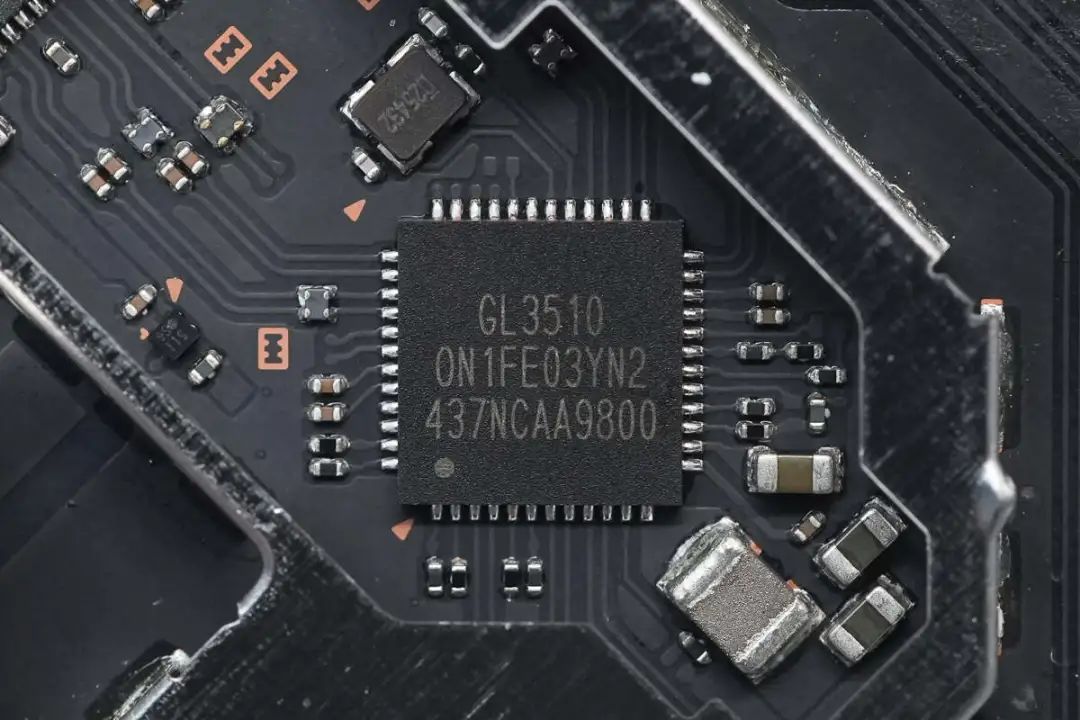

USB集线器芯片来自Genesys创惟科技，型号GL3510，是一颗四口低功耗的HUB控制器，支持USB 3.0，并向下兼容USB2.0，内置开关稳压供电。这颗GL3510用于USB3.0扩展，连接三个USB-A接口和下级GL3510。

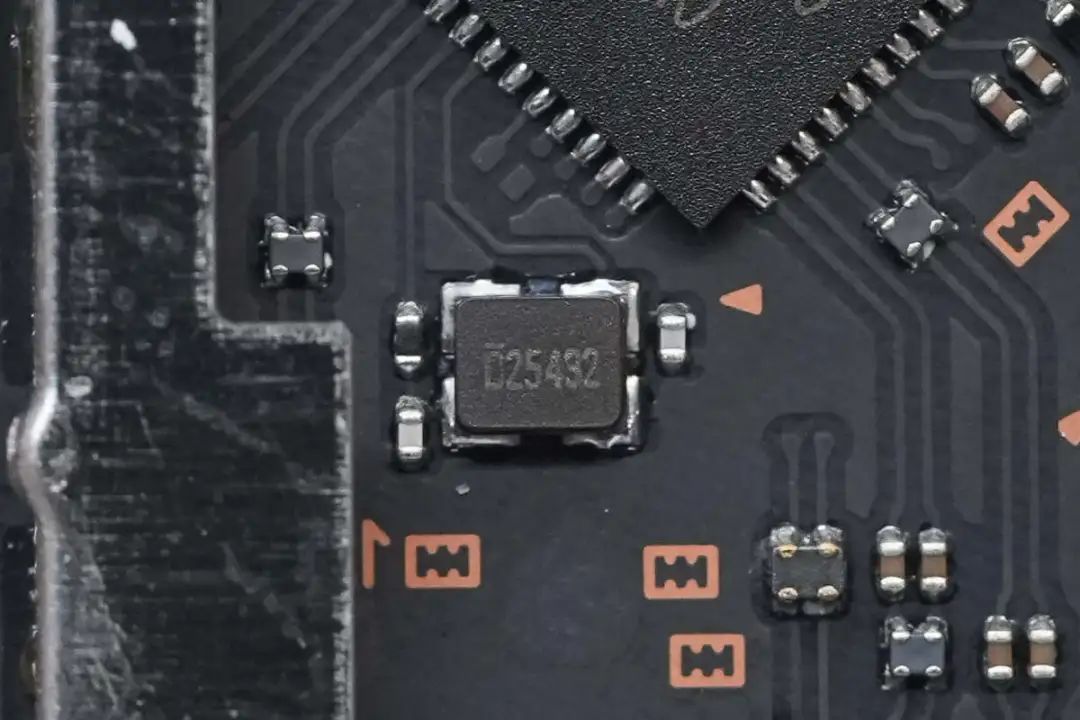

集线器芯片外置时钟晶振特写。

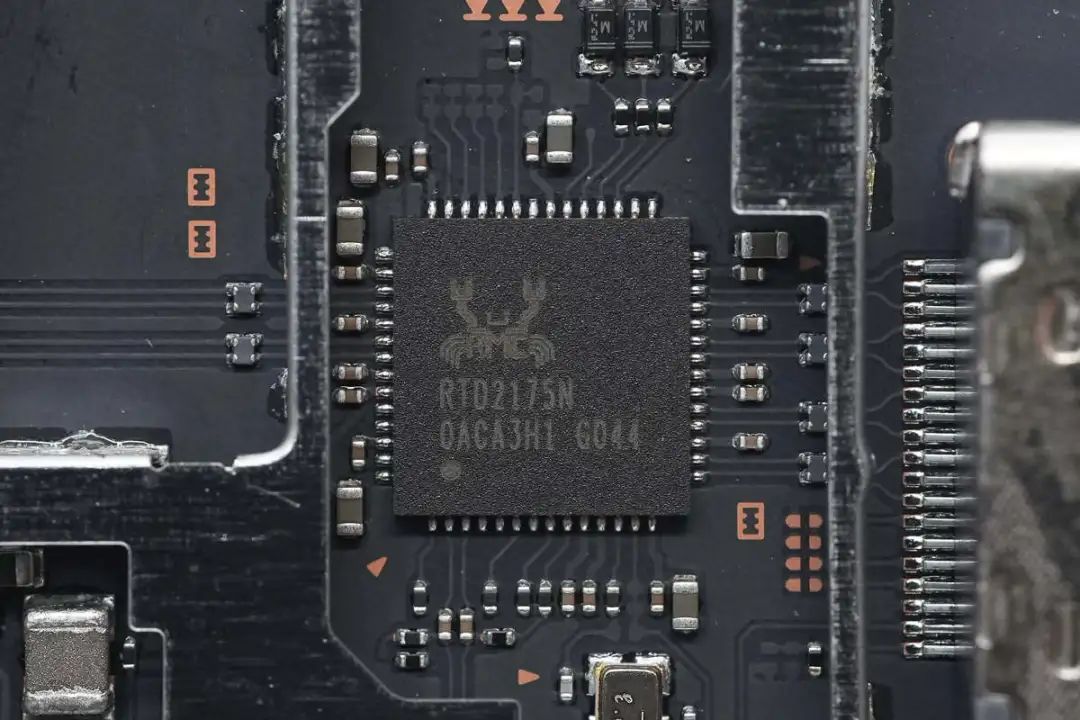

视频转换芯片来自瑞昱，型号RTD2175N，是一颗DP转HDMI的转接芯片。
外置的时钟晶振特写。

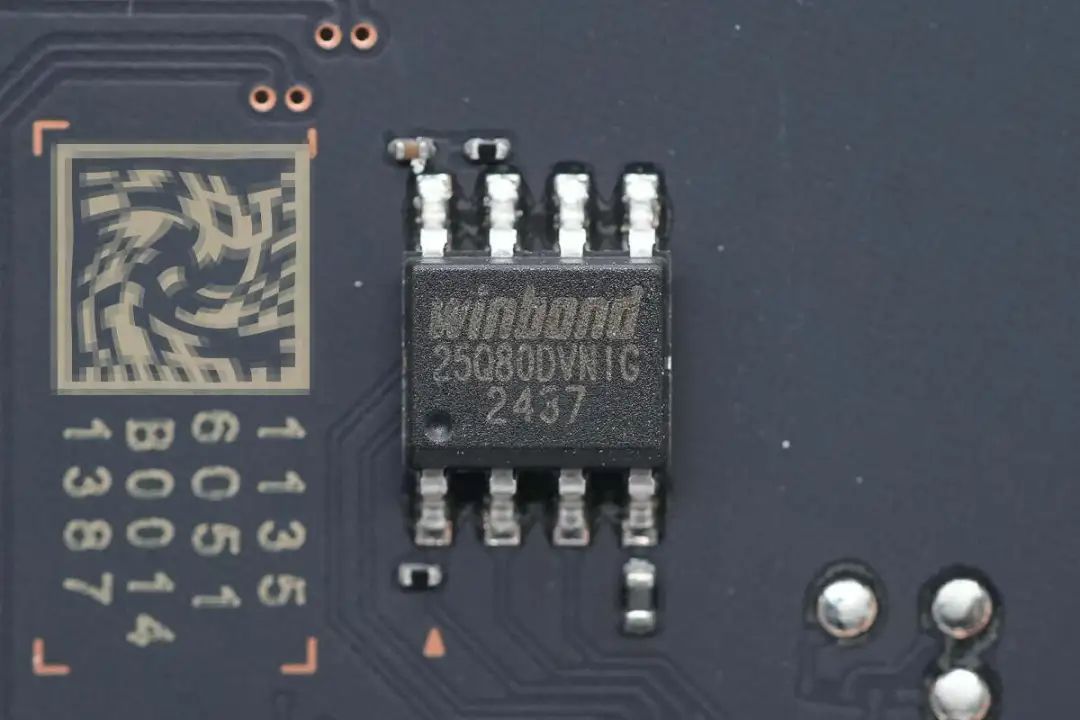

存储器来自Winbond华邦，型号W25Q80DV，这是一款串口式NOR型闪存，工作在2.7-3.6V单电源下，待机功耗低至1µA，全系列采用紧凑型封装。

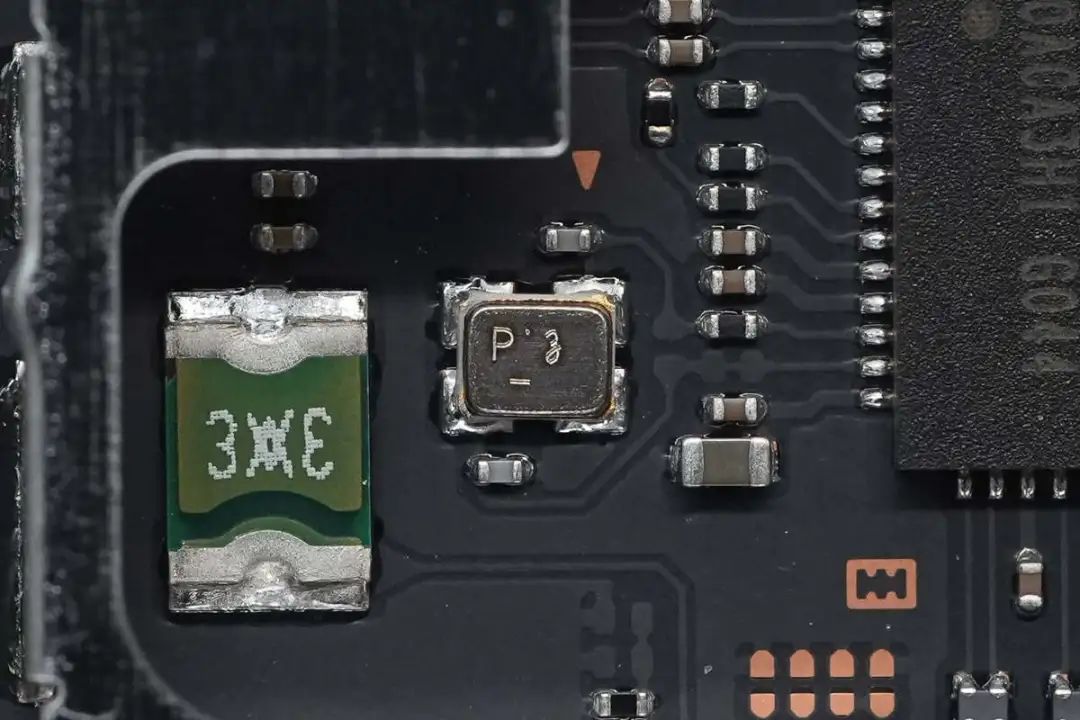

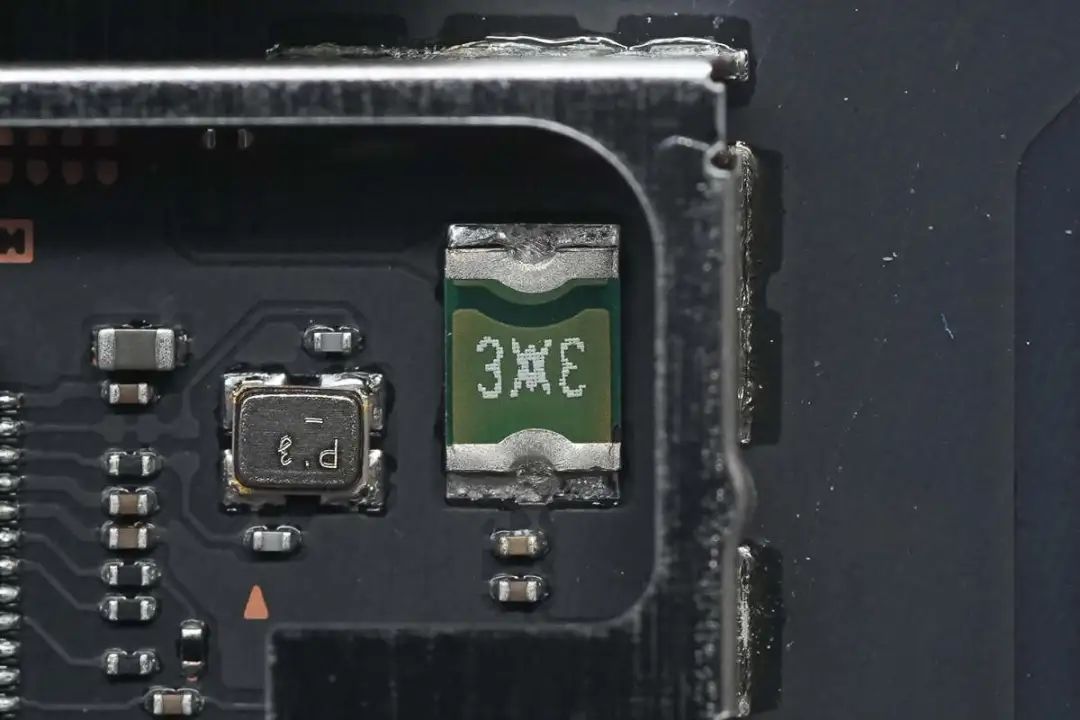

一颗自恢复保险丝特写。

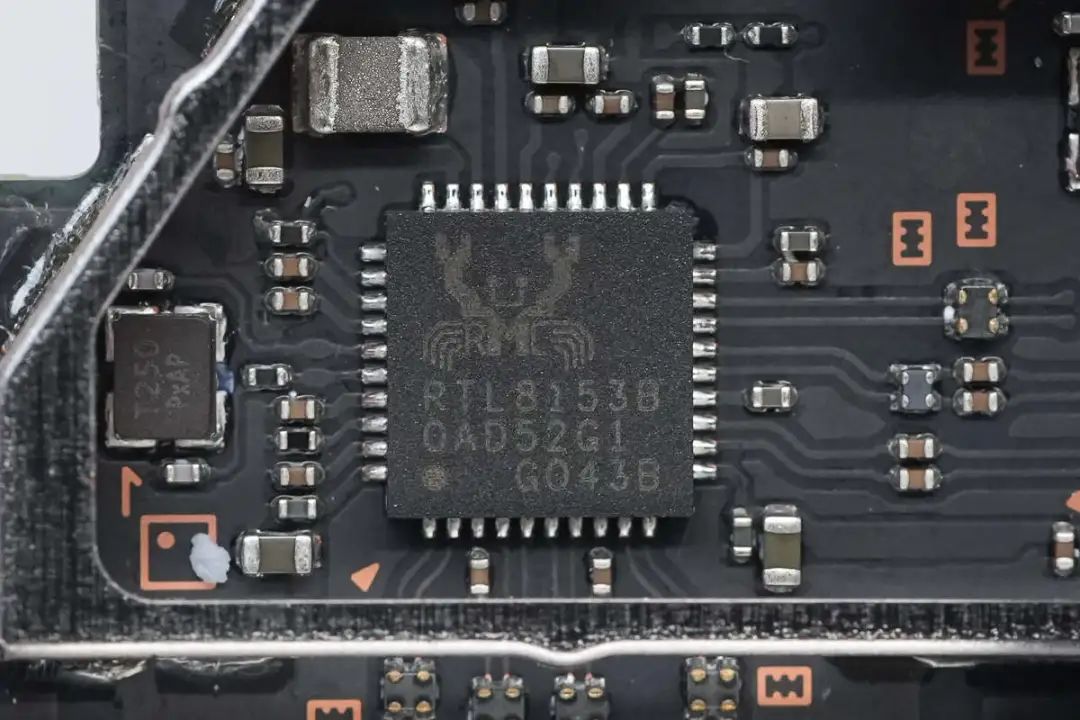

网卡芯片来自REALTEK瑞昱半导体，型号RTL8153B，支持千兆传输速率，采用QFN40封装。
网卡芯片外置时钟晶振特写。

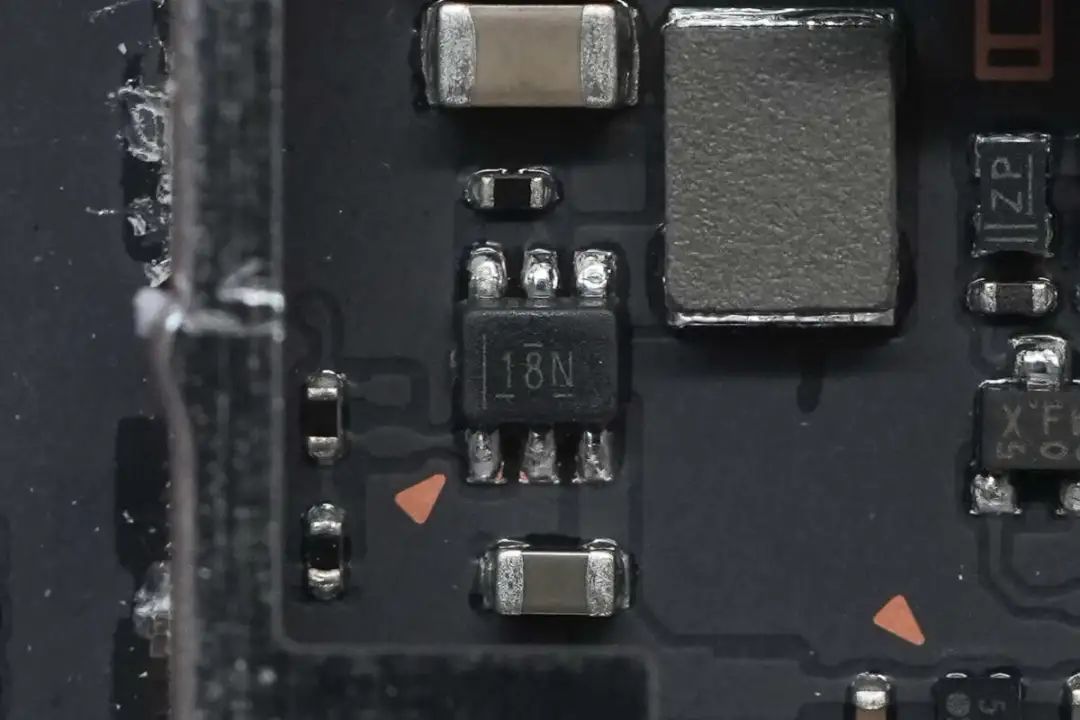

降压芯片来自TI，丝印18N，实际型号TLV62568，是一颗5.5V输入的同步降压转换器，输出电流为1A，采用SOT563封装。
搭配的贴片降压电感特写。

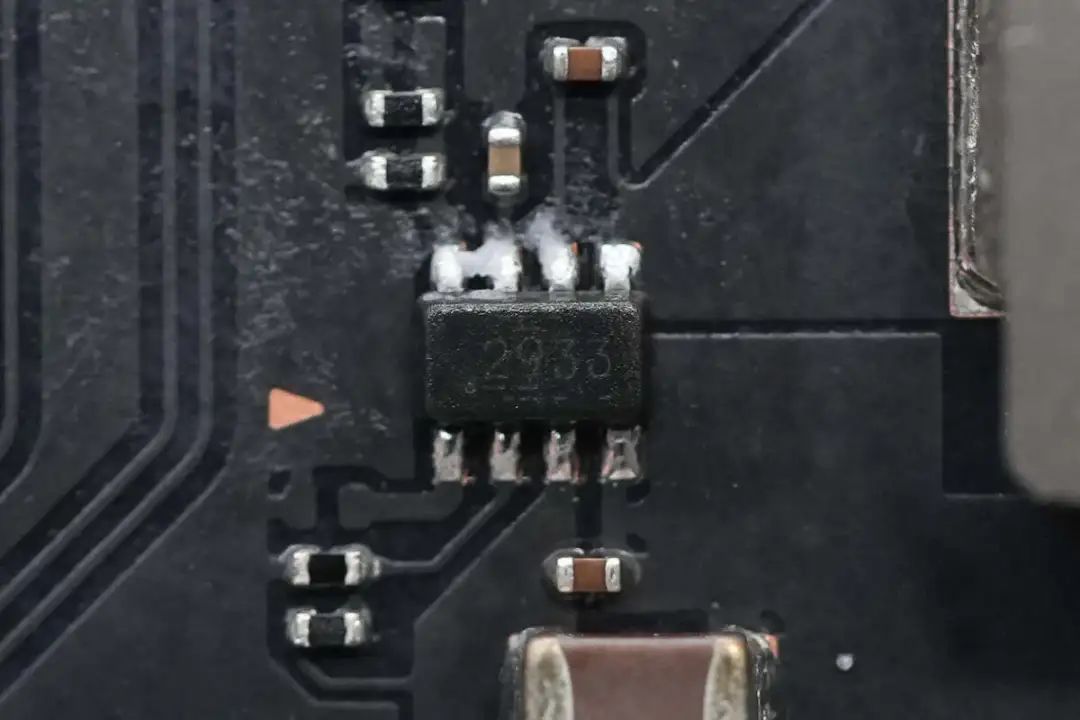

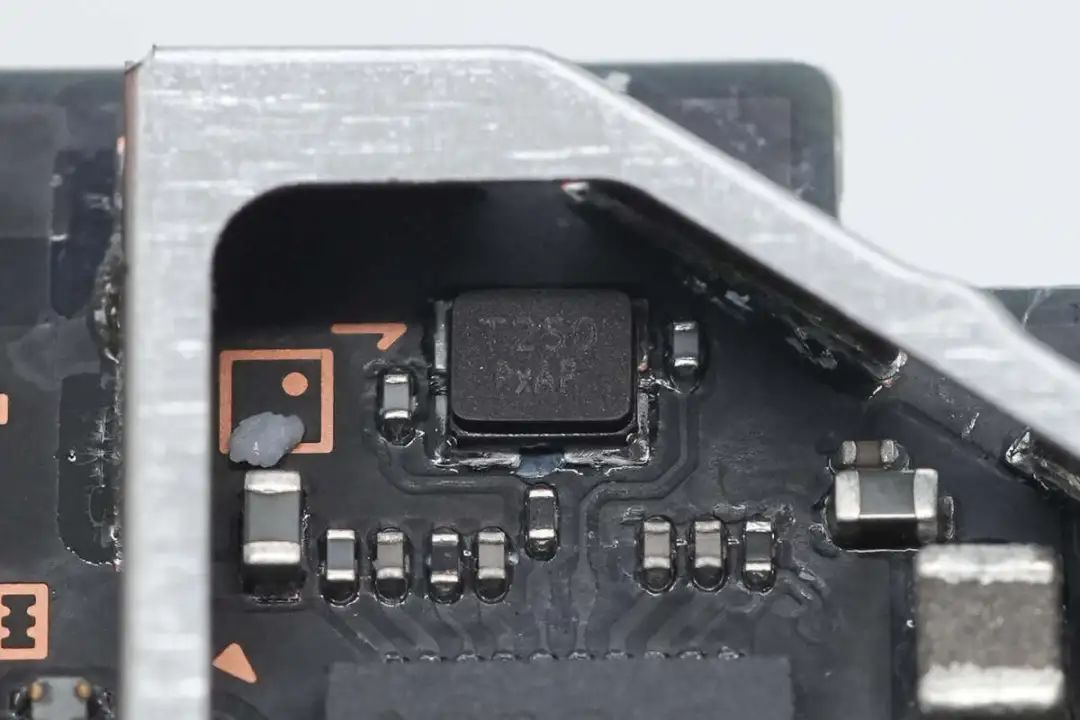

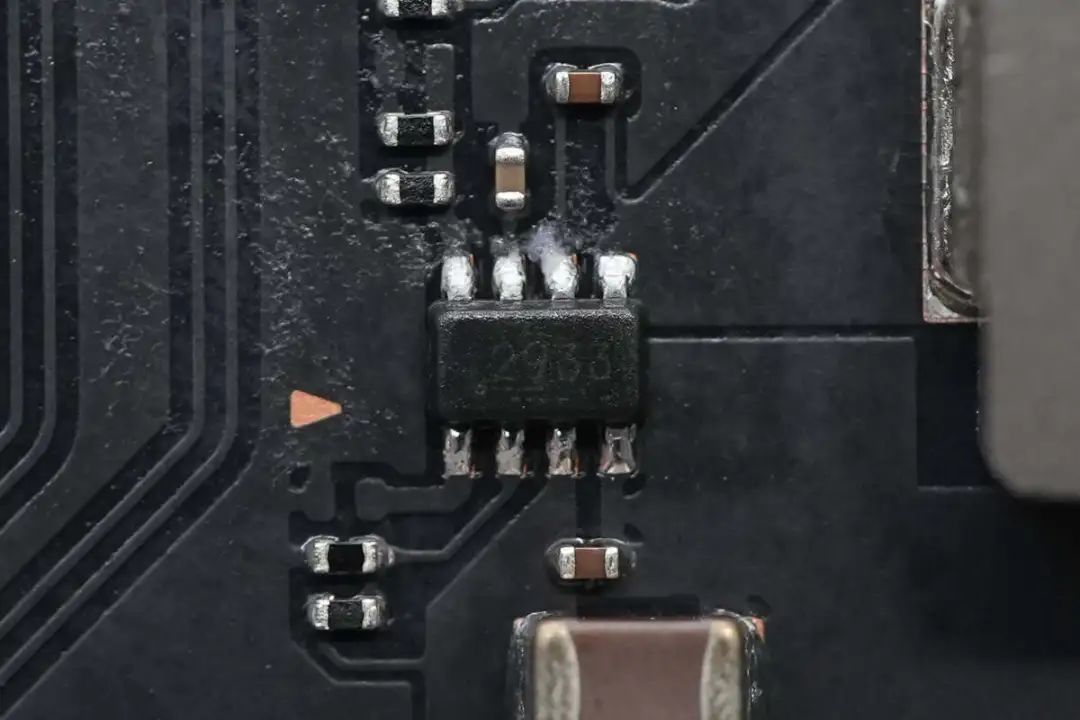

用于两个USB-A口降压输出的两路降压电路同步降压芯片都是来自德州仪器，丝印2933，型号TPS62933，是一颗支持30V输入电压，3A输出电流的同步降压转换器，芯片内部集成开关管，支持22V输出电压，采用SOT583封装。

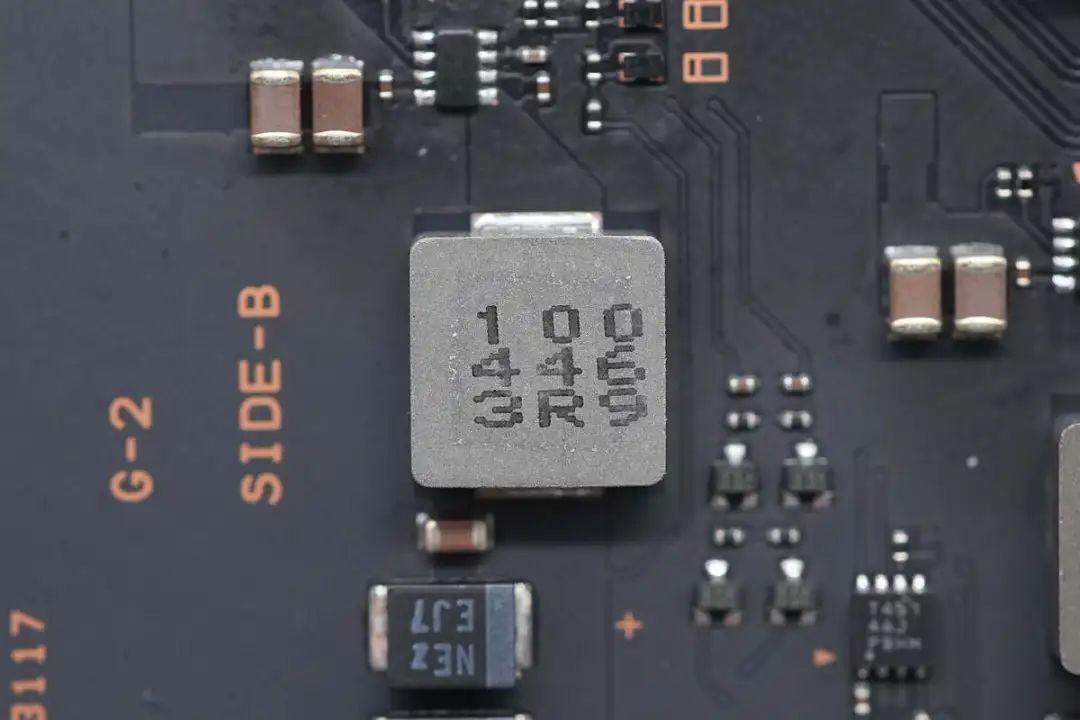

搭配的3.9μH降压电感特写。
用于降压输出滤波的钽电容特写。

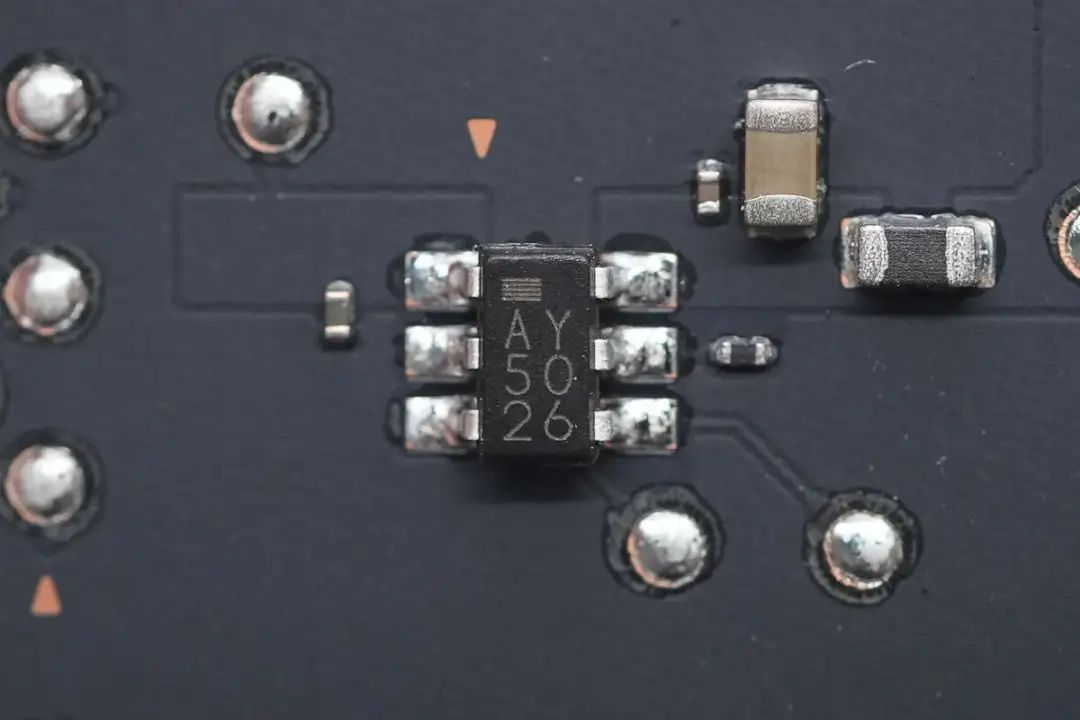

USB-A口限流芯片来自ROHM罗姆，丝印AY，实际型号为BD2242G，内置低阻抗MOS管，电流限制0.2-1.7A可调，支持输出放电，采用SSOP6封装。
另一颗德州仪器TPS62933同步降压转换器特写。

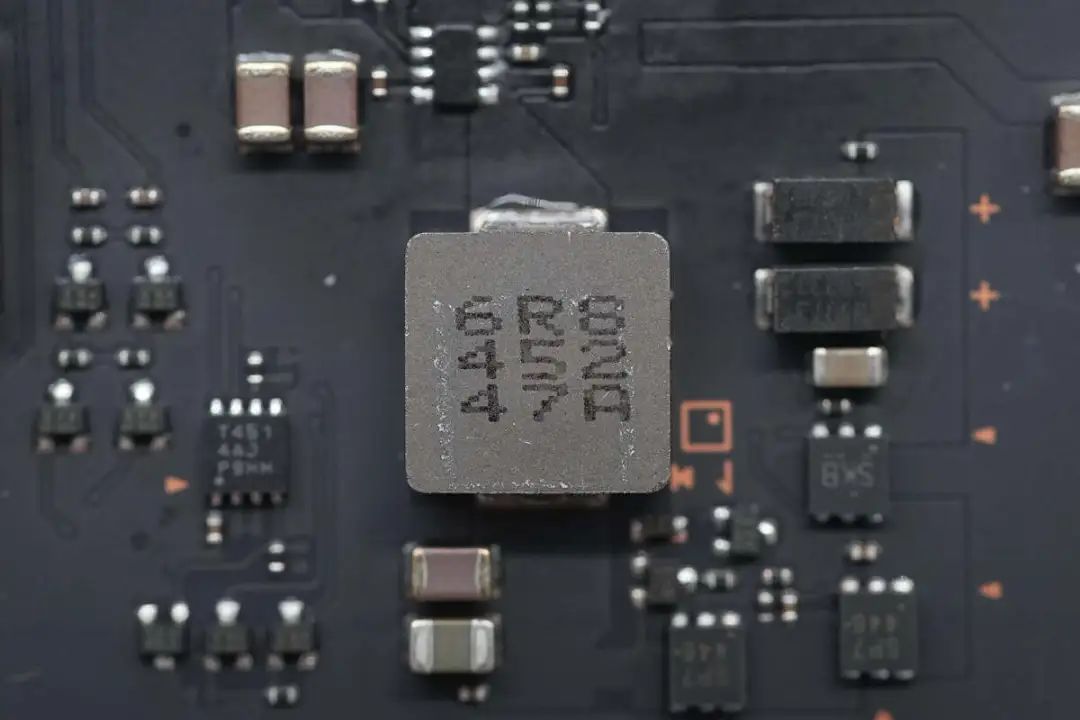

搭配的6.8μH降压电感特写。

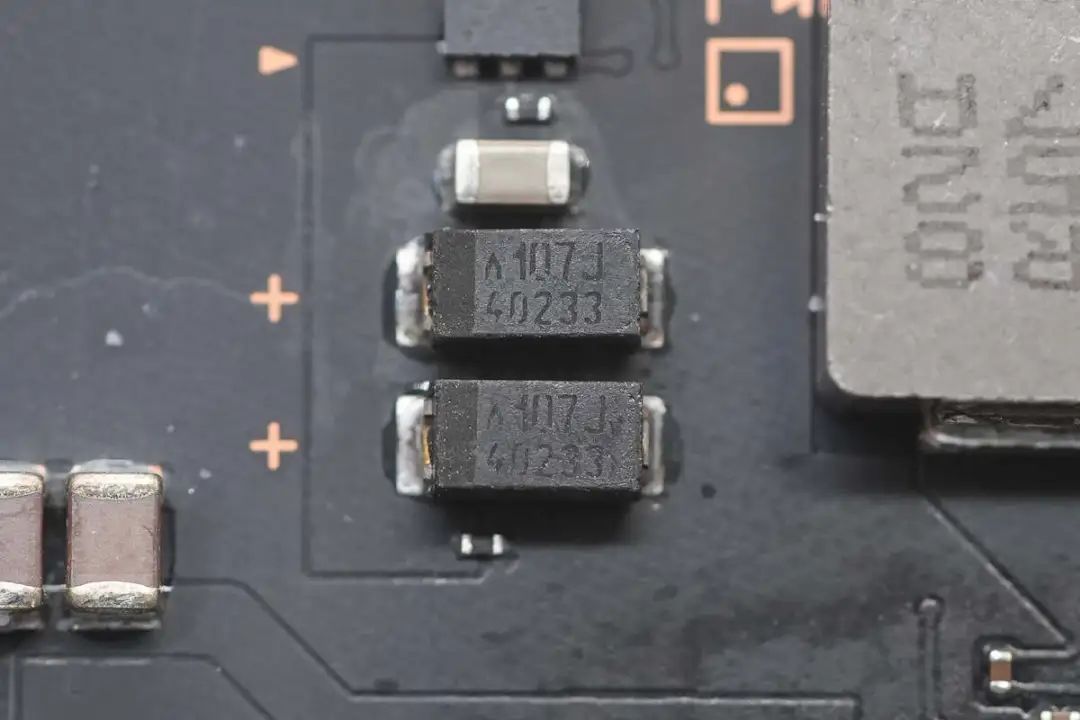

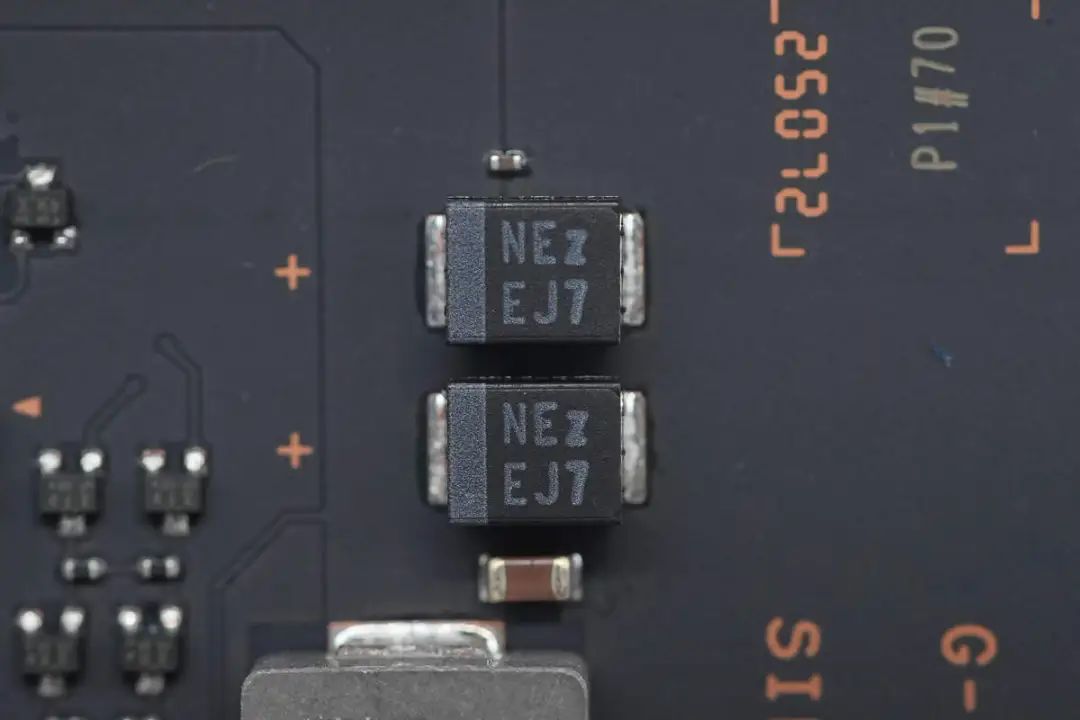

两颗钽电容规格为100μF6V。

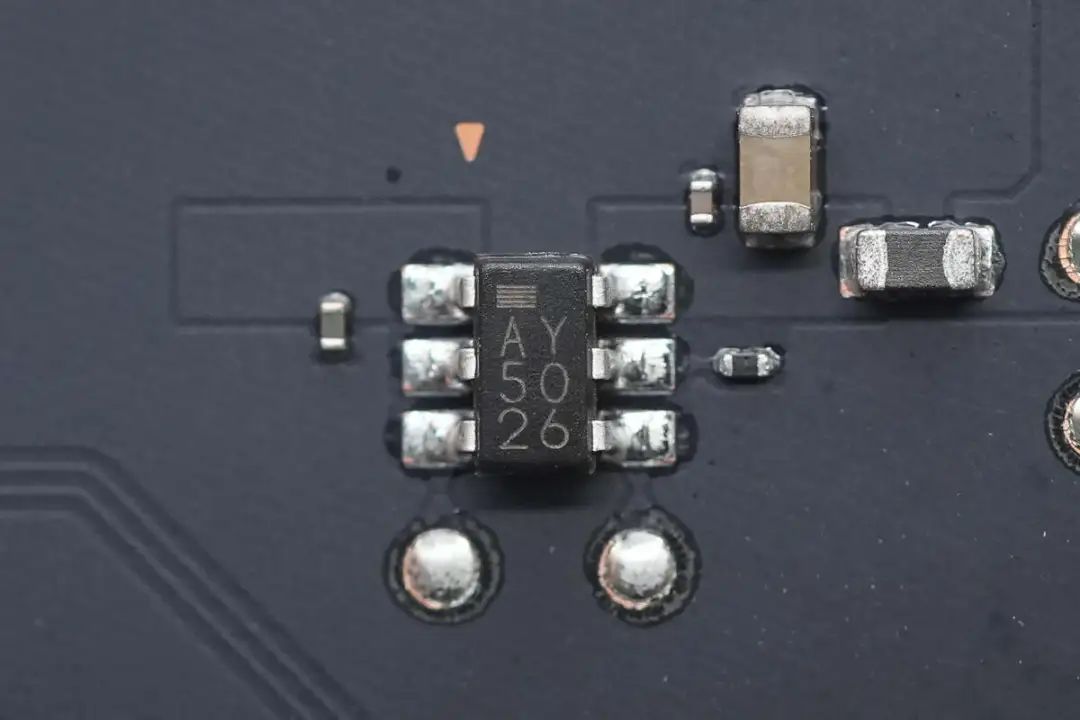

另一个USB-A口的过流保护芯片也是采用罗姆BD2242G。

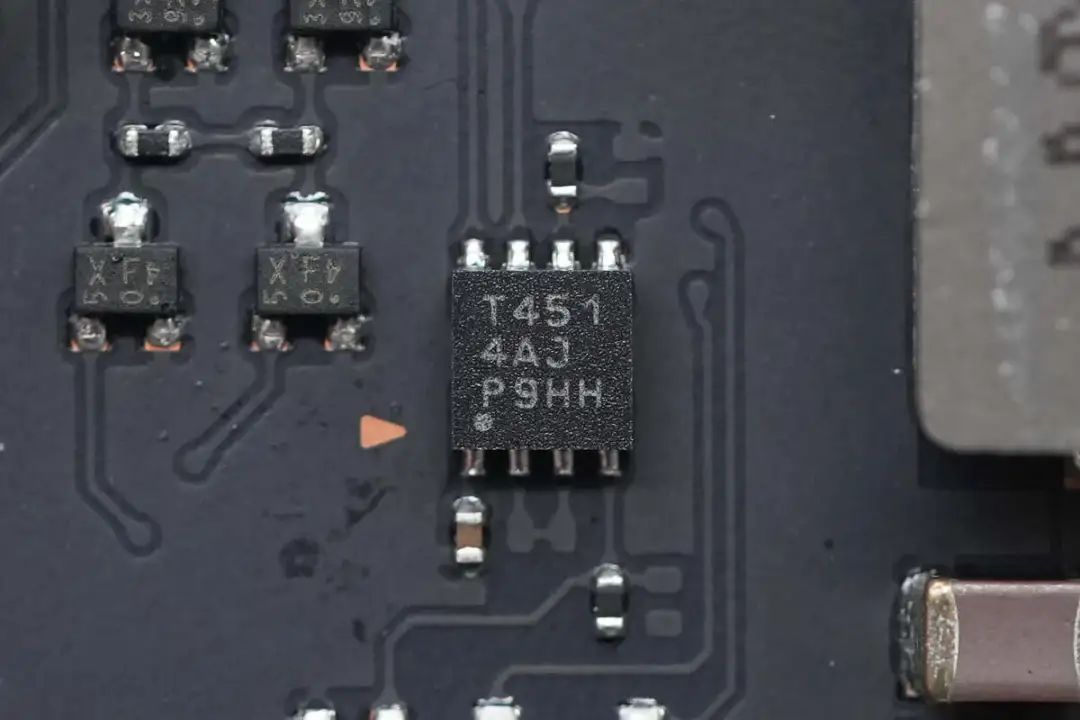

在两路降压电路中设有温度传感器，来自德州仪器，丝印T451，型号TMP451，芯片内置温度传感器，并支持外接传感器，采用WSON8封装。

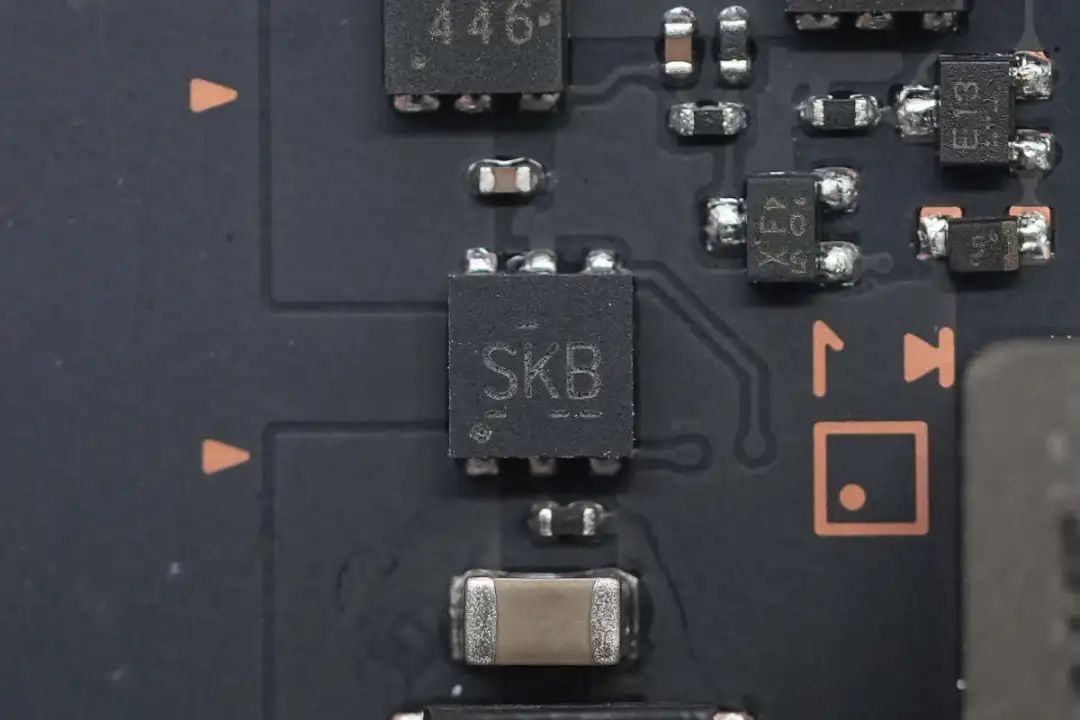

负载开关来自德州仪器，丝印SKB，型号TPS25200，是一颗支持反向电流阻断的电子保险丝，支持6.5V工作电压和2.9A工作电流，采用WSON6封装。

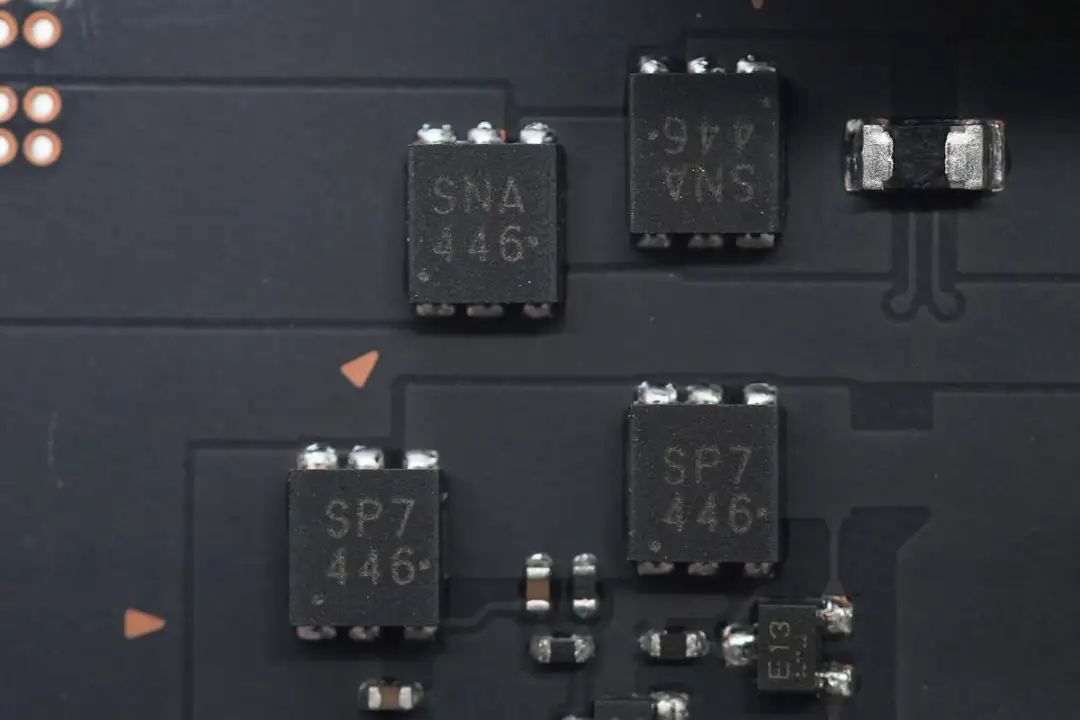

丝印SNA和SP7的VBUS开关管用于供电切换。

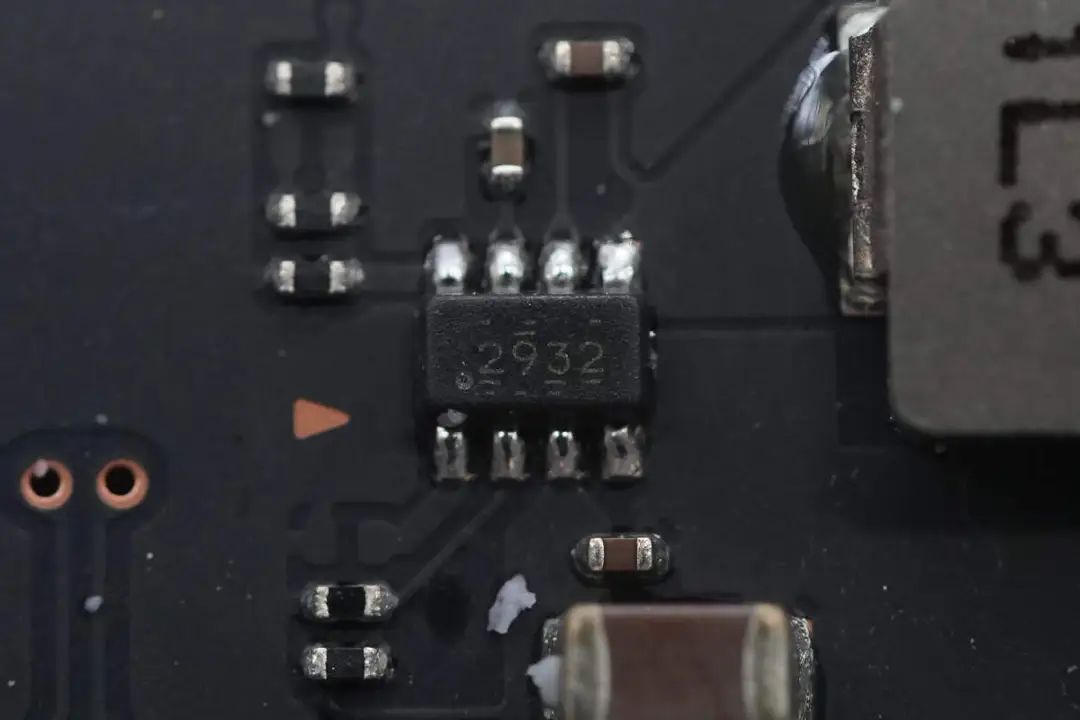

用于USB-C输出口降压输出的同步降压转换器采用德州仪器TPS62932，芯片内部集成开关管，支持3.8-30V宽电压输入以及0.8-22V宽输出电压，支持2A持续输出电流，采用SOT583封装。

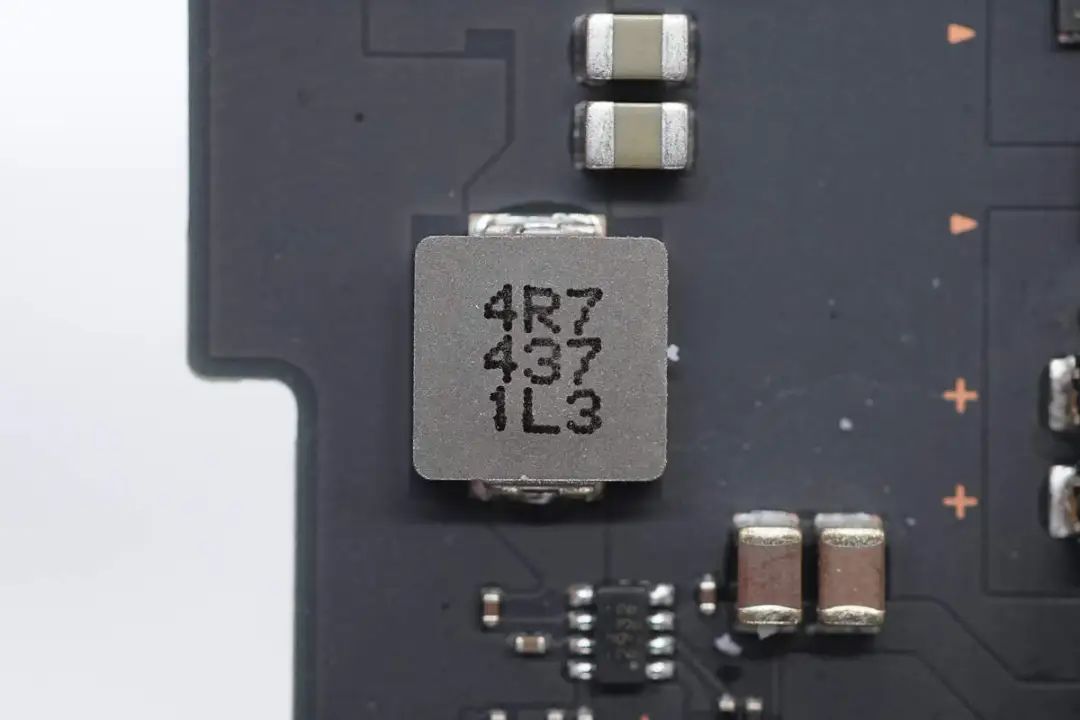

搭配的4.7μH降压电感特写。

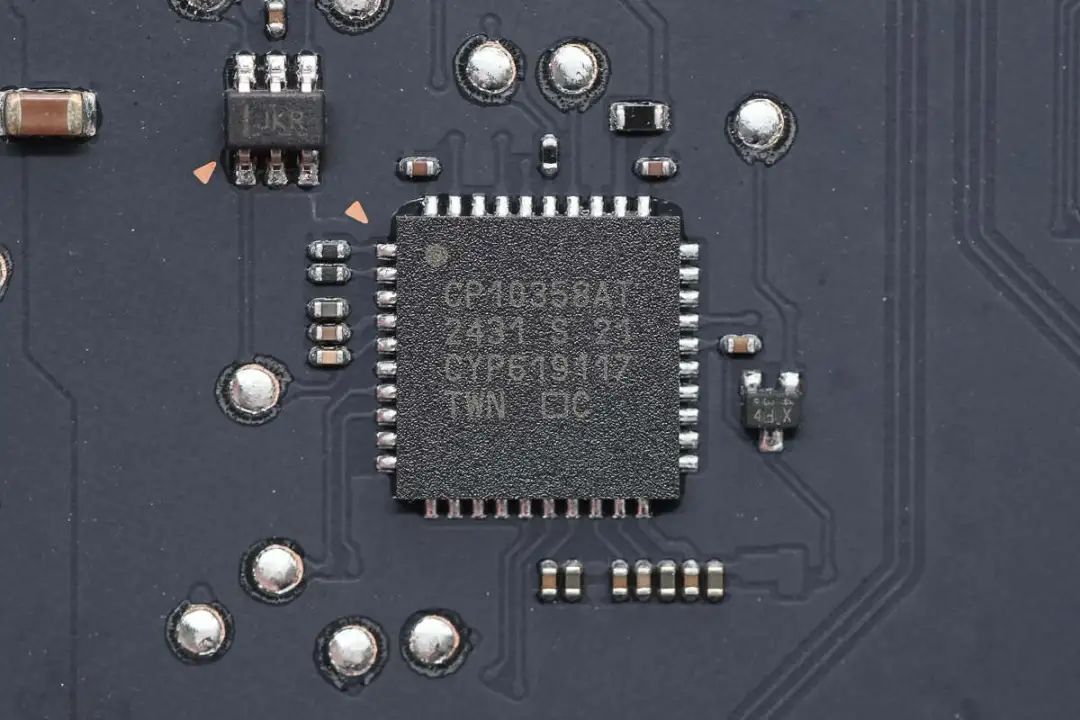

USB-C输出口控制器也是来自英飞凌，丝印CP10358AT，采用QFN40封装。

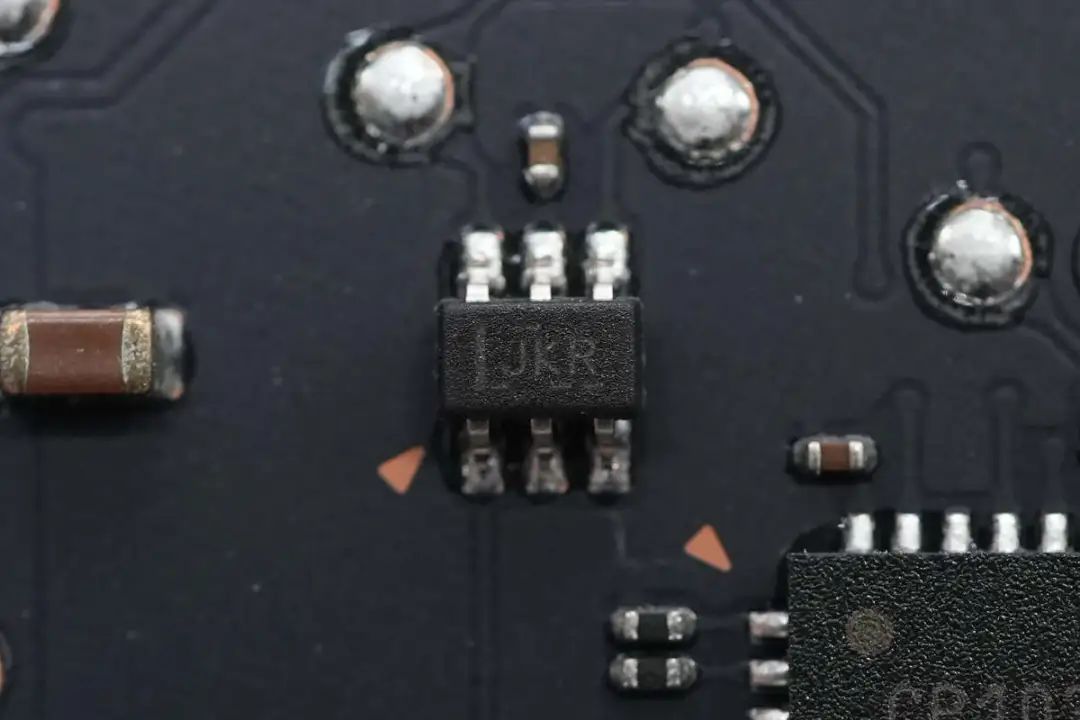

模拟开关来自德州仪器，丝印JKR，型号TPS5A3160，是一颗单刀双掷模拟开关，采用SC70封装。

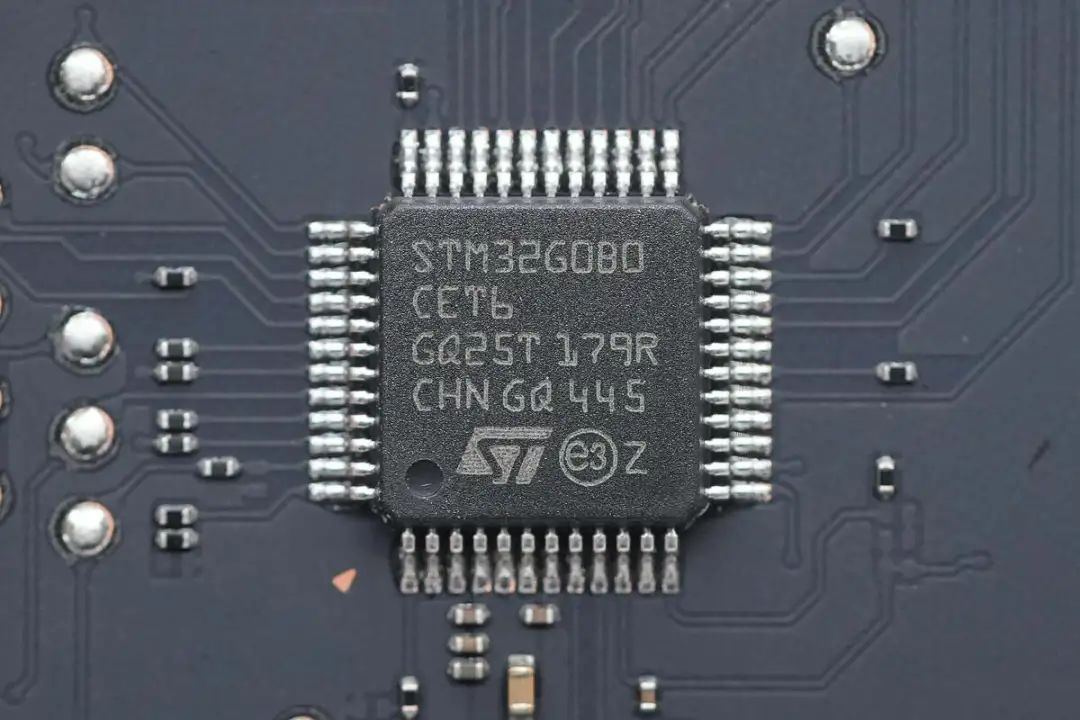

用于整机控制的MCU来自ST意法半导体，型号STM32G0B0CET6，芯片内置ARM Cortex-M0+ MCU，512KB Flash和144KB RAM，采用LQFP48封装。
MCU外置的时钟晶振特写。

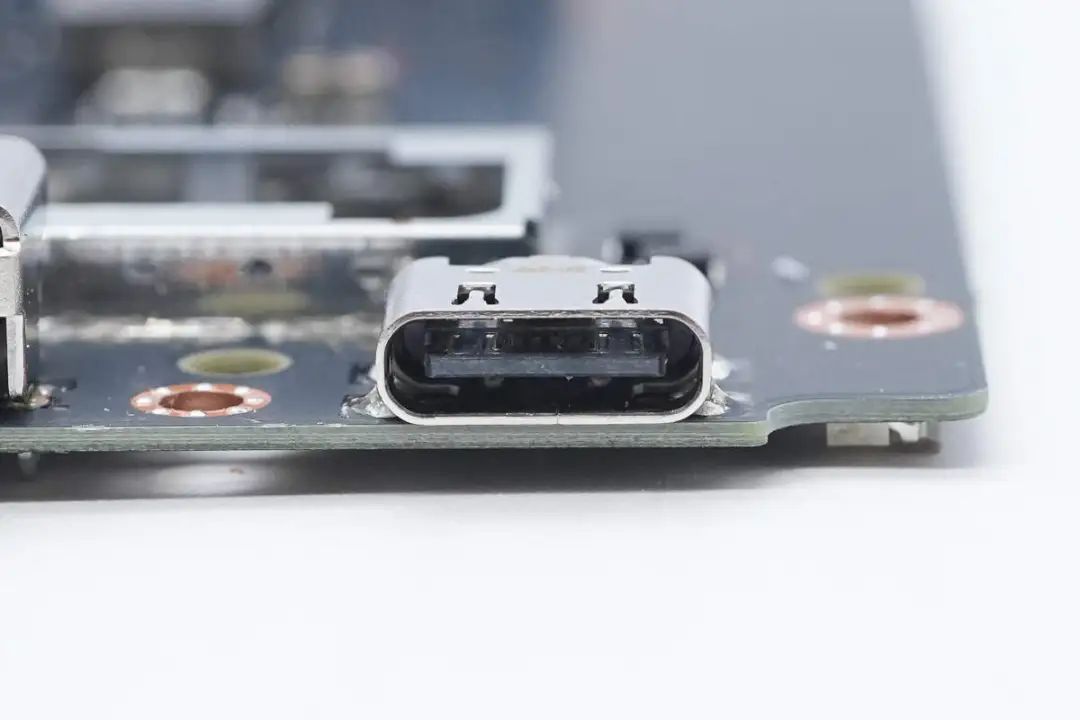

USB-C输入接口母座特写，过孔焊接。

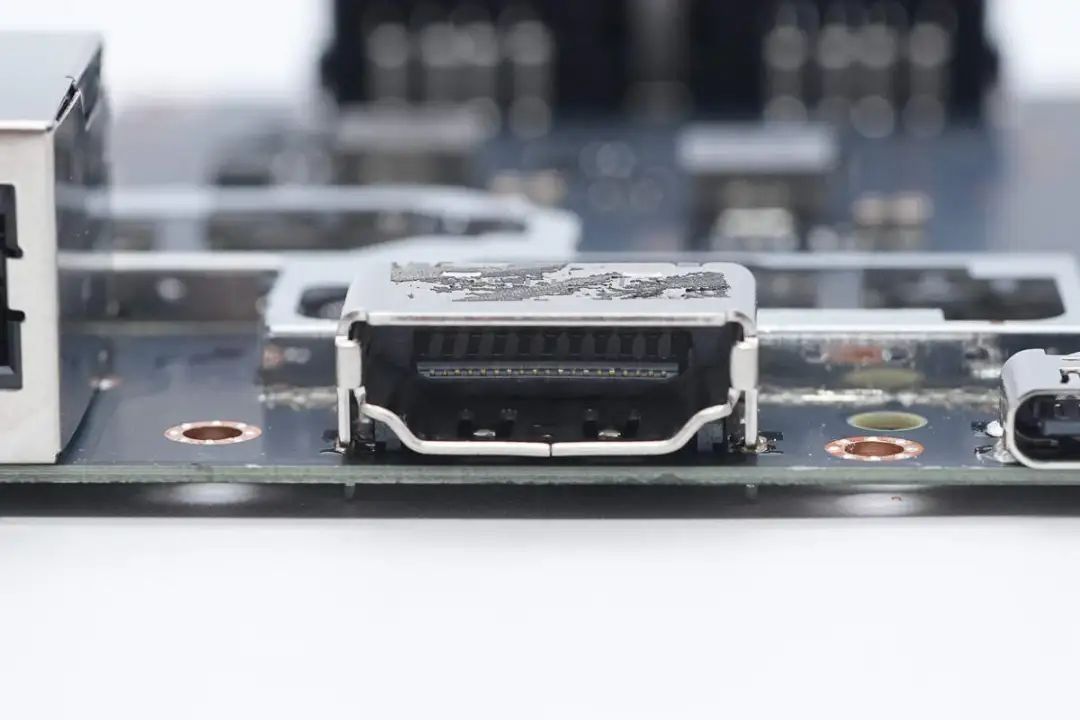

HDMI接口母座特写，过孔焊接。

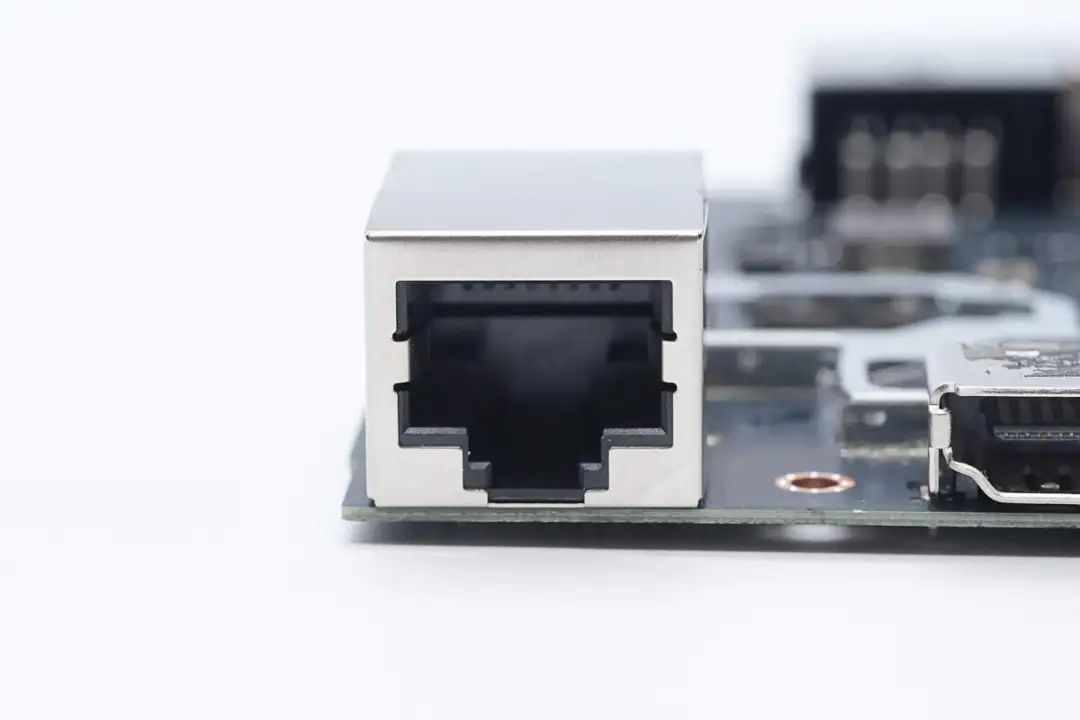

RJ45网口特写，外套金属壳加强保护。

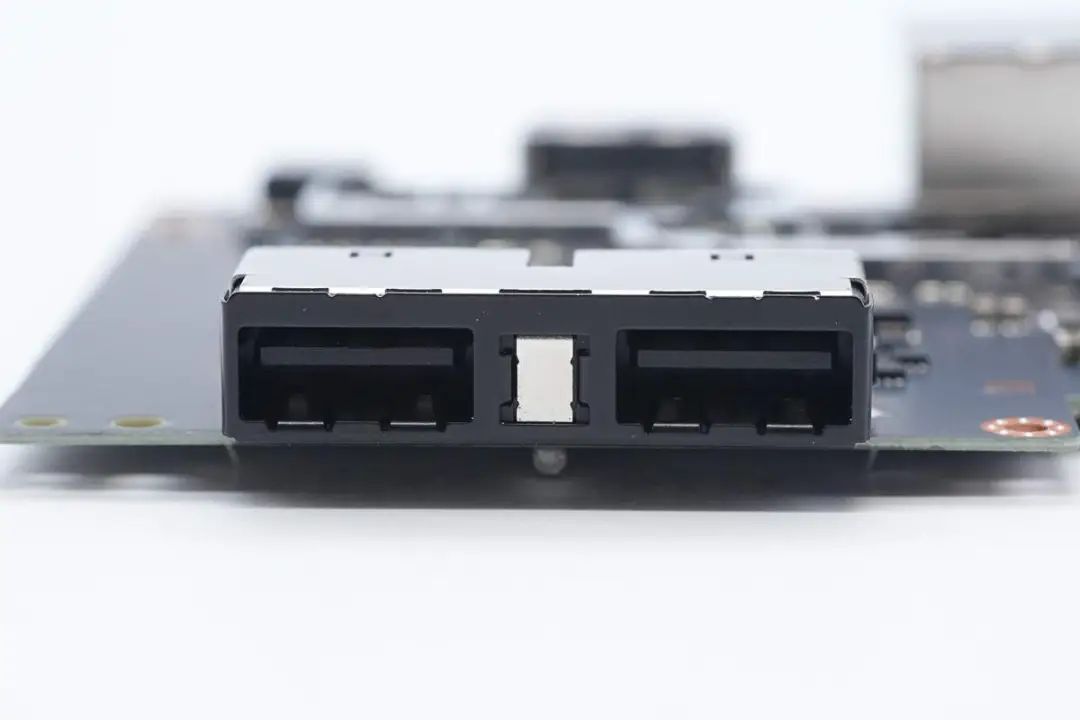

两个USB-A接口母座特写，一体式设计，同时外套金属壳加固保护。

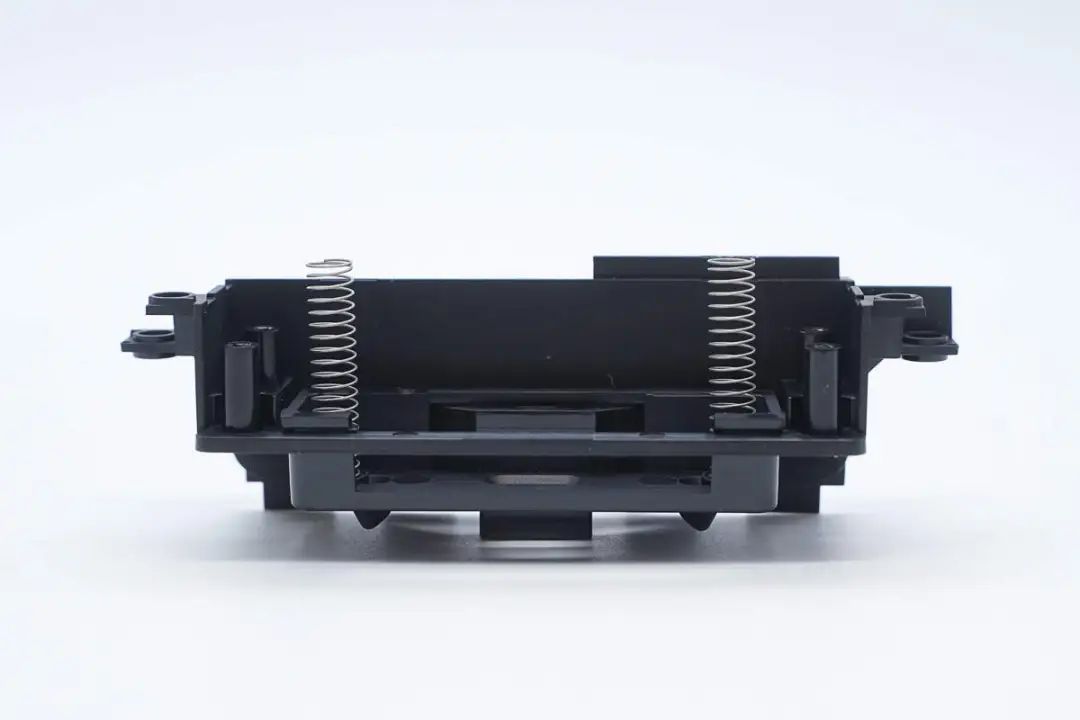

USB-C输出口座子两侧设计有弹簧。
USB-C公头设在另一块塑料板上。

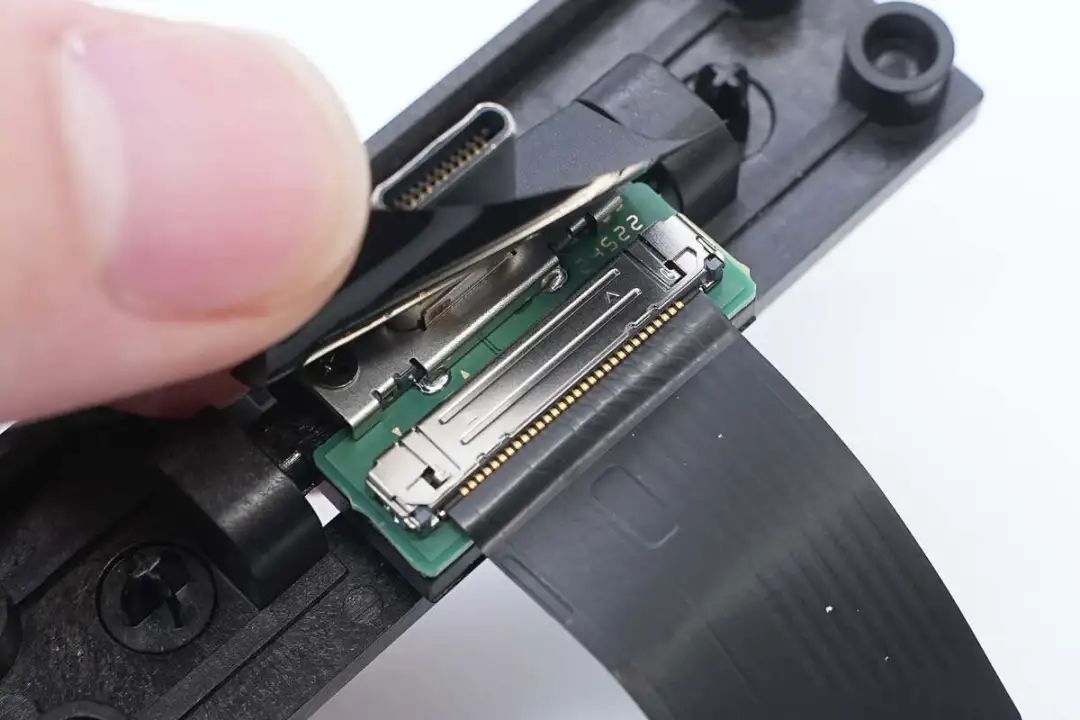

USB-C公头通过排线和插座连接。
USB-C公头内部特写，满PIN设计。
散热风扇来自台达，型号BSM0405HPJFA，规格为5V0.21A。
全部拆解一览，来张全家福。
充电头网拆解总结

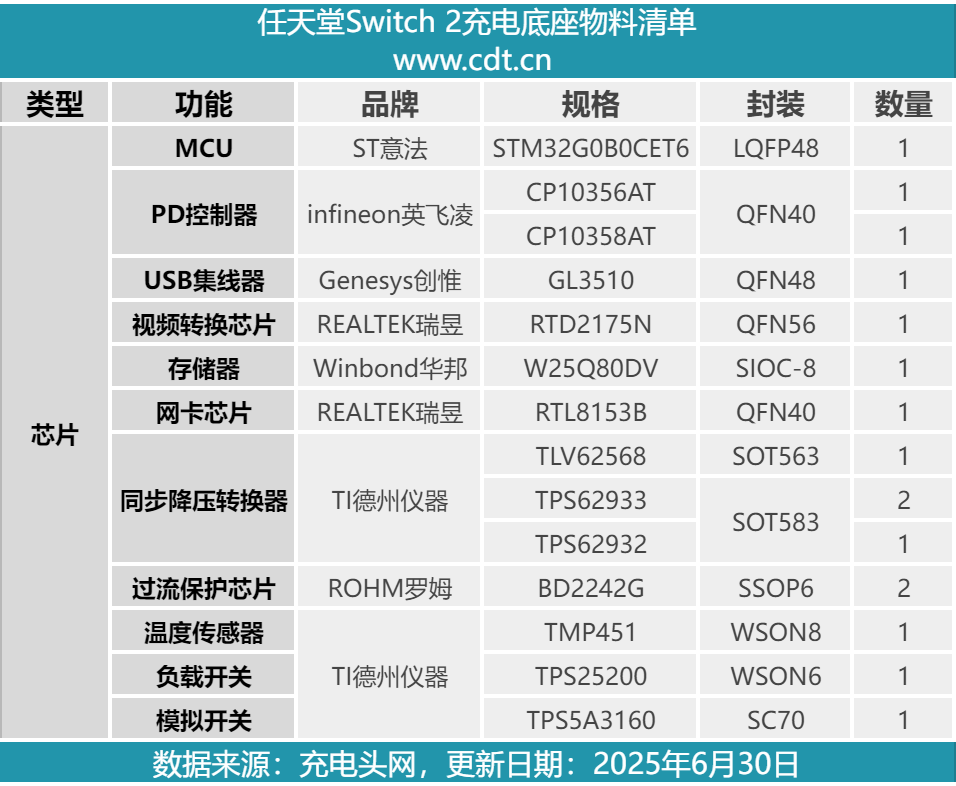

最后附上任天堂Switch 2港版原装充电底座的核心器件清单，方便大家查阅。
任天堂Switch 2港版原装充电底座延续经典样式设计，但端角设计得更加圆润。相比老款，二代的底座同样配置HDMI以及千兆网口两个核心接口，有线联网更加稳定，同时得益于Switch 2机能的提升，TV模式下高画质畅玩游戏的体验也得到大幅提升。
充电头网通过拆解了解到，新一代充电底座设计用料也有了明显升级，并且首次增加了主动散热风扇设计，以保证长时间稳定运行。PCB板上覆盖了屏蔽和散热金属板设计，集线器功能电路覆盖屏蔽罩。
内部还设计了多个降压电路，核心器件供应商意法半导体、德州仪器、英飞凌、瑞昱等均是国际知名大厂，芯片性能、质量自不必说，从而保证了这款底座的整体做工水准。
