前言
充电头网拿到了大疆户外电源新品DJI POWER 1000 V2户外电源，这款户外电源内置1度电容量的磷酸铁锂电池，逆变输出功率为2600W，具备两个新国标五孔插孔和两个两孔插孔，满足大功率用电器使用，此外逆变器还具备UPS功能，切换时间升级为0.01秒，反应更快。
户外电源支持市电充电，太阳能充电和行车充电，其中市电充电37分钟充电至80%，56分钟可完全充满，太阳能充电支持1800W功率，最快40分钟即可将户外电源充满，车充充电支持1000W功率，78分钟可将户外电源充满，还支持连接加电包扩容。
户外电源具备USB-C和USB-A接口，USB-C接口支持140W快充，支持笔记本电脑快充。逆变器采用灌胶保护工艺，厚度达10毫米，海边露营和高原自驾时仍能放心使用。下面充电头网就带来大疆这款户外电源的拆解，一起看看内部的设计和用料。
大疆POWER 1000 V2户外电源开箱

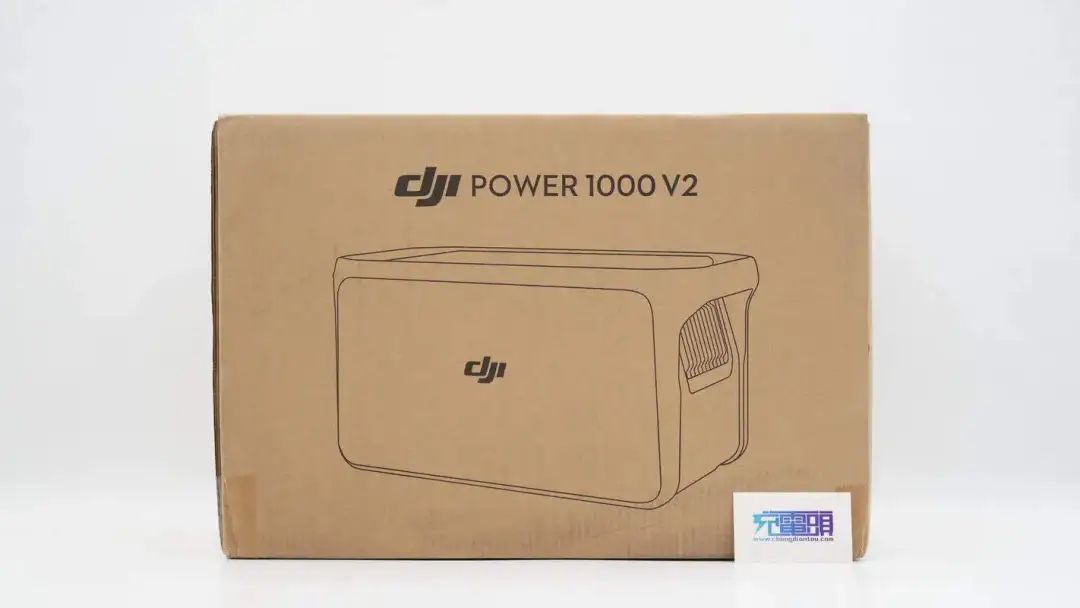

大疆POWER 1000 V2户外电源采用瓦楞纸箱包装。

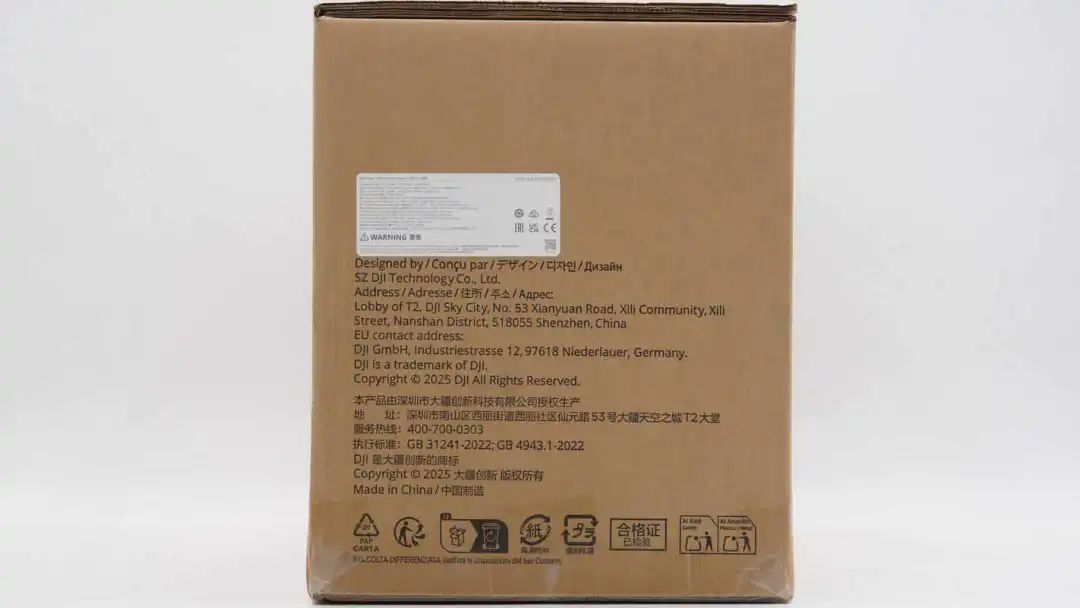

纸箱侧面粘贴信息标签，并印刷基本信息。
产品参数贴纸特写，参数信息下面到户外电源实物展示环节再介绍。

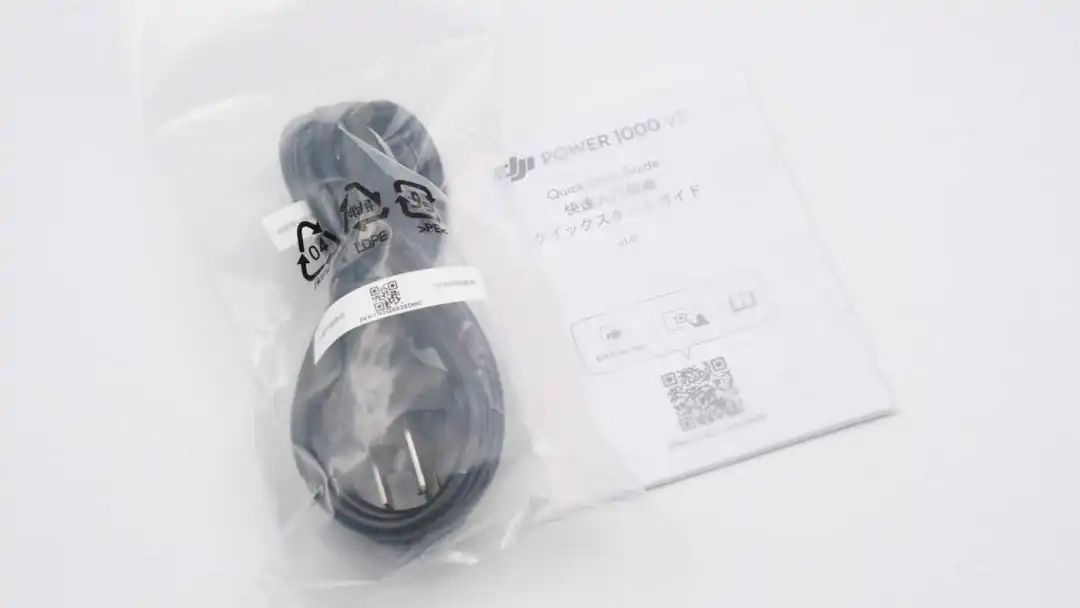

包装盒内附带充电线和快速入门指南。
大疆户外电源POWER 1000 V2基于黑色和浅灰色两种色调进行设计，整体简洁时尚。产品配置全面的功能接口，搭配1度电以及2600W大输出功率，满足用户户外全场景用电需求。

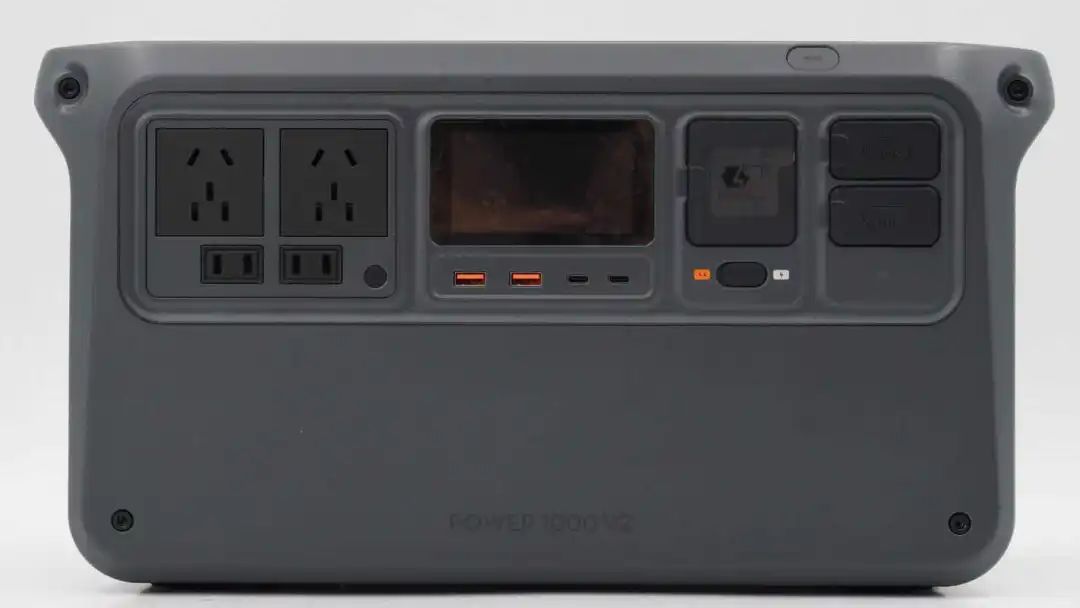

机身正面一览，中间设有液晶屏幕，下方设有USB-A和USB-C接口，左侧为交流输出插座，右侧为交流输入插座和SDC接口。

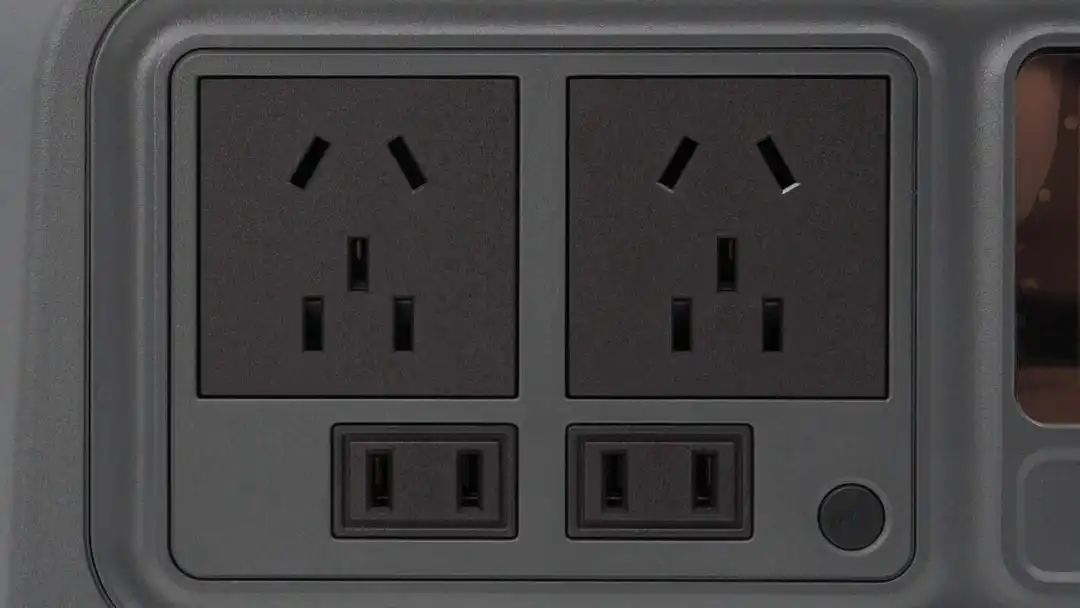

交流输出插座特写，设有两个新国标五孔插座和两个两孔插座，右下角设有输出开关按钮，内部设有指示灯。

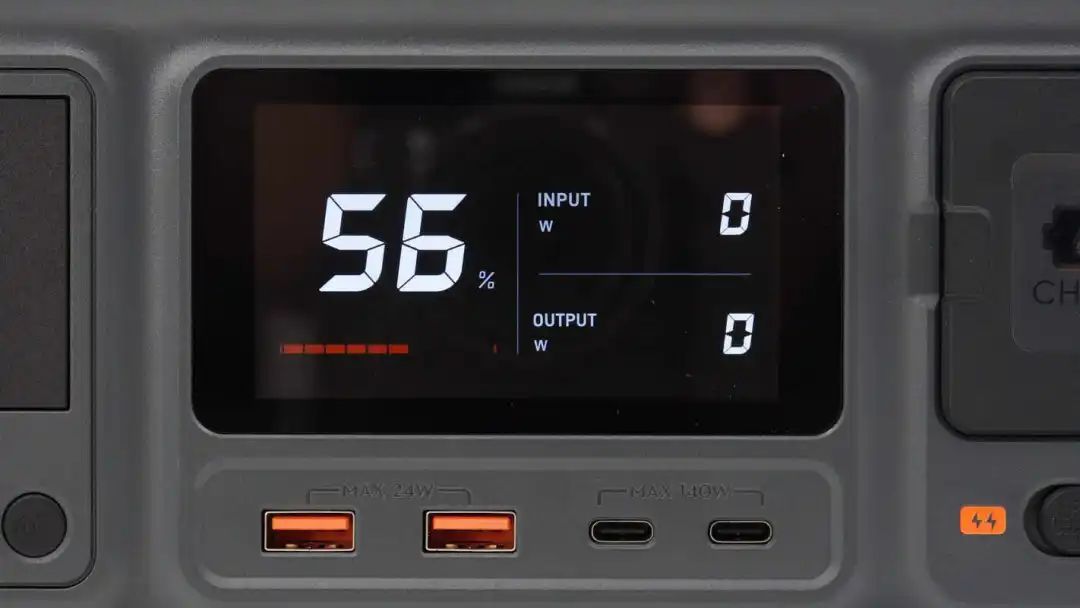

中间区域配置显示屏以及2A2C四个USB接口，显示屏可显示剩余电量、输出情况下的功率和使用时长、输入情况下的功率和所需时间，让用户对用电状况有实时了解。其中USB-A接口支持24W快充，USB-C接口支持140W快充。左侧的USB-C接口还可通过调参软件进行固件升级。
右侧设有交流输入接口、SDC接口以及SDC Lite接口，并且都设有保护盖板防尘防潮。其中交流输入接口下方还有快充/普通充电模式切换开关。

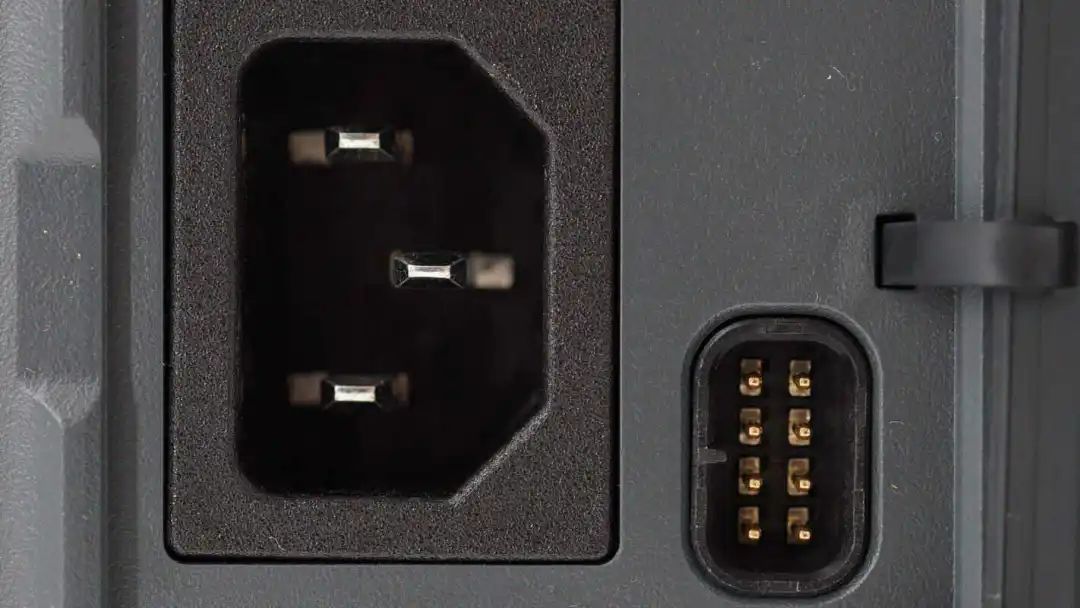

交流充电输入接口特写，右侧为预留端子。

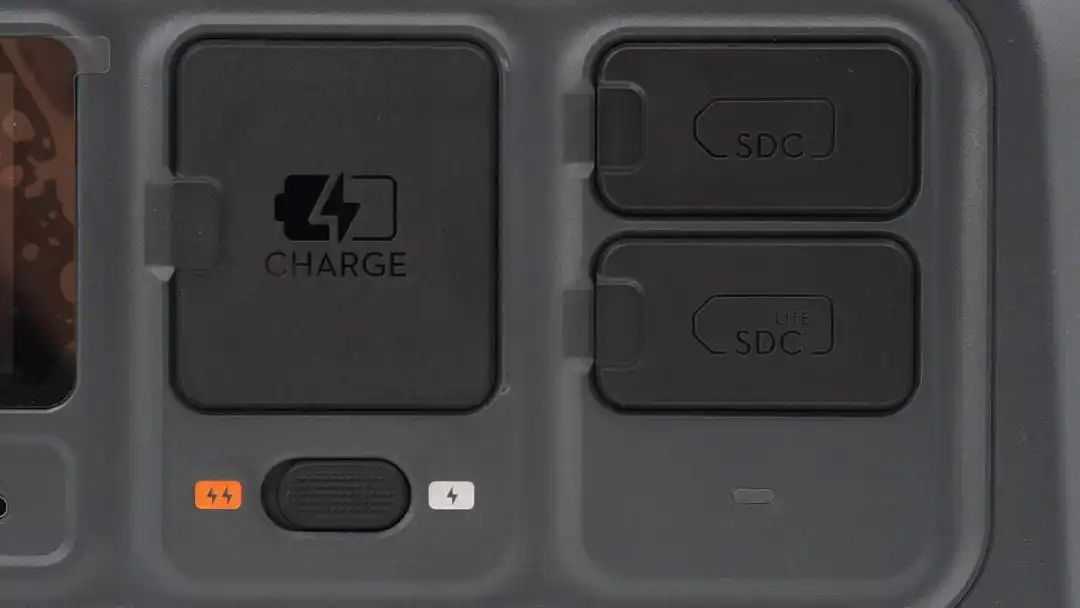

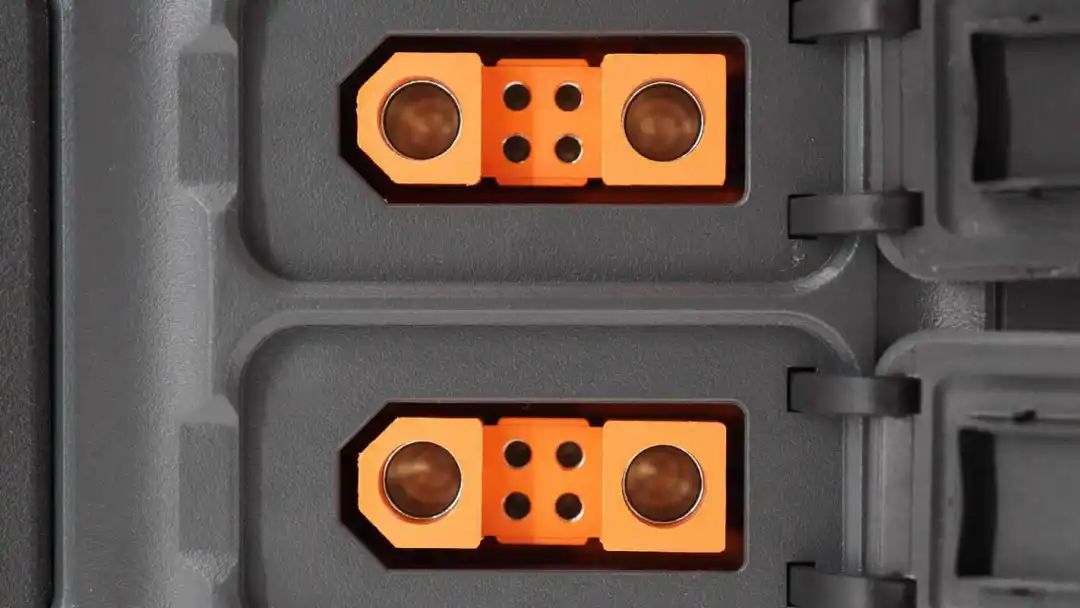

SDC和SDC LITE接口上下排列，可连接大疆生态的快充设备，可连接加电包，还可连接车充和太阳能板为户外电源充电。

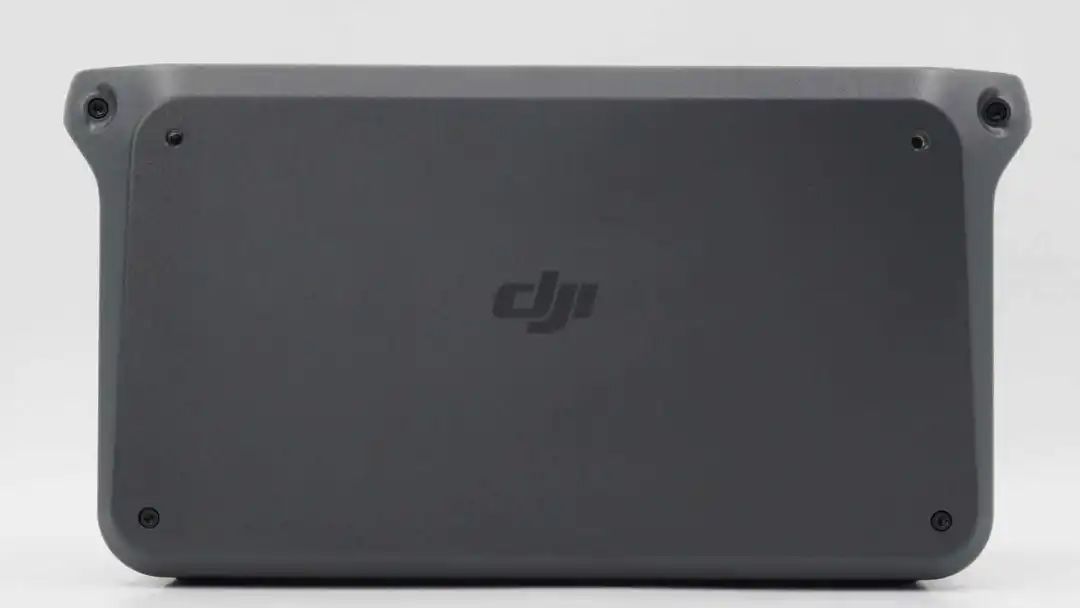

机身背面中心设计有DJI品牌。

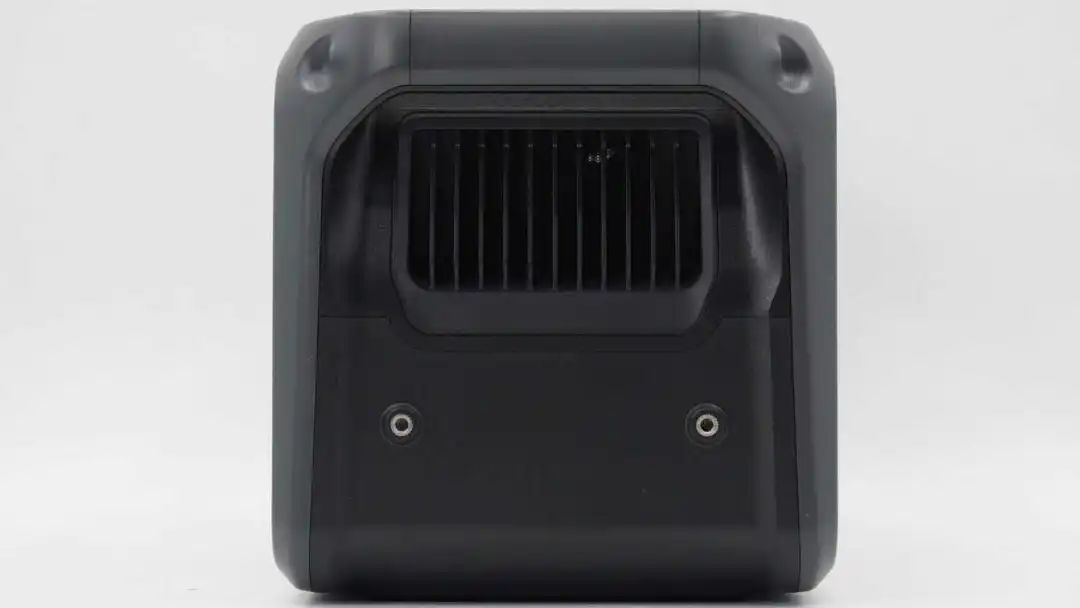

机身侧面设有散热格栅。

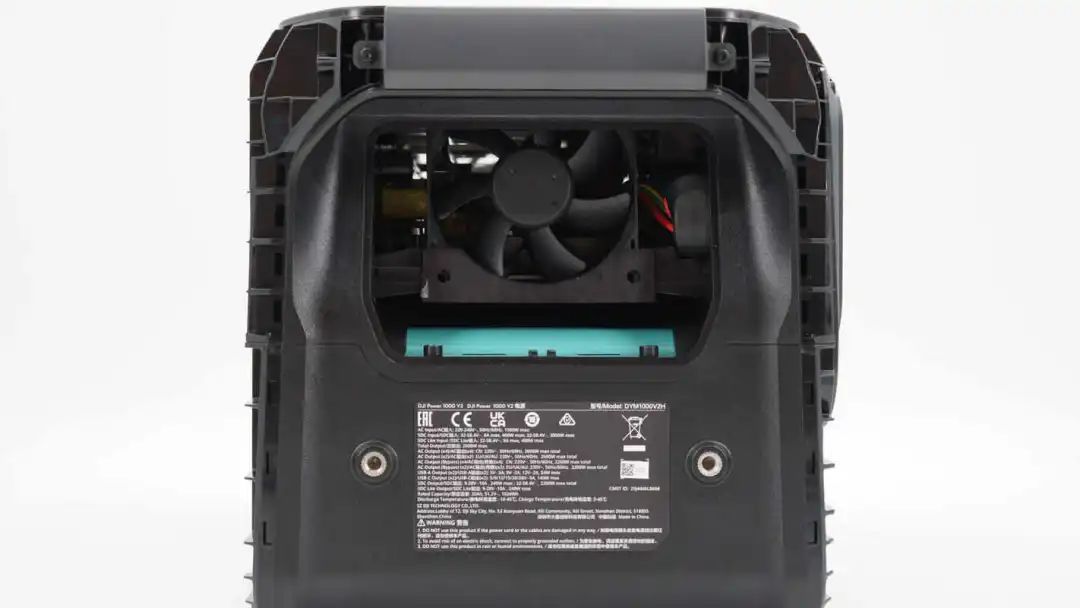

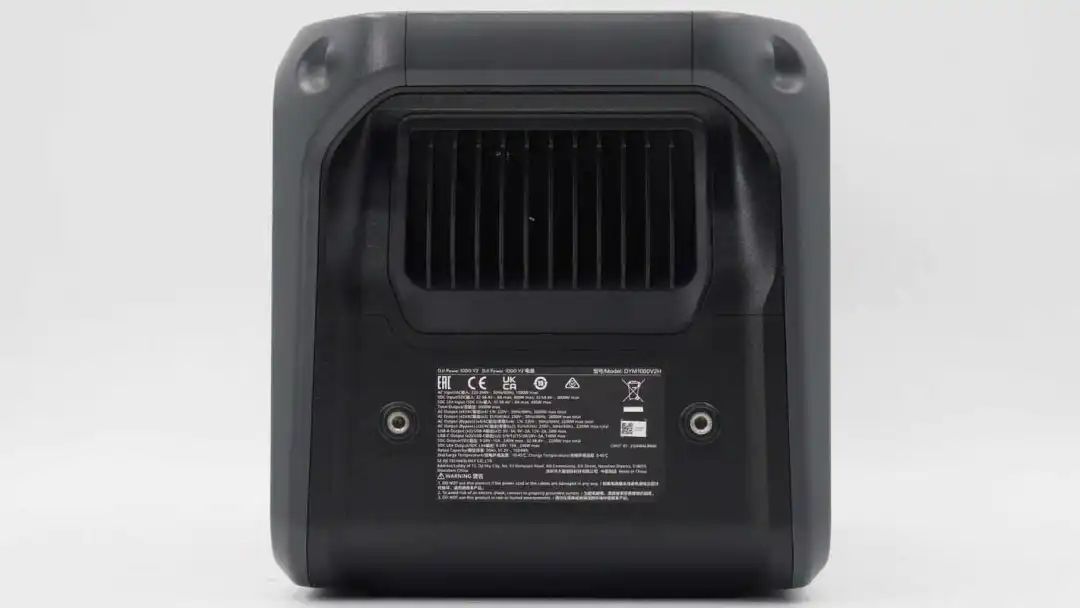

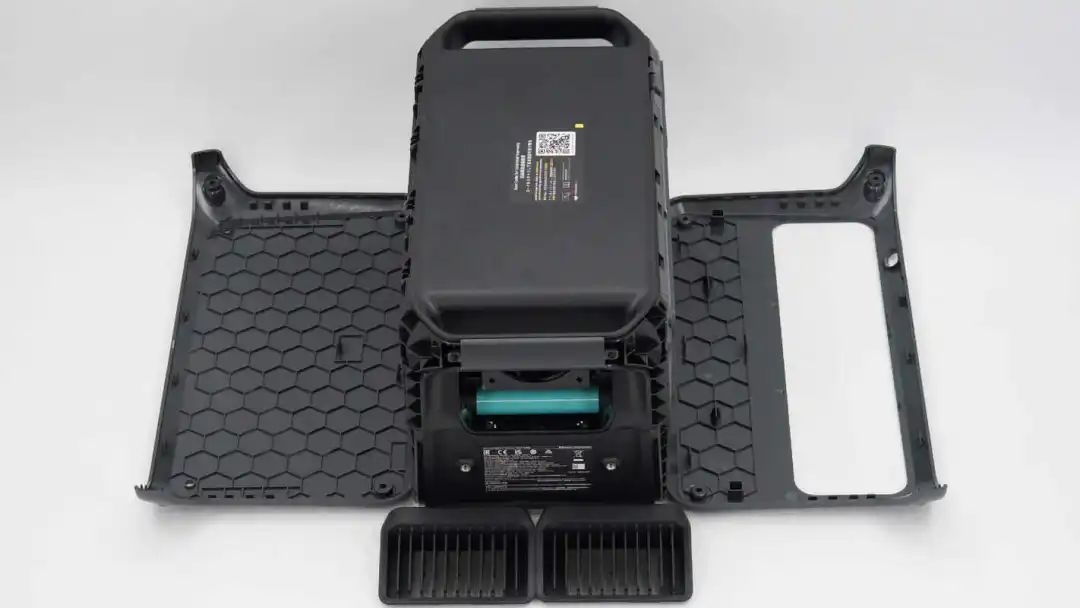

机身另一侧同样也设有通风散热口，下方贴有产品铭牌贴纸。

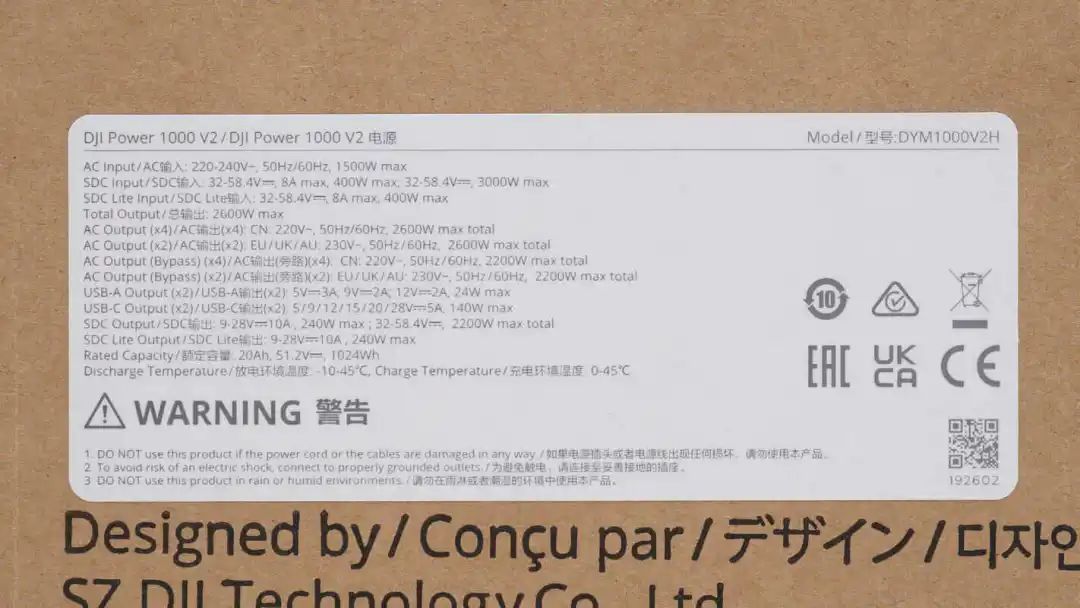

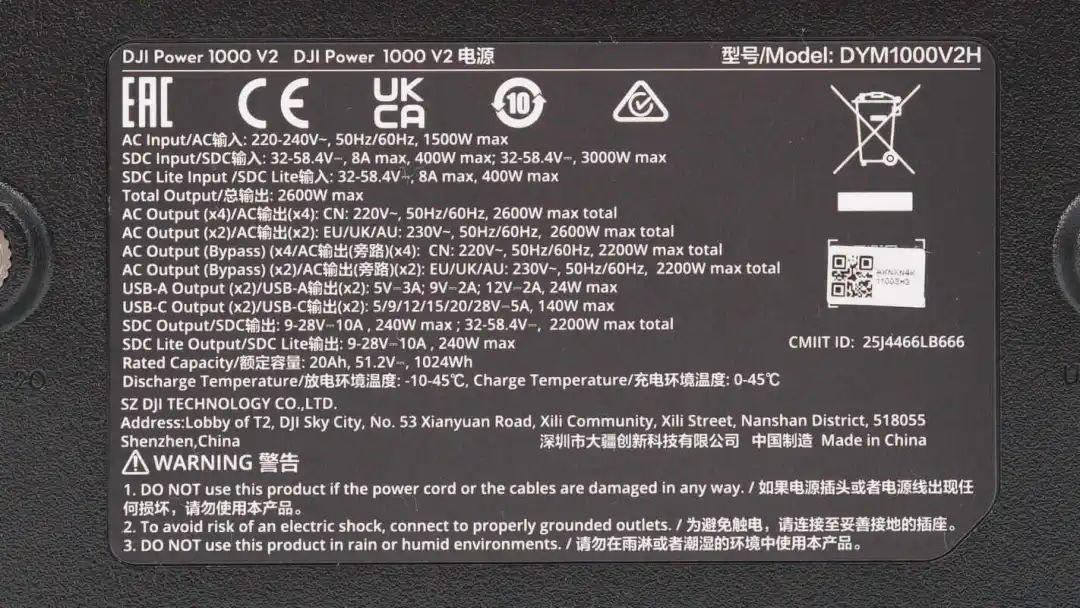

产品铭牌特写
DJI POWER 1000 V2 电源
型号：DYM1000V2H
AC输入：220-240V~，50/60Hz，1500W max
SDC输入：32-58.4V，8A max，400W max；32-58.4V，3000W max
SDC Lite输入：32-58.4V，8A max，400W max
总输出：2600W max
AC输出（x4）：CN：220V~，50/60Hz，2600W max total
AC输出（x2）：EU/UK/AU：230V~，50/60Hz，2600W max total
AC输出（旁路）（x4）：CN：220V~，50/60Hz，2200W max total
AC输出（旁路）（x2）：EU/UK/AU：230V~，50/60Hz，2200W max total
USB-A输出（x2）：5V3A、9V2A、12V2A；24W max
USB-C输出（x2）：5/9/12/15/20/28V5A；140W max
SDC输出：9-28V10A，240W max；32-58.4V，2200W max total
SDC Lite 输出：9-28V10A，240W max；
额定容量：20Ah，51.2V，1024Wh
放电环境温度：-10-45℃
充电环境温度：0-45℃
制造商：深圳市大疆创新科技有限公司
产品通过了EAC、UKCA、CE、RCM认证。

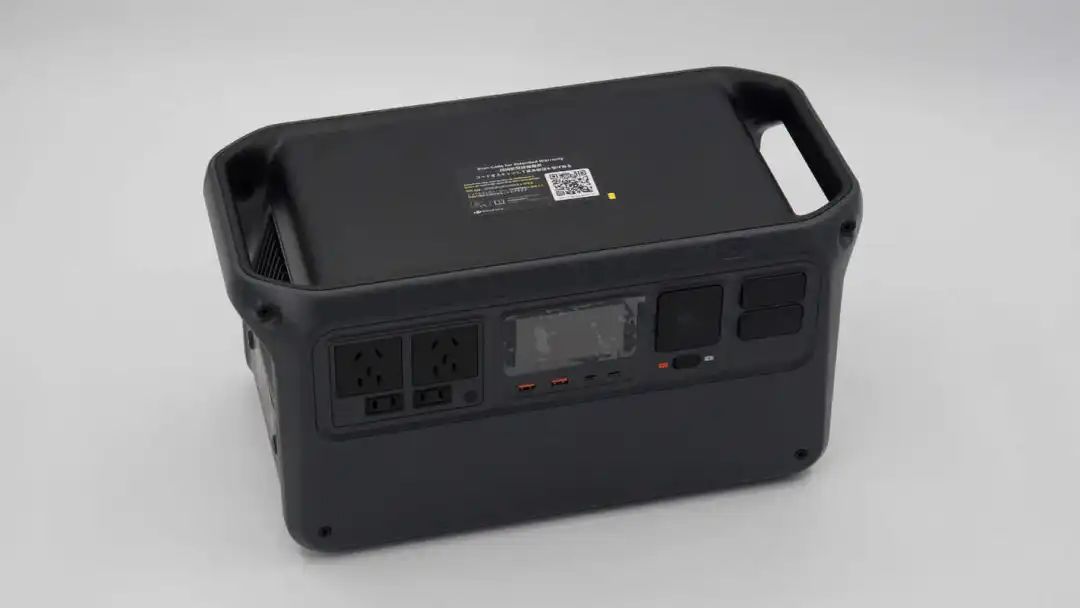

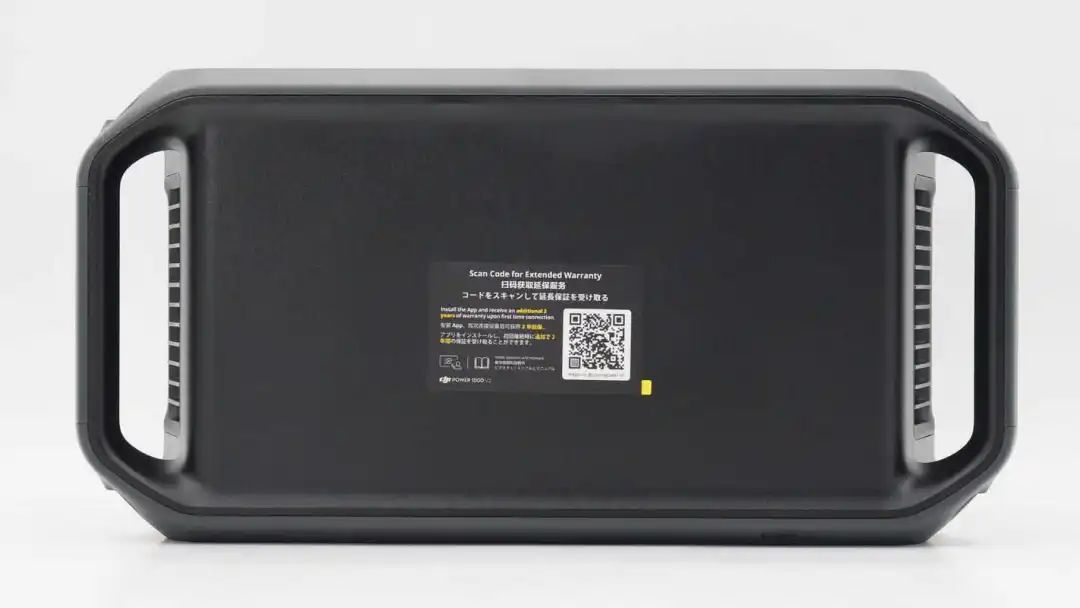

机身顶部粘贴扫码延保贴纸，两侧设有一体化提手。
机身两侧一体化提手特写。

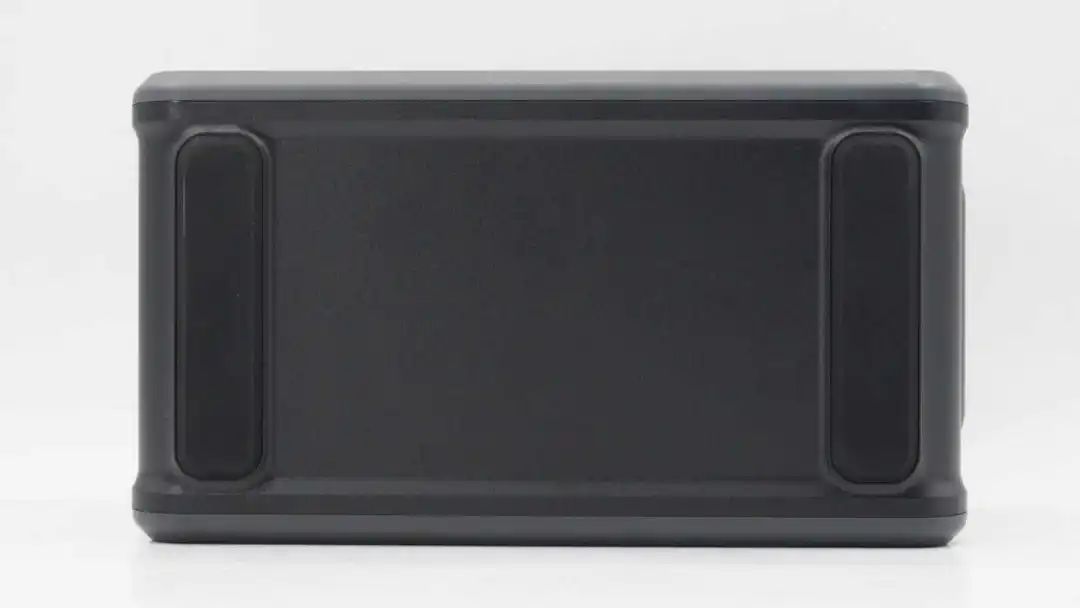

机身底部设有防滑橡胶垫。
测得机身长度约为446mm。

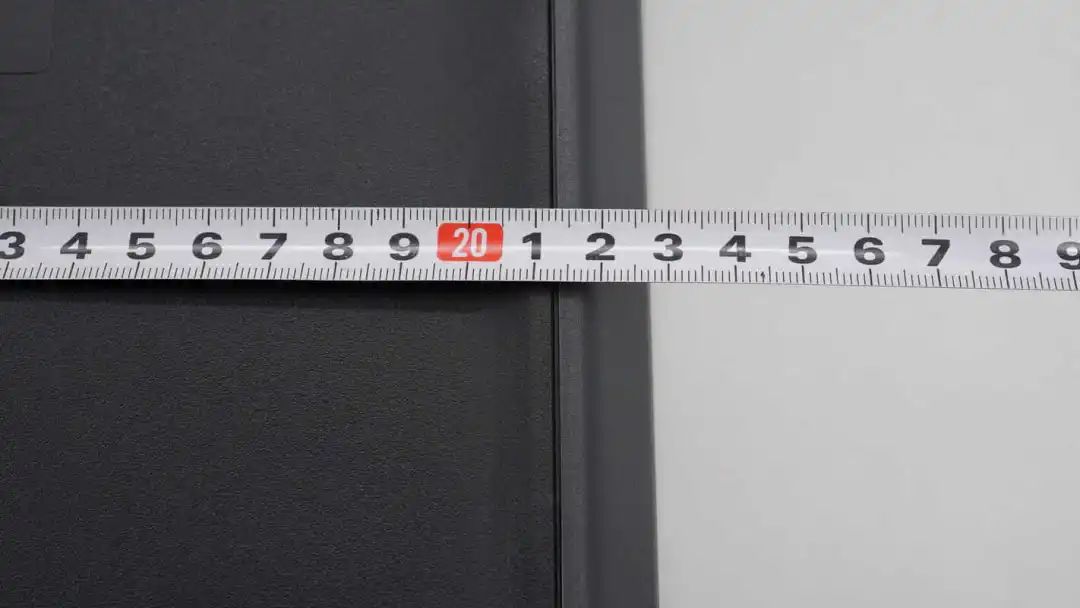

机身宽度约为228mm。
机身高度约为234mm。

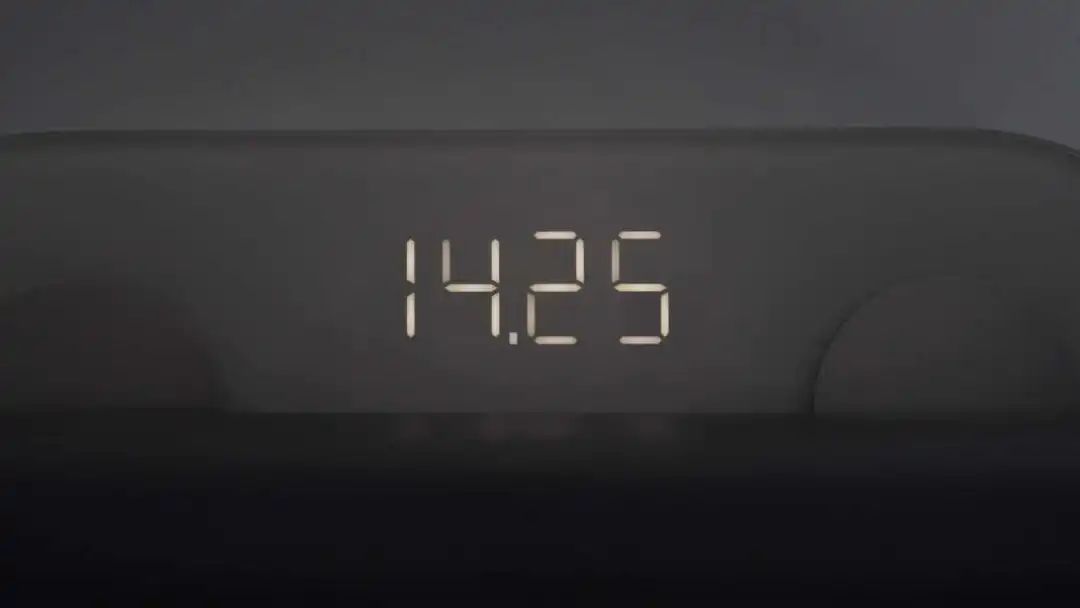

测得整机重量约为14.25kg。

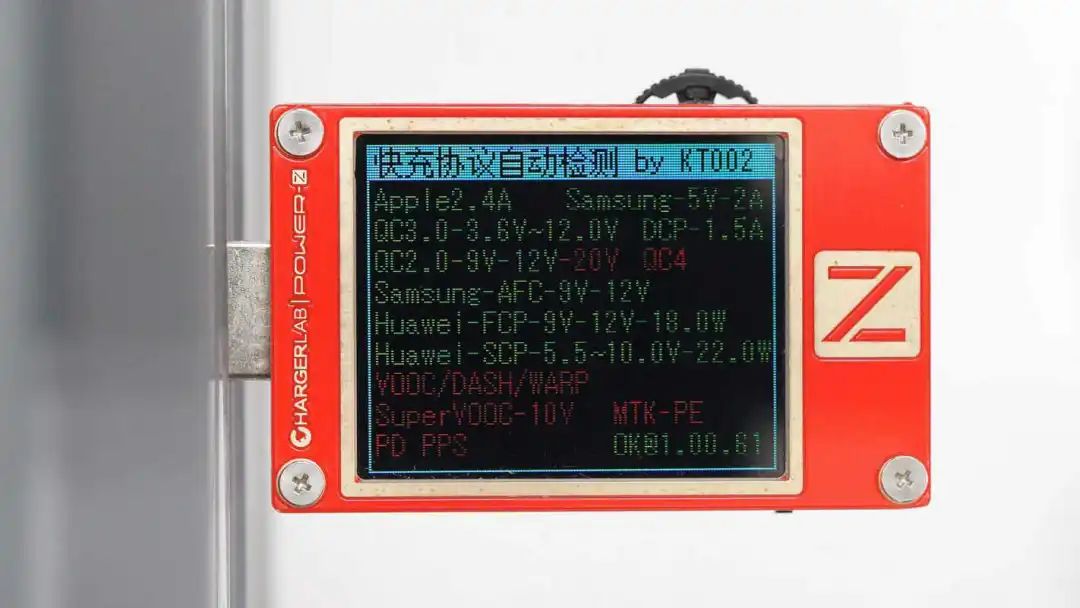

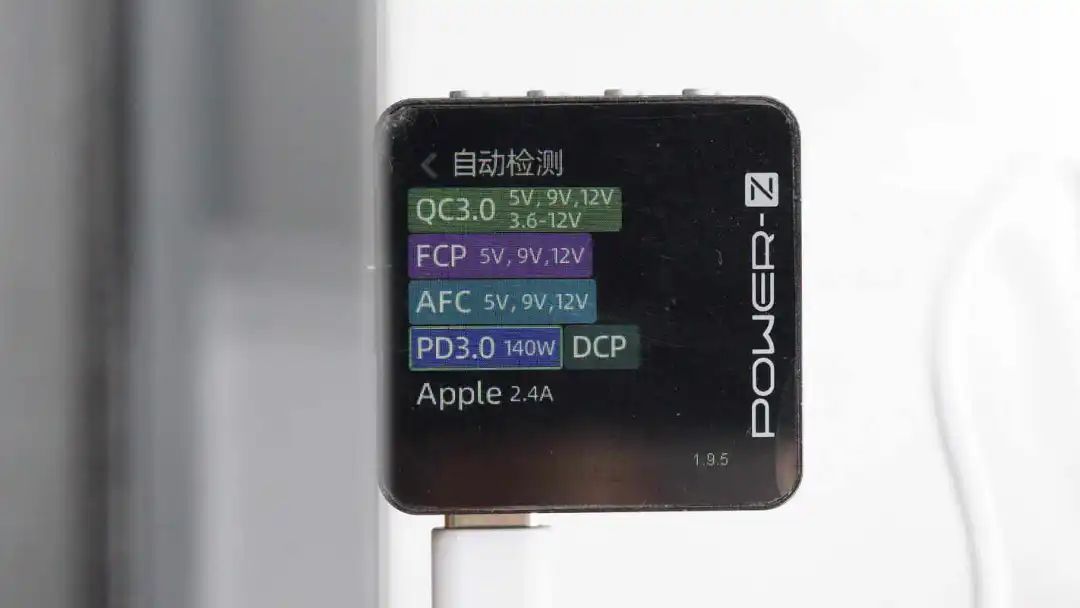

使用ChargerLAB POWER-Z KM003C测得USB-C接口支持QC3.0、FCP、AFC、PD3.0、DCP、Apple 2.4A充电协议。

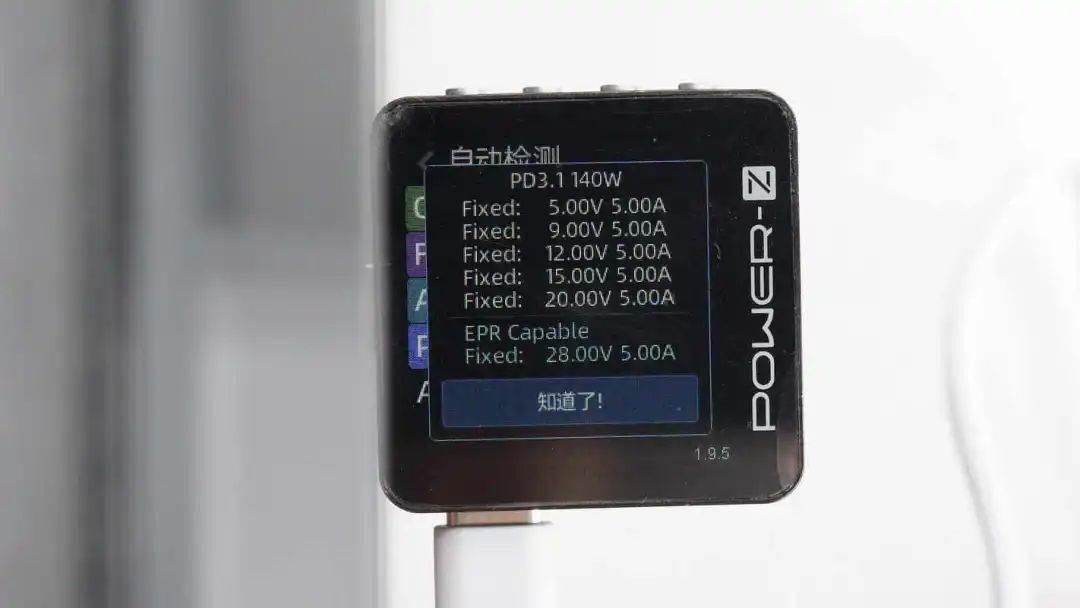

PDO报文显示USB-C接口还具备5V5A、9V5A、12V5A、15V5A、20V5A、28V5A六组固定电压档位。
USB-A接口支持FCP、SCP、AFC、QC3.0、DCP等充电协议。
大疆POWER 1000 V2户外电源拆解
看完了大疆这款户外电源的开箱展示，下面就进行拆解，一起看看内部的设计和用料。
首先拧下盖板四角的固定螺丝，拆下机身前后盖板。

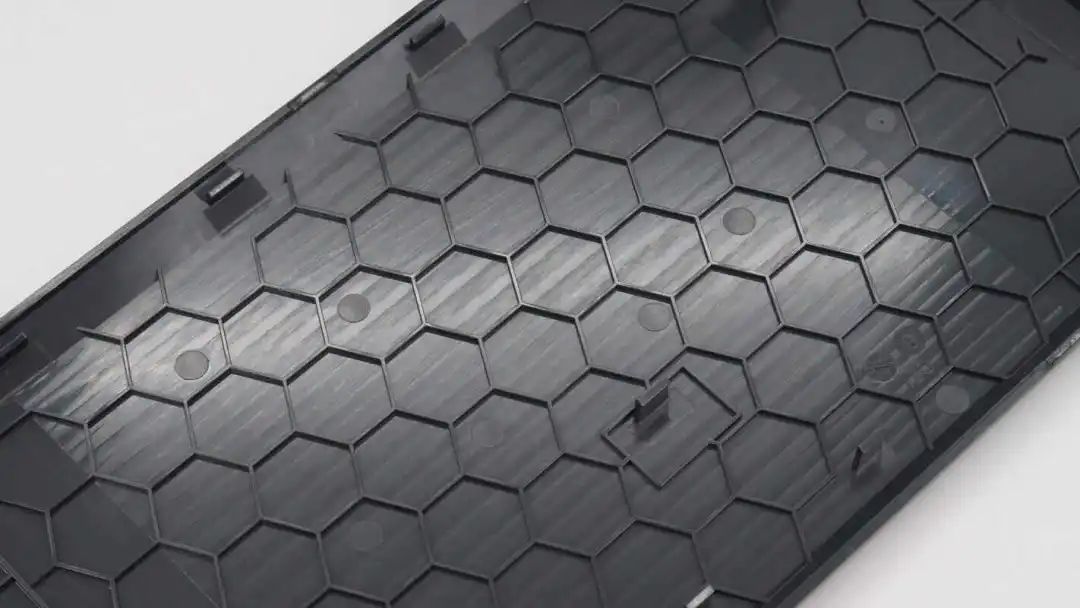

盖板内部设有加强筋结构。

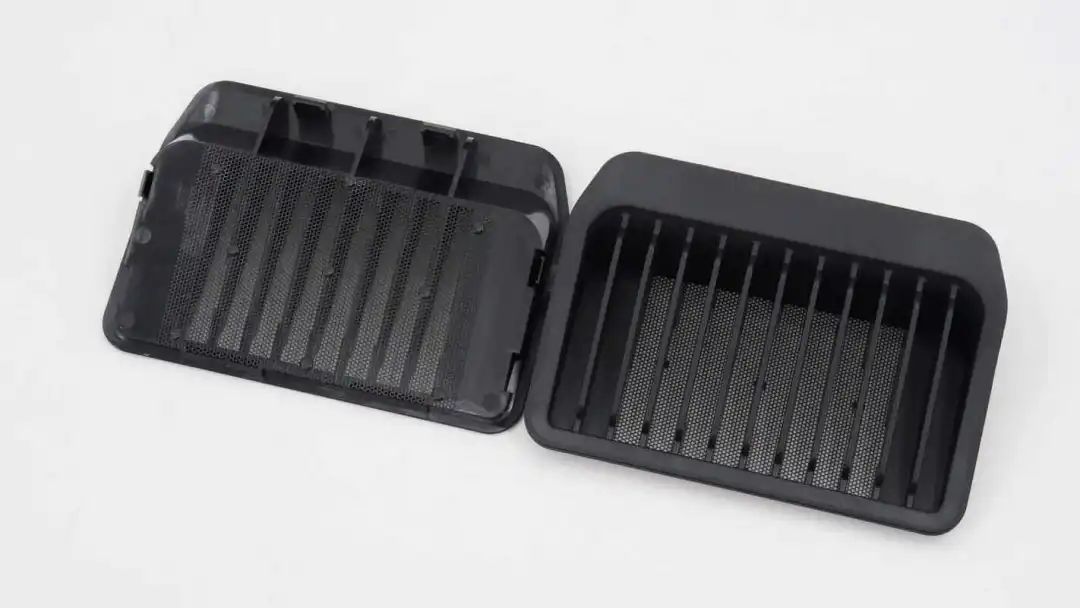

机身侧面的散热格栅内置滤网。

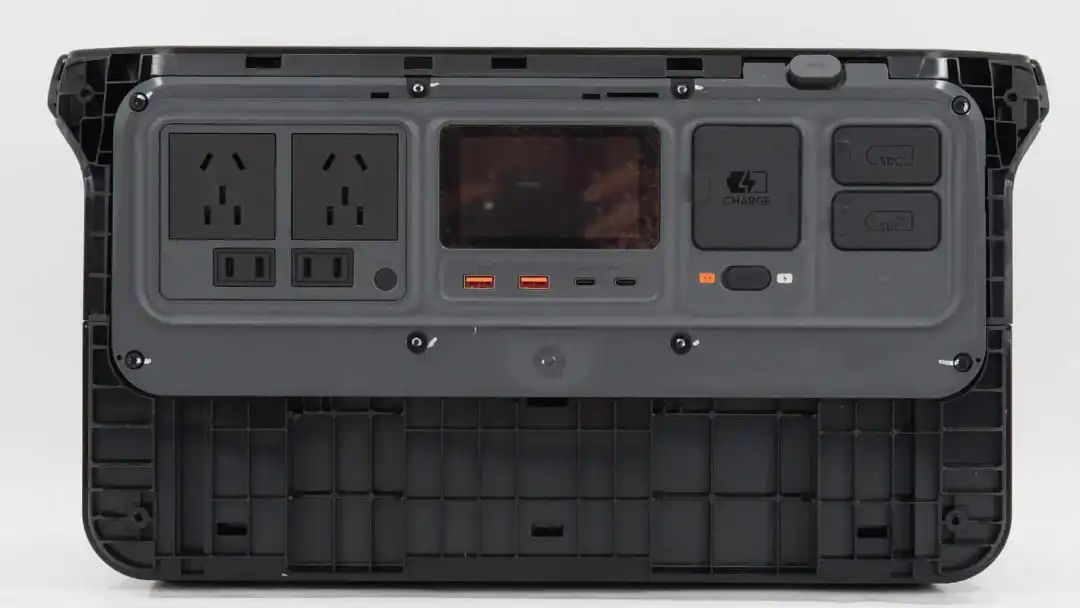

机身接口区域采用灰色塑料面板，面板通过螺丝固定。
户外电源机身为上下两部分组成，通过螺丝固定。
户外电源上盖通过螺丝固定，内部设有散热风扇。

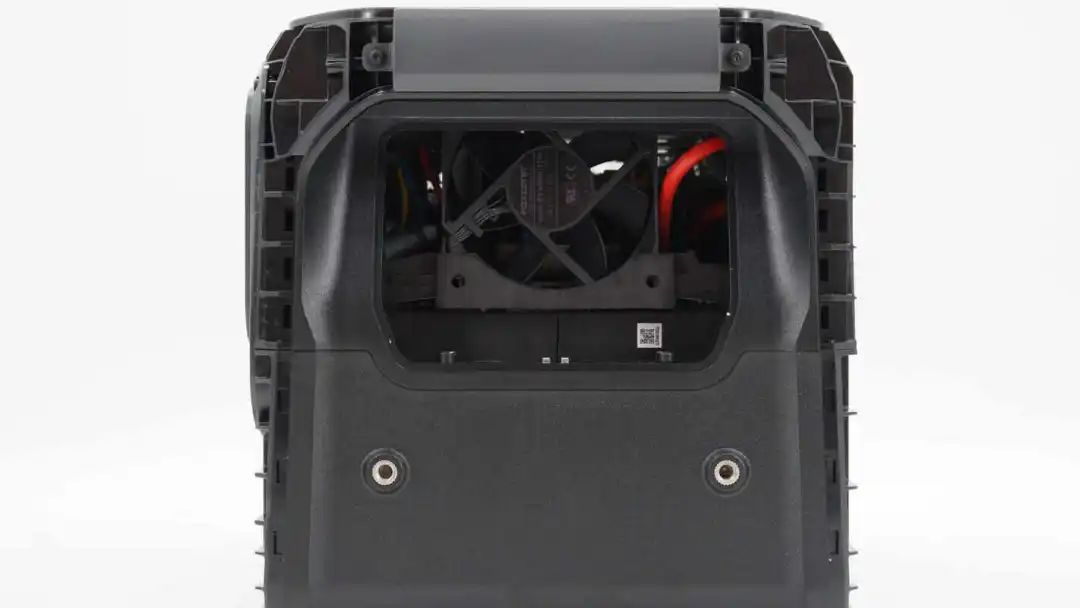

另一侧同样设有散热风扇。

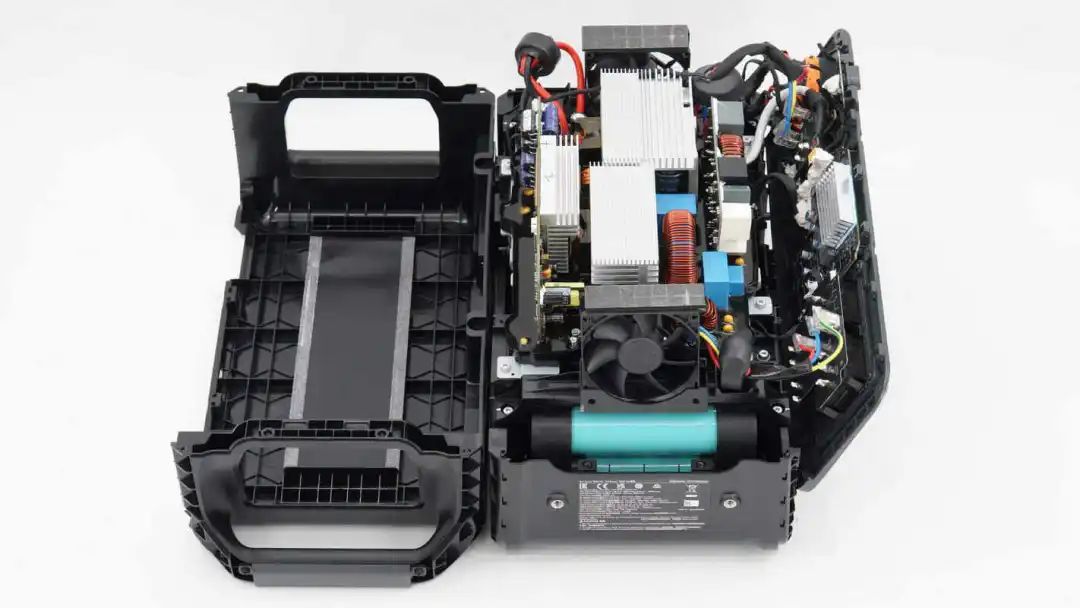

拧下固定螺丝，拆下户外电源上盖，内部为双向逆变模块。
壳体内部粘贴泡棉和麦拉片，组成风道，提升散热性能。

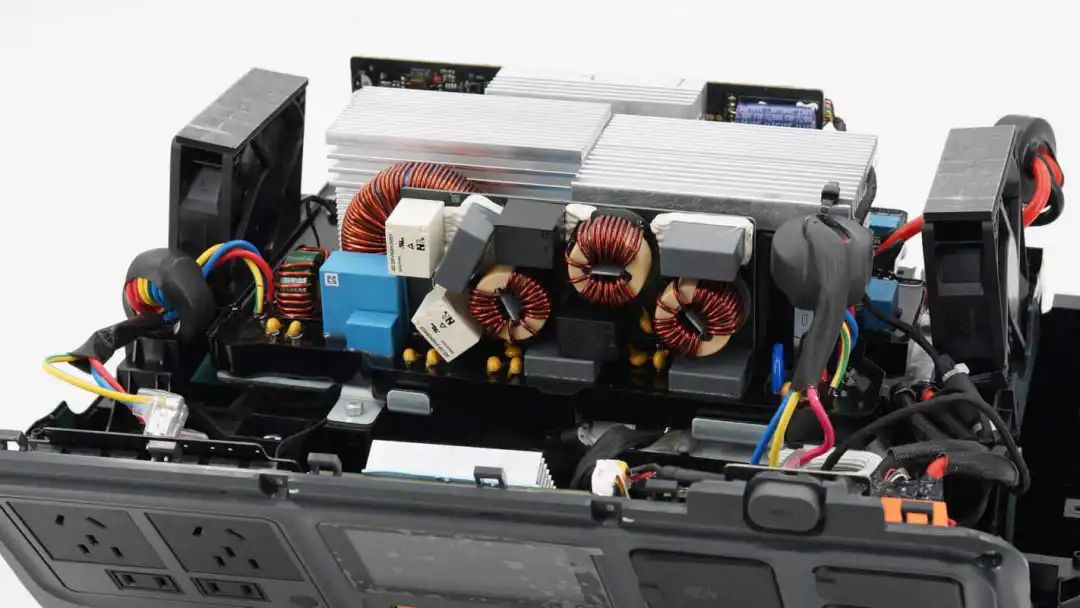

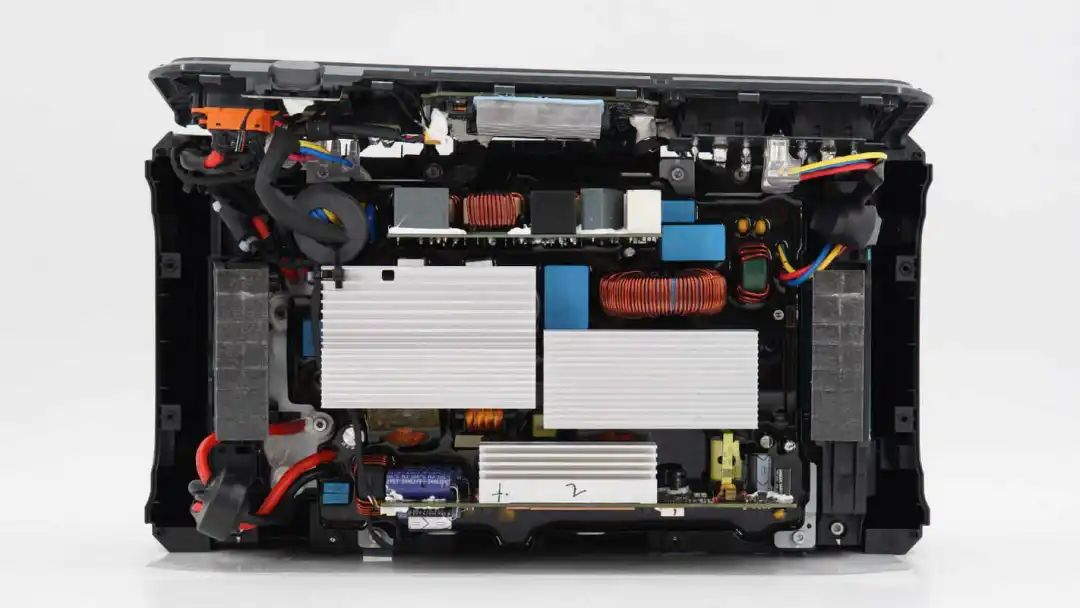

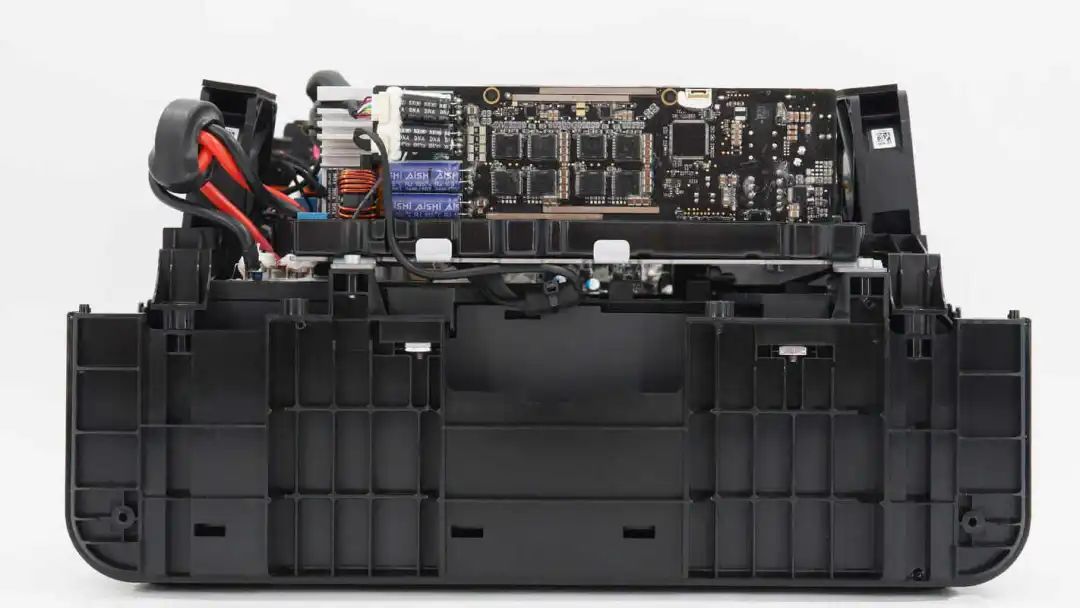

户外电源内部一览，上方为机身侧面快充面板，内部为双向逆变模块，在逆变模块两侧设有散热风扇。
侧面可以看到双向逆变模块的控制板。

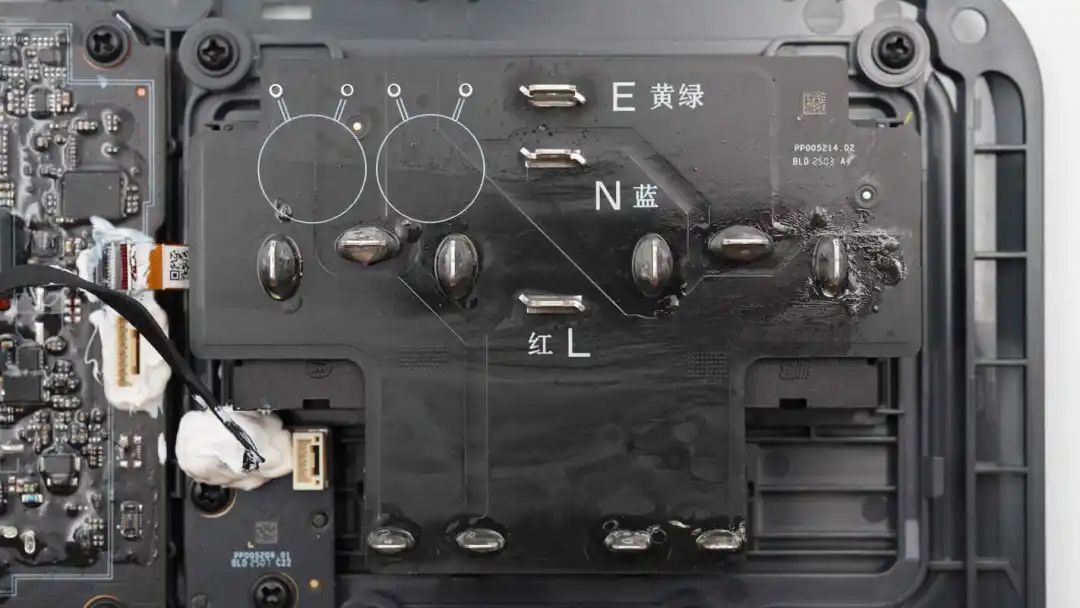

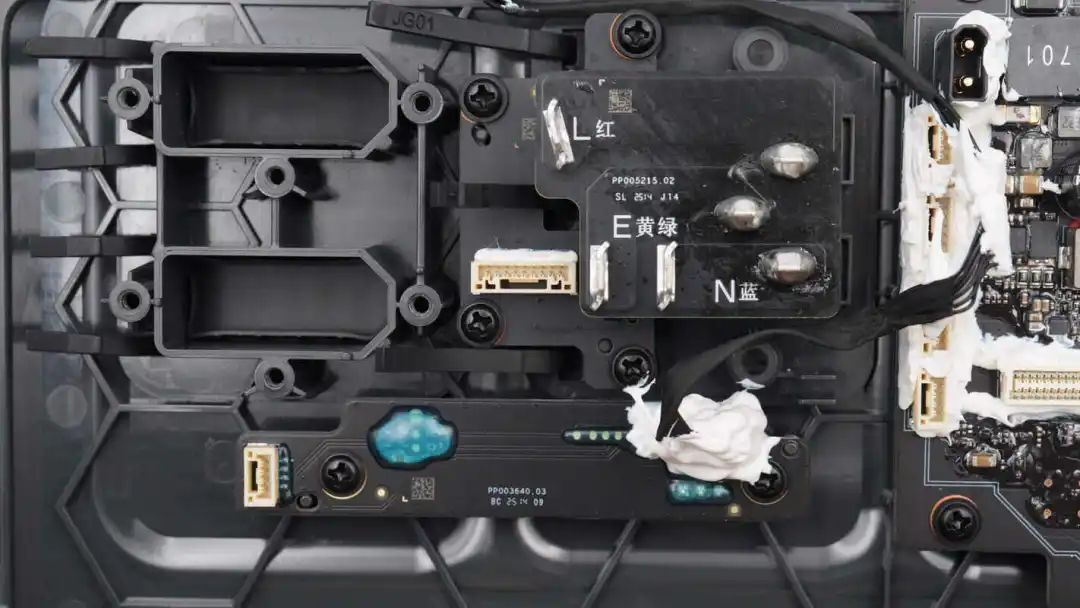

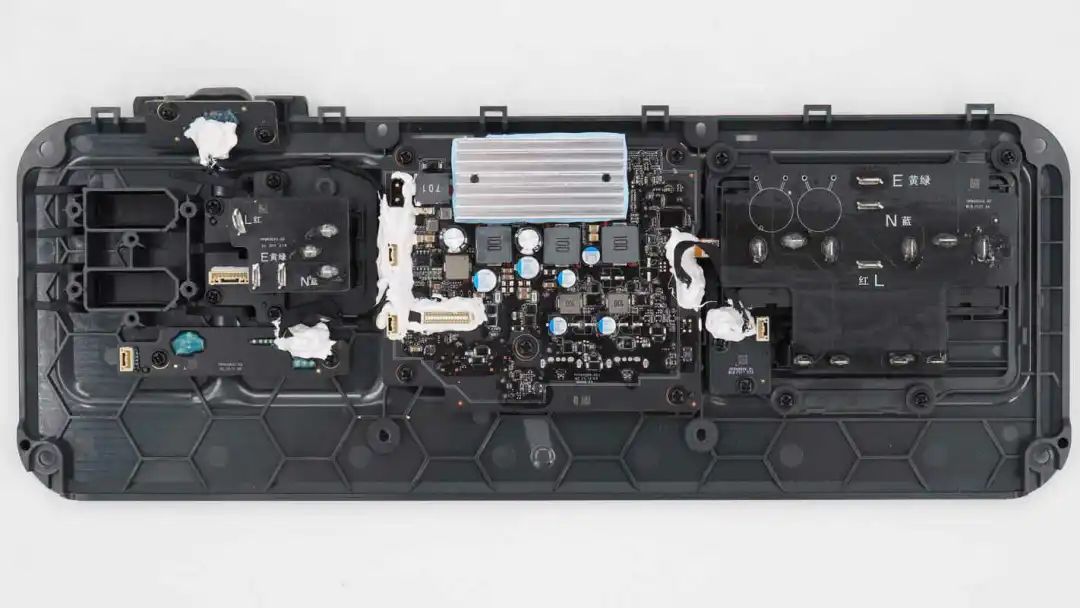

机身侧面面板内部一览，交流输入和输出端子通过接线端子连接，SDC接口通过螺丝直接固定在壳体内部，并通过导线连接，侧面面板通过XT30连接器供电。
交流输入输出导线均连接到双向逆变模块。

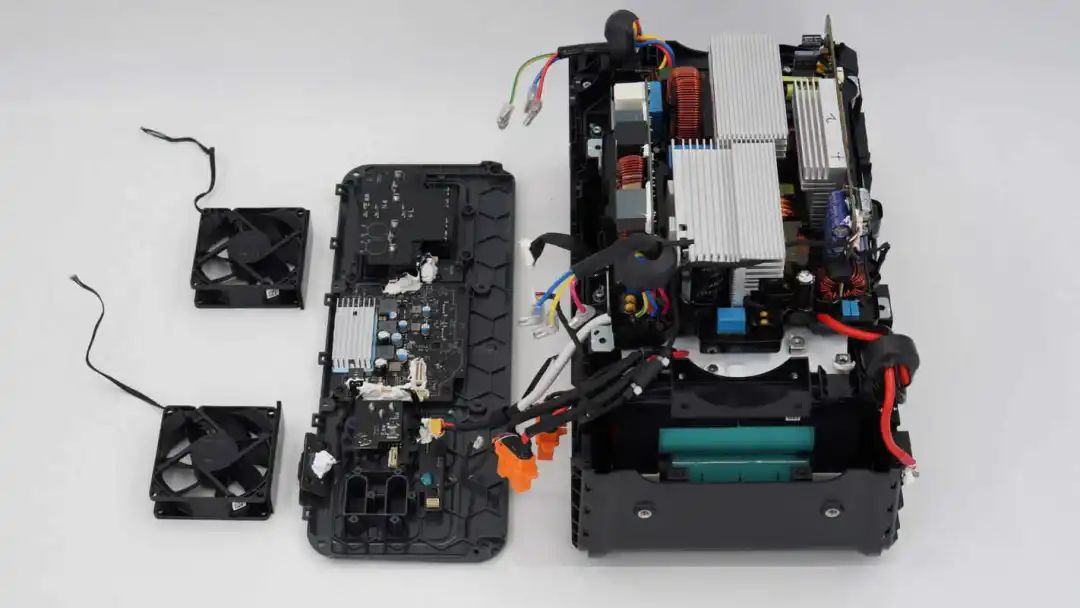

断开连接导线，拆下散热风扇和机身侧面面板。

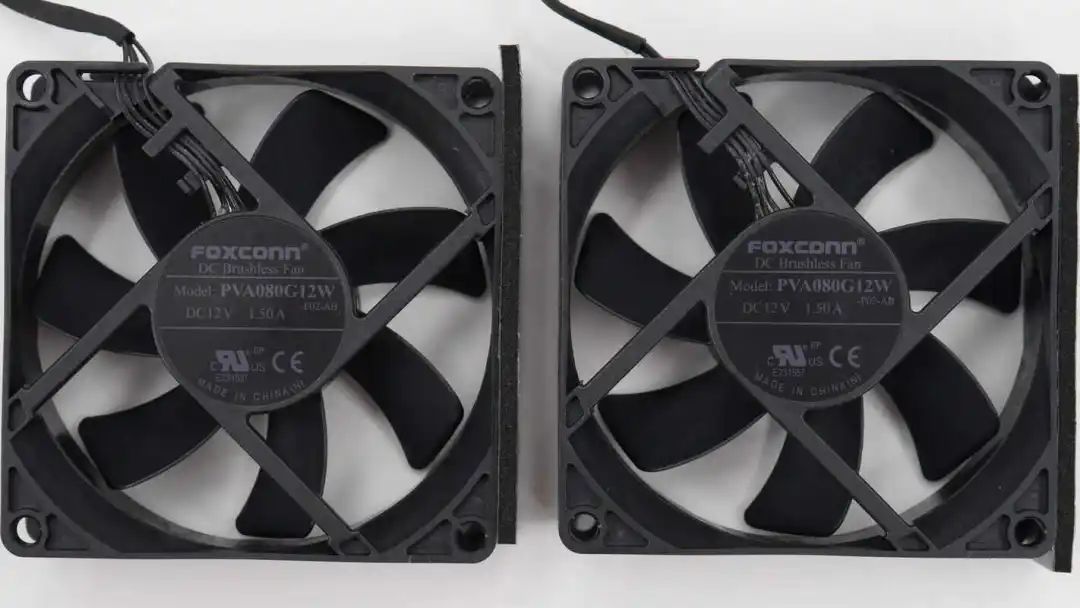

散热风扇来自富士康，型号PVA080G12W，为8012尺寸，规格为12V1.5A，四线温控风扇。
侧面面板内部设有PCBA模块，用于USB快充输出和屏幕显示驱动。

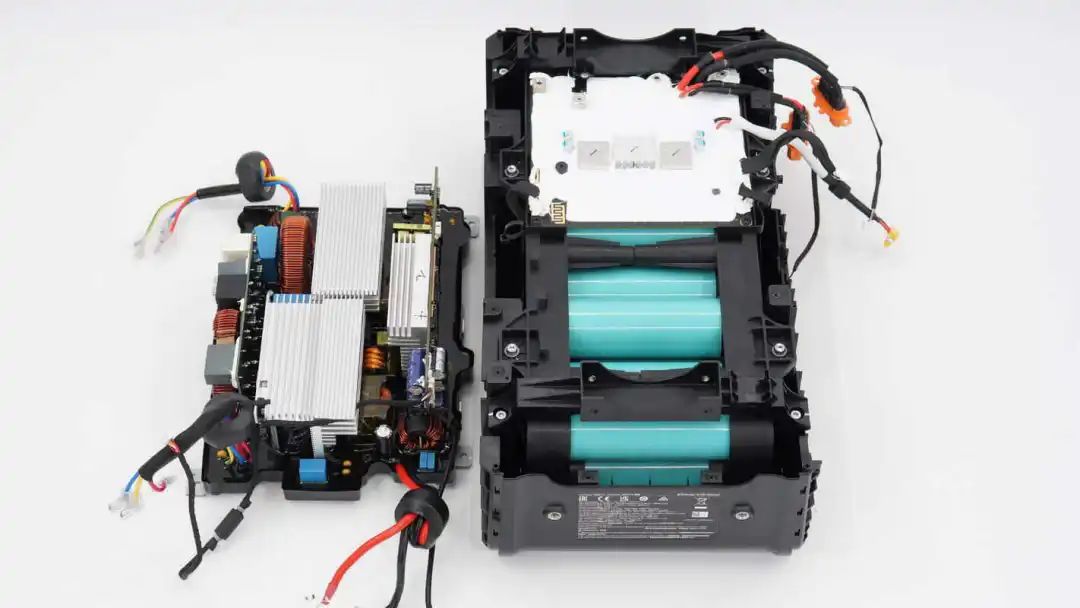

继续拆解户外电源，取出双向逆变模块，在逆变模块下方为电池组。

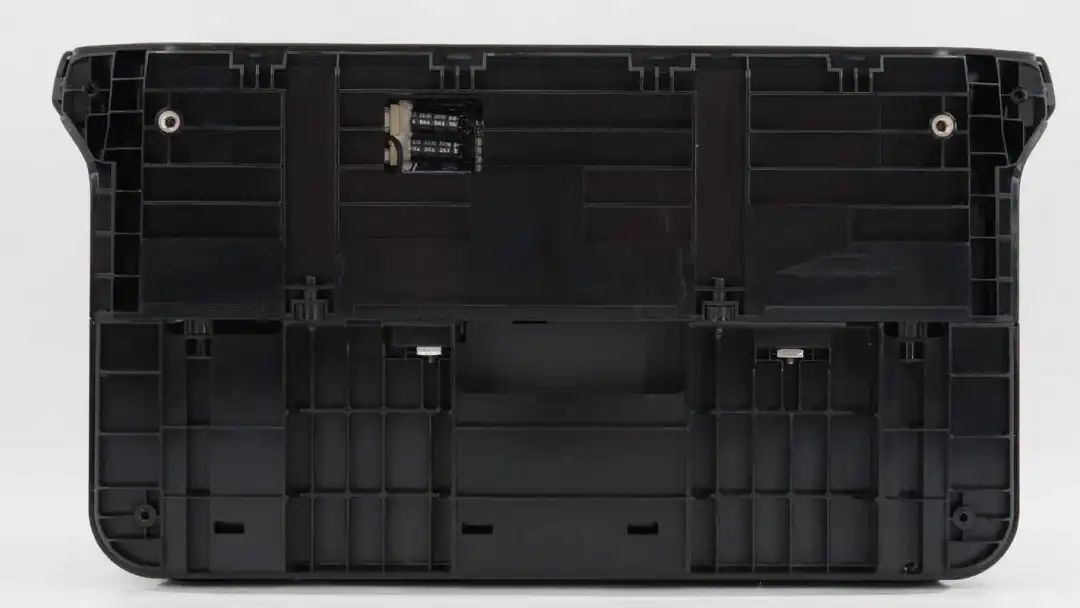

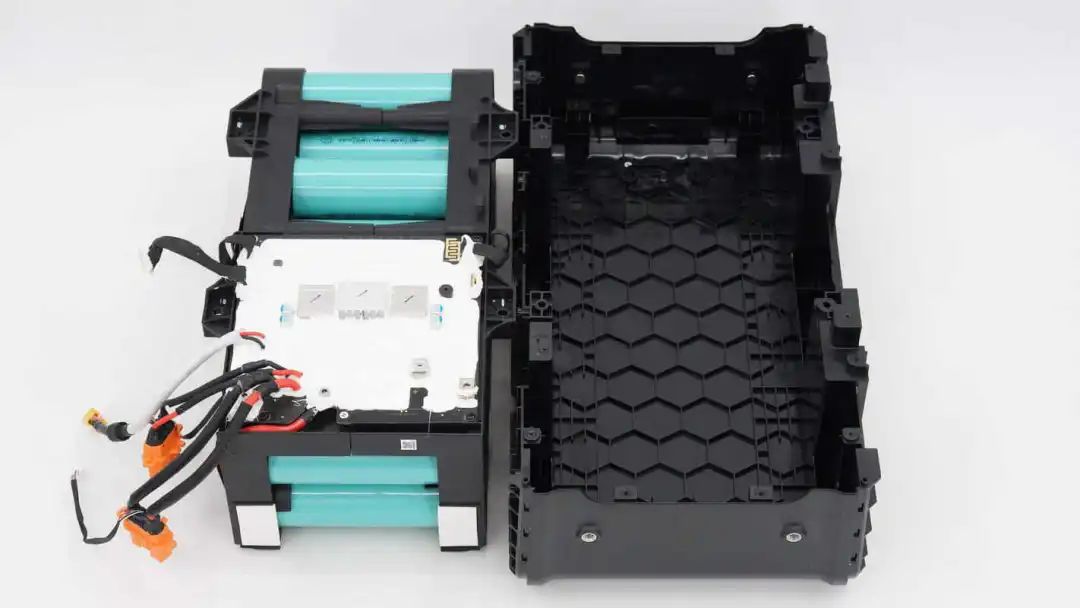

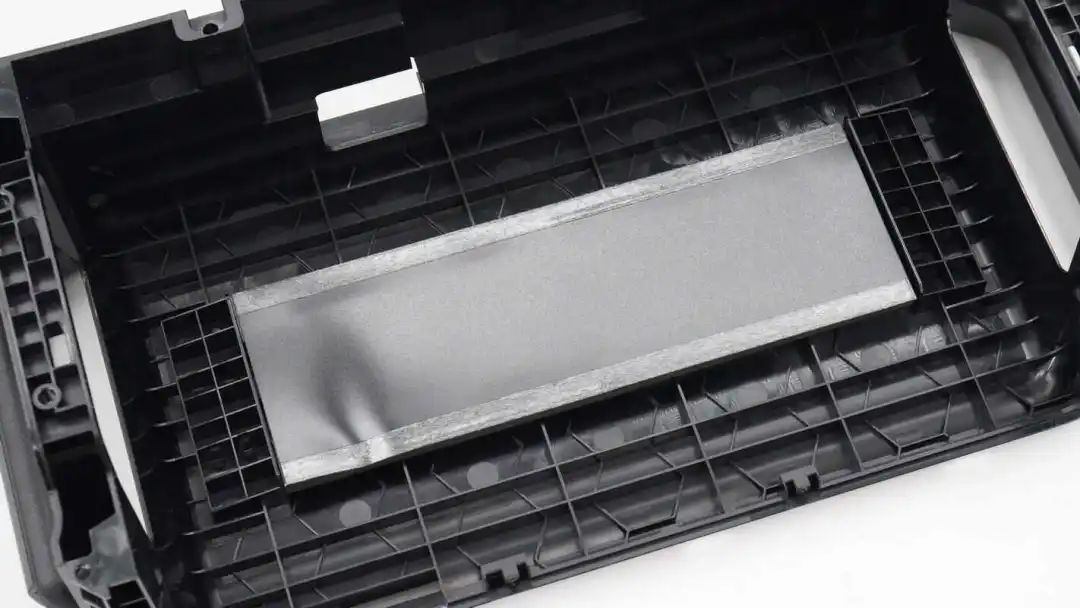

继续拆解取出电池组，壳体内部设有加强筋结构。

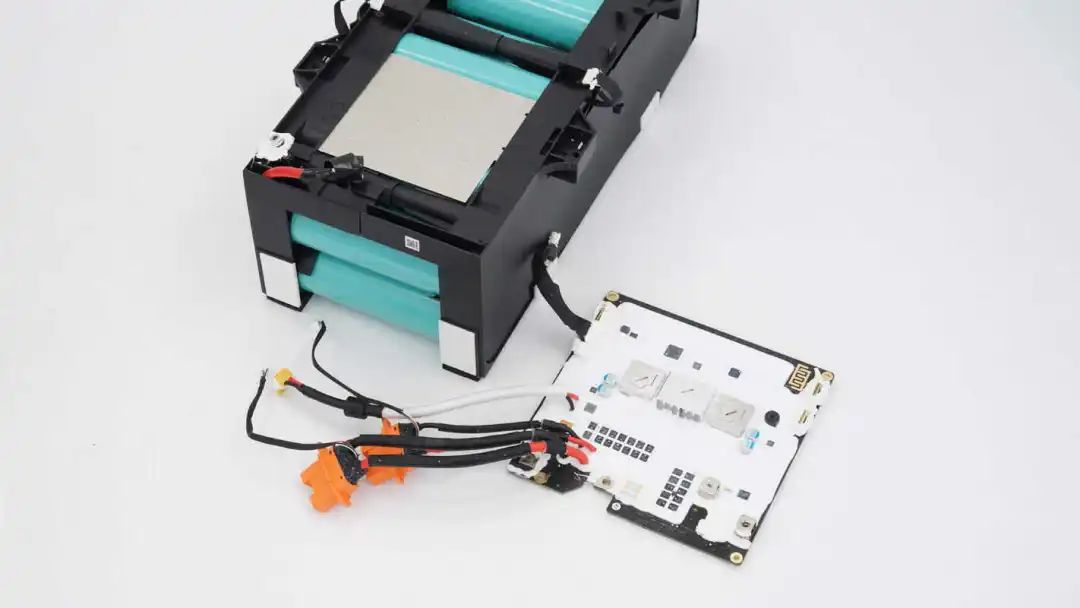

拧下固定螺丝，拆下电池组固定的保护板。

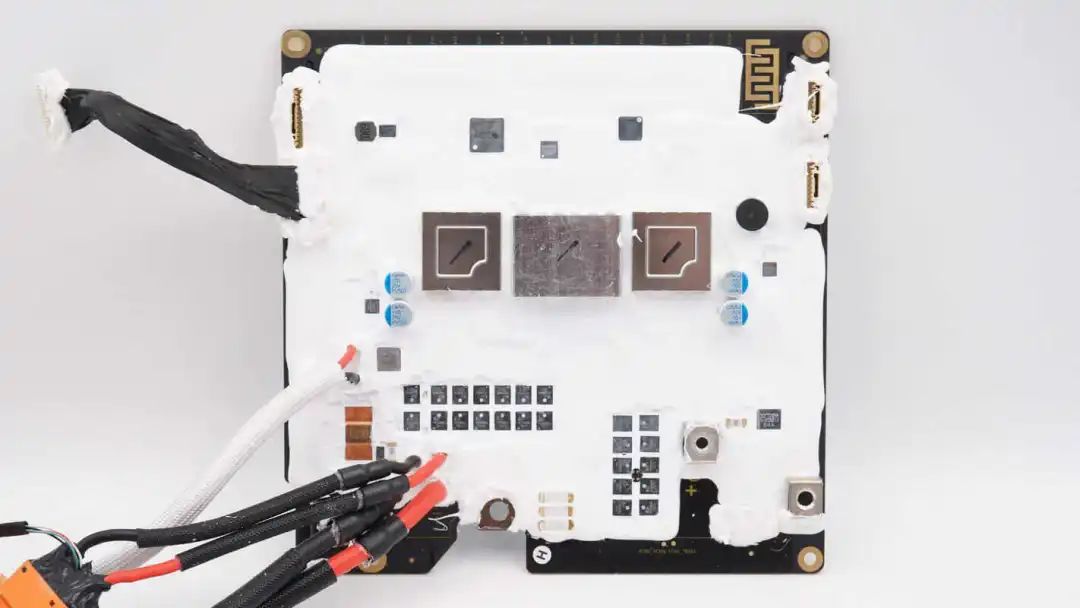

保护板整体涂胶密封，中间位置设有散热片和合金电感以及滤波电容，上方设有主控MCU和电池保护芯片，下方设有保险丝，电池保护管和取样电阻，右下角设有接线柱用于连接双向逆变模块。

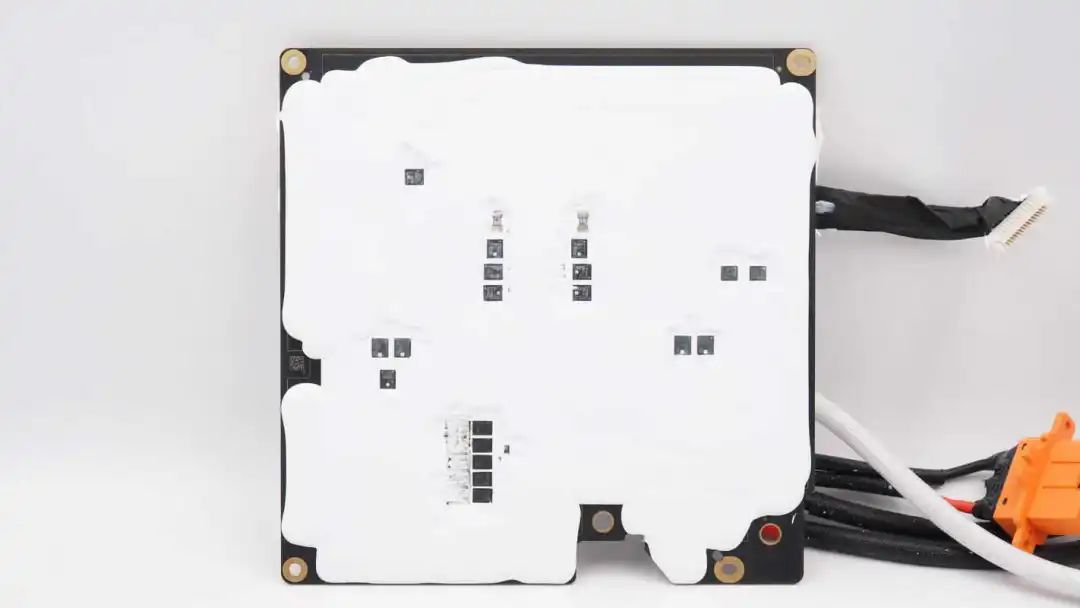

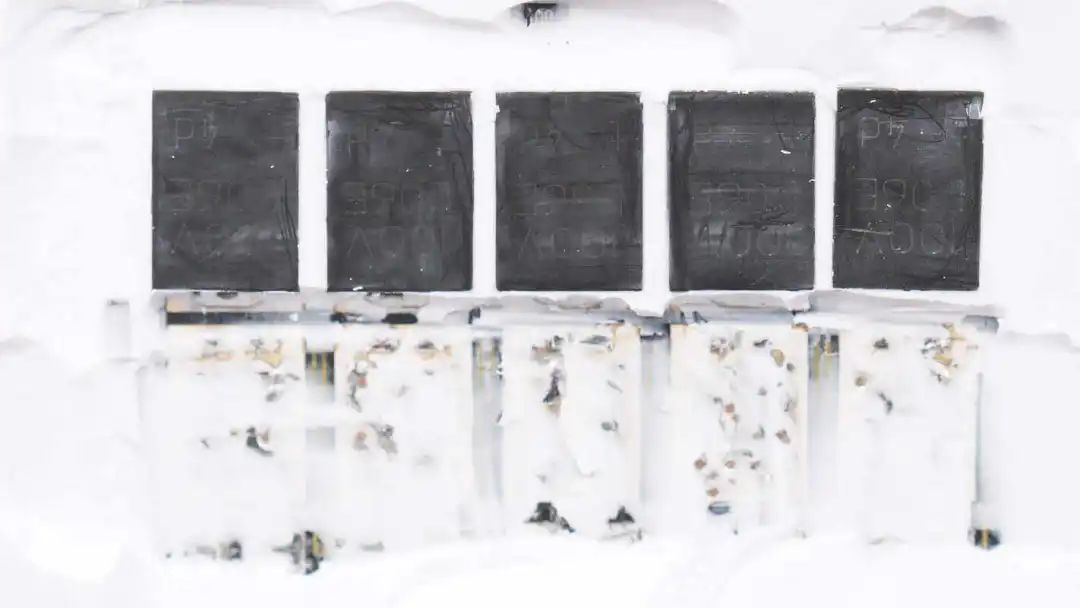

保护板背面设有MOS管和二极管。

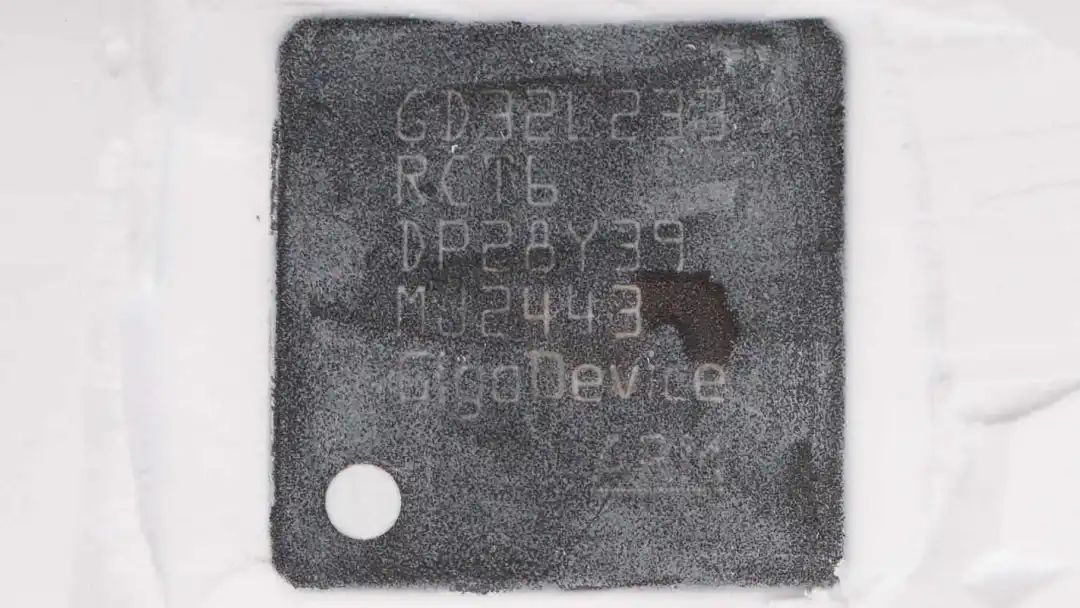

主控MCU来自兆易创新，型号GD32L233RCT6，是一颗Cortex-M23内核的低功耗32位处理器，内置256KB FLASH和32KB SRAM，具备两个UART接口，两个USART接口，一个LPUART接口，三个I2C接口，两个SPI接口和一个I2S接口，采用LQFP64封装。

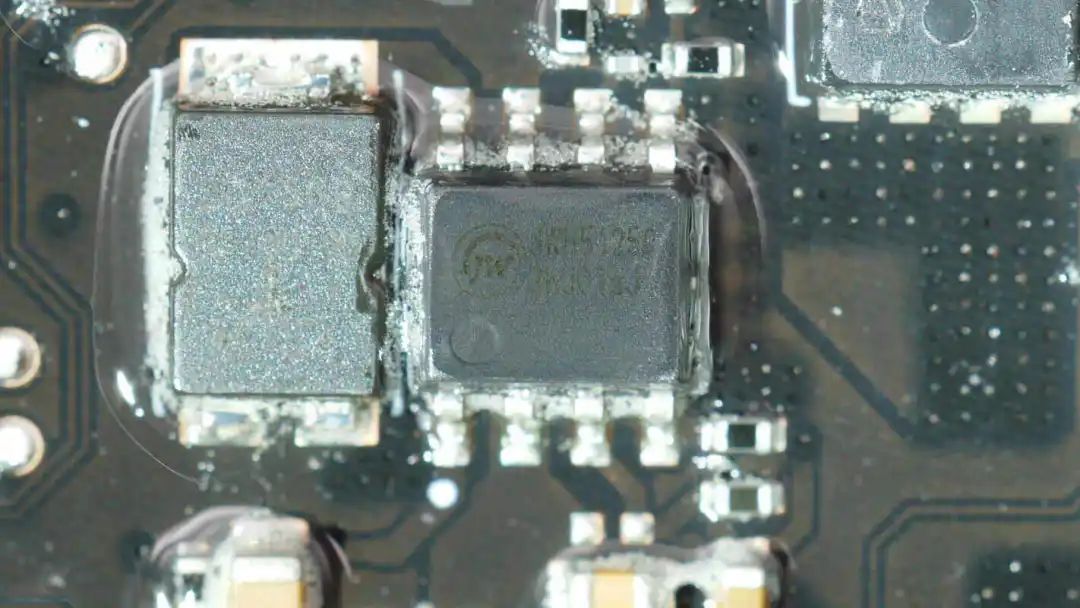

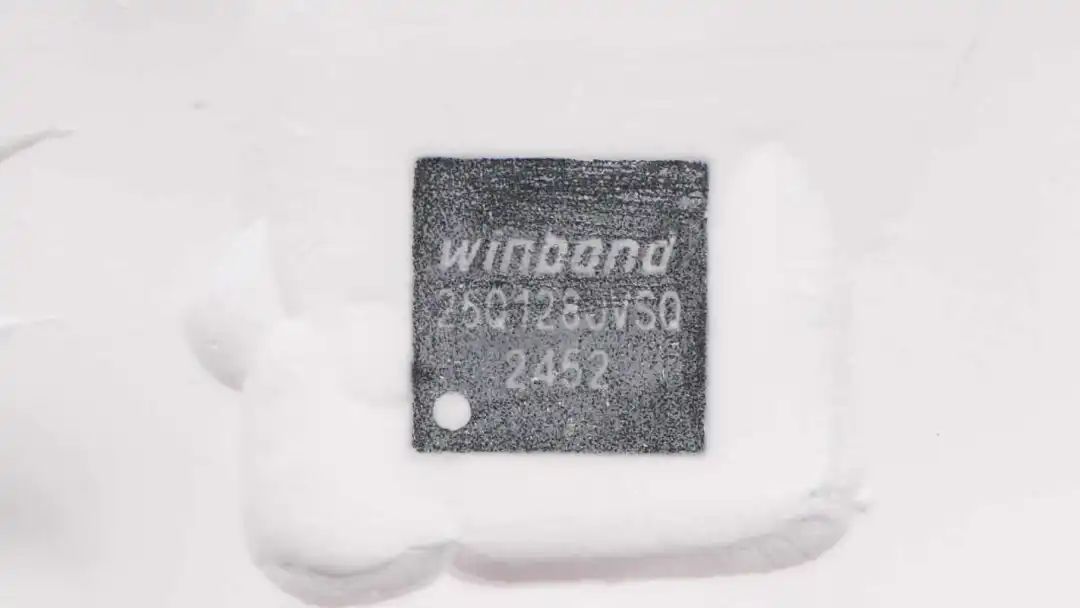

存储器来自华邦，型号W25Q128JVSIQ，容量为16MB，采用SOP8封装。

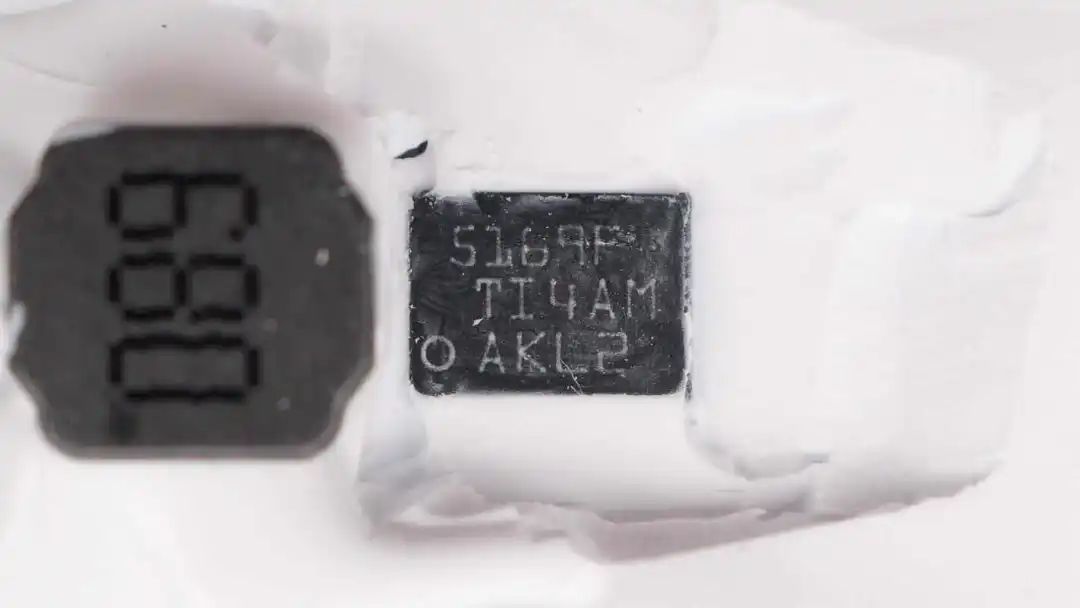

降压芯片来自德州仪器，丝印5169F，型号LM5169，是一颗支持120V输入电压的同步降压转换器，芯片内置开关管，支持0.65A输出电流，采用HSOIC8封装。

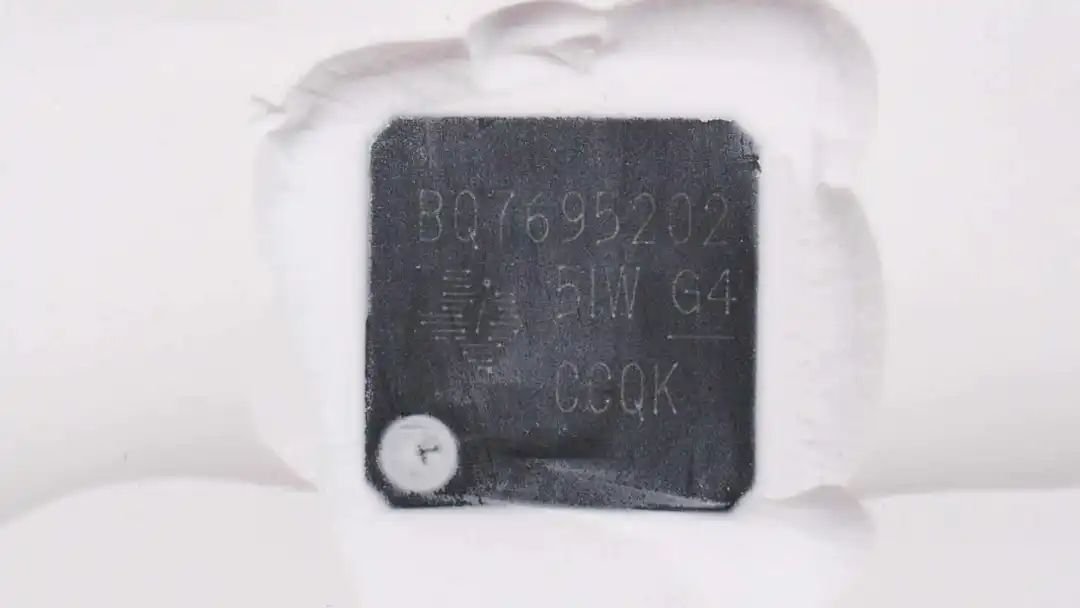

电池保护芯片来自德州仪器，型号BQ7695202，是一颗支持3-16串电池的高精度监控器和保护器，支持锂离子电池，锂聚合物电池和磷酸铁锂电池应用，采用TQFP48封装。

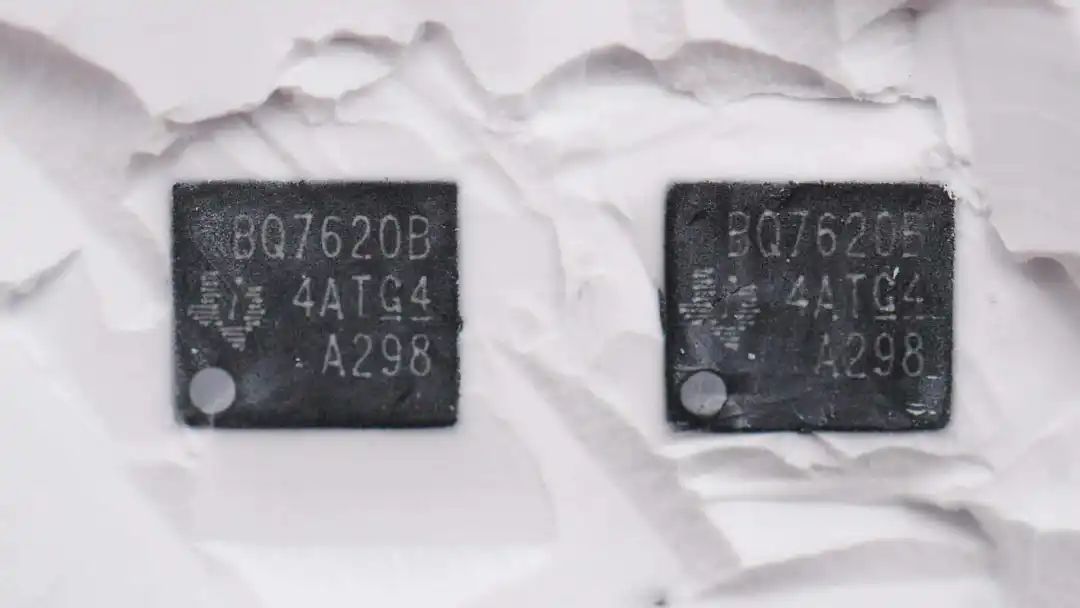

MOS管驱动器来自TI德州仪器，型号BQ76200，用于电池保护管驱动，采用TSSOP16封装。

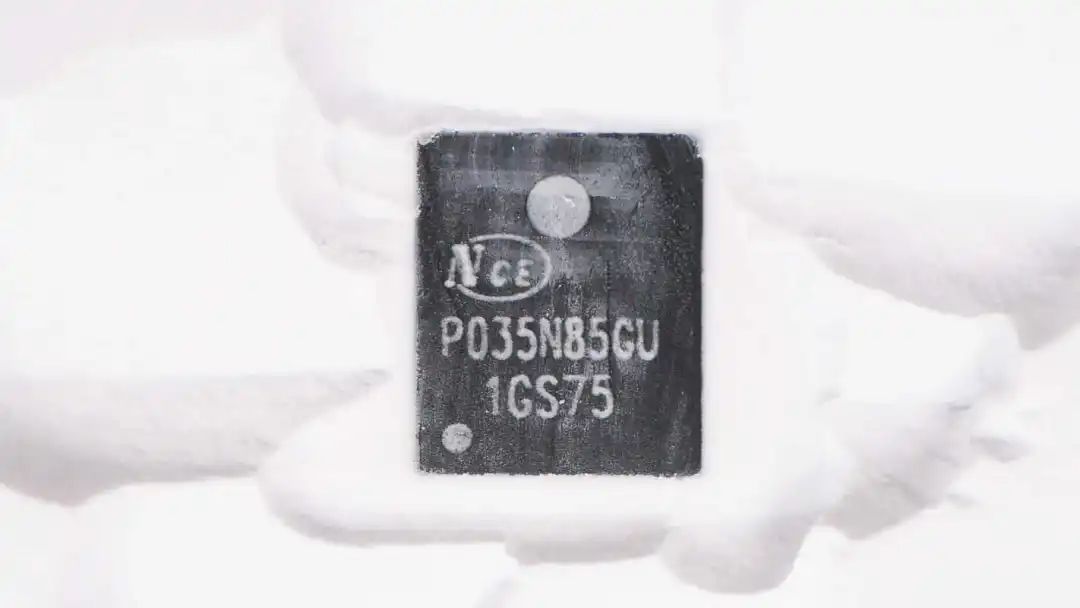

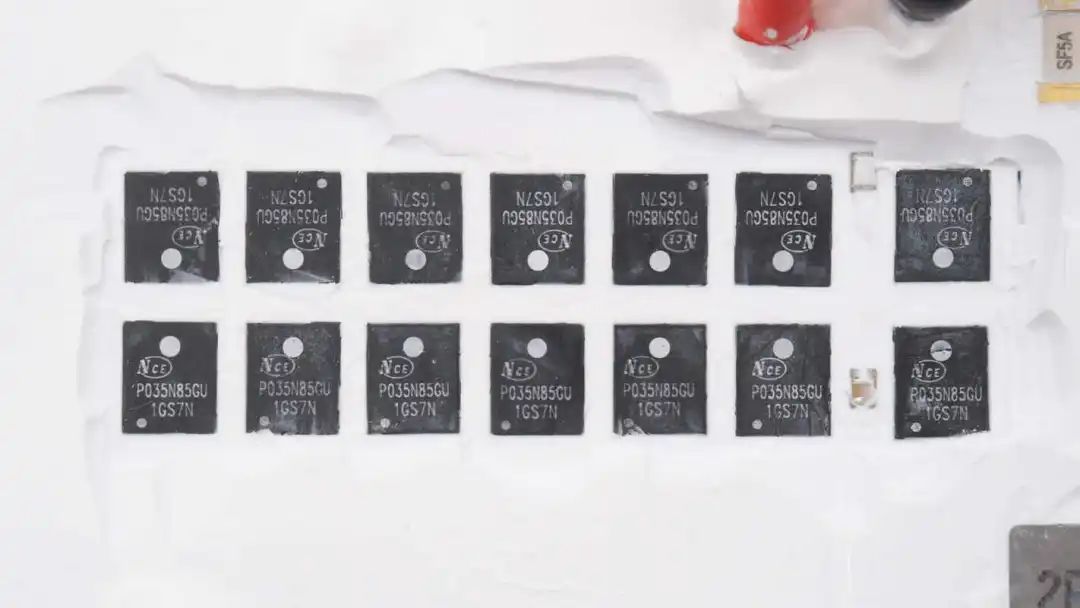

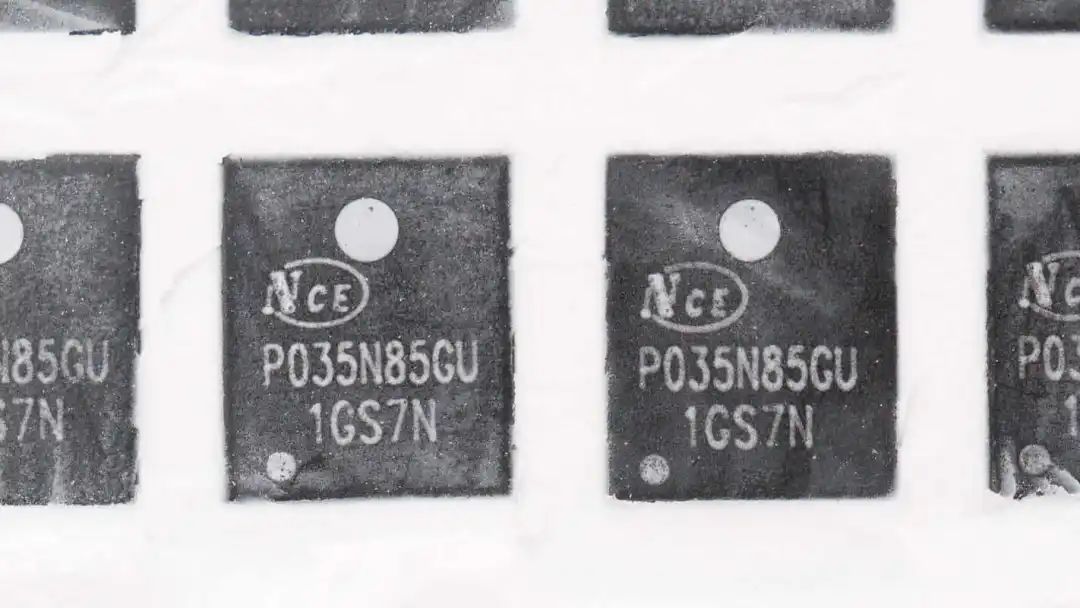

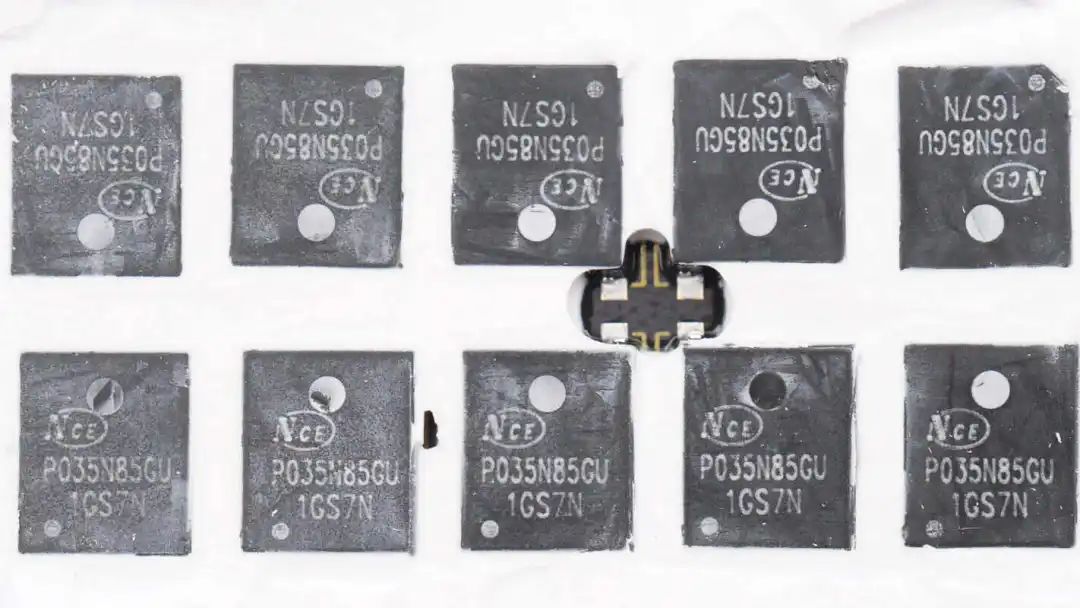

电池保护管来自新洁能，型号NCEP035N85GU，NMOS，耐压85V，导阻2.9mΩ，采用DFN5*6封装。
电池保护管背面焊接肖特基二极管。

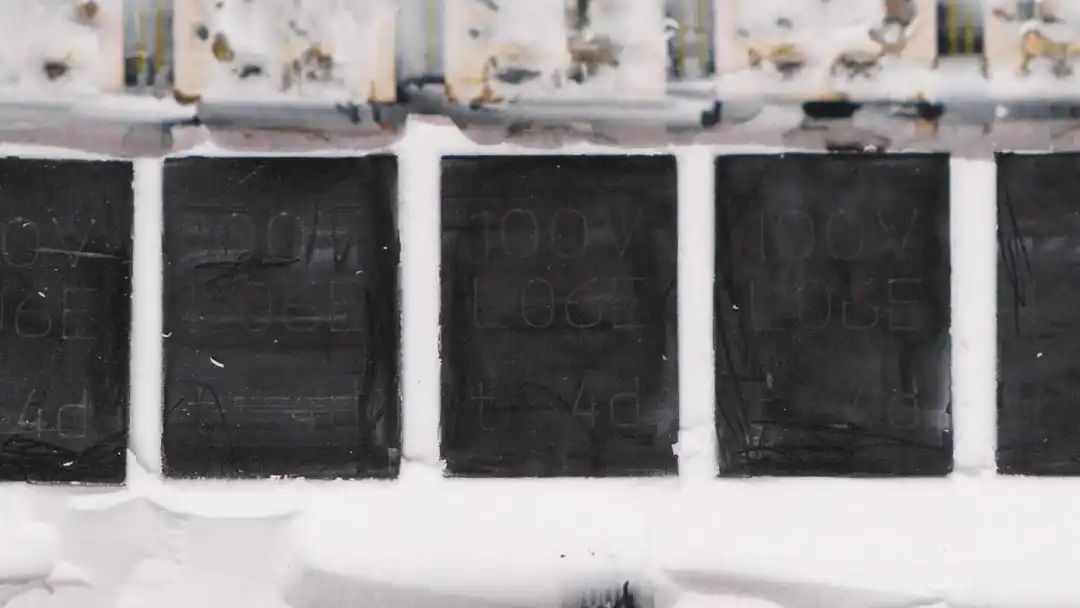

肖特基二极管来自安世，丝印100V L06E，型号PMEG100V060ELPD，规格为100V 6A，采用SOT1289封装。

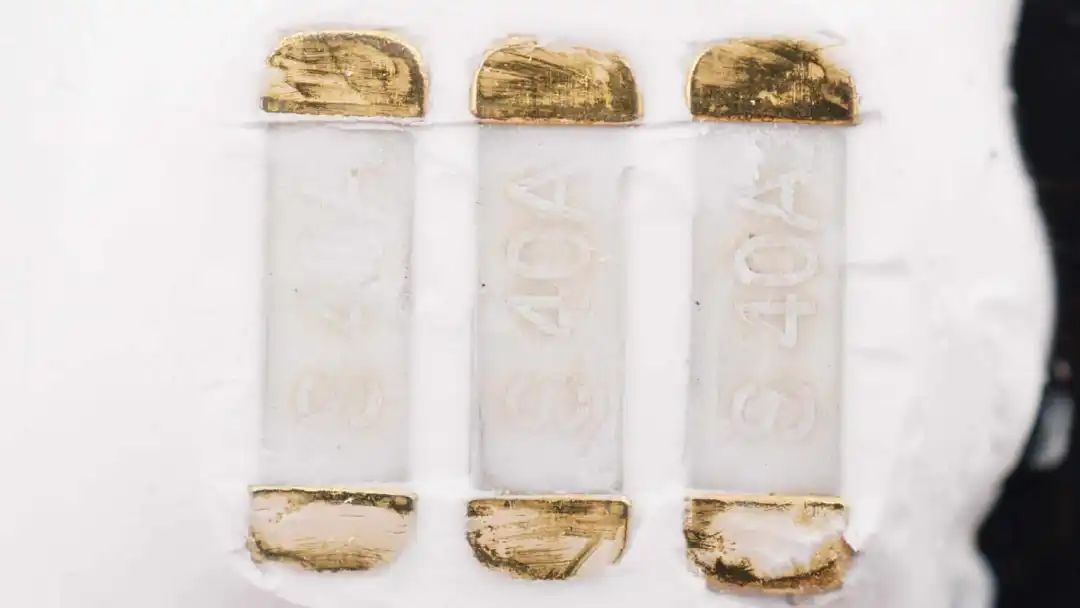

三颗40A保险丝并联，用于电池组过流保护。

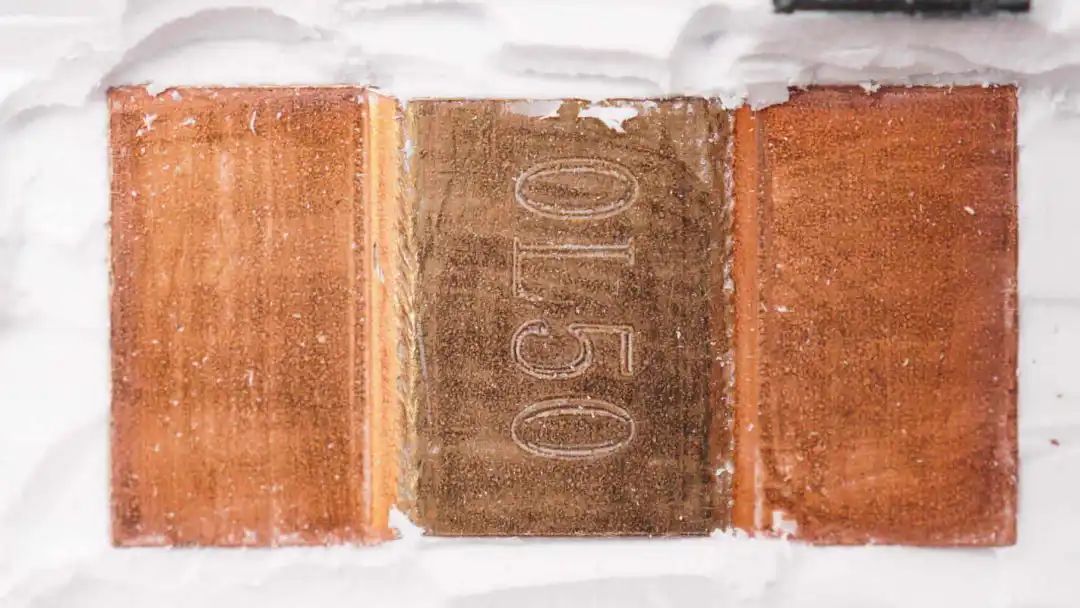

0.5mΩ取样电阻用于电池组电流检测。

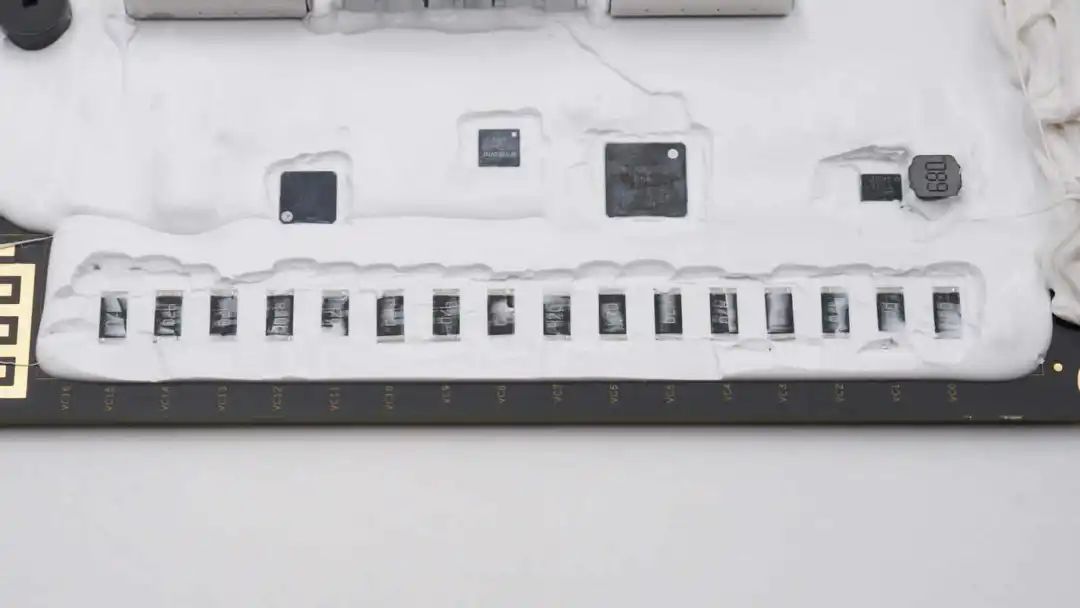

用于串联电池组均衡的电阻特写。

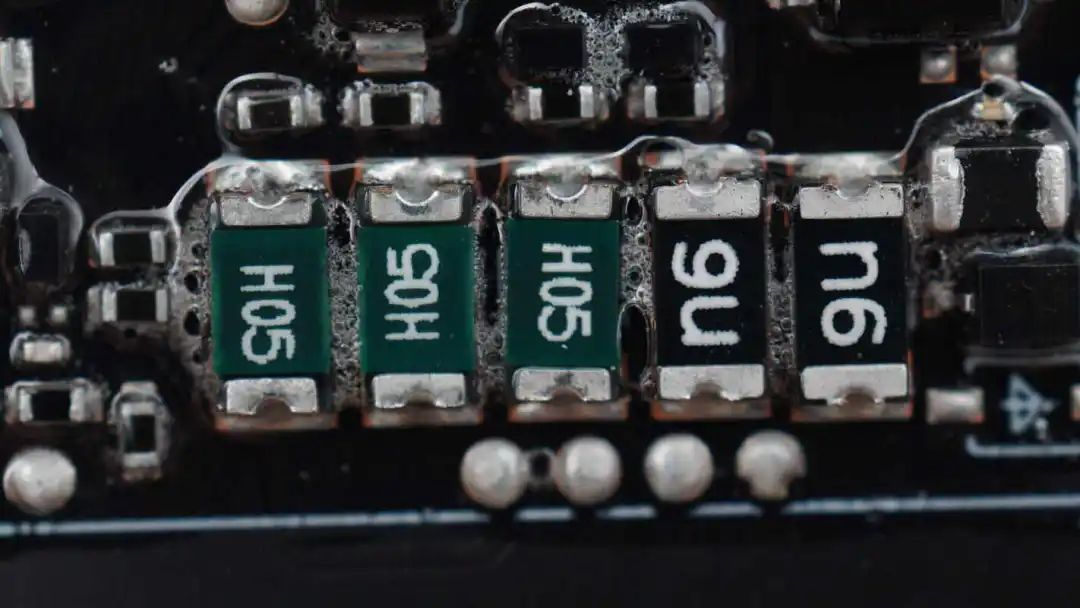

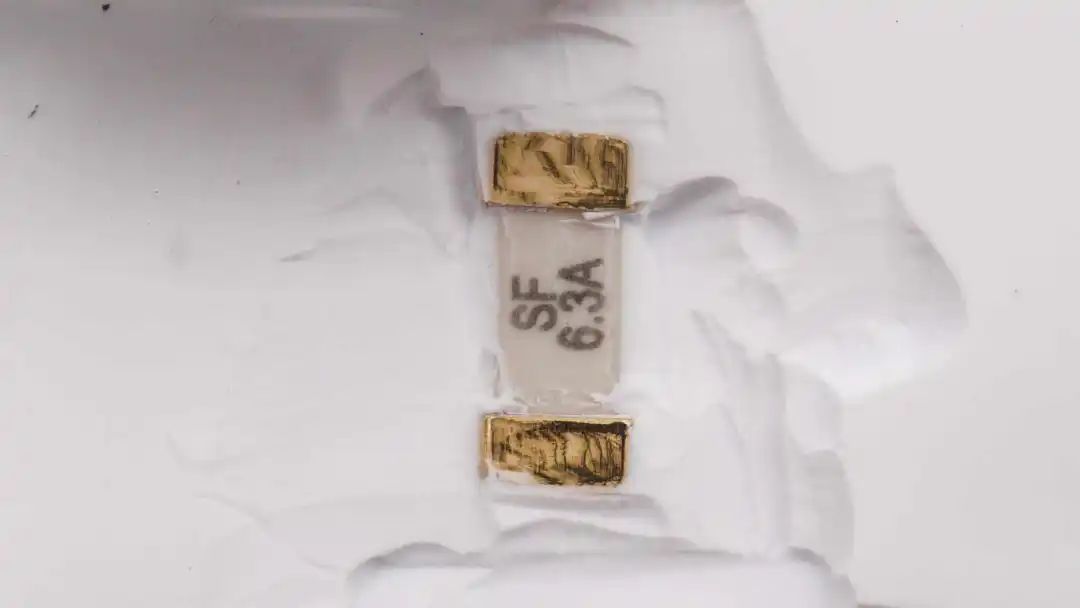

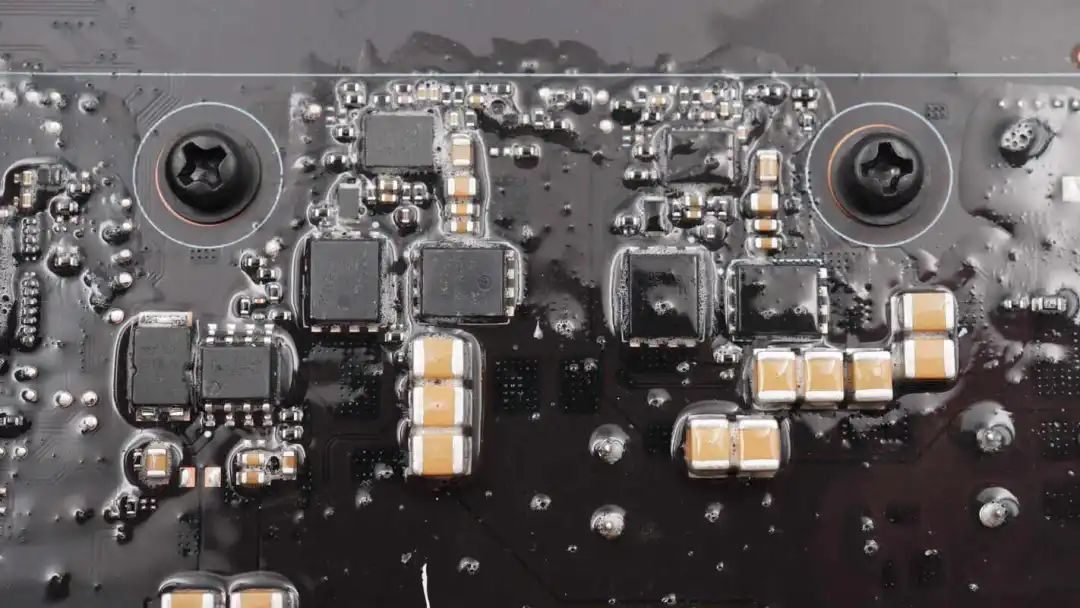

在保护板输出端设有保险丝和TVS，贴片保险丝规格为6.3A。

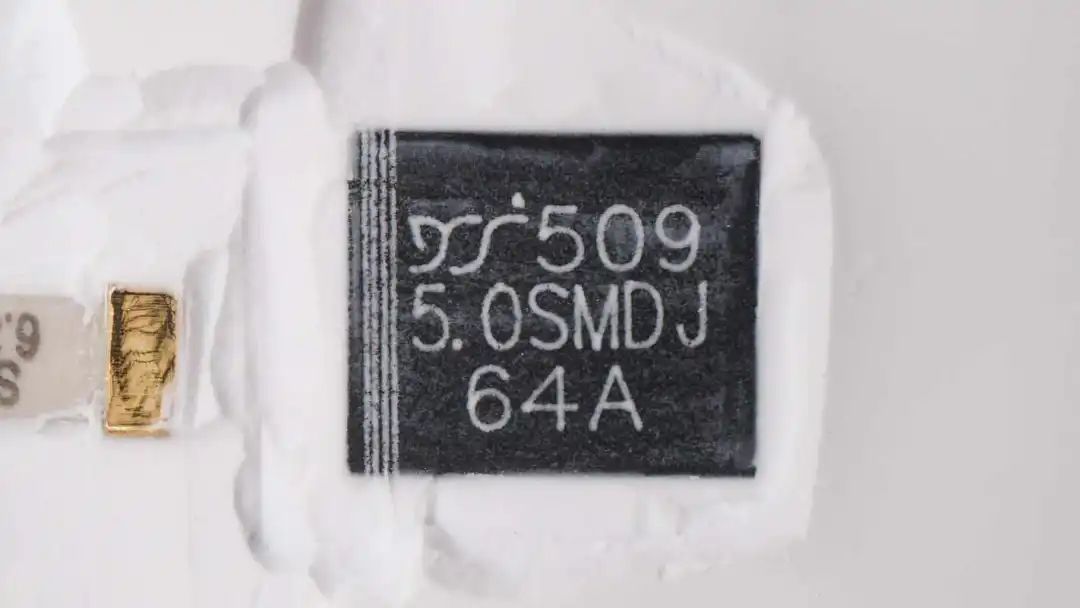

TVS二极管来自扬杰科技，型号5.0SMDJ64A，工作电压为64V，用于吸收输出端的过压浪涌，采用SMC封装。

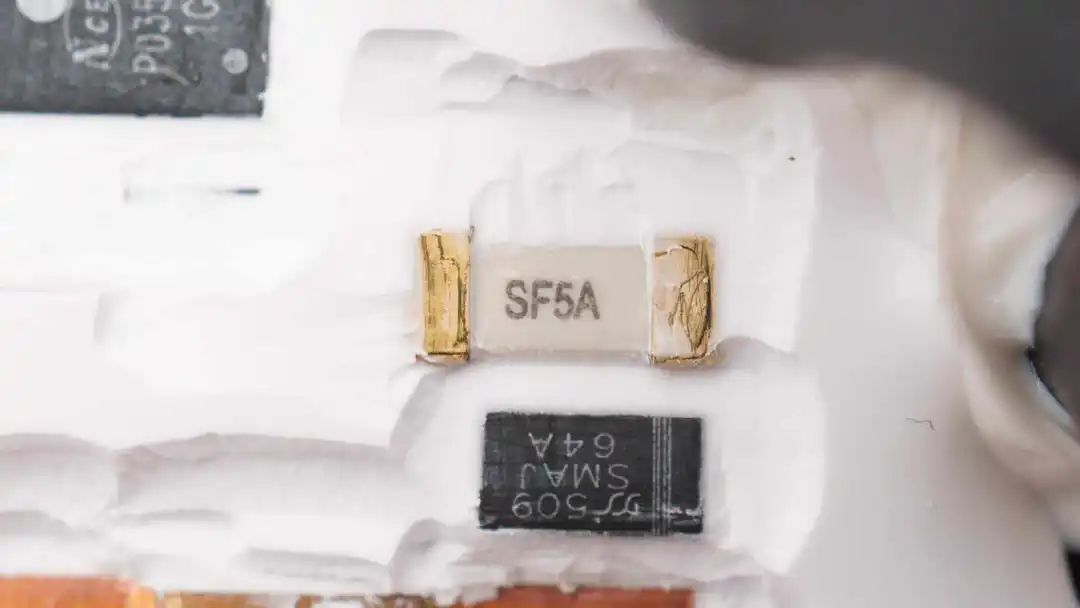

另一组保险丝和TVS用于SDC接口过压保护，贴片保险丝规格为5A。

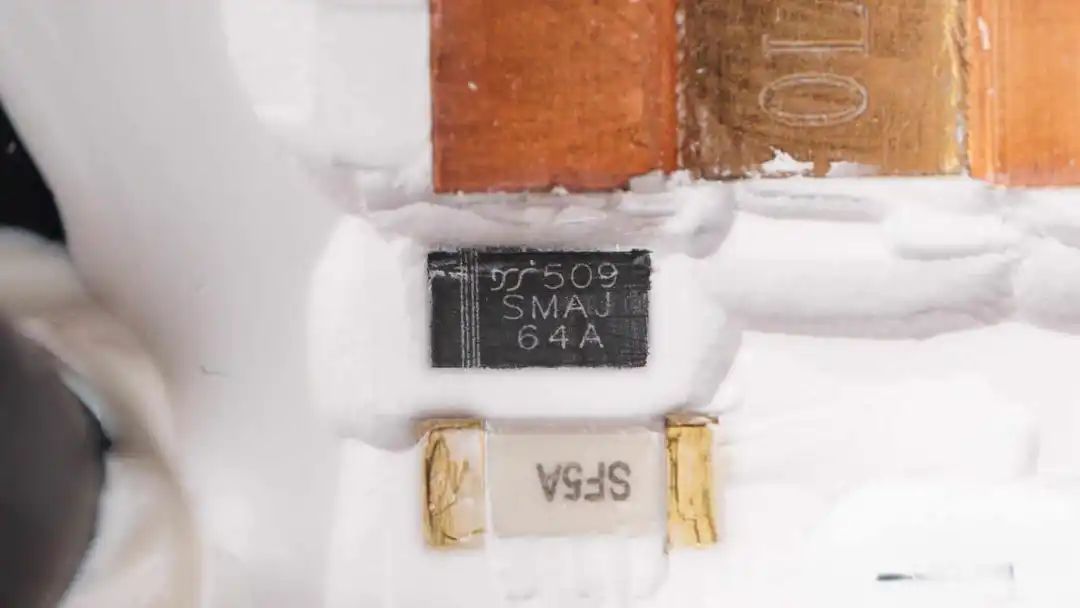

TVS二极管来自扬杰科技，型号5.0SMAJ64A，工作电压为64V，用于吸收输出端的过压浪涌，采用SMA封装。

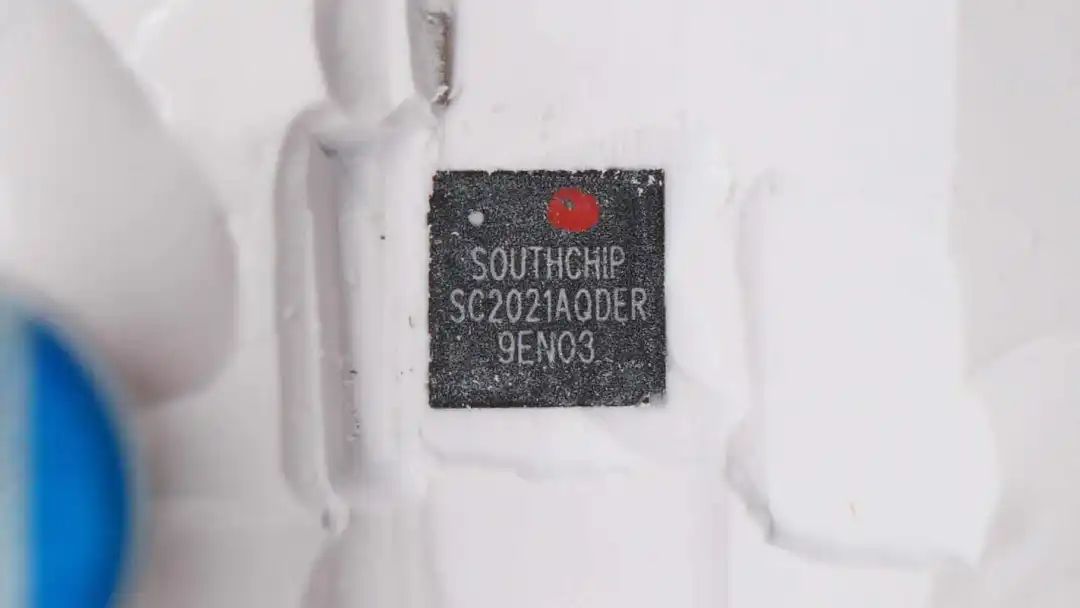

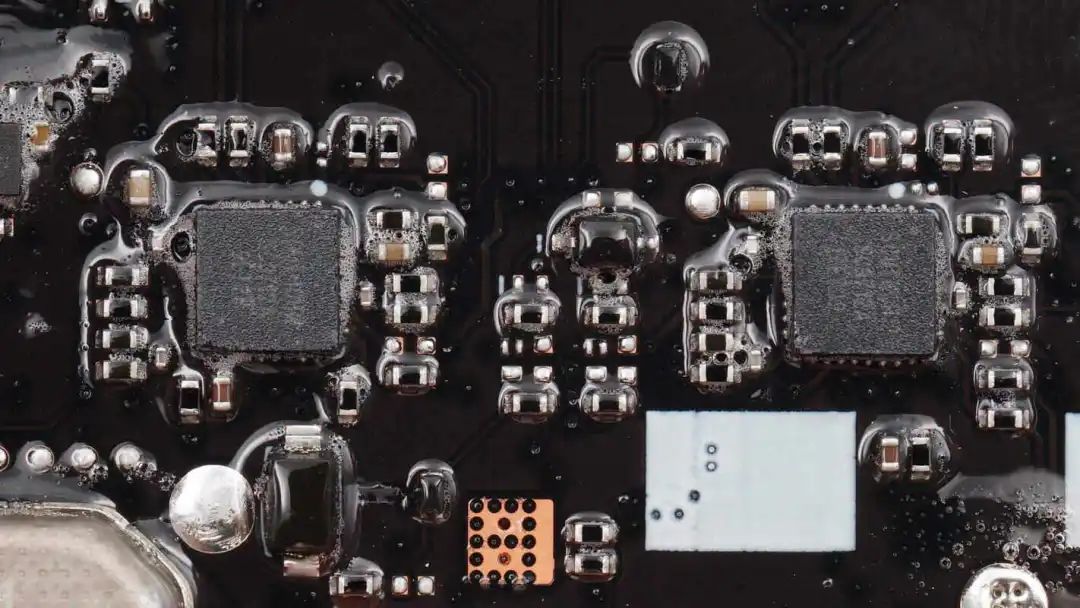

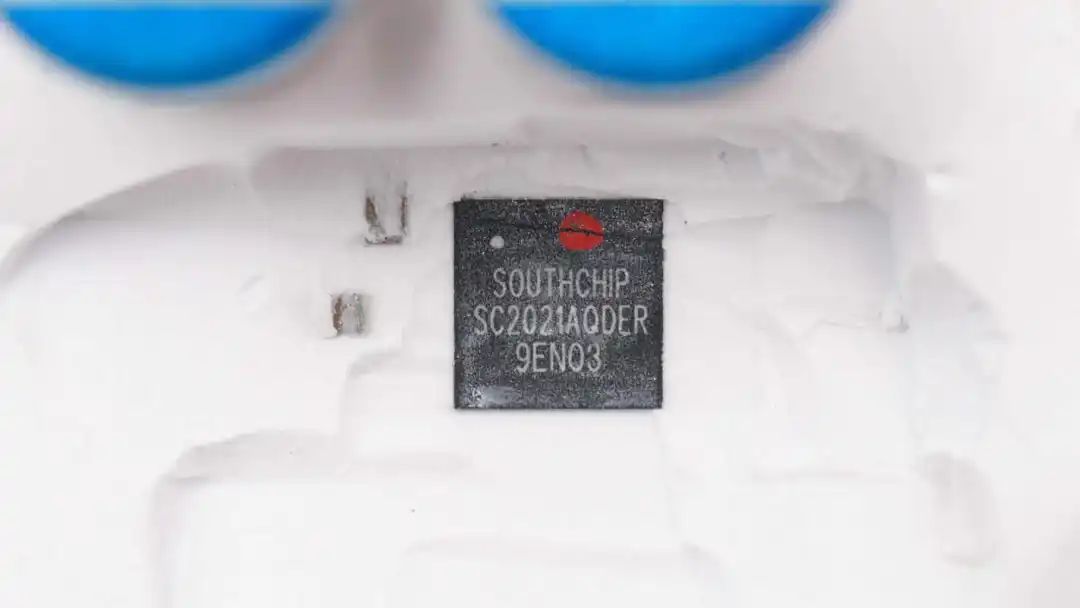

两颗协议芯片来自南芯科技，型号SC2021A，是一款高度集成的Type-C/PD和DPDM快充控制器。 符合最新的Type-C和PD 3.0标准，通过了USB PD3.1符合性测试。芯片支持专有的高压快充协议，包含一组USB-C接口和两组DPDM接口，满足1A+1C双口快充应用，采用QFN32封装。
另一颗南芯科技SC2021A芯片特写。

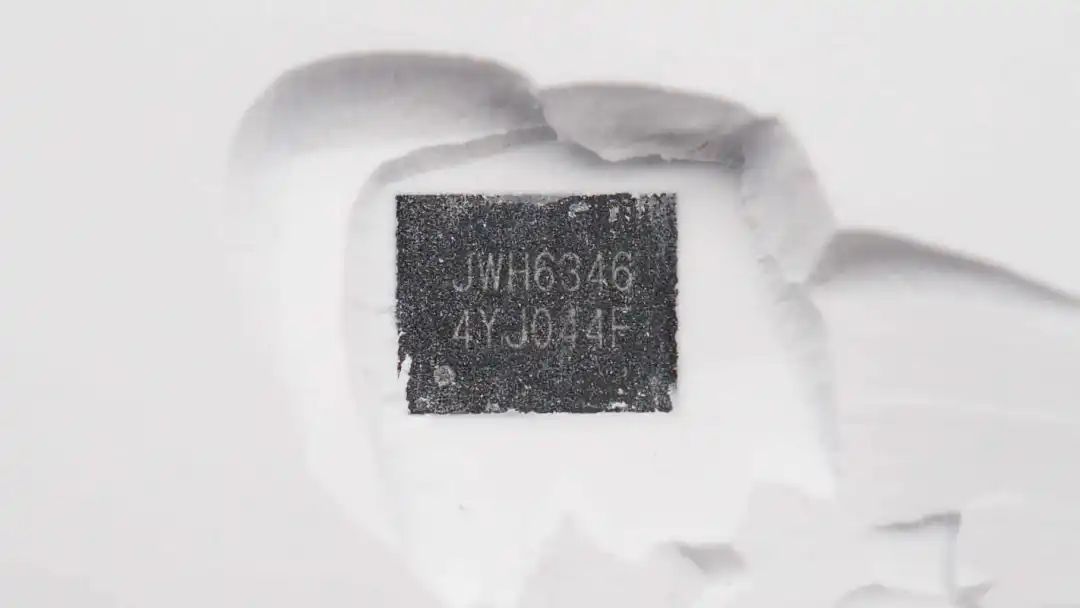

搭配使用的同步降压控制器来自杰华特，型号JWH6346，在外部提供VCC供电时支持100V输入电压，内部提供VCC供电时支持75V输入电压，支持60V输出电压。芯片支持100KHz到1MHz开关频率，并具备同步信号引脚，芯片内置过流保护和欠压保护，具备PG信号输出。

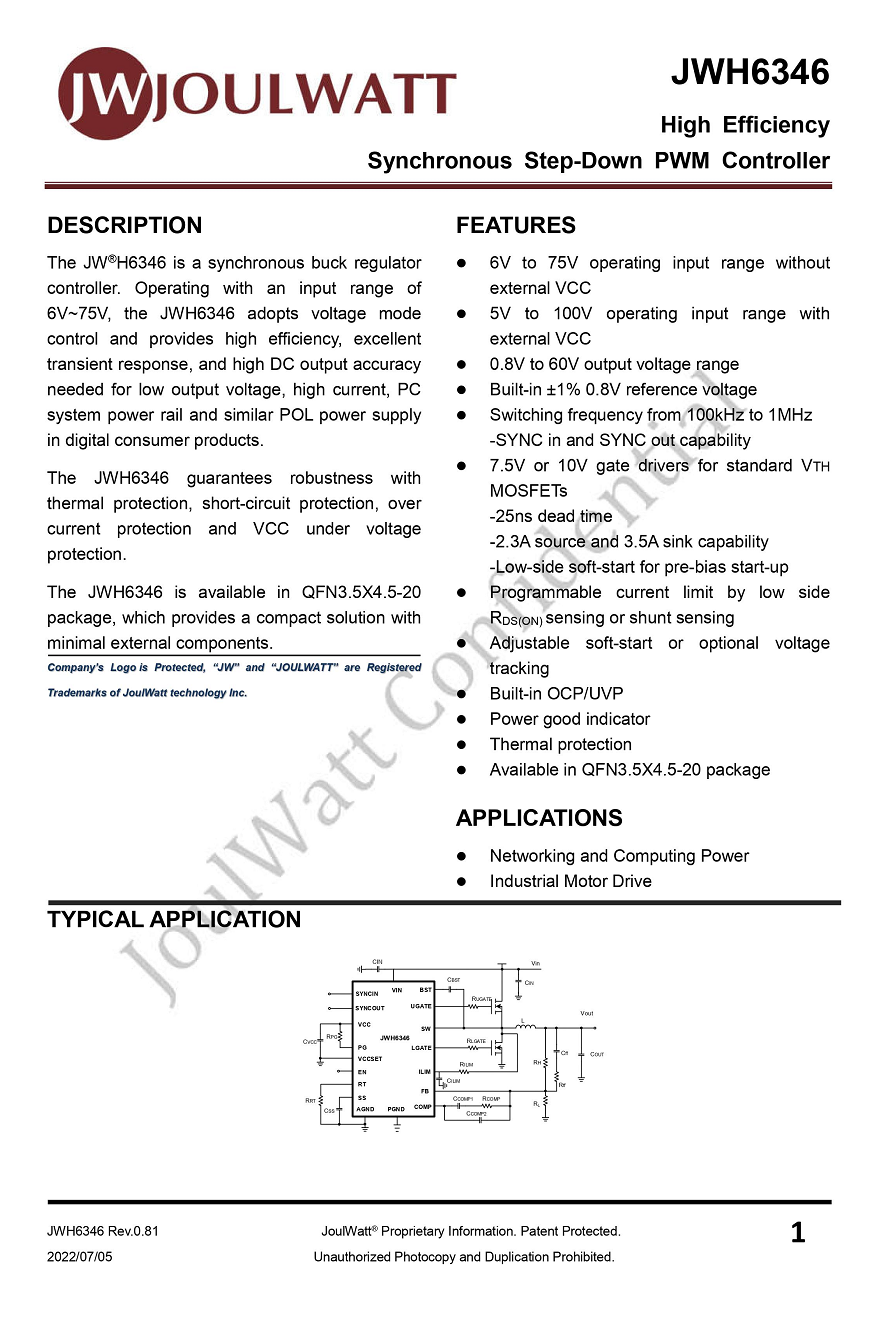

杰华特 JWH6346 资料信息。

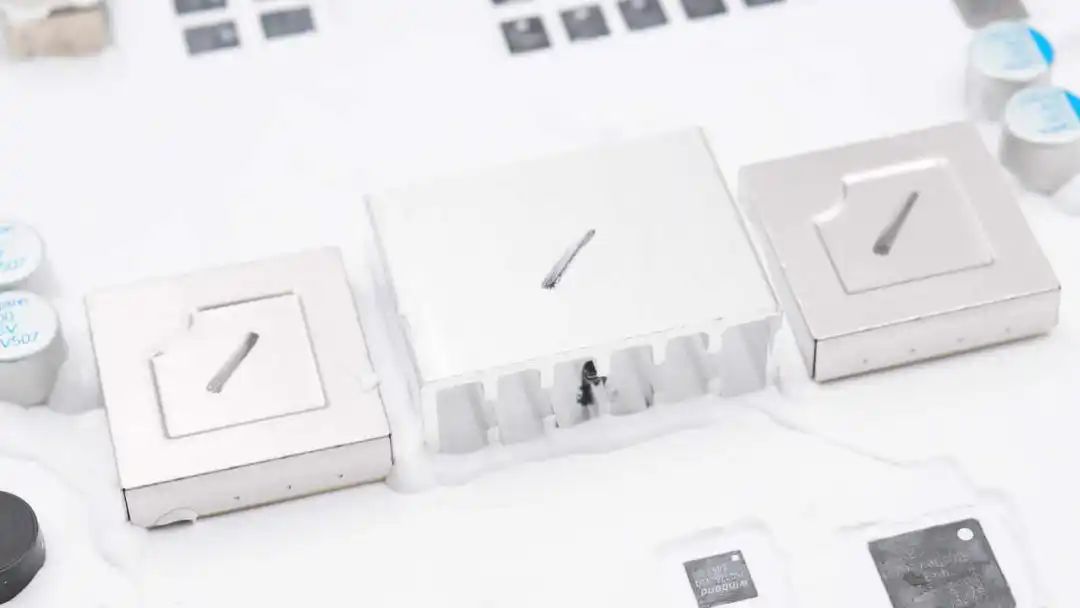

两颗功率电感设有屏蔽罩，中间设有散热片。

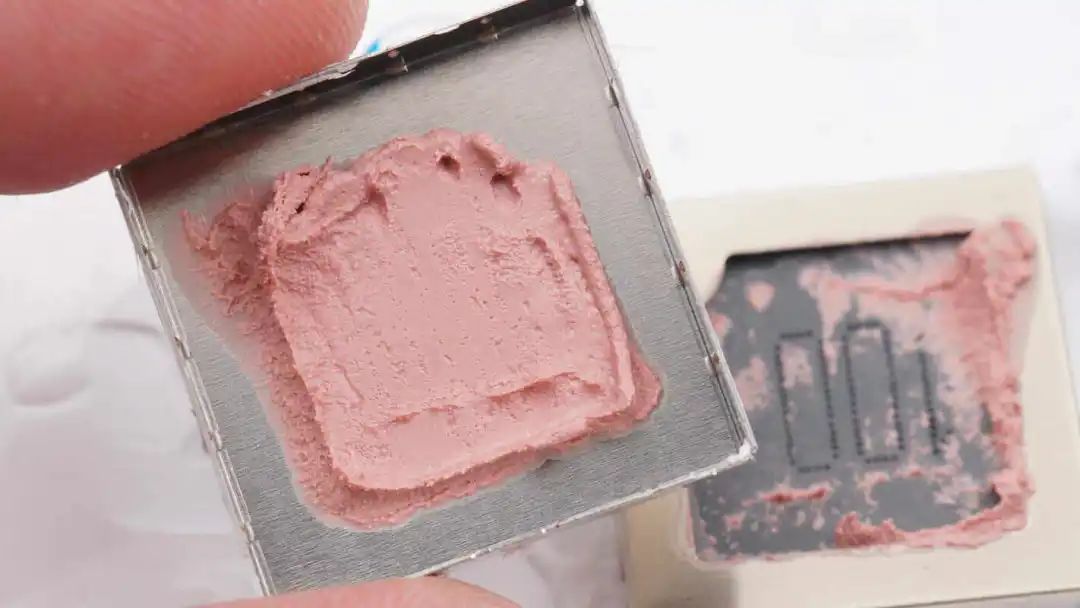

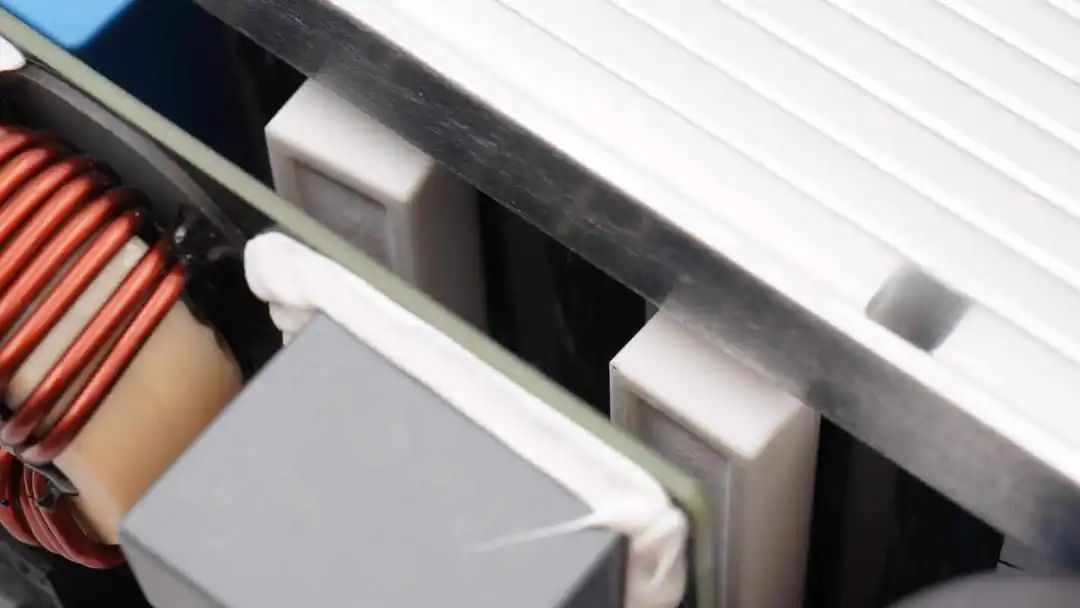

电感与屏蔽罩之间涂有导热凝胶。

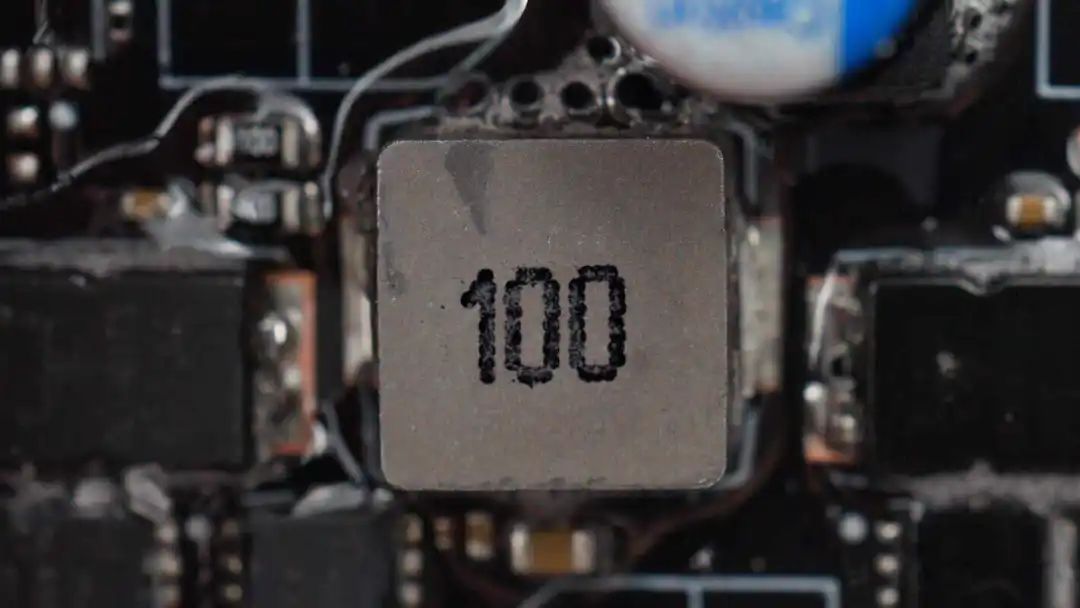

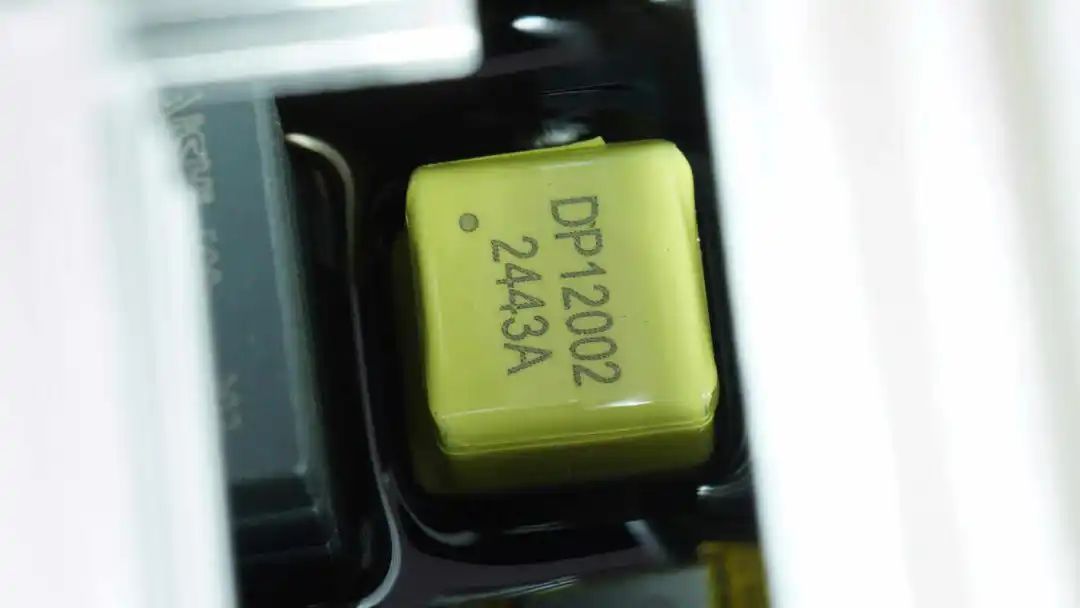

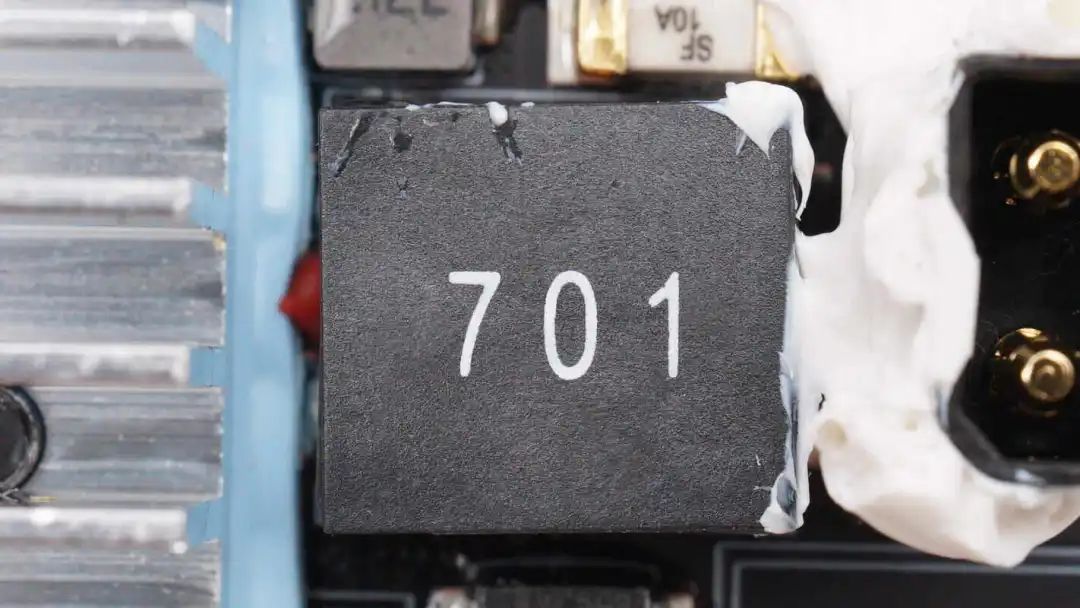

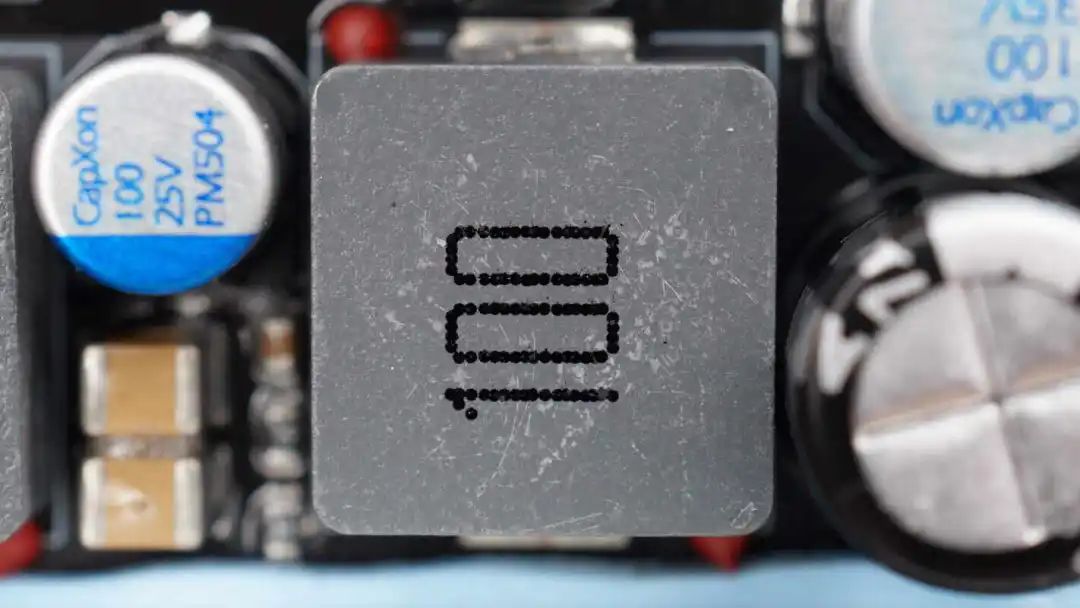

合金电感规格为10μH。

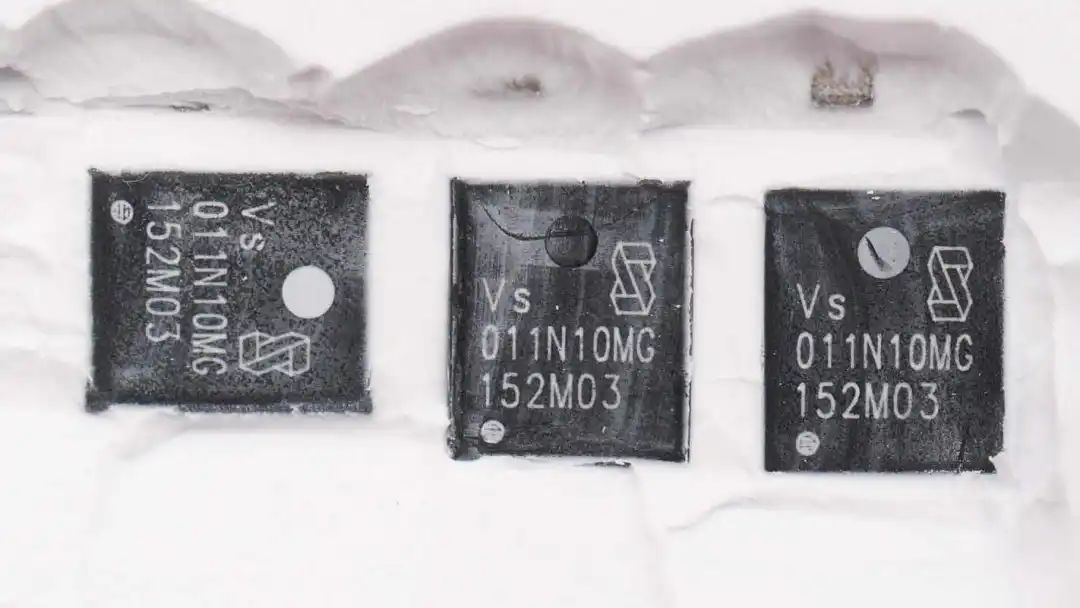

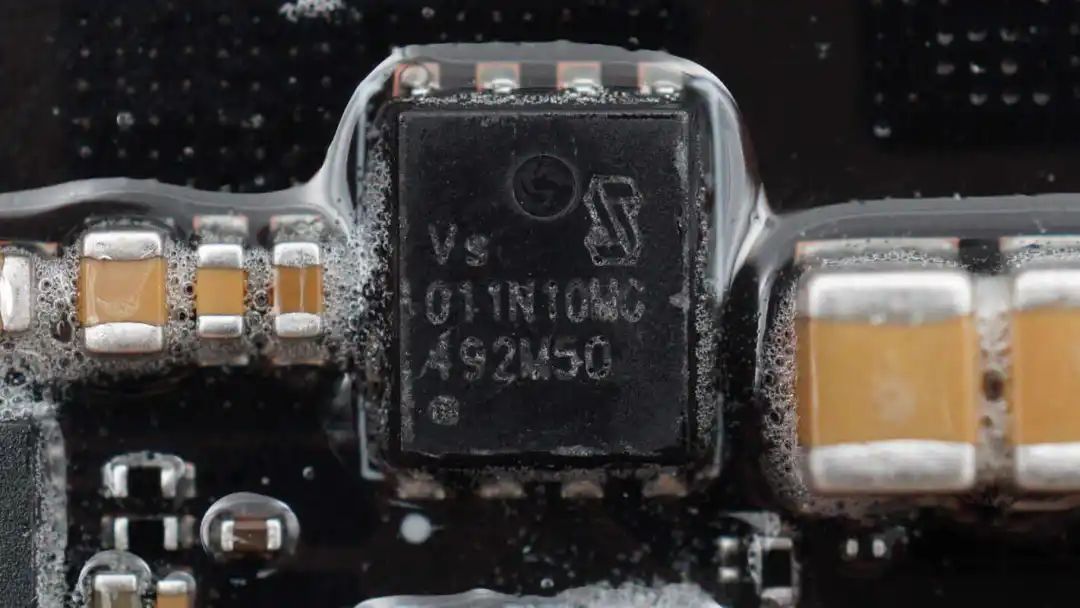

同步降压开关管来自威兆半导体，型号VSP011N10MS-G，NMOS，耐压100V，导阻9.5mΩ，采用PDFN5*6封装。

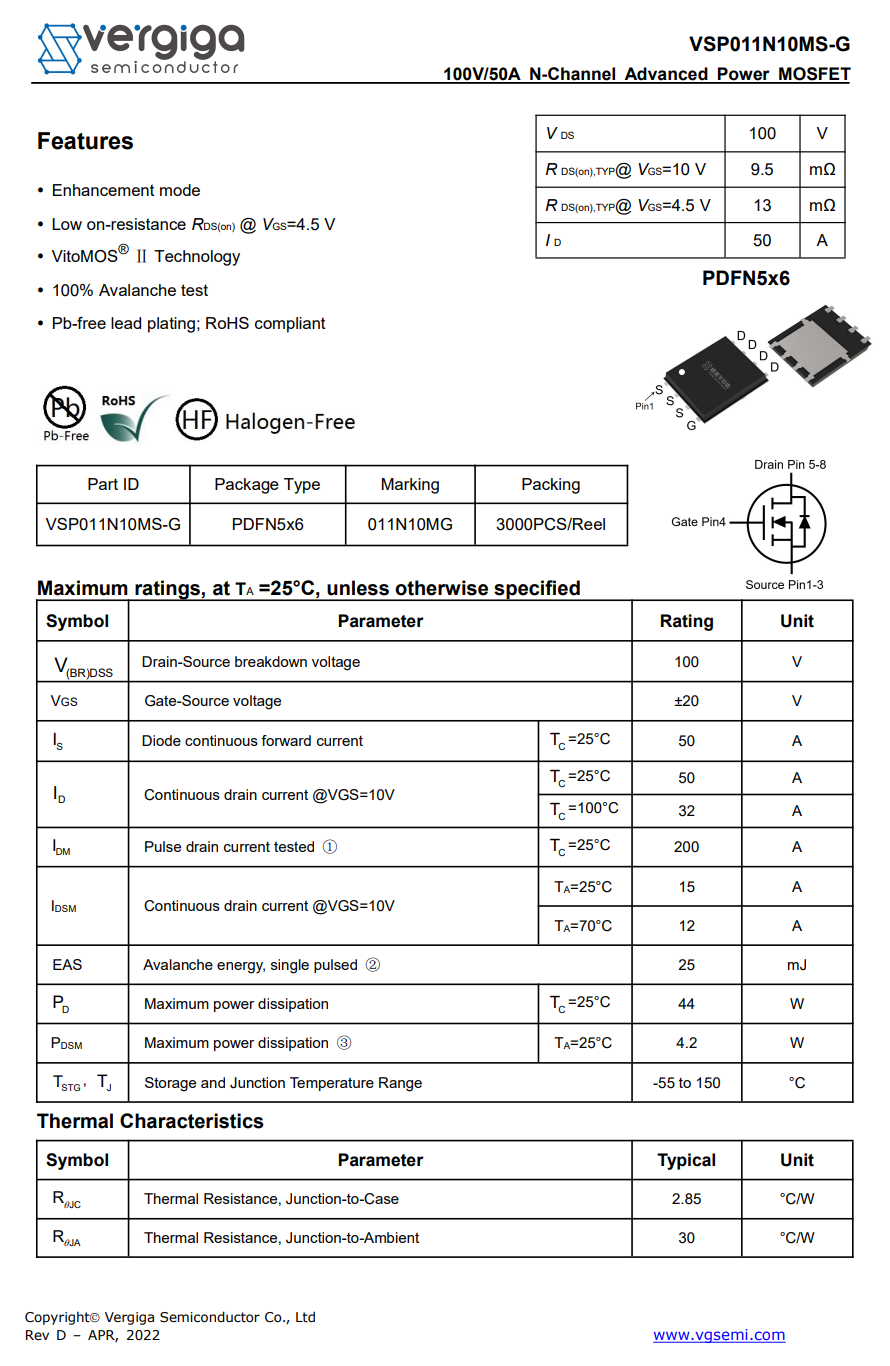

威兆半导体 VSP011N10MS-G 资料信息。

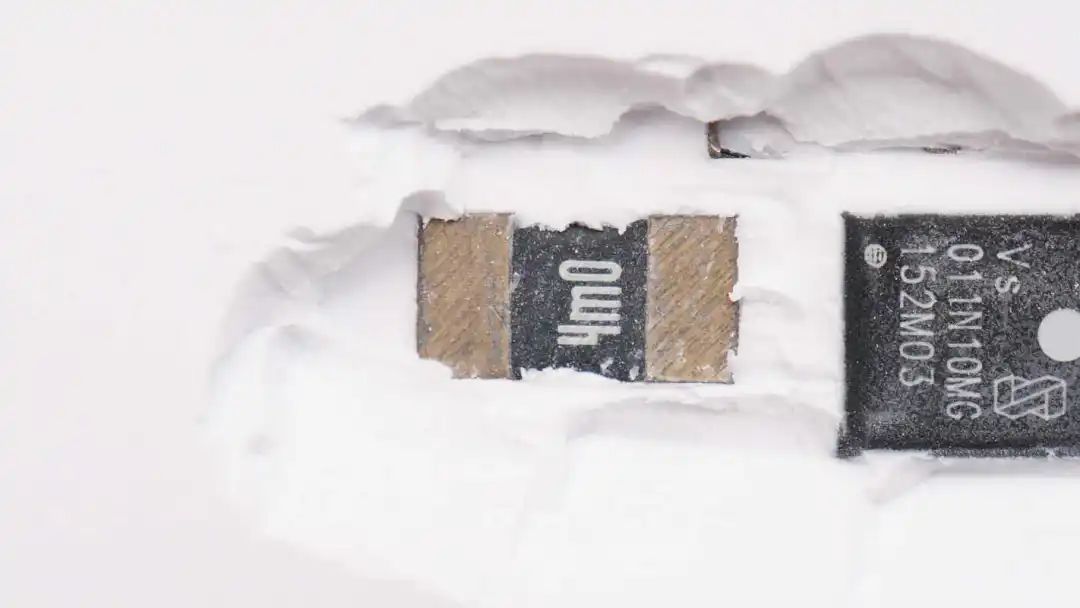

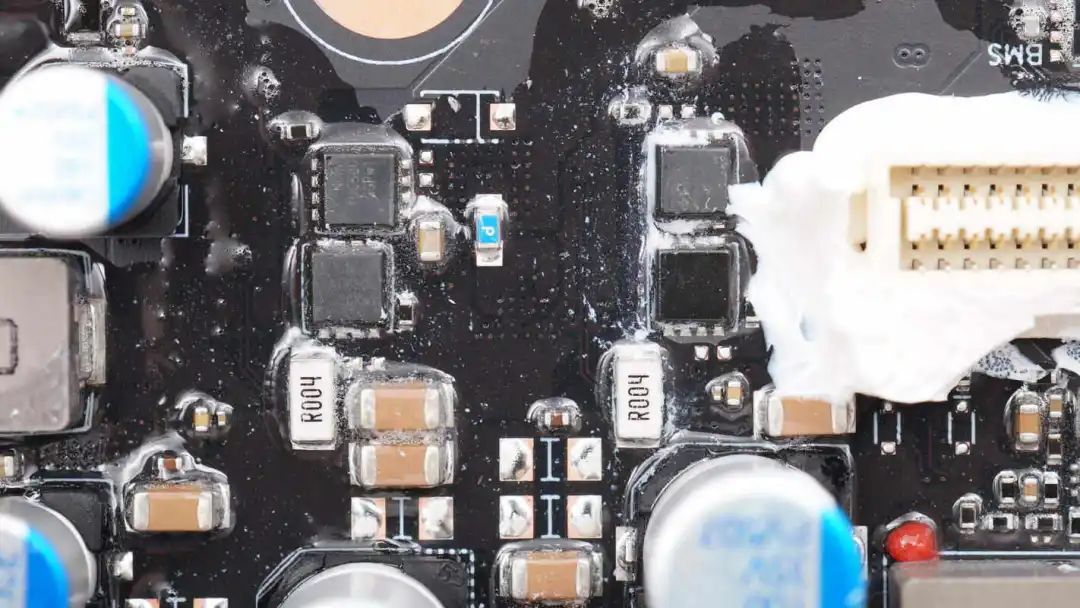

4mΩ电流取样电阻特写。

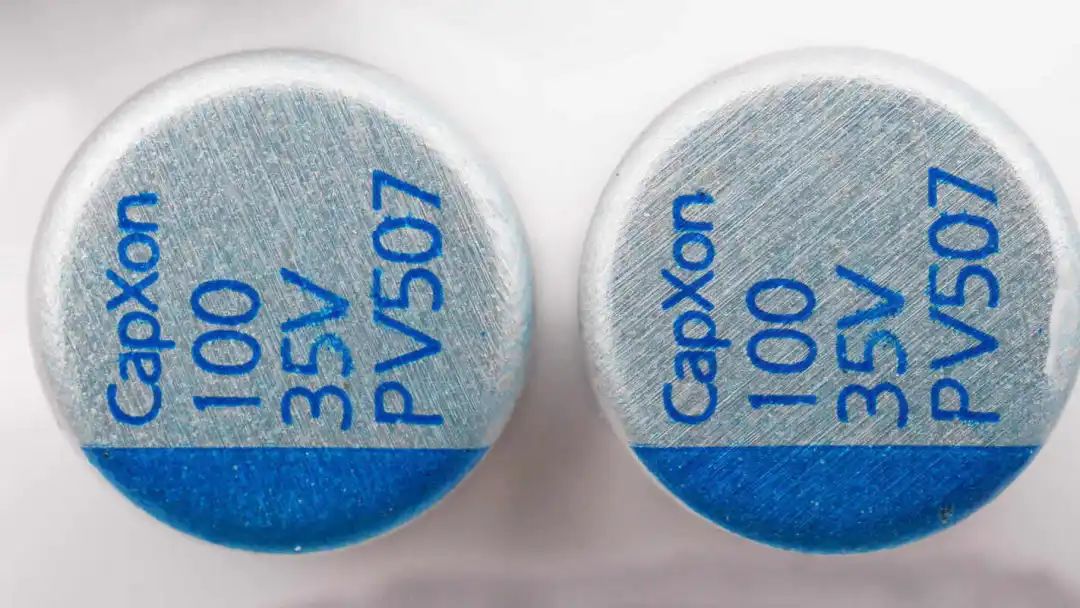

两颗滤波电容来自丰宾，规格为100μF35V。

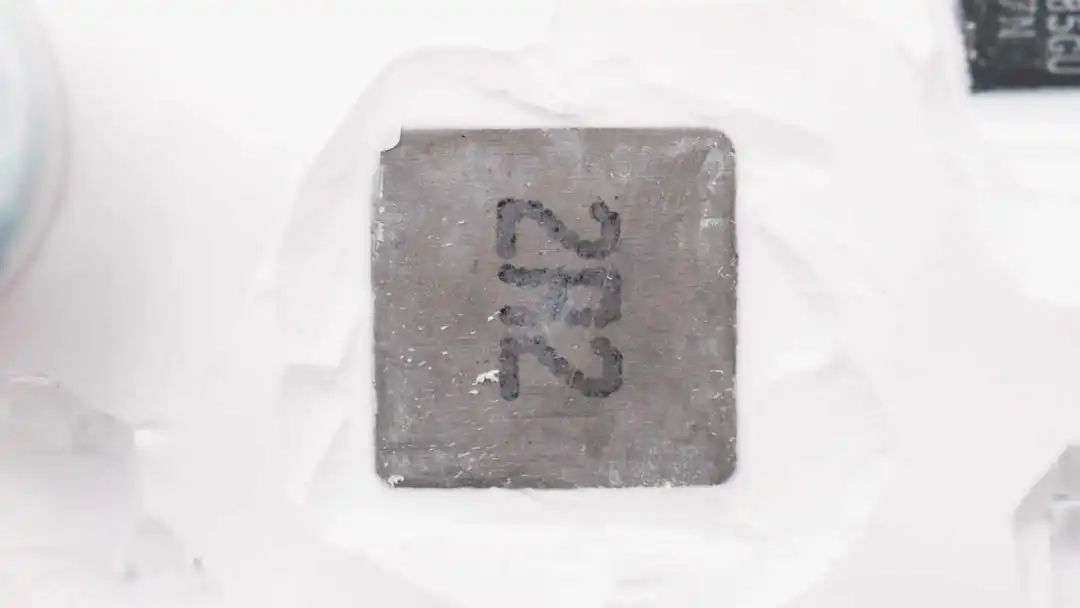

2.2μH合金电感特写。
控制SDC接口输出的VBUS开关管特写。
VBUS开关管来自新洁能，型号NCEP035N85GU，与电池保护管型号相同。
另一颗VBUS开关管型号相同。

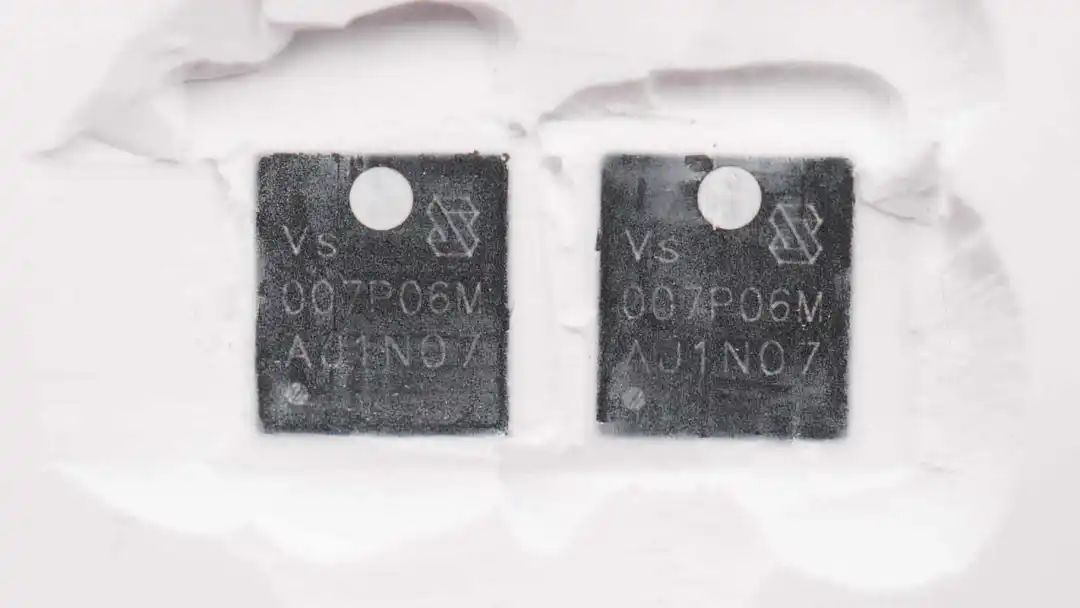

两颗VBUS开关管来自威兆半导体，型号VSP007P06M，PMOS，耐压60V，导阻7.5mΩ，采用PDFN5060X封装。

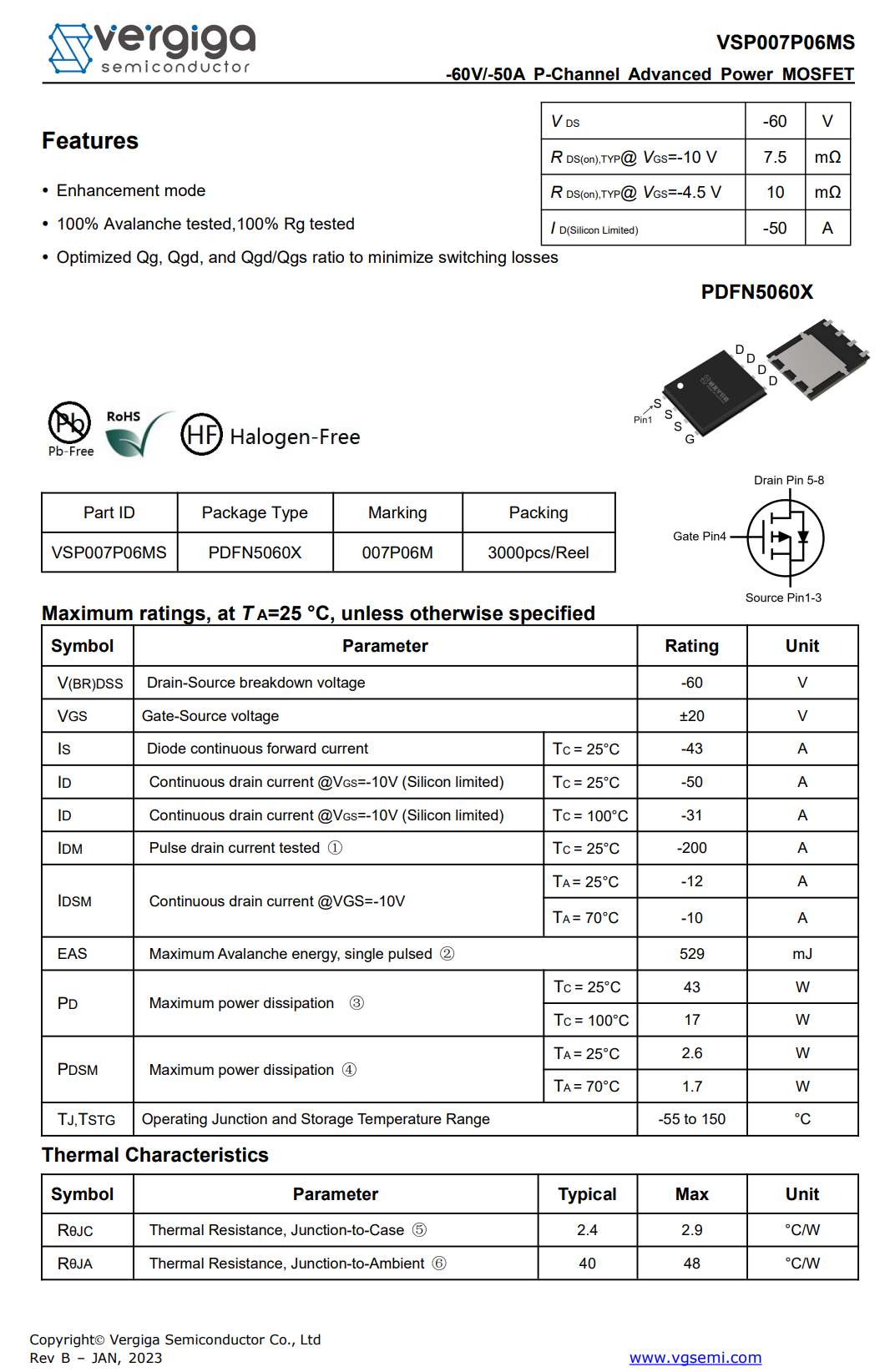

威兆半导体 VSP007P06MS 资料信息。

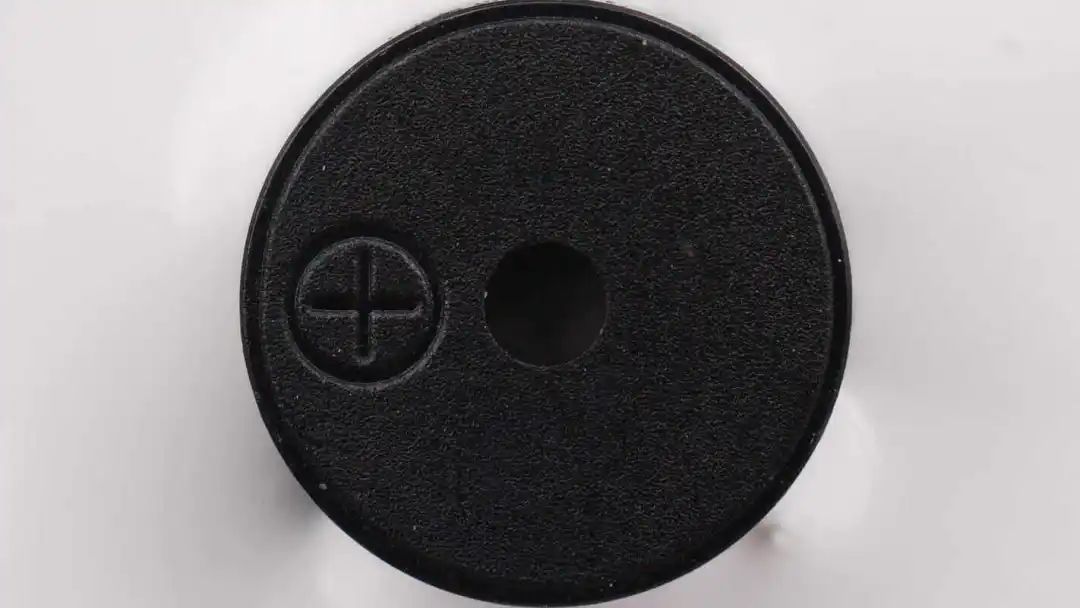

保护板设有圆形蜂鸣器。

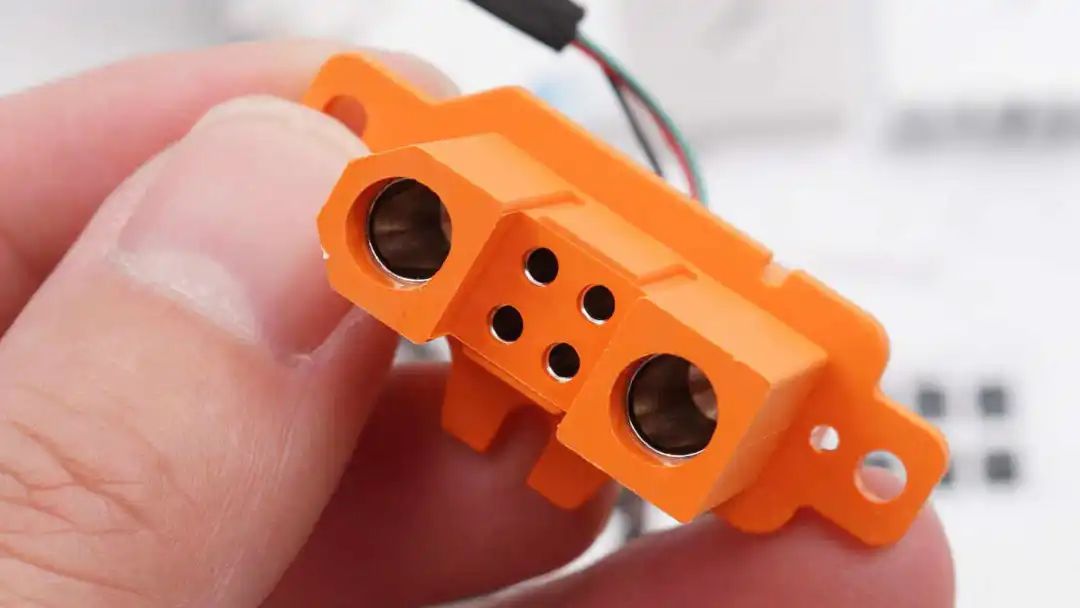

SDC接口特写，两侧为正负极，中间为通信针脚。

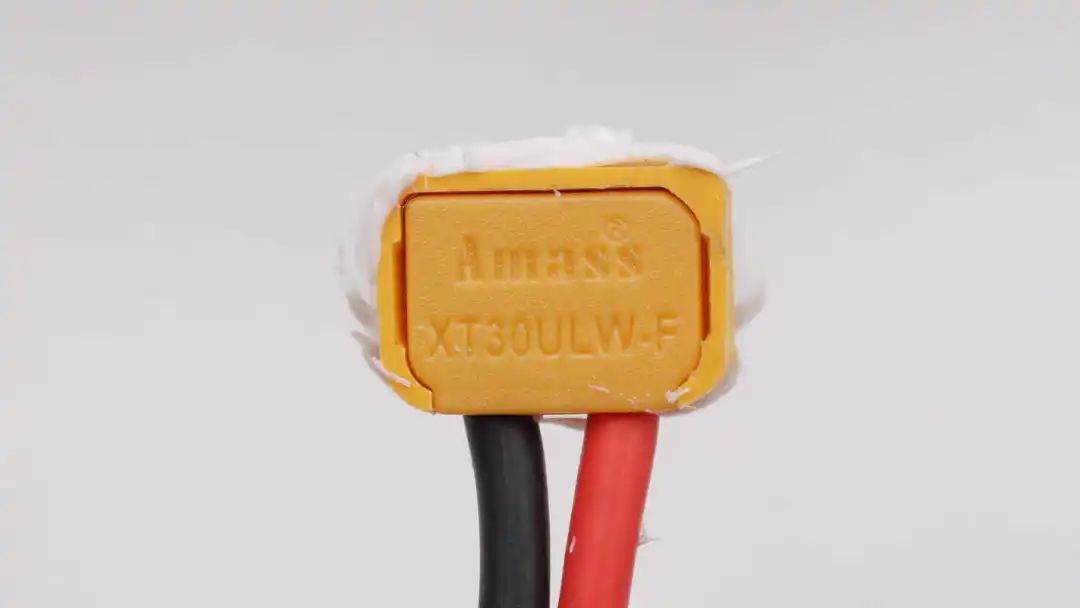

连接到侧面面板的XT30插头特写。

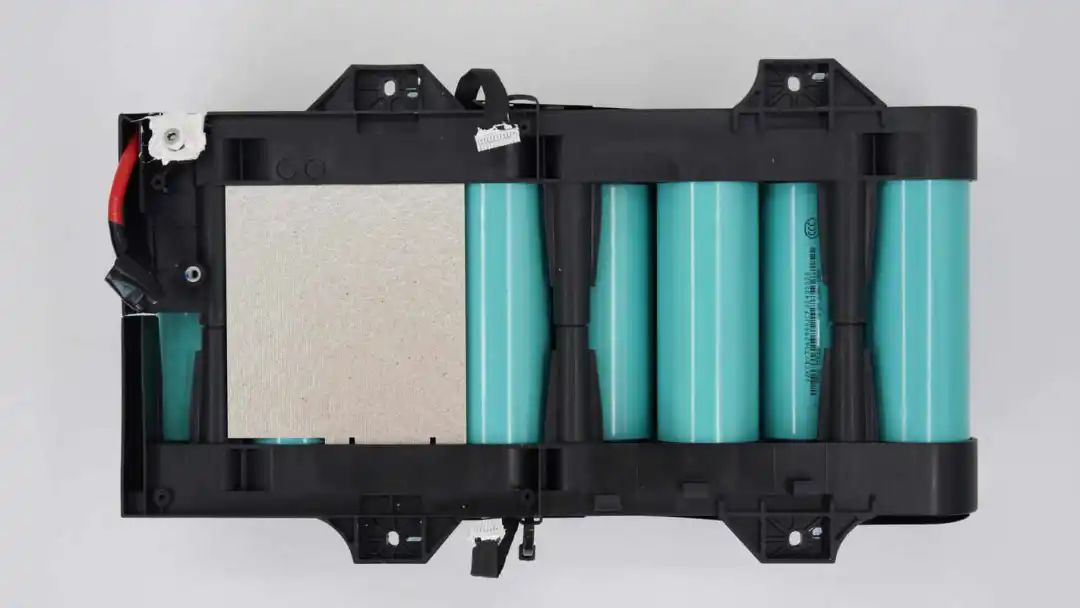

电池组通过塑料框架固定，对应保护板的位置设有云母片绝缘。
塑料框架底部粘贴泡棉胶带缓冲。
塑料框架侧面粘贴白色胶垫。

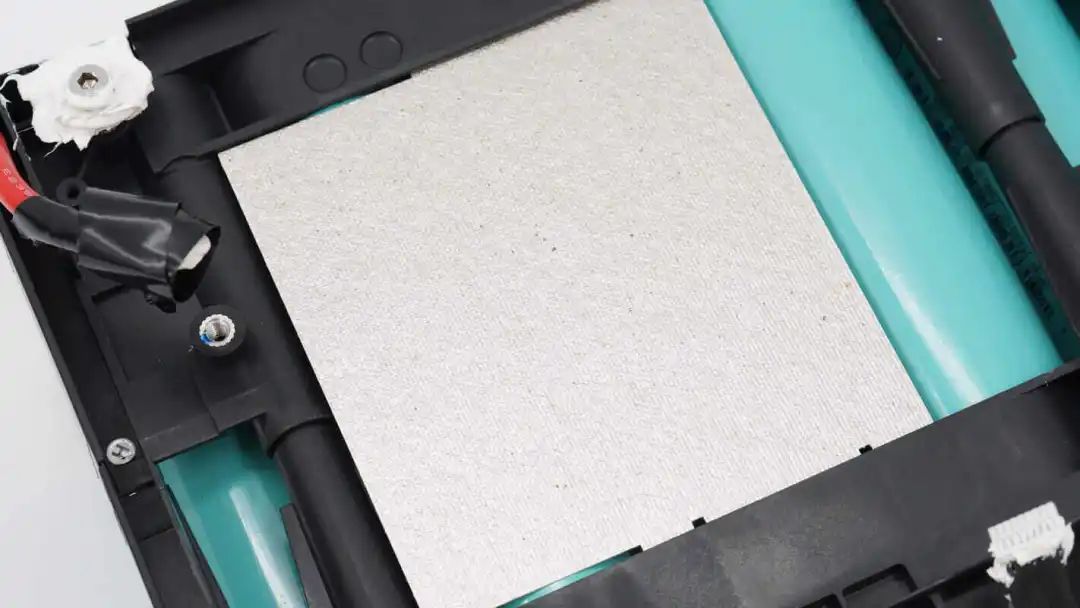

用于绝缘的云母片特写。

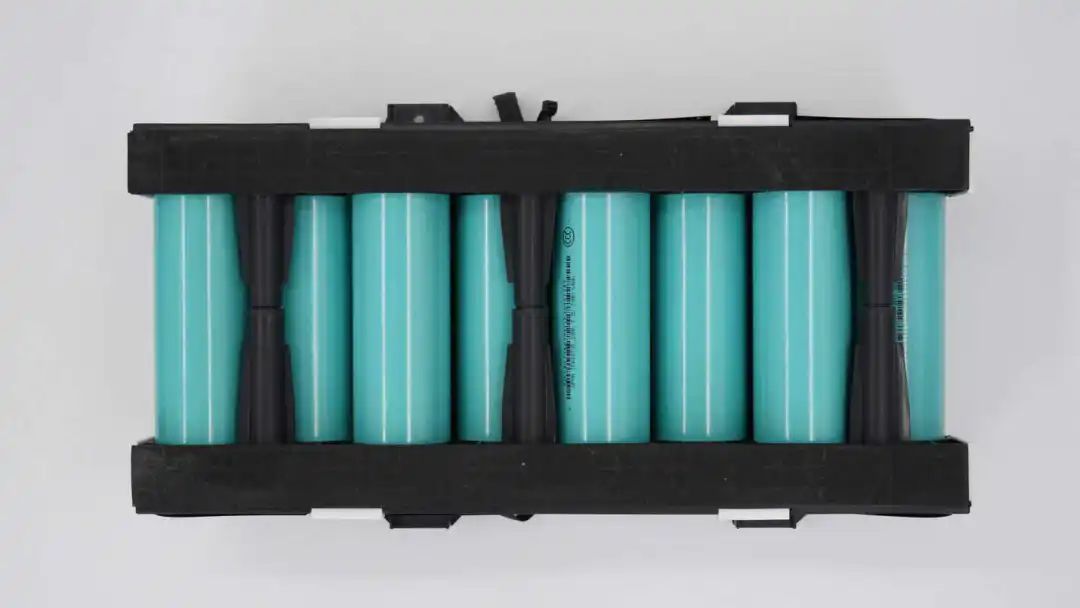

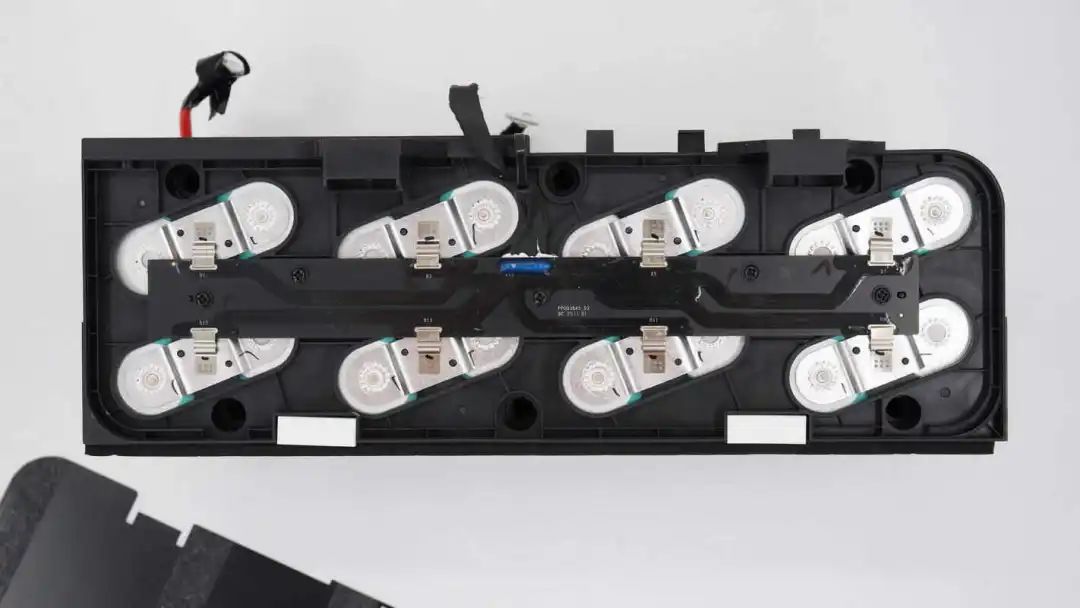

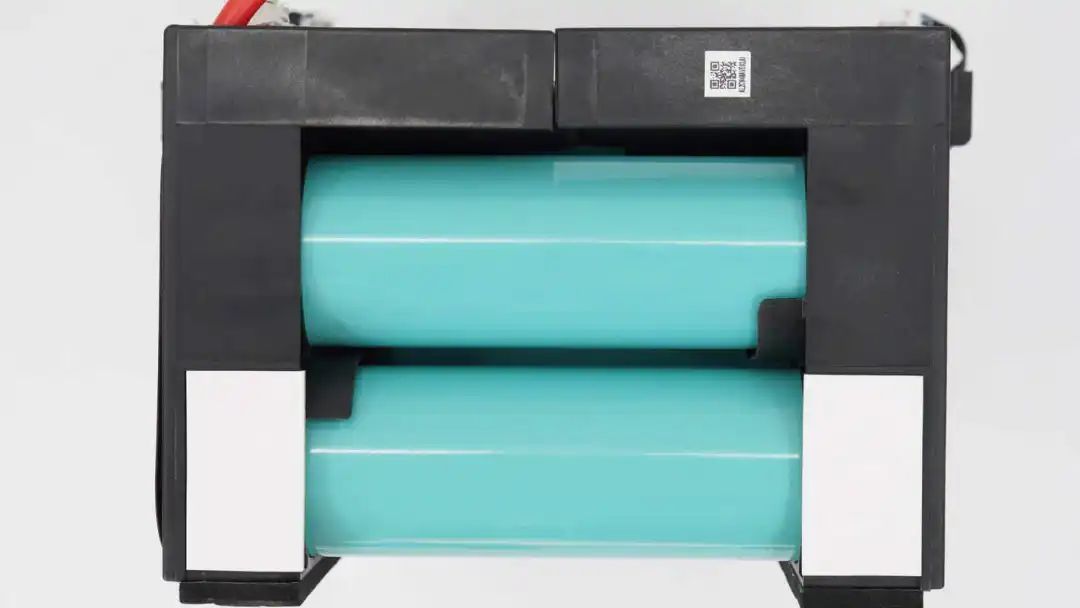

撕下侧面粘贴的麦拉片，电池组塑料框架通过螺丝固定，电池通过镍片点焊连接，在侧面设有小板进行单体电压采样。
电池正极镍片点焊特写。

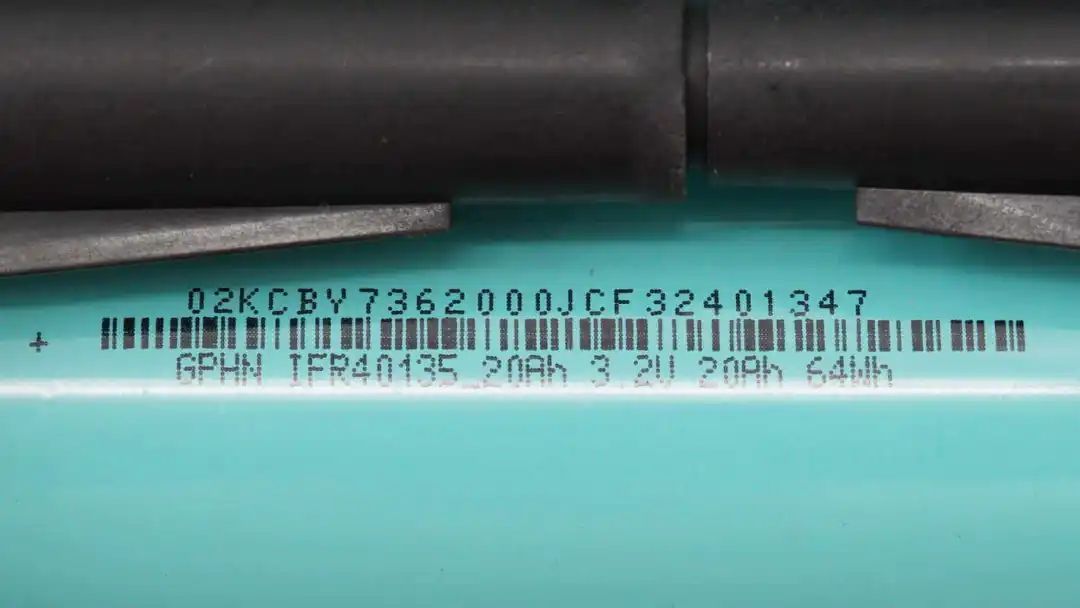

户外电源内置磷酸铁锂电池来自鹏辉，型号GPHN IFR40135-20Ah，电池电压3.2V，容量为20Ah，能量为64Wh，电池组使用16节电池串联组成。

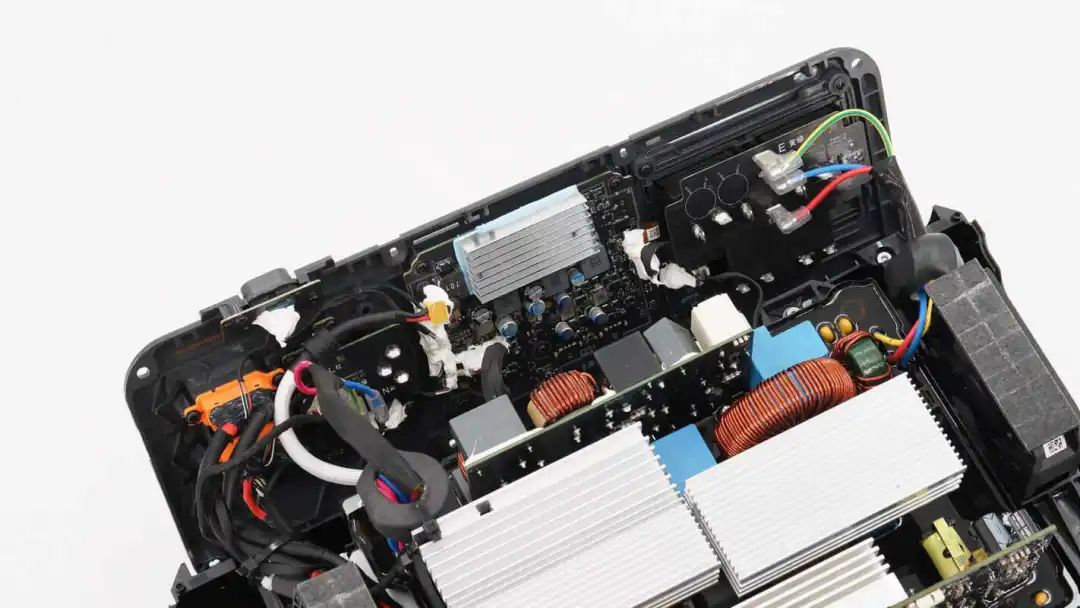

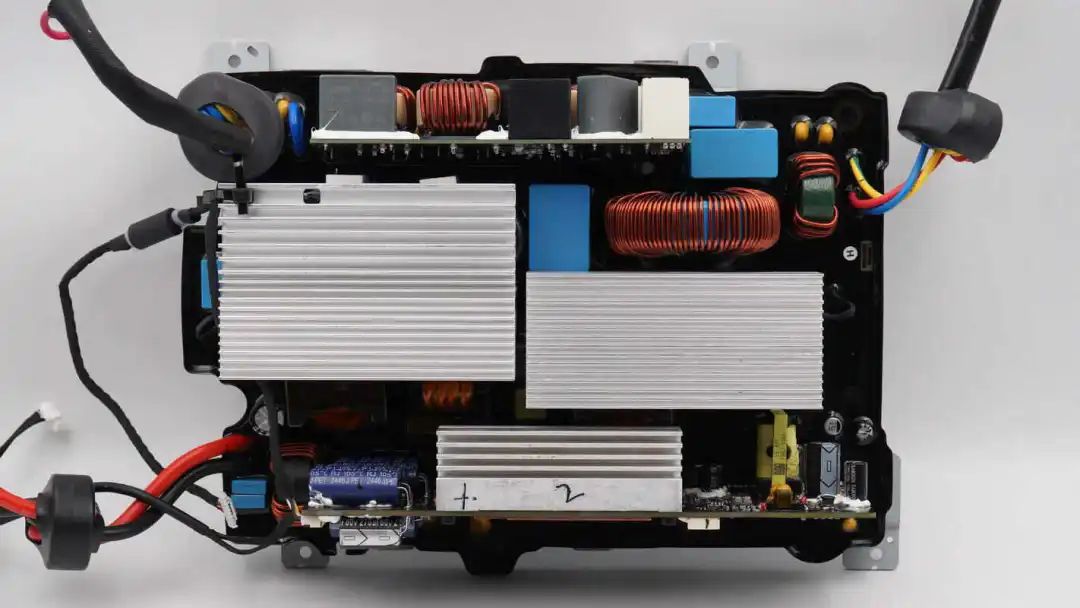

双向逆变模块正面一览，上方设有交流滤波小板，中间位置设有散热片和PFC电感，下方小板为逆变升压和MPPT电路，对应开关管的位置设有散热片。PCBA模块设有塑料外壳，整体采用硬胶灌封。

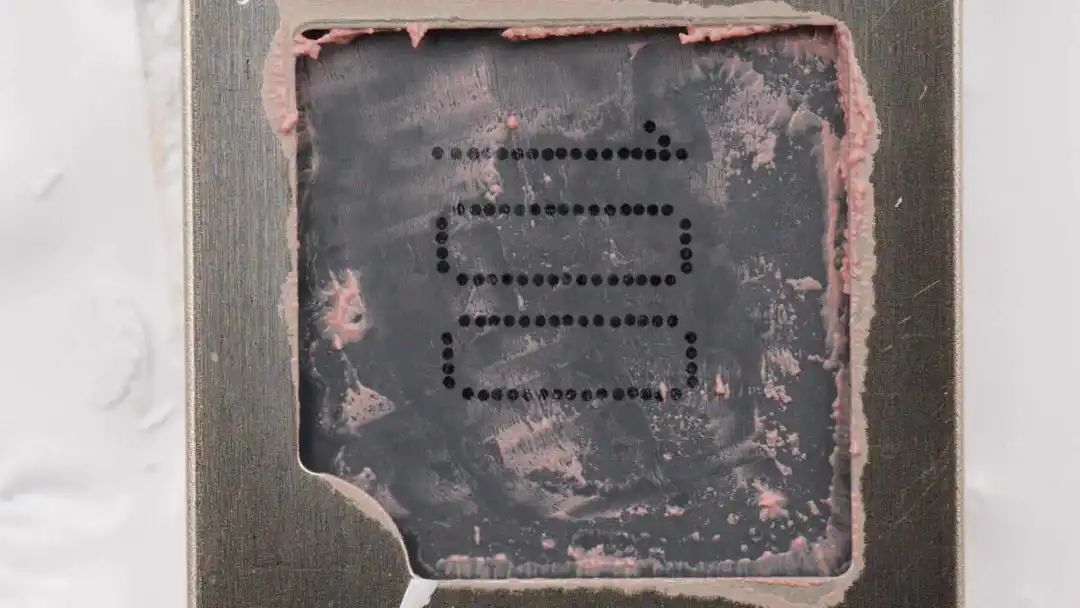

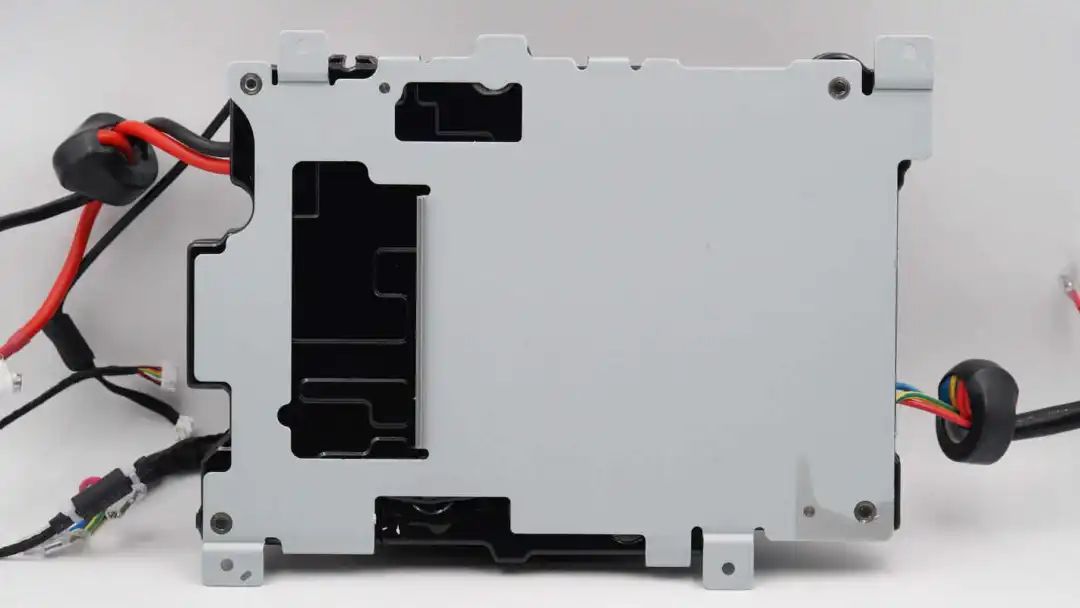

双向逆变模块背面固定金属板。
双向逆变模块输入端小板设有安规X2电容，共模电感和继电器。

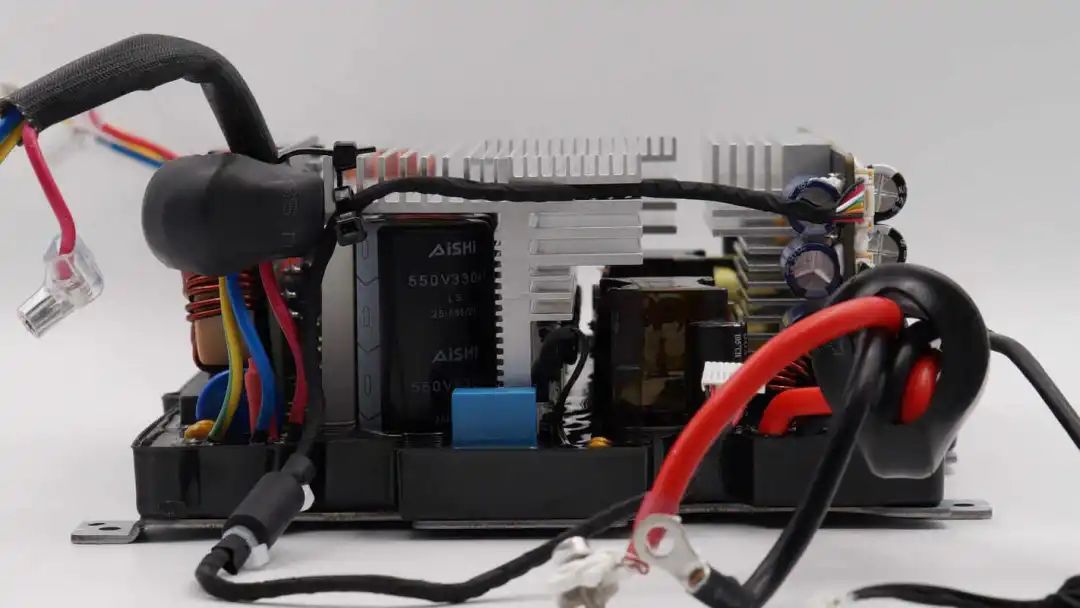

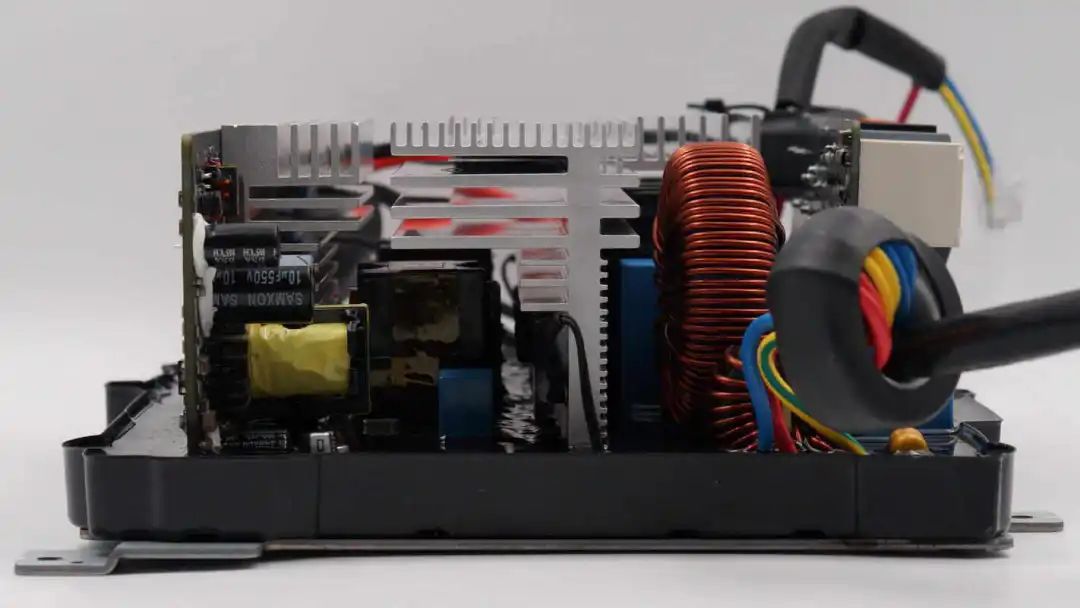

双向逆变模块侧面设有滤波电容和升压变压器。

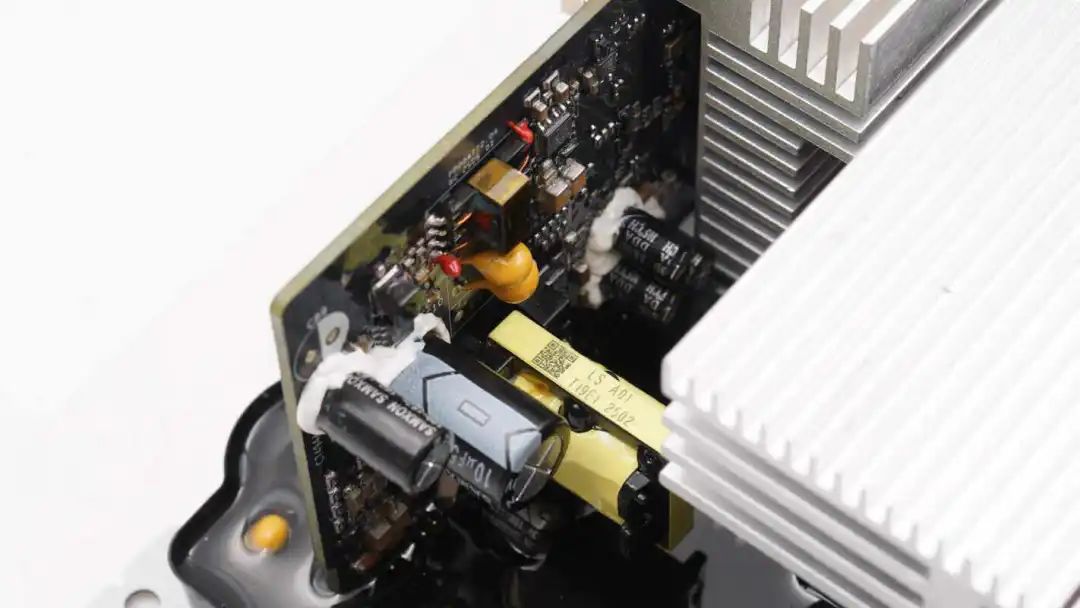

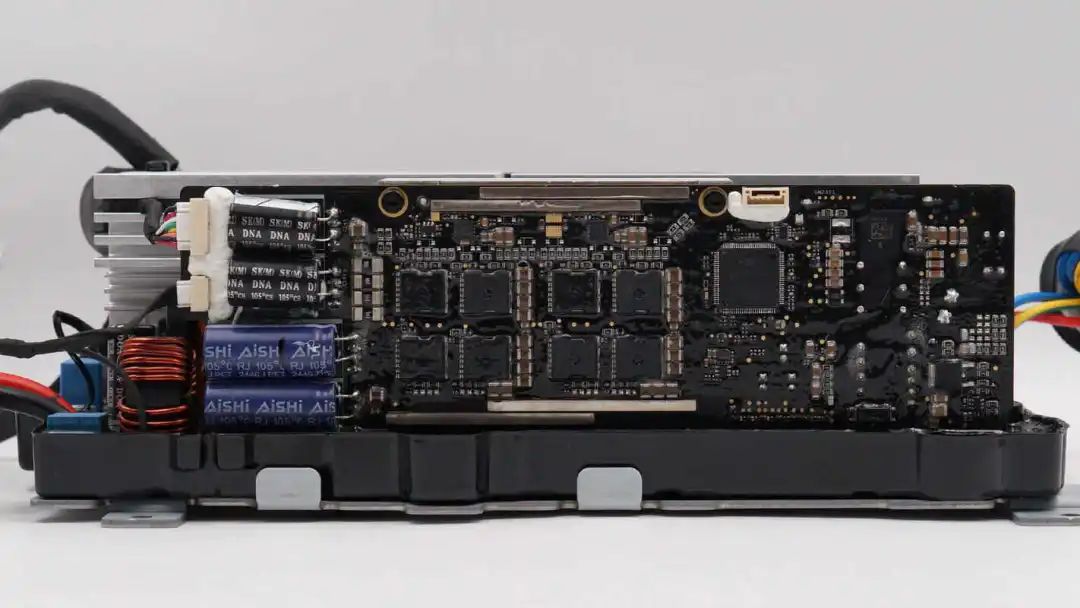

另一侧焊接垂直小板，设有主控MCU，升压开关管和MPPT开关管。
小板右侧设有辅助电源，主板设有PFC升压电感。

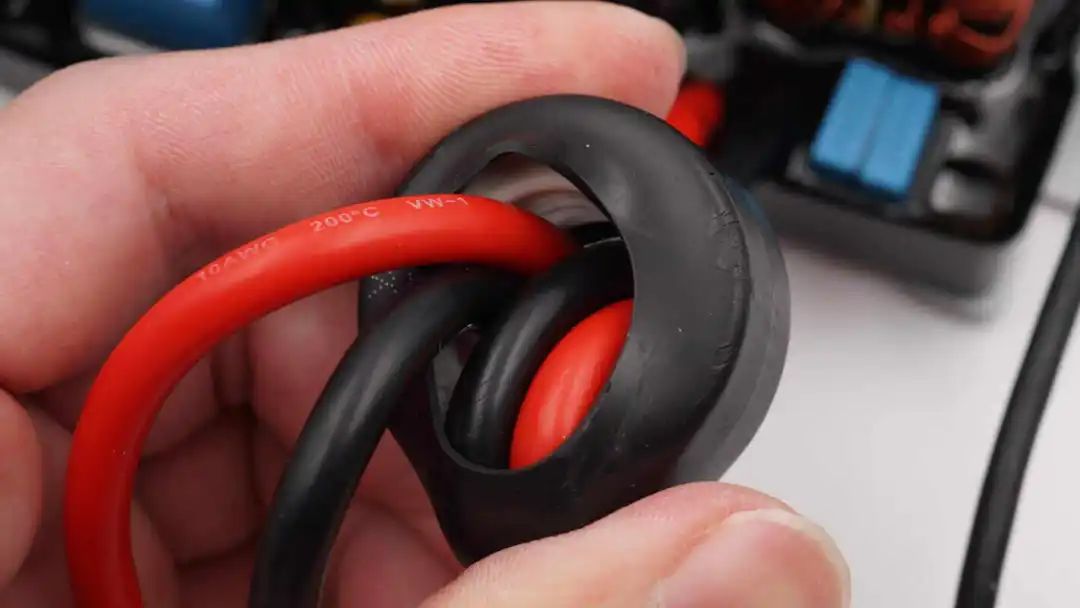

电池正负极连接线设有磁环，抑制高频干扰。

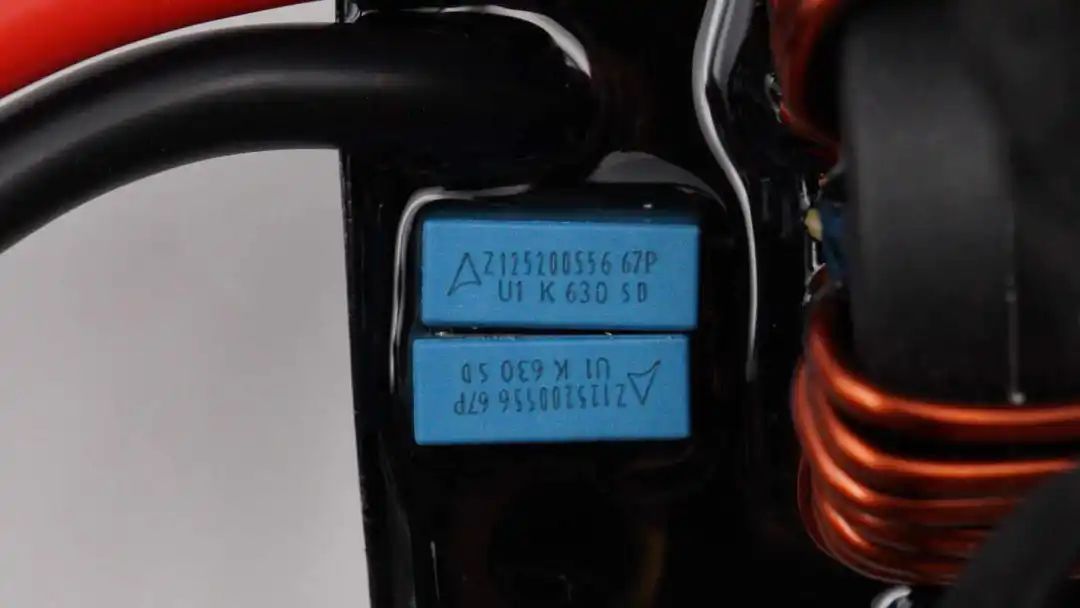

两颗薄膜电容来自TDK。
滤波电感采用磁环绕制。
小板一侧焊接滤波电解电容和取样电阻。

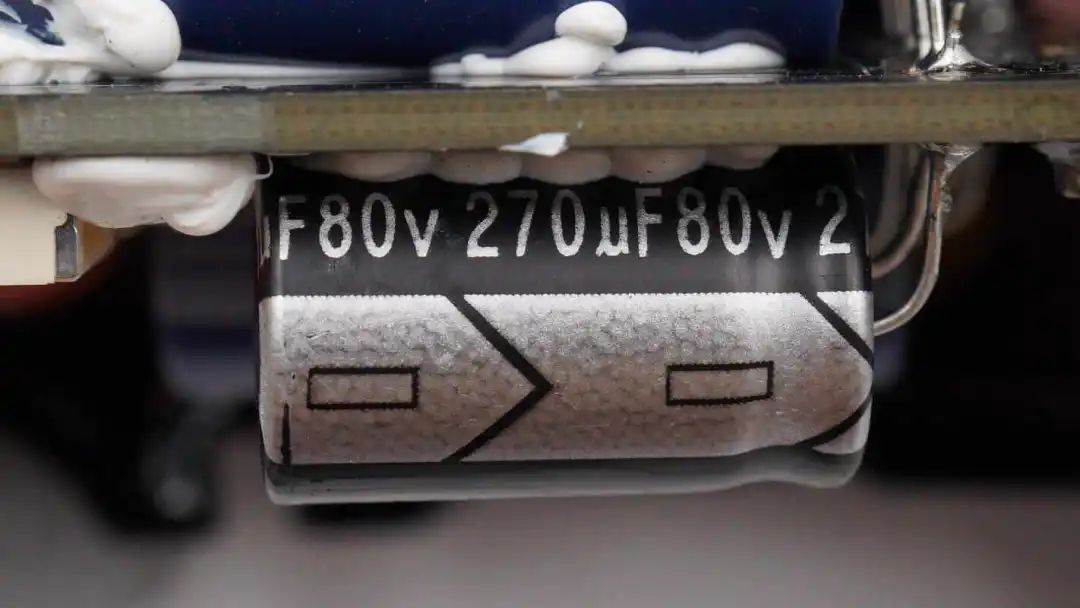

两颗滤波电容规格为270μF80V。

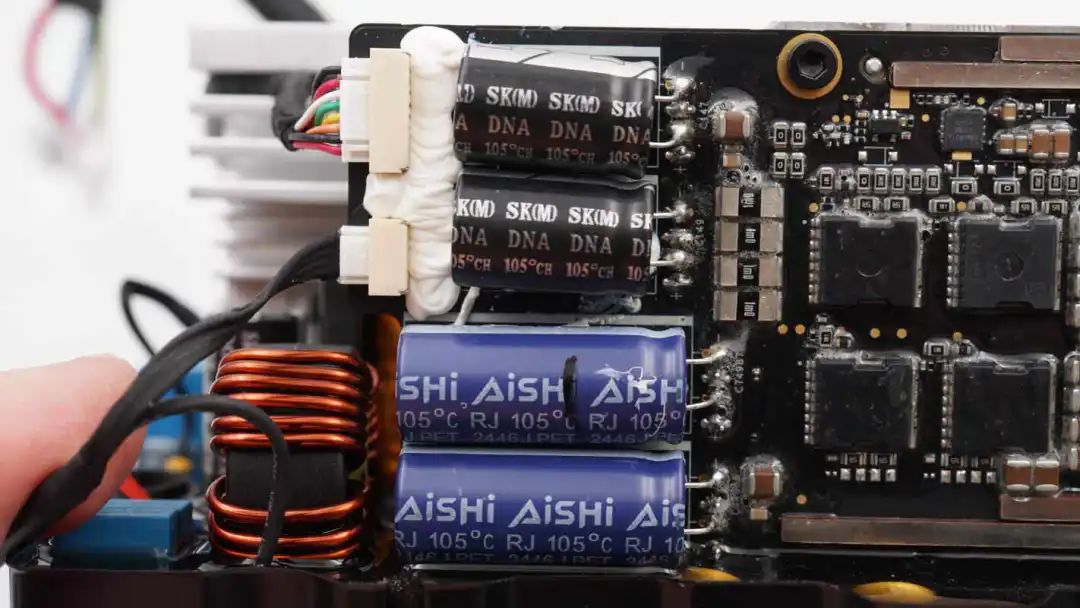

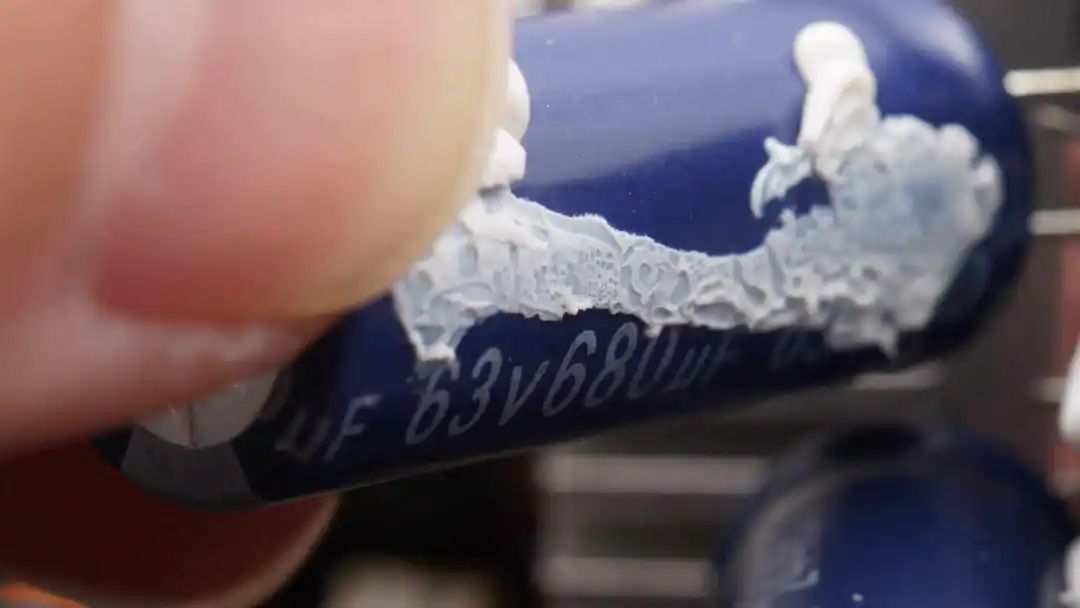

两颗滤波电容规格为63V680μF。

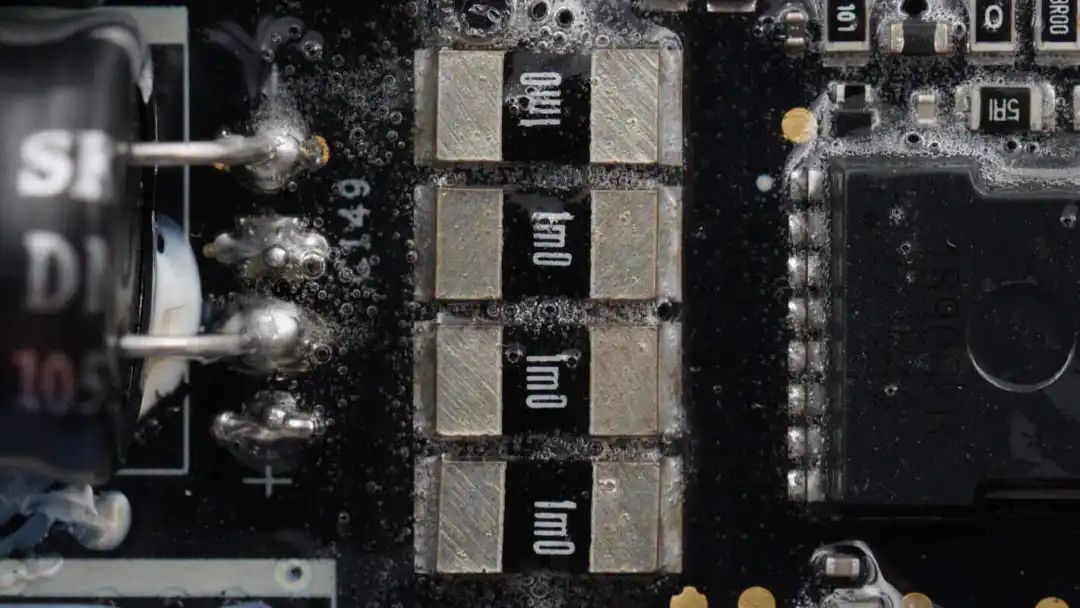

4颗1mΩ电阻并联用于检测电流。

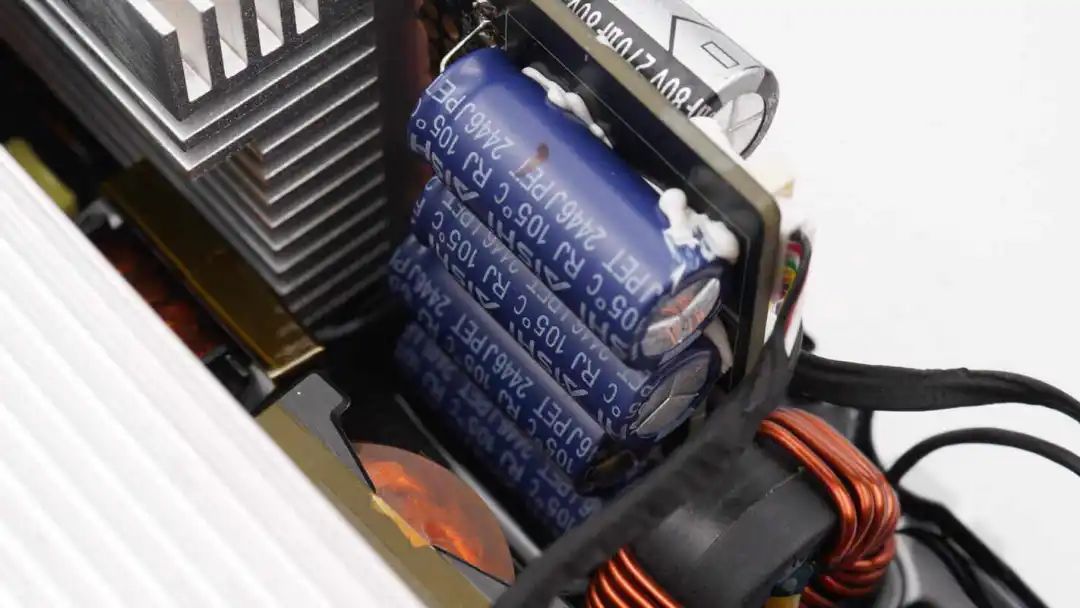

小板背面焊接四颗滤波电容，并打胶固定。

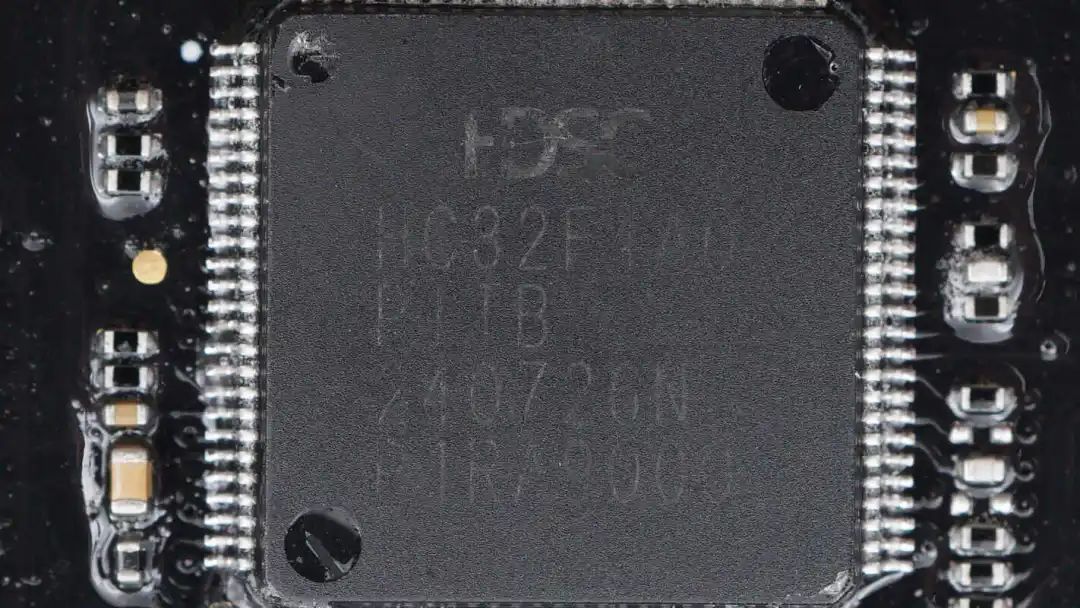

双向逆变模块主控MCU来自小华半导体，型号HC32F4A0PITB-LQFP100，芯片内置Cortex-M4 CPU，并集成FPU、MPU和DSP，最高主频240MHz。还集成2MB FLASH和512+4KB SRAM，采用LQFP100封装。
PCB焊接铜条增强载流。

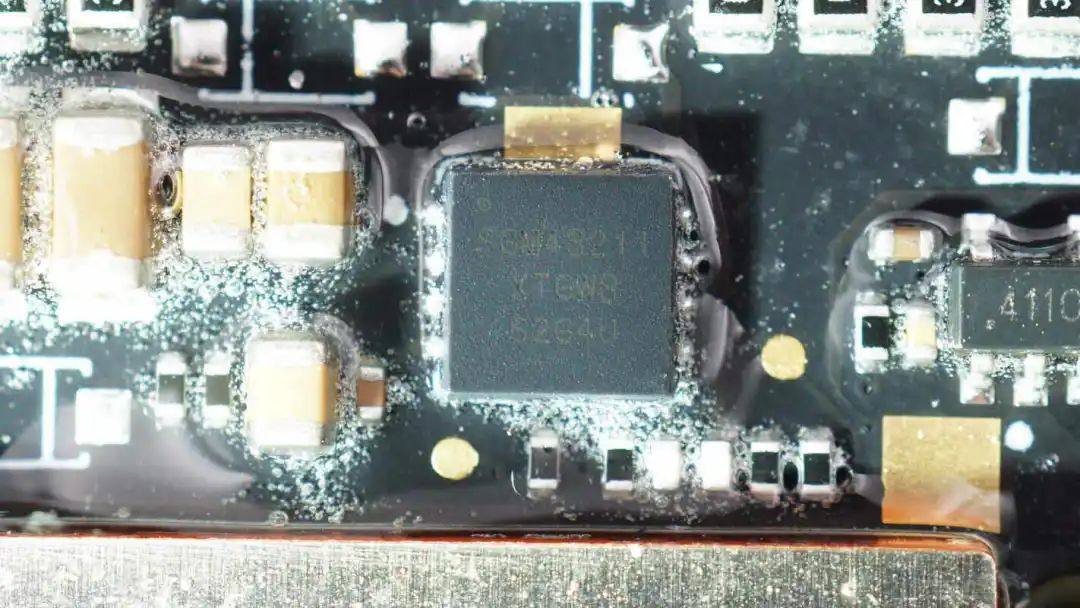

两颗驱动器来自圣邦，型号SGM48211，是一颗耐压120V的半桥驱动器，内部高侧和低侧通道完全独立。芯片具备4A峰值电流能力，并集成自举二极管，采用TDFN4*4封装。

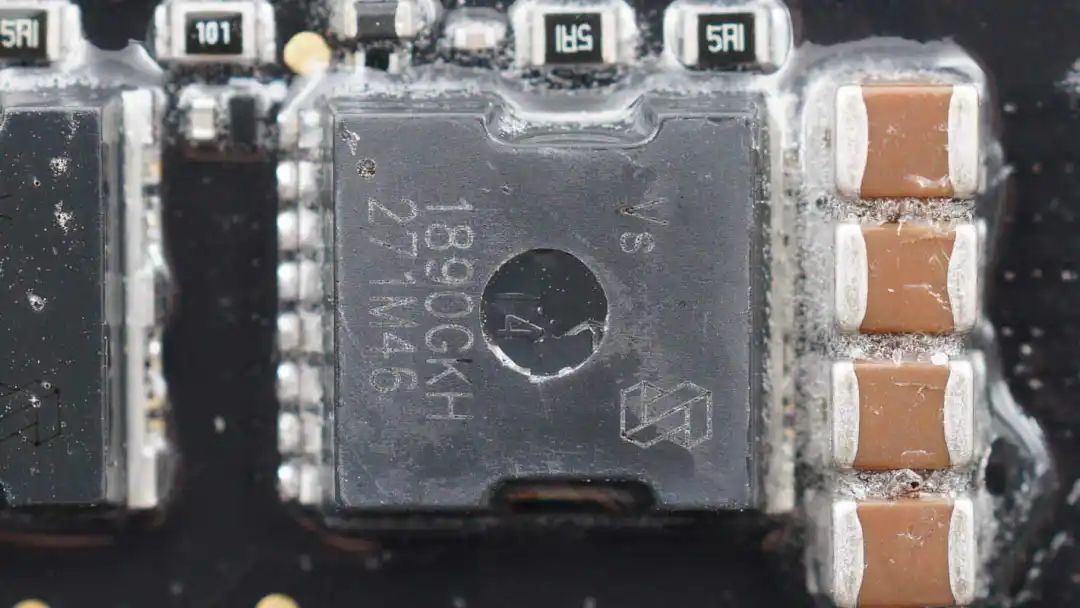

八颗开关管来自威兆半导体，型号VS1890GKH，NMOS，耐压100V，导阻1.3mΩ，采用TOLL封装。四颗一组用于逆变升压，四颗一组用于MPPT。

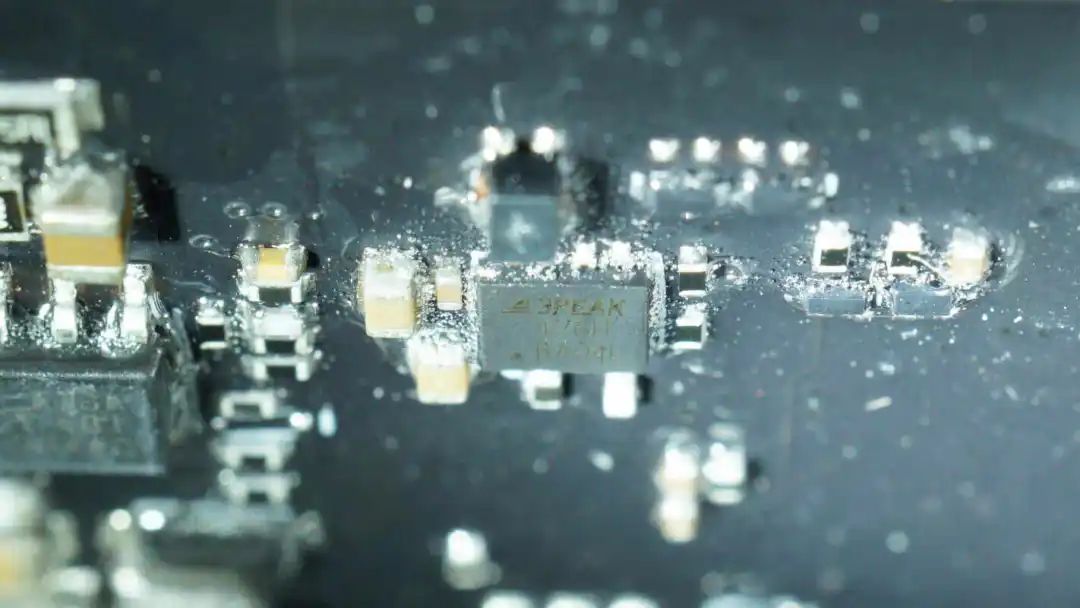

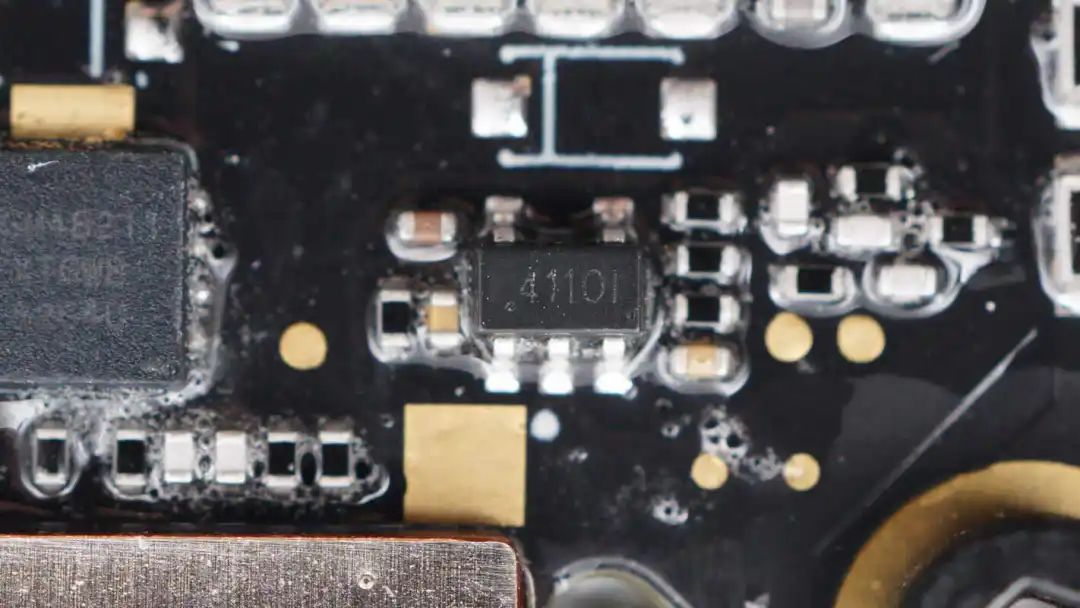

单运放来自思瑞浦，丝印411，型号TP2411，是一颗低噪声轨对轨运放，输出电流为70mA，采用SOT23-5封装。
小板一侧为辅助电源。

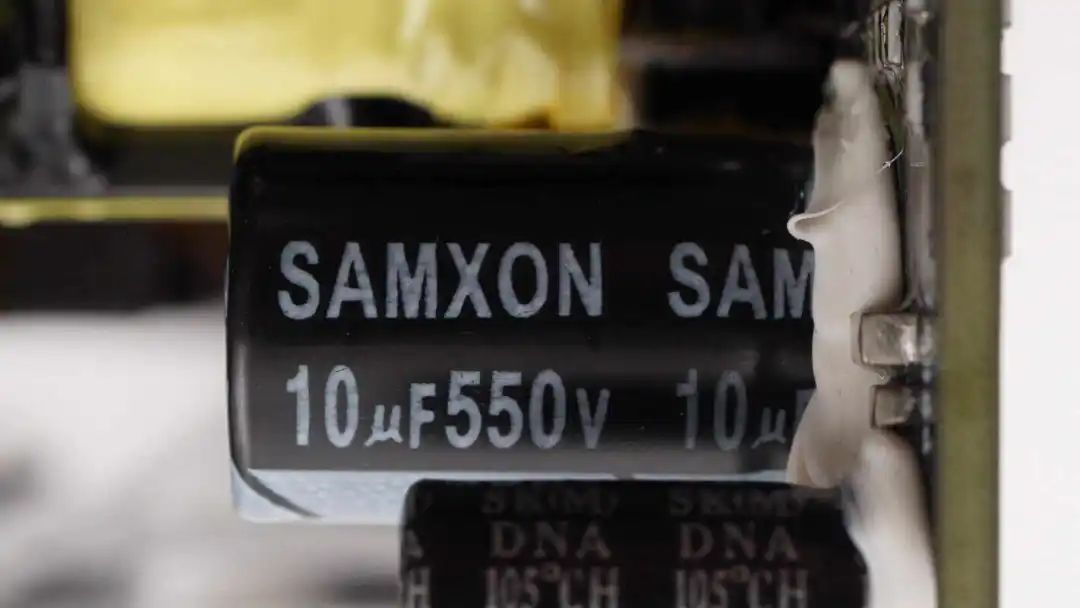

高压滤波电容来自万裕，规格为10μF550V。

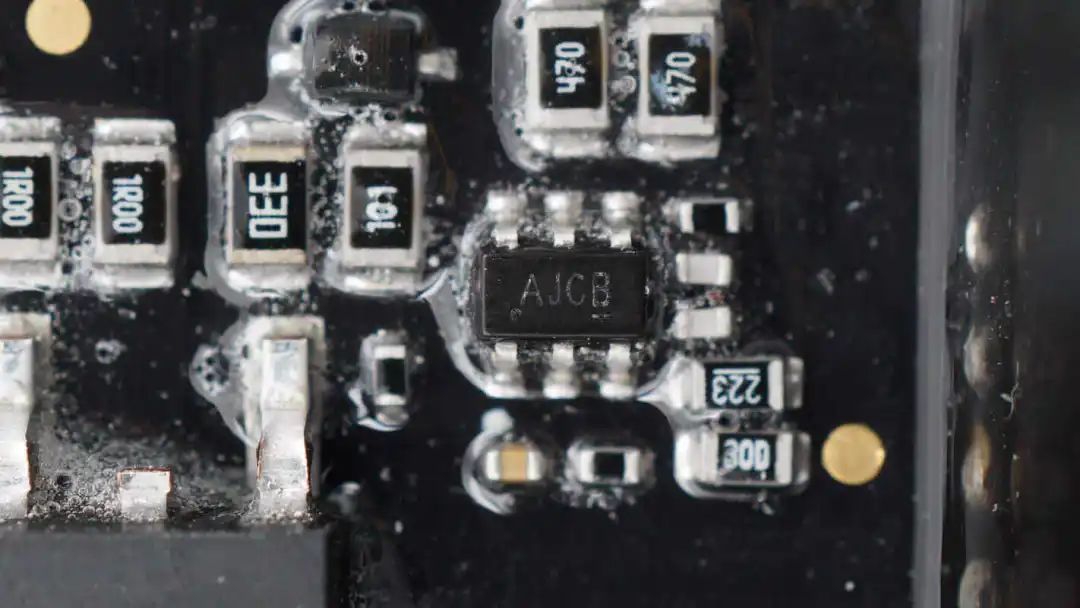

初级主控芯片来自钰泰半导体，丝印AJ，型号ETA8076，是一颗高频准谐振反激控制器，支持7-77V供电电压，最高开关频率为140KHz，具备自适应环路补偿，待机功耗小于75mW，满足六级能效要求，采用SOT23-6封装。

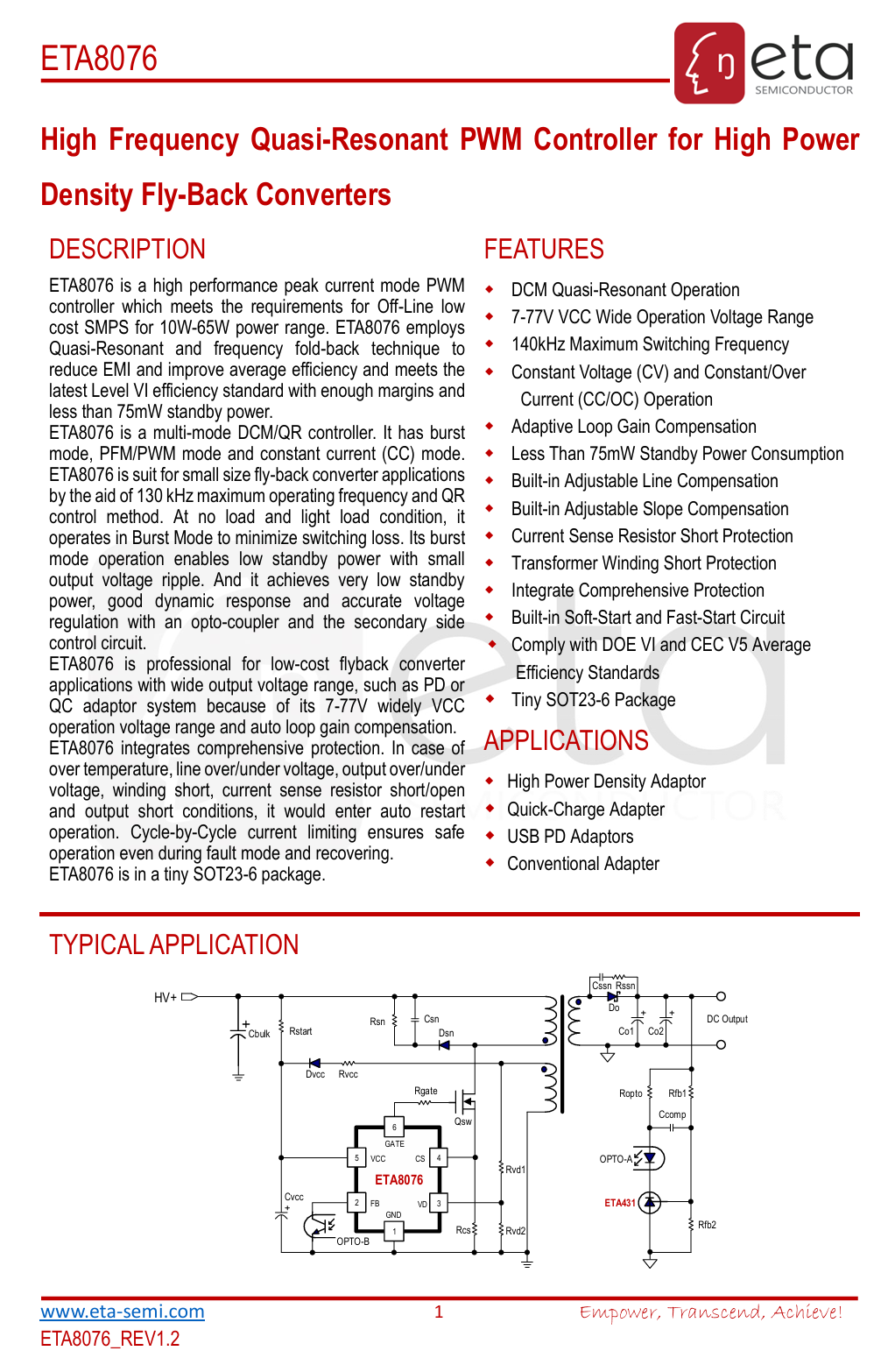

钰泰半导体 ETA8076 资料信息。

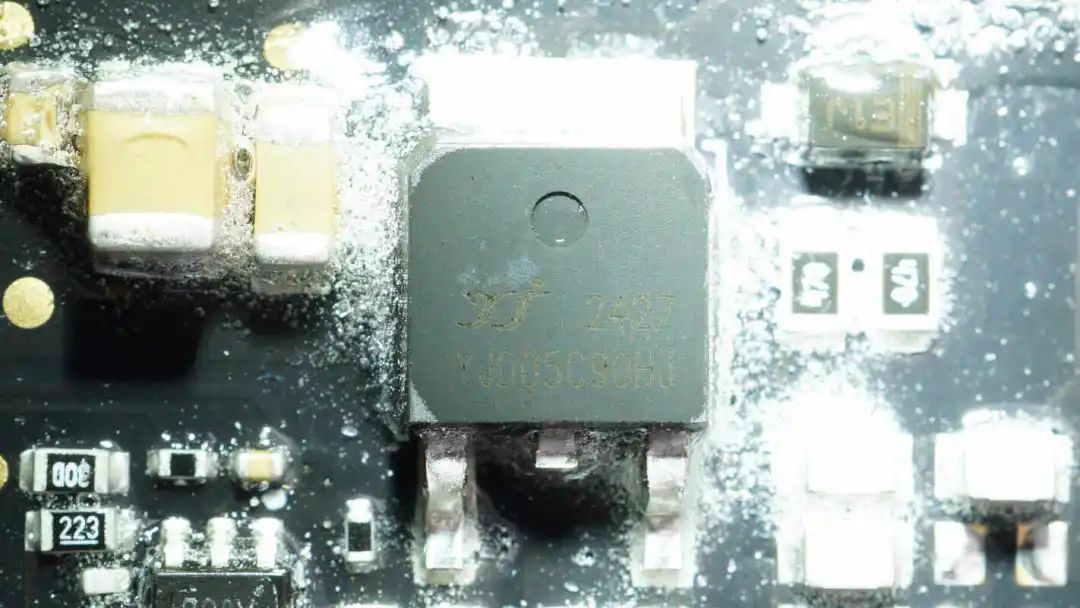

初级开关管来自扬杰科技，型号YJD05C90HJ，NMOS，耐压900V，导阻1.1Ω，采用TO-252封装。

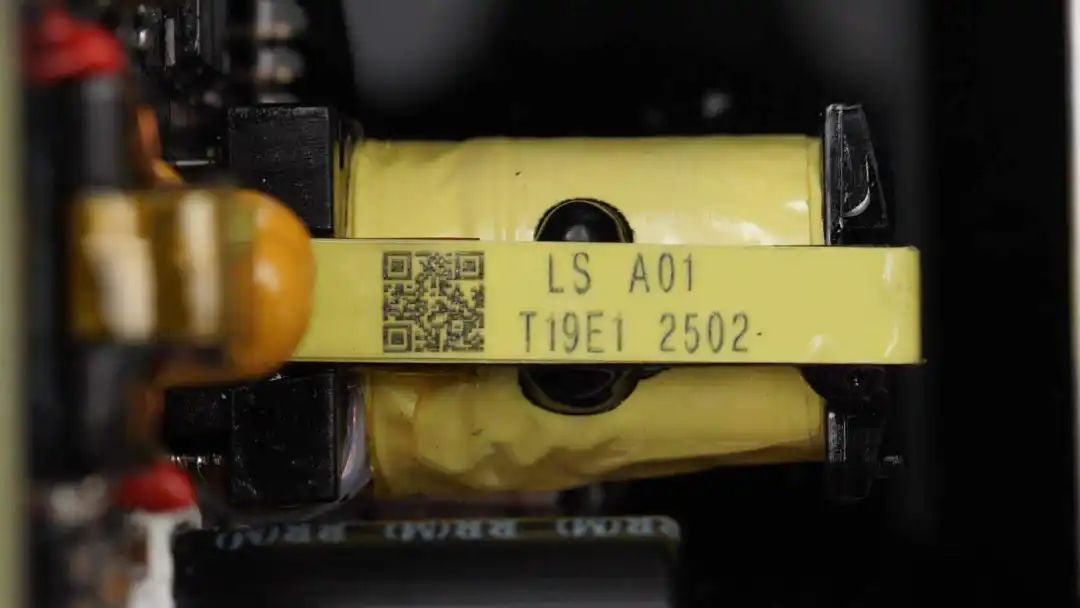

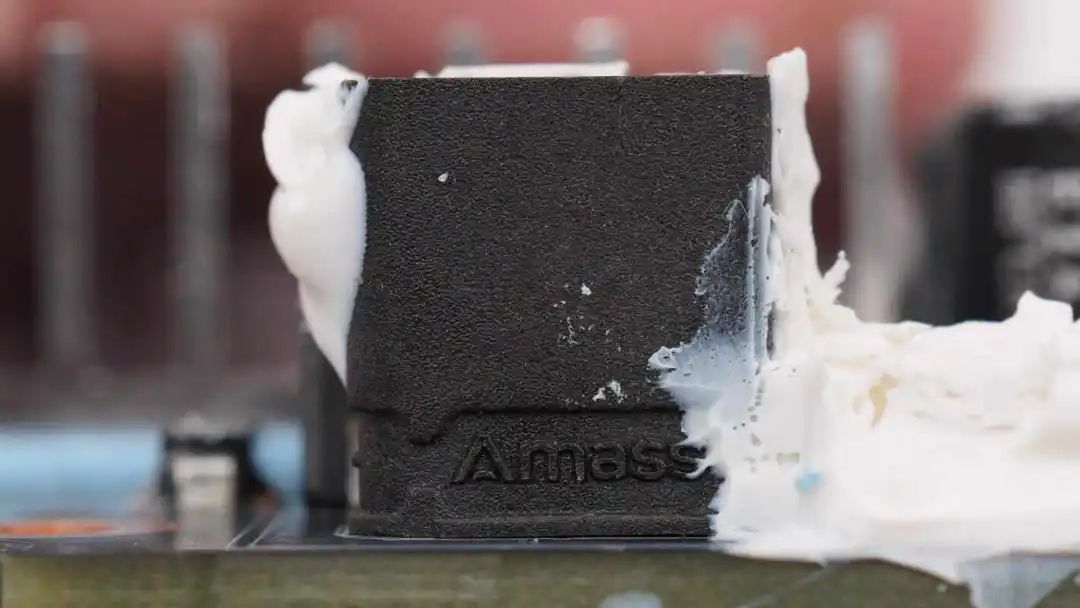

辅助电源变压器特写，磁芯打胶加固。

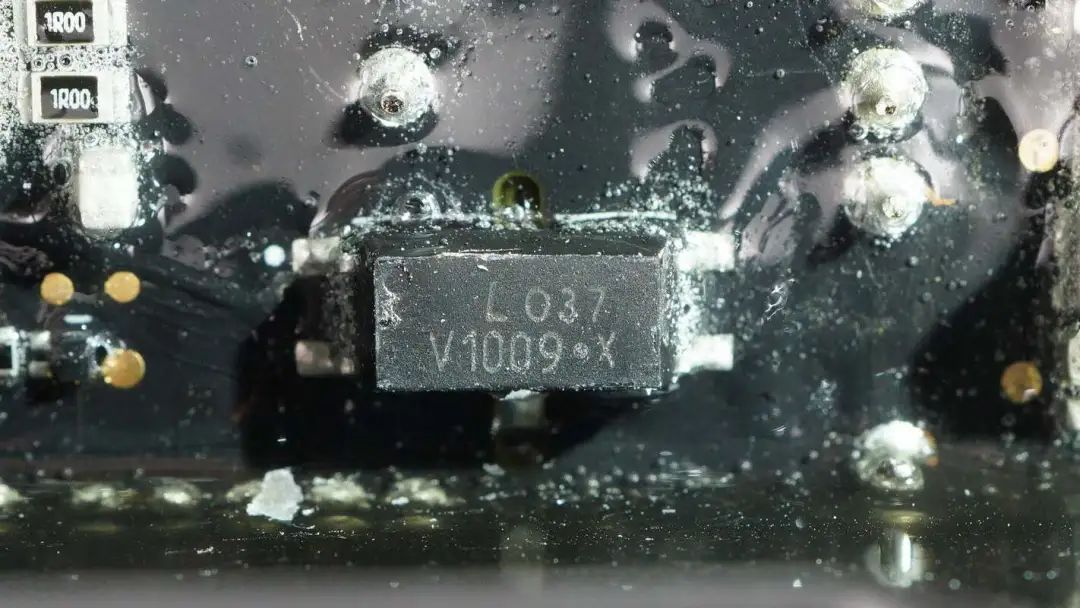

光宝LTV-1009光耦用于输出电压反馈。

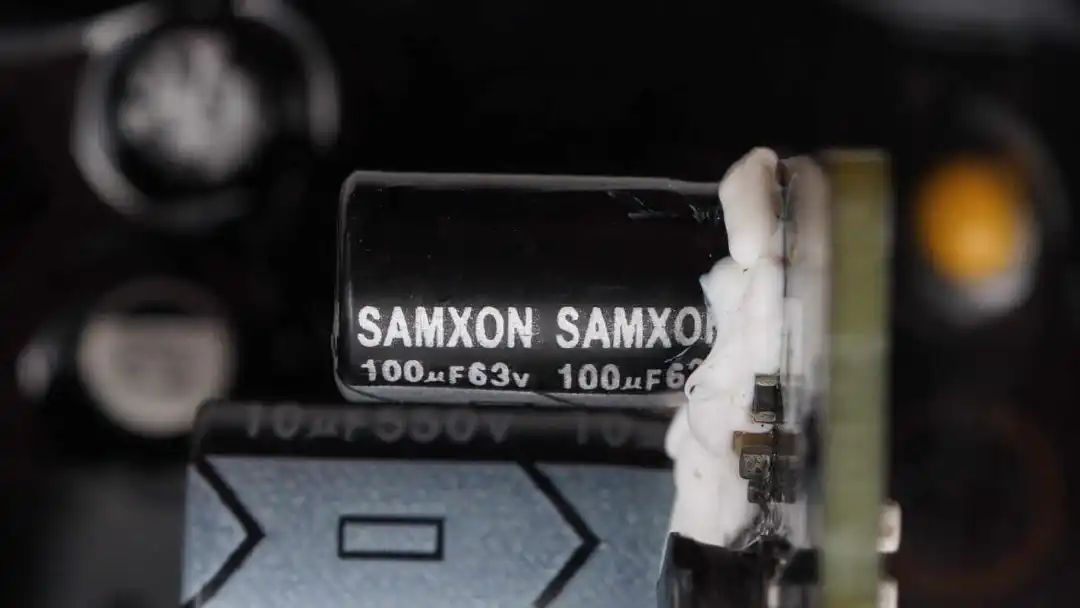

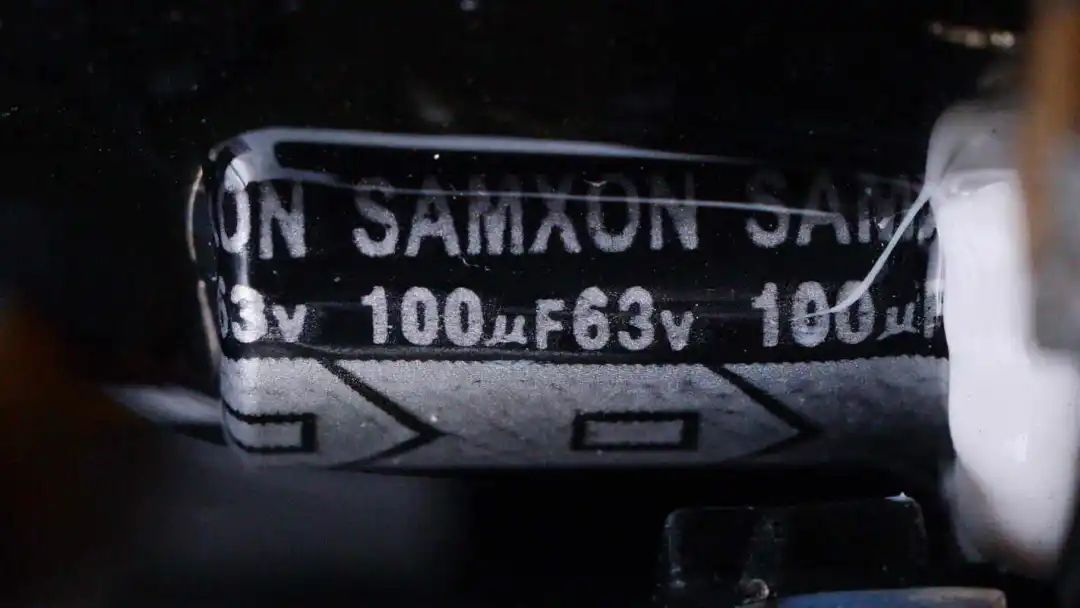

滤波电容来自万裕，规格为100μF63V。
另一颗滤波电容规格相同。

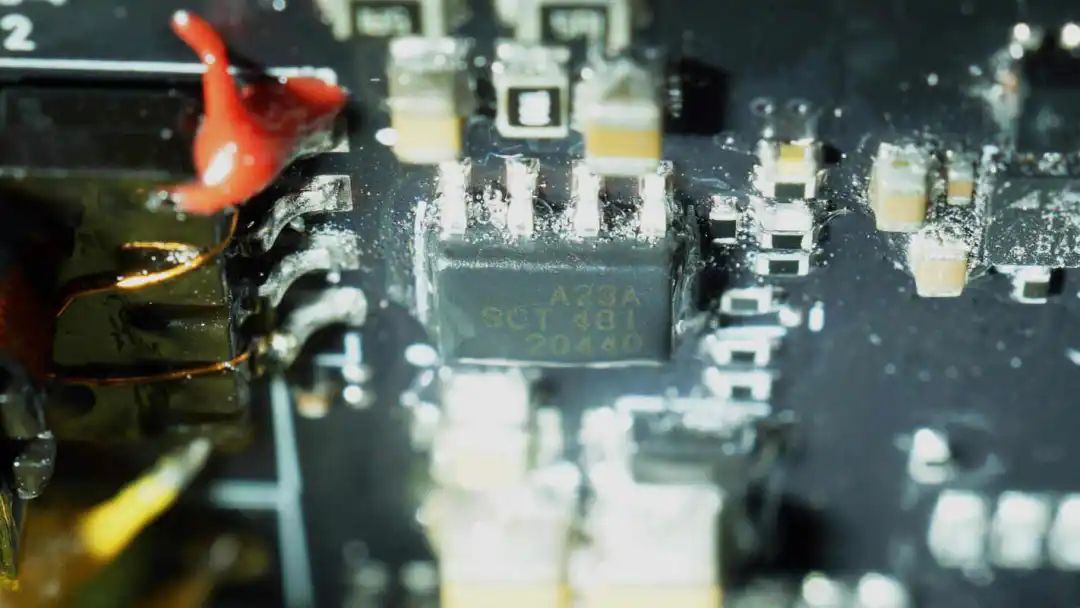

降压芯片来自芯洲科技，型号SCT2A23A，是一颗耐压100V，1.2A输出电流的降压转换器，芯片内部集成开关管，开关频率固定300KHz，采用ESOP8封装。
RS485收发器来自思瑞浦，型号TPT75176H，芯片具备15kV ESD保护，10Mbps传输速率和全故障保护，采用DFN3*3-8封装。

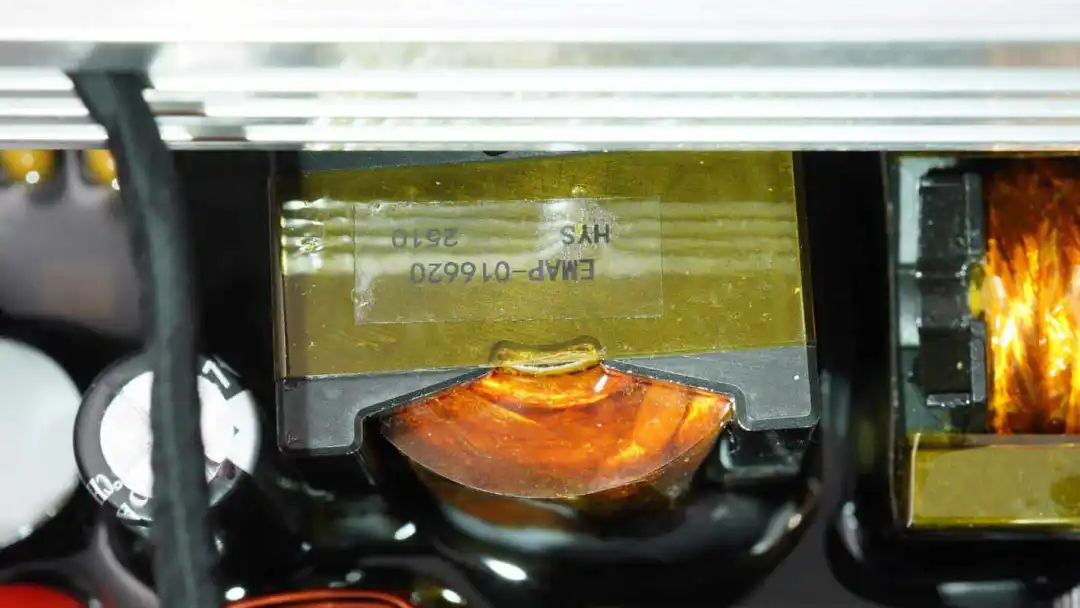

开关变压器特写。
谐振电感特写。
电流互感器特写。

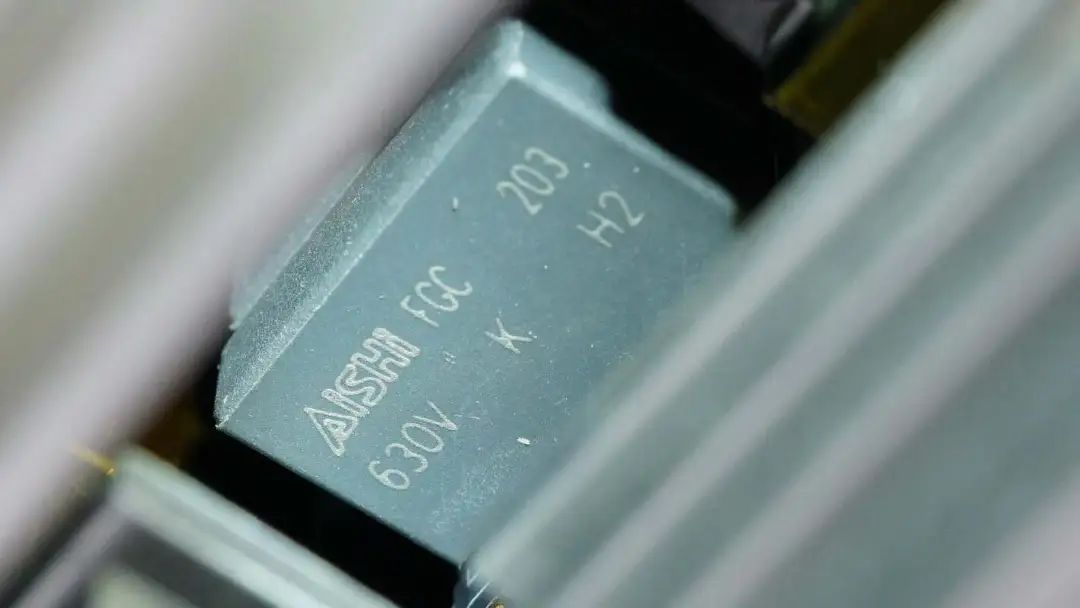

谐振电容来自艾华，规格为0.02μF630V。

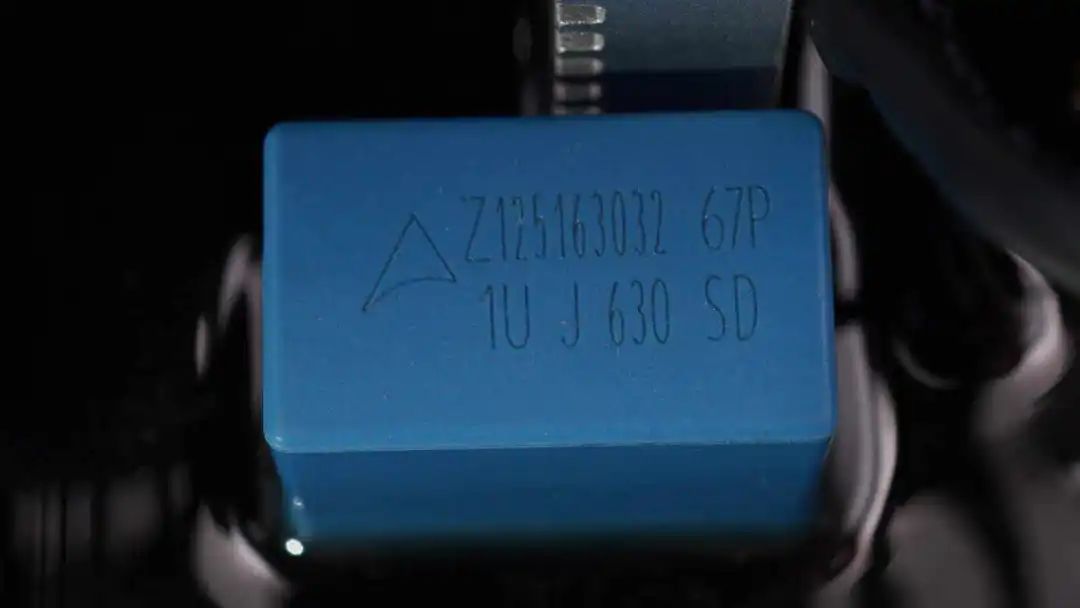

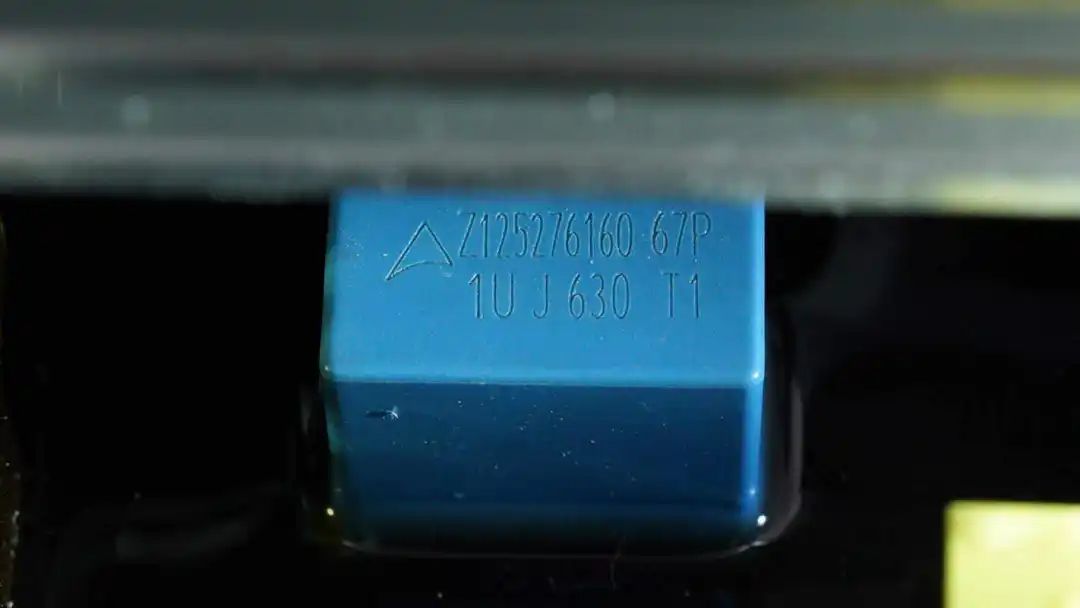

薄膜滤波电容来自TDK，规格为1μF630V。

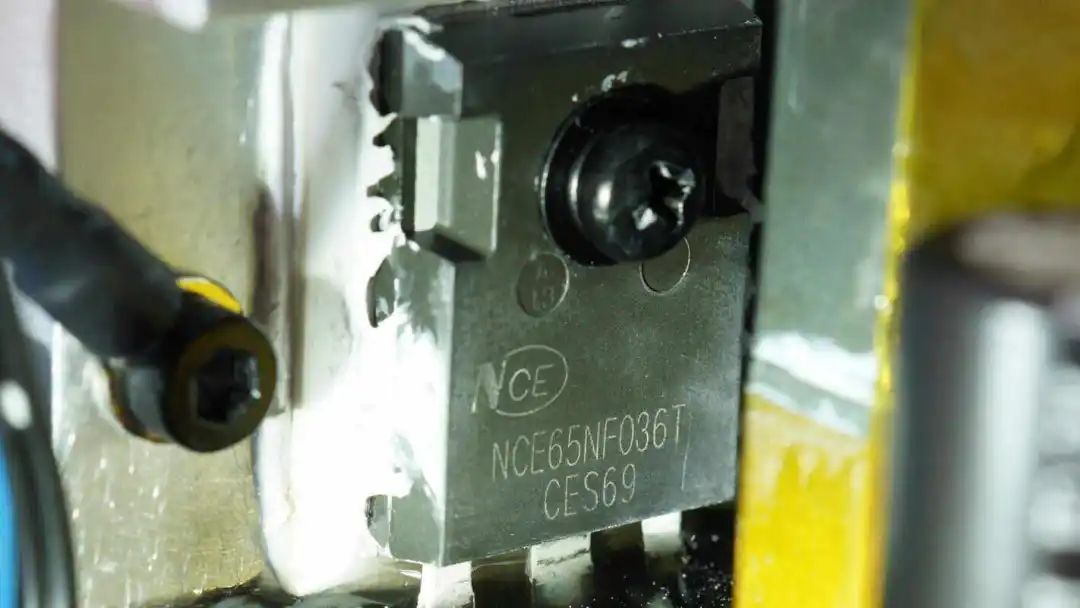

用于逆变器和输出调制的高压开关管来自新洁能，型号NCE65NF036T，NMOS，耐压650V，导阻30mΩ，采用TO-247封装，共计6颗。

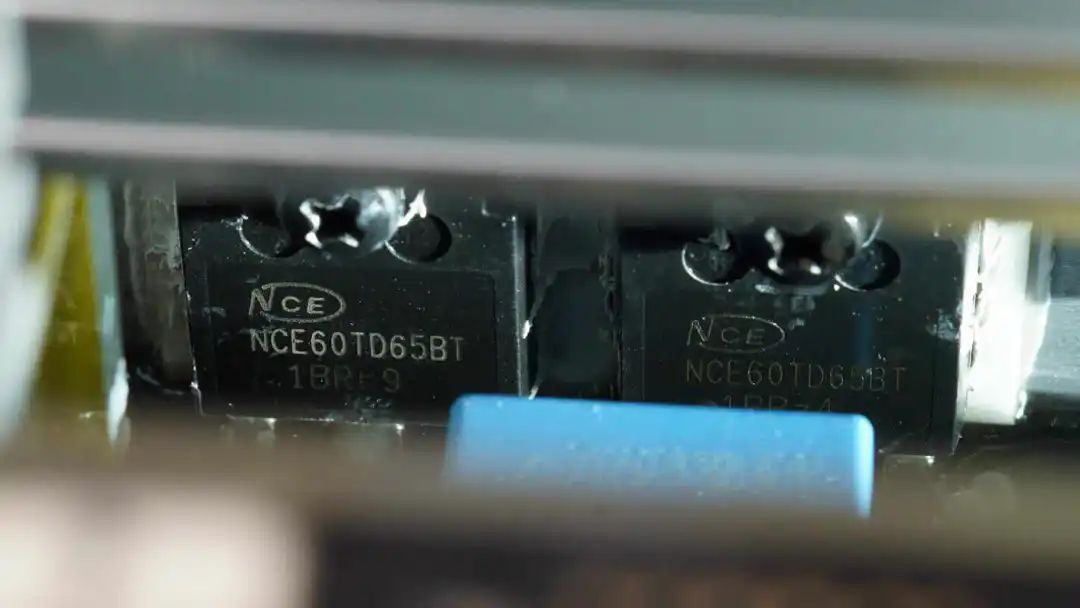

IGBT来自新洁能，型号NCE60TD65BT，规格为650V 60A，采用TO-247封装。
薄膜滤波电容规格为1μF630V。

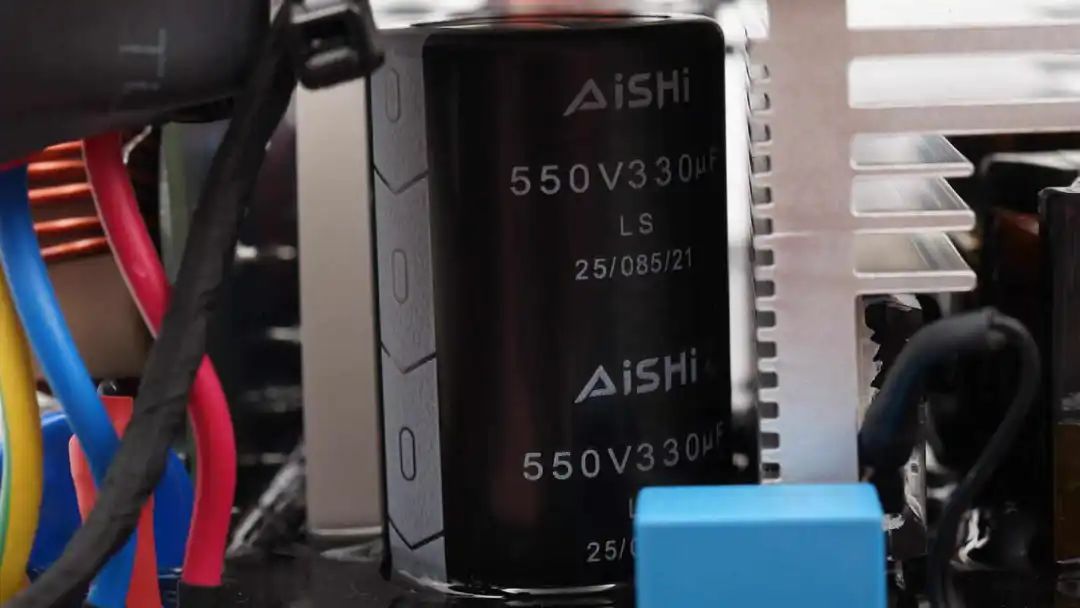

高压滤波电容来自艾华，规格为550V330μF，共计两颗。
散热片下方设有两颗水泥电阻。
安规X2电容来自TDK，规格为5μF。

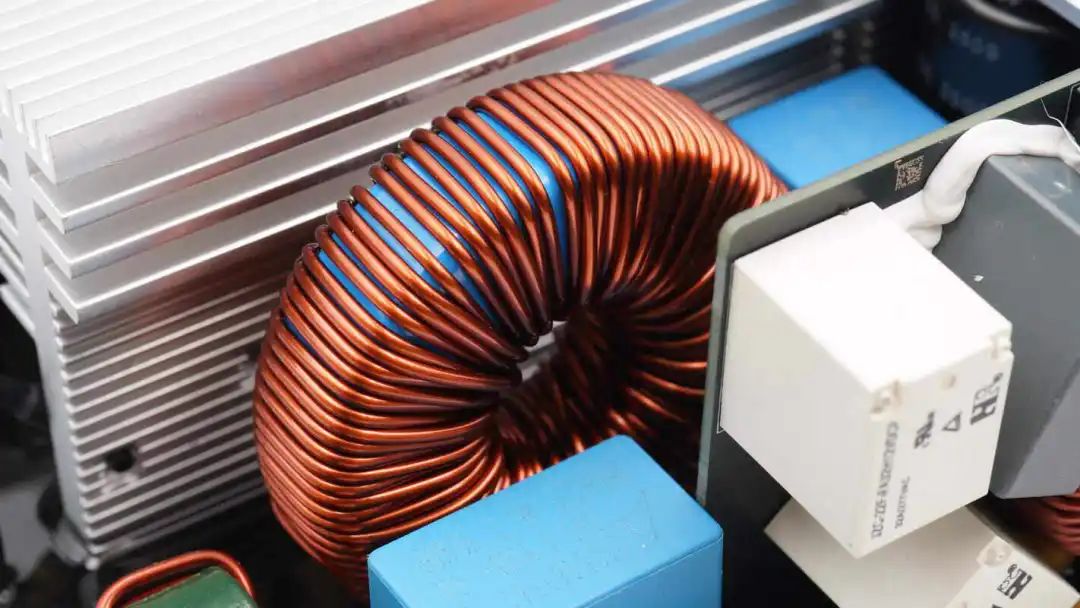

PFC升压电感特写。

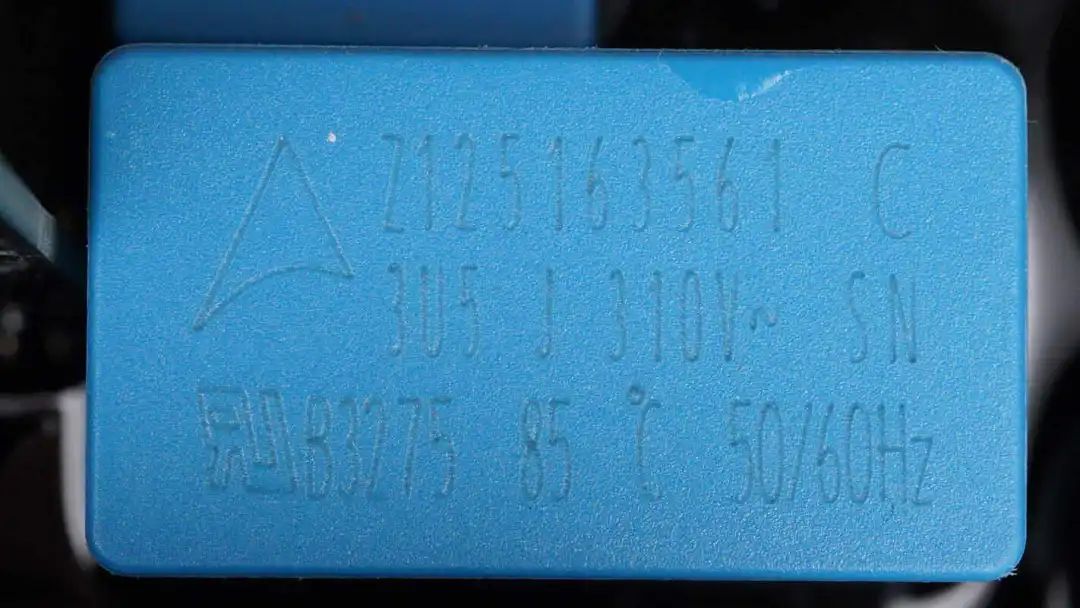

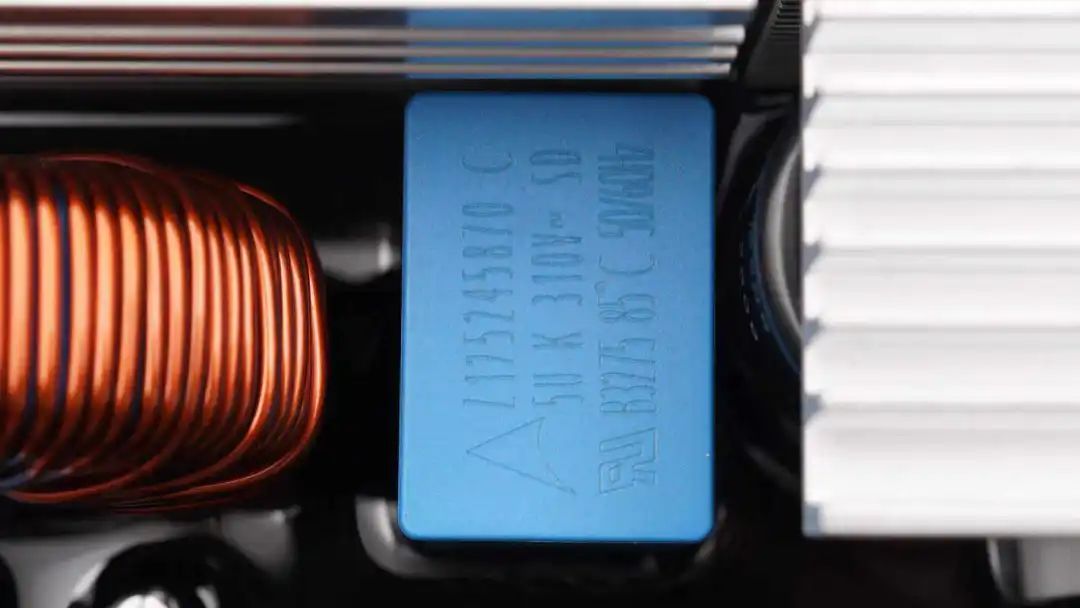

安规X2电容规格为3.5μF。

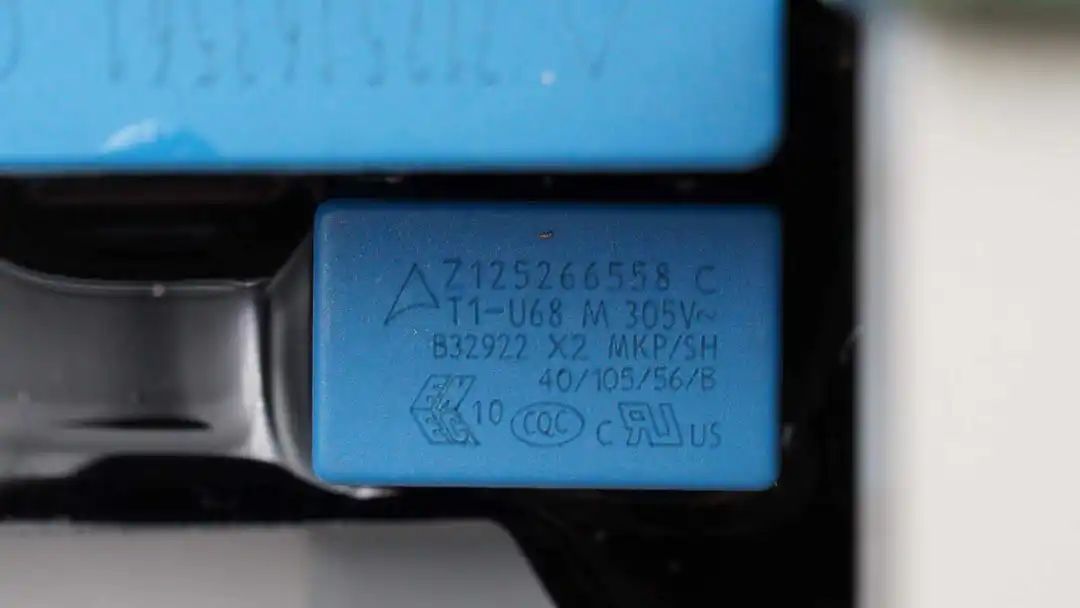

另一颗安规电容规格为0.68μF。

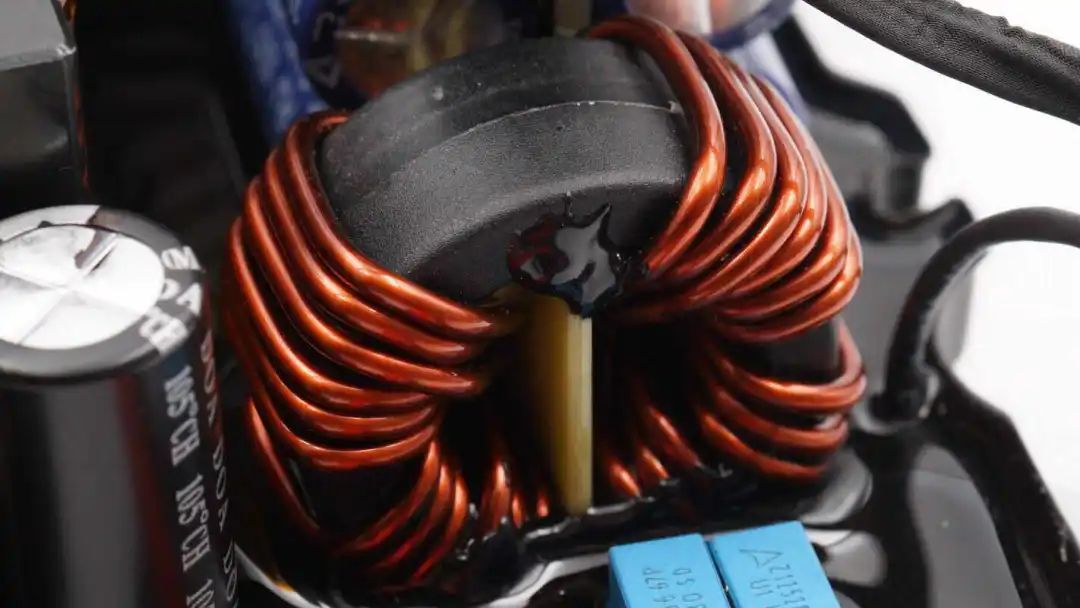

输出滤波电感特写。

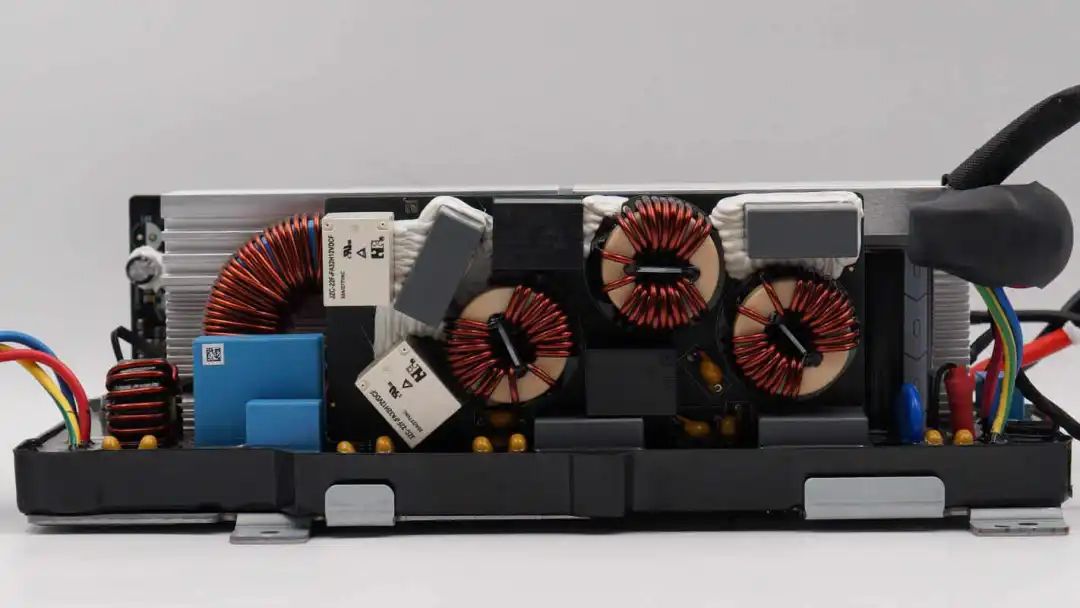

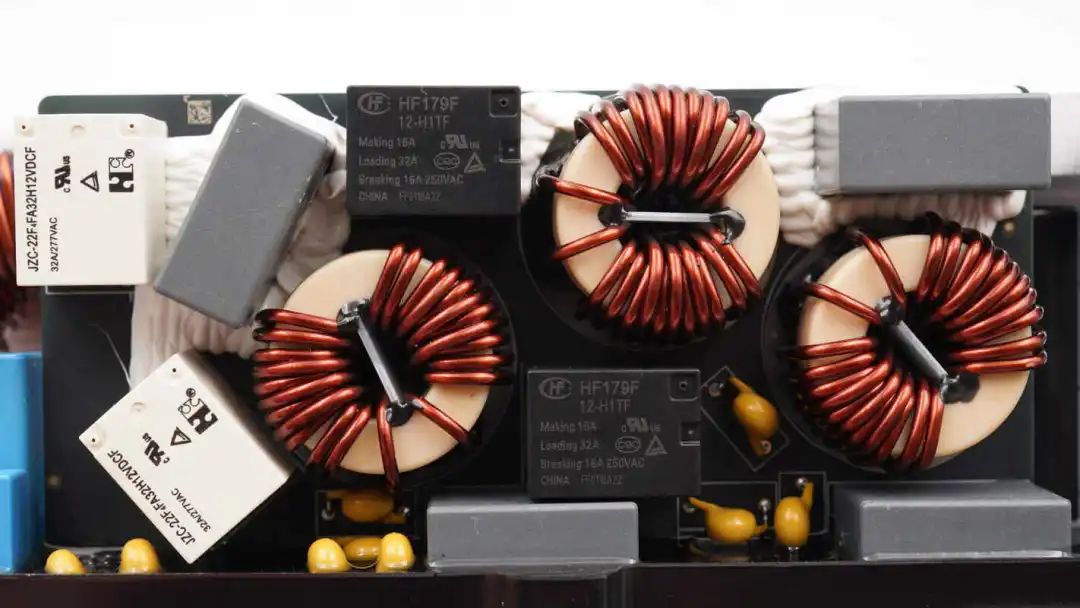

双向逆变模块交流端小板特写，设有四颗继电器，四颗安规X2电容和三颗共模电感，元件之间打胶加固。

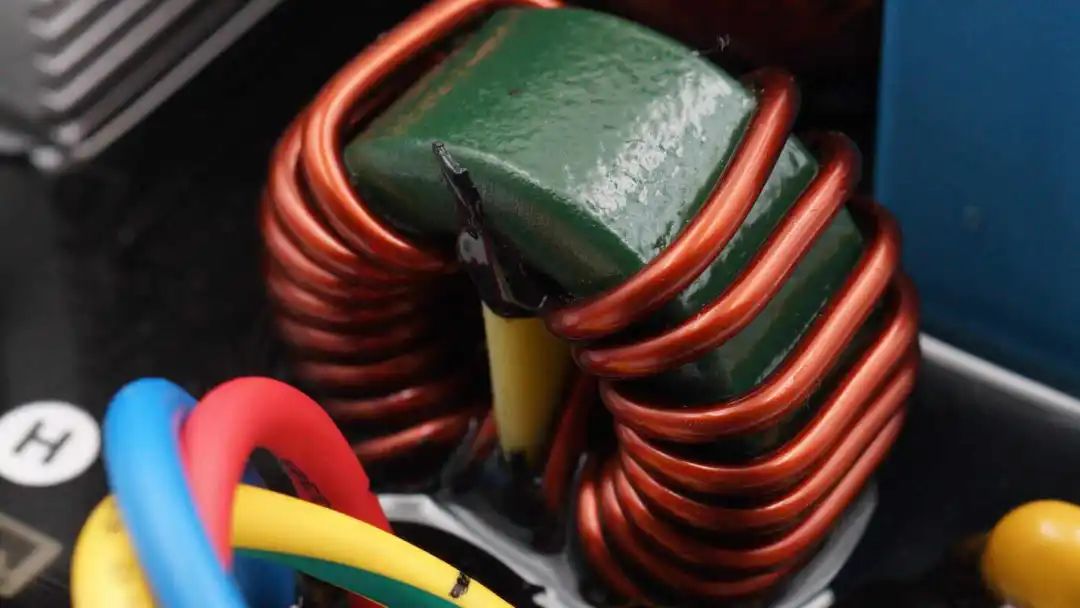

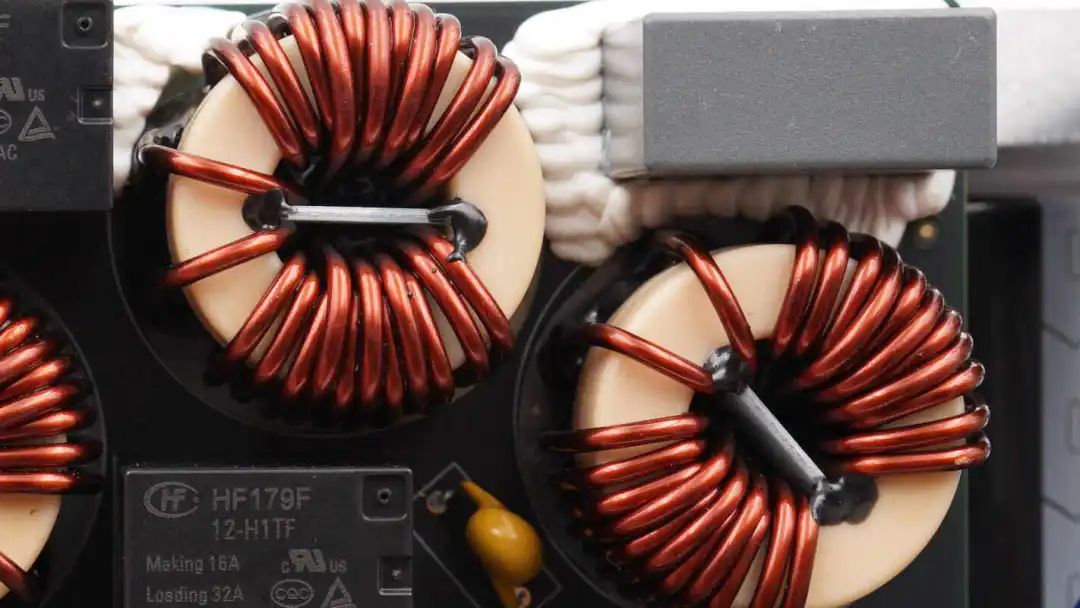

共模电感采用漆包线绕制，内部设有绝缘板。

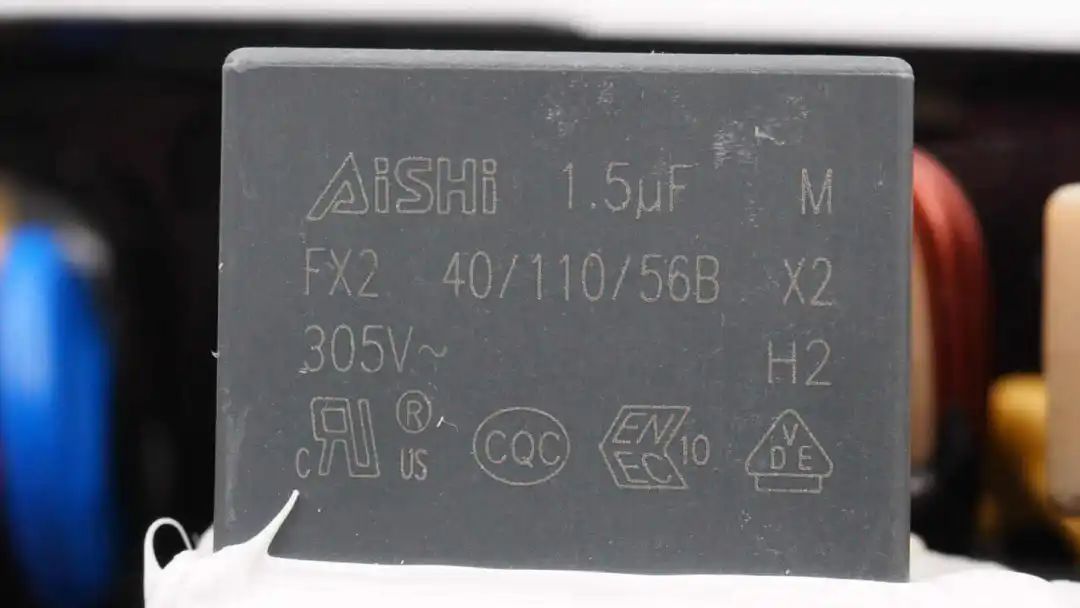

安规X2电容来自艾华，规格为1.5μF。

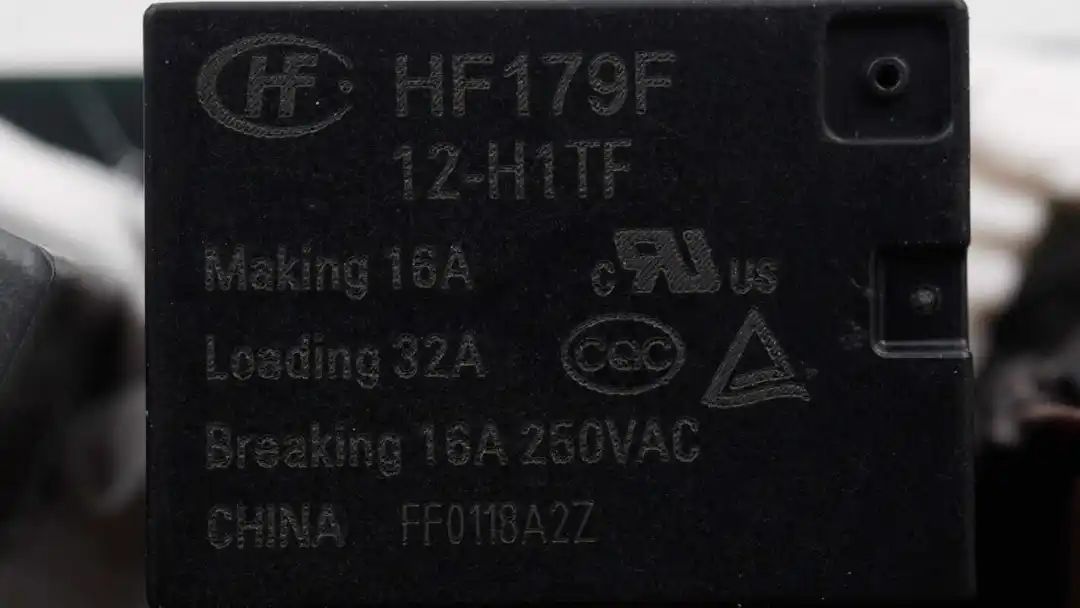

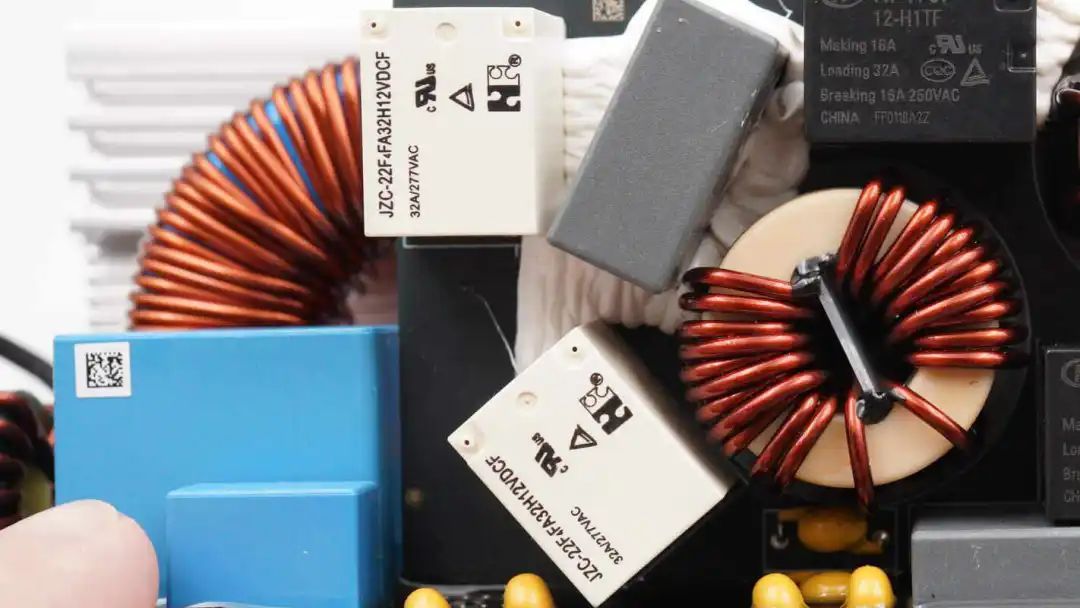

两颗黑色继电器来自宏发，型号HF179F/12-H1TF，内置一组常开触点，触点切换能力32A，线圈电压为12V。
两颗白色继电器来自福特继电器，型号JZC22-F4FA32H12VDCF，内置一组常开触点，触点负载32A，线圈电压为12V。

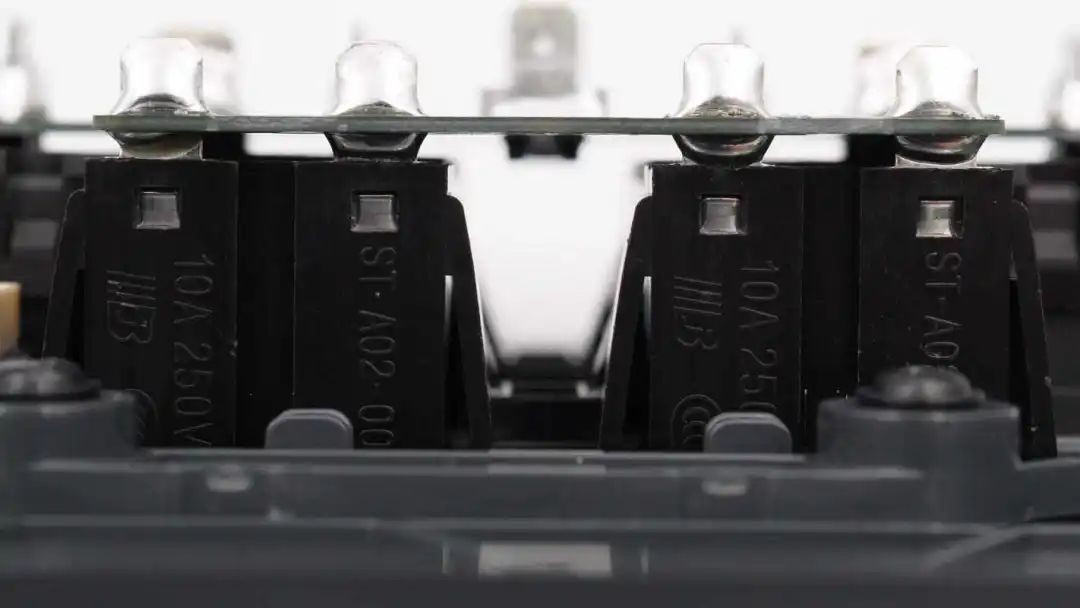

交流输入端设有保险丝和压敏电阻。

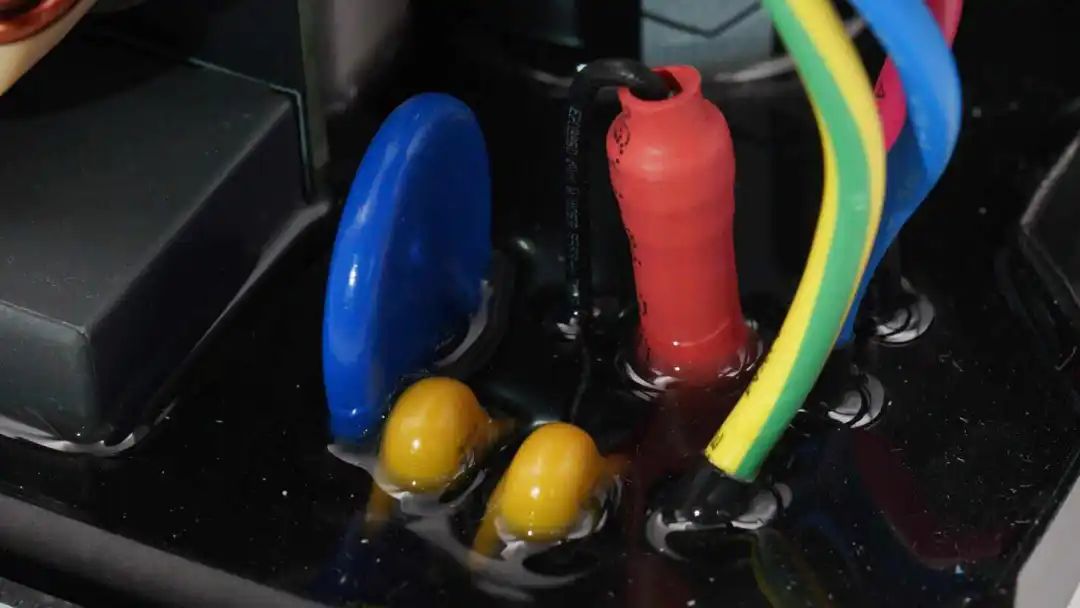

压敏电阻来自TDK。

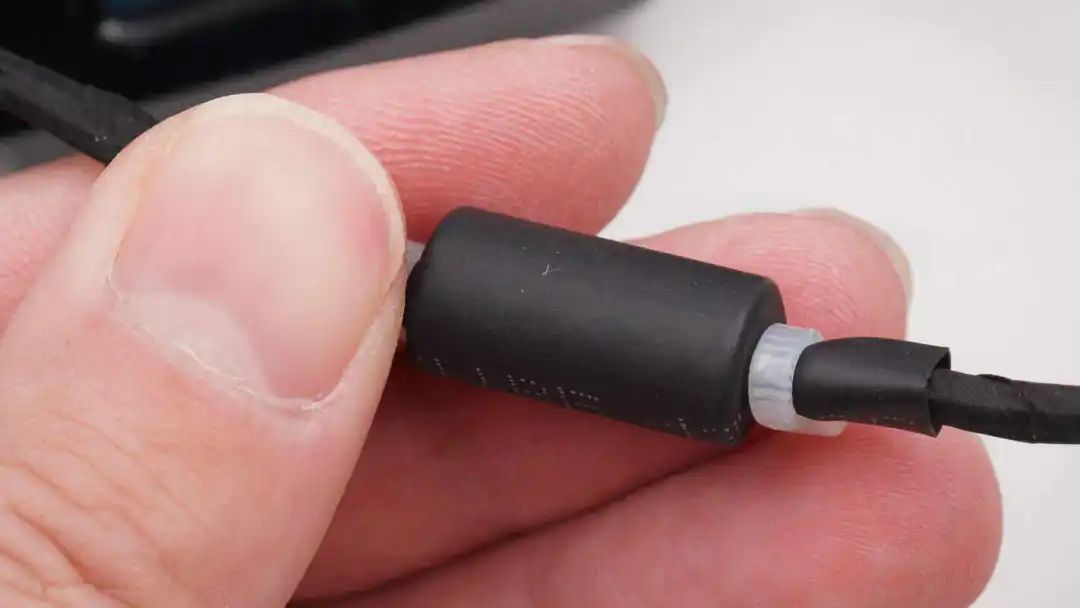

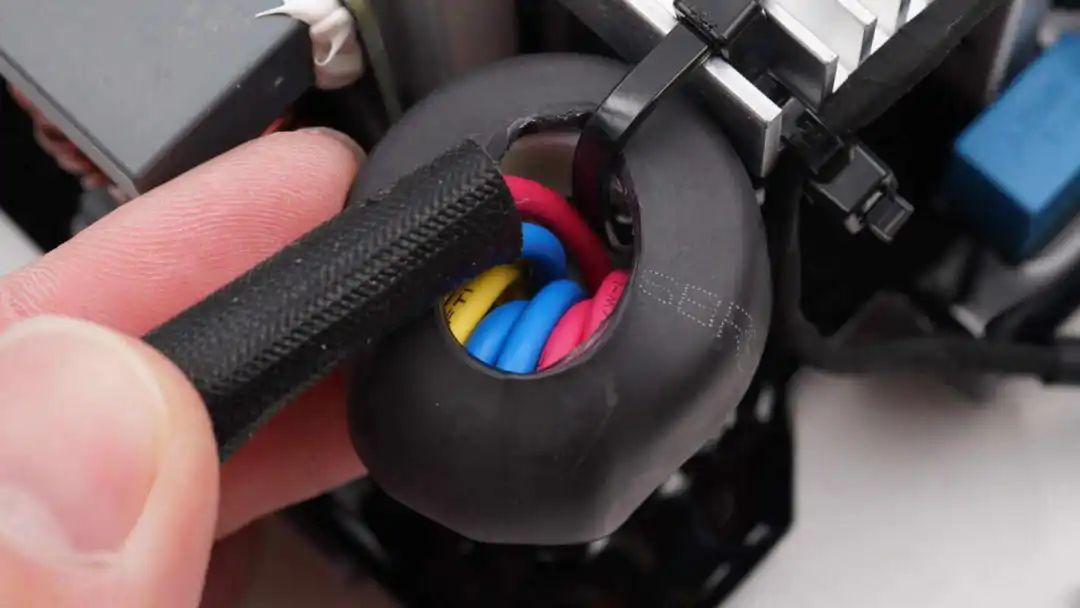

交流输入线套磁环抑制高频干扰，使用扎带固定在散热片上。
信号线外套磁环抑制高频干扰。

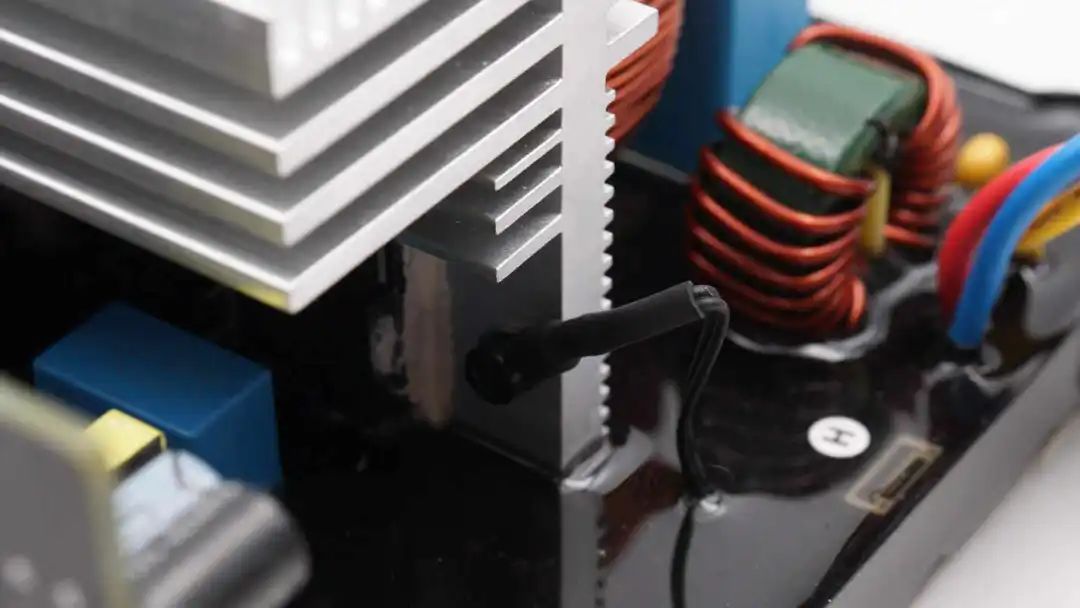

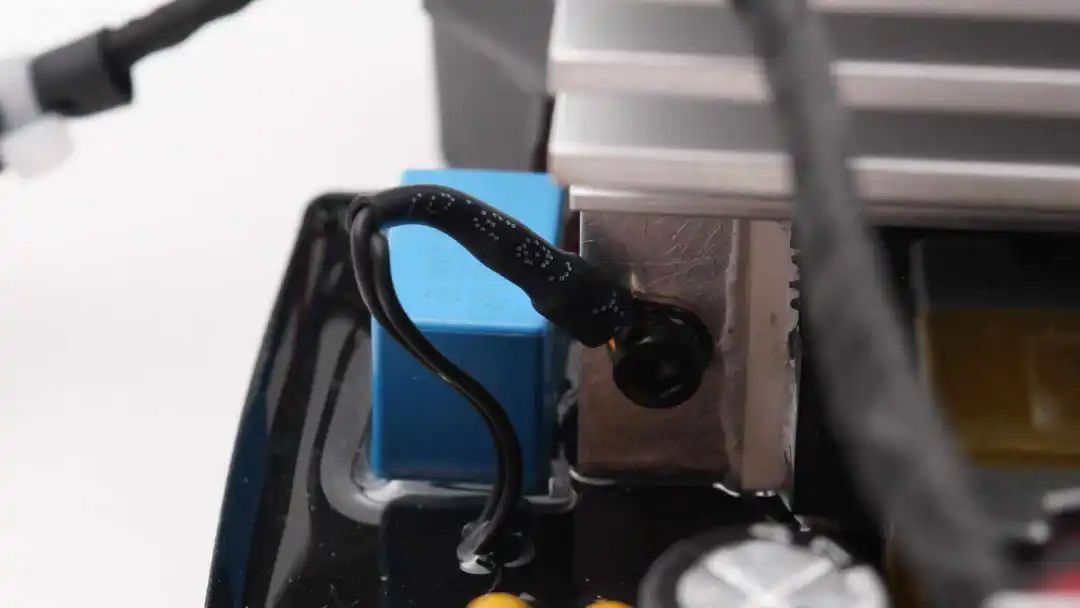

散热片上设有热敏电阻检测温度。
另一片散热片同样设有热敏电阻。
交流输出插座通过PCB焊接连接。
焊点焊锡浸润饱满。
交流输入插座通过小板焊接连接，下方小板为充电模式切换开关。

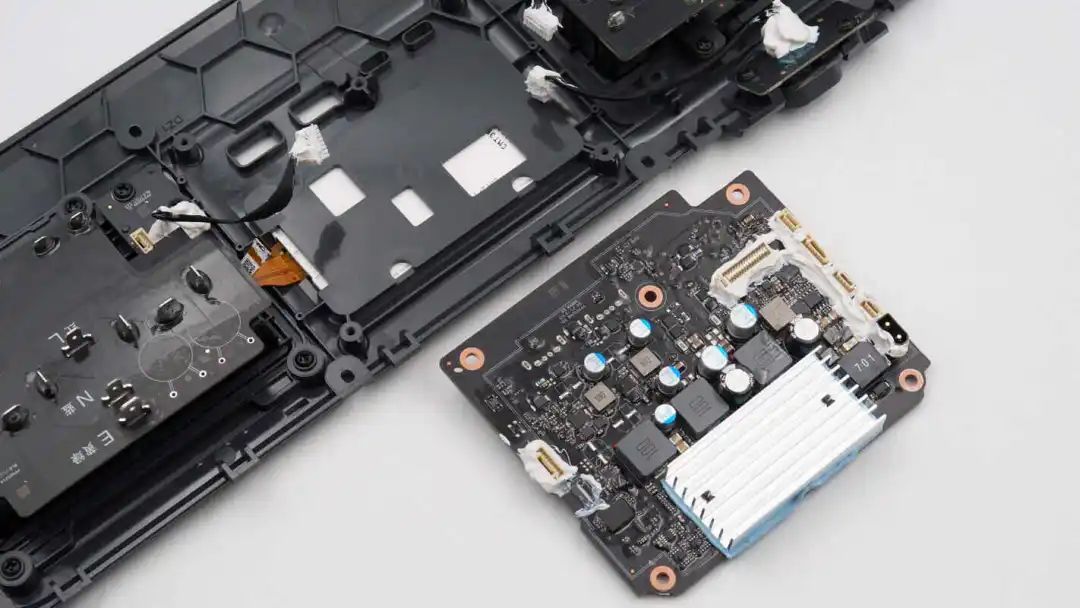

拧下固定螺丝，断开连接导线，拆下面板内部的PCBA模块。

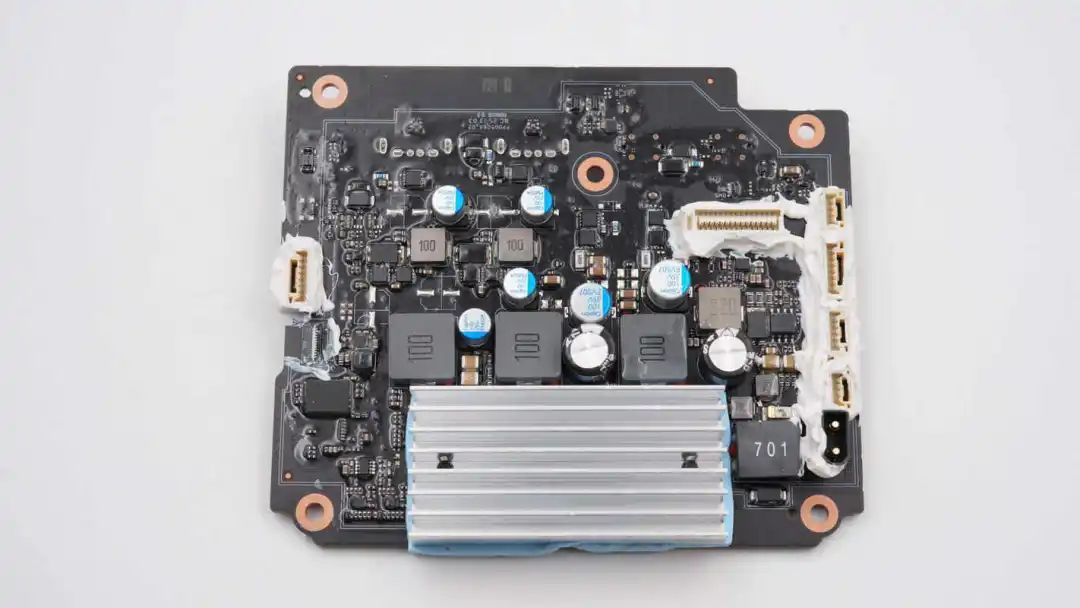

显示面板设有合金电感，滤波电容，下方设有散热片。

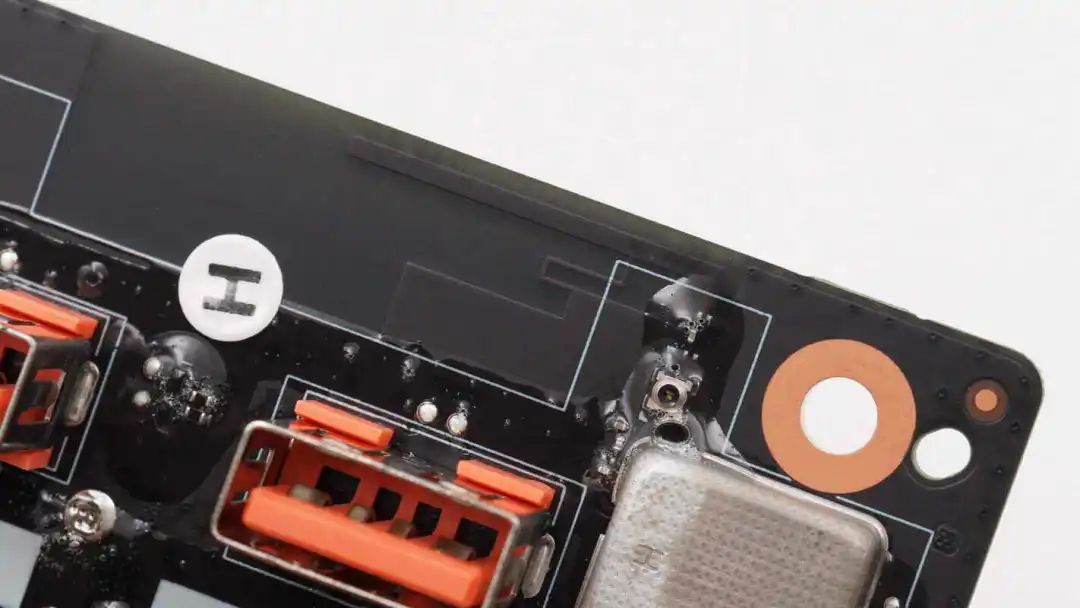

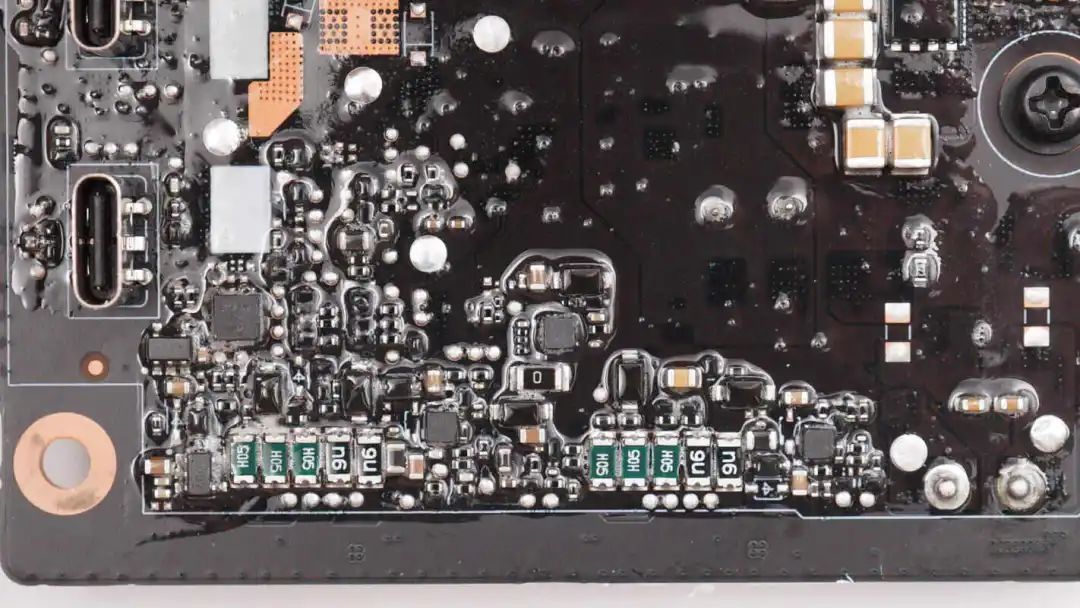

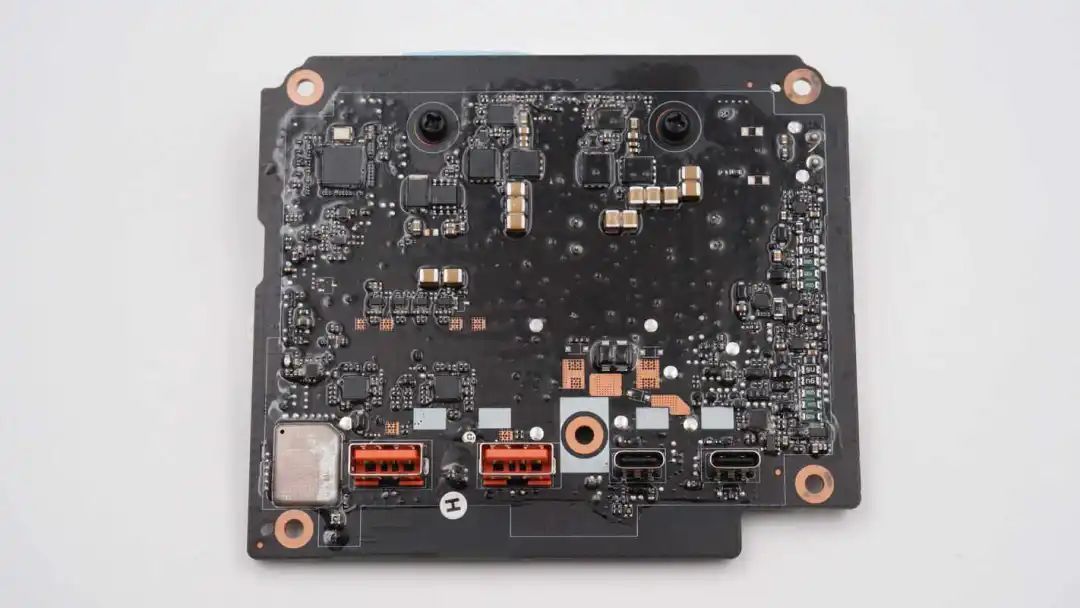

另一面设有主控MCU，同步降压控制器、降压开关管，USB-A和USB-C母座。

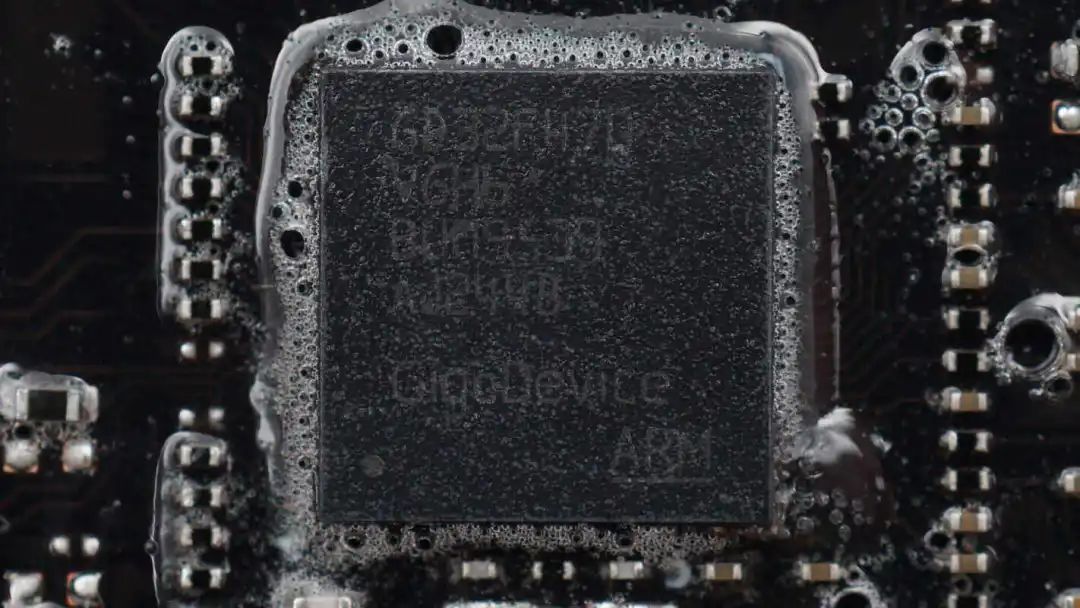

主控MCU来自兆易创新，型号GD32F470VGH6，芯片内置Cortex-M4内核，主频240MHz，内置FPU和DSP，内置1MB FLASH和512KB SRAM，具备全面的通信接口，采用BGA100封装。

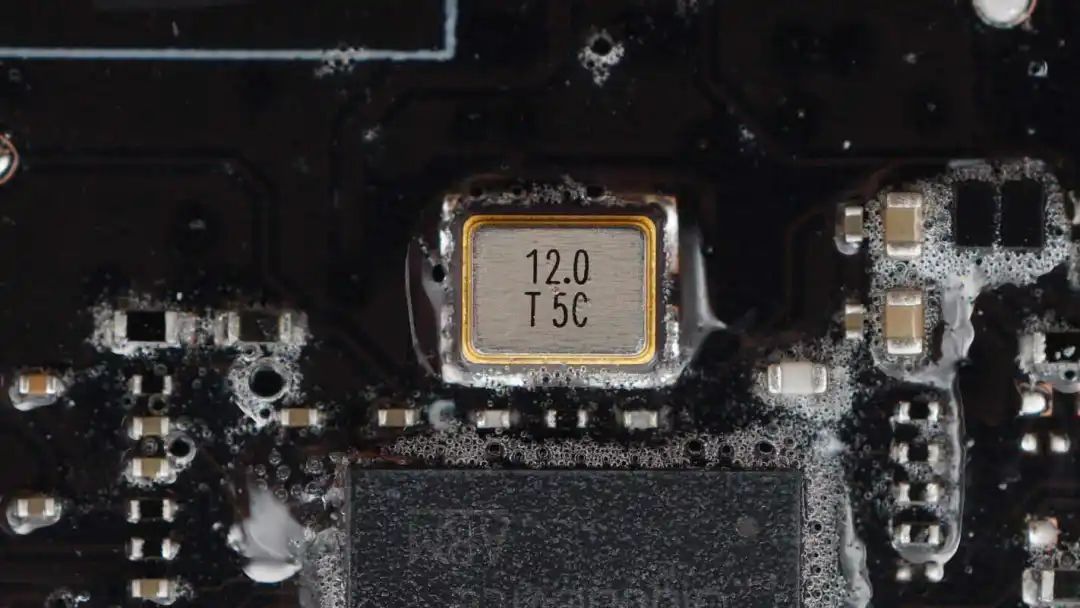

12.0MHz时钟晶振特写。

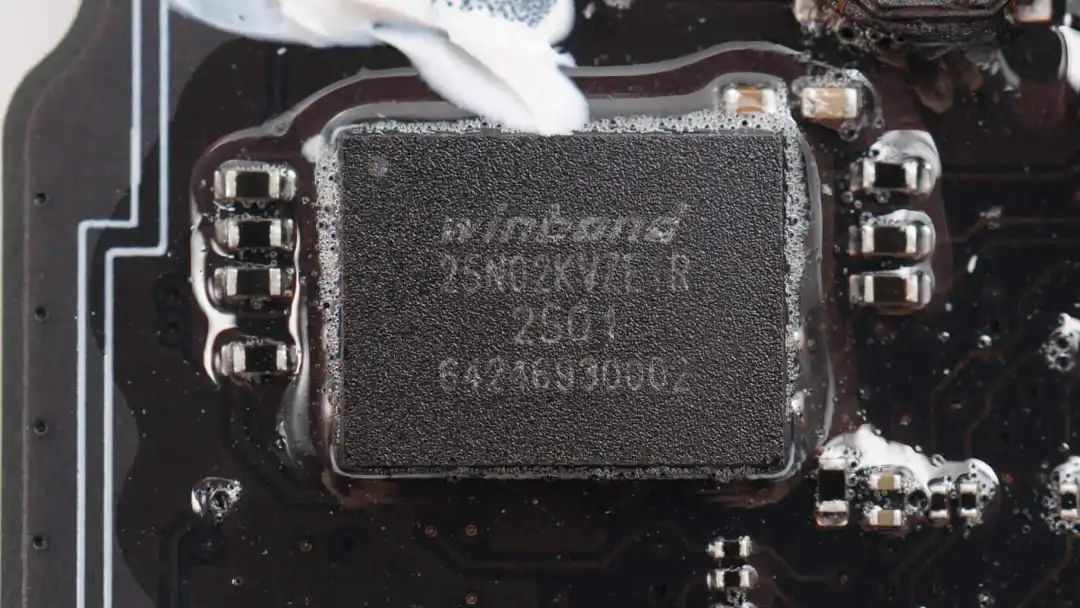

存储器来自华邦，型号W25N02KVZEIR，容量为256MB，内置SLC闪存，采用WSON-8封装。
RS485收发器来自思瑞浦，型号TPT75176H。
USB-A接口旁设有两颗协议芯片。

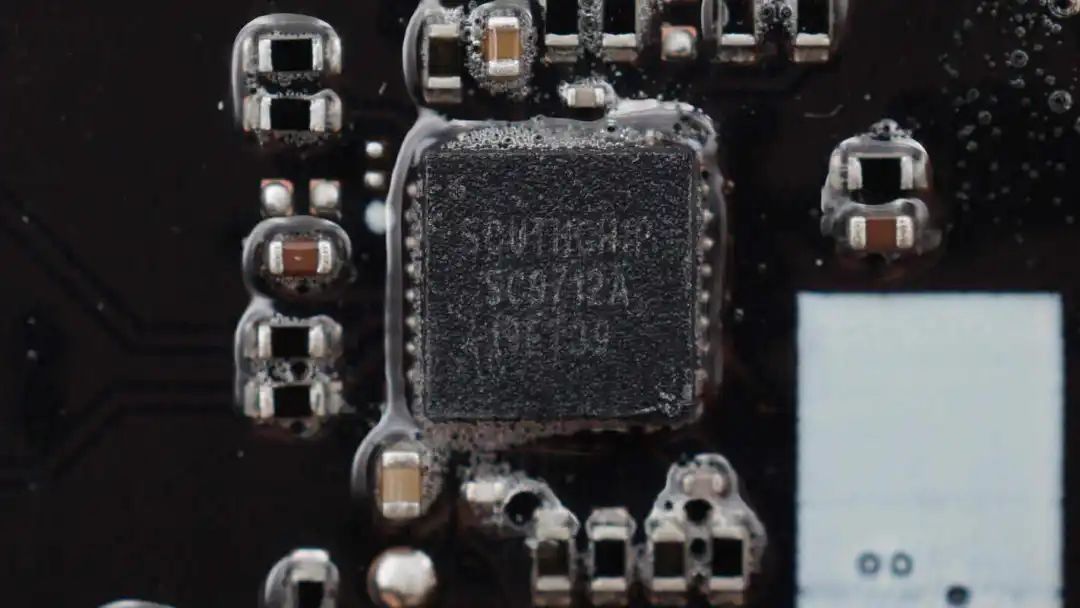

协议芯片来自南芯科技，型号SC9712A，是一颗双口快充协议芯片，内部集成同步降压控制器，支持USB PD快充和多种快充协议，支持36V输入电压和7A输出电流，支持140W快充输出，开关频率80-600KHz可设置。芯片具备输出过压保护，输出欠压保护，过电流保护，短路保护，过热保护和其他保护功能，支持外接电阻设置输出功率，支持快充输出显示，采用QFN32封装。
散热片背面设有同步降压控制器和降压开关管。

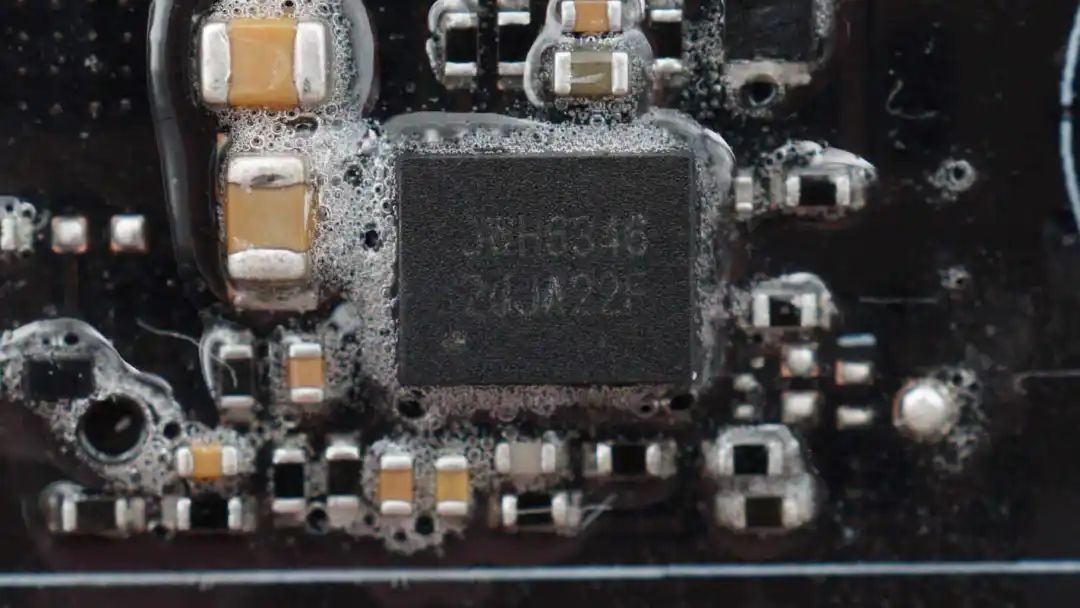

USB-C接口同步降压控制器也采用杰华特JWH6346。
同步降压开关管来自威兆半导体，型号VSP011N10MS-G。
降压转换器来自杰华特，型号JWH5125C，芯片内置NMOS开关管，支持4.5-65V输入电压，输出电流为5A，开关频率和欠压保护可设置，支持过电流保护，具备短路保护和过热保护功能。

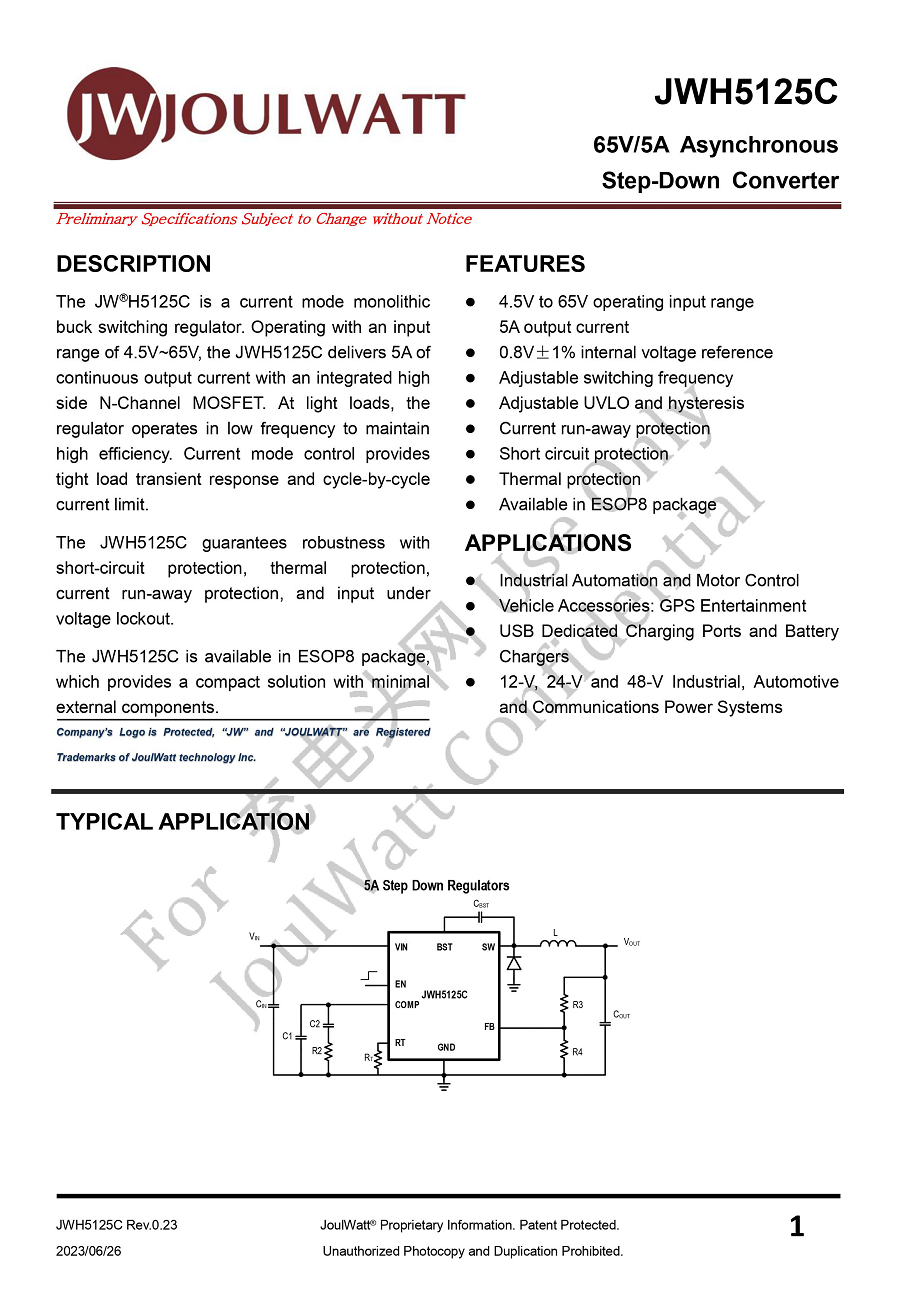

杰华特 JWH5125C 资料信息。

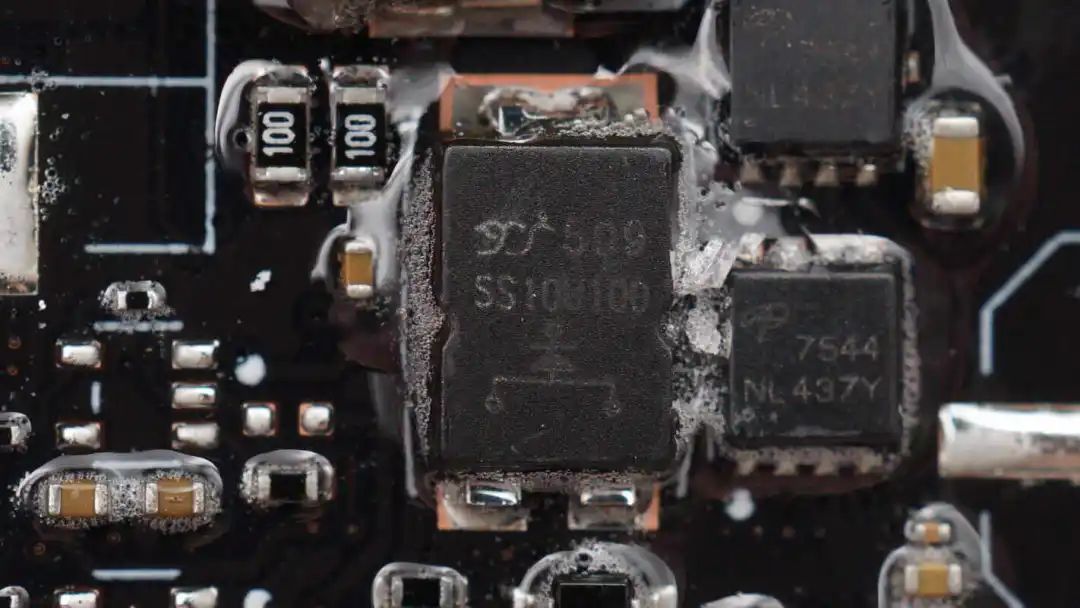

外置的肖特基二极管来自扬杰科技，型号SS10U100，规格为10A 100V，采用TO-277封装。

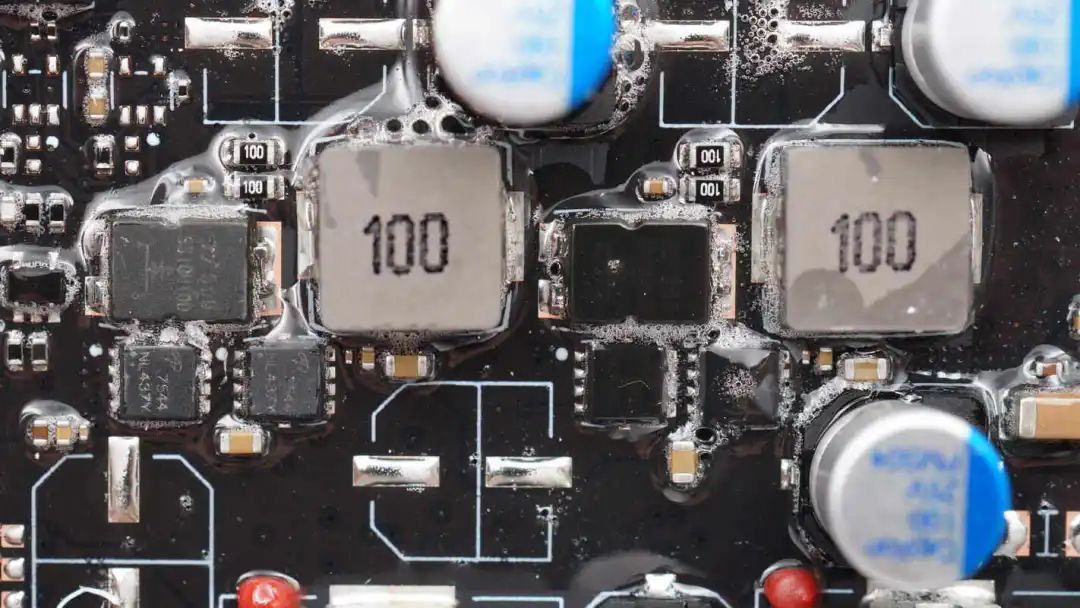

10μH合金电感特写，共三颗分别用于两路USB-C接口降压输出和USB-A接口降压电路供电。
四颗VBUS开关管用于两个USB-C接口输出控制。

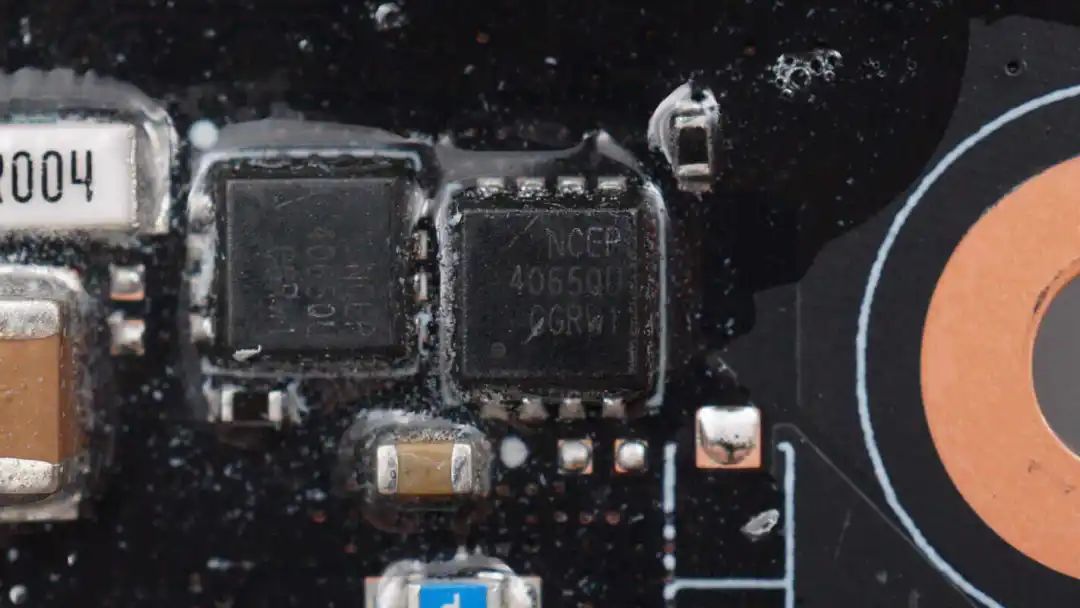

VBUS开关管来自新洁能，型号NCEP4065QU，NMOS，耐压40V，导阻2.2mΩ，采用DFN3.3*3.3封装。
用于USB-A接口的降压开关管和降压电感特写。

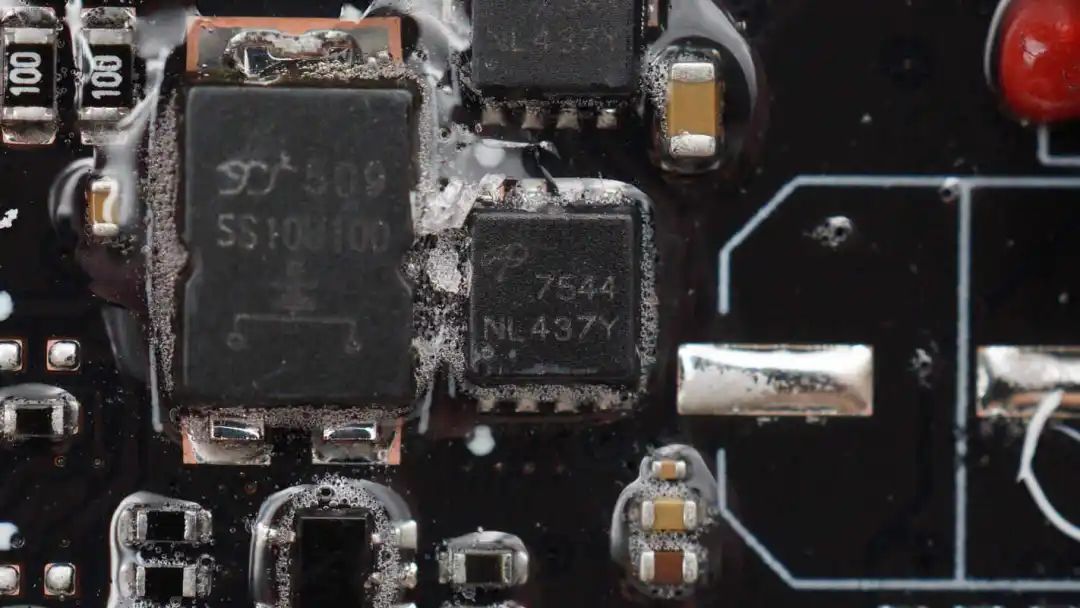

同步降压开关管来自万国半导体，型号AON7544，NMOS，耐压30V，导阻4.1mΩ，具备低栅极电荷和高电流能力，采用DFN3*3EP封装。

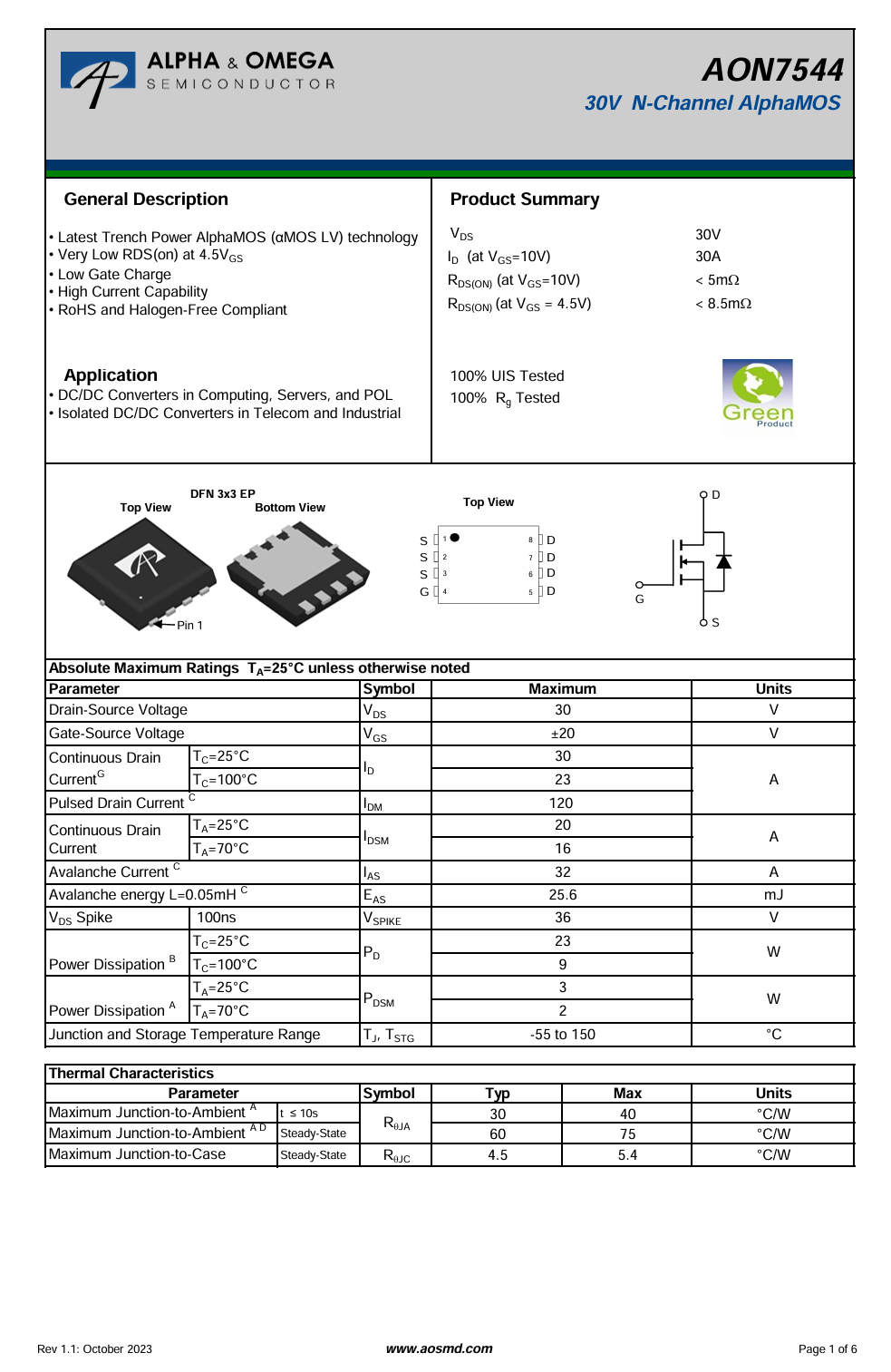

万国半导体 AON7544 资料信息。
外置的肖特基二极管来自扬杰科技，型号SS10U100。
10μH降压电感特写。

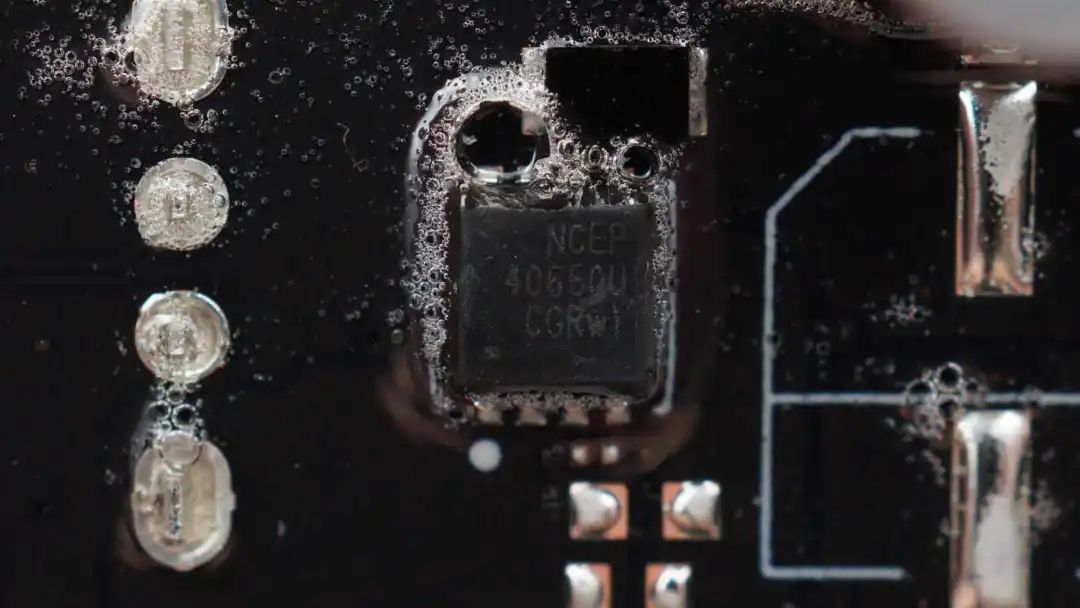

VBUS开关管采用新洁能NCEP4065QU。

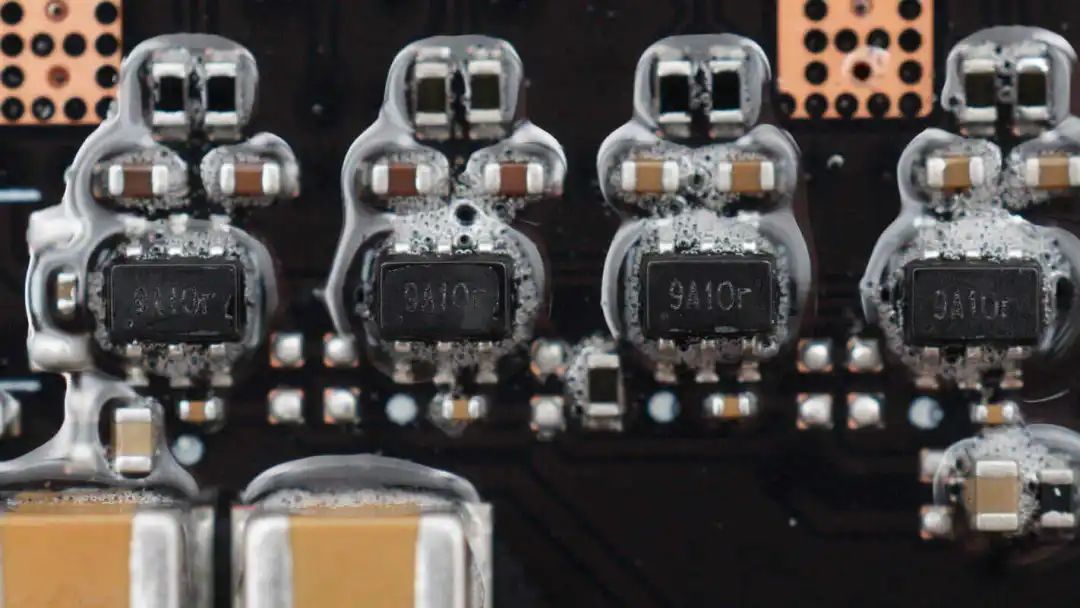

电流检测芯片来自思瑞浦，丝印9A1，型号TP181A1，是一颗零漂移，双向电流检测放大器，采用SC70封装。
供电输入的XT30连接器特写。
贴片共模电感特写。

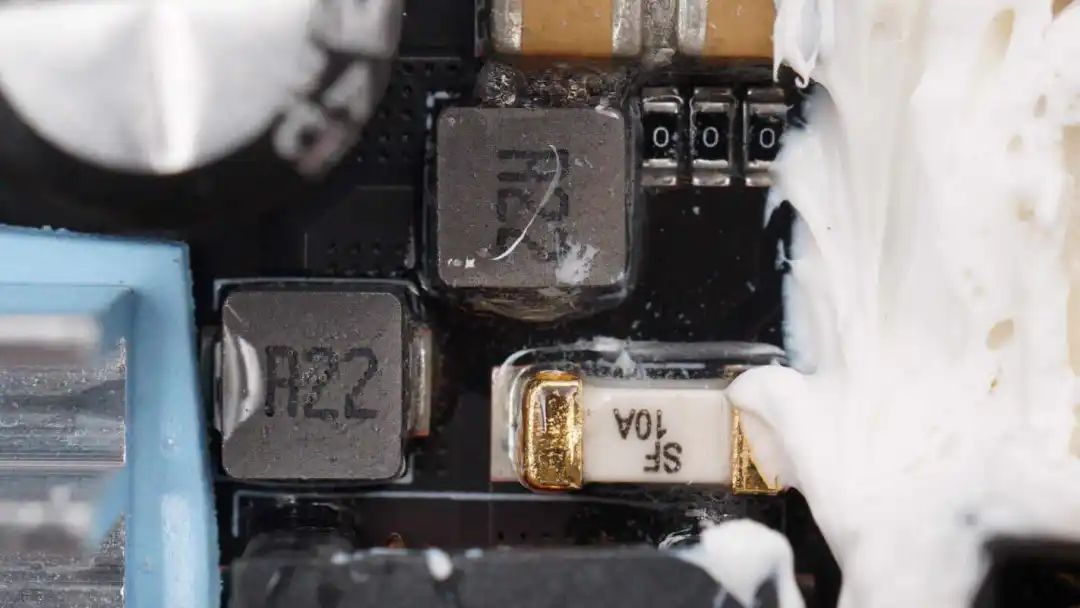

输入端10A贴片保险丝和两颗0.22μH滤波电感特写。

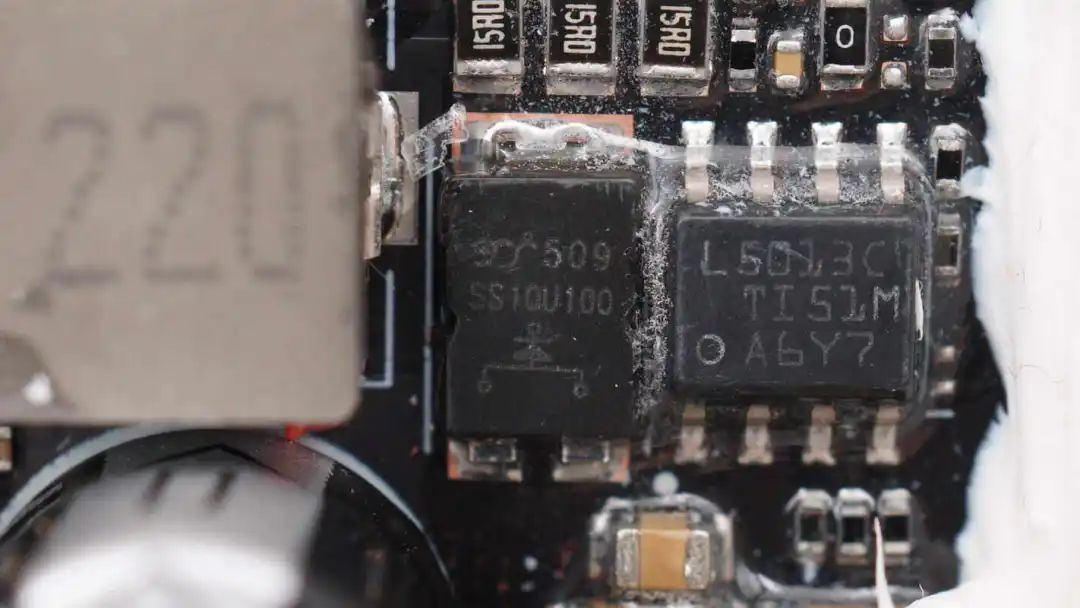

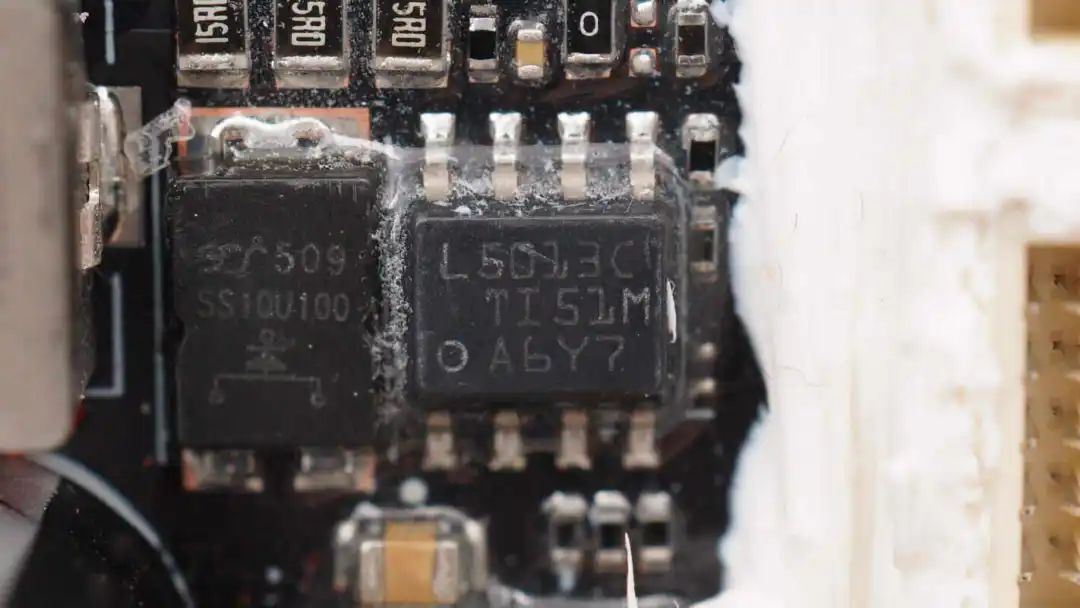

降压芯片来自德州仪器，丝印L5013C，型号LM5013，芯片支持100V输入电压，支持3.5A输出电流，具有超低静态电流，采用HSOIC8封装。
外置的肖特基二极管来自扬杰科技，型号SS10U100。

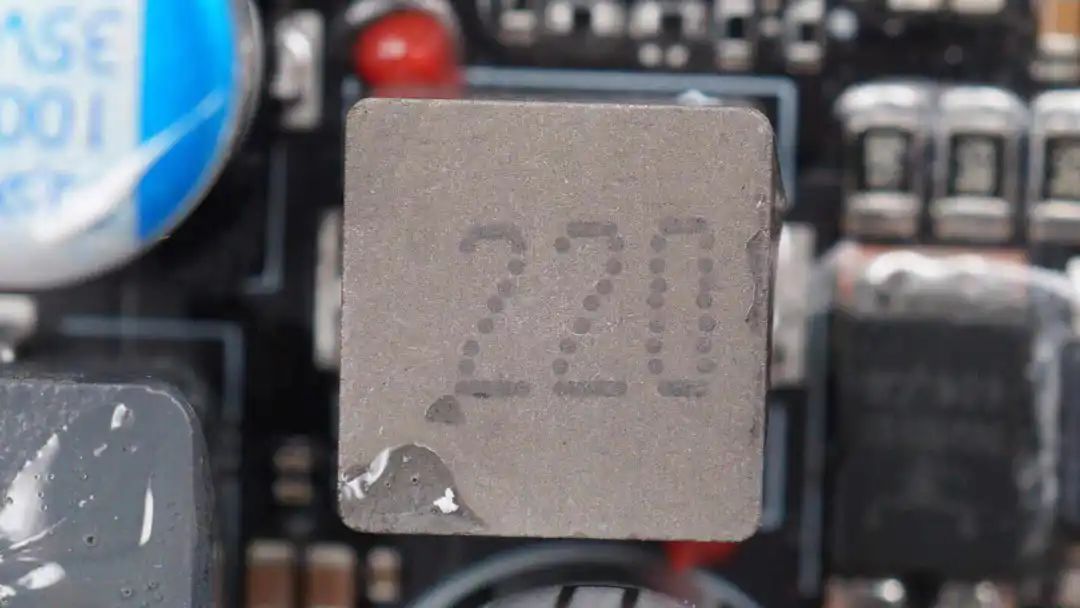

22μH合金电感特写。

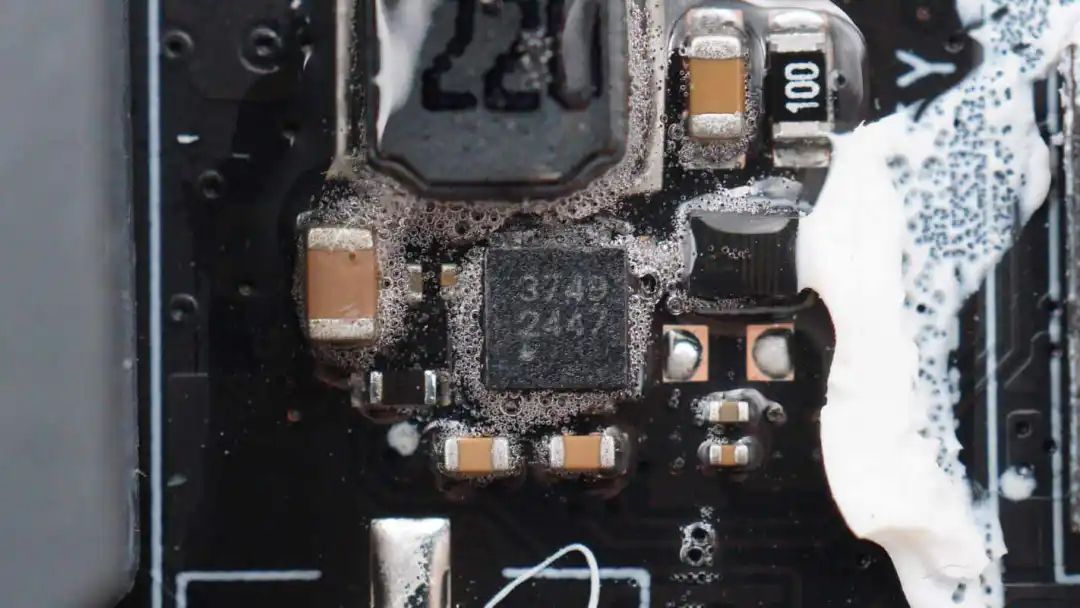

屏幕背光驱动芯片来自圣邦，型号SGM3749，为升压LED驱动器，支持PWM调光。芯片支持20V输入电压，开关频率为1.25MHz，采用TDFN2*2-6L封装。

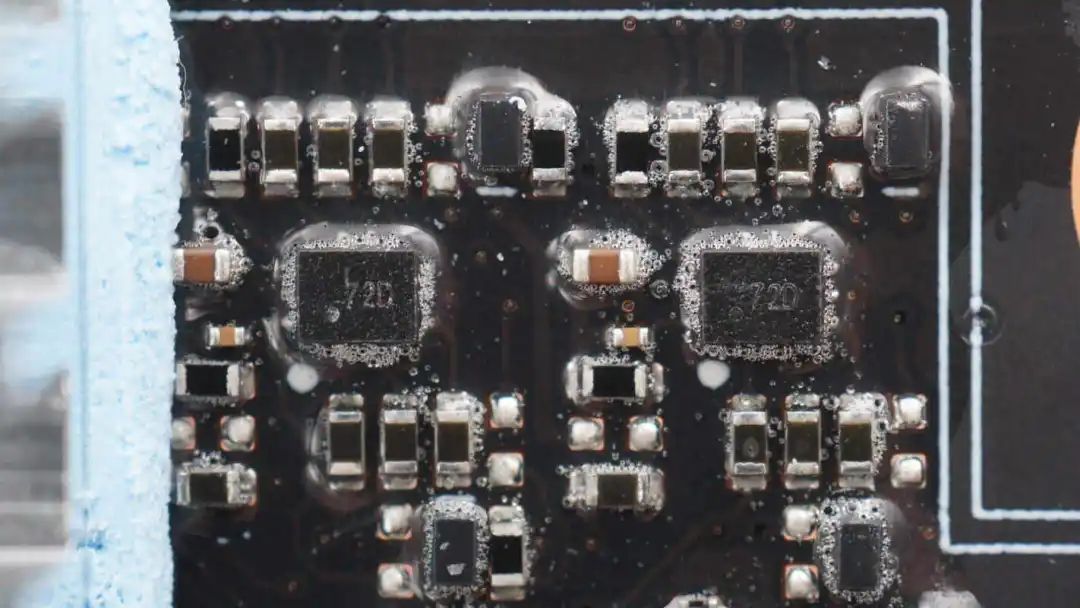

两颗切换开关丝印72D。

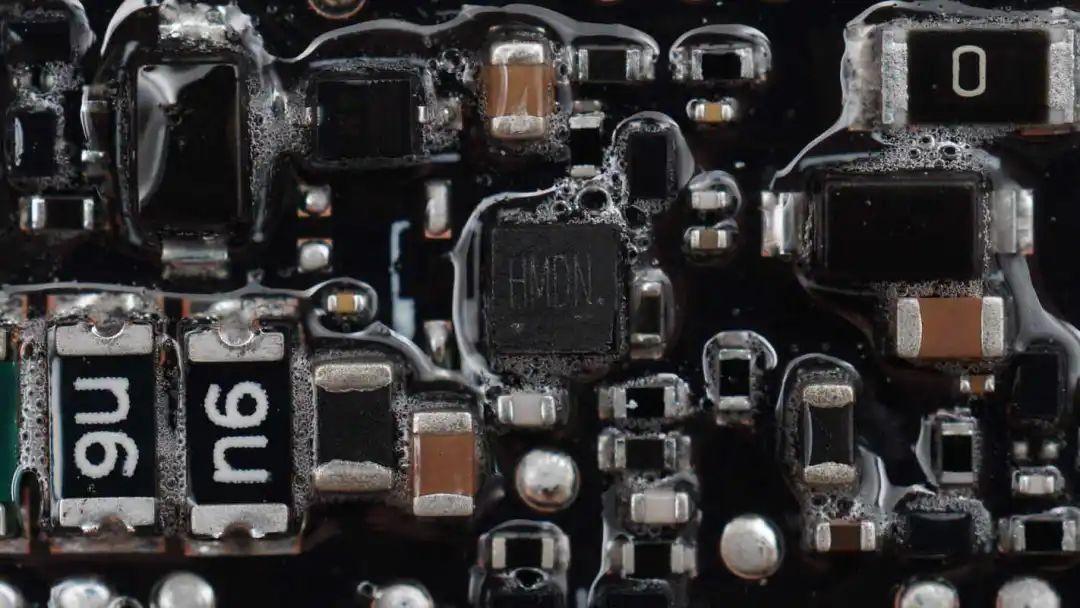

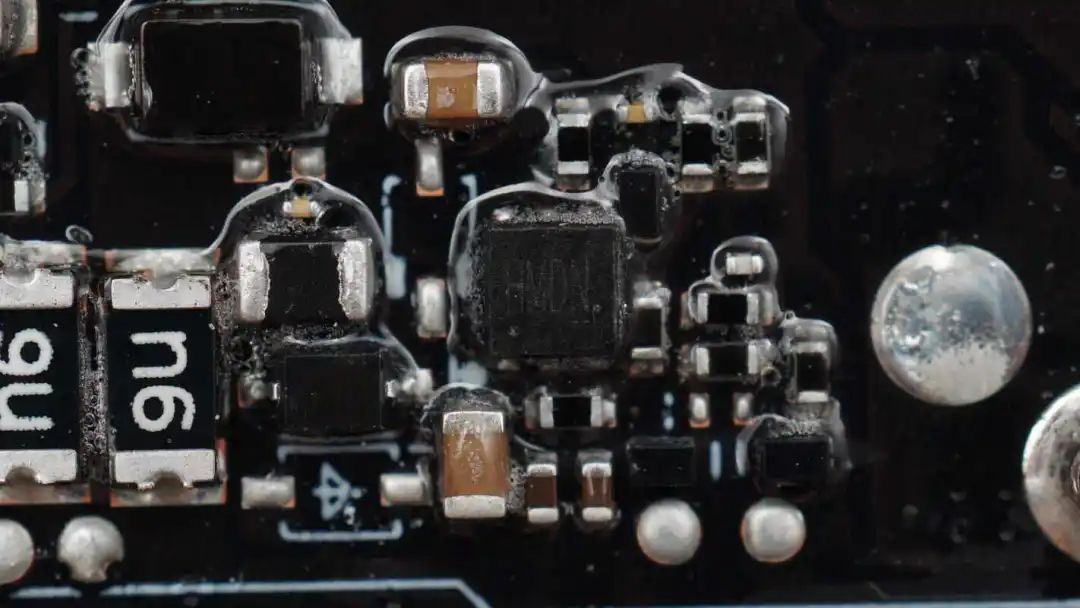

PCBA模块边缘设有自恢复保险丝和过流保护芯片以及稳压芯片等。
过流保护芯片来自钰泰半导体，丝印HM，型号ETA6027，是一颗保护电流可编程的负载开关，芯片支持6V输入电压，具备6.1V过压保护，支持75mA-2.2A电流限制，具备快速过电流保护，具备反向电流阻断，具备过热关断和欠压保护，采用DFN2*2-6封装。

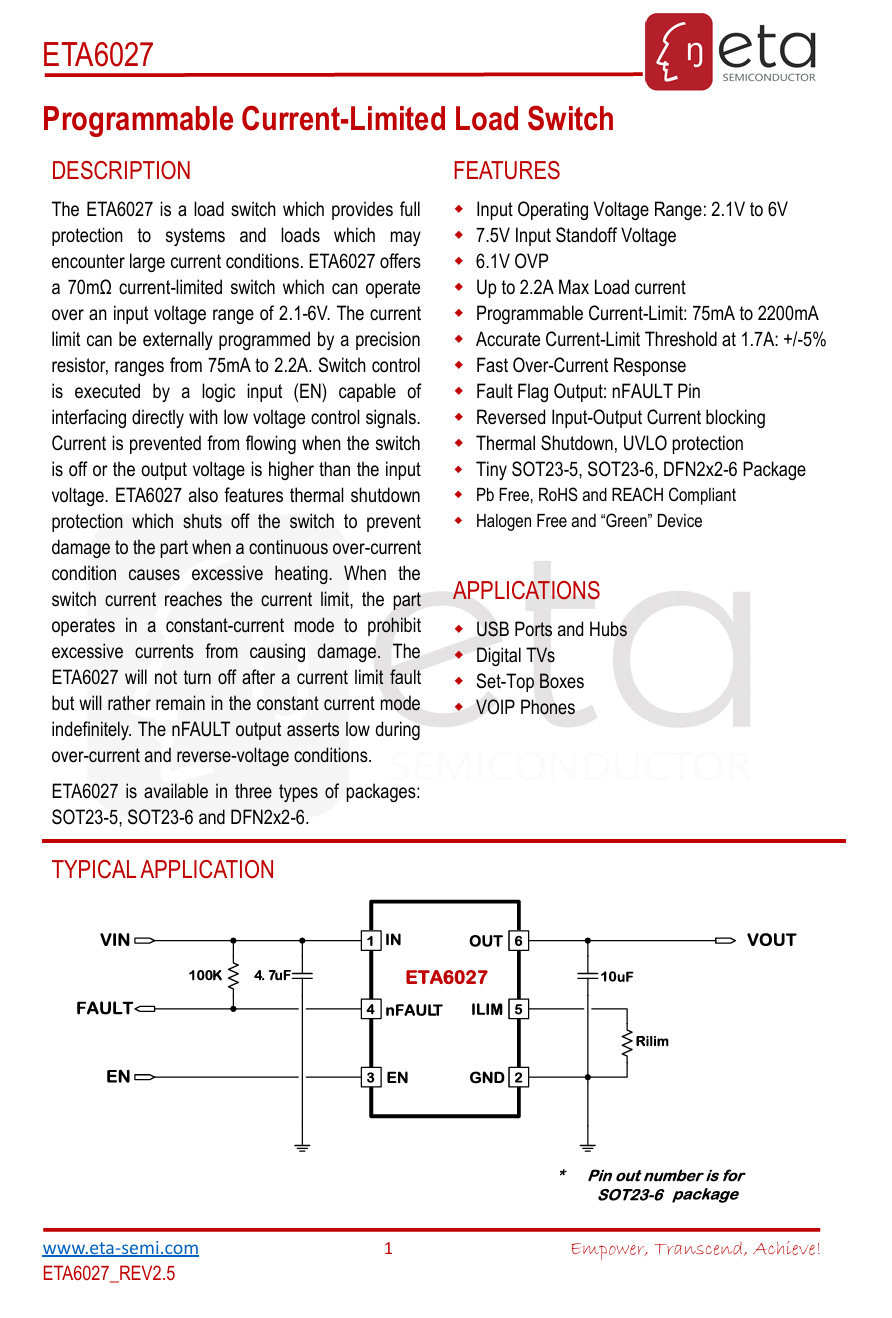

钰泰半导体 ETA6027 资料信息。
另一颗过流保护芯片型号相同。

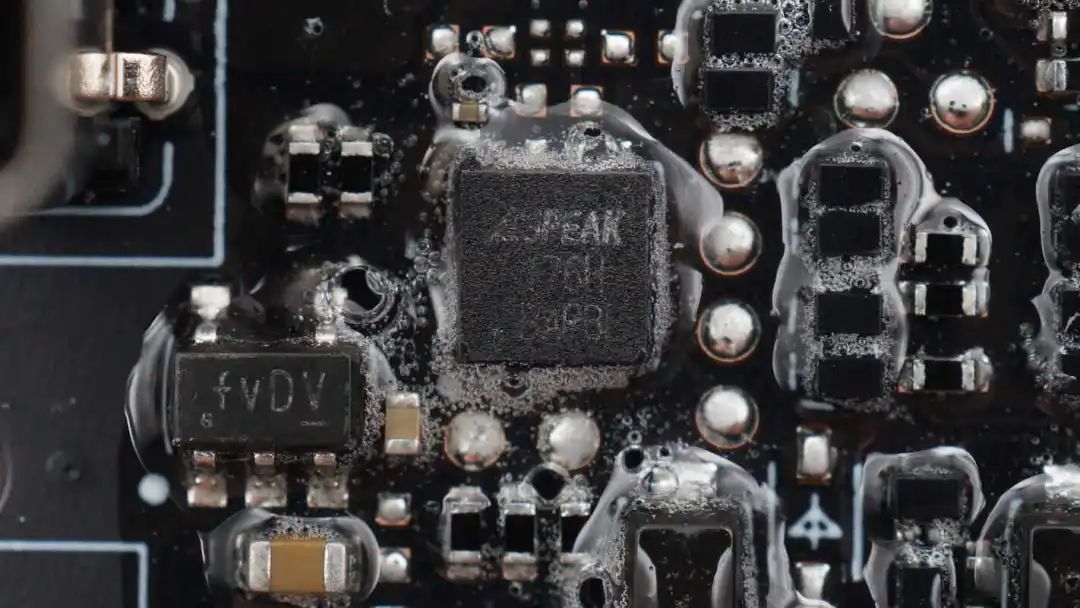

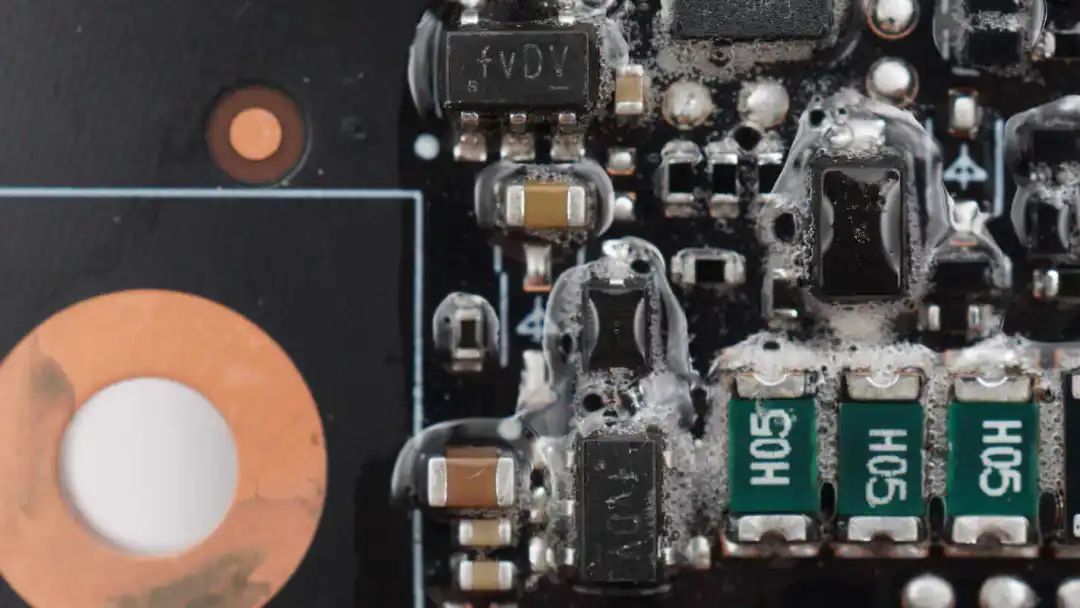

两颗稳压芯片来自钰泰半导体，丝印fv，型号ETA5044V330NS2F，支持45V输入电压，输出电流300mA，具备超低静态电流，采用SOT23-5封装。

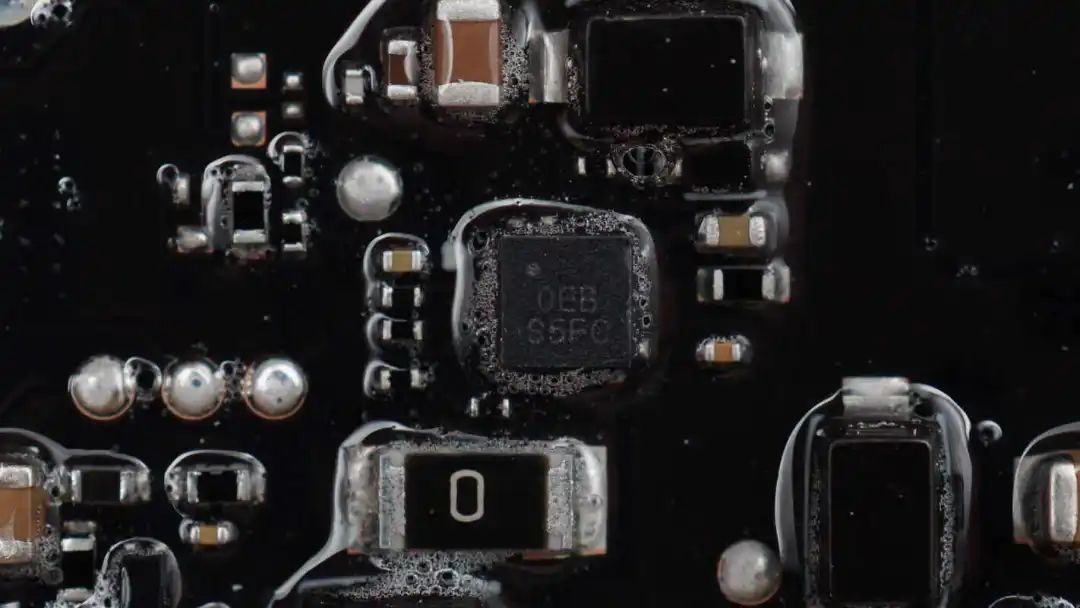

丝印0EB S5FC的芯片特写。

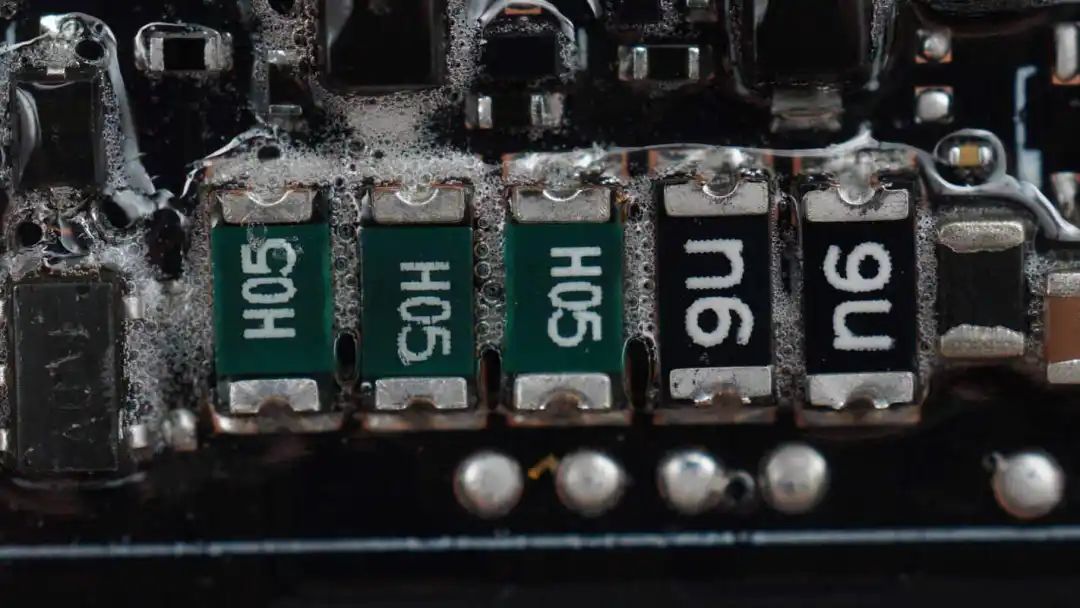

用于过流保护的保险丝特写。
另一组保险丝特写。

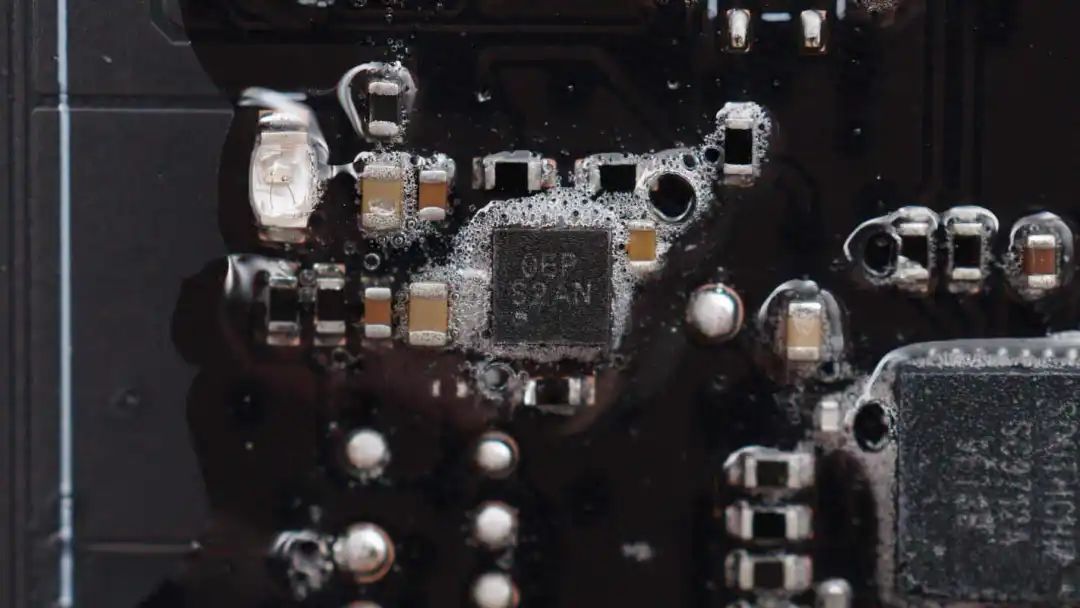

一颗丝印0EP S2AN的芯片特写。

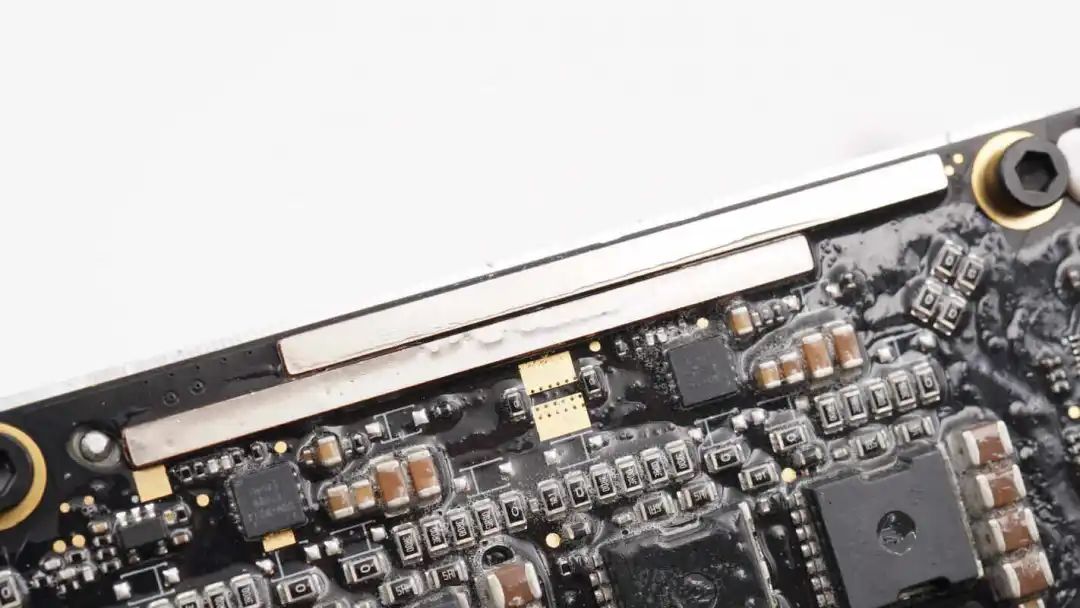

板载无线通讯天线特写。

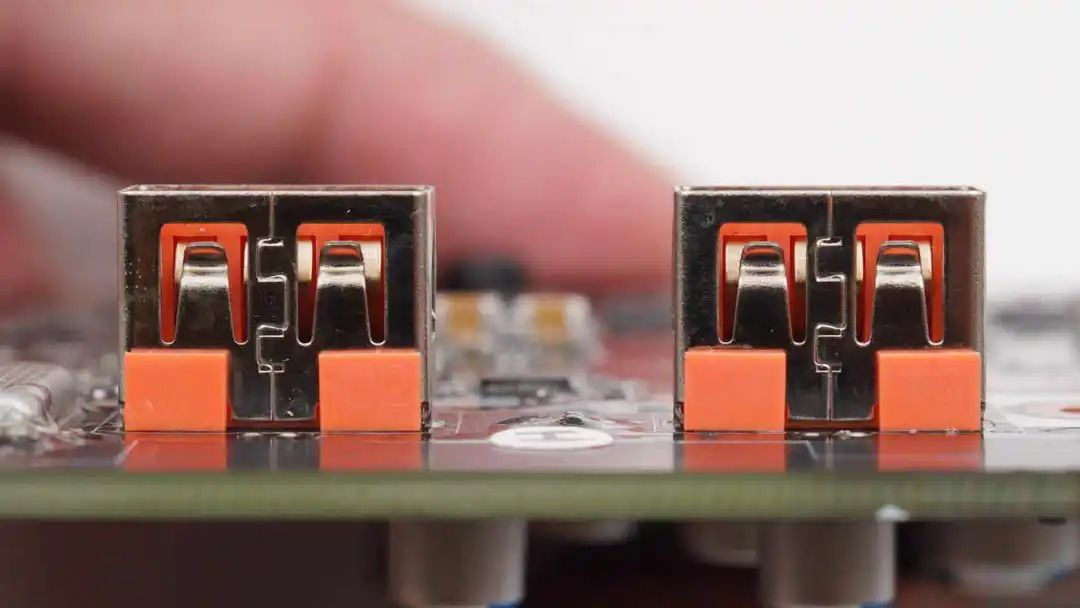

USB-A母座采用过孔焊接固定。

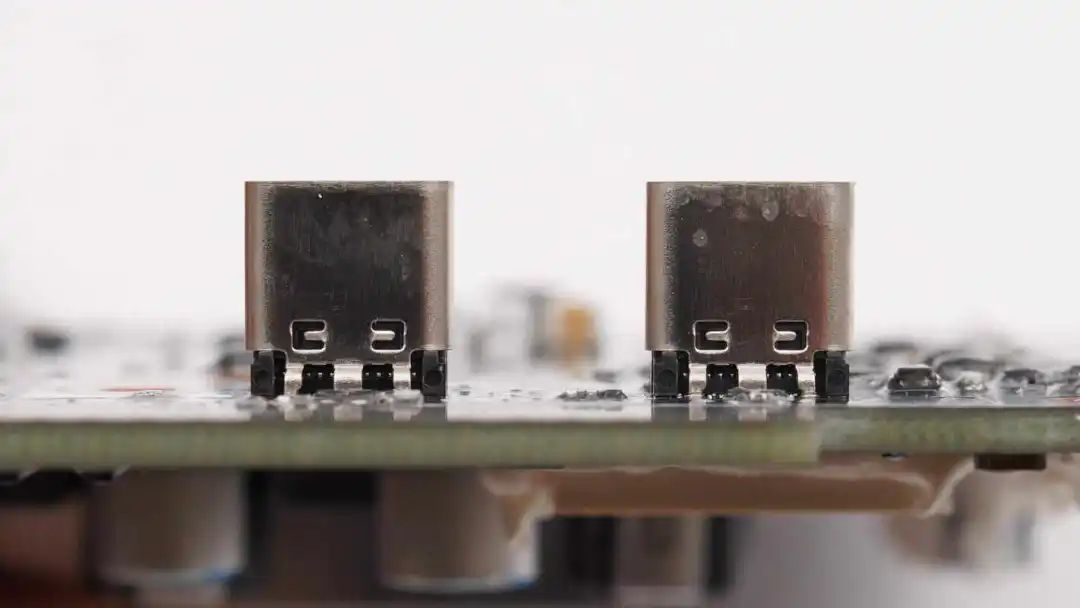

USB-C母座采用过孔焊接固定。

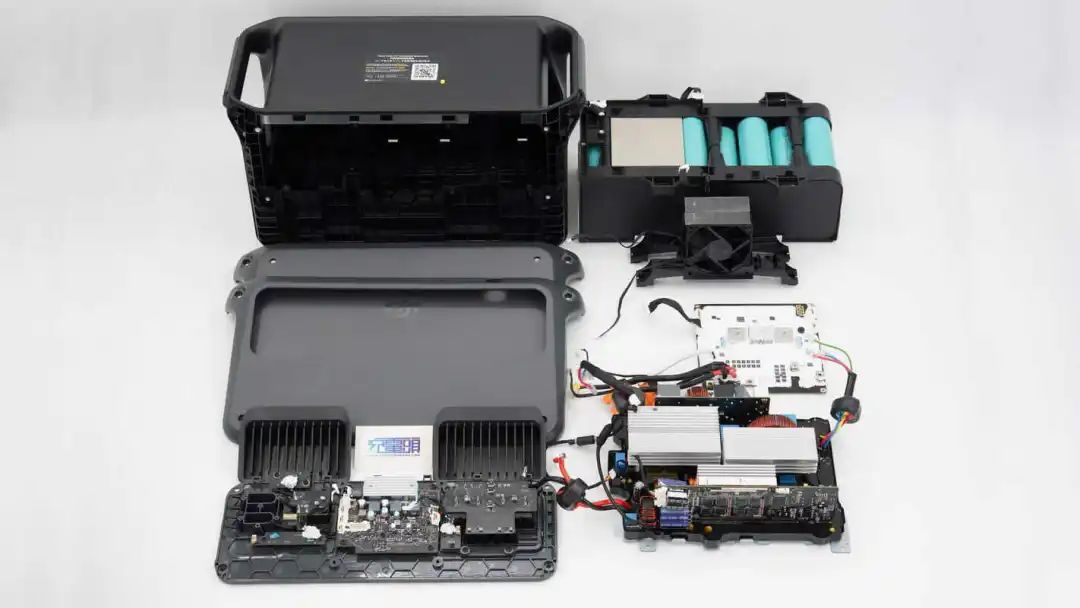

全部拆解一览，来张全家福。
充电头网拆解总结

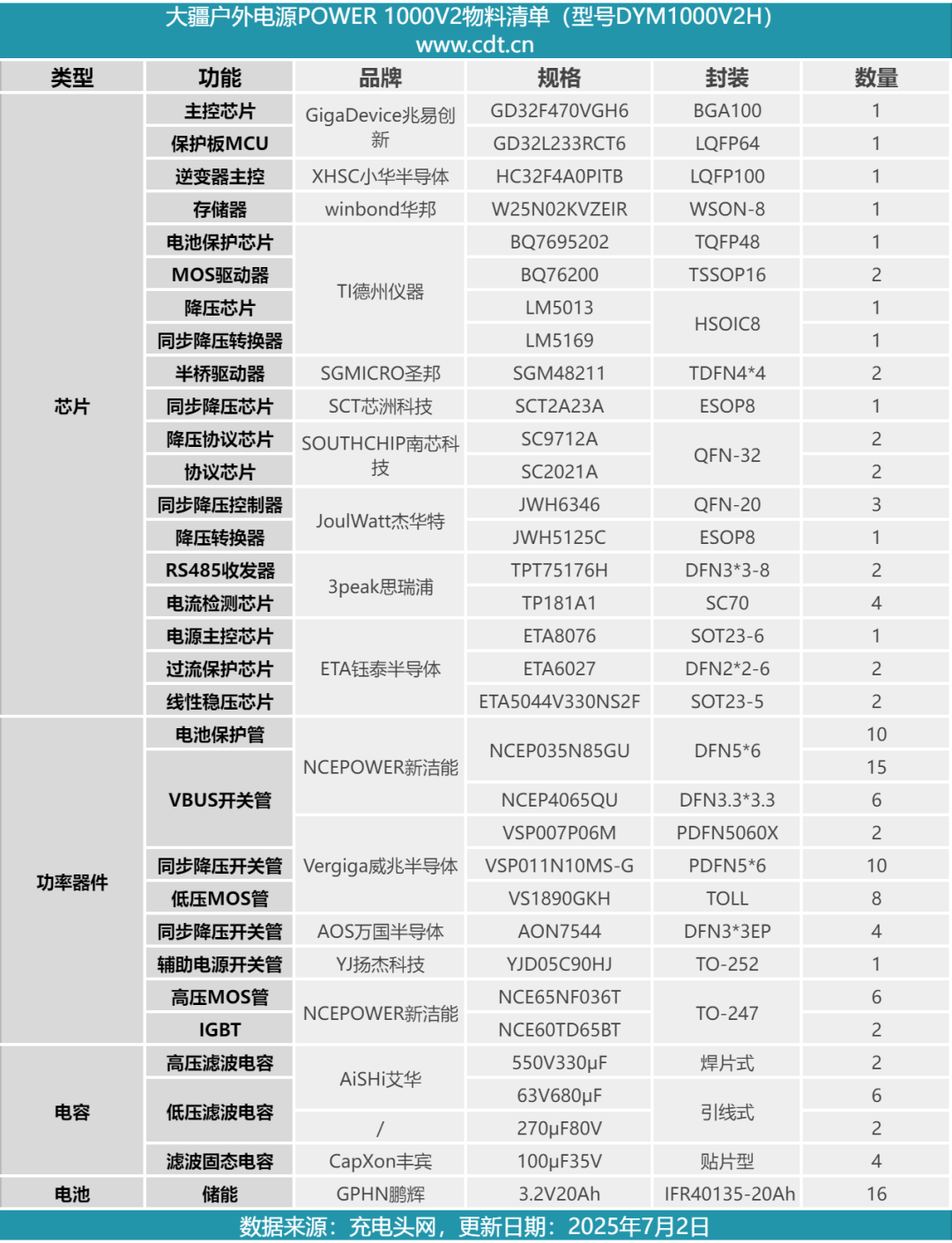

最后附上大疆户外电源POWER 1000 V2的核心器件清单，方便大家查阅。
大疆户外电源POWER 1000 V2采用灰色壳体，机身两侧设有一体化把手。户外电源机身正面设有显示面板，USB快充接口，交流输入输出接口和SDC接口。户外电源内置1024Wh磷酸铁锂电池，支持2600W逆变输出，USB-C接口支持140W快充，SDC接口支持为户外电源充电，输出和连接加电包使用。
充电头网通过拆解了解到，大疆这款户外电源采用模块化设计，由显示面板，电池保护板和双向逆变模块组成。双向逆变模块底部采用硬胶灌封，并设有金属底板逆变模块两侧设有风扇散热。电池组采用16串磷酸铁锂电池组成，电池来自鹏辉，通过绝缘框架固定。电池保护板采用德州仪器保护芯片，搭配使用兆易创新主控芯片，并设有多颗保险丝进行过流保护。
双向逆变模块采用小华半导体主控，搭配使用新洁能功率器件，并采用小板设计，充分利用空间。显示面板采用兆易创新主控芯片，搭配使用南芯科技协议芯片和杰华特同步降压控制器。还使用钰泰过流保护芯片和线性稳压芯片。户外电源内部工艺精细，用料扎实，PCB涂胶密封，逆变器采用灌胶工艺，加强防护性能，保证用电无忧。
