华强北白牌TWS耳机火爆,甚似当年“山寨”机

2019-12-23 刘凯 马瑞山 阅读:
华强北白牌TWS耳机火爆,甚似当年“山寨”机
过去,苹果 AirPods 对监听模式实施专利封锁,安卓TWS 采用的转发方案连接性能较差。 2019 年 Q3 ,联发科、高通、华为相继实现技术突破, 解决蓝牙连接问题。华强北白牌 TWS 耳机火爆表明市场需求较好,甚似当年“山寨”机,安卓 TWS 耳机或将迎来行业拐点。
nq7ednc

3、 续航:豆式电池成为主流配置nq7ednc

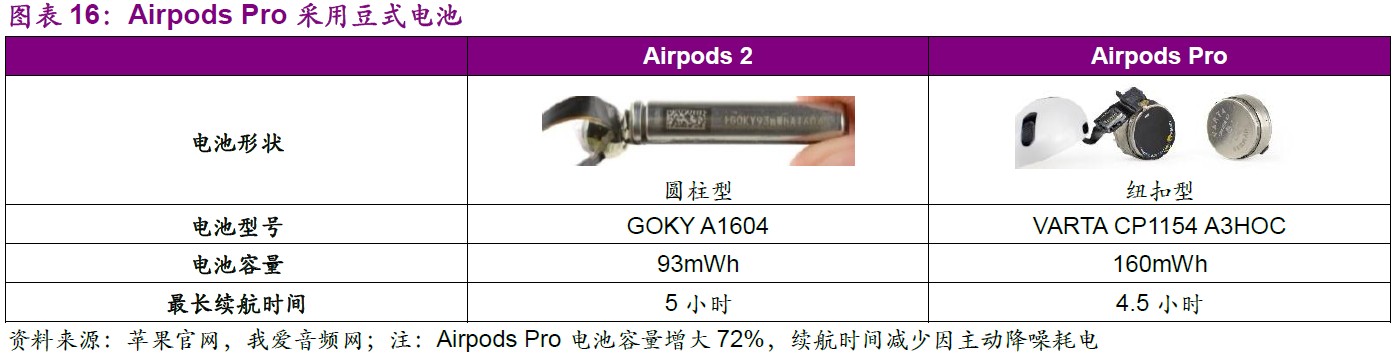

2019 年 10 月,苹果发布了具有降噪功能的 Airpods Pro,其采用了豆式电池(可充电纽扣型锂电池),而 AirPods 第 1 代和第 2 代均采用圆柱形电池。尽管 Airpods Pro 耳机电池容量相比 2 代增大 72%,但由于主动降噪功能耗电大而导致续航时间有所减少。nq7ednc

027ednc20191223.jpgnq7ednc

豆式电池相比于圆柱形电池具有以下优势:nq7ednc

  • 高能量密度:以亿纬锂能三款锂离子电池为例,ICR1254(豆式)、ICR18650(圆柱形)、EVE78400(圆柱软包) 能量密度依次减小。
  • 体积小质量轻:例如亿纬锂能 ICR1254 ,仅重 1.8g,体积 0.61cm³,占用空间小。
  • 循环寿命长:例如亿纬锂能 ICR1254,能实现快速充电续航持久,2C(120mA)充电循环,充电时间 1.5 小时左右;循环次数达 1200 次时,容量保持率>85%。
  • 其他优势:方便正负极焊接、尺寸一致性好、稳定性好。

除 Airpods Pro 外,华为、三星、索尼、1MORE、BOSE 等品牌 2019年多款 TWS 耳机也都采用了豆式电池方案。nq7ednc

Airpods Pro 的豆式电池供应商为德国 varta。国产豆式电池厂商包括亿纬锂能、紫建电子(VDL)、鹏辉能源。亿纬锂能“金豆”电池进入三星供应链,VDL 已为 HOVM 和其他音频厂商供货,鹏辉能源进入疯米、JBL 供应链。nq7ednc

三、 难点是什么?

1、 连接:其他厂商转发模式不及苹果监听模式nq7ednc

普通蓝牙音频设备只能实现 1 对 1 连接,包括普通的无线蓝牙耳机。而TWS 耳机两个耳塞之间没有导线连接,在和手机连接时则需要实现 1 对 2的连接。nq7ednc

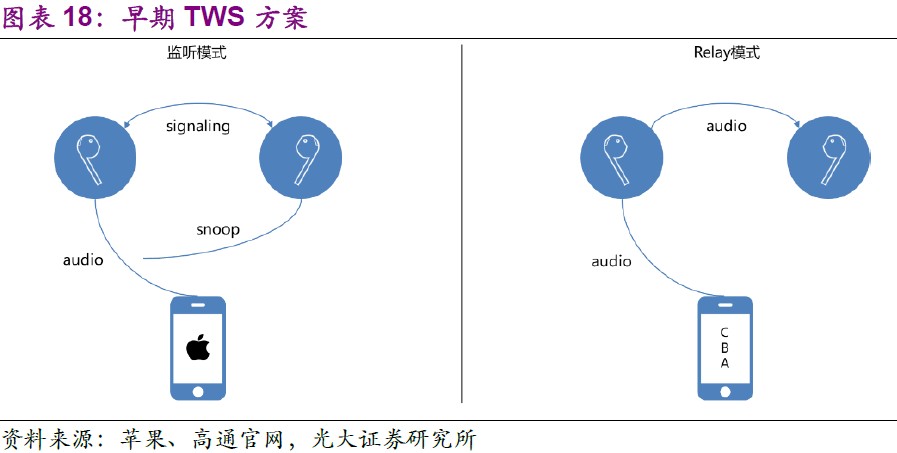

苹果 AirPods 采用 Snoop 监听模式,即左右耳一起听,苹果对监听模式实现了专利封锁。早期其他 TWS 主要采用 relay 转发模式,音频从手机传到左耳(主设备),再由左耳转发到右耳(从设备)。nq7ednc

028ednc20191223.jpgnq7ednc

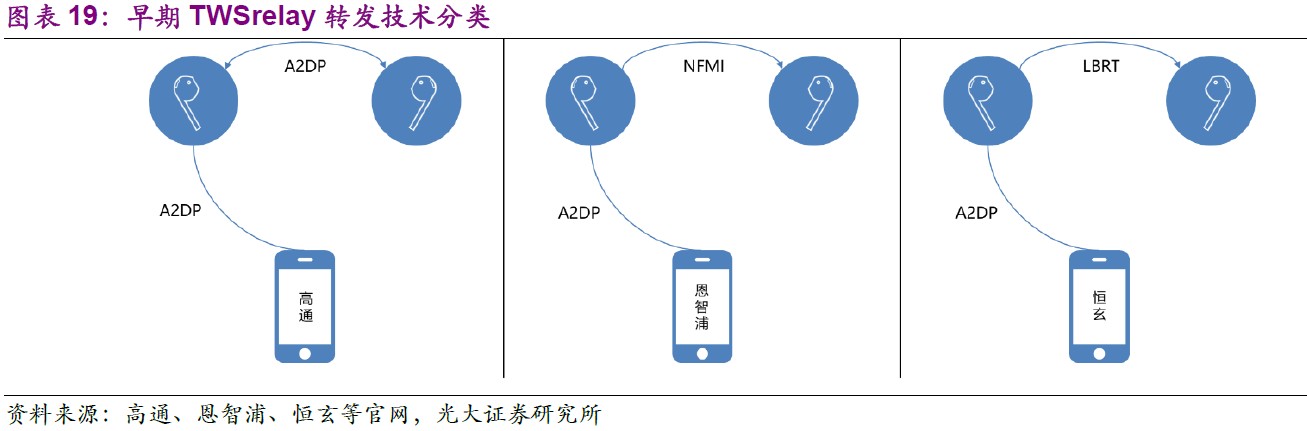

转发技术又可分为传统的 2.4G 转发、恩智浦的 NFMI 近场磁通讯技术和恒玄的 LBRT 低频转发技术。nq7ednc

029ednc20191223.jpgnq7ednc

相比于苹果的监听模式,转发模式存在以下劣势:1)由于需要通过左耳(主设备)再转发到右耳(从设备)这样一个过程,转发模式连接的稳定性与延迟都要比苹果的监听模式差很多;2)监听模式可实现任意单耳使用,而转发模式单耳使用只针对左耳(主设备);3)左耳(主设备)的功耗要显著高于右耳(从设备)。nq7ednc

2、 蓝牙 5.0:并不能提升转发模式性能nq7ednc

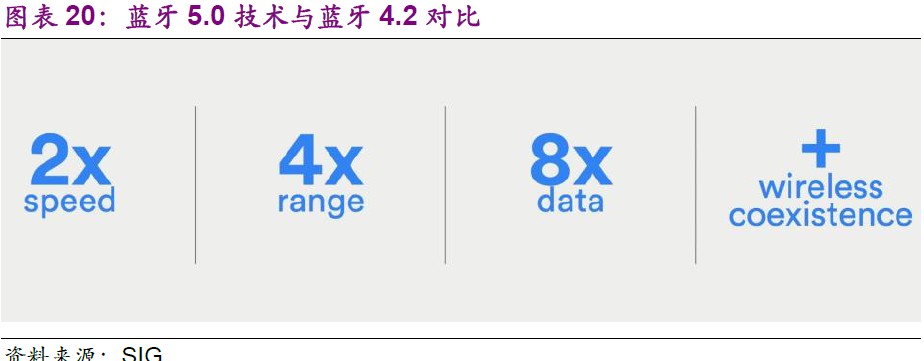

蓝牙 5.0 其实早在 2016 年就已经推出,在 BLE 低功耗模式下具备更快更远的传输能力,传输速率是蓝牙 4.2 的两倍(速度上限为 2Mbps),有效传输距离是蓝牙 4.2 的四倍(理论上可达 300 米),数据包容量是蓝牙4.2 的八倍。蓝牙 5.0 还支持室内定位导航功能,结合 WiFi 可以实现精度小于 1 米的室内定位。nq7ednc

2017 年蓝牙开始全面支持 Mesh 网状网络。全新的 Mesh 功能提供设备间多对多传输,并特别提高构建大范围网络覆盖的通信能力,适用于楼宇自动化、无线传感器网络等需要让数以万计的设备在可靠、安全的环境下传输的物联网解决方案。nq7ednc

2019 年蓝牙 5.1 引入了期待已久“寻向功能”,这一全新功能可帮助设备明确蓝牙信号的方向,进而帮助开发厘米级的实时定位和室内定位蓝牙方案。nq7ednc

030ednc20191223.jpgnq7ednc

蓝牙 5.0 并不能提升转发模式性能。蓝牙早就支持连接多个终端,但并不支持同时播放音频。也就是说,普通的蓝牙 5.0 技术是不支持 TWS 耳机 1对 2 连接同时播放音乐的功能的,而只能依靠监听技术或者转发技术等,因为音频数据传输采用的还是上文提到的传统蓝牙标准,而不是 BLE 低功耗蓝牙。因此,即使蓝牙从 4.2 升级到蓝牙 5.0,转发模式相比于监听模式的劣势依然存在,其他厂商的 TWS 耳机的连接稳定性与延迟仍然要比苹果的AirPods 要差一些。nq7ednc

蓝牙 5.0 可以更流畅地传输指令。尽管蓝牙 5.0 对音频传输没有升级,但蓝牙 5.0 为低功耗蓝牙 BLE 提供了更高带宽,PHY 从蓝牙 4.X 的 1M 进化到 2M,使得蓝牙设备可以更流畅地传输指令,比如 AirPods2 可以支持Siri。nq7ednc

四、拐点已至

1、 络达:推出 MCSync 技术,AB1536 成爆款芯片nq7ednc

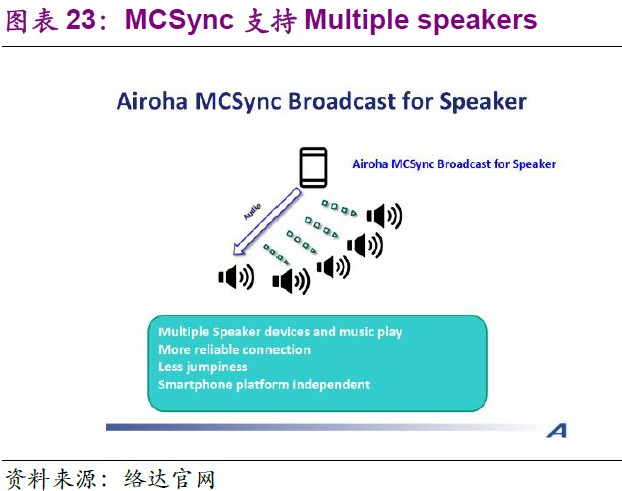

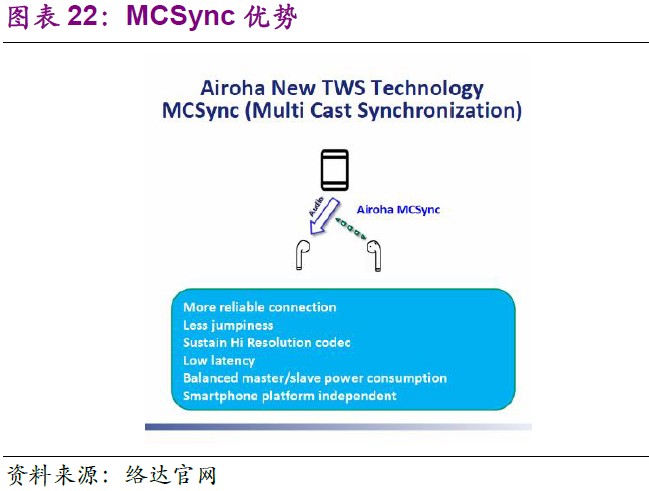

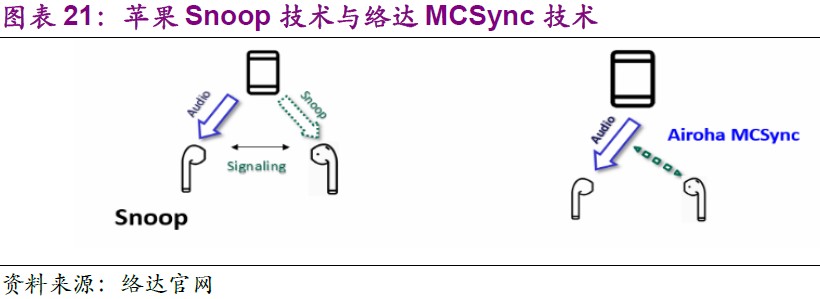

MTK 络达于 2019 年初推出搭载新一代 TWS 技术(MCSync,MultiCastSynchronization)的 AB1532 芯片。MCSync 具有连线更稳定,减少断音跳音,支撑高解析音频码流,低延时,两耳耗电更平衡,各种手机平台都适用等优点。此外,MCSync 也支持 Multiple speakers 连接。nq7ednc

031ednc20191223.jpgnq7ednc

032ednc20191223.jpgnq7ednc

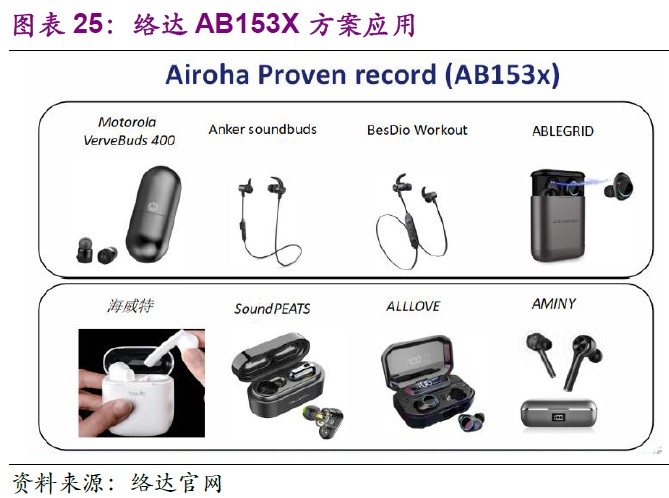

2019 年中,络达推出更加成熟的 AB1536 芯片,其连接性能等综合体验向苹果 AirPods 看齐,成为爆款芯片。nq7ednc

033ednc20191223.jpgnq7ednc

034ednc20191223.jpgnq7ednc

035ednc20191223.jpgnq7ednc

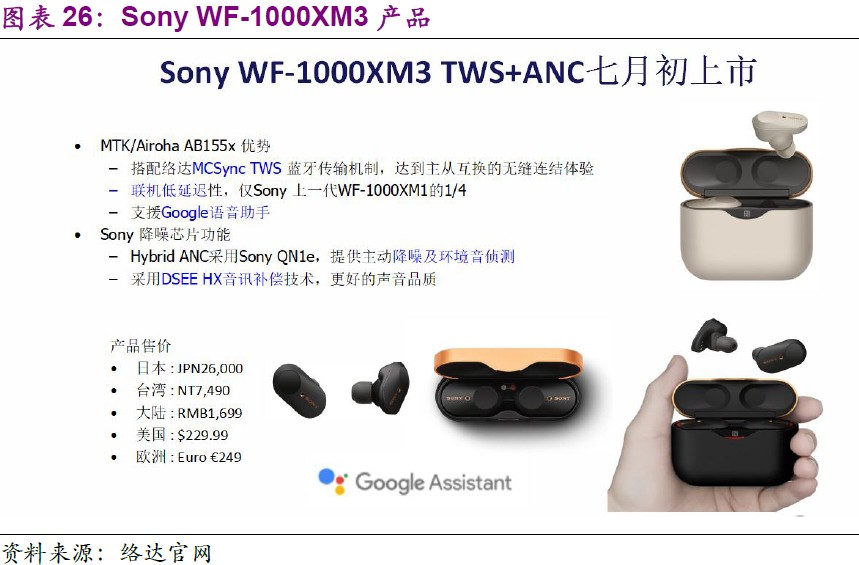

2019 年 7 月,络达 AB155X 平台系列与 Sony 合作推出 SonyWF-1000XM3 产品,具有主动降噪(ANC)功能,并且支持 Google 语音助手(Google Bisto)。nq7ednc

036ednc20191223.jpgnq7ednc

2、 高通:TWS+千呼万唤始出来,QtoQ 生态启动nq7ednc

2018 年 2 月,高通推出了 TWS+(TrueWireless Stereo Plus)技术。根据其官网介绍,TWS+是 Qualcomm-to-Qualcomm 的连接技术,只能在使用高通 QCC5100/QCC30XX 蓝牙芯片的 TWS 耳机与基于骁龙 845、670、710 移动平台的手机之间实现。nq7ednc

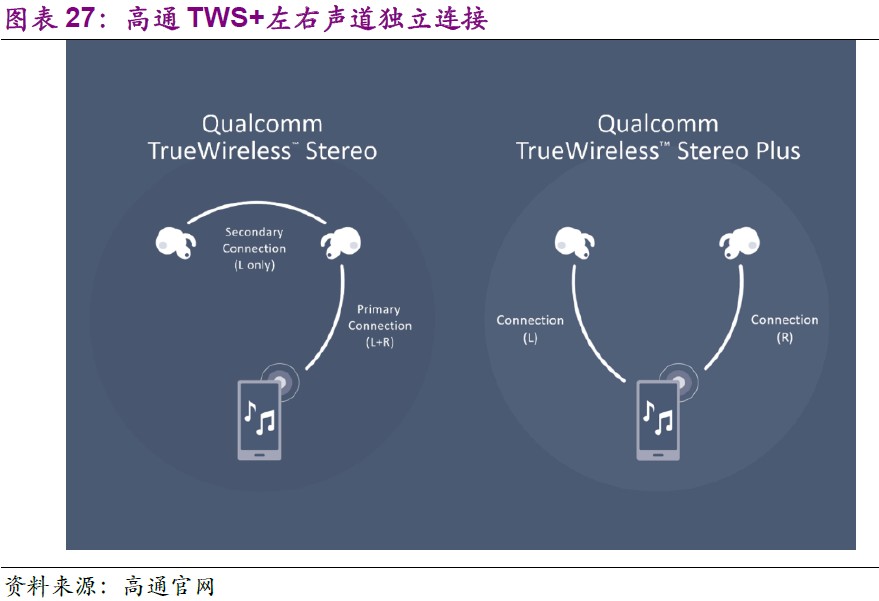

在 TWS+连接技术下,会有两路独立的音频流从手机直接传输到两个不同的耳机,即左右声道独立连接。如果耳机跟手机通信过程中,检测到手机不支持 TWS+技术,耳机会自动转换到可以兼容几乎所有智能手机的 TWS通用模式。nq7ednc

037ednc20191223.jpgnq7ednc

高通 TWS+技术已推出一年多时间,但推广速度较慢。由于 TWS+技术实际上超出了现有的蓝牙标准,需要通过优化蓝牙标准或者安卓系统进行实现。疯米 FUNCL AI、OPPO O-Free、小鸟 track air、漫步者 TWS5 等产品尽管采用了高通 QCC30XX 芯片,但都阉割了 TWS+功能。nq7ednc
