前言
绿联最近新推出了三款插座，这三款采用相同的设计元素，为银灰色外壳搭配黑色面板。插座内置防雷击保护和超功率保护功能，起到对所连接的电器的过流保护，并且插座内置的超功率保护功能，能够在负载超过额定值时切断电源，保护插座和电器安全。
这款插座具备三个新国标五孔插孔，内置2A1C接口，支持30W快充，采用总控开关控制。插座内部防雷模块采用氧化锌压敏电阻配合温度保险丝，并搭配气体放电管进行雷击浪涌保护。下面充电头网就带来这款30W快充的延长线插座拆解，看看内部的设计。
绿联30W三位总控延长线插座开箱
包装盒主体色调为白色，正面印有绿联品牌、插座外观、名称、以及卖点。

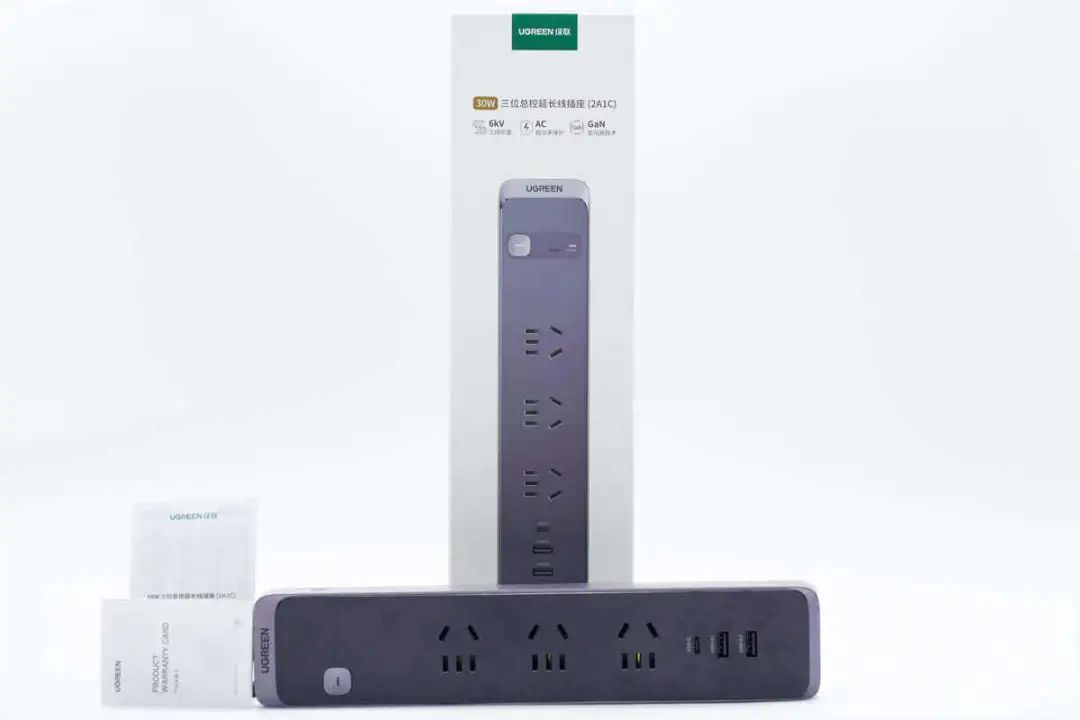

包装内含快充防雷插座、使用说明书、产品保修卡。
绿联这款插座自带1.8米长度三脚插头电源线，满足绝大多数场景使用需求。机身修长扁平，黑色外壳磨砂颗粒感较重，银灰色外壳相对更细腻，带来两种不同的手感。

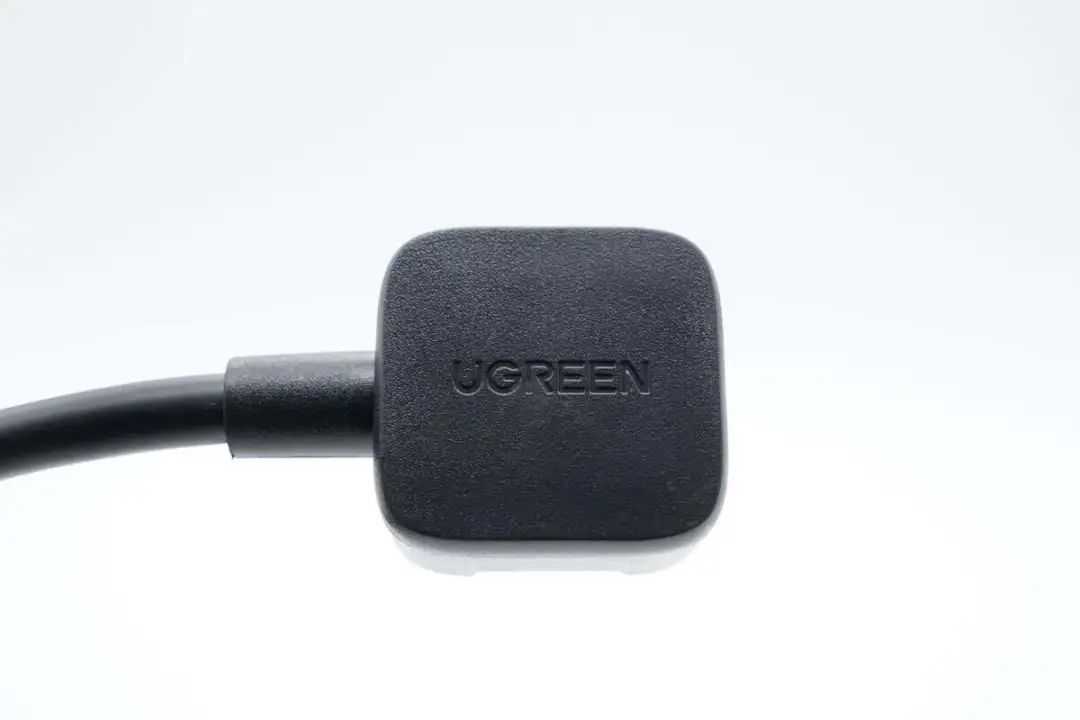

插头顶面设计有UGREEN品牌Logo。
内侧可以看到规格为10A 250V~，通过了CCC认证。
线缆规格为3x1.0mm²，生产厂领亚电子科技股份有限公司，通过了CCC认证。
线缆与机身连接处采用防护 SR 设计，耐用避免电源线外被弯折破皮。
插座顶面配备总开关、防雷指示灯、三组3+2新国标组合插口、2A1C三个USB接口。
机身边缘有UGREEN品牌，指示灯中心是通断电指示灯，二合一设计，右侧为防雷保护指示灯，观察方便且节省空间，通电状态下两颗指示灯均亮蓝光。
3+2新国标组合插口特写，内置安全门防止异物单孔插入，保证用电安全。
三个USB接口特写，均为黑色胶芯，接口旁都印有相应标识方便用户区别使用。
机身另一端边缘设计有MAX 2500W字样，表明最大承载功率。
底部四端设有防滑橡胶垫，中间部分是铭牌。

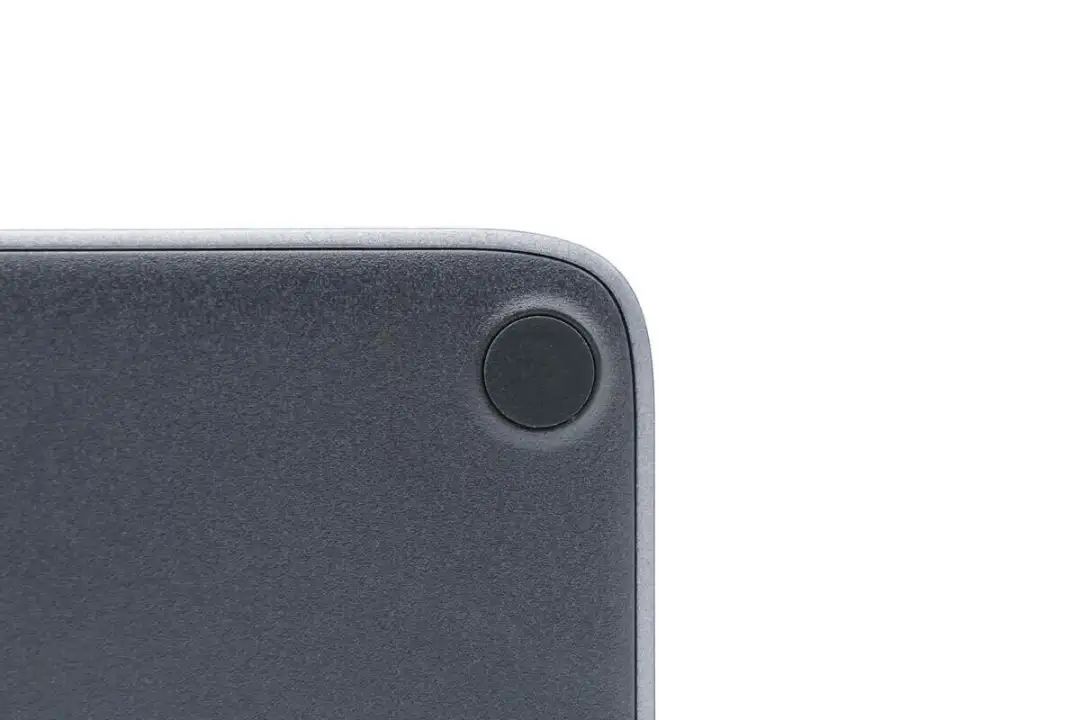

胶垫处微凸，可以防止底部磨损。
产品铭牌特写
型号：CD337
技术参数：2500W MAX 10A MAX 250V~
USB输入：100-240V~ 50/60Hz 0.8A MAX
USB-C输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A 30W MAX
USB-A1/A2输出：5V3A、9V2A、12V1.5A 18W MAX
USB输出总功率：30W MAX
制造商：深圳市绿联科技股份有限公司
产品通过了CCC认证。
测得插座电源线外露长度约1.8米。
测得插座机身长度约27cm。
宽度约5.52cm。
厚度约2.83cm。
每组AC插孔间距约为42.11mm，间距较大，可满足多数电器设备插头插入位置不争抢。
另外测得这款插座净重约452g。
使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。
并且具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V2.75A一组PPS电压档位。
测得USB-A1口支持FCP、AFC、QC3+、DCP充电协议。
测得USB-A2口兼容协议和USB-A1口的一样。
绿联30W三位总控延长线插座拆解
看完了这款插座的开箱和测试，下面就进行拆解，一起看看绿联这款插座的用料和设计。
取下插座的硅胶脚垫，脚垫下方是梅花防拆固定螺丝。
拧下所有固定螺丝，拆开外壳，插座内部为一体铜条结构，电源线焊接连接。
后盖内部采用隔离板用于快充模块绝缘，塑料柱用于支撑内部的一体铜条。
插座内部结构一览，左侧为快充模块部分，右侧为电源输入部分，焊接继电器，过载保护器和浪涌吸收电路，中间为一体铜条插座，通过导线焊接连接。
输入端导线通过外壳固定。
导线焊接连接到输入PCB上，由继电器控制供电输出。
一体铜条组成的插座模块特写，导线焊接连接。
快充模块特写，通过导线焊接连接供电，PCB中间开槽配合后盖隔离板进行绝缘。
拧下固定螺丝，取出插座内部PCB和一体铜条，继续进行拆解。
插座外壳内部结构一览。
电源按钮内部为十字支撑结构。
指示灯透光结构特写。
插座支撑结构特写，下方为安全门。

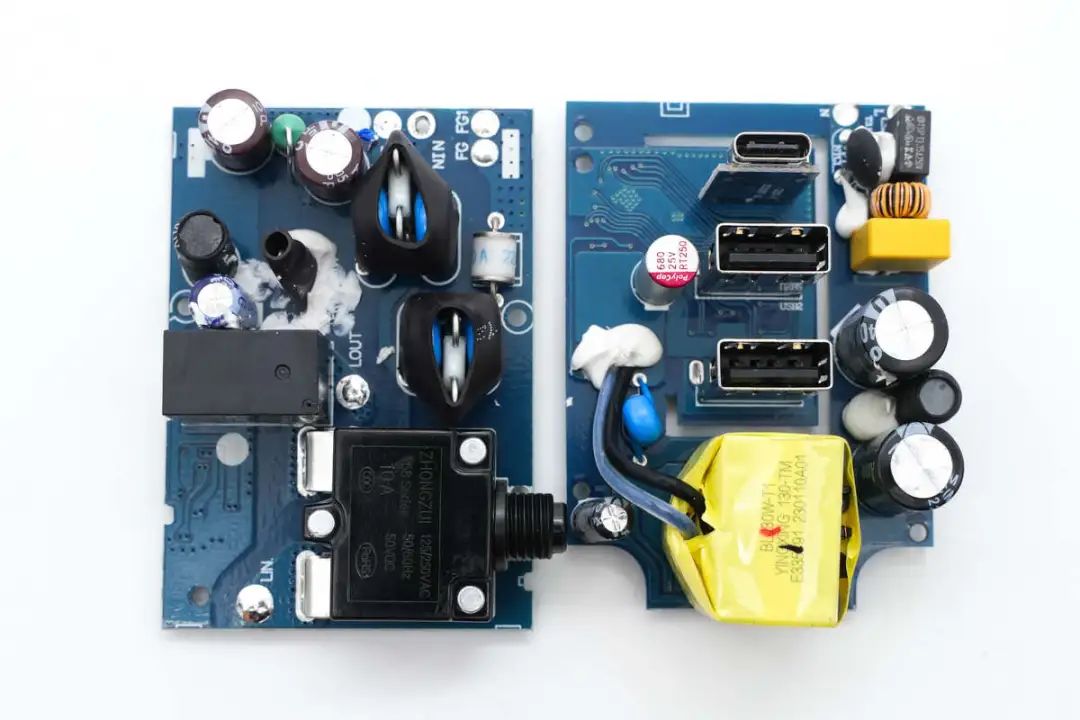

插座内部电源输入模块和快充模块一览。
输入小板正面焊接压敏电阻和温度保险丝，气体放电管，左下角焊接过载保护器，右上角焊接滤波电容和降压电路，上方焊接电路控制的继电器，元器件之间涂胶固定。
输入小板背面焊接非隔离降压芯片，控制MCU，按钮开关和LED指示灯。

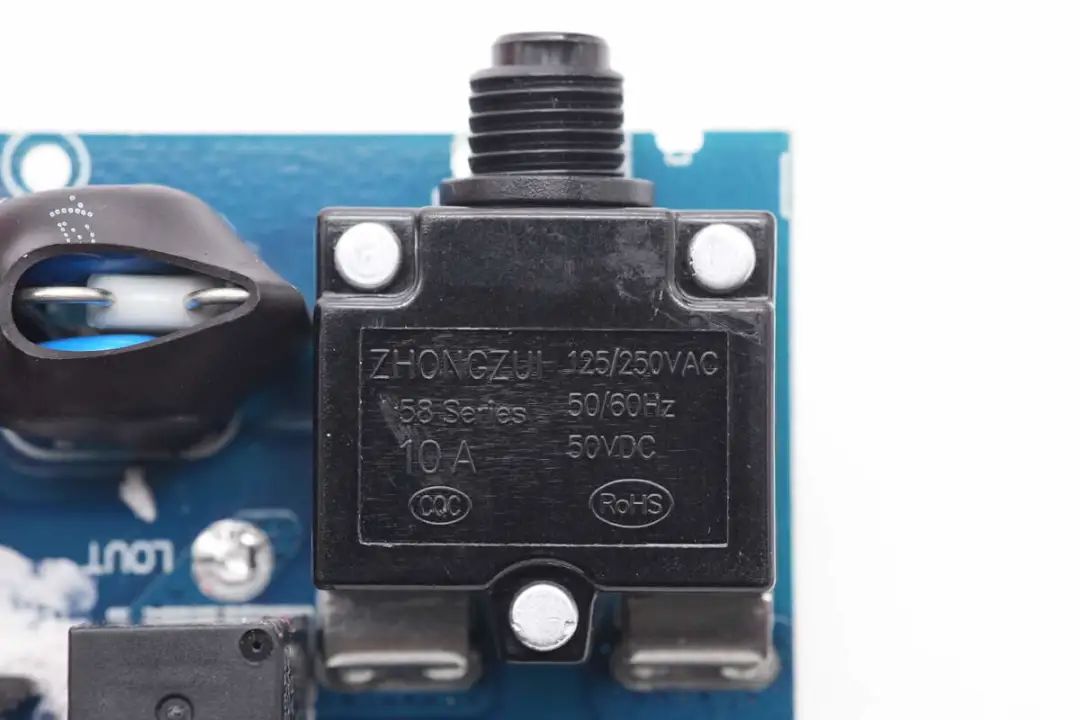

电源输入端焊接的过载保护器来自中最电器，为58系列小型电流过载保护器，额定电流10A，额定电压125/250VAC，50VDC，用于插座过载保护。
过载保护器侧面按钮特写，动作后可按下按钮进行复位。
用于控制供电的继电器来自汇龙仓，线圈电压为5V，触点电流16A。
非隔离降压电路输入串联一颗保险丝，外套热缩管绝缘。
四颗丝印A7的二极管组成桥式整流，为降压电路供电。
高压滤波电容来自Acon新中元，规格为3.3μF400V。
色环滤波电感特写。
另一颗滤波电容规格相同。
非隔离降压电路，用于继电器控制，实现AC电源控制。降压芯片来自必易微，型号KP3210B，是一款高性能PWM控制功率开关，适用于离线式小功率降压型应用场合，外围电路简单、器件数量少；同时产品内置650V高耐压MOSFET可提高系统浪涌耐受能力。器件集成高压启动电路和软启动电路，集成完备的保护功能。
必易微 KP3210B 详细资料。
降压电感外套热缩管绝缘。
滤波电容规格为220μF16V。
按钮开关和指示灯特写。
用于继电器控制的MCU来自FMD辉芒微。
压敏电阻和温度保险丝采用热缩管固定在一起，能够精确的检测压敏电阻温度，进行过热保护。
另一组压敏电阻和温度保险丝也是同样的结构。

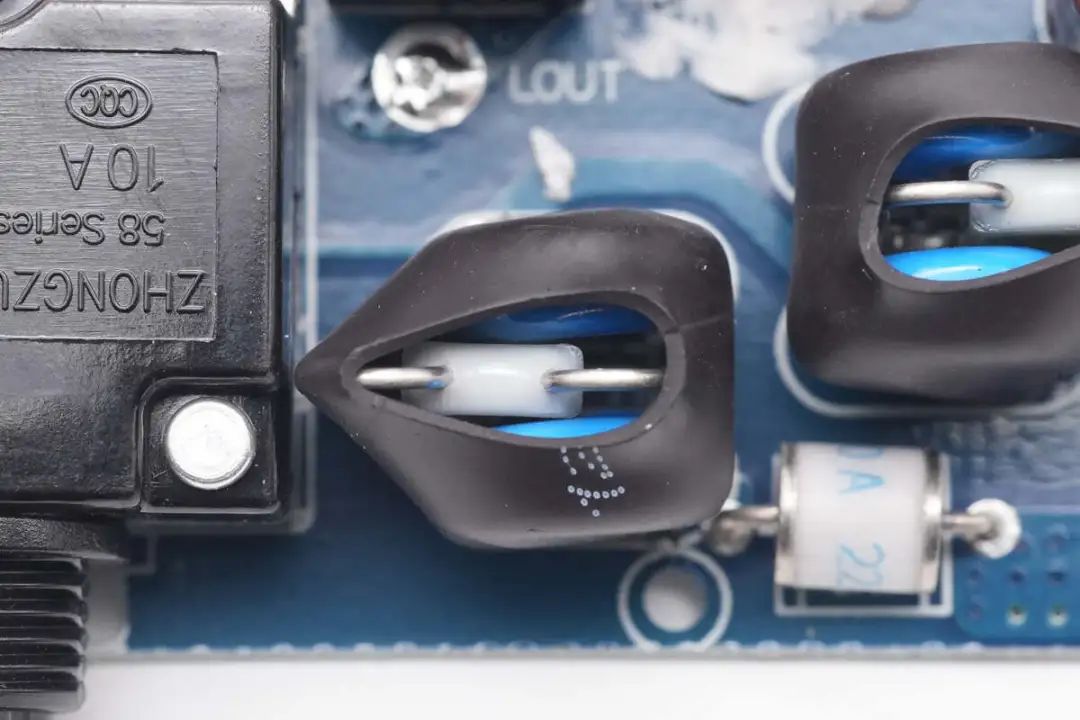

气体放电管特写，用于防雷保护。
切开包裹压敏电阻的热缩管，露出内部压敏电阻和温度保险丝。
四颗压敏电阻型号均为V-511K-10。
夹在两颗压敏电阻中间的温度保险丝来自赛尔特，Y2系列，动作温度115℃，用于压敏电阻的过热保护。
快充模块正面焊接保险丝，NTC浪涌抑制电阻，右侧焊接高压滤波电容和变压器，在中间位置焊接滤波电容和输出USB母座。
快充模块背面焊接整流桥，氮化镓合封芯片，反馈光耦，同步整流芯片和协议芯片，在USB-A母座处焊接两颗VBUS开关管。
通过对快充PCBA模块的观察发现，其采用反激开关电源宽电压输出，输出电压由协议芯片通过光耦反馈给初级主控芯片，调节输出电压为输出接口供电，实现单口快充，多口5V的输出策略。下面我们就从输入端开始了解整个快充模块的设计与用料。
输入端延时保险丝。
NTC热敏电阻用于抑制上电的浪涌电流。
共模电感采用漆包线和绝缘线绕制，底部焊接绝缘支架。
安规X2电容规格为0.1μF。
整流桥来自晶恒，型号RJBF310，规格为3A 1000V。
高压滤波电容来自新中元，规格为18μF400V。
差模电感采用工字磁芯绕制，外套热缩管绝缘。
另一颗高压滤波电容规格为27μF400V。
氮化镓合封芯片来自昂宝，型号OB2736R，芯片内置650V耐压氮化镓功率器件，采用定制LSOP8-7封装，具有优秀的散热性能。芯片支持高压启动，外围元件精简。工作频率高达300KHz，支持30W快充应用。
昂宝OB2736系列氮化镓合封芯片集成了昂宝专利的谷底锁定技术，频谱扩展技术，多模式自动切换技术，可最大程度上优化效率，并抑制电磁干扰。并提供包括过流保护、过压保护、短路保护、过功率保护、过热保护和AC输入欠压保护的完善的保护功能。
为主控芯片供电的滤波电容来自丰宾，规格为10μF100V。
变压器采用胶带严密缠绕绝缘。
蓝色插件Y电容特写。
EL1018光耦用于输出电压反馈。
输出同步整流芯片来自昂宝，型号OB2009A，芯片内部集成同步整流管。
输出滤波电容来自PolyCap柏瑞凯，RT系列高纹波电流产品，规格为680μF 25V。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。
协议芯片采用云矽半导体XPD977，2A1C三口输出电压全部由这颗芯片控制。XPD977已经通过了USB PD3.0认证，TID：5594。支持XPD-LINKTM多芯片互联通信技术；支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，还支持小米CHARGE TURBO 27W协议、华为10V高压 SCP协议等。
云矽半导体XPD977内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，内置VPWR和VBUS双放电通路。支持完善的保护功能，节省外围元件数量，简化电路，降低成本。采用QFN5X5-32封装。
充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20-30W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。
两颗用于USB-A口的VBUS开关管来自力宏微，型号LH30P03V，PMOS，耐压30V，导阻11mΩ，采用DFN3*3封装。

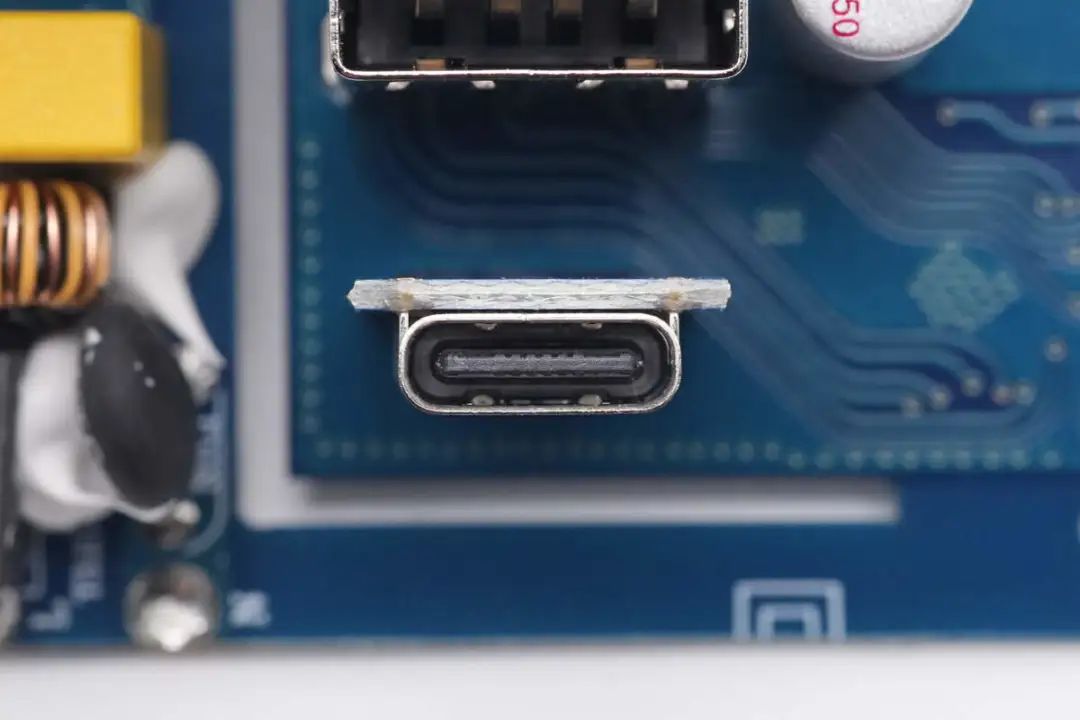

USB-C母座焊接在垂直小板上。
USB-A母座为垂直过孔焊接。
全部拆解一览，来张全家福。
充电头网拆解总结
绿联新推出更高定位的30W三位总控延长线插座具备1.8米长线缆，线缆截面积为3*1.0mm²，插座具备三个新国标五孔插孔，以及一个总控开关。插座内部集成抗电涌电路，能够吸收雷击浪涌，防止过压损坏电器。还配有过载保护器，能够在负载超过插座功率时切断电源，保证用电安全。
充电头网通过拆解了解到，绿联这款延长线插座内部采用一体铜带，导线焊接连接输入小板和快充模块，输入小板焊接雷击浪涌保护电路，采用压敏电阻与温度保险丝串联，并使用热缩管固定。还采用气体放电管与压敏电阻串联，提供加强的安全保护。继电器通过非隔离降压电路和MCU控制，其中降压芯片来自必易微，MCU来自辉芒微。
快充模块采用昂宝OB2736R氮化镓合封芯片搭配OB2009A同步整流芯片，输出采用云矽XPD977协议芯片，支持三口独立快充，外围电路简洁。模块内部高压电容来自新中元，输出滤波电容来自柏瑞凯。整体做工扎实，用料可靠，保护功能全面，是一款值得信赖的插座。
