前言
氮矽科技GaN助力Jmoon极萌推出一款超声美容仪JCS10，这是首款将GaN应用在美容仪上的产品，专为需要深度抗衰人群打造的重磅新品，支持浅层提拉淡纹、中层嘭弹紧致、深层塑形抗垂三种工作模式，抗垂抗垮效果强3倍，做到院线超声在家做，足不出户既方便又实惠。
充电头网了解到，极萌超声美容仪基于氮矽科技先进低压氮化镓集成方案DXC3510S2CA进行设计，高频高效特性为产品超声聚能以及能量稳定传输的实现提供强力支持，同时这也是氮化镓器件在个护领域上的首个商业化落地项目。
这是氮矽科技继HV GaN之后技术上的一次重大突破，LV GaN在美容仪上批量供货更意味着方案的成熟可靠，标志着氮矽科技的产品不再局限于电源等领域，可为客户更多产品应用提供全面支持。
氮矽科技目前拥有“E-mode GaN HEMT、GaN Driver、GaN PIIP®（Power integrated in package）和PWM GaN”四大产品线，丰富的产品选型可广泛应用于消费电子、数据中心、锂电池、人工智能机器人以及新能源汽车等领域，为多元化的产品设计需求提供支持。下面我们就一起来详细了解下这款美容仪产品。
极萌超声美容仪开箱
包装盒正面印有Jmoon极萌品牌以及产品外观简图。
包装内含极萌超声美容仪、电源适配器、使用说明书以及快速指南。

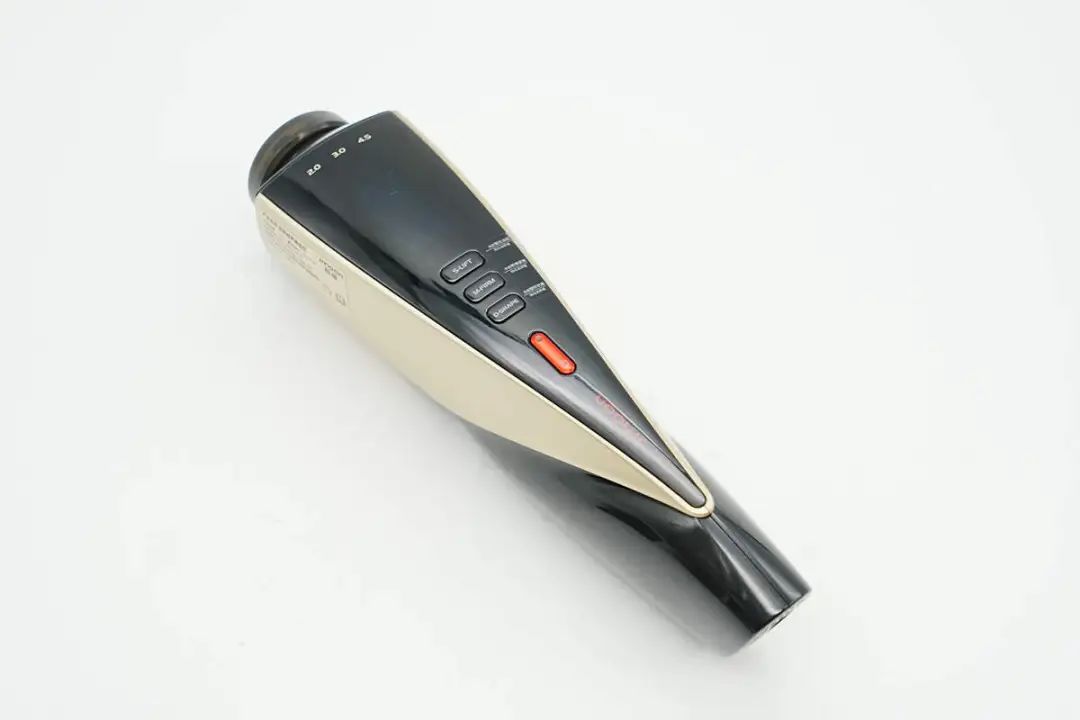

极萌超声美容仪采用PC阻燃材质塑料外壳，主体机身黑色配色，采用钢琴烤漆工艺加星沙视觉效果结合设计，两侧还采用玫瑰金色面板装饰，整体美观档次感十足。

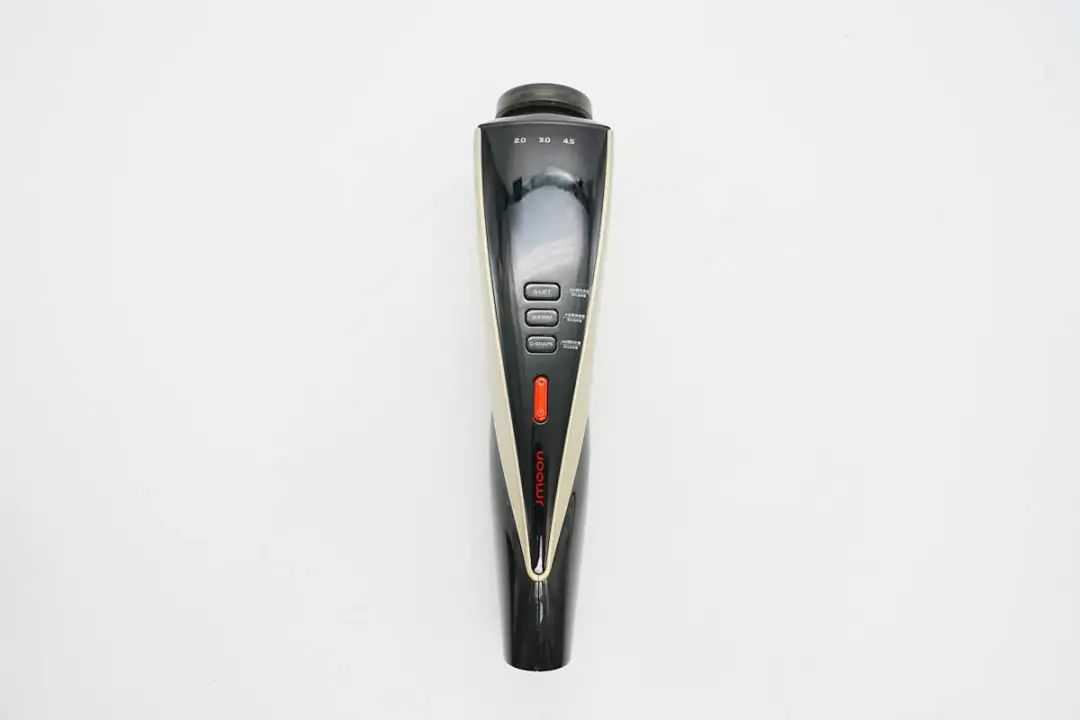

机身正面为黑色亮面板，同时设有丰富的功能按键、显示屏以及指示灯。

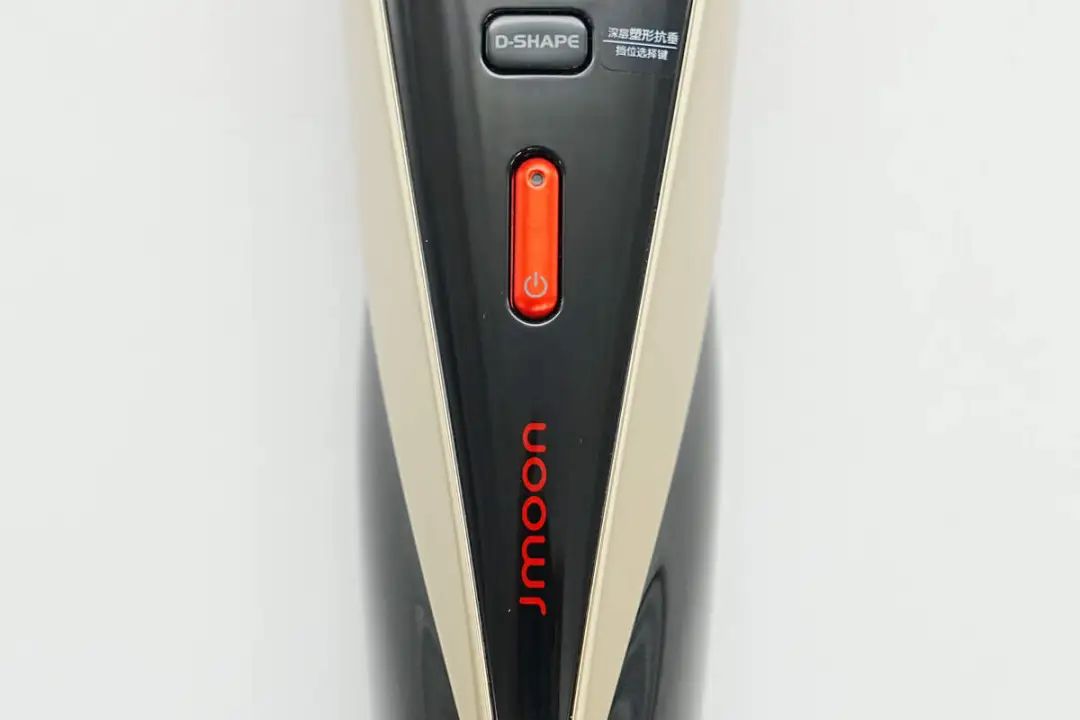

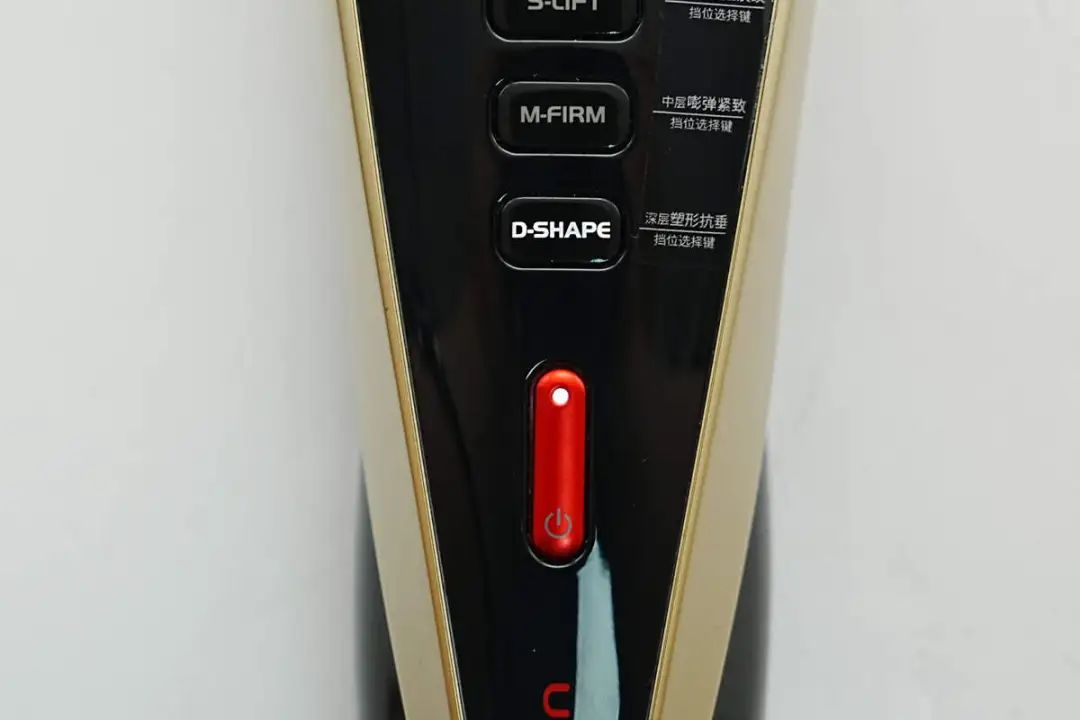

产品电源键采用十分醒目的橙红配色，十分显眼，下方壳体上印有Jmoon品牌。
电源键上设计有指示灯，开机亮白光提示，方便使用。

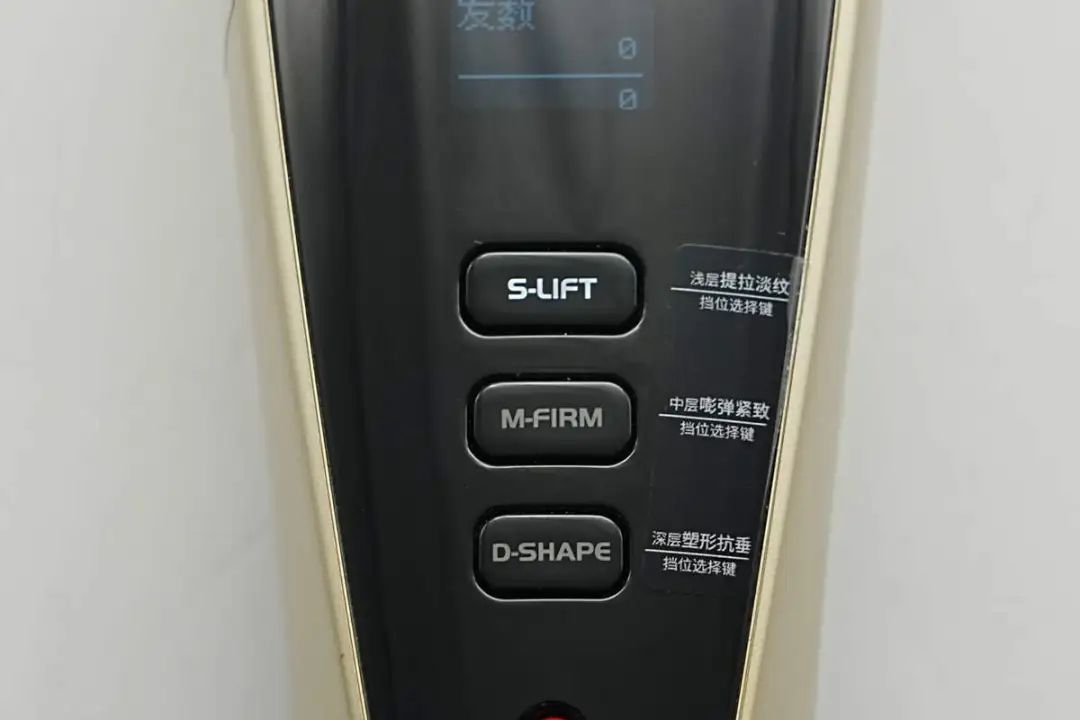

电源键上方是S-LIFT、M-FIRM、D-SHAPE三个工作模式按键，右侧贴有印有相应作用提示的塑料膜。

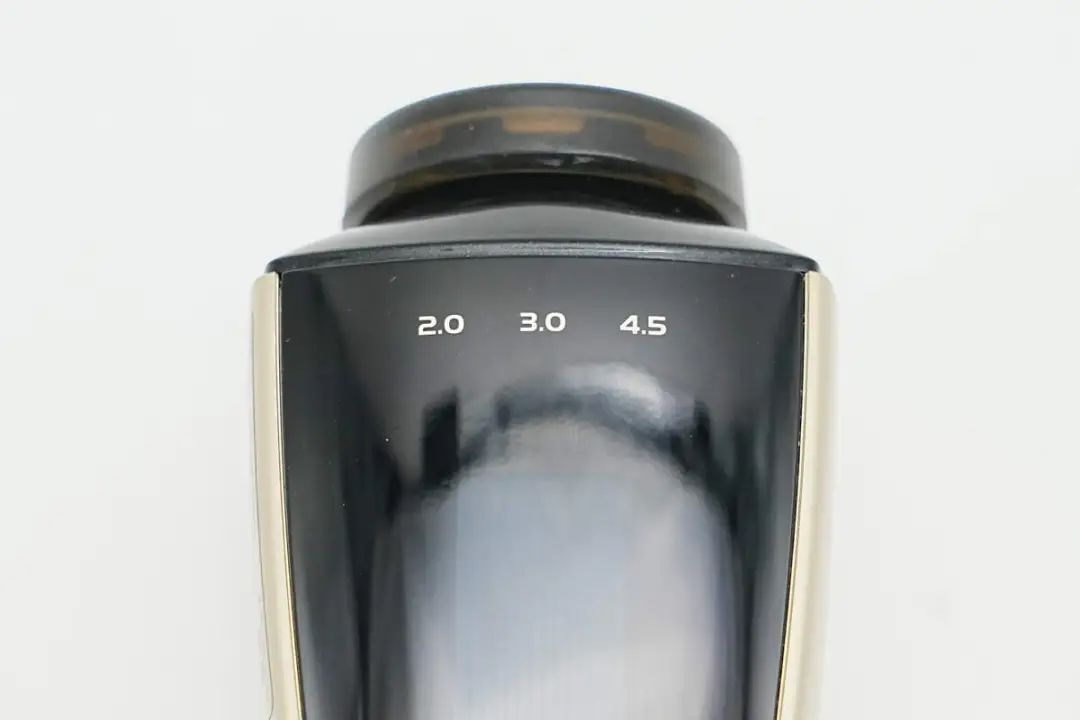

最上方边缘设有三个工作模式对应指示灯。

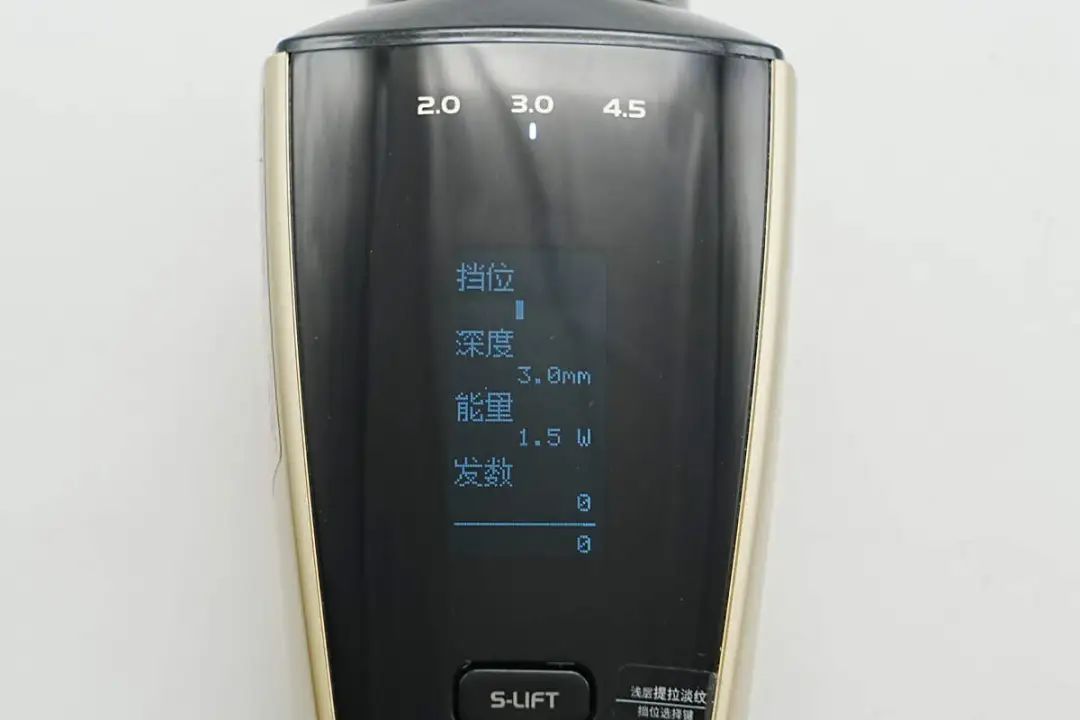

之间设有隐藏数显屏，可显示对应档位以及相应参数，以及单模式输出发数、累计总使用发数信息。
顶部超声头套有塑料盖保护。

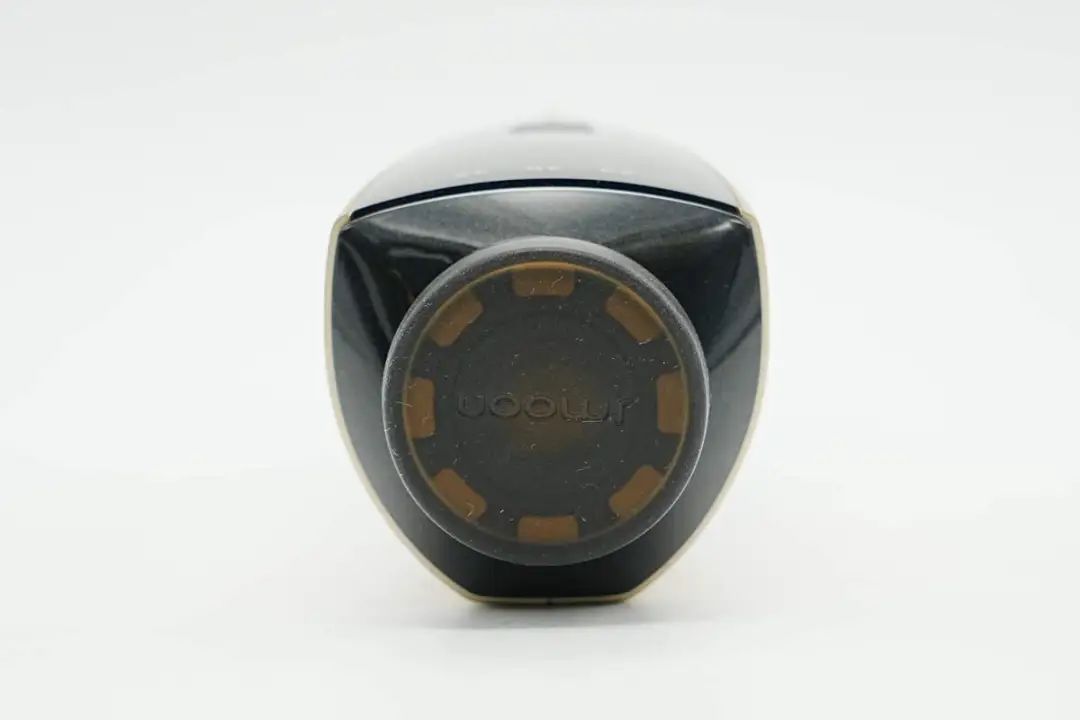

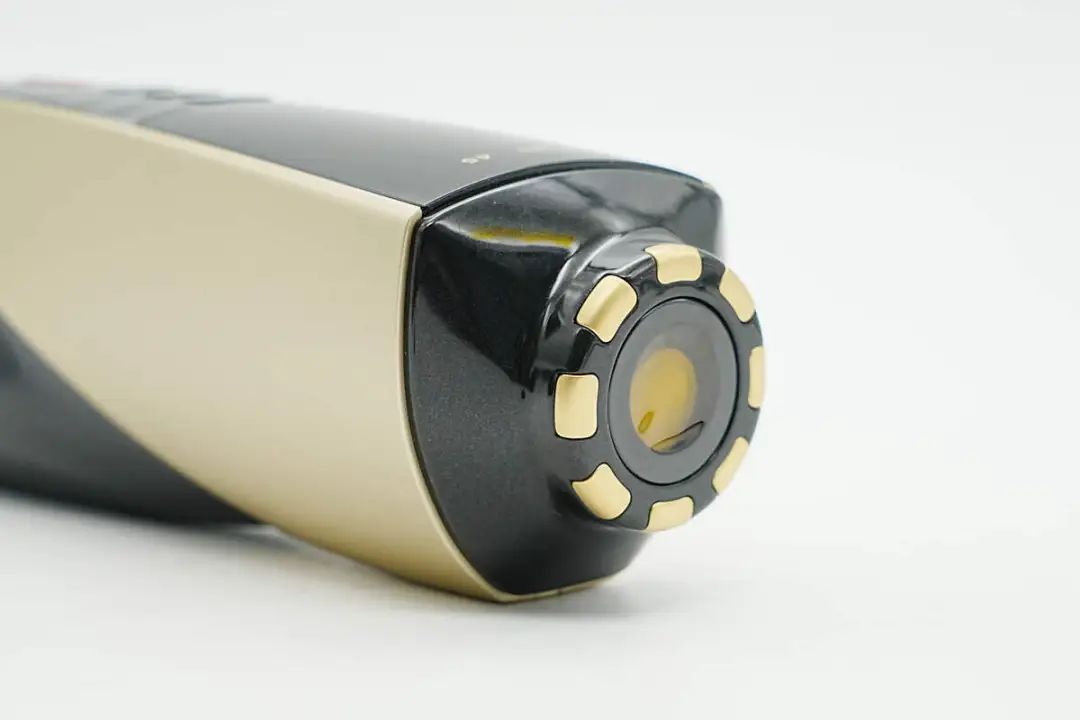

超声头特写。

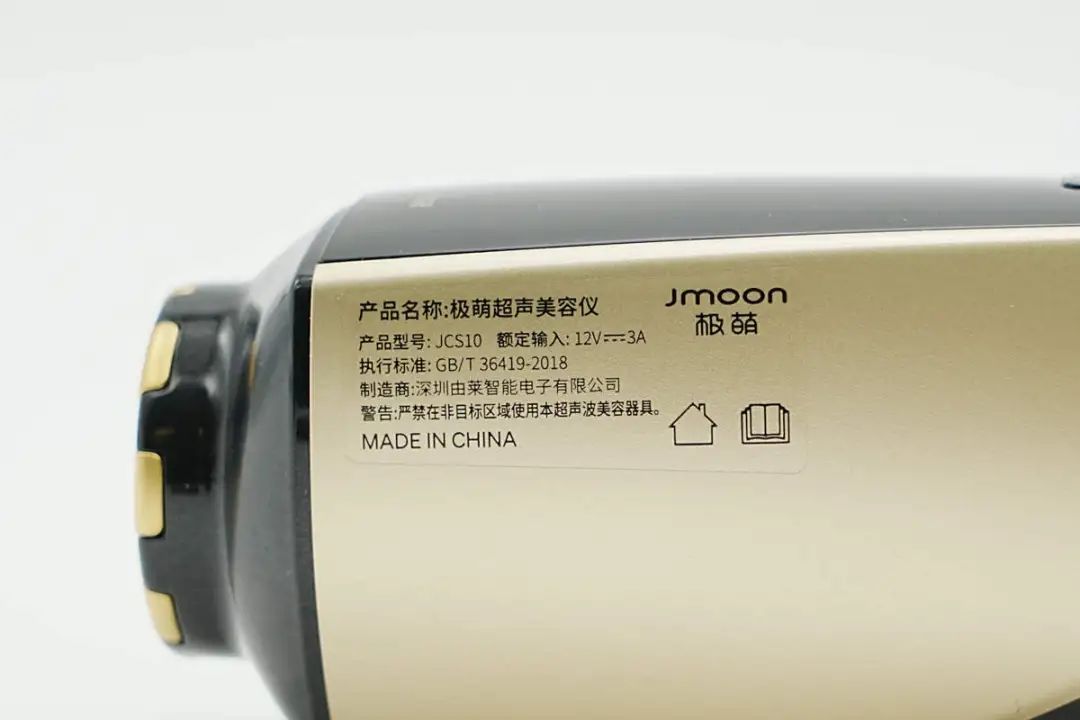

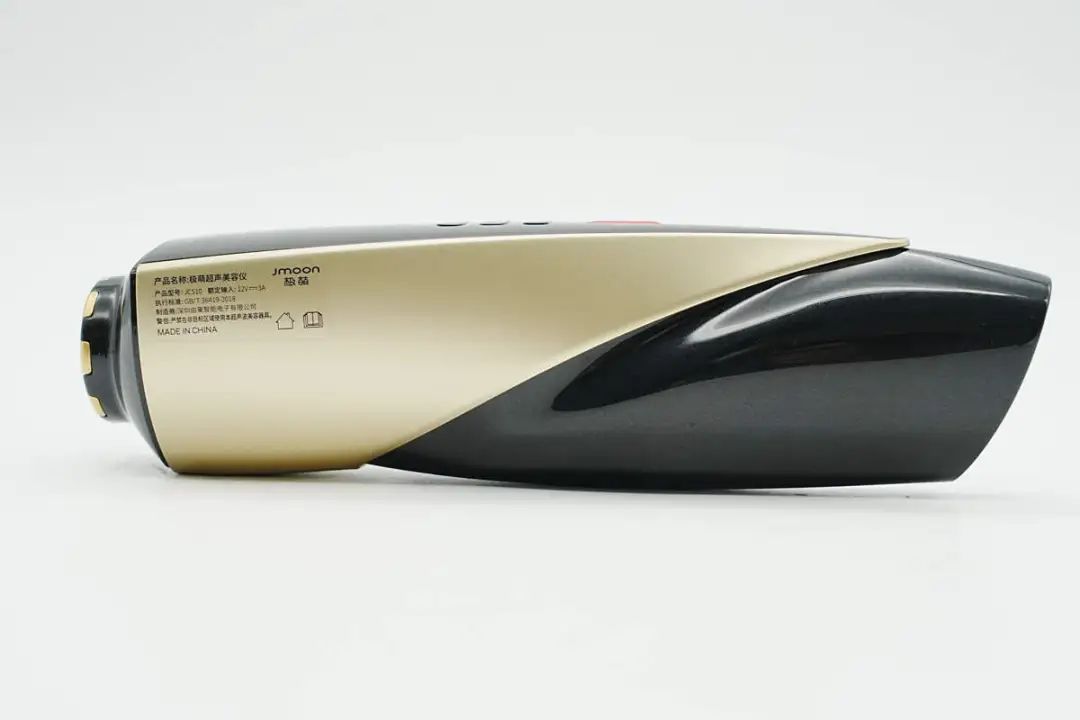

机身侧面印有产品参数信息。
产品参数特写
产品名称：极萌超声美容仪
产品型号：JCS10
额定输入：12V3A
制造商：深圳由莱智能电子有限公司

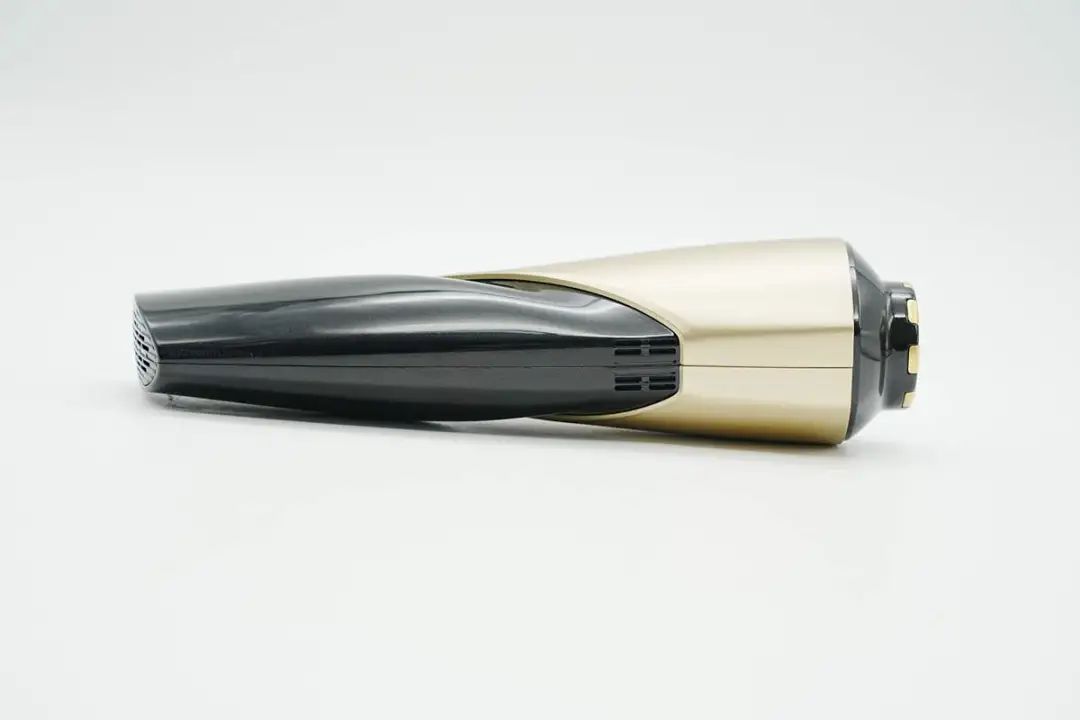

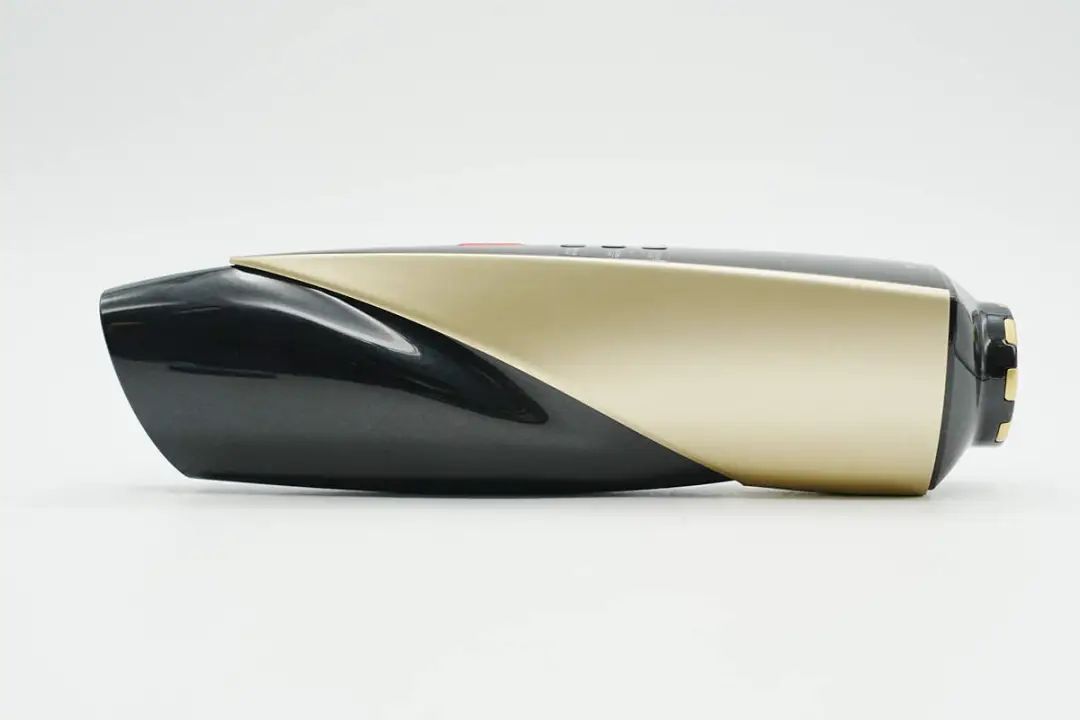

另一侧为对称设计。
机身背面靠中心位置设有散热孔。

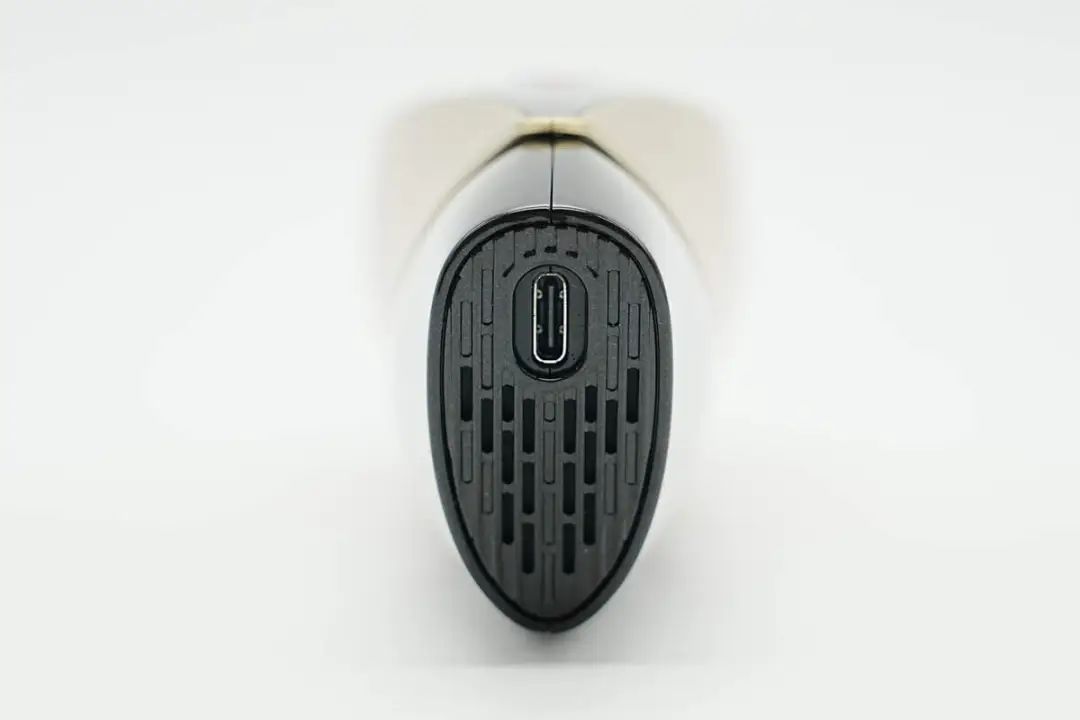

机身底部也设计有散热孔，同时配置USB-C充电接口，所在位置内凹设计线缆连接更稳定。
测得美容仪机身长度约为21cm。

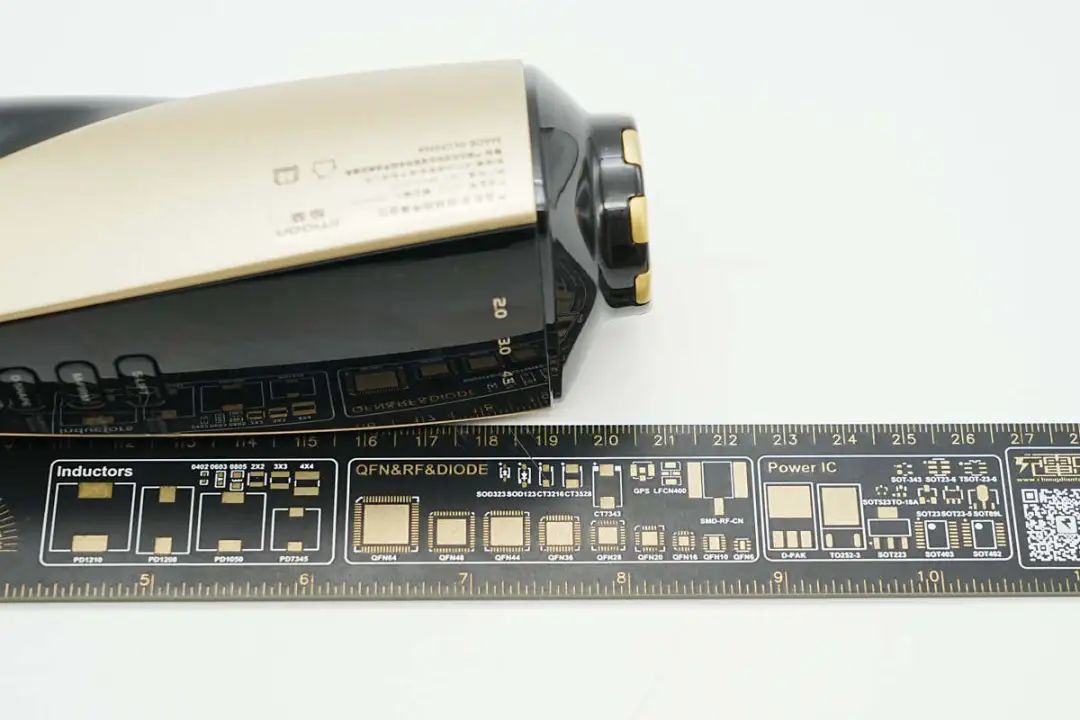

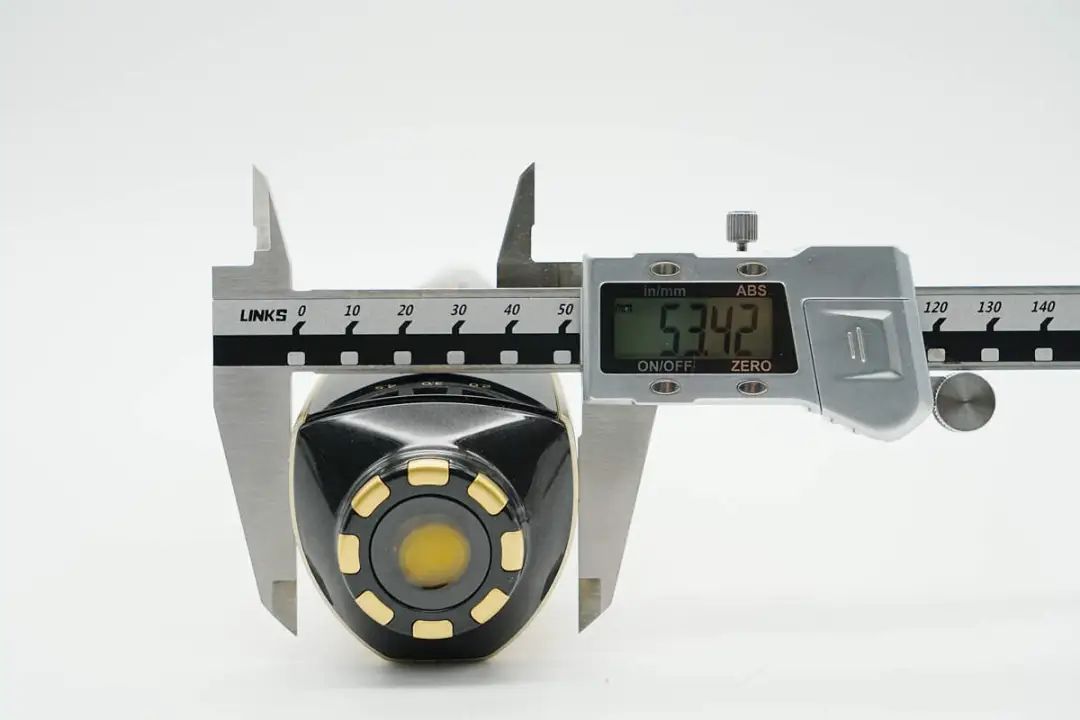

宽度为53.42mm。

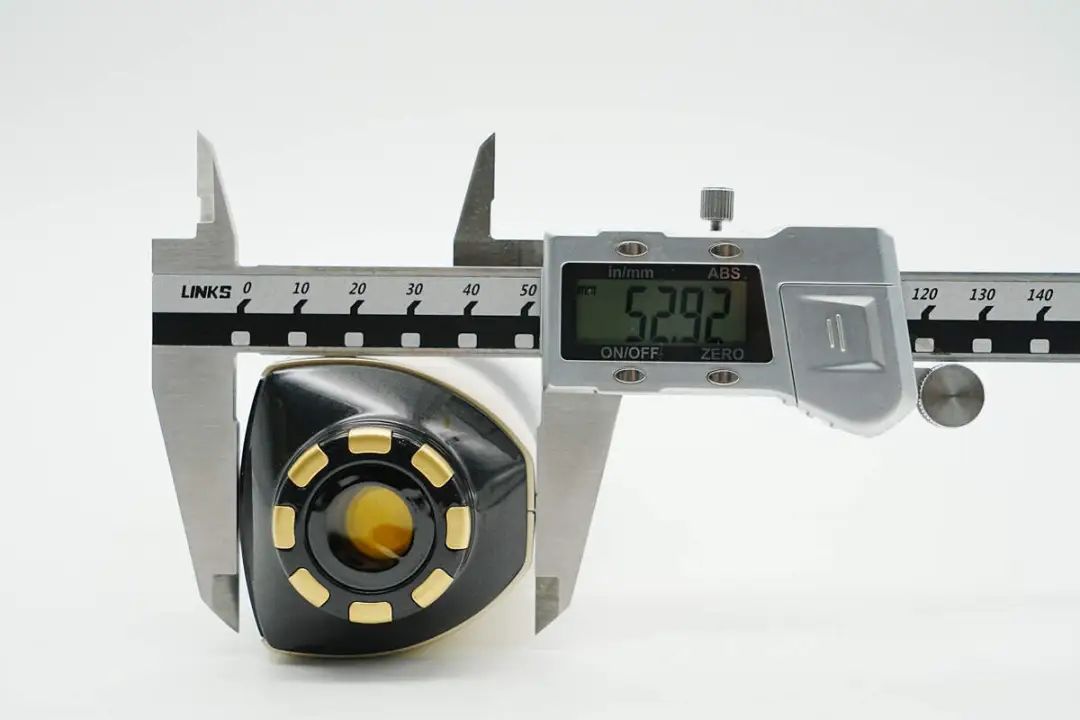

厚度为52.92mm。

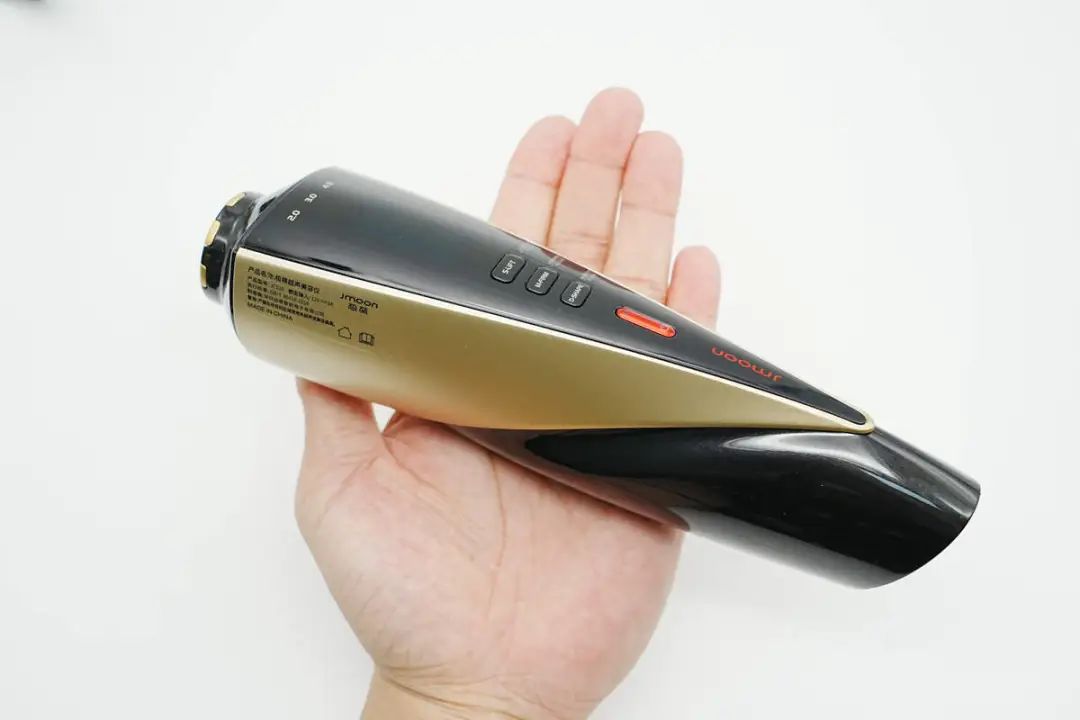

产品拿在手上的大小直观感受。

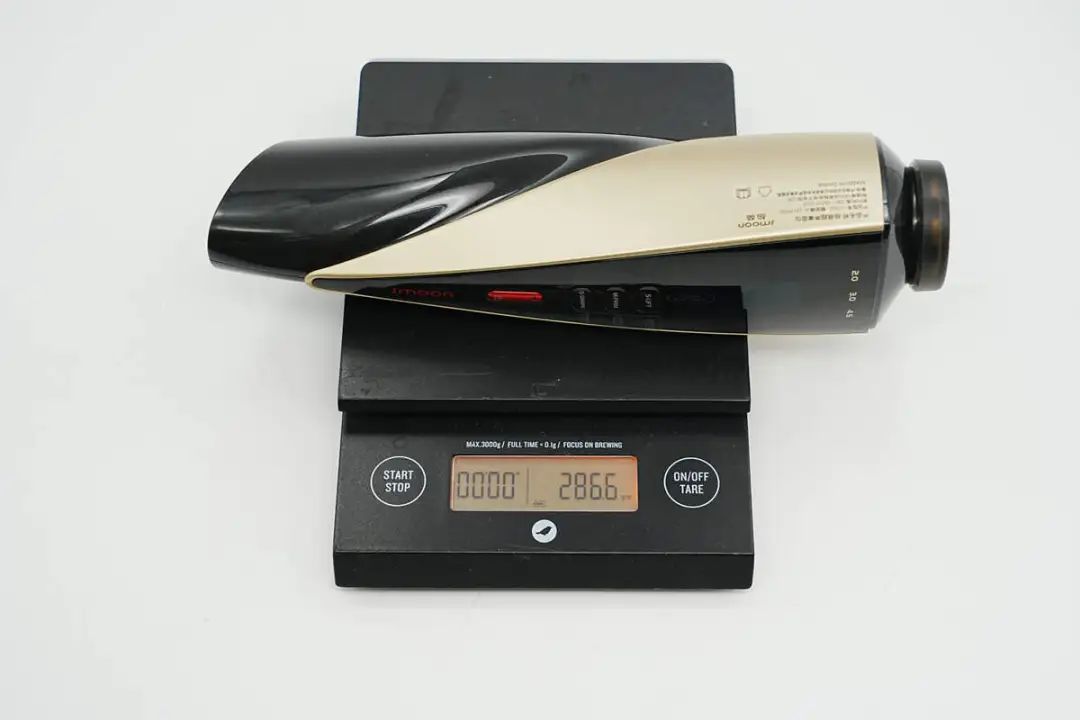

另外测得美容仪的重量约为287g。

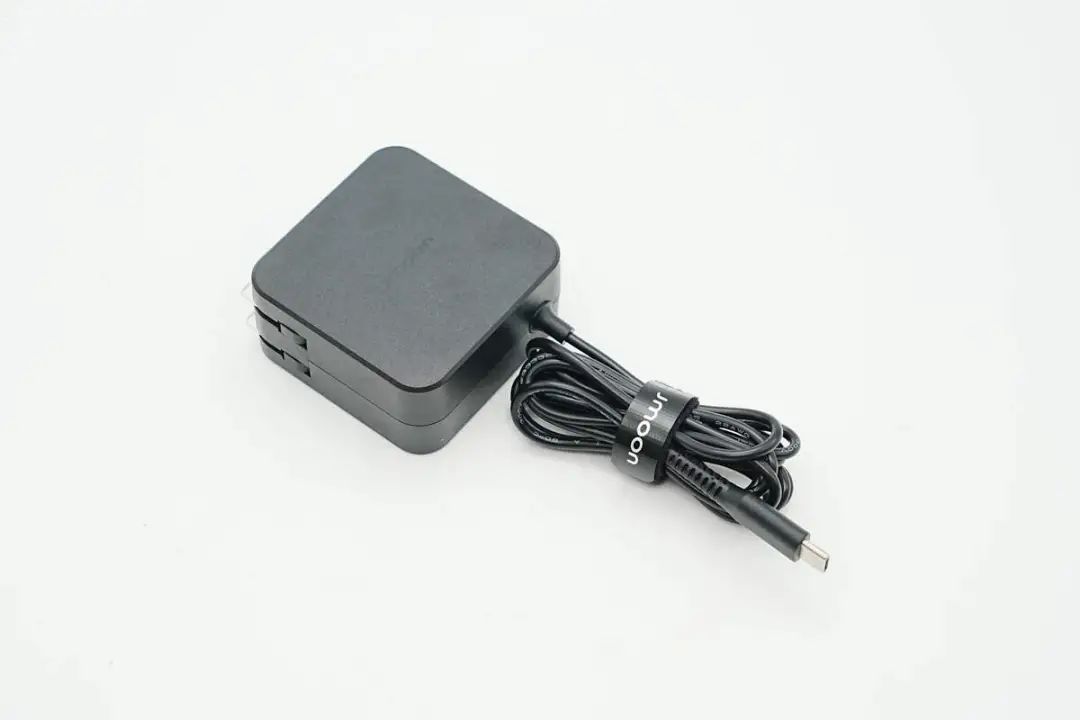

产品电源适配器为方块造型设计，PC阻燃材质壳体表面磨砂工艺处理。此外配备可折叠插脚以及自带1.5米长USB-C输出线，使用印有Jmoon品牌的魔术扎带捆扎。

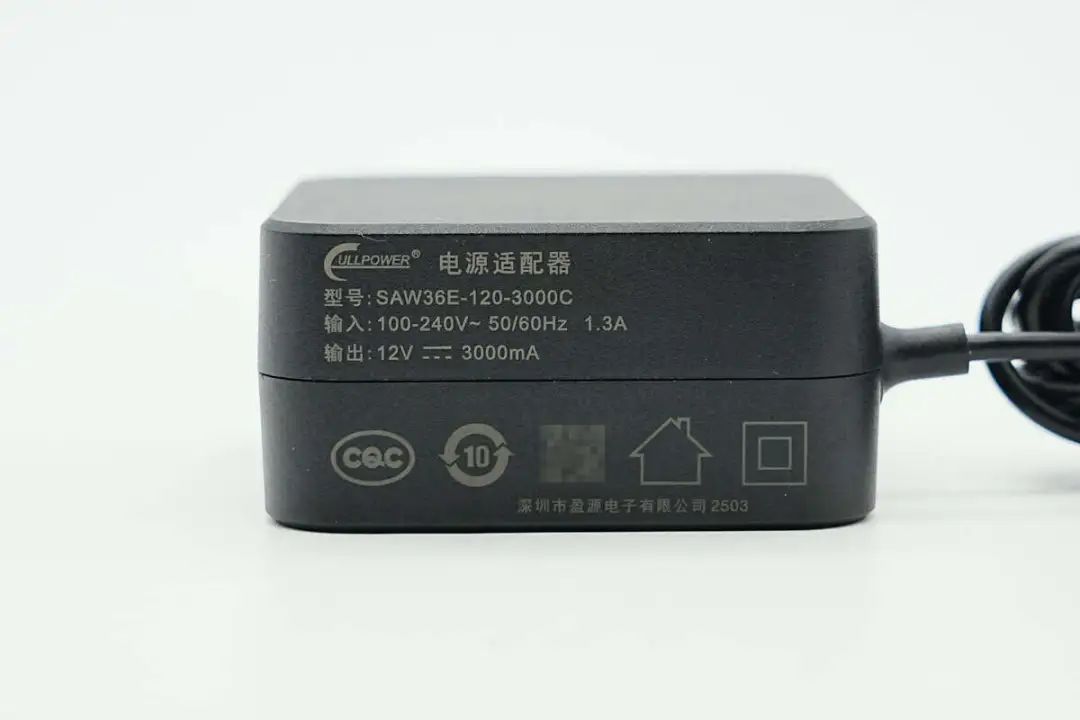

电源适配器制造商为深圳市盈源电子有限公司，型号为SAW36E-120-3000C，支持100-240V~50/60Hz 1.3A输入以及12V3A输出。

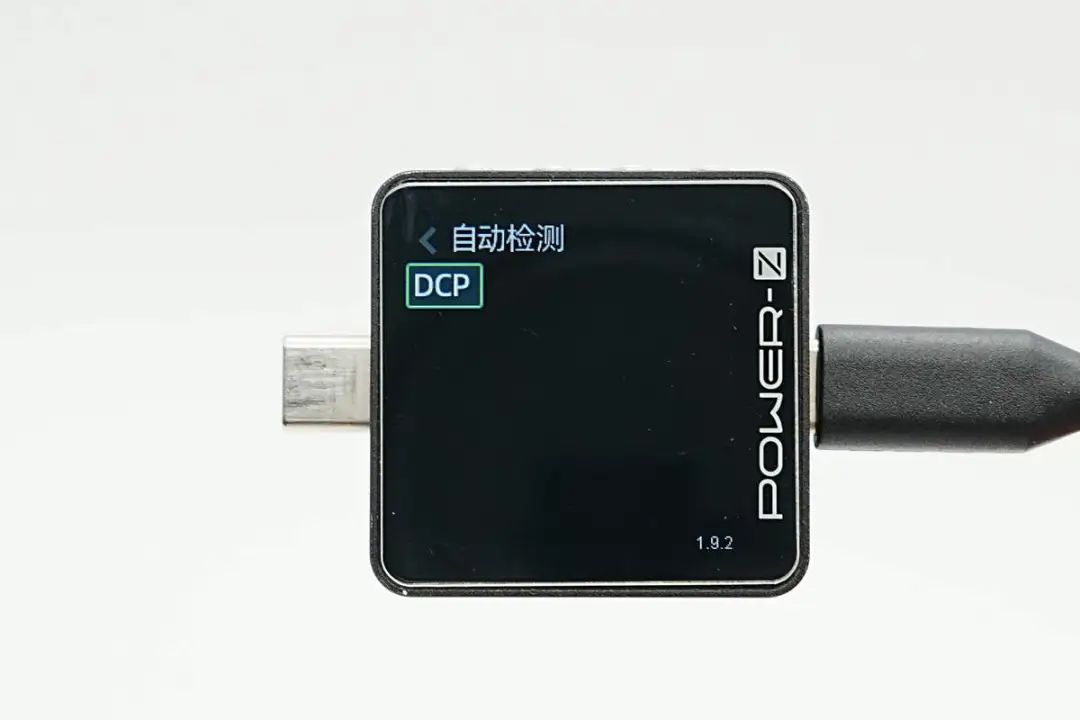

另外测得电源适配器支持DCP充电协议。
极萌超声美容仪拆解

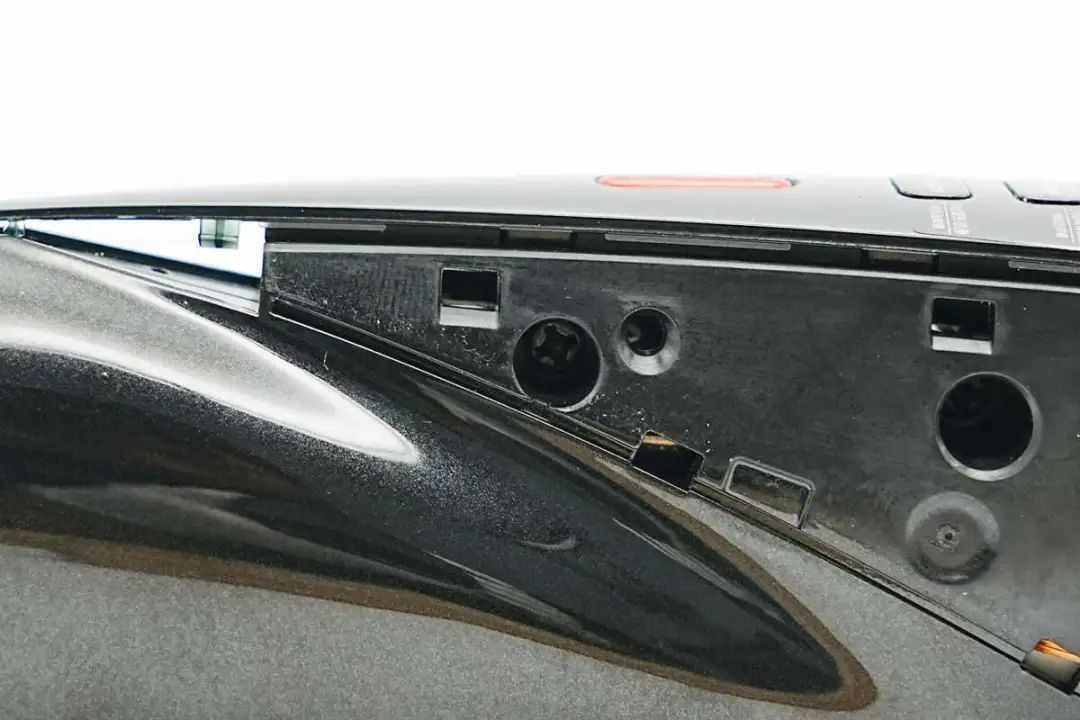

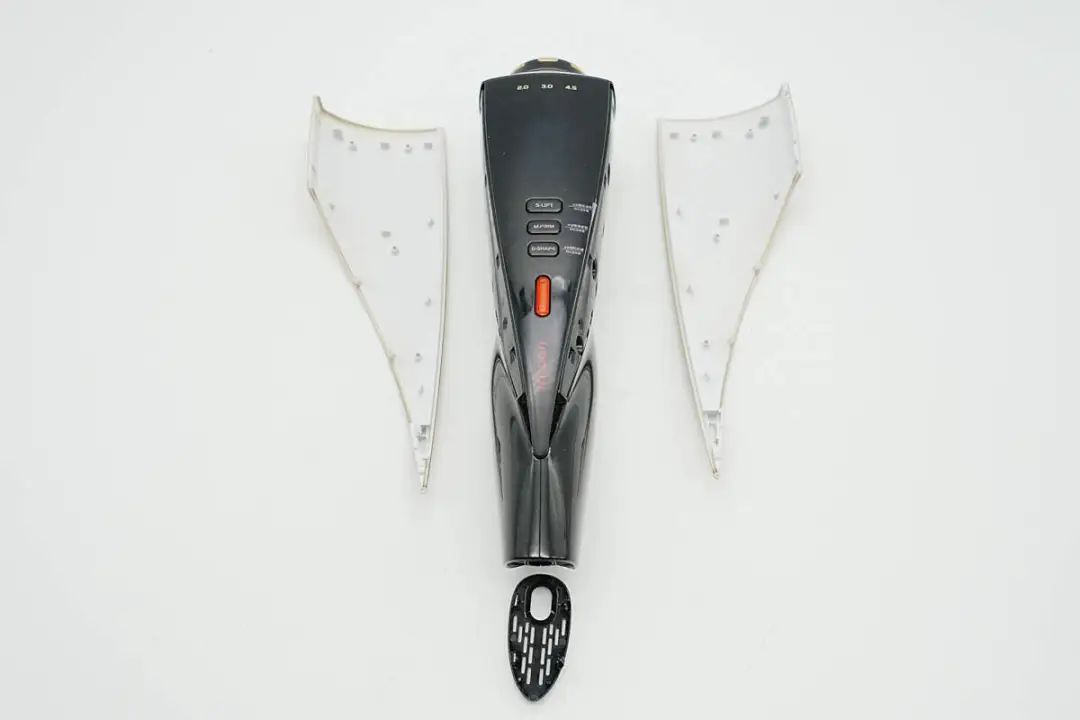

将机身两侧以及底部外壳拆开，采用卡扣进行固定。
遮盖区域设有螺丝对主体外壳进行封装固定。

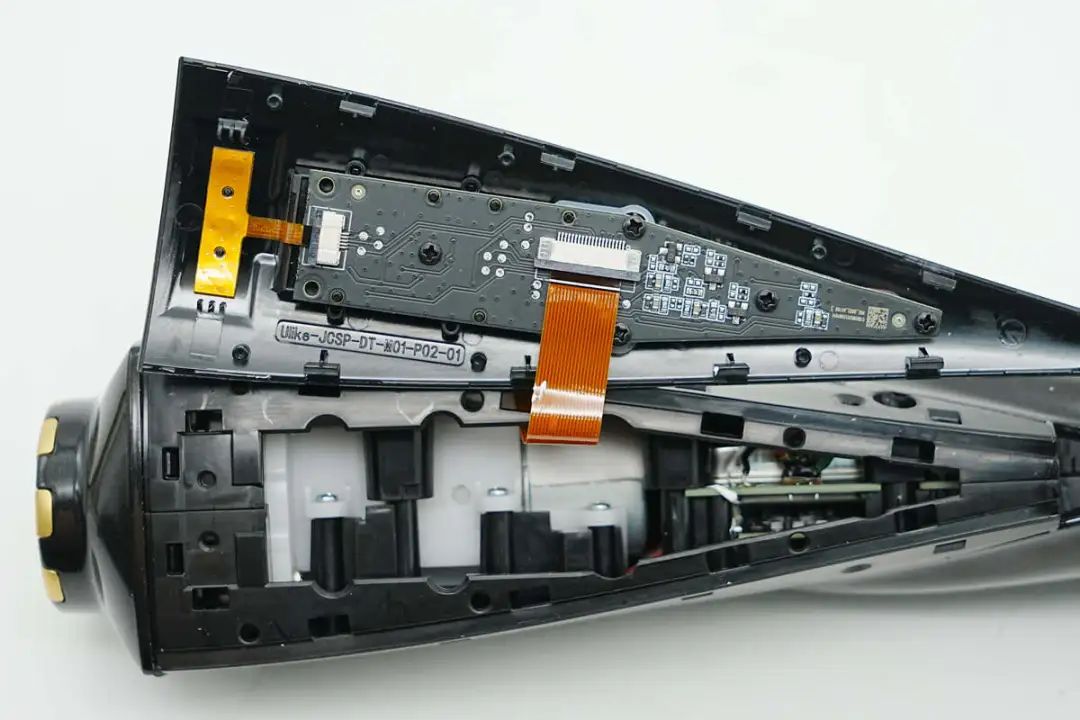

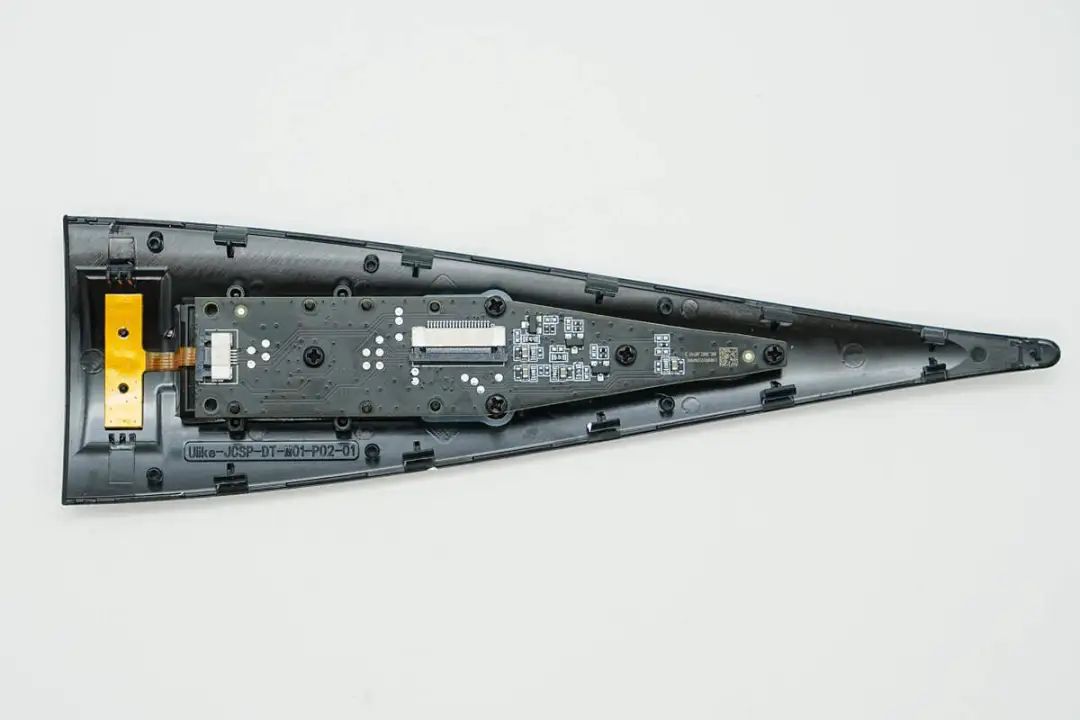

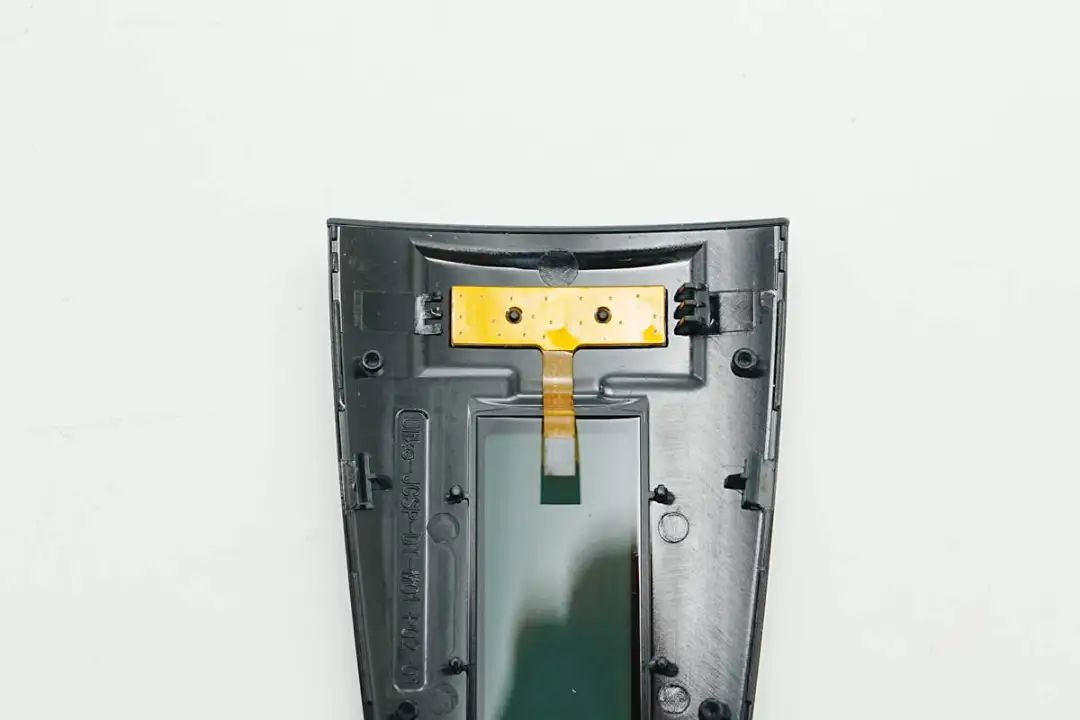

顶部面板也打开，外壳上固定有显示屏PCB小板，并通过排线连接主体内部主板。
显示屏所在小板采用螺丝固定，左侧连接工作模式指示灯排线。

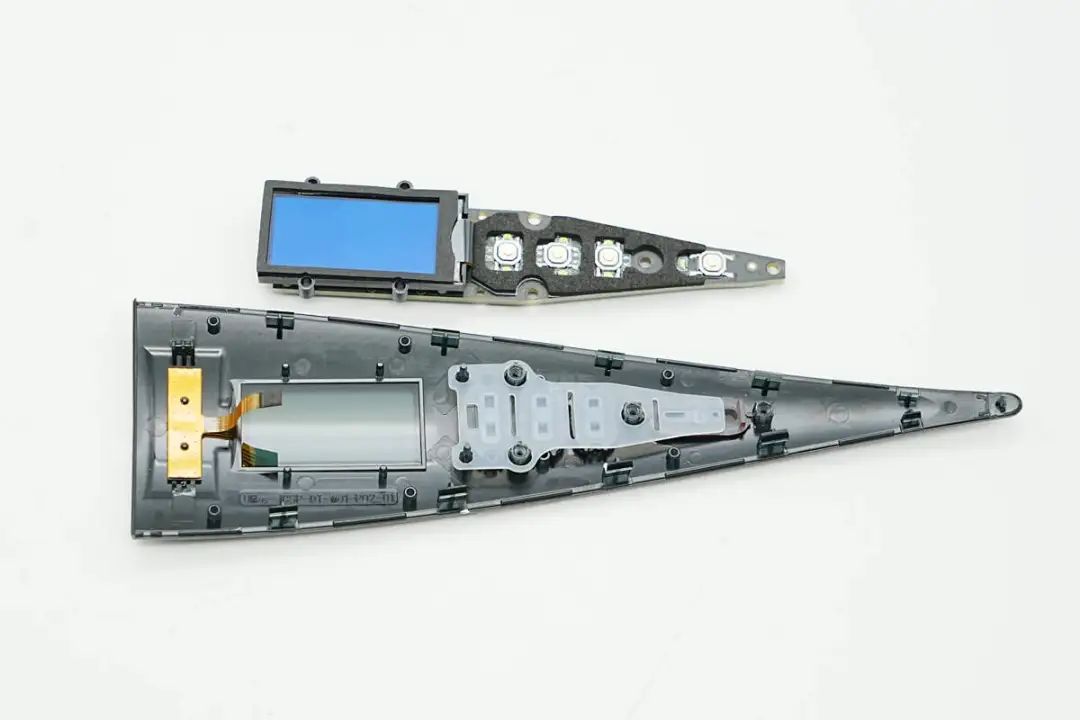

将小板拆下，壳体与小板之间设有胶垫以及缓冲泡棉进行保护。

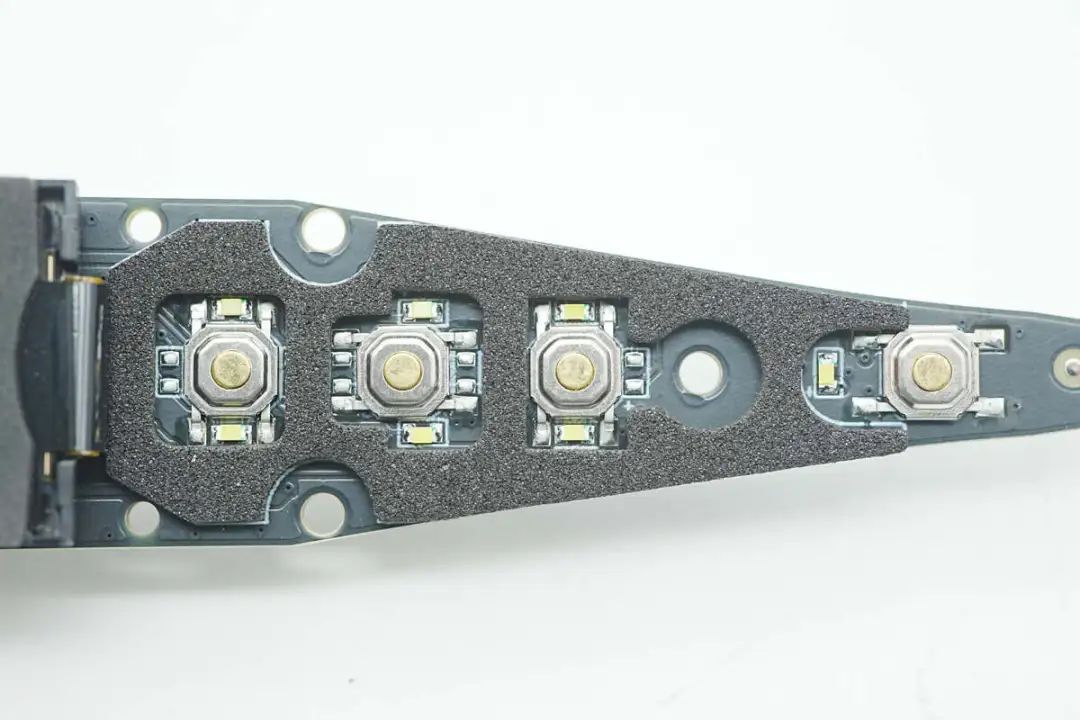

三个功能键特写。

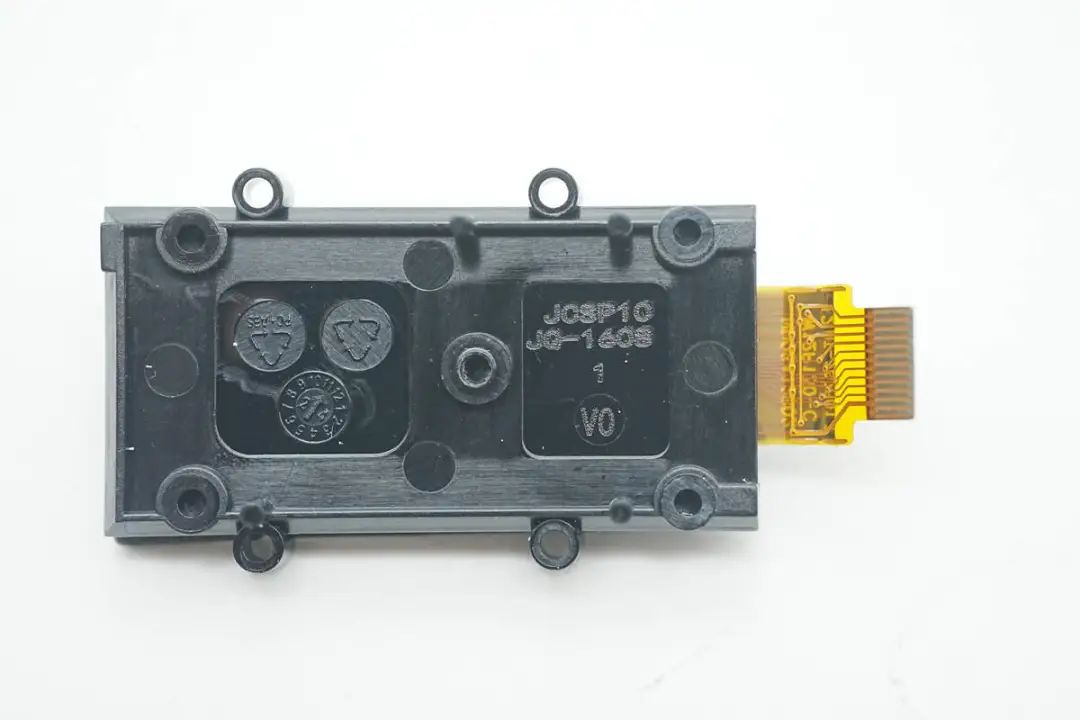

显示屏也是采用排线连接小板，底部设有塑料板支撑。
三颗工作模式指示灯焊接在排线上，并且采用固定柱进行固定。

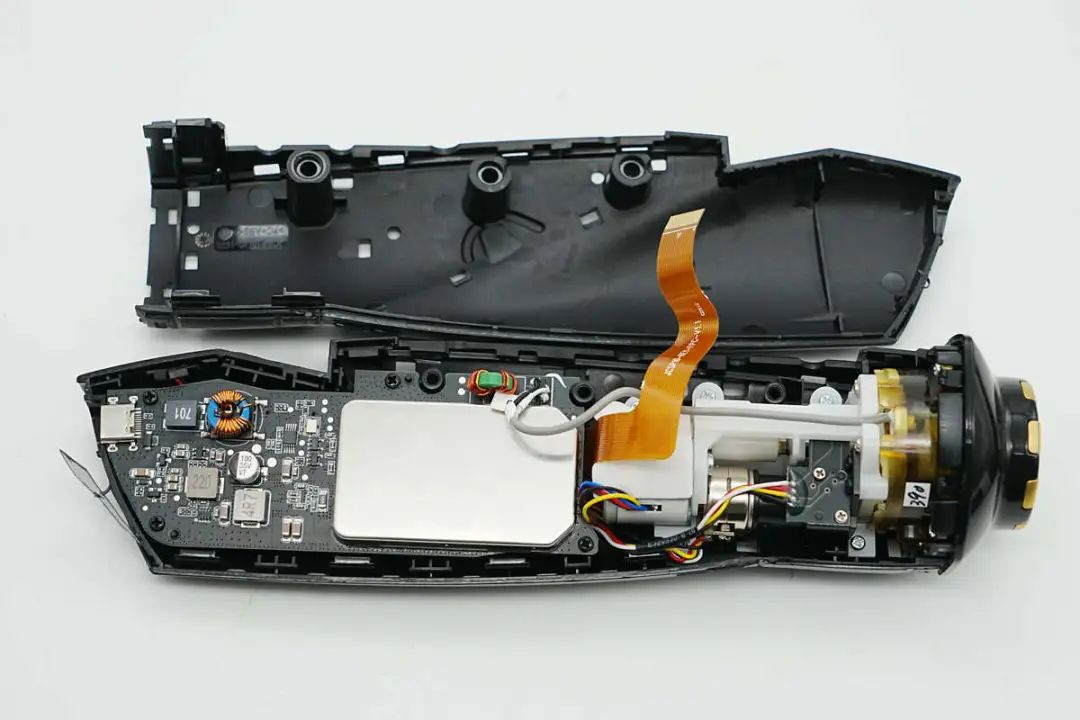

拆掉螺丝打开主体外壳，内部依次布局PCB板、电机以及超声头。
PCB板通过螺丝以及固定柱固定。

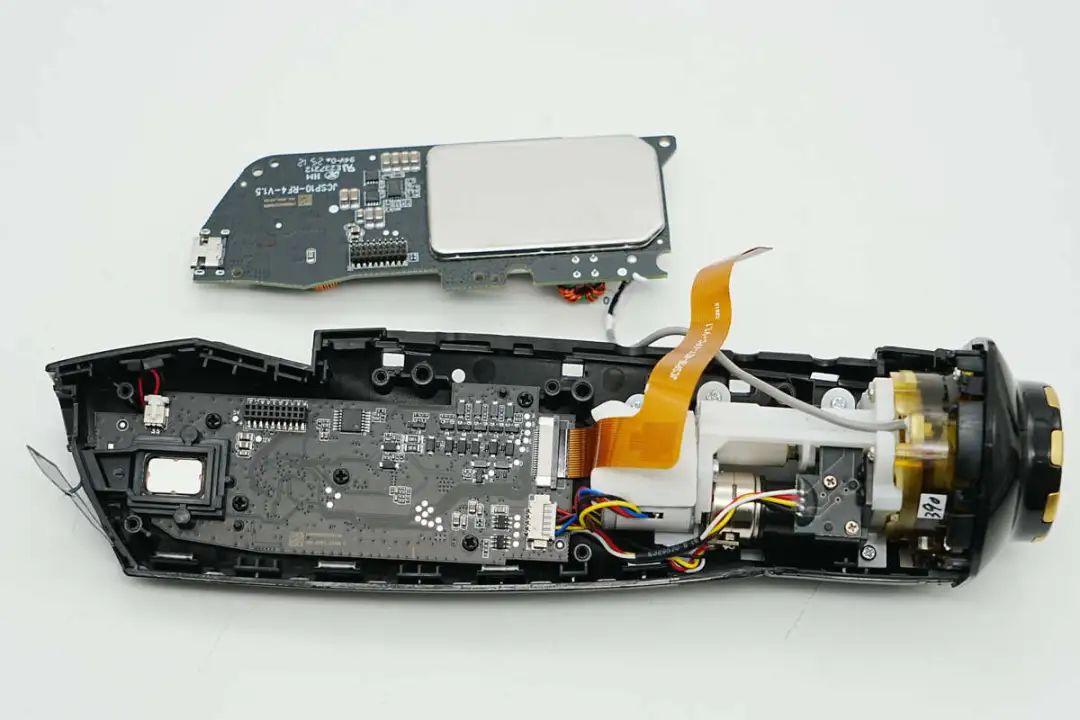

主体内部PCB板有两块，上下分层设计，之间通过排针连接。

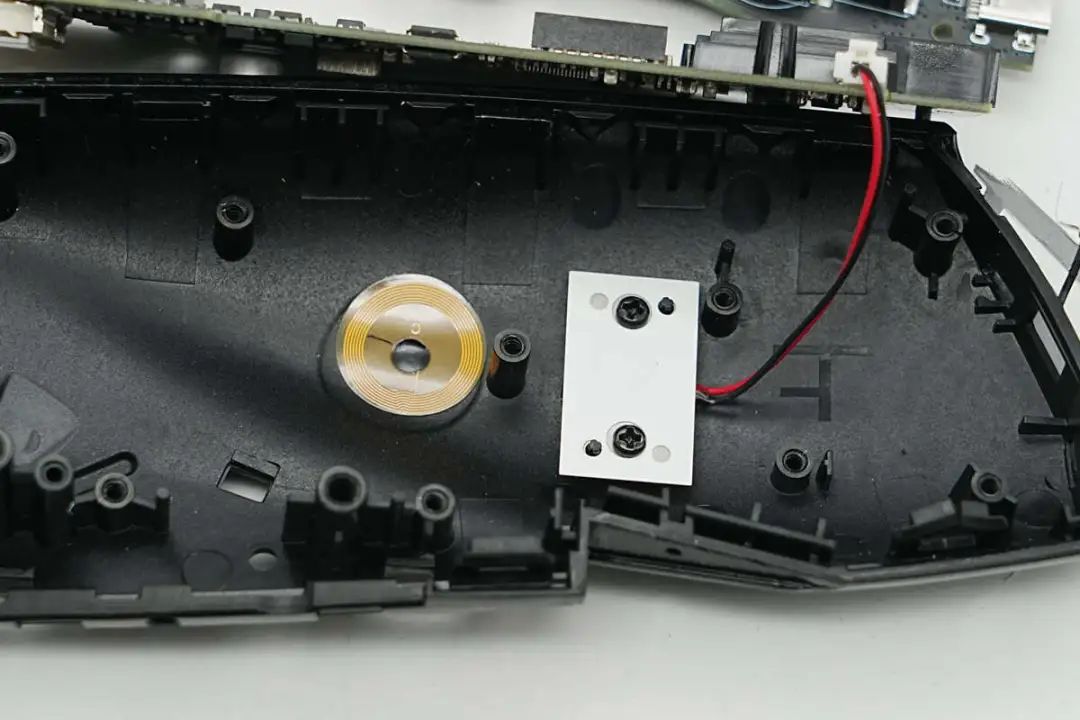

下层PCB板下方固定有一个振动电机，通过导线插拔式与下层板连接，此外左边壳体上还贴有NFC线圈。
最后将电机与超声头组成的部件拆下。

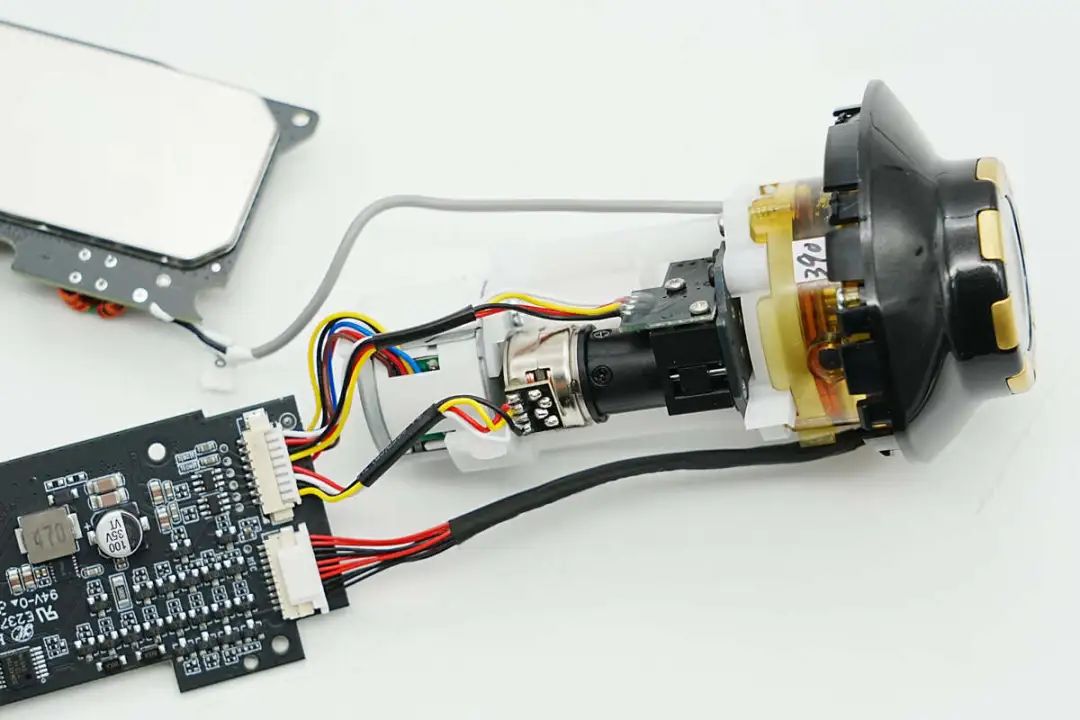

超声振动部件上的双电机、超声头通过导线与两颗PCB板连接，主要为插拔式的端子设计，方便生产组装。

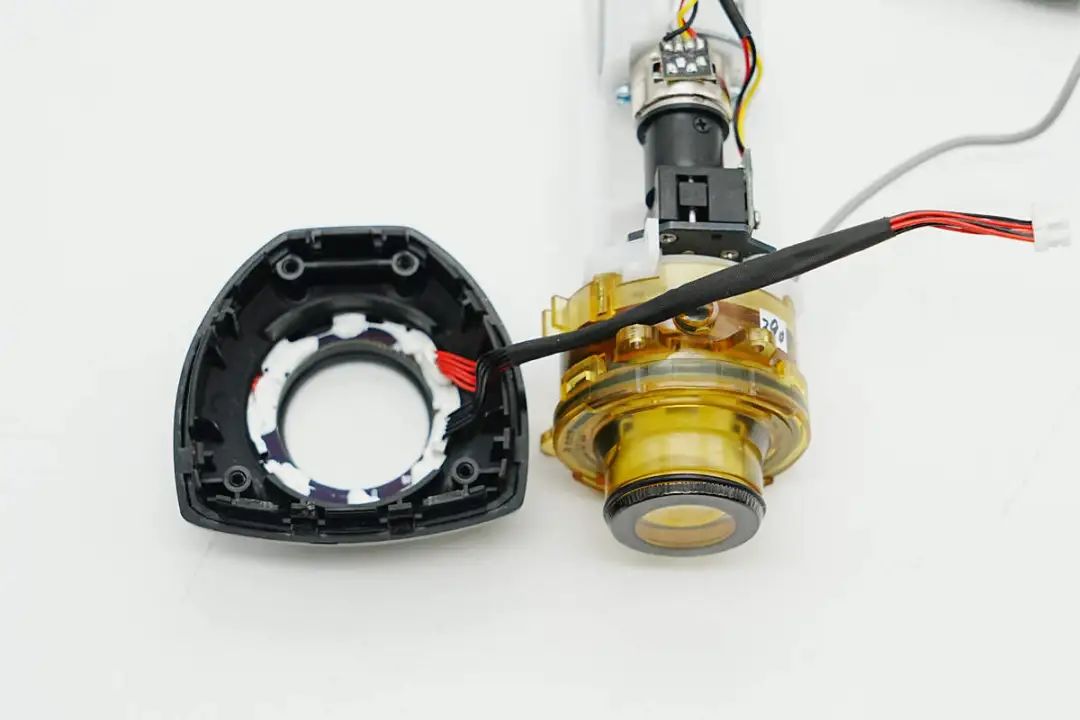

超声头顶部外壳通过螺丝进行固定，拆卸方便。

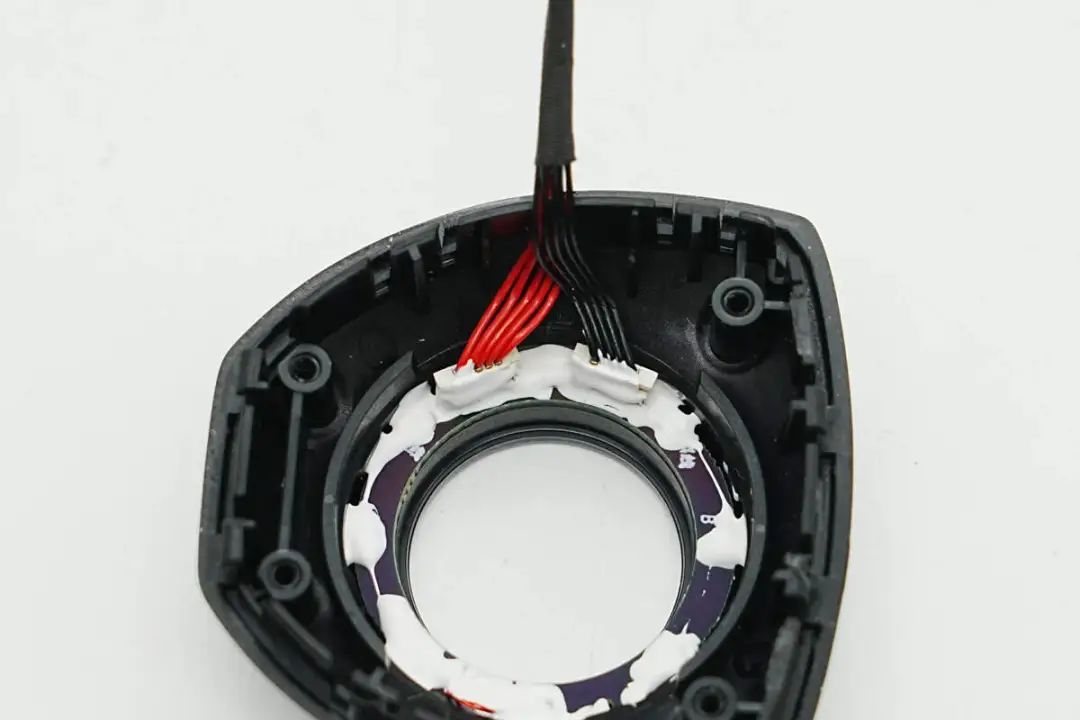

将塑料壳拆下，内部设有一个环形PCB板，并打胶加固，通过导线插拔式连接。

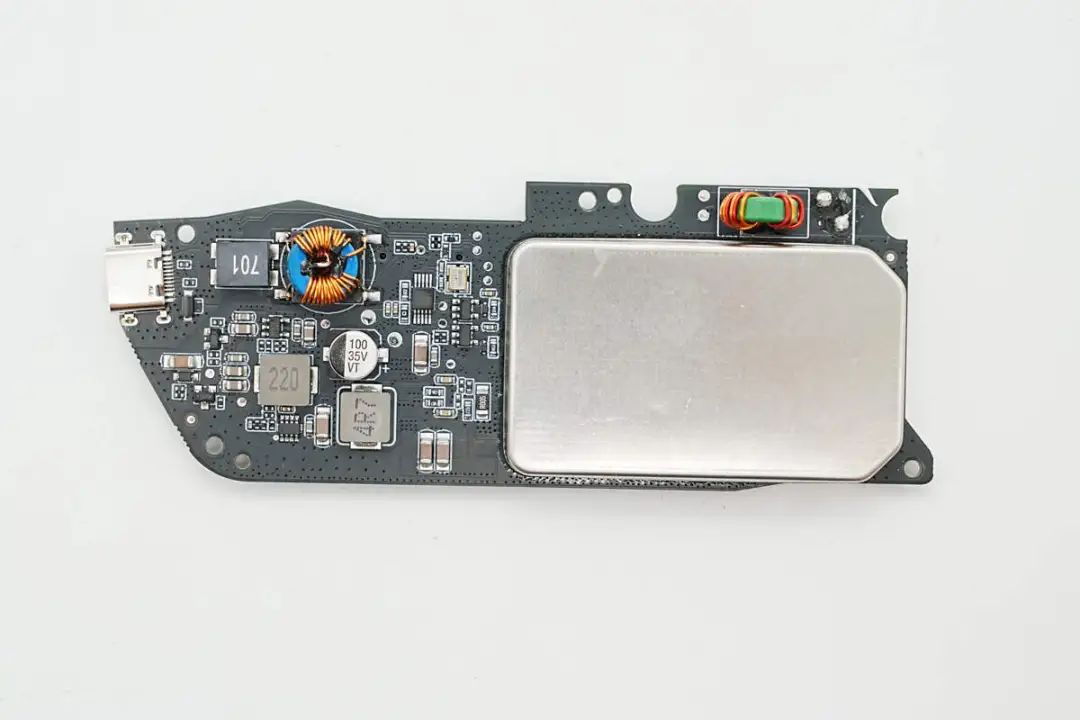

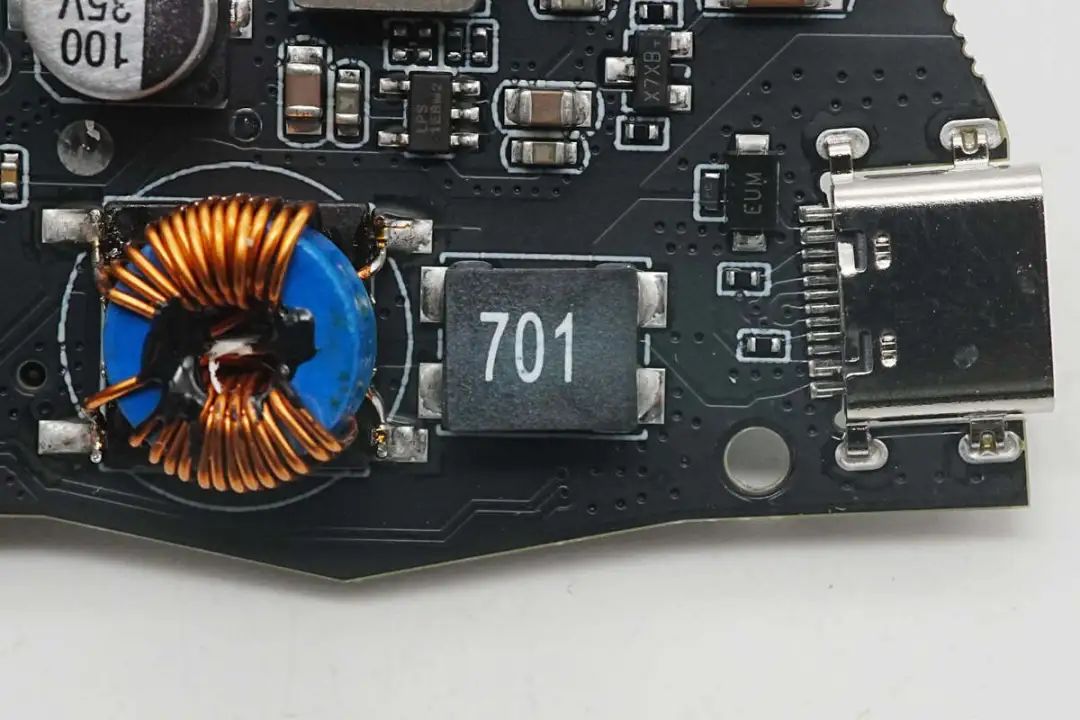

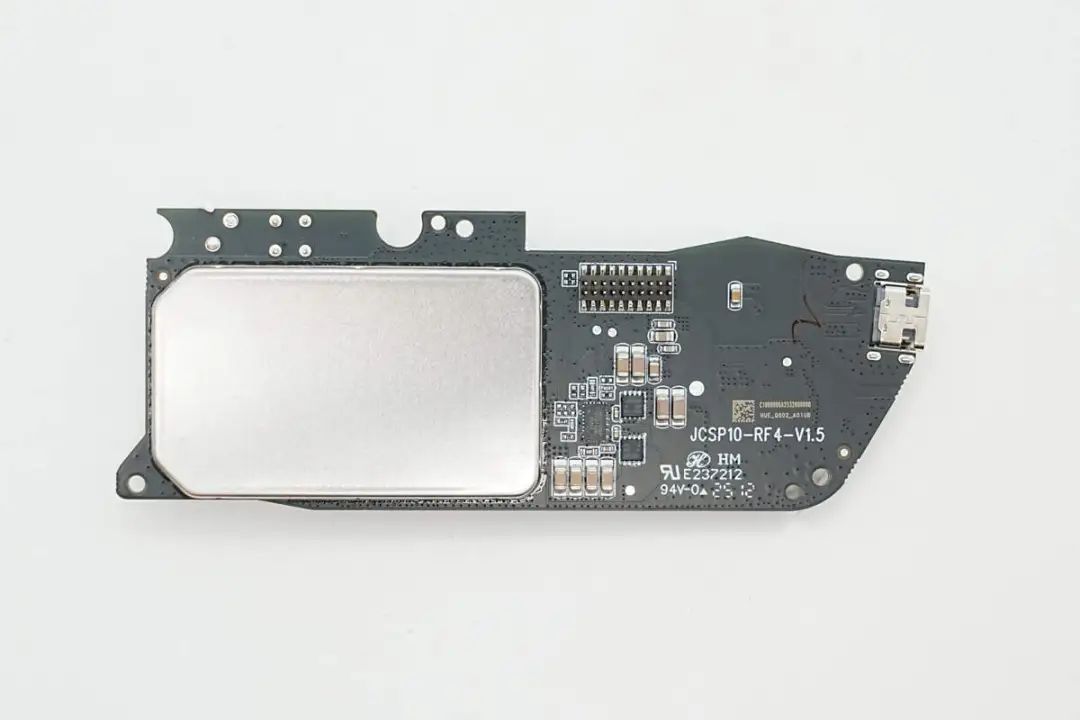

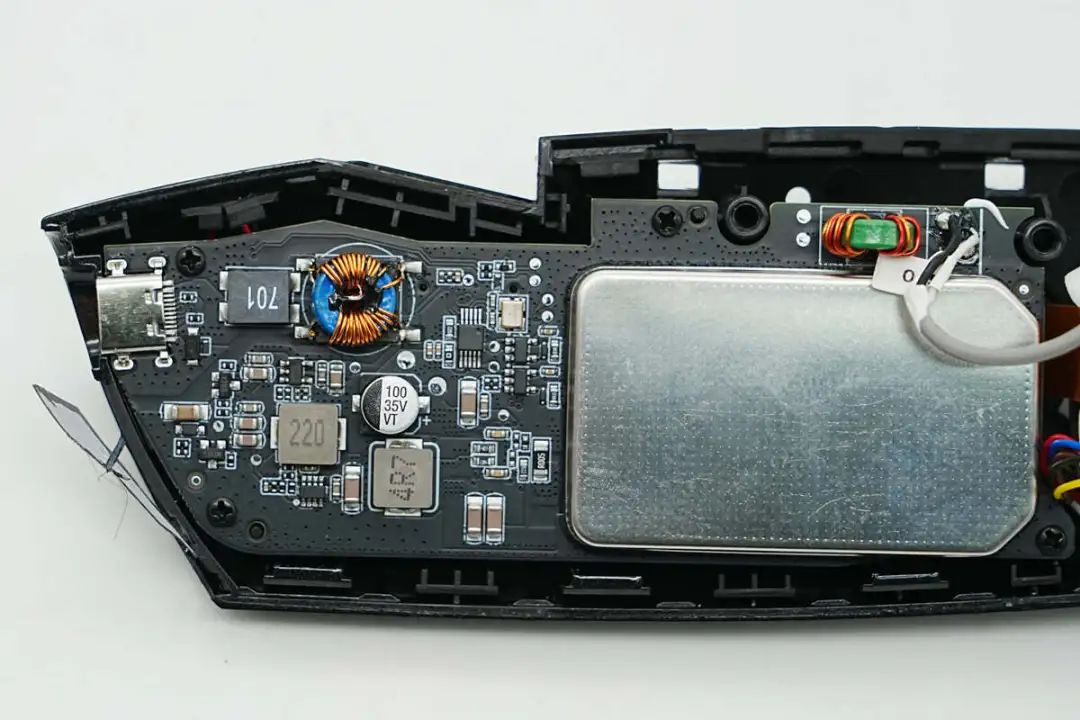

USB-C接口母座所在小板正面一览，设有共模电感、滤波电容等器件，同时右侧区域覆盖屏蔽罩。

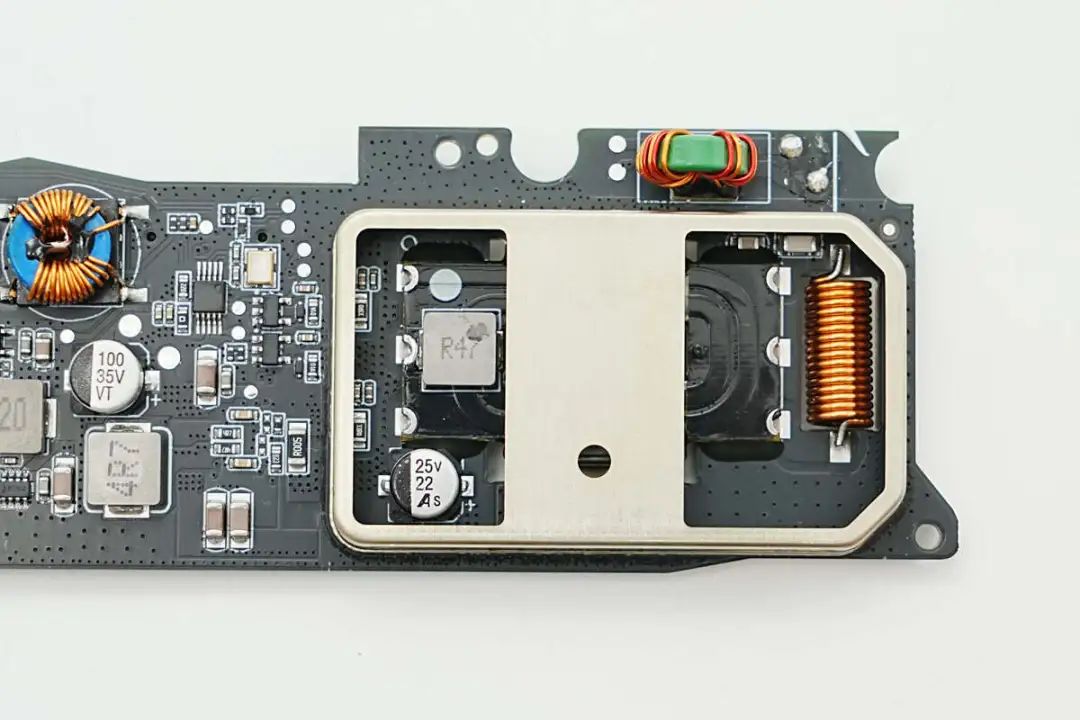

打开屏蔽罩，内部设有电容以及平面变压器模块，磁芯区域采用一体式金属板遮盖屏蔽。
板子背面也覆盖屏蔽罩，同时罩子右侧区域设有连接排针、同步升降压转换器以及相应的开关管。

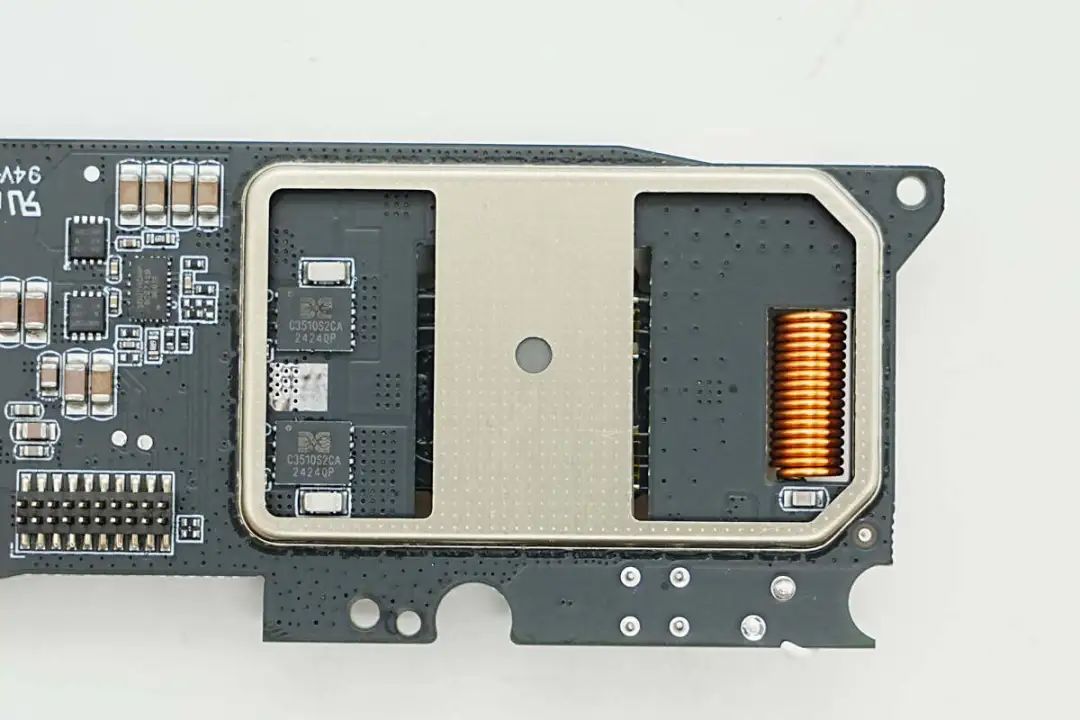

打开屏蔽罩，对应变压器磁芯区域也有金属片遮盖，左侧设有两颗氮矽科技的氮化镓功率器件。
贴片共模电感特写。

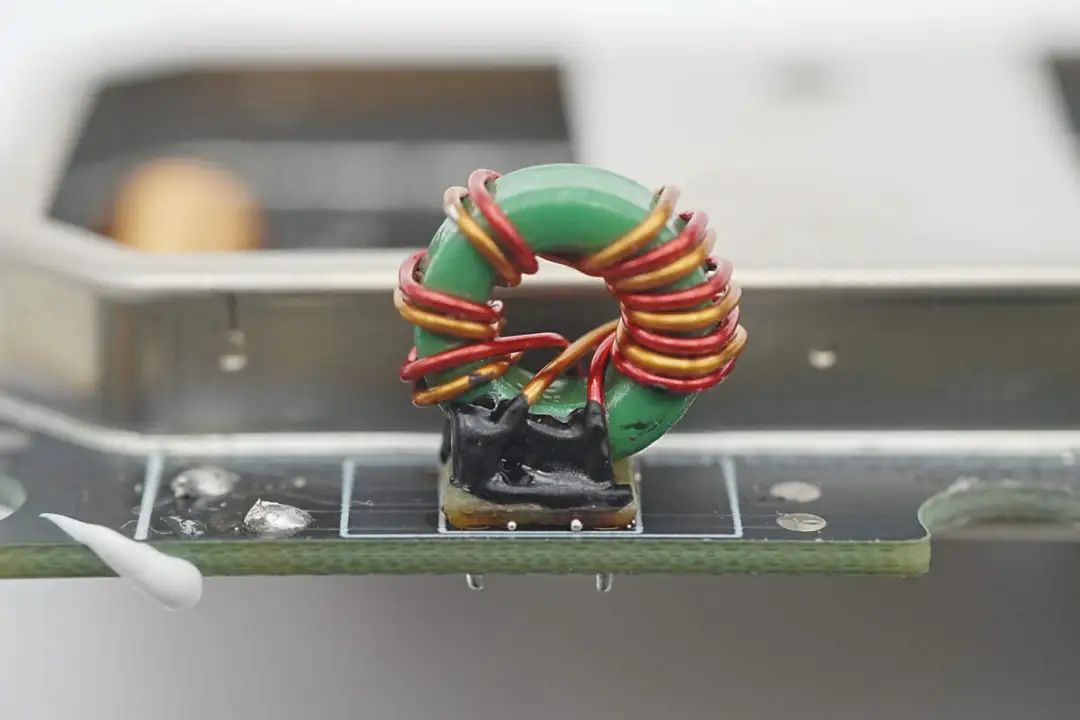

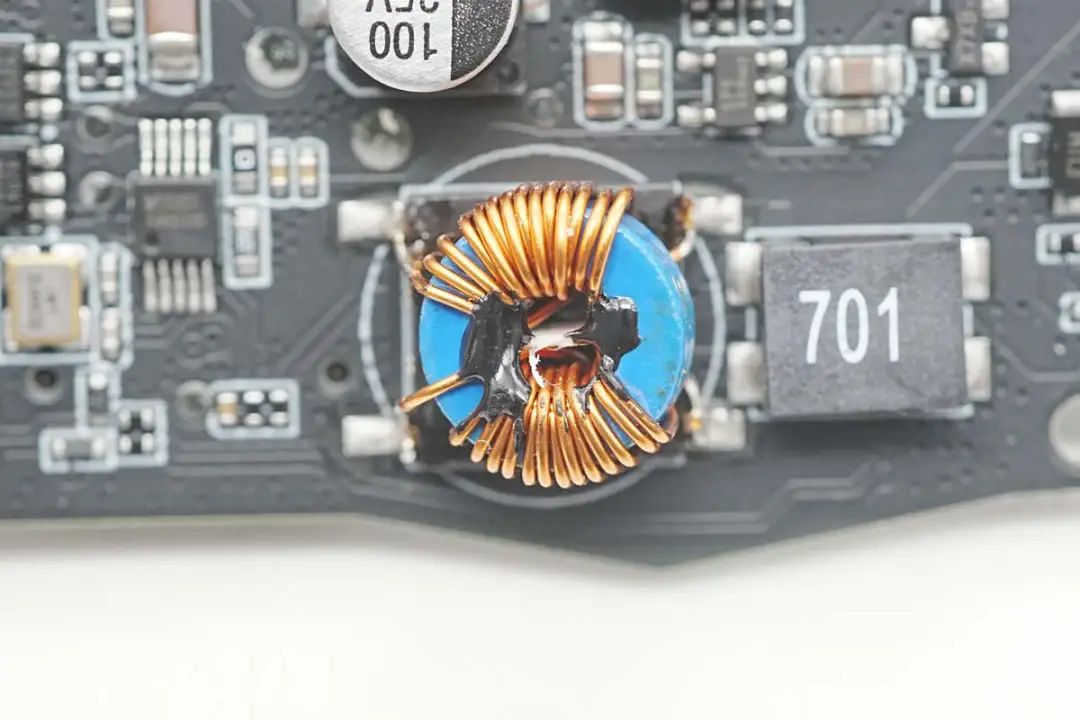

旁边设有一颗蓝色共模电感。

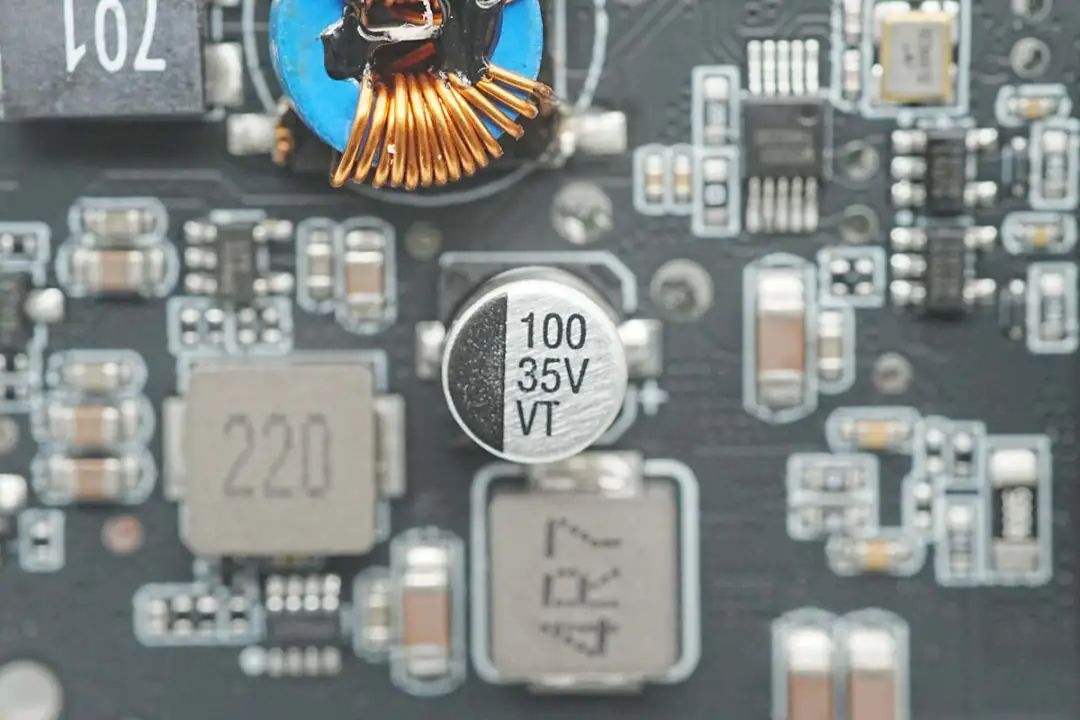

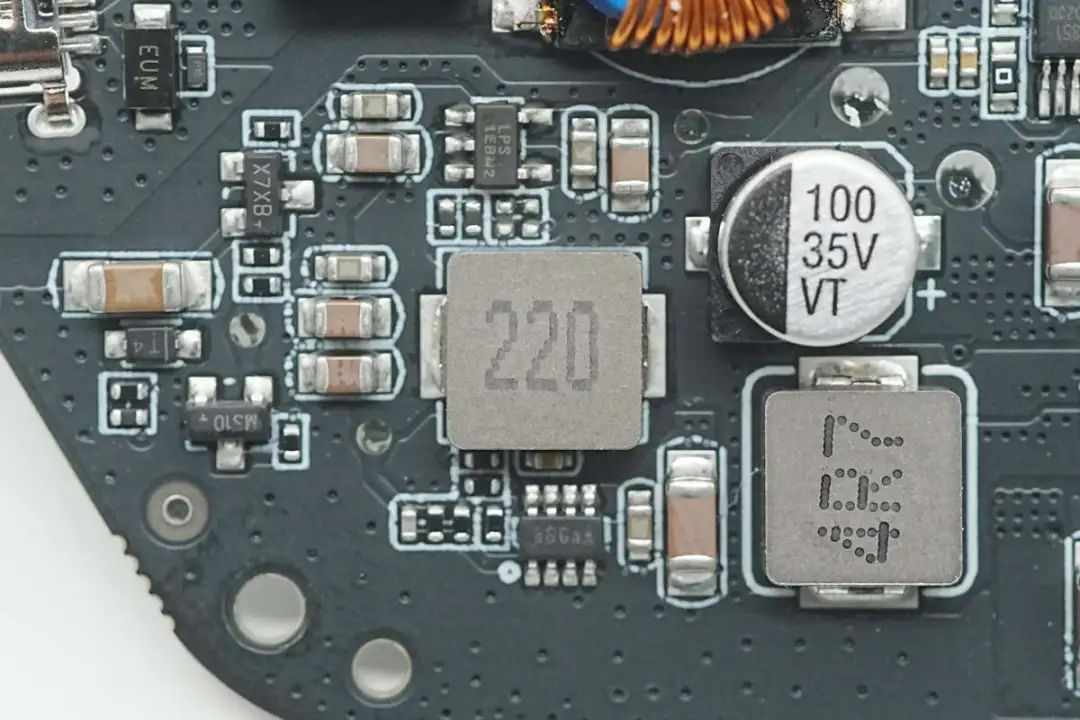

滤波固态电容规格为35V100μF。

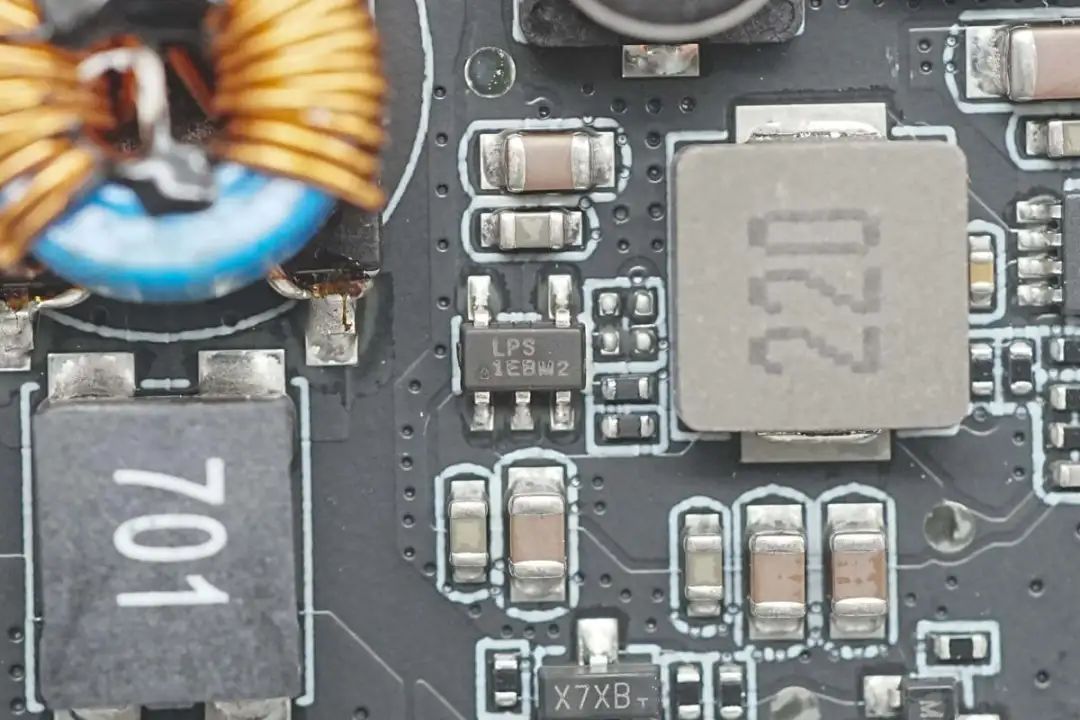

一颗丝印1EBW2的器件来自LPS微源半导体。
旁边一颗22μH合金电感特写。

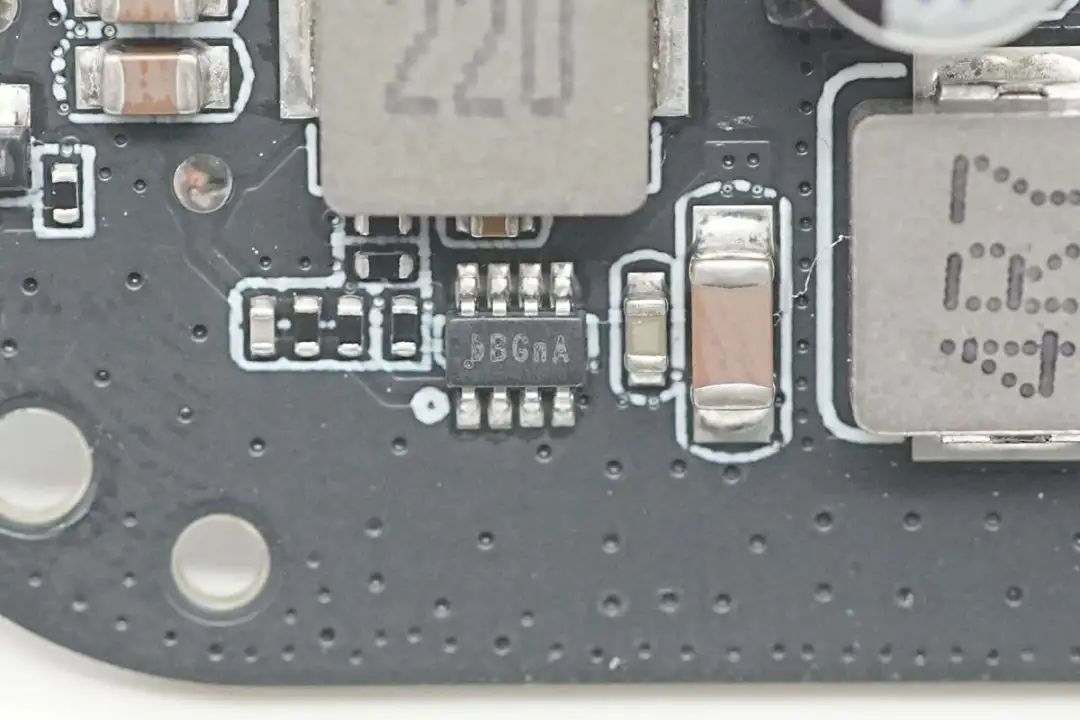

同步降压转换器来自矽力杰，丝印bB，实际型号为SY8263，这是一款高效同步降压型DC/DC转换器，可提供3A负载电流，支持4.5-30V输入电压，并集成具有极低导通电阻（RDS(ON)）的主开关和同步开关，可显著降低传导损耗。采用TSOT23-8封装。

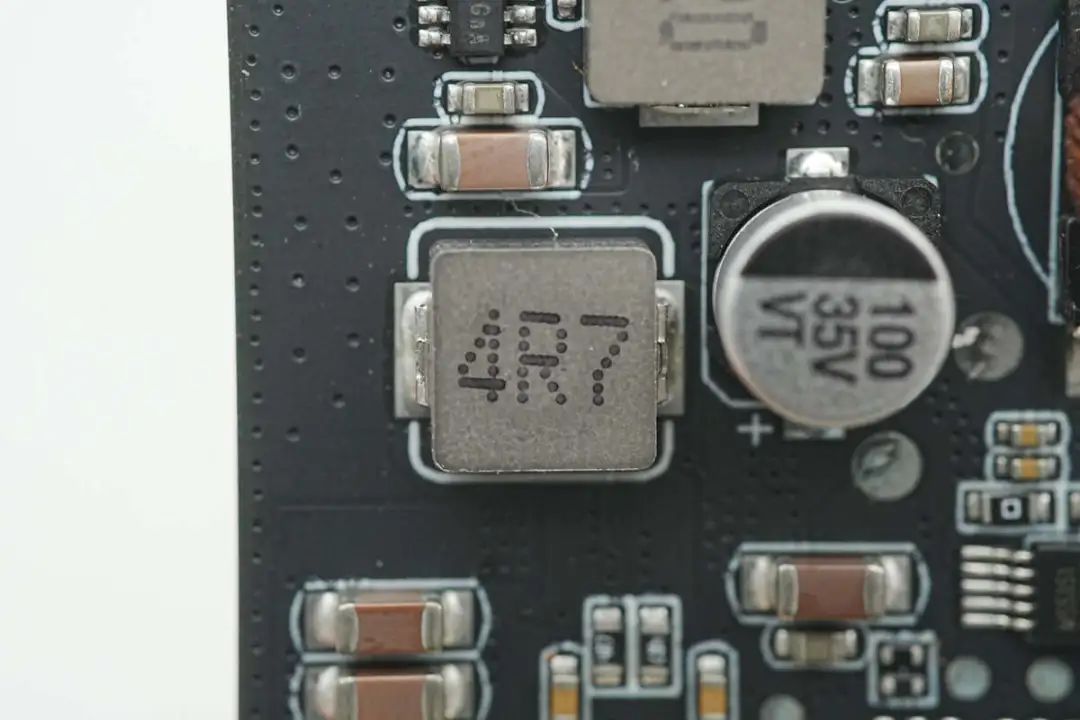

4.7μH合金电感特写。

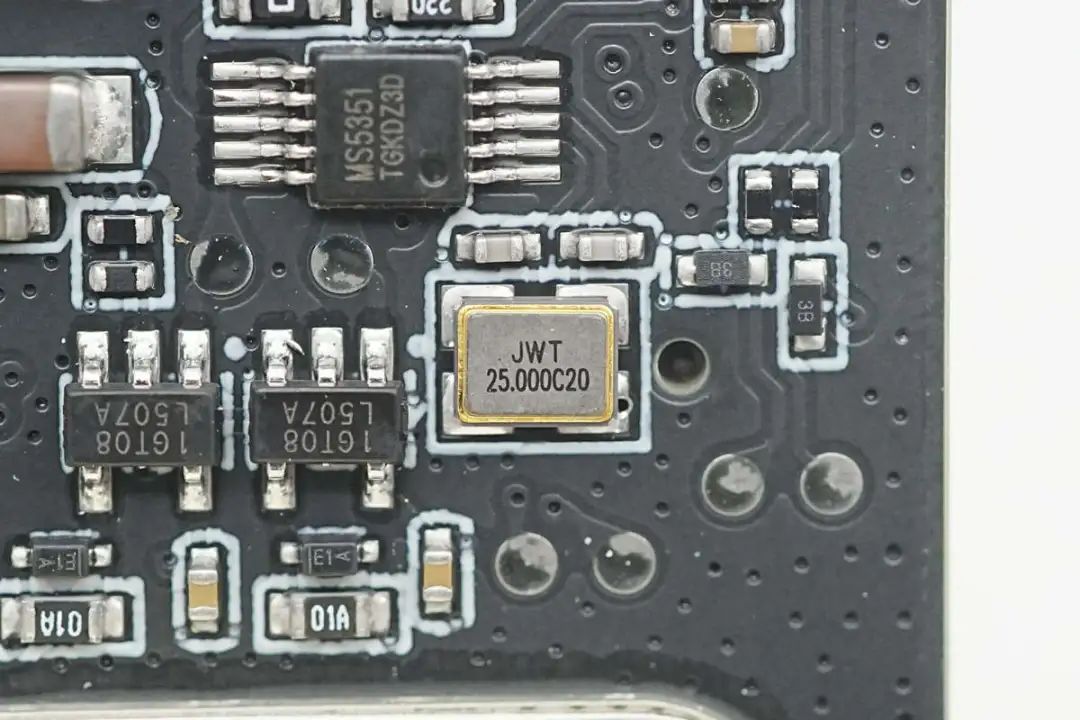

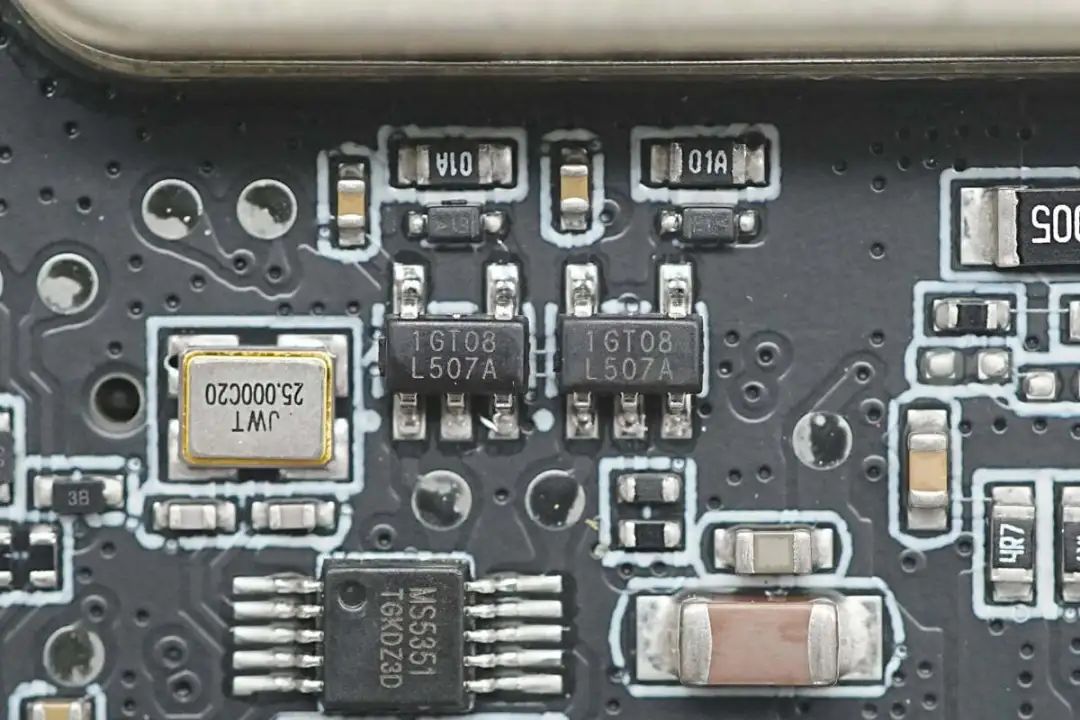

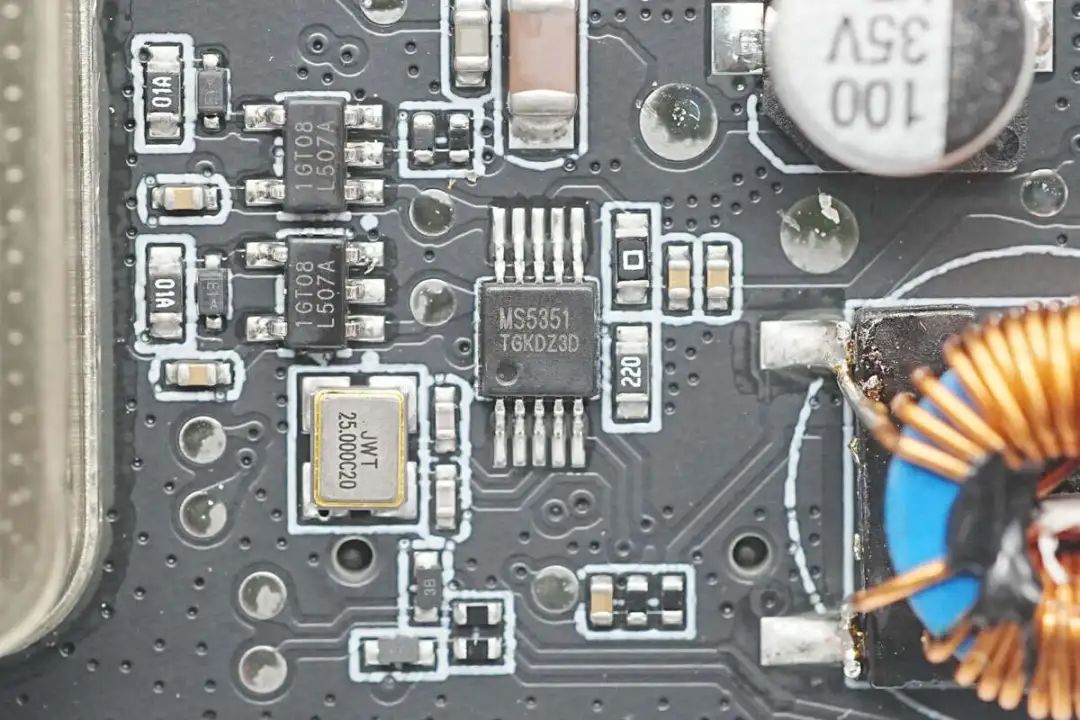

通用频率综合器芯片型号MS5351。
25.000MHz晶振特写。

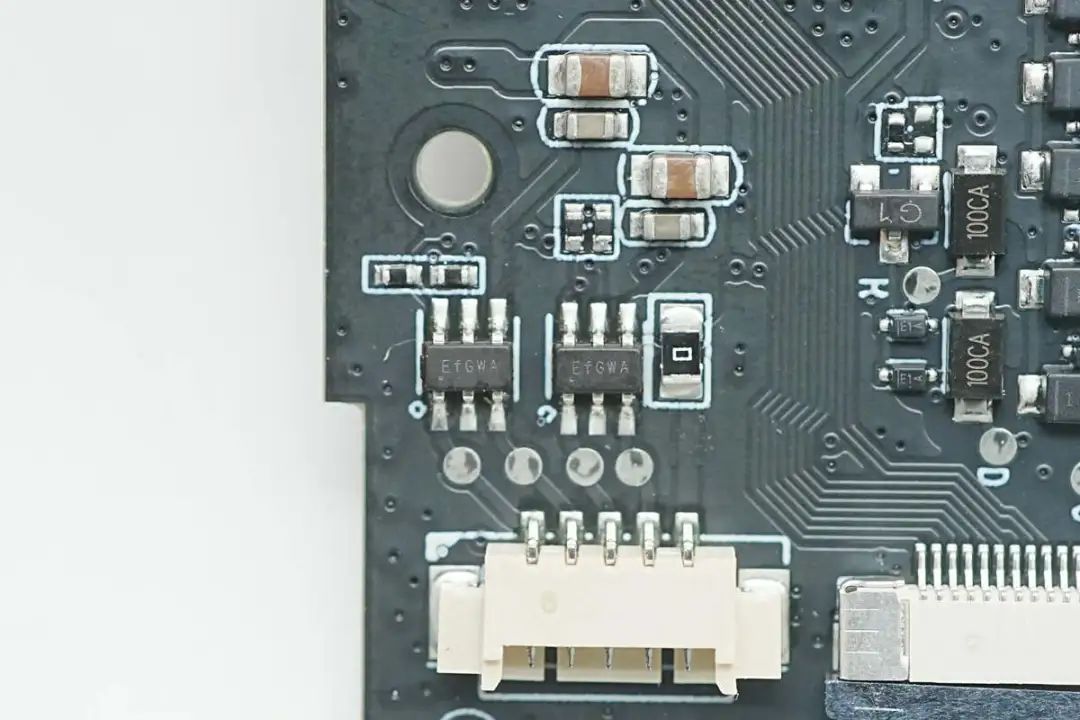

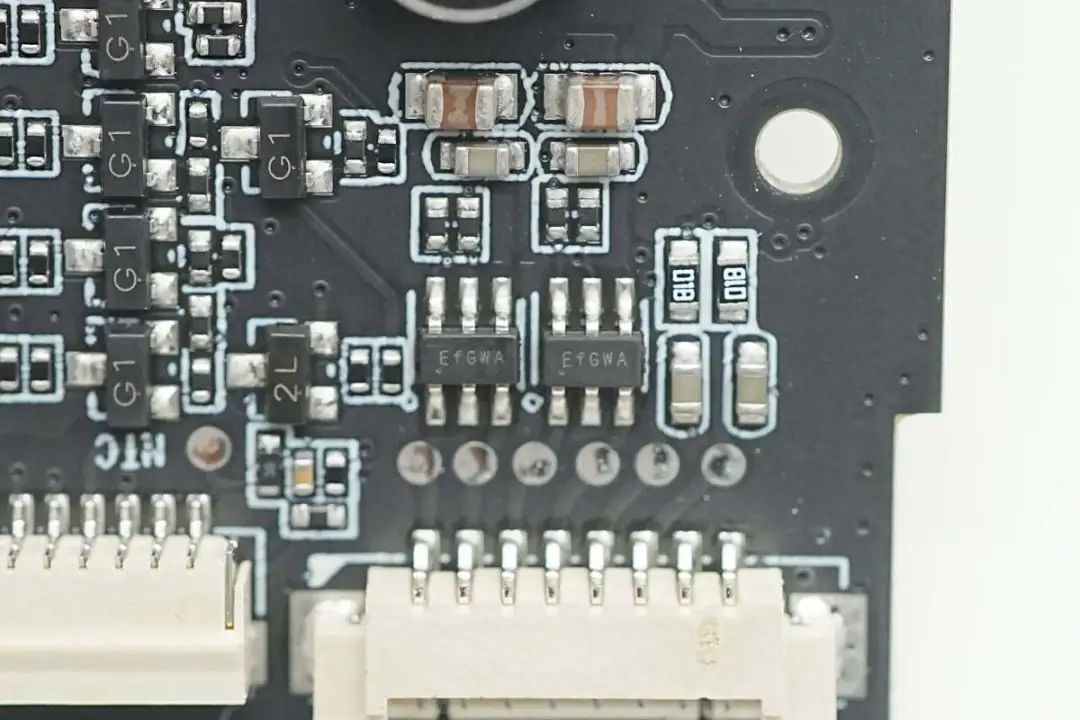

两颗正与门芯片来自润石，型号RS1GT08，支持5.5V工作电压，采用SOT23-5封装。

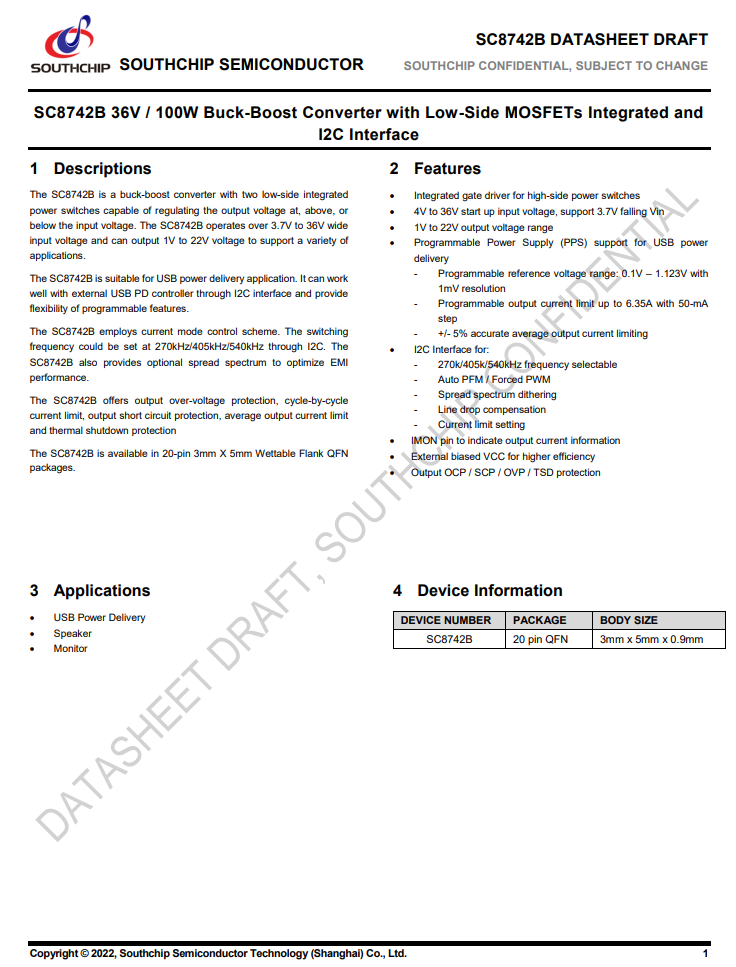

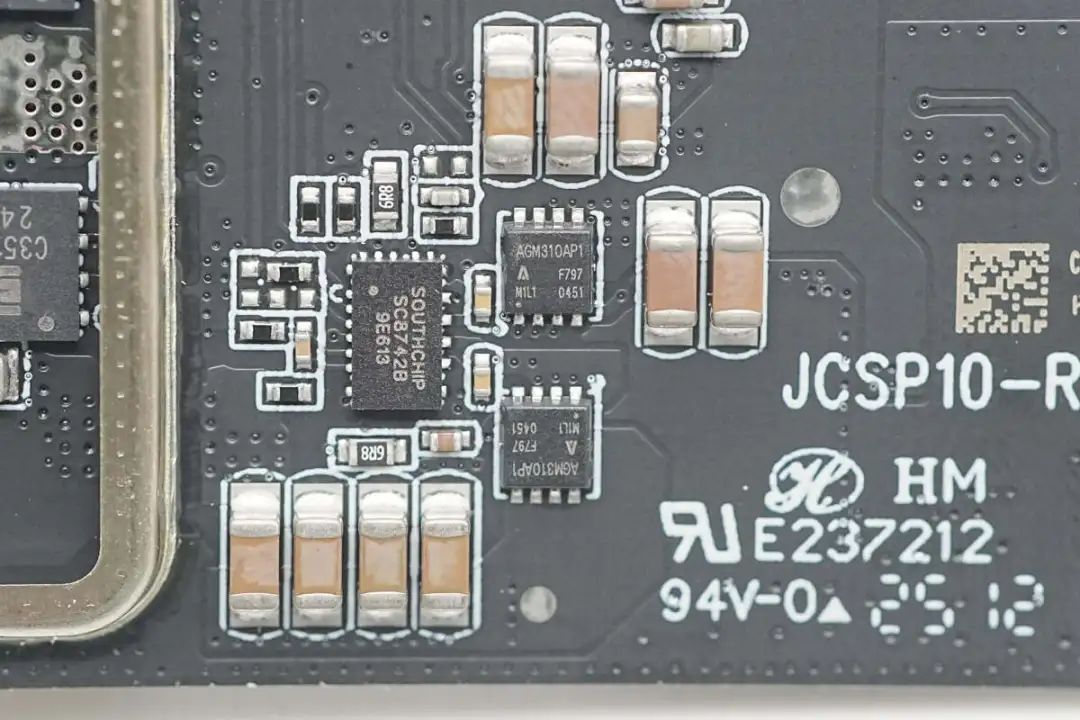

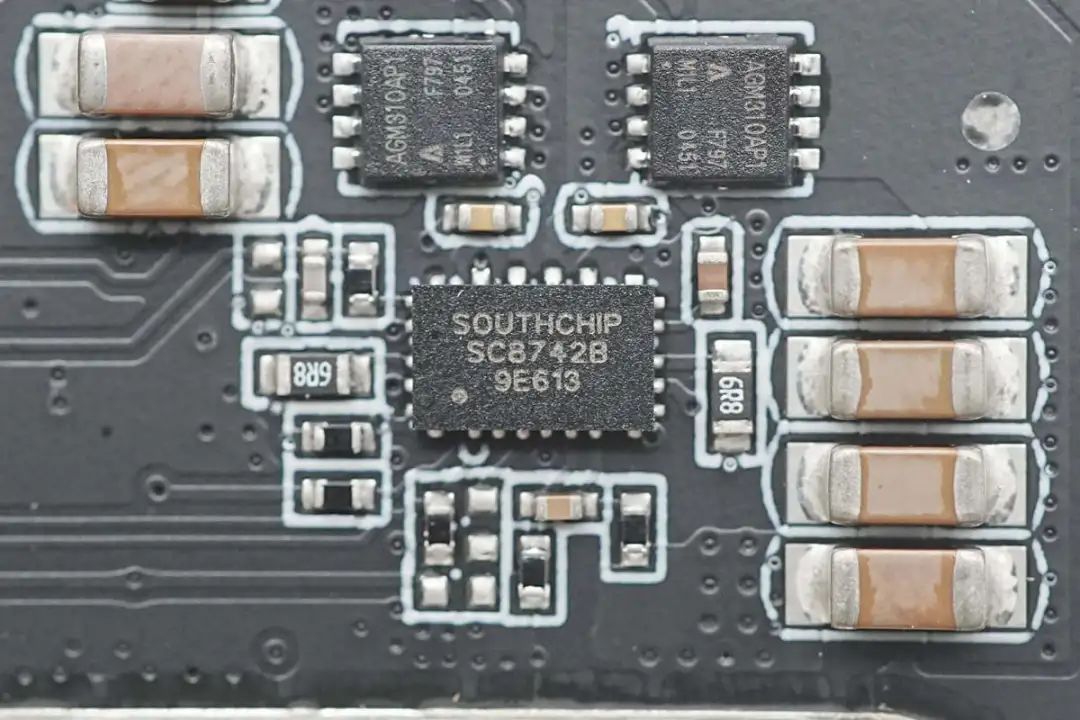

同步升降压转换器采用南芯科技SC8742B，其内部集成两路低侧功率开关，可在输入电压高于、等于或低于输出电压的情况下实现稳定调节。该器件支持3.7-36V的宽输入电压范围，并能输出1-22V电压，适用于多种应用场景。
SC8742B特别适合USB PD供电应用，可通过I²C接口与外部USB PD控制器协同工作，提供灵活的可编程功能。该转换器采用电流模式控制架构，开关频率可通过I²C配置为270/405/540kHz，并支持可选的扩频调制以优化电磁干扰（EMI）性能。
SC8742B提供全面的保护功能，包括输出过压保护、输出短路保护、热关断保护、逐周期电流限制、平均输出电流限制，采用20 pin QFN封装，便于焊接检测。
搭配的两颗同步升降压开关管来自芯控源，型号AGM310AP1，是一颗耐压30V的NMOS，导阻9.7mΩ，采用DFN3.3*3.3封装。

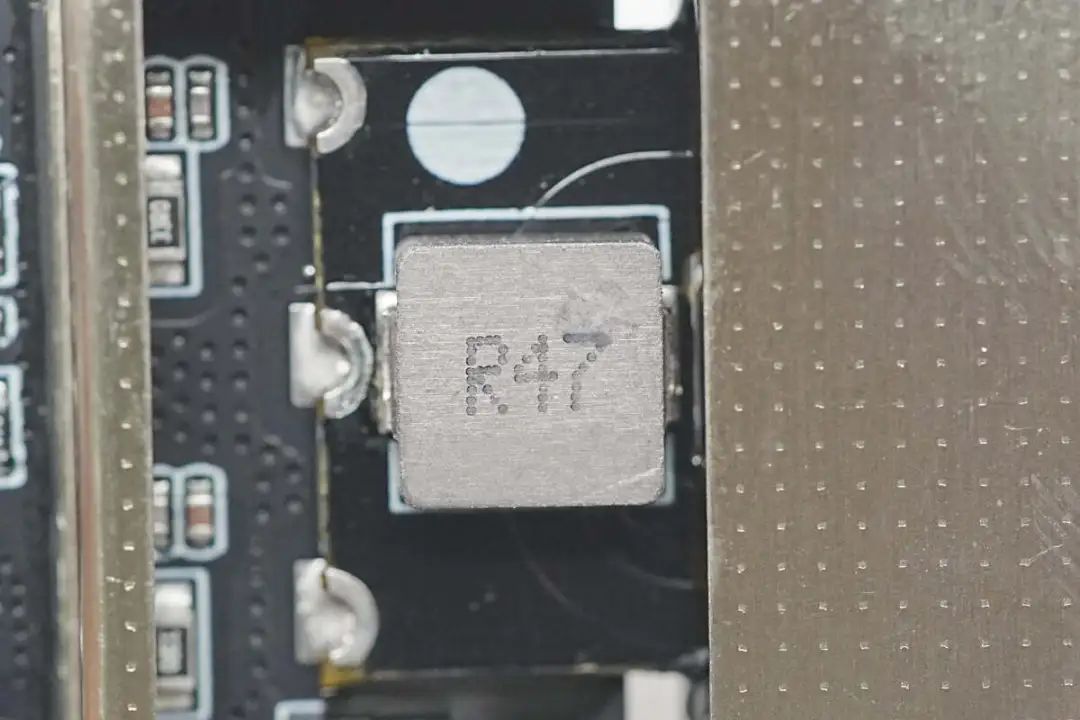

R47合金电感特写。

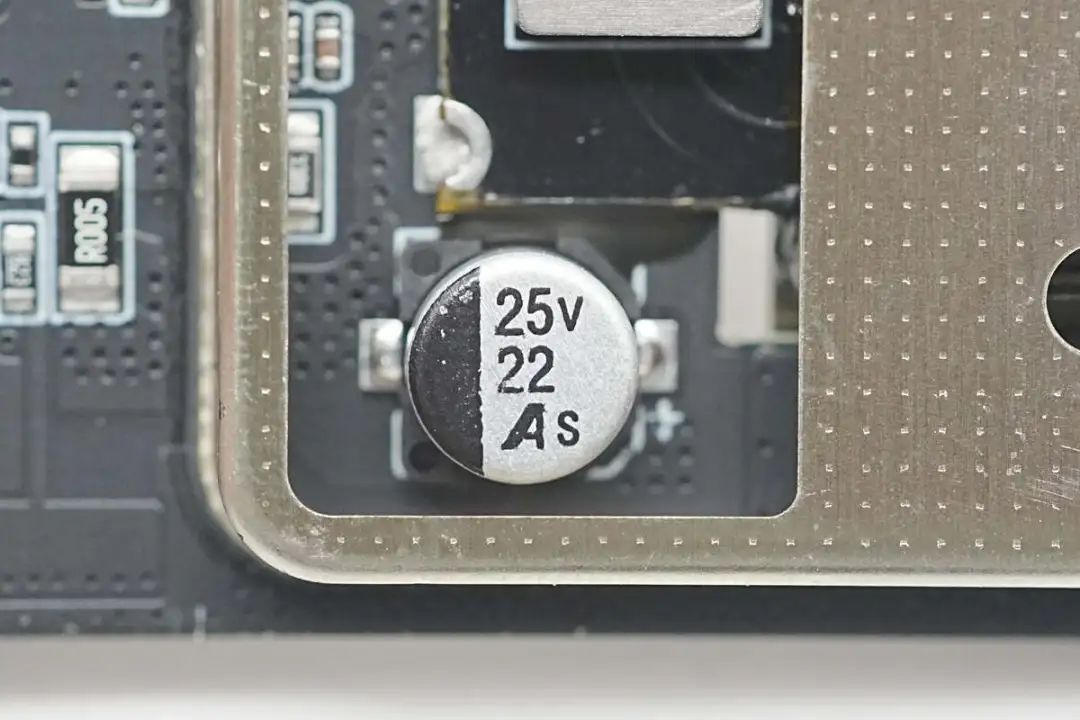

滤波电容特写，规格为25V22μF。

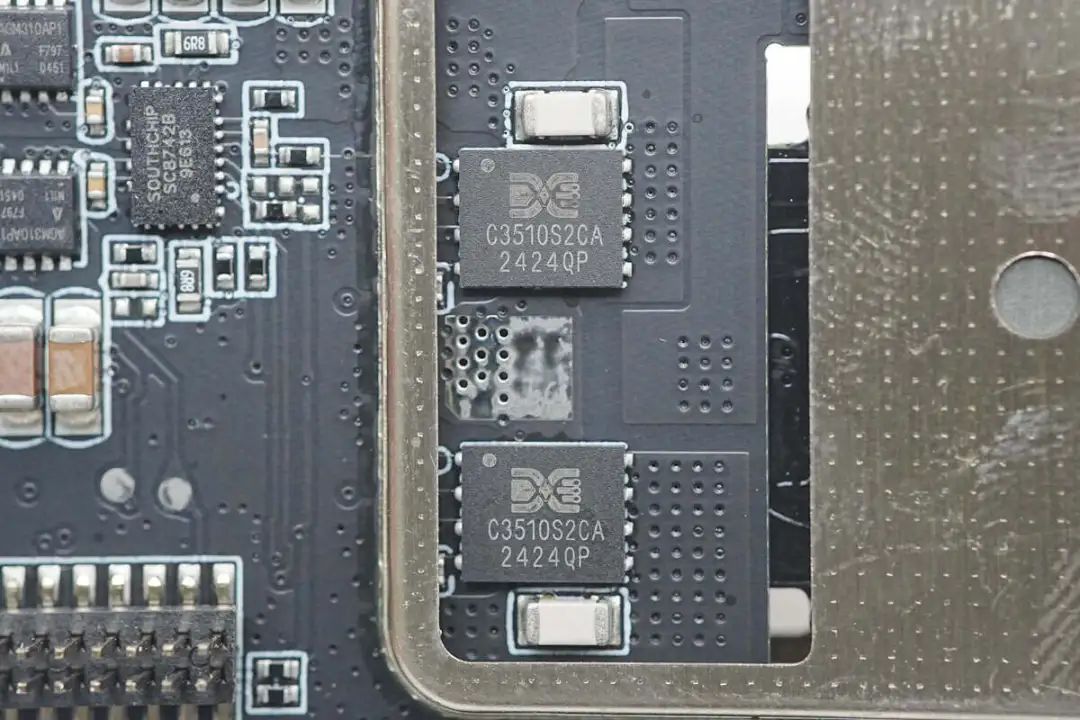

两颗氮化镓集成驱动芯片来自氮矽科技，型号DXC3510S2CA，这是一款100V的GaN PIIP，集成了100V E-mode GaN HEMT及氮化镓栅极驱动器，专为高效、高密度电源设计而优化。该器件具备0~20V的宽范围输入耐压能力，可适应复杂的电压波动环境，同时支持超高开关频率，显著提升系统功率密度和响应速度。
得益于氮化镓材料的先天优势，DXC3510S2CA能够实现快速且可控的上升时间，优化开关损耗并提高能效。此外，其零反向恢复损耗（Zero Reverse Recovery Loss）特性彻底解决了传统硅基器件在续流过程中的能量浪费问题，特别适用于高频开关电源、快充和高效DC-DC转换等应用场景。

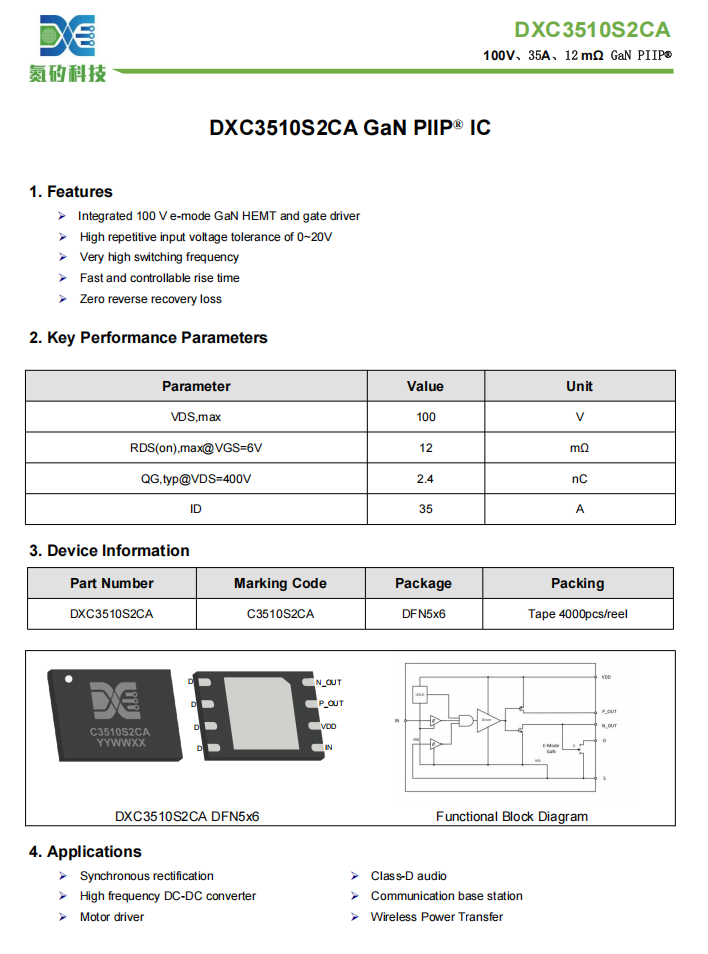

氮矽科技DXC3510S2CA资料信息。
充电头网拆解了解到，氮矽科技氮化镓器件还被今翔65W 2C1A氮化镓快充充电器、乐瑞115W二合一氮化镓桌面充电器、美富达65W 2C1A氮化镓快充充电器、煊阳100W 2A2C氮化镓桌面充电器、拓玛140W 3C1A氮化镓充电器等产品采用，芯片质量获客户一致认可。

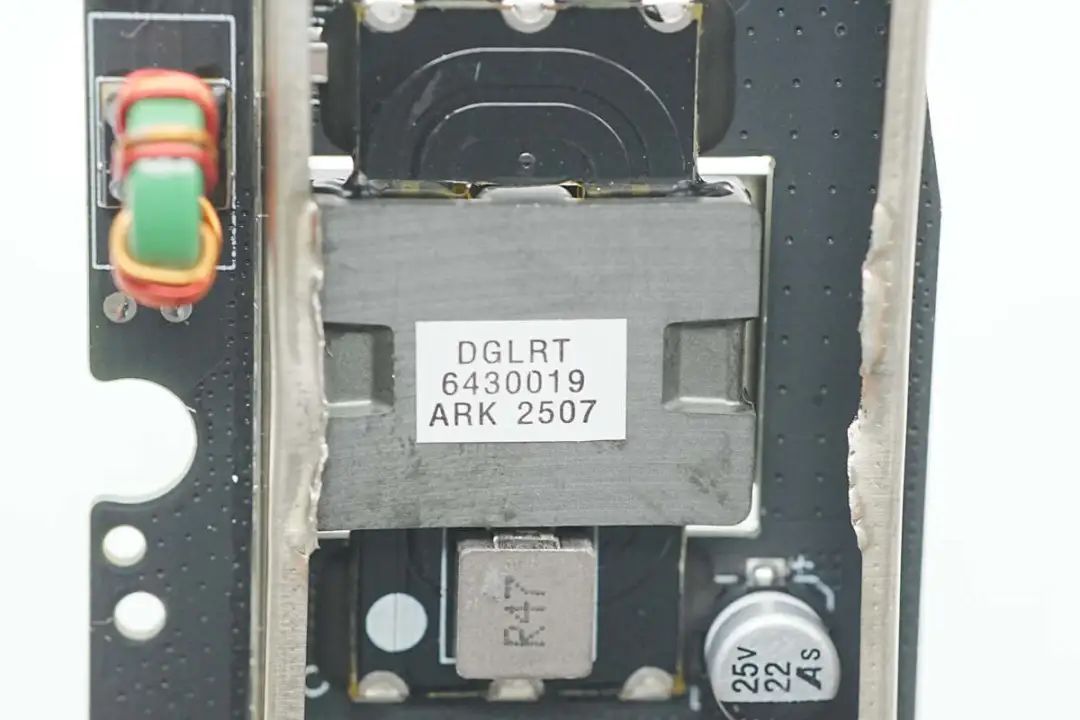

变压器磁芯特写。

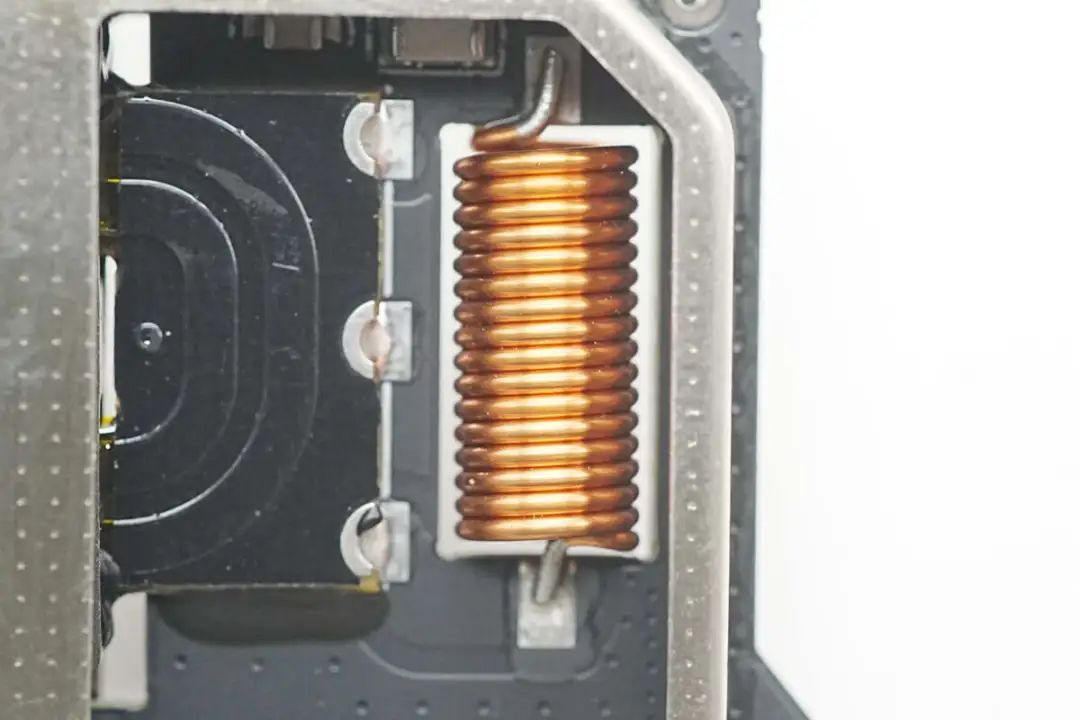

空心电感特写。
滤波电感特写。

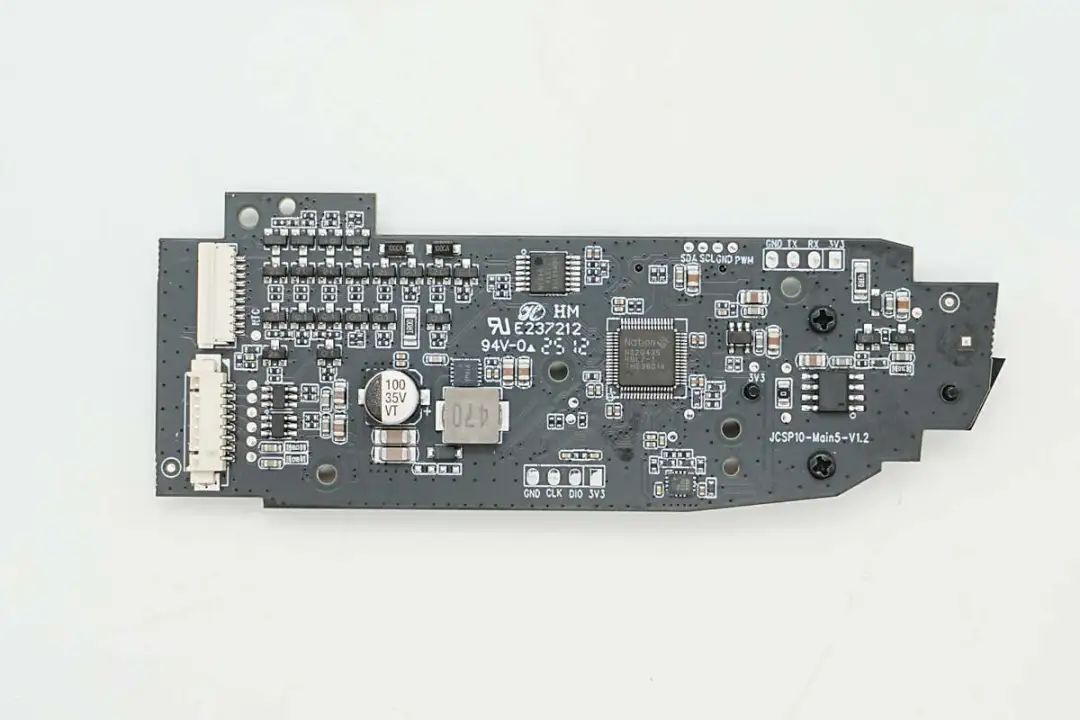

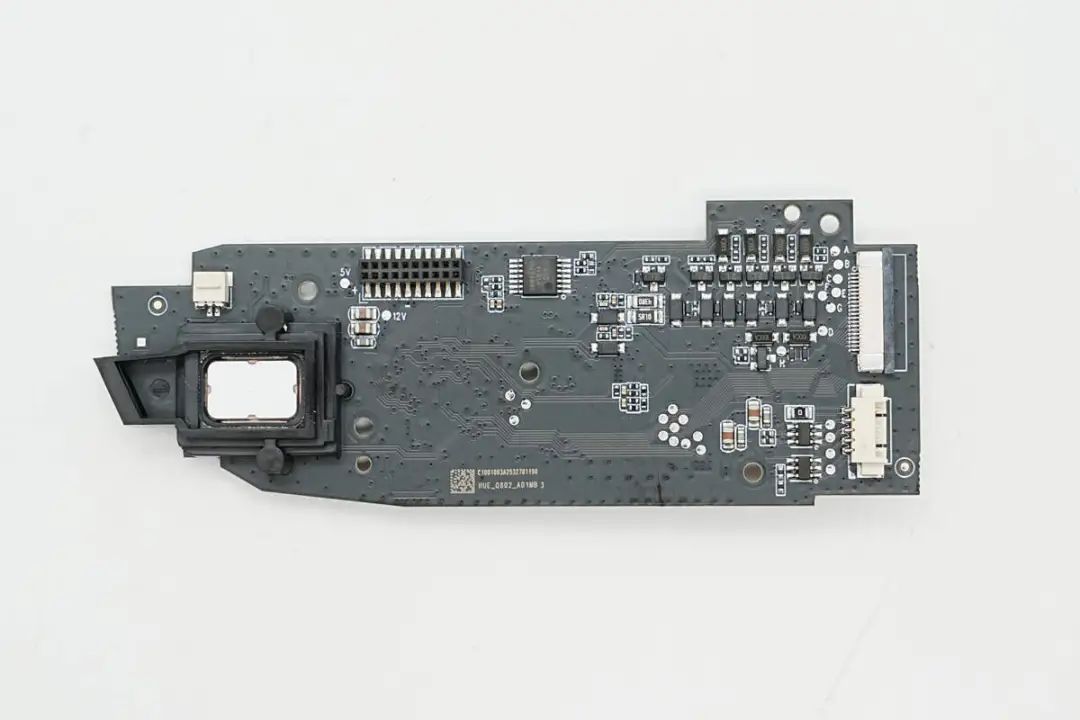

另一块PCB板正面设有主控MCU、模拟开关芯片、电感、电容等器件。
板子另一面也设有一颗模拟开关芯片，同时左侧通过螺丝固定有扬声器模块。

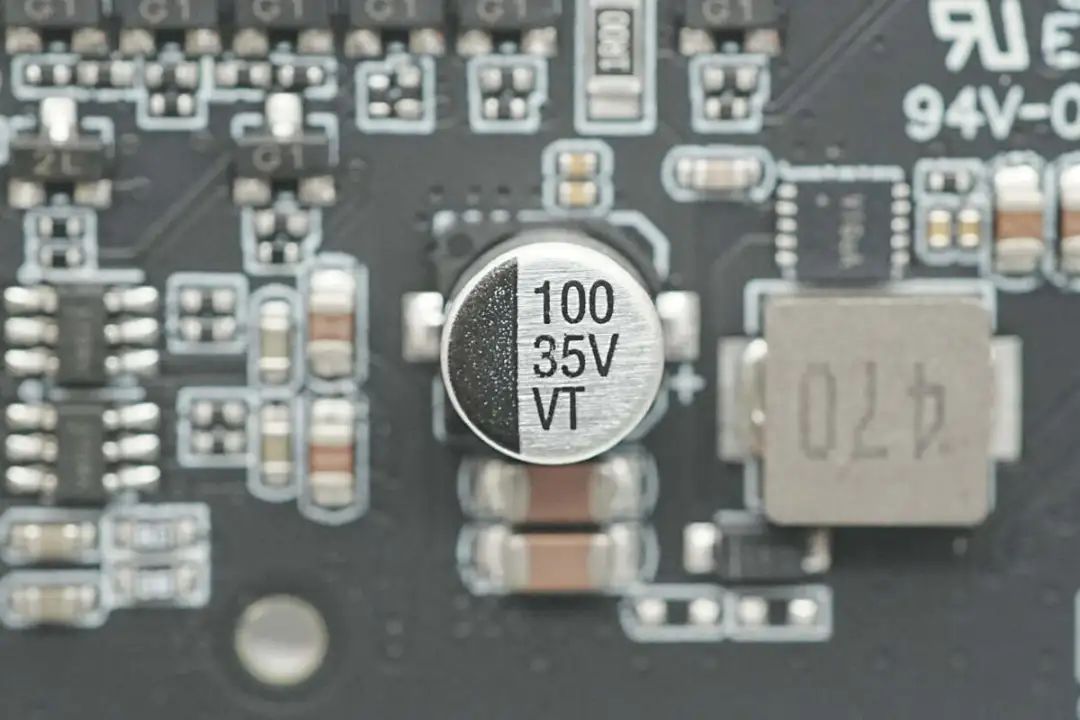

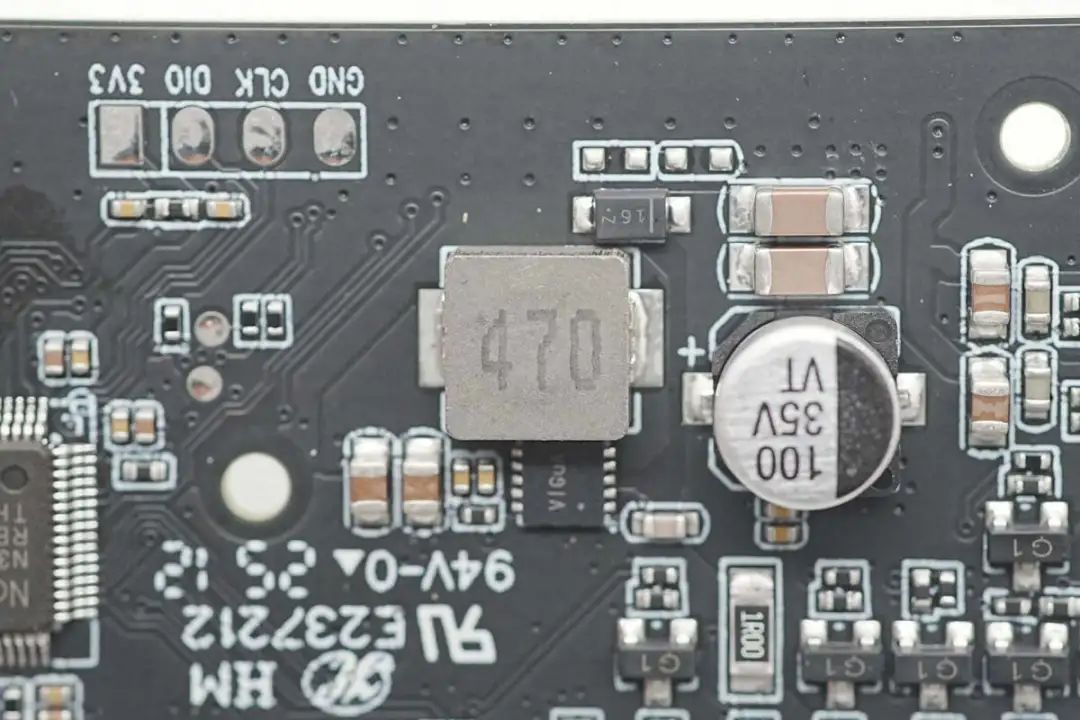

滤波电感规格为35V100μF。

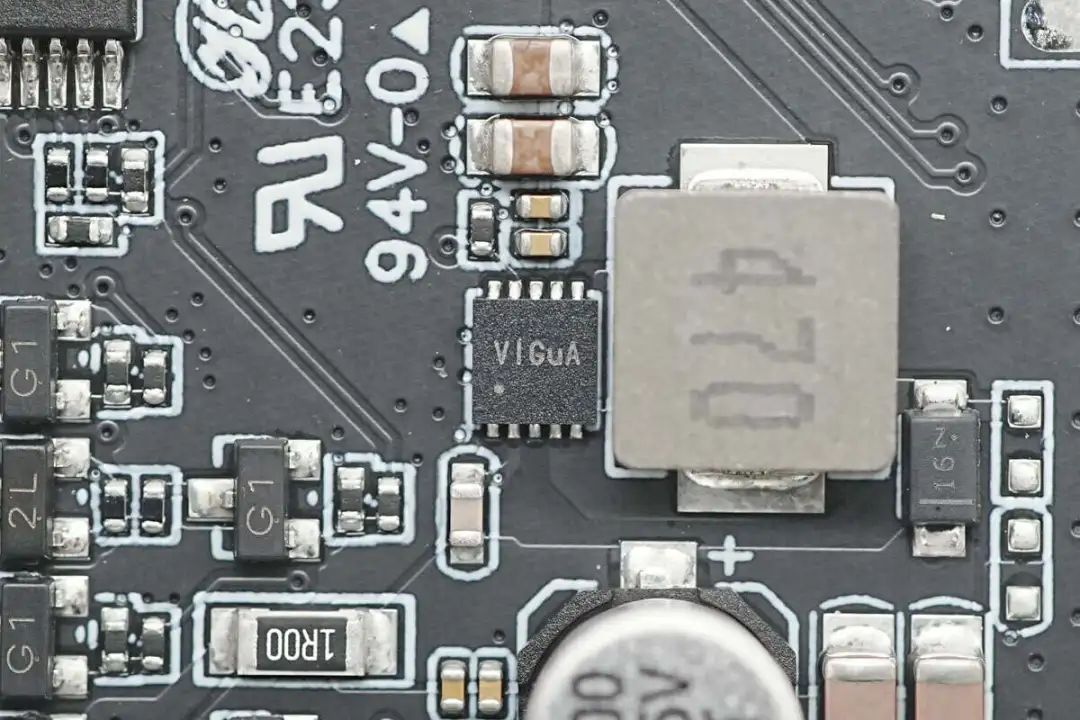

丝印VI芯片来自矽力杰，型号SY7304，这是一款高效电流模式控制升压稳压器，集成了120mΩ导阻的N沟道MOSFET，可实现高效率转换。其固定1MHz开关频率及内部补偿电路有效减少了外部元器件的尺寸和数量，内置软启动电路可显著抑制启动时的浪涌电流。
47μH合金电感特写。

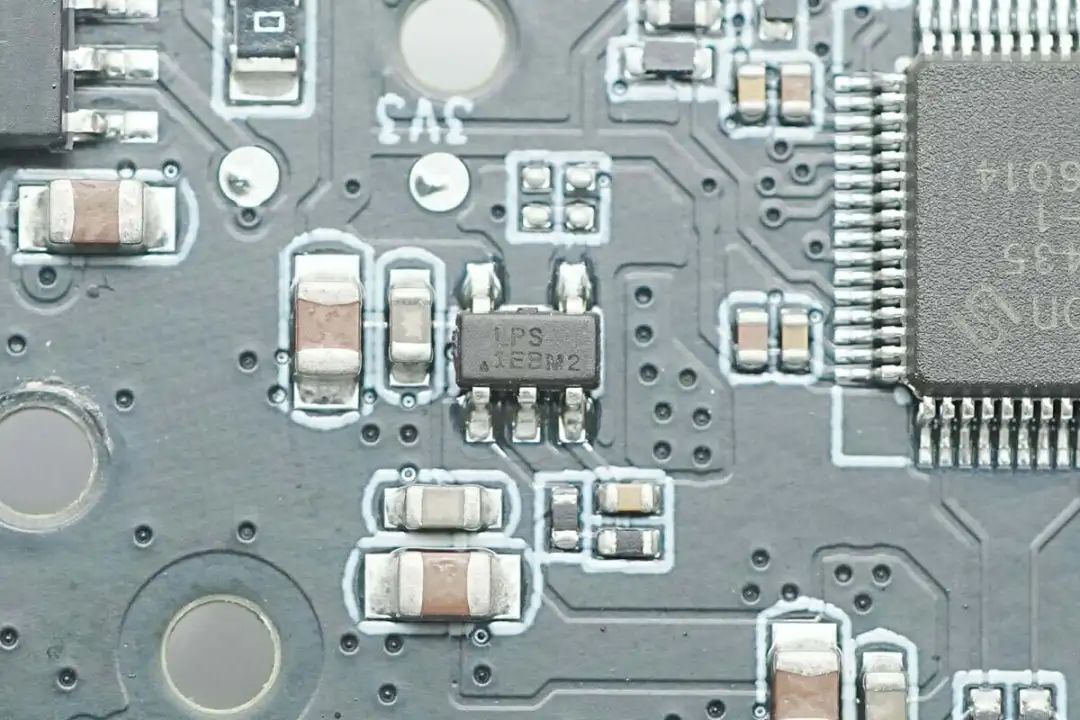

另一颗微源半导体丝印1EBW2的器件特写。

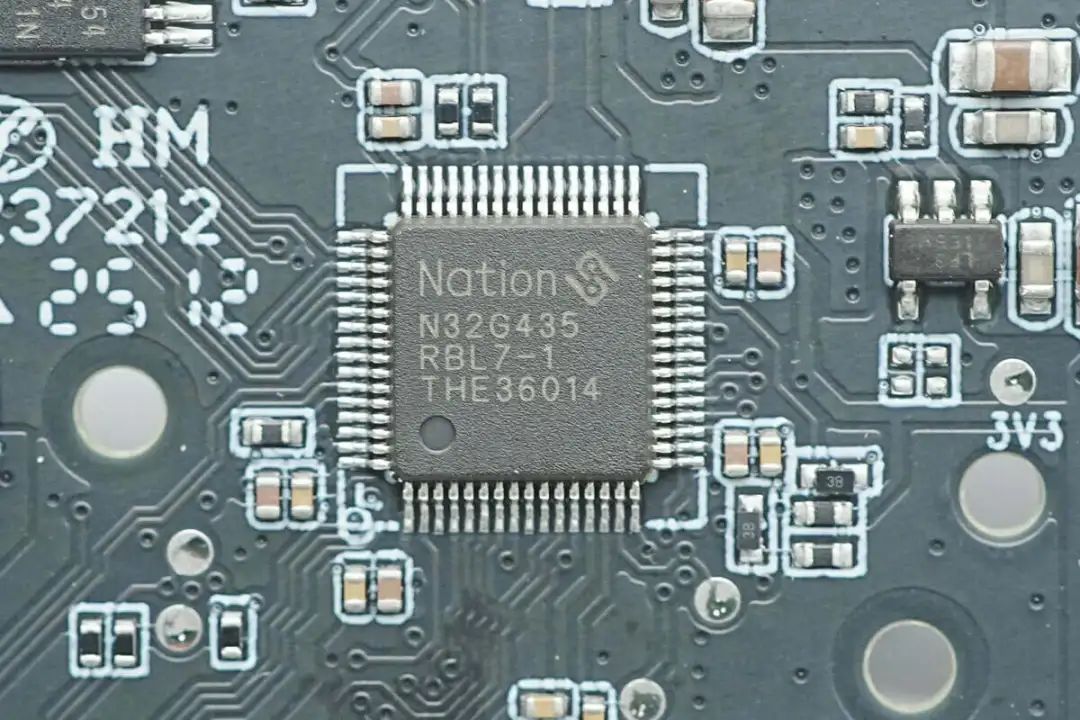

MCU采用Nation国民技术N32G435RBL7-1，用于整机控制。N32G435系列采用32-bit ARM Cortex-M4F内核，最高工作主频108MHz，支持浮点运算和DSP指令，集成高达128KB嵌入式加密Flash，32KB SRAM，集成丰富的高性能模拟器件。
SGMICRO圣邦SGM48754是一款四通道单刀单掷（SPST）CMOS模拟开关，采用2.5V至5.5V单电源供电，所有数字输入端均支持1.8V逻辑电平控制，具有低工作电压、低导通电阻和低关断漏电流等特性，提供环保型SOIC-14和TSSOP-14封装。

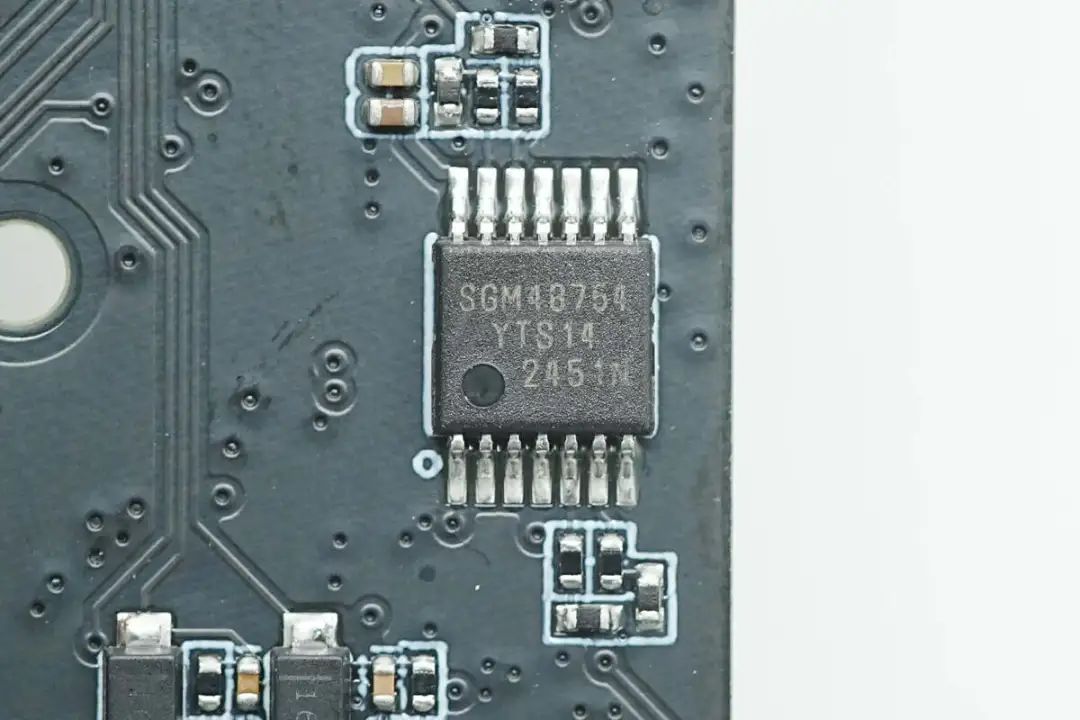

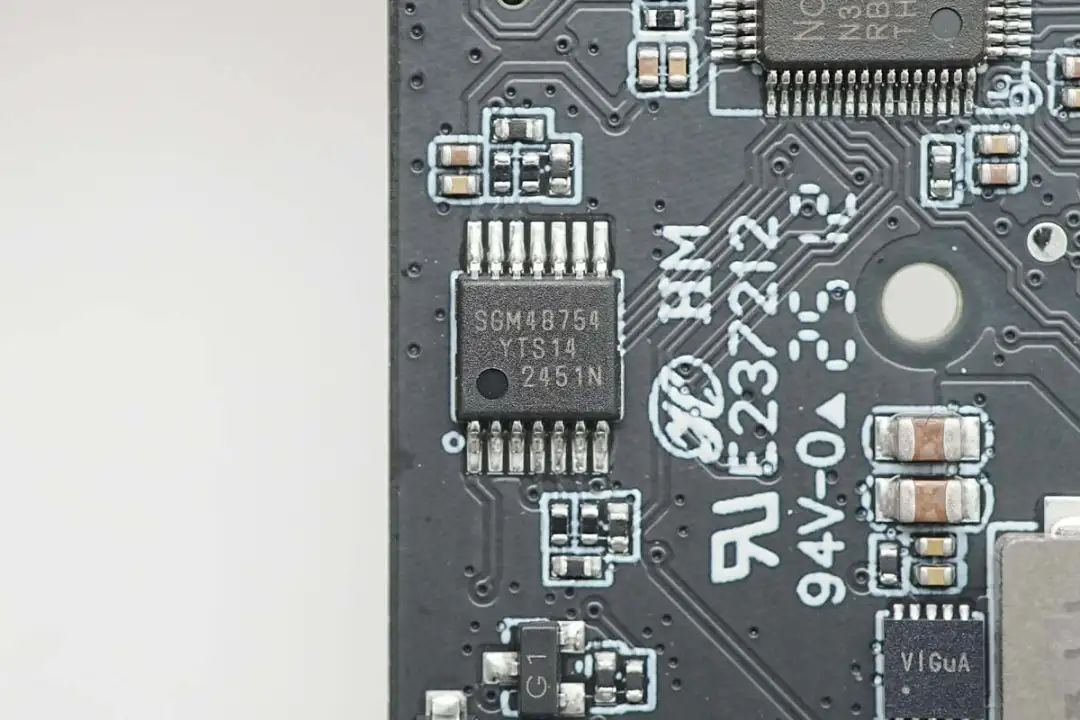

板子背面的圣邦SGM48754特写。

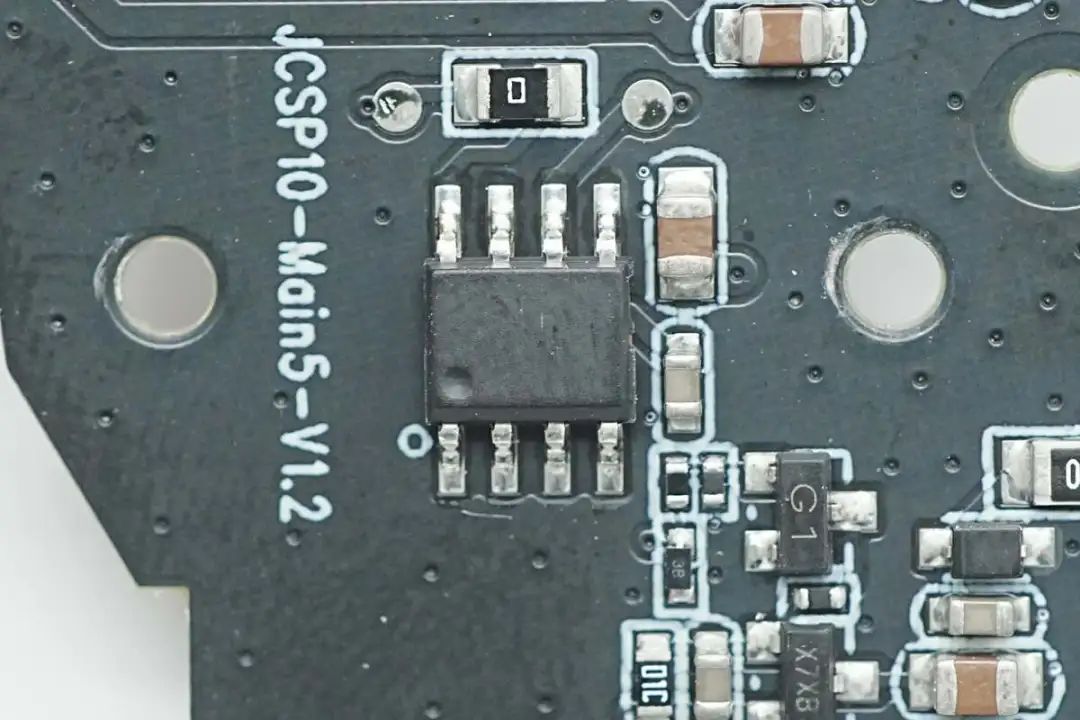

一颗八脚芯片特写，信息不详。
矽力杰SY6712是一款面向相机、消费电子、玩具及其他低压/电池供电运动控制应用的H桥电机驱动芯片。该器件可驱动步进电机的单组绕组或单台有刷直流电机，其高度集成的H桥驱动模块包含两路半桥电路，集成逻辑控制、栅极驱动、过流保护及电荷泵电路。
该器件工作电压范围为2.5V至16V，最大输出电流达1.8A。为兼容行业标准设备，SY6712采用PWM输入接口，并提供过流保护、短路保护、欠压锁定及过热保护等多重防护功能。
另外两颗矽力杰SY6712特写，用于两个步进电机驱动。

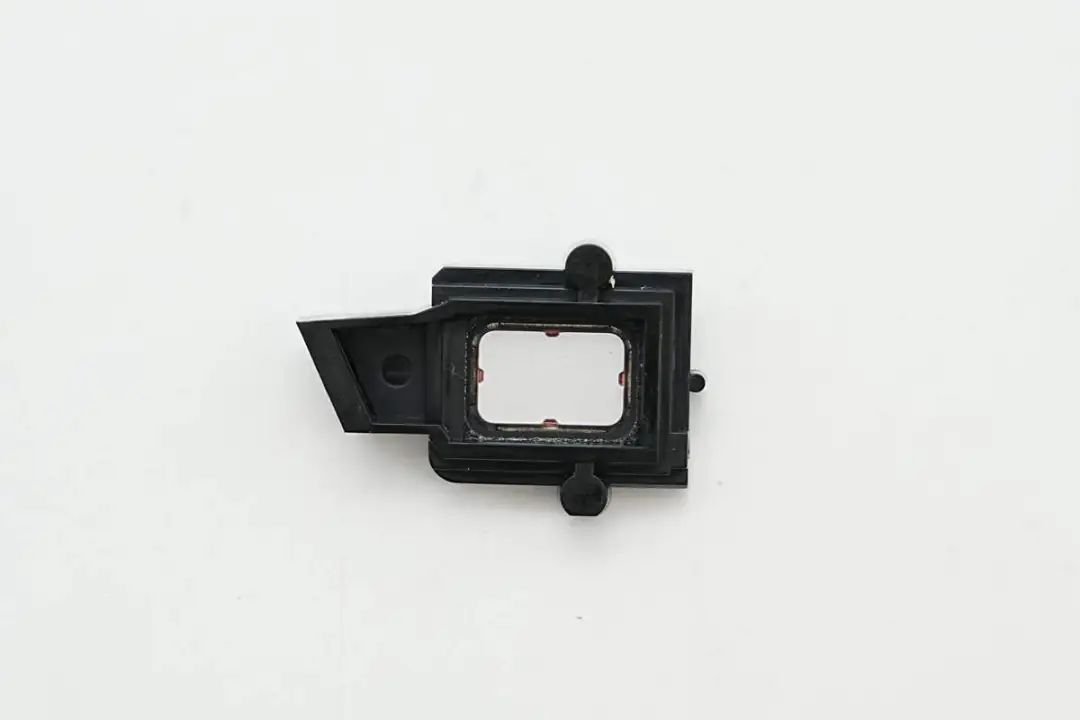

扬声器模块特写。

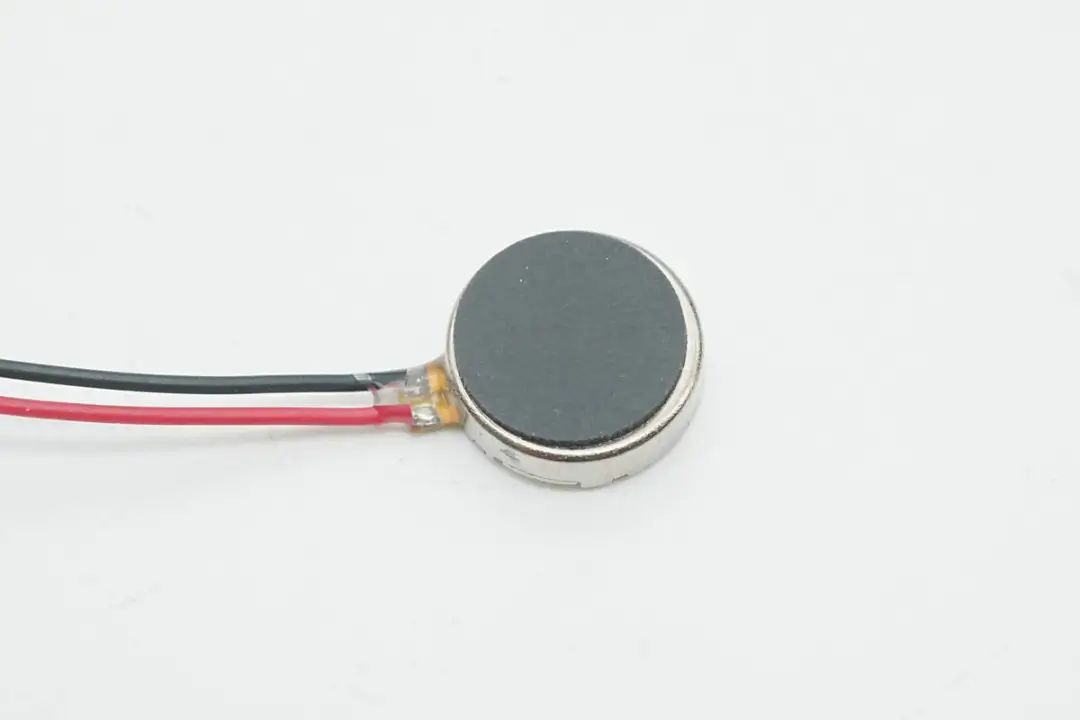

振动电机特写，用于给用户操作振动反馈。

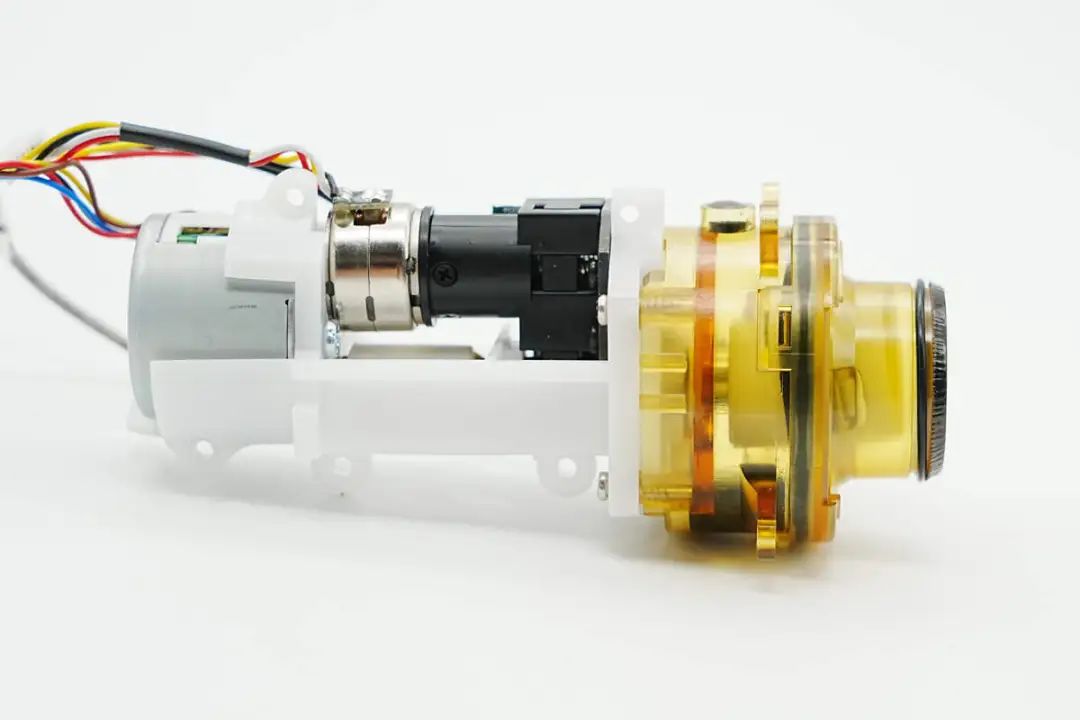

双电机以及超声头部件通过白色塑料框架支撑固定，超声头外壳密封防漏液。

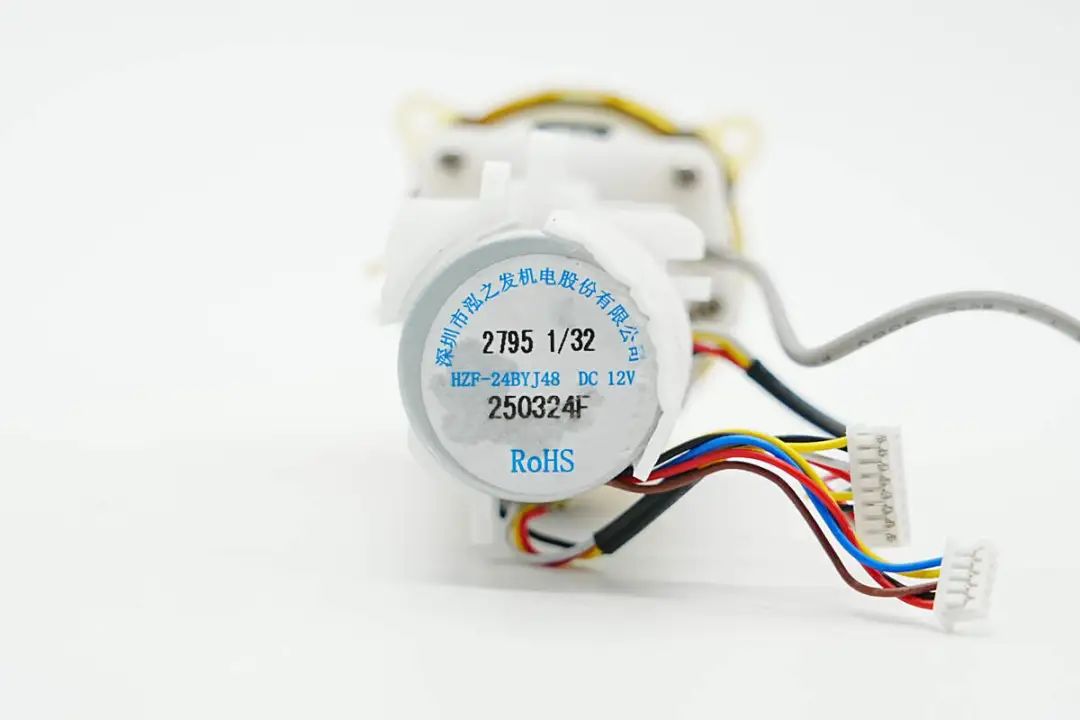

其中大电机来自深圳市鸿之发机电股份有限公司，型号HZF-24BYJ48，额定电压12V。

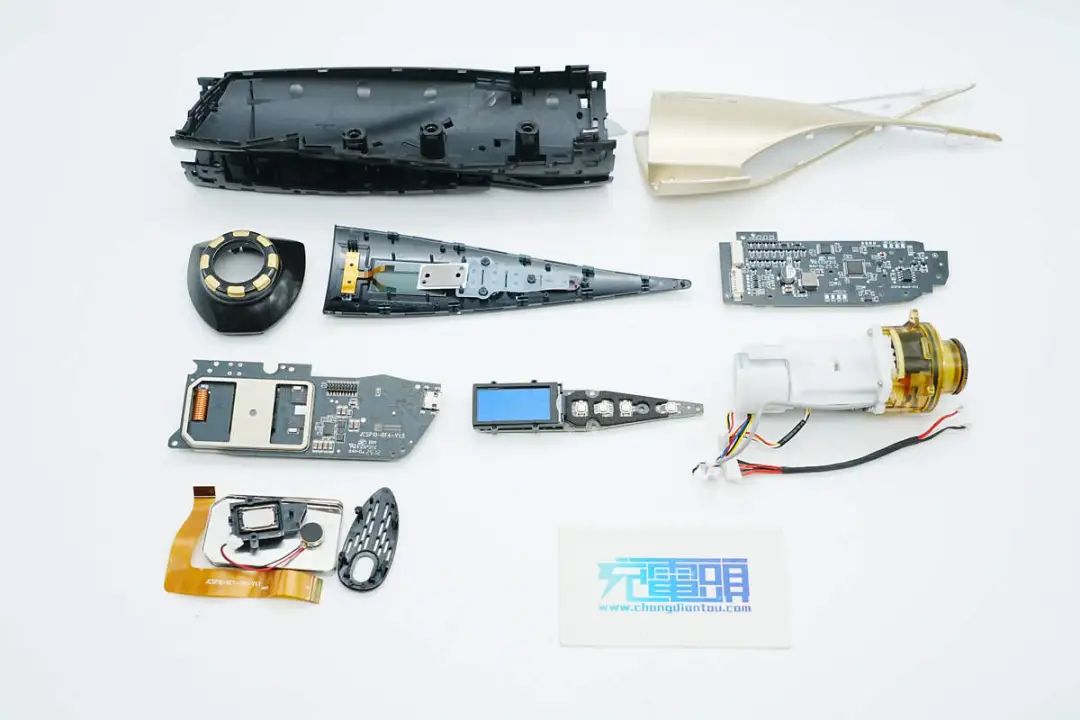

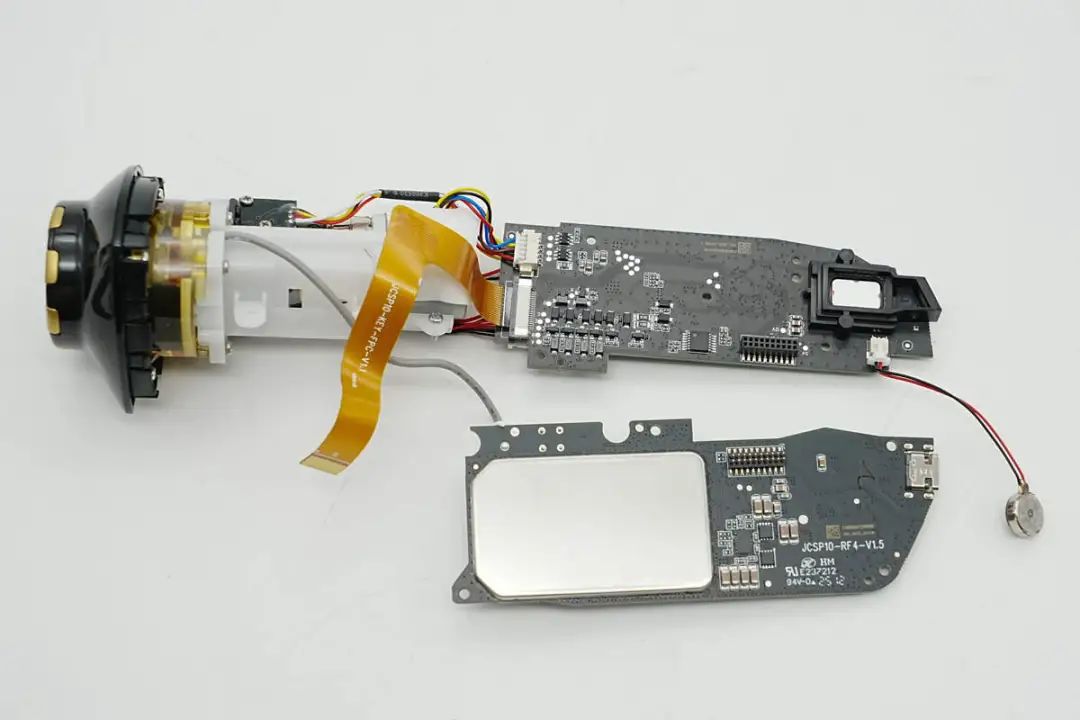

全部拆解一览，来张全家福。
充电头网拆解总结

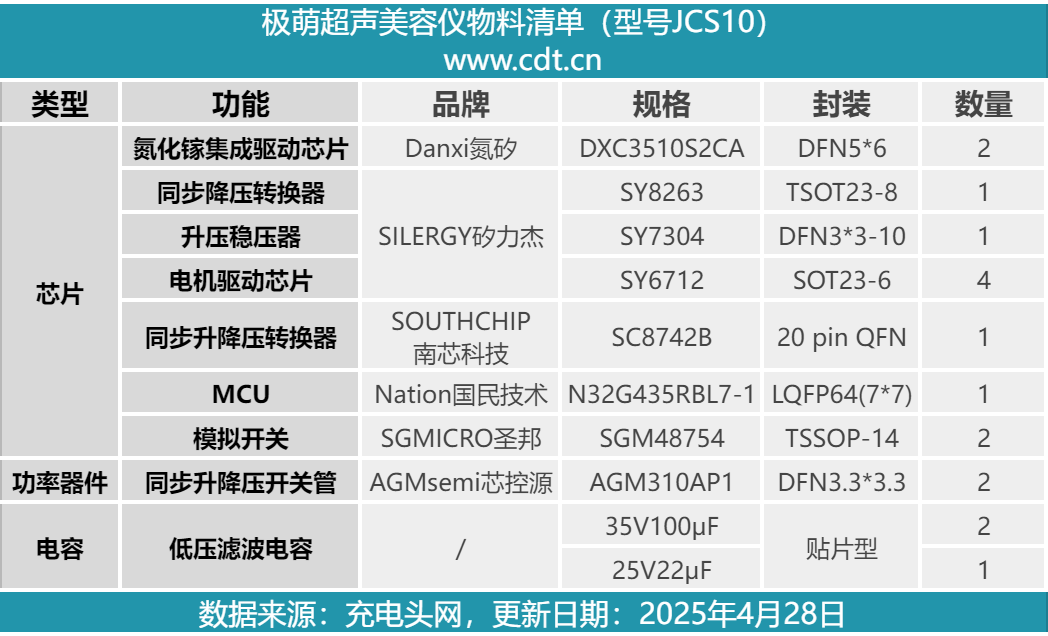

最后附上极萌超声美容仪核心器件清单，方便大家查阅。
极萌超声美容仪外观设计时尚，同时配备提升交互体验的显示屏以及功能模式键，还做到刀炮头合一不用换头，让用户拥有更好的使用体验。产品拥有胶原促生、提升韧带、紧实皮肤、苹果肌上扬等效果，并且提升效果明显。新品上市享受国家补贴，是送女朋友、母亲等的不错礼物。
充电头网通过拆解了解到，产品内部设有三块PCB小板以及双电机，部件通过螺丝进行固定，之间通过排线、插拔式导线进行连接，方便组装生产。
作为市场首家将氮化镓（GaN）技术应用于美容仪的产品，极萌超声美容仪在其中一块PCB板上设有平面变压器模块，并覆盖屏蔽罩，区域内有氮矽科技DXC3510S2CA两颗氮化镓驱动集成芯片，高集成度以及高频开关特性，既大幅简化外围电路降低成本，同时为产生高强度聚焦式超声波及高频能量稳定输出提供支持。
相比传统低压MOS管，氮矽科技DXC3510S2CA还拥有更低的开关损耗，温升表现更好，从而降低产品散热需求。此外还能减少寄生电感，优化开关噪声，提高可靠性，是高性能高品质个护产品设计的理想选择。
此外采用国民技术N32G435RBL7-1 MCU进行整机控制，采用南芯科技SC8742B、矽力杰SY8263等调压方案，做工用料可靠。
