生成式AI大模型的诞生及应用，为众多设备带来了更智能、更人性化的体验，极大地提升了人们的生活品质、学习效率和工作效率。而随着开源大模型DeepSeek现象级爆火，也让低成本硬件+开源模型所实现的个人端侧AI应用成为了新的热点。
我爱音频网近期跟踪市场了解到，购物平台上出现了许多提供低成本端侧AI应用的开发板，仅需百元以内，消费者就可以自行打造一个具备AI语音对话、百科问答等功能的智能机器人。我爱音频网随机采购了一款基于开发板DIY的小智AI智能语音模组，此次就来为大家分享其采用的方案~
小智AI智能语音模组硬件配置拆解

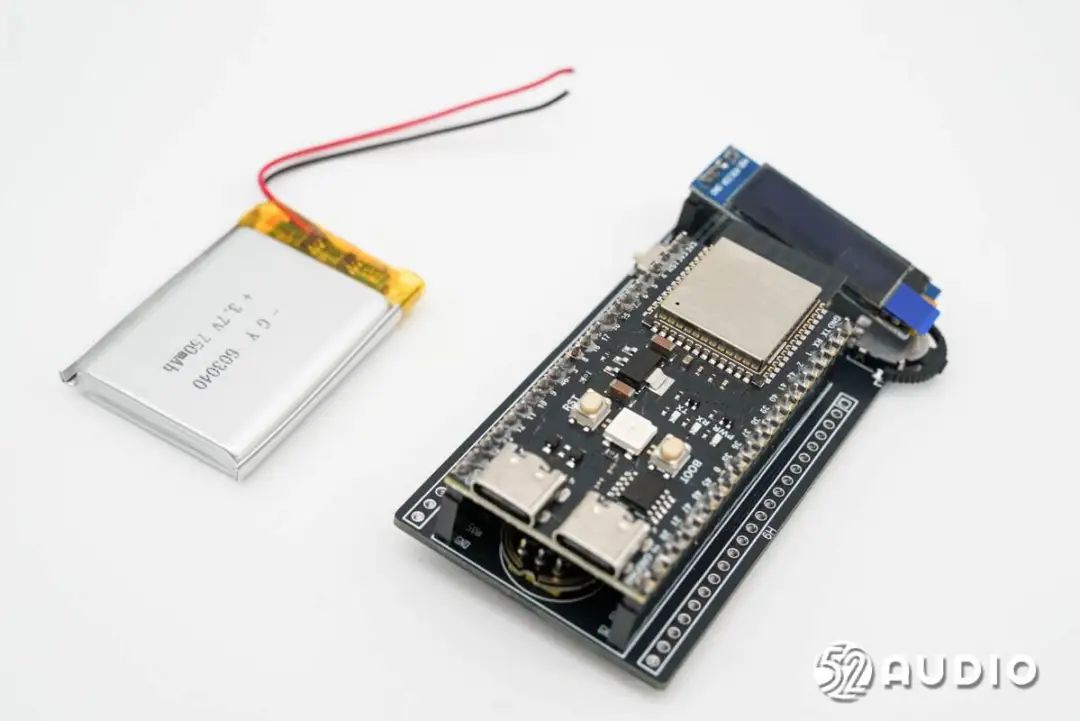

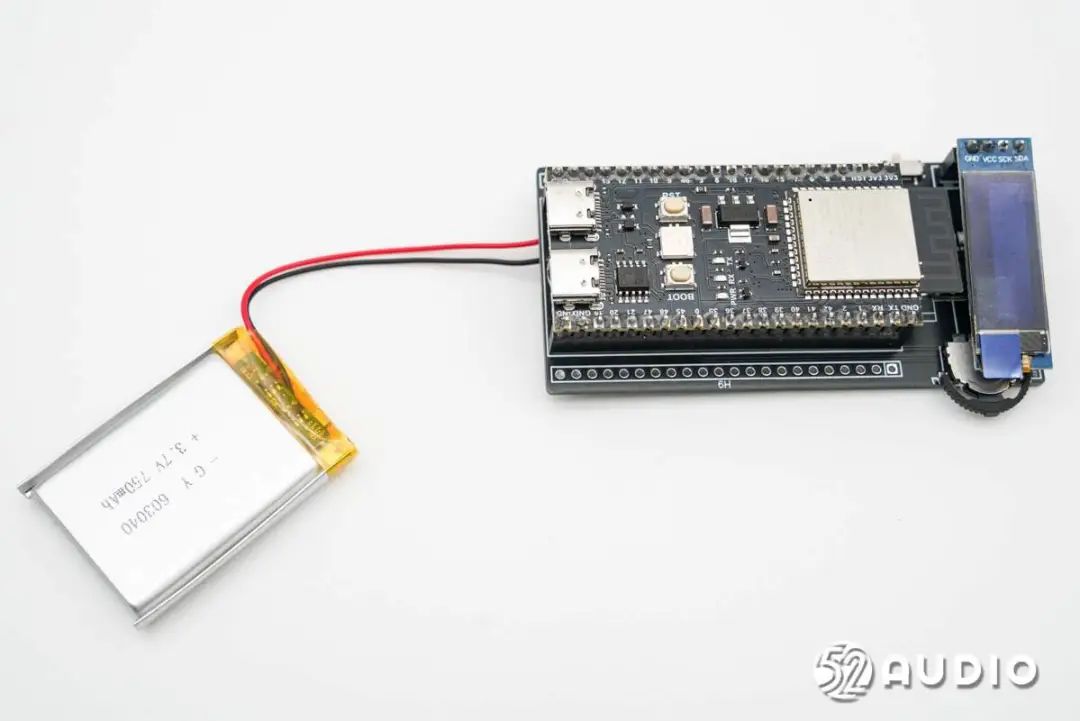

此款小智AI智能语音模组已经是一款可以完整使用的端侧AI产品，仅没有设置外壳。其主要包括了电池、屏幕小板、端侧AI应用开发板，以及搭载了扬声器、麦克风、功放小板、电源输入小板的主板单元。

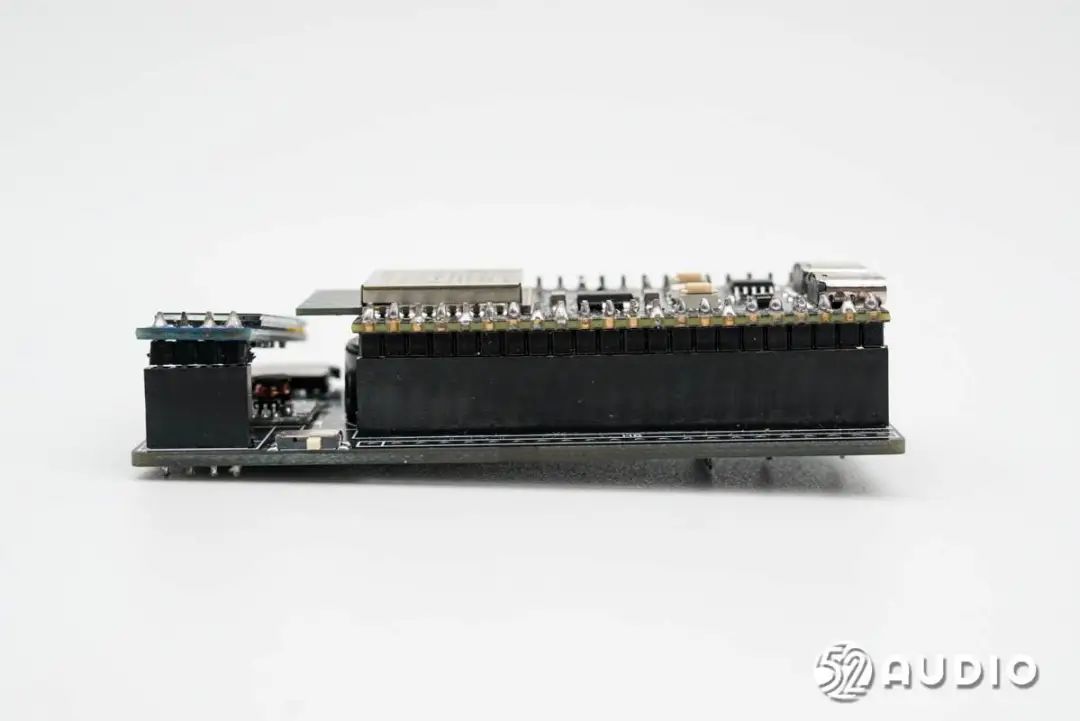

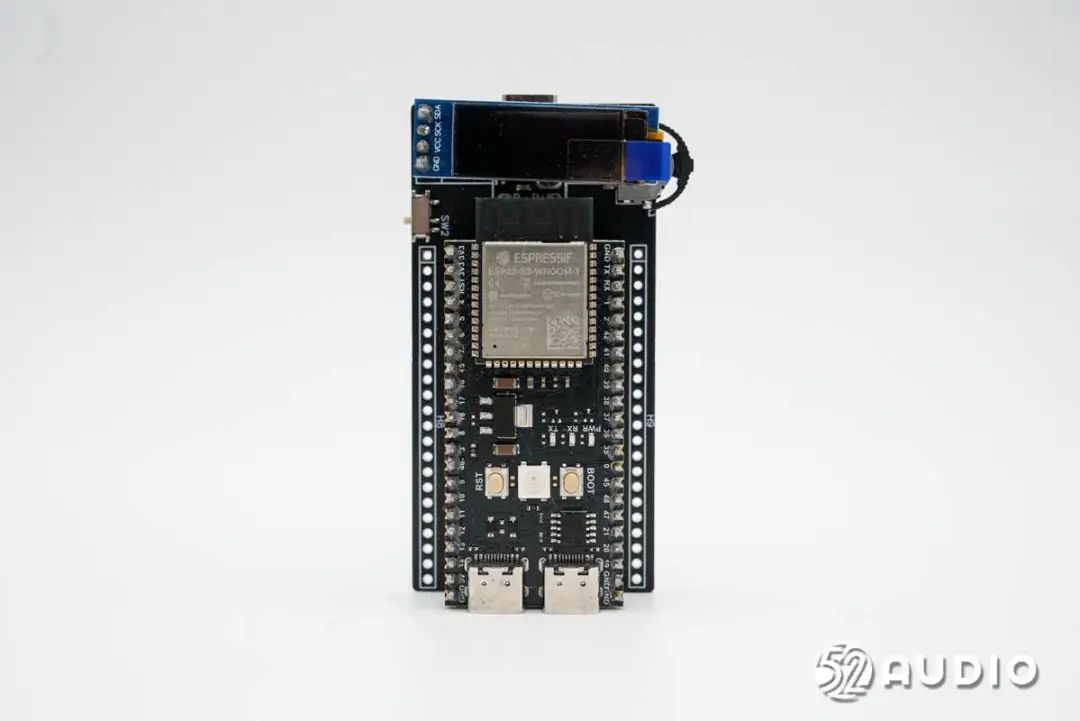

模组上层设置有端侧AI应用开发板和屏幕小板。
开发板和屏幕小板均通过插座连接到主板。
断开导线，取掉电池。

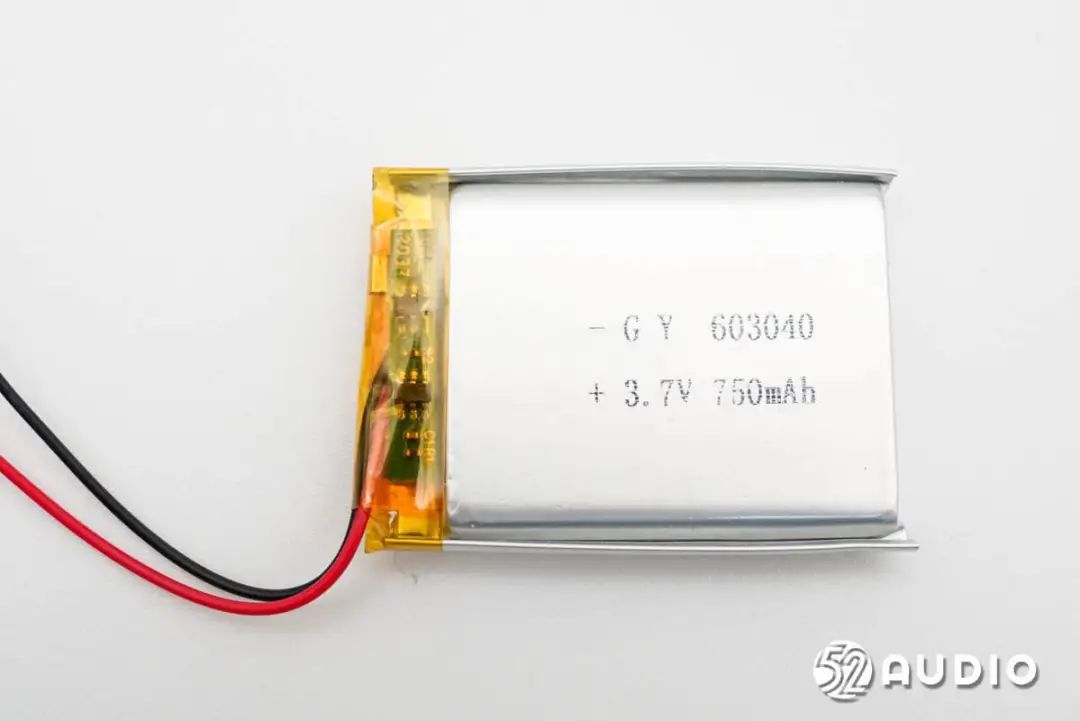

小智AI智能语音模组供电采用了750mAh锂离子电池，电压：3.7V，型号：603040。

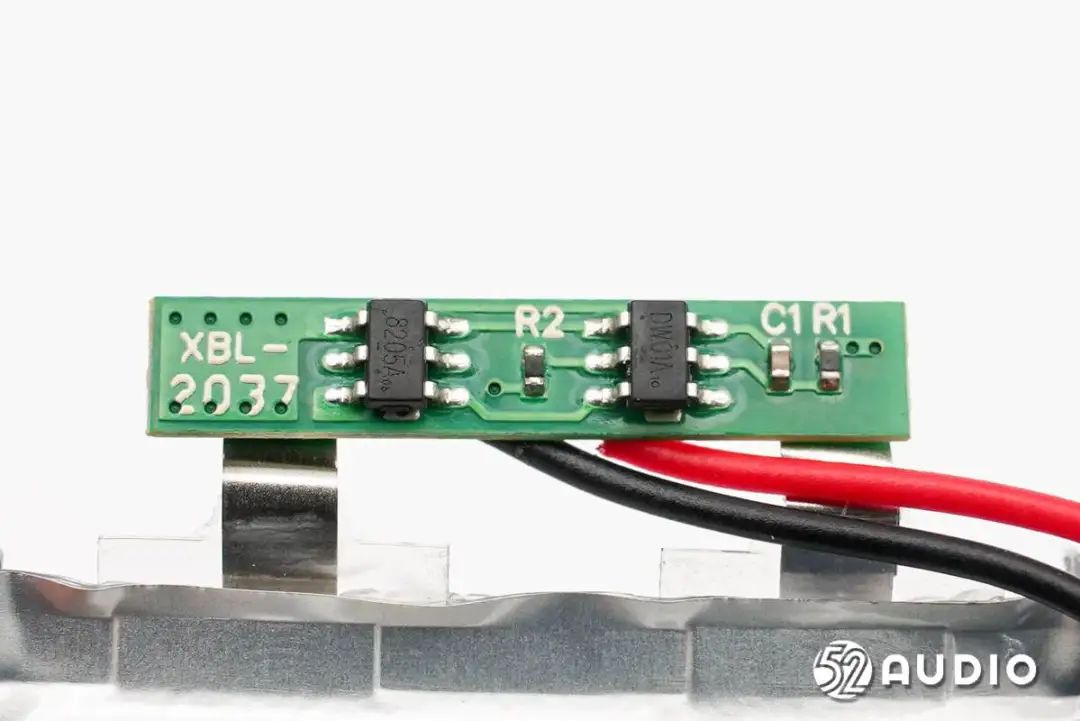

电池配备有电路保护板，搭载了锂电保护IC和MOS管。

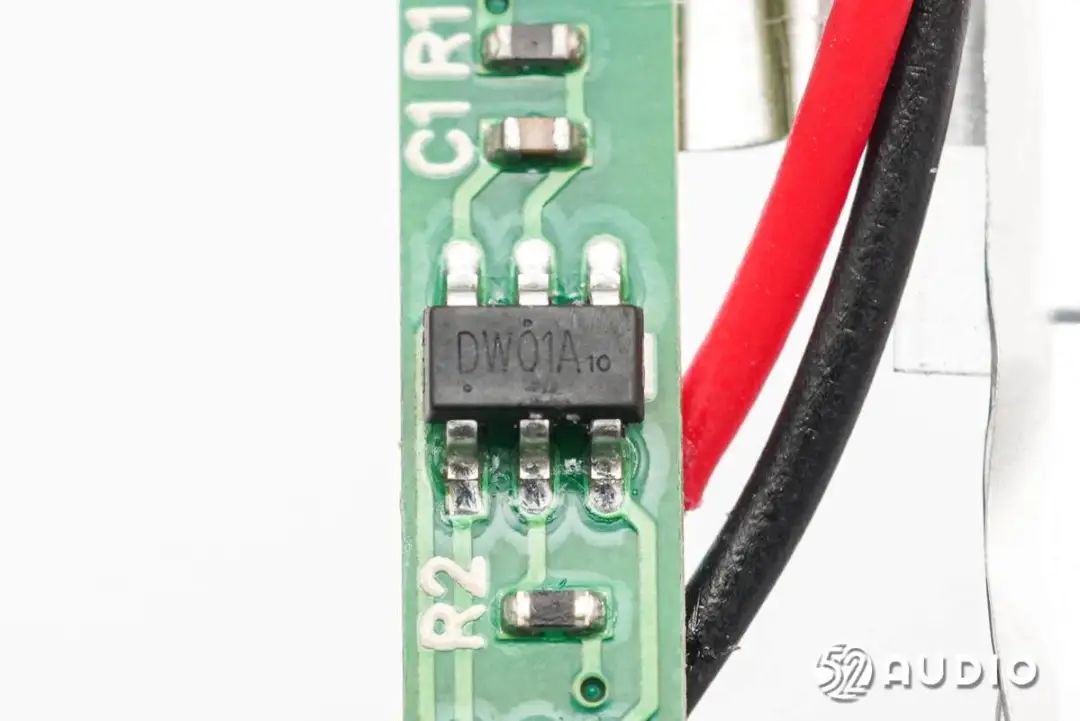

丝印DW01A的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

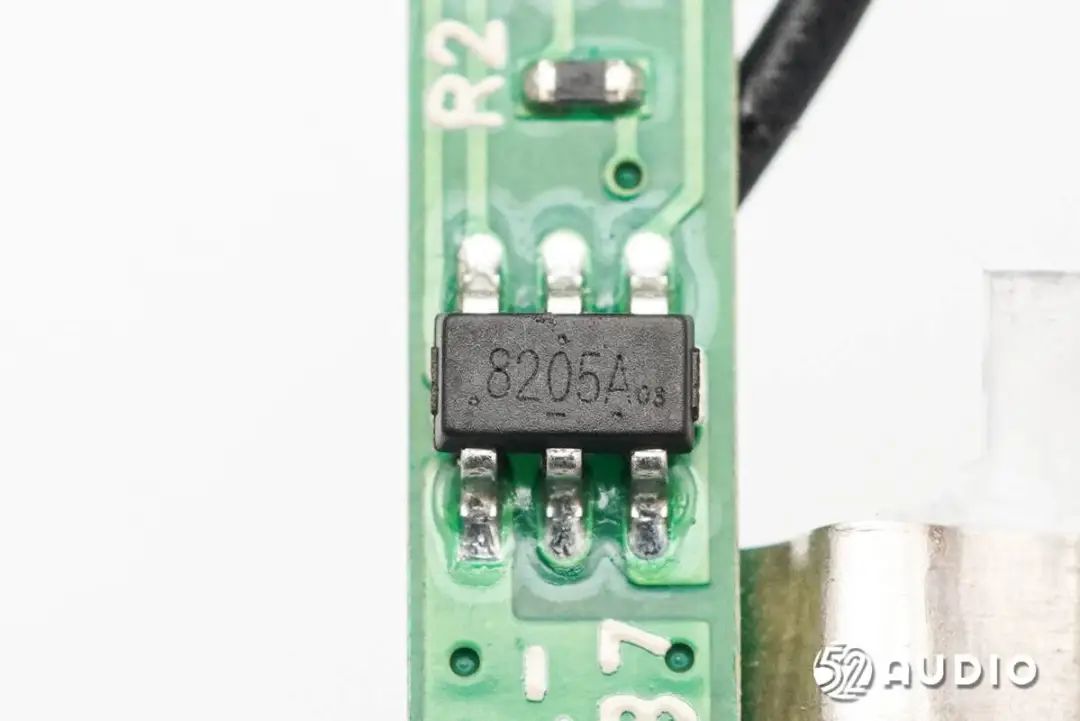

丝印8205A的MOS管，配合锂电保护IC工作。

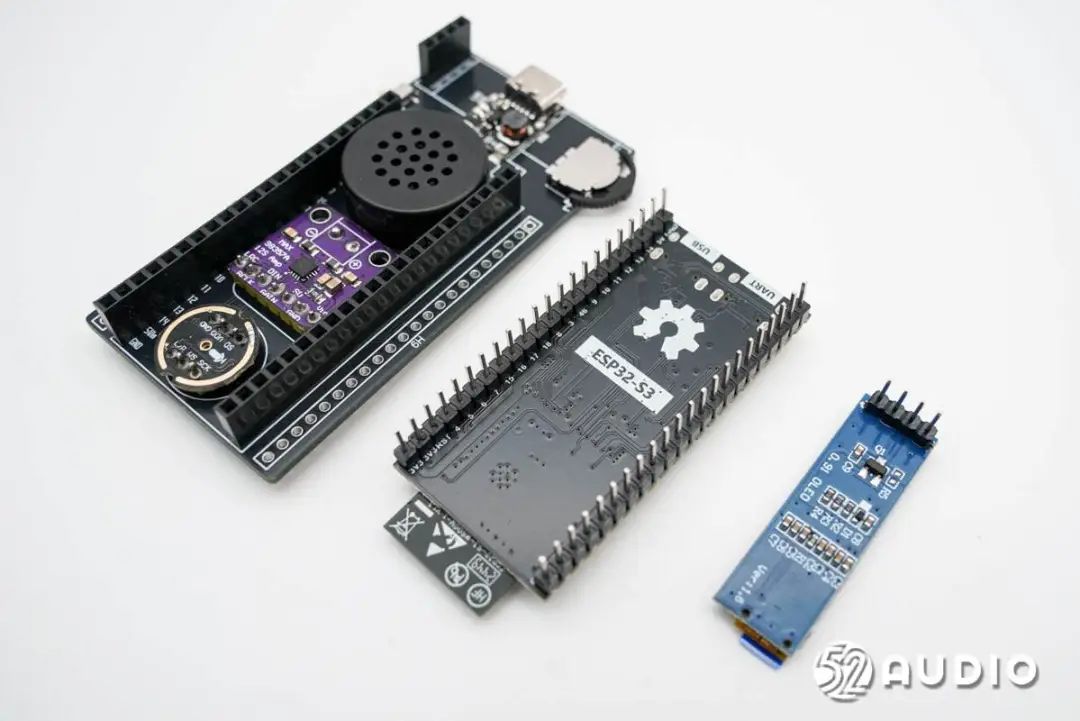

分离屏幕小板、端侧AI应用开发板和主板。

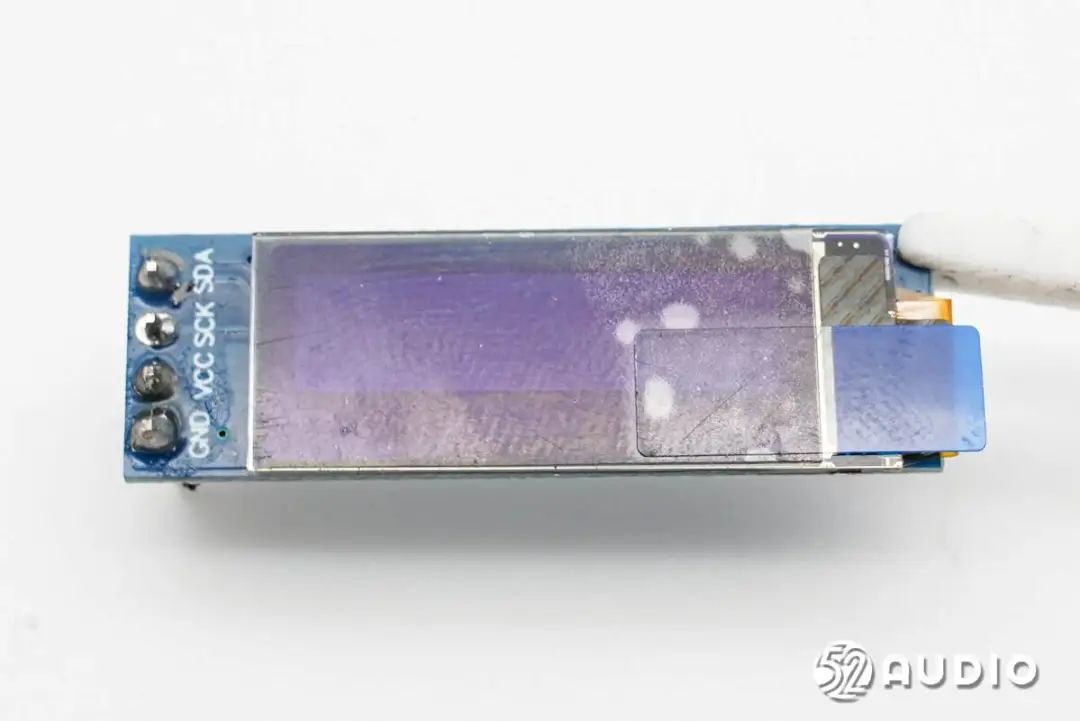

屏幕小板正面电路一览，设置有显示屏，能够显示网络连接、电量、音量等信息，以及语音交互内容和互动表情。

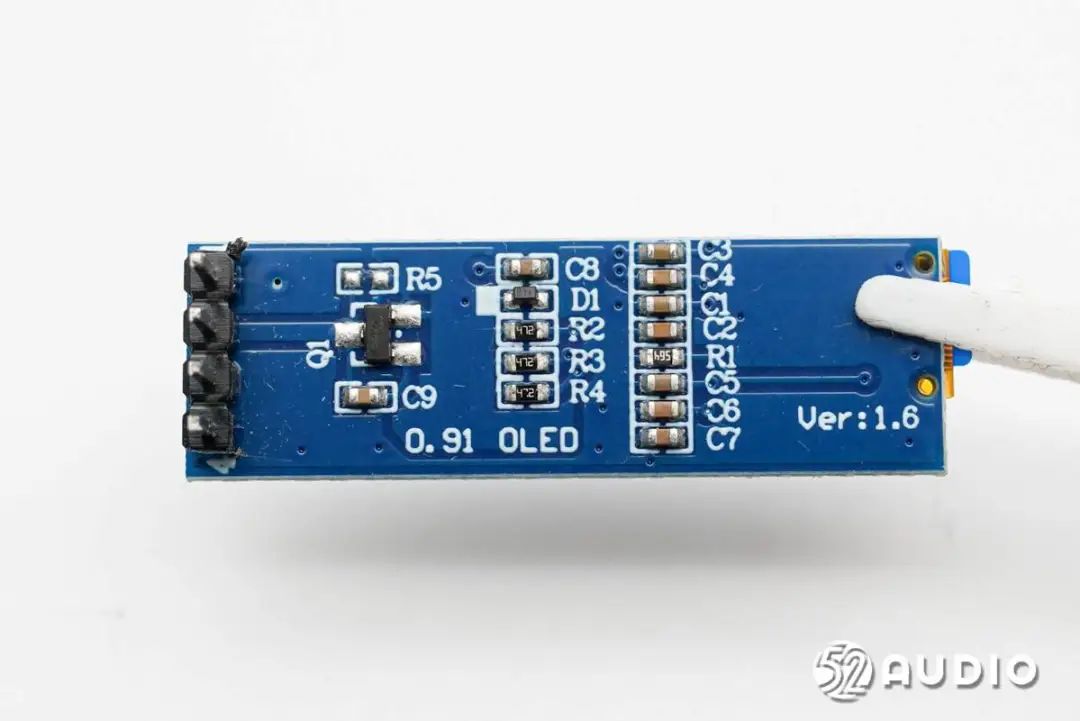

屏幕小板背面电路一览，设置有稳压器，以及连接主板的插座。

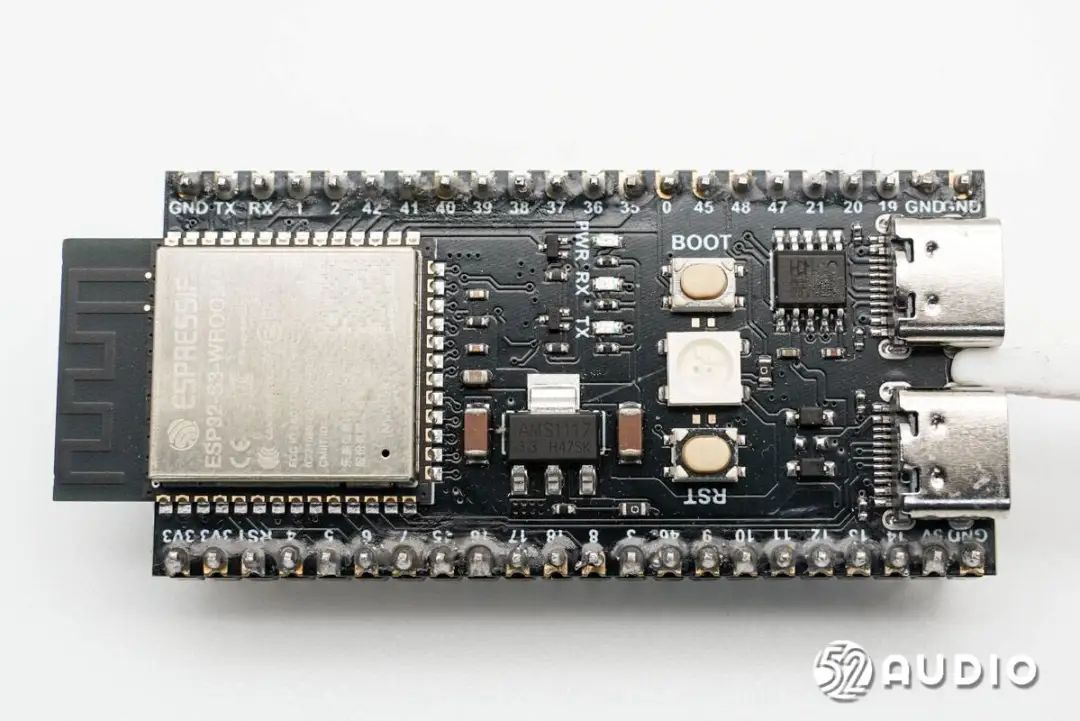

端侧AI应用开发板正面电路一览。

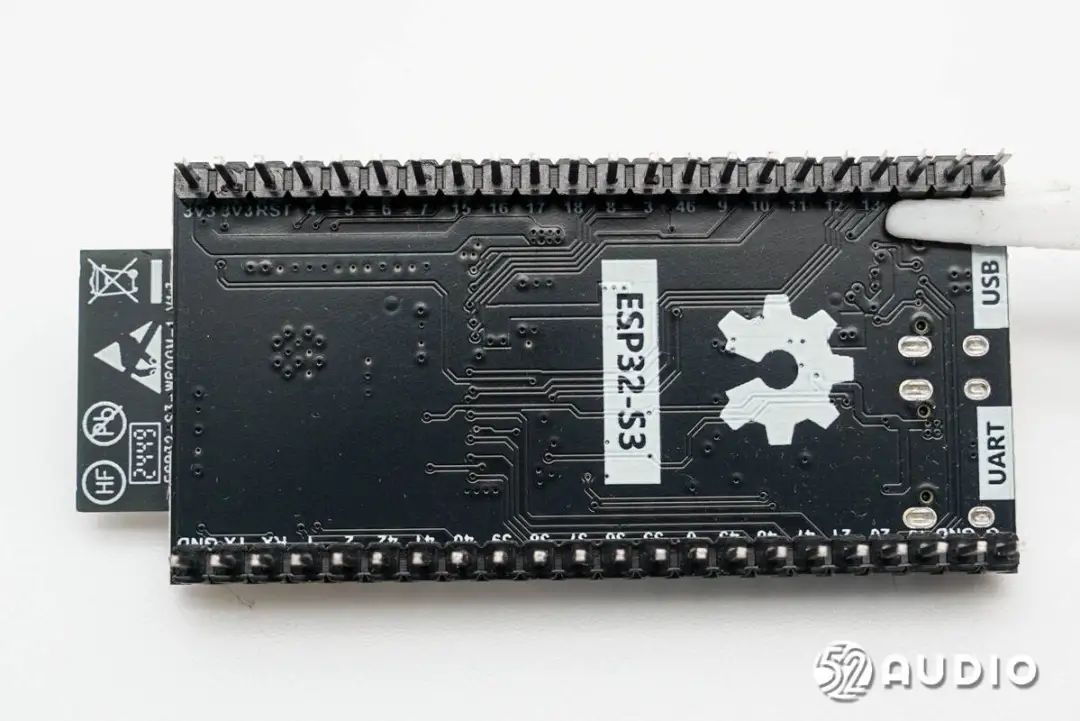

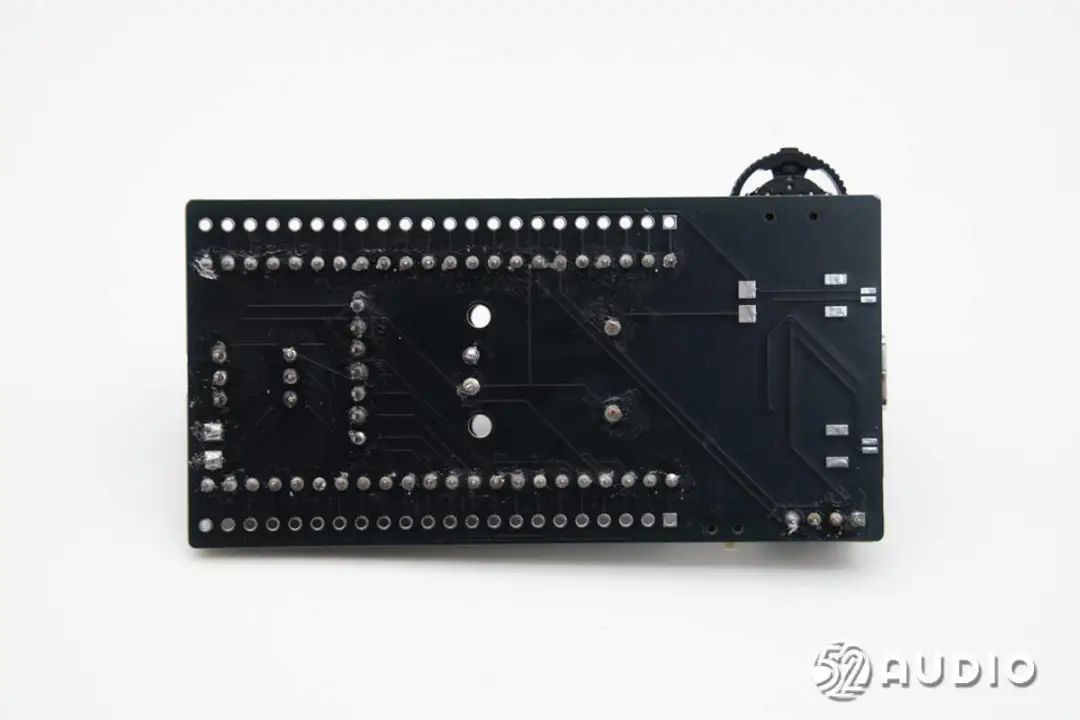

端侧AI应用开发板背面电路一览，仅设置有连接主板的插座。

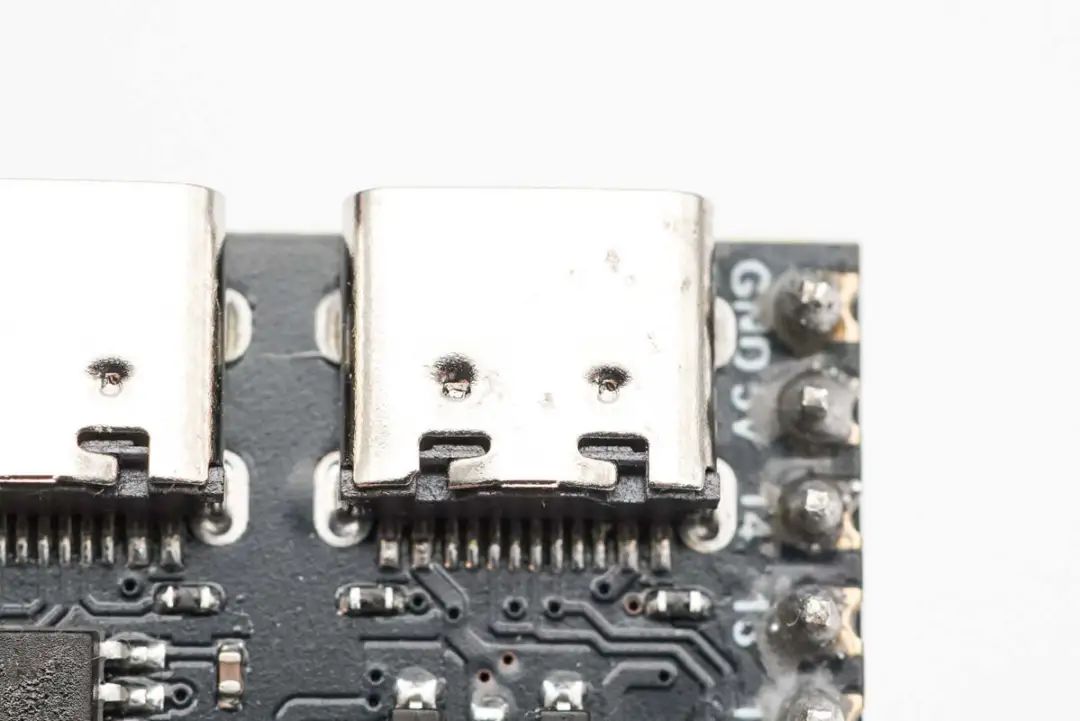

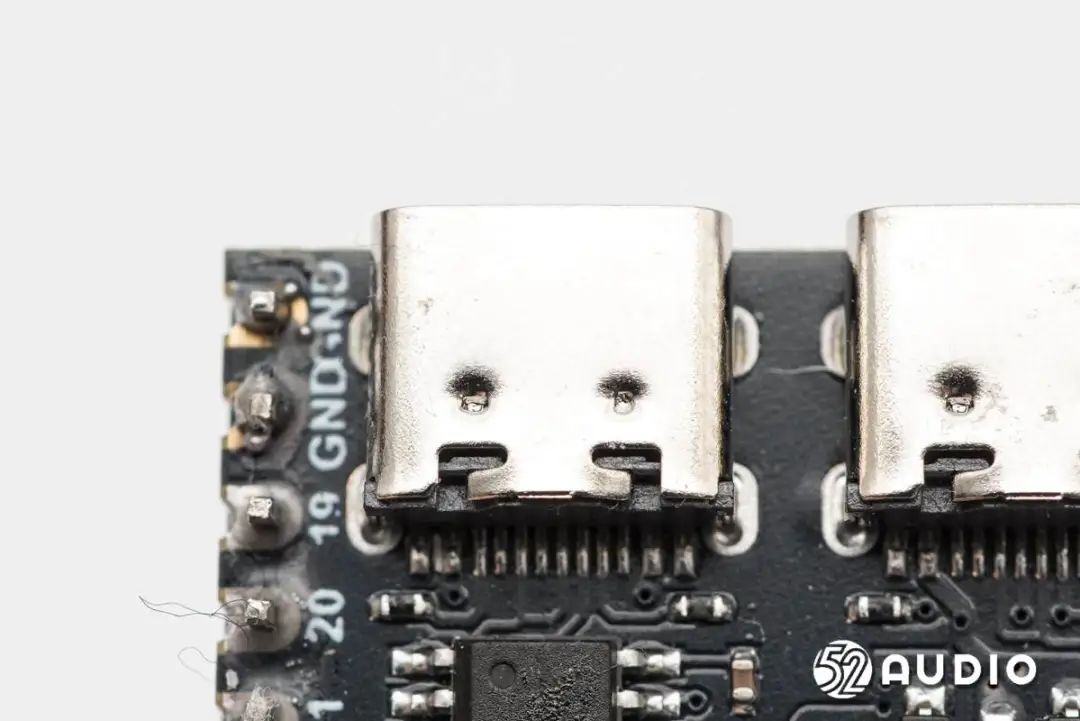

开放板上设置有USB母座供电。
另外一个USB转串口母座。

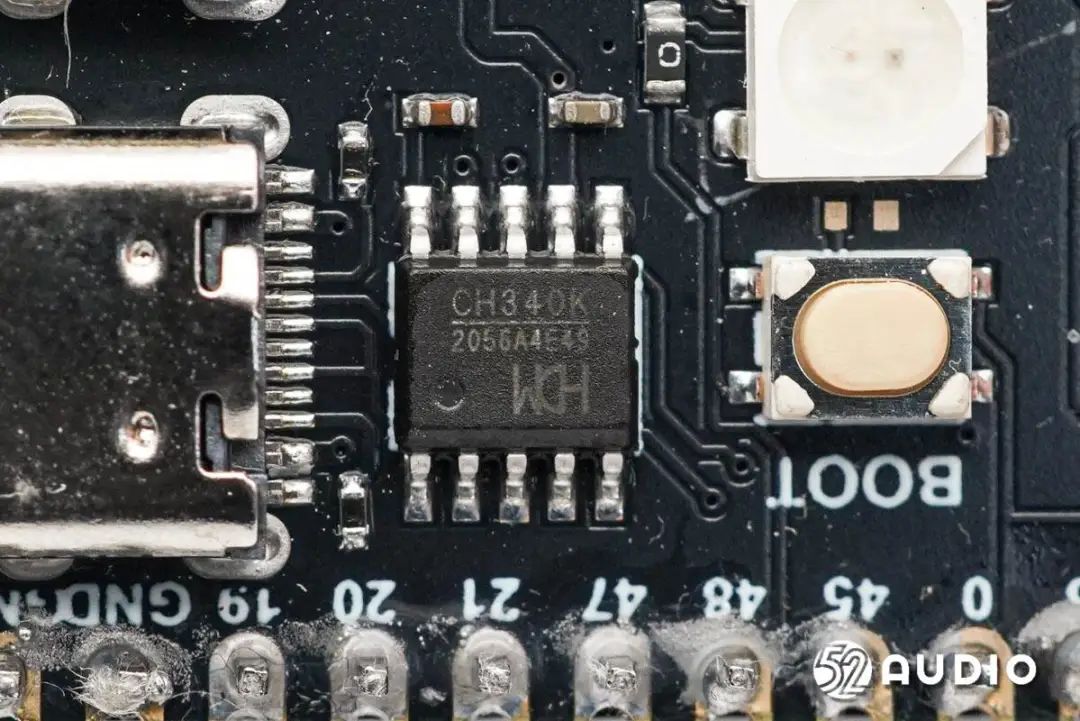

WCH沁恒CH340K USB转串口芯片。

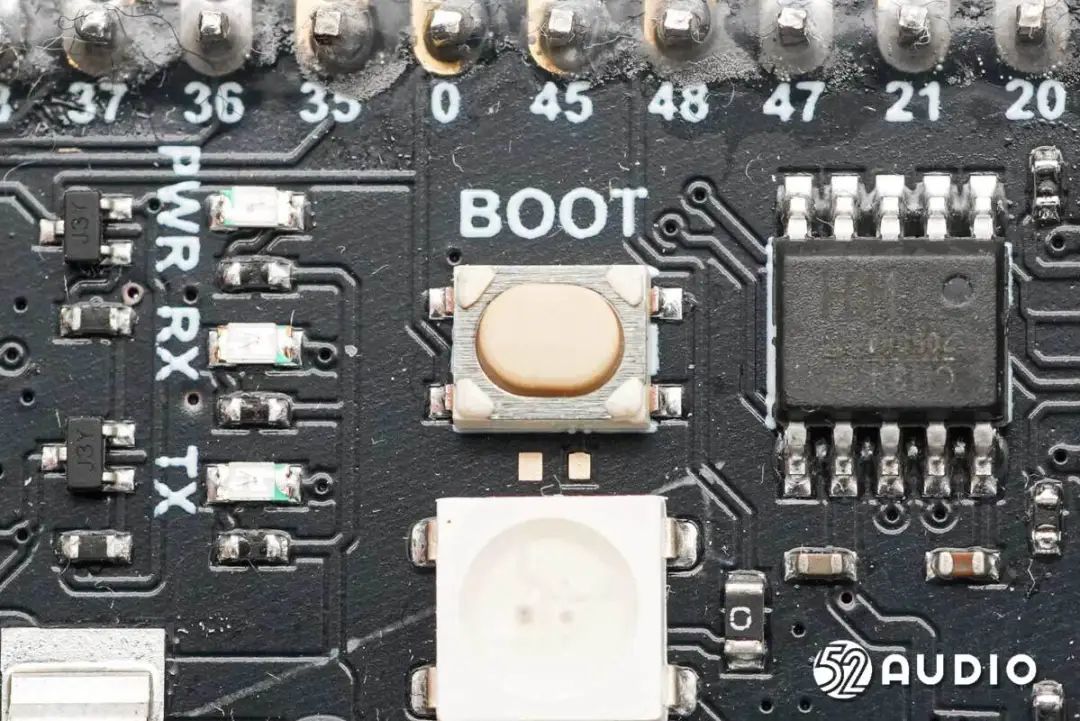

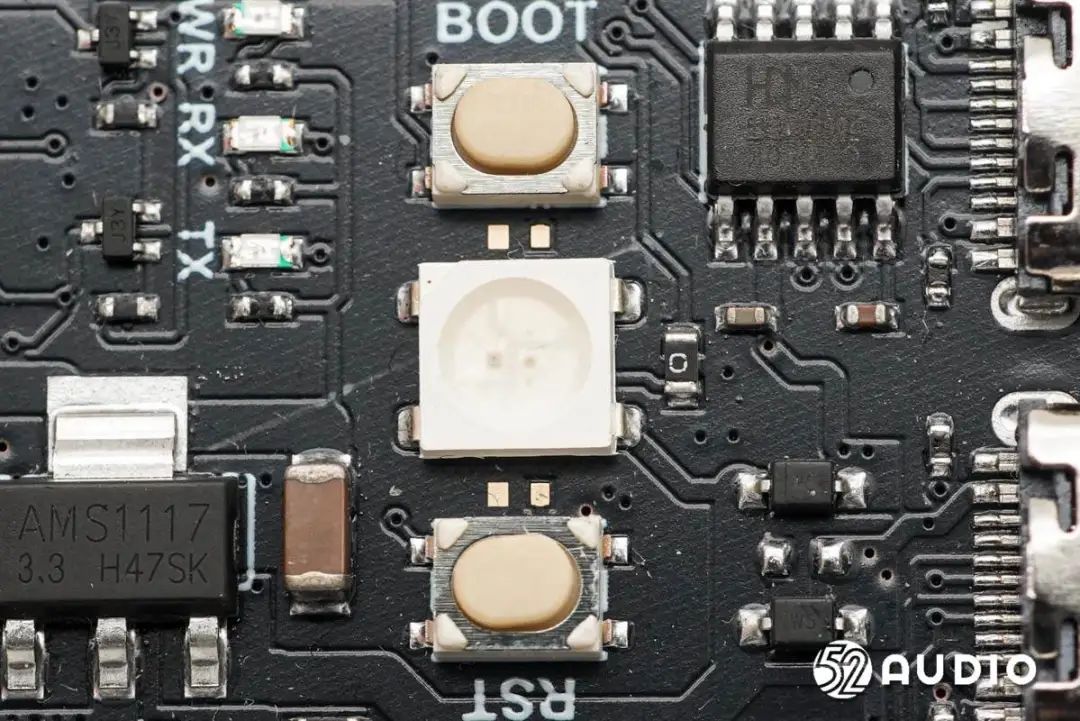

BOOT键特写。
RGB灯特写。

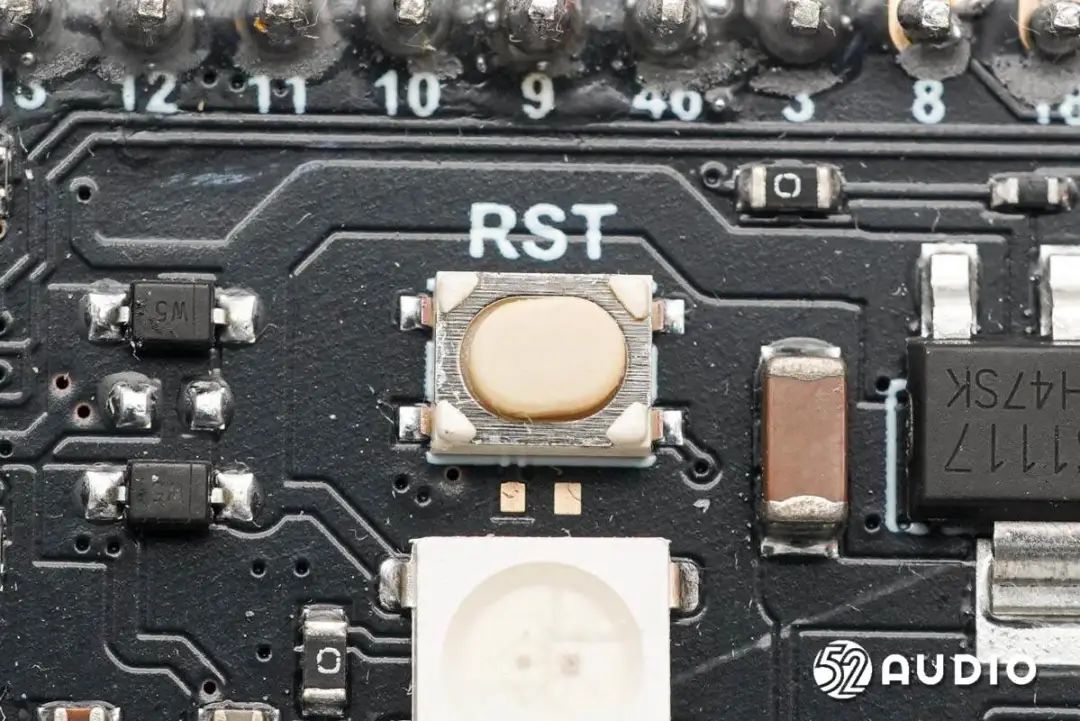

RST键特写。

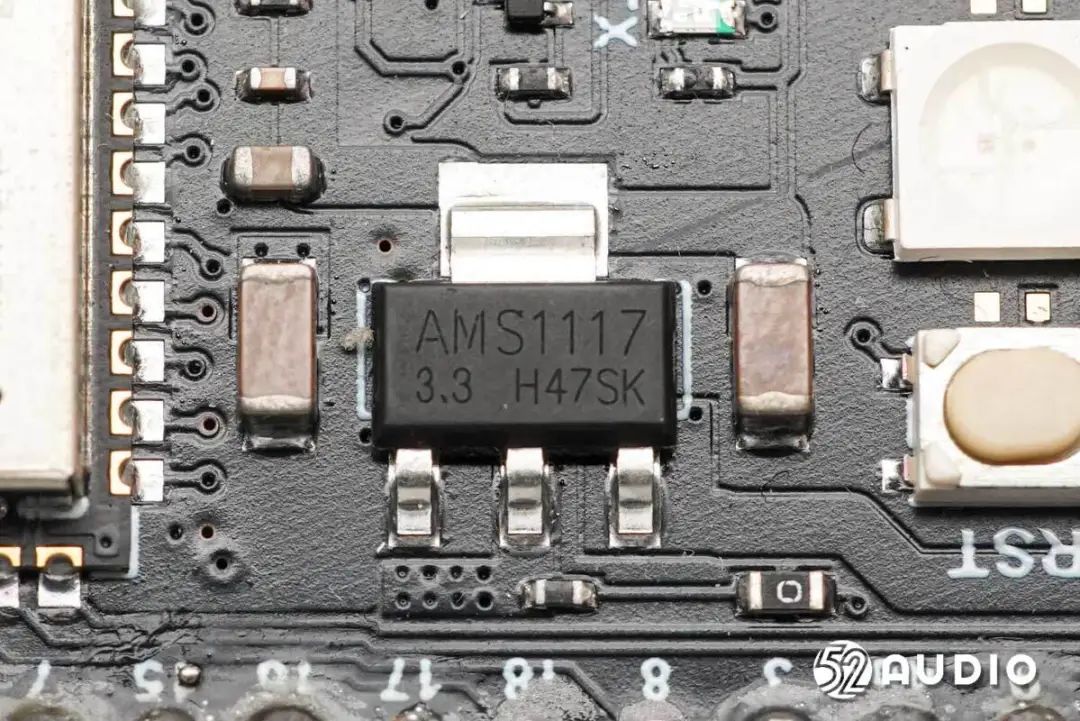

HGSEMI华冠AMS1117是一款正电压输出的低压降三端线性稳压电路，在 800mA输出电流下压降为1.2V。

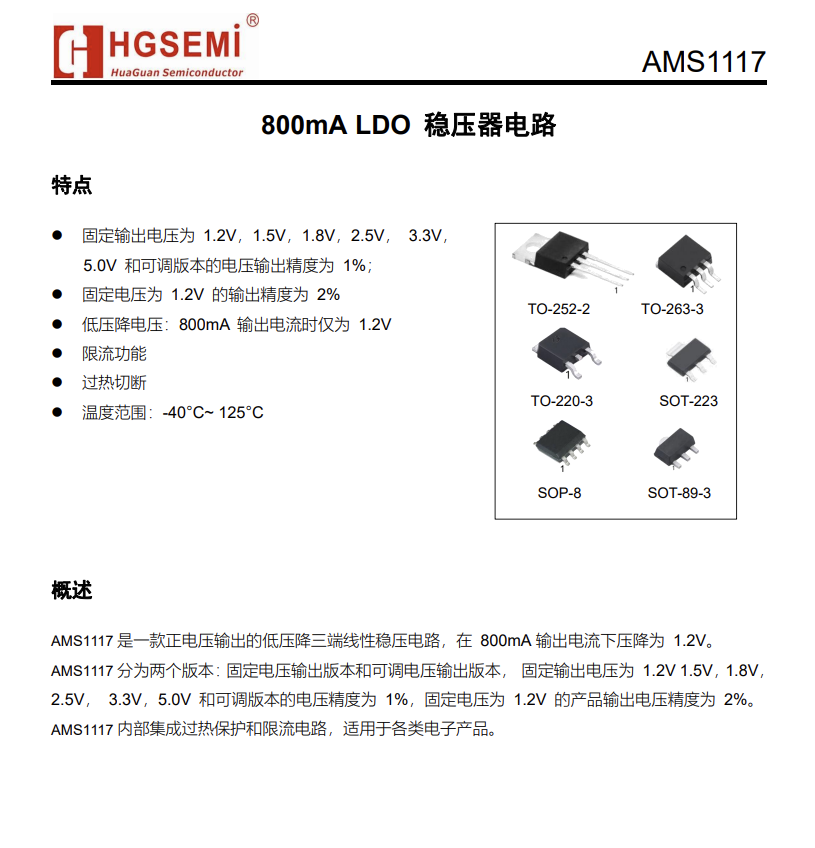

HGSEMI华冠AMS1117详细资料图。

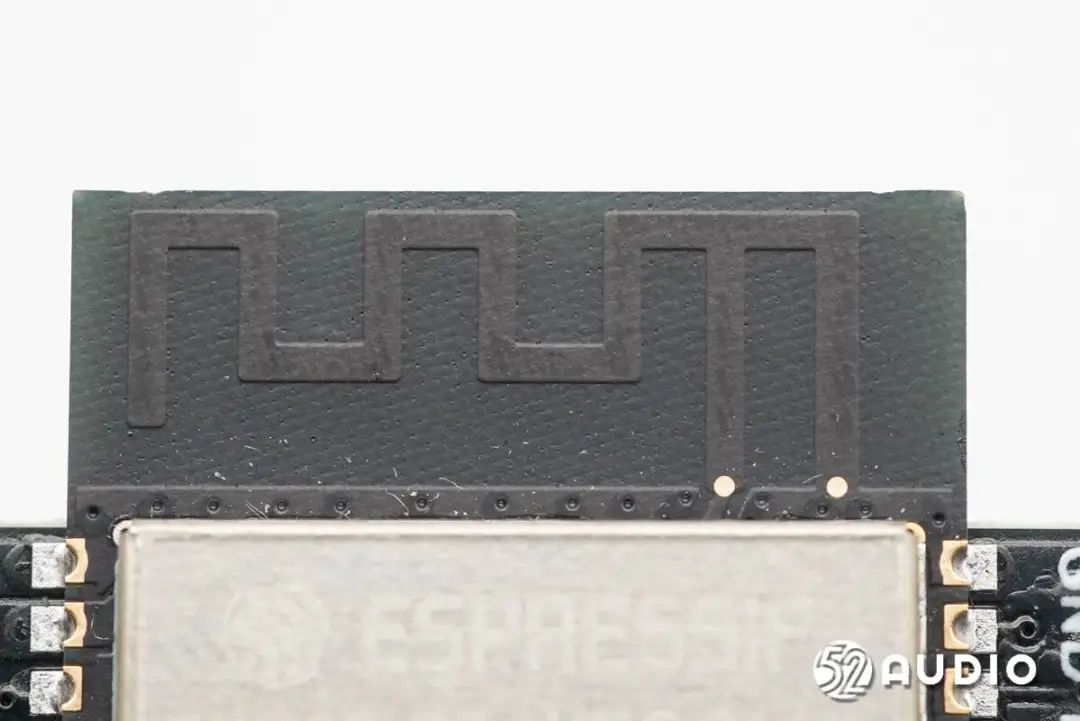

板载天线特写。

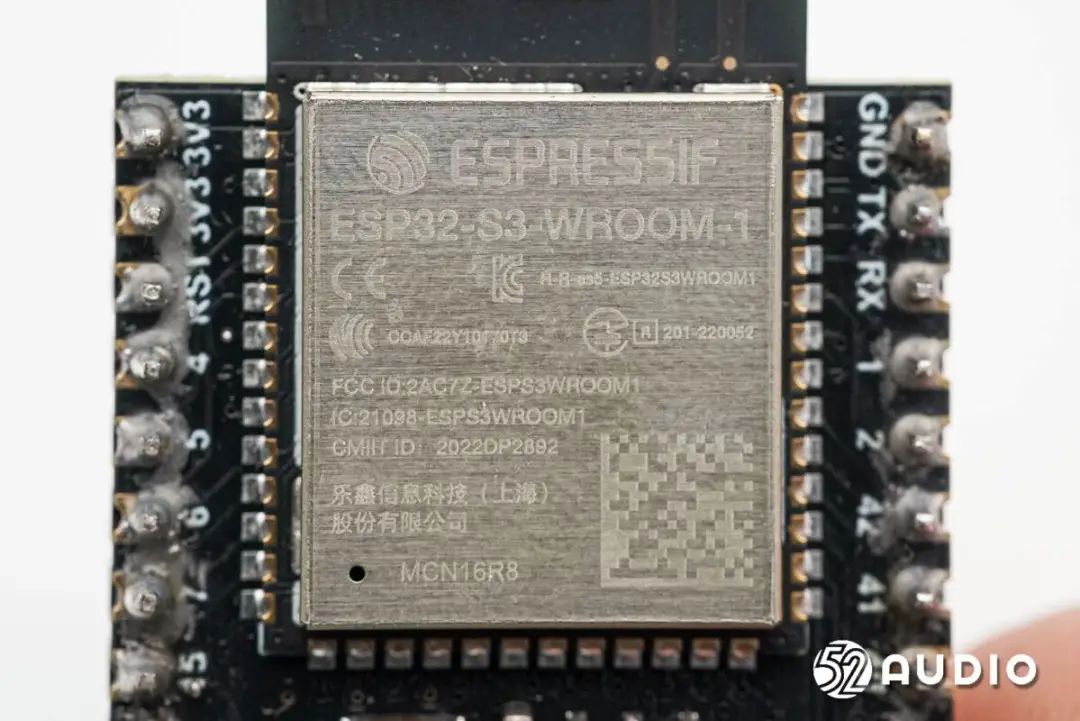

Espressif乐鑫ESP32-S3-WROOM-1通用型Wi-Fi+蓝牙MCU模组，搭载 ESP32-S3系列芯片。除具有丰富的外设接口外，模组还拥有强大的神经网络运算能力和信号处理能力，适用于AIoT领域的多种应用场景，例如唤醒词检测和语音命令识别、人脸检测和识别、智能家居、智能家电、智能控制面板、智能扬声器等。

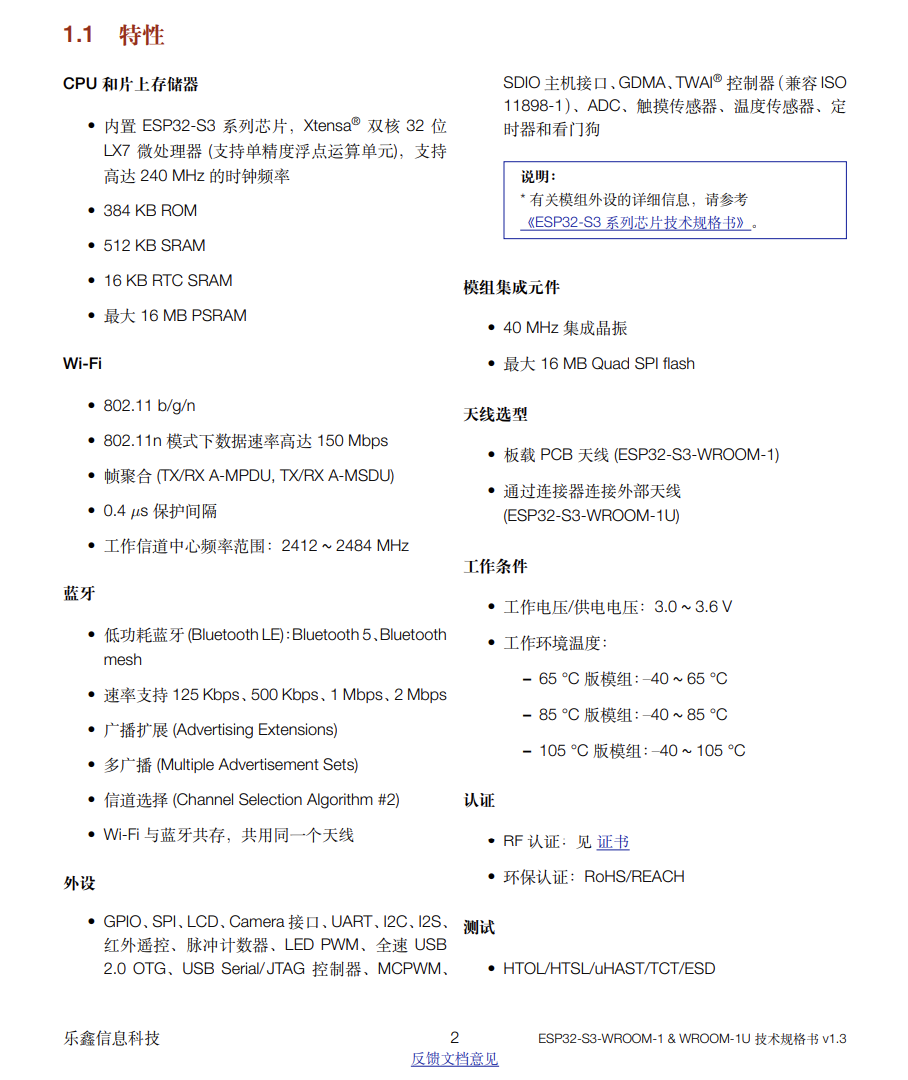

Espressif乐鑫ESP32-S3-WROOM-1详细资料图。

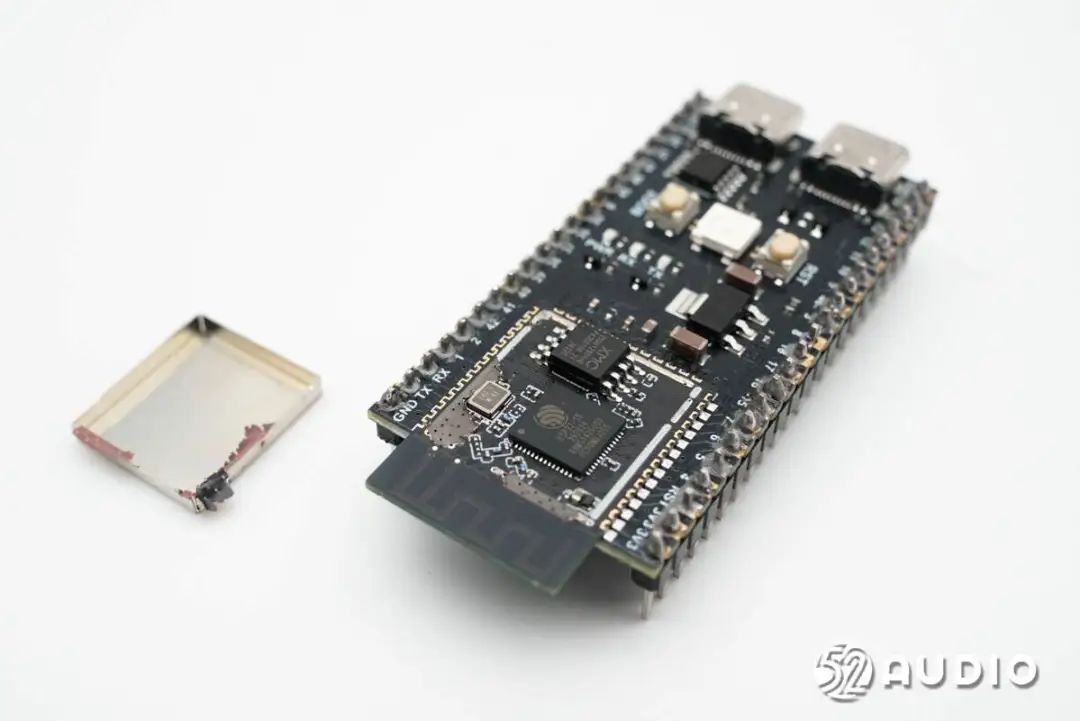

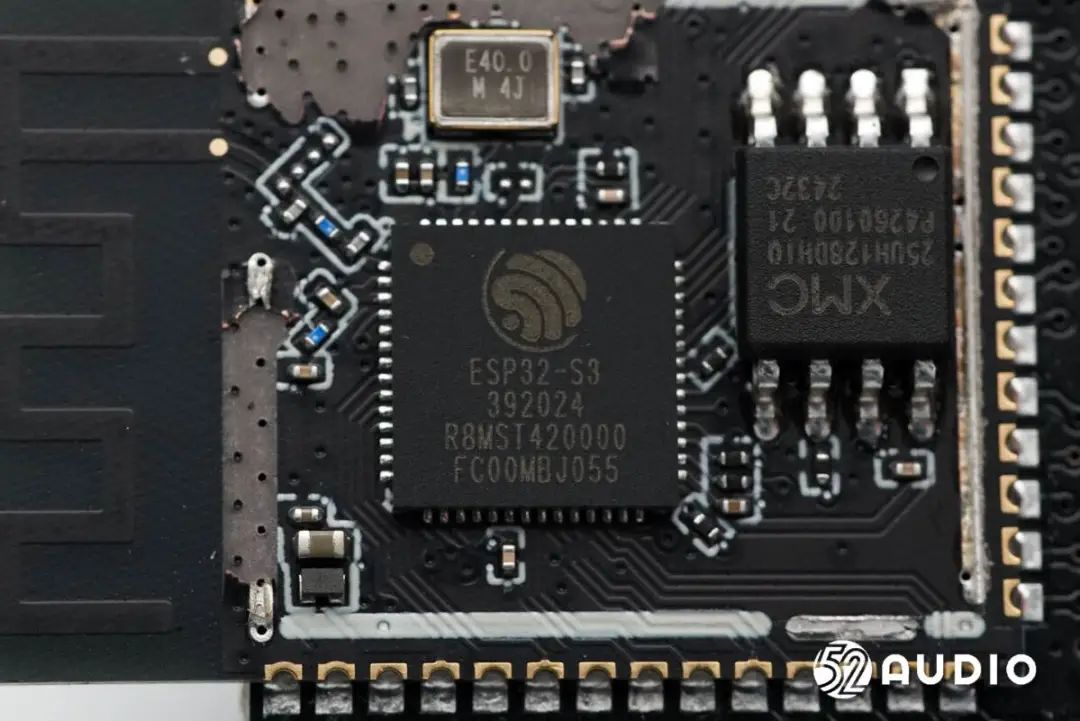

取掉屏蔽罩，下方电路一览。
Espressif乐鑫ESP32-S3是一款低功耗的MCU系统级芯片（SoC），支持2.4GHz Wi-Fi和低功耗蓝牙（Bluetooth® LE） 双模无线通信，集成了 Xtensa® 32位LX7双核处理器、超低功耗协处理器、Wi-Fi基带、蓝牙基带、RF模块以及外设。ESP32-S3还支持AI加速，增加了用于加速神经网络计算和信号处理等工作的向量指令 (vector instructions)，可以对图像识别、语音唤醒和语音识别等算法进行硬件加速。

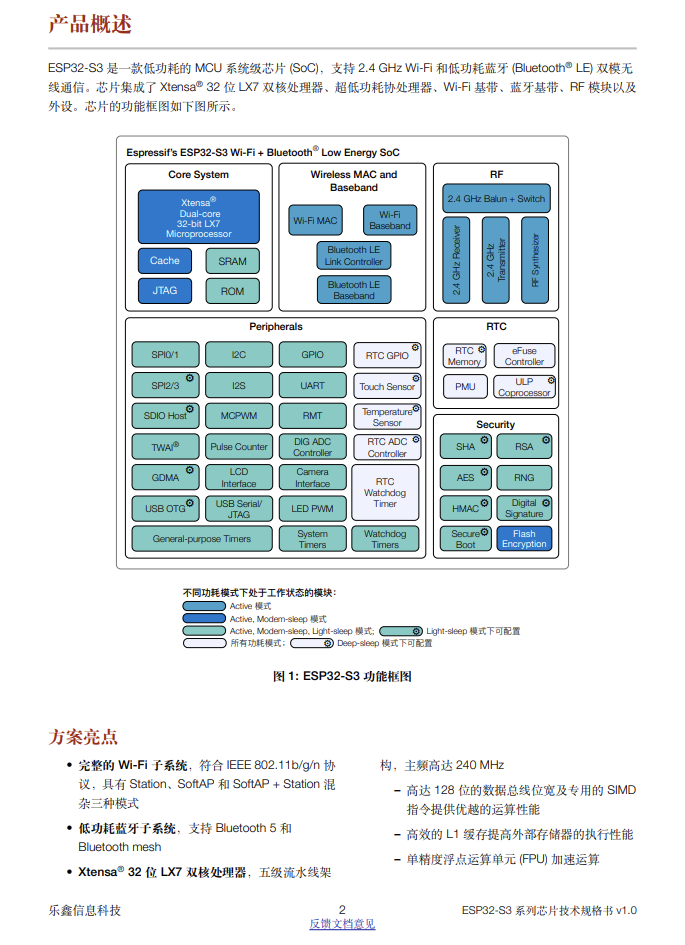

Espressif乐鑫ESP32-S3详细资料图。

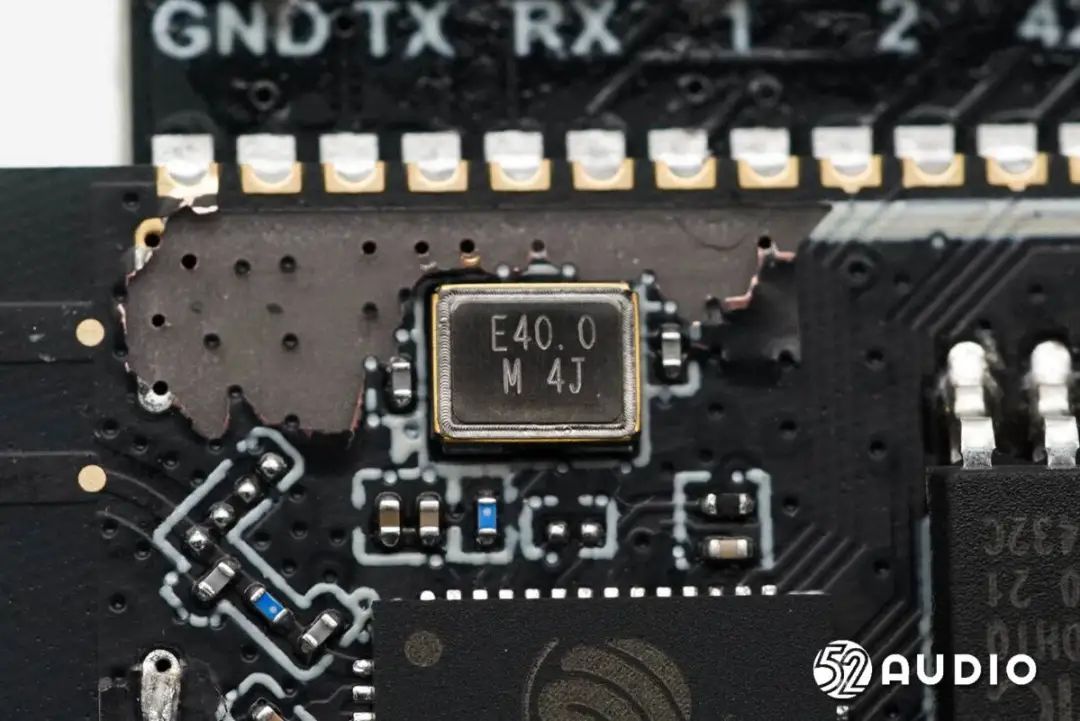

为SoC提供时钟的晶振，规格：40.000MHZ。

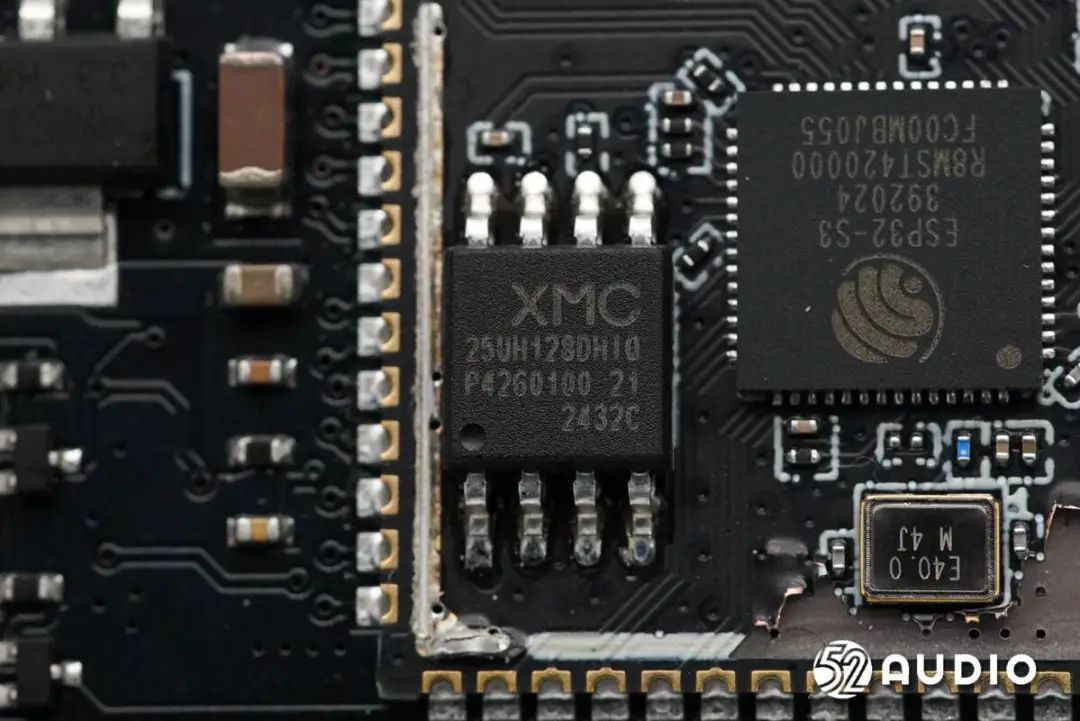

XMC武汉新芯XM25UH128D SPI NOR闪存，用于存储系统和数据。

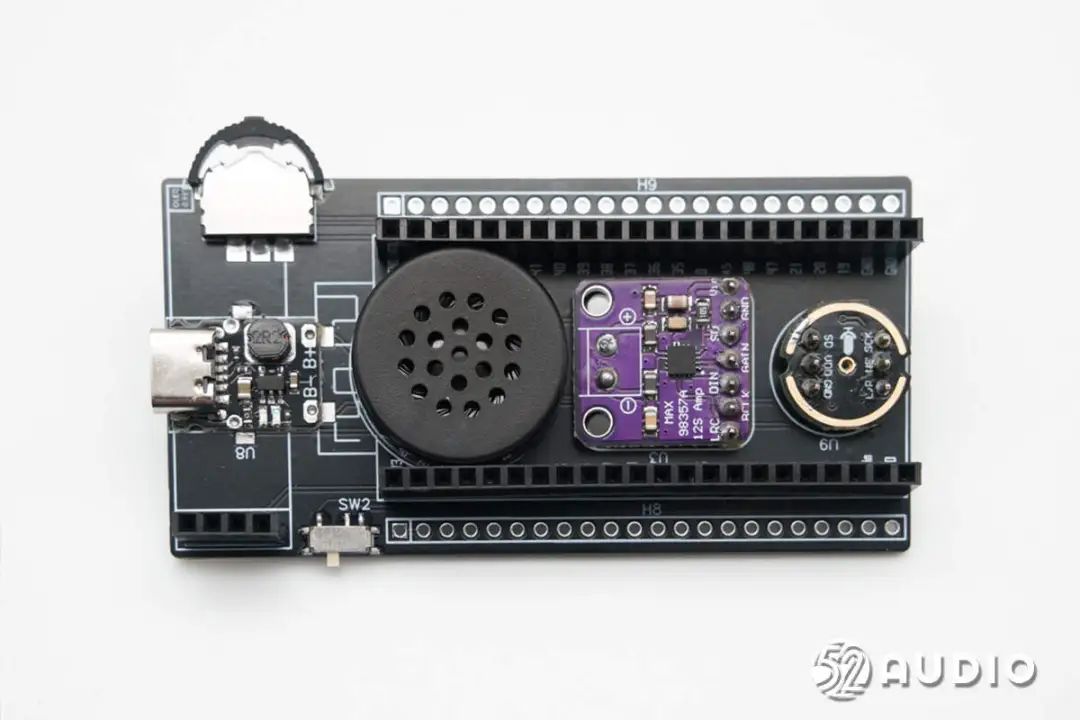

主板正面电路一览，设置有电源输入小板、喇叭、功放模块和麦克风。
主板背面电路一览，未设置元器件。

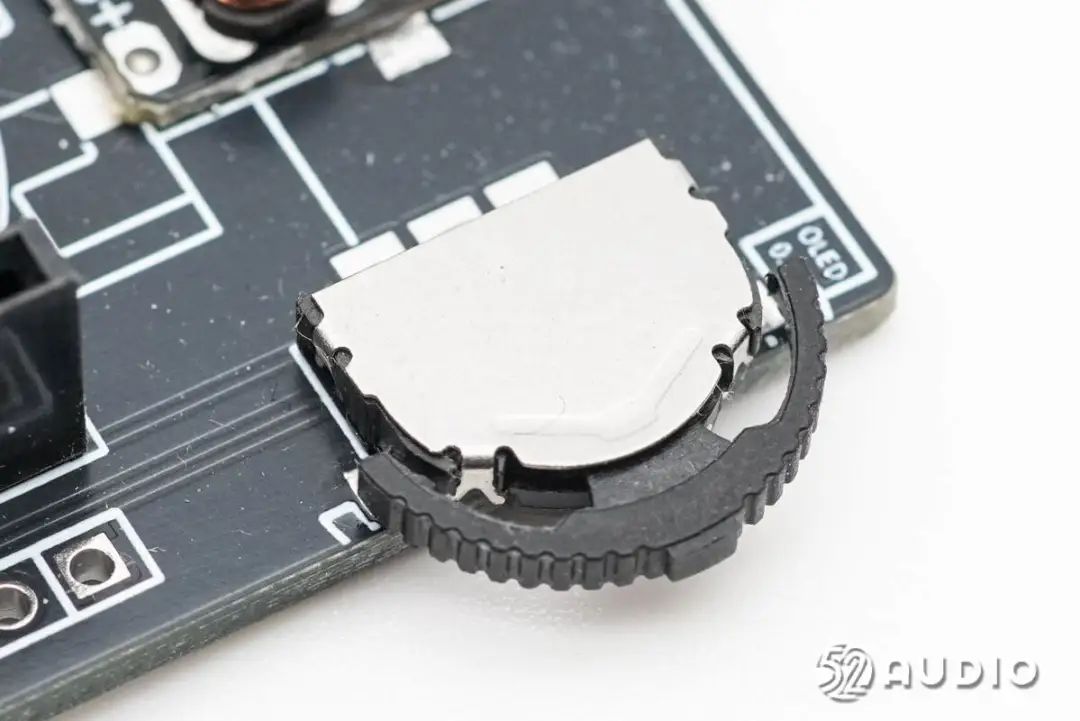

用于语音对话和音量调节的滚轮按键特写。

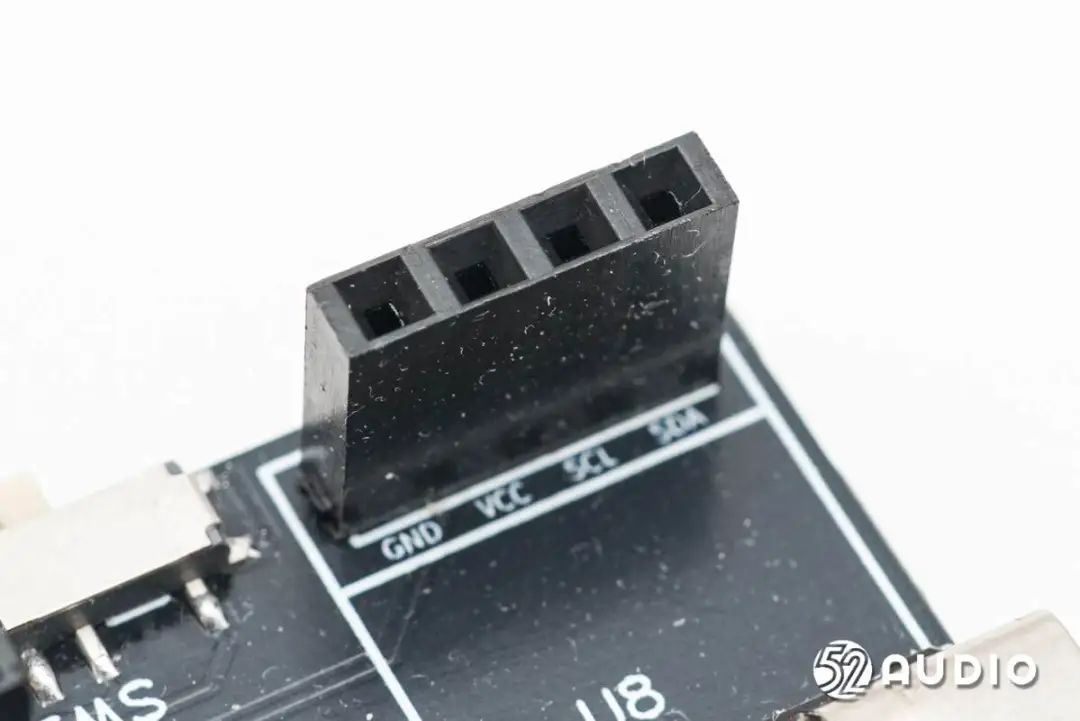

连接屏幕小板的导线插座。

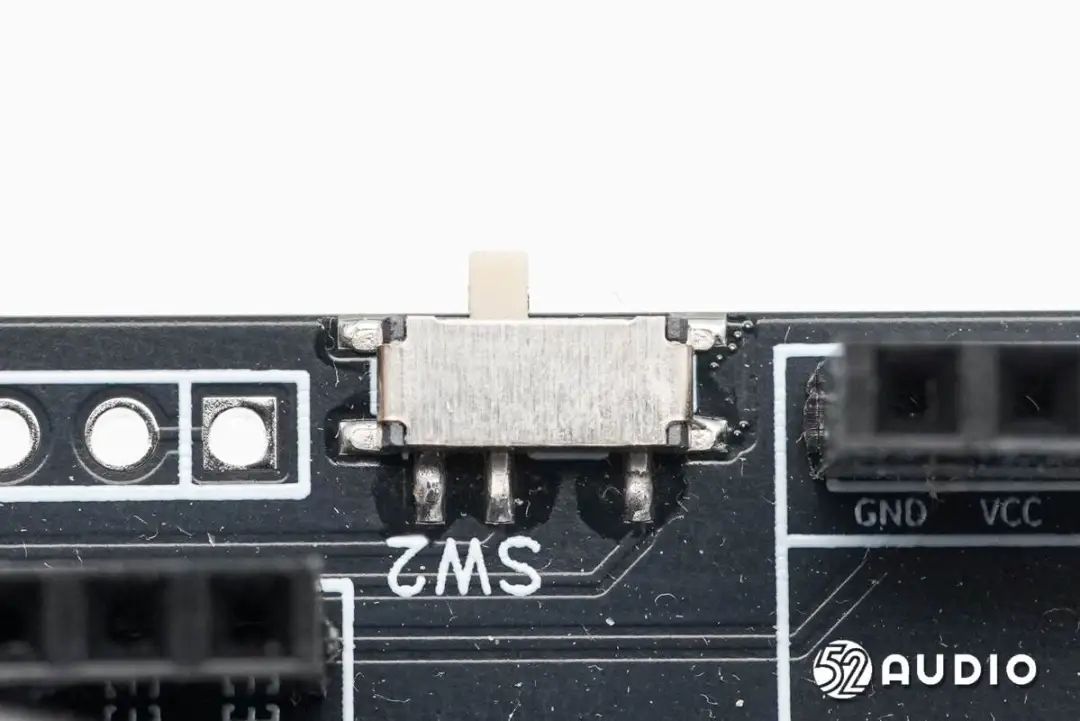

电源滑动开关特写。

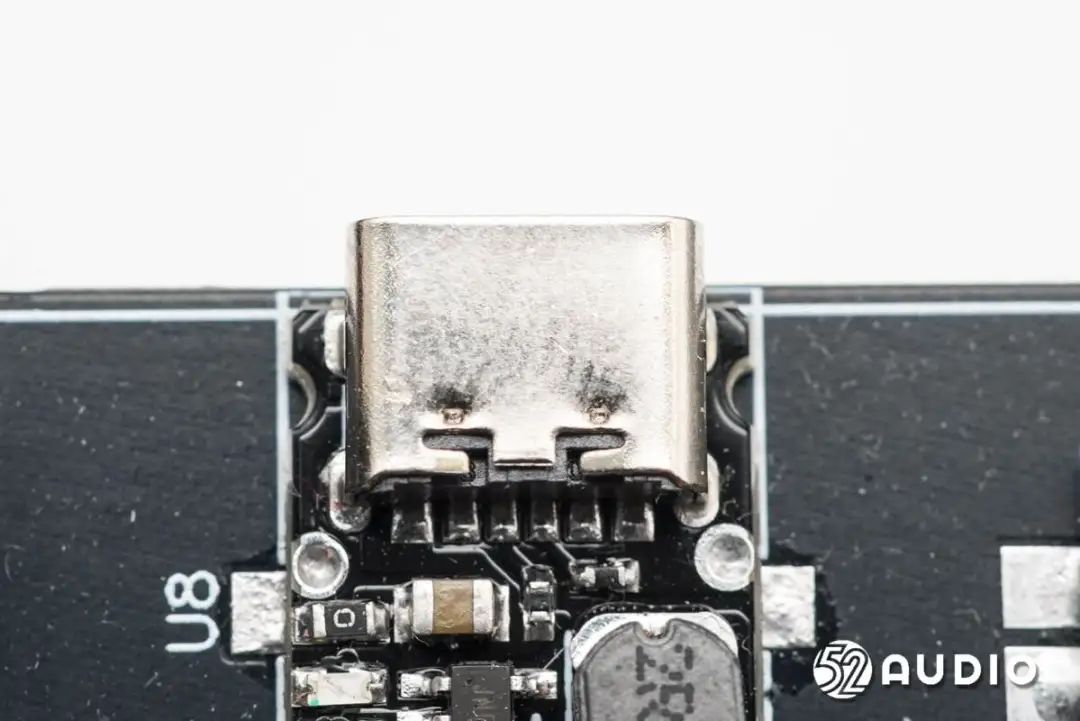

USB-C电源输入母座特写。

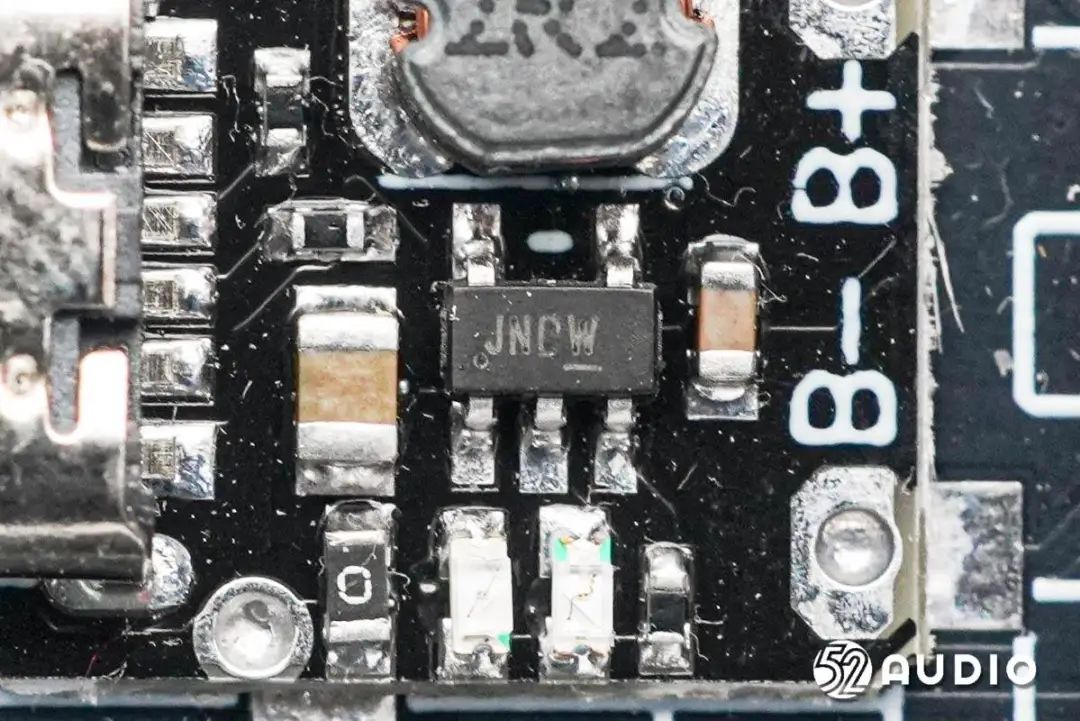

丝印JNCW的ETA钰泰ETA6093开关型锂电池充电器。

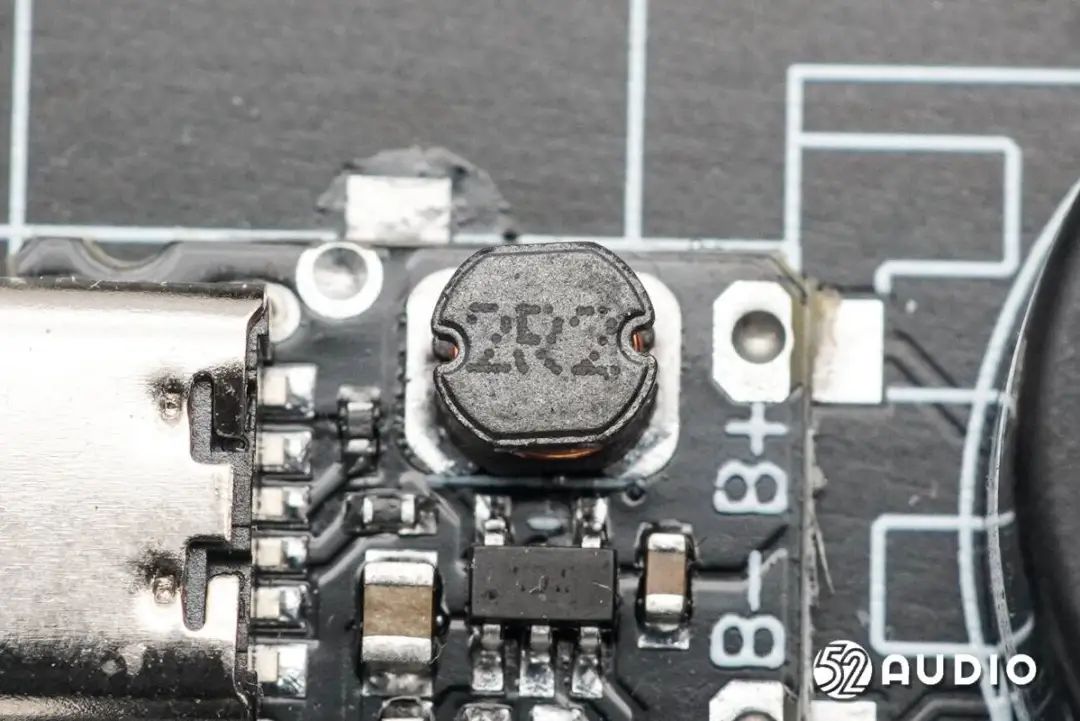

2.2μH功率电感。
主板上搭载的扬声器模块特写，用于语音交互播报。

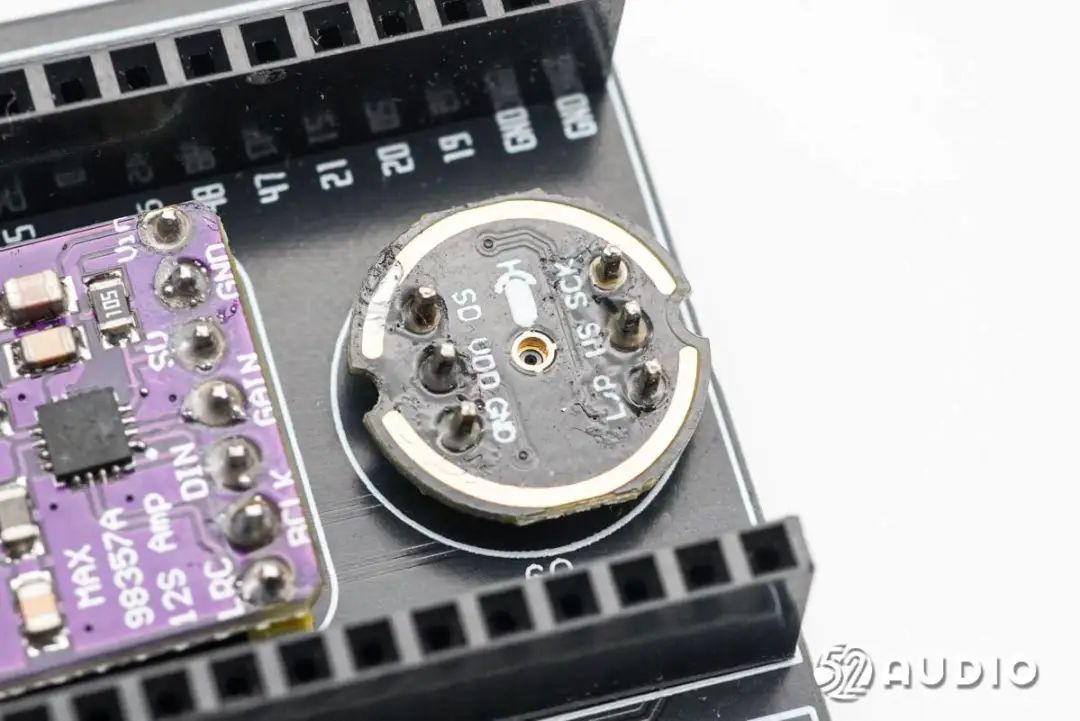

主板上搭载的麦克风模块特写，内部采用了一颗MEMS麦克风拾音。

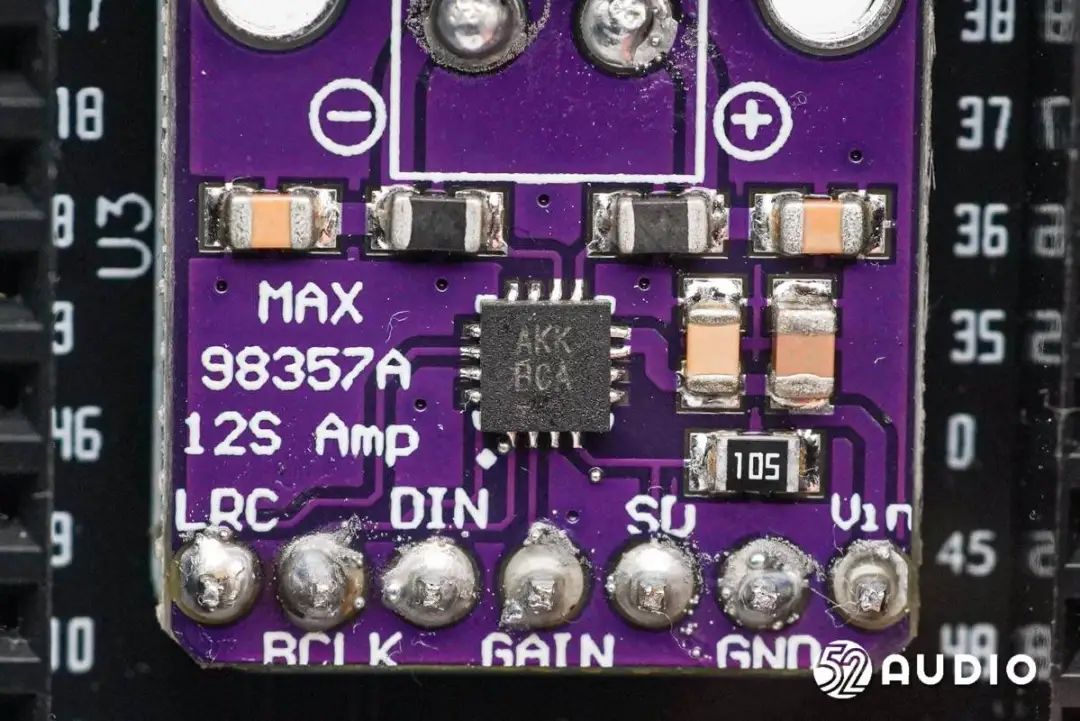

丝印AKK的MAX98357A的ADI亚德诺MAX98357A功率放大器，可提供AB类音频性能，同时具有D类的效率，用于驱动扬声器。

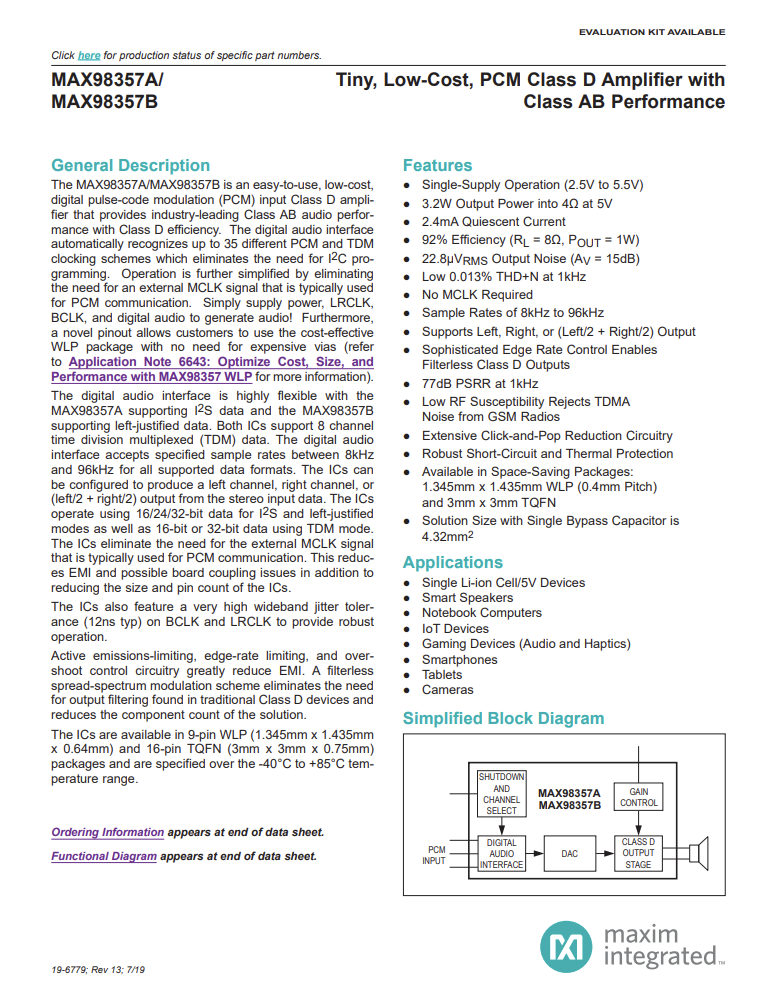

ADI亚德诺MAX98357A详细资料图。

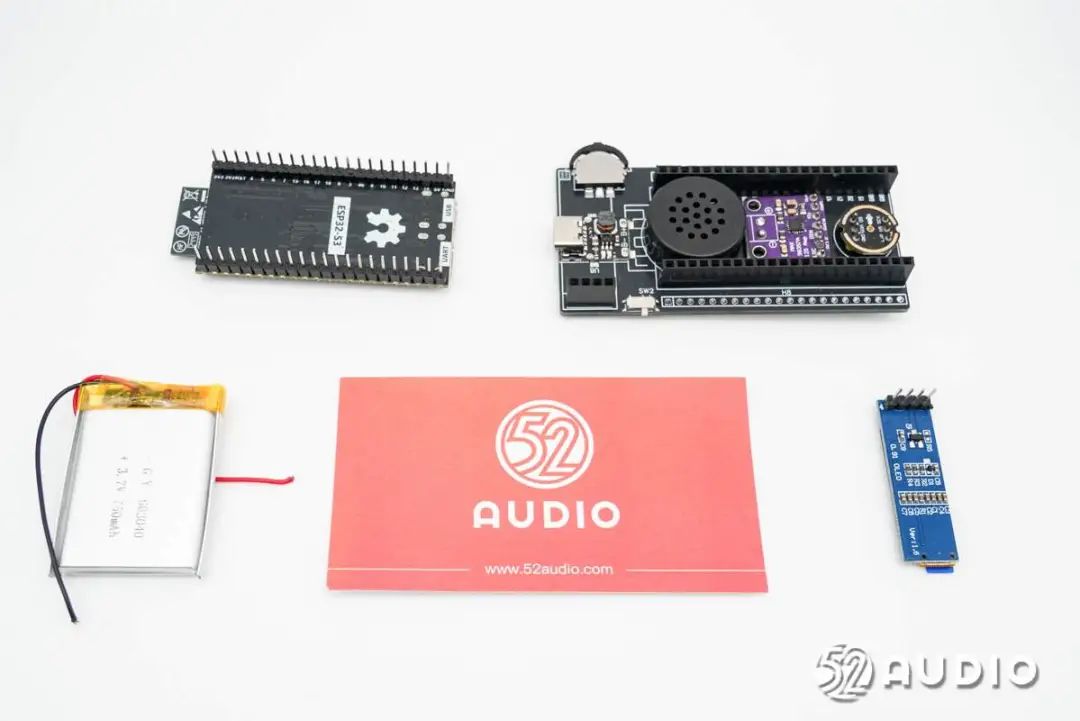

小智AI智能语音模组拆解全家福。
我爱音频网总结
小智AI智能语音模组主要配置包括750mAh锂电池、屏幕、端侧AI应用开发板和主板单元。端侧AI应用开发板采用了Espressif乐鑫ESP32-S3-WROOM-1通用型Wi-Fi+蓝牙MCU模组，包括Espressif乐鑫ESP32-S3 MCU和XMC武汉新芯XM25UH128D SPI NOR闪存；其他还采用了WCH沁恒CH340K USB转串口芯片，HGSEMI华冠AMS1117线性稳压电等。
主板上搭载了动圈扬声器、MEMS麦克风、电源输入模块和功放模块。电源输入模块上采用了ETA钰泰ETA6093开关型锂电池充电器，用于为内置电池充电；功放模块上采用了MAX98357A的ADI亚德诺MAX98357A功率放大器，用于驱动扬声器。
