拆解报告:aigo爱国者S21无线领夹麦克风

2025-05-09 我爱音频网 阅读:
aigo爱国者S21无线领夹麦克风在外观方面,整体体积在主流产品中较为轻巧,提供了更好的便携性。麦克风采用了长条形设计,体积小巧轻盈;发射器设计有一体式领夹,佩戴方便且稳固。配备的充电盒不仅能够对麦克风进行一体化收纳,防止丢失,还能提供便捷的移动充电功能,进一步提升了使用体验。


近年来,短视频平台的快速兴起带动了视频录制设备及高质量音频录制设备的需求增长。无线领夹麦克风凭借轻巧便携、操作简便的优势,成为了消费者的热门选择。并且随着无线音频技术持续发展,无线领夹麦克风在传输稳定性、降噪能力和音质上显著提升,能够为用户提供清晰稳定的音频效果。gCSednc

此次将要拆解的aigo爱国者S21无线领夹麦克风,是一款专为手机设计的产品,采用了USB-A/Lightning接口,兼容市面上各类主流手机及直播、K歌APP,使用便捷,即插即用;连接方面,采用了2.4G无线传输技术,可提供20米稳定传输,同时保障超低延迟的效果。gCSednc

在音质方面,aigo爱国者S21无线领夹麦克风搭载高灵敏咪头,支持360°全指向收音,支持一键开启降噪,清晰收录原声;还支持混响特效功能,塑造更具空间立体感的声音。续航方面,发射器单次续航时间约4~5小时,配备大电量充电仓,提升户外使用的续航体验。下面就来看看这款产品的详细拆解报告吧~gCSednc

一、aigo爱国者S21无线领夹麦克风开箱gCSednc

gCSednc

aigo爱国者S21无线领夹麦克风包装盒正面展示有产品外观,品牌LOGO和产品名称,以及自动配对、一键降噪的产品特点。gCSednc

gCSednc

包装盒背面介绍了产品的详细功能特点:直播带货、录制VLOG、立体音质、全指向收音、一键降噪、无线连接。小虎科技(东莞)有限公司,中国制造。gCSednc

gCSednc

包装盒侧边设计有品牌Slogan“为国民 造好物”。gCSednc

gCSednc

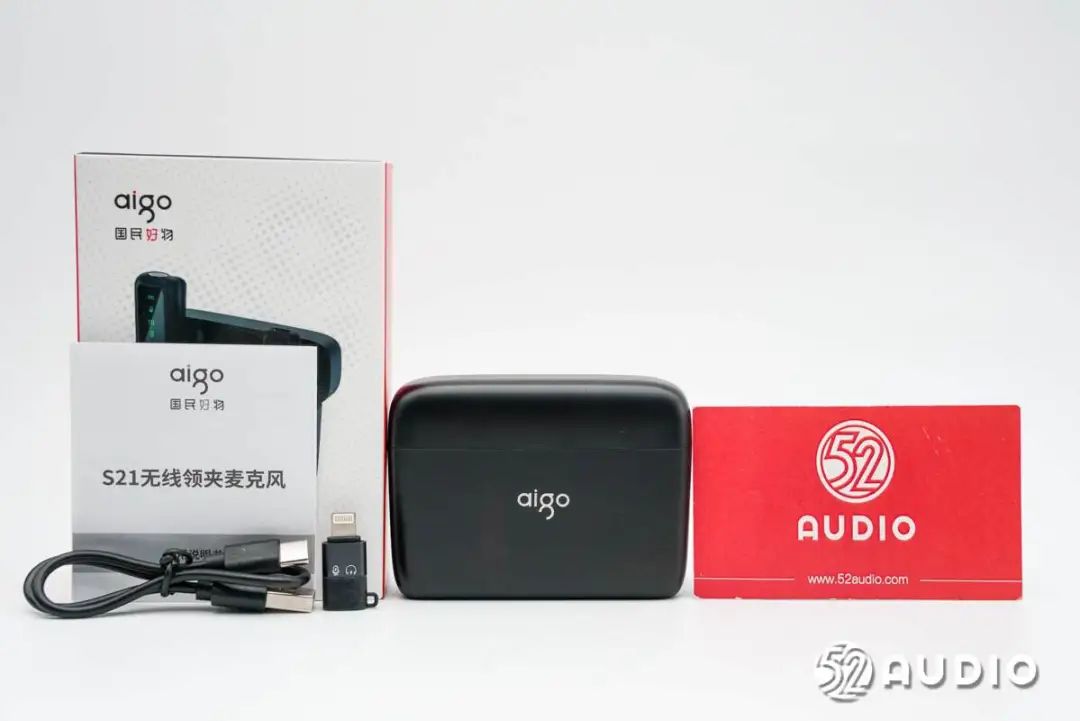

包装盒内部物品有主机、充电线、转换器和使用说明书。gCSednc

gCSednc

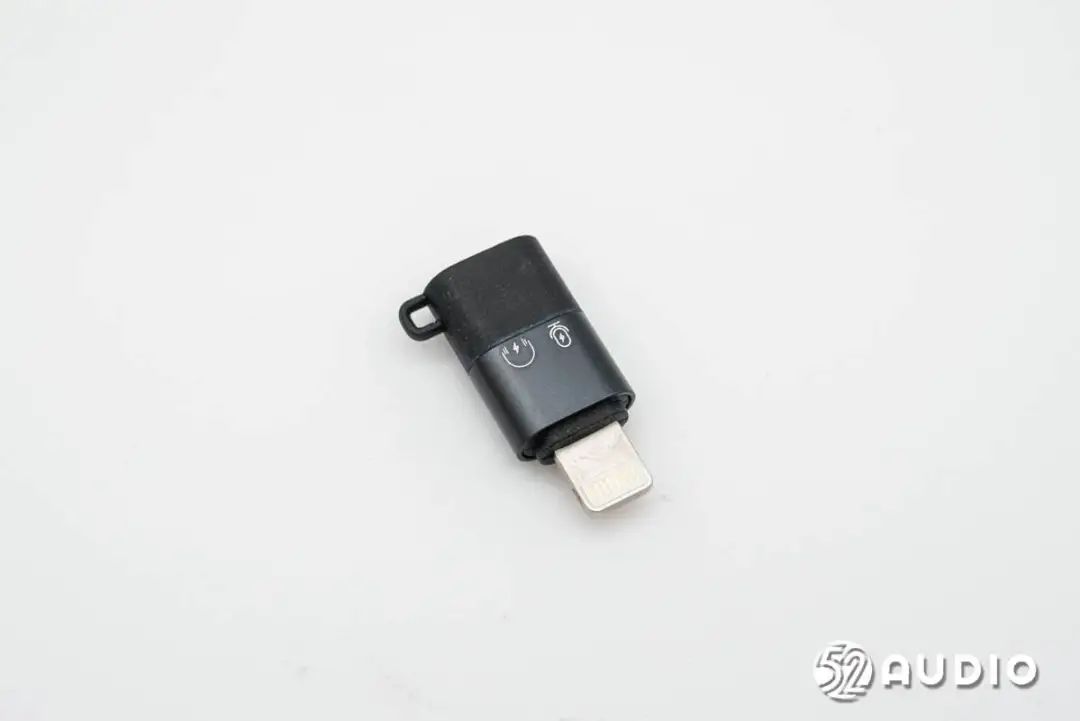

随机附赠的USB-C to Lightning转换器。gCSednc

gCSednc

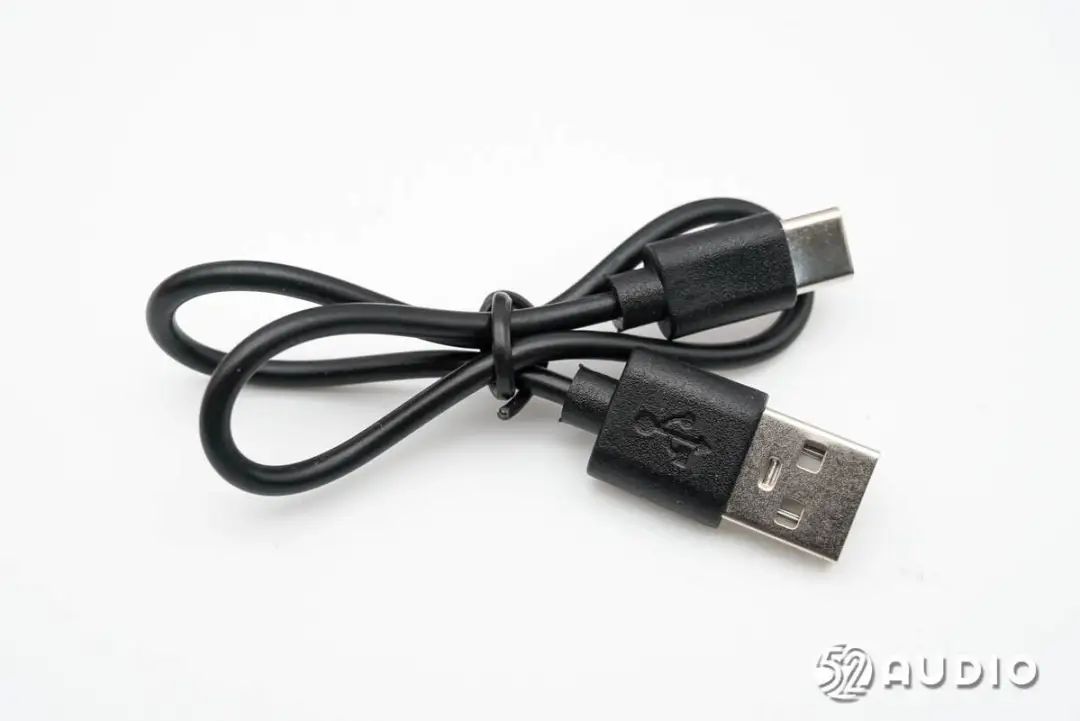

随机标配的充电线,采用了USB-A to USB-C接口。gCSednc

gCSednc

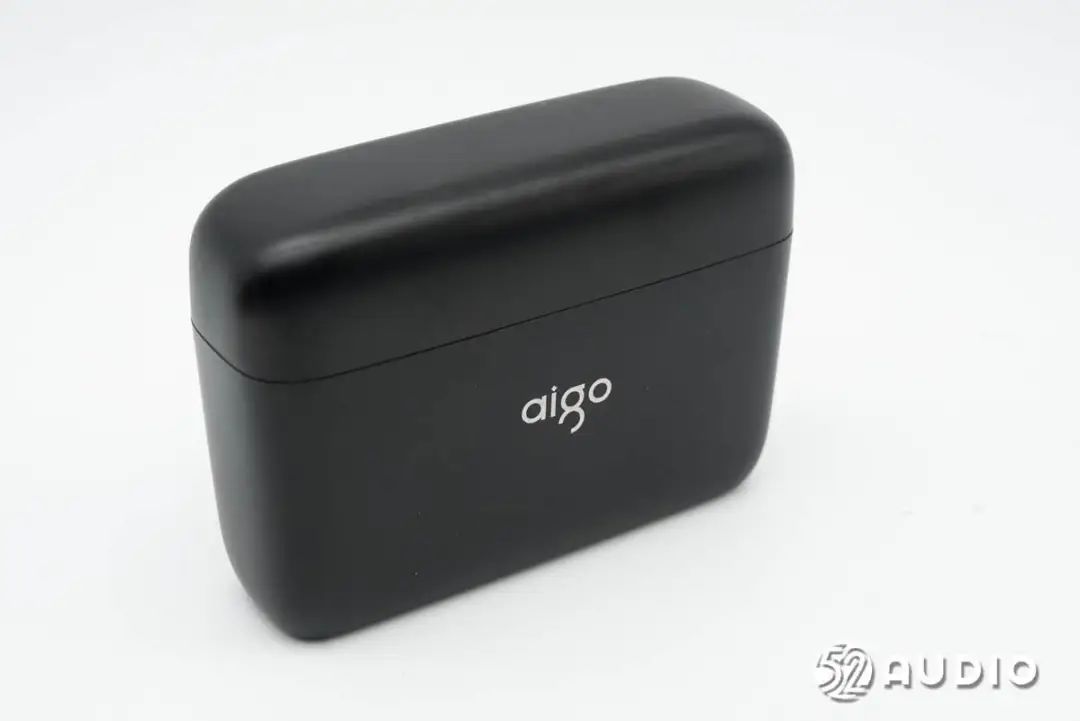

aigo爱国者S21无线领夹麦克风充电盒采用了圆角方形设计,磨砂质感,用于便捷收纳麦克风,提升便携性和防止丢失,同时为麦克风移动充电。gCSednc

gCSednc

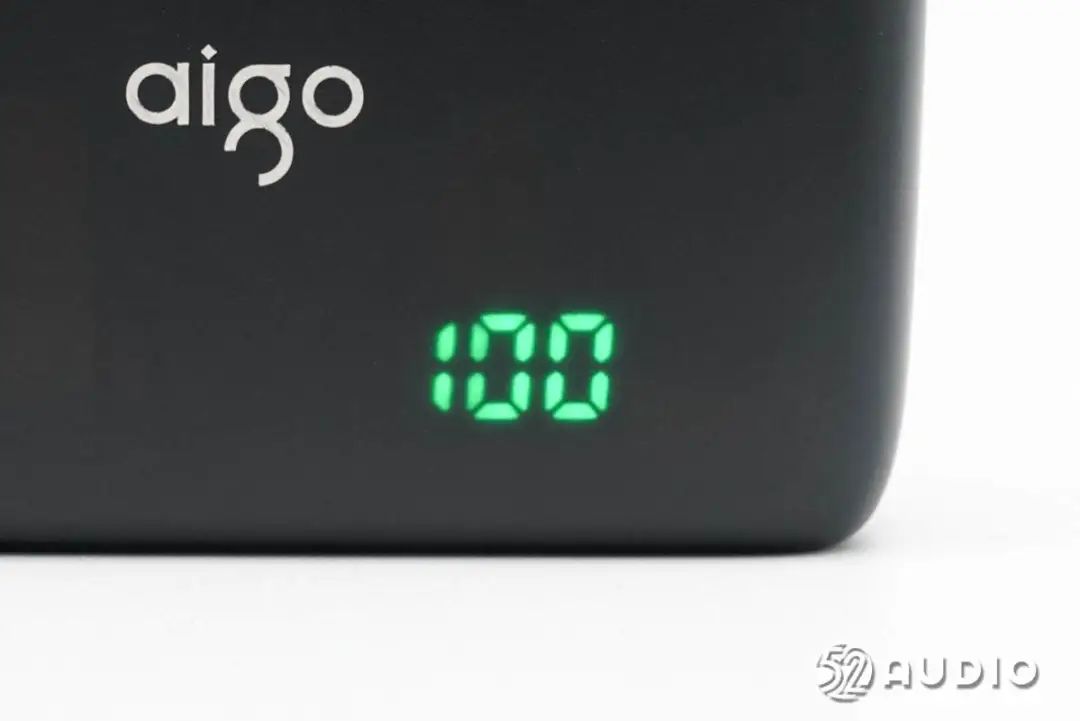

充电盒正面还设置有数显屏,用于直观反馈剩余电量信息。gCSednc

gCSednc

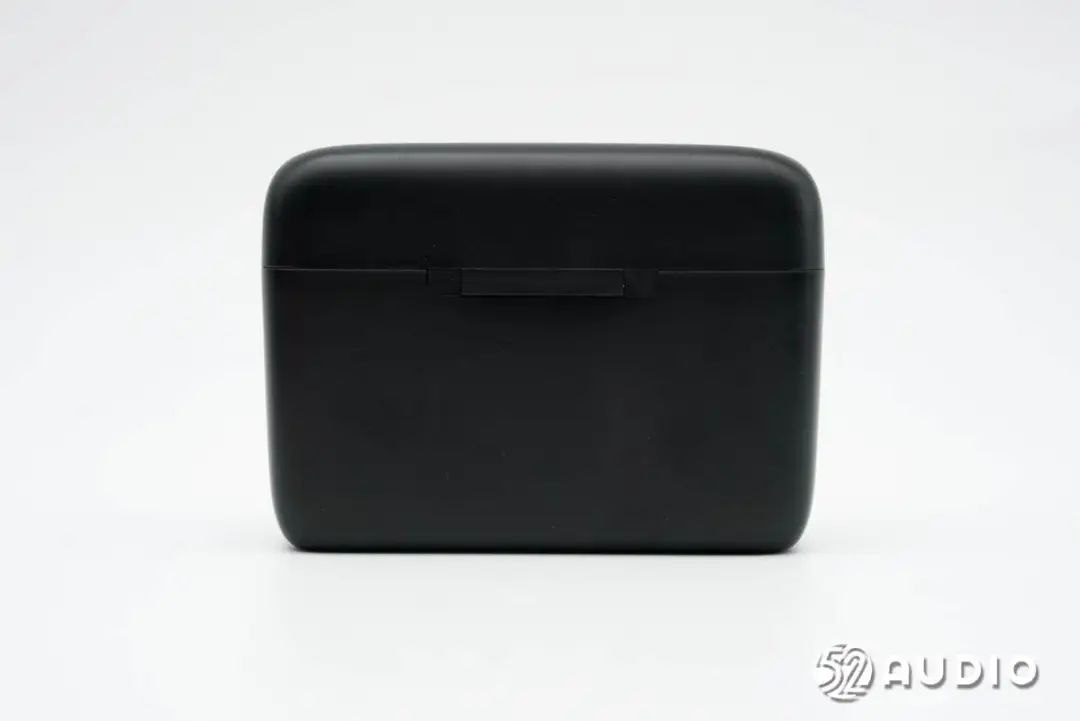

充电盒背面外观一览。gCSednc

gCSednc

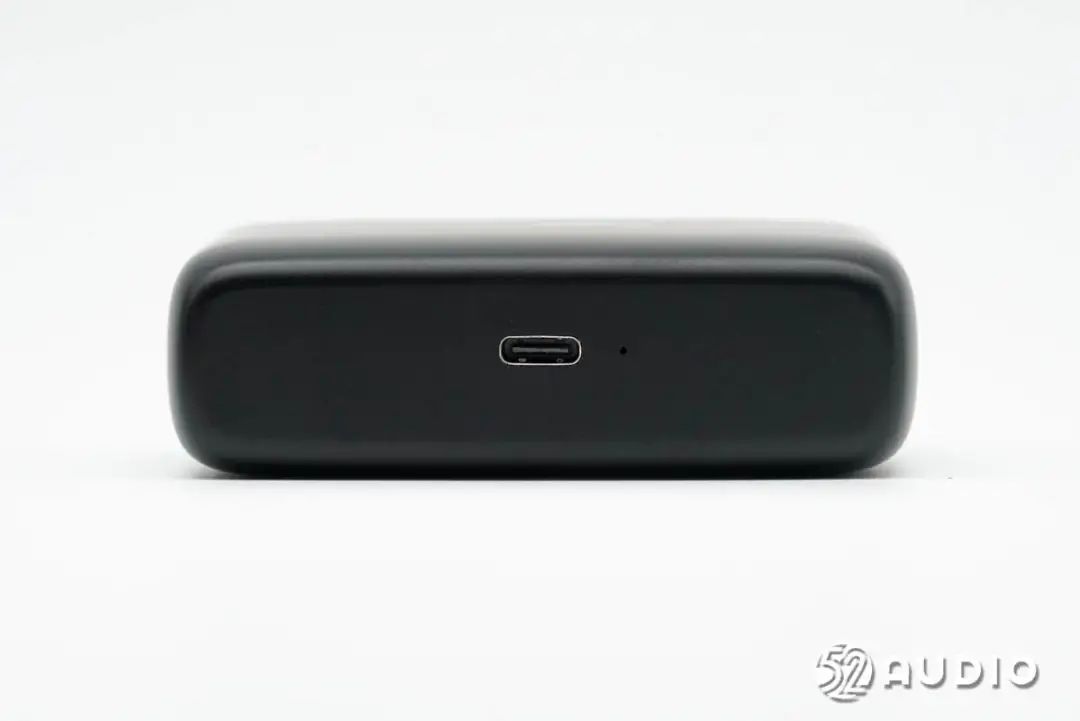

充电盒底部设置Type-C充电接口和指示灯。gCSednc

gCSednc

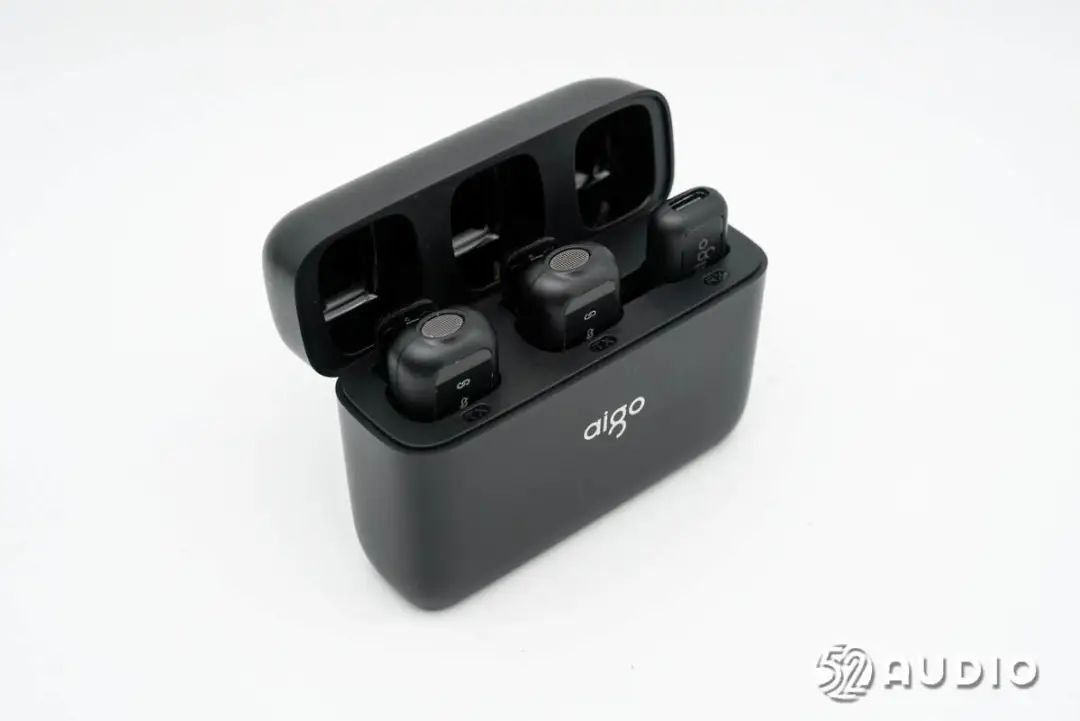

打开充电盒盖,内部放置一拖二接收器和发射器,磁吸固定,能够便捷取放。gCSednc

gCSednc

取出座舱内部的麦克风。gCSednc

gCSednc

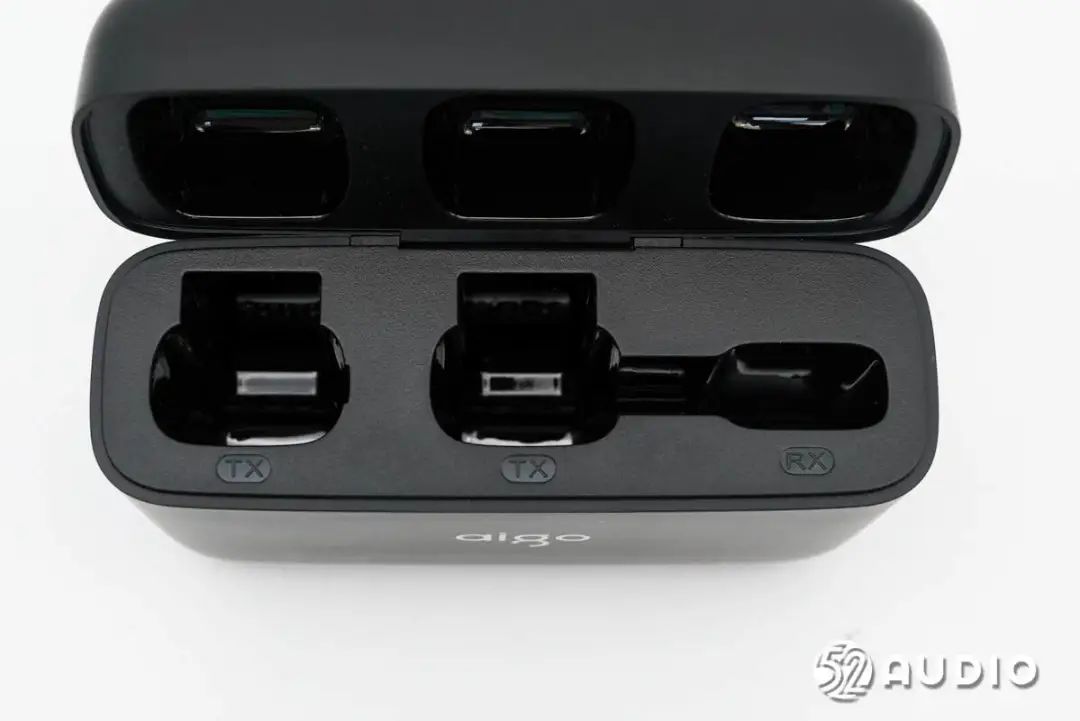

座舱内部结构一览,雕刻有TX/RX(发射器/接收器)标识,便于用户区分。gCSednc

gCSednc

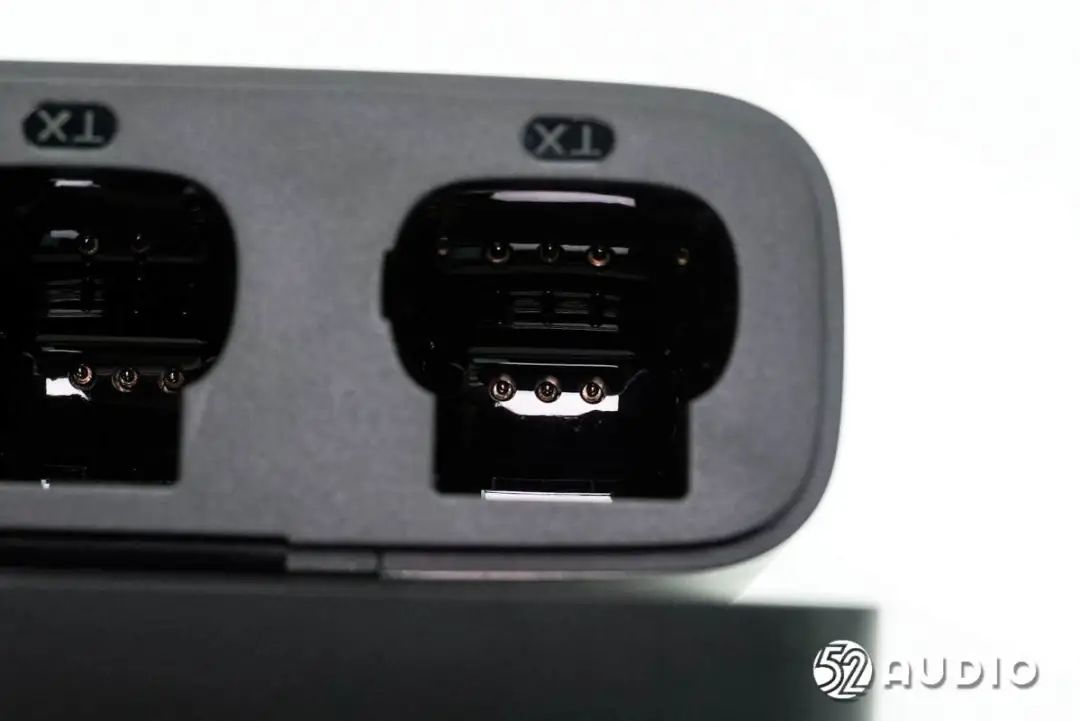

TX发射器座舱底部设置有金属充电顶针。gCSednc

gCSednc

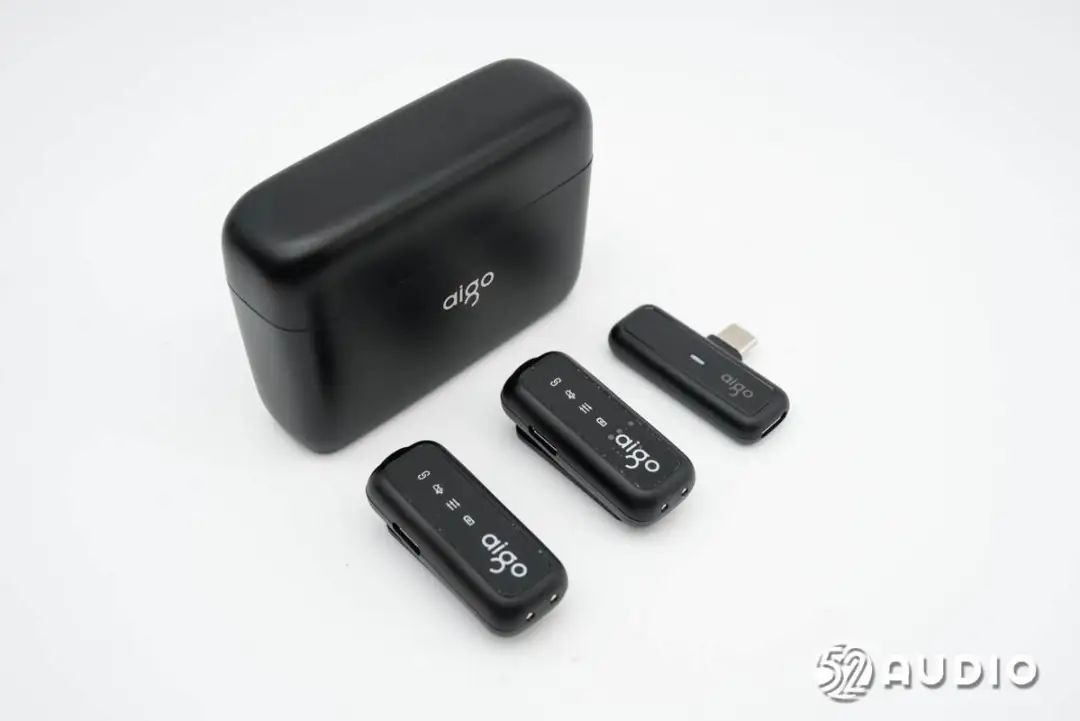

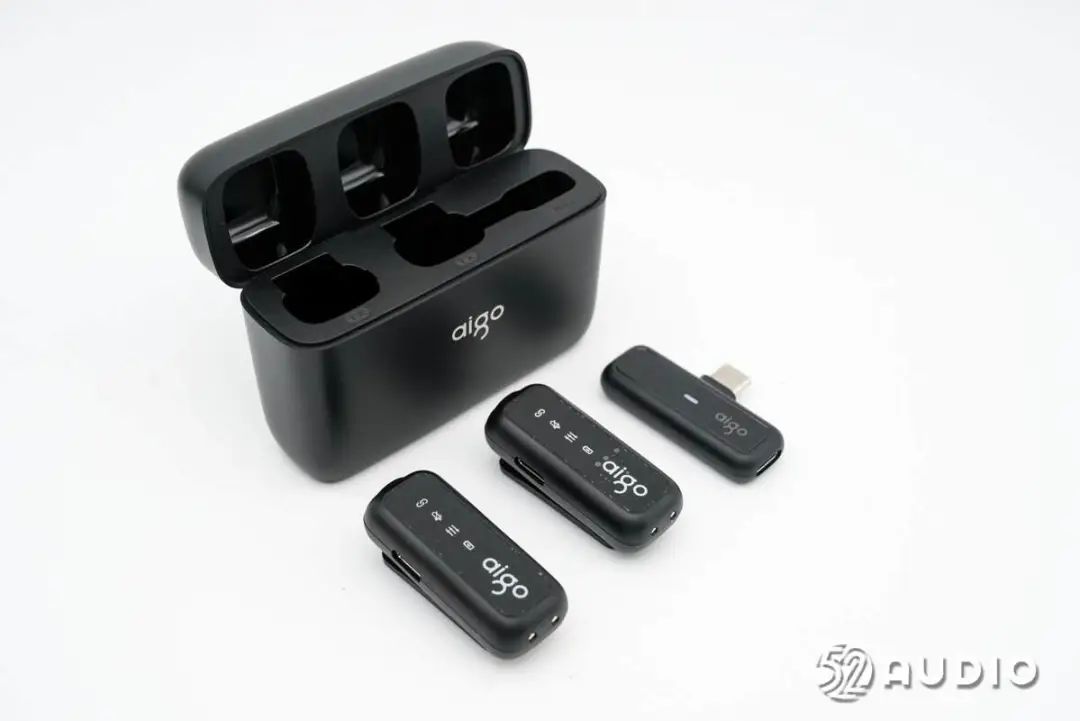

aigo爱国者S21无线领夹麦克风整体外观一览,麦克风采用了长条形设计,体积轻巧,使用方便。gCSednc

gCSednc

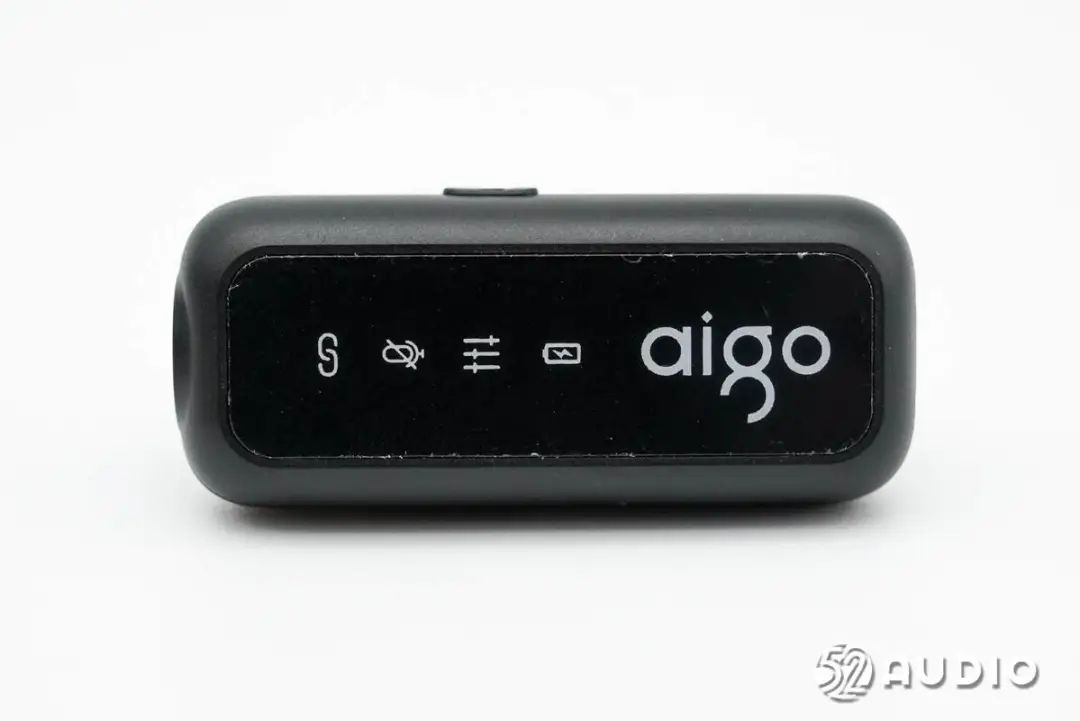

TX发射器正面外观一览,面板上设置有无线连接、静音、混响和电量指示灯,设计有aigo品牌LOGO。gCSednc

gCSednc

机身背面设置领夹,佩戴方便gCSednc

gCSednc

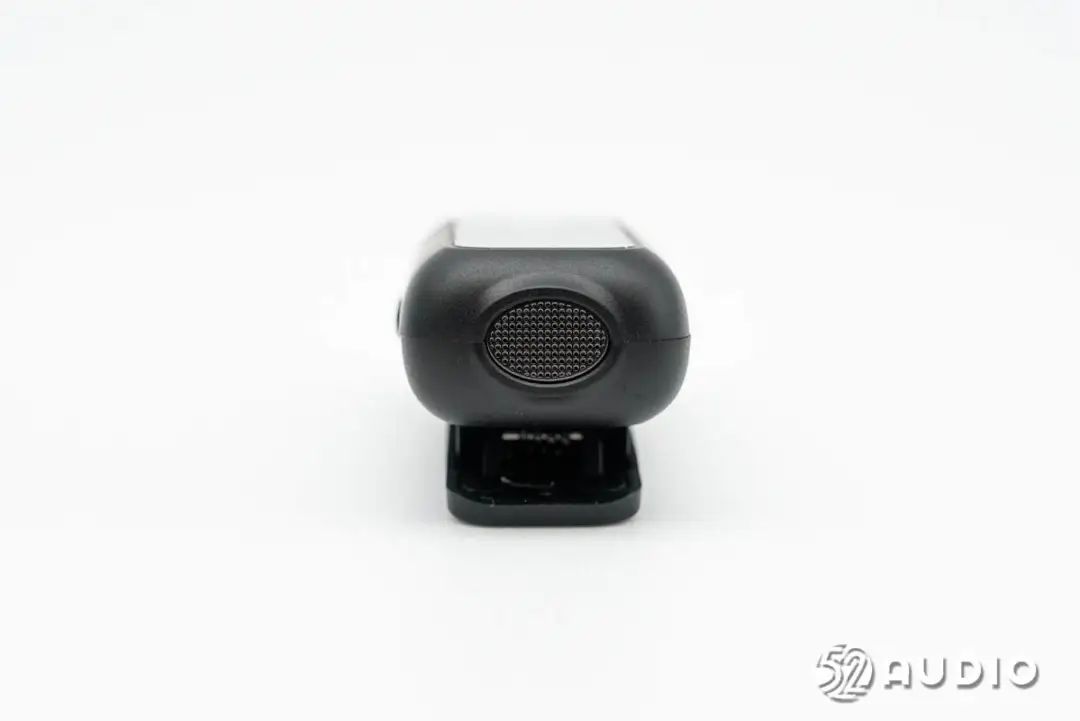

机身顶部设置拾音孔,通过金属盖板防护。gCSednc

gCSednc

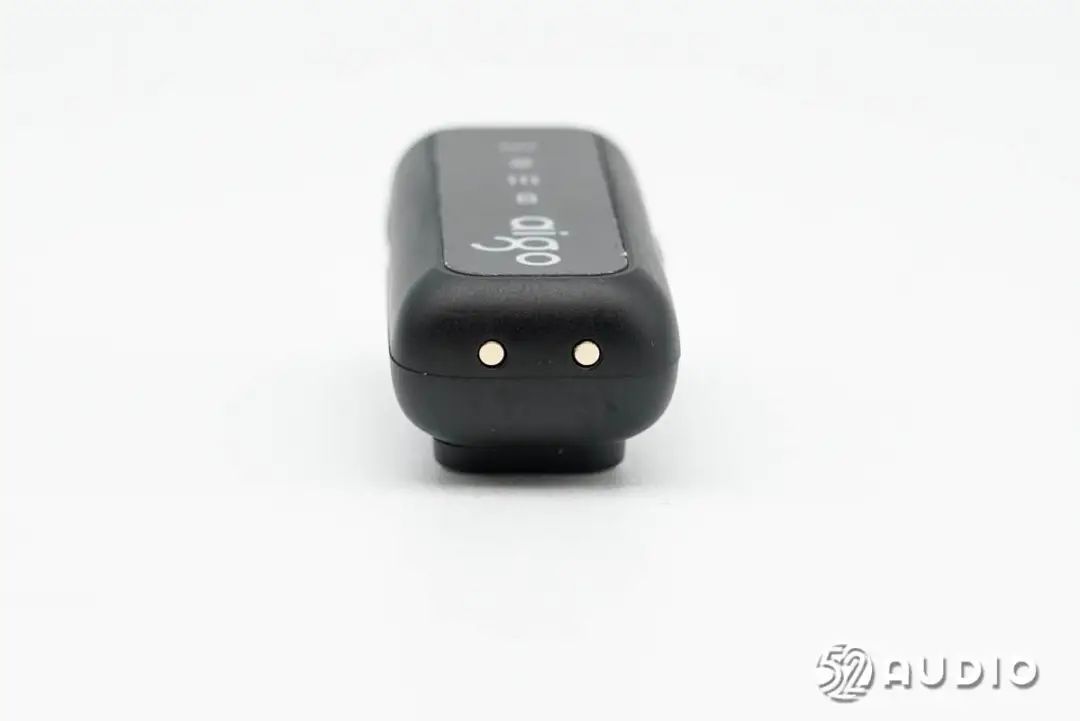

机身底部设置充电触点,用于连接充电盒充电。gCSednc

gCSednc

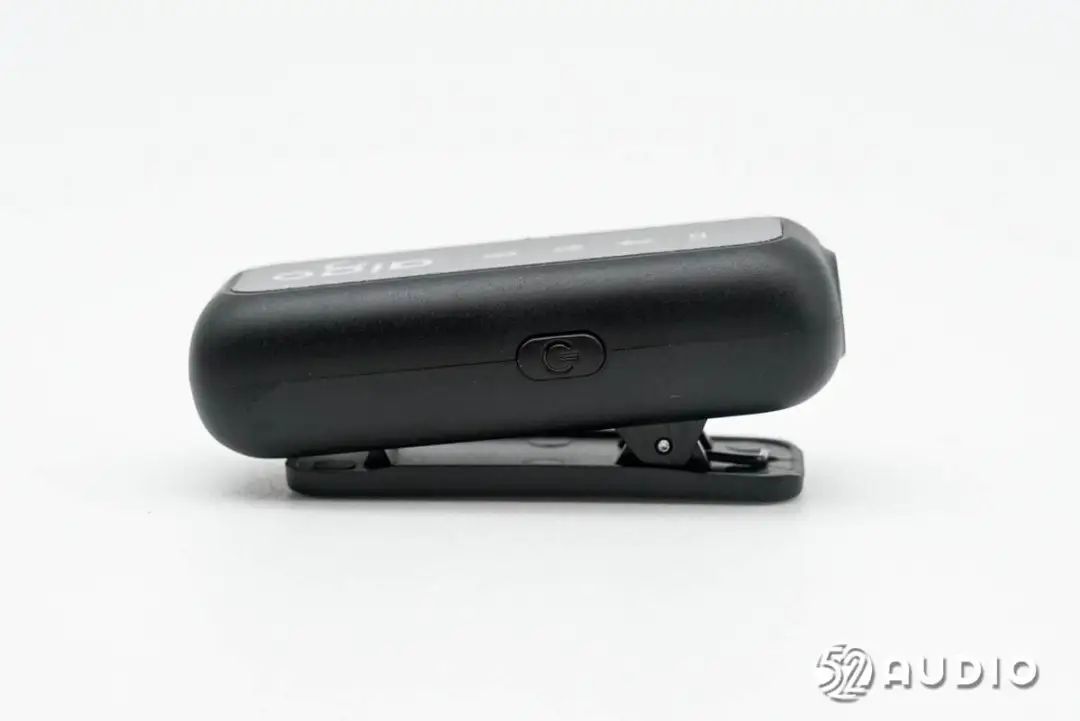

机身左侧设置有电源键,同时通过单击、双击、三击切换降噪、静音和混响。gCSednc

gCSednc

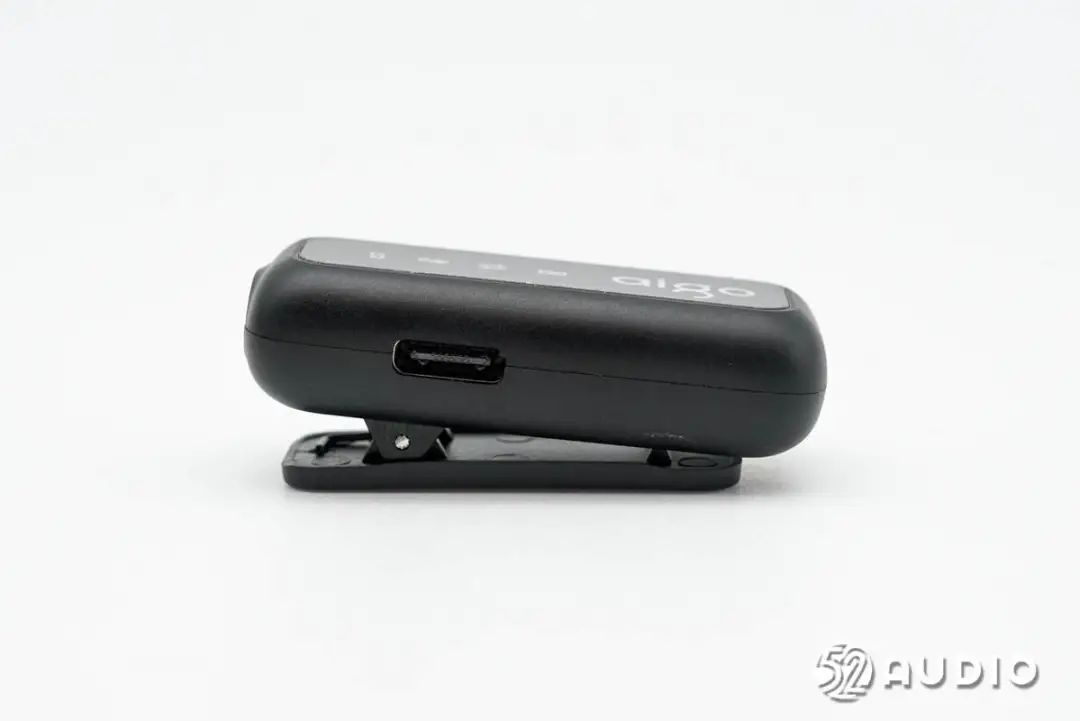

机身右侧设置有Type-C充电接口,用于独立充电。gCSednc

gCSednc

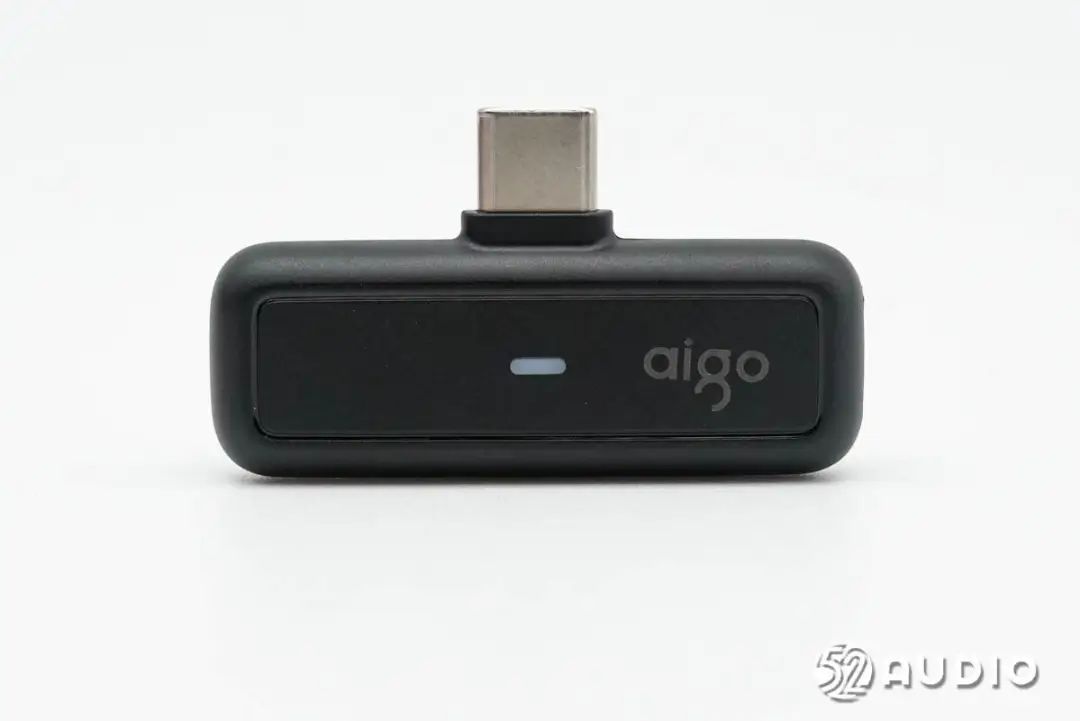

RX接收器采用了Type-C接口,正面设置有一颗指示灯,用于反馈无线连接状态。  gCSednc

gCSednc

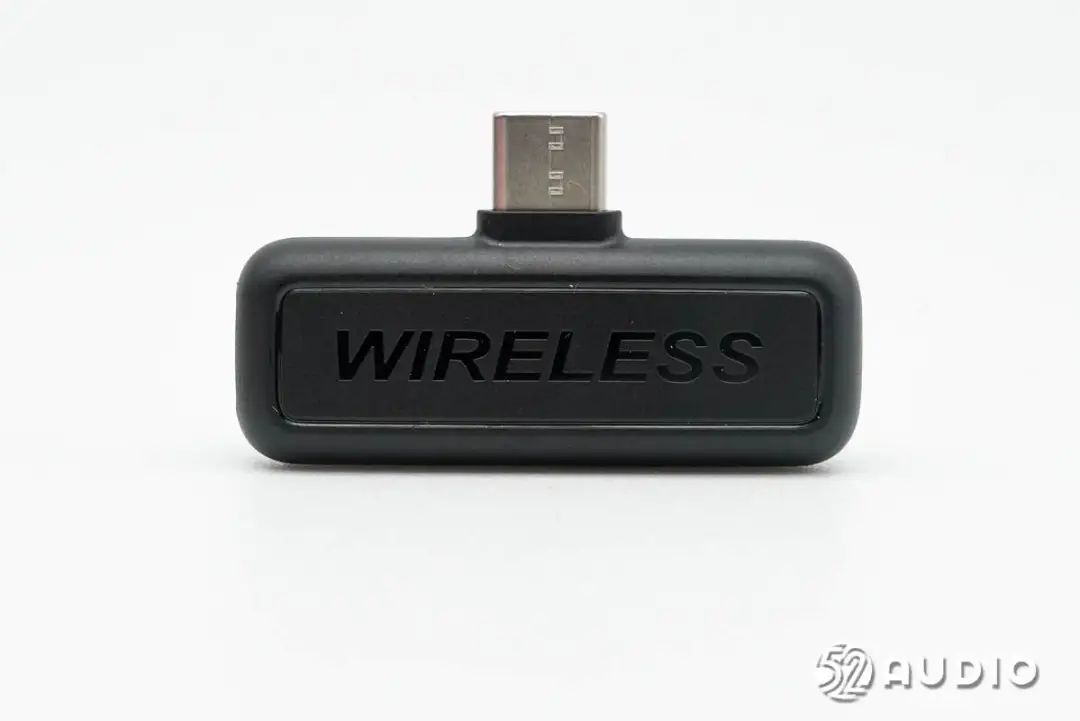

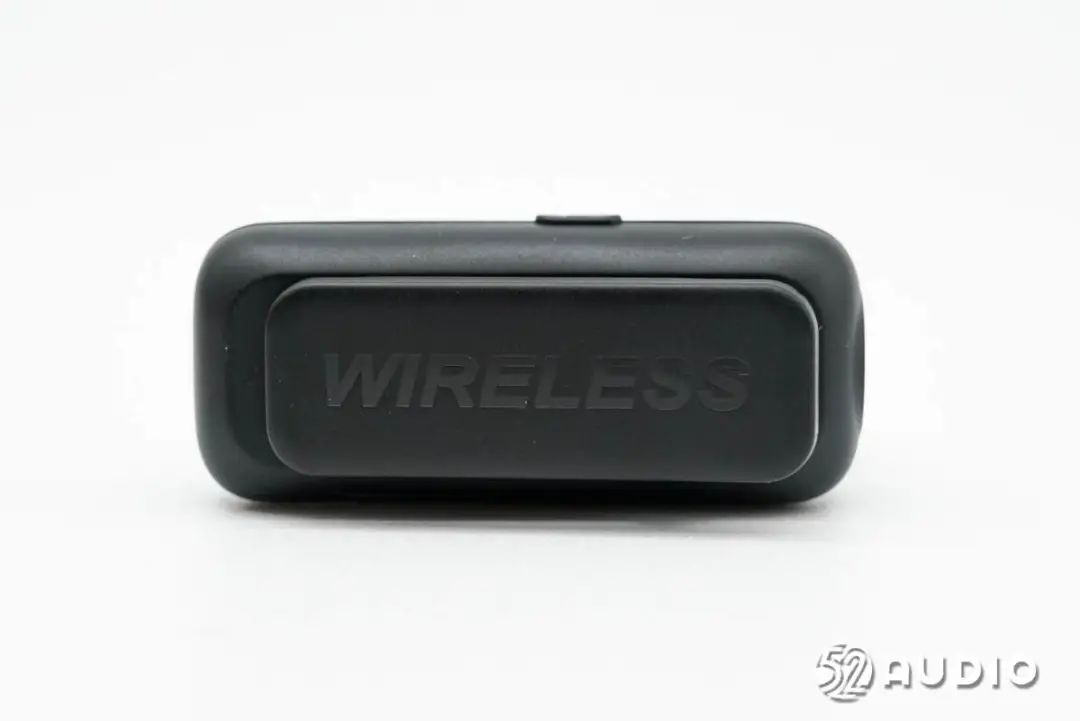

背面雕刻有“WIRELESS”无线标识。gCSednc

gCSednc

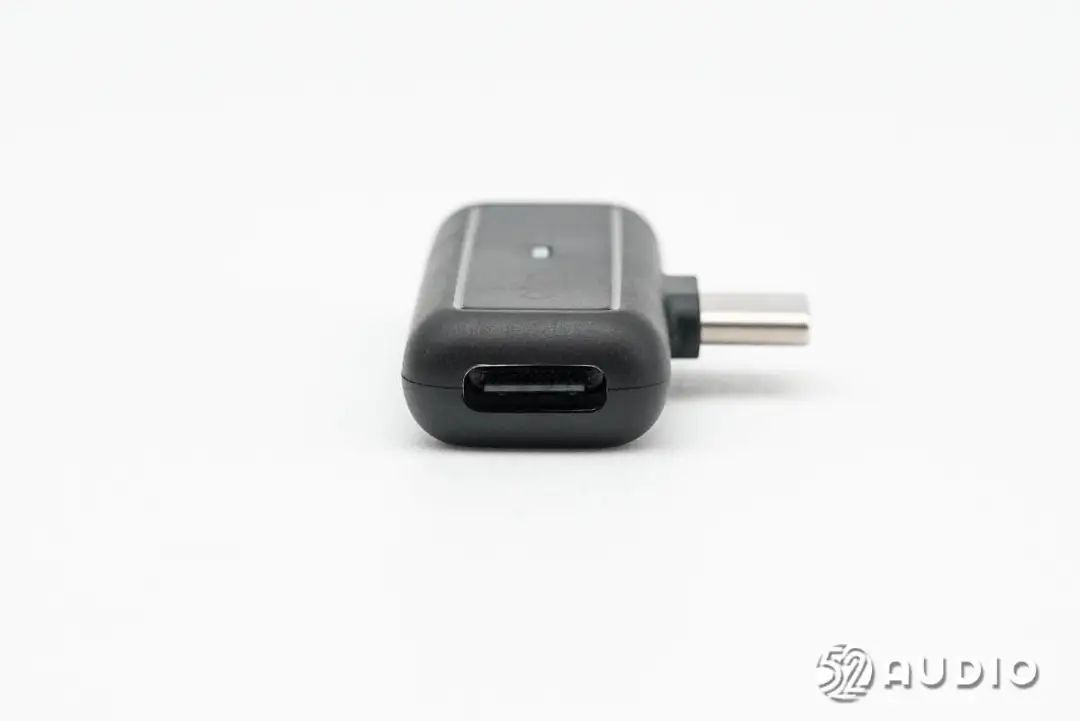

机身一侧设置有Type-C充电接口,实现边录边充功能。gCSednc

gCSednc

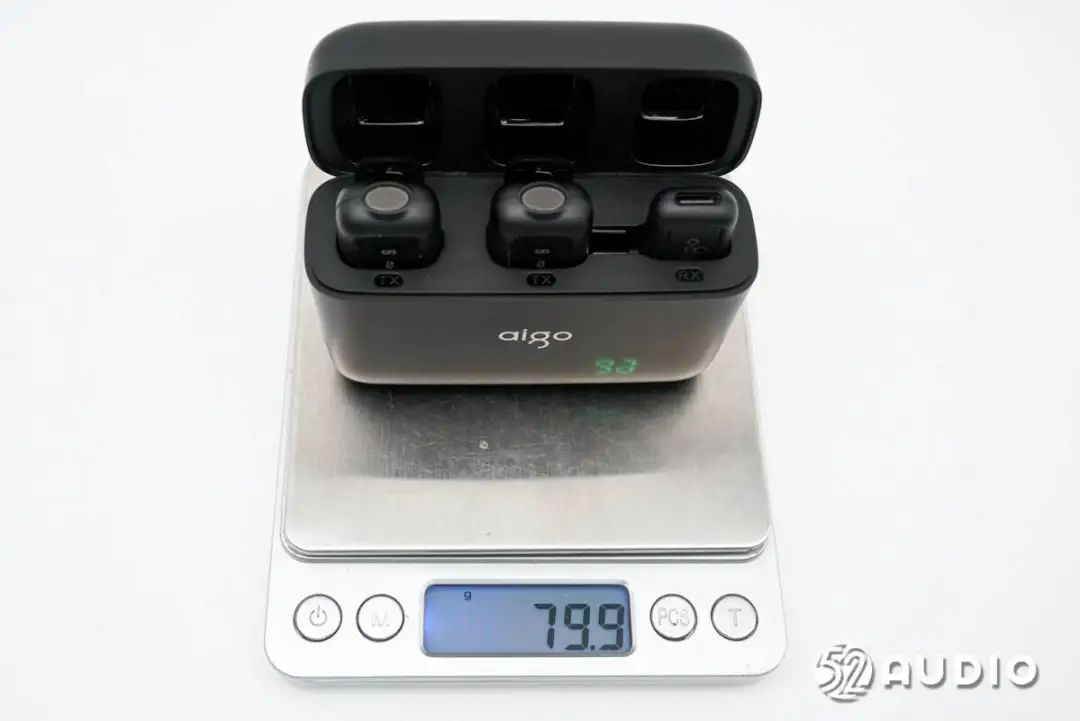

经我爱音频网实测,aigo爱国者S21无线领夹麦克风整机重量约为79.9g,轻盈便携。gCSednc

gCSednc

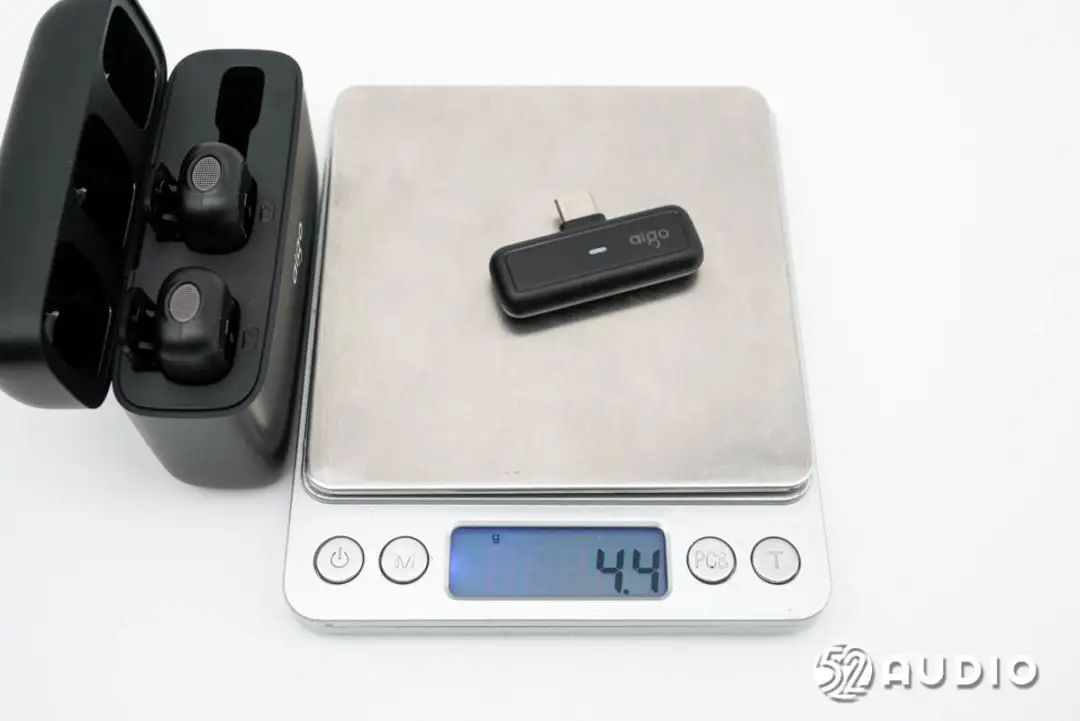

接收器重量约为4.4g,搭配手机使用无负担。gCSednc

gCSednc

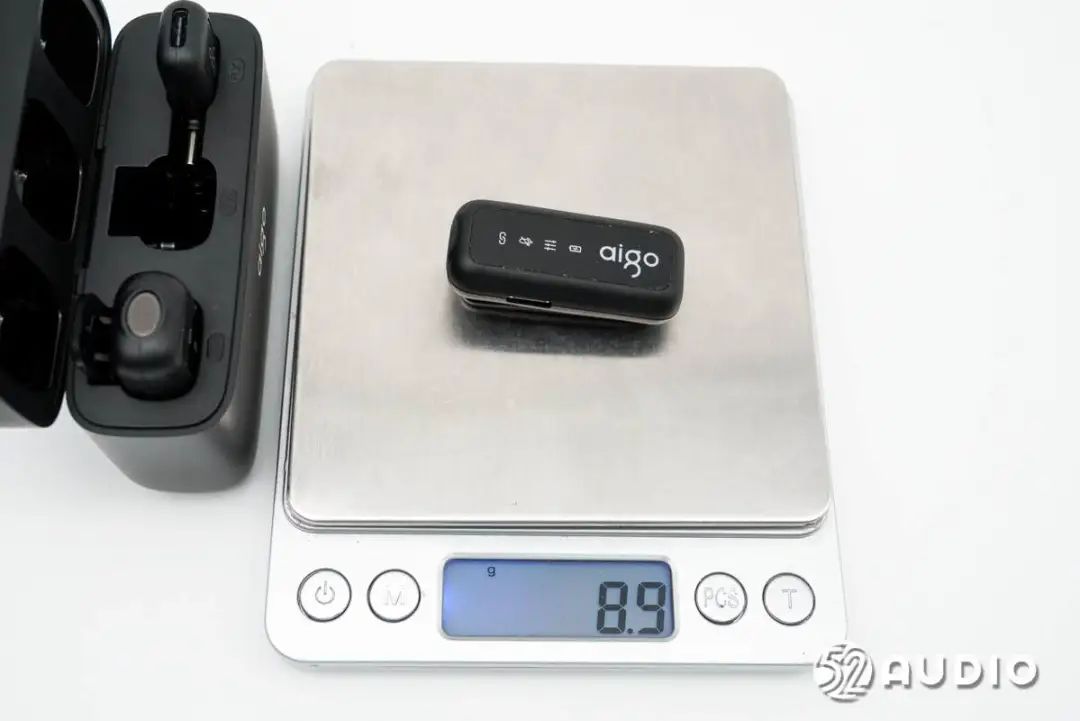

发射器重量约为8.9g,体积轻巧,佩戴不坠衣领。gCSednc

gCSednc

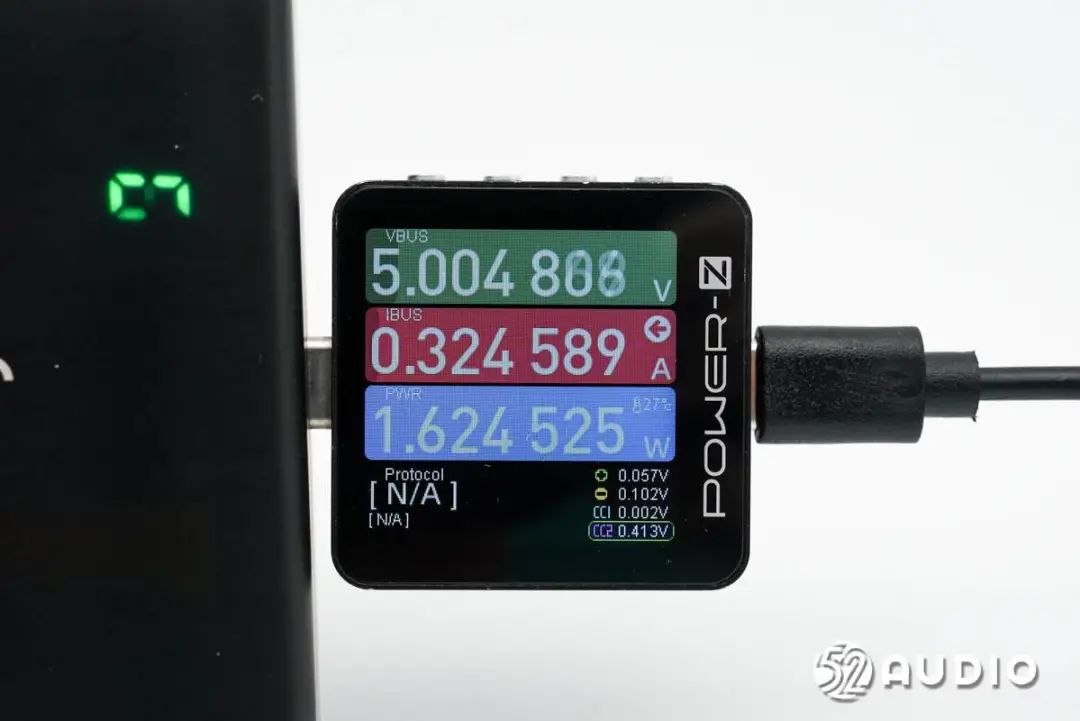

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对aigo爱国者S21无线领夹麦克风进行充电测试,输入功率约为1.62W。gCSednc

由我爱音频网主办的「2025亚洲AI智能无线麦克风大会」,定于2025年6月13日(周五)在深圳举行,届时将汇聚产业链上下游的企业和专业人士,展示行业内的创新成果与前沿思想,加强市场间的紧密合作,共同推进行业的持续发展和进步。

大会主题:2025亚洲AI智能无线麦克风大会gCSednc

主办方:我爱音频网gCSednc

指导单位:中国声学学会声频工程分会gCSednc

战略合作伙伴:QQ音乐gCSednc

地点:深圳湾科技生态园8栋创新广场发布中心四楼gCSednc

参会热线:17722503948(我爱音频网小音,微信同号)gCSednc

联系邮箱:info@52audio.comgCSednc

「2025亚洲AI智能无线麦克风大会」诚邀您的参与,让我们一同塑造未来!gCSednc

二、aigo爱国者S21无线领夹麦克风拆解gCSednc

通过开箱,我们详细了解了aigo爱国者S21无线领夹麦克风的轻巧外观设计,下面进入拆解部分,看看内部结构及硬件配置信息~gCSednc

TX发射器拆解gCSednc

gCSednc

打开发射器背部盖板。gCSednc

gCSednc

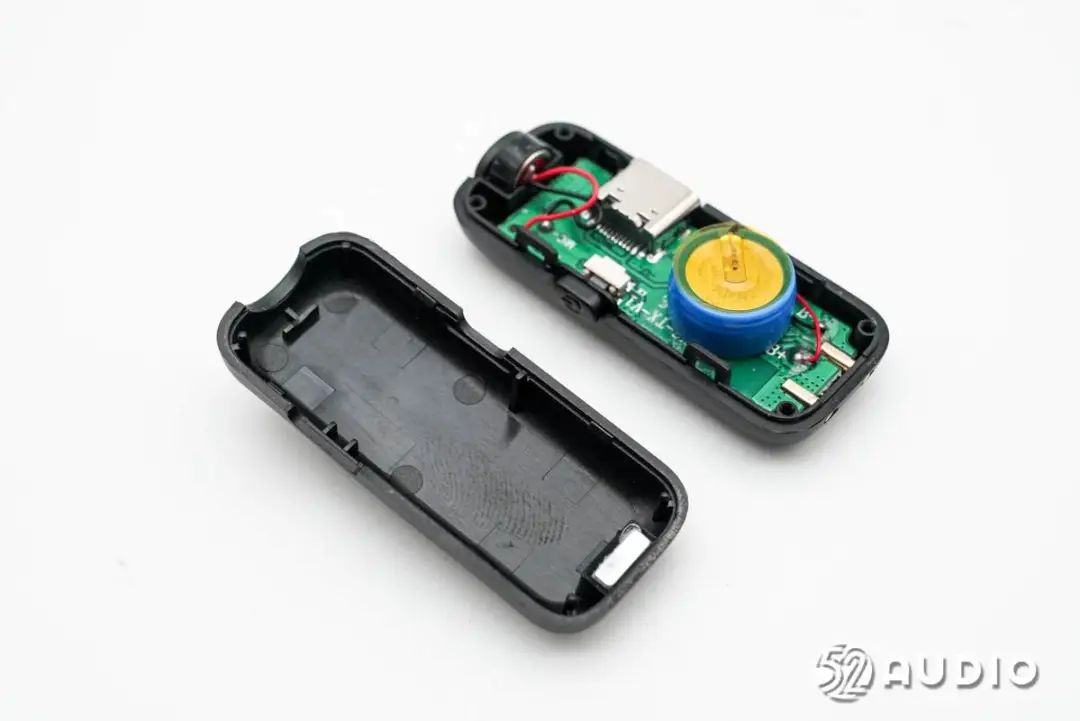

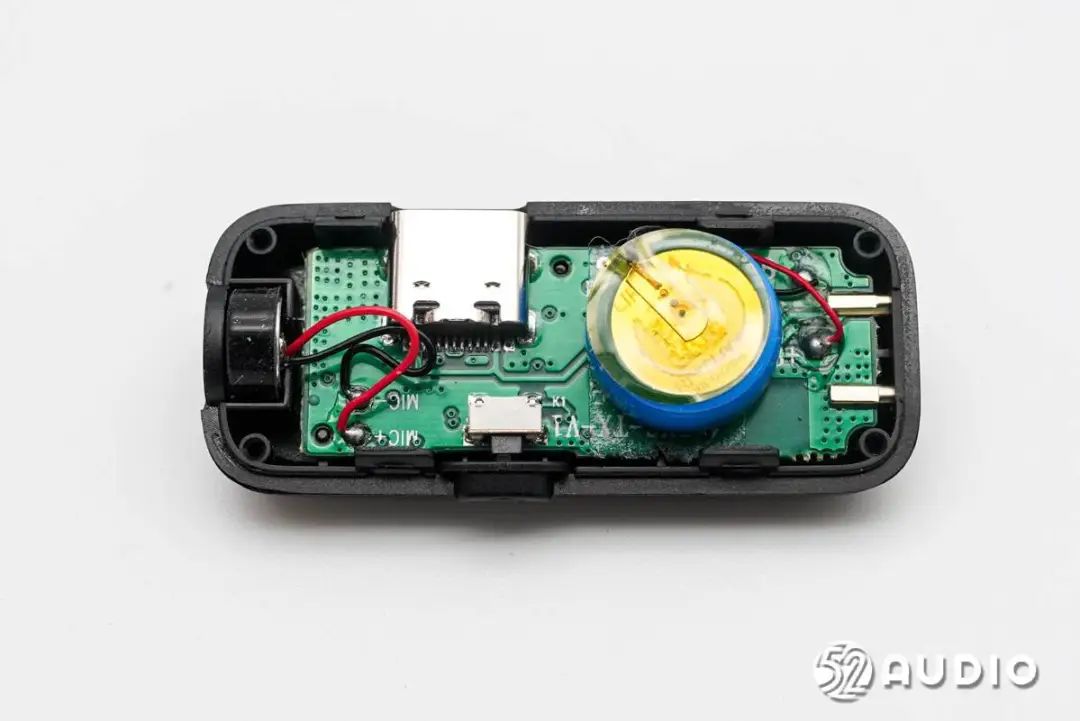

腔体内部结构一览,设置有电池、拾音咪头和主板单元。gCSednc

gCSednc

取出发射器内部的组件。gCSednc

gCSednc

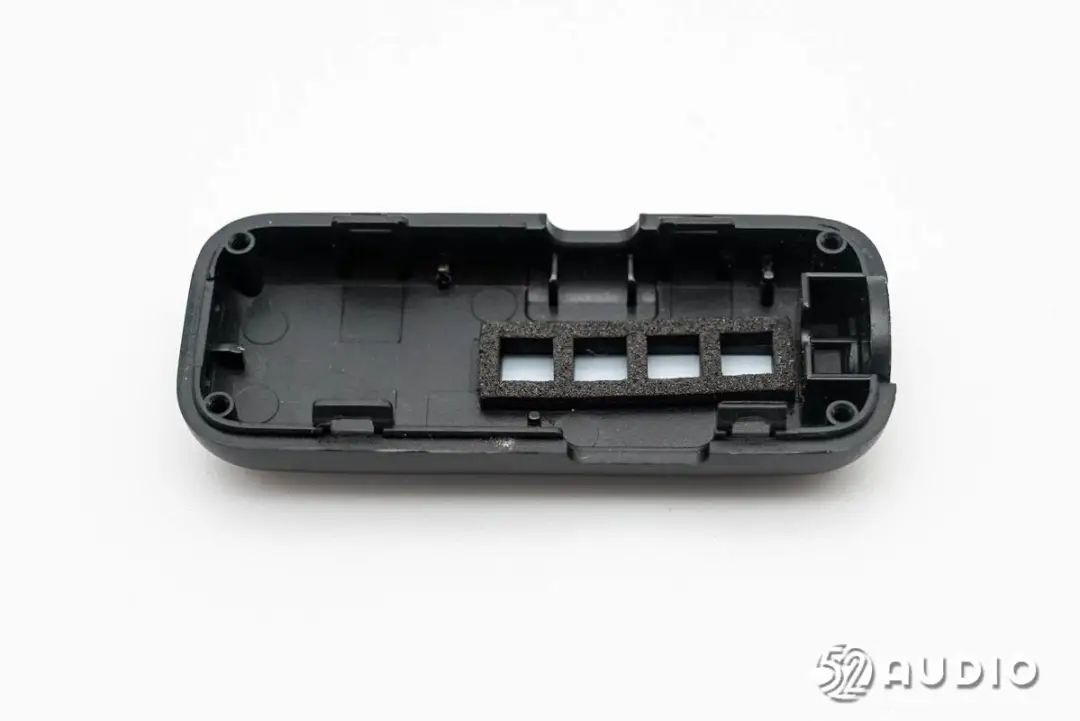

腔体底部结构一览,指示灯内侧设置遮光罩密封。gCSednc

gCSednc

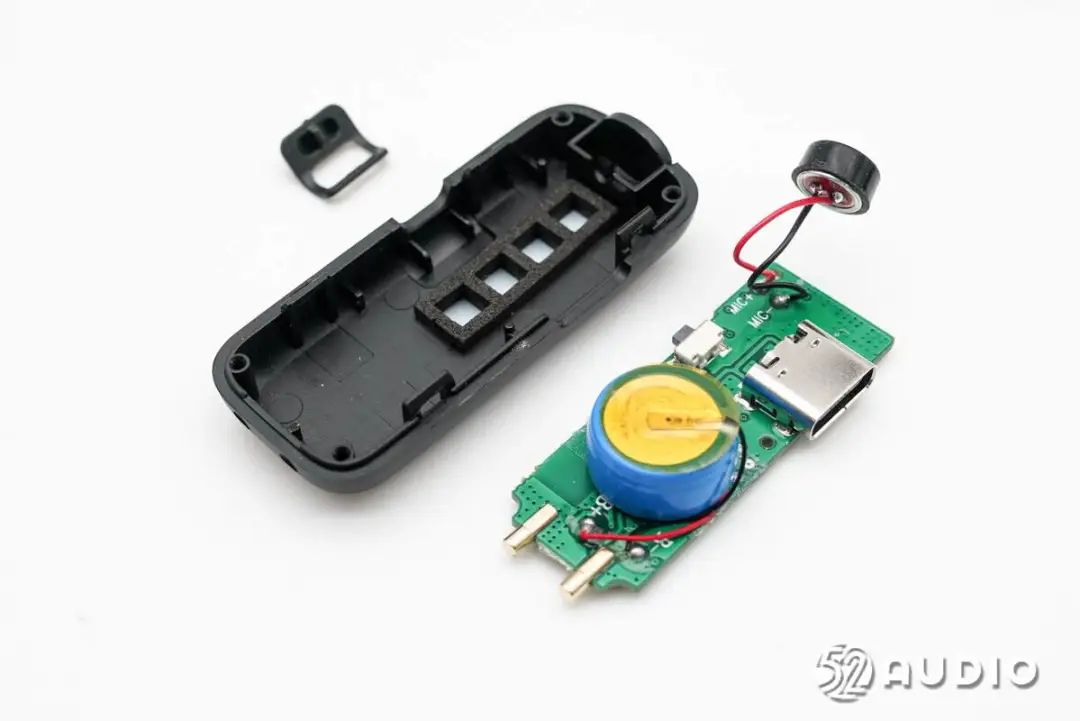

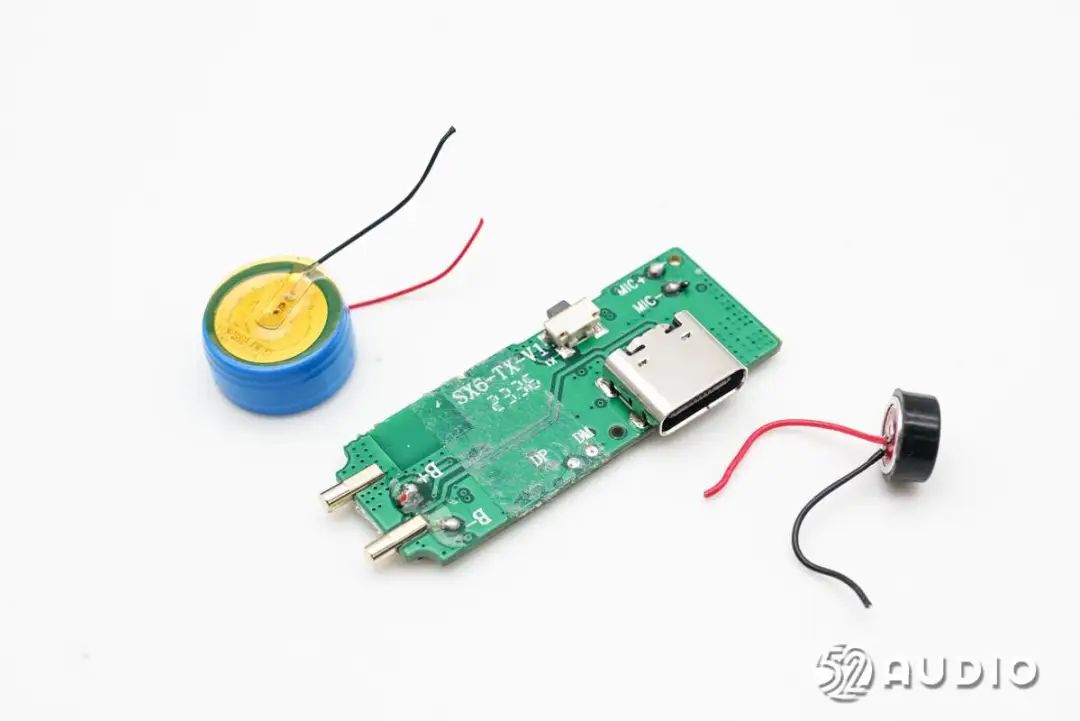

断开导线,分离电池、拾音咪头和主板单元。gCSednc

gCSednc

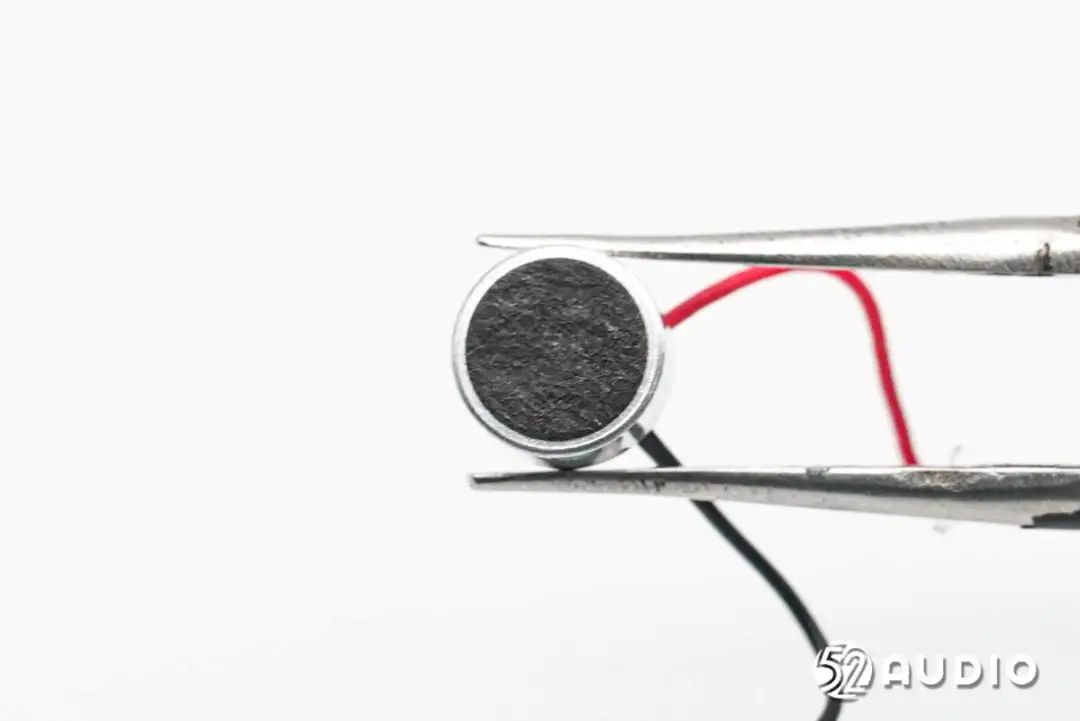

发射器内置的拾音咪头特写,采用了驻极体麦克风,支持360°全指向收音。gCSednc

gCSednc

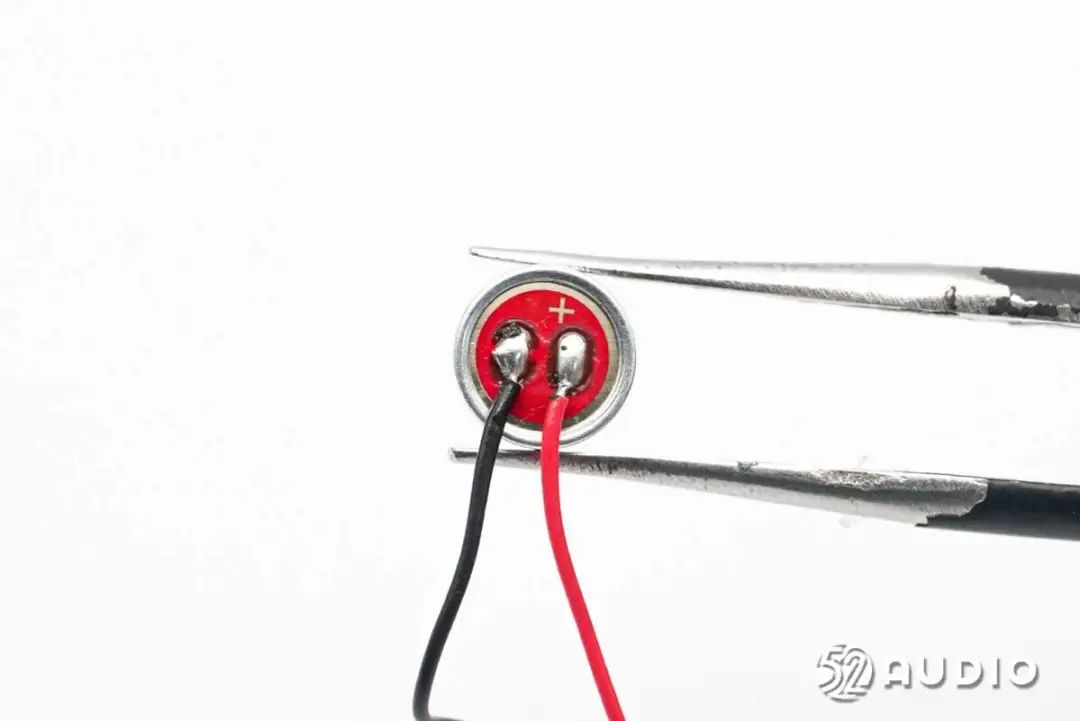

拾音咪头背面特写,与导线焊接。gCSednc

gCSednc

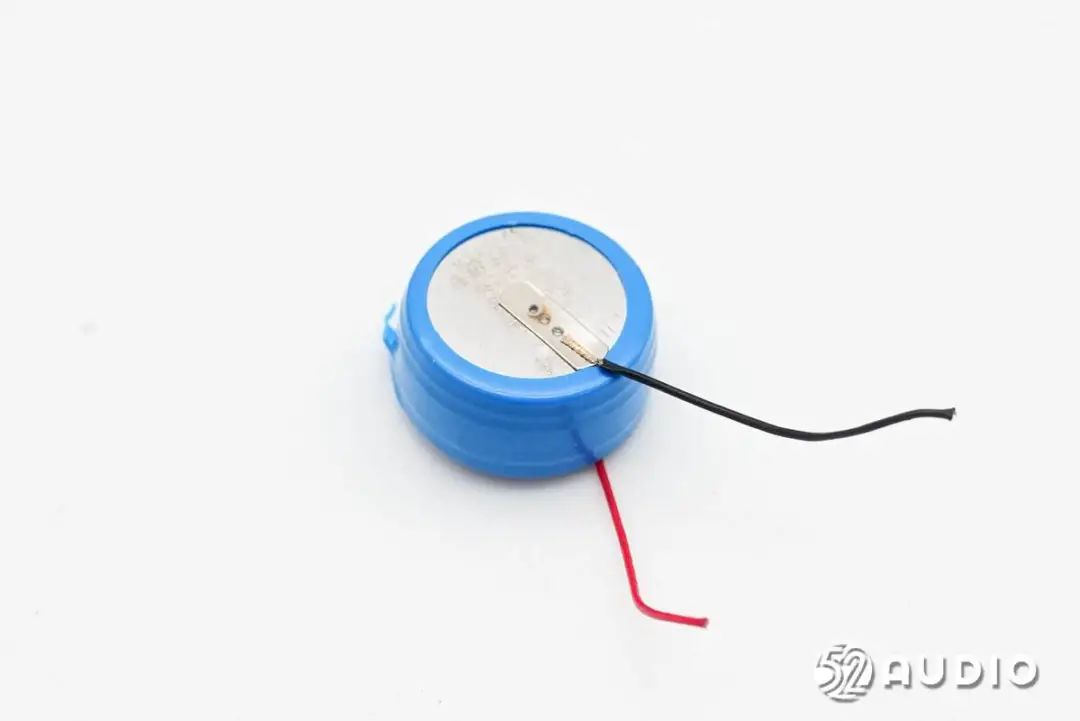

发射器内置钢壳扣式电池,通过蓝色绝缘塑胶包裹防护。gCSednc

gCSednc

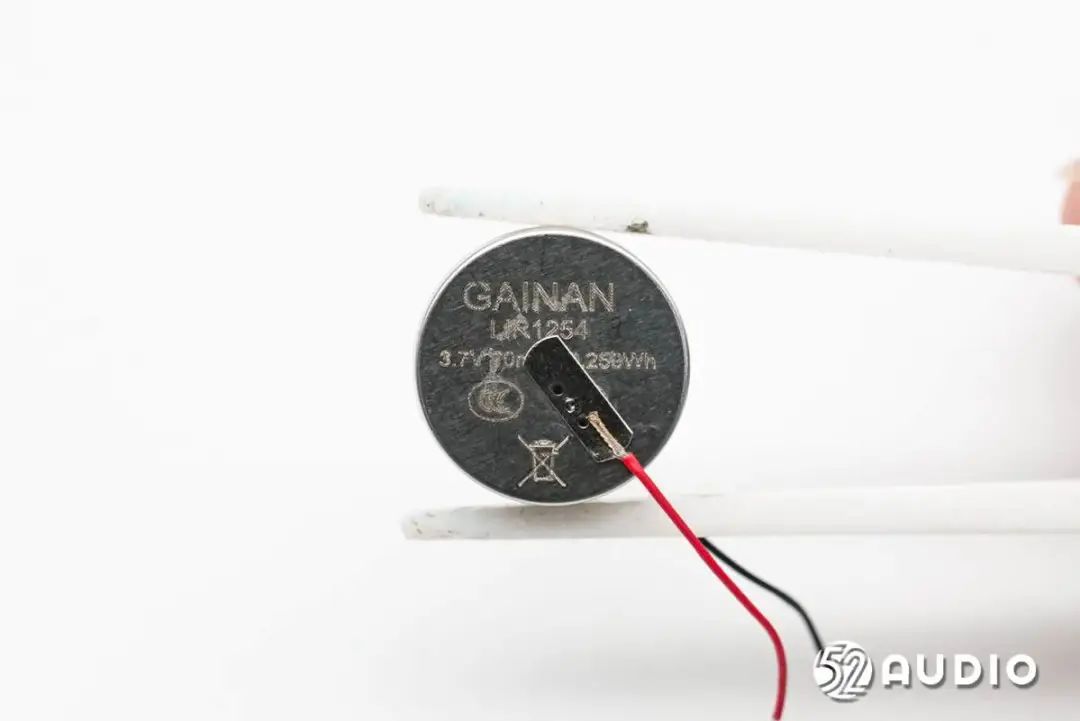

撕掉绝缘保护,钢壳扣式电池电池型号:LIR1254,标称电压:3.7V,额定容量:70mAh,来自珠海钜能新能源有限公司。gCSednc

gCSednc

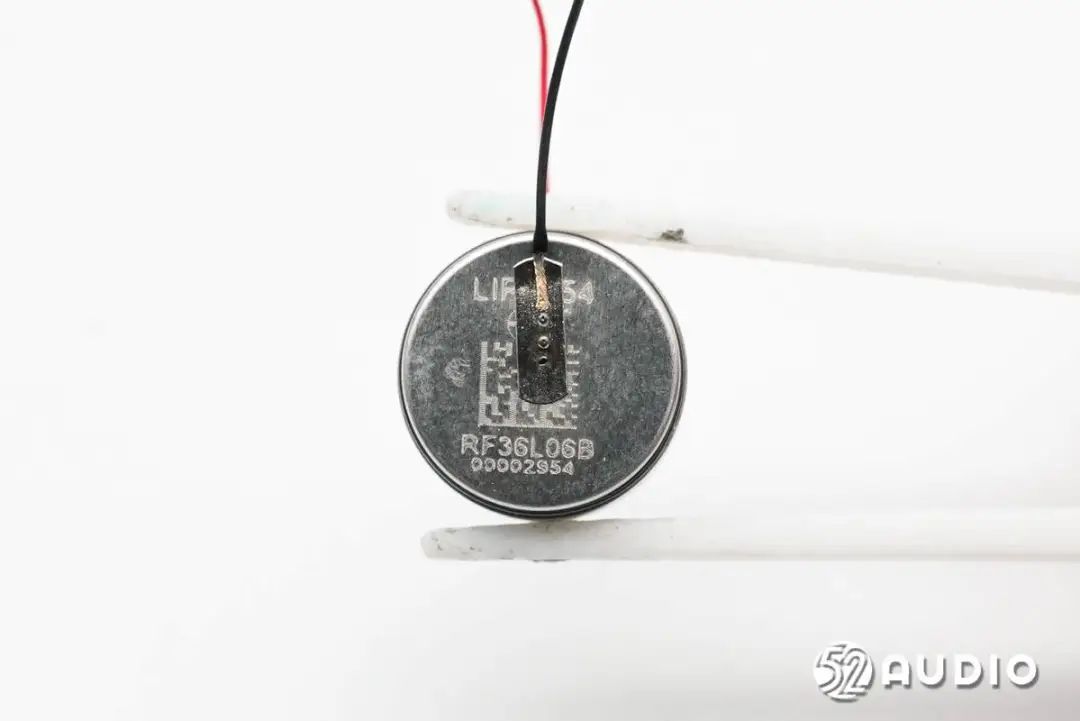

钢壳扣式电池另外一侧雕刻二维码,用于产品追溯。gCSednc

gCSednc

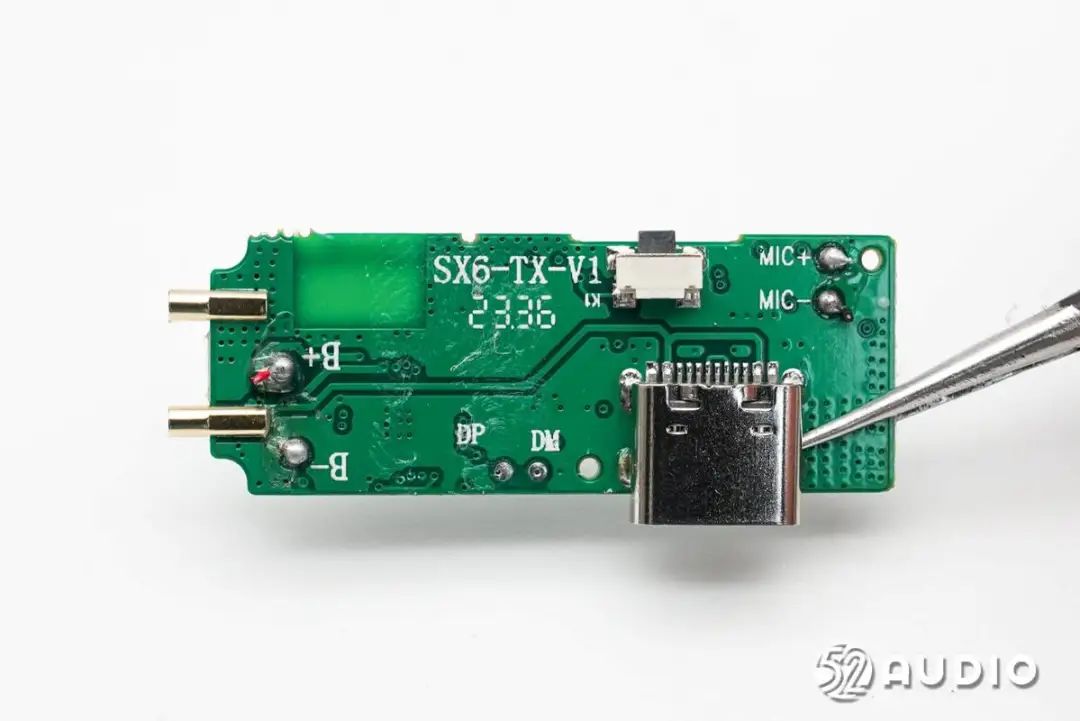

发射器主板一侧电路一览。gCSednc

gCSednc

发射器主板另外一侧电路一览。gCSednc

gCSednc

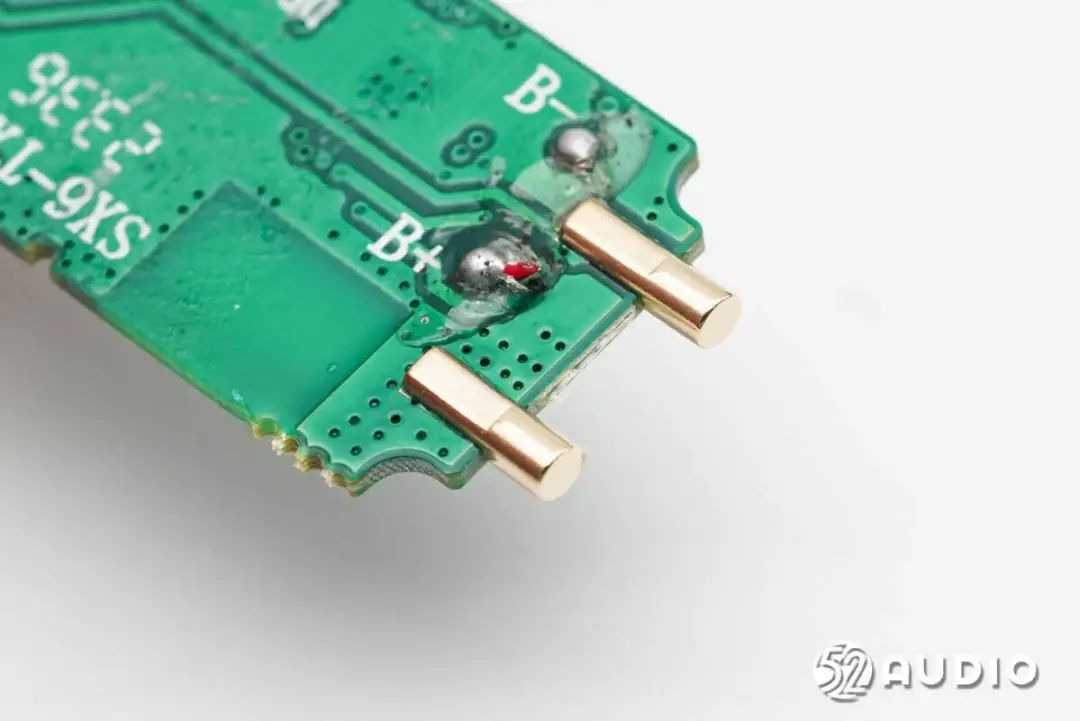

连接充电盒充电的金属铜柱特写。gCSednc

gCSednc

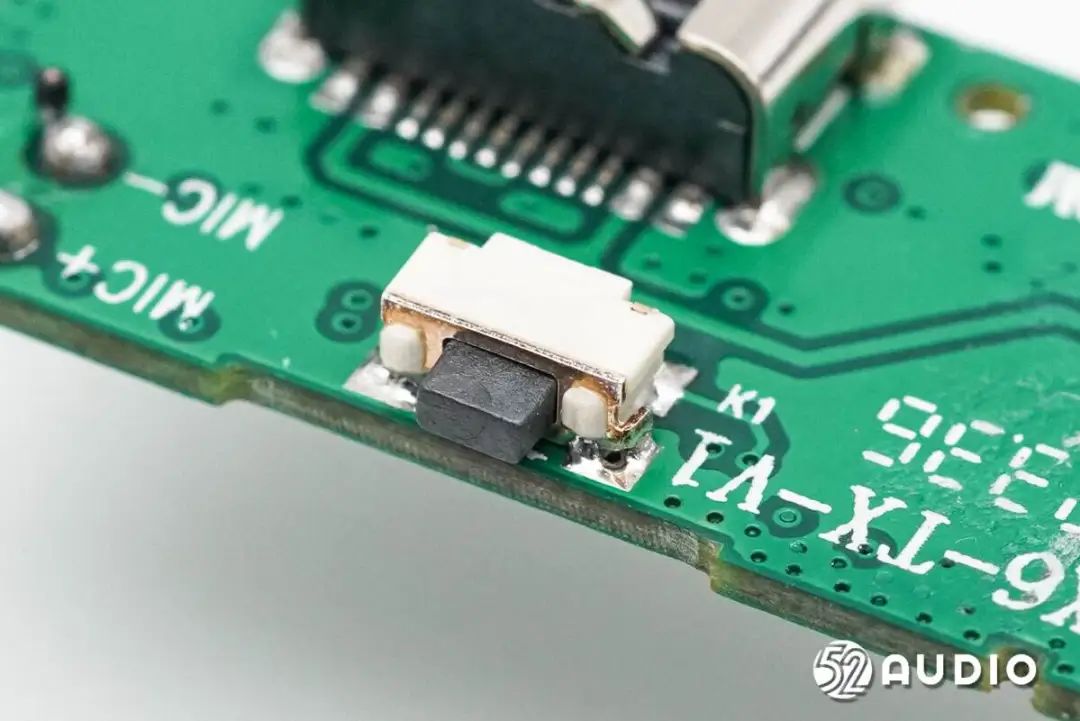

电源开关键特写,贴片焊接。gCSednc

gCSednc

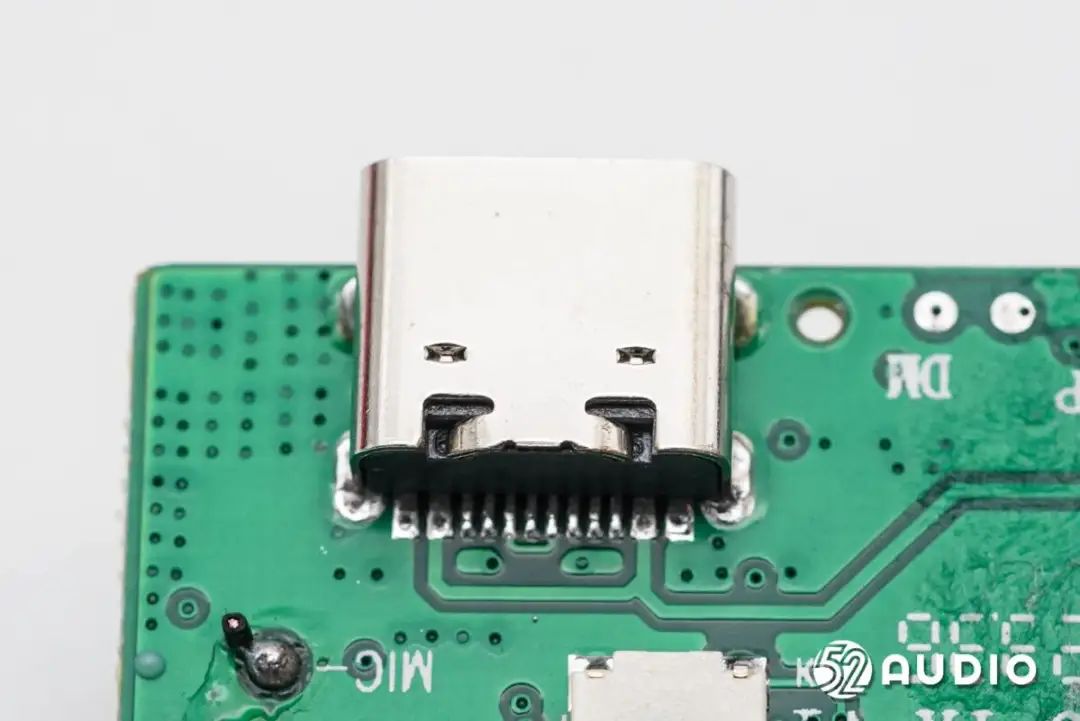

Type-C充电接口特写。gCSednc

gCSednc

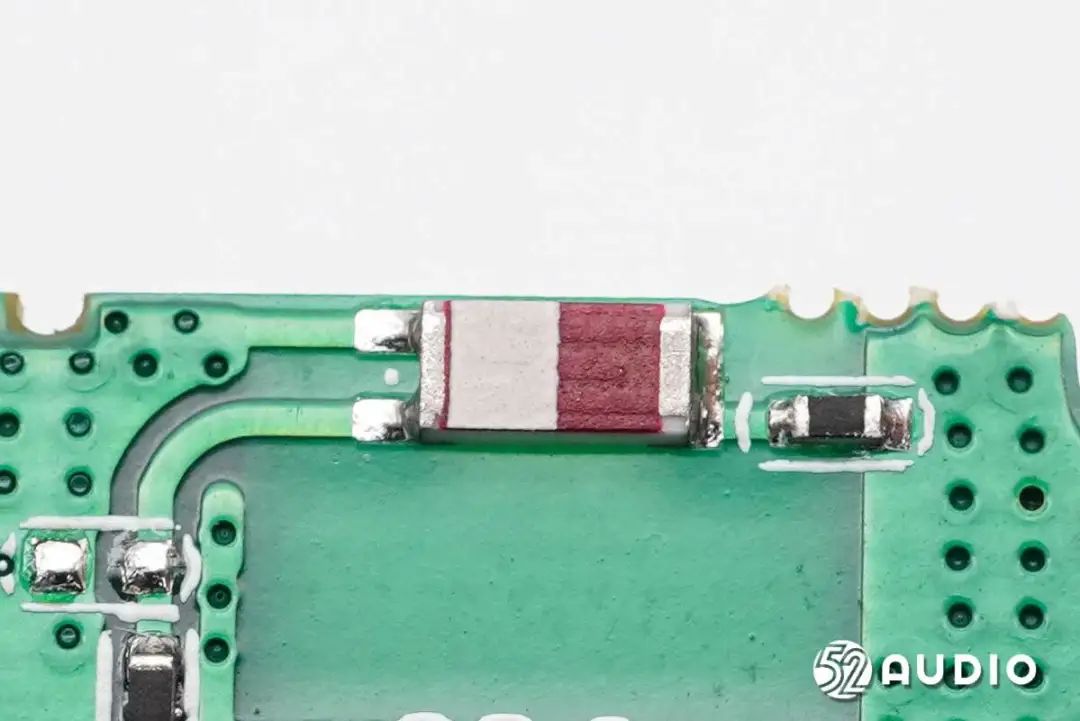

陶瓷天线特写,用于无线信号传输。gCSednc

gCSednc

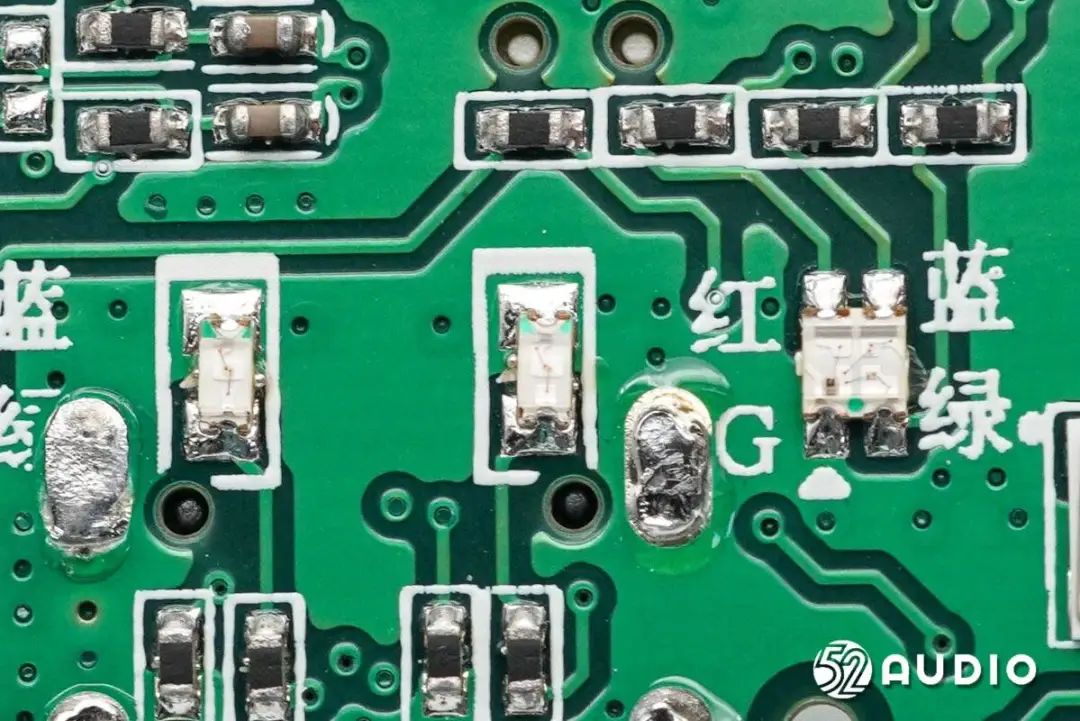

用于反馈工作状态的LED指示灯特写。gCSednc

gCSednc

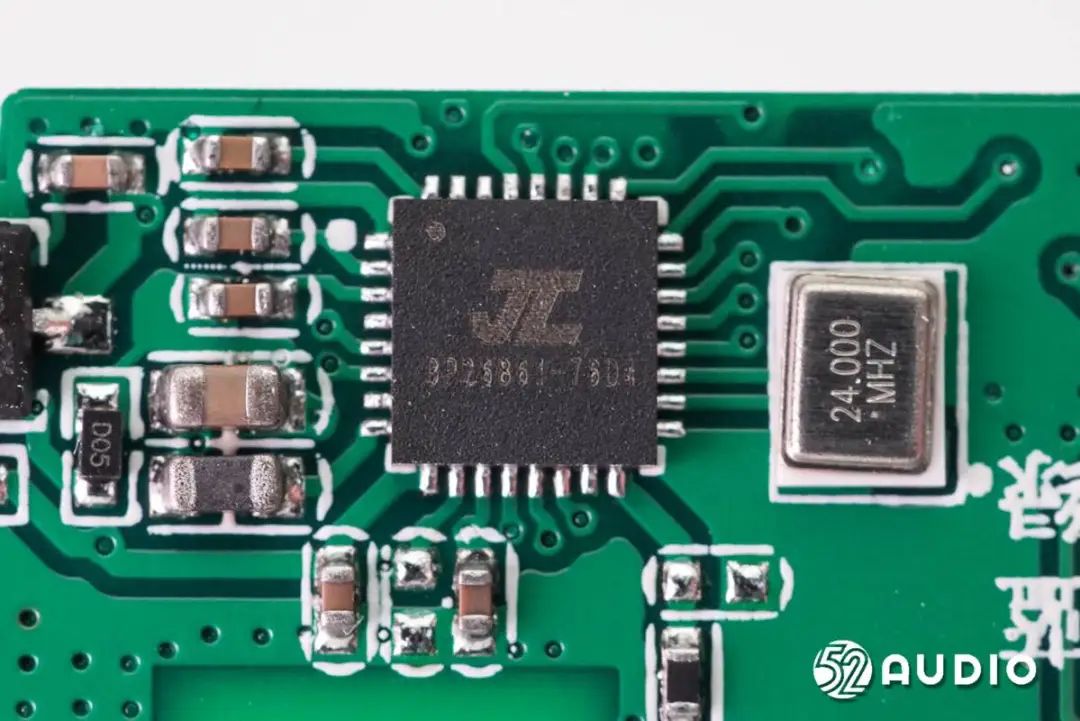

JL杰理AD6976D蓝牙音频SoC,符合蓝牙V5.3+BR+EDR+BLE规范,内置32位DSP支持硬件浮点单元(FPU),处理器运行频率最高160MHz,支持AAC、SBC编解码,支持噪声抑制和回声消除,支持单/双麦克风降噪,支持多波段均衡器。gCSednc

杰理AD6976D内置双通道24位DAC,双通道24位ADC,支持8KHz/11.025KHz/16KHz/22.05KHz/24KHz/32KHz/44.1KHz/48KHz采样率;支持两路模拟麦克风放大,内置麦克风偏置;集成PMU,包括降压电路和稳压电路,用于内部数字和模拟电路供电。gCSednc

gCSednc

JL杰理AD6976D详细资料图。据我爱音频网拆解了解到,包括Redmi、JBL、漫步者、韶音、倍思、QCY、声阔、小度、TOZO、联想、飞利浦、boAt、钛度、蜂鸟、塞那、iKF、戴灵、墨觉、海尔兄弟、象鼻子、机乐堂、Coca-Cola、JLab、充客、索爱、奇奇学、火火兔、凯叔讲故事、百词斩、感音科技、京东京造、BuddyPhones在内的众多品牌采用了杰理科技的方案。gCSednc

gCSednc

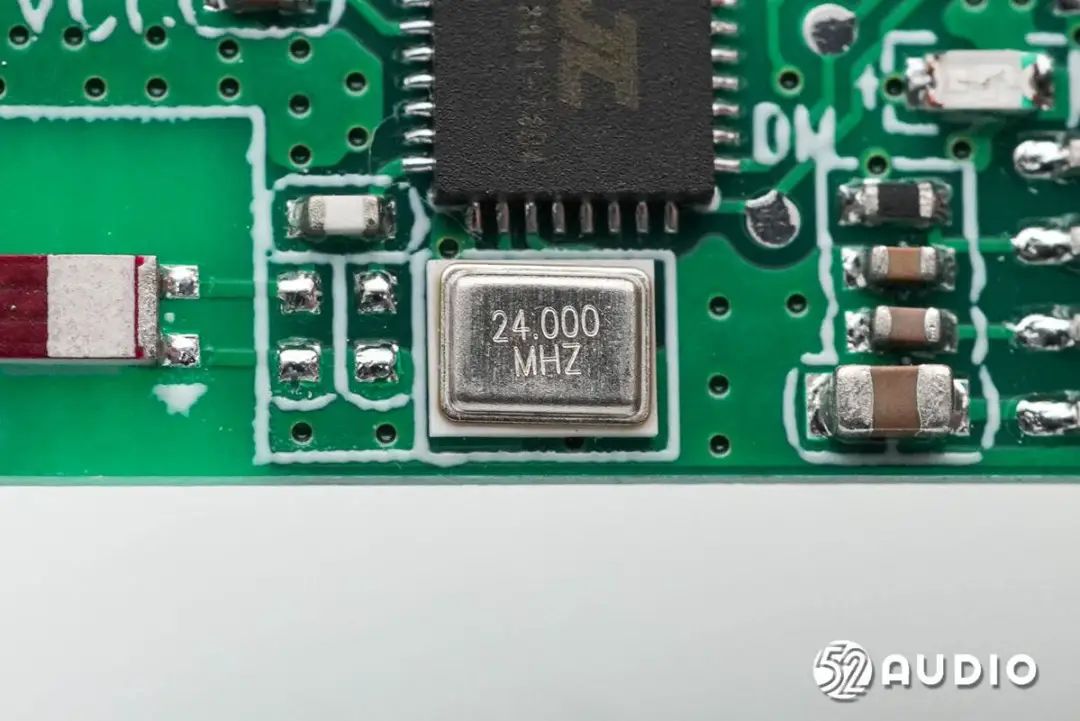

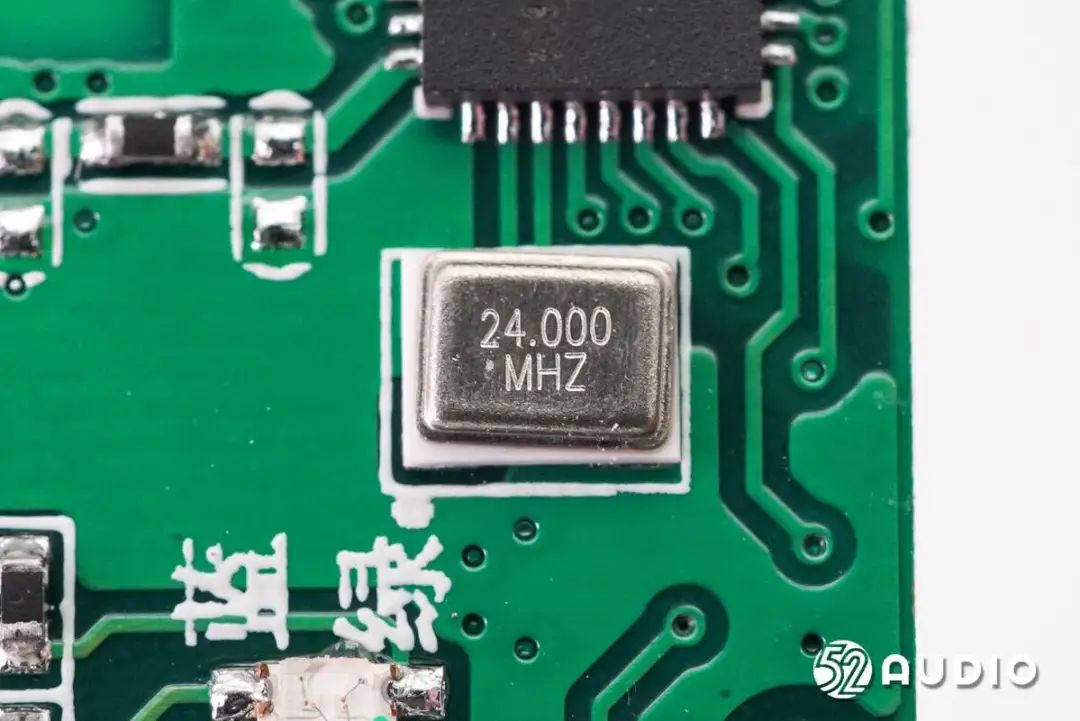

24.000MHZ晶振特写,为蓝牙芯片提供时钟。gCSednc

RX接收器拆解gCSednc

gCSednc

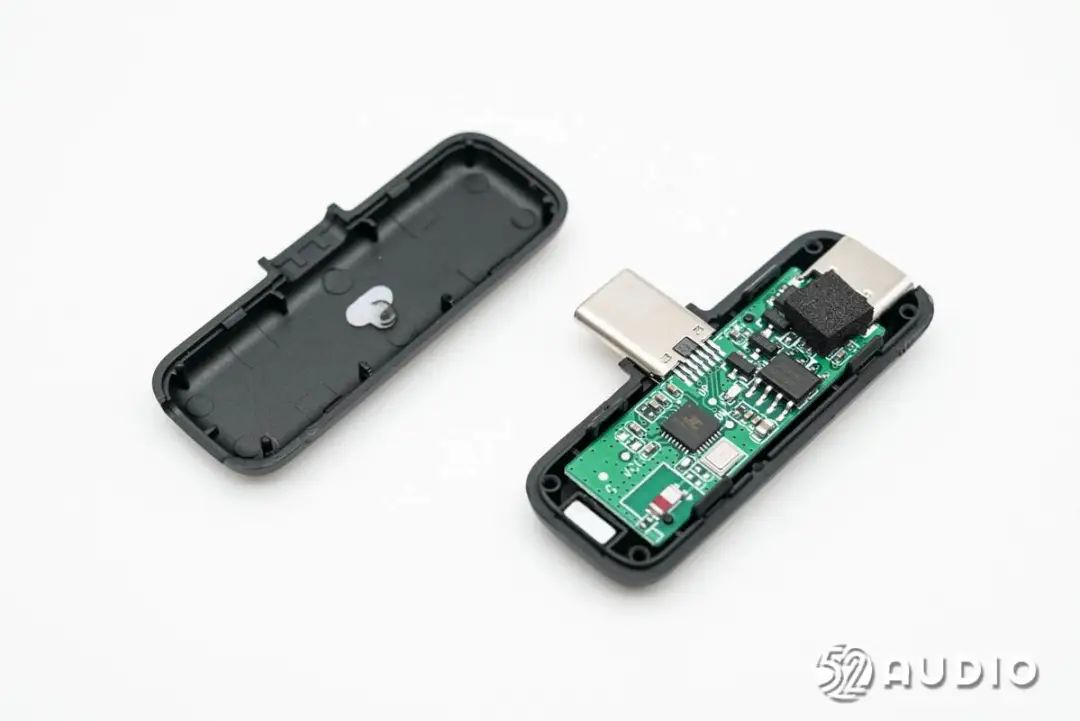

拆掉接收器的正面盖板,腔体内部仅有主板单元。gCSednc

gCSednc

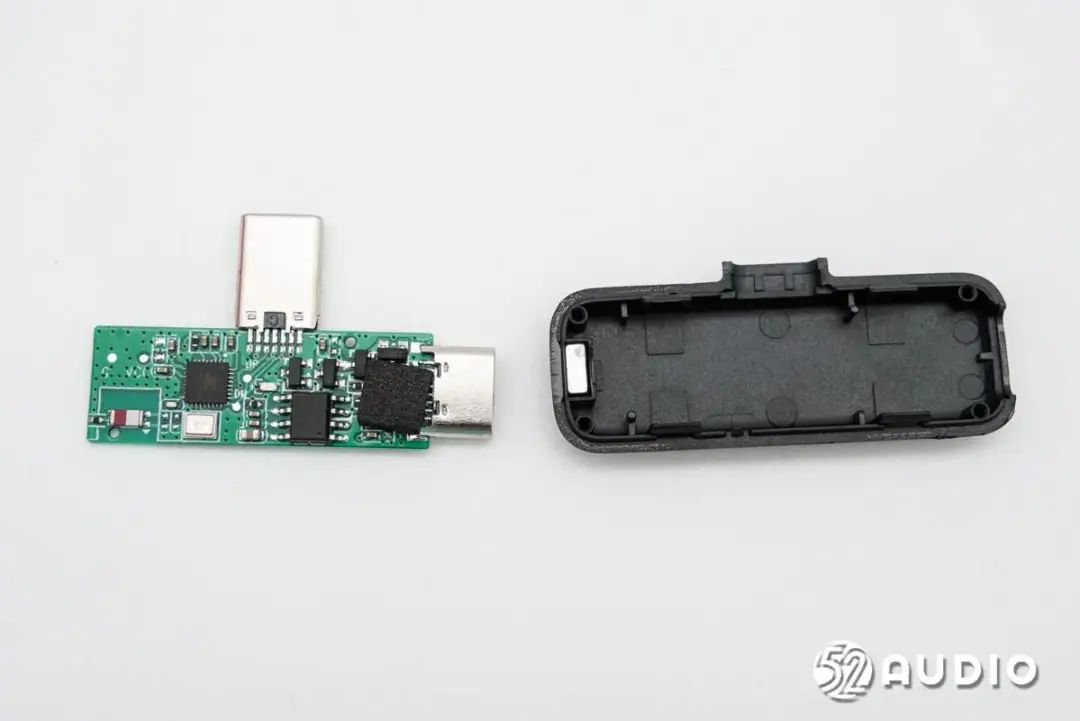

取出接收器主板。gCSednc

gCSednc

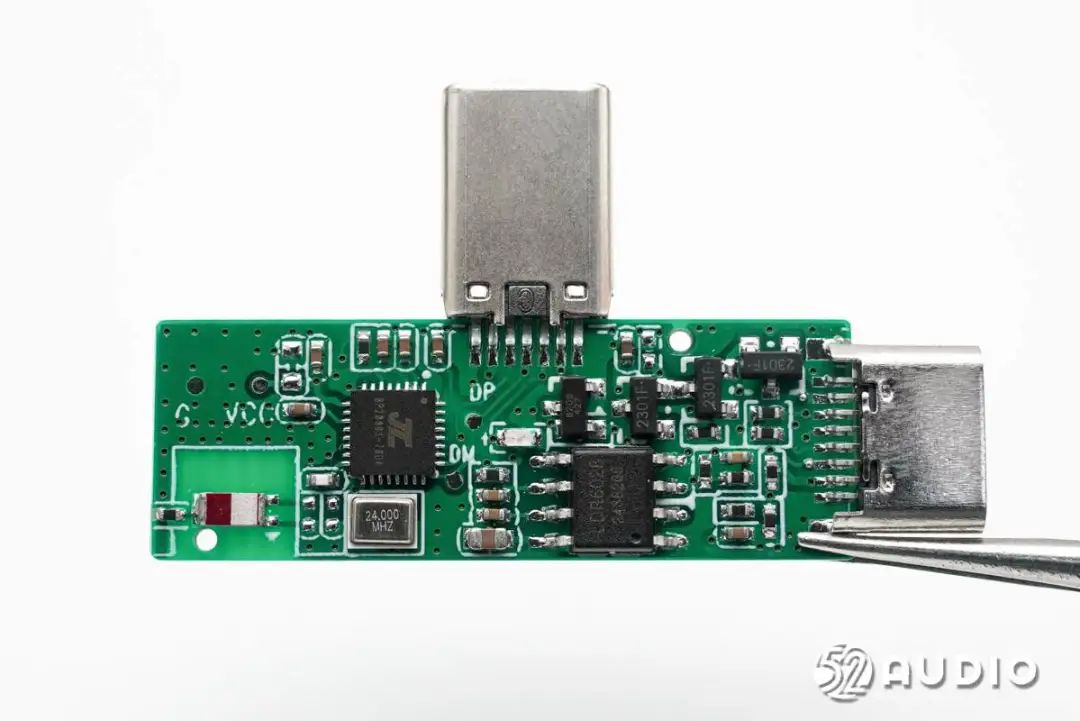

接收器主板一侧电路一览。gCSednc

gCSednc

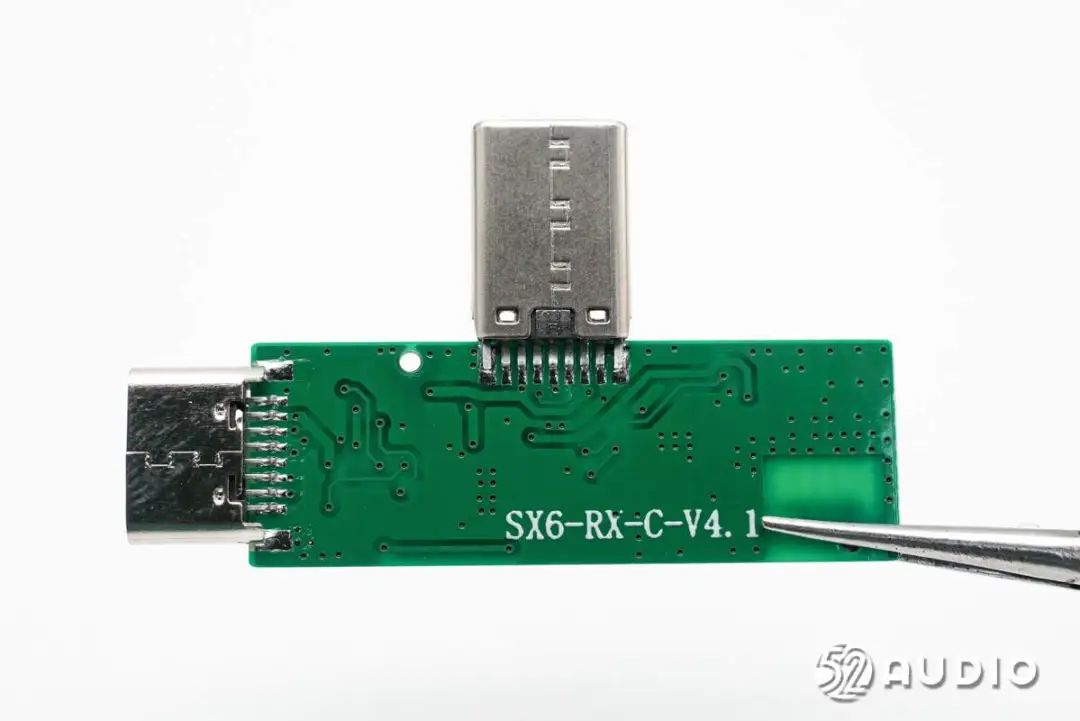

接收器主板另外一侧电路一览。gCSednc

gCSednc

陶瓷天线特写。gCSednc

gCSednc

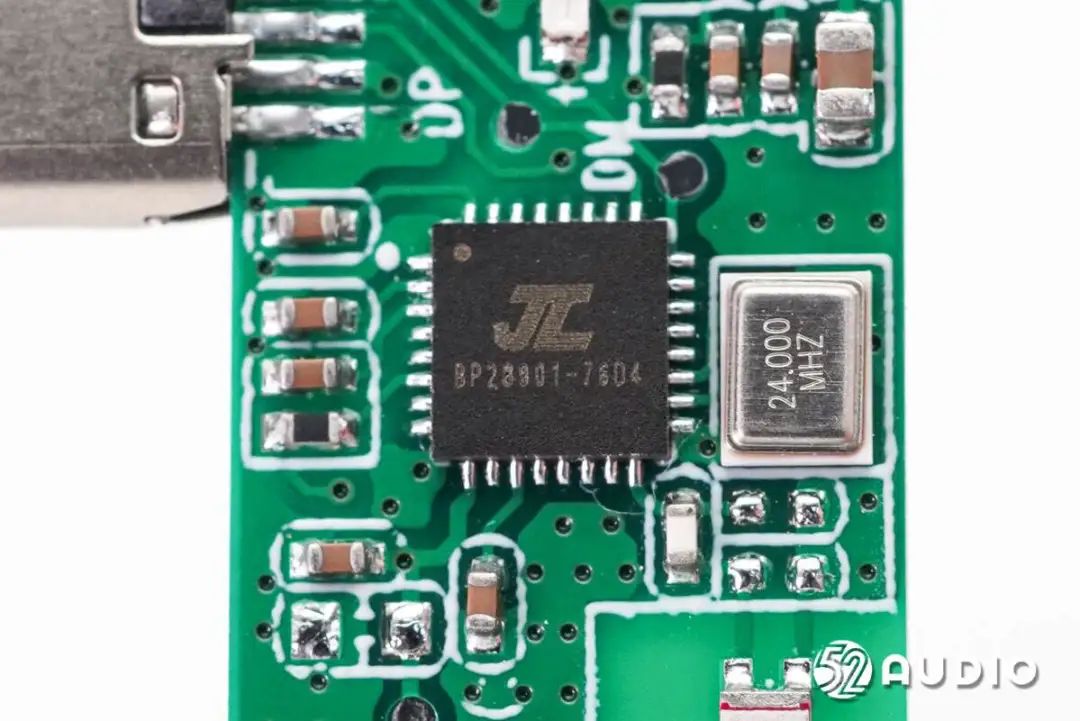

接收器内部同样搭载了JL杰理AD6976D蓝牙音频SoC,搭配发射器内部相同方案,实现稳定快速的无线音频数据传输。gCSednc

gCSednc

蓝牙芯片外围24.000MHz的晶振特写。gCSednc

gCSednc

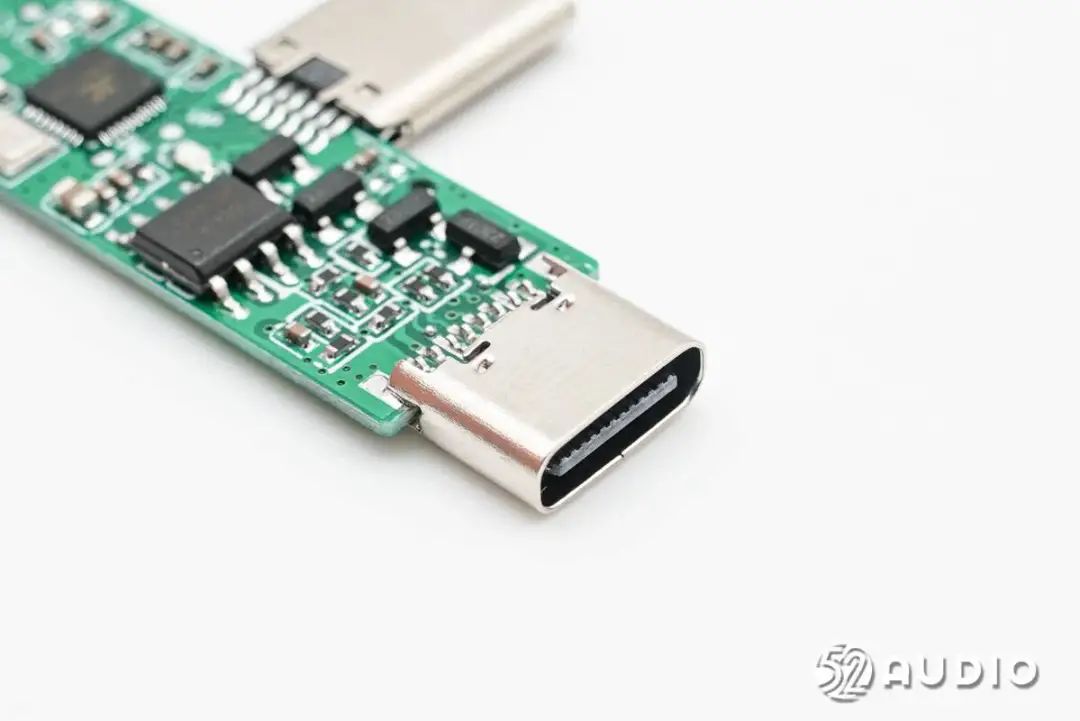

连接手机等录制设备的USB-C插头特写。gCSednc

gCSednc

连接充电线充电的USB-C接口特写。gCSednc

gCSednc

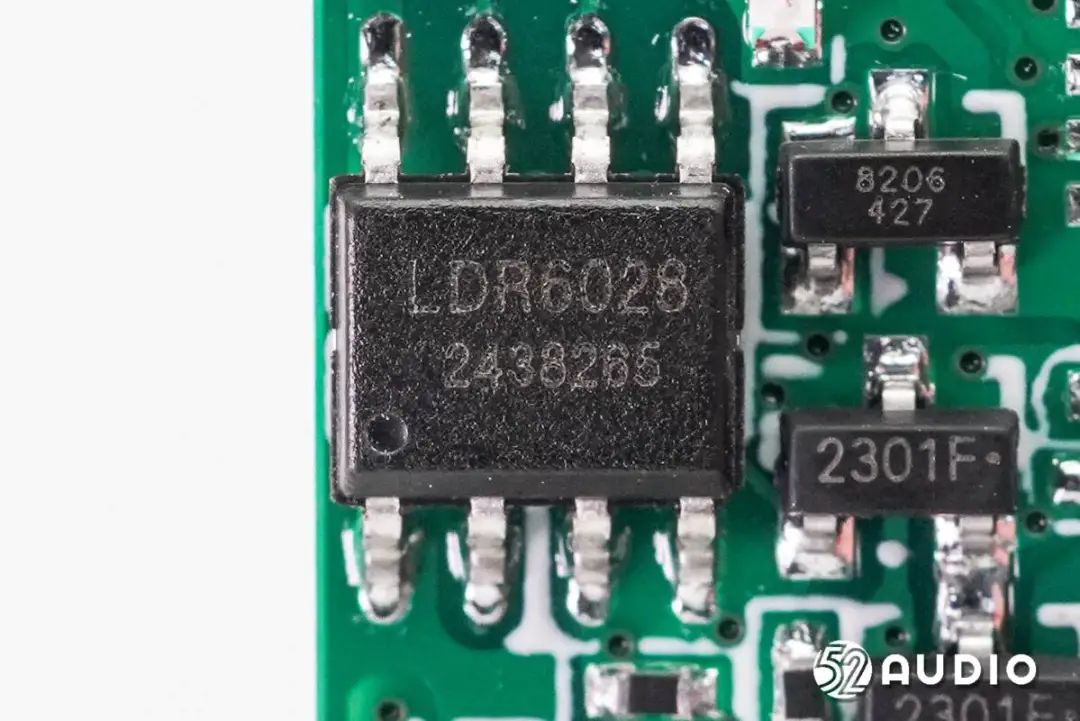

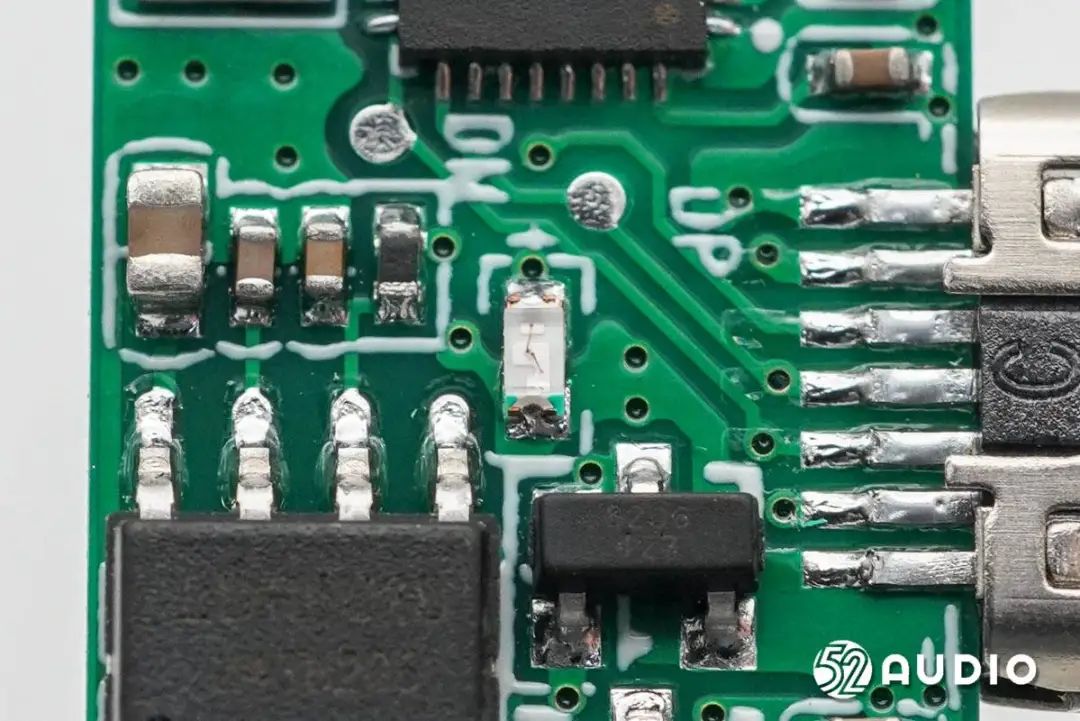

Legendary乐得瑞LDR6028 Type-C接口控制芯片,采用SOP-8封装,支持USB PD 2.0,兼容USB PD 3.0;具备切换Data Role功能,并针对各大手机品牌的USB-C兼容性进行了特别优化,适合于手机音频转接器应用场景。gCSednc

gCSednc

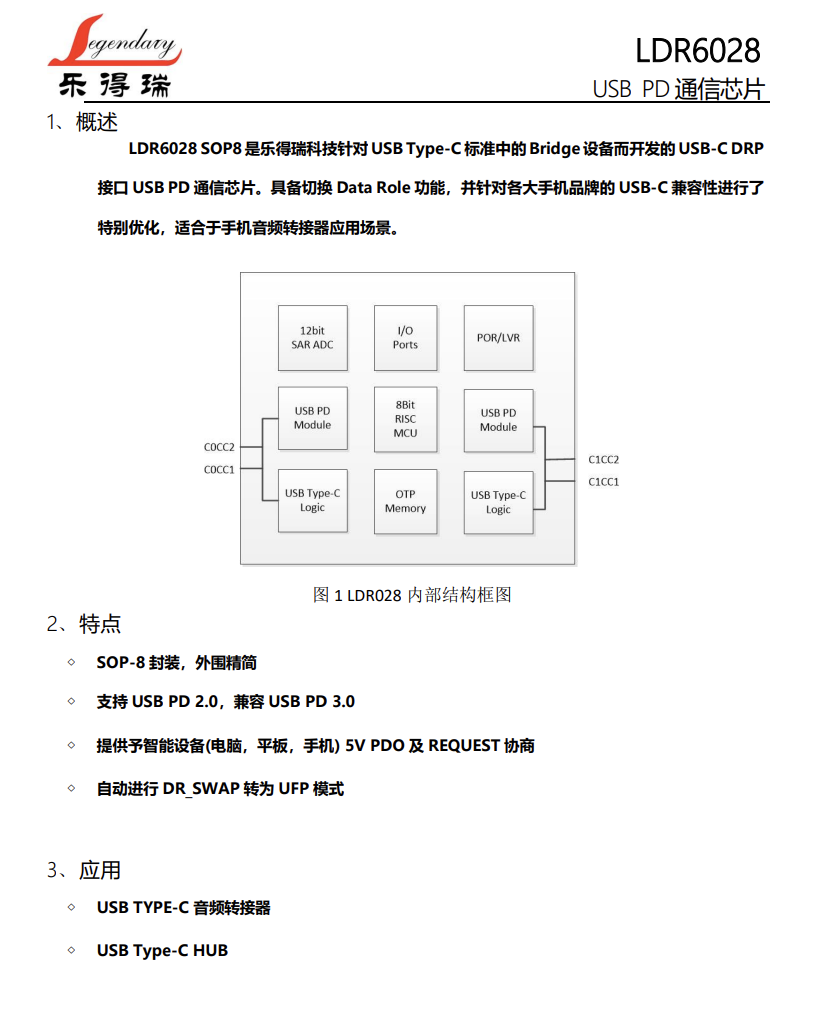

Legendary乐得瑞LDR6028详细资料图。gCSednc

gCSednc

用于反馈连接状态的LED指示灯特写。gCSednc

充电盒拆解gCSednc

gCSednc

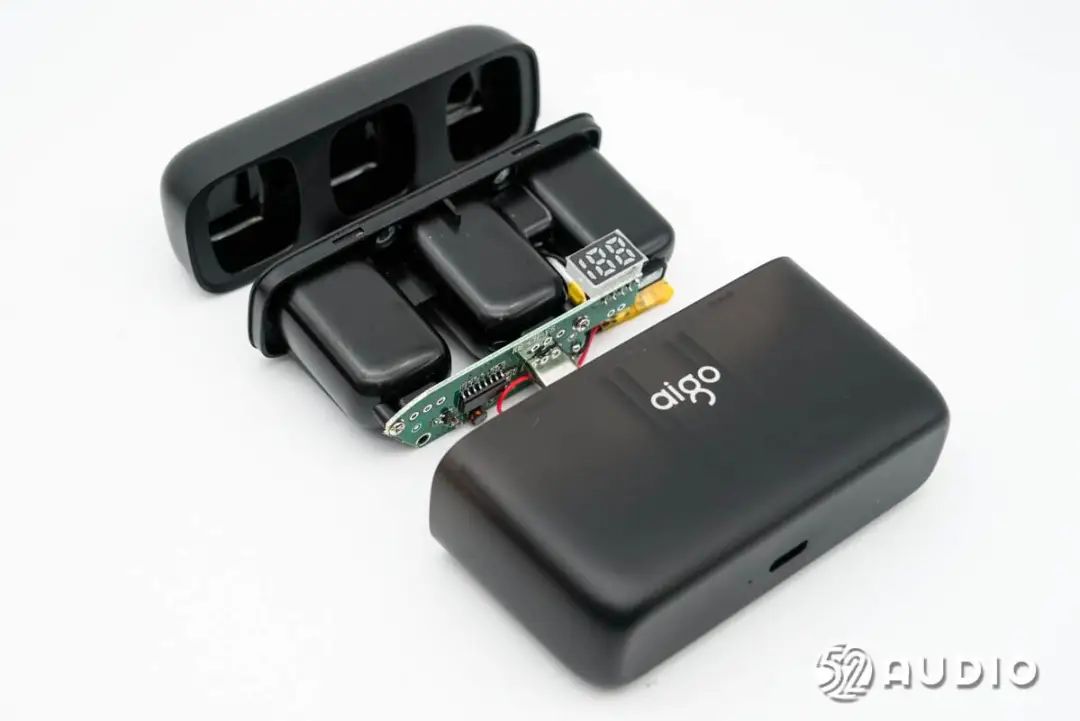

拆开充电盒外壳,取出座舱结构。gCSednc

gCSednc

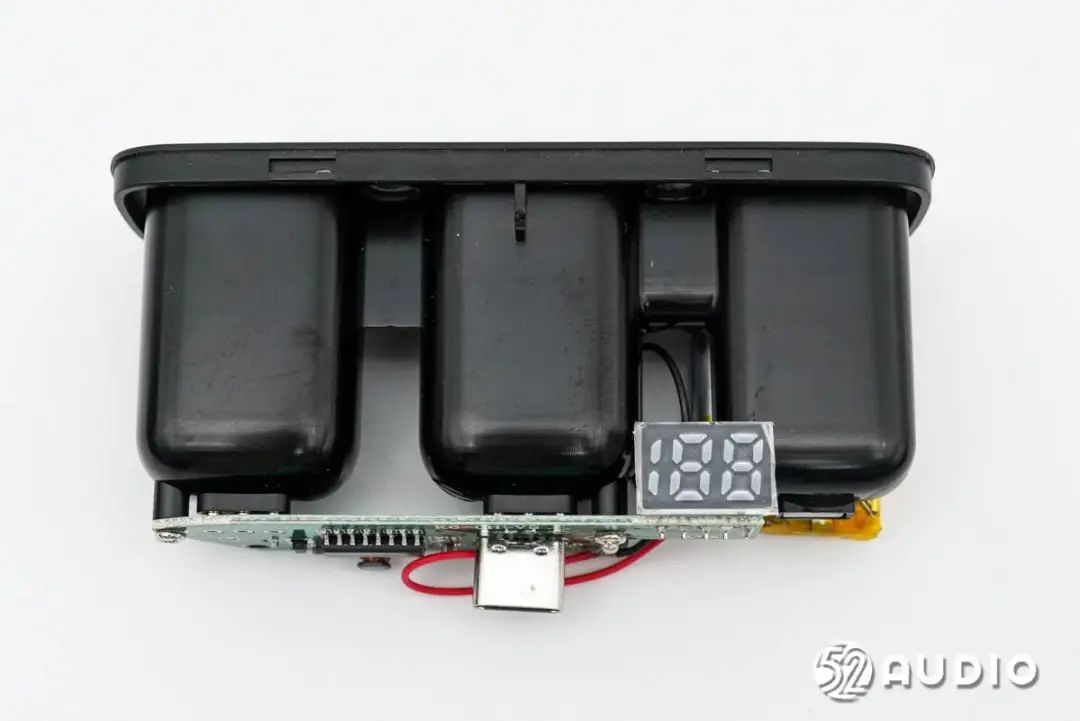

座舱正面结构一览,设置有数字显示屏。gCSednc

gCSednc

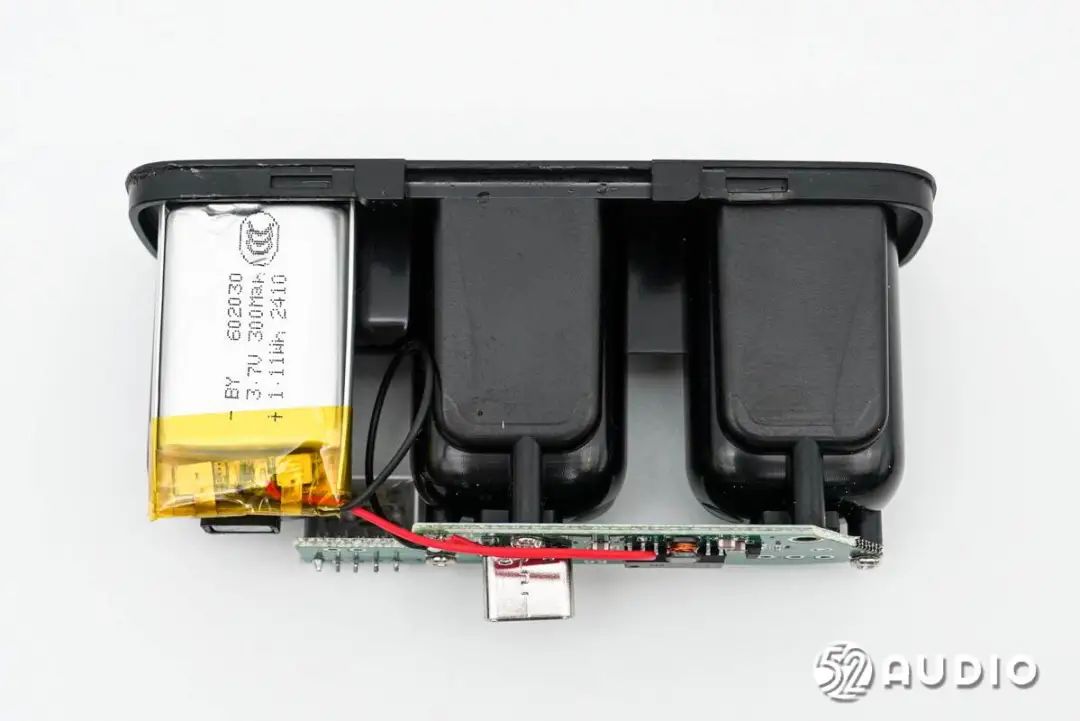

座舱背面结构一览,设置有电池单元。gCSednc

gCSednc

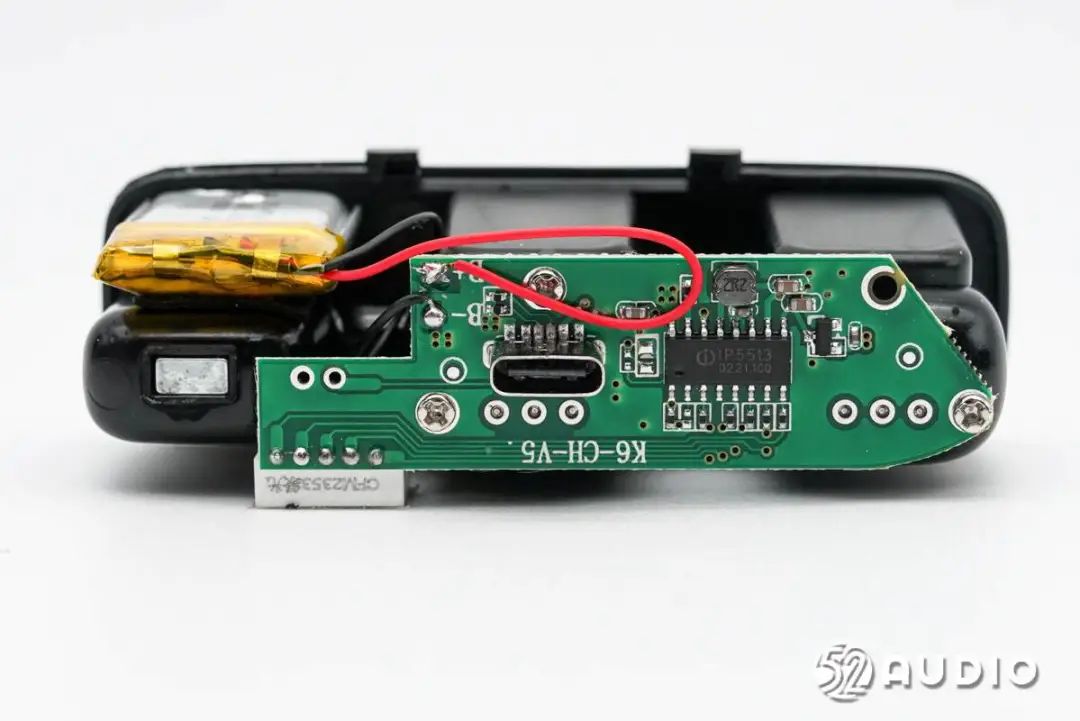

座舱底部结构一览,通过螺丝固定主板,电池导线与主板焊接。gCSednc

gCSednc

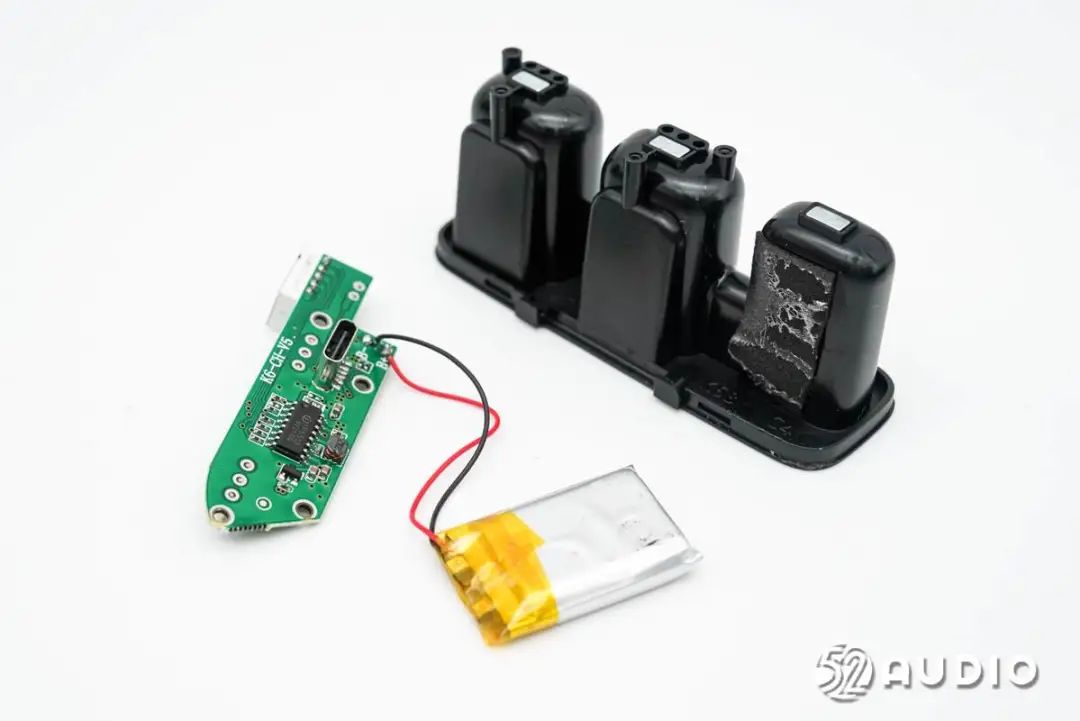

卸掉螺丝,取出主板和电池。gCSednc

gCSednc

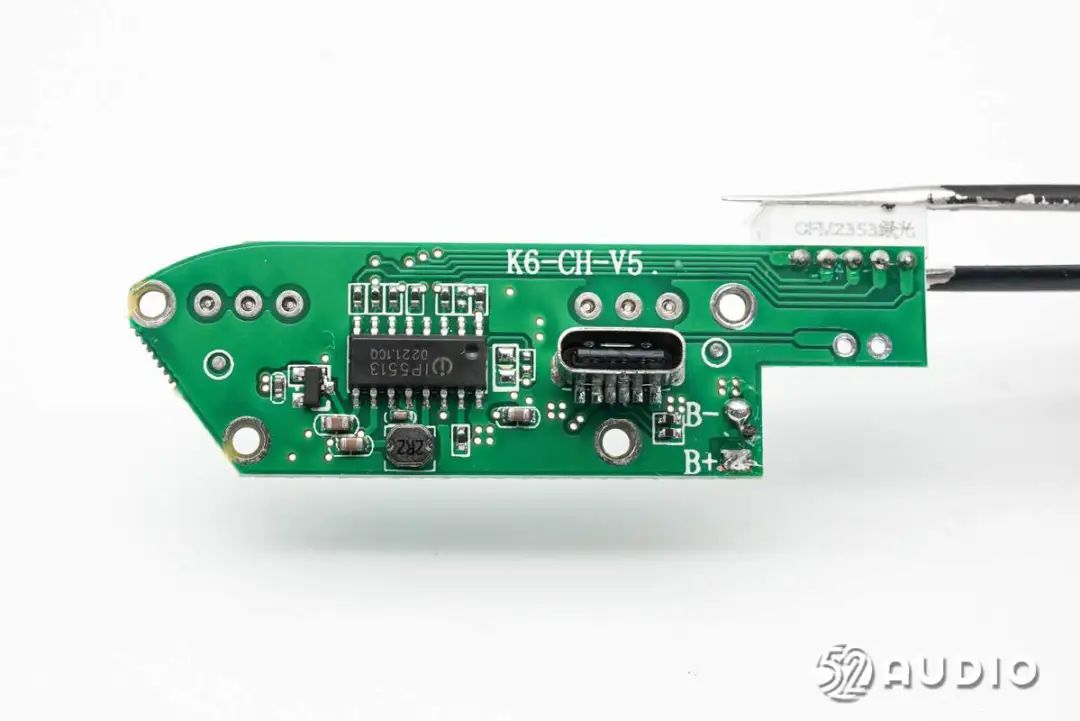

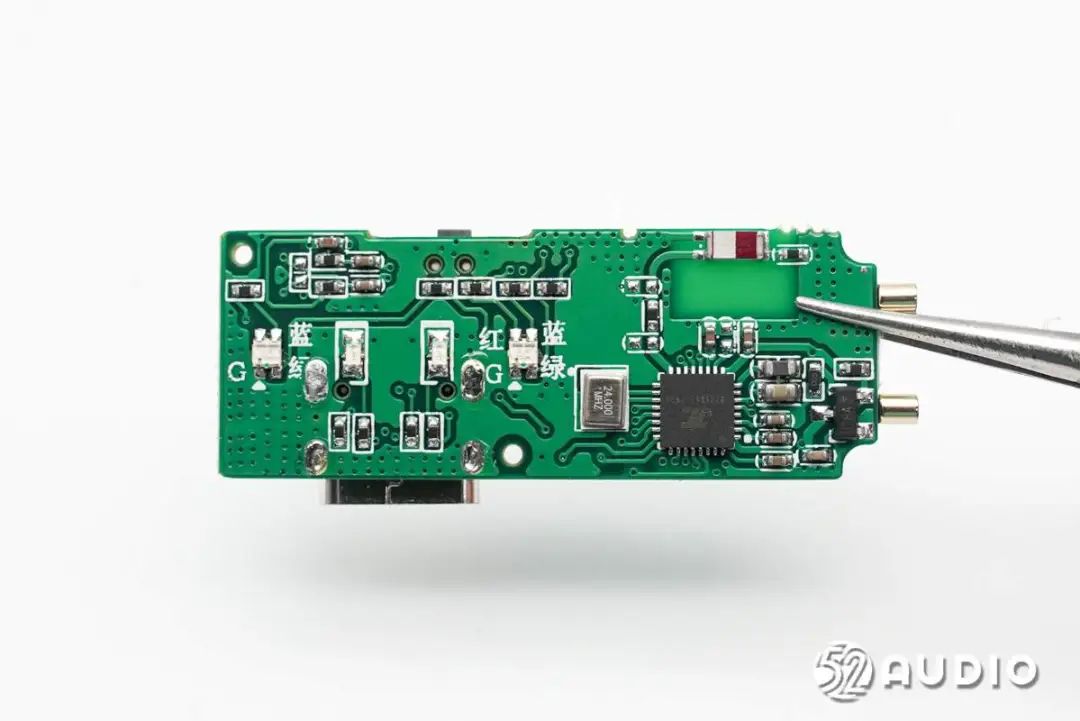

充电盒主板一侧电路一览。gCSednc

gCSednc

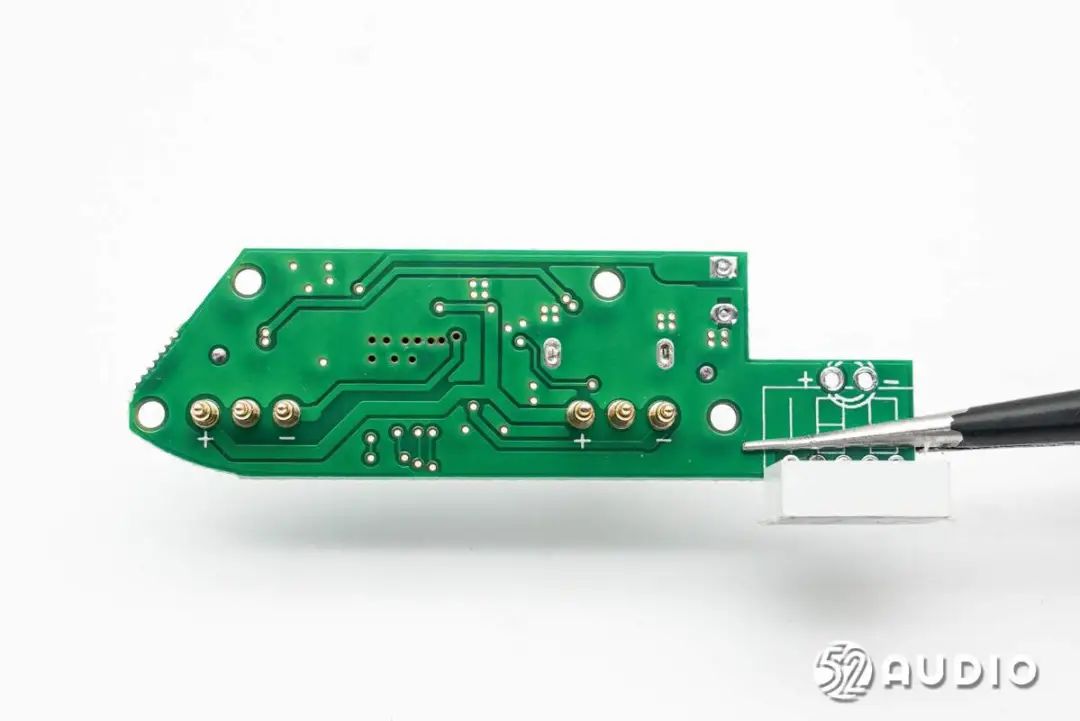

充电盒主板另外一侧电路一览。gCSednc

gCSednc

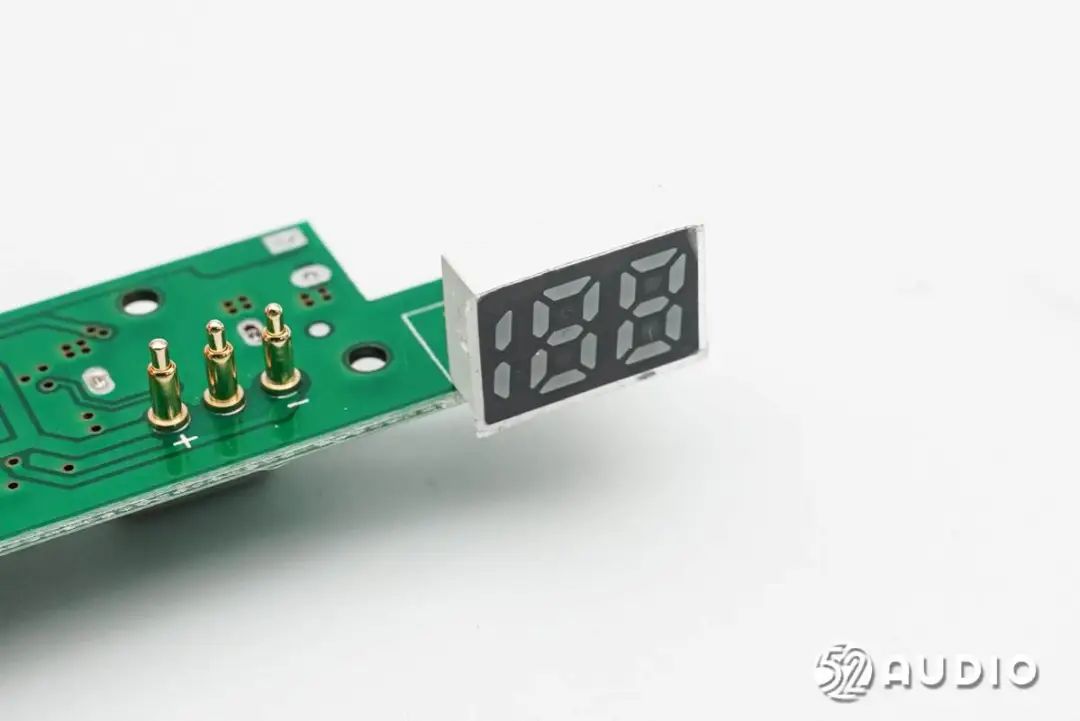

数字显示屏特写,用于反馈充电盒剩余电量信息。gCSednc

gCSednc

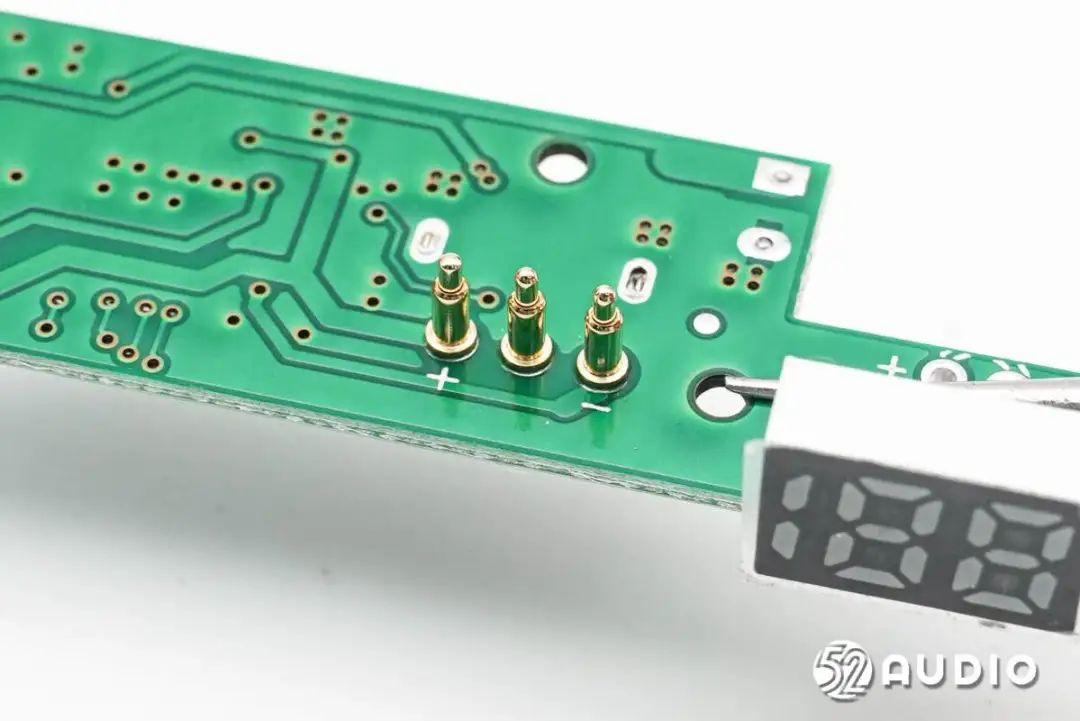

为麦克风充电的Pogo Pin连接器特写。gCSednc

gCSednc

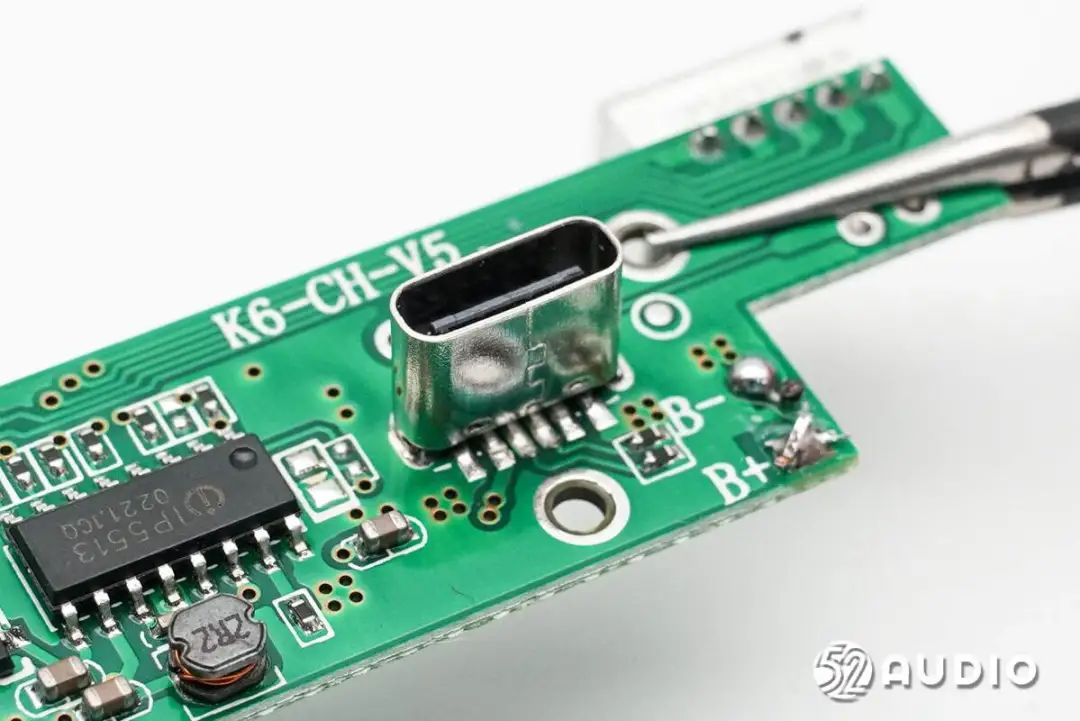

Type-C充电母座特写。gCSednc

gCSednc

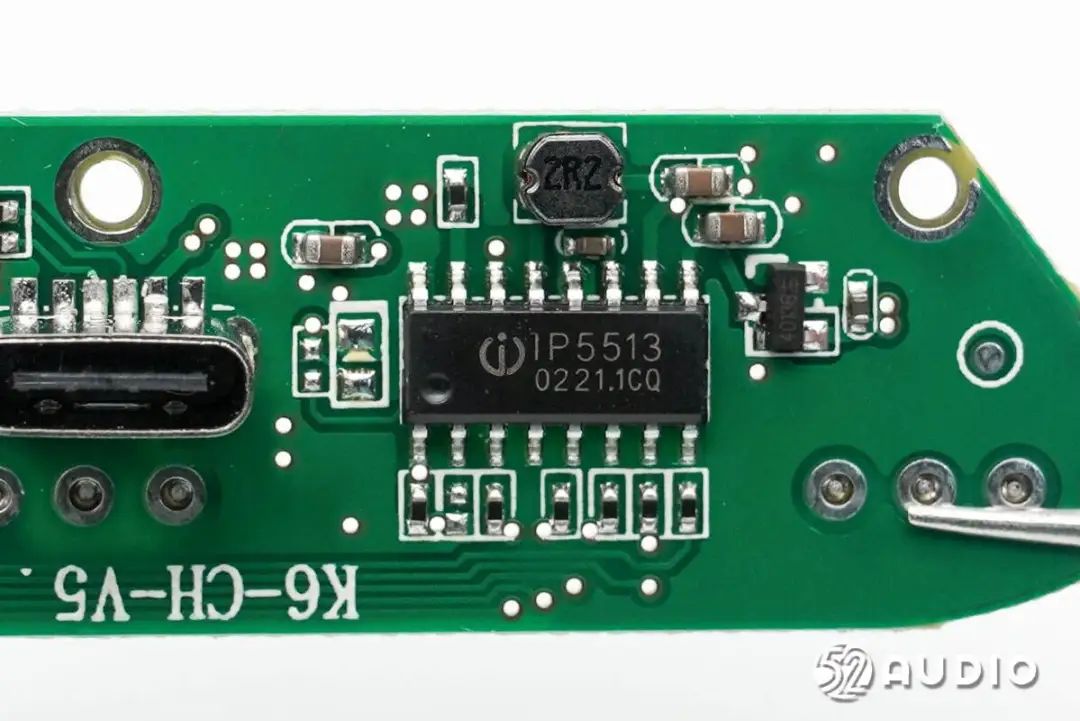

INJOINIC英集芯IP5513是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC,为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5513的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BOM成本。gCSednc

IP5513内置一个5V输出、同步整流的升压DC-DC,功率管内置,提供最大300mA输出电流,升压效率高至93%;IP5513的线性充电提供最大500mA充电电流, 可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。 gCSednc

IP5513可实现TWS对耳独立入仓检测,检测到耳机入仓后自动进入耳机充电模式,耳机充满后自动进入休眠状态,静态电流最低可降至30uA。可灵活定制耳机充满判饱电流,充满电流检测精度高达1mA。 IP5513内置MCU,可灵活定制4/3/2/1颗LED或188数码管电量显示。内置10bit ADC,可准确计算电池电量。 gCSednc

gCSednc

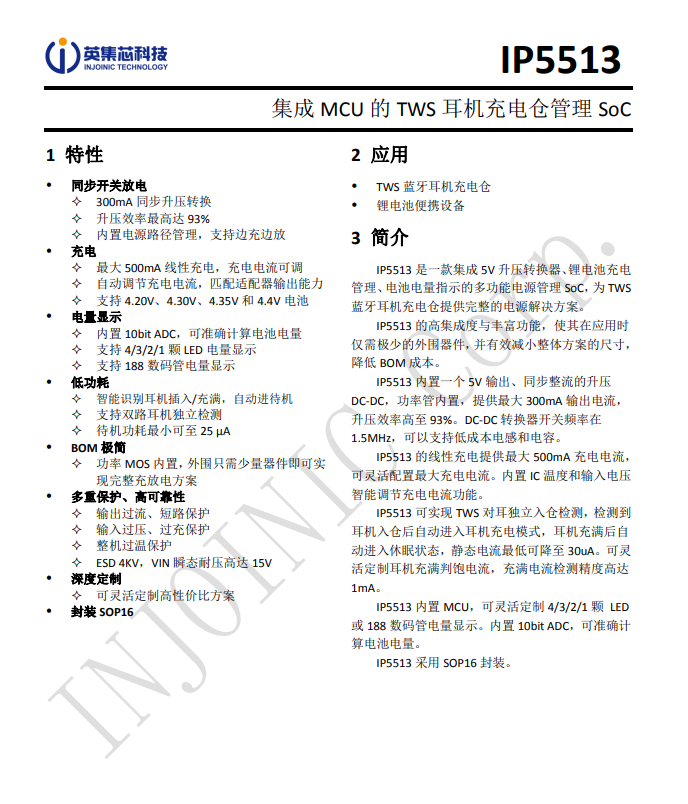

INJOINIC英集芯IP5513详细资料图。据我爱音频网拆解了解到,目前已有摩托罗拉、倍思、QCY、水月雨、马歇尔、联想、声阔、公牛、飞利浦、TOZO、sanag、iKF、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、MOZOTER、HYUNDAI、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca夏新、喜马拉雅、网易云音乐、唱吧、京东京造中兴JLab海贝PioneerPIHEN傲基MPOW诺基亚Ambie等大量品牌采用英集芯的电源管理方案。gCSednc

gCSednc

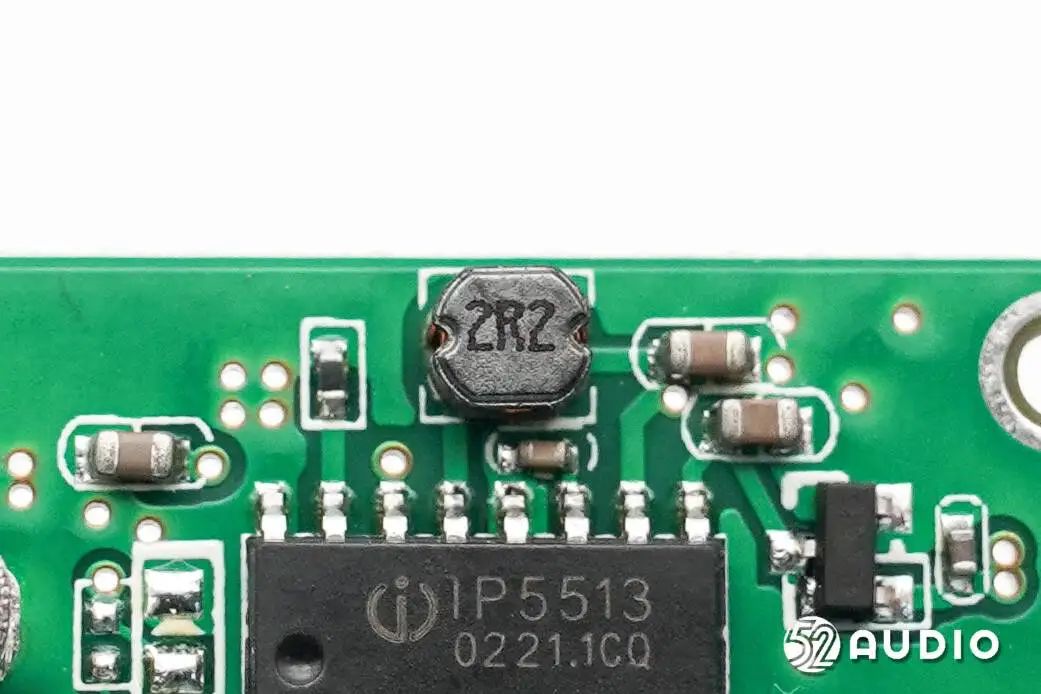

2.2μH功率电感,配合电源管理芯片工作。gCSednc

gCSednc

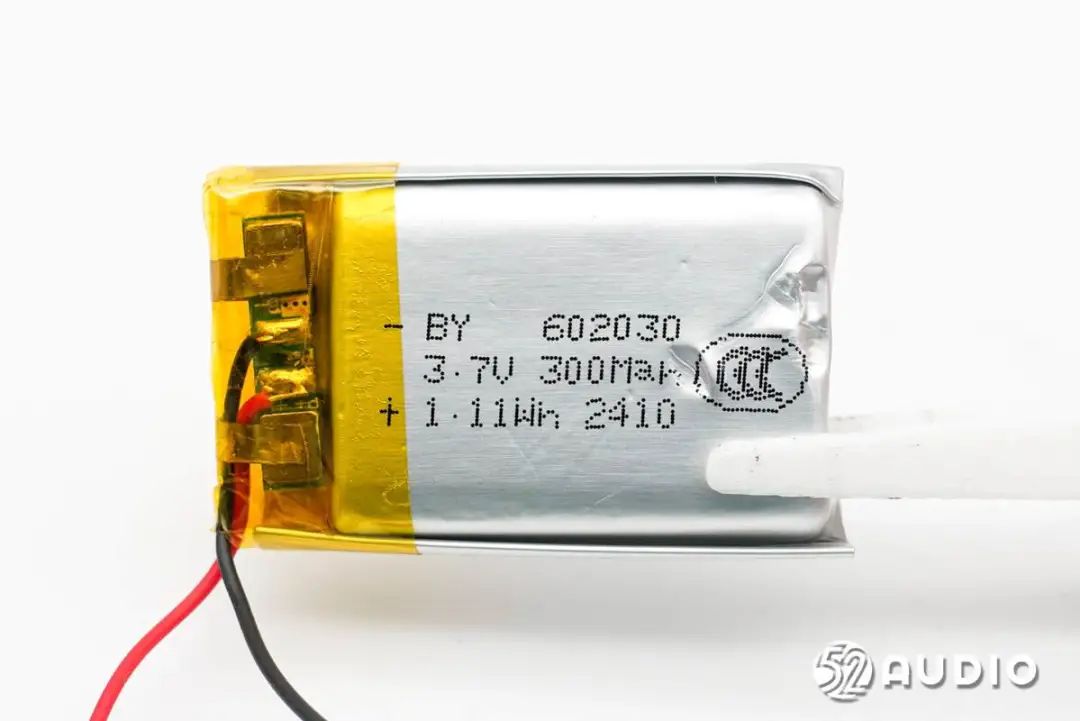

充电盒内置锂电池型号:BY 602030,额定电压:3.7V,额定容量:300mAh/1.11Wh。gCSednc

gCSednc

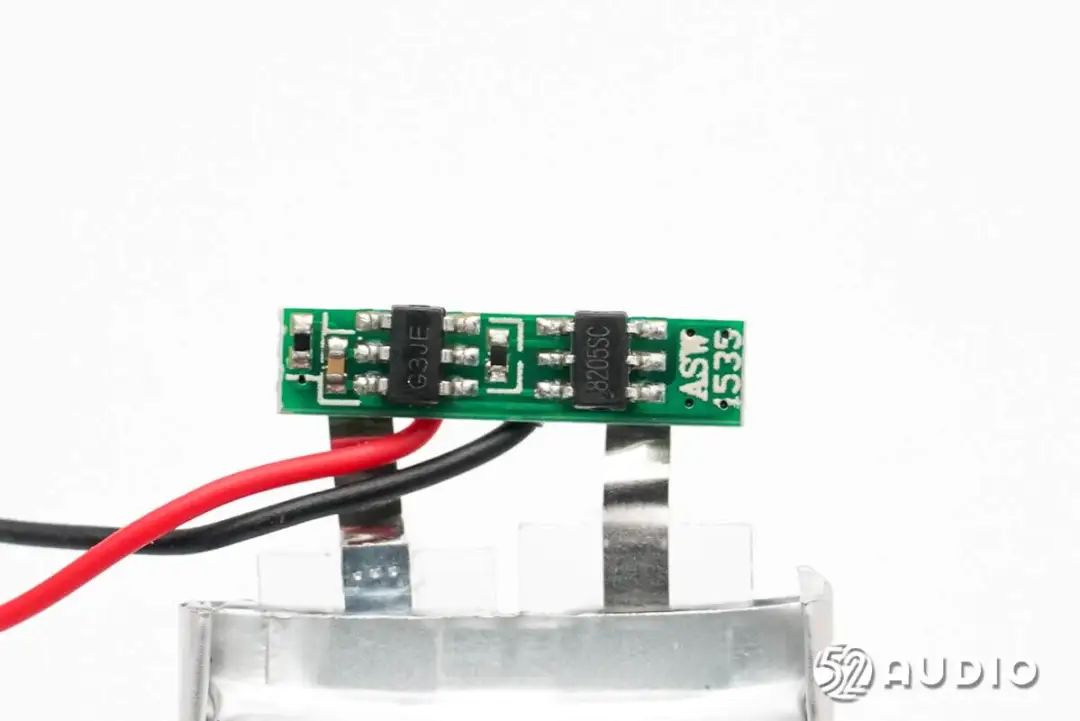

撕开外部绝缘保护,电池保护板正面电路一览。gCSednc

gCSednc

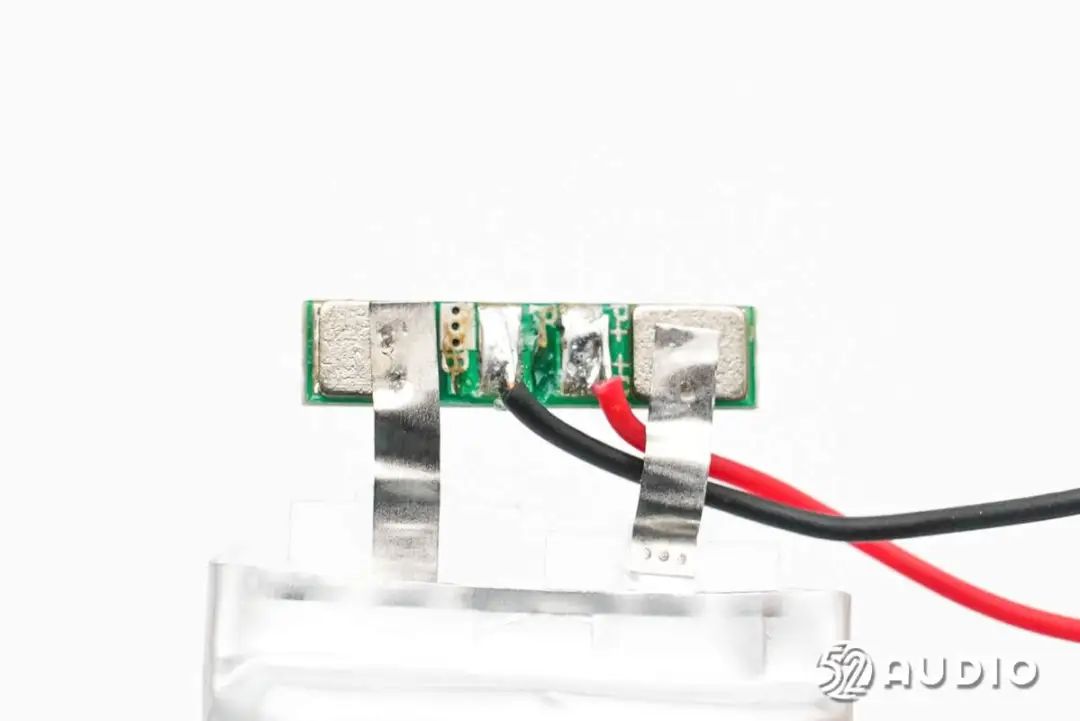

电池保护板背面电路一览。gCSednc

gCSednc

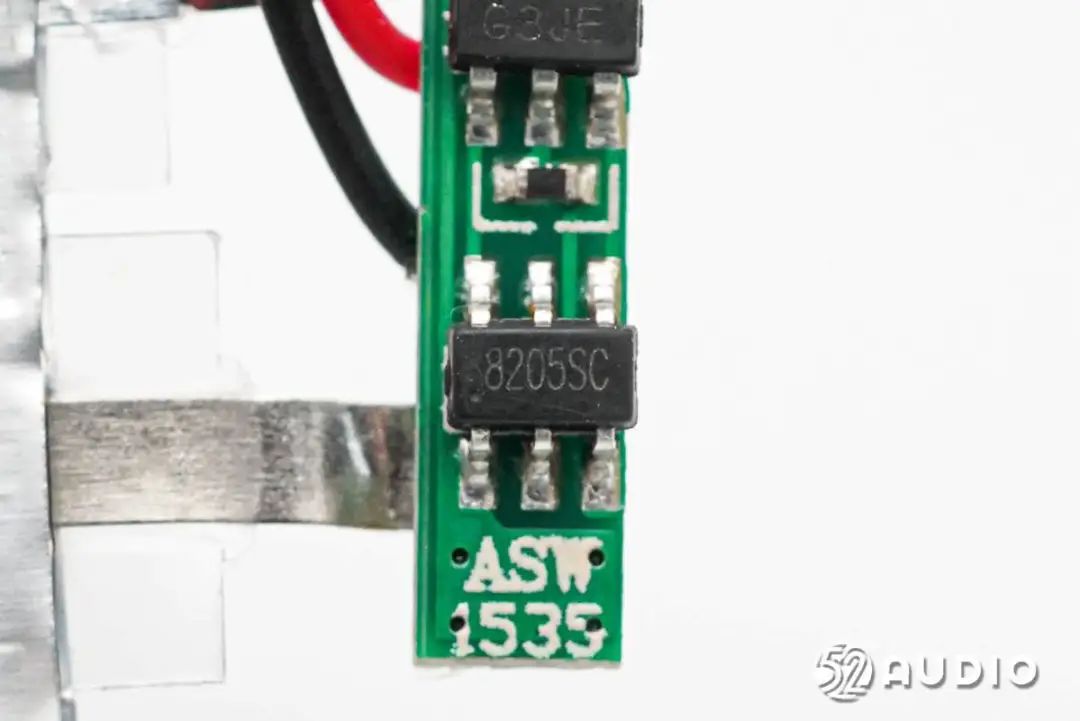

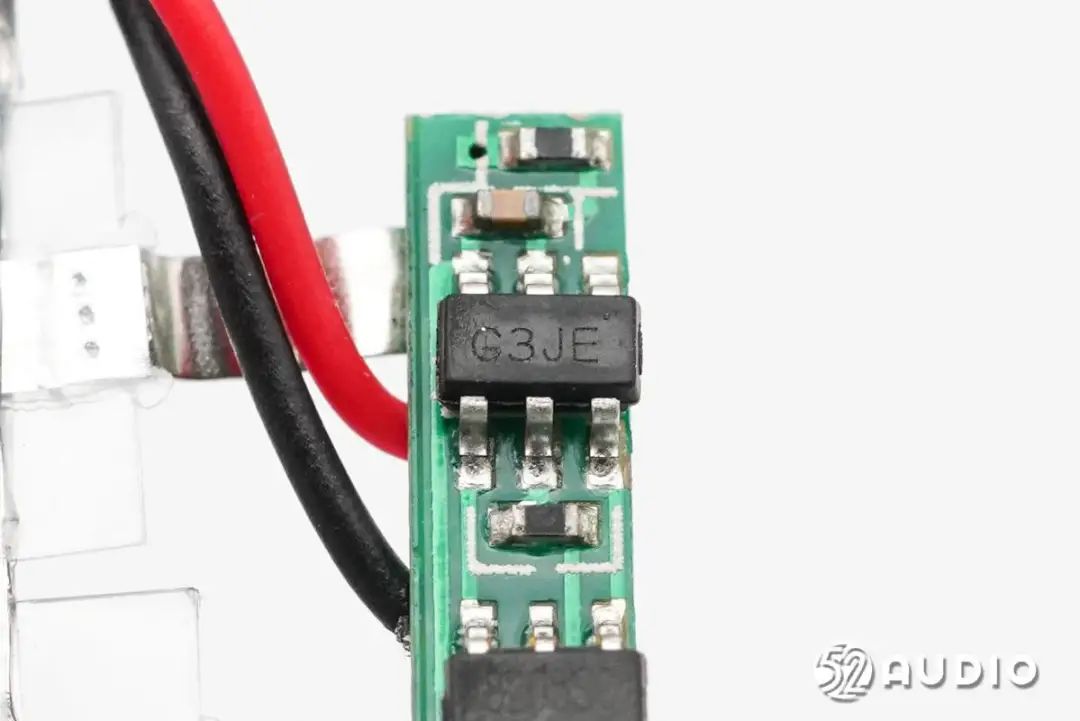

丝印G3JE的锂电保护IC,负责电池的过充电、过放电、过电流等保护。gCSednc

gCSednc

丝印8205SC的MOS管。gCSednc

gCSednc

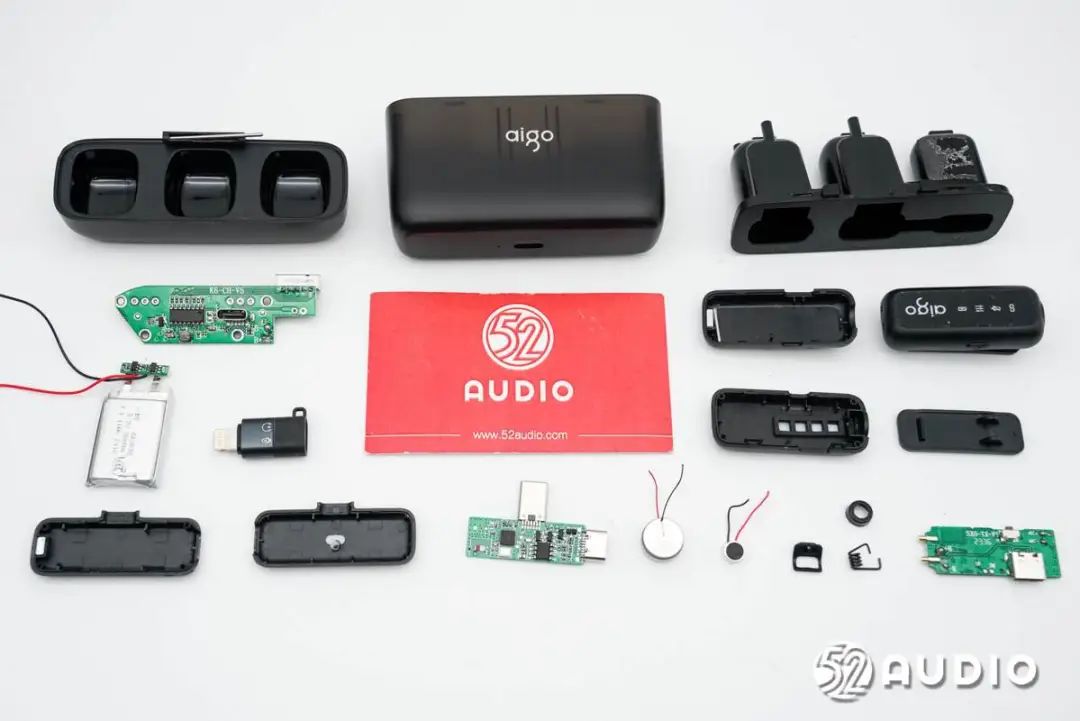

aigo爱国者S21无线领夹麦克风拆解全家福。gCSednc

三、我爱音频网总结gCSednc

aigo爱国者S21无线领夹麦克风在外观方面,整体体积在主流产品中较为轻巧,提供了更好的便携性。麦克风采用了长条形设计,体积小巧轻盈;发射器设计有一体式领夹,佩戴方便且稳固。配备的充电盒不仅能够对麦克风进行一体化收纳,防止丢失,还能提供便捷的移动充电功能,进一步提升了使用体验gCSednc

内部主要配置方面,发射器和接收器均采用了JL杰理AD6976D蓝牙音频SoC方案,用于音频处理和无线传输。其他方面,发射器搭载了驻极体麦克风拾音,内置了70mAh钢壳扣式电池供电;接收器采用了Legendary乐得瑞LDR6028 Type-C接口控制芯片,实现边用边充功能。gCSednc

充电盒内部搭载了300mAh锂离子电池组,配备电路保护板负责电池的过充电、过放电、过电流等保护。主板上,设置有数显屏,用于反馈剩余电量信息;采用了INJOINIC英集芯IP5513多功能电源管理SoC,为充电盒提供完整的电源解决方案。gCSednc
