Audio-Technica铁三角是一家在音频领域拥有深厚底蕴和广泛影响力的全球知名品牌，成立于1962年，专注于高品质音频产品的研发与制造。铁三角旗下产品涵盖了有线HiFi耳机，蓝牙头戴式耳机、运动耳机、真无线耳机等消费类耳机产品，以及专业级的会议系统、采访广播、表演和录音设备等。
ATH-AC5TW是铁三角近期推出的旗下首款气传导的开放式耳机，外观上采用了耳挂式设计，柔软耳挂，提供持久的舒适佩戴体验。功能配置上，搭载17x12mm跑道型喇叭，支持双重低音增强技术（数字处理低音增强算法和动态EQ算法），提供澎湃的低音效果和均衡的声音；搭载双麦克风，结合波束成型麦克风技术，提供清晰的通话效果。
在无线连接方面，铁三角ATH-AC5TW开放式耳机支持蓝牙5.4，支持SBC、AAC蓝牙音频编解码，支持双设备连接，支持开盖即连，带来稳定、快速的传输和便捷的使用体验。续航方面，耳机单次连续播放时间长达13小时，搭配充电盒综合续航可达34小时。下面就来看看这款产品的详细拆解报告吧~
一、铁三角ATH-AC5TW开放式耳挂耳机开箱

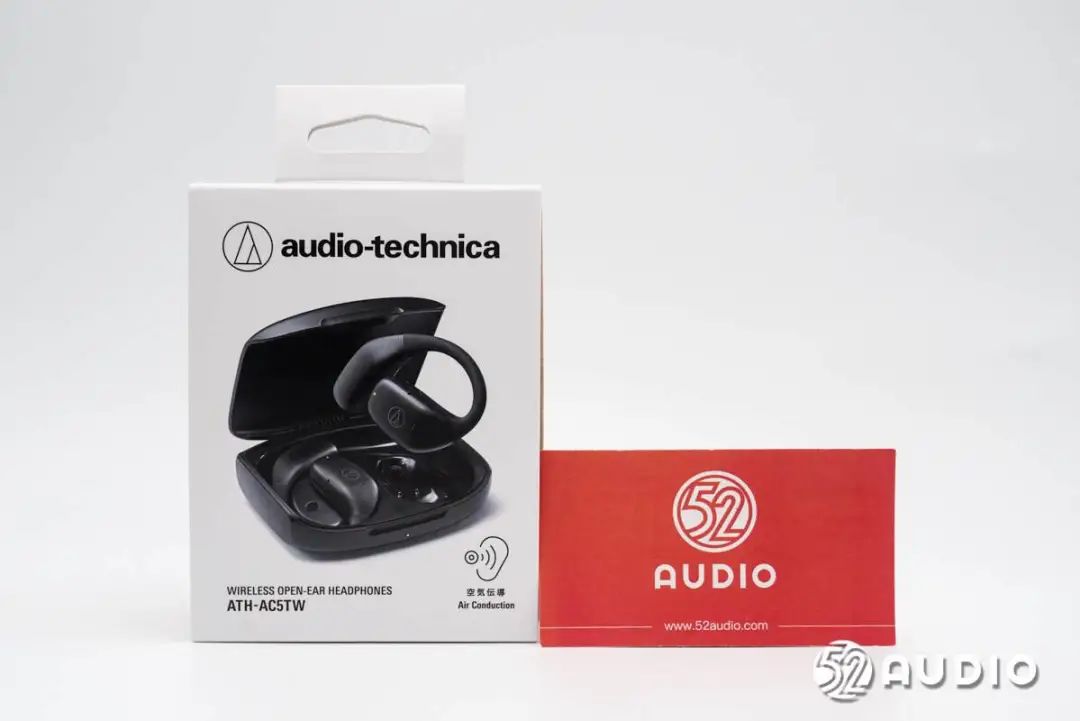

铁三角ATH-AC5TW开放式耳机包装盒设计简约，正面展示有产品的外观，品牌LOGO和产品名称，以及空气传导的产品特点。

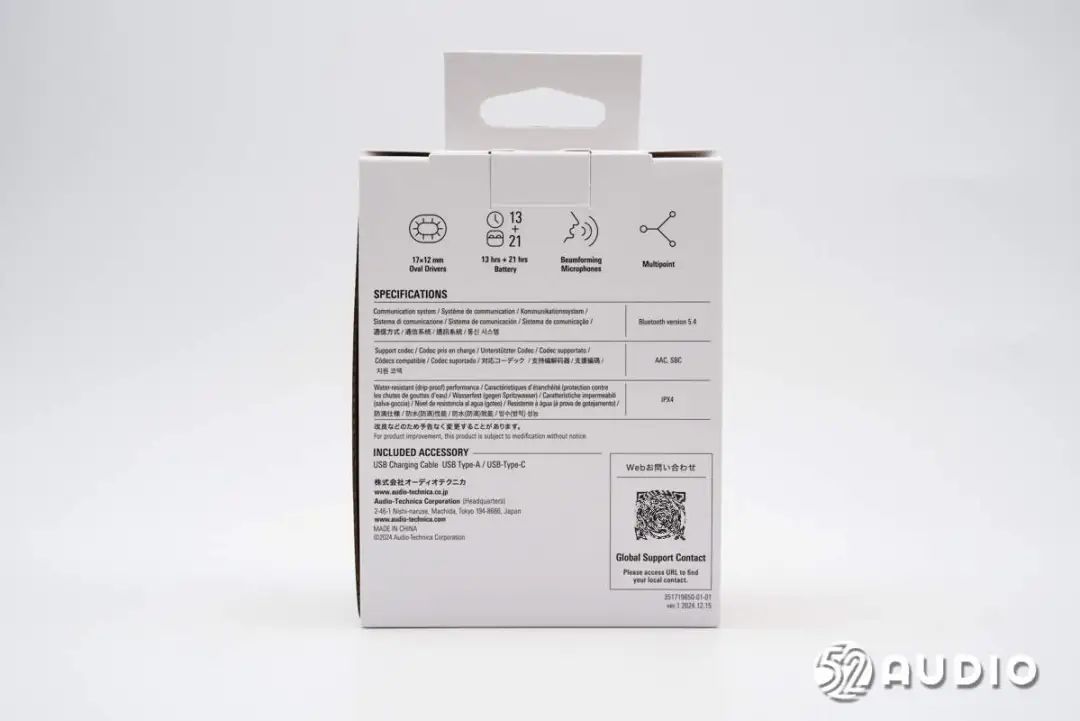

包装盒背面介绍了产品的功能特点：17x12mm驱动单元、13+21小时续航、波束成型麦克风、多点连接，支持蓝牙5.4、AAC/SBC音频编解码器、IPX4级防水。

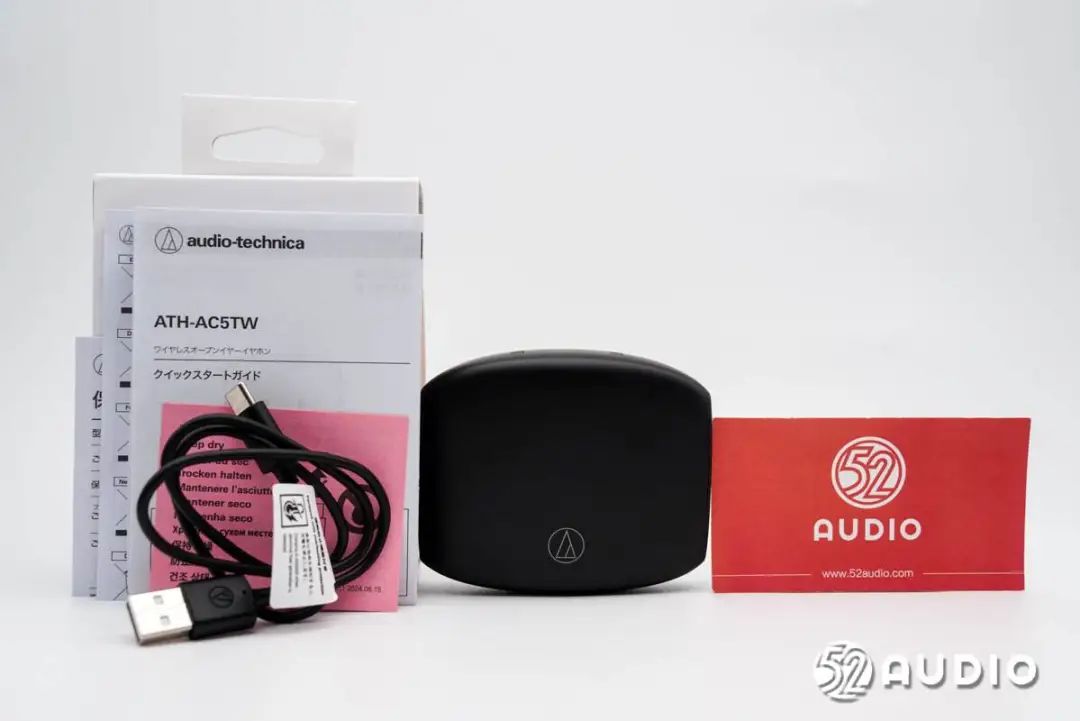

包装盒内部物品有主机、充电线、产品说明书和保修卡等。

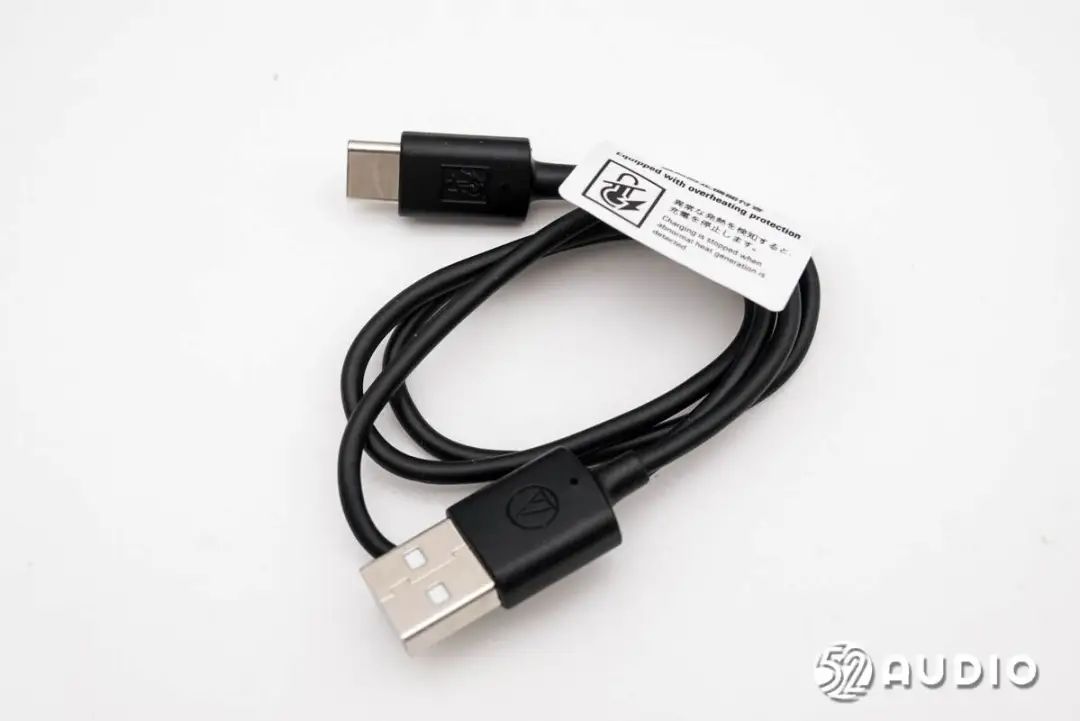

充电线采用了USB-A to Type-C接口。

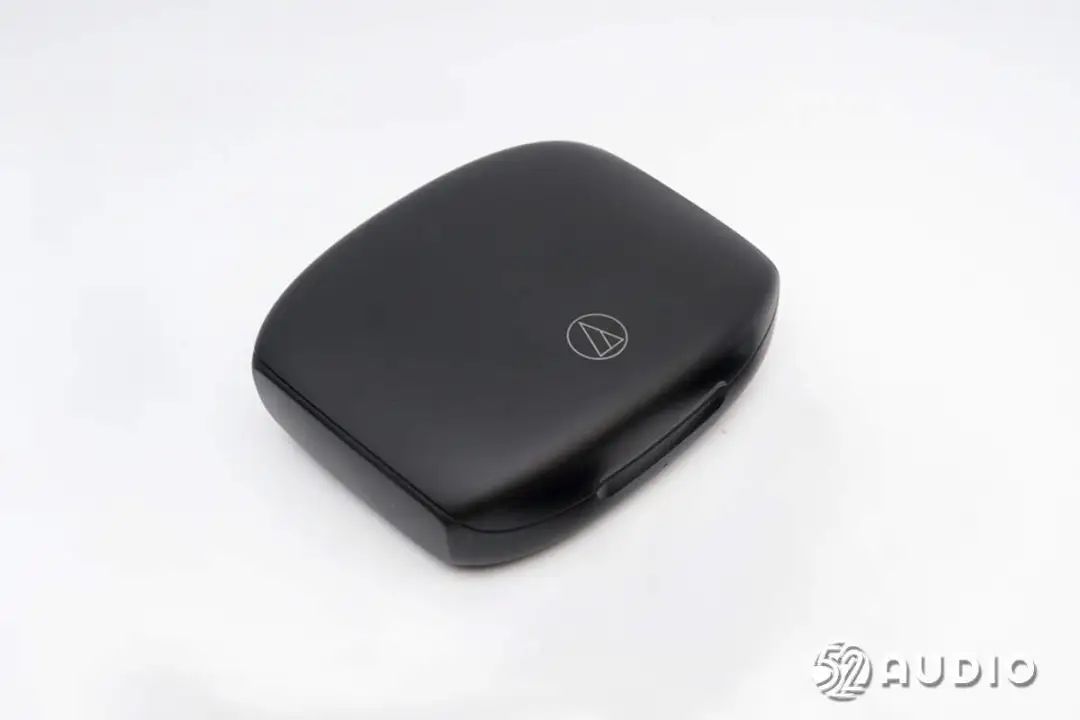

铁三角ATH-AC5TW开放式耳机充电盒采用了扁平的轻薄设计，便于携带；细腻磨砂质感，手感舒适。机身顶部设计有铁三角品牌LOGO。

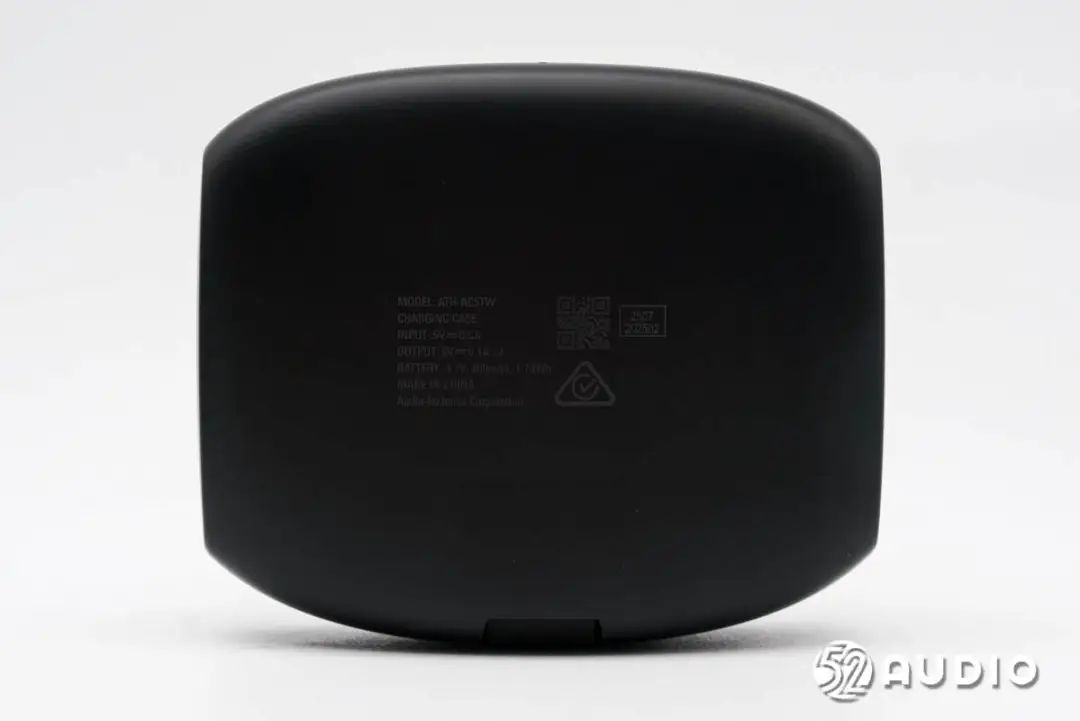

机身底部标注了产品信息，型号：ATH-AC5TW，输入：5V-0.5A，输出：5V-0.1A*2，电池参数：3.7V 480mAh 1.78Wh，中国制造。

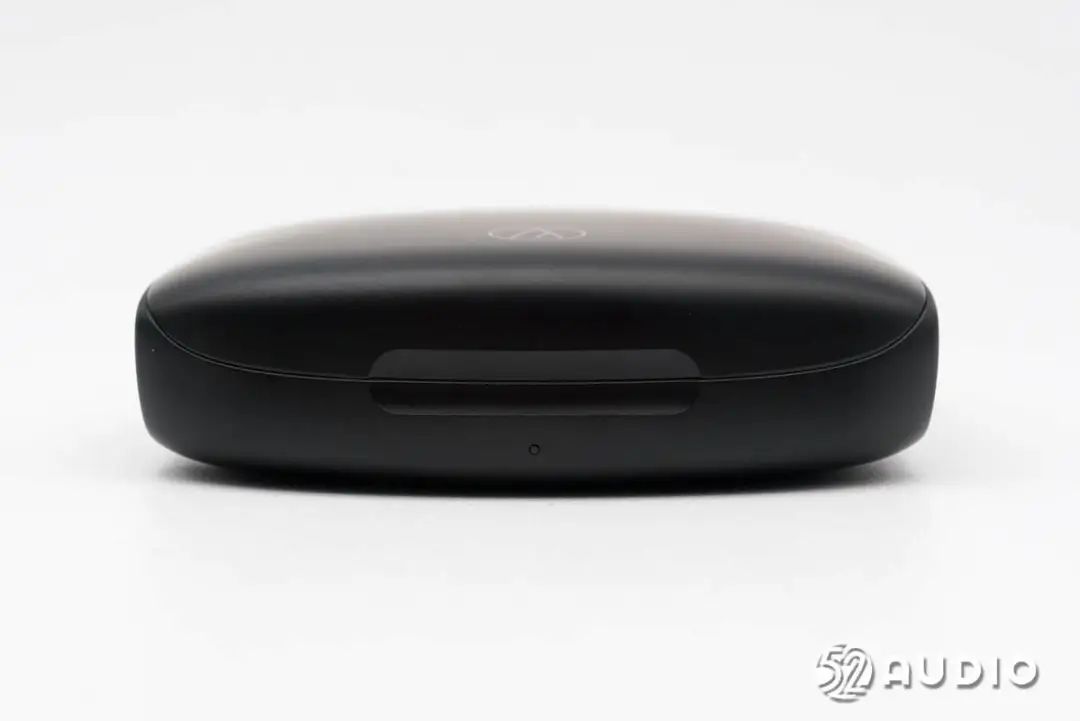

充电盒正面外观一览，设计有倒角，便于用户开启。下方机身上一颗指示灯，用于反馈蓝牙配对及充电状态。

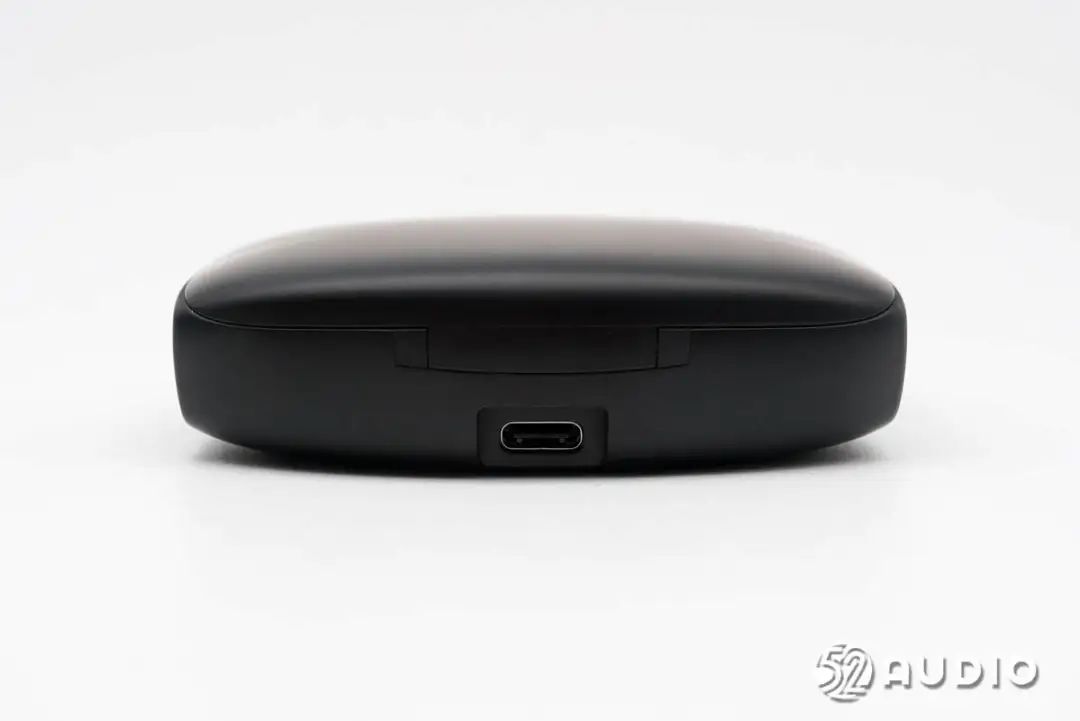

充电盒背面设置Type-C充电接口。

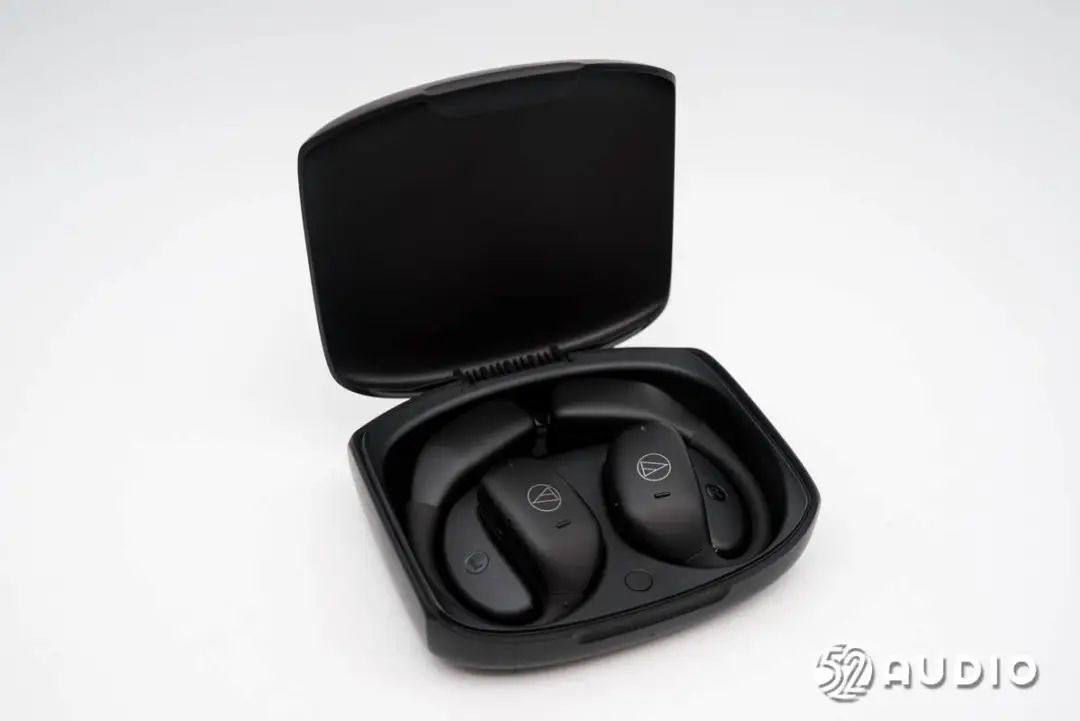

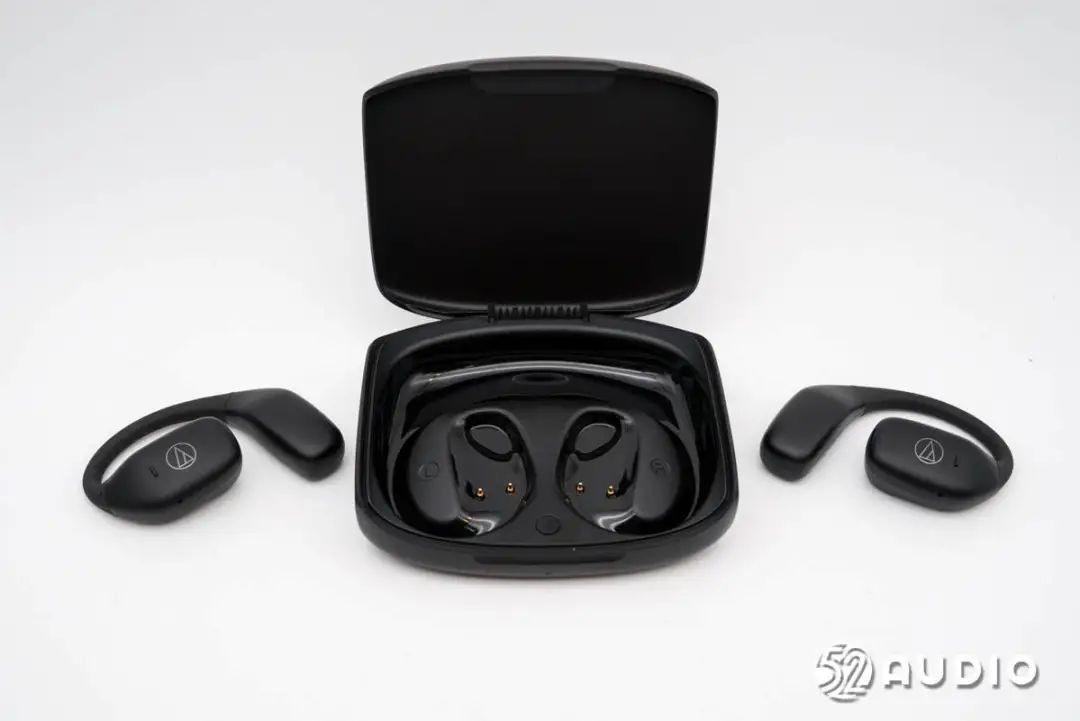

打开充电盒盖，座舱内部耳机磁吸固定，取放便接。
取出耳机，座舱内部结构一览，雕刻有L/R左右标识。

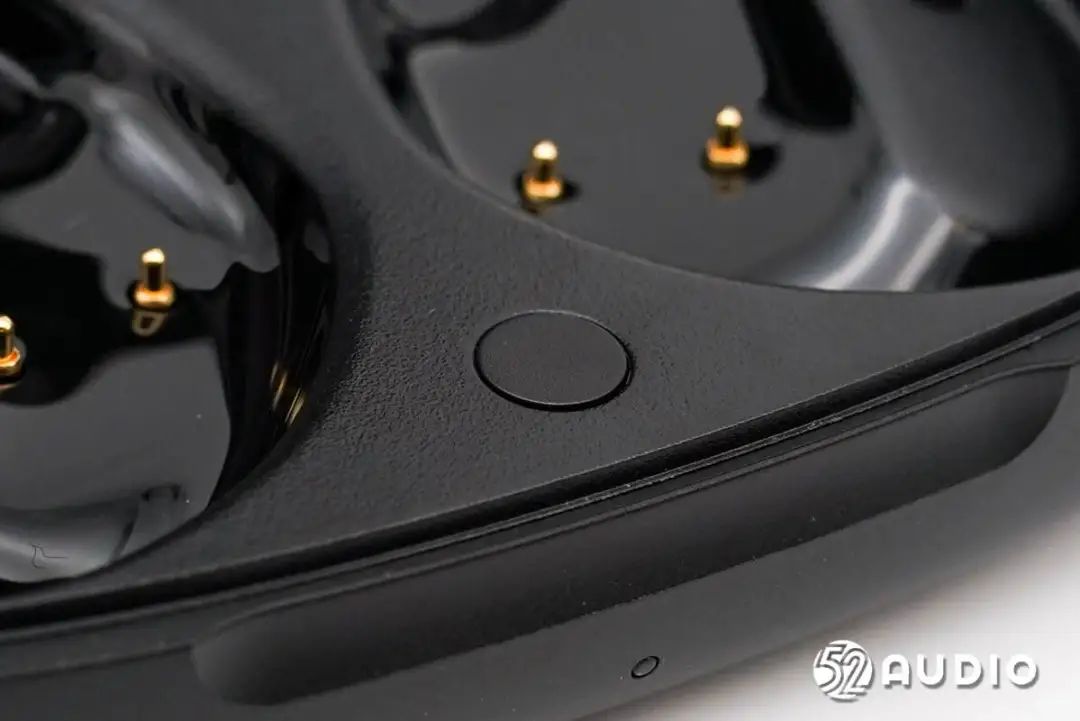

座舱上的蓝牙配对功能按键特写。

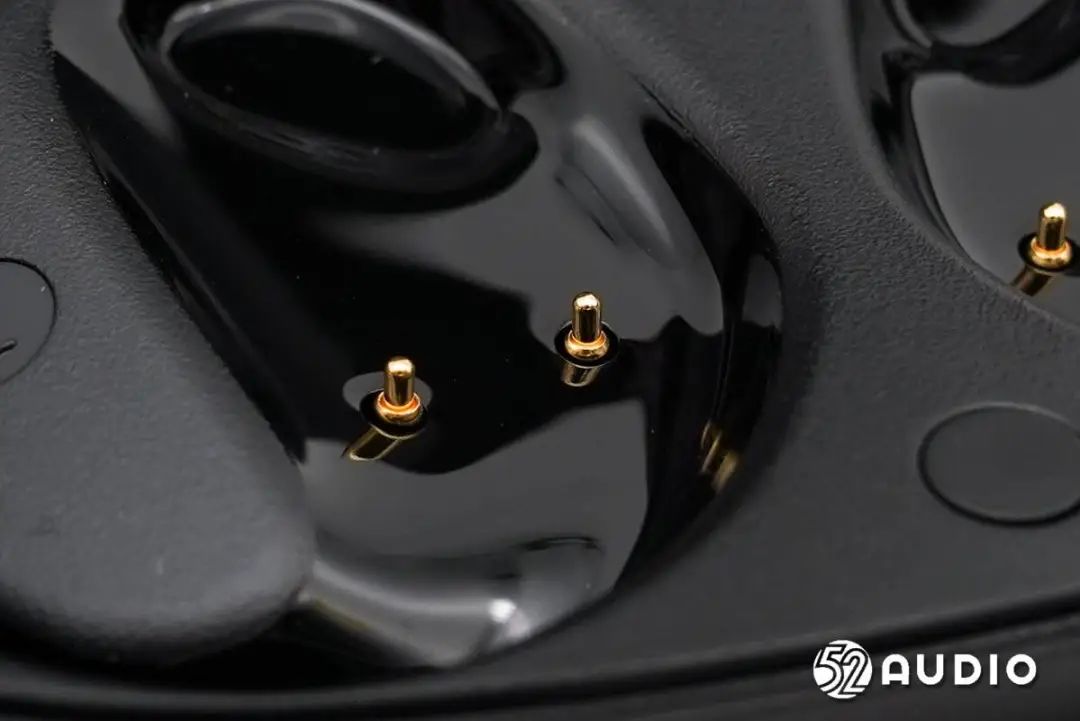

座舱内部的充电顶针特写。

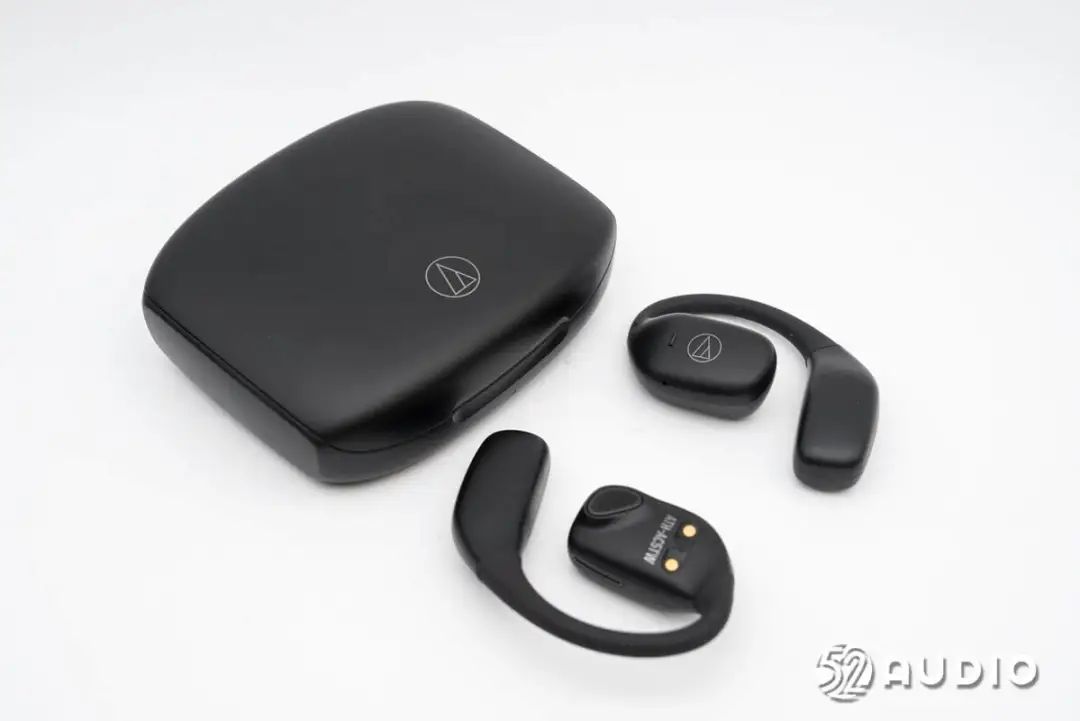

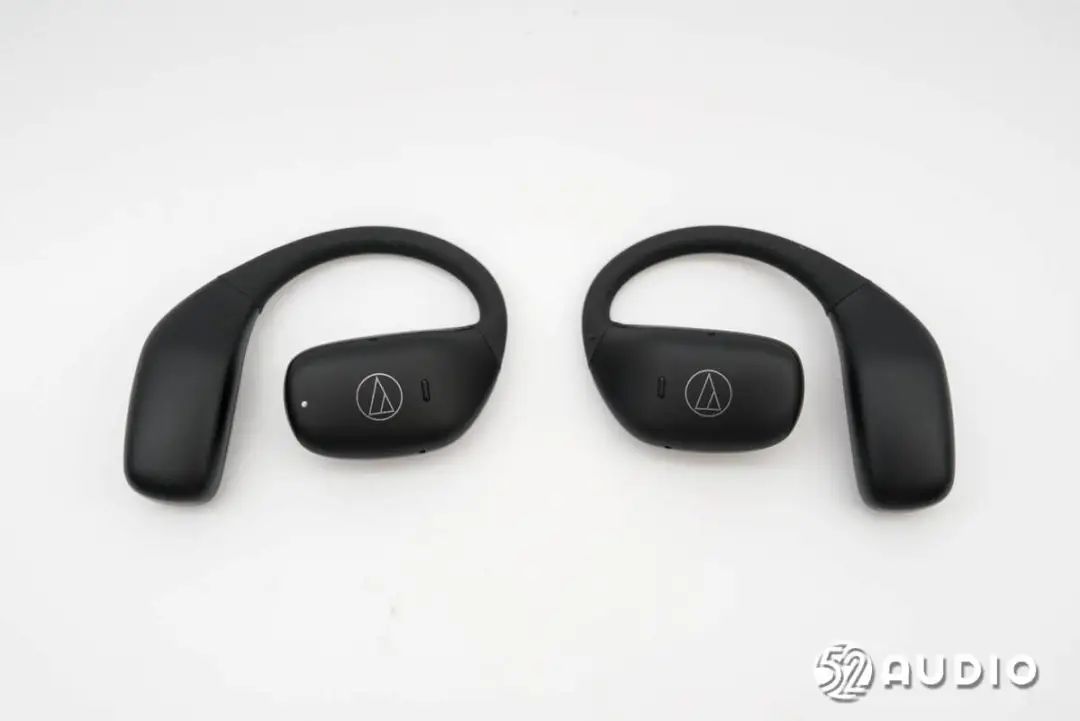

铁三角ATH-AC5TW开放式耳机整体外观一览，耳机采用了挂耳式设计，包括了音腔、耳挂和后端电池腔三部分结构组成。
耳机外观一览，黑色配色，银色品牌LOGO装饰。记忆耳挂采用了柔软亲肤的硅胶材质包裹，佩戴舒适贴肤。
音腔上的触控区域特写，设计有凸点，便于盲操作。

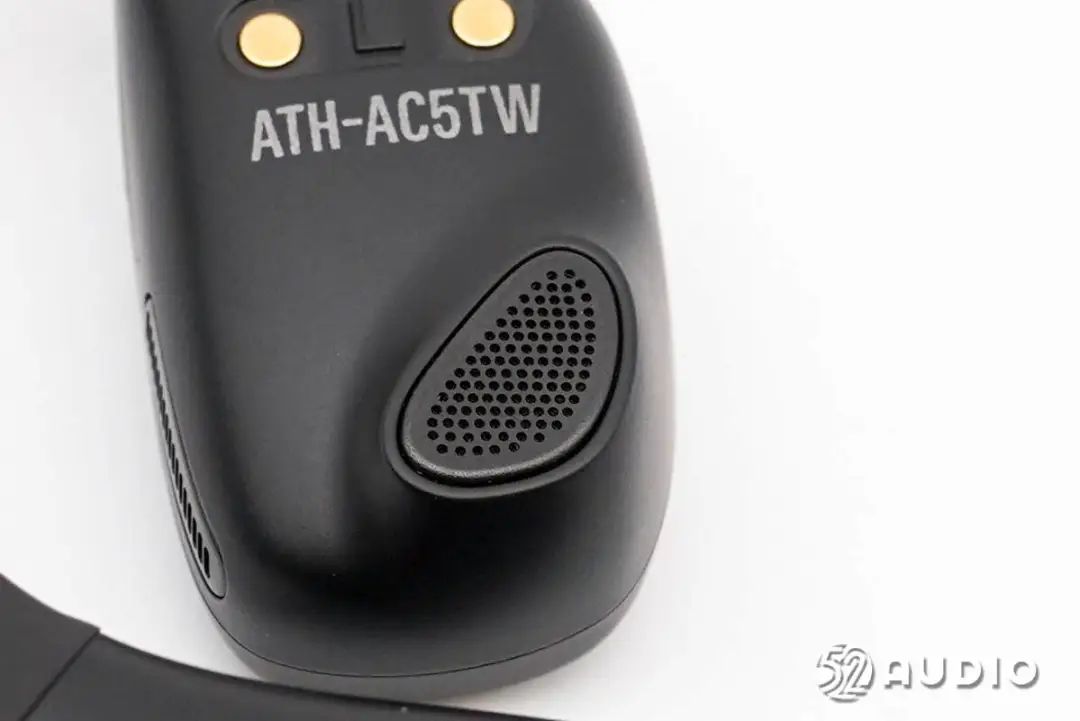

音腔底部的通话麦克风拾音孔特写。

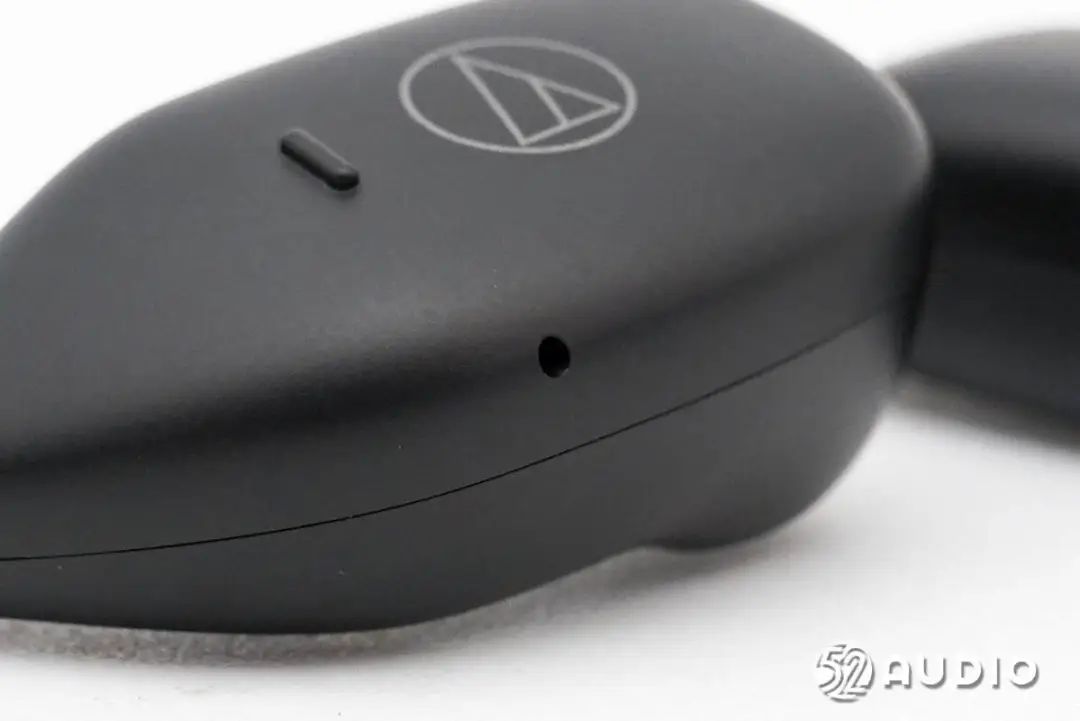

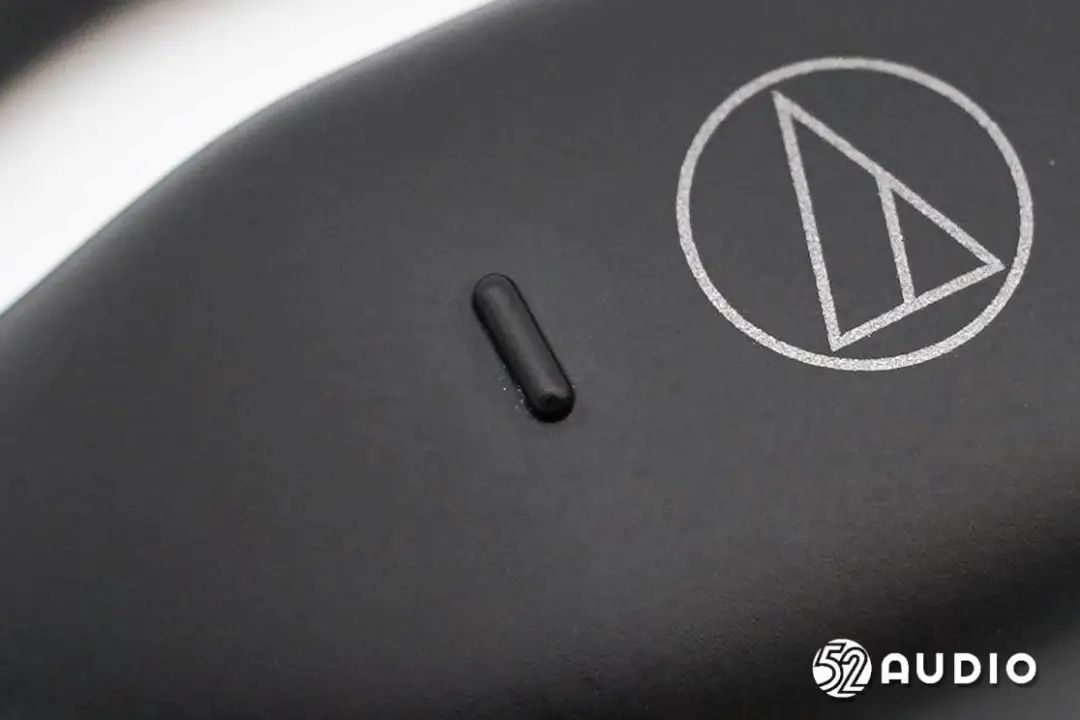

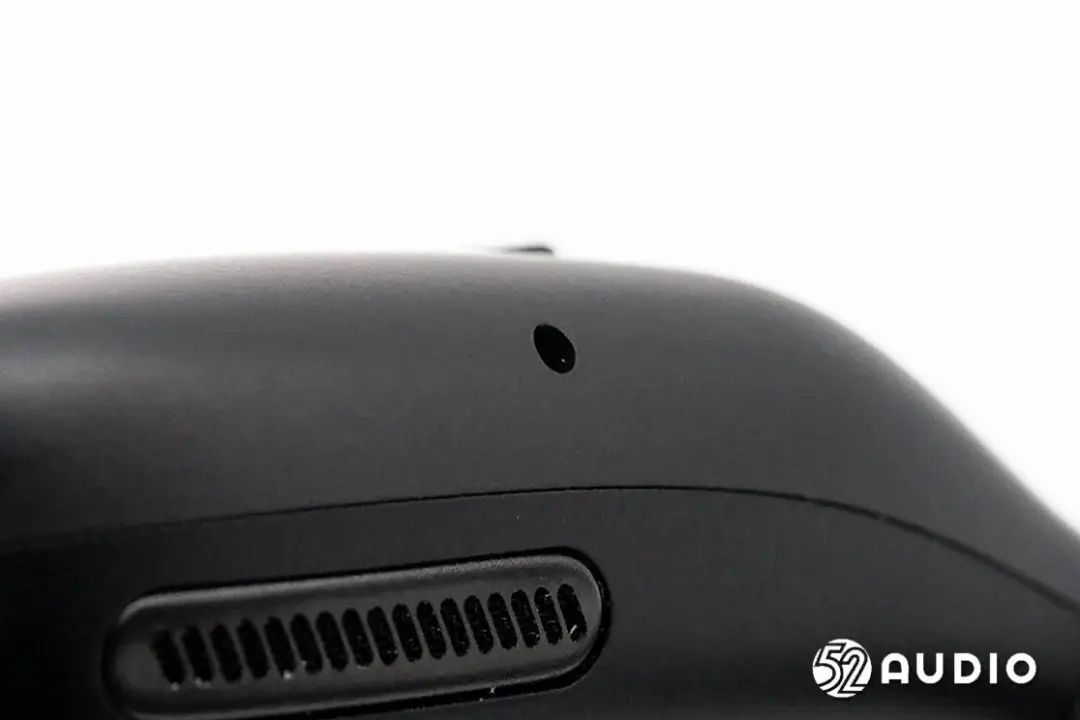

音腔顶部的通话降噪麦克风拾音孔特写。

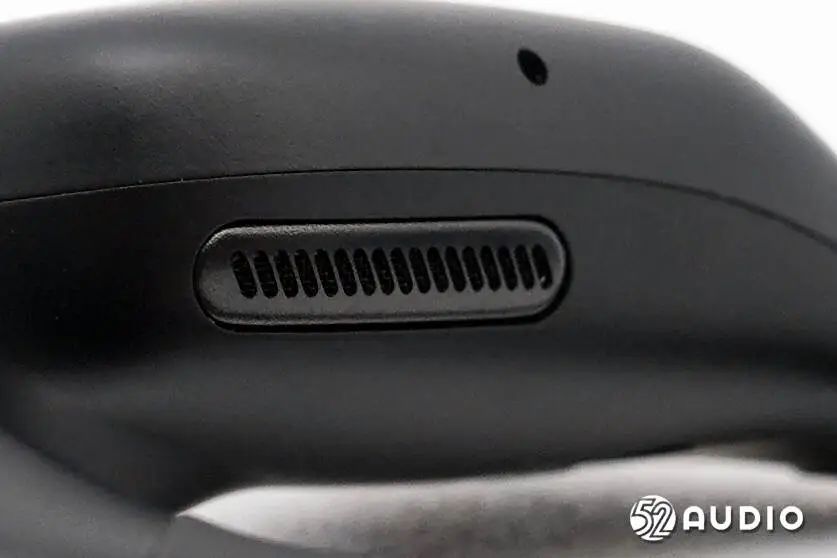

音腔调音孔通过金属盖板防护，用于保障音腔内部空气流通。

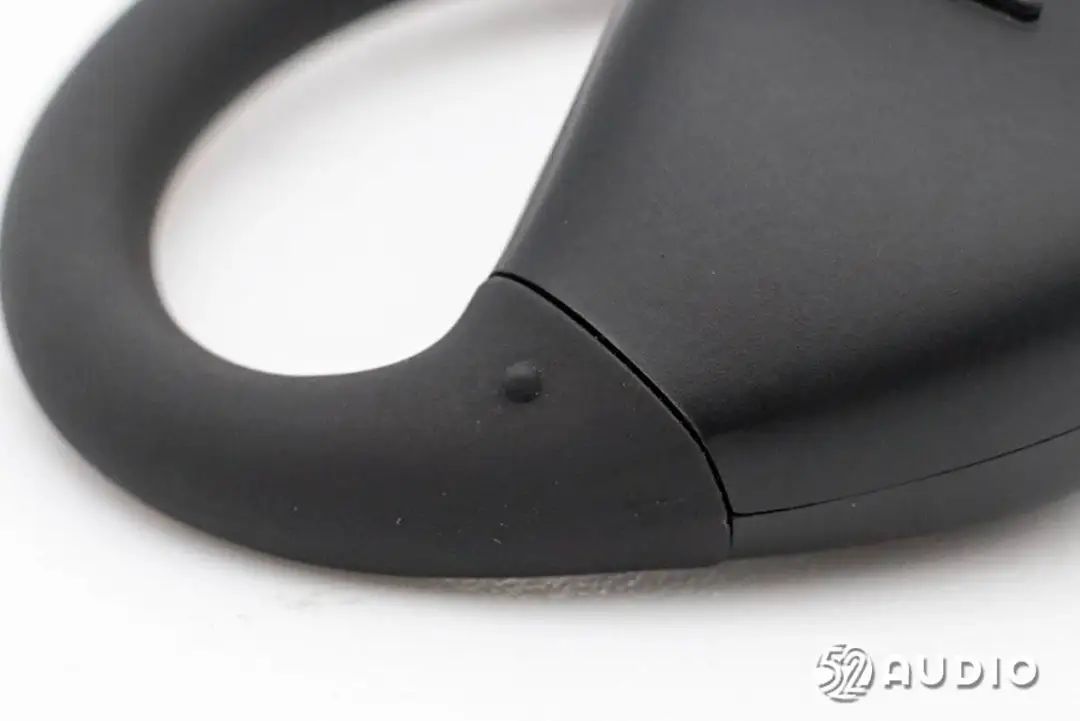

左耳耳挂末端设计有盲点，用于区分左右。
音腔出音孔特写，金属盖板防护。佩戴时正对耳道，但不堵塞耳道，实现开放式聆听。

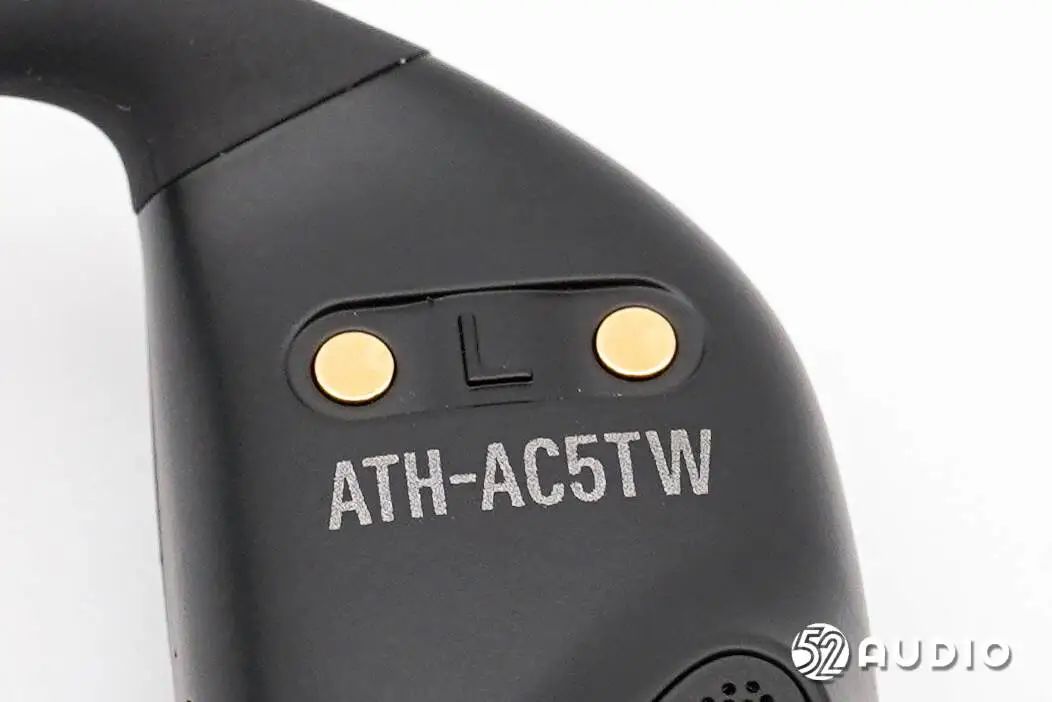

耳机的充电触点特点，中间雕刻L/左标识。

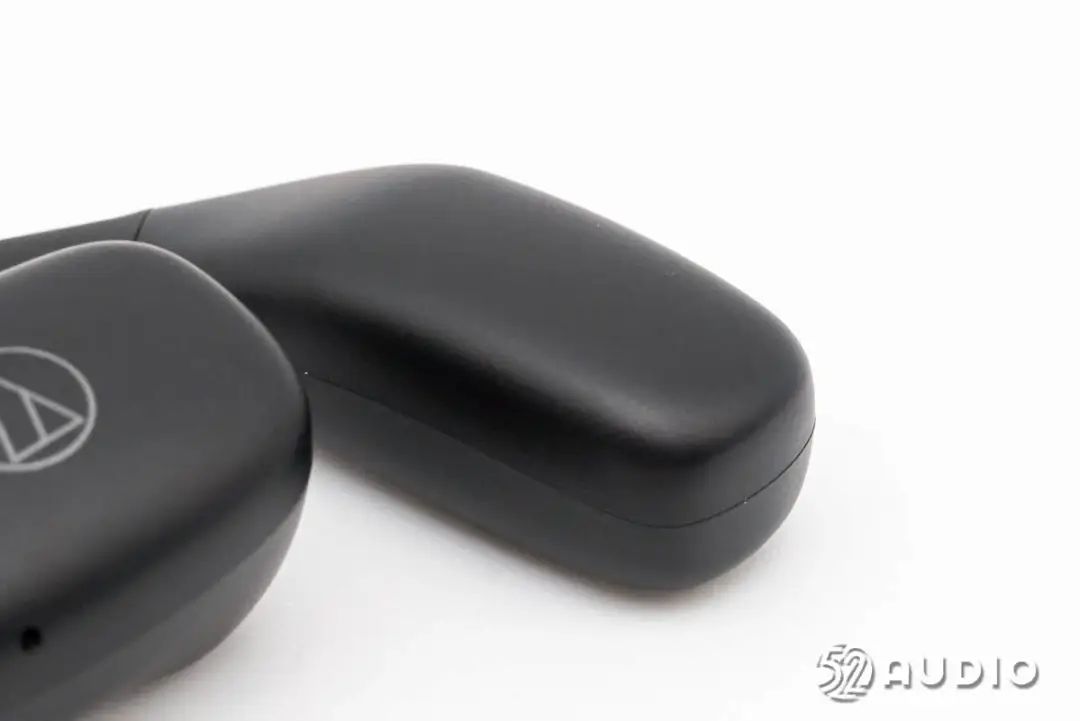

耳挂后端的电池腔体外观一览。

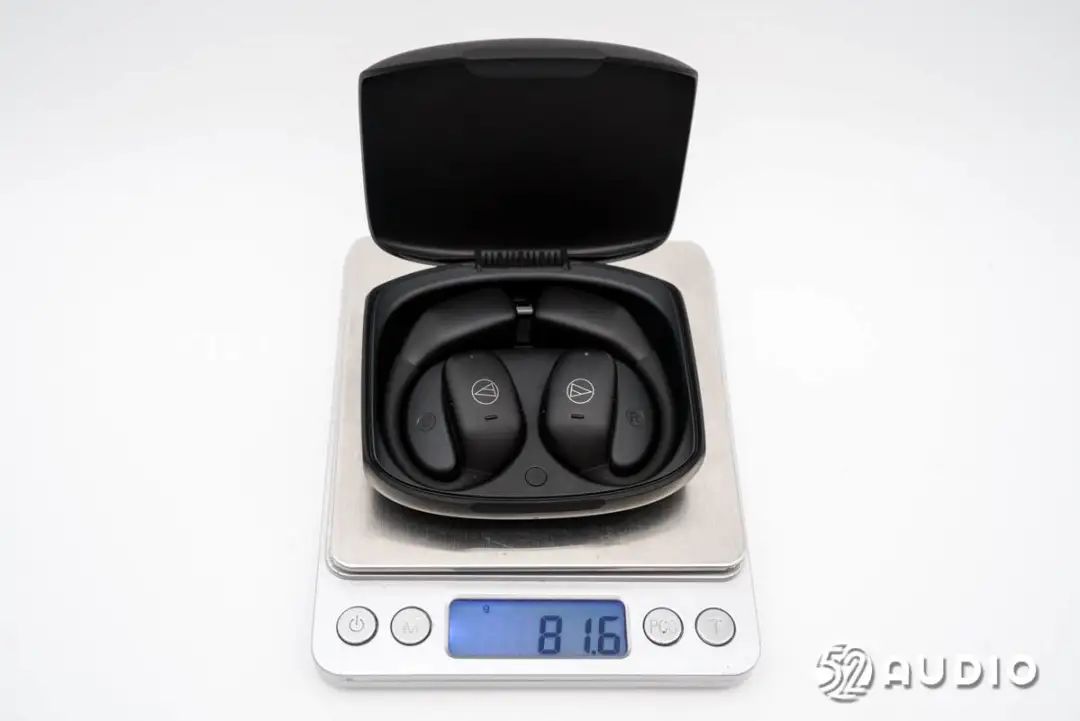

经我爱音频网实测，铁三角ATH-AC5TW开放式耳挂耳机整机重量约81.6g。

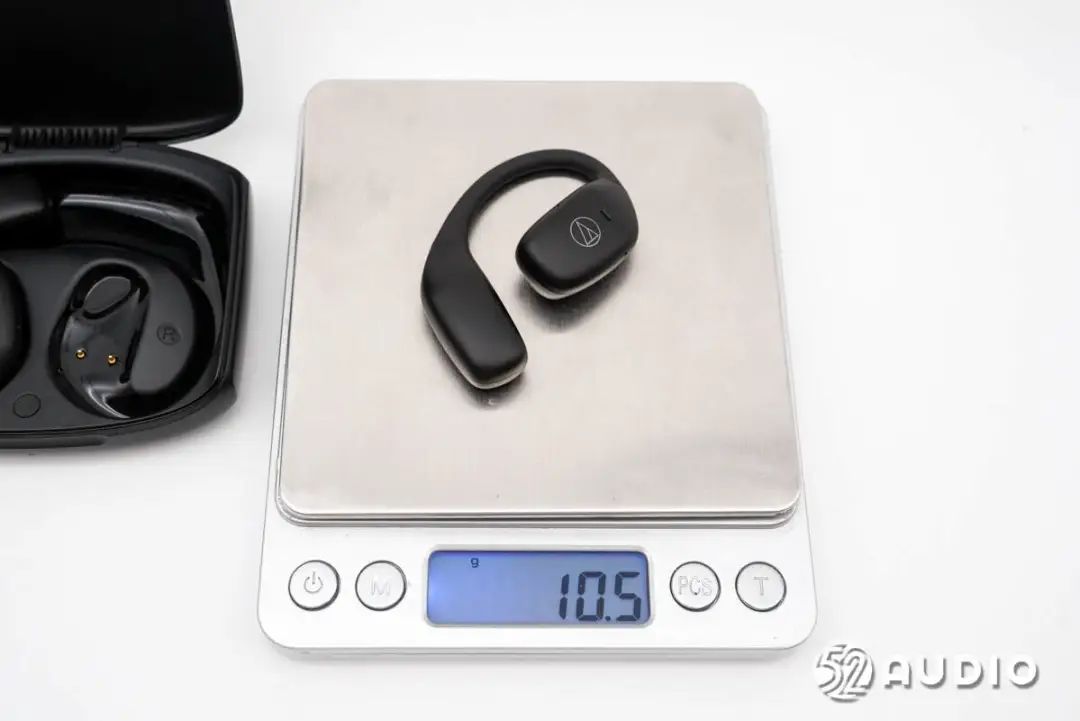

单只耳机重量约为10.5g。

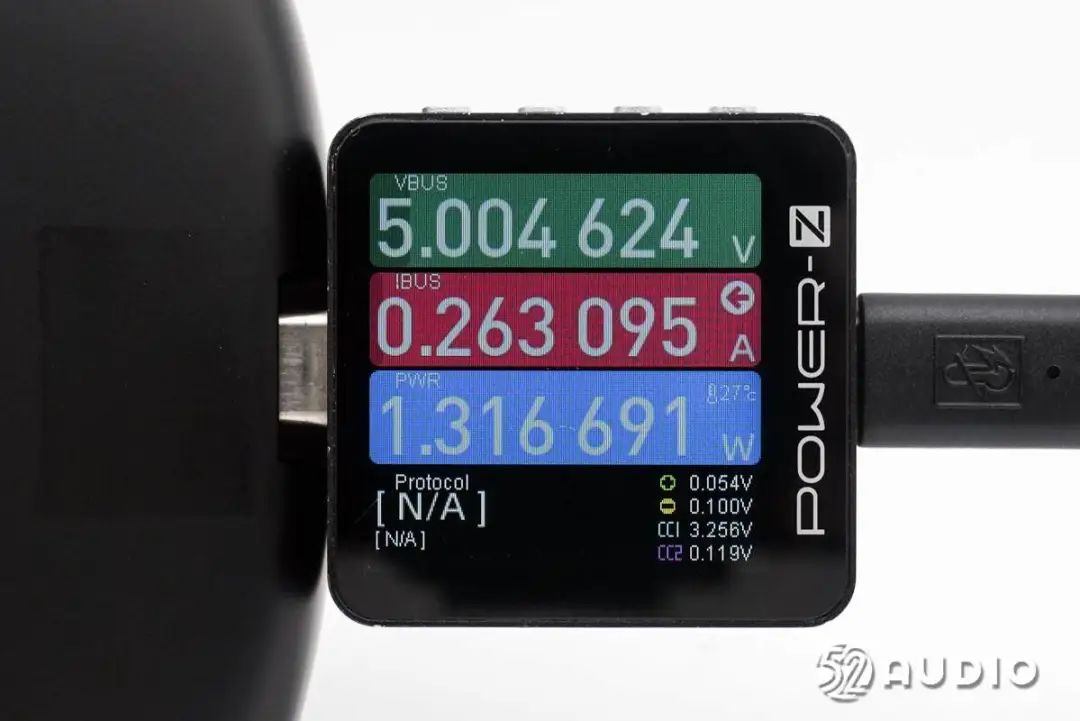

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对铁三角ATH-AC5TW开放式耳挂耳机进行充电测试，输入功率约为1.32W。
二、铁三角ATH-AC5TW开放式耳挂耳机拆解
通过开箱，我们详细了解了铁三角ATH-AC5TW开放式耳挂耳机的外观设计，下面进入拆解部分，看看内部结构及配置信息~
耳机拆解

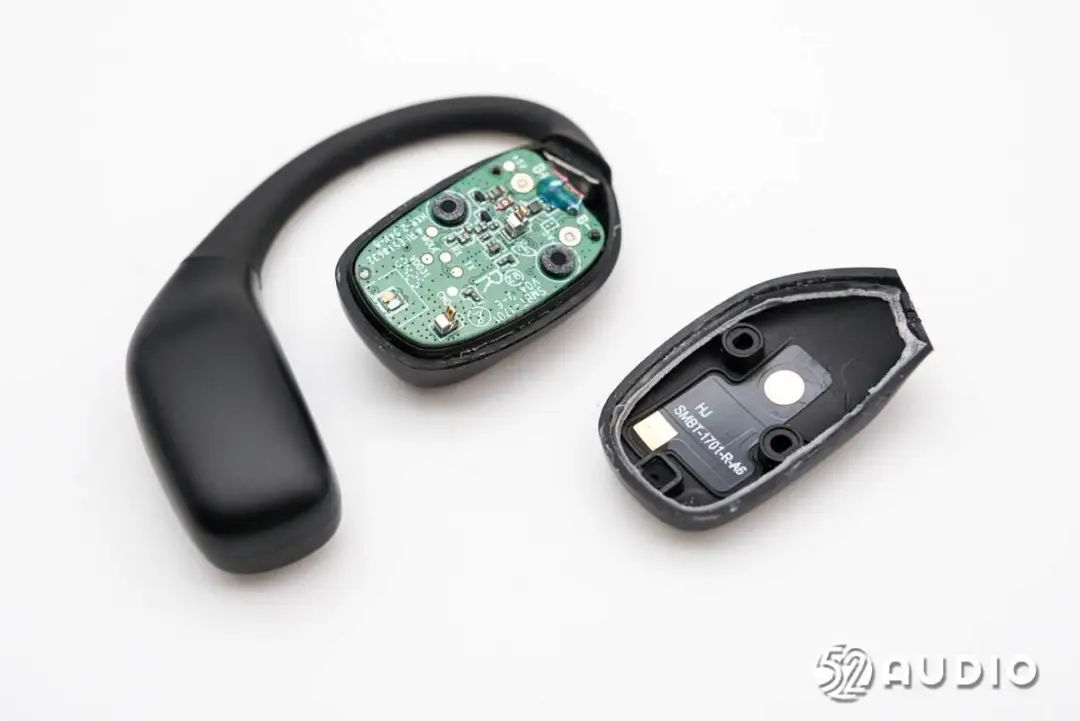

拆掉耳机音腔背部盖板。

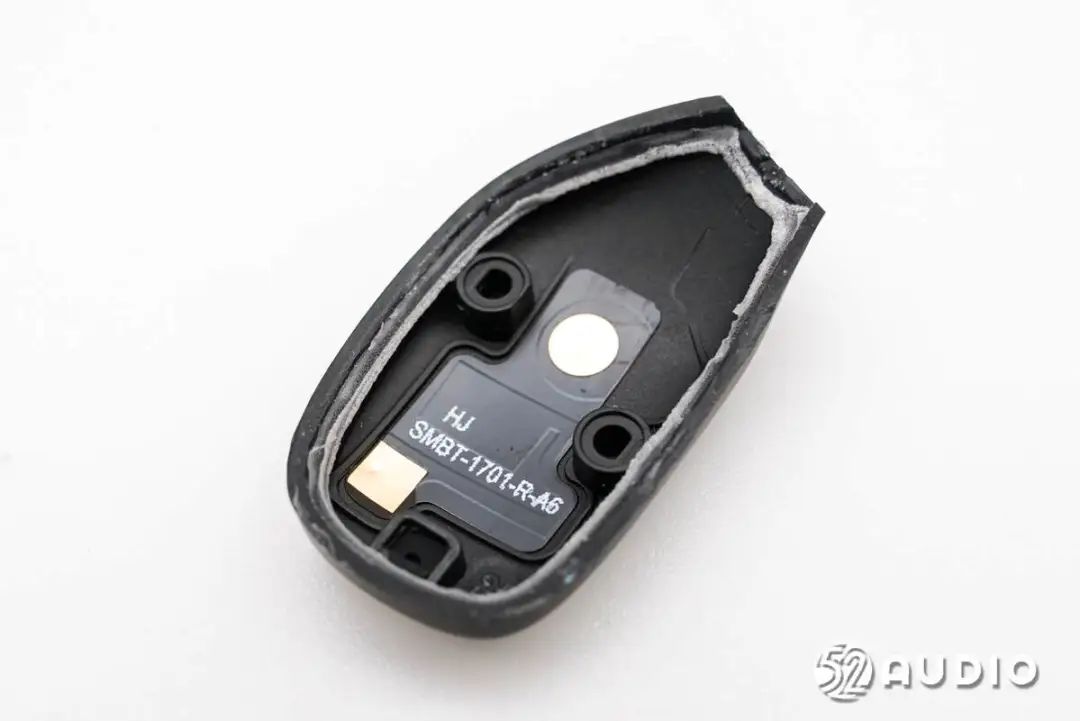

盖板内侧结构一览，设置有蓝牙天线和触摸检测贴片。麦克风拾音孔和指示灯开孔内侧均设置有橡胶罩密封。

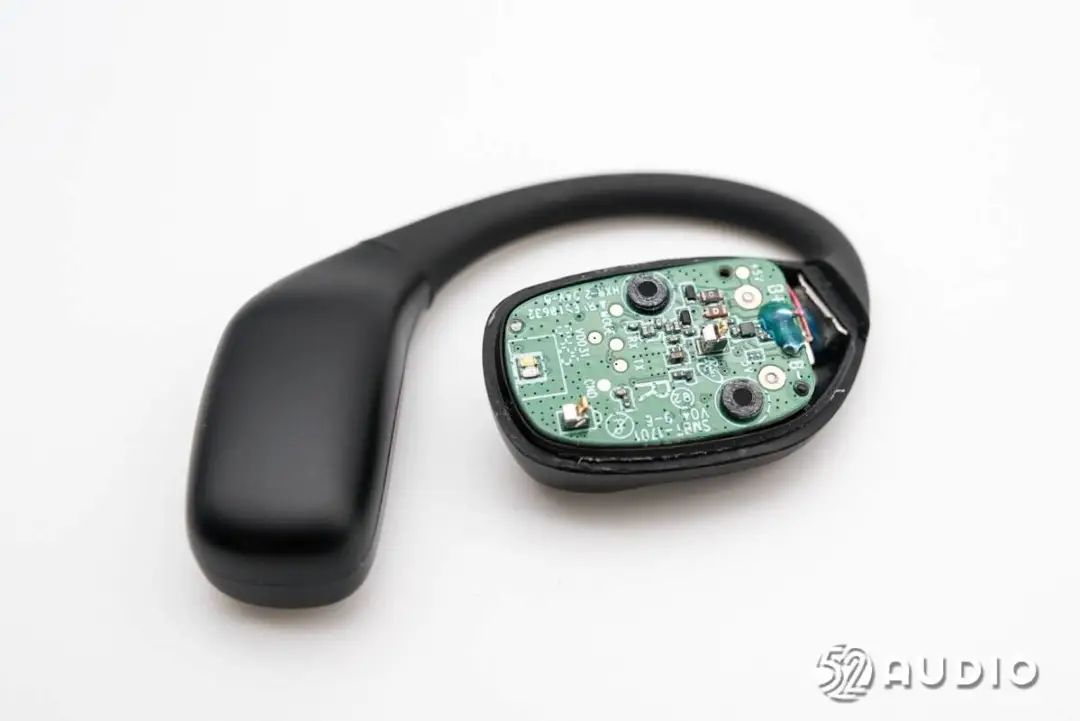

腔体内部结构一览，主板通过定位柱固定，与导线焊接，打胶防护。

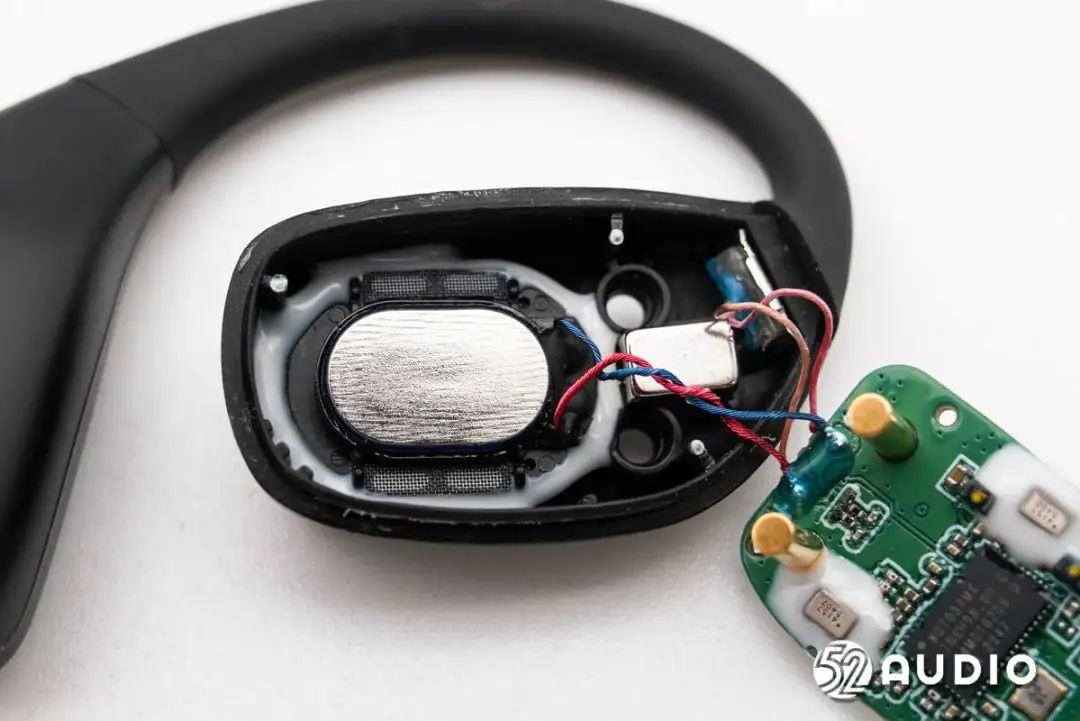

掀开主板，下方扬声器结构一览，打胶固定。

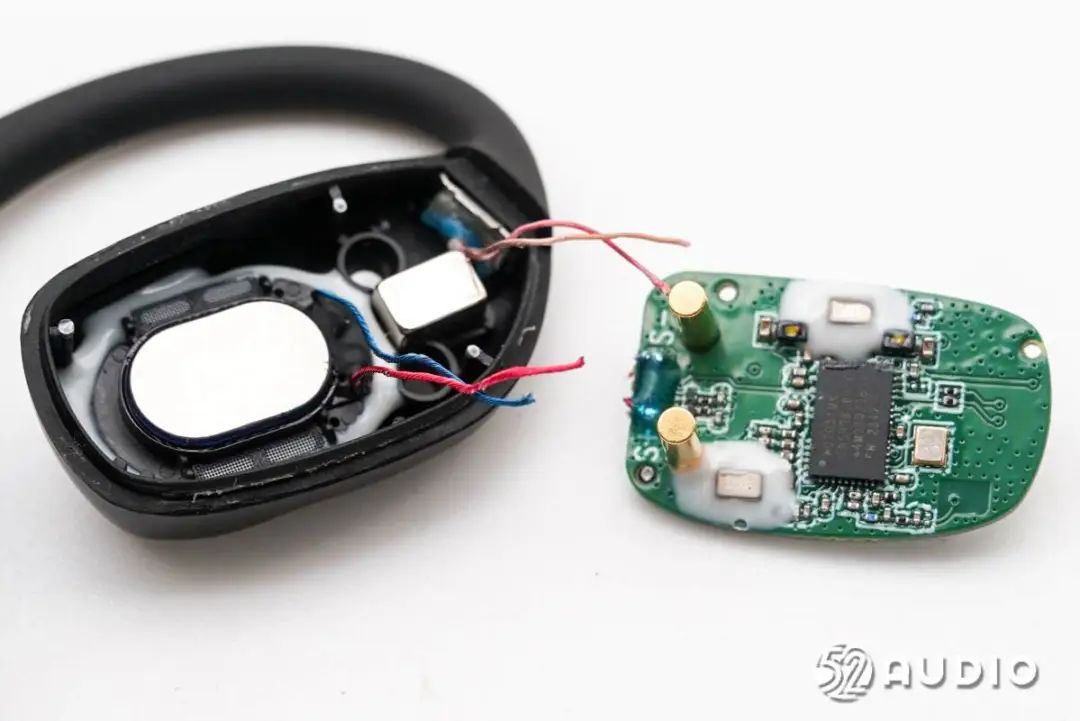

断开导线，取出主板单元。

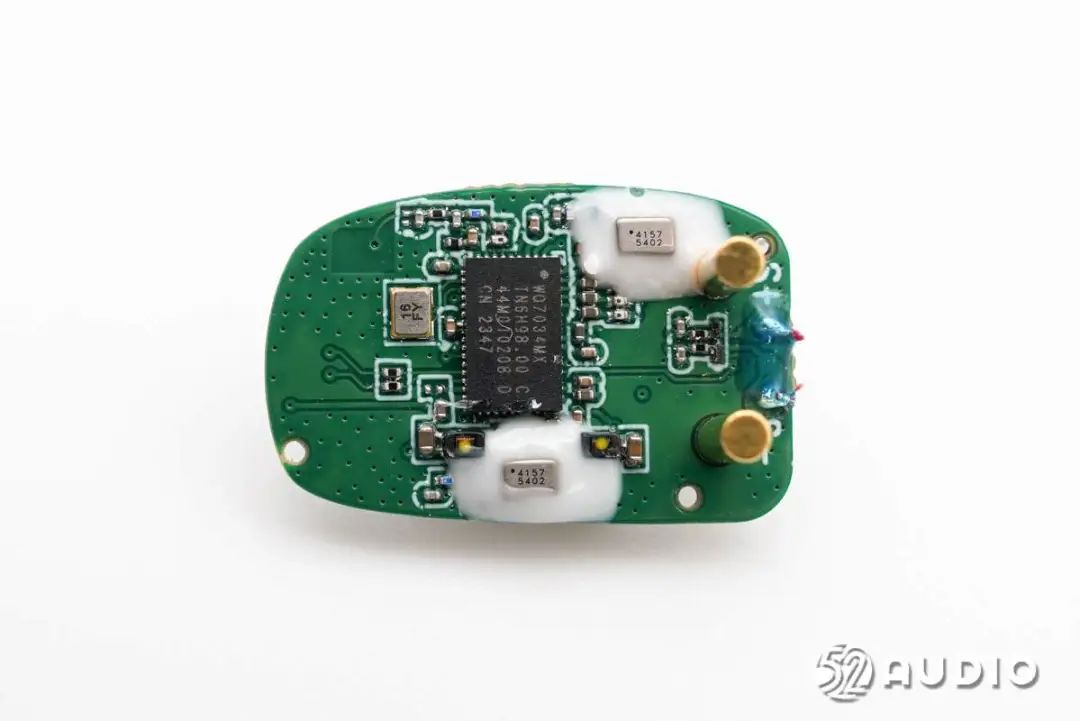

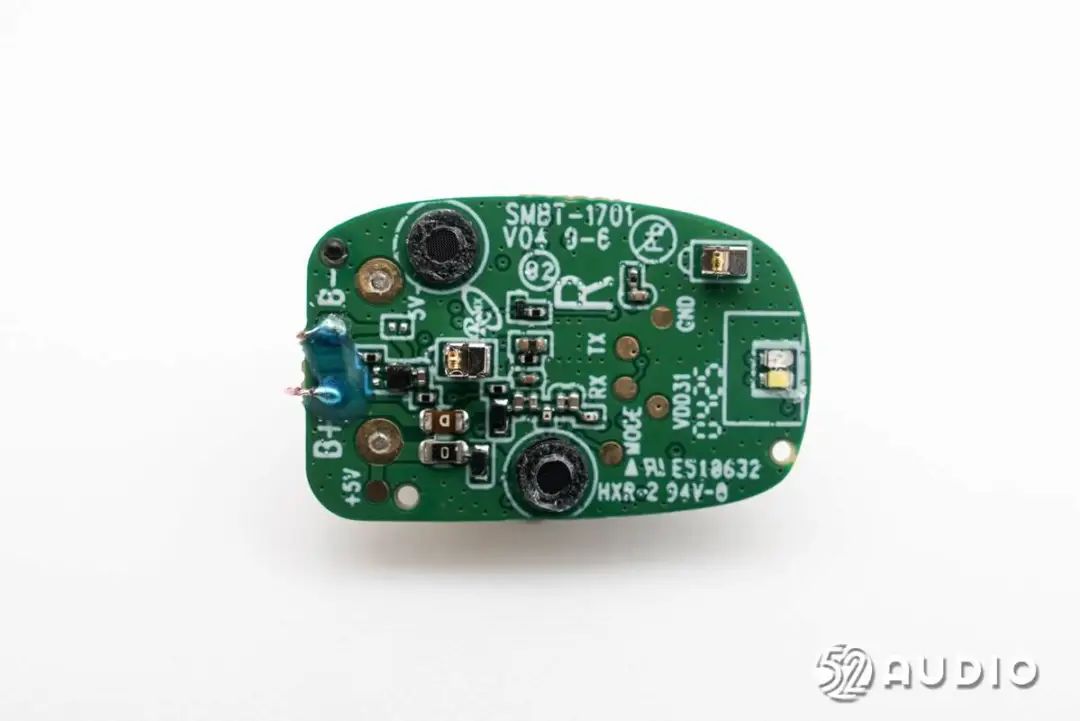

耳机主板一侧电路一览。
耳机主板另外一侧电路一览。

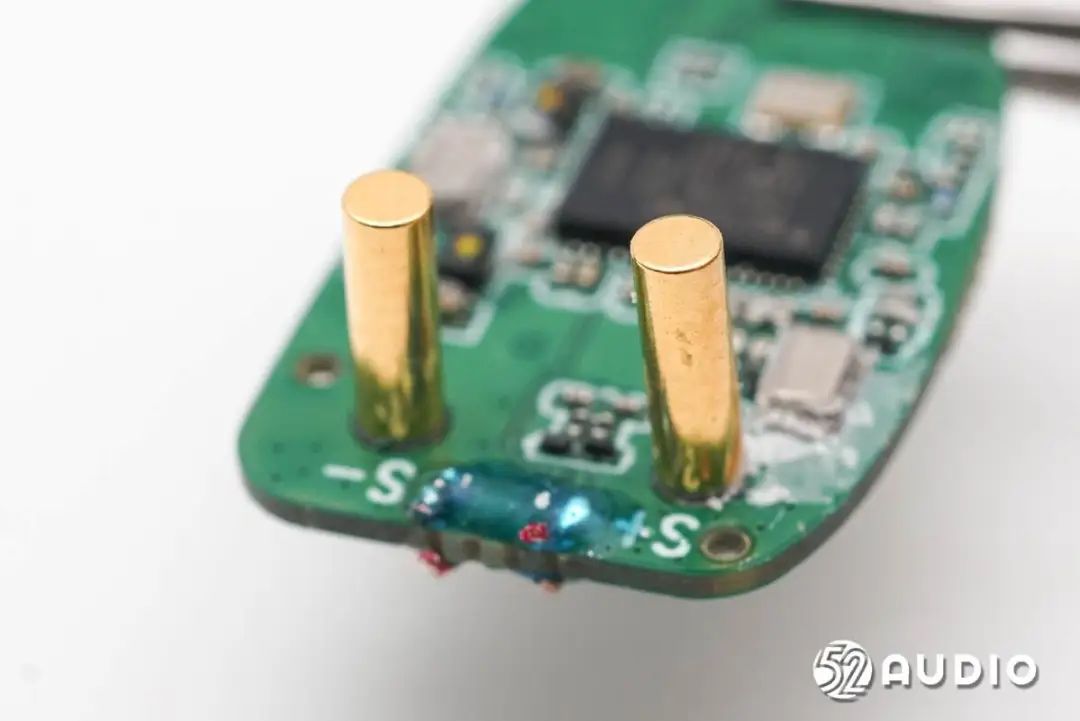

连接充电盒充电的金属铜柱特写。

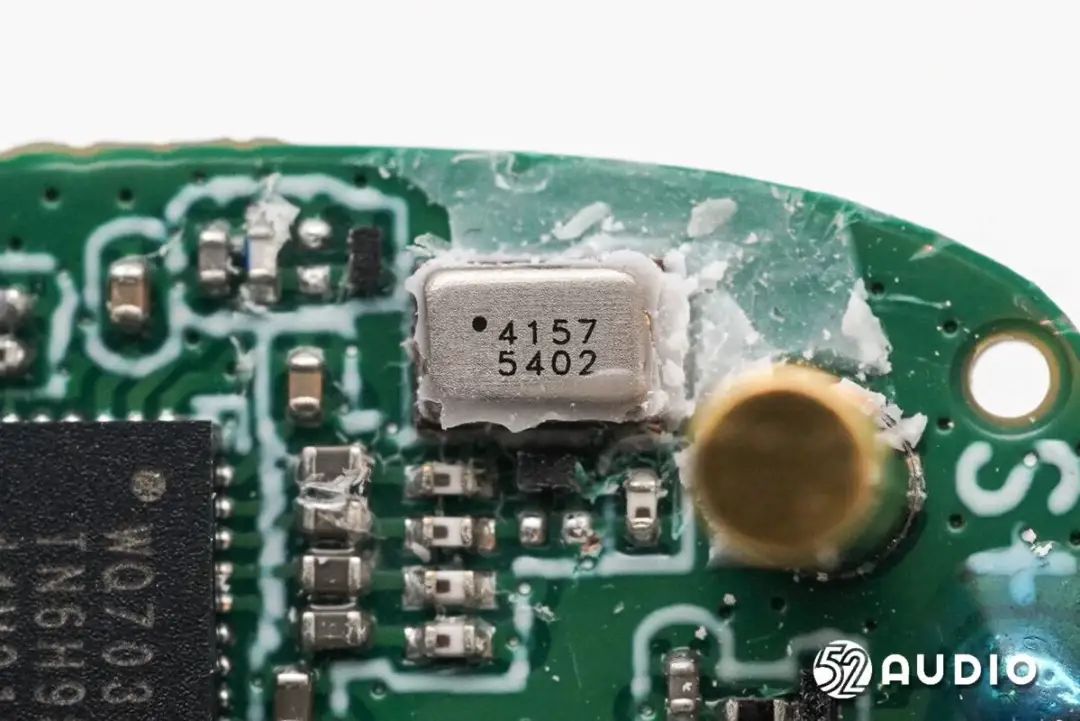

镭雕4157的MEMS麦克风特写，用于通话降噪功能拾音。

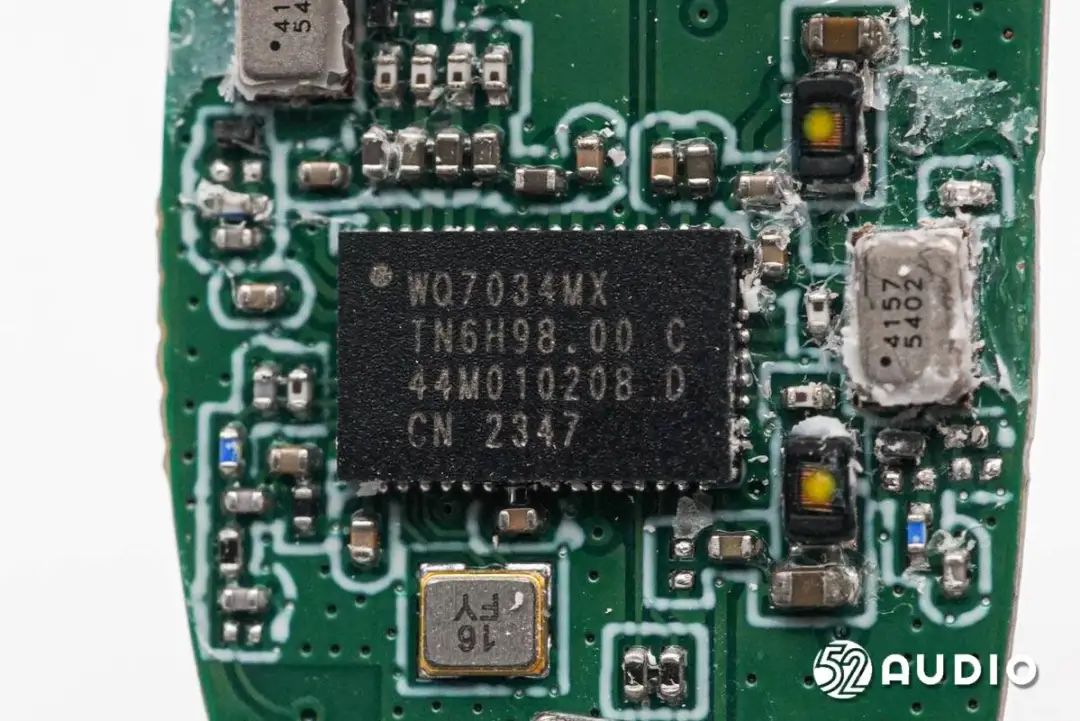

耳机搭载WUQI物奇WQ7034MX蓝牙音频SoC。
物奇WQ703X芯片平台拥有更加开放的应用生态，具备强大的平台能力，能够提供丰富的自定义音频方案和算法移植支持，拥有领先的性能优势。主要包括兼容多协议：支持蓝牙BT/BLE5.4双模模式和蓝牙多连接；支持蓝牙广播Auracast（和经典蓝牙共存的音频分享）；支持LE Audio新技术标准和LC3编解码器；射频性能优秀：发射功率最高到15dBm, 接收灵敏度到达-99dBm；高性能音频算法：支持自适应Hybrid ANC及各种上下行复杂音频算法；超低功耗水平：在复杂音频算法的同时，依然保持超低功耗；生态系统丰富：更大SRAM和FLASH空间，实现应用特性更广覆盖；平台开放，支持更多产品形态。
据我爱音频网了解到，目前已有beyerdynamic拜雅、荣耀、OPPO、Soundcore声阔、哈曼JBL、MONSTER魔声、haylou嘿喽、QCY、SoundPEATS泥炭、唱吧、Noise、YOBYBO、TOZO、boAt、iKF、沃尔玛、螃蟹、Jlab、森海塞尔、中国移动、Urbanista、GLIDiC、铁三角、飞利浦等众多国内外知名品牌采用了来自物奇的蓝牙芯片。

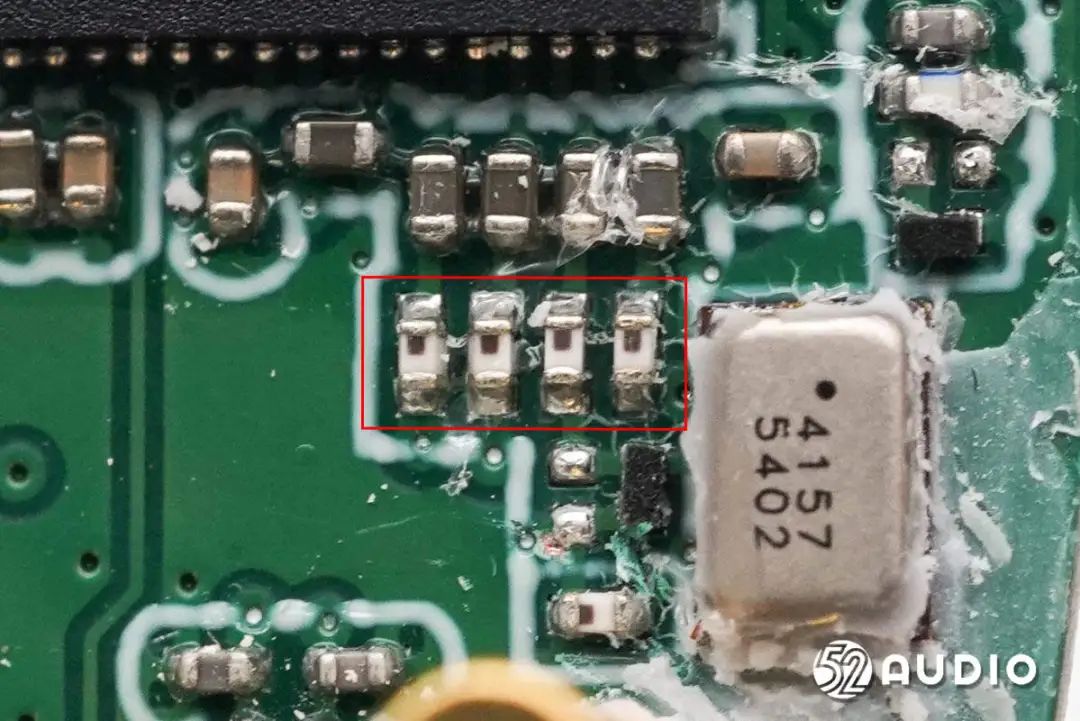

蓝牙主控外围采用了多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

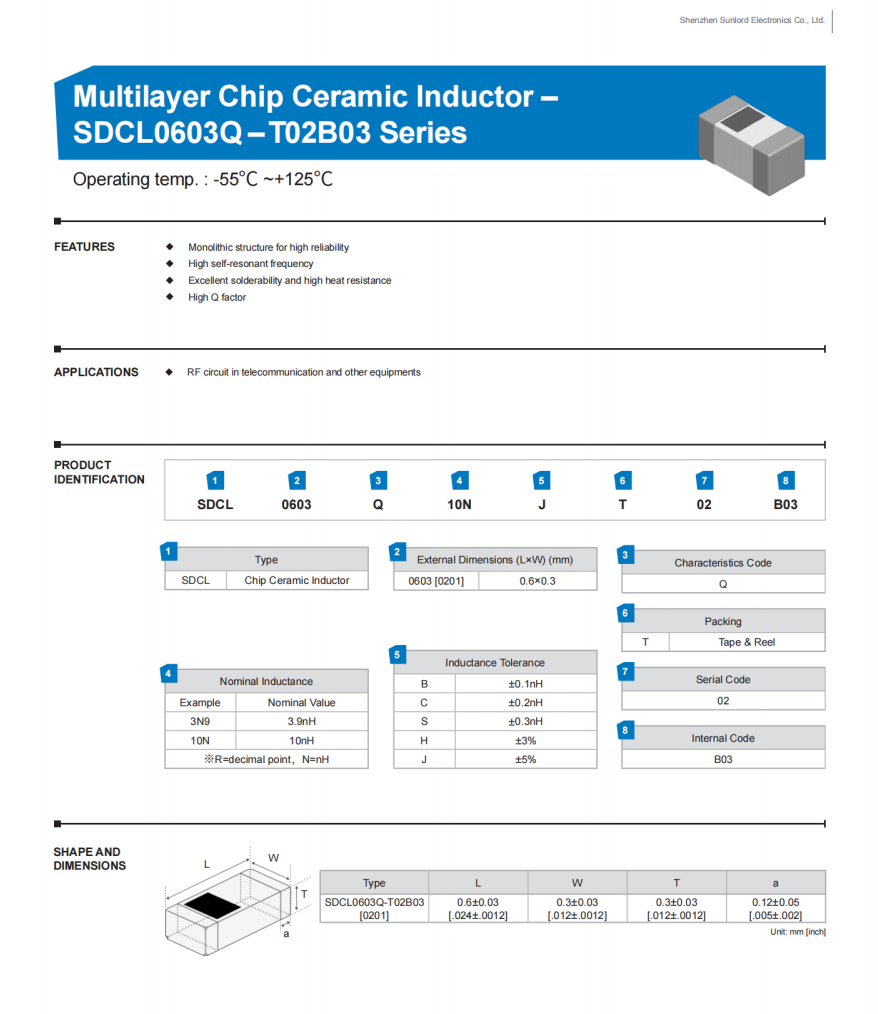

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。

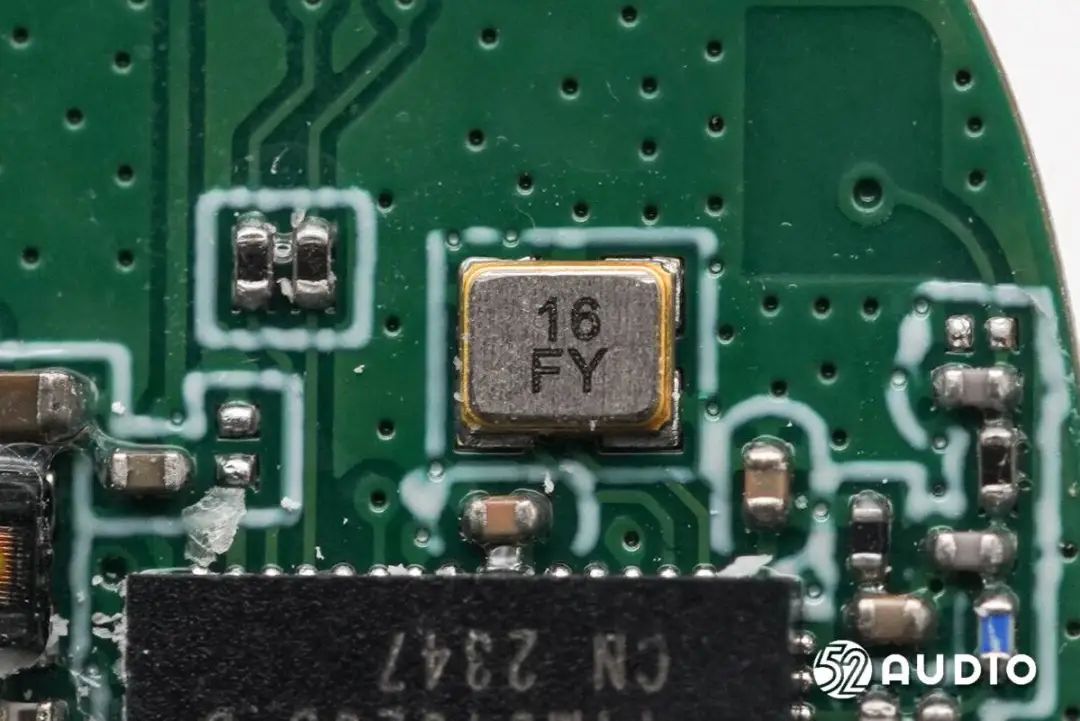

镭雕16 FY晶振特写，为蓝牙芯片提供时钟。

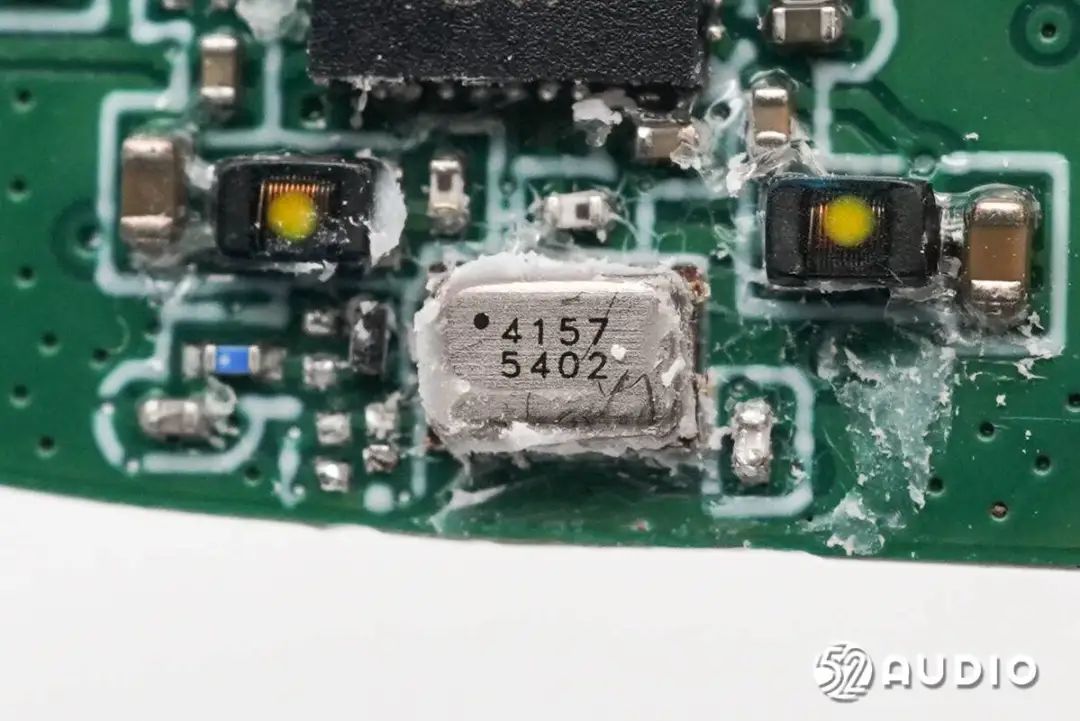

镭雕4157的MEMS麦克风，用于语音通话功能拾取人声。两颗麦克风协同，搭配波束成型技术，提供清晰通话效果。

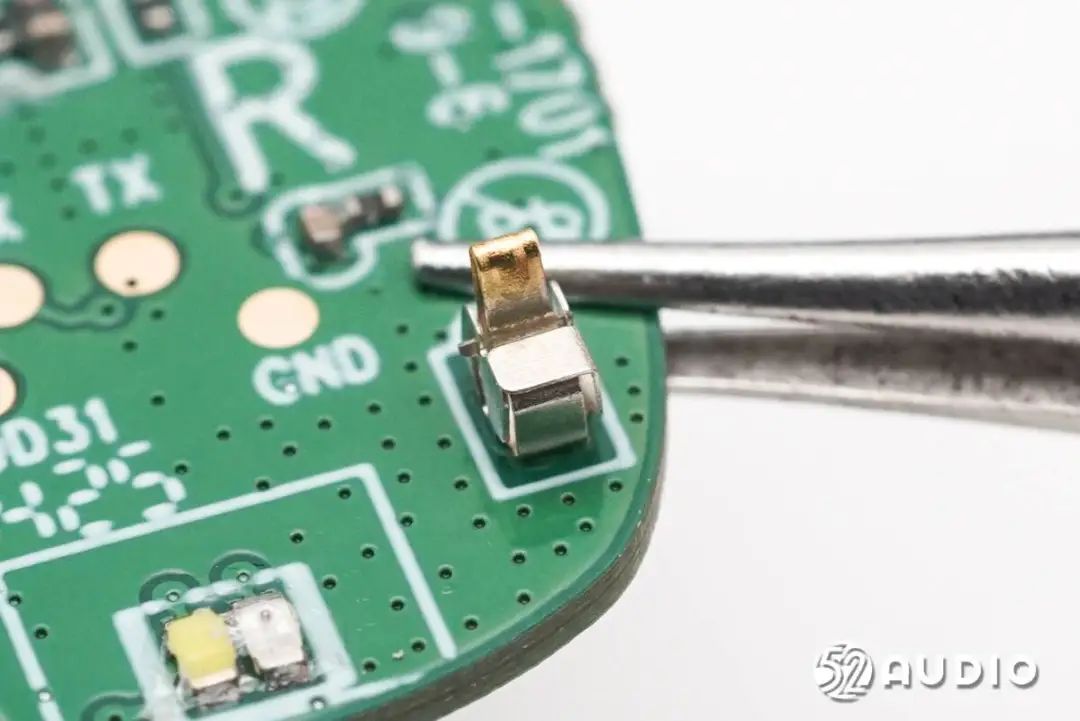

连接蓝牙天线和触摸检测贴片的金属弹片，共有两颗。

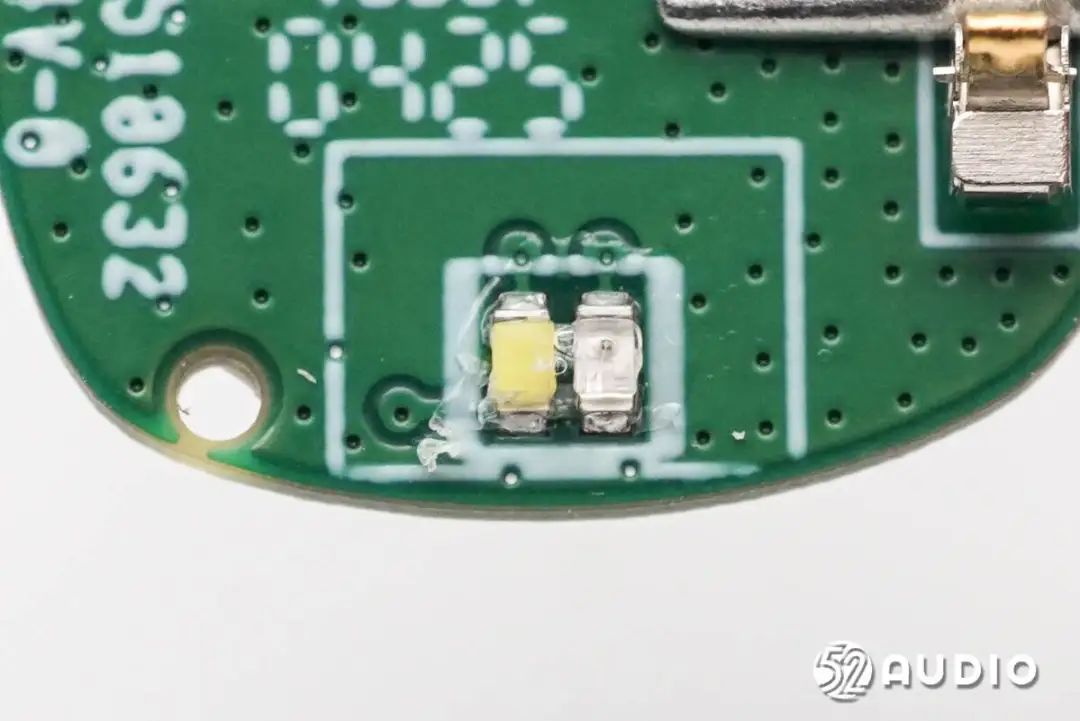

两颗不同颜色的LED指示灯，用于反馈耳机连接状态。

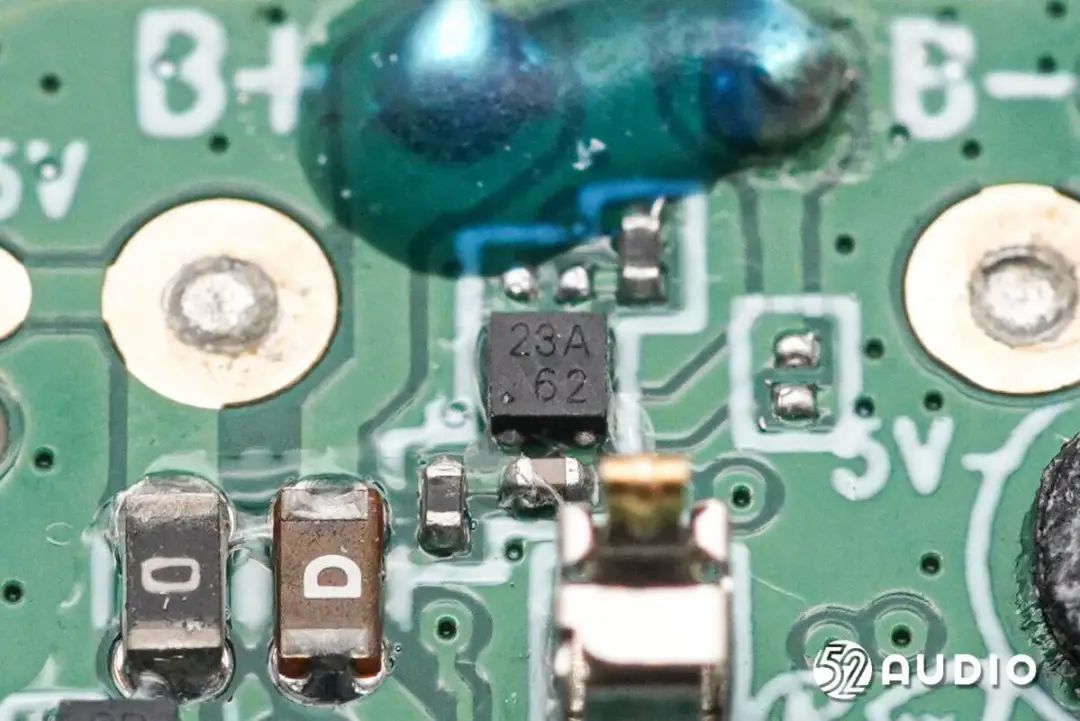

WINSEMI稳先微WSDF23A2N2H全集成锂电保护IC，具有过充、过放、过流、短路等电池需要的所有保护功能。

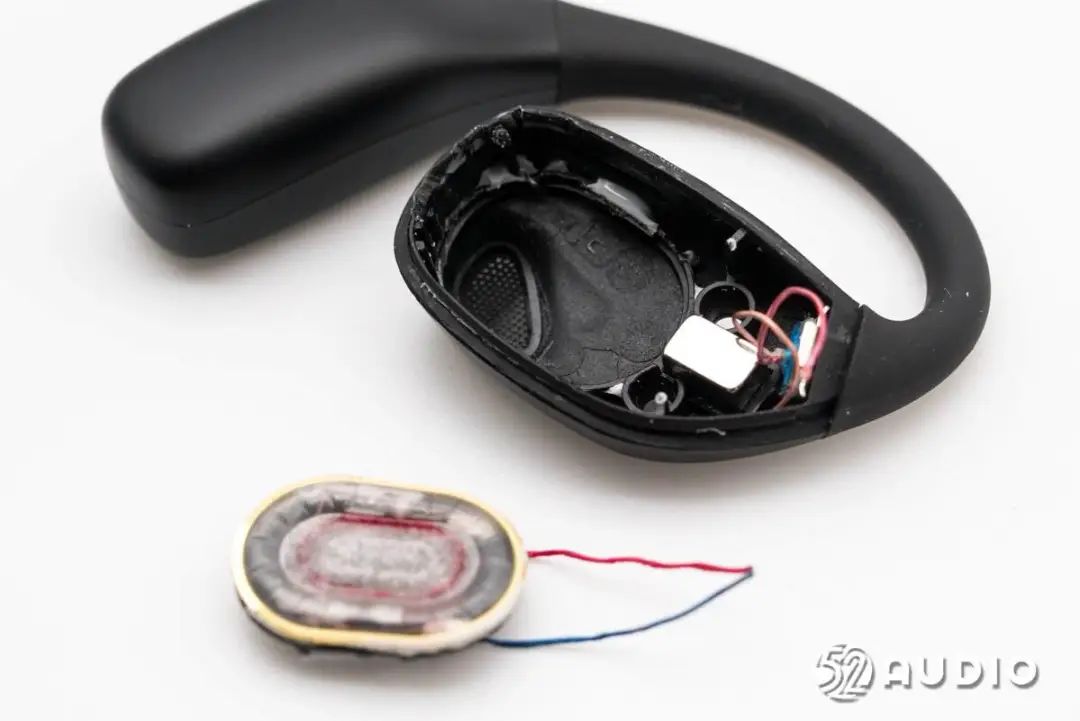

取出音腔内部的扬声器。

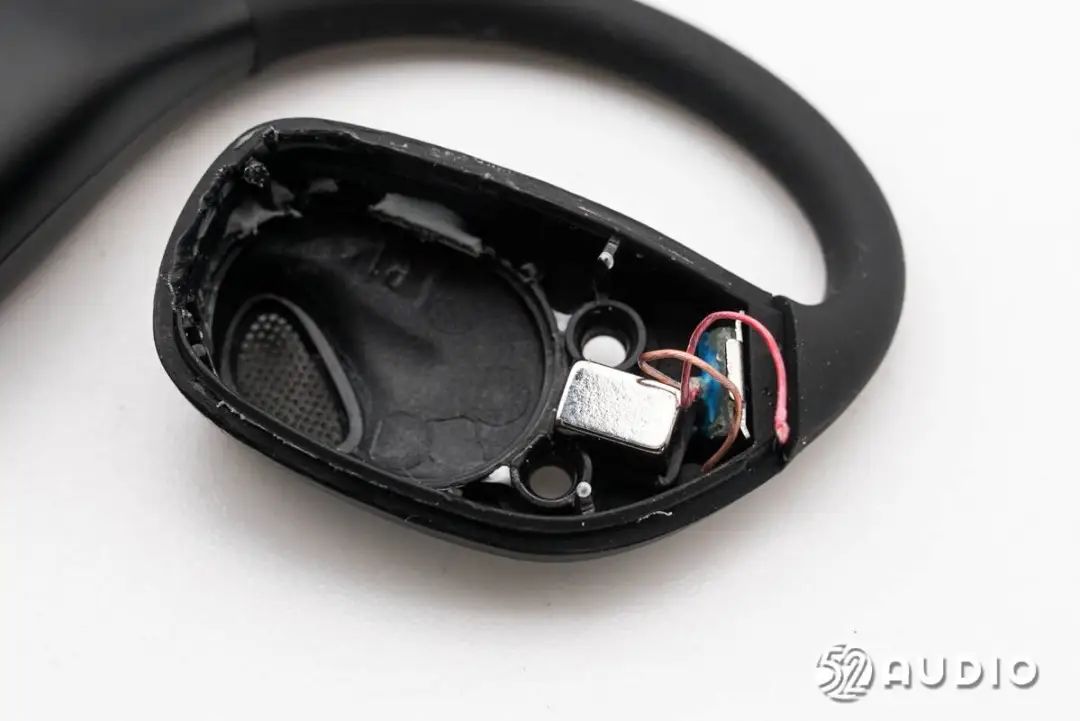

腔体底部结构一览，设置有一颗磁铁用于与充电盒固定。耳挂与音腔通过金属结构固定，导线打胶，防止移动。

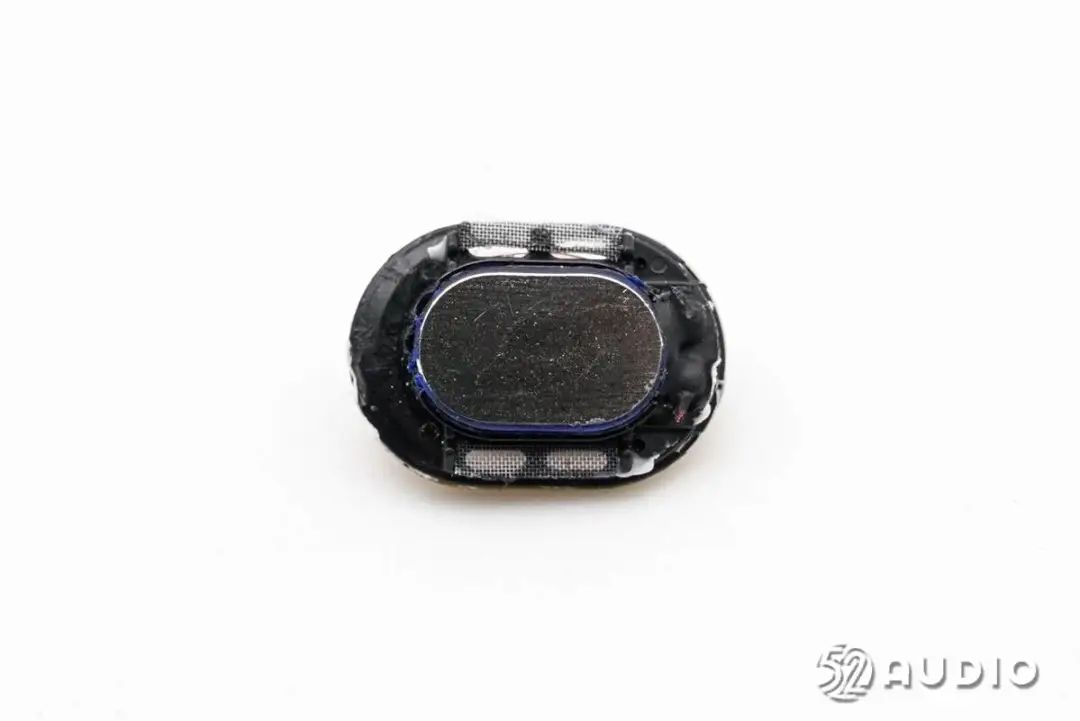

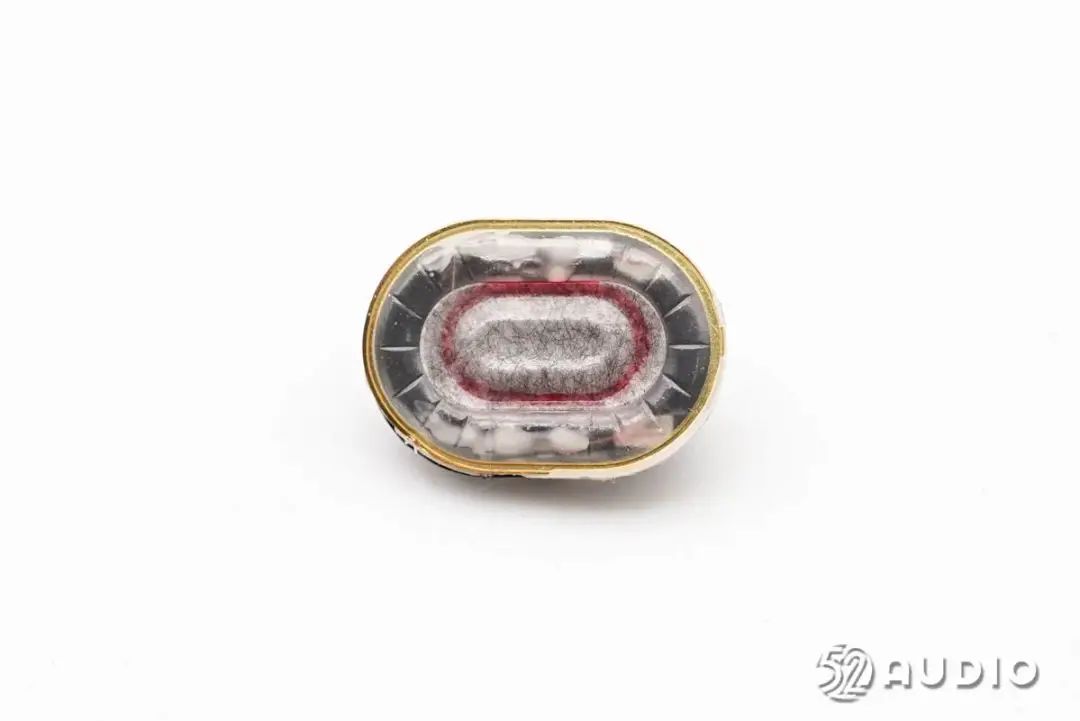

耳机搭载的跑道型动圈喇叭正面特写，采用了复合纤维振膜。
跑道型动圈喇叭背面特写，边缘设计调音孔，通过丝网防护。

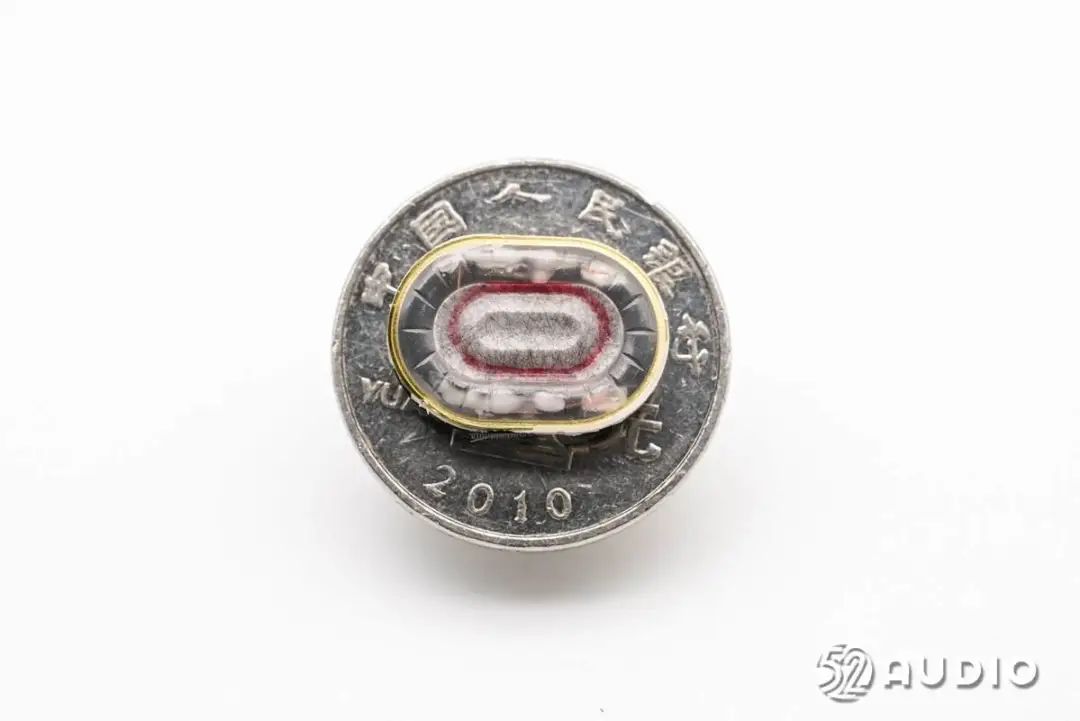

跑道型动圈喇叭与一元硬币大小对比。

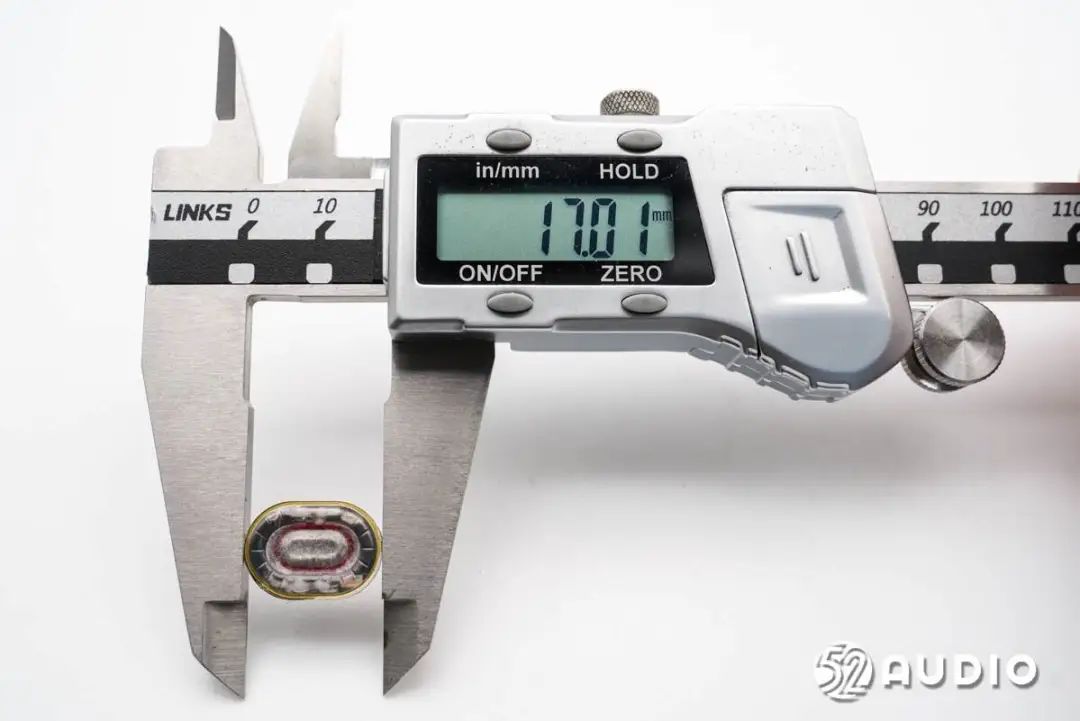

经我爱音频网实测，跑道型动圈喇叭长直径约为17mm。

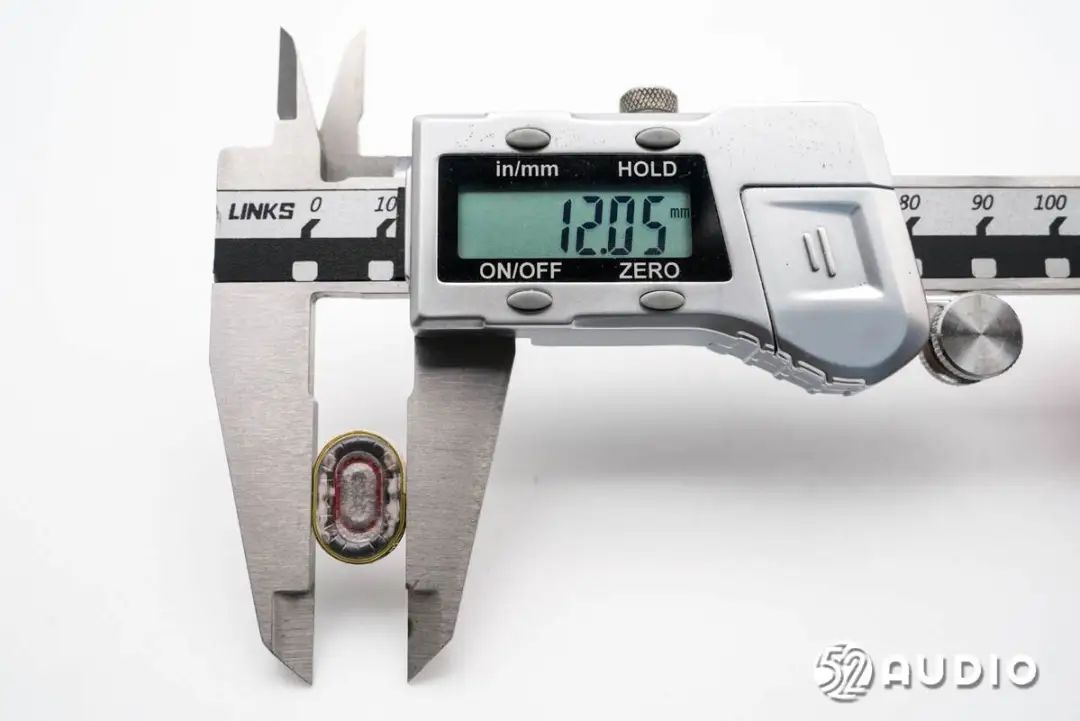

跑道型动圈喇叭短直径约为12mm。

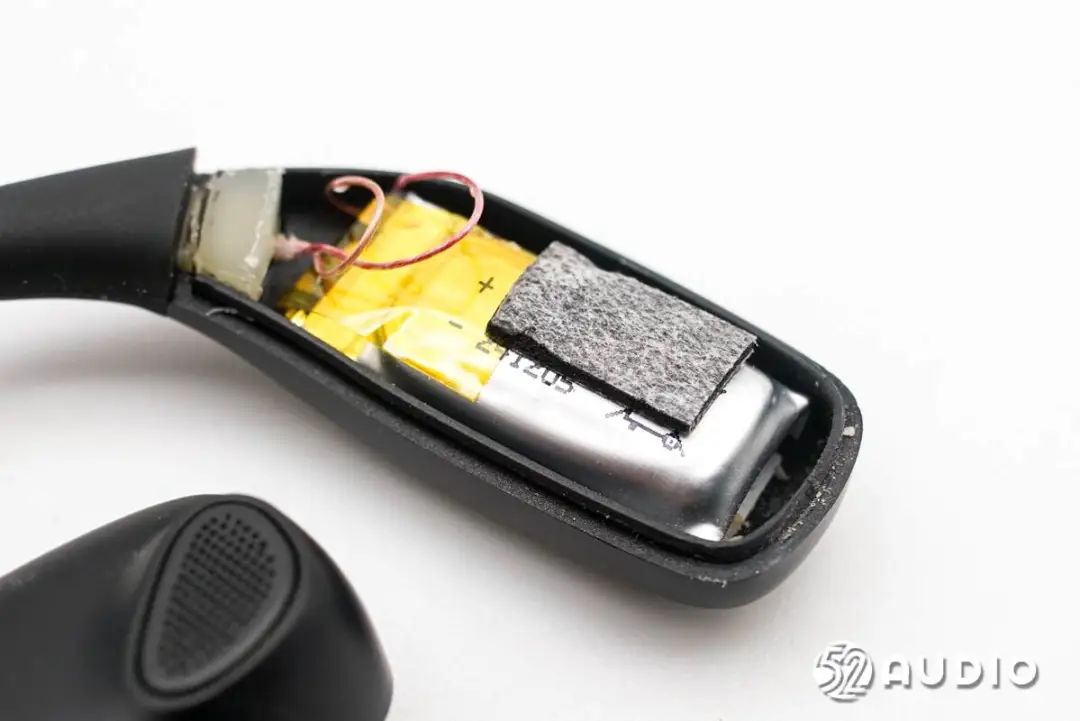

打开后端电池腔体，电池上覆盖海绵垫防护。
断开导线，取出电池。

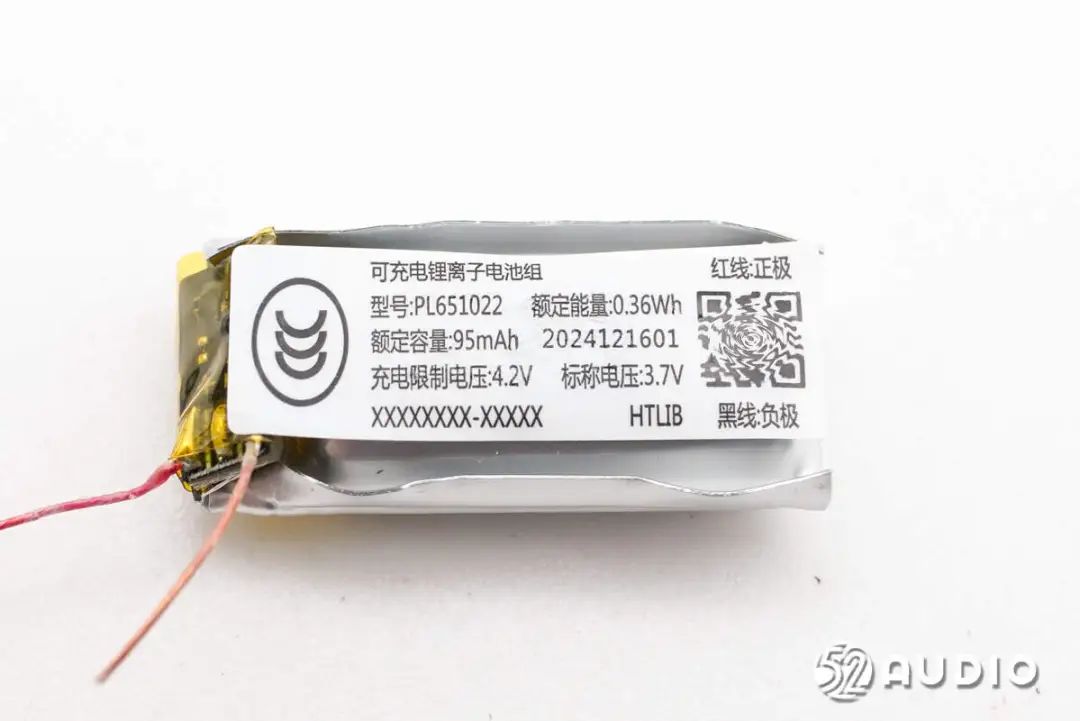

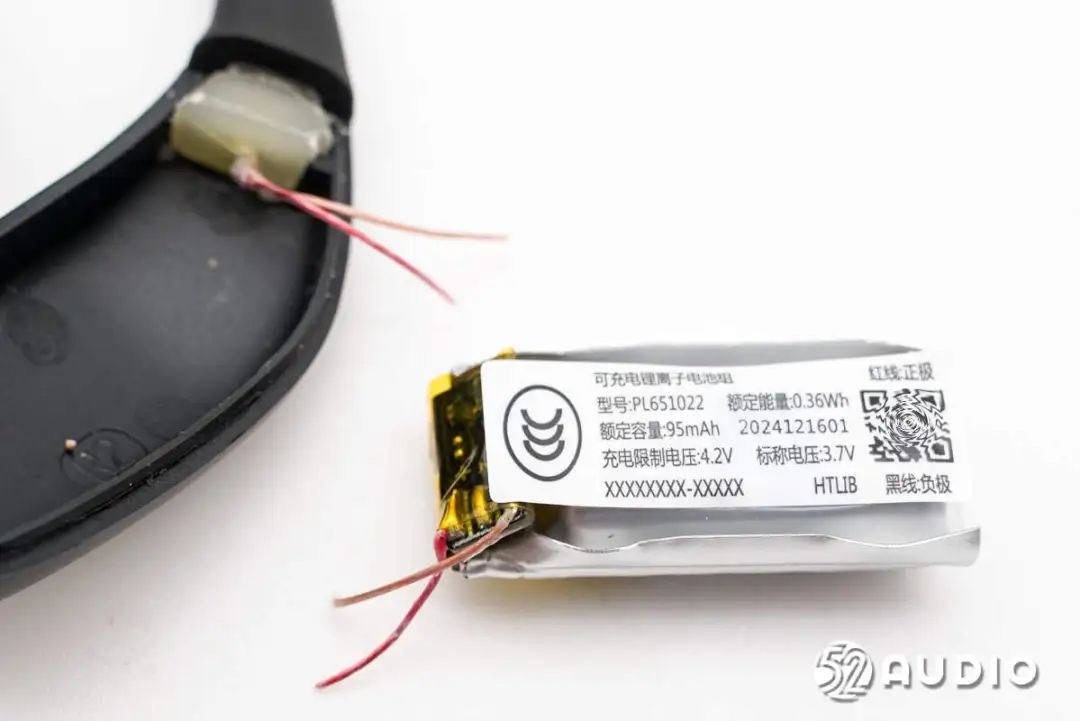

耳机内置电池标签上信息，可充电锂离子电池组，型号：PL651022，额定能量：0.36Wh，额定容量：95mAh，标称电压：3.7V，充电限制电压：4.2V。

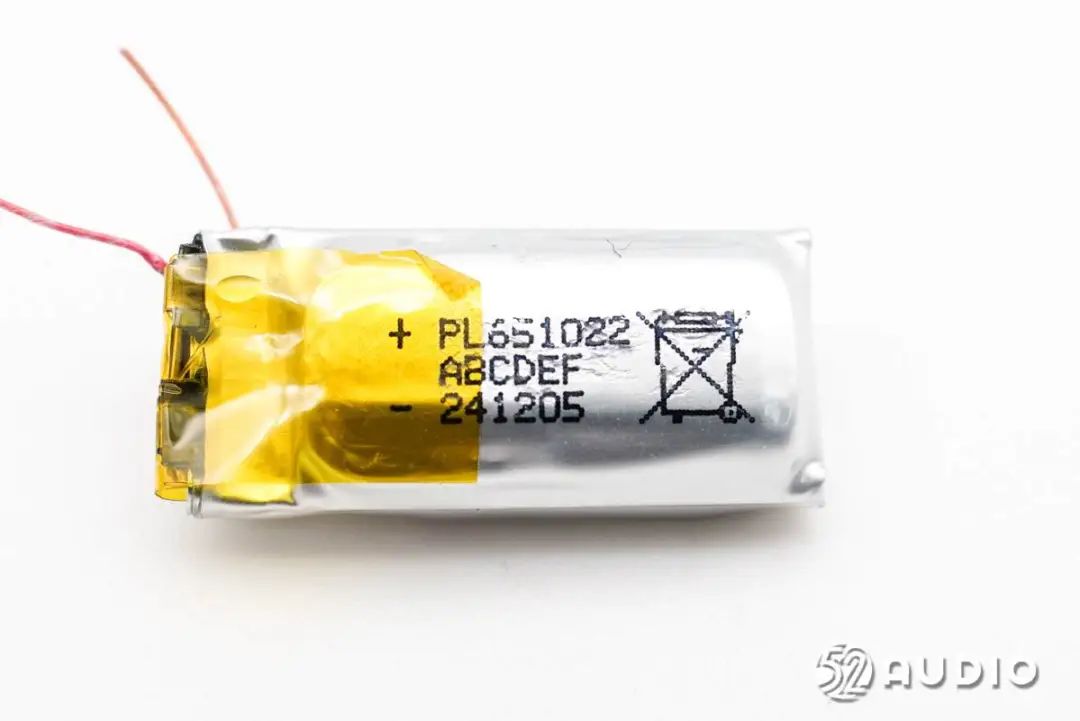

电池背面电芯上丝印信息一览。

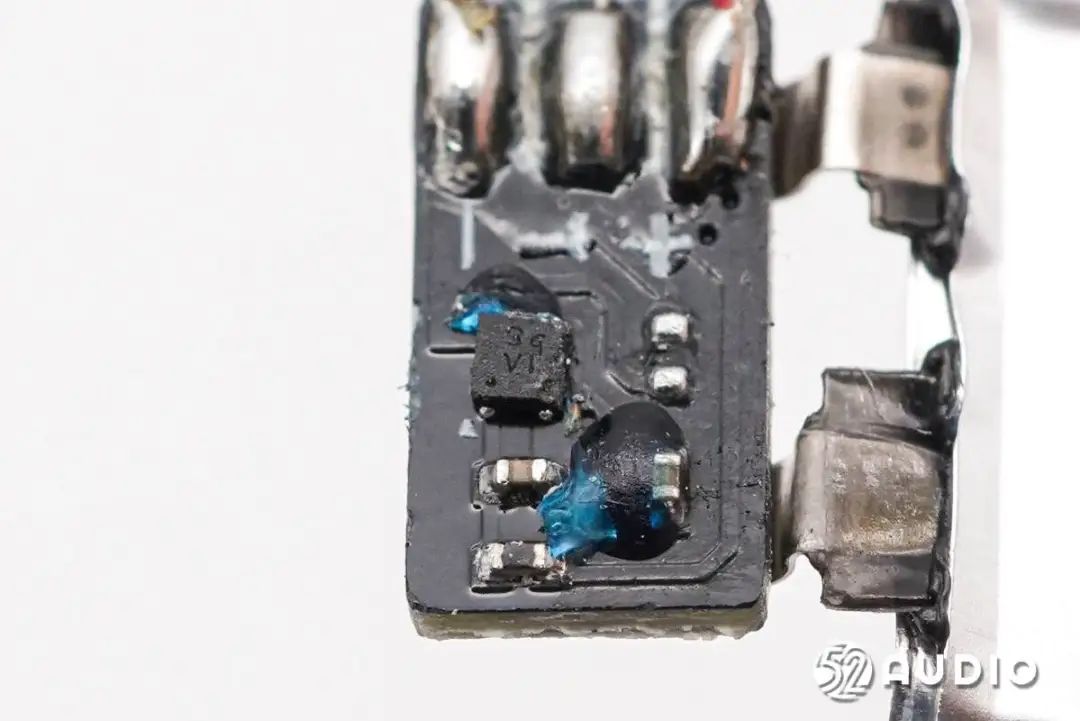

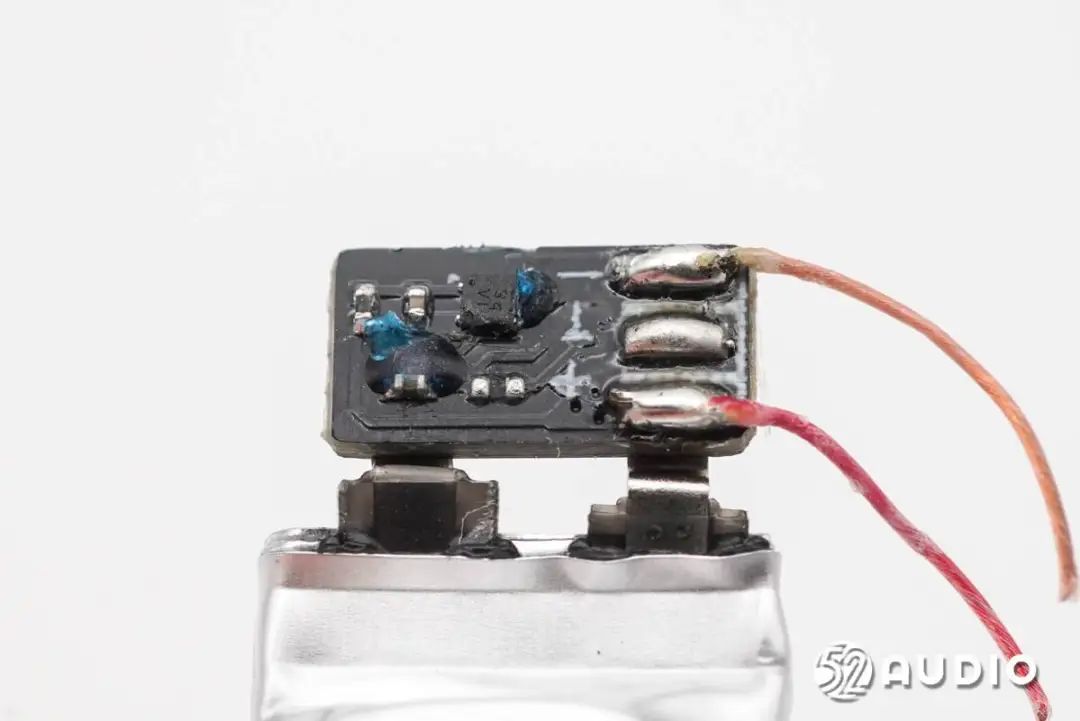

撕开外部绝缘保护，电池保护板电路一览。

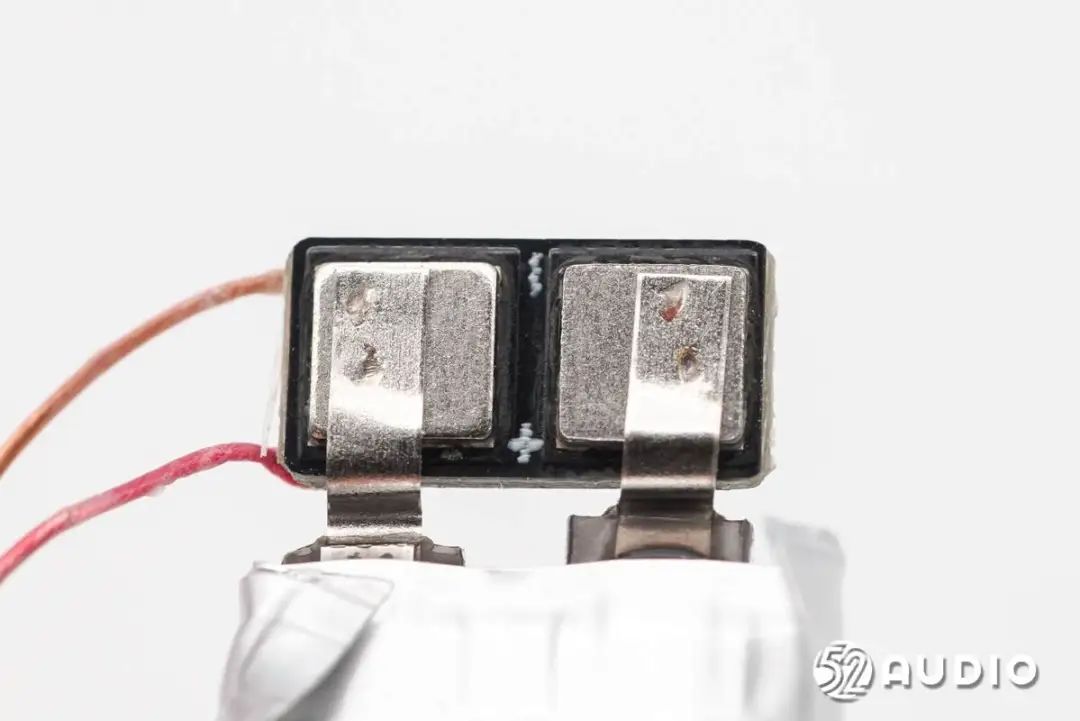

保护板背面与电池正负极镍片碰焊。
丝印3G V1的锂电保护IC。
充电盒拆解

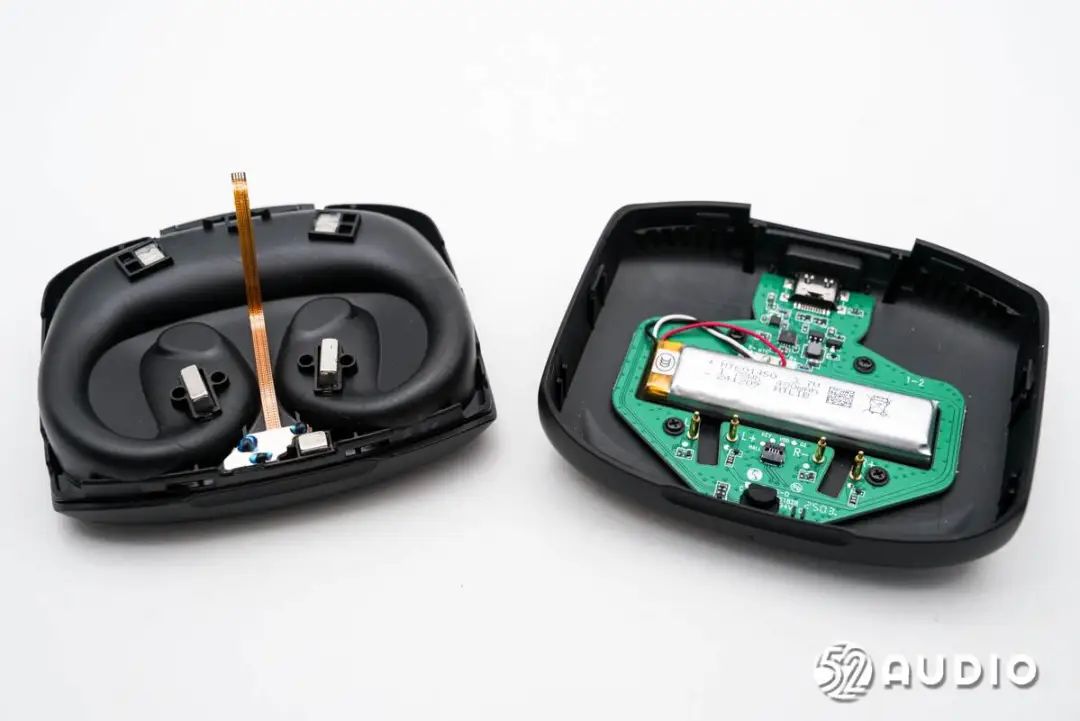

拆开充电盒外壳，取出座舱结构。

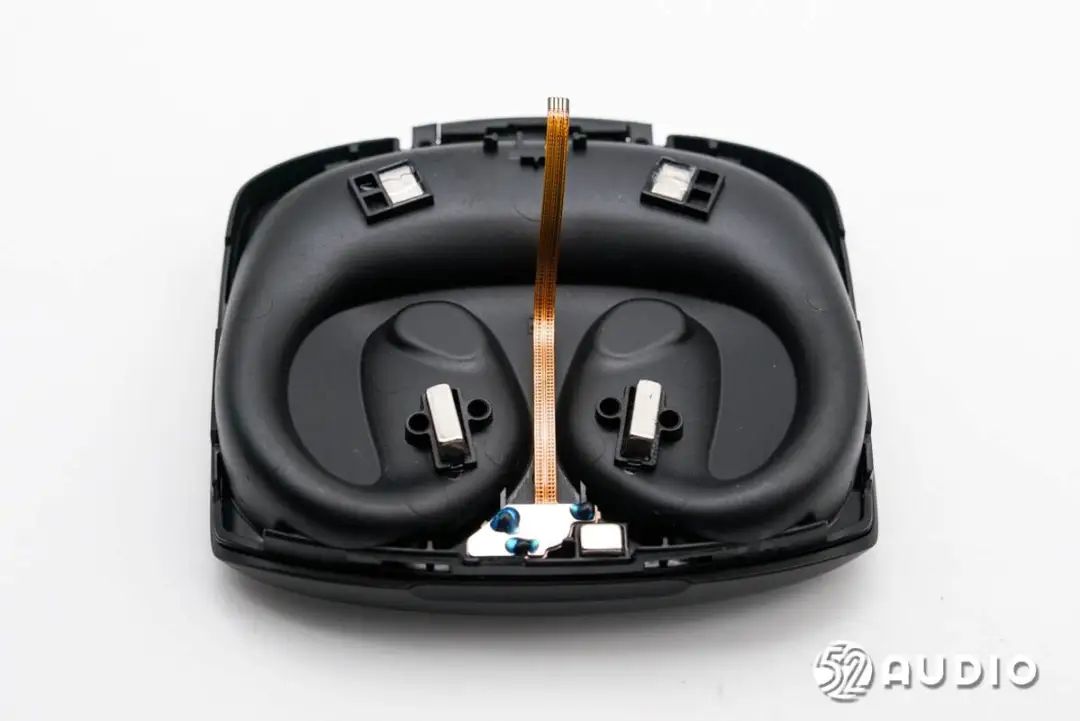

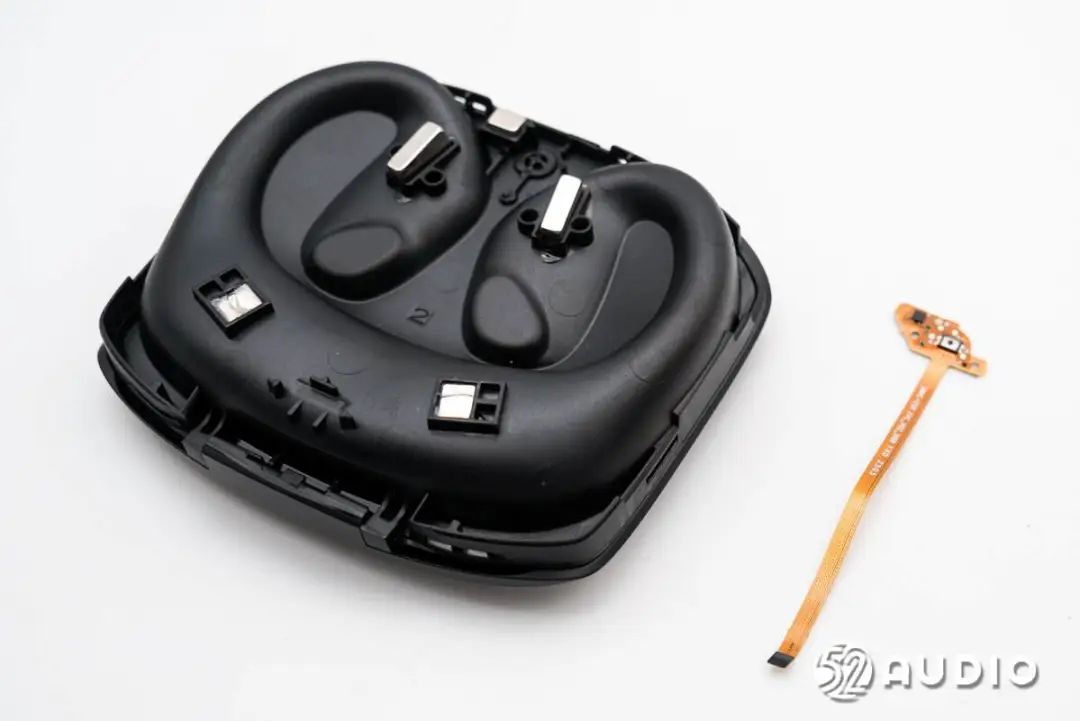

座舱底部结构一览，设置有吸附耳机的磁铁，以及功能按键和霍尔元件排线。

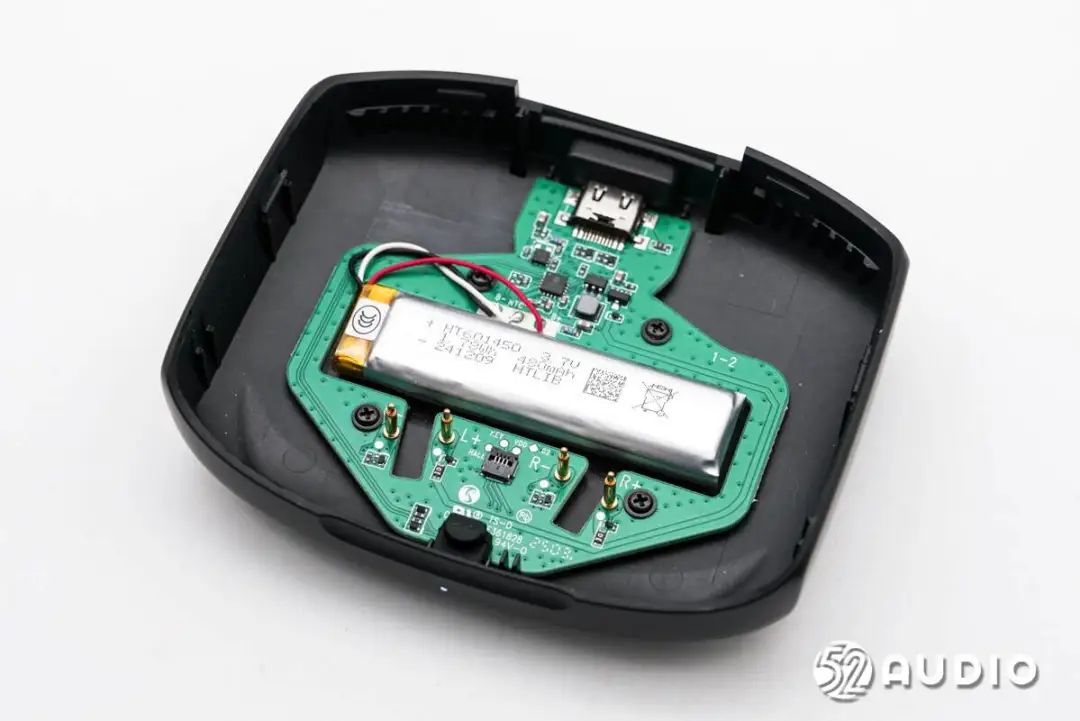

腔体内部结构一览，主板通过螺丝固定，与电池导线焊接。
取掉功能按键的排线。

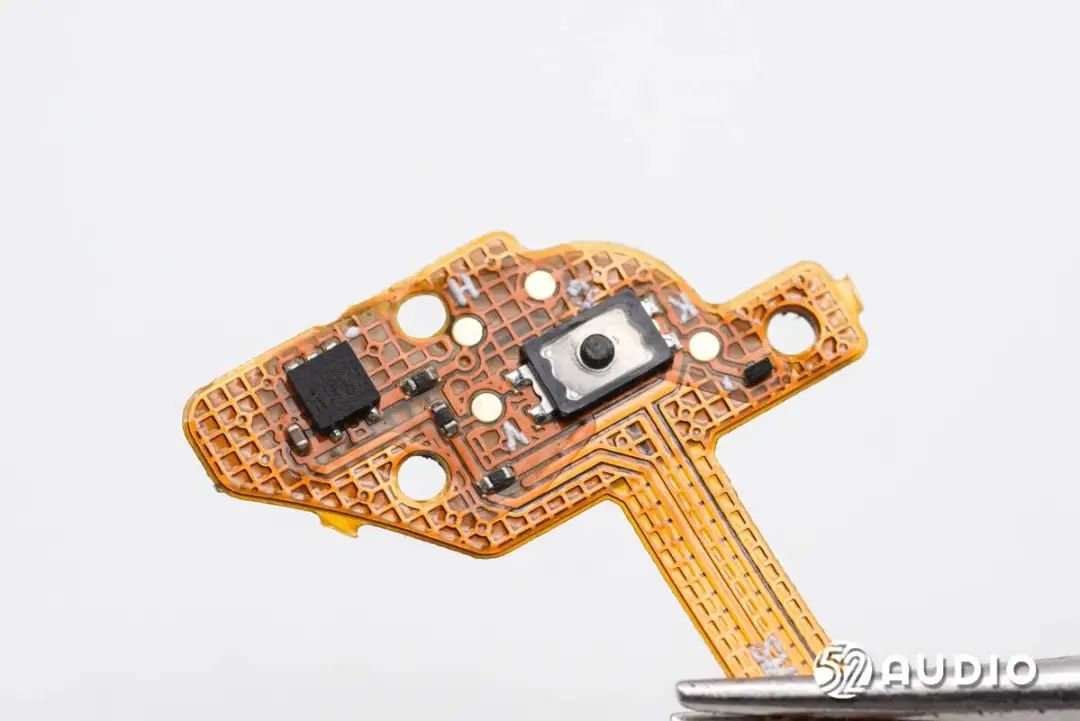

功能按键的FPC小板电路一览。

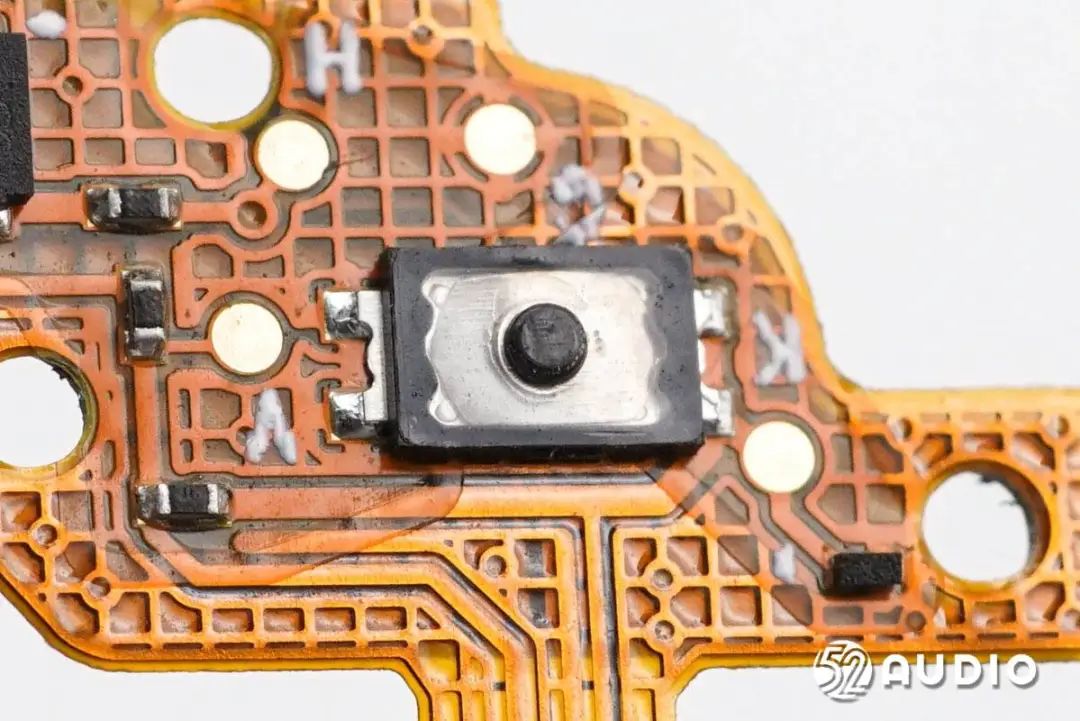

用于蓝牙配对的微动按键特写。

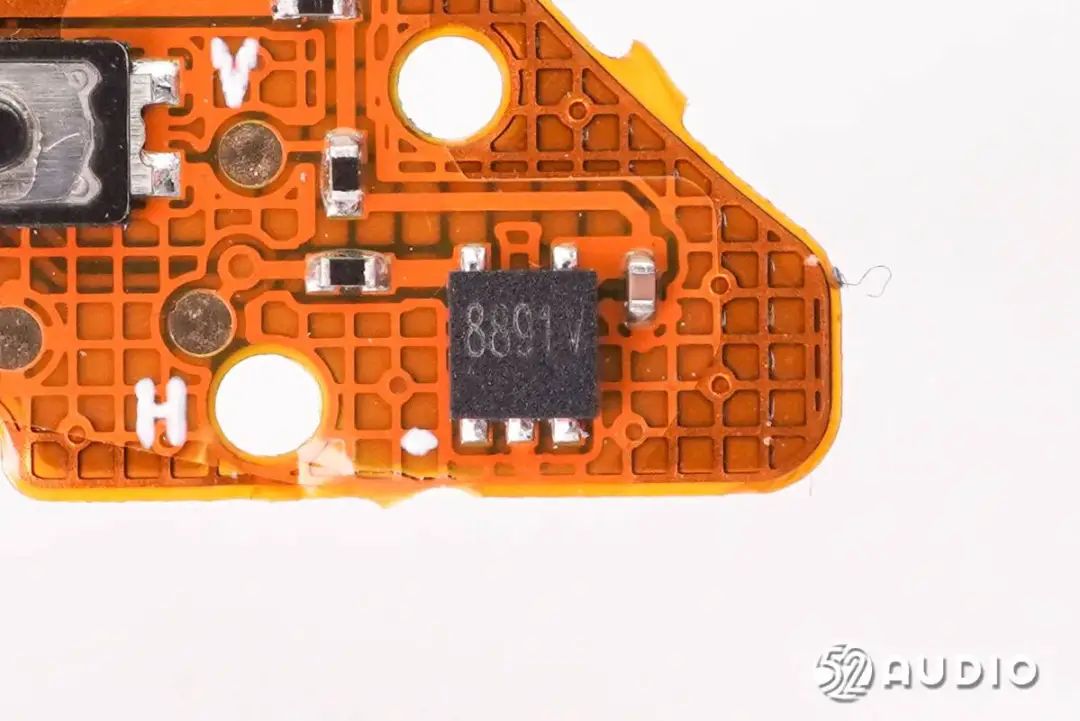

丝印8891V的霍尔元件特写，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

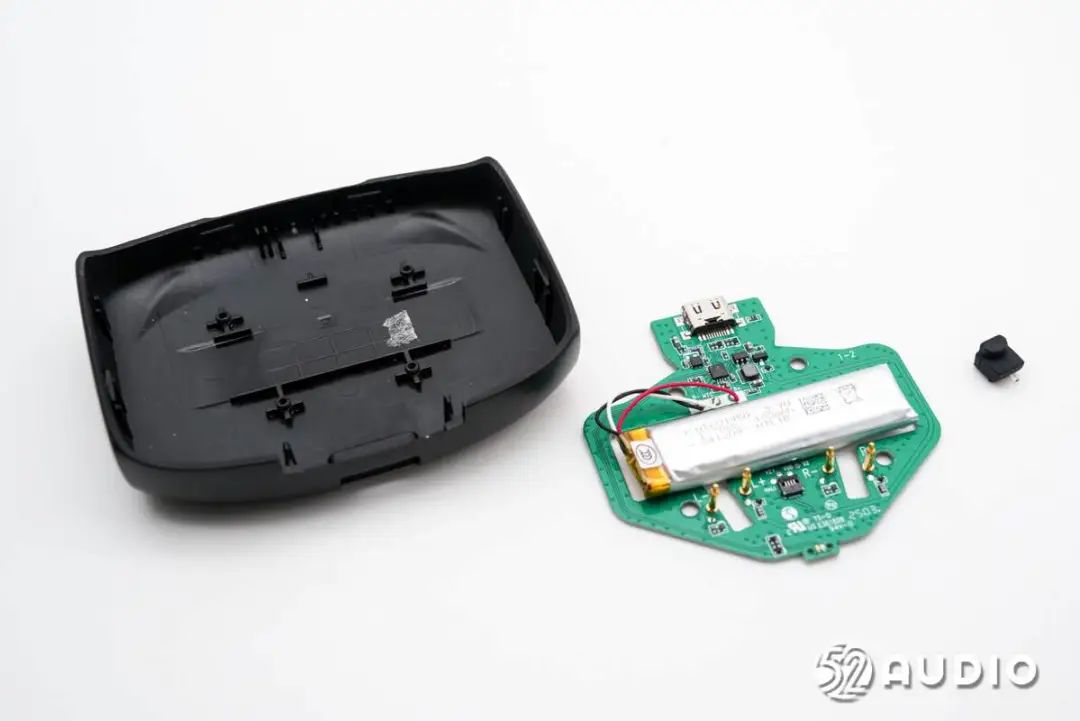

卸掉螺丝，取出主板和电池。

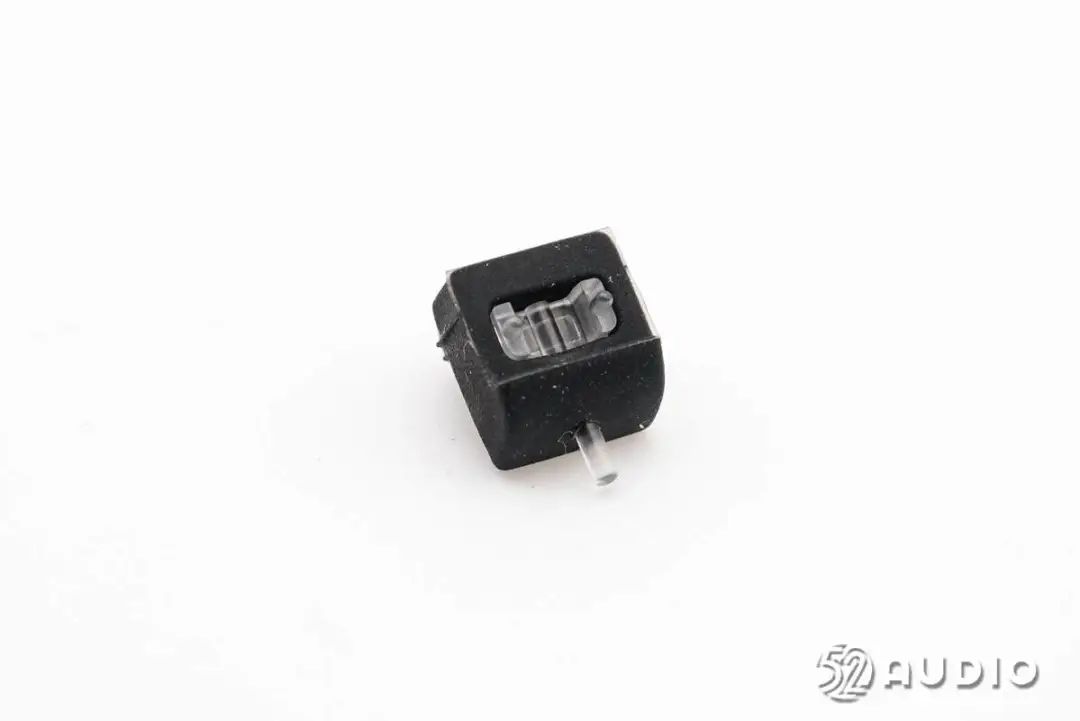

指示灯的导光柱结构一览。

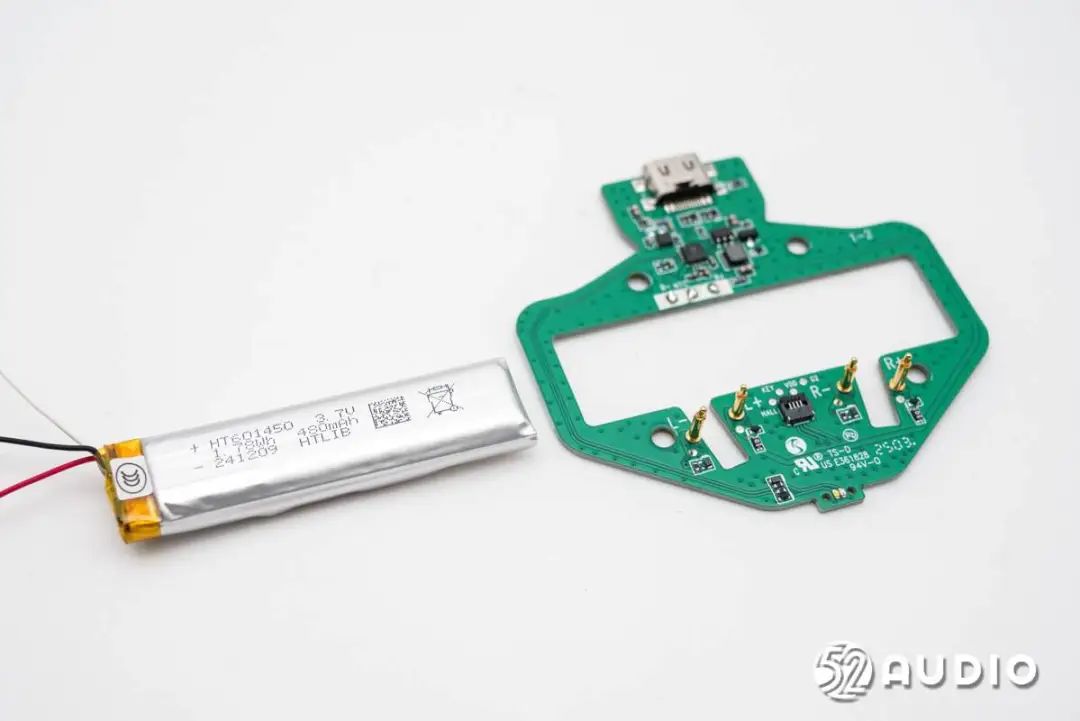

断开导线，分离主板和电池。

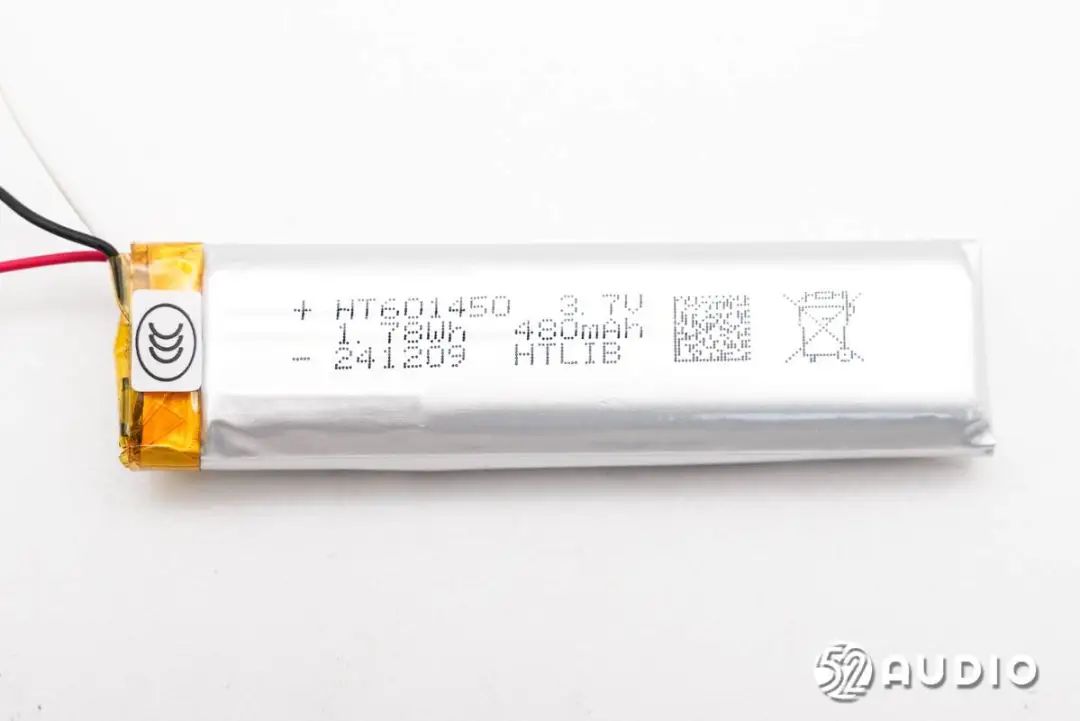

充电盒内置锂电池型号：HT601450，标称电压：3.7V，额定容量：480mAh 1.78Wh，来自HT恒泰科技。

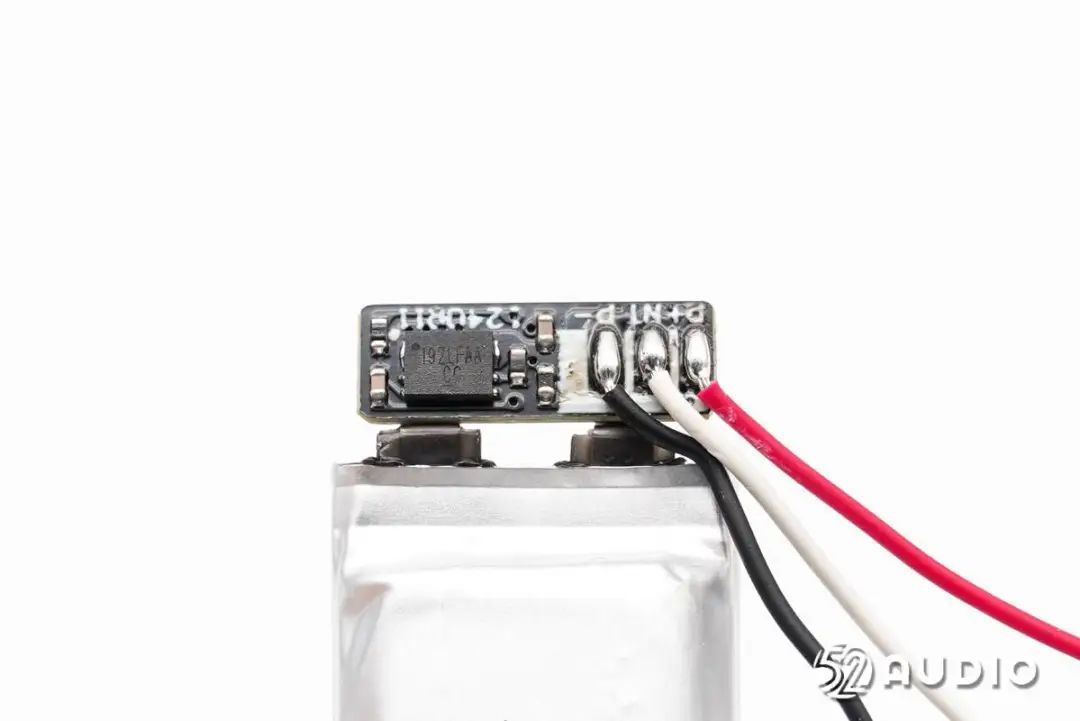

电池保护板正面电路一览，设置有一体化锂电保护IC和检测电池温度的热敏电阻。

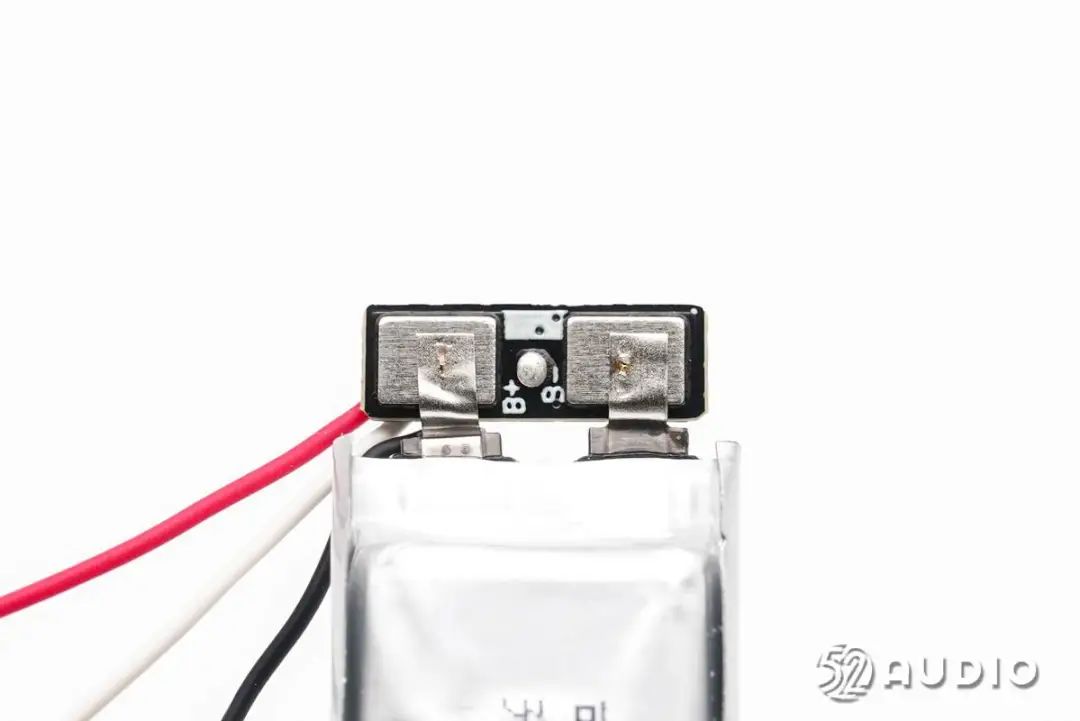

电池保护板背面电路一览。

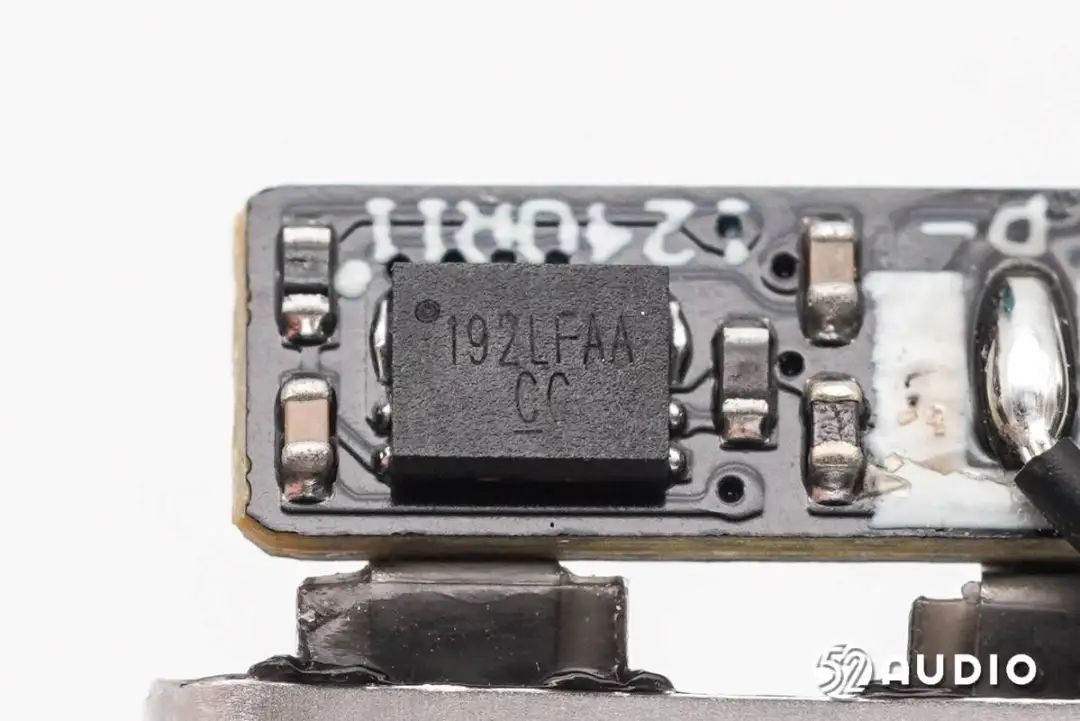

丝印192LFAA的锂电保护IC。

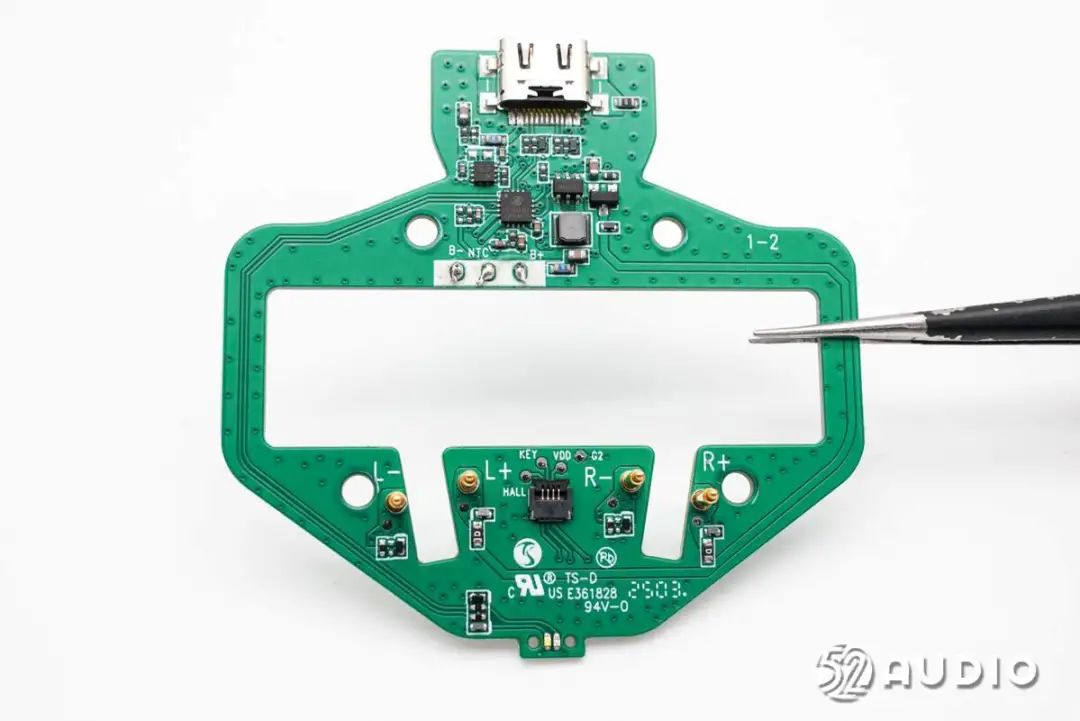

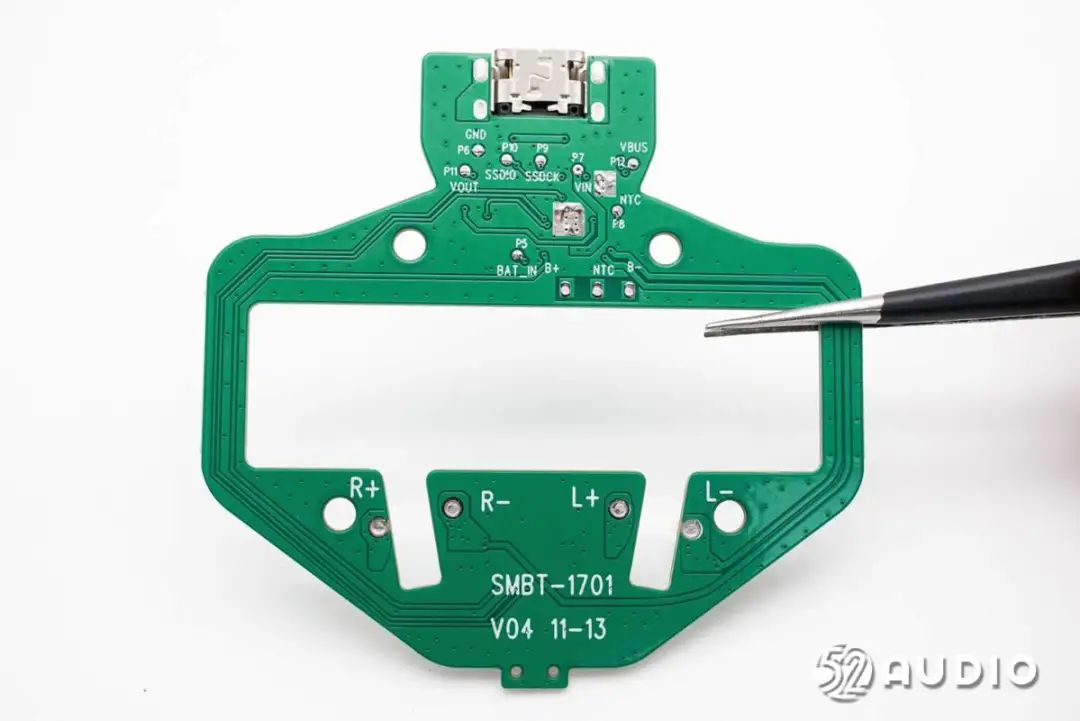

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。

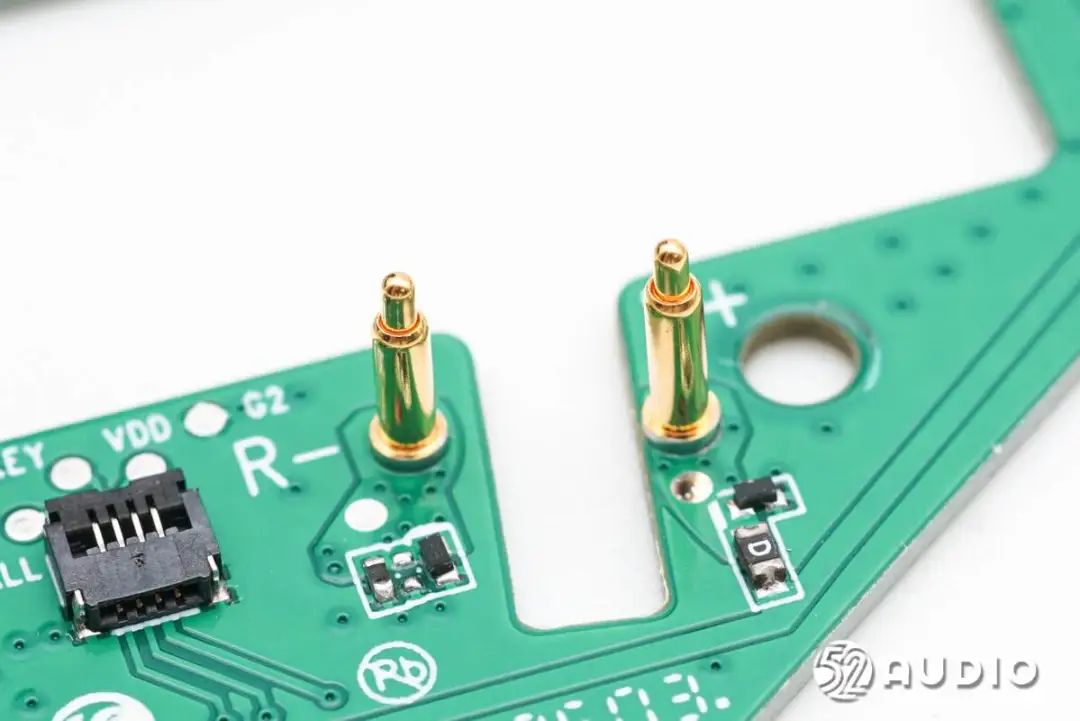

充电盒为耳机充电的Pogo Pin连接器特写。

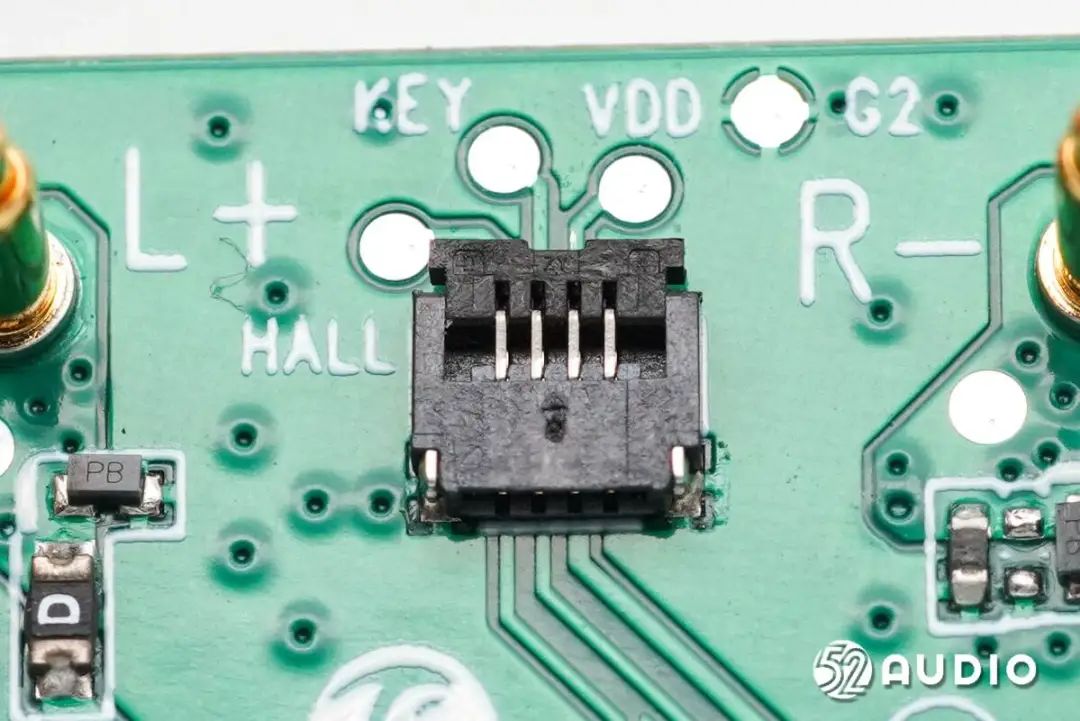

连接功能按键排线的ZIF连接器特写。

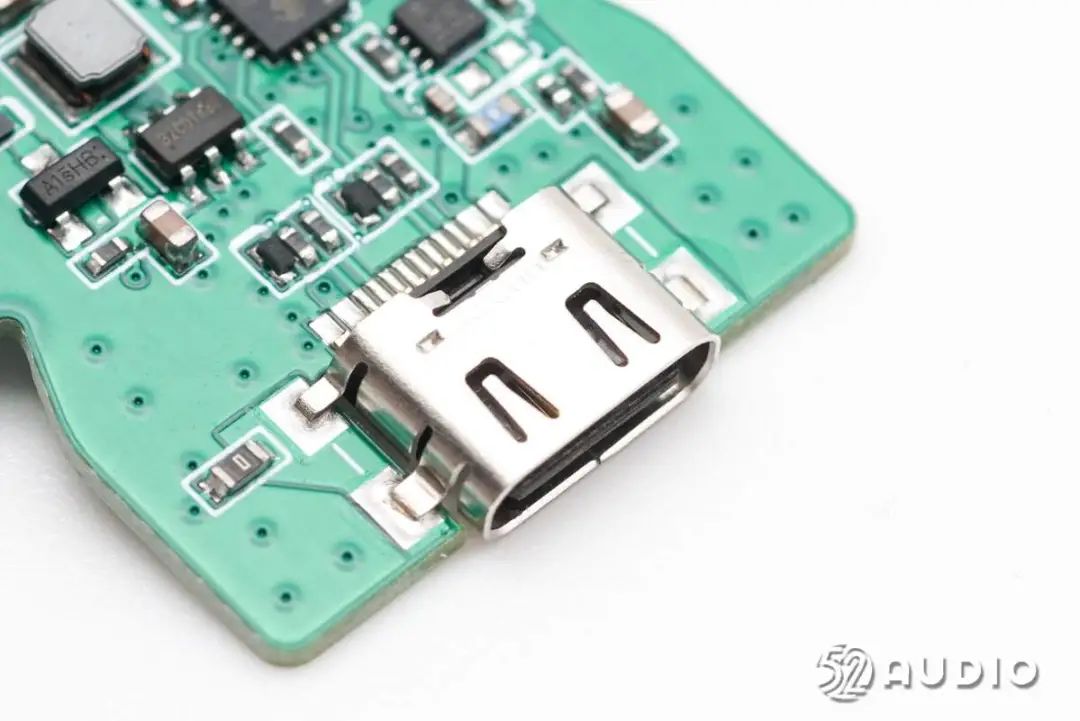

Type-C充电母座特写，沉板焊接，降低主板厚度。

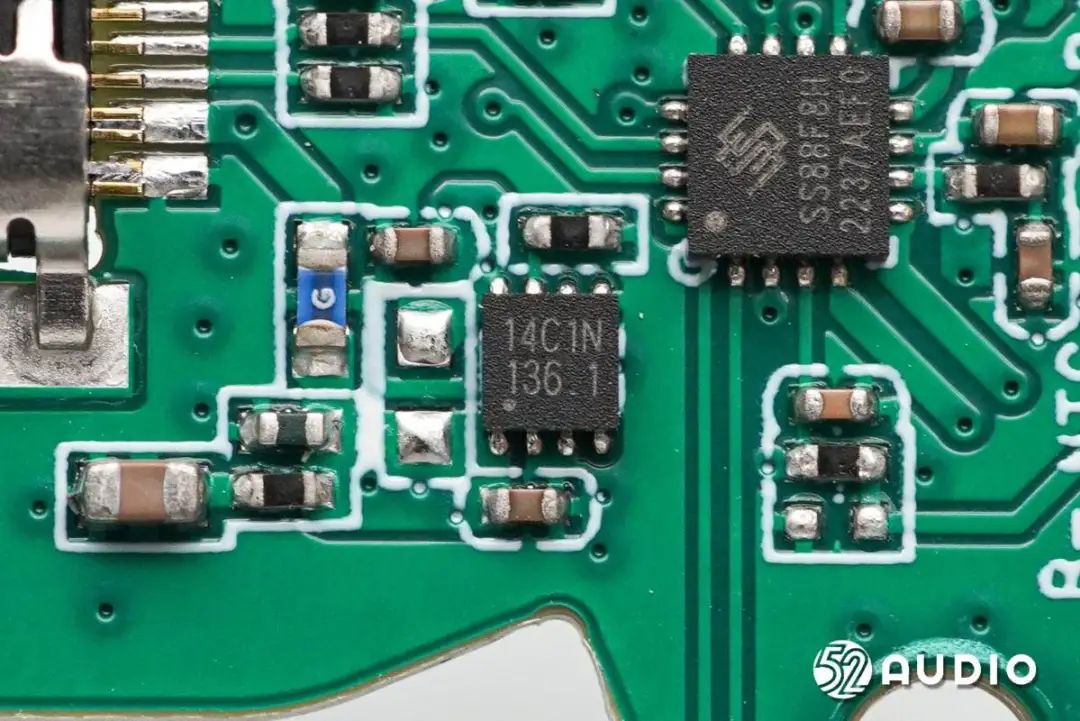

Prisemi芯导科技P14C1N过压过流保护IC，输入耐压高达32V，过压保护点为固定6V。

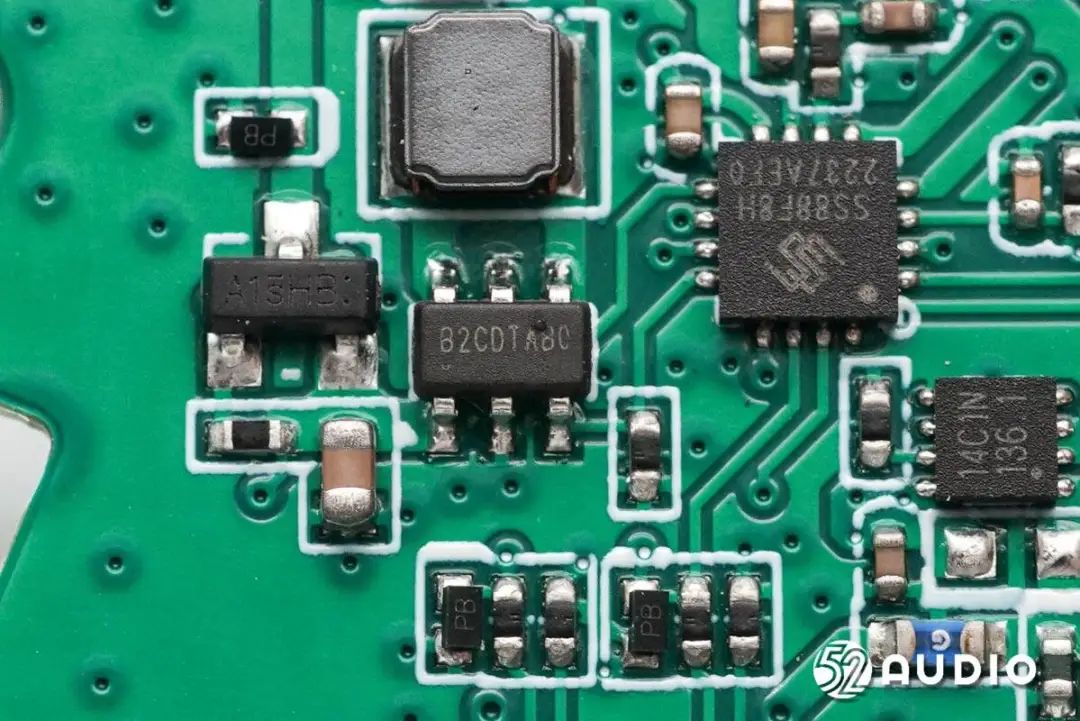

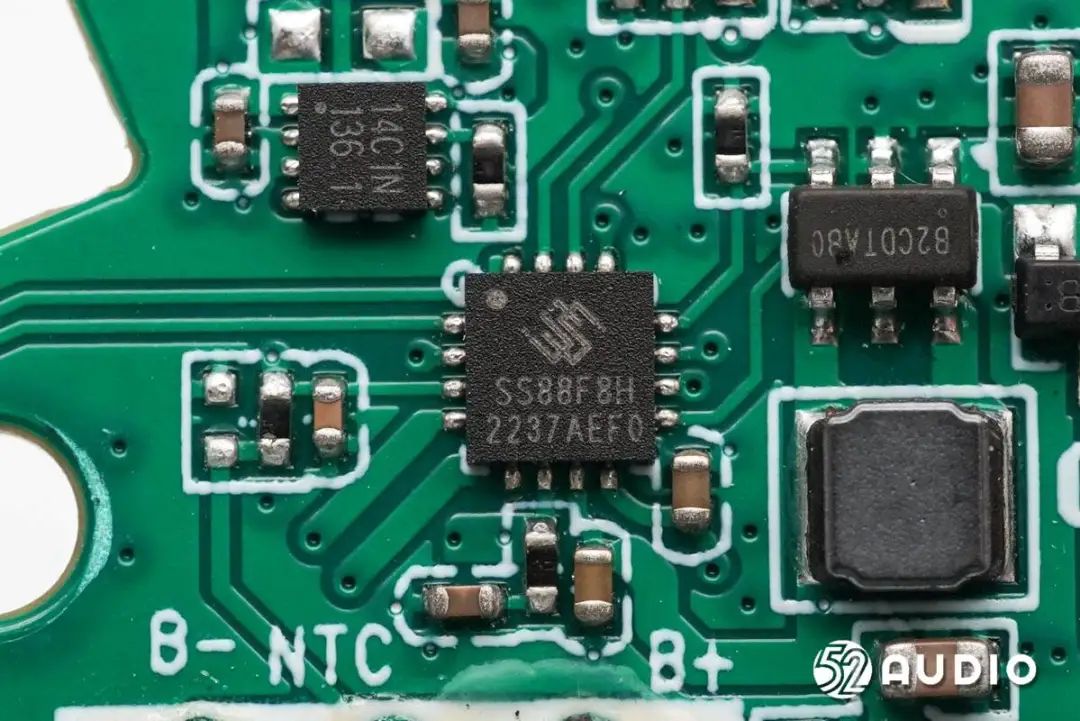

SinhMicro昇生微电子SS88F8H Power MCU，集成电源管理及电机控制功能，负责为内置电池充电和充电盒整机控制。

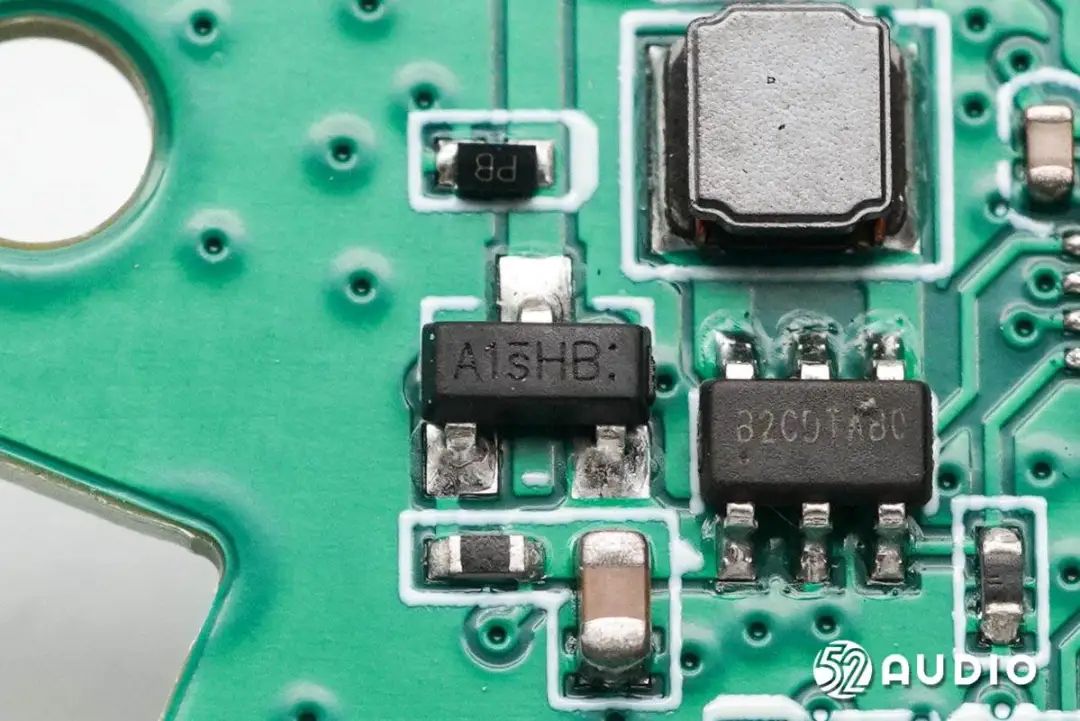

丝印“B2CDTABC”的SinhMicro昇生微电子SSD101X可编程升压IC，负责为内置电池升压给耳机充电。
丝印“A1sHB”的LPS微源半导体LPM2301 2.6A PMOS，为业界较大电流版本，足够余量确保安全，用作给耳机充电的开关。

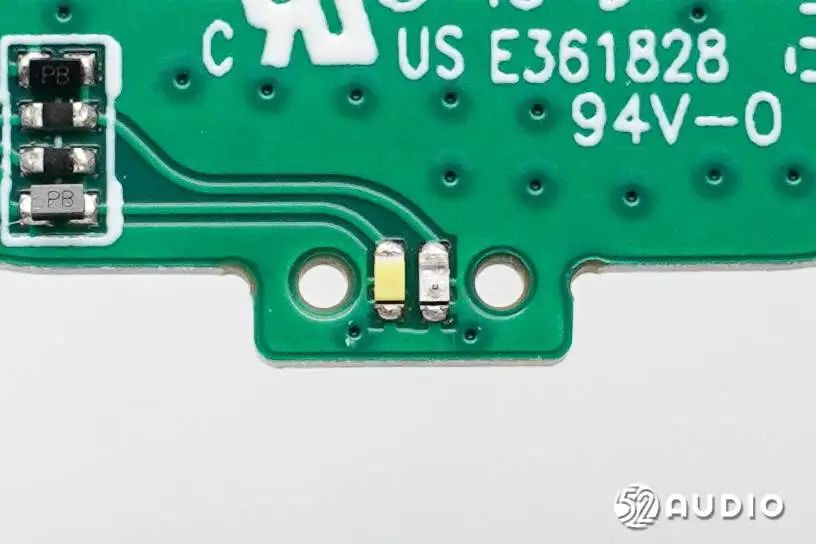

用于反馈蓝牙配对及充电状态的LED指示灯特写。

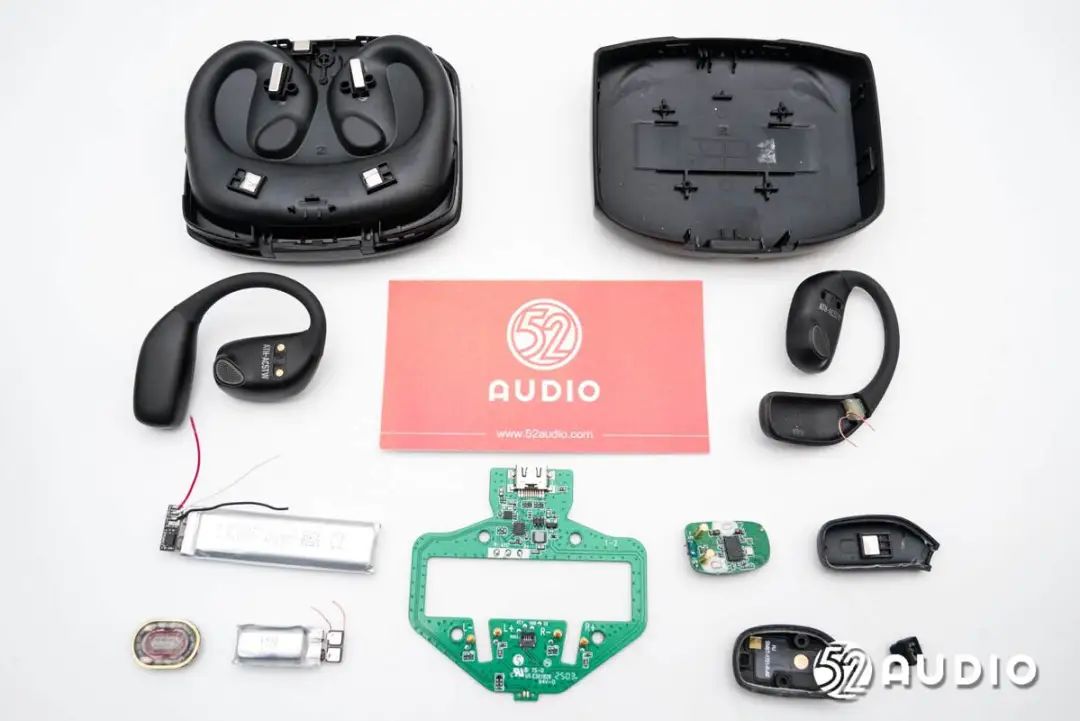

Audio-Technica铁三角ATH-AC5TW开放式耳挂耳机拆解全家福。
三、我爱音频网总结
铁三角ATH-AC5TW开放式耳机在外观设计方面，充电盒采用了磨砂质感，扁平的轻薄设计，便于携带。耳机采用了耳挂式结构，记忆耳挂通过柔软亲肤的硅胶材质包裹，佩戴与耳廓舒适贴合，稳定不掉。
内部主要配置方面，耳机内置95mAh锂电池，搭载了17mm x 12mm跑道型动圈喇叭，复合纤维振膜；单耳内置两颗MEMS麦克风，用于语音通话功能拾音；主控芯片为WUQi物奇WQ7034MX蓝牙音频SoC，外围采用多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。
充电盒内部搭载了HT恒泰科技480mAh锂电池，配备有电路保护板负责充放电保护；主板上，采用了SinhMicro昇生微电子SS88F8H Power MCU和昇生微电子SSD101X可编程升压IC，用于为内置电池充电及升压为耳机充电。
