前言
倍仕达推出了一款65W快充充电器，产品基于前沿的氮化镓方案进行设计，整体十分的小巧便携。此外配备时下主流USB-C接口，提供最大65W PD快充同时，还支持UFCS融合快充，进一步提升产品整体兼容性，可以满足各大品牌的手机、笔记本等电子设备快充需求。下面充电头网就对其进行拆解，看看做工如何。
倍仕达65W氮化镓充电器外观
倍仕达65W氮化镓充电器采用高阻燃材质塑料外壳，整体为经典白色配色，机身表面哑光工艺处理，风格简约。

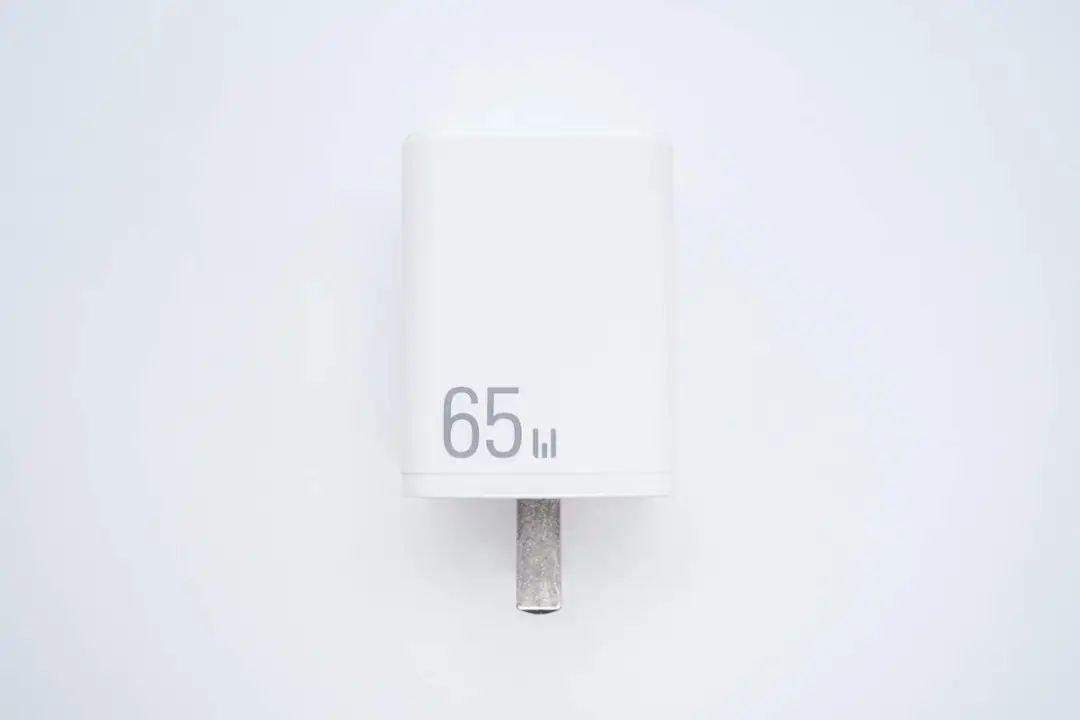

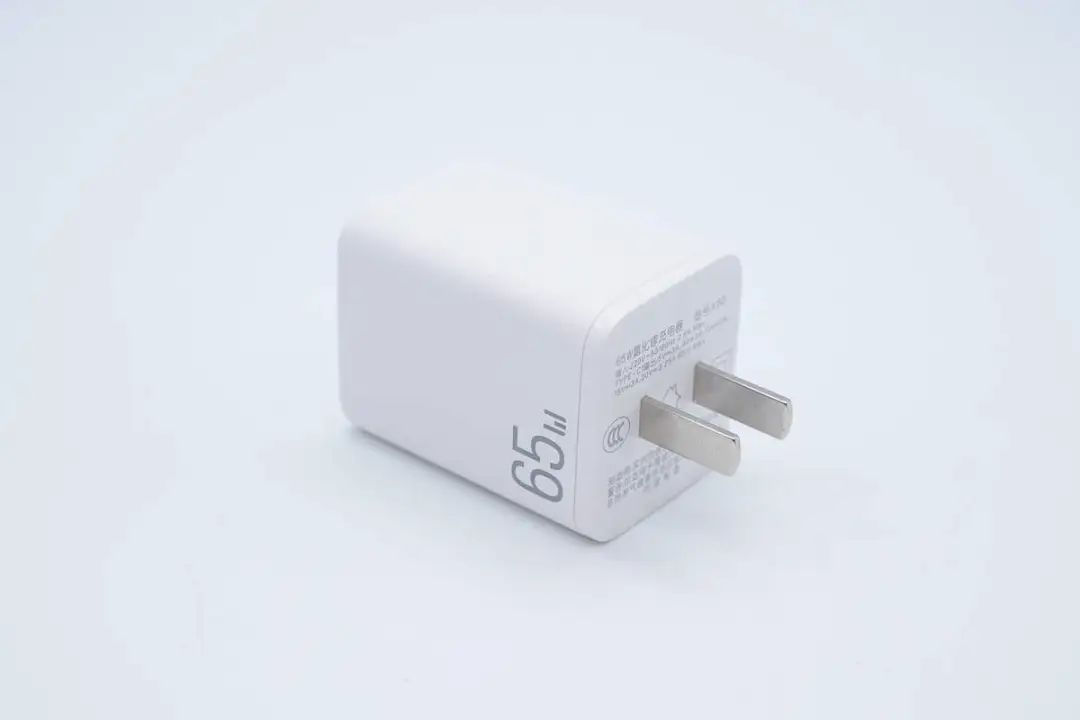

腰身一面印有65W字样，表明充电器最大输出功率。

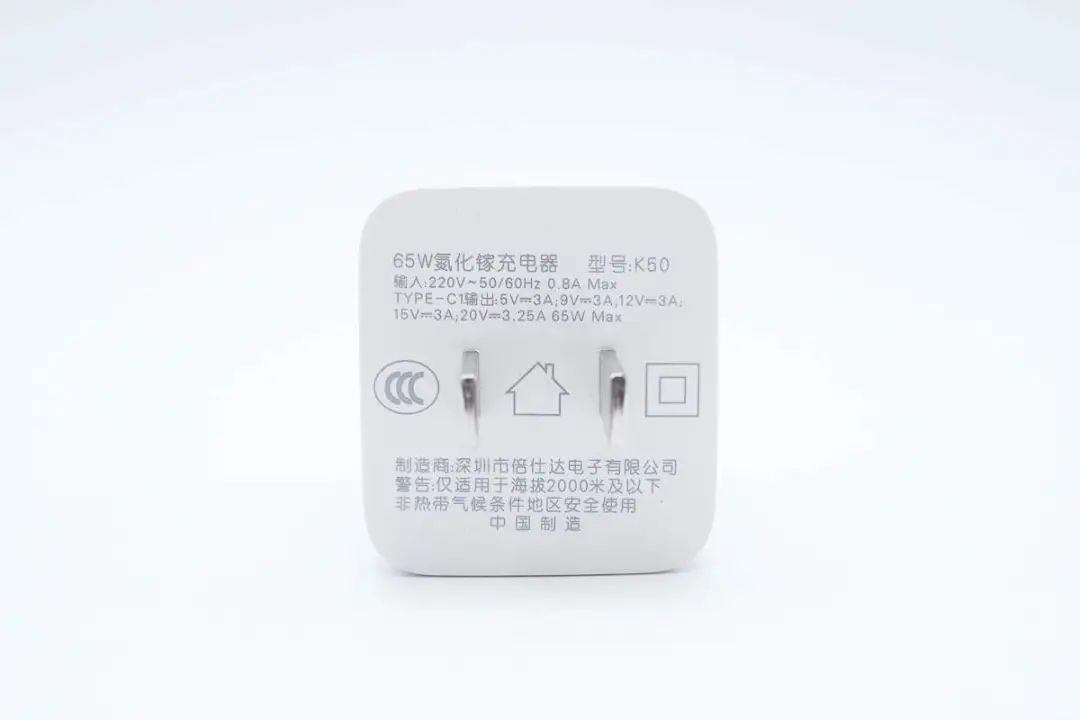

输入端外壳印有充电器的参数信息。

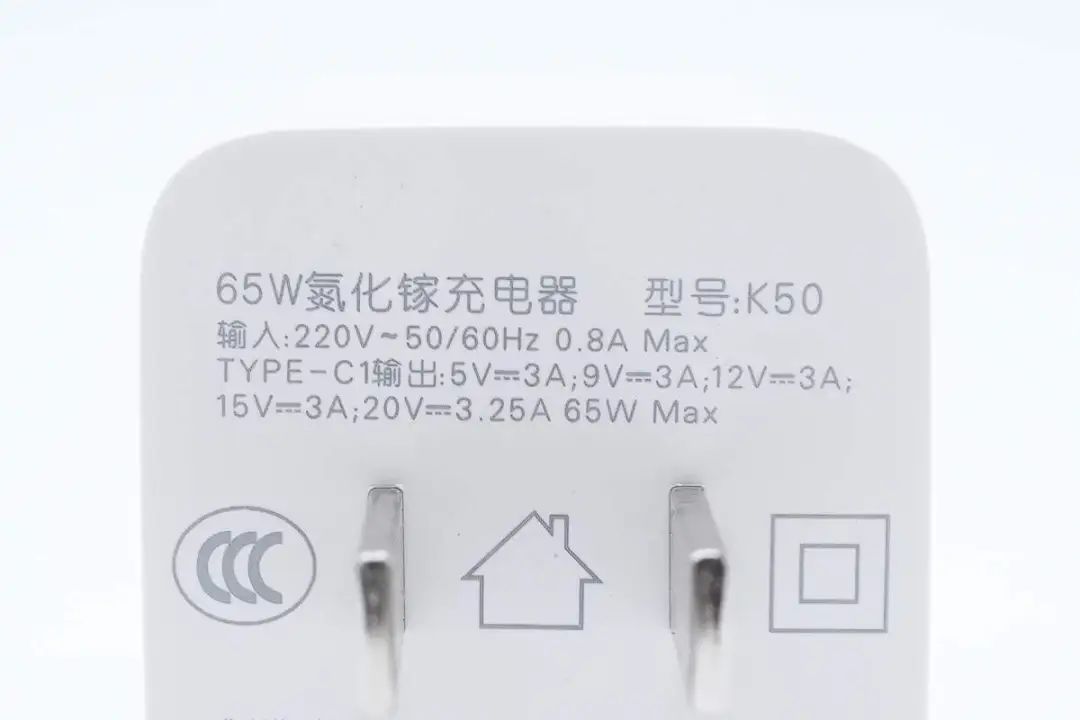

产品参数特写
型号：K50
输入：220V~50/60Hz 0.8A Max
USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max
制造商：深圳市倍仕达电子有限公司
充电器通过了CCC认证。

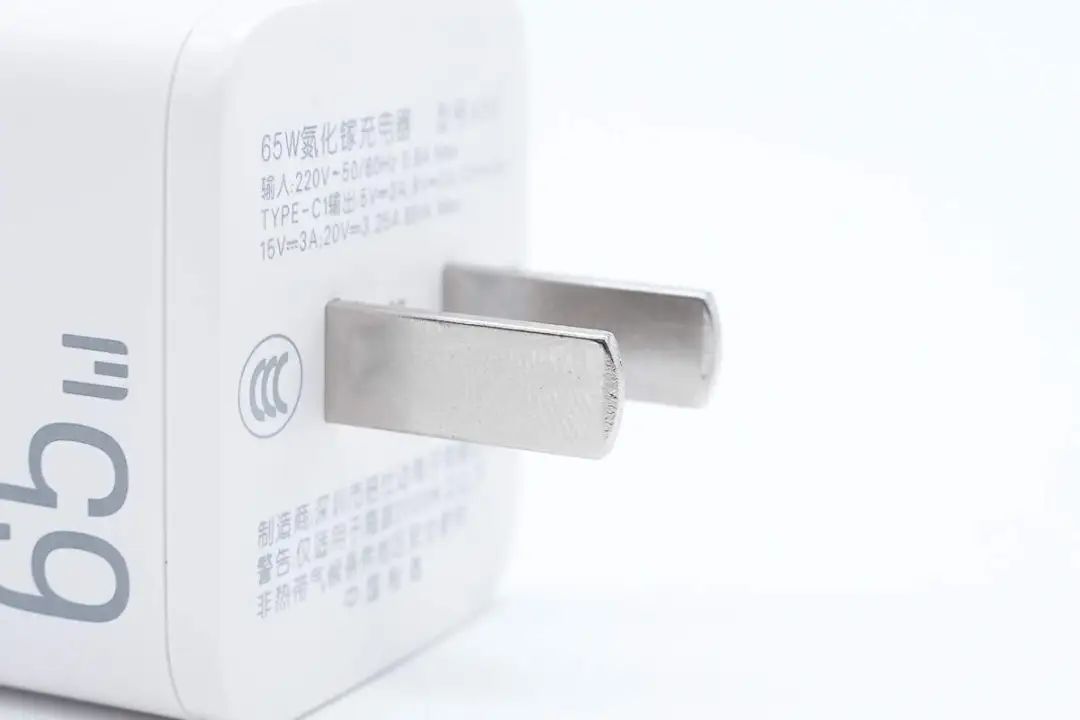

充电器配备固定式国标插脚。

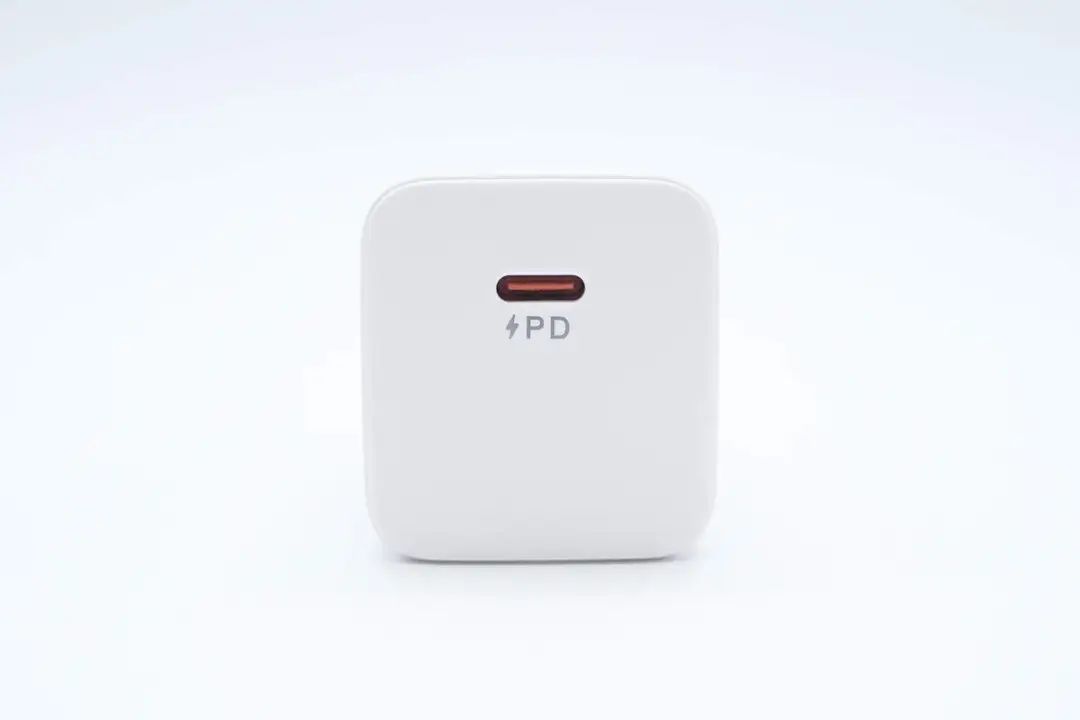

机身顶面配有USB-C接口。

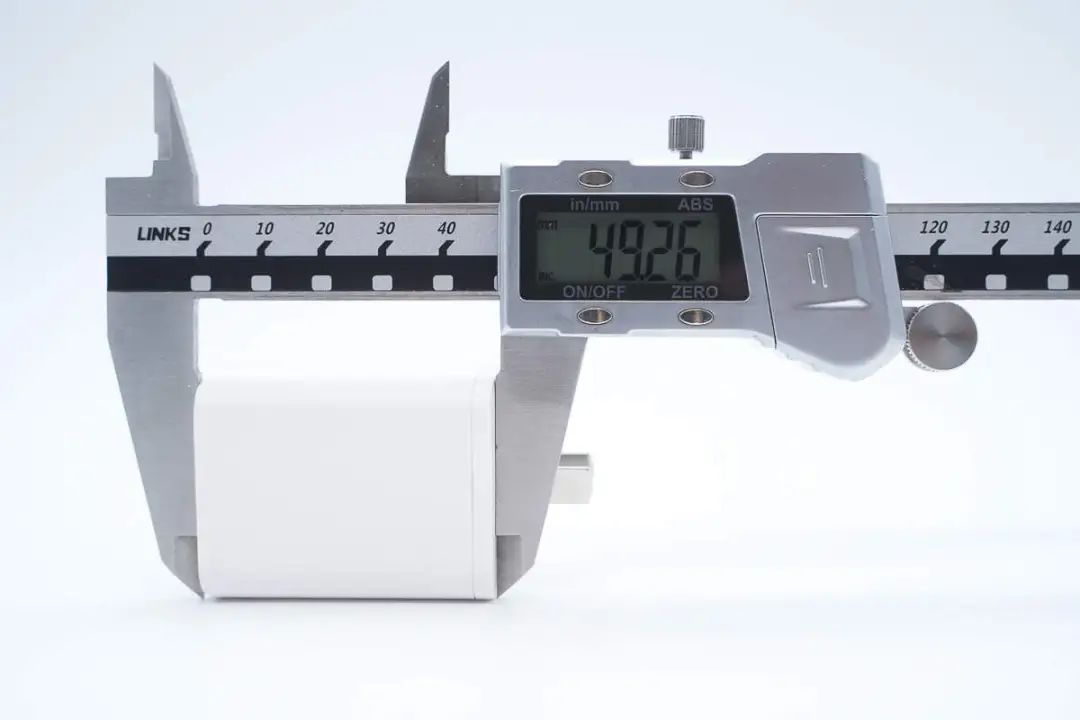

实测充电器机身长度为49.26mm。

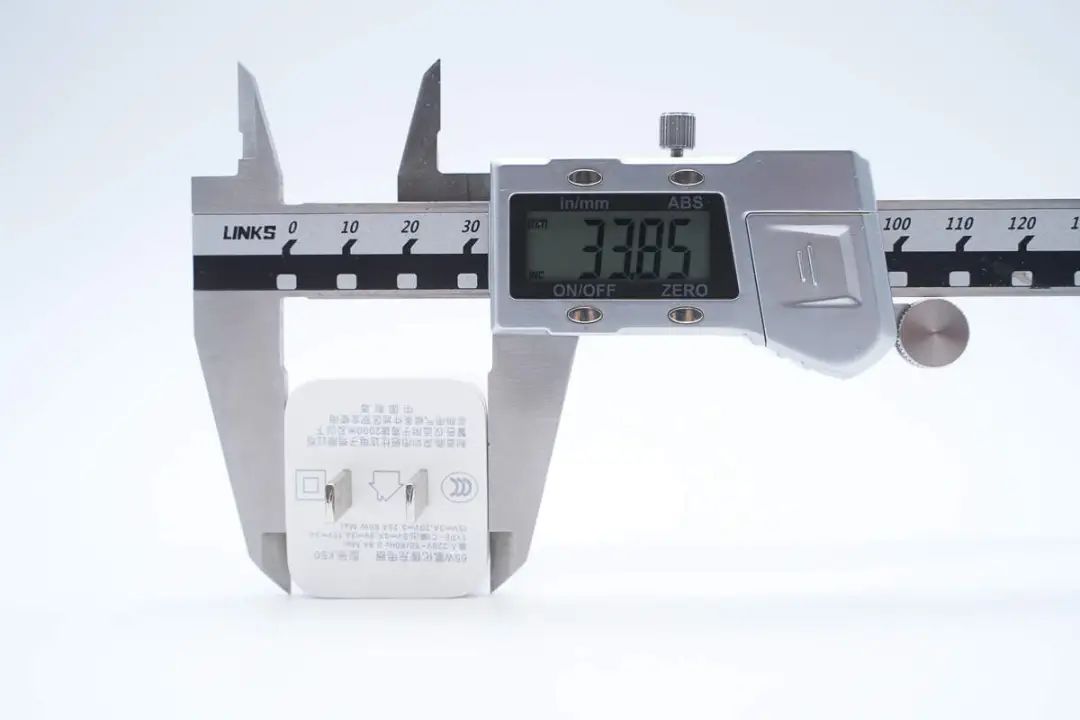

宽度为33.85mm。

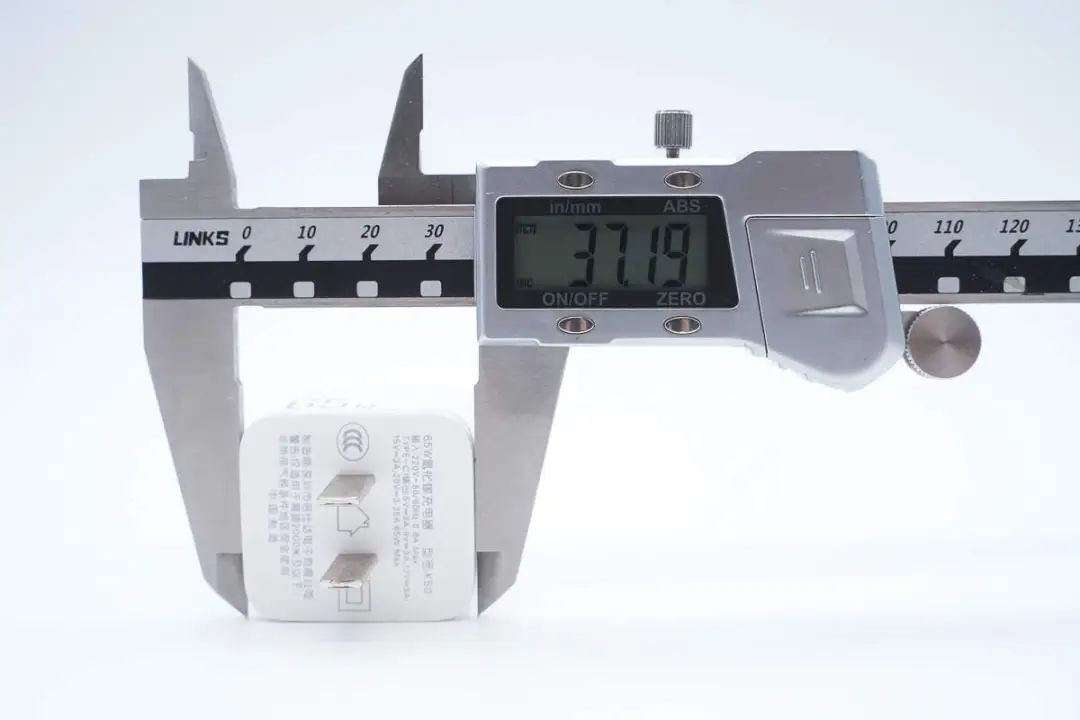

厚度为37.19mm。

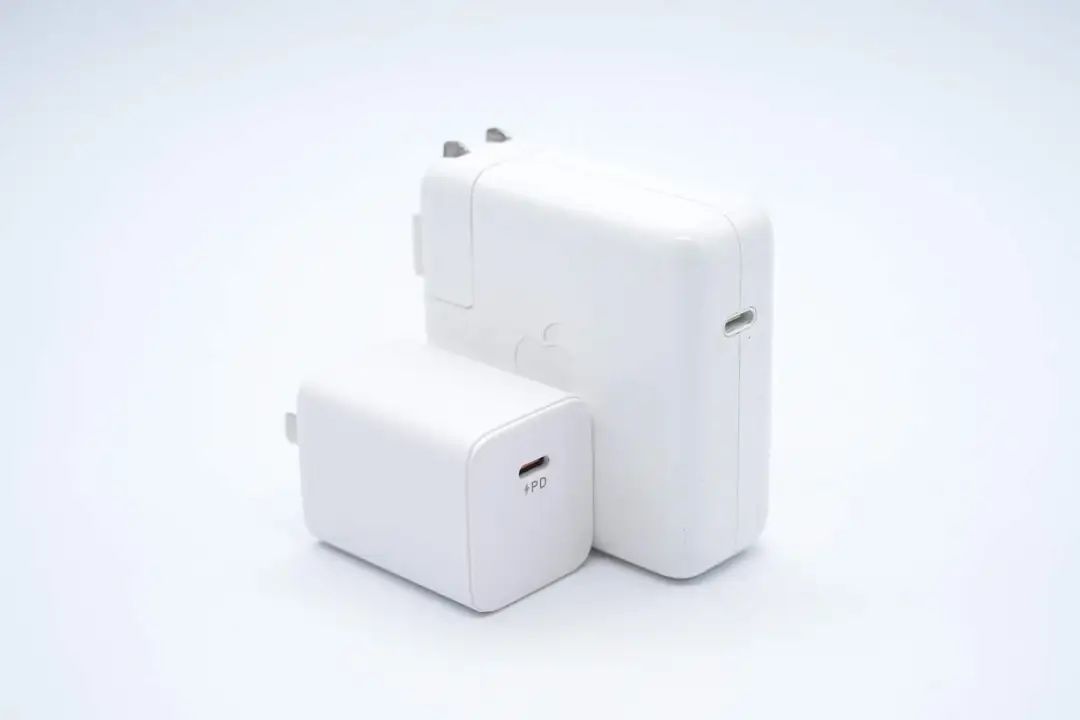

和苹果61W充电器放在一起对比，体积优势非常明显。

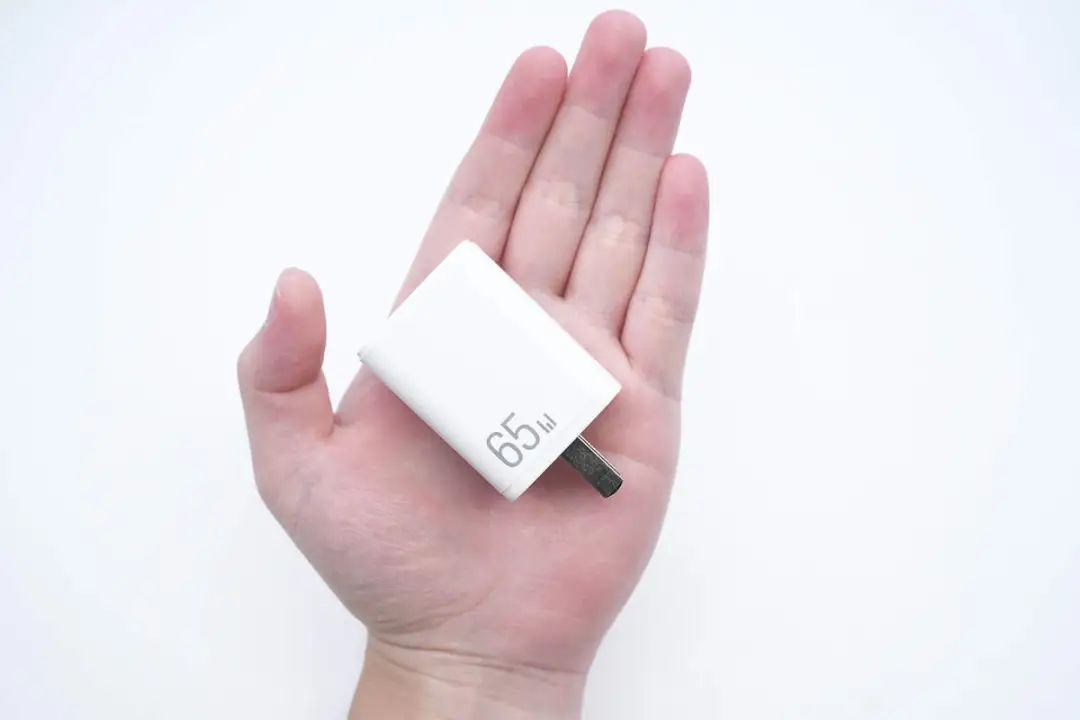

充电器拿在手上的大小直观感受。

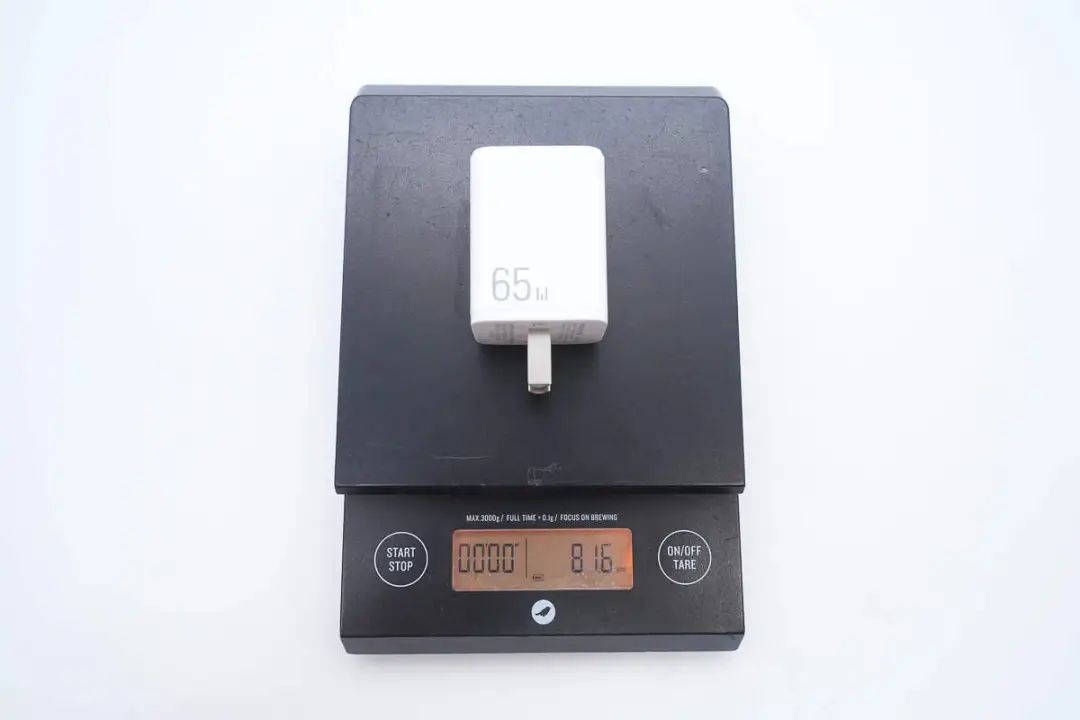

另外测得充电器重量约为82g。

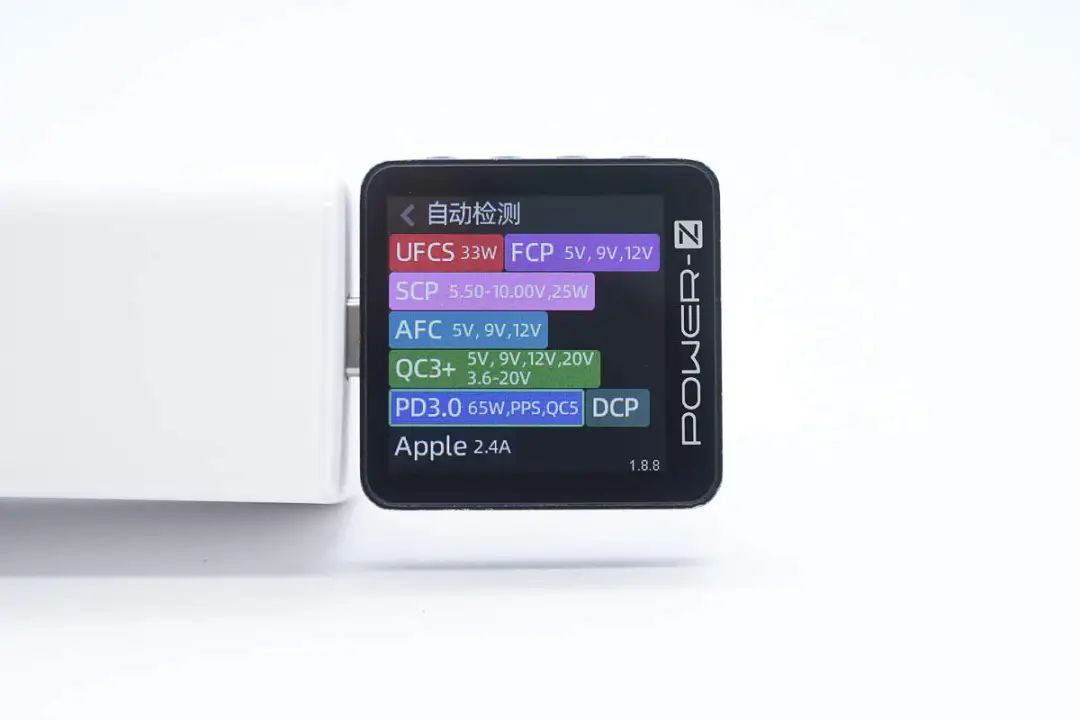

使用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、FCP、SCP、AFC、QC3+/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

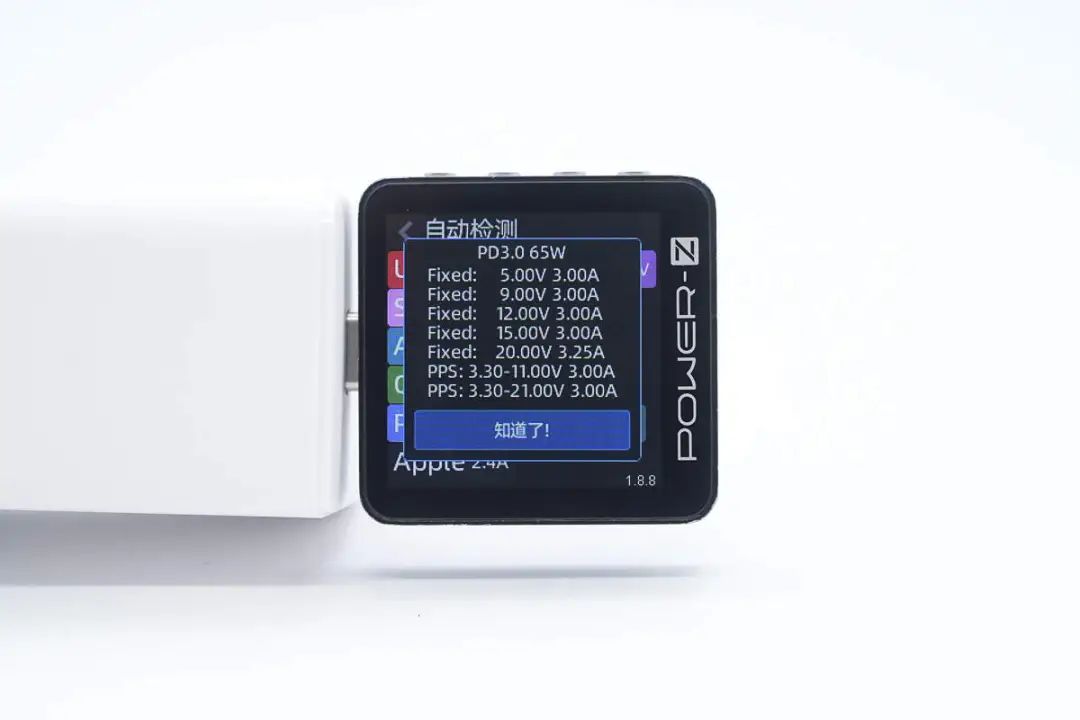

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V3A、3.3-21V3A两组PPS电压档位。
另外测得UFCS融合快充具备5-11V3A一组电压档位。
倍仕达65W氮化镓充电器拆解

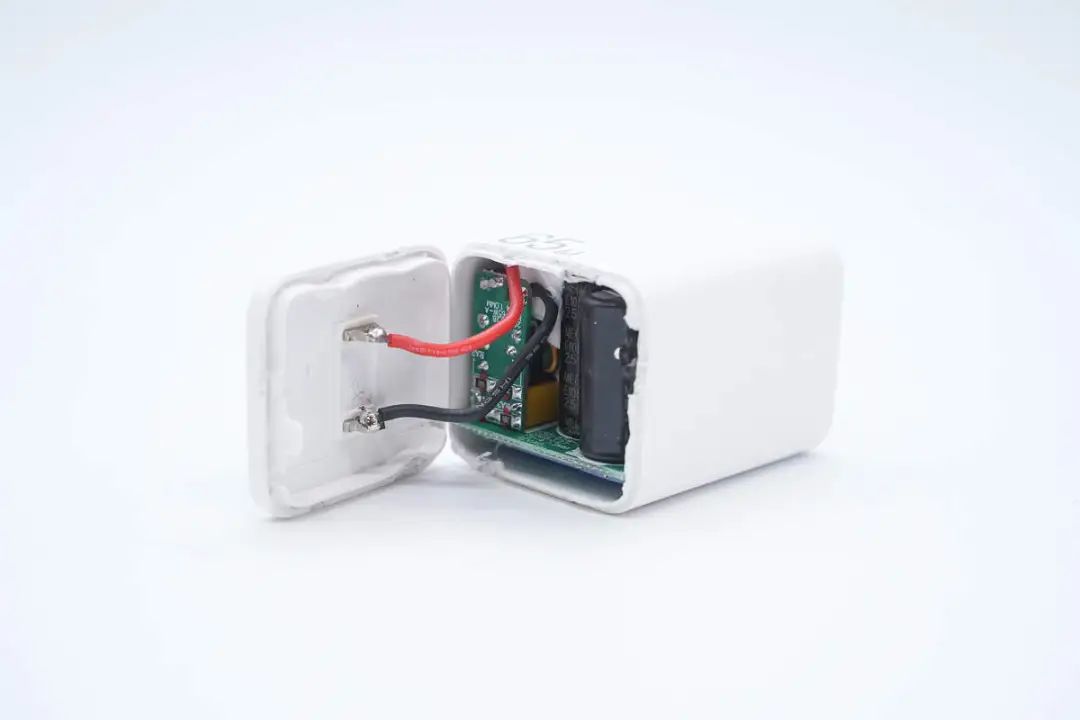

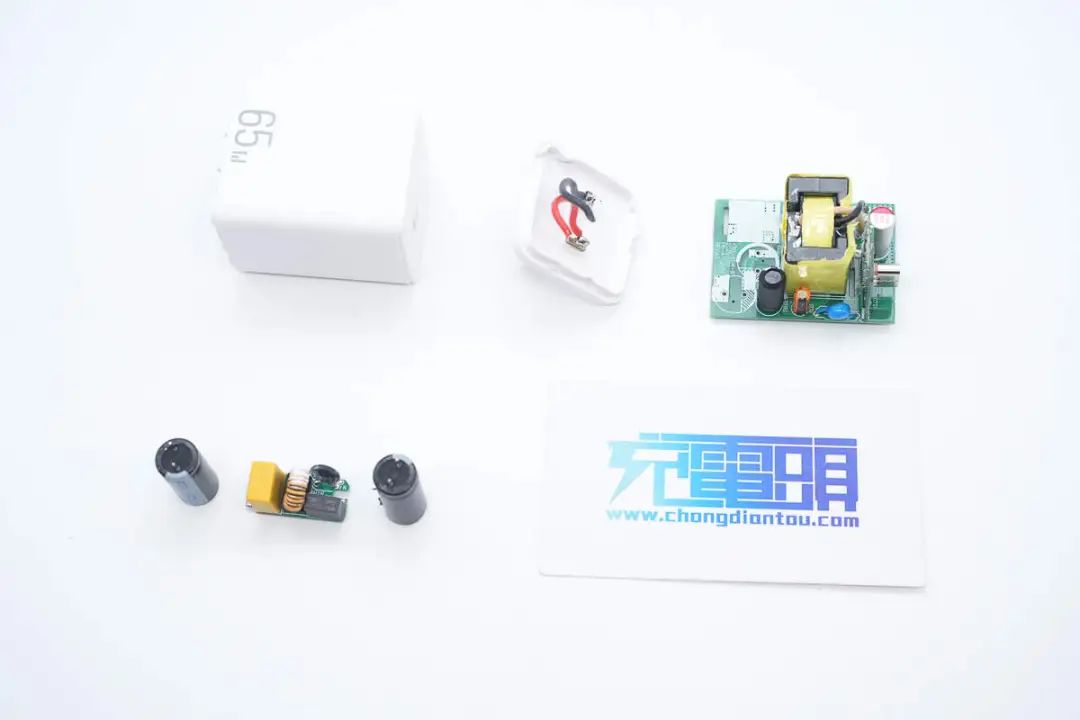

将输入端外壳拆开，插脚与模块通过导线锡焊连接通电。

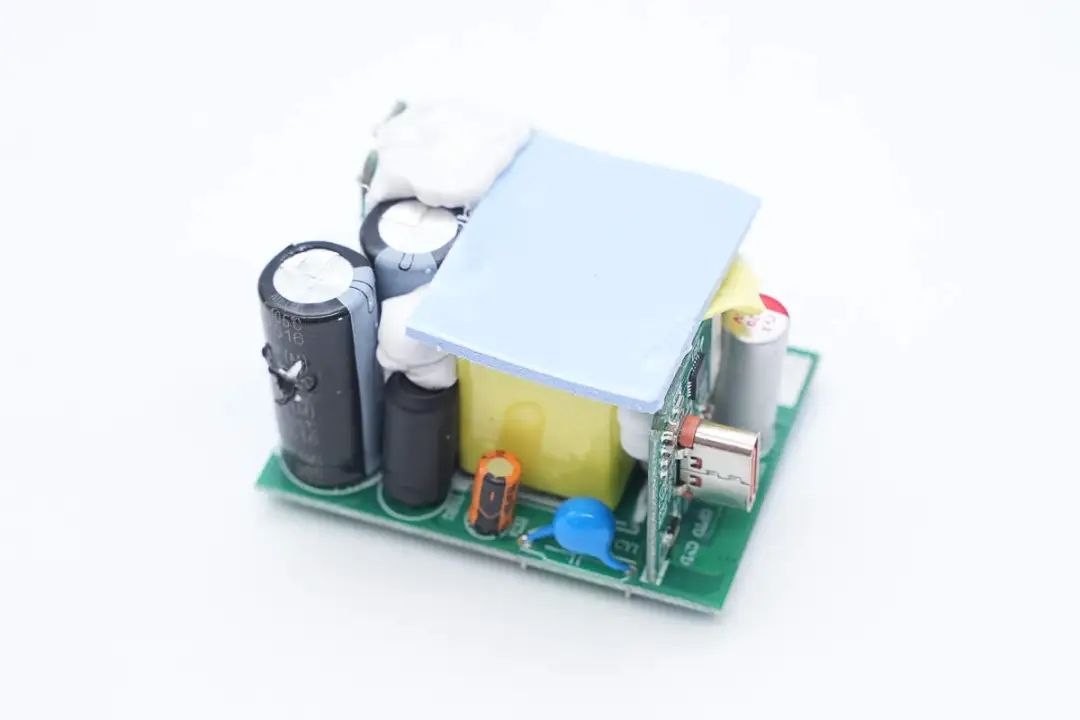

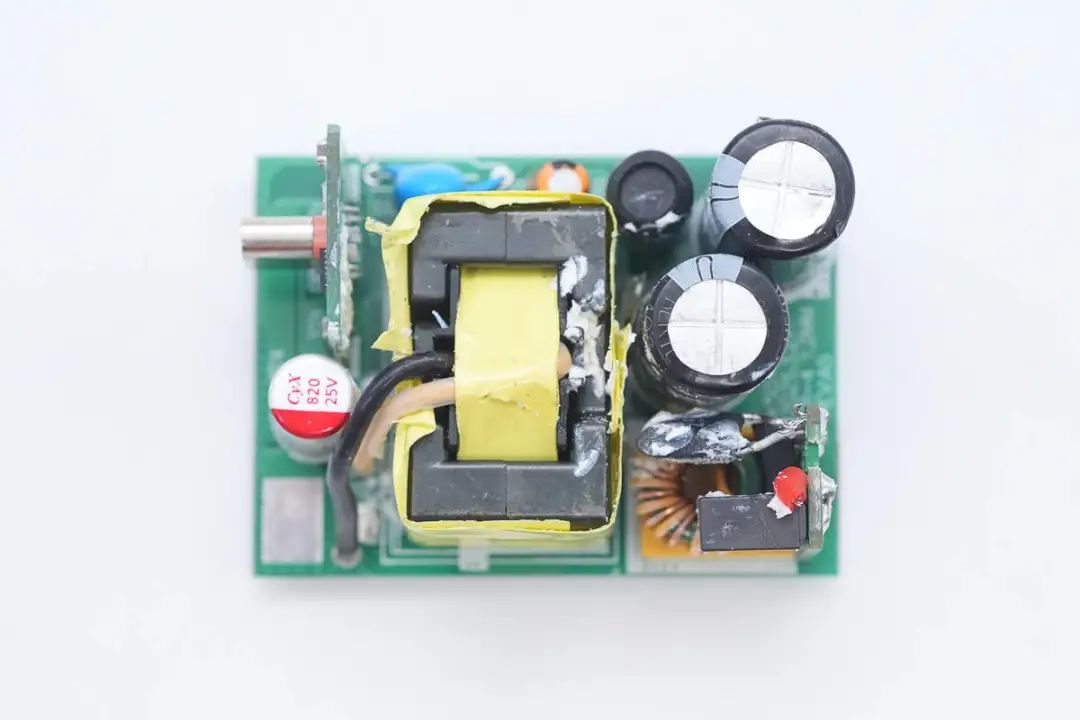

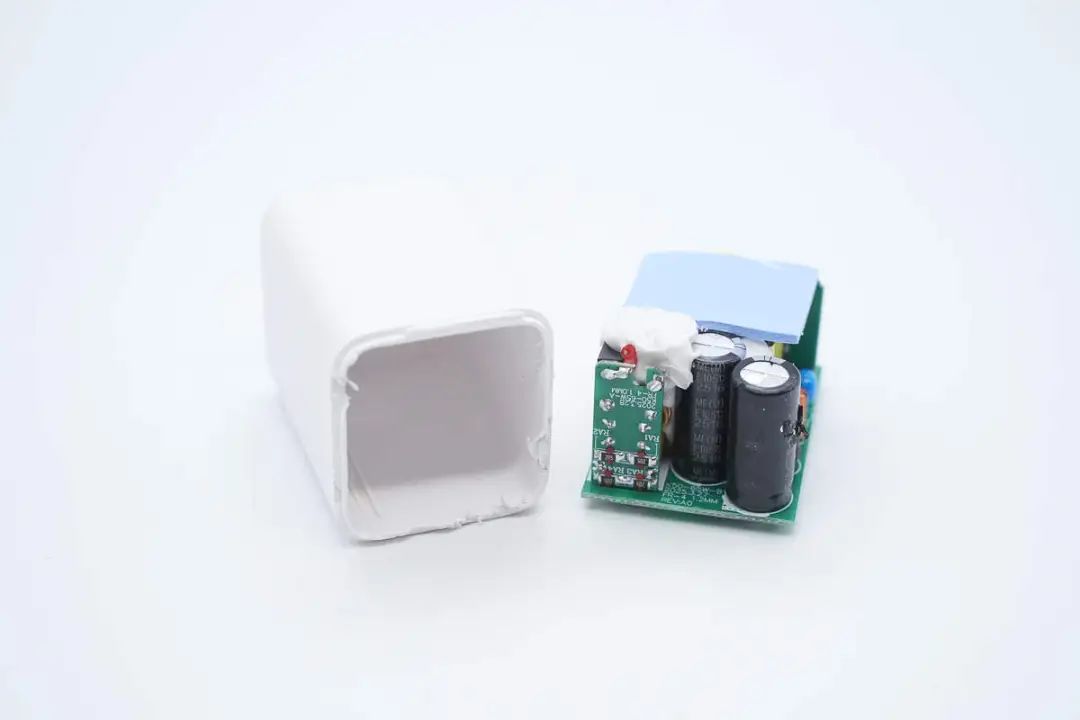

取出PCBA模块，模块顶部覆盖导热垫，电容等器件打胶加固。

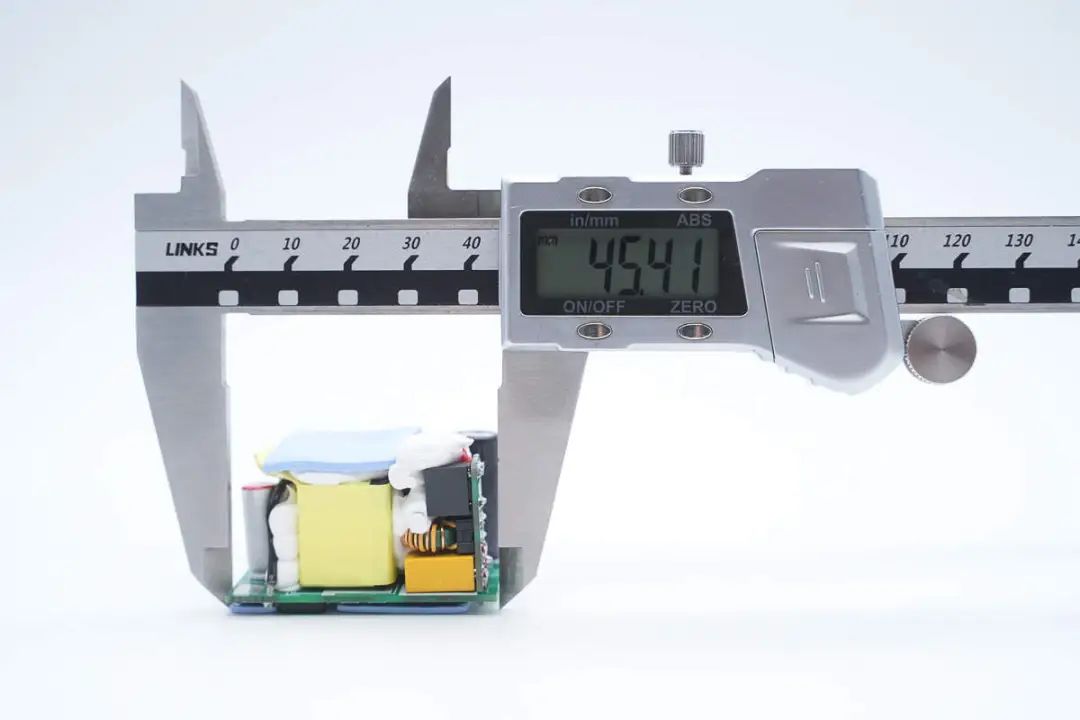

测得模块长度为45.41mm。

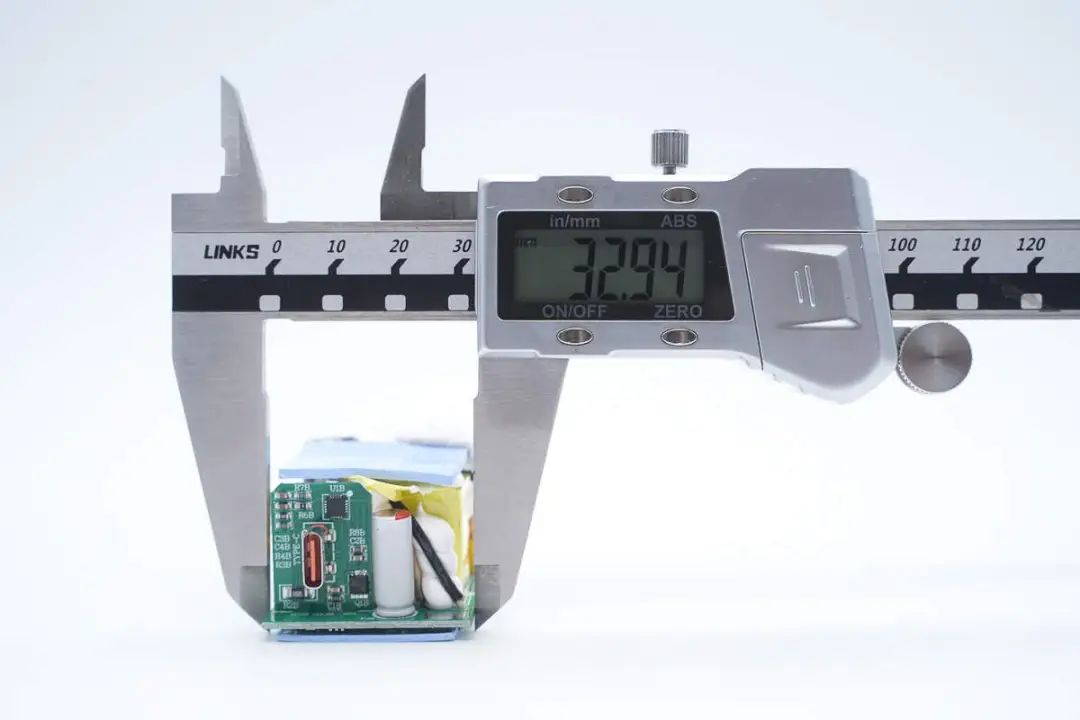

宽度为32.94mm。

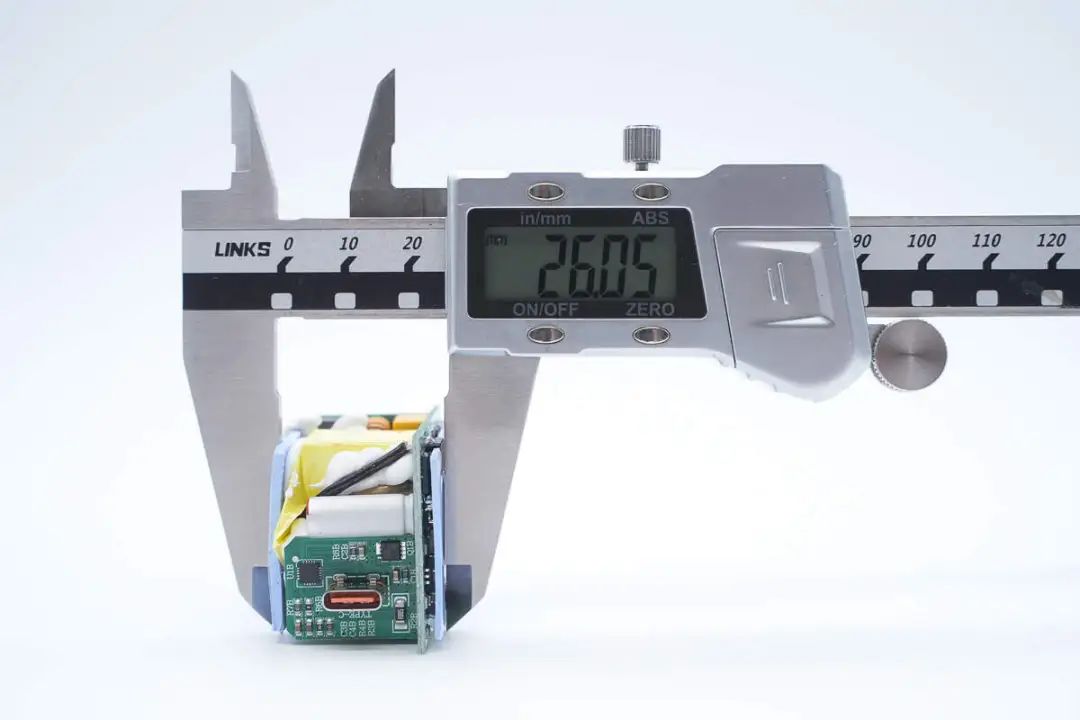

厚度为26.06mm。
模块输入、输出端均设有小板，变压器、电容等器件打胶加固。

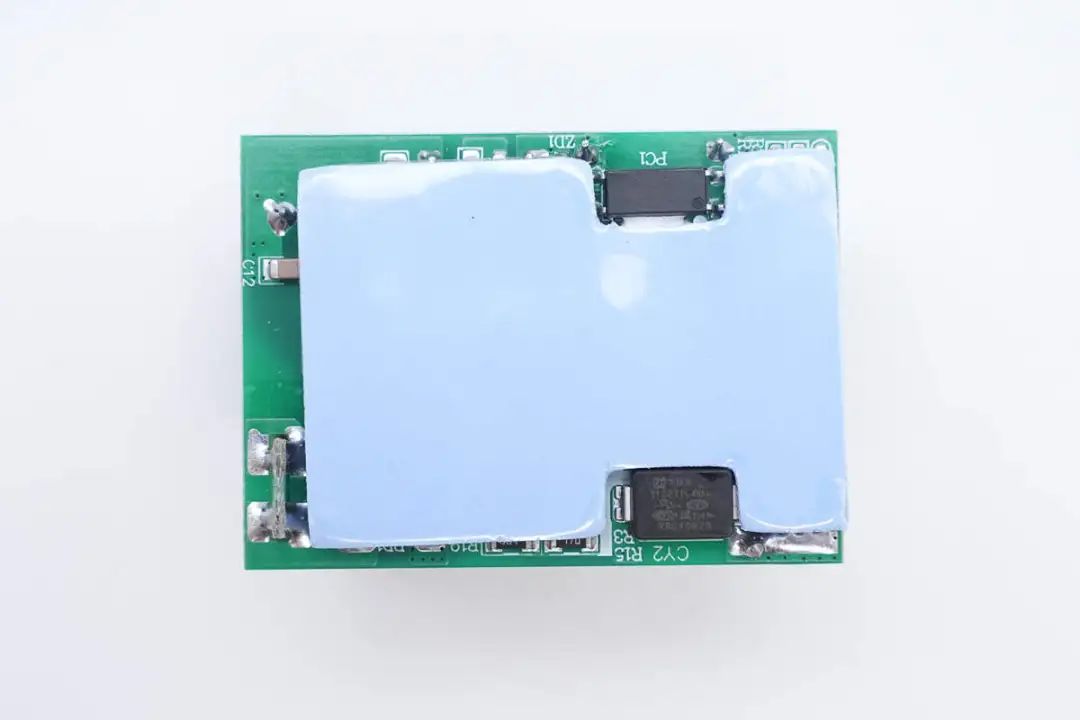

主板背面也覆盖有导热垫。

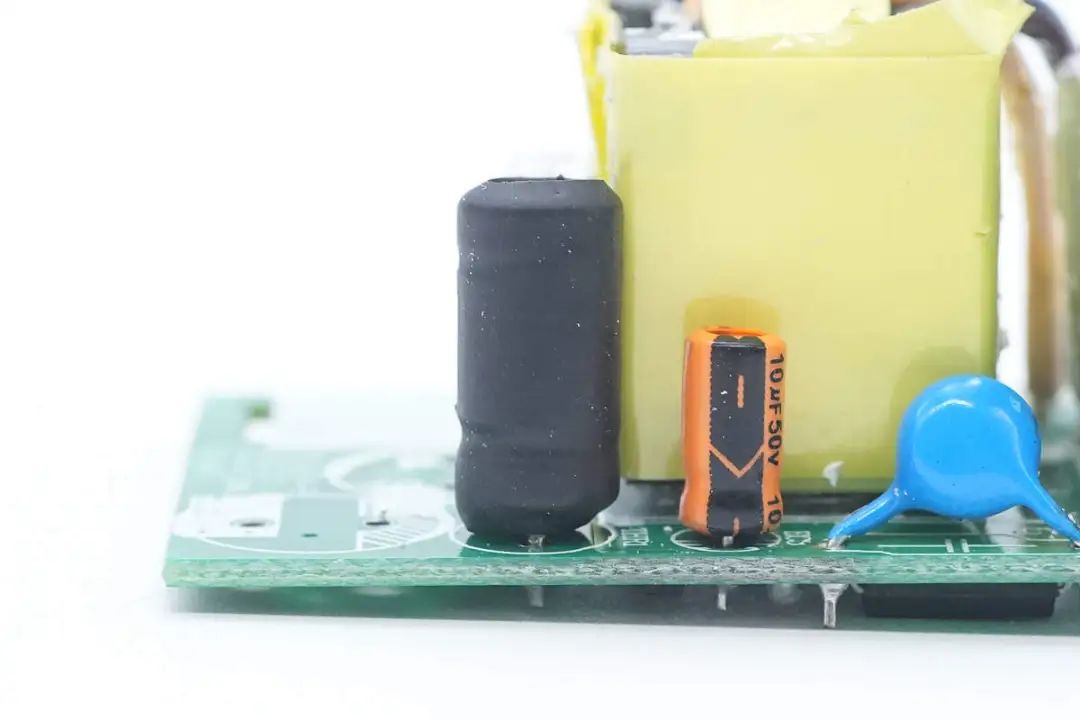

清理掉导热垫和白胶，模块正面还设有工字电感、主控芯片供电电容和蓝色Y电容。

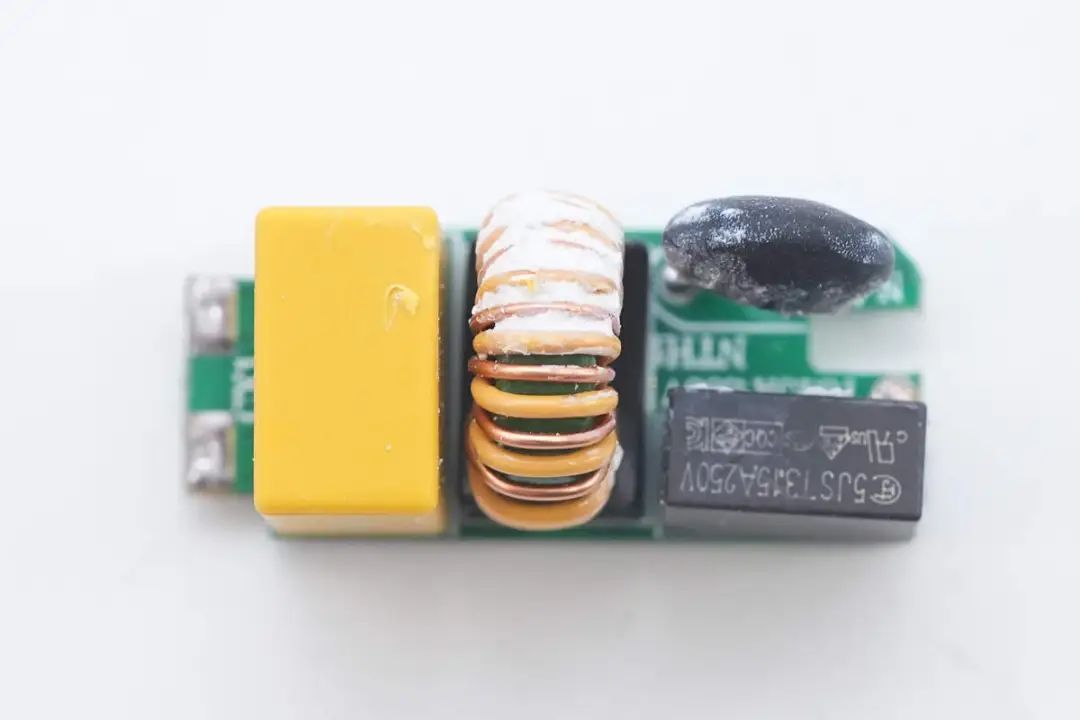

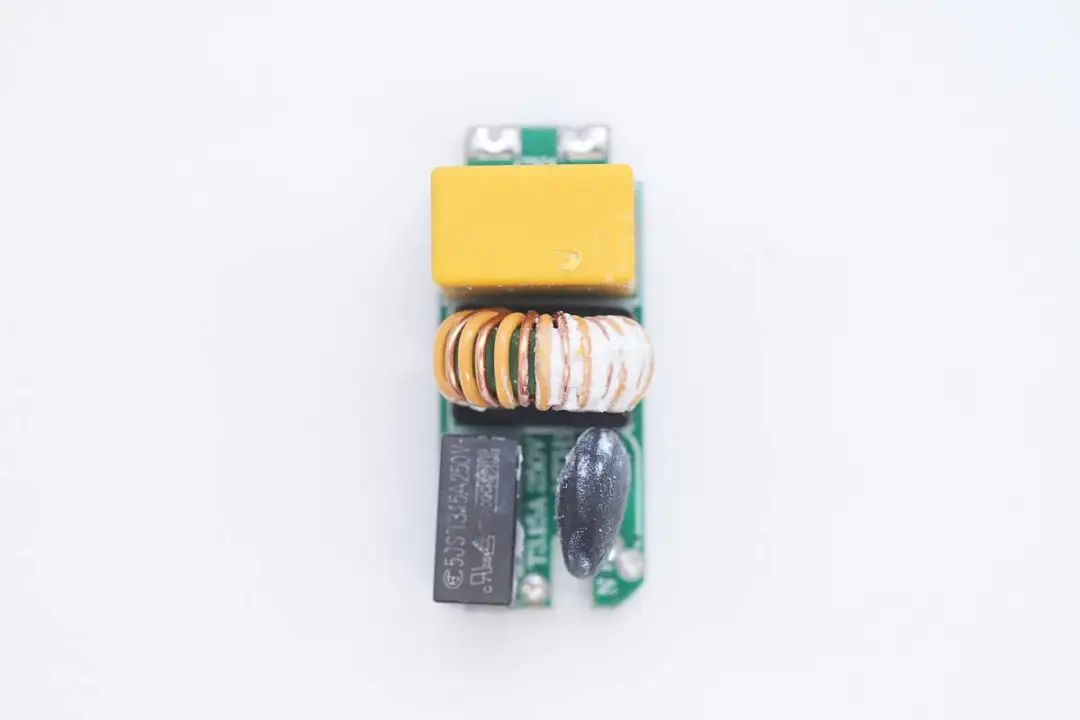

将输入端小板拆下，正面设有延时保险丝、NTC热敏电阻、共模电感以及安规X2电容。

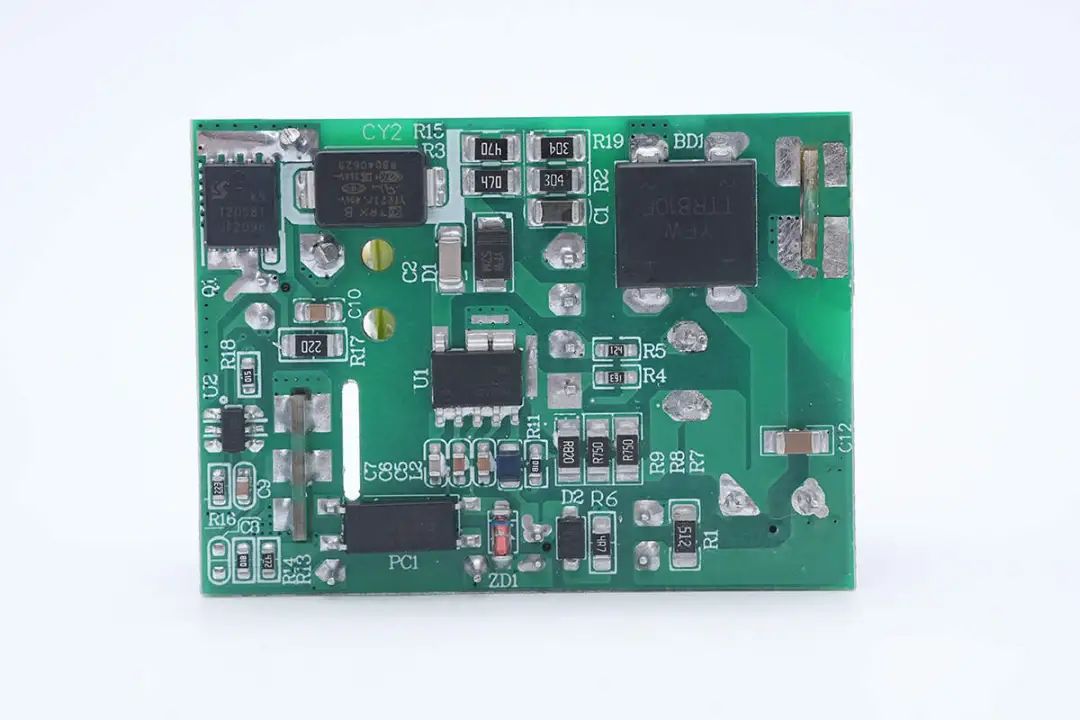

主板背面设有整流桥、电源主控芯片、光耦、贴片Y电容、同步整流控制器以及同步整流管。

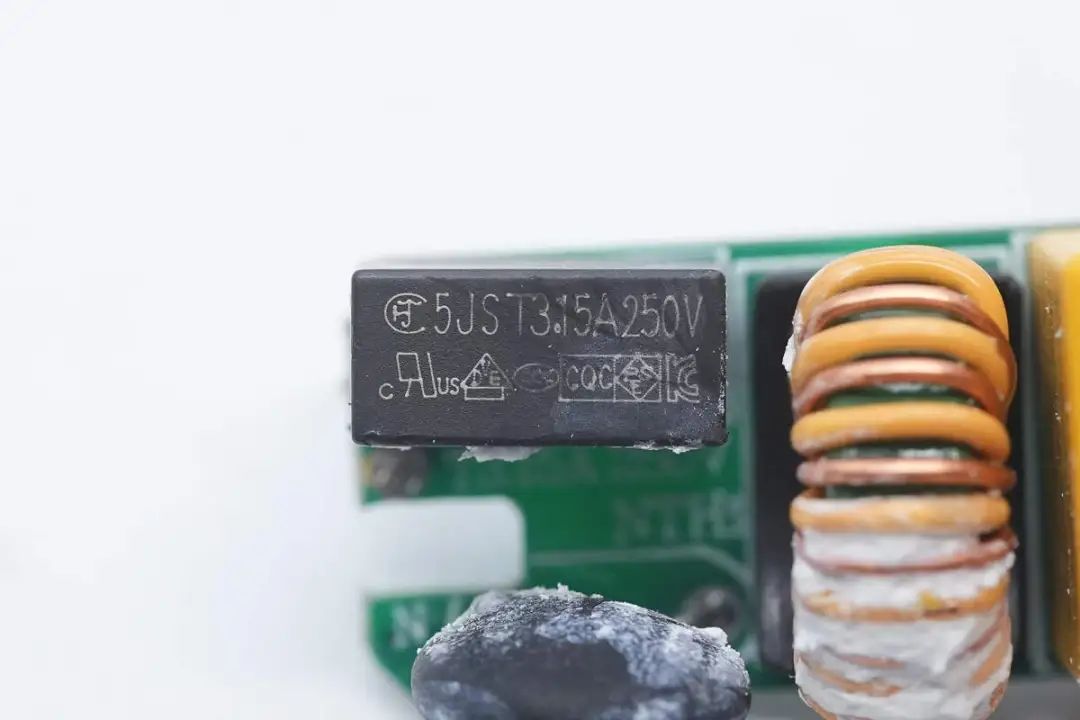

延时保险丝规格为3.15A 250V。

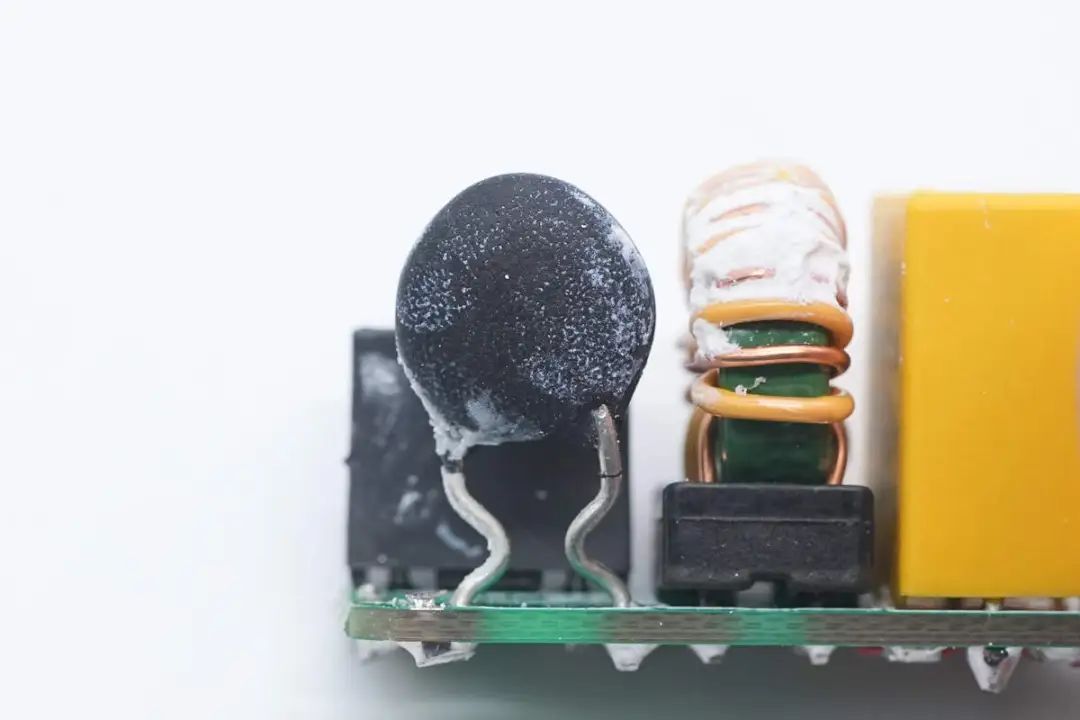

NTC热敏电阻用于抑制上电浪涌电流。
共模电感双线绕制用于滤除EMI干扰。

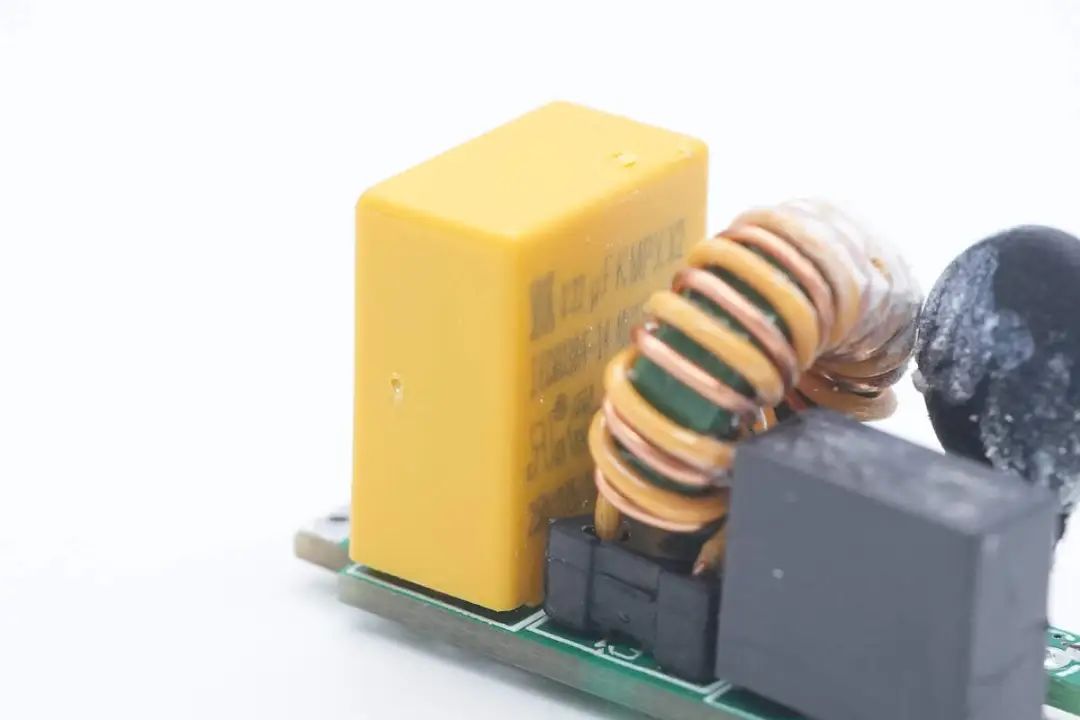

安规X2电容容量0.22μF。

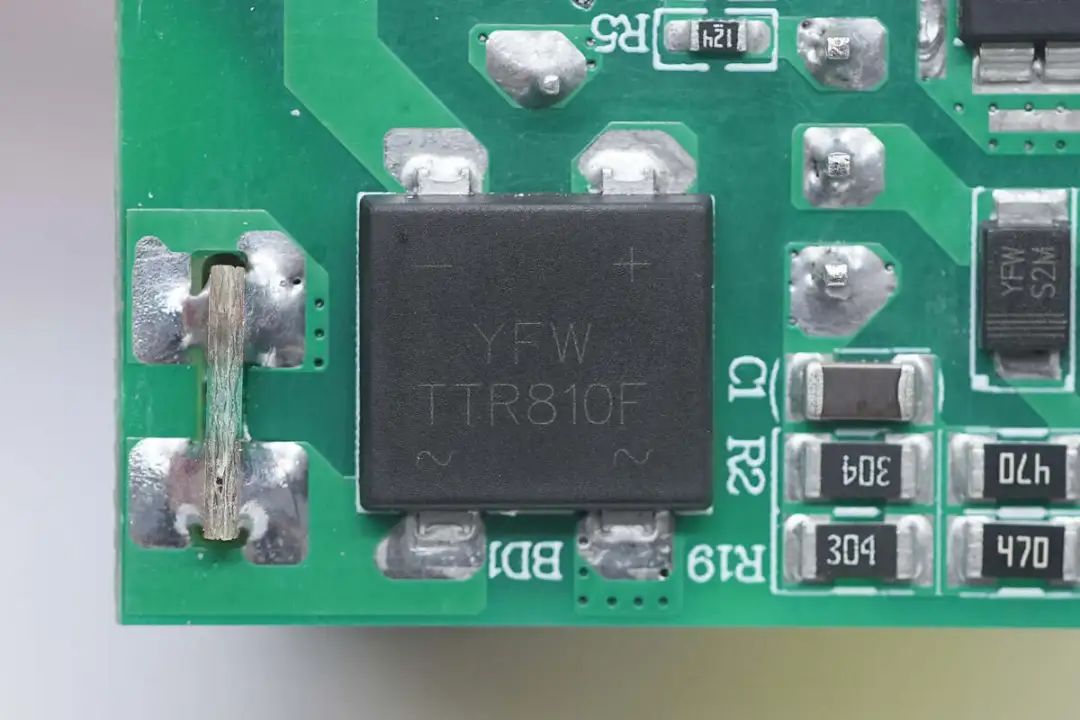

TTR810F整流桥特写。

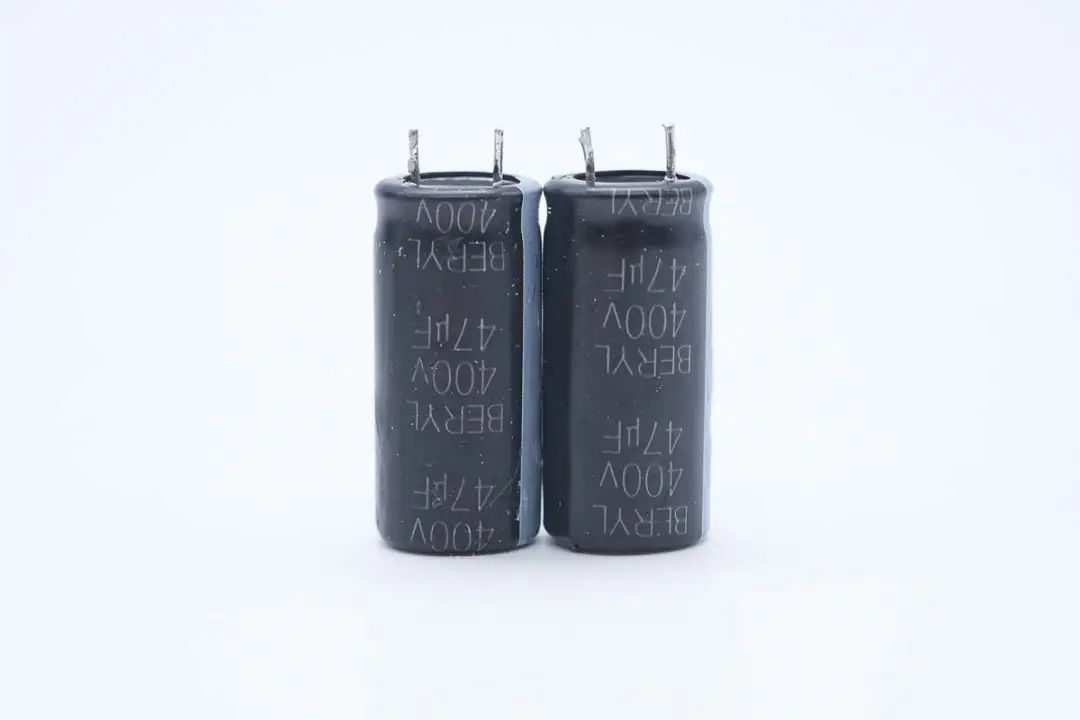

高压滤波电解电容来自绿宝石，规格均为400V47μF。
工字电感外套热缩管绝缘保护。

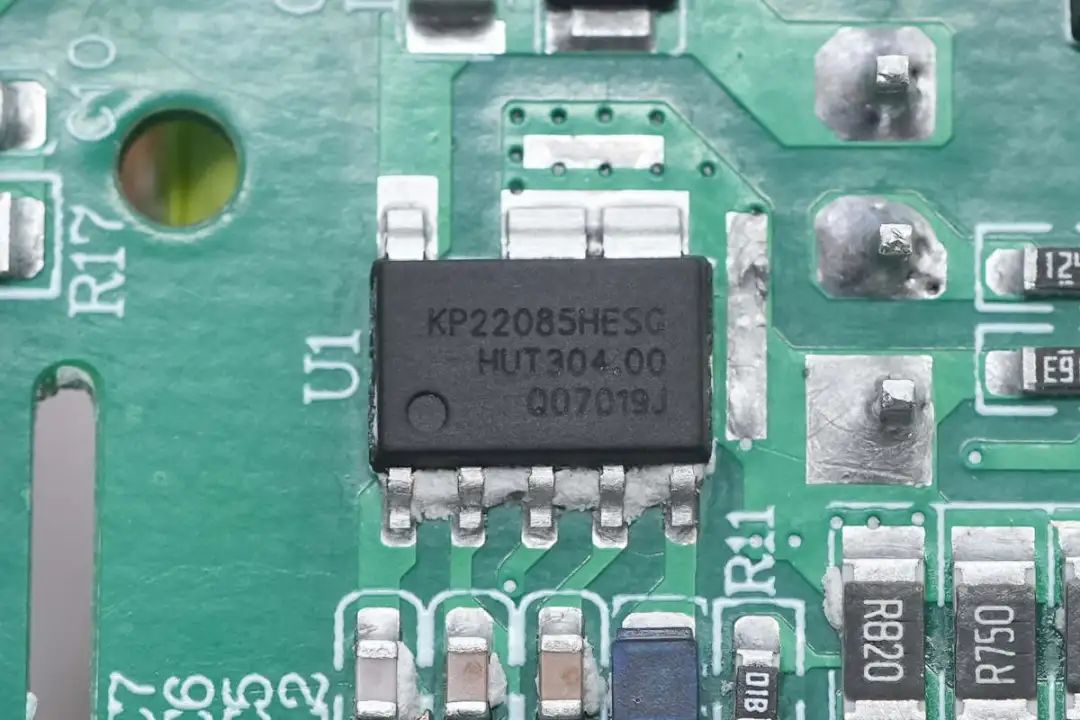

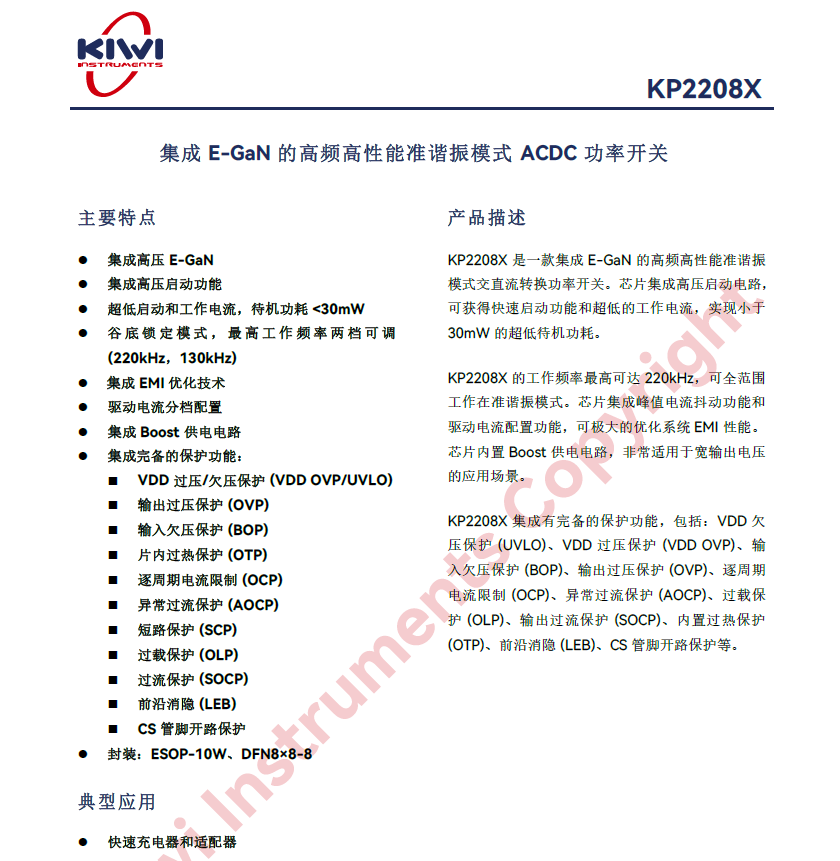

开关电源主控芯片来自必易微，型号KP2208X，这是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。
KP2208X的工作频率最高可达220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI性能。芯片内置Boost供电电路，非常适用于宽输出电压的应用场景。
KP2208X集成有完备的保护功能，包括：VDD欠压保护(UVLO)、VDD过压保护 (VDD OVP)、输入欠压保护(BOP)、输出过压保护(OVP)、逐周期电流限制(OCP)、异常过流保护(AOCP)、过载保护(OLP)、输出过流保护(SOCP)、内置过热保护(OTP)、前沿消隐(LEB)、CS管脚开路保护等。
主控芯片供电电容来自丰宾，规格为50V10μF。

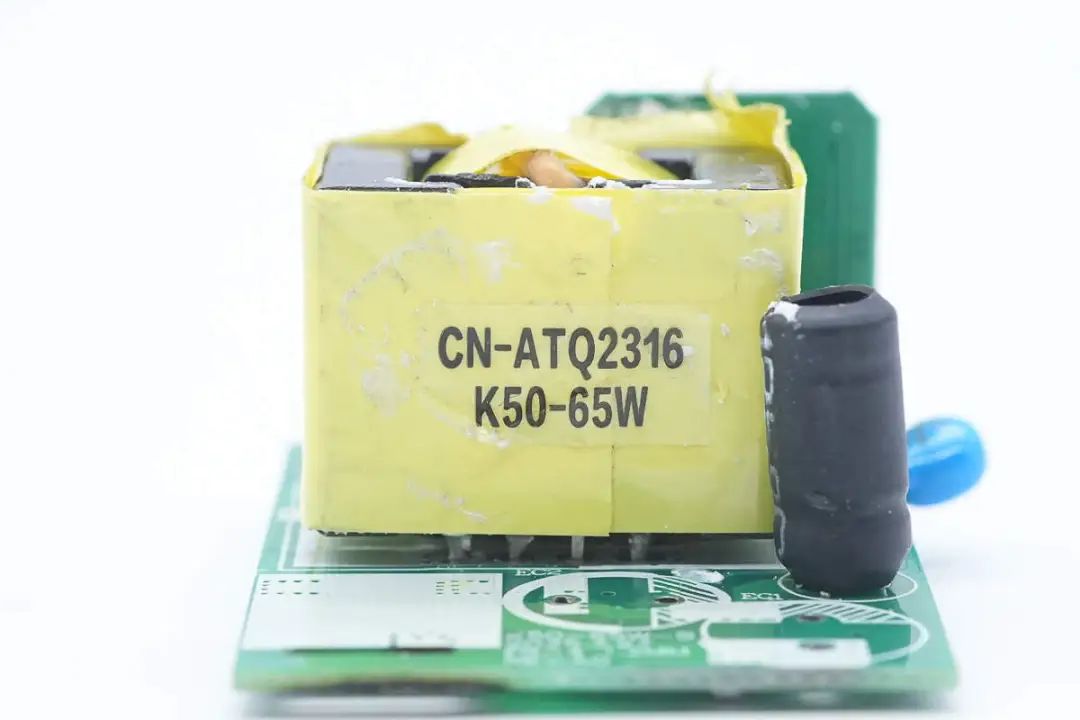

变压器特写。

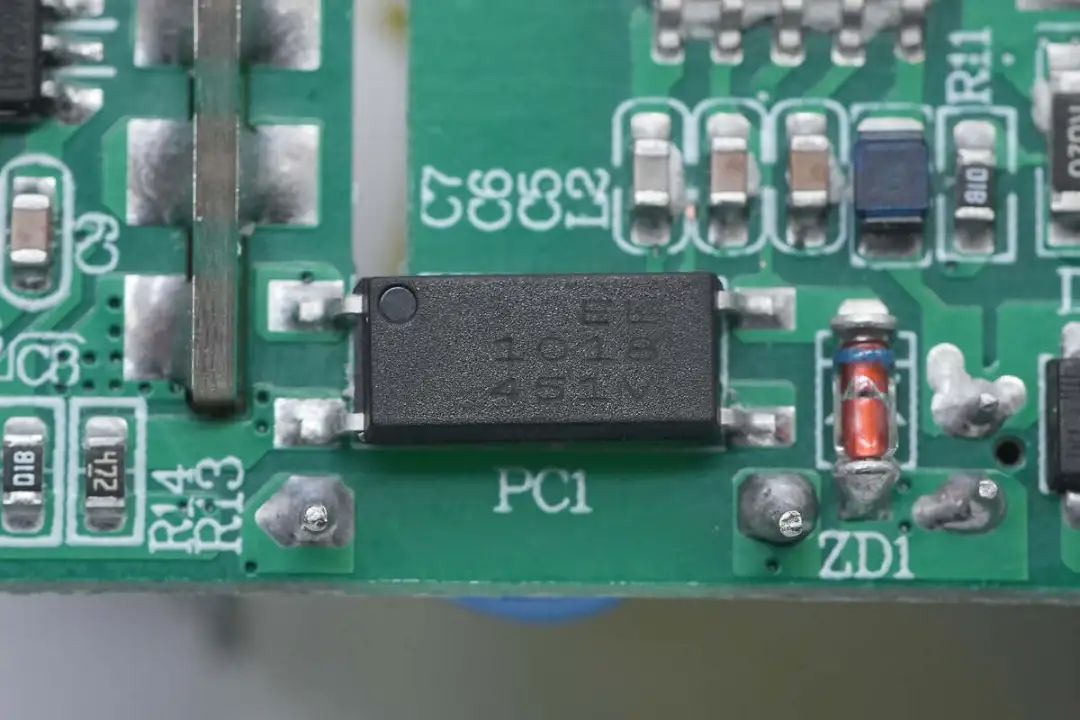

亿光EL 1018光耦特写，用于输出电压反馈。

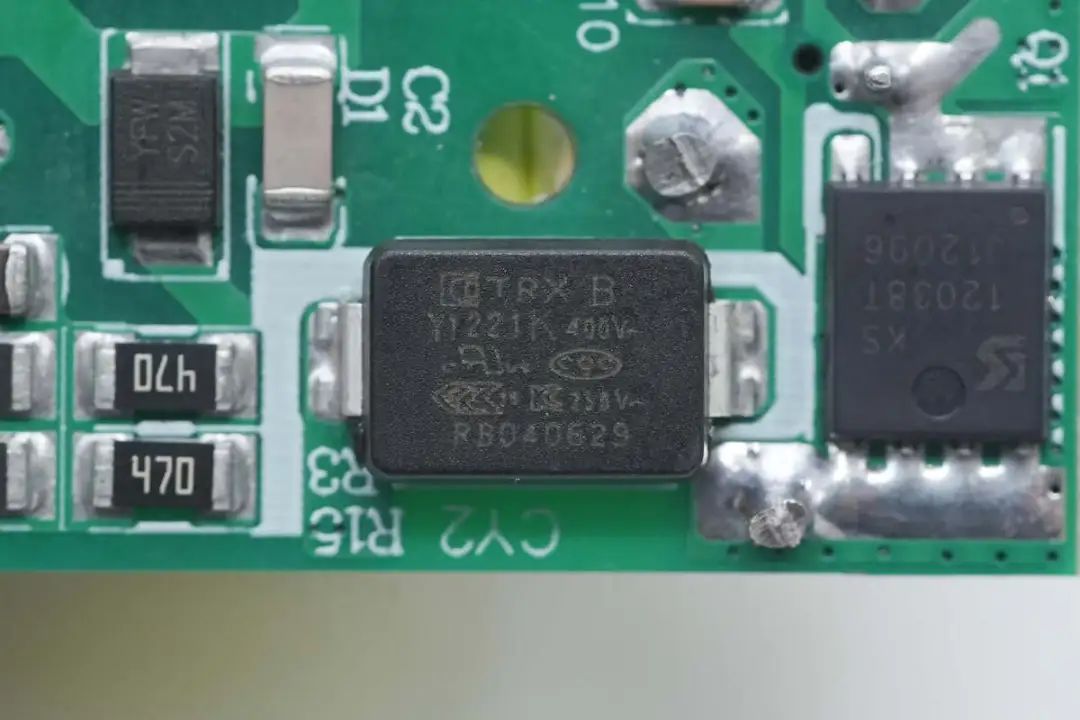

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1221K。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

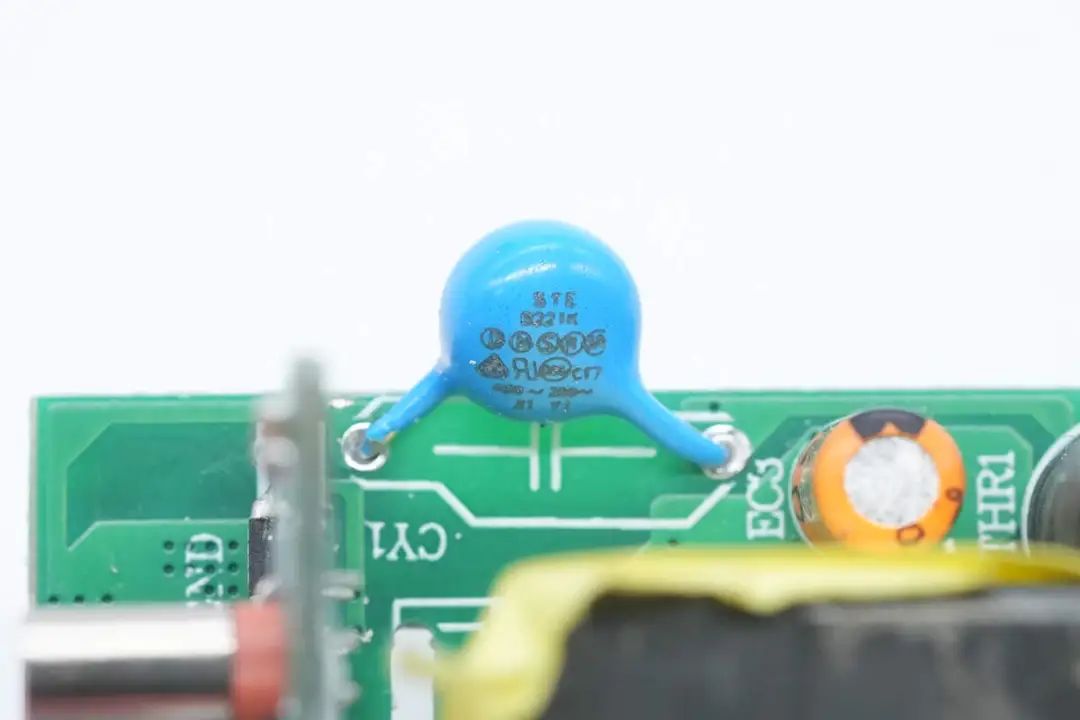

蓝色Y电容特写。

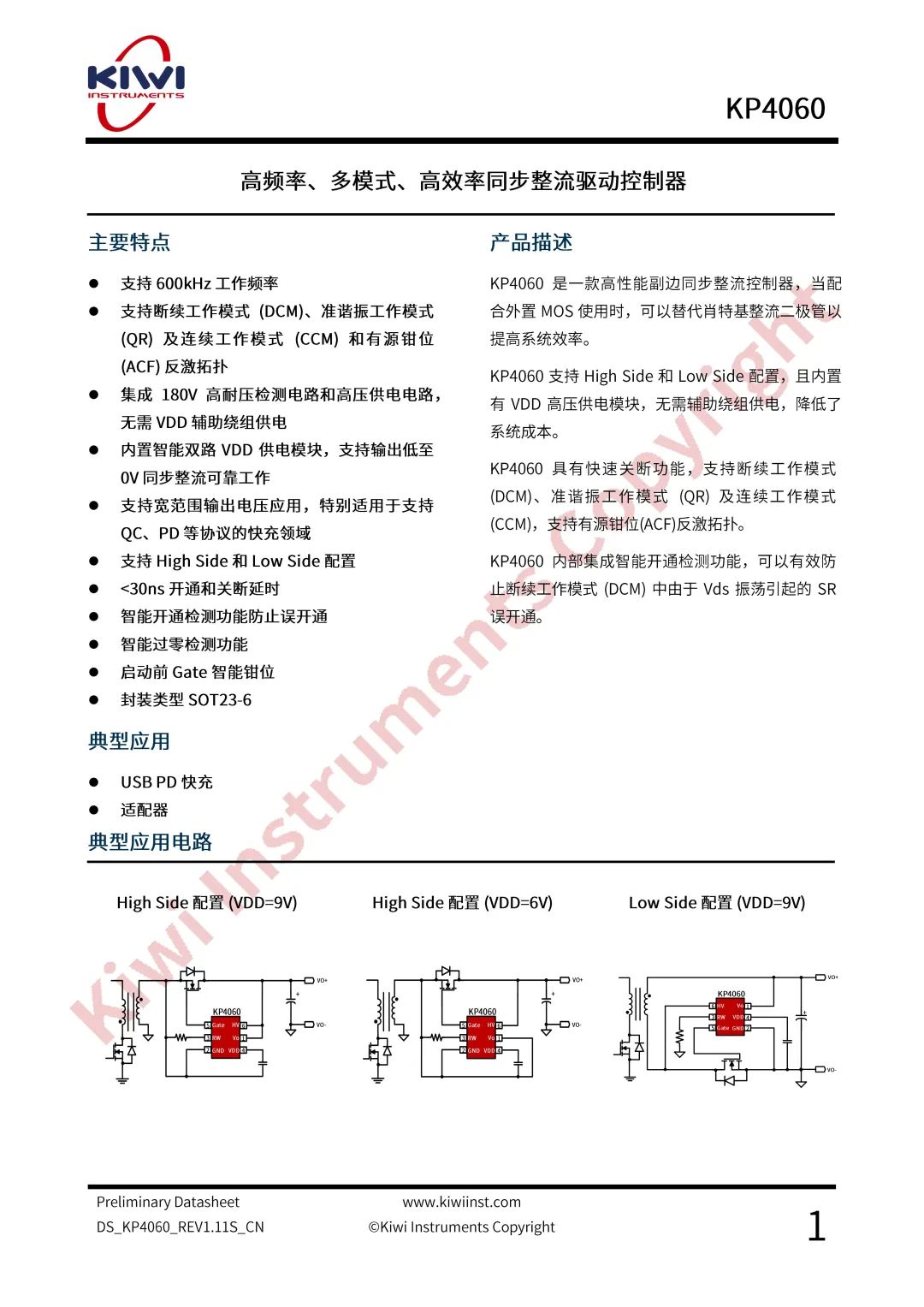

丝印M6同步整流控制器来自必易微，型号KP4060，支持DCM、CCM、QR工作模式和有源钳位Flyback拓扑，支持600kHz工作频率，集成高压检测电路和高压供电电路，集成智能双路LDO，无需辅助绕组供电，支持输出短路SR工作。采用了节省空间的SOT23-6封装。
KP4060支持宽范围输出电压应用，特别适用于支持QC、PD等协议的快充领域。并且支持高侧或低侧配置。<30ns 开通和关断延时，Gate驱动有源钳位技术，防止寄生耦合导致的误开通，具有专利的智能电流过零关断和智能开通检测技术防止误开通，确保安全使用。
充电头网拆解了解到，必易微KP4060此前还被海备思SWITCH带HDMI口65W 1A1C氮化镓充电器、redow热豆45W 2A2C充电塔、马拉松65W 2C1A氮化镓充电器、傲基65W 2C1A超级硅充电器等产品采用，产品性能质量获得市场认可。

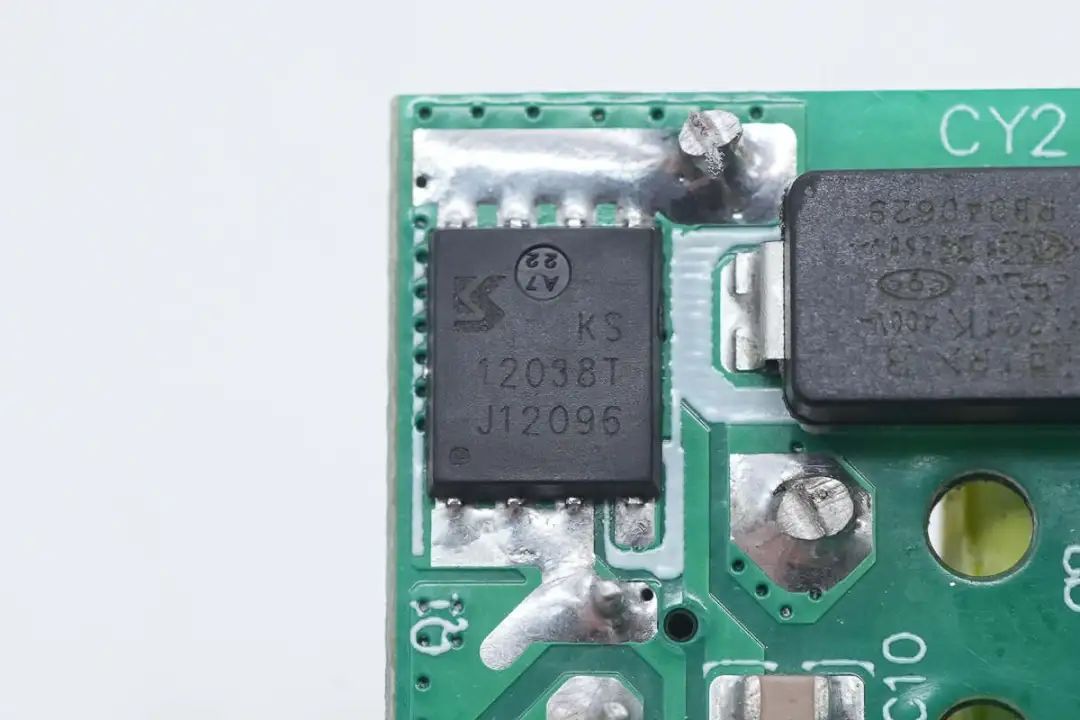

同步整流管来自Kwansemi冠禹，型号KS12038NAT2，NMOS管，耐压100V，导阻4.5mΩ，PDFN5060封装。

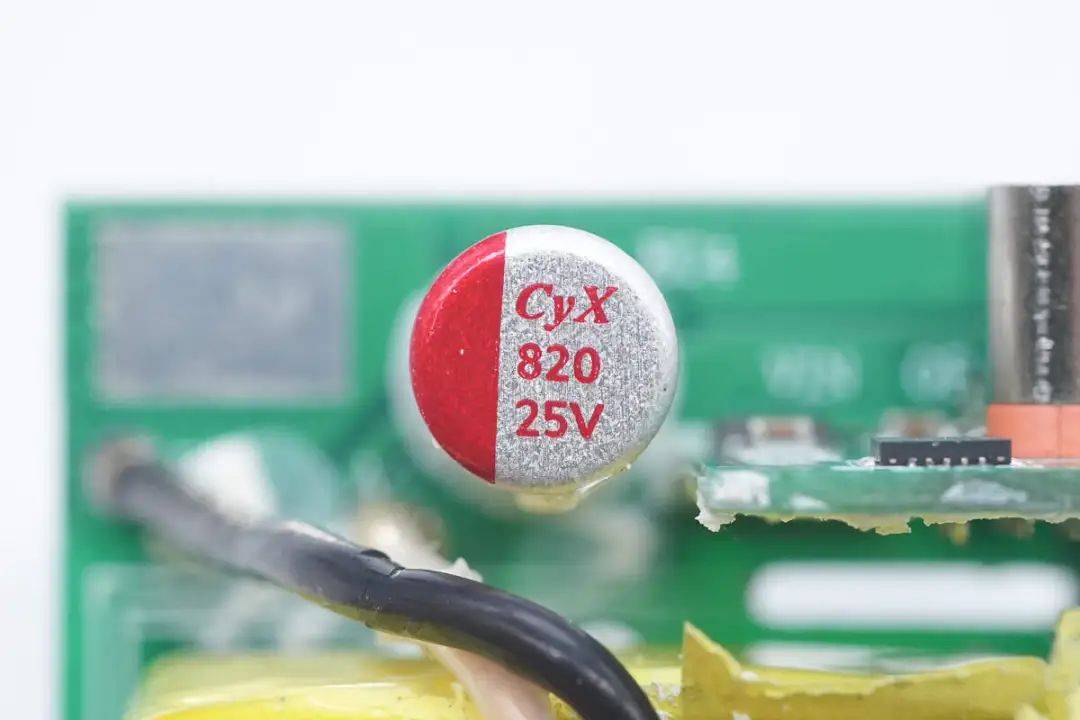

输出滤波固态电容规格为25V820μF。

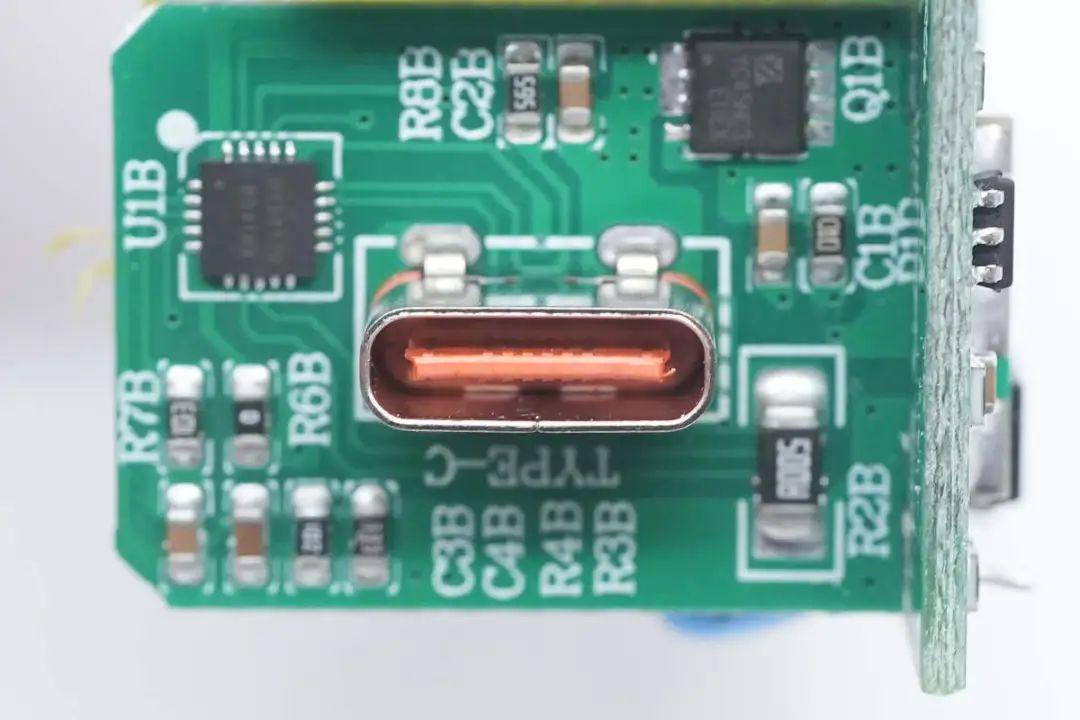

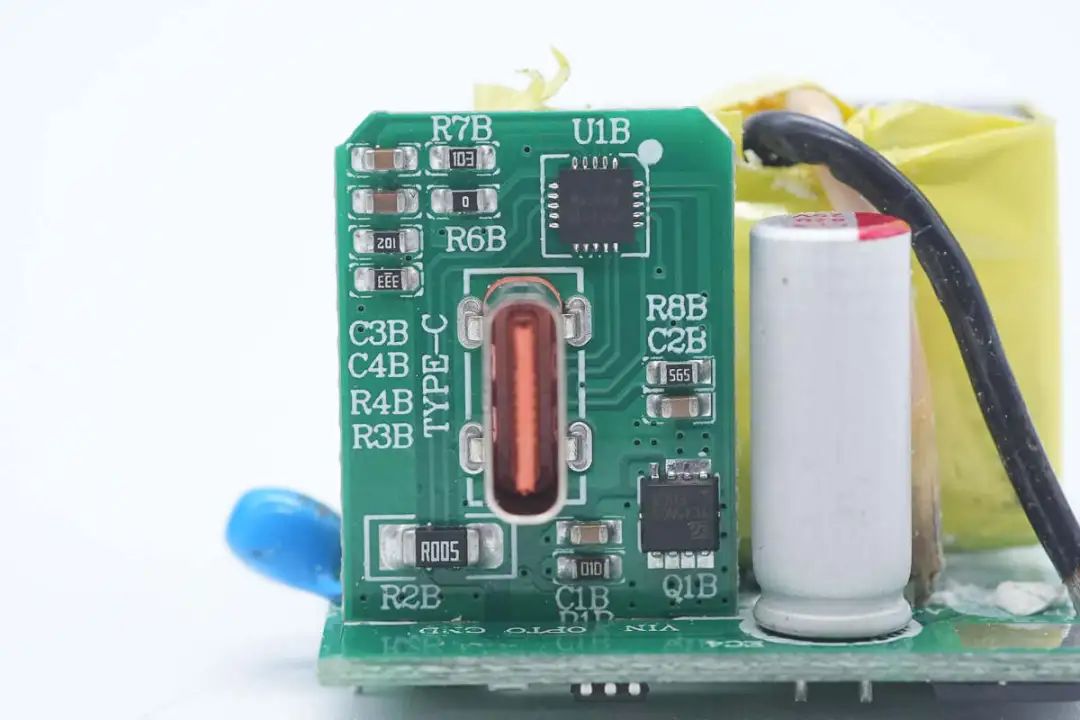

输出端小板正面设有协议芯片以及VBUS开关管。

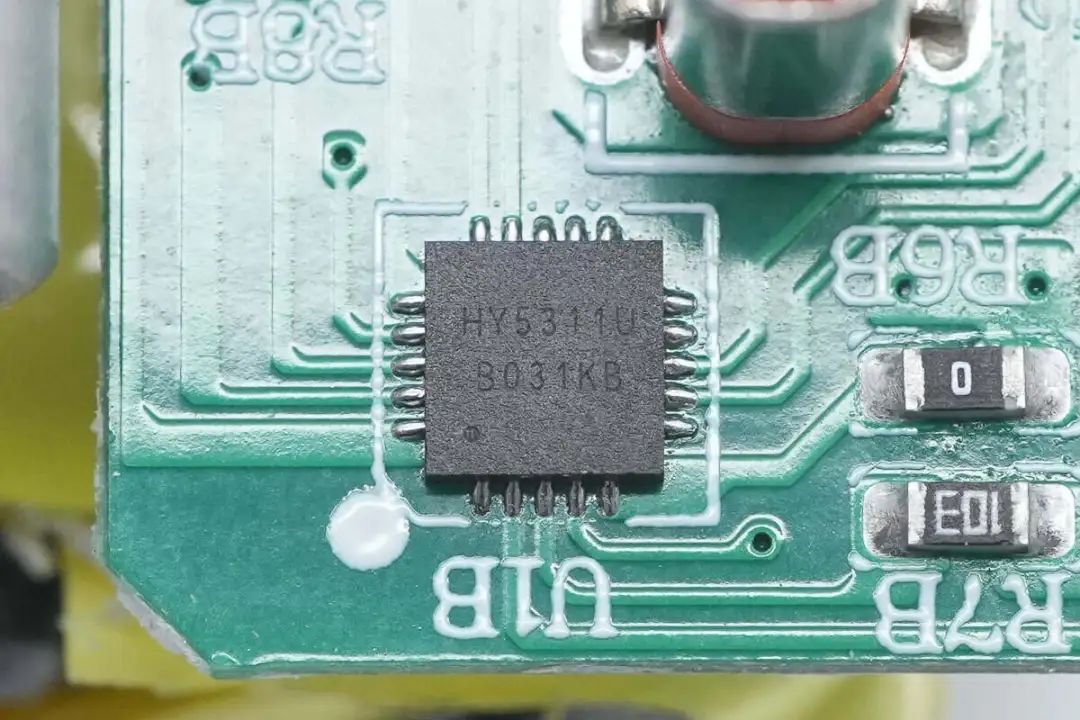

协议芯片来自华源智信，型号HY5311U，这是一款高性能、高集成度的USB Type-C电力传输端口控制器，具备7个可编程电流和电压的PDO，完全符合USB电力传输规范修订版3.1（版本1.8）。此外，HY5311U还兼容BC1.2 DCP、Apple 2.4A、QC2.0/3.0/3.0+、AFC、FCP、SCP、UFCS及PE+1.1/2.0等多种快充协议。
HY5311U集成了Power-Link技术，可轻松实现多端口应用方案。器件内置完善的保护机制，包括过压保护（OVP）、欠压锁定（UVLO）、过流保护（OCP）、输出短路保护、CC/DPDM过压保护以及过温保护等功能。采用QFN 3*3mm-20L封装。

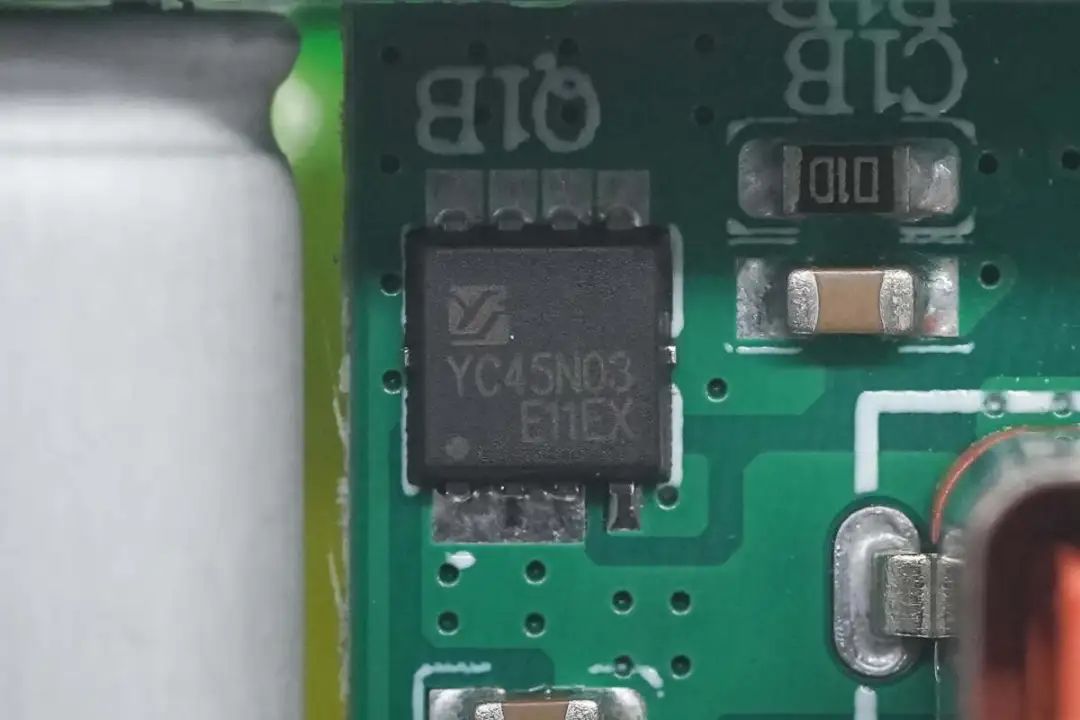

VBUS开关管特写，丝印YC45N03。
USB-C接口母座特写。
全部拆解一览，来张全家福。
充电头网拆解总结

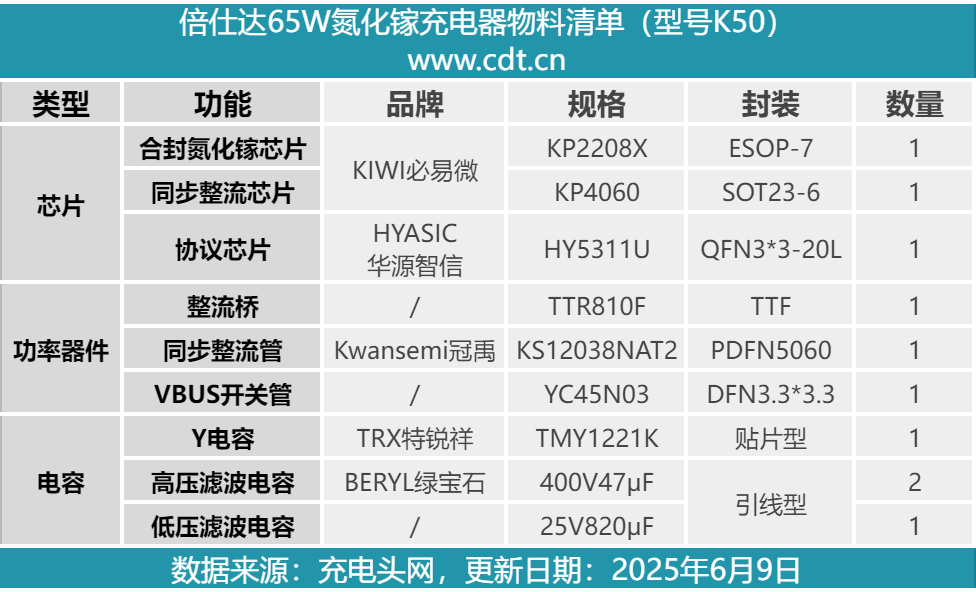

最后附上倍仕达65W氮化镓充电器的核心器件清单，方便大家查阅。
倍仕达65W氮化镓充电器采用经典柱状造型和白色配色设计，机身尺寸做得也相当小巧，接口兼容UFCS、FCP、SCP、AFC、QC3+/5、PD3.0、PPS等主流快充协议，兼容性好，可以满足各大品牌手机、平板、笔记本的快充需求。
充电头网通过拆解了解到，充电器基于必易微KP2208X+KP4060合封氮化镓方案，并采用华源智信HY5311U协议芯片控制输出电压。此外还采用了知名品牌绿宝石的电解电容，固态电容进行滤波。模块打胶加固，并做了充分的散热处理。
