拆解报告:Xiaomi小米AI眼镜

2025-07-09 我爱音频网 阅读:
小米AI眼镜在外观方面,采用了主流的黑框设计,烤漆工艺处理,呈现亮黑质感。眼镜重量约为44.7g(黑色配色带出厂镜片),镜腿支持12°的转轴外翻,能够更好地适配不同用户的使用需求。一体式鼻托,设计有亲肤硅胶垫,降低佩戴压迫感,提升舒适性。





Xiaomi小米在近期举办了人车家全生态发布会,除了正式上市的小米YU7纯电SUV,还发布了小米Watch S4 41mm小米手环10小米开放式耳机Pro,以及小米首款AI眼镜等众多产品。其中,小米AI眼镜定位于“面向下一代的个人智能设备,随身的AI入口”,支持第一人称视角拍摄,视频通话、直播,超级小爱等功能。MP1ednc

小米AI眼镜在外观方面,配备黑色、玳瑁棕、鹦鹉绿三种配色,普通版、单色电致变色、彩色电致变色三种镜片选择。眼镜采用经典D型镜框设计,专为亚洲人脸型优化,提供舒适贴合的佩戴体验。在功能配置上,搭载1200万像素摄像头,支持4032x3024横向拍照,2K/30FPS视频录制;搭配小米澎湃OS系统,可完成小米AI眼镜与小米手机镜头的协同流转,实现第一人称视角的视频通话、直播。MP1ednc

小米AI眼镜搭载超级小爱,支持随身百科 智能问答,支持10种语言同声传译和中英文字识别翻译,支持会议纪要;还支持控制手机,控制智能家居,眼镜扫码支付,提供便捷体验。在音频方面,搭载了对称双扬声器,逆声场防漏音技术,提供清晰音质;内置五麦克风阵列,包括一颗骨传导麦克风,实现精准拾音。续航上,搭载小米金沙江电池,典型续航8.6h,连续聆听7h,持续录像45分钟;配备独立Type-C接口,支持边充边用。下面就来看看这款产品的详细拆解报告吧~MP1ednc

 MP1ednc



一、Xiaomi小米AI眼镜开箱MP1ednc

MP1ednc

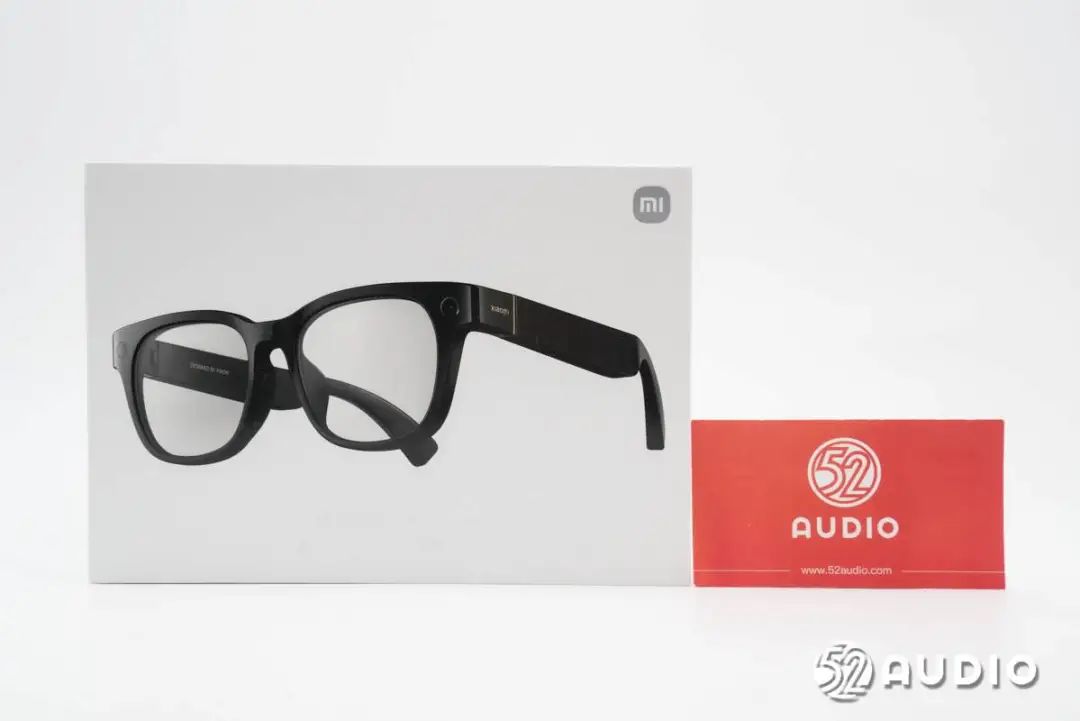

小米AI眼镜包装盒设计简约,顶部展示有产品的外观,烫银工艺设计品牌LOGO和产品名。MP1ednc

MP1ednc

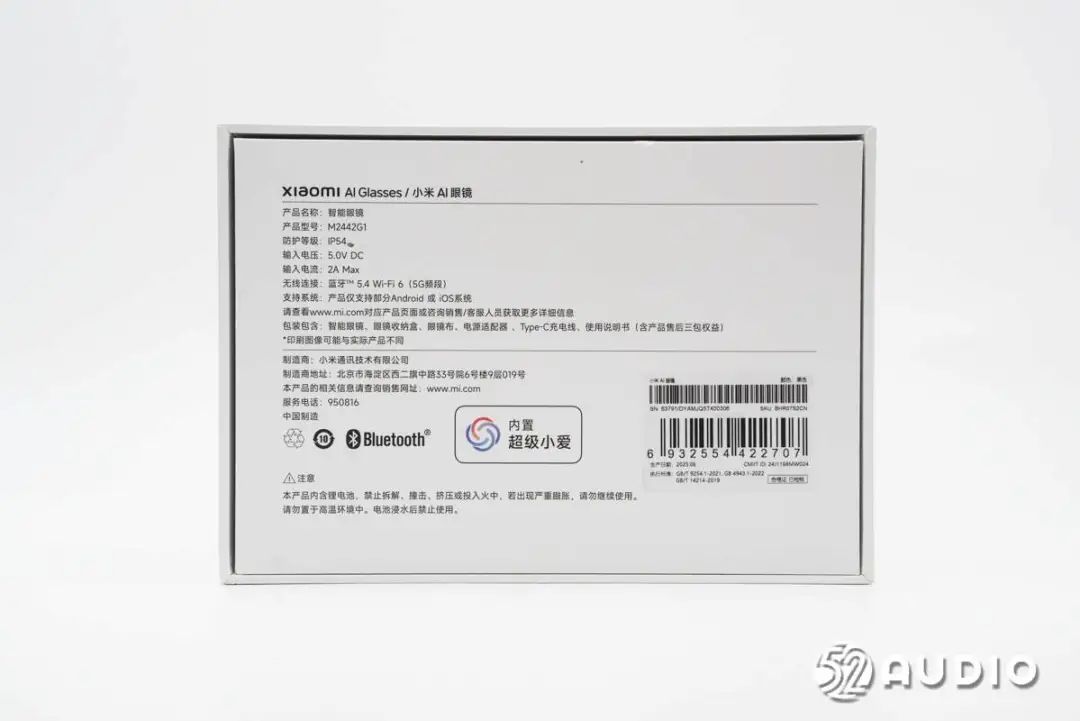

包装盒底部标注产品信息,Xiaomi AI Glasses/小米AI眼镜,产品名称:智能眼镜,产品型号:M2442G1,防护等级:IP54,输入电压:5.0V DC,输入电流:2A Max,无线连接:蓝牙5.4 Wi-Fi6(5G频段),支持系统:产品仅支持部分Android或iOS系统,制造商:小米通讯技术有限公司。MP1ednc

MP1ednc

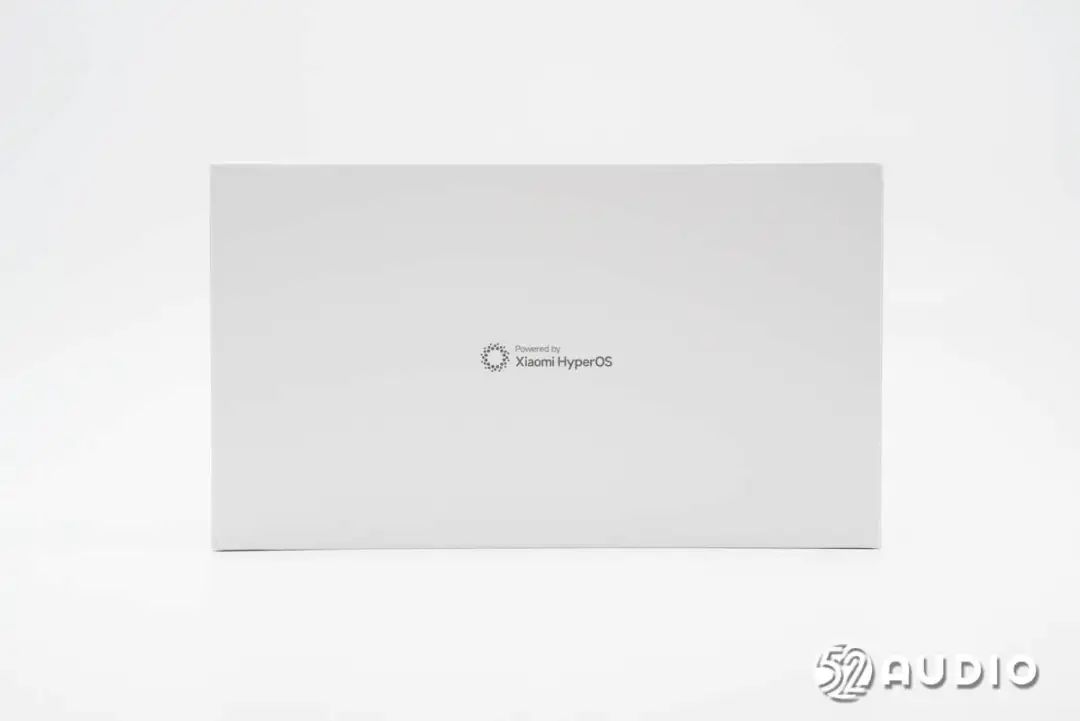

包装盒侧边设计有Xiaomi HyperOS系统标志。MP1ednc

MP1ednc

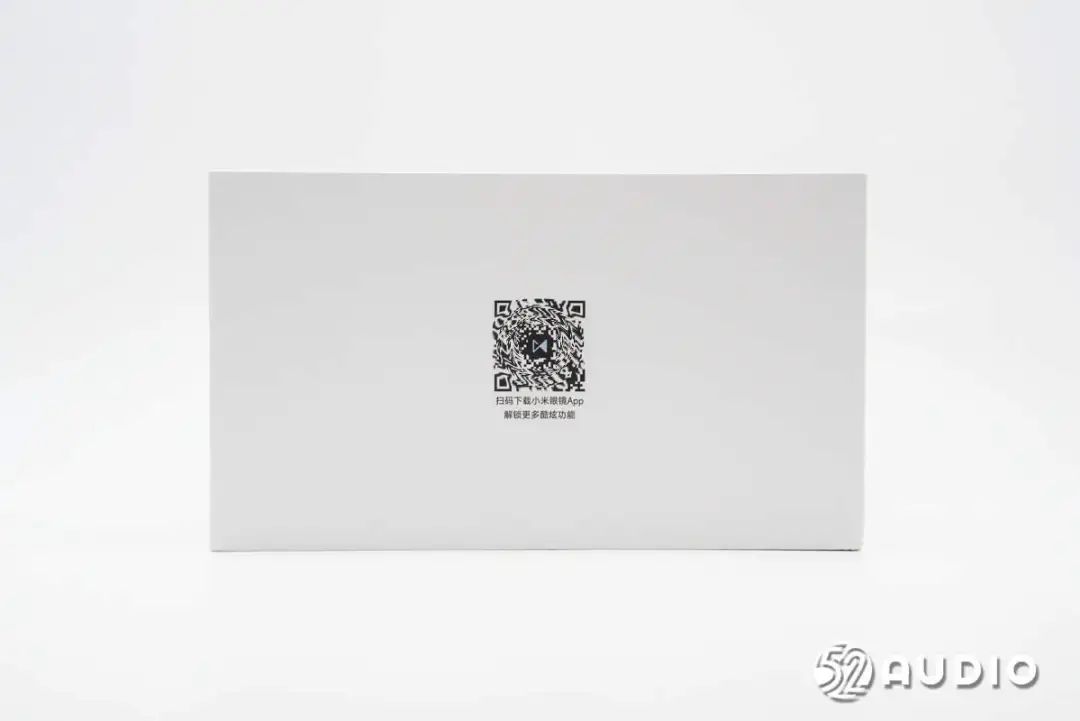

另外一侧设计小米眼镜App下载二维码。MP1ednc

MP1ednc

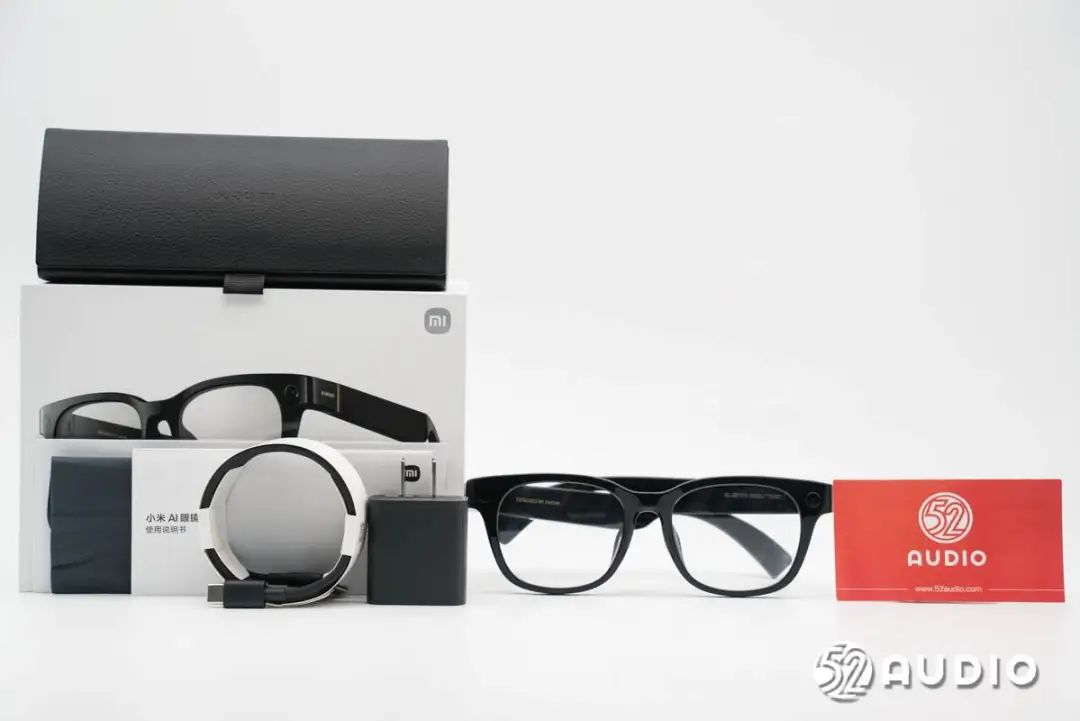

包装盒内部物品有智能眼镜、眼镜收纳盒、眼镜布、电源适配器、Type-C充电线、使用说明书(含产品售后三包权益),此款为黑色配色。MP1ednc

MP1ednc

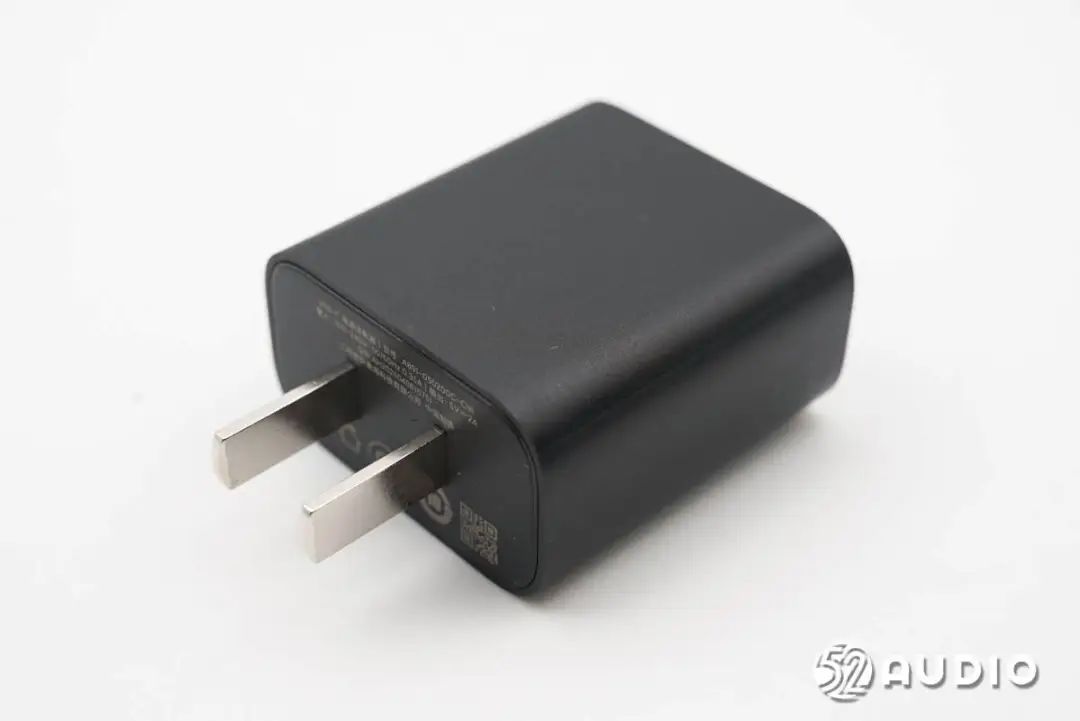

随机标配的USB-C电源适配器。MP1ednc

MP1ednc

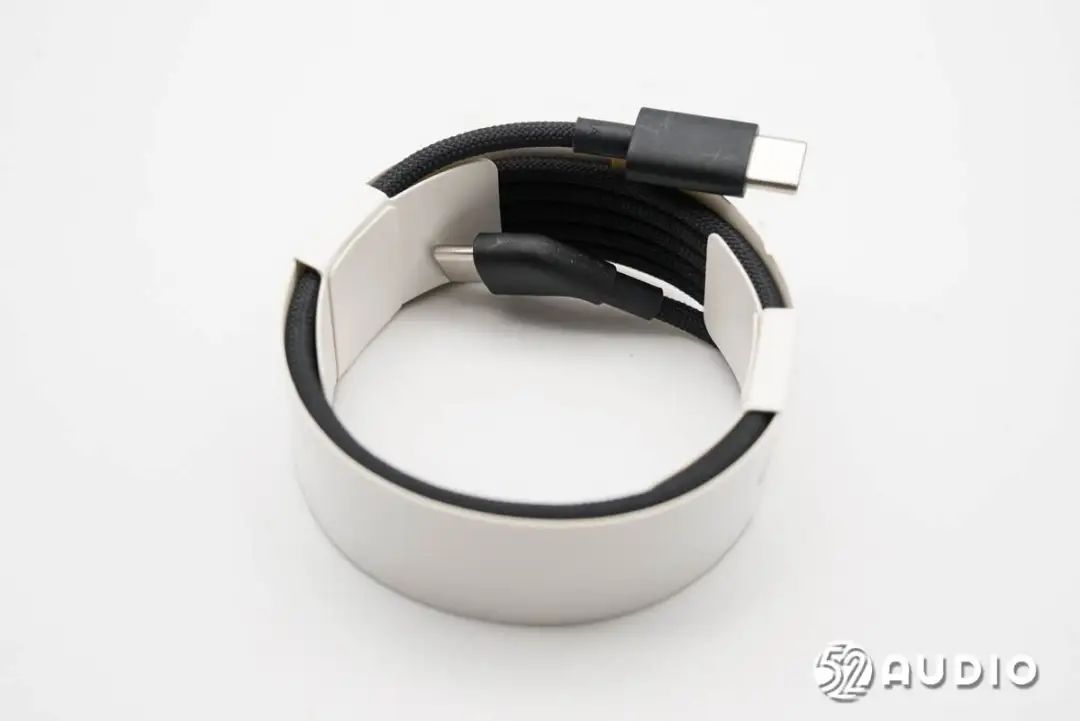

Type-C-C to Type-C充电线,连接眼镜一端采用L型设计,便于使用。线缆采用了编织外皮包裹,更加耐用。MP1ednc

MP1ednc

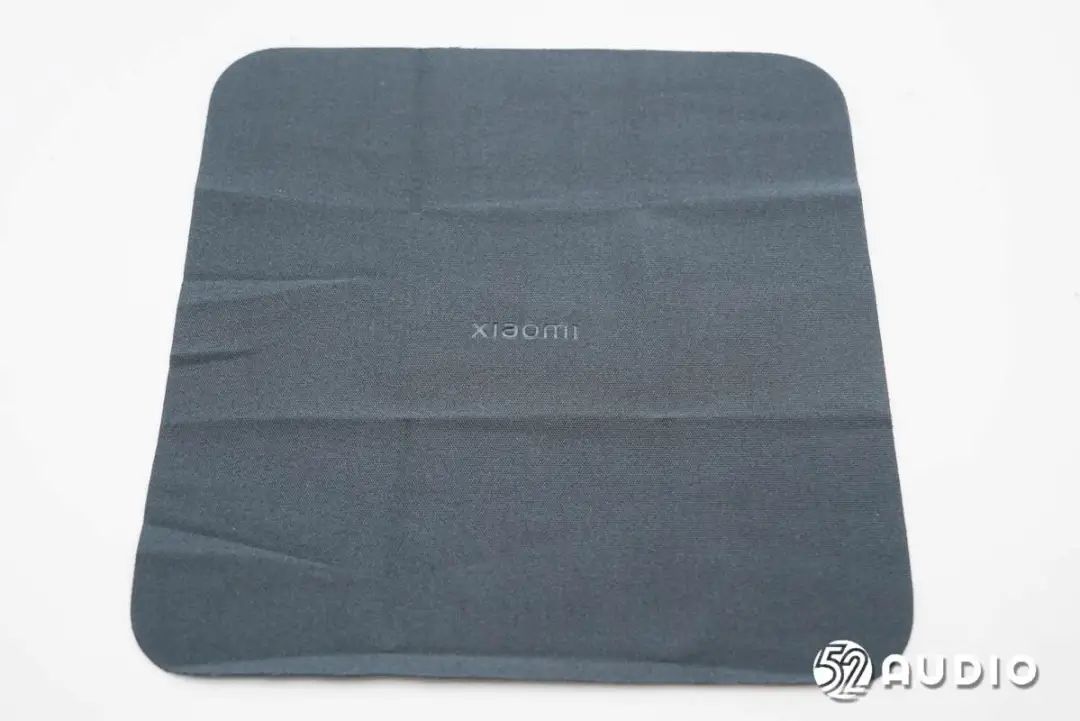

随机标配的眼镜布,压印有“Xiaomi”品牌名。MP1ednc

MP1ednc

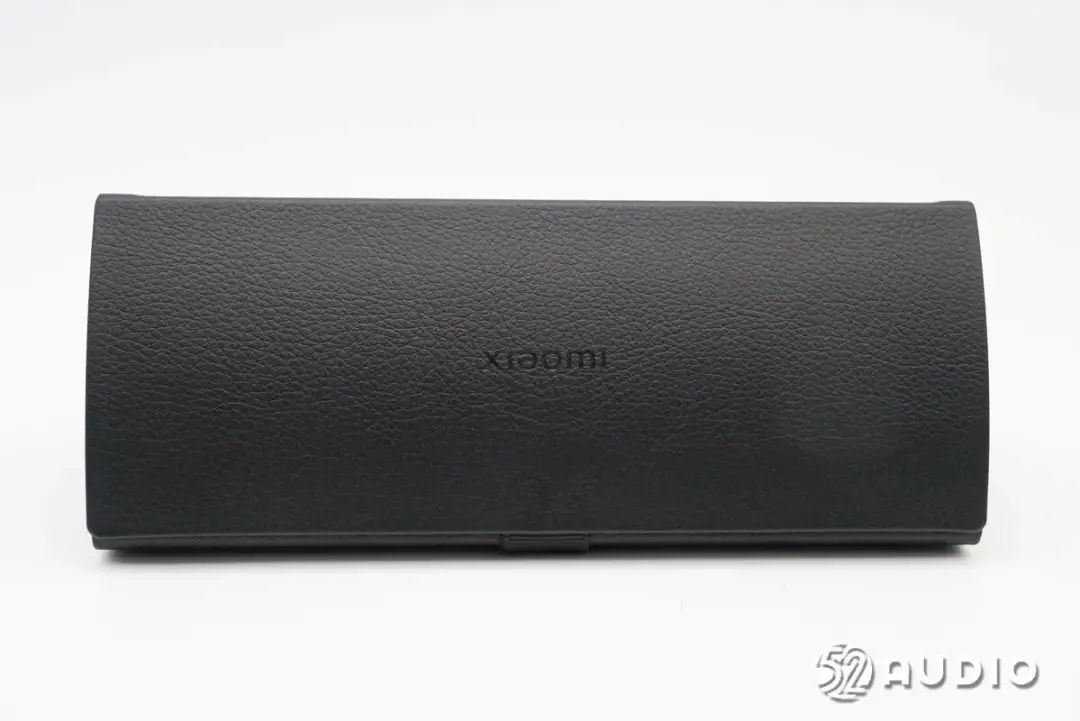

眼镜收纳盒采用了三角形设计,耐磨耐划的皮革材质,盒盖磁吸固定,开启方便。收纳盒不支持移动充电功能。MP1ednc

MP1ednc

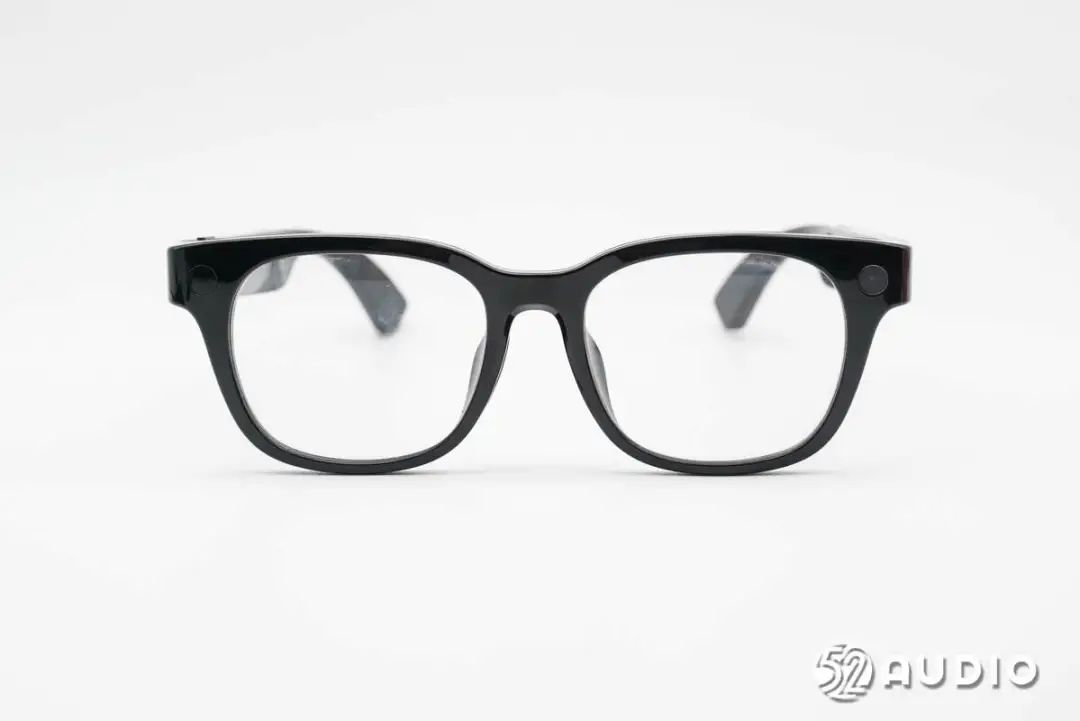

小米AI眼镜正面外观一览,采用了经典D型黑框设计,钢琴烤漆质感,佩戴百搭。镜框两侧,对称设计有摄像头和录制指示灯。MP1ednc

MP1ednc

镜框左侧的麦克风拾音孔特写。MP1ednc

MP1ednc

镜框右侧的麦克风拾音孔。MP1ednc

MP1ednc

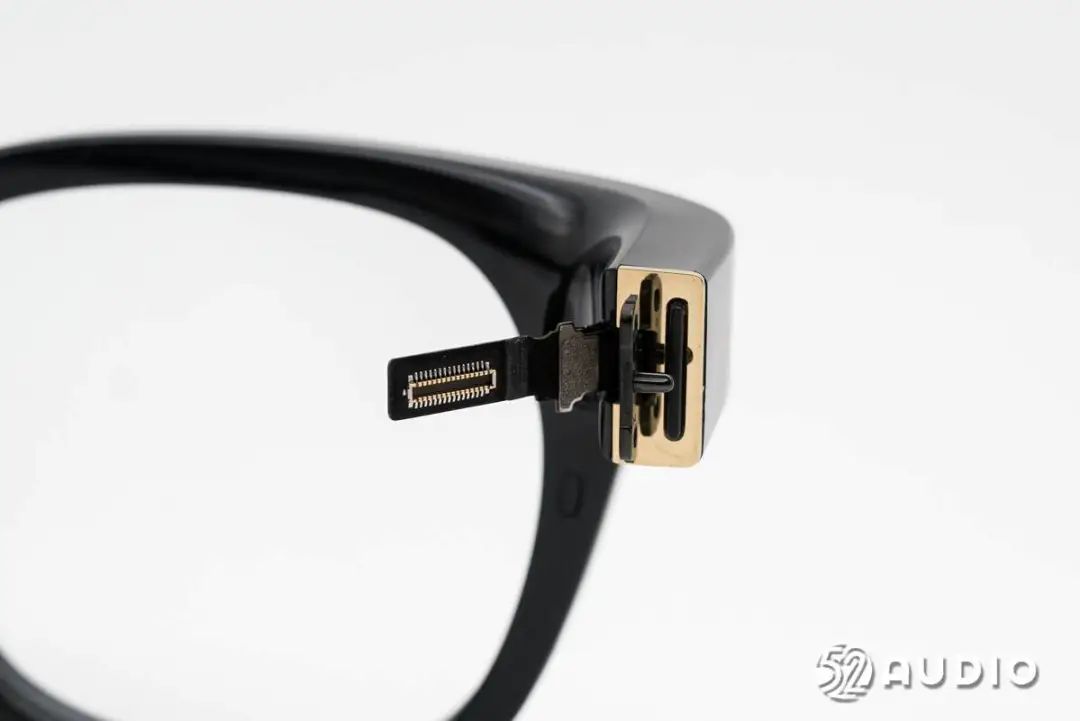

镜框和镜腿连接的结构特写,设计有一个弹簧支撑,受到镜腿压力收缩,从而实现12°的转轴外翻,以适应不同大小的头型佩戴。MP1ednc

MP1ednc

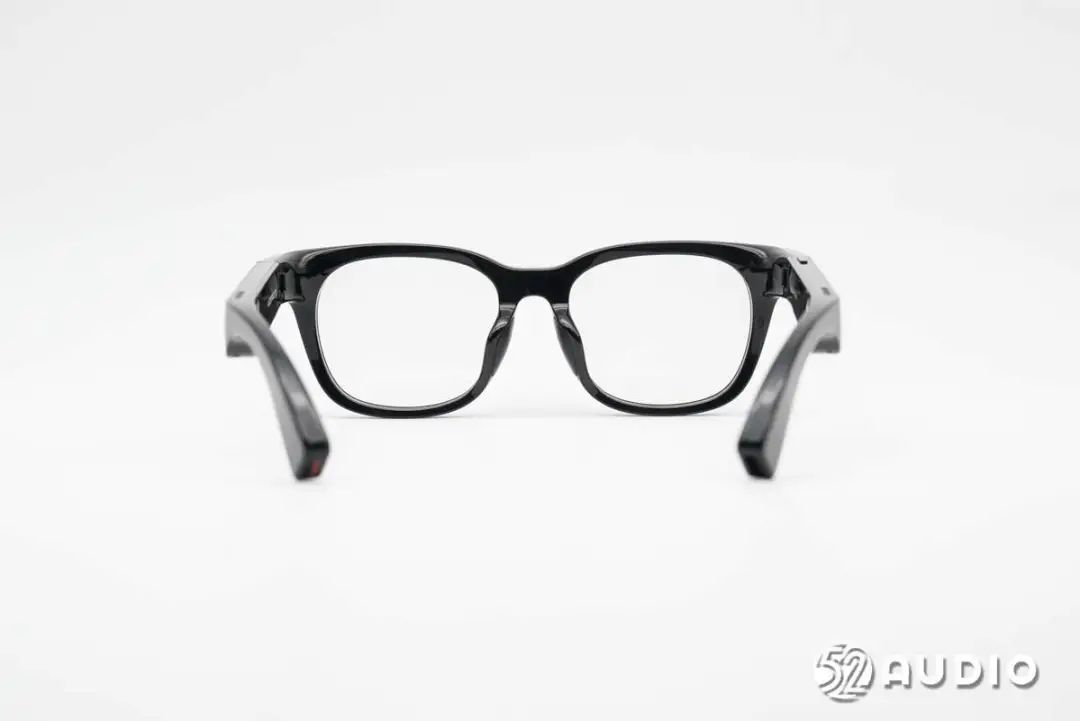

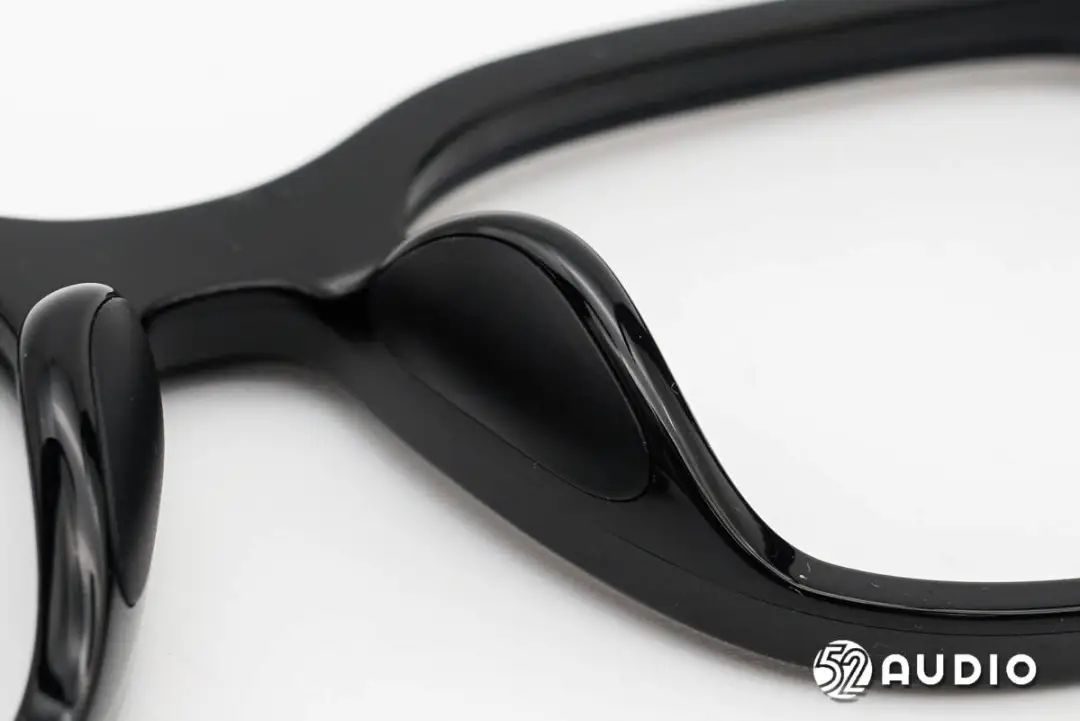

机身内侧外观一览,采用了一体式鼻托设计。MP1ednc

MP1ednc

鼻托两侧覆盖亲肤硅胶材质,降低佩戴压迫感,提升舒适性。同时内置有骨传导麦克风拾音。MP1ednc

MP1ednc

镜框内侧的指示灯,用于为用户反馈录制状态。MP1ednc

MP1ednc

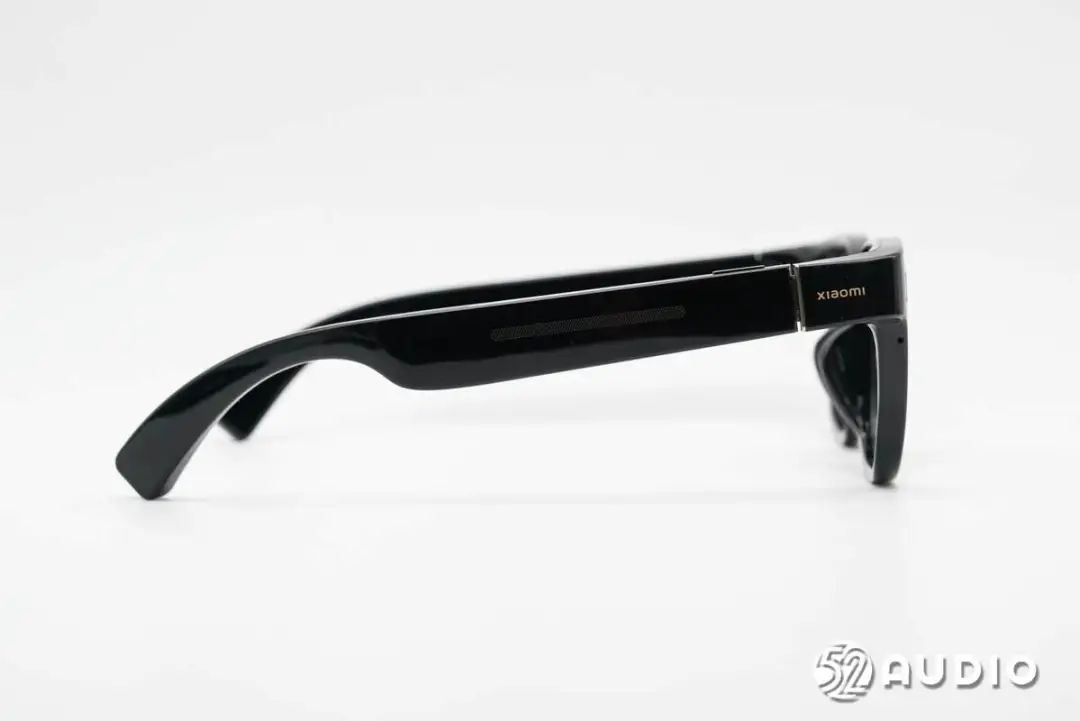

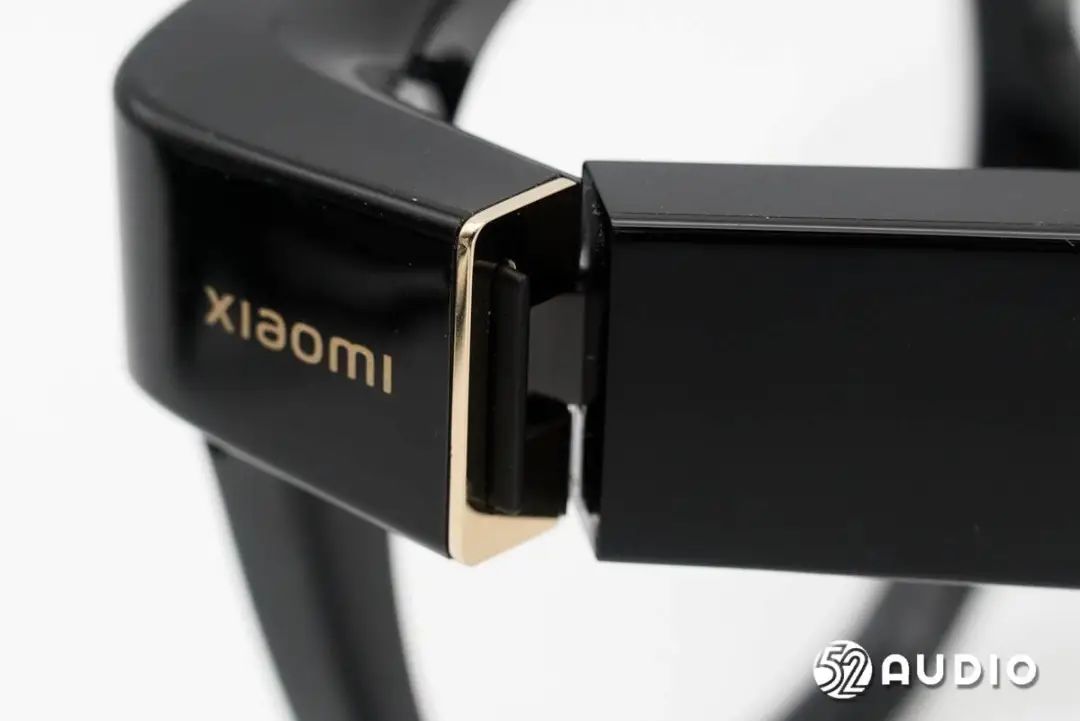

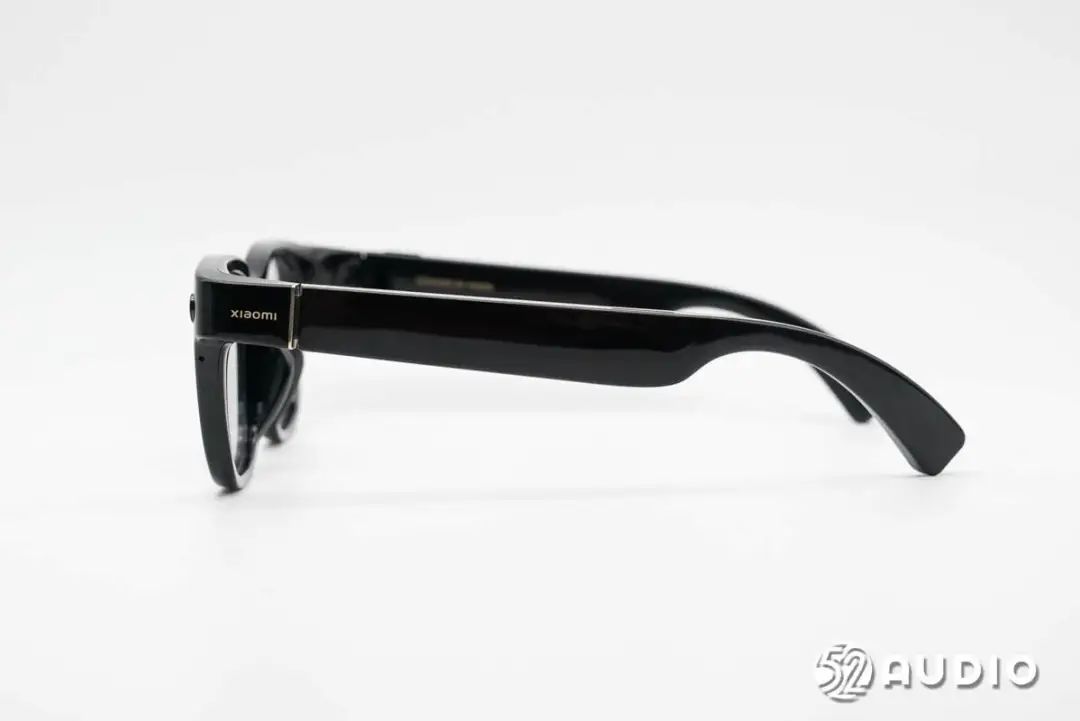

机身右侧外观一览。桩头位置设计金色“Xiaomi”品牌LOGO;镜腿上触控条设计点阵纹理,便于盲操作。MP1ednc

MP1ednc

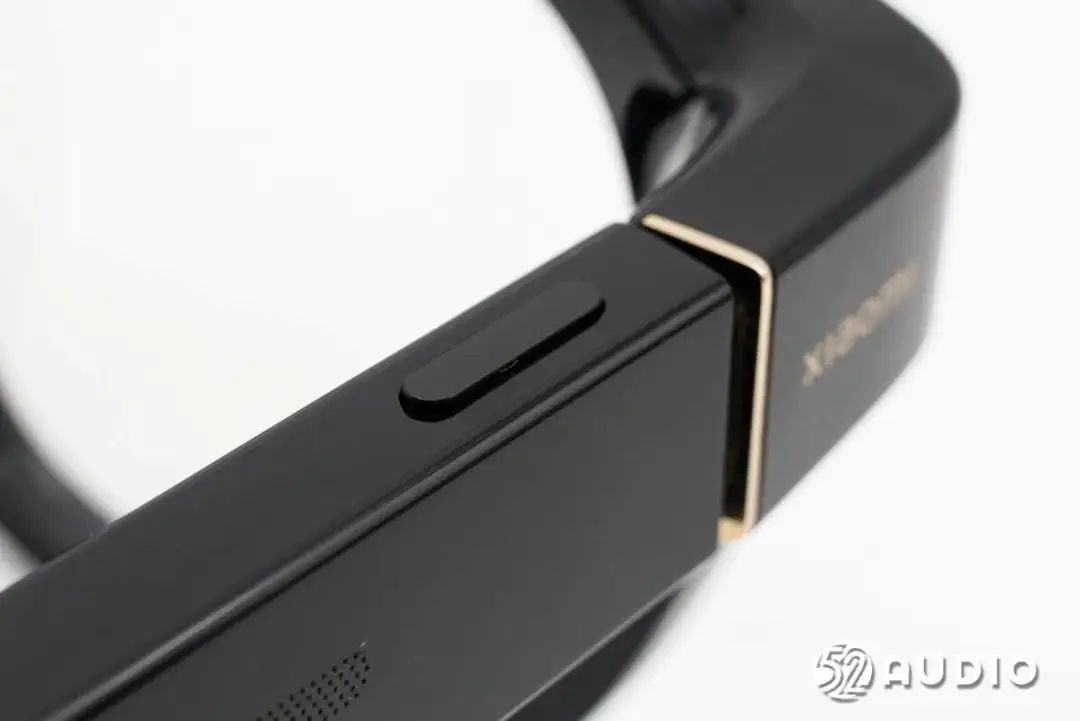

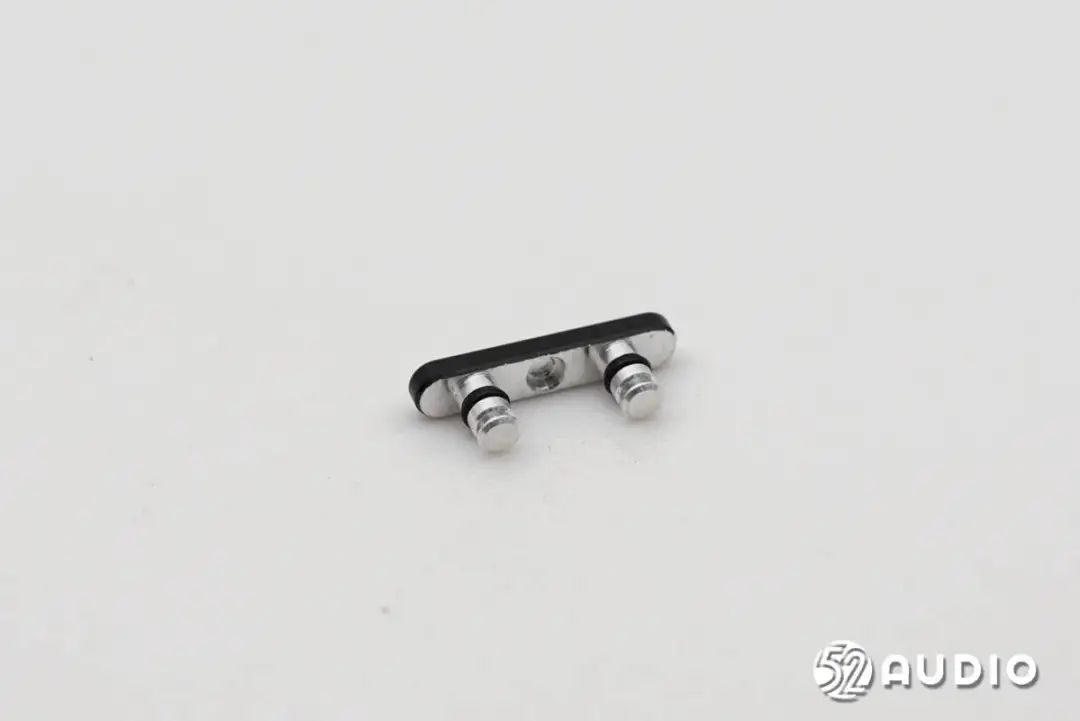

右侧镜腿上方的相机按键特写,短按拍照,长按录制视频。MP1ednc

MP1ednc

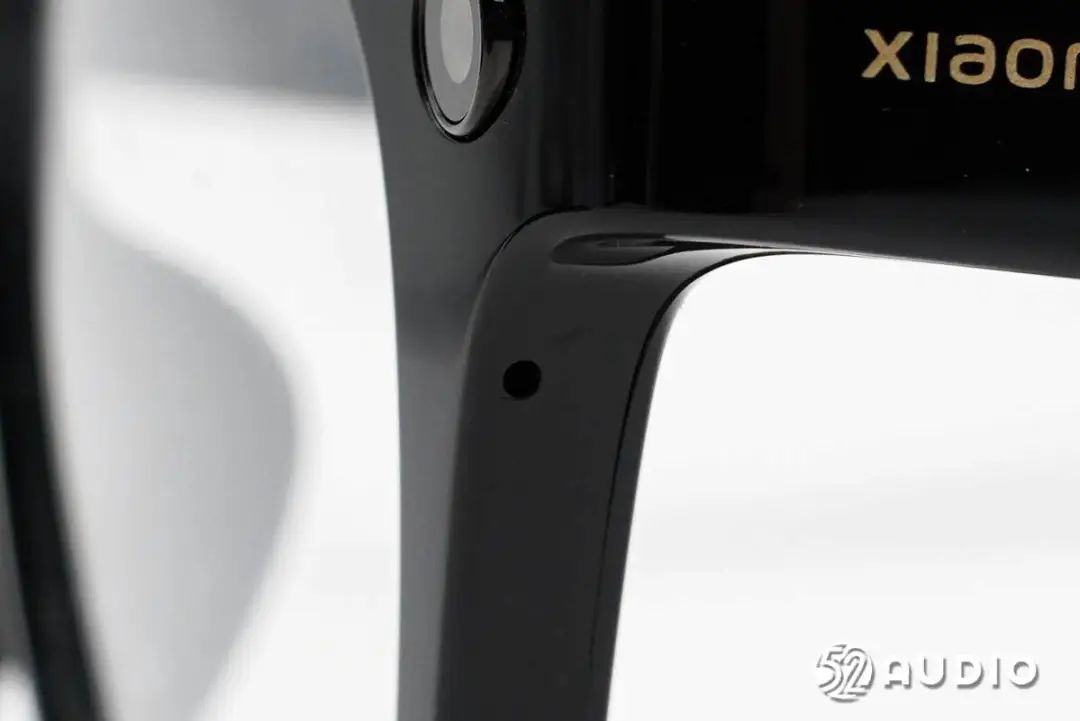

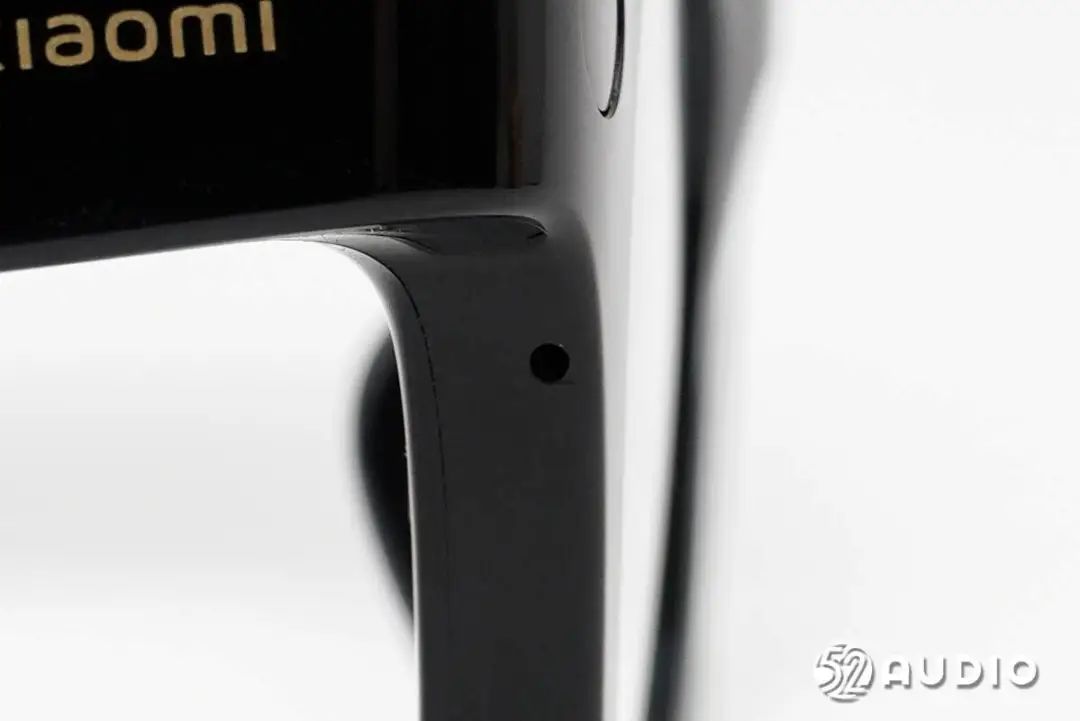

右侧镜腿底部设置有一个麦克风拾音孔。MP1ednc

MP1ednc

右侧镜腿底部的出音孔特写,金属网罩防护。MP1ednc

MP1ednc

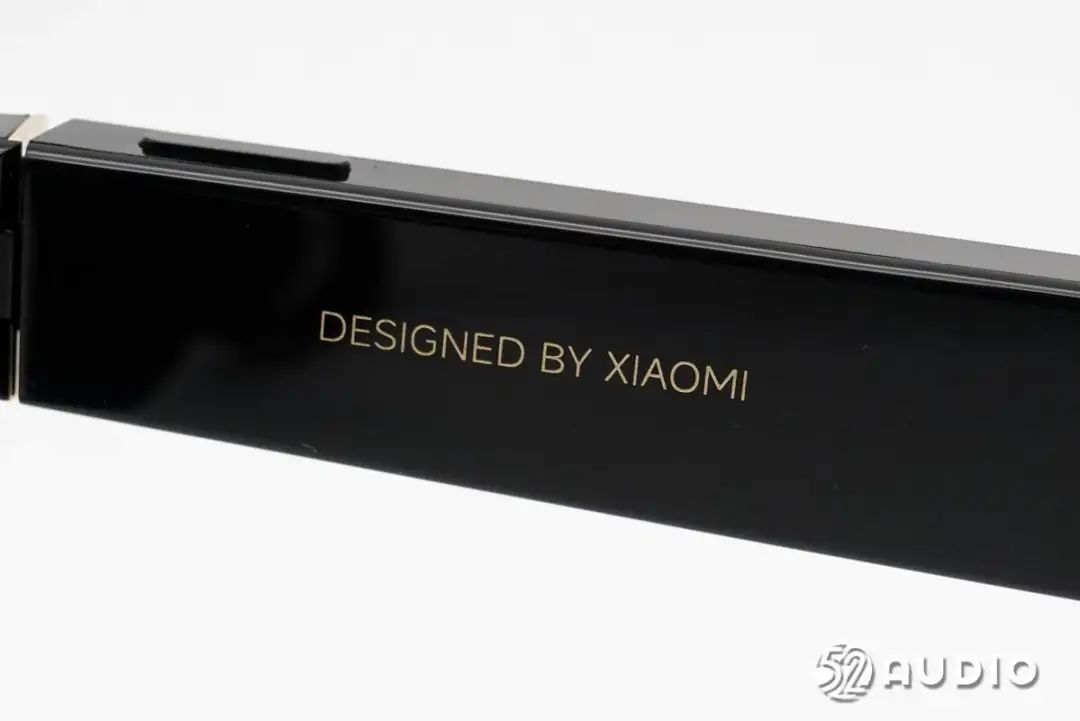

右侧镜腿内侧设计“DESIGNED BY XIAOMI”标识。MP1ednc

MP1ednc

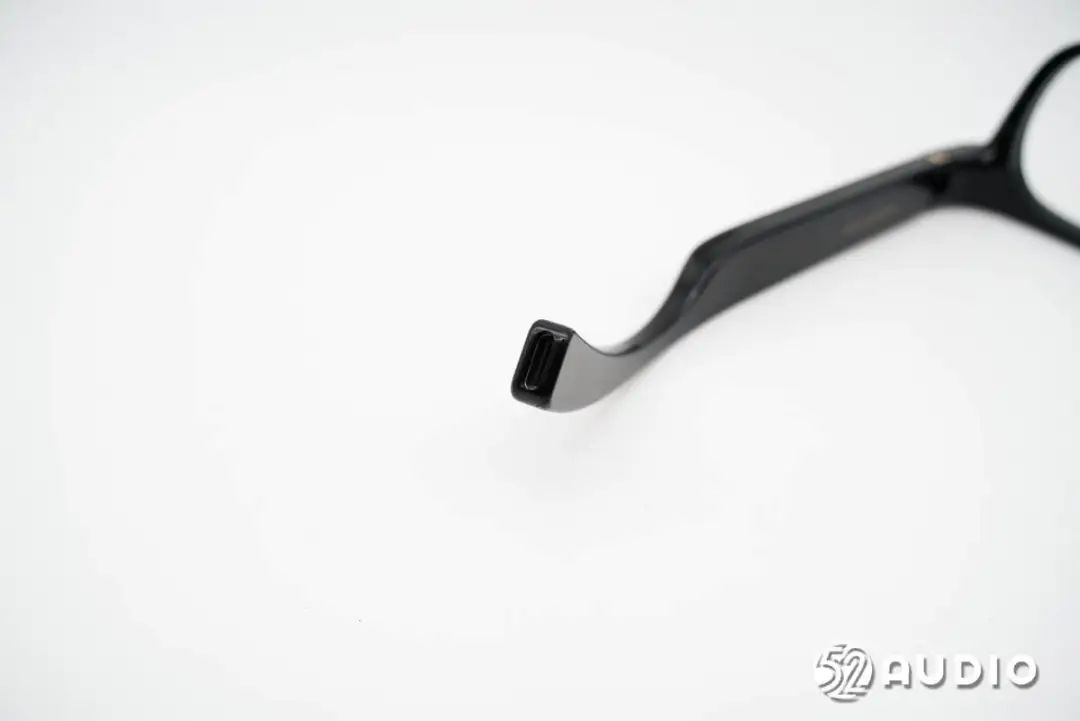

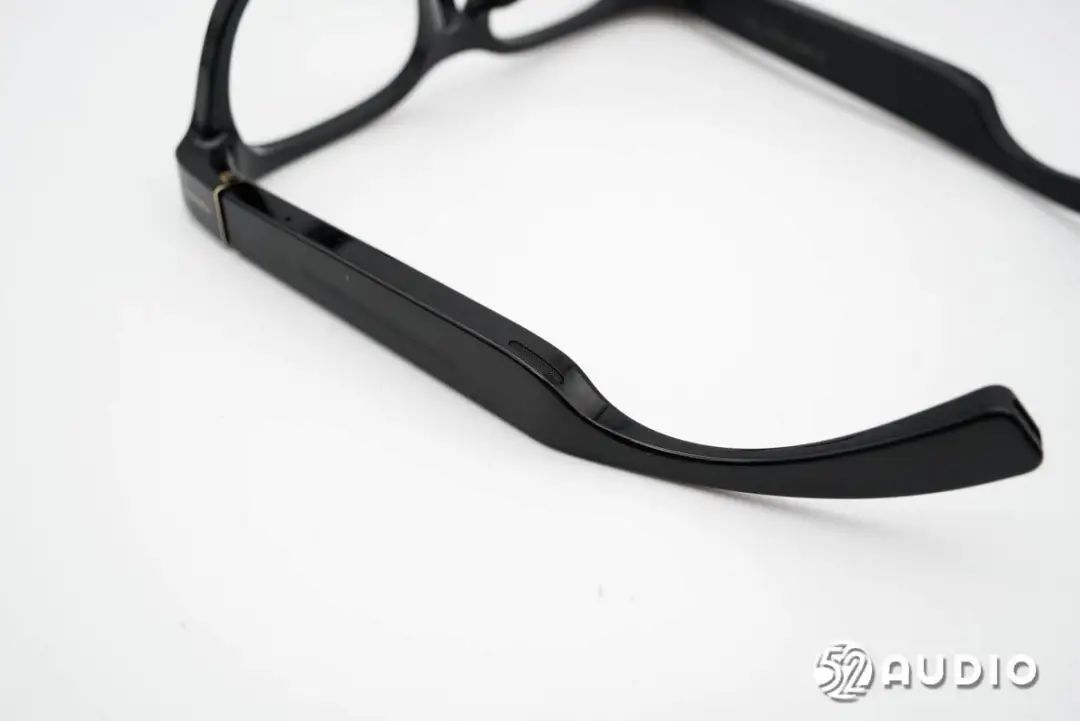

右侧镜腿末端设置Type-C充电接口,支持边充边用功能。MP1ednc

MP1ednc

机身左侧外观一览,与右侧对称式设计。MP1ednc

MP1ednc

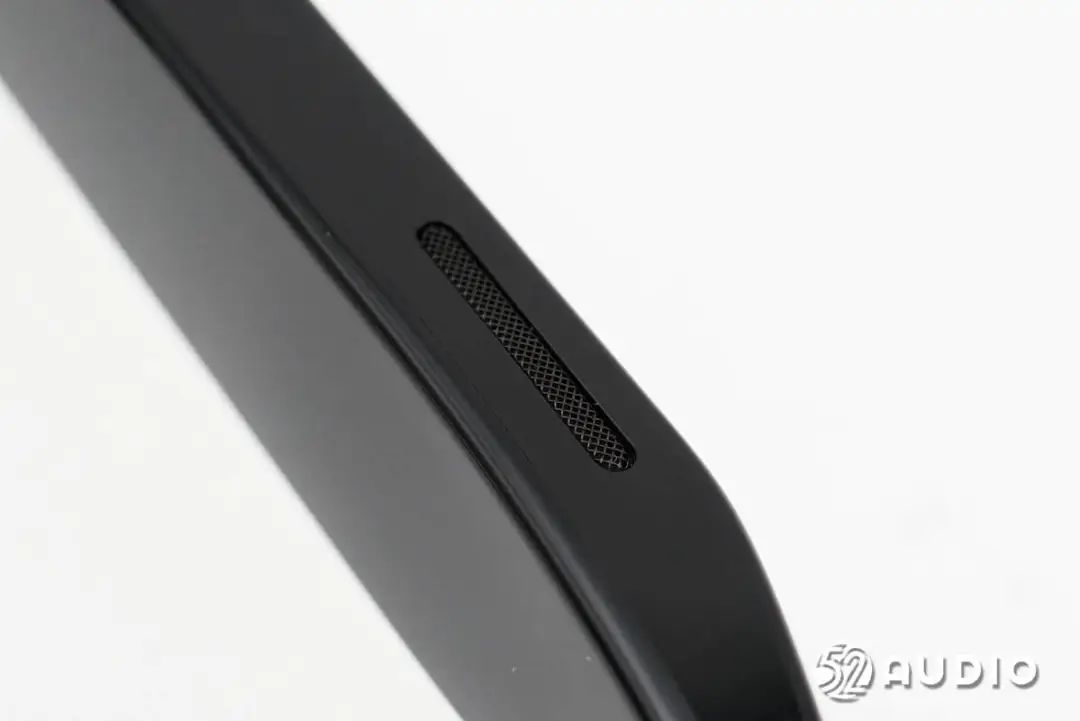

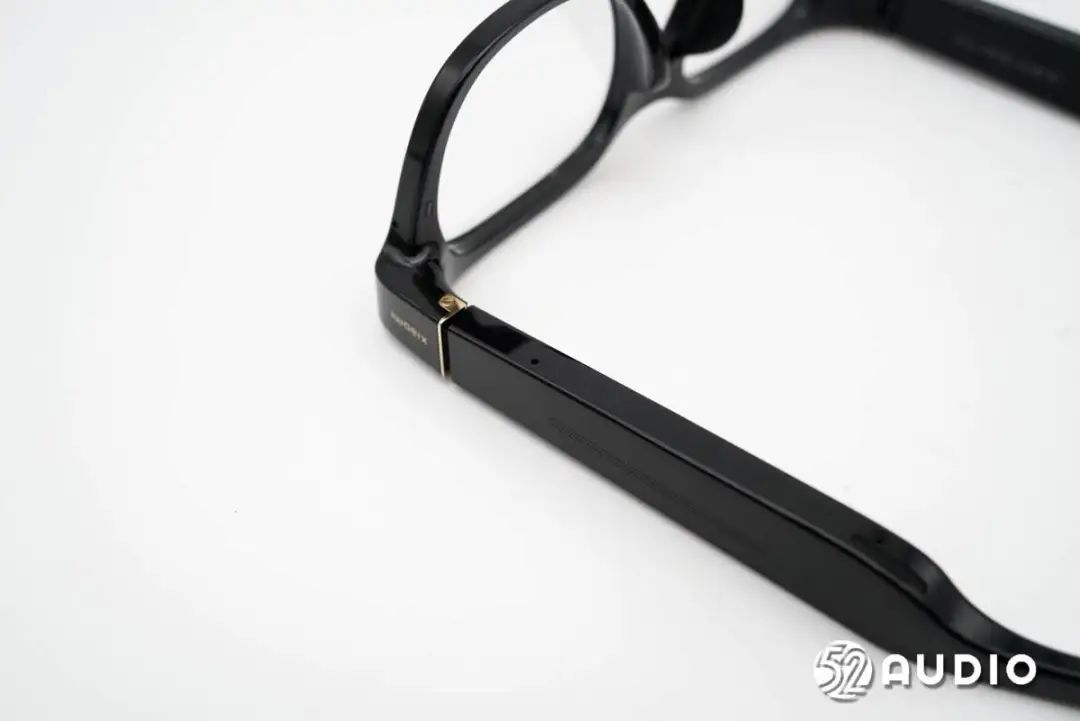

左侧镜腿底部同样设置有麦克风和扬声器开孔。MP1ednc

MP1ednc

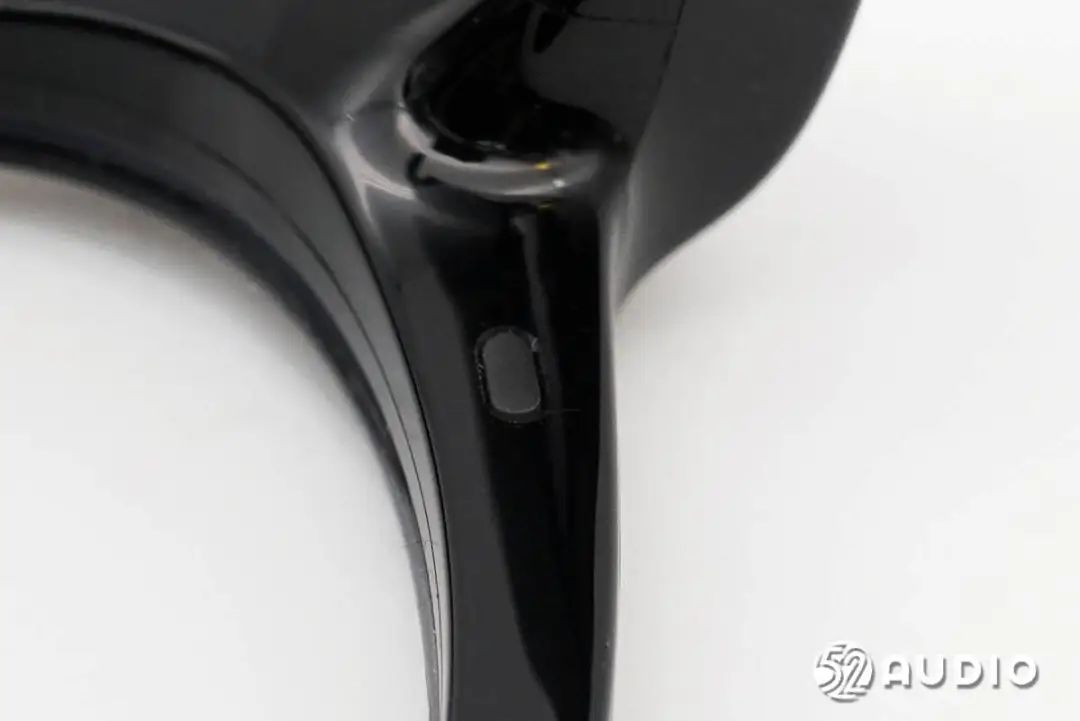

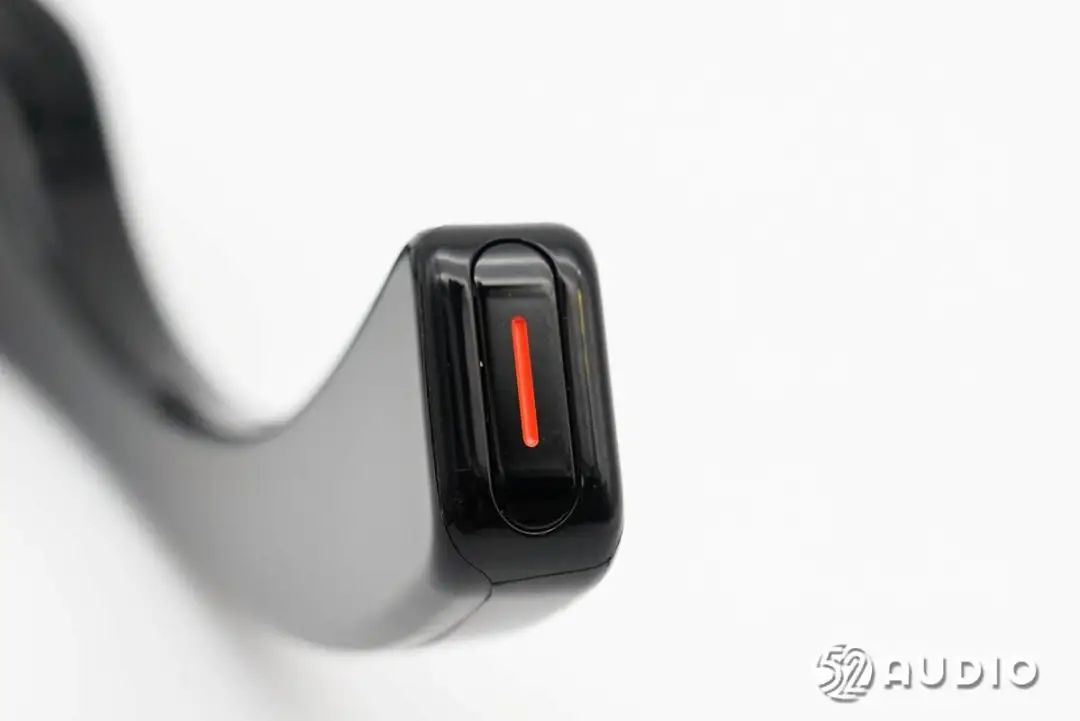

左侧镜腿末端设置电源键。MP1ednc

MP1ednc

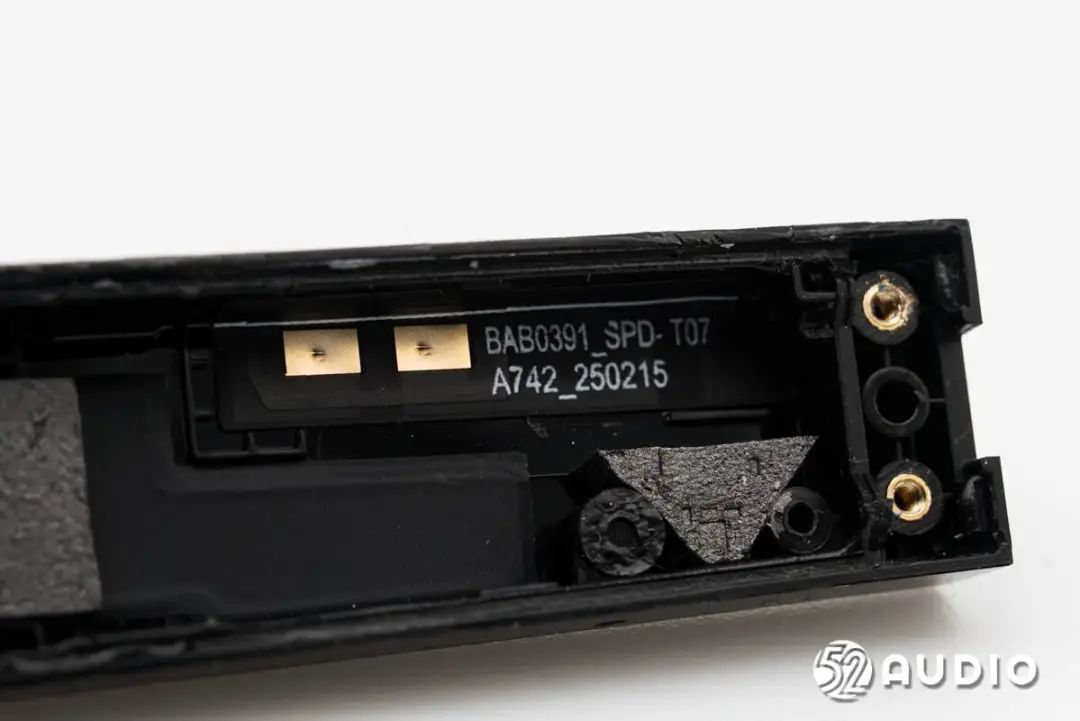

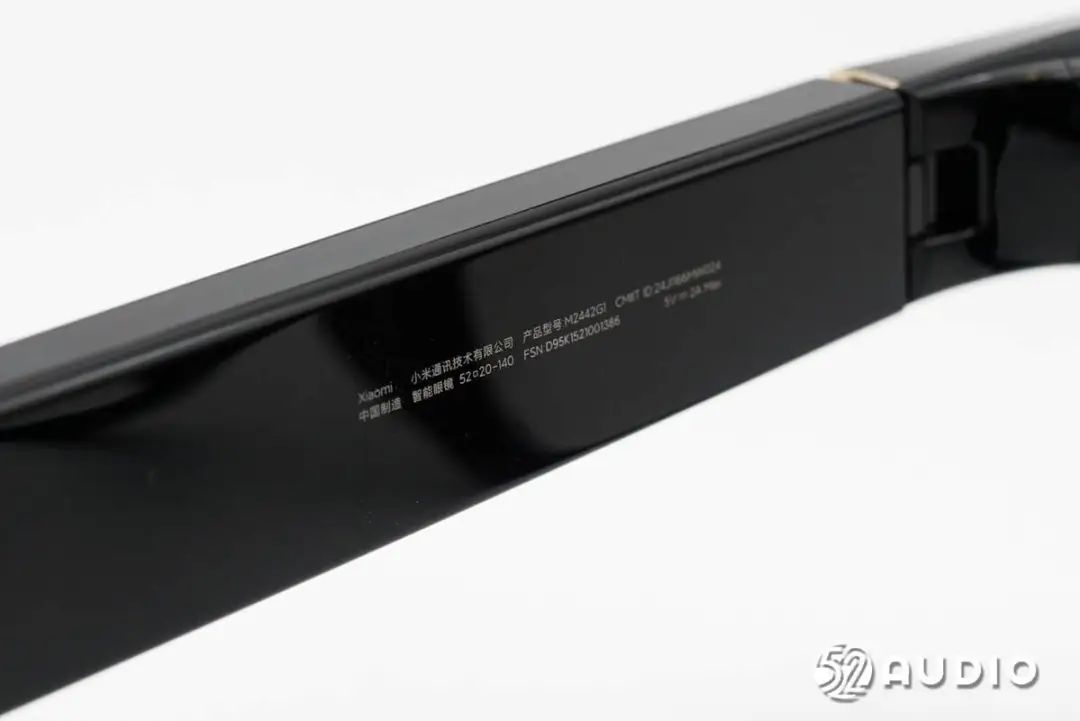

左侧镜腿内侧标注产品信息。MP1ednc

MP1ednc

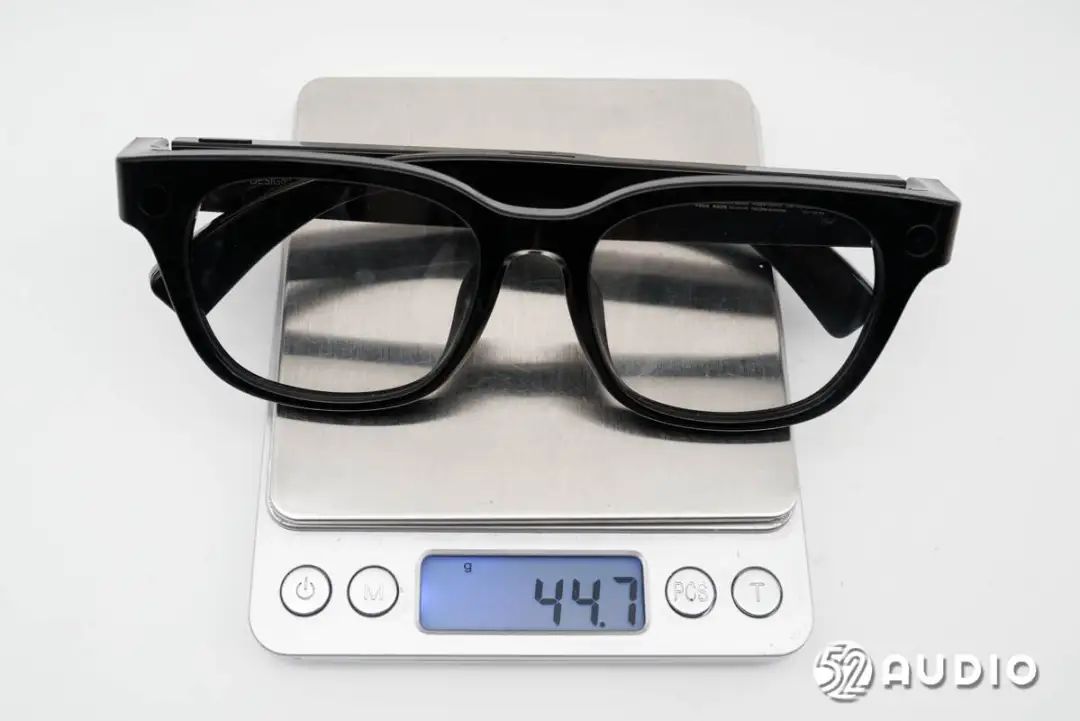

进我爱音频网实测,小米AI眼镜搭配出厂自带镜片的重量约为44.7g。MP1ednc

MP1ednc

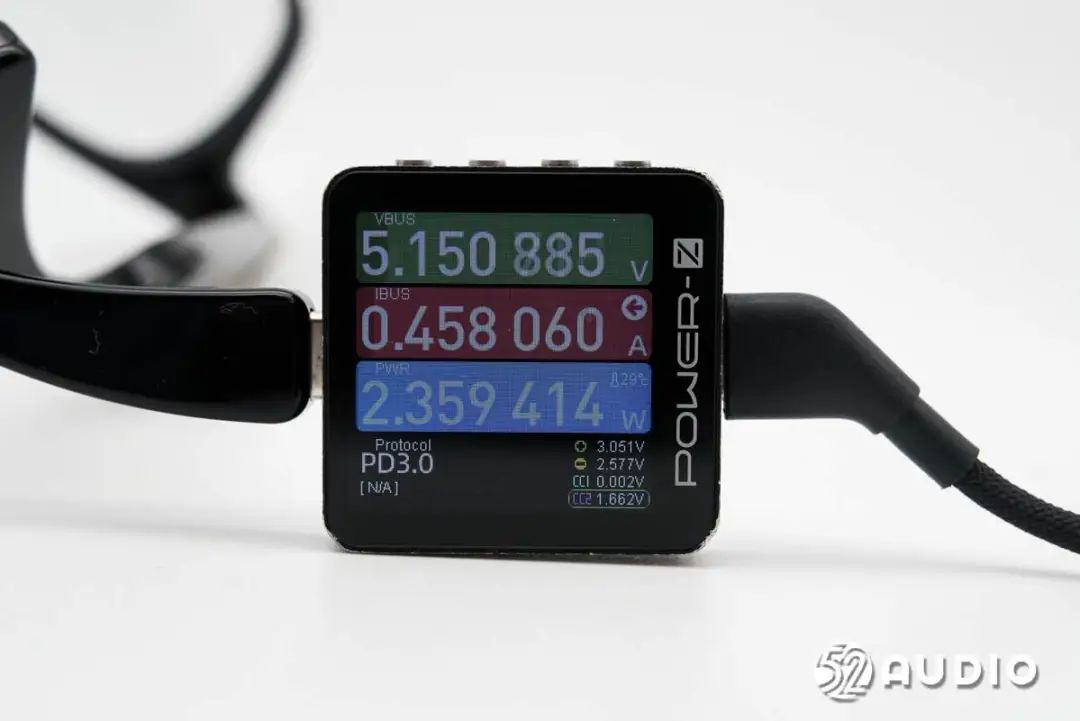

我爱音频网使用CHARGERLAB POWER-Z KM003C对小米AI眼镜进行充电测试,输入功率约为2.36W。MP1ednc



二、Xiaomi小米AI眼镜拆解MP1ednc

通过开箱,我们详细了解了小米AI眼镜的外观设计,下面进入拆解部分,看看内部结构配置信息~MP1ednc

MP1ednc

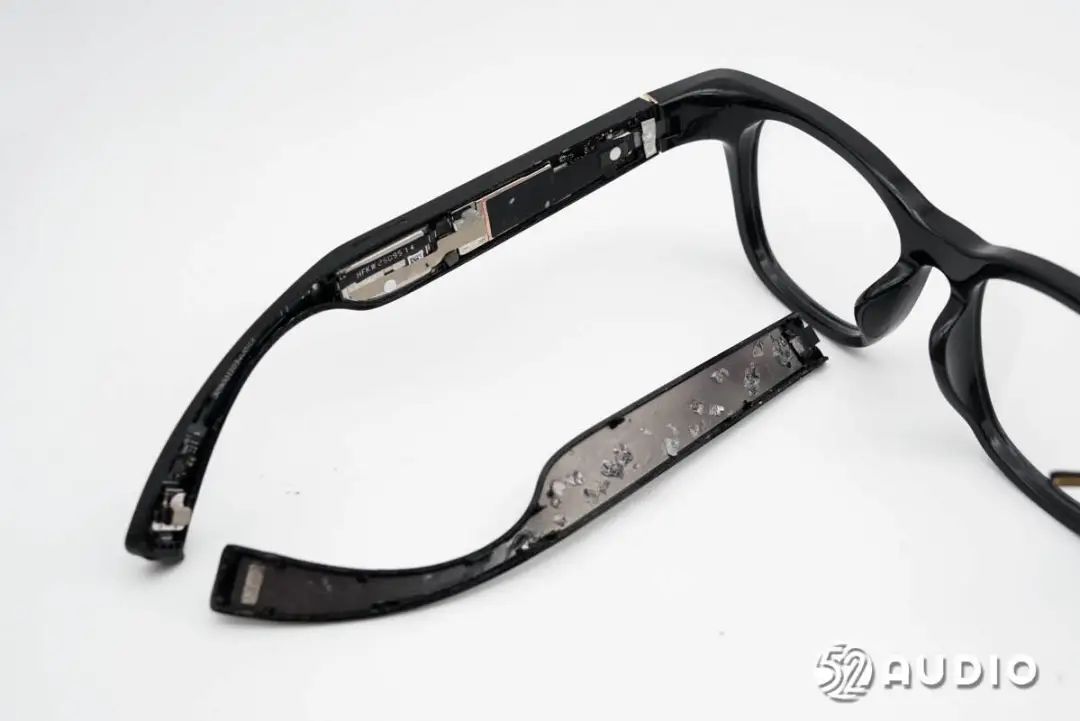

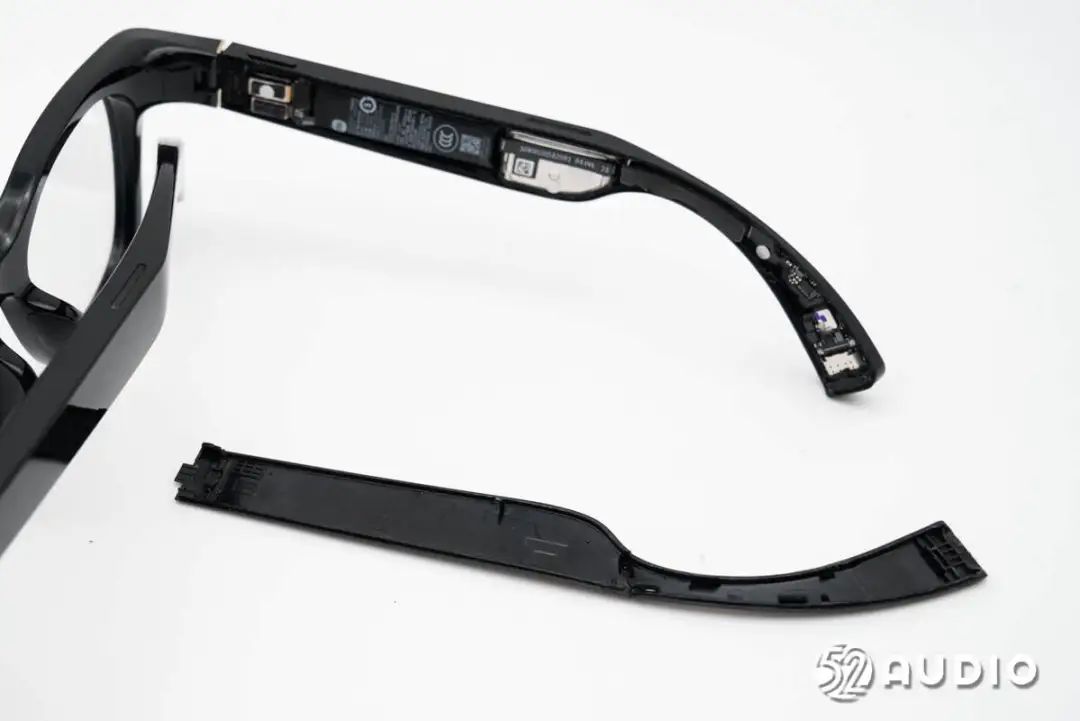

拆掉右侧镜腿内侧盖板。MP1ednc

MP1ednc

卸掉固定铰链的螺丝,挑开连接器,分离右侧镜腿。MP1ednc

MP1ednc

眼镜铰链结构特写。MP1ednc

MP1ednc

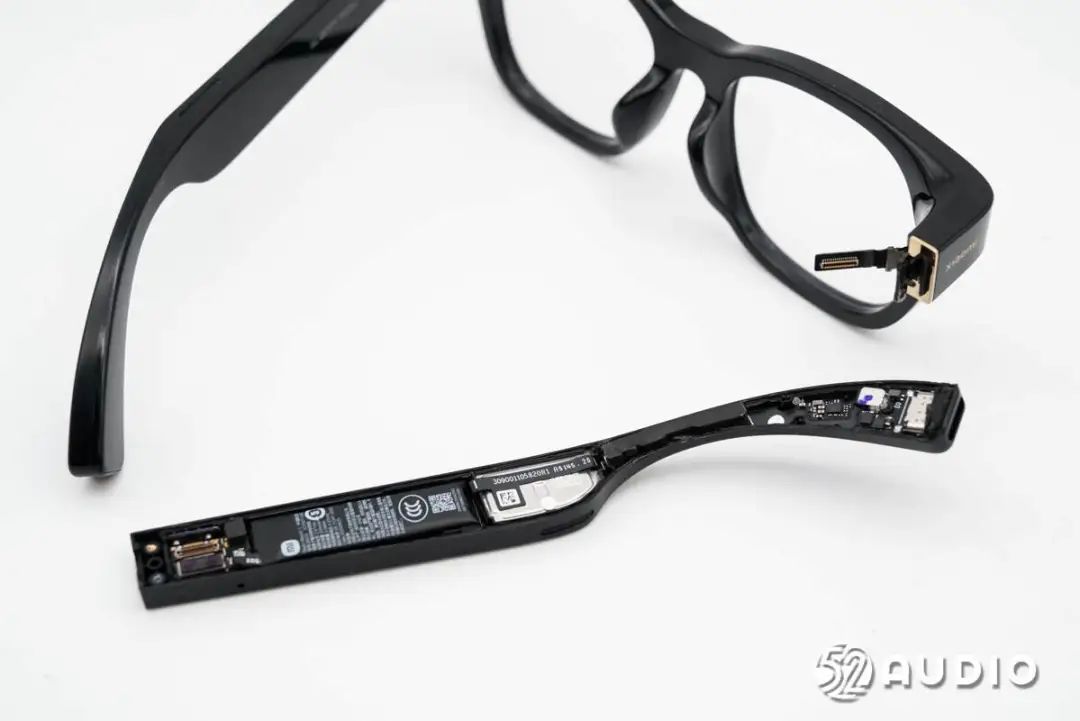

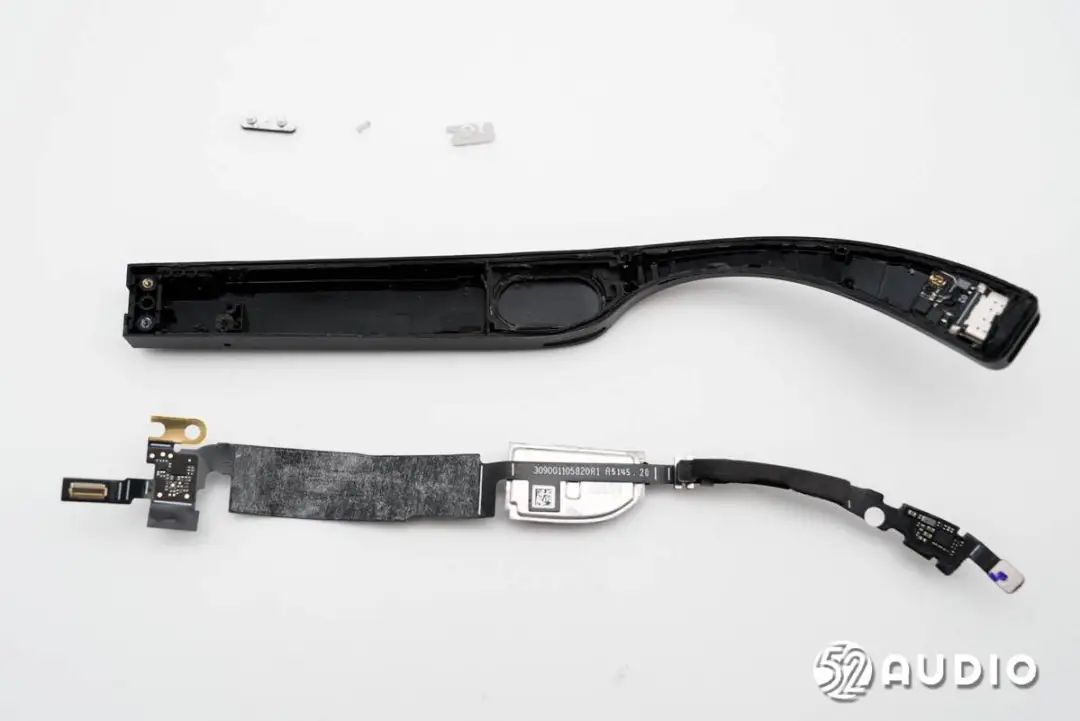

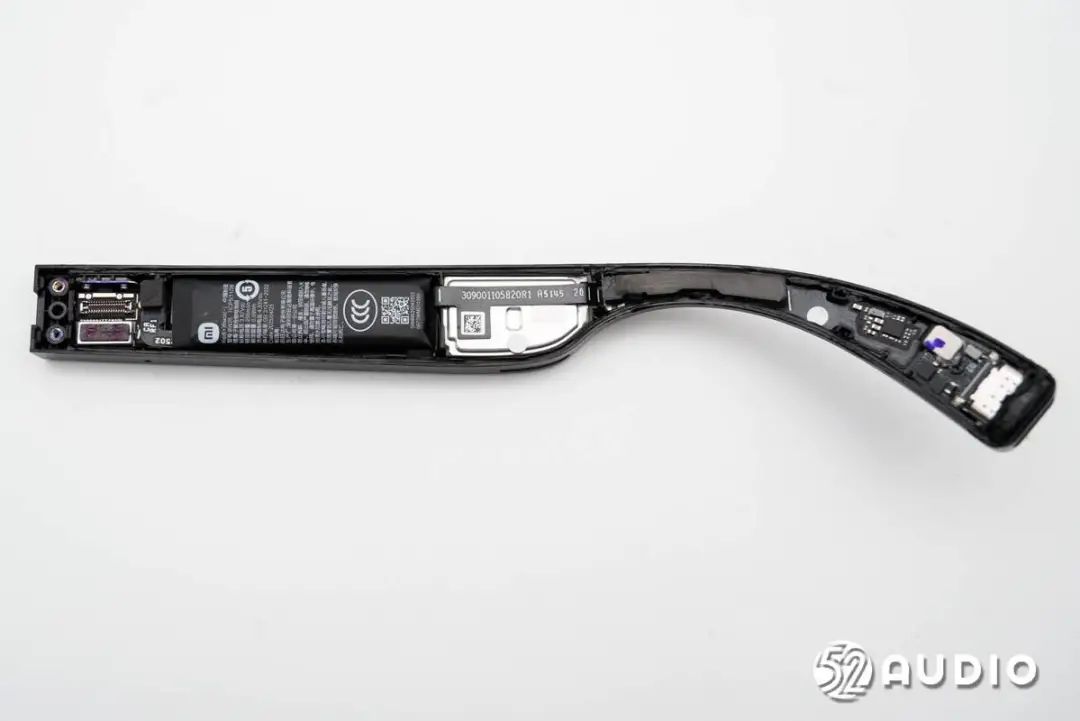

右侧镜腿内部结构一览,左右两端设置有两个PCBA小板,中间电池单元和扬声器,通过一条排线连接。MP1ednc

MP1ednc

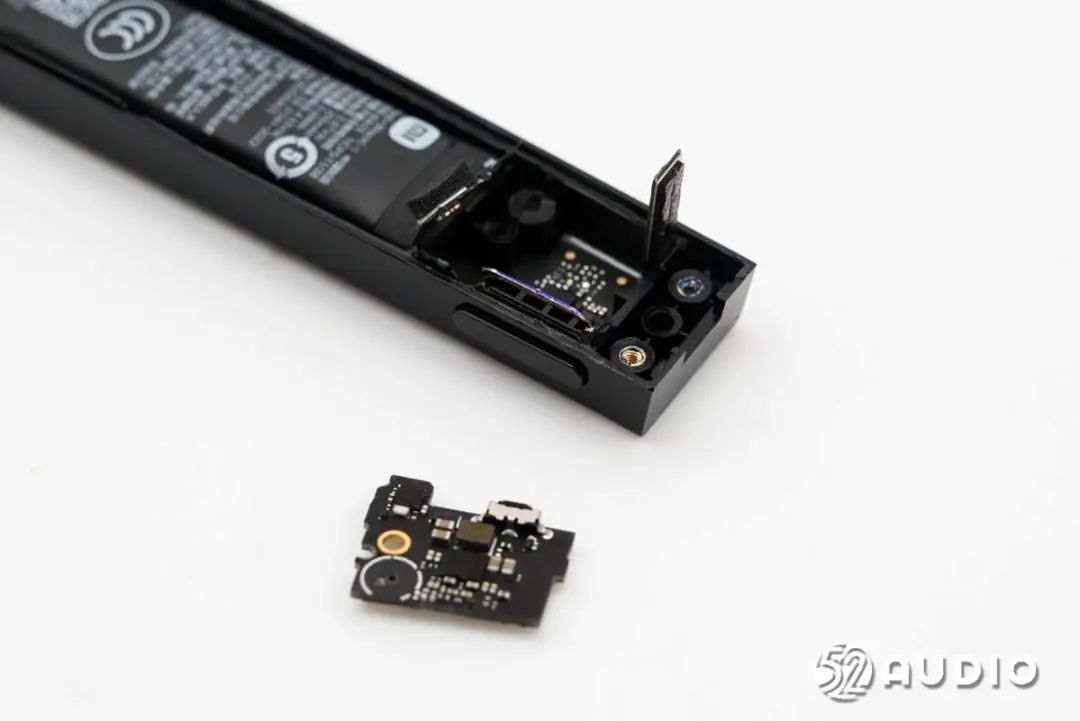

挑开连接器,取出功能按键小板。MP1ednc

MP1ednc

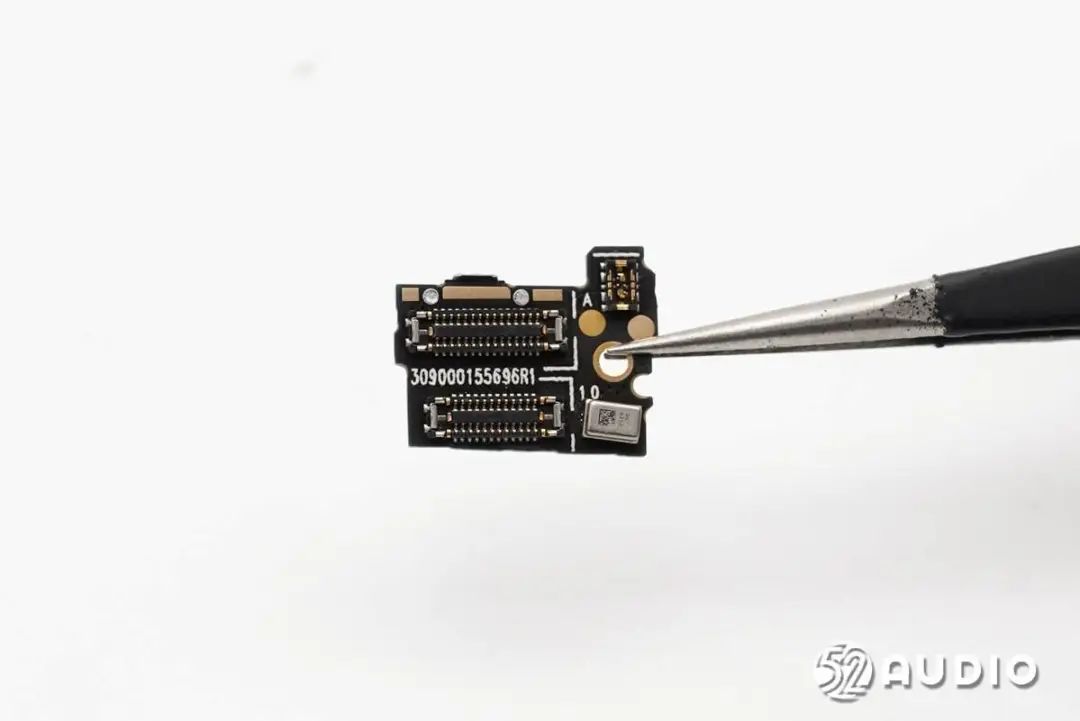

功能按键小板一侧电路一览。MP1ednc

MP1ednc

功能按键小板另外一侧电路一览。MP1ednc

MP1ednc

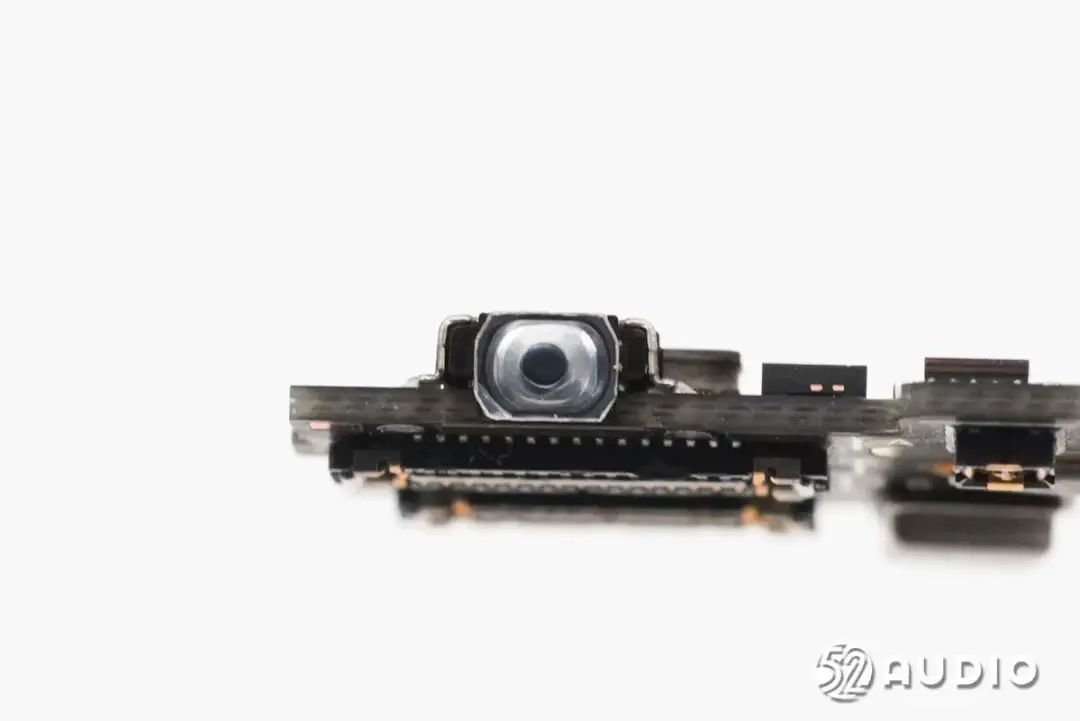

小板侧边的微动按键特写,用于拍照/录像功能控制。MP1ednc

MP1ednc

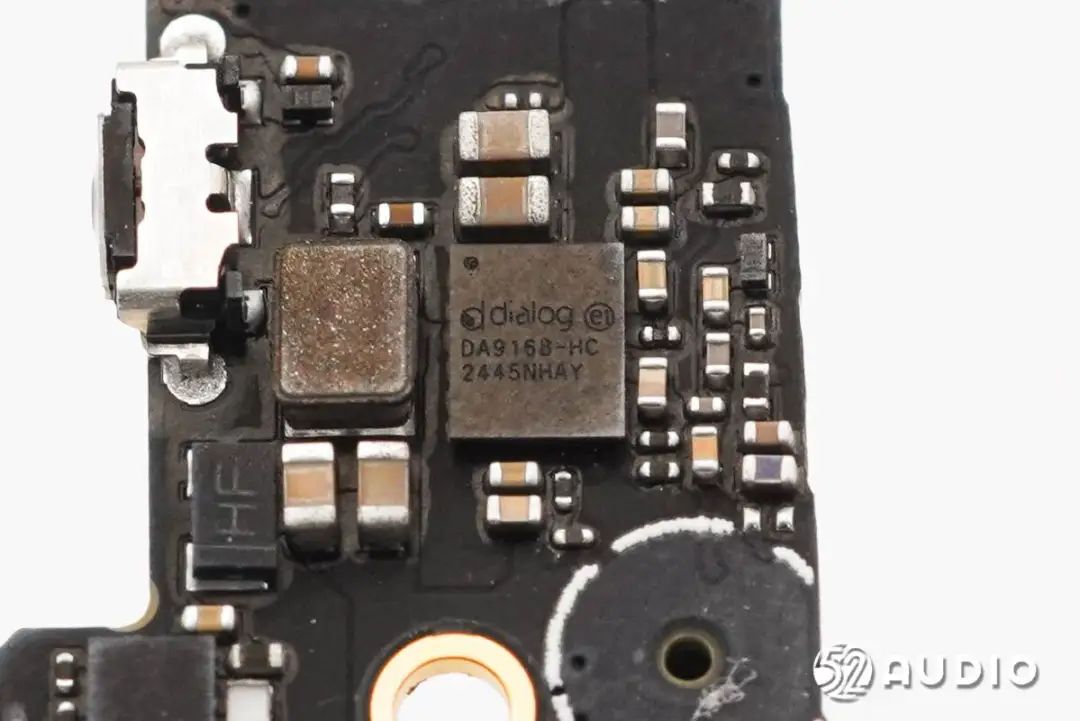

Renesas瑞萨DA9168电池充电管理芯片,内置双路独立LDO和反向升压功能,可支持USB On-The-Go(USB-OTG)标准,具有极低的静态电流消耗和非常紧凑的占位面积,使其非常适合大量注重空间的电池供电消费类产品应用。MP1ednc

MP1ednc

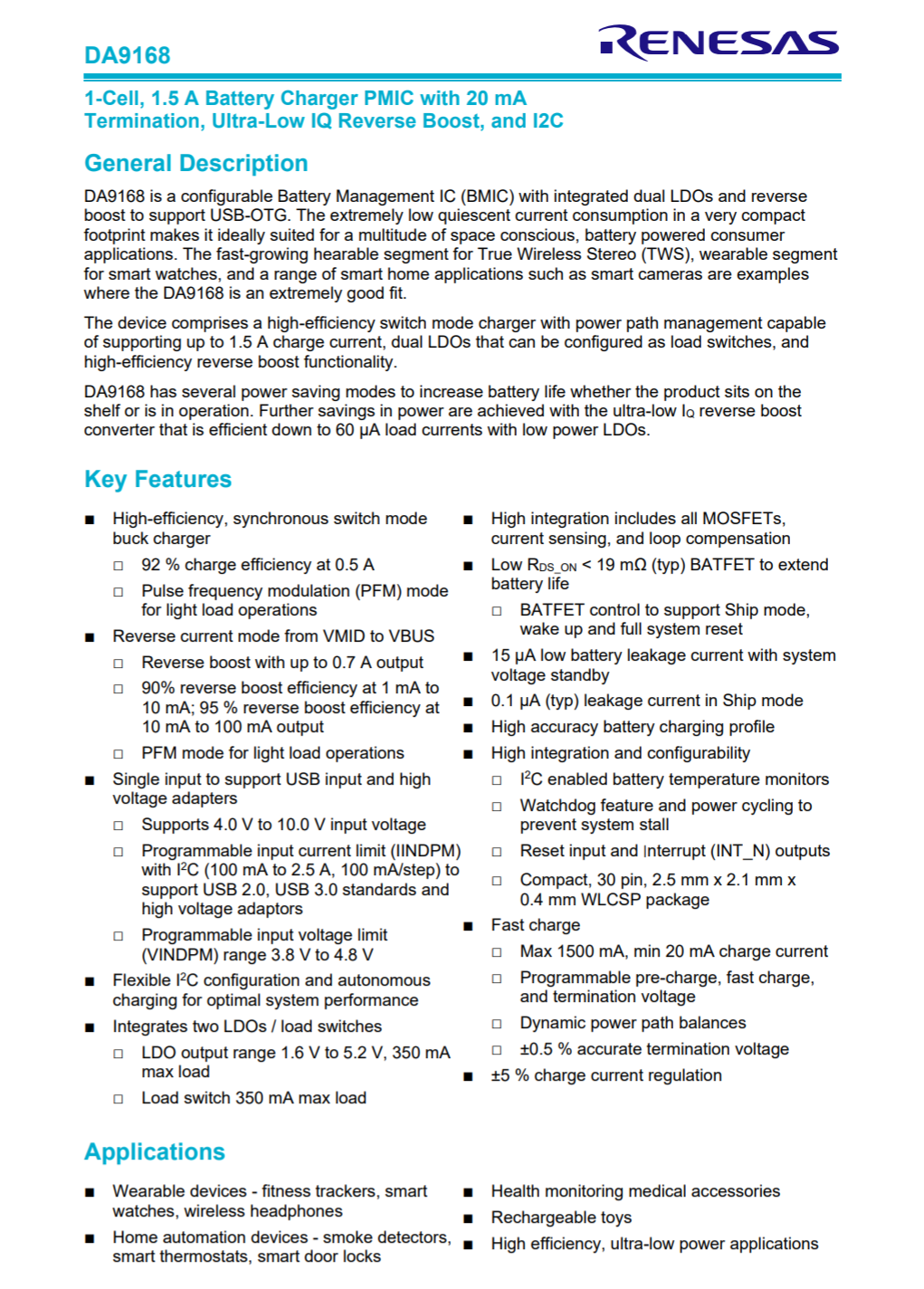

Renesas瑞萨DA9168详细资料图。MP1ednc

MP1ednc

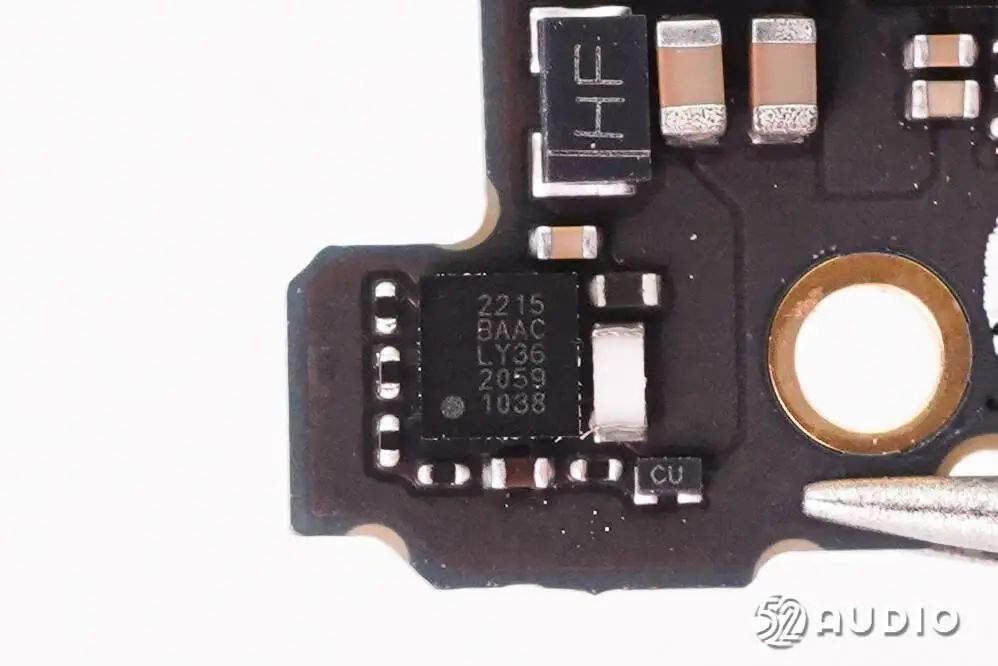

Cellwise赛微微电CW2215B锂电池电量计芯片,具有5μA超低功耗,支持电流检测。MP1ednc

MP1ednc

连接右侧镜腿内部排线的BTB连接器母座特写,来自亚奇科技(OCN),型号:OK-128GF030/2-35。MP1ednc

MP1ednc

连接镜框内部排线的BTB连接器母座,来自亚奇科技(OCN),型号:OK-128GF024/2-35。MP1ednc

MP1ednc

连接电池排线的BTB连接器母座。MP1ednc

MP1ednc

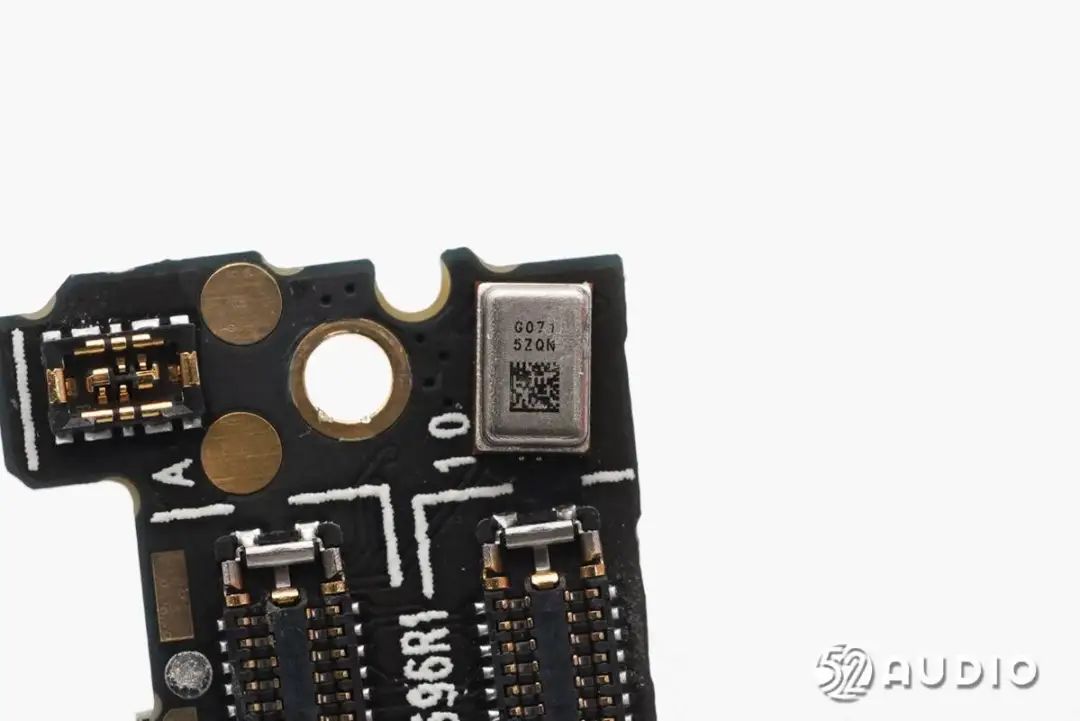

镭雕G071的MEMS麦克风特写,用于语音交互、语音通话等功能拾音。MP1ednc

MP1ednc

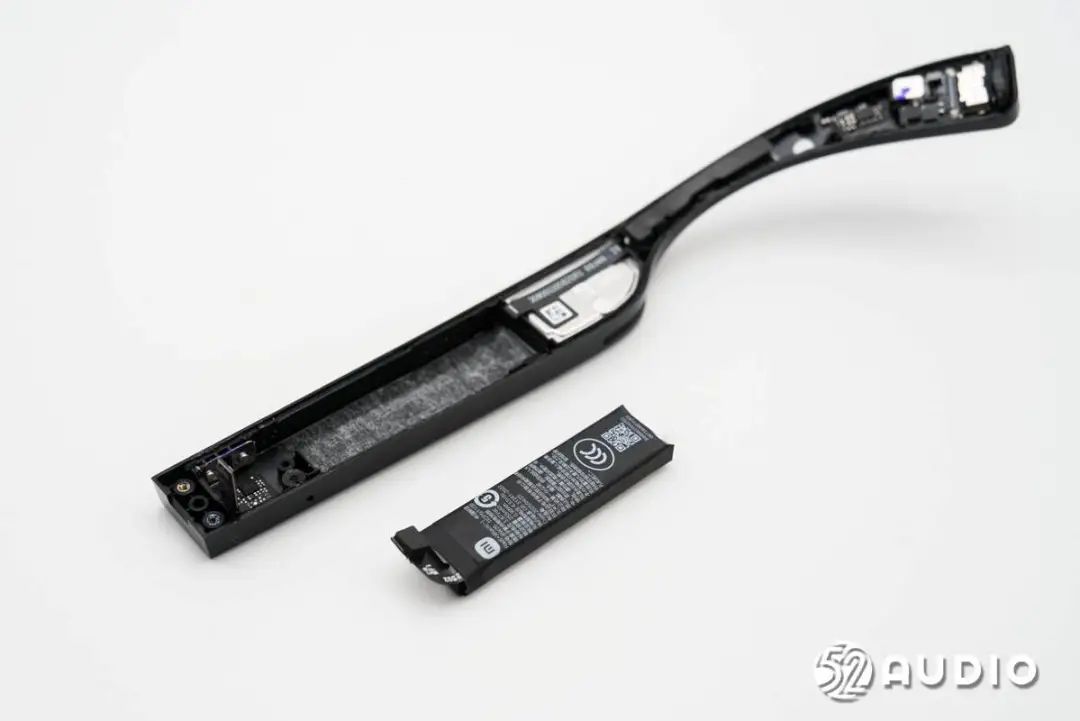

取出腔体内部的电池单元。MP1ednc

MP1ednc

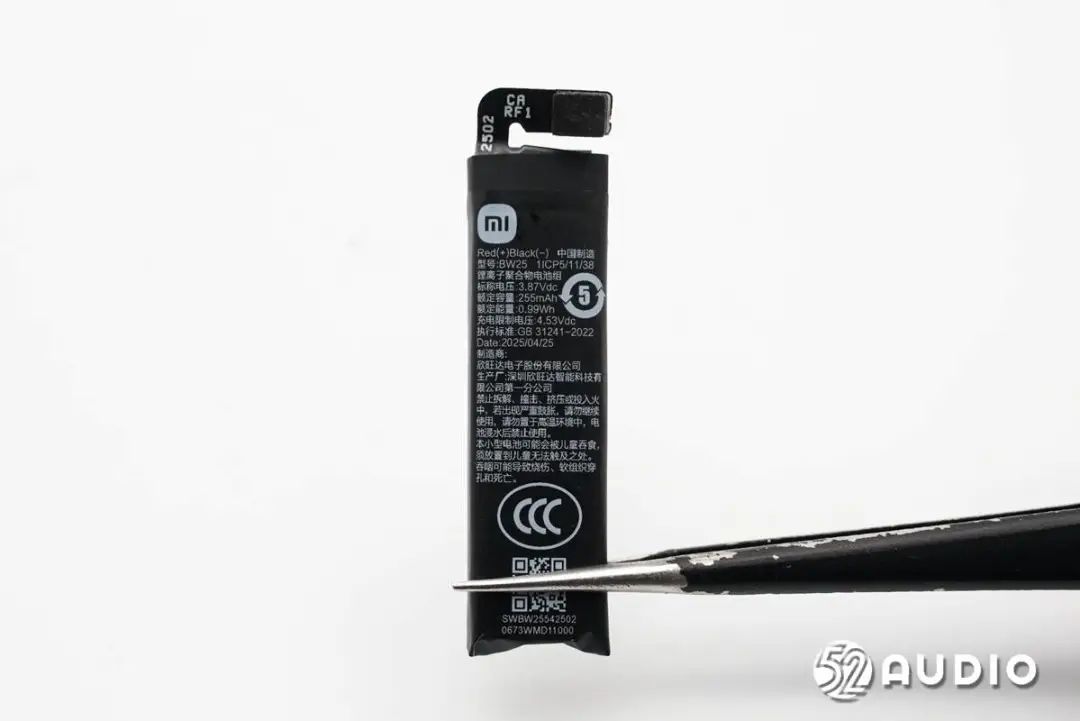

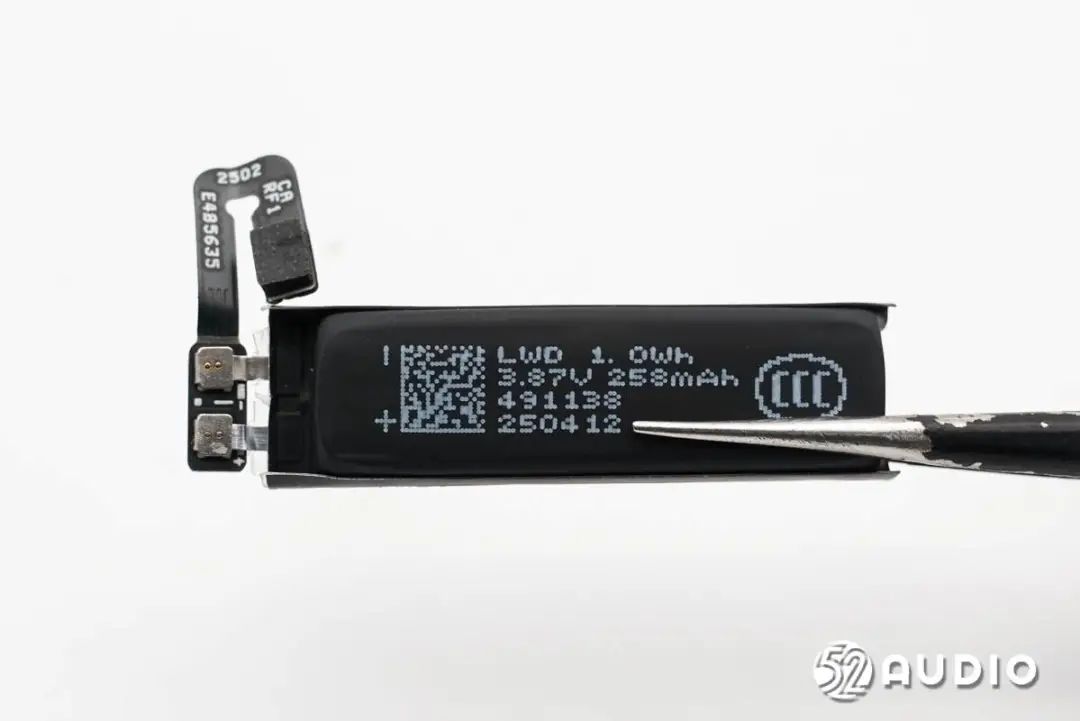

小米AI眼镜内置锂离子聚合物电池组,标称电压:3.87V,额定容量:255mAh,额定能量:0.99Wh,充电限制电压:4.53V,制造商:欣旺达电子股份有限公司。MP1ednc

MP1ednc

撕开外部标签,内部电芯上丝印信息一览。MP1ednc

MP1ednc

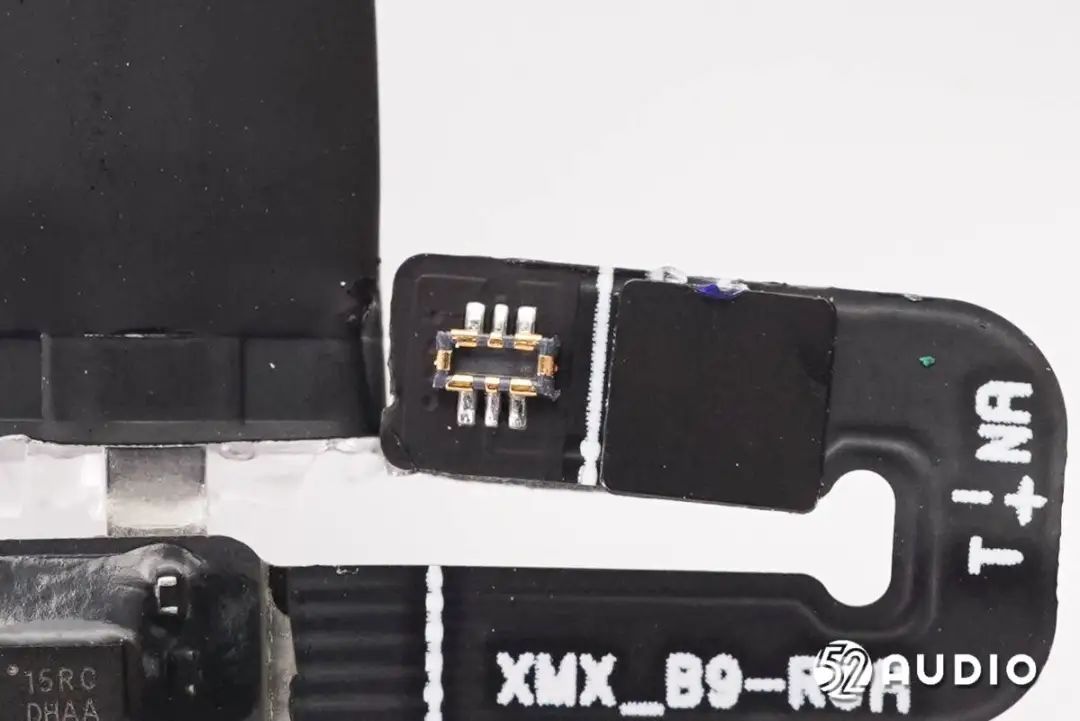

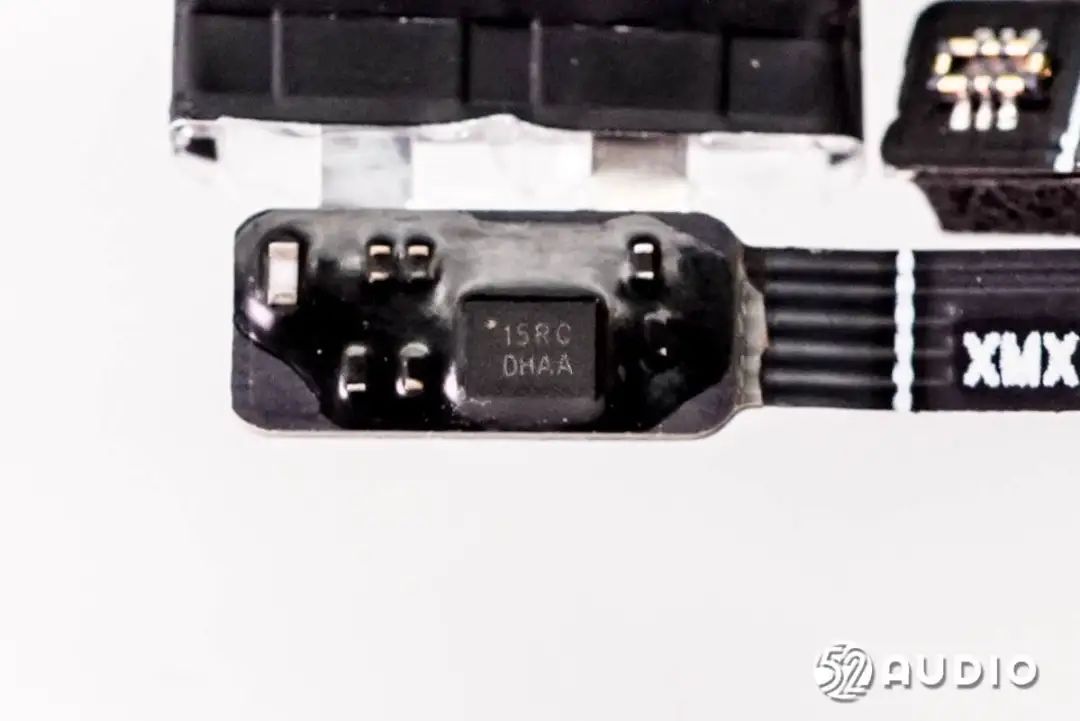

电池保护板上丝印“15RC DHAA”的锂电保护IC特写,负责电池的过充电、过放电、过电流等保护。MP1ednc

MP1ednc

电池排线与PCBA小板连接的BTB连接器公座特写。MP1ednc

MP1ednc

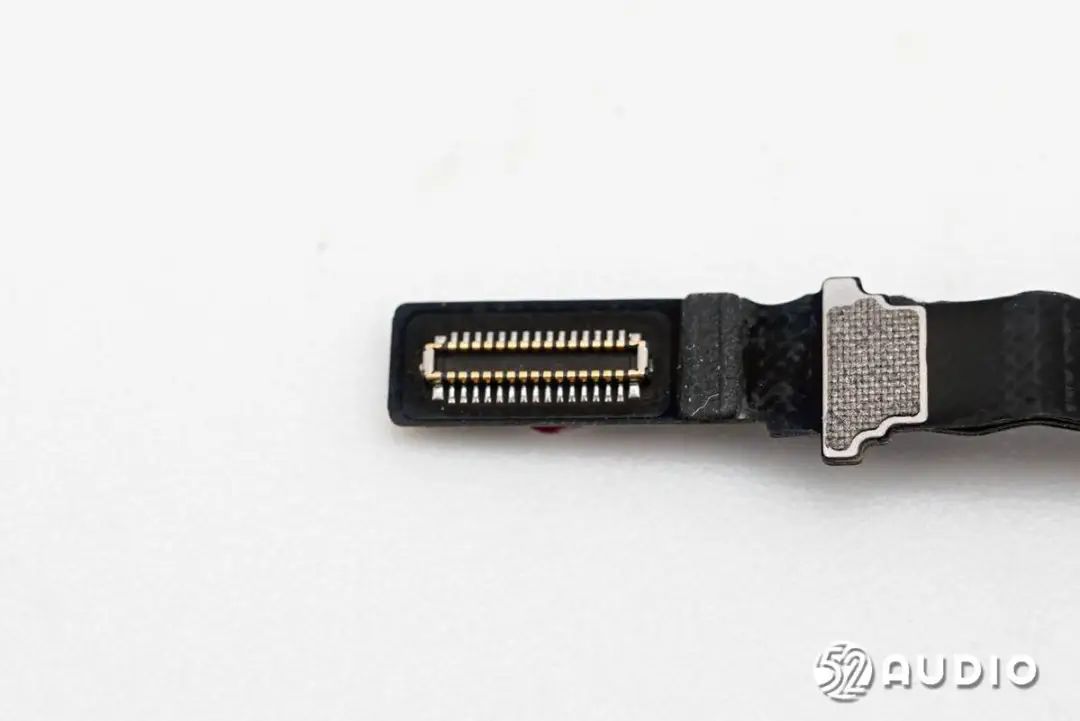

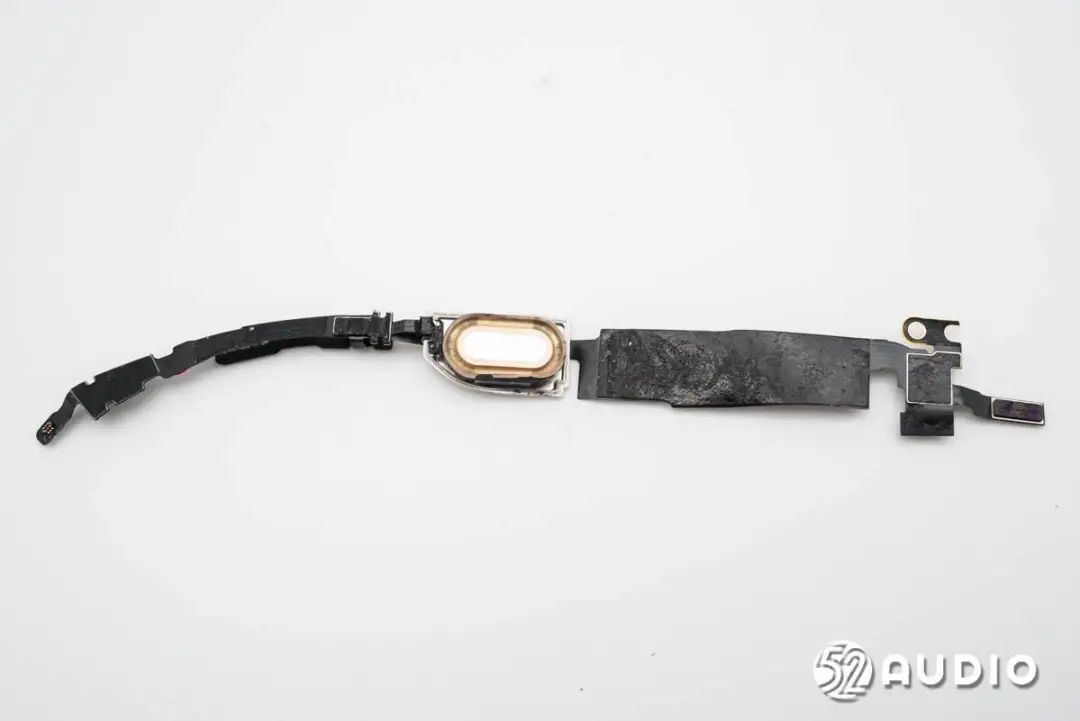

挑开排线尾部的连接器,取出右侧镜腿内部排线。MP1ednc

MP1ednc

拍照按键键帽结构特写,内侧设置有橡胶圈密封防水。MP1ednc

MP1ednc

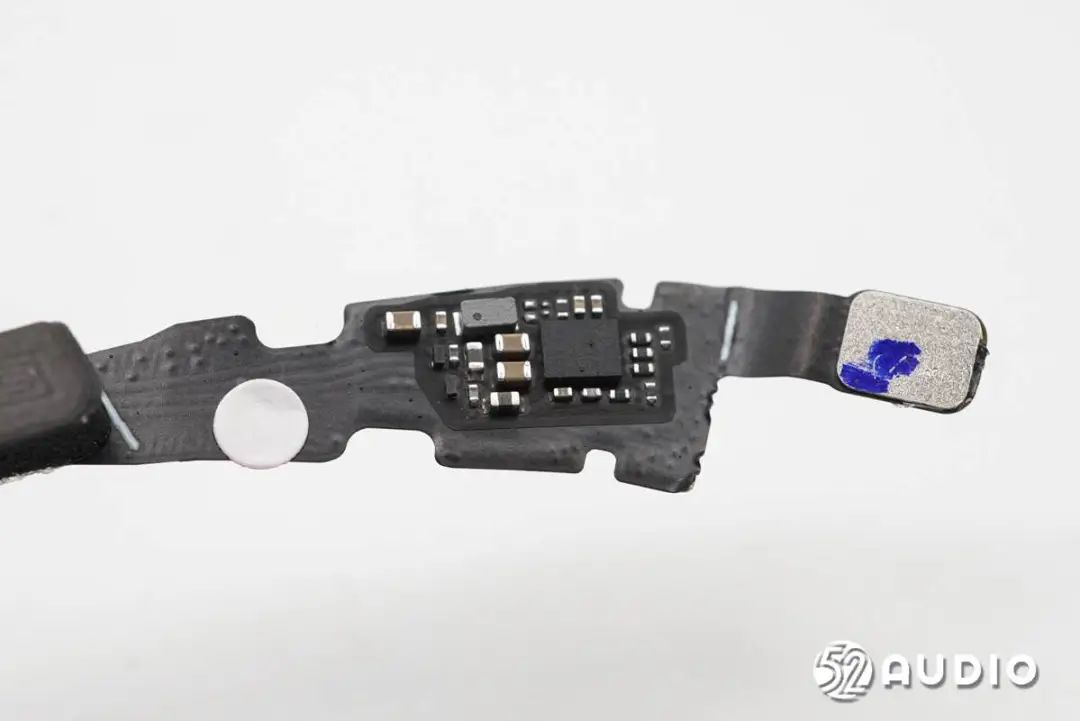

右侧镜腿内部排线一侧电路一览。MP1ednc

MP1ednc

右侧镜腿内部排线另外一侧电路一览。MP1ednc

MP1ednc

连接功能按键小板的BTB连接器公座特写,来自亚奇科技(OCN),型号:OK-128GM024/2-35。MP1ednc

MP1ednc

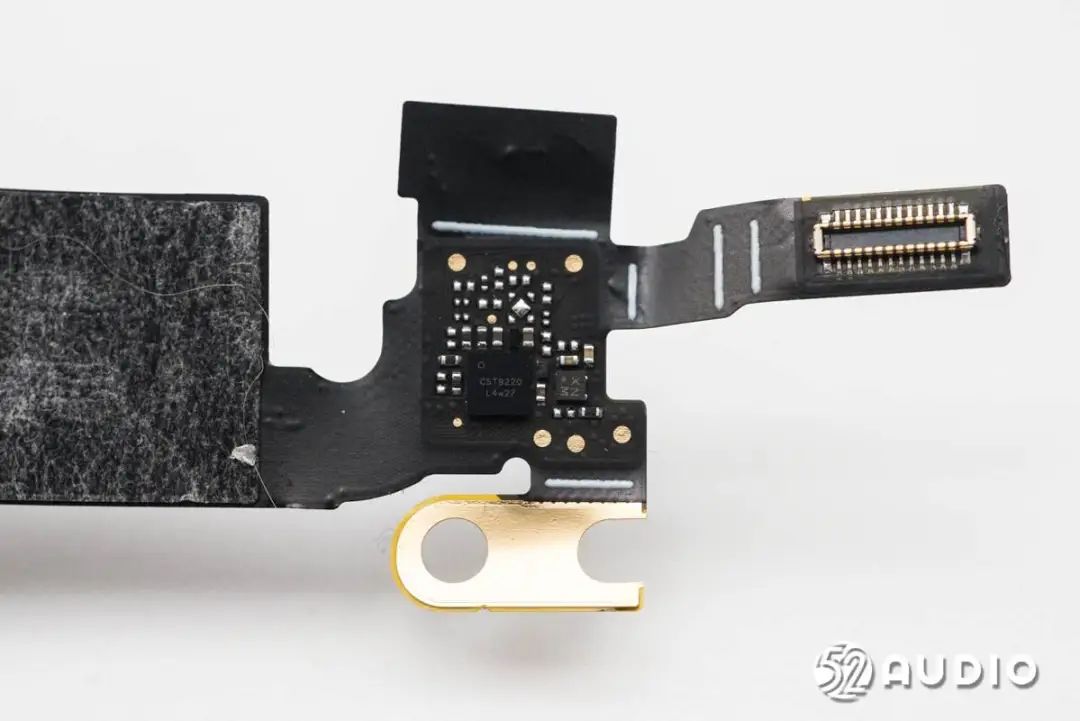

排线前端的小板电路一览。MP1ednc

MP1ednc

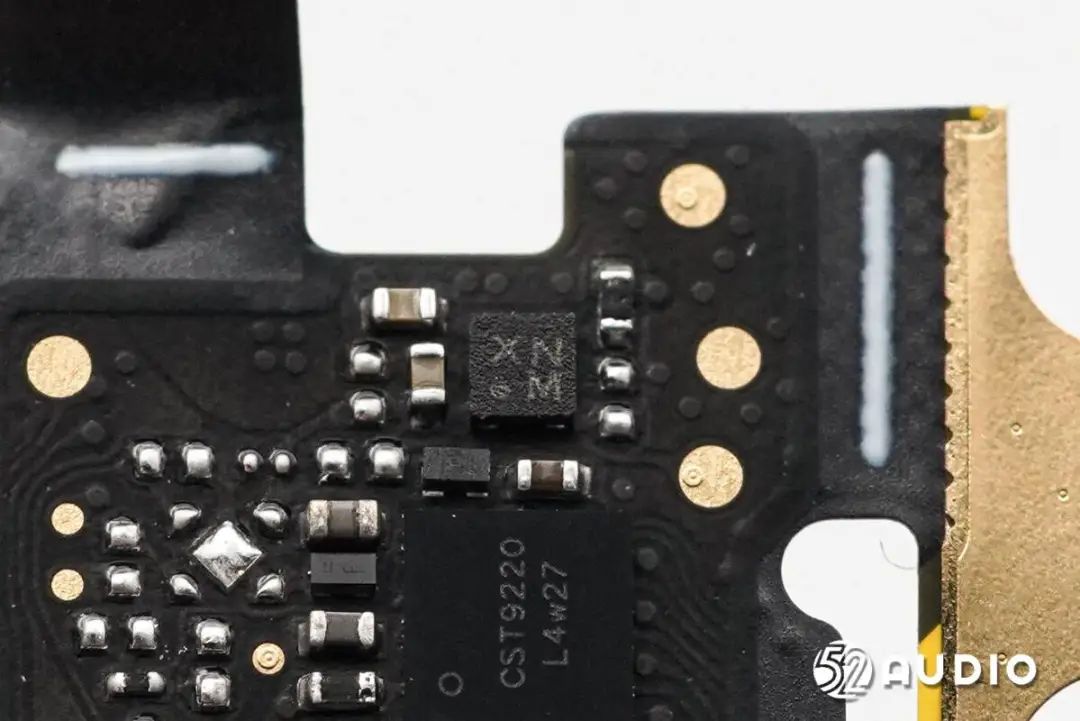

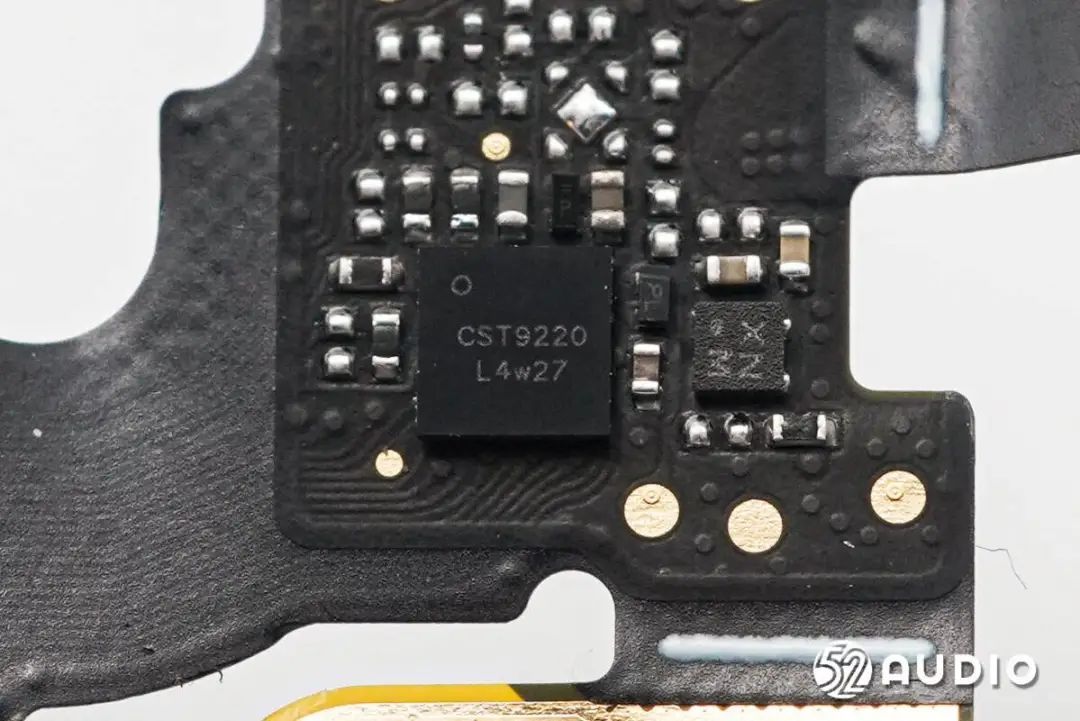

HYNITRON海栎创CST9220超低功耗自互一体多点触控芯片。MP1ednc

MP1ednc

丝印XN M的IC。MP1ednc

MP1ednc

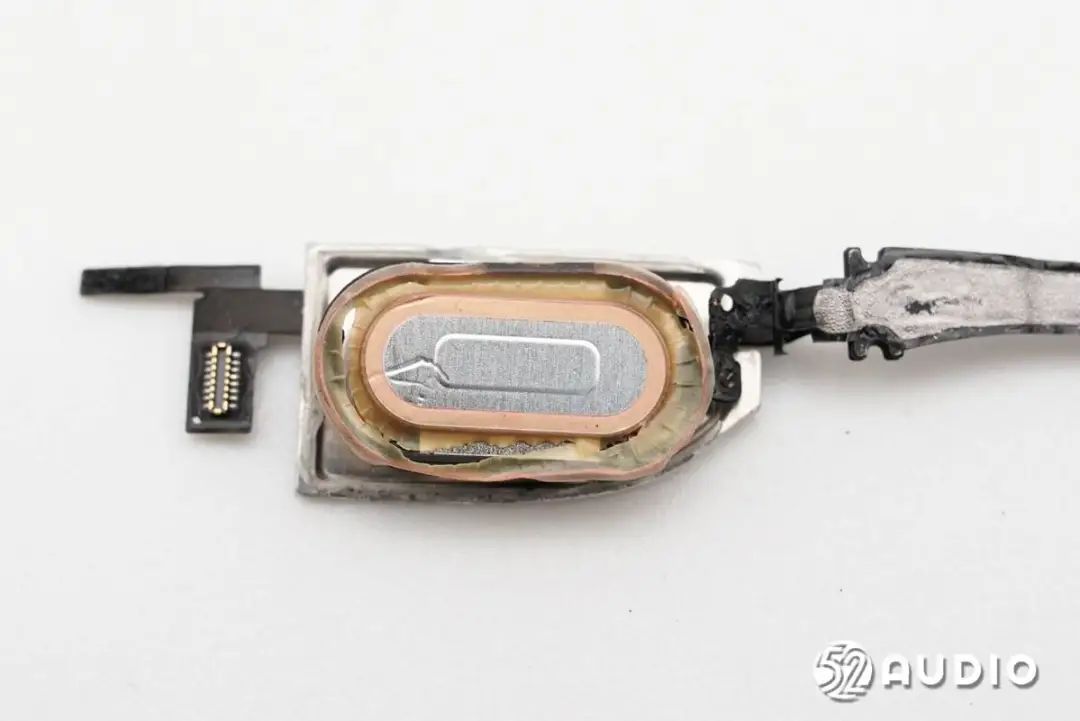

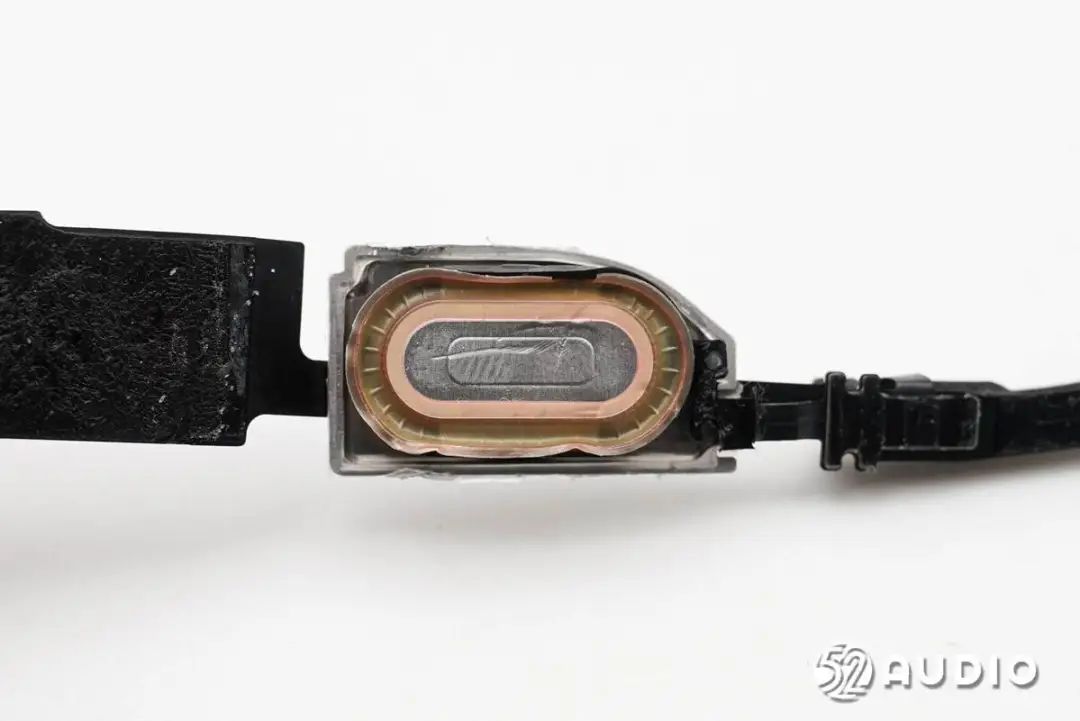

眼镜内置扬声器特写,采用了跑道型喇叭,拆解过程中振膜受损。MP1ednc

MP1ednc

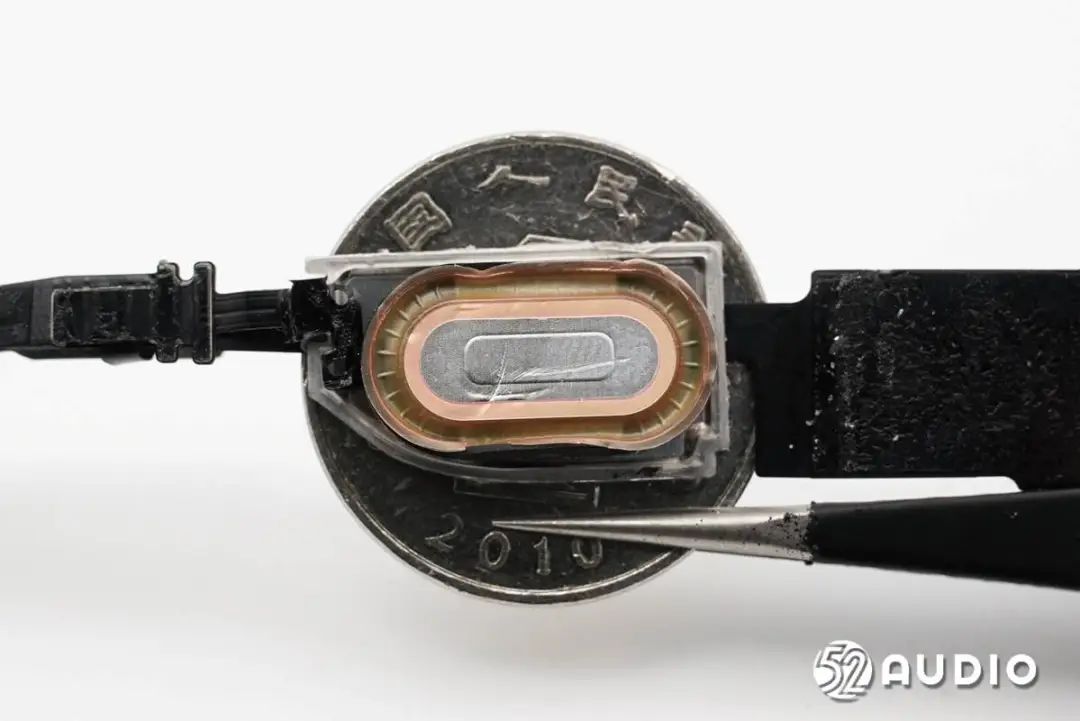

扬声器与一元硬币大小对比。MP1ednc

MP1ednc

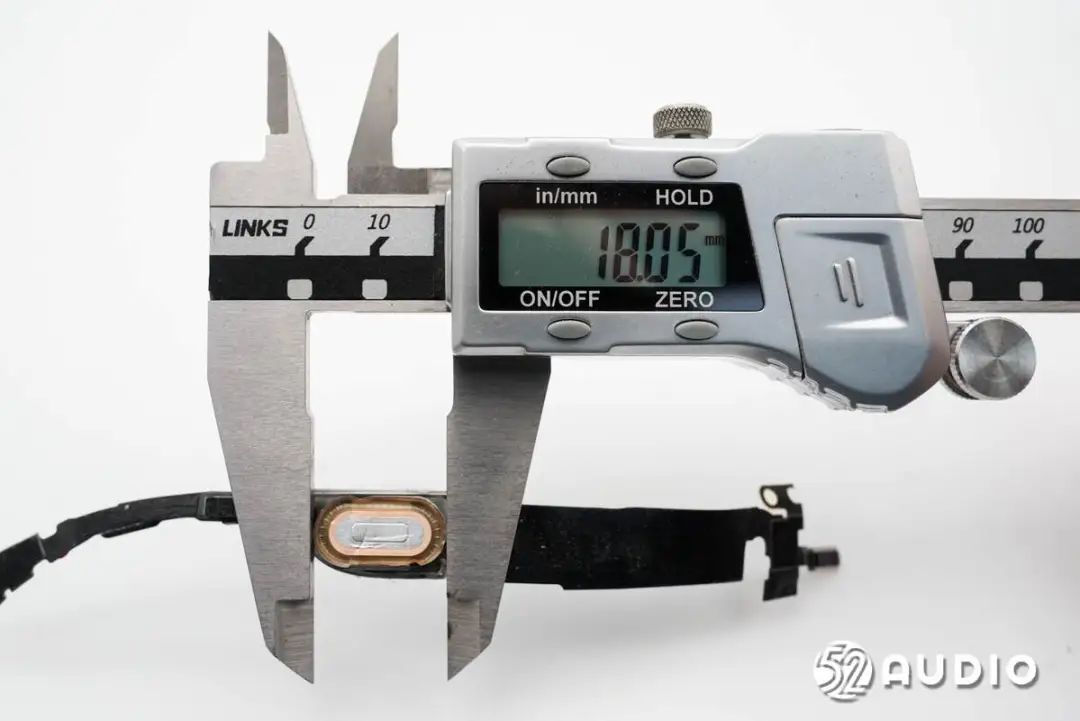

经我爱音频网实测,扬声器长直径约为18mm。MP1ednc

MP1ednc

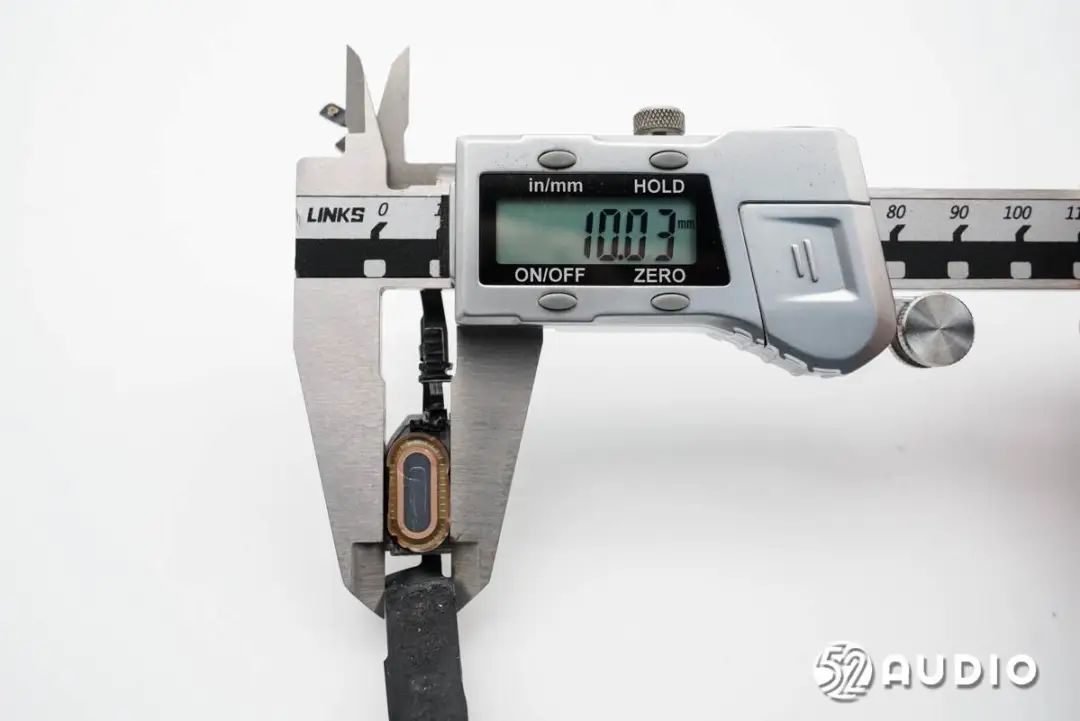

扬声器短直径约为10mm。MP1ednc

MP1ednc

排线后端的小板电路一览。MP1ednc

MP1ednc

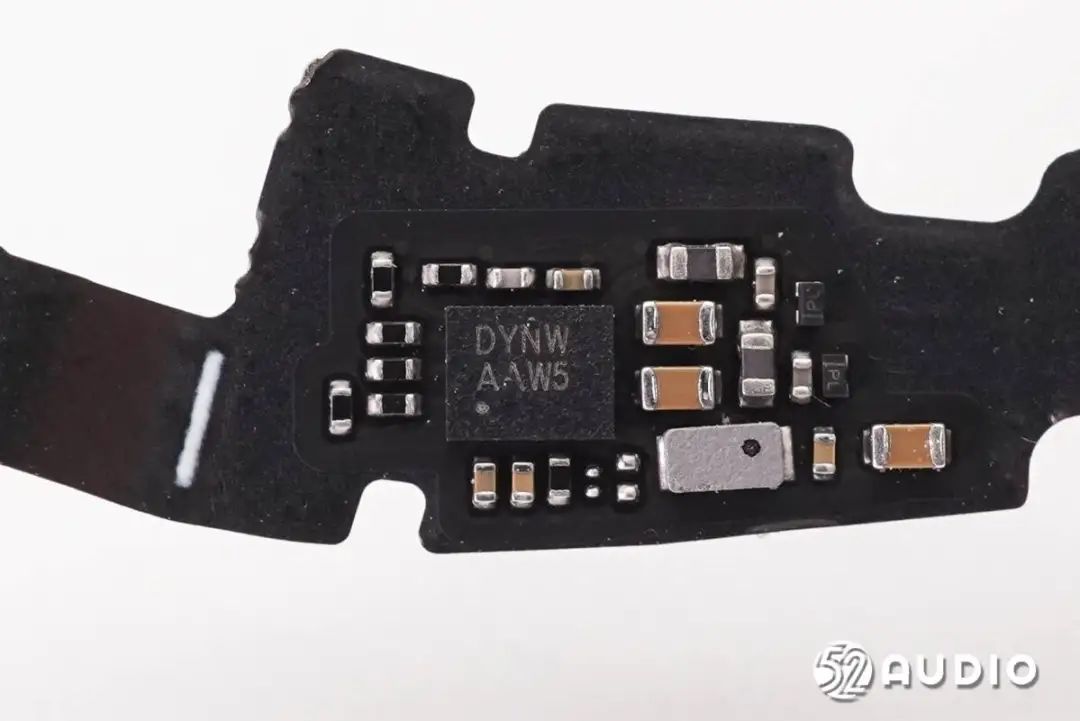

丝印“DYNW”的艾为电子AW88166音频功放,是一款内置丰富音效和保护算法DSP、具有极低底噪和静态功耗的6.25V电压输出、2.1W@8Ω Digital Smart K数字音频功放产品,适用于多声道终端设备(如平板等)和各类IoT设备(手表、AR、VR等)对好音质和大响度的应用需求。MP1ednc

MP1ednc

音频功放外围电感特写。MP1ednc

MP1ednc

排线连接电源输入小板的BTB连接器公座特写。MP1ednc

MP1ednc

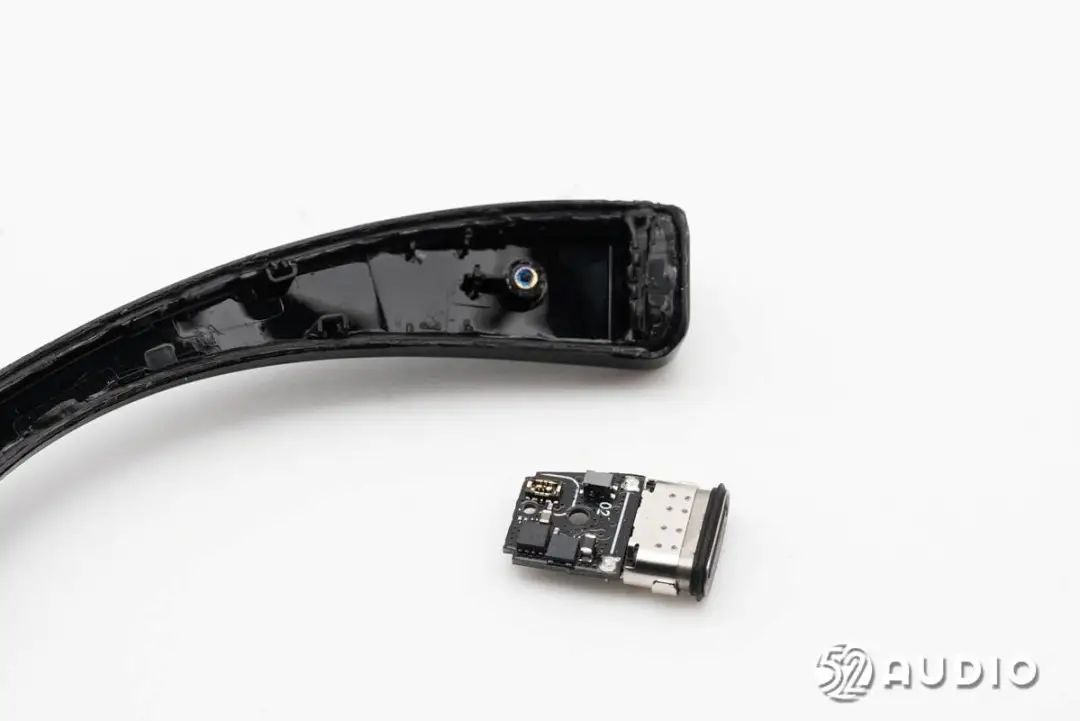

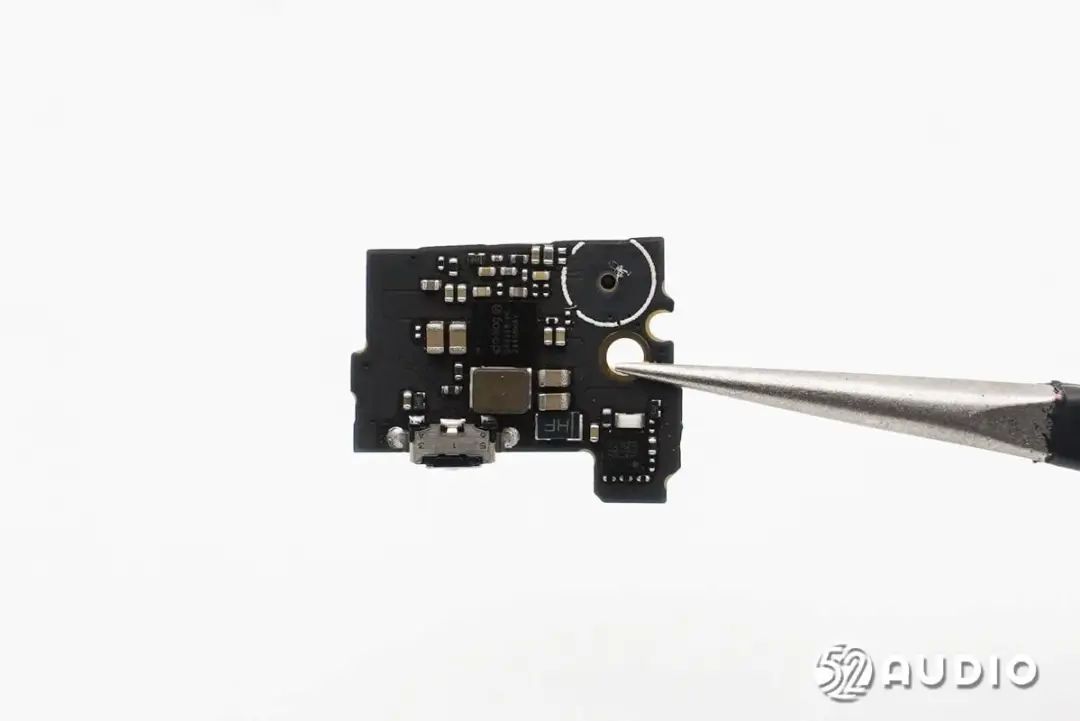

取出腔体末端的电源输入小板。MP1ednc

MP1ednc

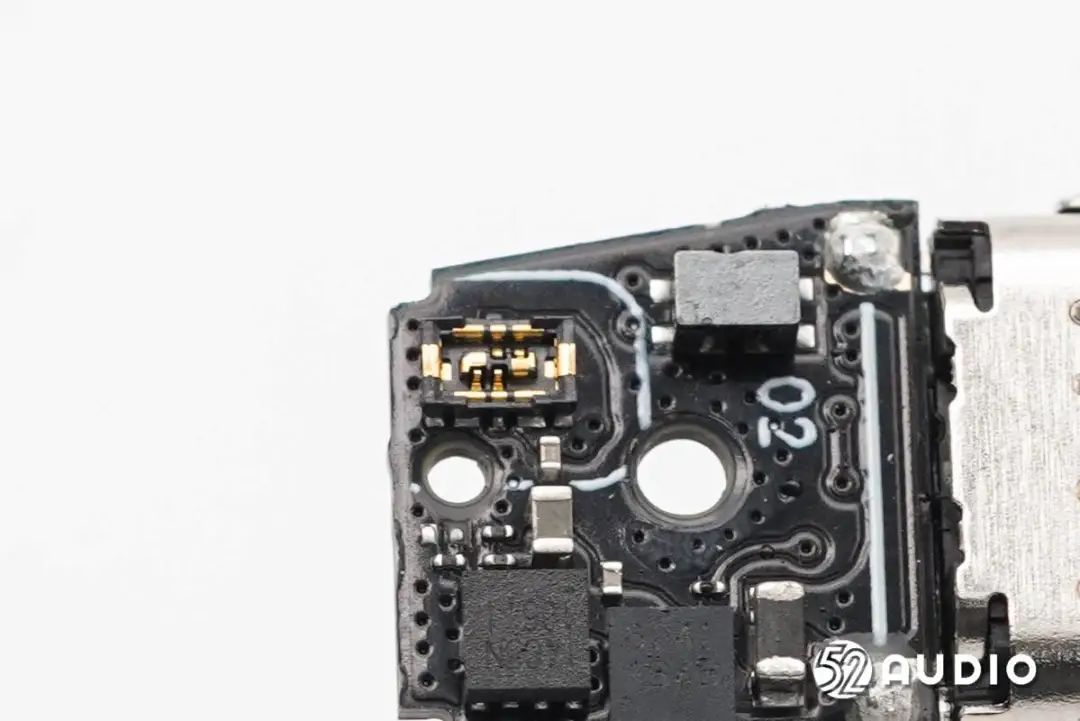

电源输入小板一侧电路一览。MP1ednc

MP1ednc

电源输入小板另外一侧电路一览。MP1ednc

MP1ednc

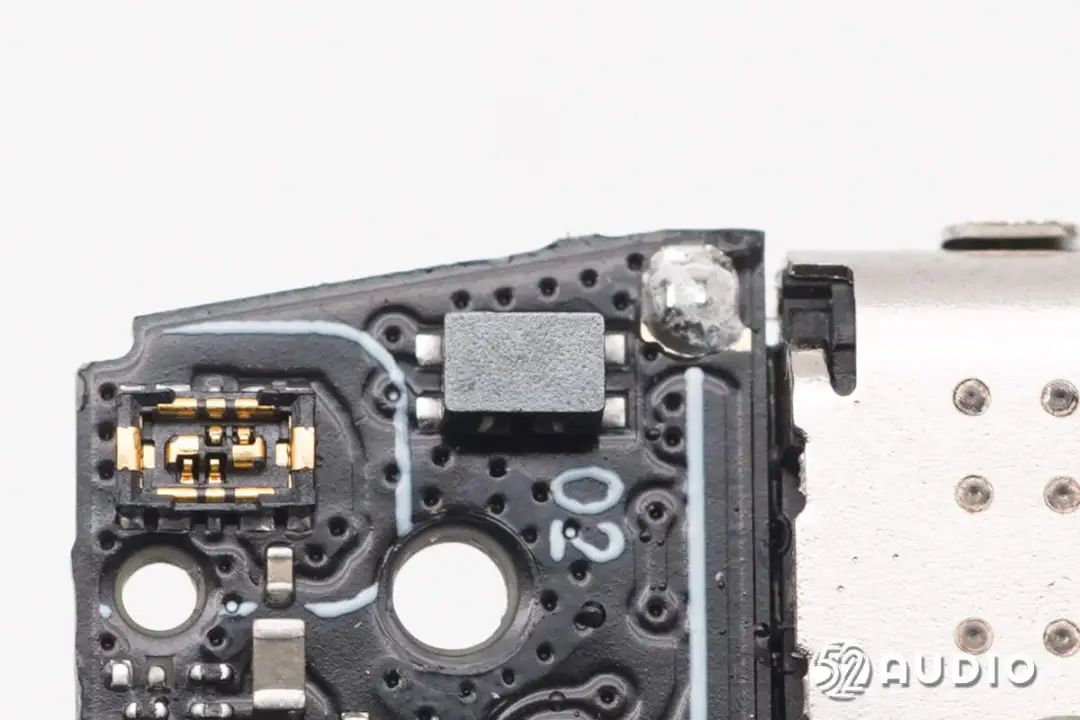

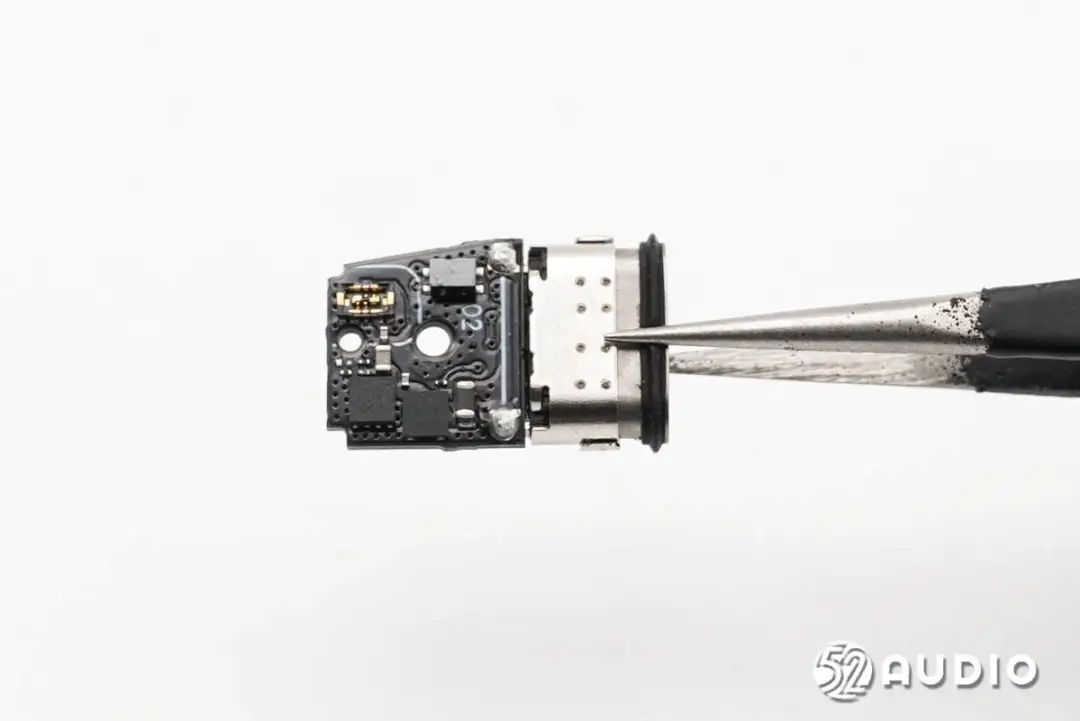

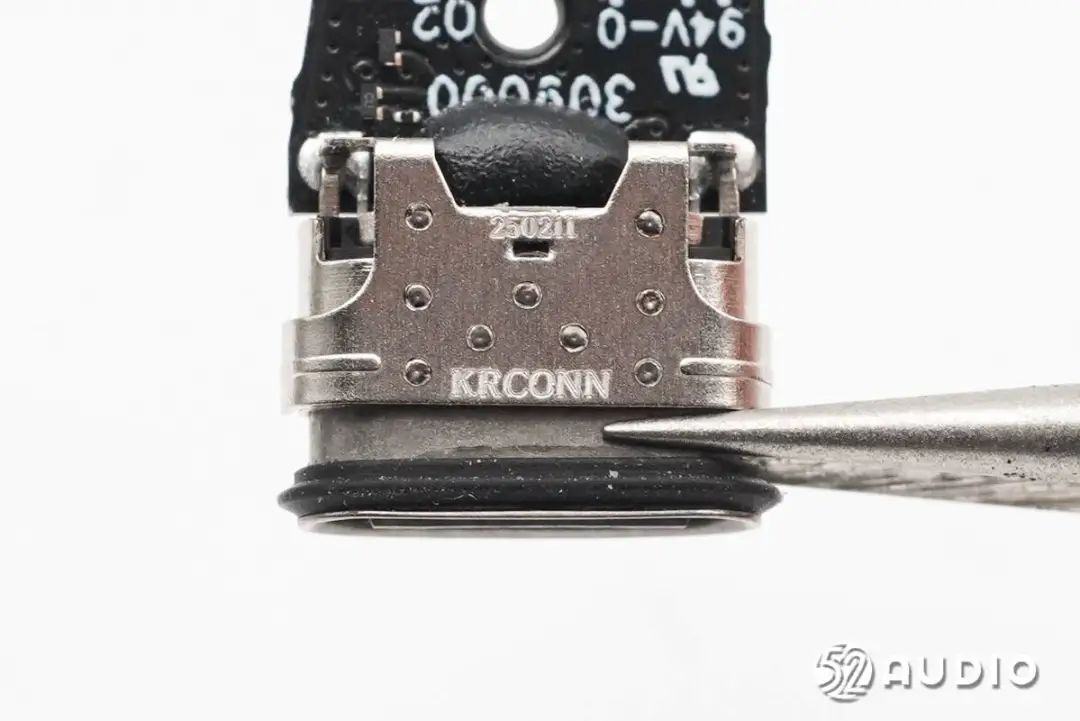

Type-C充电母座特写,设置有橡胶圈密封防水,来自KRCONN深圳精睿兴业科技有限公司。MP1ednc

MP1ednc

Sunlord顺络电子SDCW2012系列绕线片式共模电感,用于抑制高频共模噪声,具有小尺寸,良好的焊接性能等特点。对不同的噪声水平和信号频率,有30Ω~2200Ω可供选择,适用于PC机及周边设备、数字AV等其他设备的USB2.0接口,笔记本电脑、LCD的LVDS线和音频线路等。MP1ednc

MP1ednc

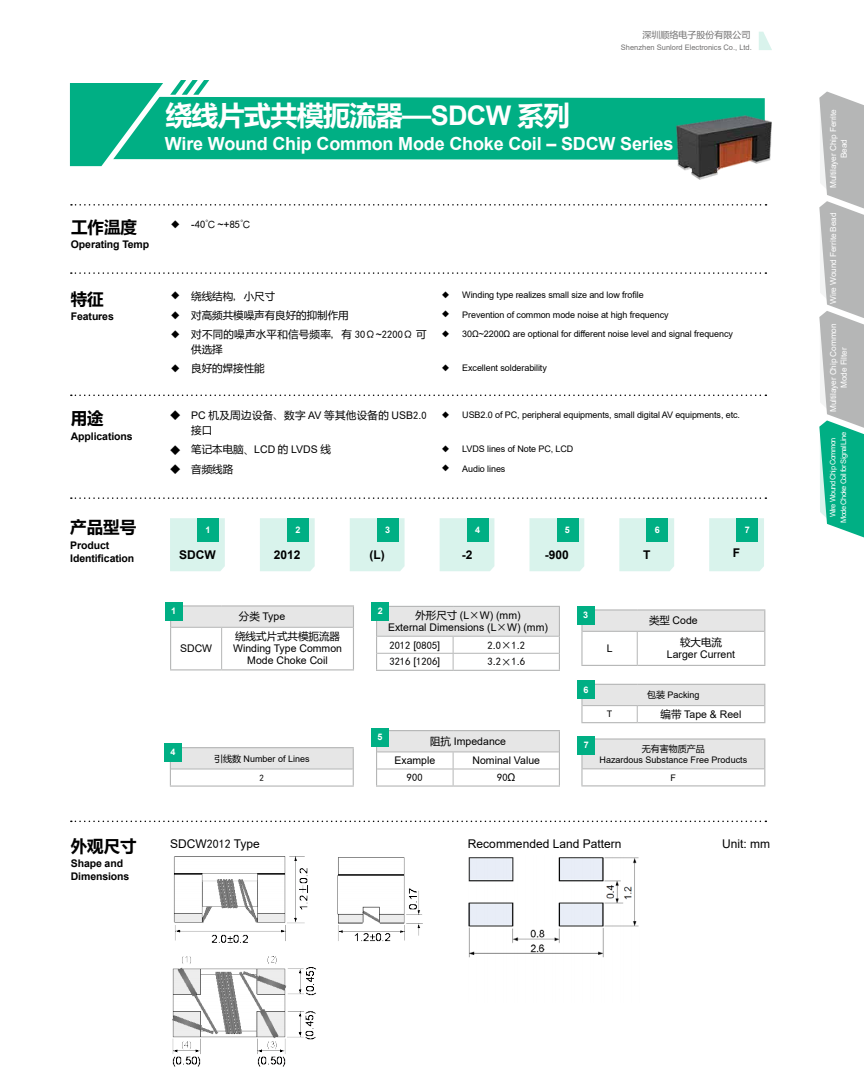

Sunlord顺络电子SDCW系列详细资料图。据我爱音频网拆解了解到,包括森海塞尔荣耀HUAWEIOPPO跃我大疆科大讯飞小米Redmi漫步者小天才联想iKFMarshallJLabNothing倍思绿联摩托罗拉字节跳动美碳好牧人西圣等众多品牌旗下产品采用了顺络电子的电感器。MP1ednc

MP1ednc

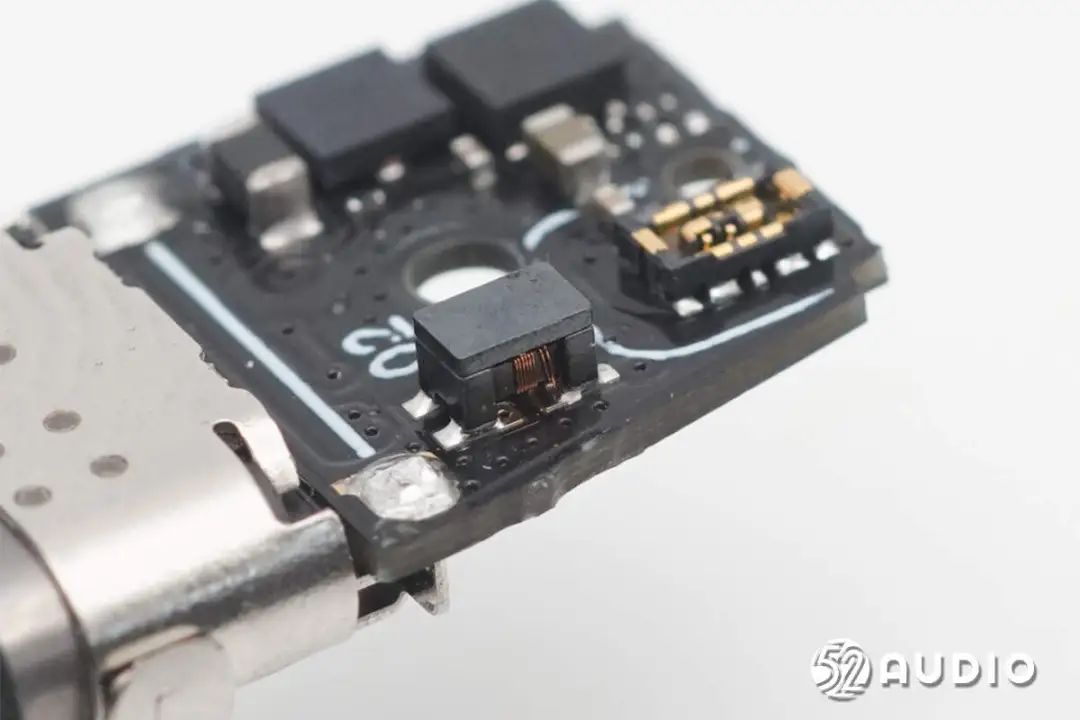

Sunlord顺络电子SDCW2012系列共模电感侧视图。MP1ednc

MP1ednc

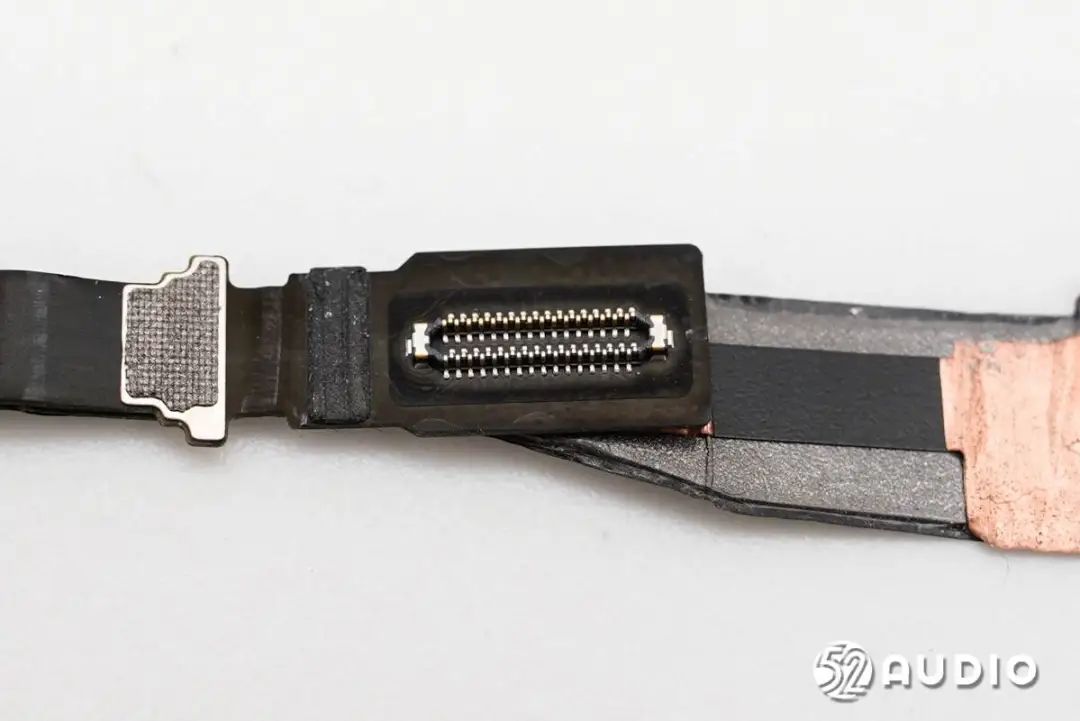

电源输入小板连接排线的BTB连接器母座特写。MP1ednc

MP1ednc

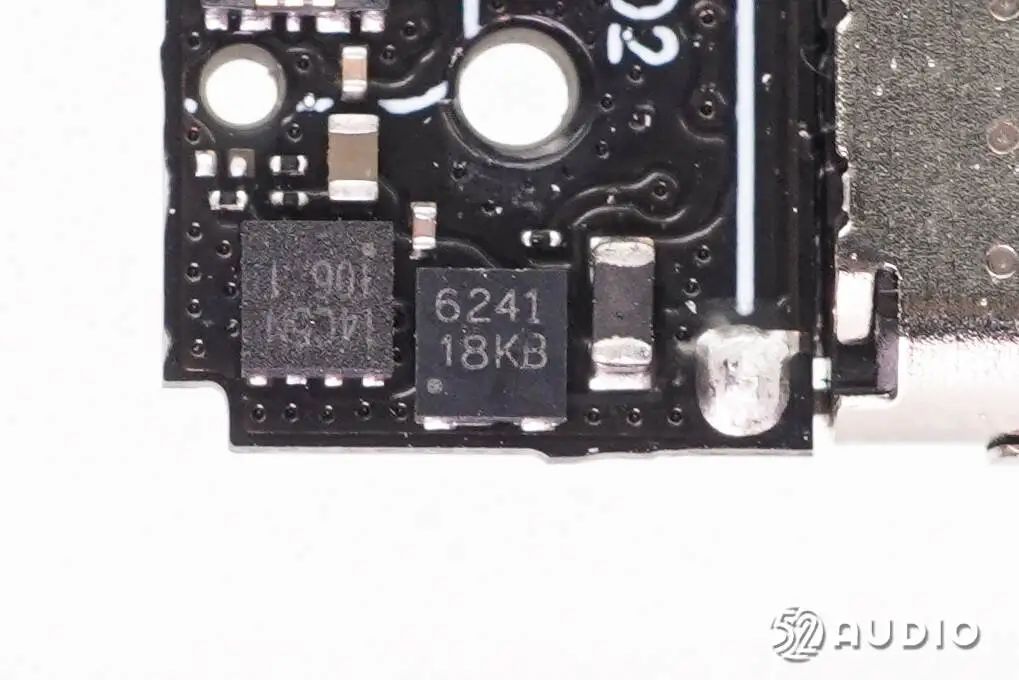

WillSemi韦尔半导体ESD56241D TVS保护管。ESD56241DXX系列是一种设计用于保护电源接口的瞬态电压抑制器,具有较高浪涌能力,适用于更换便携式电子设备中的多个分立元件。采用DFN2x2-3L封装,标准产品为无铅和无卤素。MP1ednc

MP1ednc

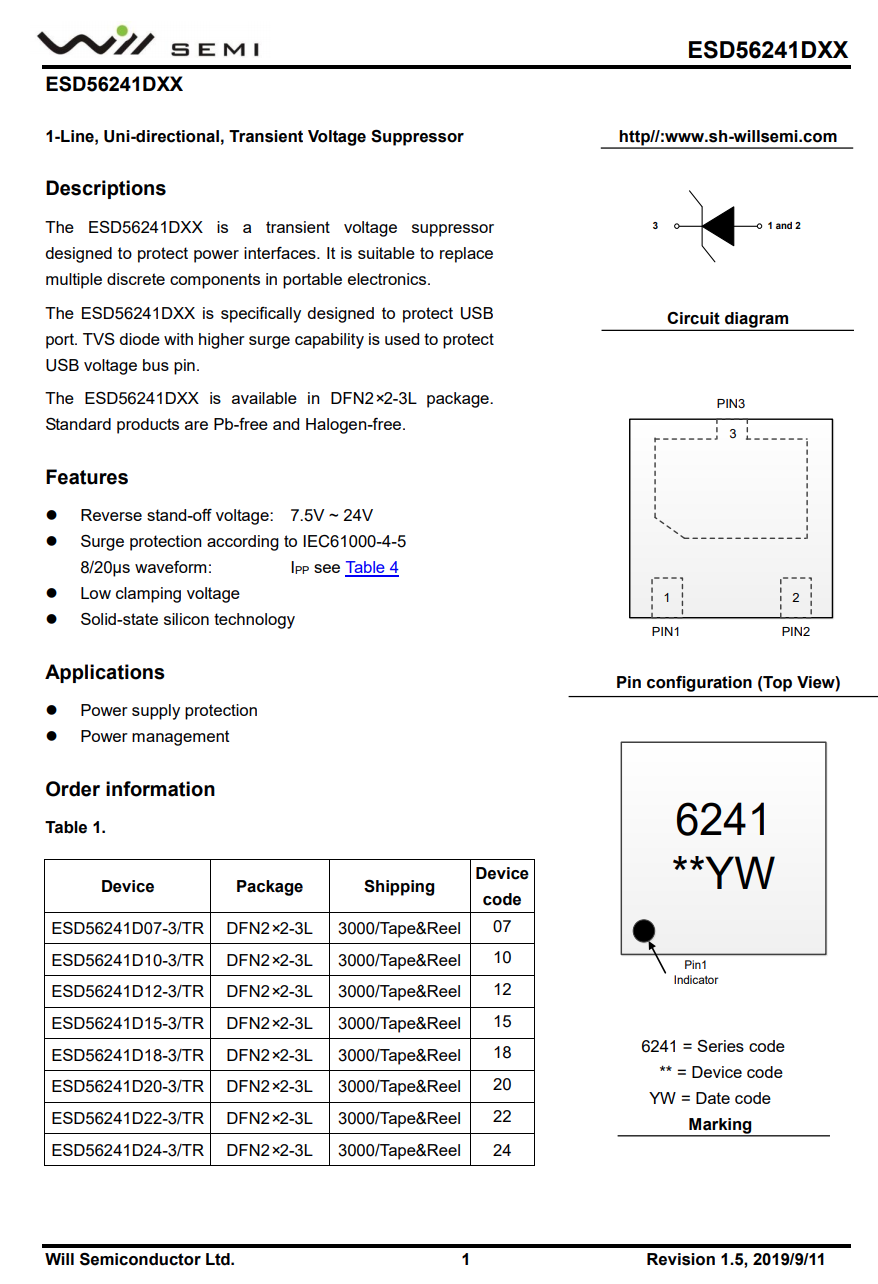

Willsemi韦尔半导体ESD5641D详细资料图。据我爱音频网了解到,目前已有字节跳动小米OPPOvivo一加IQOOPICO飞利浦雷蛇魅族公牛黑鲨小天才SKYWORTH创维final万魔等品牌旗下的产品采用了韦尔半导体电源管理方案。MP1ednc

MP1ednc

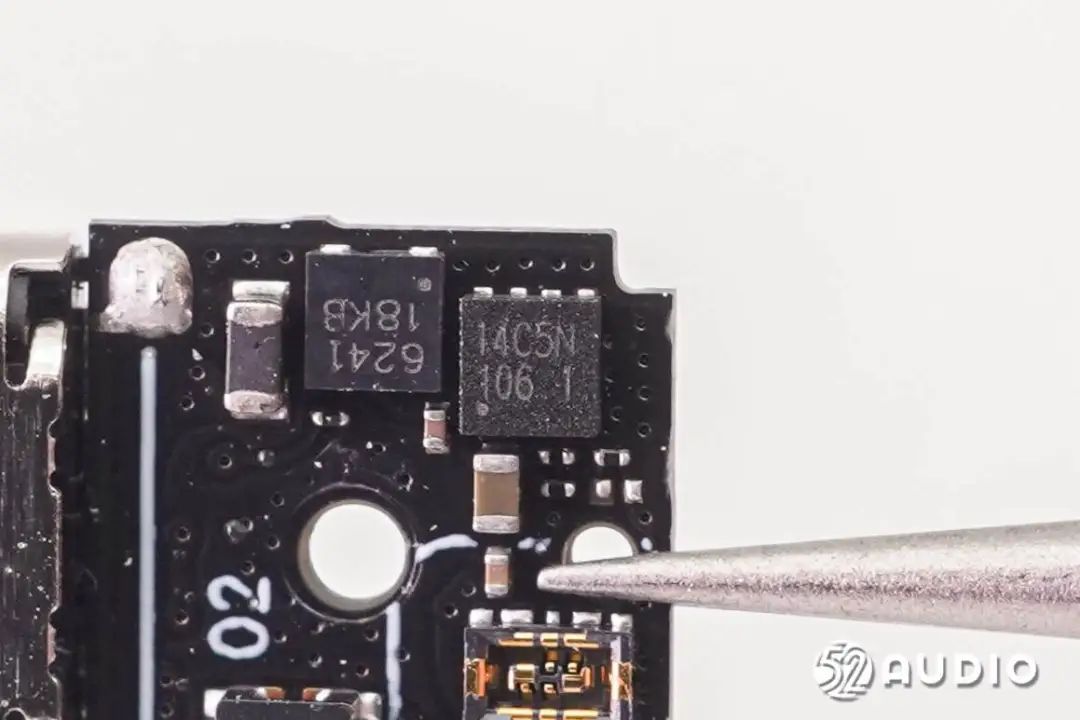

Prisemi芯导科技P14C5N过压过流保护芯片,支持输入过压和欠压保护,电路启动后的过流保护。MP1ednc

MP1ednc

拆掉左侧镜腿盖板。MP1ednc

MP1ednc

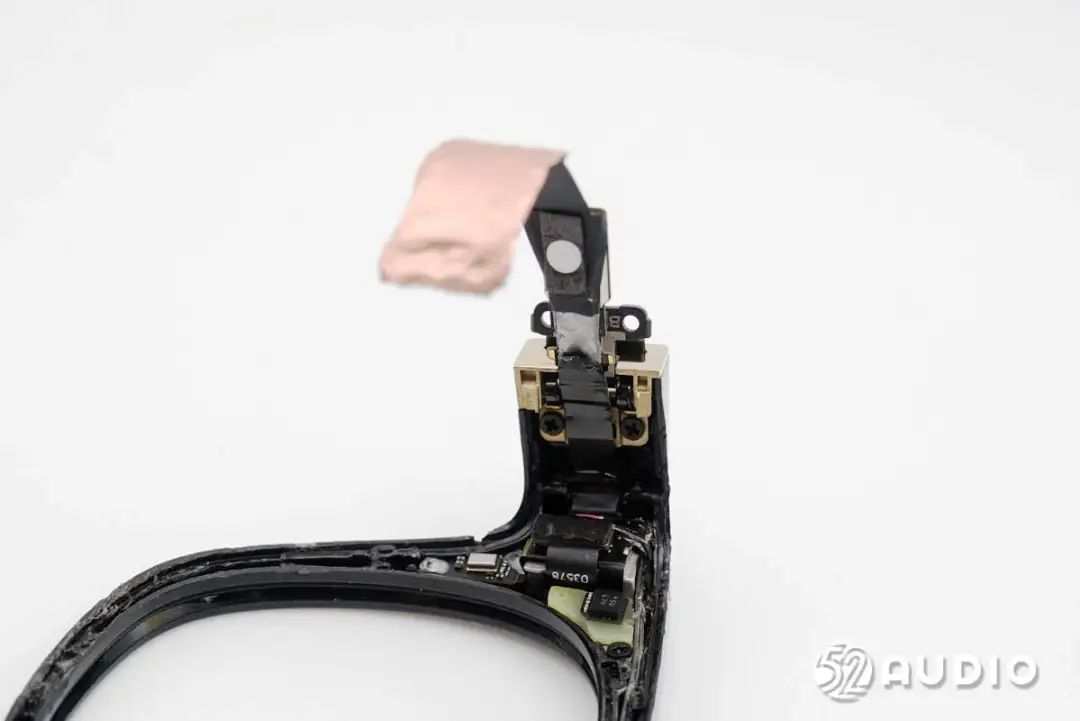

腔体内部结构一览,设置有主板、扬声器和一条排线。右侧主板通过屏蔽罩覆盖,贴有散热铜箔,提升散热性能。MP1ednc

MP1ednc

撕开散热铜箔,挑开连接器,取掉左侧镜腿。MP1ednc

MP1ednc

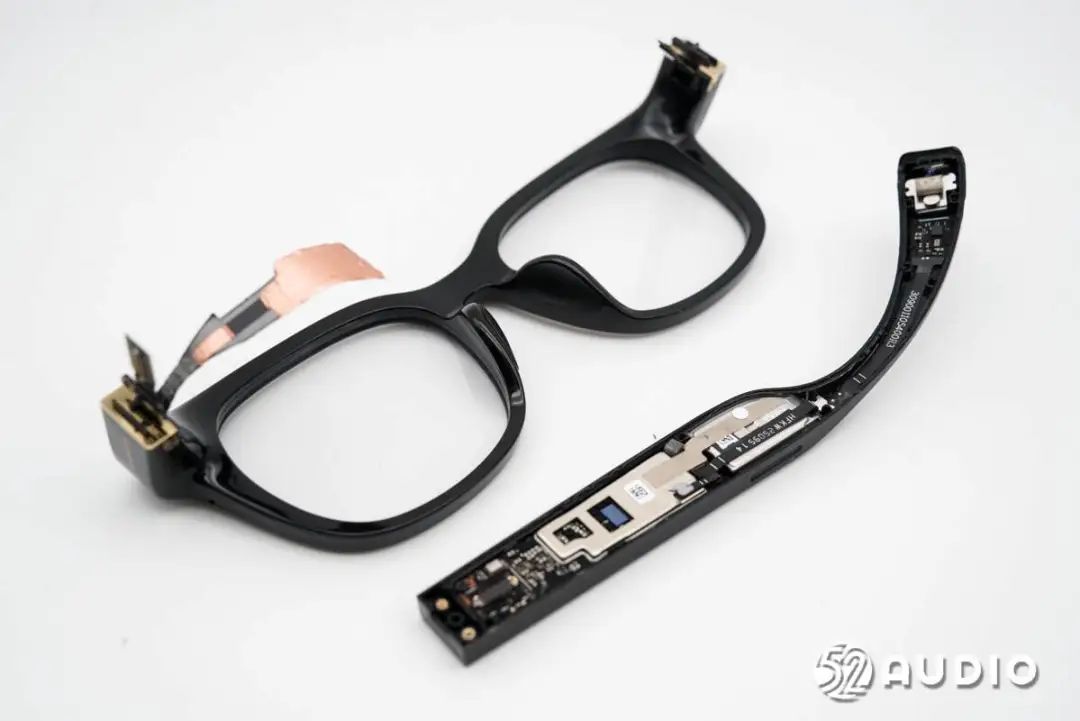

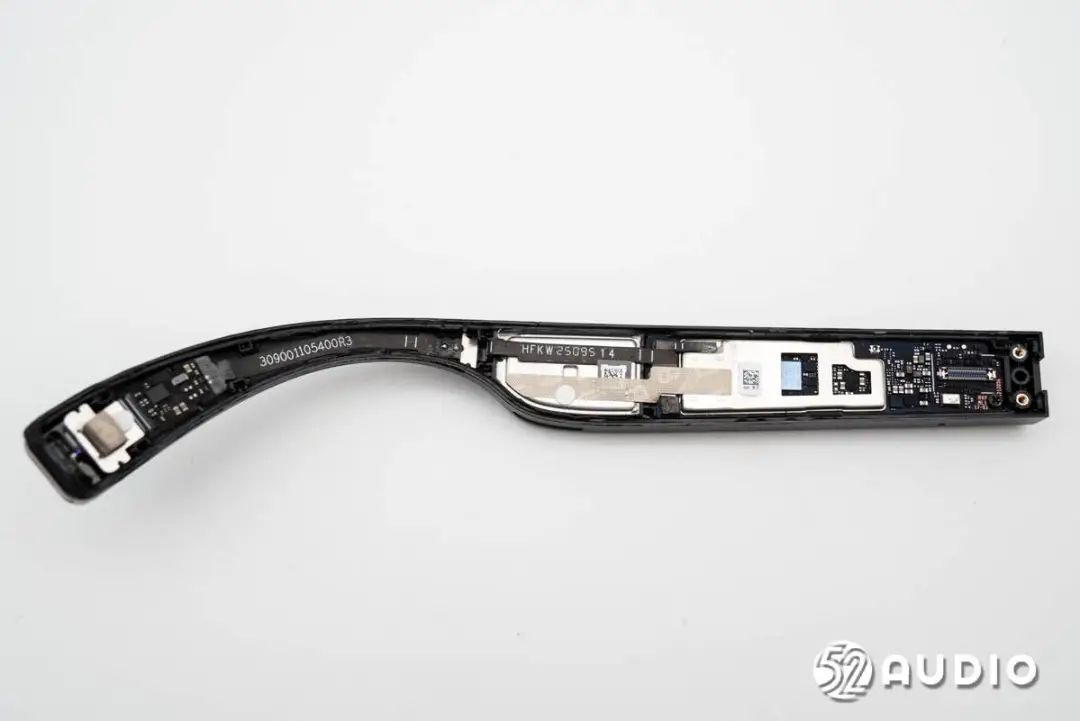

左侧镜腿内部结构一览。MP1ednc

MP1ednc

挑开排线连接器,取出主板单元。MP1ednc

MP1ednc

主板下方贴有天线,通过触点连接主板。MP1ednc

MP1ednc

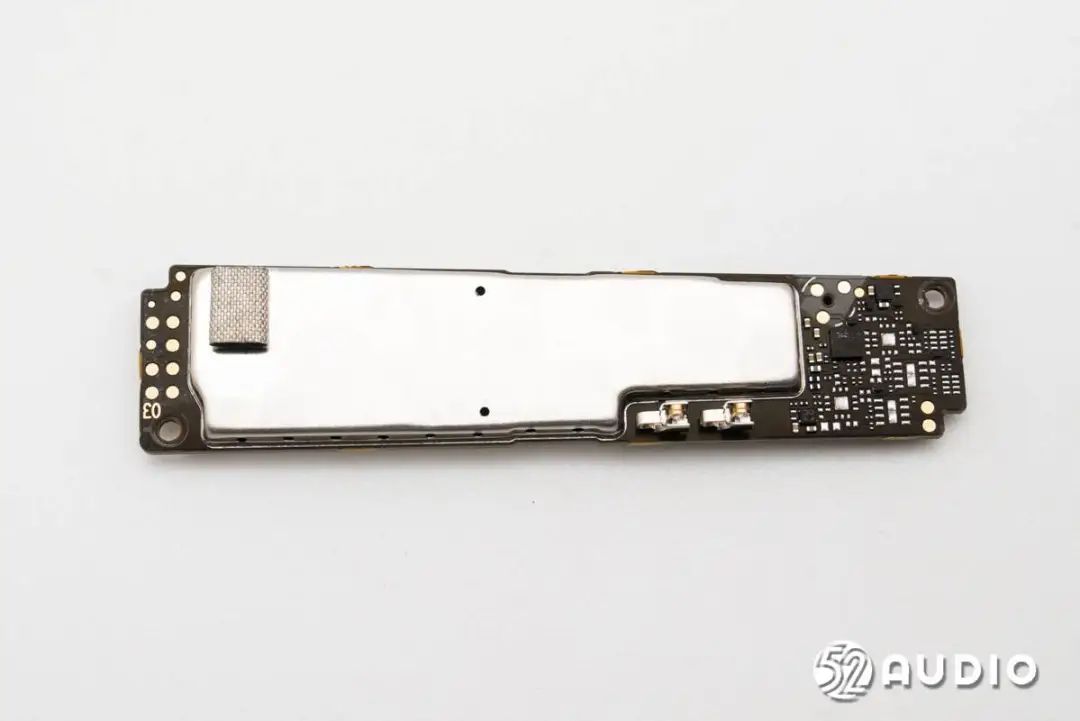

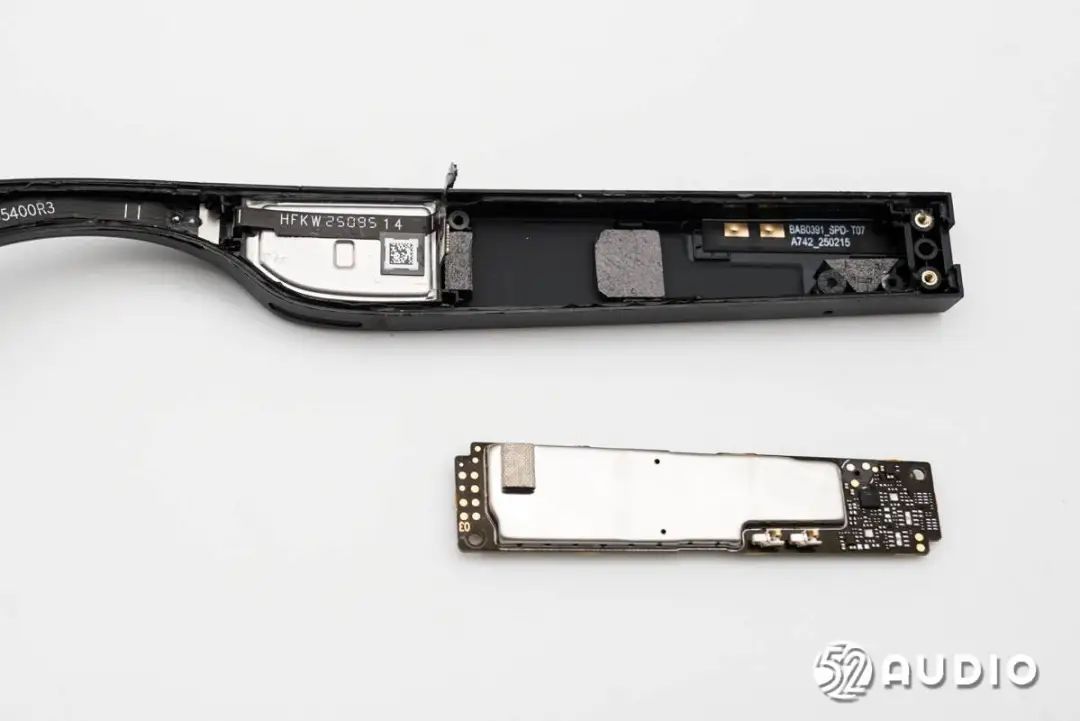

主板一侧电路一览,设置有大面积屏蔽罩防护。MP1ednc

MP1ednc

主板另外一侧同样设置屏蔽罩防护。MP1ednc

MP1ednc

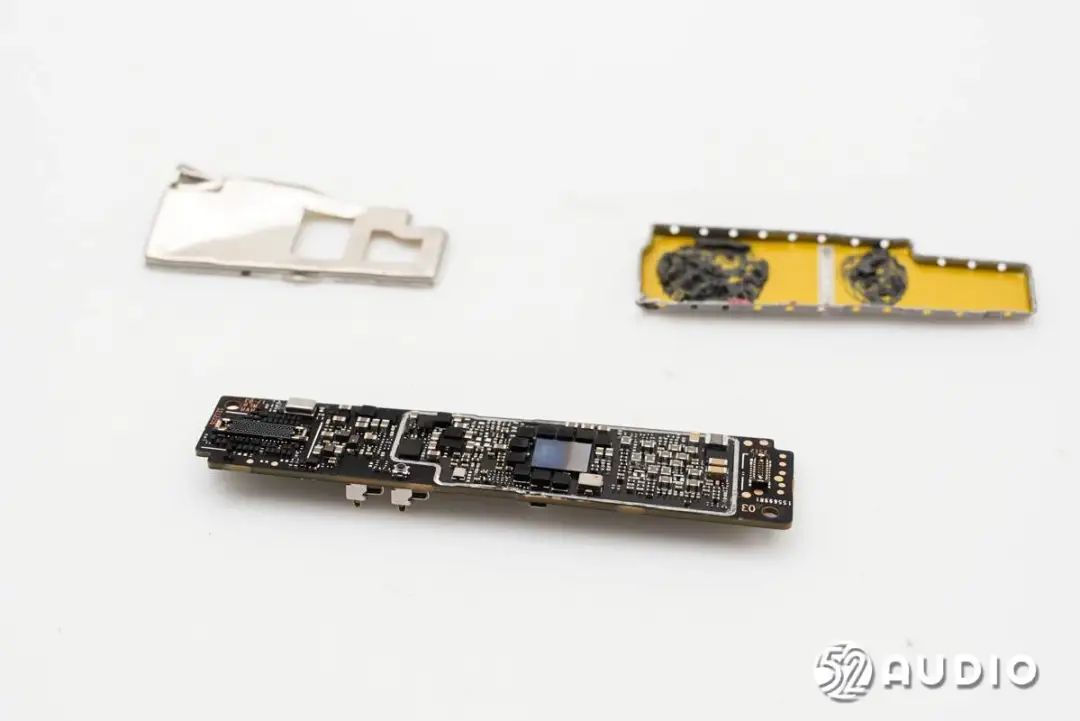

拆掉主板两侧的屏蔽罩。屏蔽罩内侧涂有散热硅脂,增强散热性能。MP1ednc

MP1ednc

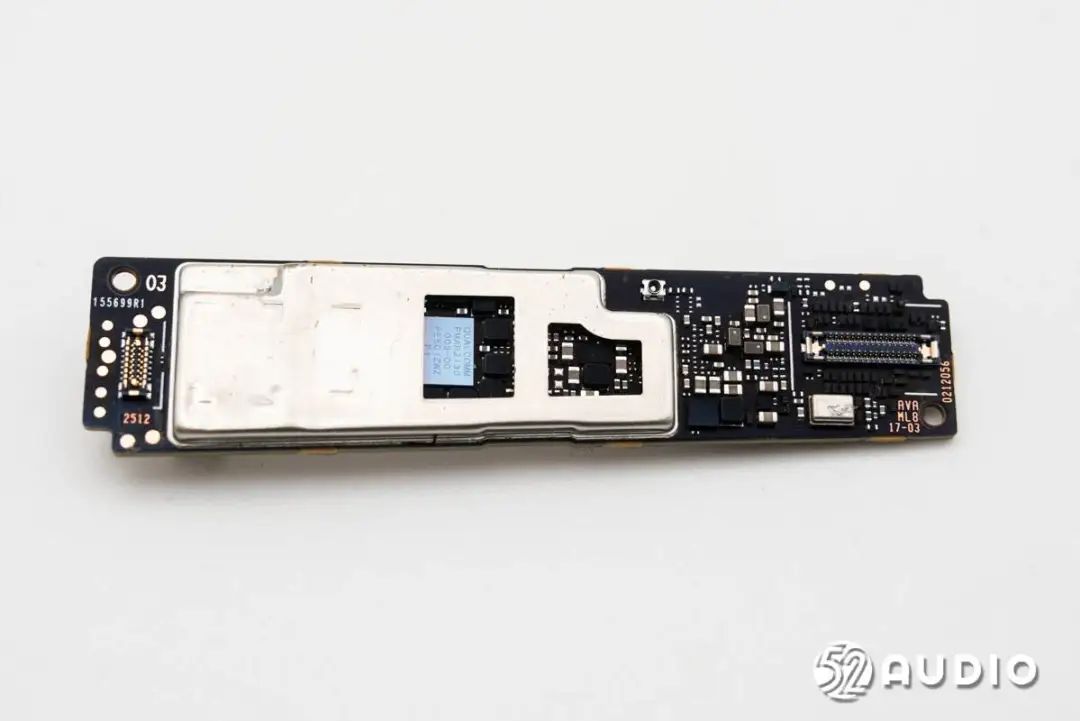

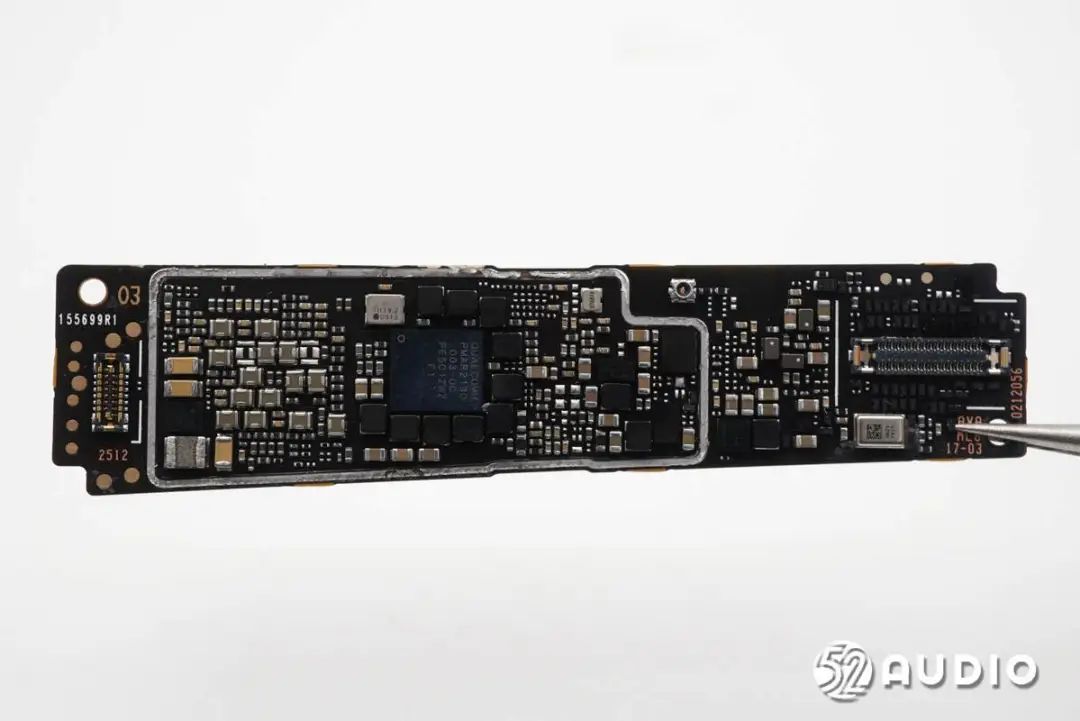

小米AI眼镜主板一侧电路一览。MP1ednc

MP1ednc

小米AI眼镜主板另外一侧电路一览。MP1ednc

MP1ednc

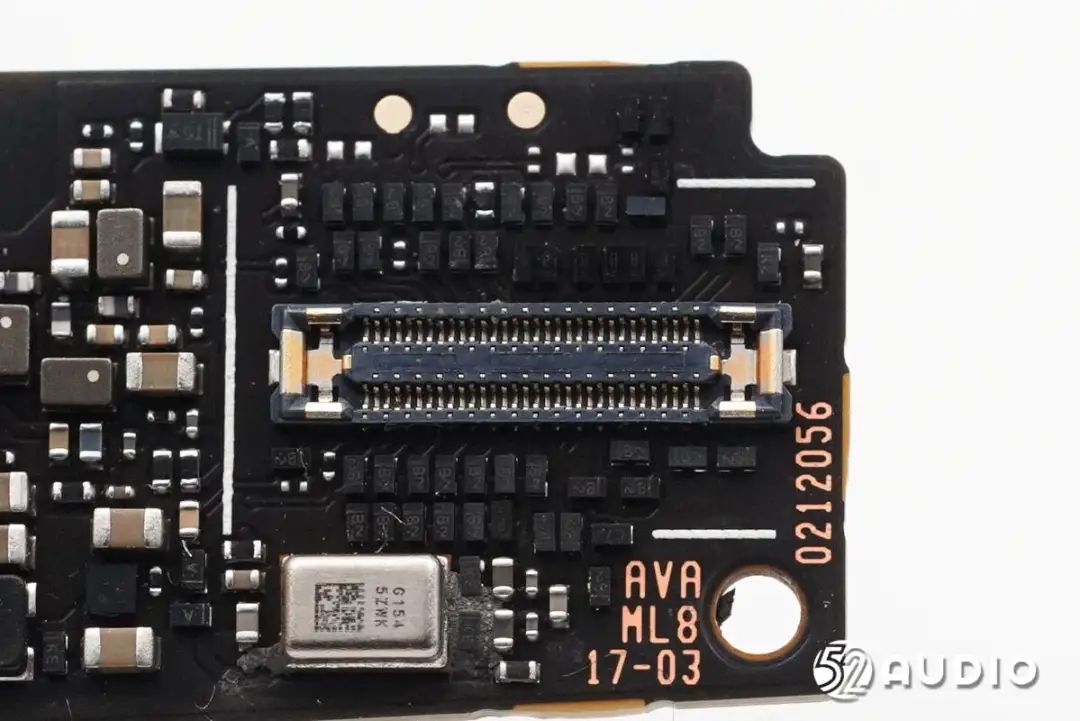

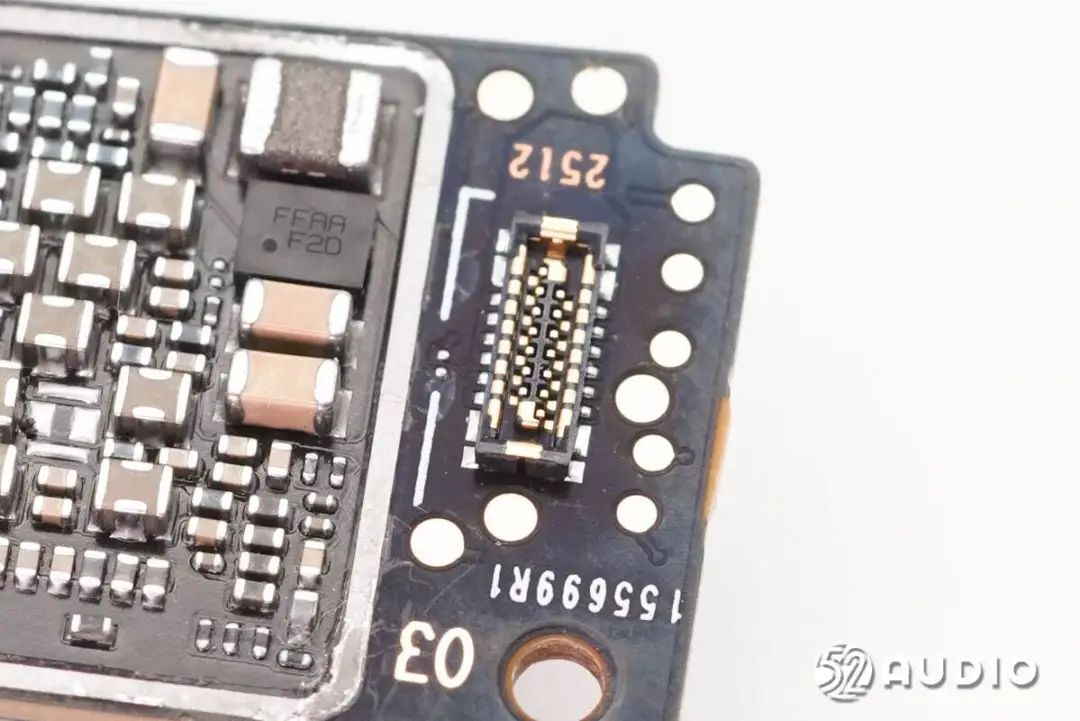

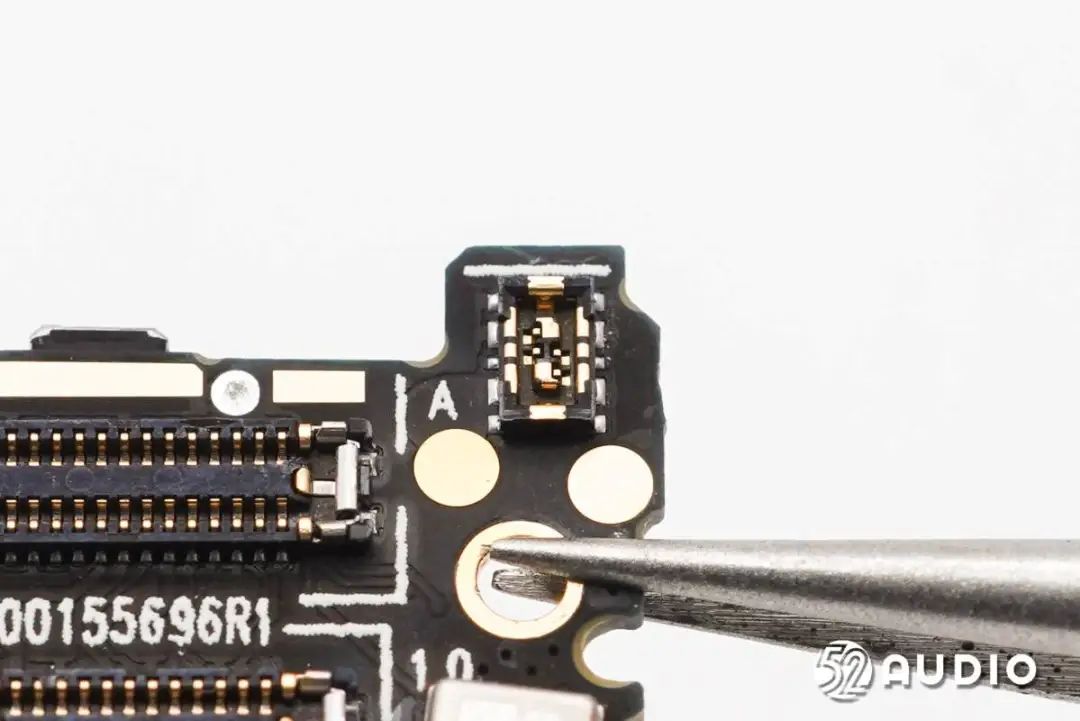

连接左侧镜腿内部排线的BTB连接器母座特写。MP1ednc

MP1ednc

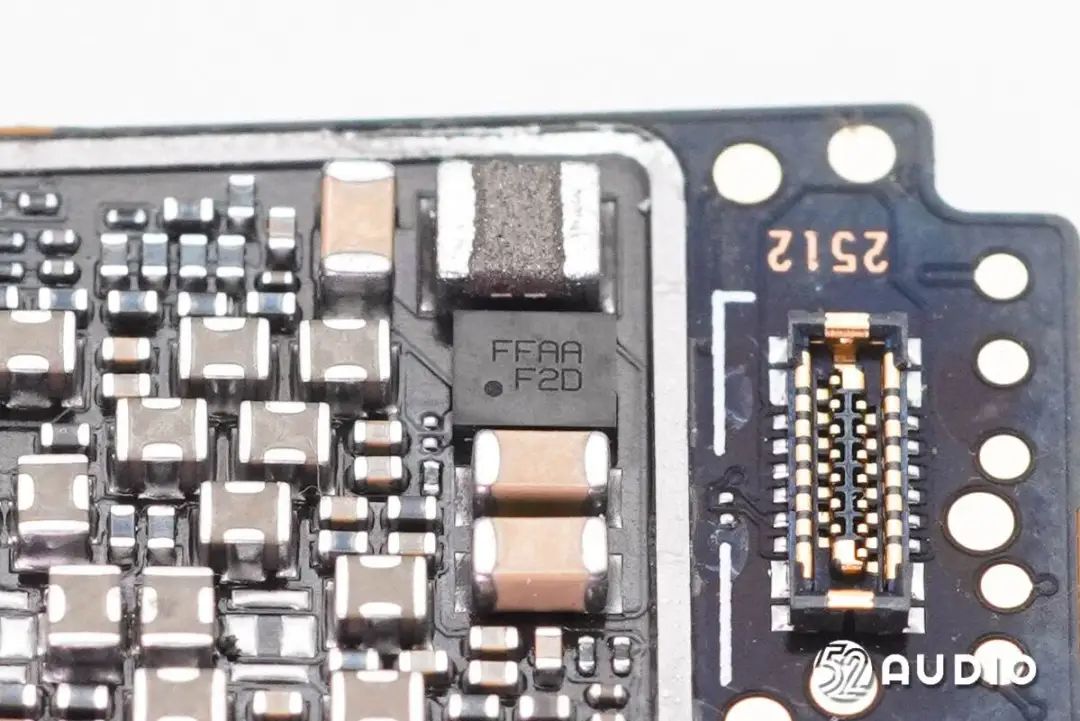

丝印FFAA F2D的IC。MP1ednc

MP1ednc

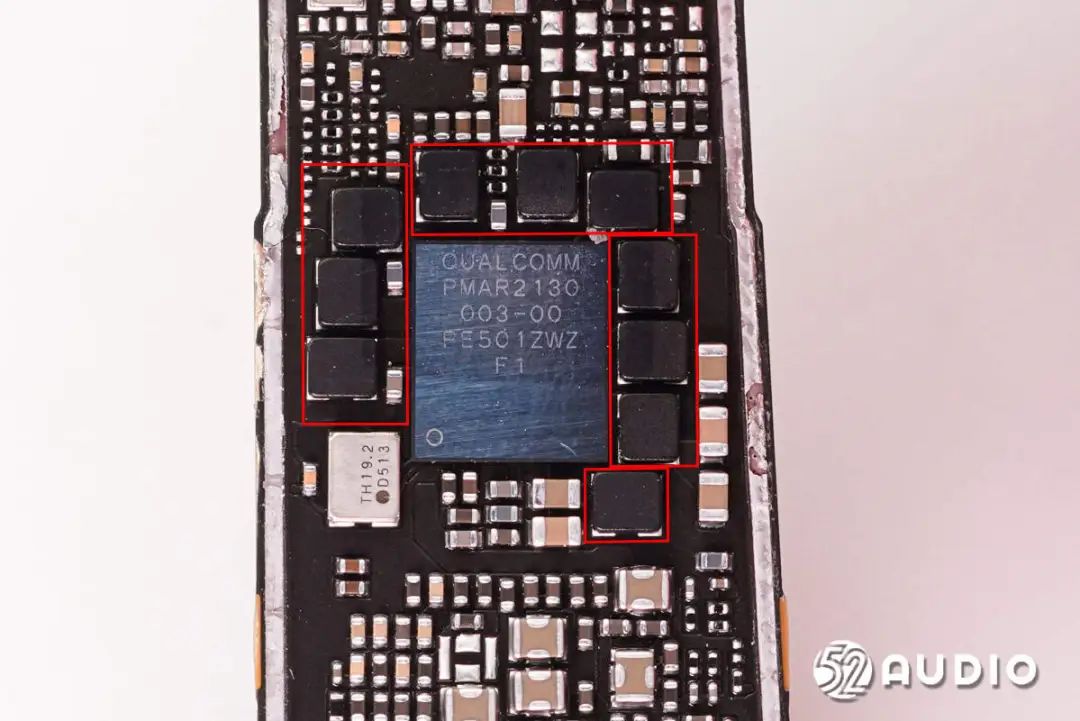

Qualcomm高通PMAR2130 PMIC,外围配备大量Sunlord顺络电子MWTC系列一体成型功率电感。MWTC系列采用铁合金材料,具有高通流、低损耗的特点;经过黑胶热喷处理,表面致密性更好;采用闭合磁路设计,漏磁干扰小。这些特性使其适用于智能手机、平板、笔记本电脑、AR/VR设备、便携式游戏机、智能穿戴设备、WiFi模组等多种应用场景。MP1ednc

MP1ednc

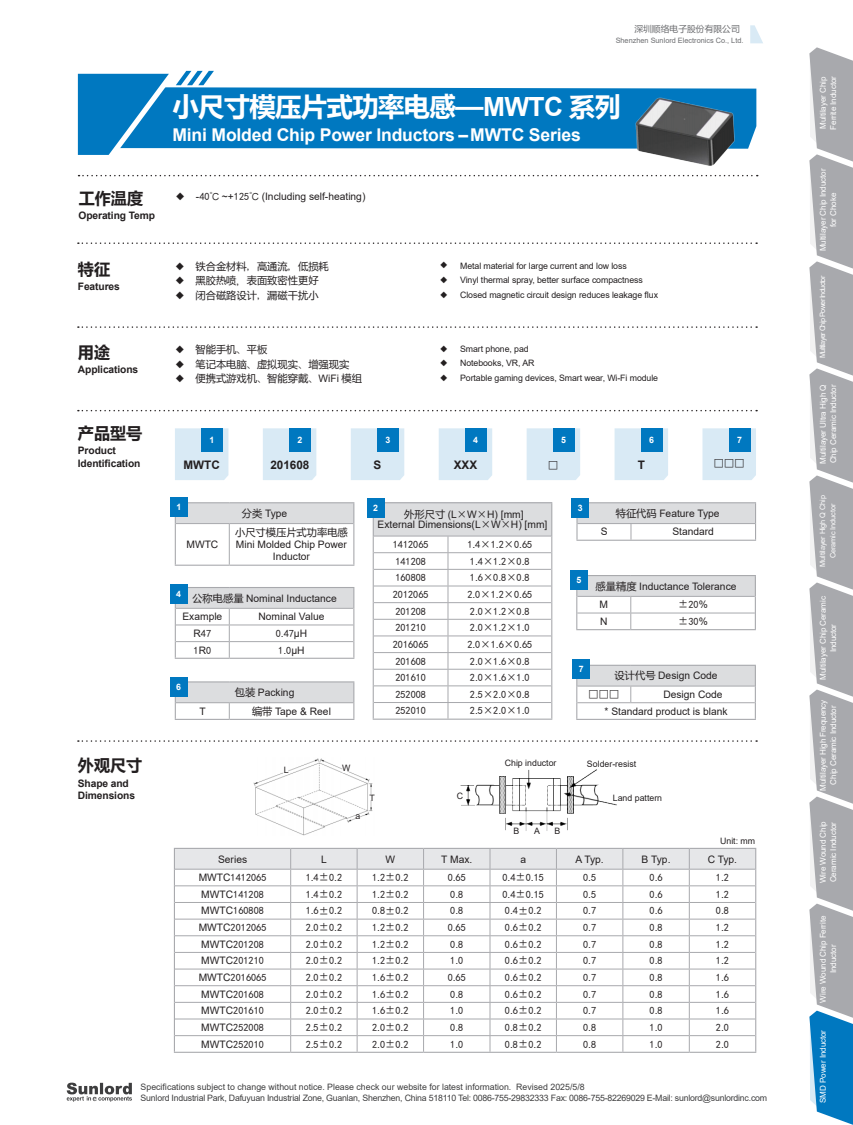

Sunlord顺络电子MWTC系列详细资料图。MP1ednc

MP1ednc

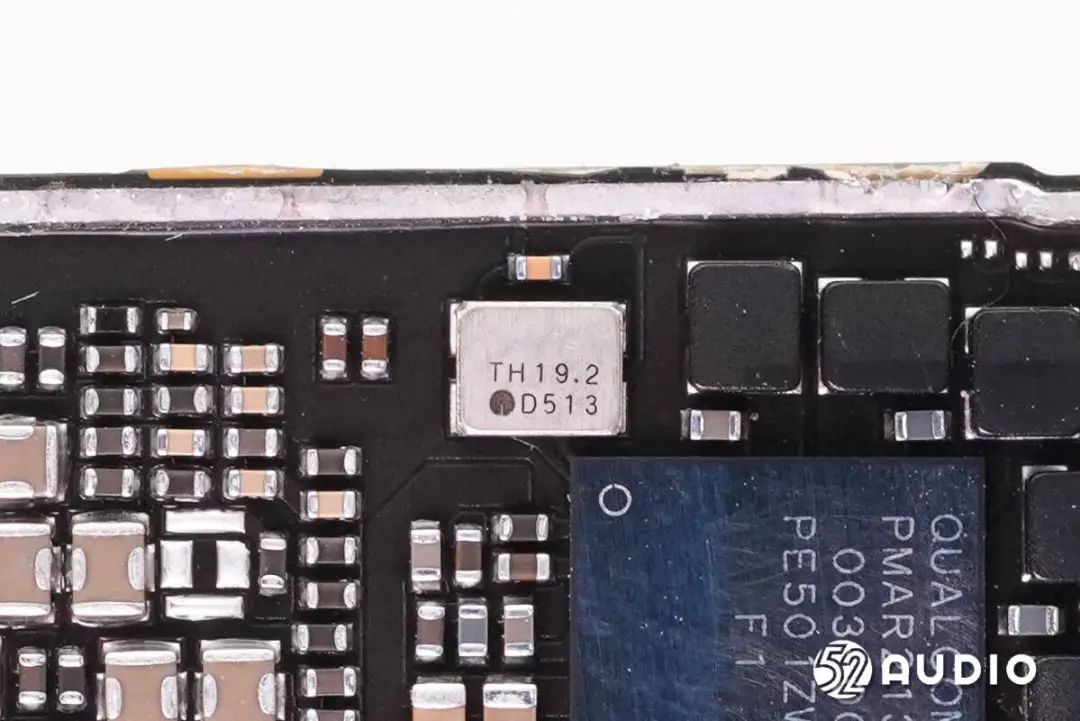

镭雕TH19.2的晶振特写,用于提供时钟。MP1ednc

MP1ednc

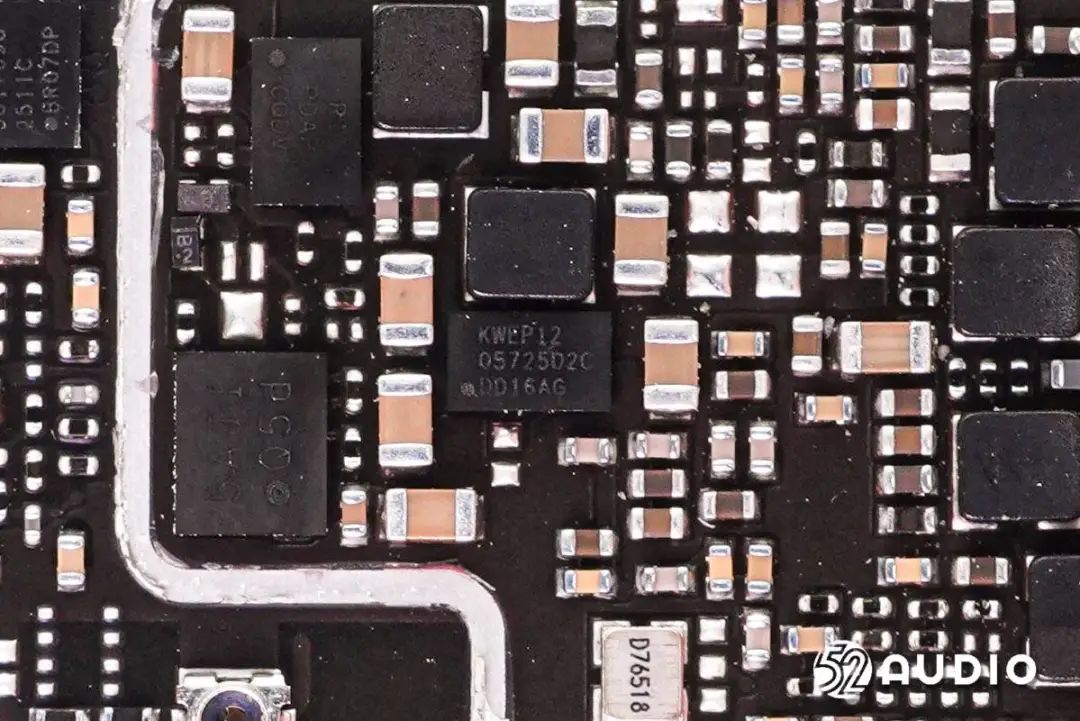

丝印KWEP12的IC。上方采用一颗Sunlord顺络电子MWTC系列功率电感。MP1ednc

MP1ednc

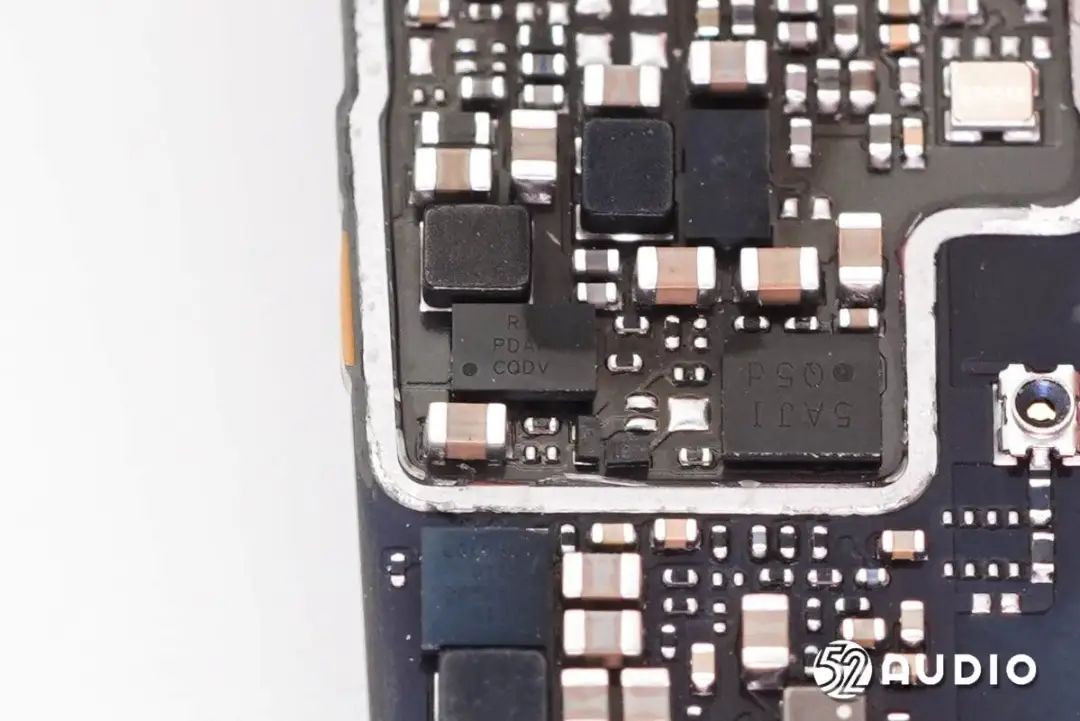

丝印PDAP CQDV的IC。外围配备一颗Sunlord顺络电子MWTC系列功率电感。MP1ednc

MP1ednc

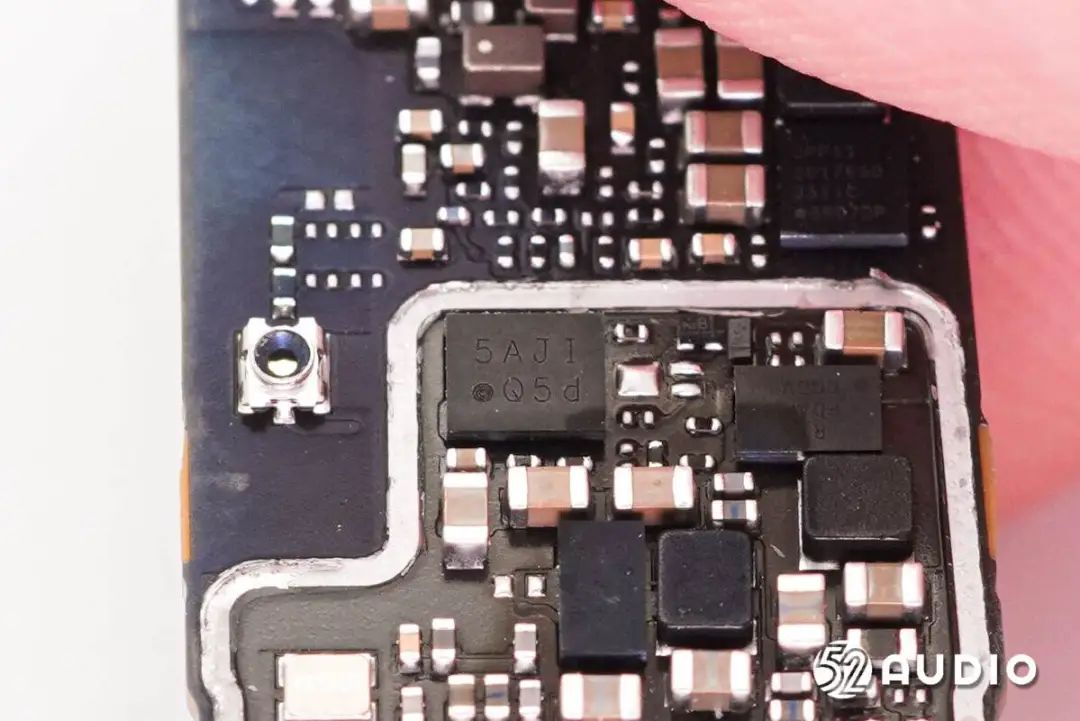

丝印5AJI的IC。MP1ednc

MP1ednc

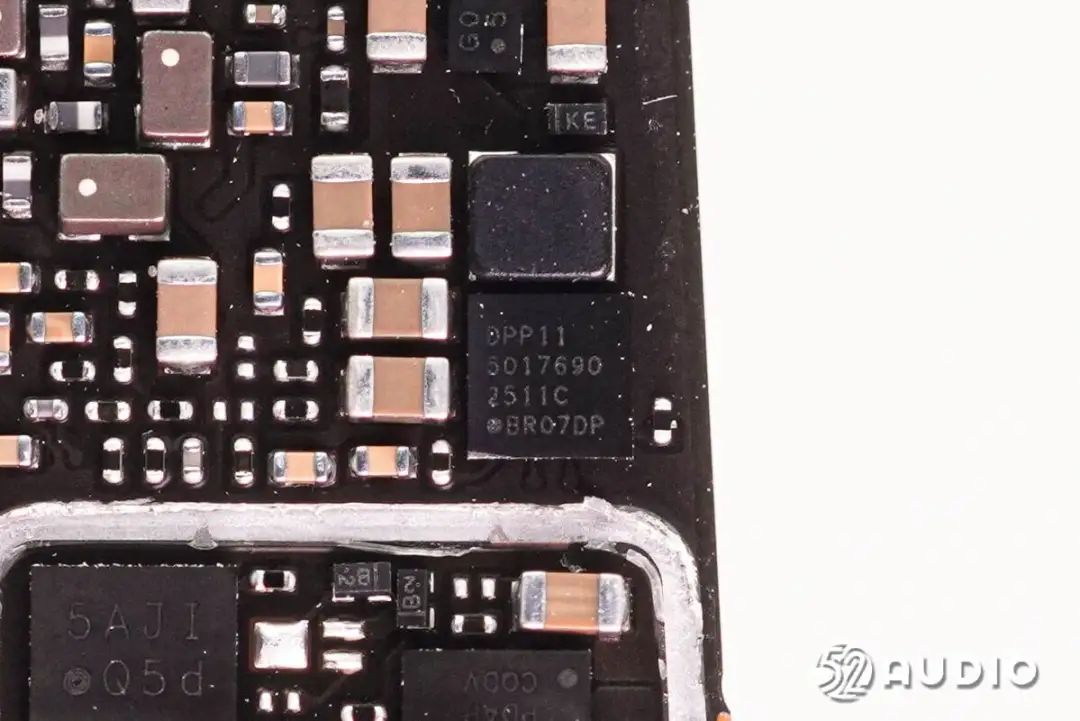

丝印DPP11 5017690的IC。外围配备一颗Sunlord顺络电子MWTC系列功率电感。MP1ednc

MP1ednc

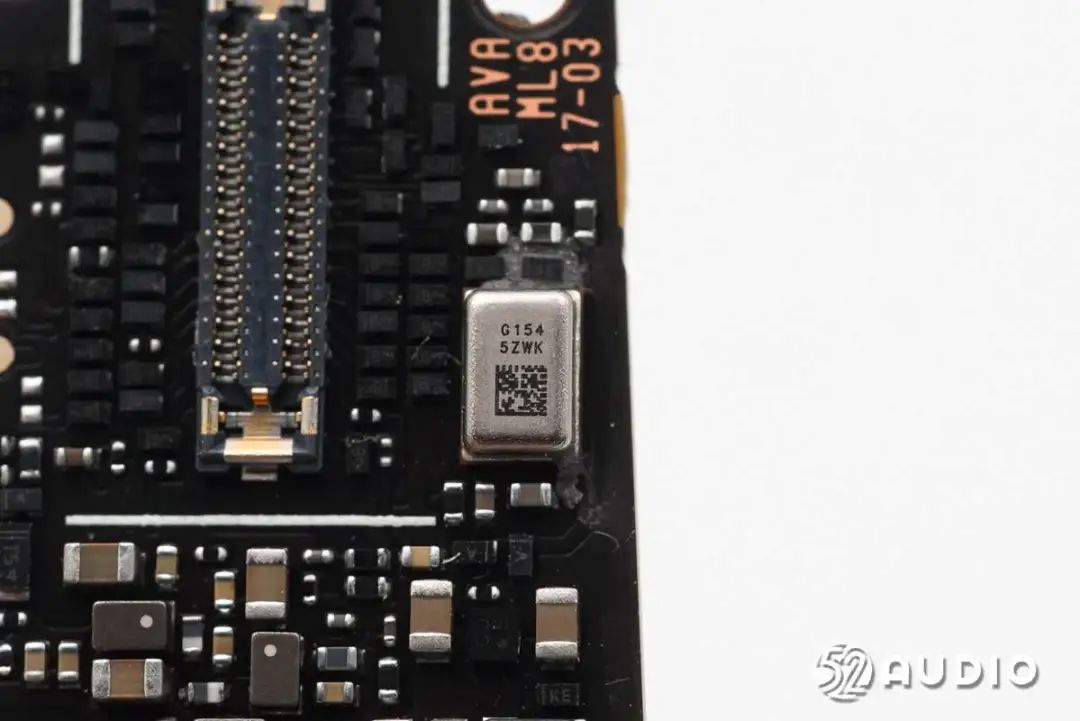

第二颗MEMS麦克风特写,镭雕型号G154。MP1ednc

MP1ednc

连接镜框内部排线的BTB连接器母座特写。MP1ednc

MP1ednc

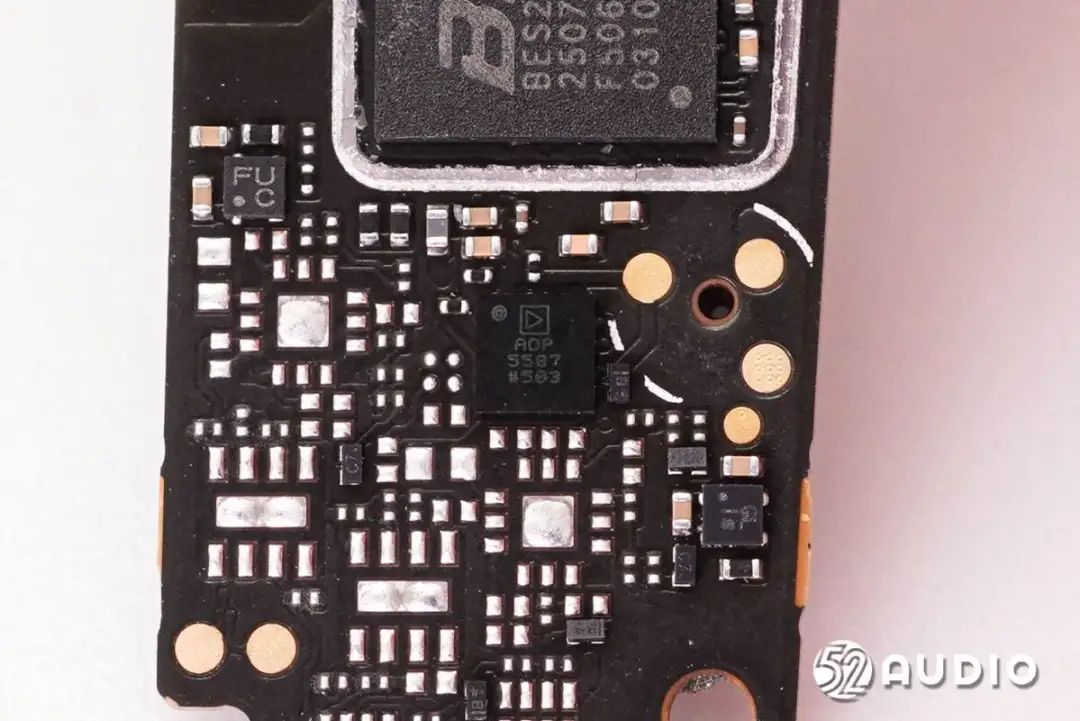

ADI亚德诺丝印“ADP 5587”的IC。MP1ednc

MP1ednc

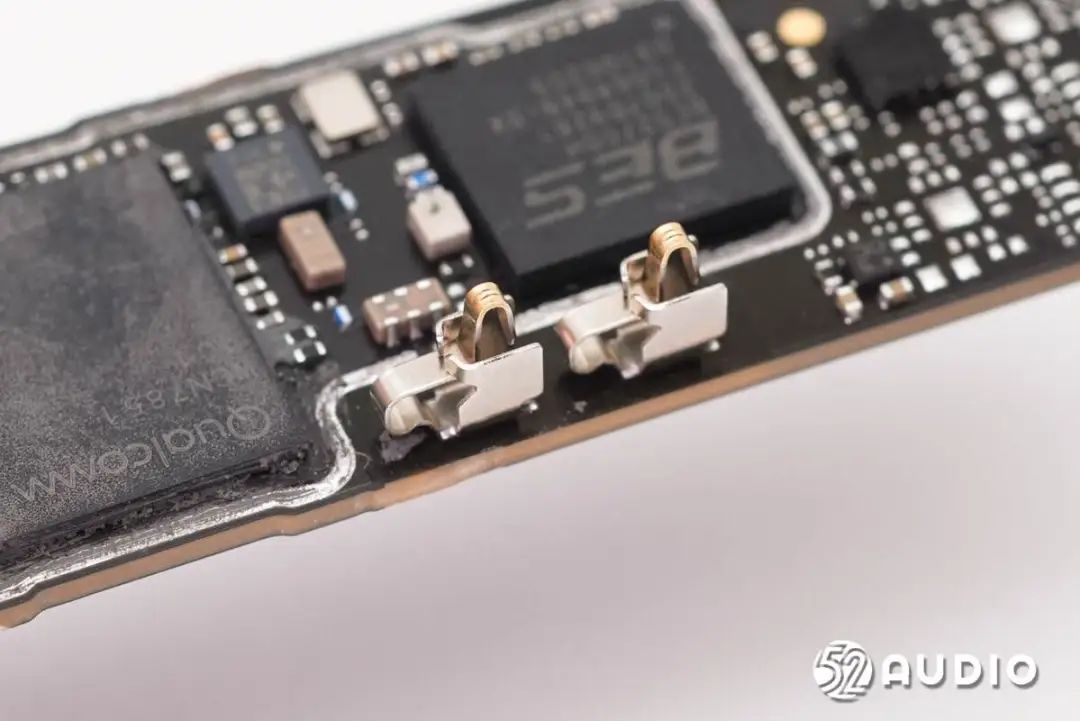

连接天线的金属弹片特写。MP1ednc

MP1ednc

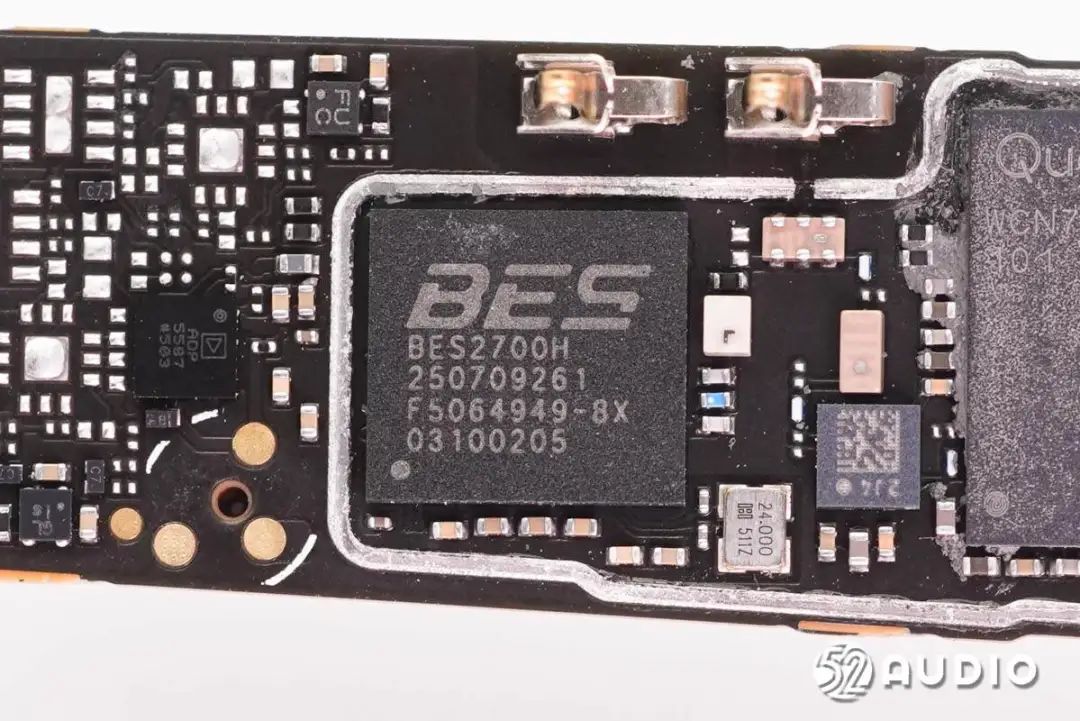

BES恒玄科技BES2700H低功耗蓝牙音频处理器,用于低负载场景。MP1ednc

MP1ednc

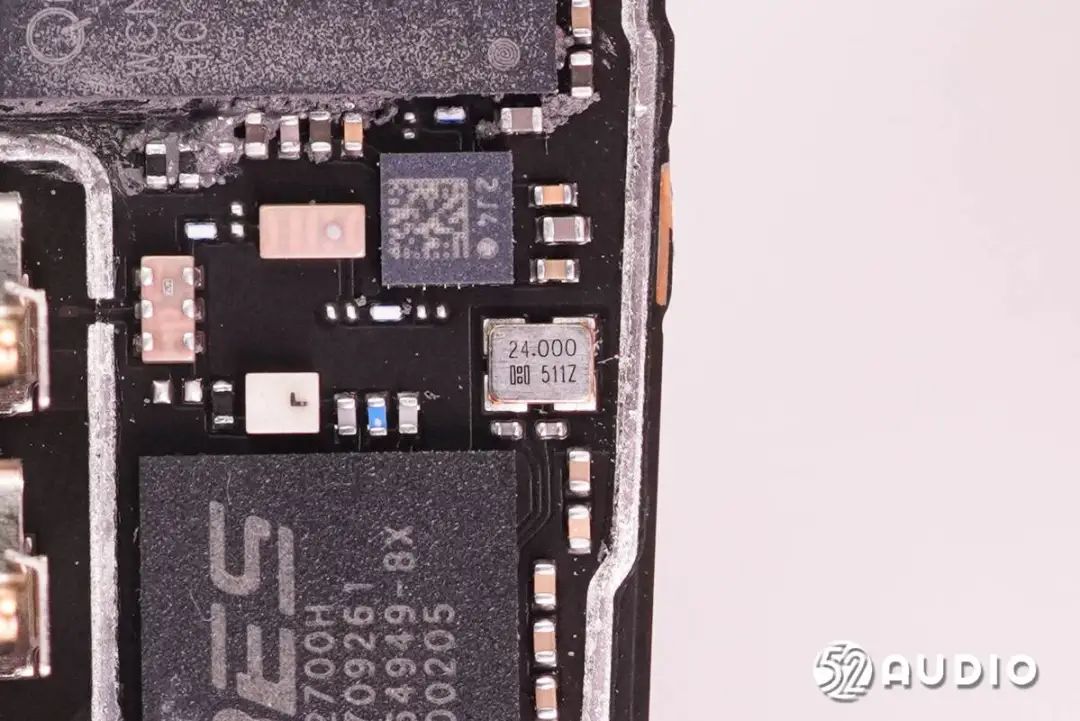

24.000MHz的晶振特写。MP1ednc

MP1ednc

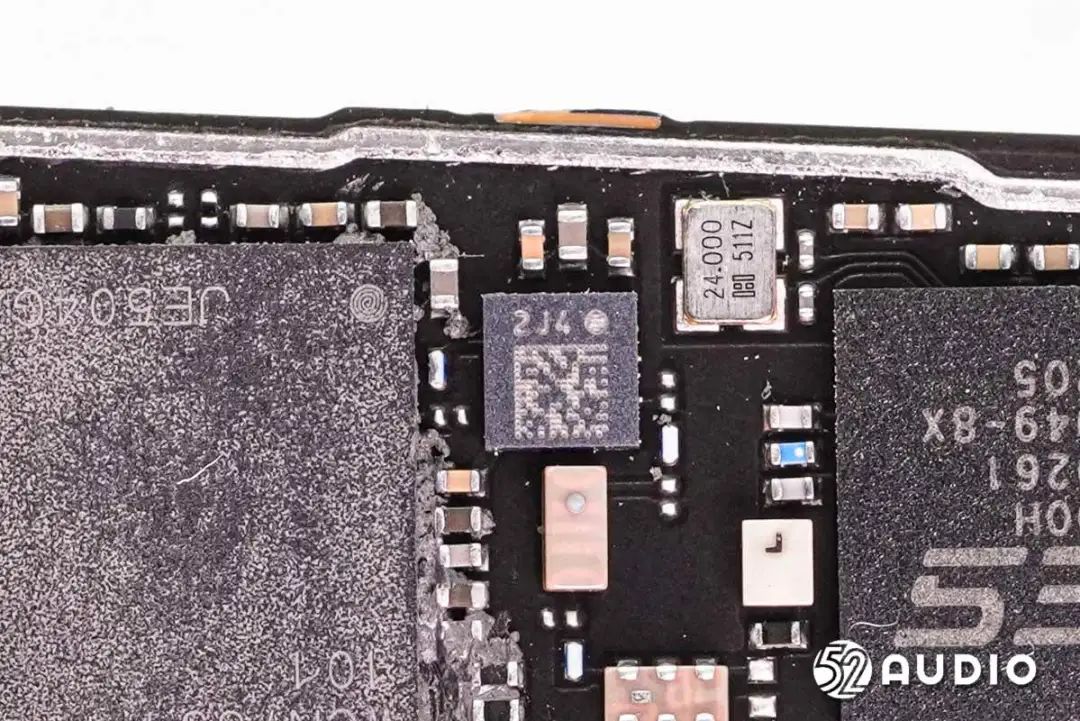

丝印2J4的IC。MP1ednc

MP1ednc

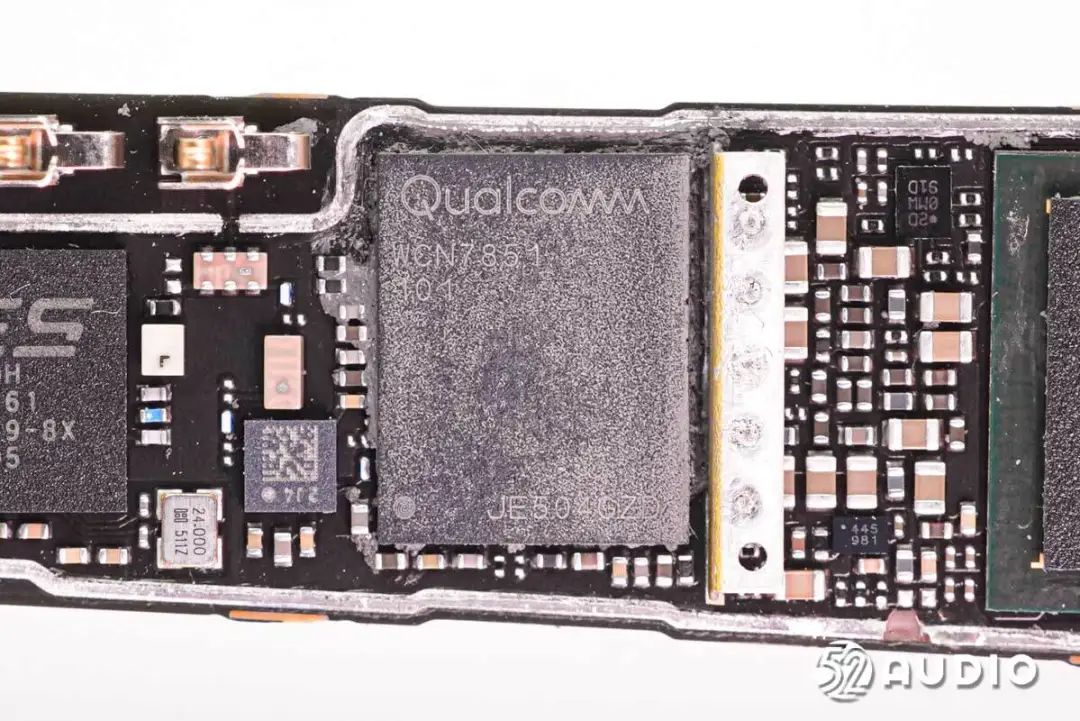

Qualcomm高通WCN7851 WiFi芯片。MP1ednc

MP1ednc

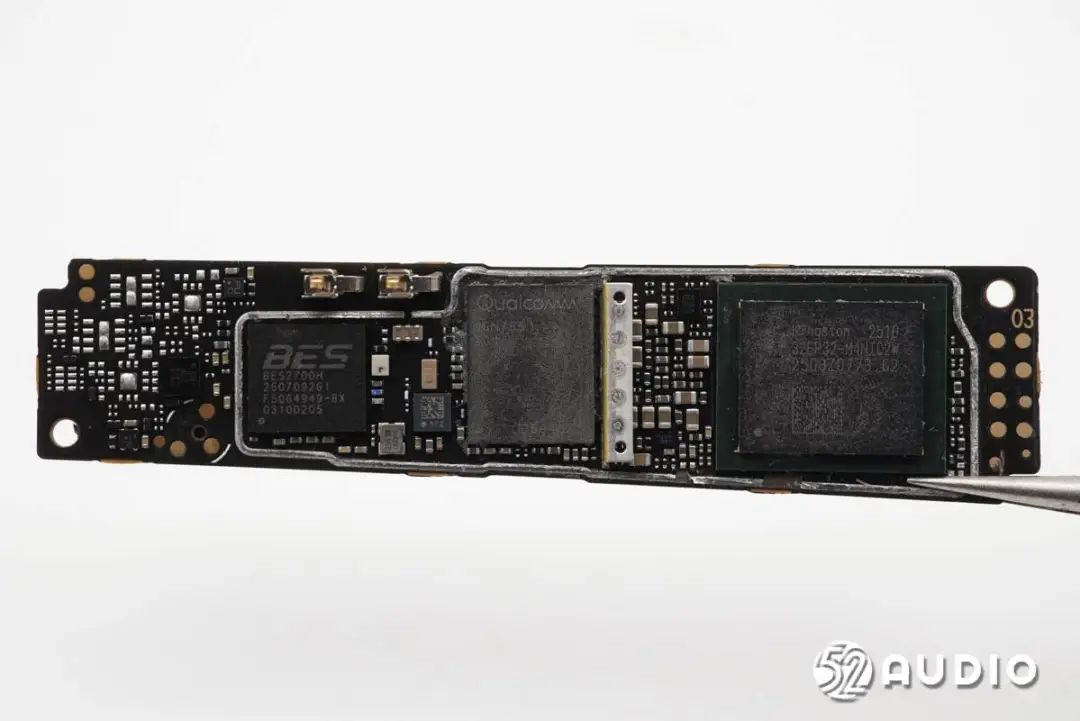

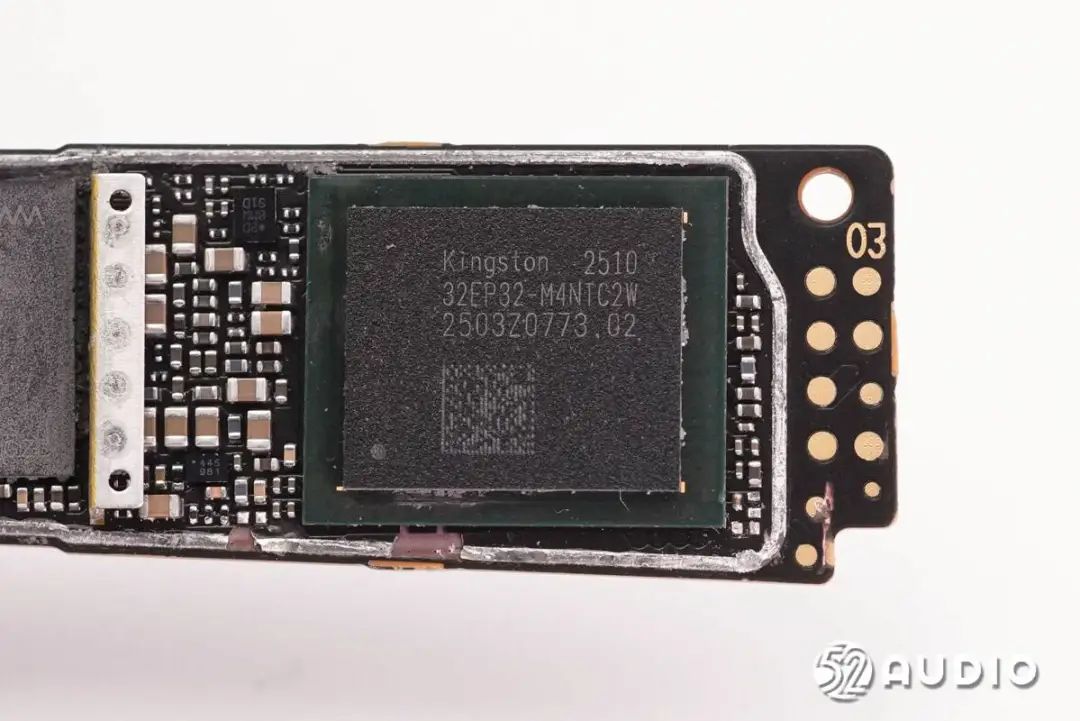

丝印“32EP32-M4NTC2W”的Kingston金士顿ePoP存储器。下方是Qualcomm高通第一代骁龙AR1处理器,以强劲算力驱动多维交互。MP1ednc

MP1ednc

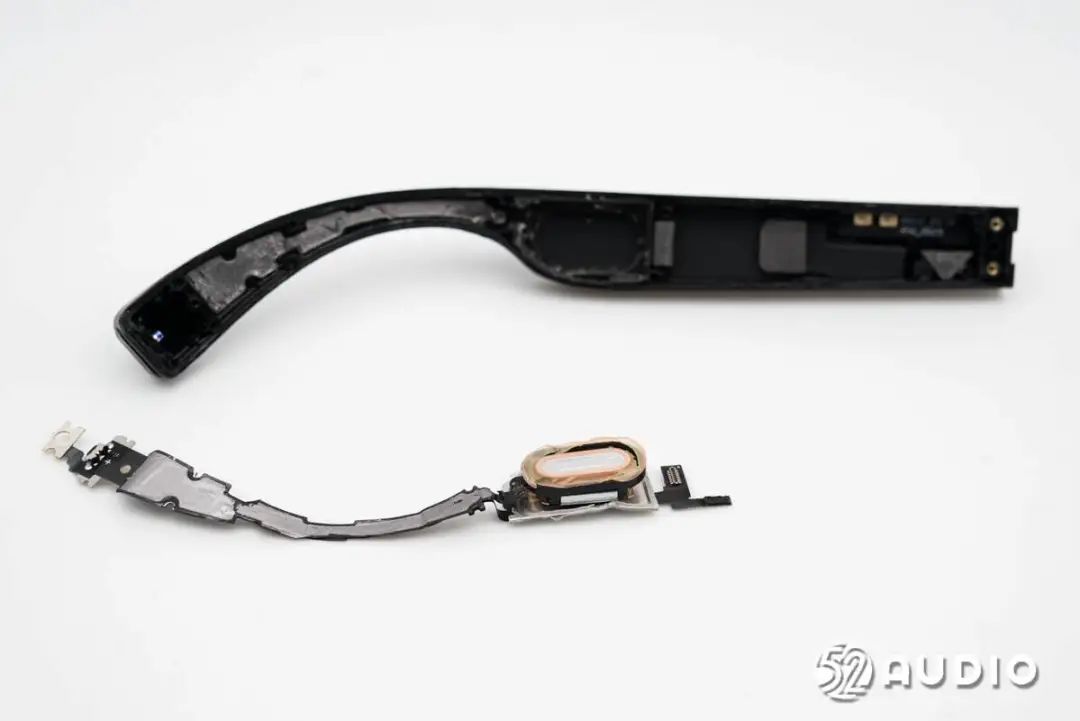

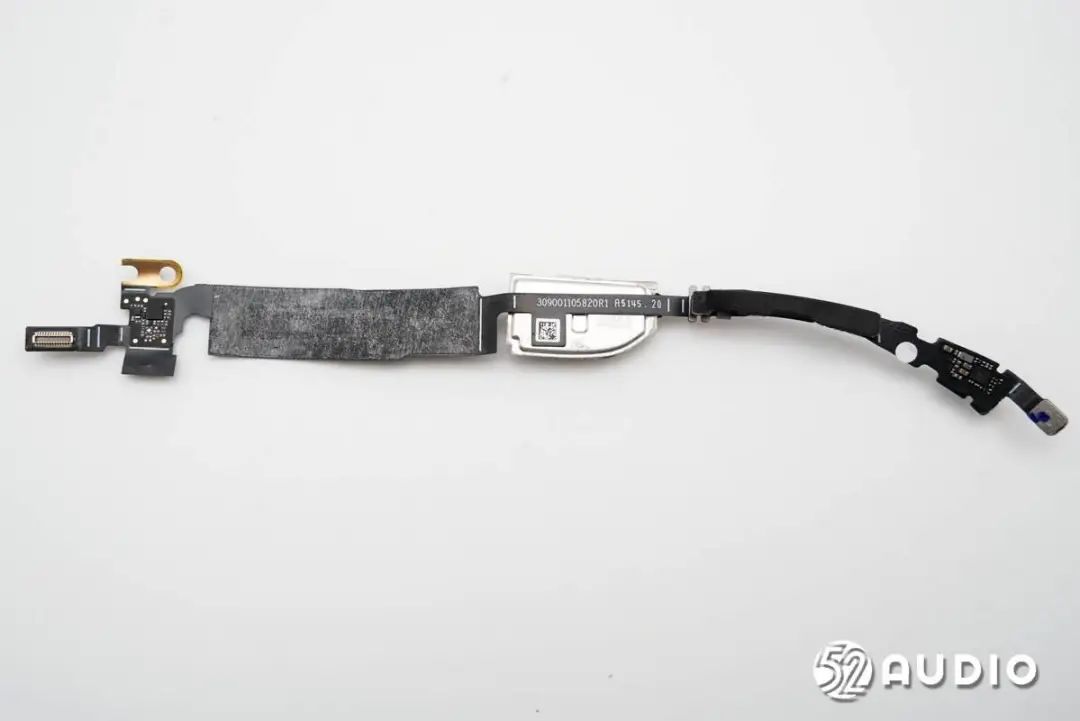

取出左侧镜腿内部的排线。MP1ednc

MP1ednc

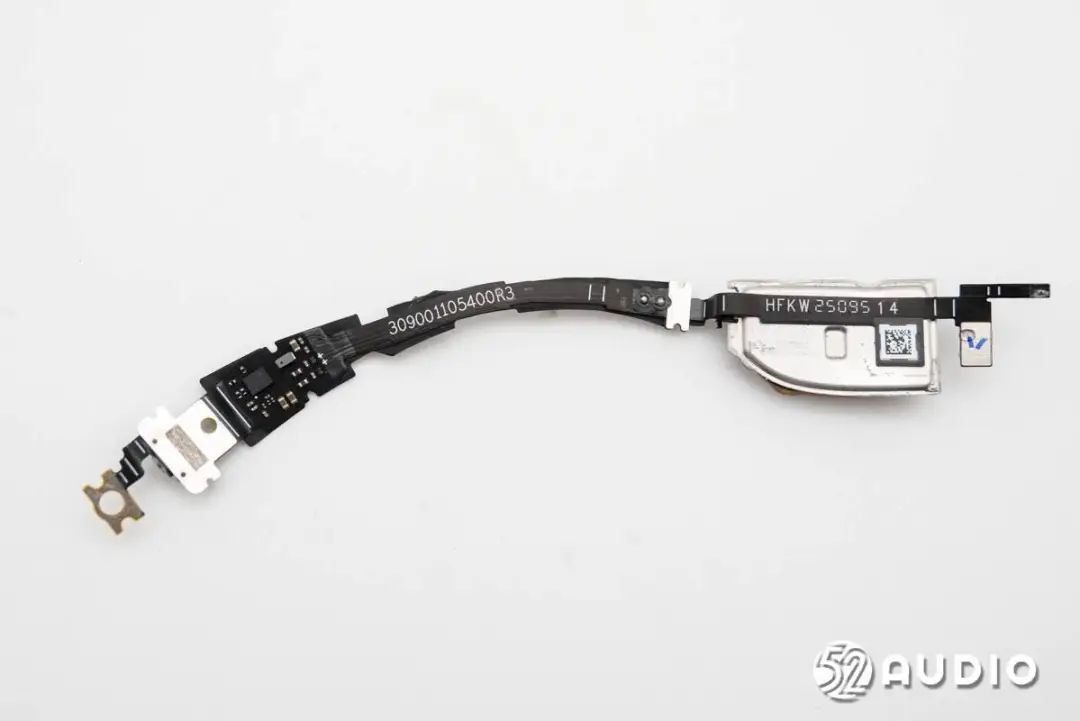

左侧镜腿内部排线一侧电路一览。MP1ednc

MP1ednc

左侧镜腿内部排线另外一侧电路一览。MP1ednc

MP1ednc

连接主板的BTB连接器公座特写。MP1ednc

MP1ednc

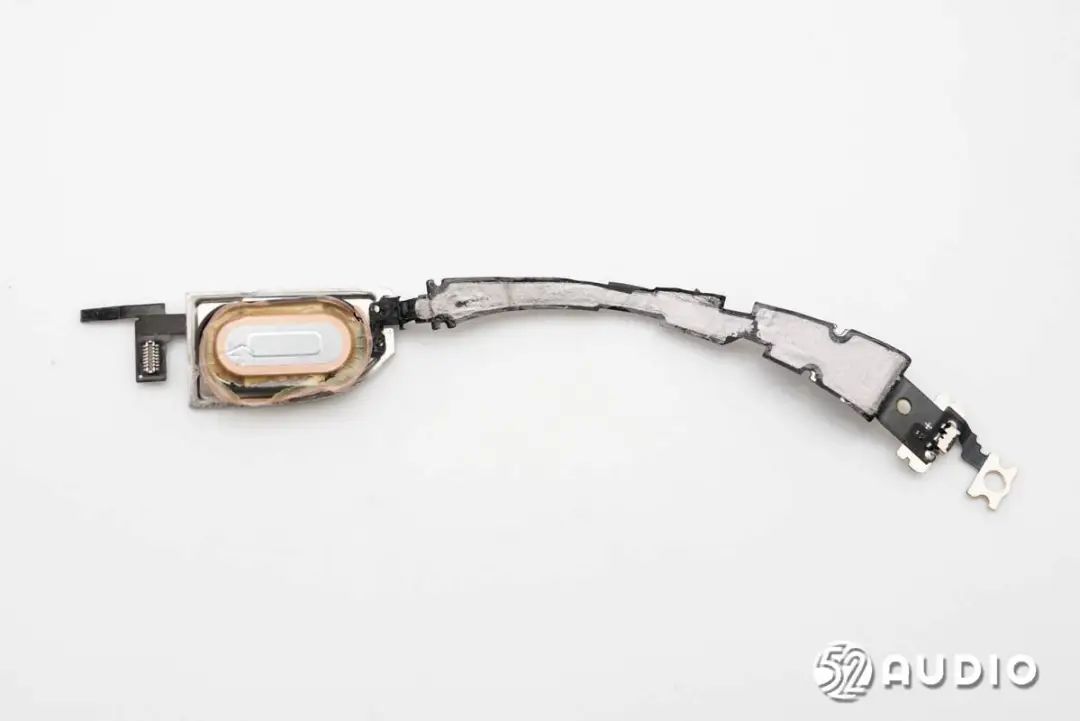

内置扬声器特写,与右侧对称式设计。MP1ednc

MP1ednc

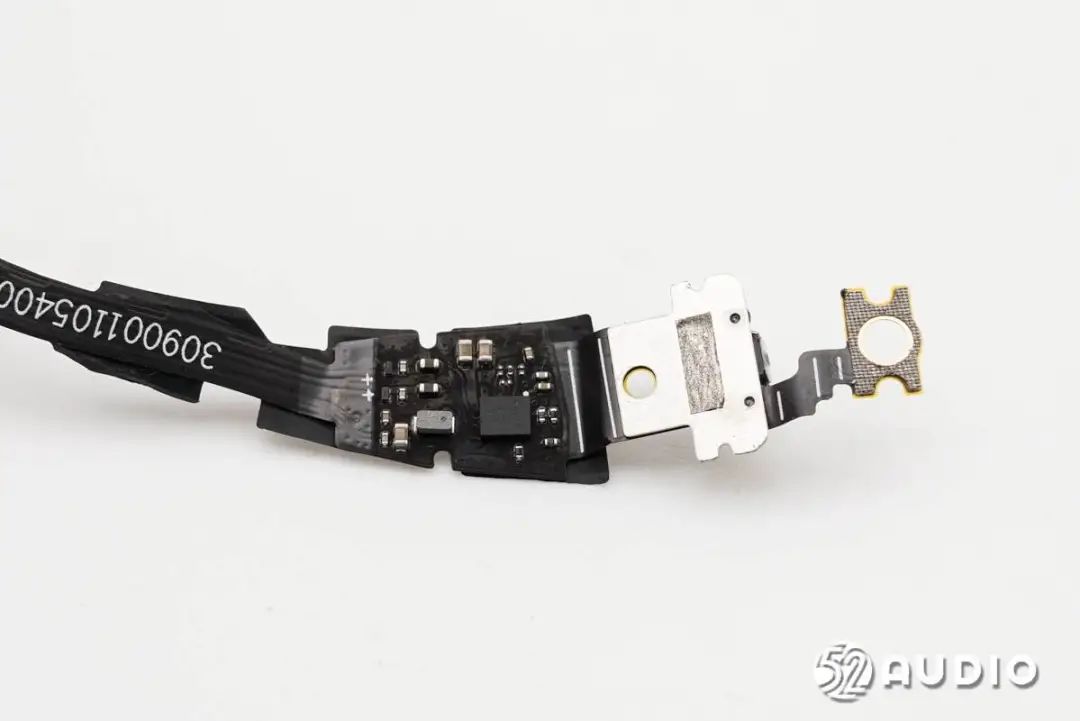

排线上的小板电路一览。MP1ednc

MP1ednc

艾为电子AW88166音频功放特写。MP1ednc

MP1ednc

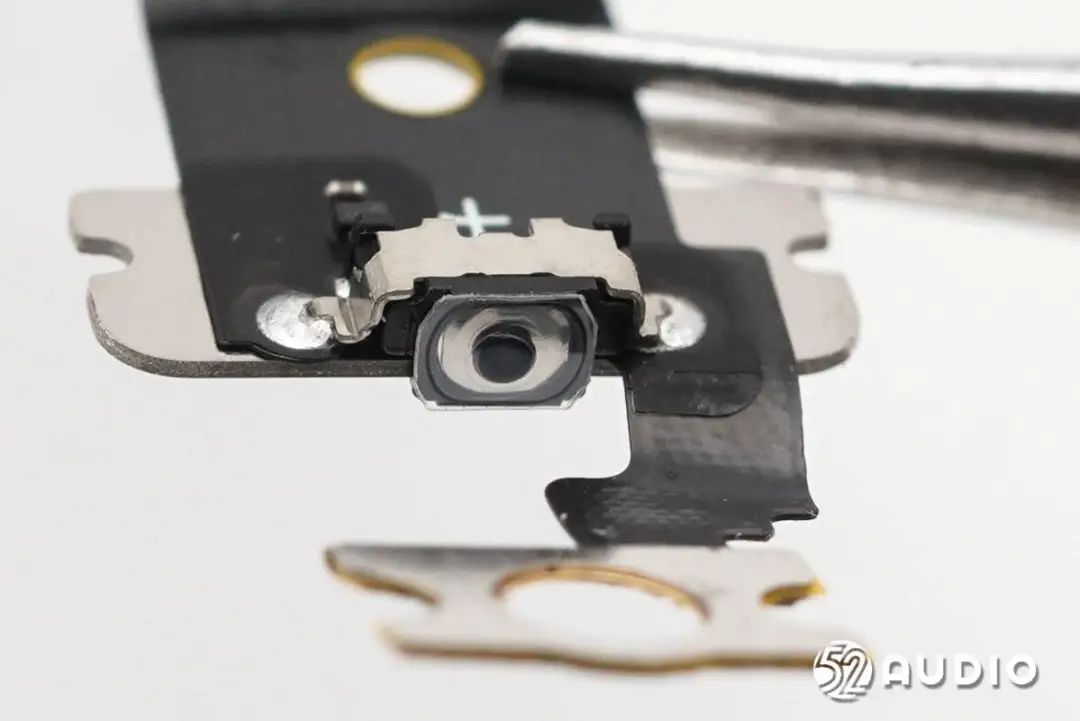

排线末端的电源微动按键特写。MP1ednc

MP1ednc

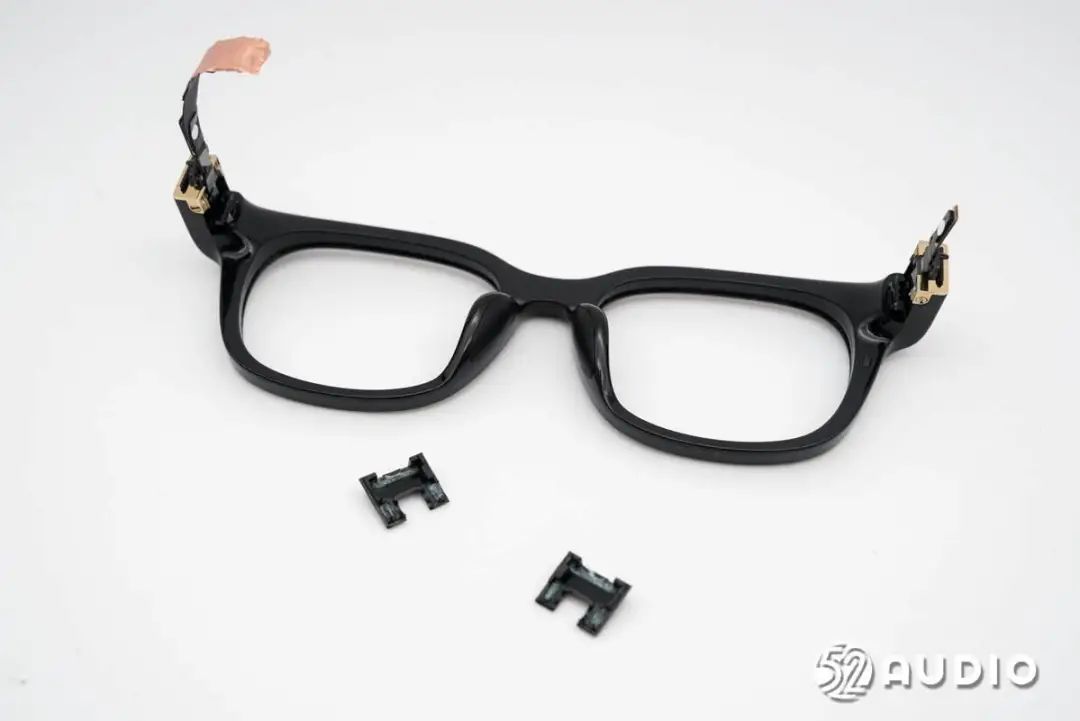

拆掉镜片。MP1ednc

MP1ednc

拆掉两侧桩头内侧盖板。MP1ednc

MP1ednc

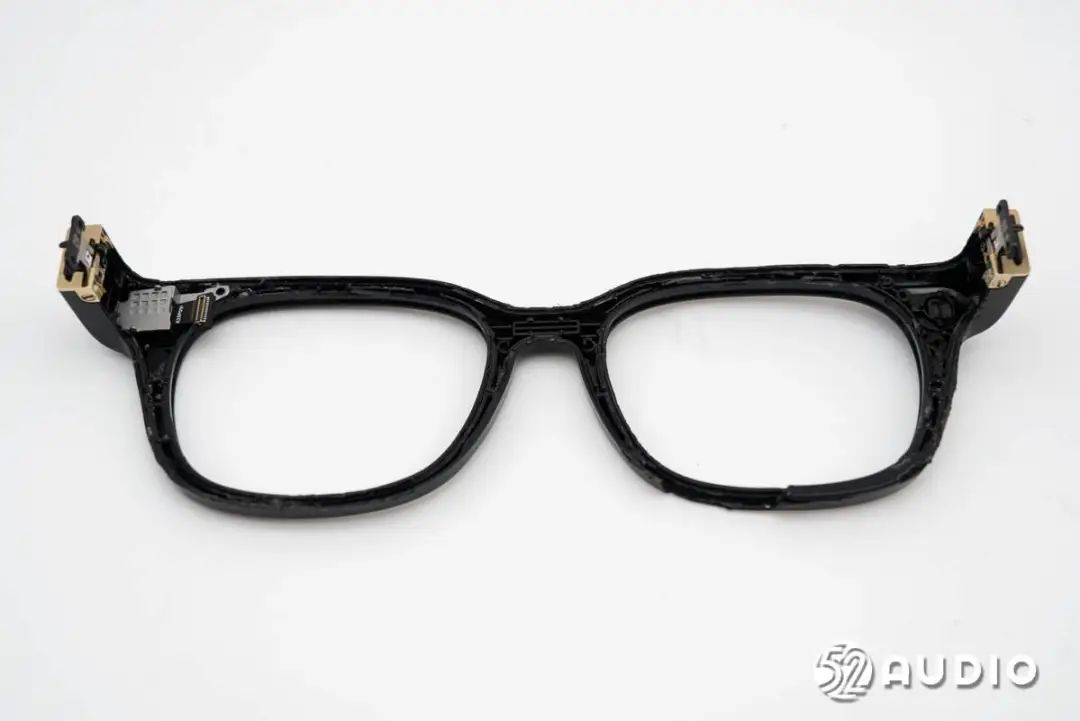

拆掉镜框内侧盖板。MP1ednc

MP1ednc

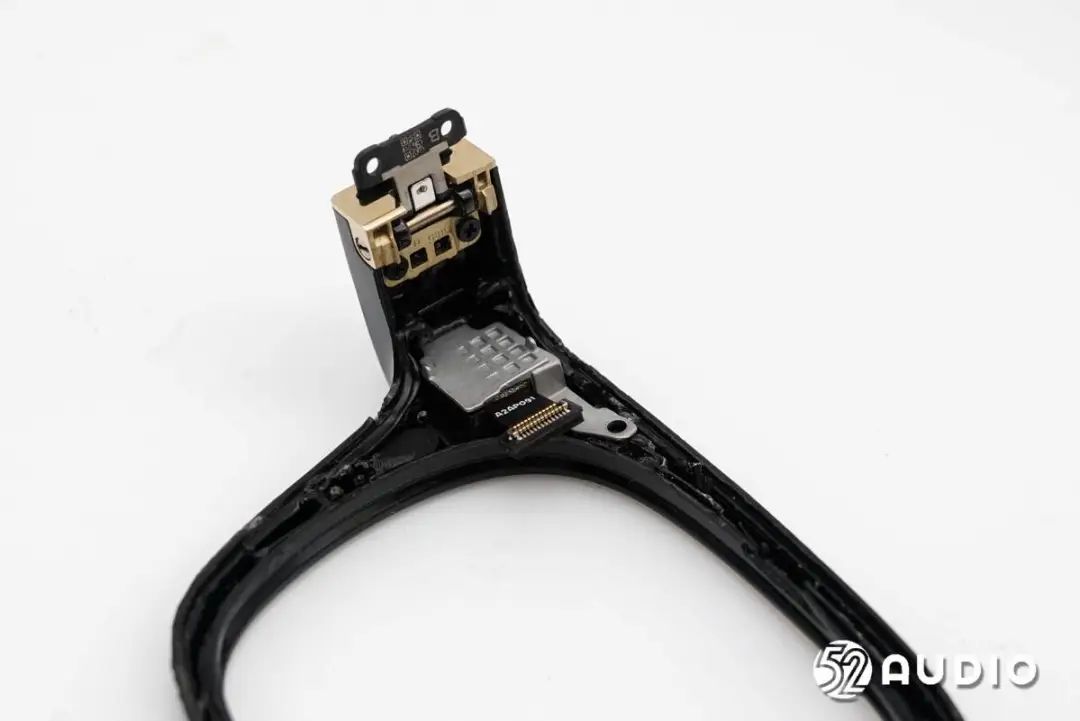

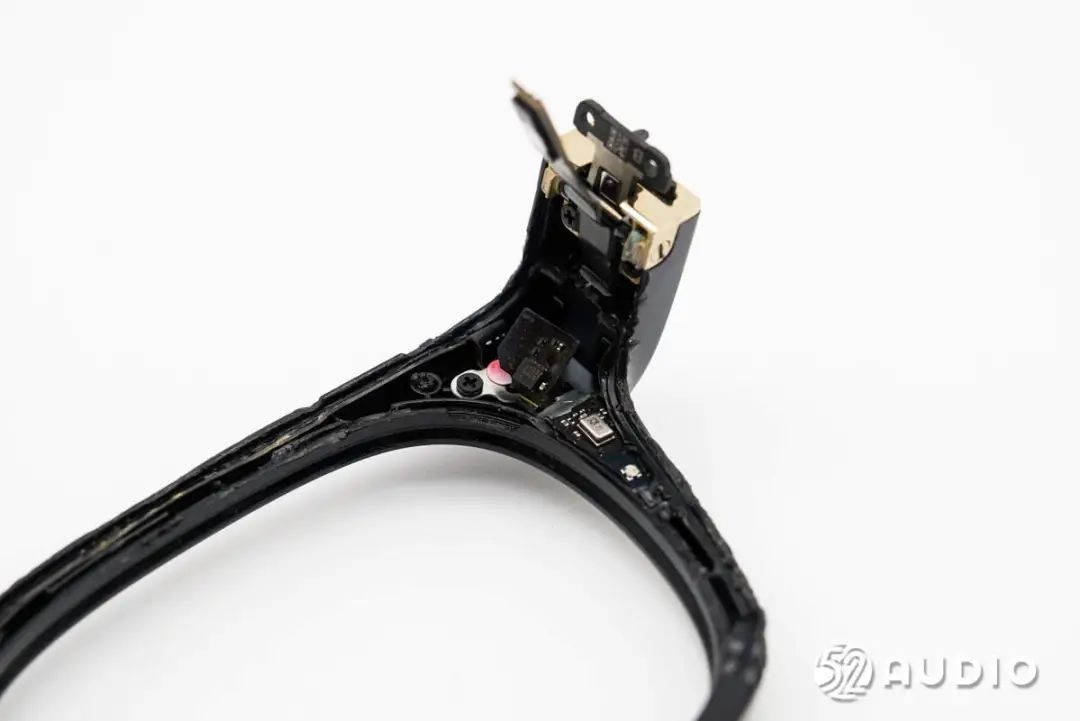

镜框右侧内部结构一览。MP1ednc

MP1ednc

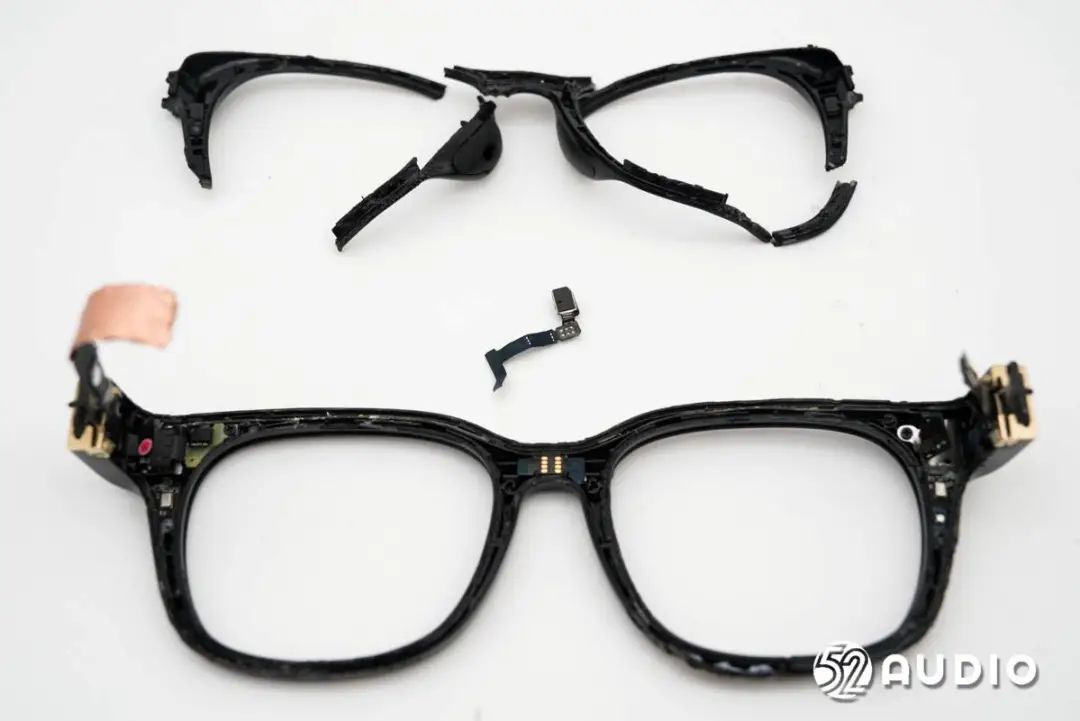

镜框左侧内部结构一览,摄像头模组与排线通过BTB连接器连接。MP1ednc

MP1ednc

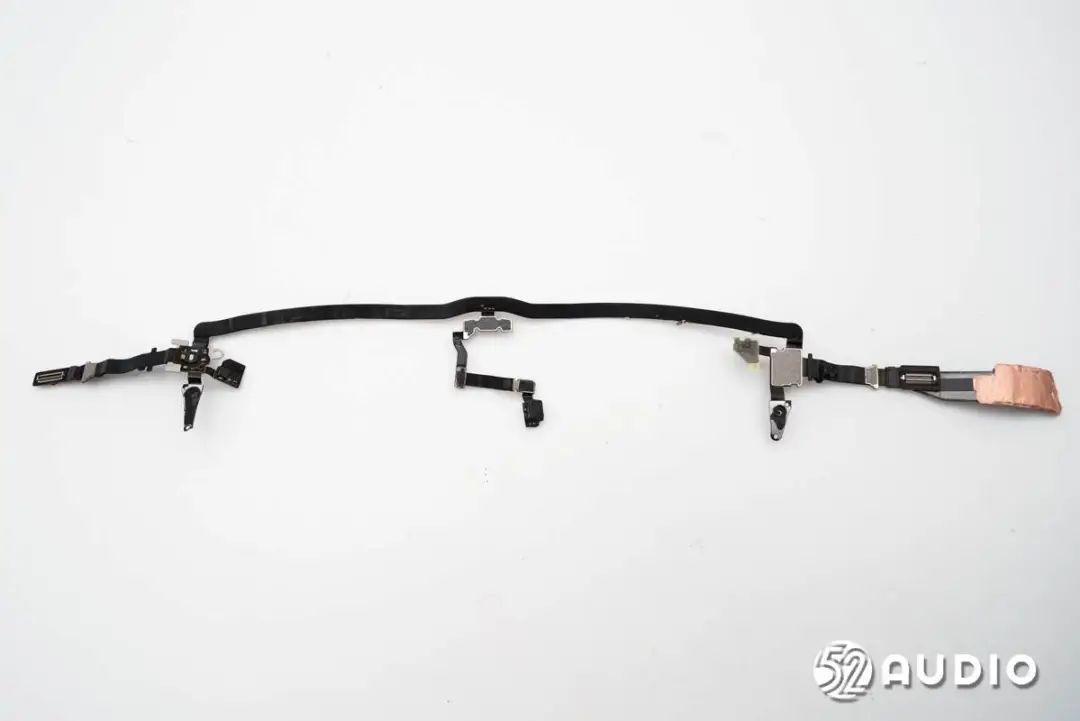

挑开连接器,取出镜框内部排线。MP1ednc

MP1ednc

摄像头模组内侧结构特写,通过金属盖板固定。MP1ednc

MP1ednc

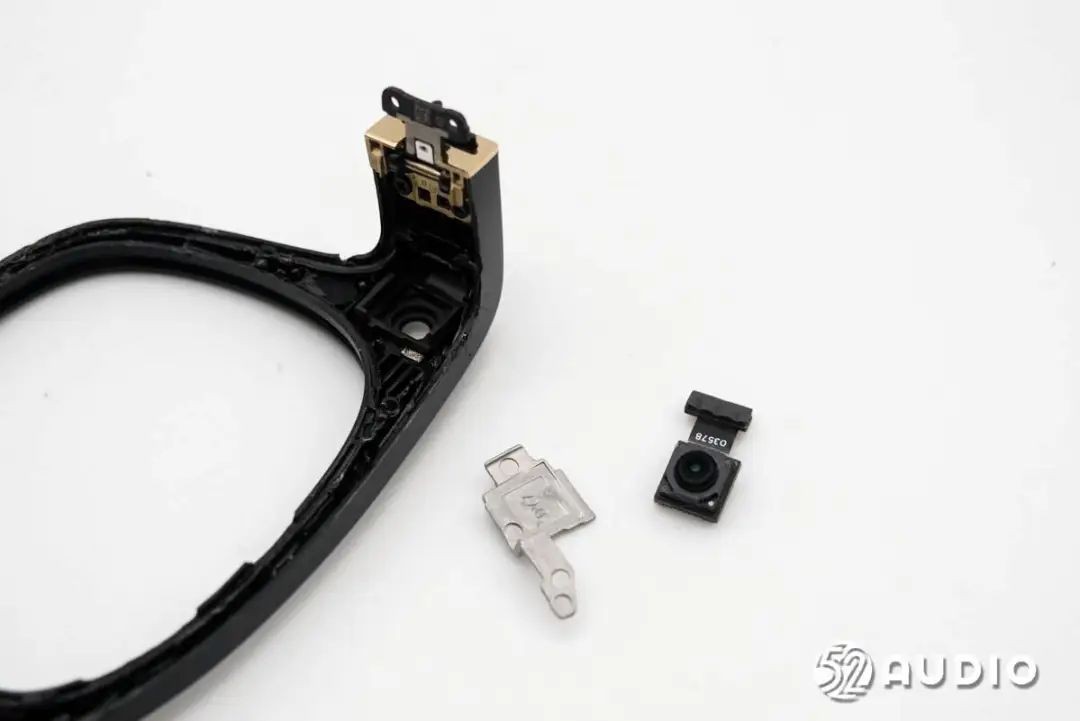

卸掉螺丝,拆掉盖板,取出摄像头。MP1ednc

MP1ednc

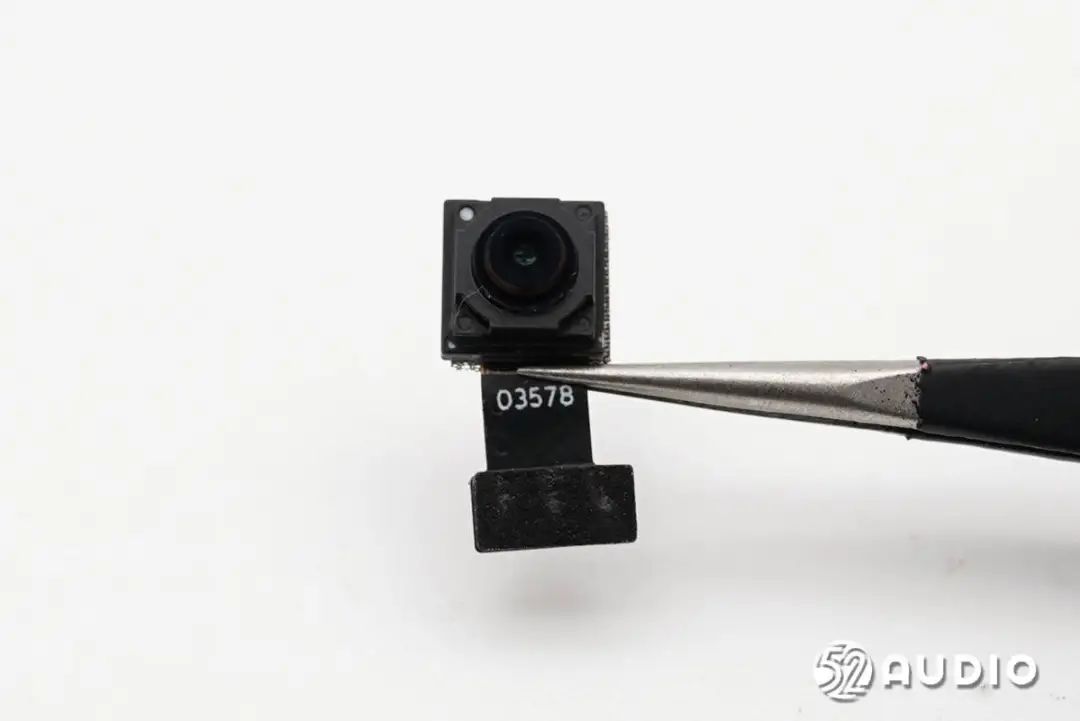

摄像头模组正面特写。据官方介绍,搭载1200万像素摄像头,1G+4P超透光学镜头,F/2.2大光圈,105°超广角,支持EIS视频防抖,支持4032x3024横向拍照,2K/30FPS视频录制。MP1ednc

MP1ednc

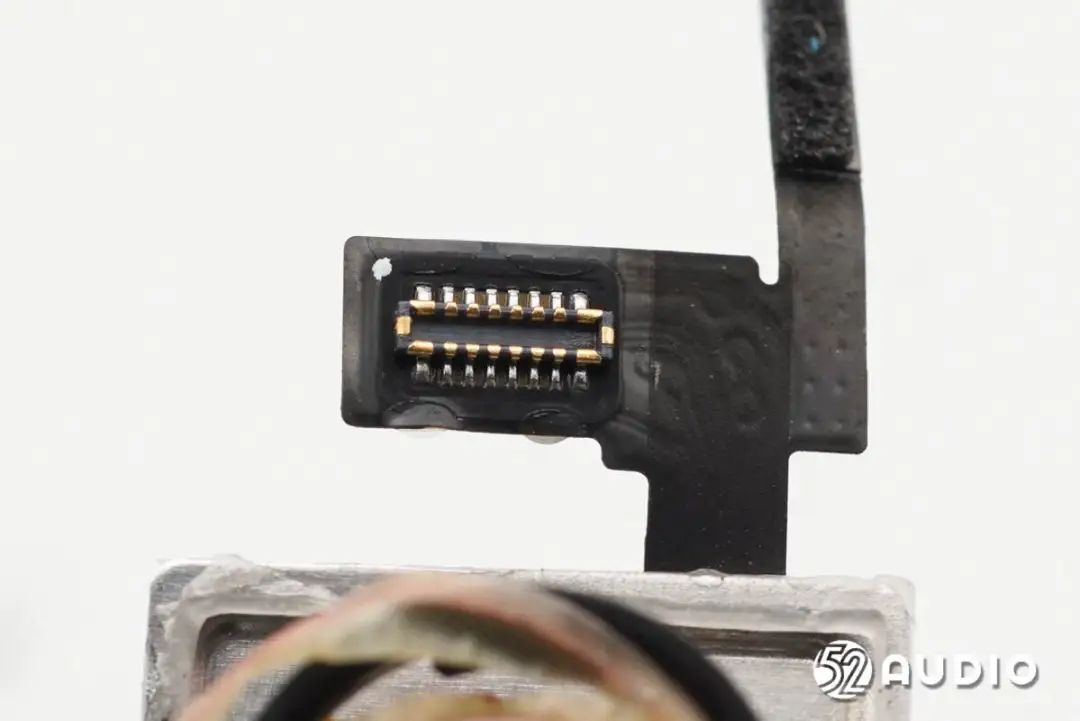

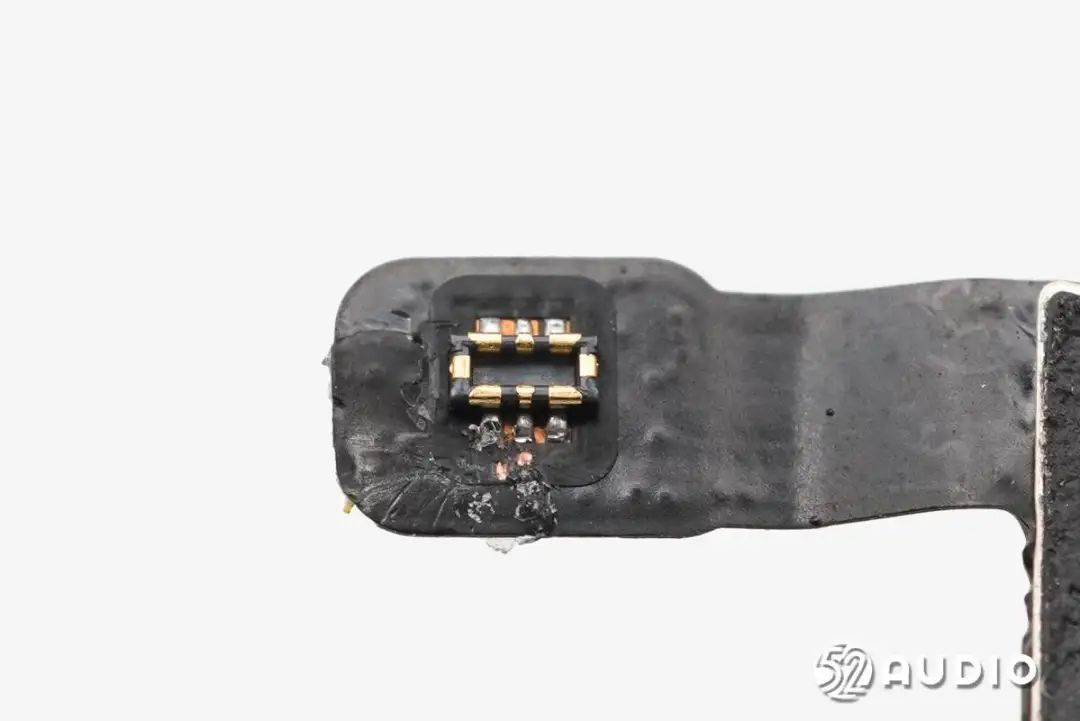

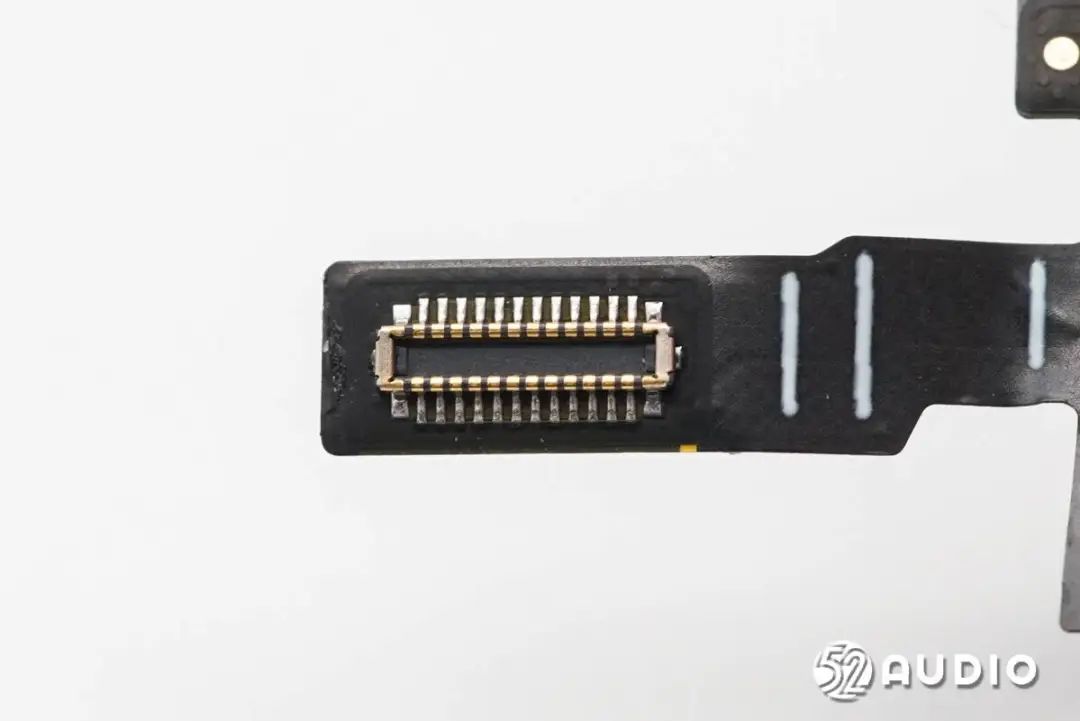

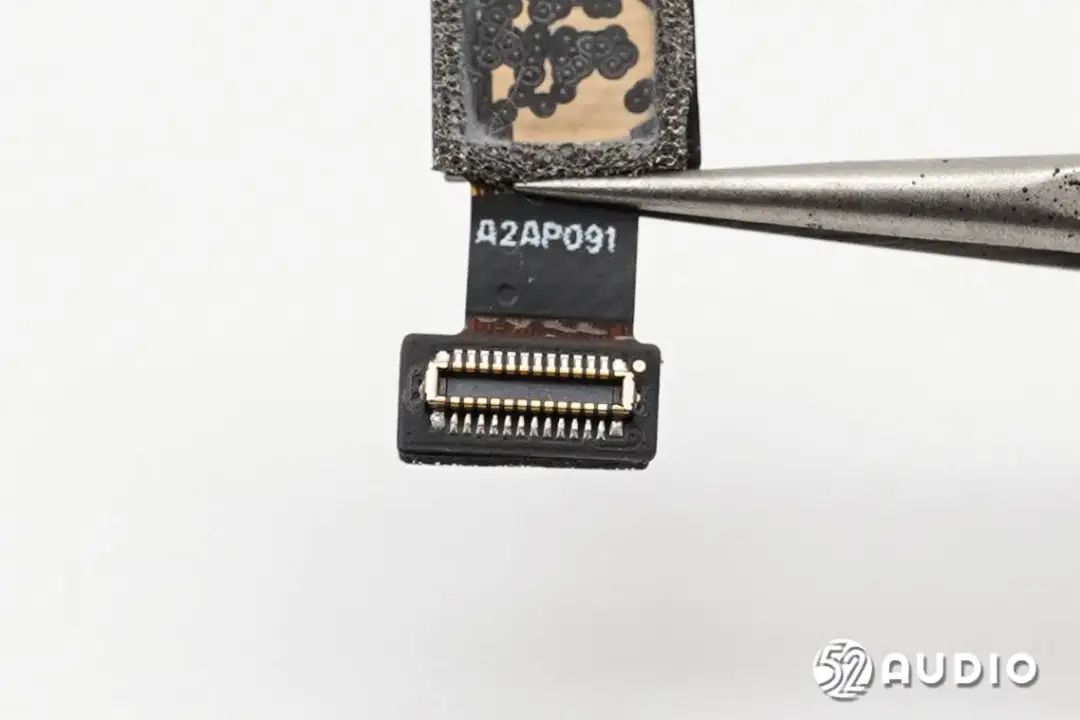

摄像头模组排线的BTB连接器公座特写,来自亚奇科技(OCN),型号:OK-128GM024/2-35。MP1ednc

MP1ednc

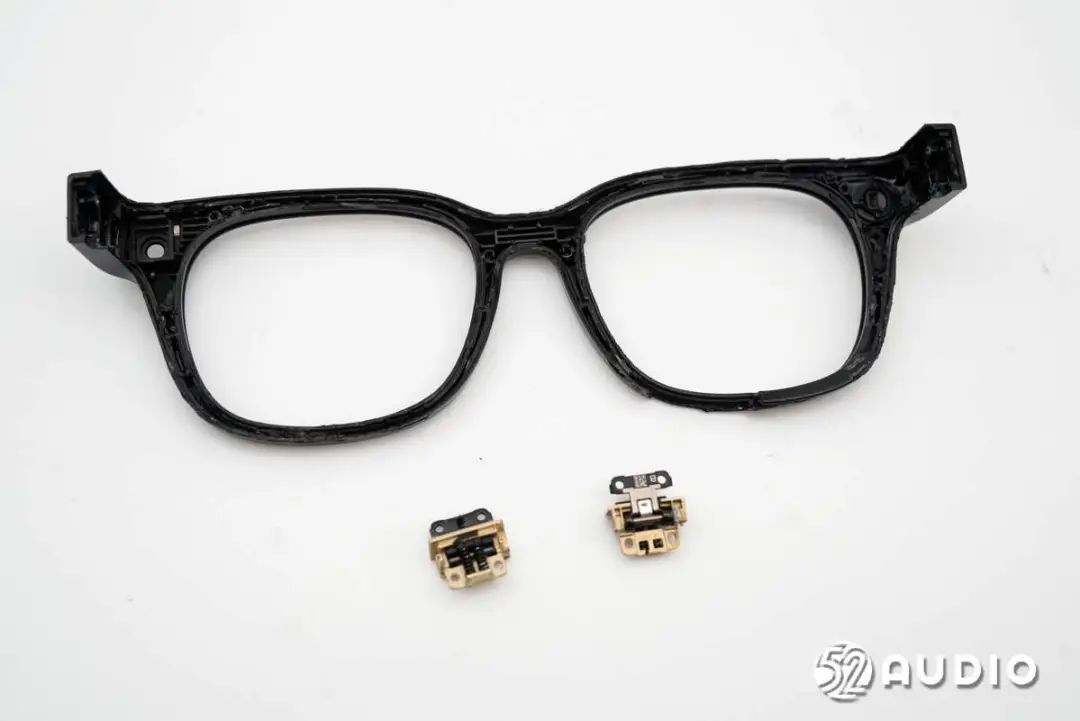

卸掉螺丝,拆掉眼镜铰链结构。MP1ednc

MP1ednc

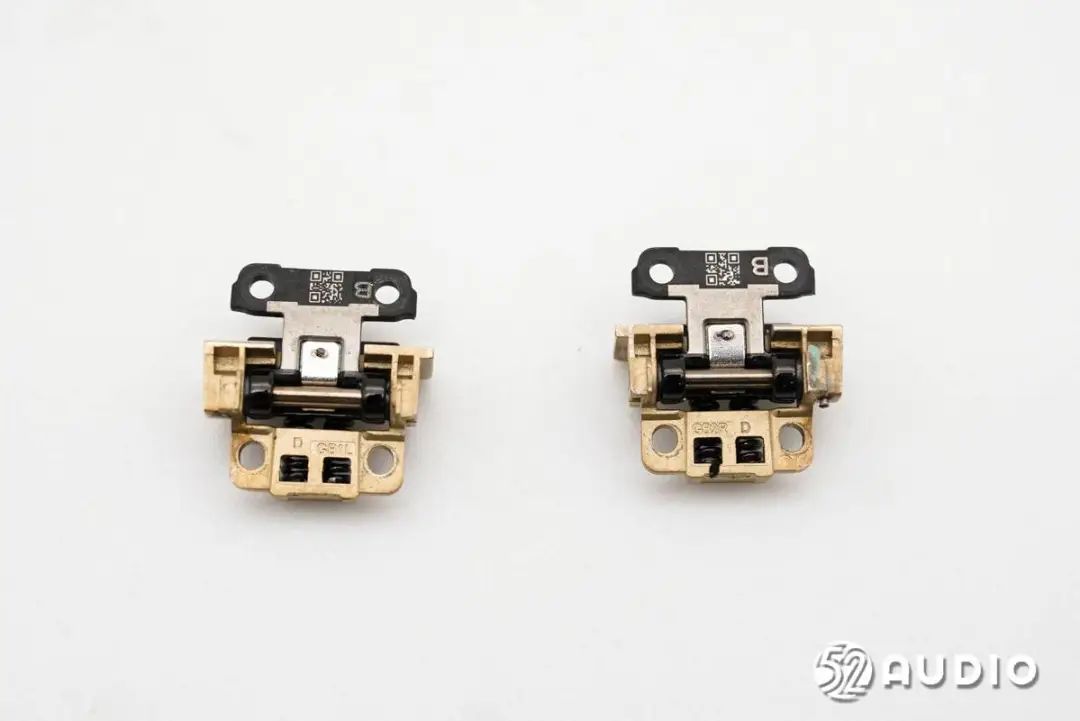

眼镜铰链结构正面一览。据官方介绍,采用了航空级钛合金转轴,兼具轻盈质感与记忆弹性,持久可靠。MP1ednc

MP1ednc

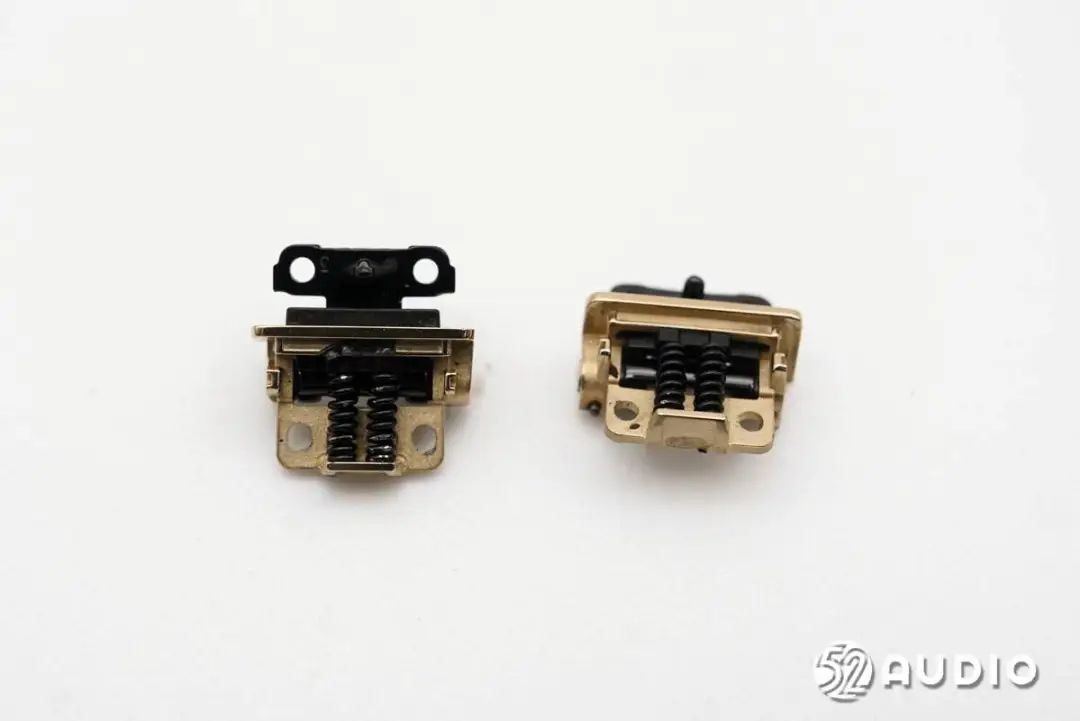

眼镜铰链结构背面一览,通过弹簧结构实现镜腿的12°外翻。MP1ednc

MP1ednc

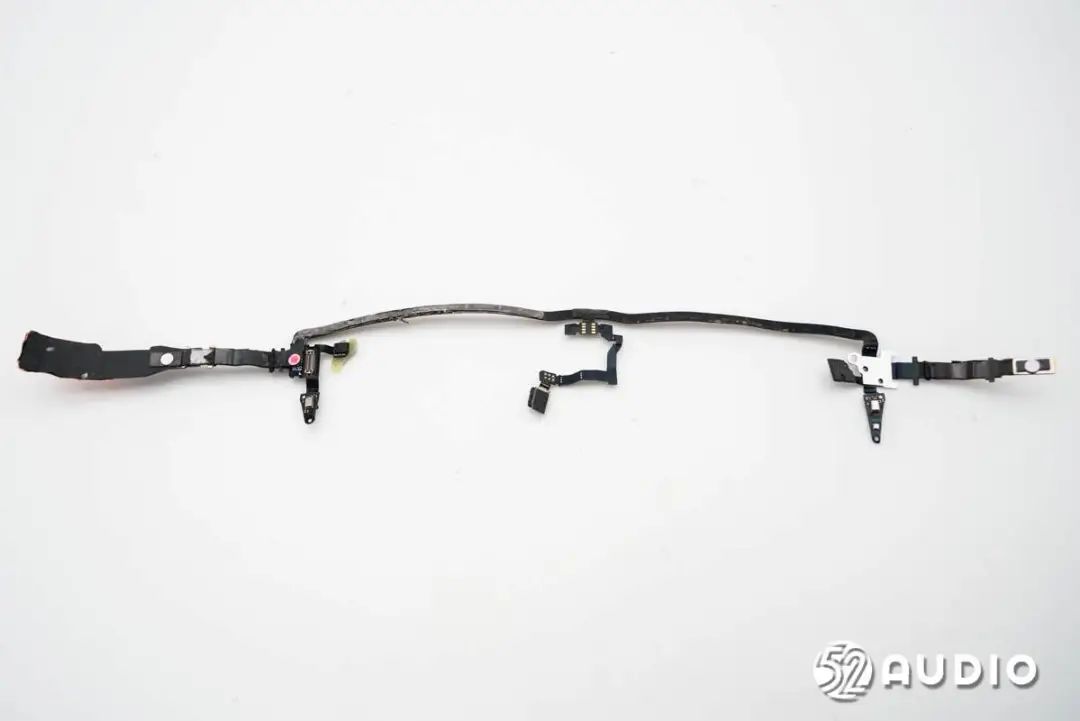

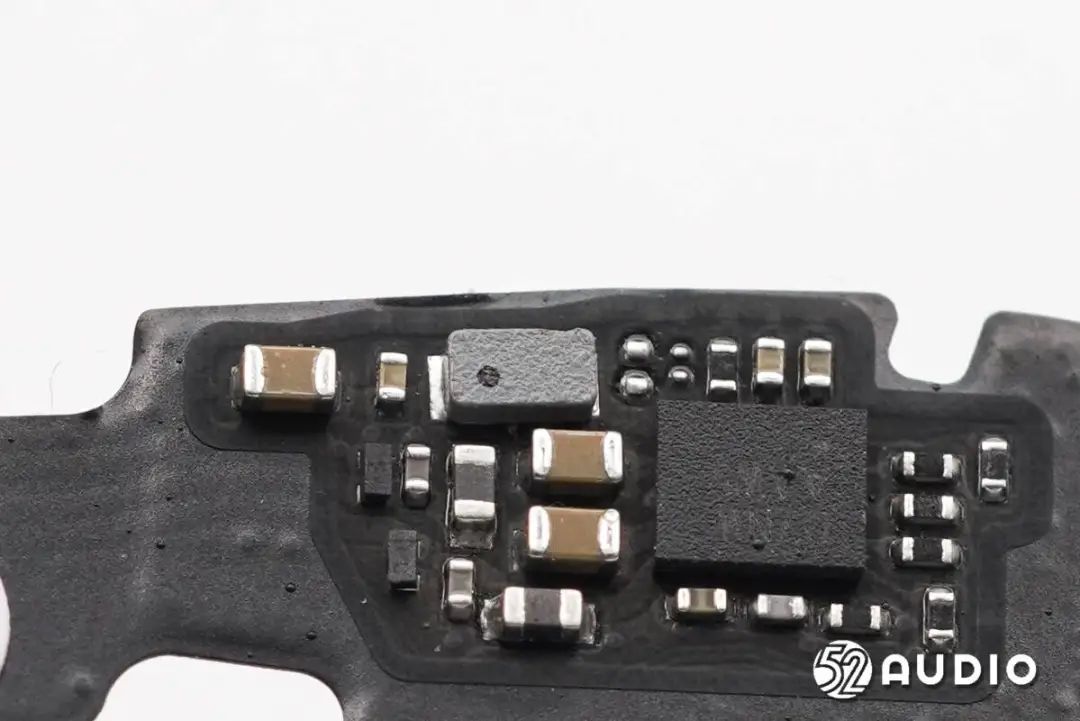

镜框内部排线及元器件一侧电路一览。MP1ednc

MP1ednc

镜框内部排线及元器件另外一侧电路一览。MP1ednc

MP1ednc

连接左侧镜腿内部主板的BTB连接器公座特写。MP1ednc

MP1ednc

连接摄像头模组的BTB连接器母座,来自亚奇科技(OCN),型号:OK-128GF024/2-35。MP1ednc

MP1ednc

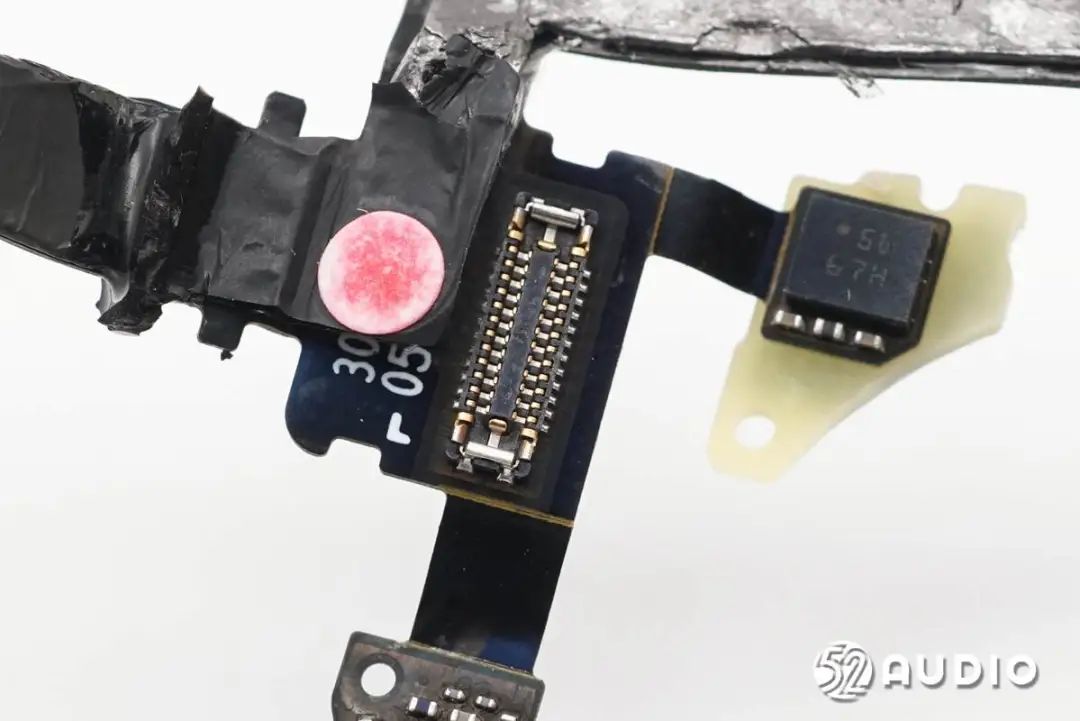

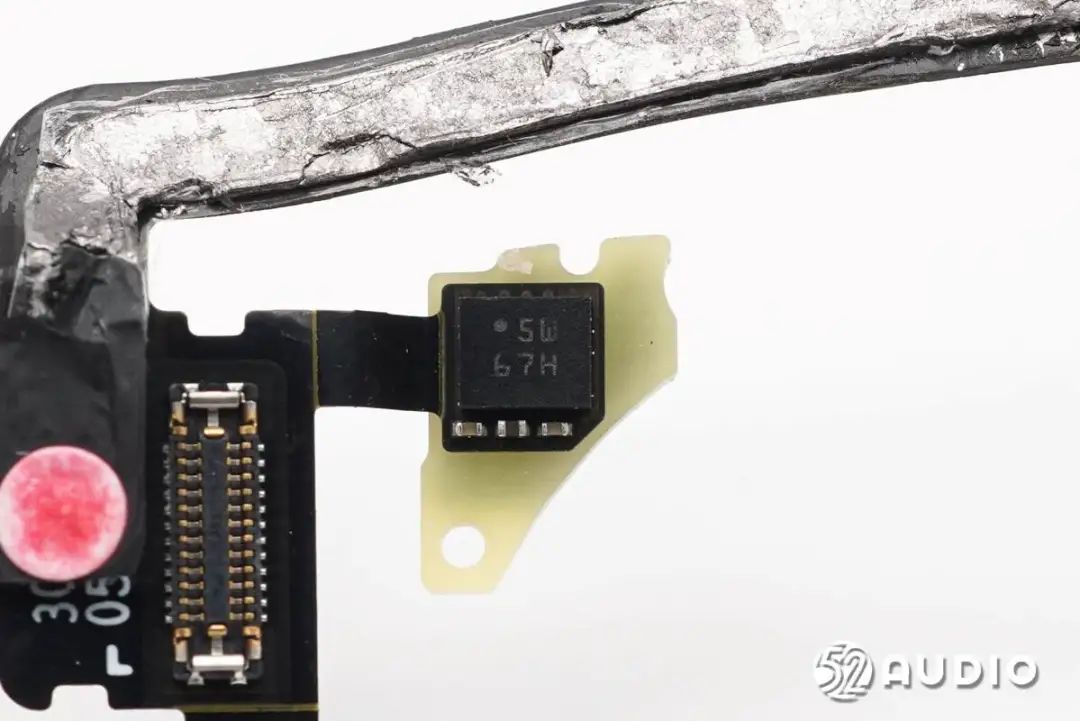

丝印5W 67H的陀螺仪,用于视频防抖功能。MP1ednc

MP1ednc

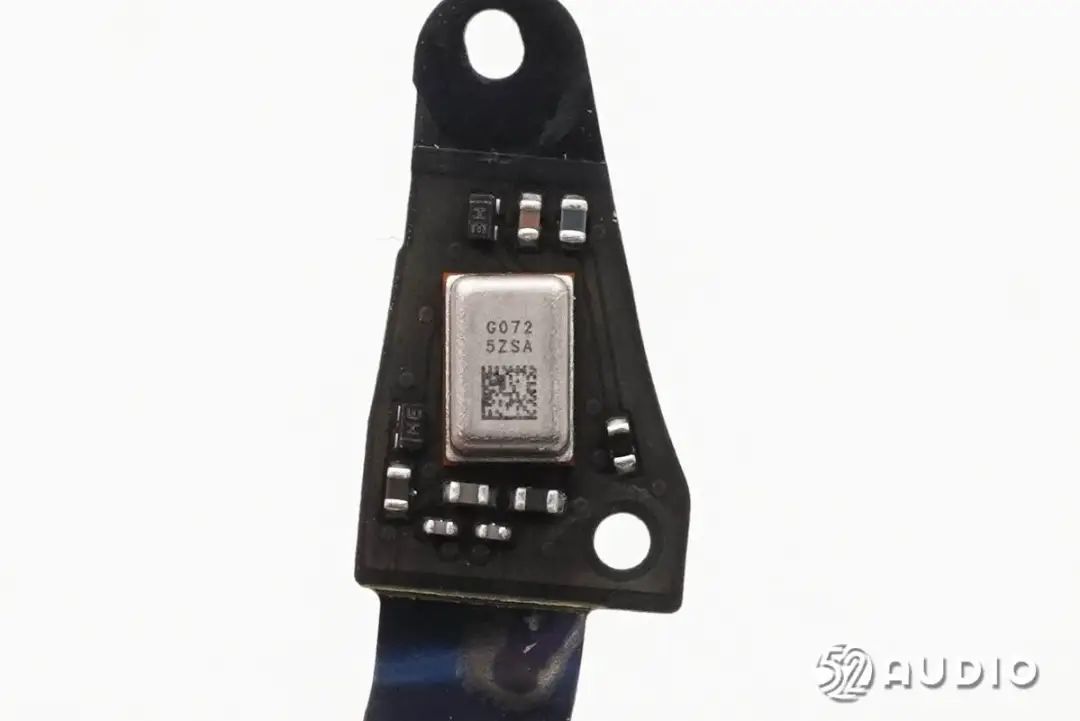

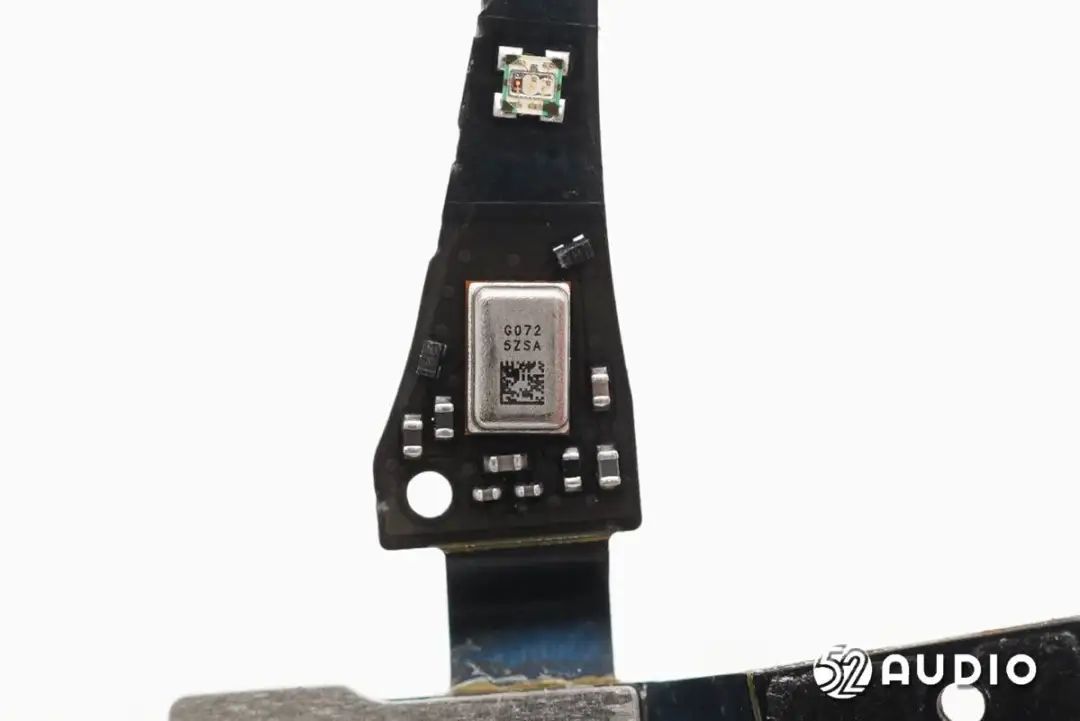

第三颗MEMS麦克风特写,镭雕型号G072。MP1ednc

MP1ednc

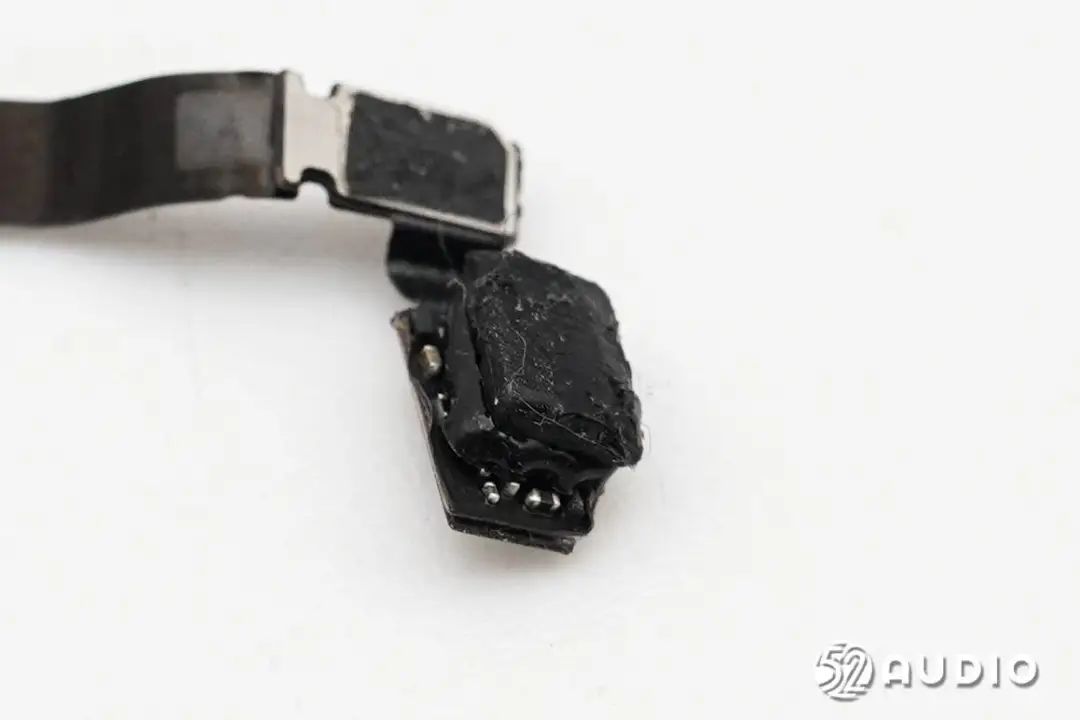

鼻托内部的骨传导麦克风特写,通过黑色硬质胶水密封。MP1ednc

MP1ednc

第四颗MEMS麦克风特写,镭雕型号G072。MP1ednc

MP1ednc

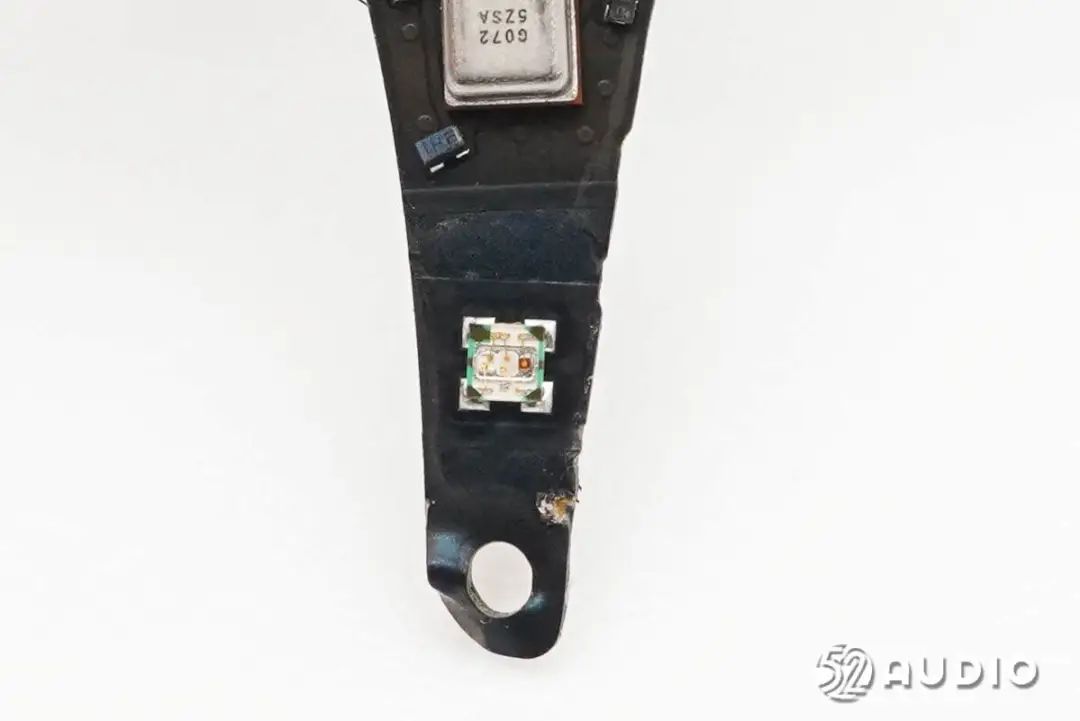

为用户反馈录制状态的LED指示灯特写。MP1ednc

MP1ednc

用于反馈录制状态的外侧LED指示灯特写。MP1ednc

MP1ednc

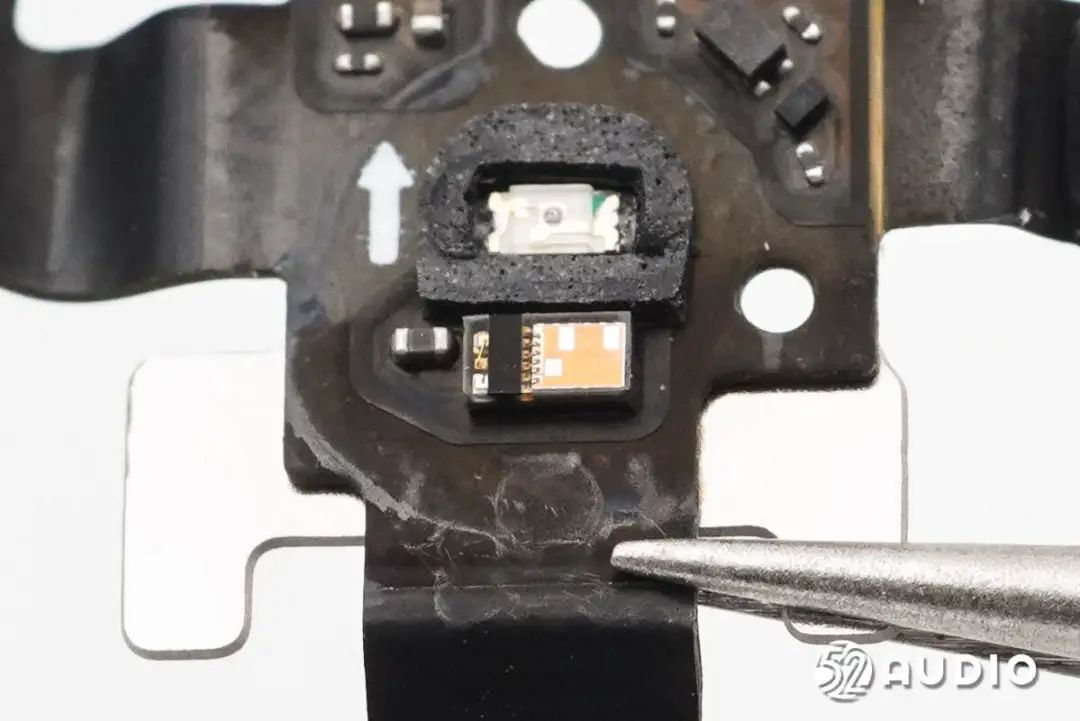

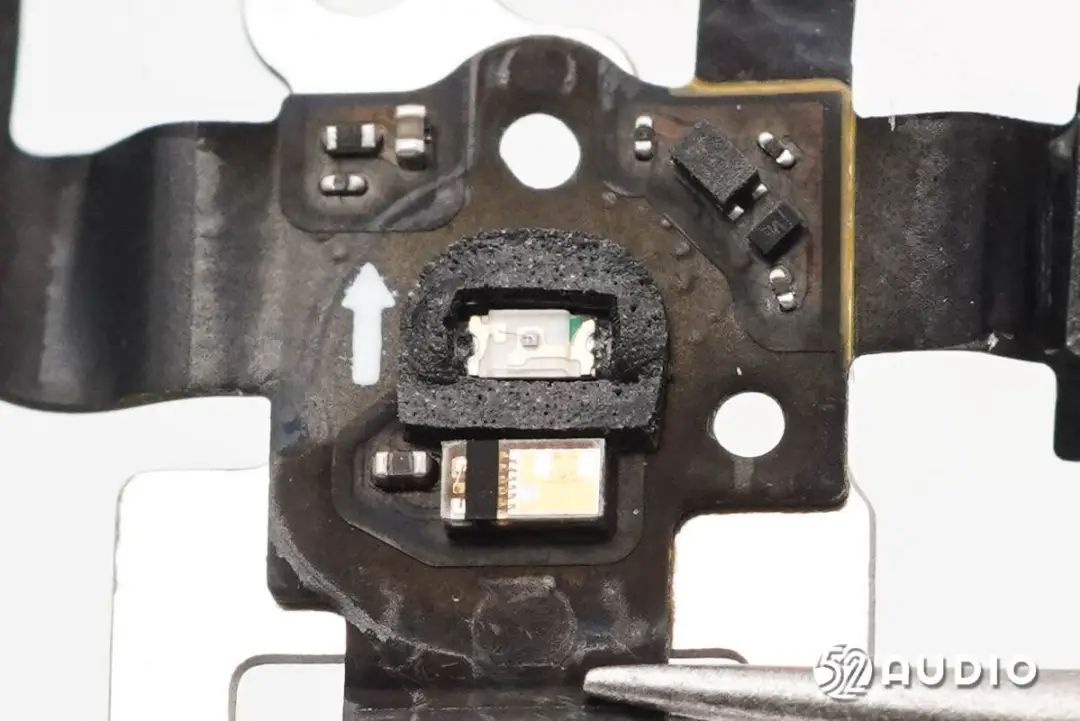

环境光传感器特写,用于防止录制时遮挡指示灯,保护他人隐私。MP1ednc

MP1ednc

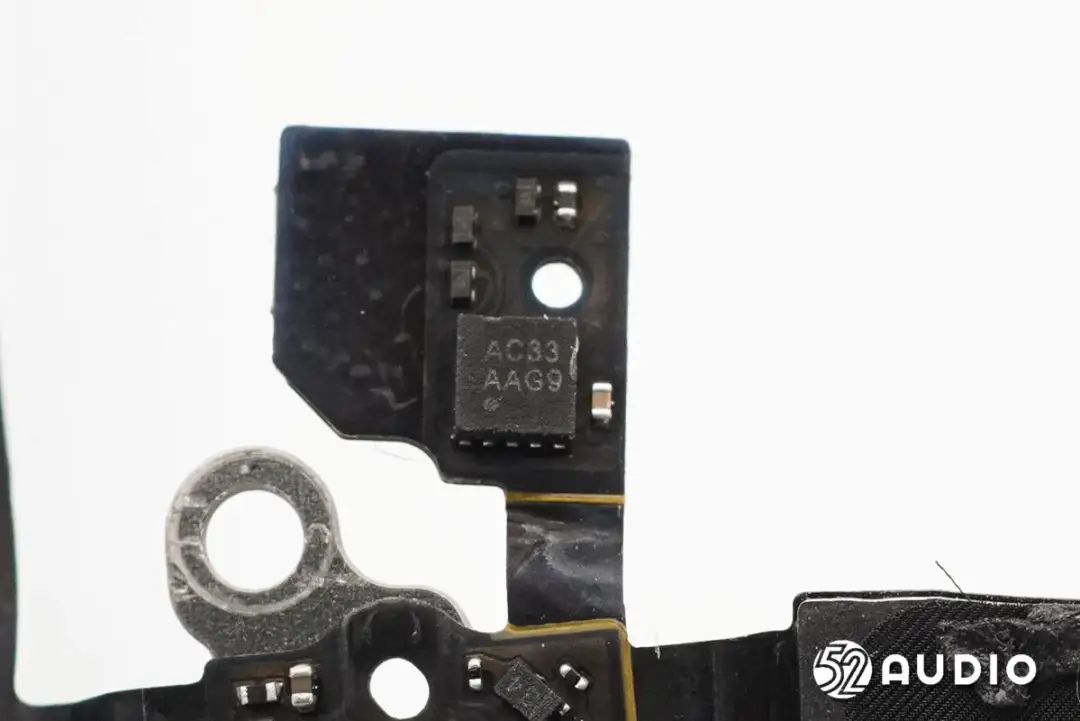

丝印AC33的IC。MP1ednc

MP1ednc

用于连接右侧镜腿内部功能按键小板的BTB连接器公座,来自亚奇科技(OCN),型号:OK-128GM030/2-35。MP1ednc

MP1ednc

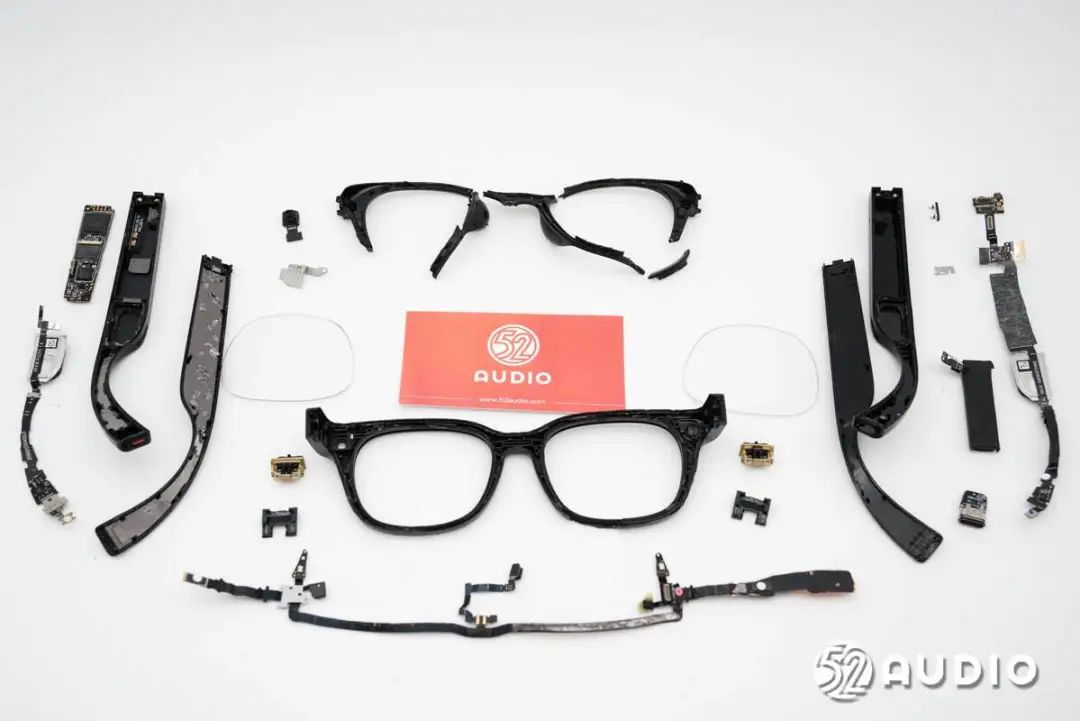

Xiaomi小米AI眼镜拆解全家福。MP1ednc



三、我爱音频网总结MP1ednc

小米AI眼镜在外观方面,采用了主流的黑框设计,烤漆工艺处理,呈现亮黑质感。眼镜重量约为44.7g(黑色配色带出厂镜片),镜腿支持12°的转轴外翻,能够更好地适配不同用户的使用需求。一体式鼻托,设计有亲肤硅胶垫,降低佩戴压迫感,提升舒适性。MP1ednc

内部结构配置方面,右侧镜腿内置255mAh/3.87V锂电池,搭载跑道型动圈喇叭。功能按键小板上,设置有一颗MEMS麦克风,搭载了Renesas瑞萨DA9168电池充电管理芯片等。电源输入小板上,设置有Sunlord顺络电子SDCW2012系列绕线片式共模电感,WillSemi韦尔半导体ESD56241D TVS保护管等。MP1ednc

左侧镜腿内置主板和扬声器单元。主板上搭载一颗MEMS麦克风,采用了Kingston金士顿ePoP存储器、Qualcomm高通第一代骁龙AR1处理器、高通PMAR2130 PMIC、高通WCN7851 WiFi芯片、BES恒玄科技BES2700H蓝牙音频处理器等,其中电源芯片外围采用了大量Sunlord顺络电子MWTC系列一体成型功率电感。MP1ednc

镜框内部设置1200万像素摄像头,配备了陀螺仪,用于视频防抖功能。排线上还设置有两颗MEMS麦克风和一颗骨传导麦克风,搭配两个镜腿内部分别搭载的一颗MEMS麦克风,通过5麦克风阵列,为语音交互、语音通话等功能提供精准拾音。眼镜内部组件之间均通过连接器连接,其中采用了大量亚奇科技(OCN)的BTB连接器。MP1ednc
