前言
麦格米特是一家以电力电子及工业控制为核心技术，从事电气自动化领域软硬件和系统解决方案的研发、生产、销售与服务的高科技公司。公司业务领域涵盖定制电源、工业自动化、新能源汽车及轨道交通、智能家电电控、精密连接和智能装备。
本期拆解带来的是麦格米特一款15kW新能源汽车充电模块，模块型号为MR750-20V，整体采用金属外壳，通过螺丝组装，并粘贴信息标签。模块采用380V三相交流输入，输出电压范围为250-750V，输出电流为20A，输出功率为15kW。
充电模块为热拔插设计，面板两侧设有固定螺丝，在面板上设有提手和散热风扇，面板设有工作指示灯和负载指示灯。下面充电头网就带来麦格米特这款新能源汽车充电模块的拆解，一起看看内部的设计和用料。
麦格米特MR750-20V充电模块外观

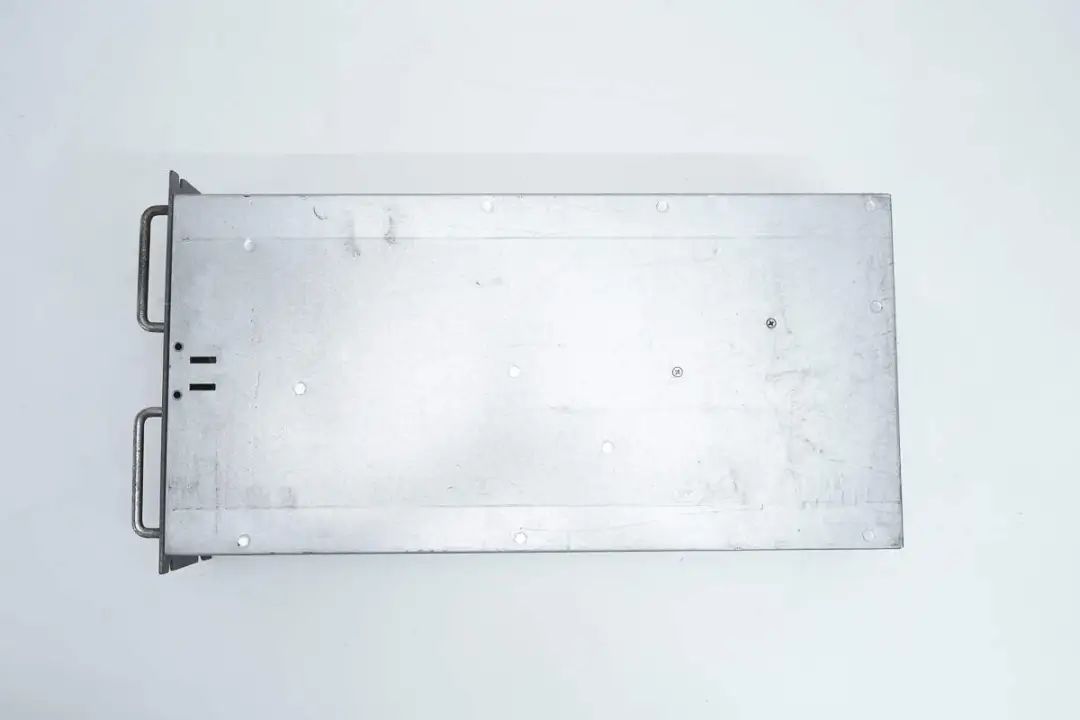

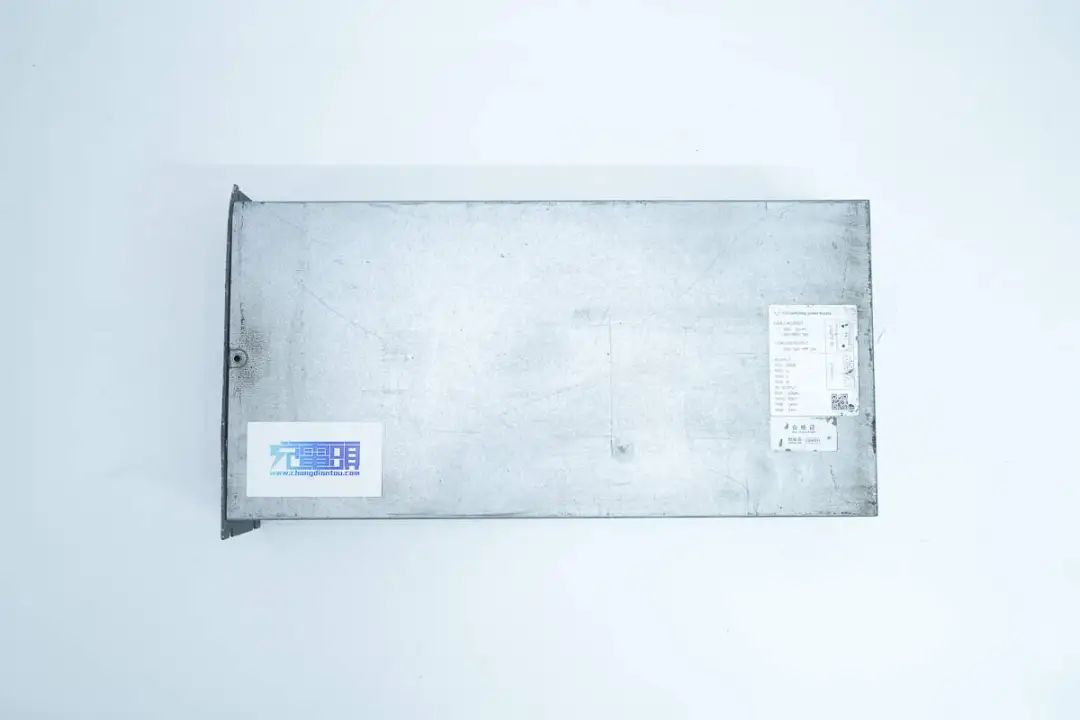

麦格米特MR750-20V充电模块采用金属外壳，左侧为模块面板，右侧粘贴信息标签。

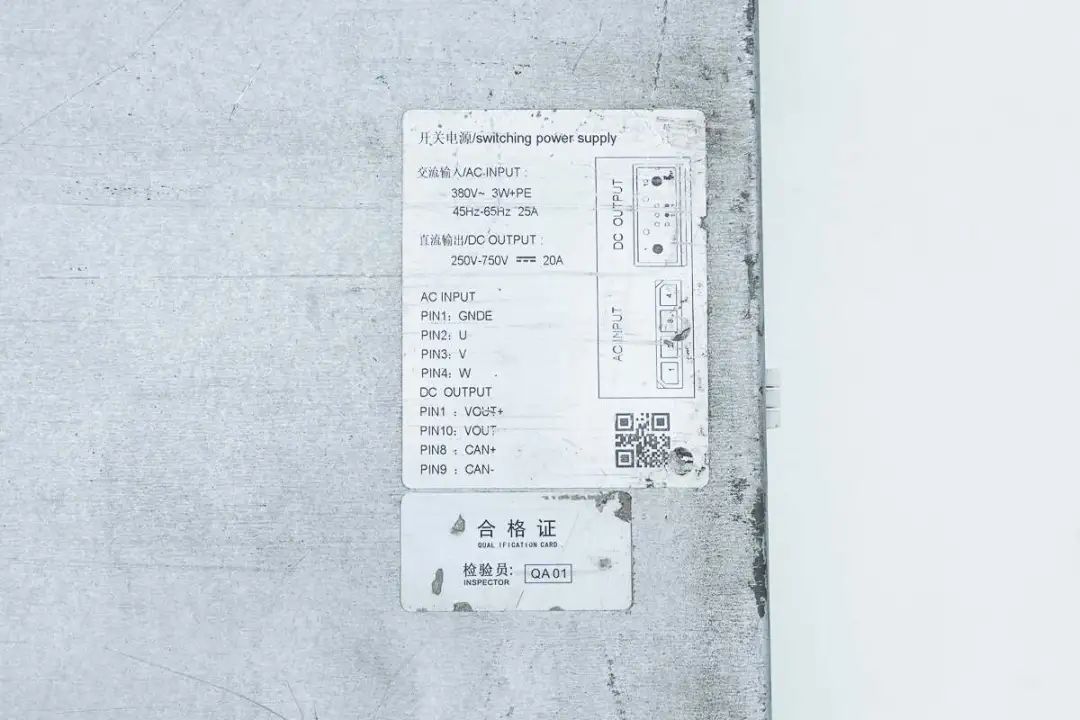

充电模块机身标签特写
交流输入：380V~ 3W+PE
45-65Hz 25A
直流输出：250V-750V 20A

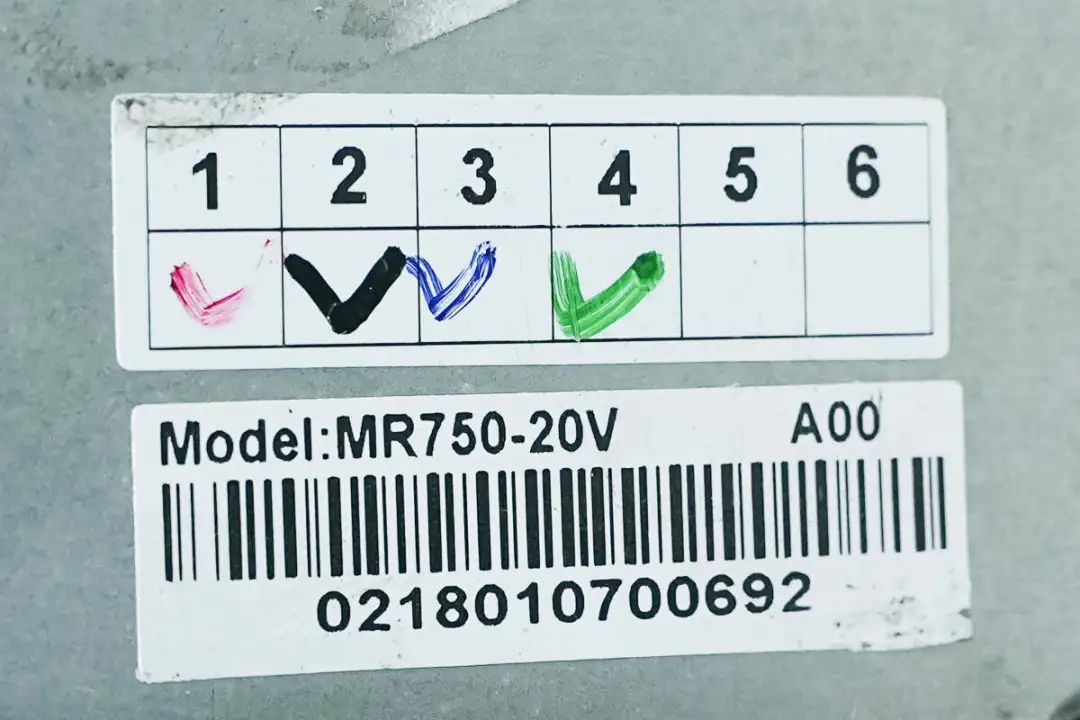

充电模块侧面粘贴信息标签，标签标注型号为MR750-20V。
壳体内部设有固定柱，用于固定PCBA模块。

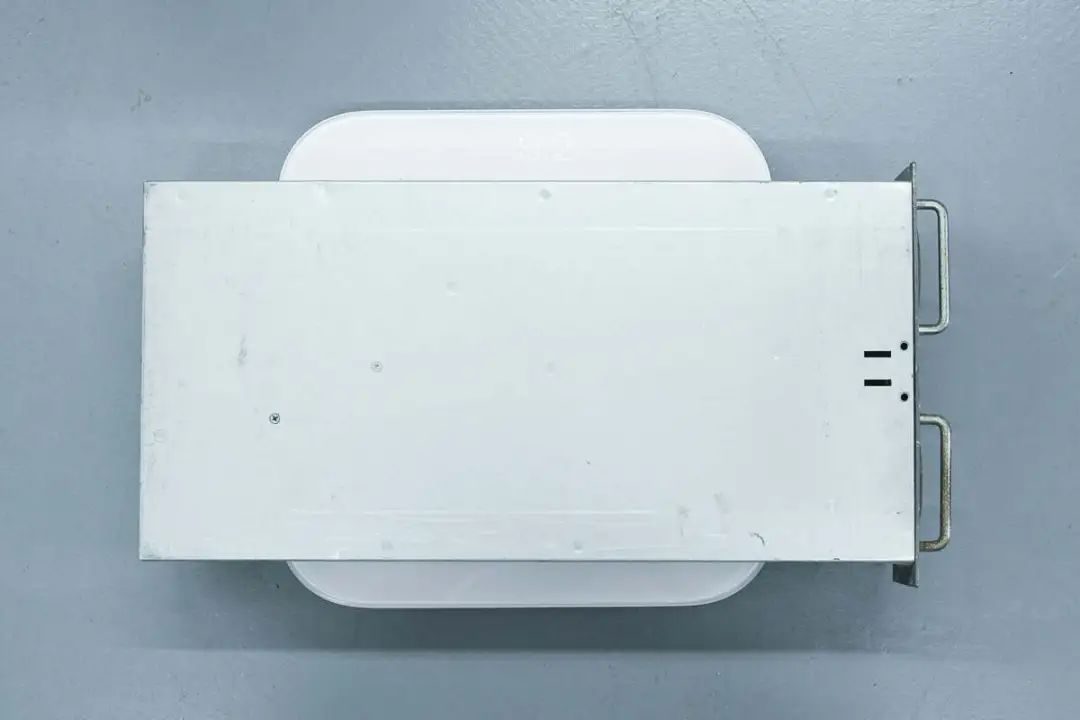

充电模块侧面通过螺丝固定。

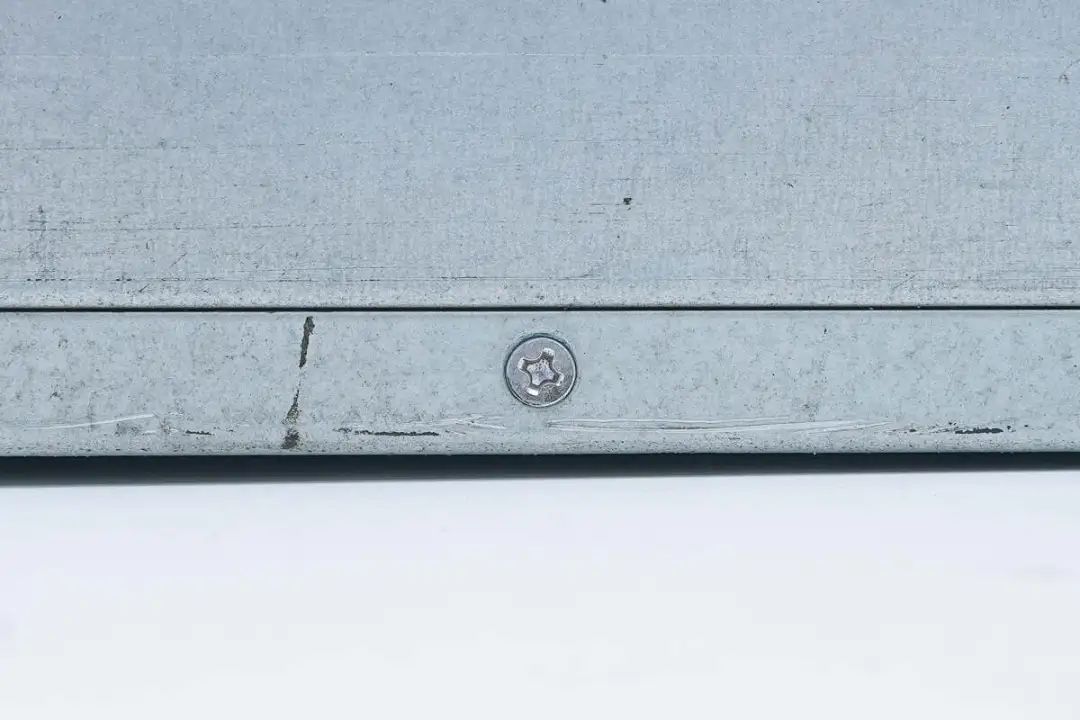

固定壳体的螺丝特写。

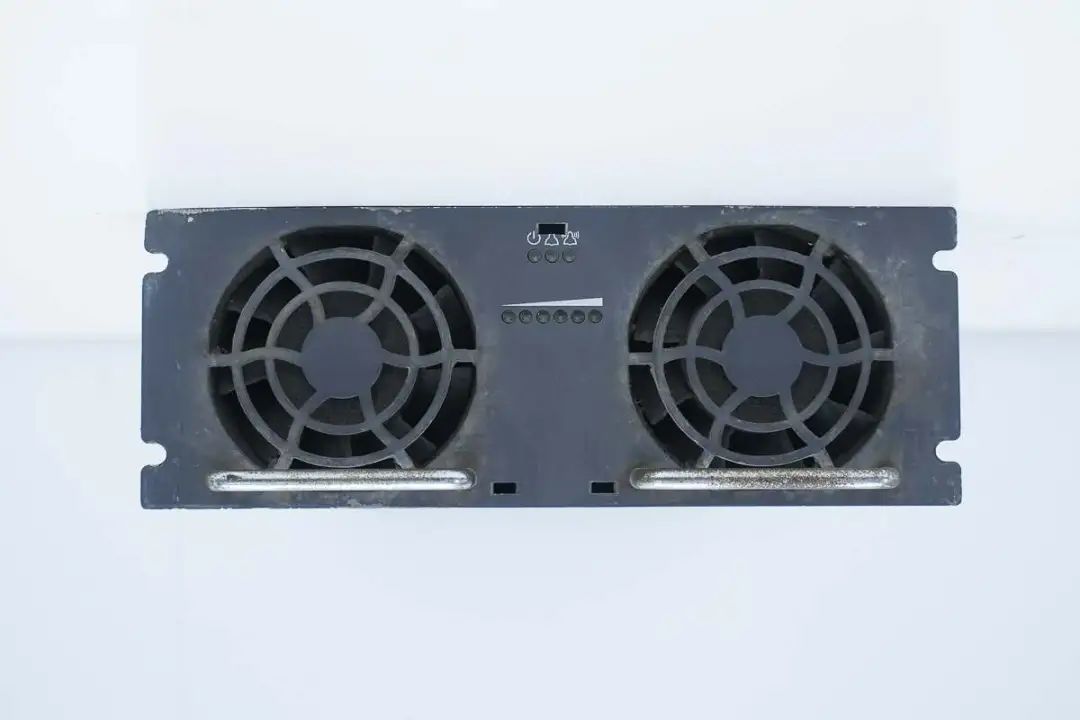

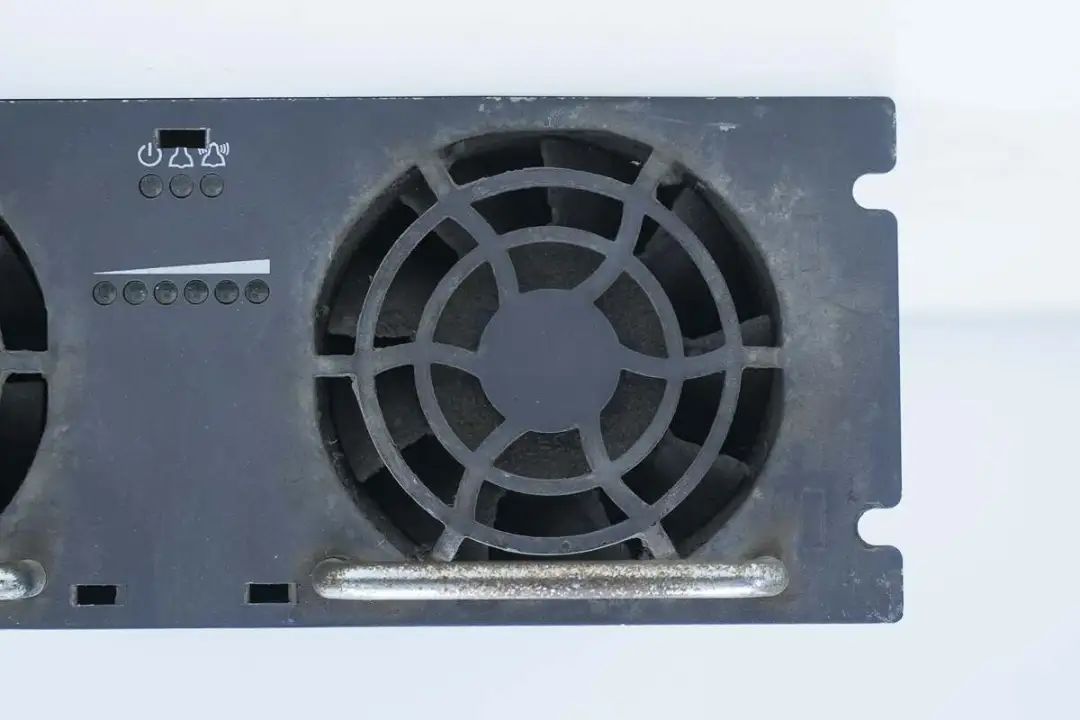

充电模块前面板设有散热风扇，运行状态指示灯和负载状态指示灯。

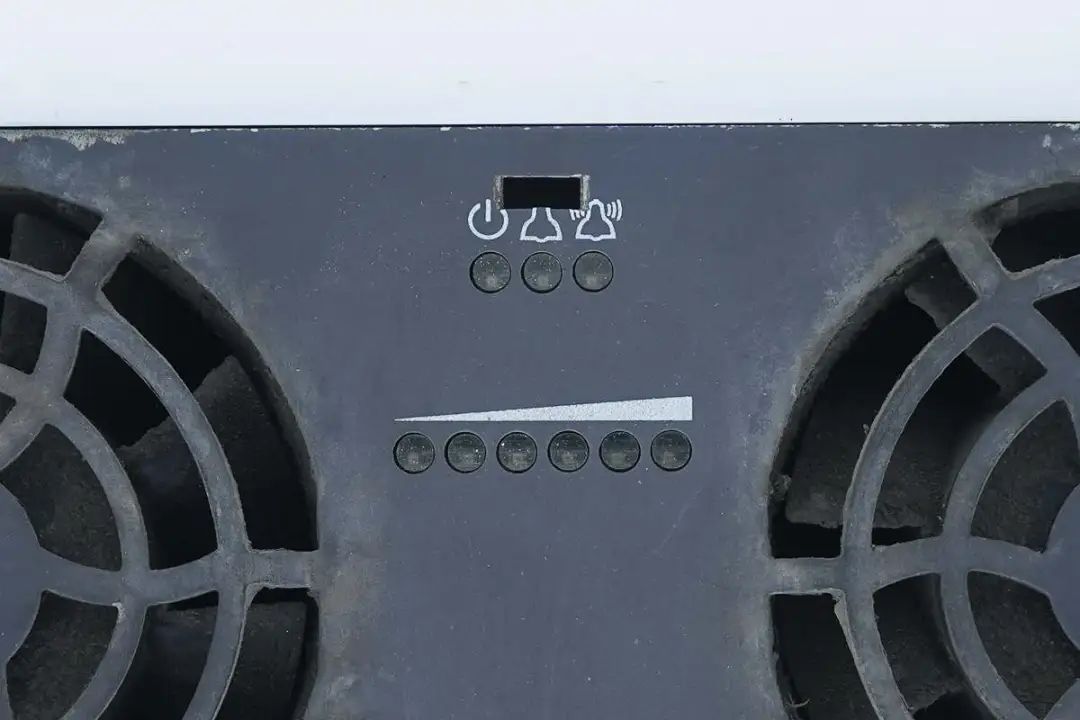

运行状态指示灯和负载状态指示灯特写。
格栅内部设有散热风扇。

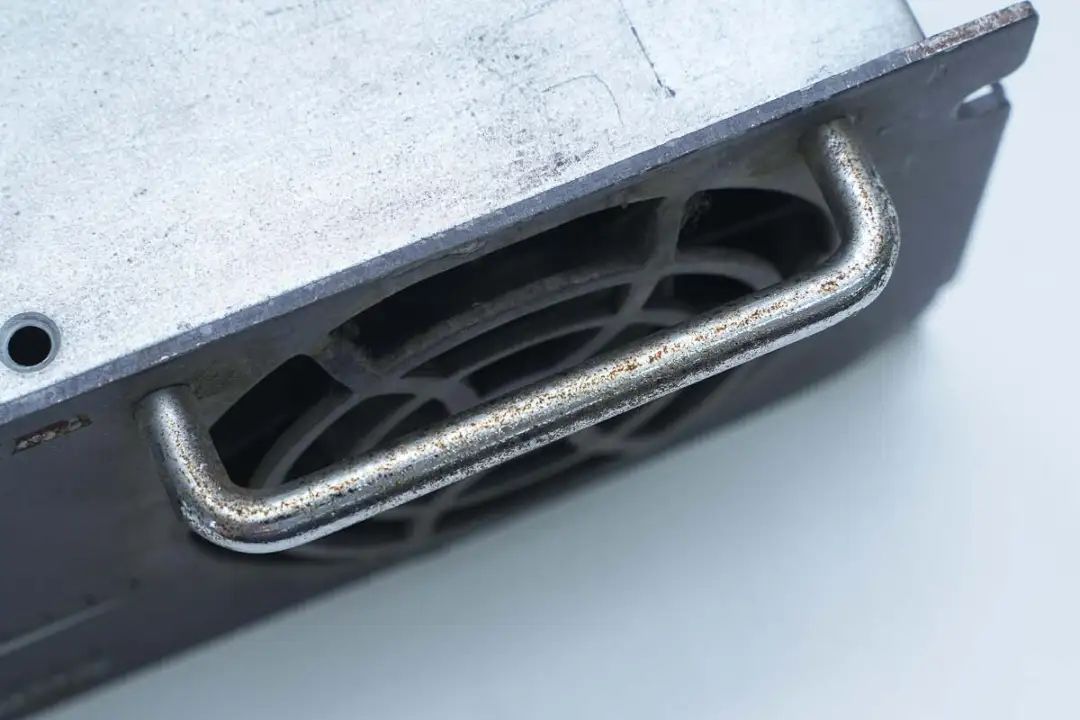

充电模块底部提手特写。

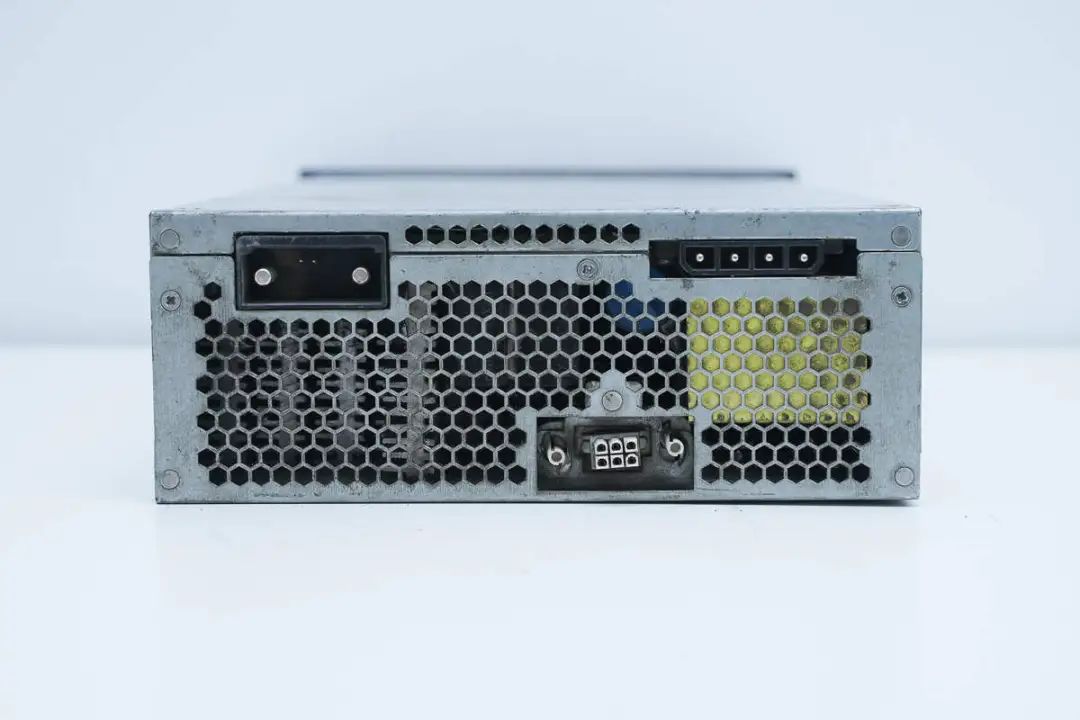

充电模块背面设有直流输出端子，交流输入端子和通信接口。

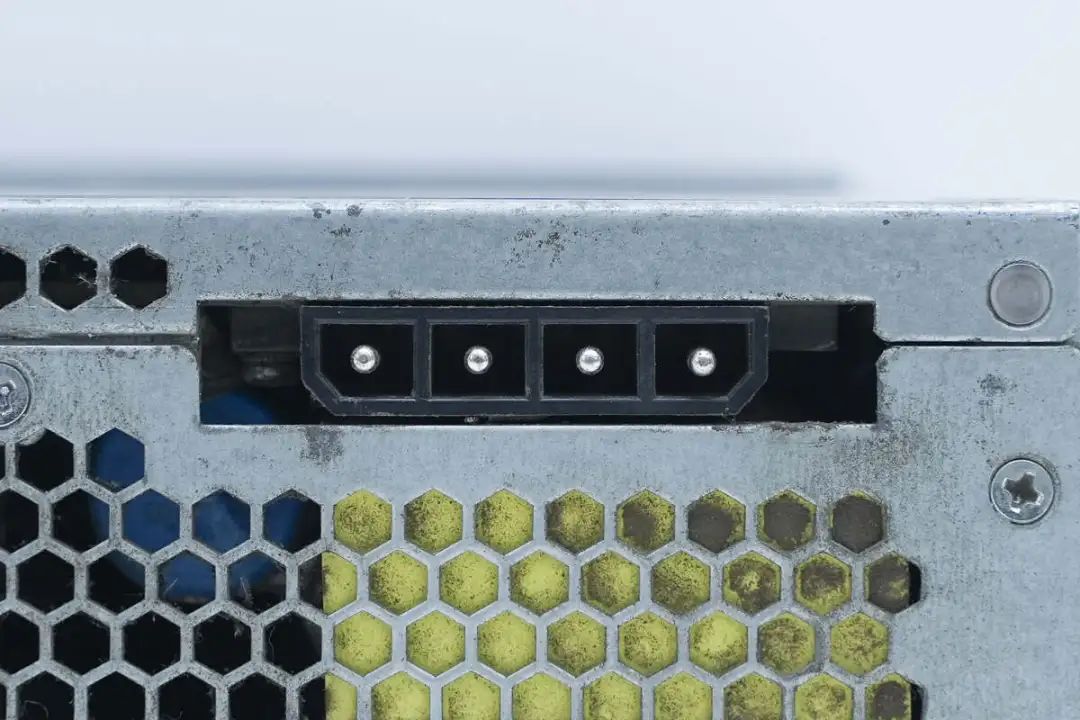

充电模块交流输入端子特写。
充电模块直流输出端子特写。

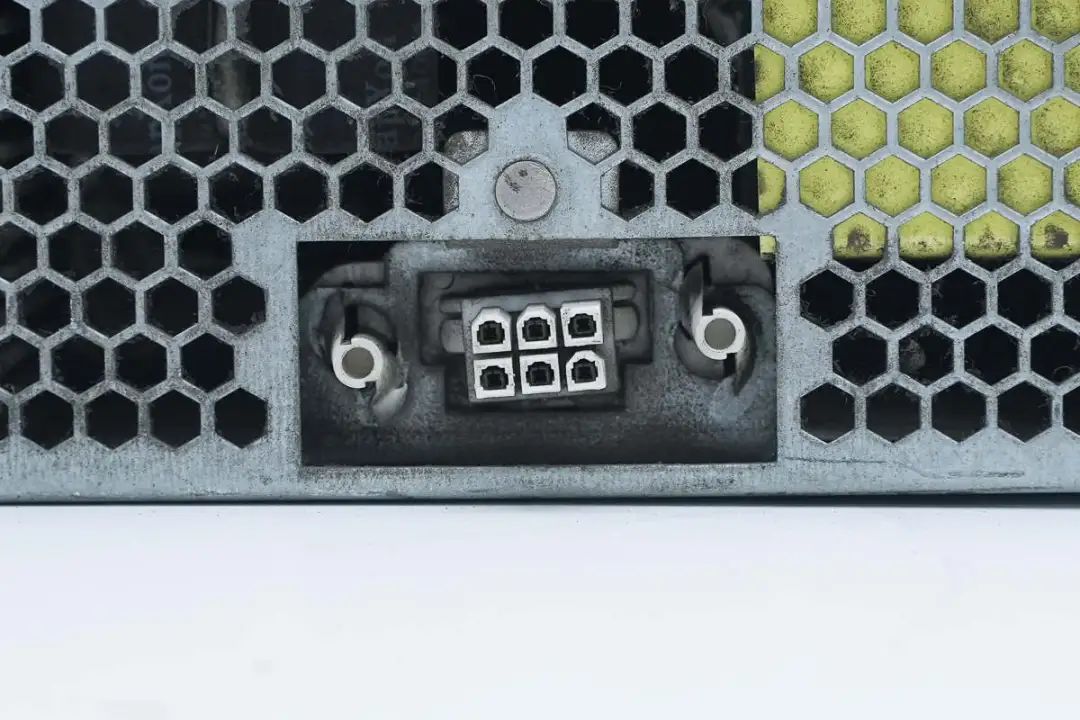

充电模块通信接口特写。

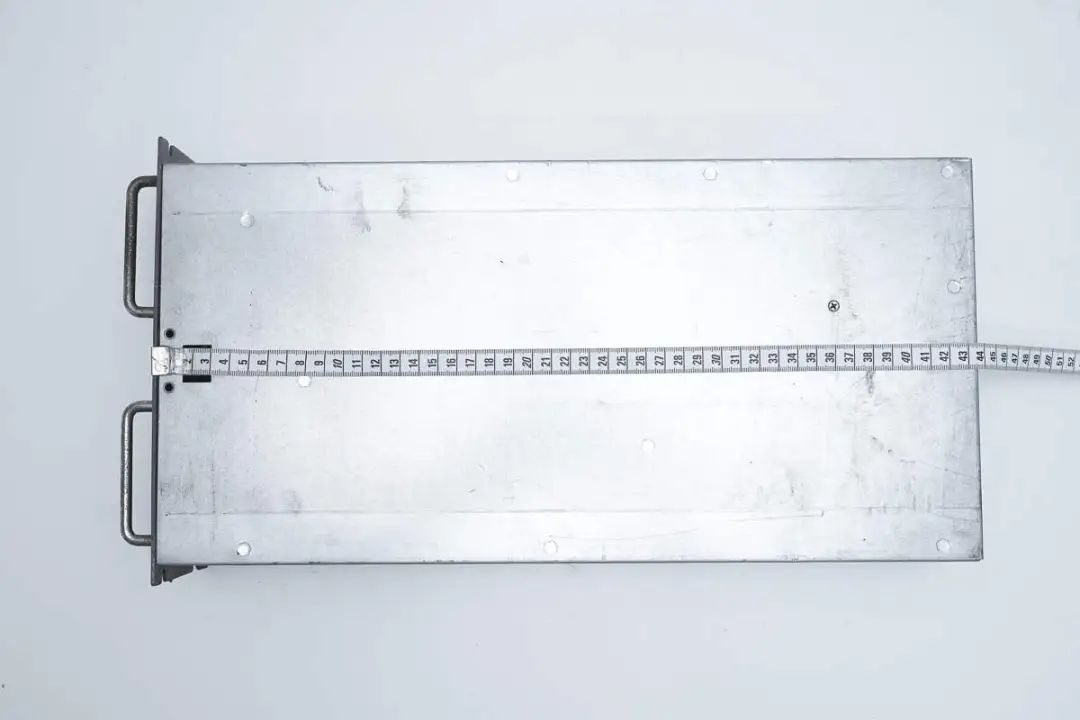

测得充电模块机身长度约为43.5cm。

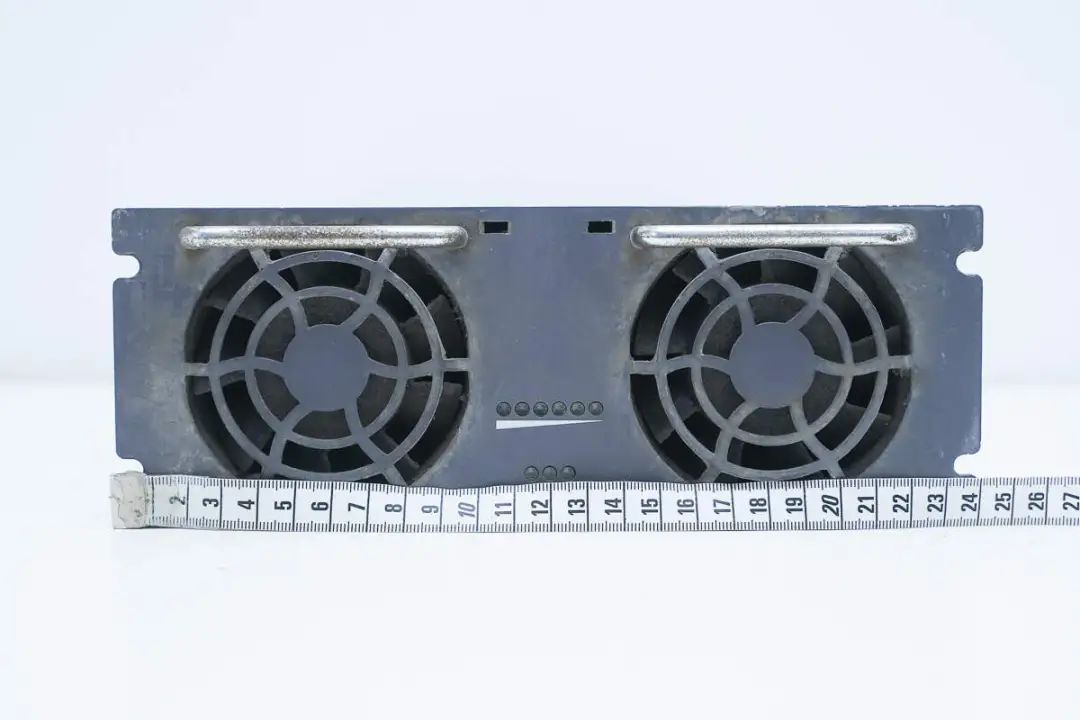

充电模块机身宽度约为24cm。

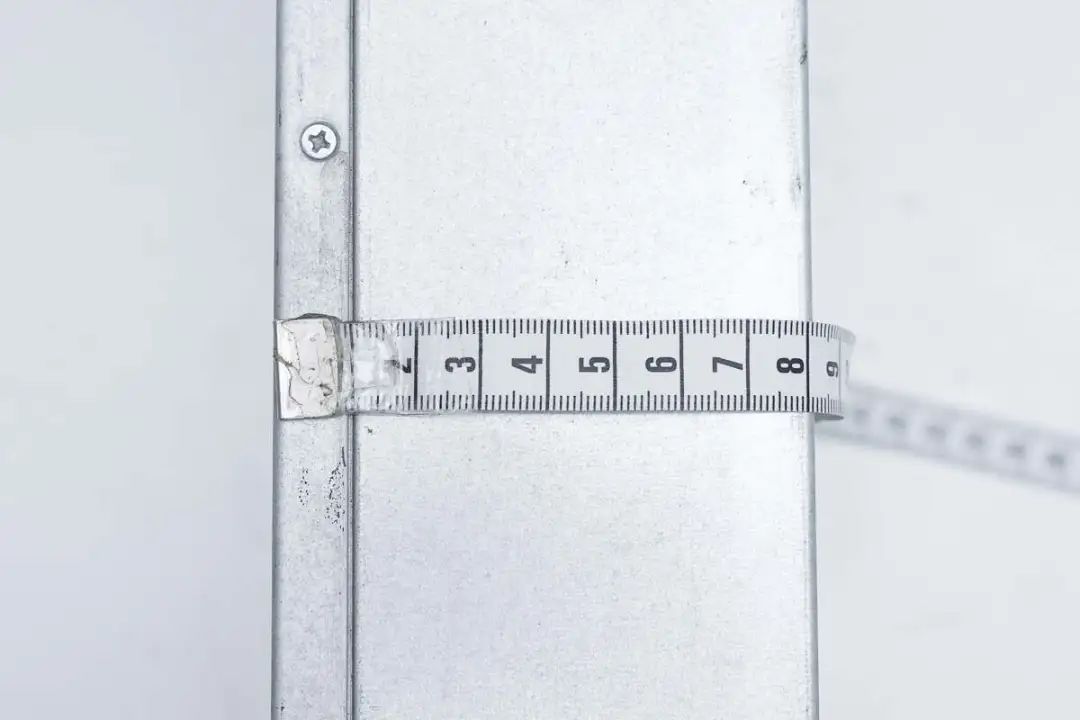

充电模块厚度约为8cm。
测得充电模块重量约为9.2kg。
麦格米特MR750-20V充电模块拆解
看完了麦格米特这款充电模块的外观，下面就进行拆解，一起看看内部的设计和用料。

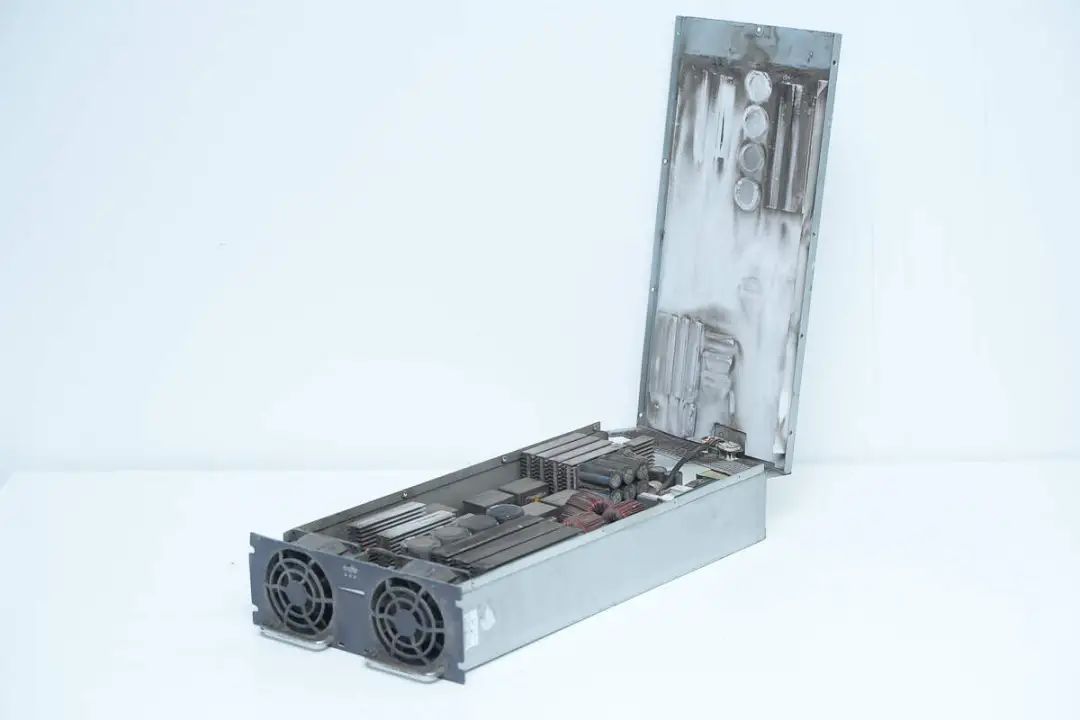

首先拧开固定螺丝，打开充电模块上盖。

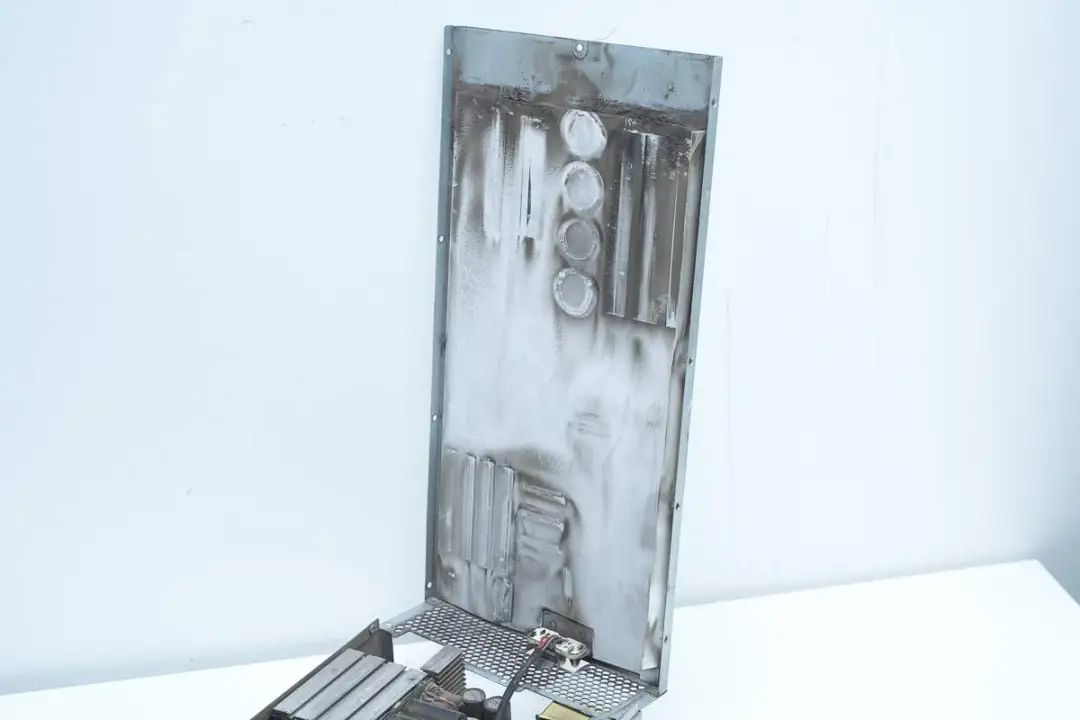

上盖内部设有白色麦拉片绝缘。

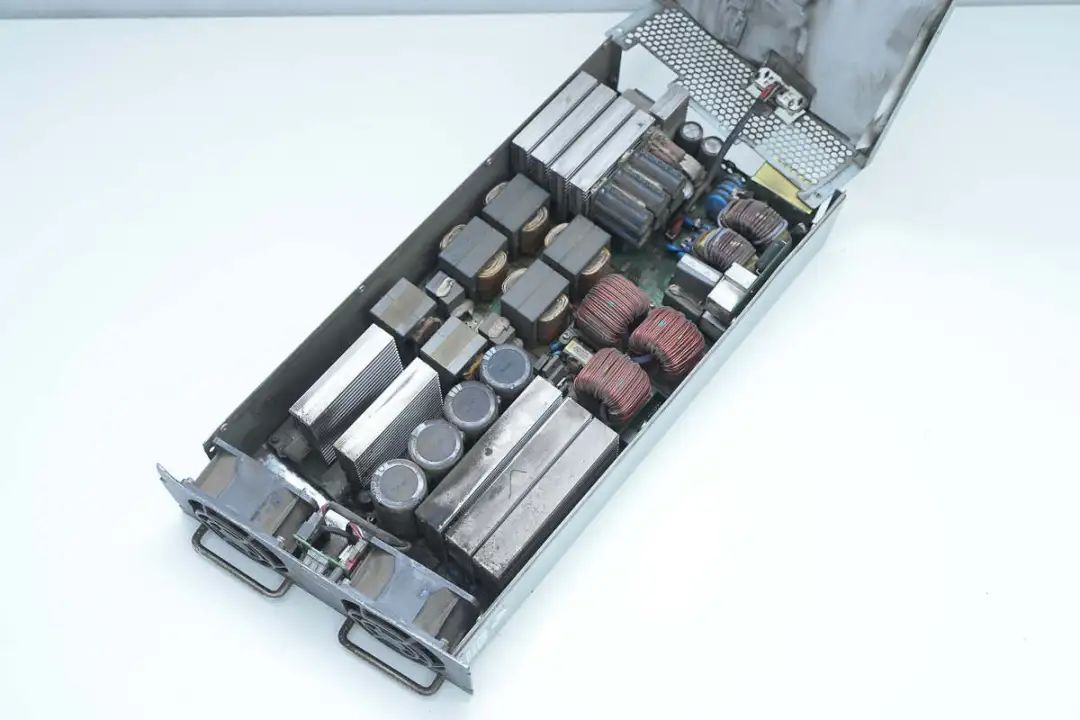

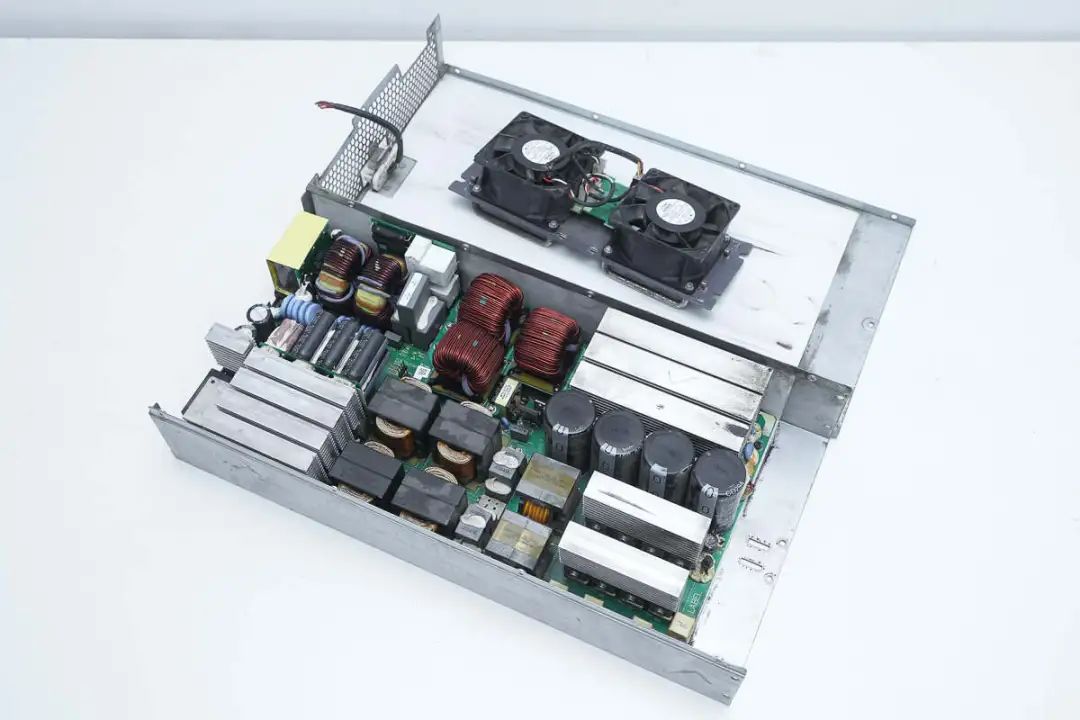

壳体前端设有散热风扇，内部为单层PCB设计，并焊接小板充分利用空间，在PCBA模块和金属外壳之间还设有麦拉片绝缘隔离。

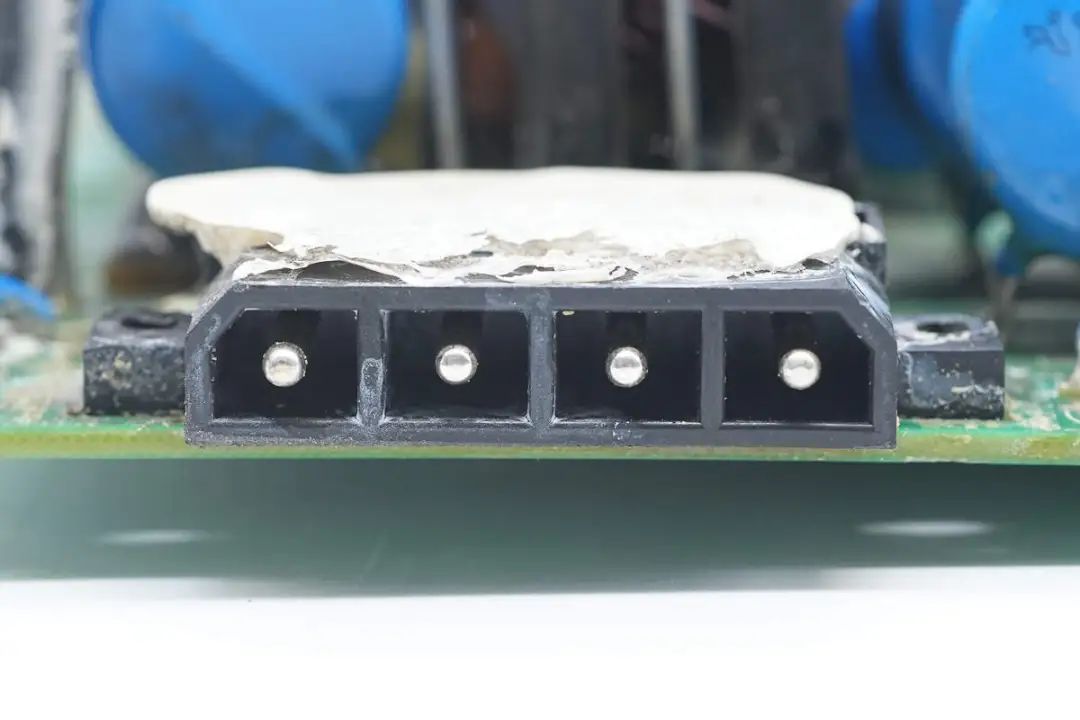

通信接口通过插接件连接。
前面板也通过插接件连接。
断开插接件，拆下上盖和前面板。

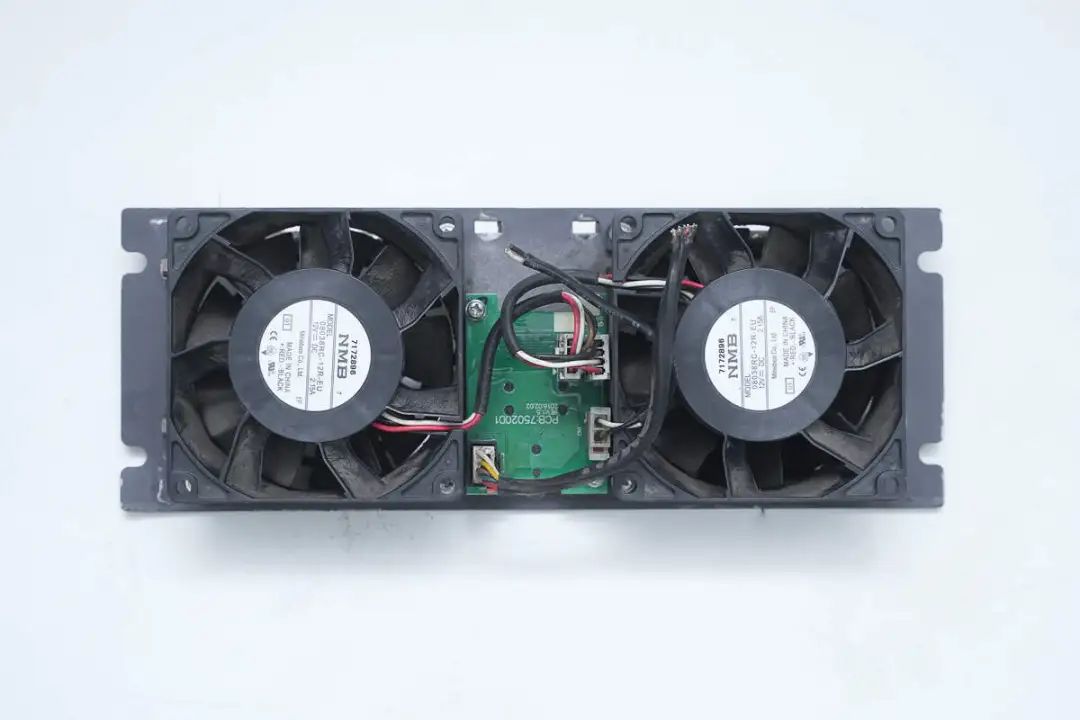

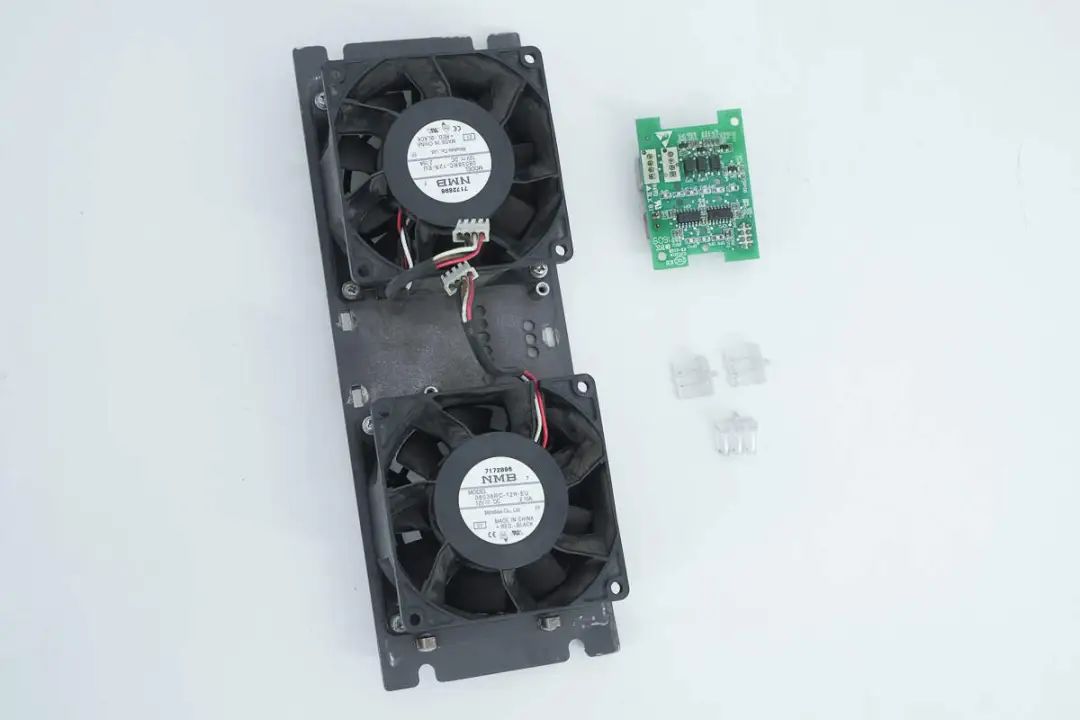

前面板设有指示灯小板和散热风扇。

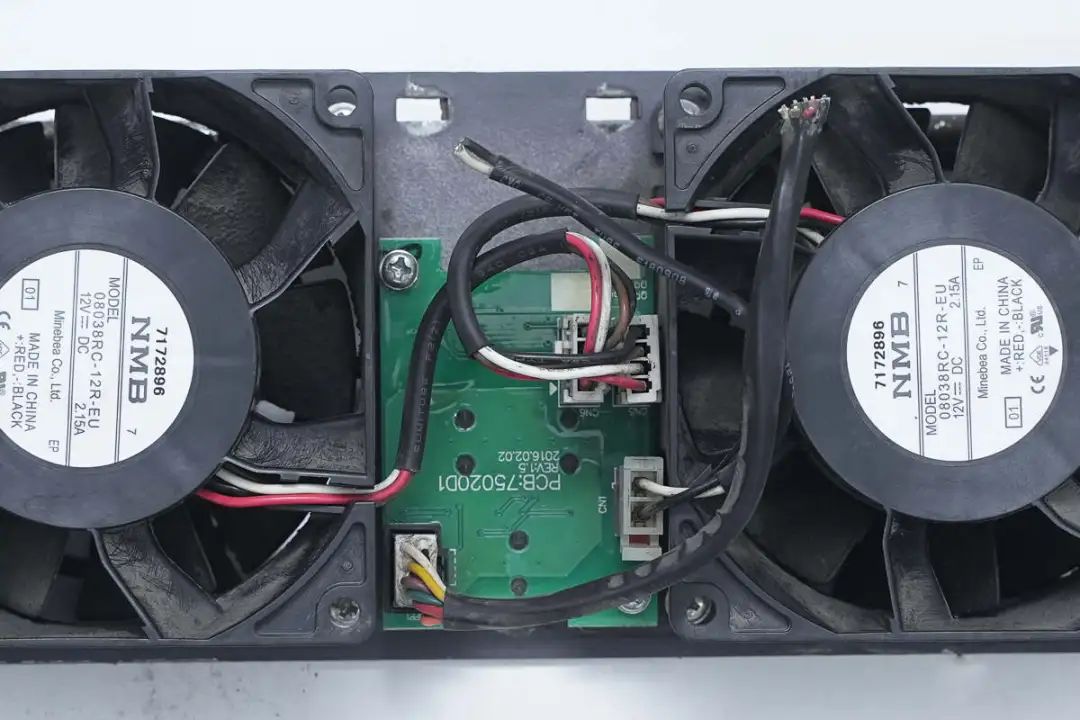

散热风扇通过插接件连接到指示灯小板。
拆解取下指示灯小板。

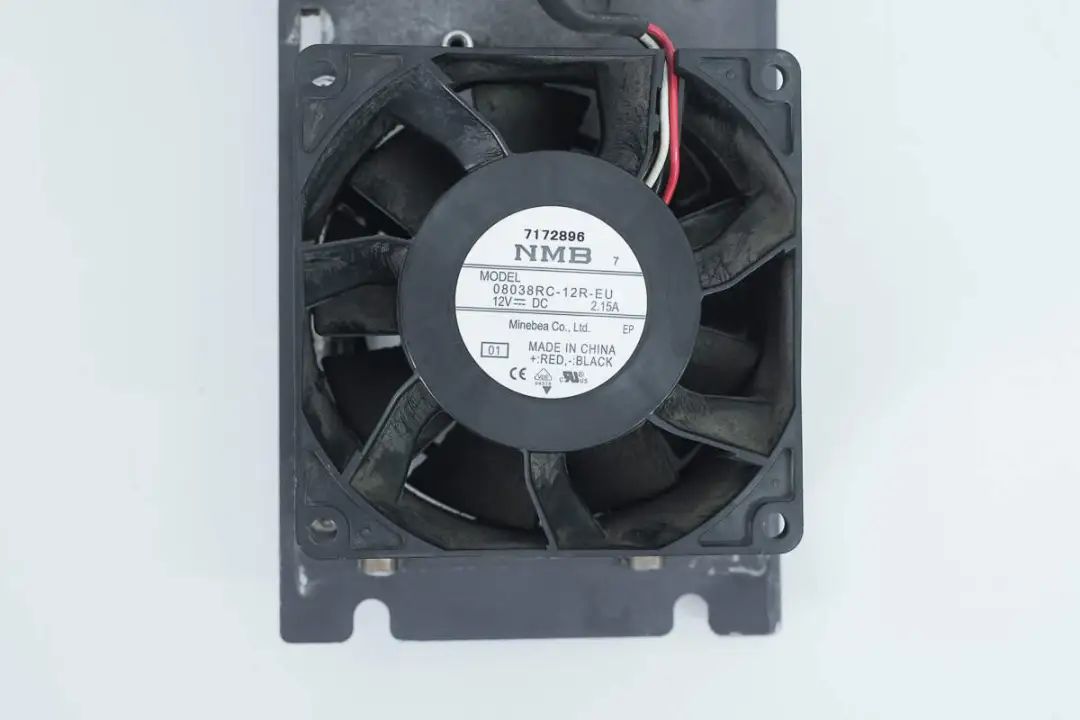

散热风扇来自美蓓亚，型号08038RC-12R-EU，规格为12V 2.15A，中国制造，并配有静叶片。

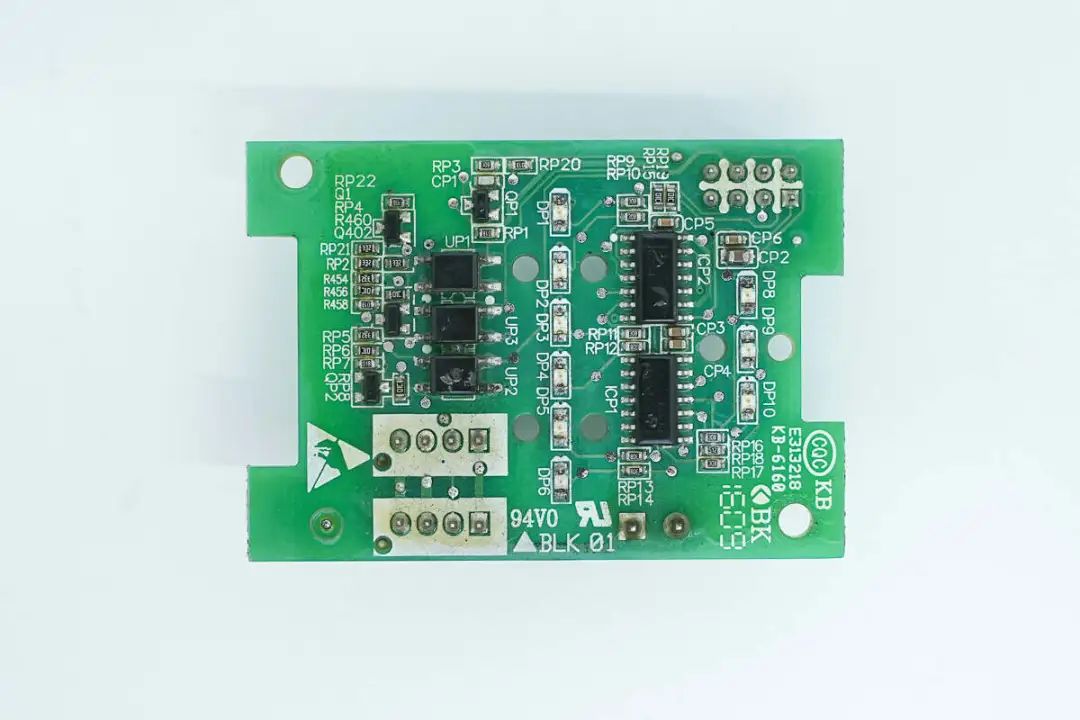

指示灯小板正面设有光耦，指示灯和移位寄存器。

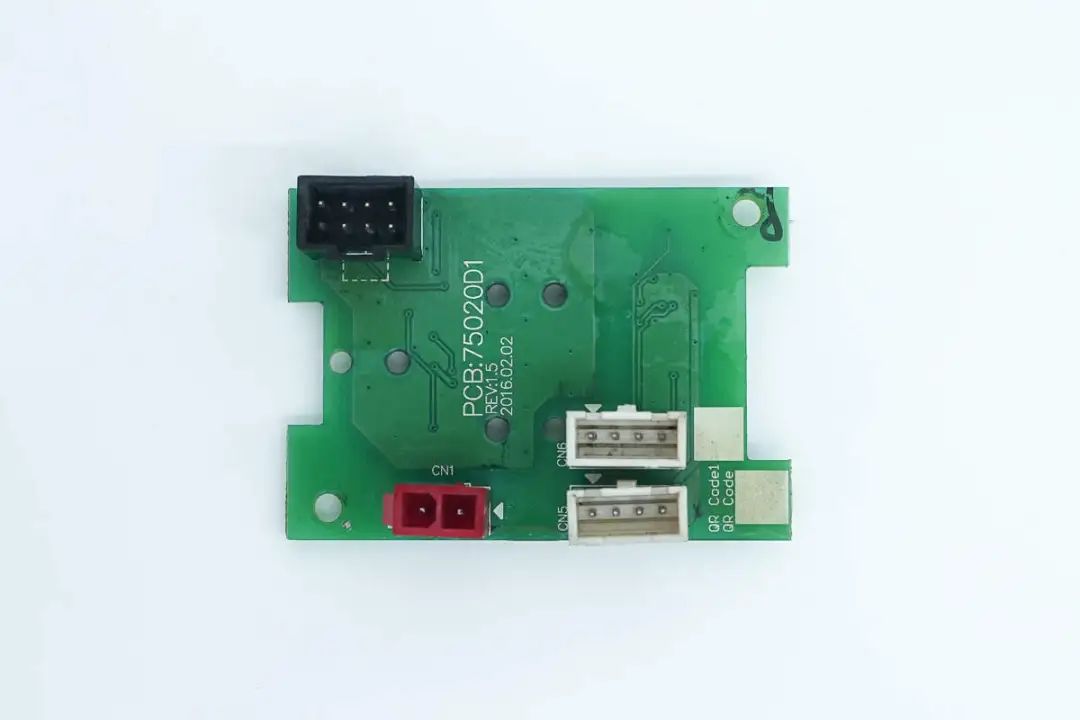

小板背面设有对应的连接器。

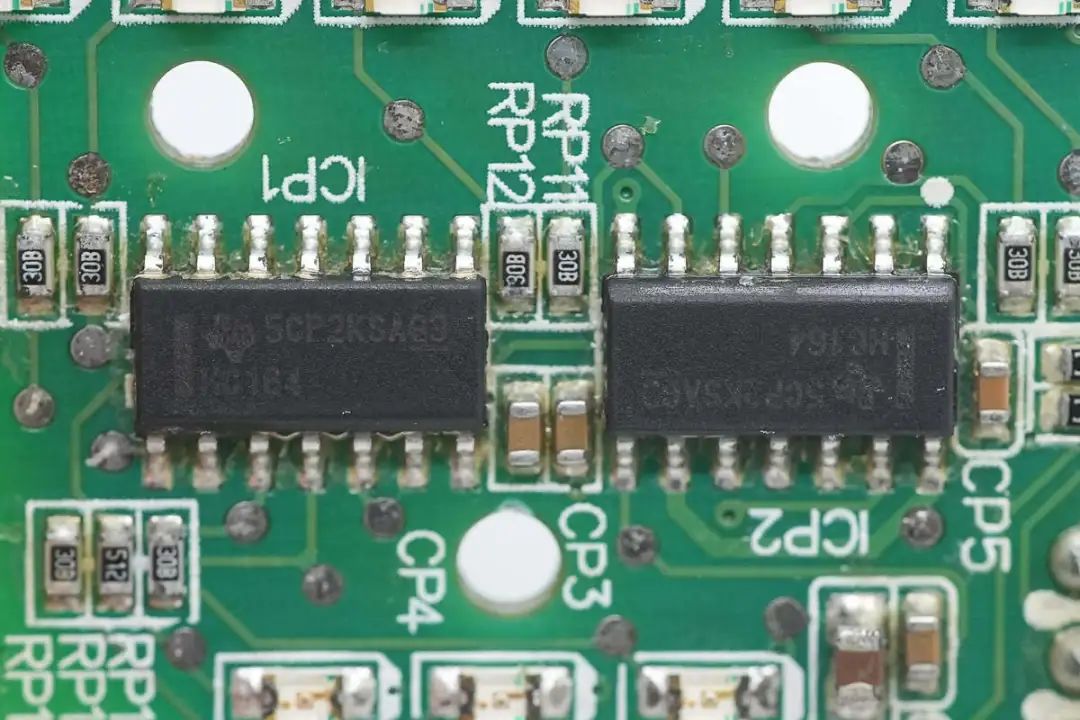

两颗移位寄存器来自德州仪器，丝印HC164，型号SN74HC164，用于LED显示驱动，采用SOIC14封装。

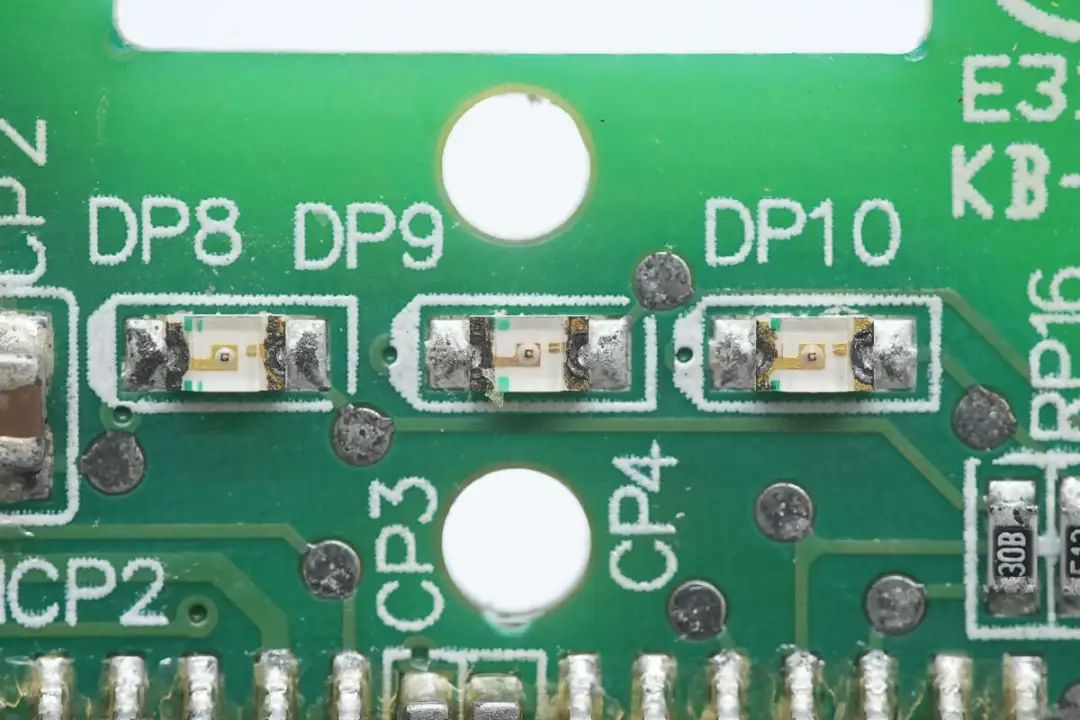

三颗贴片LED用于电源和运行状态指示。

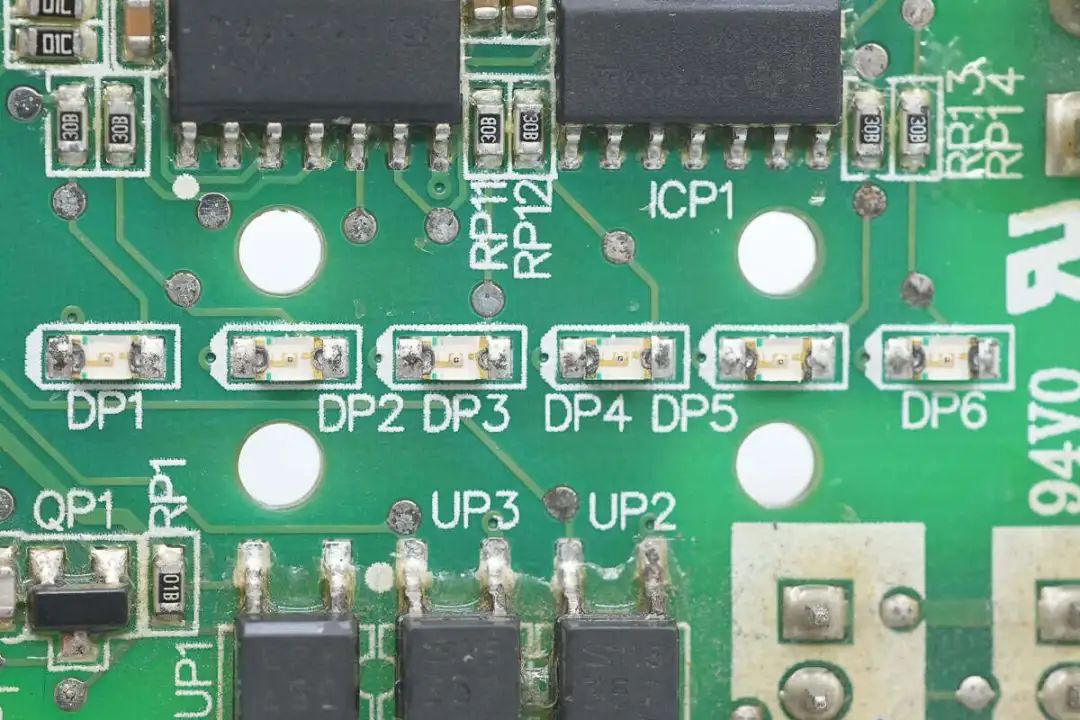

六颗贴片LED用于负载状态指示。

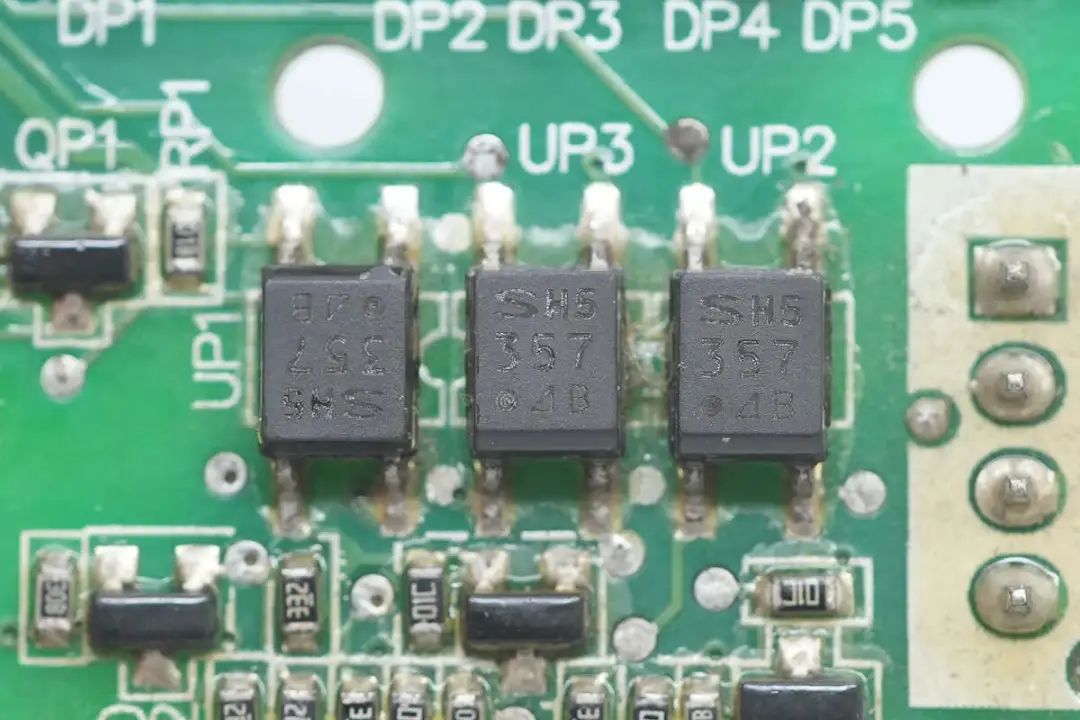

三颗夏普PC357N光耦特写。
PCBA模块通过螺丝固定在壳体内部。

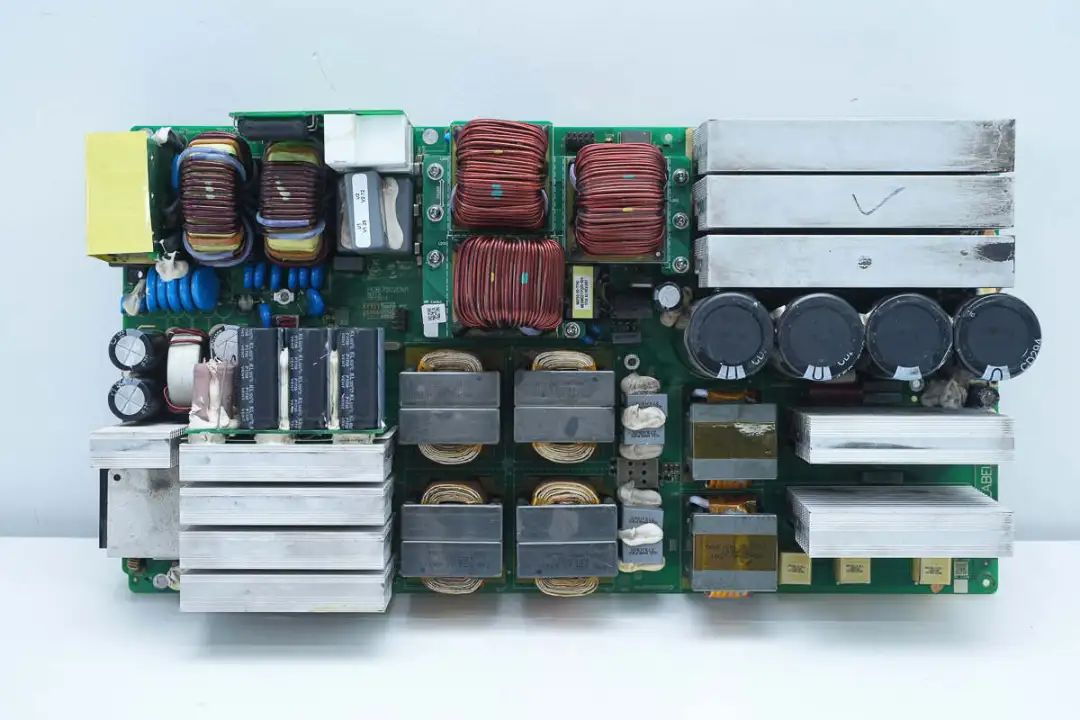

从壳体中取出PCBA模块，PCBA模块左侧上方设有交流输入插座，安规X2电容，保险丝，压敏电阻，安规X2电容，共模电感，上方小板焊接软启动继电器和软启动电阻。中间设有PFC电感小板，右上角散热片用于为PFC开关管和PFC整流管散热。
右侧中间位置设有四颗高压滤波电容，右下角散热片为LLC开关管散热。散热片左侧焊接谐振电感，谐振电容。下方中间位置为四颗变压器，左下角为直流输出插座和输出滤波电容，滤波电容下方散热片用于为输出整流管散热。

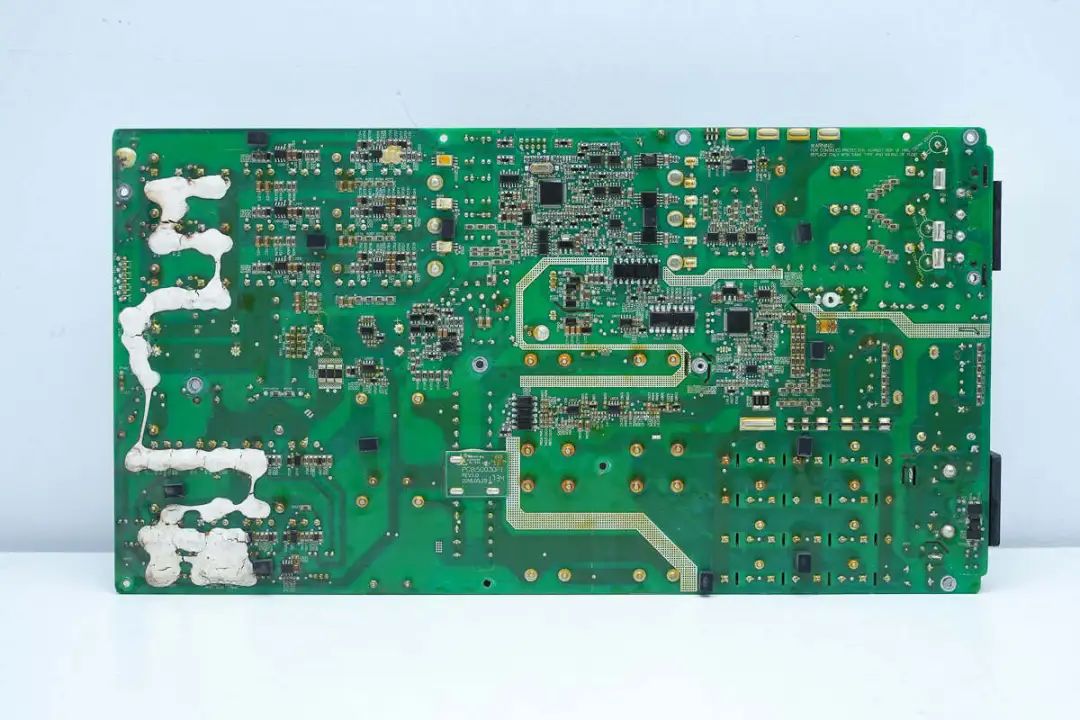

PCBA模块背面设有PFC控制器和主控MCU，以及对应的隔离光耦和驱动器等芯片。PCBA模块粘贴胶垫支撑，进气口贴片器件焊点涂胶密封绝缘保护。
交流电源输入端插座特写。
三颗安规X2电容焊接在垂直小板上。

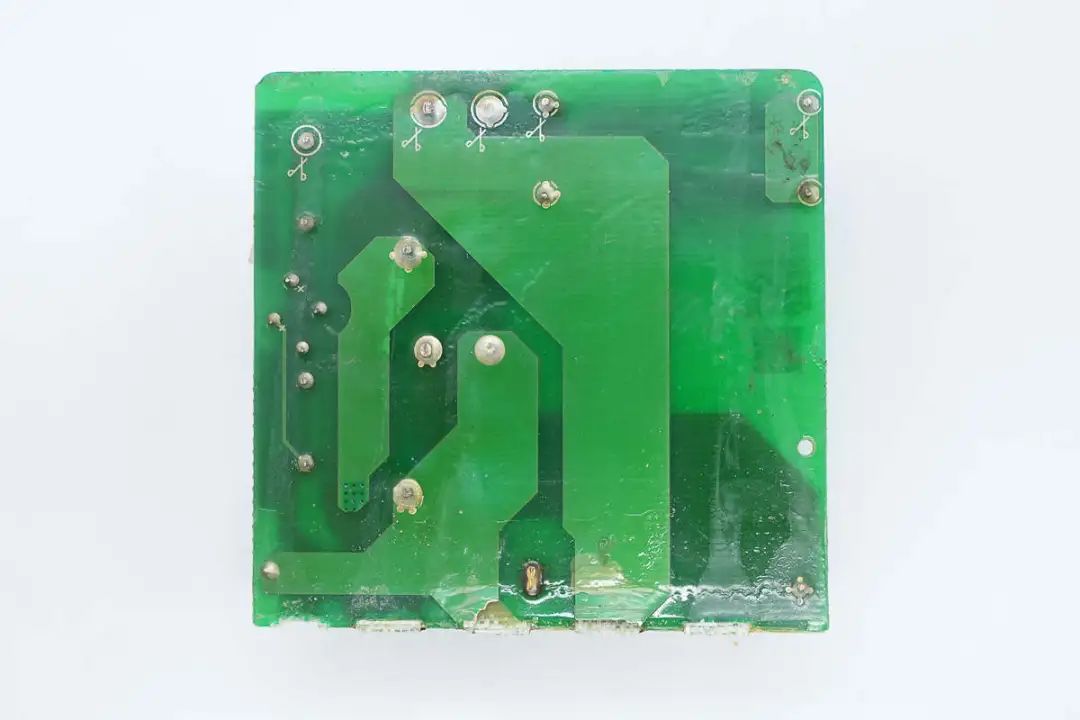

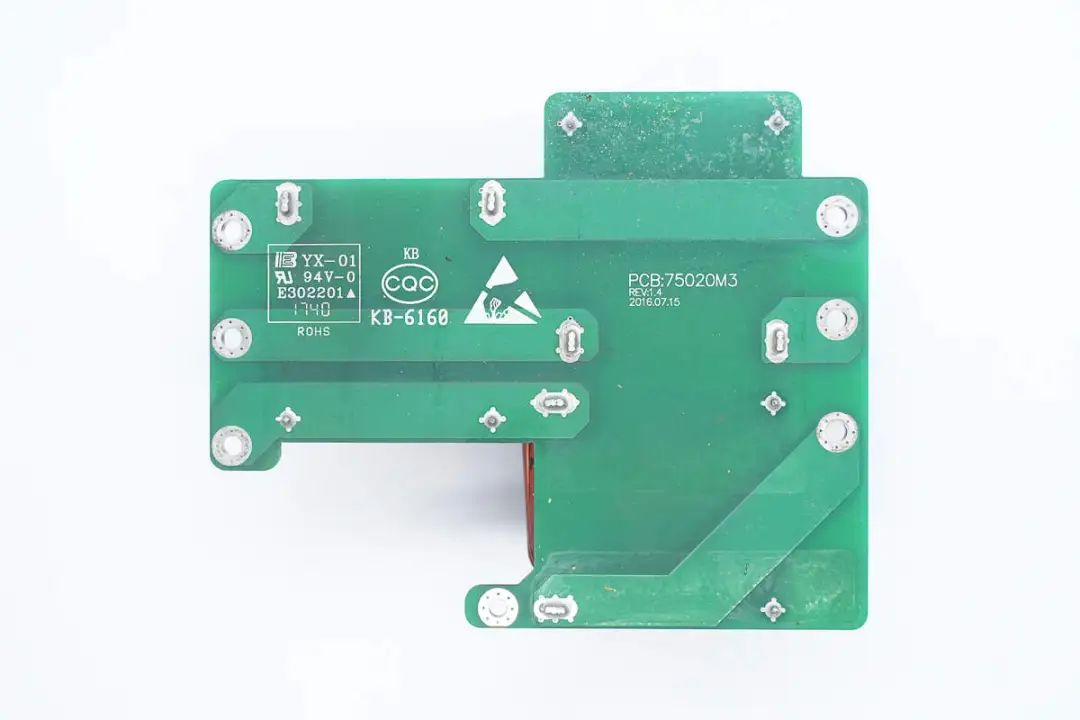

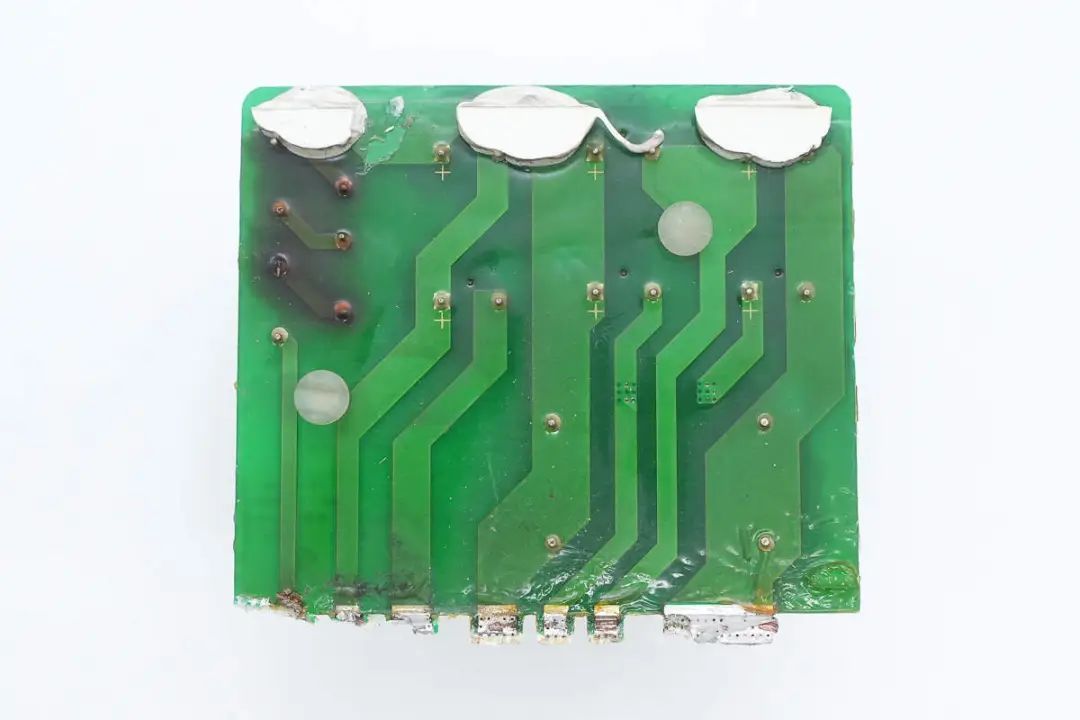

小板背面没有元件。

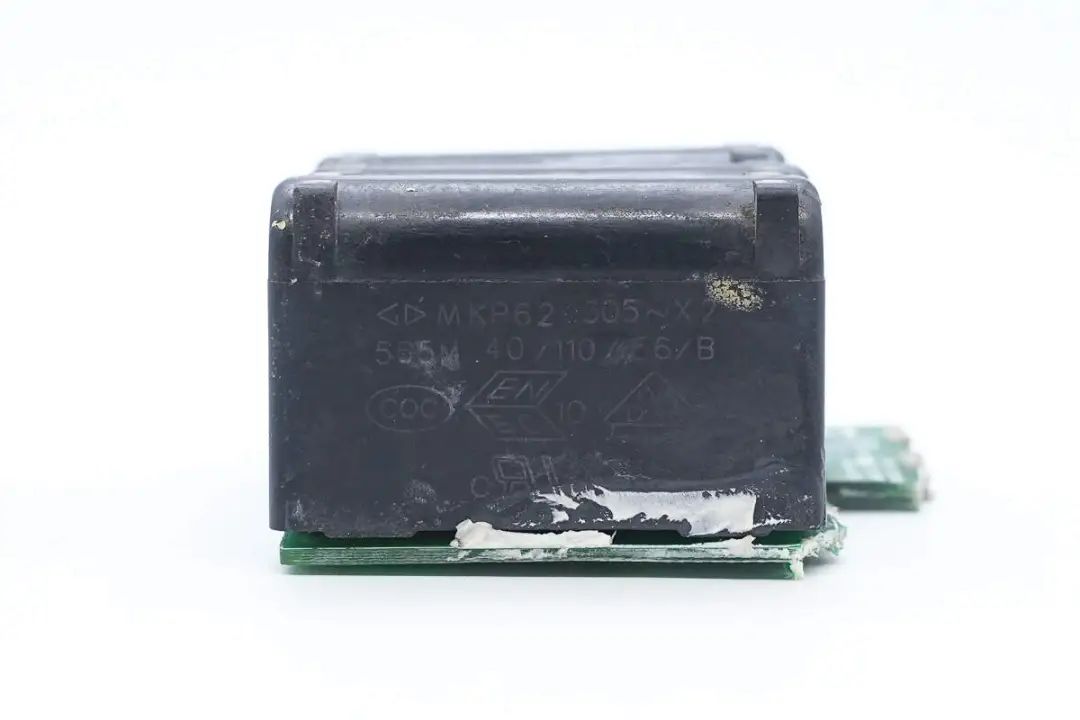

电容来自厦门法拉电子，规格为5.6μF。
保险丝规格为30A 250V，外套热缩管绝缘。
另外两只保险丝特写。

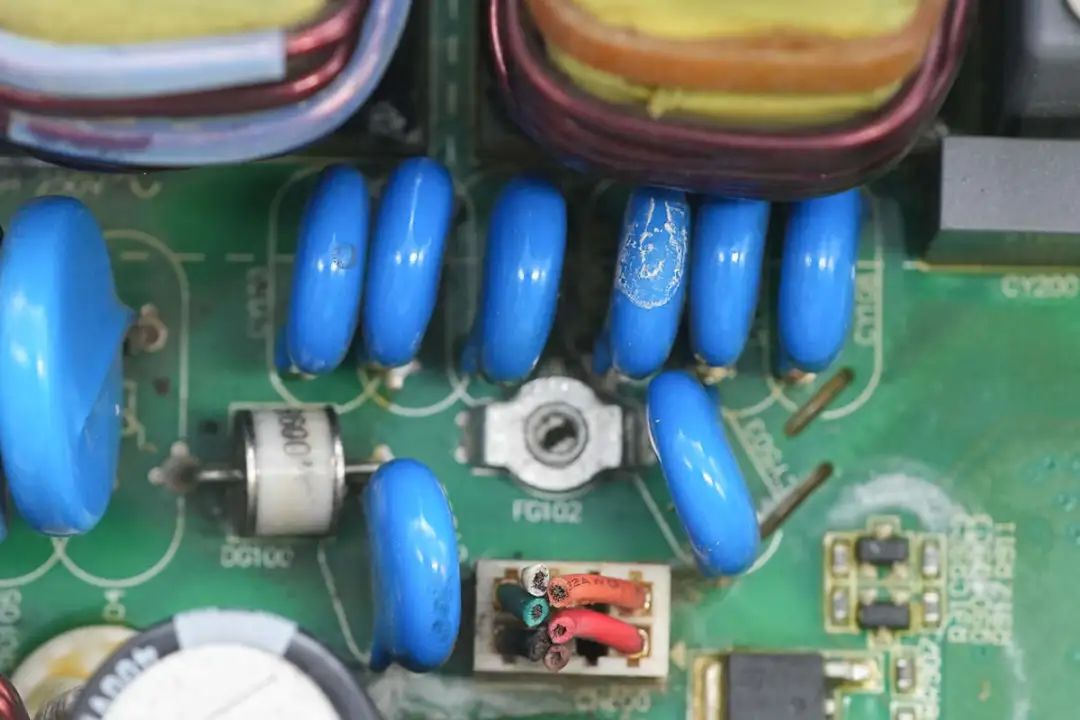

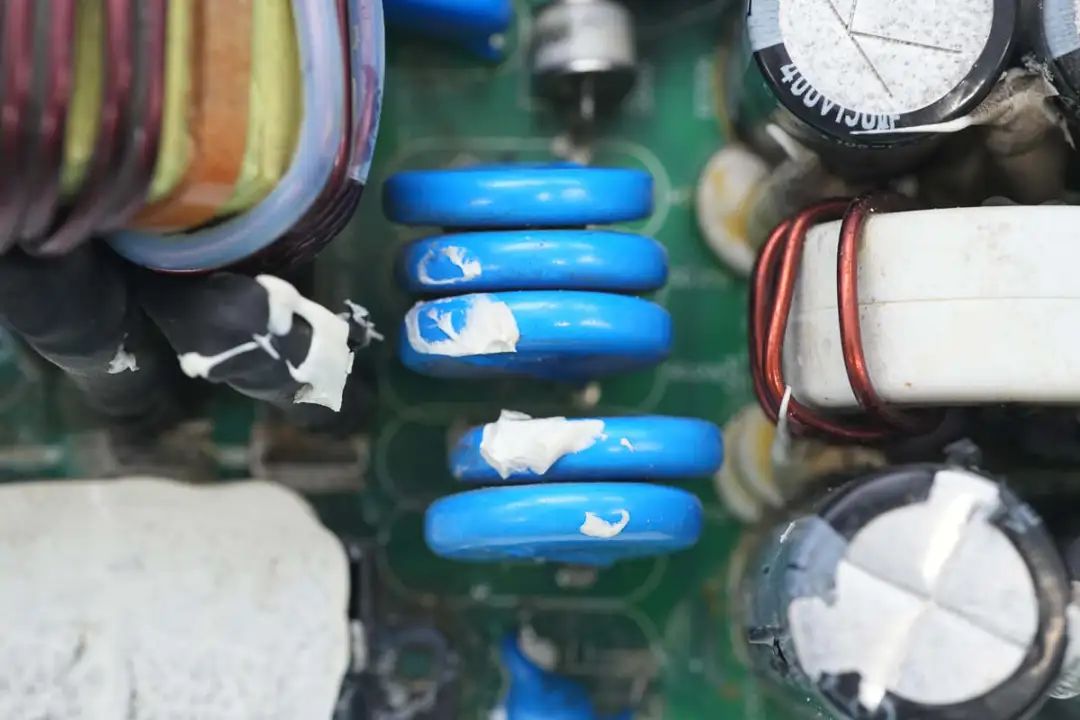

五颗压敏电阻用于吸收过压浪涌。

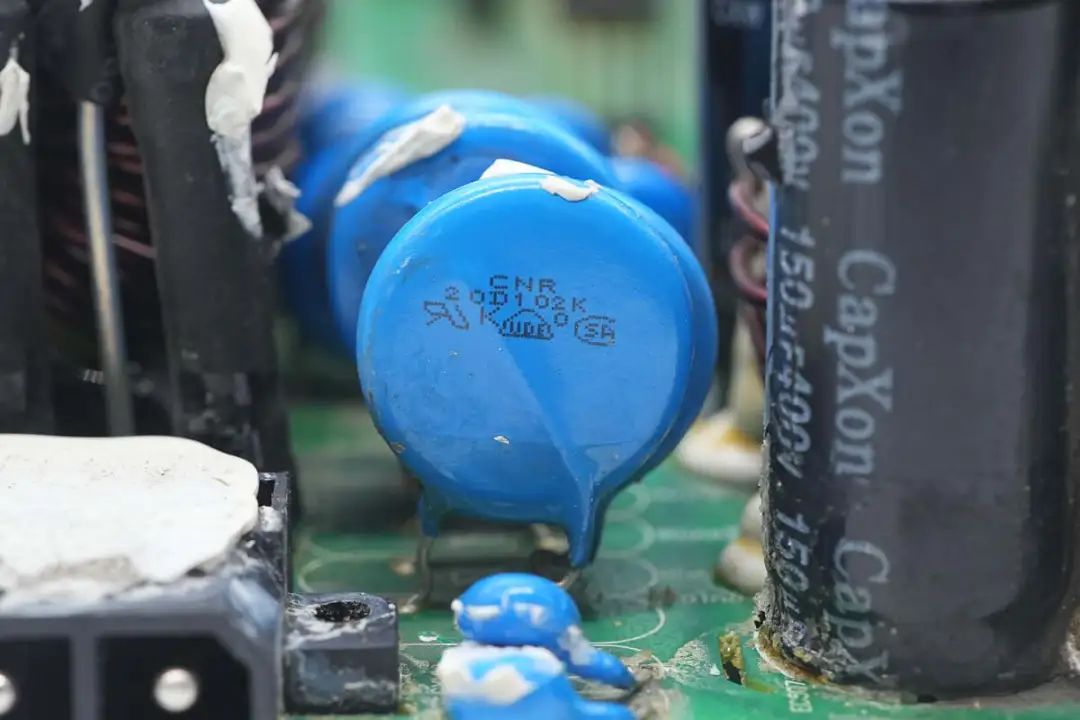

压敏电阻来自舜全，型号CNR-20D102K。

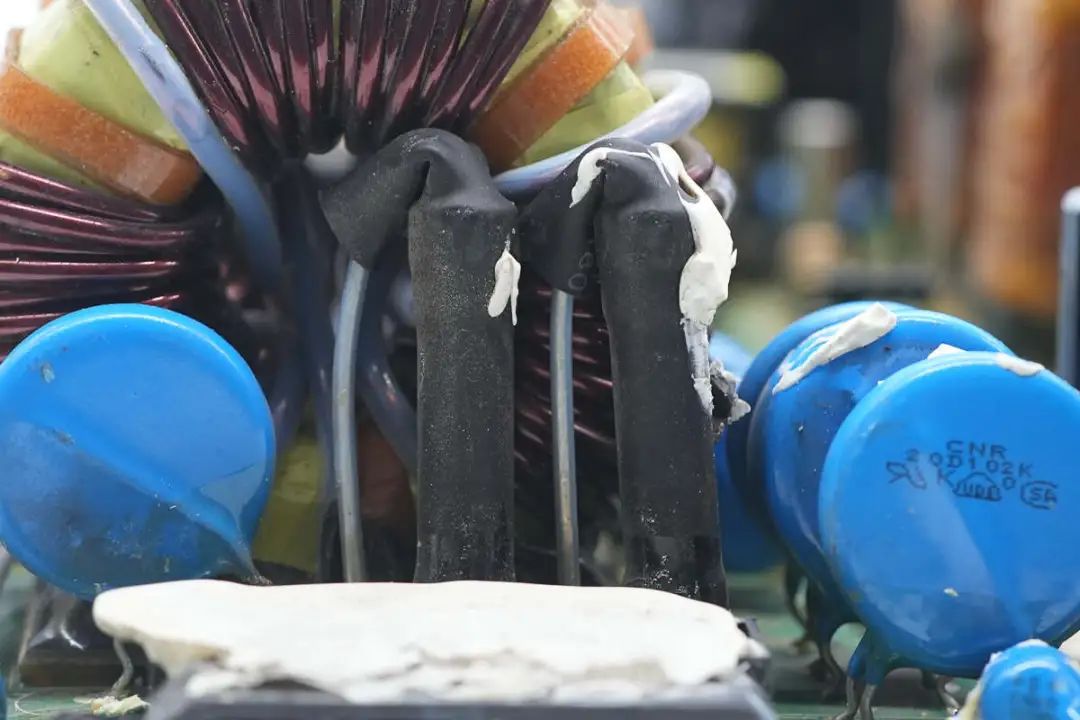

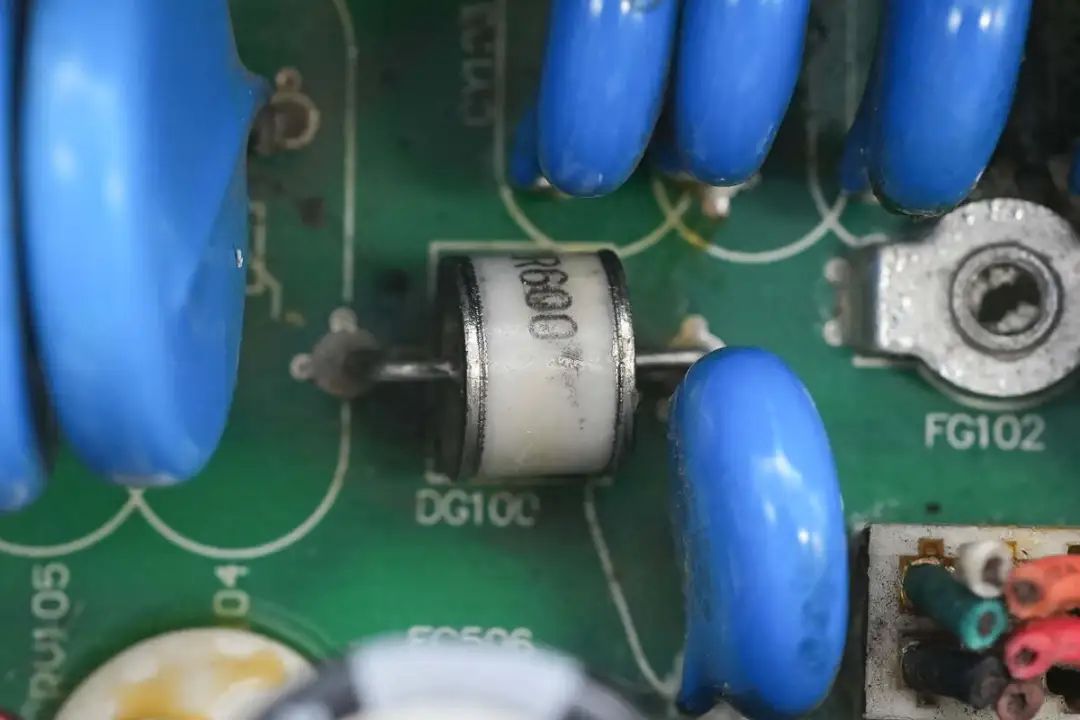

与压敏电阻串联的气体放电管特写。

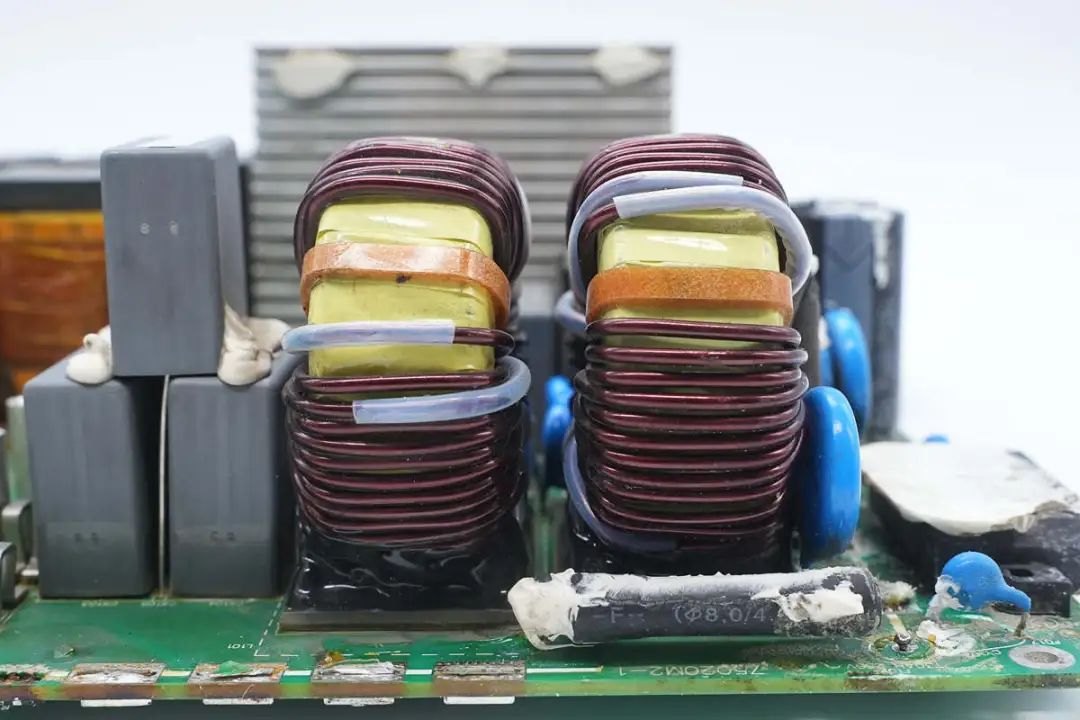

共模电感采用漆包线绕制，底部设有电木板绝缘。

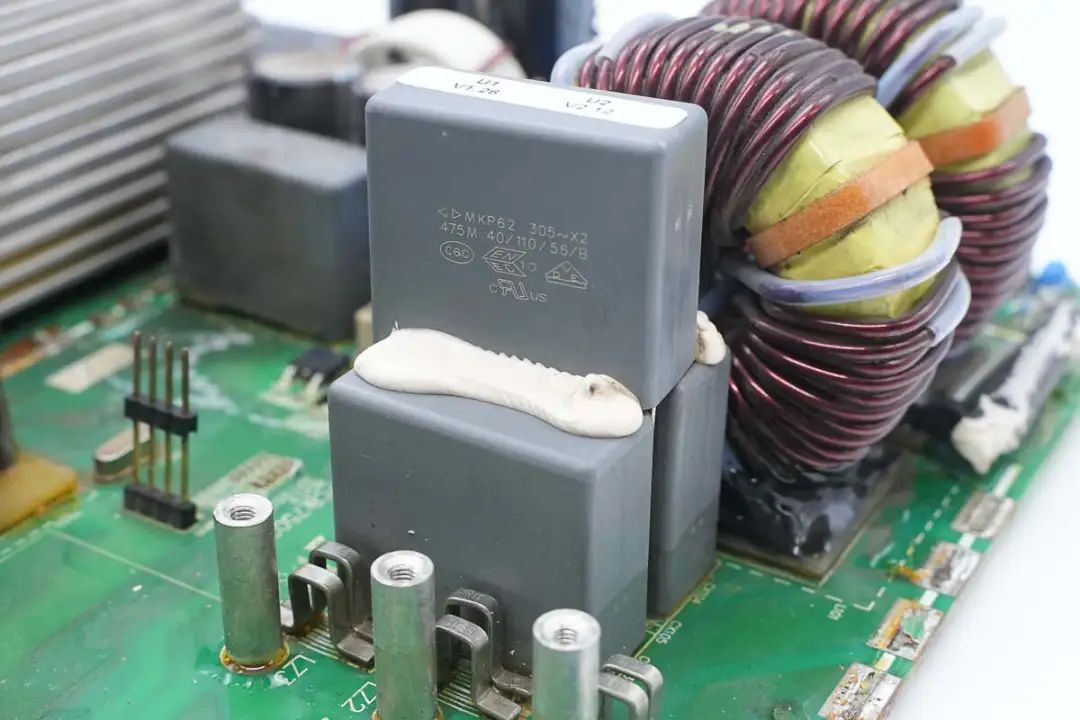

安规X2电容来自厦门法拉，规格为4.7μF。

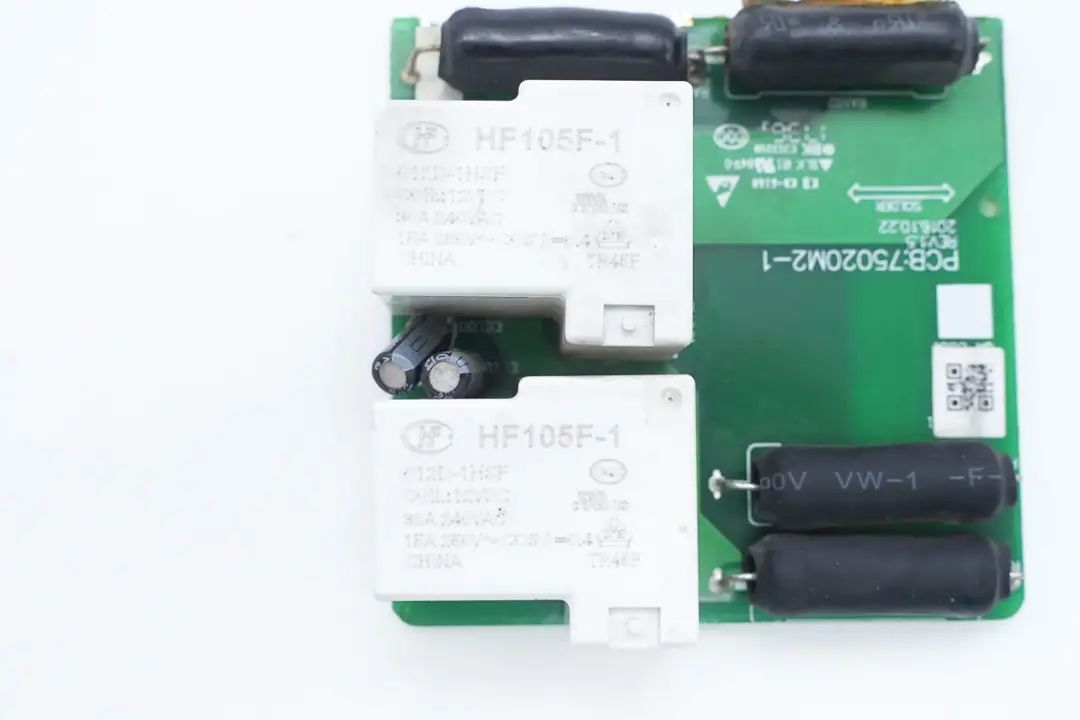

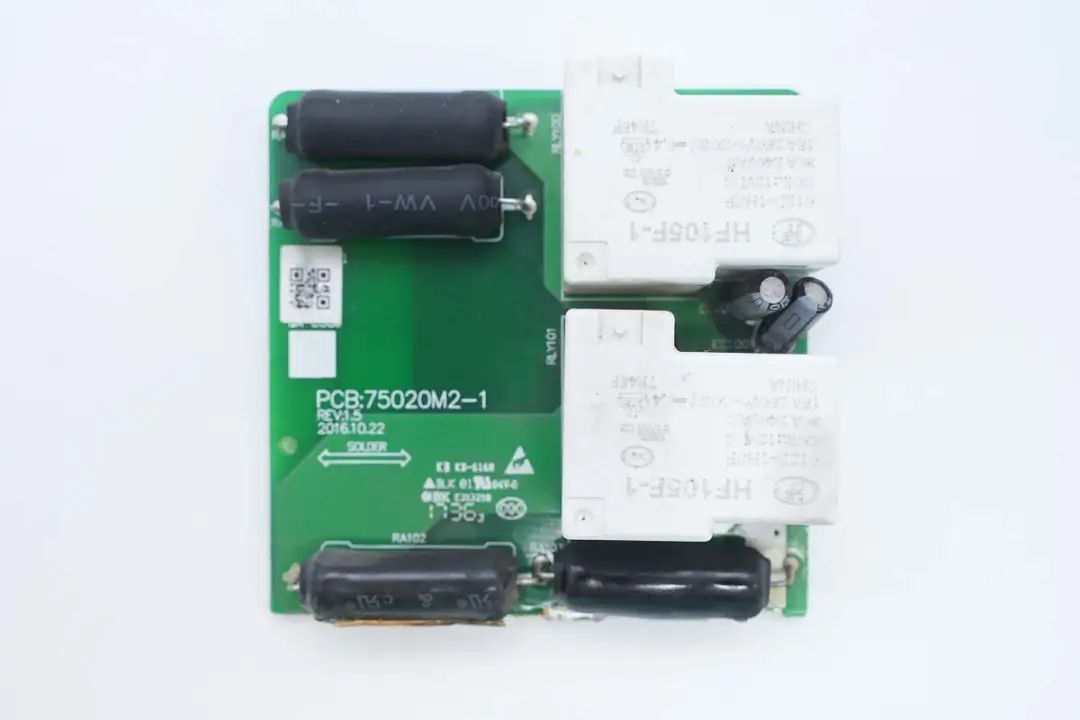

软启动电阻和继电器小板一览。
小板背面没有元件。
继电器来自宏发，型号HF105F-1/012D-1HSF，为小型大功率继电器，线圈电压为12V，内置一组常开触点，触点容量为30A。

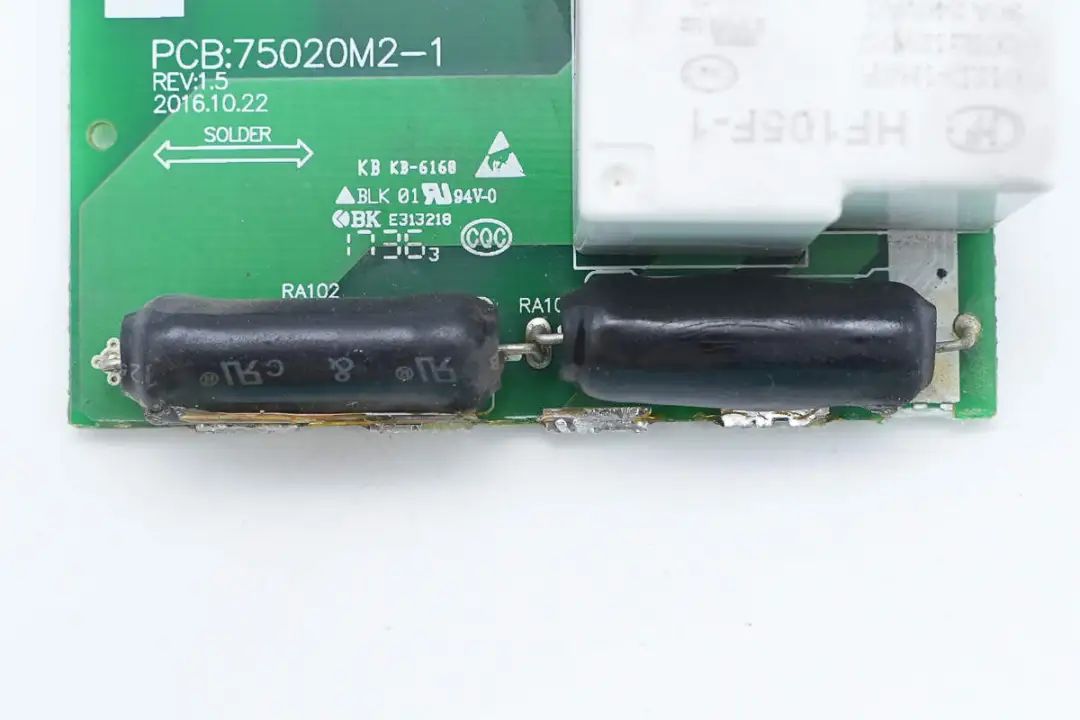

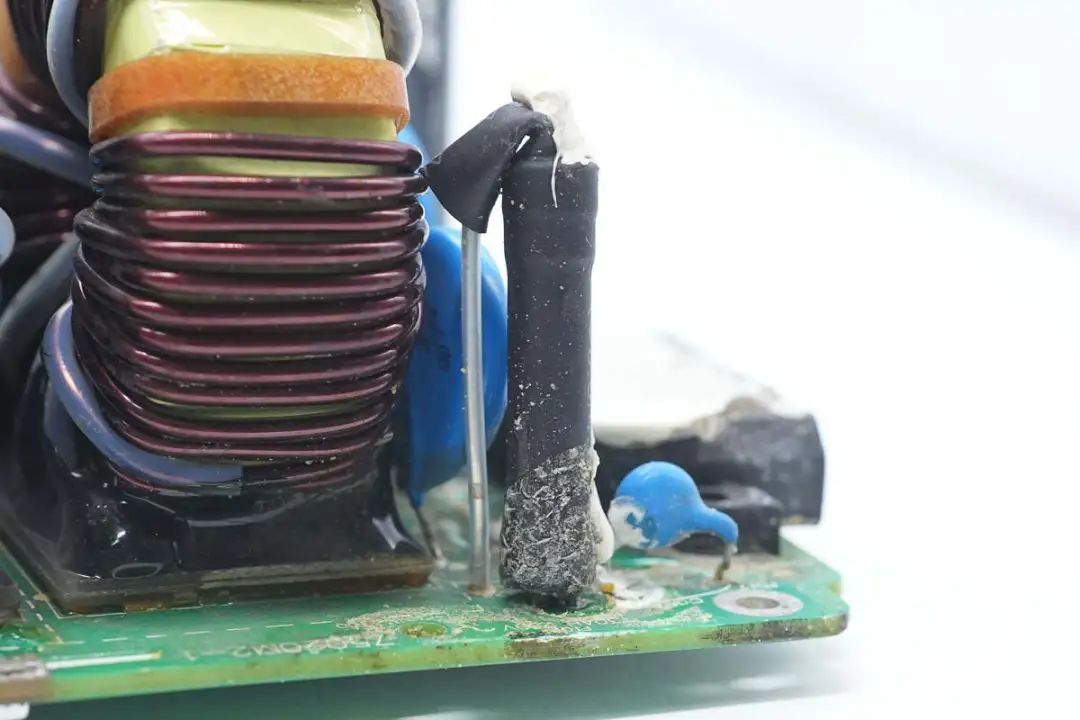

两颗串联的软启动电阻特写，外套热缩管绝缘。
另一组软启动电阻特写。

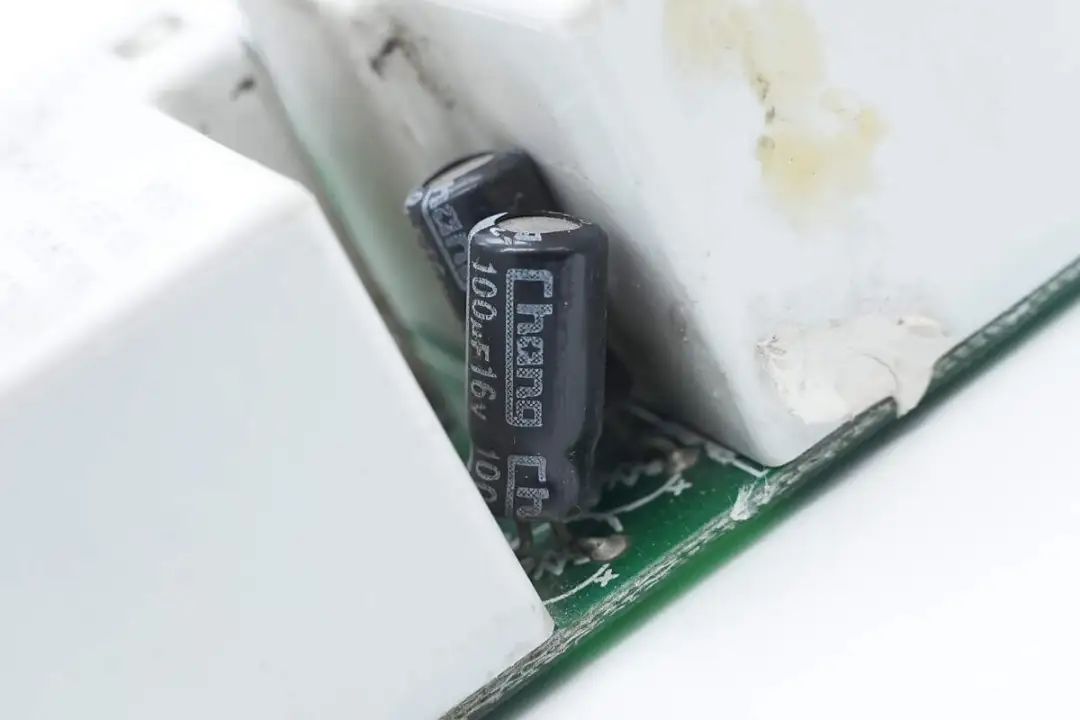

两颗电解电容规格为100μF16V。

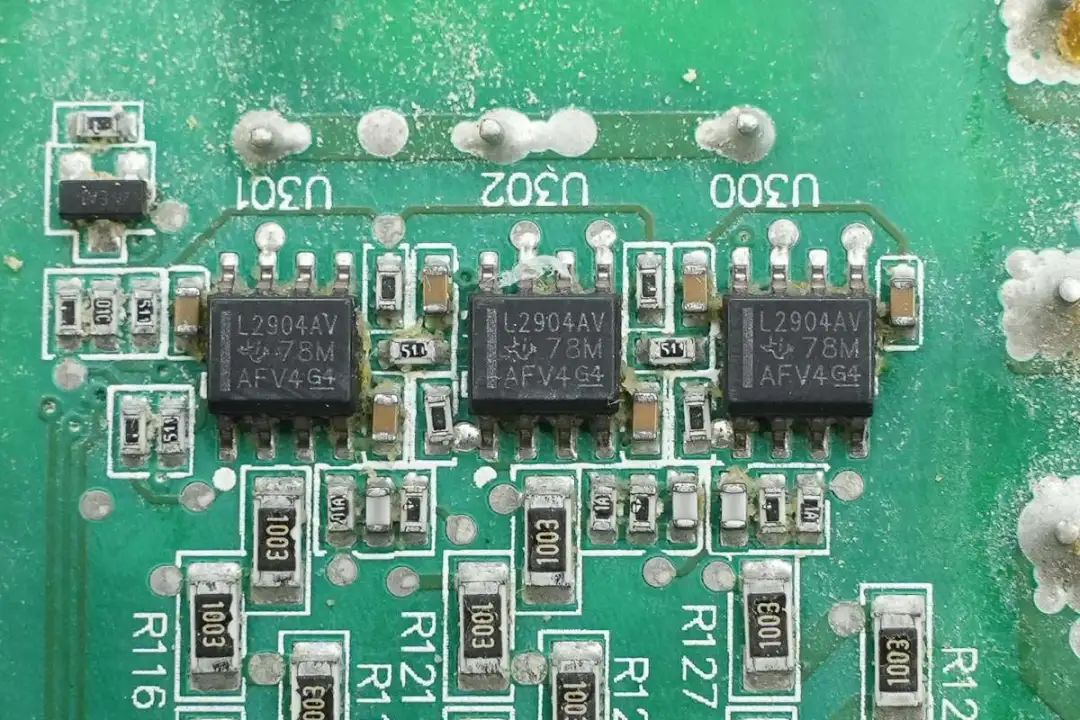

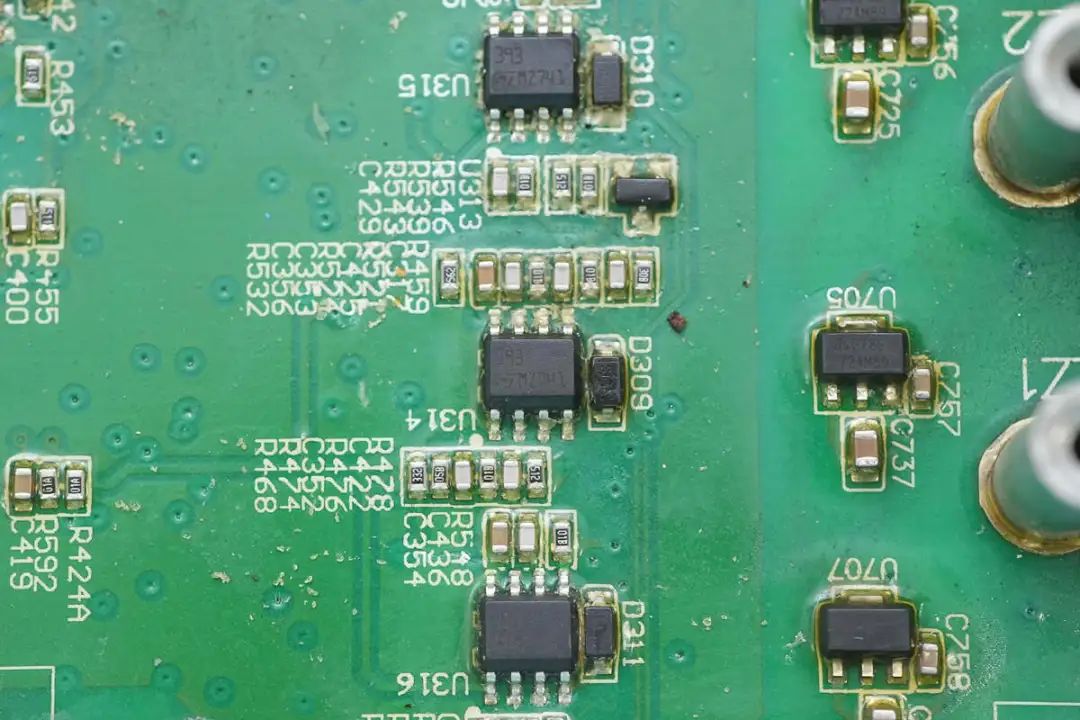

三颗运放来自德州仪器，型号LM2904AV，是一颗标准双运放，支持3-30V工作电压范围，采用SOIC8封装。
输入电流取样电阻为6mΩ，使用两颗并联。

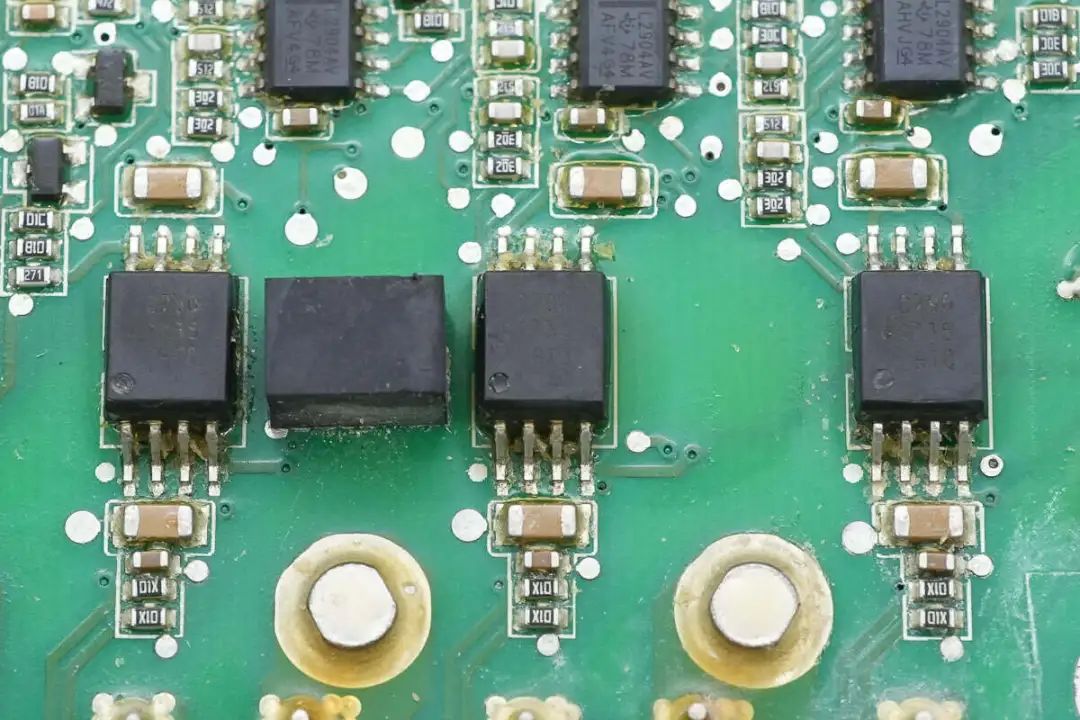

三颗隔离放大器用于输入电流采样。

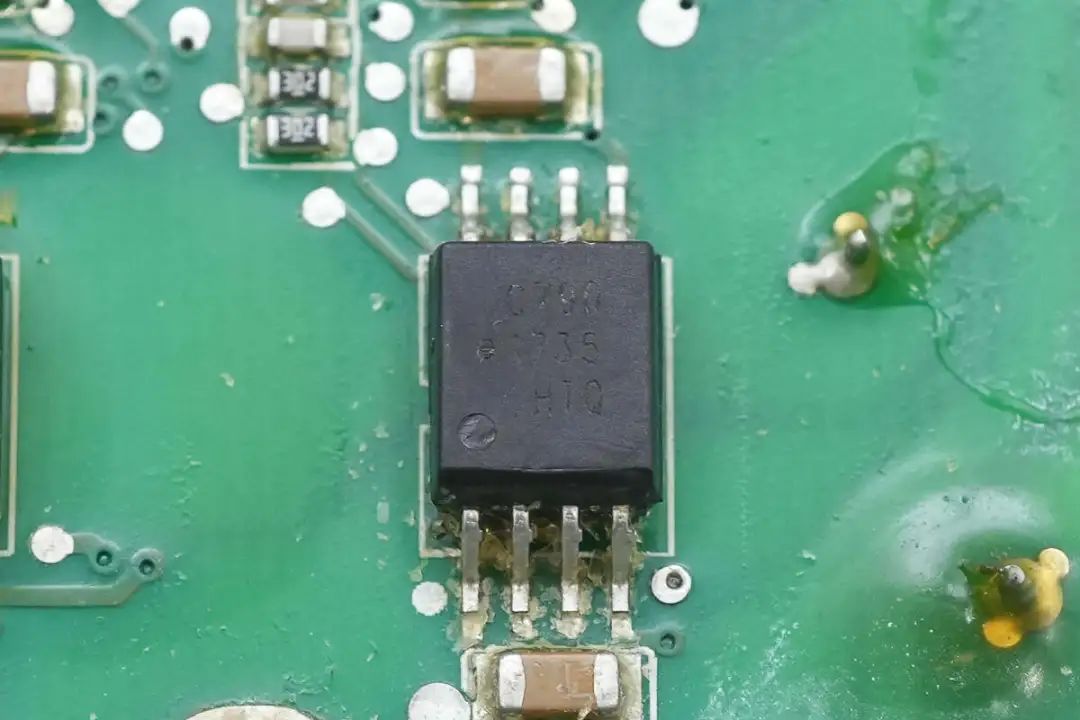

隔离放大器来自博通，型号ACPL-C790-500E，通过光耦合技术隔离，具备差分输出，采用SSO-8封装。
用于三相电流检测的电压比较器特写。
电压比较器来自意法半导体，型号LM393，采用SO8封装。

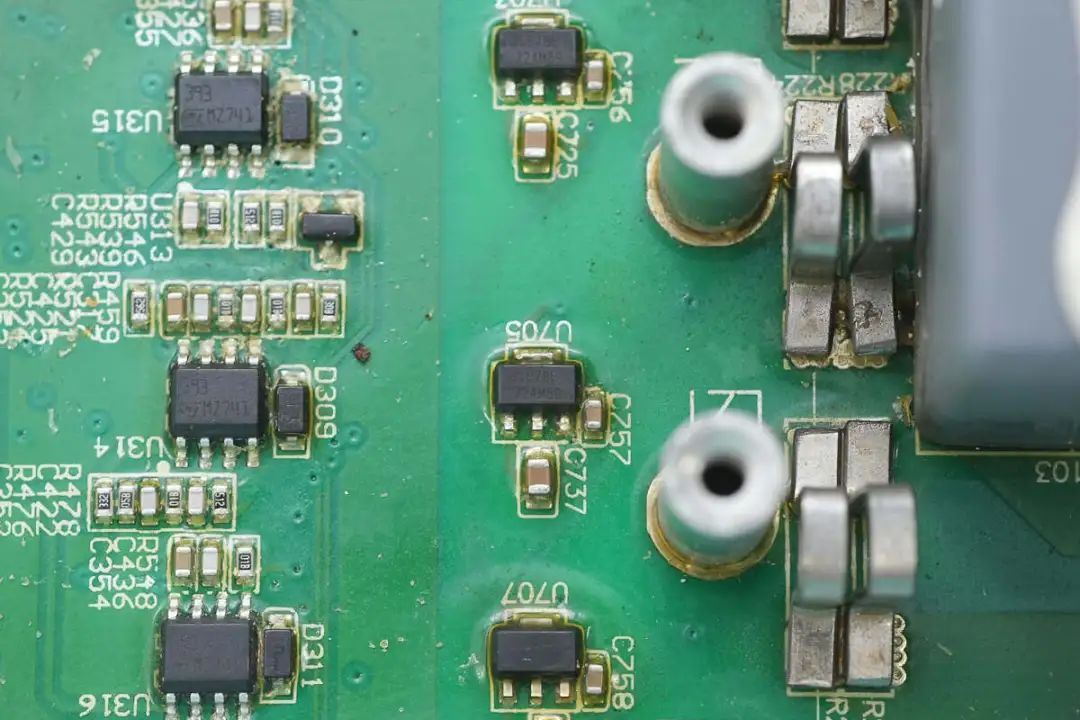

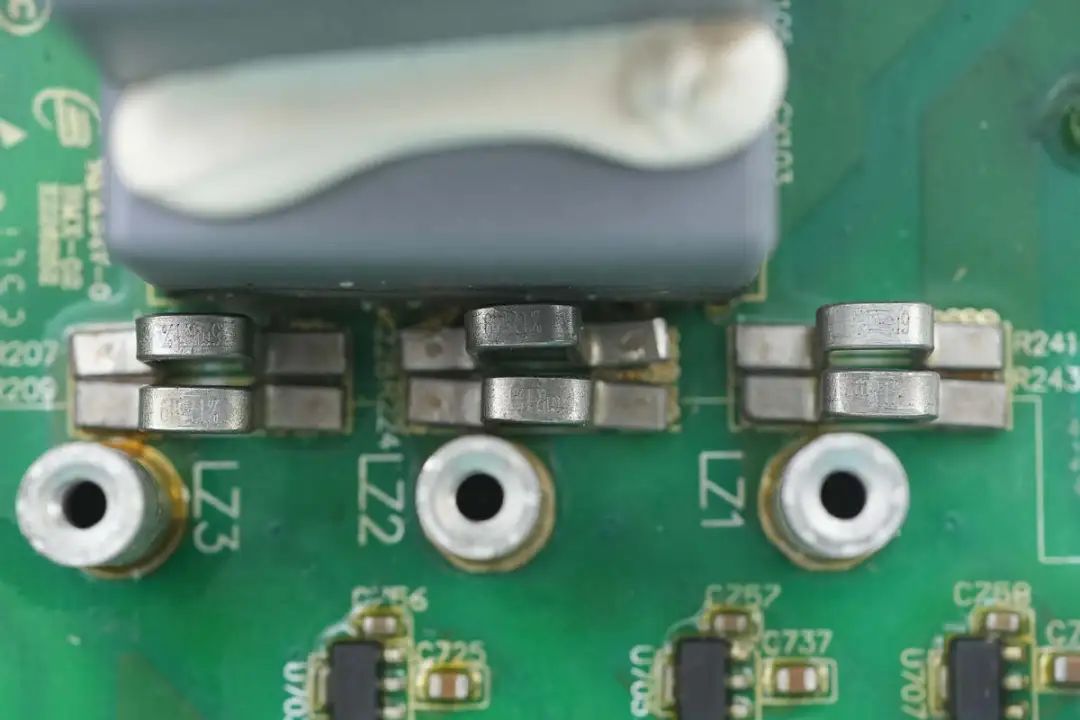

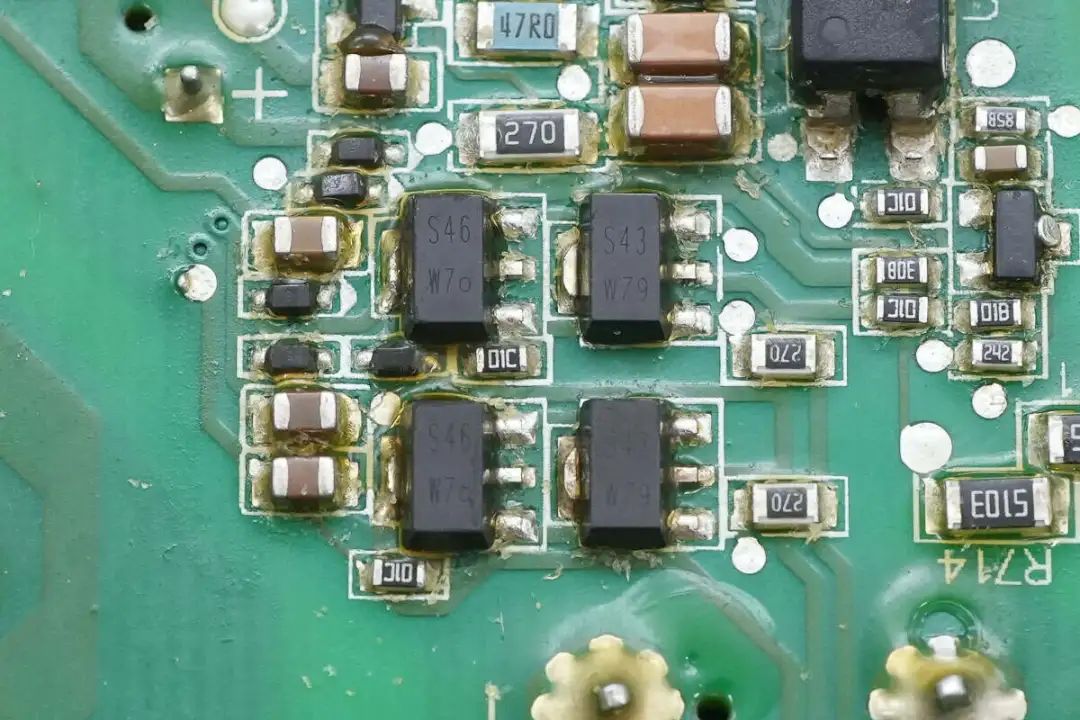

3颗为隔离放大器供电的稳压芯片特写。

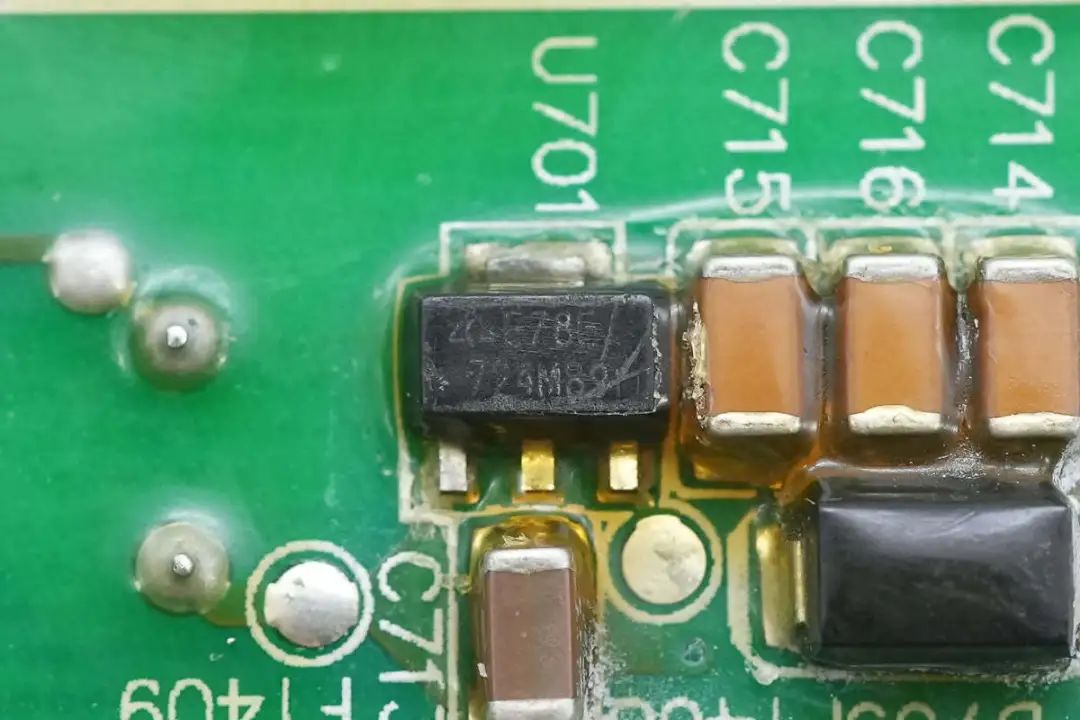

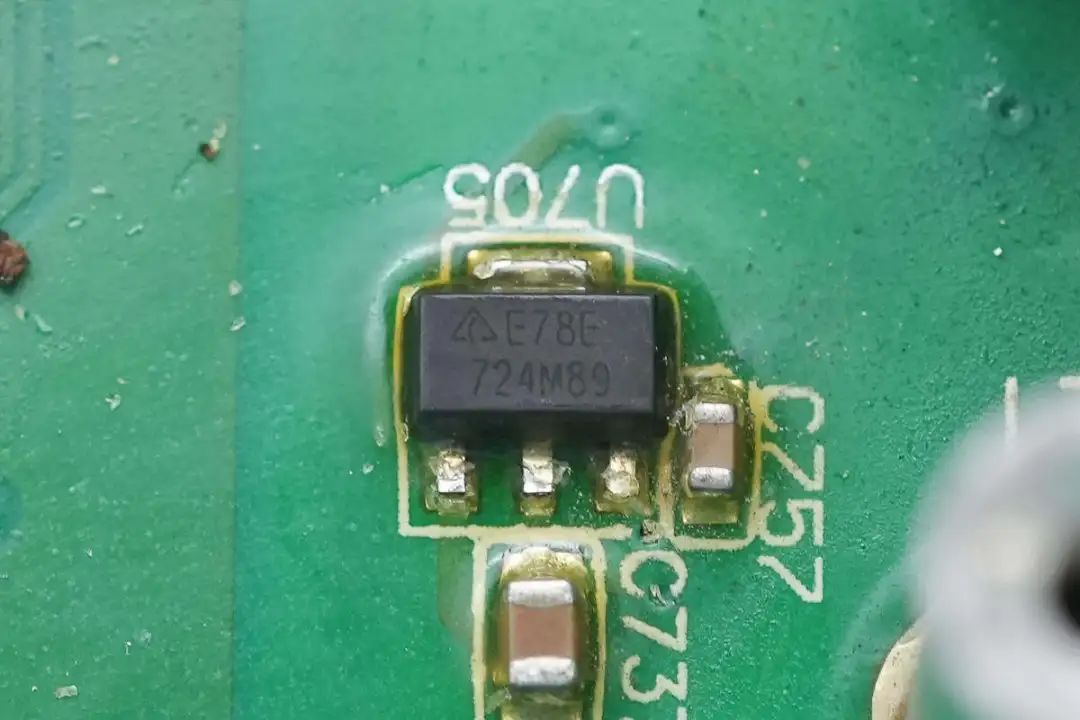

稳压芯片来自达尔，丝印E78E，型号AS78L05，输出电压为5V，采用SOT-89封装。

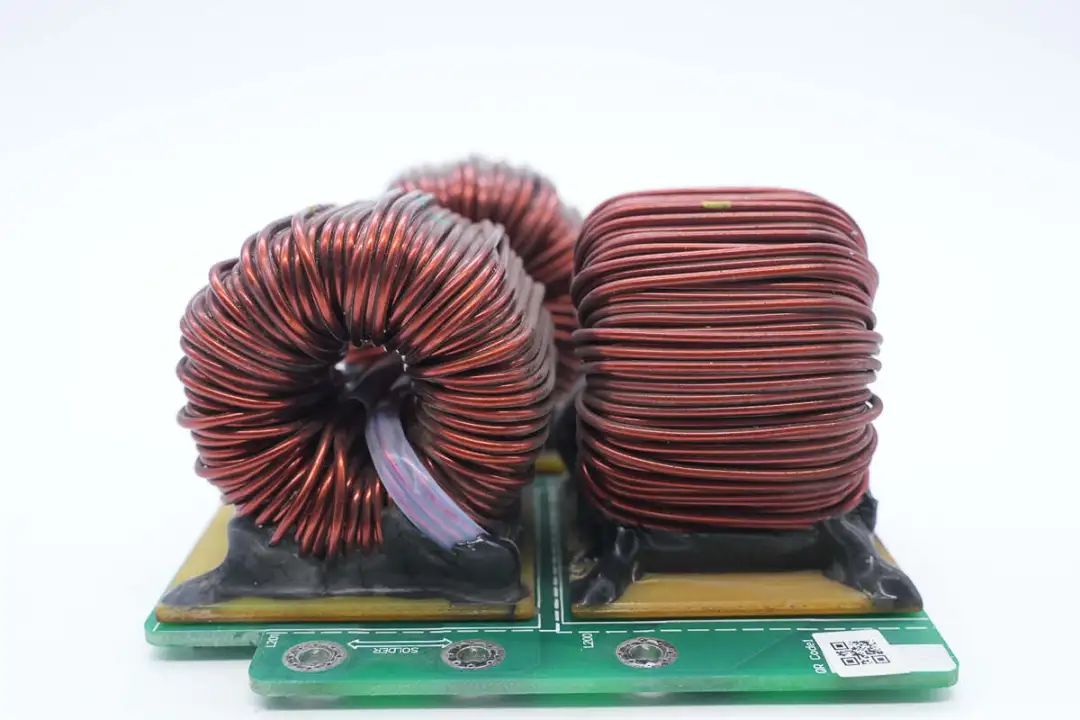

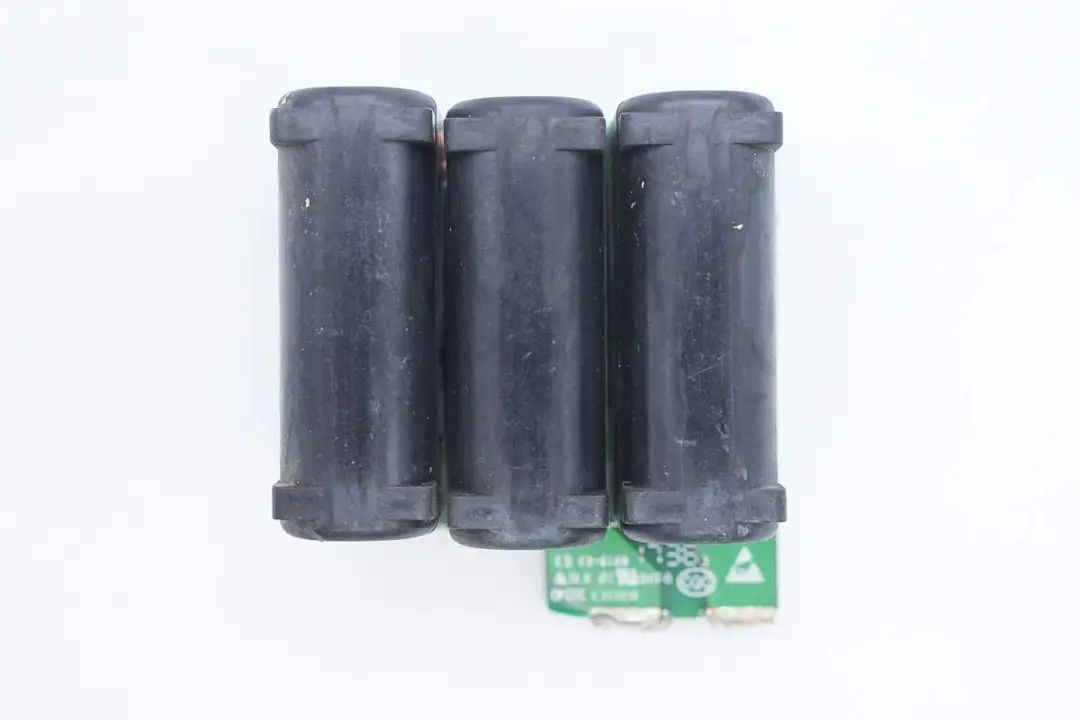

PFC升压电感焊接在小板上，通过螺丝连接固定。

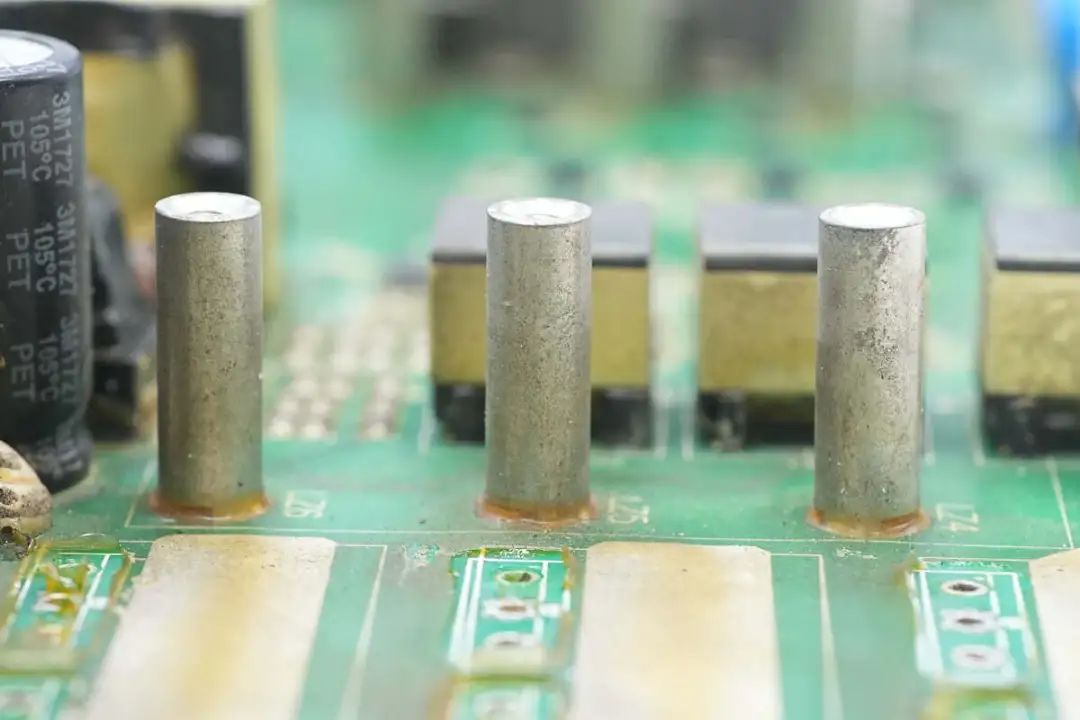

PFC升压电感通过接线柱连接。

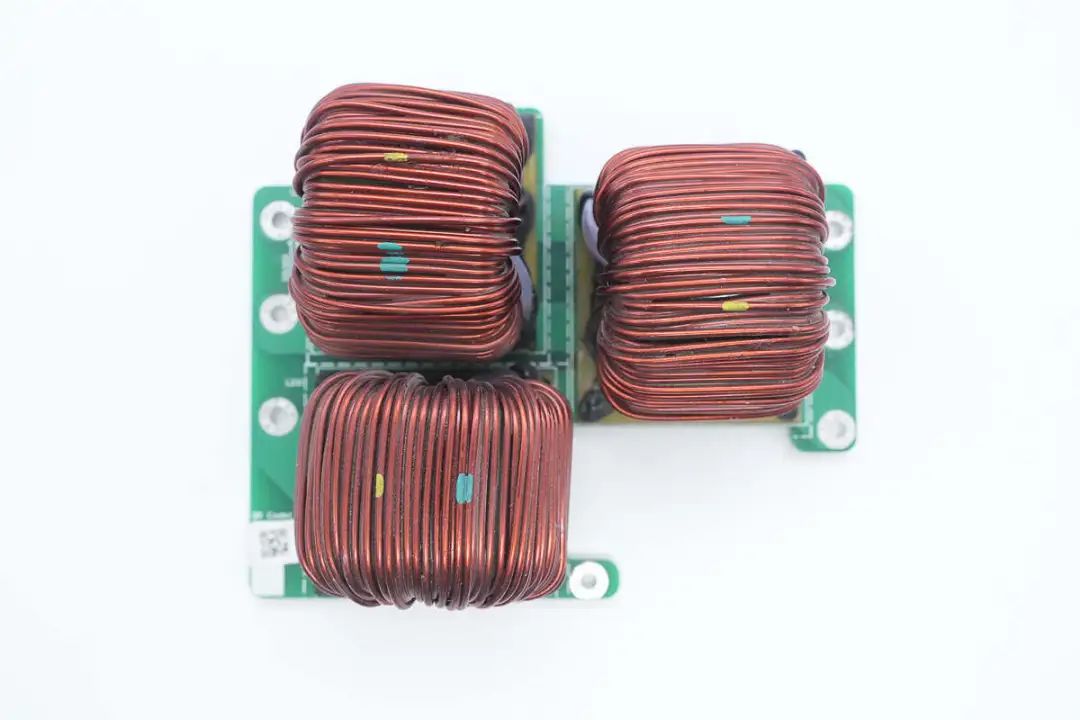

PFC升压电感焊接在小板上。

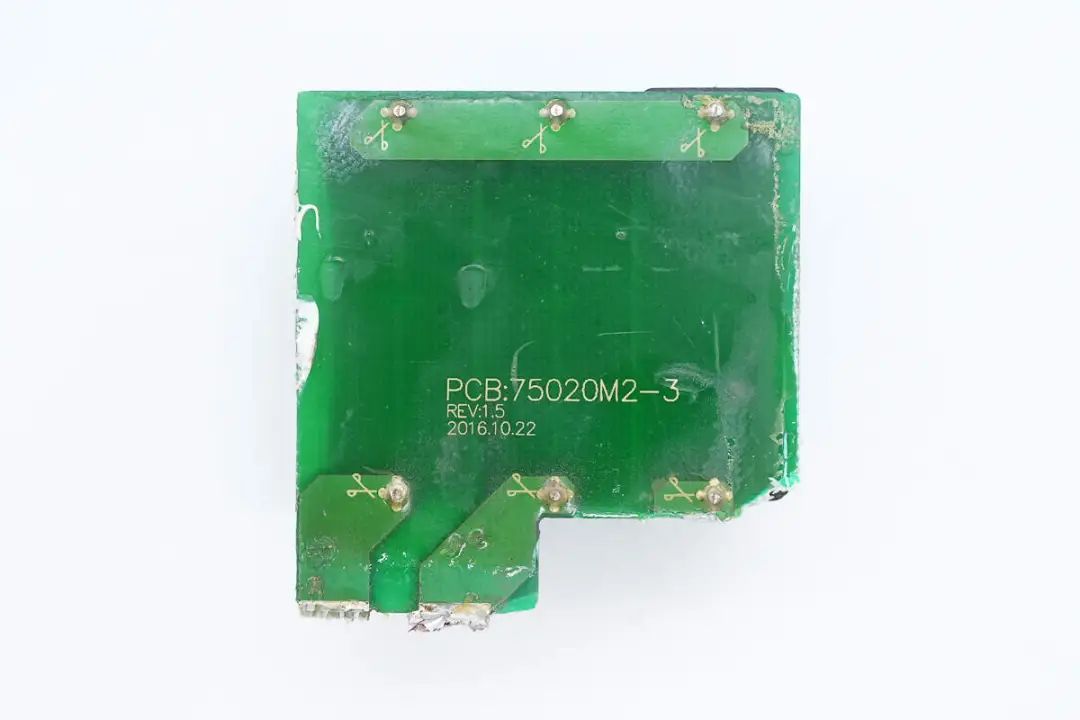

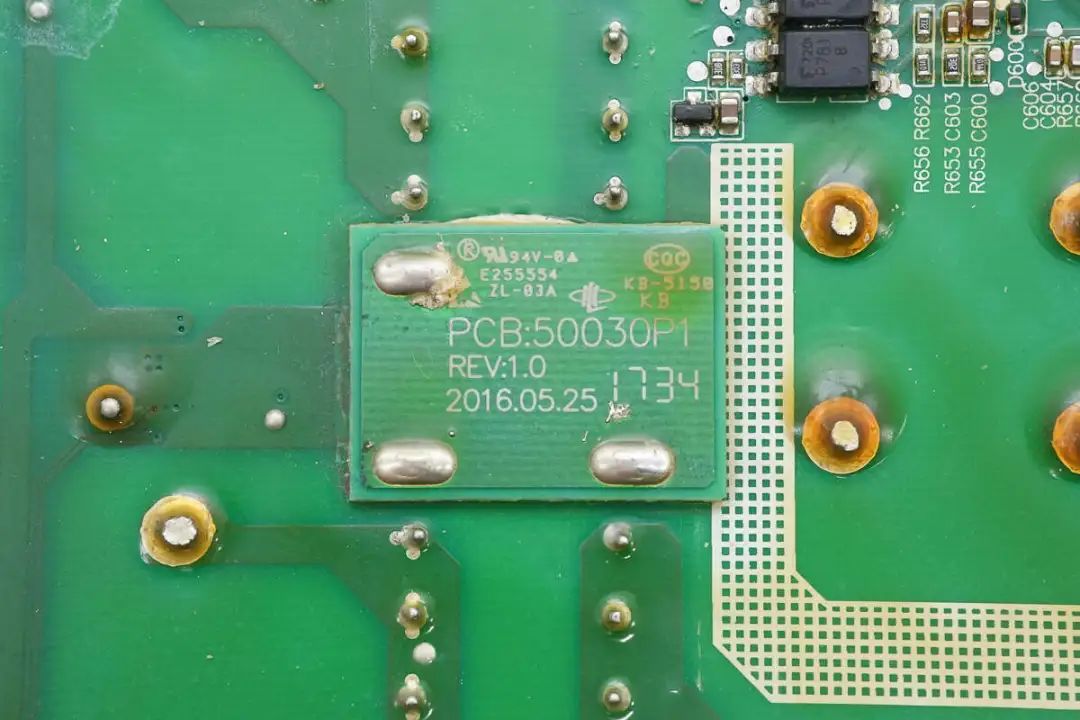

小板背面没有元件。
PFC电感底部设有电木板绝缘。

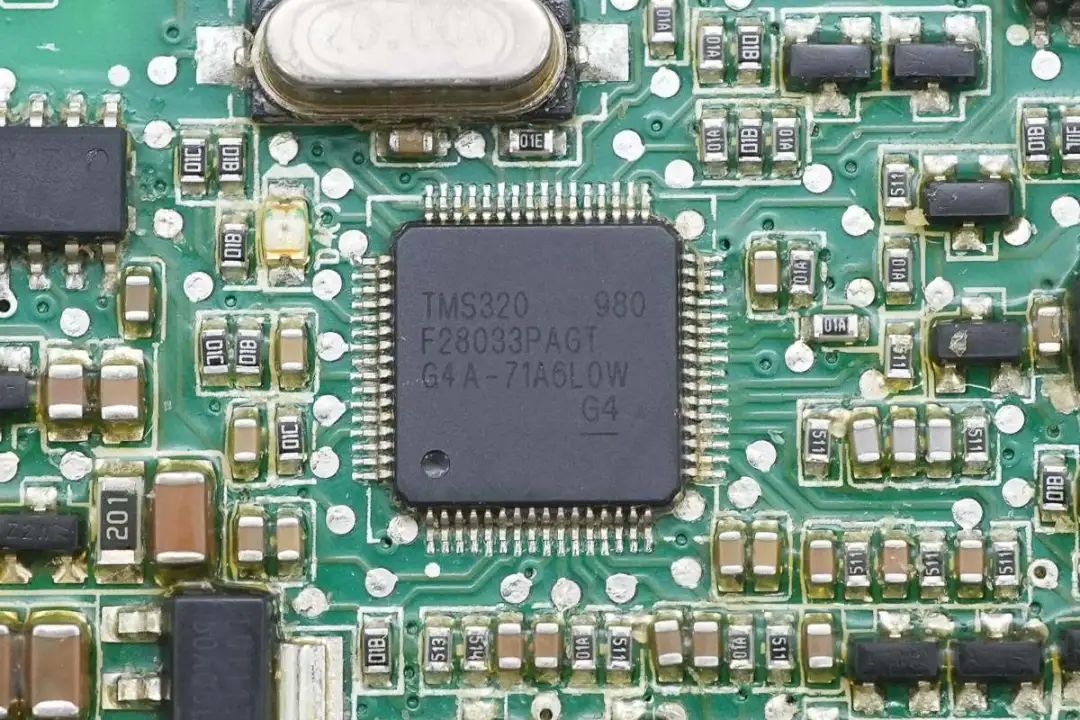

PFC控制器来自德州仪器，型号TMS320F28033PAG，芯片内置C2000 32位MCU，主频为60MHz，内置64KB FLASH和20KB RAM，采用TQFP64封装。

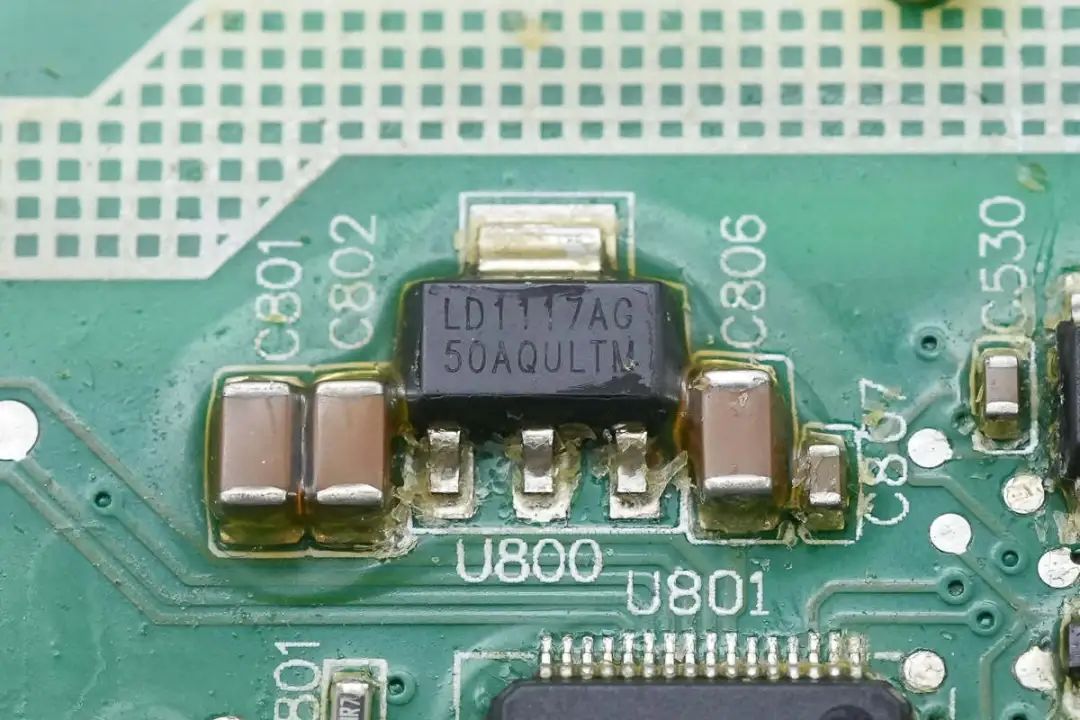

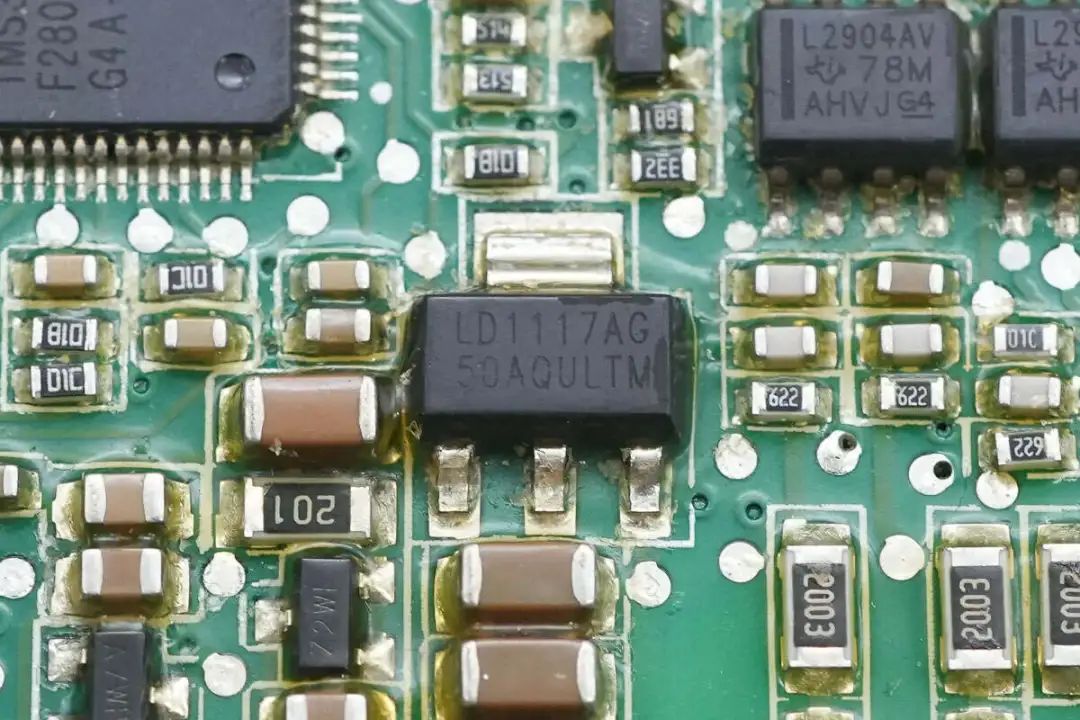

1117稳压芯片特写，输出电压为5V。

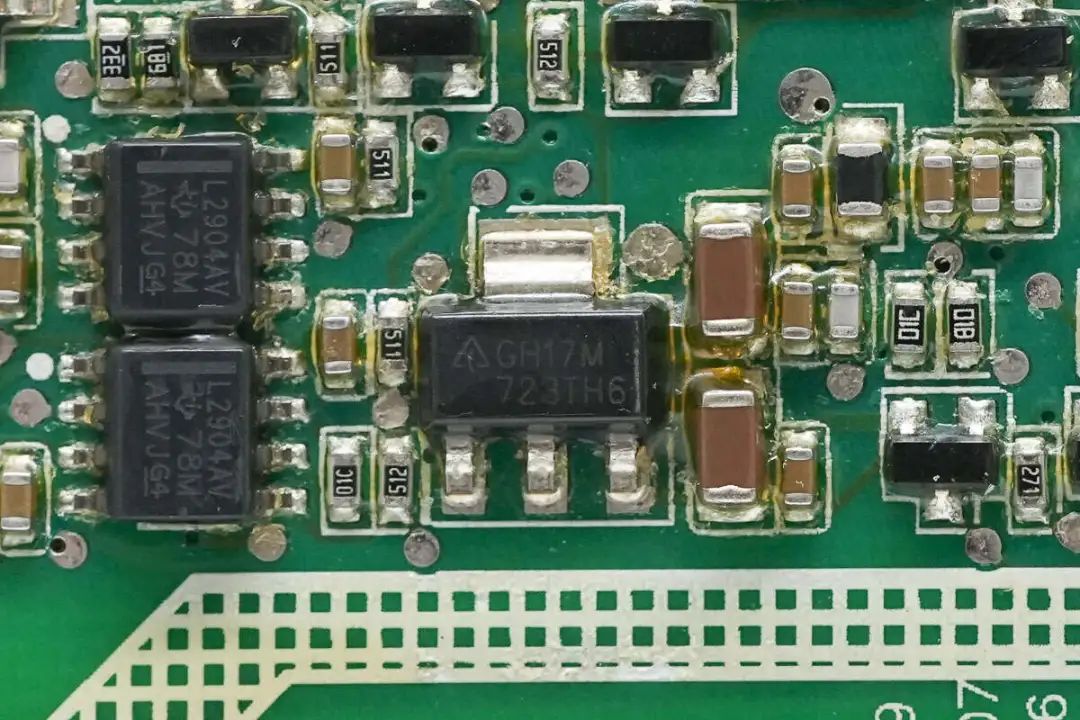

另一颗稳压芯片来自达尔，丝印GH17M，型号AZ1117H-3.3TRG1，输出电压3.3V，输出电流1A，采用SOT-223封装。

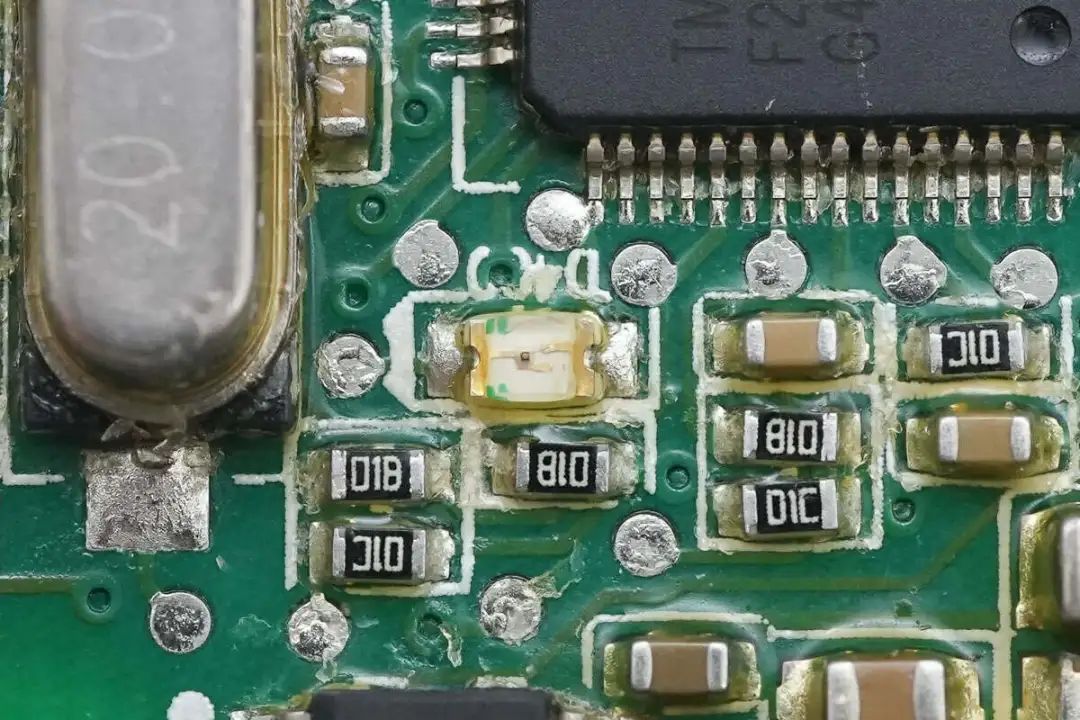

贴片LED用于工作指示。

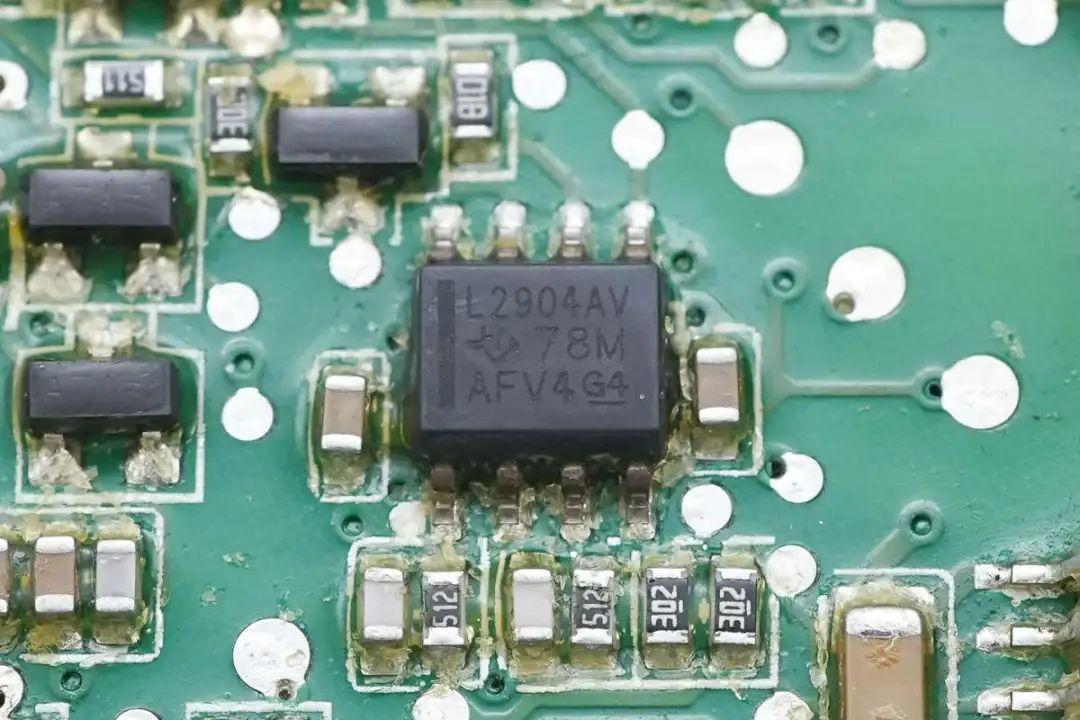

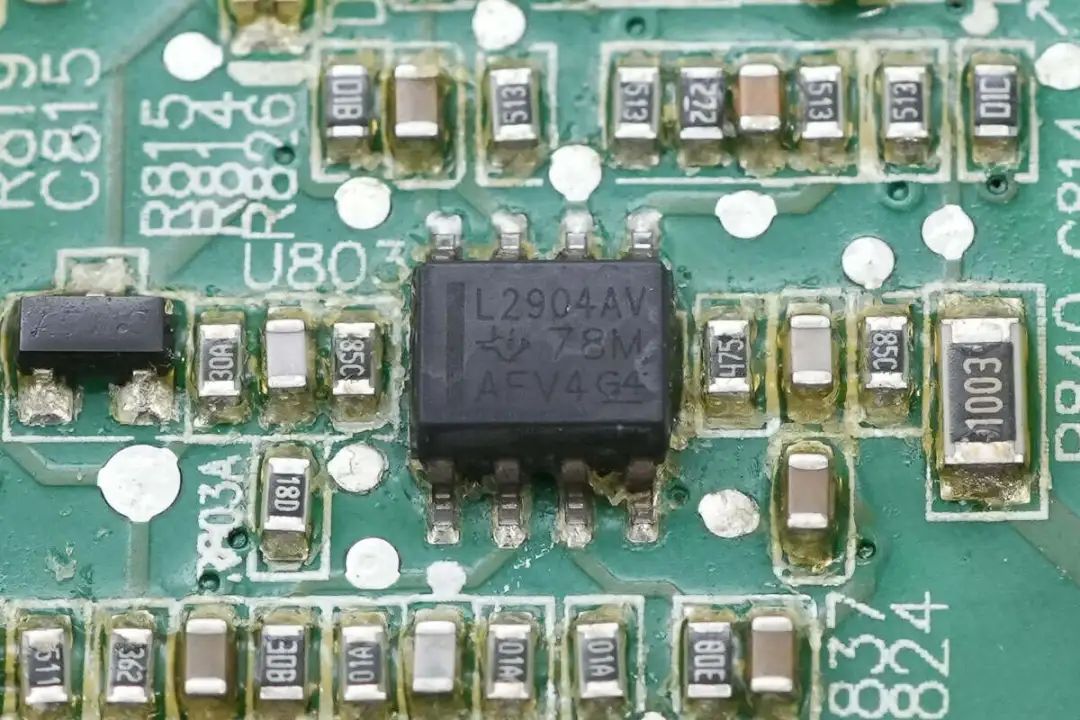

德州仪器LM2904AV双运放特写。

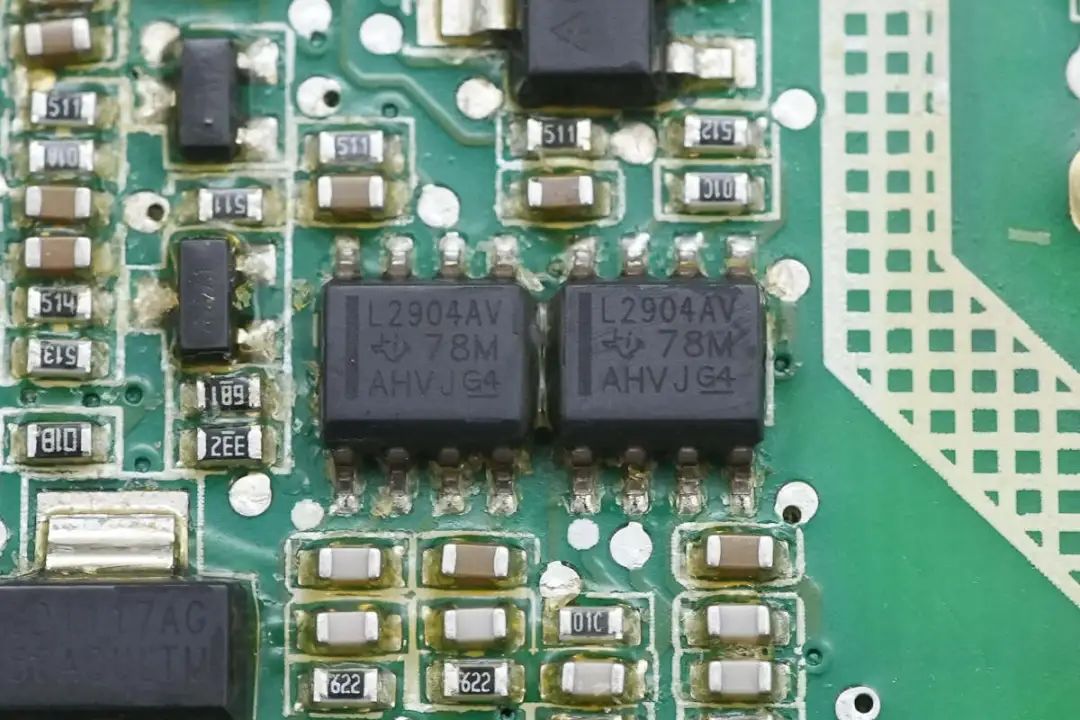

PCBA模块另一面还设有两颗LM2904AV双运放。

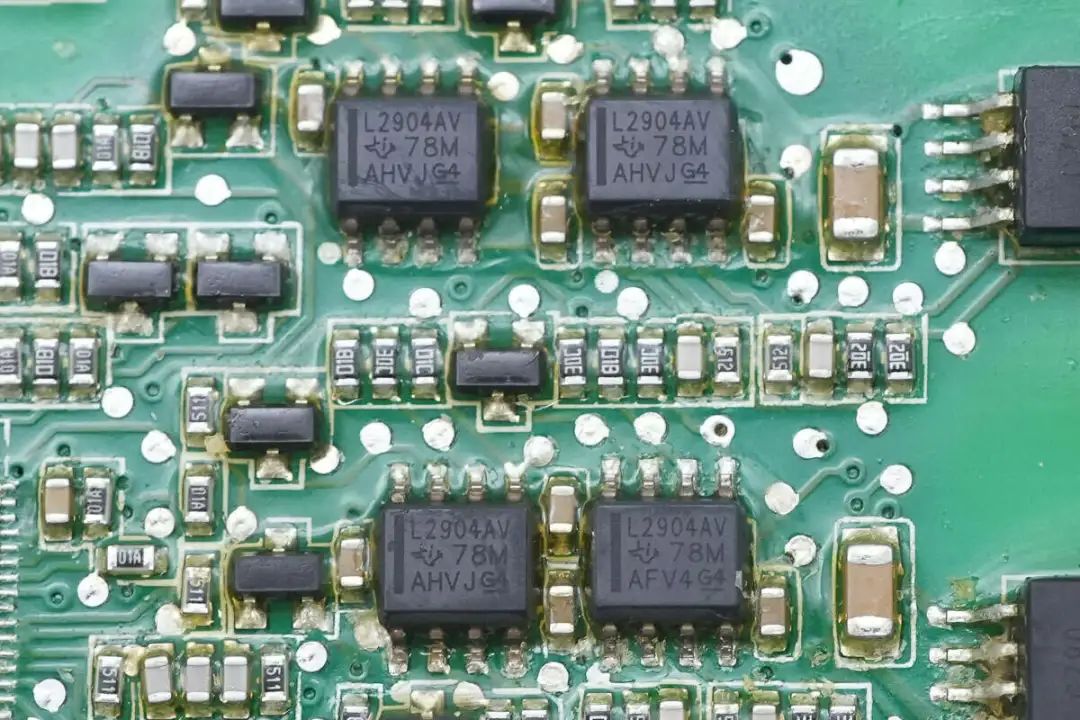

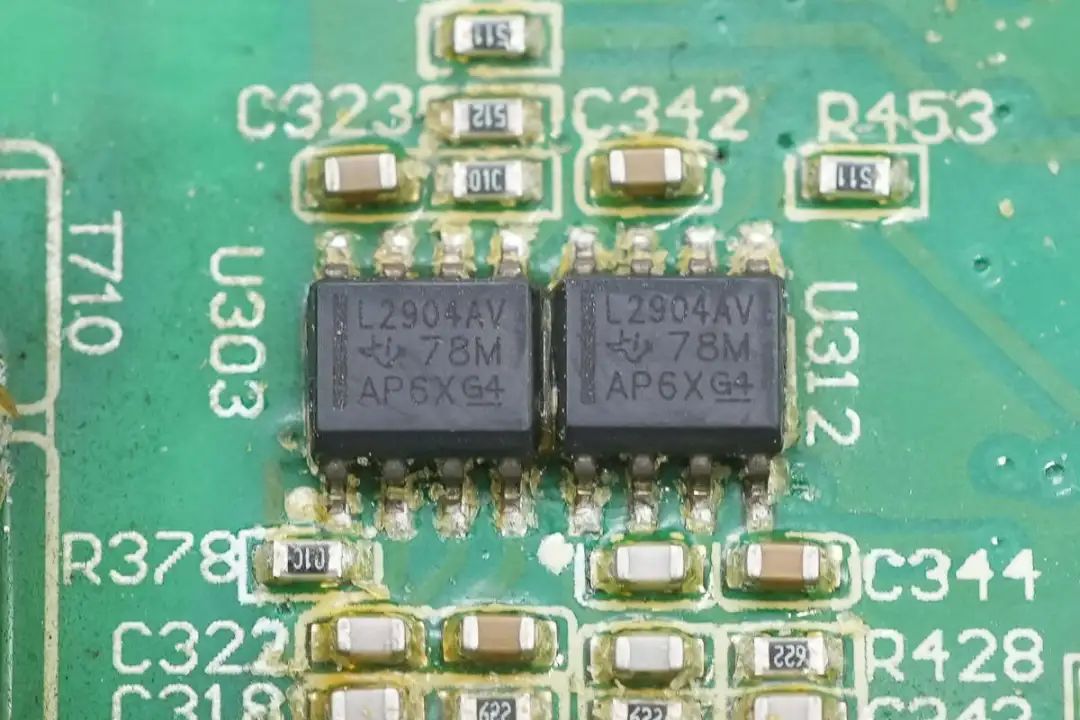

四颗LM2904AV双运放用于电流信号放大。
LM2904AV双运放特写。

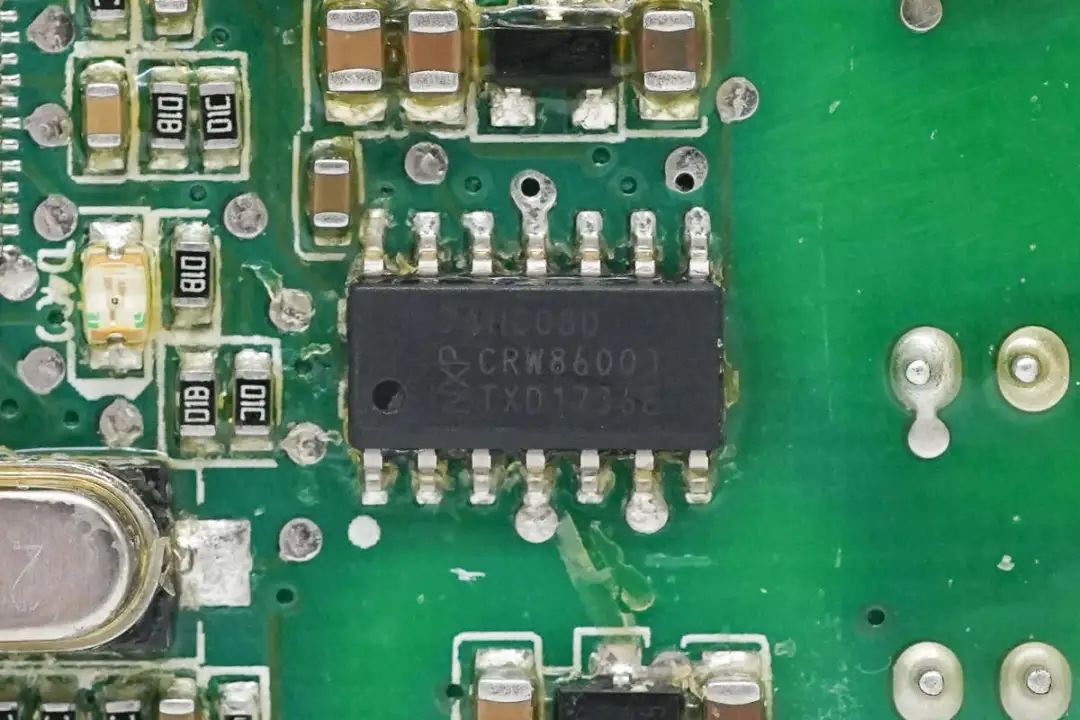

安世74HC08D与门芯片特写，为四路2输入与门，采用SOIC-14封装。

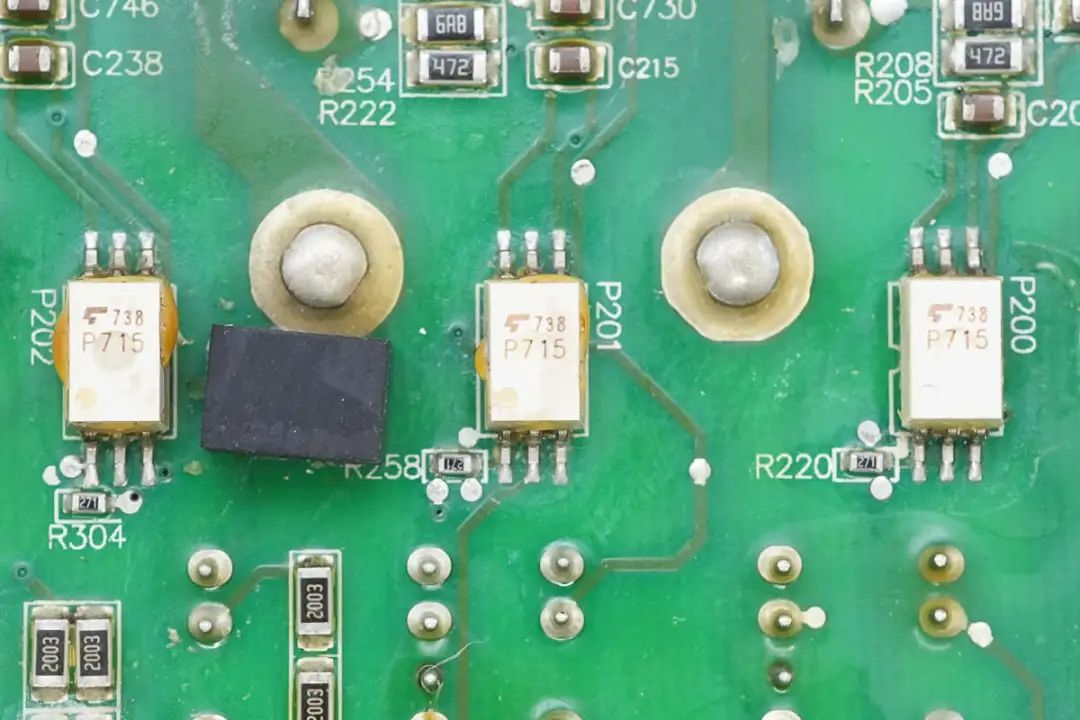

东芝TLP715光耦用于PFC开关管驱动信号隔离，采用SOP6封装。

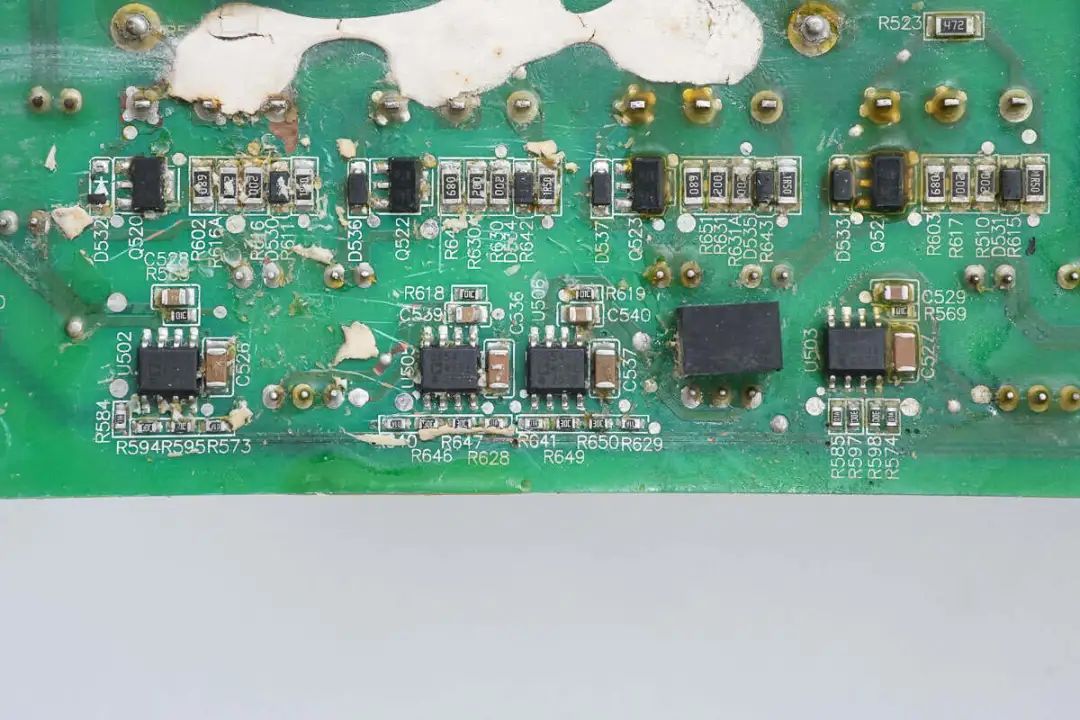

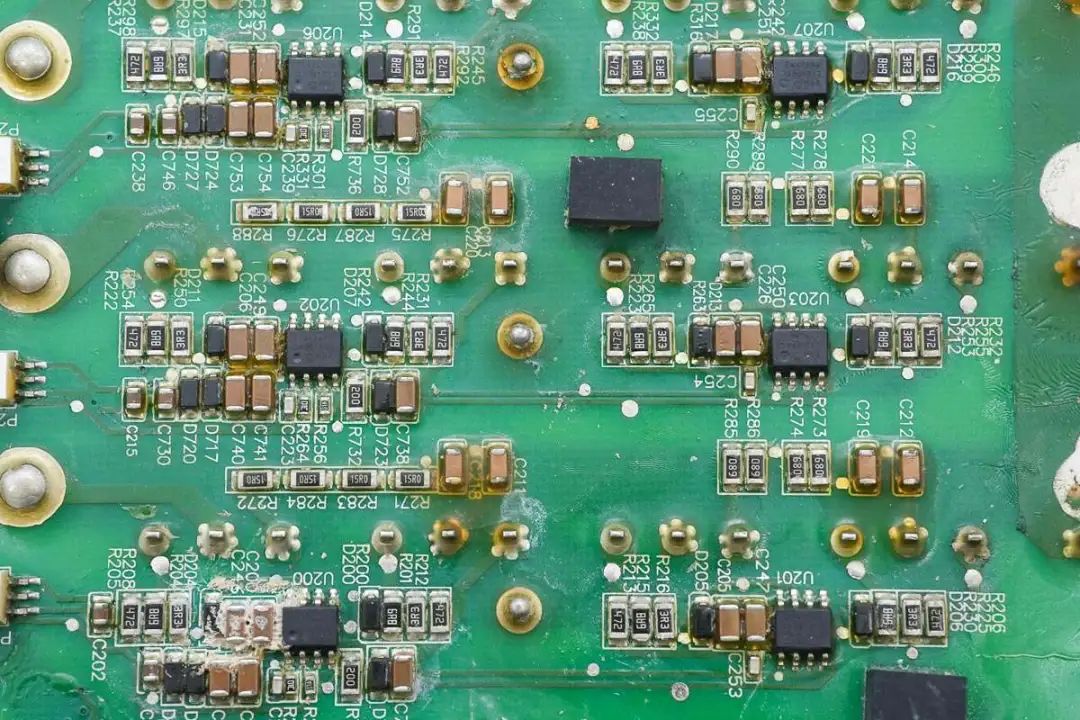

对应12颗PFC开关管设有6颗驱动器。

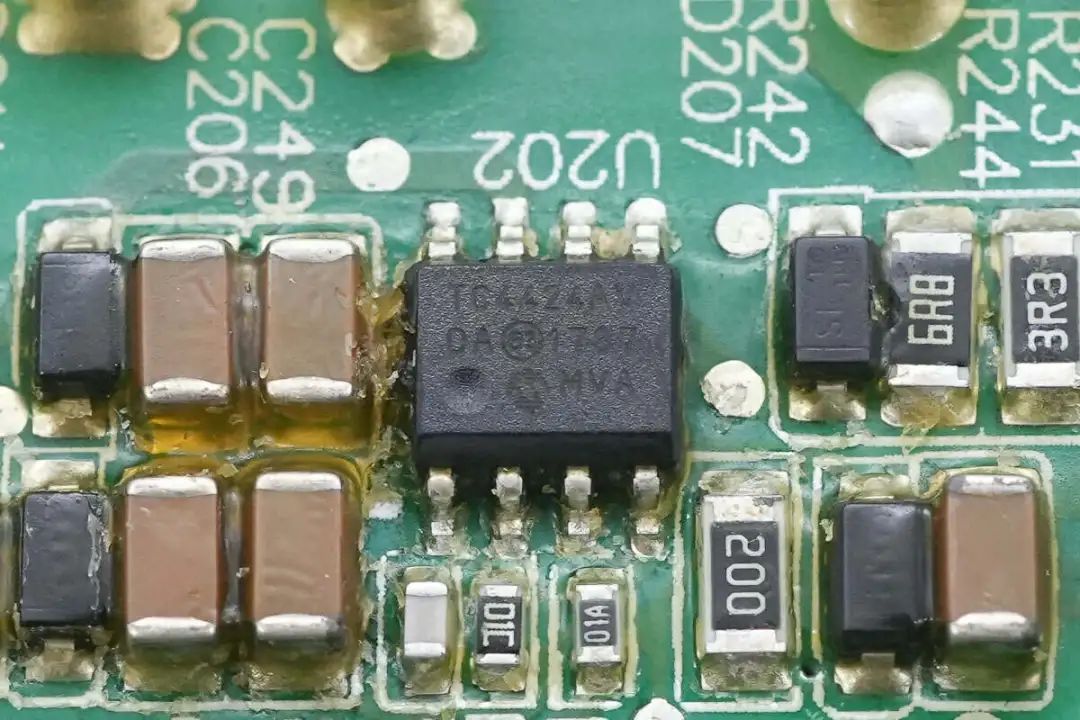

驱动器来自微芯科技，型号TC4424A，为双路3A驱动器，支持CMOS和TTL电平输入，采用SOIC8封装。

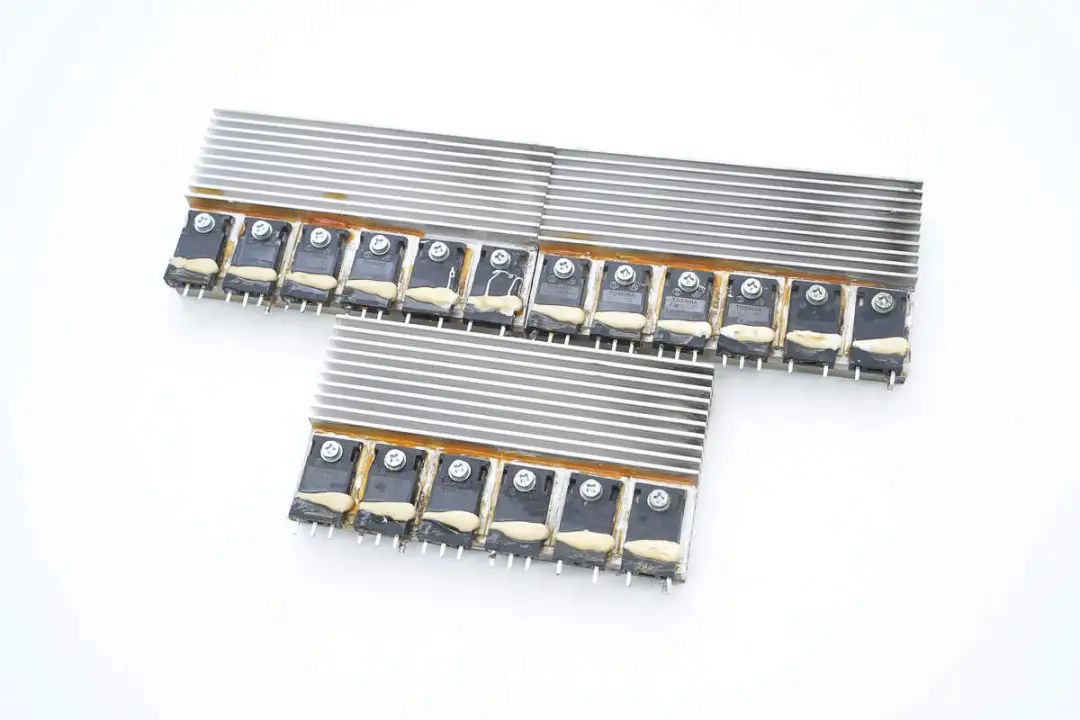

焊接拆下三片散热片，PFC开关管和整流管一览。

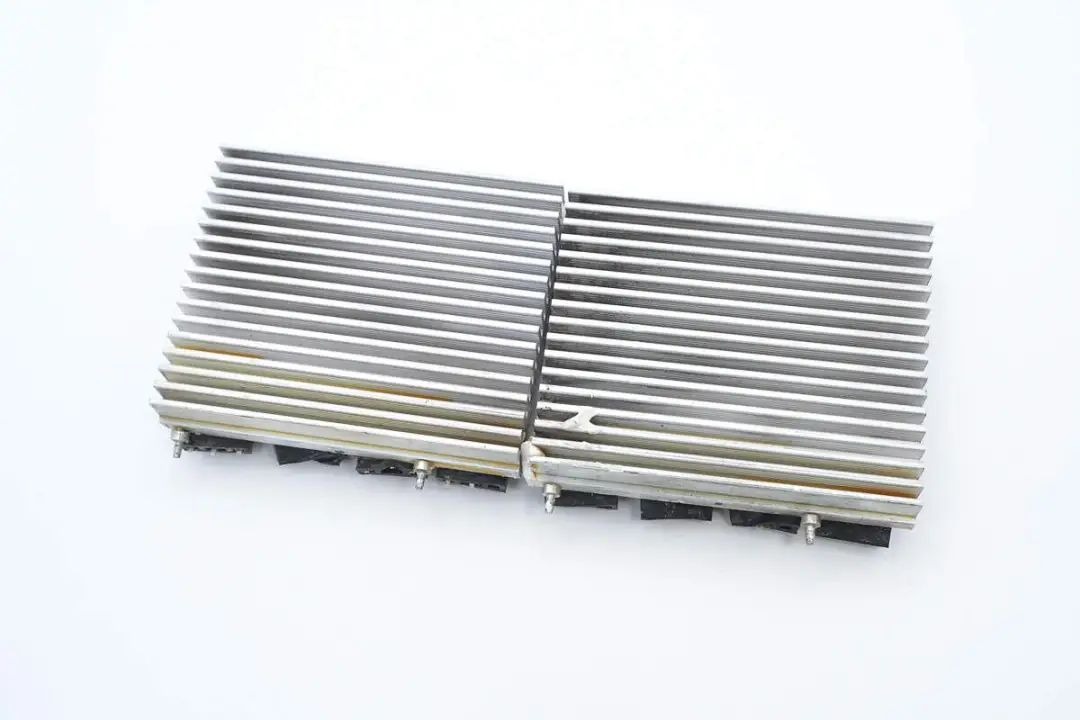

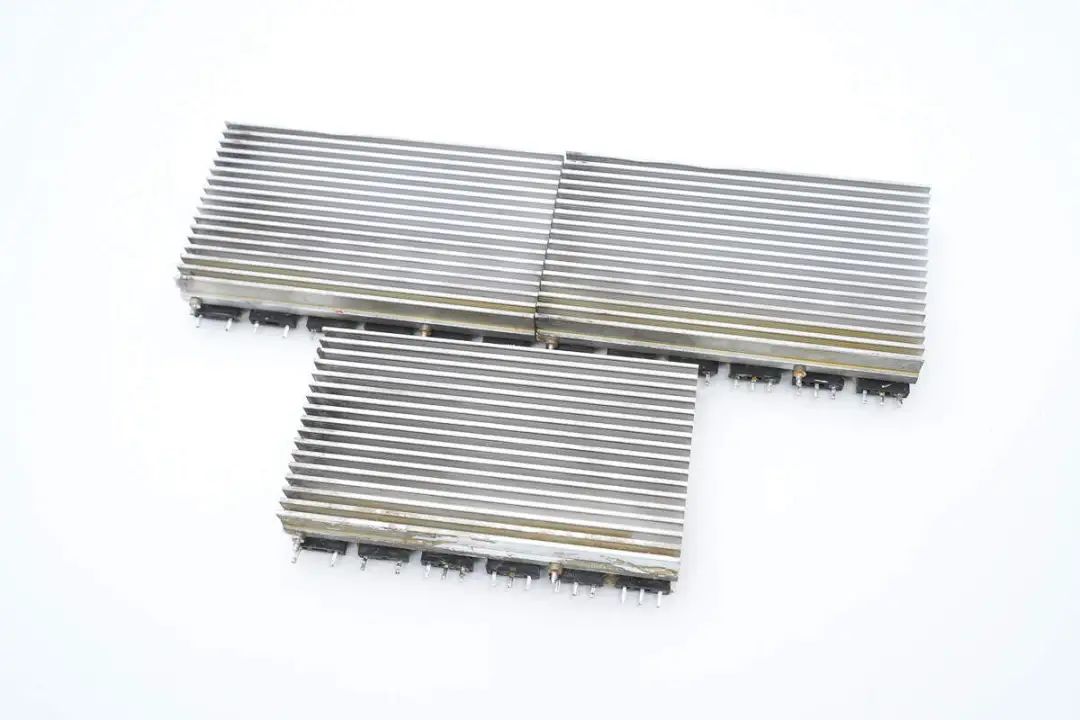

散热片背面开槽设计，增大散热面积。

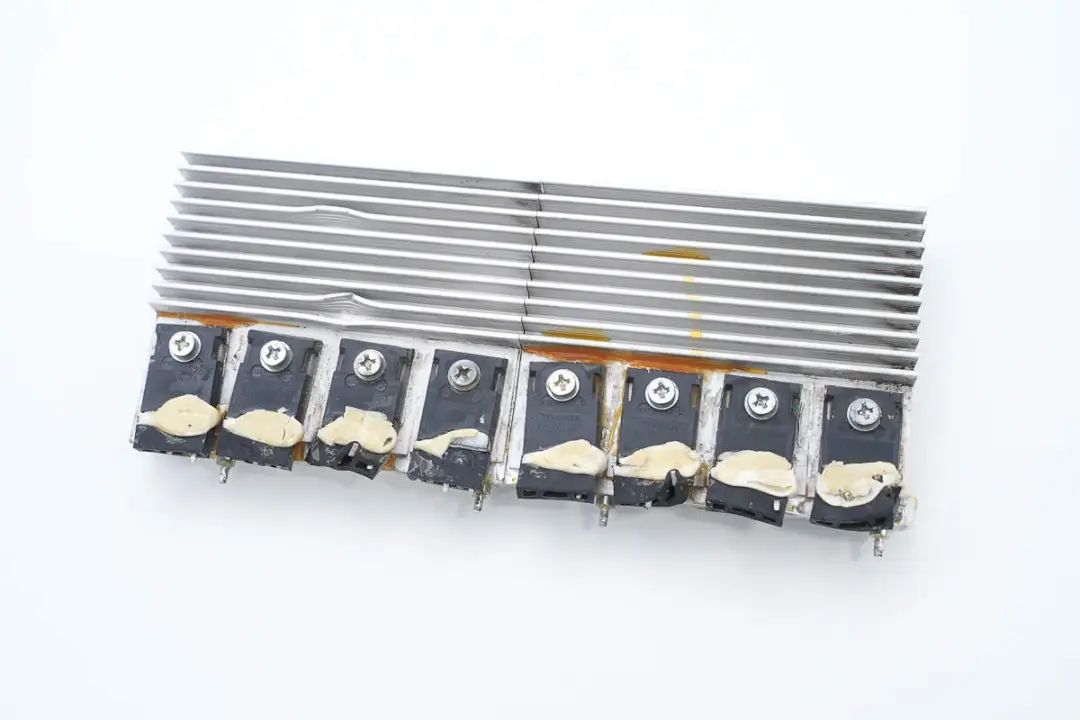

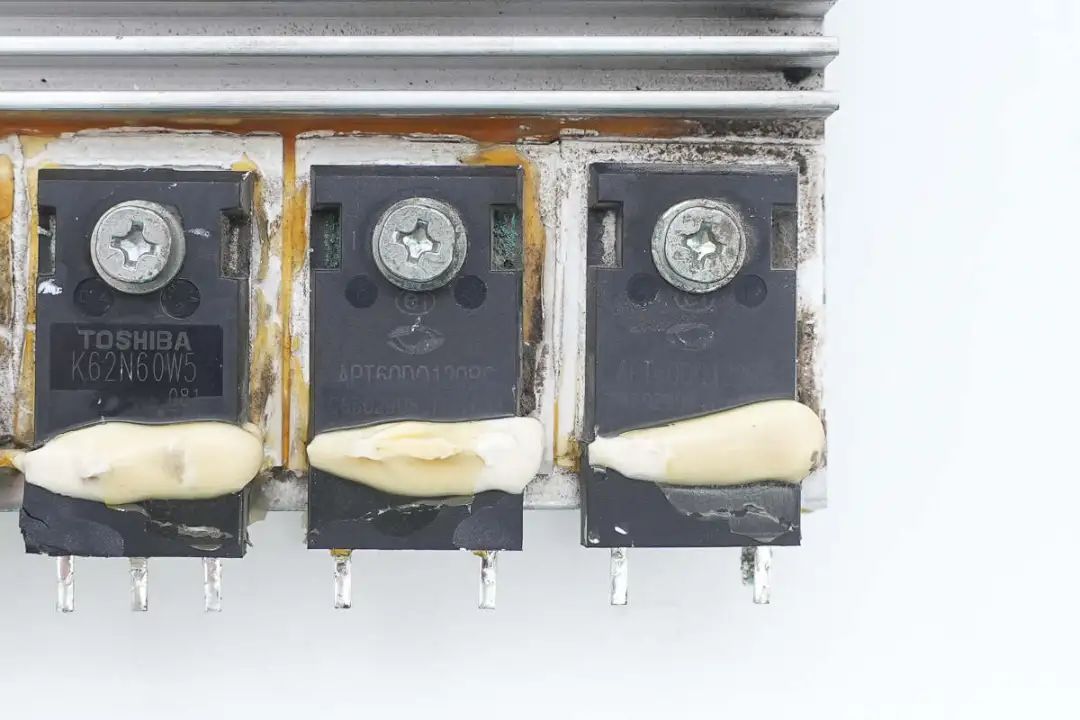

散热片下方左侧设有四颗PFC开关管，右侧设有两颗PFC整流管。
PFC开关管来自东芝，型号TK62N60W5，NMOS，耐压600V，导阻36mΩ，采用TO-247封装。
PFC整流管来自微芯科技，型号APT60DQ120BG，为超快软恢复二极管，规格为1200V 60A，采用TO247封装。
在两组散热片中设有高压滤波电容。

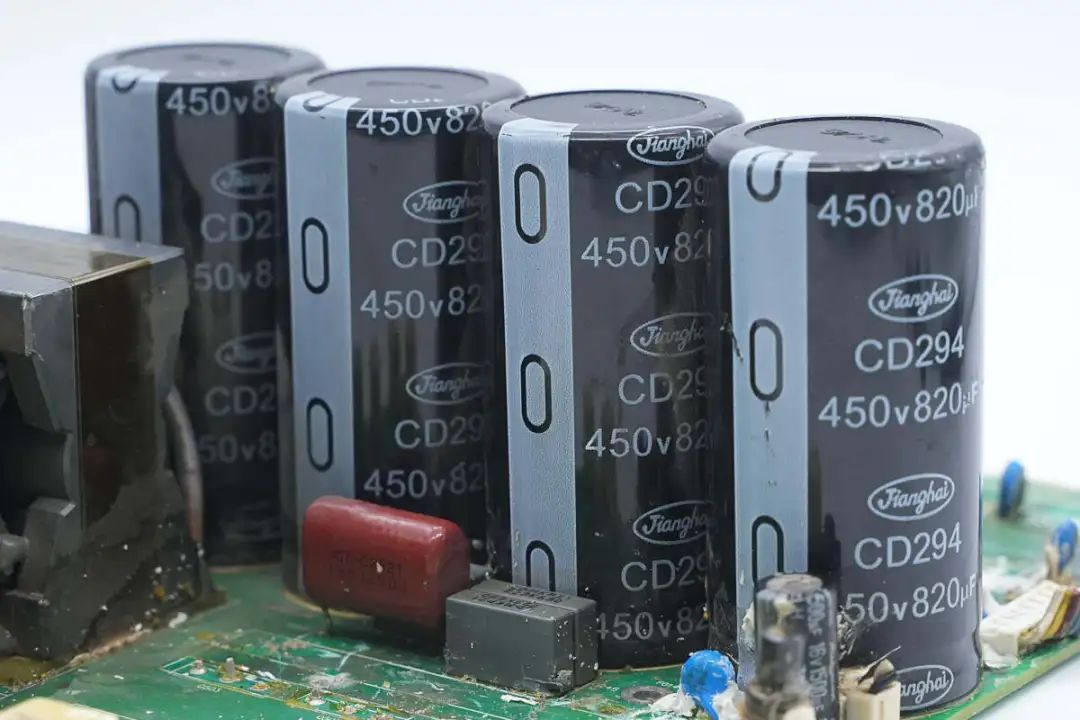

高压滤波电容来自江海，为CD294系列电解电容，规格为450V820μF，2并2串连接，等效900V820μF。

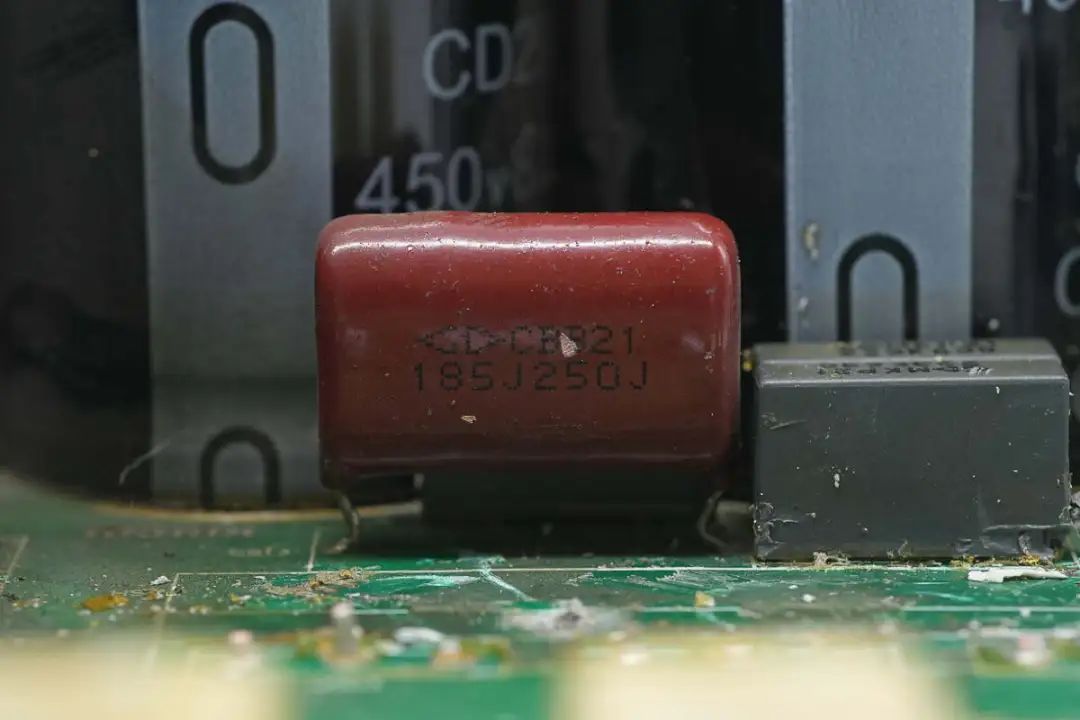

薄膜滤波电容规格为1.8μF250V。

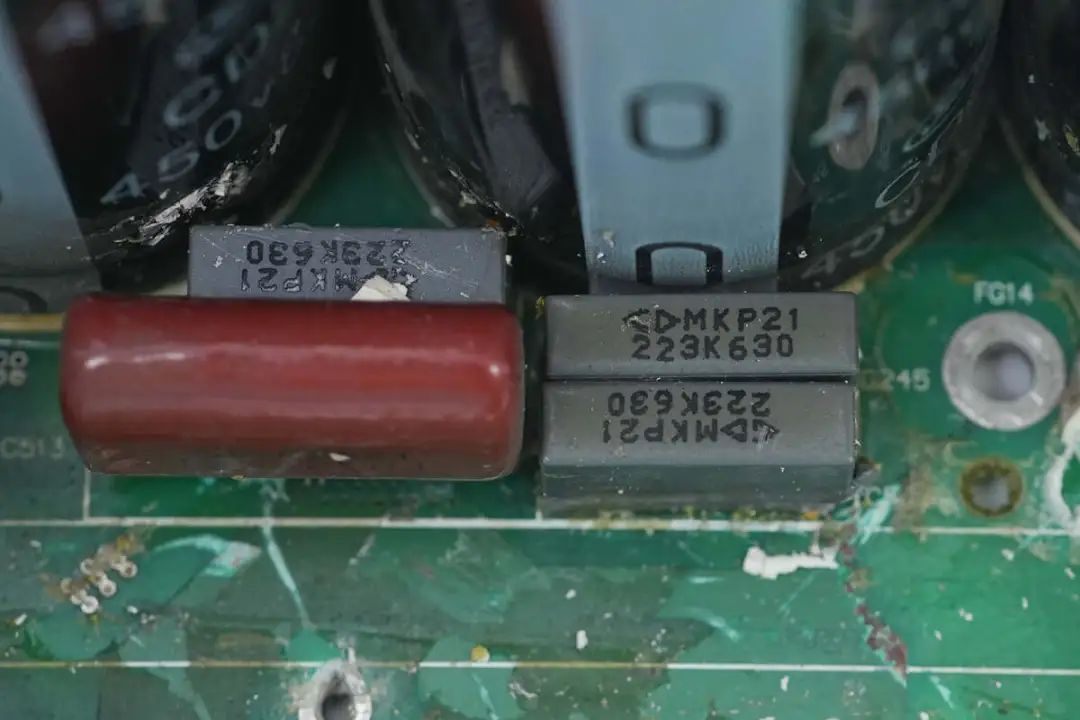

另外三颗薄膜电容规格为0.022μF630V。

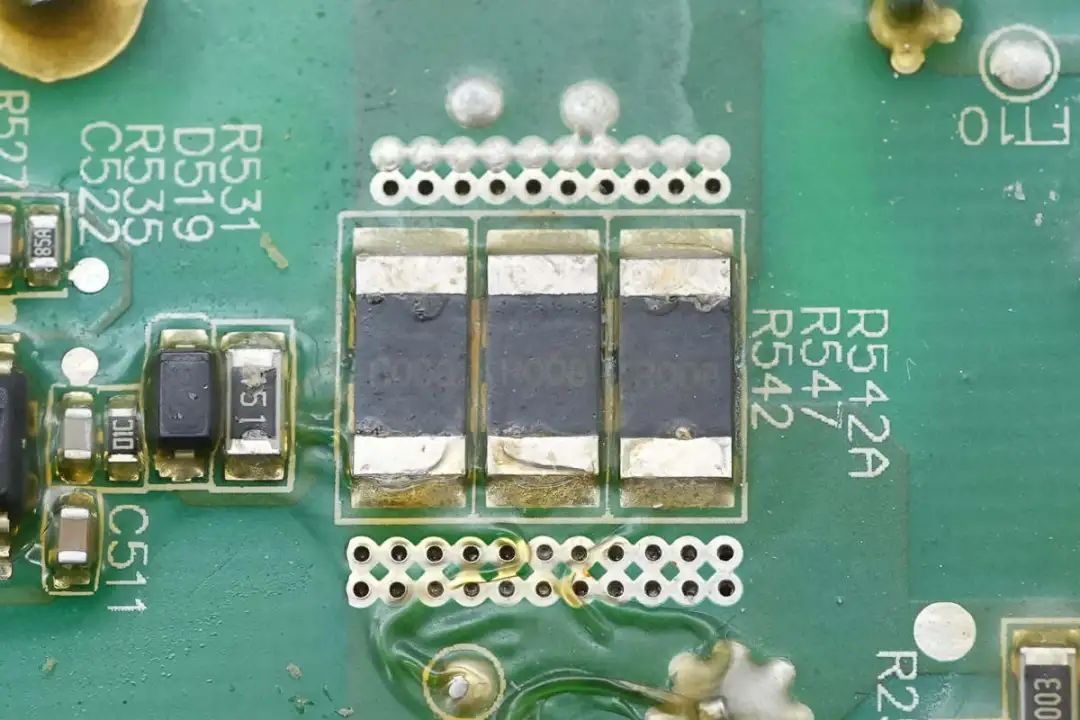

三颗取样电阻并联，用于全桥LLC功率级电流检测。

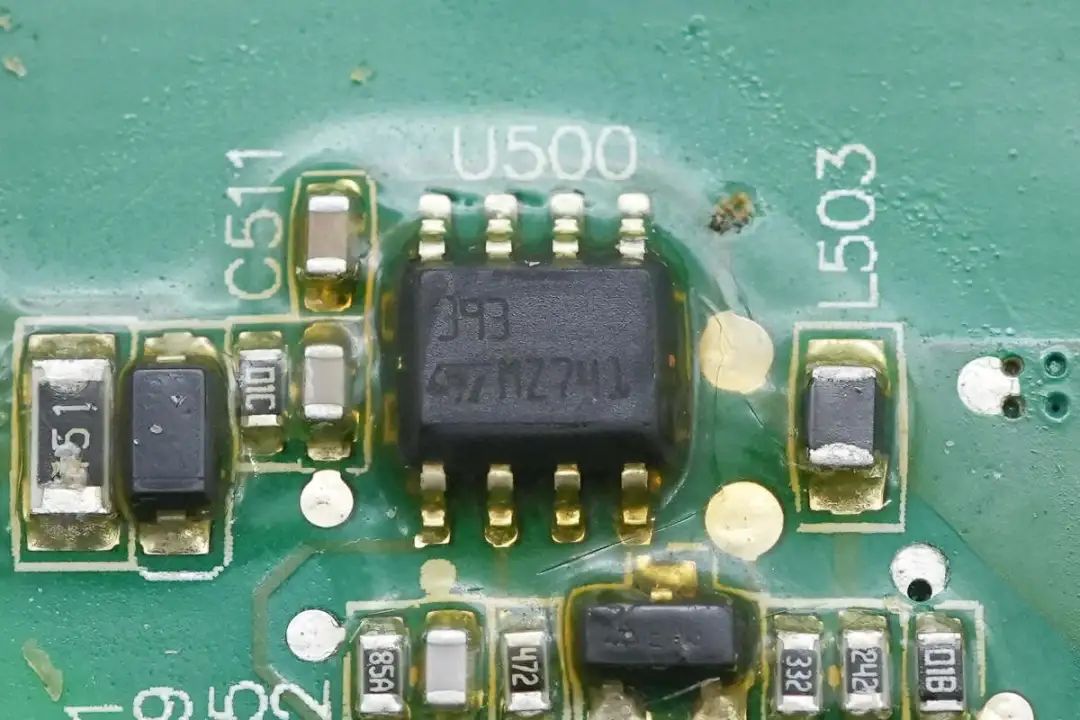

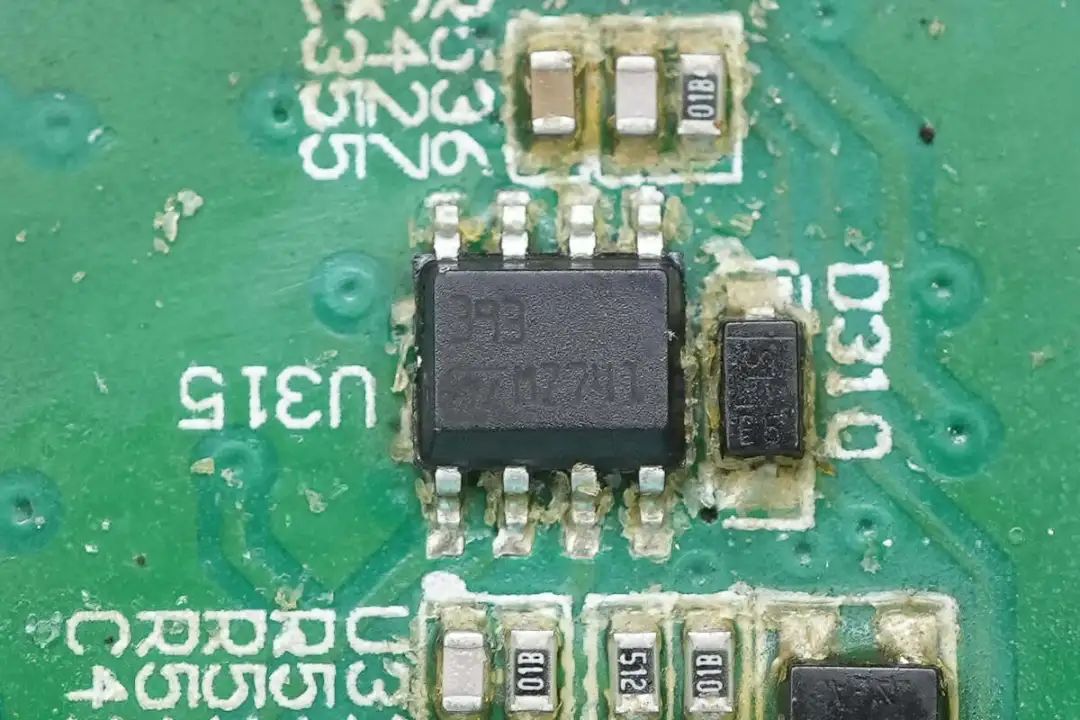

LM393双路电压比较器特写。

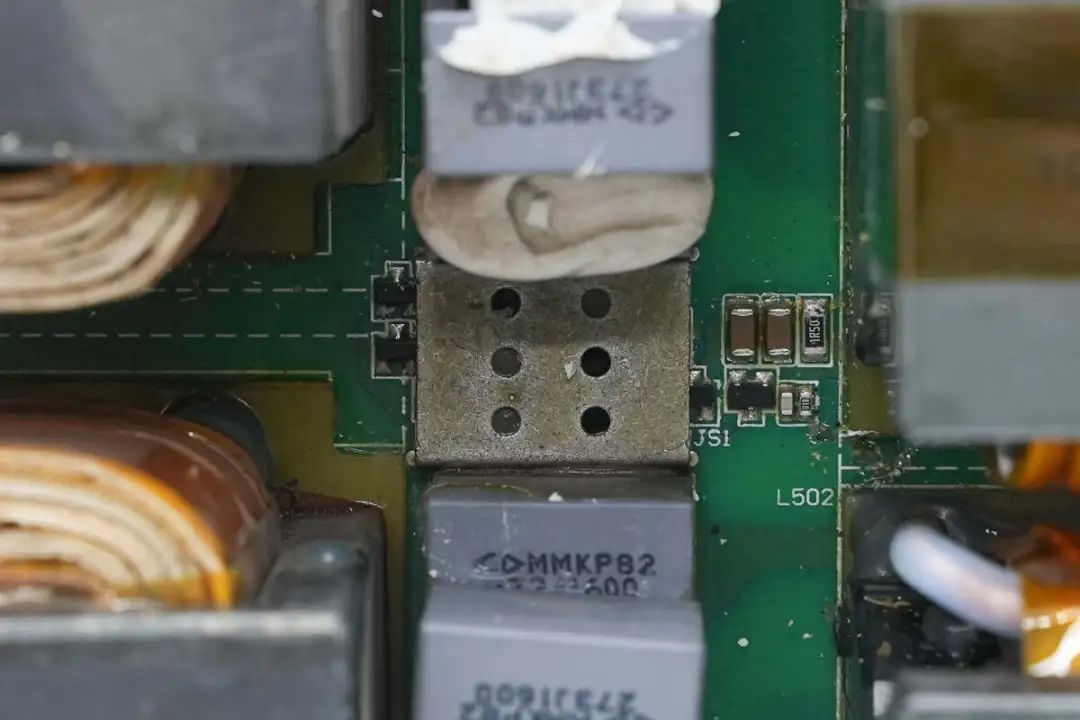

LLC控制器设有金属屏蔽罩。
对应LLC控制器背面焊接屏蔽板。
拆开屏蔽罩，内部设有LLC控制器。

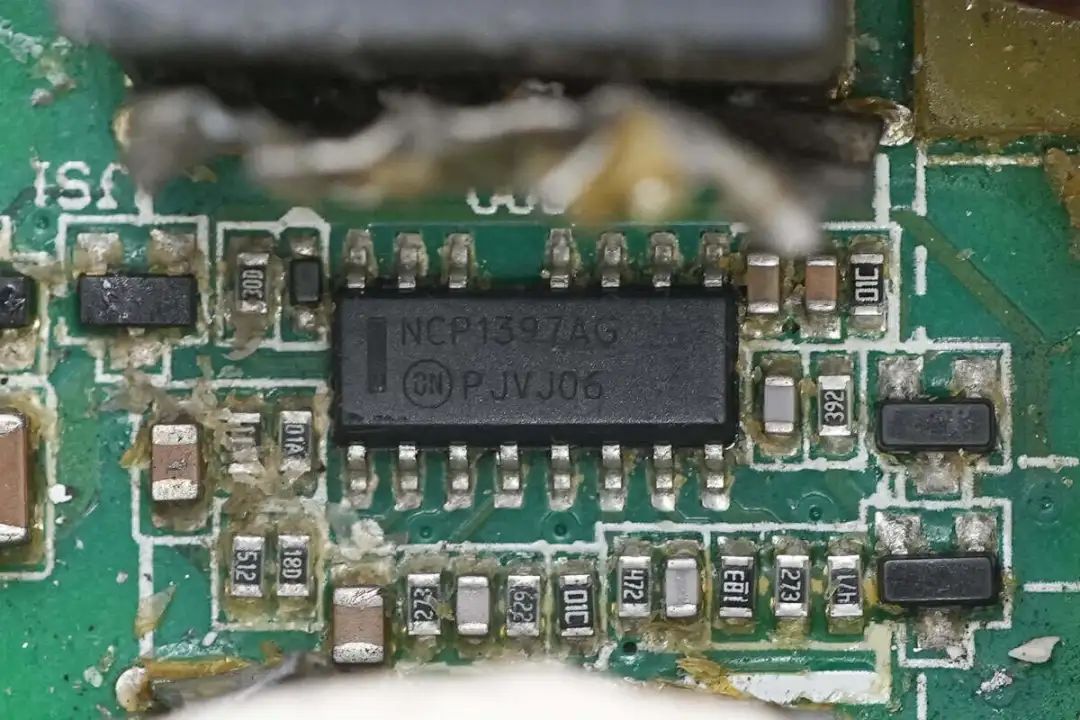

LLC控制器来自安森美，型号NCP1397A，芯片内置600V栅极驱动器，支持50-500kHz开关频率，采用SO-16封装。
4颗驱动器用于驱动隔离变压器。

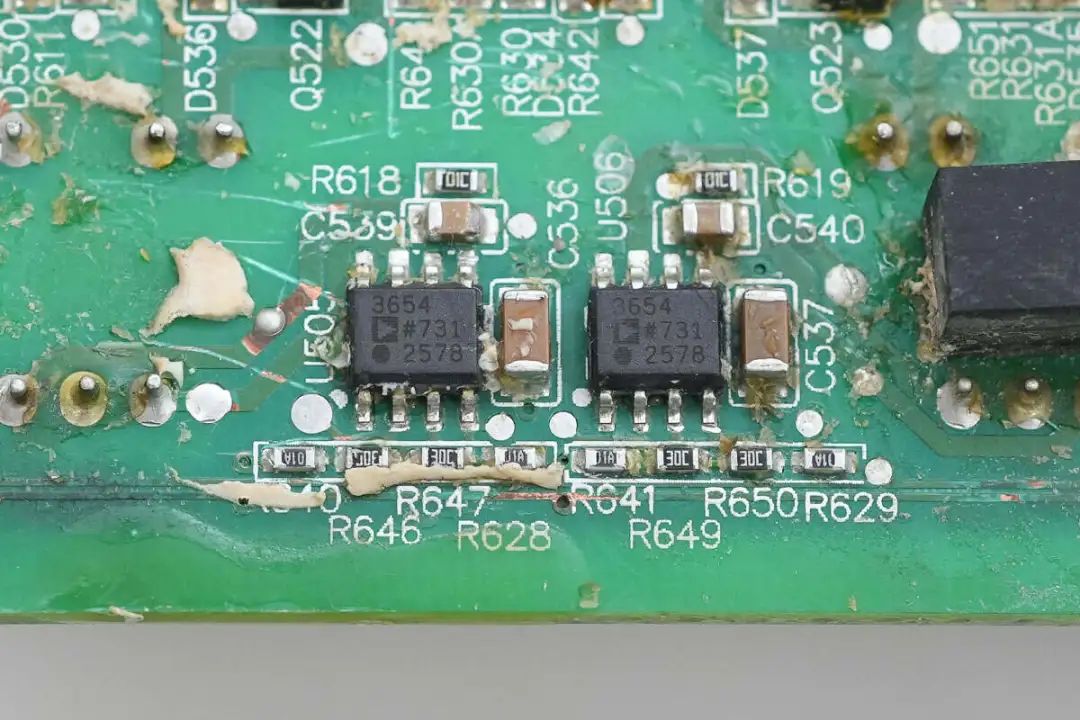

驱动器来自亚德诺，型号ADP3654，为双通道高速低侧驱动器，支持4A输出电流，采用SOIC-8-EP封装。

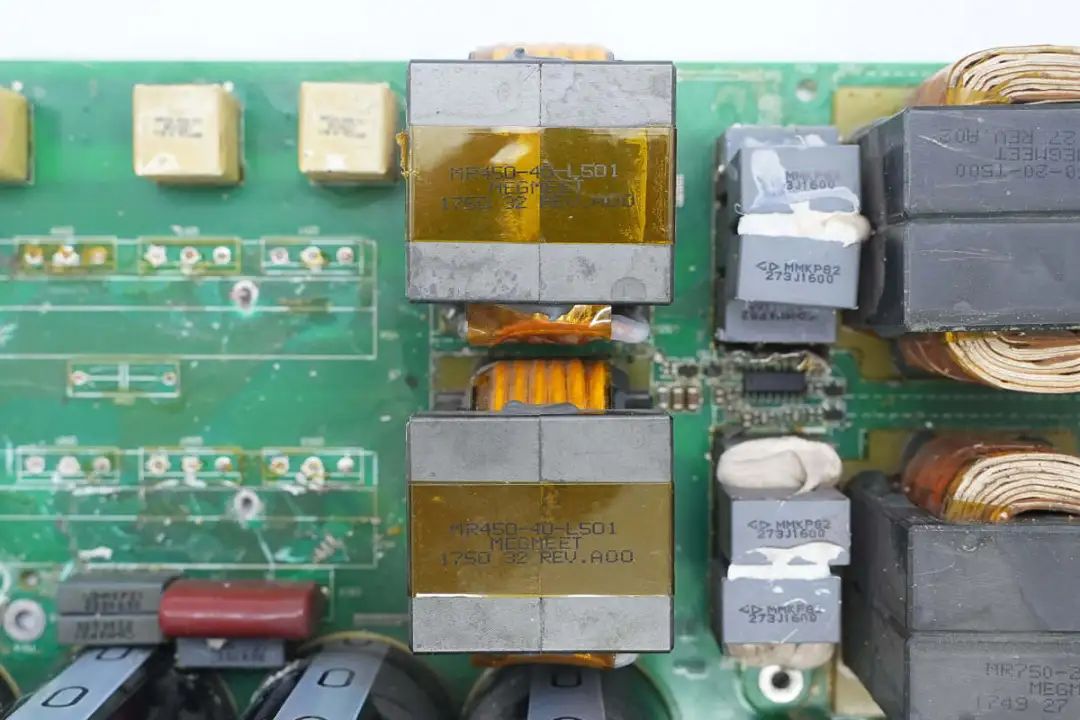

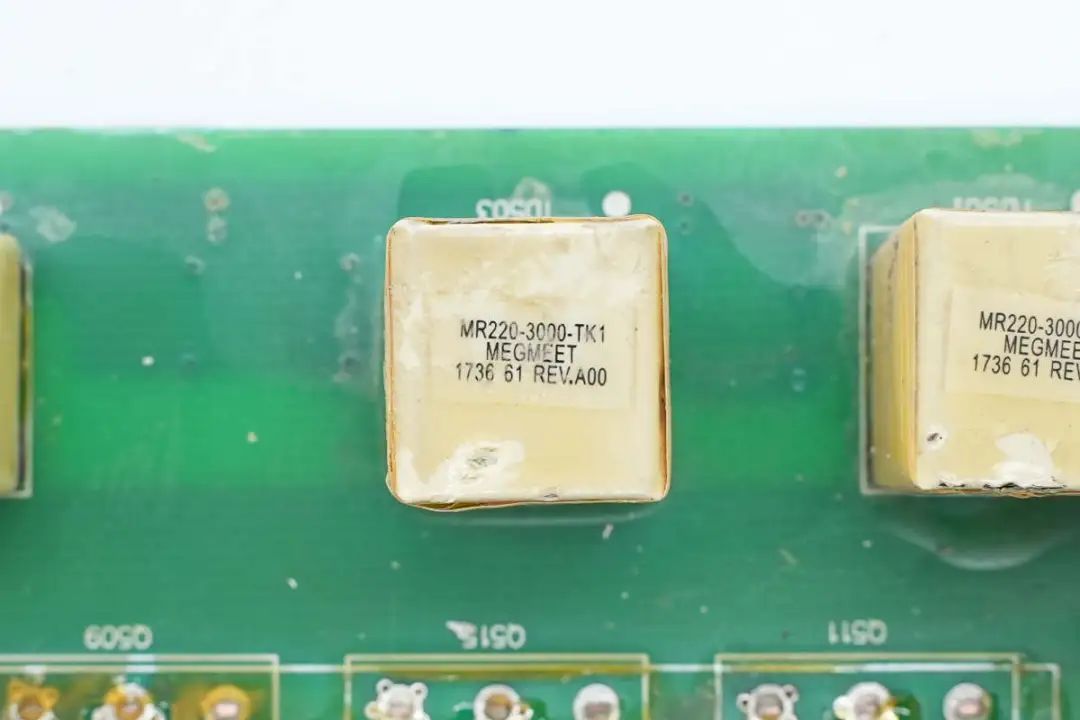

4颗驱动变压器对应两组全桥开关管。
驱动变压器采用胶带严密缠绕绝缘。

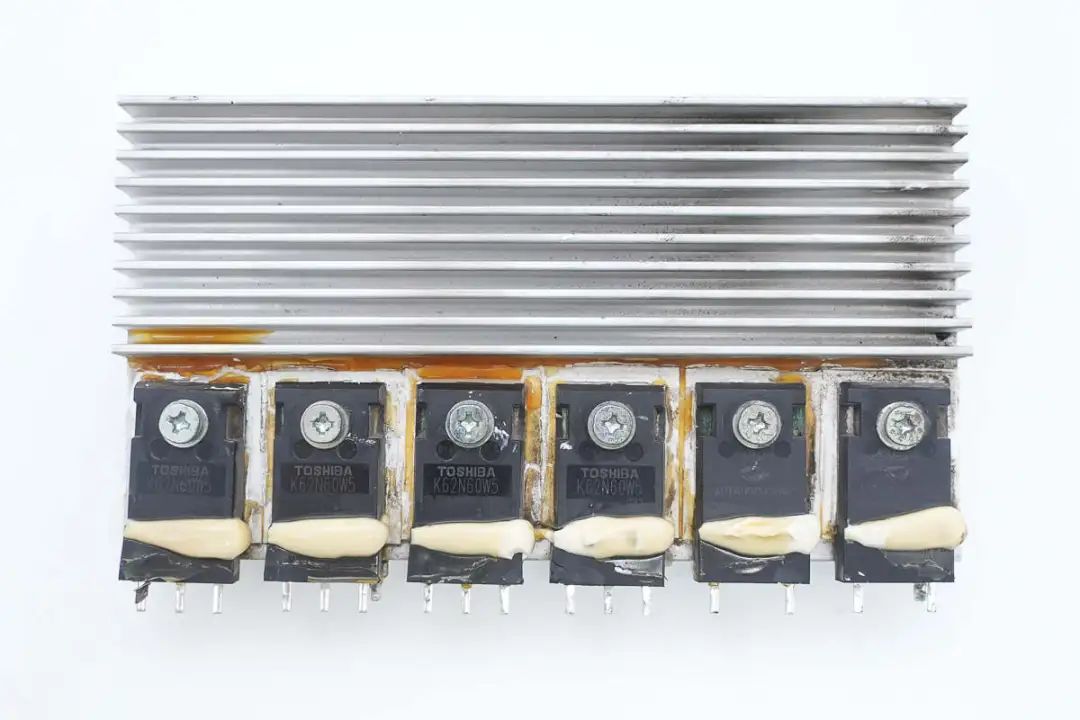

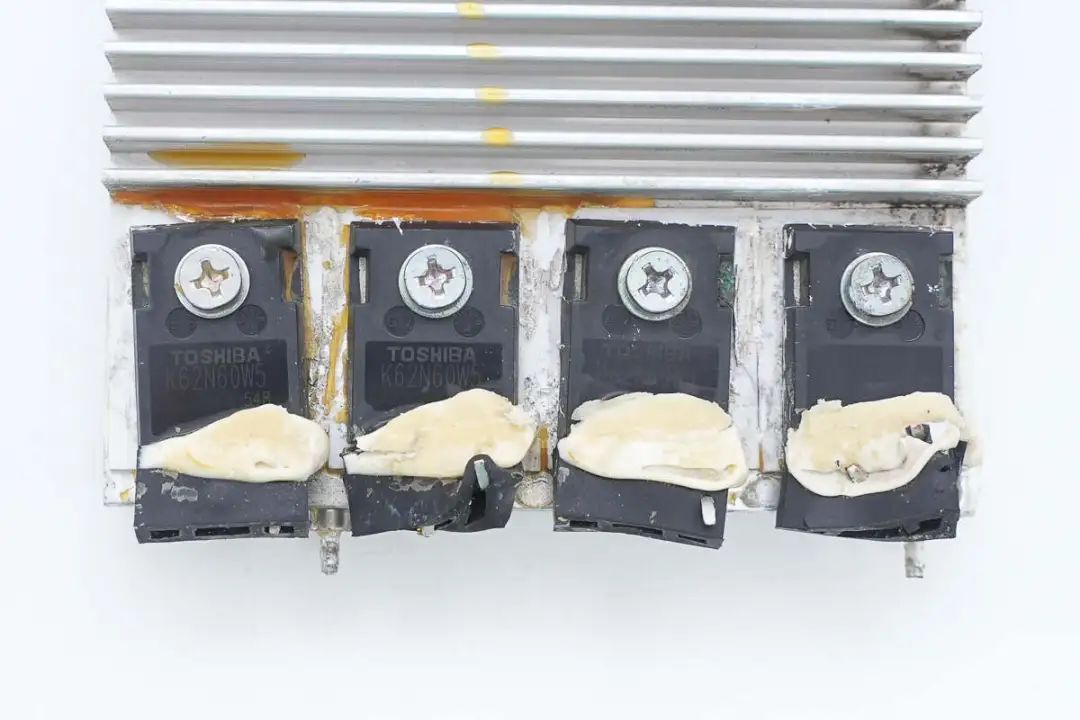

焊接拆下散热片，散热片上固定4颗LLC开关管。
散热片背面开槽设计，增大散热面积。

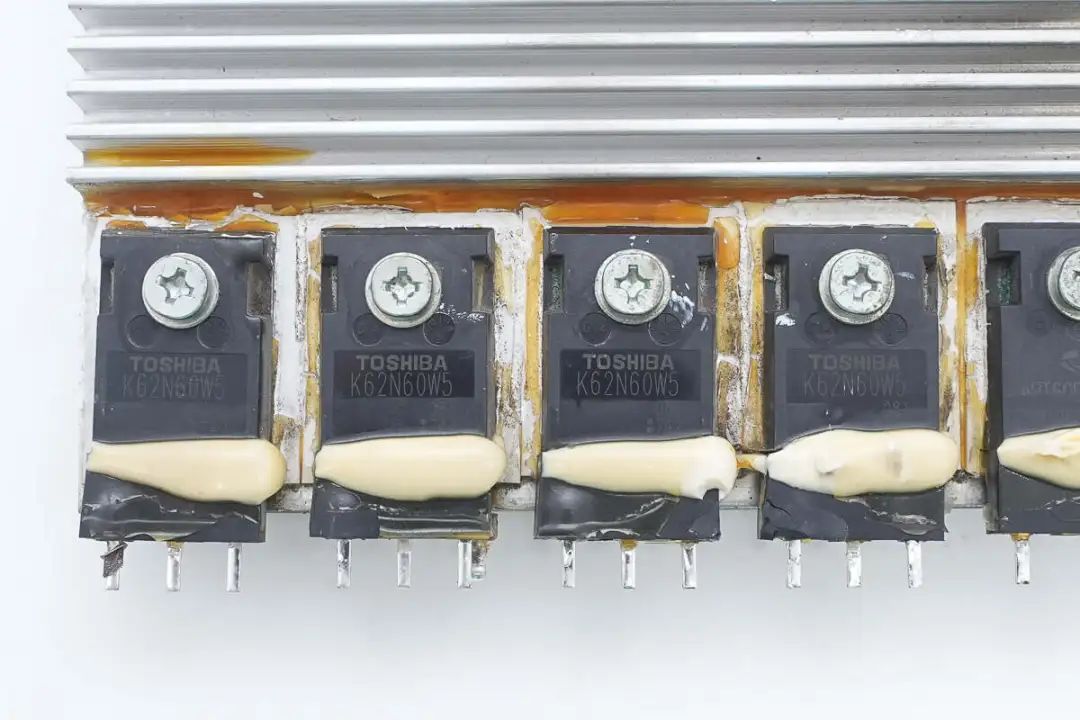

LLC开关管来自东芝，型号TK62N60W5，与PFC开关管型号相同。
谐振电感采用利兹线绕制，底部设有电木板绝缘。

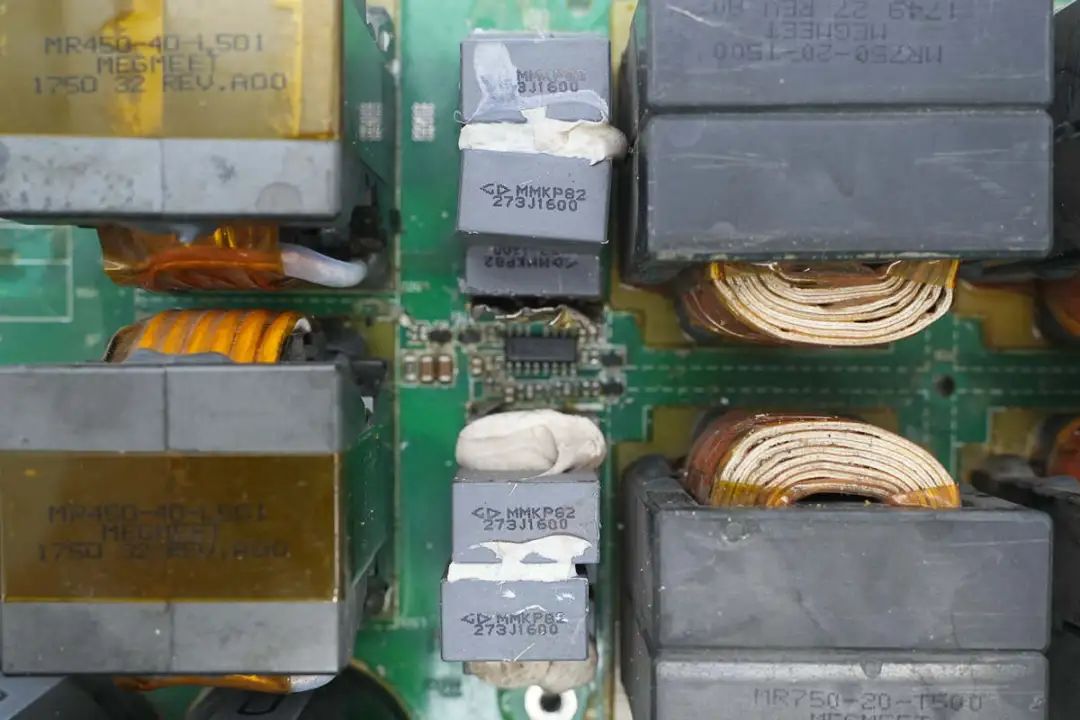

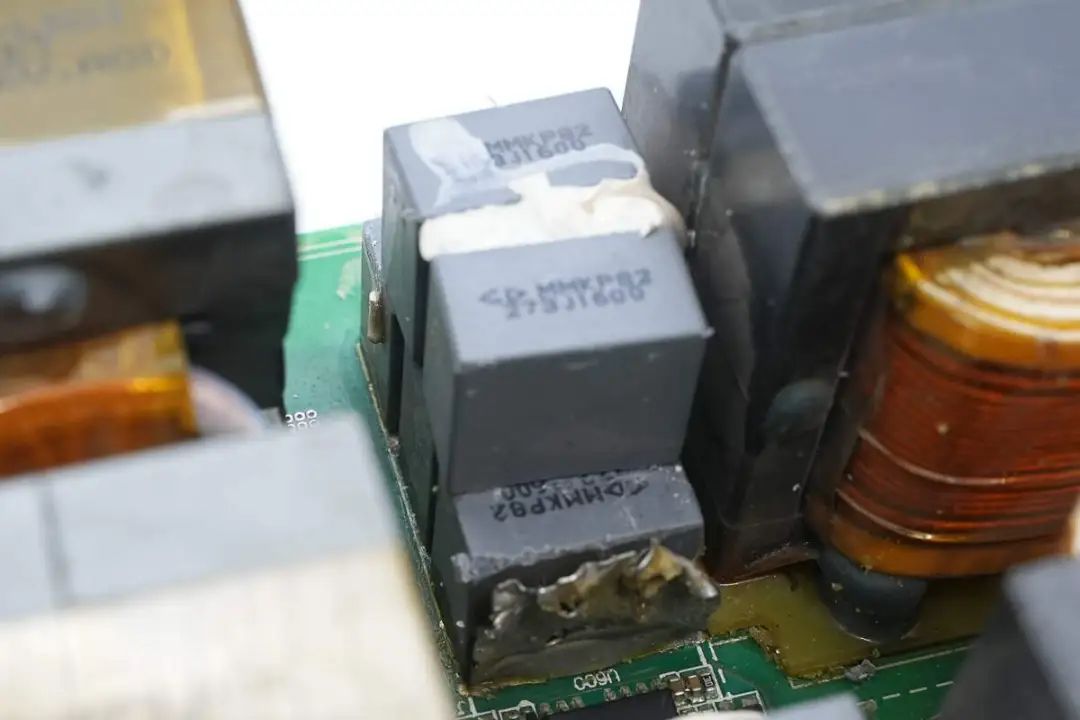

谐振电容来自厦门法拉电子，规格为0.027μF1600V，使用5颗并联。
4颗变压器特写，底部设有电木板绝缘。

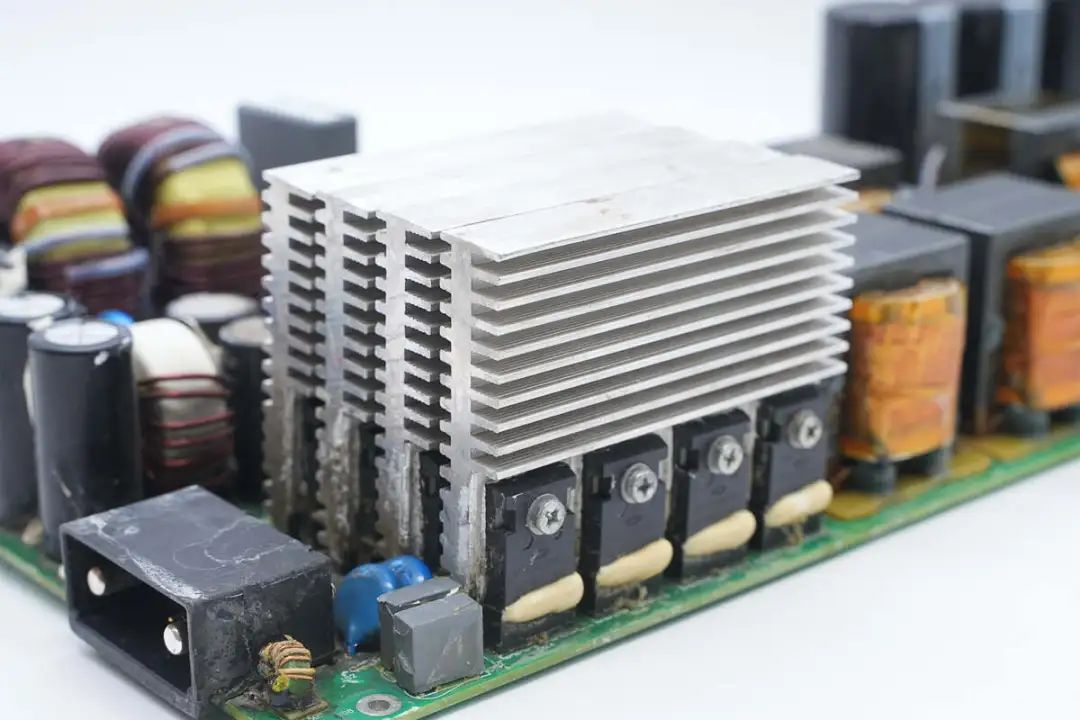

整流管设有散热片。

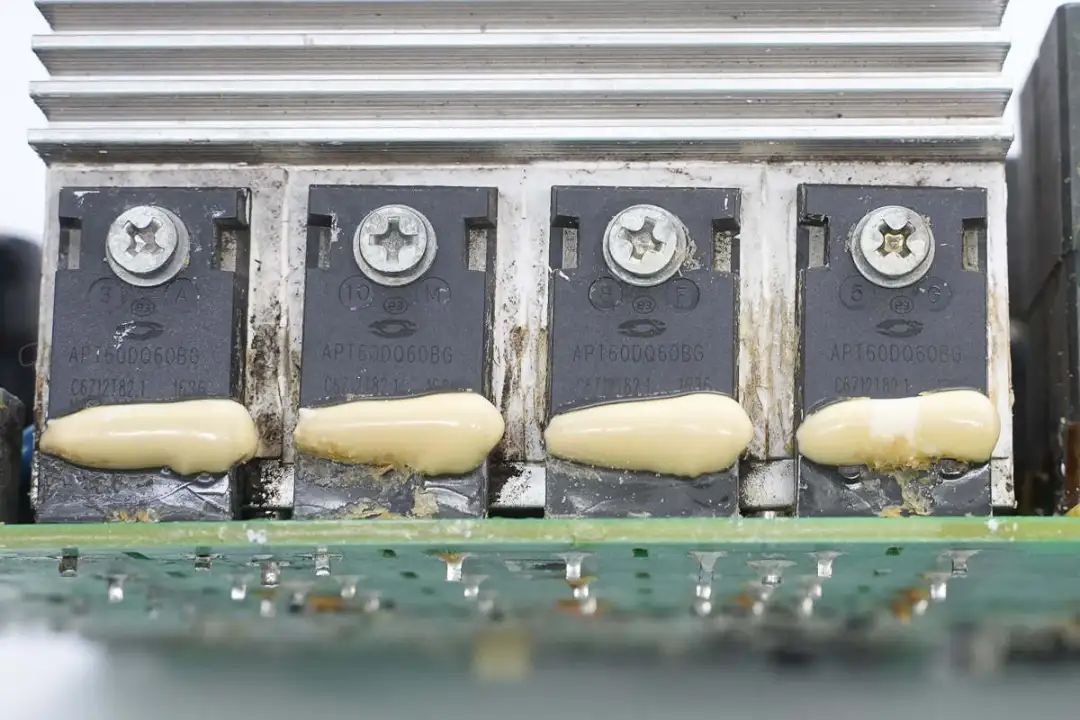

整流管来自微芯科技，型号APT60DQ60BG，为超快软恢复二极管，规格为600V 60A，采用TO247封装。

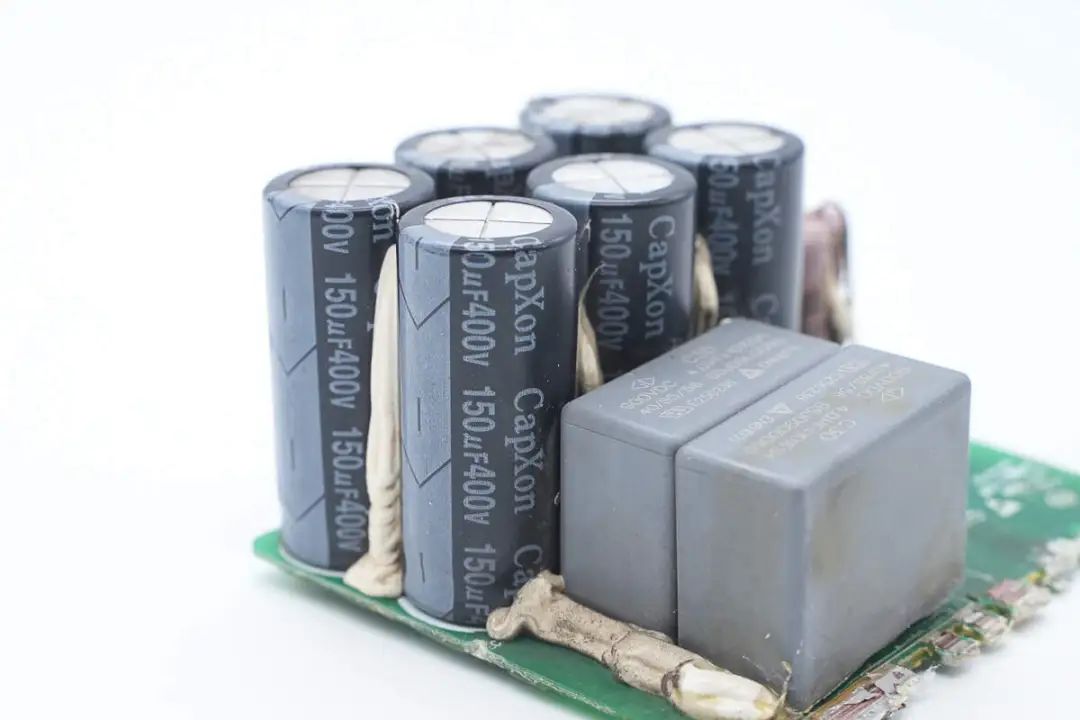

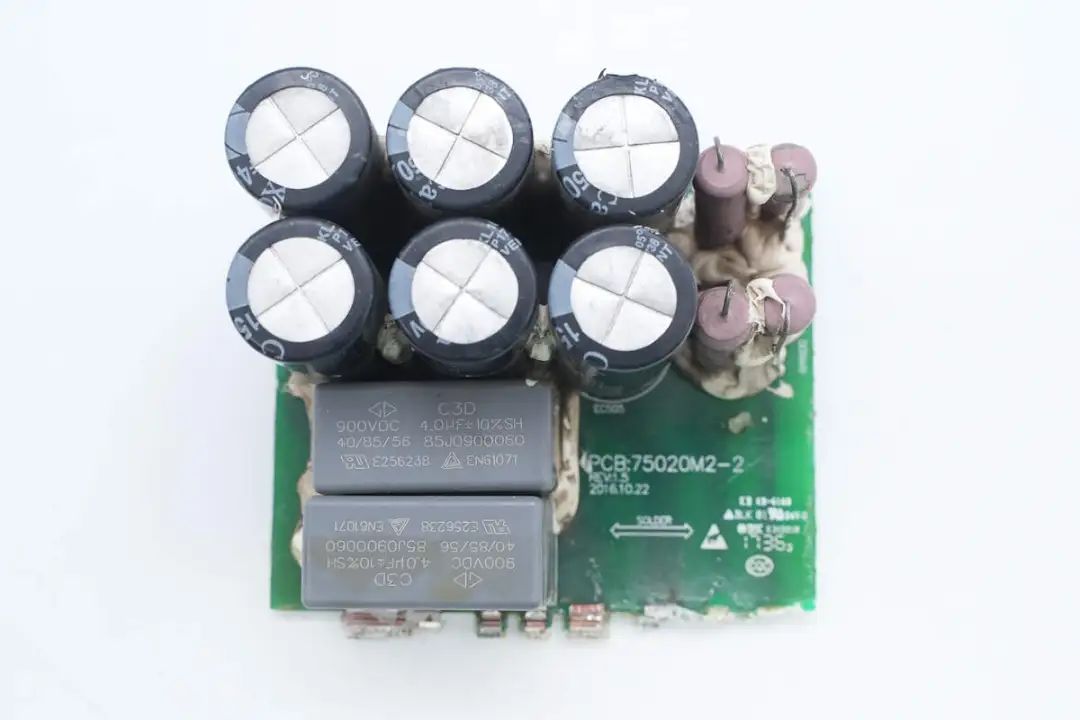

输出滤波电容和泄放电阻焊接在垂直小板上。
小板背面没有元件，与散热片之间设有麦拉片绝缘，并打胶固定。

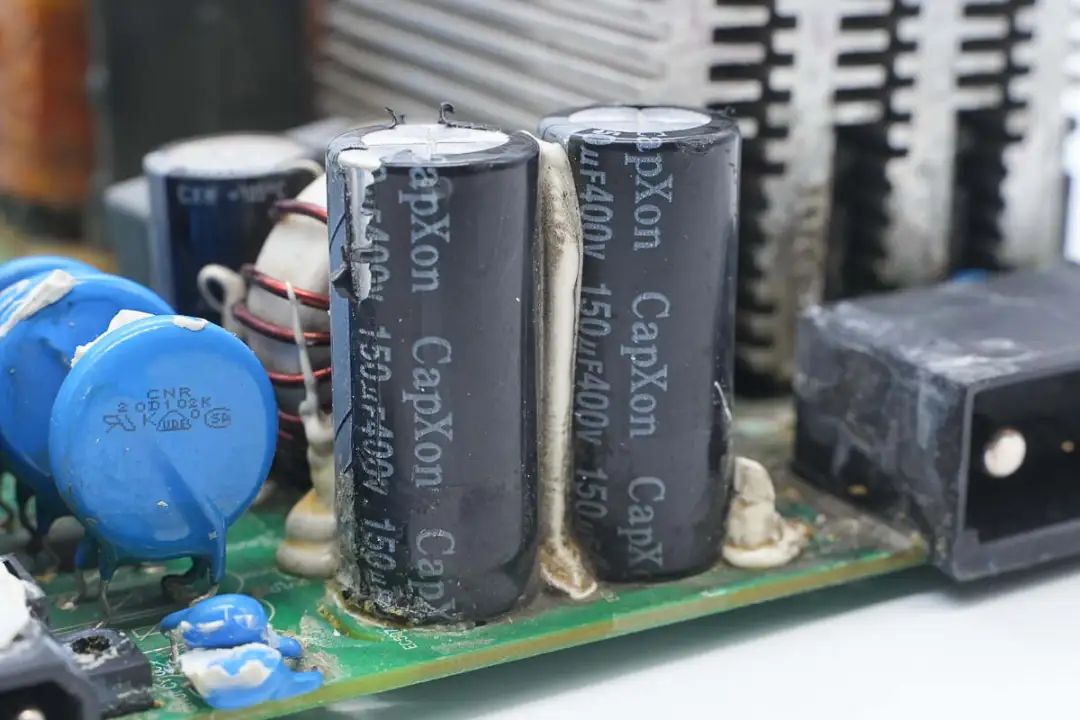

滤波电容来自丰宾，规格为150μF400V，共计6颗。

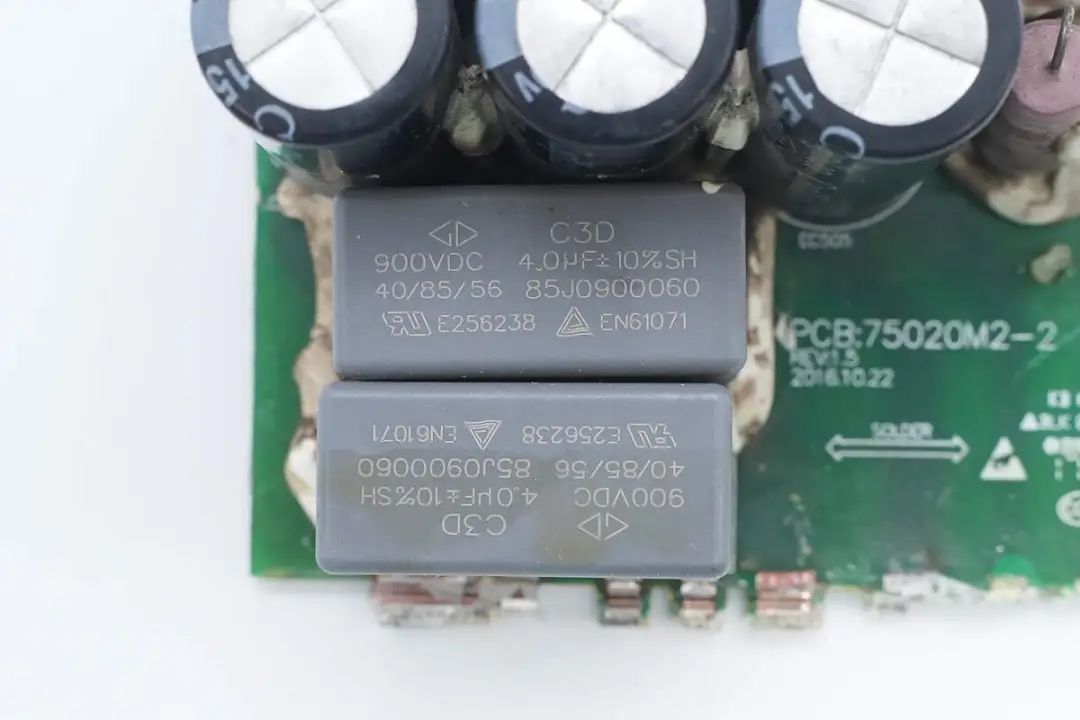

薄膜滤波电容来自厦门法拉电子，规格为900V 4μF，并联连接。

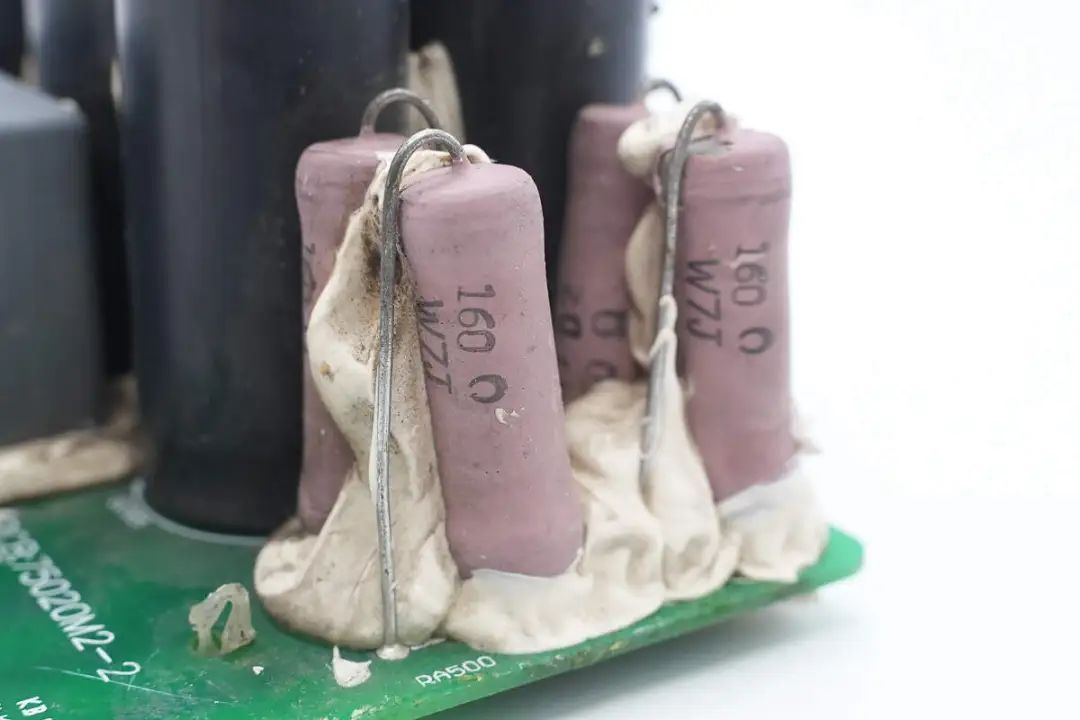

4颗串联的输出放电电阻特写，阻值为160Ω。

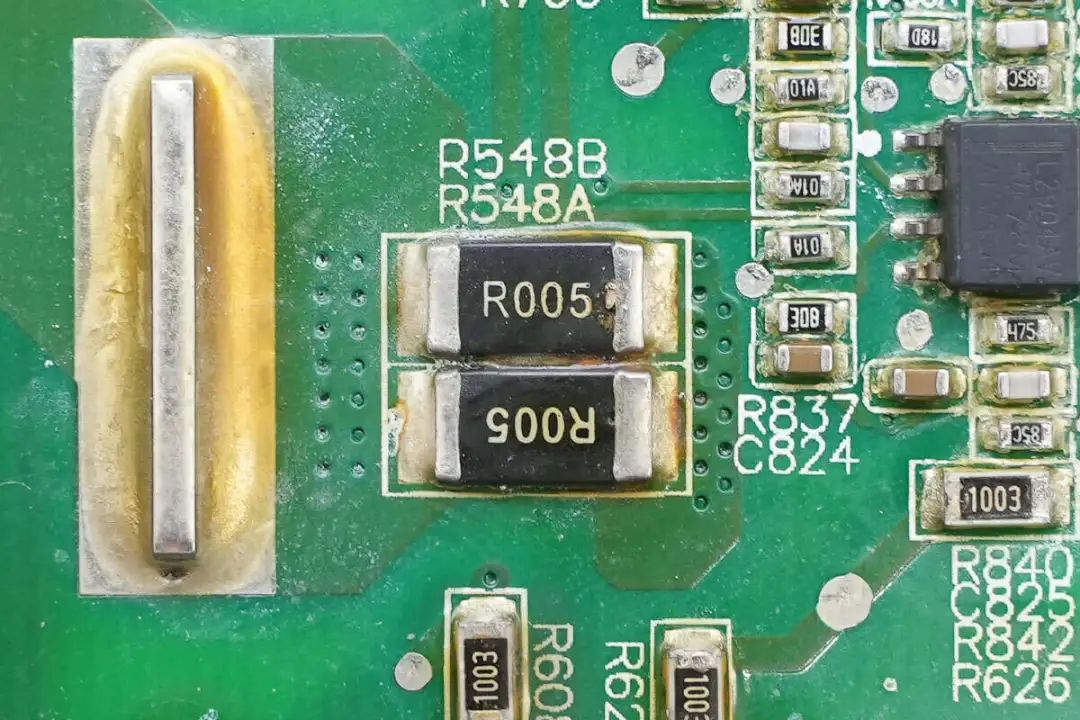

两颗5mΩ取样电阻用于输出电流检测。

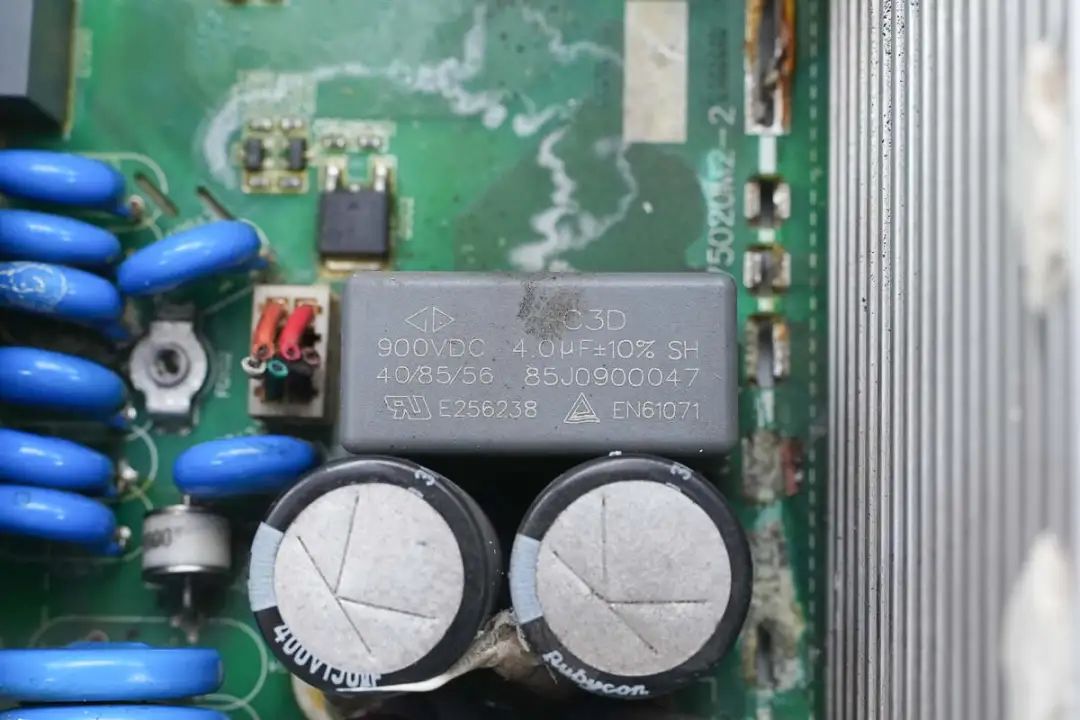

薄膜滤波电容规格为900V 4μF。

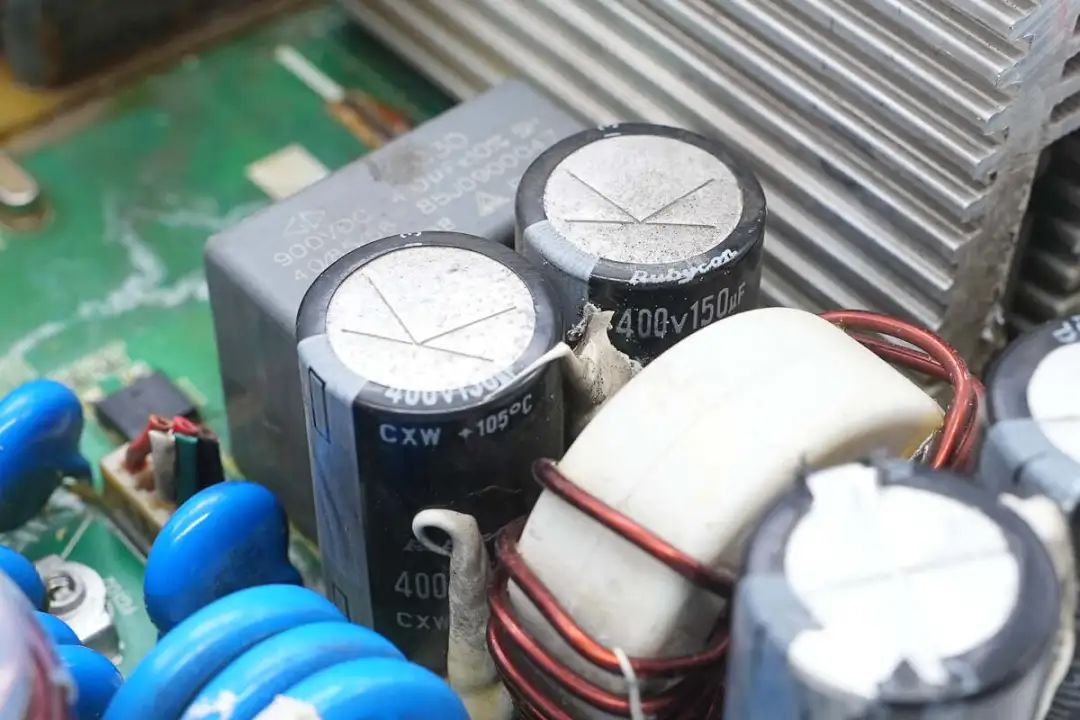

输出滤波电容来自红宝石，规格为400V150μF。

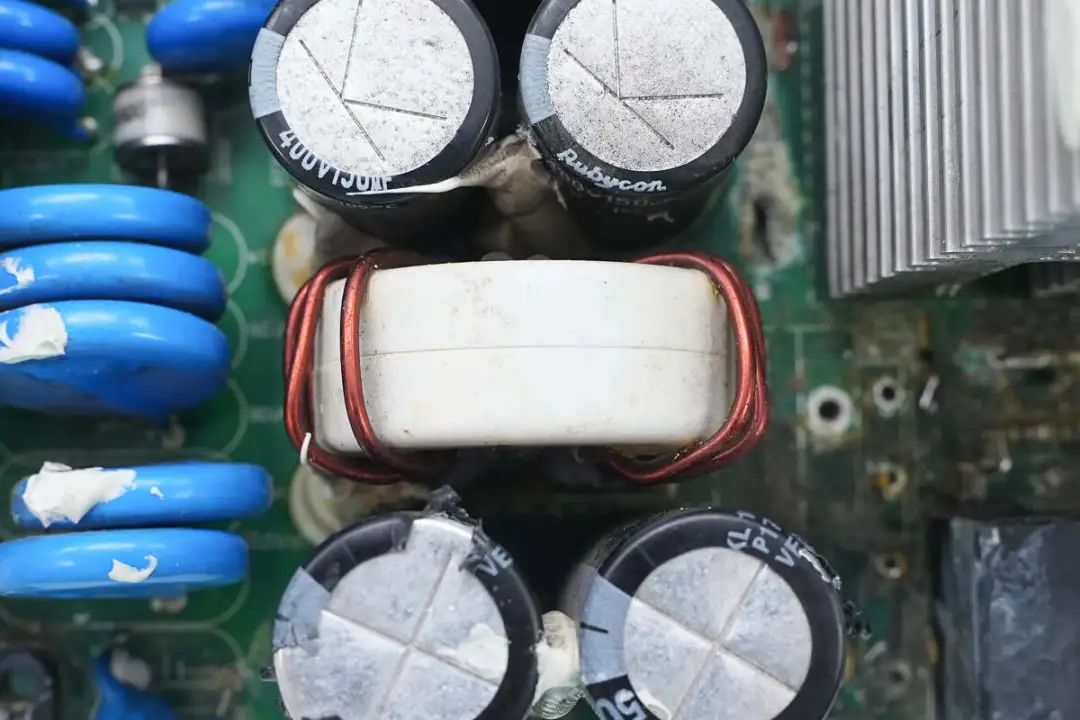

滤波磁环电感特写。
输出滤波电容来自丰宾，规格为150μF400V。

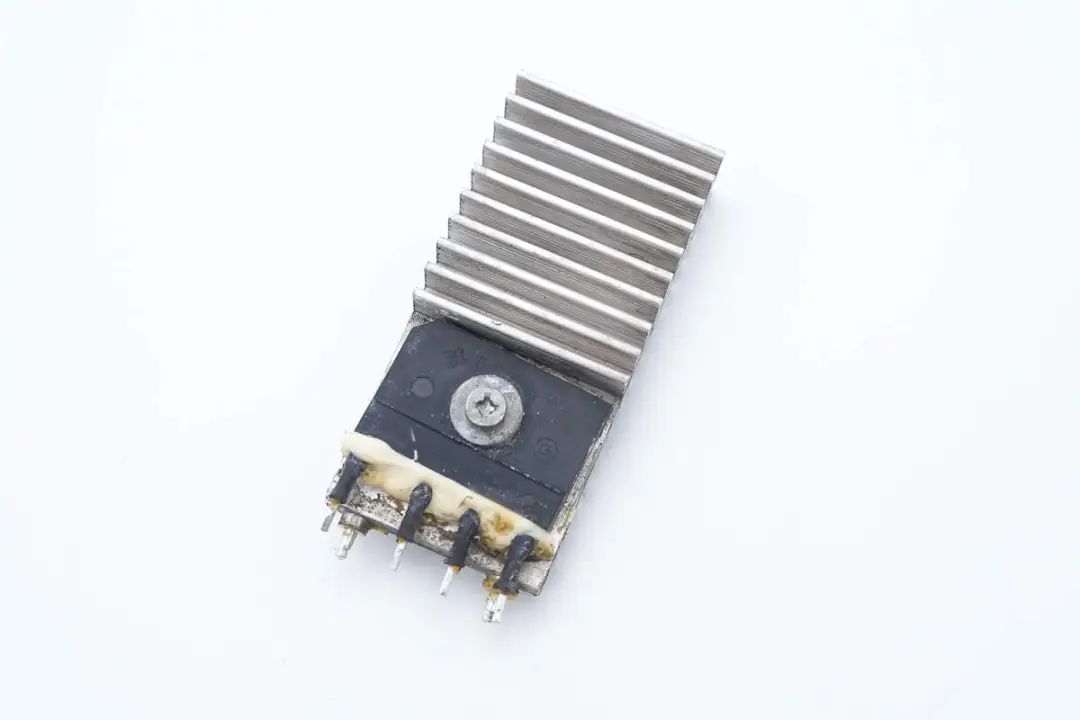

输出端整流桥设有散热片。

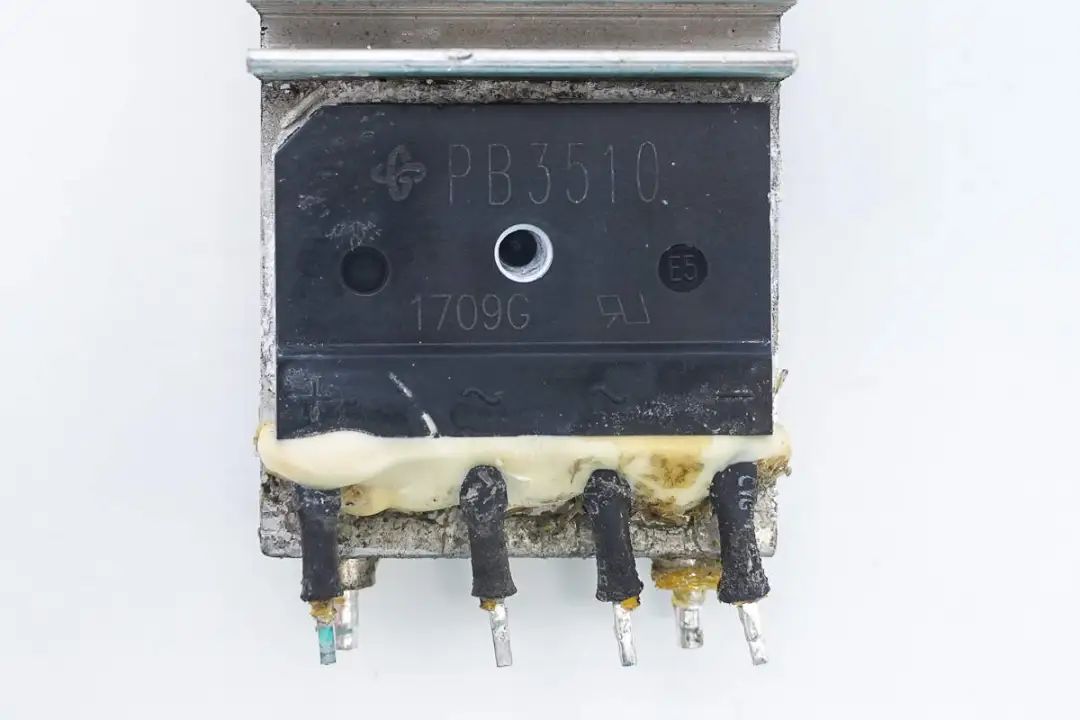

整流桥来自威世，型号PB3510，规格为35A 1000V，采用PB封装。

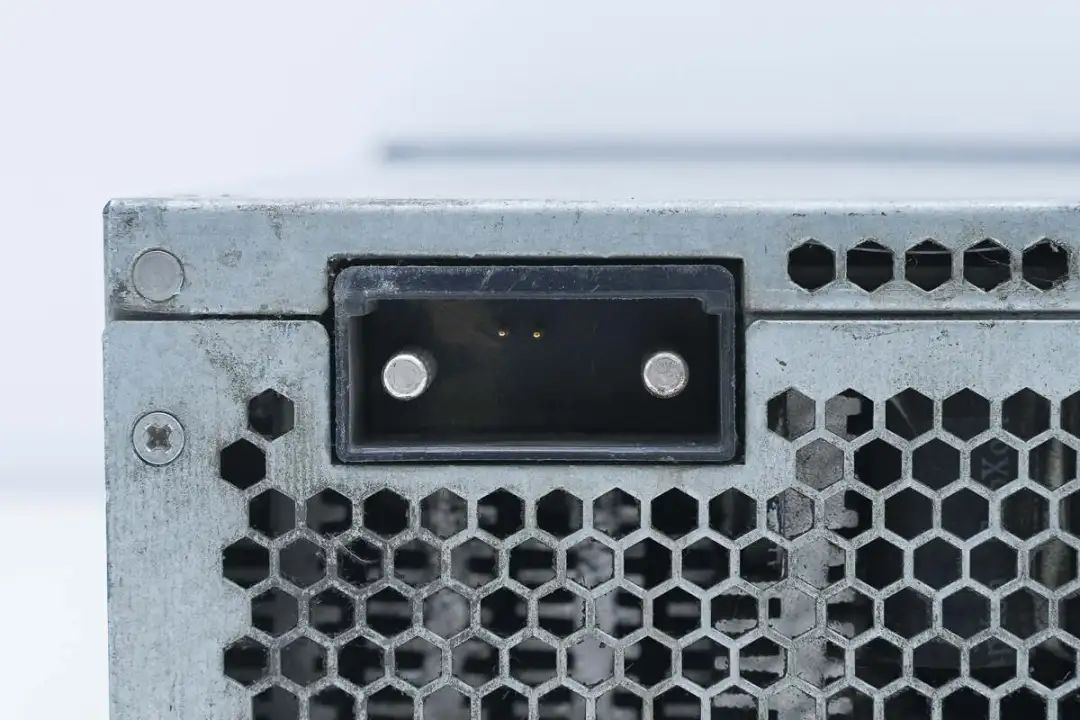

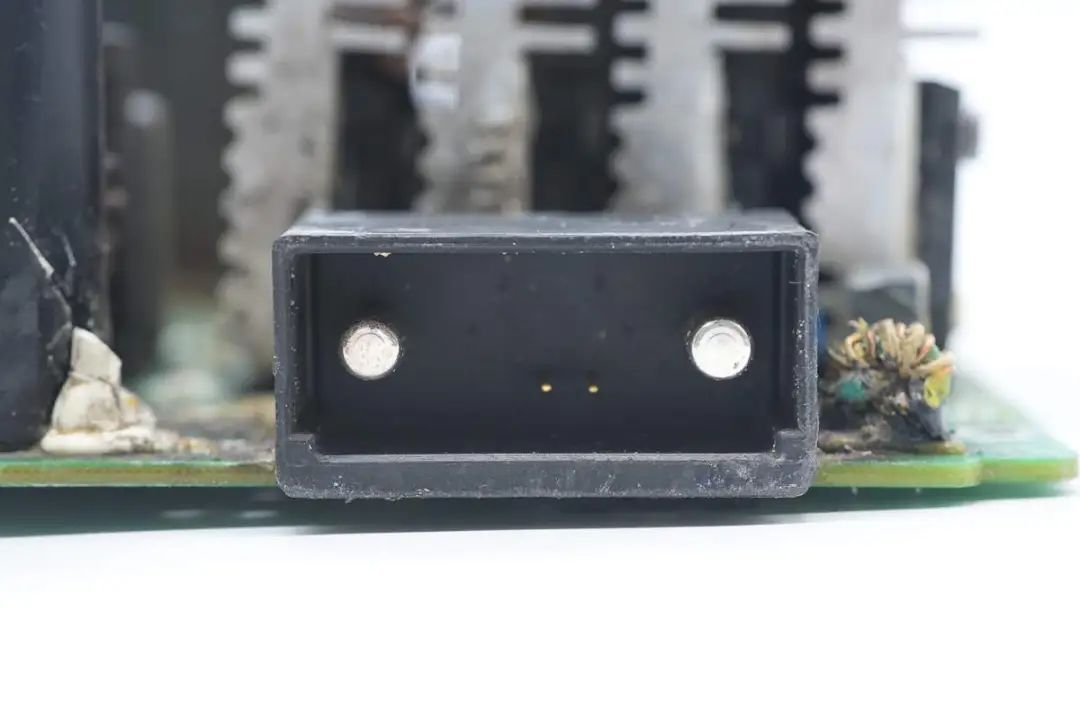

直流输出接口特写，两侧较粗的圆形针脚为正负极输出，中间细针脚用于通讯。
通讯线设有滤波电感。

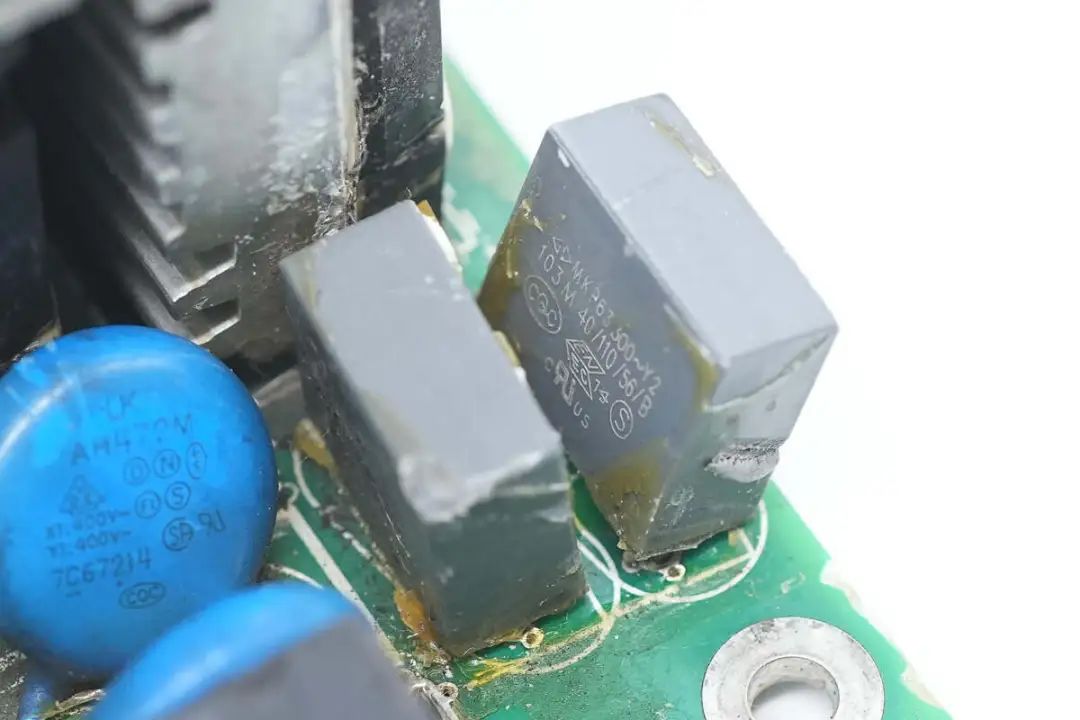

薄膜Y电容来自厦门法拉电子。

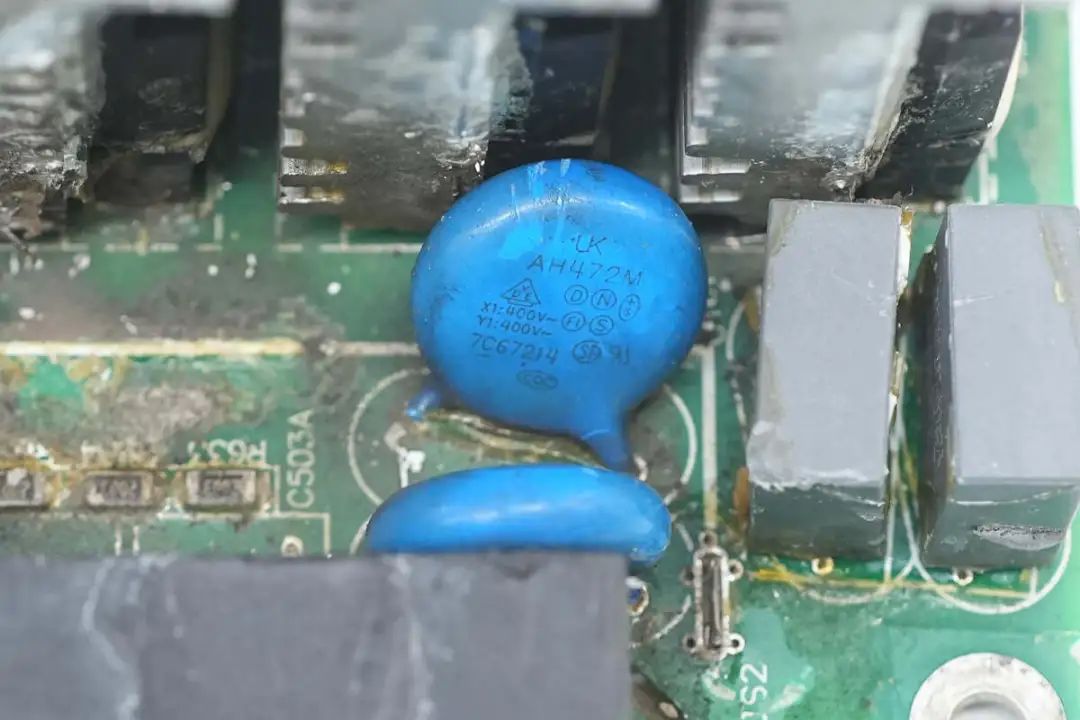

蓝色Y电容来自华新科。

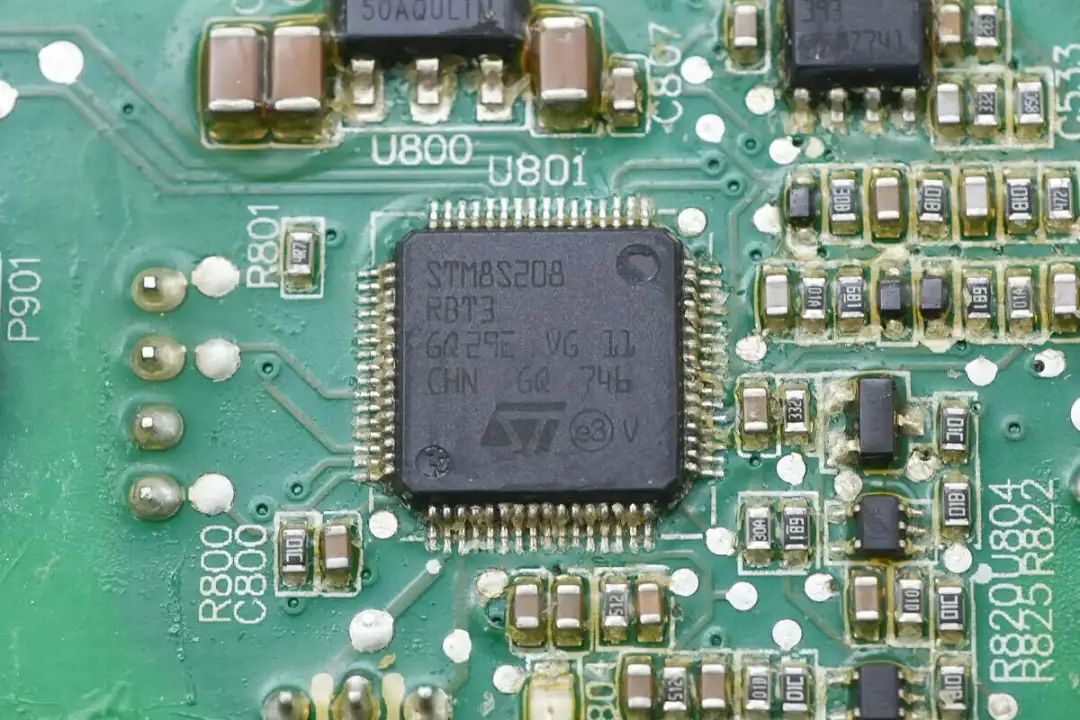

主控MCU来自意法半导体，型号STM8S208RBT3，内置STM8内核，主频为24MHz，集成128KB Flash和6KB SRAM，支持-40~125℃工作温度，具备CAN2.0B总线接口，采用LQFP64封装。

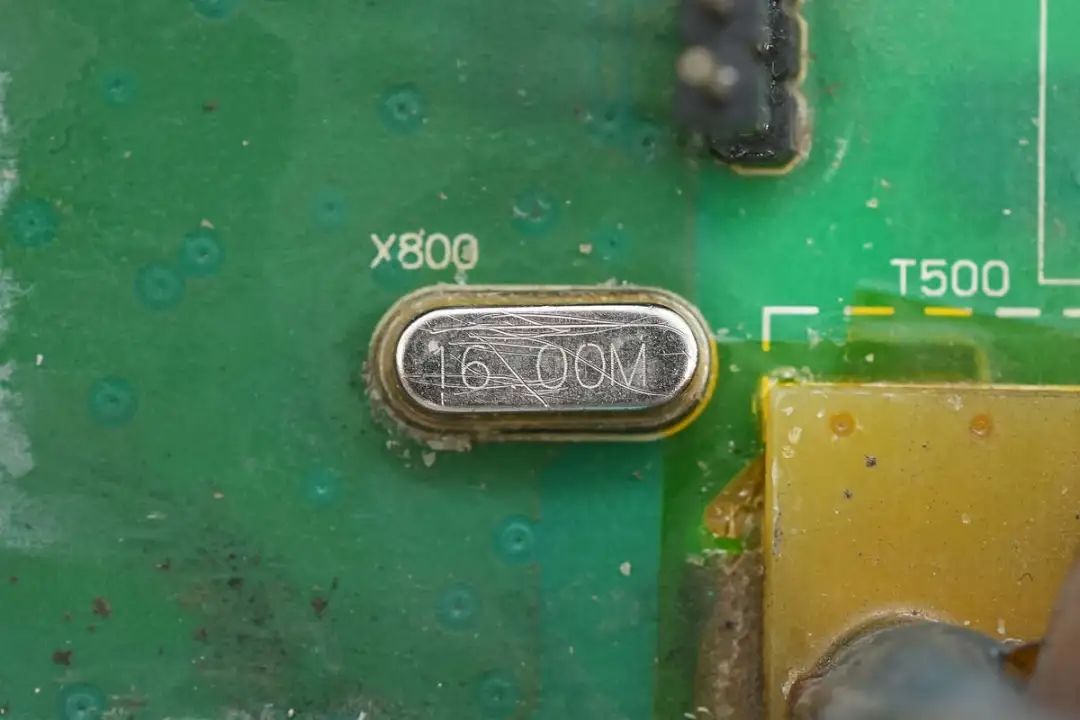

时钟晶振频率为16.00MHz。
为主控MCU供电的稳压芯片特写。
LM2904AV双运放特写。

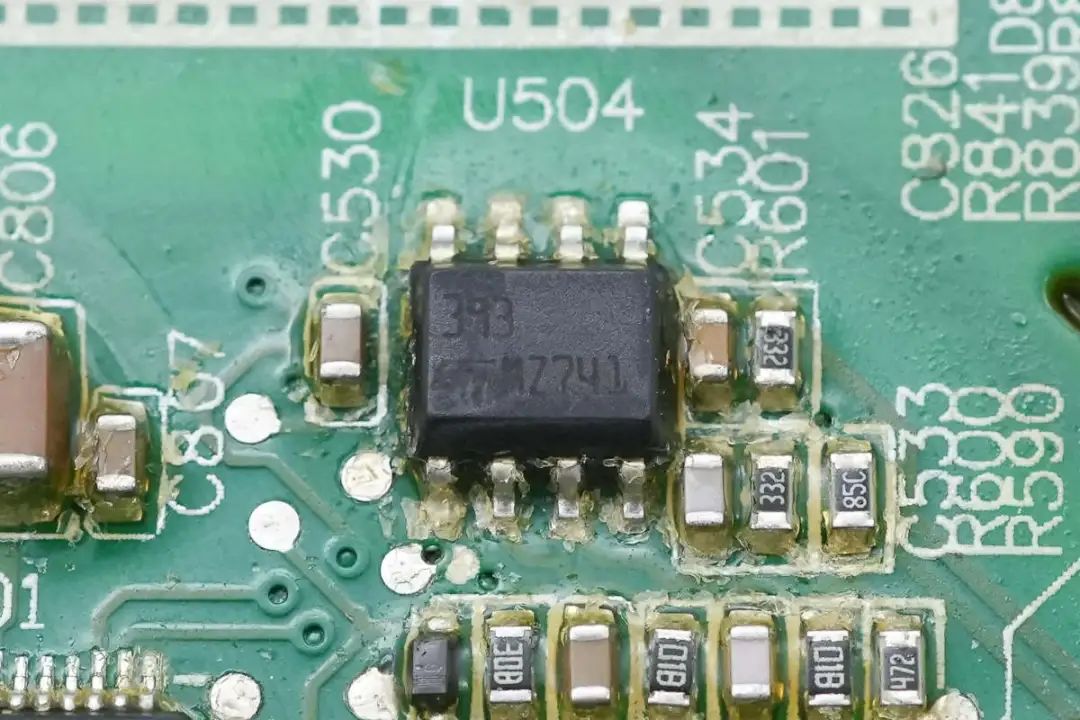

LM393双路电压比较器特写。

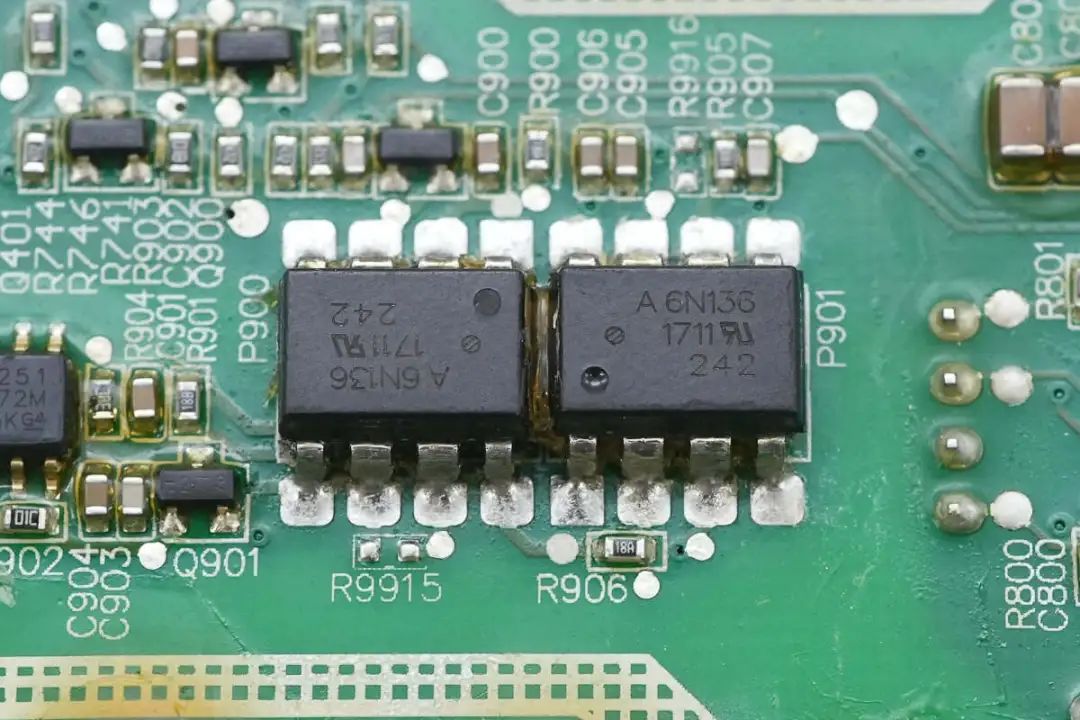

两颗隔离光耦来自博通，型号6N136，采用DIP-8封装。

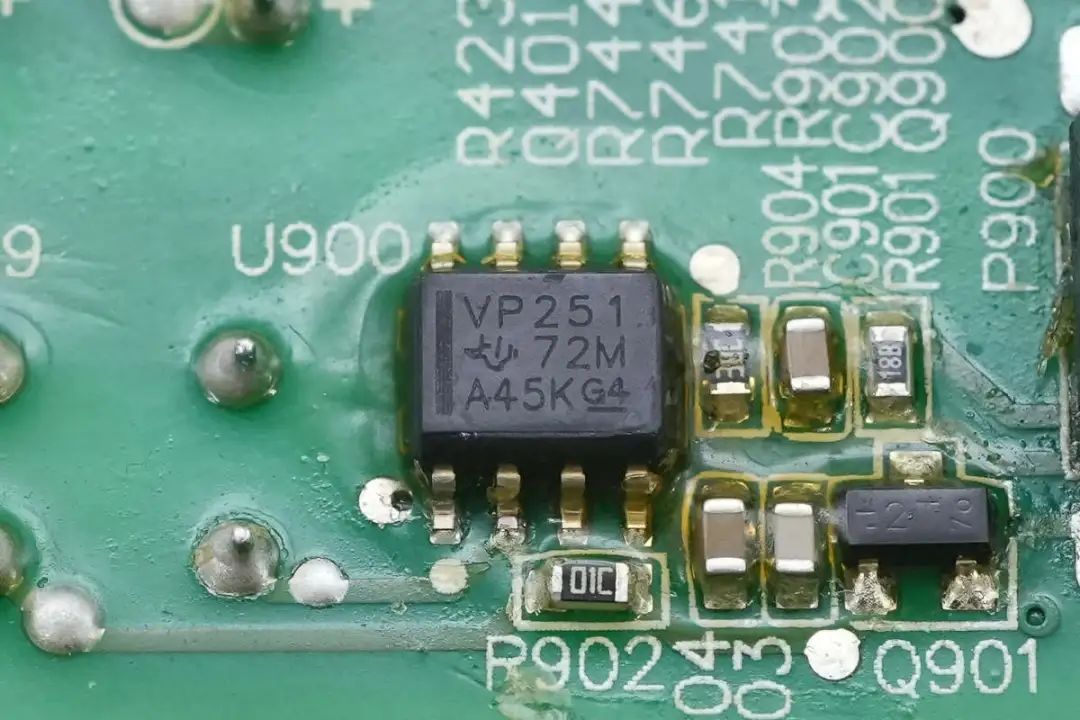

CAN总线收发器来自德州仪器，丝印VP251，型号SN65HVD251，为高速CAN收发器，符合ISO 11898标准，支持1Mbps传输速率，采用SOIC8封装。

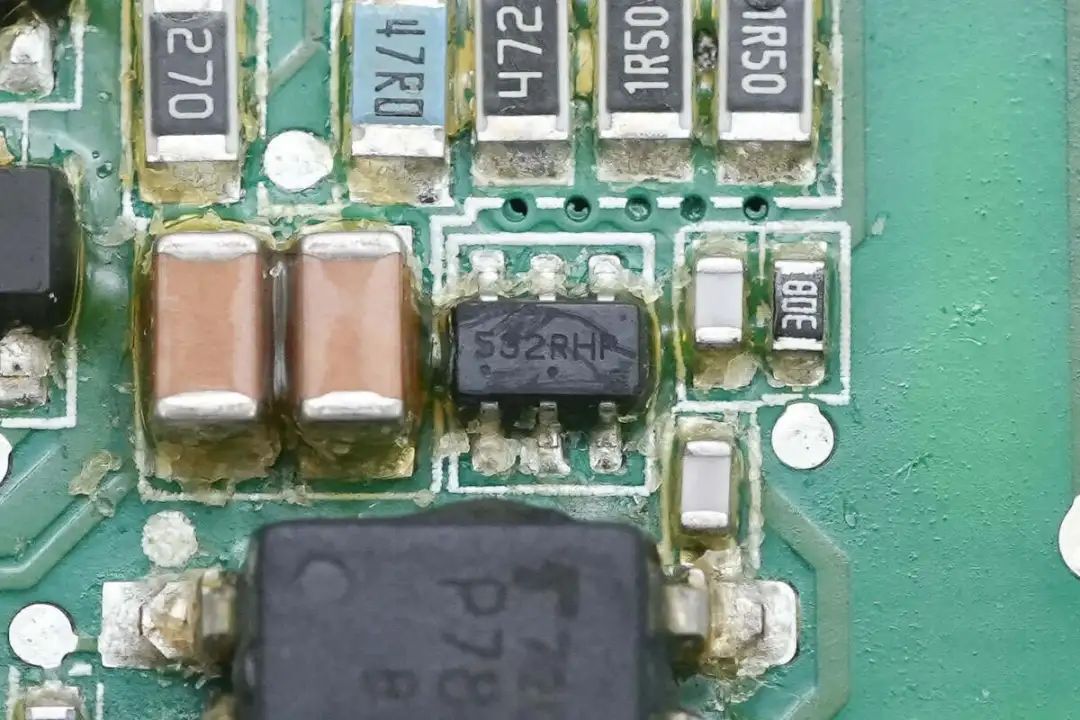

辅助电源芯片来自安森美，丝印532，型号NCP1253BSN65T1G，是一颗电流模式PWM控制器，开关频率为65kHz，内部集成软启动和斜率补偿，采用TSOP-6封装。

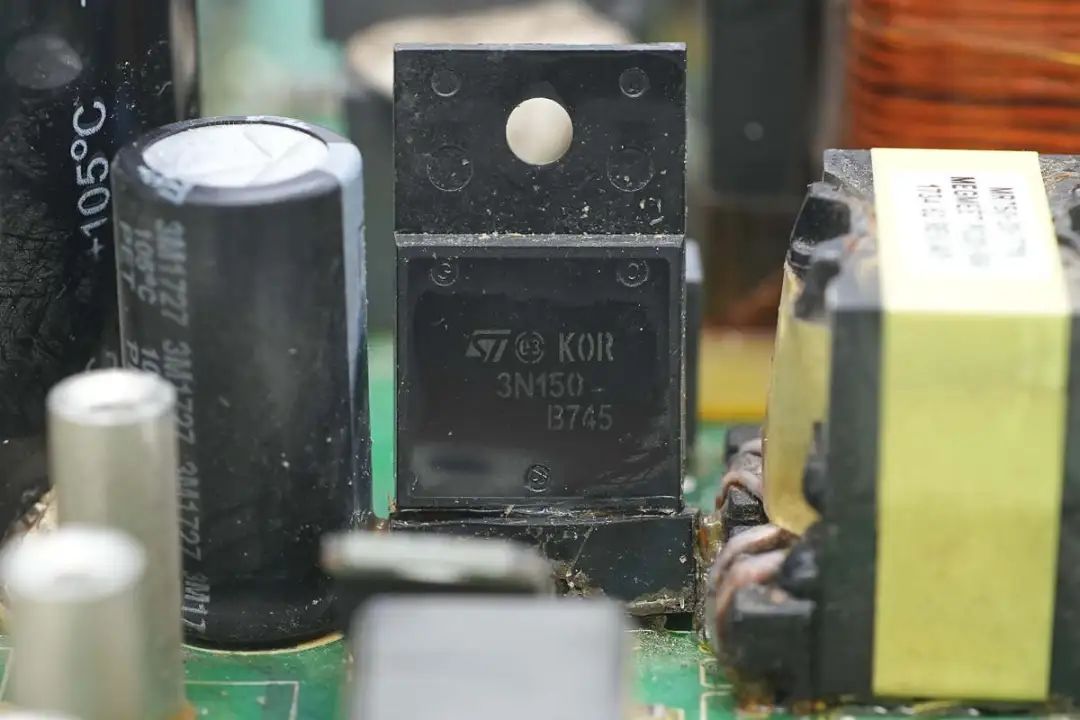

开关管来自意法半导体，型号STFW3N150，NMOS，耐压1500V，导阻9Ω，采用TO-3PF封装。

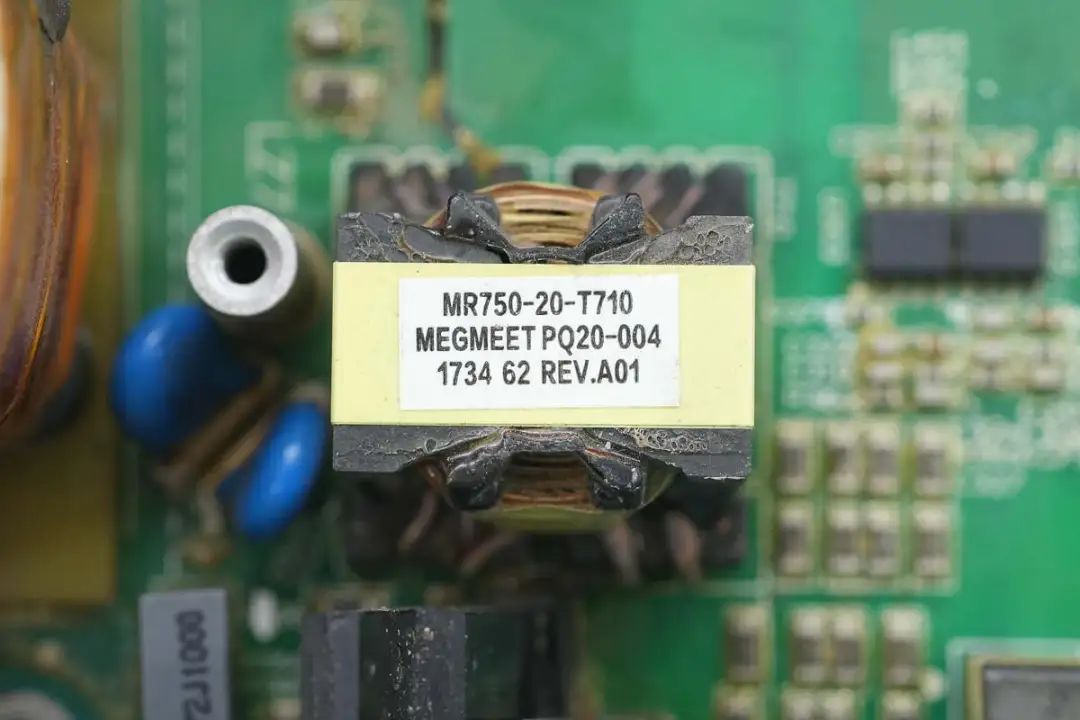

变压器采用PQ20磁芯。

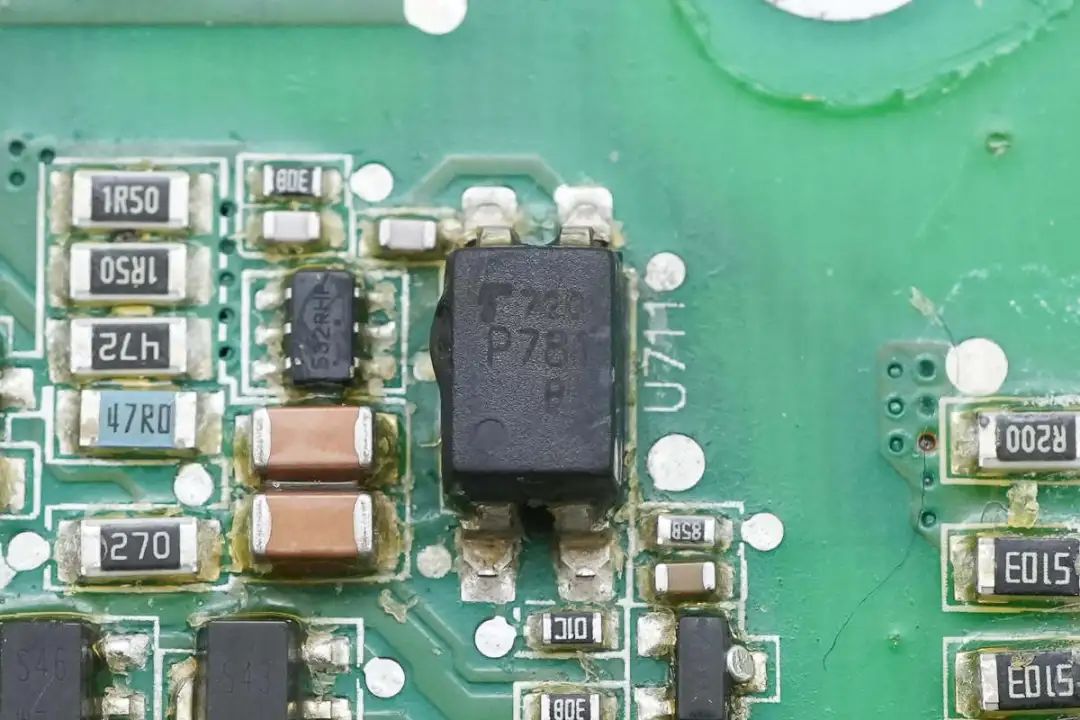

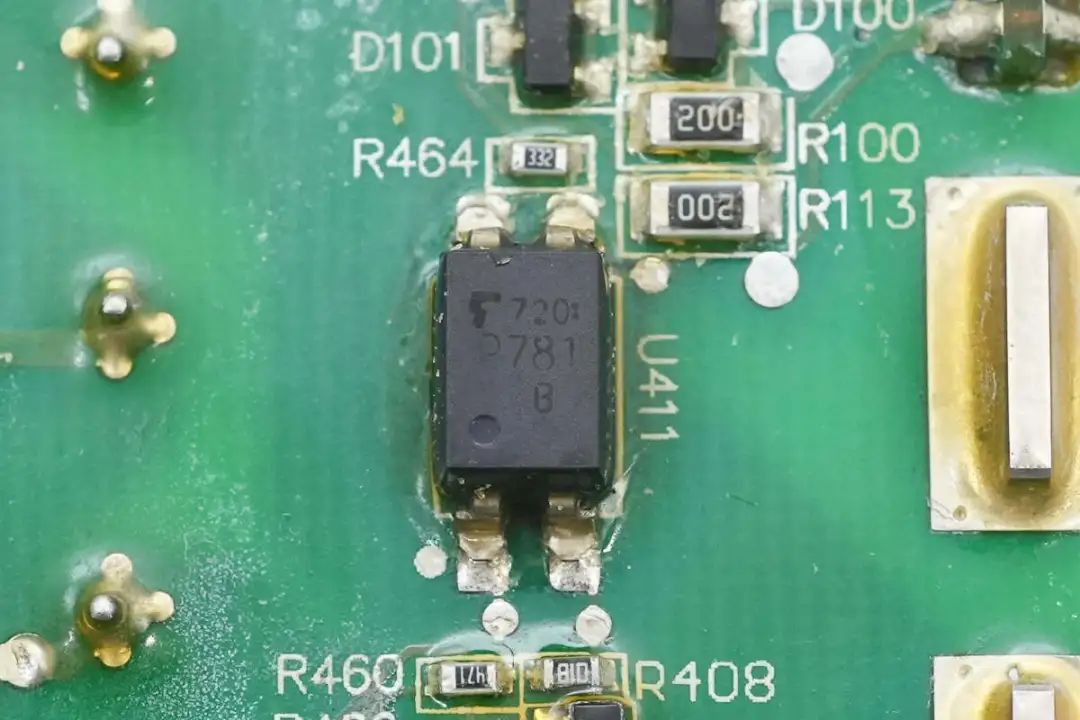

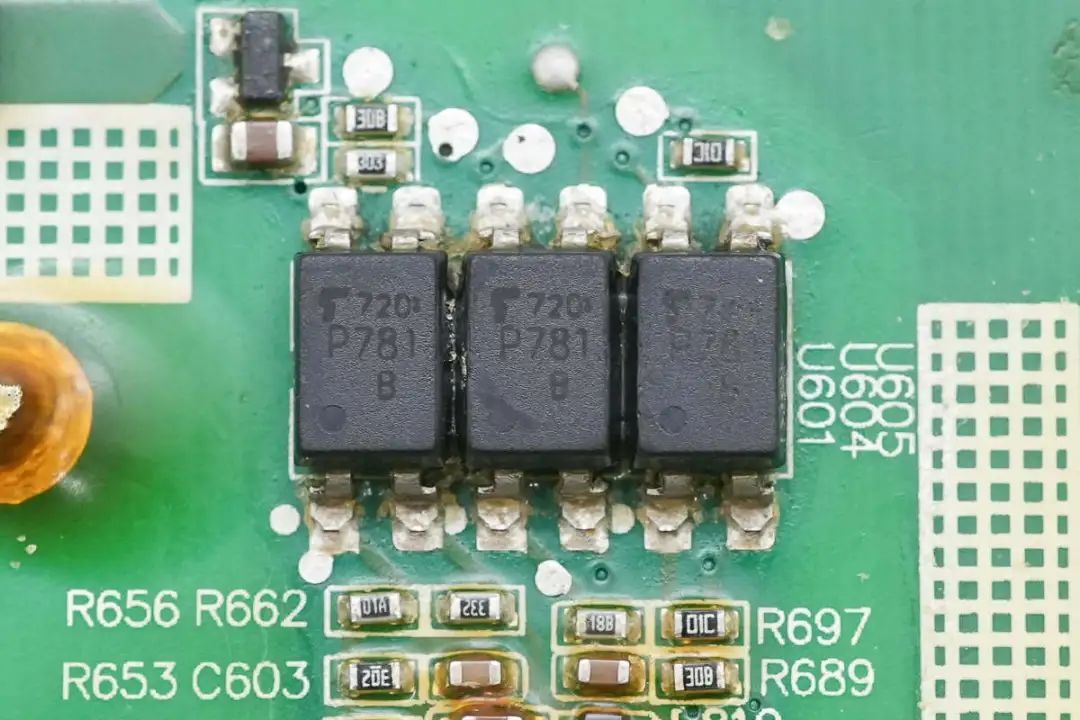

东芝TLP781光耦用于输出电压反馈。
整流管来自意法半导体，型号STTH803D，为超快恢复二极管，规格为300V 8A，采用TO-220AC封装。

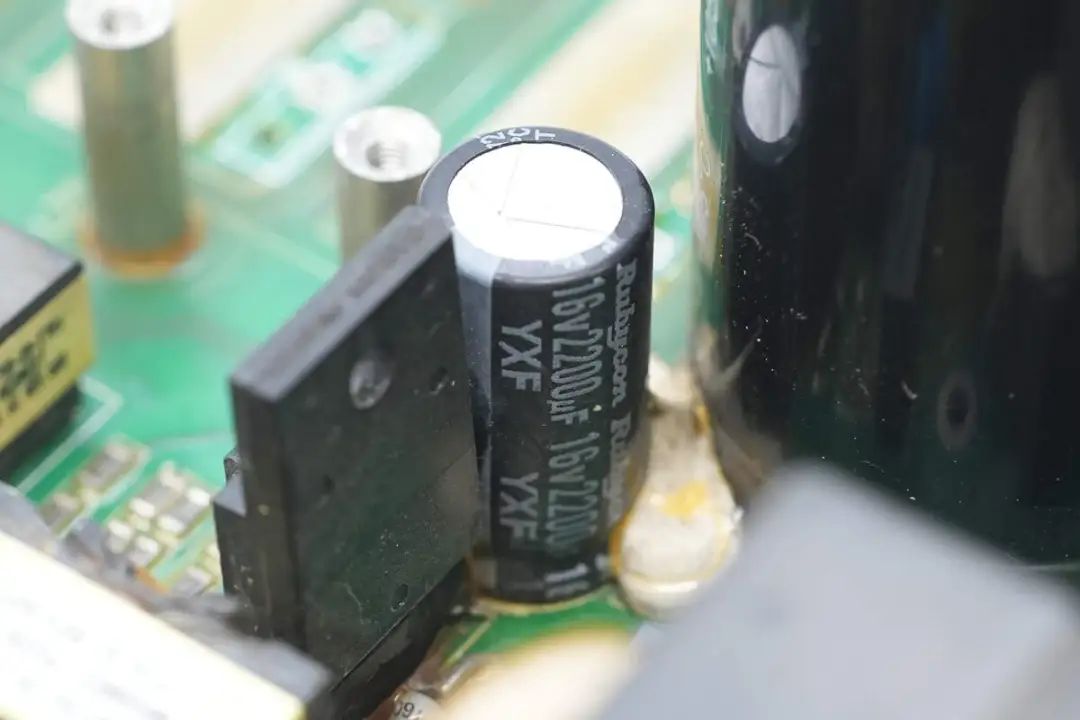

滤波电容来自红宝石，规格为16V2200μF。
达尔AS78L05稳压芯片特写。

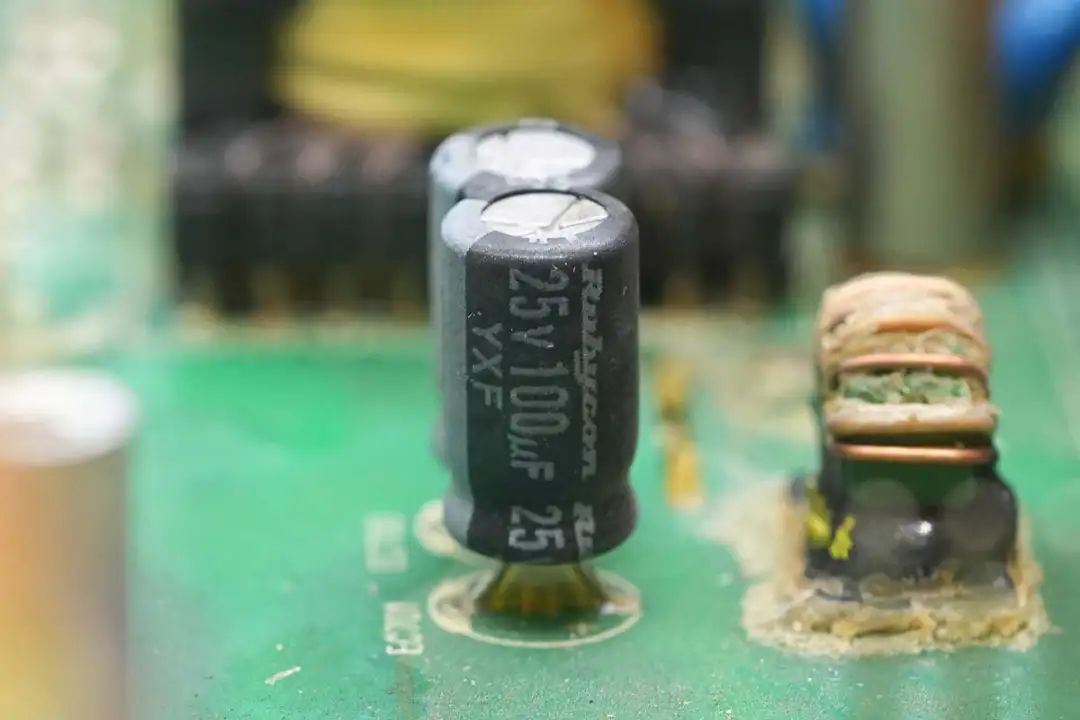

两颗滤波电容来自红宝石，规格为25V100μF。

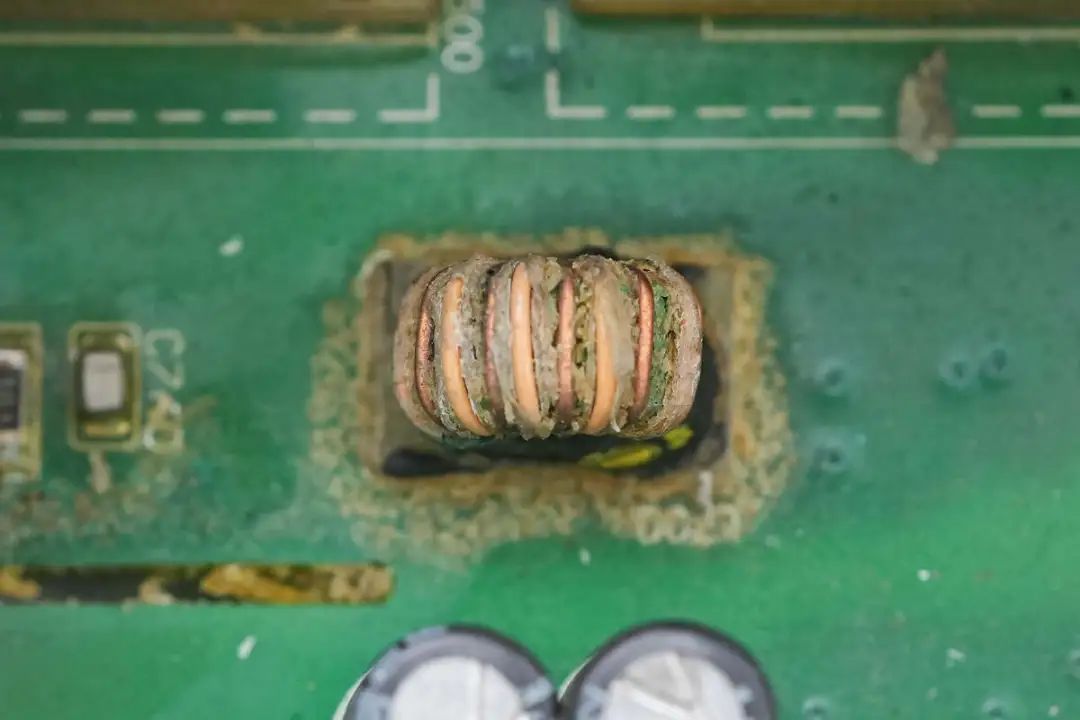

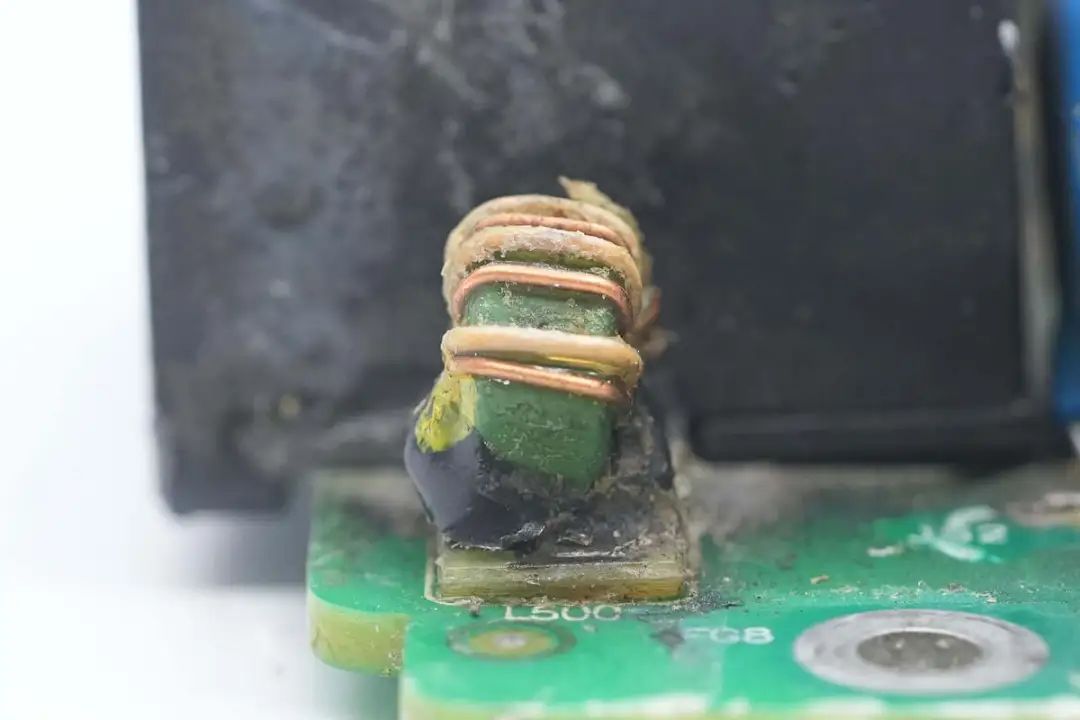

滤波电感采用磁环绕制。
用于为隔离驱动器和隔离放大器供电的变压器特写。

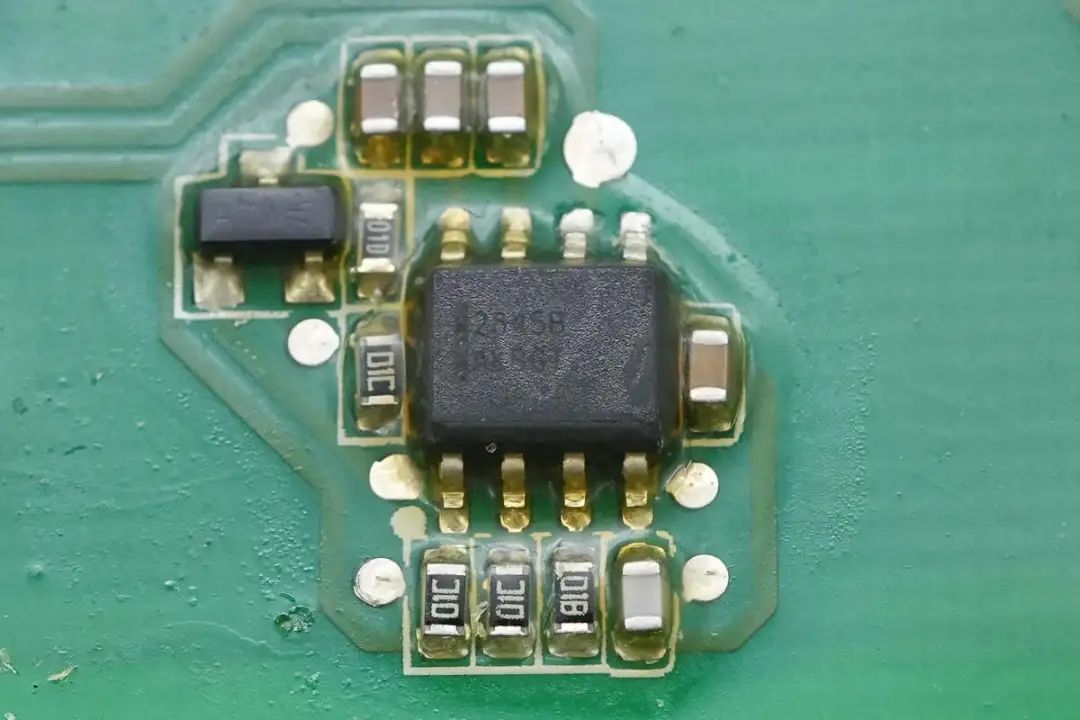

辅助电源芯片来自onsemi安森美，型号UC2845B，是一颗高性能电流模式控制器，采用SOIC-8封装。
4颗驱动管特写。

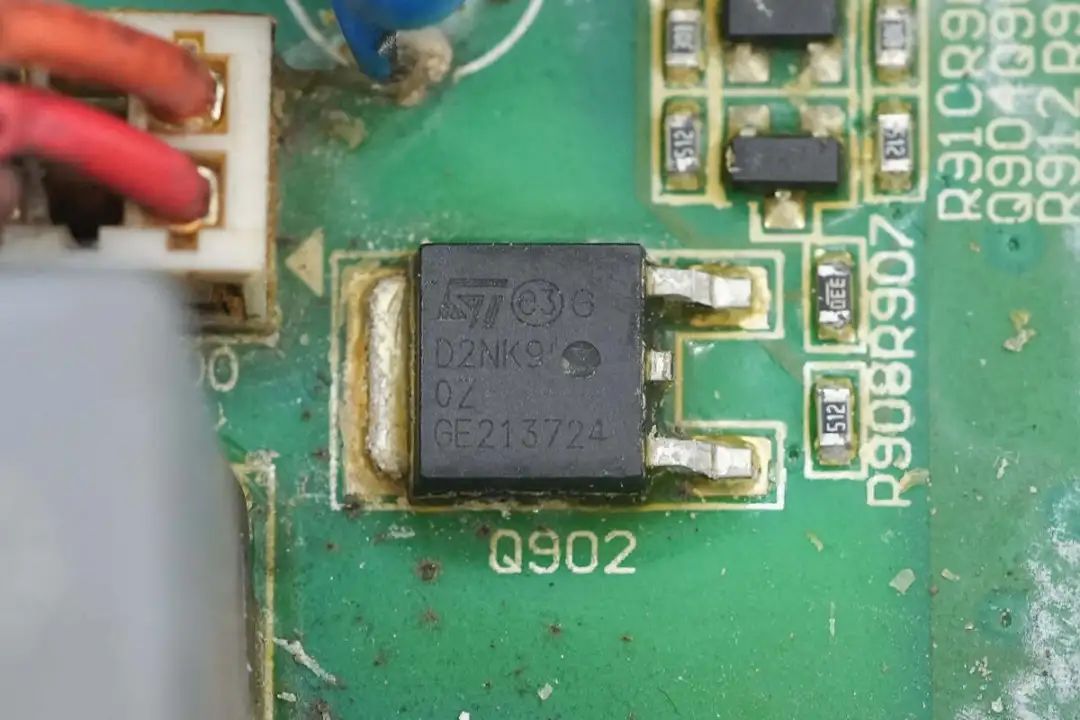

放电开关管来自意法半导体，型号STD2NK90ZT4，NMOS，耐压900V，导阻6.5Ω，采用DPAK封装。
东芝TLP781光耦用于反馈控制。

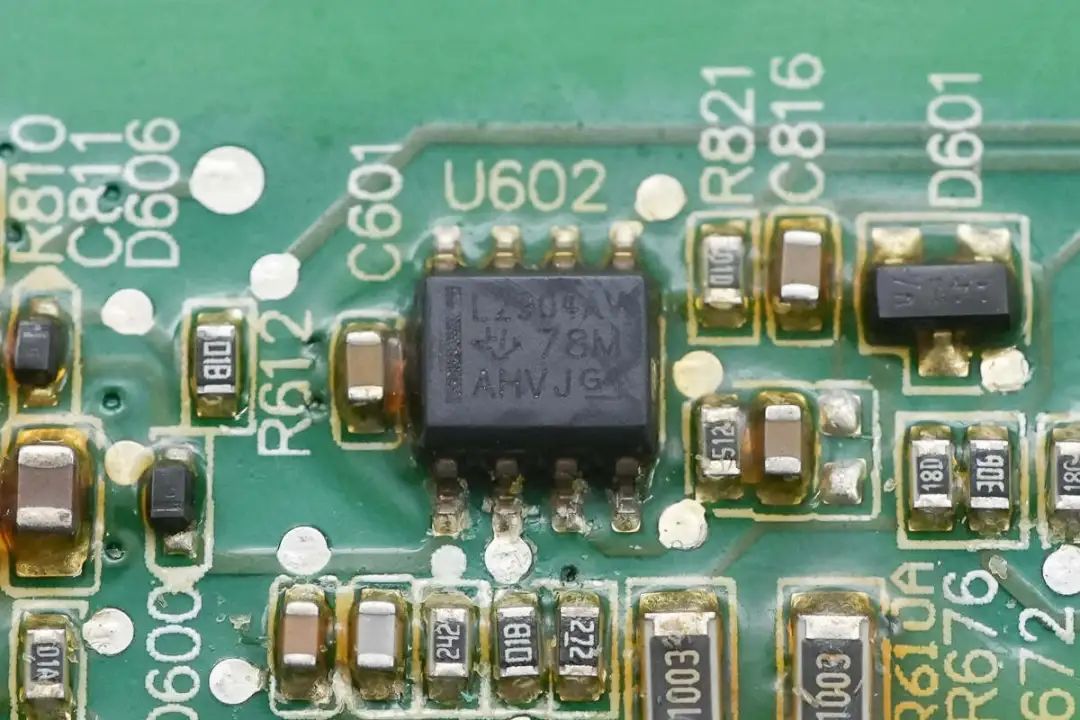

LM2904AV双运放特写。

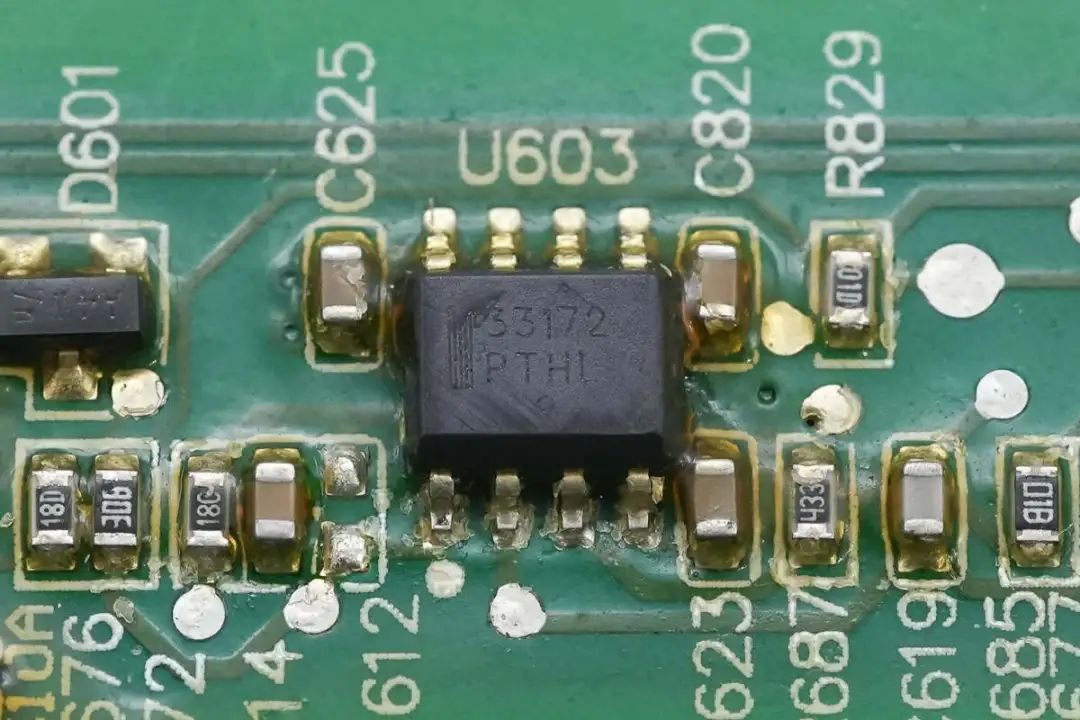

运放来自安森美，型号MC33172，为单电源双运放，采用SOIC-8封装。

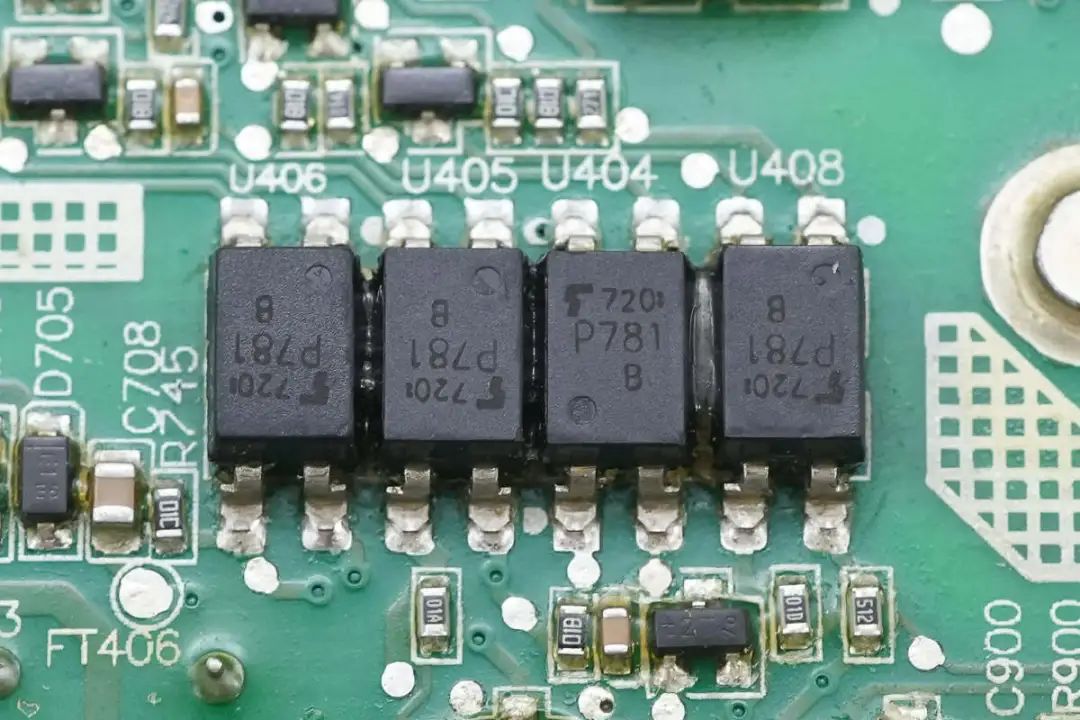

4颗TLP781光耦用于主控MCU与PFC控制器通信。
TLP781光耦用于软启动继电器控制。

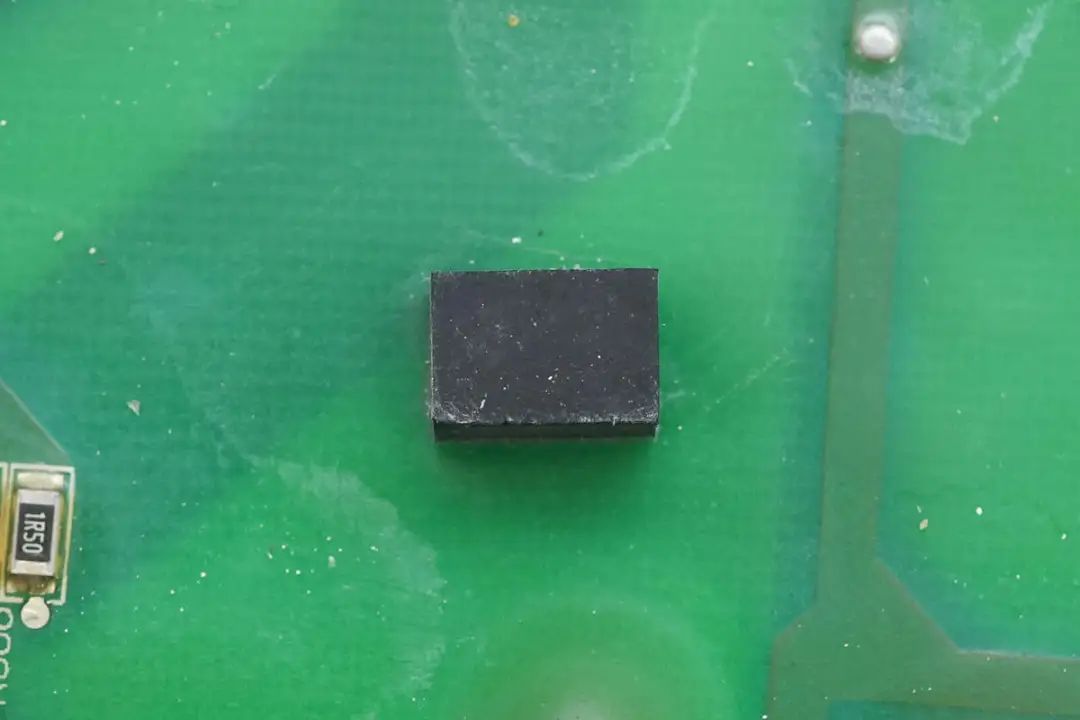

用于支撑PCBA模块的胶垫特写。

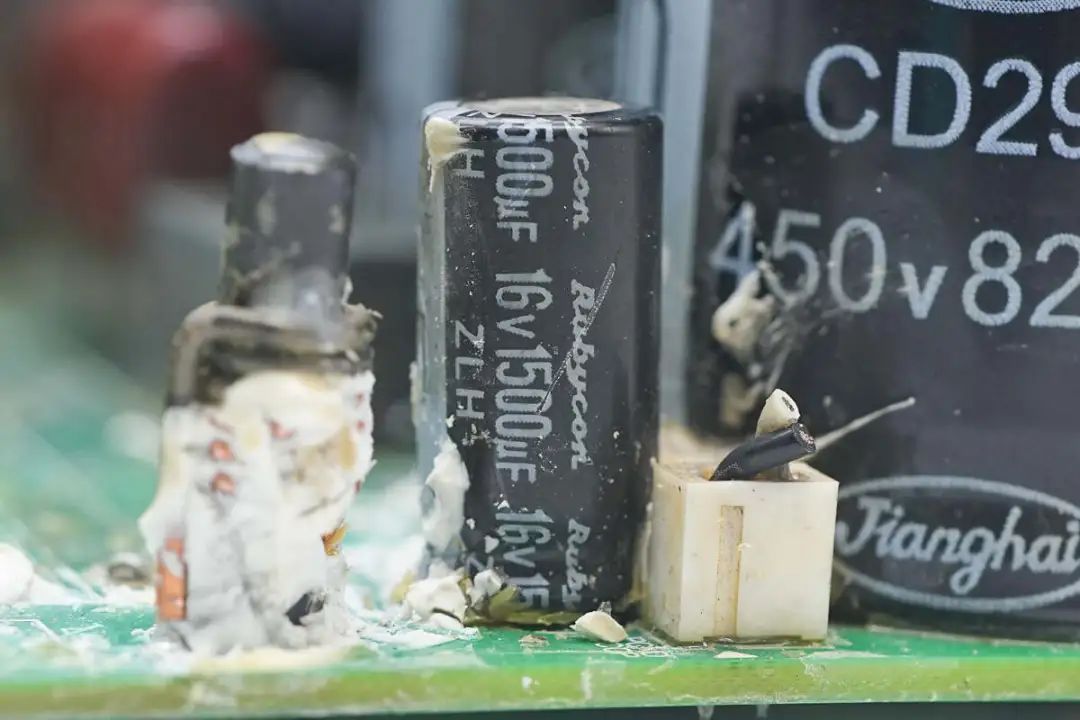

滤波电容来自红宝石，规格为16V1500μF。

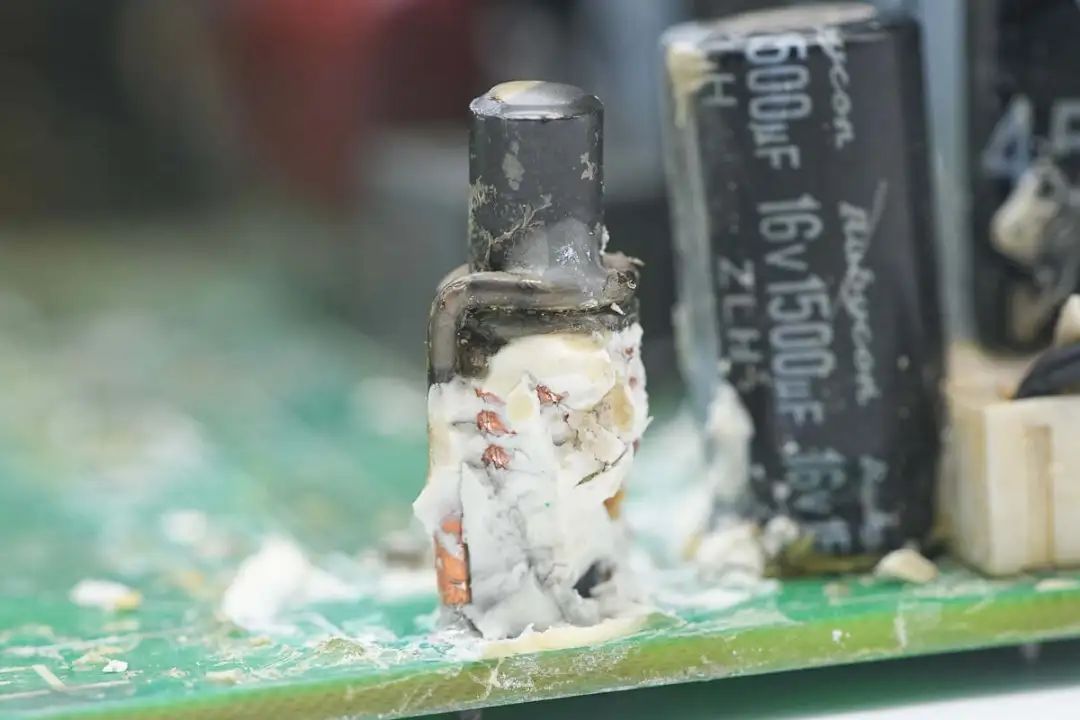

磁芯滤波电感特写。

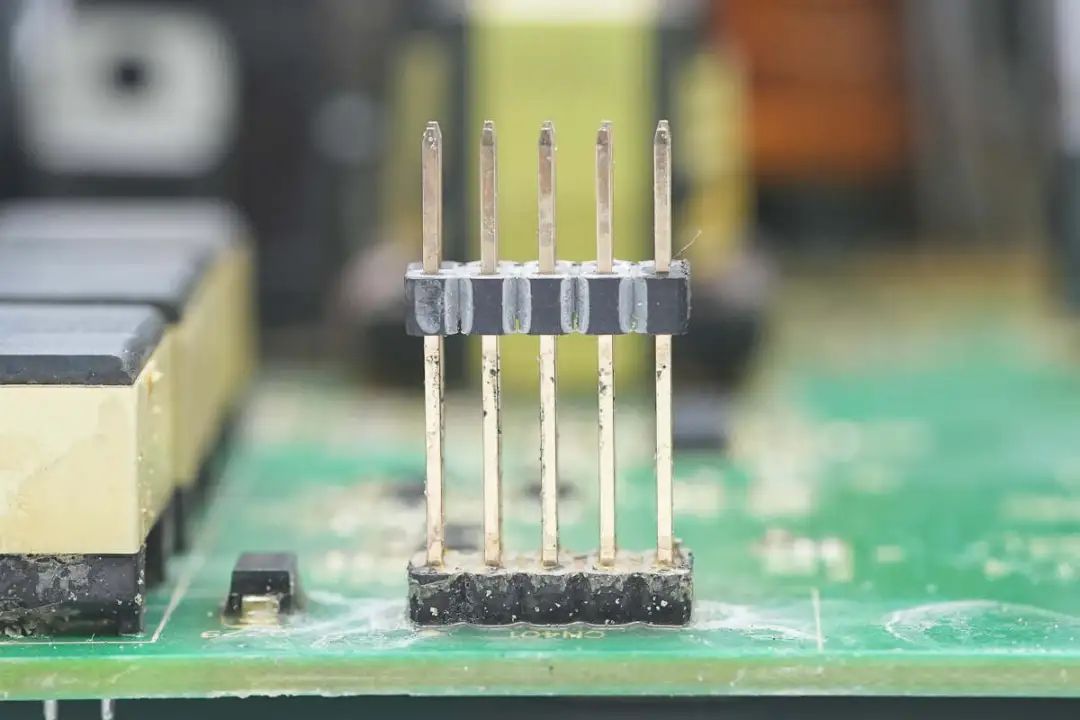

预留的通信排针特写。
PCBA模块接地端子特写。

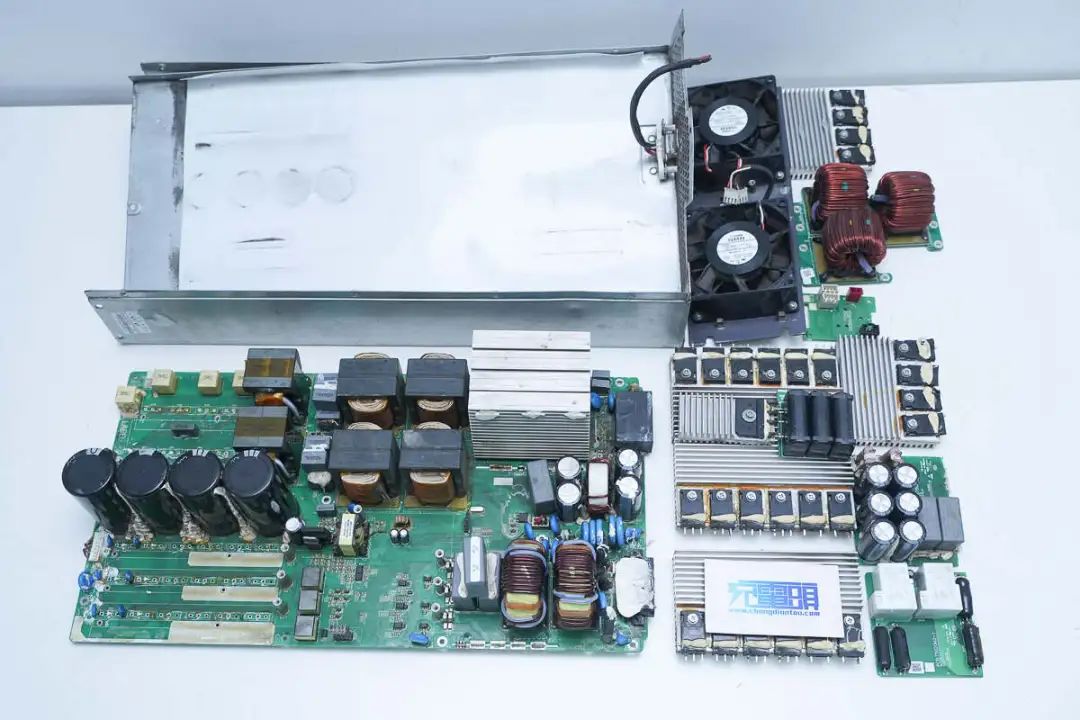

全部拆解一览，来张全家福。
充电头网拆解总结

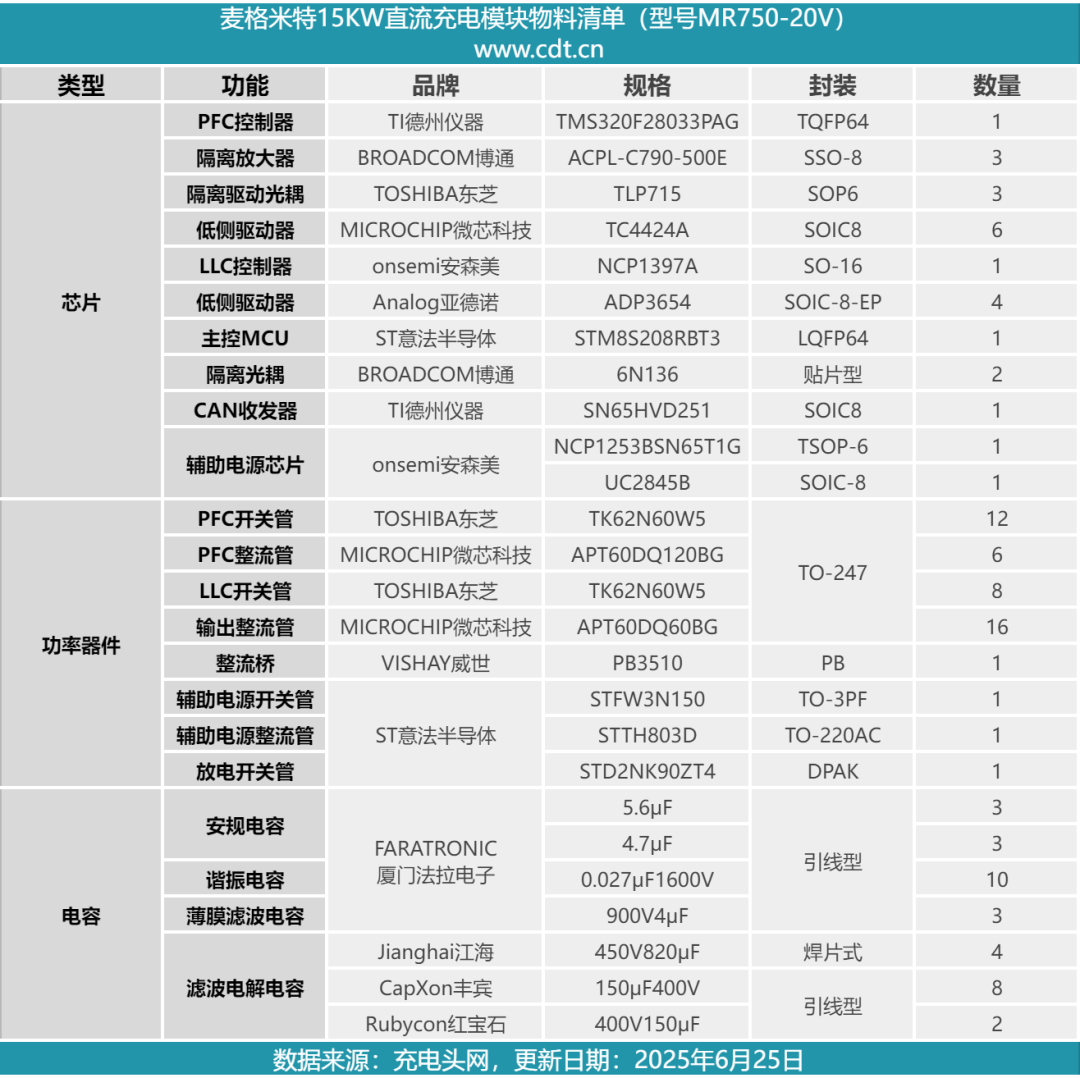

最后附上麦格米特MR750-20V直流充电模块的核心器件清单，方便大家查阅。
麦格米特MR750-20V充电模块支持15kW输出功率，模块为三相交流输入，输入电压为380V。模块直流输出电压范围为250~750V，额定输出电流为20A。充电模块前端设有格栅面板，内部设有散热风扇和状态指示灯，充电模块尾部设有连接端子，简化安装维护。
充电头网通过拆解了解到，麦格米特MR750-20V充电模块采用金属外壳，内部设有一整块PCBA模块，分为PFC和LLC部分。PFC采用德州仪器TMS320F28033PAG控制器，LLC控制器采用安森美NCP1397A，主控MCU采用意法半导体STM8S208RBT3。
充电模块内部PFC开关管和LLC开关管来自东芝，PFC整流管和LLC整流管均来自微芯科技。PFC开关管驱动器设有隔离变压器供电，通过光耦控制驱动器，LLC开关管使用驱动器搭配隔离变压器进行驱动。辅助电源芯片来自安森美。
PCBA模块正反面均涂有三防漆，对应电容和电阻位置打胶加固密封，增强绝缘。安规X2电容，软启动继电器和输出滤波电容焊接在垂直小板上，充分利用空间。充电模块内部元件均为知名品牌，配合多重防护措施，确保在恶劣情况下的稳定使用。
