智能手表作为目前市场上热门的消费电子产品，成为了许多头部品牌的必争之地。OPPO在智能手表市场，相继推出了OPPO Watch系列和OPPO Watch X系列两条产品线，前者为方形表盘设计，主打简约时尚；后者为圆形表盘设计，呈现类似传统手表的机械美感。
近期，OPPO推出了一款圆形表盘的小尺寸产品——OPPO Watch X2 Mini，外观设计更加小巧轻盈，同时带来了全新的明日金配色，采用18K金精钢表壳和精钢表冠，做工精致，超高颜值，非常适合女性用户群体。在性能方面，采用旗舰双芯配置，高性能大核保障全智能体验，低功耗小核带来更持久续航。手表长续航时间约7天，全智能模式2.5天，全智能重度使用1.5天。
在运动方面，OPPO Watch X2 Mini支持超百种运动模式，涵盖6种运动自动识别，11种专业模式，提供多维数据，助力用户科学运动、高效减脂；还支持手表版「两步路」App，提供离线地图、轨迹导航、热力图等实用户外徒步功能。健康监测方面，搭载8通道心率传感器和16通道血氧传感器，支持多维度体征监测、多维度睡眠监测、生理周期管理，还可直连动态血糖仪，与家人共享健康数据等。
在便捷智慧生活方面，OPPO Watch X2 Mini支持微信手表版、独立eSIM、全功能NFC，支持理想、零跑汽车系统级定制无感车钥匙；支持手表查找手机，手表遥控拍照和录制视频，手势控制短视频切换、接听电话；还支持音乐播放入睡自动暂停；支持手机外卖、打车、导航信息手表端显示；支持丰富的第三方App下载等。下面就来看看这款产品的详细拆解报告吧~
一、OPPO Watch X2 Mini智能手表开箱

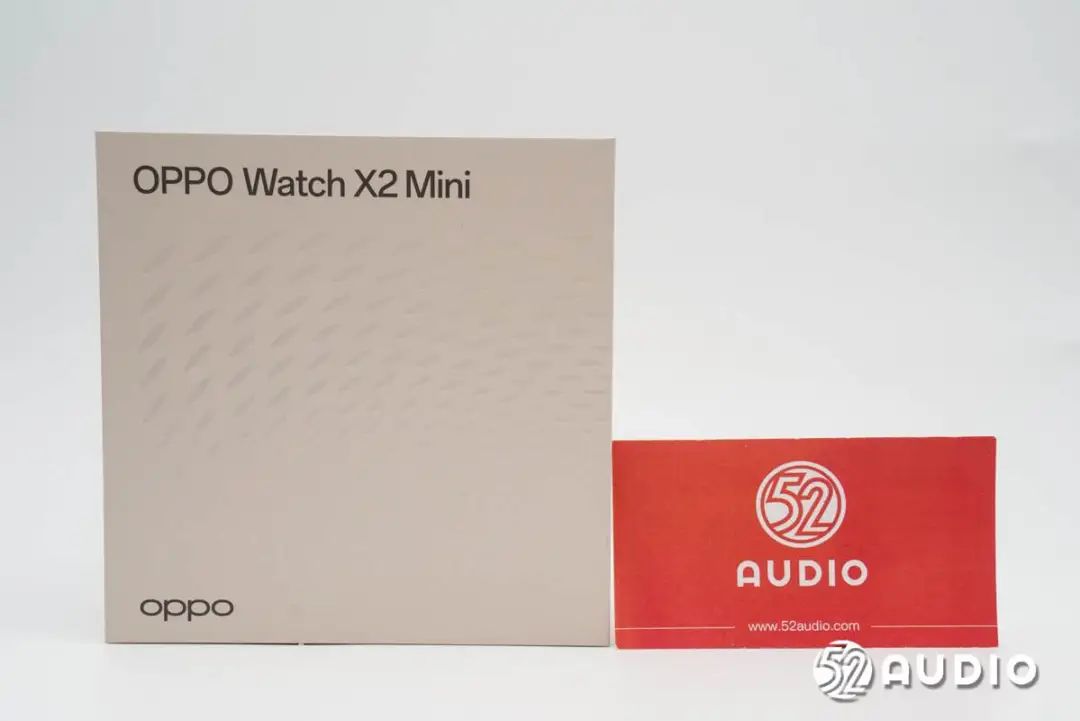

OPPO Watch X2 Mini智能手表包装盒精致，盒盖顶部展示产品名称和品牌LOGO，设计有鳞片状凹凸纹理，通过幻彩膜装饰。

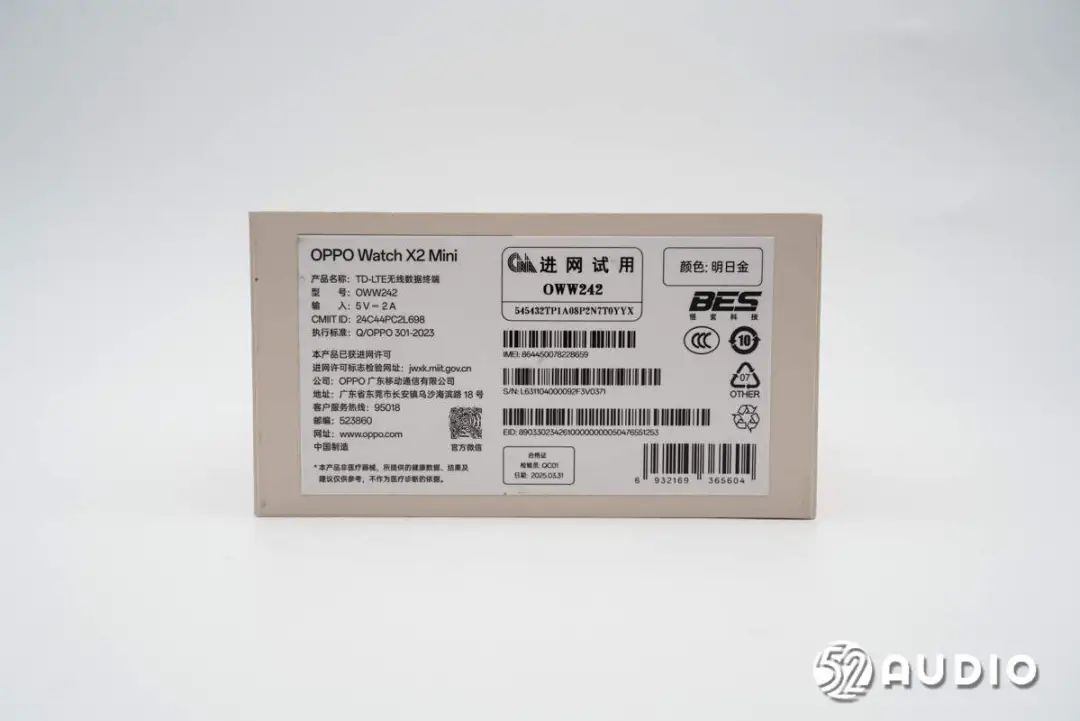

包装盒底部贴有出厂标签，产品名称：TD-LTE无线数据终端，型号：OWW242，输入：5V-2A，公司：OPPO广东移动通信有限公司，中国制造，颜色：明日金。

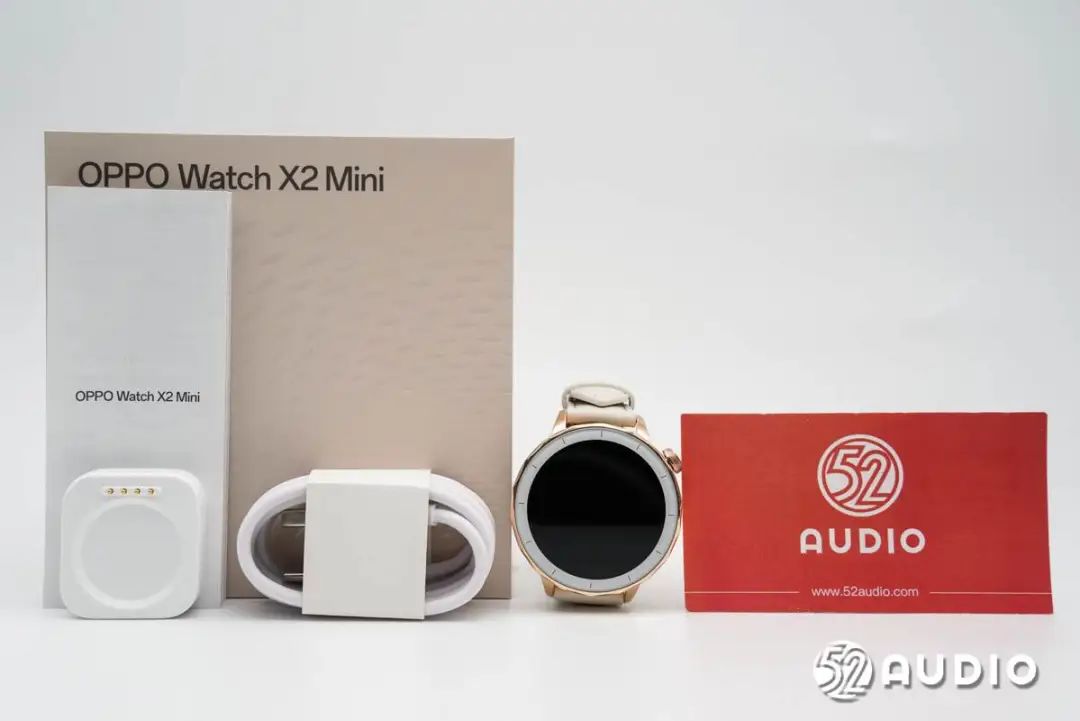

包装盒内部物品有智能手表、充电线、充电底座和产品说明书。

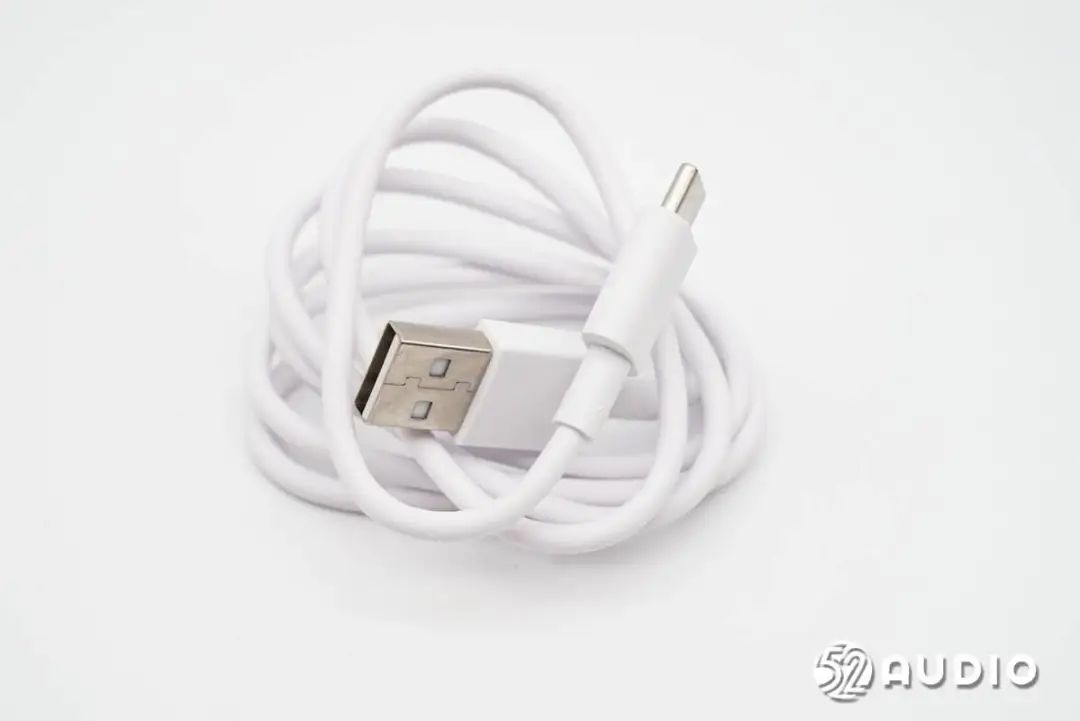

标配充电线采用了USB-A to Type-C接口。

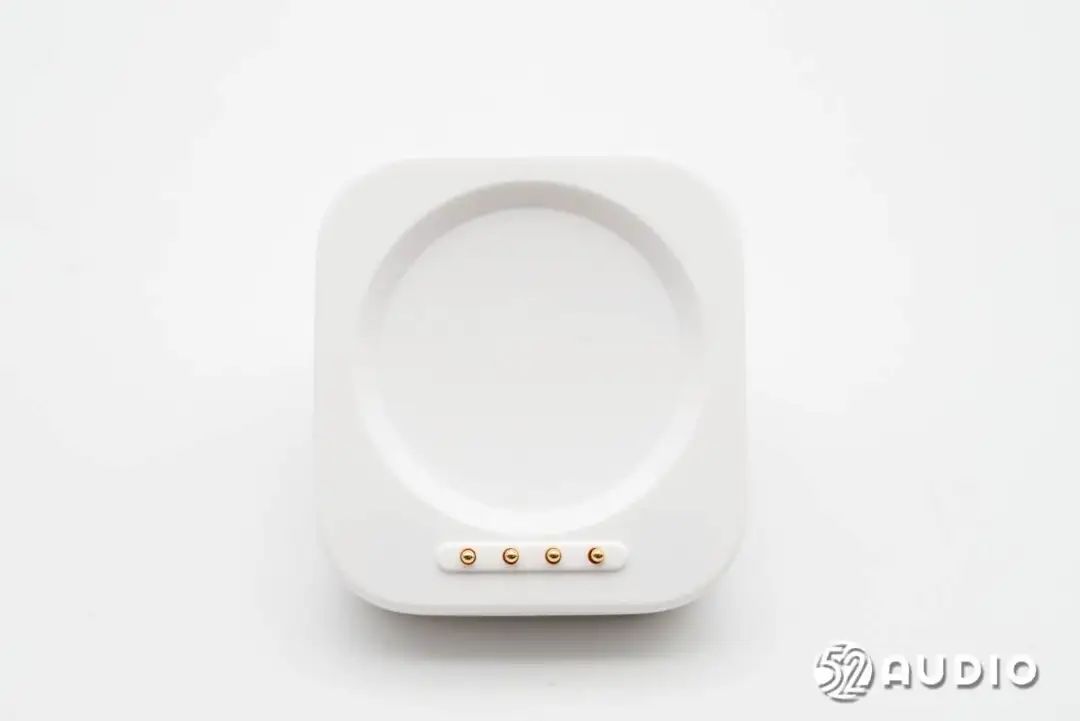

手表充电底座顶部特写，设置有4颗充电顶针。

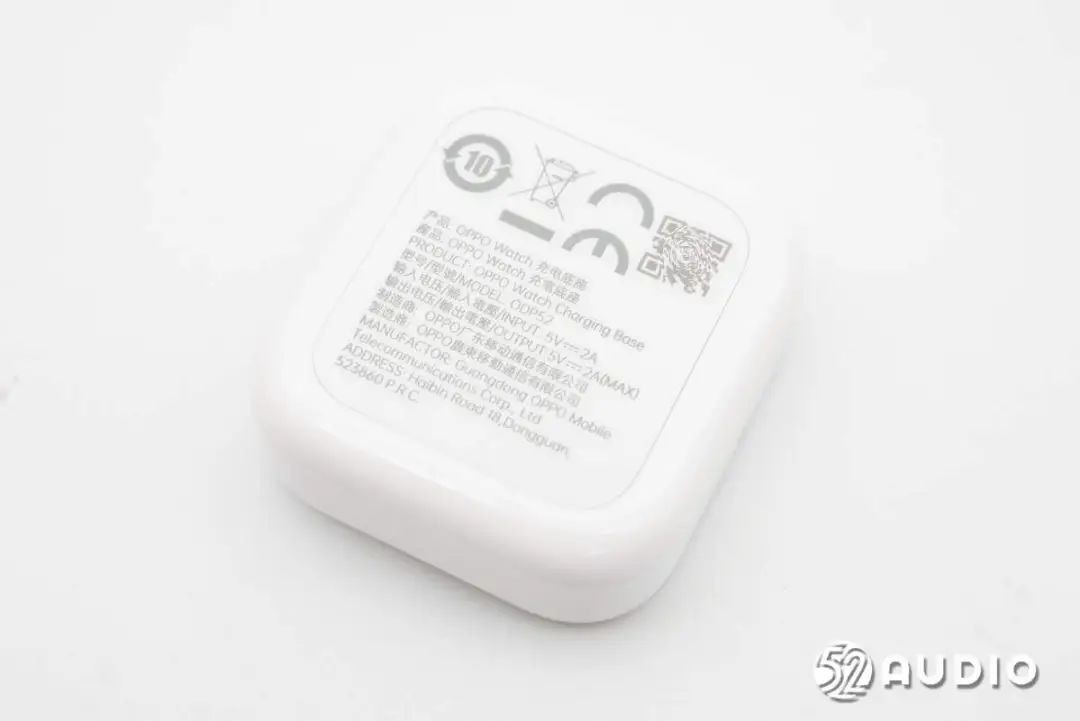

充电底座底部标注产品信息，产品：OPPO Watch充电底座，型号：ODP52，输入电压：5V-2A，输出电压：5V-2A（MAX），制造商：OPPO广东移动通信有限公司。

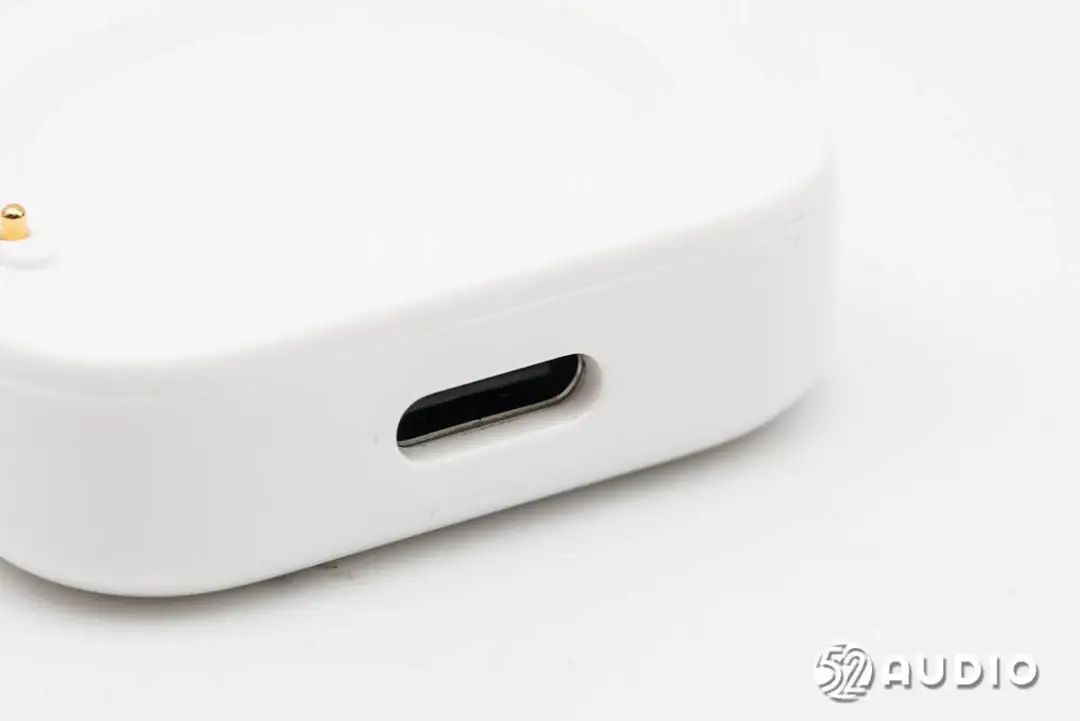

充电底座侧边设置Type-C接口。

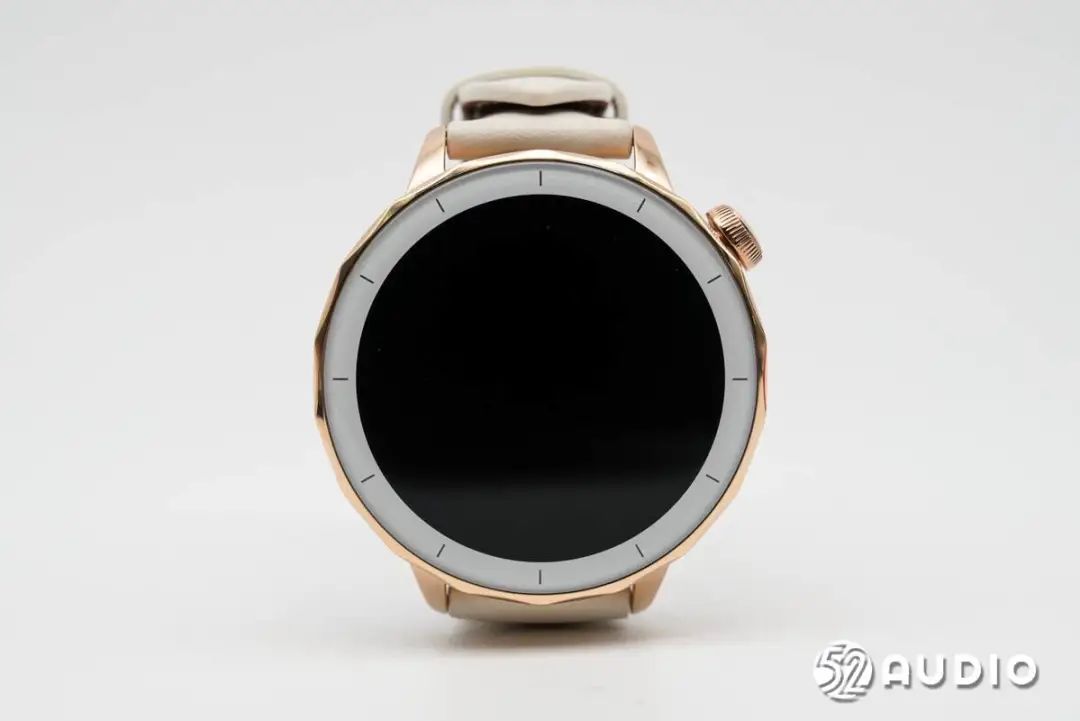

OPPO Watch X2 Mini智能手表 明日金采用了圆形表盘设计，2.5D玻璃盖板边缘白色表圈+金色刻度线装饰；表壳和表冠采用18K金精钢材质，做工精致，质感出色。

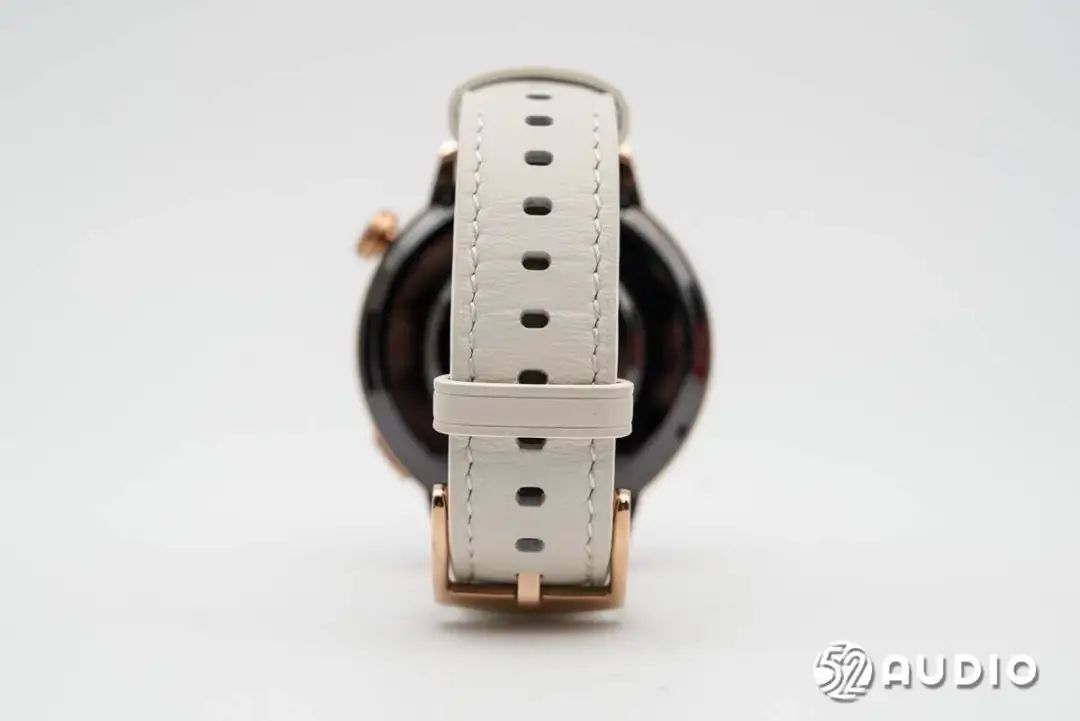

明日金配色标配质感真皮表带，质地柔软，佩戴舒适亲肤；18K金精钢表扣，呼应表盘，提升精致感。表带与表盘采用滑锁固定，能够自由拆卸更换。

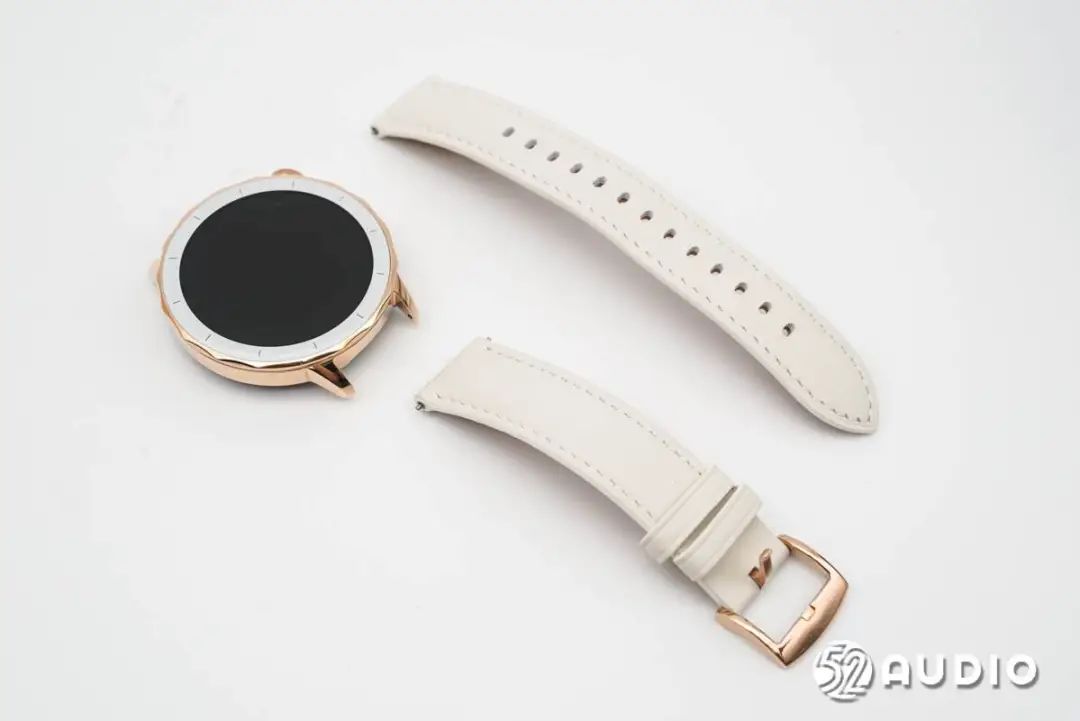

解开滑锁，取掉表带。

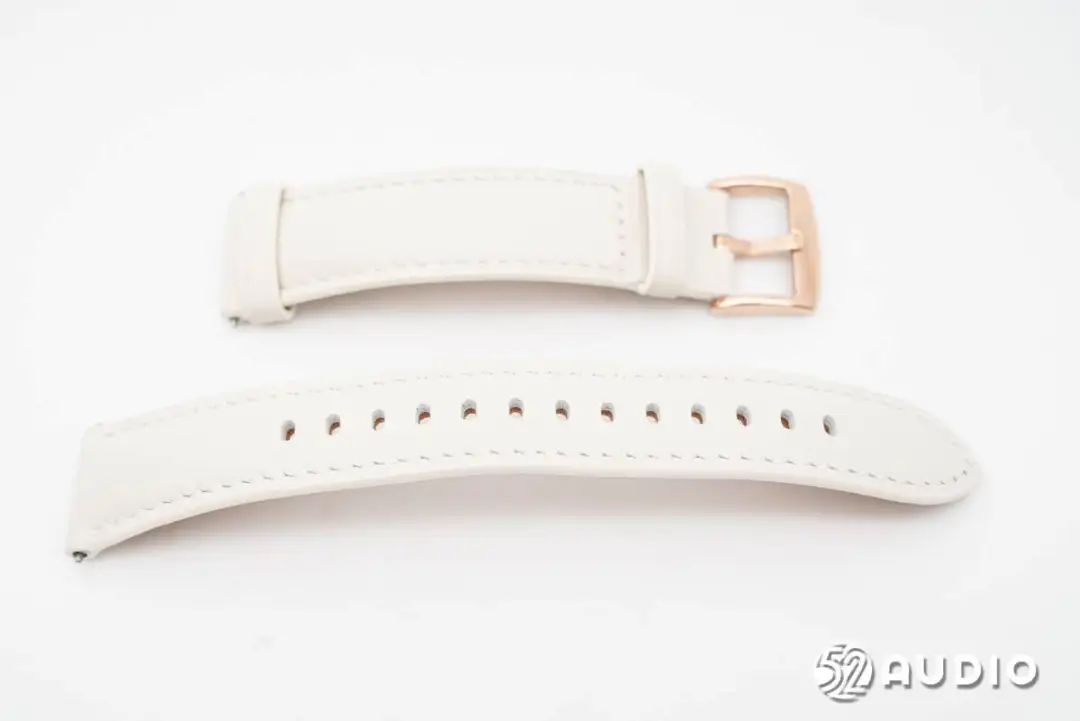

表带外侧外观一览，双表带箍设计，提供稳定佩戴。

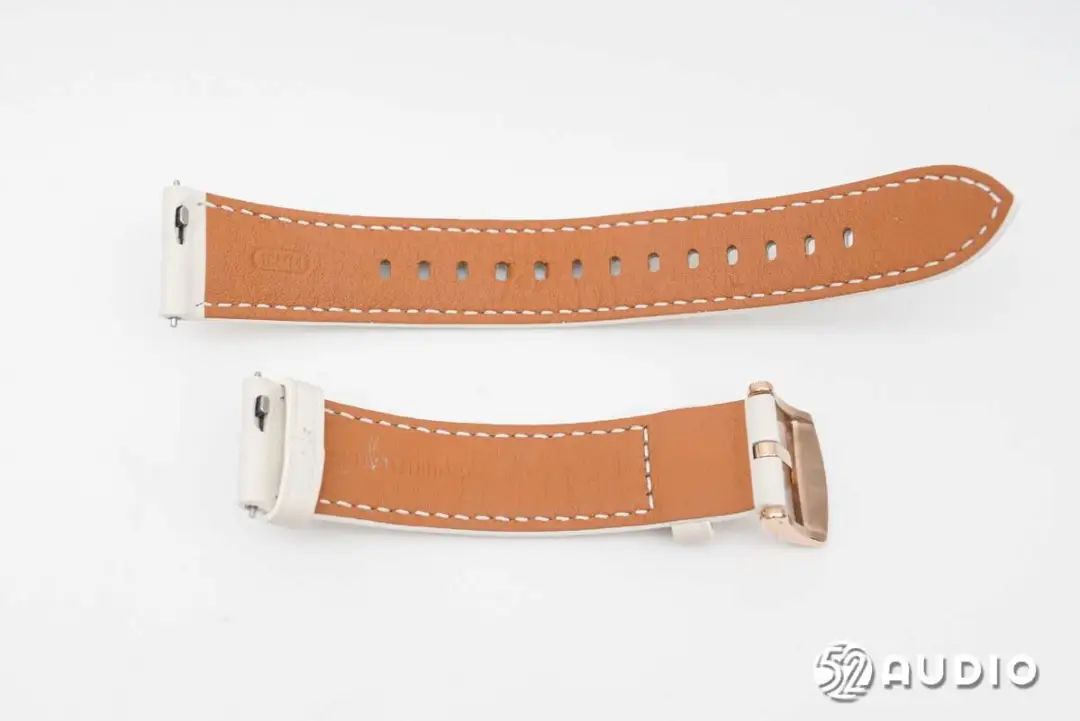

表带内侧外观一览，棕色配色，压印“GENUINE LEATHER”真皮和“18MM”尺寸。

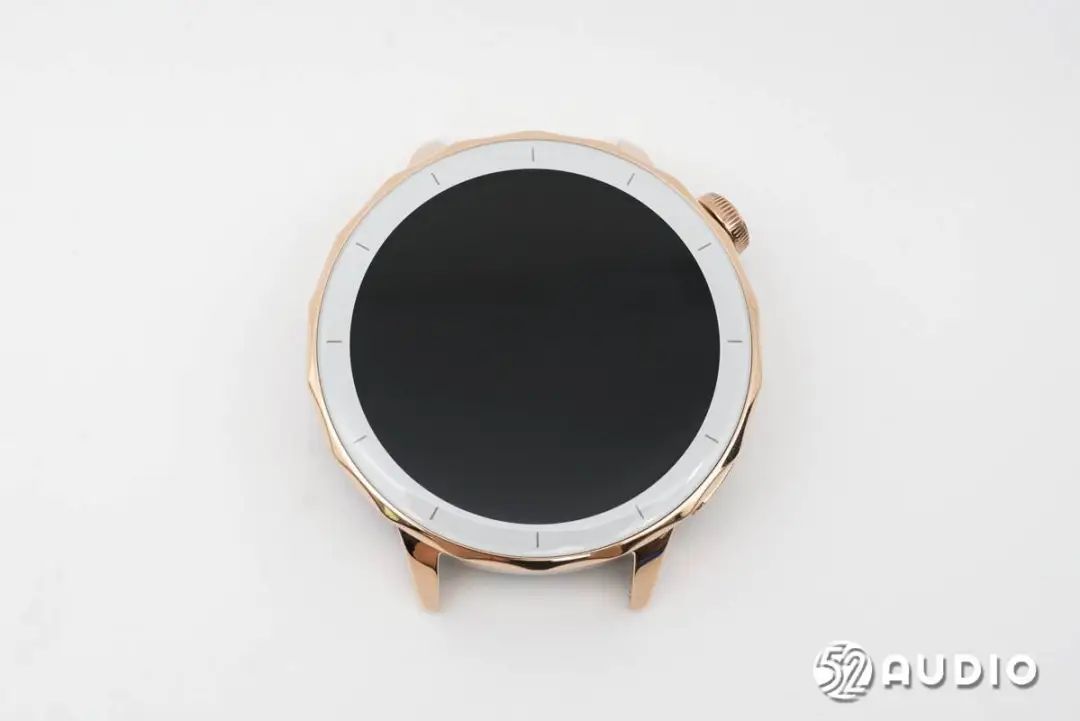

表盘正面特写，采用了1.32英寸AMOLED屏幕，分辨率：466x466像素 352PPI，默认最大亮度：600nit，激发高亮模式：1000nit。

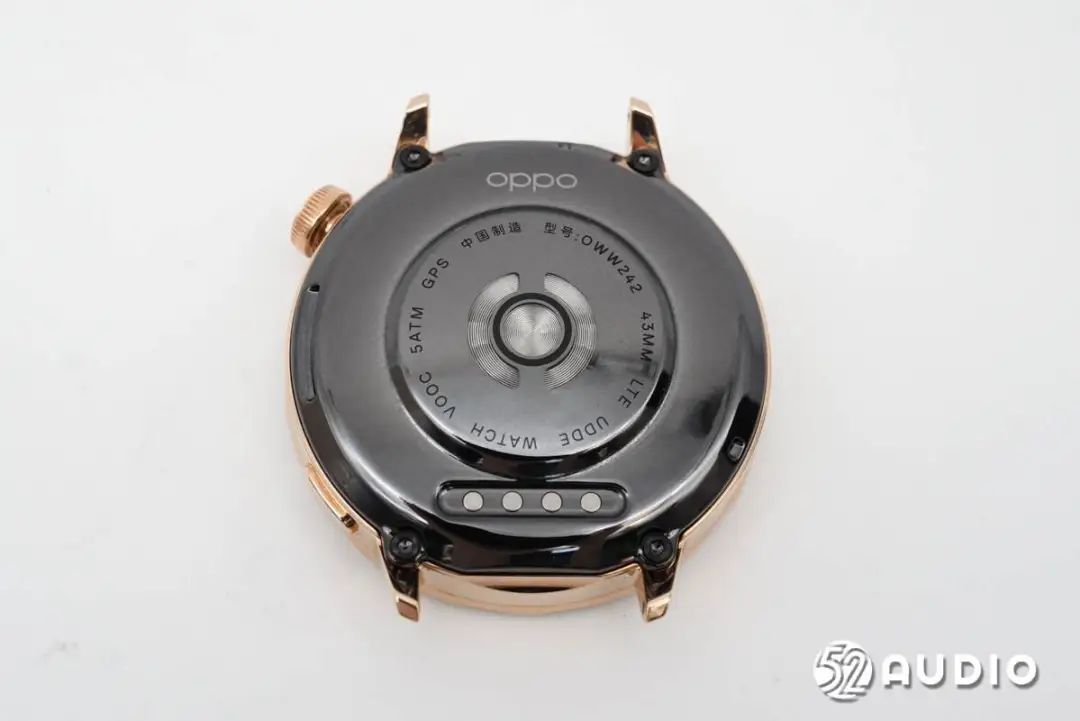

表盘背面特写，中间传感器模组微微凸起，实现更好地贴合皮肤。下方充电触点凹槽设计，搭配磁吸，实现稳定充电。

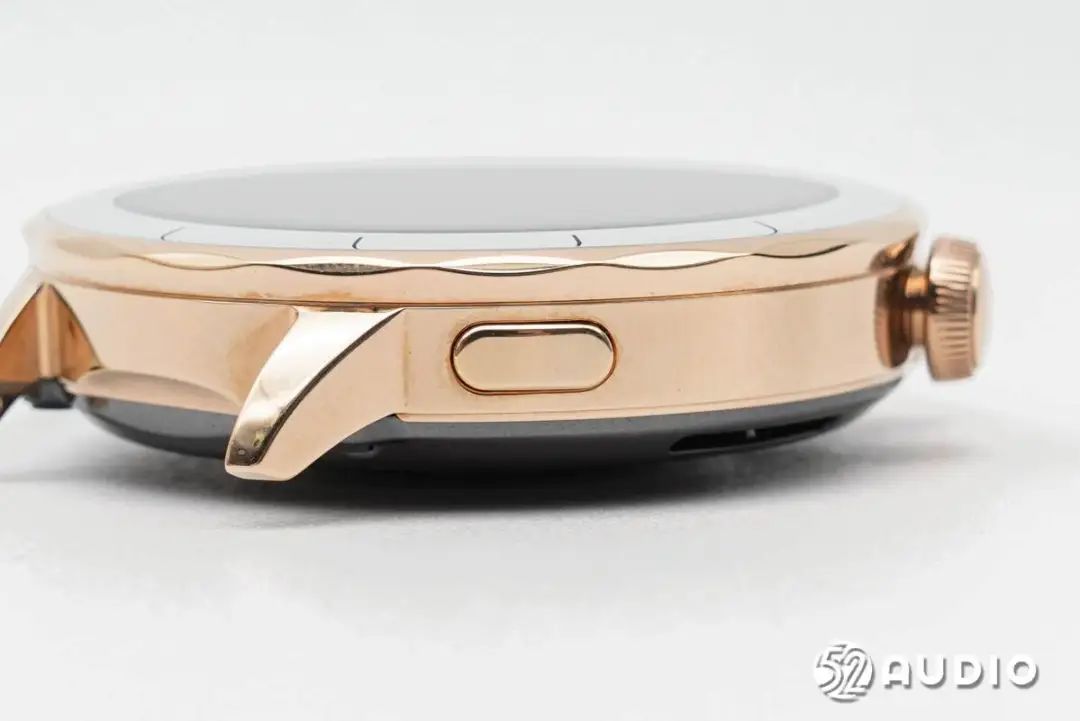

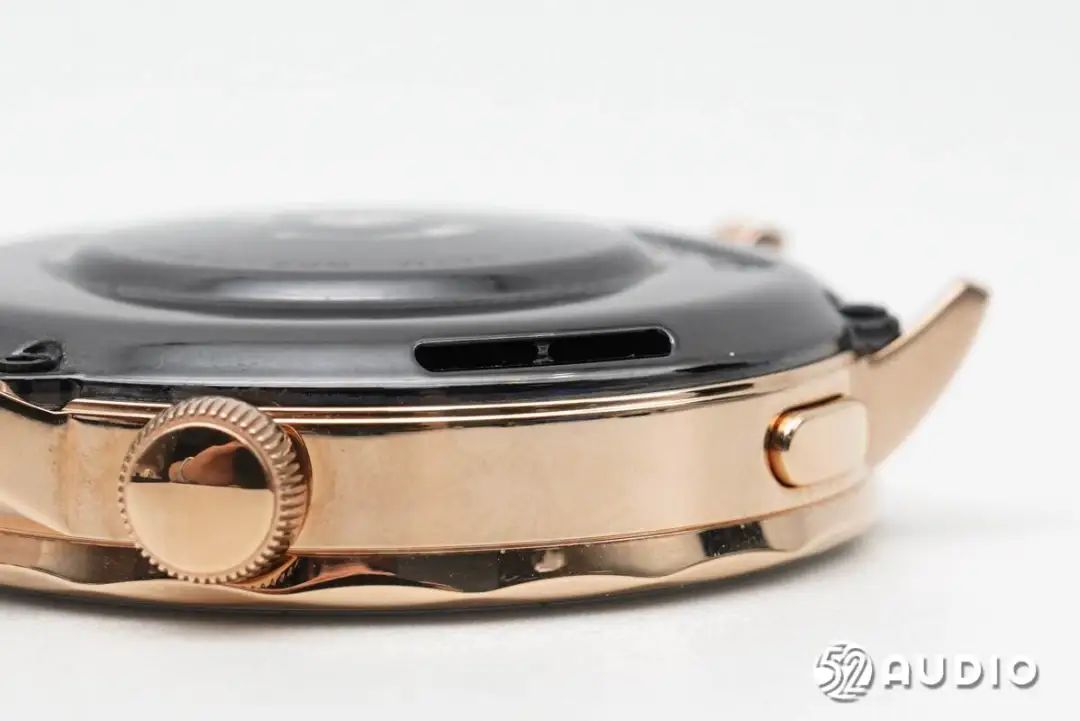

表盘侧边外观一览。中框顶层切割菱形的波纹装饰，更显精致。中框右侧设置有表冠和一颗快捷按键。
18K金精钢表冠特写，边缘滚花设计，提升精致感和摩擦力。
表盘背部盖板上的扬声器出音孔特写。
麦克风拾音孔特写。

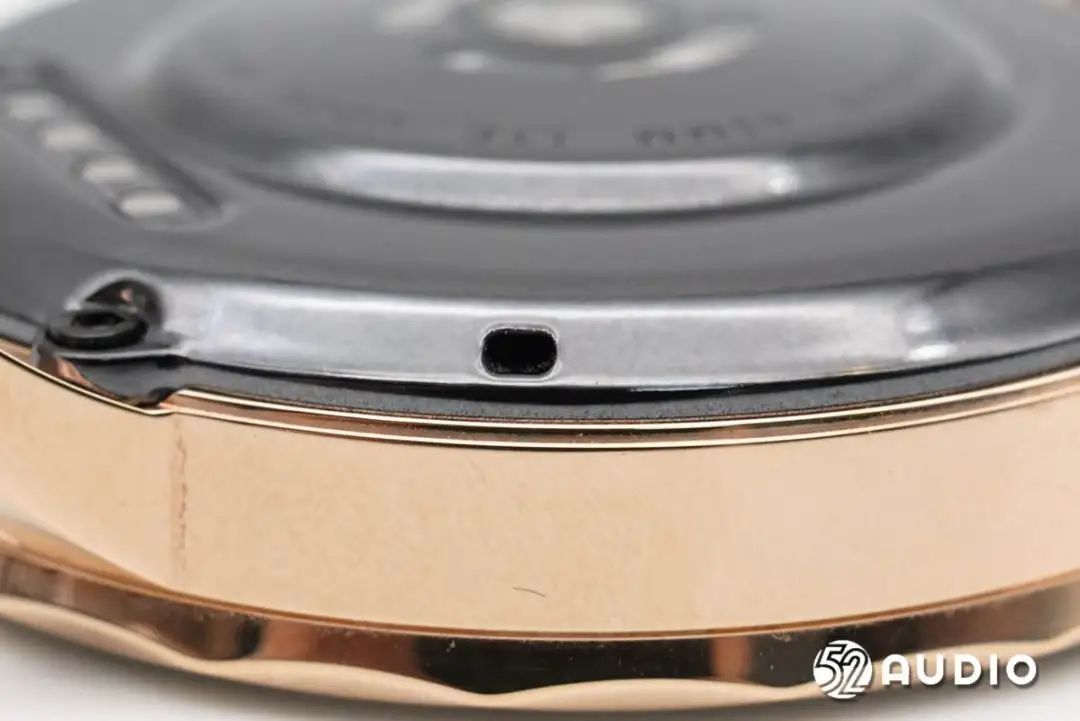

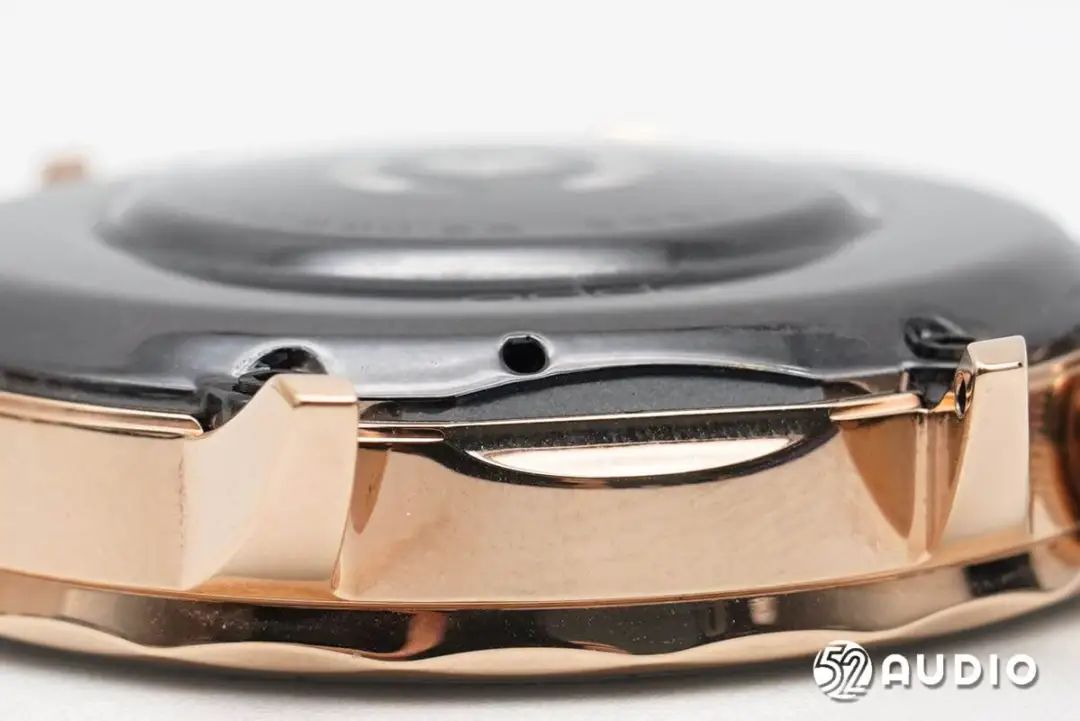

气压计开孔特写。

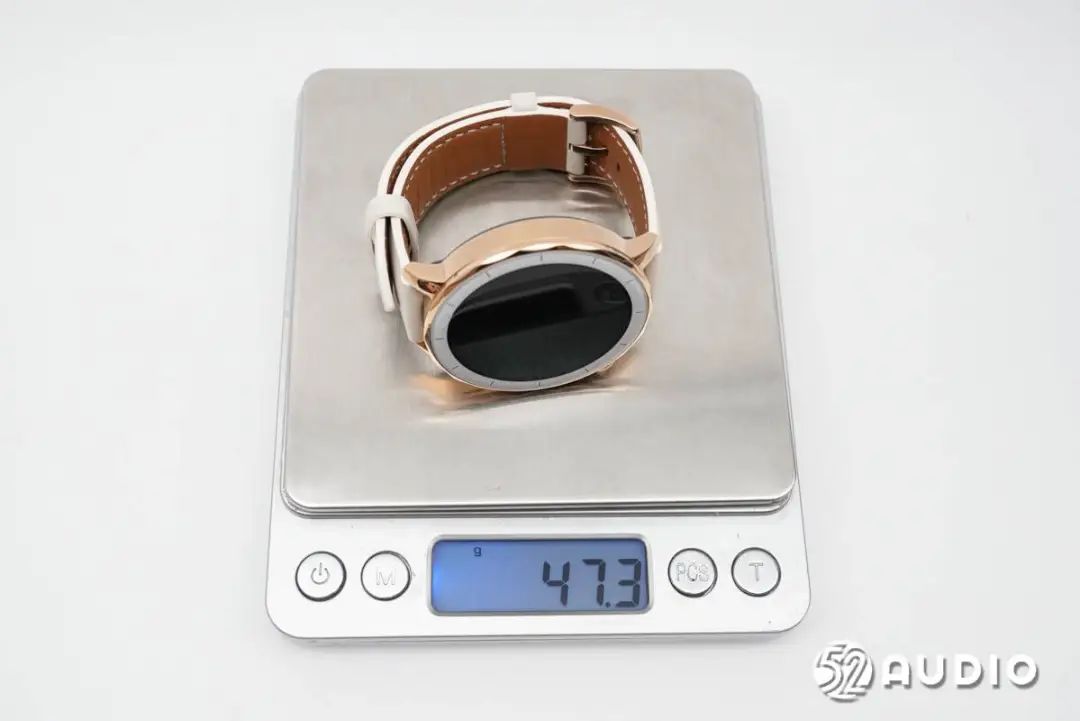

经智研所实测，OPPO Watch X2 Mini智能手表 明日金配色整机重量约为47.3g，佩戴轻盈舒适。

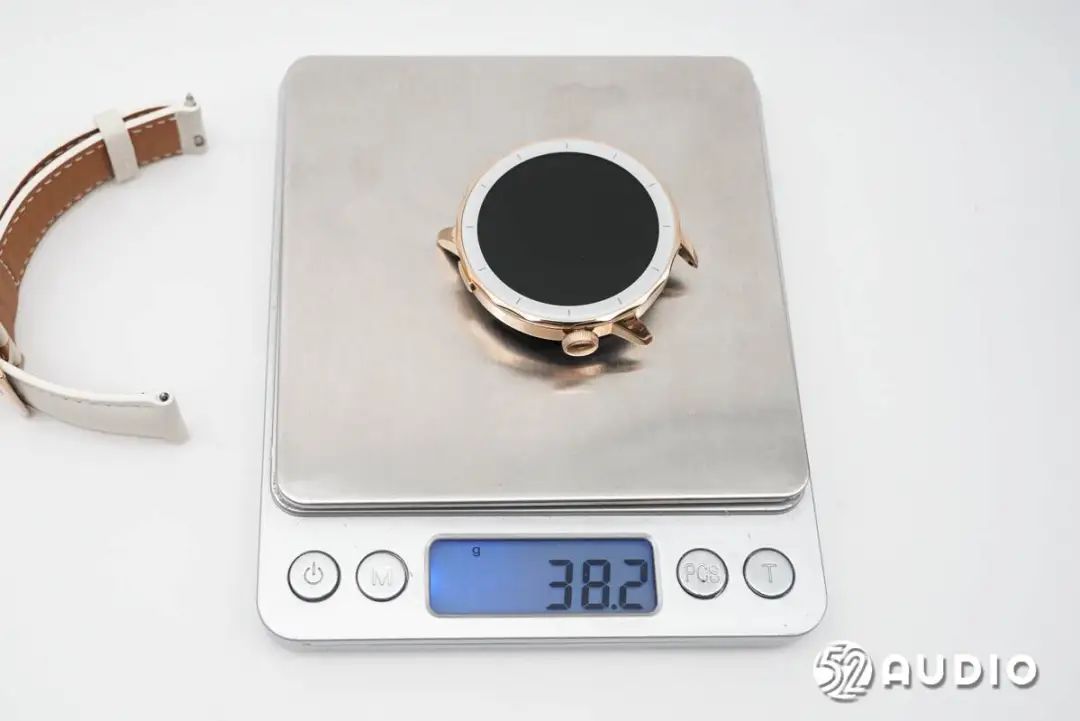

明日金配色表盘重量约为38.2g。
二、OPPO Watch X2 Mini智能手表拆解
通过开箱，我们详细了解了OPPO Watch X2 Mini智能手表的时尚精致外观设计，下面进入拆解，看看内部结构配置~

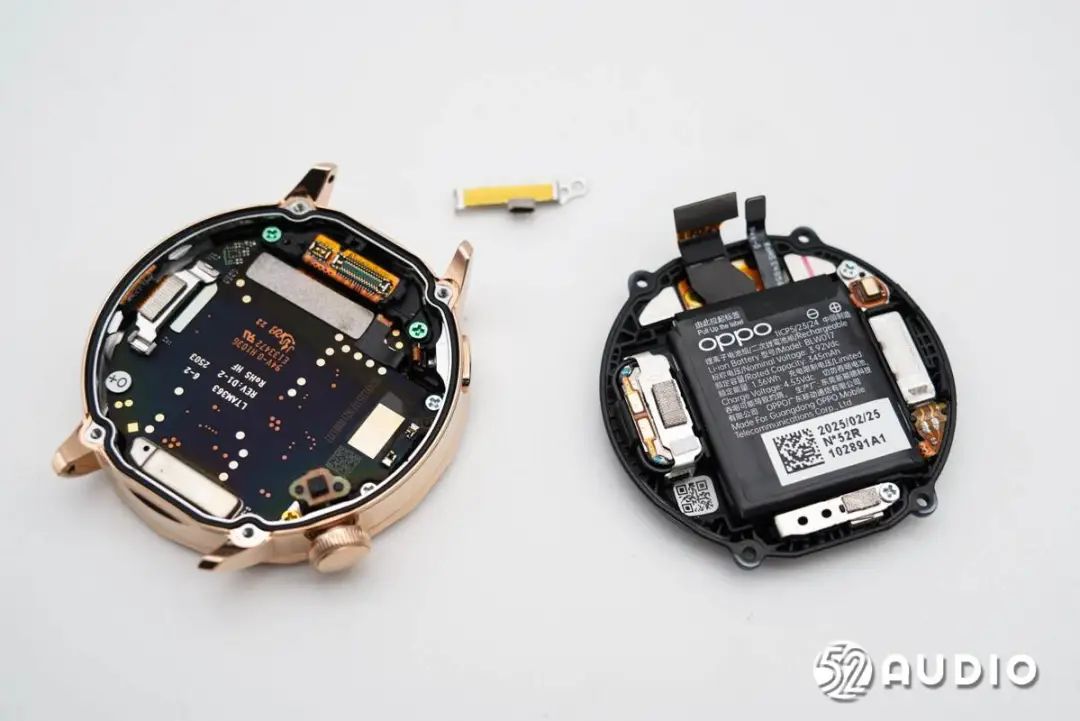

卸掉螺丝，取掉背部盖板。

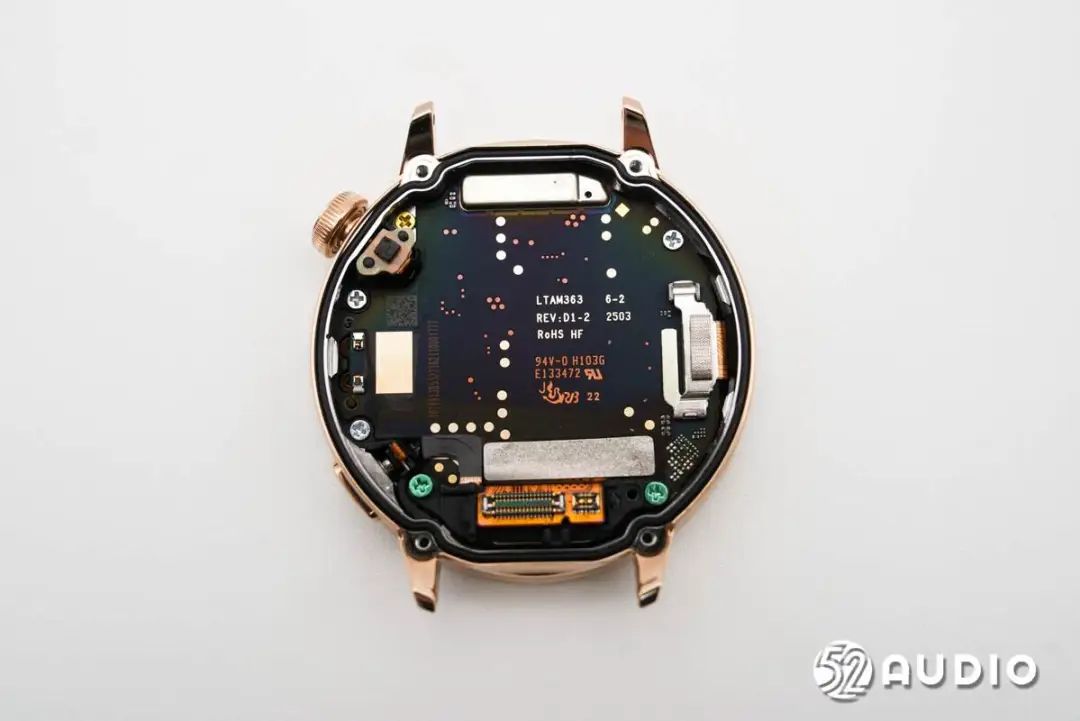

腔体内部结构一览，主板通过螺丝固定。

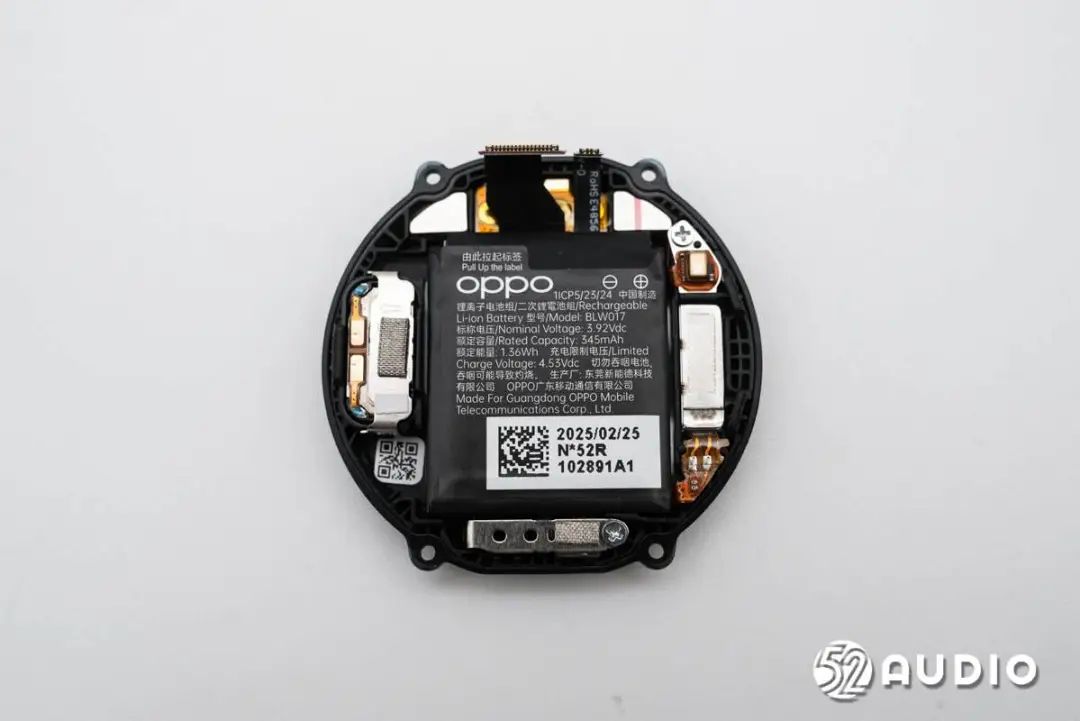

盖板内侧结构一览，中间设置电池单元，四周排线连接扬声器、麦克风、气压计、振动马达等元器件。

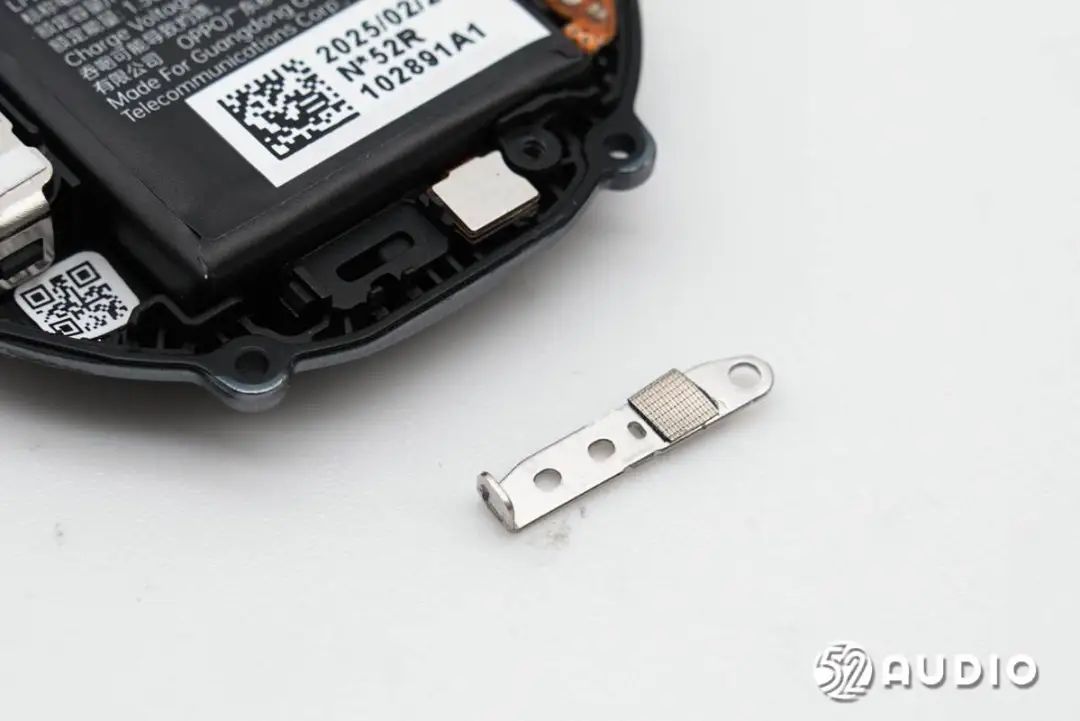

拆掉固定电池排线的金属压片。

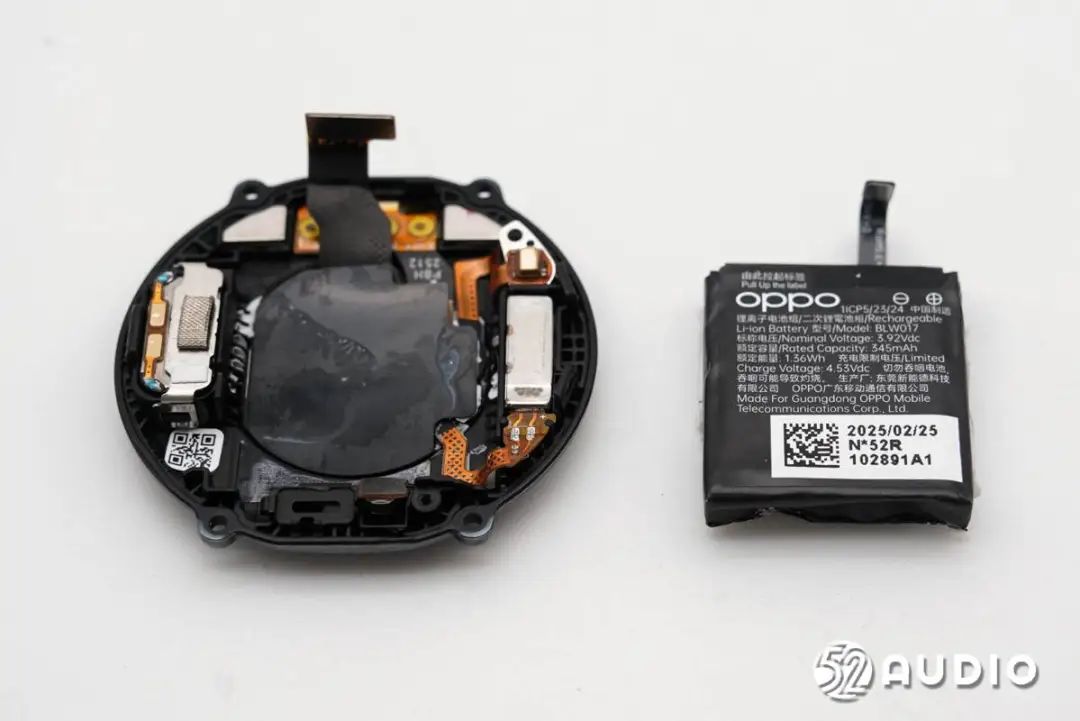

挑开连接器，取出电池单元，下方设置有隔磁屏蔽贴纸上防护。

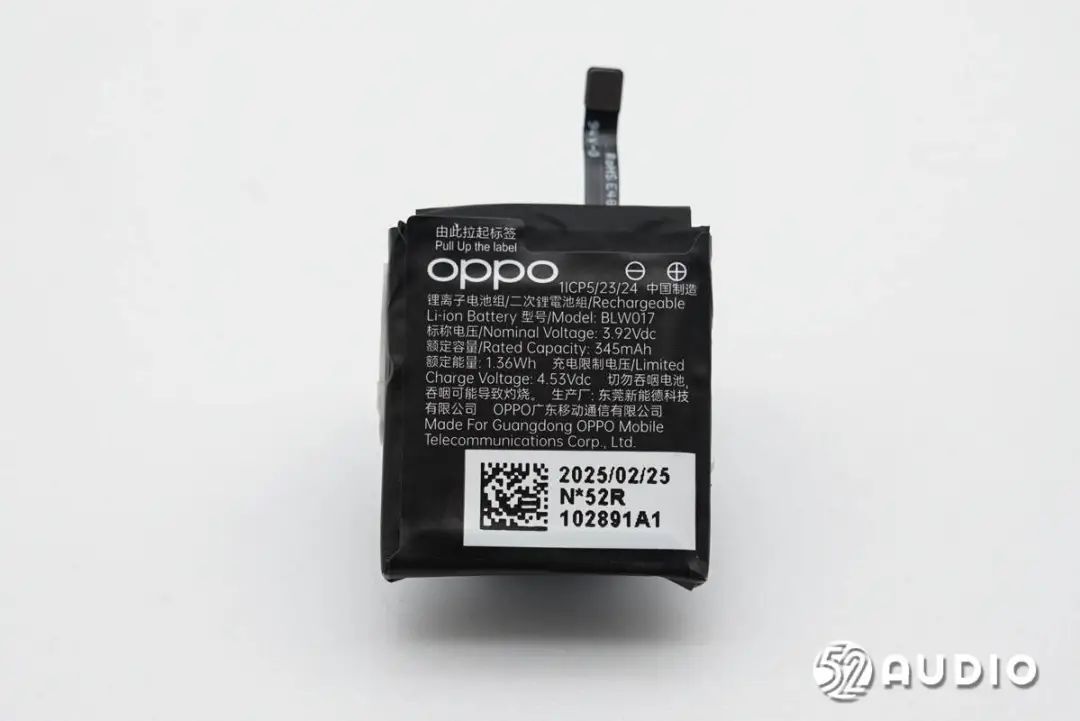

充电盒内置电池标签上信息，锂离子电池组，型号：BLW017，标称电压：3.92V，额定容量：345mAh，额定能量：1.36Wh，充电限制电压：4.53V，生产厂：东莞新能德科技有限公司。

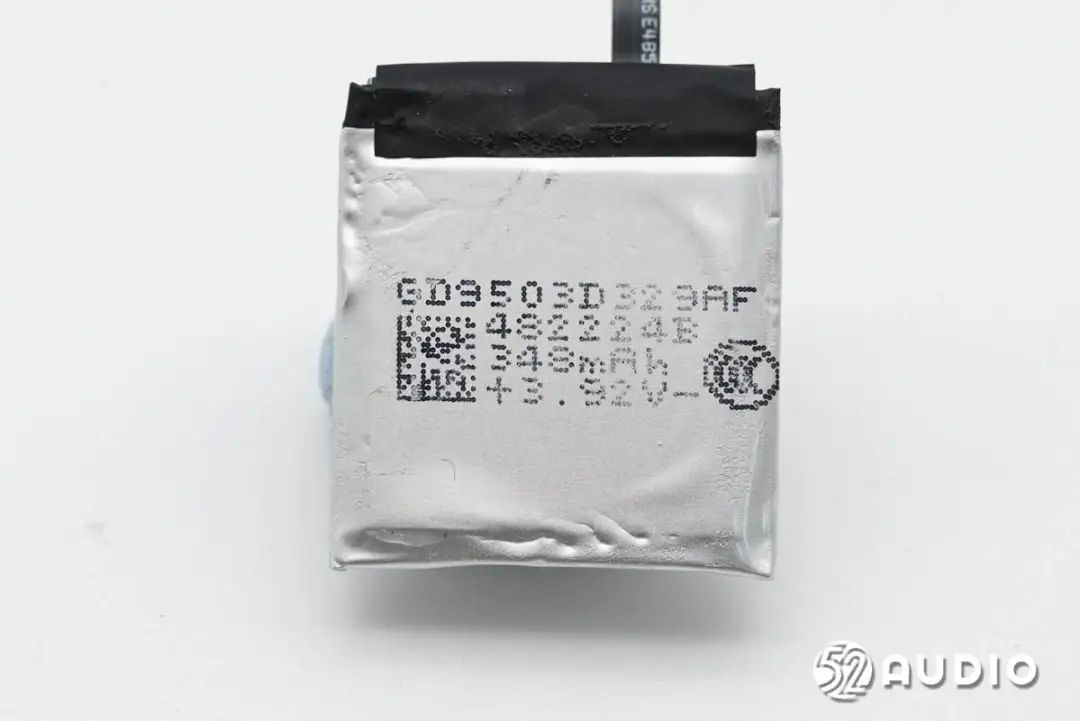

撕开外部标签，电芯上丝印信息一览，型号：GD9503D329AF。

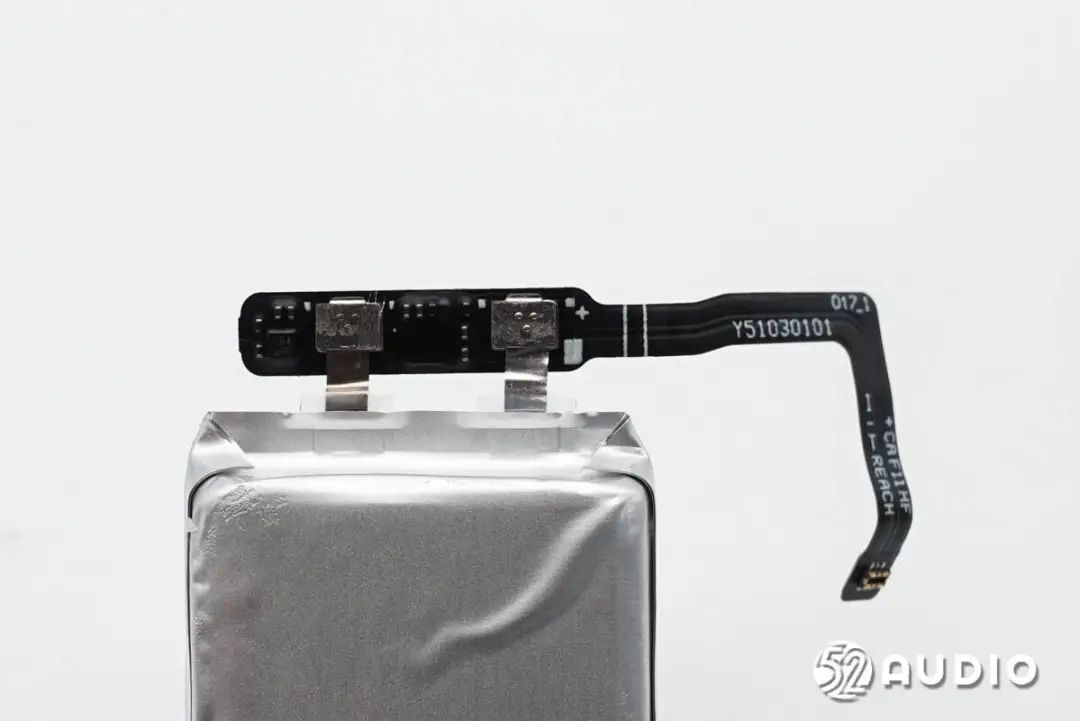

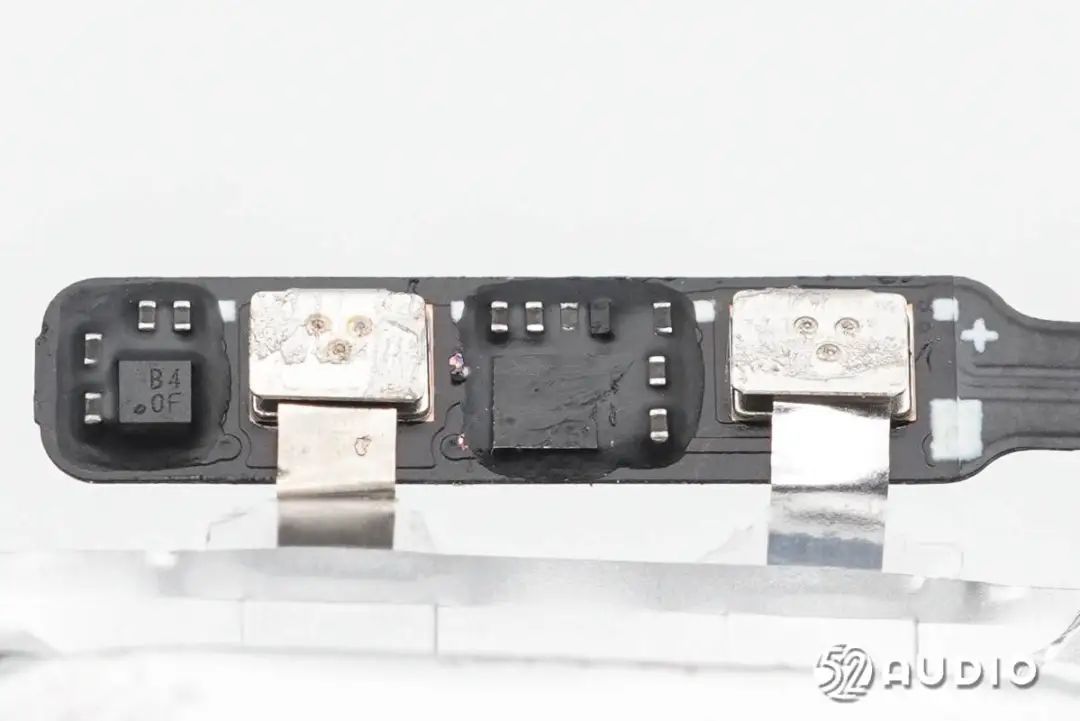

电池保护板电路一览。

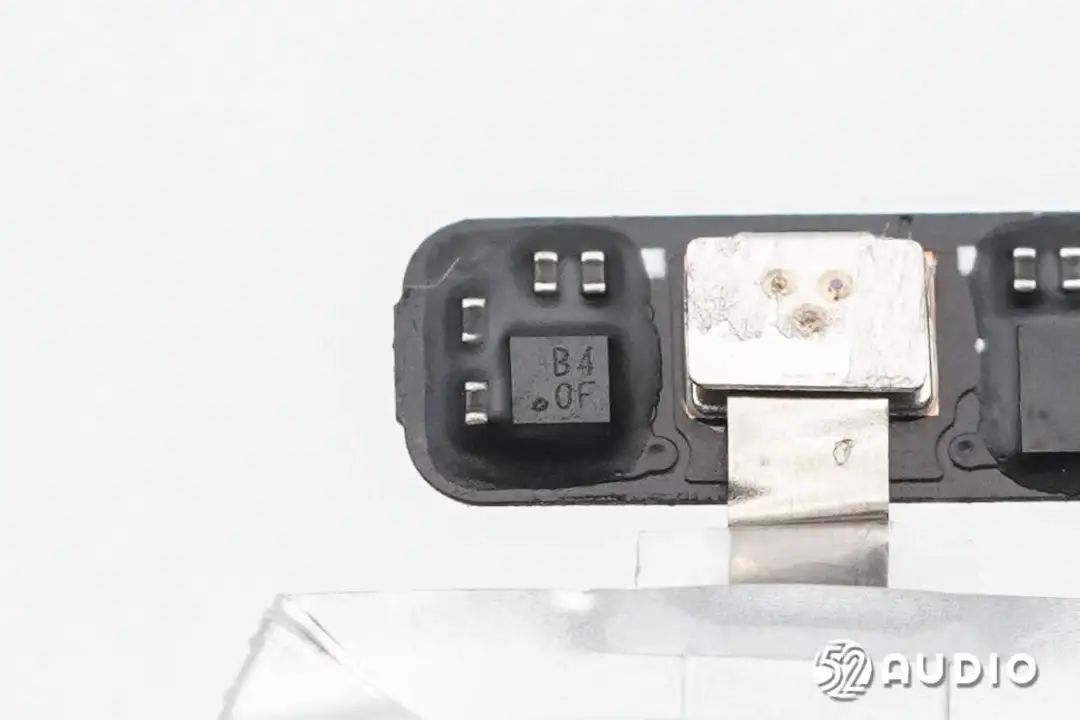

丝印B4 0F的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
黑色硬质胶水密封的MOS管。

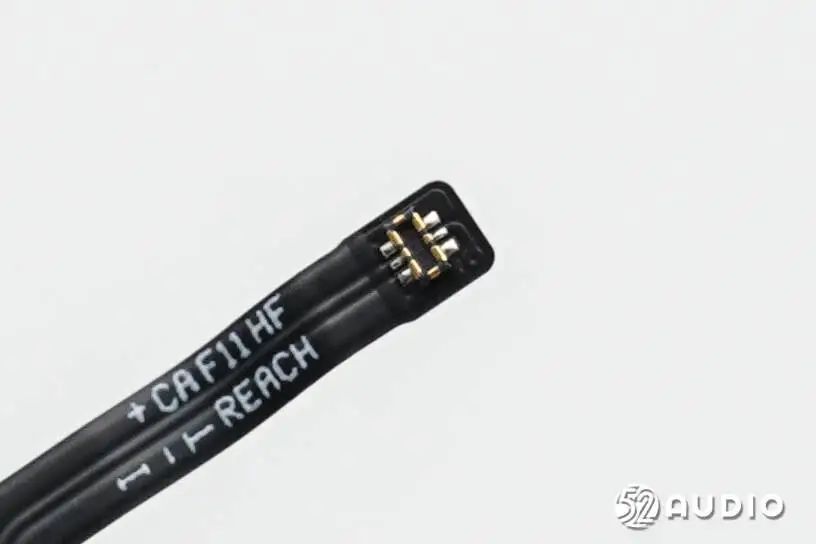

电池排线上的BTB连接器公座特写。

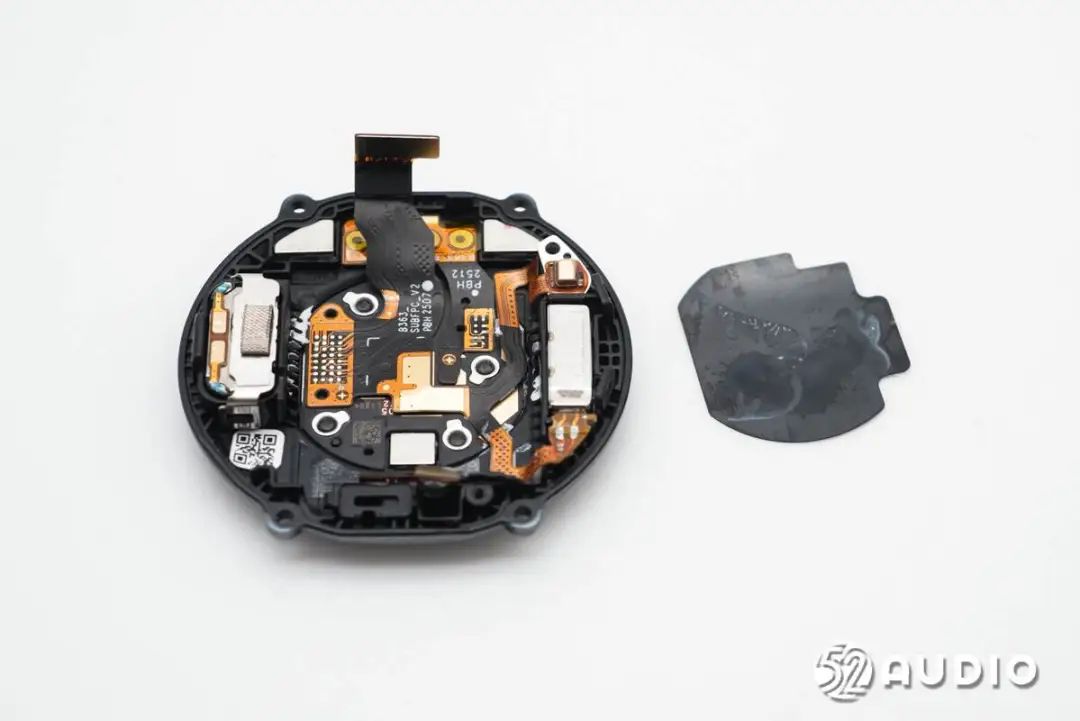

撕掉隔磁屏蔽贴纸，下方健康监测小板结构一览。

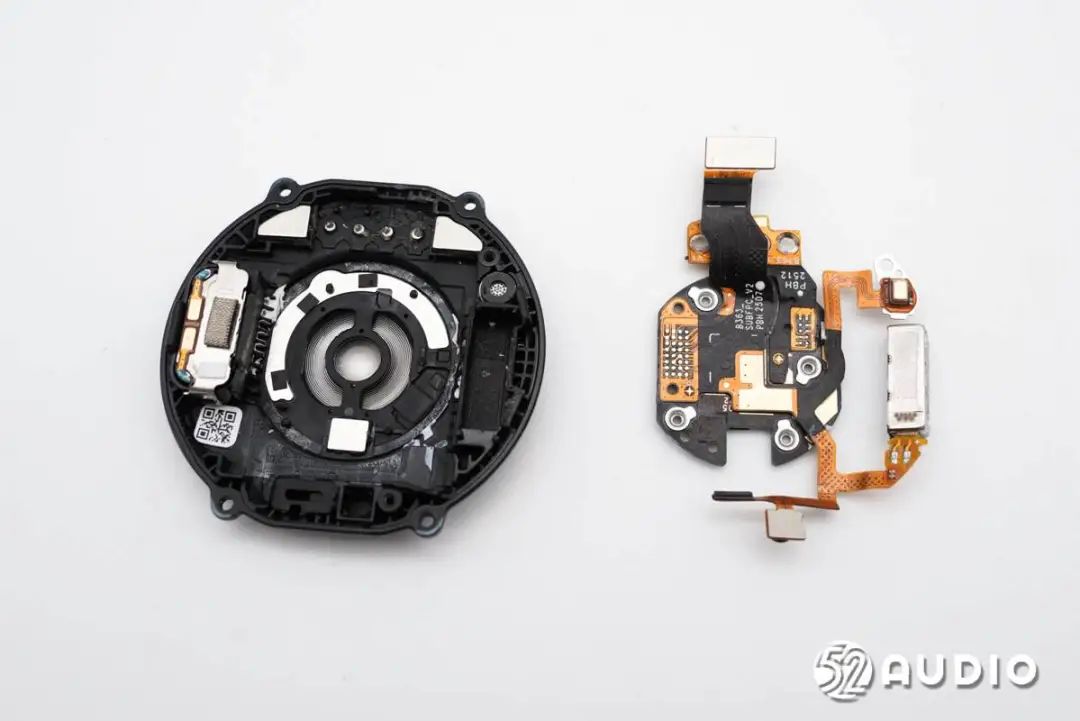

取掉盖板内侧的排线及连接的元器件。

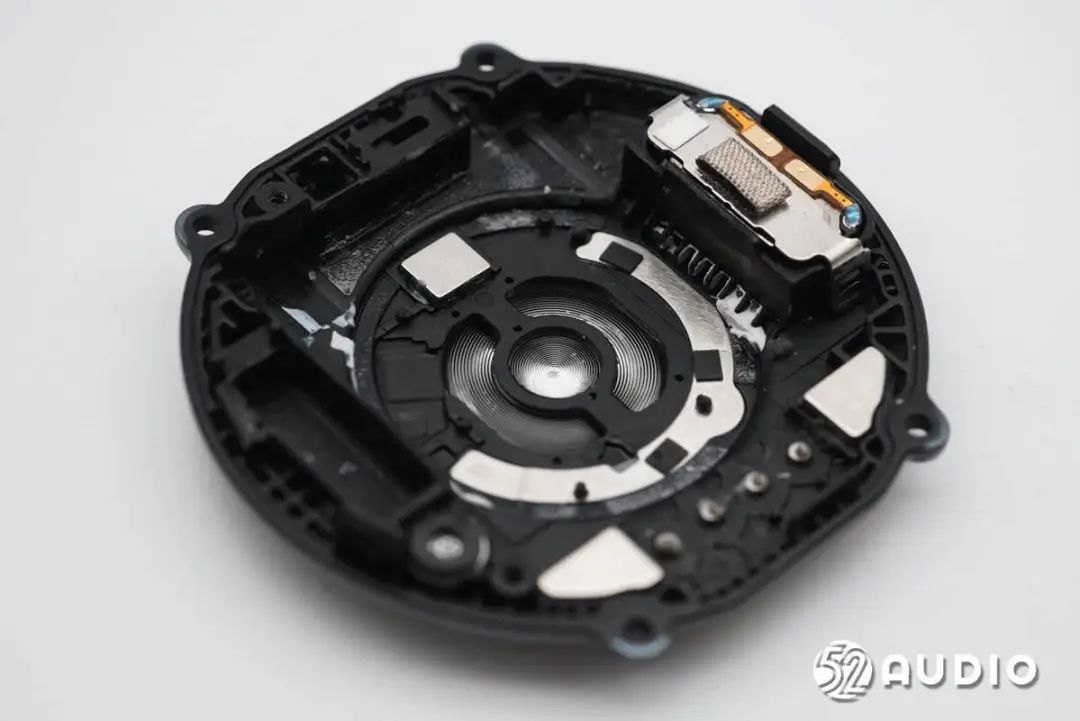

盖板底部结构一览。

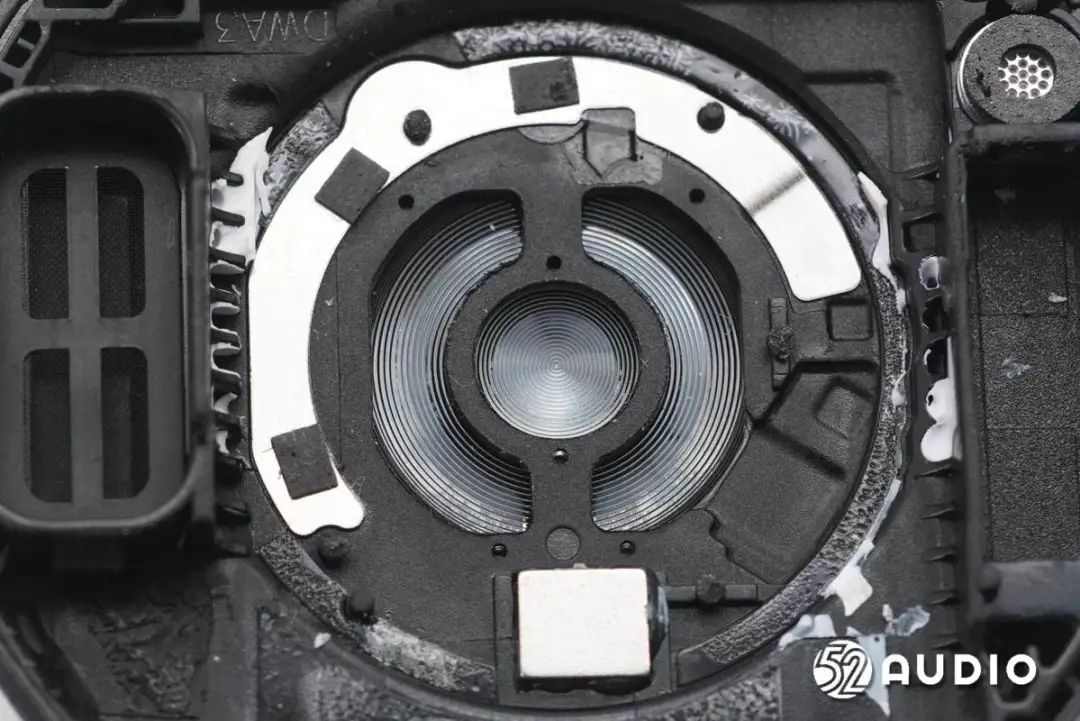

健康监测传感器开窗特写，采用了菲尼尔透镜。外围设置佩戴检测传感器。

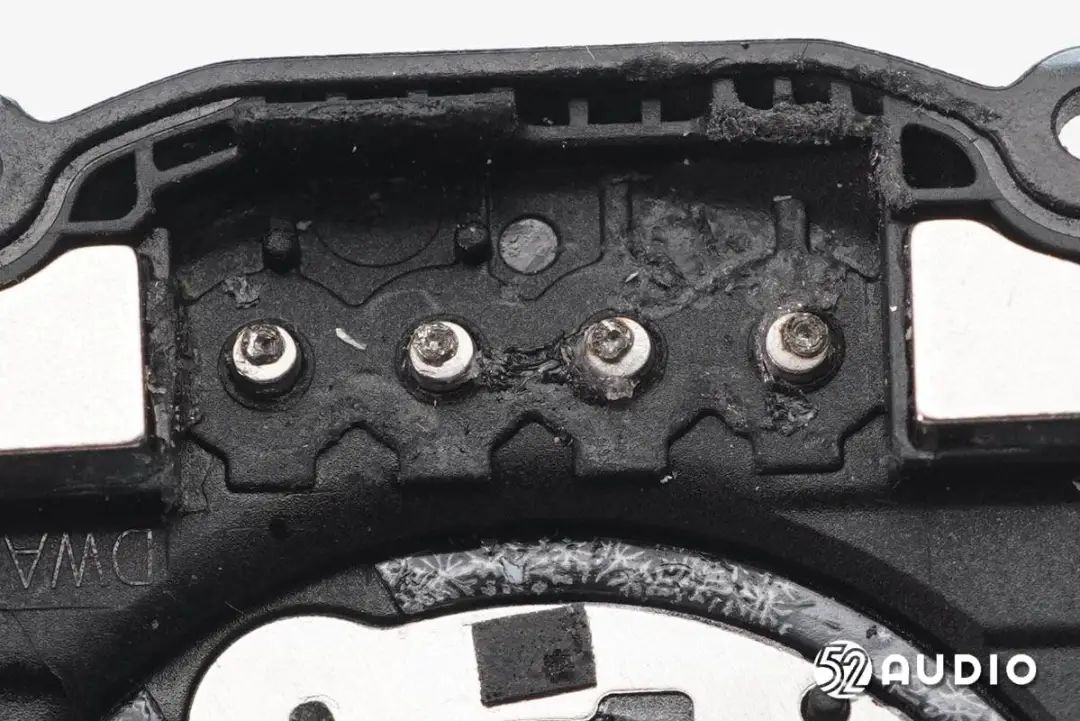

充电触点内侧结构特写，两端设置有磁铁固定。

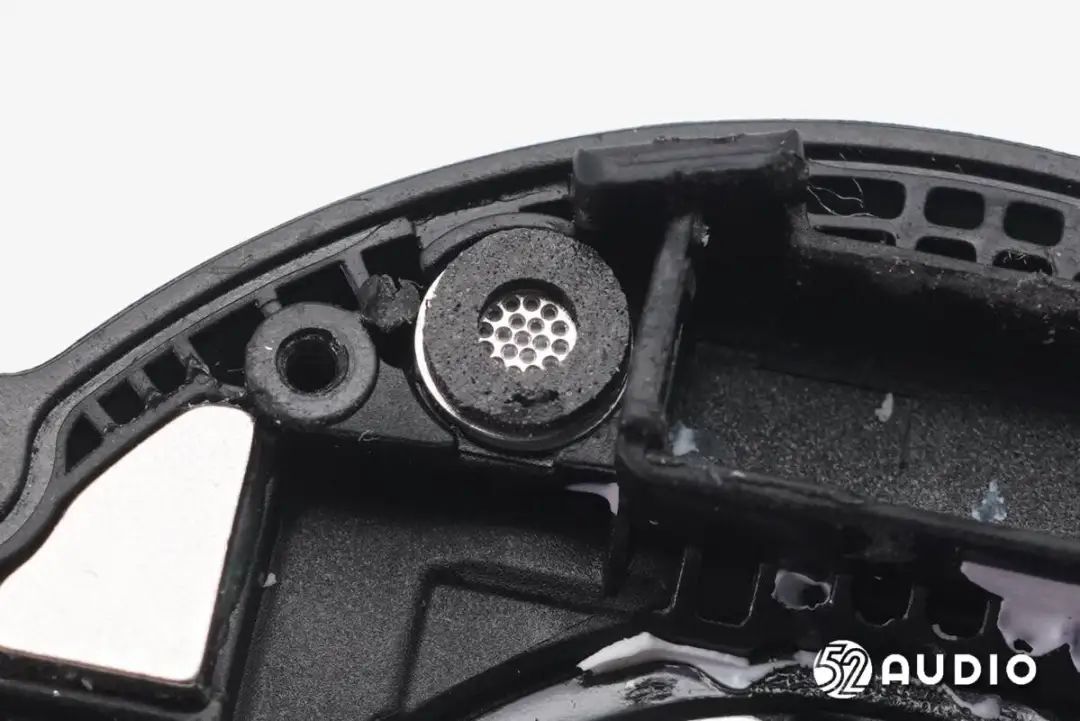

麦克风拾音孔内侧结构特写，设置有金属盖板和防水透气膜防护，海绵罩密封。

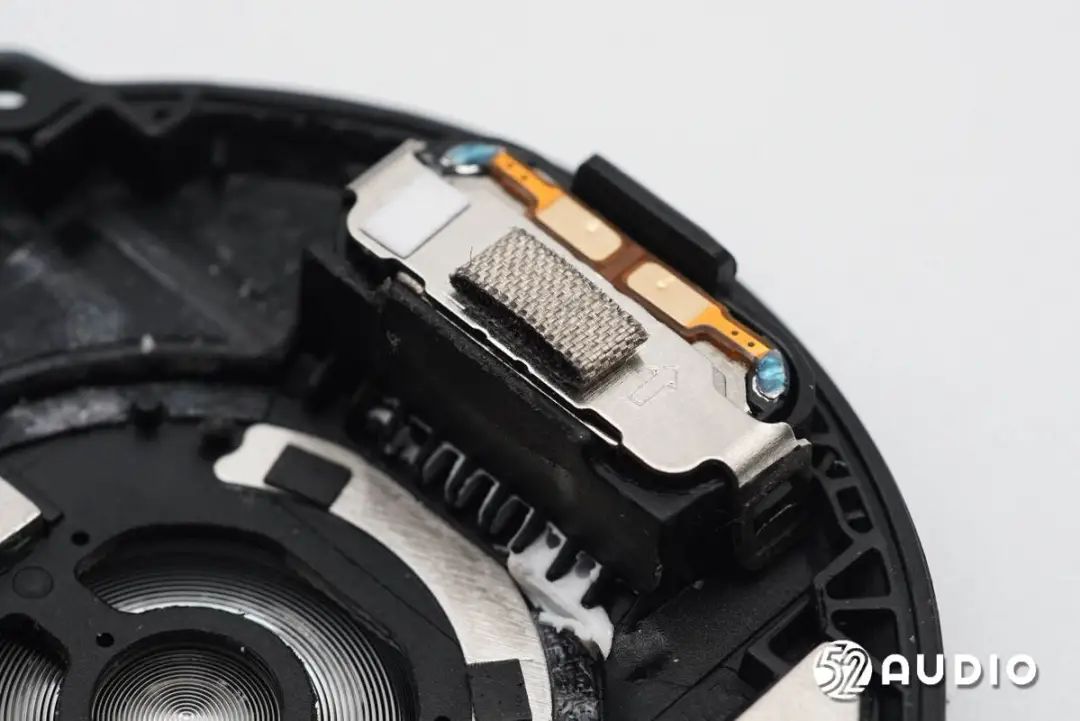

扬声器结构特写，通过金属盖板固定。

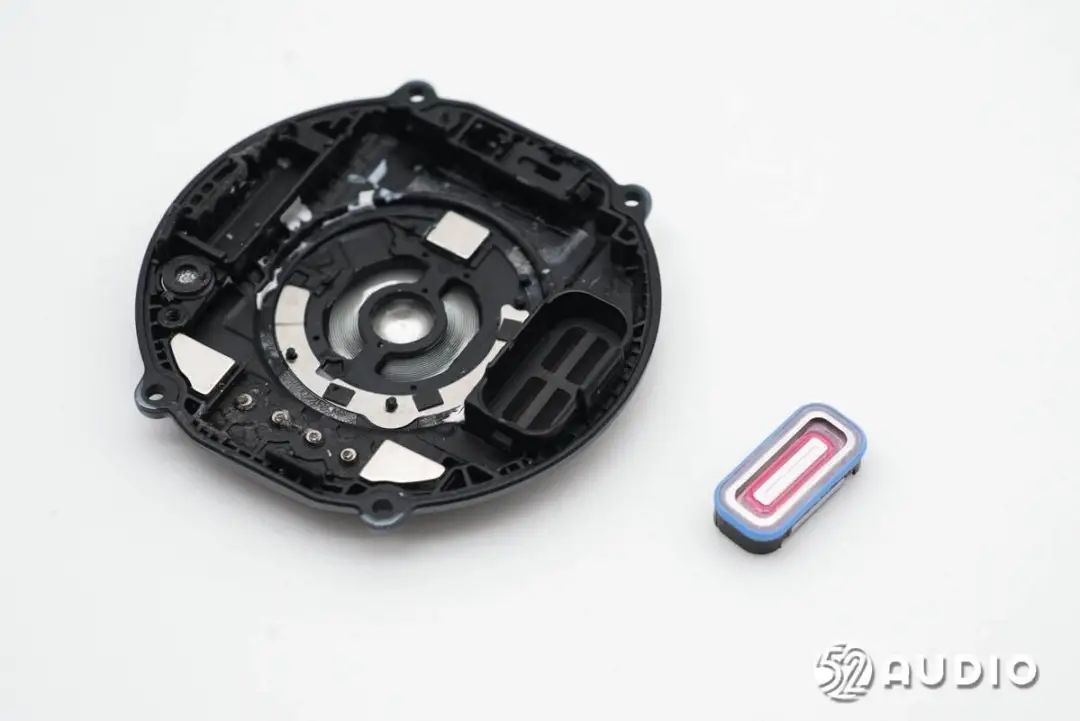

拆掉扬声器。

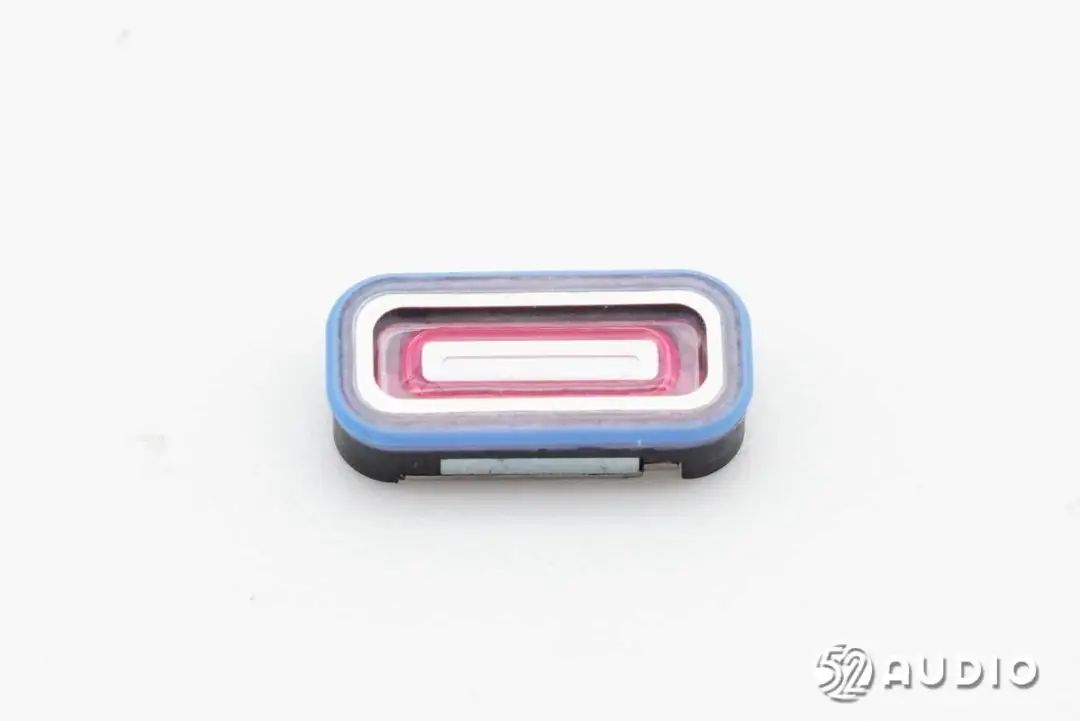

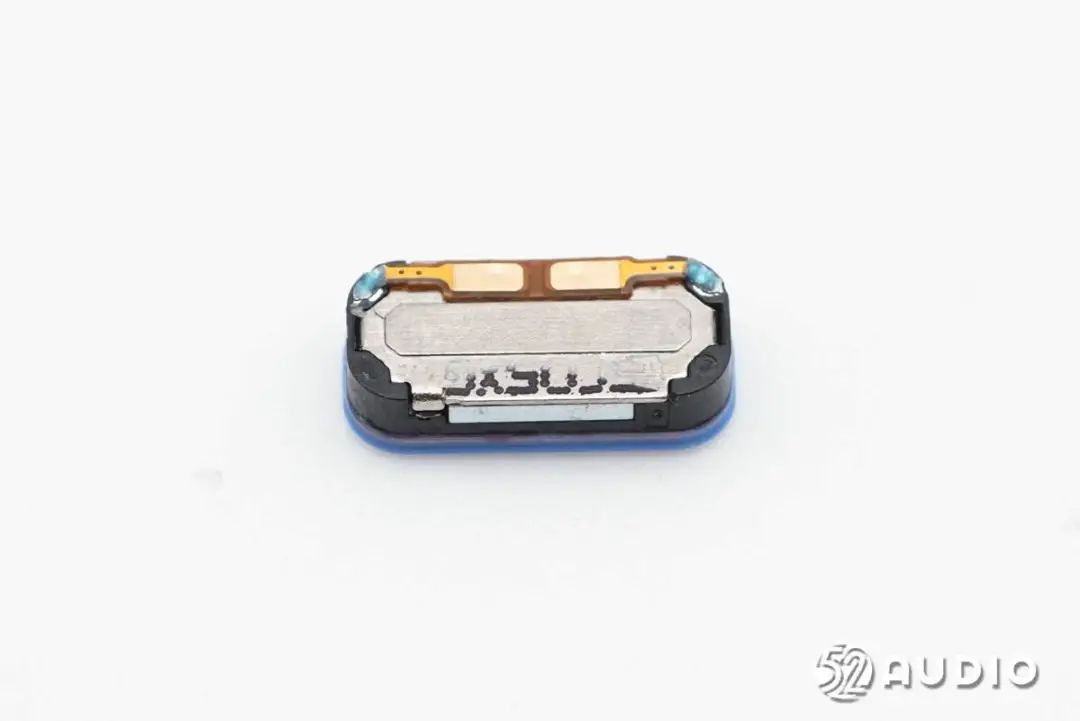

手表内置扬声器正面特写。
内置扬声器背面特写，排线露铜连接主板。

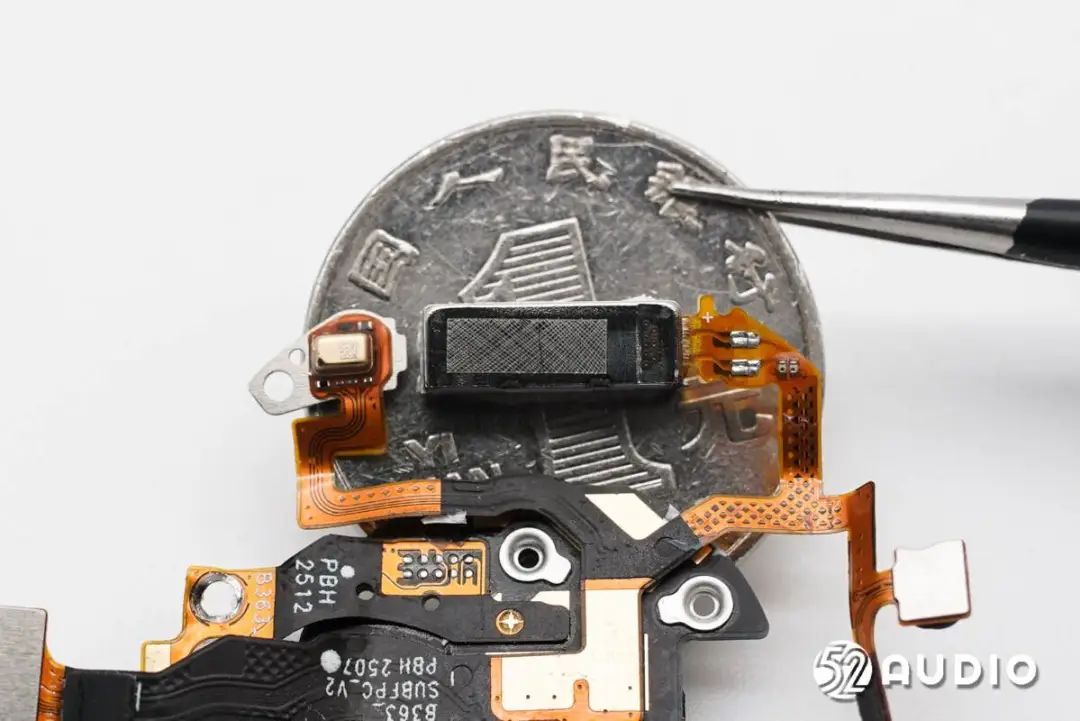

扬声器与一元硬币大小对比。

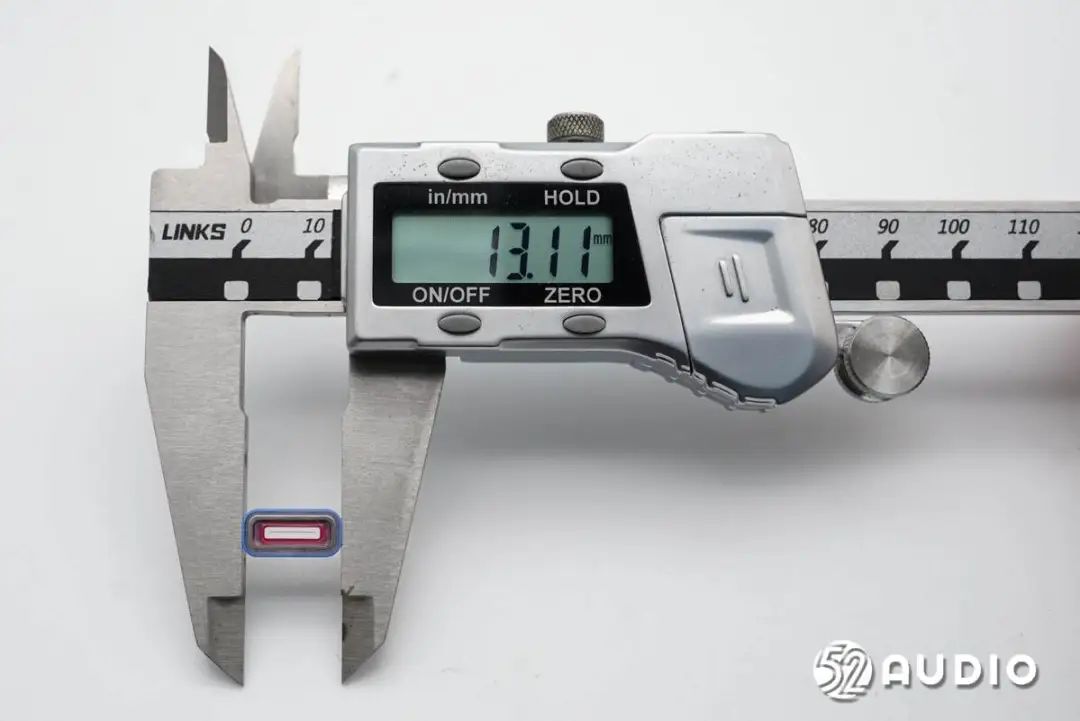

经智研所实测，扬声器长度约为13.11mm。

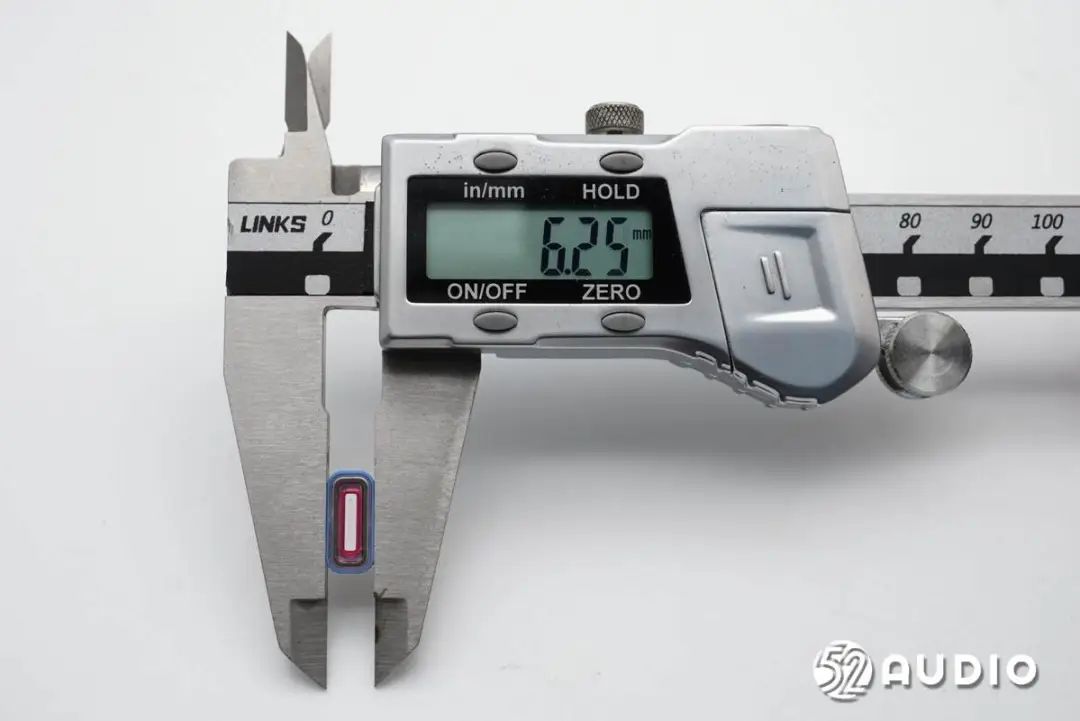

扬声器宽度约为6.25mm。

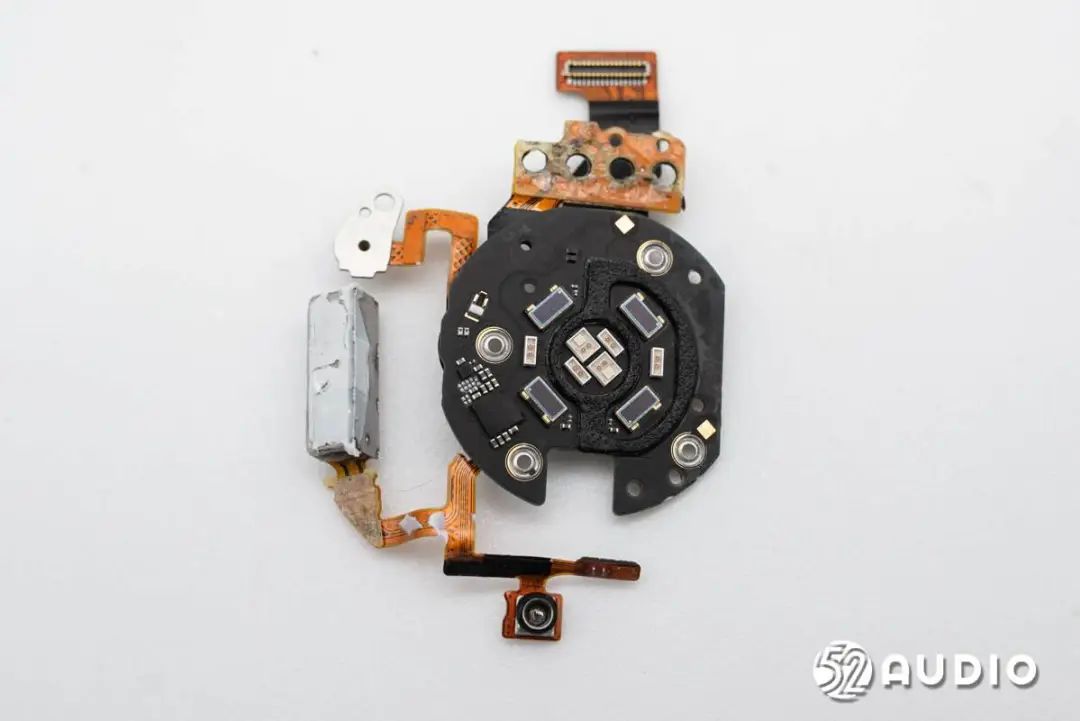

健康监测小板及排线一侧电路一览。
健康监测小板及排线另外一侧电路一览。

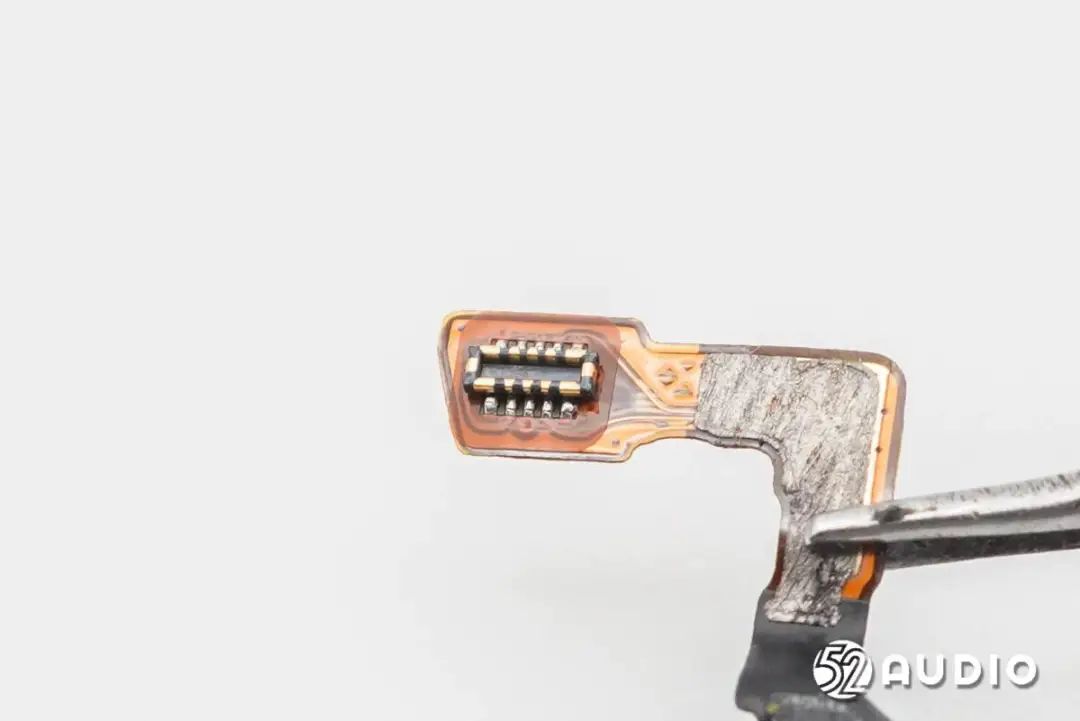

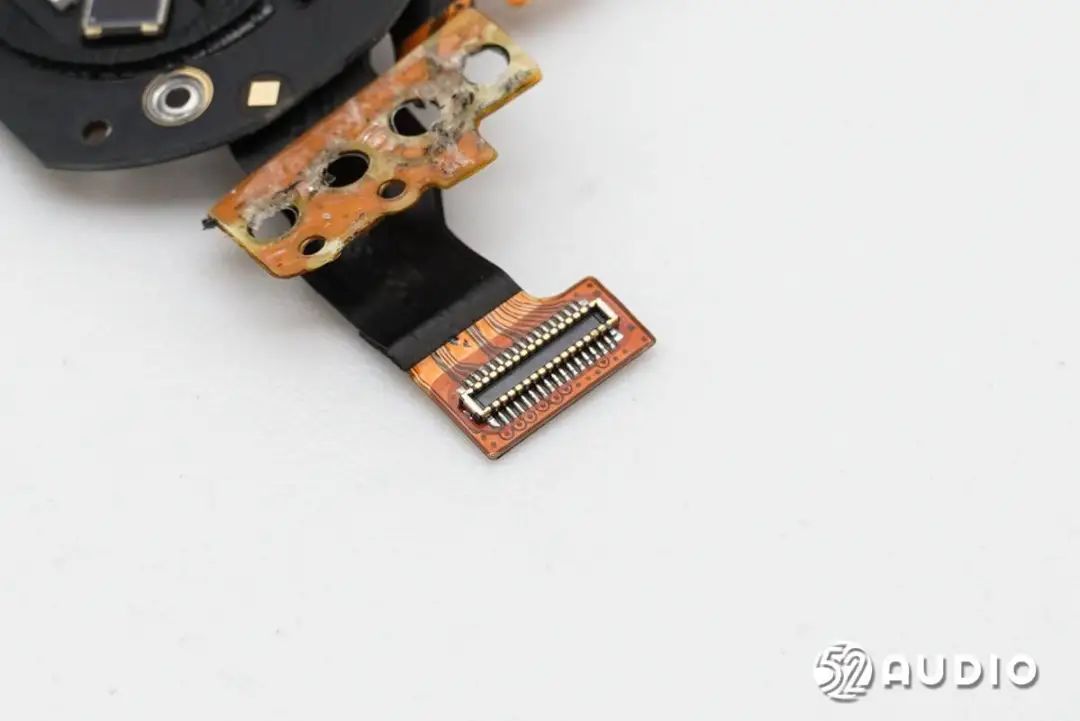

排线连接主板的BTB连接器公座特写。

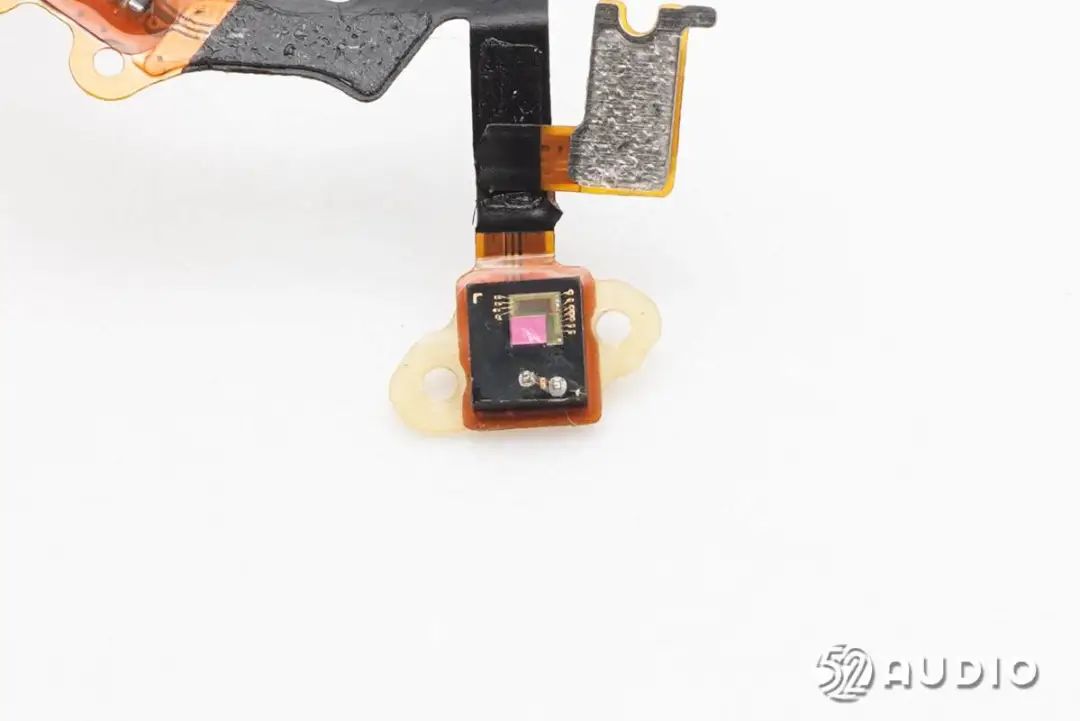

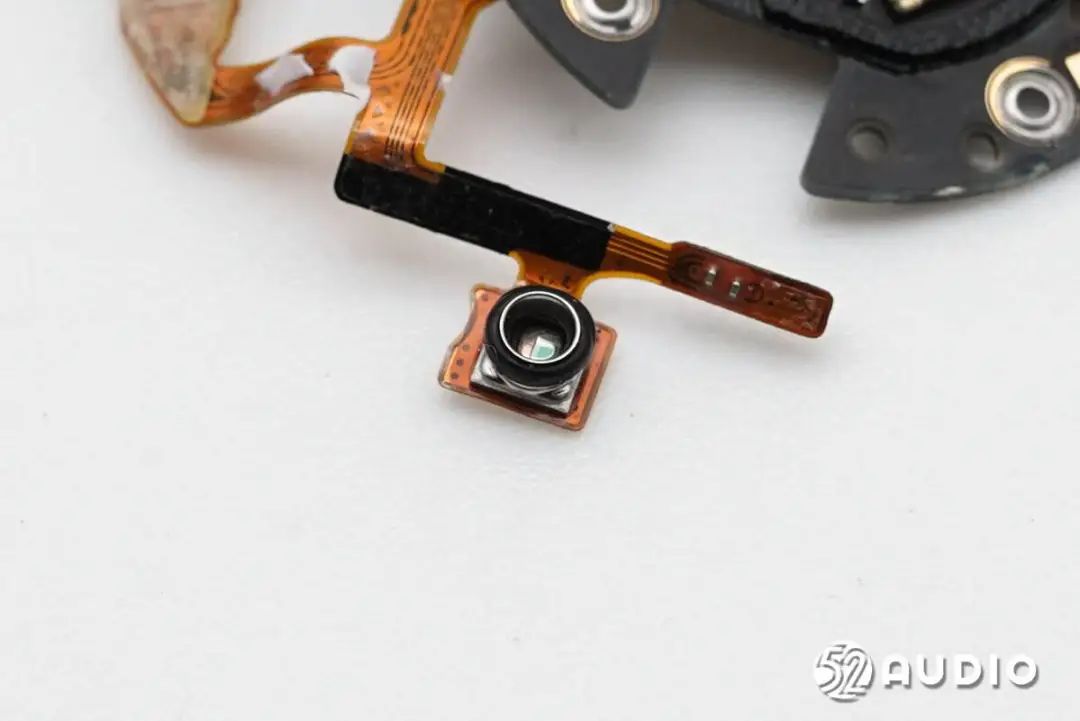

用于检测气压的气压传感器特写。

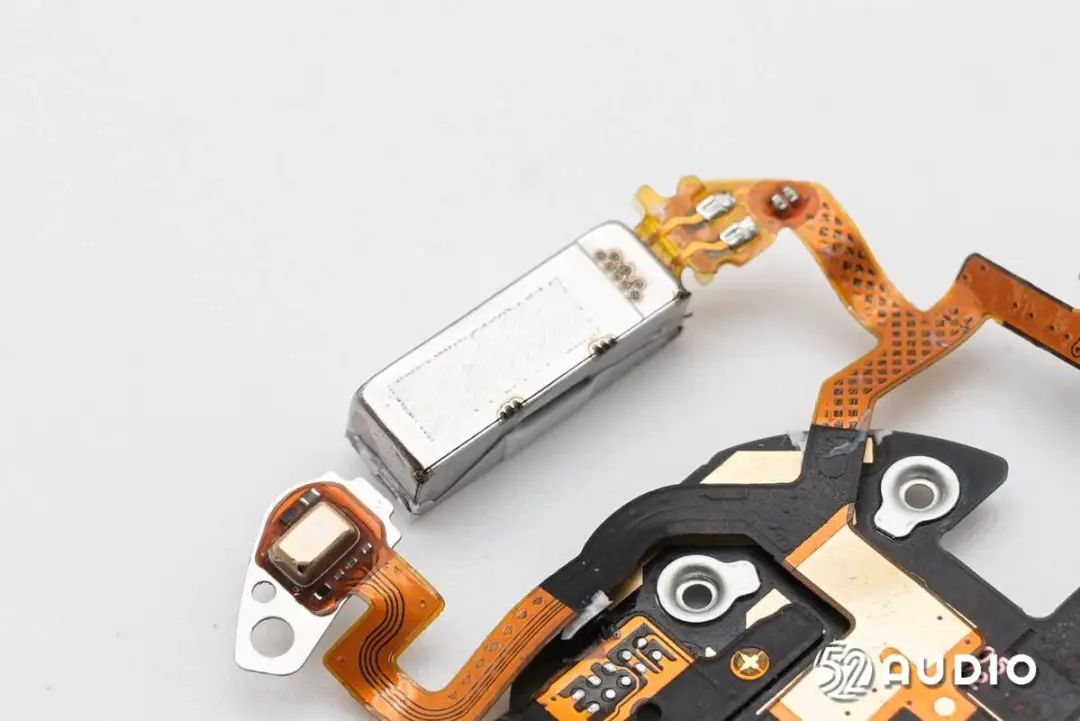

手表内置的线性振动马达特写。
振动马达与一元硬币大小对比。

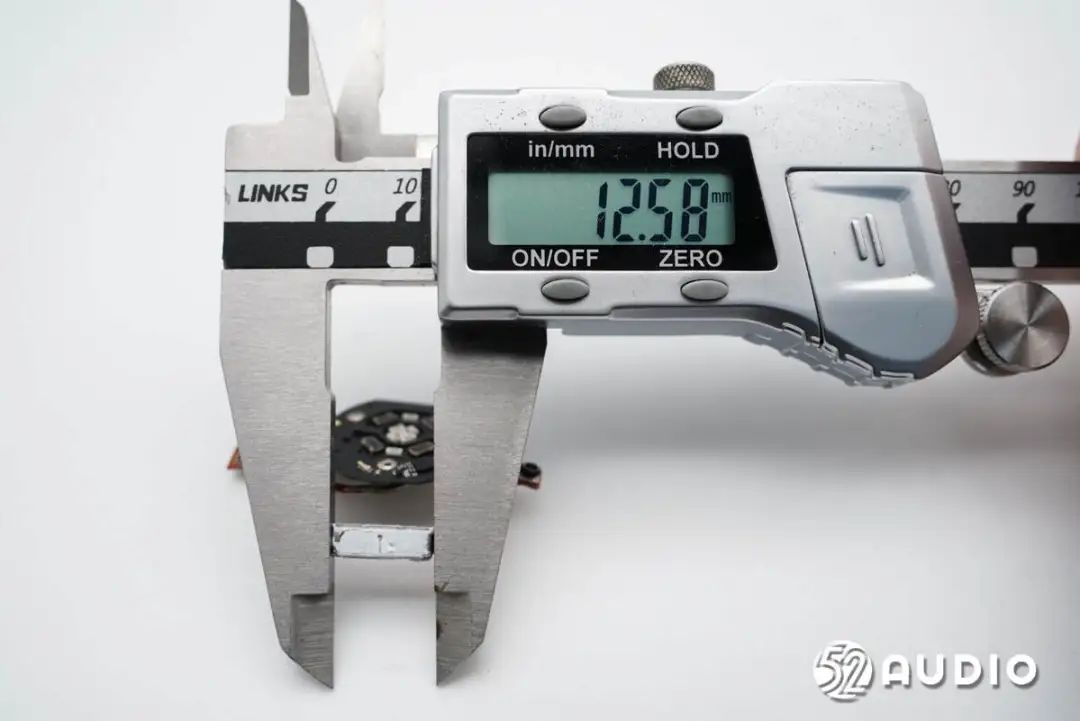

经智研所实测，振动马达长度约为12.58mm。

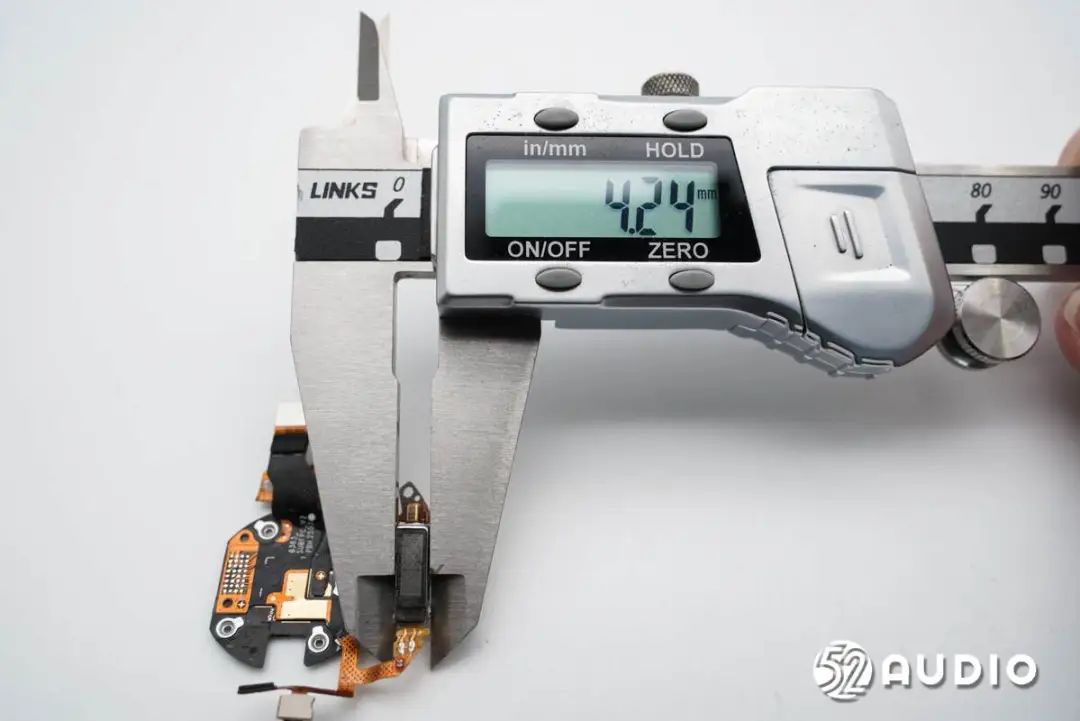

宽度约为4.24mm。

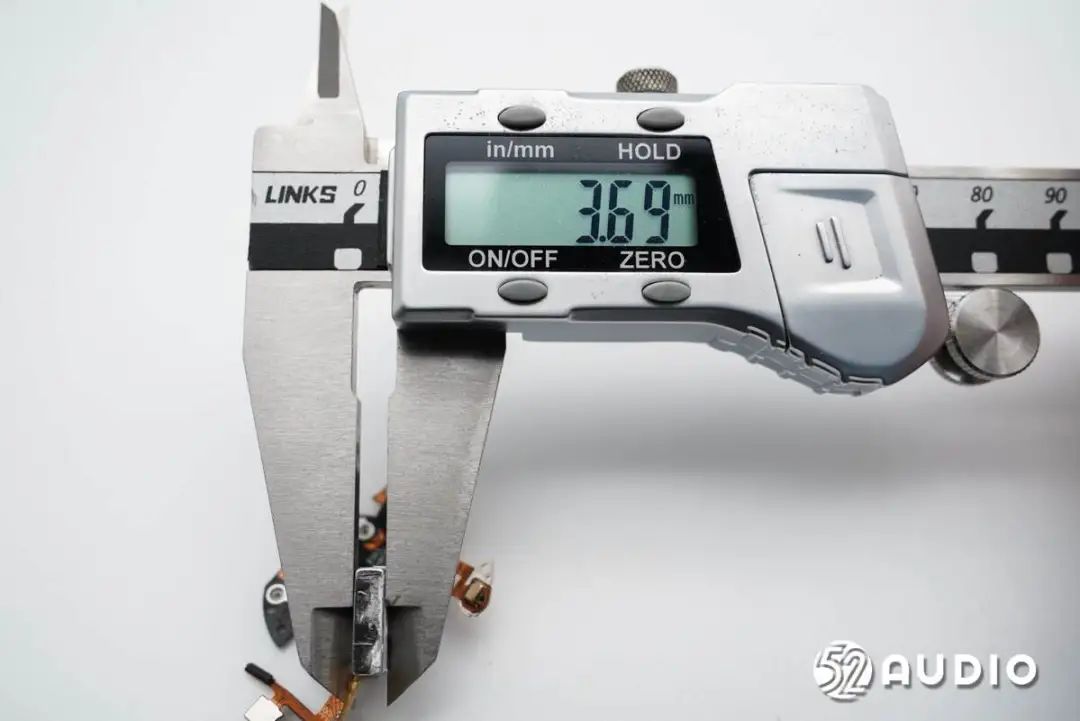

厚度约为3.69mm。

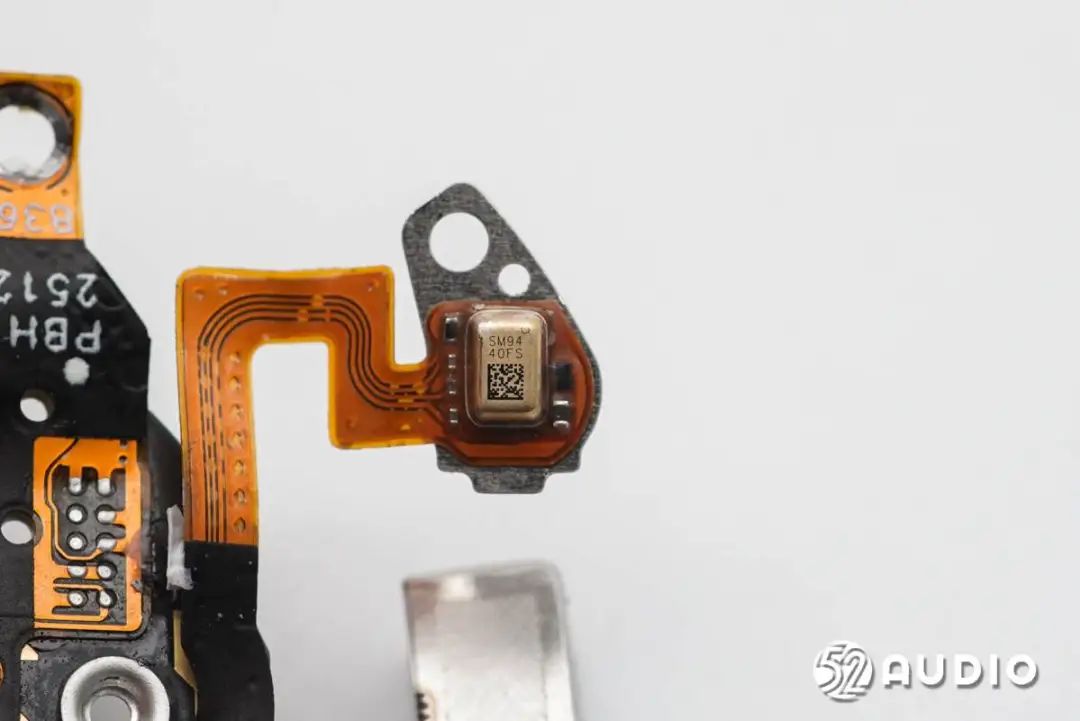

镭雕SM94的MEMS麦克风特写，用于语音助手、语音通话等功能拾音。

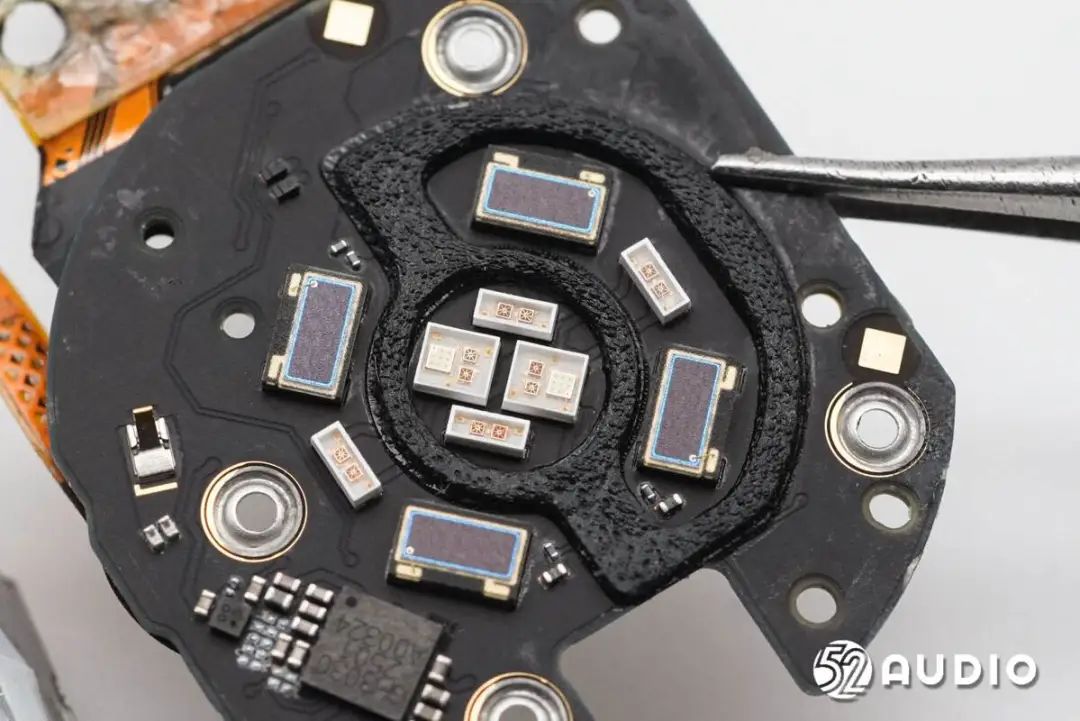

心率、血氧健康监测传感器特写。据官方介绍，采用了8通道心率传感器、16通道血氧传感器，带来媲美金标的准确度。

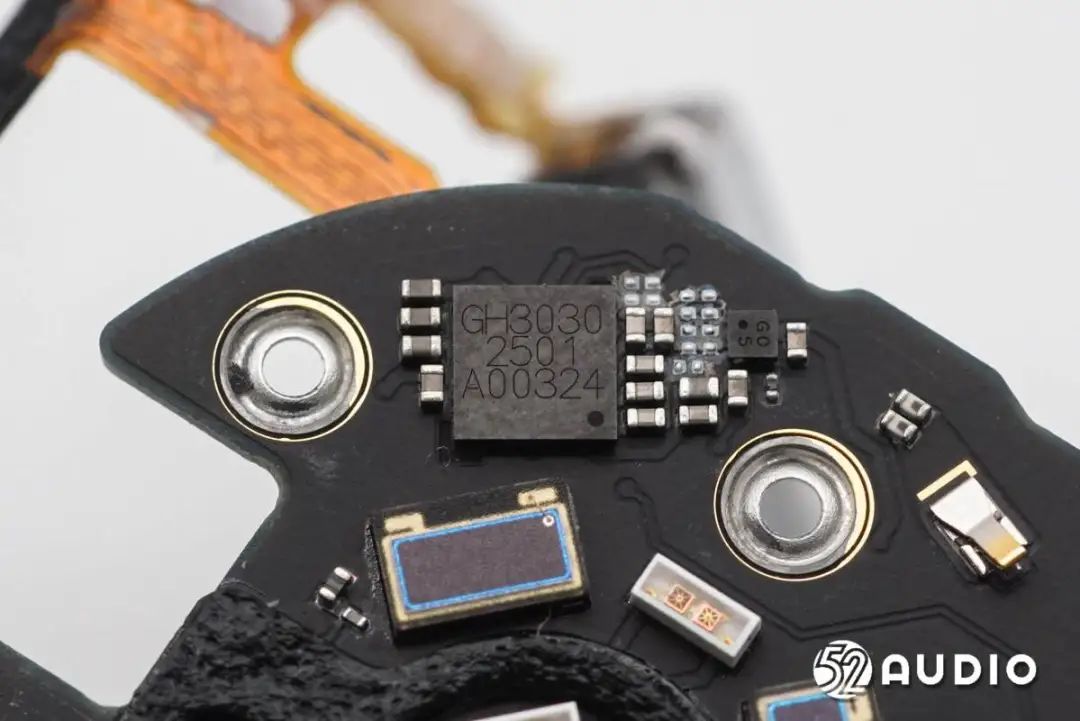

GOODiX汇顶科技GH3030健康检测IC，具备心率（HR）、心率变异性（HRV）和血氧饱和度（SpO2）等监测功能。

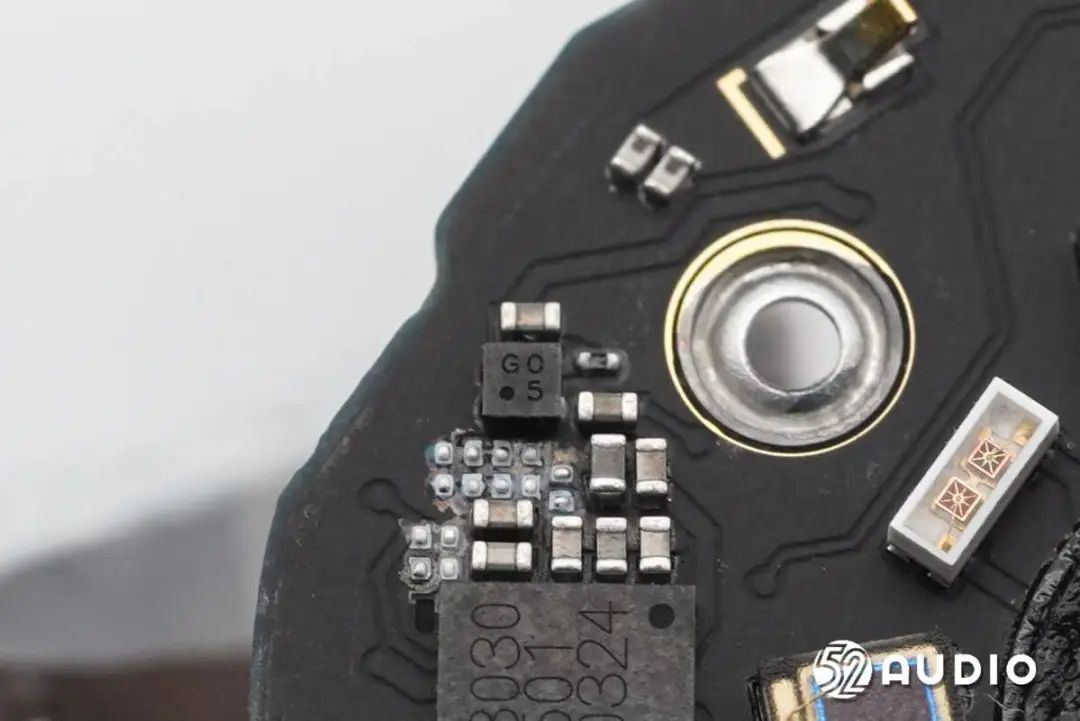

丝印G05的IC。
连接盖板内侧佩戴检测传感器的金属弹片特写。

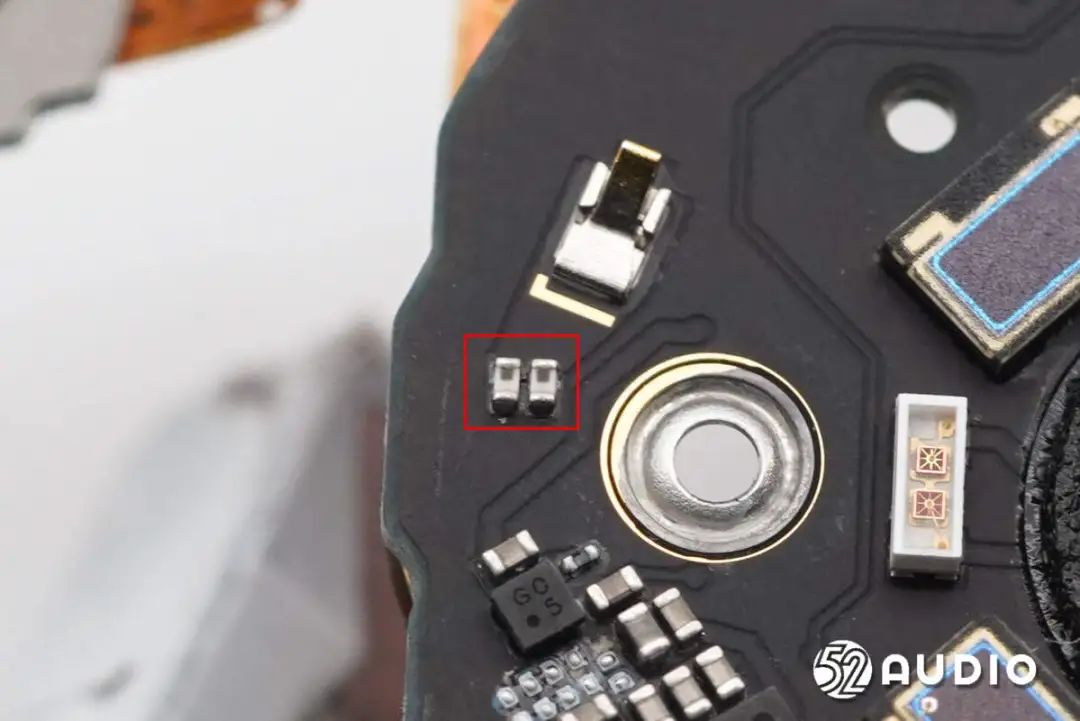

两颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

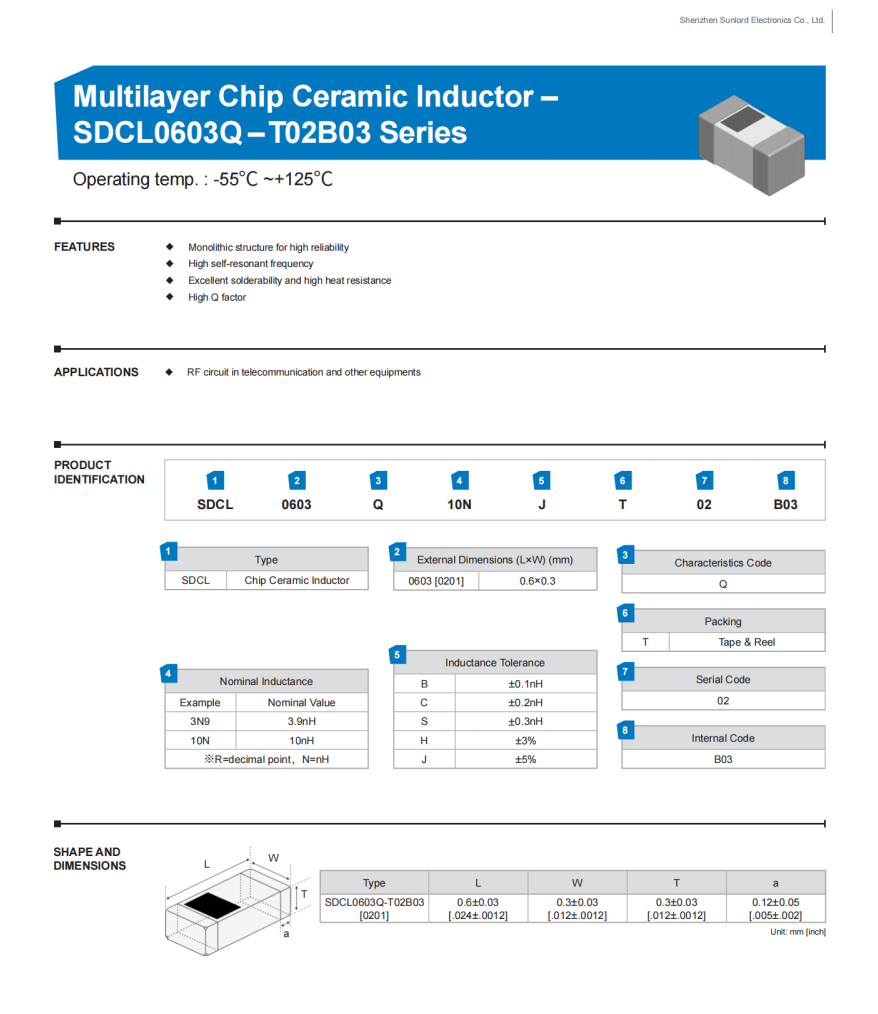

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据智研所拆解了解到，包括森海塞尔、荣耀、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、小天才、联想、iKF、Marshall、JLab、Nothing、倍思、绿联、摩托罗拉、字节跳动、美碳、好牧人、西圣等众多品牌旗下产品采用了顺络电子的电感器。

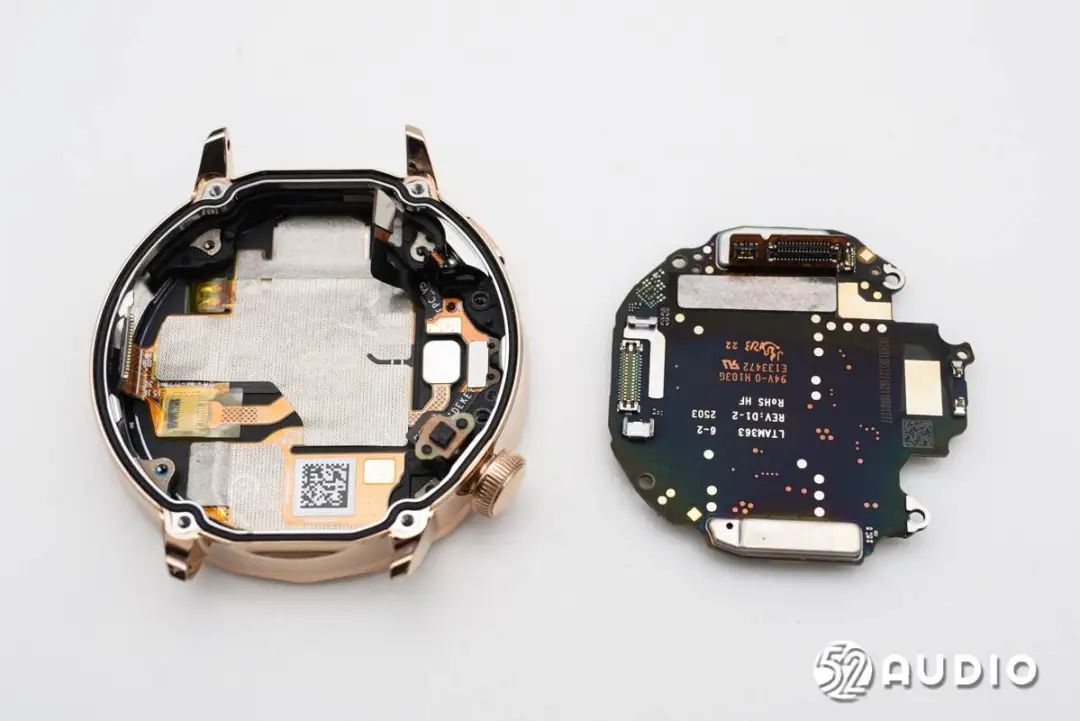

卸掉螺丝，取出主板单元。

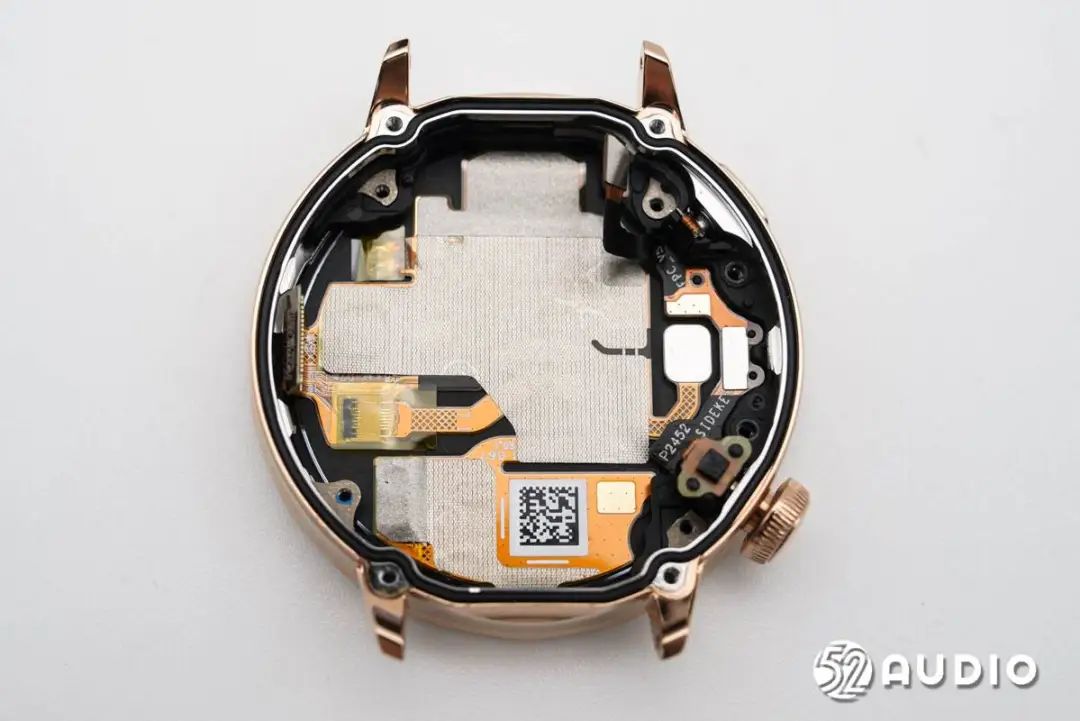

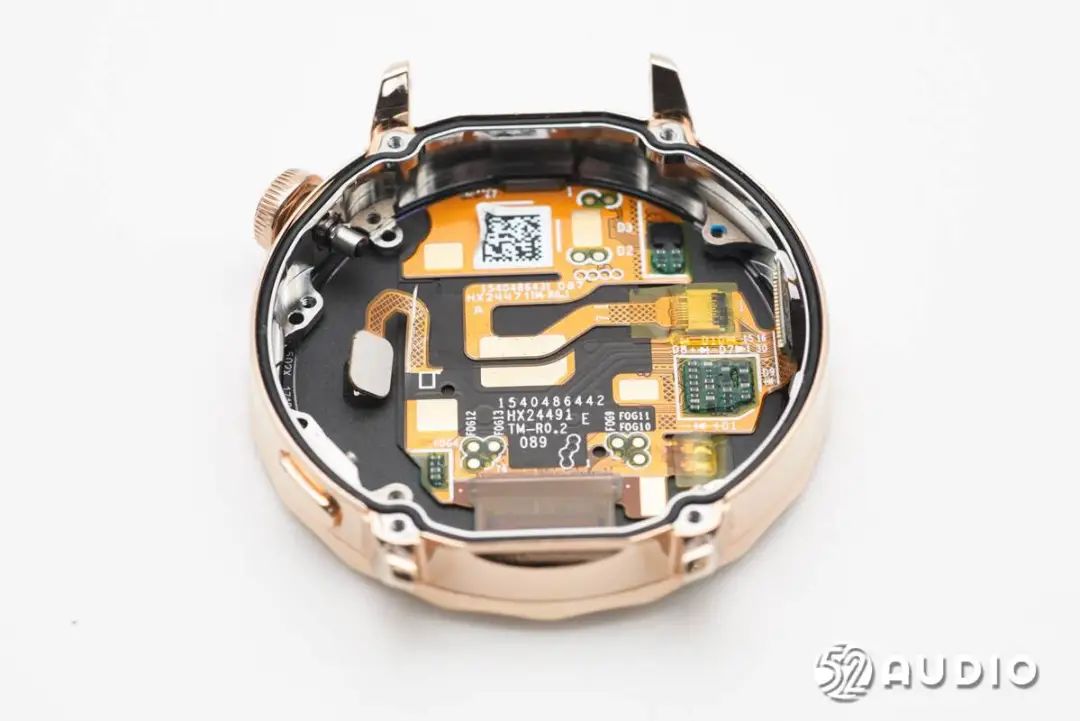

屏幕内侧结构一览，通过导电布隔磁。中框内侧通过支架固定功能按键的排线。

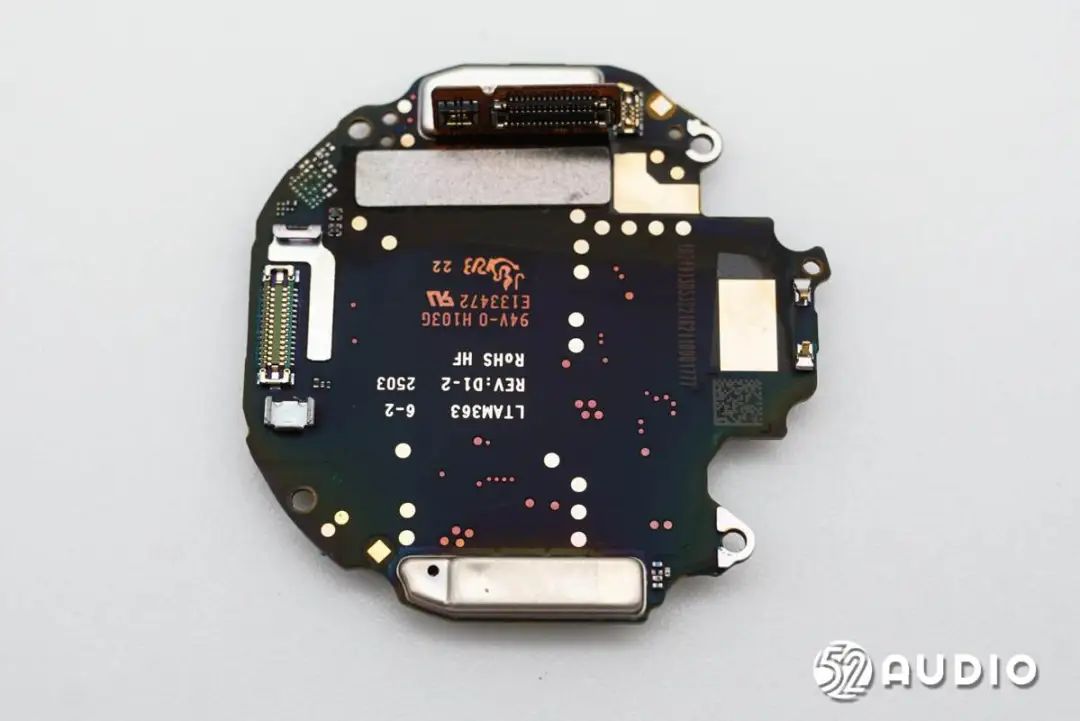

主板一侧电路一览。

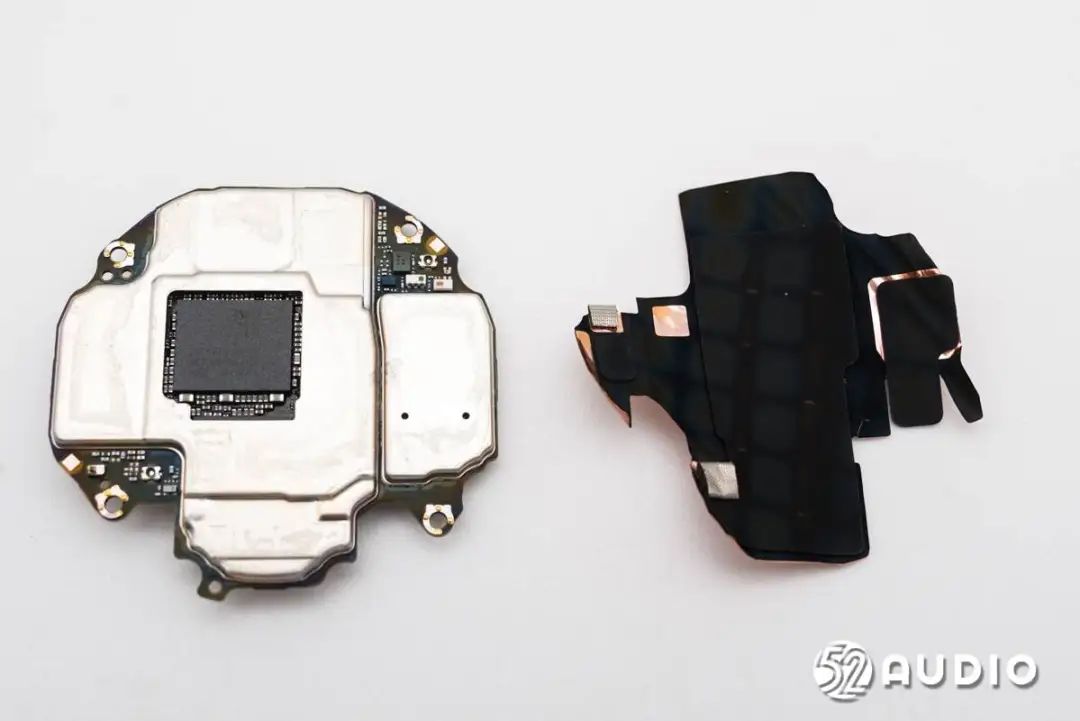

主板另外一侧通过屏蔽罩防护，贴有铜箔提升散热效果。

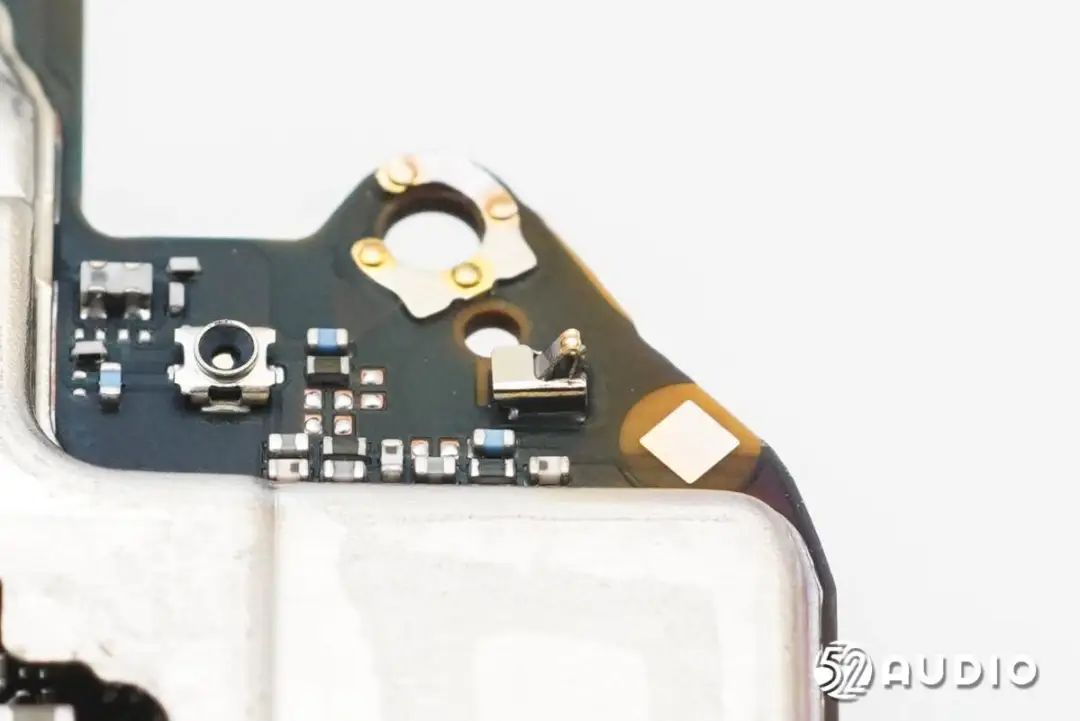

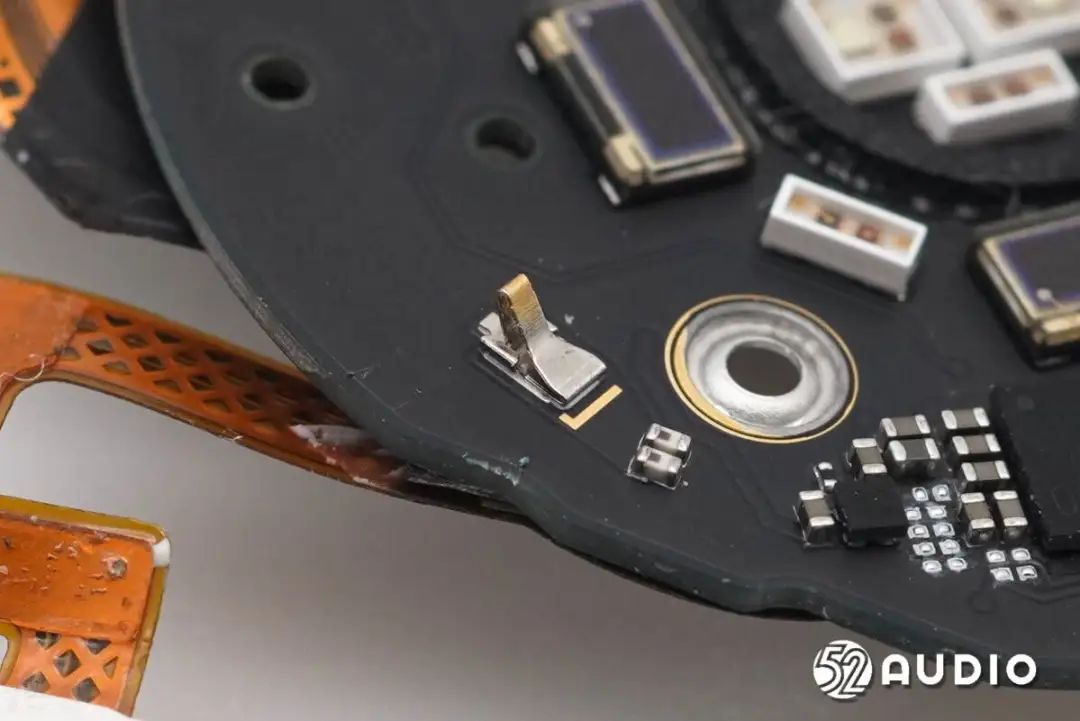

连接中框上天线的金属弹片特写。

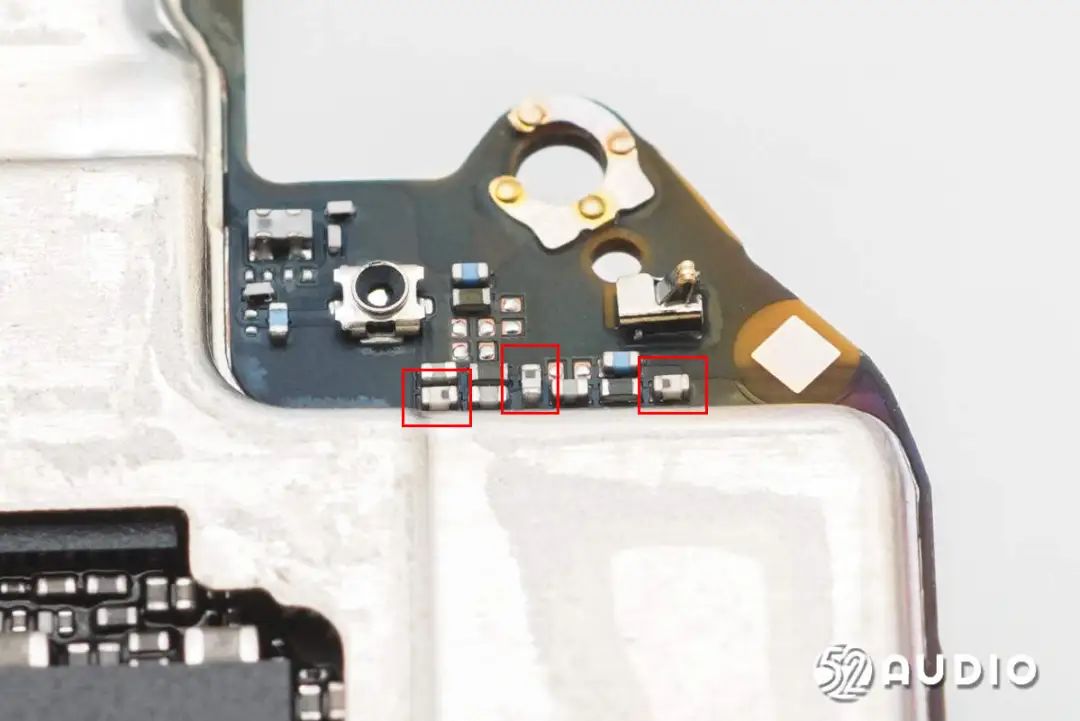

射频电路上的Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

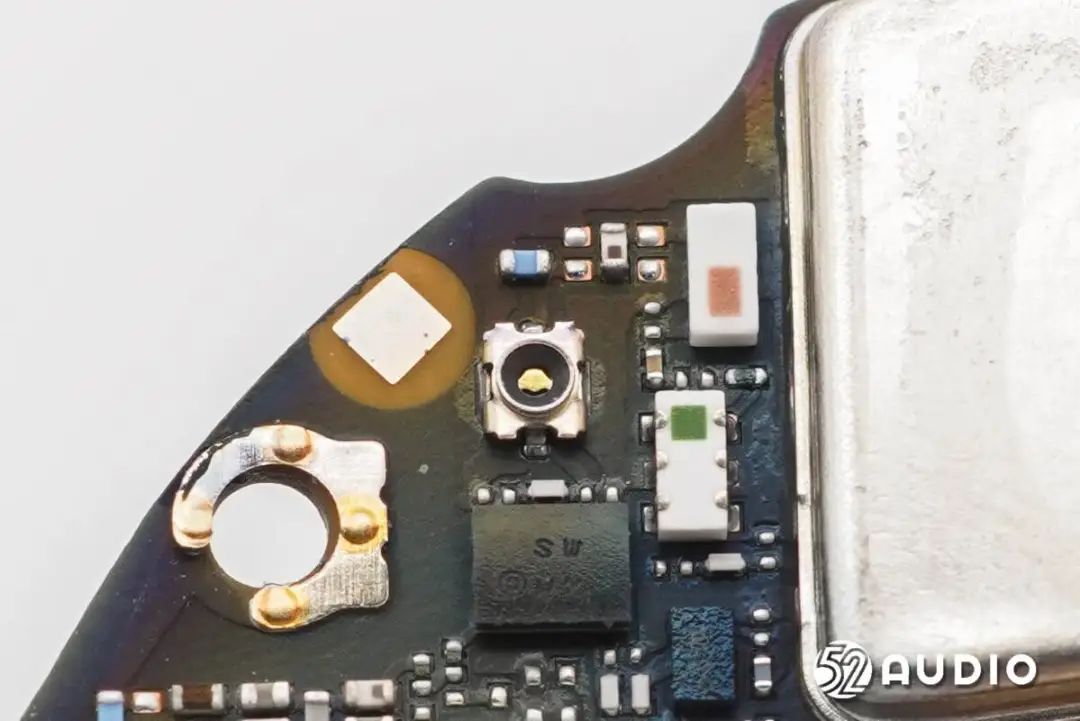

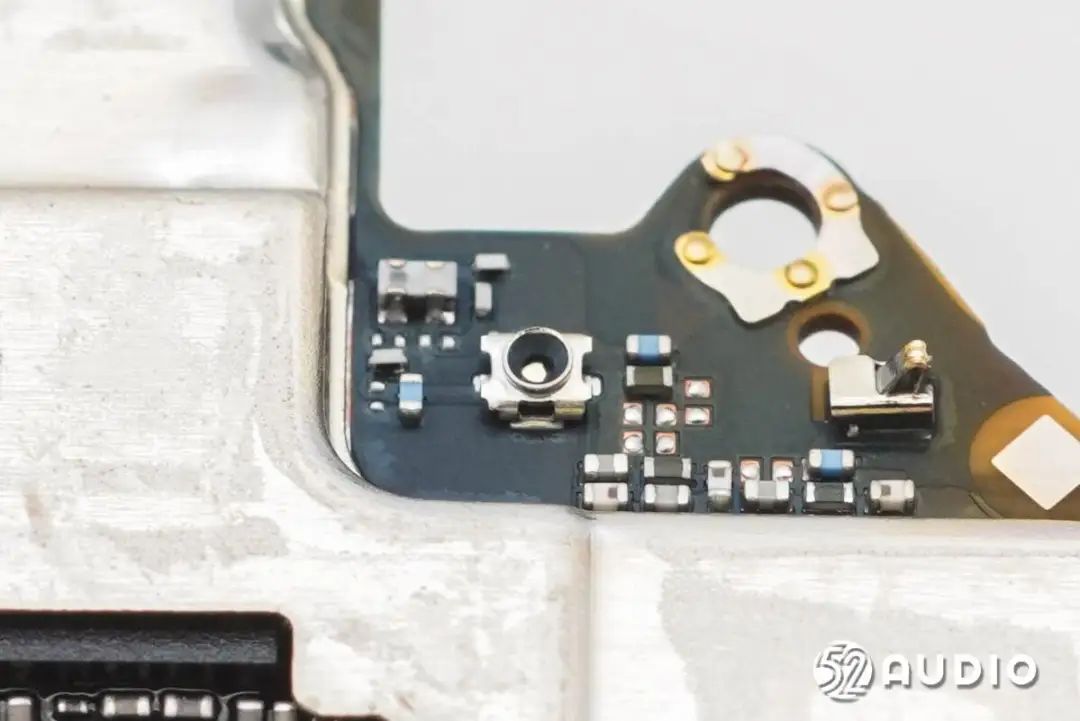

天线测试的开关特写。
LC双工器特写，用于隔离发射和接收信号。

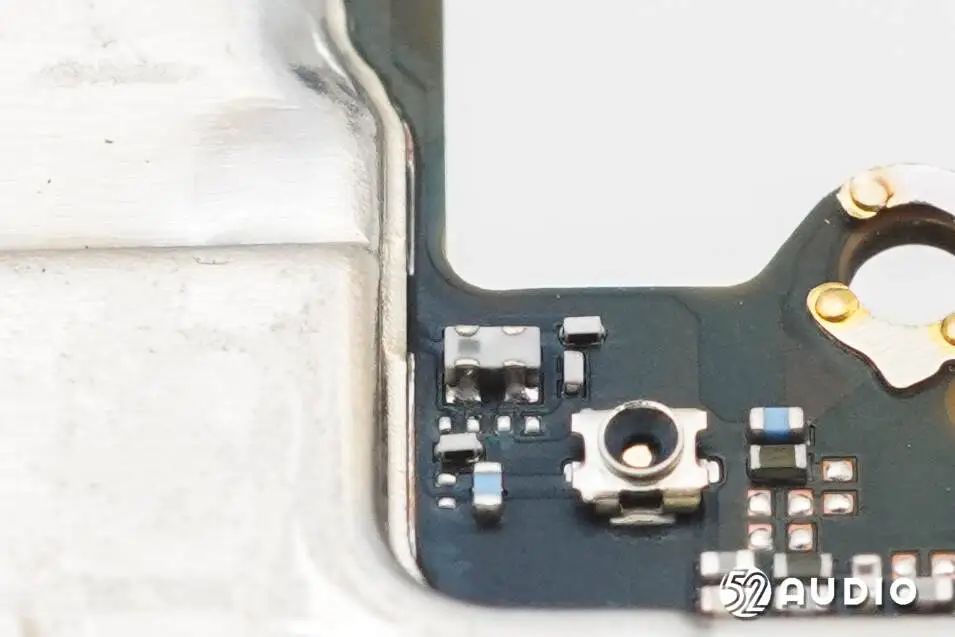

另外一处连接天线的电路特写。

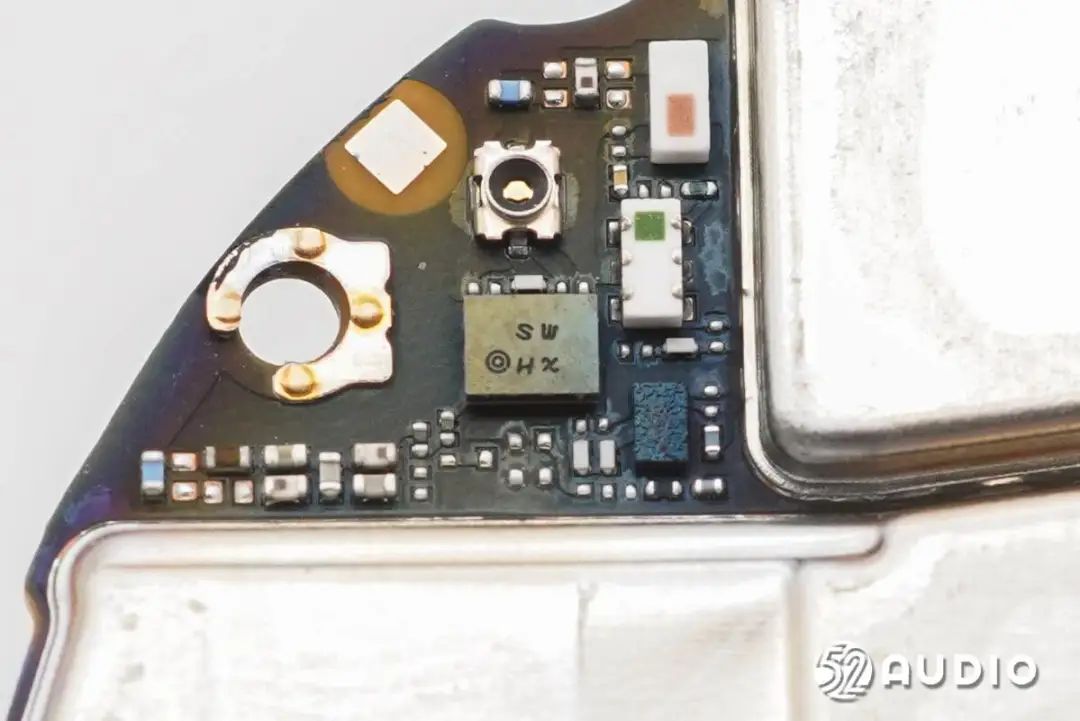

丝印SW HX的IC。

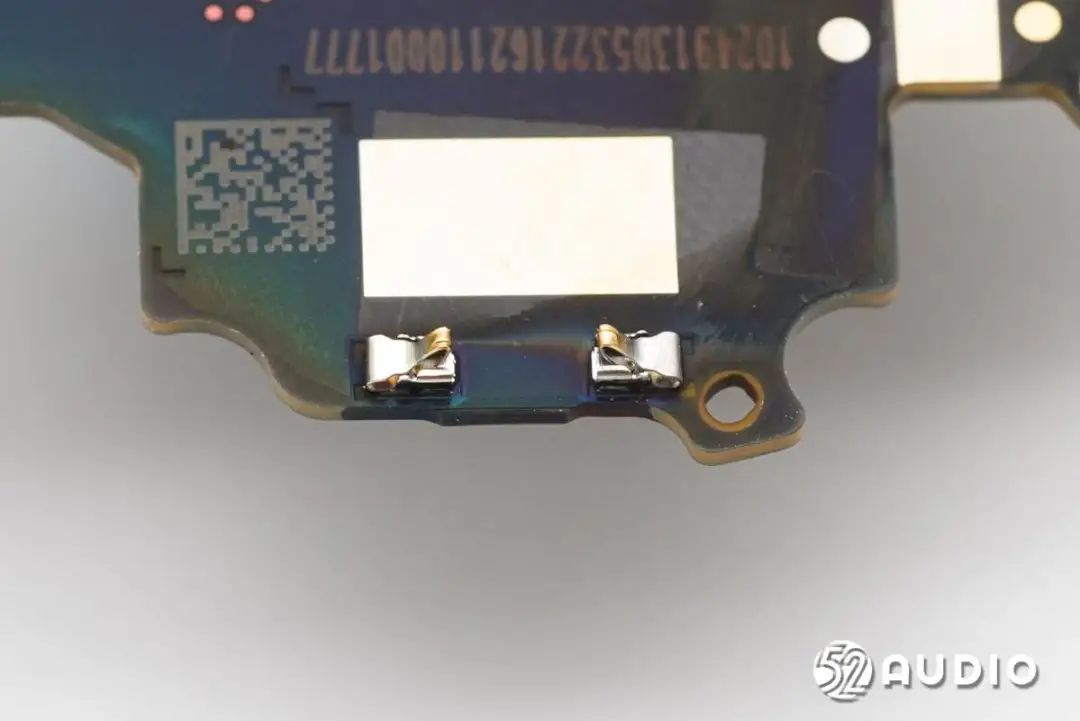

连接扬声器的金属弹片特写。
连接健康监测传感器和电池单元的BTB连接器母座特写。
连接功能按键排线的BTB连接器母座。

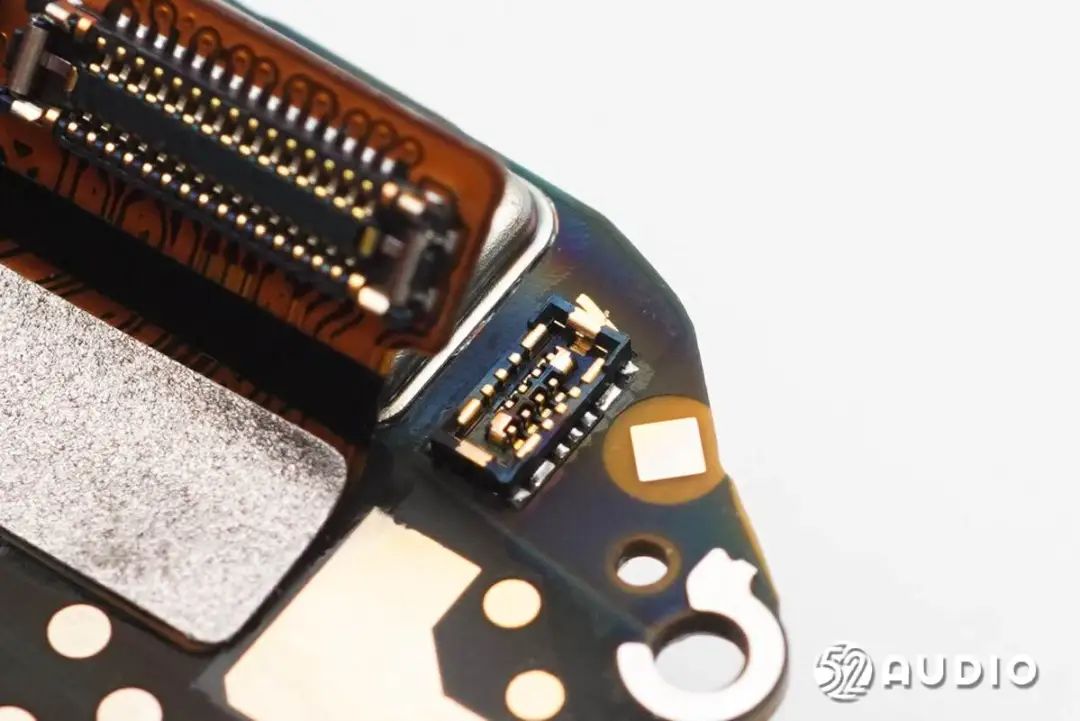

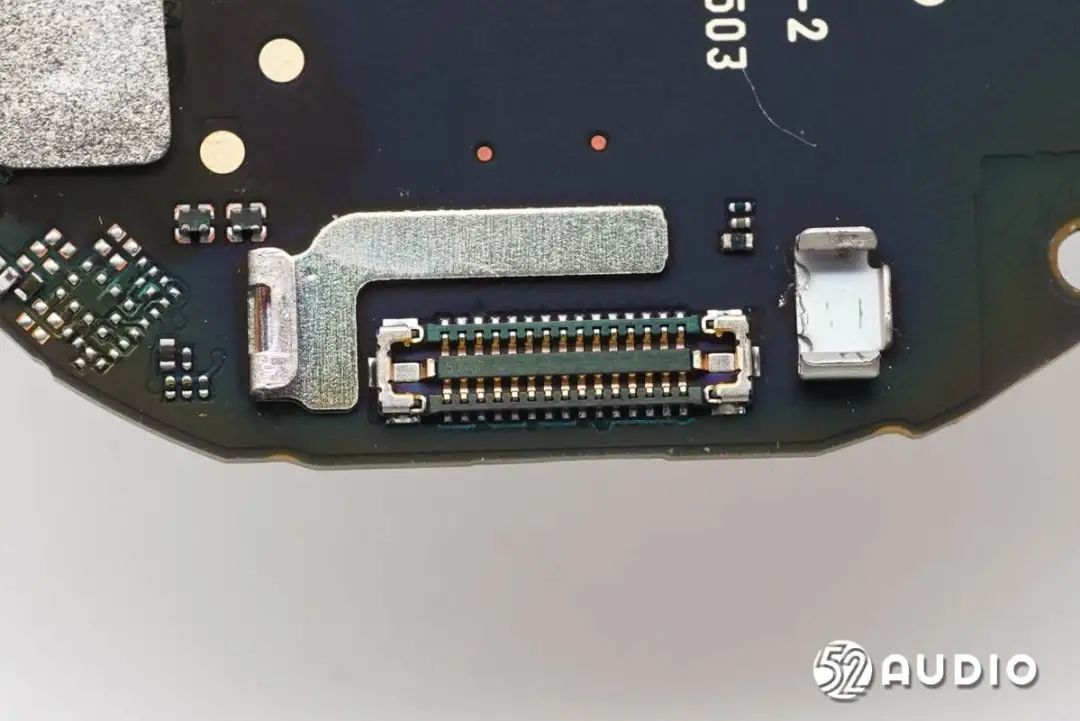

连接屏幕排线的BTB连接器母座。

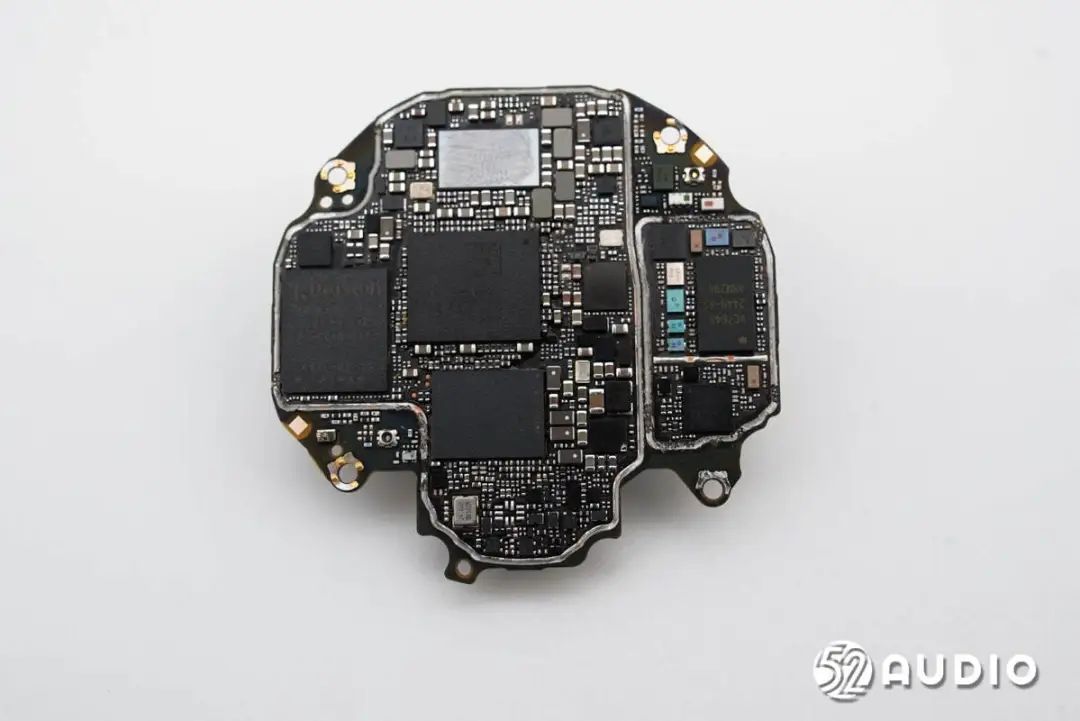

取掉屏蔽罩，下方主板电路一览。
Kingston金士顿EMMC04G-CT32 eMMC存储器，容量4GB，用于文件存储。

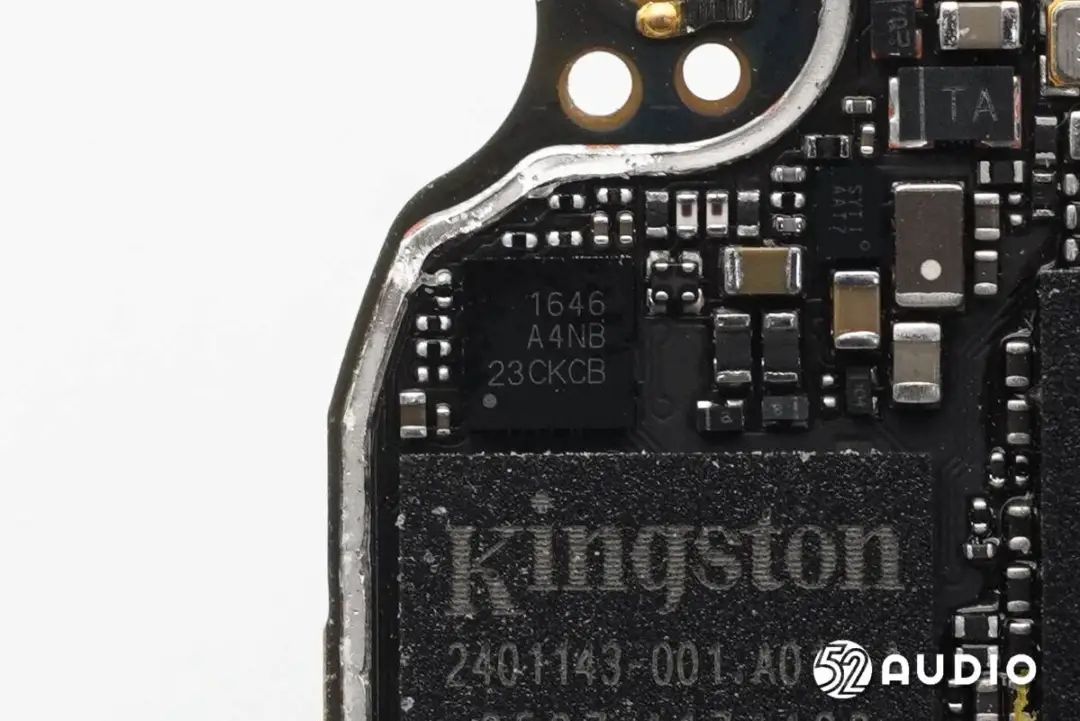

丝印1646 A4NB的IC。

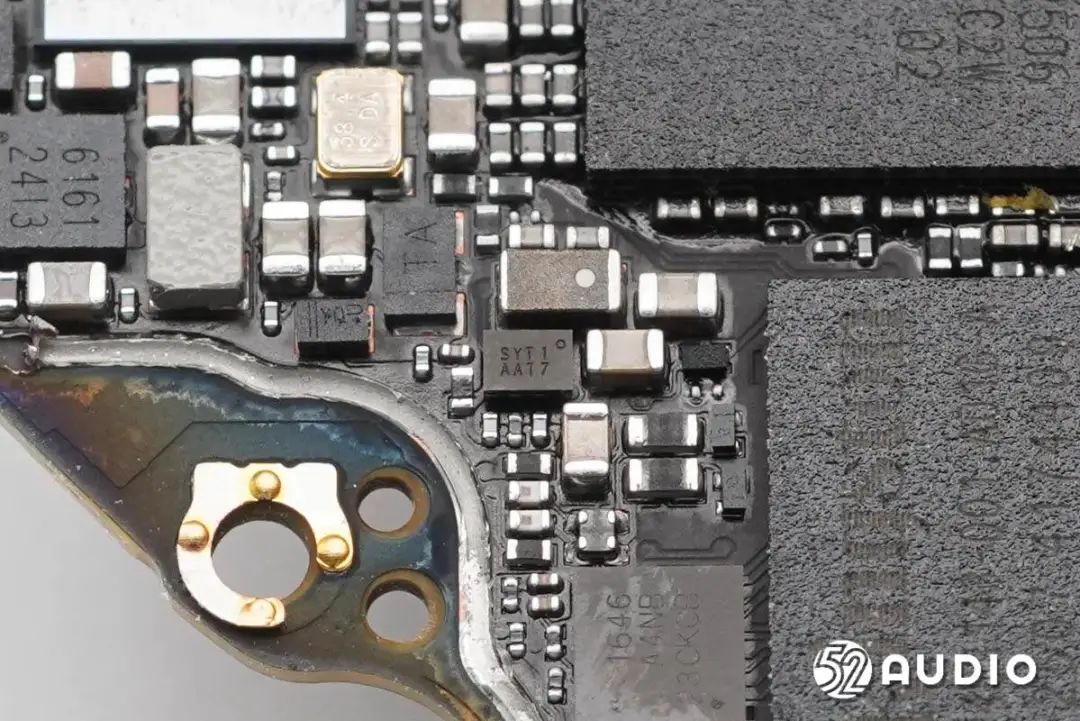

丝印SYT1 AAT7的IC。
丝印HPT AGX的IC。

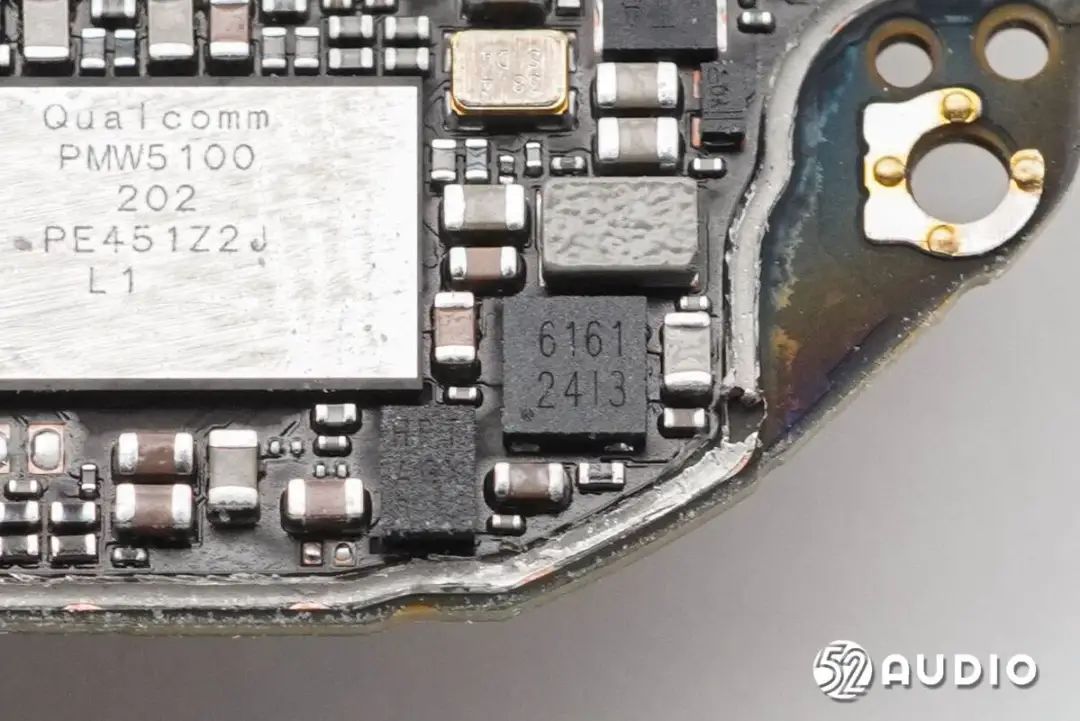

丝印6161的IC。

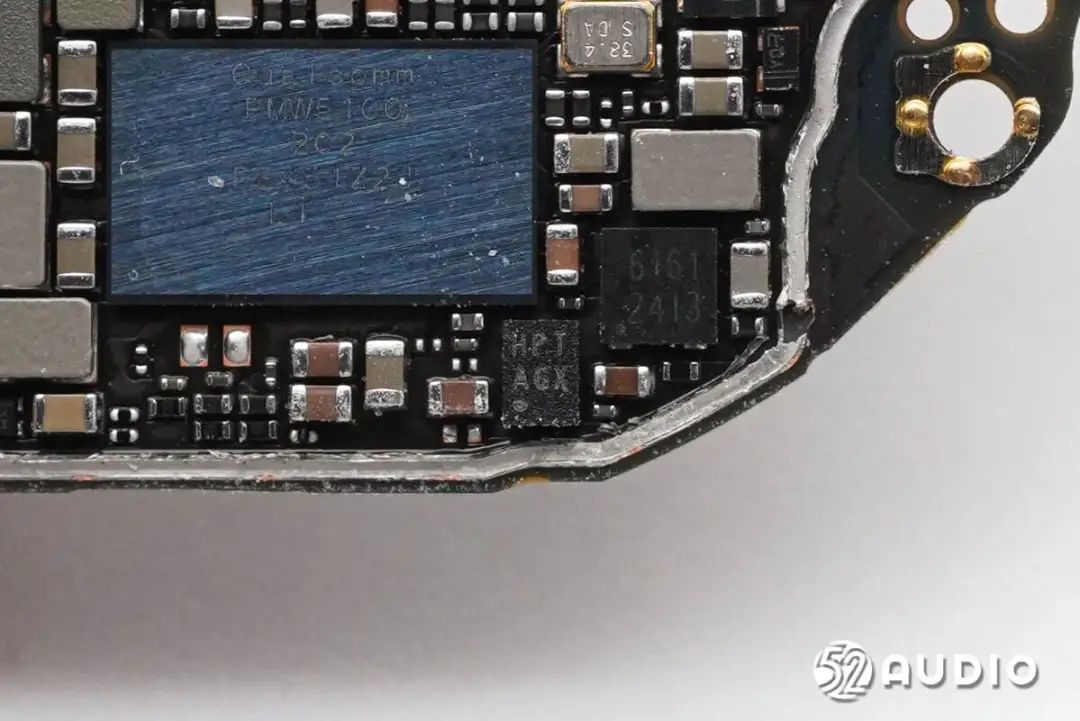

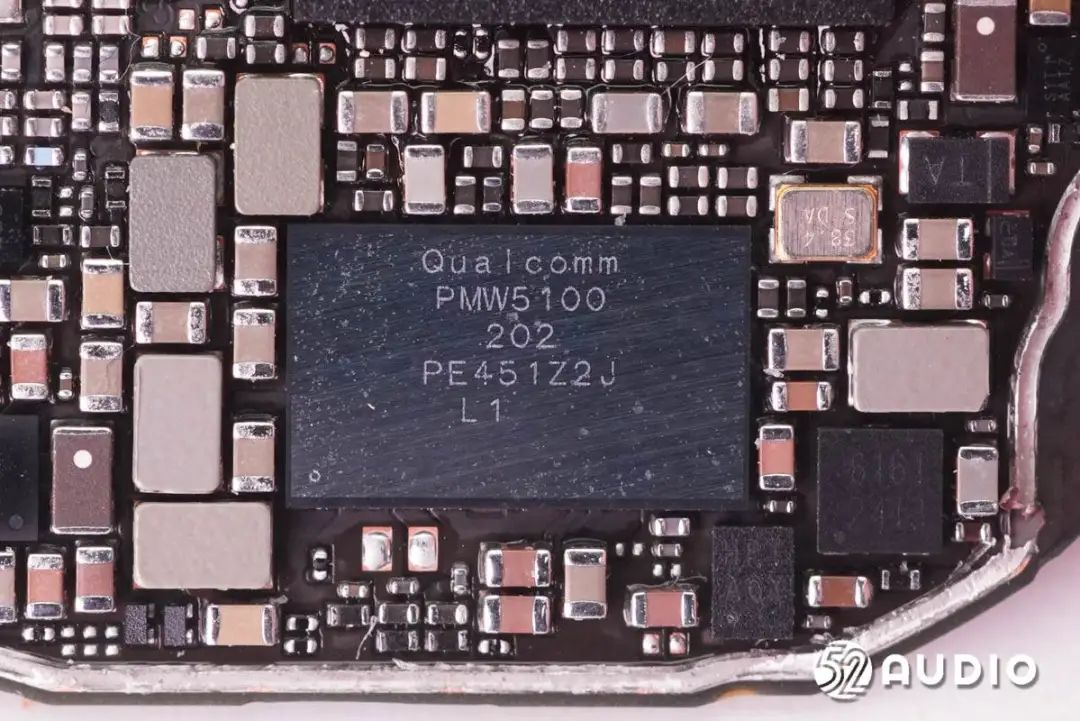

Qualcomm高通PMW5100 PMIC，用于手表整机供电。

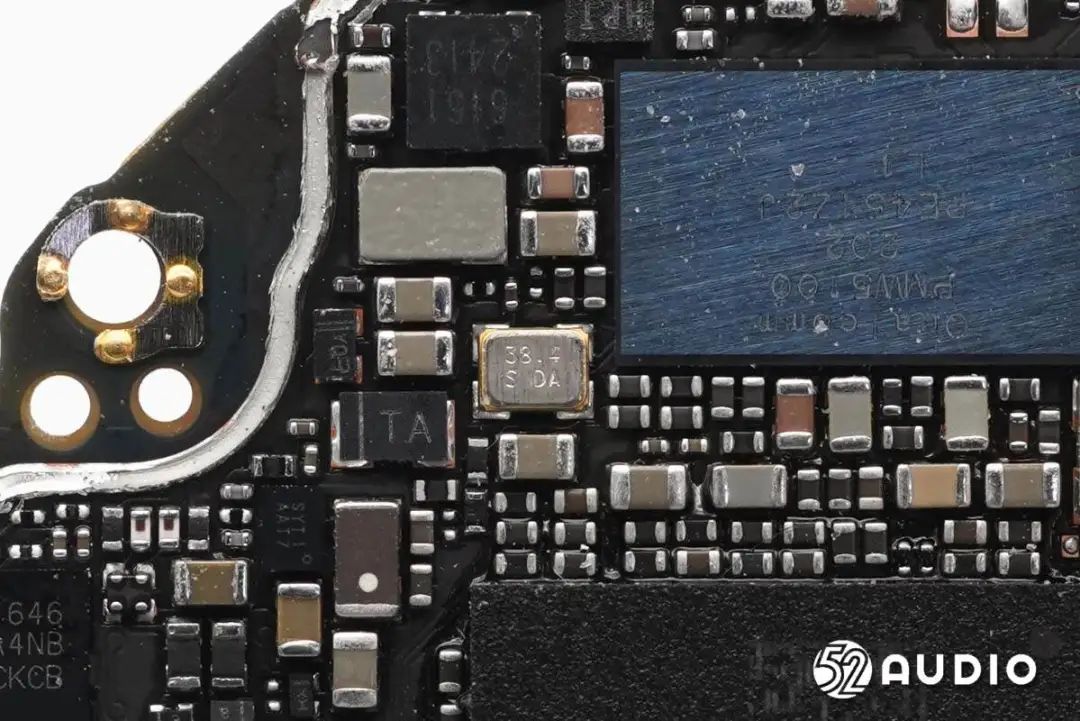

38.4MHz的晶振特写，为电源管理芯片提供时钟。

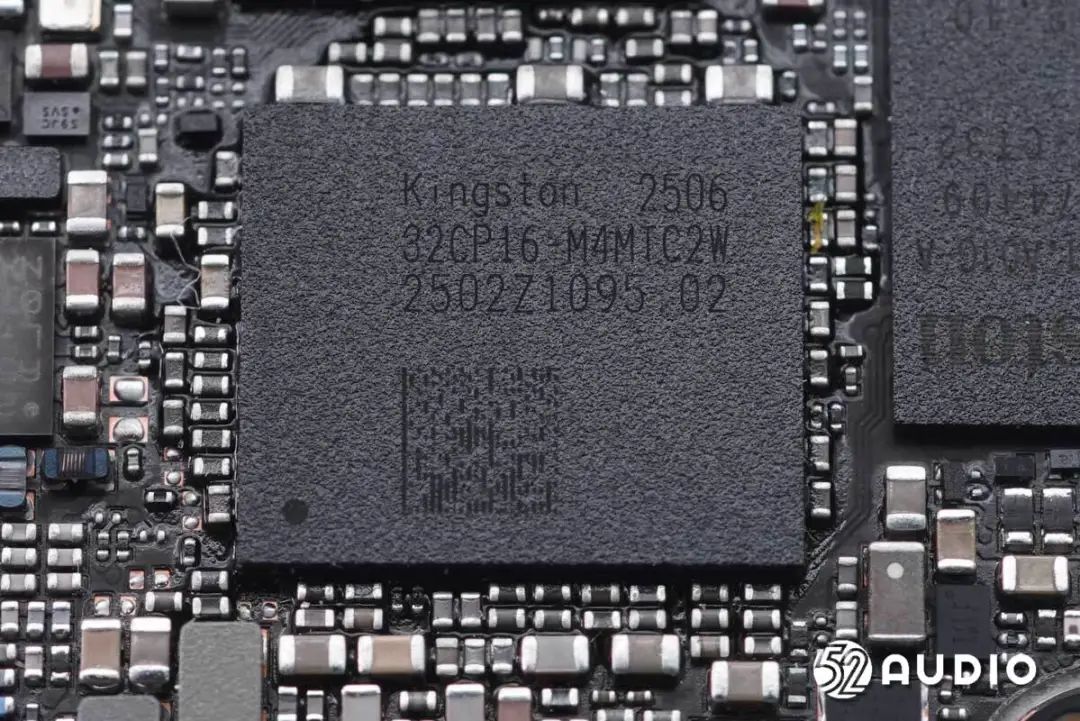

Kingston金士顿32CP16-M4MTC2W存储器，ePoP封装。存储器下方设置高通骁龙W5可穿戴平台，基于4纳米制程工艺，采用增强型混合架构（4nm SoC+22nm AON），支持全新的超低功耗蓝牙5.3架构，以及面向Wi-Fi、全球导航卫星系统(GNSS)和音频的低功率岛，并支持深度睡眠和休眠等低功耗状态。

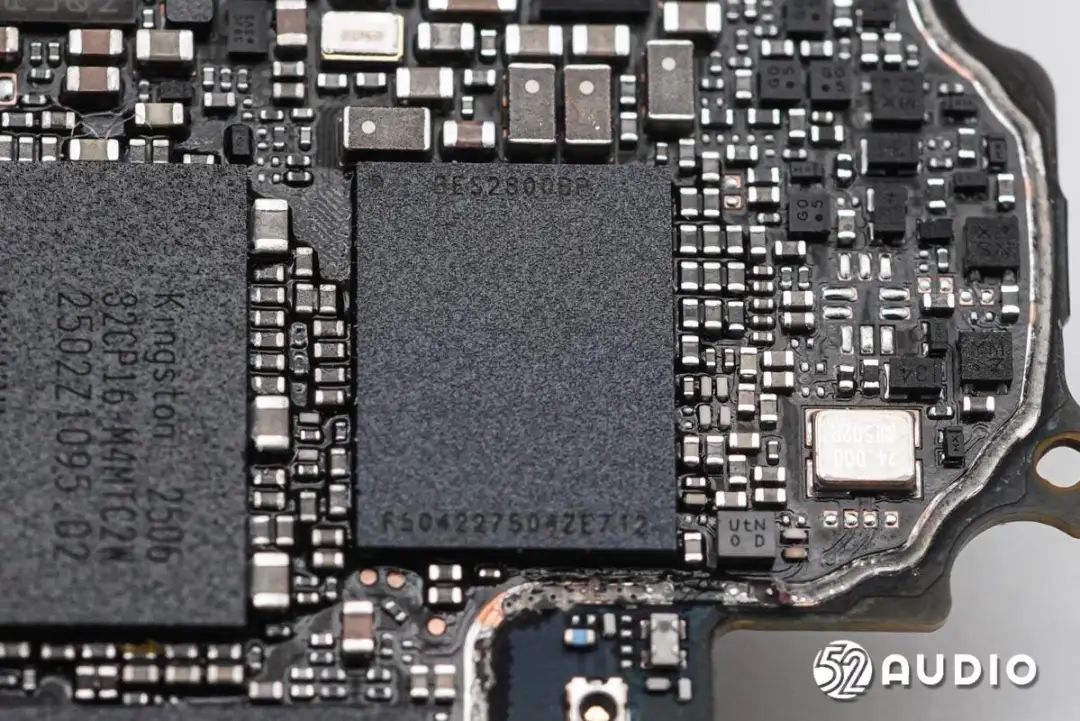

BES恒玄BES2800BP是一款超低功耗，高性能，具有集成蓝牙和Wi-Fi（可选）的智能穿戴SoC芯片。

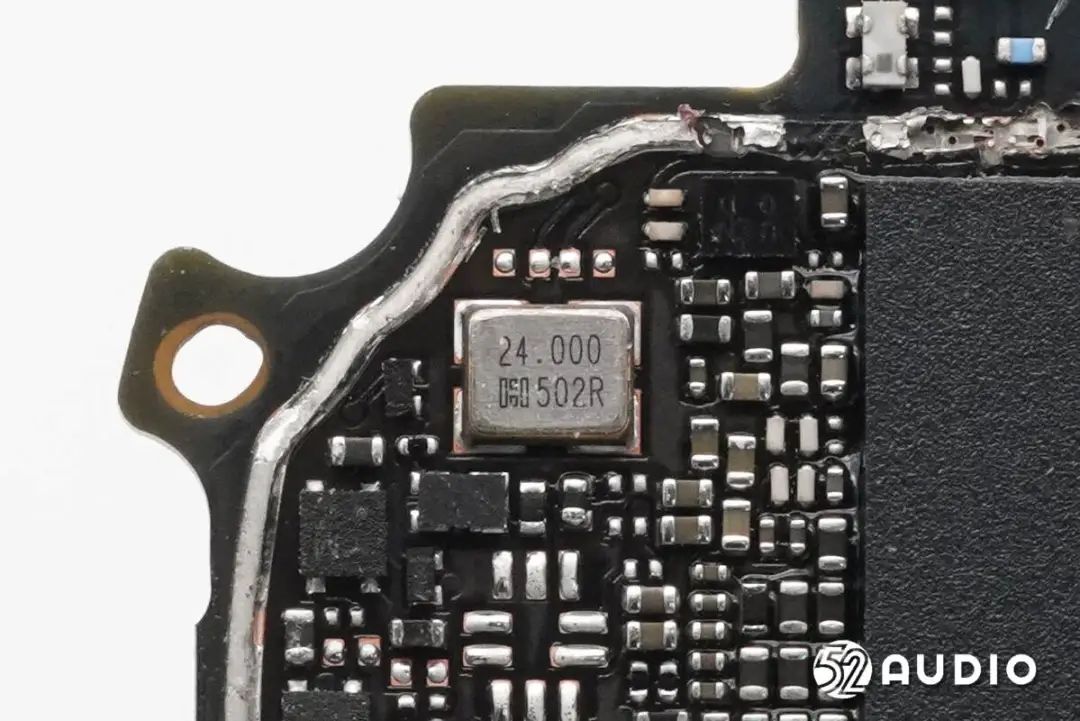

24.000MHz的晶振特写。

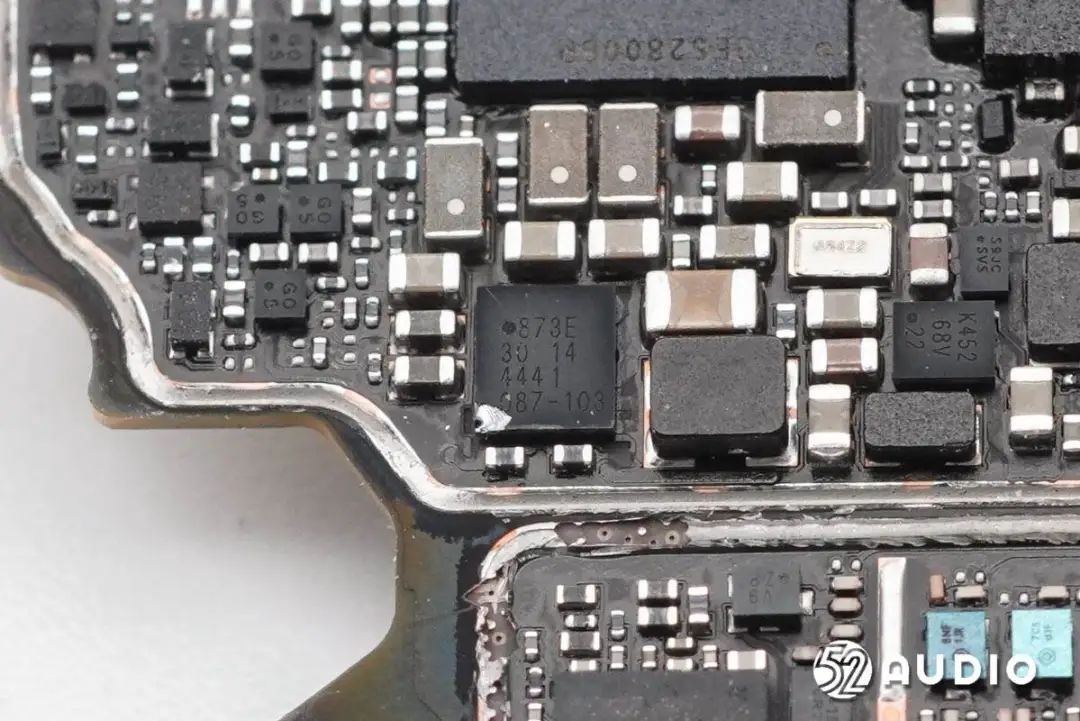

丝印873E的IC。
丝印K453的IC。

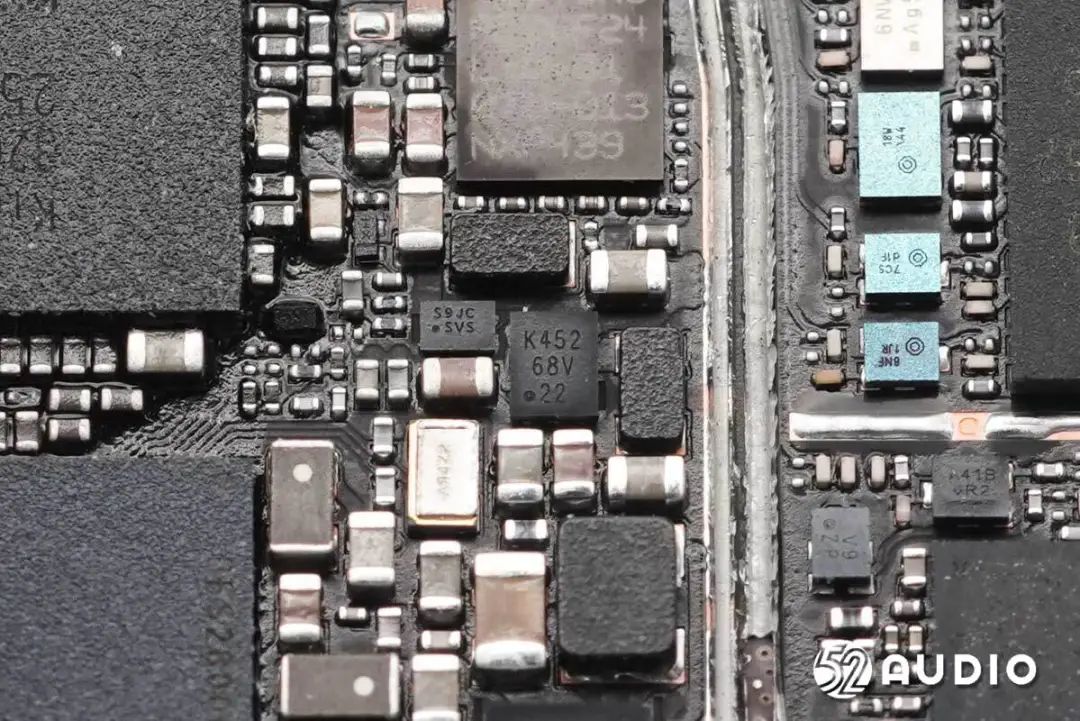

丝印S9JC的IC。

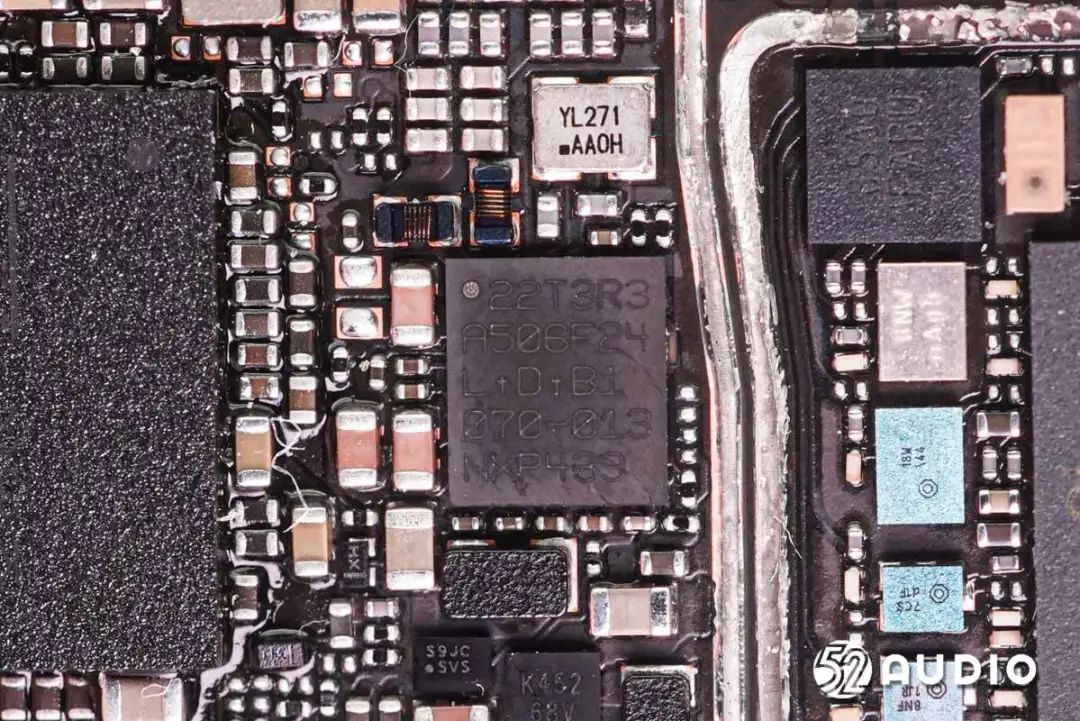

NXP恩智浦丝印“22T3R3”的NFC芯片。

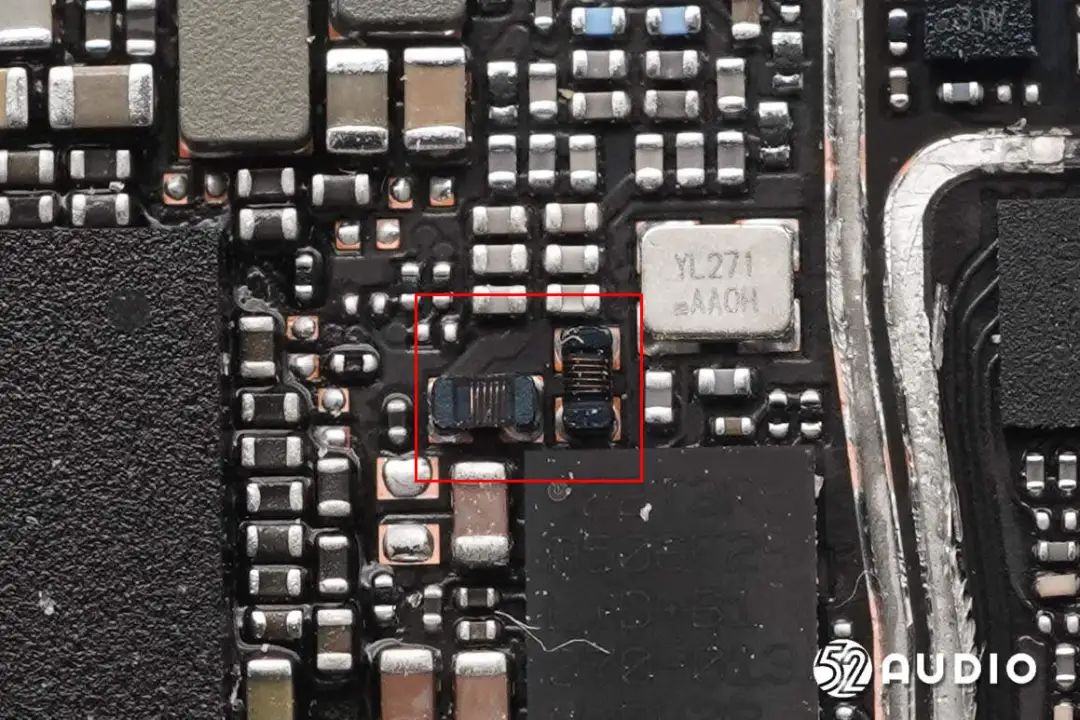

Sunlord顺络电子MWSD-F系列绕线片式铁氧体电感，具有小尺寸，大电感量，厚度更薄，可表面贴装等特征，适用于手机、TWS 耳机、智能手表等便携式设备。

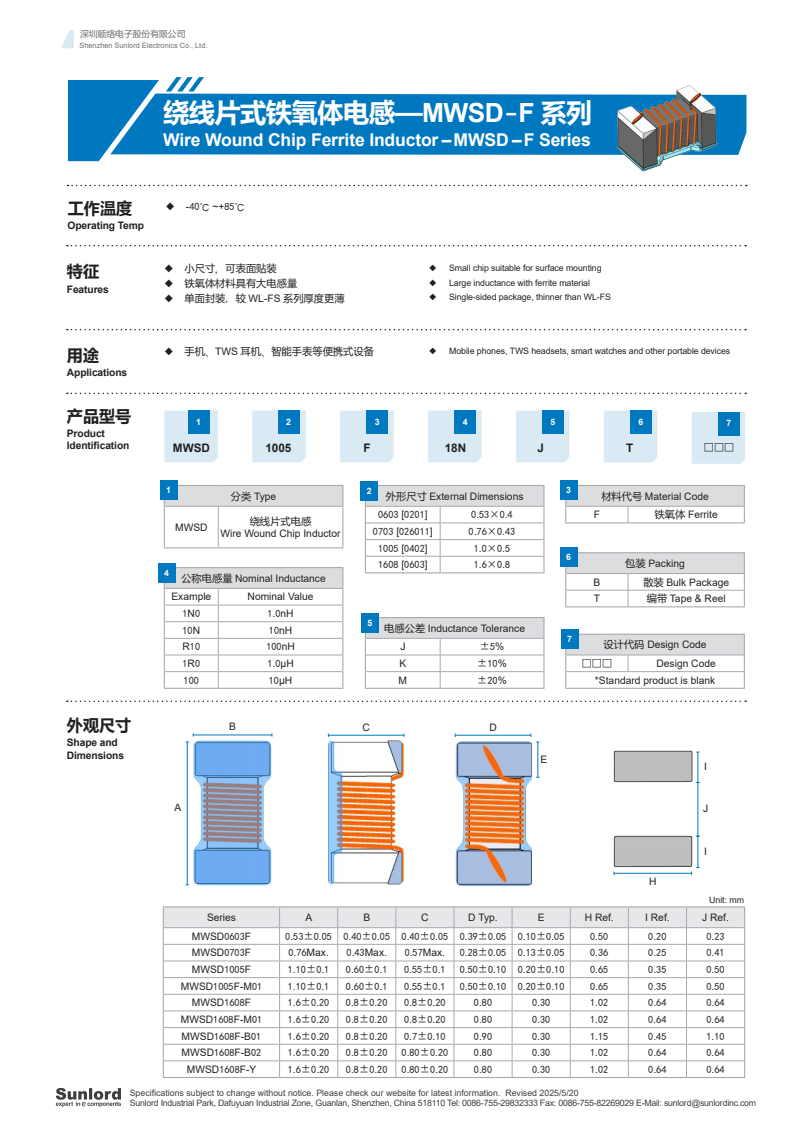

Sunlord顺络电子MWSD-F系列详细资料图。

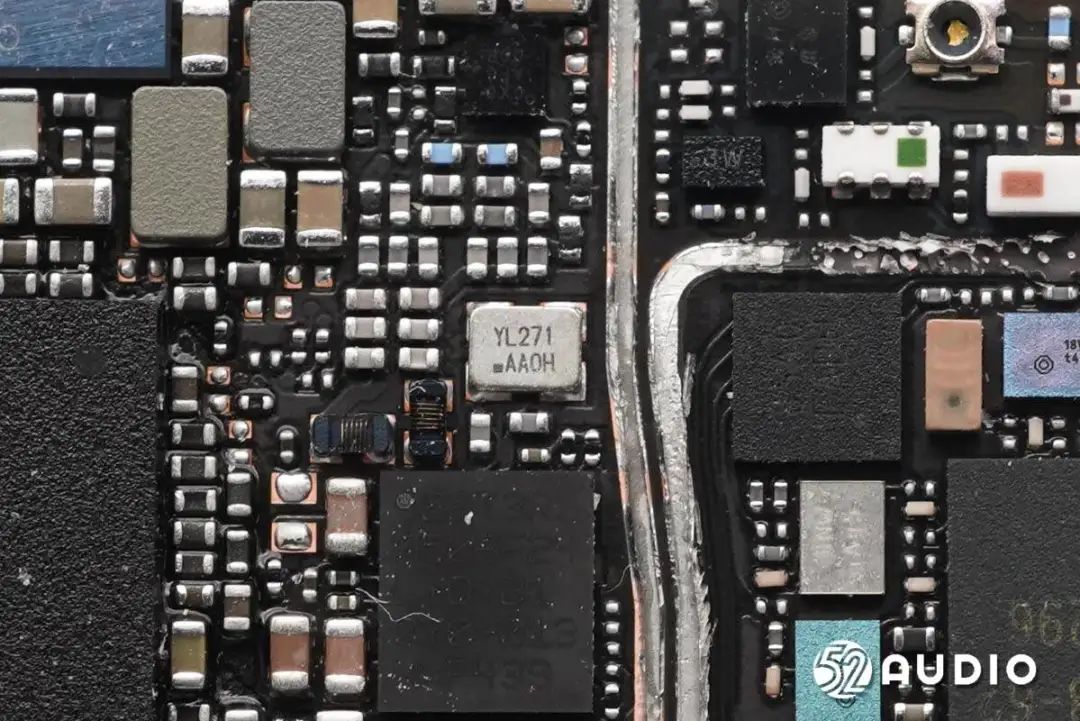

镭雕YL271的晶振特写。

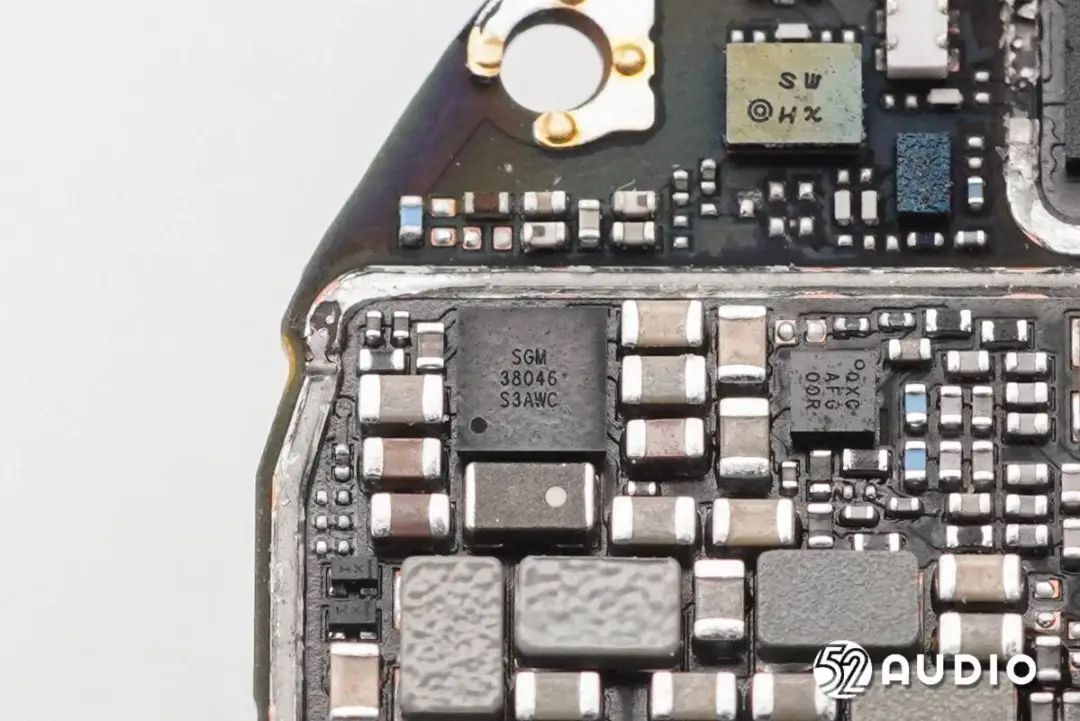

SGMicro圣邦微SGM38046单电感AMOLED屏幕供电芯片，内置电荷泵，具有优秀的调节率，支持输出真实关断。

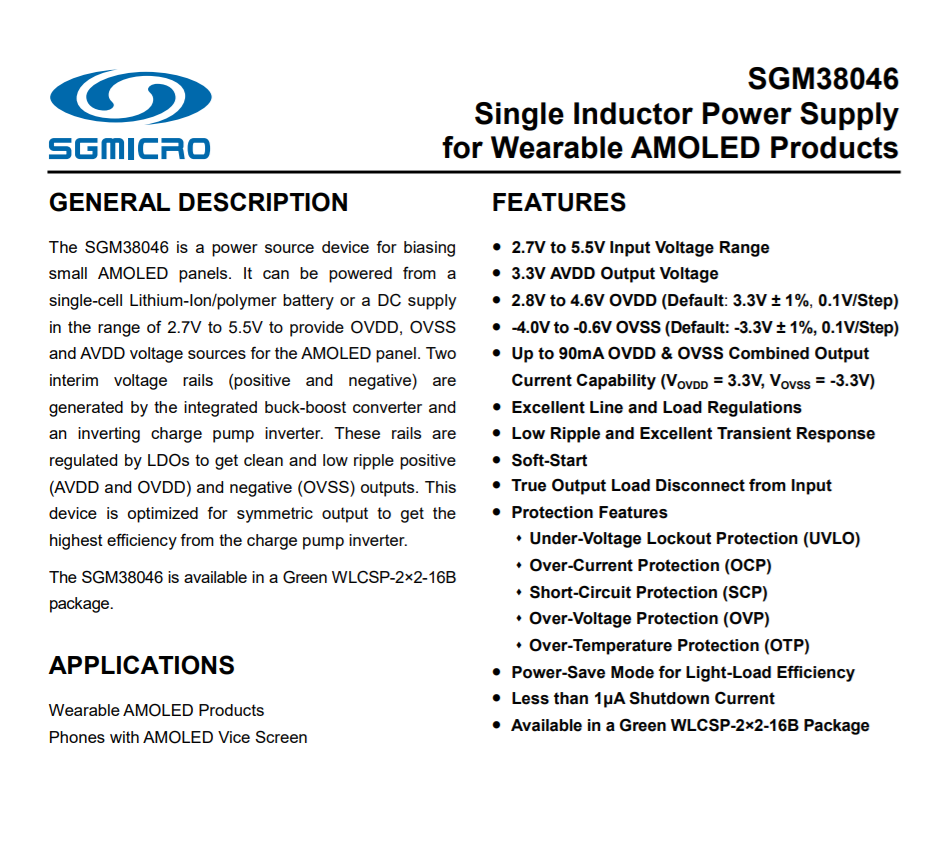

SGMicro圣邦微SGM38046详细资料图。

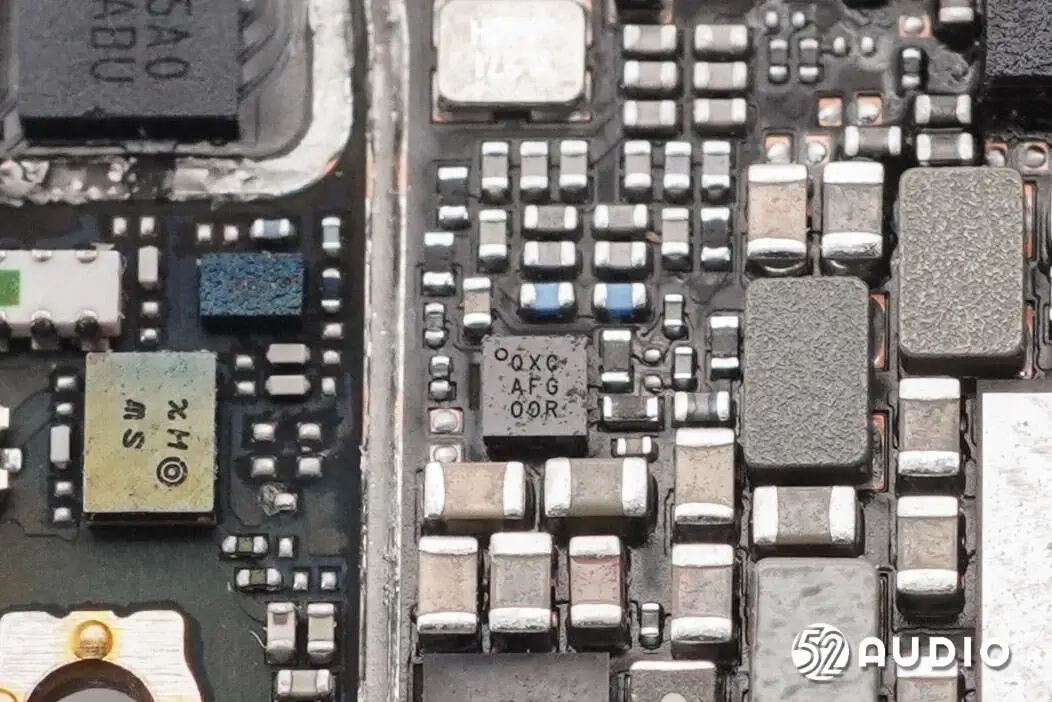

丝印QXG AFG的IC。

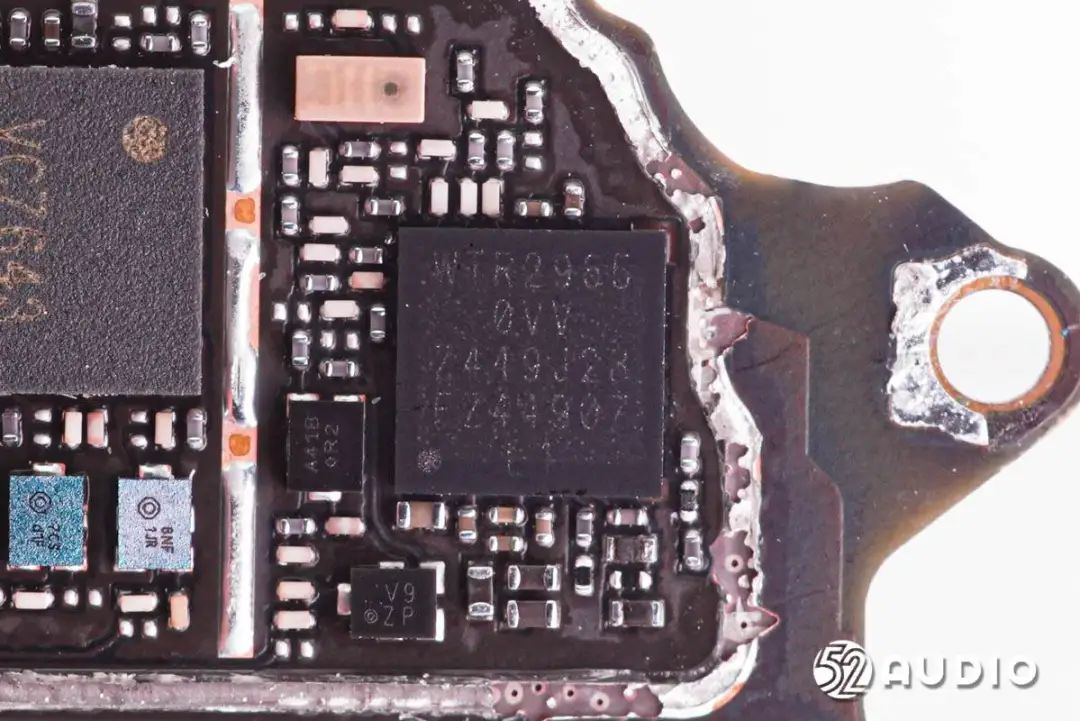

Qualcomm高通WTR2965 LTE收发器。

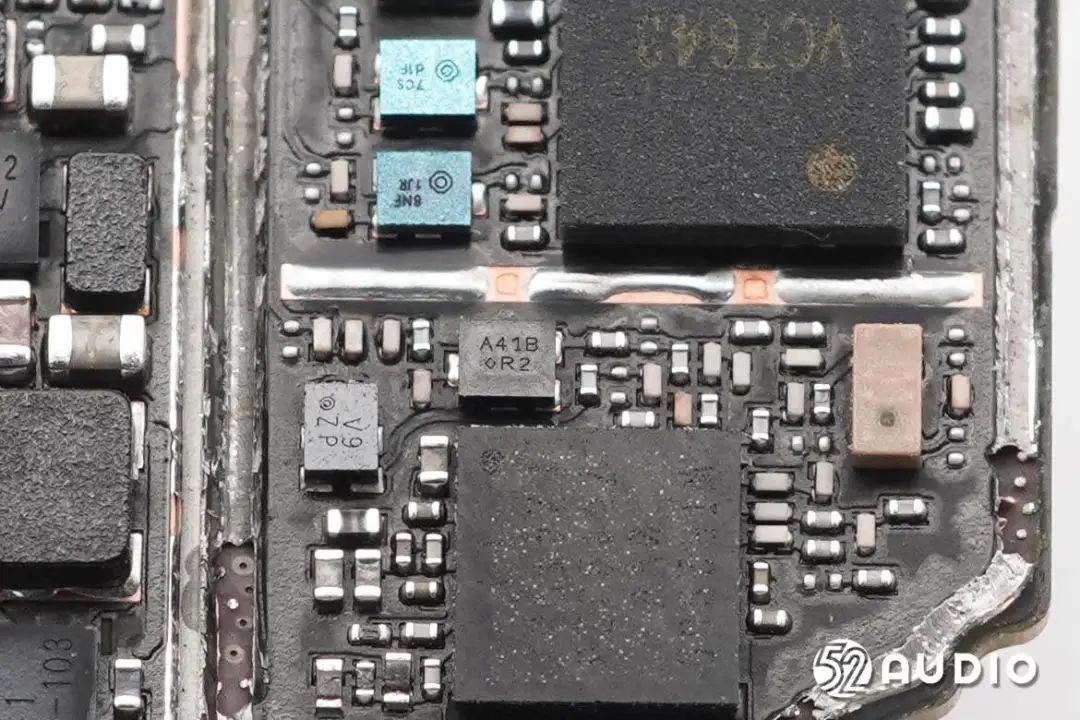

丝印A41B的IC。

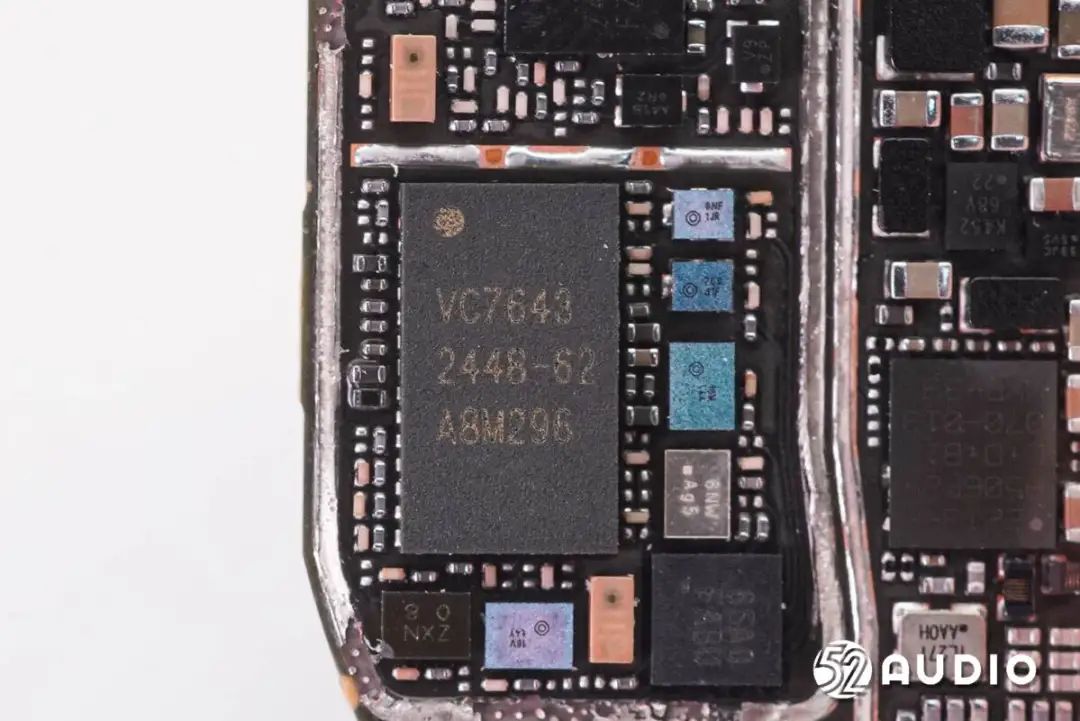

Vanchip唯捷创芯VC7643-62射频放大器，是一款4GMMMBPA模组，应用于3G和4G频段实现信号放大功能。

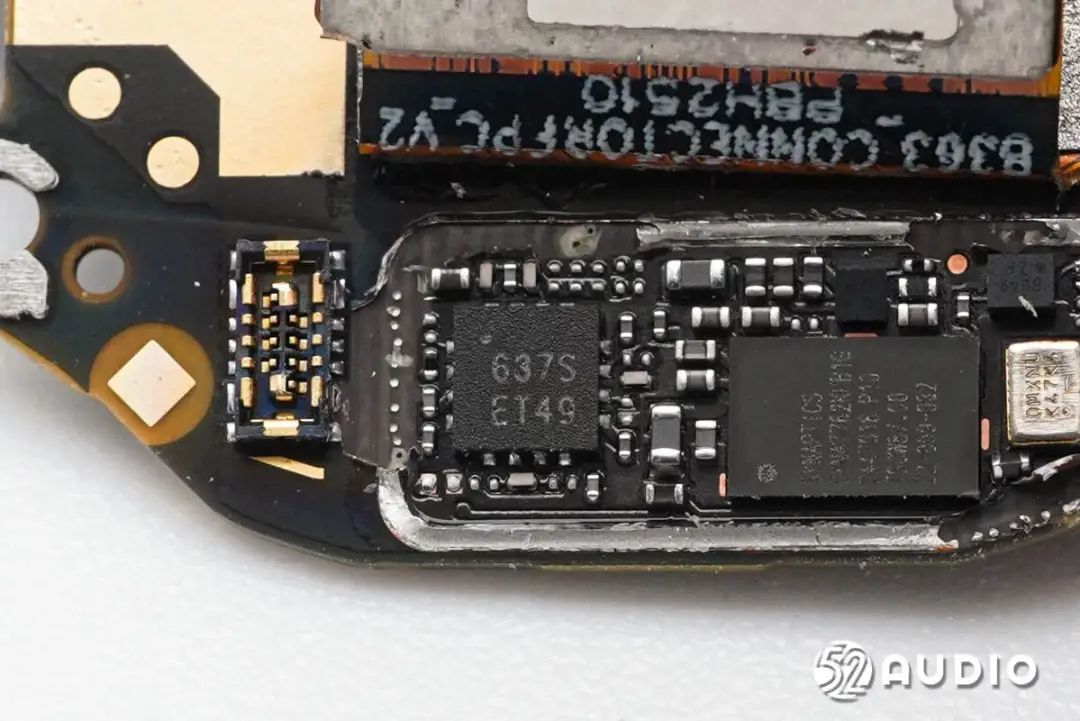

丝印637S的IC。

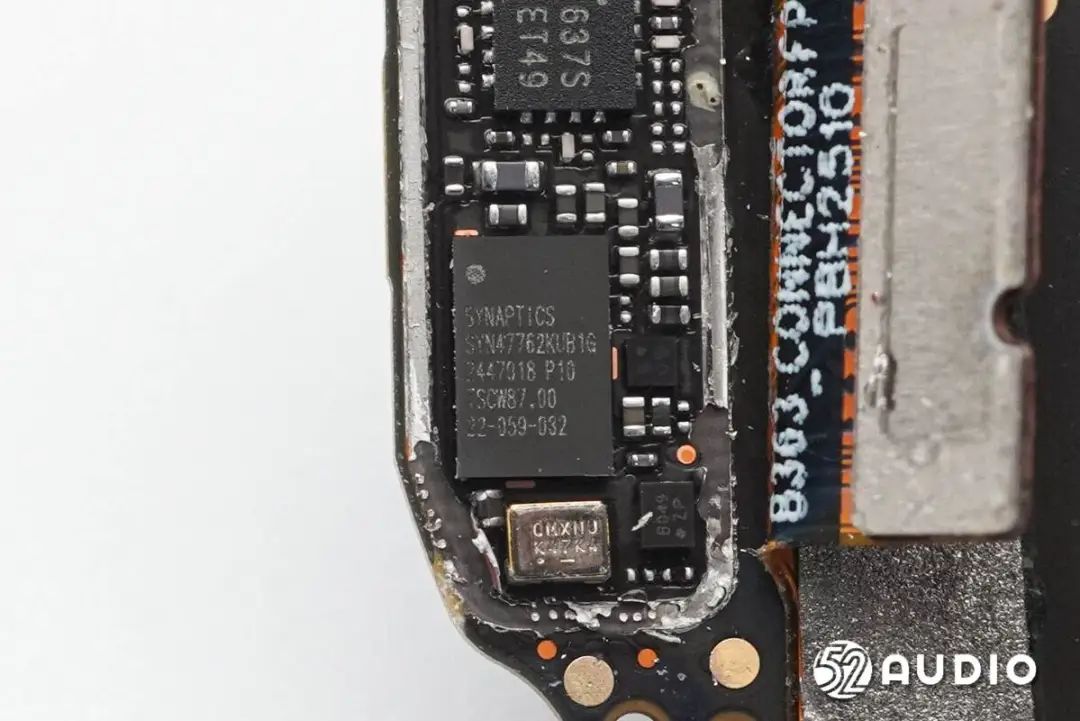

Synaptics新思SYN47762单频GNSS芯片，采用28nm制程。
ST意法半导体LSM6DSOWTR是一款支持状态机的6轴传感器，提供更丰富的交互设计补充，内置状态机支持抬腕亮屏，运动数据追踪。

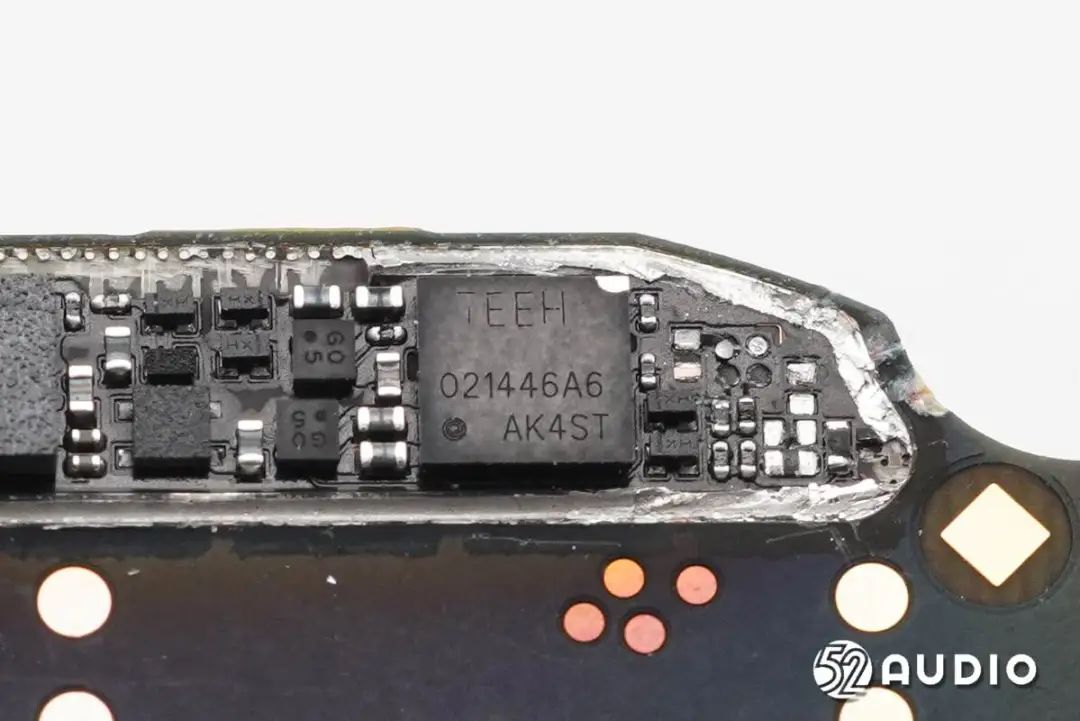

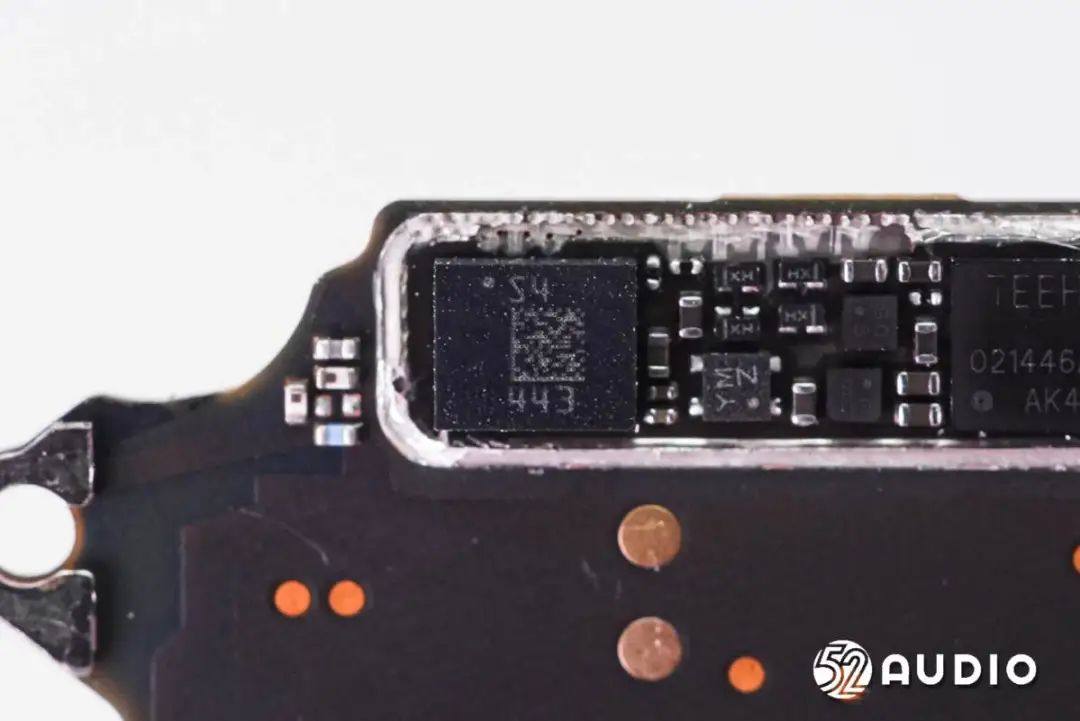

丝印TEEH 021446A6的IC。

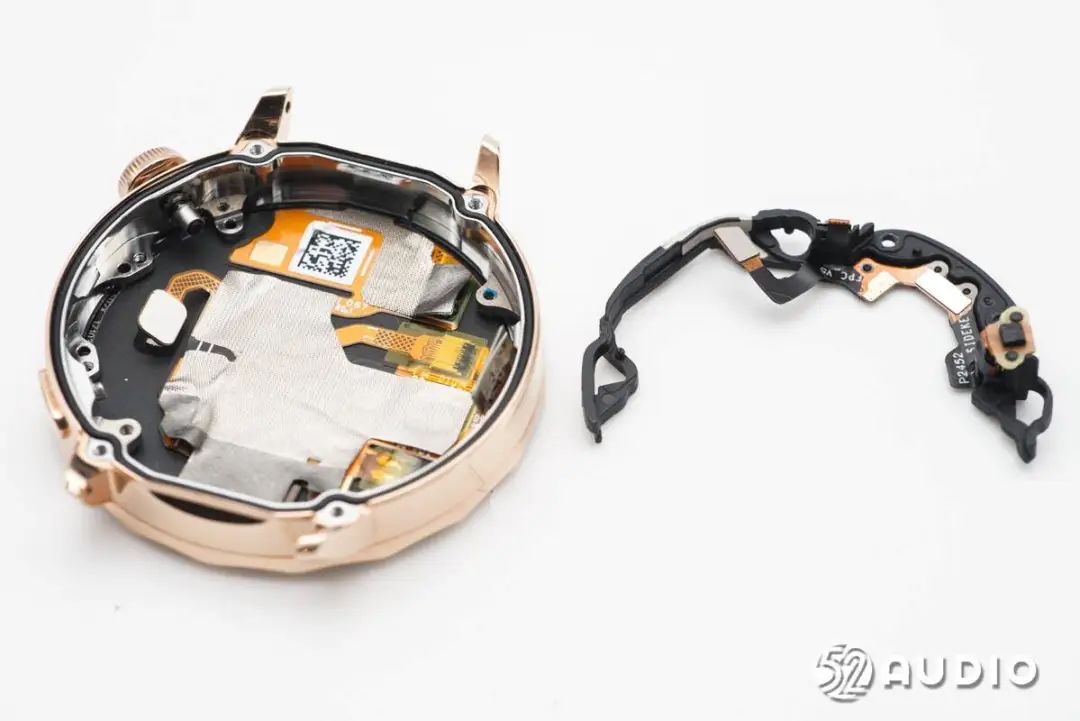

取出中框上的支架。

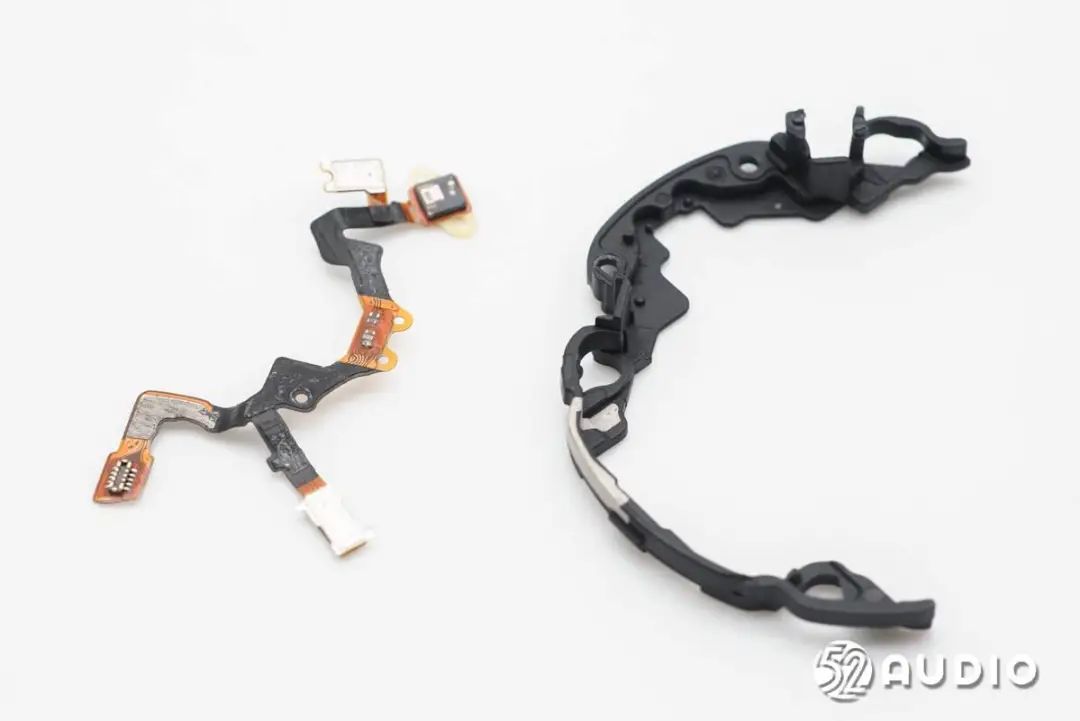

拆掉支架上的功能按键排线。
用于功能控制的微动按键特写。
用于检测表冠转动的微动按键。
排线连接主板的BTB连接器公座特写。
撕掉屏幕内侧的导电布。

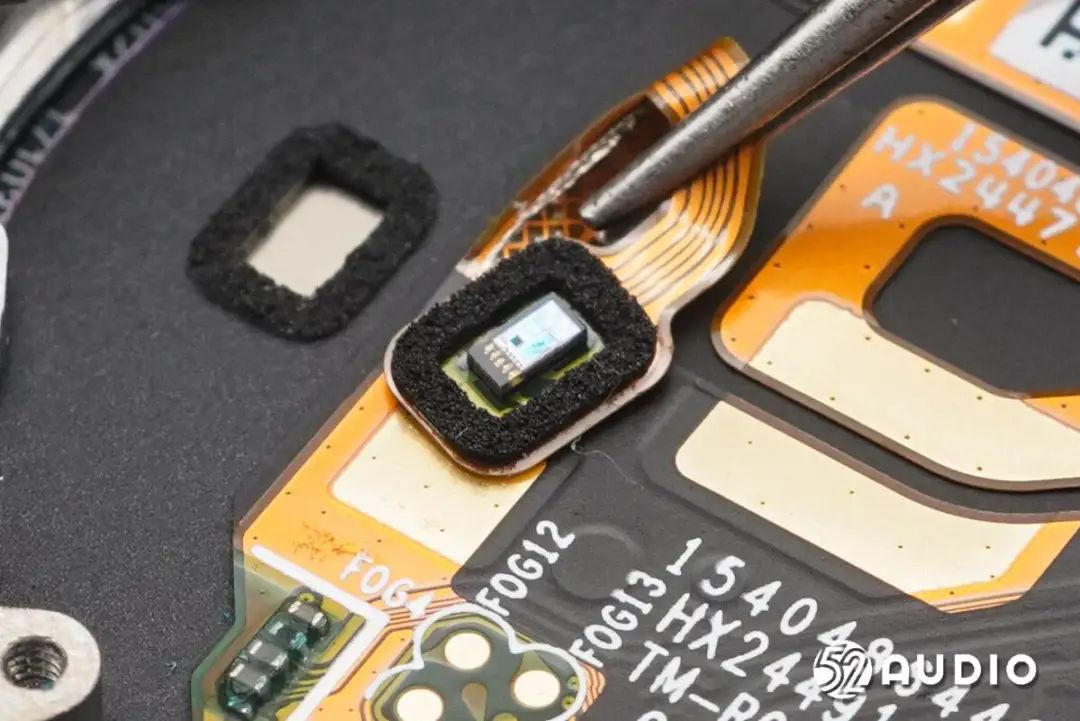

用于检测环境亮度调节屏幕亮度的环境光传感器特写。

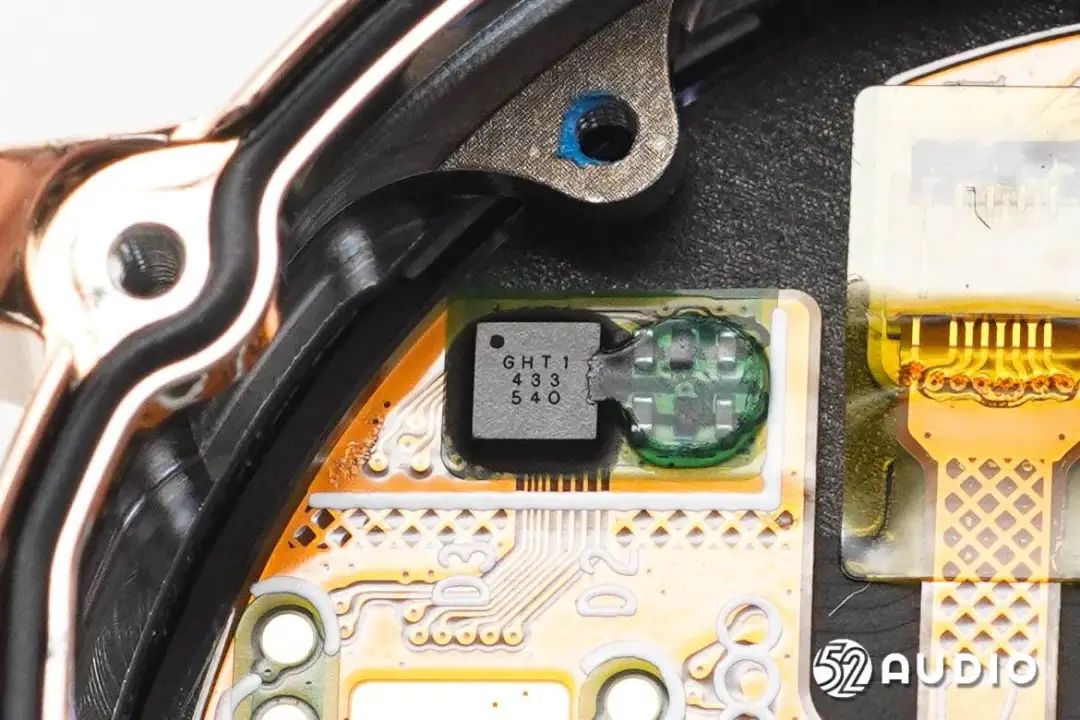

丝印GHT1 433的触控芯片。

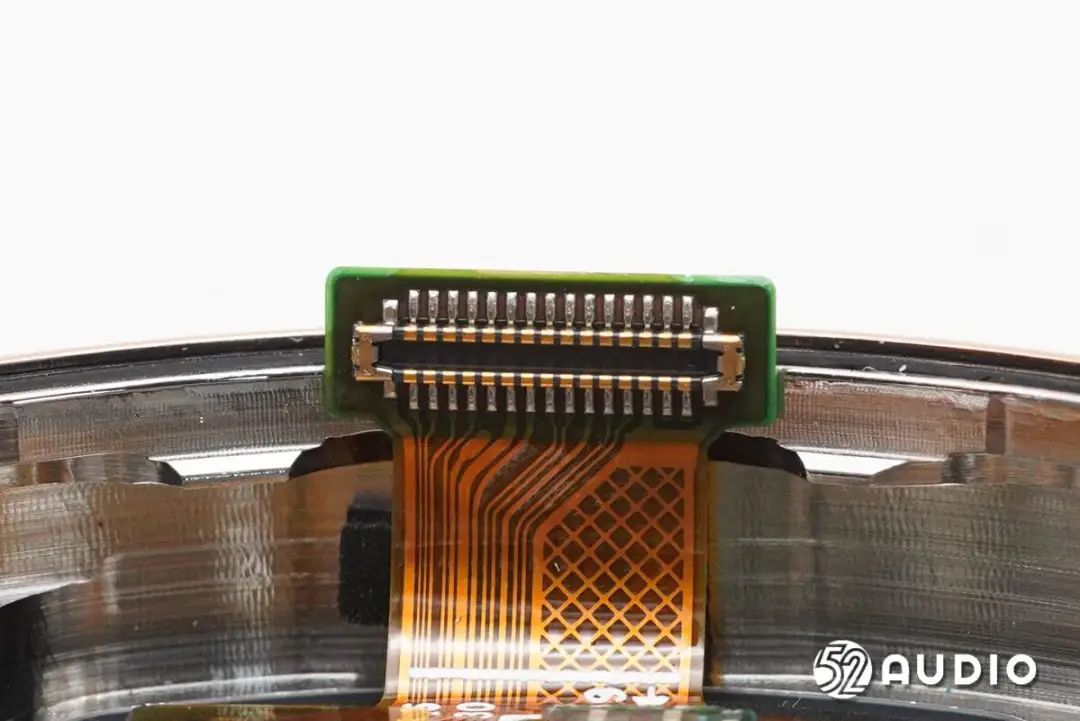

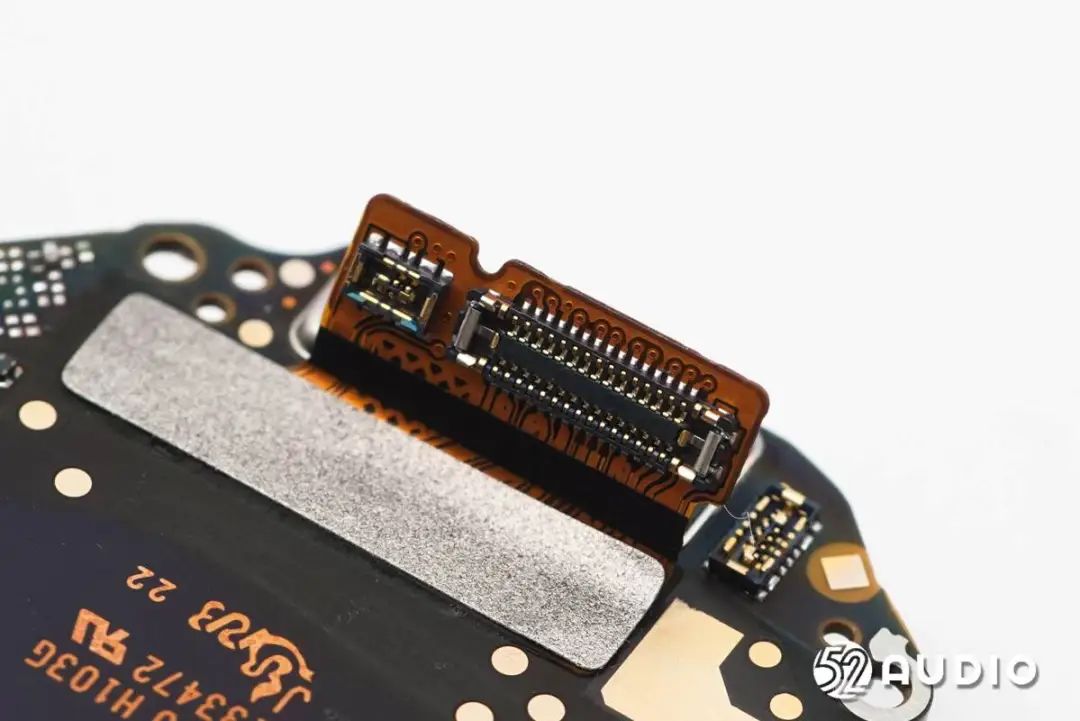

屏幕连接主板的BTB连接器母座特写。

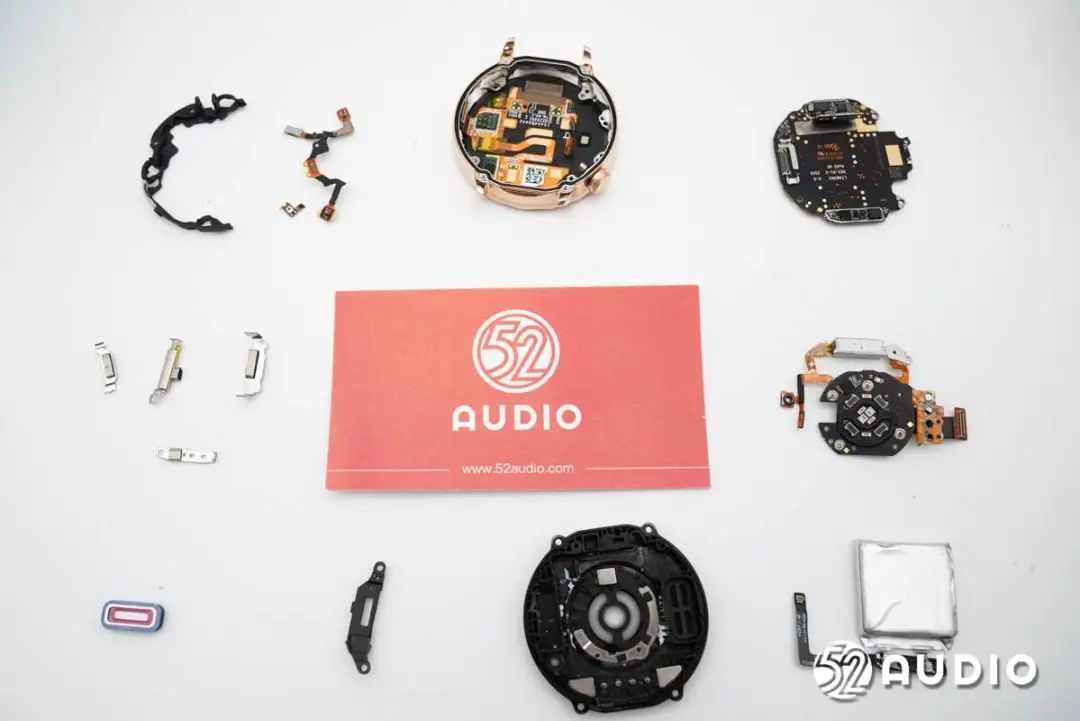

OPPO Watch X2 Mini智能手表拆解全家福。
三、智研所总结
OPPO Watch X2 Mini智能手表在外观方面，采用了圆形表盘设计，搭配质感真皮表带，体积轻盈，佩戴舒适。表盘搭载1.32英寸AMOLED屏幕，2.5D弧面玻璃，采用18K金精钢表壳、18K金精钢表冠，设计菱形的波纹装饰，做工精致，观感时尚，极具轻奢质感。
内部主要配置方面，OPPO Watch X2 Mini搭载了新能德345mAh锂电池，内置了扬声器、MEMS麦克风、线性振动马达和气压传感器；采用了8通道心率传感器和16通道血氧传感器，以及GOODiX汇顶科技GH3030健康检测IC，用于实现心率/血氧等健康体征检测功能。
主板上，采用了Qualcomm高通骁龙W5和BES恒玄BES2800BP双旗舰SoC，Kingston金士顿EMMC04G-CT32 eMMC存储器和32CP16-M4MTC2W ePoP存储器，高通PMW5100 PMIC，高通WTR2965 LTE收发器，Vanchip唯捷创芯VC7643-62射频放大器，Synaptics新思SYN47762单频GNSS芯片，NXP恩智浦的NFC芯片，ST意法半导体LSM6DSOWTR 6轴传感器，SGMicro圣邦微SGM38046屏幕供电芯片，以及Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感和MWSD-F系列绕线片式铁氧体电感等。
