此次将要为大家介绍的梦多福M20智能AI宇航员——DODO，是一款对接了deepseek、豆包、文心一言、智谱AI、Chatgpt、星火大模型6大智能语音AI大模型的音箱，支持动态表情反馈和语音聊天功能，并可配置多个人物模型角色，为孩子打造专属的智能体伙伴。此外，还具备MP3播放、时钟闹钟，智能夜灯功能，可提供约5~6小时的续航。下面来看看这款产品的详细拆解报告吧~
一、梦多福M20智能AI宇航员开箱

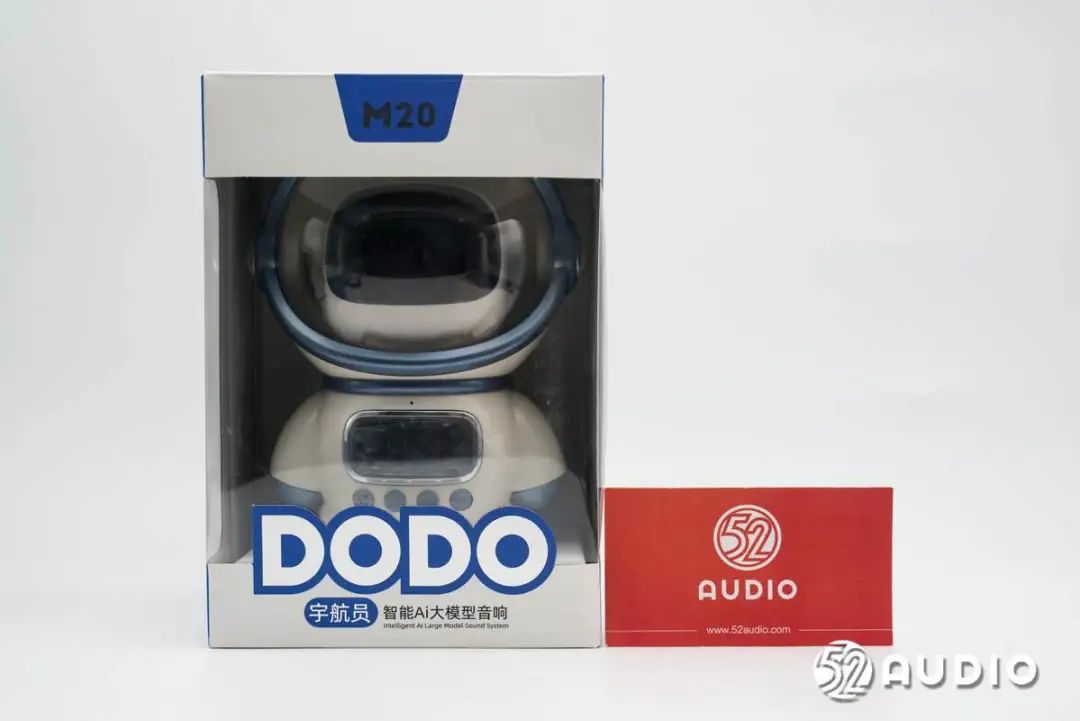

梦多福M20智能AI宇航员包装盒正面采用了开窗设计，介绍了产品名称和型号信息。
包装盒背面展示有产品外观，介绍了产品参数信息。
包装盒侧边介绍了产品特点：蓝牙音箱、人工智能、AI语音、闹钟。
另外一侧介绍的产品特点;WiFi配网、小夜灯、表情交互、AI大模型。产品标签上信息，主题：智工坊，品牌：梦多福，品名：Ai智能玩具，厂商：深圳市蓝朗创新科技有限公司。

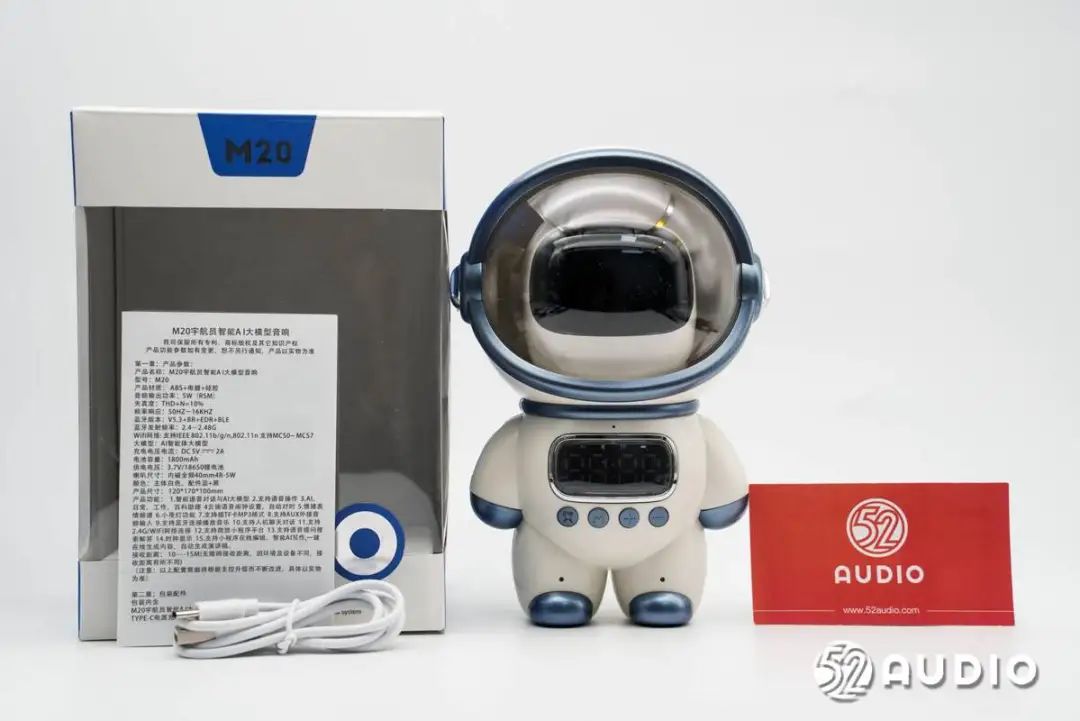

包装盒内部物品有主机、充电线和说明书。

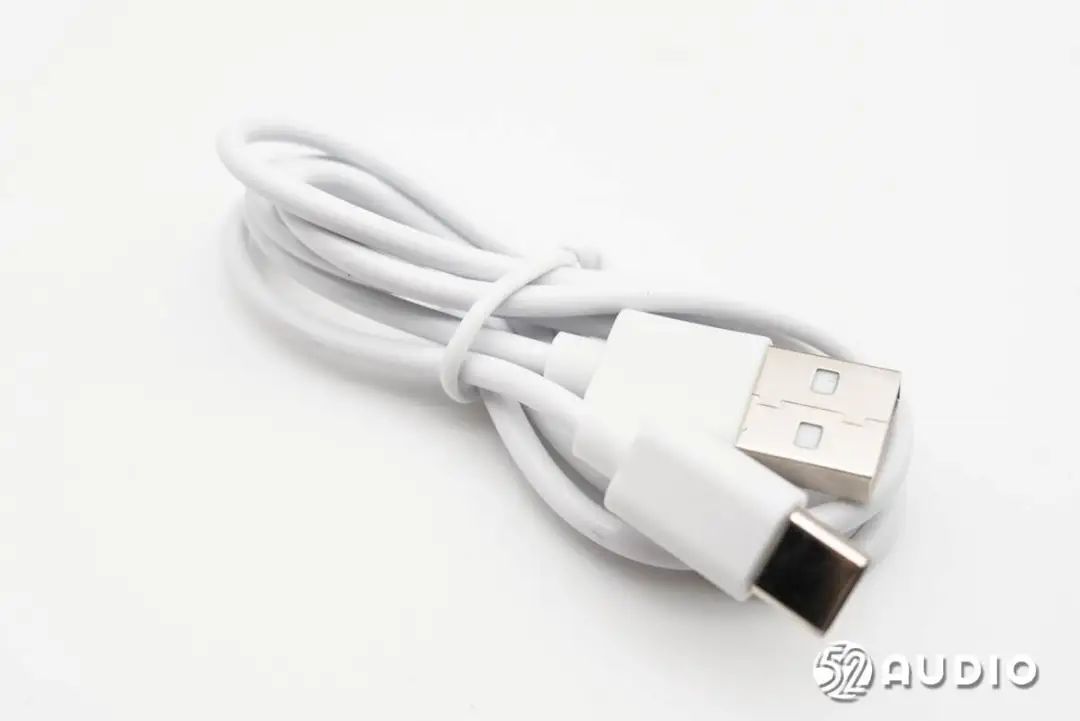

随机标配的充电线采用了USB-A to Type-C接口。

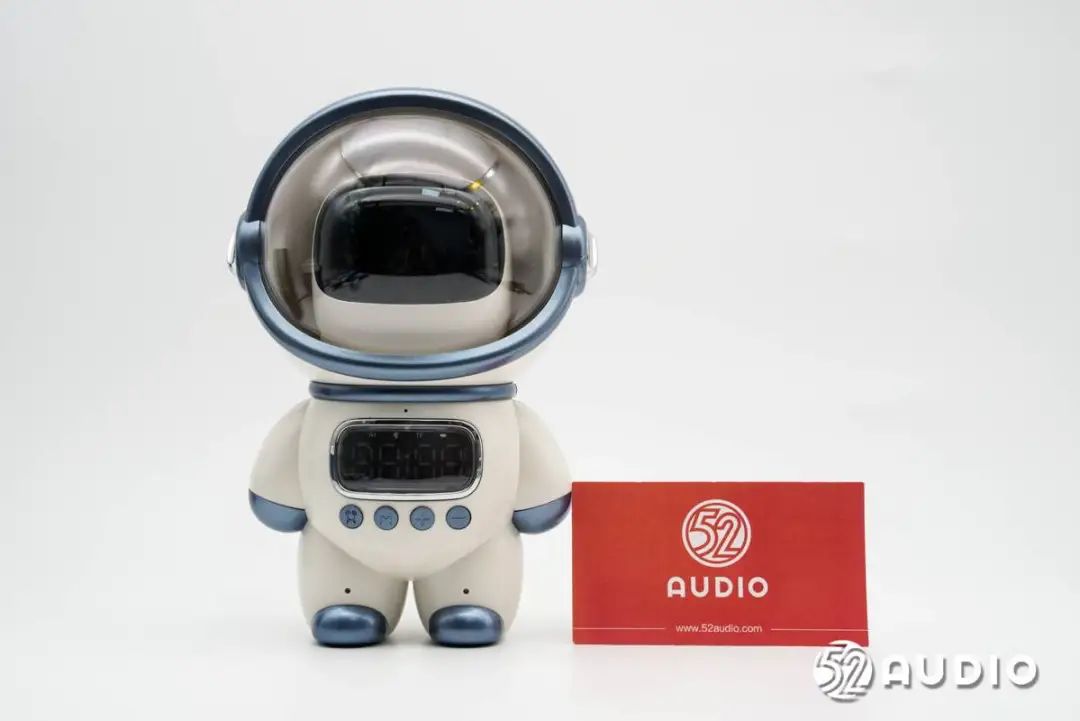

梦多福M20智能AI宇航员外观上采用了“宇航员”造型设计，蓝白配色，身着太空服，圆润可爱。

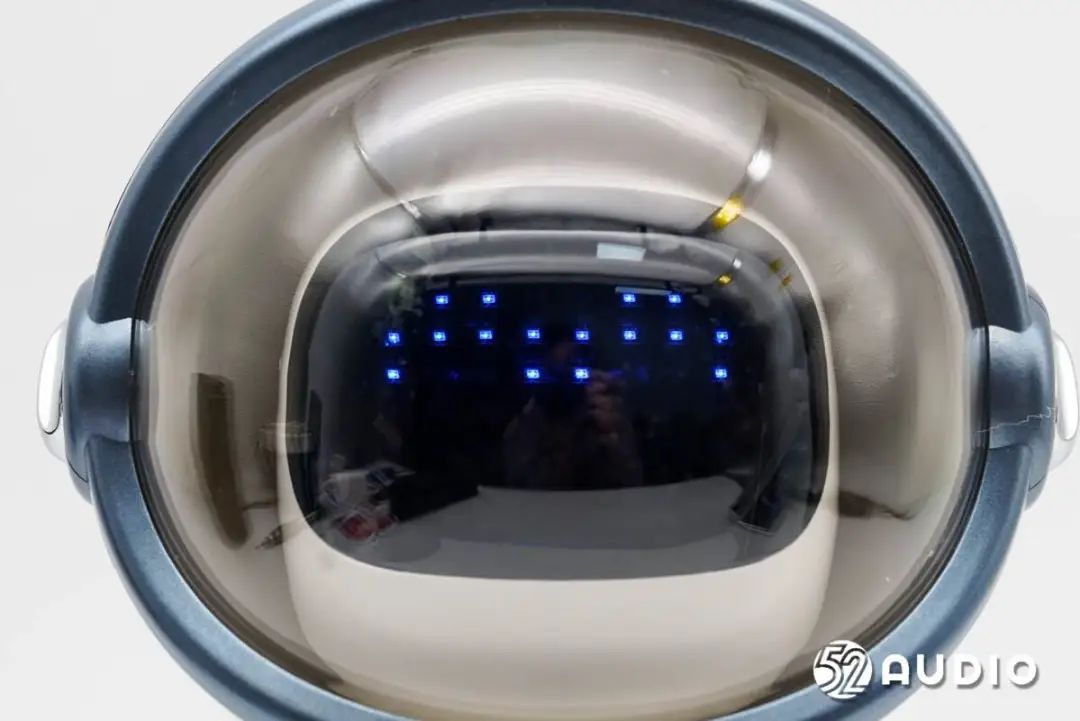

DODO头罩内设置有小夜灯，面部搭载数显屏，支持动态表情显示，更显生动。

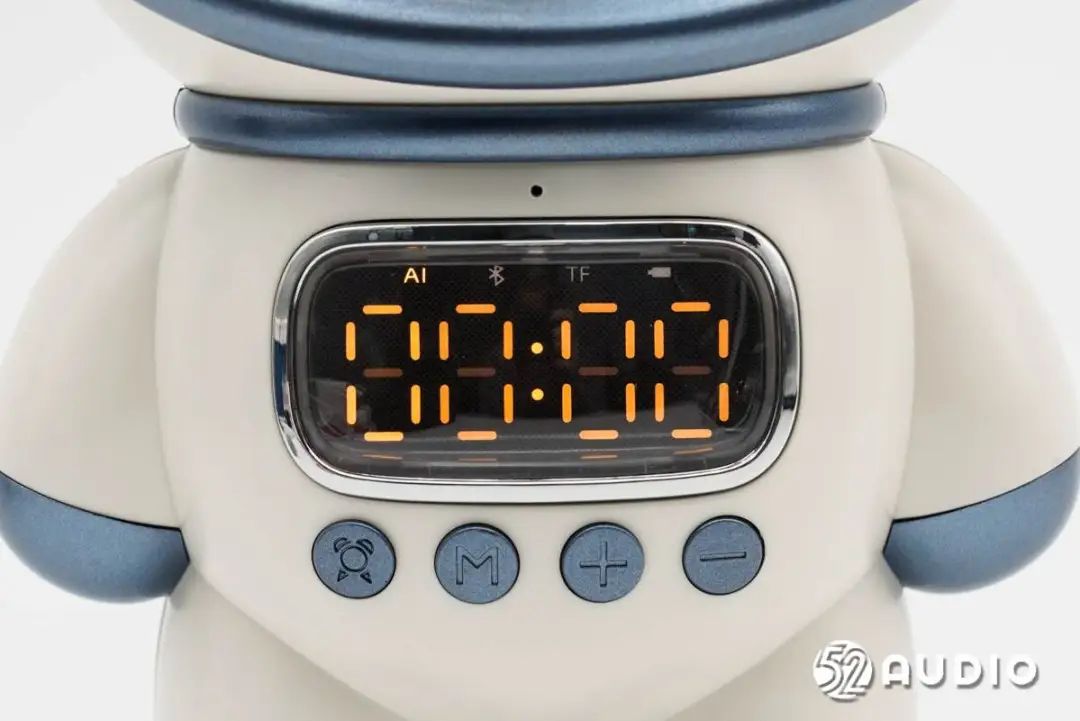

DODO腹部设置有时钟，以及AI、蓝牙、TF、电量的指示灯。下方功能按键，同时还支持“小飞 小飞”语音控制，提供便捷操控。

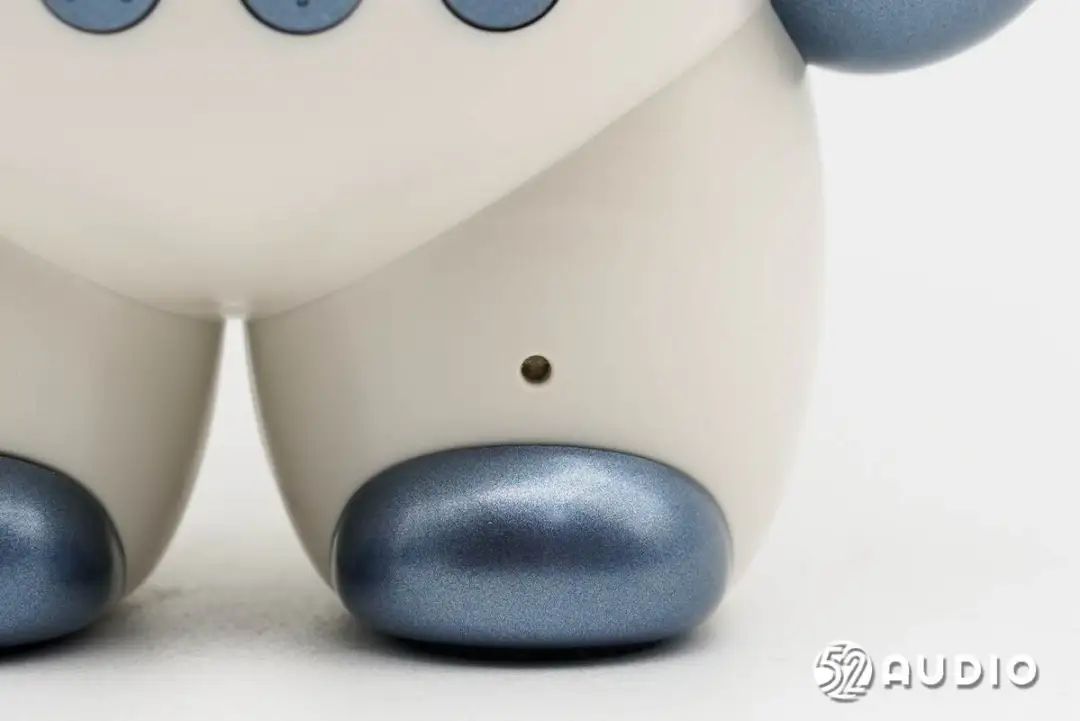

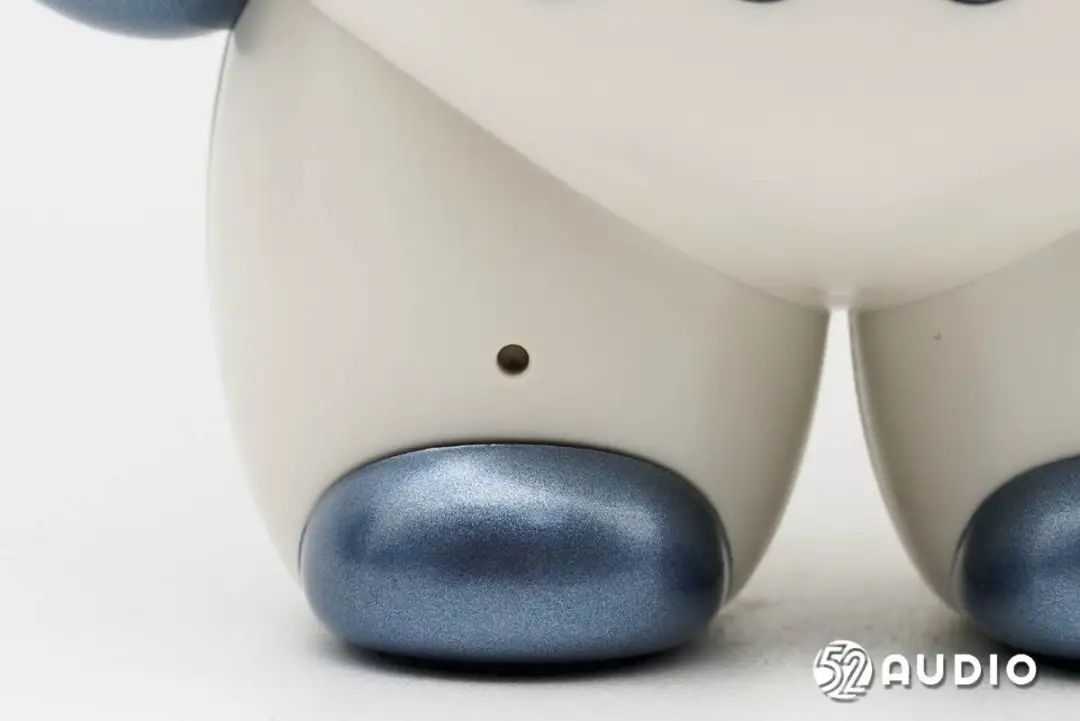

腿部的麦克风拾音孔特写。
另外一侧腿上同样设置有麦克风。

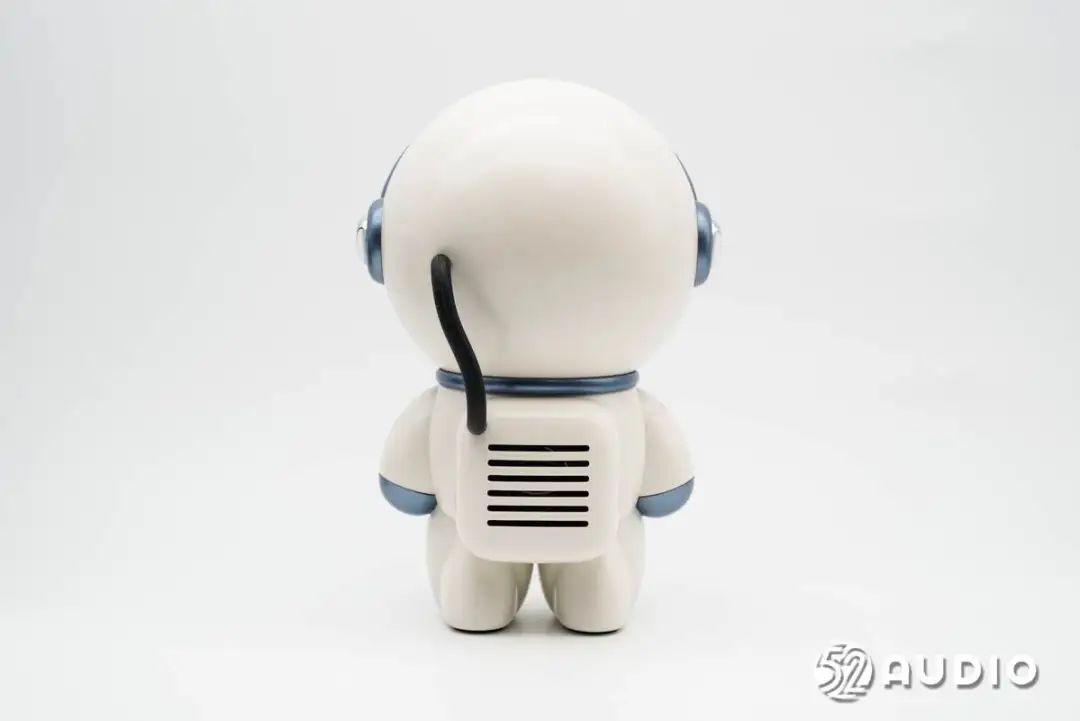

DODO背部外观一览，“氧气背包”上设置扬声器出音孔，“氧气传输管道”为硅胶提手，便于孩子移动。

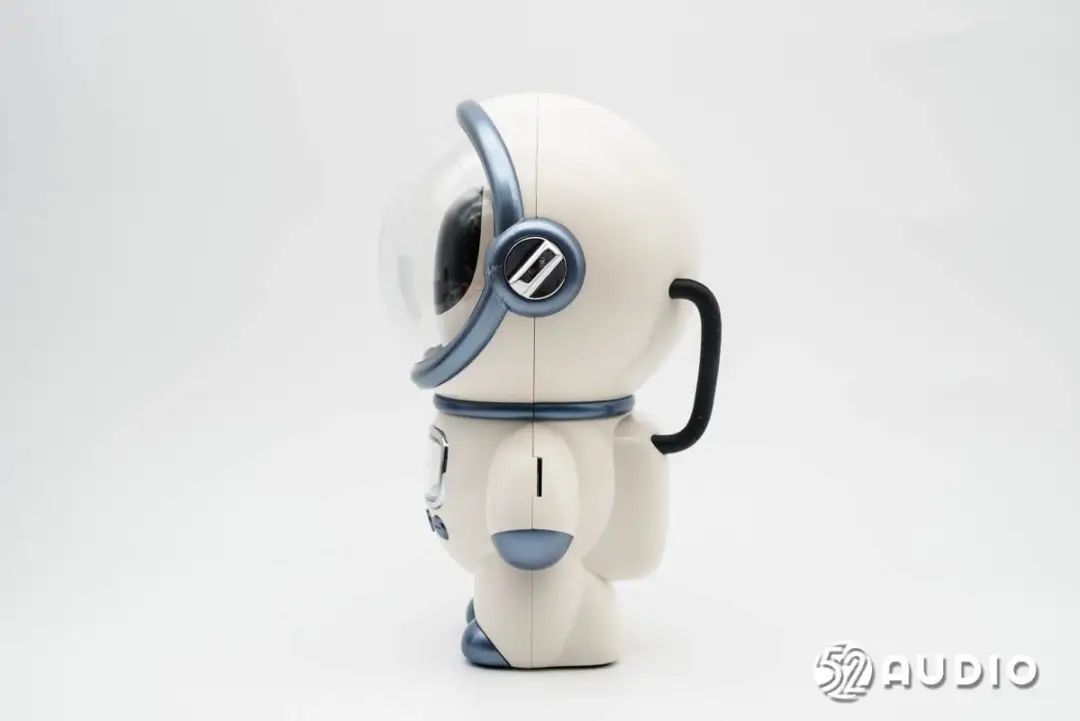

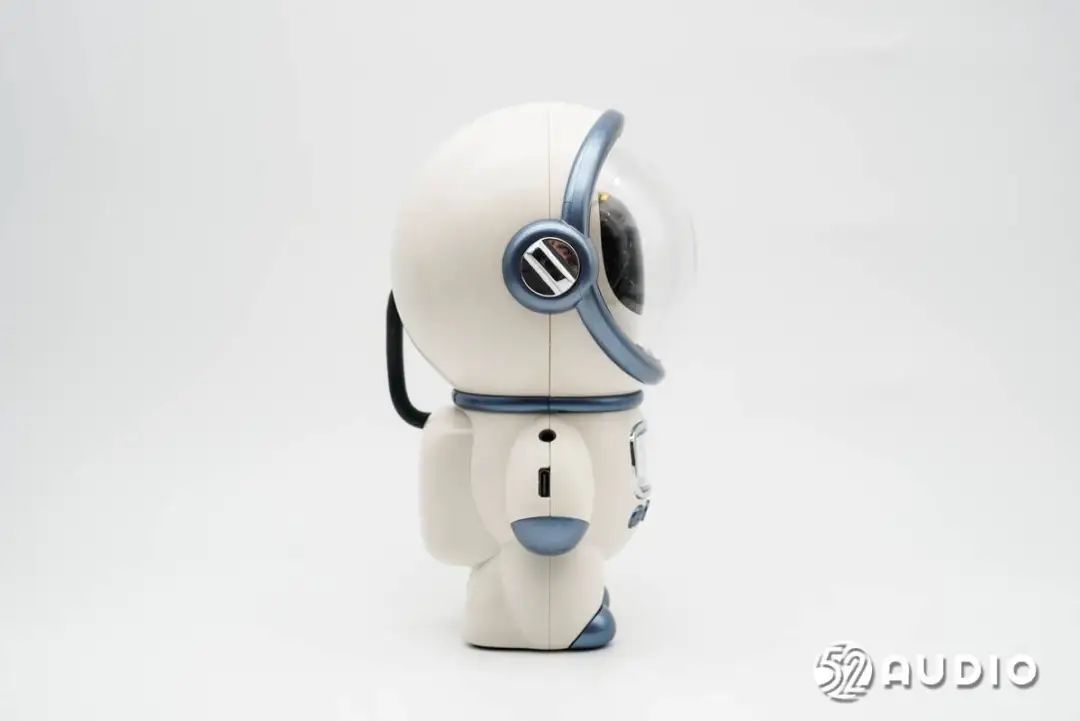

DODO侧边外观一览，“胳膊”上设置3.5mm音频接口和Type-C充电接口。
DODO另外一侧“胳膊”上设置TF卡槽。

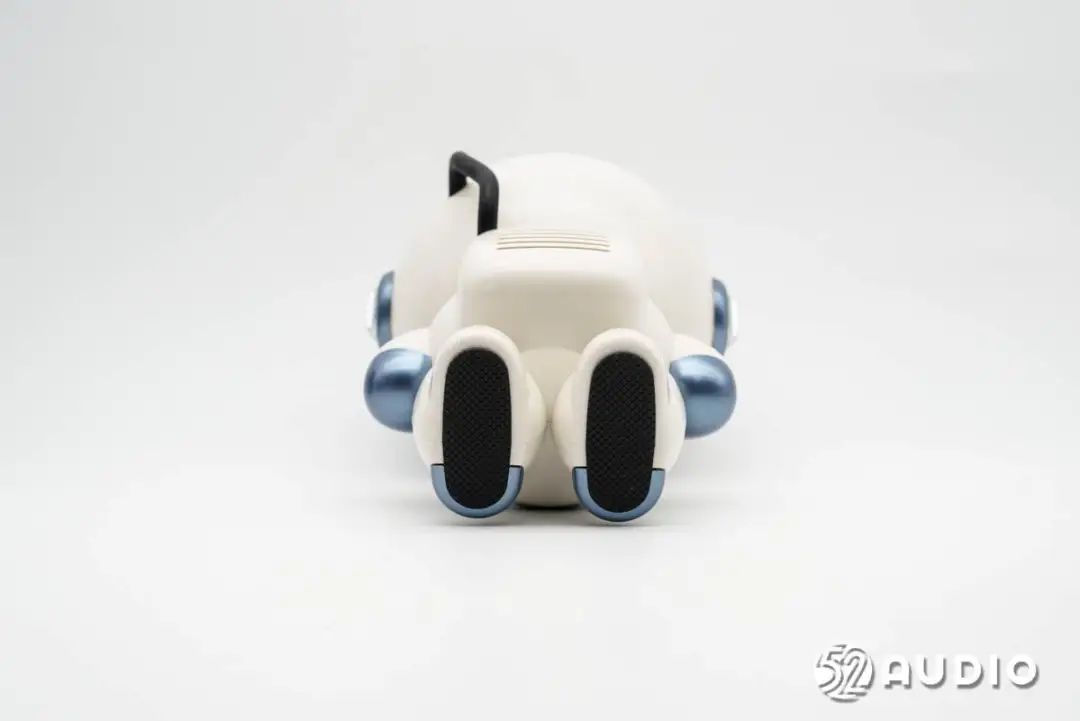

DODO脚底贴有防滑垫。

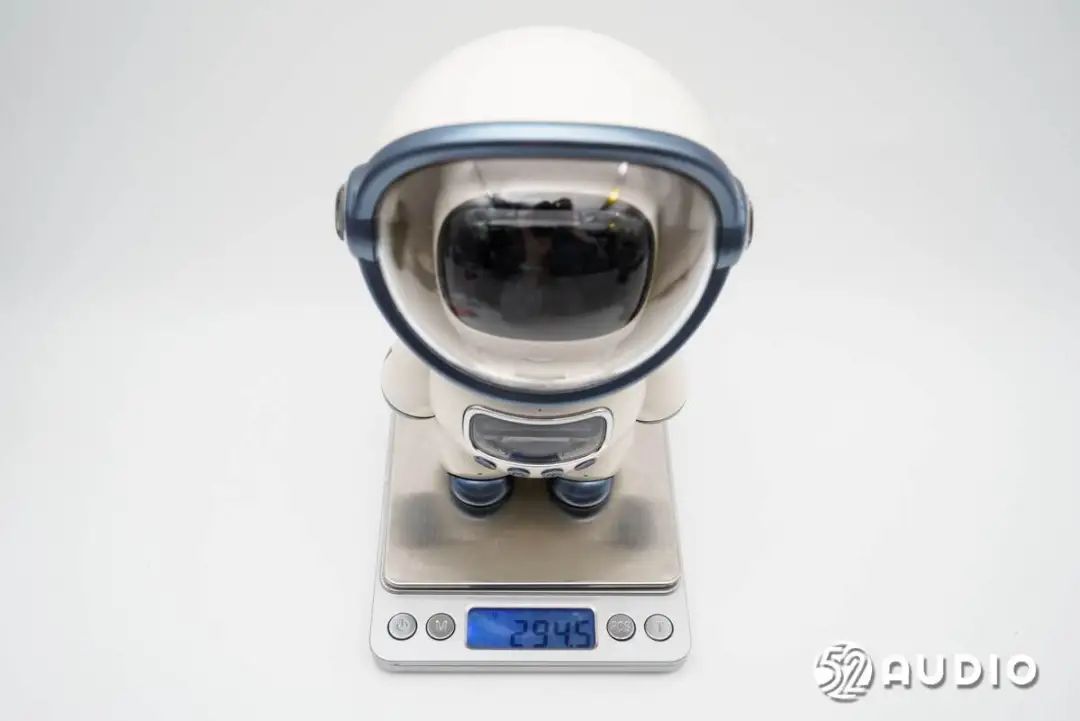

经我爱音频网实测，梦多福M20智能AI宇航员重量约为294.5g，轻巧便携。

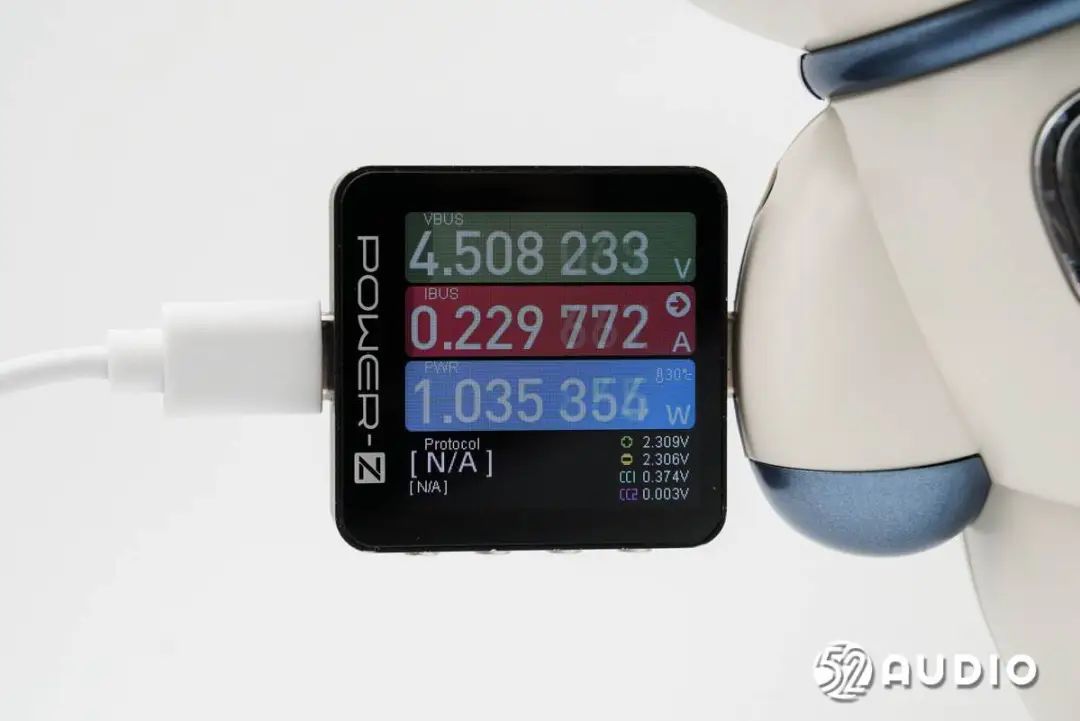

我爱音频网使用CHARGERLAB POWER-Z KM003C对梦多福M20智能AI宇航员进行充电测试，输入功率约为1.04W。
二、梦多福M20智能AI宇航员拆解

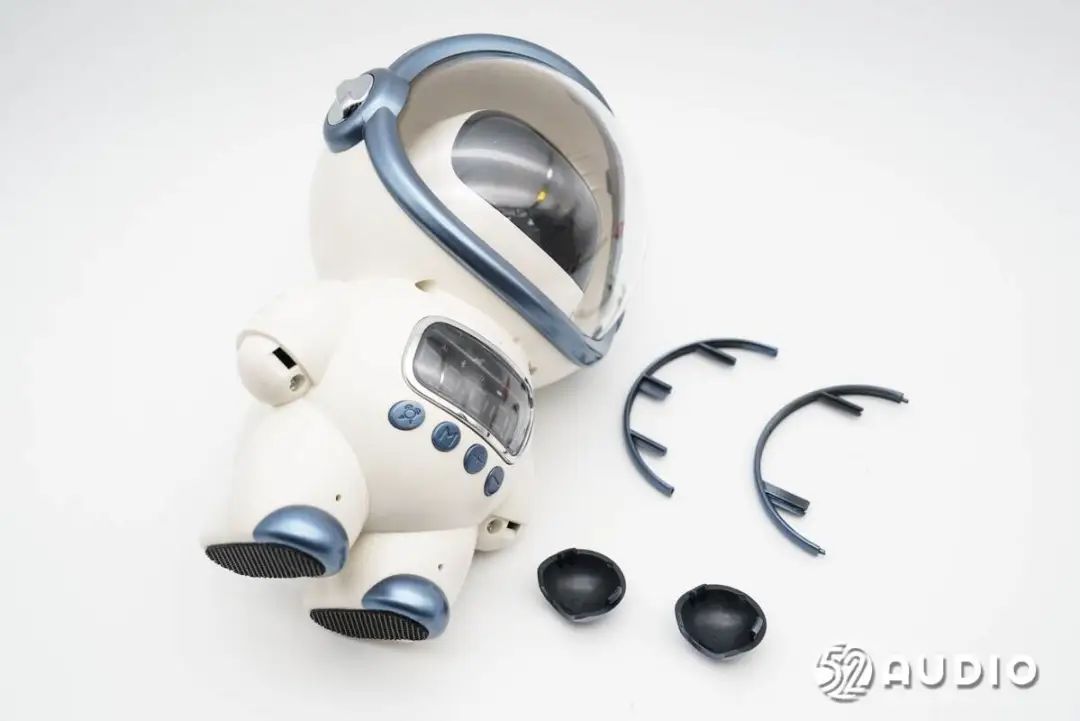

拆掉手部盖板和颈部装饰环，下方隐藏有固定螺丝。

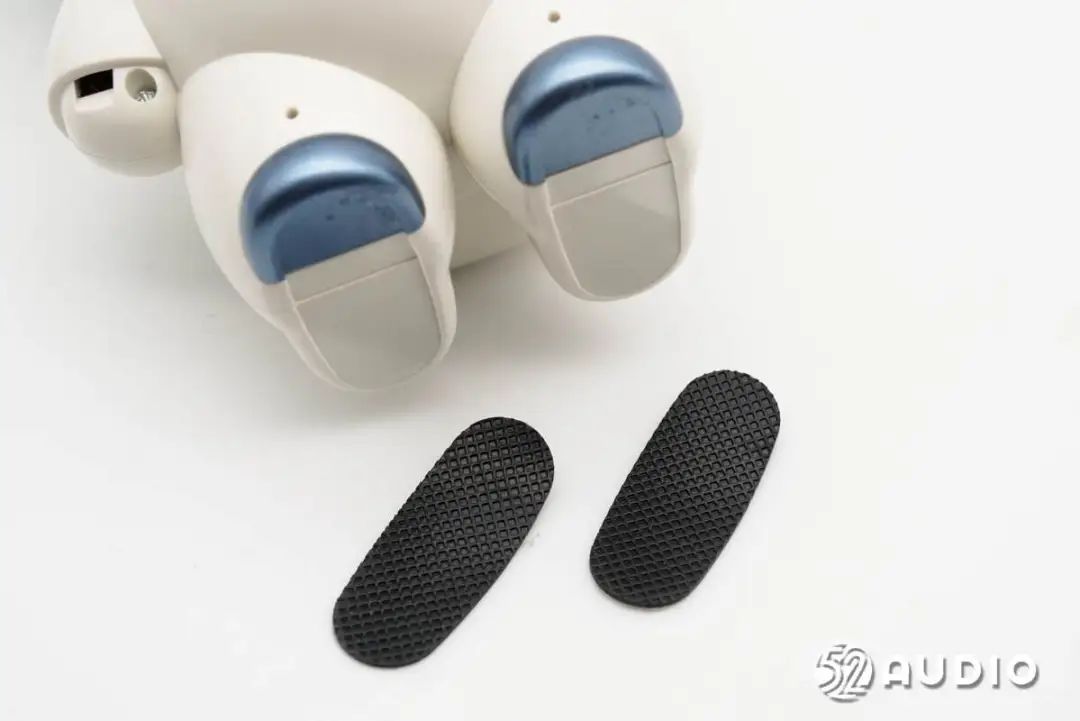

撕掉底部的防滑垫。

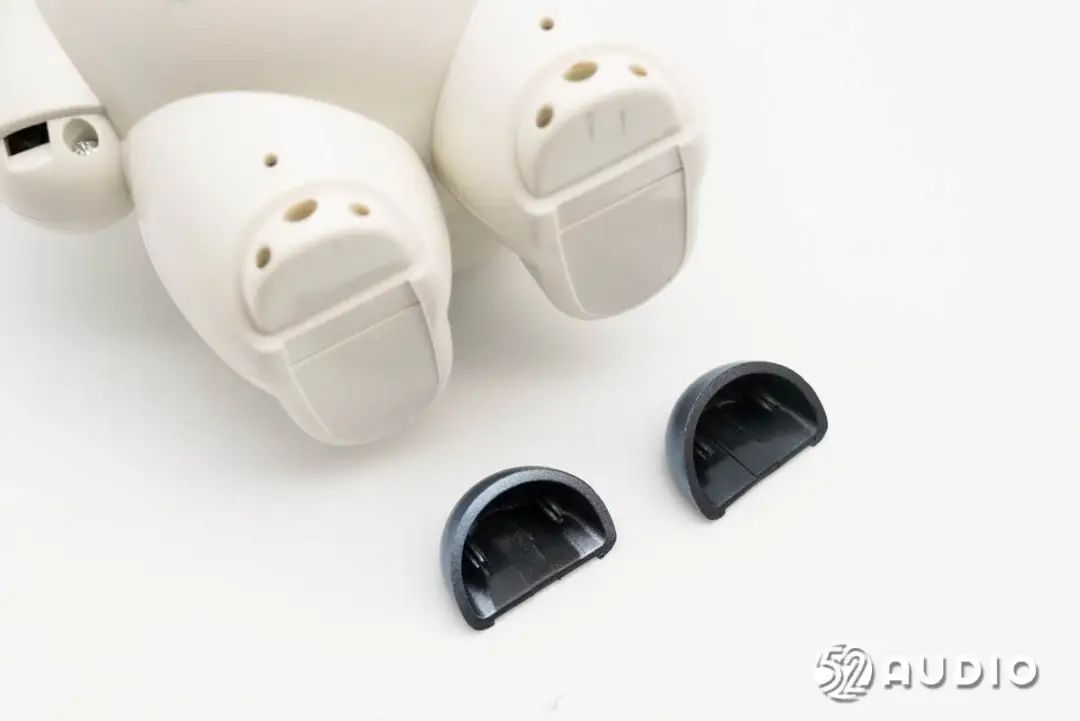

取掉脚上的装饰盖板，内部也隐藏有固定螺丝。

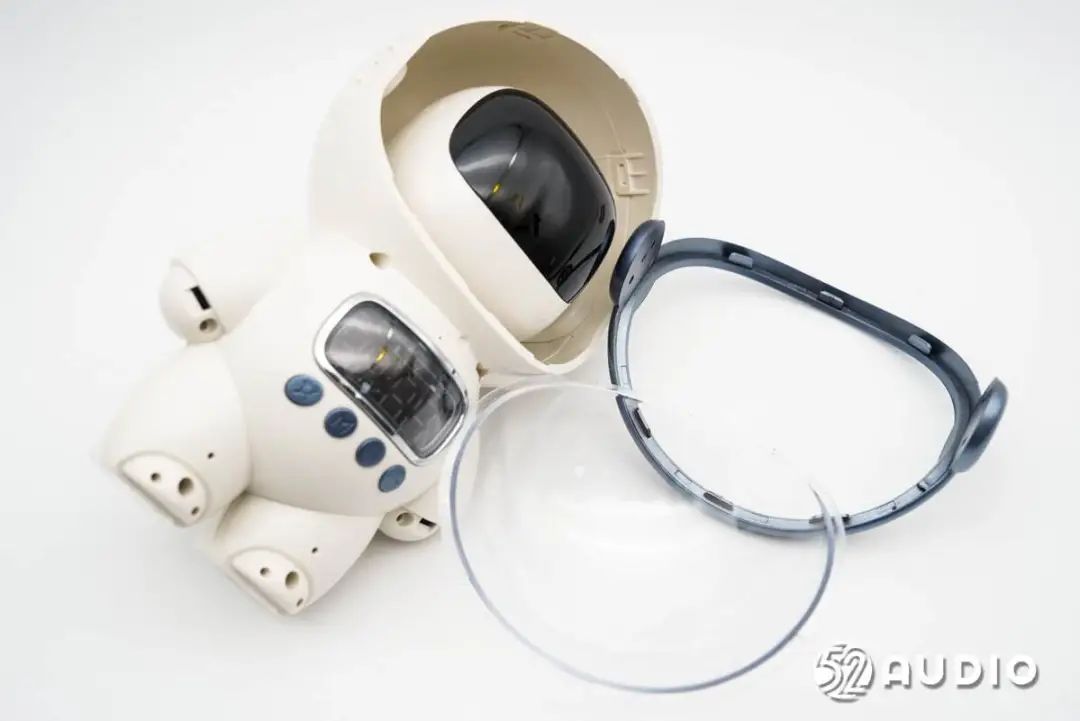

拆掉螺丝，取掉面罩。

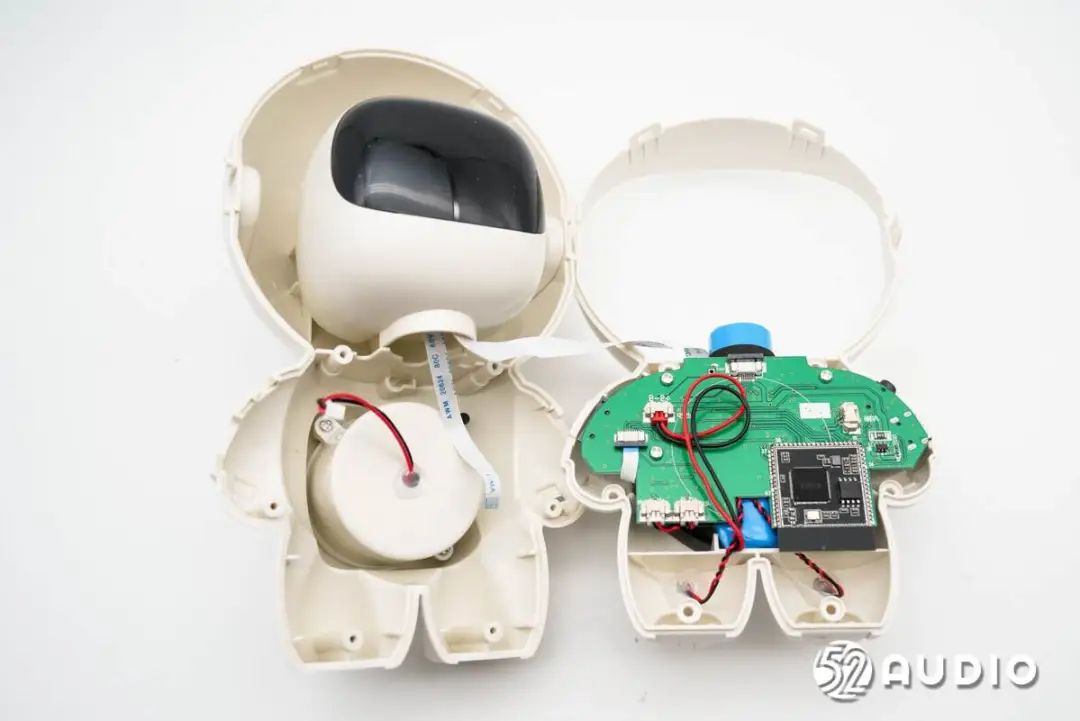

卸掉所有螺丝，打开腔体。

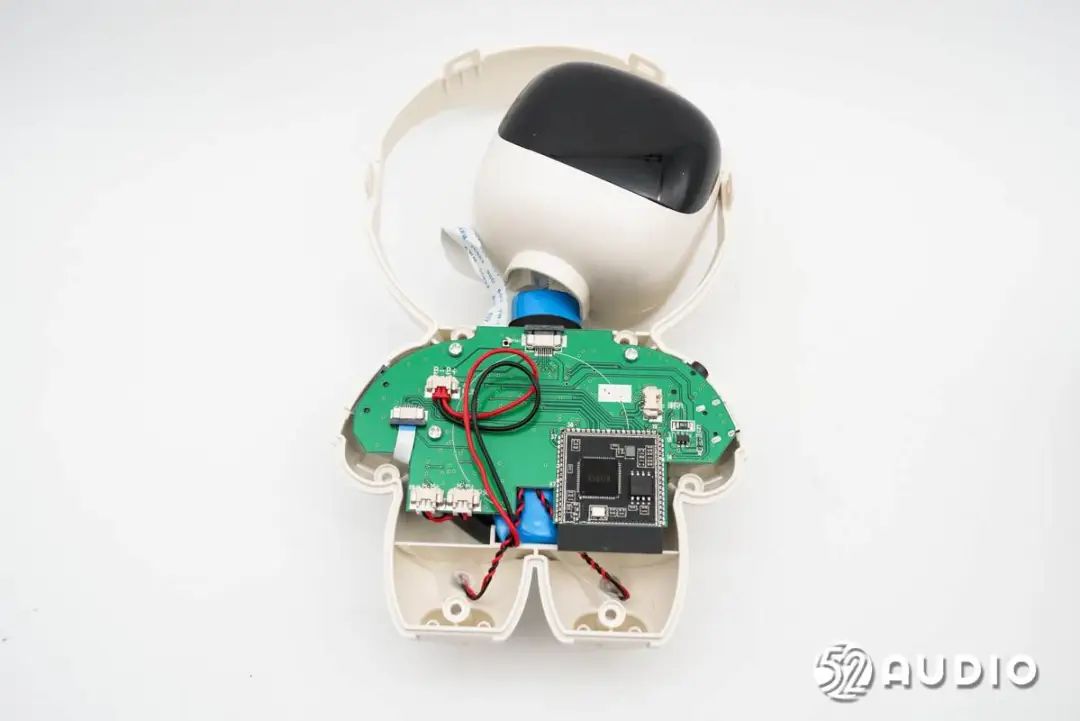

前腔内部结构一览，设置有主板、电池、时钟小板和两个麦克风。

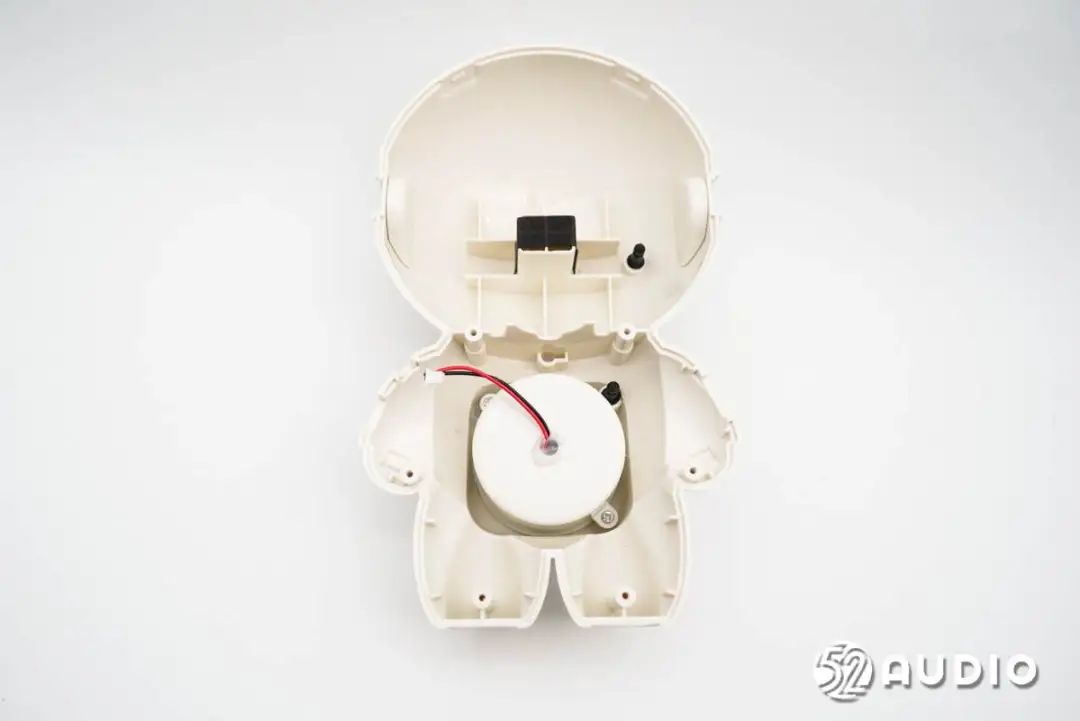

后腔内部结构一览，扬声器设置在独立腔体内。

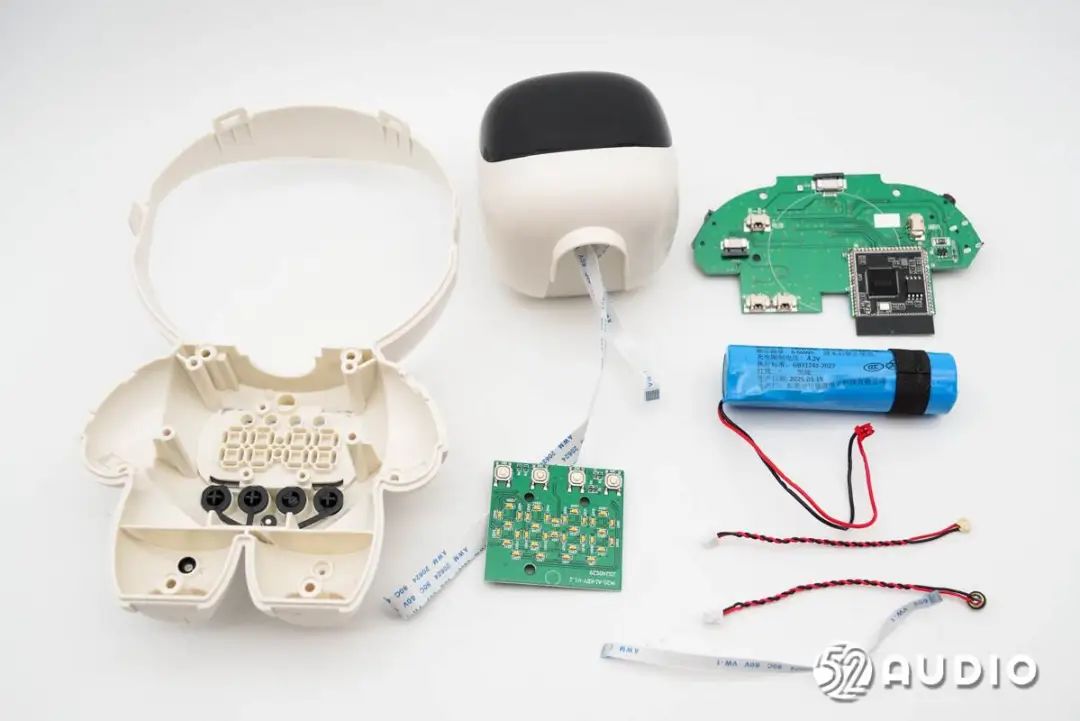

卸掉螺丝，挑开连接器，取出前腔内部所有组件。

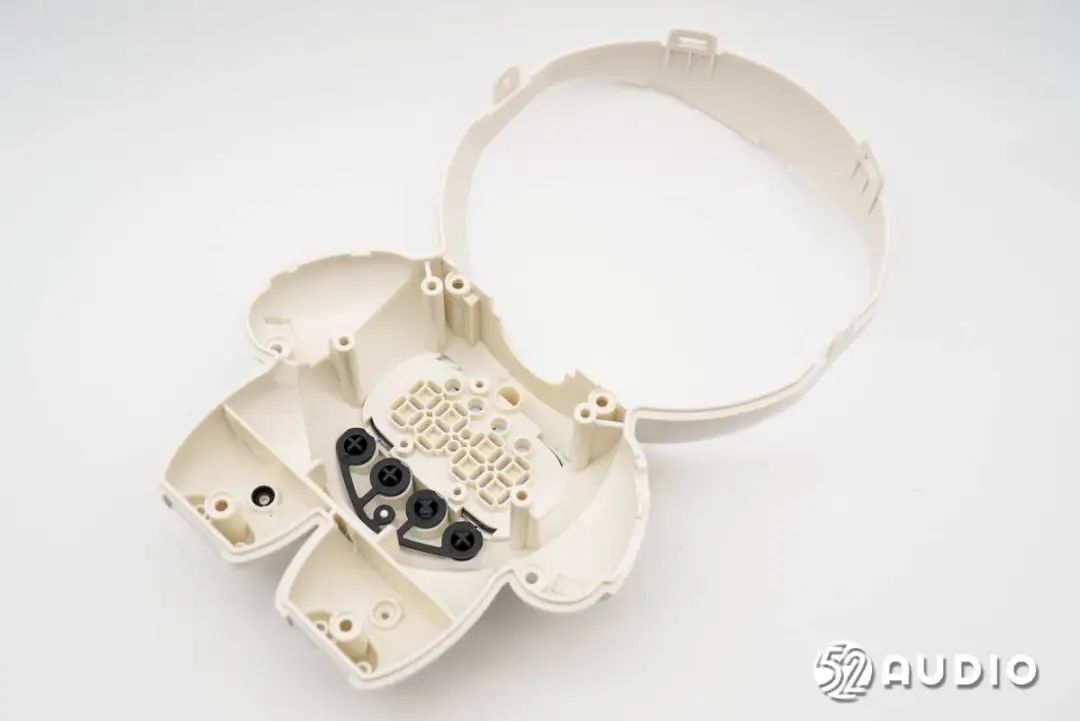

前腔底部结构一览。

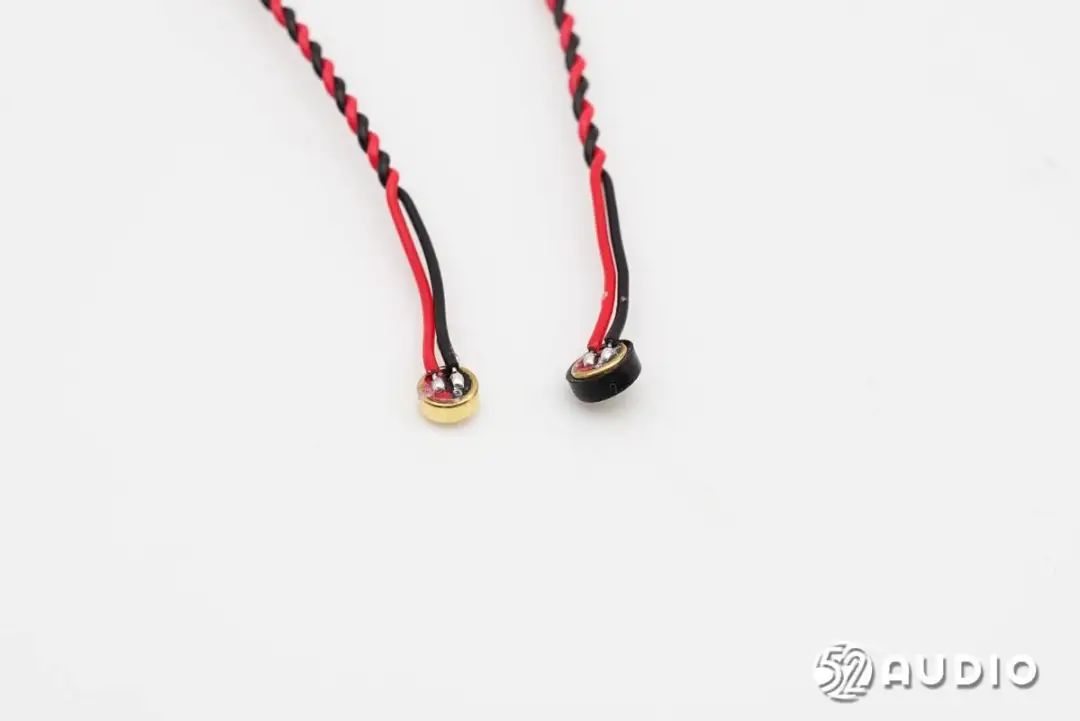

两个驻极体麦克风特写，用于语音交互拾音。

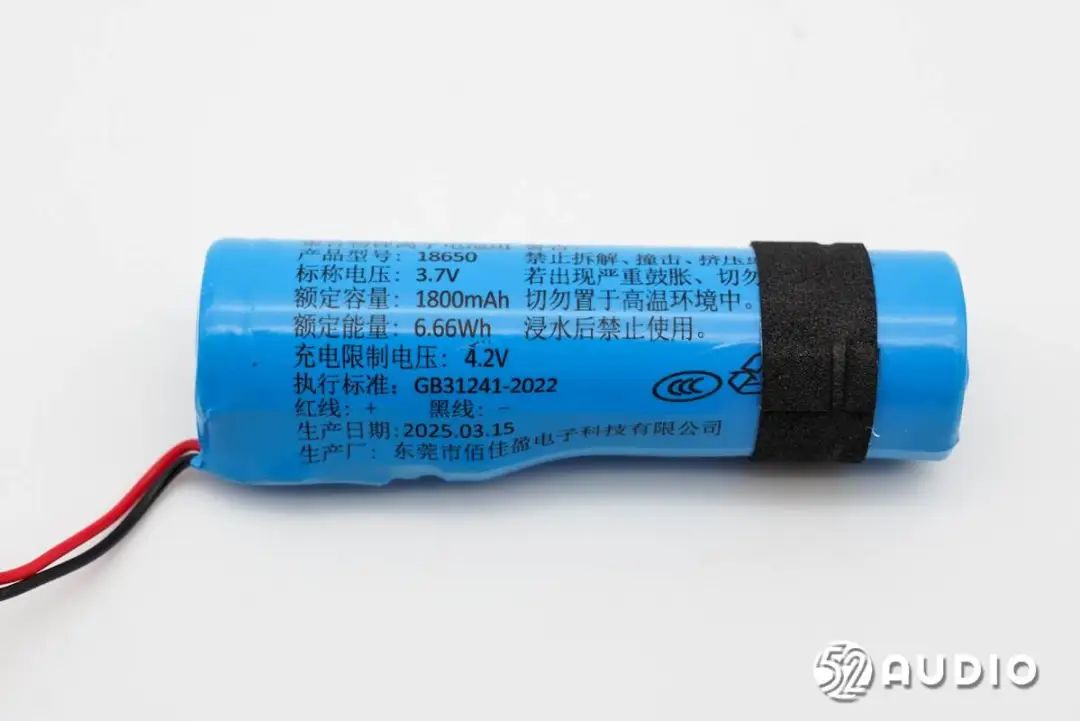

梦多福M20智能AI宇航员内置锂电池特写，型号：18650，标称电压：3.7V，额定容量：1800mAh，额定能量：6.66Wh，充电限制电压：4.2V，生产厂：东莞市佰佳盈电子科技有限公司。
撕开外部绝缘保护，电芯上丝印信息一览。电池设置有保护板，保障充放电安全。

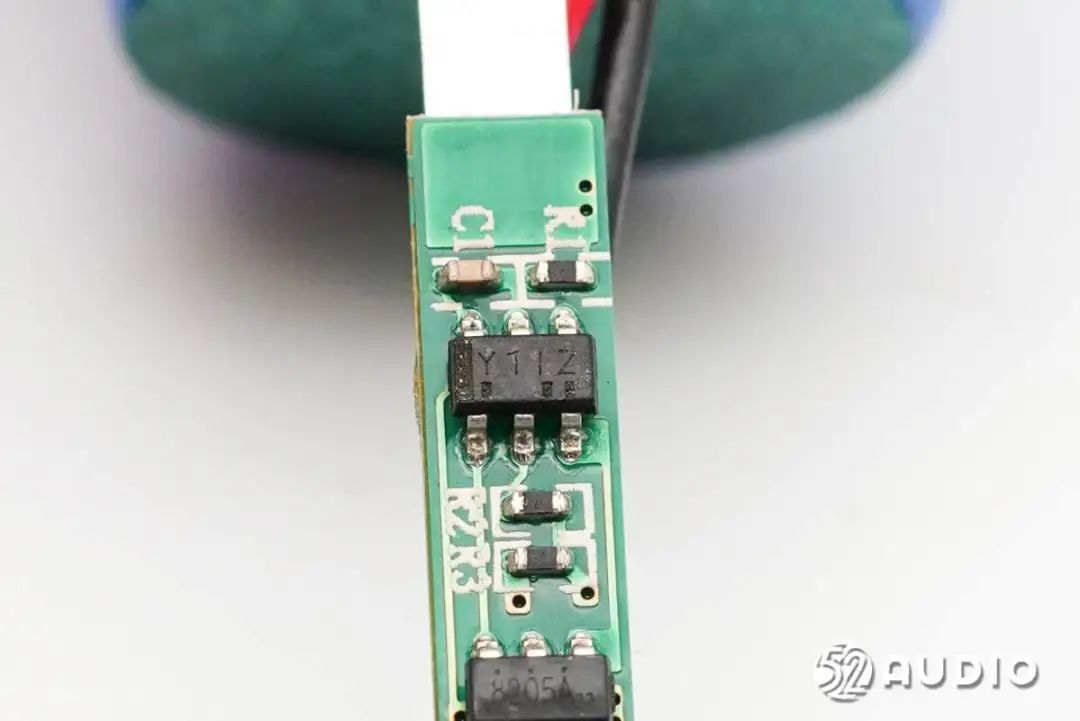

丝印Y1IZ的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

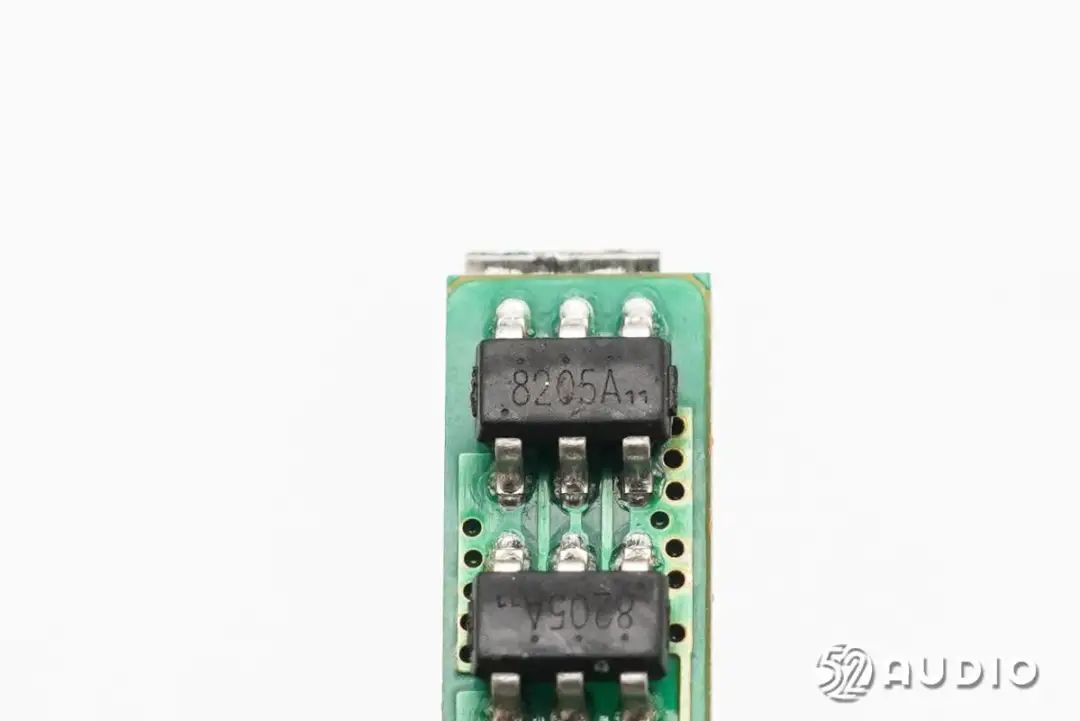

两颗丝印8205A的MOS管。

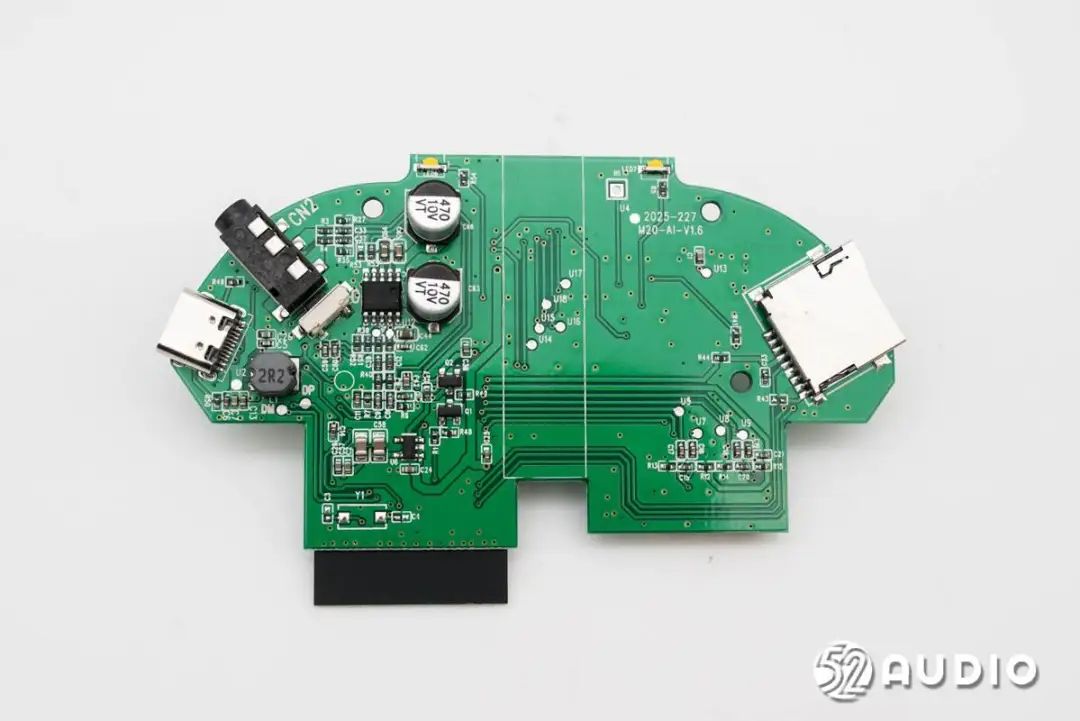

主板一侧电路一览。

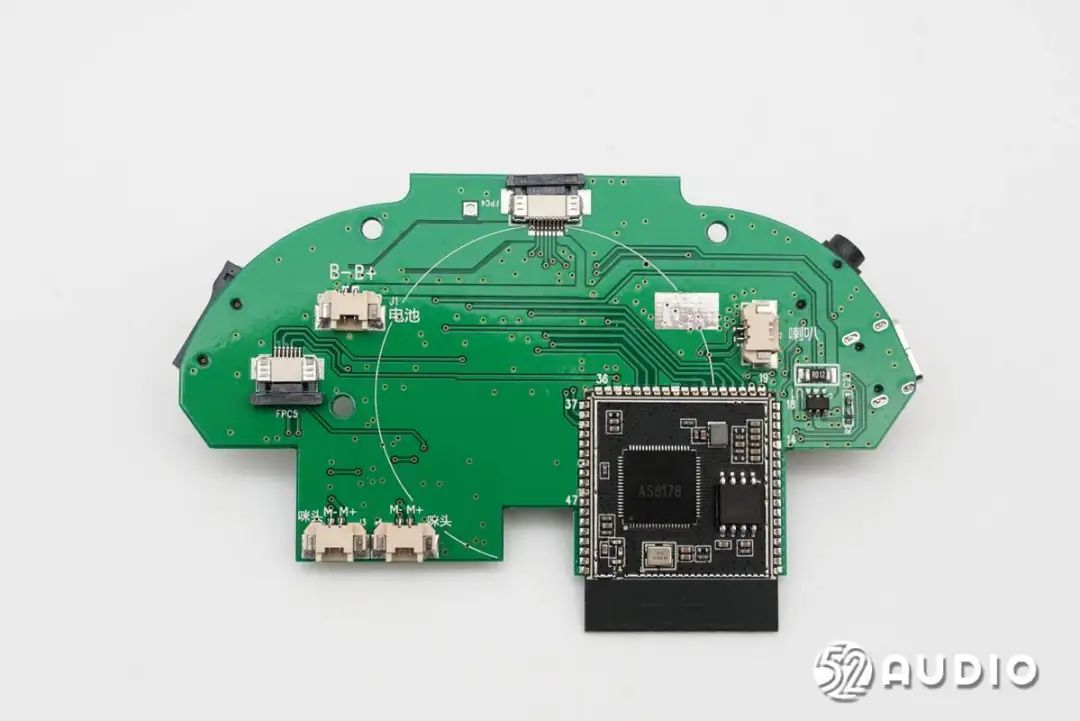

主板另外一侧电路一览，AI智能语音模块采用了邮票板设计。

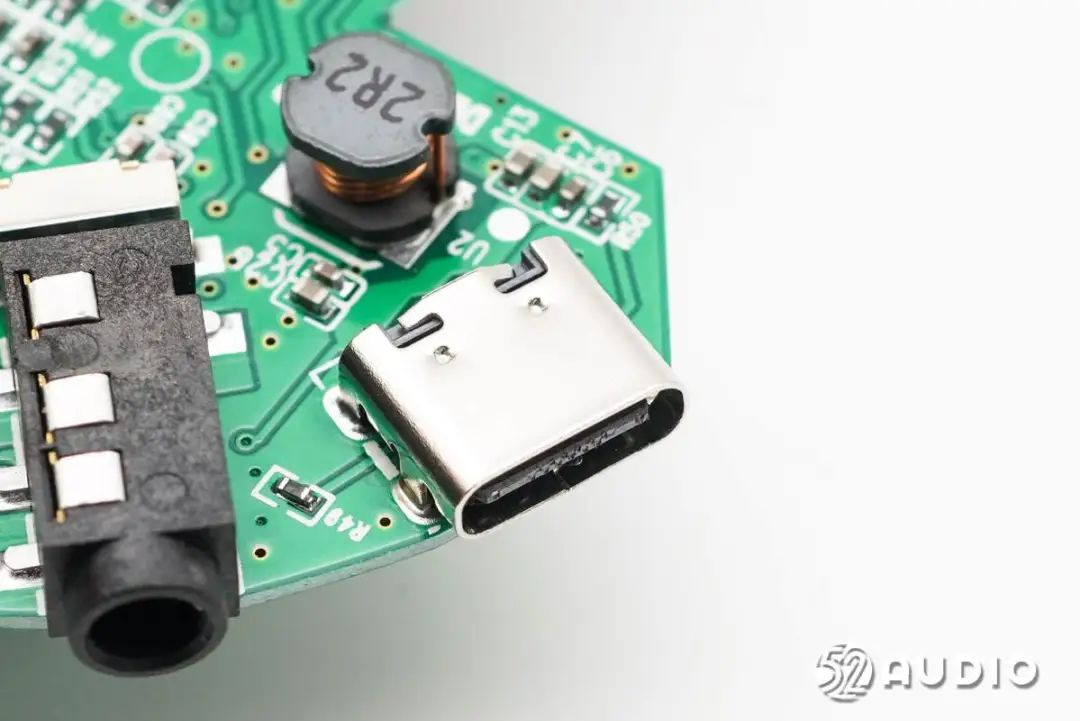

Type-C充电母座特写。

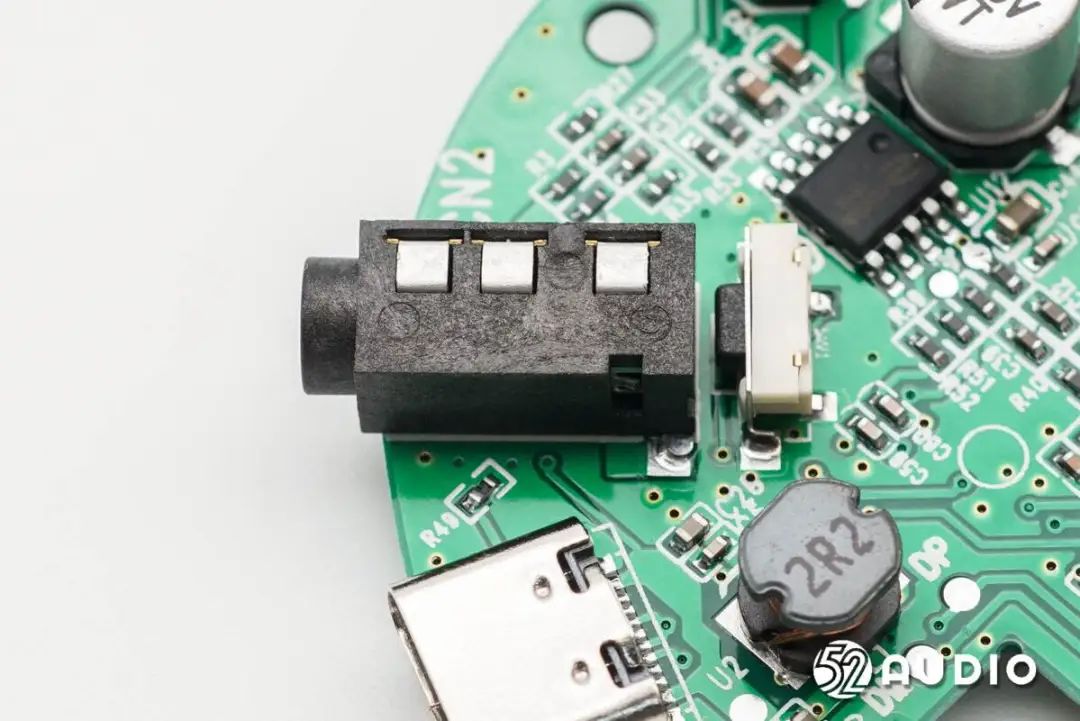

3.5mm AUX音频输入接口特写。

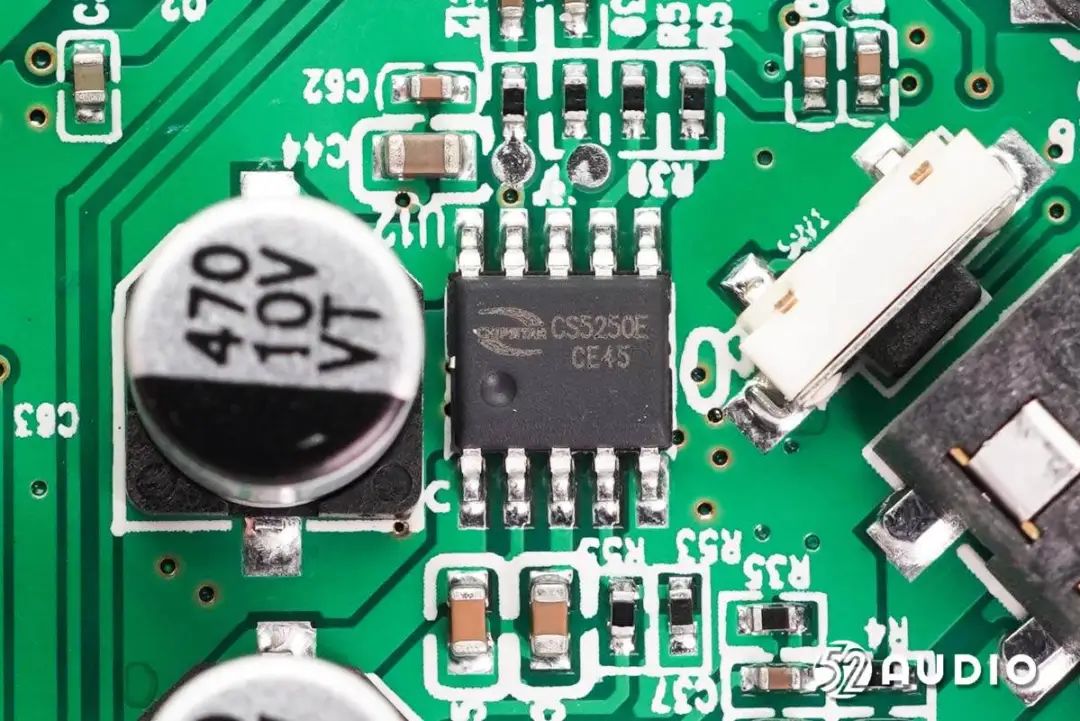

Chipstar智浦欣微CS5250E GF类音频功率放大器，集成Charge Pump升压模块，集成AB类D类两种工作模式，具有独特的防破音(NCN)功能；CS5250E采用AERC专利技术，提供优异的全带宽EMI抑制能力；CS5250E内置了过流保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

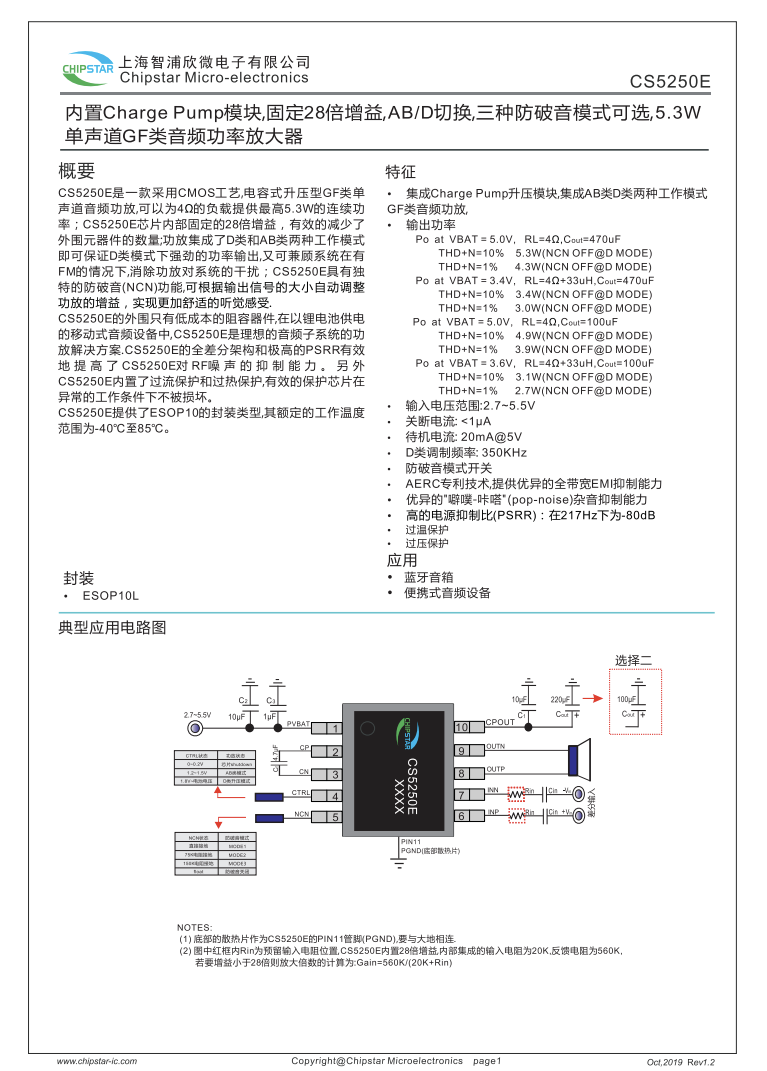

Chipstar智浦欣微CS5250E详细资料图。

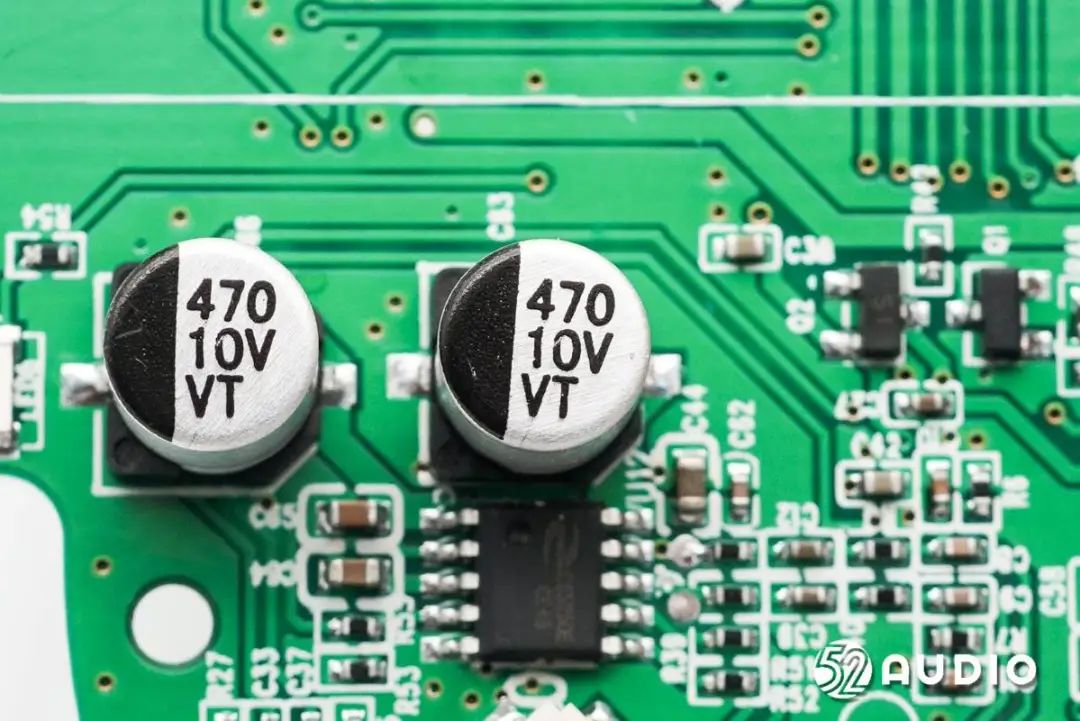

功率放大器外围两颗470μF 10V耐压的滤波电容。

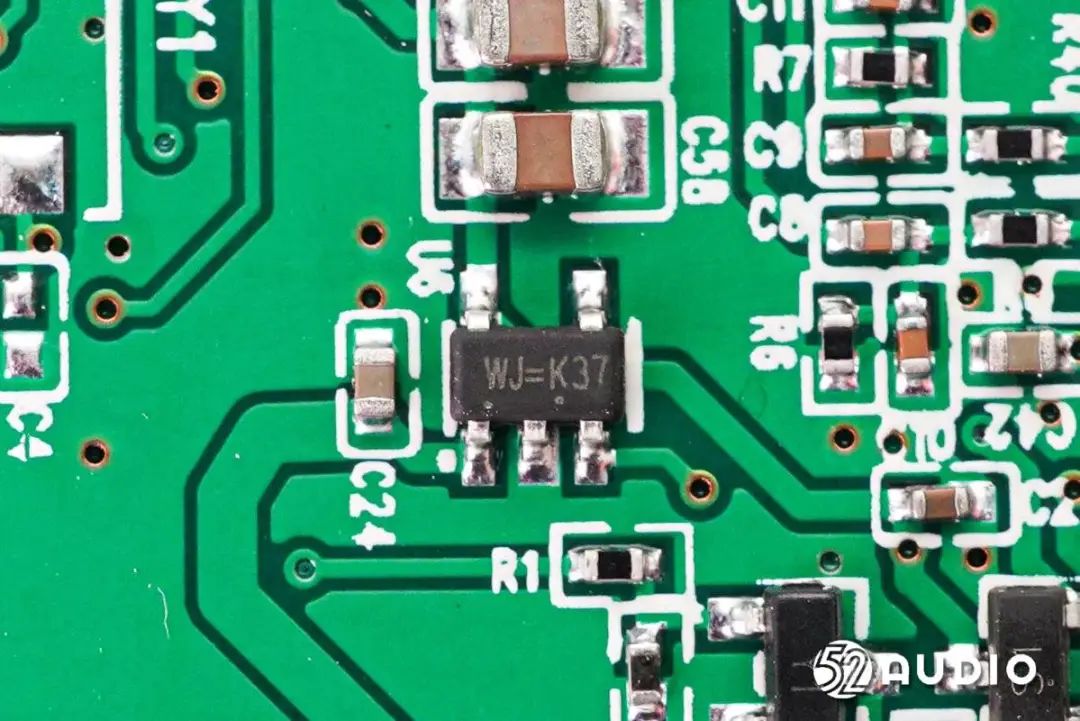

丝印WJ=K37的IC。
为小夜灯提供光源的LED灯珠特写，左右各设置有一颗。

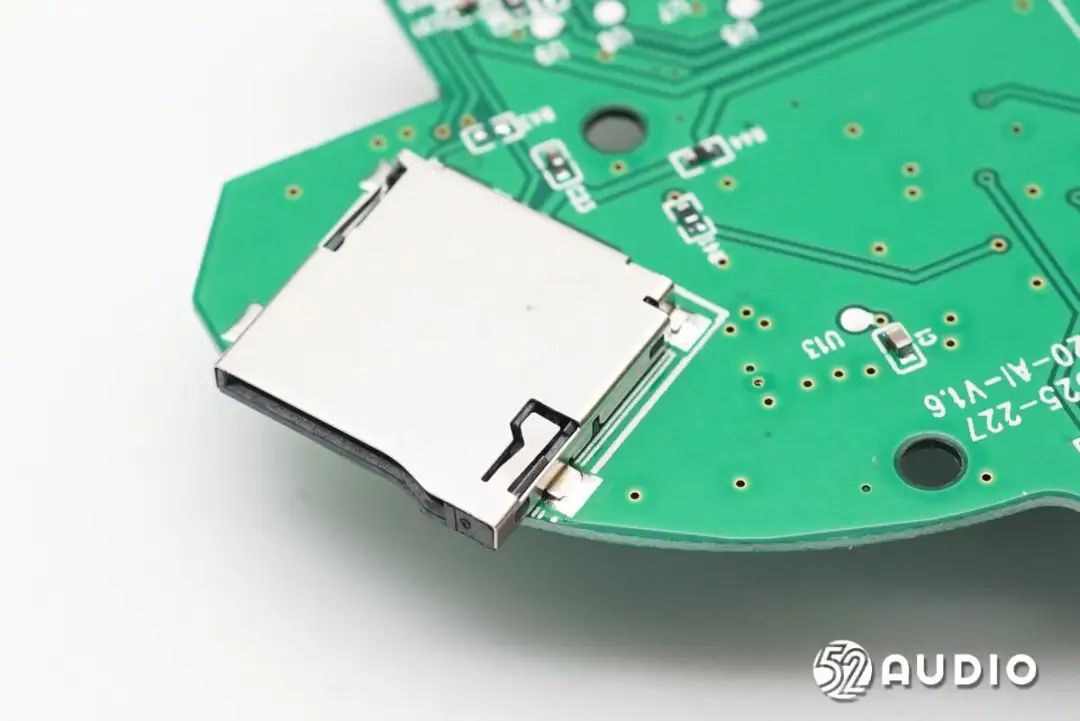

TF卡槽母座特写，用于MP3模式播放音频。

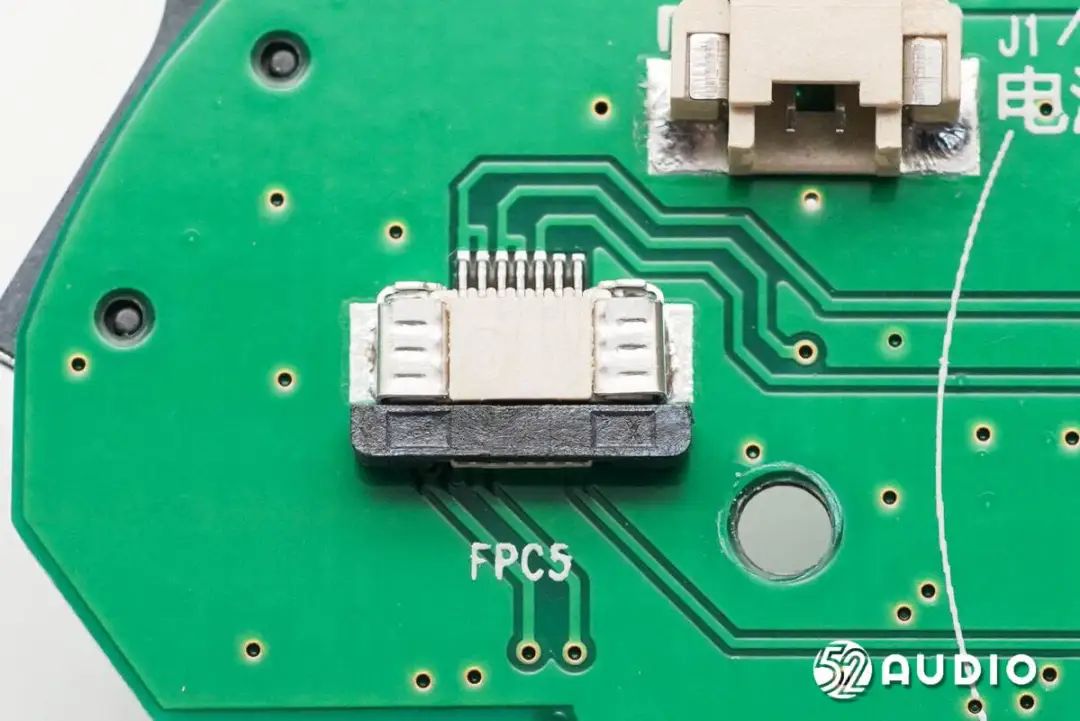

连接时钟小板排线的ZIF连接器特写。

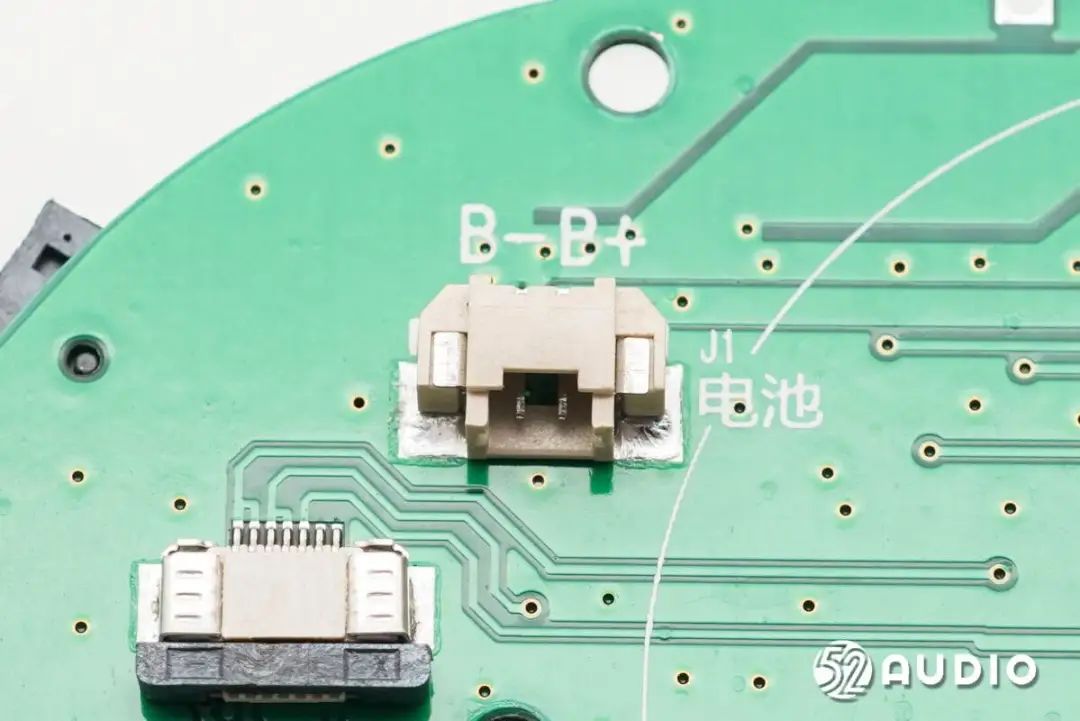

连接电池导线的插座特写。

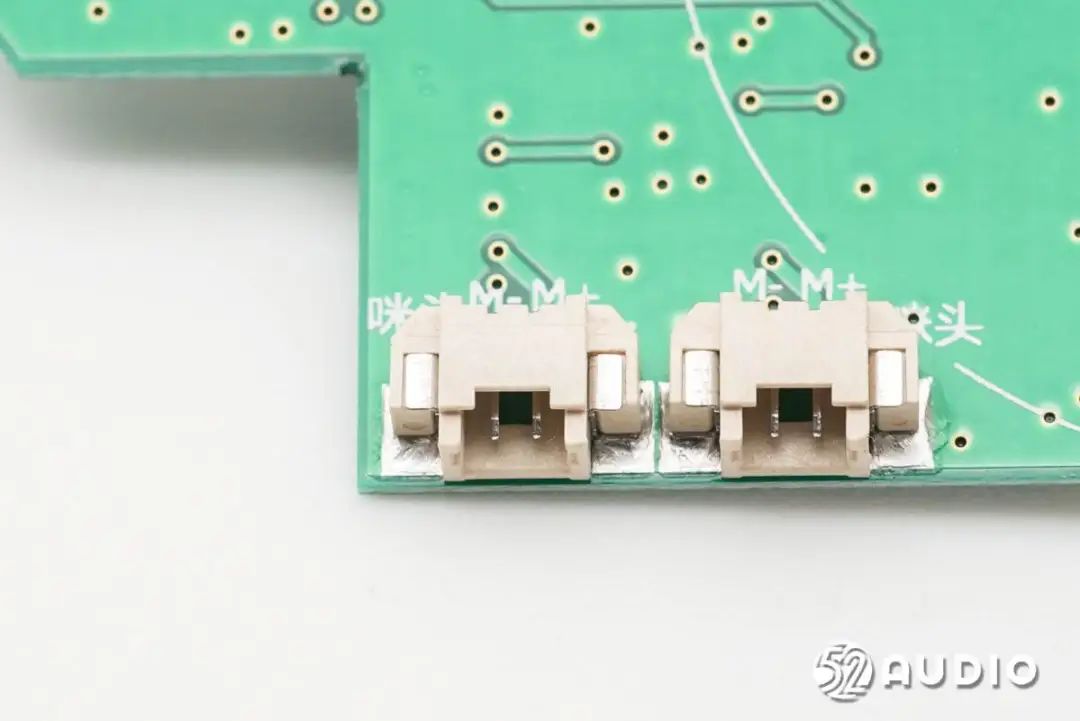

连接两个驻极体麦克风的导线插座。

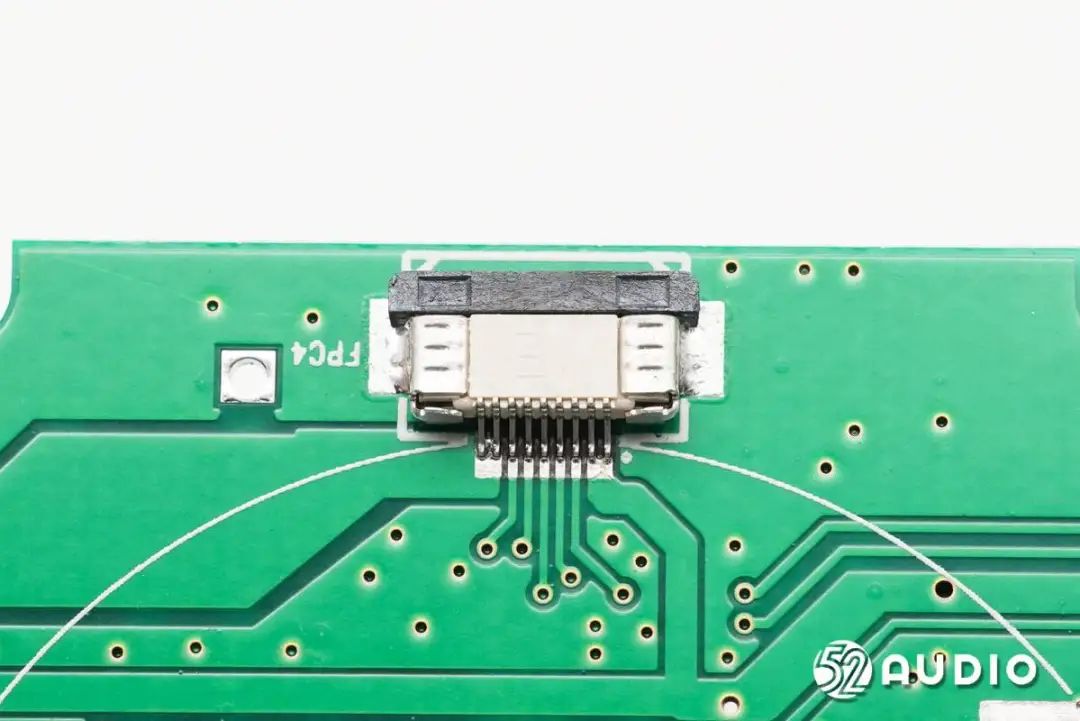

连接数显屏小板排线的ZIF连接器。

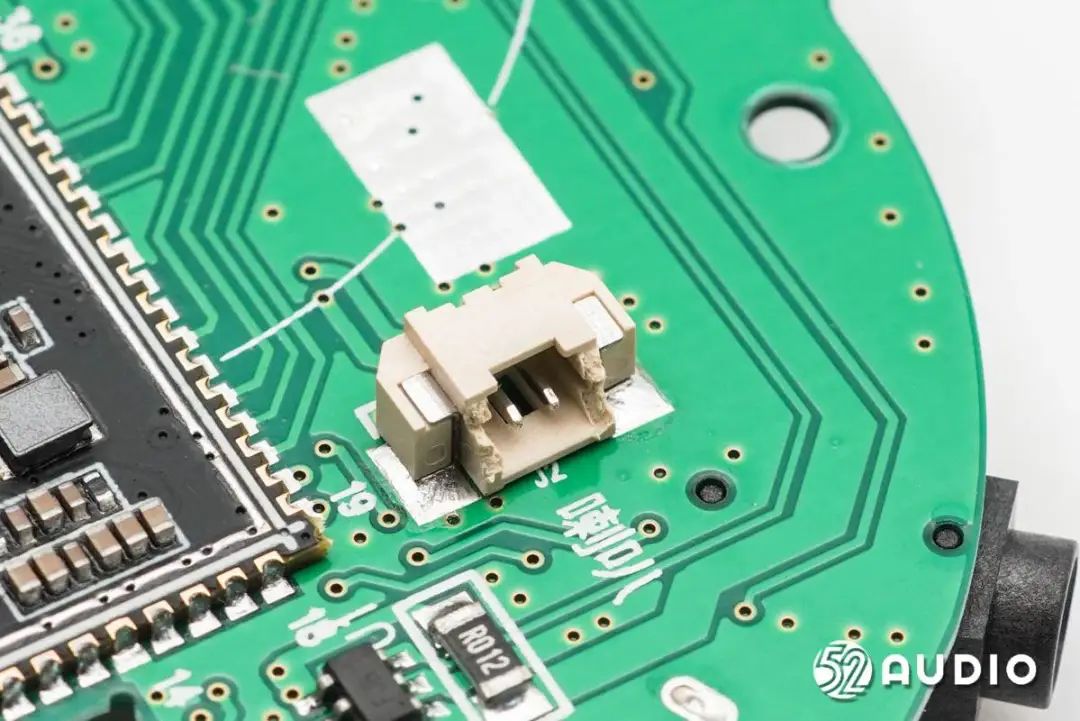

连接扬声器的导线插座。

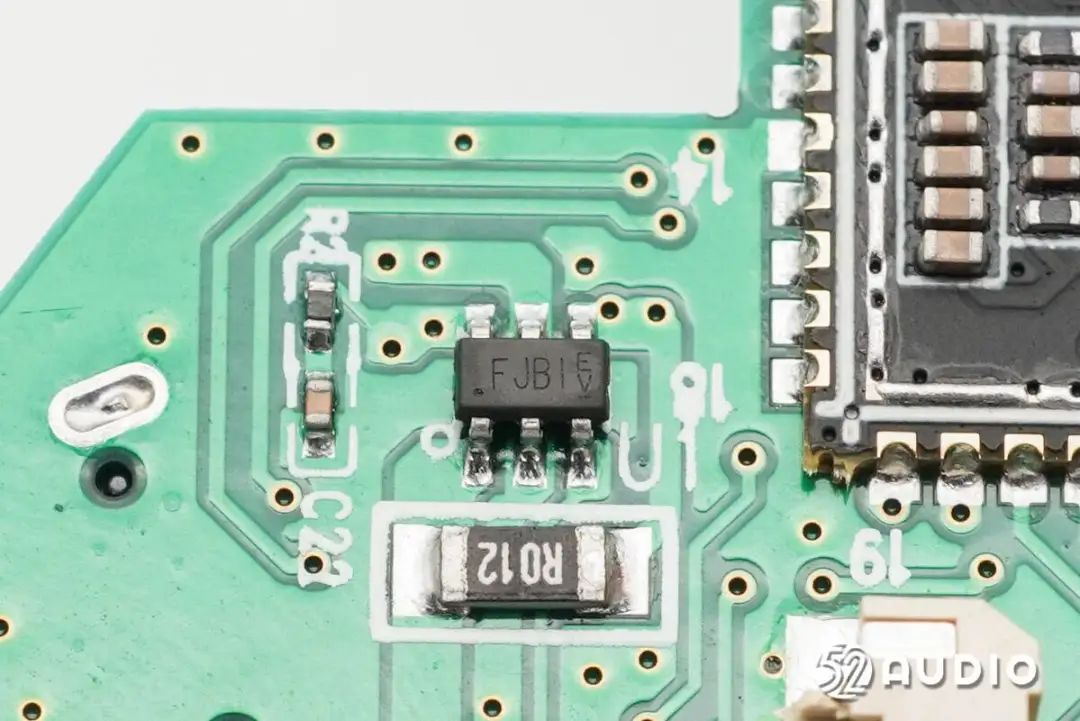

丝印FJBI的充电IC。

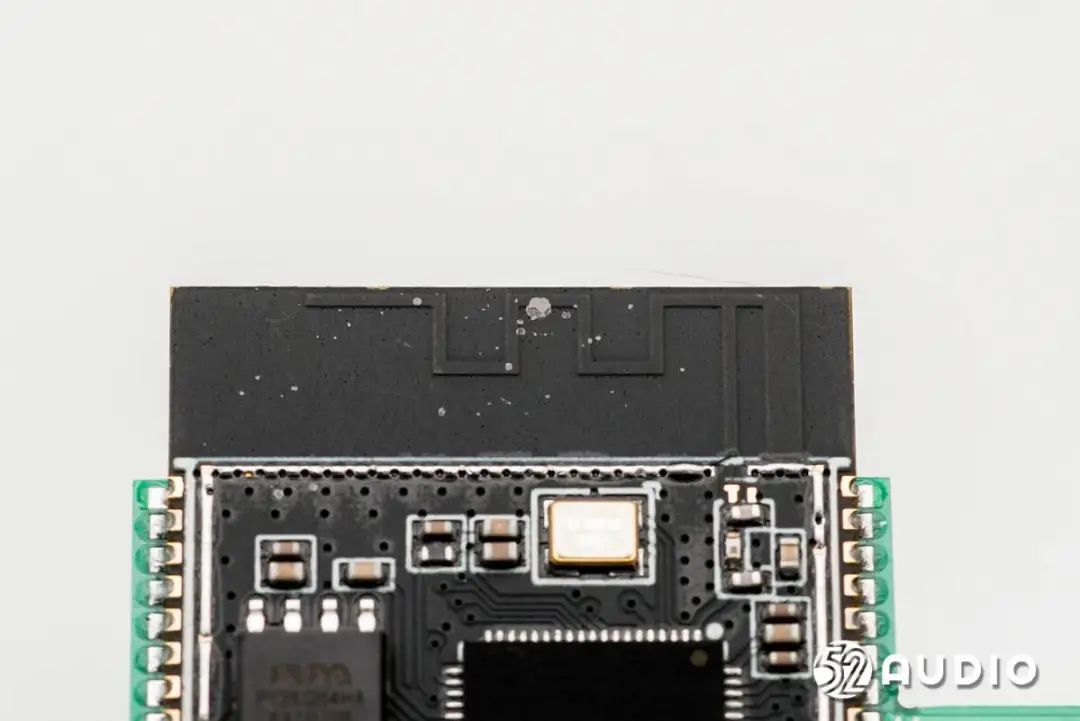

板载天线特写。

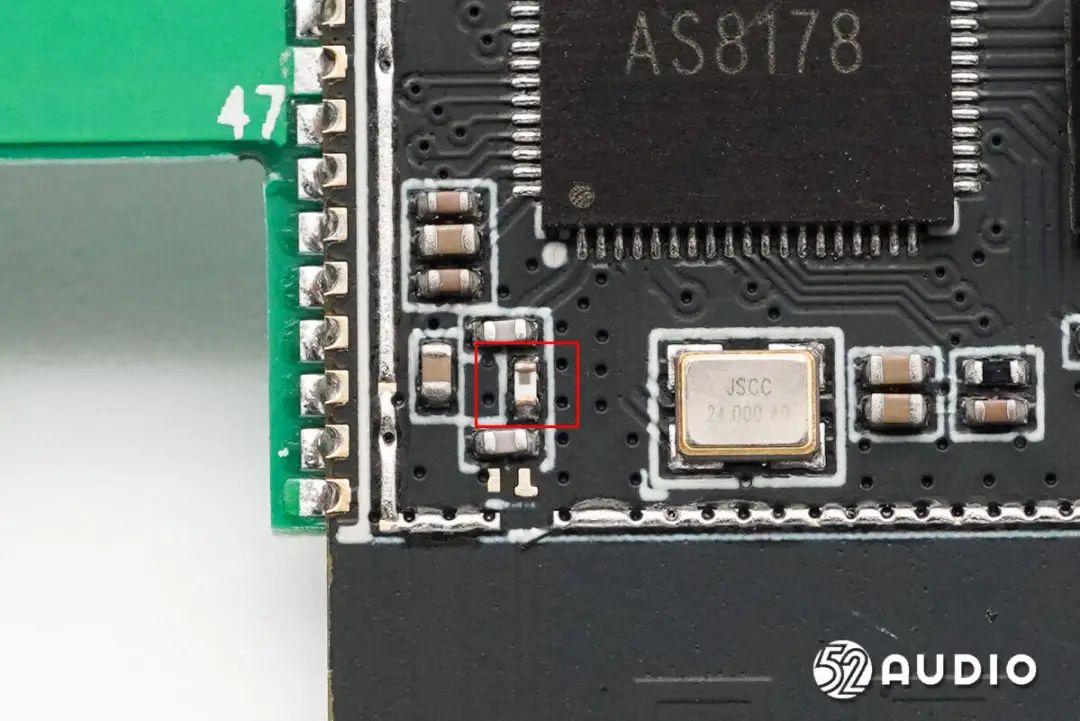

射频电路上采用的一颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

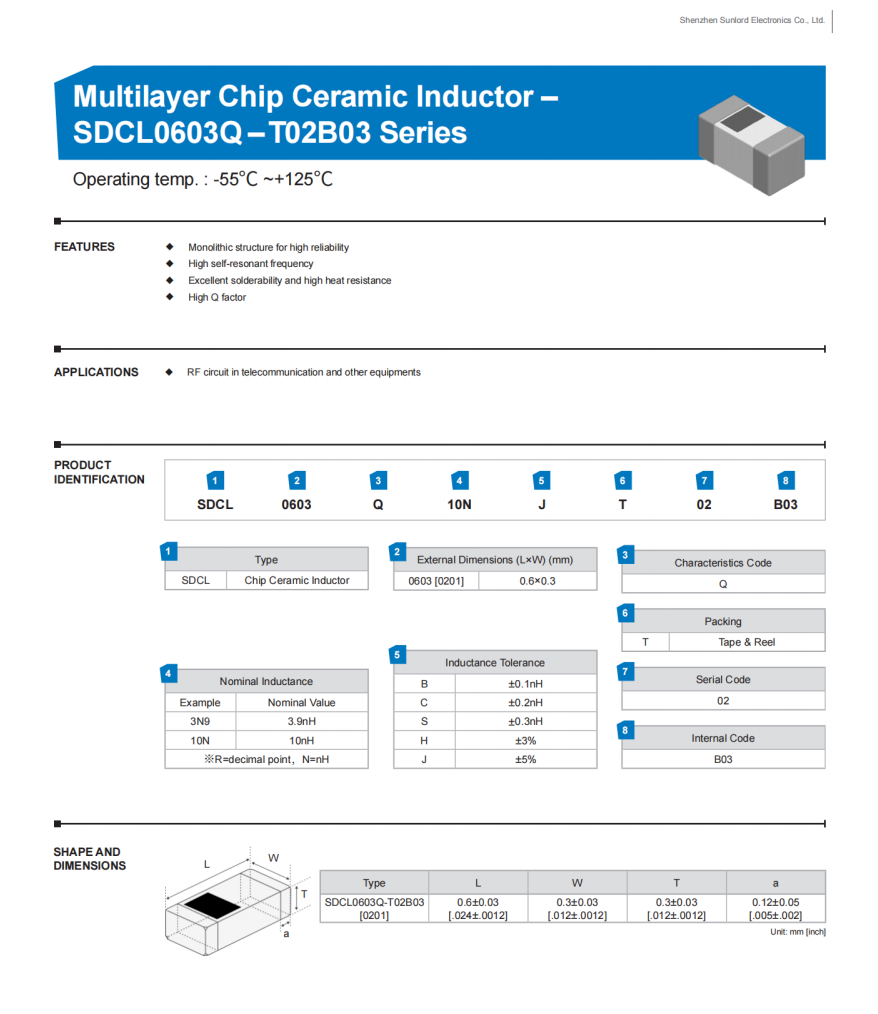

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据智研所拆解了解到，包括森海塞尔、荣耀、HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、小天才、联想、iKF、Marshall、JLab、Nothing、倍思、绿联、摩托罗拉、字节跳动、美碳、好牧人、西圣等众多品牌旗下产品采用了顺络电子的电感器。

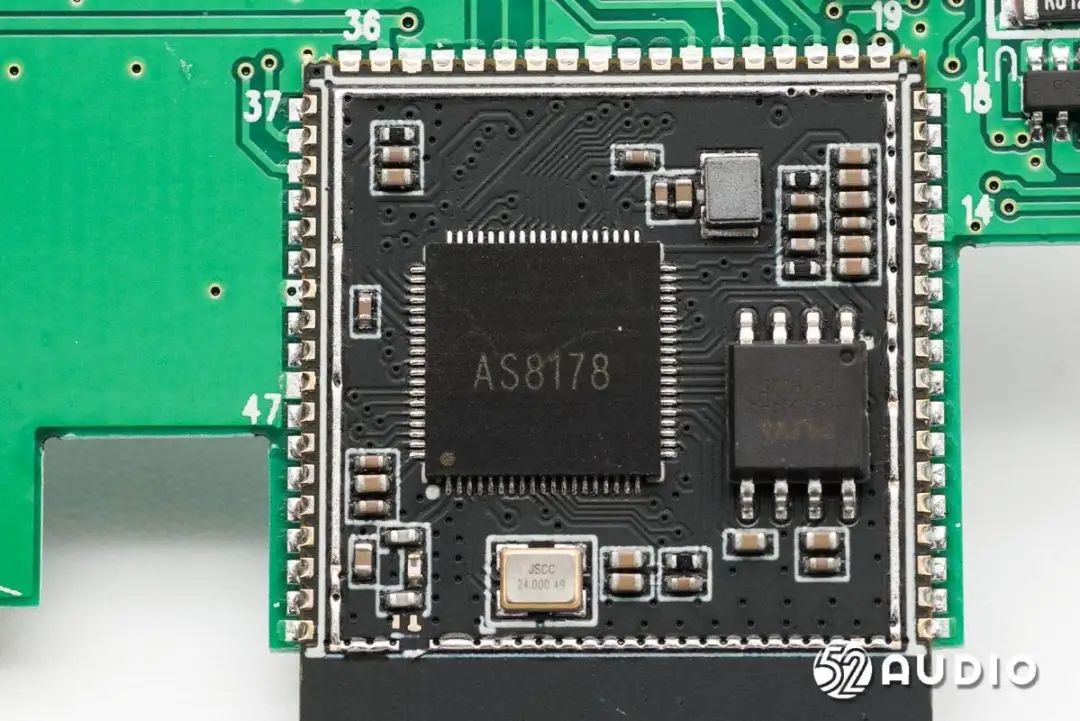

丝印AS8178的AI智能语音芯片。

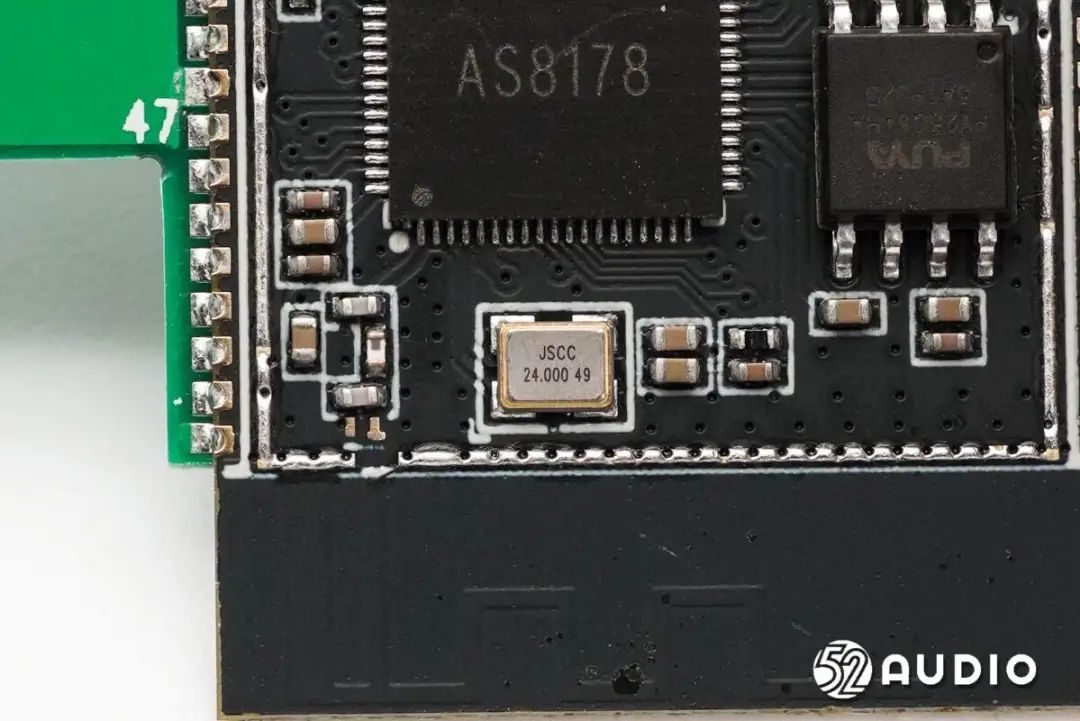

24.000MHz的晶振特写。

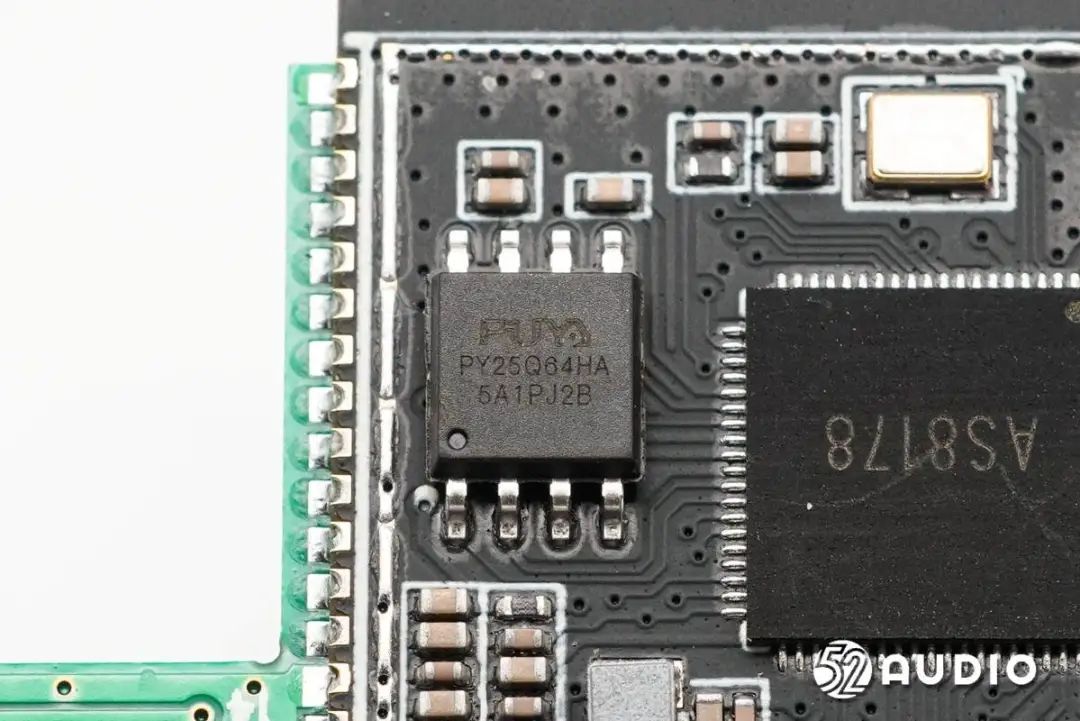

Puya普冉PY25Q64HA闪存，容量：64M-bit，用于储存固件配置。

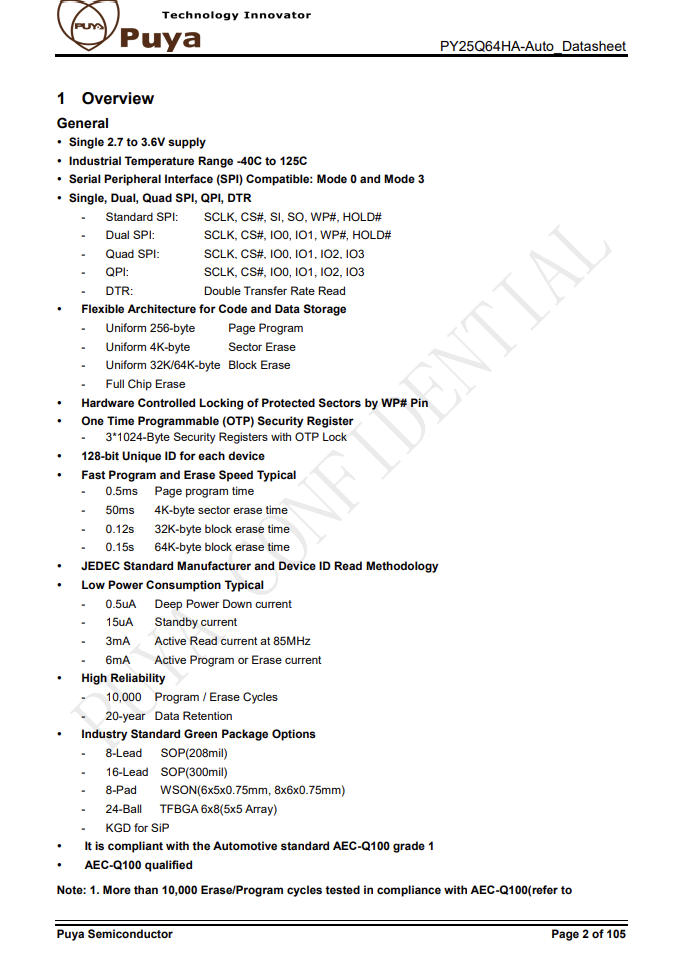

Puya普冉PY25Q64HA详细资料图。
时钟小板一侧电路一览，设置有88：88 LED灯阵列，以及四颗物理按键。

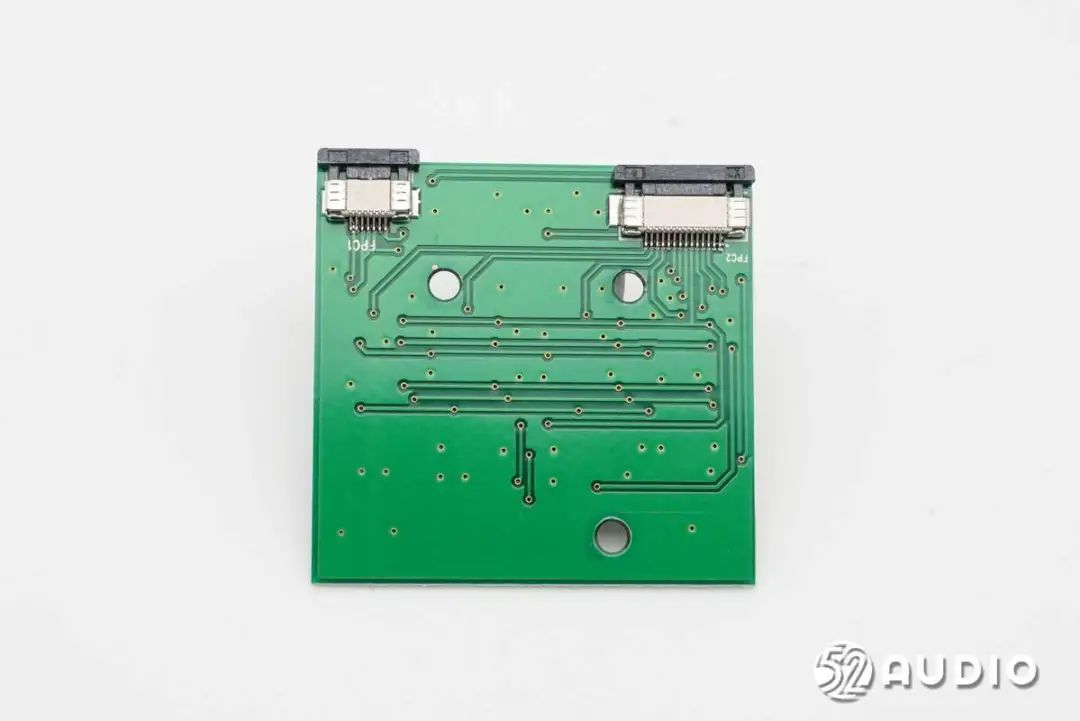

时钟小板另外一侧电路一览，设置有连接主板和数显屏小板的ZIF连接器。

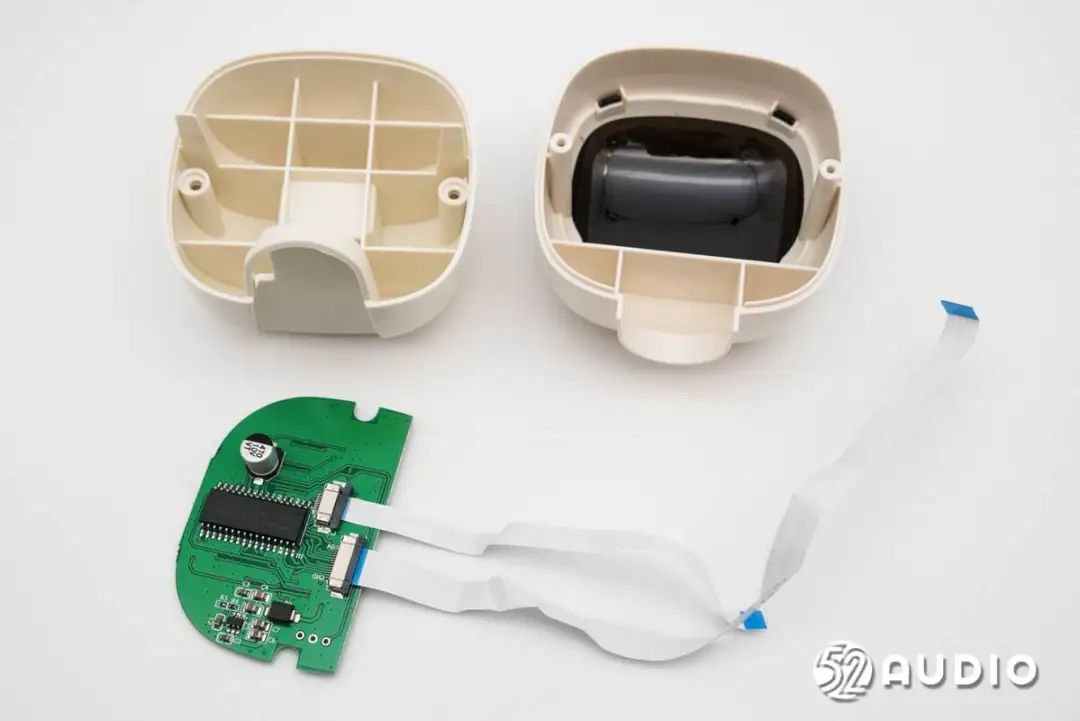

打开头部腔体，取出内部的PCBA板。

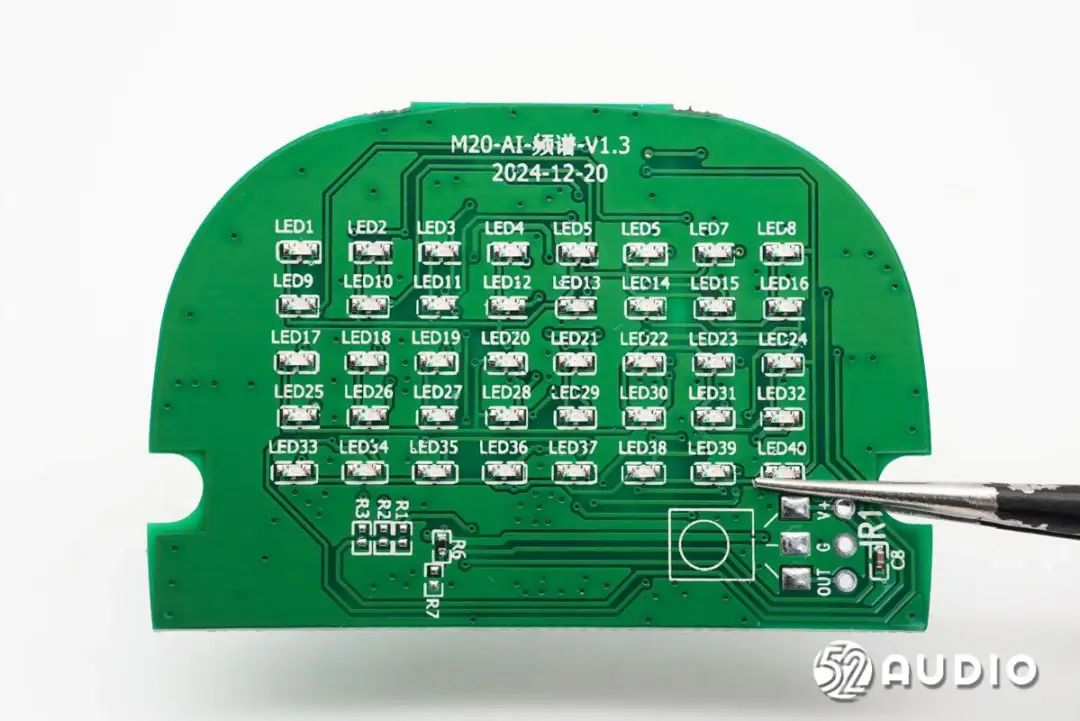

数显屏小板一侧电路一览，设置40颗LED灯珠，用于提供动态表情。

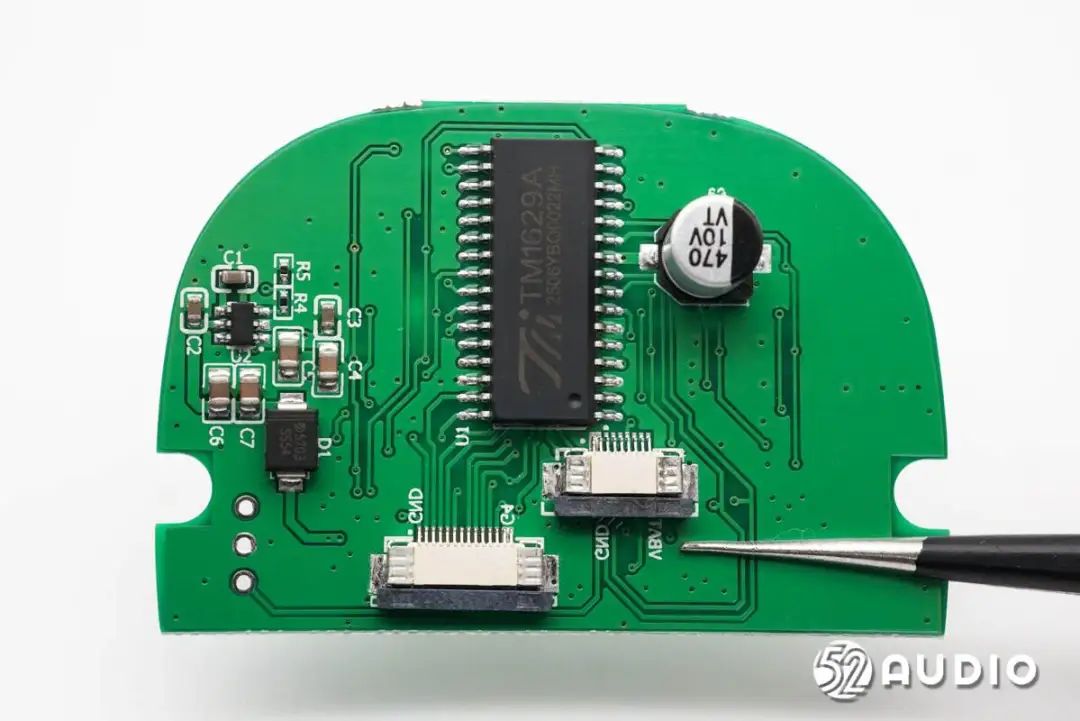

数显屏小板另外一侧电路一览。

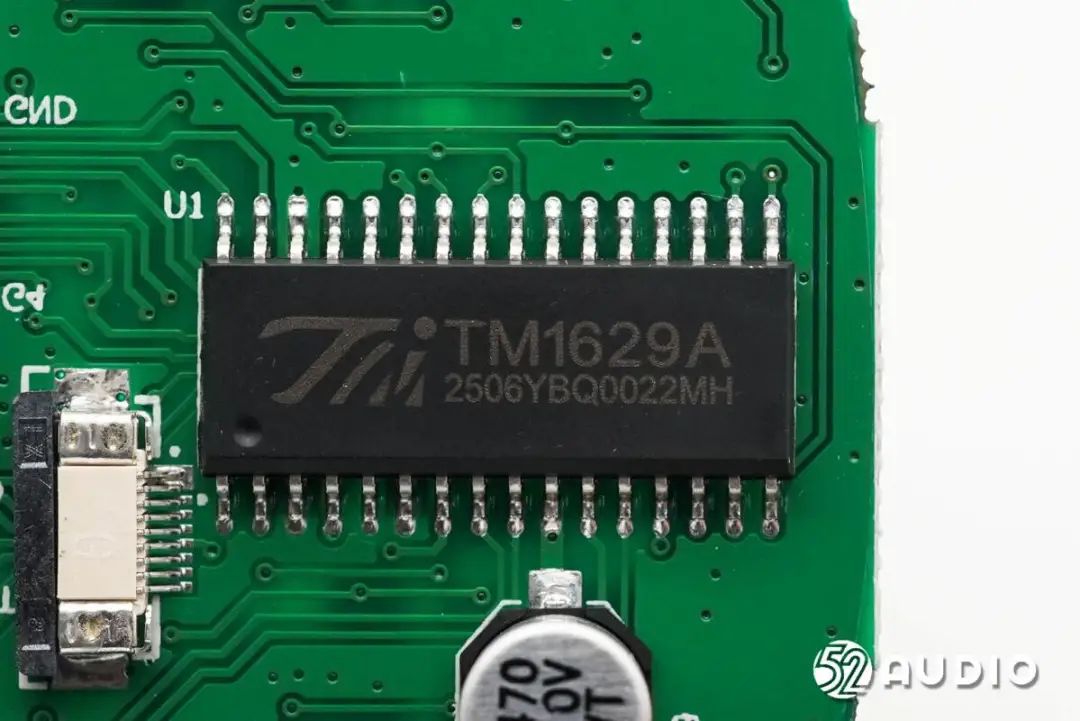

TM天微TM1629A LED驱动控制专用电路，采用CMOS工艺，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。

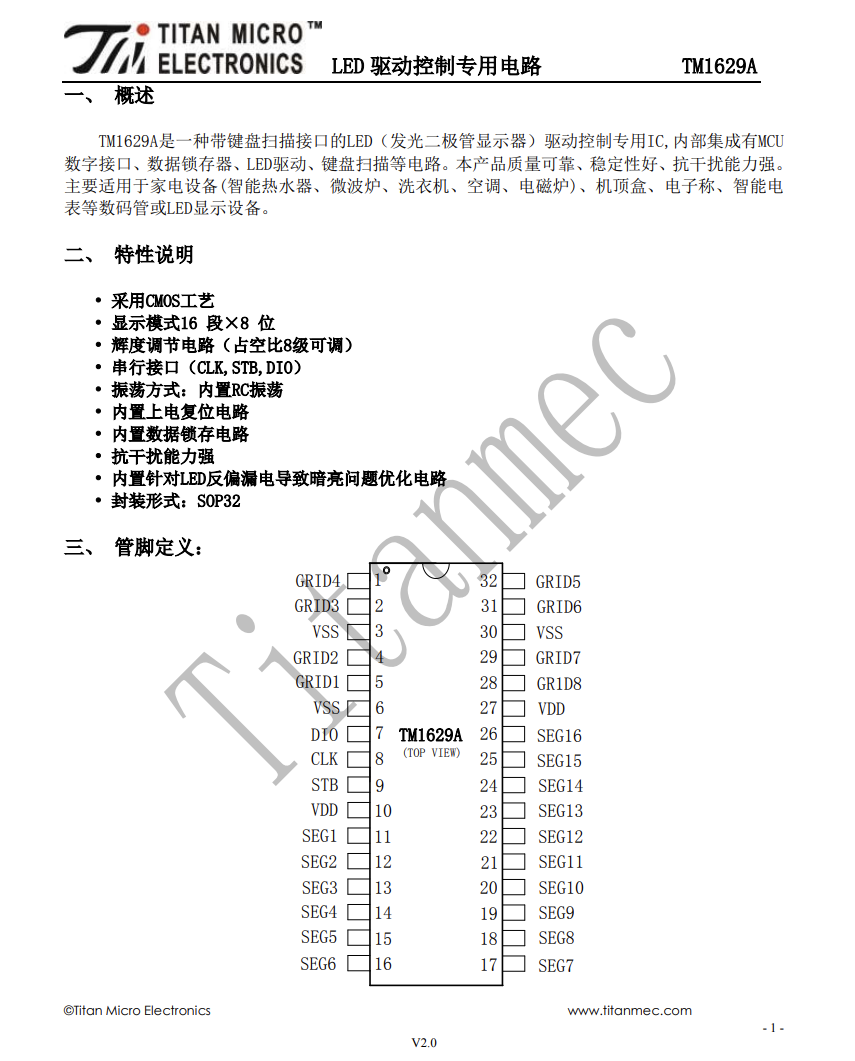

TM天微TM1629A详细资料图。

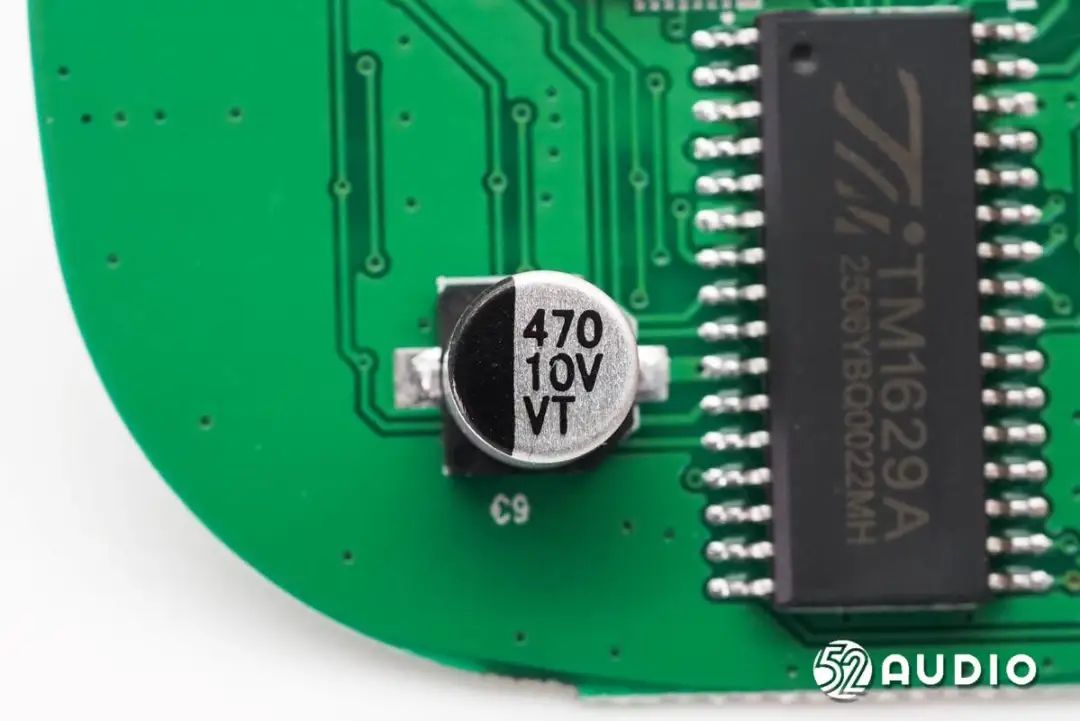

LED驱动器外围滤波电容，470μF，10V耐压。

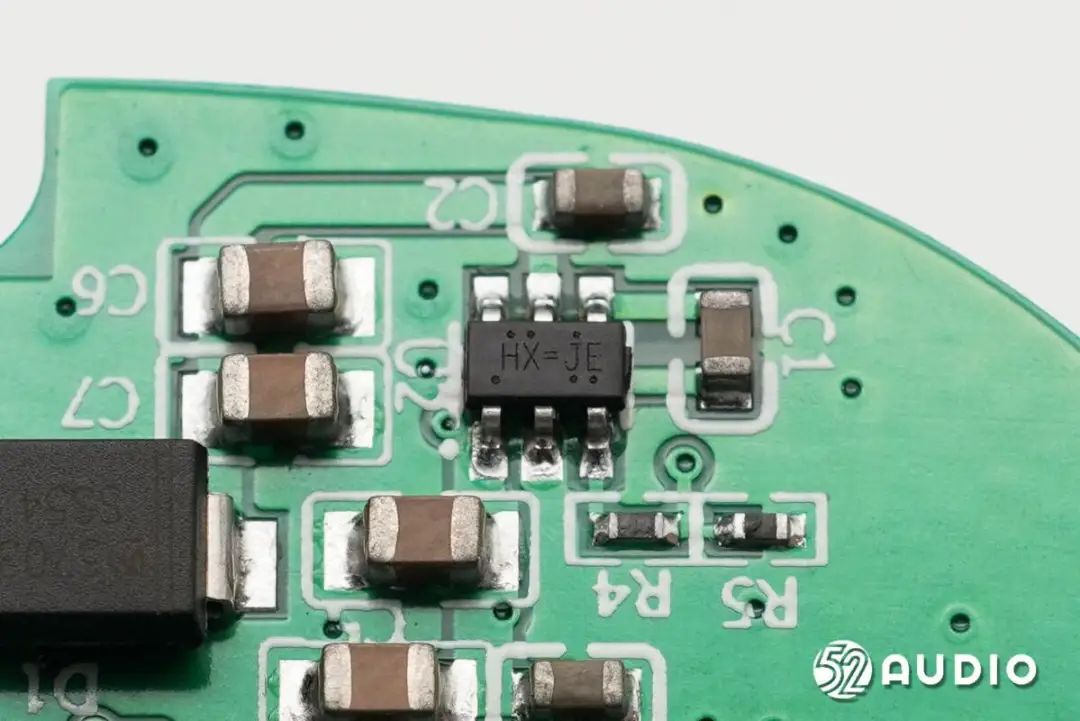

丝印HX=JE的IC。

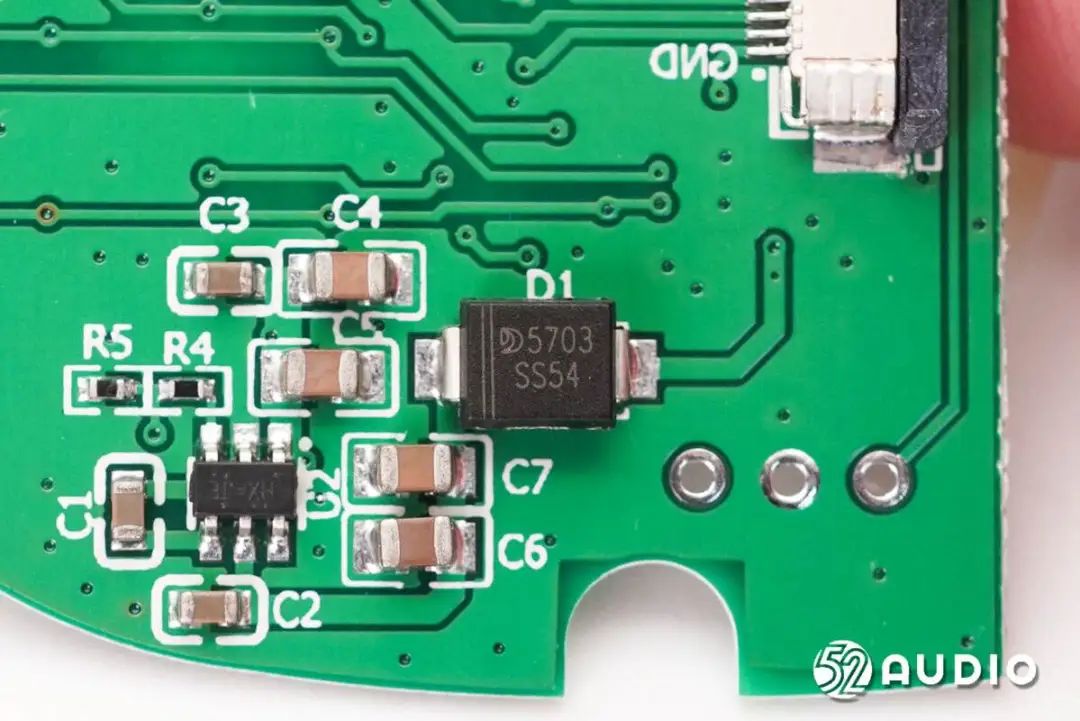

丝印SS54的肖特基二极管。

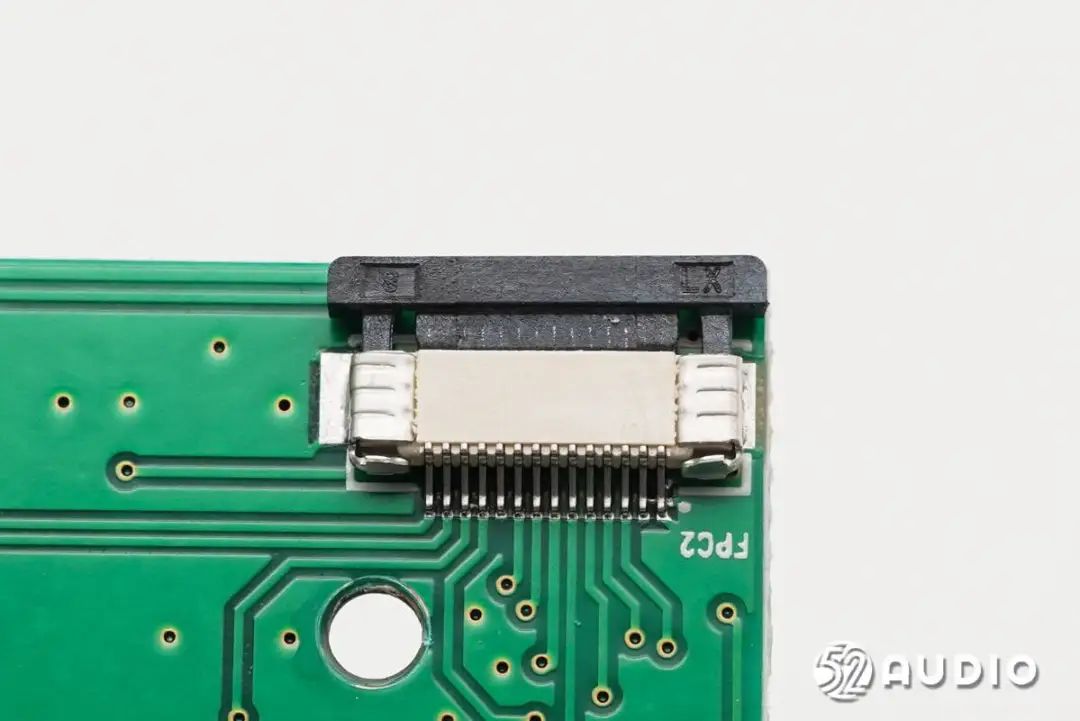

连接主板排线的ZIF连接器。
连接时钟小板排线的ZIF连接器。
打开腔体，取出扬声器。

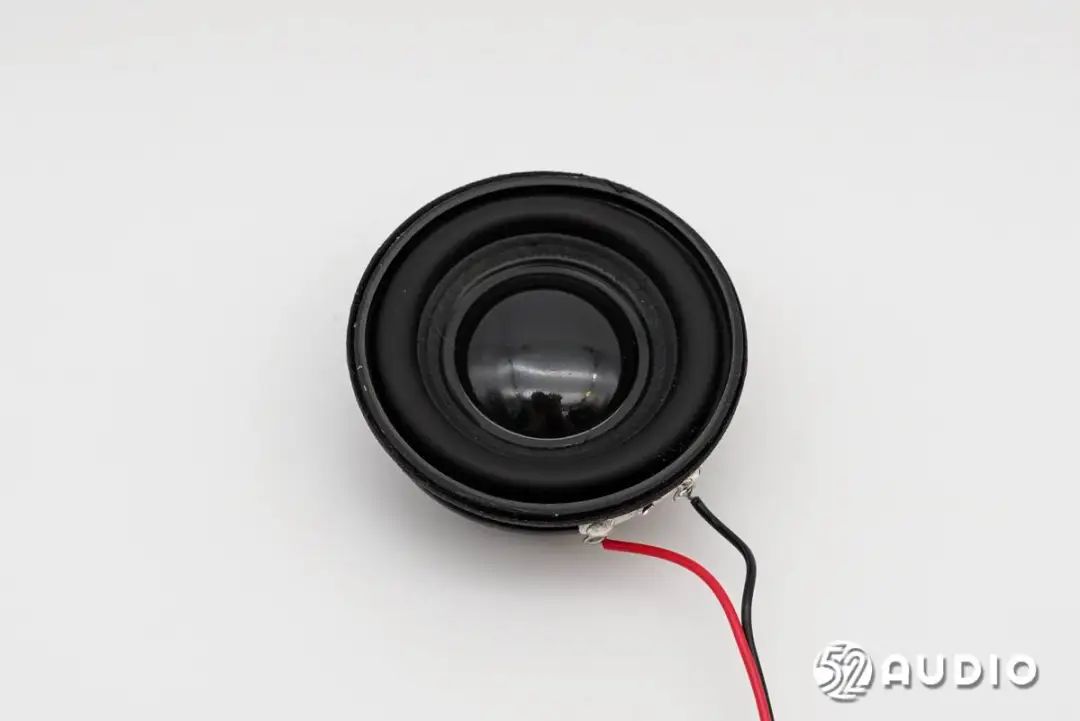

梦多福M20智能AI宇航员内置扬声器正面振膜特写。

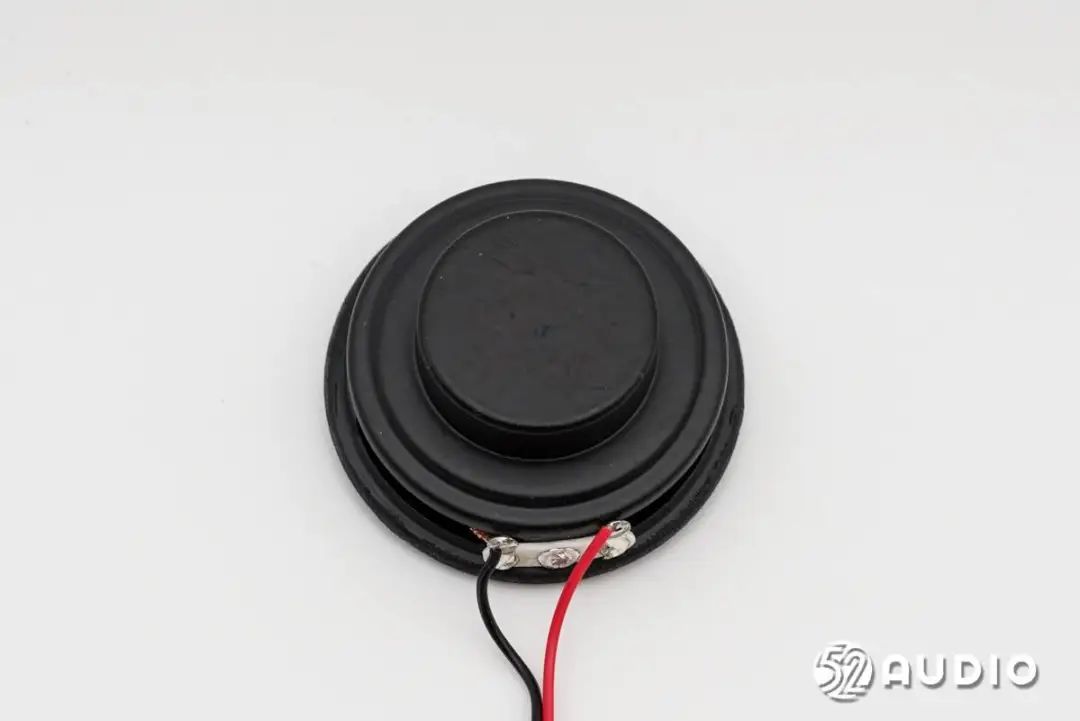

扬声器背面振膜特写，丝印型号：XDEC 24NA12，阻抗：4Ω，功率：5W。

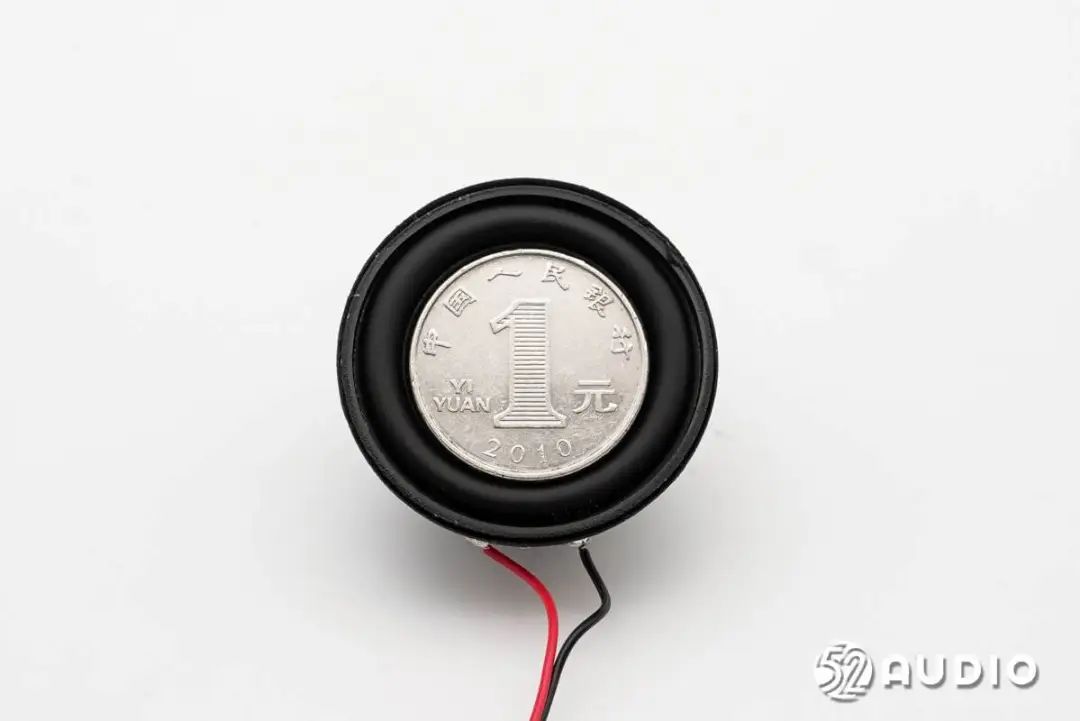

扬声器与一元硬币大小对比。

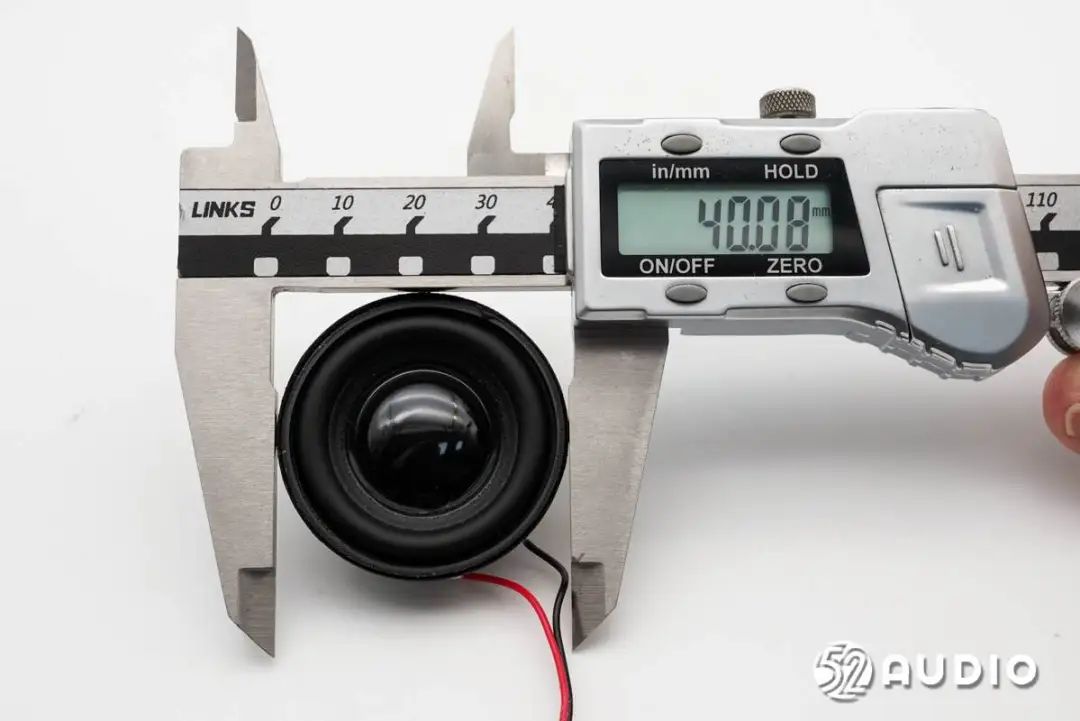

经我爱音频网实测，扬声器长度约为40mm。

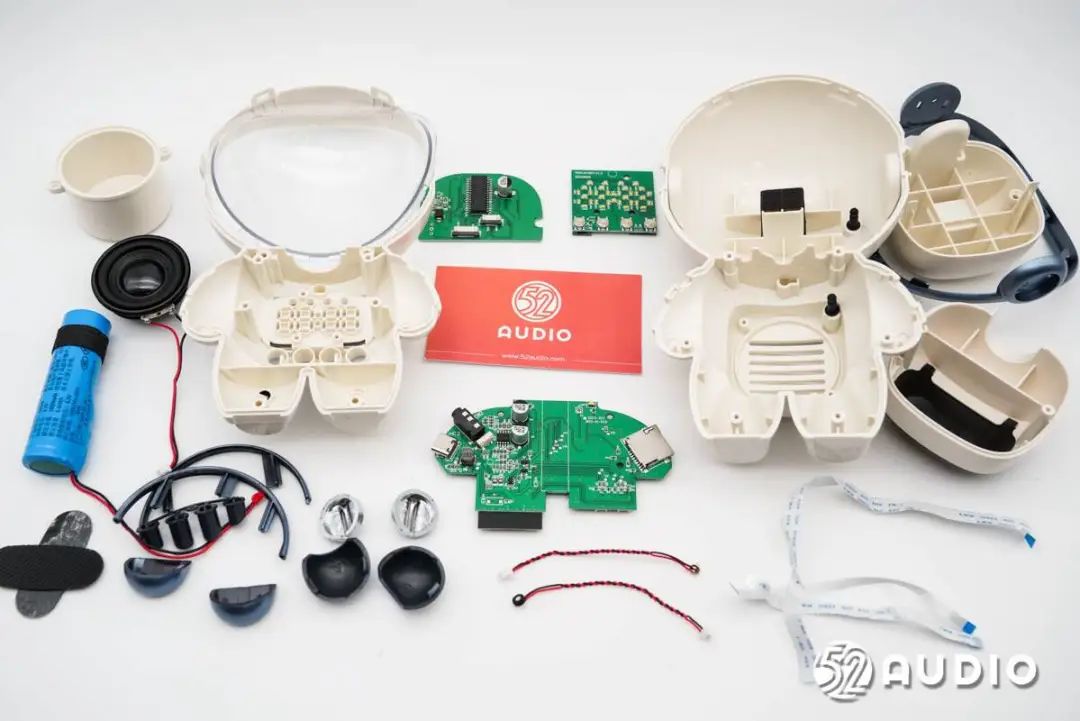

梦多福M20智能AI宇航员拆解全家福。
三、我爱音频网总结
梦多福M20智能AI宇航员在外观方面，采用了“宇航员”造型设计，身着太空服，圆润可爱。同时，在面部融入了动态表情，能够基于交互内容提供情绪表达；腹部融入了时钟，实时显示时间信息，以及多种模式工作状态和剩余电量信息；头罩内还设计小夜灯，陪伴孩子温馨入眠。
内部主要配置方面，搭载了佰佳盈1800mAh圆柱形锂电池，内置40mm动圈喇叭，两颗驻极体麦克风，采用了Chipstar智浦欣微CS5250E GF类音频功率放大器，Puya普冉PY25Q64HA闪存，TM天微TM1629A LED驱动控制专用电路，以及Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感等。
